Dewalt DCPW1600Y2 2x20V Max* Pressure Washer User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

DCPW1600

2x20V Max* Pressure Washer

Laveuse à pression 2x20 V Max*

Lavadora a presión 2x20V Max*

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 6

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 32

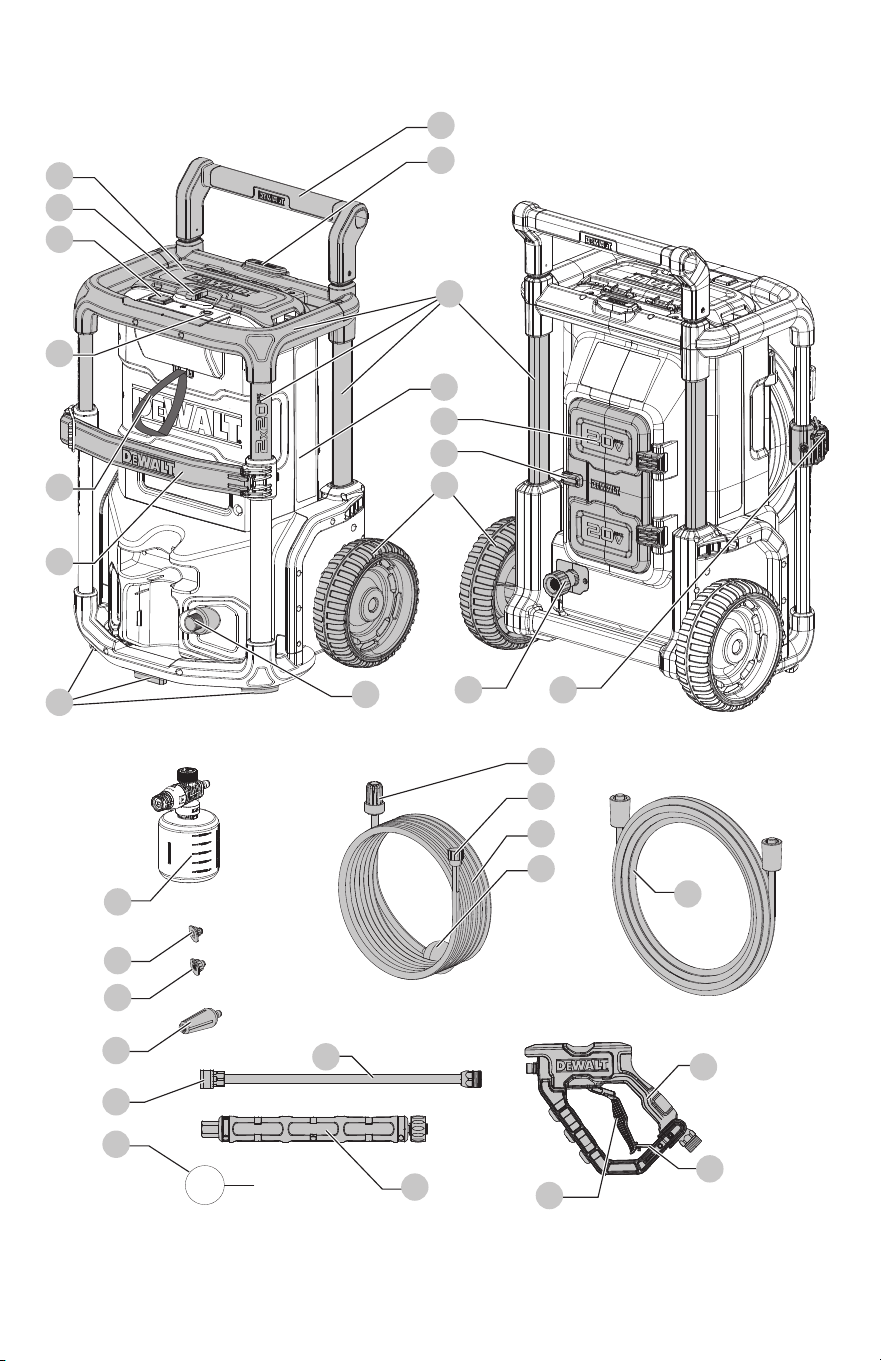

Fig. A

DCPW1600

17 32

High pressure hose

Spray wand

Quick connect collar

Spray handle

Handle grip

Trigger lock‑off

Trigger

Pressure washer unit

Speed selector switch

Storage door

Door latch

Telescoping handle

Handle release button

Cage

Transport wheels

Feet

Garden hose water intake

High pressure water outlet

Boost button

Battery port door

Battery door latch

Black turbo nozzle

15° Orange nozzle

40° White nozzle

High pressure foamcannon

Nozzle cleaning tool

Suction hose

Float ball

Suction hose filter

Suction hose collar

Hose storage brace

Hose storage latch

Hose storage strap

Boyau à haute pression

Lance de pulvérisation

Collier de raccord rapide

Poignée du pulvérisateur

Manche de la poignée

Verrou de la gâchette

Gâchette

Unité de laveuse à pression

Bouton de réglage de la vitesse

Porte du rangement

Verrou de la porte

Poignée télescopique

Bouton de libération de la poignée

Cage

Roues de transport

Pieds

Prise d’eau du boyau d'arrosage

Sortie de l’eau à haute pression

Bouton Boost

Porte du compartiment de bloc‑piles

Loquet du couvercle du

compartiment à piles

Buse turbo noire

Buse orange 15°

Buse blanche 40°

Canon à mousse à haute pression

Outil de nettoyage des buses

Boyau d’aspiration

Flotteur

Filtre du boyau d’aspiration

Collier du boyau d’aspiration

Panneau de rangement du boyau

Loquet de rangement du boyau

Sangle de rangement du boyau

Manguera de alta presión

Varilla de rocío

Collar de conexión rápida

Manija de rocío

Sujetador de manija

Bloqueo en apagado de gatillo

Gatillo

Unidad de lavadora a presión

Interruptor selector de velocidad

Puerta de almacenamiento

Seguro de puerta

Manija telescópica

Botón de liberación de manija

Jaula

Ruedas de transporte

Patas

Entrada de agua de manguera

dejardín

Salida de agua de alta presión

Botón de refuerzo

Puerta de puerto de batería

Seguro de puerta de batería

Boquilla turbo negra

Boquilla naranja de 15°

Boquilla blanca de 40°

Cañón de espuma de alta presión

Herramienta de limpieza

deboquilla

Manguera de succión

Bola de flotador

Filtro de manguera de succión

Collar de manguera de succión

Abrazadera de almacenamiento

demanguera

Seguro de almacenamiento

demanguera

Correa de almacenamiento de

manguera

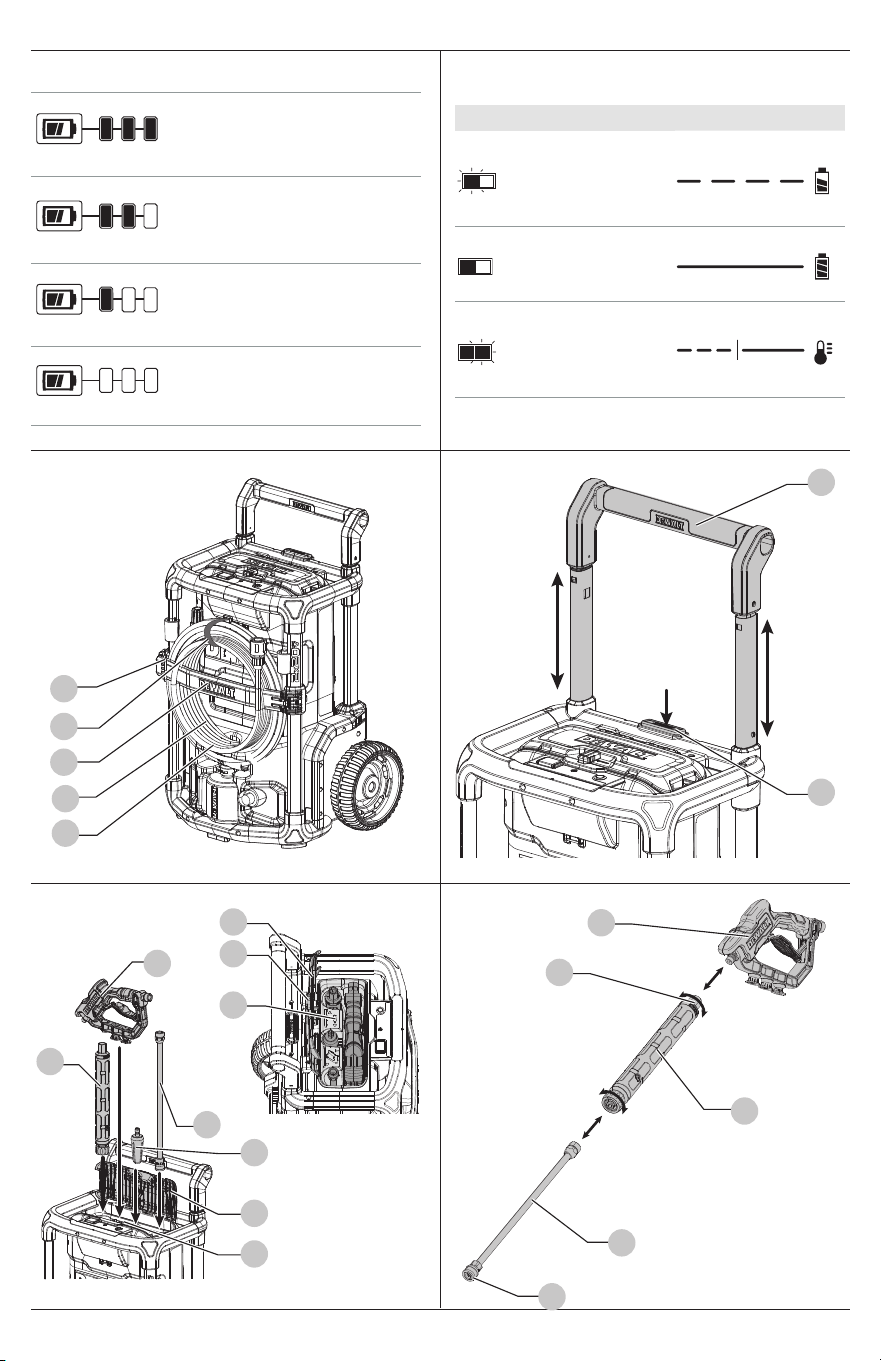

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100%

75–100% cargada

51–74% charged

Chargé de 51 à 74%

51–74% cargada

< 50% charged

Chargé de < 50%

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc-piles en Cours

deChargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

leChaud/Froid

Restraso por Unidad Caliente/Fría

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

3 2

27 30

178 38

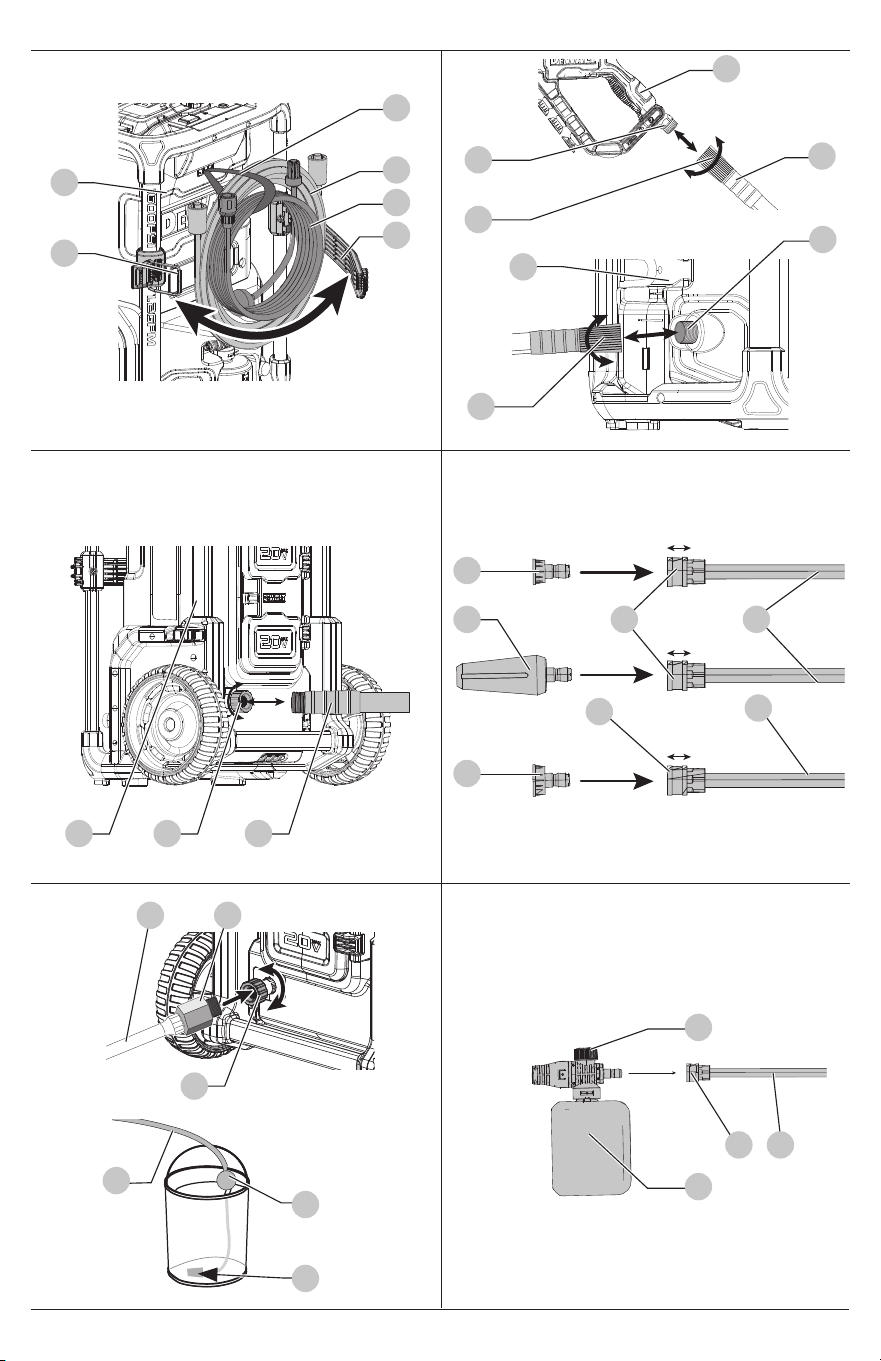

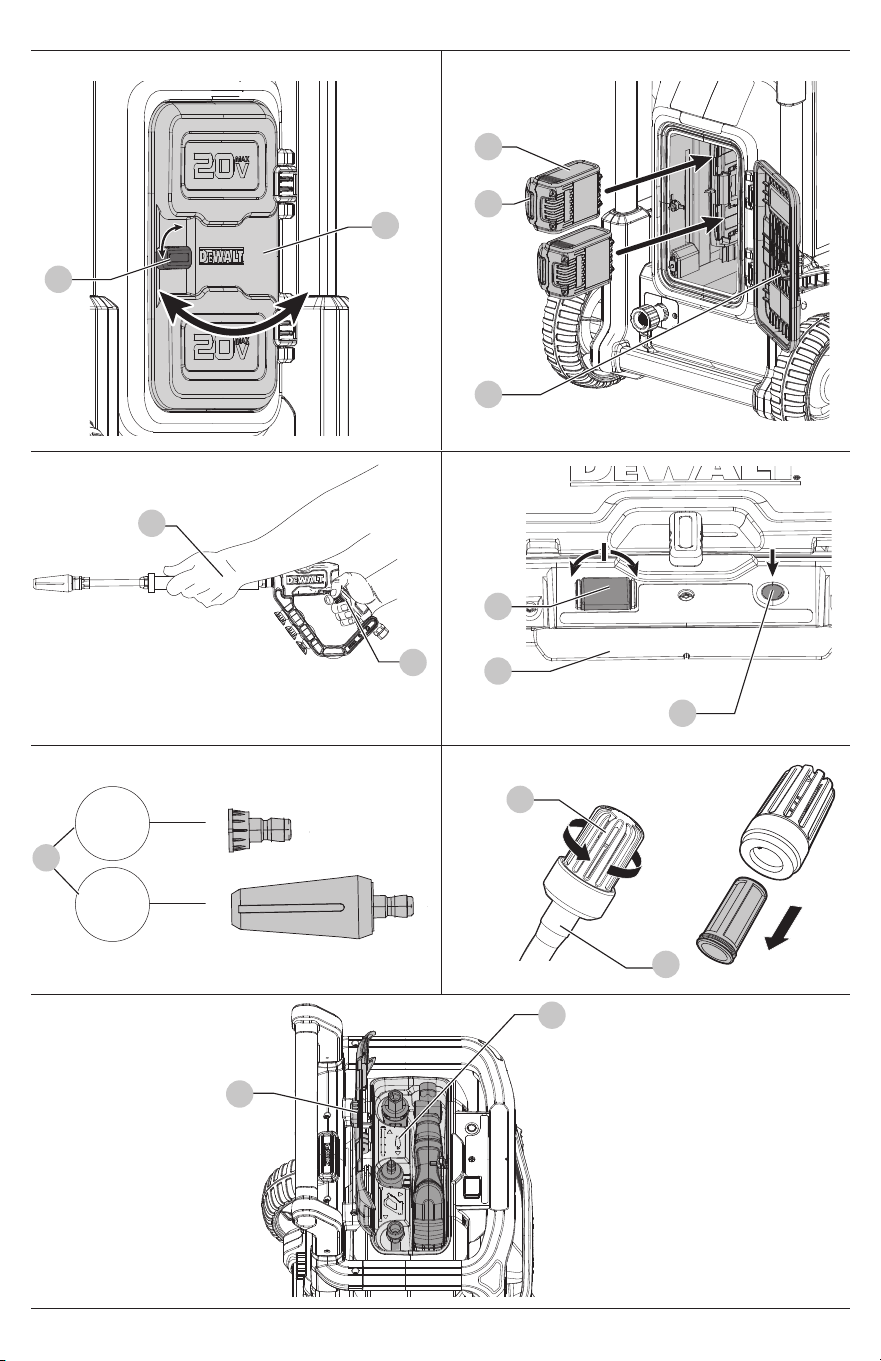

Fig.N Fig.O

Fig.P Fig.Q

Fig.R Fig.S

Fig.T

English

IMPORTANT SAFETY INSTRUCTIONS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this

pressure washer. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

battery‑operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate pressure washers in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Pressure washers

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a pressure washer. Distractions can cause

you to losecontrol.

2) Electrical Safety

a ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

b ) Do not expose pressure washers to rain or wet

conditions. Water entering a pressure washer will

increase the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a pressure

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

6 . Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

7 . Do not use a battery pack or appliance that is

damaged or modified. Damaged or modified batteries

may exhibit unpredictable behavior resulting in fire,

explosion or risk of injury.

8 . Do not expose a battery pack or appliance to

fire or excessive temperature. Exposure to fire or

temperature above 130°C may cause explosion. The

temperature of 130°C can be replaced by the temperature

of 265°F.

9 . Have servicing performed by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

10 . Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

GENERAL SAFETY INSTRUCTIONS FOR

BATTERY-POWERED APPLIANCES



WARNING: RISK OF INJECTION OR INJURY. Do not

direct discharge stream at yourself or others.

1 . Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to battery

pack, picking up or carrying the appliance. Carrying

the appliance with your finger on the switch or energizing

appliance that have the switch on invites accidents.

2 . Disconnect the battery pack from the appliance

before making any adjustments, changing

accessories, or storing appliance. Such preventive

safety measures reduce the risk of starting the appliance

accidentally.

3 . Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another battery pack.

4 . Use appliances only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

5 . When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

(Used without word) Indicates a safety relatedmessage.

Intended Use

This pressure washer is intended for cleaning boats, cars,

decks, driveways, grills, house siding, motorcycles, patios, and

outdoorfurniture.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

IMPORTANT SAFETY INSTRUCTIONS



WARNING:

When using this appliance, basic safety

precautions should always be followed including

thefollowing:

• Read all the instructions before using theproduct.

• To reduce the risk of injury, close supervision is

necessary when a product is used nearchildren.

• Know how to stop the product and bleed

pressures quickly. Be thoroughly familiar with

thecontrols.

• Stay alert – watch what you aredoing.

• Do not operate the product when fatigued or under

the influence of alcohol ordrugs.

• Keep operating area clear of allpersons.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use pressure washers only with specifically

designated battery packs. Use of any other battery

packs may create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your pressure washer serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the pressure

washer ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

washer. Do not use a pressure washer while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating pressure washers may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to the

battery pack, picking up or carrying the tool.

Carrying pressure washers with your finger on the

switch or energizing pressure washers that have the

switch on invitesaccidents.

d ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

pressure washer in unexpectedsituations.

e ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

f ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Pressure Washer Use and Care

a ) Do not use the pressure washer if the switch does

not turn it on and off. Any pressure washer that

cannot be controlled with the switch is dangerous and

must berepaired.

b ) Remove the battery pack from the pressure

washer before making any adjustments,

changing accessories, or storing pressure

washers. Such preventive safety measures reduce the

risk of starting the pressure washeraccidentally.

c ) Store idle pressure washers out of the reach of

children and do not allow persons unfamiliar

with the pressure washer or these instructions to

operate the pressure washer. Pressure washers are

dangerous in the hands of untrainedusers.

d ) Maintain pressure washers and accessories.

Check for misalignment or binding of moving

parts, breakage of parts and any other condition

that may affect the pressure washer’s operation.

If damaged, have the pressure washer repaired

before use. Many accidents are caused by poorly

maintained pressurewasher.

e ) Use the pressure washer, accessories and tool bits

etc. in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the pressure washer for

operations different from those intended could result in

a hazardoussituation.

f ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ........... alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust contains chemicals known

to State of California to cause cancer, birth defects

or other reproductive harm. Some examples of these

chemicals are:

• compounds in fertilizers,

• compounds in insecticides, herbicides

andpesticides,

• arsenic and chromium from chemically treatedlumber.

To reduce your exposure to these chemicals, wear

approved safety equipment such as dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/or

disperse dust, which may cause serious and permanent

respiratory or other injury. Always use NIOSH/OSHA

approved respiratory protection appropriate for

the dust exposure. Direct particles away from face

andbody.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.

15 . Do not operate machine with missing, broken or

unauthorisedparts.

16 . Never spray flammable liquids or use pressure washer in

areas containing combustible dust, liquid, orvapors.

• Do not overreach or stand on unstable support.

Keep good footing and balance at alltimes.

• Follow the maintenance instructions specified in

themanual.



WARNING: Risk of Injection or Injury– Do Not Direct

Discharge Stream AtPersons.



WARNING: Risk of Injection or Severe Injury – Keep

Clear of Nozzle – Do Not Direct Discharge Stream

at Persons – This Product Is To Be Used Only By

TrainedOperators.

SAVE THESE INSTRUCTIONS



WARNING: Read this entire manual before attempting

to assemble, operate or install the product.



WARNING: This unit was designed for specific

applications. It should not be modified and/or used for

any application other than that which it was designed.

NOTICE: Always store your pressure washer in a location

where the temperature will not fall below40°F(4°C).

freeze damage is not covered by the warranty.

1 . Avoid accidental starts. Move switch on unit to OFF

position before connecting or disconnecting batterypack.

2 . Water spray must never be directed towards any electric

wiring or fatal electric shock mayoccur.

3 . The narrow pin point stream is very powerful. It is not

recommended for use on painted surfaces, wood surfaces

or items attached with an adhesivebacking.

4 . Keep operating area clear of all persons andanimals.

5 . Always use both hands when operating pressure washer to

maintain complete control of thewand.

6 . Do not touch nozzle or water spray while operating.

Never place hands in front ofnozzle.

7 . Wear safety goggles while operating. Wear

protective clothing and footwear to protect against

accidentalspraying.

8 . Disconnect battery pack when not in use and prior to the

detaching of the high pressurehose.

9 . Do not operate or store this product in temperatures

below 40°F(4°C). Freeze damage is not covered by

thewarranty.

10 . Carefully observe all chemical instructions and

warnings before using. Use only approved pressure

washer cleaners. Do not use bleach, chlorine,

or any cleaners containing acids. Always follow

manufacturer’s label recommendations for proper

use of cleaners. Always protect eyes, skin and respiratory

system fromcleaners.

11 . The pressure washer should not be used in areas

where gas vapors may be present. An electric spark

could cause an explosion orfire.

12 . To prevent accidental discharge, the spray wand should be

secured by locking the trigger when not inuse.

13 . Use only hoses and accessories rated for pressure

higher than your pressure washer’s psi. Never use with

any other manufacturer’s accessories orcomponents.

14 . Never defeat the safety features of thisproduct.

English

shipping the DEWALT FlEXVOlT® Battery Pack

The

DEWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non-compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in

DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

English

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C, D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack until you hear an

audible click.

3. The The red charging light(s) will continuously blink

whilecharging.

4. Charging is complete when the red charging light(s)

remain(s) continuously ON.

5. Battery pack can be left in charger or removed. Some

chargers require the battery pack release button to be

pressed forremoval.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a

DEWALT charger. DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

The RBRC® Seal

Please take your spent battery packs to

an authorized DEWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled"Use."

Example battery pack label:

USE: 120Wh SHIPPING: 3x 40Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

English

Cage Carrying Handles (Fig.D)

This pressure washer has a protective cage that protects the

pressure washer from daily jobsite abuse but also provides

mulitiple carry handle14 options. Carry the pressure washer

using whichever part of the cage that is convenient for

yourapplication. DO nOT attempt to carry the pressure washer

by the hose storage brace31 or telescoping handle12.

SPECIFICATIONS

Maximum Pounds per Square Inch 1,600

Rated Gallons per Minute 1.2

Battery 2x20V

High Pressure Hose 25ft (7.6m)

Suction Hose 10ft (3m)

Pressure of Inlet Water 0-100 PSI

Inlet Water Cold Tap

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Wall Mounting

Some DEWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface.If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (+40°C).

6. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

nOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

English

To Attach the Suction Hose (Fig.L)

Use the suction hose to pull water from a bucket or other

fresh watersource.

NOTICE: Do not use to suction soap, chemicals, dirty

or corrosive liquids, such as window cleaner, plant food,

fertilizers or bleach. Do not use with saltwater.

nOTE: Avoid cross threading when installing the hose. Cross

threading will causeleaks.

1. To connect the suction hose

27

to the

pressurewasherunit

8

,thread the suction hose

collar

30

onto the water intake

17

nOTE: The nozzles listed below might not be included with your

pressure washer but are available for purchase at an additionalcost.

Common Spray Nozzles Common Applications

15° Orange Nozzle For brick ormasonry.

25° Green Nozzle For vinylsiding.

40° White Nozzle For automotivewashing.

Black Turbo Nozzle For abrasivecleaning.

Attaching Nozzles (Fig.K)



DANGER: Risk of fluid injection. Do not direct

discharge stream toward persons, unprotected skin,

eyes or any pets or animals. Serious injury willoccur.



WARNING: Flying objects could cause risk of serious

injury. DO NOT attempt to change nozzles while

pressure washer is running. Turn pressure washer unit

OFF before changingnozzles.

1. To connect a nozzle to the spray wand

2

, pull the quick

connect collar

3

toward the spray wand and insert the

appropriatenozzle.

2. Release the quick connect collar to lock the nozzle inplace.

3. Give the nozzle a firm tug after the quick connect collar

has locked intoplace to ensure the nozzle is locked

intoplace.

Attaching Garden Hose (Fig.J)

nOTE: Before connecting the garden hose to the pressure

washer unit, run water through the garden hose for thirty

seconds to clear any debris from inside thegardenhose.

1. To connect a garden hose to the

pressurewasherunit

8

,place the end of the

gardenhose

38

inside the water intake

17

2. Securely tighten the garden hose byhand.

nOTE: Always disconnect the garden hose afterusage.

nOTE: Avoid cross threading when installing the hose. Cross

threading will causeleaks.

1. To connect the high pressure hose

1

to the handle

grip

5

, thread the hose collar

37

onto the inlet

coupler

31

2. To connect the high pressure hose to the pressure

washer unit

8

, thread the hose collar

36

onto the high

pressure water outlet

18

Attaching High Pressure Hose (Fig.I)



CAUTION: NEVER PULL WATER SUPPLY HOSE TO

MOVE pressure washer. This could damage hose and/

or pumpinlet.

nOTE: Uncoil the high pressure hose

1

before installation to

preventkinks.

High Pressure and Suction Hose Storage

(Fig.I)

This pressure washer has a built in storage area to carry the

high pressure hose. The coiled hose is secured between the

hose storage brace

31

and the pressurewasherunit

8

1. To access the high pressure hose

1

or the suction

hose

27

, unlock the hose storage latch

and

swing the hose storage brace

31

away from the

pressurewasherunit

8

2. Unwrap the hose storage strap

and remove the hose

from the pressurewasherunit

8

3. Swing the hose storage brace

31

closed and lock

the hose storage latch

securing the hose storage

brace

31

to the pressurewasherunit

8

Assembling Spray Wand (Fig.G)

1. To connect the spray handle

4

to the handle grip

5

insert the threaded end of the spray handle onto the

threaded end of the handle grip. Rotate the spray handle

4

clockwise until fullytightened.

2. To connect the spray wand

2

to the sprayhandle

4

,insert

the threaded end of the spray wand into the threaded

collar

40

of the spray handle. Rotate the threaded

collar

40

clockwise until fullytightened.

Accessory Storage Compartment (Fig.F)

This pressure washer has a built in accessory storage

compartment

34

to carry the spray wand, spray handle,

handle grip and turbonozzle.

1. To unlock the storage door

10

, rotate the door

latch

11

counterclockwise and flip the door open

to access the spray wand

2

, spray handle

4

, handle

grip

5

, and turbo nozzle

22

2. To lock the storage door

10

, place the storage door in the

closed position. Rotate the door latch

11

clockwise to lock

the storage door into position.

Telescoping Handle (Fig.A, E)

This pressure washer has a convenient, built in telescoping

handle and transportwheels.

1. To unlock the telescoping handle

12

, press the handle

release button

13

and slide the handle upwards. You will

hear an auidible click when it snaps intoposition.

2. To store the telescoping handle

12

, press the handle

release button

13

and slide the telescoping handle

down and into the pressure washer body. You will hear an

auidible click when it snaps intoposition.

3. To move the pressure washer

8

, tilt the unit so the

transport wheels

15

are touching the ground and pull the

unit by the telescopinghandle.

English

Proper Hand Position (Fig.P)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the spray handle

grip

5

and the other hand on the spray handle

4

Installing and Removing the Battery Packs

(Fig.N, O)

This pressure washer is designed to operate on two battery

packs of equal capacity. The pressure washer will not operate

on a single battery pack, and If using different capacity

battery packs, the smaller capacity battery pack, when

depleted, will cause the unit to turn off

nOTE: For best results, make sure your battery packs are

both fullycharged.

To Install the Battery Packs



WARNING: Ensure speed selector switch is in the OFF,

centered position, before installing battery packs.



CAUTION: Unit stops running when the battery port

door is open. If the speed selector switch is in the HI or

LO position the unit will power ON when the battery

port door closes.



CAUTION: Do not hold the trigger when closing the

battery port door.

1. Unlock the battery port door

20

, rotate the battery

port door latch

21

counterclockwise and swing the

battery port door open to access the batteryport.

2. Align the battery packs

34

with the rails inside the

battery port and slide them in until the battery packs

are firmly seated in the tool and ensure that they will

notdisengage.

3. Lock the battery port door

10

, close the battery port

door

20

so it seals to the pressurewasherunit

8

4. Rotate the battery port door latch

21

clockwise to lock

the battery port door. Ensure the battery port door is fully

latched into position before startingtool.

nOTE: The unit will not operate if the battery port door is

not fully closed and latched.

To Remove the Battery Packs

1. Rotate the battery port door latch

21

counterclockwise

and pull the battery port door open to access the

battery packs 

34

2. Press the battery release buttons

35

on the battery

packs

34

and firmly pull the battery packs out oftool.

3. Insert the batteries into a charger as described in the

charger section of thismanual.

4. Close the battery port door

10

so it seals to the

pressurewasherunit

8

and lock it. Ensure the battery

port door is fully latched into position.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Removing

High Pressure FoamCannon

from Storage (Fig. A)

Always completely empty the high pressure foamcannon

before storing.

1. To remove the high pressure foamcannon

from the

built in storage space in the pressure washer unit, grasp

the high pressure foamcannon

with one hand and

pull it out and away from the pressure washer unit.

2. To place the high pressure foamcannon

into its

storage slot, press the high pressure foamcannon

firmly into the storage slot until it snaps into the built in

storage space in the pressure washer unit.

3. Ensure that soap bottle

is secured into the storage

position by gently tugging on the soap bottle

2. Securely tighten the suction hose collar

30

byhand.

nOTE: Always disconnect the suction hose afterusage.

3. Place other end of suction hose, with the filter

29

on it,

into a container of fresh water or a fresh water source.

4. Adjust the float ball

28

on the suction hose so the

filter

29

stays covered in theliquid.

5. Select the correct nozzle to be used. Attaching Nozzles

6. After the job being performed is complete, place the

suction hose into a container of clean water and draw the

clean water through the system torinse.

nOTE: When using the suction hose, it may take a few

minutes for the pressure washer to self prime. Ensure the

pressure washer is turned on and the trigger on the spray

wand it being pulled until primed.

Attaching High Pressure FoamCannon

(Fig. M)

1. To connect the high pressure foamcannon

to the

spray wand

2

, pull the quick connect collar

3

toward

the spray wand and insert the soap bottle.

2. Release the quick connect collar

3

to lock the high

pressure foamcannon

in place.

3. Give the high pressure foamcannon

a firm tug after

the quick connect collar has locked intoplace to ensure

the high pressure foamcannon

is locked intoplace.

4. To adjust the rate of foam, rotate the pressure control

knob

on the top of the high pressure foamcannon

counterclockwise for less or clockwise for

morefoam.

nOTE: The soap bottle should be positioned underneath the

spray wand. Do not position the high pressure foamcannon

above the spray wand as this will lead to soap dripping

on the spray wand. The spray tip on the high pressure

foamcannon

rotates for vertical or horizontalapplication.

English

• Ensure that all doors and windows are closed tight.

Protect all plants and trees in the adjacent area with a

drop cloth ensuring that they will not be harmed by

anyoverspray.

• Pre‑rinse cleaning area with freshwater.

• Use only detergents formulated for pressurewashers.

• Always test detergent in an inconspicuous area beforeuse.

Preparing Pressure Washer Unit for Use



DANGER: Risk of fluid injection and laceration.

When using the high‑pressure setting, DO NOT allow

the high‑pressure spray to come in contact with

unprotected skin, eyes, or with any pets or animals.

Serious injury willoccur.



CAUTION: Before operation:

1. Connect the high pressure hose to the pressure washer

and the pressure wand. For instructions on connecting

the high pressure hose to the pressure washer and

pressure wand, please refer to Attaching High Pressure

Hose under Assembly andAdjustments.

2. Connect the water supply to the pressure washer. For

instructions on connecting the water supply to the

pressure washer, please refer to Attaching Garden Hose

under Assembly andAdjustments.

3. Install the two battery packs 

34

. Close and lock the

battery port door

20

. Ensure the door is fully latched

into position, please refer to To Install the Battery Packs

under Installing and Removing the Battery Packs.

Preparing Spray Wand (Fig.A, G)

iMPORTAnT: Before turning on the pressure washer unit,

disengage the trigger lock‑off

6

and squeeze the trigger

7

1. Spray wand must be assembled before use. Please

refer to Assembling Spray Wand under Assembly

andAdjustments.

2. Disengage the trigger lock‑off

6

3. Turn on the watersupply.

4. Squeeze the trigger

7

. Hold the trigger for 30seconds to

purge the system ofair.

5. If air is still found in the water stream, continue to run

water through the spraywand.

Cleaning a Surface (Fig.Q)

1. To start the pressure washer, toggle the speed selector

switch

9

to the HI or LOposition.

2. The best angle for spraying water against a cleaning

surface is 45°.

‑ Spraying head on tends to cause dirt particles to

imbed in thesurface.

‑ When working on vertical surfaces, it is best to

apply detergent starting at the bottom and working

upwards which will prevent the detergent from

sliding down and causingstreaks.

3. To disengage the spray handle, release thetrigger.

Pressure Washing (Fig.A–Q)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Preparing Surface for Cleaning

• Remove objects from the area which could create a

hazard such as children's toys or outdoor furniture.

Speed Selector Switch (Fig.A, Q)

This pressure washer gives you the choice to operate at a

high pressure or lower pressure for more delicate jobs, and

can also boost pressure for high‑performancecleaning.

The speed selector switch

9

toggles to three positions;

‑ Off, centered.

‑ HI, right side.

‑ LO, left side.

To turn the pressure washer ON, toggle the speed selector

switch

9

to the right or left positions.

To turn the pressure washer OFF, toggle the speed selector

switch

9

to the center position.

For higher pressure washing, press the speed selector

switch

9

to the right to the "HI" position. This mode is best

for applications that need higherPSI.

For lower pressure washing, press the speed selector

switch

9

to the left to the "LO" position. This mode is best for

projects that require a more delicate cleaning. This mode also

generally offers more runtime.

nOTE: When in "HI" mode, runtime will be decreased as

compared to when pressure washer is in "LO"mode.

To activate Boost mode, press the boost button

19

, the

green LED will illuminate when activated. This mode is best

for applications that require maximum availablePSI.

nOTE: Boost mode will only function for up to ten minutes.

You can press the boost button

19

again to exit boost mode

before ten minutes and you will go back to the mode the

speed selector switch

9

is set to. When you near the end of

ten minutes the green LED will start to flash, and the unit will

return to the mode the speed selector switch

9

is set to after

boost mode times out.

nOTE: After boost mode is used for a full ten minutes, the

unit can return to boost mode by re‑pressing the boost

button

19

nOTE: Overall runtime will be shortened by using

boostmode.

Correct Pressure Washer Unit Position

(Fig.A, D)



CAUTION: Before operation:

Always keep the unit right‑side up with its feet

16

and

wheels

15

on the ground as shown in Fig. D.

nOTE: Never attempt to use the pressure washer while

standing vertically, on its side, or flipped over on theground.

English

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Storage (Fig.A, D, F, T)

• Store in a dry, covered location above freezing temperature

with the batteries removed. STOREINDOORS.

• Always completetely empty water from high pressure

hose, pressure washer unit, nozzles, and spray wand.

• Nozzles can be stored in the nozzle storage slots on the

handle grip as shown in Fig.A.

• High pressure hose and suction hose can be stored coiled

up and secured between the cage and the pressure

washer unit

8

as shown in Fig.D.

• Spray wand can be stored, broken down into three

pieces, in the storage compartment

34

as shown in

Fig.F and Fig. T.

• High pressure foamcannon

can be stored empty, in

the built in storage space in the pressure washer unit as

shown in Fig. T.

• Turbo nozzle can be stored in the storage

compartment

34

as shown in Fig.F and Fig. T.

• Pressure washer unit

8

can be stored vertically or

horizontally, but only stack things on top of unit in the

horizontal storage position as shown in Fig. D

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your

DEWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Nozzle Cleaning (Fig.A, R)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

If the nozzle becomes clogged with foreign materials, such as

dirt, excessive pressure may develop. If the nozzle becomes

partially clogged or restricted, the pump pressure will pulsate.

Clean the nozzle immediately using the nozzlecleaner.

1. Turn OFF the pressure washer unit

8

by toggling the

speed selector switch

9

to the center position.

2. Turn off the watersupply

and

remove the battery packs

from the pressure washer unit

8

3. Pull trigger

7

on spray handle

4

to relieve any

waterpressure.

4. Remove the nozzle from the spray wand

2

by pulling

the quick connect collar

3

toward the spraywand.

5. Using the nozzle cleaning tool

26

, unclog any debris

from thenozzle.

6. Run water from a faucet or garden hose through

thenozzle.

Moving the Pressure Washer (Fig.A–E)

1. Turn OFF the pressure washer unit

8

toggle the speed

selector switch

9

to the center position. Then turn off

the watersupply.

2. Point the spray wand

2

in a safe direction and pull the

trigger

7

to release remaining waterpressure.

3. When the spray wand is completely empty, pull up the

telescoping handle

12

and pull the pressure washer unit

using the wheels

to your nextlocation.

Shutdown (Fig.A, E, L)

1. Turn OFF the pressure washer unit

8

by toggling the

speed selector switch

9

to the center position. Then turn

off the watersupply

and

remove the battery packs from

the pressure washer unit

8

2. Discharge residual pressure by squeezing the trigger

7

until no more water comes out of the spray wand

2

3. Engage the spray trigger lock‑off

6

4. Disconnect the garden hose from the water intake

17

5. Disconnect the high pressure hose

1

from the high

pressure water outlet

18

and drainhose.

Suction Hose (Fig.A, L)

1. To clean the suction hose 

27

, shut off the

pressurewasher.

2. Pull the trigger switch to relieve any waterpressure.

3. Remove the suction hose

27

from the pressurewasher.

4. To clean the suction hose, use water from a garden hose

to thoroughly rinse out the suction hose and allow it to

fullydry.

Suction Hose Filter (Fig.S)

1. Turn the filter

29

on the end of the suction hose

27

counterclockwise and remove.

2. Remove the strainer from inside of the filter.

3. Rinse all of the parts with clean water andreassemble.

English

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at D

EWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DEWALT

(1‑800‑433‑9258).

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑800‑4‑

DEWALT

(1‑800‑433‑9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

Accessories



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, use only DEWALT

accessories recommended for this product.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DEWALT call 1‑800‑4‑DEWALT

(1‑800‑433‑9258) or visit our website:www.dewalt.com.

English

TROUBLESHOOTING



WARNING: Risk of Unsafe Operation. Before servicing unit unplug or disconnect electrical supply, turn water

supply off, discharge residual pressure, and engage spray handle lock-off.

PROBlEM CAUsE CORRECTiOn

Motor does notstart.

Battery packs not installedproperly. Check battery packinstallation.

Battery packs notcharged. Check battery pack charging requirements.

Speed selector switch is in the OFFposition. Toggle switch to the HI or LOposition.

Wand trigger not beingsqueezed. Squeeze trigger with switch in ONposition.

Battery port door is not latched. Press battey port door fully closed and ensure the battery port door lock is in the locked position.

Unit does not reach highpressure. Water faucet not fully turnedon. Open water valvefully.

Water inlet filterclogged. Remove filter and rinse toclean.

Nozzleworn. Replace with newnozzle.

Pump is suckingair. Check that hoses and fittings are air tight. Turn OFF machine and purge pump by squeezing trigger

until a steady flow of water emerges from thenozzle.

Water supplyrestricted. Check water hose for kinks, leaks andblockage.

Output pressure varies high/low. Not enough inlet watersupply. Turn water on full force - check hose for leaks andkinks.

Pump is suckingair. Check that hoses and fittings are air tight. Turn OFF machine and purge pump by squeezing trigger

until a steady flow of water emerges from thenozzle.

Water inlet screenclogged. To unclog, rinse off withwater.

Discharge nozzle isobstructed. Blow out or removedebris.

Nodetergent. Soap bottle isempty. Add moredetergent.

Soap bottle not properlyconnected. Check connections. Ensure that the soap bottle is fully secured to the spray wand.

Detergent is toothick.

Use detergent recommended for use in pressure washersonly. Follow manufactures dilution directions.

Damaged or clogged detergent suctionports. Remove obstruction or debris and run warm water over the detergent suctionports.

Discharge nozzle isobstructed. Blow out or remove debris. Run warm water through nozzle to remove debris

Flow control knob closed. Adjust the flow control knob on the top of the high pressure foam cannon.

Garden hose connectionleaks. Loosefittings. Tightenfittings.

Missing/worn rubberwasher. Replace washer in hoseadapter.

Suction hose does not self prime. Loosefittings. Tightenfittings.

Filter not fully submerged. Adjust float and ensure filter stays fully covered with liquid.

Allow more time for pump to prime. It could take several minutes at first to self prime. Ensure unit is on and trigger is being squeezed.

Spray wand or extensionleaks. Spray wand not properlyattached. Please refer to Assembling Spray Wand under Assembly andAdjustments.

Broken O-ring. Contact

DEWALT customer service representative at 1-800-4-DEWALT (1‑800‑433‑9258).

Pump is excessivelynoisy. Pump is suckingair. Check that hoses and fittings are air tight. Turn OFF machine and purge pump by squeezing trigger

until a steady flow of water emerges from thenozzle.

Water leaks frompump. Loosefittings. Check that all fittings aretight.

Water seals are damaged orworn. Contact

DEWALT customer service representative at 1-800-4-DEWALT (1‑800‑433‑9258).

Oilleaks. Oil seals are damaged orworn. Contact

DEWALT customer service representative at 1-800-4-DEWALT (1‑800‑433‑9258).

Motor buzzes but fails torun. System has residualpressure. Turn unit off, squeeze trigger on spray wand to release pressure, then turn uniton.

Pressure washer was not used for longperiods. Contact

DEWALT customer service representative at 1-800-4-DEWALT (1‑800‑433‑9258).

FRAnçAis

CONSIGNES DE SÉCURITÉ IMPORTANTES



AVERTISSEMENT: Lisez tous les avertissements

de sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cette laveuse

à pression. Ne pas suivre toutes les instructions

indiquées ci‑dessous peut conduire à un choc

électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES

AVERTISSEMENTS ET TOUTES

LES INSTRUCTIONS POUR

RÉFÉRENCEULTÉRIEURE.

Le terme «outil électrique» dans les avertissements fait

référence à votre outil électrique fonctionnant sur pile (sans fil).

1) Sécurité de l’aire de travail

a ) Gardez la zone de travail propre et bien éclairée.

Les zones encombrées ou sombres favorisent

lesaccidents.

b ) Ne pas utiliser de laveuses à pression en

atmosphères explosives, comme en présence de

liquides, de gaz ou de poussières inflammables.

Les laveuses à pression créent des étincelles qui peuvent

enflammer la poussière ou les vapeurs.

piles et peut créer un risque d’incendie s’il est utilisé avec un

bloc‑piles d'un autre type.

4 . Utilisez des appareils seulement avec des blocs-piles

spécialement conçus. Utiliser d'autres blocs‑piles peut

créer un risque de blessure ou d’incendie.

5 . Lorsque vous n’utilisez pas le bloc-piles, gardez-le

hors de portée d’autres objets métalliques, comme les

trombones, les pièces de monnaie, les clés, les clous,

les vis et autres petits objets métalliques qui peuvent

connecter une borne à une autre. Faire un court‑circuit

entre les bornes des piles peut entraîner des brûlures ou

unincendie.

6 . En conditions abusives, du liquide peut être éjecté

de la pile; évitez le contact. Si un contact se produit

accidentellement, rincez avec de l’eau. Si du liquide

entre en contact avec les yeux, consultez aussi un

médecin. Le liquide éjecté de la pile peut entraîner une

irritation ou des brûlures.

7 . Ne pas utiliser un bloc-piles ou un appareil

qui est endommagé ou qui a été modifié. Les

piles endommagées ou modifiées peuvent avoir un

comportement imprévisible entraînant un incendie, une

explosion ou un risque de blessure.

8 . Ne pas exposer le bloc-piles ou l’appareil au feu ou à

une température excessive. L’exposition au feu ou à

une température au-dessus de 130°C peut entraîner

une explosion. La température de130°C peut être

remplacée par la température de 265°F.

9 . Faites réparer par un réparateur qualifié utilisant

seulement des pièces de rechange identiques. Ceci

assurera le maintien de la sécurité du produit.

10 . Ne pas modifier ou tenter de réparer l’appareil ou le bloc‑

piles (selon le cas) sauf indication dans le mode d'emploi

et d’entretien.

CONSIGNES DE SÉCURITÉ GÉNÉRALES

POUR LES APPAREILS ALIMENTÉS PAR

BLOCS-PILES



AVERTISSEMENT: RISQUE D’INJECTION OU DE

BLESSURE. N’orientez pas le jet de décharge vers vous

ou autrui.

1 . Empêchez le démarrage involontaire. Assurez-vous

que l’interrupteur est en position Arrêt avant de

brancher le bloc-piles, de ramasser ou de transporter

l'appareil. Transporter l’appareil avec votre doigt sur

l’interrupteur ou mettre sous tension un appareil dont le

commutateur de marche est fermé favorise les accidents.

2 . Débranchez le bloc-piles de l’appareil avant

d’effectuer tout ajustement, changer les accessoires

ou ranger l’appareil. Ces mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l'appareil.

3 . Rechargez seulement avec le chargeur indiqué par le

fabricant. Un chargeur est approprié pour un type de bloc‑

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

(Utilisé sans mention) Indique un message lié à

lasécurité.

Utilisation prévue

Cette laveuse à pression n’est pas conçue pour le

nettoyage de bateaux, d'autos, de terrasses, d’entrées, de

grils, de parements de maison, de motos, de patios et de

meublesextérieurs.

nE PAs laisser les enfants toucher l’outil. Une supervision

est requise lorsque des utilisateurs inexpérimentés

utilisentcetoutil.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

ou entreposer l’appareil. Ces mesures de sécurité

préventives réduisent le risque de démarrage accidentel

de la laveuse à pression.

c ) Entreposez les laveuses à pression arrêtées

hors de portée des enfants et ne laissez pas les

personnes qui ne connaissent pas la laveuse à

pression ou ces instructions utiliser la laveuse à

pression. Les laveuses à pression sont dangereuses

entre les mains d’utilisateurs non formés.

d ) Entretenez les laveuses à pression et les

accessoires. Vérifiez si les pièces en mouvement

sont mal alignées ou fixes, si des pièces sont

brisées et tout autre état qui peut affecter le

fonctionnement de la laveuse à pression. Si

elle est endommagée, faites réparer la laveuse

à pression avant utilisation. De nombreux

accidents sont causés par des laveuses à pression

malentretenues.

e ) Utilisez la laveuse à pression, les accessoires et

les barreaux conformément aux instructions, en

tenant compte des conditions de travail et du

travail à effectuer. Utiliser la laveuse à pression pour

des travaux différents de ceux pour lesquels elle est

conçue peut entraîner une situation dangereuse.

f ) Gardez vos mains et les surfaces d’emprise sèches,

propres et exemptes d’huile et de graisse. Les mains

et les surfaces de prise glissante ne permettent pas la

manutention et le contrôle sécuritaires de l’outil dans

les situations imprévues.

5) Utilisation et entretien des outils à piles

a ) Rechargez seulement avec le chargeur indiqué

par le fabricant. Un chargeur est approprié pour un

type de bloc‑piles et peut créer un risque d’incendie s’il

est utilisé avec un bloc‑piles d’un autre type.

b ) Utilisez des laveuses à pression seulement avec

des blocs‑piles spécialement conçus. Utiliser

d'autres blocs‑piles peut créer un risque de blessure

oud’incendie.

c ) Lorsque vous n’utilisez pas le bloc‑piles, gardez‑le hors

de portée d’autres objets métalliques, comme les

trombones, les pièces de monnaie, les clés, les

clous, les vis et autres petits objets métalliques

qui peuvent connecter une borne à une autre.

Faire un court‑circuit entre les bornes des piles peut

entraîner des brûlures ou un incendie.

d ) En conditions abusives, du liquide peut être

éjecté de la pile; évitez le contact. Si un contact

se produit accidentellement, rincez avec de l’eau.

Si du liquide entre en contact avec les yeux,

consultez aussi un médecin. Le liquide éjecté de la

pile peut entraîner une irritation ou des brûlures.

e ) Ne pas utiliser un bloc‑piles ou un outil qui est

endommagé ou qui a été modifié. Les piles

endommagées ou modifiées peuvent avoir un

comportement imprévisible entraînant un incendie,

une explosion ou un risque de blessure.

f ) Ne pas exposer le bloc‑piles ou l’outil au feu ou à

une température excessive. L’exposition au feu ou

à une température supérieure à 265°F (130°C) peut

provoquer uneexplosion.

c ) Tenez les enfants et les passants éloignés lorsque

vous utilisez une laveuse à pression. Les distractions

peuvent vous faire perdre le contrôle.

2) Sécurité électrique

a ) Évitez le contact du corps avec les surfaces

reliées ou mises à la terre comme les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs. Il y

a un risque accru de choc électrique si votre corps est

relié ou mis à la terre.

b ) Ne pas exposer la laveuse à pression à la pluie

ou en conditions mouillées. L’eau qui pénètre

dans une laveuse à pression augmente le risque de

chocélectrique.

3) Sécurité personnelle

a ) Demeurez alerte et surveillez ce que vous faites

en faisant preuve de bon sens lorsque vous

utilisez une laveuse à pression. Ne pas utiliser

une laveuse à pression lorsque vous êtes fatigué

ou sous l'influence de drogues, de l'alcool ou de

médicaments. Un moment d’inattention pendant

l’utilisation d’une laveuse à pression peut entraîner une

blessure corporelle grave.

b ) Utiliser un équipement de protection individuelle.

Portez toujours une protection oculaire. Un

équipement protecteur comme un masque anti‑

poussière, des chaussures de sécurité antidérapantes,

un casque de sécurité ou une protection auditive

utilisé en conditions appropriées réduira les

blessurescorporelles.

c ) Empêchez le démarrage involontaire. Assurez-

vous que l’interrupteur est en position d’arrêt

avant de connecter le bloc-pile, ramasser ou

transporter l’outil. Transporter la laveuse à pression

avec le doigt sur la gâchette ou mettre la laveuse à

pression sous tension quand la gâchette est active

invite lesaccidents.

d ) Ne pas trop vous étirer. Maintenez vos pieds bien

d’aplomb sur le sol et un bon équilibre en tout

temps. Cela permet un meilleur contrôle de la laveuse

à pression dans des situations imprévues.

e ) Portez des vêtements appropriés. Ne pas porter

des vêtements amples ou des bijoux. Gardez

vos cheveux, vos vêtements et vos gants hors de

portée des pièces en mouvement. Des vêtements

amples, les bijoux ou les cheveux longs peuvent se

coincer dans des pièces qui déplacent.

f ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave

en une fraction de seconde.

4) Utilisation et entretien de la laveuse

àpression

a ) Ne pas utiliser la laveuse à pression si la gâchette

ne fonctionne pas normalement. Toute laveuse à

pression qui ne peut être contrôlée avec la gâchette est

dangereuse et doit être réparée.

b ) Retirez le bloc-piles de la laveuse à pression avant

de faire des réglages, changer des accessoires

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil

électrique ou toute pièce de celui‑ci. Cela pourrait

entraîner des dommages matériels ou des

blessurescorporelles.

1 . Évitez le démarrage accidentel. Déplacez la gâchette

à la position Arrêt avant de brancher ou de débrancher le

bloc‑piles.

2 . Le jet d’eau ne doit jamais être dirigé vers un câblage

électrique, au risque de provoquer un choc électrique fatal.

3 . Le jet très précis étroit est très puissant. Il est

déconseillé pour l’utilisation sur des surfaces peintes, en

bois ou des articles ayant un dos adhésif.

4 . La zone de travail doit être exempte de personnes

etd’animaux.

5 . Utilisez les deux mains lorsque vous faites fonctionner la

laveuse à pression pour maintenir le contrôle complet de

la lance.

6 . Ne pas toucher la buse ou le pulvérisateur d’eau

pendant l’utilisation. Ne jamais placer les mains à l’avant

de la buse.

7 . Portez des lunettes de sécurité pendant l’utilisation.

Portez des vêtements et des chaussures de protection contre

la pulvérisation accidentelle.

8 . Déconnectez le bloc‑piles lorsqu'il n’est pas utilisé ou avant

de détacher le boyau de haute pression.

9 . Ne pas utiliser ou entreposer ce produit à des

températures inférieures à 40°F(4°C). Les dommages

dus au gel ne sont pas couverts par la garantie.

10 . Suivez attentivement toutes les instructions et

les avertissements des produits chimiques avant

l’utilisation. Utilisez seulement des laveuses à

pression approuvées. Ne pas utiliser d'eau de

Javel, de chlore ou tout autre nettoyant contenant

des acides. Suivez toujours les recommandations

des étiquettes du fabricant pour une utilisation

appropriée des laveuses. Protégez vos yeux, votre peau et

votre système respiratoire des laveuses.

11 . La laveuse à pression ne doit pas être utilisée dans

des endroits où des vapeurs et des gaz peuvent

être présents. Une étincelle électrique peut causer une

explosion ou unincendie.

12 . Pour prévenir une décharge accidentelle, la lance de

pulvérisation doit être sécurisée en verrouillant la gâchette

lorsque lorsqu'elle estinutilisée.

13 . Utilisez seulement les boyaux et les accessoires

classés pour une pression plus élevée que le psi de

votre laveuse à pression. Ne jamais utiliser avec des

accessoires ou des composantes d'autres fabricants.

14 . Ne jamais défaire les dispositifs de sécurité de ce produit.

15 . Ne pas utiliser la machine avec des pièces manquantes,

brisées ou non autorisées.

16 . Ne jamais vaporiser des liquides inflammables ou utiliser

laveuse à pression dans des endroits comportant de la

poussière, du liquide ou des vapeurs combustibles.

CONSIGNES DE SÉCURITÉ IMPORTANTES



AVERTISSEMENT:

Lorsque vous utilisez cet appareil,

des consignes de sécurité élémentaires devraient

toujours être prises, incluant les suivantes:

• Lisez toutes les instructions avant d’utiliser

leproduit.

• Afin de réduire le risque de blessures, une

surveillance est nécessaire lorsqu’un produit est

utilisé près des enfants.

• Sachez comment arrêter le produit et purger

la pression rapidement. Soyez très familier avec

les commandes.

• Demeurez vigilant: regardez ce que vous faites.

• Ne pas utiliser le produit lorsque vous êtes fatigué

ou sous l’influence de l’alcool ou de drogues.

• Gardez toutes les personnes à l’écart de la zone

detravail.

• Ne pas trop s’étirer ou se tenir debout sur

un support instable. Maintenez vos pieds bien

d'aplomb sur le sol et un bon équilibre en tout temps.

• Suivez les instructions d’entretien indiquées dans

leguide.



AVERTISSEMENT: Risque d’injection ou de blessure.

Ne pas diriger le jet vers des personnes.



AVERTISSEMENT: Risque d’injection ou de blessure

grave. Tenez‑vous à l’écart de la buse. Ne pas diriger

le jet vers des personnes. Ce produit doit être utilisé

seulement par des utilisateurs formés.

CONSERVEZ CES INSTRUCTIONS



AVERTISSEMENT: Lisez l'intégralité de ce guide avant

de tenter d’assembler, d’utiliser ou d’installer le produit.



AVERTISSEMENT: L’unité a été conçue pour des

applications spécifiques. Elle ne doit pas être modifiée

et/ou utilisée pour toute autre application que celles

pour lesquelles elle a été conçue.

AVIS: Entreposez toujours votre laveuse à pression

dans un endroit où la température ne tombera pas

sous40°F(4°C). Les dommages dus au gel ne sont pas

couverts par la garantie.

g ) Suivez les instructions de recharge et ne pas

recharger le bloc‑piles ou l’outil hors de la plage

de températures indiquée dans les instructions.

Recharger le bloc‑piles de façon inappropriée ou

hors des températures de la plage indiquée pourrait

l’endommager et augmenter le risque d’incendie.

6) Réparer

a ) Faites réparer votre laveuse à pression par un

réparateur qualifié utilisant seulement des pièces

de rechange identiques. La sécurité de la laveuse à

pression est ainsi maintenue.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée

par le fabricant ou les prestataires de service agréés.

FRAnçAis

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc-piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc-piles dans le chargeur.

NE PAS modifier le bloc-piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc-piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs-piles seulement

dansleschargeurs

DEWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc-piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs-piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc-piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs‑piles de remplacement, assurez‑vous

d’inclure le numéro du catalogue et latension.

n .........................vitesse nominale

PSI ........................ livres par pouce carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez des

protections

auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à la

terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial si l’opération est poussiéreuse. PORTEZ TOUJOURS

UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières contiennent

des produits chimiques reconnus dans l’État de la

Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits

chimiques sont:

• des composants de fertilisants,

• des composants d’insecticides, d’herbicides et de

pesticides,

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques,

portez un équipement de sécurité approuvé, comme

un masque cache‑poussière spécialement conçu pour

filtrer les particules microscopiques.

• Évitez le contact prolongé avec la poussière

provenant du ponçage mécanique, du sciage, de

l’aiguisage, du perçage et d’autres activités de

construction. Portez des vêtements protecteurs et

lavez vos zones exposées avec du savon et de l’eau.

Permettre à la poussière d’entrer dans votre bouche, vos

yeux ou la laisser sur la peau peut favoriser l’absorption des

produits chimiques dangereux.



AVERTISSEMENT: l'utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et ducorps.

• Les évents couvrent souvent des pièces qui se déplacent

et doivent être évités. Des vêtements amples, les bijoux ou les

cheveux longs peuvent se coincer dans des pièces quidéplacent.

FRAnçAis

Consignes de sécurité importantes pour

tous les chargeurs de blocs‑piles



AVERTISSEMENT: Lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissement du bloc-piles, du chargeur et du

produit. Ne pas respecter les avertissements et les

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DEWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc‑pile FlEXVOlT® de DEWAlT

Le bloc‑piles FLEXVOLT® de

DEWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le couvercle au bloc‑piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc‑piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc‑piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION: 120Wh Expédition: 3x 40Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc-piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc-piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes

ou à une température au‑dessus de 130°C (265°F) pourrait

causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc-piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier du bloc-piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

FRAnçAis

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

services autorisé.

• Ne pas démonter le chargeur; apportez-le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais remontage peut

entraîner un danger de choc électrique, d’électrocution

oud’incendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120 V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pour véhicule.

• Les matières étrangères conductrices telles, mais sans

s’y limiter, les poussières de meulage, les copeaux

métalliques, la laine d’acier, le papier d’aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l’alimentation

lorsqu’il n’y a aucun bloc-piles à l’intérieur.

Charger un bloc‑piles (Fig. C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez en enfoncez complètement le bloc‑piles jusqu’à

ce que vous entendiez un clic.

3. Le ou les témoins de charge The red clignotent

constamment pendant la charge.

4. La charge est terminée lorsque le ou les témoins de

charge red restent constamment allumés.

5. Le bloc‑piles peut être laissé dans le chargeur ou retiré.

Some chargers require the battery pack release button to

be pressed forremoval.



AVERTISSEMENT:

Chargez seulement le bloc‑piles

si la température de l’air est supérieure à 4,5°C (40°F) et

inférieure à +40°C (104°F).

6. Le chargeur ne chargera pas un bloc‑piles défectueux,

ce qui peut être indiqué par le ou les témoins de charge

qui restent éteints. Apportez le chargeur et le bloc‑piles

dans un centre de services autorisé si le ou les témoins

restent éteints.

REMARQUE: Consultez l’étiquette près du ou des

témoins de charge sur le chargeur pour les modèles

declignotement. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

REMARQUE: Pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

instructions peut entraîner un choc électrique, un

incendie et/ou des blessures graves.

• NE PAS tenter de charger le bloc-piles avec un autre

chargeur que

DEWALT . DEWALT sont spécifiquement

conçus pour fonctionner ensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement des blocs-piles

DEWALT . La charge d’autres types de blocs‑piles peut

causer la surchauffe et l’éclatement de ceux‑ci, entraînant

une blessure corporelle, des dommages matériels, un choc

électrique ou une électrocution.

• Ne pas exposer le chargeur à la pluie ou la neige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordon électriques.

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que ce soit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L’utilisation d’une rallonge

inadéquate pourrait entraîner un risque d’incendie un choc

électrique ou une électrocution.

• Lors de l’utilisation d’un chargeur à l’extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon sous‑dimensionné entraîne une

chute de tension de secteur, provoquant une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourd suivant.

Calibres minimums pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas du boîtier.

FRAnçAis

Poignée télescopique (Fig.E)

Cette laveuse à pression a une poignée télescopique intégrée

pratique et des roues detransport.

1. Pour déverrouiller la poignée télescopique

12

, appuyez

sur le bouton de libération

13

et glissez la poignée vers

le haut. Vous entendrez un clic audible lorsqu’elle sera

mise enplace.

Poignées de transport de la cage (Fig.D)

Cette laveuse à pression a une cage protectrice qui la

protège contre les abus quotidiens du chantier, mais elle

offre aussi des options de poignées de transport multiples

14. Transportez la laveuse à pression à l’aide de l’une ou

l’autre des parties de la cage qui est pratique pour votre

application. nE TEnEZ PAs de porter la laveuse à pression

par le panneau de rangement du boyau31 ou la poignée

télescopique12.

CARACTÉRISTIQUES

Livres maximales par pouce carré 1,600

Gallons nominaux par minute 1.2

Bloc-piles 2x20VCC

Boyau à haute pression 7,6m (25 ft)

Boyau d’aspiration 3m (10 ft)

Pression de l’entrée d’eau 0 100 PSI

Arrivée d’eau Robinet d’eau froide

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

Montage mural

Certains chargeurs DEWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail.Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle

pour l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 25,4mm (1po) de

longueur avec tête de diamètre de 7mm à 9mm (0,28 à

0,35po) vissées dans du bois à une profondeur optimale

en laissant exposée une partie de vis d’environ 5,5mm

(7/32po). Alignez les fentes au dos du chargeur avec les vis

exposées et insérez‑les entièrement dans lesfentes.

CONSERVER TOUS LES

AVERTISSEMENTS POUR UN

USAGEULTÉRIEUR.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑piles chaud.

Le délai chaud/froid du bloc est indiqué par le ou les

témoins red continuant à clignoter mais avec le témoin

yellow constamment allumé. Lorsque le bloc‑piles a atteint

une température appropriée, le témoin yellow s’éteint et le

chargeur reprend la procédure de charge.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc‑piles doit être rechargé.

Remarques importantes sur la charge

1. Une vie plus longue et une meilleure performance

peuvent être obtenues si le bloc‑piles est chargé lorsque

la température de l’air est située entre 18° et 24°C

(65° et 75°F). NE PAS charger lorsque le bloc‑piles est

en dessous de +4,5 °C (+40°F) ou au‑dessus de +40

°C (+104 °F). C’est important et cela préviendra les

dommages graves au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque non isolée.

3. Si le bloc‑piles ne se charge pas correctement:

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur d’éclairage qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

services local.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT:Danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l’aide d’un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d’eau ou de solution nettoyante.

FRAnçAis

REMARQUE: Les embouts énumérés ci‑dessous peuvent ne pas

être inclus avec votre laveuse à pression, mais ils sont disponibles

à l’achat pour coût supplémentaire.

Buses de pulvérisation

communes

Applications courantes

Buse orange 15° Pour la brique ou la maçonnerie.

Buse verte 25° Pour le bardage en vinyle.

Buse blanche à 40° Pour le lavage d'automobiles.

Buse turbo noire Pour un nettoyage abrasif.

Fixer les buses (Fig.K)



DANGER: risque d’injection liquide. Ne pas diriger le

jet vers des personnes, la peau non protégée, les yeux,

tout animal. Cela produira des blessuresgraves.



AVERTISSEMENT: les objets projetés peuvent causer

un risque de blessure grave. NE PAS tenter de changer

les buses pendant que la laveuse à pression fonctionne.

Éteignez l’unité de laveuse à pression avant de changer

lesbuses.

1. Pour connecter une buse à la lance d’arrosage

2

, tirez sur

le collier de connexion rapide

3

vers la lance d’arrosage

et insérez la buseappropriée.

2. Relâchez le collier de connexion rapide pour verrouiller la

buse enplace.

3. Tirez fermement sur la buse après que le collier de

connexion rapide se soit verrouillé en place afin d’assurer

que la buse est verrouillée enplace.

Fixer le boyau d’arrosage (Fig.J)

REMARQUE: avant de connecter le boyau d’arrosage à

l’unité de laveuse à pression, faites couler l’eau dans le boyau

d’arrosage pendant trente secondes pour enlever tout débris

à l’intérieur du boyaud’arrosage.

1. Pour connecter un boyau d’arrosage à l’unité de laveuse

à pression

8

, placez l’extrémité du boyau d’arrosage

38

dans l’entrée d’eau

17

2. Serrez solidement le boyau d’arrosage à lamain.

REMARQUE: déconnectez toujours le boyau d’arrosage

aprèsl’utilisation.

laveuse à pression. Cela pourrait endommager le boyau

et/ou l’entrée de la pompe.

REMARQUE: Déroulez le boyau à haute pression

1

avant

l’installation afin de prévenir les nœuds.

REMARQUE: Évitez de déformer le filetage lorsque vous

installez le boyau. La déformation du filetage peut causer

des fuites.

1. Pour connecter le tuyau à haute pression

1

au manche

de la poignée

5

, enfilez la pince du tuyau

37

coupleur d’entrée

31

2. Pour raccorder le boyau à haute pression à la laveuse à

pression

8

, vissez le raccord du boyau

36

sur la sortie

d'eau à haute pression

18

Rangement du boyau haute pression et

d’aspiration (Fig.I)

Cette laveuse à pression a un espace de rangement intégré

pour transporter le tuyau à haute pression. Le boyau enroulé

est sécurisé entre le panneau de rangement du boyau

31

la laveuse à pression

8

1. Pour accéder au boyau haute pression

1

ou au boyau

d’aspiration

27

, débloquez le loquet du rangement de

boyau

et basculez le panneau de rangement du

boyau

31

à l’écart de la laveuse à pression

8

2. Déroulez la sangle de rangement du boyau

et sortez‑

le de la laveuse à pression

8

3. Basculez le panneau de rangement du boyau

31

pour lefermer et verrouillez le loquet du rangement

du boyau

32

qui fixe le panneau de rangement du

boyau

31

à la laveuse à pression

8

Assemblage de la lance d'arrosage (Fig. G)

1. Pour connecter la lance d’arrosage

4

à la poignée

5

insérez l’extrémité filetée de la lance d’arrosage sur

l’extrémité filetée du manche de la poignée. Tournez la

poignée du pulvérisateur

4

dans le sens des aiguilles

d'une montre jusqu’à ce qu’elle soitserrée.

2. Pour connecter la lance d'arrosage

2

à la poignée du

pulvérisateur

4

,insérez l’extrémité filetée de lance

d'arrosage dans la pince filetée

40

de la poignée du

pulvérisateur. Tournez la pince filetée

40

dans le sens des

aiguilles d'une montre jusqu’à ce qu’elle soitserrée.

Compartiment de rangement des

accessoires (Fig.F)

Cette laveuse à pression comporte un compartiment intégré

de rangement des accessoires

34

pour transporter la lance

d'arrosage, la poignée du pulvérisateur, le manche de la

poignée et la buse turbo.

1. Pour déverrouiller la porte du rangement

10

, tournez le

loquet de la porte

11

dans le sens contraire des aiguilles

d’une montre et basculez la porte pour l’ouvrir et accéder

à la lance d'arrosage

2

, à la poignée du pulvérisateur

4

au manche de la poignée

5

et à la buse turbo

22

2. Pour verrouiller la porte du rangement

10

, placez‑la en

position fermée. Tournez le verrou de la porte

11

dans le

sens des aiguilles d'une montre pour verrouiller la porte

du rangement en place.

2. Pour ranger la poignée télescopique

12

, appuyez

sur le bouton de libération

13

et glissez la poignée

télescopique vers le bas dans le corps de la laveuse à

pression. Vous entendrez un clic audible lorsqu’elle sera

mise enplace.

3. Pour déplacer la laveuse à pression

8

, inclinez l’appareil

afin que les roues de transport

15

touchent le sol et tirez

l’appareil par la poignéetélescopique.

Fixer le tuyau à haute pression (Fig. I)



ATTENTION: NE JAMAIS TIRER SUR LE BOYAU

D’ALIMENTATION D’EAU POUR DÉPLACER la

FRAnçAis

Installer et retirer les blocs‑piles (Fig. N, O)

Cette laveuse à pression est conçue pour utiliser deux blocs‑

piles de capacité égale. La laveuse à pression ne fonctionne

pas avec un seul bloc‑piles, et si vous utilisez des blocs‑piles

de capacité différente, l’appareil s’éteint lorsque le bloc‑piles

de plus petite capacité est épuisé

REMARQUE: Pour de meilleurs résultats, assurez‑vous que

les deux blocs‑piles sont complètement chargés.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc-piles avant de transporter, d’effectuer

tout ajustement, de nettoyer, de réparer ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Fixer la bouteille de savon (Fig. M)

1. Pour connecter la bouteille de savon

à la lance

de pulvérisation

2

,tirez sur le collier de raccord

rapide

3

vers la lance de pulvérisation et insérez la

bouteilledesavon.

2. Relâchez le collier de raccord rapide pour verrouiller la

bouteille de savon en place.

3. Tirez fermement sur la bouteille de savon après

que le collier de raccord rapide se soit verrouillé en

place afin d’assurer que la bouteille de savon est

verrouilléeenplace.

REMARQUE: La bouteille de savon doit être placée orientée

vers le sol. Ne placez pas la bouteille de savon au‑dessus de la

lance de pulvérisation, car le savon pourrait couler dessus.

Retirer le

canon à mousse haute pression

de l’entreposage (Fig. A)

Videz toujours complètement le canon à mousse haute

pression

avant de l’entreposer.

1. Pour retirer le canon à mousse haute pression

l’espace de rangement intégré à la laveuse à pression,

prenez le canon à mousse haute pression

dans une

main et sortez‑le de la laveuse à pression.

2. Pour placer le canon à mousse haute pression

dans son compartiment de rangement, poussez

fermement le canon à mousse haute pression

dans le

compartiment de rangement, jusqu’à ce qu'il s’enclenche

dans l’espace de rangement intégré dans la laveuse

àpression.

3. Vérifiez que la bouteille de savon

est fixée en position

de rangement en tirant doucement sur la bouteille

desavon

Fixer le canon à mousse à haute pression

(Fig. M)

1. Pour connecter le canon à mousse à haute pression

25

à

la lance de pulvérisation

2

,tirez sur le collier de raccord

rapide

3

vers la lance de pulvérisation et insérez la

bouteille desavon.

2. Relâchez le collier d’attache rapide

3

pour verrouiller le

canon à mousse

à haute pression en place.

3. Tirez fermement sur le canon à mousse

une fois le

collier à attache rapide verrouillé en place pour vérifier

que le canon à mousse à haute pression

est verrouillé

en place.

4. Pour régler le débit de mousse, tournez la molette

de commande de pression

en haut du canon à

mousseà haute pression

dans le sens inverse des

aiguilles d’une montre pour diminuer ou dans le sens des

aiguilles d'une montre pour augmenter la mousse.

REMARQUE: La bouteille de savon doit être placée sous

le canon de la lance d’arrosage. Ne placez pas le canon à

mousse à haute pression au‑dessus de la lance d’arrosage,

car le savon pourrait couler sur cette dernière. L’embout de

pulvérisation sur le canon à mousse à haute pression

tourne par les applications verticales ou horizontales.

Pour fixer le boyau d’aspiration (Fig. L)

Utilisez le boyau d’aspiration pour tirer de l’eau d’un seau ou

d’une autre source d’eau claire.

AVIS: Ne l’utilisez pas pour aspirer du savon, des

produits chimiques, des liquides sales ou corrosifs,

comme du nettoyant pour les vitres, de l’engrais pour

les plantes, du fertilisant ou de l’eau de Javel. Ne

l’utilisez pas avec de l’eau salée.

REMARQUE: Évitez de déformer le filetage lorsque vous

installez le boyau. La déformation du filetage peut causer

des fuites.

1. Pour raccorder le boyau d’aspiration

27

à la laveuse à

pression

8

,vissez le collier du boyau d’aspiration

30

sur

l’arrivée d’eau

17

2. Serrez solidement le collier du boyau d’aspiration 

30

la main.

REMARQUE: Débranchez toujours le boyau d’aspiration

après l’utilisation.

3. Placez l’autre extrémité du boyau d’aspiration portant

le filtre

29

dans un récipient d’eau claire ou dans une

source d’eau claire.

4. Réglez le flotteur

28

sur le boyau d’aspiration de sorte

que le filtre

29

reste recouvert de liquide.

5. Sélectionnez la buse appropriée. Fixation des buses

6. Une fois la tâche terminée, placez le boyau d’aspiration

dans un contenant d’eau propre et tirez l’eau dans le

système pour le rincer.

REMARQUE: Lorsque vous utilisez la boyau d’aspiration,

quelques minutes peuvent être nécessaires pour que la

laveuse à pression s’auto‑amorce. Assurez‑vous que la

laveuse à pression est allumée et que la gâchette sur la

lance de pulvérisation soit tirée jusqu'à l’amorçage.

FRAnçAis

Bouton de réglage de la vitesse (Fig. A, Q)

Cette laveuse à pression offre le choix de fonctionner à

haute ou basse pression pour les tâches plus délicates

mais aussi de renforcer la pression pour un nettoyage de

hauteperformance.

Le bouton de réglage de la pression

9

possède trois positions;

‑ Arrêt, centré.

‑ HI, côté droit.

‑ LO, côté gauche.

Pour mettre en marche la laveuse à pression, tournez le

bouton de réglage de la pression

9

en position droite

ougauche.

Pour arrêter la laveuse à pression, tournez le bouton de

réglage de la pression

9

en position centrale.

Pour le lavage à plus haute pression, poussez le bouton

de réglage de la vitesse

9

vers la droite en position «HI».

Ce mode est le meilleur pour les applications qui nécessitent

un PSI plus élevé.

Pour le lavage à plus basse pression, poussez le

bouton de réglage de la vitesse

9

vers la gauche en

position «LO». Ce mode est le meilleur pour les projets qui

nécessitent un nettoyage plus délicat. En outre, ce mode

offre généralement plus de temps de fonctionnement.

REMARQUE: En mode «HI», la durée de fonctionnement

diminue par rapport au mode «LO».

Pour activer le mode Boost, appuyez sur le bouton

boost

19

, le témoin vert s’allume lorsqu'il est activé. Ce

mode est le meilleur pour les applications qui nécessitent la

puissance en PSI maximale disponible.

REMARQUE: Le mode Boost ne fonctionne que dix minutes

au maximum. Vous pouvez appuyer à nouveau sur le bouton

boost

19

pour quitter ce mode avant dix minutes et revenir

au mode sur lequel le bouton de réglage de la vitesse

9

est réglé. En approchant de la fin des dix minutes, le témoin

vert commence à clignoter et l’appareil revient au mode sur

lequel le bouton de réglage de la vitesse

9

est réglé une fois

le temps de mode boost écoulé.

REMARQUE: Après utilisation du mode boost pendant dix

minutes complètes, l’appareil peut revenir en mode boost en

appuyant à nouveau sur le bouton boost

19

REMARQUE: Le temps de fonctionnement global est

raccourci lorsque le mode boost est utilisé.

Bonne position de l’unité de laveuse à

pression (Fig.A, D)



ATTENTION : avant l’utilisation:

Gardez toujours l’unitéà l’endroit avec ses pattes

16

et ses

roues

15

sur le sol comme illustré Fig. D.

REMARQUE : Ne jamais tenter d’utiliser la laveuse à pression

pendant qu’elle se tient à la verticale, sur son côté ou

renversée sur lesol.

Position appropriée des mains (Fig.P)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision

d’une réactionsoudaine.

La position des mains adéquate nécessite une main sur la

poignée de la lance de pulvérisation

5

et l’autre main sur la

poignée de la lance de pulvérisation

4

Pour installer les bloc-piles



AVERTISSEMENT: Assurez‑vous que le bouton de

réglage de la vitesse est en position centrale d’arrêt

avant d'installer les blocs‑piles.



ATTENTION: L’appareil cesse de fonctionner lorsque

la porte du compartiment de bloc‑piles est ouvert. Si le

bouton de sélection de vitesse est en position HI ou LO,

l’appareil s’allume lorsque la porte du compartiment de

bloc‑piles est fermée.



ATTENTION: Ne tenez pas la gâchette lorsque vous

fermez la porte du compartiment de bloc‑piles.

1. Déverrouillez la porte du compartiment de bloc‑

piles

20

, tournez le loquet de la porte du compartiment

de bloc‑piles

21

dans le sens inverse des aiguilles d'une

montre et basculez la porte du compartiment de bloc‑

piles pour l’ouvrir et accéder à ce compartiment.

2. Alignez les blocs‑piles

34

sur les glissières situées à

l’intérieur du compartiment de bloc‑piles et faites‑les

glisser jusqu’à ce qu’ils soient bien en place dans l’outil et

assurez‑vous qu’ils ne se désengagent pas.

3. Verrouillez la porte du compartiment de bloc‑piles

10

fermez la porte du compartiment de bloc‑piles

20

afin qu’elle se ferme hermétiquement sur la laveuse

àpression

8

4. Tournez le loquet de la porte du compartiment de

bloc‑piles

21

dans le sens des aiguilles d’une montre

pour verrouiller la porte du compartiment de bloc‑piles.

Vérifiez que la porte du compartiment de bloc‑piles

est complètement verrouillé en position avant de

démarrerl’outil.

REMARQUE: L’appareil ne fonctionne pas si la porte du

bloc‑piles n’est pas complètement fermée et verrouillée.

Pour retirer les blocs-piles

1. Tournez le loquet de la porte du compartiment de bloc‑

piles

21

dans le sens inverse des aiguilles d'une montre

et ouvrez la porte du compartiment de bloc‑piles pour

accéder aux blocs‑piles 

34

2. Appuyez sur le bouton de libération des piles

35

sur les blocs‑piles

34

et sortez fermement les blocs‑

pilesdel’outil.

3. Insérez les blocs‑piles dans un chargeur comme indiqué

dans la section du chargeur de ce guide.

4. Fermez la porte du compartiment de bloc‑piles

10

afin

de fermer hermétiquement la laveuse à pression

8

verrouillez‑la. Vérifiez que la porte du compartiment de

bloc‑piles est complètement verrouillée en position.

FRAnçAis

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs-piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot

DEWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

4. Appuyez sur la gâchette

7

. Tenez la gâchette pendant 30

secondes pour purger le système de l’air.

5. S’il y a encore de l’air dans le jet d’eau, continuez à faire

couler l'eau dans la lance de pulvérisation.

Nettoyer une surface (Fig. Q)

1. Pour démarrer la laveuse à pression, mettez le bouton de

sélection de vitesse

9

en position HI ou LO.

2. Le meilleur angle pour pulvériser de l’eau contre une

surface à nettoyer est de 45°.

‑ La tête de pulvérisation a tendance à faire en

sorte que les particules de saleté s’intègrent dans

lasurface.

‑ Lorsque vous travaillez sur des surfaces verticales, il

vaut mieux appliquer le détergent en commençant

par le bas et en travaillant vers le haut ce qui

empêche le détergent de glisser et de causer

desstries.

3. Pour désengager la poignée du pulvérisateur, relâchez

lagâchette.

Déplacer la laveuse à pression (Fig.A–E)

1. Éteignez la laveuse à pression

8

en mettant le bouton

de réglage de la vitesse

9

en position centrale. Fermez

ensuite l’arrivée d’eau.

2. Pointez la lance de pulvérisation

2

dans une direction

sécuritaire et appuyez sur la gâchette

7

pour relâcher la

pression d’eau restante.

3. Lorsque la lance de pulvérisation est complètement

vide, tirez la poignée télescopique

12

et tirez la

laveuse à pression en utilisant les roues

jusqu’à

l’emplacementsuivant.

Arrêt (Fig.A, E, L)

1. Éteignez la laveuse à pression

8

en tournant le bouton

de réglage de la vitesse

9

en position centrale. Coupez

ensuite l’arrivée d’eau

retirez les blocs‑piles de la

laveuse à pression

8

2. Déchargez la pression résiduelle en appuyant sur la

gâchette

7

jusqu’à ce qu’il ne sorte plus d’eau de la lance

de pulvérisation

2

3. Enclenchez le verrou de la gâchette du pulvérisateur

6

4. Déconnectez le boyau d'arrosage de l’entrée d’eau

17

5. Débranchez le boyau à haute pression

1

de l’arrivée

d’eau à haute pression

18

et videz le boyau.

Lavage à la pression (Fig.A–Q)



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs-piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

des blessures.

Préparation de la surface pour

lenettoyage

• Retirez les objets de la zone qui pourraient créer

un danger comme des jouets d’enfants ou des

meublesextérieurs.

• Assurez‑vous que toutes les portes et les fenêtres

sont bien fermées. Protégez toutes les plantes et

tous les arbres dans la zone adjacente avec une toile

de protection en vous assurant qu’ils ne seront pas

endommagés par une surexposition.

• Pré‑rincez la zone de nettoyage avec de l’eau claire.

• Utilisez seulement des détergents formulés pour les

laveuses à pression.

• Testez toujours le détergent dans une zone discrète

avantl’utilisation.

Préparer l’unité de laveuse à pression

pour l’utilisation



DANGER: Risque d’injection de liquide et de lacération.

Lorsque vous utilisez le réglage à haute pression, NE

PAS laisser la pulvérisation à haute pression entrer en

contact avec la peau non protégée, les yeux ou un

animal. Cela produira des blessures graves.



ATTENTION: Avant l’utilisation:

1. Raccordez le boyau à haute pression à la laveuse à

pression et à la lance à pression. Pour des instructions sur

le raccordement du boyau à haute pression à la laveuse

à pression et à la lance à pression, consultez la rubrique

Fixer le boyau à haute pression dans Assemblage

etréglages.

2. Connectez l’alimentation de l’eau à la laveuse à pression.

Pour des instructions sur la connexion de l’alimentation

de l’eau à la laveuse à pression, veuillez consulter Fixer le

boyau d’arrosage dans Assemblage et ajustements.

3. Installez les deux blocs‑piles 

34

. Fermez et verrouillez la

porte du compartiment de bloc‑piles

20

. Assurez‑vous

que la porte est complètement verrouillée en position,

voir la rubrique Pour installer les blocs-piles sous

Installer et retirer les blocs-piles.

Préparation de la lance de pulvérisation

(Fig. A, G)

iMPORTAnT: Avant de mettre l’unité de laveuse à pression

en marche, désengagez le verrou de la gâchette

6

appuyez

sur la gâchette

7

1. La lance de pulvérisation doit être assemblée avant

l’utilisation. Consultez la rubrique Assemblage de la

lance de pulvérisation sous Assemblage et réglages.

2. Relâchez le verrouillage de la gâchette

6

3. Ouvrez l’arrivée d’eau.

FRAnçAis

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurerla SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DEWALT

ou un centre de réparation agréé DEWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: Étant donné que les accessoires,

autres que ceux proposés par DEWALT, n’ont pas été

testés avec ce produit, utiliser de tels accessoires avec

cet outil pourrait être dangereux. Pour réduire les

risques de blessures, utilisez uniquement les accessoires

recommandés par DEWALT accessoires recommandés

pour ce produit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour trouver un accessoire,

veuillez contacter

DEWALT en appelant au 1‑800‑4‑DEWALT

(1‑800‑433‑9258) or visit our website:www.dewalt.com.

Entreposage (Fig.A, D, F, T)

• Entreposez l’appareil dans un lieu sec et abrité, à

température hors gel avec les blocs‑piles retirés.

ENTREPOSEZ À L’INTÉRIEUR.

• Videz toujours complètement l’eau du tuyau à haute

pression, de l’unité de laveuse à pression, des buses et de

la lance d’arrosage.

• Les buses peuvent être rangées dans les fentes de

rangement des buses sur le manche de la poignée

comme illustré dans la Fig.A.

• Le tuyau à haute pression peut être rangé enroulé et

fixé entre la cage et l’appareil de laveuse à pression

comme illustré dans la Fig.D.

• La lance d'arrosage peut être rangéerépartie en trois

morceaux, dans le compartiment de rangement (34)

comme illustré dans la Fig.F et la Fig. T.

• Le canon à mousse haute pression

peut être

entreposé vide, dans l’espace de rangement intégré de la

laveuse à pression comme illustré dans la Fig. T.

• La buse turbo peut être rangéerépartie dans le

compartiment de rangement (34) comme illustré dans la

Fig.F et la Fig. T.

• L’appareil de laveuse à pression

8

peut être rangé

verticalement ou horizontalement, mais empilez

seulement des objets sur le dessus de l’appareil en

position de rangement horizontale comme illustré dans

la Fig. D

Nettoyage de la buse (Fig. A, R)



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs-piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Si la buse devient obstruée avec des corps étrangers, comme

de la saleté, de la pression excessive peut se développer. Si la

buse devient partiellement obstruée ou restreinte, la pression

de la pompe sera discontinue. Nettoyez immédiatement la

buse à l’aide d’un nettoyant pour buses.

1. Éteignez la laveuse à pression

8

en tournant le bouton

de réglage de la vitesse

9

en position centrale.

2. Coupez l’arrivée d’eau

retirez les blocs‑piles de la

laveuse à pression

8

3. Appuyez sur la gâchette

7

sur la poignée du

pulvérisateur

4

pour réduire la pression d’eau.

4. Retirez la buse de la lance de pulvérisation

2

en tirant

sur le collier de connexion rapide

3

vers la lance

depulvérisation.

5. À l’aide d’un outil de nettoyage des buses

26

débouchez tout débris de la buse.

6. Faites couler l’eau provenant du robinet et du boyau

d'arrosage à travers la buse.

Boyau d’aspiration (Fig. A, L)

1. Pour nettoyer le boyau d’aspiration 

27

, arrêtez la

laveuse à pression.

2. Tirez sur la gâchette pour éliminer la pression d’eau.

3. Retirez le boyau d’aspiration

27

de la laveuse à pression.

4. Pour nettoyer le boyau d’aspiration, utilisez l’eau d'un boyau

de jardin pour le rincer soigneusement et laissez sécher.

Filtre du boyau d’aspiration (Fig. S)

1. Tournez le filtre

29

à l’extrémité du boyau

d’aspiration

27

dans le sens inverse aux aiguilles d'une

montre et retirez‑le.

2. Retirez la crépine à l’intérieur du filtre.

3. Rincez toutes les pièces à l’eau claire et remontez‑les.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

FRAnçAis

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez D

EWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1‑800‑4‑DEWALT (1‑800‑433‑9258).

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑800‑4‑

DEWALT

(1‑800‑433‑9258) pour un remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.dewalt.com.

FRAnçAis

DÉPANNAGE



AVERTISSEMENT: Risque d’utilisation non sécuritaire. Avant d’entretenir l’appareil, débranchez l’alimentation

électrique, fermez l’arrivée d’eau, déchargez la pression résiduelle et enclenchez le verrouillage de la poignée

de la poignée de pulvérisation.

PROBlÈME CAUsE CORRECTiOn

Le moteur ne démarre pas.

Les blocs-piles ne sont pas bien installés. Vérifiez l’installation du bloc-piles.

Les blocs-piles ne sont pas chargés. Vérifiez les besoins de charge du bloc-piles.

Le bouton de réglage de la vitesse est en position

d’arrêt.

Mettez le bouton en position HI ou LO.

Vous n’avez pas appuyé sur la gâchette de la lance. Appuyez sur la gâchette avec le bouton à la position Marche.

La porte du compartiment de bloc-piles n’est pas

verrouillée.

Poussez la porte du compartiment de bloc-piles pour la fermer complètement et assurez-vous que son

loquet est en position verrouillée.

L’appareil n’atteint pas la haute pression. Le robinet d’eau n’est pas complètement ouvert. Ouvrez complètement la valve d’eau.

Filtre d’entrée d’eau obstrué. Retirez le filtre et rincez pour nettoyer.

Buse usée. Remplacez par une nouvelle buse.

La pompe aspire de l’air. Vérifiez que les boyaux et les raccords sont hermétiques. Éteignez la machine et purgez la pompe en

appuyant sur la gâchette jusqu’à ce qu’un flux constant d’eau sorte de la buse.

L’alimentation de l’eau est limitée. Vérifiez le tuyau d'eau en termes de nœuds, de fuites ou de blocage.

La pression de sortie fluctue entre haute et basse. Pas assez d’alimentation d’eau. Ouvrez complètement l’eau, vérifiez si le boyau a des fuites ou des nœuds.

La pompe aspire de l’air. Vérifiez que les boyaux et les raccords sont hermétiques. Éteignez la machine et purgez la pompe en

appuyant sur la gâchette jusqu’à ce qu’un flux constant d’eau sorte de la buse.

Grille d’entrée d’eau obstruée. Pour déboucher, rincez avec de l’eau.

La buse de décharge est obstruée. Soufflez ou retirez les débris.

Aucun détergent. La bouteille de savon est vide. Ajoutez plus de détergent.

La bouteille de savon n’est pas bien connectée. Vérifiez les connexions. Assurez-vous que la bouteille de savon est complètement fixée dans la laveuse

à pression.

Le détergent est trop épais.

Utilisez seulement le détergent recommandé pour l’utilisation dans les laveuses à pression. Suivez les

instructions de dilution du fabricant.

Ports d'aspiration du détergent endommagés ou

obstrués.

Retirez l’obstruction ou les débris et faites couler de l’eau chaude sur les ports d’aspiration du

détergent.

La buse de décharge est obstruée. Soufflez ou retirez les débris. Faites couler de l’eau chaude dans la buse pour retirer les débris

Molette de commande du débit fermée. Réglez la molette de commande du débit en haut du canon à mousse à haute pression.

La connexion du boyau d’arrosage fuit. Raccords desserrés. Serrez les raccords.

Rondelle en caoutchouc manquante/usée. Remplacez la rondelle de l’adaptateur du boyau.

Le boyau d’aspiration ne s’amorce pas de

lui-même.

Raccords desserrés. Serrez les raccords.

Le filtre n’est pas complètement submergé. Réglez le flotteur et vérifiez que le filtre reste entièrement recouvert de liquide.

Laissez plus de temps à la pompe pour s’amorcer. Au début, plusieurs minutes peuvent être nécessaires à l’auto-amorçage. Assurez-vous que l’appareil

est allumé et que la gâchette est pressée.

La lance d'arrosage ou la rallonge fuit. La lance de pulvérisation n’est pas bien fixée. Consultez la rubrique Assemblage de la lance de pulvérisation dans Assemblage et réglages.

Joint torique brisé. Contactez le représentant du Service client

DEWALT au 1-800-4-DEWALT (1‑800‑433‑9258).

La pompe est excessivement bruyante. La pompe aspire de l’air. Vérifiez que les boyaux et les raccords sont hermétiques. Éteignez la machine et purgez la pompe en

appuyant sur la gâchette jusqu’à ce qu’un flux constant d’eau sorte de la buse.

L’eau fuit de la pompe. Raccords desserrés. Assurez-vous que tous les raccords sont serrés.

Les joints d’eau sont endommagés ou usés. Contactez le représentant du Service client

DEWALT au 1-800-4-DEWALT (1‑800‑433‑9258).

Fuites d’huile. Les joints d’huile sont endommagés ou usés. Contactez le représentant du Service client

DEWALT au 1-800-4-DEWALT (1‑800‑433‑9258).

Le moteur bourdonne, mais ne fonctionne pas. Le système contient une pression résiduelle. Éteignez l’appareil, appuyez sur la gâchette sur la lance de pulvérisation pour relâcher la pression,

puis rallumez l’appareil.

La laveuse a pression n’a pas été utilisée pendant de

longues périodes.

Contactez le représentant du Service client

DEWALT au 1-800-4-DEWALT (1‑800‑433‑9258).

EsPAñOl

INSTRUCCIONES DE

SEGURIDADIMPORTANTES



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta lavadora

portátil. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

REFERENCIAFUTURA.

El término “herramienta eléctrica” en las advertencias se refiere

a su herramienta eléctrica operada por baterías (inalámbrica).

1) Seguridad de Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desorganizadas u oscuras

pueden provocar accidentes.

b ) No opere lavadoras a presión en atmósferas

explosivas, como en la presencia de líquidos,

gases o polvo inflamable. Las lavadoras a presión

crean chispas que pueden encender el polvo o vapores.

4 . Use aparatos únicamente con los paquetes de batería

designados específicamente. El uso de cualquier otro

paquete de batería puede crear un riesgo de lesiones

eincendio.

5 . Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños, que

puedan hacer una conexión de una terminal a la otra.

Poner en corto las terminales de la batería puede causar

quemaduras o un incendio.

6 . Bajo condiciones abusivas, el líquido puede ser

expulsado de la batería; evite el contacto. Si ocurre

contacto accidentalmente, lave con agua. Si el líquido

hace contacto con los ojos, busque ayuda médica

adicional. El líquido expulsado de la batería puede causar

irritación o quemaduras.

7 . No use un paquete de batería que esté dañado o

modificado. Las baterías dañadas o modificadas pueden

presentar comportamiento imprevisto que resulte en

incendio, explosión o riesgo de lesiones.

8 . No exponga un paquete de batería o aparato a

fuego o temperatura excesiva. La exposición a fuego

o temperatura mayor a 130°C puede causar una

explosión. La temperatura de 130°C se puede reemplazar

por la temperatura de 265°F.

9 . Pida que el servicio sea realizado por una persona

de reparación calificada usando únicamente partes

de reemplazo idénticas. Esto garantizará que se

mantenga la seguridad del producto.

10 . No modifique ni intente reparar el aparato o el paquete de

batería, (conforme sea aplicable) excepto como se indica en

las instrucciones de uso y cuidado.

INSTRUCCIONES GENERALES DE

SEGURIDAD PARA APARATOS DE BATERÍA



ADVERTENCIA: RIESGO DE INYECCIÓN O

LESIONES. No dirija la corriente de descarga hacia

usted mismo o hacia otros.

1 . Evite el arranque no intencional. Asegure que el

interruptor esté en la posición apagada antes de

conectar al paquete de batería, recoger o transportar

el aparato. Transportar el aparato con su dedo en el

interruptor o energizar el aparato que tenga el interruptor

encendido puede provocar accidentes.

2 . Desconecte el paquete de la batería del aparato antes

de realizar cualquier ajuste, cambiar accesorios,

o guardar el aparato. Tales medidas preventivas de

seguridad reducen el riesgo de encender el aparato

poraccidente.

3 . Sólo recargue con el cargador especificado por el

fabricante. Un cargador que es adecuado para un tipo

de paquete de batería puede crear un riesgo de incendio

cuando se use con otro tipo de batería.

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

Uso pretendido

Esta lavadora a presión está diseñada para limpiar botes,

automóviles, cubiertas, entradas de vehículos, parrillas,

revestimientos de casas, motocicletas, patios y muebles

deexterior.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

reducen el riesgo de arrancar la lavadora a presión

accidentalmente.

c ) Guarde las lavadoras a presión inactivas fuera del

alcance de los niños y no permita que personas no

familiarizadas con la lavadora a presión o estas

instrucciones operen la lavadora a presión. Las

lavadoras a presión son peligrosas en las manos de

usuarios sin capacitación.

d ) Dé mantenimiento a las lavadoras a presión y

los accesorios. Compruebe si hay desalineación

o atascamiento de las piezas móviles, ruptura

de partes y cualquier otra condición que pueda

afectar la operación de la lavadora a presión. Si

está dañada, haga reparar la lavadora a presión

antes de usarla. Muchos accidentes son causados por

lavadoras a presión con mantenimiento deficiente.

e ) Use la lavadora a presión, los accesorios y

brocas de herramienta, etc. de acuerdo con estas

instrucciones, tomando en cuenta las condiciones

de operación y el trabajo a realizar. El uso de la

lavadora a presión para operaciones diferentes a las

previstas podría ocasionar una situación peligrosa.

f ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situaciones inesperadas.

5) Uso y Cuidado de Herramienta

deBatería

a ) Sólo recargue con el cargador especificado por

el fabricante. Un cargador que es adecuado para un

tipo de paquete de batería puede crear un riesgo de

incendio cuando se use con otro tipo de batería.

b ) Use las lavadoras a presión únicamente con

paquetes de batería designados específicamente.

El uso de cualquier otro paquete de batería puede crear

un riesgo de lesiones e incendio.

c ) Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves,

clavos, tornillos u otros objetos metálicos

pequeños, que puedan hacer una conexión de

una terminal a la otra. Poner en corto las terminales

de la batería puede causar quemaduras o un incendio.

d ) Bajo condiciones abusivas, el líquido puede ser

expulsado de la batería; evite el contacto. Si

ocurre contacto accidentalmente, lave con agua.

Si el líquido hace contacto con los ojos, busque

ayuda médica adicional. El líquido expulsado de la

batería puede causar irritación o quemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar comportamiento

imprevisto que resulte en incendio, explosión o riesgo

de lesiones.

f ) No exponga un paquete de batería o herramienta

a fuego o temperatura excesiva. La exposición al

fuego o temperatura mayor a 265°F (130°C) puede

causar una explosión.

c ) Mantenga a los niños y transeúntes alejados

mientras opere una lavadora a presión. Las

distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a ) Evite el contacto del cuerpo con superficies

conectadas a tierra como tuberías, radiadores,

cocinas y refrigeradores. Existe un mayor riesgo

de descarga eléctrica si su cuerpo está en contacto

contierra.

b ) No exponga las lavadoras a presión a la lluvia

o condiciones húmedas. El agua que entre a

la lavadora a presión incrementar el riesgo de

descargaeléctrica.

3) Seguridad Personal

a ) Permanezca alerta, observe lo que está haciendo

y use el sentido común cuando opere una

lavadora a presión. No use una lavadora a

presión cuando esté cansado o bajo la influencia

de drogas, alcohol, o medicamentos. Un momento

de falta de atención mientras opera lavadoras a

presión puede resultar en lesiones personales serias.

b ) Use equipo de protección personal. Siempre use

protección para los ojos. Los equipos de protección,

como máscaras antipolvo, calzado de seguridad

antideslizante, casco o protección para los oídos,

utilizados para las condiciones adecuadas reducirán

las lesiones personales.

c ) Evite el arranque no intencional. Asegúrese que

el interruptor esté en la posición de apagado

antes de conectar al paquete de batería, al

recoger o transportar la herramienta. Transportar

las lavadoras a presión con su dedo en el interruptor

o energizar las lavadoras a presión que tengan el

interruptor encendido puede provocar accidentes.

d ) No se estire. Mantenga una base de apoyo y

equilibrio adecuados en todo momento. Esto

permite mejor control de la lavadora a presión en

situaciones inesperadas.

e ) Vístase apropiadamente. No use ropa holgada

o joyería. Mantenga su cabello, ropa, y guantes

alejados de las partes móviles. La ropa suelta,

joyería, o cabello largo podrían quedar atrapados en

las partes móviles.

f ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Cuidado de Lavadora a presión

a ) No use la lavadora a presión si el interruptor no

enciende y apaga. Cualquier lavadora a presión que

no pueda ser controlada con el interruptor es peligrosa

y debe ser reparada.

b ) Retire el paquete de batería de la lavadora

a presión antes de realizar cualquier ajuste,

cambiar accesorios, o guardar las lavadoras a

presión. Dichas medidas preventivas de seguridad

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

1 . Evite arranques accidentales. Mueva el interruptor de

encendido en la unidad a la posición OFF (apagado) antes

de conectar o desconectar el paquete de batería.

2 . El rocío de agua nunca se debe dirigir hacia ningún

cableado eléctrico o puede ocurrir una descarga

eléctricafatal.

3 . La corriente de punta estrecha es muy poderosa. No

se recomienda su uso en superficies pintadas, superficies de

madera o artículos unidos con un respaldo adhesivo.

4 . Mantenga el área de operación libre de personas

yanimales.

5 . Siempre use ambas manos cuando opere la lavadora a

presión para mantener el control completo de la varilla.

6 . No toque la boquilla o el rocío de agua mientras

esté funcionando. Nunca coloque las manos delante de

la≈boquilla.

7 . Use gafas de seguridad mientras opera. Use ropa

y calzado de protección para protegerse contra el

rocíoaccidental.

8 . Desconecte el paquete de batería cuando no esté en uso y

antes de desconectar la manguera de altapresión.

9 . No opere o guarde este producto en temperaturas

menores a 40°F(4°C). El daño por congelamiento no

está cubierto por la garantía.

10 . Observe cuidadosamente todas las instrucciones

y advertencias químicas antes de usar. Utilice sólo

lavadoras a presión aprobadas. No use blanqueador,

cloro ni ningún limpiador que contenga ácidos. Siga

siempre las recomendaciones de la etiqueta del

fabricante para el uso adecuado de los limpiadores.

Siempre proteja los ojos, la piel y el sistema respiratorio de

los limpiadores.

11 . La lavadora a presión no debe usarse en áreas donde

puedan estar presentes vapores de gas. Una chispa

eléctrica puede causar una explosión o incendio.

12 . Para prevenir la descarga accidental, la varilla de rocío se

debe asegurar bloqueando el gatillo cuando no esté enuse.

13 . Utilice sólo mangueras y accesorios con una presión

superior al valor de psi de su lavadora a presión.

Nunca lo use con accesorios o componentes de ningún

otrofabricante.

14 . Nunca retire las características de seguridad de

esteproducto.

15 . No opere la máquina con partes faltantes, rotas, o

noautorizadas.

16 . Nunca rocíe líquidos inflamables ni use una lavadora

a presión en áreas que contengan polvo combustible,

líquidos o vapores.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES



ADVERTENCIA:

Cuando use este aparato, siempre se

deben seguir las precauciones de seguridad básicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de usar el producto.

• Para reducir el riesgo de lesiones, se necesita

supervisión cercana cuando se use un producto

cerca de niños.

• Conozca como parar el producto y purgue

las presiones rápidamente. Familiarícese

completamente con los controles.

• Permanezca alerta ‑ Observe lo que está haciendo.

• No opere el producto cuando esté fatigado o bajo

la influencia de alcohol o drogas.

• Mantenga el área de operación libre de personas.

• No se estire o se pare en un soporte inestable.

Mantenga una base de apoyo y equilibrio correctos

en todo momento.

• Siga las instrucciones de mantenimiento

especificadas en el manual.



ADVERTENCIA: Riesgo de inyección o lesiones – No

dirija la corriente de descarga a personas.



ADVERTENCIA: Riesgo de inyección o lesión grave ‑

Manténgase alejado de la boquilla ‑ No dirija el flujo

de descarga a las personas ‑ Este producto debe ser

utilizado únicamente por operadores capacitados.

CONSERVE ESTAS INSTRUCCIONES



ADVERTENCIA: Lea este manual completo antes de

intentar ensamblar, operar o instalar el producto.



ADVERTENCIA: Esta unidad se diseñó para

aplicaciones específicas. No se debe modificar y/o

usar para ninguna aplicación diferente para la que

sediseñó.

AVISO: Siempre guarde su lavadora a presión en

una ubicación en la que la temperatura no descienda

debajo de40°F(4°C). El daño por congelamiento no

está cubierto por la garantía.

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera

del rango de temperatura especificado en las

instrucciones. Cargar inadecuadamente o en una

temperatura fuera del rango especificado puede dañar

la batería e incrementar el riesgo de incendio.

6) Servicio

a ) Pida que una persona de reparación calificada

dé servicio a la lavadora a presión usando

únicamente partes de reemplazo idénticas. Esto

garantizará que se mantenga la seguridad de la

lavadora a presión.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadores

DEWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

porminuto

RPM .................... revoluciones

porminuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

odirecta

....................... Construcción Clase II

(aislamiento doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

..................... usar protección

respiratoria

..................... usar protección para

los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a

lalluvia

operación produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo contiene químicos

conocidos por el Estado de California que causan

cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes,

• compuestos en insecticidas, herbicidas y pesticidas,

• arsénico y cromo a partir de madera

tratadaquímicamente.

Para reducir su exposición a estos químicos, use equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículas microscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección

y lave las áreas expuestas con agua y jabón. Permitir

que el polvo entre en su boca, ojos, o que quede sobre la

piel puede promover la absorción de químicos peligrosos.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones.

Siempre use protección respiratoria aprobada por

NIOSH/OSHA apropiada para la exposición de polvo.

Dirija las partículas lejos de la cara y elcuerpo.

• Las ventilas de aire a menudo cubren las partes móviles y

se deben evitar. La ropa suelta, joyería, o cabello largo podrían

quedar atrapados en las partesmóviles.

EsPAñOl

Instrucciones de seguridad importantes

para todos los cargadores de batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesiones serias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador

DEWALT . DEWALT

están diseñados específicamente para funcionar juntos.

• Estos cargadores no están destinados para ningún

uso diferente a cargar paquetes de batería

DEWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DEWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Envío de Paquete de Batería DEWAlT FlEXVOlT®

El paquete de batería

DEWALT FLEXVOLT® tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías

de 20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío.” Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso."

Ejemplo de etiqueta de paquete de batería:

USO: 120Wh Envío: 3x 40Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

EsPAñOl

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

de vehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería

hasta que escuche un clic audible.

3. Las luces The red de carga parpadearán continuamente

mientras carga.

4. La carga está completa cuando las luces red de carga

permanecen encendidas continuamente.

5. El paquete de batería se puede dejar en el cargador

oretirarse. Some chargers require the battery pack

release button to be pressed forremoval.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 40° F (4.5° C) y menor a 104° F (+40°C).

6. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecen apagadas.

nOTA: Consulte la etiqueta cerca de las luces de carga en

el cargador respecto a los patrones de parpadeo. Older

chargers may have additional information and/or may

not have a yellow indicatorlight.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería.

Demora de paquete caliente/frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de batería caliente.

La demora de paquete caliente/frío se indicará por la luz

red que continua parpadeando pero con la luz yellow

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura apropiada, la luz yellow se

apagará y el cargador reanudará el procedimiento de carga.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

personales, daño a la propiedad, incendio, descarga

eléctrica o electrocución.

• No exponga el cargador a la lluvia o la nieve.

• NO permita que agua o ningún otro líquido entre al

cargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cable eléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño o esfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica o electrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descarga eléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesado siguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen de inmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicio autorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución o incendio.

EsPAñOl

Compartimiento de almacenamiento

deaccesorios (Fig.F)

Esta lavadora a presión tiene un compartimiento de

almacenamiento de accesorios integrado

34

para

Manija Telescópica (Fig.E)

Esta lavadora a presión tiene una conveniente manija

telescópica integrada y ruedas detransporte.

1. Para desbloquear la manija telescópica

12

, presione el

botón de liberación de manija

13

y deslice la manija

hacia arriba. Escuchará un cilc audible cuando se conecte

enposición.

2. Para almacenar la manija telescópica

12

, presione el

botón de liberación de manija

13

y deslice la manija

telescópica hacia abajo y dentro del cuerpo de la

lavadora a presión. Escuchará un cilc audible cuando se

conecte enposición.

3. Para mover la lavadora a presión

8

, incline la unidad de

forma que las ruedas de transporte

15

toquen el suelo y

jale la unidad por medio de la manijatelescópica.

Manijas de transporte de jaula (Fig.D)

Esta lavadora a presión tiene una jaula de protección que

protege la lavadora a presión contra el abuso del sitio de

trabajo cotidiano pero también proporciona opciones de

manija de transporte14 múltiples. Transporte la lavadora

a presión utilizando cualquier parte de la jaula que sea

conveniente para su aplicación. nO intente transportar la

lavadora a presión por la abrazadera de almacenamiento de

la manguera31 o la manija telescópica12.

ESPECIFICACIONES

Libras por pulgada cuadrada máximas 1,600

Galones por minuto nominales 1.2

Batería 2x20VCD

Manguera de alta presión 25pies (7.6m)

Manguera de succión 10pies (3m)

Presión de agua de entrada 0-100 PSI

Agua de entrada Agua de llave fría

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

Montaje en Pared

Algunos cargadores DEWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Sistema de protección electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver a cargar.

Notas Importantes de Carga

1. Se puede obtener una vida más prolongada y mejor

desempeño si el paquete de batería se carga cuando

la temperatura ambiente esté entre 65°F – 75°F

(18° – 24°C). NO cargue cuando el paquete de batería

esté debajo de +40 °F (+4.5 °C), o arriba de +104 °F

(+40°C). Esto es importante y evitará daño serio al

paquete de batería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sin aislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de servicio local.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de limpieza de cargador



ADVERTENCIA:Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución de limpieza.

EsPAñOl

Para conectar la manguera de succión (Fig. L)

Use la manguera de succión para extraer agua de una cubeta

u otra fuente de agua fresca.

AVISO: No la use para succionar jabón, químicos,

líquidos sucios o corrosivos, como un limpiador para

ventanas, fertilizantes o cloro. No use con agua salada.

nOTA: Las boquillas indicadas a continuación pueden no estar

incluidas con su lavadora a presión pero están disponibles para

adquisición por un costo adicional.

Boquillas de rocío común

Aplicaciones comunes

Boquilla naranja de 15° Para ladrillo o mampostería.

Boquilla verde de 25° Para revestimiento de vinilo.

Boquilla blanca de 40° Para lavado automotriz.

Boquilla Turbo negra Para limpieza abrasiva.

Conexión de Boquillas (Fig.K)



PELIGRO: Riesgo de inyección de fluido. No

dirija la corriente de descarga hacia personas,

piel desprotegida, ojos o mascotas o animales. Se

producirán lesionesgraves.



ADVERTENCIA: Los objetos voladores pueden

causar riesgos de lesiones graves. NO intente cambiar

las boquillas mientras la lavadora a presión está

funcionando. Apague la unidad de lavado a presión

antes de cambiar lasboquillas.

1. Para conectar una boquilla a la varilla de rocío

2

, jale

el collar de conexión rápida

3

hacia la varilla de rocío e

inserte la boquillaapropiada.

2. Suelte el collar de conexión rápida para bloquear la

boquilla en sulugar.

3. Jale la boquilla firmemente después que el collar de

conexión rápida se haya bloqueado en su lugar para

asegurar que la boquilla esté bloqueada en sulugar.

Conexión de Manguera de Jardín (Fig.J)

nOTA: Antes de conectar la manguera de jardín a la unidad

de lavado a presión, haga correr agua por la manguera

de jardín durante treinta segundos para limpiar cualquier

residuo del interior de la manguera dejardín.

1. Para conectar una manguera de jardín a la unidad

de lavadora a presión

8

, coloque el extremo de la

manguera de jardín

38

dentro de la entrada de

agua

17

2. Apriete firmemente la manguera de jardín amano.

nOTA: Siempre desconecte la manguera de jardín

después deluso.

1. Para conectar la manguera de alta presión

1

a la

agarradera de manija

5

, enrosque el collar de la

manguera

37

en el acoplador de entrada

31

2. Para conectar la manguera de alta presión a la unidad

de lavadora a presión

8

, enrosque el collar de la

manguera

36

en la salida de agua de alta presión

18

Conexión de manguera de alta presión

(Fig.I)



PRECAUCIÓN: NUNCA JALE LA MANGUERA DE

SUMINISTRO DE AGUA PARA MOVER la lavadora a

presión. Esto podría dañar la manguera y/o la entrada

de la bomba.

nOTA: Desenrolle la manguera de alta presión

1

antes de la

instalación para evitar torceduras.

nOTA: Evite trasroscar cuando instale la manguera. El

trasroscado causará fugas.

Almacenamiento de manguera de alta

presión y succión (Fig. I)

Esta lavadora a presión tiene un área de almacenamiento

integrada para transportar la manguera de alta presión.

La manguera enrollada se asegura entre la abrazadera

de almacenamiento de manguera

31

y la unidad de

lavadoraapresión

8

1. Para tener acceso a la manguera de alta presión

1

la manguera de succión

27

, desbloquee el seguro de

almacenamiento de manguera

y gire la abrazadera

de almacenamiento de manguera

31

lejos de la unidad

de lavadora a presión

8

2. Desenvuelva la correa de almacenamiento de

manguera

33

y retire la manguera de la unidad de

lavadora a presión

8

3. Gire la abrazadera de almacenamiento de manguera

31

para cerrar y bloquee el seguro de almacenamiento

de manguera

que asegura la abrazadera de

almacenamiento de manguera

31

a la unidad de

lavadora a presión

8

Ensamble de Varilla de Rocío (Fig.G)

1. Para conectar la manija de rocío

4

a la agarradera de

manija

5

, inserte el extremo roscado de la manija de

rocío en el extremo roscado de la agarradera de manija.

Gire la manija de rocío

4

en sentido de las manecillas del

reloj hasta que esté apretadacompletamente.

2. Para conectar la varilla de rocío

2

a la manija de

rocío

4

,inserte el extremo roscado de la varilla de rocío

en el collarín roscado

40

de la manija de rocío. Gire el

collarín roscado

40

en sentido de las manecillas del reloj

hasta que esté completamenteapretado.

transportar la varilla de rocío, la manija de rocío, la agarradera

de manija y la boquilla turbo.

1. Para desbloquear la puerta de almacenamiento

10

gire el seguro de puerta

11

en sentido contrario a las

manecillas del reloj y baje la puerta para tener acceso a la

varilla de rocío

2

, la manija de rocío

4

, la agarradera de

manija

5

, y la boquilla turbo

22

2. Para bloquear la puerta de almacenamiento

10

, coloque

la puerta de almacenamiento en la posición cerrada.

Gire el seguro de puerta

11

en sentido de las manecillas

del reloj para bloquear la puerta de almacenamiento

enposición.

EsPAñOl

Instalación y desinstalación de Paquete de

batería (Fig.N, O)

Esta lavadora a presión está diseñada para operar con dos

paquetes de baterías de igual capacidad. La lavadora a

presión no funcionará con un solo paquete de baterías,

y si utiliza paquetes de baterías de diferente capacidad,

el paquete de baterías de menor capacidad, cuando se

descargue, hará que la unidad se apague

nOTA: Para mejores resultados, asegúrese que ambos

paquetes de batería estén completamente cargados.

Para instalar los paquetes de batería



ADVERTENCIA: Asegúrese que el interruptor selector

de velocidad esté en la posición apagada, antes de

insertar los paquetes de batería.



PRECAUCIÓN: La unidad deja de operar cuando

la puerta de puerto de batería está abierta. Si el

interruptor selector de velocidad está en la posición HI

(alto) o LO (bajo), la unidad se encenderá cuando la

puerta de puerto de batería se cierre.



PRECAUCIÓN: No sostenga el gatillo cuando cierre la

puerta del puerto de batería.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Conexión de botella de jabón (Fig. M)

1. Para conectar la botella de jabón

a la varilla de

rocío

2

, jale el collar de conexión rápida

3

hacia la

varilla de rocío e inserte la botella de jabón.

2. Suelte el collar de conexión rápida para bloquear la

botella de jabón en su lugar.

3. Jale la botella de jabón firmemente después que el collar

de conexión rápida se haya bloqueado en su lugar para

asegurar que la botella de jabón esté bloqueada en

sulugar.

nOTA: La botella de jabón debe colocarse con la botella hacia

el suelo. No coloque la botella de jabón sobre la varilla de rocío,

ya que esto provocará goteo de jabón en la varilla de rocío.

lavadora a presión, sujete el cañón de espuma de alta

presión

con una mano y jálelo fuera y lejos de la

unidad de lavadora a presión.

2. Para colocar el cañón de espuma de alta presión

en su ranura de almacenamiento, presione el cañón de

espuma de alta presión

firmemente en la ranura de

almacenamiento hasta que se conecte en el espacio de

almacenamiento integrado en la unidad de lavadora

apresión.

3. Asegúrese que la botella de jabón

esté asegurada en

la posición de almacenamiento moviendo suavemente

sobre la botella de jabón

Retiro de

Cañón de espuma de alta presión

de almacenamiento (Fig. A)

Siempre vacíe completamente el cañón de espuma de alta

presión

antes de guardar.

1. Para retirar el cañón de espuma de alta presión

del

espacio de almacenamiento integrado en la unidad de

Conexión de cañón de espuma de alta

presión (Fig. M)

1. Para conectar el cañón de espuma de alta presión

la varilla de rocío

2

, jale el collar de conexión rápida

3

hacia la varilla de rocío e inserte la botella de jabón.

2. Libere el collar de conexión rápida

3

para bloquear el

cañón de espuma de alta presión

en su lugar.

3. Dé al cañón de espuma de alta presión

un jalón firme

después que se haya bloqueado el collar de conexión

rápida en su lugar para asegurar que el cañón de espuma

de alta presión

se bloquee en su lugar.

4. Para ajustar la velocidad de la espuma, gire la perilla de

control de presión

en la parte superior del cañón

de espuma de alta presión

en sentido contrario a

las manecillas del reloj para menos o en sentido de las

manecillas para más espuma.

nOTA: La botella de jabón debe colocarse debajo de la varilla

de rocío. No coloque el cañón de espuma de alta presión

sobre la varilla de rocío ya que esto hará que el jabón gotee

sobre la varilla de rocío. La punta de rocío en el cañón de

espuma de alta presión

gira para aplicación vertical

uhorizontal.

nOTA: Evite trasroscar cuando instale la manguera. El

trasroscado causará fugas.

1. Para conectar la manguera de succión

27

a la unidad

delavadora a presión

8

,enrosque el collar de la

manguera de succión

30

en la entrada de agua

17

2. Apriete firmemente el collar de la manguera de

succión

30

a mano.

nOTA: Siempre desconecte la manguera de succión

después del uso.

3. Coloque el otro extremo de la manguera de succión, con

el filtro

29

en éste, en un contenedor de agua fresca o

una fuente de agua fresca.

4. Ajuste la bola de flotador

28

en la manguera de succión

de forma que el filtro

29

permanezca cubierto en

ellíquido.

5. Seleccione la boquilla correcta que se utilizará. Conexión

de boquillas

6. Una vez completado el trabajo, coloque la manguera de

succión en un recipiente con agua limpia y extraiga el

agua limpia a través del sistema para enjuagar.

nOTA: Cuando use la manguera de succión, tomará unos

cuantos minutos para que la lavadora a presión se cebe

automáticamente. Asegúrese que la lavadora a presión

esté encendida y jale el gatillo en la varilla de rocío hasta

que se cebe.

EsPAñOl

Lavado a presión (Fig.A–Q)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

Preparación de superficie para limpieza

• Retire los objetos del área que puedan crear un peligro,

como juguetes para niños o muebles de exterior.

• Asegúrese que todas las puertas y ventanas estén bien

cerradas. Proteja todas las plantas y árboles en el área

Interruptor selector de velocidad

(Fig.A, Q)

Esta lavadora a presión le da la opción de operar en una

presión menor o mayor para trabajos más delicados,

y también puede reforzar la presión para limpieza de

altodesempeño.

El interruptor selector de velocidad

9

se cambia a

tresposiciones;

‑ Apagado, centrado.

‑ Alto, lado derecho.

‑ Bajo, lado izquierdo.

Para encender la lavadora a presión, cambie el interruptor

selector de velocidad

9

a las posiciones derecha o izquierda.

Para apagar la lavadora a presión, cambie el interruptor

selector de velocidad

9

a la posición central.

Para lavado a mayor presión, presione el interruptor

selector de velocidad

9

a la derecha a la posición "HI" (alta).

Este modo es mejor para aplicaciones que necesitan másPSI.

Para lavado a menor presión, presione el interruptor

selector de velocidad

9

a la izquierda a la posición "LO"

(baja). Este modo es el mejor para proyectos que requieren

una limpieza más delicada. Este modo por lo general ofrece

más tiempo de operación.

nOTA: Cuando esté en el modo "HI", se disminuirá el tiempo

de operación en comparación cuando la lavadora a presión

esté en el modo "LO”.

Para activar el modo de Refuerzo, presione el botón de

refuerzo

19

, el LED verde se iluminará cuando se active. Este

modo es mejor para aplicación que requieren el máximo

PSIdisponible.

nOTA: El modo de refuerzo sólo funcionará por hasta diez

minutos. Puede presionar el botón de refuerzo

19

nuevo para salir del modo de refuerzo antes de diez minutos

y regresará al modo en el que el interruptor selector de

velocidad

9

esté ajustado. Cuando esté cerca del final de

los diez minutos, el LED verde comenzará a parpadear, y la

unidad regresará al modo en que el interruptor selector de

velocidad

9

esté ajustado después que expire el tiempo del

modo de refuerzo.

nOTA: Después que se use el modo de refuerzo durante los

diez minutos completos, la unidad puede regresar al modo

de refuerzo al volver a presionar el botón de refuerzo

19

nOTA: El tiempo de operación general se reducirá al usar el

modo de refuerzo.

Posición Correcta de Unidad Lavadora a

Presión (Fig.A, D)



ATENCIÓN: Antes de la operación:

Siempre mantenga el lado derecho de la unidad hacia

arriba con sus patas

16

y ruedas

15

sobre el suelo como se

muestra en la Fig. D.

nOTA: Nunca intente usar la lavadora a presión mientras está

vertical, sobre su costado, o volteada sobre elsuelo.

Colocación Adecuada de Manos (Fig.P)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de mano adecuada requiere una mano en la

agarradera de la manija de rocío

5

y la otra mano en la

manija de rocío

4

1. Desbloquee la puerta de puerto de batería

20

, gire el

seguro de puerta del puerto de batería

21

en sentido

contrario a las manecillas del reloj y abra la puerta del

puerto de batería para acceder al puerto de batería.

2. Alinee los paquetes de baterías

con los rieles dentro

del puerto de la batería y deslícelos hasta que los

paquetes de baterías esté firmemente asentados en la

herramienta y asegúrese que no se desconecten.

3. Bloquee la puerta de puerto de batería

10

, cierre la

puerta de puerto de batería

20

de forma que se selle a la

unidad delavadora a presión

8

4. Gire el seguro de puerta de puerto de batería

21

sentido de las manecillas del reloj para bloquear la puerta

de puerto de batería. Asegúrese que la puerta de puerto

de batería esté asegurada completamente en posición

antes de arrancar la herramienta.

nOTA: La unidad no funcionará si la puerta de puerto de

batería no está cerrada completamente.

Para retirar los paquetes de batería

1. Gire el seguro de puerta de puerto de batería

21

sentido contrario a las manecillas del reloj y abra la

puerta de puerto de batería para acceder a los paquetes

de batería

34

2. Presione los botones de liberación de batería

35

en los

paquetes de batería

34

y jale firmemente los paquetes

de batería fuera de la herramienta.

3. Inserte las baterías en un cargador como se describe en

la sección de cargador de este manual.

4. Cierre la puerta de puerto de batería

10

de forma que

se selle a la unidad delavadora a presión

8

y bloquéela.

Asegúrese que la puerta de puerto de batería esté

asegurada completamente en posición.

EsPAñOl

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

DEWALT ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

y hacia arriba, lo que evitará que el detergente se

deslice hacia abajo y produzca rayas.

3. Para desenganchar conectar la manija de rocío, suelte

elgatillo.

Transporte de lavadora a presión

(Fig.A–E)

1. Apague la unidad de lavadora a presión

8

cambie el

interruptor selector de velocidad

9

a la posición central.

Después cierre el suministro de agua.

2. Apunte la varilla de rocío

en una dirección segura

y apriete el gatillo

para liberar la presión de

aguarestante.

3. Cuando la varilla de rocío esté completamente vacía,

jale hacia arriba la manija telescópica

12

y jale la

unidad de lavadora a presión con las ruedas

a su

siguienteubicación.

Apagado (Fig.A, E, L)

1. Apague la unidad de lavadora a presión

8

cambiando el

interruptor selector de velocidad

9

a la posición central.

Después cierre el suministro de agua

retire los paquetes

de batería de la unidad de lavadora a presión

8

2. Descargue la presión residual apretando el gatillo

7

hasta que ya no salga agua de la varilla de rocío

2

3. Conecte el bloqueo en apagado de gatillo de rocío

6

4. Desconecte la manguera de jardín de la toma de

agua

17

5. Desconecte la manguera de alta presión

1

de la salida

de agua de alta presión

18

y drene la manguera.

adyacente con una tela protectora para asegurarse que

no se vean perjudicados por el rociado excesivo.

• Enjuague previamente el área de limpieza con

aguafresca.

• Use sólo detergentes formulados para lavadoras

apresión.

• Siempre pruebe el detergente en un área discreta antes

de usar.

Preparación de la unidad de lavado a

presión para su uso



PELIGRO: Riesgo de inyección de fluidos y laceración.

Cuando utilice la configuración de alta presión, NO

permita que el rocío de alta presión entre en contacto

con la piel, los ojos o las mascotas o animales sin

protección. Se producirán lesiones graves.



PRECAUCIÓN: Antes de la operación:

1. Conecte la manguera de alta presión a la lavadora a

presión y la varilla de presión. Para obtener instrucciones

sobre cómo conectar la manguera de alta presión a

la lavadora a presión y la varilla de presión, consulte

Conexión de la manguera de alta presión en

Ensamble y ajustes.

2. Conecte el suministro de agua a la lavadora a presión.

Para obtener instrucciones sobre cómo conectar el

suministro de agua a la lavadora a presión, consulte

Conexión de manguera de jardín en Ensamble y ajustes.

3. Instale los dos paquetes de batería

34

. Cierre y bloquee

la puerta del puerto de batería

. Asegúrese que la

puerta esté completamente asegurada en posición,

consulte Para instalar los paquetes de batería en

Instalación y desinstalación de paquetes de batería.

Preparación de varilla de rocío (Fig.A, G)

iMPORTAnTE: Antes de encender la unidad de lavado a

presión, desactive el bloqueo del gatillo en apagado

apriete el gatillo

1. La varilla de rocío se debe ensamblar antes del

uso. Consulte Ensamble de varilla de rocío en

Ensambleyajustes.

2. Desconecte el bloqueo en apagado del gatillo

6

3. Abra el suministro de agua.

4. Oprima el gatillo

7

. Mantenga presionado el gatillo

durante 30 segundos para purgar el sistema de aire.

5. Si todavía se encuentra aire en la corriente de agua,

continúe haciendo correr agua a través de la varilla

derocío.

Limpieza de superficie (Fig. Q)

1. Para arrancar la lavadora a presión, cambie el interruptor

selector de velocidad

9

a la posición HI o LO.

2. El mejor ángulo para rociar agua contra una superficie de

limpieza es 45°.

‑ Rociar de forma frontal tiende a causar que las

partículas de suciedad se incrusten en la superficie.

‑ Cuando trabaje en superficies verticales, es mejor

aplicar detergente comenzando en la parte inferior

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DEWALT u en un centro de mantenimiento autorizado

DEWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por DEWALTno se han probado con

este producto, el uso de tales accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, use sólo accesorios DEWALT recomendados

para este producto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, por favor

póngase en contacto con

DEWALT llame al 1‑800‑4‑DEWALT

(1‑800‑433‑9258) or visit our website:www.dewalt.com.

• La varilla de rocío se puede guardar, separada en tres

piezas, en el compartimiento de almacenamiento

34

como se muestra en la Fig.F y la Fig. T.

• El cañón de espuma de alta presión

se puede

almacenar vacío, en el espacio de almacenamiento

integrado en la unidad de lavadora a presión como se

muestra en la Fig. T.

• La boquilla turbo se puede guardar en el compartimiento

de almacenamiento

34

como se muestra en la Fig.F y

la Fig. T.

• La unidad de lavadora a presión

8

se puede guardar

vertical u horizontalmente, pero sólo apile artículos

en la parte superior de la unidad en la posición de

almacenamiento horizontal como se muestra en la Fig. D

Almacenamiento (Fig.A, D, F, T)

• Almacene en un lugar seco y cubierto arriba de la

temperatura de congelación con las baterías retiradas.

ALMACENE EN INTERIORES.

• Siempre vacíe completamente el agua de la manguera

de alta presión, la unidad de la lavadora a presión, las

boquillas, y la varilla de rocío.

• Las boquillas se pueden almacenar en las ranuras de

almacenamiento de boquilla en la agarradera de la

manija como se muestra en la Fig.A.

• La manguera de alta presión y la manguera de succión se

pueden almacenar enrolladas y aseguradas entre la jaula

y la unidad de lavadora a presión

8

como se muestra en

la Fig.D.

Limpieza de boquilla (Fig.A, R)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

Si la boquilla se obstruye con materiales extraños, como

suciedad, se puede desarrollar una presión excesiva. Si la

boquilla se obstruye o restringe parcialmente, la presión de

la bomba pulsará. Limpie la boquilla inmediatamente con el

limpiador de boquillas.

1. Apague la unidad de lavadora a presión

8

cambiando el

interruptor selector de velocidad

9

a la posicióncentral.

2. Cierre el suministro de agua

retire los paquetes de

batería de la unidad de lavadora a presión

8

3. Jale el gatillo

7

en la manija de rocío

4

para liberar

cualquier presión de agua.

4. Retire la boquilla de la varilla de rocío

2

jalando el collar

de conexión rápida

3

hacia la varilla de rocío.

5. Usando la herramienta de limpieza de boquilla

26

elimine cualquier desecho de la boquilla.

6. Deje correr el agua de un grifo o manguera de jardín por

la boquilla.

Manguera de succión (Fig.A, L)

1. Para limpiar la manguera de succión

27

, apague la

lavadora a presión.

2. Apriete el interruptor de gatillo para aliviar la presión

del agua.

3. Retire la manguera de succión

27

de la lavadora a

presión.

4. Para limpiar la manguera de succión, use agua de una

manguera de jardín para enjuagar bien la manguera de

succión y deje que se seque completamente.

Filtro de manguera de succión (Fig. S)

1. Gire el filtro

29

en el extremo de la manguera de

succión

27

en sentido contrario a las manecillas del reloj

y retire.

2. Retire el colador del interior del filtro.

3. Enjuague todas las partes con agua limpia y vuelva

aensamblar.

EsPAñOl

Garantía limitada de tres años

Para los términos de garantía, visite https://

www.dewalt.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en D

EWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286o

llame al 1‑800‑4‑DeWAlT (1‑800‑433‑9258).

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o

faltan, llame al 1‑800‑4‑

DEWALT (1‑800‑433‑9258) para

reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.dewalt.com.

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55) 53267100

si se encuentra en U.s., por favor llame al

1‑800‑4‑DEWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

EsPAñOl

SOLUCIÓN DE PROBLEMAS



ADVERTENCIA: Riesgo de Operación Insegura. Antes de dar servicio a la unidad, desconéctela o desconecte

el suministro eléctrico, cierre el suministro de agua, descargue la presión residual, y conecte el bloqueo en

apagado de la manija de rocío.

PROBlEMA CAUsA CORRECCiÓn

El motor no arranca.

Paquetes de batería no instalados adecuadamente. Revise la instalación del paquete de batería.

Los paquetes de batería no están cargados. Revise los requerimientos de carga del paquete de batería.

Asegure que el interruptor selector de velocidad esté en

la posición OFF (apagado).

Gire el interruptor a la posición HI (alta) o LO (baja).

No se puede apretar el gatillo de la varilla. Apriete el gatillo con el interruptor en la posición “ON”.

La puerta de puerto de batería no está asegurada. Cierre completamente la puerta de puerto de batería y asegúrese que el seguro de la puerta de puerto

de batería esté en la posición bloqueada.

La unidad no alcanza alta presión. La llave de agua no está completamente abierta. Abra la válvula de agua completamente.

Filtro de entrada de agua obstruido. Retire el filtro y enjuague para limpiar.

Boquilla desgastada. Reemplace con una boquilla nueva.

La bomba succiona aire. Revise que las mangueras y accesorios sean herméticos. Apague la máquina y purgue la bomba

apretando el gatillo hasta que salga un flujo estable de agua de la boquilla.

Suministro de agua restringido. Revise la manguera de agua respecto a torceduras, fugas y bloqueo.

La presión de salida varía entre alta/baja. No hay suficiente suministro de agua de entrada. Abra el agua en fuerza completa - revise la manguera respecto a fugas y torceduras.

La bomba succiona aire. Revise que las mangueras y accesorios sean herméticos. Apague la máquina y purgue la bomba

apretando el gatillo hasta que salga un flujo estable de agua de la boquilla.

Pantalla de entrada de agua obstruida. Para desbloquear, enjuague con agua.

La boquilla de descarga está obstruida. Purgue o retire los derechos.

No hay detergente. La botella de jabón está vacía. Agregue más detergente.

Botella de jabón no está conectada adecuadamente. Revise las conexiones. Asegúrese que la botella de jabón esté completamente asegurada en la varilla

de rocío.

El detergente es demasiado espeso.

Use el detergente recomendado para uso en lavadores a presión únicamente. Siga las instrucciones de

dilución del fabricante.

Puertos de succión de detergente dañados u obstruidos. Retire la obstrucción o la suciedad y deje correr agua tibia sobre los puertos de succión de detergente.

La boquilla de descarga está obstruida. Purgue o retire los derechos. Pase agua tibia a través de la boquilla para retirar los desechos

Perilla de control de flujo cerrada. Ajuste la perilla de control de flujo en la parte superior del cañón de espuma de alta presión.

Fuga de la conexión de la manguera de jardín. Accesorios sueltos. Apriete los accesorios.

Arandela de plástico faltante/desgastada. Reemplace la arandela en el adaptador de la manguera.

La manguera de succión no se ceba

automáticamente.

Accesorios sueltos. Apriete los accesorios.

El filtro no está sumergido completamente. Ajuste el flotador y asegúrese que el filtro permanezca completamente cubierto por líquido.

Permita más tiempo para que la bomba se cebe. Podría tomar varios minutos al principio para el cebado automático. Asegúrese que la unidad esté

encendida y el gatillo esté presionado.

Fugas de varilla de rocío o extensión. Varilla de rocío no conectada adecuadamente. Consulte Ensamble de varilla de rocío en Ensamble y ajustes.

Anillo O roto. Contacte a un representante de servicio al cliente

DEWALT al 1-800-4-DEWALT

(1‑800‑433‑9258).

La bomba es excesivamente ruidosa. La bomba succiona aire. Revise que las mangueras y accesorios sean herméticos. Apague la máquina y purgue la bomba

apretando el gatillo hasta que salga un flujo estable de agua de la boquilla.

Fuga de agua de la bomba. Accesorios sueltos. Revise que los accesorios estén apretados.

Sellos de agua dañados o desgastados. Contacte a un representante de servicio al cliente

DEWALT al 1-800-4-DEWALT

(1‑800‑433‑9258).

Fugas de aceite. Sellos de aceite dañados o desgastados. Contacte a un representante de servicio al cliente

DEWALT al 1-800-4-DEWALT

(1‑800‑433‑9258).

El motor zumba pero no opera. El sistema tiene presión residual. Apague la unidad, presione el gatillo en la varilla de rocío para liberar la presión, y encienda la unidad.

Lavadora a presión no usada por periodos prolongados. Contacte a un representante de servicio al cliente

DEWALT al 1-800-4-DEWALT

(1‑800‑433‑9258).

NA266970 03/23

EWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

EWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

DCB201, DCB203, DCB203G, DCB204, DCB204BT**, DCB205, DCB205G, DCB205BT**, DCB206, DCB208, DCB210, DCB230,

DCB240, DCBP034, DCBP520

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112

60V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB609G, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DEWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion D

EWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio

DEWALT de 60V Máx* combinadas.)

**BT ‑ Bluetooth®

nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth® SIG, Inc., and any use of

such marks by

DEWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc., et toute utilisation de ces marques par

DEWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth® SIG, Inc., y

DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCPW1600Y2 2x20V Max* Pressure Washer

Product's Documents

Instruction Manual

Specifications

Dewalt DCPW1600Y2 Questions and Answers
