Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCW600

20V Max* Compact Router

Toupie compacte 20 V max*

Router Compacto 20 V Máx*

final page size: 8.5 x 5.5 in

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 17

Español (traducido de las instrucciones originales) 35

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any DeWALT tool, call us toll free at:

1-800-4-DeWALT (1-800-433-9258).

Battery pack

Battery release button

On/Off switch

Variable speed dial

Depth adjustment ring

Motor

Spindle lock button

Spindle

Guide pin groove

Worklights

Micro-adjustment scale

Locking lever

D-shaped subbase

Turret stop

Depth adjustment rod

Plunge lock lever

Guide pins

Plunge base side handles

Motor stop

Plunge subbase

Fig. A

1716

English

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

English

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

Additional Safety Rules for Routers

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electricshock.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss ofcontrol.

• DO NOT cutmetal.

• Keep handles and gripping surfaces dry, clean, and

free from oil and grease. This will enable better control

of thetool.

• Maintain firm grip with both hands on the tool to

resist startingtorque. Maintain a firm grip on the tool

at all times whileoperating.

• Always follow the bit manufacturer’s speed

recommendations as some bit designs require

specific speeds for safety or performance. If you are

unsure of the proper speed or are experiencing any type of

problem, contact the bitmanufacturer.

• Keep hands away from cutting area above and

below the base. Never reach under the workpiece for

any reason. Keep the router base firmly in contact with

the workpiece whencutting.

• Never run the motor unit when it is not inserted in

one of the router bases. The motor is not designed to

behandheld.

• Keep cutting pressure constant. Do not overloadmotor.

• Use sharp bits. Dull bits may cause the router to swerve

or stall underpressure.

• Be sure that the motor has stopped completely

before you lay the router down. If the cutter head is still

spinning when the tool is laid down, it could cause injury

ordamage.

• Be sure that the router bit is clear of the workpiece

before starting the motor. If the bit is in contact with

the workpiece when the motor starts, it could make the

router jump, causing damage orinjury.

• ALWAYS disconnect tool from power source before

making adjustments or changingbits.

• Keep hands clear of bit when motor is running to

prevent personalinjury.

• NEVER touch the bit immediately after use. It may be

extremelyhot.

• Provide clearance under workpiece for router bit

when through-cutting.

• Tighten collet nut securely to prevent the bit

fromslipping.

• Never tighten collet nut without abit.

• Do not use router bits with a cutting diameter in

excess of 1-3/8" (34.9mm) in thistool.

• Always use cutters with a shank diameter of 1/4"

(6.4 mm) which corresponds to the size of the collet

in yourtool.

• Always follow the bit manufacturer's speed

recommendations as some bit designs require

specific speeds for safety or performance. If you are

unsure of the proper speed or are experiencing any type of

problem, contact the bitmanufacturer.

• Not recommended for use in a routertable.

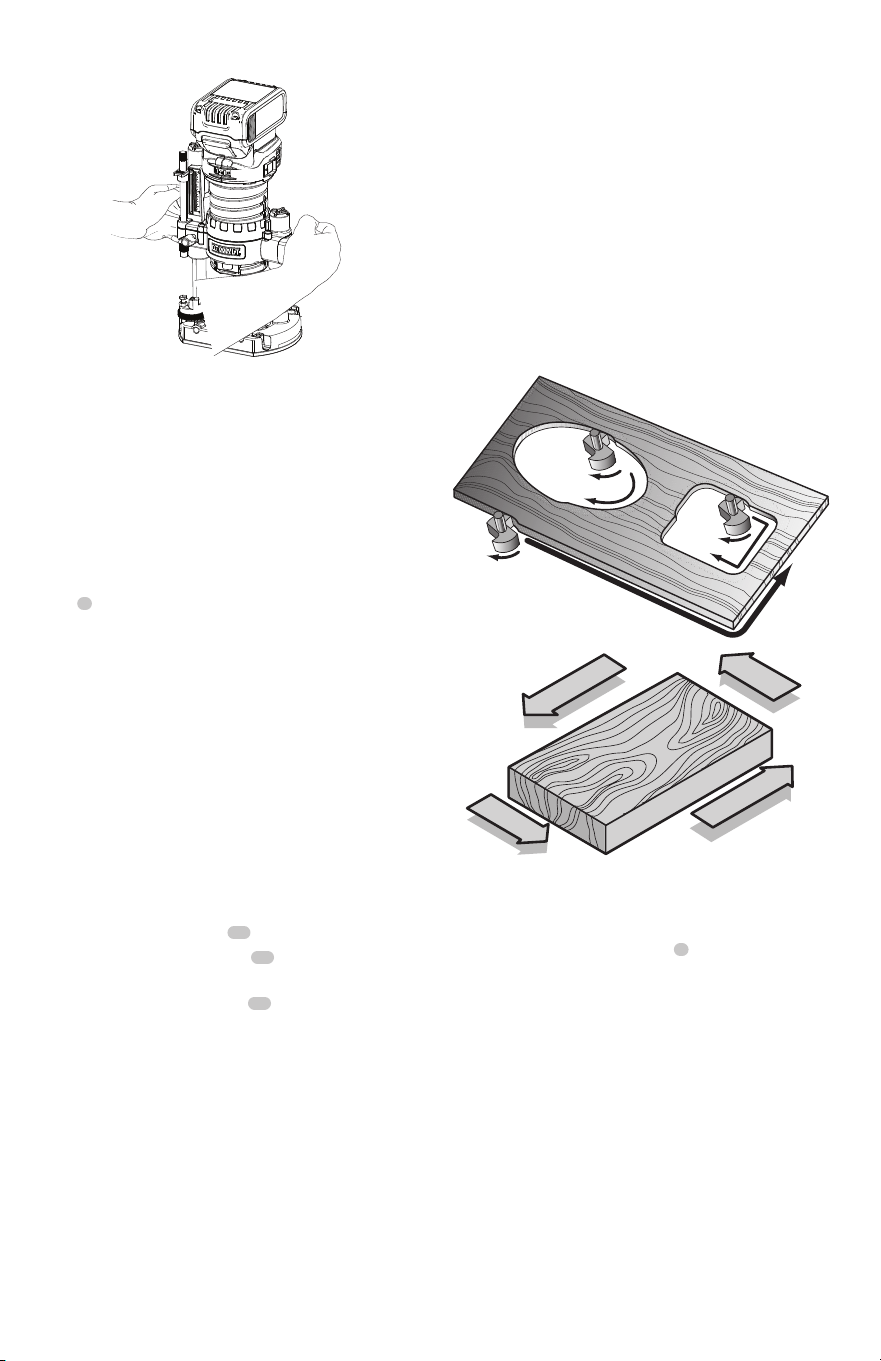

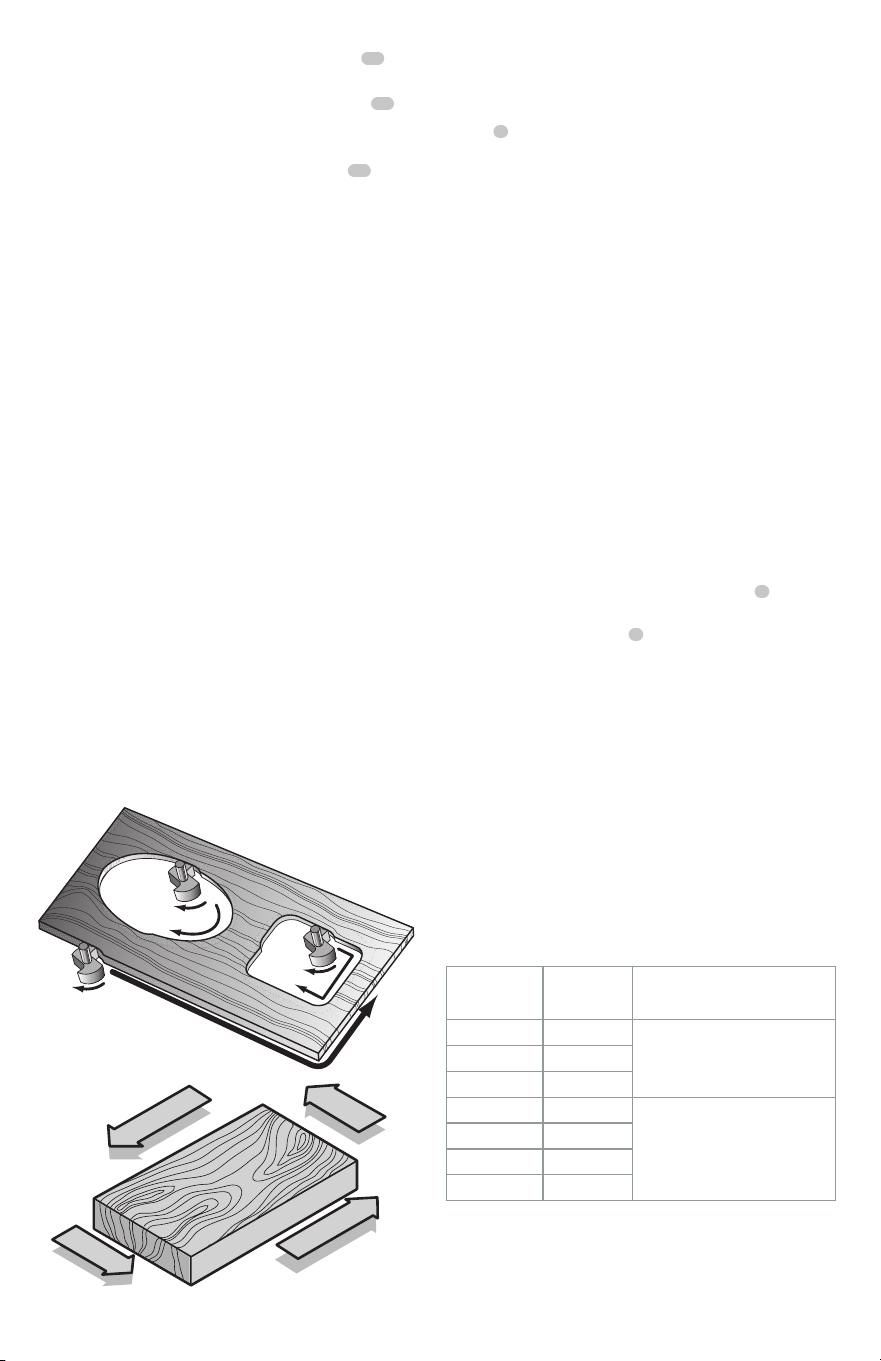

• Avoid climb-cutting (cutting in the opposite

direction of that shown in FigureQ). Climb-cutting

increases the chance for loss of control resulting in

English

possible injury. When climb-cutting is required (backing

around a corner), exercise extreme caution to maintain

control of router. Make smaller cuts and remove minimal

material with eachpass.

• Do not hand-hold the router in an upside-down or

horizontal position. The motor can separate from the

base if not properly attached according to theinstructions.

• Before starting the motor clear the work area of all

foreignobjects.

• Do not use in a routertable.

• Always keep the chip shield (if included) clean and

inplace.

• Do not press spindle lock button while the motor is

running. Doing so can damage the spindlelock.

• Always make sure the work surface is free from nails

and other foreign objects. Cutting into a nail can cause

the bit and the tool tojump.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a DeWALT charger. Be sure to read all safety

instructions before using your charger.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

English

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immedicately wash area with mild soap and water.

If battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a shortcircuit.

NOTE: Lithium-ion batteries should not be put in

checkedbaggage.

shipping the DeWALT FlEXVOlT™ Battery

The DeWALT FLEXVOLT™ battery has two modes: Use

and shipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a DeWALT 20V Max* product, it will operate as a 20V Max*

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

shipping Mode: When the

cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are

electrically disconnected within the pack resulting in three

batteries with a lower Watt hour (Wh) rating as compared to

one battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hourbatteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

Fuel Gauge Battery Packs (Fig. B)

Some DeWALT battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

English

Fig. B

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please call 1-800-4-DeWALT (1-800-433-9258) or visit our

website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by DeWALT. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with DeWALT and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized DeWALT service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DeWALT rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

English



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center forrecycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only DeWALT rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

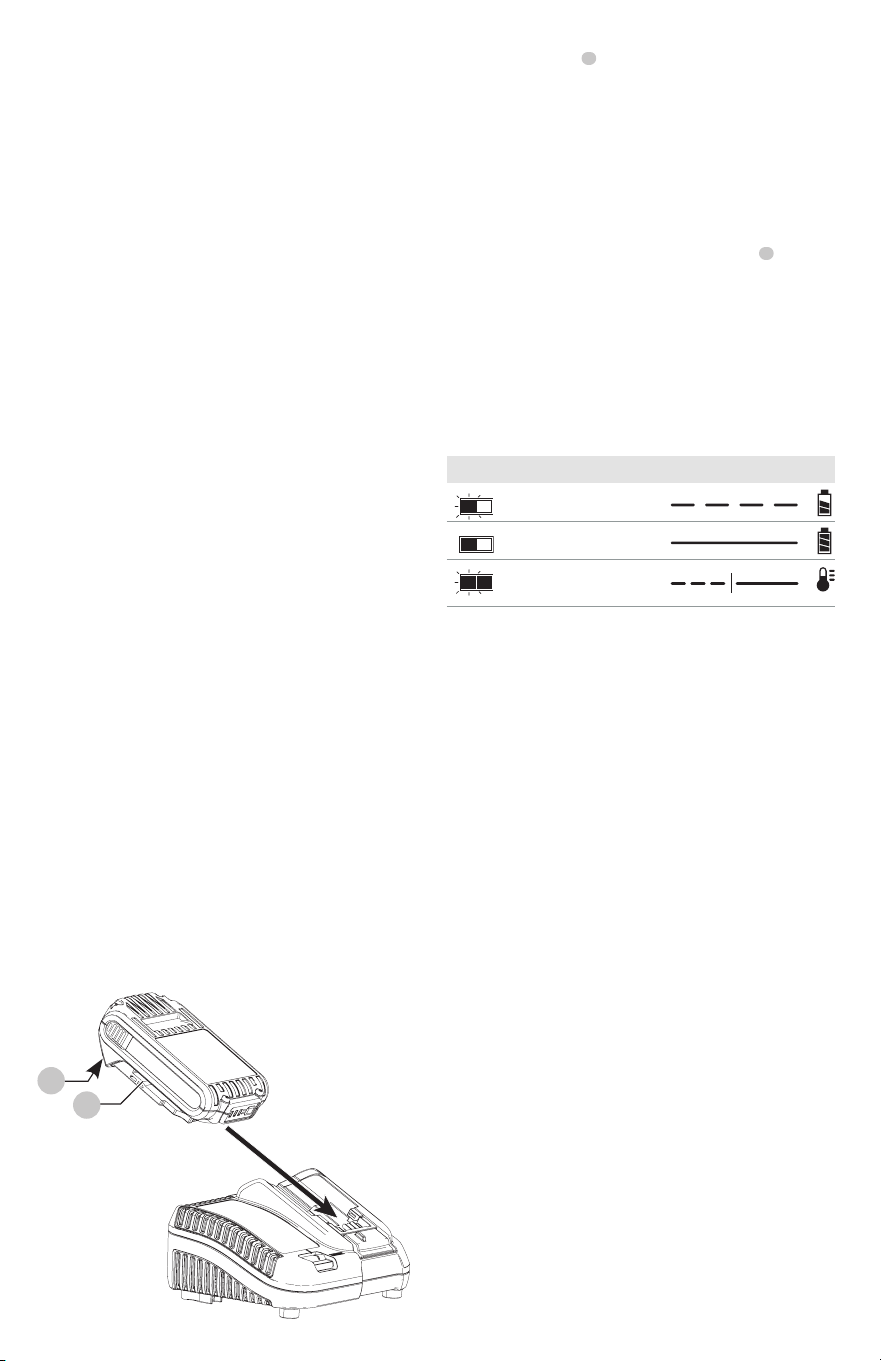

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting batterypack.

Fig. C

2. Insert the battery pack

1

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process hasstarted.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

2

on the battery pack

and then slide the battery pack out of thecharger.

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

Charger Operation

Refer to the indicators below for the charge status of the

batterypack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

chargingprocedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing tolight.

nOTE: This could also mean a problem with acharger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized servicecenter.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery packwarms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deepdischarge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fullycharged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

English

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack below +40°F (+4.5°C), or above

+104°F (+40°C). This is important and will prevent

serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat orcold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimalresults.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

This tool is designed for professional medium-duty

routingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Bit Installation and Removal (Fig.D)



WARNING: Projectile hazard. Only use bits with

shanks that match the installed collet. Smaller

shank bits will not be secure and could become loose

duringoperation.



CAUTION: Never tighten the collet without first

installing a router bit in it. Tightening an empty

collet, even by hand, can damage thecollet.

NOTICE: Do not use router bits with a cutting

diameter in excess of 1-3/8" (34.9 mm) in thistool.

To Install the Bit

1. Remove the motor unit from the base unit. Refer to

Removing the Motor from the Fixed Base/Removing

the Motor from the Plunge Base (ifneeded).

2. Clean and insert the round shank of the desired router

bit into the loosened collet as far as it will go and then

pull it out about 1/16" (1.6 mm).

3. Depress the spindle lock button

7

to hold the spindle

shaft in place while turning the collet nut

22

clockwise

with the wrenchprovided.

nOTE: The unit is equipped with multiple spindle lock

detents allowing an optional "manual ratchet" method

of tightening thebit.

To tighten with the "manual ratchet" method:

a. Without removing the wrench from the collet

nut

22

, release pressure on the spindle lock

button

7

b. With the wrench still on the collet nut, reverse the

tightening direction to reset the wrenchposition.

English

c. Depress the spindle lock button again and turn the

wrenchclockwise.

d. Repeat the procedure until the collet nut reaches

desiredtightness.

nOTE: Tighten collet nut securely to prevent the bit

fromslipping.

NOTICE: Plunge Base Only—When tightening

or changing collets, do not allow the wrenches to

contact the plunge rods. If the rods are damaged, the

plunge action will berestricted.

Fig. D

To Remove the Bit

1. Remove the motor unit from the base unit (refer to

Removing the Motor from the Fixed Base/Removing

the Motor from the Plunge Base).

2. Depress the spindle lock button

7

to hold the

spindle shaft in place while turning the collet nut

22

counterclockwise with the wrenchprovided.

To loosen using the "manual ratchet" method:

1. Without removing the wrench from the collet nut

22

release pressure on the spindle lock button

7

2. With the wrench still on the collet nut

22

, reverse the

loosening direction to reset the wrenchposition.

3. Depress the spindle lock button

7

again and turn the

wrenchcounterclockwise.

4. Repeat the procedure until the collet nut

22

is loose

and the bit can beremoved.

Collets

nOTE: Never tighten the collet without first installing a

router bit in it. Tightening an empty collet, even by hand,

can damage thecollet.

To change collet sizes, unscrew the collet assembly as

described above. Install the desired collet by reversing the

procedure. The collet and the collet nut are connected. Do

not attempt to remove the collet from the colletnut.

Locking Lever Adjustment (Fig.E)

Excessive force should not be used to clamp the locking

lever. Using excessive force may damage thebase.

When the locking lever is clamped, the motor should not

move in thebase.

Adjustment is needed if the locking lever will not clamp

without excessive force or if the motor moves in the base

afterclamping.

To adjust the locking lever’s clamping force:

1. Open the locking lever

12

(fixed base) or

39

(plungebase).

2. Using a hex wrench turn locking lever adjustment

screw

23

in smallincrements.

Turning the screw clockwise tightens the lever, while

turning the screw counterclockwise loosens thelever.

Fig. E

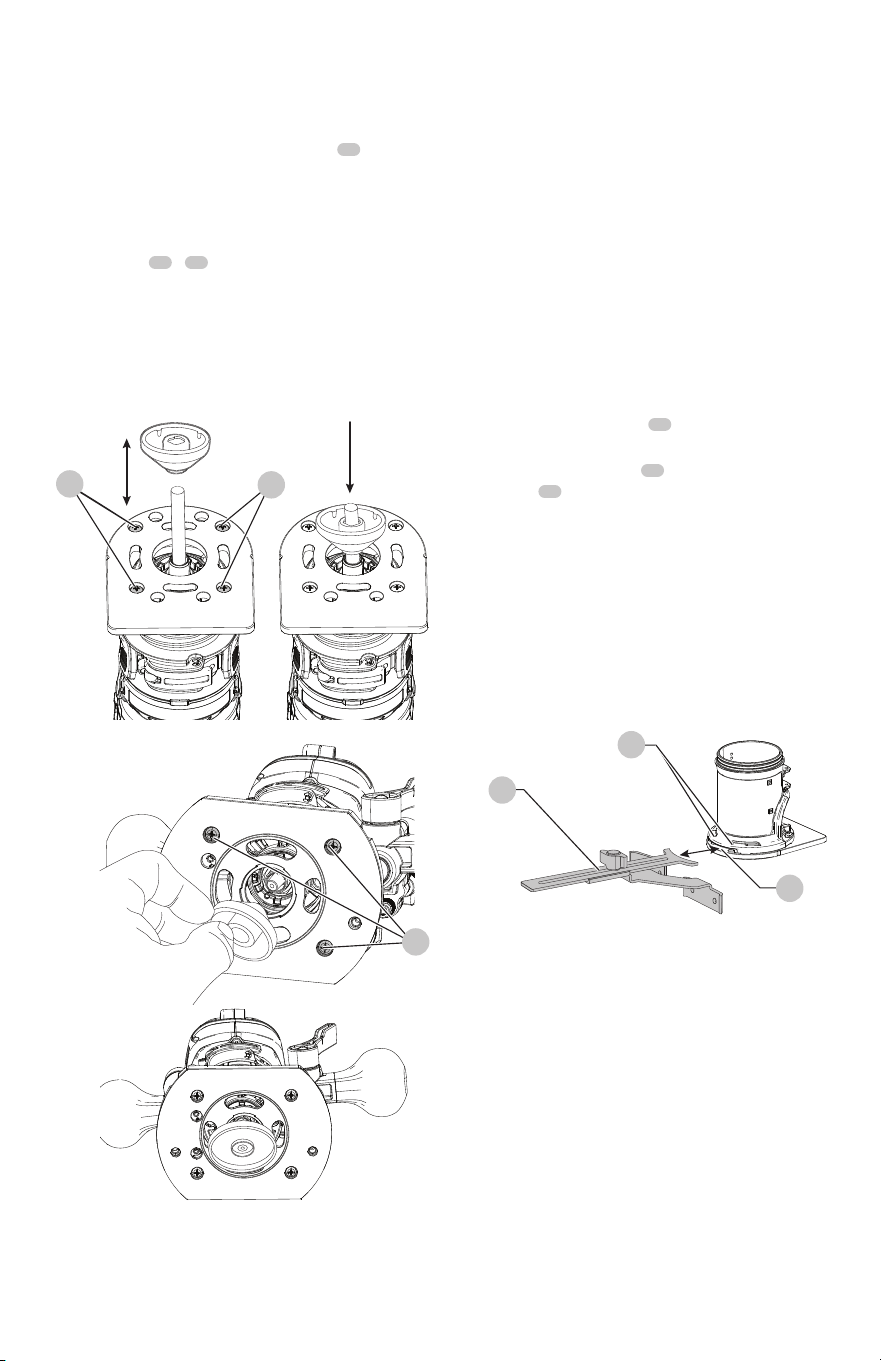

Centering the Subbase (Fig.A, F1, F2)

If you need to adjust, change, or replace the subbase, a

centering tool is recommended (refer to Accessories). The

centering tool consists of a cone and apin.

To adjust the subbase, follow the stepsbelow.

Figure F1 shows adjusting the subbase on the fixed

base and Figure F2 shows adjusting the subbase on the

plungebase.

1. Loosen but do not remove the subbase screws

24

the subbase movesfreely.

2. Insert the pin into the collet and tighten the colletnut.

3. Insert the motor into the base and clamp the locking

lever

12

39

on thebase.

4. Place the cone on the pin and lightly press down on the

cone until it stops. This will center thesubbase.

5. While holding down on the cone, tighten the

subbasescrews.

Fig. F1

English

Fig. F2

Using Template Guides

The round subbase will accept universal template guides.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

servicecenter.

nOTE: The D-shape subbase does not accommodate

template guides and is designed to accommodate bits up

to 1-3/8" (34.9mm) indiameter.

To Use Template guides:

1. Center the subbase. See Centering TheSubbase.

2. Install template guide (available as an accessory) on the

subbase and tightensecurely.

Installing a Fixed Base Edge Guide (Fig.G)

(Included with some models)

An edge guide (model DNP618) for your fixed base is

available from your local retailer or service center at

extracost.

1. Remove the motor from the fixed base. Refer to

Removing the Motor from the FixedBase.

2. Remove flat head screws

26

from storage holes on

edgeguide.

3. Slide edge guide

25

into edge guide slot

27

on side

of fixed base (Fig.G). Insert the two flat head screws

through the appropriate holes in the subbase to secure

the edge guide. Tightenhardware.

4. Follow all instructions included with the edgeguide.

nOTE: To remove the edge guide, reverse the above

procedure. After removing edge guide, always replace the

two flat head screws into the storage holes on the edge

guide to preventloss.

Fig. G

Using a Premium Edge Guide

(Plunge Base Only)

(Included with some models)

A Premium Edge Guide (model DW6913) is available from

your local retailer or service center at extra cost. Follow the

assembly instructions included with the edgeguide.

Installing a Plunge Base Edge Guide with

Guide Rods (Fig.H)

(Included with some models)

An edge guide (model DW6913) for your plunge base

is available from your local retailer or service center at

extracost.

1. Attach the guide rods

35

to the plunge routerbase.

2. Attach the thumb screws

36

and springs

37

thebase.

3. Tighten the thumb screws

36

4. Slide the edge guide

38

over therods.

5. Attach thumb screws

36

and springs

37

to the

edgeguide.

6. Tighten the thumb screws temporarily. Refer to

Adjusting the EdgeGuide.

Adjusting the Edge Guide (Fig.A, H)

Follow the assembly instructions included with the

edgeguide.

1. Draw a cutting line on thematerial.

2. Lower the router carriage until the cutter is in contact

with theworkpiece.

3. Lock the plunge mechanism by releasing the plunge

lock lever

16

4. Position the router on the cutting line. The outer cutting

edge of the cutter must coincide with the cuttingline.

5. Slide the edge guide

38

against the workpiece and

tighten the thumb screws

36

English

Fig.H

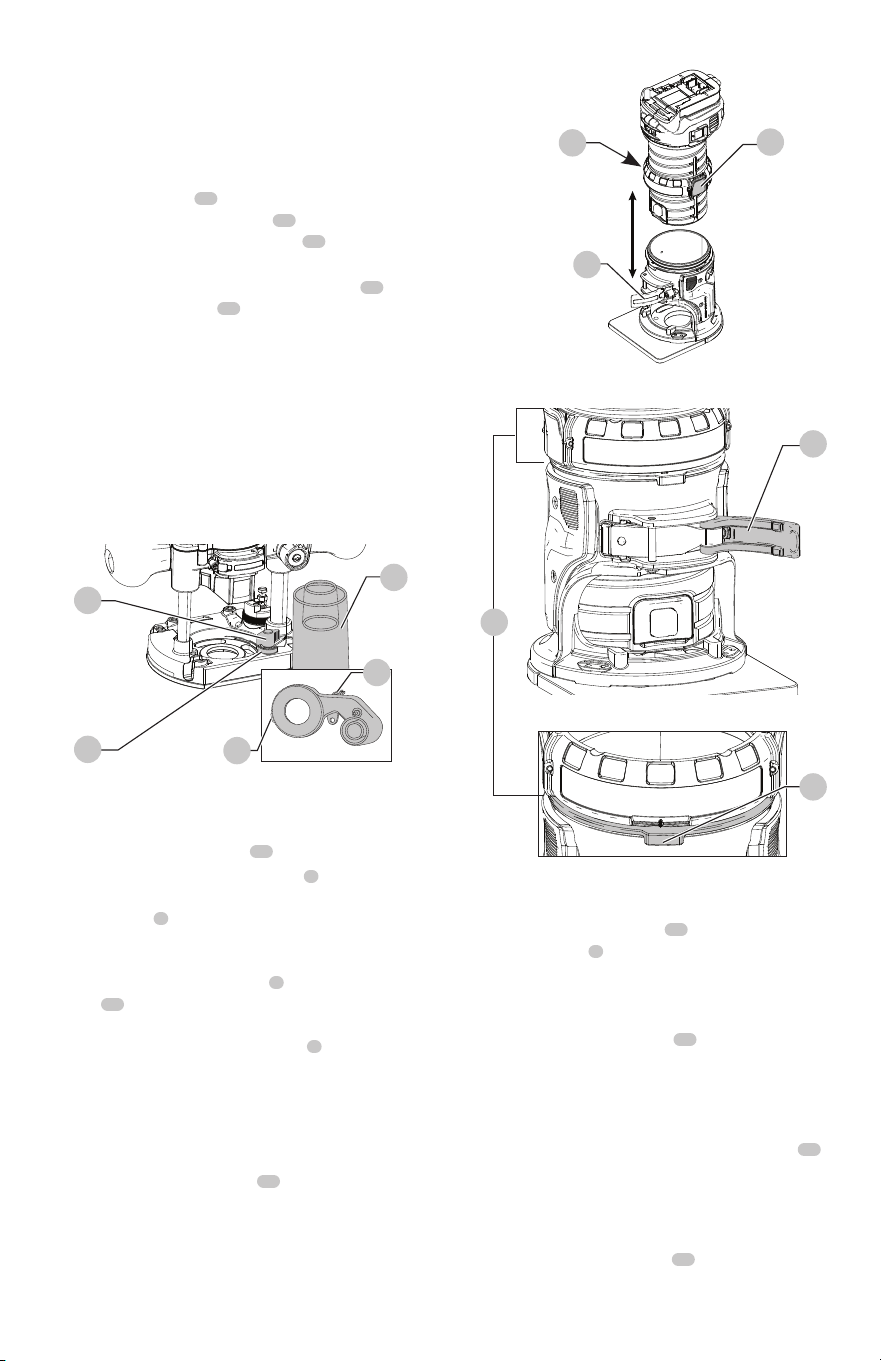

Attaching a Dust Extraction System to the

Fixed Base (Fig.I)

(Included with some models)

To connect the router to a dust extraction system for dust

collection, follow these steps:

1. Remove the motor unit from the base. Refer to

Removing the Motor from theFixed Base.

2. Attach dust extraction system attachment accessory

28

to the base as shown. Tighten thumb screws

29

securely byhand.

3. Attach hose adapter to dust extraction system

attachmentaccessory.

4. When using dust extraction system attachment, be

aware of the placement of the dust extraction system.

Be sure that the dust extraction system is stable and that

its hose will not interfere with thework.

Fig.I

Attaching a Dust Extraction System to the

Plunge Base (Fig.J)

(Included with some models)

1. Remove the motor unit from the base. Refer to

Removing the Motor from the PlungeBase.

2. Slide tab

30

(inset) on dust extraction system

attachment

34

into slot in plunge base and snap

tab

31

(inset) into hole in plungebase.

3. Secure to base with supplied plastic washer

32

and

thumb screw

33

. Tighten thumb screw securely

byhand.

4. Attach hose adapter to dust extraction

systemattachment.

When using dust extraction system attachment, be aware

of the placement of the dust extraction system. Be sure

the dust extraction system is stable and its hose will not

interfere with thework.

Fig.J

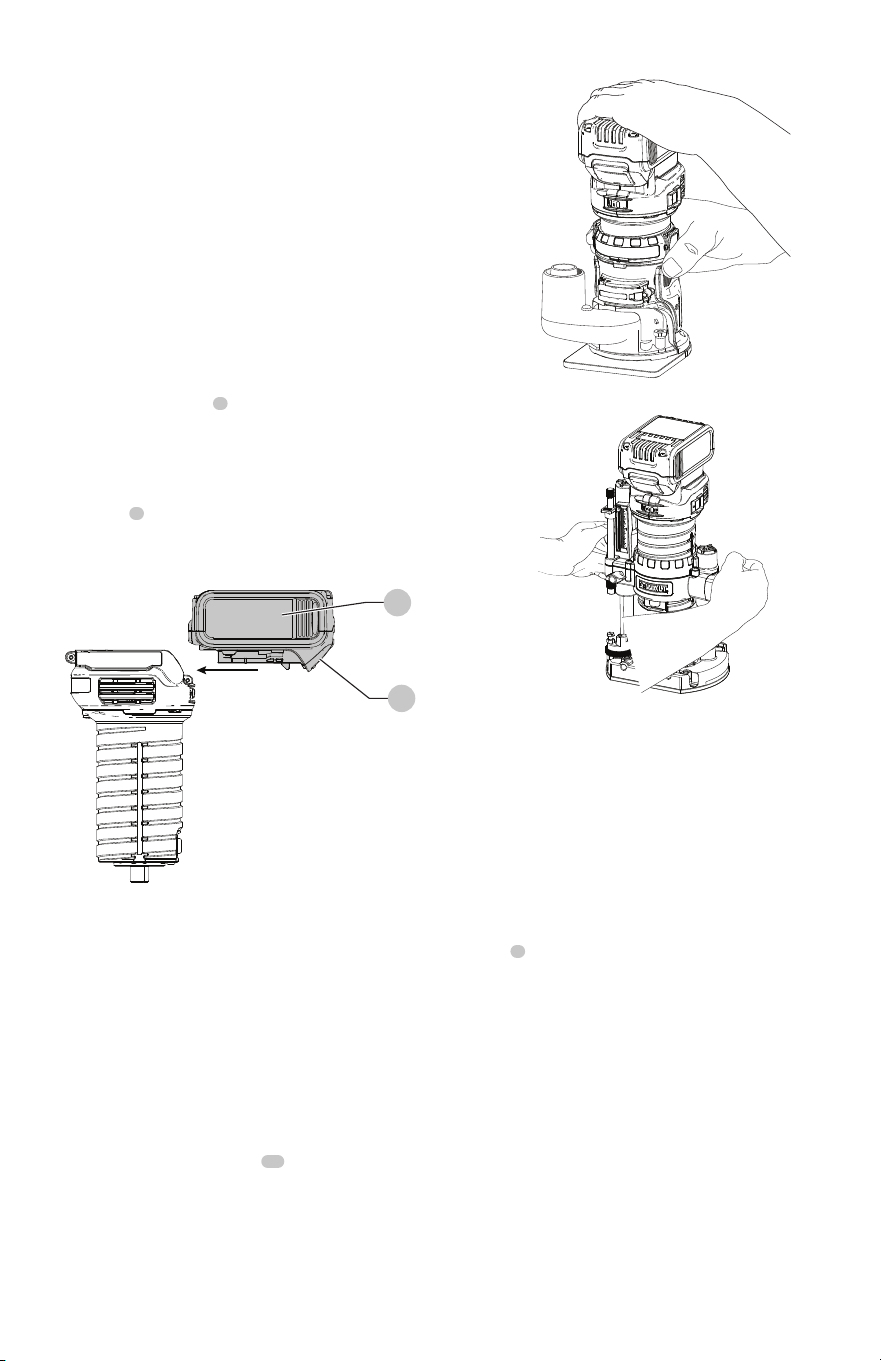

Set-Up: Fixed Base (Fig.A,K, L)

Inserting the Motor into the Fixed Base

1. Open the locking lever

12

on thebase.

2. If the depth adjustment ring

5

is not on the motor

6

thread the depth adjustment ring onto the motor until

the ring is about halfway between the top and bottom

of the motor as shown. Insert the motor into the base

by aligning the groove on the motor

6

with the guide

pins

17

on the base. Slide the motor down until the

depth adjustment ring snaps intoplace.

nOTE: Guide pin grooves

9

are located on either side

of the motor so it can be positioned in twoorientations.

3. Adjust the depth of cut by turning the depth

adjustment ring. Refer to Adjusting the Depth ofCut.

4. Close the locking lever

12

when the desired depth

isachieved.

Fig. K

English

Fig. L

Adjusting the Depth of Cut (Fig.L)

1. Open the locking lever

12

and turn the depth

adjustment ring

5

until the bit just touches the work

piece. Turning the ring clockwise raises the cutting

head while turning it counterclockwise lowers the

cuttinghead.

2. Turn the micro-adjustment scale

11

clockwise until the

0 on the scale lines up with the pointer on the bottom

of the depth adjustmentring.

3. Turn the depth adjustment ring until the pointer lines

up with desired depth of cut marking on the micro-

adjustment scale

11

nOTE: Each mark on the adjustment scale represents

a depth change of 1/64" or .015" (0.4 mm) and one

full (360º) turn of the ring changes the depth 0.5"

(12.7mm).

4. Close the locking lever

12

to lock thebase.

Removing the Motor from the Fixed

Base (Fig.K)

1. Remove the battery pack from the motor. Refer to

Installing and Removing the BatteryPack.

2. Open the locking lever

12

on thebase.

3. Grasp the motor unit with one hand, depressing both

quick release tabs

21

4. With the other hand, grasp the base and pull motor

from thebase.

Set-up: Plunge Base (Fig.A, M)

Inserting the Motor into the Plunge

Base

1. Remove the depth adjustment ring

5

from the

motor

6

. It is not used with the plunge base.

nOTE:Snap depth adjustment ring onto fixed base,

when not in use, to preventloss.

2. Open the plunge base locking lever

39

3. Making sure the spindle lock button is facing front,

insert the motor

6

into the base by aligning the groove

on the motor with the guide pins

17

on the base. Slide

the motor down until the motor stops on the motor

stop

19

4. Close the locking lever

39

Fig. M

Adjusting the Plunge Routing Depth

(Fig.M)



WARNING: Laceration hazard. Do not change the

turret stop while the router is running. This will

place your hands too near the cutterhead.



WARNING: To prevent loss of control, ALWAYS

tighten the travel-limiting nuts together.

Inadvertent movement could prevent full

bitretraction.



WARNING: To prevent loss of control, set

the travel-limiting nuts so that bit can be

retracted into the base of the router, clear of

theworkpiece.



WARNING: To reduce the risk of injury, NEVER

adjust or remove the stop nut. Motor can

disengage resulting in loss ofcontrol.



CAUTION: Turn the router on before plunging the

cutter head into theworkpiece.

1. Unlock the plunge mechanism by pulling down the

plunge lock lever

16

. Gently push down on the two

handes to plunge the router down as far as it will go,

allowing the bit to just touch theworkpiece.

2. Lock the plunge mechanism by releasing the plunge

lock lever

16

3. Loosen the depth adjustment rod

15

by turning the

thumb screw

40

counterclockwise.

English

4. Slide the depth adjustment rod

15

down so that it

meets the lowest turret stop

14

5. Slide the zero adjuster tab

41

on the depth adjustment

rod down so that the top of it meets zero on the depth

adjustment scale

42

6. Grasping the top, knurled section of the depth

adjustment rod

15

, slide it up so that the tab

41

aligns

with the desired depth of cut on the depth adjustment

scale

42

7. Tighten the thumb screw

40

to hold the depth

adjustment rod inplace.

8. Keeping both hands on the handles, unlock the plunge

mechanism by pulling the plunge lock lever

16

down.

The plunge mechanism and the motor will move up.

When the router is plunged, the depth adjustment

rod will hit the turret stop, allowing the router to reach

exactly the desireddepth.

Using the Rotating Turret for Stepped

Cuts (Fig.M)

If the depth of cut required is more than is acceptable in

a single pass, rotate the turret so that depth rod

15

lines

up with taller turret stop initially. After each cut, rotate the

turret so that the depth stop lines up with shorter post until

the final depth of cut isreached.



WARNING: Do not change the turret stop while the

router is running. This will place your hands too near

the cutterhead.

Fine Adjustment of Routing Depth

(Fig.M)

The knurled knob

43

at the bottom end of the depth

adjustment rod can be used to make minoradjustments.

1. To decrease the cutting depth, rotate the knob

clockwise (looking down from the top of the router).

2. To increase the cutting depth, rotate the knob

counterclockwise (looking down from the top of

therouter).

nOTE: One complete rotation of the knob results in a

change of about 5/128" or .04" (1 mm) indepth.

Removing the Motor from the

PlungeBase (Fig.M)

1. Remove the battery pack from the motor. Refer to

Installing and Removing the BatteryPack.

2. Open the locking lever

39

on thebase.

3. Grasp the motor unit with one hand and the base with

the other hand, pull motor from theplungebase.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Installing and Removing the Battery Pack

(Fig. N)



CAUTION: Before inserting the battery, check

to see that the switch is in the OFF position. An

accidental start-up can causeinjury.

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Fig. N

Proper Hand Position (Fig. A, O, P)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

When using the fixed base, one hand should be on top

of the battery and the other hand around the fixed base

(Fig.O). When using the plunge base, grasp the side

handles

18

(Fig. A) firmly as shown in Fig.P.

Fig. O

English

Fig. P

Starting and Stopping the Motor

(Fig.A,N)



CAUTION: Before starting the tool, clear the work

area of all foreign objects. Also keep firm grip on tool

to resist startingtorque.



CAUTION: To avoid personal injury and/or damage to

finished work, always allow the power unit to come to

a COMPLETE STOP before putting the tooldown.

To turn the unit on, depress the side of the dust-protected

switch

3

that has the symbol “I.” To turn the unit off,

depress the side of the switch that has the symbol “O.”

Cutting with the Fixed Base

Set up the router to use the fixed base by following the

instructions in the Assembly and Adjustmentssection.

After the router is set-up, install the battery pack as shown

in Fig.N, then set your router speed (refer to Choosing

Router Speed).

nOTE: Always feed the router opposite to the direction in

which the cutter isrotating.

Cutting with the Plunge Base (Fig.A, P)

nOTE: The depth of cut is locked in the plunge base's

default state. The plunge lock requires user actuation to

enable the "release to lock" plungemechanism.

nOTE: Grip both side handles

18

whileoperating.

1. Depress the plunge lock lever

16

and plunge the router

down until the bit reaches the setdepth.

2. Release the plunge lock lever

16

when desired depth

isreached.

nOTE: Releasing the plunge lock lever automatically

locks the motor inplace.

nOTE: If additional resistance is needed, use the hand

to depress the plunge locklever.

3. Perform thecut.

4. Depressing the plunge lock lever will disable the locking

mechanism allowing the router bit to disengage from

the workpiece.

5. Turn the routeroff.

Direction of Feed (Fig.Q)

The direction of feed is very important when routing and

can make the difference between a successful job and a

ruined project. The figures show the proper direction of feed

for some typical cuts. A general rule to follow is to move the

router in a counterclockwise direction on an outside cut and

a clockwise direction on an insidecut.

shape the outside edge of a piece of stock by

following these steps:

1. Shape the end grain, left to right

2. Shape the straight grain side moving left to right

3. Cut the other end grain side

4. Finish the remaining straight grain edge

Fig. Q

Choosing Router Speed (Fig.A)

Refer to the Speed Selection Chart to choose a router

speed. Turn the variable speed dial

4

to control

routerspeed.

Soft Start Feature

The compact routers are equipped with electronics to

provide a soft start feature that minimizes the start up

torque of themotor.

Variable Speed Control (Fig.A)



WARNING: If the speed control ceases to

operate, or is intermittent, stop using the tool

immediately. Take it to a DeWALT factory service

center or a DeWALT authorized service center

forrepair.

English



WARNING: Always follow the bit manufacturer’s

speed recommendations as some bit designs

require specific speeds for safety or performance.

If you are unsure of the proper speed or are

experiencing any type of problem, contact the

bitmanufacturer.

This router is equipped with a variable speed dial

4

with

7speeds between 16000 and 25500 RPM. Adjust the speed

by turning the variable speed dial

4

NOTICE: The router is equipped with electronics

to monitor and maintain the speed of the tool

while cutting. In low and medium speed operation,

the speed control prevents the motor speed from

decreasing. If you expect to hear a speed change and

continue to load the motor, you could damage the

motor by overheating. Reduce the depth of cut and/or

slow the feed rate to prevent tooldamage.

The compact routers are equipped with electronics to

monitor and maintain the speed of the tool whilecutting.

sPEED sElECTiOn ChART*

DIAL SETTING APPROX. RPM APPLICATION

1 16000

Large diameter bits and cutters2 17500

3 19100

4 20700

Small diameter bits and cutters.

Softwoods, plastics, laminates.

5 22300

6 23900

7 25500

*The speeds in this chart are approximate and are for reference only. Your

router may not exactly produce the speed listed for the dial setting.

nOTE: Make several light passes instead of one heavy pass

for better qualitywork.

Worklights (Fig. A)

The worklights

10

are located at the front of the

motor

6

. To turn on the worklight, switch on the on/off

switch

3

. Worklights will remain on 20 seconds after the

on/off switch is moved to the off position.

nOTE: The worklights are for lighting the immediate work

surface and are not intended to be used as aflashlight.

nOTE: If worklights flash, check the charge on the battery;

it could be low. If they still flash with a charged battery, the

unit should be taken to a service center for evaluation.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a dry cloth. Never let

any liquid get inside the tool; never immerse any part

of the tool into aliquid.

nOTE FOR PlUngE BAsE OnlY: Use only a DRY cloth to

wipe the plunge rods. These rods require no lubrication.

Lubricants attract dust, reducing the performance of

yourtool.

Waxing Motor and Base

To maintain a smooth action when moving the motor unit

in relation to the base, the outside of the motor unit and the

inside of the base can be waxed using any standard paste or

liquid wax. Per the manufacturers instructions, rub the wax

onto the outside diameter of the motor unit and the inside

diameter of the base. Allow wax to dry and buff off residue

with a softcloth.

Accessories



WARNING: Since accessories, other than those

offered by DeWALT, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact DeWALT Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-DeWALT (1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a DeWALT factory

service center or a DeWALT authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

English

Three Year Limited Warranty

DeWALT will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-DeWALT (1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty, DeWALT tools are covered

byour:

1 YEAR FREE sERViCE

DeWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARs FREE sERViCE On DEWAlT BATTERY PACKs

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

3 YEARs FREE sERViCE On DEWAlT BATTERY PACKs

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. DeWALT is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your DeWALT Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-DeWALT

(1-800-433-9258) for a freereplacement.

FRAnçAis

Définitions: symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil DeWALT, composez le numéro

sans frais : 1-800-4-DeWALT (1-800-433-9258).

Français (traduction de la notice d’instructions originale)

Bloc-piles

Bouton de libération

du bloc-piles

Bouton Marche/Arrêt

Échelle de vitesse

Anneau d’ajustement

de la profondeur

Moteur

Bouton de verrouillage

de la tige

Tige

Rainure de tige

de guidage

Lampes de travail

Échelle de réglage

de précision

Levier de verrouillage

Socle en forme de D

Butée de tourelle

Tige d’ajustement de

la profondeur

Levier de verrouillage

en plongée

Tiges de guidage

Poignées latérales de

la base en plongée

Butée du moteur

Socle en plongée

Fig. A

1716

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique.

Une distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRAnçAis

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

Règles de sécurité supplémentaires pour

les toupies

• Tenez l’outil électrique par les surfaces de prise

isolées, lorsque vous effectuez une tâche où

l’accessoire de coupe peut entrer en contact avec

le câblage dissimulé. L’accessoire de coupe entrant un

contact avec un câble «sous tension» peut exposer les

pièces métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique à l’utilisateur.

• Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps le laisse instable et peut mener à une

perte de contrôle.

• NE PAS couper le métal.

• Gardez vos mains et les surfaces d’emprise sèches,

propres et libres de graisse et de poussière. Cela

permettra un meilleur contrôle de l’outil.

• Tenez fermement l’outil avec les deux mains afin de

résister au couple de démarrage. Saisissez fermement

l’outil en tout temps pendant l’utilisation.

• Suivez toujours les recommandations de vitesse

du fabricant du fer puisque certaines conceptions

de fers nécessitent des vitesses spécifiques pour la

sécurité ou la performance. Si vous n’êtes pas certains

de la vitesse appropriée ou si vous avez tout type de

problèmes, contactez le fabricant de la mèche.

FRAnçAis

• Gardez vos mains à l’écart de la zone de coupe

au-dessus et sous la base. Ne jamais passer votre

main sous la pièce de travail pour quelque raison

que ce soit. Gardez la base de la toupie solidement sur la

pièce de travail lorsque vous coupez.

• Ne jamais faire fonctionner le bloc moteur n’est pas

inséré dans une des bases de la toupie. Le moteur n’est

pas conçu pour être tenu à la main.

• Gardez une pression de coupe constante. Ne par

surcharger le moteur.

• Utilisez des fers affûtés. Les fers émoussés peuvent faire

en sorte que la toupie dévie ou bloque sous la pression.

• Assurez-vous que le moteur est complètement arrêté

avant de déposer la toupie. Si la tête de coupe tourne

encore lorsque vous déposez l’outil, cela peut causer une

blessure ou des dommages.

• Assurez-vous que le fer de la toupie est hors de la

pièce de travail avant de démarrer le moteur. Si le fer

est en contact avec la pièce de travail lorsque le moteur

démarre, cela pourrait faire en sorte que la toupie saute,

causant des dommages ou des blessures.

• Débranchez TOUJOURS l’outil de la source

d’alimentation avant de faire des ajustements ou de

changer les fers.

• Gardez vos mains à l’écart du fer lorsque le moteur

fonctionne afin d’éviter une blessure corporelle.

• NE JAMAIS toucher le fer immédiatement après

l’utilisation. Il peut être extrêmement chaud.

• Laissez de l’espace sous la pièce de travail pour le fer

de la toupie lorsque coupez à travers.

• Serrez solidement l’écrou de pince de serrage afin

d’empêcher le glissement du fer.

• Ne jamais serrer l’écrou de pince de serrage sans

un fer.

• Ne pas utiliser les fers de toupie ayant un diamètre

de coupe excédant de 1-3/8 po (34,9mm) cet outil.

• Utilisez toujours des couteaux ayant un diamètre de

tige de 1/4 po (6,4 mm) qui correspond à la taille de

la pince dans votre outil.

• Suivez toujours les recommandations de vitesse

du fabricant du fer puisque certaines conceptions

de fers nécessitent des vitesses spécifiques pour la

sécurité ou la performance. Si vous n’êtes pas certains

de la vitesse appropriée ou si vous avez tout type de

problèmes, contactez le fabricant du fer.

• Non recommandée pour l’utilisation dans une table

à toupie.

• Évitez la coupe ascendante (coupe dans le sens

opposé à ce qui est illustré dans la FigureQ). La

coupe ascendante augmente le risque de perdre le

contrôle entraînant une possible blessure. Lorsqu’une

coupe ascendante est requise (contourner un coin), soyez

très prudent pour maintenir le contrôle de la toupie. Faites

des coupes plus petites et retirez une quantité minime de

matériau lors de chaque passage.

• Ne pas tenir à la main la toupie à l’envers ou en

position horizontale. Le moteur peut se séparer de la

base s’il n’est pas bien fixé selon les instructions.

• Avant de démarrer le moteur, retirez tous les objets

étrangers de la zone de travail.

• Ne pas utiliser dans une table à toupie.

• Gardez toujours le déflecteur de copeaux (si inclus)

propre et en place.

• Ne pas appuyer sur le bouton de verrouillage de la

tige pendant que le moteur fonctionne. Le faire peut

endommager le verrouillage de la tige.

• Assurez-vous toujours que la surface de travail est

libre de clous ou autres objets étrangers. Couper dans

un clou peut faire en sorte que le fer et l’outil sautent.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

FRAnçAis

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur DeWALT. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeursDeWALT.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

FRAnçAis

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

REMARQUE : il ne faut pas laisser de piles au lithium-

ion dans les bagagesenregistrés.

Expédition du bloc-piles DeWALT FlEXVOlT

Le bloc-piles DeWALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit DeWALT 20V max*, il

fonctionnera comme un bloc-piles de 20V max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60V max* ou

120V max* (deux blocs-piles de 60V max*), il fonctionnera

comme un bloc-piles de 60V max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig.B)

Certains blocs-piles DeWALT possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le

niveau de charge restant dans le bloc-piles en fonction

des voyants suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-DeWALT (1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

sur une pile au nickel-cadmium, à hydrure

métallique de nickel ou au lithium-ion

(ou un bloc-piles) indique que les coûts

de recyclage de ces derniers en fin d’utilisation ont déjà été

réglés par DeWALT. Dans certaines régions, la mise au rebut

ou aux ordures municipales des piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion, est illégale;

le programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DeWALT et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

FRAnçAis

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé DeWALT ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC® est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables DeWALT. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables DeWALT. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION: sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

FRAnçAis

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

1

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération des piles

2

sur le bloc-piles, puis

glissez le bloc-piles hors duchargeur.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer.

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans lesorifices.

FRAnçAis

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5 °C (+40°F) ou au-dessus de +40 °C (+104 °F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en figureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

L’outil est conçu pour des applications professionnelles de

toupillage moyen.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher le bloc-piles avant d’effectuer

tout réglage et d’enlever ou d’installer tout

accessoire. Un démarrage accidentel peut provoquer

desblessures.

Installation et retrait du fer (Fig. D)



AVERTISSEMENT: risque de projectiles. Utilisez

seulement fers ayant des tiges qui correspondent

à la pince installée. Des fers à tiges plus petites

ne seront pas sécuritaires et peuvent se desserrer

durant l’utilisation.



ATTENTION: ne jamais serrer la pince sans

d’abord installer un fer de toupie à l’intérieur.

Serrer une pince vide, même à la main, peut

endommager la pince.

AVIS:ne pas utiliser les fers de toupie ayant un

diamètre de coupe excédant de 34,9 mm (1-3/8 po)

cet outil.

Pour installer le fer

1. Retirez le bloc moteur de l’unité de base. Consultez

Retirer le moteur de la base fixe/Retirer le moteur de

la base en plongée (au besoin).

2. Nettoyez et insérez à fond la tige ronde de la fraise à

défoncer désirée dans la douille puis retirez-la d’environ

1,6mm (1/16po).

FRAnçAis

3. Appuyez sur le bouton de blocage de l’arbre

7

pour

maintenir l’arbre de la broche en place tout en tournant

l’écrou de la douille de serrage

22

vers la droite avec la

clé fournie à cet effet.

REMARQUE: l’appareil est équipé d’un blocage de

broche de poupée mobile à détente multiple offrant

une méthode supplémentaire de «cliquet manuel»

pour resserrer la fraise.

Pour resserrer avec la méthode de

«cliquetmanuel»:

a. Sans retirer la clé de l’écrou de la douille de

serrage

22

, relâchez la pression sur le bouton de

blocage de l’arbre

7

b. Avec la clé toujours sur l’écrou de la douille de

serrage, inversez la direction de serrage pour

réinitialiser la position de la clé.

c. Réappuyez sur le bouton de blocage de l’arbre et

tournez la clé vers la droite.

d. Répétez cette procédure jusqu’à ce que l’écrou de la

douille de serrage soit serré comme désiré.

REMARQUE: Serrez solidement l’écrou de pince de serrage

afin d’empêcher le glissement du fer.

AVIS: base en plongée seulement : Lorsque vous

serrez ou changez les pinces, ne pas laisser les clés

entrer en contact avec les tiges en plongée. Si les

tiges sont endommagées, le mouvement en plongée

serarestreint.

Fig. D

Pour retirer le fer

1. Retirez le bloc moteur de l’unité de base (consultez

Retirer le moteur de la base fixe/Retirer le moteur de

la base en plongée).

2. Appuyez sur le bouton de blocage de l’arbre

7

pour

maintenir l’arbre de la broche en place tout en tournant

l’écrou de la douille de serrage

22

vers la gauche avec

la clé fournie à cet effet.

Pour desserrer avec la méthode de

«cliquetmanuel»:

1. Sans retirer la clé de l’écrou de la douille de

serrage

22

, relâchez la pression sur le bouton de

blocage de l’arbre

7

2. Avec la clé toujours sur l’écrou de la douille de

serrage

22

, inversez la direction de serrage pour

réinitialiser la position de la clé.

3. Réappuyez sur le bouton de blocage de l’arbre

7

tournez la clé vers la gauche.

4. Répétez cette procédure jusqu’à ce que l’écrou de la

douille de serrage

22

soit assez desserré pour retirer

la fraise.

Douille de serrage

REMARQUE: ne jamais serrer la douille sans qu’une fraise à

défoncer y soit déjà installée. Le fait de resserrer une douille

vide, même manuellement, pourrait l’endommager.

Pour changer de taille de douille, dévissez le dispositif de la

douille comme décrit ci-dessus. Installez la douille désirée

en inversant la procédure. La douille de serrage et son écrou

sont soudés. N’essayez pas de séparer la douille de serrage

de son écrou.

Réglage du levier de verrouillage (Fig.E)

Ne pas exercer de force excessive pour resserrer le levier de

verrouillage. Toute force excessive pourrait endommager

la base.

Lorsque le levier de verrouillage est arrimé, le moteur ne

devrait pas bouger sur la base.

Un réglage supplémentaire sera nécessaire si le levier de

verrouillage ne l’immobilise pas sans utiliser une force

excessive ou si le moteur continue de bouger sur la base

après arrimage.

Pour ajuster la force de serrage du levier

de verrouillage:

1. Ouvrez le levier de verrouillage

(base fixe) ou

(base en plongée).

2. À l’aide d’une clé hexagonale, tournez graduellement la

vis de réglage

23

du levier de verrouillage.

Tourner la vis vers la droite resserre le levier, alors que

tourner la vis vers la gauche le desserre.

Fig. E

Centrage de la semelle (Fig.A, F1, F2)

Pour tout ajustement, changement ou remplacement de la

semelle, il est recommandé d’utiliser un outil de centrage,

reportez-vous à la section Accessoires. L’outil de centrage

consiste en un cône et une goupille.

FRAnçAis

Pour ajuster la semelle, suivez la procédure ci-après:

La Figure F1 montre l’ajustement du socle sur la base fixe

et la Figure F2 montre l’ajustement du socle sur la base

enplongée.

1. Dévissez, mais sans retirer les vis du socle

afin que le

socle bouge librement.

2. Insérez la tige dans la pince et serrez l’écrou de pince de

la pince.

3. Insérez le moteur dans la base et serrez le levier de

verrouillage

12

39

sur la base.

4. Placez le cône sur la tige et abaissez légèrement le

cône jusqu’à ce qu’il s’arrête. Cela permettra de centrer

lesocle.

5. Tout en maintenant le cône vers le bas, serrez les vis

dusocle.

Fig. F1

Fig. F2

Utilisation des guides-gabarits

La semelle ronde acceptera des guides-gabarits universels.

Les accessoires recommandés pour cet outil sont vendus

séparément chez les distributeurs locaux ou dans les centres

de réparation agréés.

REMARQUE: la semelle en D n’a pas été conçue pour

accepter des guides-gabarits et doit être utilisée avec des

fraises de 34,9mm (1–3/8po) de diamètre.

Utilisation des guides-gabarits :

1. Centrez la semelle. Reportez-vous à la section Centrage

de la semelle.

2. Installez le guide-gabarit (accessoire vendu séparément)

sur la semelle puis serrez soigneusement.

Installer un guide de bord de base fixe

(Fig.G) (inclus sur certains modèles)

Un guide de bord (modèle DNP618) pour votre base fixe est

disponible chez votre détaillant ou centre de services local à

un coût supplémentaire.

1. Retirez le bloc moteur de la base fixe. Consultez Retirer

le moteur de la base fixe.

2. Retirez les vis à tête plate

des trous d’entreposage

sur le guide de bord.

3. Glissez le guide de bord

dans la fente du guide

de bord

sur le côté de la base fixe (Fig.G). Insérez

deux vis à tête plate à travers les trous appropriés

dans le socle afin de sécuriser le guide de bord. Serrez

lematériel.

4. Suivez toutes les instructions incluses avec le guide

debord.

REMARQUE: Pour retirer le guide de bord, inverser la

procédure ci-dessus. Après avoir retiré le guide de bord,

remplacez toujours les deux vis à tête plate dans les

trous d’entreposage sur le guide de bord afin de prévenir

uneperte..

Fig. G

Utiliser un guide de bord de première

qualité (base en plongée seulement)

(inclus sur certains modèles)

Un guide de bord de première qualité (modèle DW6913)

est disponible chez votre détaillant ou centre de services

local à un coût supplémentaire. Suivez les instructions

d’assemblage incluses avec le guide de bord.

Installer un guide de bord de base en

plongée avec tiges du guide (Fig.H)

(inclus avec certains modèles)

Un guide de bord (modèle DW6913) pour votre base en

plongée est disponible chez votre détaillant ou centre de

services local à un coût supplémentaire.

FRAnçAis

1. Fixez les tiges du guide

à la base de la toupie

enplongée.

2. Fixez les vis à serrage à main

et les ressorts

labase.

3. Vissez les vis à serrage à main

36

4. Glissez le guide de bord

sur les tiges.

5. Fixez les vis à serrage à main

et les ressorts

guide de bord.

6. Vissez les vis à serrage à main temporairement.

Consultez Ajuster le guide de bord.

Ajuster le guide de bord (Fig.A, H)

Suivez les instructions d’assemblage incluses avec le guide

de bord.

1. Tracez une ligne de coupe sur le matériau.

2. Baissez le chariot de la toupie jusqu’à ce que le couteau

entre en contact avec la pièce de travail.

3. Verrouillez le mécanisme de plongée en relâchant le

levier de verrouillage en plongée

4. Placez la toupie sur la ligne de coupe. Le bord de coupe

extérieur du couteau coïncide avec la lame de coupe.

5. Glissez le guide de bord

contre la pièce de travail et

vissez les vis à serrage à main

36

Fig.H

Fixer un système de dépoussiérage

à la base fixe (Fig.I) (inclus sur

certains modèles)

Pour connecter la toupie à un système de dépoussiérage

pour le dépoussiérage, suivez ces étapes:

1. Retirez le bloc moteur de la base. Consultez Retirer le

moteur de la base fixe.

2. Fixez l’accessoire du système de dépoussiérage

à la

base comme illustré. Vissez les vis à serrage à main

solidement à la main.

3. Fixez l’adaptateur du tuyau à l’accessoire du système

de dépoussiérage.

4. Lorsque vous utilisez l’accessoire du système de

dépoussiérage, tenez compte de l’emplacement du

système de dépoussiérage. Assurez-vous que le système

de dépoussiérage est stable et que son tuyau ne nuira

pas au travail.

Fig.I

Fixer un système de dépoussiérage à

la base en plongée (Fig.J) (inclus sur

certains modèles)

1. Retirez le bloc moteur de la base. Consultez Retirer le

moteur de la baseen plongée.

2. Glissez la languette

(intégrée) sur l’accessoire du

système de dépoussiérage

sur la fente dans la

base en plongée et la languette à bouton-pression

(intégrée) dans le trou de la base en plongée.

3. Sécurisez à la base avec la rondelle en plastique

fournie

et la vis à serrage à main

. Vissez la vis à

serrage à main solidement à la main.

4. Fixez l’adaptateur du tuyau à l’accessoire du système

dedépoussiérage.

Lorsque vous utilisez l’accessoire du système de

dépoussiérage, tenez compte de l’emplacement du

système de dépoussiérage. Assurez-vous que le système

de dépoussiérage est stable et que son tuyau ne nuira pas

autravail.

Fig.J

FRAnçAis

Configuration: base fixe (Fig.A,K, L)

Insertion du moteur dans la base fixe

1. Ouvrez le levier de verrouillage

12

sur la base.

2. Si la bague de réglage de profondeur

5

n’est pas sur

le moteur, vissez la bague de réglage de profondeur

6

sur le moteur jusqu’à ce que la bague soit à mi-chemin

entre la partie supérieure et inférieure du moteur,

comme illustré. Insérez le moteur dans la base en

alignant la rainure sur le moteur

6

sur les tenons de

guidage

17

sur la base. Enfoncez le moteur jusqu’à

ce que bague de réglage de profondeur s’enclenche

enplace.

REMARQUE: les rainures des tenons de guidage

9

sont situées de chaque côté du moteur de façon à

pouvoir l’orienter de deux façons.

3. Ajustez la profondeur de coupe en tournant la bague

de réglage de profondeur. Reportez-vous à la section

Réglage de la profondeur de coupe.

4. Fermez le levier de verrouillage

12

lorsque la

profondeur de coupe désirée est atteinte.

Fig. K

Fig. L

Réglage de la profondeur de coupe

(Fig.L)

1. Ouvrez le levier de verrouillage

12

puis tournez la

bague de réglage de profondeur

5

jusqu’à ce que la

fraise touche la pièce. Tourner la bague vers la droite

élève l’organe de coupe alors que vers la gauche

cela l’abaissera.

2. Tournez l’échelle de réglage de précision

11

vers la

droite jusqu’à ce que le 0 sur l’échelle s’aligne sur le

pointeur à l’extrémité de la bague de réglage

de profondeur.

3. Tournez la bague de réglage de profondeur jusqu’à

ce que le pointeur s’aligne sur la profondeur de coupe

désirée indiquée sur l’échelle de réglage

de précision

11

REMARQUE: chaque repère sur l’échelle réglable

représente un changement de profondeur de 0,4mm

(1/64po ou 0,015po) et un tour complet (360º) de la

bague change la profondeur de 12,7mm (0,5po).

4. Refermez le levier de verrouillage

12

pour verrouiller

la base.

Retirer le moteur de la base fixe (Fig.K)

1. Retirez le bloc-piles du moteur. Consultez Installer et

retirer le bloc-piles.

2. Ouvrez le levier de verrouillage

sur la base.

3. Saisissez le bloc moteur avec une main en appuyant sur

les deux languettes de libération rapide

4. Avec l’autre main, saisissez la base et retirez le moteur

de la base.

Réglage: Base en plongée (Fig.A, M)

Insérer le moteur dans la base

en plongée

1. Retirez l’anneau d’ajustement de la profondeur

5

moteur

6

. Il n’est pas utilisé avec la base en plongée.

REMARQUE:Enclenchez l’anneau d’ajustement de la

profondeur, lorsqu’il n’est pas utilisé, afin de prévenir

une perte.

2. Ouvrez le levier de verrouillage de la base

en plongée

3. En vous assurant que le bouton de verrouillage de la

tige est orienté vers l’avant, insérez le moteur

dans la

base en alignant la rainure sur le moteur avec les tiges

de guidage

sur la base. Glissez le moteur vers le

bas jusqu’à ce que le moteur s’arrête sur la butée

du moteur

4. Déverrouillez le levier de verrouillage

39

FRAnçAis

Fig. M

Ajuster la profondeur de toupillage

en plongée (Fig.M)



AVERTISSEMENT: risque de lacération. Ne pas

changer la butée de tourelle pendant que la

toupie fonctionne. Cela placera vos mains trop près

de la tête de coupe.



AVERTISSEMENT: afin de prévenir la perte

de contrôle, serrez TOUJOURS ensemble les

écrous limitant le déplacement. Un mouvement

involontaire pourrait empêcher le retrait complet

du fer.



AVERTISSEMENT: afin de prévenir une perte

de contrôle, réglez les écrous limitant le

déplacement afin que le fer puisse être retiré

de la base de la toupie, à l’écart de la pièce

detravail.



AVERTISSEMENT: afin de réduire le risque de

blessures, NE JAMAIS ajuster ou retirer l’écrou de

la butée. Le moteur peut se dégager entraînant une

perte de contrôle.



ATTENTION: mettez la toupie en marche

avant de plonger la tête de coupe dans la pièce

detravail.

1. Déverrouillez le mécanisme de plongée en tirant

sur le levier de verrouillage en plongée

. Poussez

doucement sur les deux poignées pour plonger la

toupie vers le bas aussi loin qu’elle peut aller, laissant le

fer toucher effleurer la pièce de travail.

2. Reverrouillez le mécanisme de plongée en libérant le

levier de verrouillage de plongée

16

3. Desserrez la tige de réglage de profondeur

15

tournant la vis à serrage manuel

40

vers la gauche.

4. Poussez la tige de réglage de profondeur

15

vers le bas

jusqu’à la butée de tourelle

14

la plus basse.

5. Poussez vers le bas la languette de réglage du zéro

41

sur la tige de réglage de profondeur de façon à ce que

sa partie supérieure soit à la hauteur du zéro de l’échelle

de réglage de profondeur

42

6. Attrapez la partie supérieure, saillante, de la tige de

réglage de profondeur

15

et poussez-la vers le haut

de façon à ce que la languette

41

s’aligne sur la

profondeur de coupe désirée sur l’échelle de réglage

de profondeur

42

7. Resserrez la vis à serrage manuel

40

pour maintenir la

tige de réglage de profondeur en place.

8. En gardant les deux mains sur les poignées,

déverrouillez le mécanisme de plongée en rabattant le

levier de verrouillage de plongée

16

. Le mécanisme de

plongée et le moteur s’élèveront. Lorsque la toupie sera

abaissée, la tige de réglage de profondeur rencontrera

la butée de tourelle, permettant ainsi à la toupie de

s’arrêter exactement à la profondeur désirée.

Utilisation de la tourelle rotative pour

effectuer des coupes échelonnées

(Fig.M)

Si la profondeur de coupe désirée ne peut se faire en un

seul passage, tournez la tourelle de façon à ce que la tige

de profondeur

15

s’aligne tout d’abord sur la butée de

tourelle la plus haute. Après chaque passage, tournez la

tourelle de façon à ce que la butée de profondeur s’aligne

sur une tige plus courte jusqu’à atteindre la profondeur de

coupedésirée.



AVERTISSEMENT: ne pas déplacer la butée de

tourelle alors que la toupie tourne. Cela rapprocherait

vos mains trop près de l’organe de coupe.

Reglage de precision de la profondeur

de coupe (Fig. M)

Le bouton moleté

43

à l’extrémité de la tige de réglage

de profondeur peut être utilisé pour effectuer des

réglagesmineurs.

1. Pour diminuer la profondeur de coupe, tournez le

bouton vers la droite (si l’on regarde la toupie du haut

vers le bas).

2. Pour augmenter la profondeur de coupe, tournez le

bouton vers la gauche (si l’on regarde la toupie du haut

vers le bas).

REMARQUE: un tour complet du bouton modifiera la

profondeur d’environ 1mm (5/128po ou 0,04po).

Retirer le moteur de la base en plongée

(Fig.M)

1. Retirez le bloc-piles du moteur. Consultez Installer et

retirer le bloc-piles.

2. Ouvrez le levier de verrouillage

sur la base.

3. Saisissez le bloc moteur avec une main et la base avec

l’autre main, sortez le moteur de la base en plongée.

FRAnçAis

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher le bloc-piles avant d’effectuer

tout réglage et d’enlever ou d’installer tout

accessoire. Un démarrage accidentel peut provoquer

desblessures.

Installation et retrait du bloc-piles

(Fig.N)



ATTENTION: avant d’insérer la pile, vérifiez si

le bouton est en position ARRÊT. Un démarrage

accidentel peut causer des blessures.

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

2

et tirez fermement le bloc-piles hors de la

poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig. N

Position correcte des mains (Fig. A, O, P)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

Lorsque vous utilisez la base fixe, une main doit être sur

le dessus de la pile et l’autre main autour de la base fixe

(Fig.O). Lorsque vous utilisez la base en plongée, saisissez

solidement les poignées latérales

(Fig. A) comme illustré

dans Fig.P.

Fig. O

Fig. P

Démarrer et éteindre le moteur (Fig.A,N)



ATTENTION: avant de démarrer l’outil, retirez tous les

objets étrangers de la zone de travail. De plus, saisissez

fermement l’outil pour résister au couple

de démarrage.



ATTENTION: afin d’éviter une blessure corporelle et/

ou d’endommager le travail terminé, laisser toujours

l’outil électrique S’ARRÊTER COMPLÈTEMENT avant de

déposer l’outil.

Pour mettre l’outil en marche, appuyez sur le côté du

bouton

protégé contre la poussière ayant le symbole «I».

Pour éteindre l’outil, appuyez sur le côté du bouton ayant le

symbole «O».

Couper avec la base fixe

Réglez la toupie pour utiliser la base fixe en suivant les

instructions dans la section Assemblage et ajustements.

Une fois la toupie réglée, installez le bloc-piles comme

illustré dans la Fig.N, puis réglez la vitesse de votre toupie

(consultez Choisir la vitesse de la toupie).

REMARQUE: Alimentez toujours la toupie dans le sens

opposé dans lequel le couteau tourne.

Couper avec la base fixe (Fig.A, P)

REMARQUE: La profondeur de la coupe est verrouillée

dans l’état par défaut de la base en plongée. Le verrouillage

en plongée nécessite une activation de l’utilisateur afin

d’activer le mécanisme de plongée «relâcher à verrouiller».

FRAnçAis

REMARQUE: Saisissez les deux poignées latérales

pendant l’utilisation.

1. Appuyez sur le levier de verrouillage de plongée

16

et abaissez la toupie jusqu’à ce que la fraise atteigne la

profondeur désirée.

2. Relâchez le levier de verrouillage de plongée

16

lorsque la profondeur de coupe désirée est atteinte.

REMARQUE: le fait de relâcher le levier de verrouillage

de plongée verrouillera automatiquement le moteur.

REMARQUE: si une force additionnelle est nécessaire,

utiliser la main pour appuyer sur le levier de verrouillage

de plongée.

3. Effectuez la coupe.

4. Le fait de pousser sur le levier de verrouillage de

plongée désactivera le mécanisme de verrouillage

permettant ainsi à la fraise à défoncer de sortir de

lapièce.

5. Arrêtez la toupie.

Direction de l'alimentation (Fig. Q)

La direction d’alimentation est très importante avec une

toupie et peut faire la différence quant à la réussite ou au

gâchis d’un projet. Les figures illustrent la bonne direction

d’alimentation pour certaines coupes typiques. En règle

générale, déplacez la toupie vers la gauche pour une coupe

externe et vers la droite pour une coupe interne.

Pour façonner les bords externes d’un morceau de

bois, suivez la procédure ci-après:

1. Façonnez le fil d’extrémité de la gauche vers la droite.

2. Façonnez le côté fil droit en allant de la gauche vers

ladroite.

3. Coupez ensuite l’autre fil d’extrémité.

4. Terminez la bordure restante de fil droit.

Fig. Q

Sélection de la vitesse de la toupie (Fig.A)

Reportez-vous au Tableau de sélection de la vitesse

pour choisir la vitesse de la toupie. Tournez le variateur de

vitesse

4

pour contrôler la vitesse de la toupie.

Function démarrage en douceur

Les toupies compactes sont équipées d’une fonction

électronique permettant le démarrage en douceur pour

minimiser le couple de démarrage du moteur.

Régulateur automatique de vitess

(Fig.A)



AVERTISSEMENT: si le contrôle de la vitesse

cesse de fonctionner ou s’il est intermittent,

cessez immédiatement d’utiliser l’outil. Apportez-

la dans un centre de services autorisé de l’usine

DeWALT ou un centre de services autorisé DeWALT

pour la faire réparer.



AVERTISSEMENT: suivez toujours les

recommandations de vitesse du fabricant du fer

puisque certaines conceptions de fers nécessitent

des vitesses spécifiques pour la sécurité ou la

performance. Si vous n’êtes pas certains de la vitesse

appropriée ou si vous avez tout type de problèmes,

contactez le fabricant du fer.

Cette toupie est munie d’une échelle de vitesse

ayant 7

vitesses entre 16000 et 25500 tr/min. Ajustez la vitesse en

tournant l’échelle de vitesse

AVIS: a toupie est munie de composants

électroniques pour surveiller et maintenir la vitesse

de l’outil pendant la coupe. En vitesse réduite ou

moyenne, le régulateur automatique de vitesse évite

que la vitesse du moteur tombe. Si vous vous attendez

à percevoir un changement de vitesse, et clontinuez à

pousser le moteur, cela pourra le faire surchauffer et

l’endommager. Réduisez la profondeur de coupe et/ou

ralentissez la vitesse d’alimentation pour prévenir tout

dommage matériel.

Les toupies compactes sont équipées d’une fonction

électronique pour contrôler et maintenir la vitesse de l’outil

lors de la coupe.

TABlEAU DE sÉlECTiOn DE ViTEssE*

RÉGLAGE

CADRAN

R/MIN

APPROX.

UTILISATION

1 16000

Fraises et forets de large diamètre2 17500

3 19100

4 20700

Fraises et forets de diamètre réduit.

Bois tendres, plastiques, laminés.

5 22300

6 23900

7 25500

*Les vitesses dans ce tableau sont approximatives et seulement à titre

de référence. Votre toupie peut ne pas produire exactement la vitesse

indiquée le réglage de l’échelle.

REMARQUE: pour améliorer la qualité, effectuez la coupe

en plusieurs passages.

FRAnçAis

Lampes de travail (Fig.A)

Les lampes de travail

sont situées à l’avant du

moteur

. Pour allumer les lampes de travail, appuyez

sur le bouton Marche/Arrêt

. Les lampes de travail

demeureront allumées pendant 20 secondes après que vous

ayez déplacé le bouton Marche/Arrêt en position Arrêt.

REMARQUE: Les lampes de travail sont pour éclairer la

surface de travail immédiate et ne sont pas conçues pour

être utilisées comme une lampe de poche.

REMARQUE: Si les lampes de travail clignotent, vérifiez la

charge de la pile : elle pourrait être basse. Si elles clignotent

encore une fois la pile chargée, l’outil doit être apporté dans

un centre de services pour une évaluation.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher le bloc-piles avant d’effectuer

tout réglage et d’enlever ou d’installer tout

accessoire. Un démarrage accidentel peut provoquer

desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

REMARQUE POUR BAsE En PlOngÉE sEUlEMEnT:

Utilisez seulement un linge SEC pour essuyer les tiges en

plongées. Ces tiges ne nécessitent aucune lubrification. Les

lubrifiants attirent la poussière, réduisant la performance de

votre outil.

Cirage du moteur et de la base

Pour faciliter la mobilité du bloc-moteur par rapport à la

base, l’extérieur du bloc-moteur et l’intérieur de la base

peuvent être cirés à l’aide d’une cire en pâte ou liquide

standard. Conformément aux instructions du fabricant, cirez

le diamètre externe du bloc-moteur et le diamètre interne

de la base. Laissez la cire sécher puis éliminez tout résidu

avec un chiffon doux.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DeWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec DeWALT Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-DeWALT) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DeWALT ou un centre de réparation agréé DeWALT.

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-DeWALT).

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire

à l’autre.

FRAnçAis

En plus de la présente garantie, les outils DeWALT sont

couverts par notre :

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DeWALT entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs DeWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit. DeWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse DeWALT, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-DeWALT) pour en obtenir le

remplacementgratuit.

EsPAñOl

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta DeWALT, llámenos al número

gratuito: 1-800-4-DeWALT (1-800-433-9258).

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Paquete de batería

Botón de liberación

de batería

Interruptor On/Off

(Encendido/Apagado)

Carátula de

velocidad variable

Anillo de ajuste

de profundidad

Motor

Botón de bloqueo

de husillo

Husillo

Ranura de pasador guía

Luces de trabajo

Escala de micro-ajuste

Palanca de bloqueo

Base secundaria en

forma de D

Tope de torreta

Varilla de ajuste de

profundidad

Palanca de bloqueo

de caída

Pasadores guía

Manijas laterales

de base de caída

Tope de motor

Base secundaria

de caída

Fig. A

1716

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

EsPAñOl

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

Reglas de Seguridad Adicionales

para Routers

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas, cuando realice una operación

en la que el accesorio de corte pueda hacer contacto

con cableado oculto. Los accesorios de corte que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían dar

al operador una descarga eléctrica.

EsPAñOl

• Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida

decontrol.

• NO corte metal.

• Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Esto permitirá

un mejor control de la herramienta.

• Mantenga el agarre firme con ambas manos en

la herramienta para resistir el par de arranque.

Mantenga un agarre firme sobre la herramienta en todo

momento durante la operación.

• Siempre siga las recomendaciones de velocidad del

fabricante de las brocas, ya que algunos diseños

de broca requieren velocidades específicas por

seguridad o desempeño. Si no está seguro de la

velocidad adecuada o está experimentando algún tipo

de problema, póngase en contacto con el fabricante de

la broca.

• Mantenga las manos alejadas del área de corte

por encima y por debajo de la base. Nunca se estire

debajo de la pieza de trabajo por ningún motivo.

Mantenga la base del router firmemente en contacto con

la pieza de trabajo al cortar.

• Nunca opere la unidad del motor cuando no esté

insertada en una de las bases del router. El motor no

está diseñado para ser portátil.

• Mantenga la presión de corte constante. No

sobrecargue elmotor.

• Utilice brocas afiladas. Las brocas desafiladas pueden

hacer que el router se desvíe o se atasque bajo presión.

• Asegúrese que el motor se haya detenido

completamente antes de bajar el router. Si el cabezal

de corte sigue girando cuando se baja la herramienta,

podría causar lesiones o daños.

• Asegúrese que la broca del router esté alejada de

la pieza de trabajo antes de encender el motor. Si la

broca está en contacto con la pieza de trabajo cuando el

motor arranca, podría hacer que el router salte y provoque

daños o lesiones.

• SIEMPRE desconecte la herramienta de la fuente de

energía antes de hacer ajustes o cambiar las brocas.

• Mantenga las manos alejadas de la broca

cuando el motor esté en operación para evitar

lesionespersonales.

• NUNCA toque la broca inmediatamente después del

uso. Puede estar extremadamente caliente.

• Proporcione espacio debajo de la pieza de trabajo

para la broca del router cuando corte a través.

• Apriete firmemente la tuerca del collar para evitar

que la broca se deslice.

• Nunca apriete la tuerca del collar sin una broca.

• No utilice brocas de router con un diámetro de corte

superior a 34,9 mm (1-3 / 8") en esta herramienta.

• Siempre use cuchillas con un diámetro de vástago de

6,4 mm (1/4") que corresponda al tamaño del collar

en su herramienta.

• Siempre siga las recomendaciones de velocidad del

fabricante de las brocas, ya que algunos diseños

de brocas requieren velocidades específicas para

la seguridad o el desempeño. Si no está seguro de la

velocidad adecuada o está experimentando algún tipo

de problema, póngase en contacto con el fabricante de

la broca.

• No se recomienda su uso en una mesa de router.

• Evite el corte ascendente (corte en la dirección

opuesta a la que se muestra en la Figura Q). El corte

ascendente aumenta la posibilidad de perder el

control y ocasionar posibles lesiones. Cuando sea

necesario el corte ascendente (retroceder en una esquina),

tenga mucho cuidado para mantener el control del router.

Realice cortes más pequeños y elimine material mínimo

con cada pasada.

• No sujete el router con la mano en posición

horizontal o al revés. El motor puede separarse de la

base si no está correctamente conectado de acuerdo con

las instrucciones.

• Antes de arrancar el motor, limpie el área de trabajo

de todos los objetos extraños.

• No utilice en una mesa de router.

• Mantenga siempre el protector de viruta (si está

incluido) limpio y en su lugar.

• No presione el botón de bloqueo del eje mientras

el motor está funcionando. Hacerlo puede dañar el

bloqueo del husillo.

• Siempre asegúrese que la superficie de trabajo esté

libre de clavos y otros objetos extraños. Cortar un

clavo puede hacer que la broca y la herramienta salten.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

EsPAñOl

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador DeWALT. Lea todas las

instrucciones de seguridad antes de usar el cargador.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados porDeWALT.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

EsPAñOl

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

NOTA: Las baterías de iones de litio no deben

colocarse dentro del equipajeregistrado.

TRAnsPORTE DE lA BATERÍA FlEXVOlT™ DE DeWALT

La batería FLEXVOLT™ de DeWALT tiene dos modalidades:

Uso y transporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto DeWALT de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o 120

V Máx* (dos baterías de 60 V Máx*), funcionará como una

batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres

baterías con una capacidad nominal de vatios hora (Wh)

inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de

Carga (Fig. B)

Algunas unidades de batería DeWALT incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

EsPAñOl

Fig. B

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-DeWALT

(1-800-433-9258) o visite nuestro sitio Web:

www.dewalt.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por DeWALT. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con DeWALT y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por DeWALT o

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables DeWALT. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

EsPAñOl

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca DeWALT. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

Fig. C

2. Inserte la batería

1

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador.Para retirar el paquete de batería del cargador,

presione el botón de liberación de la batería

2

en el

paquete de batería y deslice el paquete de batería hacia

afuera delcargador.

nOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132: La

luz roja continuará parpadeando, pero una luz indicadora

amarilla estará iluminada durante esta operación. Una vez

que la batería haya llegado a una temperatura apropiada,

la luz amarilla se apagará y el cargador continuará con el

procedimiento decarga.

El cargador no cargarán una batería defectuosa. El

cargador indicará que la unidad de batería es defectuosa al

noiluminarse.

nOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos apruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

EsPAñOl

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO

cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Esta herramienta está diseñada para aplicaciones de

enrutamiento profesionales de servicio mediano.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

EsPAñOl

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

desconéctela de la fuente de alimentación retire

el paquete de baterías antes de realizar ajustes

o de retirar/instalar dispositivos o accesorios. Un

arranque accidental podría causarlesiones.

Instalación y Desinstalación de Broca

(Fig. D)



ADVERTENCIA: Peligro de proyectil. Sólo use

brocas con patas que empaten con el collarín

instalado. Brocas de patas más cortas no serán

seguras y podrían soltarse durante la operación.



ATENCIÓN: Nunca apriete el collarín sin primer

instalar una broca de router en éste. Apretar un

collarín vacío, incluso con la mano, puede dañar

elcollarín.

AVISO: No utilice brocas de router con un

diámetro de corte superior a 34,9 mm (1-3 / 8") en

estaherramienta.

Para instalar la broca

1. Retire la unidad del motor de la unidad base.

Consulte Desinstalación del motor de la base fija/

Desinstalación del motor de la base de caída

(si es necesario).

2. Limpie e inserte el vástago redondo de la broca de

rebajadora deseada en la boquilla floja tanto como se

pueda y luego tire de ella aproximadamente 1,6 mm

(1/16").

3. Oprima el botón del seguro del eje

7

para mantener

en su lugar el eje del husillo mientras da vuelta a la

tuerca de la boquilla

22

en sentido horario con la

llaveprovista.

nOTA: La unidad está equipada con varios retenes de

bloqueo del eje que permiten un método opcional de

“trinquete manual” para apretar la broca.

Para apretar con el método de “trinquete manual”:

a. Sin retirar la llave de la tuerca de la boquilla

22

afloje la presión sobre el botón del seguro del eje

7

b. Con la llave todavía en la tuerca de la boquilla,

invierta el sentido de apriete para reposicionar

lallave.

c. Oprima de nuevo el botón del seguro del eje de

nuevo y gire la llave en sentido horario.

d. Repita el procedimiento hasta que la tuerca de la

boquilla alcance la firmeza deseada.

nOTA: Apriete firmemente la tuerca del collar para evitar

que la broca se deslice.

AVISO: Sólo base de caída—Cuando apriete o

cambie los collarines, no permita que las llaves entren

en contacto con las varillas de caída. Si las varillas

están dañadas, se restringirá la acción de caída.

Fig. D

Para desinstalar la broca

1. Retire la unidad del motor de la unidad base

(consulte Desinstalación del motor de la base fija /

Desinstalación del motor de la base de caída).

2. Oprima el botón del seguro del eje

7

para mantener

en su lugar el eje del husillo mientras da vuelta a la

tuerca de la boquilla

22

en sentido antihorario con la

llaveprovista.

Para aflojar utilizando el método del “trinquete

manual”:

1. Sin retirar la llave de la tuerca de la boquilla

22

, afloje la

presión sobre el botón del seguro del eje

7

2. Con la llave todavía en la tuerca de la boquilla

22

invierta el sentido de aflojamiento para reposicionar

la llave.

3. Oprima de nuevo el botón del seguro del eje

7

nuevo y gire la llave en sentido antihorario.

4. Repita el procedimiento hasta que la tuerca de la

boquilla

22

esté floja y se pueda quitar la broca.

Boquillas

nOTA: Nunca apriete boquilla sin instalar primero una

broca de rebajadora en la misma. El apretar una boquilla

vacía, así sea a mano, puede dañar la boquilla.

Para cambiar los tamaños de boquilla, desatornille el

conjunto de la boquilla como se describe anteriormente.

Instale la boquilla deseada invirtiendo el procedimiento.

La boquilla y la tuerca de la boquilla están conectadas. No

intente retirar la boquilla de la tuerca de la boquilla.

Ajuste de la palanca de bloqueo (Fig.E)

No se debería utilizar fuerza excesiva para sujetar la palanca

de bloqueo. El uso de fuerza excesiva puede dañar la base.

Cuando la palanca de bloqueo esté fija el motor no debe

moverse en la base.

EsPAñOl

El ajuste es necesario si la palanca de bloqueo no sujeta

sin una fuerza excesiva o si el motor se mueve en la base

después de la sujeción.

Para ajustar la fuerza de sujeción de la palanca

de bloqueo:

1. Abra la palanca de bloqueo

(base fija) o

(base

de caída).

2. Utilizando una llave hexagonal dé vuelta al tornillo

de ajuste de la palanca de bloqueo

23

pequeños incrementos.

El girar el tornillo en sentido horario aprieta la palanca,

mientras que girar el tornillo en sentido antihorario

afloja la palanca.

Fig. E

Para centrar la sub-base (Fig.A, F1, F2)

Si usted necesita ajustar, cambiar o reemplazar la sub-base,

se recomienda una herramienta de centrado; refiérase a

la sección de Accesorios. La herramienta de centrado se

compone de un cono y un espigo.

Para ajustar la sub-base, siga los siguientes pasos:

La Figura F1 muestra el ajuste de la subbase en la base fija

y la Figura F2 muestra el ajuste de la subbase en la base

decaída.

1. Afloje, pero no quite los tornillos de la subbase

para

que la subbase se mueva libremente.

2. Inserte el pasador en el collar y apriete la tuerca

delcollar.

3. Inserte el motor en la base y sujete la palanca de

bloqueo

en la base.

4. Coloque el cono en el pasador y presione ligeramente

el cono hacia abajo hasta que se detenga. Esto centrará

la subbase.

5. Mientras mantiene presionado el cono, apriete los

tornillos de la subbase.

Fig. F1

Fig. F2

Utilización de plantillas

La sub-base redonda aceptará plantillas universales. Los

accesorios recomendados para su herramienta están

disponibles con un cargo adicional en su distribuidor local o

en el centro de servicio autorizado.

nOTA: La sub-base en forma de D no acomoda plantillas y

está diseñada para dar cabida a brocas de hasta de 34,9 mm

(1–3/8") de diámetro.

Para utilizar plantillas:

1. Centre la sub-base. Refiérase a Para centrar la

subbase.

2. Instale la plantilla (disponible como accesorio) sobre la

sub-base y apriete bien.

Instalación de una guía de borde

de base fija (Fig. G) (incluida con

algunos modelos)

Una guía de borde (modelo DNP618) para su base fija está

disponible en su distribuidor local o centro de servicio a un

costo adicional.

1. Retire el motor de la base fija. Consulte Desinstalación

del motor de la base fija.

2. Retire los tornillos de cabeza plana

de los orificios de

almacenamiento en la guía de borde.

3. Deslice la guía de borde

en la ranura de la guía de

borde

en el lado de la base fija (Fig. G). Inserte los

dos tornillos de cabeza plana a través de los orificios

apropiados en la subbase para asegurar la guía de

borde. Apriete el hardware.

4. Siga todas las instrucciones incluidas con la guía

deborde.

EsPAñOl

nOTA: Para retirar la guía de borde, invierta el

procedimiento anterior. Después de retirar la guía de borde,

siempre vuelva a colocar los dos tornillos de cabeza plana

en los orificios de almacenamiento en la guía de borde para

evitar pérdidas.

Fig. G

Uso de guía de borde Premium (sólo base

de caída) (incluida con algunos modelos)

Una guía de borde Premium (modelo DW6913) está

disponible en su distribuidor local o centro de servicio a un

costo adicional. Siga las instrucciones de ensamble incluidas

con la guía de borde.

Instalación de guía de borde de base de

caída con barras guía (Fig. H) (incluidas

con algunos modelos)

Una guía de borde (modelo DW6913) para su base de caída

está disponible en su distribuidor local o centro de servicio a

un costo adicional.

1. Conecte las varillas de guía

a la base del router

decaída.

2. Conecte los tornillos de mariposa

y los resortes

a la base.

3. Apriete los tornillos de mariposa

36

4. Deslice la guía de borde

sobre las varillas.

5. Conecte los tornillos de mariposa

y los resortes

a la guía de borde.

6. Apriete los tornillos de mariposa temporalmente.

Consulte Ajuste de guía de borde.

Ajuste de guía de borde (Fig. A, H)

Siga las instrucciones de ensamble incluidas con la guía

deborde.

1. Dibuje una línea de corte sobre el material.

2. Baje el carro del router hasta que el cortador esté en

contacto con la pieza de trabajo.

3. Bloquee el mecanismo de caída soltando la palanca de

bloqueo de inmersión

4. Coloque el router en la línea de corte. El borde de corte

exterior del cortador debe coincidir con la línea de corte.

5. Deslice la guía de borde

contra la pieza de trabajo y

apriete los tornillos de mariposa

Fig.H

Conexión de sistema de extracción de

polvo a la base fija (Fig. I) (Incluido con

algunos modelos)

Para conectar el enrutador a un sistema de extracción de

polvo para la recolección de polvo, siga estos pasos:

1. Retire la unidad del motor de la base. Consulte

Desinstalación del Motor de laBase Fija.

2. Conecte el accesorio de fijación del sistema de

extracción de polvo

a la base como se muestra.

Apriete los tornillos de mariposa

de forma segura

con la mano.

3. Conecte el adaptador de manguera al accesorio de

fijación del sistema de extracción de polvo.

4. Cuando utilice el accesorio del sistema de extracción

de polvo, tenga en cuenta la ubicación del sistema

de extracción de polvo. Asegúrese que el sistema de

extracción de polvo sea estable y que su manguera no

interfiera con el trabajo.

Fig.I

EsPAñOl

Conexión de sistema de extracción de

polvo a la base de caída (Fig. J) (Incluido

con algunos modelos)

1. Retire la unidad del motor de la base. Consulte

Desinstalación del motor de la Basede Caída.

2. Deslice la lengüeta

(inserto) en el accesorio del

sistema de extracción de polvo

en la ranura de la

base de caída y conecte la lengüeta

(inserto) en el

orificio de la base de caída.

3. Asegure a la base con la arandela de plástico

el tornillo de mariposa

suministrados. Apriete

firmemente el tornillo de mariposa manualmente.

4. Conecte el adaptador de la manguera al accesorio del

sistema de extracción de polvo.

Cuando utilice el accesorio del sistema de extracción

de polvo, tenga en cuenta la ubicación del sistema de

extracción de polvo. Asegúrese que el sistema de extracción

de polvo sea estable y que su manguera no interfiera con

el trabajo.

Fig.J

Disposición: Base fija (Fig.A,K, L)

Inserción del Motor en la Base Fija

1. Abra la palanca de bloqueo

12

sobre la base.

2. Si el anillo de ajuste de profundidad

5

no está

sobre el motor, atornille el anillo de ajuste de

profundidad

6

en el motor hasta que el anillo está

a medio camino entre la parte superior e inferior del

motor, tal como se muestra. Inserte el motor en la base

alineando el surco en el motor

6

con los espigos de

guía

17

en la base. Deslice el motor hacia abajo hasta

que el anillo de ajuste de profundidad encaje en su sitio.

nOTA: Los surcos de espigo de guía

9

se encuentran

a cada lado del motor, por lo que se puede colocar en

dos orientaciones.

3. Ajuste la profundidad de corte girando el anillo de

ajuste de la profundidad. Refiérase a Para ajustar la

profundidad de corte.

4. Cierre la palanca de bloqueo

12

cuando se llegue a la

profundidad deseada

Fig. K

Fig. L

Ajuste de la profundidad del corte

(Fig.L)

1. Abra la palanca de bloqueo

12

y gire el anillo de ajuste

de profundidad

5

hasta que la broca apenas toque

la pieza de trabajo. El girar el anillo en sentido horario

levanta el cabezal de corte, mientras que el girarlo en

sentido antihorario hace descender el cabezal de corte.

2. Gire la escala micro ajustable

11

en sentido horario

hasta que el 0 de la escala esté alineado con el puntero

en la parte inferior del anillo de ajuste de profundidad.

3. Gire el anillo de ajuste de profundidad hasta que el

puntero quede alineado con la marca de profundidad

deseada de corte sobre la escala micro ajustable

11

nOTA: Cada marca en la escala ajustable representa un

cambio en la profundidad de 0,4 mm (1/64" ó 0,015")

y una vuelta completa (360º) del anillo modifica la

profundidad en 12,7 mm (0,5").

4. Cierre la palanca de bloqueo

12

para asegurar la base.

EsPAñOl

Desinstalación del motor de la base fija

(Fig. K)

1. Retire el paquete de batería del motor. Consulte

Instalación y desinstalación de paquete de batería.

2. Abra la palanca de bloqueo

en la base.

3. Sujete la unidad del motor con una mano, presionando

ambas lengüetas de liberación rápida

4. Con la otra mano, agarre la base y retire el motor de

labase.

Preparación: Base de caída (Fig. A, M)

Inserción del motor en la base de caída

1. Retire el anillo de ajuste de profundidad

del

motor

. No se utiliza con la base de caída.

nOTA:Coloque el anillo de ajuste de profundidad en la

base fija, cuando no esté en uso, para evitar perderlo.

2. Abra la palanca de bloqueo de la base de caída

3. Asegurándose que el botón de bloqueo del eje esté

orientado hacia el frente, inserte el motor

en la base

alineando la ranura del motor con los pasadores

guía

en la base. Deslice el motor hacia abajo hasta

que el motor se detenga en el tope del motor

4. Cierre la palanca de bloqueo

Fig. M

Ajuste de Profundidad de Enrutamiento

de Caída (Fig.M)



ADVERTENCIA: Peligro de laceración. No cambie

el tope de la torreta mientras el router está

funcionando. Esto colocará sus manos demasiado

cerca de la cabeza de corte.



ADVERTENCIA: Para evitar la pérdida de

control, SIEMPRE apriete las tuercas de límite de

desplazamiento juntas. El movimiento involuntario

podría evitar la retracción completa de la broca.



ADVERTENCIA: Para evitar la pérdida de control,

coloque las tuercas de límite de desplazamiento

para que la broca pueda retraerse en la base del

router, alejándola de la pieza de trabajo.



ADVERTENCIA: Para reducir el riesgo de lesiones,

NUNCA ajuste ni quite la tuerca de tope. El motor

puede desacoplarse dando como resultado la pérdida

de control.



ATENCIÓN: Encienda el router antes de bajar el

cabezal de corte en la pieza de trabajo.

1. Desbloquee el mecanismo de caída jalando hacia abajo

de la palanca de bloqueo de inmersión

. Presione

suavemente las dos manijas para bajar el router hasta el

tope, permitiendo que la broca toque la pieza

de trabajo.

2. Bloquee el mecanismo de penetración liberando la

palanca de seguro de penetración

16

3. Afloje la varilla de ajuste de la profundidad

15

, girando

el tornillo de mariposa

40

en sentido antihorario.

4. Deslice la varilla de ajuste de la profundidad

15

de tal

modo que coincida con el tope de torre

14

más bajo.

5. Deslice la lengüeta de ajuste de cero

41

sobre la varilla

de ajuste de la profundidad de tal modo que la parte de

arriba coincida con el cero en la escala de ajuste de

la profundidad

42

6. Agarrando la parte superior y estriada de la varilla de

ajuste de profundidad

15

, deslícela hacia arriba

de tal modo que la lengüeta

41

se alinee con la

profundidad de corte deseada en la escala de ajuste

de profundidad

42

7. Apriete el tornillo de mariposa

40

para mantener la

varilla de ajuste de la profundidad en su lugar.

8. Manteniendo las dos manos en las agarraderas,

desbloquee el mecanismo de penetración tirando de

la palanca de seguro de penetración

16

hacia abajo. El

mecanismo de penetración y el motor se moverán hacia

arriba. Cuando se hace descender la rebajadora la varilla

de ajuste de la profundidad llegará al tope de torre, lo

que permite que la rebajadora alcance exactamente la

profundidad deseada.

Uso de la Torreta Giratoria Para Cortes

Escalonados (Fig. M)

Si la profundidad de corte requerida es más de lo aceptable

en una sola pasada, gire la torreta para que la varilla de

profundidad

15

se alinee inicialmente con los topes más

altos de la torre. Después de cada corte, gire la torreta de

tal modo que el tope de profundidad se alinee con los

postes más cortos hasta que se llegue a la profundidad final

decorte.



ADVERTENCIA: No modifique el tope de torre

mientras que la rebajadora esté en funcionamiento.

Esto pondrá sus manos demasiado cerca del cabezal

de corte.

EsPAñOl

Ajustte Fino de la Profundidad de

Rebajado (Fig. M)

La perilla moleteada

43

en la parte de abajo de la varilla

de ajuste de la profundidad puede ser utilizada para realizar

pequeños ajustes.

1. Para disminuir la profundidad de corte, gire la perilla

en sentido horario (mirando hacia abajo desde la parte

superior de la rebajadora).

2. Para aumentar la profundidad de corte, gire la perilla en

sentido antihorario (mirando hacia abajo desde la parte

superior de la rebajadora).

nOTA: Una rotación completa de perilla da como resultado

en un cambio de alrededor de 1mm (5/128" o 0,04") en

la profundidad.

Desinstalación del motor de la base de

caída (Fig. M)

1. Retire el paquete de batería del motor. Consulte

Instalación y desinstalación de paquete de batería.

2. Abra la palanca de bloqueo

en la base.

3. Sujete la unidad del motor con una mano y la base con

la otra mano, jale el motor de la base de caída.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

desconéctela de la fuente de alimentación retire

el paquete de baterías antes de realizar ajustes

o de retirar/instalar dispositivos o accesorios. Un

arranque accidental podría causarlesiones.

Cómo instalar y retirar la unidad de

batería (Fig. N)



ATENCIÓN: Antes de insertar la batería,

verifique que el interruptor esté en la posición

OFF (apagado). Un arranque accidental puede

causarlesiones.

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

1

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

2

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

Fig. N

Posición adecuada de las manos

(Fig. A, O, P)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Al usar la base fija, una mano debe estar sobre la batería y la

otra alrededor de la base fija (Fig. O). Cuando utilice la base

de inmersión, sujete firmemente las manijas laterales

(Fig. A) como se muestra en la Fig. P.

Fig. O

Fig. P

EsPAñOl

Arranque y paro del motor (Fig. A, N)



ATENCIÓN: Antes de arrancar la herramienta, limpie

el área de trabajo de todos los objetos extraños.

También mantenga el agarre firme en la herramienta

para resistir el par de arranque.



ATENCIÓN: Para evitar lesiones personales y/o

daños en el trabajo terminado, siempre permita que

la unidad de potencia se DETENGA POR COMPLETO

antes de bajar la herramienta.

Para encender la unidad, presione el lado del interruptor

protegido contra polvo

que tiene el símbolo "I". Para

apagar la unidad, presione el lado del interruptor que tiene

el símbolo "O".

Corte con la base fija

Configure el router para usar la base fija siguiendo las

instrucciones en la sección Ensamble y Ajustes.

Después de configurar el router, instale la batería como se

muestra en la Fig. N, luego configure la velocidad del router

(consulte Selección de velocidad del router).

nOTA: Alimente siempre el router en dirección opuesta a la

dirección en que gira el cortador.

Corte con la base de caída (Fig. A, P)

nOTA: La profundidad de corte se bloquea en el estado

predeterminado de la base de caída. El bloqueo de caída

requiere la activación por parte del usuario para habilitar el

mecanismo de caída de "liberación para bloquear".

nOTA: Sujete ambas manijas laterales

durante

laoperación.

1. Presione la palanca de seguro de penetración

16

haga descender la rebajadora hasta que la broca alcance

la profundidad ajustada.

2. Suelte la palanca de seguro de penetración

16

cuando

se llegue a la profundidad deseada.

nOTA: Al soltar la palanca de seguro de penetración el

motor queda automáticamente bloqueado en su lugar.

nOTA: Si es necesaria resistencia adicional utilice

la mano para presionar la palanca de seguro

depenetración.

3. Realice el corte.

4. El hundir la palanca de seguro de penetración

desactivará el mecanismo de bloqueo de la broca

permitiendo que la rebajadora se desengrane de la

pieza de trabajo.

5. Apague la rebajadora.

Dirección de la Alimentación (Fig. Q)

La dirección de alimentación es muy importante al rebajar

y puede marcar la diferencia entre un trabajo exitoso y

arruinar un proyecto. Las figuras muestran la dirección

correcta de alimentación para algunos cortes típicos. Una

regla general a seguir es el mover la rebajadora en sentido

antihorario en una corte exterior y en sentido horario en un

corte interior.

Para dar forma a los bordes de una pieza, siga

estos pasos:

1. Dé forma al extremo rugoso, de izquierda a derecha

2. Dé forma a la cara lisa moviendo de izquierda a derecha

3. Corte el otro extremo rugoso

4. Termine con el extremo liso que falta

Fig. Q

Elección de Velocidad de la Rebajadora

(Fig. A)

Refiérase al Gráfico para selección de velocidad a fin de

escoger una velocidad para la rebajadora. Gire el selector

de velocidad variable

4

para controlar la velocidad de

larebajadora.

Función de Arranque Progresivo (Todos

Los Modelos)

Las rebajadoras compactas están equipadas con dispositivos

electrónicos para proporcionar una función de arranque

progresivo que minimiza el par de arranque del motor.

Control de Velocidad Variable (Todas

Las Unidades) (Fig. A)



ADVERTENCIA: Si el control de velocidad deja

de funcionar o es intermitente, deje de usar la

herramienta inmediatamente. Llévelo a un centro

de servicio de fábrica DeWALT o a un centro de servicio

autorizado DeWALT para su reparación.



ADVERTENCIA: Siempre siga las

recomendaciones de velocidad del fabricante

de las brocas, ya que algunos diseños de

brocas requieren velocidades específicas para

la seguridad o el desempeño. Si no está seguro

de la velocidad adecuada o está experimentando

algún tipo de problema, póngase en contacto con el

fabricante de la broca.

EsPAñOl

Este router está equipado con una carátula de velocidad

variable

con 7 velocidades entre 16000 y 25500

RPM. Ajuste la velocidad girando la carátula de

velocidad variable

AVISO: El router está equipado con componentes

electrónicos para monitorear y mantener la velocidad

de la herramienta durante el corte.. En la operación a

velocidad baja y media, el control de velocidad evita

que disminuya la velocidad del motor. Si usted espera

oír un cambio de velocidad y continúa cargando el

motor, puede dañar el motor por sobrecalentamiento.

Reduzca la profundidad de corte y/o disminuya

el ritmo de alimentación para evitar daños a

laherramienta.

Las rebajadoras compactas están equipadas con dispositivos

electrónicos para vigilar y mantener la velocidad de la

herramienta durante el corte.

gRÁFiCO PARA sElECCiÓn DE VElOCiDAD*

AJUSTE DEL

SELECTOR

RPM APPROX. APLICACIÓN

1 16000

Brocas y cuchillas de gran diámetro 2 17500

3 19100

4 20700

Brocas y cuchillas de pequeño

diámetro. Maderas blandas,

plásticos, laminados.

5 22300

6 23900

7 25500

*Las velocidades en esta tabla son aproximadas y son sólo para

referencia. Es posible que su router no produzca exactamente la velocidad

indicada para la el ajuste de la carátula.

nOTA: Hacer varias pasadas suaves en lugar de una sola

pasada fuerte para lograr un trabajo de mejor calidad.

Luces de trabajo (Fig. A)

Las luces de trabajo

están ubicadas en la parte delantera

del motor

. Para encender la luz de trabajo, encienda el

interruptor on/off

. Las luces de trabajo permanecerán

encendidas 20 segundos después que el interruptor on/off

se mueva a la posición de apagado.

nOTA: Las luces de trabajo son para iluminar la superficie

de trabajo inmediata y no están diseñados para usarse

como linterna.

nOTA: Si las luces de trabajo parpadean, verifique la

carga de la batería; podría ser baja. Si aún parpadean con

una batería cargada, debe llevar la unidad a un centro de

servicio para su evaluación.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

desconéctela de la fuente de alimentación retire

el paquete de baterías antes de realizar ajustes

o de retirar/instalar dispositivos o accesorios. Un

arranque accidental podría causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

nOTA PARA lA BAsE DE CAÍDA sOlAMEnTE: Sólo use

una tela SECA para limpiar las varillas de caída. Estas varillas

no requieren lubricación. Los lubricantes atraen el polvo,

reduciendo el desempeño de su herramienta.

Para encerar el motor y la base

Para mantener un funcionamiento suave al mover la

unidad de motor en relación con la base, la parte exterior

de la unidad de motor y el interior de la base pueden ser

enceradas utilizando cualquier pasta de cera o cera líquida

estándar. Por instrucciones del fabricante, frote la cera sobre

el diámetro exterior de la unidad de motor y el diámetro

interior de la base. Deje secar la cera y pula el residuo con

un paño suave.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece DeWALT., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porDeWALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con DeWALT Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica DeWALT u en un centro de mantenimiento

autorizado DeWALT. Utilice siempre piezas de

repuestoidénticas.

EsPAñOl

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-DeWALT)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety Act

(Ley Federal de Seguridad de Productos para

el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

EsPAñOl

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas DeWALT están

cubiertaspor:

1 AñO DE sERViCiO gRATUiTO

DeWALT mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DCB200, DCB204, DCB204BT, DCB203, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609

nOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera. DeWALT no

es responsable de ninguna lesión causada por alteraciones

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora DeWALT,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs

DE ADVERTEnCiAs: Si sus etiquetas de

advertencia se vuelven ilegibles o faltan, llame al

1-800-433-9258 (1-800-4-DeWALT) para que se le

reemplacengratuitamente.

EsPECiFiCACiOnEs

DCW600 20 V Máx* 16000-25500/min (rpm)

Importado por: Black and Decker S.A de C.V

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico, Mexico.

C.P 01210

TEL( 52 ) 55 53267100

R.F.C.BDE8106261W7

DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs-piles

Baterías

DCB200, DCB201, DCB203, DCB203G, DCB204, DCB204BT**, DCB205, DCB205G, DCB205BT**, DCB206, DCB208, DCB210, DCB230,

DCB240, DCBP034

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112

60V Max* li-ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB609G, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB1322, DCB1102, DCB1104, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs-piles au lithium ion DeWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

**BT - Bluetooth®

nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DeWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par DeWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DeWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCW600B 20V MAX* XR® Brushless Cordless Compact Router (Tool Only)

Product's Documents

Instruction Manual

Specifications

Dewalt DCW600B Questions and Answers

Related Products

Dewalt DCD797D2 20V MAX* XR Brushless Cordless Compact Hammer Drill

Dewalt DCS367L1 20v Max* Xr Brushless Cordless Compact Reciprocating Saw Kit 3.0 Ah

Dewalt DWP611 Heavy-Duty Compact Router

Dewalt DW616 Router, Fixed Base, 1-3/4-HP, 5/128” Per Turn, Compact and Portable, Corded

Mellif RTDCB20 Cordless Compact Router Brushless Motor for Precision Routing and Efficiency

Makita RT0701CX3 1‑1/4 HP* Compact Router Kit
