If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DeWALT
Instruction Manual
Guide D’utilisation
Manual de instrucciones
DCD792
20V Max* Tool Connect™ Compact Brushless Drill/Driver
Perceuse/Visseuse compacte, sans balai Tool Connect
MC
20V max*
Taladro/destornillador compacto sin escobillas de 20 V Máx*
Tool Connect™
DCD797
20V Max* Tool Connect™ Compact Brushless Drill/Driver/
Hammerdrill
Perceuse/Visseuse/Perceuse à percussion compacte,
sans balai Tool Connect
MC
20V max*
Taladro/destornillador/taladro percutor compacto sin
escobillas de 20 V Máx* Tool Connect™
final page size: 8.5 x 5.5 in
English
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 14
Español (traducido de las instrucciones originales) 29
ENGLISH
1
English (original instructions)
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, user must read
the instructionmanual.
If you have any questions or comments about this or
any DeWALT tool, call us toll free at:
1-800-4-DeWALT (1-800-433-9258).

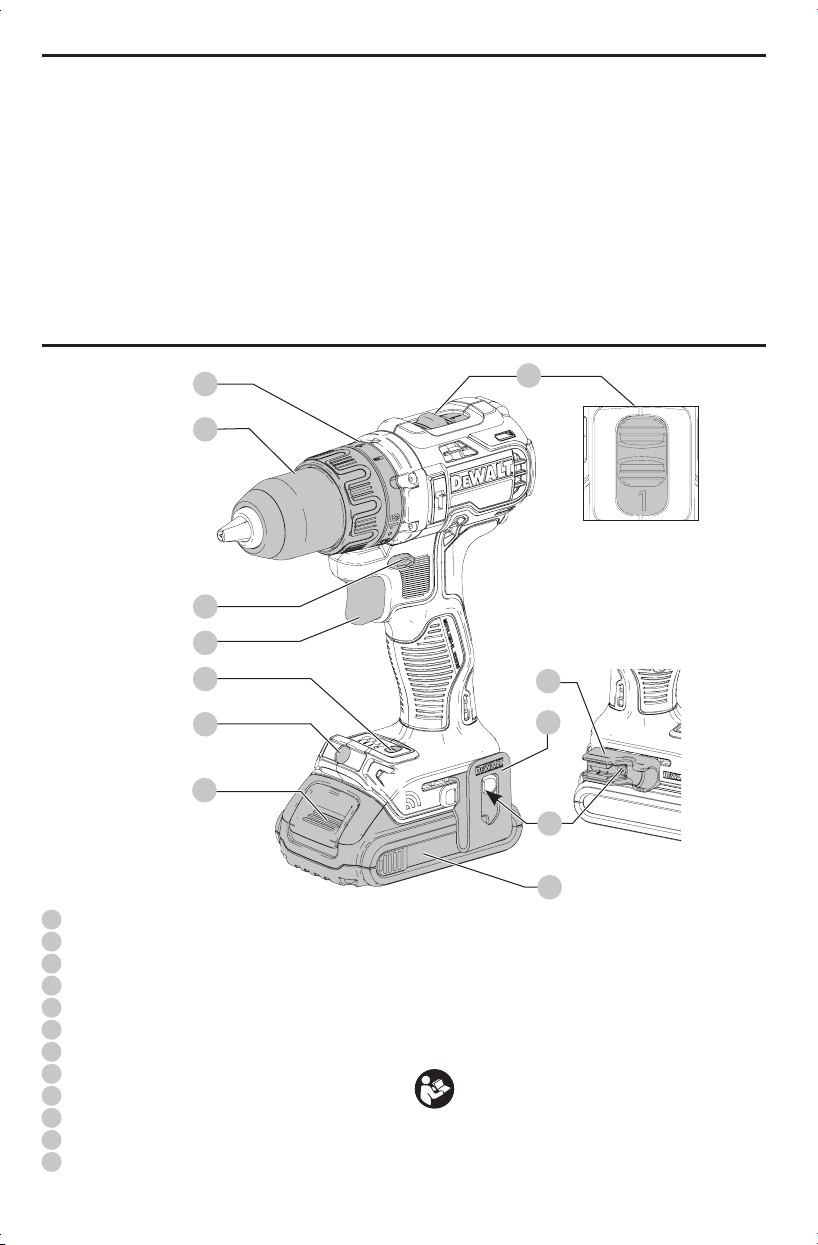

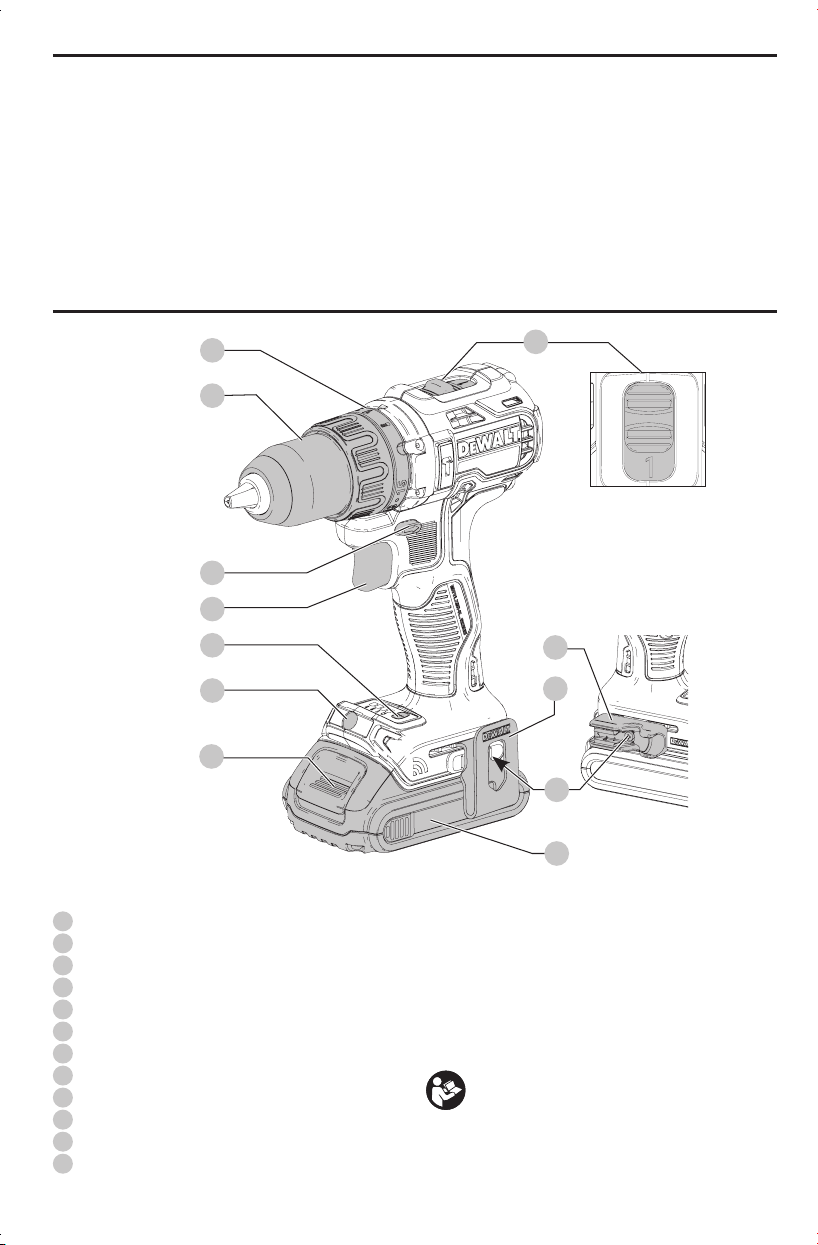

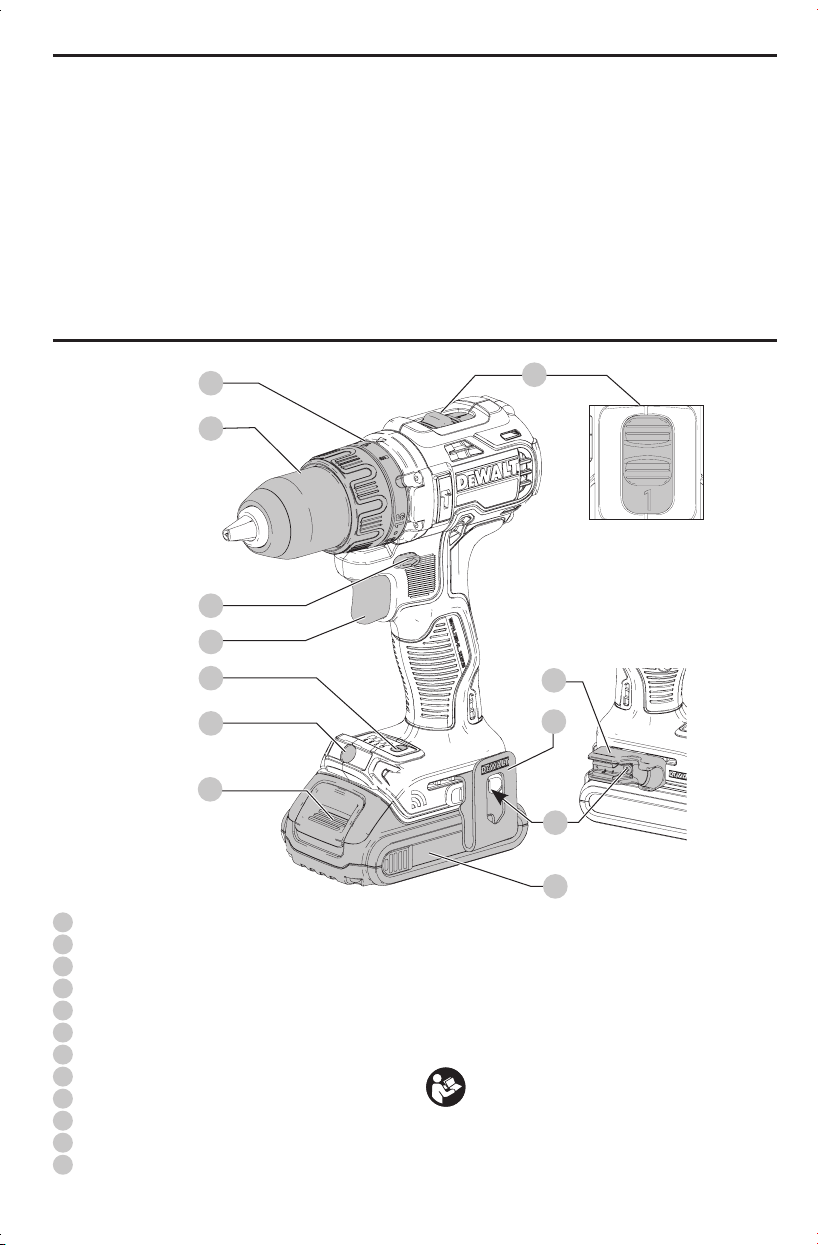

1
Variable speed trigger switch
2
Forward/reverse control button
3
Torque adjustment collar
4
Gear shifter
5
Worklight
6
Keyless chuck
7
Belt hook (Optional accessory)
8
Mounting screw
9
Bit clip (Optional accessory)
10
Battery release button
11
Battery pack
12
Mode selector button
Fig. AFig. A
4
3
6
8
2
5
1
9
7
10
11
DCD797
12
English
2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND
INSTRUCTIONS FOR FUTURE
REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off position before connecting to
power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power
toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are
caused by poorly maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking
English
3
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c ) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws, or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or afire.
d ) Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from
the battery may cause irritation orburns.
6) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool ismaintained.
Drill/Driver/Hammerdrill Safety Warnings
• Wear ear protectors with impact drills. Exposure to
noise can cause hearingloss.
• Use auxiliary handles supplied with the tool. Loss of
control can cause personalinjury.
• Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring. Contact with a “live”
wire will make exposed metal parts of the tool “live” and
shock theoperator.
• Use clamps or other practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body is unstable and
may lead to loss ofcontrol.
• Wear safety goggles or other eye protection.
Hammering and drilling operations cause chips to fly.
Flying particles can cause permanent eyedamage.
• Keep a firm grip on the tool at all times. Do not
attempt to operate this tool without holding it with
both hands. Operating this tool with one hand will result
in loss of control. Breaking through or encountering hard
materials such as re-bar may be hazardous aswell.
• Accessories and tool may get hot during operation.
Wear gloves when handling them if performing heat
producing applications such as hammerdrilling and
drillingmetals.
• Do not operate this tool for long periods of time.
Vibration caused by hammer action may be harmful to
your hands and arms. Use gloves to provide extra cushion
and limit exposure by taking frequent restperiods
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
ENGLISH
4
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation

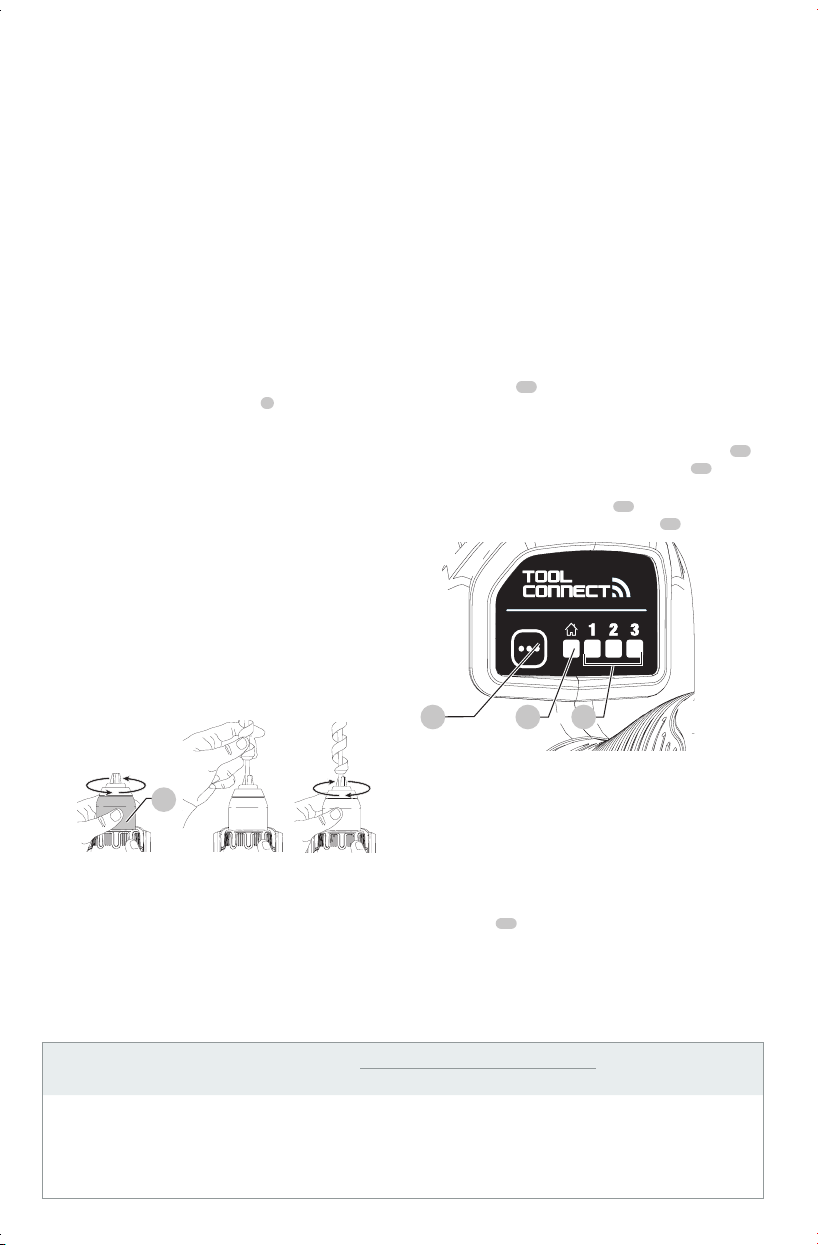

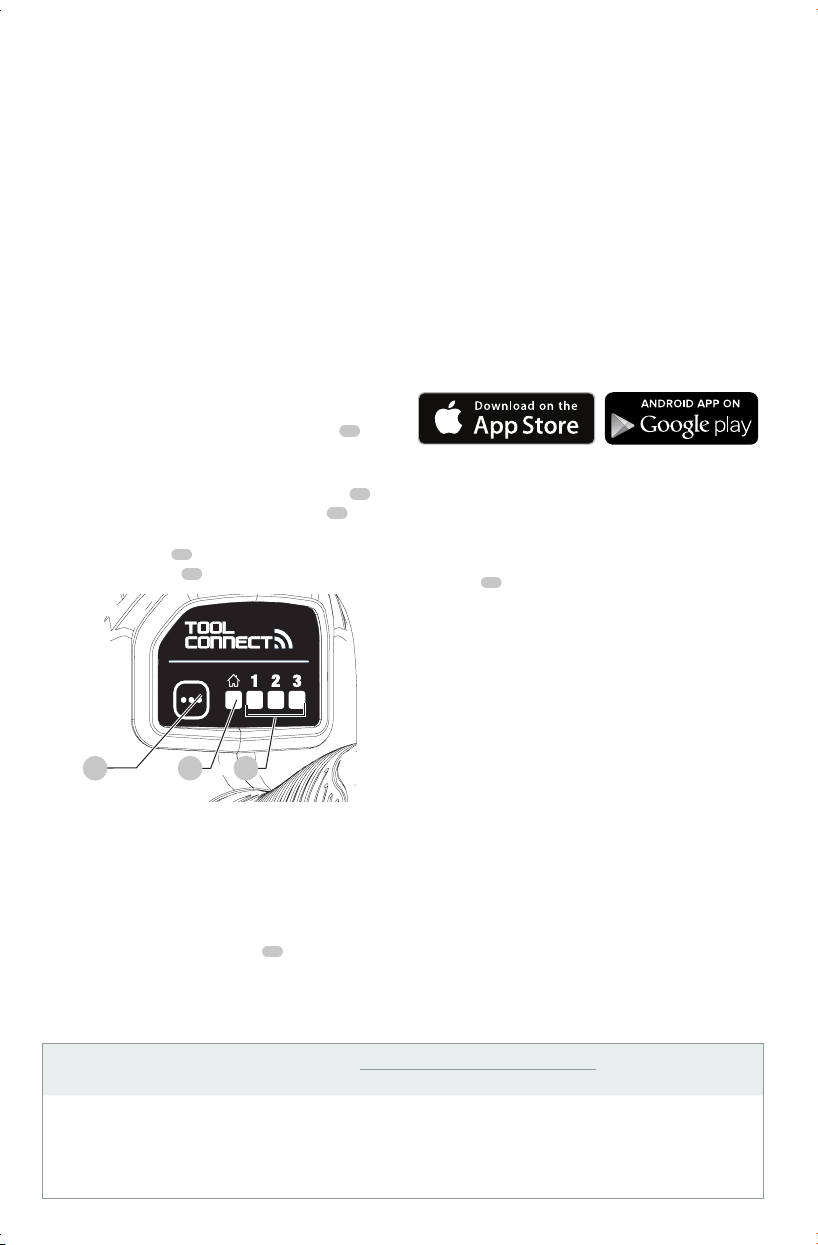

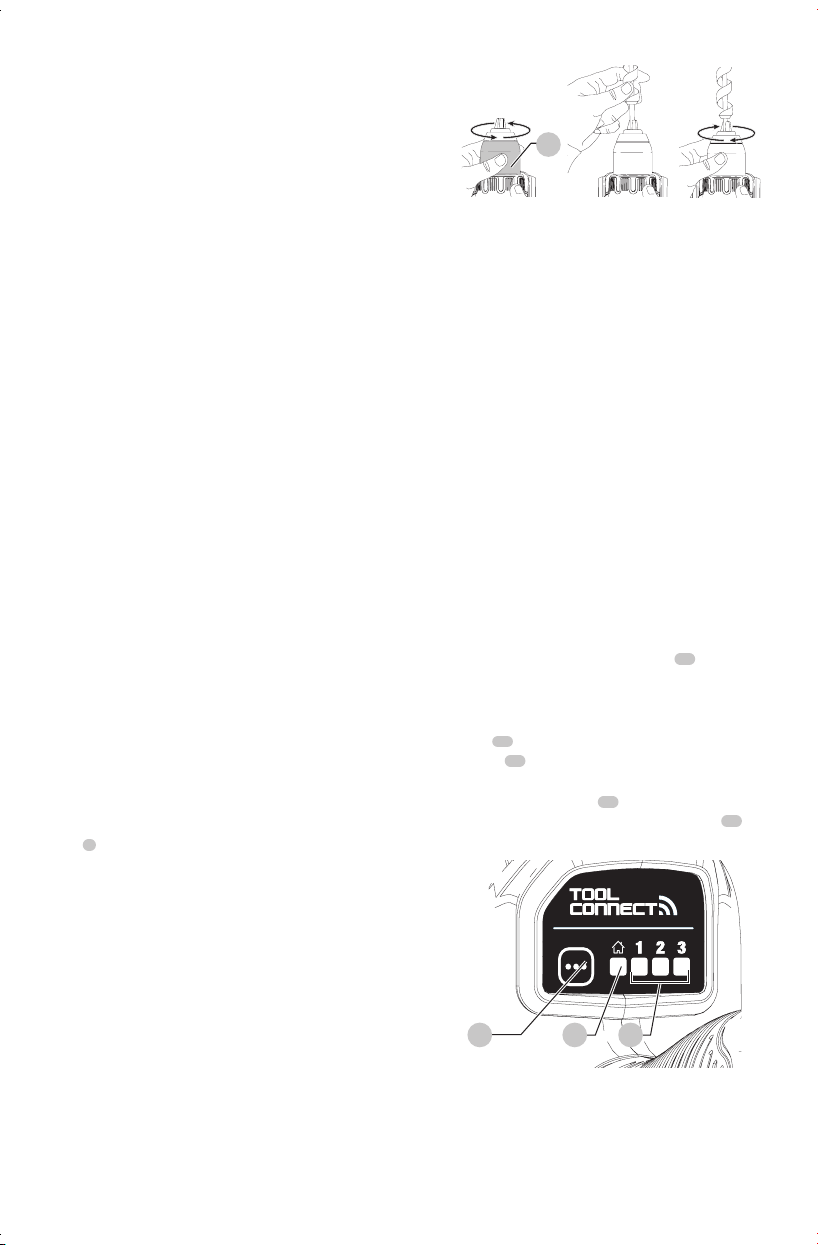

...................... Tool Connect™
home
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
Your tool uses a DeWALT charger. Be sure to read all safety
instructions before using your charger. Consult the chart
at the end of this manual for compatibility of chargers and
batterypacks.
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into
a non-compatible charger as battery pack may
rupture causing serious personal injury. Consult
the chart at the end of this manual for compatibility of
batteries andchargers.
• Charge the battery packs only in designated
DeWALTchargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium ion battery packs
areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of
a mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
WARNING: Fire hazard. Never attempt to open the
battery pack for any reason. If the battery pack case
is cracked or damaged, do not insert into the charger.
Do not crush, drop or damage the battery pack. Do
not use a battery pack or charger that has received a
sharp blow, been dropped, run over or damaged in
any way (e.g., pierced with a nail, hit with a hammer,
stepped on). Damaged battery packs should be
returned to the service center forrecycling.
Transportation
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do
not place the battery pack in aprons, pockets, tool
boxes, product kit boxes, drawers, etc., with loose
nails, screws, keys, etc. Transporting batteries
can possibly cause fires if the battery terminals
inadvertently come in contact with conductive
materials such as keys, coins, hand tools and the
like. The US Department of Transportation Hazardous
Material Regulations (HMR) actually prohibit
transporting batteries in commerce or on airplanes in
carry-on baggage UNLESS they are properly protected
from short circuits. So when transporting individual
battery packs, make sure that the battery terminals
are protected and well insulated from materials that
could contact them and cause a shortcircuit.
Shipping the DeWALT FLEXVOLT™ Battery
The DeWALT FLEXVOLT™ battery has two modes: Use and
Shipping.
Use Mode: When the FLEXVOLT™ battery stands alone or is
in a DeWALT 20V Max* product, it will operate as a 20V Max*
battery. When the FLEXVOLT™ battery is in a 60V Max* or a
120V Max* (two 60V Max* batteries) product, it will operate
as a 60V Max* battery.
Shipping Mode: When
the cap is attached to the
FLEXVOLT™ battery, the
battery is in Shipping Mode.
Strings of cells are electrically
disconnected within the pack resulting in three batteries
with a lower Watt hour (Wh) rating as compared to one
English
5
battery with a higher Watt hour rating. This increased
quantity of three batteries with the lower Watt hour rating
can exempt the pack from certain shipping regulations that
are imposed upon the higher Watt hourbatteries.
The battery label indicates two Watt hour ratings (see
example). Depending on how the battery is shipped, the
appropriate Watt hour rating must be used to determine
the applicable shipping requirements. If utilizing the
shipping cap, the pack will be considered 3 batteries at
the Watt hour rating indicated for “Shipping”. If shipping
without the cap or in a tool, the pack will be considered one
battery at the Watt hour rating indicated next to “Use”.
USE: 120 Wh Shipping: 3 x 40 Wh
Example of Use and Shipping Label Marking
For example, Shipping Wh rating might indicate 3 x 40 Wh,
meaning 3 batteries of 40 Watt hours each. The Use Wh
rating might indicate 120 Wh (1 battery implied).

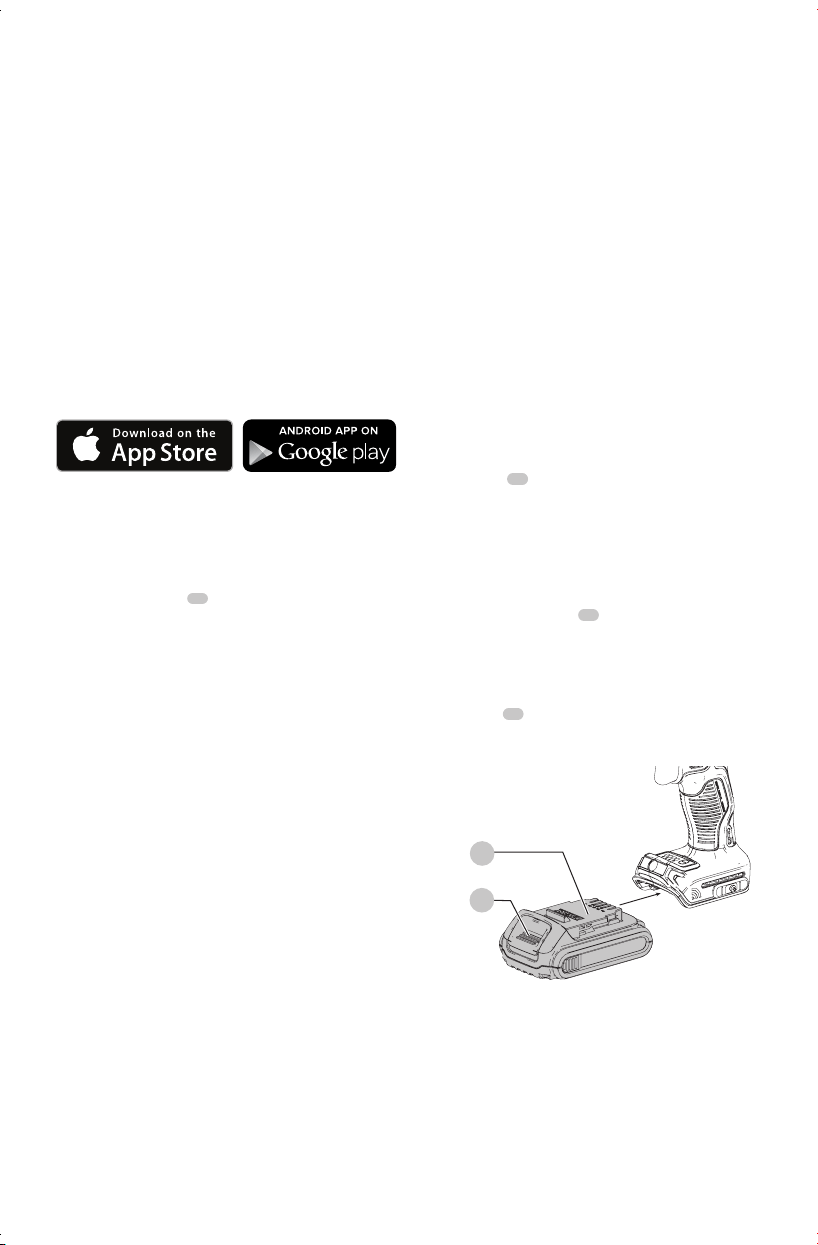

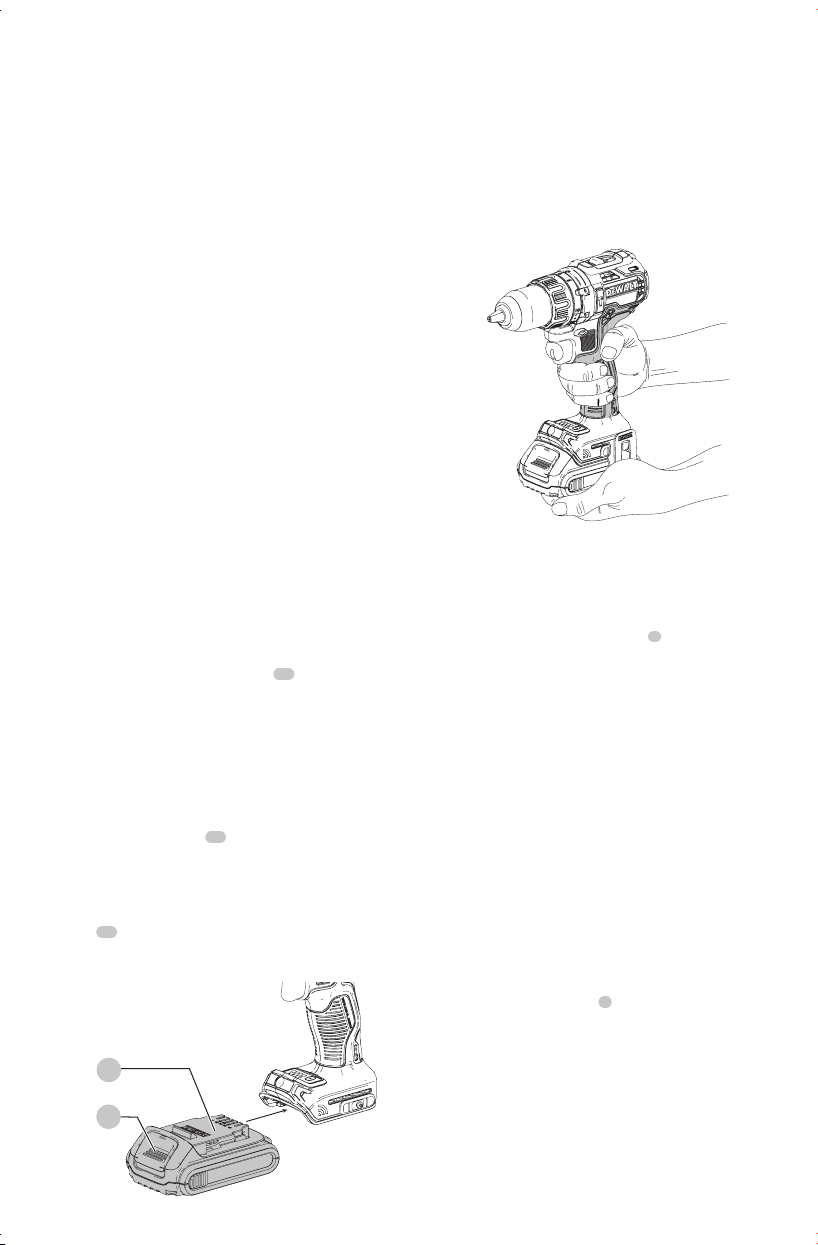

Fuel Gauge Battery Packs (Fig. B)
Some DeWALT battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
The fuel gauge is an indication of approximate levels of
charge remaining in the battery pack according to the
followingindicators:
75–100% charged
51–74% charged
< 50% charged
Pack needs to be charged
To actuate the fuel gauge, press and hold the fuel gauge
button. A combination of the three green LED lights will
illuminate designating the level of charge left. When the
level of charge in the battery is below the usable limit, the
fuel gauge will not illuminate and the battery will need to
berecharged.
Fig. B
nOTE: The fuel gauge is only an indication of the charge left
on the battery pack. It does not indicate tool functionality
and is subject to variation based on product components,
temperature and end-userapplication.
For more information regarding fuel gauge battery packs,
please contact call 1-800-4-DeWALT (1-800-433-9258) or
visit our website www.dewalt.com.
The RBRC® Seal
The RBRC® (Rechargeable Battery
Recycling Corporation) Seal on the nickel
cadmium, nickel metal hydride or lithium-
ion batteries (or battery packs) indicates that the costs to
recycle these batteries (or battery packs) at the end of their
useful life have already been paid by DeWALT. In some
areas, it is illegal to place spent nickel cadmium, nickel metal
hydride or lithium-ion batteries in the trash or municipal
solid waste stream and the Call2Recycle® program provides
an environmentally consciousalternative.
Call 2 Recycle, Inc., in cooperation with DeWALT and other
battery users, has established the program in the United
States and Canada to facilitate the collection of spent nickel
cadmium, nickel metal hydride or lithium-ion batteries. Help
protect our environment and conserve natural resources by
returning the spent nickel cadmium, nickel metal hydride
or lithium-ion batteries to an authorized DeWALT service
center or to your local retailer for recycling. You may also
contact your local recycling center for information on
where to drop off the spent battery. RBRC® is a registered
trademark of Call 2 Recycle,Inc.
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than the ones in this manual.
The charger and battery pack are specifically designed to
worktogether.
• These chargers are not intended for any uses other
than charging DeWALT rechargeable batteries.
Any other uses may result in risk of fire, electric shock
orelectrocution.
• Do not expose the charger to rain orsnow.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected
to damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16 gauge has more capacity than 18
gauge. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. When using
more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.
ENGLISH
6
Minimum Gauge for Cord Sets
Volts
Total Length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire Gauge
More
Than
Not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or
place the charger on a soft surface that might block
the ventilation slots and result in excessive internal
heat. Place the charger in a position away from any heat
source. The charger is ventilated through slots in the top
and the bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect 2 chargerstogether.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
WARNING: Shock hazard. Do not allow any liquid to
get inside the charger. Electric shock mayresult.
WARNING: Burn hazard. Do not submerge the
battery pack in any liquid or allow any liquid to
enter the battery pack. Never attempt to open the
battery pack for any reason. If the plastic housing of
the battery pack breaks or cracks, return to a service
center forrecycling.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only DeWALT rechargeable battery packs.
Other types of batteries may overheat and burst
resulting in personal injury and propertydamage.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials
of a conductive nature, such as, but not limited to,
grinding dust, metal chips, steel wool, aluminum
foil or any buildup of metallic particles should be
kept away from the charger cavities. Always unplug
the charger from the power supply when there is no
battery pack in the cavity. Unplug the charger before
attempting toclean.
Wireless Certifications and Safety
Information
• This device is CAN ICES-3(B)/NMB-3(B)compliant.
• This device complies with Part 15 of the FCC rules and
Industry Canada License-exempt RSS standard(s).
Operation is subject to the following two conditions:
ʵ This device may not cause harmful interference,
and
ʵ This device must accept any interference
received, including interference that may cause
undesiredoperation.
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the
followingmeasures:
ʵ Reorient or relocate the receivingantenna.
ʵ Increase the separation between the equipment
andadaptor.
ʵ Connect the equipment into an outlet on a circuit
different from that to which the adaptor isconnected.
ʵ Consult the dealer or an experienced radio/TV
technician forhelp.
• Changes or modifications to this equipment not expressly
approved by the manufacturer could void the user’s
authority to operate the device. This Class B digital
apparatus complies with Canadian ICES-003.
• Under Industry Canada regulations, this radio transmitter
may only operate using an antenna of a type and
maximum (or lesser) gain approved for the transmitter by
Industry Canada. To reduce potential radio interference
to other users, the antenna type and its gain should
be so chosen that the equivalent isotropically radiated
power (e.i.r.p.) is not more than that necessary for
successfulcommunication.
• To comply with FCC and Industry Canada RF radiation
exposure limits for general population, the antenna used
for this device must not be co-located or operating in
conjunction with any other antenna ortransmitter.
For Bluetooth® Products
• When traveling on airlines, be sure to comply with the
airline restrictions on usage of personal electronic devices
and Bluetooth®.
• The out of range alert feature has been designed to act
as an aid to warn against products getting misplaced or
stolen. It is not a securitysystem.
ENGLISH
7
• The connectivity range is up to 100 feet (30.5 meters)
depending on environment andlocation.
• The shortwave radio frequency signals of a Bluetooth®
device may impair the operation of other electronic and
medical devices (such as pacemakers or hearing aids).
NOTE: The Bluetooth® word mark and logos are registered
trademarks owned by the Bluetooth®, SIG, Inc. and any use of
such marks by DeWALT is under license. Other trademarks and
trade names are those of their respectiveowners.
This product complies with these standards when operated
with a 6 foot (1.8 meters) or shorter extensioncord.

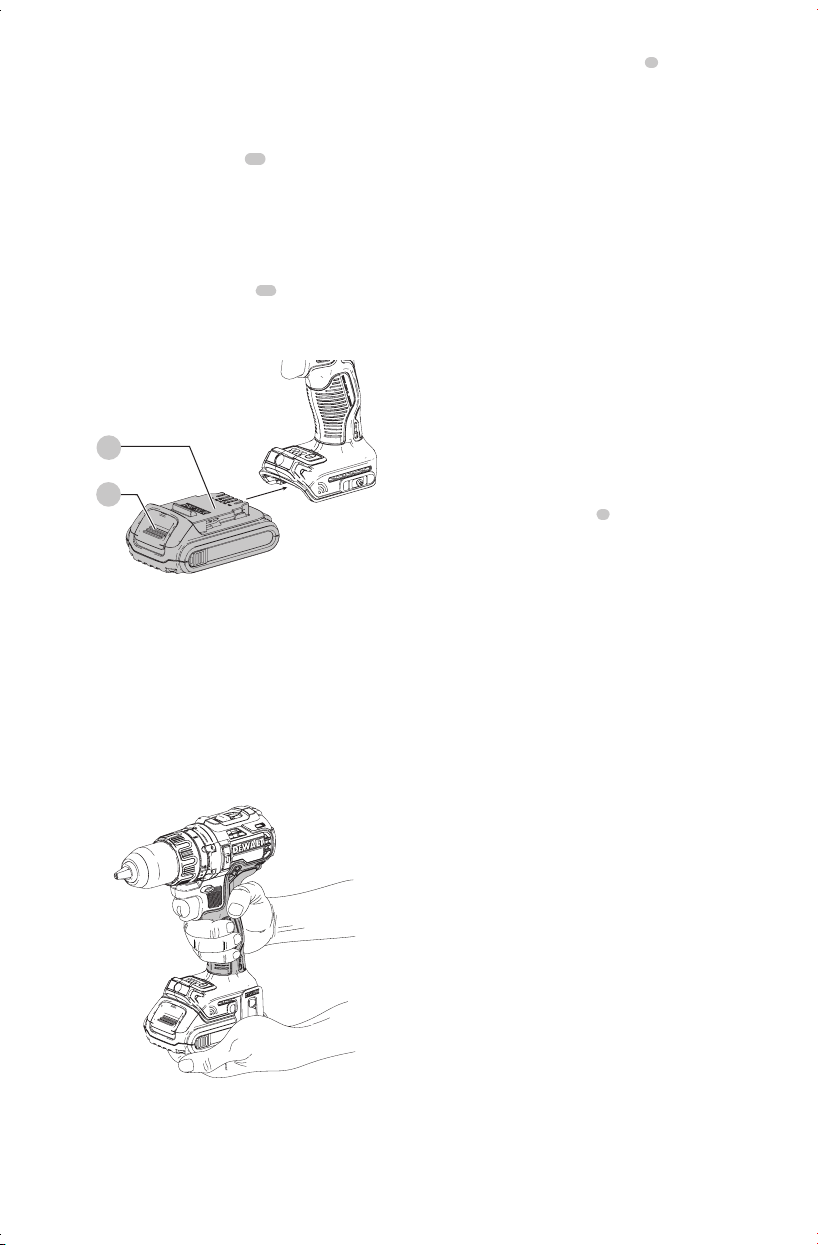

Charging a Battery (Fig. C)
1. Plug the charger into an appropriate outlet before
inserting batterypack.
11
10
Fig. C
2. Insert the battery pack
11
into the charger, making sure
the battery pack is fully seated in the charger. The red
(charging) light will blink continuously indicating that
the charging process hasstarted.
3. The completion of charge will be indicated by the red
light remaining ON continuously. The battery pack is
fully charged and may be used at this time or left in the
charger. To remove the battery pack from the charger,
push the battery release button
10
on the batterypack.
NOTE: To ensure maximum performance and life of lithium-
ion battery packs, charge the battery pack fully before
firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Charging
Fully Charged
Hot/Cold Pack Delay*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
The red light will continue to blink, but a yellow indicator
light will be illuminated during this operation. Once the
battery pack has reached an appropriate temperature, the
yellow light will turn off and the charger will resume the
chargingprocedure.
The compatible charger(s) will not charge a faulty battery
pack. The charger will indicate faulty battery pack by
refusing to light or by displaying a problem pack or charger
blinkpattern.
NOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and
battery pack to be tested at an authorized servicecenter.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
The DCB118 charger is equipped with an internal fan
designed to cool the battery pack. The fan will turn on
automatically when the battery pack needs to becooled.
Never operate the charger if the fan does not operate
properly or if ventilation slots are blocked. Do not permit
foreign objects to enter the interior of thecharger.
Electronic Protection System
Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against
overloading, overheating or deepdischarge.
The tool will automatically turn off if the Electronic
Protection System engages. If this occurs, place the lithium-
ion battery pack on the charger until it is fullycharged.
Wall Mounting
DCB107, DCB112, DCB113, DCB115, DCB118,
DCB132
These chargers are designed to be wall mountable or to
sit upright on a table or work surface. If wall mounting,
locate the charger within reach of an electrical outlet,
and away from a corner or other obstructions which may
impede air flow. Use the back of the charger as a template
for the location of the mounting screws on the wall. Mount
the charger securely using drywall screws (purchased
separately) at least 1" (25.4 mm) long, with a screw head
diameter of 0.28–0.35" (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32" (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using
a cloth or soft non-metallic brush. Do not use water or
any cleaningsolutions.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature is
between 65°F and 75°F (18° – 24°C). DO NOT charge
the battery pack in an air temperature below +40°F
(+4.5°C), or above +104°F (+40°C). This is important
and will prevent serious damage to the batterypack.
English
8
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out the
lights;
c. Move the charger and battery pack to a location
where the surrounding air temperature is
approximately 65°F – 75°F (18° – 24°C);
d. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. The battery pack should be recharged when it fails to
produce sufficient power on jobs which were easily
done previously. DO NOT CONTINUE to use under these
conditions. Follow the charging procedure. You may
also charge a partially used pack whenever you desire
with no adverse effect on the batterypack.
5. Foreign materials of a conductive nature such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil, or any buildup of metallic particles
should be kept away from charger cavities. Always
unplug the charger from the power supply when there
is no battery pack in the cavity. Unplug the charger
before attempting toclean.
6. Do not freeze or immerse the charger in water or any
otherliquid.
Storage Recommendations
1. The best storage place is one that is cool and dry, away
from direct sunlight and excess heat orcold.
2. For long storage, it is recommended to store a fully
charged battery pack in a cool dry place out of the
charger for optimalresults.
nOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be
recharged beforeuse.
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
COMPONENTS (FIG. A)
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
Refer to Figure A at the beginning of this manual for a
complete list ofcomponents.
INTENDED USE
Your drill/driver/hammerdrill is designed for professional
drilling, screwdriving and percussion drilling applications.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
Your drill/driver/hammerdrill is a professional power tool.
DO nOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Belt Hook and Bit Clip
(Optional Accessories) (Fig. A)
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury. Exception—Tool
Connect™ functions and mode adjustments require
battery to beinstalled.
WARNING: To reduce the risk of serious personal
injury, ONLY use the tool's belt hook to hang the
tool from a work belt. DO NOT use the belt hook
for tethering or securing the tool to a person or object
during use. DO NOT suspend tool overhead or suspend
objects from the belthook.
WARNING: To reduce the risk of serious personal
injury, ensure the screw holding the belt hook
issecure.
CAUTION: To reduce the risk of personal injury or
damage, DO NOT use the belt hook to hang the
drill while using as aspotlight.
iMPORTAnT: When attaching or replacing the belt hook
7
or bit clip
9
, use only the screw
8
that is provided. Be sure
to securely tighten thescrew.
The belt hook
7
and bit clip
9
can be attached to either
side of the tool using only the screw
8
provided, to
accommodate left- or right- handed users. If the hook or bit
clip is not desired at all, it can be removed from thetool.
To move belt hook or bit clip, remove the screw
8
that
holds it in place then reassemble on the opposite side. Be
sure to securely tighten thescrew.
Variable Speed Trigger Switch (Fig. A)
To turn the tool on, squeeze the trigger switch
1
. To turn
the tool off, release the trigger switch. Your tool is equipped
with a brake. The chuck will stop as soon as the trigger
switch is fullyreleased.
nOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.
Forward/Reverse Control Button (Fig. A)
A forward/reverse control button
2
determines the
direction of the tool and also serves as a lock-offbutton.
To select forward rotation, release the trigger switch and
depress the forward/reverse control button on the right side
of thetool.
To select reverse, depress the forward/reverse control
button on the left side of thetool.
The center position of the control button locks the tool in
the off position. When changing the position of the control
button, be sure the trigger isreleased.
nOTE: The first time the tool is run after changing the
direction of rotation, you may hear a click on start up. This is
normal and does not indicate aproblem.
English
9
Torque Adjustment Collar (Fig. D–F)
Your tool has an adjustable torque screwdriver mechanism
for driving and removing a wide array of fastener shapes
and sizes and in some models, a hammer mechanism for
drilling into masonry. Circling the collar
3
are numbers, a
drill bit symbol, and in some models, a hammer symbol.
These numbers are used to set the clutch to deliver a torque
range. The higher the number on the collar, the higher the
torque and the larger the fastener which can be driven. To
select any of the numbers, rotate until the desired number
aligns with thearrow.
nOTE: The torque adjustment collar is only engaged during
screwdriving mode and not in drill and hammerdrillmodes.
Fig. D Fig. E
Fig. F
4
3
3
4

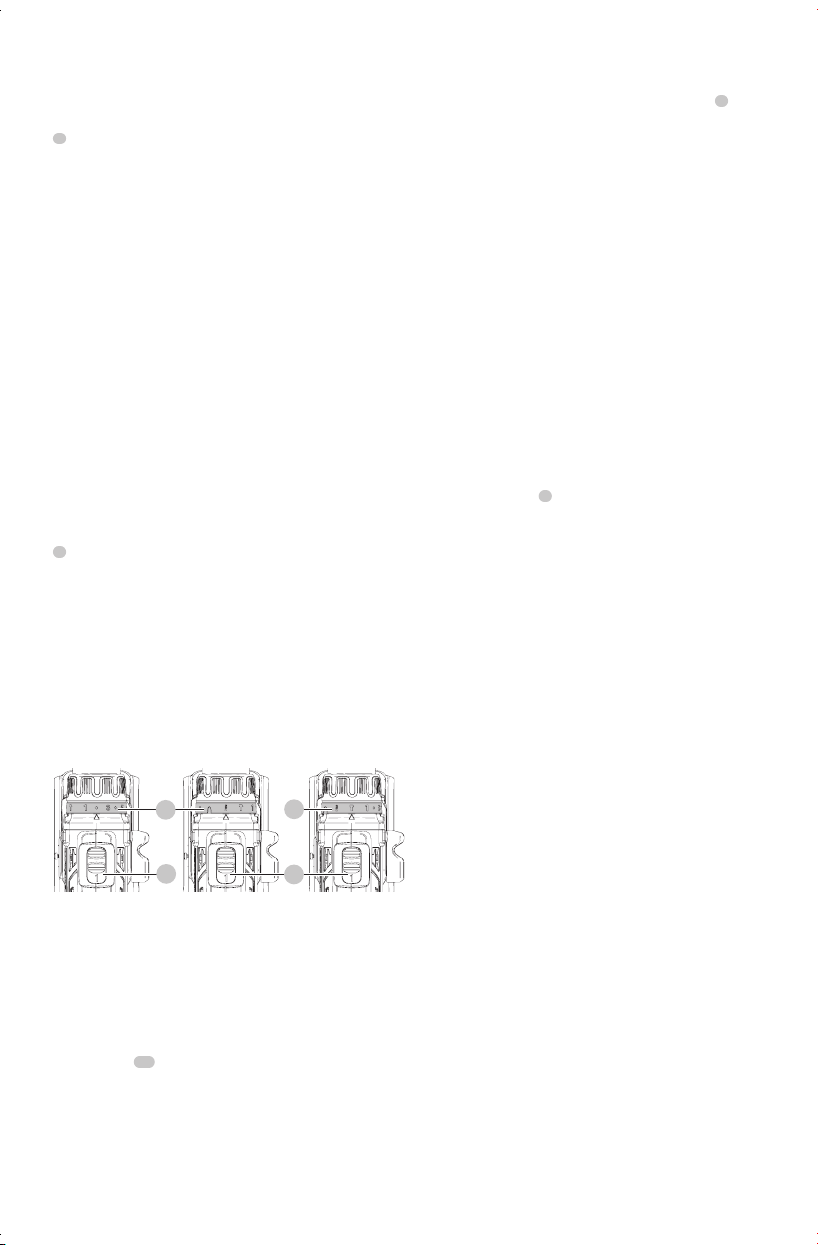

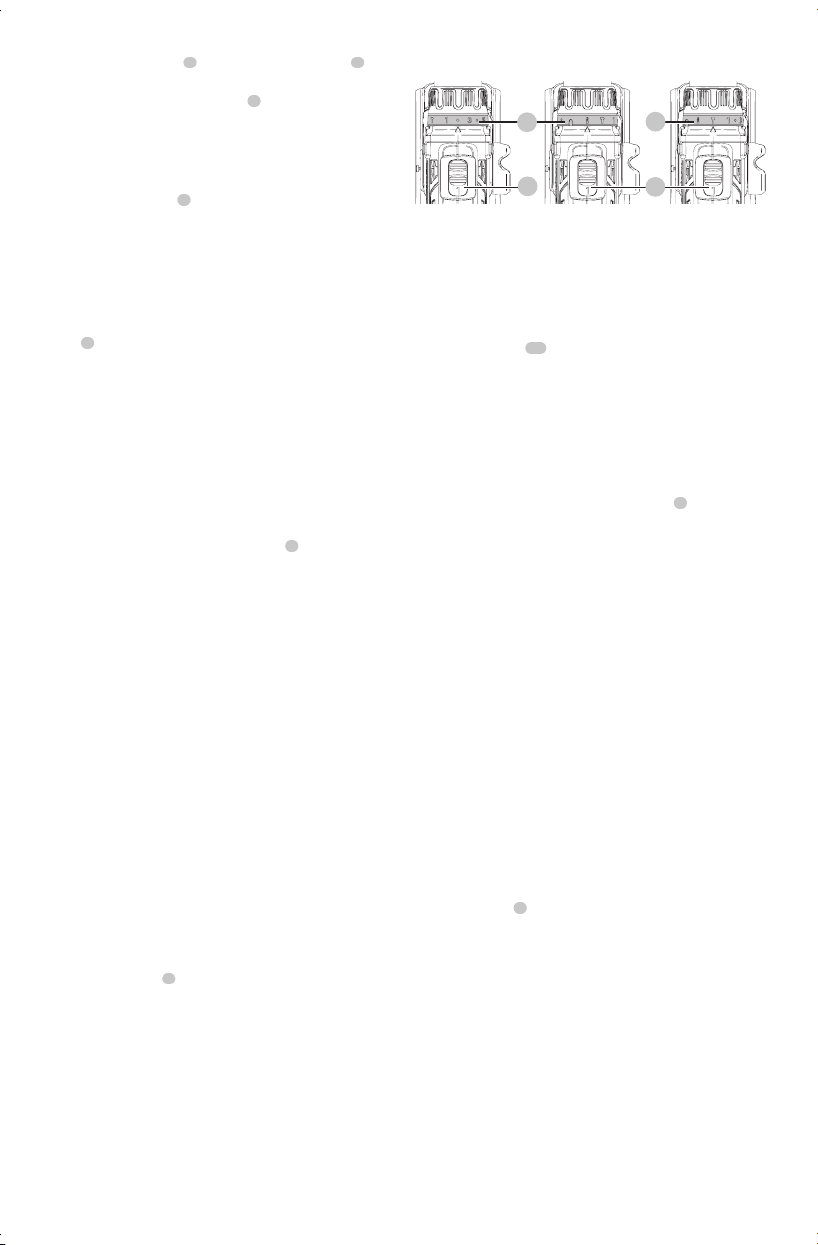

Dual Range Gearing (Fig. D–F, J)
WARNING: Tool Connect™ allows for the speed of
the drill to be configured to values lower than the
rating on the tool label. If you are unsure of the current
configuration, press the selector mode button
12
(FigJ) to set the tool to the Home setting as described
on the label and thismanual.
The dual range feature of your drill/driver allows you to shift
gears for greaterversatility.
1. To select speed 1 (high-torque setting), turn the tool off
and permit it to stop. Slide the gear shifter
4
forward
(towards the chuck).
2. To select speed 2 (low-torque setting), turn the tool off
and permit it to stop. Slide the gear shifter back (away
from the chuck).
nOTE: Do not change gears when the tool is running.
Always allow the drill to come to a complete stop before
changing gears. If you are having trouble changing
gears, make sure that the dual range gear shifter is either
completely pushed forward or completely pushedback.
Gear speed settings are preset at the factory but can be
customized using the Tool Connect™ app. Refer to Mode
Selector table for factorypresets.
Worklight (Fig. A)
CAUTION: Do not stare into worklight. Serious eye
injury couldresult.
The worklight
5
located on the foot of the tool is activated
when the trigger switch is depressed. In the Home
setting, when the trigger is released, the worklight will
stay illuminated for up to 20 seconds. If the trigger switch
remains depressed, the worklight will remain on. Worklight
settings can be customized using the Tool Connect™app.
Worklight settings can be customized using the Tool
Connect™app. Refer to ModeSelector.
Spotlight Mode
The high setting is the spotlight mode. The spotlight will
run for 20 minutes after the trigger switch is released. Two
minutes before the spotlight will shut off, it will flash twice
and then dim. To avoid the spotlight shutting off, lightly tap
the triggerswitch.
WARNING: While using the worklight in medium
or spotlight mode, do not stare at the light or
place the drill in a position which may cause
anyone to stare into the light. Serious eye injury
couldresult.
CAUTION: When using the tool as a spotlight, be sure
it is secured on a stable surface where it will not cause
a tripping or fallinghazard.
CAUTION: Remove all accessories from the chuck
before using the drill as a spotlight. Personal injury or
property damage couldresult.
Low Battery Warning
When in spotlight mode and the battery is nearing
complete discharge, the spotlight will flash twice and then
dim. After two minutes, the battery will be completely
discharged and the drill will immediately shut down. At this
point, replace with a freshbattery.
WARNING: To reduce the risk of injury, always have a
back-up battery or secondary lighting available if the
situation warrantsit.

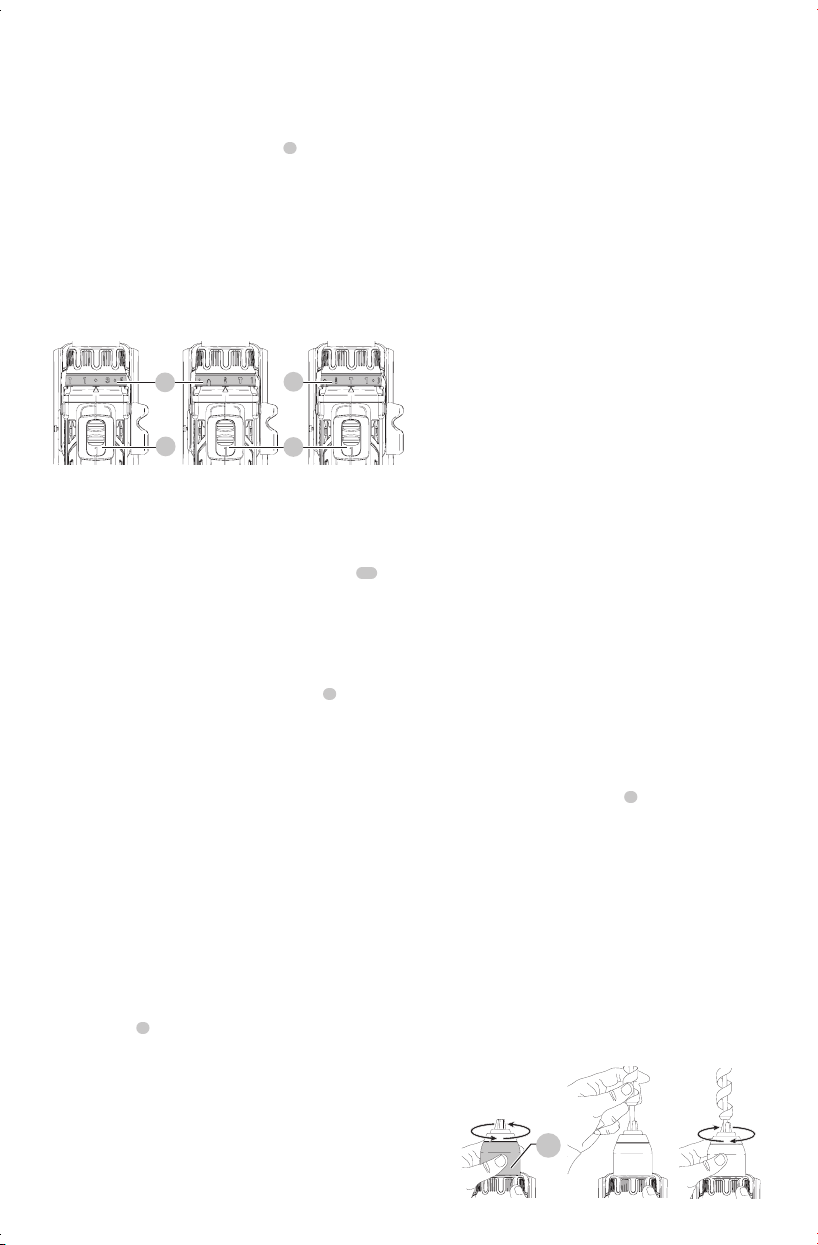

Keyless Single Sleeve Chuck (Fig. G–I)
WARNING: Do not attempt to tighten drill bits (or
any other accessory) by gripping the front part of the
chuck and turning the tool on. Damage to the chuck
and personal injury may result. Always lock off trigger
switch and disconnect tool from power source when
changingacces sories.
WARNING: Always ensure the bit is secure before
starting the tool. A loose bit may eject from tool
causing possible personalinjury.
Your tool features a keyless chuck
6
with one rotating
sleeve for one-handed operation of the chuck. To insert a
drill bit or other accessory, follow thesesteps.
1. Turn tool off and disconnect tool from powersource.
2. Grasp the black sleeve of the chuck with one hand
and use the other hand to secure the tool. Rotate the
sleeve counterclockwise far enough to accept the
desiredaccessory.
3. Insert the accessory about 3/4" (19 mm) into the chuck
and tighten securely by rotating the chuck sleeve
clockwise with one hand while holding the tool with the
other. Your tool is equipped with an automatic spindle
lock mechanism. This allows you to open and close the
chuck with onehand.
Fig. H
Fig. I
Fig. G
6
ENGLISH
10

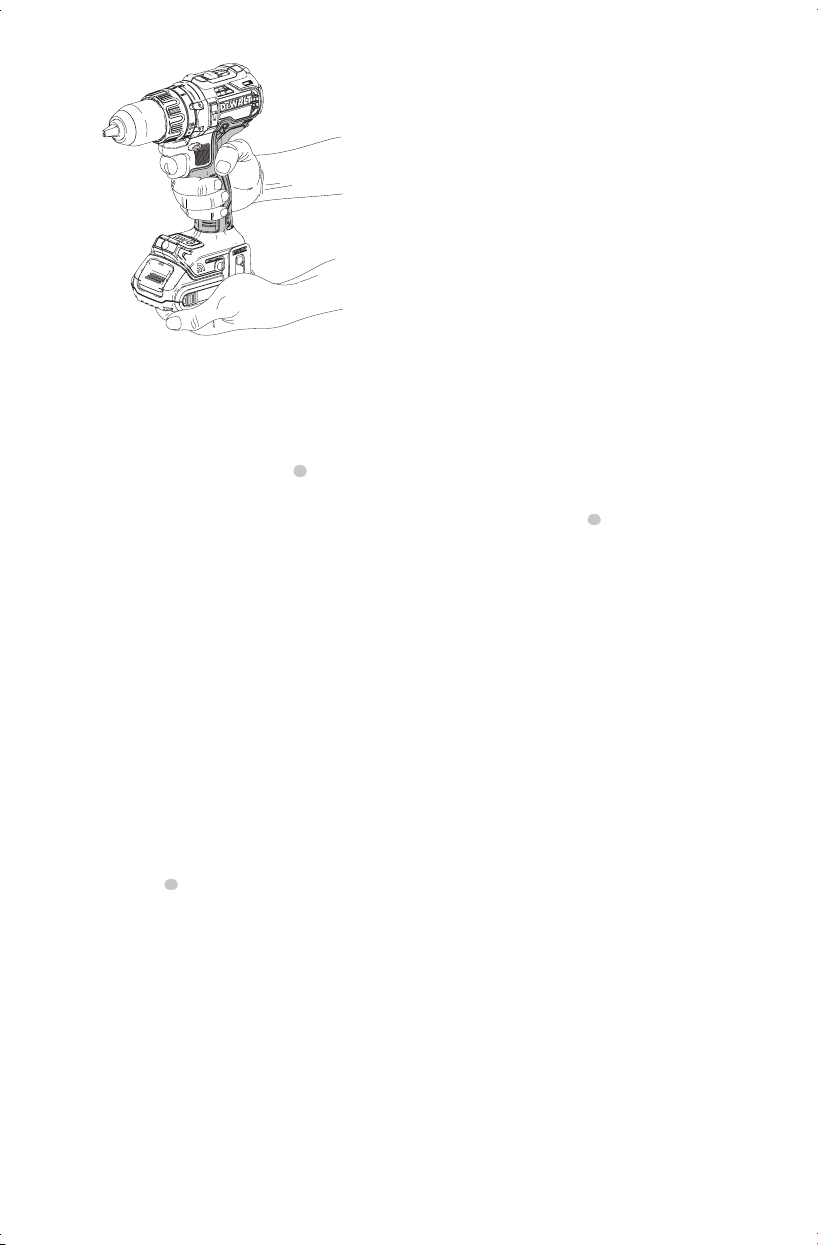

Be sure to tighten chuck with one hand on the chuck sleeve
and one hand holding the tool for maximumtightness.
To release the accessory, repeat steps 1 and 2above.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury. Exception—Tool
Connect™ functions and mode adjustments require
battery to beinstalled.
Mode Selector (Fig. A, J)
WARNING: To reduce the risk of injury, remove
accessories from the tool chuck before using the
modeselector.
Your tool is equipped with a mode selector that allows 3
modes to be customized using the Tool Connect™ app.
Home settings are active when the home indicator
13
is
lit. The following 3 features can becustomized. For more
information, refer to Table 1below.
Once configured, pressing the mode selector button
12
on
the foot of the tool will cycle through the modes
14
.
If you are unsure of the current configuration, press the
mode selector button
12
to set the tool to the Home
setting (home indicator
13
is lit).
12
Fig. J
13 14
DeWALT Tool Connect™
WARNING: To reduce the risk of injury, remove
accessories from the tool chuck before any Tool
Connect™interaction.
NOTICE: Always check the tool configuration prior
to use. If you are unsure of the current configuration,
press the mode selector button
12
(Fig. J) to set the
tool to the Home setting as described on the label and
thismanual.
This tool is capable of connecting with mobile devices that
support Bluetooth® Smart (or Bluetooth® 4.0) technology.
(To see if your mobile device is compatible, visit: http://
www.bluetooth.com/Pages/Bluetooth-Smart-Devices-List.
aspx)
DeWALT Tool Connect™ is an application for your smart
device (such as a smart phone or tablet) that connects the
device to your tool to allow you to configure specific tool
functions. Refer to ModeSelector.
NOTE: The Bluetooth® word mark and logos are registered
trademarks owned by the Bluetooth®, SIG, Inc. and any use
of such marks by DeWALT is under license. Other trademarks
and trade names are those of their respectiveowners.
NOTE: The Tool Connect™ App is governed by separate
terms and conditions available for viewing through the
mobileapplication.
Download the DeWALT Tool Connect™ applicationat:
• Follow the instructions in the app to create your Tool
Connect™account.
• On the Home screen of the app, select "+ Tool" to begin
the process of adding your tool to the app.
• To connect your tool with the DeWALT Tool Connect™
app, at the appropriate screen, press the mode selector
button
12
for 3–5 seconds, then wait for the tool to
connect. The tool can only be connected to one Tool
Connect™ account at a time.
• Once the tool has been connected, you can confirm that
you would like to register the product.
For more information on DeWALT Tool Connect™
functionality and features, please call 1–800–4-DeWALT
(1–800–433–9258), visit www.dewalt.com or view
the FAQ page and help screens located inside the
mobileapplication.
Coin Cell Battery
Bluetooth® capability is powered by one coin cell battery in
your tool, that when necessary, should be replaced by your
local DeWALT service center. Do not attempt to replace the
coin cell batteryyourself.
WARNING: Danger of explosion if battery is
incorrectlyreplaced.
WARNING: DO NOT INGEST BATTERY; CHEMICAL
BURN HAZARD. This product contains a coin/
button cell battery. If the coin/button cell battery is
Table 1
Customizable Features Home
Factory Presets
Customizable RangeMode 1 Mode 2 Mode 3
Worklight brightness MED OFF MED HIGH OFF–HIGH
Worklight delay off 20 secs 20 secs 20 secs 20 minutes 0–20 minutes
Maximum speed (RPM) Speed 1
Speed 2
550
2000
550
2000
550
2000
550
2000
180–550
600–2000
English
11
swallowed, it can cause severe internal burns in just
2hours and can lead todeath.
• Keep new and used batteries away from children.
If the battery compartment does not close
securely, stop using the product and keep it away
fromchildren.
• If you think batteries might have been swallowed
or placed inside any part of the body, seek
immediate medicalattention.
• If the coin cell battery contents come into contact
with the skin, immediately wash area with mild
soap and water. If coin cell battery liquid gets
into the eye, rinse water over the open eye for
15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is
composed of an organic solvent and lithiumsalts.
• Do not incinerate or dispose of tool together with
household waste material! Tool that has reached
the end of its life must be collected separately
and returned to an environmentally compatible
recyclingfacility.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury. Exception—Tool
Connect™ functions and mode adjustments require
battery to beinstalled.
NOTICE: Always check the tool configuration prior
to use. If you are unsure of the current configuration,
press the mode selector button
12
(Fig. J) to set the
tool to the Home setting as described on the label and
thismanual.
Installing and Removing the Battery Pack
(Fig. K)
nOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
11
into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in
the tool and ensure that it does notdisengage.
To remove the battery pack from the tool, press the release
button
10
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.
Fig. K
10
11
Proper Hand Position (Fig. L)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main handle
and one hand on the battery pack.
Fig. L
Screwdriving (Fig. D)
1. Select the desired speed/torque range using the
gear shifter to match the speed and torque to the
plannedoperation.
2. Turn the torque adjustment collar
3
to the
desiredposition.
nOTE: Use the lowest torque setting required to
seat the fastener at the desired depth. The lower the
number, the lower the torqueoutput.
3. Insert the desired fastener accessory into the chuck as
you would any drillbit.
4. Make some practice runs in scrap or on unseen areas of
the workpiece to determine the proper position of the
torque adjustmentcollar.
5. Always start with lower torque settings, then advance
to higher torque settings to avoid damage to the
workpiece orfastener.
Drilling (Fig. E)
NOTICE: If drilling thin material, use a wood “back-
up” block to prevent damage to thematerial.
1. Select the desired speed/torque range using the gear
shifter to match the speed and torque to the planned
operation. Turn the collar
3
to the drillsymbol.
2. Use sharp drill bits only. For MASONRY, such as brick,
cement, cinder block, etc., use carbide-tipped bits rated
for percussiondrilling.
3. Always apply pressure in a straight line with the bit. Use
enough pressure to keep drill biting, but do not push
hard enough to stall the motor or deflect thebit.
4. Hold tool firmly with both hands to control the twisting
action of the drill. If model is not equipped with side
handle, grip drill with one hand on the handle and one
hand on the batterypack.
ENGLISH
12
WARNING: Drill may stall if overloaded causing a
sudden twist. Always expect the stall. Grip the drill
firmly to control the twisting action and avoidinjury.
5. IF DRILL STALLS, it is usually because it is being
overloaded or improperly used. RELEASE TRIGGER
IMMEDIATELY, remove drill bit from work, and
determine cause of stalling. DO NOT depress TRIGGER
ON AND OFF IN AN ATTEMPT TO START A STALLED
DRILL — THIS CAN DAMAGE THEDRILL.
6. To minimize stalling or breaking through the material,
reduce pressure on drill and ease the bit through the
last fractional part of thehole.
7. Keep the motor running when pulling the bit back out
of a drilled hole. This will help preventjamming.
Hammerdrilling (Fig. F)
DCD797 Only
1. Select the desired speed/torque range using the gear
shifter to match the speed and torque to the planned
operation. Turn the collar
3
to the hammerdrillsymbol.
IMPORTANT: Use carbide-tipped or masonry bits rated
for percussion drillingonly.
2. Drill with just enough force on the hammer to keep
it from bouncing excessively or "rising" off the bit.
Too much force will cause slower drilling speeds,
overheating, and a lower drillingrate.
3. Drill straight, keeping the bit at a right angle to the work.
Do not exert side pressure on the bit when drillling as
this will cause clogging of the bit flutes and a slower
drillingspeed.
4. When drilling deep holes, if the hammer speed starts to
drop off, pull the bit partially out of the hole with tool
still running to help clear debris from thehole.
NOTE: A smooth, even flow of dust from the hole indicates
proper drillingrate.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury. Exception—Tool
Connect™ functions and mode adjustments require
battery to beinstalled.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthis.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
Accessories
WARNING: Since accessories, other than those
offered by DeWALT, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only DeWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact DeWALT Industrial
Tool Co., 701East Joppa Road, Towson, MD 21286, call
1-800-4-DeWALT (1-800-433-9258) or visit our website:
www.dewalt.com.
Maximum Recommended Capacities
DCD792 DCD797
WOOD
Auger 7/8" (22 mm) 7/8" (22 mm)
Paddle 1-1/4" (32 mm) 1–1/4" (32 mm)
Twist 1/2" (13 mm) 1/2" (13 mm)
Self-feed 1-3/8" (35 mm) 1–3/8" (35 mm)
Hole saw 2" (50 mm) 2" (50 mm)
METAL
Twist 1/2" (13 mm) 1/2" (13 mm)
Hole saw 1-3/8" (35 mm) 1–3/8" (35 mm)
MASONRY
Carbide – 1/4" (6.5 mm)
Repairs
The charger and battery pack are notserviceable.
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a DeWALT factory
service center or a DeWALT authorized service center.
Always use identical replacementparts.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRANTY SERVICE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• CONFIRMATION OF OWNERSHIP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR SAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.dewalt.com/register.
English
13
Three Year Limited Warranty
DeWALT will repair, without charge, any defects due to
faulty materials or workmanship for three years from
the date of purchase. This warranty does not cover part
failure due to normal wear or tool abuse. For further detail
of warranty coverage and warranty repair information,
visit www.dewalt.com or call 1-800-4-DeWALT (1-800-
433-9258). This warranty does not apply to accessories
or damage caused where repairs have been made
or attempted by others. THIS LIMITED WARRANTY IS
GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
In addition to the warranty, DeWALT tools are covered
byour:
1 YEAR FREE sERViCE
DeWALT will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first year
afterpurchase.
2 YEARs FREE sERViCE On DEWAlT BATTERY PACKs
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 YEARs FREE sERViCE On DEWAlT BATTERY PACKs
DCB200, DCB204, DCB204BT, DCB205, DCB206, DCB205BT,
DCB606, DCB609
nOTE: Battery warranty voided if the battery pack is
tampered with in any way. DeWALT is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90 DAY MOnEY BACK gUARAnTEE
If you are not completely satisfied with the performance of
your DeWALT Power Tool, Laser, or Nailer for any reason, you
can return it within 90 days from the date of purchase with
a receipt for a full refund – no questionsasked.
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-800-4-DeWALT
(1-800-433-9258) for a freereplacement.
FRANÇAIS
14
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels ou matériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
AVERTISSEMENT : pour réduire le risque de blessure,
l'utilisateur doit lire le mode d'emploi.
Pour toute question ou remarque au sujet de cet outil
ou de tout autre outil DeWALT, composez le numéro
sans frais : 1-800-4-DeWALT (1-800-433-9258).
1
Détente à vitesse variable
2
Bouton de commande marche avant/marche arriére
3
Bague de réglage du couple
4
Bouton de changement de vitesse
5
Lampe de travail
6
Mandrin sans clé travail
7
Crochet de ceinture (accessoire en option)
8
Vis de montage
9
Range mèche (accessoire en arrière option)
10
Bouton de libération du bloc-piles
11
Bloc-piles
12
Sélecteur de mode
Français (traduction de la notice d’instructions originale)
Fig. A
4
3
6
8
2
5
1
9
7
10
11
DCD797
12
FRAnçAis
15
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
POUR LES OUTILS ÉLECTRIQUES
AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN USAGE
ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise à
l’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre corps
est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive.
Ne jamais utiliser le cordon pour transporter,
tirer ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
4) Utilisation et entretien d’un outil
électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
FRAnçAis
16
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débrancher la fiche de la source d’alimentation
et/ou du bloc-piles de l’outil électrique avant de
faire tout réglage ou changement d’accessoire
ou avant de ranger l’outil. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Entretien des outils électriques. Vérifier si les
pièces mobiles sont mal alignées ou coincées,
si des pièces sont brisées ou présentent toute
autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre type
de b loc-piles.
b ) Utiliser les outils électriques uniquement avec
les blocs-piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment
des trombones, de la monnaie, des clés, des
clous, des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectrique.
Avertissements de sécurité relatifs au
marteau perforateur/perceuse/visseuse
• Pendant l’utilisation d’une perceuse à percussion,
porter une protection auditive. L’exposition au bruit
peut causer une perte de l’acuité auditive.
• Utiliser les poignées auxiliaires fournies avec l’outil.
Toute perte de contrôle de l’outil poserait des risques de
dommages corporels.
• Tenir les outils électriques par les surfaces isolées
prévues à cet effet pendant toute utilisation où leur
organe de coupe pourrait entrer en contact avec
des fils électriques cachés. Tout contact avec un fil sous
tension met les parties métalliques exposées de l’outil sous
tension et électrocute l’utilisateur.
• Utiliser des brides de fixation ou tout autre dispositif
de fixation pratique permettant de soutenir et de
retenir la pièce sur une plate-forme stable. Tenir la
pièce avec la main ou contre le corps rend la pièce instable
et risque de provoquer une perte de maîtrise de l’outil.
• Porter des lunettes de sécurité ou une autre
protection oculaire. Le martelage et la perforation
peuvent projeter des fragments. Les particules projetées
peuvent endommager les yeuxirréversiblement.
• Maintenir une prise solide à tout moment. Ne pas
essayer d'utiliser cet outil sans le tenir des deux
mains. Utiliser cet outil en ne le tenant que d'une main
entraînera la perte de son contrôle. Percer ou rencontrer
des matériaux durs tels qu'une barre d'armature peut
également êtredangereux.
• Les accessoires et l’outil peuvent devenir brûlants au
toucher pendant l’utilisation. Porter des gants pendant
leur utilisation pour effectuer des travaux produisant
beaucoup de chaleur comme la perforation à percussion
et le perçage desmétaux.
• Ne pas utiliser cet outil pendant des périodes
de temps prolongées. Les vibrations causées par la
percussion peuvent poser des risques pour les mains ou les
bras. Porter des gants pour amortir les vibrations, et pour
limiter les risques, faire des pausesfréquentes.
Consigne de sécurité supplémentaire
AVERTISSEMENT: porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi
un masque antipoussières si la découpe doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/
MSHA.
FRAnçAis
17
AVERTISSEMENT: les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon la
fréquence à laquelle on effectue ces travaux. Pour réduire
toute exposition à ces produits: travailler dans un endroit
bien aéré, en utilisant du matériel de sécurité homologué, tel
un masque antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT: cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT: pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... revolutions per
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
...................... Accueil Tool
Connect
MC
BLOCS-PILES ET CHARGEURS
Le bloc-piles n’est pas totalement chargé d’usine. Avant
d’utiliser le bloc-piles et le chargeur, lire les consignes de
sécurité ci-après puis suivre la procédure de chargement
indiquée. Pour commander un bloc-piles de rechange,
s’assurer d’en inclure le numéro de catalogue et latension.
Cet outil fonctionne avec un chargeur DeWALT. S’assurer
de bien lire toutes les consignes de sécurité avant toute
utilisation du chargeur. Consulter le tableau en fin de
manuel pour connaître les compatibilités entre chargeurs
et blocs-piles.
LIRE TOUTES LES CONSIGNES
Consignes importantes de sécurité
les blocs-piles
AVERTISSEMENT : Lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessures graves.
• Ne pas recharger ou utiliser un bloc-piles en milieu
déflagrant, en présence, par exemple, de poussières,
gaz ou liquides inflammables. Le fait d’insérer ou
retirer un bloc-piles de son chargeur pourrait causer
l’inflammation de poussières ou d’émanations.
• NE JAMAIS forcer l’insertion d’un bloc-piles dans un
chargeur. NE modifier un bloc-piles d’AUCUNE façon
pour le faire rentrer dans un chargeur incompatible,
car il pourrait se briser et causer des dommages
corporels graves. Consulter le tableau en dernière page
de ce manuel pour connaître les compatibilités entre
chargeurs et blocs-piles.
• Recharger les blocs-piles exclusivement dans des
chargeursDeWALT.
• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau
ou dans tout autreliquide.
• Ne pas entreposer ou utiliser l’appareil et le bloc-
piles en présence de températures ambiantes
pouvant excéder 40°C (104°F) (comme dans des
hangars ou des bâtiments métalliques l’été). Pour
préserver leur durée de vie, entreposer les blocs-piles dans
un endroit frais etsec.
FRANÇAIS
18
REMARQUE: ne pas mettre un bloc-piles dans un
outil dont la gâchette est verrouillée en position de
marche. Ne jamais bloquer l’interrupteur en position
deMARCHE.
• Ne pas incinérer le bloc-piles même s’il est
sévèrement endommagé ou complètement usagé,
car il pourrait exploser et causer un incendie.
Pendant l’incinération des blocs-piles au lithium-ion, des
vapeurs et matières toxiques sontdégagées.
• En cas de contact du liquide de la pile avec la peau,
rincer immédiatement au savon doux et à l’eau. En
cas de contact oculaire, rincer l’œil ouvert à l’eau claire
une quinzaine de minutes ou jusqu’à ce que l’irritation
cesse. Si des soins médicaux s’avéraient nécessaires, noter
que l’électrolyte de la pile est composé d’un mélange de
carbonates organiques liquides et de sels delithium.
• Le contenu des cellules d’une pile ouverte peut
causer une irritation respiratoire. En cas d’inhalation,
exposer l’individu à l’air libre. Si les symptômes persistent,
consulter unmédecin.
AVERTISSEMENT: risques de brûlure. Le liquide de la
pile peut s’enflammer s’il est exposé à des étincelles ou
à uneflamme.
AVERTISSEMENT: risques d’incendie. Ne jamais
tenter d’ouvrir le bloc-piles pour quelque raison
que ce soit. Si le boîtier du bloc-piles est fissuré ou
endommagé, ne pas l’insérer dans un chargeur. Ne
pas écraser, laisser tomber, ou endommager les blocs-
piles. Ne pas utiliser un bloc-piles ou un chargeur
qui a reçu un choc violent, ou si l’appareil est tombé,
a été écrasé ou endommagé de quelque façon que
ce soit (p. ex. percé par un clou, frappé d’un coup
de marteau, piétiné). Les blocs-piles endommagés
doivent être renvoyés à un centre de réparation pour
y êtrerecyclés.
Transport
AVERTISSEMENT: risques d’incendie. Au moment
de ranger ou transporter le bloc-piles, veiller à
protéger ses bornes à découvert de tout objet
métallique. Par exemple, éviter de placer le bloc-
piles dans un tablier, une poche, une boîte à outils
ou un tiroir, etc. contenant des objets tels que clous,
vis, clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes
des piles pourraient entrer, par inadvertance,
en contact avec des objets conducteurs, tels
que: clés, pièces de monnaie, outils ou autres.
La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département
américain des transports interdit, en fait, le transport
des blocs-piles dans les commerces ou dans les avions
dans les bagages de cabine, À MOINS qu’ils ne soient
correctement protégés de tout court-circuit. Aussi
lors du transport individuel de blocs-piles, s’assurer
que leurs bornes sont bien protégées et isolées de
tout matériau pouvant entrer en contact avec elles et
provoquer un court-circuit.
Expédition du bloc-piles DeWALT FLEXVOLT
MC
Le bloc-piles DeWALT FLEXVOLT
MC
possède deux modes:
Utilisation et Expédition.
Mode Utilisation: lorsque le bloc-piles FLEXVOLT
MC
est par
lui-même ou dans un produit DeWALT 20v max*, il
fonctionnera comme un bloc-piles de 20v max*. Lorsque le
bloc-piles FLEXVOLT
MC
est dans un produit de 60v max* ou
120v max* (deux blocs-piles de 60v max*), il fonctionnera
comme un bloc-piles de 60v max*.
Mode Expédition: lorsque
le capuchon est inséré sur
le bloc-piles FLEXVOLT
MC
,
le bloc-piles est en mode
Expédition. Les modules
de cellules sont électriquement déconnectés du bloc le
faisant correspondre à trois blocs-piles d’un wattheure (Wh)
inférieur comparé à un bloc-piles de wattheure élevé. Ce
passage à trois blocs-piles à un wattheure inférieur peut
permettre au bloc-piles d’être exempté de suivre certaines
directives d’expédition imposées sur les blocs-piles de
wattheuresupérieur.
L’étiquette du bloc-piles donne deux estimations de
wattheures (se reporter à l’exemple). Selon comment le
bloc-piles est expédié, l’estimation appropriée de wattheure
doit être utilisée pour déterminer les modalités d’expédition
lui correspondant. Si le capuchon d’expédition est utilisé,
le bloc-piles sera considéré comme 3 blocs-piles au
wattheure indiqué pour «Expédition». S’il est expédié sans
le capuchon ou dans un outil, le bloc-piles sera considéré
comme un seul bloc-piles au wattheure indiqué à côté de
«Utilisation».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemple d’étiquetage d’utilisation et d’expédition
Par exemple, le Wh de expédition pourra indiquer
3x40Wh, ce qui correspond à 3 blocs-piles de
40wattheures chacun. L’utilisation du Wh pourra indiquer
120Wh (sous-entendu 1bloc-piles).
Témoin de Charge du Bloc-Piles (Fig. B)
Certains blocs-piles DeWALT possèdent un témoin de
charge qui consiste en trois voyants Del verts indiquant le
niveau de charge du bloc-piles.
Le témoin de charge indique approximativement le niveau
de charge restant dans le bloc-piles en fonction des voyants
suivants:
Chargé de 75 à 100%
Chargé de 51 à 74%
Chargé de < 50%
Le bloc-piles doit être rechargé
Pour activer le témoin de charge, maintenez appuyé le
bouton du témoin de charge. Une combinaison des trois
voyants Del verts s’allumera indiquant le niveau de charge.
Lorsque le niveau de charge du bloc-pile atteint la limite
minimale d’utilisation, le témoin de charge reste éteint et le
bloc-piles doit êtrerechargé.
FRANÇAIS
19
Fig. B
REMARQUE: le témoin de charge ne fait qu’indiquer
le niveau de charge du bloc-piles. Il ne donne aucune
indication quant au fonctionnement de l’outil. Son propre
fonctionnement pourra aussi varier en fonction des
composants produit, de la température et de l’application
d’utilisation.
Pour plus d’informations quant au témoin de charge du
bloc-piles, veuillez appeler le 1-800-4-DeWALT (1-800-433-
9258) ou vous rendre sur notre site www.dewalt.com.
Le sceau SRPRC®
Le sceau SRPRC® (Société de recyclage des
piles rechargeables du Canada) apposé
sur une pile au nickel-cadmium, à hydrure
métallique de nickel ou au lithium-ion
(ou un bloc-piles) indique que les coûts
de recyclage de ces derniers en fin d’utilisation ont déjà été
réglés par DeWALT. Dans certaines régions, la mise au rebut
ou aux ordures municipales des piles au nickel-cadmium, à
l’hydrure métallique de nickel ou au lithium-ion, est illégale;
le programme de l’Appel à Recycler® constitue donc une
solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
DeWALT et d’autres utilisateurs de piles, a mis sur pied de
programme aux États-Unis et au Canada pour faciliter la
collecte des piles au nickel-cadmium, à l’hydrure métallique
de nickel ou au lithium-ion usagées. Aidez-nous à protéger
l’environnement et à conserver nos ressources naturelles
en renvoyant les piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion usagées à un centre
de réparation autorisé DeWALT ou chez votre détaillant afin
qu’elles y soient recyclées. On peut en outre se renseigner
auprès d’un centre de recyclage local pour connaître
d’autres sites lesacceptant.
SRPRC® est une marque déposée de l’Appel à Recycler
Canada,Inc.
Directives de sécurité importantes
propres à tous les chargeurs de piles
AVERTISSEMENT : Lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessures graves.
• NE PAS tenter de charger de bloc-piles avec des
chargeurs autres que ceux décrits dans ce manuel.
Le chargeur et son bloc-piles ont été conçus tout
spécialement pour fonctionnerensemble.
• Ces chargeurs n’ont pas été conçus pour une
utilisation autre que recharger les blocs-piles
rechargeables DeWALT. Toute autre utilisation
comporte des risques d’incendie, de chocs électriques ou
d’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon pour
débrancher le chargeur. Cela permet de réduire
les risques d’endommager la fiche ou le cordon
d’alimentation.
• S’assurer que le cordon est protégé de manière à
ce que personne ne marche ni ne trébuche dessus,
ou à ce qu’il ne soit ni endommagé ni soumis à
aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité
absolue. L’utilisation d’une rallonge inadéquate
comporte des risques d’incendie, de chocs électriques ou
d’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans
un endroit sec et utiliser une rallonge conçue pour
l’extérieur. L’utilisation d’une rallonge conçue pour
l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne poser aucun objet sur le chargeur. Ne pas mettre
le chargeur sur une surface molle qui pourrait en
bloquer la ventilation et provoquer une surchauffe
interne. Éloigner le chargeur de toute source de chaleur.
Le chargeur dispose d’orifices d’aération sur le dessus et le
dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon
d’alimentation ou une ficheendommagée.
• Ne pas utiliser le chargeur s’il a reçu un coup,
fait une chute ou a été endommagé de quelque
façon que ce soit. Le ramener dans un centre de
réparationagréé.
• Ne pas démonter le chargeur. Pour tout service
ou réparation, le rapporter dans un centre de
réparation agréé. Le fait de le réassembler de façon
FRANÇAIS
20
incorrecte comporte des risques de chocs électriques,
d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout
entretien. Cela réduira tout risque de chocs
électriques. Le fait de retirer le bloc-piles ne réduira pas
cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en
courant électrique domestique standard de 120
volts. Ne pas tenter de l’utiliser avec toute autre
tension. Cela ne s’applique pas aux chargeurs de
postesmobiles.
AVERTISSEMENT: risques de chocs électriques. Ne
laisser aucun liquide pénétrer dans le chargeur, des
chocs électriques pourraient enrésulter.
AVERTISSEMENT: risques de brûlure. Ne submerger
le bloc-piles dans aucun liquide et le protéger de toute
infiltration de liquide. Ne jamais tenter d’ouvrir le
bloc-piles pour quelque raison que ce soit. Si le boîtier
plastique du bloc-piles est brisé ou fissuré, le retourner
dans un centre de réparation pour y êtrerecyclé.
ATTENTION: risques de brûlure. Pour réduire tout
risque de dommages corporels, ne recharger que des
blocs-piles rechargeables DeWALT. Tout autre type
de piles pourrait exploser et causer des dommages
corporels etmatériels.
AVIS: sous certaines conditions, lorsque le chargeur
est connecté au bloc d’alimentation, des matériaux
étrangers pourraient court-circuiter le chargeur. Les
corps étrangers conducteurs tels que (mais pas limité
à) poussières de rectification, débris métalliques, laine
d’acier, feuilles d’aluminium, ou toute accumulation
de particules métalliques doivent être maintenus
à distance des orifices du chargeur. Débrancher
systématiquement le chargeur lorsque le bloc-piles
n’y est pas inséré. Débrancher systématiquement le
chargeur avant toutentretien.
Homologation du matériel sans fil et
informations sécurité
• Cet appareil est conforme à la norme CAN ICES-3(B)/
NMB-3(B).
• Cet appareil est conforme au paragraphe 15 du règlement
du FCC et à la (aux) norme(s) RSS exempté(s) de licence
d’Industrie Canada. Son utilisation est sujette aux deux
conditions suivantes:
ʵ Ce dispositif ne doit pas causer d’interférences
nuisibles; et
ʵ Ce dispositif doit accepter toute interférence reçue,
y compris toute interférence pouvant causer un
fonctionnementindésirable.
Cet équipement a été testé et jugé conforme aux limites
propres aux appareils numériques de Classe B, conformément
au Paragraphe 15 du règlement du FCC. Ces limites sont
destinées à offrir une protection raisonnable contre les
interférences nuisibles d’une installation résidentielle.
Cet équipement produit, utilise et peut émaner des
ondes radiofréquences qui, s’il n’est pas installé et utilisé
conformément aux directives, pourront causer des
interférences nuisibles aux communications radio. Cependant,
en fonction des installations réalisées, l’absence d’interférences
n’est pas garantie. Si cet équipement cause des interférences
nuisibles à la réception radio ou télévision (ce qui peut être
déterminé par la mise sous/hors tension de cet équipement)
l’utilisateur est encouragé à tenter de corriger ces interférences
en prenant l’une ou plusieurs des mesures suivantes:
ʵ Réorienter l’antenne de réception ou en changer
l’emplacement.
ʵ Augmenter la distance entre l’équipement et le
récepteur.
ʵ Brancher l’équipement à une prise située sur un circuit
différent de celui sur lequel le récepteur est connecté.
ʵ Contacter un revendeur ou consulter un technicien
radio/téléqualifié.
• Tout changement ou toute modification à l’appareil qui
ne serait pas expressément approuvé par le fabricant
pourra annuler les droits de l’utilisateur à employer cet
équipement. Cet appareil numérique de Classe B est
conforme aux normes canadiennes ICES-003.
• Conformément aux réglementions d’Industrie Canada, cet
émetteur radio ne peut fonctionner qu’avec une antenne
dont le type et le gain maximal (ou d’une valeur moindre)
sont homologués par Industrie Canada pour cet émetteur.
Pour réduire toute interférence radio potentielle pouvant
affecter les autres utilisateurs, le type d’antenne et ses
gains devraient être choisis de façon à ce que la puissance
isotrope rayonnée équivalente ne soit pas supérieure aux
limites permettant lacommunication.
• Pour être conforme aux limites d’irradiations RF pour
la population en général du FCC et d’Industrie Canada,
l'antenne utilisée avec cet appareil ne doit pas être placée
ou utilisée conjointement avec tout autre émetteur ou
toute autre antenne.
Pour les produits Bluetooth
MD
• Avant de voyager en avion, s’assurer de suivre les
restrictions des compagnies aériennes quant à l’utilisation
d’appareils électroniques et Bluetooth
MD
personnels.
• La fonctionnalité d’alarme hors plage a été conçue pour
servir à aider à alerter en cas de perte ou vol de produits.
Ce n’est pas un système de sécurité.
• La plage de connectivité peut aller jusqu’à 30.5 meters
(100 pieds) en fonction de l’environnement et des lieux.
• Les signaux de radiofréquences ondes courtes d’un
appareil Bluetooth
MD
pourront affecter les opérations
d’autres appareils électroniques ou médicaux (comme les
stimulateurs cardiaques ou les appareils acoustiques).
REMARQUE: le terme et les logos Bluetooth
MD
sont des
marques déposées appartenant à Bluetooth
MD
, SIG, Inc. et
toute utilisation de ces marques par DeWALT est autorisée
par licence. Toute autre marque de commerce et appellation
commerciale reste la propriété de leurs propriétairesrespectifs.
Ce produit est conforme à ces standards lorsqu’il est utilisé
avec un cordon de 1.80 m (6pi) oumoins.
FRANÇAIS
21
Chargement du bloc-piles (Fig. C)
1. Branchez le chargeur dans la prise appropriée avant d’y
insérer le bloc-piles.
11
10
Fig. C
2. Insérer le bloc-piles
11
dans le chargeur, en vous
assurant qu’il y est correctement calé. Le voyant rouge
(charge) clignotera de façon continue indiquant que le
cycle de chargement acommencé.
3. En fin de charge, le voyant rouge restera ALLUMÉ de
façon continue. Le bloc-piles est alors complètement
rechargé et peut être utilisé ou laissé dans le chargeur.
Pour retirer le bloc-piles du chargeur, appuyez sur le
bouton de libération du bloc-piles
10
sur le bloc-piles.
REMARQUE: pour assurer des performances optimales
et une durée de vie maximale des blocs-piles au lithium-
ion, recharger pleinement le bloc-piles avant toute
utilisationinitiale.
Utilisation du chargeur
Reportez-vous aux indications du tableau ci-dessous pour
consulter le statut de charge du bloc-piles.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Bloc-piles en Cours de Chargement
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
le voyant rouge ne cessera de clignoter, mais un voyant
jaune restera allumé pendant cette opération. Lorsque
le bloc-piles aura repris une température appropriée,
le voyant jaune s’éteindra et le chargeur reprendra sa
procédure decharge.
Le chargeur ne pourront recharger des blocs-piles
défectueux. Le chargeur indiquera qu’un bloc-piles est
défectueux en refusant de s’allumer ou en affichant bloc-
piles ou chargeurdéfectueux.
REMARQUE: cela pourra aussi indiquer un problème avec
lechargeur.
Si le problème provient du chargeur, faites vérifier le
chargeur et le bloc-piles chez un centre de réparationagréé.
Fonction de suspension de charge contre le chaud/
froid
Lorsque le chargeur détecte un bloc-piles trop chaud
ou trop froid, il démarre automatiquement la fonction
de suspension de charge contre le chaud, suspendant
le chargement jusqu’à ce que le bloc-piles ait repris
une température appropriée. Le chargeur ensuite se
remettra automatiquement en mode de chargement.
Cette caractéristique assure aux blocs-piles une durée de
viemaximale.
Un bloc-piles froid se rechargera moins vite qu’un bloc-piles
chaud. Le bloc-piles se rechargera à ce rythme plus lent tout
au cours du cycle de charge et ne retournera pas à sa vitesse
maximale de charge même s’il venait à seréchauffer.
Le chargeur DCB118 est équipé d’un ventilateur interne
destiné à refroidir le bloc-piles. Le ventilateur se mettra
automatiquement en marche chaque fois que le bloc-piles
aura besoin de serefroidir.
N’utilisez jamais le chargeur si le ventilateur ne fonctionne
pas correctement ou si ses fentes d’aération sont bloquées.
Protégez systématiquement l’intérieur du chargeur de tout
objetétranger.
Système de protection électronique
Les appareils au Li-Ion sont équipés d’un système
électronique de protection pour protéger les blocs-piles de
toute surcharge, surchauffe ou fuiteimportante.
L’appareil s’arrêtera automatiquement dès que le système
électronique de protection sera activé. Si c’était le cas,
placez le bloc-piles au lithium-ion sur son chargeur jusqu’à
ce qu’il soit complètementrechargé.
Installation murale
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Ces chargeurs ont été conçus pour une installation murale
ou pour être posés sur une table ou une surface de travail.
Pour une fixation murale, installez le chargeur à proximité
d’une prise électrique, et à l’écart de coins ou de toute
autre obstruction au passage de l’air. Utilisez l’arrière du
chargeur pour marquer l’emplacement des vis de montage
sur le mur. Fixez soigneusement le chargeur à l’aide de vis
autoforeuses (vendues séparément) d’au moins 25,4mm
(1po) de long, et de diamètre de tête de 7-9mm (0,28-
0,35po), que vous visserez dans le bois en laissant une
longueur optimale d’environ 5,5mm (7/32po) exposée.
Alignez les orifices à l’arrière du chargeur sur les vis exposées
et insérez à fond ces dernières dans lesorifices.
Instructions d’entretien du chargeur
AVERTISSEMENT: risques de chocs électriques.
Débrancher le chargeur de la prise de courant
alternatif avant tout entretien. Éliminer toute saleté
ou graisse de la surface externe du chargeur à l’aide
d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Remarques importantes concernant le
chargement
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
température ambiante de 18° à 24°C (65°F à 75°F). NE
PAS recharger le bloc-piles à une température inférieure
à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux
au bloc-piles.
FRAnçAis
22
2. Le chargeur et son bloc-piles peuvent devenir chauds
au toucher pendant la charge. C’est normal et ne
représente en aucun cas une défaillance du produit.
Pour faciliter le refroidissement du bloc-piles après
utilisation, éviter de laisser le chargeur ou le bloc-piles
dans un local où la température ambiante est élevée
comme dans un hangar métallique ou une remorque
nonisolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise
en y branchant une lampe ou tout autre
appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un
interrupteur qui coupe le courant lorsqu’on éteint
leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local où
la température ambiante se trouve entre environ 18°
et 24°C (65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et
son chargeur dans un centre de réparationlocal.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez
de puissance pour effectuer un travail qu’il faisait
facilement auparavant. NE PAS CONTINUER à l’utiliser
dans ces conditions. Suivre la procédure de charge. Si
nécessaire, il est aussi possible de recharger
un bloc-piles partiellement déchargé sans effet nuisible
sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais
pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant toutentretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou
tout autreliquide.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec,
à l’abri de toute lumière solaire directe et de toute
températureexcessive.
2. Pour un stockage prolongé, il est recommandé
d’entreposer le bloc-piles pleinement chargé dans
un lieu frais et sec, hors du chargeur pour optimiser
lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être
entreposés complètement déchargés. Il sera nécessaire de
recharger le bloc-piles avantréutilisation.
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION (FIG. A)
AVERTISSEMENT: ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.
Reportez-vous en figureA au début de ce manuel pour
obtenir la liste complète descomposants.
USAGE PRÉVU
Votre perceuse/visseuse/perceuse à percussion a été conçue
pour le perçage, le perçage à percussion et le vissage
professionnels.
nE PAs les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
Cette perceuse/visseuse/perceuse à percussion est un outil
électrique de professionnels.
nE PAs le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
Crochet de ceinture et range mèche
(Accessoires en option) (Fig. A)
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures. Les fonctions
Exception-Tool Connect ™ et les réglages de mode
requièrent l'installation de la batterie.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, suspendre le
crochet de ceinture de l’outil UNIQUEMENT à
une ceinture porte-outils. Pendant l’utilisation,
NE PAS utiliser le crochet de ceinture pour arrimer
l’outil à une personne ou à un objet. NE PAS suspendre
l’outil au-dessus de la tête, ou suspendre des objets au
crochet deceinture.
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, s’assurer que la vis
maintenant le crochet de ceinture est bienresserrée.
ATTENTION: pour réduire le risque de dommages
corporels ou matériels, NE PAS utiliser le crochet
de ceinture pour suspendre la perceuse lors de
son utilisation en modeprojecteur.
iMPORTAnT: pour rattacher ou remplacer le crochet de
ceinture
7
ou le range mèche
9
, utiliser systématiquement
la vis
8
fournie à cet effet. S’assurer de resserrer fermement
lavis.
Le crochet de ceinture
7
et le range mèche
9
peuvent être
rattachés de l’un ou l’autre côté de l’outil à l’aide seulement
de la vis
8
fournie, pour accommoder un gaucher ou un
droitier. Si vous ne désirez pas utiliser le crochet ou le range
mèche, ils peuvent être complètement retirés de l’outil.
Pour déplacer le crochet de ceinture ou le range mèche,
retirer la vis
8
les maintenant en place puis les réassembler
sur le côté opposé. Assurez-vous de resserrer fermement
lavis.
Détente à vitesse variable (Fig. A)
Pour démarrer l’outil, presser la détente
1
. Pour éteindre
l’outil, simplement la relâcher. L’outil est doté d’un frein, dès
le relâchement complet de la détente, le mandrin s’arrêtera.
REMARQUE: l’utilisation prolongée à des vitesses
variables n’est pas recommandée. Cette pratique pourrait
endommager la détente et devrait êtreévitée.
FRAnçAis
23
Bouton de commande marche avant/
marche arrière (Fig. A)
Un bouton de commande marche avant/marche arrière
2
détermine le sens de l’outil et sert aussi de bouton
deverrouillage.
Pour sélectionner la marche avant, relâcher la détente et
enfoncer le bouton de commande marche avant/marche
arrière vers le côté droit de l’outil.
Pour la marche arrière, enfoncer le bouton de commande
marche avant/marche arrière vers le côté gauche de l’outil.
La position du centre du bouton de commande verrouille
l’outil en position d’arrêt. Toujours relâcher la détente avant
de changer la position du bouton decommande.
REMARQUE: au premier démarrage de l’outil après un
changement de direction, il est possible qu’un déclic
se fasse entendre. C’est normal et cela n’indique pas
deproblème.
Bague de réglage du couple (Fig. D–F)
L’outil est doté d’un mécanisme de vissage à couple
réglable pour le vissage et le retrait d’une vaste gamme
de vis de formes et de tailles variées de même qu’un
mécanisme de martelage pour le perçage de maçonnerie
pour certains modèles. On retrouve, inscrits sur la bague
3
, des nombres, un symbole de foret et, pour certains
modèles, un symbole de marteau. L’embrayage se règle à
l’aide des nombres pour produire une gamme de couple.
Plus le nombre sur la bague est élevé, plus le couple
est élevé. On peut ainsi visser une plus grande vis. Pour
sélectionner un des nombres, tourner la bague jusqu’à ce
que le nombre voulu s’aligne avec laflèche.
REMARQUE: la bague de réglage de couple est seulement
active en mode de vissage et non pas en mode de perçage
ou depercussion.
Fig. D Fig. E
Fig. F
4
3
3
4
Boîte de vitesses à double gamme
(Fig. D–F, J)
AVERTISSEMENT: Tool Connect
MC
permet de
configurer la vitesse de la perceuse à des valeurs
inférieures à la vitesse nominale mentionnée sur
l’étiquette de l’outil. En cas d’incertitude, quant à la
configuration présente, appuyer sur le sélecteur de
mode
12
(Fig.J) pour régler l’outil sur le paramètre
par défaut, comme indiqué sur l’étiquette et dans ce
guide d’utilisation.
Pour une polyvalence accrue, la fonction double gamme de
votre perceuse/visseuse vous permet de changer devitesse.
1. Pour sélectionner la vitesse 1 (réglage de couple élevé),
arrêtez l’outil et laissez-le s’immobiliser complètement.
Poussez le bouton de changement de vitesse
4
vers
l’avant (vers le mandrin).
2. Pour sélectionner la vitesse 2 (réglage de couple faible),
arrêtez l’outil et laissez-le s’immobiliser complètement.
Poussez le bouton de changement de vitesse vers
l’arrière (à l’opposé du mandrin).
REMARQUE: ne pas changer de vitesse alors que l’outil
fonctionne. Laisser la perceuse s’arrêter complètement
avant de changer de vitesse. Si le changement de vitesse est
problématique, s’assurer que le bouton de changement de
vitesse à double gamme est poussé à fond, vers l’avant ou
vers l’arrière.
Le réglage de la vitesse du train d’engrenage est préréglé
d’usine, mais peut être personnalisé à l’aide de l’appli Tool
Connect
MC
. Reportez-vous au tableau Sélecteur de mode
pour consulter les réglages d’usine.
Lampe de travail (Fig. A)
ATTENTION: ne pas fixer des yeux la lampe
de travail. Des lésions oculaires graves pourraient
enrésulter.
La lampe de travail
5
, située sur le pied de l’outil, est
activée lorsque la gâchette est activée. Sur le paramètre
par défaut, lorsque la gâchette est relâchée, la lampe de
travail reste allumée jusqu’à 20 secondes. Tant que l’on
continue d’appuyer sur la gâchette, la lampe de travail reste
allumée. Les paramètres de la lampe de travail peuvent être
personnalisés à l’aide de l’appli Tool Connect
MC
. Reportez-
vous à la section Sélection de mode.
Mode projecteur
Le mode le plus lumineux est le mode projecteur. Le
mode projecteur est activé pendant 20 minutes après la
désactivation de la gâchette. Deux minutes avant que
le projecteur s'éteigne, il clignotera deux fois avant de
diminuer et de s'éteindre. Pour éviter que le projecteur
s'éteigne, taper doucement sur ladétente.
AVERTISSEMENT: éviter de regarder la lumière
en face ou de poser la perceuse dans une
position susceptible d'éblouir qui que ce soit
lors de l'utilisation de la lampe de travail en
modes moyen ou projecteur, sous risque de lésions
oculairesgraves.
ATTENTION: lorsque l’outil est utilisé en tant que
projecteur, le placer sur une surface stable où il ne
pourra ni faire trébucher ni faire chuter quelqu’un.
ATTENTION: Retirer tout accessoire du mandrin
avant d'utiliser la perceuse en tant que projecteur,
sous risque de dommages corporels oumatériels.
Avertissement de faible charge
En mode projecteur, lorsque la pile est sur le point d'être
complètement déchargée, le projecteur clignotera deux
fois avant de diminuer et de s'éteindre. Deux minutes plus
tard, la pile sera complètement déchargée et la perceuse
s'arrêtera immédiatement. Il convient alors de remplacer la
pile par une pilepleine.
FRAnçAis
24
AVERTISSEMENT: pour réduire le risque de blessures,
toujours avoir une pile ou un éclairage de secours à
disposition si la situation lepermet.
Mandrin sans clé à manchon unique
(Fig. G–I)
AVERTISSEMENT: ne pas essayer de resserrer
ou desserrer les mèches (ou tout autre accessoire)
en agrippant la partie avant du mandrin tout en
mettant l’outil en marche, pour prévenir tout risque
de dommages corporels et matériels. Verrouiller
systématiquement la détente et déconnecter l’outil du
secteur avant de changer toutaccessoire.
AVERTISSEMENT: s’assurer que la mèche est bien
serrée avant de mettre l’outil en marche. Une mèche
mal serrée pourrait être éjectée de l’outil et causer des
dommagescorporels.
L’outil comporte un mandrin sans clé
6
doté d’un seul
manchon rotatif. Il est ainsi possible de manipuler le
mandrin d’une seule main. Voici les étapes à respecter pour
insérer un foret ou tout autreaccessoire.
1. Arrêter et débrancher l’outil dusecteur.
2. Saisir le manchon noir du mandrin d’une main et l’outil
de l’autre. Tourner suffisamment le manchon dans le
sens antihoraire de sorte que l’accessoire voulu s’insère
bien dans lesmâchoires.
3. Insérer l’accessoire dans le mandrin sur environ 19mm
(3/4po), puis serrer solidement en tournant d’une
main le manchon du mandrin dans le sens horaire
tout en saisissant l’outil de l’autre. L’outil est doté d’un
mécanisme de verrouillage automatique de la broche
qui permet d’ouvrir et de fermer le mandrin d’une
seulemain.
Fig. H
Fig. I
Fig. G
6
Pour maximiser la compression, s’assurer de serrer le
mandrin en saisissant le manchon d’une main et l’outil,
de l’autre.
Pour libérer l’accessoire, répéter les étapes 1 et 2 ci-dessus.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures. Exception:
les fonctions Tool Connect
MC
et réglages de mode
nécessitent que le bloc-piles soit installé.
Sélecteur de mode (Fig. A, J)
AVERTISSEMENT: pour réduire tout risque de
dommages corporels, retirer tout accessoire du
mandrin de l’outil avant d’utiliser le sélecteur
de mode.
Votre outil est équipé d’un sélecteur de mode offrant 3
modes qui peuvent être personnalisés à l’aide de l’appli Tool
Connect
MC
. Les paramètres par défaut sont actifs lorsque
le voyant Accueil
13
est allumé. Les 3 fonctionnalités
suivantes peuvent être personnalisées. Pour de plus amples
renseignements, consultez le Tableau 1 ci-dessous.
Une fois configurés, appuyez sur le sélecteur de mode
12
sur le pied de l’outil pour faire défiler les modes
14
En cas d’incertitude quant à la configuration présente,
appuyez sur le sélecteur de mode
12
pour régler l’outil sur
le paramètre par défaut (le voyant Accueil
13
s’allumera).
12
Fig. J
13 14
DeWALT Tool Connect
MC
AVERTISSEMENT: pour réduire tout risque de
dommages corporels, retirer tout accessoire du
mandrin de l’outil avant toute interaction avec
Tool Connect
MC
.
AVIS: vérifier systématiquement la configuration de
l’outil avant utilisation. En cas d’incertitude quant à
la configuration présente, appuyer sur le sélecteur de
mode
12
(Fig.J) pour régler l’outil sur le paramètre
par défaut, comme indiqué sur l’étiquette et dans ce
guide d’utilisation.
Tableau 1
Fonctionnalité personnalisable Accueil
Paramètres d'usine
Plage personnalisableMode 1 Mode 2 Mode 3
Intensité de la lampe de travail MOY ARRÊT MOY HAUTE ARRÊT–HTE
Délai av. arrêt 20 secs 20 secs 20 secs 20 min 0–20 min
Vitesse maximale (r/min) Vitesse 1
Vitesse 2
550
2000
550
2000
550
2000
550
2000
180–550
600–2000
FRAnçAis
25
Cet outil peut être connecté à un appareil mobile
supportant la technologie Bluetooth
MD
Smart (ou
Bluetooth
MD
4.0). (Pour vérifier si votre appareil mobile est
compatible, veuillez visiter: http://www.bluetooth.com/
Pages/Bluetooth-Smart-Devices-List.aspx.)
DeWALT Tool Connect
MD
est une application pour appareil
intelligent (téléphone intelligent ou tablette) qui le
connecte à votre outil pour vous permettre de configurer
certaines fonctions de l’outil. Reportez-vous à la section
Sélection de mode.
REMARQUE: le terme et les logos Bluetooth
MD
sont
des marques déposées appartenant à Bluetooth
MD
SIG,
Inc. et toute utilisation de ces marques par DeWALT est
faite sous licence. Toute autre marque de commerce
et appellation commerciale reste la propriété de leurs
propriétairesrespectifs.
REMARQUE: l’application Tool Connect
MC
est régie par ses
conditions générales propres mises à votre disposition sur
l’application mobile.
Téléchargez l’application DeWALT Tool Connect
MC
à
• Suivez les instructions de l’application pour créer votre
compte Tool Connect
MC
.
• Sur l’écran d’Accueil de l’appli, choisissez «+ Outil» pour
commencer le processus d’ajouter votre outil sur l’appli.
• Pour connecter votre outil à l’appli DeWALT Tool
Connect
MC
, sur l’écran approprié, appuyez sur le
sélecteur de mode
12
3 à 5secondes, puis attendez
que l’outil se connecte. L’outil ne peut être connecté qu’à
un seul compte Tool Connect
MC
à la fois.
• Une fois l’outil connecté, vous pourrez confirmer que
vous voulez enregistrer le produit.
Pour plus d’informations sur les caractéristiques et
fonctionnalités de DeWALT Tool Connect
MC
, veuillez appeler
le 1-800-4-DeWALT (1-800-433-9258), visiter www.dewalt.
com ou afficher les écrans de la page FAQ ou d’aide dans
l’application mobile.
Pile bouton
La fonctionnalité Bluetooth
MD
est alimentée dans votre outil
par une pile bouton, qui le cas échéant, doit être remplacée
chez votre centre de réparation DeWALT local. Ne cherchez
pas à la remplacer vous-même.
AVERTISSEMENT: si la pile est installée
incorrectement, il y aura danger d’explosion.
AVERTISSEMENT: NE PAS INGÉRER LA PILE,
IL Y A RISQUES DE BRÛLURES PAR PRODUIT
CHIMIQUE. Ce produit contient une pile bouton. Si la
pile bouton est avalée, elle pourra causer des brûlures
internes en seulement 2 heures qui pourront être
fatales.
• Maintenir les piles neuves et usagées hors de la
portée des enfants. Si le compartiment des piles ne
se verrouille plus, arrêter l’utilisation du produit et
le maintenir hors de la portée des enfants.
• Si l’on pense qu’une pile a été avalée ou placée
dans n’importe quelle partie interne du corps,
consulter immédiatement un médecin.
• En cas de contact du contenu de la pile bouton
avec la peau, rincer immédiatement au savon
doux et à l’eau. En cas de contact oculaire avec
le liquide de la pile bouton, rincer l’œil ouvert à
l’eau claire une quinzaine de minutes ou jusqu’à
ce que l’irritation cesse. Si des soins médicaux
s’avéraient nécessaires, noter que l’électrolyte de
la pile est composé d’un solvant organique et de
sels delithium.
• Ne pas incinérer ou jeter l’outil avec les déchets
ménagers! Les outils en fin de vie doivent être
rassemblés séparément et apportés dans un centre
de recyclage respectueux de l’environnement.
UTILISATION
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, arrêter l’outil
et retirer le bloc-piles avant tout réglage ou
avant de retirer ou installer toute pièce ou tout
accessoire. Tout démarrage accidentel comporte
des risques de dommages corporels. Exception:
les fonctions Tool Connect
MC
et réglages de mode
nécessitent que le bloc-piles soit installé.
AVIS: vérifier systématiquement la configuration de
l’outil avant utilisation. En cas d’incertitude quant à
la configuration présente, appuyer sur le sélecteur de
mode
12
(Fig.J) pour régler l’outil sur le paramètre
par défaut, comme indiqué sur l’étiquette et dans ce
guide d’utilisation.
Installation et retrait du bloc-piles (Fig. K)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
11
dans la poignée de l’outil,
alignez le bloc-piles sur les rails dans la poignée de l’outil et
faites-le glisser fermement en place puis vérifiez qu’il ne s’en
détacherapas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
10
et tirez fermement le bloc-piles hors de
la poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
Fig. K
10
11
Position correcte des mains (Fig. L)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réactionsoudaine.
La position correcte des mains requiert une main sur la
poignée principale et l’autre sur le bloc-piles.
FRAnçAis
26
Fig. L
Mode visseuse (Fig. D)
1. Sélectionner la vitesse/le couple désiré en utilisant
le bouton de changement de vitesse pour faire
correspondre la vitesse et le couple à l’utilisationdésirée.
2. Tourner la bague de réglage du couple
3
à la
positionvoulue.
REMARQUE: utilisez le paramètre de couple le plus
bas pour ajuster la vis à la profondeur désirée. Plus le
numéro est petit, plus le couple estfaible.
3. Insérer l’accessoire de fixation désiré dans le mandrin,
comme pour un foretquelconque.
4. Faites quelques essais sur un rebut ou un endroit
invisible de la pièce à travailler pour déterminer la
position correcte de la bague de réglage decouple.
5. Pour éviter d’endommager la pièce ou l’attache,
toujours amorcer le perçage à un couple plus faible puis
progresser vers un couple plusélevé.
Perçage (Fig. E)
AVIS: en cas de perçage dans un matériau fin,
utiliser un bloc de bois à l’endos de la pièce pour éviter
d’endommager cettedernière.
1. Sélectionner la vitesse/le couple désiré en utilisant
le bouton de changement de vitesse pour faire
correspondre la vitesse et le couple à l’utilisation désirée.
Tourner le collier
3
sur le symbole deperçage.
2. N’utiliser que des forets bien aiguisés. Pour la
MAÇONNERIE, par exemple les briques, le ciment,
les blocs de béton, etc., utiliser des mèches à pointe
carburée pour perçage àpercussion.
3. Toujours exercer une pression en ligne droite par
rapport à l’embout. Exercer suffisamment de pression
pour faire mordre le foret, mais ne pas trop appuyer
pour éviter de bloquer le moteur ou de faire dévier
leforet.
4. Tenir l’outil fermement des deux mains pour maîtriser
le pivotement de la perceuse. Si le modèle ne comporte
pas de poignée latérale, saisir la poignée de la perceuse
avec une main et placer l’autre sur le bloc-piles.
AVERTISSEMENT: la perceuse est susceptible de
se bloquer, en fonction d’une surcharge, produisant
ainsi une rotation brusque. Il faut toujours prévoir
l’éventualité d’un blocage. Empoigner fermement
la perceuse pour maîtriser sa rotation et ainsi éviter
desblessures.
5. SI LA PERCEUSE SE BLOQUE, le problème est
généralement attribuable à une surcharge ou une
mauvaise utilisation. RELÂCHER IMMÉDIATEMENT LA
DÉTENTE, retirer le foret du trou percé et déterminer
la cause du blocage. NE PAS APPUYER DE FAÇON
RÉPÉTÉE SUR LA DÉTENTE POUR TENTER DE DÉMARRER
UNE PERCEUSE BLOQUÉE, CAR CETTE PRATIQUE PEUT
ENDOMMAGER L’OUTIL.
6. Pour éviter les blocages ou un bris lors de la réalisation
d’un perçage, réduire la pression sur la perceuse et
percer en douceur la dernière partie dutrou.
7. Faire tourner la perceuse pour retirer le foret du trou
percé. Cette pratique empêche le foret de secoincer.
Perçage à percussion (Fig. F)
DCD797 Only
1. Sélectionner la vitesse/le couple désiré en utilisant
le bouton de changement de vitesse pour faire
correspondre la vitesse et le couple à l’utilisation
désirée. Tourner la bague
3
sur le symbole du
marteauperforateur.
iMPORTAnT: utiliser les mèches à pointe de
carbure ou à maçonnerie pour le perçage à
percussionuniquement.
2. Exercer juste assez de pression sur le marteau pour
l’empêcher de rebondir excessivement ou pour éviter
que le foret ne se «soulève» au-dessus de la surface
à percer. Une trop grande pression réduira la vitesse
de l’outil, en diminuera le rendement et provoquera
unesurchauffe.
3. Maintenir l’outil bien droit, en s’assurant que le foret est
à angle droit avec la surface à percer. Ne pas exercer
de pression latérale sur le foret en cours de perçage. En
effet, cette pratique bouchera les cannelures du foret et
diminuera le régime de l’outil.
4. Lors du perçage de trous profonds, si la vitesse du
marteau commence à chuter, retirer partiellement le
foret du trou avec le moteur toujours en marche pour
dégager les débris dutrou.
REMARQUE: une évacuation continue de poussière, par le
trou, indiquera que votre vitesse de perçage estadéquate.
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures. Exception:
les fonctions Tool Connect
MC
et réglages de mode
nécessitent que le bloc-piles soit installé.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
FRANÇAIS
27
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par DeWALT n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires DeWALT recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec DeWALT Industrial Tool Co., 701 East
Joppa Road, Towson, MD 21286 aux États-Unis;
composer le 1 800 433-9258 (1 800 4-DeWALT) ou visiter
notre site Web : www.dewalt.com.
Maximum Recommended Capacities
DCD792 DCD797
BOIS
À bois 22 mm (7/8 po) 22 mm (7/8 po)
Palette 32 mm (1–1/4 po) 32 mm (1–1/4 po)
Hélicoïdale 13 mm (1/2 po) 13 mm (1/2 po)
Alimentation
automatique
35 mm (1–3/8 po) 35 mm (1–3/8 po)
Scie-cloche 50 mm (2 po) 50 mm (2 po)
MÉTAL
Hélicoïdale 13 mm (1/2 po) 13 mm (1/2 po)
Scie-cloche 35 mm (1–3/8 po) 35 mm (1–3/8 po)
MAÇONNERIE
Au carbure – 6,5 mm (1/4 po)
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DeWALT ou un centre de réparation agréé DeWALT.
Toujours utiliser des pièces de rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATIONS SOUS GARANTIE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• SÉCURITÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
Registre en ligne à www.dewalt.com/register.
Garantie limitée de trois ans
DeWALT réparera, sans frais, tout produit défectueux
causé par un défaut de matériel ou de fabrication pour
une période de trois ans à compter de la date d’achat.
La présente garantie ne couvre pas les pièces dont la
défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples
renseignements sur les pièces ou les réparations couvertes
par la présente garantie, visiter le site www.dewalt.
com ou composer le 1 800 433-9258 (1 800 4-DeWALT).
CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE
GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE
QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS
PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE
OU INDIRECT. Certains états n’autorisent aucune limitation
quant à la durée d’une garantie implicite ni aucune
exclusion ou limitation de garantie contre tout préjudice
accessoire ou indirect, aussi il se peut que ces exclusions
ne vous soient pas applicables. Cette garantie confère
des droits légaux particuliers à l’acheteur, mais celui-ci
pourrait aussi bénéficier d’autres droits variant d’un territoire
àl’autre.
En plus de la présente garantie, les outils DeWALT sont
couverts par notre :
CONTRAT D’ENTRETIEN GRATUIT D’UNAN
DeWALT entretiendra l’outil et remplacera les pièces usées
au cours d’une utilisation normale et ce, gratuitement,
pendant une période d’un an à compter de la date d’achat.
CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR
LES BLOC-PILES DeWALT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR
LESBLOC-PILES DeWALT
DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,
DCB606, DCB609
REMARQUE: La garantie de se produit sera annulée si le
bloc-piles a été altéré de quelque façon que ce soit. DeWALT
ne peut être tenu responsable de tout dommage corporel
causé par l’altération du produit et pourra poursuivre toute
fraude en matière de garantie dans toute l’étendue permise
par laloi.
FRAnçAis
28
gARAnTiE DE REMBOURsEMEnT DE90JOURs
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique, du
laser ou de la cloueuse DeWALT, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRiQUE lATinE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs
D’AVERTissEMEnT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1 800 433-9258 (1 800 4-DeWALT) pour en obtenir le
remplacementgratuit.
ESPAÑOL
29
Español (traducido de las instrucciones originales)
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
Si tiene alguna duda o algún comentario sobre ésta
u otra herramienta DeWALT, llámenos al número
gratuito: 1-800-4-DeWALT (1-800-433-9258).
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
1
Interruptor de gatillo de velocidad variable
2
Botón de control de avance/retroceso
3
Cuello de ajuste de torsión
4
Palanca de cambio de marcha
5
Luz de trabajo
6
Portaherramientas sin llave
7
Gancho para cinturón (accesorio opcional)
8
Tornillo de montaje
9
Sujetador para brocas (accesorio opcional)
10
Botón de liberación de la batería
11
Paquete de baterías
12
Botón selector de modalidad
Fig. A
4
3
6
8
2
5
1
9
7
10
11
DCD797
12
EsPAñOl
30
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA FUTURAS
CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
EsPAñOl
31
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de energía
o el paquete de baterías de la herramienta
eléctrica antes de realizar ajustes, cambiar
accesorios o almacenar la herramienta eléctrica.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Realice el mantenimiento de las herramientas
eléctricas. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
Advertencias de seguridad para taladros,
destornilladores y taladros percutores
• Póngase protectores para el oído con taladros
de impacto. La exposición al ruido puede causar
pérdidaauditiva.
• Use los mangos auxiliares suministrados con la
herramienta. Perder el control de la herramienta podría
causar lesiones corporales.
• Sostenga las herramientas eléctricas por superficies
de empuñadura aisladas cuando realice una
operación en la cual la herramienta para cortar
pudiera entrar en contacto con instalaciones
eléctricas ocultas. El contacto con un cable bajo tensión
hará que las partes metálicas expuestas de la herramienta
tengan "corriente eléctrica" y provocará una descarga
eléctrica al operador.
• Utilice abrazaderas u otra forma práctica para
asegurar y sostener la pieza de trabajo en una
plataforma estable. Sostener el trabajo con la mano
o contra el cuerpo no brinda la estabilidad requerida y
puede llevar a la pérdida delcontrol.
• Use lentes de seguridad u otra protección similar
para los ojos. Al martillar o taladrar se producen
astillas. Las partículas volátiles pueden provocar lesiones
ocularespermanentes.
• Sujete la herramienta firmemente en todo
momento. No intente hacer funcionar esta
herramienta sin sostenerla con ambas manos. Se
recomienda utilizar el mango lateral en todo momento.
Si intenta hacerla funcionar con una sola mano, podría
perder el control de la herramienta. También podría ser
peligroso perforar o encontrar materiales duros, como
barras derefuerzo.
• Los accesorios y la herramienta pueden calentarse
durante la operación. Use guantes si realizará
aplicaciones que generan calor, como el taladrado con el
percusor y el taladrado demetales.
• No opere esta herramienta durante períodos largos
de tiempo. La vibración provocada por la acción de
percusión puede ser peligrosa para sus manos y brazos.
Utilice guantes para mayor amortiguación y descanse con
frecuencia para limitar el riesgo deexposición.
Instrucción Adicional de Seguridad
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.
Utilice además una cubrebocas o mascarilla antipolvo
EsPAñOl
32
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
...................... Inicio de Tool
Connect™
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y el voltaje.
Su herramienta utiliza un cargador DeWALT. Lea todas
las instrucciones de seguridad antes de usar el cargador.
Consulte la tabla al final de este manual para información
sobre compatibilidad entre cargadores ybaterías.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• No cargue o use la unidad de batería en atmósferas
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• NUNCA fuerce la unidad de batería para que entre
en el cargador. NO modifique la unidad de batería
en ninguna forma para que entre en un cargador
no compatible, pues puede producir una ruptura en
la unidad de batería y causar lesiones corporales
ESPAÑOL
33
graves. Consulte la tabla al final de este manual para ver
la compatibilidad entre baterías ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados porDeWALT.
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un clavo,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de
herramientas, estuches de productos, cajones, etc.,
junto con clavos, tornillos, y llaves, etc. sueltos. El
transporte de baterías puede causar incendios
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar
uncortocircuito.
TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE DeWALT
La batería FLEXVOLT™ de DeWALT tiene dos modalidades:
Uso y transporte.
Modalidad de uso: Cuando la batería FLEXVOLT™ está
independiente o está en un producto DeWALT de 20 V Máx*
funcionará como una batería de 20 V Máx*. Cuando la
batería FLEXVOLT™ está en un producto de 60 V Máx* o
120V Máx* (dos baterías de 60 V Máx*), funcionará como
una batería de 60V Máx*.
Modalidad de transporte:
Cuando la batería
FLEXVOLT™ tiene puesta
la tapa, la batería está en
modalidad de transporte.
Cadenas de celdas están desconectadas eléctricamente
dentro de la unidad de batería, lo que resulta en tres
baterías con una capacidad nominal de vatios hora (Wh)
inferior comparada con una batería con una capacidad
nominal de vatios hora superior. Esta mayor cantidad de
tres baterías con una capacidad nominal de vatios-hora
menor puede hacer que la unidad de batería quede exenta
de ciertos reglamentos de transporte que se imponen a las
baterías con mayor capacidad nominal de vatios-hora.
La etiqueta en la batería indica dos capacidades nominales
de vatios-hora (ver el ejemplo). Dependiendo de cómo se
transporta la batería, debe usarse la capacidad nominal
vatios-hora apropiada para determinar los requisitos de
transporte aplicables. Si se utiliza la tapa de transporte,
la unidad de batería será considerada tres baterías
con la capacidad nominal de vatios-hora indicada
para «Transporte». Si se transporta sin la tapa o en una
herramienta, la unidad de batería será considerada una
batería con la capacidad nominal de vatios-hora indicada al
lado de «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Ejemplo de Marcado en Etiqueta de Uso y Transporte
Por ejemplo, la capacidad nominal de Wh de Transporte
puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40
vatios-hora cada una. La capacidad nominal de Wh de Uso
puede indicar 120 Wh (se implica 1 batería).
Unidades de Batería con Indicador de
Carga (Fig. B)
Algunas unidades de batería DeWALT incluyen un indicador
de carga que consiste de tres luces LED verdes que indican
el nivel de carga que queda en la unidad debatería.
ESPAÑOL
34
El indicador de carga es una indicación de niveles
aproximados de carga que quedan en la batería según los
indicadoressiguientes:
75–100% cargada
51–74% cargada
< 50% cargada
La batería tiene que cargarse
Para activar el indicador de carga, presione y sostenga el
botón del indicador. Se iluminará una combinación de
las tres luces LED verdes, que indicará el nivel de carga
que queda. Cuando el nivel de carga está por debajo
del nivel útil, el indicador no se iluminará, y la batería
deberárecargarse.
Fig. B
NOTA: El indicador de carga es sólo eso: un indicador
de la carga de la unidad de batería. No indica el nivel de
funcionalidad de la herramienta y puede variar de acuerdo
a las piezas del producto, la temperatura y la aplicación que
el usuario ledé.
Para mayor información sobre unidades de batería con
indicadores de carga, por favor llame al 1-800-4-DeWALT
(1-800-433-9258) o visite nuestro sitio Web:
www.dewalt.com.
El sello RBRC®
El sello RBRC® (Rechargeable Battery
Recycling Corporation) en las baterías
(ounidades de batería) de níquel cadmio,
níquel e hidruro metálico o de iones de
litio indica que el costo de reciclaje de
estas baterías (o unidades de batería) al llegar al final de su
vida de servicio ya ha sido pagado por DeWALT. En algunas
áreas, es ilegal depositar baterías de níquel cadmio, níquel e
hidruro metálico o de iones de litio gastadas en la basura o
la corriente de residuos sólidos urbanos; el programa Call 2
Recycle® proporciona una alternativaecológica.
Call 2 Recycle, Inc., en cooperación con DeWALT y otros
usuarios de baterías, han establecido programas en los
Estados Unidos y Canadá para facilitar la recolección de
baterías de níquel cadmio, níquel e hidruro metálico o
de iones de litio gastadas. Al llevar sus baterías de níquel
cadmio, níquel e hidruro metálico y de iones de litio
gastadas a un centro de servicio autorizado por DeWALT o
al minorista local para que sean recicladas, ayuda a proteger
el medio ambiente y a conservar recursos naturales.
También puede comunicarse con el centro de reciclaje de
su localidad para mayor información sobre dónde llevar sus
bateríasgastadas.
RBRC® es una marca comercial registrada de Call 2
Recycle,Inc.
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• NO intente cargar la unidad de batería con otros
cargadores que no sean los descritos en este
manual. El cargador y la unidad de batería fueron
específicamente diseñados para trabajar enconjunto.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables DeWALT. Cualquier otro uso puede producir
riesgo de incendios, descargas eléctricas oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
Longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWG
Más de Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
ESPAÑOL
35
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados.
• No opere el cargador si ha recibido un golpe agudo,
si se ha caído o si ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargaseléctricas.
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables marca DeWALT. Otros tipos de batería
podrían sobrecalentarse y reventar lo que podría
resultar en lesiones corporales y daños a supropiedad.
AVISO: Bajo ciertas condiciones, cuando el cargador
está enchufado a una toma de corriente, el cargador
puede hacer cortocircuito si entra en contacto con
algún material ajeno. Los materiales ajenos de
naturaleza conductora, como el polvo de esmerilado,
las placas de metal, la lana de acero, el papel de
aluminio y otros, o cualquier acumulación de
partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.
Certificaciones inalámbricas e
información de seguridad
• Este dispositivo cumple con CAN ICES-3(B)/NMB-3(B).
• Este dispositivo cumple con la Sección 15 de las normas
de la Comisión Federal de Comunicaciones (FCC) y las
normas RSS de exención de licencia del Ministerio de
Industria de Canadá. Su funcionamiento está sujeto a las
dos siguientes condiciones:
ʵ Este dispositivo no puede causar interferencia dañina,
y
ʵ Este dispositivo debe aceptar cualquier interferencia
que reciba, incluyendo aquella interferencia que
podría producir un funcionamiento no deseado.
Este equipo ha sido probado y se ha demostrado que cumple
con los límites establecidos para dispositivos digitales de
Clase B, de conformidad con la Sección 15 de las Normas de
la FCC. Estos límites están diseñados para ofrecer un nivel
razonable de protección contra la interferencia dañina en
instalaciones residenciales. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia y, si no se instala
y utiliza de acuerdo con las instrucciones proporcionadas,
puede producir una interferencia dañina a la comunicación
radial. Sin embargo, no existen garantías de que no ocurra
interferencia alguna en una instalación en particular. Si
este equipo produce interferencia dañina a la recepción
radial o de televisión, lo que puede determinarse al apagar
y volver a encender el equipo, se pide al usuario que
corrija la interferencia implementando una o más de las
siguientesmedidas:
ʵ Cambie la orientación o el lugar donde esté ubicada
la antena receptora.
ʵ Aumente el espacio que separa al equipo del receptor.
ʵ Conecte el equipo a una toma de corriente que esté en
un circuito diferente al circuito al que esté conectado
el receptor.
ʵ Consulte con el distribuidor o con un técnico de radio
y televisión con experiencia que pueda ayudarle.
• Los cambios o modificaciones que no estén aprobados
expresamente por el fabricante podrían anular la
autorización del usuario para utilizar el dispositivo.
Este aparato digital de la Clase B cumple con la norma
canadiense ICES-003.
• Según el reglamento del Ministerio de Industria de
Canadá, este transmisor de radio puede funcionar
solamente con una antena del tipo y de la máxima (o
menor) ganancia aprobados para el transmisor por
el Ministerio de Industria de Canadá. Para reducir la
posible interferencia radioeléctrica a otros usuarios,
el tipo de antena y su ganancia deberían elegirse de
manera que la potencia isotrópica radiada equivalente
(p.i.r.e.) no sea mayor que la necesaria para una
comunicaciónsatisfactoria.
• Para cumplir con los límites de exposición a radiación de
radiofrecuencia establecidos por la FCC y el Ministerio de
Industria de Canadá para la población general, la antena
utilizada para este dispositivo no debe ser coubicada ni
funcionar junto con cualquier otra antena o transmisor.
Para productos con Bluetooth®
• Al viajar en avión, asegúrese de cumplir con las
restricciones de las líneas aéreas acerca del uso de
dispositivos electrónicos personales y Bluetooth®.
• La función de alerta de fuera de alcance ha sido diseñada
para servir de ayuda para evitar la pérdida o robo de
productos. No es un sistema de seguridad.
ESPAÑOL
36
• El rango de conectividad es de hasta 30.5 m (100 pies)
dependiendo del entorno y la ubicación.
• Las señales de radiofrecuencia de onda corta de un
dispositivo Bluetooth® pueden afectar el funcionamiento
de otros dispositivos médicos y electrónicos (como
marcapasos o audífonos).
NOTA: La marca denominativa y los logotipos de Bluetooth®
son marcas registradas propiedad de Bluetooth®, SIG, Inc.
y todo uso de dichas marcas por DeWALT se hace bajo
licencia. Otras marca y nombres comerciales son de sus
respectivospropietarios.
Este producto cumple con estas normas cuando se pone
en funcionamiento con un alargador de 1.82 m (6 pies) o
máscorto.
Carga de una batería (Fig. C)
1. Enchufe el cargador en una toma de corriente apropiada
antes de introducir labatería.
11
10
Fig. C
2. Inserte la batería
11
en el cargador, comprobando
esté bien fija. La luz roja (de carga) parpadeará
continuamente para indicar que se ha iniciado el
proceso decarga.
3. La luz roja se quedará ENCENDIDA continuamente
cuando se haya completado el proceso de carga.
La batería estará entonces completamente cargada
y podrá ser utilizada de inmediato o dejarse en el
cargador. Para sacar la batería del cargador, presione el
botón de liberación
10
de labatería.
NOTA: Para asegurar el máximo rendimiento y vida
útil de las baterías de iones de litio, cargue la batería
completamente antes de usarla por primeravez.
Funcionamiento del cargador
Consulte los indicadores a continuación relativos al estado
de carga de labatería.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/Fría*
* DCB107, DCB112, DCB113, DCB115, DCB118,
DCB132: La luz roja continuará parpadeando, pero una
luz indicadora amarilla estará iluminada durante esta
operación. Una vez que la batería haya llegado a una
temperatura apropiada, la luz amarilla se apagará y el
cargador continuará con el procedimiento decarga.
El cargador no cargarán una batería defectuosa. El cargador
indicará que la unidad de batería es defectuosa al no
iluminarse o al indicar que existe un problema con la unidad
o elcargador.
NOTA: Esto también puede significar que hay un problema
con elcargador.
Si el cargador indica un problema, lleve el cargador y la
batería a un centro de servicio autorizado para que sean
sometidos apruebas.
Retraso por batería caliente/fría
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de labatería.
Una batería fría se carga más lentamente que una batería
caliente. La batería se cargará a ese ritmo más lento durante
todo el ciclo de carga y no volverá a cargarse a la velocidad
de carga máxima incluso si la batería secalienta.
El cargador DCB118 está equipado con un ventilador
interno diseñado para enfriar la batería. El ventilador se
encenderá automáticamente cuando la batería tenga
queenfriarse.
No opere nunca el cargador si el ventilador no funciona
adecuadamente o si las ranuras de ventilación están
obstruidas. No permita que entren objetos extraños dentro
delcargador.
Sistema de protección electrónica
Las herramientas con baterías de iones de litio están
diseñadas con un Sistema de protección electrónico
que protegerá la batería contra la sobrecarga, el
sobrecalentamiento o la descargacompleta.
La herramienta se apagará automáticamente si el Sistema
de protección electrónico se activa. Si esto ocurre, coloque
la batería de iones de litio en el cargador hasta que esté
totalmentecargada.
Montaje en la pared
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 25,4 mm (1") de largo, con una cabeza de un
diámetro de 7-9 mm (0,28–0,35"), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32"). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en lasranuras.
EsPAñOl
37
Instrucciones de limpieza del cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y
grasa del exterior del cargador puede usarse un
paño o cepillo suave no metálico. No use agua ni
solucioneslimpiadoras.
Notas importantes sobre la carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 – 24 °C (65 – 75 °F).
NO cargue la unidad de batería a una temperatura
ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C
(+104 °F). Esto es importante y evitará causar daños
graves a labatería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamientotérmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 – 24 °C (65 – 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de serviciolocal.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sindañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentarlimpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otrolíquido.
Recomendaciones de almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
ofrío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera delcargador.
nOTA: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de serusada.
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
UsO DEBiDO
Su taladro/destornillador/taladro percutor está diseñado
para aplicaciones profesionales de taladrado, atornillado y
taladrado de percusión.
nO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su taladro/destornillador/taladro percutor es una
herramienta eléctrica profesional.
nO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
Gancho para cinturón y sujetador para
brocas (Accesorios opcionales) (Fig. A)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones. Las funciones de Exception-Tool
Connect ™ y los ajustes de modo requieren que se
instale la batería.
ADVERTENCIA: Para reducir el riesgo de lesiones
graves, SOLO use el gancho para cinturón de
la herramienta para colgar la herramienta de
un cinturón de trabajo. NO use el gancho para
cinturón para colgar o sujetar la herramienta a una
persona u objeto durante el uso. NO suspenda la
herramienta de objetos en altura ni suspenda objetos
del gancho paracinturón.
ADVERTENCIA: Para reducir el riesgo de lesiones
graves, asegúrese de que el tornillo que sujeta el
gancho para cinturón estéfirme.
ATENCIÓN: Para reducir el riesgo de lesiones
o daños, NO use el gancho para cinturón para
colgar el taladro mientas lo usa como luz
deenfoque.
iMPORTAnTE: Al sujetar o reemplazar el gancho para
cinturón
7
o el sujetador para brocas
9
, use solo el
tornillo
8
provisto. Asegúrese de ajustar firmemente
eltornillo.
EsPAñOl
38
El gancho para cinturón
7
y el sujetador para brocas
9
pueden sujetarse en cualquiera de los lados de la
herramienta usando solo el tornillo
8
provisto, para
adaptarse a usuarios diestros o zurdos. Si no desea usar
el gancho o el sujetador para brocas, puede quitarlos de
laherramienta.
Para mover el gancho para cinturón o el sujetador para
brocas, quite el tornillo
8
que los sostiene en su lugar y
luego vuelva a ensamblar en el lado opuesto. Asegúrese de
ajustar firmemente eltornillo.
Interruptor del gatillo de velocidad
variable (Fig. A)
Para encender la herramienta, oprima el interruptor de
gatillo
1
. Para apagar la herramienta, libere el interruptor
de gatillo. Su herramienta está equipada con un freno. El
portaherramientas se detendrá en cuanto se libere por
completo el interruptor degatillo.
nOTA: No se recomienda el uso continuo en un rango
de velocidad variable. Puede dañar el interruptor y
debeevitarse.
Botón de control de avance/retroceso
(Fig. A)
Un botón de control de avance/retroceso
2
determina la
dirección de la herramienta y también sirve como botón
debloqueo.
Para seleccionar la rotación hacia adelante, libere el
interruptor de gatillo y presione el botón de control de
avance/retroceso en el lado derecho de laherramienta.
Para seleccionar el retroceso, presione el botón de control
de avance/retroceso en el lado izquierdo de laherramienta.
La posición central del botón de control bloquea la
herramienta en la posición de apagado. Al cambiar la
posición del botón de control asegúrese de que el gatillo no
estépresionado.
nOTA: La primera vez que se utiliza la herramienta después
de cambiar el sentido de rotación, puede estuchar un
chasquido en el arranque. Esto es normal y no indica
unproblema.
Cuello de ajuste de torsión (Fig. D–F)
Su herramienta posee un mecanismo de destornillador de
torsión ajustable para colocar y extraer una amplia variedad
de formas y tamaños de fijaciones y, en algunos modelos,
un mecanismo percutor para perforar mampostería.
Alrededor del cuello
3
aparecen números, un símbolo de
broca de taladro y, en algunos modelos, el símbolo de un
martillo. Estos números se utilizan para ajustar el embrague
para alcanzar un rango de torsión. Cuanto más alto es el
número en el cuello, más alta es la torsión y más grande es
la fijación que puede colocarse. Para seleccionar uno de los
números, gire hasta que el número deseado se alinee con
laflecha.
nOTA: El collar de ajuste de torsión solo se acopla durante
el modo de destornillador y no en el modo de taladro o
taladropercutor.
Fig. D Fig. E
Fig. F
4
3
3
4
Cambio de marcha doble (Fig. D–F, J)
ADVERTENCIA: Tool Connect™ permite que
se configure la velocidad del taladro en valores
más bajos que la clasificación que aparece en la
etiqueta de la herramienta. Si no está seguro de la
configuración actual, presione el botón selector de
modalidad
12
(Fig.J) para fijar la herramienta en
la configuración de inicio según se describe en la
etiqueta y en este manual.
La función de marcha doble de su taladro/destornillador
le permite cambiar la marcha para lograr una
mayorversatilidad.
1. Para seleccionar la velocidad 1 (ajuste de alta torsión),
apague la herramienta y espere a que se detenga.
Deslice la palanca de cambio de marcha
4
hacia
adelante (hacia el portaherramientas).
2. Para seleccionar la velocidad 2 (ajuste de baja torsión),
apague la herramienta y espere a que se detenga.
Deslice la palanca de cambio de marcha hacia atrás
(alejándose del portaherramientas).
nOTA: No cambie de marcha con la herramienta
funcionando. Siempre deje detener por completo el
taladro antes de cambiar la marcha. Si tiene problemas
para cambiar la marcha, asegúrese de que la palanca
de marcha doble esté completamente hacia adelante o
completamente haciaatrás.
Las configuraciones de velocidad vienen establecidas de
fábrica pero pueden personalizarse utilizando la aplicación
Tool Connect™. Consulte la tabla de Selector de modalidad
para las preconfiguraciones de fábrica.
Luz de trabajo (Fig. A)
ATENCIÓN: No debe mirarse directamente a la
luz de trabajo. Podrían producirse lesiones oculares
graves.
La luz de trabajo
5
ubicada en la base de la herramienta
está activada cuando el interruptor de gatillo está apretado.
En la configuración de Inicio, cuando el gatillo se libera, la
luz de trabajo permanecerá iluminada hasta 20 segundos.
Si el interruptor de gatillo sigue presionado, la luz de trabajo
permanecerá encendida. Las configuraciones de la luz de
trabajo pueden personalizarse utilizando la aplicación Tool
Connect™. Consulte el Selector de modalidad.
Modo de luz de enfoque
El ajuste alto es el modo de luz de enfoque. La luz de
enfoque funcionará por 20 minutos después de liberar el
interruptor de gatillo. Dos minutos antes de apagarse, la
luz de enfoque parpadeará dos veces y luego se apagará
gradualmente. Para evitar que la luz de enfoque se apague,
toque ligeramente el interruptor degatillo.
ESPAÑOL
39
ADVERTENCIA: Mientras usa la luz de trabajo
en modo medio o de luz de enfoque, no mire
fijamente a la luz ni coloque el taladro en una
posición que pueda ocasionar que una persona
mire directamente a la luz. Podrían producirse
lesiones graves a lavisión.
ATENCIÓN: Al usar la herramienta como luz de
enfoque, asegúrese de que esté en una superficie
estable donde no ocasione un riesgo de tropezón
ocaída.
ATENCIÓN: Quite todos los accesorios del
portaherramientas antes de usar el taladro como luz
de enfoque. Podrían producirse lesiones o daños a
losbienes.
Advertencia de batería baja
Cuando utiliza el modo de luz de enfoque y la batería se
acerca a estar completamente descargada, la luz de enfoque
parpadeará dos veces y luego se apagará gradualmente.
Después de dos minutos, la batería se descargará por
completo y el taladro se apagará de inmediato. En este
punto, reemplace por una bateríanueva.
ADVERTENCIA: Para reducir el riesgo de lesiones,
siempre tenga una batería de respaldo o iluminación
secundaria disponible si la situación lorequiere.
Portaherramientas de manga simple sin
llave (Fig. G–I)
ADVERTENCIA: No intente ajustar brocas de taladro
(u otro accesorio) sujetando la parte delantera del
portaherramientas y encendiendo la herramienta.
Pueden producirse daños al portaherramientas y
lesiones. Siempre bloquee el interruptor de gatillo
y desconecte la herramienta de la fuente de
alimentación al cambiar losaccesorios.
ADVERTENCIA: Siempre verifique que la broca esté
firme antes de arrancar la herramienta. Una broca
suelta puede salir despedida de la herramienta y
causar posibleslesiones.
Su herramienta cuenta con un portaherramientas sin
llave
6
con una manga rotativa para poder utilizarlo
con una mano. Para insertar una broca de taladro u otro
accesorio, siga estospasos.
1. Apague la herramienta y desconecte la herramienta de
la fuente dealimentación.
2. Sostenga la manga negra del portaherramientas
con una mano y use la otra mano para sujetar la
herramienta. Gire la manga en sentido antihorario lo
suficiente como para insertar el accesoriodeseado.
3. Inserte el accesorio alrededor de 3/4" (19 mm) en el
portaherramientas y ajuste firmemente girando la
manga en sentido horario con una mano mientras
sostiene la herramienta con la otra. Su herramienta
también está equipada con un mecanismo de bloqueo
automático del husillo. Esto le permite abrir y cerrar el
portaherramientas con unamano.
Fig. H
Fig. I
Fig. G
6
Asegúrese de ajustar el portaherramientas con una mano en
la manga de este y la otra mano sosteniendo la herramienta
para un ajustemáximo.
Para liberar el accesorio, repita los pasos 1 y 2anteriores.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones. Excepción—Para las funciones y los
ajustes de modalidad de Tool Connect™ es necesario
que esté instalada la batería.
Selector de modalidad (Fig. A, J)
ADVERTENCIA: Para reducir el riesgo de
lesión, saque los accesorios del portabrocas
de la herramienta antes de utilizar el selector
demodalidad.
Su herramienta está equipada con un selector de modalidad
que permite personalizar 3 modalidades utilizando la
aplicación Tool Connect™. Las configuraciones de inicio
están activas cuando el indicador de inicio
13
está
iluminado. Pueden personalizarse las 3 siguientes funciones.
Para más información, consulte la Tabla 1 acontinuación.
Una vez configurado, presionando el botón selector de
modalidad
12
en la base de la herramienta recorrerá las
modalidades
14
.
Si no está seguro de la configuración actual, presione el
botón selector de modalidad
12
para fijar la herramienta
en la configuración de inicio (el indicador de inicio
13
estáiluminado).
12
Fig. J
13 14
DeWALT Tool Connect™
ADVERTENCIA: Para reducir el riesgo de lesión, saque
los accesorios del portabrocas de la herramienta antes
de cualquier interacción con Tool Connect™.
ESPAÑOL
40
AVISO: Compruebe siempre la configuración de la
herramienta antes de utilizarla. Si no está seguro de
la configuración actual, presione el botón selector
de modalidad
12
(Fig.J) para fijar la herramienta
en la configuración de inicio según se describe en la
etiqueta y en este manual.
Esta herramienta puede conectarse con dispositivos móviles
que soportan la tecnología Bluetooth® Smart (o Bluetooth®
4.0). (Para ver si su dispositivo móvil es compatible, visite:
http://www.bluetooth.com/Pages/Bluetooth-Smart-Devices-
List.aspx)
DeWALT Tool Connect™ es una aplicación para su
dispositivo inteligente (como un teléfono inteligente o
tableta) que conecta el dispositivo con su herramienta
para permitirle configurar funciones específicas de la
herramienta. Consulte el Selector de modalidad.
NOTA: La marca denominativa y los logotipos de
Bluetooth® son marcas registradas propiedad de Bluetooth®,
SIG, Inc. y todo uso de dichas marcas por DeWALT se hace
bajo licencia. Otras marcas y nombres comerciales son de
sus respectivos propietarios.
NOTA: La aplicación Tool Connect™ está regida por sus
propios términos y condiciones que pueden verse a través
de la aplicación móvil.
Descargue la aplicación DeWALT Tool Connect™ en:
• Siga las instrucciones en la aplicación para crear su
propia cuenta de Tool Connect™.
• En la pantalla de Inicio de la aplicación, seleccione
"+Tool" ("+Herramienta") para iniciar el proceso de
añadir su herramienta a la aplicación.
• Para conectar su herramienta con la aplicación
DeWALT Tool Connect™, en la pantalla adecuada,
presione el botón selector de modalidad
12
durante
3 a 5 segundos, luego espere a que la herramienta se
conecte. La herramienta solo puede conectarse a una
cuenta de Tool Connect™ a la vez.
• Cuando se haya conectado la herramienta, puede
confirmar que desea registrar el producto.
Para más información acerca de la funcionalidad y
características de DeWALT Tool Connect™, llame al
1–800–4-DeWALT (1–800–433–9258), visite www.dewalt.
com o consulte la página de Preguntas frecuentes y las
pantallas de ayuda ubicadas dentro de la aplicación móvil.
Pila de botón
La capacidad de Bluetooth® funciona con una pila de
botón en su herramienta que, cuando es necesario, debe
ser cambiada por su centro de servicio local DeWALT. No
intente cambiar la pila de botón usted mismo.
ADVERTENCIA: Peligro de explosión si la pila se
cambia incorrectamente.
ADVERTENCIA: NO INGERIR LA PILA; PELIGRO DE
QUEMADURA QUÍMICA. Este producto contiene
una pila de botón. Si se traga la pila de botón, puede
ocasionar graves quemaduras internas en solo dos
horas y provocar la muerte.
• Manténgase las pilas nuevas y usadas fuera del
alcance de los niños. Si el compartimiento de
pilas no cierra bien deje de usar el producto y
manténgalo fuera del alcance de los niños.
• Si cree que las pilas han podido tragarse o ponerse
dentro de cualquier parte del cuerpo, busque
atención médica inmediatamente.
• Si el contenido de la pila de botón entra en
contacto con la piel, lávese inmediatamente con
agua y un jabón suave. Si el líquido de la pila de
botón entra en contacto con los ojos, enjuague
con agua los ojos abiertos durante 15 minutos o
hasta que cese la irritación. Si se necesita atención
médica, el electrolito de la pila está compuesto
por un solvente orgánico y sales de litio.
• No incinere ni elimine la herramienta junto con
material de residuo doméstico. La herramienta
que haya llegado al final de su vida útil debe
ser recogida por separado y devuelta a una
instalación de reciclaje compatible con el
medioambiente.
OPERACIÓN
ADVERTENCIA: Para disminuir el riesgo
de lesiones corporales graves, apague la
herramienta y extraiga la batería antes de
realizar cualquier ajuste o de quitar o instalar
accesorios. Una puesta en marcha accidental podría
causar lesiones. Excepción— Para las funciones y los
ajustes de modalidad de Tool Connect™ es necesario
que esté instalada la batería.
AVISO: Compruebe siempre la configuración de la
herramienta antes de utilizarla. Si no está seguro de
la configuración actual, presione el botón selector
de modalidad
12
(Fig.J) para fijar la herramienta
en la configuración de inicio según se describe en la
etiqueta y en este manual.
Tabla 1
Funciones personalizables Inicio
Preconfiguraciones de fábrica
Rango personalizableModalidad 1 Modalidad 2 Modalidad 3
Intensidad de la luz de trabajo MED APAGADO MED ALTA APAGADO–ALTA
Retardo de la luz de trabajo desactivado 20 segs. 20 segs. 20 segs. 20 minutos 0–20 minutos
Velocidad máxima (RPM) Velocidad 1
Velocidad 2
550
2000
550
2000
550
2000
550
2000
180–550
600–2000
EsPAñOl
41
Cómo instalar y retirar la unidad de
batería (Fig. K)
nOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería
11
en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de alimentación de la herramienta,
presione los botones de liberación
10
y tire firmemente
de la unidad de batería para sacarla del mango de la
herramienta. Insértela en el cargador tal como se describe
en la sección del cargador de estemanual.
Fig. K
10
11
Posición adecuada de las manos (Fig. L)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
Para tener una posición adecuada de las manos, ponga una
mano en el mango principal y la otra en la batería.
Fig. L
Uso del destornillador (Fig. D)
1. Seleccione el rango deseado de velocidad/
torsión usando la palanca de cambio de marcha
para que coincida con la velocidad y torsión de la
operaciónplanificada.
2. Gire el cuello de ajuste de torsión
3
a la
posicióndeseada.
nOTA: Use el ajuste de torsión más bajo requerido para
asentar la fijación a la profundidad deseada. Cuanto más
bajo es el número, menor será la torsióngenerada.
3. Inserte el accesorio deseado de fijación en el
portaherramientas al igual que con cualquier broca
detaladro.
4. Realice algunas pruebas de práctica en material de
desecho o áreas ocultas de la pieza de trabajo para
determinar la posición apropiada del cuello de ajuste
detorsión.
5. Siempre arranque con los ajustes menores de torsión y
luego avance a los mayores ajustes para evitar daños a
la pieza de trabajo o a lafijación.
Perforación (Fig. E)
AVISO: Si perfora material delgado, use un bloque
de "respaldo" de madera para prevenir el daño
almaterial.
1. Seleccione el rango deseado de velocidad/torsión
usando la palanca de cambio de marcha para que
coincida con la velocidad y torsión de la operación
planificada. Gire el cuello
3
al símbolo deltaladro.
2. Use solo brocas de perforación afiladas. Para
MAMPOSTERÍA, como ladrillo, cemento, bloque de
concreto, etc., use las brocas con puntas de carburo
adecuadas para perforación porpercusión.
3. Siempre aplique presión en línea recta con la broca. Use
presión suficiente para mantener el taladro perforando,
pero no empuje demasiado como para que el motor se
detenga o la broca sedesvíe.
4. Sostenga la herramienta firmemente con las dos manos
para controlar la acción de giro del taladro. Si el modelo
no está equipado con un mango lateral, sostenga el
taladro con una mano en el mango y la otra sobre el
paquete debaterías.
ADVERTENCIA: El taladro puede detenerse si se
sobrecarga, causando un giro repentino. Siempre
esté preparado para la detención. Sostenga el
taladro firmemente para controlar la acción de giro y
evitarlesiones.
5. SI EL TALADRO SE DETIENE, usualmente se debe a que
se lo está sobrecargando o utilizando incorrectamente.
LIBERE EL GATILLO DE INMEDIATO, aleje la broca del
taladro de la pieza de trabajo y determine la causa de la
detención. NO presione EL GATILLO PARA ENCENDER
Y APAGAR EN UN INTENTO DE ARRANCAR EL TALADRO
DETENIDO; ESTO PUEDE DAÑAR ELTALADRO.
6. Para minimizar la detención o la rotura del material,
reduzca la presión aplicada sobre el taladro y coloque la
broca por la última parte delorificio.
7. Mantenga el motor funcionando al retirar la broca
fuera del orificio perforado. Esto lo ayudará a prevenir
elatascamiento.
ESPAÑOL
42
Uso del taladro percutor (Fig. F)
DCD797 Only
1. Seleccione el rango deseado de velocidad/
torsión usando la palanca de cambio de marcha
para que coincida con la velocidad y torsión de la
operación planificada. Gire el cuello
3
al símbolo del
taladropercutor.
IMPORTANTE: Use solo brocas con punta de carburo o
para mampostería calificadas para el taladropercutor.
2. Perfore solo con la fuerza necesaria sobre el taladro
percutor para impedir que rebote excesivamente o
"levantar" la broca. Demasiada fuerza causará una
menor velocidad de perforación, recalentamiento y una
menor velocidad deperforación.
3. Perfore en línea recta, manteniendo la broca en ángulo
recto con la pieza de trabajo. No ejerza presión lateral en
la broca al perforar ya que esto causará la obstrucción
de las ranuras de la broca y una menor velocidad
deperforación.
4. Al perforar orificios profundos, si la velocidad del
taladro percutor comienza a reducirse, retire la broca
parcialmente del orificio con la herramienta aún
funcionando para ayudar a eliminar el polvo delorificio.
NOTA: Un flujo de polvo uniforme saliendo del orificio
indica una velocidad apropiada deperforación.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones. Excepción— Para las funciones y los
ajustes de modalidad de Tool Connect™ es necesario
que esté instalada la batería.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada ANSI
Z87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece DeWALT., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados porDeWALT.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún
accesorio, póngase en contacto con DeWALT Industrial
Tool Co., 701 East Joppa Road, Towson, MD 21286, llame
al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
Capacidades máximas recomendadas
DCD792 DCD797
MADERA
Barrena 22 mm (7/8") 22 mm (7/8")
Paleta 32 mm (1–1/4") 32 mm (1–1/4")
Giro 13 mm (1/2") 13 mm (1/2")
Alimentación
automática
35 mm (1–3/8") 35 mm (1–3/8 po)
Sierra caladora 50 mm (2") 50 mm (2")
METAL
Giro 13 mm (1/2") 13 mm (1/2")
Sierra caladora 35 mm (1–3/8") 35 mm (1–3/8")
MAMPOSTERÍA
Carburo – 6,5 mm (1/4")
Reparaciones
El cargador y las unidades de batería no pueden
serreparados.
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica DeWALT u en un centro de mantenimiento
autorizado DeWALT. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de Servicio más cercano
CULIACAN, SIN
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
GUADALAJARA, JAL
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXICO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERIDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MONTERREY, N.L.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
ESPAÑOL
43
PUEBLA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
SAN LUIS POTOSI, SLP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREON, COAH
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VILLAHERMOSA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRASLOCALIDADES:
Si se encuentra en México, por favor llame al
(55) 5326 7100
Si se encuentra en U.S., por favor llame al
1-800-433-9258 (1-800 4-DeWALT)
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ________________________________
Marca: ________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Registro en línea
Gracias por su compra. Registre su producto ahorapara:
• SERVICIO EN GARANTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
• CONFIRMATCIÓN DE PROPIEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA SU SEGURIDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para el
Consumidor).
Registro en línea en www.dewalt.com/register.
Garantía limitada por tres años
DeWALT reparará, sin cargo, cualquier falla que surja de
defectos en el material o la fabricación del producto, por
hasta tres años a contar de la fecha de compra. Esta garantía
no cubre fallas de las piezas causadas por su desgaste
normal o abuso a la herramienta. Para mayores detalles
sobre la cobertura de la garantía e información acerca de
reparaciones realizadas bajo garantía, visítenos en
www.dewalt.com o dirígase al centro de servicio más
cercano. Esta garantía no aplica a accesorios o a daños
causados por reparaciones realizadas o intentadas por
terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE
TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE
COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,
Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados no permiten limitaciones
sobre la duración de una garantía implícita, o la exclusión
o limitación de daños incidentales o consecuentes, así que
estas limitaciones pueden no aplicarse a usted. Esta garantía
le otorga derechos legales específicos, además de los cuales
usted puede tener otros derechos dependiendo del estado
o la provincia en que seencuentre.
Además de la garantía, las herramientas DeWALT están
cubiertaspor:
1 AÑO DE SERVICIO GRATUITO
DeWALT mantendrá la herramienta y reemplazará las
piezas gastadas por su uso normal, sin cobro, en cualquier
momento durante un año a contar de la fecha de compra.
Los artículos gastados por la clavadora, tales como la unidad
de hoja y retorno del impulsador, no estáncubiertas.
EsPAñOl
44
2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn DEWAlT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn DEWAlT
DCB200, DCB204, DCB204BT, DCB205, DCB205BT, DCB206,
DCB606, DCB609
nOTA: La garantía del producto quedará nula si la unidad
de batería ha sido alterada de cualquier manera. DeWALT no
es responsable de ninguna lesión causada por alteraciones
y podría iniciar un procedimiento judicial por fraude de
garantía hasta el máximo grado permisible por laley.
gARAnTÍA DE REEMBOlsO DE sU DinERO
POR 90 DÍAs
Si no está completamente satisfecho con el desempeño
de su máquina herramienta, láser o clavadora DeWALT,
cualquiera sea el motivo, podrá devolverlo hasta 90 días de
la fecha de compra con su recibo y obtener el reembolso
completo de su dinero – sin necesidad de responder a
ningunapregunta.
AMÉRiCA lATinA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE
ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven
ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-DeWALT)
para que se le reemplacengratuitamente.
EsPECiFiCACiOnEs
DCD792, DCD797 20 V Máx* 2000 rpm
Solamente para propósito deMéxico:
Importado por: DeWALT Industrial Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7
DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286
(SEP17) Part No. N547821 DCD792, DCD797 Copyright © 2017 DeWALT
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
DeWALT BATTERY AND CHARGER SYSTEMS
Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .
Cargadores de baterías/Tiempo de carga (Minutos)
Battery
Cat #
Output
Voltage
120 Volts 12 Volts
DC9000
DC9310
DC9320
DCB095
DCB102
DCB103
DCB107
DCB112
DCB113
DCB114
DCB115
DCB116
DCB118
DCB132
DCB119
DW0249
DCB412
DCB609 20/60 X X X X 135 135 432 270 230 X 135 X 75 270 X X X
DCB606 20/60 X X X X 100 100 272 170 140 X 90 X 60 90 X X X
DCB404 40 X X X X X X X X X 90 X 30 X X X X 130
DCB406 40 X X X X X X X X X 130 X 45 X X X X 190
DCB407 40 X X X X X X X X X 170 X 60 X X X X 235
DC9360 36 45 X X X X X X X X X X X X X X X X
DCB361 36 45 X X X X X X X X X X X X X X X X
DC9280 28 60 X X X X X X X X X X X X X X X X
DW0242 24 X X X X X X X X X X X X X X X 60 X
DCB200 20 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X
DCB201 20 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X
DCB203 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X
DCB203BT* 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X
DCB204 20 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X
DCB204BT* 20 X X X X 70 70 185 120 90 X 60 X 60 60 120 X X
DCB205 20 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X
DCB206 20 X X X X 100 100 272 170 140 X 90 X 60 90 X X X
DCB207 20 X X X X 30 30 60 40 30 X 22 X 22 22 X X X
DC9182 18 X 40 40 X X 40 X X X X X X X X X 40 X
DCB120 12 X X X X 30 30 60 45 35 X 20 X X X 45 X X
DCB127 12 X X X X 35 35 90 60 50 X 30 X X X 60 X X
DCB080 8 X X X 60 X X X X X X X X X X X X X
*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®,
SIG, Inc. and any use of such marks by DeWALT is under license. Other trademarks and trade names are those of their
respective owners.
**Battery Datecode 201536 or later.
“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual
charge time may vary. Read the instruction manual for more specific information.
“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de
charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.
Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es
aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.
* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.
(120V Max* is based on using 2 DeWALT 60V Max* lithium-ion batteries combined.)
* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.
(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion DeWALT de 60V Max*).
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o
108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio DeWALT de 60 V Máx* combinadas).
