Bosch 06008A9070 Trimmer AFS 23-37 (950 W, cutting diameter User Manual

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-garden.com

F 016 L81 755 (2017.06) O / 269

AFS 23-37

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ

OBJ_DOKU-44575-005.fm Page 1 Thursday, June 8, 2017 10:41 AM

2 |

F 016 L81 755 | (8.6.17) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 20

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 29

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 38

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 46

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 55

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 63

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 71

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 78

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 86

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 93

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 103

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 112

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 121

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 129

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 138

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 147

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 156

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 165

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 175

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 183

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 191

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 198

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 207

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 214

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 223

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

OBJ_BUCH-2432-006.book Page 2 Thursday, June 8, 2017 10:50 AM

Deutsch | 3

Bosch Power Tools F 016 L81 755 | (8.6.17)

Deutsch

Sicherheitshinweise

Erläuterung der Symbole auf dem

Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanlei-

tung.

Achten Sie darauf, dass in der

Nähe stehende Personen nicht

durch weggeschleuderte

Fremdkörper verletzt werden.

Warnung: Halten Sie einen si-

cheren Abstand zum Gartenge-

rät, wenn es arbeitet.

Rechnen Sie mit dem Rück-

schlag des Schneidblatts.

Ziehen Sie den Netzstecker be-

vor Sie Einstell- oder Reini-

gungsarbeiten vornehmen,

wenn das Gartengerät eine Zeit lang un-

beaufsichtigt bleibt oder wenn Netz-

oder Verlängerungskabel beschädigt

oder verheddert sind.

Tragen Sie Gehörschutz und

Schutzbrille.

Tragen Sie einen Schutzhelm.

Tragen Sie Schutzhandschuhe.

Tragen Sie Sicherheitsstiefel.

Das Gartengerät nicht bei Re-

gen benutzen oder dem Regen

aussetzen.

Achten Sie darauf, dass niemand durch

weggeschleuderte Fremdkörper ver-

letzt wird. Halten Sie während des Be-

triebs in der Nähe stehende Personen

auf sicheren Abstand zum Gartengerät.

Typischer A-bewerteter

Geräuschpegel des Pro-

dukts mit montierter

Klinge.

Typischer A-bewerteter

Geräuschpegel des Pro-

dukts mit montierter

Spule.

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Lesen Sie alle Sicher-

heitshinweise und An-

weisungen.

Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und

Anweisungen können elektrischen

Schlag, Brand und/oder schwere Ver-

letzungen verursachen.

Bewahren Sie alle Sicherheitshinwei-

se und Anweisungen für die Zukunft

auf.



Überprüfen Sie Netz- und Verlänge-

rungskabel vor der Verwendung auf

Schäden oder Zeichen von Alterung.

Wenn diese während des Gebrauchs

beschädigt werden, ziehen Sie sofort

den Netzstecker aus der Steckdose.

BERÜHREN SIE SIE NICHT, BEVOR

SIE AUSGESTECKT SIND. Betreiben

Sie das Gartengerät nicht, wenn Ka-

bel beschädigt oder verschlissen sind.

WARNUNG

OBJ_BUCH-2432-006.book Page 3 Thursday, June 8, 2017 10:50 AM

4 | Deutsch

F 016 L81 755 | (8.6.17) Bosch Power Tools



Ist das Netzkabel des Geräts defekt,

muss es vom Hersteller, dessen auto-

risierten Kundendienststelle oder ei-

ner dafür qualifizierten Person ausge-

tauscht werden, um

Sicherheitsgefährdungen zu vermei-

den.



Vor dem Gebrauch auf signifikante

Mängel sichtprüfen. Diese Prüfung

muss ebenso erfolgen, wenn das Gar-

tengerät fallen gelassen wurde oder

einem bedeutsamen Aufprall ausge-

setzt war.



Zur Erhöhung der Sicherheit wird

empfohlen und zugelassen ist.

(siehe Bild 14)



Bei längerem Gebrauch des Garten-

gerätes (oder anderer Maschinen)

wird der Anwender Vibrationen aus-

gesetzt, die eine Weißfingerkrankheit

(Raynaud-Phänomen) oder ein Kar-

paltunnelsyndrom verursachen kön-

nen.



Dabei ist der Tastsinn und die Tempe-

raturregulierung der Hände einge-

schränkt, Taubheit und ein brennen-

des Gefühl können auftreten bis hin

zu Nerven- und Kreislaufschäden und

Gewebenekrosen.



Fragen Sie Ihren Arzt, wenn Sie Sym-

ptome feststellen, die auf Vibrations-

überlastung hindeuten. Diese Symp-

tome beinhalten Taubheitsgefühl,

Gefühlsverlust, Jucken, Stechen,

Schmerzen, Kraftlosigkeit, Verände-

rungen der Hautfarbe oder des Haut-

zustands. Diese Symptome treten am

häufigsten in Fingern, Händen oder

Handgelenken auf.



Verwenden Sie das Gartengerät im-

mer mit dem richtigen Aufsatz. Ach-

ten Sie darauf, das Sie das Gartenge-

rät immer am vorderen und hinteren

Handgriff halten und beschränken

Sie, wenn notwendig, die Arbeitszeit.



Rechnen Sie mit einen Rückschlag

des Gartengeräts, wenn das Messer

plötzlich auf einen harten Gegenstand

trifft oder beim Schneiden von Bü-

schen oder Gestrüpp. Versuchen Sie

die Effekte von Rückschlägen zu mini-

mieren.



Dieses Gartengerät ist für die Verwen-

dung mit einem Schultergurt konstru-

iert. Passen Sie den Gurt so an, dass

das Werkzeug richtig ausbalanciert

ist, die Arbeit mit dem Gerät ist dann

weniger ermüdend.



Das Schneidblatt bei Transport und

Lagerung stets mit einem geeigneten

Schutz abdecken.



Stromversorgungskabel vom

Schneidwerkzeug fern halten.

Wartung



Tragen Sie immer Schutzhandschu-

he, wenn Sie in der Nähe der schar-

fen Messer hantieren oder arbei-

ten.

OBJ_BUCH-2432-006.book Page 6 Thursday, June 8, 2017 10:50 AM

Deutsch | 7

Bosch Power Tools F 016 L81 755 | (8.6.17)



Führen Sie regelmäßig folgende

Wartungsarbeiten aus, um einen

langen und zuverlässigen Gebrauch

sicherzustellen:



Stellen Sie den Festsitz aller Muttern,

Bolzen und Schrauben sicher, damit

ein sicherer Arbeitszustand des Gar-

tengeräts gewährleistet ist. Verwen-

den Sie hierzu das mitgelieferte Werk-

zeug.



Überprüfen Sie das Gartengerät und

ersetzen Sie sicherheitshalber abge-

nutzte oder beschädigte Teile.



Stellen Sie sicher, dass auszuwech-

selnde Teile von Bosch freigegeben

sind.



Lassen Sie das Gartengerät nur von

einer autorisierten Bosch-Werkstatt

reparieren.



Stellen Sie vor dem Transport und

der Lagerung sicher, dass das Gar-

tengerät sauber und frei von Rück-

ständen ist. Wenn nötig, mit einer

weichen trockenen Bürste reinigen.



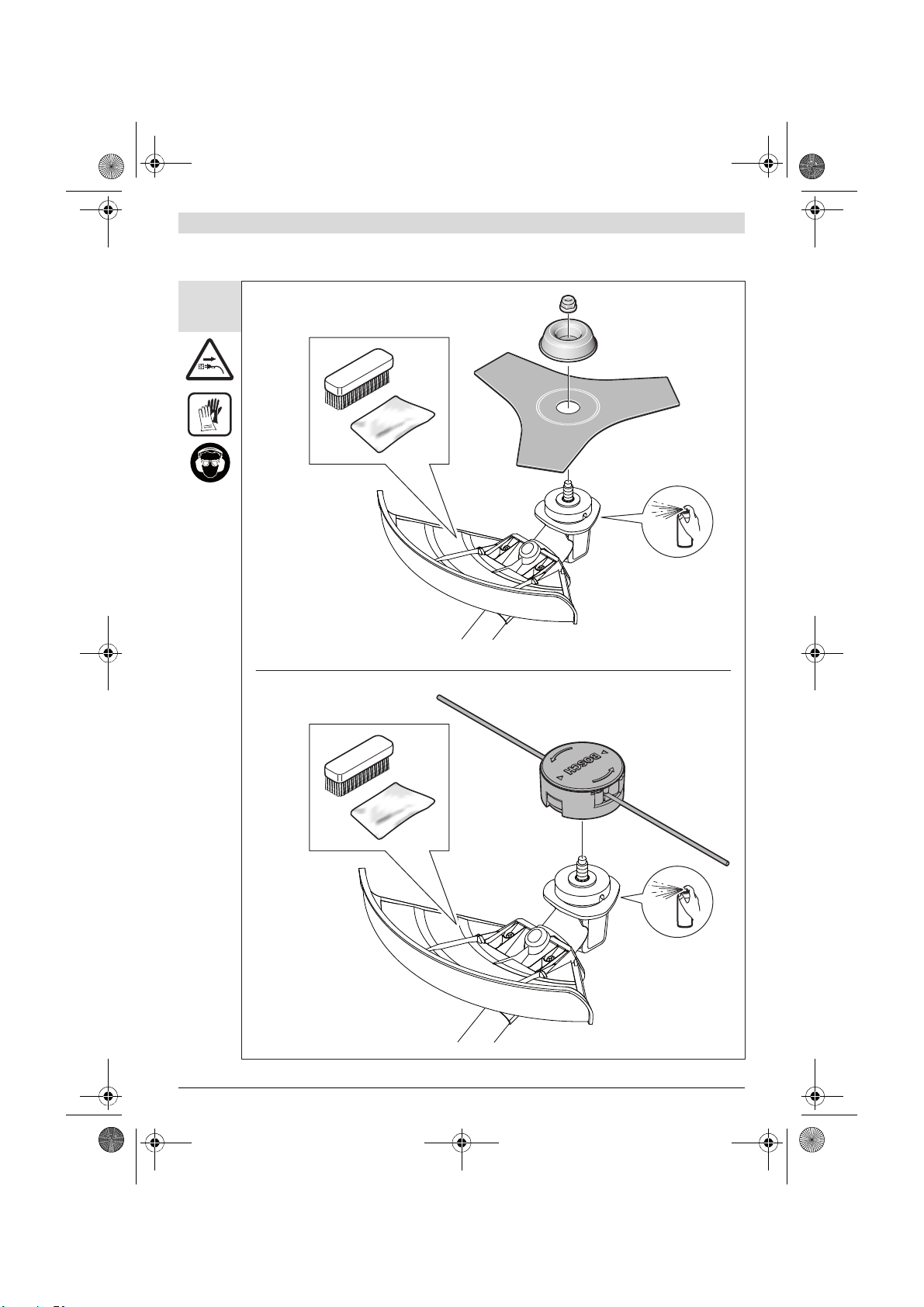

Entfernen Sie alle Ablagerungen zwi-

schen dem Schneidkopf und der

Schutzhaube. Zur kompakten Lage-

rung, kann das Gartengerät am Schaft

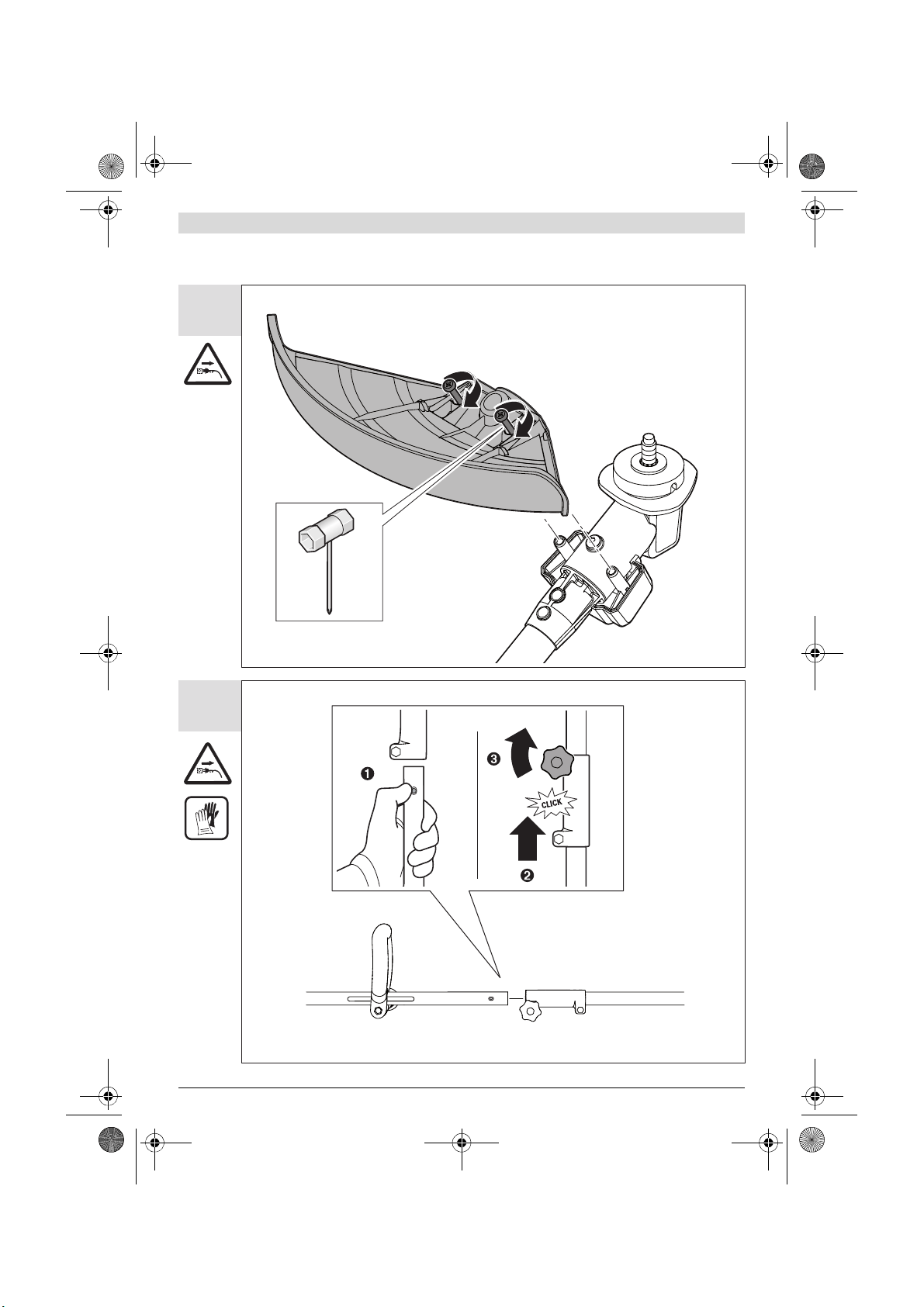

getrennt werden. (siehe Bild 3)

Elektrische Sicherheit

Achtung! Schalten Sie vor

Wartungs- oder Reinigungsar-

beiten das Gartengerät aus

und ziehen Sie den Netzstecker. Glei-

ches gilt, wenn das Stromkabel be-

schädigt, angeschnitten oder verwi-

ckelt ist.

Ihr Gartengerät ist zur Sicherheit schut-

zisoliert und benötigt keine Erdung. Die

Betriebsspannung beträgt 230 V AC,

50 Hz (für Nicht-EU-Länder auch 220 V

oder 240 V). Nur zugelassene Verlänge-

rungskabel verwenden. Informationen

erhalten Sie bei Ihrer autorisierten Kun-

dendienststelle.

Zur Erhöhung der Sicherheit, benutzen

Sie einen FI-Schalter (RCD) mit einem

Fehlerstrom von maximal 30 mA. Die-

ser FI-Schalter sollte vor jeder Benut-

zung überprüft werden.

Halten Sie Netz- und Verlängerungska-

bel von beweglichen Teilen fern und

vermeiden Sie jede Beschädigung der

Kabel, um Kontakt mit spannungsfüh-

renden Teilen zu vermeiden.

Kabelverbindungen (Netzstecker und

Steckdosen) sollten trocken sein und

nicht auf dem Boden liegen.

Die Netz- und Verlängerungskabel müs-

sen regelmäßig auf Schadensmerkmale

überprüft werden und dürfen nur in ein-

wandfreiem Zustand verwendet wer-

den.

Wenn das Netzkabel des Geräts beschä-

digt ist, darf es nur von einer autorisier-

ten Bosch-Werkstatt repariert werden.

Verwenden Sie nur zugelassene Verlän-

gerungskabel.

Verwenden Sie nur Verlängerungska-

bel, -leitungen oder Kabeltrommeln, die

den Normen EN 61242 / IEC 61242

oder IEC 60884-2-7 entsprechen.

Wenn Sie zum Betrieb des Geräts ein

Verlängerungskabel benutzen wollen,

sind folgende Leiterquerschnitte erfor-

derlich:

– Leiterquerschnitt 1,25 mm

oder

1,5 mm

OBJ_BUCH-2432-006.book Page 7 Thursday, June 8, 2017 10:50 AM

8 | Deutsch

F 016 L81 755 | (8.6.17) Bosch Power Tools

– Maximale Länge 30 m für Verlänge-

rungskabel oder 60 m für Kabeltrom-

meln mit FI-Schutzschalter

Hinweis: Wird ein Verlängerungskabel

benutzt, muss dieses – wie bei den Si-

cherheitsvorschriften beschrieben – ei-

nen Schutzleiter besitzen, der über den

Stecker mit dem Schutzleiter Ihrer elek-

trischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausge-

bildeten Elektriker oder die nächste

Bosch Service-Vertretung.

VORSICHT: Nicht vorschrifts-

mäßige Verlängerungskabel

können gefährlich sein. Ver-

längerungskabel, Stecker und Kupp-

lung müssen wasserdichte, für den

Außenbereich zugelassene Ausfüh-

rungen sein.

Beachten Sie die Bedienungsanleitung

vom Hersteller des Verlängerungska-

bels oder der Kabeltrommel sowie die

nationalen Vorschriften zu deren Ver-

wendung.

Hinweis für Produkte, die

nicht in GB

verkauft werden:

ACHTUNG:

Zu Ihrer Sicherheit ist es er-

forderlich, dass der am Gartengerät an-

gebrachte Stecker mit dem Verlänge-

rungskabel verbunden wird. Die

Kupplung des Verlängerungskabels

muss vor Spritzwasser geschützt sein,

aus Gummi bestehen oder mit Gummi

überzogen sein. Das Verlängerungska-

bel muss mit einer Zugentlastung ver-

wendet werden.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen

der Betriebsanleitung von Bedeutung. Prägen Sie sich die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, das Gartengerät besser und sicherer

zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Die Maschine ist geeignet zum Entfernen von kleineren Sträu-

chern und Büschen, zum Schneiden von Jungpflanzen, zum

Zurückschneiden und Ausdünnen und zum Entfernen von Un-

kraut, langem Gras und Brennnesseln in Haus- und Hobbygär-

ten.

Technische Daten

Symbol Bedeutung

Bewegungsrichtung

Reaktionsrichtung

Einschalten

Ausschalten

Zubehör/Ersatzteile

Entsorgung

Freischneider AFS 23-37

Sachnummer 3 600 HA9 …

Nennaufnahmeleistung

W 950

Leerlaufdrehzahl

Schneidblatt

Fadenspule

min

-1

min

-1

7000

6000

Schnittbreite Spule cm 37

Schnittbreite Messer

cm 23

Durchmesser Faden

mm 3,5

Fadentyp

gedreht

Messertyp

3-schneidig

Verstellbarer Griff

Gewicht entsprechend

EPTA-Procedure 01:2014

kg 5,2

Schutzklasse

/II

Seriennummer

siehe Typenschild

am Gartengerät

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-

chenden Spannungen und in länderspezifischen Ausführungen können

diese Angaben variieren.

OBJ_BUCH-2432-006.book Page 8 Thursday, June 8, 2017 10:50 AM

Deutsch | 9

Bosch Power Tools F 016 L81 755 | (8.6.17)

Geräusch-/Vibrationsinformation

Montage und Betrieb

 Schließen Sie das Gartengerät nicht an die Steckdose

an, solange es nicht vollständig zusammengebaut ist.

 Nach dem Ausschalten des Freischneiders läuft der

Schneidkopf noch einige Sekunden nach. Warten Sie,

bis der Schneidkopf stillsteht, bevor Sie den Frei-

schneider erneut einschalten.

 Nicht kurz hintereinander aus- und wieder einschalten.

 Beseitigen Sie Grasanhaftungen vom Schneidkopf,

wenn Sie den Schneidkopf tauschen.

 Die Verwendung von Bosch zugelassenen Schneid-

elementen wird empfohlen. Bei anderen Schneid-

elementen kann das Schneidergebnis abweichen.

 Achten Sie bei der Verwendung des Schneidblattes da-

rauf, dass dieses mit Hilfe der Schneidblattmutter fest

montiert ist.

 Es wird empfohlen, bei länger dauernder Benutzung

entsprechende Pausen einzulegen.

Die Nummerierungen verweisen auf die Abbildungen auf den

Bildseiten.

Arbeitshinweise

Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91. Fadenspule Messer

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel

Schallleistungspegel

Unsicherheit K

Gehörschutz tragen!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und

Unsicherheit K ermittelt entsprechend EN 50636-2-91:

Schwingungsemissionswert a

Unsicherheit K

m/s

5,0

=1,5

5,0

=1,5

Handlungsziel Bild Seite

Lieferumfang 1 251

Schutzhaube montieren

2 252

Schaft zusammenfügen

3 252

Fadenspule und Faden montieren

4 253

Schneidblatt montieren

5 254–255

Montieren der Rückschlagsicherung/

Bedienhinweis für Rechtshänder

6 256

Montieren der Rückschlagsicherung/

Bedienhinweis für Linkshänder

7 256

Schultergurt montieren

Grifflänge einstellen

8 257

Verlängerungskabel anschließen

9 257

Ein-/Ausschalten

10 258

Arbeitshinweise

11 258

Reinigung

12 259

Lagerung Schneidfaden

13 260

Zubehör auswählen

14 260

Einsatzbereich Schneidwerkzeug

Entfernen von Sträuchern/

Gestrüpp

Schneidblatt

Schneiden von Jungpflanzen Schneidblatt

Zurückschneiden/Ausdünnen Fadenspule

Entfernen von Unkraut Fadenspule/Schneidblatt

Schneiden von langem Gras Fadenspule

Entfernen von Brennnesseln Fadenspule/Schneidblatt

Handlungsziel Bild Seite

OBJ_BUCH-2432-006.book Page 9 Thursday, June 8, 2017 10:50 AM

10 | Deutsch

F 016 L81 755 | (8.6.17) Bosch Power Tools

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Gartengerät läuft nicht Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Sicherung hat ausgelöst Sicherung austauschen

Überlastschutz hat ausgelöst Gartengerät abkühlen lassen und erneut starten

Gartengerät läuft mit Un-

terbrechungen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Kundendienst aufsuchen

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Gartengerät schneidet

nicht

Schneidblatt/Faden beschädigt Schneidblatt/Faden wechseln (tragen Sie im-

mer Gartenhandschuhe)

Verstärkte Vibrationen Schneidblatt beschädigt Schneidblatt wechseln (tragen Sie immer Gar-

tenhandschuhe)

Mähfaden gerissen Mähfaden wechseln

Fadenmähkopf verschmutzt Reinigen Sie den Schneidkopf und entfernen Sie

Verschmutzungen

Schneidblattmutter lose Schneidblattmutter mit 20 Nm anziehen, darauf

achten, dass Schneidblatt, Laufteller und

Druckscheibe zentriert montiert sind (tragen

Sie immer Gartenhandschuhe)

Schneidblatt nicht korrekt montiert Lösen Sie das Schneidblatt und montieren Sie

es mittig. Beachten Sie die Führungsringe auf

dem Schneidblatt für die mittige Ausrichtung.

Schlechtes Schneide-

ergebnis und verbleibende

Pflanzenstümpfe

Gras zu hoch, zu dicht Gras zu hoch: in Etappen schneiden

Gras zu dicht: mit weniger Schneidbreite je

Schneidvorgang arbeiten

Schneidblatt stumpf Schneidblatt drehen/wechseln

Schneidblatt zugesetzt Unterseite des Gartengerätes prüfen und ggf.

frei machen (tragen Sie immer Gartenhandschu-

he)

Fadenmähkopf verschmutzt Reinigen Sie den Schneidkopf und entfernen Sie

Verschmutzungen

Schneidblattmutter lässt

sich nicht öffnen

Beschädigtes Gewinde an Mutter oder Welle Welle schmieren, um das Öffnen zu erleichtern

Verriegelungsstift nicht korrekt platziert Verriegelungsstift erneut einführen und leicht

hineindrücken, während die Welle gedreht wird

OBJ_BUCH-2432-006.book Page 10 Thursday, June 8, 2017 10:50 AM

English | 11

Bosch Power Tools F 016 L81 755 | (8.6.17)

Wenn Sie das Problem mit Hilfe der Fehlersuchtabelle nicht lösen können, wenden Sie sich bitte an Ihren Händler.

Kundendienst und Anwendungs-

beratung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Gartengerätes an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestel-

len oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: [email protected]sch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

len.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]h.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gere[email protected]osch.com

Entsorgung

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elekt-

ro- und Elektronik-Altgeräte und ihrer Umsetzung in nationa-

les Recht müssen nicht mehr gebrauchsfähige Elektro- und

Elektronikgeräte getrennt gesammelt und einer umweltge-

rechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

Explanation of symbols on the

machine

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders

are not injured through foreign

objects thrown from the ma-

chine.

Schneidblatt dreht sich

nicht

Schneidblatt zugesetzt Unterseite des Gartengerätes prüfen und ggf.

frei machen (tragen Sie immer Gartenhandschu-

he)

Schneidblattmutter lose Schneidblattmutter anziehen, darauf achten,

dass Schneidblatt, Laufteller und Druckscheibe

zentriert montiert sind (tragen Sie immer Gar-

tenhandschuhe) (siehe Bild 3)

Gras zu hoch, zu dicht Gras zu hoch: in Etappen schneiden

Gras zu dicht: mit weniger Schneidbreite je

Schneidvorgang arbeiten

Schlechte Schneidleistung Schutzhaube verschmutzt Schutzhaube innen reinigen

Schneidblatt stumpf Schneidblatt drehen/wechseln

Kein Mähfaden Mähfaden nachfüllen

Symptome Mögliche Ursache Abhilfe

OBJ_BUCH-2432-006.book Page 11 Thursday, June 8, 2017 10:50 AM

12 | English

F 016 L81 755 | (8.6.17) Bosch Power Tools

Warning: Keep a safe distance

from the machine when operat-

ing.

Beware of Blade Thrust and

Kick Back.

Remove the plug before adjust-

ing or cleaning, before leaving

the machine unattended for any

period, or if the supply or extension ca-

bles become damaged or entangled.

Wear eye and ear protection.

Wear hard hat.

Wear protective gloves.

Wear foot protection.

Do not use the machine in the

rain or leave it outdoors when it

is raining.

Beware of thrown or flying objects.

Keep bystanders a safe distance from

the machine when operating.

Typical the A-weighted

noise levels of the prod-

uct with blade fitted.

Typical the A-weighted

noise levels of the prod-

uct with spool fitted.

General Power Tool Safety Warnings

Read all safety warnings

and all instructions. Fail-

ure to follow the warnings and instruc-

tions may result in electric shock, fire

and/or serious injury.

Save all warnings and instructions

for future reference.

Before use check the supply and ex-

tension cables for signs of damage or

aging. If they become damaged dur-

ing use, disconnect them from the

supply immediately. DO NOT TOUCH

THEM BEFORE DISCONNECTING

THE SUPPLY. Do not use the garden

product if the cables are damaged or

worn.

If the supply cable on the machine is

damaged, it must be replaced by the

manufacturer, its service agent or

similarly qualified persons in order to

avoid a hazard.

Before use, perform a visual inspec-

tion in order to identify any significant

damage or defects. This inspection

must also be competed if the tool is

dropped or subjected to any signifi-

cant impacts.

It is recommended for increased

electrical safety to use a Residual

Current Device (RCD) with a trip-

ping current of not more than

30 mA. Always check your RCD

every time you use it.

Always ensure tool ventilation open-

ings are kept free of debris.

WARNING

OBJ_BUCH-2432-006.book Page 12 Thursday, June 8, 2017 10:50 AM

English | 13

Bosch Power Tools F 016 L81 755 | (8.6.17)

Operation

For assembly of tool follow illustra-

tions, for disassembly reverse the as-

sembly procedure.

Remove blade cover before use.

Do not cut walls.

Never allow children or people unfa-

miliar with these instructions to use

the machine. Local regulations may

restrict the age of the operator. When

not in use, store the machine out of

reach of children.

This machine is not intended for use

by persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience and

knowledge, unless they have been

given supervision or instruction con-

cerning use of the machine by a per-

son responsible for their safety.

Children should be supervised to en-

sure that they do not play with the

machine.

Never work while people, especially

children, or pets are nearby.

The user is responsible for accidents

or hazards occurring to other people

or their property.

Always wear long heavy trousers,

boots and gloves. Do not wear loose

clothing, jewellery, short trousers,

sandals and newer work barefoot.

Thoroughly inspect the area where

the machine is to be used and remove

all stones, sticks, wires, bones and

other foreign objects.

Do not operate in areas where live ca-

bles may be present.

Before using, always visually inspect

to see that the blade or blade nut are

not worn or damaged. Replace worn

or damaged blade and nut in sets to

preserve balance.

Work only in daylight or in good artifi-

cial light.

Avoid operating the machine in bad

weather conditions especially when

there is a risk of lightning.

For your safety, please take care

whilst operating the machine in wet

grass/brush.

Walk, never run and stay in a stable

position.

Keep firm footing and balance. Do not

overreach.

Always wear ear and eye protection

when operating the machine.

Wear eye protection which is marked

to comply with EN 166 as well as

hearing protection when using this

machine.

Never operate the machine with

missing or broken guards, barriers or

shields.

Do not operate tool with the metal

cutting blade in close proximity to the

mains/extension cable.

Always check for signs of wear or

damage before and after use.

If a fault occurs consult troubleshoot-

ing section.

If an accident occurs, unplug ma-

chine from mains supply before at-

tending to the accident.

Never operate the product when you

are tired, ill or under the influence of

alcohol, drugs or medicine.

OBJ_BUCH-2432-006.book Page 13 Thursday, June 8, 2017 10:50 AM

14 | English

F 016 L81 755 | (8.6.17) Bosch Power Tools

Working on banks can be danger-

ous.

– Do not work on excessively steep

slopes.

– Always be sure of your footing on

slopes or wet grass.

– Work across the face of slopes – nev-

er up and down.

– Exercise extreme caution when

changing direction on slopes.

Keep hands and feet away from the

cutting means at all times, especially

when switching on the motor.

Switch off when transporting the ma-

chine to and from the area to be

worked on.

Switch off and remove the plug from

the socket:

– whenever you leave the machine

unattended for any period,

– before clearing a blockage,

– if the cable is tangled,

– before replacing the cutting head,

– before checking, cleaning or work-

ing on the machine,

– after striking a foreign object. In-

spect the machine for damage and

make repairs as necessary,

– if the machine starts to vibrate ab-

normally (check immediately).

Wait until the cutting head has

completely stopped before touch-

ing it. The head continues to rotate

after the machine is switched off,

the cutting system can cause inju-

ry/damage.

Do not modify this product. Unau-

thorized modifications may impair

the safety of your product and may

result in increased noise and vibra-

tion.

Store the garden product in a secure,

dry place out of reach of children. Do

not place other objects on top of the

garden product.

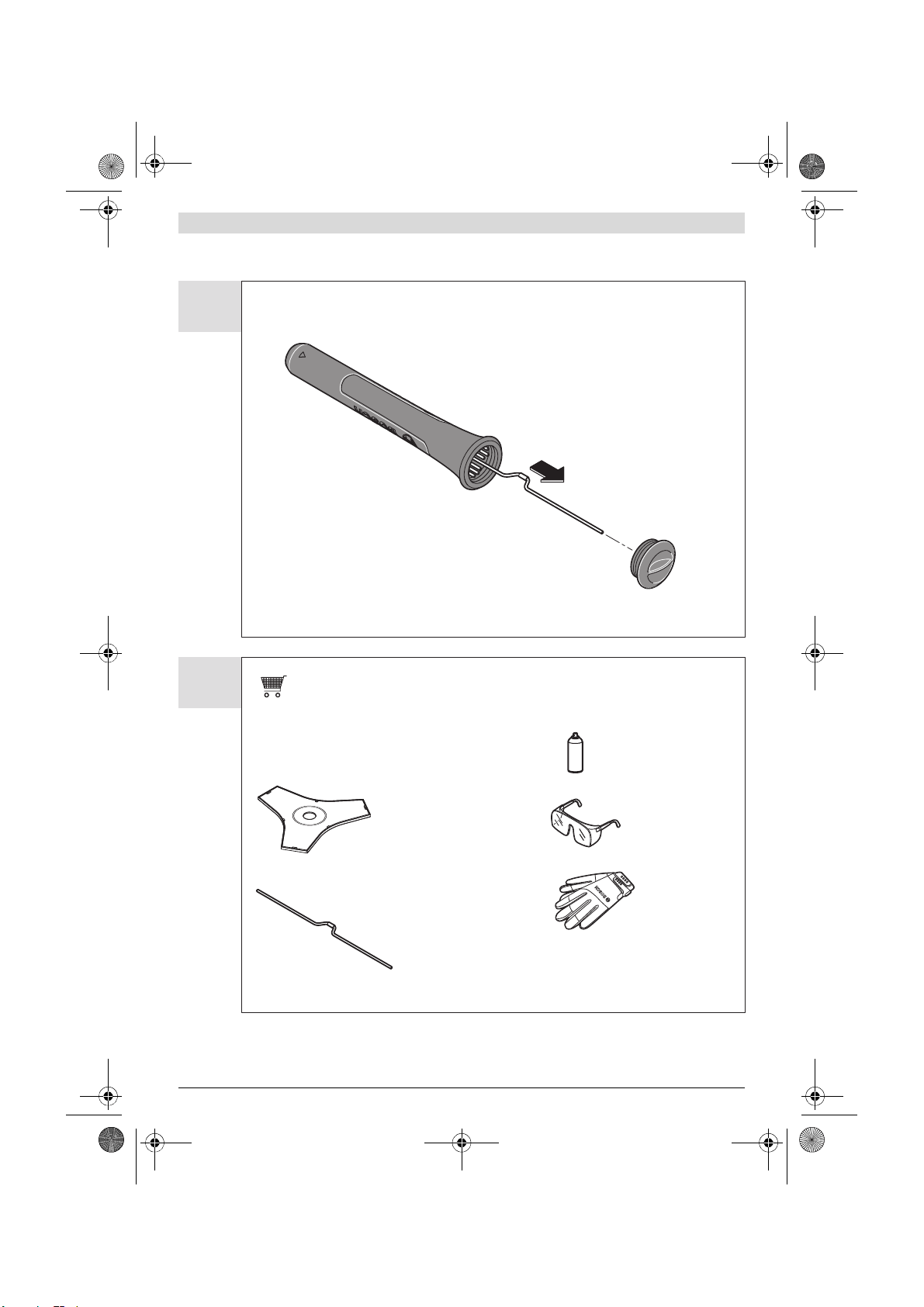

Use only the Bosch garden tool ac-

cessories recommendedand ap-

proved to be used on this machine.

(see Fig. 14)

Prolonged use of a power tool (or oth-

er machines) exposing the operator

to vibrations may produce white fin-

ger disease (Raynaud’s phenome-

non) or carpal tunnel syndrome.

These conditions reduce the hand’s

ability to feel and regulate tempera-

ture, produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necro-

sis.

Contact your doctor if you experience

symptoms of overexposure to vibra-

tion. These symptoms include numb-

ness, loss of feeling, tingling, prick-

ing, pain, loss of strength, changes in

skin colour or condition. These symp-

toms normally appear in the fingers,

hands or wrists.

Always use the tool for correct appli-

cations. Ensure only dedicated front

and rear handles are used to hold the

tool and if necessary restrict working

time.

Beware that the tool may kick back

when a blade suddenly strikes a hard

object when cutting brush or scrub

vegetation. Take care to minimise the

effects of kick back.

OBJ_BUCH-2432-006.book Page 14 Thursday, June 8, 2017 10:50 AM

English | 15

Bosch Power Tools F 016 L81 755 | (8.6.17)

This tool is designed to be used with

the shoulder harness provided. Take

care to adjust the harness to balance

the tool correctly and reduce the po-

tential for operator fatigue in use.

For Transport and Storage, Blade

should be protected using an appri-

ate cover.

Keep supply flexible cords away from

cutting means.

Maintenance

Always wear protective gloves

when handling or working near the

sharp blades.

To ensure long and reliable service,

carry out the following mainte-

nance regularly:

Keep all nuts, bolts and screws tight

using tool kit provided to be sure that

the machine is in safe working condi-

tions.

Examine the machine and replace

worn or damaged parts for safety.

Ensure Bosch approved correct re-

placement parts are used.

Have the machine repaired only by an

authorized customer service agent.

Before transport or storage ensure

machine is clean and free from de-

bris, if necessary clean with a soft,

dry brush.

Any blockages between the cutting

head and guard should be removed.

For ease of storage, machine can be

separated at tube joiner.

(see figure 3)

Electrical Safety

Warning! Switch off, remove

plug from mains before ad-

justing, cleaning or if cable is

cut, damaged or entangled.

Your machine is double insulated for

safety and requires no earth connec-

tion. The operating voltage is 230 V AC,

50 Hz (for non-EU countries 220 V,

240 V as applicable). Only use ap-

proved extension cables. Contact your

Bosch Service Centre for details.

For increased electrical safety use a Re-

sidual Current Device (RCD) with a trip-

ping current of not more than 30 mA.

Always check your RCD every time you

use it.

Keep the supply cables away from mov-

ing hazardous parts and avoid damage

to the cables; this can lead to contact

with live parts.

The connections (plugs and sockets)

should be kept dry and off the ground.

The supply cables must be inspected

for signs of damage at regular intervals

and may only be used if in perfect con-

dition.

If the supply cable on the product is

damaged, it must only be replaced by a

Bosch Service Centre.

Only use approved extension cables.

Extension cords, cables, leads, reels

should only be used if they comply with

EN 61242/IEC 61242 or

IEC 60884-2-7.

OBJ_BUCH-2432-006.book Page 15 Thursday, June 8, 2017 10:50 AM

16 | English

F 016 L81 755 | (8.6.17) Bosch Power Tools

If you want to use an extension cable

when operating your product, only the

following cable dimensions should be

used:

– Nominal Conductor Area of

1.25 mm

oder 1.5 mm

– Maximum length of 30 m for a Cord

Extension Set or maximum length of

60 m for a Cable Reel with Residual

Current Device (RCD

Note: If an extension cable is used it

must be earthed and connected

through the plug to the earth cable of

your supply network in accordance

with prescribed safety regulations.

If in doubt contact a qualified electri-

cian or the nearest Bosch Service Cen-

tre.

WARNING! Inadequate exten-

sion cables can be dangerous.

Extension cable, plug and

socket must be of watertight con-

struction and intended for outdoor

use.

Refer to the instruction manual of the

extension cord, lead, reel manufacturer

and your local wiring regulations.

For products not sold in GB:

WARNING: For your safety, it is re-

quired that the plug attached to the

product is connected with the exten-

sion cord. The coupling of the exten-

sion cord must be protected against

splash water, be made of rubber or

coated with rubber. The extension cord

must be used with a cable strain relief.

Products sold in GB only: Your prod-

uct is fitted with a BS 1363/A ap-

proved electric plug with internal fuse

(ASTA approved to BS 1362).

If the plug is not suitable for your

socket outlets, it should be cut off

and an appropriate plug fitted in its

place by an authorised customer ser-

vice agent. The replacement plug

should have the same fuse rating as

the original plug.

The severed plug must be disposed of

to avoid a possible shock hazard and

should never be inserted into a mains

socket elsewhere.

Products sold in AUS and NZ only:

Use a residual current device (RCD)

with a rated residual current of 30 mA

or less.

Symbols

The following symbols are important for reading and under-

standing the operating instructions. Please take note of the

symbols and their meaning. The correct interpretation of the

symbols will help you to use the garden product in a better

and safer manner.

Intended Use

The machine is intended for clearing brambles/brush, cutting

saplings, trimming, thinning, clearing weeds, cutting long

grass and clearing nettles in domestic and hobby gardens.

Symbol Meaning

Movement direction

Reaction direction

Switching On

Switching Off

Accessories/Spare Parts

Disposal

OBJ_BUCH-2432-006.book Page 16 Thursday, June 8, 2017 10:50 AM

English | 17

Bosch Power Tools F 016 L81 755 | (8.6.17)

Technical Data

Noise/Vibration Information

Mounting and Operation

 Do not connect the machine to the mains socket before

it is completely assembled.

 The cutting head continues to rotate for a few seconds

after the brushcutter is switched off. Allow the cutting

head to stop rotating before switching “on” again.

 Do not rapidly switch off and on.

 Remove any grass from cutting head cover when

changing cutting head.

 Only use Bosch approved cutting elements. Cutting

performance will vary with different cutting elements.

 When using the cutting blade always ensure that the

blade is securely fastened using the locking nut.

 In case of prolonged use we recommend to take appro-

priate breaks.

The numbering of the figures refer to the illustrations of the

machine on the graphics page.

Brushcutter AFS 23-37

Article number 3 600 HA9 …

Rated power input

W 950

No-load speed

blade

line

min

-1

min

-1

7000

6000

Cutting width line

cm 37

Cutting width blade

cm 23

The values given are valid for a nominal voltage [U] of 230 V. For differ-

ent voltages and models for specific countries, these values can vary.

Line diameter mm 3.5

Line type

twisted

Blade type

3 prong

Adjustable handle

Yes

Weight according to EPTA-

Procedure 01:2014

kg 5.2

Protection class

/II

Serial number

see type plate on the

garden product

Brushcutter AFS 23-37

The values given are valid for a nominal voltage [U] of 230 V. For differ-

ent voltages and models for specific countries, these values can vary.

Sound emission values determined according to EN 50636-2-91. line Blade

Typically the A-weighted noise levels of the product are:

Sound pressure level

Sound power level

Uncertainty K

Wear hearing protection!

dB(A)

82.5

93.5

=1.5

82.6

96.0

=1.5

Vibration total values a

(triax vector sum) and uncertainty K deter-

mined according to EN 50636-2-91:

Vibration emission value a

Uncertainty K

m/s

5.0

=1.5

5.0

=1.5

Action Figure Page

Delivery scope 1 251

Mounting the blade guard

2 252

Connecting the shaft

3 252

Mounting the fixed line head and the

cutting line 4 253

Attaching the blade

5 254–255

Mounting the barrier/operating ad-

vice for right-handers

6 256

Mounting the barrier/operating ad-

vice for left-handers

7 256

Attaching the shoulder strap

Adjusting handle length

8 257

Connecting the extension lead

9 257

Switching on and off

10 258

Working advice

11 258

Cleaning

12 259

Cutting line storage

13 260

Selecting accessories

14 260

Action Figure Page

OBJ_BUCH-2432-006.book Page 17 Thursday, June 8, 2017 10:50 AM

18 | English

F 016 L81 755 | (8.6.17) Bosch Power Tools

Working Advice

Troubleshooting

Usage application area Cutting system

Clearing brambles/brush blade

Cutting saplings blade

Trimming/thinning line

Clearing weeds line/blade

Cutting long grass line

Clearing nettles line/blade

Usage application area Cutting system

Problem Possible Cause Corrective Action

Machine fails to operate Power turned off Turn power on

Mains socket faulty Use another socket

Extension cable damaged Inspect cable, replace if damaged

Fuse faulty/blown Replace fuse

Thermal cut out Allow tool to cool and try again

Machine functions

intermittently

Extension cable damaged Inspect cable, replace if damaged

Contact Service Agent

Internal wiring of machine damaged Contact Service Agent

Machine does not cut Cutting blade/line damaged Replace the blade/line (always wear protective

gloves)

Increased vibration Cutting blade damaged Replace the blade (always wear protective

gloves)

Cutting line broken Replace line

Debris build up on cutting head Clean cutting head and remove debris

Blade nut loose Tighten nut bolt to 20 Nm ensuring the blade,

nut shield and dome washer are all present and

central (always wear protective gloves)

Cutting blade incorrectly fitted Remove cutting blade and refit in a fully central

position. Use guide rings on the blade to ensure

correct central alignment

Machine leaves ragged fin-

ish and/or labours

Grass too high/dense Grass too high: Cut in stages

Grass too dense: Reduce rate of cutting every

time

Cutting blade blunt Flip/replace blade

Cutting blade obstructed Check underneath the machine and clear out as

necessary (always wear protective gloves)

Debris build up on cutting head Clean cutting head and remove debris

Nut cannot be removed to

release cutting blade

Damaged thread on nut/shaft Lubricate shaft to aid removal

Locking pin not located correctly Reinsert locking pin and apply light pressure

whilst rotating shaft

OBJ_BUCH-2432-006.book Page 18 Thursday, June 8, 2017 10:50 AM

English | 19

Bosch Power Tools F 016 L81 755 | (8.6.17)

If you are unable to resolve the problem using the troubleshooting guide then please contact your dealer in the first instance.

After-sales Service and Application

Service

www.bosch-garden.com

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch-pt.com.au

www.bosch-pt.co.nz

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected].com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected].za

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pt[email protected]

Cutting blade fails to rotate Cutting blade obstructed Check underneath the machine and clear out as

necessary (always wear protective gloves)

Blade nut loose Tighten nut ensuring the blade, rider plate and

dome washer are all present and central (always

wear protective gloves) (see figure 3)

Grass too high/dense Grass too high: Cut in stages

Grass too dense: Reduce rate of cutting every

time

Poor cutting performance Cutting guard encrusted with debris Clean inside of cutting guard

Cutting blade blunt Flip/replace blade

No cutting line Replenish line

Problem Possible Cause Corrective Action

OBJ_BUCH-2432-006.book Page 19 Thursday, June 8, 2017 10:50 AM

20 | Français

F 016 L81 755 | (8.6.17) Bosch Power Tools

Disposal

Do not dispose of garden products into household

waste!

Only for EC countries:

According to the European directive 2012/19/EU for Waste

Electrical and Electronic Equipment and its implementation

into national law, electrical and electronic equipment that are

no longer usable must be collected separately and disposed

of in an environmentally correct manner.

Subject to change without notice.

Français

Avertissements de sécurité

Explication des symboles se trouvant

sur l’outil de jardin

Indications générales sur

d’éventuels dangers.

Lisez soigneusement ces ins-

tructions d’utilisation.

Faites attention à ce que les

personnes se trouvant à proxi-

mité ne soient pas blessées par

des projections provenant de la

machine.

Avertissement : Gardez une dis-

tance de sécurité quand l’outil

de jardin est en marche.

Tenez compte des possibilités

de chocs en retour de lame.

Retirez la fiche de la prise de

courant avant d’effectuer des

travaux de réglage ou de net-

toyage, lorsque l’outil de jardin

reste sans surveillance pour un

certain temps ou lorsque le câble d’ali-

mentation ou de rallonge sont endom-

magés ou emmêlés.

Portez des lunettes de protec-

tion et une protection auditive.

Portez un casque de protection.

Portez des gants de protection.

Porter des bottes de protec-

tion.

N’utilisez l’outil de jardin pas

par temps de pluie et ne l’expo-

sez pas à la pluie.

Veillez à ce que personne ne soit blessé

par des projections provenant de l’ou-

til. Pendant l’utilisation, gardez une dis-

tance de sécurité entre l’outil de jardin

et les personnes se trouvant à proximi-

té.

Mesure typique (A) du

niveau d’intensité acous-

tique du produit avec

lame montée.

Mesure typique (A) du

niveau d’intensité acous-

tique du produit avec

bobine montée.

Avertissements de sécurité géné-

raux pour l’outil

Lire tous les aver-

tissements de sécu-

rité et toutes les instructions. Ne pas

suivre les avertissements et instruc-

tions peut donner lieu à un choc élec-

AVERTISSEMENT

OBJ_BUCH-2432-006.book Page 20 Thursday, June 8, 2017 10:50 AM

Français | 21

Bosch Power Tools F 016 L81 755 | (8.6.17)

trique, un incendie et/ou une blessure

sérieuse.

Conserver tous les avertissements et

toutes les instructions pour pouvoir

s’y reporter ultérieurement.

Avant d’utiliser l’outil, contrôlez le

câble d’alimentation et la rallonge

afin de détecter des dommages ou

des signes d’usure. Retirez immédia-

tement la fiche de la prise de courant

au cas où ils auraient été endomma-

gés lors du travail. NE PAS LES TOU-

CHER AVANT QU’ILS NE SOIENT RE-

TIRÉS DE LA PRISE DE COURANT.

N’utilisez pas l’outil de jardin si des

câbles sont endommagés ou usés.

Au cas où le câble d’alimentation se-

rait défectueux, il faut qu’il soit rem-

placé par le fabricant, sa station de

Service Après-Vente agréée ou une

personne qualifiée afin d’éviter des

dangers de sécurité.

Contrôler l’outil avant de l’utiliser

pour détecter tout dommage impor-

tant. Ce contrôle est également indis-

pensable si l’outil de jardin est tombé

ou s’il a subi un choc important.

Pour plus de sécurité, il est recom-

mandé d’utiliser un disjoncteur dif-

férentiel avec un courant de défaut

de 30 mA maximum. Avant chaque

utilisation de la machine, contrôlez

ce disjoncteur différentiel.

Veillez à ce que les orifices de ventila-

tion ne soient pas obstrués par des

restes.

Mode d’emploi

Lors du montage de l’outil de jardin,

respectez les illustrations ; le démon-

tage se fait dans l’ordre inverse.

Avant l’utilisation, retirez la protec-

tion de la lame.

N’utilisez pas l’outil de jardin pour dé-

couper des murs.

Ne laissez jamais un enfant ou une

autre personne n’ayant pas pris

connaissance des instructions d’utili-

sation se servir de l’outil de jardin. Il

est possible que les réglementations

locales fixent une limite d’âge mini-

mum de l’utilisateur. Gardez l’outil de

jardin non utilisé hors de la portée

des enfants.

Cet outil de jardin doit être utilisé par

des personnes disposant des capaci-

tés physiques adaptées et de l’expé-

rience et/ou des connaissances né-

cessaires. Si tel n’était pas le cas ou

en cas d’utilisation de cet outil par

des enfants, cette utilisation ne sera

possible que sous la surveillance

d’une personne responsable de la sé-

curité des utilisateurs ou que ces der-

niers aient été instruits quant au ma-

niement de l’outil. Dans le cas

contraire, un risque de mauvaise utili-

sation et de blessures existe.

Les enfants doivent etre surveilles

pour assurer qu’ils ne jouent pas avec

l’outil de jardin.

N’utilisez jamais l’outil de jardin

lorsque des personnes, en particulier

des enfants ou des animaux domes-

tiques, se trouvent à proximité.

L’opérateur ou l’utilisateur de la ton-

deuse est responsable des accidents

OBJ_BUCH-2432-006.book Page 21 Thursday, June 8, 2017 10:50 AM

22 | Français

F 016 L81 755 | (8.6.17) Bosch Power Tools

et des dommages causés à autrui ou à

ses biens.

Portez des pantalons longs, épais,

des chaussures solides et des gants.

Ne portez pas de vêtements amples,

bijoux, pantalons courts, sandales et

ne travaillez pas nu-pied.

Inspectez soigneusement la surface à

travailler et éliminez pierres, bâtons,

fils métalliques, os et autres objets

étrangers.

N’utilisez pas l’outil de jardin aux en-

droits où se trouvent des câbles de

secteur.

Avant de mettre l’outil en fonctionne-

ment, contrôlez toujours si la lame ou

l’écrou de lame sont usés ou endom-

magés. Remplacez les lames usées

ou endommagées toujours en même

temps que les écrous de lame pour

éviter tout balourd.

Ne travaillez que de jour ou sous un

bon éclairage artificiel.

Ne pas travailler avec l’outil de jardin

dans des conditions météorologiques

défavorables et plus particulièrement

en cas d’approche d’orage.

Soyez vigilant quand vous utilisez

l’outil de jardin dans des herbes/

arbustes humides.

Veillez à toujours garder une position

stable quand vous utilisez l’outil de

jardin; marcher normalement, ne ja-

mais courir.

Veillez à toujours garder une position

stable et un bon équilibre. Ne pas su-

restimer vos capacités.

Portez une protection auditive et des

lunettes de protection lorsque vous

utilisez l’outil de jardin.

Portez des lunettes de protection

conformément à la norme EN 166 et

une protection auditive, si vous tra-

vaillez avec l’outil de jardin.

N’utilisez jamais l’outil de jardin sans

ou avec un capot de protection, dis-

positif de protection anti-retour ou

couvercles défectueux.

N’utilisez pas l’outil de jardin avec

lame à proximité de câbles de réseau/

de rallonge.

Avant et après chaque utilisation,

contrôlez l’outil de jardin pour détec-

ter des usures ou dommages.

Quand une erreur apparaît, suivez les

instructions dans le chapitre dépan-

nage.

Dans le cas d’accident, déconnectez

la machine du réseau avant de

prendre d’autres mesures.

Ne pas utiliser l’outil de jardin lorsque

vous êtes fatigué ou sous l’emprise de

drogues, d’alcool ou de médica-

ments.

Travailler sur des talus peut être

dangereux.

– N’utilisez pas l’outil de jardin sur des

pentes très abruptes.

– Sur des pentes ou de l’herbe mouil-

lée, faites attention à ne pas perdre

l’équilibre.

– Toujours utiliser l’outil de jardin per-

pendiculairement à la pente, jamais

de haut en bas ou de bas en haut.

– Faites très attention lors d’un change-

ment de direction sur une pente.

Tenez vos mains et pieds à l’écart de

la lame, surtout lors du démarrage du

moteur.

OBJ_BUCH-2432-006.book Page 22 Thursday, June 8, 2017 10:50 AM

Français | 23

Bosch Power Tools F 016 L81 755 | (8.6.17)

Arrêtez l’outil de jardin pour le dépla-

cer entre deux surfaces à tailler.

Arrêtez l’outil de jardin et retirez la

fiche de la prise de courant :

– lorsque l’outil de jardin est laissé

sans surveillance,

– avant d’éliminer un engorgement,

– si le câble est emmêlé,

– avant de changer le dispositif de

coupe,

– pour contrôler, nettoyer ou effec-

tuer des travaux sur l’outil de jardin,

– après avoir heurté un objet étran-

ger. Vérifiez immédiatement que

l’outil de jardin ne présente pas

d’endommagements, et, si néces-

saire, faites-le réparer,

– si l’outil de jardin commence à vi-

brer anormalement (vérifier immé-

diatement).

Attendez l’arrêt total des pièces en

rotation avant de les toucher. Après

la mise hors tension de l’outil de jar-

din, les éléments de coupe conti-

nuent à tourner, pouvant provoquer

ainsi des blessures.

N’effectuez aucune modification

sur l’outil de jardin. Des modifica-

tions non autorisées peuvent s’avérer

préjudiciables à la sécurité de votre

outil de jardin et conduiront à une

augmentation des émissions de bruit

et des vibrations.

Rangez l’outil de jardin dans un en-

droit sec et sûr, et hors de portée des

enfants. Ne posez pas d’objets sur

l’outil de jardin.

N’utilisez que des accessoires

Bosch recommandés et agréés

pour l’utilisation avec cet outil de

jardin. (voir figure 14)

Lors d’une utilisation prolongée de

l’outil de jardin (ou d’autres ma-

chines), l’utilisateur est exposé à des

vibrations pouvant entraîner le syn-

drome de doigts morts (syndrome de

Raynaud) ou le syndrome du canal ca-

prien.

Ils entravent la perception tactile et la

régulation de température des

mains ; engourdissement et une sen-

sation de brûlure jusqu’à des lésions

nerveuses, des problèmes circula-

toires et des nécroses circulaires

sont possibles.

Consultez votre médecin si vous

constatez des symptômes indiquant

une exposition élevée aux vibrations.

Ces symptômes comprennent en-

gourdissement, perte de la percep-

tion tactile, démangeaisons, piqûres,

faiblesse, changement de couleur de

la peau ou de l’état de la peau. Ces

symptômes apparaissent le plus sou-

vent sur les doigts, mains ou poignets.

Utilisez toujours l’outil de jardin avec

l’embout approprié. Veillez à toujours

tenir l’outil de jardin par la poignée

avant et arrière et, si nécessaire, limi-

tez votre durée de travail.

L’outil de jardin pourrait rebondir si la

lame touchait soudainement un objet

dur ou lors du découpage d’arbustes

et de buissons. Essayez de minimiser

les effets de contrecoups.

Cet outil de jardin est conçu pour être

utilisé avec une sangle d’épaule.

Adaptez la sangle de sorte à ce que

l’outil soit bien équilibré ; travailler

avec l’outil de jardin est alors moins

fatigant.

OBJ_BUCH-2432-006.book Page 23 Thursday, June 8, 2017 10:50 AM

24 | Français

F 016 L81 755 | (8.6.17) Bosch Power Tools

Pour le transport et le stockage, bien

couvrir la lame avec une protection

appropriée.

Maintenir le câble d’alimentation en

courant éloigné de la lame.

Entretien

Portez toujours des gants de pro-

tection, si vous manipulez ou tra-

vaillez près des lames.

Effectuez régulièrement les tra-

vaux d’entretien suivants pour as-

surer une utilisation de longue du-

rée et fiable :

Vérifiez que tous les écrous, boulons

et vis sont bien serrés afin d’assurer

que l’outil de jardin se trouve dans un

état de fonctionnement ne présen-

tant aucun danger. A cet effet, utilisez

l’outil fourni avec.

Contrôlez l’outil de jardin et, pour des

raisons de sécurité, remplacez les

pièces usées ou endommagées.

Veillez à ce que les pièces de re-

change soient agréées par Bosch.

Ne faites réparer l’outil de jardin que

par une station de Service Après-

Vente agréée par Bosch.

Avant de transporter ou de stocker

l’outil, assurez-vous qu’il est

propre est bien entretenu. Si né-

cessaire, nettoyer à l’aide d’une

brosse sèche et douce.

Eliminez tous les dépôts entre la tête

de coupe et le capot de protection.

Pour un stockage compact, l’outil de

jardin peut être désassemblé à la

tige. (cf. figure 3)

Sécurité électrique

Attention ! Avant d’effectuer

des travaux de maintenance

ou de nettoyage, arrêter l’ou-

til de jardin et débrancher la fiche de

la prise de courant. Ceci vaut égale-

ment lorsque le câble électrique est

endommagé, coupé ou emmêlé.

Pour des raisons de sécurité, l’outil de

jardin est équipé d’une double isolation

et ne nécessite pas de prise de terre. La

tension de fonctionnement est de

230 V CA, 50 Hz (pour les pays hors de

l’Union européenne 220 V ou 240 V).

N’utiliser que des rallonges électriques

homologuées. Pour des renseigne-

ments supplémentaires, contactez

votre station de Service Après-Vente

autorisée.

Pour plus de sécurité, utilisez un dis-

joncteur différentiel avec un courant de

défaut de 30 mA maximum. Avant

chaque utilisation de la machine,

contrôler ce disjoncteur différentiel.

Maintenir les câbles d’alimentation et

les câbles de rallonge éloignés des

pièces en rotation et éviter d’endom-

mager les câbles afin d’éviter tout

contact avec des parties sous tension.

Les connexions de câble (fiche et

prises de courant) doivent être sèches

et ne pas reposer sur le sol.

Contrôlez régulièrement les câble d’ali-

mentation et les rallonges afin de dé-

tecter des dommages éventuels. Ils ne

doivent être utilisés que s’ils sont en

bon état.

Si le câble d’alimentation de l’outil est

endommagé, il ne doit être réparé que

dans un atelier agréé Bosch.

OBJ_BUCH-2432-006.book Page 24 Thursday, June 8, 2017 10:50 AM

Français | 25

Bosch Power Tools F 016 L81 755 | (8.6.17)

N’utilisez que des rallonges électriques

homologuées.

N’utilisez que des rallonges, conduites

ou dévidoirs qui correspondent aux

normes EN 61242 / IEC 61242 ou

IEC 60884-2-7.

Au cas où une rallonge devrait être utili-

sée pour travailler avec l’outil, les sec-

tions de conducteur suivantes sont

nécessaires :

– section de conducteur 1,25 mm

1,5 mm

– Longueur maximale 30 m pour une

rallonge ou 60 m pour des dévidoirs

avec dispositif à courant différentiel

résiduel

Remarque : Au cas où une rallonge de-

vrait être utilisée, celle-ci doit disposer,

conformément à la description figurant

dans les instructions de sécurité, d’un

câble de protection de terre raccordé à

la terre de l’installation électrique par

l’intermédiaire de la fiche.

En cas de doute, consultez un électri-

cien de formation ou le Service Après-

Vente Bosch le plus proche.

PRECAUTION : Des rallonges

non conformes aux instruc-

tions peuvent être dange-

reuses. Les versions de câble de ral-

longe, fiche et accouplement doivent

être étanches à l’eau et autorisées

pour l’extérieur.

Respecter les instructions d’utilisation

du fabricant du câble de rallonge ou du

dévidoir ainsi que les règlementations

nationales spécifiques à leur utilisation.

Remarque concernant les produits non

commercialisés en GB :

ATTENTION : Pour votre propre sécuri-

té, il est nécessaire que la fiche montée

sur l’outil de jardin soit raccordée à la

rallonge. Le dispositif de couplage de la

rallonge doit être protégé des projec-

tions d’eau, être en caoutchouc ou être

recouvert de caoutchouc. La rallonge

doit être utilisée avec un serre-câble.

Symboles

Les symboles suivants sont importants pour pouvoir lire et

mieux comprendre le mode d’emploi. Veuillez mémoriser ces

symboles et leur signification. L’interprétation correcte des

symboles vous permettra de mieux utiliser votre outil de jar-

din en toute sécurité.

Utilisation conforme

La machine est conçue pour éliminer de petits arbustes et ar-

brisseaux, pour couper de jeunes plantes, pour découper et

éclaircir ainsi que pour éliminer les mauvaises herbes, herbes

longues et orties dans les jardins de maison / jardins de loi-

sirs.

Symbole Signification

Direction de déplacement

Direction de réaction

Mise en marche

Arrêt

Accessoires/pièces de rechange

Elimination des déchets

OBJ_BUCH-2432-006.book Page 25 Thursday, June 8, 2017 10:50 AM

26 | Français

F 016 L81 755 | (8.6.17) Bosch Power Tools

Caractéristiques techniques

Niveau sonore et vibrations

Montage et mise en service

 Ne raccordez pas l’outil de jardin à la prise de courant

tant qu’il n’est pas entièrement assemblé.

 Lorsqu’on arrête la débroussailleuse, la tête de coupe

continue à tourner encore pendant quelques secondes.

Attendez l’arrêt total de la tête de coupe avant de re-

mettre la débroussailleuse en fonctionnement.

 Ne pas arrêter l’appareil et le remettre en fonctionne-

ment à de très courts intervalles.

 Éliminez les dépôts d’herbe de la tête de coupe si vous

remplacez la tête de coupe.

 Nous recommandons d’utiliser des éléments de coupe

agréés par Bosch. L’utilisation d’autres éléments de

coupe peut affecter la performance.

 Lors de l’utilisation de la lame, veiller à ce que ce quelle

soit montée fermement à l’aide de l’écrou de lame.

 Il est recommandé de faire des pauses par une utilisa-

tion prolongée.

Les numérotations réfèrent aux illustrations sur les pages gra-

phiques.

Débroussailleuse AFS 23-37

N° d’article 3 600 HA9 …

Puissance nominale absorbée W 950

Vitesse à vide

Lame de coupe

Bobine de fil

tr/min

7000

6000

Largeur de coupe de la bobine

cm 37

Largeur de coupe de la lame

cm 23

Ces indications sont valables pour une tension nominale de [U] 230 V.

Ces indications peuvent varier pour des tensions plus basses ainsi que

pour des versions spécifiques à certains pays.

Diamètre fil mm 3,5

Type de fil

tourné

Type de lame

à 3 lames

Poignée réglable

OUI

Poids suivant EPTA-Procedure

01:2014

kg 5,2

Classe de protection

/II

Numéro de série

voir plaque signalétique sur

l’outil de jardin

Débroussailleuse AFS 23-37

Ces indications sont valables pour une tension nominale de [U] 230 V.

Ces indications peuvent varier pour des tensions plus basses ainsi que

pour des versions spécifiques à certains pays.

Valeurs d’émissions sonores déterminées selon la norme

EN 50636-2-91.

Bobine de fil Couteau

Les mesures réelles (A) des niveaux sonores de l’appareil sont :

Niveau de pression acoustique

Niveau d’intensité acoustique

Incertitude K

Porter une protection acoustique !

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Valeurs totales des vibrations a

(somme vectorielle des trois axes di-

rectionnels) et incertitude K relevées conformément à la norme

EN 50636-2-91 :

Valeur d’émission vibratoire a

Incertitude K

m/s

5,0

=1,5

5,0

=1,5

Opération Figure Page

Accessoires fournis

1 251

Montage du capot de protection

2 252

Assemblage de la tige 3 252

Montage de la bobine de fil et du fil

4 253

Monter la lame

5 254–255

Montage du dispositif de protection

anti-retour/Instructions d’utilisation

pour les droitiers

6 256

Montage du dispositif de protection

anti-retour/Instructions d’utilisation

pour les gauchers 7 256

Montage de la sangle

Régler la longueur de la poignée

8 257

Montage de la rallonge

9 257

Mise en marche/arrêt

10 258

Instructions d’utilisation

11 258

Nettoyage

12 259

Stockage du fil de coupe

13 260

Sélection des accessoires

14 260

Opération Figure Page

OBJ_BUCH-2432-006.book Page 26 Thursday, June 8, 2017 10:50 AM

Français | 27

Bosch Power Tools F 016 L81 755 | (8.6.17)

Instructions d’utilisation

Dépistage d’erreurs

Utilisation Outil de coupe

Élimination d’arbustes/buissons Lame de coupe

Coupe de jeunes plantes Lame de coupe

Découper/éclaircir Bobine de fil

Élimination de mauvaises herbes Bobine de fil/ame de

coupe

Coupe d’herbes longues Bobine de fil

Élimination d’orties Bobine de fil/ame de

coupe

Utilisation Outil de coupe

Problème Cause possible Remède

L’outil de jardin ne fonc-

tionne pas

Pas de tension du secteur Vérifier et mettre en fonctionnement

Prise secteur défectueuse Utiliser une autre prise

Rallonge endommagée Vérifiez le câble et le remplacer, s’il est endom-

magé

Le fusible a sauté Remplacez le fusible

Le dispositif de protection du moteur a

déclenché

Laisser refroidir l’outil de jardin, le redémarrer

L’outil de jardin fonctionne

par intermittence

Rallonge endommagée Vérifiez le câble et le remplacer, s’il est endom-

magé

Contactez le Service Après-Vente

Le câblage interne de l’outil de jardin est

défectueux

Contactez le Service Après-Vente

L’outil de jardin ne coupe

pas

Lame de coupe/fil endommagé Remplacer la lame de coupe/le fil (portez tou-

jours des gants de jardin)

Vibrations importantes Lame endommagée Remplacer la lame (portez toujours des gants de

jardin)

Fil déchiré Remplacer le fil

Tête de fil encrassée Nettoyez la tête de coupe et éliminez les encras-

sements

Ecrou de lame desserré Resserrer l’écrou de lame avec 20 Nm, veiller à

ce que la lame, l’anneau et la rondelle de pres-

sion soient montés centrés (portez toujours des

gants de jardin)

Lame pas correctement montée Desserrer la lame et la centrer. Pour le centrage

de la lame, tenir compte des bagues de retenue

se trouvant sur la lame.

Mauvais résultat de coupe

et restes de plantes

Herbe trop haute, trop épaisse Herbe trop haute : couper par étapes

Herbe trop épaisse : appliquer moins de largeur

de coupe par opération de coupe

Lame émoussée Tourner/remplacer la lame

Lame bloquée Contrôler la face inférieure de l’outil de jardin et,

le cas échéant, la dégager (portez toujours des

gants de jardin)

Tête de fil encrassée Nettoyez la tête de coupe et éliminez les encras-

sements

OBJ_BUCH-2432-006.book Page 27 Thursday, June 8, 2017 10:50 AM

28 | Français

F 016 L81 755 | (8.6.17) Bosch Power Tools

Si vous ne pouvez pas remédier au problème à l’aide du tableau d’erreurs, contactez votre détaillant.

Service Après-Vente et Assistance

www.bosch-garden.com

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil de jardin indiqué sur la plaque

signalétique.

France

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-el[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-elec[email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.ge[email protected]osch.com

Suisse

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : Aftersales.Service@de.bosch.com

Élimination des déchets

Ne jetez pas les outils de jardin avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE rela-

tive aux déchets d’équipements électriques et électroniques

et sa mise en vigueur conformément aux législations natio-

nales, les équipements électriques et électroniques dont on

ne peut plus se servir doivent être isolés et suivre une voie de

recyclage appropriée.

Sous réserve de modifications.

L’écrou de lame ne peut

pas être ouvert

Filetage de l’écrou ou de l’arbre endommagé Graisser l’arbre pour faciliter l’ouverture

Tige de verrouillage pas montée correctement Introduire la tige de verrouillage à nouveau et

pousser légèrement et tourner en même temps

l’arbre

La lame ne tourne pas Lame bloquée Contrôler la face inférieure de l’outil de jardin et,

le cas échéant, la dégager (portez toujours des

gants de jardin)

Ecrou de lame desserré Resserrer l’écrou de lame, veiller à ce que la

lame, l’anneau et la rondelle de pression soient

montés centrés (portez toujours des gants de

jardin) (cf. figure 3)

Herbe trop haute, trop épaisse Herbe trop haute : couper par étapes

Herbe trop épaisse : appliquer moins de largeur

de coupe par opération de coupe

Mauvaise puissance de

coupe

Capot de protection encrassé Nettoyer l’intérieur du capot de protection

Lame émoussée Tourner/remplacer la lame

Pas de fil Rajouter du fil

Problème Cause possible Remède

OBJ_BUCH-2432-006.book Page 28 Thursday, June 8, 2017 10:50 AM

Español | 29

Bosch Power Tools F 016 L81 755 | (8.6.17)

Español

Instrucciones de seguridad

Explicación de la simbología utiliza-

da en el aparato para jardín

Advertencia general de peligro.

Lea las instrucciones de servi-

cio con detenimiento.

Preste atención a que las perso-

nas circundantes no resulten le-

sionadas por los cuerpos extra-

ños que pudieran salir

proyectados.

Advertencia: Mantenga una se-

paración de seguridad respecto

al aparato para jardín en funcio-

namiento.

Esté atento a un posible rebote

del disco de corte.

Saque el enchufe de la red an-

tes de realizar un ajuste o lim-

pieza del aparato para jardín, al

dejar éste sin vigilancia durante cierto

tiempo o en caso de haberse dañado o

enredado el cable de red o el de prolon-

gación.

Utilice protectores auditivos y

gafas de protección.

Colóquese un casco protector.

Utilice guantes de protección.

Utilice botas de seguridad.

No trabajar con el aparato para

jardín en la lluvia, ni exponerlo a

ésta.

Atención a los objetos extraños que pu-

dieran salir proyectados al trabajar.

Cuide que las personas circundantes

mantengan una distancia segura res-

pecto al aparato para jardín en funcio-

namiento.

Nivel de ruido, típico,

determinado en el pro-

ducto con un filtro del ti-

po A con la cuchilla mon-

tada.

Nivel de ruido, típico,

determinado en el pro-

ducto con un filtro del ti-

po A con el carrete mon-

tado.

Advertencias de peligro generales

para herramientas eléctricas

Lea íntegramente to-

das las indicaciones

de seguridad e instrucciones. En caso

de no atenerse a las indicaciones de se-

guridad e instrucciones siguientes,

puede ocasionarse una descarga eléc-

trica, un incendio y/o lesión grave.

Guarde todas las indicaciones de se-

guridad e instrucciones para posi-

bles consultas futuras.

Antes de su uso inspeccione el cable

de red y el de prolongación en cuanto

a daños y si presentan síntomas de

envejecimiento. Saque inmediata-

ADVERTENCIA

OBJ_BUCH-2432-006.book Page 29 Thursday, June 8, 2017 10:50 AM

30 | Español

F 016 L81 755 | (8.6.17) Bosch Power Tools

mente el enchufe de red de la toma de

corriente si alguno de los cables se

llega a dañar durante el trabajo. NO

LOS TOQUE SIN HABERLOS DESEN-

CHUFADO ANTES. No use el aparato

para jardín si alguno de los cables es-

tuviese dañado o desgastado.

Si el cable de red se daña, la sustitu-

ción del mismo la deberá realizar el

fabricante, un servicio técnico autori-

zado, o una persona cualificada al

respecto, con el fin de garantizar la

seguridad del aparato.

Antes de su uso examinar el aparato

en cuanto a daños manifiestos. Este

control deberá realizarse asimismo si

el aparato para jardín ha sufrido una

caída o un fuerte impacto.

Para una mayor seguridad se reco-

mienda emplear un fusible diferen-

cial (RCD) para una corriente de fu-

ga máxima de 30 mA. Comprobar el

funcionamiento correcto del fusi-

ble diferencial antes de cada uso.

Asegúrese siempre de que las rejillas

de refrigeración estén libres de res-

tos de material y suciedad.

Manejo

Observe las ilustraciones al montar el

aparato para jardín; el desmontaje se

realiza siguiendo los mismos pasos

en orden inverso.

Antes del uso retire la protección de

cuchillas.

No emplee el aparato para jardín para

efectuar cortes en paredes.

Jamás permita que usen el aparato

para jardín niños, ni aquellas perso-

nas que no estén familiarizadas con

estas instrucciones. Tenga en cuenta

la edad mínima que pudiera prescri-

birse en su país para el usuario. Guar-

de el aparato para jardín fuera del al-

cance de los niños cuando no lo

utilice.

Este aparato para jardín no ha sido di-

señado para ser utilizado por perso-

nas o niños que presenten una disca-

pacidad física, sensorial o mental, o

que dispongan de una experiencia

y/o conocimientos insuficientes, a no

ser que sean supervisados por una

persona encargada de velar por su se-

guridad o de instruirles en el manejo

del aparato para jardín.

Los niños deberán ser vigilados con el

fin de evitar que jueguen con el apara-

to para jardín.

Nunca use el aparato para jardín si en

las inmediaciones se encuentran per-

sonas, y muy en especial niños, así

como animales domésticos.

El usuario es responsable de los acci-

dentes o daños provocados a otras

personas o a sus pertenencias.

Utilice pantalones largos y fuertes,

botas y guantes de protección. No

utilice ropa holgada ni lleve joyas,

pantalones cortos, sandalias y no tra-

baje nunca descalzo.

Examine con detenimiento la superfi-

cie a trabajar y retire piedras, palos,

alambres, huesos, y demás cuerpos

extraños que pudieran existir.

No use el aparato para jardín en luga-

res en los que existan cables bajo ten-

sión.

Antes de su uso, verifique siempre

que el disco de corte o la tuerca de su-

OBJ_BUCH-2432-006.book Page 30 Thursday, June 8, 2017 10:50 AM

Español | 31

Bosch Power Tools F 016 L81 755 | (8.6.17)

jeción del mismo no estén demasiado

desgastados ni dañados. Siempre

sustituya a la vez los discos de corte y

las tuercas de sujeción de los mismos

si estuviesen desgastados o dañados

para evitar que se produzca un des-

equilibrio.

Únicamente trabaje con luz diurna o

con buena iluminación artificial.

No trabaje con el aparato para jardín

bajo condiciones climáticas adver-

sas, especialmente si se avecina una

tormenta.

Preste especial atención al usar el

aparato para jardín con césped o bro-

za mojados.

Mantenga una posición firme y sola-

mente camine al trabajar con el apa-

rato, jamás corra.

Mantenga siempre una posición esta-

ble y guarde el equilibrio. No se es-

fuerce demasiado.

Siempre use protectores auditivos y

gafas de protección al trabajar con el

aparato para jardín.

Use gafas de protección homologa-

das según EN 166 y protectores audi-

tivos al manejar el aparato para jar-

dín.

Jamás use el aparato para jardín sin

tener montadas, o estando defectuo-

sas, las caperuzas de protección, em-

puñaduras adicionales y cubiertas.

No use el aparato para jardín con el

disco de corte en las inmediaciones

de cables de red o de prolongación.

Inspeccione el aparato para jardín an-

tes y después de cada uso en cuanto

a desgaste o deterioro.

Si se presenta un fallo consulte el

apartado para localización de fallos.

Si ocurre un accidente, desconecte

primero la máquina de la red como

primera medida.

No utilice el aparato para jardín si es-

tuviese cansado o indispuesto, ni

tampoco después de haber consumi-

do alcohol, drogas o medicamentos.

El trabajo en pendientes puede re-

sultar peligroso.

– No trabaje con el aparato para jardín

en pendientes muy pronunciadas.

– Cuide en mantener un paso seguro al

trabajar superficies inclinadas o cés-

ped húmedo.

– Siempre trabaje en superficies incli-

nadas procediendo de un lado a otro

y jamás hacia arriba o hacia abajo.

– Proceda con especial cautela al inver-

tir la dirección de marcha en pendien-

tes.

Mantenga manos y pies apartados de

los útiles de corte, especialmente al

conectar el motor.

Desconecte el aparato para jardín al

transportarlo de un lado a otro.

Desconecte el aparato para jardín y

extraiga el enchufe de red de la toma

de corriente:

– Siempre que deje desatendido el

aparato para jardín.

– Antes de eliminar una obstrucción

de material.

– Si el cable se ha enredado,

– Antes de cambiar el dispositivo de

corte.

– Al examinar, limpiar o manipular en

el aparato para jardín.

OBJ_BUCH-2432-006.book Page 31 Thursday, June 8, 2017 10:50 AM

32 | Español

F 016 L81 755 | (8.6.17) Bosch Power Tools

– Tras chocar contra un cuerpo extra-

ño. Examine de inmediato si está

dañado el aparato para jardín y há-

galo reparar, si procede.

– Si el aparato para jardín comienza a

vibrar de forma anormal (verificarlo

de inmediato).

Antes de tocarlos, espere a que los

útiles de corte en rotación se hayan

detenido por completo. Al desconec-

tar el aparato para jardín, los útiles de

corte siguen en movimiento cierto

tiempo, y pueden lesionarle.

No modifique en manera alguna el

aparato para jardín. Las modifica-

ciones improcedentes pueden afec-

tar a la seguridad de su aparato para

jardín y provocar mayor ruido y vibra-

ciones.

Guarde el aparato para jardín en un

lugar seguro y seco, fuera del alcance

de los niños. No deposite ningún ob-

jeto sobre el aparato para jardín.

Únicamente utilice los accesorios

Bosch recomendados y homologa-

dos para su uso con este para apa-

rato para jardín. (ver figura 14)

Al usar prolongadamente un aparato

para jardín (u otras máquinas) el

usuario queda expuesto a vibracio-

nes que pueden provocar un síndro-

me del dedo blanco (fenómeno de

Raynaud) o un síndrome del túnel

carpiano.

En estos casos se reduce la sensibili-

dad al tacto y la aptitud para regular la

temperatura de las manos, pudiendo

presentarse un entumecimiento, sen-

sación de calor intenso hasta daños

en los nervios y circulatorios, así co-

mo necrosis de tejidos.

Consulte a su médico si observa sín-

tomas que pueden ser indicio de una

exposición excesiva a las vibracio-

nes. Estos síntomas comprenden en-

tumecimiento, pérdida de sensibili-

dad, hormigueo, punzadas, dolor,

debilidad, alteraciones del color o es-

tado de la piel. Estos síntomas se pre-

sentan con mayor frecuencia en los

dedos, manos o muñecas.

Siempre use el aparato para jardín

para aplicaciones apropiadas. Siem-

pre sujete el aparato para jardín por

las empuñaduras delantera y trasera

y, si fuese preciso, restrinja el tiempo

de trabajo.

Esté prevenido contra un posible re-

troceso brusco del aparato para jar-

dín al topar fortuitamente la cuchilla

de éste contra un objeto duro, o al

cortar arbustos o maleza. Trate de re-

ducir al mínimo los efectos derivados

de un retroceso brusco.

Este aparato para jardín ha sido dise-

ñado para ser utilizado con el arnés

suministrado. Ajuste la bandolera de

modo que el peso de la herramienta

quede bien equilibrado para que el

trabajo resulte así menos fatigante.

Cubrir siempre el disco de corte con

una protección adecuada durante el

transporte y almacenaje.

Mantenga alejado el cable de alimen-

tación del elemento de corte.

Mantenimiento

Póngase siempre unos guantes de

protección al manipular o trabajar

en las proximidades de las cuchi-

llas.

OBJ_BUCH-2432-006.book Page 32 Thursday, June 8, 2017 10:50 AM

Español | 33

Bosch Power Tools F 016 L81 755 | (8.6.17)

Realice periódicamente los si-

guientes trabajos de mantenimien-

to para asegurar un funcionamien-

to prolongado y fiable:

Asegúrese de que todas las tuercas,

pernos y tornillos están firmemente

sujetos para garantizar un trabajo se-

guro con el aparato para jardín. Use

para ello las herramientas que se ad-

juntan.

Controle el aparato para jardín y sus-

tituya las piezas desgastadas o daña-

das para mayor seguridad.

Observe que sean utilizadas piezas

de recambio correctas, homologa-

das por Bosch.

Solamente deje reparar el aparato

para jardín en un taller de servicio au-

torizado Bosch.

Asegúrese de que el aparato para

jardín esté limpio y exento de resi-

duos antes de transportarlo y alma-

cenarlo. Si fuese preciso, limpiarlo

con un cepillo blando y seco.

Retire el material adherido existente

entre el cabezal de corte y la caperuza

protectora. Para facilitar su almace-

naje es posible desensamblar en dos

partes el aparato para jardín. (ver

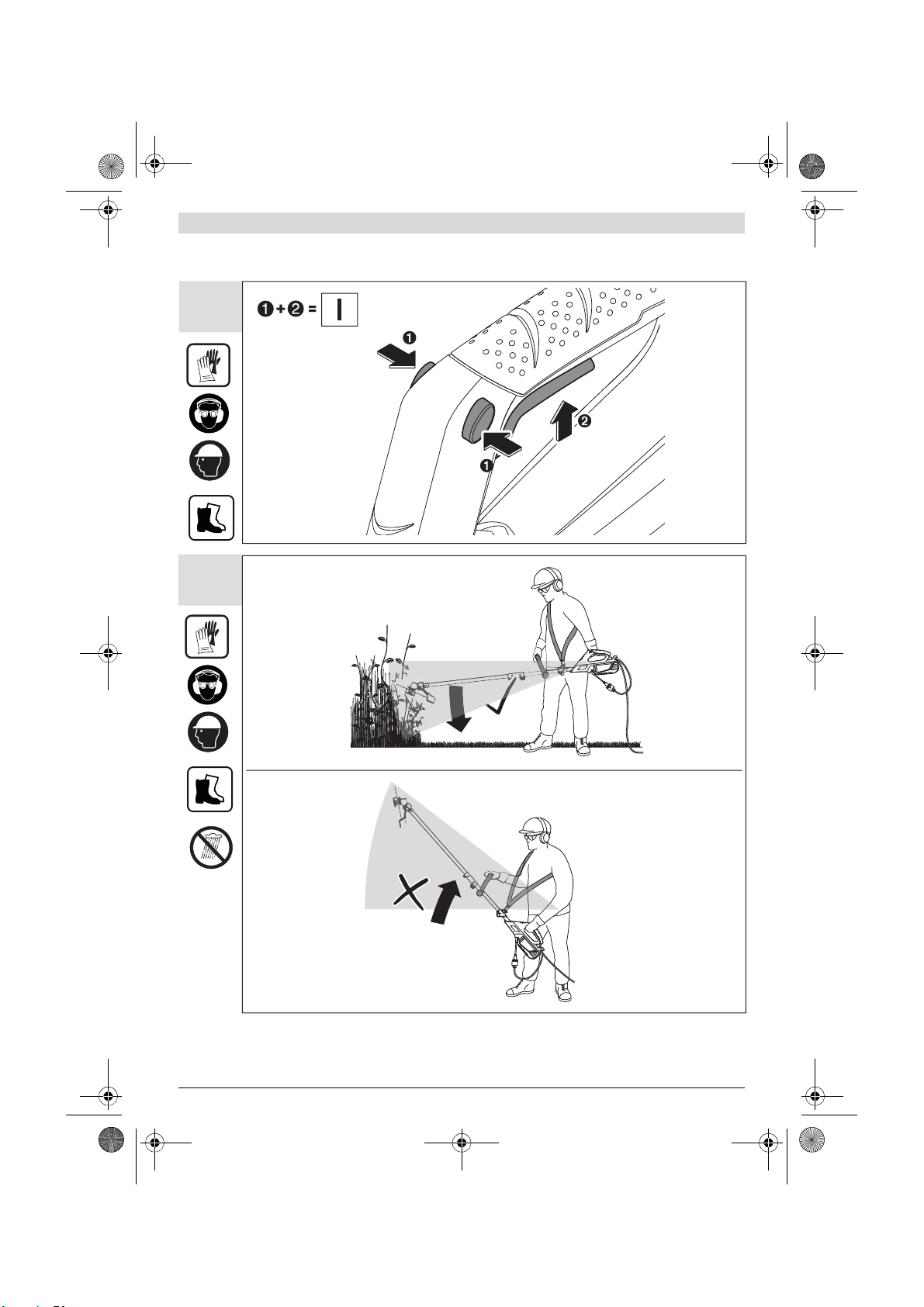

figura 3)

Seguridad eléctrica

¡Atención! Antes de realizar

trabajos de mantenimiento o

limpieza desconecte el apara-

to para jardín y saque el enchufe de la

red. Lo mismo deberá realizarse en

caso de que se dañe, corte, o enrede

el cable de alimentación.

El aparato para jardín dispone de un

aislamiento de protección para su se-

guridad y no precisa ser conectado a

tierra. La tensión de servicio es de

230 V AC, 50 Hz (para países no perte-

necientes a la CE también 220 V ó

240 V). Solamente emplear cables de

prolongación homologados. Informa-

ciones al respecto las obtiene Ud. en su

taller de servicio técnico autorizado ha-

bitual.

Para una mayor seguridad emplee un

fusible diferencial (RCD) para una co-

rriente de fuga máxima de 30 mA. Com-

probar el funcionamiento correcto del

fusible diferencial antes de cada uso.

Mantenga los cables de red y los de pro-

longación alejados de piezas móviles y

preste atención a no dañarlos para evi-

tar el contacto con piezas bajo tensión.

Los elementos de conexión de los ca-

bles (enchufes y tomas de corriente)

deberán estar secos y no deberán tocar

el suelo.

Los cables de red y de prolongación de-

berán inspeccionarse con regularidad

en cuanto a posibles daños y solamente

se utilizarán si se encuentran en perfec-

tas condiciones.

Un cable de red dañado solamente de-

berá hacerse reparar en un taller de

servicio autorizado Bosch.

Únicamente use cables de prolonga-

ción homologados.

Solo use cables de prolongación, con-

ductores, o tambores para cables que

se correspondan con las normas

EN 61242 / IEC 61242 o

IEC 60884-2-7.

OBJ_BUCH-2432-006.book Page 33 Thursday, June 8, 2017 10:50 AM

34 | Español

F 016 L81 755 | (8.6.17) Bosch Power Tools

Si precisa un cable de prolongación pa-

ra trabajar con el aparato, la sección del

cable deberá ser la siguiente:

– Sección de cable 1,25 mm

1,5 mm

– La longitud máxima es de 30 m para

cables de prolongación y 60 m en

tambores para cables dotados con in-

terruptor diferencial

Observación: Al utilizar un cable de pro-

longación, éste deberá disponer de un

conductor de protección – tal como se

describe en las prescripciones de segu-

ridad – conectado a través del enchufe

con el conductor de protección de su

instalación eléctrica.

En caso de duda, pregunte a un profe-

sional electricista o al servicio técnico

autorizado Bosch más próximo.

PRECAUCIÓN: Los cables de

prolongación no reglamenta-

rios pueden resultar peligro-

sos. Los cables de prolongación, en-

chufes y empalmes deberán ser

estancos al agua y aptos para su uso

a la intemperie.

Consulte las instrucciones de manejo

de los fabricantes del cable de prolon-

gación o del tambor para cables, así co-

mo la normativa nacional relativa al res-

pecto.

Observación para aquellos productos

que no son de venta en GB:

ATENCIÓN: Para su seguridad es nece-

sario conectar el enchufe del aparato

para jardín con el cable de prolonga-

ción. El enchufe de empalme del cable

de prolongación deberá ser o ir revesti-

do de goma y estar protegido contra

salpicaduras de agua. El cable de pro-

longación deberá utilizarse con un se-

guro contra tracción.

El enchufe macho de conexión, de-

be ser conectado solamente a un

enchufe hembra de las mismas ca-

racteristicas técnicas del enchufe

macho en materia.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio-

nes de servicio al leerlas. Es importante que retenga en su me-

moria estos símbolos y su significado. La interpretación co-

rrecta de estos símbolos le ayudará a manejar mejor, y de

forma más segura, el aparato para jardín.

Utilización reglamentaria

La máquina ha sido diseñada para quitar pequeños arbustos

y matas, para cortar árboles jóvenes, para segar y desbrozar

malas hierbas, hierba larga y ortigas en jardines domésticos.

Simbología Significado

Dirección de movimiento

Dirección de reacción

Conexión

Desconexión

Accesorios/Piezas de recambio

Eliminación

OBJ_BUCH-2432-006.book Page 34 Thursday, June 8, 2017 10:50 AM

Español | 35

Bosch Power Tools F 016 L81 755 | (8.6.17)

Datos técnicos

Información sobre ruidos y vibraciones

Montaje y operación

 No conecte el aparato para jardín a la red antes de ha-

berlo ensamblado por completo.

 Al desconectar la desbrozadora el cabezal de corte si-

gue girando por inercia unos segundos. Antes de volver

a conectar el cortabordes espere a que se haya deteni-

do el cabezal de corte.

 No vuelva a efectuar una conexión poco después de la

desconexión.

 Desprenda de la cubierta los restos de material adheri-

do al cambiar el cabezal de corte.

 Se recomienda emplear los elementos de corte autori-

zados por Bosch. La utilización de elementos de corte

de otro tipo puede afectar al resultado obtenido en el

corte.

 Al usar el disco de corte preste atención a que éste esté

firmemente sujeto con la tuerca de fijación del mismo.

 En caso de un uso prolongado recomendamos realizar

las pausas oportunas.

La numeración en las figuras remite a la figura correspondien-

te en la hoja ilustrada.

Desbrozadora AFS 23-37

Nº de artículo 3 600 HA9 …

Potencia absorbida nominal W 950

Revoluciones en vacío

Disco de corte

Carrete de hilo

min

-1

min

-1

7000

6000

Ancho de corte con hilo

cm 37

Ancho de corte con cuchilla

cm 23

Estos datos son válidos para una tensión nominal de [U] 230 V. Los va-

lores pueden variar para otras tensiones y en ejecuciones específicas

para ciertos países.

Diámetro del hilo mm 3,5

Tipo de hilo

retorcido

Tipo de cuchilla

3 filos

Empuñadura abatible

Peso según EPTA-

Procedure 01:2014

kg 5,2

Clase de protección

/II

Número de serie

ver placa de características

del aparato para jardín

Desbrozadora AFS 23-37

Estos datos son válidos para una tensión nominal de [U] 230 V. Los va-

lores pueden variar para otras tensiones y en ejecuciones específicas

para ciertos países.

Valores de emisión de ruidos determinados según EN 50636-2-91. Carrete de hilo Cuchillas

El nivel de presión sonora típico del aparato, determinado con un filtro

A, asciende a:

Nivel de presión sonora

Nivel de potencia acústica

Tolerancia K

¡Utilice unos protectores auditivos!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Nivel total de vibraciones a

(suma vectorial de tres direcciones)

y tolerancia K determinados según EN 50636-2-91:

Nivel de vibraciones generadas a

Tolerancia K

m/s

5,0

=1,5

5,0

=1,5

Objetivo Figura Página

Material que se adjunta

1 251

Montaje de la caperuza protectora

2 252

Ensamble del mango

3 252

Montaje del carrete y del hilo

4 253

Montaje del disco de corte 5 254–255

Montaje de la empuñadura adicional/

instrucciones de uso para diestros

6 256

Montaje de la empuñadura adicional/

instrucciones de uso para zurdos

7 256

Montaje del arnés

Ajuste de la longitud del bastón

8 257

Conexión del cable de prolongación

9 257

Conexión/desconexión

10 258

Instrucciones para la operación

11 258

Limpieza

12 259

Almacenaje del hilo de corte

13 260

Selección de los accesorios

opcionales

14 260

OBJ_BUCH-2432-006.book Page 35 Thursday, June 8, 2017 10:50 AM

36 | Español

F 016 L81 755 | (8.6.17) Bosch Power Tools

Instrucciones para la operación

Localización de fallos

Campo de aplicación Útil de corte

Retirar arbustos/broza Disco de corte

Corte de árboles jóvenes Disco de corte

Recorte/aclarado Carrete de hilo

Corte de malas hierbas Carrete de hilo/disco de corte

Siega de hierba larga Carrete de hilo

Corte de ortigas Carrete de hilo/disco de corte

Campo de aplicación Útil de corte

Síntomas Posible causa Solución

El aparato para jardín no

funciona

No hay tensión de red Verificar y conectar

Toma de corriente defectuosa Emplear otra toma de corriente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

El fusible se ha fundido Cambiar el fusible

Se ha activado la protección contra sobrecarga Dejar enfriar el aparato para jardín y volver a co-

nectarlo

El aparato para jardín

funciona de forma

intermitente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

Acudir al servicio técnico

Cableado interior de la máquina defectuoso Acudir al servicio técnico

El aparato para jardín no

corta

Disco de corte/hilo dañado Cambiar el disco de corte/hilo (utilice siempre

unos guantes de protección)

Fuertes vibraciones Disco de corte dañado Cambiar disco de corte (utilice siempre unos

guantes de protección)

Hilo de corte roto Cambiar hilo de corte

Cabezal del hilo de corte, sucio Limpie el cabezal de corte y elimine los restos de

material adheridos

Tuerca del disco de corte, floja Apretar con 20 Nm la tuerca del disco de corte

prestando atención a que queden concéntricos

el disco de corte, el plato y el disco de presión

(utilice siempre unos guantes de protección)

Disco de corte incorrectamente montado Afloje el disco de corte y reposiciónelo de mane-

ra que quede centrado. Los anillos de guía mar-

cados en el disco de corte le servirán de orienta-

ción para su correcto centrado.

Corte deficiente y muy

irregular

Césped demasiado alto o denso Césped demasiado alto: Cortar en varias pasa-

das

Césped demasiado denso: Cortar franjas más

estrechas

Disco de corte mellado Girar/cambiar el disco de corte

Disco de corte embotado Examine la parte inferior del aparato para jardín

y desobstrúyala, si procede (utilice siempre

unos guantes de protección)

Cabezal del hilo de corte, sucio Limpie el cabezal de corte y elimine los restos de

material adheridos

OBJ_BUCH-2432-006.book Page 36 Thursday, June 8, 2017 10:50 AM

Español | 37

Bosch Power Tools F 016 L81 755 | (8.6.17)

Si no ha conseguido subsanar el fallo, por favor dirijase a su distribuidor.

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características del aparato para jardín.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Av. Sanatorio del Avila, Conjunto Ciudad Center,

Urb. Boleita Norte, Municipio Sucre Estado Miranda

Código Postal 1070 - Caracas

Tel.: (58) 212 207-4511

www.boschherramientas.com.ve

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel.: (52) 55 5284-3062

www.boschherramientas.com.mx

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

Buenos Aires C1414BAW

Tel.: (54) 11 4778-5200

www.boschherramientas.com.ar

Perú

Robert Bosch S.A.C.

Av. Primavera 781 Piso 2, Urbanización Chacarilla

San Borja Lima

Tel.: (51) 1 706 1100

www.bosch.com.pe

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago

Tel.: (56) 02 782 0200

www.boschherramientas.cl

Ecuador

Robert Bosch Sociedad Anónima Ecuabosch

Av. Las Monjas nº 10 y Carlos J. Arosemena

Guayaquil

Tel.: (59) 34371-9100

www.boschherramientas.com.ec

Eliminación

¡No arroje los aparatos para jardín a la basura!

No es posible aflojar la

tuerca del disco de corte

Rosca de la tuerca o del eje, dañada Lubricar el eje para facilitar la apertura

Espiga de bloqueo mal colocada Insertar nuevamente la espiga de bloqueo pre-

sionándola ligeramente hacia dentro al momen-

to de girar el eje

El disco de corte no gira Disco de corte embotado Examine la parte inferior del aparato para jardín

y desobstrúyala, si procede (utilice siempre

unos guantes de protección)

Tuerca del disco de corte, floja Apretar la tuerca del disco de corte prestando

atención a que queden concéntricos el disco de

corte, el plato y el disco de presión (utilice siem-

pre unos guantes de protección) (ver figura 3)

Césped demasiado alto o denso Césped demasiado alto: Cortar en varias pasa-

das

Césped demasiado denso: Cortar franjas más

estrechas

Rendimiento de corte

deficiente

Caperuza protectora, sucia Limpiar interiormente la caperuza protectora

Disco de corte mellado Girar/cambiar el disco de corte

Se acabó el hilo de corte Rellenar hilo de corte

Síntomas Posible causa Solución

OBJ_BUCH-2432-006.book Page 37 Thursday, June 8, 2017 10:50 AM

38 | Português

F 016 L81 755 | (8.6.17) Bosch Power Tools

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos

eléctricos y electrónicos inservibles, tras su transposición en

ley nacional, deberán acumularse por separado los aparatos

eléctricos y electrónicos para ser sometidos a un reciclaje

ecológico.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la

placa de características del producto/fabricado.

Português

Indicações de segurança

Explicação dos símbolos no aparelho

de jardinagem

Indicação geral de perigos.

Leia atentamente estas instru-

ções de serviço.

Observe que as pessoas ao re-

dor não possam ser feridas por

objetos catapultados para lon-

ge.

Aviso: Mantenha-se a uma dis-

tância segura do aparelho de

jardinagem enquanto ele esti-

ver a funcionar.

Conte com um contragolpe da

lâmina de serra.

Puxar a ficha da tomada antes

de executar trabalhos de ajuste

ou de limpeza no aparelho de

jardinagem e se ele permanecer sem vi-

gilância durante algum tempo ou se o

cabo de rede ou o de extensão estive-

rem danificados ou emaranhados.

Usar óculos de proteção e pro-

tetor auricular.

Usar um capacete de proteção.

Usar luvas de proteção.

Usar botas de segurança.

Não utilizar o aparelho de jar-

dim na chuva nem expô-lo à

chuva.

Observe que ninguém possa ser ferido

por partes atiradas por força centrífu-

ga. As pessoas ao redor devem ser

mantidas suficientemente afastadas do

aparelho de jardinagem durante o fun-

cionamento.

Típico nível de ruído

ponderado como A do

produto com lâmina

montada.

Típico nível de ruído

ponderado como A do

produto com bobina

montada.

Indicações gerais de advertência

para ferramentas elétricas

Ler todas as indicações

de segurança e as instru-

ções. O desrespeito das instruções de

segurança pode causar choque elétri-

co, incêndios e/ou graves lesões.

ATENÇÃO

OBJ_BUCH-2432-006.book Page 38 Thursday, June 8, 2017 10:50 AM

Português | 39

Bosch Power Tools F 016 L81 755 | (8.6.17)

Guardar todas as indicações de segu-

rança e as instruções para futuras

consultas.

Controlar o cabo de rede e o cabo de

extensão antes da utilização para ve-

rificar se há danos ou sinais de enve-

lhecimento. Se estes forem danifica-

dos durante o uso, puxe

imediatemante a ficha de rede da to-

mada. NÃO TOQUE NELES ANTES DE

TIVEREM SIDO DESCONECTADOS.

Não opere o aparelho de jardim se os

cabos estiverem danificados ou gas-

tos.

Se o cabo de rede do aparelho estiver

com defeito, o fabricante, a sua ofici-

na autorizada de serviço ao cliente ou

uma pessoa respectivamente qualifi-

cada deverá substituí-lo, para que se-

jam evitados riscos para a segurança.

Antes de utilizar é necessário realizar

uma inspeção visual para verificar se

há danos significantes. Esta verifica-

ção também deverá ocorrer se o apa-

relho de jardim tiver caído ou se tiver

sofrido um golpe significante.

Para uma maior segurança, reco-

mendamos a utilização de um

disjuntor de corrente de avaria

(DCA), com uma corrente de avaria

inferior a 30 mA. Este dispositivo

de corrente residual deveria ser

controlado antes de cada funciona-

mento.

Assegure-se de que as aberturas de

ventilação estejam sempre livres de

resíduos.

Operação

Observar as figuras ao montar o apa-

relho de jardinagem, a desmontagem

é realizada em sequência invertida.

Remover a proteção da lâmina antes

da utilização.

Não se deve usar o aparelho de jardi-

nagem para cortar paredes.

Jamais permitir que crianças ou pes-

soas não familiarizadas com as instru-

ções utilizem o aparelho de jardim. É

possível que diretivas nacionais limi-

tem a idade do operador. Quando

não estiver em uso, o aparelho de jar-

dim deverá ser guardado em local

inacessível para crianças.

Este aparelho de jardim não deve ser

usado por pessoas (inclusive crian-

ças) com limitadas capacidades físi-

cas, sensoriais ou mentais ou com fal-

ta de experiência e/ou falta de

conhecimento, a não ser que, sejam

supervisionadas por uma pessoa res-

ponsável pela sua segurança ou que

sejam instruídas por elas quanto à

utilização do aparelho de jardim.

Crianças deveriam ser vigiadas para

assegurar que não brinquem com o

aparelho.

Jamais utilizar o aparelho de jardina-

gem enquanto pessoas, especial-

mente crianças, ou animais e estive-

rem ao redor.

O operador ou o utilizador é respon-

sável por acidentes ou danos, se ou-

tras pessoas forem feridas e se as su-

as propriedades forem danificadas.

Devem ser usadas calças longas e pe-

sadas, sapatos e luvas firmes. Não

usar roupas largas, joias, calças cur-

OBJ_BUCH-2432-006.book Page 39 Thursday, June 8, 2017 10:50 AM

40 | Português

F 016 L81 755 | (8.6.17) Bosch Power Tools

tas, sandálias nem jamais trabalhe de

pés descalços.

Controlar cuidadosamente a superfí-

cie a ser trabalhada e remover pe-

dras, gravetos, arames, ossos e

quaisquer outros corpos estranhos.

O aparelho de jardinagem não deve

ser usado em locais em que se encon-

trem cabos de rede.

Antes da utilização se deverá sempre

controlar se a lâmina ou a porca da lâ-

mina de corte apresentam danos ou

desgaste. Lâminas de corte ou por-

cas da lâmina de corte gastas ou dani-

ficadas devem sempre ser substituí-

das por completo, para evitar

desequilíbrios.

Só trabalhe à luz do dia ou com boa

iluminação artificial.

Em condições climáticas desfavorá-

veis, especialmente em caso de uma

tempestade, não deverá trabalhar

com o aparelho de jardim.

Em relva/arbustos molhados se deve

usar o aparelho de jardinagem com

especial cuidado.

Ao trabalhar com o aparelho de jardi-

nagem se deve manter uma posição

firme e jamais correr.

Manter sempre uma posição firme e o

equilíbrio. Não se esforce demais.

Ao trabalhar com o aparelho de jardi-

nagem é necessário usar protetores

auriculares e óculos de proteção.

Ao usar o aparelho de jardinagem é

necessário usar também óculos pro-

tetores e proteção auricular confor-

me EN 166.

Jamais se deve utilizar o aparelho de

jardinagem se as coberturas de pro-

teção, as proteções contra contragol-

pe ou as coberturas estiverem faltan-

do ou estiverem com defeito.

Não se deve utilizar o aparelho de jar-

dinagem, com a lâmina de corte, per-

to de cabos de rede ou de cabos de

extensão.

Controlar o aparelho de jardinagem

antes e após a utilização quanto a

desgaste ou danos.

Se ocorrer um erro, siga os passos

descrito no capítulo de procura de er-

ros.

Se ocorrer um acidente, separe a má-

quina da rede elétrica antes de tomar

quaisquer medidas.

Não utilizar o aparelho de jardinagem

se estiver fatigado ou doente, sob a

influência de drogas, álcool ou medi-

camentos.

O trabalho em taludes pode ser pe-

rigoso.

– Não trabalhar com o aparelho de jar-

dinagem em declives especialmente

inclinados.

– Ao trabalhar em superfícies inclina-

das ou sobre relva molhada deverá

sempre andar com cuidado.

– Em superfícies inclinadas, a relva de-

verá sempre ser cortada transversal-

mente à inclinação, jamais na direção

da inclinação.

– Ao mudar de direção em declives de-

verá sempre tomar muito cuidado.

Manter as suas mãos e pés afastados

da ferramenta de corte, especialmen-

te ao ligar o motor.

OBJ_BUCH-2432-006.book Page 40 Thursday, June 8, 2017 10:50 AM

Português | 41

Bosch Power Tools F 016 L81 755 | (8.6.17)

Desligar o aparelho de jardinagem ao

transportá-lo da/para a superfície de

trabalho.

Desligar o aparelho de jardim e puxar

a ficha de rede da tomada:

– sempre que deixar o aparelho de

jardinagem sem vigilância,

– antes de eliminar bloqueios,

– se o cabo estiver emaranhado

– antes de mudar o sentido de corte,

– ao controlar e limpar o aparelho de

jardim ou antes de trabalhar nele,

– após a colisão com um corpo estra-

nho. Controlar imediatamente se o

aparelho de jardim apresenta da-

nos e, se necessário, permita que

seja reparado,

– se o aparelho de jardim começar a

vibrar de forma anormal (controlar

imediatamente).

Aguarde até que todos os elementos

de corte rotativos parem por comple-

to antes de tocar neles. Os elementos

de corte ainda continuam a girar após

o desligamento do aparelho de jardi-

nagem e podem causar lesões.

Não efetuar quaisquer alterações

no aparelho de jardinagem. Altera-

ções inadmissíveis podem prejudicar

a segurança do seu aparelho de jardi-

nagem e aumentar os ruídos e as vi-

brações.

Guardar o aparelho de jardinagem

em lugar seguro, seco e fora do alcan-

ce das crianças. Não colocar objetos

em cima do aparelho de jardim.

Só devem ser utilizados acessórios

de aparelhos de jardinagem Bosch,

recomendado e homologado para a

utilização com este aparelho.

(veja figura 14)

Se o aparelho de jardinagem (ou ou-

tras máquinas) não for usado durante

muito tempo, o utilizador será sujeito

a vibrações que causam uma síndro-

me dos dedos brancos (fenómeno de

Raynaud) ou uma síndrome do túnel

carpal.

Com isto, o sentido do tato e a regula-

ção da temperatura das mãos é limi-

tada, podem ocorrer dormência e a

sensação de queimação até ao dano

de nervos e da circulação, assim co-

mo necroses do tecido.

Consulte o seu médico se verificar

sintomas que possam indicar uma so-

brecarga de vibrações. Estes sinto-

mas incluem dormência, perda de

sensibilidade, formigueiro, picadas,

dor, perda da força, mudança na cor

da pele ou da condição da pele. Estes

sintomas ocorrem com maior fre-

quência nos dedos, nas mãos ou nos

pulsos.

Sempre se deve utilizar o aparelho de

jardinagem com os adaptadores cor-

retos. Certifique-se de segurar o apa-

relho de jardinagem pelo punho dian-

teiro e pelo traseiro e limite-se, se

necessário, ao horário de trabalho.

Conte com um contragolpe do apare-

lho de jardinagem, se a lâmina atingir,

repentinamente, um objeto duro ou

ao cortar arbustos ou moitas. Tente

minimizar os efeitos de contragolpes.

Este aparelho de jardinagem foi cons-

truído para a utilização com um cintu-

rão de ombro. Adapte o cinturão de

modo que a ferramenta esteja corre-

tamente equilibrada; deste modo o

OBJ_BUCH-2432-006.book Page 41 Thursday, June 8, 2017 10:50 AM

42 | Português

F 016 L81 755 | (8.6.17) Bosch Power Tools

trabalho com o aparelho é menos

cansativo.

Durante o transporte e o armazena-

mento, a lâmina de corte deve sem-

pre ser coberta com uma proteção

apropriada.

Manter o cabo elétrico afastado da

ferramenta de corte.

Manutenção

Sempre usar luvas de proteção se

estiver a trabalhar perto das lâmi-

nas afiadas.

Se deve executar trabalhos de ma-

nutenção em intervalos regulares,

para que seja assegurado um longo

e confiável uso:

Controlar se todas as porcas, cavi-

lhas e parafusos estão firmes, para

assegurar-se de que o aparelho de

jardinagem trabalhe de forma impe-

cável. Só utilizar, para tal, a ferra-

menta fornecida.

Controlar o aparelho de jardinagem

e, se necessário, substituir as peças

gastas ou danificadas.

Assegure-se de que as peças subs-

tituídas tenham sido homologadas

pela Bosch.

Só permitir que o aparelho de jardi-

nagem seja reparado em uma oficina

Bosch.

Antes do transporte e do armaze-

namento, assegure-se de que o

aparelho de jardinagem esteja lim-

po e livro de resíduos. Se necessá-

rio, limpe-o com uma escova macia

e seca.

Remover todos os depósitos entre a

cabeça de corte e a cobertura de pro-

teção. Para um armazenamento com-

pacto, o aparelho de jardinagem po-

de ser separado da haste.

(veja figura 3)

Segurança elétrica

Atenção! Antes de trabalhos

de manutenção ou de limpe-

za, deverá desligar o aparelho

de jardinagem e puxar a ficha da to-

mada. O mesmo vale, se o cabo de

corrente elétrica estiver danificado,

cortado ou emaranhado.

Para a sua segurança, este aparelho de

jardinagem tem um isolamento de pro-

teção e não necessita uma ligação à ter-

ra. A tensão de funcionamento é de

230 V AC, 50 Hz (para países fora da

União Europeia também 220 V ou

240 V). Só utilizar cabos de extensão

homologados. As informações podem

ser obtidas numa oficina de serviço

pós-venda Bosch.

Para aumentar a segurança, use um

disjuntor de corrente de avaria com um

corrente residual de no máximo 30 mA.

Este disjuntor de corrente de avaria de-

veria ser controlado antes de toda a co-

locação em funcionamento.

Manter o cabo de rede e o cabo de ex-

tensão afastados das partes móveis e

evitar qualquer dano dos cabos, para

evitar um contacto com componentes

sob tensão.

As conexões de cabos (ficha de rede e

tomadas) devem estar secas e não de-

vem ser deitadas no chão.

OBJ_BUCH-2432-006.book Page 42 Thursday, June 8, 2017 10:50 AM

Português | 43

Bosch Power Tools F 016 L81 755 | (8.6.17)

O cabo de rede e o cabo de extensão

devem ser controlados em intervalos

regulares quanto a sinais de danos e só

devem ser utilizados se estiverem em

estado impecável.

Se o cabo de rede do aparelho estiver

danificado, este só deve ser reparado

numa oficina de serviço autorizada

Bosch.

Só utilizar os cabos de extensão homo-

logados.

Só devem ser usados cabos de exten-

são, linhas de extensão ou tambores de

cabos que correspondam às normas

EN 61242 / IEC 61242 ou

IEC 60884-2-7.

Se desejar utilizar um cabo de extensão

para o funcionamento do aparelho, são

necessários os seguintes diâmetros de

cabos:

– Diâmetro de cabo de 1,25 mm

ou de

1,5 mm

– Máximo comprimento de 30 m para o

cabo de extensão ou 60 m para tam-

bores de cabos com disjuntor de pro-

teção contra corrente residual

Nota: Se for utilizado um cabo de exten-

são, este deve possuir um condutor de

proteção – como descrito nas diretivas

de segurança – conectado através de

uma ficha ao condutor de proteção do

seu equipamento elétrico.

No caso de dúvidas consulte um eletri-

cista especializado ou a representação

de serviço pós-venda Bosch mais próxi-

ma.

CUIDADO: Cabos de extensão

incorretos podem ser perigo-

sos. Cabos de extensão, fi-

chas e acoplamentos devem

ser de modelos homologados para a

utilização em áreas exteriores.

Deve ser observado o manual de instru-

ções do fabricante do cabo de extensão

ou do tambor para cabos, assim como

as diretivas nacionais relativas ao seu

uso.

Indicação para produtos, que não fo-

ram vendidos na GB:

ATENÇÃO: Para a sua segurança é ne-

cessário que a ficha de rede do apare-

lho de jardinagem esteja conectada ao

cabo de extensão. O acoplamento do

cabo de extensão deve ser protegido

contra respingos de água, ser de borra-

cha ou ter um revestimento de borra-

cha. O cabo de extensão deve ser utili-

zado com um protetor contra esforços

mecânicos.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a

compreensão destas instruções de serviço. Os símbolos e os

seus significados devem ser memorizados. A interpretação

correta dos símbolos facilita a utilização segura e aprimorada

do aparelho de jardinagem.

Utilização conforme as disposições

A máquina é apropriada para a remoção de arbustos e matos,

para o corte de plantas jovens, para a poda e desbaste e para

a remoção de ervas daninhas, de grama alta e urtigas em jar-

dins domésticos e de lazer.

Símbolo Significado

Direção do movimento

Direção da reação

Ligar

Desligar

Acessórios/peças sobressalentes

Eliminação

OBJ_BUCH-2432-006.book Page 43 Thursday, June 8, 2017 10:50 AM

44 | Português

F 016 L81 755 | (8.6.17) Bosch Power Tools

Dados técnicos

Informação sobre ruídos/vibrações

Montagem de funcionamento

 Não ligar o aparelho de jardim à tomada de rede, até

que esteja completamente montado.

 A cabeça de corte ainda continua a funcionar durante

alguns segundos após desligar o aparador. Aguardar

até que a cabeça de corte esteja parada, antes de ligar

novamente o aparador.

 Não desligar e religar repetidamente em curto espaço

de tempo.

 Eliminar adesões de relva da cabeça de corte ao substi-

tuir a cabeça e corte.

 É recomendável a utilização de elementos de corte ho-

mologados pela Bosch. O resultado de corte pode ser

diferente com outros elementos de corte.

 Ao usar a lâmina de corte, observe que ela esteja bem

montada, utilizando a porca da lâmina.

 Recomenda-se fazer as devidas pausas durante o uso

prolongado.

As numerações se referem às figuras nas páginas de imagens.

Cortador livre AFS 23-37

N.° do produto

3 600 HA9 …

Potência nominal

consumida

W 950

N.° de rotações em ponto

morto

Lâmina de corte

Bobina do fio

rpm

7000

6000

Largura de corte da bobina

cm 37

Largura de corte da lâmina cm 23

As indicações valem para tensões nominais [U] de 230 V. Estas indica-

ções podem variar dependendo de tensões inferiores e dos modelos es-

pecíficos dos países.

Diâmetro do fio mm 3,5

Tipo do fio

torcido

Tipo da lâmina

com 3 gumes

Punho ajustável

SIM

Peso conforme EPTA-

Procedure 01:2014

kg 5,2

Classe de proteção

/II

Número de série

veja a placa de características

do aparelho de jarginagem

Cortador livre AFS 23-37

As indicações valem para tensões nominais [U] de 230 V. Estas indica-

ções podem variar dependendo de tensões inferiores e dos modelos es-

pecíficos dos países.

Os valores de emissão de ruído determinados de acordo com

EN 50636-2-91.

Bobina do fio Lâmina

O nível de ruído avaliado A, do aparelho, é tipicamente de:

nível de pressão acústica

nível de potência acústica

incerteza K

Usar proteção auricular!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Totais valores de oscilações a

(soma dos vetores de três direções) e

incerteza K averiguada conforme EN 50636-2-91:

Valor de emissão de oscilações a

Incerteza K

m/s

5,0

=1,5

5,0

=1,5

Meta de ação Figura Página

Volume de fornecimento 1 251

Montar a capa de proteção

2 252

Juntar a haste 3 252

Montar a bobina do fio e o fio

4 253

Lâmina de corte´

5 254–255

Montar a proteção contra contragol-

pe/indicação de comando para des-

tros

6 256

Montar a proteção contra contragol-

pe/indicação de comando para ca-

nhotos

7 256

Montar o cinto tiracolo

Ajustar o comprimento do punho

8 257

Aplicar o cabo de extensão

9 257

Ligar e desligar

10 258

Indicações de trabalho

11 258

Limpeza

12 259

Armazenamento do fio de corte

13 260

Selecionar acessórios

14 260

Meta de ação Figura Página

OBJ_BUCH-2432-006.book Page 44 Thursday, June 8, 2017 10:50 AM

Português | 45

Bosch Power Tools F 016 L81 755 | (8.6.17)

Indicações de trabalho

Busca de erros

Campo de utilização Ferramenta de corte

Remover arbustos/vegetação

rasteira

Lâmina de corte

Cortar plantas jovens Lâmina de corte

Poda /desbaste Bobina do fio

Remover ervas daninhas Bobina do fio/lâmina de

corte

Cortar relva alta Bobina do fio

Remover urtigas Bobina do fio/lâmina de

corte

Campo de utilização Ferramenta de corte

Sintomas Possível causa Solução

O aparelho de jardinagem

não funciona

Falta tensão de rede Controlar e ligar

Tomada de rede elétrica com defeito Utilizar uma outra tomada

Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado

O fusível foi acionado Substituir o fusível

A protecção contra sobrecarga disparou Deixar o aparelho de jardim arrefecer e ligar nova-

mente

O aparelho de jardinagem

funciona com interrupções

Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado

Dirija-se a uma oficina de serviço pós-venda

A cablagem interna do aparelho de jardinagem

está com defeito

Dirija-se a uma oficina de serviço pós-venda

O aparelho de jardinagem

não corta

Lâmina de corte/fio danificado Lâmina de corte/substituir fio (sempre usar luvas

de jardinagem)

Elevadas vibrações Lâmina de corte danificada Substituir a lâmina de corte (sempre usar luvas de

jardinagem)

Fio de corte rompido Substituir o fio de corte

Cabeçote do fio de corte sujo Limpar a cabeça de corte e remover as sujidades

Porca da lâmina de corte frouxa Apertar a porca da lâmina de corte com 20 Nm e

observar que a lâmina de corte, o prato deslizante

e a arruela de aperto estejam montadas de forma

centrada (sempre usar luvas de jardinagem)

A lâmina de corte não está corretamente mon-

tada

Soltar a lâmina de corte e montá-la no centro. Ob-

servar os anéis de guia na lâmina de corte para ob-

ter um alinhamento centralizado.

Mau resultado de corte e

restantes tocos de plantas

Relva alta demais, muito densa Relva alta demais: cortar em etapas

Relva densa demais: trabalhar com menor largura

de corte por processo de corte

Lâmina de corte não está afiada Virar/substituir a lâmina de corte

Lâmina de corte entalada Controlar o lado de baixo do aparelho de jardina-

gem e eliminar a obstrução, se for necessário

(sempre usar luvas de jardinagem)

Cabeçote do fio de corte sujo Limpar a cabeça de corte e remover as sujidades

Não é possível abrir a por-

ca da lâmina de corte

Rosca danificada na porca ou no eixo Lubrificar o eixo para facilitar a abertura

Pino de travamento colocado incorretamente Inserir novamente o pino de travamento e pres-

sionar levemente enquanto que o eixo gira

OBJ_BUCH-2432-006.book Page 45 Thursday, June 8, 2017 10:50 AM

46 | Italiano

F 016 L81 755 | (8.6.17) Bosch Power Tools

Se o problema não puder ser resolvido com ajuda da tabela de procura de erros, entre em contacto com o seu fabricante.

Serviço pós-venda e consultoria de

aplicação

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalen-

tes é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características do apare-

lho de jardim.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 – CEP: 13065-900

Campinas – SP

Tel.: 0800 7045 446

www.bosch.com.br/contato

Eliminação

Não deitar aparelhos de jardinagem no lixo domés-

tico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2012/19/UE para apare-

lhos elétricos e eletrónicos velhos, e com as respetivas reali-

zações nas leis nacionais, os aparelhos elétricos e eletrónicos

que não servem mais para a utilização, devem ser enviados

separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Spiegazione dei simboli presenti

sull’apparecchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pe-

ricolo l’incolumità di persone

che si trovano nelle vicinanze

attraverso corpi lanciati o fatti

volare per aria.

Avvertenza: Tenere una distan-

za di sicurezza dall’apparecchio

per il giardinaggio se lo stesso

sta lavorando.

Tenere conto del contraccolpo

della lama da taglio.

Estrarre la spina prima di effet-

tuare interventi di regolazione o

di pulizia nel caso in cui l’appa-

recchio per il giardinaggio rimanesse

per un periodo di tempo incustodito

A lâmina de corte não gira Lâmina de corte entalada Controlar o lado de baixo do aparelho de jardina-

gem e eliminar a obstrução, se for necessário

(sempre usar luvas de jardinagem)

Porca da lâmina de corte frouxa Apertar a porca da lâmina de corte e observar que

a lâmina de corte, o prato deslizante e a arruela de

aperto estejam montados de forma centrada

(sempre usar luvas de jardinagem) (veja figura 3)

Relva alta demais, muito densa Relva alta demais: cortar em etapas

Relva densa demais: trabalhar com menor largura

de corte por processo de corte

Má potência de corte Cobertura de proteção suja Limpar o interior da cobertura de proteção

Lâmina de corte não está afiada Virar/substituir a lâmina de corte

Nenhum fio de corte Colocar novo fio de corte

Sintomas Possível causa Solução

OBJ_BUCH-2432-006.book Page 46 Thursday, June 8, 2017 10:50 AM

Italiano | 47

Bosch Power Tools F 016 L81 755 | (8.6.17)

oppure se il cavo di rete o il cavo di pro-

lunga siano danneggiati o aggrovigliati.

Portare protezione per l’udito e

occhiali di protezione.

Mettere un elmo di protezione.

Mettere i guanti di protezione.

Portare stivali di sicurezza.

Non utilizzare l’apparecchio per

il giardinaggio quando piove e

neppure esporlo alla pioggia.

Prestare attenzione affinché nessuno

venga ferito da corpi estranei lanciati o

fatti volare per aria. Durante il funziona-

mento fare in modo che persone che si

trovano nelle vicinanze rimangano a di-

stanza di sicurezza dall’apparecchio

per il giardinaggio.

Il tipico livello di rumore

stimato A del prodotto

con lama montata.

Il tipico livello di rumore

stimato A del prodotto

con bobina montata.

Avvertenze generali di pericolo per

elettroutensili

Leggere tutte le indi-

cazioni di sicurezza e

le istruzioni operative. In caso di man-

cato rispetto delle indicazioni di sicu-

rezza e delle istruzioni operative posso-

no verificarsi scosse elettriche, incendi

e/o lesioni gravi.

Conservare tutte le indicazioni di si-

curezza e le istruzioni operative per

ogni esigenza futura.

Prima dell’impiego controllare il cavo

di rete e il cavo di prolunga in merito a

danneggiamenti oppure segni di in-

vecchiamento. Se gli stessi venissero

danneggiati durante l’uso, staccare

immediatamente la spina di rete dalla

presa di corrente. NON TOCCARLI

PRIMA CHE GLI STESSI SIANO STATI

STACCATI DALLA PRESA DI COR-

RENTE. Non utilizzare l’apparecchio

per il giardinaggio se i cavi sono dan-

neggiati oppure usurati.

Se il cavo di rete dell’apparecchio è

difettoso, lo stesso deve essere sosti-

tuito dal produttore, da un suo Servi-

zio di Assistenza Clienti autorizzato

oppure da una persona qualificata

per questo intervento per evitare pe-

ricoli per la sicurezza.

Prima dell’impiego effettuare un con-

trollo visivo in merito a difetti signifi-

cativi. Questo controllo deve avveni-

re anche se l’apparecchio per il

giardinaggio è caduto oppure è stato

sottoposto ad un urto significativo.

Per una maggiore sicurezza, si con-

siglia di usare un interruttore a cor-

rente di guasto (RCD) con una cor-

rente di guasto massima di 30 mA.

Questo interruttore a corrente di

guasto dovrebbe essere controlla-

to prima di ogni impiego.

Assicurarsi che le fessure di ventila-

zione siano sempre libere da resti.

AVVERTENZA

OBJ_BUCH-2432-006.book Page 47 Thursday, June 8, 2017 10:50 AM

48 | Italiano

F 016 L81 755 | (8.6.17) Bosch Power Tools

Impiego

Durante il montaggio dell’apparec-

chio per il giardinaggio osservare le fi-

gure, lo smontaggio avviene in se-

quenza inversa.

Prima dell’impiego rimuovere la pro-

tezione per lama.

Non utilizzare l’apparecchio per il

giardinaggio per il taglio di pareti.

Non permettere a bambini oppure a

persone che non abbiano preso visio-

ne delle presenti istruzioni di utilizza-

re l’apparecchio per il giardinaggio.

Le norme nazionali prevedono even-

tualmente dei limiti di restrizione re-

lativamente all’età dell’operatore. Se

l’apparecchio per il giardinaggio non

viene impiegato, conservarlo fuori

della portata dei bambini.

Questo apparecchio per il giardinag-

gio non è destinato all’uso da parte di

persone (bambini compresi) con ca-

pacità fisiche, sensoriali o mentali ri-

dotte oppure a cui manchi esperienza

e/o conoscenza, se le stesse non so-

no sorvegliate oppure istruite relati-

vamente all’uso dell’apparecchio per

il giardinaggio da parte di una perso-

na responsabile per la loro sicurezza.

I bambini dovrebbero essere sorve-

gliati per assicurarsi che non giochino

con l’apparecchio per il giardinaggio.

Non utilizzare mai l’apparecchio per il

giardinaggio quando nelle immediate

vicinanze vi sono persone ed in modo

particolare bambini oppure animali

domestici.

L’operatore o l’utente è responsabile

degli incidenti o dei rischi in cui pos-

sono incorrere le altre persone o le lo-

ro proprietà.

Indossare pantaloni lunghi e pesanti,

scarpe robuste e guanti. Non indossa-

re vestiti larghi, gioielli, calzoni corti,

sandali e non lavorare mai a piedi nu-

di.

Ispezionare accuratamente la super-

ficie da lavorare ed avere cura di ri-

muovere eventuali pietre, bastoni, fili

metallici, ossi e qualunque altro tipo

di corpo estraneo.

Non utilizzare l’apparecchio per il

giardinaggio in luoghi in cui si trovano

cavi di rete.

Prima dell’impiego controllare sem-

pre che la lama da taglio oppure il da-

do della lama da taglio non siano usu-

rati o danneggiati. Al fine di evitare

squilibri, in caso di usura o danneg-

giamento delle lame da taglio e dei

dadi delle lame da taglio, sostituire

sempre la serie completa.

Lavorare solamente di giorno o con

una buona illuminazione artificiale.

Con cattive condizioni meteorologi-

che, in modo particolare in caso di un

temporale che si sta avvicinando, non

lavorare con l’apparecchio per il giar-

dinaggio.

Nell’erba/cespugli bagnati impiegare

l’apparecchio per il giardinaggio con

particolare prudenza.

Durante il lavoro con l’apparecchio

per il giardinaggio prestare attenzio-

ne ad avere sempre una posizione si-

cura, camminare soltanto e non cor-

rere in nessun caso.

OBJ_BUCH-2432-006.book Page 48 Thursday, June 8, 2017 10:50 AM

Italiano | 49

Bosch Power Tools F 016 L81 755 | (8.6.17)

Avere cura di tenere una posizione

stabile e di mantentere sempre l’equi-

librio. Non affaticarsi troppo.

Durante il lavoro con l’apparecchio

per il giardinaggio usare protezione

per l’udito ed occhiali di protezione.

Utilizzando l’apparecchio per il giar-

dinaggio portare sempre sia occhiali

di protezione secondo EN 166 che

una protezione per l’udito.

Non utilizzare mai l’apparecchio per il

giardinaggio con cuffie di protezione,

protezioni contro contraccolpo o co-

perture mancanti o difettose.

Non utilizzare l’apparecchio per il

giardinaggio con lama da taglio nelle

immediate vicinanze di cavi di rete/

cavi di prolunga.

Prima e dopo ogni impiego controlla-

re l’apparecchio per il giardinaggio in

merito ad usura o danneggiamenti.

Alla comparsa di un guasto osservare

il paragrafo Individuazione dei guasti.

Nel caso di un incidente, staccare

l’apparecchio dalla rete prima di

adottare altri provvedimenti.

Non utilizzare l’apparecchio per il

giardinaggio in caso di stanchezza o

di malattia oppure sotto l’effetto di

bevande alcoliche, droghe o medici-

nali.

La tosatura dell’erba sulle scarpate

può essere pericolosa.

– Non lavorare con l’apparecchio per il

giardinaggio su pendenze particolar-

mente ripide.

– In caso di superfici con una certa pen-

denza oppure in caso di erba bagna-

ta, attenzione a non scivolare.

– In caso di superfici con una certa pen-

denza, lavorare con l’apparecchio per

il giardinaggio sempre trasversal-

mente e non procedere mai in senso

perpendicolare alla pendenza.

– Porre estrema cautela nell’invertire

direzione sulle pendenze.

Tenere mani e piedi lontani dall’uten-

sile da taglio, in modo particolare

all’accensione del motore.

Spegnere l’apparecchio per il giardi-

naggio quando le stesso viene traspor-

tato sulla/dalla zona di operazione.

Spegnere l’apparecchio per il giardi-

naggio e staccare la spina di rete dalla

presa di corrente:

– ogniqualvolta l’apparecchio per il

giardinaggio viene lasciato incusto-

dito,

– prima dell’eliminazione di bloccag-

gi,

– se il cavo è aggrovigliato,

– prima della sostituzione del dispo-

sitivo da taglio,

– prima di effettuare controlli, inter-

venti di pulizia oppure lavori all’ap-

parecchio per il giardinaggio,

– in seguito ad una collisione con cor-

pi estranei. Controllare immediata-

mente l’apparecchio per il giardi-

naggio in merito a danneggiamenti

e, se necessario, far effettuare le

dovute riparazioni,

– se l’apparecchio per il giardinaggio

inizia a vibrare in modo insolito

(controllare immediatamente).

Prima di afferrare gli elementi di ta-

glio rotanti attendere che gli stessi si

siano completamente fermati. Gli ele-

menti di taglio continuano a ruotare

OBJ_BUCH-2432-006.book Page 49 Thursday, June 8, 2017 10:50 AM

50 | Italiano

F 016 L81 755 | (8.6.17) Bosch Power Tools

dopo lo spegnimento dell’apparec-

chio per il giardinaggio e possono

provocare lesioni gravi.

Non effettuare alcuna modifica

all’apparecchio per il giardinaggio.

Modifiche illecite possono pregiudi-

care la sicurezza dell’apparecchio per

il giardinaggio e causare un aumento

della rumorosità e delle vibrazioni.

Conservare l’apparecchio per il giar-

dinaggio in un luogo sicuro ed asciut-

to, fuori dalla portata dei bambini.

Non mettere nessun altro oggetto

sull’apparecchio per il giardinaggio.

Utilizzare esclusivamente accesso-

ri per apparecchi per il giardinag-

gio Bosch che sono stati espressa-

mente consigliati ed omologati per

l’impiego con questo apparecchio.

(vedi figura 14)

In caso di impiego prolungato dell’ap-

parecchio per il giardinaggio (o di al-

tro apparecchio) l’utente viene sotto-

posto a vibrazioni che possono

causare la sindrome del dito bianco

(fenomeno di Raynaud) oppure la sin-

drome del tunnel carpale.

Inoltre il tatto e la regolazione della

temperatura della mani sono limitati,

possono comparire intorpidimento

ed una sensazione di bruciore fino a

danni dei nervi e della circolazione e

necrosi dei tessuti.

Interpellare il medico se vengono

constatati sintomi che indicano so-

vraccarico di vibrazioni. Questi sinto-

mi comprendono sensazione di intor-

pidimento, perdita di sensibilità,

prurito, fitte, dolori, debolezza, cam-

biamenti del colore della pelle o dello

stato della pelle. Questi sintomi com-

paiono più frequentemente alle dita,

mani o articolazioni dei polsi.

Utilizzare sempre l’apparecchio per il

giardinaggio con l’adattatore adatto.

Prestare attenzione a tenere sempre

l’apparecchio per il giardinaggio

sull’impugnatura anteriore e poste-

riore e limitare, se necessario, il tem-

po di lavoro.

Tenere conto di un possibile contrac-

colpo dell’apparecchio per il giardi-

naggio se la lama urta improvvisa-

mente un oggetto duro oppure

durante il taglio di cespugli e sterpa-

glia. Cercare di minimizzare gli effetti

dei contraccolpi.

Questo apparecchio per il giardinag-

gio è costruito per l’impiego con una

cinghia a spalla. Adattare la cinghia in

modo tale che l’utensile sia bilanciato

correttamente, il lavoro con l’appa-

recchio sarà poi meno stancante.

Durante il trasporto e il magazzinag-

gio coprire sempre la lama di taglio

con una protezione adatta.

Tenere lontano il cavo di alimentazio-

ne della corrente dall’utensile di ta-

glio.

Manutenzione

Mettere sempre guanti di protezio-

ne maneggiando o lavorando in

prossimità delle lame taglienti.

Effettuare regolarmente i seguenti

interventi di manutenzione per as-

sicurare un lungo e sicuro impiego:

Assicurarsi sempre che tutti i dadi, i

perni e le viti siano ben serrati affin-

ché venga garantito uno stato opera-

OBJ_BUCH-2432-006.book Page 50 Thursday, June 8, 2017 10:50 AM

Italiano | 51

Bosch Power Tools F 016 L81 755 | (8.6.17)

tivo sicuro dell’apparecchio per il

giardinaggio. Allo scopo utilizzare

l’utensile fornito in dotazione.

Controllare l’apparecchio per il giar-

dinaggio e per ragioni di sicurezza so-

stituire parti usurate o danneggiate.

Assicurarsi che i pezzi per la sosti-

tuzione siano approvati dalla Bosch

Fare riparare l’apparecchio per il giar-

dinaggio esclusivamente da un’offici-

na autorizzata Bosch.

Prima del trasporto e del magazzi-

naggio assicurarsi che l’apparec-

chio per il giardinaggio sia pulito e

libero da resti. Se necessario, puli-

re con una spazzola asciutta e mor-

bida.

Rimuovere tutti i depositi tra la testa

di taglio e la cuffia di protezione. Per il

magazzinaggio compatto, l’apparec-

chio per il giardinaggio può essere se-

parato sul tubo. (vedi figura 3)

Sicurezza elettrica

Attenzione! Spegnere l’appa-

recchio per il giardinaggio ed

estrarre la spina dalla presa di

corrente prima di passare ad esegui-

re lavori di manutenzione o di pulizia.

Lo stesso vale quando il cavo di ali-

mentazione dovesse essere danneg-

giato, tagliato oppure anche aggrovi-

gliato.

Per sicurezza, il Vostro apparecchio per

il giardinaggio è dotato di un isolamento

di protezione e non richiede alcuna

messa a terra. La tensione d’esercizio è

di 230 V AC, 50 Hz (per paesi non ap-

partenenti alla CE anche 220 V o

240 V). Utilizzare esclusivamente cavi

di prolunga omologati. Per ulteriori in-

formazioni rivolgersi al Servizio di Assi-

stenza Clienti autorizzato.

Per una maggiore sicurezza utilizzare

un interruttore di sicurezza per correnti

di guasto (RCD) con una corrente di

guasto massima di 30 mA. Questo in-

terruttore di sicurezza per correnti di

guasto dovrebbe essere controllato pri-

ma di ogni impiego.

Tenere lontano cavo di rete e cavo di

prolunga dalle parti mobili ed evitare

ogni danneggiamento dei cavi per im-

pedire il contatto con parti sotto tensio-

ne.

I collegamenti dei cavi (spine di rete e

prese) devono essere asciutti e non de-

vono poggiare per terra.

Il cavo di rete ed il cavo di prolunga de-

vono essere controllati regolarmente in

merito ad eventuali danneggiamenti e

possono essere impiegati esclusiva-

mente in perfette condizioni.

Se il cavo di rete dell’apparecchio è

danneggiato, lo stesso può essere ripa-

rato esclusivamente da un’Officina

Bosch autorizzata.

Utilizzare esclusivamente cavi di pro-

lunga omologati.

Utilizzare esclusivamente cavi di pro-

lunga, linee di prolunga o tamburi per

cavi che corrispondano alle norme

EN 61242 / IEC 61242 o

IEC 60884-2-7.

Se durante il funzionamento dell’appa-

recchio si desidera utilizzare un cavo di

prolunga sono necessarie le seguenti

sezioni trasversali:

– Sezione trasversale 1,25 mm

1,5 mm

OBJ_BUCH-2432-006.book Page 51 Thursday, June 8, 2017 10:50 AM

52 | Italiano

F 016 L81 755 | (8.6.17) Bosch Power Tools

– Lunghezza massima 30 m per cavi di

prolunga oppure 60 m tamburi per

cavi con interruttore di sicurezza per

correnti di guasto

Avvertenza: Se si utilizza un cavo di pro-

lunga è necessario che questo – come

indicato nelle norme di sicurezza – sia

dotato di un conduttore di protezione

che, attraverso la spina, sia collegato al

conduttore di protezione del Vostro im-

pianto elettrico.

In caso di dubbi, rivolgersi ad un elettri-

cista professionista oppure alla rappre-

sentanza Bosch Service più vicina.

ATTENZIONE: Cavi di prolun-

ga non conformi alle norme

possono essere pericolosi. I

cavi di prolunga, le spine ed i raccor-

di devono essere di tipo impermeabi-

le all’acqua e devono essere omolo-

gati per l’uso in ambienti esterni.

Osservare le istruzioni per l’uso del pro-

duttore del cavo di prolunga o del tam-

buro per cavi nonché le norme nazionali

relative al loro impiego.

Indicazione per prodotti che non ven-

gono venduti in GB:

ATTENZIONE: Per la Vostra sicurezza è

necessario che la spina applicata all’ap-

parecchio per il giardinaggio sia colle-

gata al cavo di prolunga. Il raccordo del

cavo di prolunga deve essere protetto

contro gli spruzzi dell’acqua, deve esse-

re di gomma oppure essere coperto da

gomma. Il cavo di prolunga deve essere

usato con un dispositivo di scarico della

trazione.

Simboli

I simboli seguenti sono importanti per la lettura e la compren-

sione delle istruzioni d’uso. Memorizzare i simboli ed il loro si-

gnificato. L’interpretazione corretta dei simboli contribuisce

ad un utilizzo migliore e più sicuro dell’apparecchio per il giar-

dinaggio.

Uso conforme alle norme

L’apparecchio è idoneo per la rimozione di piccoli arbusti e

cespugli, per il taglio di alberelli, per la potatura e lo sfoltimen-

to e per la rimozione di erbacce, erba alta ed ortiche nel giar-

dino di casa e nell'ambito dell’hobby del giardinaggio.

Dati tecnici

Simbolo Significato

Direzione di movimento

Direzione di reazione

Accensione

Spegnimento

Accessori opzionali/pezzi di ricambio

Smaltimento

Decespugliatore AFS 23-37

Codice prodotto

3 600 HA9 …

Potenza nominale assorbita

W 950

Numero di giri a vuoto

Lama da taglio

Bobina del filo

min

-1

min

-1

7000

6000

Larghezza di taglio bobina

cm 37

Larghezza di taglio lama cm 23

Diametro filo

mm 3,5

Tipo di filo ritorto

Tipo di lama a 3 denti

Impugnatura regolabile SI

Peso in funzione della EPTA-

Procedure 01:2014 kg 5,2

Classe di sicurezza /II

Numero di serie vedi targhetta del tipo sull’ap-

parecchio per il giardinaggio

I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-

sioni differenti e di modelli specifici dei paesi di impiego, questi dati

possono variare.

OBJ_BUCH-2432-006.book Page 52 Thursday, June 8, 2017 10:50 AM

Italiano | 53

Bosch Power Tools F 016 L81 755 | (8.6.17)

Informazioni sulla rumorosità e sulla vibrazione

Montaggio ed uso

 Non collegare l’apparecchio per il giardinaggio ad una

presa di corrente fintanto che lo stesso non è completa-

mente assemblato.

 Dopo lo spegnimento del decespugliatore, la testa di

taglio continua a funzionare ancora per alcuni secondi.

Prima di riaccendere nuovamente il decespugliatore

attendere che la testa di taglio si sia fermata completa-

mente.

 Non avviare nuovamente la macchina subito dopo aver-

la disinserita.

 Eliminare i resti di erba dalla testa di taglio quando vie-

ne sostituita la testa di taglio.

 Si consiglia l'impiego di elementi di taglio omologati

dalla Bosch. In caso di altri elementi di taglio è possibile

che il risultato di taglio sia differente.

 Prestare attenzione in caso di impiego della lama da ta-

glio che la stessa sia montata saldamente con l’ausilio

del dado della lama da taglio.

 Si raccomanda, in caso di lungo impiego continuo, di fa-

re adeguate pause.

Le numerazioni rimandano alle figure sulle pagine con le figu-

re.

Indicazioni operative

Valori di emissione acustica rilevati conformemente a EN 50636-2-91. Bobina del filo Lama

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a:

Livello di pressione acustica

Livello di potenza sonora

Incertezza della misura K

Usare la protezione acustica!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Valori complessivi di oscillazione a

(somma vettoriale delle tre direzio-

ni) e incertezza della misura K misurati conformemente alla norm

EN 50636-2-91:

Valore di emissione oscillazione a

Incertezza della misura K

m/s

5,0

=1,5

5,0

=1,5

Scopo dell’operazione Figura Pagina

Volume di fornitura

1 251

Montaggio della cuffia di protezione

2 252

Riassemblaggio dell’asta

3 252

Montaggio della bobina del filo e del

filo

4 253

Montare la lama da taglio

5 254–255

Montaggio della protezione contro

contraccolpo/Istruzioni per l’uso per

destrimani

6 256

Montaggio della protezione contro

contraccolpo/Istruzioni per l’uso per

mancini

7 256

Montaggio della cinghia a spalla

Regolazione della lunghezza dell’im-

pugnatura

8 257

Collegamento del cavo di prolunga

9 257

Accensione/spegnimento

10 258

Indicazioni operative

11 258

Pulizia

12 259

Magazzinaggio filo da taglio

13 260

Selezione accessori

14 260

Campo d'impiego Utensile da taglio

Rimozione di arbusti/sterpaglia Lama da taglio

Taglio di alberelli Lama da taglio

Potatura/sfoltimento Bobina del filo

Rimozione di erbacce Bobina del filo/lama da

taglio

Taglio di erba alta Bobina del filo

Rimozione di ortiche Bobina del filo/lama da

taglio

Scopo dell’operazione Figura Pagina

OBJ_BUCH-2432-006.book Page 53 Thursday, June 8, 2017 10:50 AM

54 | Italiano

F 016 L81 755 | (8.6.17) Bosch Power Tools

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

L’apparecchio per il

giardinaggio non funziona

Tensione di rete assente Controllare ed inserire

Presa elettrica difettosa Utilizzare un’altra presa

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Il fusibile è scattato Sostituire il fusibile

La protezione contro il sovraccarico è scattata Lasciare raffreddare l’apparecchio per il giardi-

naggio ed avviare di nuovo

L’apparecchio per il

giardinaggio funziona con

interruzioni

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo

Contattare il centro assistenza clienti

Cablaggio interno dell’apparecchio per il giar-

dinaggio difettoso

Contattare il centro assistenza clienti

L’apparecchio per il

giardinaggio non taglia

Lama da taglio/filo danneggiata/o Cambiare lama da taglio/filo (portare sempre

guanti per giardinaggio)

Vibrazioni piú forti Lama da taglio danneggiata Sostituire la lama da taglio (portare sempre guanti

per giardinaggio)

Filo per tosaerba strappato Sostituire il filo per tosaerba

Rocchetto sporco Pulire la testa di taglio e rimuovere la sporcizia

Dado della lama da taglio allentato Serrare il dado della lama da taglio con 20 Nm,

prestare attenzione affinché la lama da taglio, il di-

sco di scorrimento e la rondella di spinta siano

montati centrati (portare sempre guanti per giar-

dinaggio)

Lama da taglio montata in modo non corretto Allentare la lama da taglio e montarla centralmen-

te. Prestare attenzione agli anelli di guida sulla la-

ma da taglio per l'allineamento centrale.

Cattivo risultato di taglio e

resti di monconi di piante

Erba troppo alta, troppo spessa Erba troppo alta: Tagliare ad intervalli

Erba troppo spessa: Lavorare ogni procedura di

taglio con larghezza di taglio ridotta

Lama da taglio senza filo Girare/sostituire la lama da taglio

Lama da taglio ostruita Controllare la parte inferiore dell’apparecchio per

il giardinaggio e, se necessario, eliminare l’ostru-

zione (portare sempre guanti per giardinaggio)

Rocchetto sporco Pulire la testa di taglio e rimuovere la sporcizia

Non è possibile aprire il

dado della lama da taglio

Filettatura danneggiata sul dado o sull’albero Lubrificare l’albero per facilitare l’apertura

Perno di bloccaggio posizionato non corretta-

mente

Inserire nuovamente il perno di bloccaggio e pre-

merlo leggermente mentre l’albero viene girato

La lama da taglio non gira Lama da taglio ostruita Controllare la parte inferiore dell’apparecchio per

il giardinaggio e, se necessario, eliminare l’ostru-

zione (portare sempre guanti per giardinaggio)

Dado della lama da taglio allentato Serrare il dado della lama da taglio, prestare atten-

zione affinché la lama da taglio, il disco di scorri-

mento e la rondella di spinta siano montati centra-

ti (portare sempre guanti per giardinaggio) (vedi

figura 3)

Erba troppo alta, troppo spessa Erba troppo alta: Tagliare ad intervalli

Erba troppo spessa: Lavorare ogni procedura di

taglio con larghezza di taglio ridotta

OBJ_BUCH-2432-006.book Page 54 Thursday, June 8, 2017 10:50 AM

Nederlands | 55

Bosch Power Tools F 016 L81 755 | (8.6.17)

Se non fosse possibile risolvere il problema con l’aiuto della tabella per l’individuazione dei guasti, rivolgersi innanzitutto al Vo-

stro rivenditore di fiducia.

Assistenza clienti e consulenza

impieghi

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dell’apparec-

chio per il giardinaggio.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettro[email protected]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]h.com

Smaltimento

Non gettare gli apparecchi per il giardinaggio tra i ri-

fiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE sui rifiuti

di apparecchiature elettriche ed elettroniche ed all’attuazione

del recepimento nel diritto nazionale, le apparecchiature elet-

triche ed elettroniche diventate inservibili devono essere rac-

colte separatamente ed essere inviati ad una riutilizzazione

ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Verklaring van de symbolen op het

tuingereedschap

Algemene waarschuwing.

Lees de gebruiksaanwijzing

door.

Voorkom dat personen in de

buurt gewond raken door weg-

geslingerde voorwerpen.

Waarschuwing: Houd een veili-

ge afstand tot het tuingereed-

schap aan wanneer het werkt.

Houd rekening met de terugslag

van het snijblad.

Trek de stekker uit het stopcon-

tact voordat u instel- of reini-

gingswerkzaamheden uitvoert,

wanneer het tuingereedschap enige

tijd onbeheerd blijft of wanneer de net-

of verlengkabel beschadigd of in de war

is.

Draag een gehoorbescherming

en een veiligheidsbril.

Draag een veiligheidshelm.

Draag werkhandschoenen.

Scarsa potenza di taglio Cuffia di protezione sporca Pulire internamente la cuffia di protezione

Lama da taglio senza filo Girare/sostituire la lama da taglio

Filo per tosaerba mancante Riempire con filo per tosaerba

Problema Possibili cause Rimedi

OBJ_BUCH-2432-006.book Page 55 Thursday, June 8, 2017 10:50 AM

56 | Nederlands

F 016 L81 755 | (8.6.17) Bosch Power Tools

Draag veiligheidslaarzen.

Gebruik het tuingereedschap

niet in de regen en laat het niet

in de regen liggen of staan.

Let erop dat niemand door weggeslin-

gerde vreemde voorwerpen gewond

raakt. Houd tijdens de werkzaamheden

in de buurt staande personen op een

veilige afstand tot het tuingereed-

schap.

Typisch A-gewaardeerd

geluidsniveau van het

product met gemon-

teerd mes.

Typisch A-gewaardeerd

geluidsniveau van het

product met gemonteer-

de spoel.

Algemene veiligheidswaarschuwin-

gen voor elektrische gereedschap-

pen

Lees alle veilig-

heidsvoorschrif-

ten en aanwijzingen. Als de veilig-

heidsvoorschriften en aanwijzingen

niet in acht worden genomen, kan dit

een elektrische schok, brand en/of ern-

stig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften

en aanwijzingen voor de toekomst.

Controleer net- en verlengkabel voor

gebruik op beschadiging of tekenen

van slijtage. Als deze tijdens het ge-

bruik beschadigd worden, trekt u on-

middellijk de netstekker uit het stop-

contact. RAAK DEZE NIET AAN,

VOORDAT U DE STEKKER UIT HET

STOPCONTACT HEEFT GETROKKEN.

Gebruik het tuingereedschap niet als

de kabel beschadigd of versleten is.

Is de netkabel van het gereedschap

defect, moet deze door de fabrikant,

zijn erkende klantenservice of een

daartoe gekwalificeerd persoon wor-

den vervangen om veiligheidsgeva-

ren te voorkomen.

Vóór het gebruik visueel controleren

op significante gebreken. Deze con-

trole moet ook plaatsvinden als het

tuingereedschap gevallen of aan een

ernstige schok blootgesteld is.

Voor extra veiligheid wordt het ge-

bruik van een aardlekschakelaar

met een uitschakelstroom van

maximaal 30 mA geadviseerd. De

aardlekschakelaar moet vóór ge-

bruik altijd worden gecontroleerd.

Zorg er altijd voor dat er zich geen

resten in de ventilatiesleuven bevin-

den.

Bediening

Neem bij de montage van het tuinge-

reedschap de afbeeldingen in acht.

De demontage vindt plaats in omge-

keerde volgorde.

Draai vóór het gebruik de mesbe-

scherming los.

Gebruik het tuingereedschap niet

voor het snijden van wanden.

Laat kinderen of personen die deze

voorschriften niet hebben gelezen dit

tuingereedschap nooit gebruiken. In

WAARSCHUWING

OBJ_BUCH-2432-006.book Page 56 Thursday, June 8, 2017 10:50 AM

Nederlands | 57

Bosch Power Tools F 016 L81 755 | (8.6.17)

uw land gelden eventueel voorschrif-

ten ten aanzien van de leeftijd van de

bediener. Bewaar het tuingereed-

schap buiten het bereik van kinderen

wanneer het niet wordt gebruikt.

Dit tuingereedschap is er niet voor

bestemd om te worden gebruikt door

personen (inclusief kinderen) met

beperkte fysieke, zintuiglijke of gees-

telijke vermogens of gebrekkige erva-

ring en/of gebrekkige kennis, tenzij zij

onder toezicht staan van een voor

hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instruc-

ties ontvangen ten aanzien van het

gebruik van het tuingereedschap.

Kinderen moeten onder toezicht

staan, om zeker te stellen dat zij niet

met het tuingereedschap spelen.

Gebruik het tuingereedschap nooit

dicht in de buurt van personen, in het

bijzonder kinderen, of huisdieren.

De bediener of gebruiker is verant-

woordelijk voor ongevallen, persoon-

lijk letsel of schade aan het eigendom

van anderen.

Draag een lange, niet te dunne broek,

stevige schoenen en werkhand-

schoenen. Draag geen wijde kleding,

sieraden, korte broek of sandalen en

werk nooit op blote voeten.

Controleer het te bewerken opper-

vlak zorgvuldig op stenen, stokken,

metaaldraad, botten en andere voor-

werpen en verwijder deze.

Gebruik het tuingereedschap niet op

plaatsen waar zich netsnoeren bevin-

den.

Controleer vóór het gebruik altijd of

het snijblad of de snijbladmoer ver-

sleten of beschadigd zijn. Vervang

versleten of beschadigde snijbladen

en snijbladmoeren altijd als complete

set om onbalans te voorkomen.

Werk alleen bij daglicht of goed

kunstlicht.

Bij slechte weersomstandigheden, in

het bijzonder bij opkomend onweer

niet met het tuingereedschap wer-

ken.

Wees in nat gras of struikgewas bij-

zonder voorzichtig met het gebruik

van het tuingereedschap.

Let er tijdens de werkzaamheden met

het tuingereedschap op dat u stevig

staat; alleen lopen, nooit rennen.

Zorg ervoor dat u stevig staat en in

evenwicht blijft. Voorkom overver-

moeidheid.

Draag tijdens werkzaamheden met

het tuingereedschap gehoorbescher-

ming en veiligheidsbril.

Draag een veiligheidsbril volgens

EN 166 en een gehoorbescherming

wanneer u het tuingereedschap be-

dient.

Gebruik het tuingereedschap nooit

met beschadigde of ontbrekende be-

schermkappen, terugslagbeveiligin-

gen of afschermingen.

Gebruik het tuingereedschap met

snijblad niet in de onmiddellijke na-

bijheid van net-/verlengkabels.

Controleer het tuingereedschap voor

en na elk gebruik op slijtage of be-

schadigingen.

Als een fout optreedt, ga dan te werk

volgens het gedeelte Fouten opspo-

ren.

OBJ_BUCH-2432-006.book Page 57 Thursday, June 8, 2017 10:50 AM

58 | Nederlands

F 016 L81 755 | (8.6.17) Bosch Power Tools

Als zich een ongeval voordoet, ver-

breekt u de verbinding van de machi-

ne met het stroomnet voordat u een

andere maatregel neemt.

Gebruik het tuingereedschap niet

wanneer u moe of ziek bent of onder

invloed staat van alcohol, drugs of

medicijnen.

Het werken op hellingen kan ge-

vaarlijk zijn.

– Werk met het tuingereedschap niet

op bijzonder steile hellingen.

– Zorg ervoor dat u op een helling of op

nat gras altijd stevig staat.

– Werk met het tuingereedschap op

schuine oppervlakken altijd dwars op

de helling en nooit naar boven of naar

beneden.

– Ga altijd uiterst voorzichtig te werk bij

het veranderen van richting op een

helling.

Houd uw handen en voeten uit de

buurt van het snijgereedschap, in het

bijzonder bij het inschakelen van de

motor.

Schakel het tuingereedschap uit

voordat het van of naar het te bewer-

ken oppervlak wordt verplaatst.

Schakel het tuingereedschap uit en

trek de netstekker uit het stopcon-

tact:

– altijd wanneer u het tuingereed-

schap onbeheerd laat,

– vóór het verwijderen van blokkerin-

gen,

– als de kabel in de war geraakt is,

– voor het vervangen van de snij-in-

richting,

– als u het tuingereedschap contro-

leert, reinigt of eraan werkt,

– na het raken van een voorwerp.

Controleer het tuingereedschap

onmiddellijk op beschadigingen en

laat het indien nodig repareren,

– als het tuingereedschap op een on-

gewone manier begint te trillen (on-

middellijk controleren).

Wacht tot de ronddraaiende snijele-

menten volledig tot stilstand geko-

men zijn voordat u deze aanraakt. De

snijelementen draaien na het uitscha-

kelen van de trimmer nog en kunnen

letsel veroorzaken.

Verander het tuingereedschap

niet. Ongeoorloofde veranderingen

kunnen de veiligheid van het tuinge-

reedschap beïnvloeden en tot meer

geluiden en trillingen leiden.

Bewaar het tuingereedschap op een

veilige en droge plaats, buiten bereik

van kinderen. Plaats geen voorwer-

pen op het tuingereedschap.

Gebruik alleen tuingereedschap-

toebehoren van Bosch dat voor ge-

bruik met dit gereedschap wordt

geadviseerd en daarvoor is goed-

gekeurd. (zie afbeelding 14)

Bij langdurig gebruik van het tuinge-

reedschap (of andere machines)

wordt de gebruiker blootgesteld aan

trillingen die een wittevingerziekte

(Raynaud-fenomeen) of een carpale-

tunnelsyndroom kunnen veroorza-

ken.

Daarbij is de tastzin en de tempera-

tuurregeling van de handen beperkt.

Doofheid en een brandend gevoel

kunnen optreden, tot aan zenuwbe-

schadigingen, storingen van de

OBJ_BUCH-2432-006.book Page 58 Thursday, June 8, 2017 10:50 AM

Nederlands | 59

Bosch Power Tools F 016 L81 755 | (8.6.17)

bloedsomloop en weefselnecrose

toe.

Raadpleeg uw arts, als u symptomen

vaststelt die wijzen op trillingsover-

belasting. Symptomen zijn doof-

heidsgevoel, gevoelsverlies, jeuk,

steken, pijn, krachteloosheid, veran-

deringen van de huidkleur of van de

huidtoestand. Deze symptomen tre-

den het meest frequent op in vingers,

handen en polsgewrichten.

Gebruik het tuingereedschap alleen

met het juiste opzetstuk. Let erop dat

u het tuingereedschap altijd aan de

voorste en achterste handgreep vast-

houdt en beperk indien nodig de

werkduur.

Houd rekening met een terugslag van

het tuingereedschap wanneer het

mes plotseling een hard voorwerp

raakt of bij het knippen van struiken.

Probeer de effecten van terugslag te

minimaliseren.

Dit tuingereedschap is geconstru-

eerd voor gebruik met een schouder-

riem. Pas de riem zodanig aan dat het

gereedschap juist is uitgebalanceerd.

De werkzaamheden met het gereed-

schap zijn dan minder vermoeiend.

Het snijblad tijdens vervoer en bewa-

ren altijd afdekken met een geschikte

bescherming.

Voedingskabel uit de buurt van snij-

dend gereedschap houden.

Onderhoud

Draag altijd werkhandschoenen

wanneer u in de buurt van de scher-

pe messen iets vastpakt of werkt.

Voer regelmatig de volgende on-

derhoudswerkzaamheden uit om

langdurig en betrouwbaar gebruik

te waarborgen:

Controleer of alle moeren, bouten en

schroeven vastzitten, zodat een veili-

ge toestand van het tuingereedschap

gewaarborgd is. Gebruik hiervoor het

meegeleverde gereedschap.

Controleer het tuingereedschap. Ver-

sleten of beschadigde delen moeten

veiligheidshalve worden vervangen.

Zorg ervoor dat vervangingsonder-

delen van Bosch afkomstig zijn.

Laat het tuingereedschap alleen door

een erkende Bosch-werkplaats repa-

reren.

Zorg er voor het vervoeren en op-

bergen voor dat het tuingereed-

schap schoon en vrij van resten is.

Indien nodig met een zachte, droge

borstel reinigen.

Verwijder alle aanslag tussen de snij-

kop en de beschermkap. Het tuinge-

reedschap kan bij de schacht uit el-

kaar worden genomen om het

ruimtebesparend op te bergen. (zie

afbeelding 3)

Elektrische veiligheid

Let op! Schakel het tuinge-

reedschap uit en trek de net-

stekker uit het stopcontact

voordat u onderhouds- of reinigings-

werkzaamheden uitvoert. Hetzelfde

geldt wanneer de stroomkabel be-

schadigd, doorgesneden of in de war

is.

Het tuingereedschap is voor uw veilig-

heid geïsoleerd en heeft geen aarding

OBJ_BUCH-2432-006.book Page 59 Thursday, June 8, 2017 10:50 AM

60 | Nederlands

F 016 L81 755 | (8.6.17) Bosch Power Tools

nodig. De bedrijfsspanning bedraagt

230 V AC, 50 Hz (voor niet-EU-landen

ook 220 V of 240 V). Alleen goedge-

keurde verlengkabels gebruiken. Infor-

matie is verkrijgbaar bij de erkende

klantenservice.

Voor meer veiligheid gebruikt u een

aardlekschakelaar met een foutstroom

van maximaal 30 mA. Deze aardlek-

schakelaar moet voor elk gebruik ge-

controleerd worden.

Houd net- en verlengkabel uit de buurt

van bewegende delen en voorkom elke

beschadiging van de kabels om contact

met spanningvoerende delen te voor-

komen.

Kabelverbindingen (netstekkers en

stopcontacten) moeten droog zijn en

mogen niet op de grond liggen.

De net- en verlengkabel moeten regel-

matig op beschadigingen worden ge-

controleerd en mogen alleen in onbe-

schadigde toestand worden gebruikt.

Als de netkabel van het gereedschap

beschadigd is, mag deze alleen door

een erkende Bosch-werkplaats worden

gerepareerd.

Gebruik alleen toegelaten verlengka-

bels.

Gebruik aleen verlengkabels, -leidin-

gen en kabeltrommels die voldoen aan

de normen EN 61242 / IEC 61242 of

IEC 60884-2-7.

Als u voor het gebruik van het gereed-

schap een verlengkabel wilt gebruiken,

zijn de volgende geleiderdiameters

voorgeschreven:

– Geleiderdiameter 1,25 mm

1,5 mm

– Maximale lengte 30 m voor verleng-

kabels of 60 m voor kabeltrommels

met veiligheidsschakelaar

Opmerking: Als u een verlengkabel ge-

bruikt, moet deze (zoals bij de veilig-

heidsvoorschriften beschreven) een

aardedraad bezitten die via de stekker

met de aardedraad van uw elektrische

installatie verbonden is.

Vraag bij twijfel een vakman voor elek-

triciteit of de Bosch-klantenservice om

advies.

VOORZICHTIG: Verlengka-

bels die niet volgens de voor-

schriften zijn, kunnen gevaar-

lijk zijn. Verlengkabels, stekkers en

contrastekkers moeten waterdicht

uitgevoerd en voor gebruik buitens-

huis goedgekeurd zijn.

Neem de gebruiksaanwijzing van de fa-

brikant van de verlengkabel of van de

kabelhaspel en de nationale voorschrif-

ten voor het gebruik daarvan in acht.

Informatie over producten die niet in

Groot-Brittannië worden verkocht:

LET OP: Voor uw veiligheid is het nood-

zakelijk dat de aan het tuingereedschap

aangebrachte stekker met de verleng-

kabel wordt verbonden. De stekker van

de verlengkabel moet tegen spatwater

bestemd zijn en uit rubber bestaan of

met rubber bekleed zijn. De verlengka-

bel moet met een trekontlasting wor-

den gebruikt.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het tuingereedschap goed en veilig te ge-

bruiken.

OBJ_BUCH-2432-006.book Page 60 Thursday, June 8, 2017 10:50 AM

Nederlands | 61

Bosch Power Tools F 016 L81 755 | (8.6.17)

Gebruik volgens bestemming

De machine is geschikt voor het verwijderen kleine struiken

en bosjes, voor het knippen van jonge planten, voor het snoei-

en en uitdunnen en voor het verwijderen van onkruid, lang

gras en brandnetels in de tuin voor particulier gebruik.

Technische gegevens

Informatie over geluid en trillingen

Montage en gebruik

 Sluit het tuingereedschap niet op het stopcontact aan

zolang het niet volledig gemonteerd is.

 Na het uitschakelen van de motorzeis draait de snij-

draad nog enkele seconden verder. Wacht tot de snij-

kop stilstaat voordat u de motorzeis opnieuw inscha-

kelt.

 Schakel het gereedschap niet kort achtereen uit en

weer in.

 Verwijder grasaanhechtingen van de snijkop als u de

snijkop wisselt.

 Het gebruik van door Bosch toegelaten snijelementen

wordt geadviseerd. Bij andere snijelementen kan het

snijresultaat afwijken.

 Let er bij het gebruik van het snijblad op dat dit met be-

hulp van de snijbladmoer vast gemonteerd is.

 Geadviseerd wordt om bij langdurig gebruik voldoende

pauzes in te lassen.

De nummeringen verwijzen naar de afbeeldingen op de pagi-

na’s met afbeeldingen.

Symbool Betekenis

Bewegingsrichting

Reactierichting

Inschakelen

Uitschakelen

Toebehoren en vervangingsonderdelen

Afvalverwijdering

Vrijsnijder AFS 23-37

Productnummer 3 600 HA9 …

Opgenomen vermogen

W 950

Onbelast toerental

Snijblad

Draadspoel

min

-1

min

-1

7000

6000

Maaibreedte spoel

cm 37

Maaibreedte mes

cm 23

Diameter draad

mm 3,5

Draadtype

gedraaid

Mestype

3 snijkanten

Verstelbare greep

Gewicht volgens EPTA-

Procedure 01:2014

kg 5,2

Isolatieklasse

/II

Serienummer

zie typeplaatje op

tuingereedschap

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-

de spanningen en bij per land verschillende uitvoeringen kunnen deze

gegevens afwijken.

Geluidsemissiewaarden vastgesteld volgens EN 50636-2-91. Draadspoel Mes

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmer-

kend:

Geluidsdrukniveau

Geluidsvermogenniveau

Onzekerheid K

Draag een gehoorbescherming.

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Totale trillingswaarden a

(vectorsom van drie richtingen) en onzeker-

heid K bepaald volgens EN 50636-2-91:

trillingsemissiewaarde a

Onzekerheid K

m/s

5,0

=1,5

5,0

=1,5

Handelingsdoel Afbeelding Pagina

Meegeleverd

1 251

Beschermkap monteren

2 252

Schacht samenvoegen

3 252

Draadspoel en draad monteren

4 253

Snijblad monteren

5 254–255

Monteren van de terugslagbevei-

liging/Bedieningsvoorschrift

voor rechtshandigen

6 256

OBJ_BUCH-2432-006.book Page 61 Thursday, June 8, 2017 10:50 AM

62 | Nederlands

F 016 L81 755 | (8.6.17) Bosch Power Tools

Tips voor de werkzaamheden

Storingen opsporen

Monteren van de terugslagbevei-

liging/Bedieningsvoorschrift

voor linkshandigen 7 256

Schouderriem monteren

Greeplengte instellen

8 257

Verlengkabel aanbrengen 9 257

In- en uitschakelen 10 258

Tips voor de werkzaamheden 11 258

Reiniging 12 259

Bevestiging snijdraad 13 260

Toebehoren kiezen 14 260

Handelingsdoel Afbeelding Pagina

Toepassingsbereik Snijgereedschap

Verwijderen van struiken/

struikgewas Snijblad

Knippen van jonge planten Snijblad

Bijsnoeien/uitdunnen Draadspoel

Onkruid verwijderen Draadspoel/snijblad

Knippen van lang gras Draadspoel

Verwijderen van brandnetels Draadspoel/snijblad

Symptomen Mogelijke oorzaak Oplossing

Tuingereedschap loopt

niet

Netspanning ontbreekt Controleren en inschakelen

Stopcontact defect Gebruik een ander stopcontact

Verlengkabel beschadigd Kabel controleren en vervangen, indien bescha-

digd

Zekering doorgeslagen Zekering vervangen

Overbelastingsbescherming is geactiveerd Tuingereedschap laten afkoelen en opnieuw

starten

Tuingereedschap loopt

met onderbrekingen

Verlengkabel beschadigd Kabel controleren en vervangen, indien bescha-

digd

Neem contact op met klantenservice

Interne bekabeling van tuingereedschap defect Neem contact op met klantenservice

Tuingereedschap snijdt

niet

Snijblad/draad beschadigd Snijblad/draad vervangen (draag altijd tuin-

handschoenen)

Versterkte trillingen Snijblad beschadigd Snijblad vervangen (draag altijd tuinhandschoe-

nen)

Maaidraad gescheurd Maaidraad vervangen

Draadmaaikop vuil Reinig de snijkop en verwijder verontreinigingen

Snijbladmoer los Snijbladmoer met 20 Nm aandraaien en erop

letten dat snijblad, loopschijf en drukschijf ge-

centreerd gemonteerd zijn (draag altijd tuin-

handschoenen)

Snijblad niet correct gemonteerd Maak het snijblad los en monteer het in het mid-

den. Let op de geleidingsringen op het snijblad

voor de uitrichting in het midden.

Slecht snijresultaat en

overblijvende planten-

stompen

Gras te hoog, te dicht Gras te hoog: in etappes snijden

Gras te dicht: met minder snijbreedte per snij-

bewerking werken

Snijblad stomp Snijblad draaien/wisselen

Snijblad bedekt met materiaal Onderzijde van tuingereedschap controleren en

indien nodig vrij maken (draag altijd tuinhand-

schoenen)

Draadmaaikop vuil Reinig de snijkop en verwijder verontreinigingen

OBJ_BUCH-2432-006.book Page 62 Thursday, June 8, 2017 10:50 AM

Dansk | 63

Bosch Power Tools F 016 L81 755 | (8.6.17)

Als u het probleem met behulp van de foutopsporingstabel niet kunt oplossen, neem dat eerst contact op met uw leverancier.

Klantenservice en gebruiksadviezen

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het tuingereedschap.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappe[email protected]m

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.gere[email protected]osch.com

Afvalverwijdering

Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende oude

elektrische en elektronische apparaten en de omzetting van

de richtlijn in nationaal recht moeten niet meer bruikbare

elektrische en elektronische apparaten worden ingezameld

en op een voor het milieu verantwoorde wijze worden herge-

bruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Forklaring af symboler på haveværk-

tøjet

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Pas på udkastede eller flyvende

genstande, der kan kvæste til-

skuere.

Advarsel: Hold god afstand til

haveværktøjet, når det arbej-

der.

Regn med, at slåklingen slår til-

bage.

Træk elstikket ud, før indstil-

lings- eller rengøringsarbejde

gennemføres, hvis haveværktø-

jet stilles fra et sted, hvor det er uden

opsyn i et vist stykke tid, eller hvis net-

Snijbladmoer kan niet wor-

den geopend

Beschadigde schroefdraad aan moer of as As smeren om het openen te vergemakkelijken

Vergrendelingspen niet correct geplaatst Vergrendelingspen opnieuw insteken en licht

naar binnen drukken terwijl u de as draait

Snijblad draait niet Snijblad bedekt met materiaal Onderzijde van tuingereedschap controleren en

indien nodig vrij maken (draag altijd tuinhand-

schoenen)

Snijbladmoer los Snijbladmoer aandraaien en erop letten dat snij-

blad, loopschijf en drukschijf gecentreerd ge-

monteerd zijn (draag altijd tuinhandschoenen)

(zie afbeelding 3)

Gras te hoog, te dicht Gras te hoog: in etappes snijden

Gras te dicht: met minder snijbreedte per snij-

bewerking werken

Slecht snijresultaat Beschermkap vuil Beschermkap van binnen reinigen

Snijblad stomp Snijblad draaien/wisselen

Geen maaidraad Maaidraad bijvullen

Symptomen Mogelijke oorzaak Oplossing

OBJ_BUCH-2432-006.book Page 63 Thursday, June 8, 2017 10:50 AM

64 | Dansk

F 016 L81 755 | (8.6.17) Bosch Power Tools

kablet eller forlængerledningen er be-

skadiget eller viklet ind i hinanden.

Brug høreværn og beskyttelses-

briller.

Brug beskyttelseshjelm.

Brug beskyttelseshandsker.

Brug sikkerhedsstøvler.

Brug ikke haveværktøjet, når

det regner, og udsæt ikke værk-

tøjet for regn.

Vær opmærksom på, at ingen kvæstes

af vækslyngende fremmedlegemer.

Hold tilskuere i sikker afstand fra have-

værktøjet, når det er i brug.

Typisk A-vægtet støjni-

veau for produktet med

monteret klinge.

Typisk A-vægtet støjni-

veau for produktet med

monteret spole.

Generelle sikkerhedsinstrukser til

el-værktøj

Læs alle sikkerhedsin-

strukser og anvisninger.

Overholdes sikkerhedsinstrukserne og

anvisningerne ikke, er der risiko for

elektrisk stød, brand og/eller alvorlige

kvæstelser.

Opbevar alle sikkerhedsinstrukser

og anvisninger til senere brug.

Kontroller netkablet eller forlænger-

ledningen for skader eller tegn på

ældning, før det/den tages i brug.

Træk straks elstikket ud af stikdåsen,

hvis disse beskadiges under brug.

BERØR DEM IKKE, FØR DE ER TRUK-

KET HELT UD. Haveværktøjet må ikke

benyttes, hvis kabler/ledninger er be-

skadiget eller slidt.

Er værktøjets netkabel defekt, skal

det udskiftes af producenten, dennes

autoriserede kundeservice eller en

kvalificeret person for at undgå sik-

kerhedsfare.

Kontrollér det for signifikante mang-

ler, før det tages i brug. Denne kontrol

skal ligeledes ske, hvis haveværktøjet

er blevet tabt på jorden eller udsat for

et betydeligt stød.

Det anbefales, at man for ekstra

elektrisk sikkerhed anvender et

fejlstrømsrelæ med en afbrydel-

sesstrøm på ikke over 30 mA. Det-

te fejlstrømsrelæ skal altid kontrol-

les, før haveværktøjet anvendes.

Sikr, at ventilationsåbningerne altid

er fri for rester.

Betjening

Overhold illustrationerne, når have-

værktøjet monteres, demonteringen

gennemføres i omvendt rækkefølge.

Fjern knivbeskyttelsen før brug.

Brug ikke haveværktøjet til at skære i

vægge.

Lad aldrig børn eller personer, der ik-

ke har gennemlæst denne betjenings-

vejledning, anvende haveværktøjet.

Lokale regler kan bestemme alderen

på den person, som må betjene have-

ADVARSEL

OBJ_BUCH-2432-006.book Page 64 Thursday, June 8, 2017 10:50 AM

Dansk | 65

Bosch Power Tools F 016 L81 755 | (8.6.17)

værktøjet. Haveværktøjet skal opbe-

vares utilgængeligt for børn, når det

ikke er i brug.

Dette haveværktøj er ikke egnet til at

blive brugt af personer (inkl. børn)

med begrænsede fysiske, sensoriske

eller psykiske evner eller manglende

erfaring og/eller manglende viden,

medmindre de overvåges af en sik-

kerhedsansvarlig person eller modta-

ger instruktioner fra denne person

om, hvordan haveværktøjet skal

håndteres.

Bør skal overvåges for at sikre, at de

ikke leger med haveværktøjet.

Brug aldrig haveværktøjet, mens per-

soner, især børn eller kæledyr, er i

umiddelbar nærhed.

Brugeren er ansvarlig for ulykker og

skader, der sker på andre mennesker

eller deres ejendom.

Brug lange, tunge bukser, fast fodtøj

og handsker. Brug ikke vidt tøj, smyk-

ker, korte bukser, sandaler og arbejd

aldrig barfodet.

Undersøg det område, der skal bear-

bejdes, og fjern sten, pinde, ståltråd,

kødben og andre fremmedlegemer.

Brug ikke haveværktøjet på steder,

hvor der er netkabler.

Kontrollér altid inden brug, at slåklin-

ge eller slåklingemøtrik hverken er

slidte eller beskadigede. Udskift altid

slidte eller beskadigede slåklinger

samt slåklingemøtrikker sammen for

at undgå ubalance.

Arbejd kun i dagslys eller i god kun-

stig belysning.

Arbejd ikke med haveværktøjet, hvis

det er dårligt vejr, især ikke hvis der

er tegn på uvejr.

Brug haveværktøjet særligt forsigtigt

i vådt græs/buskads.

Sørg for at stå sikkert og stabilt, når

der arbejdes med haveværktøjet; gå

altid, løb aldrig.

Sørg for at stå sikkert og stabilt på jor-

den. Overanstreng dig ikke.

Brug høreværn og beskyttelsesbril-

ler, når der arbejdes med haveværk-

tøjet.

Brug både beskyttelsesbriller iht.

EN 166 og høreværn, når haveværk-

tøjet betjenes.

Brug aldrig haveværktøjet, hvis be-

skyttelseshætter, tilbageslagssikrin-

ger eller afdækninger mangler eller er

defekte.

Brug ikke haveværktøjet med skære-

klinge i umiddelbar nærhed af net-/

forlængerledninger.

Kontrollér altid haveværktøjet for slid

eller beskadigelser før og efter brug.

Læs og overhold afsnittet Fejlsøg-

ning, hvis der opstår en fejl.

Opstår der et uheld, afbrydes maski-

nen fra nettet, før du træffer andre

foranstaltninger.

Brug ikke haveværktøjet, hvis du er

træt eller syg, har nydt alkohol eller er

påvirket af euforiserende stoffer eller

medicin.

Det kan være farligt at arbejde på

skråninger.

– Arbejd ikke med haveværktøjet på

særligt stejle skrænter.

OBJ_BUCH-2432-006.book Page 65 Thursday, June 8, 2017 10:50 AM

66 | Dansk

F 016 L81 755 | (8.6.17) Bosch Power Tools

– Man skal altid passe på ikke at miste

fodfæstet på skråninger eller vådt

græs.

– Arbejd altid med haveværktøjet på

skråninger på tværs af disse og aldrig

op og ned.

– Vær altid meget forsigtig, når du ven-

der.

Hold dine hænder og fødder væk fra

skæreværktøjet, især når motoren

tændes.

Sluk altid for haveværktøjet, når det

transporteres fra/til arbejdsstedet.

Sluk for haveværktøjet og træk altid

elstikket ud af stikdåsen:

– det skal altid gøres, før haveværk-

tøjet forlades,

– inden man fjerner en blokering,

– hvis ledningen har viklet sig ind,

– før skæreanordningen udskiftes,

– før du kontrollerer, rengør eller ar-

bejder på haveværktøjet,

– efter at man har ramt et fremmedle-

geme. Kontroller straks haveværk-

tøjet for beskadigelser og få det re-

pareret, hvis det er nødvendigt,

– hvis haveværktøjet begynder at vi-

brere unormalt meget (kontrollér

omgående).

Vent, til de roterende skæreelemen-

ter står helt stille, før de berøres.

Skæreelementerne fortsætter med at

rotere, efter at haveværktøjet er ble-

vet slukket, hvilket kan føre til kvæ-

stelser.

Udør ikke ændringer på haveværk-

tøjet. Ikke tilladte ændringer kan for-

ringe dit haveværktøjs sikkerhed og

føre til mere støj og større vibratio-

ner.

Opbevar haveværktøjet et sikkert,

tørt sted, uden for børns rækkevidde.

Stil ikke genstande fra på haveværk-

tøjet.

Brug kun haveværktøjstilbehør fra

Bosch, der er anbefalet og god-

kendt til at blive brugt sammen

med dette værktøj. (se billede 14)

Bruges haveværktøjet (eller andre

maskiner) i længere tid, udsættes

brugeren for vibrationer, hvorved

brugeren evt. kan få hvide fingre

(Raynauds syndrom) eller komme til

at lide under det såkaldte karpaltun-

nelsyndrom.

Her er hændernes følesans og tempe-

raturregulering nedsat, der kan opstå

døvhed og en brændende følelse og

endda nerve- og kredsløbsskader og

vævsnektroser.

Spørg din læge, hvis du konstaterer

symptomer, der tyder på overbelast-

ning som følge af vibrationer. Disse

symptomer er forbundet med døv-

hedsfølelse, følelsestab, kløe, stik-

kende fornemmelse, smerter, kraft-

løshed, ændret hudfarve eller

hudtilstand. Disse symptomer opstår

især i fingre, hænder eller håndled.

Brug altid haveværktøjet med den

rigtige påsats. Sørg for, at du altid

holder haveværktøjet i det forreste

og bageste håndtag, og begræns ar-

bejdstiden, hvis det skulle være nød-

vendigt.

Regn med, at haveværktøjet slår til-

bage, hvis kniven pludselig rammer

en hård genstand, eller når der klip-

pes buske eller krat. Forsøg at redu-

cere effekterne fra tilbageslag.

OBJ_BUCH-2432-006.book Page 66 Thursday, June 8, 2017 10:50 AM

Dansk | 67

Bosch Power Tools F 016 L81 755 | (8.6.17)

Dette haveværktøj er konstrueret til

at blive brugt med et skulderbånd. Til-

pas båndet, så værktøjet er udbalan-

ceret rigtigt, derved er arbejdet ikke

så trættende.

Tildæk altid skæreklingen med egnet

beskyttelsesanordning, når den

transporteres og opbevares.

Hold strømforsyningskablet væk fra

skæreværktøjet.

Vedligeholdelse

Brug altid beskyttelseshandsker,

hvis du håndterer eller arbejder i

nærheden af de skarpe knive.

Udfør følgende vedligeholdelses-

arbejde med regelmæssige mel-

lemrum for at sikre en lang og påli-

delig brug:

Kontroller, at alle møtrikker, bolte og

skruer sidder sikkert, så haveværktø-

jets arbejdstilstand er sikret. Brug

hertil det medleverede værktøj.

Kontroller haveværktøjet og erstat

for en sikkerheds skyld slidte eller be-

skadigede dele.

Sikr, at dele, der skal skiftes, er fri-

givet af Bosch.

Få kun haveværktøjet repareret på et

autoriseret Bosch-værksted.

Sikr, at haveværktøjet er rent og fri

for rester, før det transporteres og

stilles til opbevaring. Rengør det

med en blød, tør børste, hvis det er

nødvendigt.

Fjern alle aflejringer mellem skære-

hovedet og beskyttelseshætten. Ha-

veværktøjet kan skilles ad ved skaftet

for at lette opbevaringen. (se Fig. 3)

Elektrisk sikkerhed

Pas på! Sluk for haveværktø-

jet og træk stikket ud, før ved-

ligeholdelses- eller rengø-

ringsarbejdet startes. Gør det

samme, hvis elledningen er beskadi-

get, hvis der er blevet skåret i den el-

ler hvis den har viklet sig sammen.

Dit haveværktøj er for din egen sikker-

heds skyld beskyttelsesisoleret og har

ikke brug for nogen jordforbindelse.

Driftsspændingen er 230 V AC, 50 Hz

(for ikke-EU-lande også 220 V eller

240 V). Brug kun godkendte forlænger-

ledninger. Nærmere oplysninger fås

ved henvendelse til din nærmeste auto-

riserede forhandler.

For at øge sikkerheden skal du bruge en

FI-kontakt (RCD) med en fejlstrøm på

maks. 30 mA. Denne FI-kontakt bør al-

tid kontrolleres før brug.

Hold netkablet og forlængerledningen

væk fra bevægelige dele og undgå en-

hver form for beskadigelser af kablet/

ledningen for at undgå kontakt med

spændingsførende dele.

Kabelforbindelser (elstik og stikdåser)

skal være tørre og må ikke ligge på jor-

den.

Netkablet og forlængerledningen skal

kontrolleres for beskadigelser med re-

gelmæssige mellemrum og må kun be-

nyttes, hvis de er i fejlfri tilstand.

Er værktøjets netkabel beskadiget, må

det kun repareres på et autoriseret

Bosch-værksted.

Brug kun godkendte forlængerlednin-

ger.

Brug kun forlængerledninger eller ka-

beltromler, der overholder bestemmel-

OBJ_BUCH-2432-006.book Page 67 Thursday, June 8, 2017 10:50 AM

68 | Dansk

F 016 L81 755 | (8.6.17) Bosch Power Tools

serne i standarderne EN 61242 /

IEC 61242 eller IEC 60884-2-7.

Hvis du har brug for en forlængerled-

ning til drift af værktøjet, skal følgende

ledningstværsnit overholdes:

– Ledningstværsnit 1,25 mm

eller

1,5 mm

– Maks. længde 30 m til forlængerled-

ninger eller 60 m til kabeltromler med

FI-relæ

Henvisning: Hvis der benyttes en for-

længerledning, skal denne – som be-

skrevet under sikkerhedsforskrifterne

– være forsynet med en jordledning,

der skal være forbundet med jordlednin-

gen til det elektriske anlæg via stikket.

Hvis du er i tvivl: Kontakt en uddannet

elektriker eller henvend dig til det nær-

meste Bosch serviceværksted.

VÆR FORSIGTIG: Ikke for-

skriftsmæssige forlænger-

ledninger kan være farlige.

Forlængerledning, stik og kobling

skal være vandtætte og de skal være

godkendt til udendørs brug.

Læs og overhold brugsanvisningen fra

producenten af forlængerledningen el-

ler af kabeltromlen og de nationale for-

skrifter om brug af disse produkter.

Tips vedr. produkter, der ikke sælges i

GB:

PAS PÅ: For din sikkerheds skyld er det

nødvendigt, at stikket på haveværktø-

jet forbindes med forlængerledningen.

Koblingen på forlængerledningen skal

være beskyttet mod stænkvand, være

fremstillet af gummi eller være over-

trukket med gummi. Forlængerlednin-

gen skal benyttes med en trækaflast-

ning.

Symboler

De efterfølgende symboler er af betydning for at kunne læse

og forstå brugsanvisningen. Læg mærke til symbolerne og

overhold deres betydning. En rigtig forståelse af symbolerne

er med til at sikre en god og sikker brug af haveværktøjet.

Beregnet anvendelse

Maskinen er egnet til at fjerne små buske af enhver art, til at

skære unge planter, til at skære tilbage og til at tynde ud i og

fjerne ukrudt, langt græs og brændenælder i almindelige ha-

ver og kolonihaver.

Tekniske data

Symbol Betydning

Bevægelsesretning

Reaktionsretning

Start

Stop

Tilbehør/reservedele

Bortskaffelse

Friskærer AFS 23-37

Typenummer

3 600 HA9 …

Nominel optagen effekt

W 950

Omdrejningstal, ubelastet

Skæreklinge

Trådspole

min

-1

min

-1

7000

6000

Skærebredde spole

cm 37

Skærebredde kniv cm 23

Diameter tråd

mm 3,5

Trådtype drejet

Knivtype 3-skær

Justerbart greb

Basisstation

Vægt svarer til EPTA-

Procedure 01:2014 kg 5,2

Beskyttelsesklasse /II

Serienummer se typeskilt på haveværktøjet

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-

velser kan variere ved afvigende spændinger og i landespecifikke udfø-

relser.

OBJ_BUCH-2432-006.book Page 68 Thursday, June 8, 2017 10:50 AM

Dansk | 69

Bosch Power Tools F 016 L81 755 | (8.6.17)

Støj-/vibrationsinformation

Montering og drift

 Tilslut ikke haveværktøjet til stikdåsen, så længe det

ikke er samlet helt.

 Skærehovedet fortsætter med at rotere i et par sekun-

der, efter at trimmeren er afbrudt. Vent, til skærehove-

det står helt stille, før trimmeren tændes igen.

 Sluk og tænd ikke for trimmeren hurtigt efter hinan-

den.

 Fjern græsrester fra skærehovedet, før skærehovedet

skiftes.

 Det anbefales at bruge skæreelementer, der er god-

kendt af Bosch. Ved andre skæreelementer kan skære-

resultatet afvige.

 Kontroller, at skæreklingen er fast monteret med skæ-

reklingemøtrikken, når skæreklingen bruges.

 Det anbefales at holde pauser ved længerevarende

brug.

Nummereringerne refererer til illustrationerne på billedsider-

ne.

Arbejdsanvisninger

Fejlsøgning

Støjemissionsværdier bestemt iht. EN 50636-2-91. Trådspole Kniv

Maskinens A-vurderede støjniveau er typisk:

Lydtryksniveau

Lydeffektniveau

Usikkerhed K

Brug høreværn!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Samlede vibrationsværdier a

(vektorsum for tre retninger) og usikker-

hed K beregnet iht. EN 50636-2-91:

Svingningsemissionsværdi a

Usikkerhed K

m/s

5,0

=1,5

5,0

=1,5

Handlingsmål Fig. Side

Leveringsomfang

1 251

Beskyttelsesskærm monteres

2 252

Skaft føjes sammen

3 252

Trådspole og tråd monteres

4 253

Skæreklinge monteres

5 254–255

Montering af tilbageslagssikring/betje-

ningshenvisning til højrehåndede 6 256

Montering af tilbageslagssikring/betje-

ningshenvisning til venstrehåndede

7 256

Skulderbånd monteres

Greblængde indstilles

8 257

Forlængerledning anbringes 9 257

Tænd/sluk 10 258

Arbejdsanvisninger 11 258

Rengøring 12 259

Lejring skæretråd

13 260

Valg af tilbehør

14 260

Anvendelsesområde Skæreværktøj

Fjernelse af buske af enhver art Skæreklinge

Skæring af unge planter Skæreklinge

Tilbageskæring/udtynding Trådspole

Fjernelse af ukrudt Trådspole/skæreklinge

Skæring af langt græs Trådspole

Fjernelse af brændenælder Trådspole/skæreklinge

Handlingsmål Fig. Side

Symptom Mulig årsag Afhjælpning

Haveværktøj kører ikke Strøm er afbrudt Kontroller og tænd for strømmen

Stikkontakt er defekt Prøv en anden stikkontakt

Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er be-

skadiget

Defekt/sprunget sikring Udskift sikring

Overbelastningsbeskyttelse er udløst Lad haveværktøj afkøle og start det igen

OBJ_BUCH-2432-006.book Page 69 Thursday, June 8, 2017 10:50 AM

70 | Dansk

F 016 L81 755 | (8.6.17) Bosch Power Tools

Kan du ikke løse problemet vha. fejlsøgetabellen, bedes du først kontakte din forhandler.

Kundeservice og brugerrådgivning

www.bosch-garden.com

Det 10-cifrede typenummer på haveværktøjets typeskilt skal

altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller

oprettes en reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaer[email protected]om

Haveværktøj kører i inter-

valler

Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er be-

skadiget

Kontakt serviceforhandleren

Haveværktøjets indvendige ledninger er beska-

diget

Kontakt serviceforhandleren

Haveværktøj skærer ikke Skæreklinge/tråd beskadiget Skæreklinge/tråd skiftes (brug altid havehand-

sker)

Forstærkede vibrationer Slåklinge beskadiget Slåklinge skiftes (brug altid havehandsker)

Slåtråd revet i stykket Slåtråd skiftes

Trådslåhoved snavset Rengør skærehovedet og fjern snavs

Slåklingemøtrik løs Spænd slåklingemøtrik med 20 Nm, vær op-

mærksom på, at slåklinge, løbeskive og trykski-

ve er monteret centreret (brug altid havehand-

sker)

Skæreklinge er monteret forkert Løsn skæreklingen og monter den i midten. Kon-

troller føringsringene på skæreklingen til juste-

ringen i midten.

Dårligt skæreresultat og

resterende plantestumper

Græs for højt, for tæt Græs for højt: slås i etapper

Græs for tæt: arbejd med mindre slåbredde pr.

klipning

Slåklinge uskarp Slåklinge drejes/skiftes

Slåklinge defekt Kontrollér haveværktøjets underside og frigør

det evt. for græs (brug altid havehandsker)

Trådslåhoved snavset Rengør skærehovedet og fjern snavs

Slåklingemøtrik kan ikke

åbnes

Beskadiget gevind på møtrik eller aksel Smør aksel for at lette åbning

Låsestift er ikke placeret korrekt Før låsestift ind igen og tryk let på den, mens

akslen drejes

Slåklinge roterer ikke Slåklinge defekt Kontrollér haveværktøjets underside og frigør

det evt. for græs (brug altid havehandsker)

Slåklingemøtrik løs Spænd slåklingemøtrikken, vær opmærksom

på, at slåklinge, løbeskive og trykskive er monte-

ret centreret (brug altid havehandsker)

(se Fig. 3)

Græs for højt, for tæt Græs for højt: slås i etapper

Græs for tæt: arbejd med mindre slåbredde pr.

klipning

Dårlig slåydelse Beskyttelsesskærm snavset Rengør beskyttelsesskærm indvendig

Slåklinge uskarp Slåklinge drejes/skiftes

Ingen slåtråd Påfyld slåtråd

Symptom Mulig årsag Afhjælpning

OBJ_BUCH-2432-006.book Page 70 Thursday, June 8, 2017 10:50 AM

Svenska | 71

Bosch Power Tools F 016 L81 755 | (8.6.17)

Bortskaffelse

Smid ikke haveværktøjet ud sammen med det al-

mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elek-

trisk og elektronisk udstyr (WEEE) og omsætning af dette til

national ret skal kasseret elektrisk og elektronisk udstyr ind-

samles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Beskrivning av symbolerna på träd-

gårdsredskapet

Allmän varning för riskmoment.

Läs noga igenom bruksanvis-

ningen.

Se till att personer som står i

närheten inte skadas av föremål

som eventuellt slungas ut.

Varning: Håll ett betryggande

avstånd från trädgårdsredska-

pet när det är igång.

Beakta skärskivans bakslag.

Dra ur stickproppen innan

inställnings- eller rengöringsar-

beten utförs, när trädgårdsred-

skapet är utan uppsikt en längre tid

eller om nätsladden är skadad eller till-

trasslad.

Bär hörselskydd och skydds-

glasögon.

Använd skyddshjälm.

Bär skyddshandskar.

Använd skyddsstövlar.

Använd inte trädgårdsredska-

pet i regn och utsätt det inte hel-

ler för regn.

Kontrollera att ingen blir skadad av

utslungade främmande partiklar. Håll

vid användning i närheten befintliga

personer på betryggande avstånd från

trädgårdsredskapet.

Produktens typiska A-

vägda ljudnivå med

monterat saxskär.

Produktens typiska A-

vägda ljudnivå med

monterad spole.

Allmänna säkerhetsanvisningar för

elverktyg

Läs noga igenom alla

säkerhetsanvisningar

och instruktioner. Fel som uppstår till

följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka

elstöt, brand och/eller allvarliga per-

sonskador.

Ta väl vara på säkerhetsanvisning-

arna och instruktionerna för fram-

tida behov.

Innan trädgårdsredskapet tas i bruk

kontrollera att nät- resp. skarvslad-

den inte skadats eller åldrats. Om de

skadats under arbetet, dra genast

VARNING

OBJ_BUCH-2432-006.book Page 71 Thursday, June 8, 2017 10:50 AM

72 | Svenska

F 016 L81 755 | (8.6.17) Bosch Power Tools

stickproppen ur nätuttaget. BERÖR

DEM INTE, INNAN DE ÄR AVDRAGNA.

Använd inte trädgårdsredskapet om

sladdarna är skadade eller slitna.

Om verktygets nätsladd är skadad,

måste den bytas ut hos tillverkaren,

en auktoriserad serviceverkstad eller

en för arbetet kvalificerad person.

Kontrollera innan användning visuellt

att trädgårdsredskapet är felfritt.

Kontroll bör även ske när trädgårds-

redskapet har fallit ned eller utsatts

för en kraftig stöt.

För ökat skydd rekommenderar vi

att använda en FI-jordfelsbrytare

(RCD) med en utlösningsström på

högst 30 mA. Denna FI-jordfelsbry-

tare ska kontrolleras före varje

användning.

Se till att ventilationsöppningarna all-

tid hålls rena.

Användning

Beakta bilderna vid montering av

trädgårdsredskapet, demontering

sker i omvänd ordningsföljd.

Ta loss svärdskyddet innan redska-

pet används.

Använd inte trädgårdsredskapet för

skärning av väggar.

Låt aldrig barn eller personer som

inte är förtrogna med bruksanvis-

ningen använda trädgårdsredskapet.

Nationella föreskrifter begränsar

eventuellt tillåten ålder för använd-

ning. När trädgårdsredskapet inte

används ska det förvaras oåtkomligt

för barn.

Trädgårdsredskapet får inte använ-

das av person (inklusive barn) med

begränsad fysisk, sensorisk eller psy-

kisk förmåga och/eller som saknar

den erfarenhet och kunskap som

krävs för hantering. Undantag görs

om personen övervakas av en ansva-

rig person som kan undervisa i träd-

gårdsredskapets användning.

Barn bör övervakas för att säkerställa

att de inte leker med trädgårdsred-

skapet.

Använd aldrig trädgårdsredskapet

när personer, speciellt då barn eller

husdjur, uppehåller sig i närheten.

Användaren eller ägaren ansvarar för

olyckor och skador som drabbar

andra människor eller deras egen-

dom.

Använd tjocka långbyxor, stadiga

skor och handskar. Undvik alltid vida

kläder, smycken, korta byxor, sanda-

ler och arbeta inte barfota.

Granska noga gräsmattan innan du

startar och plocka bort stenar, kvis-

tar, ståltrådar, ben och andra främ-

mande föremål.

Använd inte trädgårdsredskapet i

nätkablars närhet.

Kontrollera alltid innan arbetet

påbörjas att skärskivan eller skärski-

vans mutter inte är utslitna eller ska-

dade. Byt alltid samtidigt ut utslitna

eller skadade skärskivor och skärski-

vans muttrar för att undvika obalans.

Arbeta endast i dagsljus eller vid god

belysning.

Använd inte trädgårdsmaskiner i

dåligt väder, särskilt inte när det finns

risk för åska.

Använd trädgårdsredskapet speciellt

aktsamt i vått gräs/sly.

OBJ_BUCH-2432-006.book Page 72 Thursday, June 8, 2017 10:50 AM

Svenska | 73

Bosch Power Tools F 016 L81 755 | (8.6.17)

Ge vid arbete med trädgårdsredska-

pet akt på att stå stadigt, promenera

endast, spring aldrig.

Se till att du står stadigt och håller

balansen. Överansträng dig inte.

Bär vid användning av trädgårdsred-

skapet hörselskydd och skyddsglasö-

gon.

Under arbetet med trädgårdsredska-

pet använd såväl skyddsglasögon

enligt EN 166 som hörselskydd.

Elverktyget får inte användas med

skadade skyddsanordningar, bak-

slagsskydd eller kåpor och inte heller

om dessa saknas.

Använd inte trädgårdsredskapet med

skärskiva i omedelbar närhet av nät-

eller skarvsladdar.

Kontrollera före och efter varje

användning att trädgårdsredskapet

inte har slitage eller skador.

Om ett fel uppstår, följ instruktio-

nerna i avsnittet felsökning.

Om ett olycksfall inträffar, frånkoppla

maskinen från elnätet innan du vidtar

övriga åtgärder.

Använd inte trädgårdsredskapet när

du är trött eller om du är påverkad av

alkohol, droger eller mediciner.

Arbete på sluttning kan innebära

fara.

– Arbeta inte med trädgårdsredskapet

på ytterst branta sluttningar.

– Se till att du har bra fotfäste på

lutande mark och vått gräs.

– Arbeta alltid tvärs mot sluttande ytor

och aldrig uppåt och nedåt.

– Var ytterst försiktig när riktningen

växlas.

Håll händerna och fötterna borta från

skärverktyget, speciellt då du startar

motorn.

Koppla ifrån trädgårdsredskapet då

du transporterar det till eller från

arbetsplatsen.

Koppla från trädgårdsredskapet och

dra stickproppen ur nätuttaget:

– alltid när du lämnar trädgårdsred-

skapet utan uppsikt,

– innan blockeringar åtgärdas,

– när nätsladden blivit tilltrasslad,

– innan utbyte av skäranordning,

– när kontroll, rengöring eller arbeten

utförs på trädgårdsredskapet,

– efter kontakt med främmande före-

mål. Kontrollera genast trädgårds-

redskapet avseende skada och låt

det vid behov repareras,

– när trädgårdsredskapet börjar

vibrerar på ovanligt sätt (kontrol-

lera genast).

Vänta tills redskapets alla roterande

delar stannat fullständigt innan du

berör dem. Skärelementen roterar en

stund efter det trädgårdsredskapet

stängts av och detta kan leda till

kroppsskada.

Gör inga förändringar på träd-

gårdsredskapet. Otillåtna föränd-

ringar kan menligt påverka trädgårds-

redskapets säkerhet och leda till

kraftigare buller och vibrationer.

Förvara trädgårdsredskapet på ett

säkert och torrt ställe utom räckhåll

för barn. Ställ inte upp andra föremål

på trädgårdsredskapet.

Använd endast Bosch trädgårds-

tillbehör, som är rekommenderade

och godkända för detta redskap.

(se bild 14)

OBJ_BUCH-2432-006.book Page 73 Thursday, June 8, 2017 10:50 AM

74 | Svenska

F 016 L81 755 | (8.6.17) Bosch Power Tools

Vid längre användning av trädgårds-

redskapet (eller andra maskiner)

utsätts användaren för vibrationer

som kan förorsaka vita fingrar (Ray-

naud-fenomenet) eller ett karpaltun-

nelsyndrom.

Därvid är händernas beröringskänsla

och temperaturreglering nedsatt,

känslolöshet och en brännande

känsla kan uppträda och till och med

nerv- och blodcirkulationsskador

samt vävnadskallbrand.

Rådfråga din läkare, om du har symp-

tom som alstrats av vibrationsöver-

belastning. Till dessa symptom hör

känslolöshet, beröringskänslolös-

het, kittlande och stickande känsla,

smärta, kraftlöshet, förändring av

hudfärgen eller hudens tillstånd.

Dessa symptom uppstår i allmänhet

på fingrar, händer eller handleder.

Använd alltid trädgårdsredskapet

med korrekt stöd. Ge akt på att du all-

tid håller i trädgårdsredskapets

främre och bakre handtag och

begränsa arbetstiden vid behov.

Räkna med trädgårdsredskapets

bakslag om kniven plötsligt träffar ett

hårt oblekt eller vid kapning av buskar

eller snår. Försök minimera effekten

av bakslag.

Trädgårdsredskapet är konstruerat

för användning med en axelrem.

Anpassa remmen så att verktyget är

riktigt balanserat, arbetet med red-

skapet är då mindre tröttande.

Täck alltid vid transport och lagring

över skärskivan med ett passande

skydd.

Håll nätsladden på betryggande

avstånd från skärverktyget.

Service

Använd alltid skyddshandskar när

åtgärder krävs i närheten av den

skarpa kniven.

Utför regelbundet följande under-

hållsåtgärder för att garantera en

lång och tillförlitlig brukstid:

Granska att alla muttrar, bultar och

skruvar sitter stadigt fast; detta

garanterar att trädgårdsredskapets

tillförlitlighet upprätthålls. Använd då

det medlevererade verktyget.

Kontrollera trädgårdsredskapet och

byt av säkerhetsskäl ut förslitna och

skadade delar.

Kontrollera att reservdelarna är

godkända av Bosch.

Låt skador repareras endast hos en

auktoriserad Bosch-serviceverkstad.

Kontrollera innan transport och

lagring, att trädgårdsredskapet är

rent och fritt från rester. Rengör

vid behov med en mjuk, torr bor-

ste.

Avlägsna alla avlagringar mellan skär-

huvudet och skyddskåpan. För kom-

pakt lagring kan trädgårdsredskapets

skaft demonteras. (se bild 3)

Elektrisk säkerhet

Obs! Före serviceåtgärder

eller rengöring stäng av träd-

gårdsredskapet och dra ur

stickproppen. Detta gäller även om

nätsladden skadats eller är tilltrass-

lad.

OBJ_BUCH-2432-006.book Page 74 Thursday, June 8, 2017 10:50 AM

Svenska | 75

Bosch Power Tools F 016 L81 755 | (8.6.17)

Trädgårdsredskapet är skyddsisolerat

och kräver därför ingen jordning. Drift-

spänningen är 230 V AC, 50 Hz (för

icke EU-länder även 220 V eller 240 V).

Använd endast godkända skarvsladdar.

För information kontakta auktoriserad

kundservice.

För ökad säkerhet använd en FI-jord-

felsbrytare (RCD) med en utlösnings-

ström på högst 30 mA. Denna FI-bry-

tare skall kontrolleras före varje

användning.

Håll nät- och skarvsladden på avstånd

från rörliga delar och hindra sladdarnas

skada för att undvika kontakt med

spänningsförande delar.

Sladdkontaktdon (stickproppar och

nätuttag) ska vara torra och får inte

ligga på marken.

Nät- och skarvsladden måste regelbun-

det kontrolleras avseende skador och

får endast användas i felfritt tillstånd.

Om verktygets nätsladd skadats får den

repareras endast i en auktoriserad

Bosch-verkstad.

Använd endast godkända skarvsladdar.

Använd endast skarvsladdar, ledningar

och kabelvindor som uppfyller

EN 61242 / IEC 61242 eller

IEC 60884-2-7 villkor.

För en eventuellt behövlig skarvsladd

till verktyget krävs följande ledartvär-

snitt:

– Ledararea 1,25 mm

eller 1,5 mm

– Maximal längd för en skarvsladd är

30 m och för en kabelvinda med FI-

jordfelsbrytare 60 m.

Anvisning: Om en skarvsladd används

måste den – enligt beskrivning i säker-

hetsföreskrifterna – ha en skyddsle-

dare som via stickproppen anslutits till

skyddsledaren i elsystemet.

I tveksamma fall hör med en utbildad

elektriker eller närmaste Bosch servi-

cestation.

SE UPP: Skarvsladdar av

annat slag kan innebära fara.

Skarvsladden, stickproppen

och kontaktdonen måste vara vat-

tentäta och godkända för använd-

ning utomhus.

Beakta tillverkarens instruktionsbok

för skarvsladden eller kabelvindan

samt de nationella instruktionerna för

deras användning.

Anvisningar för produkter som inte

säljs i GB:

OBSERVERA: För din säkerhet krävs

att trädgårdsredskapets stickpropp

ansluts till skarvsladden. Skarvslad-

dens koppling måste skyddas mot

stänkvatten, bestå av gummi eller ha

gummimantel. Skarvsladden ska vara

försedd med dragavlastning.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna bidrar till bättre och

säkrare användning av trädgårdsredskapet.

Symbol Betydelse

Rörelseriktning

Reaktionsriktning

Inkoppling

Urkoppling

Tillbehör/reservdelar

Avfallshantering

OBJ_BUCH-2432-006.book Page 75 Thursday, June 8, 2017 10:50 AM

76 | Svenska

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ändamålsenlig användning

Maskinen lämpar sig för avlägsnande av mindre snår och bus-

kar, för kapning av plantor, för röjning och gallring och för

avlägsnande av ogräs, långt gräs och brännässlor på gården

och i hemmaträdgården.

Tekniska data

Buller-/vibrationsdata

Montering och drift

 Trädgårdsredskapet får anslutas till nätuttaget först

sedan det monterats fullständigt.

 Efter frånkoppling av friklipparen roterar skärhuvudet

ännu några sekunder. Vänta tills skärhuvudet stannat

innan friklipparen återinkopplas.

 Koppla inte från och på i korta intervaller.

 Avlägsna fastnat gräs från skärhuvudet när du byter

skärhuvud.

 Vi rekommenderar att endast använda skärelement

som Bosch godkänt. Om andra skärelement används

kan resultatet avvika.

 Kontrollera vid användning av skärskivan att den är

fast monterad med skärskivans mutter.

 Vid längre användning rekommenderar vi att motsva-

rande pauser hålles.

Numreringen hänför sig till bilderna på bildsidorna.

Friklippare AFS 23-37

Produktnummer

3 600 HA9 …

Upptagen märkeffekt

W 950

Tomgångsvarvtal

Skärskiva

Trådspole

min

-1

min

-1

7000

6000

Snittbredd med spole

cm 37

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande

spänning och för utföranden i vissa länder kan uppgifterna variera.

Snittbredd med kniv cm 23

Trådens diameter

mm 3,5

Trådtyp

flätad

Knivtyp

3-element

Ställbart handtag

Basstation

Vikt enligt EPTA-Procedure

01:2014

kg 5,2

Skyddsklass

/II

Serienummer

se dataskylten på

trädgårdsredskapet

Friklippare AFS 23-37

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande

spänning och för utföranden i vissa länder kan uppgifterna variera.

Bullernivåvärde förmedlas enligt EN 50636-2-91. Trådspole Kniv

Verktygets A-vägda ljudnivå är i typiska fall:

ljudtrycksnivå

ljudeffektnivå

onoggrannhet K

Använd hörselskydd!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar)

och osäkerhet K framtagna enligt EN 50636-2-91:

Vibrationsemissionsvärde a

osäkerhet K

m/s

5,0

=1,5

5,0

=1,5

Handlingsmål Figur Sida

Leveransen omfattar

1 251

Montering av klingskyddet

2 252

Sammanfoga skaftet 3 252

Montering av trådspole och tråd

4 253

Montera skärskivan

5 254–255

Montering av bakslagsskydd/använd-

ningsinstruktion för högerhänta

6 256

Montering av bakslagsskydd/använd-

ningsinstruktion för vänsterhänta

7 256

Montera axelremmen

Inställning av skaftets längd

8 257

Anslut skarvsladden

9 257

In-/urkoppling

10 258

Arbetsanvisningar

11 258

Rengöring

12 259

Trådspolens lagring

13 260

Välj tillbehör

14 260

Handlingsmål Figur Sida

OBJ_BUCH-2432-006.book Page 76 Thursday, June 8, 2017 10:50 AM

Svenska | 77

Bosch Power Tools F 016 L81 755 | (8.6.17)

Arbetsanvisningar

Felsökning

Användningsområde Skärverktyg

Avlägsna häckar/snår Skärskiva

Skärning av plantor Skärskiva

Röjning/gallring Trådspole

Avlägsna ogräs Trådspole/skärskiva

Skärning av långt gräs Trådspole

Avlägsna brännässlor Trådspole/skärskiva

Användningsområde Skärverktyg

Symptom Möjlig orsak Åtgärd

Trädgårdsredskapet fung-

erar inte

Nätspänning saknas Kontrollera och slå på

Nätuttaget defekt Använd ett annat nätuttag

Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats

Säkringen har löst ut Byt ut säkringen

Överbelastningsskyddet har löst ut Låt trädgårdsredskapet svalna och starta sedan

på nytt

Trädgårdsredskapet går

med avbrott

Skarvsladden har skadats Kontrollera kabeln och byt ut om den skadats

Uppsök kundservicen

Trädgårdsredskapets inre kablar defekta Uppsök kundservicen

Trädgårdsredskapet klip-

per inte

Skärskivan/tråden skadad Byte av skärskiva/tråd (använd alltid trädgårds-

handskar)

Förstärkta vibrationer Skärskivan skadad Byt skärskiva (använd alltid trädgårdshandskar)

Klipptråden har gått av Byt klipptråd

Trådhuvudet nedsmutsat Öppna skärhuvudet och avlägsna befintlig smuts

Skärskivans mutter lös Spänn skärskivans mutter med 20 Nm se till att

skärskivan, löpskålen och tryckskivan är monte-

rade centrerat (använd alltid trädgårdshandskar)

Skärskivan är inte korrekt monterad Lossa skärskivan och montera den centriskt.

Beakta styrringarna på skärskivan för centrisk

inriktning.

Dåligt skärresultat och res-

terande plantstumpar

Gräset för högt, för tätt Gräset för högt: Klipp i etapper

Gräset för tätt: Arbeta med mindre klippbredd

vid varje klippning

Skärskivan trubbig Vänd/byt skärskiva

Skärskivan tilltäppt Kontrollera trädgårdsredskapets undersida och

rengör den vid behov (använd alltid trädgårds-

handskar)

Trådhuvudet nedsmutsat Öppna skärhuvudet och avlägsna befintlig smuts

Skärskivans mutter kan

inte öppnas

Skadad gänga på muttern eller axeln Smörj axeln för att underlätta öppnandet

Låsstiftet felplacerat Sätt in låsstiftet på nytt och tryck lätt in medan

axeln roteras

OBJ_BUCH-2432-006.book Page 77 Thursday, June 8, 2017 10:50 AM

78 | Norsk

F 016 L81 755 | (8.6.17) Bosch Power Tools

Om du inte kan lösa problemet med hjälp av felsökningstabellen, vänd dig först till din återförsäljare.

Kundtjänst och användarrådgivning

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som finns på

trädgårdsredskapets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Avfallshantering

Släng inte trädgårdsredskap i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU för elektriska

och elektroniska apparater och dess modifiering till nationell

lag måste obrukbara elektriska och elektroniska apparater

omhändertas separat och lämnas in för återvinning på miljö-

vänligt sätt.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Forklaring av symbolene på hagered-

skapet

Generell fareinformasjon.

Les gjennom denne driftsin-

struksen.

Pass på at personer som står i

nærheten ikke skades av frem-

medlegemer som slynges bort.

Advarsel: Pass på å holde sikker

avstand til hageredskapet mens

du arbeider.

Du må regne med tilbakeslag fra

kuttebladet.

Trekk ut nettstøpselet før du

foretar innstillings- eller rengjø-

ringsarbeider, når hageredska-

pet en stund blir uten oppsyn eller når

nett- eller skjøtekabelen er blitt skadet

eller floket.

Bruk vernebriller og hørselvern.

Skärskivan roterar inte Skärskivan tilltäppt Kontrollera trädgårdsredskapets undersida och

rengör den vid behov (använd alltid trädgårds-

handskar)

Skärskivans mutter lös Spänn skärskivans mutter, se till att skärskivan,

löpskålen och tryckskivan är monterade centre-

rat (använd alltid trädgårdshandskar) (se bild 3)

Gräset för högt, för tätt Gräset för högt: Klipp i etapper

Gräset för tätt: Arbeta med mindre klippbredd

vid varje klippning

Dålig skäreffekt Skyddshuven nedsmutsad Rengör insidan av skyddshuven

Skärskivan trubbig Vänd/byt skärskiva

Ingen klipptråd Fyll på klipptråd

Symptom Möjlig orsak Åtgärd

OBJ_BUCH-2432-006.book Page 78 Thursday, June 8, 2017 10:50 AM

Norsk | 79

Bosch Power Tools F 016 L81 755 | (8.6.17)

Bruk vernehjelm.

Bruk vernehansker.

Bruk sikkerhetsstøvler.

Ikke bruk hageredskapet i regn

eller la den stå ute i regnvær.

Pass på at personer ikke skades av

fremmedlegemer som slynges bort.

Pass på at personer som står i nærhe-

ten holder sikker avstand til hagered-

skapet under drift.

Typisk A-bedømt støyni-

vå for produktet med

montert knivblad.

Typisk A-bedømt støyni-

vå for produktet med

montert spole.

Generelle advarsler for elektroverk-

tøy

Les alle sikkerhetsinfor-

masjoner og instrukser.

Feil ved overholdelsen av sikkerhetsin-

formasjonene og instruksene kan forår-

sake elektrisk støt, brann og/eller alvor-

lige skader.

Oppbevar alle sikkerhetsinformasjo-

ner og instrukser for fremtidig bruk.

Kontroller nett- og skjøtekabler før

bruk for skader eller tegn på aldring.

Når disse blir skadet under bruk,

trekk straks nettstøpselet ut av stik-

kontakten. IKKE BERØR DEM FØR DE

ER FRAKOPLET. Ikke bruk hagered-

skapet når kabler er skadde eller slit-

te.

Når nettkabelen til redskapet er de-

fekt, skal den skiftes ut av produsen-

ten, dens kundeservice eller en per-

son som er kvalifisert for dette for å

unngå sikkerhetsfarer.

Foreta en visuell kontroll for signifi-

kante mangler før bruk. Denne kon-

trollen må likeledes skje hvis hage-

redskapet har falt ned eller var utsatt

for et betydelig støt.

Til øking av sikkerheten anbefales

det å bruke en jordfeilbryter (RCD)

med en jordfeilstrøm på maksimalt

30 mA. Denne jordfeilbryteren skal

kontrolleres før hver bruk.

Sikre at lufteslissene alltid er frie for

rester.

Betjening

Vær ved monteringen av hageredska-

pet oppmerksom på bildene, demon-

teringen skjer i omvendt rekkefølge.

Fjern knivbeskyttelsen før bruk.

Ikke bruk hageredskapet for å kutte

vegger.

La aldri barn eller personer som ikke

er kjent med disse instruksene få lov

til å bruke hageredskapet. Nasjonale

forskrifter innskrenker eventuelt bru-

kerens alder. Oppbevar hageredska-

pet utilgjengelig for barn når det ikke

er i bruk.

Dette hageredskapet er ikke bereg-

net til å brukes av personer (inkludert

barn) med innskrenkede fysiske, sen-

soriske eller intellektuelle evner eller

ADVARSEL

OBJ_BUCH-2432-006.book Page 79 Thursday, June 8, 2017 10:50 AM

80 | Norsk

F 016 L81 755 | (8.6.17) Bosch Power Tools

manglende erfaring og/eller manglen-

de kunnskaper, hvis de ikke er under

oppsyn eller får instrukser om bruken

av en person som er ansvarlig for de-

res sikkerhet.

Barn må være under oppsyn for å for-

hindre at de leker med hageredska-

pet.

Bruk aldri hageredskapet mens det

oppholder seg personer, spesielt

barn eller husdyr i umiddelbar nær-

het.

Brukeren er ansvarlig for uhell eller

skader på andre mennesker eller de-

res eiendom.

Bruk lange, kraftige bukser, solide

sko og hansker. Ikke bruk vide klær,

smykker, korte bukser, sandaler og

arbeid aldri barfot.

Undersøk flaten som skal bearbeides

nøye og fjern steiner, stokker, tråder

eller andre fremmedlegemer.

Ikke bruk hageredskapet på steder

hvor det befinner seg nettkabler.

Kontroller alltid før bruk om kutteblad

eller kuttebladmutter er slitt eller ska-

det. Skift ut slitte eller skadede kutte-

blader samt kuttebladmutre alltid

som helt sett for å unngå ubalanse.

Arbeid bare ved dagslys eller godt

kunstig lys.

Du må ikke arbeide med hageredska-

pet i dårlig vær, spesielt når det trek-

ker opp til torden.

Bruk hageredskapet spesielt omhyg-

gelig i vått gress/buskverk.

Pass ved arbeidet med hageredska-

pet på at du står stabilt; bare gå, du

må aldri løpe.

Stå stabilt og alltid med balanse.

Overanstreng deg ikke.

Bruk ved arbeidet med hageredska-

pet hørselvern og vernebriller.

Bruk både en vernebrille iht. EN 166

og et hørselvern når du betjener ha-

geredskapet.

Bruk hageredskapet aldri med man-

glende eller defekte vernedeksler, til-

bakeslagssikringer eller deksler.

Ikke bruk hageredskapet med kutteb-

lad i umiddelbar nærhet av nett-/skjø-

tekabler.

Kontroller hageredskapet før og etter

hver bruk for slitasje eller skader.

Hvis det oppstår en feil, følg avsnittet

feilsøking.

Hvis det skjer en ulykke, kople maski-

nen fra nettet før du treffer andre til-

tak.

Ikke bruk hageredskapet når du er

trøtt eller syk eller påvirket av alko-

hol, narkotika eller medikamenter.

Det kan være farlig å arbeide i skrå-

ninger.

– Ikke arbeid med hageredskapet i spe-

sielt bratte skråninger.

– På skrå flater eller vått gress må du

passe på å stå stødig.

– Arbeid med hageredskapet på skrå

flater alltid på tvers og aldri opp- og

nedover.

– Vær svært forsiktig når du skifter ret-

ning i skråninger.

Hold hendene og føttene dine alltid

borte fra skjæreverktøyet, spesielt

ved innkopling av motoren.

Slå av hageredskapet når det trans-

porteres fra/til arbeidsflaten.

OBJ_BUCH-2432-006.book Page 80 Thursday, June 8, 2017 10:50 AM

Norsk | 81

Bosch Power Tools F 016 L81 755 | (8.6.17)

Slå av hageredskapet og trekk støp-

selet ut av stikkontakten:

– alltid når du lar hageredskapet stå

uten oppsyn,

– før blokkeringer fjernes,

– når kabelen er blitt floket

– før utskiftingen av skjæreinnretnin-

gen,

– når du sjekker, rengjør eller arbei-

der på hageredskapet,

– etter kollisjon med et fremmedlege-

me. Sjekk straks om hageredskapet

er skadet og la det om nødvendig

repareres,

– hvis hageredskapet begynner å vi-

brere uvanlig sterkt (må straks sjek-

kes).

Vent til det roterende skjæreverktøy-

et har stanset helt før du tar på det.

Skjæreverktøyet roterer fremdeles

videre etter at trimmeren er slått av

og kan føre til skader.

Ikke utfør endringer på hagered-

skapet. Ikke tillatte endringer kan

innskrenke sikkerheten til hagered-

skapet og føre til mer støy og vibrasjo-

ner.

Oppbevar hageredskapet på et sik-

kert, tørt sted utilgjengelig for barn.

Sett ingen andre gjenstander på ha-

geredskapet.

Bruk bare Bosch utstyr til hagered-

skaper som er anbefalt og tillatt for

bruk sammen med dette redska-

pet. (se bilde14)

Ved lengre bruk av hageredskapet

(eller andre maskiner) utsettes bru-

keren for vibrasjoner som kan forår-

sake likfingre (Raynauds sykdom) el-

ler et karpaltunnelsyndrom.

Derved er hendenes følesans og tem-

peraturregulering innskrenket, det

kan oppstå døvhet og en brennende

følelse hen til skader på nerver og

blodomløpet samt vevsnekroser.

Spør legen din når du fastslår symp-

tomer som hentyder på overbelast-

ninger på grunn av vibrasjon. Disse

symptomene innbefatter nummen-

het, følelsestap, kløe, stikkende

smerter, smerter, kraftløshet, for-

andringer av hudfargen eller hudens

tilstand. Disse symptomene oppstår

som oftest i fingre, hender eller hånd-

ledd.

Bruk hageredskapet alltid med den

riktige adapteren. Pass på at du alltid

holder hageredskapet i det fremre el-

ler bakre håndtaket og begrens om

nødvendig arbeidstiden.

Du må regne med et tilbakeslag fra

hageredskapet når kniven plutselig

treffer på en hard gjenstand eller ved

kutting av busker eller kratt. Forsøk å

minimere effektene til tilbakeslag.

Dette hageredskapet er konstruert

for bruk med en skulderstropp.Til-

pass stroppen slik at verktøyet er rik-

tig utbalansert, arbeidet med redska-

pet er da mindre trettende.

Tildekk kuttebladet ved transport og

lagring alltid med en egnet beskyttel-

se.

Hold strømkabelen unna skjæreverk-

tøyet.

Vedlikehold

Bruk alltid vernehansker når du

håndterer eller arbeider i nærhe-

ten av de skarpe knivene.

OBJ_BUCH-2432-006.book Page 81 Thursday, June 8, 2017 10:50 AM

82 | Norsk

F 016 L81 755 | (8.6.17) Bosch Power Tools

Gjennomfør følgende vedlike-

holdsarbeider regelmessig for å

sikre en lang og pålitelig bruk:

Sikre at alle mutre, bolter og skruer

sitter fast, slik at en sikker arbeidstil-

stand for hageredskapet er garantert.

Bruk til dette det medleverte verktøy-

et.

Sjekk hageredskapet og skift for sik-

kerhets skyld ut slitte eller skadede

deler.

Kontroller at deler som må skiftes

ut er frigitt av Bosch.

La hageredskapet bare repareres av

et autorisert Bosch-verksted.

Forviss deg før transporten og lag-

ringen om at hageredskapet er rent

og uten rester. Rengjør om nødven-

dig med en myk, tørr børste.

Fjern alle avleiringer mellom kutteho-

de og vernedeksel. For kompakt lag-

ring kan hageredskapet tas av fra

skaftet. (se bilde 3)

Elektrisk sikkerhet

OBS! Før vedlikeholds- eller

rengjøringsarbeider utføres,

må du slå av hageredskapet

og trekke ut støpselet. Det samme

gjelder hvis strømledningen er ska-

det, kuttet eller oppviklet.

Hageredskapet er til sikkerhet dobbelt-

isolert og trenger ingen jording Drifts-

spenningen er 230 V AC, 50 Hz (for

ikke-EU-land også 220 V eller 240 V).

Bruk bare godkjente skjøtekabler. In-

formasjon får du hos din autoriserte

kundeservice.

Bruk for å øke sikkerheten en jordfeil-

bryter (RCD) med en feilstrøm på mak-

simal 30 mA. Denne feilstrømbryteren

bør kontrolleres før hver bruk.

Hold nett- og skjøtekabler borte fra be-

vegelige deler og unngå enhver skade

på kablene for å unngå kontakt med

strømledende deler.

Ledningsforbindelser (nettstøpsel og

stikkontakter) bør være tørre og ikke

ligge på bakken.

Nett- og skjøtekabler skal regelmessig

kontrolleres for tegn på skader og må

bare brukes i feilfri tilstand.

Når nettkabelen til redskapet er skadet,

må den bare repareres av et autorisert

Bosch-verksted.

Bruk bare godkjente skjøtekabler.

Bruk bare skjøtekabler, skjøtelednin-

ger eller kabeltromler som er i samsvar

med standardene EN 61242 /

IEC 61242 eller IEC 60884-2-7.

Hvis du vil bruke en skjøtekabel for drift

av redskapet, er det nødvendig med

følgende ledertverrsnitt:

– Ledertversnitt 1,25 mm

eller

1,5 mm

– Maksimal lengde 30 m for skjøteka-

bler eller 60 m for kabeltromler med

FI-feilstrøm-vernebryter

Merk: Hvis det brukes en skjøteledning

må denne ha en jordingstråd – som be-

skrevet i sikkerhetsforskriftene – som

via støpselet er forbundet med jor-

dingstråden i det elektriske anlegget.

I tvilstilfeller må du spørre en utdannet

elektriker eller nærmeste Bosch servi-

ceverksted.

OBJ_BUCH-2432-006.book Page 82 Thursday, June 8, 2017 10:50 AM

Norsk | 83

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBS! Ikke forskriftsmessige

skjøteledninger kan være far-

lige. Skjøteledninger, støps-

ler og koblinger må være vanntette

modeller som er godkjent for uten-

dørs bruk.

Følg bruksanvisningen fra produsenten

av skjøtekabelen eller kabeltrommelen

samt de nasjonale bestemmelsene til

deres bruk.

Informasjon for produkter som ikke

selges i GB:

OBS! For din egen sikkerhet er det nød-

vendig at støpselet på hageredskapet

forbindes med skjøteledningen. Kop-

lingen til skjøteledningen må være be-

skyttet mot vannsprut, bestå av gummi

eller ha gummitrekk. Skjøteledningen

må brukes med strekkavlastning.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av

driftsinstruksen. Legg merke til symbolene og deres betyd-

ning. En riktig tolkning av symbolene hjelper deg med å bruke

hageredskapet på en bedre og sikrere måte.

Formålsmessig bruk

Maskinen er egnet for fjerning av mindre busker, for klipping

av ungplanter, for å skjære tilbake og tynne ut og for fjerning

av ugress, høyt gress og brennesler i private hager.

Tekniske data

Symbol Betydning

Bevegelsesretning

Reaksjonsretning

Innkobling

Utkobling

Tilbehør/reservedeler

Deponering

Buskkutter AFS 23-37

Produktnummer

3 600 HA9 …

Opptatt effekt

W 950

Tomgangsturtall

Kutteblad

Trådspole

min

-1

min

-1

7000

6000

Skjærebredde spole

cm 37

Skjærebredde kniv cm 23

Diameter tråd mm 3,5

Trådtype tvinnet

Knivtype 3-egget

Justerbart håndtak Ja

Vekt tilsvarende EPTA-

Procedure 01:2014 kg 5,2

Beskyttelsesklasse /II

Serienummer se typeskiltet på

hageredskapet

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi-

kende spenning og på visse nasjonale modeller kan disse informasjone-

ne variere noe.

OBJ_BUCH-2432-006.book Page 83 Thursday, June 8, 2017 10:50 AM

84 | Norsk

F 016 L81 755 | (8.6.17) Bosch Power Tools

Støy-/vibrasjonsinformasjon

Montering og drift

 Ikke kople hageredskapet til stikkontakten så lenge

det ikke er komplett montert.

 Etter utkopling av buskkutteren roterer kuttehodet

fortsatt i noen sekunder. Vent til kuttehodet står stille

før du slår på buskkutteren på nytt.

 Ikke slå av og på igjen straks.

 Fjern gress som hefter på kuttehodet når du skifter ut

kuttehodet.

 Det anbefales bruk av skjæreverktøy godkjent av

Bosch. Ved annet skjæreverktøy kan skjæreresultatet

avvike.

 Vær ved bruk av kuttebladet oppmerksom på at dette

er fast montert ved hjelp av kuttebladmutteren.

 Vi anbefaler å legge inn pauser ved lengre kontinuerlig

bruk.

Nummereringene henviser til bildene på illustrasjonssidene.

Arbeidshenvisninger

Feilsøking

Støyutslippsverdier målt i henhold til EN 50636-2-91. Trådspole Kniv

Maskinens A-bedømte typiske støynivå er:

lydtrykknivå

lydeffektnivå

usikkerhet K

Bruk hørselvern!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Totale vibrasjonsverdier a

(vektorsum for tre retninger) og usikkerhet

K beregnet iht. EN 50636-2-91:

Svingningsemisjonsverdi a

Usikkerhet K

m/s

5,0

=1,5

5,0

=1,5

Mål for aktiviteten Bilde Side

Leveranseomfang

1 251

Montering av beskyttelsesdeksel

2 252

Sammensetting av skaftet

3 252

Montering av trådspole og tråd

4 253

Monter kutteblad

5 254–255

Montering av tilbakeslagssikringen/be-

tjeningshenvisningen for høyrehendte 6 256

Montering av tilbakeslagssikringen/be-

tjeningshenvisningen for venstrehendte 7 256

Montering av skulderstroppen

Innstilling av håndtakets lengde

8 257

Montering av skjøteledningen

9 257

Inn-/utkopling

10 258

Arbeidshenvisninger

11 258

Rengjøring

12 259

Lagring trimmertråd

13 260

Valg av tilbehør

14 260

Bruksområde Skjæreverktøy

Fjerning av busker/kratt Kutteblad

Klipping av ungplanter Kutteblad

Skjære tilbake/tynne ut Trådspole

Fjerning av ugress Trådspole/kutteblad

Klipping av høyt gress Trådspole

Fjerning av brennesler Trådspole/kutteblad

Mål for aktiviteten Bilde Side

Symptomer Mulig årsak Utbedring

Hageredskapet går ikke Nettspenningen finnes ikke Sjekk og slå på

Nett-stikkontakten er defekt Bruk en annen stikkkontakt

Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet

Sikringen er utløst Utskifting av sikringen

Overlastvern har utløst La hageredskapet avkjøles og start på nytt

OBJ_BUCH-2432-006.book Page 84 Thursday, June 8, 2017 10:50 AM

Norsk | 85

Bosch Power Tools F 016 L81 755 | (8.6.17)

Hvis du ikke kan løse problemet ved hjelp av feilsøkingstabellen, ta først kontakt med din forhandler.

Kundeservice og rådgivning ved bruk

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på hagered-

skapets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Deponering

Hageredskaper må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elek-

triske og elektroniske apparater og tilpassingen til nasjonale

lover må gamle elektriske og elektroniske maskiner som ikke

lenger kan brukes samles inn og leveres inn til en miljøvennlig

resirkulering.

Rett til endringer forbeholdes.

Hageredskapet går rykkvis Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet

Ta kontakt med kundeservice

Interne kabelforbindelser i hageredskapet er

defekt

Ta kontakt med kundeservice

Hageredskapet klipper

ikke

Kutteblad/tråd skadet Skift ut kutteblad/tråd (bruk alltid arbeidshan-

sker)

Forsterkede vibrasjoner Kutteblad skadet Skift ut kutteblad (bruk alltid arbeidshansker)

Tråd røket Skift ut tråd

Kuttehode tilsmusset Rengjør kuttehodet og fjern tilsmussingene

Kuttebladmutter løs Trekk kuttebladmutter til med 20 Nm, pass på at

kutteblad, løpeplate og trykkplate er montert

sentrert (bruk alltid arbeidshansker)

Kutteblad ikke korrekt montert Løsne kuttebladet og monter det i midten. Legg

merke til styreringene på kuttebladet for innret-

ting i midten.

Dårlig kutteresultat og

gjenværende

plantestumper

Gress for høyt, for tett Gress før høyt: kutt i etapper

Gress for tett: arbeid med mindre skjærebredde

ved hver kutting

Kutteblad sløvt Drei/skift ut kutteblad

Kutteblad tilstoppet Kontroller hageredskapets underside og gjør den

fri om nødvendig (bruk alltid arbeidshansker)

Kuttehode tilsmusset Rengjør kuttehodet og fjern tilsmussingene

Kuttebladmutter lar seg

ikke åpne

Skadet gjenge på mutter eller aksel Smør aksel for å gjøre det lettere å åpne

Låsestift ikke plassert korrekt Før inn låsestift på nytt og trykk den lett inn mens

akselen dreies

Kutteblad roterer ikke Kutteblad tilstoppet Kontroller hageredskapets underside og gjør den

fri om nødvendig (bruk alltid arbeidshansker)

Kuttebladmutter løs Trekk til kuttebladmutter, pass på at kutteblad,

løpeplate og trykkplate er montert sentrert (bruk

alltid arbeidshansker) (se bilde 3)

Gress for høyt, for tett Gress før høyt: kutt i etapper

Gress for tett: arbeid med mindre skjærebredde

ved hver kutting

Dårlig kutteytelse Beskyttelsesdeksel tilsmusset Rengjør beskyttelsesdeksel innvendig

Kutteblad sløvt Drei/skift ut kutteblad

Ingen tråd Mate tråd

Symptomer Mulig årsak Utbedring

OBJ_BUCH-2432-006.book Page 85 Thursday, June 8, 2017 10:50 AM

86 | Suomi

F 016 L81 755 | (8.6.17) Bosch Power Tools

Suomi

Turvallisuusohjeita

Puutarhalaitteessa olevien tunnus-

kuvien selitykset

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutu-

vat vieraat esineet eivät loukkaa

lähellä seisovia ihmisiä.

Varoitus: Pidä turvallinen etäi-

syys puutarhalaitteeseen sen

ollessa toiminnassa.

Ota huomioon leikkuuterän ta-

kaisku.

Irrota pistotulppa pistorasiasta

ennen kuin suoritat säätö- tai

puhdistustöitä, kun puutarha-

laite jää pidemmäksi aikaa ilman val-

vontaa, tahi jos verkko- tai jatkojohto

on vaurioitunut tai sotkeutunut.

Käytä kuulonsuojaimia ja suoja-

laseja.

Käytä suojakypärää.

Käytä suojakäsineitä.

Käytä turvasaappaita.

Älä käytä puutarhalaitetta sa-

teessa äläkä aseta sitä alttiiksi

sateelle.

Varmista, ettei kukaan loukkaannu pois

sinkoutuvista vieraista esineistä. Pidä

käytön aikana lähistöllä olevat henkilöt

turvallisella etäisyydellä puutarhalait-

teesta.

Tuotteen tyypillinen A-

arvioitu melutaso asen-

netulla leikkuuterällä

Tyypillinen A-arvioitu

laitteen melutaso asen-

netulla kelalla.

Sähkötyökalujen yleiset turvalli-

suusohjeet

Lue kaikki turvallisuus-

ja käyttöohjeet. Turvalli-

suus- ja käyttöohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköis-

kuun, tulipaloon ja/tai vakavaan louk-

kaantumiseen.

Säilytä kaikki turvallisuusohjeet ja

käyttöohjeet myöhempää käyttöä

varten.

Tarkista ennen käyttöä, ettei verkko-

johdossa tai jatkojohdossa ole vauri-

oita tai ikääntymisen merkkejä. Vedä

heti pistotulppa irti pistorasiasta, jos

jokin johto vaurioituu työn aikana.

ÄLÄ KOSKETA NIITÄ ENNEN VER-

KOSTA IRROTUSTA. Älä käytä puutar-

halaitetta, jos verkkojohto on vaurioi-

tunut tai kulunut.

Jos laitteen verkkojohto on viallinen

on valmistajan, sen valtuuttaman

asiakaspalvelun tai tehtävään koulu-

VAROITUS

OBJ_BUCH-2432-006.book Page 86 Thursday, June 8, 2017 10:50 AM

Suomi | 87

Bosch Power Tools F 016 L81 755 | (8.6.17)

tetun henkilön vaihdettava se turvalli-

suusriskin välttämiseksi.

Suorita ennen käyttöönottoa silmä-

määräinen tarkistus merkitsevien

puutteiden löytämiseksi. Tämä tar-

kistus pitää myös tehdä, jos puutar-

halaite on päässyt putoamaan tai saa-

nut huomattavan iskun.

Turvallisuuden parantamiseksi

suositellaan käyttämään FI-kytkin-

tä (RCD), jonka vikavirta on kor-

keintaan 30 mA. Tämä FI-kytkin tu-

lisi tarkistaa ennen jokaista

käyttöä.

Varmista aina, että tuuletusaukot

ovat vapaat jäännöksistä.

Käyttö

Noudata puutarhalaitteen asennuk-

sessa kuvia, purkaminen tehdään

käänteisessä järjestyksessä.

Poista teränsuojus ennen käyttöä.

Älä käytä puutarhalaitetta seinien

leikkaukseen.

Älä koskaan anna lasten tai henkilöi-

den, jotka eivät ole tutustuneet näihin

ohjeisiin käyttää puutarhalaitetta.

Kansalliset säännökset saattavat

määrätä käyttäjän alaikärajan. Säilytä

puutarhalaite lasten ulottumattomis-

sa, kun sitä ei käytetä.

Tätä puutarhalaitetta eivät saa käyt-

tää henkilöt (lapset mukaan lukien),

joilla on rajalliset fyysiset, aistilliset

tai henkiset kyvyt tahi puuttuva koke-

mus ja/tai puuttuva tieto paitsi, jos he

ovat turvallisuudesta vastaavan hen-

kilön valvonnassa tai saamassa hänel-

tä ohjeita puutarhalaitteen oikeasta

käytöstä.

Lapsia tulee valvoa varmistaakseen,

etteivät he leiki puutarhalaitteen

kanssa.

Älä koskaan käytä puutarhalaitetta,

kun henkilöitä, etenkin lapsia tai koti-

eläimiä on välittömässä läheisyydes-

sä.

Käyttäjä on vastuussa onnettomuuk-

sista ja toisille ihmisille tai heidän

omaisuudelleen aiheuttamistaan vau-

rioista.

Käytä pitkiä, paksuja housuja, tukevia

kenkiä ja käsineitä. Älä käytä väljiä

vaatteita, koruja, lyhytlahkeisia hou-

suja tai sandaaleja äläkä työskentele

paljain jaloin.

Tarkista perusteellisesti työstettävä

alue ja poista siitä kivet, oksat, langat,

luut ja muut vieraat esineet.

Älä käytä puutarhalaitetta paikoissa,

joissa kulkee verkkojohtoja.

Tarkista aina ennen käyttöä, ettei

leikkuuterä tai leikkuuterän mutteri

ole loppuun käytetty tai vaurioitunut.

Vaihda loppuun käytetyt tai vaurioitu-

neet leikkuuterät sekä leikkuuterän

pultit aina yhdessä epätasapainon es-

tämiseksi.

Käytä laitetta vain valoisaan aikaan tai

hyvässä keinovalossa.

Älä käytä laitetta huonoissa sääolo-

suhteissa, äläkä varsinkaan myrskyn

uhatessa.

Käytä puutarhalaitetta erityisen huo-

lellisesti märässä ruohossa/vesakos-

sa.

Pidä puutarhalaitteen kanssa työs-

kentelyssä huolta tukevasta asennos-

ta, kävele, älä koskaan juokse.

OBJ_BUCH-2432-006.book Page 87 Thursday, June 8, 2017 10:50 AM

88 | Suomi

F 016 L81 755 | (8.6.17) Bosch Power Tools

Säilytä aina tukeva asento ja tasapai-

no. Älä rasita itseäsi liikaa.

Käytä työssä puutarhalaitteen kanssa

kuulonsuojaimia ja suojalaseja.

Käytä sekä EN 166 mukaisia suojala-

seja että kuulonsuojaimia, kun käytät

puutarhalaitetta.

Älä koskaan käytä puutarhalaitetta

puuttuvilla, tai vaurioituneilla suojuk-

silla, takaiskusuojilla tai koteloilla.

Älä käytä leikkuuterällä varustettua

puutarhalaitetta verkko- tai jatkojoh-

tojen välittömässä läheisyydessä.

Tarkista ennen joka käyttöä ja joka

käytön jälkeen, ettei puutarhalait-

teessa ole kulumista tai vaurioita.

Jos vikaa ilmenee, seuraa vianetsin-

täluvun ohjeita.

Jos onnettomuus sattuu, irrota kone

sähköverkosta ennen kuin suoritat

muita toimenpiteitä.

Älä kosketa liikkuvia vaarallisia osia,

ennen kuin kone on kytketty irti säh-

köverkosta ja liikkuvat vaaralliset

osat ovat pysähtyneet täysin.

Käyttö rinteessä saattaa olla vaa-

rallista.

– Älä työskentele puutarhalaitteen

kanssa erittäin jyrkissä rinteissä.

– Varmista aina kaltevalla pinnalla ja

märässä ruohossa tukeva askellus.

– Työskentele puutarhalaitteen kanssa

poikittain kaltevissa pinnoissa, eikä

koskaan ylös- ja alaspäin.

– Ole erityisen varovainen suunnan-

muutoksissa rinteissä.

Pidä kädet ja jalat loitolla leikkuutyö-

kalusta, etenkin moottoria käynnis-

tettäessä.

Kytke puutarhalaite pois päältä, kun

kuljetat sitä työkohteeseen tai pois

siitä.

Pysäytä puutarhalaite ja irrota pisto-

tulppa pistorasiasta:

– aina, kun jätät puutarhalaitteen il-

man valvontaa,

– ennen tukosten poistamista,

– jos verkkojohto on sotkeutunut,

– ennen leikkuulaitteen vaihtoa,

– tarkistaessasi, puhdistaessasi puu-

tarhalaitetta tai tehdessäsi puutar-

halaitteeseen kohdistuvia töitä,

– törmättyäsi vieraaseen esineeseen.

Tarkista välittömästi puutarhalait-

teen mahdolliset vauriot ja anna

kunnostaa se tarvittaessa,

– jos puutarhalaite alkaa täristä poik-

keuksellisesti (tarkista heti).

Odota, että pyörivät leikkuuosat ovat

pysähtyneet täysin, ennen kuin kos-

ketat niitä. Leikkuuosat pyörivät vielä

puutarhalaitteen poiskytkennän jäl-

keen ja voivat aiheuttaa loukkaantu-

misia.

Älä tee mitään muutoksia puutar-

halaitteeseen. Luvattomat muutok-

set voivat vaikuttaa puutarhalaitteesi

turvallisuuteen ja johtaa voimakkaa-

seen meluun sekä värinään.

Säilytä puutarhalaite varmassa, kui-

vassa paikassa, lasten ulottumatto-

missa. Älä koskaan aseta mitään mui-

ta esineitä puutarhalaitteen päälle.

Käytä ainoastaan Bosch puutarha-

laitteen tarvikkeita, joita on suosi-

teltu ja hyväksytty käytettäviksi

tämän laitteen kanssa. (katso

kuva 14)

OBJ_BUCH-2432-006.book Page 88 Thursday, June 8, 2017 10:50 AM

Suomi | 89

Bosch Power Tools F 016 L81 755 | (8.6.17)

Puutarhalaitteen ( tai muitten konei-

den) pitkän käytön aikana käyttäjään

kohdistuu värinä, joka saattaa aiheut-

taa valkosormisuutta (Raynaud-oire)

tai rannekanavaoireistoa.

Tällöin on käsien tuntoaisti ja lämpö-

tilansäätö puutteellinen, puutumista,

polttavaa tunnetta ja jopa hermo- ja

verenkiertohäiriöitä sekä kudoskuo-

liota voi esiintyä.

Kysy lääkäriltäsi neuvoa, jos toteat oi-

reita, jotka johtuvat värinästä. Näihin

oireisiin kuuluvat puutuminen, tun-

nottomuus, kutina, pistely, kivut, voi-

mattomuus, ihonvärin tai ihon tilan

muutokset. Nämä oireet ilmenevät

yleisimmin sormiin, käsiin tai rantei-

siin.

Käytä aina puutarhalaitetta oikean tu-

en kanssa. Varmista, että pidät kiinni

puutarhalaitteesta etu- ja takakah-

vasta, ja rajoita tarvittaessa työsken-

telyaikaa.

Varaudu puutarhalaitteen takais-

kuun, jos terä äkillisesti osuu kovaan

esineeseen tahi leikatessa pensaita

tai vesakkoa. Koeta minimoida takais-

kun vaikutuksia.

Tämä puutarhalaiteon tehty käytettä-

väksi olkahihnan kanssa. Sovita hih-

na niin, että työkalu on oikeassa tasa-

painossa, työ laitteen kanssa on

silloin vähemmän rasittavaa.

Peitä aina leikkuuterä kuljetuksen ja

varastoinnin ajaksi sopivalla suojuk-

sella.

Pidä verkkojohto loitolla leikkuutyö-

kalusta.

Huolto

Käytä aina suojakäsineitä, kun

työskentelet lähellä terävää terää.

Suorita seuraavat huoltotoimenpi-

teet säännöllisesti varmistaaksesi

pitkän ja luotettavan käyttöajan:

Varmista kaikkien muttereiden, pult-

tien ja ruuvien hyvä kiinnitys, jotta

puutarhalaitteen turvallinen työkunto

olisi taattu. Käytä tähän toimitukseen

kuuluvaa työkalua.

Tarkista puutarhalaite ja vaihda var-

muuden vuoksi kaikki loppuun kulu-

neet tai vaurioituneet osat uusiin.

Varmista, että vaihdettavat osat

ovat Boschin hyväksymiä.

Anna vain valtuutetun Bosch-huolto-

pisteen korjata puutarhalaitetta.

Varmista ennen kuljetusta ja varas-

tointia, että puutarhalaite on puh-

das ja vapaa leikkuujäännöksistä.

Puhdista tarvittaessa pehmeällä,

kuivalla harjalla.

Poista kerrostumat leikkauspään ja

suojuksen välistä. Pieneen tilaan va-

rastointia varten voidaan puutarha-

laitteen varsi irrottaa. (katso kuva 3)

Sähköturvallisuus

Huom! Pysäytä puutarhalaite

ja irrota pistotulppa pistorasi-

asta ennen huolto- ja puhdis-

tustöitä. Sama sääntö pätee, jos

verkkojohto on vaurioitunut, katken-

nut tai sotkeutunut.

Puutarhalaite on turvallisuussyistä suo-

jaeristetty, eikä sitä tarvitse maadoit-

taa. Käyttöjännite on 230 V AC, 50 Hz

(ei-EU maita varten myös 220 V tai

OBJ_BUCH-2432-006.book Page 89 Thursday, June 8, 2017 10:50 AM

90 | Suomi

F 016 L81 755 | (8.6.17) Bosch Power Tools

240 V). Käytä ainoastaan hyväksyttyjä

jatkojohtoja. Tietoa saat valtuutetusta

asiakaspalvelupisteestäsi.

Käytä turvallisuuden parantamiseksi FI-

kytkintä (RCD), jonka vikavirta on kor-

keintaan 30 mA. Tarkista tätä FI-kytkin-

tä ennen jokaista käyttöä.

Pidä verkko- ja jatkojohto loitolla liikku-

vista osista ja vältä johtojen kaikkia vau-

riota, jotta kosketus jännitteisiin osiin

estyisi.

Johdon liitoskohtien (pistotulpat ja pis-

torasiat) tulee olla kuivat eivätkä ne saa

maata maassa.

On säännöllisesti tarkistettava, että

verkko- ja jatkojohdossa ei ole merkke-

jä vaurioista, ainoastaan moitteetto-

massa kunnossa olevia johtoja saa käyt-

tää.

Jos laitteen verkkojohto on vaurioitu-

nut, sen saa korjata ainoastaan valtuu-

tettu Bosch-huolto.

Käytä vain sallittuja jatkojohtoja.

Käytä ainoastaan jatkojohtoja tai kaa-

pelikeloja, jotka vastaavat standardeja

EN 61242 / IEC 61242 tai

IEC 60884-2-7

Jos tahdot käyttää jatkojohtoa laitteen

kanssa, tulee johtimien poikkipintojen

olla:

– Johtimen poikkipinta 1,25 mm

tai

1,5 mm

– Jakojohdon suurin sallittu pituus on

30 m ja FI-vikavirtasuojakytkimellä

varustetun kaapelikelan 60 m.

Huomio: Jos käytät jatkojohtoa, on sii-

nä – kuten turvaohjeissa on selostettu

– oltava suojajohdin, joka pistotulpan

kautta on yhteydessä verkon maadoi-

tukseen.

Kysy epävarmoissa tapauksissa sähkö-

mieheltä tai lähimmästä Bosch-sopi-

mushuollosta.

VAROITUS: Sääntöjenvastai-

set jatkojohdot saattavat olla

vaarallisia. Jatkojohdon, pis-

totulpan ja liittimen tulee olla vesitii-

viitä ulkokäyttöön hyväksyttyä mal-

lia.

Ota huomioon jatkojohdon tai kaapeli-

kelan valmistajan käyttöohje sekä kan-

salliset määräykset niiden käytöstä.

Ohjeita tuotteille, joita ei myydä alu-

eella GB:

HUOMIO: Turvallisuutesi takia on vält-

tämätöntä, että puutarhalaitteen pisto-

tulppa kiinnitetään jatkojohtoon. Jat-

kojohdon liitin on oltava

roiskevesisuojattu, kumia tai kumipääl-

lysteinen. Jatkojohdossa on oltava ve-

donpoistin.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi-

sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii-

den merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua

käyttämään puutarhalaitettasi paremmin ja turvallisemmin.

Tunnusmerkki Merkitys

Liikesuunta

Reaktiosuunta

Käynnistys

Poiskytkentä

Lisälaitteet/varaosat

Hävitys

OBJ_BUCH-2432-006.book Page 90 Thursday, June 8, 2017 10:50 AM

Suomi | 91

Bosch Power Tools F 016 L81 755 | (8.6.17)

Määräyksenmukainen käyttö

Kone soveltuu pienten pensaikkojen ja pensaiden poistoon,

nuorten taimien leikkaukseen, raivaukseen ja harventami-

seen sekä rikkaruohon, pitkän ruohon ja nokkosten poistami-

seen pihassa ja kotipuutarhassa.

Tekniset tiedot

Melu-/tärinätiedot

Asennus ja käyttö

 Älä liitä puutarhalaitetta pistorasiaan, ellei sitä ole täy-

sin koottu.

 Raivaussahan poiskytkennän jälkeen leikkauspää liik-

kuu vielä muutaman sekunnin ajan. Odota, kunnes leik-

kauspää on pysähtynyt, ennen kuin käynnistät raivaus-

sahan uudelleen.

 Älä kytke sähkölaitetta pois ja päälle nopeasti peräk-

käin.

 Poista kiinnittynyt ruoho leikkauspäästä, kun vaihdat

leikkauspäätä.

 Suosittelemme käyttämään Boschin sallimia leikkuu-

osia. Toisia leikkuuosia käyttäen saattaa leikkuutulos

olla erilainen.

 Tarkista leikkuuterää käytettäessäsi, että se on asen-

nettu tiukasti leikkuuterän mutterin avulla.

 Pitkäaikaisessa käytössä on suositeltavaa pitää vas-

taavia taukoja.

Numerointi viittaa kuvasivuilla oleviin kuviin.

Raivaussaha AFS 23-37

Tuotenumero

3 600 HA9 …

Ottoteho

W 950

Tyhjäkäyntikierrosluku

Leikkuuleveys kelalla

Leikkuuleveys terällä

min

-1

min

-1

7000

6000

Leikkuulangan halkaisija

cm 37

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja

maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Leikkuulangan tyyppi cm 23

Terän tyyppi

mm 3,5

Trådtyp

kierteinen

Knivtyp

3-teräinen

Liikuteltava kahva

Kyllä

Paino vastaa EPTA-

Procedure 01:2014

kg 5,2

Suojausluokka

/II

Sarjanumero

katso sarjanumero puutarha-

laitteen tyyppikilvestä

Raivaussaha AFS 23-37

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja

maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Melun mittausarvot on määritetty EN 50636-2-91 mukaan. Leikkuuleveys terällä Terä

Laitteen tyypillinen A-painotettu melutaso on:

Äänen painetaso

Äänen tehotaso

Epävarmuus K

Käytä kuulonsuojaimia!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Värähtelyn yhteisarvo a

(kolmen suunnan vektorisumma)

ja epävarmuus K mitattuna EN 50636-2-91 mukaan:

Värähtelyemissioarvo a

Epävarmuus K

m/s

5,0

=1,5

5,0

=1,5

Tehtävä Kuva Sivu

Vakiovarusteet 1 251

Suojuksen asennus

2 252

Varren yhteenliittäminen

3 252

Lankakelan ja langan asennus

4 253

Asenna leikkuuterä

5 254–255

Takaiskuvarmistimen/käyttöohjeen

asennus oikeakätisiä varten 6 256

Takaiskuvarmistimen/käyttöohjeen

asennus vasenkätisiä varten

7 256

Olkahihnan asennus

Varren pituuden säätö

8 257

Jatkojohdon kiinnitys

9 257

Käynnistys ja pysäytys

10 258

Työskentelyohjeita

11 258

Puhdistus

12 259

Leikkuulangan säilytys

13 260

Lisälaitteen valinta

14 260

OBJ_BUCH-2432-006.book Page 91 Thursday, June 8, 2017 10:50 AM

92 | Suomi

F 016 L81 755 | (8.6.17) Bosch Power Tools

Työskentelyohjeita

Vianetsintä

Användningsområde Skärverktyg

Pensaikon/varvuston poisto Leikkuuleveys kelalla

Taimien leikkaus Leikkuuleveys kelalla

Raivaus/harvennus Leikkuuleveys terällä

Rikkaruohon poistaminen Lankakela/leikkuuterä

Pitkän ruohon leikkaus Leikkuuleveys terällä

Nokkosten poistaminen Lankakela/leikkuuterä

Användningsområde Skärverktyg

Vian oire Mahdolliset vikalähteet Korjaus

Puutarhalaite ei toimi Verkkojännitettä ei ole Tarkista ja kytke

Verkkopistorasia on viallinen Käytä toista pistorasiaa

Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut

Sulake on lauennut Vaihda sulake

Ylikuormituskytkin on lauennut Anna puutarhalaitteen jäähtyä ja käynnistä se

uudelleen

Puutarhalaite käy

katkonaisesti

Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut

Hakeudu asiakaspalveluun

Puutarhalaitteen sisäisessä johdotuksessa vika Hakeudu asiakaspalveluun

Puutarhalaite ei leikkaa Leikkuuterä/leikkuulanka on vaurioitunut Leikkuuterän/leikkuulangan vaihto (käytä aina

puutarhakäsineitä)

Voimistunut värinä Leikkuuterä on vaurioitunut Vaihda leikkuuterä (käytä aina

puutarhakäsineitä)

Leikkuulanka on katkennut Vaihda leikkuulanka

Lankaleikkuri on likaantunut Avaa leikkauspää ja poista lika

Leikkuuterän mutteri on irti Kiristä leikkuuterän mutteri 20 Nm tiukkuuteen,

varmista, että leikkuuterä, kannatinlautanen ja

painelaatta on asennettu keskitetysti (käytä aina

puutarhakäsineitä)

Leikkuuterää ei ole asennettu oikein Irrota leikkuuterä ja asenna se keskeisesti. Ota

huomioon leikkuuterässä olevat ohjainrenkaat

keskeistä suuntausta varten.

Huono leikkuutulos ja jään-

nöksinä kasvin pätkiä

Ruoho liian korkea, liian tiheä Ruoho liian korkea: leikkaa vaiheittain

Ruoho liian tiheä: työskentele pienemmällä leik-

kuuleveydellä leikkaustoimenpidettä kohti

Leikkuuterä on tylsä Käännä/vaihda leikkuuterä

Leikkuuterä on tukossa Tarkista puutarhalaitteen alapuoli ja puhdista se

tarvittaessa (käytä aina puutarhakäsineitä)

Lankaleikkuri on likaantunut Avaa leikkauspää ja poista lika

Leikkuuterän mutteria ei

saa auki

Mutterin tai akselin kierre on vaurioitunut Voitele akselia avaamisen helpottamiseksi

Lukitustappi ei ole oikealla paikalla Asenna lukitustappi uudelleen ja paina sitä kevy-

esti sisäänpäin samalla kun akselia kierretään

OBJ_BUCH-2432-006.book Page 92 Thursday, June 8, 2017 10:50 AM

Eλληνικά | 93

Bosch Power Tools F 016 L81 755 | (8.6.17)

Käänny ensin kauppiaasi puoleen, jos et pysty ratkomaan ongelmasi vianetsintätaulukon avulla.

Asiakaspalvelu ja käyttöneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Älä heitä puutarhalaitteita talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos-

kevan direktiivin 2012/19/EU ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvottomat sähkö- ja elekt-

roniikkalaitteet kerätä erikseen ja toimittaa ympäristöystäväl-

liseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Ερμηνεία των συμβόλων επάνω στο

μηχάνημα κήπου

Υπόδειξη κινδύνου, γενικά.

Διαβάστε όλες τις οδηγίες

χειρισμού.

Φροντίζετε να μην διατρέχουν

κίνδυνο τραυματισμού από

εκσφενδονιζόμενα ξένα σώματα

τυχόν παρευρισκόμενα άτομα.

Προειδοποίηση: Φροντίζετε, να

βρίσκεστε πάντα σε ασφαλή

απόσταση από το μηχάνημα

κήπου όταν αυτό εργάζεται.

Να λαμβάνετε υπόψη σας, ότι

μπορεί να κλοτσήσει ο δίσκος

κοπής.

Να βγάζετε το φις από την πρίζα

πριν από οποιαδήποτε εργασία

ρύθμισης ή καθαρισμού στο

μηχάνημα κήπου ή όταν πρόκειται να

αφήσετε το μηχάνημα κήπου για ένα

σχετικά μακρύ χρόνο ανεπιτήρητο ή

Leikkuuterä ei kierrä Leikkuuterä on tukossa Tarkista puutarhalaitteen alapuoli ja puhdista se

tarvittaessa (käytä aina puutarhakäsineitä)

Leikkuuterän mutteri on irti Kiristä leikkuuterän mutteri, varmista, että leik-

kuuterä, kannatinlautanen ja painelaatta on

asennettu keskitetysti (käytä aina puutarhakäsi-

neitä) (katso kuva 3)

Ruoho liian korkea, liian tiheä Ruoho liian korkea: leikkaa vaiheittain

Ruoho liian tiheä: työskentele pienemmällä leik-

kuuleveydellä leikkaustoimenpidettä kohti

Huono leikkuuteho Suojus likaantunut Puhdista suojuksen sisäpinta

Leikkuuterä on tylsä Käännä/vaihda leikkuuterä

Ei leikkuulankaa Täytä leikkuulankaa

Vian oire Mahdolliset vikalähteet Korjaus

OBJ_BUCH-2432-006.book Page 93 Thursday, June 8, 2017 10:50 AM

94 | Eλληνικά

F 016 L81 755 | (8.6.17) Bosch Power Tools

όταν χαλάσει ή μπερδευτεί το ηλεκτρικό

καλώδιο ή το καλώδιο επιμήκυνσης.

Να φοράτε ωτασπίδες και

προστατευτικά γυαλιά.

Να φοράτε προστατευτικό

κράνος.

Να φοράτε προστατευτικά

γάντια.

Να φοράτε μπότες ασφαλείας.

Να μη χρησιμοποιείτε το

μηχάνημα κήπου υπό βροχή

ούτε να το εκθέτετε στη βροχή.

Προσέχετε να μην τραυματιστούν τυχόν

παρευρισκόμενα άτομα από τα

εκσφενδονζόμενα ξένα αντικείμενα.

Όταν εργάζεστε να κρατάτε τυχόν

παρευρισκόμενα πρόσωπα σε ασφαλή

απόσταση από το μηχάνημα κήπου.

Η σύμφωνα με την

καμπύλη A εκτιμηθείσα

στάθμη θορύβου του

προϊόντος-με συναρμολογημένη λεπίδα.

Η σύμφωνα με την

καμπύλη A εκτιμηθείσα

στάθμη θορύβου του

προϊόντος-με συναρμολογημένο

καρούλι.

Γενικές υποδείξεις ασφαλείας για

ηλεκτρικά εργαλεία

Διαβάστε όλες τις

υποδείξεις

ασφαλείας, τις οδηγίες. Αμέλειες κατά

την τήρηση των υποδείξεων ασφαλείας

και των οδηγιών μπορεί προκαλέσουν

ηλεκτροπληξία, φωτιά ή/και σε

σοβαρούς τραυματισμούς.

Διαφυλάξτε τις υποδείξεις ασφαλείας

και τις οδηγίες για κάθε ενδεχόμενη

μελλοντική χρήση.

Να βεβαιώνεστε ότι το ηλεκτρικό

καλώδιο και το καλώδιο επιμήκυνσης

δεν παρουσιάζουν ζημιές και/ή

ενδείξεις γήρανσης. Βγάλτε αμέσως το

φις από την πρίζα σε περίπτωση που τα

καλώδια υποστούν ζημιά όταν τα

χρησιμοποιείτε. ΜΗΝ ΤΑ ΕΓΓΊΣΕΤΕ

ΠΡΙΝ .ΤΑ ΒΓΆΛΕΤΕ ΑΠΌ ΤΗΝ ΠΡΊΖΑ

Μη χρησιμοποιήσετε το μηχάνημα

κήπου όταν κάποιο καλώδιο έχει

υποστεί ζημιά.

Όταν το ηλεκτρικό καλώδιο χαλάσει,

τότε αυτό πρέπει να αντικατασταθεί

από τον κατασκευαστή, από ένα από

τον κατασκευαστή εξουσιοδοτημένο

συνεργείο Service ή από ένα

κατάλληλα εκπαιδευμένο πρόσωπο.

Έτσι αποφεύγονται οι απειλές για την

ασφάλεια.

Πριν τη χρήση να διεξάγετε οπτικό

έλεγχο μήπως υπάρχουν σοβαρές

ελλείψεις. Ο έλεγχος πρέπει να

εκτελείται επίσης και μετά από μια

ενδεχόμενη πτώση του μηχανήματος

κήπου καθώς και όταν αυτό θα έχει

εκτεθεί σε μια τυχόν ισχυρή

σύγκρουση

Για να αυξήσετε την προστασία σας

συνιστάμε τη χρήση ενός

αυτόματου διακόπτη διαρροής

διακόπτης (FI/RCD) 30 mA. Να

ελέγχετε αυτόν το διακόπτη πριν

από κάθε χρήση του μηχανήματος

κήπου.

OBJ_BUCH-2432-006.book Page 94 Thursday, June 8, 2017 10:50 AM

Eλληνικά | 95

Bosch Power Tools F 016 L81 755 | (8.6.17)

Να βεβαιώνεστε ότι οι σχισμές

αερισμού είναι πάντα καθαρές.

Χειρισμός

Κατά τη συναρμολόγηση του

μηχανήματος κήπου να

συμβουλεύεστε τις απεικονίσεις. Η

αποσυναρμολόγηση διεξάγεται

αντίστροφα.

Πριν τη χρήση να αφαιρείτε το

προστατευτικό των μαχαιριών.

Μη χρησιμοποιείτε το μηχάνημα

κήπου για να κόβετε φυτά από τοίχους.

Να μην επιτρέψετε ποτέ σε παιδιά ή σε

άτομα που δεν είναι εξοικειωμένα με

τις παρούσες οδηγίες να

χρησιμοποιήσουν το μηχάνημα κήπου.

Εθνικές διατάξεις μπορεί να

περιορίζουν ενδεχομένως την ηλικία

του χειριστή. Να διαφυλάγετε/

αποθηκεύετε το μηχάνημα κήπου

απρόσιτο στα παιδιά όταν δεν το

χρησιμοποιείτε.

Αυτό το μηχάνημα κήπου δεν

προορίζεται για χρήση από πρόσωπα

(συμπεριλαμβανομένων και των

παιδιών) με περιορισμένες φυσικές,

αισθητήριες ή πνευματικές ικανότητες

ή με ελλιπή εμπειρία ή/και ελλιπείς

γνώσεις, εκτός αν εποπτεύονται από

ένα αρμόδιο για την ασφάλειά τους

πρόσωπο ή παίρνουν οδηγίες από το

άτομο αυτό, πως πρέπει να χειρίζονται

το μηχάνημα κήπου.

Τα παιδιά θα πρέπει να επιτηρούνται

για να εξασφαλιστεί ότι δεν θα παίξουν

με το μηχάνημα κήπου.

Μην χρησιμοποιήστε ποτέ το

μηχάνημα κήπου όταν βρίσκονται

άμεσα κοντά σ’ αυτό άλλα άτομα,

ιδιαίτερα παιδιά ή ζώα.

Ο χειριστής ή ο χρήστης ευθύνονται για

τυχόν ατυχήματα ή ζημιές σε

ανθρώπους ή την περιουσία τους.

Να φοράτε μακριά, βαριά παντελόνια,

στερεά παπούτσια και γάντια. Να μη

φοράτε φαρδιά ρούχα, κοντά

παντελόνια, κοσμήματα, σανδάλια και

να μην εργάζεστε ποτέ ξυπόλυτοι/

ξυπόλυτες.

Να επιθεωρείτε την υπό επεξεργασία

επιφάνεια προσεκτικά και να

απομακρύνετε τυχόν πέτρες,

ράβδους, σύρματα, κόκαλα και κάθε

άλλο ξένο αντικείμενο.

Μην χρησιμοποιήστε το μηχάνημα

κήπου σε τόπους όπου υπάρχουν

ηλεκτρικά καλώδια.

Πριν από κάθε χρήση πρέπει να

βεβαιώνεστε ότι δεν έχει φθαρεί ή

χαλάσει ο δίσκος κοπής ή το παξιμάδι

του δίσκου κοπής. Να αντικαθιστάτε

ολόκληρο το σετ των φθαρμένων ή

χαλασμένων δίσκων κοπής καθώς και

των παξιμαδιών των δίσκων κοπής.

Έτσι αποφεύγεται η ασυμμετρία

κίνησης.

Να εργάζεστε υπό το φως της ημέρας ή

με καλό τεχνητό φωτισμό.

Μην εργάζεστε με το μηχάνημα κήπου

υπό δυσμενείς καιρικές συνθήκες,

ιδιαίτερα όταν επίκειται καταιγίδα.

Στο υγρό χορτάρι/στους υγρούς

θάμνους πρέπει να χρησιμοποιείτε το

μηχάνημα κήπου με ιδιαίτερη

προσοχή.

Όταν εργάζεστε με το μηχάνημα

κήπου να φροντίζετε για την ασφαλή

στάση του σώματός σας. Να

OBJ_BUCH-2432-006.book Page 95 Thursday, June 8, 2017 10:50 AM

96 | Eλληνικά

F 016 L81 755 | (8.6.17) Bosch Power Tools

προχωράτε πάντα κανονικά και να μην

τρέχετε ποτέ.

 Να παίρνετε πάντοτε μια σταθερή

στάση και να διατηρείτε την ισορροπία

σας. Μην εργάζεστε μέχρι εξάντλησης.

Όταν εργάζεστε με το μηχάνημα

κήπου να φοράτε ωτασπίδες και

προστατευτικά γυαλιά.

Όταν χειρίζεστε το μηχάνημα κήπου

να χρησιμοποιείτε και προστατευτικά

γυαλιά κατά EN 166 ωτασπίδες.

Μην χρησιμοποιήσετε το μηχάνημα

κήπου ποτέ χωρίς προφυλακτήρες,

ασφάλειες από κλότσημα ή χωρίς

καλύπτρες.

Μην χρησιμοποιήσετε το μηχάνημα

κήπου με πριονόλαμα άμεσα κοντά σε

ηλεκτρικά καλώδια/σ καλώδια

επιμήκυνσης.

Να ελέγχετε το μηχάνημα κήπου πριν

και μετά από κάθε χρήση μήπως

παρουσιάζει φθορές ή βλάβες.

Όταν εμφανιστεί κάποιο σφάλμα

ακολουθήστε τις οδηγίες στο κεφάλαιο

Αναζήτηση σφαλμάτων.

Σε περίπτωση ατυχήματος διακόψτε τη

σύνδεση του μηχανήματος με το

δίκτυο πριν πάρετε άλλα μέτρα.

Μην χρησιμοποιήσετε το μηχάνημα

κήπου όταν είστε άρρωστος,

κουρασμένος ή όταν βρίσκεστε υπό

την επήρεια αλκοόλης, ναρκωτικών

ουσιών ή φαρμάκων.

Η εργασία σε κατηφοριές μπορεί να

καταστεί επικίνδυνη.

– Να μην εργάζεστε με το μηχάνημα

κήπου σε ιδιαίτερα απότομες πλαγιές.

– Όταν εργάζεστε σε επικλινείς

επιφάνειες ή επάνω σε υγρό γρασίδι να

φροντίζετε για την ασφαλή στάση του

σώματός σας.

– Όταν εργάζεστε με το μηχάνημα

κήπου σε επικλινείς επιφάνειες να

κόβετε πάντοτε εγκάρσια και ποτέ

προς τα επάνω και προς τα κάτω

(κάθετα).

– Να δίνετε ιδιαίτερη προσοχή όταν

αλλάζετε κατεύθυνση στις επικλινείς

επιφάνειες.

Μην πλησιάζετε το εργαλείο κοπής με

τα χέρια και τα πόδια σας, ιδιαίτερα

όταν το θέτετε σε λειτουργία.

Να θέτετε το μηχάνημα κήπου εκτός

λειτουργίας πριν το μεταφέρετε στην ή

από την επιφάνεια εργασίας.

Να θέτετε το μηχάνημα κήπου εκτός

λειτουργίας και βγάζετε το φις από την

πρίζα:

– πάντοτε όταν πρόκειται να αφήσετε

το μηχάνημα κήπου ανεπιτήρητο,

– όταν εξουδετερώνετε τυχόν

μπλοκαρίσματα,

– όταν το καλώδιο είναι μπερδεμένο

– πριν αλλάξετε τη διάταξη κοπής,

– όταν ελέγχετε ή καθαρίζετε το

μηχάνημα κήπου ή διεξάγετε κάποια

εργασία σ’ αυτό,

– όταν το μηχάνημα κήπου

προσκρούσει σε κάποιο ξένο

αντικείμενο. Ελέγξτε αμέσως μήπως

το μηχάνημα κήπου παρουσιάζει

ζημιές ή βλάβες και, αν χρειαστεί,

δώστε το για επισκευή,

– όταν Το μηχάνημα κήπου αρχίζει να

δονείται ασυνήθιστα (ελέγξτε το

αμέσως).

Περιμένετε να σταματήσουν εντελώς

να κινούνται τα περιστρεφόμενα

εξαρτήματα κοπής πριν τα αγγίξετε. Τα

OBJ_BUCH-2432-006.book Page 96 Thursday, June 8, 2017 10:50 AM

Eλληνικά | 97

Bosch Power Tools F 016 L81 755 | (8.6.17)

εξαρτήματα κοπής συνεχίζουν να

κινούνται για λίγο μετά τη θέση εκτός

λειτουργίας του μηχανήματος κήπου

και μπορούν έτσι να προκαλέσουν

τραυματισμούς.

Να μην προβαίνετε σε μετατροπές

στο μηχάνημα κήπου. Μη

εγκεκριμένες μετατροπές μπορεί να

επηρεάσουν αρνητικά την ασφάλεια

του μηχανήματος κήπου και

προκαλέσουν αύξηση των

κραδασμών.

Μην διαφυλάγετε στη συσκευή

χημικές ουσίες ή κατάλοιπα. Να

αποθηκεύετε το μηχάνημα κήπου σε

έναν ασφαλή, στεγνό χώρο, μη

προσιτό σε παιδιά. Μην τοποθετείτε

άλλα αντικείμενα επάνω στο μηχάνημα

κήπου.

Να χρησιμοποιείτε για το μηχάνημα

κήπου μόνο εξαρτήματα από την

Bosch που προτείνονται και έχουν

εγκριθεί γι’ αυτό το μηχάνημα.

(βλέπε εικόνα 14)

Σε περιπτώσεις παρατεταμένης

χρήσης του μηχανήματος κήπου

(άλλων μηχανημάτων) ο χειριστής

εκτίθεται σε κραδασμούς που μπορεί

να προκαλέσουν τη λεγόμενη Νόσο

των χλομών δακτύλων (Φαινόμενο

Raynaud) ή το σύνδρομο καρπιαίου

σωλήνα.

Σε τέτοιες περιπτώσεις αυτές

εξασθενίζουν η αίσθηση της αφής, η

ρύθμιση της θερμοκρασίας των

χεριών, Μπορεί επίσης να

εμφανιστούν μουδιάσματα και

αισθήσεις καψίματος και να

προκληθούν βλάβες του νευρικού

συστήματος και της κυκλοφορίας του

αίματος και νεκρώσεις των ιστών.

Όταν εξακριβώσετε συμπτώματα που

υποδηλώνουν στρες εξαιτίας

κραδασμών. Τα συμπτώματα αυτά

συμπεριέχουν μούδιασμα, απώλεια

αισθήσεων, κνησμό, κόψιμο, πόνους,

αδυναμία, αλλαγές του χρώματος ή της

κατάστασης του δέρματος. Τα

συμπτώματα αυτά εμφανίζονται

κυρίως στα δάχτυλα,τα χέρια ή/και

στους καρπούς.

Να χρησιμοποιείτε το μηχάνημα κήπου

πάντοτε με το σωστό προσάρτημα.

Φροντίζετε να κρατάτε το μηχάνημα

κήπου πάντοτε από την μπροστινή και

την πίσω λαβή και, αν χρειαστεί,

περιορίστε το χρόνο εργασίας.

Να αναμένετε ότι το μηχάνημα κήπου

θα κλοτσήσει όταν το μαχαίρι

προσκρούσει απότομα επάνω σε ένα

σκληρό αντικείμενο ή όταν κόβετε

θάμνους ή χαμόκλαδα. Προσπαθείτε

να ελαττώνετε τις επιπτώσεις των

κλοτσημάτων.

Αυτό το μηχάνημα κήπου

κατασκευάστηκε για χρήση με

συνδυασμό με ιμάντα ώμου. Να

ρυθμίζετε τον ιμάντα ώμου έτσι, ώστε

να εξισορροπείτε σωστά το εργαλείο.

Να προστατεύετε κατάλληλα το φύλλο

κοπής πριν από τη μεταφορά και την

αποθήκευση.

Να κρατάτε το ηλεκτρικό καλώδιο

μακριά από το εργαλείο κοπής.

Συντήρηση

Να φοράτε προστατευτικά γάντια

όταν βάζετε τα χέρι σας ή εργάζεστε

ή κοντά στα μαχαίρια.

OBJ_BUCH-2432-006.book Page 97 Thursday, June 8, 2017 10:50 AM

98 | Eλληνικά

F 016 L81 755 | (8.6.17) Bosch Power Tools

Να διεξάγετε τις εξής εργασίες

συντήρησης, για να εξασφαλιστεί η

αξιόπιστη και μακρόχρονη

λειτουργία του μηχανήματος:

Να βεβαιώνεστε πάντοτε ότι έχουν

στερεωθεί καλά όλα τα παξιμάδια, οι

πίροι και οι βίδες γιατί έτσι

εξασφαλίζεται η ασφαλής κατάσταση

του μηχανήματος κήπου. Να

χρησιμοποιείτε γι’ αυτό τα εργαλεία

που συνοδεύουν το μηχάνημα κήπου.

Να ελέγχετε το μηχάνημα κήπου και

για λόγους ασφαλείας να

αντικαθιστάτε τυχόν φθαρμένα ή/και

χαλασμένα εξαρτήματα.

Να βεβαιώνεστε ότι τα

ανταλλακτικά έχουν εγκριθεί από

την Bosch.

Το μηχάνημα κήπου πρέπει να

επιδιορθώνεται μόνο από ένα από την

Bosch εξουσιοδοτημένο συνεργείο

Service.

Πριν τη μεταφορά ή/και την

αποθήκευση να βεβαιώνεστε ότι το

μηχάνημα κήπου είναι καθαρό και

χωρίς κατάλοιπα. Αν χρειαστεί,

καθαρίστε το με μια μαλακή

βούρτσα.

Αφαιρέστε τα ιζήματα ανάμεσα στην

κεφαλή κοπής και τον προφυλακτήρα.

Για την καλύτερη αποθήκευση του

μηχανήματος κήπου μπορείτε να

αφαιρέσετε το στέλεχος. (βλέπε

εικόνα 3)

Ηλεκτρική ασφάλεια

Προσοχή! Θέστε το μηχάνημα

κήπου εκτός λειτουργίας και

βγάλτε το φις από την πρίζα

πριν από οποιαδήποτε

εργασία συντήρησης και/ή

καθαρισμού. Το ίδιο ισχύει και όταν το

ηλεκτρικό καλώδιο χαλάσει, κοπεί ή

μπερδευτεί.

Για λογούς ασφαλείας το μηχάνημα

κήπου διαθέτει μια προστατευτική

μόνωση και δε χρειάζεται γείωση. Η τάση

λειτουργίας ανέρχεται σε 230 V AC,

50 Hz (για χώρες εκτός ΕΕ επίσης 220 V

ή 240 V). Να χρησιμοποιείτε μόνο

εγκεκριμένα ηλεκτρικά καλώδια.

Πληροφορίες θα πάρετε από τα κοντινά

σας καταστήματα Service.

Για να αυξήσετε την ασφάλειά σας

συνιστάμε τη χρήση ενός αυτόματου

διακόπτη διαρροής διακόπτης (FI/RCD)

30 mA. Ο διακόπτης πρέπει να ελέγχεται

πριν από κάθε χρήση της συσκευής.

Να κρατάτε το ηλεκτρικό καλώδιο και το

καλώδιο επιμήκυνσης μακριά από

κινούμενα εξαρτήματα και, γενικά, να τα

προστατεύετε από ζημιές και βλάβες.

Έτσι αποφεύγεται η επαφή με

εξαρτήματα που βρίσκονται υπό τάση.

Οι συνδέσεις των καλωδίων (φις και

πρίζες) πρέπει να είναι στεγνές και να

μην ακουμπούν στο έδαφος.

Τα ηλεκτρικά καλώδια και τα καλώδια

επιμήκυνσης πρέπει να ελέγχονται

τακτικά, μήπως παρουσιάζουν ζημιές και

να χρησιμοποιούνται μόνο όταν αυτά

βρίσκονται σε άριστη κατάσταση.

Όταν το ηλεκτρικό καλώδιο υποστεί

κάποια βλάβη τότε πρέπει να

επισκευαστεί μόνο σε ένα από την

Bosch εξουσιοδοτημένο συνεργείο.

Να χρησιμοποιείτε μόνο εγκεκριμένα

καλώδια επιμήκυνσης.

OBJ_BUCH-2432-006.book Page 98 Thursday, June 8, 2017 10:50 AM

Eλληνικά | 99

Bosch Power Tools F 016 L81 755 | (8.6.17)

Να χρησιμοποιείτε μόνο καλώδια και

αγωγούς επιμήκυνσης ή/και τύμπανα

καλωδίων που αντιστοιχούν στα πρότυπα

EN 61242 / IEC 61242 ή

IEC 60884-2-7.

Όταν για τη χρήση του μηχανήματος

απαιτείται καλώδιο επιμήκυνσης τότε οι

αγωγοί πρέπει να διαθέτουν τις εξής

διατομές:

– Διατομή αγωγού 1,25 mm

1,5 mm

– Μέγιστο μήκος 30 m για καλώδια

επιμήκυνσης ή 60 m για τύμπανα

καλωδίων με προστατευτικό διακόπτη

διαρροής FI/RCD.

Υπόδειξη: Όταν χρησιμοποιείτε ένα

καλώδιο επιμήκυνσης αυτό πρέπει να

διαθέτει – όπως περιγράφεται στις

αντίστοιχες διατάξεις ασφαλείας – έναν

προστατευτικό αγωγό, ο οποίος θα

συνδέεται μέσω του φις με τον

προστατευτικό αγωγό της ηλεκτρικής

εγκατάστασης.

Σε αμφίβολες περιπτώσεις ρωτήστε έναν

εκπαιδευμένο ηλεκτρολόγο ή το

πλησιέστερο κατάστημα Service της

Bosch.

ΠΡΟΣΟΧΗ: Αντικανονικά

καλώδια επιμήκυνσης μπορεί

να είναι επικίνδυνα. Το

καλώδιο επιμήκυνσης, το φις και ο

συνδετήρας πρέπει να είναι στεγανά

και Εγκεκριμένα για χρήση σε

εξωτερικούς χώρους.

Να λαμβάνετε υπόψη σας τις οδηγίες

χρήσης του καλωδίου επιμήκυνσης ή-και

του τυμπάνου καλωδίου.

Υπόδειξη για προϊόντα που δεν

πωλούνται στη Μεγάλη Βρετανία:

ΠΡΟΣΟΧΗ: Το φις του μηχανήματος

κήπου πρέπει να είναι συνδεμένο με την

μπαλαντέζα. Έτσι συμβάλλετε στην

ασφάλειά σας. Η πρίζα της μπαλαντέζας

πρέπει να αντέχει στον ψεκασμό με

νερό, να είναι λαστιχένια ή επιστρωμένη

με λάστιχο. Η μπαλαντέζα πρέπει να

χρησιμοποιείται σε συνδυασμό με ένα

σφιγκτήρα καλωδίου.

Σύμβολα

Τα σύμβολα που ακολουθούν είναι σημαντικά για την ανάγνωση

και την κατανόηση των οδηγιών χρήσης. Παρακαλούμε να

αποτυπώσετε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η

σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και

ασφαλέστερο χειρισμό του μηχανήματος κήπου.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την αφαίρεση μικρών

χαμόκλαδων και θάμνων, για την κοπή δενδρυλλίων, για

κλάδεμα και το αραίωμα κλαδιών καθώς και για την αφαίρεση

ζιζανίων, υψηλού χορταριού και τσουκνίδων σε κήπου σπιτιών

και κήπους χόμπι..

Σύμβολο Σημασία

Κατεύθυνση κίνησης

Κατεύθυνση αντίδρασης

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Εξαρτήματα/Ανταλλακτικά

Απόσυρση

OBJ_BUCH-2432-006.book Page 99 Thursday, June 8, 2017 10:50 AM

100 | Eλληνικά

F 016 L81 755 | (8.6.17) Bosch Power Tools

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Συναρμολόγηση και λειτουργία

 Μην συνδέσετε το μηχάνημα κήπου στην πρίζα πριν το

συναρμολογήσετε τελείως.

 Μετά τη θέση εκτός λειτουργίας του ελεύθερου κόφτη η

κεφαλή κοπής συνεχίζει να κινείται για μερικά ακόμη

δευτερόλεπτα. Πριν θέσετε τον ελεύθερο κόφτη εκτός

λειτουργίας περιμένετε πρώτα να πάψει να κινείται η

κεφαλή κοπής.

 Να μη θέτετε το μηχάνημα εκτός λειτουργίας και αμέσως

μετά πάλι σε λειτουργία.

 Αφαιρέστε τα κολλημένα χορτάρια από την κεφαλή

κοπής όταν αλλάζετε κεφαλή κοπής.

 Προτείνεται η χρήση στοιχείων κοπής που προτείνονται

από την Bosch. Το αποτέλεσμα της κοπής μπορεί να

αποκλίνει όταν χρησιμοποιήσετε άλλα στοιχεία κοπής.

 Όταν πρόκειται να χρησιμοποιήσετε το δίσκο κοπής

αυτός πρέπει να συναρμολογηθεί γερά με το παξιμάδι

δίσκου κοπής.

 Όταν εργάζεσθε διαρκώς για ένα σχετικά μεγάλο

χρονικό διάστημα σας συμβουλεύουμε να κάνετε

ενδιάμεσα και διαλείμματα.

Οι απαριθμήσεις αναφέρονται στις εικόνες στις σελίδες με τα

γραφικά.

Ελεύθερος κόπτης AFS 23-37

Αριθμός ευρετηρίου 3 600 HA9 …

Ονομαστική ισχύς W 950

Αριθμός στροφών χωρίς φορτίο

Φύλλο κοπής

Καρούλι μεσηνέζας

min

-1

min

-1

7000

6000

Πλάτος κοπής Καρούλι

cm 37

Πλάτος κοπής Μαχαίρι

cm 23

Διάμετρος Μεσηνέζα

mm 3,5

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές

τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά

μπορεί να διαφέρουν.

Τύπος μεσηνέζας στριφτή

Τύπος μαχαιριού

3-κοπο

Ρυθμιζόμενη λαβή

NΑI

Βάρος σύμφωνα με EPTA-

Procedure 01:2014

kg 5,2

Κατηγορία μόνωσης

/II

Αριθμός σειράς

βλέπε την πινακίδα

κατασκευαστή στο

μηχάνημα κήπου

Ελεύθερος κόπτης AFS 23-37

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές

τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά

μπορεί να διαφέρουν.

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 50636-2-91. Καρούλι μεσηνέζας Μαχαίρι

Η χαρακτηριστική στάθμη θορύβου του μηχανήματος κήπου

εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε:

Στάθμη ακουστικής πίεσης

Στάθμη ακουστικής ισχύος

Ανασφάλεια μέτρησης K

Φοράτε ωτασπίδες!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Οι ολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών

κατευθύνσεων) και η ανασφάλεια μέτρησης K εξακριβώθηκαν κατά

EN 50636-2-91:

Τιμή εκπομπής κραδασμών a

Ανασφάλεια μέτρησης K

m/s

5,0

=1,5

5,0

=1,5

Στόχος ενέργειας Εικόνα Σελίδα

Περιεχόμενο συσκευασίας

1 251

Συναρμολόγηση του προφυλακτήρα

2 252

Συναρμολόγηση της ράβδου

3 252

Συναρμολόγηση του καρουλιού

μεσηνέζας και της μεσηνέζας

4 253

Συναρμολόγηση του δίσκου κοπής

5 254–255

Συναρμολόγηση της ασφάλειας από

κλότσημα/Υπόδειξη χειρισμού για

δεξιόχειρες

6 256

Συναρμολόγηση της ασφάλειας από

κλότσημα/Υπόδειξη χειρισμού για

αριστερόχειρες

7 256

Συναρμολόγηση του ιμάντα

ανάρτησης

Ρύθμιση του μήκους της λαβής

8 257

Σύνδεση της μπαλαντέζας

9 257

OBJ_BUCH-2432-006.book Page 100 Thursday, June 8, 2017 10:50 AM

Eλληνικά | 101

Bosch Power Tools F 016 L81 755 | (8.6.17)

Υποδείξεις εργασίας

Αναζήτηση σφαλμάτων

Θέση σε λειτουργία/εκτός λειτουργίας 10 258

Υποδείξεις εργασίας

11 258

Καθαρισμός

12 259

Αποθήκευση της μεσηνέζας

13 260

Επιλογή εξαρτημάτων/

παρελκομένων

14 260

Στόχος ενέργειας Εικόνα Σελίδα

Τομείς χρήσης Εργαλεία κοπής

Αφαίρεση θάμνων/Χαμόκλαδων Φύλλο κοπής

Κοπή δενδρυλλίων Φύλλο κοπής

Κλάδεμα/Αραίωμα Καρούλι μεσηνέζας

Αφαίρεση ζιζανίων Καρούλι μεσηνέζας/

Φύλλο κοπής

Κοπή υψηλού χορταριού Καρούλι μεσηνέζας

Αφαίρεση τσουκνίδων Καρούλι μεσηνέζας/

Φύλλο κοπής

Συμπτώματα Πιθανή αιτία Θεραπεία

Το μηχάνημα κήπου δεν

λειτουργεί

Λείπει η τάση δικτύου Ελέγξτε και θέστε σε λειτουργία

Χαλασμένη πρίζα δικτύου Βάλτε το φις σε άλλη πρίζα

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

«Έπεσε/Κάηκε» η ασφάλεια Ανεβάστε/Αλλάξτε την ασφάλεια

Ενεργοποιήθηκε η προστασία από υπερφόρτωση Αφήστε το μηχάνημα κήπου να κρυώσει και θέστε

το πάλι σε λειτουργία

Το μηχάνημα κήπου κάνει

διακοπές

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

Απευθυνθείτε στο Service

Σφάλμα στην εσωτερική καλωδίωση του

μηχανήματος κήπου

Απευθυνθείτε στο Service

Το μηχάνημα κήπου δεν

κόβει

Χαλασμένο φύλλο κοπής/Χαλασμένη μεσηνέζα Αντικαταστήστε το φύλλο κοπής/τη μεσηνέζα (να

φοράτε πάντοτε γάντια κηπουρικής)

Ενισχυμένοι κραδασμοί Χαλασμένος δίσκος κοπής Αλλαγή του δίσκου κοπής (να φοράτε πάντοτε

γάντια κηπουρικής)

Έσπασε η μεσηνέζα Αλλαγή της μεσηνέζας

Λερωμένη κεφαλή μεσηνέζας Καθαρίστε την κεφαλή κοπής και αφαιρέστε τις

βρομιές

Βίδα δίσκου κοπής χαλαρή Σφίξτε τη βίδα του δίσκου κοπής με 20 Nm

δίνοντας προσοχή να συναρμολογηθούν

κεντραρισμένα ο δίσκος κοπής, ο

περιστρεφόμενος δίσκος και τη ροδέλα πίεσης

(να φοράτε πάντοτε γάντια κηπουρικής)

Το φύλλο κοπής είναι λάθος συνομολογημένο Λύστε το φύλλο κοπής και συναρμολογήστε στο

κέντρο. Κεντράρετε με τη βοήθεια των δακτυλίων

οδήγησης επάνω στο φύλλο κοπής.

OBJ_BUCH-2432-006.book Page 101 Thursday, June 8, 2017 10:50 AM

102 | Eλληνικά

F 016 L81 755 | (8.6.17) Bosch Power Tools

Σε περίπτωση που δε θα μπορέσετε να λύσετε το πρόβλημα με τη βοήθεια του πίνακα αναζήτησης σφαλμάτων, τότε παρακαλούμε

στην αρχή να απευθυνθείτε στον αρμόδιο για σας έμπορα.

Service και παροχή συμβουλών χρήσης

www.bosch-garden.com

Όταν ζητάτε διασαφηστικές πληροφορίες καθώς και όταν

παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε

το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην

πινακίδα κατασκευαστή του μηχανήματος κήπου.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Μην ρίξετε τα μηχανήματα κήπου στα απορρίμματα

του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις

παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό τα άχρηστα ηλεκτρικά και ηλεκτρονικά

μηχανήματα να συλλέγονται ξεχωριστά για να ανακυκλωθούν

με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Άσχημο αποτέλεσμα κοπής

και παραμένοντα στελέχη

φυτών

Πολύ υψηλό ή πολύ πυκνό χορτάρι Πολύ υψηλό χορτάρι: Να κόβετε σταδιακά

Χορτάρι πολύ πυκνό: Να κόβετε κάθε φορά φορά

με λιγότερο πλάτος κοπής

Αμβλύς δίσκος κοπής Γυρίστε/Αλλάξτε δίσκο κοπής

Μπλοκαρισμένος δίσκος κοπής Ελέγξτε την κάτω πλευρά του μηχανήματος κήπου

και, αν χρειαστεί, καθαρίστε την (να φοράτε

πάντοτε γάντια κηπουρικής)

Λερωμένη κεφαλή μεσηνέζας Καθαρίστε την κεφαλή κοπής και αφαιρέστε τις

βρομιές

Το παξιμάδι του δίσκου

κοπής δεν μπορεί να λυθεί

Χαλασμένο σπείρωμα στο παξιμάδι ή τον άξονα Γρασάρετε τον άξονα για να διευκολυνθεί το

λύσιμο

Δεν έχει τοποθετηθεί σωστά ο πίρος ασφαλείας Επανατοποθετήστε τον πίρο ασφαλείας πατώντας

τον ελαφρά προς τα μέσα

Ο δίσκος κοπής δε γυρίζει Μπλοκαρισμένος δίσκος κοπής Ελέγξτε την κάτω πλευρά του μηχανήματος κήπου

και, αν χρειαστεί, καθαρίστε την (να φοράτε

πάντοτε γάντια κηπουρικής)

Βίδα δίσκου κοπής χαλαρή Σφίξτε το παξιμάδι του δίσκου κοπής προσέχοντας

να συναρμολογηθούν κεντραρισμένα ο δίσκος

κοπής, ο δίσκος κίνησης και ο δίσκος πίεσης (να

φοράτε πάντοτε γάντια κηπουρικής) (βλέπε

εικόνα 3)

Πολύ υψηλό ή πολύ πυκνό χορτάρι Πολύ υψηλό χορτάρι: Να κόβετε σταδιακά

Χορτάρι πολύ πυκνό: Να κόβετε κάθε φορά φορά

με λιγότερο πλάτος κοπής

Άσχημη απόδοση κοπής Λερωμένος προφυλακτήρας Καθαρίστε το εσωτερικό του προφυλακτήρα

Αμβλύς δίσκος κοπής Γυρίστε/Αλλάξτε δίσκο κοπής

Λείπει η μεσηνέζα Τοποθετήστε μεσηνέζα

Συμπτώματα Πιθανή αιτία Θεραπεία

OBJ_BUCH-2432-006.book Page 102 Thursday, June 8, 2017 10:50 AM

Türkçe | 103

Bosch Power Tools F 016 L81 755 | (8.6.17)

Türkçe

Güvenlik Talimatı

Bahçe aleti üzerindeki sembollerin

açıklaması

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak

okuyun.

Çalışırken yakınınızda bulunan

kişilerin etrafa savrulabilicek

yabancı cisimler tarafından

yaralanmaması için gerekli

önlemleri alın.

Uyarı: Bahçe aleti çalışır

durumda iken aletle aranızda

güvenli bir mesafe bırakın.

Kesici bıçağın geri tepme

olasılığını dikkate alın.

Aletin kendinde ayar veya

temizlik işlerine başlamadan

önce, bahçe aleti uzun süre

denetim dışı kaldığında veya şebeke

veya uzatma kablosu hasar gördüğünde

veya karıştığında şebeke bağlantı fişini

prizden çekin.

Koruyucu kulaklık ve gözlük

kullanın.

Koruyucu kask kullanın.

Koruyucu iş eldivenleri kullanın.

Güvenli iş çizmeleri kullanın.

Bu bahçe aletini yağmur altında

kullanmayın ve yağmur altında

bırakmayın.

Etrafa savrulan yabancı nesneler

nedeniyle başkalarının

yaralanmamasına dikkat edin.

Çalışırken etrafta bulunan kişileri bahçe

aletinden güvenli uzaklıkla tutun.

Bıçak takılı ürünün A

değerlendirmeli tipik

gürültü seviyesi.

Bobin takılı ürünün A

değerlendirmeli tipik

gürültü seviyesi.

Elektrikli El Aletleri İçin Genel Uyarı

Talimatı

Bütün güvenlik talimatı

hükümlerini ve uyarıları

okuyun. Güvenlik talimatı hükümlerine

ve uyarılara uyulmadığı takdirde

elektrik çarpmasına, yangına ve/veya

ağır yaralanmalara neden olunabilir.

Bütün güvenlik talimatı hükümlerini

ve uyarıları ileride başvurmak üzere

saklayın.

Kullanmaya başlamadan önce şebeke

ve uzatma kablosunda hasar olup

olmadığını veya yıpranma işaretleri

olup olmadığını kontrol edin. Bu

kablolar kullanma esnasında hasar

görürse, şebeke bağlantı fişini hemen

prizden çekin. TAKILMADAN ÖNCE

BUNLARA DOKUNMAYIN. Kablo

hasarlı veya aşınmış durumda ise

bahçe aletini çalıştırmayın.

UYARI

OBJ_BUCH-2432-006.book Page 103 Thursday, June 8, 2017 10:50 AM

104 | Türkçe

F 016 L81 755 | (8.6.17) Bosch Power Tools

Şebeke bağlantı kablosu hasarlı ise,

tehlikelerden kaçınmak için üretici,

üretici tarafından yetkilendirilmiş

müşteri servisi veya bu konuda

kalifiye bir kişi tarafından

değiştirilmelidir.

Aleti kullanmaya başlamadan önce

önemli bir eksik olup olmadığını

görsel olarak kontrol edin. Bu kontrol,

bahçe aleti düşürüldüğünde veya

ciddi bir çarpmaya maruz kaldığında

da yapılmalıdır.

Güvenliği artırmak için maksimum

30 mA’lik hatalı akımlı bir FI-

Şalterin (RCD) kullanılması tavsiye

olunur. Bu FI-Şalteri her

kullanımdan önce kontrol

edilmelidir.

Havalandırma aralıklarının

kalıntılardan arınmış biçimde her

zaman açık kalmasına dikkat edin.

Kullanım

Bahçe aletini monte ederken

resimlere dikkat edin, sökme işlemi

aynı işlem adımlarının ters sıra ile

uygulanması ile yapılır.

Aleti kullanmaya başlamadan önce

bıçak koruma tertibatını çıkarın.

Bahçe aletini çitleri kesmek için

kullanmayın.

Çocukların veya bu talimatı

okumamış kişilerin bahçe aletini

kullanmasına hiçbir zaman izin

vermeyin. Ulusal güvenlik

yönetmelikleri bazı ülkelerde bu aleti

kullanma yaşını kısıtlamaktadır.

Kullanım dışındaki bahçe aletini

çocukların erişemeyeceği bir yerde

saklayın.

Bu bahçe aleti; fiziksel, duyusal veya

zihinsel yetenekleri kısıtlı, yetersiz

deneyime ve/veya eksik bilgiye sahip

kişiler (çocuklar dahil) tarafından

kullanılmaya uygun değildir. Bu kişiler

aleti ancak güvenliklerinden sorumlu

bir kişinin gözetiminde veya onlardan

bahçe aletinin nasıl kullanılacağı

hakkında talimat alarak

kullanabilirler.

Çocukların bahçe aleti ile

oynamamasına dikkat edilmelidir.

Bahçe aletini özellikle çocukların ve

evcil hayvanların çok yakınında

kullanmayın.

Bu aleti kullananlar başkalarının

başına gelebilecek kazalardan veya

bunların özel mülkiyetinde bulunan

mallarda meydana gelebilecek

hasarlardan sorumludur.

Uzun, ağır pantolonlar, sağlam

ayakkabılar ve eldivenler kullanın. Bol

giysi, kısa pantolon, sandalet

kullanmayın, takı takmayın ve hiçbir

zaman çıplak ayakla çalışmayın.

İşleyeceğiniz yüzeyi dikkatli biçimde

inceleyin ve taş, dal, tel, kemik ve

benzeri yabancı nesneleri temizleyin.

Bahçe aletini şebeke bağlantı

kablosunun bulunduğu yerlerde

kullanmayın.

Aleti kullanmaya başlamadan önce

her defasında bıçağın veya bıçak

somununun aşınmış veya hasarlı olup

olmadığını kontrol edin. Aşınmış veya

hasar görmüş bıçağı ve bıçak

vidalarını ve bıçak somunlarını

balanssızlık oluşmaması için daima

bütün bir takım halinde değiştirin.

OBJ_BUCH-2432-006.book Page 104 Thursday, June 8, 2017 10:50 AM

Türkçe | 105

Bosch Power Tools F 016 L81 755 | (8.6.17)

Sadece gün ışığında veya iyi

aydınlatılmış ortamlarda çalışın.

Kötü hava koşullarında, özellikle

fırtınalı veya sağanak yağışlı

havalarda bahçe aleti ile çalışmayın.

Islak çimlerde/çalılıklarda bahçe

aletini özellikle dikkatli kullanın.

Bahçe aleti ile çalışırken duruşunuzun

güvenli olmasına dikkat edin; sadece

yürüyerek çalışın, koşarak değil.

Her zaman duruşunuzun güvenli ve

dengeli olmasına dikkat edin.

Kendinizi fazla zorlamayın.

Bahçe aleti ile çalışırken koruyucu

kulaklık ve koruyucu gözlük kullanın.

Bahçe aletini kullanırken hem EN 166

uyarınca bir koruyucu gözlük hem de

koruyucu kulaklık kullanın.

Bahçe aletini hiçbir zaman eksik veya

arızalı koruyucu kapaklarla, geri

tepme emniyeti veya muhafazalar

olmadan kullanmayın.

Kesici bıçak takılı bahçe aletini

şebeke veya uzatma kablosu

yakınında kullanmayın.

Her kullanımdan önce ve sonra bahçe

aletinde aşınma ve hasar olup

olmadığını kontrol edin.

Bir hata veya arıza ortaya çıkınca hata

arama bölümünde belirtildiği gibi

hareket edin.

Bir kaza olursa, başka önlemlere

başvurmadan önce makineyi akım

şebekesinden ayırın.

Yorgun veya hastaysanız veya alkol,

hap veya aldığınız ilaçların etkisi

altındaysanız bahçe aletini

kullanmayın.

Meyilli yüzeylerde çalışmak

tehlikeli olabilir.

– Bahçe aleti ile çok dik yerlerde

çalışmayın.

– Meyilli yüzeylerde veya ıslak çimlerde

yere sağlam basmaya dikkat edin.

– Meyilli yüzeylerde bahçe aleti ile

daima yana doğru çalışın, hiçbir

zaman yukarı-aşağı çalışmayın.

– Dik yerlerde yön değiştirirken

özellikle dikkatli olun.

Özellikle motoru açarken ellerinizi ve

ayaklarınızı kesici aletlerden uzak

tutun.

Çalışma yerine götürürken veya

çalışma yerinden uzaklaştırırken

bahçe aletini kapatın.

Aşağıdaki durumlarda bahçe aletini

kapatın ve şebeke bağlantı fişini

prizden çekin:

– bahçe aletini denetiminiz dışında

bırakmadan önce,

– blokajları giderirken,

– kablo sarılıp karıştığında,

– kesme donanımını değiştirmeden

önce,

– bahçe aletini kontrol ederken,

temizlerken veya kendinde bir

çalışma yaparken,

– yabancı bir nesneye çarptığınızda.

Hemen bahçe aletinde bir hasar

olup olmadığını kontrol edin ve

gerekiyorsa onarıma yollayın,

– bahçe aleti alışılmışın dışında

titreşim yapmaya başlayınca

(hemen kontrol edin).

Döner kesici elemanları tutmadan

önce tam olarak durmalarını bekleyin.

Kesici elemanlar bahçe aleti

OBJ_BUCH-2432-006.book Page 105 Thursday, June 8, 2017 10:50 AM

106 | Türkçe

F 016 L81 755 | (8.6.17) Bosch Power Tools

kapatıldıktan sonra da bir süre döner

ve yaralanmalara neden olabilirler.

Alette bir değişiklik yapmayın.

Müsaade edilmeyen değişiklikler

bahçe aletinizin güvenliğini olumsuz

yönde etkileyebilir ve şiddetli gürültü

ile titreşimlere neden olabilir.

Bahçe aletini çocukların

erişemeyeceği güvenli, kuru bir yerde

saklayın. Bahçe aletinin üstüne başka

bir nesne koymayın.

Sadece bu alette kullanılması

tavsiye edilen ve bu alette

kullanılmasına izin verilen Bosch

bahçe aleti aksesuarı kullanın.

(Bakınız: Şekil 14)

Bahçe aleti ile (veya başka

makinelerle) uzun süre çalışınca,

kullanıcı beyaz parmak hastalığı

(Raynaud fenomeni) veya karpal

tünel sendromuna neden olabilecek

titreşimlere maruz kalır.

Bunun sonucunda ellerin dokunma

duyusu veya sıcaklık regülasyonu

kısıtlanabilir, sinir veya dolaşım

hasarlarına ve doku nekrozlarına

varan uyuşma veya yanma hissi

ortaya çıkabilir.

Aşırı titreşim sonucu ortaya çıkma

olasılığı bulunan belirtiler görürseniz

hekiminize danışın. Bu belirtiler

uyuşma hissi, his kaybı, kaşıntı,

batma, ağrı, güçsüzlük, cilt renginin

değişmesi veya cildin durumunun

değişmesi olabilir. Bu belirtiler

genellikle parmaklarda, ellerde veya

el eklemlerinde görülür.

Bahçe aletini her zaman doğru

başlıkla kullanın. Çalışırken daima

bahçe aletinin ön ve arka

tutamağından tutmaya dikkat edin ve

gerekiyorsa çalışma sürenizi

sınırlayın.

Bıçak aniden sert bir nesneye

çarpacak olursa veya fundalıklar veya

kalın çalılıklar kesilirken bahçe

aletinin geri tepme olasılığı

bulunduğunu hatırınızdan

çıkarmayın. Geri tepme kuvvetlerinin

etkisini minimum düzeye indirmeye

çalışın.

Bu bahçe aleti bir omuz kemeri ile

kullanılmak üzere tasarlanmıştır.

Omuz kemerini alet dengede duracak

biçimde ayarlayın, bu durumda

çalışırken daha az yorulursunuz.

Kesici bıçağı nakliye ve depolama

esnasında daima uygun bir koruyucu

tertibat ile kapatın.

Akım besleme kablosunu bıçaktan

uzak tutun.

Enerjiden tasarruf etmek için bahçe

aletini sadece kullanacağınız zaman

açın.

Bakım

Keskin bıçağın yakınında işlem

yaparken veya çalışırken koruyucu

eldiven kullanın.

Aleti uzun süre ve güvenilir

biçimde kullanabilmek için düzenli

aralıklarla aşağıdaki bakım

işlemlerini yerine getirin:

Bahçe aletinin güvenle kullanılacak

durumda olması için bütün

somunların, cıvataların ve vidaların

yerlerine güvenli biçimde oturup

oturmadığını kontrol edin. Bu

işlemler için bahçe aleti ile birlikte

teslim edilen aleti kullanın.

OBJ_BUCH-2432-006.book Page 106 Thursday, June 8, 2017 10:50 AM

Türkçe | 107

Bosch Power Tools F 016 L81 755 | (8.6.17)

Bahçe aletini kontrol edin ve güvenlik

önlemi olarak aşınmış veya hasar

görmüş parçaları değiştirin.

Değiştirilecek parçalara Bosch’un

izin verdiğinden emin olun.

Bahçe aletinin sadece yetkili bir

Bosch atölyesinde onarılmasını

sağlayın.

Taşıma ve depolamadan önce

bahçe aletinin temiz ve artıklardan

arınmış olduğundan emin olun.

Eğer gerekiyorsa yumuşak ve kuru

bir fırça ile temizleyin.

Kesici baş ile koruyucu kapak

arasındaki bütün birikintileri

temizleyin. Kompakt bir biçime

depolanmak üzere bahçe aleti şafttan

ayrılabilir. (bakınız Resim 3)

Elektrik güvenliği

Dikkat! Bakım ve temizlik

işlemlerinden önce bahçe

aletini kapatın ve şebeke

bağlantı fişini prizden çekin. Akım

kablosu hasar gördüğünde,

kesildiğinde veya karıştığında da

aynı işlemi uygulayın.

Bahçe aletiniz koruyucu izolasyona

sahiptir ve topraklama gerektirmez.

İşletme gerilimi 230 V AC, 50 Hz (AB

üyesi olmayan ülkeler için 220 V veya

240 V da mümkündür). Kullanımına

izin verilen uzatma kablosu kullanın. Bu

konudaki bilgiyi yetkili müşteri

servisinizden alabilirsiniz.

Güvenliği artırmak için maksimum

30 mA’lik hatalı akım korumalı bir FI

şalter (RCD) kullanın. Bu FI şalter her

kullanımdan sonra kontrol edilmelidir.

Şebeke ve uzatma kablosunu hareketli

parçalardan uzak tutun ve gerilim

altındaki parçalarla temasa gelmekten

kaçınmak için kablonun herhangi bir

biçimde hasar görmemesine dikkat

edin.

Kablo bağlantıları (şebeke fişleri ve

prizler) kuru olmalı ve yere

bırakılmamalıdır.

Şebeke ve uzatma kabloları düzenli

olarak hasar belirtileri açısından

kontrol edilmeli ve sadece kusursuz

durumda iseler kullanılmalıdır.

Aletin şebeke bağlantı kablosu hasarlı

ise, sadece yetkili bir Bosch

atölyesinde onarılmalıdır.

Sadece kullanılmasına izin verilen

uzatma kablolarını kullanın.

Sadece EN 61242 / IEC 61242 veya

IEC 60884-2-7 standartlarına uygun

uzatma kablolarını, iletkenleri veya

kablo makaralarını kullanın.

Aleti çalıştırmak için bir uzatma kablosu

kullanmak istiyorsanız, aşağıdaki

iletken kesitleri gereklidir:

– İletken kesiti 1,25 mm

veya

1,5 mm

– Hatalı akım koruma şalterli uzatma

kablosu için maksimum uzunluk 30 m

ve kablo makarası için maksimum

uzunluk 60 m’dir

Uyarı: Bir uzatma kablosu kullanılırken,

bu kablo – güvenlik talimatında

belirtildiği gibi – fiş üzerinden elektrik

sisteminize bağlı bir koruyucu iletkene

sahip olmalıdı.

Emin olmadığınız durumlarda eğitimli

bir elektrik teknisyenine veya en

yakınınızdaki Bosch servis temsilcisine

danışın.

OBJ_BUCH-2432-006.book Page 107 Thursday, June 8, 2017 10:50 AM

108 | Türkçe

F 016 L81 755 | (8.6.17) Bosch Power Tools

DİKKAT: Usulüne uygun

olmayan uzatma kabloları

tehlikeli olabilir. Uzatma

kablosu, fiş ve kuplaj su sızdırmaz ve

açık havada kullanılmaya müsaadeli

olmalıdır.

Uzatma kablosunun veya kablo

kasnağının üreticilerinin kullanma

talimatına ve bunların kullanılmasına

ilişkin ulusal mevzuata uyun.

İngiltere’de satılmayan ürünler için

uyarı:

DİKKAT: Güvenliğiniz için bahçe

aletinize monte edilmiş olan fişin

bağlantı kablosuna bağlanması

gereklidir. Uzatma kablosunun kuplajı

püskürme suyuna karşı korunmalı

olmalı, kauçuktan yapılmış olmalı veya

kauçuk kaplı olmalıdır. Uzatma kablosu

bir gerginlik giderme tertibatı ile

kullanılmalıdır.

Semboller

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak

için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice

yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini

daha iyi ve daha güvenli kullanmada yardımcı olur.

Usulüne uygun kullanım

Bu makine, ev ve hobi bahçelerindeki küçük çalılıkların,

otların temizlenmesine, budama yapmaya, fidelerin, yabani

otların, uzun çimlerin ve ısırgan otlarının kesilmesine

uygundur.

Teknik veriler

Sembol Anlamı

Hareket yönü

Reaksiyon yönü

Açma

Kapama

Aksesuar/Yedek parça

Tasfiye

Ot biçme makinesi AFS 23-37

Ürün kodu

3 600 HA9 …

Giriş gücü

W 950

Boştaki devir sayısı

Kesici bıçak

Misina bobini

dev/dak

7000

6000

Bobin kesme genişliği

cm 37

Bıçak kesme genişliği

cm 23

Misina çapı

mm 3,5

Misina tipi

Bükülü

Bıçak tipi

3 kesici ağızlı

Konumu ayarlanabilir

tutamak

EVET

Ağırlığı EPTA-Procedure

01:2014’e göre

kg 5,2

Koruma sınıfı

/II

Seri numarası

bahçe aletindeki tip etiketine

bakın

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde

ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

OBJ_BUCH-2432-006.book Page 108 Thursday, June 8, 2017 10:50 AM

Türkçe | 109

Bosch Power Tools F 016 L81 755 | (8.6.17)

Gürültü/Titreşim bilgisi

Montaj ve işletim

 Tam olarak monte edilmeden önce bahçe aletini prize

takmayın.

 Ot biçme makinesi kapatıldıktan sonra da kesici baş

birkaç saniye daha döner. Ot biçme makinesini tekrar

çalıştırmadan önce kesici başın tam olarak durmasını

bekleyin.

 Çok kısa aralıklarla arka arkaya kapama-açma

yapmayın.

 Kesici başı değiştirirken birikmiş bulunan çim

kalıntılarını temizleyin.

 Bosch tarafından izin verilen kesici elemanların

kullanılmasını tavsiye ederiz. Başka kesici elemanlar

kullanıldığında kesme sonucunda farkılıklar olabilir.

 Kesici bıçak kullanırken bu bıçağın kesici bıçak somunu

yardımı ile sıkıca takılmasına dikkat edin.

 Uzun süreli çalışmalarda uygun molaların verilmesi

tavsiye edilir.

Numaralar resim sayfasındaki şekillere aittir.

Çalışırken dikkat edilecek hususlar

Gürültü emisyon değerleri EN 50636-2-91 uyarınca belirlenmektedir. Misina bobini Bıçak

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basıncı seviyesi

Gürültü emisyonu seviyesi

Tolerans K

Koruyucu kulaklık kullanın!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Toplam titreşim değeri a

(üç yönün vektör toplamı) ve tolerans K

EN 50636-2-91’e göre belirlenmektedir:

Titreşim emisyon değeri a

Tolerans K

m/s

5,0

=1,5

5,0

=1,5

İşlemin amacı Şekil Sayfa

Teslimat kapsamı 1 251

Koruyucu kapağın takılması 2 252

Şaft ekleme

3 252

Misina bobininin ve misinanın

takılması

4 253

Kesici bıçağın takılması

5 254–255

Geri tepme emniyetinin takılması/

sağ elini kullananlar için kullanma

açıklamaları

6 256

Geri tepme emniyetinin takılması/

sol elini kullananlar için kullanma

açıklamaları 7 256

Omuz kayışının takılması

Tutamak uzunluğunun ayarlanması

8 257

Uzatma kablosunun takılması

9 257

Açma/kapama

10 258

Çalışırken dikkat edilecek hususlar

11 258

Temizlik

12 259

Kesici misinanın saklanması

13 260

Aksesuar seçimi

14 260

Kullanım alanı Kesici alet

Çalılıkların/fundalıkların

temizlenmesi

Kesici bıçak

Fidelerin kesilmesi Kesici bıçak

Budama/inceltme Misina bobini

Yabani otların temizlenmesi Misina bobini/kesici bıçak

Uzun çimlerin kesilmesi Misina bobini

Isırgan otların temizlenmesi Misina bobini/kesici bıçak

İşlemin amacı Şekil Sayfa

OBJ_BUCH-2432-006.book Page 109 Thursday, June 8, 2017 10:50 AM

110 | Türkçe

F 016 L81 755 | (8.6.17) Bosch Power Tools

Hata arama

Hata göstergesi Olası neden Giderilme yolu

Bahçe aleti çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın

Şebeke prizi arızalı Başka bir priz kullanın

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin

Sigorta atmış durumda Sigortayı değiştirin

Zorlanma emniyeti devrede Bahçe aletinin soğumasını bekleyin ve yeniden

çalıştırın

Bahçe aleti kesintili olarak

çalışıyor

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin

Müşteri servisine başvurun

Bahçe aletinin içindeki kablo sisteminde hata

var

Müşteri servisine başvurun

Bahçe aleti kesme

yapmıyor

Kesici bıçak/misina hasarlı Kesici bıçağı/misinayı değiştirin (daima bahçe

eldivenleri kullanın)

Aşırı titreşimler Kesici bıçak hasarlı Kesici bıçağın değiştirilmesi (daima bahçe

eldivenleri kullanın)

Kesici misina kopmuş Kesici misinayı değiştirin

Misinalı biçme başı kirli Kesici başı temizleyin ve kirleri kazıyın

Kesici bıçak somunu gevşek Kesici bıçak somununu 20 Nm torkla sıkın,

kesici bıçağın, hareket tablasının ve baskı

diskinin merkezi biçimde takılmış olduğundan

emin olun (daima bahçe eldivenleri kullanın)

Bıçak doğru takılı değil Bıçağı gevşetin ve tam merkezleme yaparak

takın. Tam merkezleme yapabilmek için bıçak

üzerindeki kılavuz halkalara dikkat edin.

Kötü kesme sonucu ve

kalan bitki kütükleri

Çim çok yüksek, çok sık Çim çok yüksek: Katlı olarak biçin

Çim çok sık: Her biçme işleminde daha küçük

biçme genişliği kullanın

Kesici bıçak kör Kesici bıçağı çevirin/değiştirin

Kesici bıçak tıkalı Bahçe aletinin alt tarafını kontrol edin ve

gerekiyorsa temizleyin (daima bahçe eldivenleri

kullanın)

Misinalı biçme başı kirli Kesici başı temizleyin ve kirleri kazıyın

Kesici bıçak somunu

açılamıyor

Somun veya milde hasarlı diş Açma işlemini kolaylaştırmak için mili yağlayın

Kilitleme pimi doğru yerleştirilmemiş Kilitleme pimini yeniden takın ve mili çevirirken

hafifçe içeri bastırın

Kesici bıçak dönmüyor Kesici bıçak tıkalı Bahçe aletinin alt tarafını kontrol edin ve

gerekiyorsa temizleyin (daima bahçe eldivenleri

kullanın)

Kesici bıçak somunu gevşek Kesici bıçak somununu sıkın, kesici bıçağın,

döner tablanın ve baskı diskinin merkezi

biçimde takılmış olduğundan emin olun (daima

bahçe eldivenleri kullanın) (bakınız Resim 3)

Çim çok yüksek, çok sık Çim çok yüksek: Katlı olarak biçin

Çim çok sık: Her biçme işleminde daha küçük

biçme genişliği kullanın

OBJ_BUCH-2432-006.book Page 110 Thursday, June 8, 2017 10:50 AM

Türkçe | 111

Bosch Power Tools F 016 L81 755 | (8.6.17)

Hata arama tablosu yardımı ile sorunu gideremezseniz lütfen önce yetkili satıcınıza başvurun.

Müşteri hizmeti ve uygulama

danışmanlığı

www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe

aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 5 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: 444 80 10

Fax: +90 216 432 00 82

E-mail: [email protected]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: +90 312 3415142

Tel.: +90 312 3410302

Fax: +90 312 3410203

E-mail: [email protected]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Antalya

Tel.: +90 242 3465876

Tel.: +90 242 3462885

Fax: +90 242 3341980

E-mail: [email protected]

Körfez Elektrik

Karaağaç Mah. Sümerbank Cad. No:18/2

Erzincan

Tel.: +90 446 2230959

Fax: +90 446 2240132

E-mail: bilgi@korfezelektrik.com.tr

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Şahinbey/Gaziantep

Tel.: +90 342 2316432

Fax: +90 342 2305871

E-mail: [email protected]

Tek Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: +90 342 2351507

Fax: +90 342 2351508

E-mail: [email protected]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: +90 212 8720066

Fax: +90 212 8724111

E-mail: [email protected]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: +90232 3768074

Fax: +90 232 3768075

E-mail: [email protected]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: +90 232 4571465

Tel.: +90 232 4584480

Fax: +90 232 4573719

E-mail: [email protected]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

Kayseri

Tel.: +90 352 3364216

Tel.: +90 352 3206241

Fax: +90 352 3206242

E-mail: [email protected]r

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Samsun

Tel.: +90 362 2289090

Fax: +90 362 2289090

E-mail: [email protected]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: +90 282 6512884

Fax: +90 282 6521966

E-mail: [email protected]

Marmara Elektrik

Tersane cd. Zencefil Sok.No:6 Karaköy

İstanbul

Tel.: +90 212 2974320

Fax: +90 212 2507200

E-mail: [email protected]

Kötü kesme performansı Koruyucu kapak kirli Koruyucu kapağın içini temizleyin

Kesici bıçak kör Kesici bıçağı çevirin/değiştirin

Kesici misina yok Kesici misinayı doldurun

Hata göstergesi Olası neden Giderilme yolu

OBJ_BUCH-2432-006.book Page 111 Thursday, June 8, 2017 10:50 AM

112 | Polski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Bağrıaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

Konya

Tel.: +90 332 2354576

Tel.: +90 332 2331952

Fax: +90 332 2363492

E-mail: [email protected]

Tasfiye

Bahçe aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin 2012/19/EU sıyılı

Avrupa yönetmeliği ve bu yönetmeliğin ulusal hukuka

uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış

elektronik ve elektrikli aletler ayrı ayrı toplanmak ve çevre

dostu tasfiye amacıyla geri kazanım merkezlerine

gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Wyjaśnienie symboli umieszczonych

na narzędziu ogrodowym

Ogólna wskazówka

ostrzegająca przed

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy

należy przeczytać niniejszą

instrukcję eksploatacji.

Należy zwracać uwagę, aby

osoby, przebywające w

pobliżu, nie zostały skaleczone

przez odrzucone podczas pracy

ciała obce.

Ostrzeżenie: Podczas pracy

urządzenia ogrodowego należy

trzymać się w bezpiecznej

odległości od niego.

Należy liczyć się z

wystąpieniem zjawiska

odrzutu.

Przed przystąpieniem do

czynności związanych z

regulacją lub czyszczeniem

narzędzia ogrodowego, w sytuacjach,

gdy narzędzie miałoby zostać

pozostawione na pewien czas bez

nadzoru, a także w razie gdyby przewód

sieciowy lub przedłużacz uległ

uszkodzeniu lub zaplątaniu, należy

wyjąć wtyczkę z sieci.

Należy stosować środki

ochrony słuchu i okulary

ochronne.

Należy nosić kask ochronny.

Należy nosić rękawice

ochronne.

Należy nosić obuwie robocze.

Nie wolno stosować narzędzia

ogrodowego podczas deszczu,

ani wystawiać go na działanie

deszczu.

Należy zwracać uwagę, aby nikt nie

został skaleczony przez odrzucone

podczas pracy ciała obce. Osoby,

przebywające się w pobliżu, powinny

zachować bezpieczną odległość od

pracującego narzędzia ogrodowego.

OBJ_BUCH-2432-006.book Page 112 Thursday, June 8, 2017 10:50 AM

Polski | 113

Bosch Power Tools F 016 L81 755 | (8.6.17)

Typowy, określony wg

skali A poziom hałasu

emitowanego przez

wyrób z zamontowanym ostrzem.

Typowy, określony wg

skali A poziom hałasu

emitowanego przez

wyrób z zamontowaną szpulą.

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy w całości

przeczytać

wskazówki bezpieczeństwa i

wszystkie instrukcje.

Nieprzestrzeganie wskazówek

bezpieczeństwa i zaleceń może

doprowadzić do porażenia prądem

elektrycznym, pożaru i/lub poważnych

obrażeń ciała.

Wszystkie instrukcje i wskazówki

bezpieczeństwa należy

przechowywać do ewentualnego

dalszego zastosowania.

Przed przystąpieniem do pracy

przewody sieciowe i przedłużacze

należy zawsze kontrolować pod

kątem uszkodzeń oraz stopnia

zużycia. W przypadku uszkodzenia

ich podczas pracy należy

natychmiast wyjąć wtyczkę z gniazda.

NIE WOLNO DOTYKAĆ PRZEWODÓW

PRZED WYJĘCIEM ICH Z GNIAZDA.

Nie wolno użytkować narzędzia

ogrodowego, jeśli jego przewód jest

uszkodzony lub zużyty.

Aby wykluczyć ryzyko zagrożenia

bezpieczeństwa pracy, wymianę

uszkodzonego przewodu sieciowego

urządzenia należy zlecić bądź

producentowi, bądź

autoryzowanemu przez producenta

punktowi serwisowemu

elektronarzędzi bądź też

odpowiednio przeszkolonej osobie.

Przed przystąpieniem do pracy

należy przeprowadzić kontrolę

wzrokową narzędzia pod kątem

widocznych uszkodzeń. Kontrolę

wzrokową należy także

przeprowadzać w przypadku, gdy

narzędzie ogrodowe upadło lub gdy

doznało kolizji.

Dla podwyższenia bezpieczeństwa

pracy zaleca się stosowanie

wyłącznika różnicowoprądowego

(RCD) o prądzie różnicowym, nie

większym niż 30 mA. Wyłącznik

ten powinien być kontrolowany

przed każdym użyciem.

Należy kontrolować szczeliny

wentylacyjne pod kątem

zanieczyszczenia resztkami trawy.

Obsługa urządzenia

Podczas montażu narzędzia

ogrodowego należy postępować

zgodnie z ilustracjami; aby

zdemontować urządzenie należy

powtórzyć wszystkie czynności w

odwrotnej kolejności.

Przed przystąpieniem do

użytkowania należy zdjąć osłonę z

ostrza.

Nie wolno stosować narzędzia

ogrodowego do wykonywania cięć w

ścianie.

Nie wolno udostępniać narzędzia

ogrodowego do użytkowania

dzieciom, a także osobom, które nie

OSTRZEZENIE

OBJ_BUCH-2432-006.book Page 113 Thursday, June 8, 2017 10:50 AM

114 | Polski

F 016 L81 755 | (8.6.17) Bosch Power Tools

zapoznały się z niniejszymi

zaleceniami. Należy zwrócić uwagę,

czy w danym kraju nie istnieją

przepisy, ograniczające wiek

użytkownika podobnych narzędzi.

Nieużywane narzędzie ogrodowe

należy przechowywać w miejscu

niedostępnym dla dzieci.

Niniejsze narzędzie ogrodowe nie

jest dostosowane do obsługi przez

dzieci, osoby ograniczone fizycznie,

emocjonalnie lub psychicznie, a także

przez osoby z niewystarczającym

doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek

stanowi sytuacja, w której znajdują

się one pod nadzorem osoby

odpowiedzialnej za ich

bezpieczeństwo i otrzymują od tej

osoby instrukcje dotyczące

posługiwania się narzędziem

ogrodowym.

Dzieci powinny znajdować się pod

nadzorem, a narzędzie ogrodowe

zabezpieczone w taki sposób, żeby

nie mogły się one nim bawić.

Nie wolno nigdy użytkować narzędzia

ogrodowego, jeżeli w bezpośredniej

bliskości znajdują się osoby

postronne, w szczególności dzieci lub

zwierzęta domowe.

Osoba obsługująca lub użytkująca

urządzenie odpowiedzialna jest za

wypadki i szkody na osobie i mieniu,

wyrządzone innym osobom.

Podczas pracy należy nosić długie,

mocne spodnie, solidne obuwie i

rękawice. Nie wolno nosić luźnego

ubrania, biżuterii, krótkich spodni,

odkrytego obuwia. Nie wolno również

pracować boso.

Przed przystąpieniem do pracy

dokładnie zbadać teren, na którym

będzie użyte urządzenie i usunąć z

niego wszystkie kamienie, gałęzie,

druty, kości i inne przedmioty.

Nie wolno używać narzędzia

ogrodowego w miejscach, gdzie

przebiegają przewody sieciowe.

Przed każdym przystąpieniem do

pracy należy sprawdzić stan

techniczny ostrza i nakrętki pod

kątem ich zużycia lub uszkodzenia.

Zużyte bądź uszkodzone ostrza, jak i

nakrętki, przytrzymujące ostrz należy

wymieniać całymi zestawami dla

zachowania prawidłowego

wyważenia.

Pracować należy tylko w ciągu dnia

lub przy dobrym sztucznym

oświetleniu.

Przy niesprzyjających warunkach

atmosferycznych, w szczególności w

przypadku zbliżającej się burzy nie

należy użytkować narzędzia

ogrodowego.

Jeżeli trawa lub krzewy są mokre,

narzędzie ogrodowe należy

użytkować ze zwiększoną

ostrożnością.

Podczas pracy należy zwracać uwagę

na stabilną pozycję. Przemieszczać

należy się idąc, nigdy biegnąc.

Należy dbać o stabilną pozycję przy

pracy i o zachowanie równowagi. Nie

należy przeceniać swoich

możliwości.

Podczas pracy z narzędziem

ogrodowym należy zawsze nosić

środki ochrony słuchu i okulary

ochronne.

OBJ_BUCH-2432-006.book Page 114 Thursday, June 8, 2017 10:50 AM

Polski | 115

Bosch Power Tools F 016 L81 755 | (8.6.17)

Podczas obsługi narzędzia

ogrodowego należy nosić zarówno

okulary ochronne zgodne z normą

EN 166, jak i środki ochrony słuchu.

Nie wolno użytkować narzędzia

ogrodowego, gdy brakuje pokryw

ochronnych, zabezpieczeń przed

odrzutem lub osłon, a także

wówczas, gdy są one niewłaściwie

osadzone lub uszkodzone.

Narzędzia ogrodowego z osadzonym

ostrzem nie wolno użytkować w

pobliżu przewodów sieciowych lub

przedłużaczy.

Przed każdym użyciem należy

sprawdzić narzędzie ogrodowe pod

kątem ewentualnych uszkodzeń lub

zużycia.

W razie stwierdzenia usterki należy

skonsultować rozdział „Lokalizacja

usterek“

W razie wypadku, narzędzie należy

odłączyć od sieci przed

przystąpieniem do jakichkolwiek

czynności ratunkowych.

Nie należy używać narzędzia

ogrodowego, gdy jest się zmęczonym

lub gdy jest się pod wpływem

narkotyków, alkoholu lub lekarstw.

Praca na terenie o dużym

nachyleniu może być

niebezpieczna.

– Nie wolno pracować narzędziem

ogrodowym na stromych zboczach.

– Na pochyłych powierzchniach lub

wilgotnej trawie należy pracować

ostrożnie, aby nie stracić równowagi.

– Narzędzie ogrodowe prowadzić

wolno tylko w poprzek zbocza, nigdy

nie należy przemieszczać się z

uruchomionym narzędziem w górę

lub w dół.

– Zachować szczególną ostrożność

podczas nawrotów (zmianie

kierunku) przy pracy na zboczach.

Ręce, a także pozostałe części ciała

należy trzymać z dala od narzędzi

tnących, w szczególności podczas

uruchamiania silnika.

Narzędzie ogrodowe należy

transportować na miejsce pracy lub z

miejsca pracy w stanie wyłączonym.

Narzędzie ogrodowe należy

wyłączać, a wtyczkę wyjmować

z gniazda sieciowego:

– zawsze, gdy narzędzie ogrodowe

pozostawiane jest bez nadzoru,

– przed przystąpieniem do usuwania

materiału blokującego,

– gdy doszło do zaplątania

przewodu,

– przed przystąpieniem do wymiany

narzędzi tnących,

– przed kontrolą funkcjonowania,

czyszczeniem, a także przed

przystąpieniem do wszelkich prac

obsługowych przy narzędziu

ogrodowym,

– po zderzeniu z twardym

przedmiotem. Natychmiast

sprawdzić, czy narzędzie ogrodowe

nie zostało uszkodzone, a w

przypadku stwierdzenia

uszkodzenia oddać je do naprawy,

– gdy narzędzie ogrodowe zaczyna

wibrować w nietypowy sposób

(natychmiast zbadać tego

przyczynę).

OBJ_BUCH-2432-006.book Page 115 Thursday, June 8, 2017 10:50 AM

116 | Polski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Nie wolno dotykać żadnego z

elementów narzędzia ogrodowego

przed ich całkowitym zatrzymaniem

się. Elementy tnące obracają się

jeszcze przez jakiś czas po

wyłączeniu silnika narzędzia

ogrodowego i mogą spowodować

obrażenia.

Nie wolno przeprowadzać żadnych

zmian w narzędziu ogrodowym.

Niedopuszczalne przeróbki mogą

wpłynąć na obniżenie

bezpieczeństwa narzędzia

ogrodowego, a także zwiększyć

szumy i wibracje.

Narzędzie ogrodowe należy

przechowywać w bezpiecznym,

suchym i niedostępnym dla dzieci

miejscu. Nie wolno umieszczać

żadnych przedmiotów na narzędziu

ogrodowym.

Należy stosować osprzęt firmy

Bosch, który został przewidziany

do pracy z danym narzędziem

ogrodowym. (zob. rys. 14)

Długo trwające użytkowanie

narzędzia ogrodowego (lub innej

maszyny) naraża operatora na

drgania, które mogą ewentualnie

prowadzić do choroby Raynauda

(morbus Raynaud) lub do zespołu

cieśni nadgarstka.

W tym wypadku upośledzony jest

zmysł dotyku oraz zdolność regulacji

temperatury, może wystąpić uczucie

drętwienia i pieczenia, a w skrajnym

wypadku uszkodzenie nerwów i

naczyń, a także obumarcie tkanki.

W razie wystąpienia objawów,

wskazujących na ewentualne

przeciążenie spowodowane przez

wibracje należy skonsultować się z

lekarzem. Do objawów tych należy

uczucie drętwienia, utrata czucia,

świąt, kłucie, bóle, poczucie

osłabienia, zmiany koloru skóry lub

stanu skóry. Objawy te najczęściej

obejmują palce, ręce lub nadgarstki.

Narzędzie ogrodowe należy zawsze

użytkować z odpowiednią

przystawką. Należy zważać na to, aby

zawsze trzymać narzędzie ogrodowe

za przedni i tylni uchwyt i w razie

konieczności ograniczać czas pracy.

Gdy podczas cięcia krzewów lub

zarośli nóż natrafi na twardy obiekt,

może spowodować to odrzut

narzędzia ogrodowego. Należy starać

się zminimalizować skutki odrzutu.

Niniejsze narzędzie ogrodowo

zostało zaprojektowane do

użytkowania wraz z pasem

naramiennym. Pas należy dopasować

w taki sposób, aby osiągnąć właściwe

wybalansowanie narzędzia

ogrodowego. Praca przy użyciu

narzędzia będzie wówczas o wiele

mniej męcząca.

Podczas transportu i

przechowywania ostrze należy

zawsze osłaniać odpowiednią

osłoną.

Przewód zasilania należy trzymać z

dala od elementów tnących.

Konserwacja

Podczas wykonywania prac

obsługowych w pobliżu ostrzy,

należy zawsze nosić rękawice

ochronne.

OBJ_BUCH-2432-006.book Page 116 Thursday, June 8, 2017 10:50 AM

Polski | 117

Bosch Power Tools F 016 L81 755 | (8.6.17)

Następujących czynności

konserwacyjnych należy

dokonywać regularnie, aby

zagwarantować długą i wydajną

pracę urządzenia:

Aby mieć pewność, że stan

techniczny narzędzia ogrodowego

gwarantuje bezpieczną pracę, należy

regularnie sprawdzać, czy wszystkie

nakrętki, trzpienie i śruby są mocno

dokręcone. Do tego celu stosować

należy załączone w dostawie

narzędzie.

Skontrolować narzędzie ogrodowe i

w trosce o własne bezpieczeństwo,

wymienić zużyte lub uszkodzone

części.

Upewnić się, czy części zamienne

zostały atestowane przez firmę

Bosch.

Naprawę narzędzia ogrodowego

należy zlecać wyłącznie w

autoryzowanych punktach

serwisowych firmy Bosch.

Przed przystąpieniem do

transportu lub przechowywania

należy się upewnić, że narzędzie

ogrodowe jest czyste i wolne od

resztek odpadów ogrodowych. W

razie potrzeby należy oczyścić je za

pomocą suchej szczotki.

Usunąć złogi znajdujące się między

głowicą a pokrywą ochronną. Przed

dłuższym przechowywaniem

narzędzie ogrodowe można rozłożyć

na dwie części. (zob. rys. 3)

Bezpieczeństwo elektryczne

Uwaga! Przed

przystąpieniem do czynności

konserwacyjnych lub

czyszczenia, należy wyłączyć

narzędzie ogrodowe i wyjąć przewód

z gniazda. Powyższe zalecenie

dotyczy również przypadków, gdy

przewód zasilający jest przecięty,

uszkodzony lub splątany.

Nabyte narzędzie ogrodowe jest

zaopatrzone w izolację ochronną i nie

wymaga uziemienia. Napięcie robocze

wynosi 230 V AC, 50 Hz (dla krajów nie

należących do UE 220 V lub 240 V).

Stosować wolno jedynie przedłużacze

posiadające atest. Szczegółowych

informacji można uzyskać w

autoryzowanym punkcie serwisowym.

Dla podwyższenia bezpieczeństwa

pracy należy stosować wyłącznik

różnicowoprądowy (RCD) o prądzie

różnicowym, nie większym niż 30 mA.

Wyłącznik ten powinien być

kontrolowany przed każdym użyciem.

Przewód sieciowy oraz przedłużacze

należy trzymać z dale od wszelkich

ruchomych części. Należy unikać

uszkodzenia tych przewodów, a co za

tym idzie kontaktu z elementami

przewodzącymi prąd.

Połączenia przewodów (wtyczki i

gniazda) powinny znajdować się w

stanie suchym i nie mogą leżeć na

ziemi.

Przewód sieciowy i przedłużacze

należy regularnie kontrolować pod

kątem uszkodzeń. Przewody te wolno

użytkować wyłącznie w nienagannym

stanie.

OBJ_BUCH-2432-006.book Page 117 Thursday, June 8, 2017 10:50 AM

118 | Polski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Naprawy uszkodzonego przewodu

sieciowego wolno dokonywać

wyłącznie w autoryzowanym

warsztacie serwisowym firmy Bosch.

Stosować wolno jedynie atestowane

przedłużacze.

Stosować wolno wyłącznie

przedłużacze, przewody i bębny na

kable odpowiadające normom

EN 61242 / IEC 61242 lub

IEC 60884-2-7.

Jeżeli do pracy z urządzeniem

konieczne jest użycie przedłużacza,

wymagane są następujące przekroje

przewodu:

– średnica przewodu 1,25 mm

lub

1,5 mm

– maksymalna długość przedłużacza

30 m lub 60 m dla bębnów z

wyłącznikiem różnicowoprądowym

Wskazówka: Jeśli stosowany jest

przedłużacz, powinien on być –

zgodnie z przepisami bezpieczeństwa

– uziemiony i podłączony za pomocą

wtyczki z przewodem uziemiającym

instalacji elektrycznej.

W razie wątpliwości należy

skonsultować się z wykwalifikowanym

elektrykiem albo zwrócić się do naj-

bliższego punktu serwisowego firmy

Bosch.

UWAGA: Przedłużacze

niezgodne z przepisami mogą

stanowić zagrożenie. Prze-

dłużacz, wtyczka i łącznik wtykowy

powinny mieć wodoszczelną budowę

i być przeznaczone do zastosowań na

zewnątrz pomieszczeń.

Należy stosować się do wskazówek

zawartych w instrukcji obsługi

producenta przedłużacza oraz bębna, a

także przestrzegać obowiązujących w

danym kraju przepisów lokalnych.

Wskazówka dla produktów, nie

sprzedawanych w Wielkiej Brytanii:

UWAGA: Ze względu na

bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się

przy narzędziu ogrodowym połączony

był z kablem przedłużającym Złącza

przewodu przedłużającego powinny

być zabezpieczone przed bryzgami

wody, a także być wykonane z gumy lub

posiadać osłonę gumową. Przedłużacz

musi być zaopatrzony w uchwyt

kablowy odciążający

(z zabezpieczeniem przed

wyrwaniem).

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Urządzenie przewidziane jest do usuwania niewielkich

krzewów, do cięcia młodych roślin, do przycinania i

przerzedzania starszych, do usuwania chwastów, długiej

trawy i pokrzyw w ogródkach przydomowych i działkowych.

Symbol Znaczenie

Kierunek ruchu

Kierunek reakcji

Uruchomienie

Wyłączenie

Osprzęt dodatkowy/części zamienne

Usuwanie odpadów

OBJ_BUCH-2432-006.book Page 118 Thursday, June 8, 2017 10:50 AM

Polski | 119

Bosch Power Tools F 016 L81 755 | (8.6.17)

Dane techniczne

Informacja na temat hałasu i wibracji

Montaż i praca

 Nie wolno podłączać narzędzia ogrodowego do

gniazdka sieciowego przed jego uprzednim

kompletnym zmontowaniem.

 Po wyłączeniu wycinarki do zarośli, jej głowica obraca

się jeszcze przez kilka sekund. Przed ponownym

uruchomieniem wycinarki do zarośli należy odczekać

do całkowitego zatrzymania się głowicy.

 Nie włączać i nie wyłączać urządzenia w krótkich

odstępach czasu.

 Przed wymianą głowicy tnącej należy usunąć z niej

trawę oraz inne zanieczyszczenia.

 Zaleca się stosowanie elementów tnących

atestowanych przez firmę Bosch. Zastosowanie innych

elementów tnących może prowadzić do odmiennych

efektów.

 Podczas pracy należy zwrócić uwagę na to, aby ostrze

zostało zabezpieczone nakrętką.

 Podczas długotrwałego użytkowania należy robić

przerwy odpowiedniej długości.

Numeracja odnosi się do schematów umieszczonych na

stronach graficznych.

Wycinarka do zarośli AFS 23-37

Numer katalogowy

3 600 HA9 …

Moc znamionowa

W 950

Prędkość obrotowa bez

obciążenia

Nóż

Szpula

min

-1

min

-1

7000

6000

Szerokość cięcia, szpula

cm 37

Szerokoœæ ciêcia, nóœ cm 23

Dane aktualne są dla napięcia znamionowego [U] 230V. Przy

napięciach odbiegających od powyższego i w przypadku modeli

specyficznych dla danego kraju dane te mogą się różnić.

Średnica nici tnącej mm 3,5

Rodzaj nici tnącej

skręcana

Rodzaj noża

trójostrzowy

Uchwyt przestawny

TAK

Ciężar odpowiednio do EPTA-

Procedure 01:2014

kg 5,2

Klasa ochrony

/II

Numer seryjny

zob. tabliczkę znamionową

na narzędziu ogrodowym

Wycinarka do zarośli AFS 23-37

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy

napięciach odbiegających od powyższego i w przypadku modeli

specyficznych dla danego kraju dane te mogą się różnić.

Emisja hałasu została określona zgodnie z EN 50636-2-91. Szpula Nóż

Określony wg skali A poziom hałasu emitowanego przez urządzenie

wynosi standardowo:

Poziom ciśnienia akustycznego

Poziom natężenia dźwięku

Niepewność pomiaru K

Stosować środki ochrony słuchu!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Wartości łączne drgań a

(suma wektorowa z trzech kierunków)

i niepewność pomiaru K oznaczone zgodnie z normą EN 50636-2-91

wynoszą:

Wartość emisji drgań a

Niepewność pomiaru K

m/s

5,0

=1,5

5,0

=1,5

Planowane działanie Rysunek Strona

Zakres dostawy

1 251

Montaż osłony

2 252

Składanie drążka

3 252

Montaż szpuli i nici tnącej

4 253

Montaż ostrza

5 254–255

Montaż zabezpieczenia przed

odrzutem/Wskazówka dla osób

praworęcznych

6 256

Montaż zabezpieczenia przed

odrzutem/Wskazówka dla osób

leworęcznych

7 256

Montaż paska na ramię

Ustawanie długość rękojeści

8 257

Montaż przedłużacza

9 257

Włączanie/wyłączanie

10 258

Wskazówki robocze

11 258

Czyszczenie

12 259

Przechowywanie nici tnącej

13 260

Wybór osprzętu

14 260

OBJ_BUCH-2432-006.book Page 119 Thursday, June 8, 2017 10:50 AM

120 | Polski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Wskazówki robocze

Lokalizacja usterek

Zakres stosowania Element tnący

Usuwanie krzaków/zarośli Nóż

Cięcie młodych roślin Nóż

Przycinanie/przerzedzanie Szpula

Usuwanie chwastów Szpula/Nóż

Cięcie długiej trawy Szpula

Usuwanie pokrzyw Szpula/Nóż

Zakres stosowania Element tnący

Symptomy Możliwa przyczyna Usunięcie usterki

Narzędzie ogrodowe nie

działa

Brak napięcia sieciowego Skontrolować i włączyć

Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Zadziałał bezpiecznik Wymienić bezpiecznik

Zadziałał wyłącznik przeciążeniowy Odczekać aż narzędzie ogrodowe wystygnie i

ponownie włączyć

Narzędzie ogrodowe

pracuje z przerwami

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Zwrócić się do punktu serwisowego

Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego

Zwrócić się do punktu serwisowego

Urządzenie nie ścina trawy Nóż/nić jest uszkodzony/a Wymienić nóż/nić tnącą (zawsze stosować

rękawice ogrodowe)

Zwiększony poziom

wibracji

Nóż jest uszkodzony Wymienić nóż (zawsze stosować rękawice

ogrodowe)

Nić zerwała się Zamocować nową nić

Głowica nici jest zanieczyszczona Oczyścić głowicę i usunąć wszystkie

zanieczyszczenia

Nakrętka noża jest poluzowana Dokręcić nakrętkę noża momentem 20 Nm,

zwracając przy tym uwagę, by nóż i obie

podkładki osadzone były centrycznie. (zawsze

stosować rękawice ogrodowe)

Ostrze zostało nieodpowiednio osadzone Zdjąć ostrze i osadzić je w położeniu

środkowym. Aby dobrze wypośrodkować ostrze

należy kierować się pierścieniami

prowadzącymi, umieszczonymi na ostrzu.

Niezadowalający wynik

koszenia; pozostawione

kikuty roślin

Za wysoka/za gęsta trawa Za wysoka trawa: ciąć etapami

Za gęsta trawa: zmniejszyć szerokość cięcia

Stępiony nóż Wymienić/obrócić nóż

Nóż jest zanieczyszczony Skontrolować spód narzędzia ogrodowego i w

razie potrzeby oczyścić (zawsze stosować

rękawice ogrodowe)

Głowica nici jest zanieczyszczona Oczyścić głowicę i usunąć wszystkie

zanieczyszczenia

OBJ_BUCH-2432-006.book Page 120 Thursday, June 8, 2017 10:50 AM

Česky | 121

Bosch Power Tools F 016 L81 755 | (8.6.17)

Jeżeli problem nie został rozwiązany, należy zwrócić się bezpośrednio do punktu zakupu urządzenia.

Obsługa klienta oraz doradztwo

dotyczące użytkowania

www.bosch-garden.com

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie dziesięciocyfrowego

numeru katalogowego, znajdującego się na tabliczce

znamionowej narzędzia ogrodowego.

Polska

Robert Bosch Sp. z o.o.

BSC

Ul. Szyszkowa 35/37

02-285 Warszawa

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły

dotyczące usług serwisowych online.

Tel.: +48 227 154460

Faks: +48 227 154441

E-Mail: [email protected]osch.com

www.bosch-pt.pl

Usuwanie odpadów

Nie wolno wyrzucać narzędzi ogrodowych do

odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytycznymi Europejskiej Dyrektywy

2012/19/UE o starych, zużytych narzędziach elektrycznych i

elektronicznych i jej stosowania w prawie krajowym,

wyeliminowane niezdatne do użycia narzędzia elektryczne i

elektroniczne należy zbierać osobno i doprowadzić do

ponownego przetworzenia zgodnego z zasadami ochrony

środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Vysvětlení symbolů na zahradním

nářadí

Všeobecné upozornění na

nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojící v

blízkosti nebyly poraněny

odmrštěnými cizími tělesy.

Varování: Pokud zahradní

nářadí pracuje, udržujte vůči

němu bezpečný odstup.

Počítejte se zpětným rázem

žacího kotouče.

Vytáhněte síťovou zástrčku

předtím, než přistoupíte k

seřizovacím nebo čisticím

pracem, pokud zůstane zahradní nářadí

nějakou dobu bez dozoru nebo pokud

Nakrętka nie daje się

odkręcić

Uszkodzony gwint nakrętki lub wała Nasmarować wał, aby ułatwić odkręcanie

nakrętki

Kołek blokujący jest niewłaściwie

umiejscowiony

Ponownie włożyć kołek blokujący i lekko

docisnąć, obracając równocześnie wał

Nóż się nie obraca Nóż jest zanieczyszczony Skontrolować spód narzędzia ogrodowego i w

razie potrzeby oczyścić (zawsze stosować

rękawice ogrodowe)

Nakrętka noża jest poluzowana Dokręcić nakrętkę, zwracając uwagę, aby nóż i

obie podkładki zamontowane zostały

centrycznie. (zawsze stosować rękawice

ogrodowe) (zob. rys. 3)

Za wysoka/za gęsta trawa Za wysoka trawa: ciąć etapami

Za gęsta trawa: zmniejszyć szerokość cięcia

Mała wydajność cięcia Pokrywa ochronna jest zanieczyszczona Oczyścić wnętrze osłony

Stępiony nóż Wymienić/obrócić nóż

Brak nici tnącej Uzupełnić nić

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-2432-006.book Page 121 Thursday, June 8, 2017 10:50 AM

122 | Česky

F 016 L81 755 | (8.6.17) Bosch Power Tools

je síťový či prodlužovací kabel

poškozený nebo zamotaný.

Noste ochranu sluchu a

ochranné brýle.

Noste ochrannou přilbu.

Noste ochranné rukavice.

Noste bezpečnostní vysokou

obuv.

Zahradní nářadí nepoužívejte v

dešti ani je dešti nevystavujte.

Dbejte na to, aby nebyl nikdo zraněn

odmrštěnými cizími tělesy. Během

provozu držte v blízkosti stojící osoby v

bezpečné vzdálenosti od zahradního

nářadí.

Typická hodnocená

hladina hluku A výrobku

s namontovaným

břitem.

Typická hodnocená

hladina hluku A výrobku

s namontovanou cívkou.

Všeobecná varovná upozornění pro

elektronářadí

Čtěte všechna

bezpečnostní

upozornění a pokyny. Zanedbání při

dodržování bezpečnostních

upozornění a pokynů mohou způsobit

zásah elektrickým proudem, požár a/

nebo těžká poranění.

Všechna bezpečnostní upozornění a

pokyny do budoucna uschovejte.

Zkontrolujte před použitím

poškození a známky stárnutí síťového

a prodlužovacího kabelu. Pokud se

tyto během používání poškodí,

okamžitě vytáhněte síťovou zástrčku

ze zásuvky. NEDOTÝKEJTE SE JICH,

DOKUD NEJSOU VYTAŽENY.

Zahradní nářadí neprovozujte, pokud

jsou kabely poškozené nebo

opotřebované.

Je-li síťový kabel nářadí vadný, musí

být vyměněn výrobcem, jeho

autorizovaným servisem nebo k tomu

kvalifikovanou osobou, aby se

zabránilo ohrožení bezpečnosti.

Před používáním vizuálně

zkontrolujte závažné nedostatky.

Tato kontrola musí rovněž

proběhnout, pokud zahradní nářadí

spadlo nebo bylo vystaveno

značnému nárazu.

Pro zvýšení bezpečnosti se

doporučuje použít proudový

chránič FI (RCD) s vybavovacím

proudem maximálně 30 mA. Tento

proudový chránič FI by měl být

před každým použitím přezkoušen.

Zajistěte, aby byly větrací otvory

neustále prosté usazenin.

Obsluha

Při montáži zahradního nářadí dbejte

vyobrazení, demontáž se děje v

opačném pořadí.

Před používáním odstraňte nožovou

ochranu.

Nepoužívejte zahradní nářadí ke

stříhání stěn.

VAROVÁNÍ

OBJ_BUCH-2432-006.book Page 122 Thursday, June 8, 2017 10:50 AM

Česky | 123

Bosch Power Tools F 016 L81 755 | (8.6.17)

Nikdy nedovolte dětem nebo

osobám, jež nejsou obeznámeny s

těmito pokyny, zahradní nářadí

používat. Národní předpisy mohou

vymezovat věk obsluhy. Pokud

zahradní nářadí nepoužíváte,

uschovávejte je mimo dosah dětí.

Toto zahradní nářadí není určeno k

tomu, aby jej používaly osoby (včetně

dětí) s omezenými fyzickými,

smyslovými a duševními

schopnostmi nebo nedostatečnou

zkušeností a/nebo nedostatečnými

vědomostmi, možné je to pouze

tehdy, budou-li pro svou bezpečnost

pod dohledem kompetentní osoby

nebo od ní obdrží pokyny, jak se

zahradní nářadí používá.

Děti by měly být pod dohledem, aby

bylo zajištěno, že si se zahradním

nářadím nehrají.

Nikdy nepoužívejte zahradní nářadí,

pokud se v bezprostřední blízkosti

zdržují osoby, zvláště děti nebo

domácí zvířata.

Obsluha nebo uživatel je zodpovědný

za nehody nebo ublížení jiným

osobám nebo jejich majetku.

Noste dlouhé, těžké kalhoty, pevnou

obuv a rukavice. Nenoste žádný

široký oděv, šperky, krátké kalhoty,

sandále a nikdy nepracujte naboso.

Obdělávanou plochu si pečlivě

prohlédněte a odstraňte kameny,

klacky, dráty, kosti a ostatní cizí

tělesa.

Nepoužívejte zahradní nářadí v

místech, na kterých se nacházejí

síťové kabely.

Před používáním vždy zkontrolujte,

zda nejsou žací kotouč nebo matice

žacího kotouče opotřebované či

poškozené. Opotřebované či

poškozené žací kotouče a též matice

žacího kotouče vždy vyměňte v celé

sadě, aby se zabránilo nevyváženosti.

Pracujte pouze za denního světla

nebo dobrého umělého osvětlení.

Při špatných povětrnostních

podmínkách, zejména při zvedající se

bouřce, se zahradním nářadím

nepracujte.

V mokré trávě/křoví používejte

zahradní nářadí zvlášť opatrně.

Při práci se zahradním nářadím

dbejte na bezpečný postoj, pouze

choďte, nikdy neběhejte.

Zachovávejte pevný postoj a neustále

rovnováhu. Nepřetěžujte se.

Při práci se zahradním nářadím noste

ochranu sluchu a ochranné brýle.

Když zahradní nářadí obsluhujete,

noste jak ochranné brýle podle

EN 166, tak i ochranu sluchu.

Zahradní nářadí nikdy nepoužívejte s

chybějícími nebo vadnými

ochrannými víky, zajištěním proti

zpětnému rázu nebo kryty.

Zahradní nářadí s žacím kotoučem

nepoužívejte v bezprostřední

blízkosti síťových a prodlužovacích

kabelů.

Zahradní nářadí zkontrolujte před a

po každém použití, zda není

opotřebováno nebo poškozeno.

Pokud se vyskytne závada, řiďte se

odstavcem Hledání závad.

OBJ_BUCH-2432-006.book Page 123 Thursday, June 8, 2017 10:50 AM

124 | Česky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Pokud se stane úraz, než provedete

další opatření, odpojte stroj od el.

sítě.

Zahradní nářadí nepoužívejte, pokud

jste unavení či nemocní nebo pod

vlivem alkoholu, drog či léků.

Práce na svazích může být

nebezpečná.

– Nepracujte se zahradním nářadím na

zvlášť strmých svazích.

– Na skloněných plochách nebo na

mokré trávě dbejte neustále na

bezpečnou stopu.

– Se zahradním nářadím pracujte na

nakloněných plochách vždy napříč a

nikdy nahoru a dolů.

– Při změně směru na svazích si

počínejte nanejvýš opatrně.

Držte ruce a nohy daleko od žacího

mechanizmu, zejména při zapnutí

motoru.

Zahradní nářadí vypněte, pokud jej

přenášíte od pracovní plochy nebo k

ní.

Zahradní nářadí vypněte a vytáhněte

síťovou zástrčku ze zásuvky:

– vždy, když zahradní nářadí

ponecháte bez dozoru,

– před odstraněním zablokování,

– když je kabel zamotaný,

– před výměnou žacího zařízení,

– když zahradní nářadí kontrolujete,

čistíte nebo na něm pracujete,

– po kolizi s cizím tělesem. Ihned

zkontrolujte poškození zahradního

nářadí a, pokud je to nutné, nechte

jej opravit,

– když zahradní nářadí začne

nezvykle vibrovat (okamžitě

zkontrolujte).

Vyčkejte, až se rotující žací prvky

zcela dostanou do stavu klidu, než je

uchopíte. Žací prvky po vypnutí

zahradního nářadí ještě dále rotují a

mohou způsobit zranění.

Neprovádějte na zahradním nářadí

žádné změny. Nepřípustné změny

mohou negativně ovlivnit bezpečnost

Vašeho zahradního nářadí a vést ke

zvýšenému hluku a vibracím.

Zahradní nářadí uschovávejte na

bezpečném, suchém místě mimo

dosah dětí. Na zahradní nářadí

nestavte žádné jiné předměty.

Používejte pouze příslušenství

zahradního nářadí firmy Bosch,

které je pro používání s tímto

nářadím doporučeno a schváleno.

(viz obrázek 14)

Při delším používání zahradního

nářadí (nebo dalších strojů) je

uživatel vystaven vibracím, které

mohou způsobit nemoc bílých prstů

(Raynaudův syndrom) nebo syndrom

karpálního tunelu.

Přitom je omezen hmatový smysl a

termoregulace rukou, vyskytnout se

mohou hluchota a palčivý pocit až k

poškození nervů a krevního oběhu a

odumírání tkání.

Zeptejte se svého lékaře, pokud jste

zjistili symptomy, jež poukazují na

nadměrné zatížení vibracemi. Tyto

symptomy zahrnují pocit hluchoty,

ztráty hmatu, svědění, píchání,

bolesti, tělesná slabost, změny barvy

pleti nebo stavu pokožky. Tyto

symptomy se nejčastěji vyskytují v

prstech, rukou nebo zápěstí.

OBJ_BUCH-2432-006.book Page 124 Thursday, June 8, 2017 10:50 AM

Česky | 125

Bosch Power Tools F 016 L81 755 | (8.6.17)

Zahradní nářadí vždy používejte se

správným nástavcem. Dbejte na to,

abyste zahradní nářadí vždy drželi na

přední a zadní rukojeti a omezte, je-li

třeba, dobu práce.

Pokud se nůž neočekávaně potká

s tvrdým předmětem nebo při

stříhání keřů či roští počítejte se

zpětným rázem zahradního nářadí.

Pokuste se účinky zpětného rázu

minimalizovat.

Toto zahradní nářadí je konstruováno

pro použití s ramenním popruhem.

Popruh přizpůsobte tak, aby byl

nástroj správně vyvážený, práce

s nářadím je potom méně unavující.

Žací kotouč při transportu a

skladování vždy zakryjte vhodnou

ochranou.

Elektrický napájecí kabel udržujte

daleko od žacího nástroje.

Údržba

Pokud manipulujete nebo

pracujete v blízkosti ostrých nožů,

vždy noste ochranné rukavice.

Pro zajištění dlouhého a

spolehlivého používání provádějte

pravidelně následující práce

údržby:

Zabezpečte pevné usazení všech

matic, čepů a šroubů, tím se zaručí

bezpečný pracovní stav zahradního

nářadí. K tomu používejte dodaný

nástroj.

Zahradní nářadí kontrolujte a

opotřebované nebo poškozené díly

pro jistotu nahraďte.

Zajistěte, aby byly vyměňované

díly schváleny firmou Bosch.

Zahradní nářadí nechte opravit pouze

v autorizovaném servisu Bosch.

Před přepravou a uskladněním

zajistěte, aby bylo zahradní nářadí

čisté a bez usazenin. Pokud je to

nutné, čistěte jej pomocí měkkého

suchého kartáče.

Odstraňte všechny usazeniny mezi

žací hlavou a ochranným krytem.

Kvůli kompaktnímu uskladnění lze

zahradní nářadí na tyči rozdělit. (viz

obrázek 3)

Elektrická bezpečnost

Pozor! Před údržbou nebo

čištěním zahradní nářadí

vypněte a vytáhněte síťovou

zástrčku. Totéž platí, když je

elektrický kabel poškozený,

naříznutý nebo zamotaný.

Vaše zahradní nářadí má kvůli

bezpečnosti ochrannou izolaci a

nepotřebuje žádné uzemnění. Provozní

napětí činí 230 V AC, 50 Hz (pro země

mimo EU též 220 V nebo 240 V).

Používejte pouze schválené

prodlužovací kabely. Informace

obdržíte u Vašeho autorizovaného

zákaznického servisu.

Pro zvýšení bezpečnosti používejte

proudový chránič FI (RCD) s

vybavovacím proudem maximálně

30 mA. Tento proudový chránič FI by

měl být před každým použitím

překontrolován.

Udržujte síťové a prodlužovací kabely

daleko od pohyblivých dílů a zabraňte

jakémukoli poškození kabelů, aby se

zamezilo kontaktu s díly pod napětím.

OBJ_BUCH-2432-006.book Page 125 Thursday, June 8, 2017 10:50 AM

126 | Česky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Kabelové spoje (síťové zástrčky a

zásuvky) by měly být suché a neměly by

ležet na zemi.

Síťové a prodlužovací kabely se musejí

pravidelně kontrolovat na znaky

poškození a smějí se používat pouze v

bezvadném stavu.

Pokud je síťový kabel nářadí

poškozený, smí být opraven pouze

autorizovanou dílnou Bosch.

Používejte pouze schválené

prodlužovací kabely.

Používejte jen takové prodlužovací

kabely, prodlužovací elektrická vedení

nebo kabelové bubny, jež odpovídají

normám EN 61242 / IEC 61242 nebo

IEC 60884-2-7.

Pokud chcete k provozu nářadí použít

prodlužovací kabel, jsou zapotřebí

následující průřezy vodičů:

– průřez vodiče 1,25 mm

nebo

1,5 mm

– maximální délka 30 m pro

prodlužovací kabely nebo 60 m pro

kabelové bubny s proudovým

chráničem FI

Upozornění: Pokud se použije

prodlužovací kabel, musí mít – jak je

popsáno v bezpečnostních předpisech

– ochranný vodič, který je přes

zástrčku spojený s ochranným vodičem

Vašeho elektrického rozvodu.

Ve sporných případech se zeptejte

vyškoleného elektrikáře nebo v

nejbližším servisním zastoupení firmy

Bosch.

POZOR: Prodlužovací kabely

nevyhovující předpisu mohou

být nebezpečné.

Prodlužovací kabel, zástrčka a

spojka musejí být vodotěsné a v

provedení přípustném pro použití

venku.

Dbejte návodu k obsluze od výrobce

prodlužovacího kabelu nebo

kabelového bubnu a též národních

předpisů k jejich používání.

Upozornění pro výrobky prodávané

mimo Velkou Británii:

POZOR: pro Vaši bezpečnost je nutné,

aby byla zástrčka, umístěná na

zahradním nářadí, spojena s

prodlužovacím kabelem. Spojka

prodlužovacího kabelu musí být

chráněná proti stříkající vodě, musí

sestávat z gumy nebo být gumou

potažena. Prodlužovací kabel se musí

používat s odlehčením tahu.

Symboly

Následující symboly mají význam pro čtení a pochopení

návodu k obsluze. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže zahradní nářadí

lépe a bezpečněji používat.

Určené použití

Stroj je vhodný pro odstraňování menších keřů a křoví, pro

sečení mladých rostlin, pro sestřihávání a prosekávání a pro

odstraňování plevele, vysoké trávy a kopřiv na domácích a

kutilských zahradách.

Symbol Význam

Směr pohybu

Směr reakce

Zapnutí

Vypnutí

Příslušenství/náhradní díly

Zpracování odpadů

OBJ_BUCH-2432-006.book Page 126 Thursday, June 8, 2017 10:50 AM

Česky | 127

Bosch Power Tools F 016 L81 755 | (8.6.17)

Technická data

Informace o hluku a vibracích

Montáž a provoz

 Zahradní nářadí nepřipojujte do zásuvky, dokud není

zcela sestavené.

 Po vypnutí vyžínače/křovinořezu žací hlava ještě

několik sekund dobíhá. Vyčkejte, až se žací hlava

zastaví, než vyžínač/křovinořez znovu zapnete.

 Nevypínejte a opět krátce po sobě nezapínejte.

 Pokud žací hlavu vyměňujete, odstraňte z ní ulpělou

trávu.

 Je doporučeno používat firmou Bosch schválené žací

prvky. U jiných žacích prvků se může výsledek sečení

odchylovat.

 Při používání žacího kotouče dbejte na to, aby byl

pevně namontovaný pomocí matice žacího kotouče.

 Je doporučeno při déletrvajícím použití vkládat

příslušné přestávky.

Číslování se odkazuje na vyobrazení na obrázkových

stranách.

Pracovní pokyny

Vyžínač/křovinořez AFS 23-37

Objednací číslo

3 600 HA9 …

Jmenovitý příkon

W 950

Otáčky naprázdno

Žací kotouč

Strunová cívka

min

-1

min

-1

7000

6000

Žací šířka cívky

cm 37

Žací šířka nože cm 23

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle

země specifických provedení se mohou tyto údaje lišit.

Průměr struny mm 3,5

Typ struny

kroucený

Typ nože

3-břitý

Teleskopická násada

ANO

Hmotnost podle EPTA-

Procedure 01:2014

kg 5,2

Třída ochrany

/II

Sériové číslo

viz typový štítek na zahradním

nářadí

Vyžínač/křovinořez AFS 23-37

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle

země specifických provedení se mohou tyto údaje lišit.

Hodnoty hlučnosti zjištěny podle EN 50636-2-91. Strunová cívka Nože

Hodnocená hladina hluku A stroje činí typicky:

hladina akustického tlaku

hladina akustického výkonu

nepřesnost K

Noste ochranu sluchu!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřesnost K

zjištěny podle EN 50636-2-91:

Hodnota emise vibrací a

Nepřesnost K

m/s

5,0

=1,5

5,0

=1,5

Cíl počínání Obrázek Strana

Obsah dodávky

1 251

Montáž ochranného krytu

2 252

Sestavení tyče

3 252

Montáž strunové cívky a struny

4 253

Montáž žacího kotouče

5 254–255

Montáž zajištění proti zpětnému rázu/

upozornění k ovládání pro praváky 6 256

Montáž zajištění proti zpětnému rázu/

upozornění k ovládání pro leváky

7 256

Montáž ramenního popruhu

Nastavení délky držadla

8 257

Upevnění prodlužovacího kabelu

9 257

Zapnutí/vypnutí 10 258

Pracovní pokyny

11 258

Čištění

12 259

Uskladnění žací struny

13 260

Volba příslušenství

14 260

Oblast použití Žací nástroj

Odstraňování keřů/roští Žací kotouč

Sečení mladých rostlin Žací kotouč

Sestřihávání/prosekávání Strunová cívka

Odstraňování plevele Strunová cívka/ací kotouč

Sečení vysoké trávy Strunová cívka

Odstraňování kopřiv Strunová cívka/ací kotouč

Cíl počínání Obrázek Strana

OBJ_BUCH-2432-006.book Page 127 Thursday, June 8, 2017 10:50 AM

128 | Česky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Hledání závad

Pokud nelze problém za pomoci tabulky pro hledání závad vyřešit, obraťte se prosím nejprve na Vašeho prodejce.

Příznaky Možná příčina Náprava

Zahradní nářadí neběží Chybí síťové napětí Zkontrolujte a zapněte

Vadná síťová zásuvka Použijte jinou zásuvku

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vypnula pojistka Pojistku vyměňte

Inicializovala se ochrana proti přetížení Zahradní nářadí nechte vychladnout a znovu jej

nastartujte

Zahradní nářadí běží

přerušovaně

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vyhledejte servis

Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis

Zahradní nářadí neseče Poškozený žací kotouč/strunová cívka Žací kotouč/strunu vyměňte (noste vždy

zahradní rukavice)

Zesílené vibrace Poškozený žací kotouč Žací kotouč vyměňte (noste vždy zahradní

rukavice)

Přetržená žací struna Žací strunu vyměňte

Znečištěná hlava žací struny Očistěte žací hlavu a odstraňte znečištění

Uvolněná matice žacího kotouče Matici žacího kotouče utáhněte momentem

20 Nm, dbejte na to, aby byly žací kotouč,

oběhový talíř a přítlačná podložka namontovány

centricky (noste vždy zahradní rukavice)

Žací kotouč není správně namontovaný Povolte žací kotouč a namontujte jej souose.

Povšimněte si naváděcích kroužků na žacím

kotouči pro středové ustavení.

Špatný výsledek sečení a

zůstávající pahýly rostlin

Příliš vysoká, příliš hustá tráva Příliš vysoká tráva: sečte postupně

Příliš hustá tráva: pracujte s menší šířkou sečení

na jedno sečení

Tupý žací kotouč Žací kotouč otočte/vyměňte

Ucpaný žací kotouč Zkontrolujte spodní stranu zahradního nářadí a

popř. uvolněte (noste vždy zahradní rukavice)

Znečištěná hlava žací struny Očistěte žací hlavu a odstraňte znečištění

Nelze rozpojit matici

žacího kotouče

Poškozený závit matice nebo hřídele Hřídel namažte, aby se rozpojení usnadnilo

Zajišťovací kolík není správně umístěný Zajišťovací kolík znovu zaveďte a lehce zatlačte,

zatímco se hřídel otáčí

Žací kotouč se netočí Ucpaný žací kotouč Zkontrolujte spodní stranu zahradního nářadí a

popř. uvolněte (noste vždy zahradní rukavice)

Uvolněná matice žacího kotouče Matici žacího kotouče utáhněte, dbejte na to,

aby byly žací kotouč, oběhový talíř a přítlačná

podložka namontovány centricky (noste vždy

zahradní rukavice) (viz obrázek 3)

Příliš vysoká, příliš hustá tráva Příliš vysoká tráva: sečte postupně

Příliš hustá tráva: pracujte s menší šířkou sečení

na jedno sečení

Špatný výkon sečení Znečistěný ochranný kryt Ochranný kryt uvnitř vyčistěte

Tupý žací kotouč Žací kotouč otočte/vyměňte

Žádná žací struna Žací strunu doplňte

OBJ_BUCH-2432-006.book Page 128 Thursday, June 8, 2017 10:50 AM

Slovensky | 129

Bosch Power Tools F 016 L81 755 | (8.6.17)

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku zahradního nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Fax: +420 519 305705

E-Mail: [email protected]

www.bosch.cz

Zpracování odpadů

Nevyhazujte zahradní nářadí do domovního

odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o starých elektrických

a elektronických zařízeních a jejím prosazení v národních

zákonech musejí být neupotřebitelná elektrická a

elektronická zařízení rozebraná shromážděna a dodána k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Vysvetlenia symbolov na

záhradníckom náradí

Všeobecné upozornenie na

nebezpečenstvo.

Pozorne si prečítajte tento

Návod na používanie.

Dávajte pozor na to, aby ste pri

práci nezranili blízko stojace

osoby odletujúcimi cudzími

telieskami.

Výstraha: Keď záhradnícke

náradie pracuje, zachovávajte

od neho bezpečný odstup.

Počítajte s možným spätným

rázom rezacieho kotúča.

Zásuvku sieťovej šnúry odpojte

od siete vždy ešte predtým, ako

budete vykonávať nastavovanie

alebo čistenie záhradníckeho náradia,

resp. keď chcete nechať záhradnícke

náradie určitý čas bez dozoru alebo keď

sa poškodí alebo zamotá sieťová šnúra.

Používajte chrániče sluchu a

ochranné okuliare.

Noste ochrannú pracovnú

prilbu.

Používajte ochranné pracovné

rukavice.

Používajte ochrannú pracovnú

obuv.

Nepoužívajte toto záhradnícke

náradie v daždi, ani ho vplyvom

dažďa nevystavujte.

Dávajte pozor na to, aby odletujúce

drobné telesá (kamene a pod.) nikoho

nezranili. Postarajte sa o to, aby osoby,

ktoré sa nachádzajú v blízkosti, mali

počas práce bezpečný odstup od

záhradníckeho náradia.

Typická hladina hluku A

produktu s

namontovaným nožom.

OBJ_BUCH-2432-006.book Page 129 Thursday, June 8, 2017 10:50 AM

130 | Slovensky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Typická hladina hluku A

produktu s

namontovanou cievkou.

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky

bezpečnostné upozornenia

a bezpečnostné pokyny. Nedostatky

pri dodržiavaní bezpečnostných

pokynov a upozornení môžu mať za

následok zásah elektrickým prúdom,

vznik požiaru a/alebo spôsobiť vážne

poranenia osôb.

Uschovajte všetky Bezpečnostné

pokyny a upozornenia na používanie

v budúcnosti.

Pred použitím výrobku skontrolujte

sieťovú šnúru a predlžovací kábel, či

nie sú poškodené, alebo či nemajú

znaky starnutia materiálu. Ak by sa

tieto šnúry poškodili počas

používania, okamžite vytiahnite

zástrčku sieťovej šnúry zo zásuvky.

NEDOTÝKAJTE SA ICH, KÝM NIE SÚ

ODPOJENÉ OD ELEKTRICKEJ SIETE.

Nepoužívajte záhradné náradie v

takom prípade, keď sú elektrické

šnúry poškodené alebo

opotrebované.

Keď je sieťová šnúra poškodená,

musí ju vymeniť buď výrobca, jeho

autorizovaný servis alebo iná

primerane kvalifikovaná osoba, aby

sa zamedzilo ohrozeniu bezpečnosti

osôb.

Pred použitím skontrolujte, či

náradie nemá vážnejšie nedostatky.

Táto kontrola sa musí vykonať vždy,

keď náradie spadlo alebo bolo

vystavené väčšiemu nárazu.

Na zaručenie bezpečnosti

odporúčame používať ochranný

spínač pri poruchových prúdoch

(FI) s maximálnym chybovým

30 mA. Tento ochranný spínač pri

poruchových prúdoch (FI) treba

pred každým použitím

prekontrolovať.

Postarajte sa o to, aby neboli vo

vzduchových štrbinách nejaké

zvyšky.

Obsluha

Pri montáži záhradníckeho náradia

postupujte podľa obrázkov,

demontáž sa vykonáva v opačnom

poradí.

Pred použitím odstráňte chránič

noža.

Nepoužívajte toto záhradnícke

náradie na rezanie stien.

Nikdy nedovoľte používať toto

záhradnícke náradie deťom ani

žiadnym iným osobám, ktoré nie sú

dôkladne oboznámené s jeho

používaním. Predpisy niektorej

krajiny môžu prípadne obmedzovať

vek obsluhujúcej osoby. Keď

záhradnícke náradie nepoužívate,

uschovávajte ho tak, aby nebolo

dosiahnuteľné pre deti.

Toto záhradnícke náradie nie je

určené na používanie pre osoby

(vrátane detí) s obmedzenými

psychickými, senzorickými alebo

duševnými schopnosťami alebo s

nedostatočnými skúsenosťami

a/alebo nedostatočnými

POZOR

OBJ_BUCH-2432-006.book Page 130 Thursday, June 8, 2017 10:50 AM

Slovensky | 131

Bosch Power Tools F 016 L81 755 | (8.6.17)

vedomosťami, s výnimkou prípadu,

ak na ne dozerá kompetentná osoba,

alebo ak od nej dostali presné

pokyny, ako majú toto záhradnícke

náradie používať.

Dávajte pozor na deti, aby ste

zabezpečili, že sa nebudú môcť s

týmto záhradníckym náradím hrať.

Nikdy nepoužívajte toto záhradnícke

náradie vtedy, keď sa v

bezprostrednej blízkosti zdržiavajú

nejaké osoby, predovšetkým deti,

alebo domáce zvieratá.

Obsluhujúca osoba alebo užívateľ je

zodpovedný za úrazy a škody

spôsobené iným ľuďom alebo za

škody na ich majetku.

Pri práci majte na sebe dlhé ťažké

nohavice, pevnú obuv a rukavice.

Nenoste voľné oblečenie, šperky,

krátke nohavice, sandále a nikdy

nepracujte bosý.

Dôkladne preskúmajte plochu, ktorú

budete kultivovať a odstráňte

kamene, palice, drôty, kosti a iné

cudzie telesá.

Nepoužívajte záhradné náradie na

miestach, na ktorých sa nachádza

sieťová šnúra.

Pred použitím vždy zrakom

skontrolujte, či nie sú rezací kotúč

alebo matica rezacieho kotúča

opotrebované alebo poškodené.

Opotrebované alebo poškodené

rezacie kotúče a takisto matice

rezacích kotúčov vymieňajte vždy po

celých súpravách, aby ste zabránili

nevyváženosti.

Pracujte iba za denného svetla alebo

za dobrého umelého osvetlenia.

Nepracujte s týmto záhradníckym

náradím za nepriaznivých

poveternostných podmienok, najmä

ked sa blíži búrka.

Mimoriadne starostlivo používajte

záhradnícke náradie v mokrej tráve

alebo v krovinách.

Pri práci s týmto náradím pamätajte

vždy na to, aby ste mali bezpečný

postoj, vždy s ním iba kráčajte, nikdy

nebežte.

Zabezpečte si vždy pevný postoj a

udržiavajte rovnováhu. Nikdy sa

nepreceňujte.

Pri práci s týmto náradím používajte

chrániče sluchu a ochranné okuliare.

Keď toto náradie obsluhujete,

používajte ochranné okuliere podľa

normy EN 166 ako aj chrániče sluchu.

Nikdy nepoužívajte záhradné

náradie, ktoré má pokazený ochranný

kryt, poistku proti spätnému rázu

alebo vonkajšie kryty.

Nepoužívajte záhradné náradie s

rezacím listom (nožom) v

bezprostrednej blízkosti

sieťovej/predlžovacej šnúry.

Pred každým použitím náradie

skontrolujte, či na ňom nie je niečo

opotrebované alebo poškodené.

Keď sa vyskytne porucha, postupujte

podľa odseku Hľadanie porúch.

Keď sa stane úraz, odpojte náradie

od elektrickej siete ešte predtým, ako

urobíte iné opatrenia.

Nepracujte so záhradným náradím

nikdy vtedy, keď ste unavený alebo

chorý, alebo ak ste pod vplyvom

alkoholu, drog alebo liekov.

OBJ_BUCH-2432-006.book Page 131 Thursday, June 8, 2017 10:50 AM

132 | Slovensky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Práca na svahu môže byť

nebezpečná.

– Nepracujte s týmto záhradným

náradím na veľmi strmých svahoch.

– Na šikmých plochách alebo na mokrej

tráve dávajte vždy pozor na bezpečnú

chôdzu.

– Na šikmých plochách vždy

postupujte pri kosení priečne, nikdy

nie smerom hore a smerom dole.

– Mimoriadne opatrne postupujte pri

zmene smeru na svahoch.

Svoje ruky a nohy majte vždy v

dostatočnej vzdialenosti od

rezacieho mechanizmu,

predovšetkým pri zapínaní motora.

Záhradnícke náradie vždy vypnite,

keď ho prenášate (transportujete) z

jednej pracovnej plochy na inú

pracovnú plochu.

Ručné elektrické náradie vypnite a

vytiahnite zástrčku prívodnej šnúry

zo zásuvky:

– ivždy, keď nechávate záhradné

náradie bez dozoru,

– keď chcete odstrániť blokovanie

(blokujúce nečistoty),

– keď sa prívodná šnúra zamotala,

– pred výmenou rezacieho

mechanizmu,

– keď budete záhradnícke náradie

kontrolovať, čistiť, alebo na ňom

niečo iné robiť (opravovať ho),

– napríklad po kolízii s cudzím

telesom. Ihneď záhradnícke

náradie prezrite, či nie je

poškodené a dajte ho podľa

potreby opraviť,

– ak začne záhradnícke náradie

nezvyčajne vibrovať (okamžite

skontrolujte).

Skôr ako sa budete dotýkať

rotujúcich rezacích prvkov, počkajte,

kým sa úplne zastavia. Po vypnutí

záhradníckeho náradia rezacie prvky

ešte rotujú ďalej a mohli by Vám

spôsobiť poranenie.

V žiadnom nerobte prípade na

záhradníckom náradí nejaké

zmeny. Nedovolené zmeny by mohli

negatívne ovplyvniť bezpečnosť

Vášho záhradníckeho náradia a mať

za následok zvýšenie hluku a vibrácií.

Záhradnícke náradie skladujte na

bezpečnom a suchom mieste mimo

dosahu detí. Neklaďte na

záhradnícke náradie žiadne iné

predmety.

Používajte len príslušenstvo

Bosch, odporúčané a schválené pre

toto záhradné náradie. (pozri

obrázok 14)

Pri dlhšom používaní záhradníckeho

náradia (alebo aj iných produktov) je

používateľ vystavený vibráciám, ktorí

môžu spôsobiť chorobu z vibrácií

(Raynaudov fenomén) alebo

syndróm karpálneho tunela

(zápästia).

Pri nich je obmedzené vnímanie

dotykom a regulácia teploty rúk,

môžu sa objaviť hluchota a pálivý

pocit, až poškodenie nervov a

krvného obehu, taktiež nekrózy

tkaniva.

Obráťte sa na svojho lekára, len čo

objavíte príznaky, ktoré poukazujú na

preťaženie vibráciami. Tieto

OBJ_BUCH-2432-006.book Page 132 Thursday, June 8, 2017 10:50 AM

Slovensky | 133

Bosch Power Tools F 016 L81 755 | (8.6.17)

symptómy zahŕňajú pocit hluchoty,

stratu citlivosti, svrbenie, pichanie,

bolesti, stratu sily, zmeny farby

pokožky alebo stavu pokožky. Tieto

symptómy sa najčastejšie prejavujú

na prstoch, rukách a zápästí.

Používajte záhradnícke náradie vždy

so správnym nástavcom. Dajte pozor

na to, aby ste záhradnícke náradie

vždy držali za prednú aj zadnú

rukoväť a keď treba, obmedzte dĺžku

doby práce.

V prípadoch, keï nôž odrazu narazí na

tvrdý predmet alebo pri rezaní húštin

èi krovísk poèítajte so spätným

rázom záhradníckeho náradia.

Pokúste sa úèinky spätných rázov

minimalizova.

Toto záhradnícke náradie je urèené

na používanie s remeòom na plece.

Remeò si nastavte tak, aby bolo

náradie správne vyvážené a práca

s náradím èo najmenej namáhavá.

Rezací list chráòte pri transporte

a skladovaní vždy pomocou vhodnej

ochrany.

Dávajte pozor na to, aby bola sieová

šnúra vždy v dostatoènej vzdialenosti

od rezacieho mechanizmu náradia.

Údržba

Keď s niečím manipulujete, alebo

keď niečo robíte v priestore

ostrých nožov, používajte vždy

pracovné rukavice.

Pravidelne vykonávajte údržbu,

aby ste si zabezpečili dlhé a

spoľahlivé používanie výrobku:

Postarajte sa o to, aby boli všetky

matice, zavŕtané skrutky a ostatné

skrutky dobre utiahnuté, aby bol

zabezpečený správny prevádzkový

stav záhradníckeho náradia. Použite

na tento účel náradie, ktoré je

súčasťou základnej výbavy.

Kontrolujte pravidelne svoje

záhradnícke náradie a keď zistíte, že

niektoré súčiastky sú opotrebované

alebo poškodené, preventívne ich

kvôli vlastnej bezpečnosti vymeňte.

Postarajte sa o to, aby boli použité

náhradné súčiastky schválené

firmou Bosch.

Záhradné náradnie dávajte

opravovať len v autorizovanom

servisnom stredisku Bosch.

Pred transportom a uskladnením

záhradného náradia sa postarajte o

to, aby bolo náradie čisté a bez

zvyškov trávy a pod. V prípade

potreby ho vyčistite mäkkou

suchou kefou.

Odstraňujte usadeniny medzi

rezacou hlavou a ochranným krytom.

Aby ste mohli toto záhradnícke

náradie skladovať na menšom

priestore, rozmontujte tyč. (pozri

obrázok 3)

Elektrická bezpečnosť

Dôležité upozornenie!

Predtým, ako začnete robiť

údržbu alebo záhradnícke

náradie čistiť, vypnite ho a

vytiahnite zástrčku prívodnej šnúry

zo zásuvky. To isté platí v prípade, ak

je poškodená, narezaná alebo

zauzlená prívodná šnúra.

OBJ_BUCH-2432-006.book Page 133 Thursday, June 8, 2017 10:50 AM

134 | Slovensky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Vaše záhradnícke náradie je kvôli

bezpečnosti vybavené ochrannou

izoláciou a nepotrebuje žiadne

uzemnenie. Prevádzkové napätie

výrobku je 230 V AC (striedavý prúd),

50 Hz (pre krajiny mimo EÚ 220 V

alebo 240 V). Používajte len schválené

predlžovacie šnúry zodpovedajúce

predpisom. Bližšie informácie Vám

poskytne Vaše autorizované servisné

stredisko.

Na zvýšenie bezpečnosti odporúčame

používať ochranný spínač pri

poruchových prúdoch (FI) s

maximálnym chybovým prúdom

30 mA. Tento ochranný spínač treba

pred každým použitím prekontrolovať.

Sieťovú šnúru a predlžovaciu šnúru

veďte mimo pohyblivých súčiastok a

vyhnite sa akémukoľvek poškodeniu

elektrických šnúr, aby ste zabránili ich

kontaktu so súčiastkami, ktoré vedú

elektrický prúd.

Káblové spojky (sieťové zástrčky a

zásuvky) musia byť suché a nesmú ležať

na zemi.

Sieťovú a predlžovaciu šnúru treba

pravidelne kontrolovať, či nevykazujú

znaky poškodenia a smú sa používať len

vtedy, keď sú v bezchybnom stave.

Keď je sieťová šnúra náradia

poškodená, smie sa zveriť do opravy

len autorizovanému servisnému

stredisku Bosch.

Používajte len schválené predlžovacie

šnúry.

Používajte len predlžovacie šnúry,

vedenia a predlžovacie káblové bubny,

ktoré zodpovedajú normám

EN 61242 / IEC 61242 alebo

IEC 60884-2-7.

Ak chcete používať pri práci s týmto

náradím predlžovaciu šnúru, treba

dodržať nasledovné prierezy

elektrických vodičov:

– Prierez vodiča 1,25 mm

alebo

1,5 mm

– Maximálna prípustná dĺžka

predlžovacej šnúry je 30 m, resp.

maximálna prípustná dĺžka

predlžovacieho káblového bubna s

ochranným spínačom pri

poruchových prúdoch (FI) je 60 m

Upozornenie: Ak používate pri práci

predlžovaciu šnúru, musí byť táto

vybavená – ako je to popísané v

Bezpečnostných predpisoch –

ochranným vodičom, ktorý je

prostredníctvom zástrčky prepojený s

ochranným vodičom Vášho

elektrického zariadenia.

V prípade pochybností prekonzultujte

problém s vyučeným elektrikárom

alebo s najbližším autorizovaným

servisným strediskom Bosch.

BUĎTE OPATRNÝ: Nevhodné

predlžovacie šnúry, ktoré

nezodpovedajú predpisom,

môžu byť nebezpečné. Predlžovacia

šnúra, zástrčka a spojka musia byť na

používanie vo vonkajšom prostredí

vyrobené vo vodotesnom

vyhotovení, ktoré je schválené na

používanie vo vonkajšom prostredí.

Dodržiavajte Návod na používanie

predlžovacej šnúry alebo navíjacieho

bubna ako aj národné predpisy na ich

používanie.

OBJ_BUCH-2432-006.book Page 134 Thursday, June 8, 2017 10:50 AM

Slovensky | 135

Bosch Power Tools F 016 L81 755 | (8.6.17)

Pokyny k produktom, ktoré sa vo

Veľkej Británii nepredávajú:

UPOZORNENIE: Pre Vašu bezpečnosť

je potrebné, aby zástrčka namontovaná

na záhradníckom náradí bola spojená s

predlžovacou šnúrou. Spojenie

predlžovacej šnúry musí byť chránené

pred ostrekujúcou vodou, musí byť

vyrobené z gumy, alebo musí byť

potiahnuté gumou. Predlžovacia šnúra

musí byť vybavená odľahčovacími

prípravkami pri namáhaní na ťah.

Symboly

Nasledujúce symboly sú pre čítanie a pochopenie tohto

Návodu na používanie veľmi dôležité. Dobre si tieto symboly a

ich významy zapamätajte. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Používanie podľa určenia

Toto náradie je vhodné ma odstraňovanie menších kríkov a

krovia, na rezanie mladých rastlín, na vyrezávanie a

prerieďovanie a na odstraňovanie buriny, dlhej trávy a

pŕhľavy okolo domu a v záhradke.

Technické údaje

Informácia o hlučnosti/vibráciách

Symbol Význam

Smer pohybu

Smer reakcie

Zapnutie

Vypnutie

Príslušenstvo/náhradné súčiastky

Likvidácia

Krovinorez AFS 23-37

Vecné číslo

3 600 HA9 …

Menovitý príkon

W 950

Počet voľnobežných

obrátok

Rezací list

Cievka na strunu

min

-1

min

-1

7000

6000

Šírka rezu cievka

cm 37

Šírka rezu nôž

cm 23

Priemer struny

mm 3,5

Typ struny

zakrútená

Typ noža

s 3 reznými

hranami

Nastaviteľná rukoväť

ÁNO

Hmotnosť podľa EPTA-

Procedure 01:2014

kg 5,2

Trieda ochrany

/II

Sériové číslo

pozri typový štítok na

záhradníckom náradí

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch,

keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú

špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.

Hodnoty hlučnosti zistené podľa EN 50636-2-91. Cievka na strunu Nôž

Vyhodnotená hladina hluku A tohto náradia je typicky:

Hladina akustického tlaku

Hladina akustického výkonu

Nespoľahlivosť merania K

Používajte chrániče sluchu!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 50636-2-91:

Hodnota emisie vibrácií a

Nepresnosť merania K

m/s

5,0

=1,5

5,0

=1,5

OBJ_BUCH-2432-006.book Page 135 Thursday, June 8, 2017 10:50 AM

136 | Slovensky

F 016 L81 755 | (8.6.17) Bosch Power Tools

Montáž a používanie

 Neprípájajte záhradnícke náradie do zásuvky predtým,

ako je kompletne zmontované.

 Po vypnutí krovinorezu rezacia hlava ešte niekoľko

sekúnd dobieha. Počkajte, kým sa rezacia hlava celkom

zastaví, až potom zapínajte krovinorez znova.

 Nezapínajte a nevypínajte náradie v krátkych

intervaloch po sebe.

 Odstráňte usadeniny trávy z rezacej hlavy, keď

vymieňate rezaciu hlavu.

 Odporúčame používanie rezacích prvkov schválených

firmou Bosch. V prípade používania iných rezacích

prvkov môže byť výsledok práce odlišný.

 Pri používaní rezacieho listu dbajte na to, aby bol list

dobre upevnený pomocou matice rezacieho listu.

 Pri dlhšom používaní odporúčame prerušovať prácu

primeranými prestávkami.

Číslovanie sa vzťahuje zobrazenia na stranách s obrázkami.

Pokyny na používanie

Hľadanie porúch

Cieľ činnosti Obrázok Strana

Obsah dodávky (základná výbava) 1 251

Montáž ochranného krytu 2 252

Zloženie hlavnej rúry 3 252

Montáž cievky na strunu a rezacej

struny

4 253

Montáž rezacieho listu

5 254–255

Montáž poistky proti spätnému rázu/

Návod na obsluhu pre pravákov

6 256

Montáž poistky proti spätnému rázu/

Návod na obsluhu pre ľavákov 7 256

Montáž ramenného popruhu

Nastavenie dĺžky rukoväte

8 257

Zapojenie predlžovacej šnúry 9 257

Zapnutie/vypnutie 10 258

Pokyny na používanie 11 258

Čistenie 12 259

Skladovanie rezacej struny 13 260

Voľba príslušenstva 14 260

Oblasť použitia Rezací nástroj

Odstraňovanie kríkov a húštiny Rezací list

Rezanie mladých rastlín Rezací list

Vyrezávanie/prerieďovanie Cievka na strunu

Odstraňovanie buriny Cievka na strunu/

rezací list

Kosenie vysokej trávy Cievka na strunu

Odstraňovanie žihľavy Cievka na strunu/

rezací list

Cieľ činnosti Obrázok Strana

Symptómy Možná príčina Odstránenie príčiny

Záhradnícke náradie

nebeží

Výpadok sieťového napätia Skontrolujte a zapnite

Zásuvka elektrickej siete je chybná Použite inú zásuvku

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je

poškodená, ju vymeniť

Poistka vypadla Vymeňte poistku

Iniciovala sa ochrana proti preťaženiu Nechajte záhradnícke náradie vychladnúť a

znova ho spustite

Záhradnícke náradie beží

prerušovane

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je

poškodená, ju vymeniť

Vyhľadajte autorizovanú servisnú opravovňu

Vnútorná kabeláž záhradníckeho náradia je

porušená

Vyhľadajte autorizovanú servisnú opravovňu

Záhradné náradie nereže

(nekosí)

Poškodený rezací list / cievka Rezací list / cievku vymeniť (používajte pritom

vždy záhradnícke pracovné rukavice)

OBJ_BUCH-2432-006.book Page 136 Thursday, June 8, 2017 10:50 AM

Slovensky | 137

Bosch Power Tools F 016 L81 755 | (8.6.17)

Ak sa Vám nepodarilo odstrániť problém pomocou tabuľky porúch, obráťte sa najprv na svojho predajcu.

Servisné stredisko a poradenstvo pri

používaní

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo

uvedené na typovom štítku záhradníckeho náradia.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: +421 2 48 703 800

Fax: +421 2 48 703 801

E-Mail: [email protected]

www.bosch-pt.sk

Intenzívnejšie vibrácie Rezací kotúč poškodený Rezací kotúč vymeniť (používajte pritom vždy

záhradnícke pracovné rukavice)

Rezacia struna pretrhnutá Rezaciu strunu vymeniť

Hlava rezacej struny znečistená Vyčistite rezaciu hlavu a odstráňte nečistoty

Matica rezacieho kotúča uvoľnená Maticu rezacieho listu utiahnuť 20 Nm, dávať

pozor na to, aby rezací list, tanier a prítlačný

kotúč boli namontované vo vycentrovanej

polohe (používajte pritom vždy záhradnícke

pracovné rukavice)

Rezací list nie je správne namontovaný Uvoľnite rezací list a namontujte ho tak, aby bol

ustredený. Rešpektujte vodiace krúžky na

rezacom liste pre ustredenú montáž.

Zlý výsledok kosenia a

zostávajúce byle rastlín

Tráva je príliš vysoká alebo príliš hustá Tráva je príliš vysoká: rezať (kosiť) ju po etapách

Tráva je príliš hustá: pracovať s menším

záberom pri jednom kroku.

Rezací kotúč je tupý Rezací kotúč otočiť/vymeniť

Rezací kotúč je zanesený Skontrolujte dolnú stranu náradia a v prípade

potreby ju uvoľnite (vyčistite) (používajte

pritom vždy záhradnícke pracovné rukavice)

Hlava rezacej struny znečistená Vyčistite rezaciu hlavu a odstráňte nečistoty

Matica rezacieho kotúča sa

nedá uvoľniť

Poškodený závit matice alebo hriadeľa Hriadeľ potrite tukom, aby ste uľahčili uvoľnenie

matice

Aretačný čap nie je správne umiestnený Zasuňte aretačný čap znova a jemne ho

pritláčajte pri súčasnom otáčaní hriadeľa

Rezací kotúč sa neotáča Rezací kotúč je zanesený Skontrolujte dolnú stranu náradia a v prípade

potreby ju uvoľnite (vyčistite) (používajte

pritom vždy záhradnícke pracovné rukavice)

Matica rezacieho kotúča uvoľnená Maticu rezacieho kotúča utiahnuť a pamätať na

to, že rezací kotúč, obežný tanier a prítlačný

kotúč musia byť namontované vycentrované

(používajte pritom vždy záhradnícke pracovné

rukavice) (pozri obrázok 3)

Tráva je príliš vysoká alebo príliš hustá Tráva je príliš vysoká: rezať (kosiť) ju po etapách

Tráva je príliš hustá: pracovať s menším

záberom pri jednom kroku.

Zlý rezací výkon Ochranný kryt znečistený Vyčistite vnútro ochranného krytu

Rezací kotúč je tupý Rezací kotúč otočiť/vymeniť

Chýba rezacia struna Doplniť rezaciu strunu

Symptómy Možná príčina Odstránenie príčiny

OBJ_BUCH-2432-006.book Page 137 Thursday, June 8, 2017 10:50 AM

138 | Magyar

F 016 L81 755 | (8.6.17) Bosch Power Tools

Likvidácia

Neodhadzujte záhradnícke náradie do

komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o starých

elektrických a elektronických výrobkoch a podľa jej aplikácií v

národnom práve Vášho štátu sa musia už nepoužiteľné

elektrické a elektronické prístroje zbierať separovane a dávať

na recykláciu zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

A kerti kisgépen található jelek és

jelzések magyarázata

Általános tájékoztató a

veszélyekről.

Gondosan olvassa el az

Üzemeltetési útmutatót.

Ügyeljen arra, hogy a

berendezésből kirepülő idegen

anyagok ne sebesíthessék meg

a közelben álló személyeket.

Figyelmeztetés: Munka közben

tartson biztonságos távolságot

a kerti kisgéptől.

Számítson arra, hogy a vágólap

visszarúghat.

Ha a kerti kisgépen beállítási

vagy tisztítási munkákat akar

végezni, vagy a kerti kisgépet

egy ideig felügyelet nélkül hagyja, vagy

ha a hálózati kábel vagy a hosszabbító

kábel megrongálódott vagy beleakadt

valamibe, húzza ki a dugaszoló aljzatból

a hálózati csatlakozó dugót.

Viseljen zajtompító fülvédőt és

védőszemüveget.

Viseljen védősisakot.

Viseljen védő kesztyűt.

Viseljen védőcsizmát.

Ne használja a kerti kisgépet

esőben és ne tegye ki az eső

hatásának.

Ügyeljen arra, hogy a kirepülő idegen

tárgyak ne okozhassanak senkinek se

sérüléseket. Üzem közben ügyeljen

arra, hogy a közelében álló személyek

biztonságos távolságban legyenek a

kerti kisgéptől.

A termék jellemezű A-

kiértékelésű zajszintje

pengével felszerelt

állapotban.

A termék jellemező A-

kiértékelésű zajszintje

tekerccsel felszerelt

állapotban.

Általános biztonsági előírások az

elektromos kéziszerszámokhoz

Olvassa el

valamennyi

biztonsági előírást és utasítást. A

biztonsági előírások és utasítások

betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy súlyos

testi sérülésekhez vezethet.

FIGYELMEZTETÉS

OBJ_BUCH-2432-006.book Page 138 Thursday, June 8, 2017 10:50 AM

Magyar | 139

Bosch Power Tools F 016 L81 755 | (8.6.17)

Őrizze meg a jövőbeli használatra is

valamennyi biztonsági előírást és

utasítást.

Használat előtt ellenőrizze a hálózati,

illetve hosszabbító kábelt, nem

láthatók-e rajta megrongálódás vagy

öregedés jelei. Ha a kábelek

használat közben megrongálódnak,

húzza ki azonnal a hálózati csatlakozó

dugót a dugaszolóaljzatból. NE

ÉRINTSE MEG A KÁBELT, MIELŐTT

KIHÚZTA A CSATLAKOZÓ DUGÓT A

DUGASZOLÓ ALJZATBÓL. Ne

üzemeltesse a kerti kisgépet, ha a

kábelek megrongálódtak vagy

elkoptak.

Ha a készülék hálózati kábelje

megrongálódott, akkor azt ki kell

cserélni, ezzel a munkával a biztonság

veszélyeztetésének elkerülésére a

gyártót, a gyártó erre feljogosított

vevőszolgálatát vagy egy megfelelő

szakképzettségű személyt kell

megbízni.

A használat előtt mindig ellenőrizze,

nem léptek-e fel nyilvánvaló hibák.

Ezt a vizsgálatot akkor is ugyanígy

végre kell hajtani, ha a kerti kisgépet

leejtették, vagy erős ütésnek volt

kitéve.

A biztonság megnövelése

érdekében célszerű egy legfeljebb

30 mA hibaáram-kapcsolót

használni. Ezt a hibaáram

kapcsolót minden használat előtt

külön ellenőrizni kell.

Gondoskodjon arról, hogy a

szellőzőnyílást sohase tömjék el

maradékok.

Kezelés

Ügyeljen a kerti kisgép

összeszerelésekor az ábrákon látható

adatokra. A szétszerelés fordított

sorrendben kerül végrehajtásra.

Távolítsa el használat előtt a

késvédőt.

Ne használja a kerti kisgépet falak

vágására.

Sohase engedje meg gyerekeknek,

vagy az ezen előírásokat nem ismerő

személyeknek, hogy a kerti kisgépet

használják. Az Ön országában

érvényes előírások lehet hogy

korlatozzák a kezelő korát. Ha a kerti

kisgépet nem használja, azt

gyermekek számára nem elérhető

helyen tárolja.

Ez a kerti kisgép nincs arra

előirányozva, hogy azt olyan

személyek (beleértve a gyerekeket)

használják, akiknek a fizikai,

érzékelési, vagy értelmi képességeik

korlátozottak, vagy nincsenek meg a

megfelelő tapasztalataik, illetve

tudásuk, kivéve ha az ilyen

személyekre a biztonságukért felelős

más személy felügyel, vagy

utasításokat ad arra, hogyan kell

használni a kerti kisgépet.

Gyerekeket nem szabad a kerti

kisgéppel felügyelet nélkül hagyni,

nehogy játsszanak a készülékkel.

Sohase használja a kerti kisgépet, ha

személyek, mindenek előtt gyerekek

vagy háziállatok, tartózkodnak a

közvetlen közelében.

A más személyek által elszenvedett

balesetekért, illetve a más

OBJ_BUCH-2432-006.book Page 139 Thursday, June 8, 2017 10:50 AM

140 | Magyar

F 016 L81 755 | (8.6.17) Bosch Power Tools

tulajdonában keletkezett károkért a

kezelő vagy felhasználó felel.

Viseljen hosszú, vastag nadrágot,

erős anyagból készült cipőt és

kesztyűt. Ne viseljen bő ruhát,

ékszereket, rövidnadrágot, szandált

és sohase dolgozzon mezítláb.

Gondosan vizsgálja meg a

megmunkálni kívánt területet, és

távolítsa el a köveket, botokat,

drótokat, csontokat és egyéb idegen

tárgyakat.

Ne használja a kerti kisgépet olyan

helyeken, ahol hálózati tápvezetékek

vannak.

A használat előtt mindig ellenőrizze,

nincs-e elkopva vagy megrongálódva

a vágólap vagy a vágólap-anya. Az

elhasználódott vagy megrongálódott

vágólapokat és vágólap-anyákat

mindig teljes készletként cserélje ki,

hogy elkerülje a

kiegyensúlyozatlanságot.

Csak nappali fénynél vagy jó

mesterséges megvilágitás mellett

dolgozzon.

Rossz időjárási viszonyok esetén, és

főleg ha vihar készül, ne dolgozzon a

kerti kisgéppel.

Nedves fűben/bozótban a kerti

kisgépet különösen óvatosan

használja.

Ügyeljen a kerti kisgéppel végzett

munka során mindig arra, hogy

biztonságosan álljon; csak menjen,

sohase szaladjon.

Mindig szilárd alapon álljon és őrizze

meg az egyensúlyát. Ne erőltesse túl

magát.

A kerti kisgéppel végzett munka

során viseljen zajtompító fülvédőt és

védőszemüveget.

A kerti kisgép kezelésekor viseljen

egy az EN 166 szabványnak

megfelelő védőszemüveget és egy

zajtompító fülvédőt.

Sohase használja a kerti kisgépet

hiányzó vagy meghibásodott

védőbúrával, visszarúgás elleni

biztosítóval vagy fedelekkel.

Ne használja a vágólappal felszerelt

kerti kisgépet hálózati kábelek és

hosszabbító kábelek közelében.

Minden egyes használat előtt és

minden egyes használat után

ellenőrizze, nincs-e megrongálódva,

vagy elkopva a kerti kisgép.

Egy hiba fellépése esetén járjon el a

hibakeresés szakaszban leírtak

szerint.

Ha baleset történt, válassza le a

berendezést a hálózatról, mielőtt más

intézkedéseket foganatosítana.

Ne használja a kerti kisgépet, ha

fáradt, beteg, vagy alkohol,

kábítószerek vagy orvosságok hatása

alatt áll.

A lejtőkön végzett munka

veszélyes lehet.

– Különösen meredek lejtőkön a kerti

kisgéppel ne dolgozzon.

– Ferde felületeken, vagy nedves fűben

mindig ügyeljen arra, hogy csak

biztonságos, szilárd helyekre lépjen.

– A kerti kisgéppel lejtős felületeken

mindig csak keresztben és sohase

fentről lefelé vagy lentről felfelé

haladva dolgozzon.

OBJ_BUCH-2432-006.book Page 140 Thursday, June 8, 2017 10:50 AM

Magyar | 141

Bosch Power Tools F 016 L81 755 | (8.6.17)

– A lejtőkön irányváltoztatás esetén

különösen óvatosan kell eljárni.

Tartsa távol a kezeit és lábait a

vágószerszámtól, főleg amikor

bekapcsolja a motort.

Kapcsolja ki a kerti kisgépet, amikor

azt a megmunkálandó felülethez

szállítja, vagy onnan elszállítja.

Kapcsolja ki a kerti kisgépet és húzza

ki a hálózati csatlakozó dugót a

dugaszoló aljzatból:

– minden esetben, ha a kerti kisgépet

felügyelet nélkül hagyja,

– a beékelődések elhárítása előtt,

– ha a kábel összecsomózódott,

– a vágószerkezet kicserélése előtt,

– mielőtt a kerti kisgépet ellenőrizné,

megtisztítaná, vagy azon

valamilyen munkát végezne,

– egy idegen testtel való ütközés

után. Azonnal ellenőrizze a kerti

kisgép esetleges megrongálódásait

és szükség esetén javíttassa meg,

– ha a kerti kisgép szokatlan módon

rezgésbe jön (azonnal ellenőrizze).

Várjon, amíg a forgó vágóelemek

teljesen leállnak, mielőtt hozzájuk

érne. A vágóelemek a kerti kisgép

kikapcsolása után még tovább

forognak és sérüléseket okozhatnak.

A kerti kisgépen változtatásokat

végrehajtani tilos. A nem

megengedett változtatások

befolyásolhatják a kerti kisgépe

biztonságát és megnövekedett

zajokhoz és rezgésekhez

vezethetnek.

A kerti kisgépet egy biztonságos,

száraz helyiségben, a gyerekek által

el nem érhető helyen tárolja. Ne

tegyen más tárgyakat a kerti

kisgépre.

Csak olyan Bosch kerti kisgép

tartozékokat használjon,

amelyeket ezen berendezéssel

való használatra javasoltak és

engedélyeztek. (lásd a 14. ábrát)

A kerti kisgépek (vagy más

berendezések) használata során a

felhasználó rezgések hatásának van

kitéve, amelyek fehérujj betegséghez

(Raynaud-jelenség) vagy egy carpalis

alagút szindrómához vezethetnek.

Ilyenkor a kéz érzékelési képessége

és hőmérséklet szabályozása

korlátozott, zsibbadás, égő érzés,

ideg- és keringési ártalmak és

nekrózis léphetnek fel.

Forduljon orvoshoz, ha olyan tünetei

vannak, amelyek rezgés-túlterhelésre

utalnak. Ezek a következők:

zsibbadás, érzéketlenség, viszketés,

szúró fájfalom, más fájdalom,

erőtlenség, a bőr színének vagy

állapotának változásai. Ezek a

tünetek a leggyakrabban az ujjakban,

kezekben vagy a csuklóban lépnek

fel.

Mindig csak a megfelelő előtéttel

használja a kerti kisgépet. Ügyeljen

arra, hogy a kerti kisgépet mindig az

első és hátsó fogantyúnál fogva tartsa

és korlátozza szükség esetén a

munkaidőt.

Ha a kés hirtelen egy kemény

tárgyhoz ér, vagy ha bokrot vagy

sövényt nyír, számítson arra, hogy a

kerti kisgép visszarúghat. Próbálja

meg minimálisra csökkenteni a

visszarúgások hatását.

OBJ_BUCH-2432-006.book Page 141 Thursday, June 8, 2017 10:50 AM

142 | Magyar

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ez a kerti kisgép egy vállszíjjal való

használatra van kialakítva. Állítsa be

úgy a vállszíjat, hogy a szerszám

helyesen ki legyen egyensúlyozva, így

a géppel végzett munka kevésbé

fárasztó.

A vágólapot a szállításhoz és

tároláshoz mindig fedje le egy

megfelelő védőlappal.

Tartsa távol az áramellátó kábelt a

vágószerszámtól.

Karbantartás

Viseljen mindig kerti

védőkesztyűt, ha éles kések körül

végez munkát.

A hosszú és megbízható működés

biztosítására rendszeresen hajtsa

végre a következő karbantartási

munkákat.

Gondoskodjon arról, hogy

valamennyi anya, csapszeg és csavar

biztonságosan rögzítve legyen, hogy

garantálhassa a kerti kisgép

biztonságos munkavégzési állapotát.

Használja ehhez a készülékkel

szállított szerszámot.

Vizsgálja felül a kerti kisgépet és a

biztonság érdekében cserélje ki az

elhasználódott vagy megrongálódott

alkatrészeket.

Gondoskodjon arról, hogy

cserealkatrészként csak Bosch

által engedélyezett alkatrészeket

használjon.

A kerti kisgépet csak egy erre

feljogosított Bosch javítóműhelyben

javíttassa.

A szállítás és tárolás előtt

gondoskodjon arról, hogy a kerti

kisgép tiszta legyen és mentes

legyen a maradékoktól. Ha

szükséges, egy puha, száraz

kefével tisztítsa meg.

Távolítson el minden lerakódást a

vágófej és a védőbúra között. A

kompakt tároláshoz a kerti kisgépet a

száránál két részre lehet bontani.

(lásd 3. ábra)

Elektromos biztonsági előírások

Figyelem! A karbantartási

vagy tisztítási munkák

megkezdése előtt kapcsolja

ki a kerti kisgépet és húzza ki a

hálózati csatlakozó dugót. Ugyanez

érvényes azokra az esetekre is,

amikor a hálózati csatlakozó kábel

megrongálódott, belevágtak, vagy

beakadt valamibe.

Az Ön kerti kisgépe biztonsági

meggondolásokból védőszigeteléssel

van ellátva és földelésre nincs

szüksége. Az üzemi feszültség

230 V AC, 50 Hz (az EU-n kívüli

országokban 220 V vagy 240 V is

lehetséges). Csak engedélyezett

hosszabbító kábelt használjon. További

információkat az erre feljogosított

vevőszolgálattól kaphat.

A biztonság megnövelésére használjon

egy legfeljebb 30 mA hibaáramú

hibaáram-kapcsolót. Ezt a

hibaáramkapcsolót minden egyes

használat előtt ellenőrizni kell.

Tartsa távol a hálózati tápvezetéket és a

hosszabbító kábelt a mozgó

alkatrészektől és előzze meg a kábelek

bárminemű megrongálódását, amely

OBJ_BUCH-2432-006.book Page 142 Thursday, June 8, 2017 10:50 AM

Magyar | 143

Bosch Power Tools F 016 L81 755 | (8.6.17)

feszültség alatt álló alkatrészek

érintéséhez vezethet.

A kábelösszeköttetéseket (a csatlakozó

dugókat és a dugaszoló aljzatokat)

szárazon kell tartani, és nem szabad

közvetlenül a földre fektetni.

A hálózati és hosszabbító kábel

megrongálódásának esetleges jeleit

rendszeresen ellenőrizni kell, a

kábeleket csak kifogástalan állapotban

szabad használni.

Ha a készülék hálózati kábelje

megrongálódott, azt csak egy

feljogosított Bosch-műhellyel szabad

megjavíttatni.

Csak engedélyezett hosszabbító

kábeleket használjon.

Csak olyan hosszabbító kábeleket,

vezetékeket és kábeldobokat

használjon, amelyek megfelelnek az

EN 61242 / IEC 61242 vagy az

IEC 60884-2-7 szabványnak.

Ha a készülék üzemeltetéséhez egy

hosszabbító kábelt akar használni,

akkor a következő vezeték

keresztmetszetekre van szükség:

– A vezeték keresztmetszetet

1,25 mm

vagy 1,5 mm

– A hosszabbító kábel legnagyobb

megengedett hossza 30 m, illetve

kábeldob és hibaáram védőkapcsoló

használata esetén 60 m

Megjegyzés: Ha egy hosszabbító kábelt

használ, akkor annak – amint az a

biztonsági előírásokban leírásra került

– egy védővezetékkel kell

rendelkeznie, amely a csatlakozó

dugón keresztül össze van kötve az Ön

elektromos berendezésének

védővezetékével.

Kétséges esetekben kérdezzen meg

erről egy megfelelő képzésű

villanyszerelőt vagy a legközelebbi

Bosch szerviz képviseletet.

VIGYÁZAT: A nem

előírásszerű hosszabbító

kábelek veszélyesek

lehetnek. A hosszabbító kábeleknek,

csatlakozó dugóknak és

csatlakozásoknak vízhatlan,

szabadtéri használatra

engedélyezett kivitelűeknek kell

lenniük.

Vegye tekintetbe a hosszabbító kábel

vagy a kábeldob gyártója által kiadott

használati utasítást, továbbá az adott

országban az ezek használatára

vonatkozó előírásokat.

Tájékoztató azon termékekről, amelyek

nem Nagy-Britanniában kerülnek

eladásra:

FIGYELEM: A kerti kisgépre szerelt

csatlakozó dugót az Ön biztonsága

érdekében össze kell kapcsolni a

hosszabbító kábellel. A hosszabbító

csatlakozójának fröccsenő víz ellen

védett kivitelűnek kell lennie, gumiból

kell készülnie, vagy gumival kell

bevonva lennie. A hosszabbítókábelt

csak egy húzásmentesítővel felszerelve

szabad használni.

Jelképes ábrák

Az ezt követő jelmagyarázat a Használati útmutató

elolvasásának és megértésének megkönnyítésére szolgál.

Jegyezze meg ezeket a szimbólumokat és jelentésüket. A

szimbólumok helyes értelmezése segítségére lehet a kerti

kisgép jobb és biztonságosabb használatában.

Jel Magyarázat

Mozgásirány

OBJ_BUCH-2432-006.book Page 143 Thursday, June 8, 2017 10:50 AM

144 | Magyar

F 016 L81 755 | (8.6.17) Bosch Power Tools

Rendeltetésszerű használat

A berendezés a ház körüli kertekben és hobby-kertekben

kisebb bokrok és bozótok eltávolítására, fiatal növények

metszésére, visszavágásra és ritkításra, valamint

gyomnövények, magasabb fű és csalán eltávolítására szolgál.

Műszaki adatok

Zaj és vibráció értékek

Felszerelés és üzemeltetés

 Ne csatlakoztassa a kerti kisgépet a

dugaszolóaljzathoz, amíg az nincs teljesen

összeszerelve.

 A bozótvágó kikapcsolása után a vágófej még néhány

másodpercig forgásban marad. Várjon, amíg a vágófej

teljesen leáll, mielőtt a bozótvágót ismét bekapcsolja.

 Sohase kapcsolja ki és ismét be gyorsan egymás után a

berendezést.

 A vágófej kicserélésekor távolítsa el az odatapadt

fűmaradékokat.

 Azt javasoljuk, hogy csak a Bosch által engedélyezett

vágóelemeket használja. Más vágóelemek esetén a

vágási eredmény eltérő lehet.

 A vágólap alkalmazásakor ügyeljen arra, hogy az a

vágólap-anyacsavar segítségével szorosan rögzítve

legyen.

 Hosszabb ideig tartó használat esetén célszerű

megfelelő szüneteket tartani.

A számozás az ábra-oldalakon található ábrákra utal.

A reakció iránya

Bekapcsolás

Kikapcsolás

Tartozékok/pótalkatrészek

Hulladékkezelés

Jel Magyarázat

Bozótvágó AFS 23-37

Cikkszám

3 600 HA9 …

Névleges felvett

teljesítmény

W 950

Üresjárati fordulatszám

Vágólap

Huzaltekercs

perc

-1

perc

-1

7000

6000

Tekercs vágószélessége

cm 37

Kés vágószélessége cm 23

Huzal átmérő mm 3,5

Huzaltípus sodrott

Késtípus 3-élű

Beállítható fogantyú IGEN

Súly az „EPTA-Procedure

01:2014” (01:2014

EPTA-eljárás) szerint kg 5,2

Érintésvédelmi osztály /II

Gyári szám lásd a kerti kisgépen

elhelyezett típustáblát

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő

feszültségek esetén és az egyes országok számára készült különleges

kivitelekben ezek az adatok változhatnak.

A zajmérési eredmények az EN 50636-2-91 szabványnak megfelelően

kerültek meghatározásra.

Huzaltekercs Kés

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint

Hangteljesítményszínt

Bizonytalanság, K

Viseljen fülvédőt!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Az a

rezgési összértékek (a három irány vektorösszege) és a K szórás

az EN 50636-2-91 értelmében kerültek meghatározásra:

Rezgés kibocsátási érték, a

Szórás, K

m/s

5,0

=1,5

5,0

=1,5

A tevékenység célja Ábra Oldal

Szállítmány tartalma

1 251

A védőbúra felszerelése

2 252

A szár összeszerelése

3 252

OBJ_BUCH-2432-006.book Page 144 Thursday, June 8, 2017 10:50 AM

Magyar | 145

Bosch Power Tools F 016 L81 755 | (8.6.17)

Munkavégzési tanácsok

Hibakeresés

A huzaltekercs és a huzal felszerelése 4 253

A vágólap felszerelése

5 254–255

A visszarúgás elleni biztosító

felszerelése/kezelési tájékoztató

jobbkezes kezelők számára

6 256

A visszarúgás elleni biztosító

felszerelése/kezelési tájékoztató

balkezes kezelők számára

7 256

A vállheveder felszerelése

A fogantyú hosszának beállítása

8 257

A hosszabbító kábel felszerelése 9 257

Be-/kikapcsolás 10 258

Munkavégzési tanácsok 11 258

A tevékenység célja Ábra Oldal

Tisztítás 12 259

A vágóhuzal tárolása

13 260

Tartozék kiválasztása

14 260

Alkalmazási terület Vágószerszám

Bokrok/bozótok eltávolítása Vágólap

Fiatal növények metszése Vágólap

Visszavágás/ritkítás Huzaltekercs

Gyom eltávolítása Huzaltekercs/vágólap

Magas fű nyírása Huzaltekercs

Csalán eltávolítása Huzaltekercs/vágólap

A tevékenység célja Ábra Oldal

Probléma Lehetséges ok Elhárítás módja

A kerti kisgép nem

működik

Hálózati feszültség hiányzik Ellenőrizze és kapcsolja be

A dugaszoló aljzat hibás Használjon egy másik dugaszolóaljzatot

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha megrongálódott,

cserélje ki

A biztosíték leoldott Cserélje ki a biztosítékot

A túlterhelés elleni védelem leoldott Hagyja lehűlni, majd ismét indítsa el a kerti

kisgépet

A kerti kisgép csak

megszakításokkal működik

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha megrongálódott,

cserélje ki

Keressen fel egy vevőszolgálatot

A kerti kisgép belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot

A kerti kisgép nem vág A vágólap/a huzal megrongálódott A vágólapot/a huzalt cserélje ki (viseljen mindig

kerti védőkesztyűt)

Erősebb rezgések A vágólap megrongálódott A vágólap kicserélése (viseljen mindig kerti

védőkesztyűt)

A nyíróhuzal elszakadt A nyíróhuzalt cserélje ki

A huzalos nyírófej elszennyeződött Tisztítsa meg a vágófejet és távolítsa al a

szennyeződéseket

A vágólap-anya meglazult Húzza meg 20 nyomatékkal a vágólap-anyát,

ügyeljen arra, hogy a vágólap, a forgótányér és a

nyomótárcsa központosan legyen felszerelve.

(viseljen mindig kerti védőkesztyűt)

A vágólap helytelenül van felszerelve Válassza le a vágólapot és szerelje fel úgy, hogy

központozva legyen. A központozáshoz vegye

figyelembe a vágólapon található

vezetőgyűrűket.

OBJ_BUCH-2432-006.book Page 145 Thursday, June 8, 2017 10:50 AM

146 | Magyar

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ha a problémát a hibakeresési táblázat segítségével nem tudja megoldani, kérjük forduljon először a kereskedőjéhez.

Vevőszolgálat és használati

tanácsadás

www.bosch-garden.com

Ha kérdései vannak vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg a kerti kisgép típustábláján található 10-

jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti

készülékének javítását.

Tel.: +36 1 431 3835

Fax: +36 1 431 3888

E-mail: [email protected]

www.bosch-pt.hu

Hulladékkezelés

Ne dobja ki a kerti kisgépeket a háztartási

szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre

vonatkozó 2012/19/EU európai irányelvnek és a megfelelő

országos törvényekbe való átültetésének megfelelően a már

nem használható elektromos és elektronikus berendezéseket

külön össze kell gyűjteni és a környezetvédelmi

szempontoknak megfelelően kell újrafelhasználásra leadni.

A változtatások joga fenntartva.

Rossz vágási eredmény és

megmaradó

növénycsonkok

A fű túl magas, túl sűrű A fű túl magas: szakaszonként vágjon

A fű túl sűrű: vágásonként kisebb vágási

szélességgel dolgozzon

A vágólap tompa A vágólapot esztergálja meg/cserélje ki

A vágólap körüli tér eldugult Ellenőrizze a kerti kisgép alsó oldalát és szükség

esetén távolítsa el az anyagot (viseljen mindig

kerti védőkesztyűt)

A huzalos nyírófej elszennyeződött Tisztítsa meg a vágófejet és távolítsa al a

szennyeződéseket

A vágólap-anyát nem lehet

kinyitani

Az anya vagy a tengely menete megrongálódott A nyitás megkönnyítésére kenje meg a tengelyt

A reteszelőcsap nincs helyes helyzetben Ismét tolja be és kissé nyomja be forgó tengely

mellett a reteszelőcsapot

A vágólap nem forog A vágólap körüli tér eldugult Ellenőrizze a kerti kisgép alsó oldalát és szükség

esetén távolítsa el az anyagot (viseljen mindig

kerti védőkesztyűt)

A vágólap-anya meglazult Szorítsa meg a vágólap-anyát, ügyeljen arra,

hogy vágólap, a forgótányér és a nyomótárcsa

központozva legyenek felszerelve (viseljen

mindig kerti védőkesztyűt) (lásd 3. ábra)

A fű túl magas, túl sűrű A fű túl magas: szakaszonként vágjon

A fű túl sűrű: vágásonként kisebb vágási

szélességgel dolgozzon

Rossz vágási teljesítmény A védőbúra elszennyeződött Tisztítsa meg a védőbúra belsejét

A vágólap tompa A vágólapot esztergálja meg/cserélje ki

Nincs nyíróhuzal Töltsön utána nyíróhuzalt

Probléma Lehetséges ok Elhárítás módja

OBJ_BUCH-2432-006.book Page 146 Thursday, June 8, 2017 10:50 AM

Українська | 147

Bosch Power Tools F 016 L81 755 | (8.6.17)

Українська

Вказівки з техніки безпеки

Пояснення щодо символів на

садовому інструменті

Загальна вказівка про

небезпеку.

Прочитайте цю інструкцію з

експлуатації.

Слідкуйте за тим, щоб

чужорідні частки, що

відлітають при видуванні

повітря, не травмували людей

поблизу.

Попередження:

Дотримуйтеся безпечної

відстані до садового

інструменту, коли він працює.

Зважайте на можливий

рикошет ножа.

Виймайте штепсель з розетки

перед проведенням робіт з

настроювання або очищення,

коли залишаєте садовий інструмент

без нагляду на довгий час або коли

шнур живлення чи подовжувач

пошкоджений або заплутався.

Вдягайте навушники і захисні

окуляри.

Вдягайте захисну каску.

Вдягайте захисні рукавиці.

Носіть захисні чоботи.

Не користуйтеся садовим

інструментом в дощ, на

прилад взагалі не повинен

попадати дощ.

Слідкуйте за тим, щоб чужорідні тіла,

що відлітають, нікого не поранили.

Під час роботи тримайте інших осіб

на безпечній відстані від садового

приладу.

Типовий А-зважений

рівень шуму від

продукту з монтованим

лезом.

Типовий А-зважений

рівень шуму від

продукту з монтованою

котушкою.

Загальні застереження для

електроприладів

Прочитайте всі

вказівки з техніки

безпеки та інструкції. Невиконання

правил з техніки безпеки та вказівок

може призводити до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Зберігайте всі правила з техніки

безпеки і вказівки на майбутнє.

Перед початком роботи

перевіряйте шнур живлення і

подовжувач на предмет

пошкоджень або наявність ознак

старіння. У випадку їх

пошкодження під час роботи

негайно витягніть штепсель із

OBJ_BUCH-2432-006.book Page 147 Thursday, June 8, 2017 10:50 AM

148 | Українська

F 016 L81 755 | (8.6.17) Bosch Power Tools

розетки. НЕ ТОРКАЙТЕСЯ ДО НИХ,

ПОКИ ШТЕПСЕЛЬ ЩЕ

ВСТРОМЛЕНИЙ В РОЗЕТКУ. Не

працюйте із садовим інструментом,

якщо шнур пошкоджений або

зносився.

Якщо шнур має дефект, з метою

уникнення небезпеки шнур

повинен замінювати виробник,

авторизована сервісна майстерню

виробника або кваліфікований

фахівець.

Перед використанням огляньте

садовий інструмент з метою

пошуку помітних недоліків. Цей

огляд необхідно обов’язково

проводити після падіння або

значного удару садового

інструменту.

З метою збільшення безпеки

рекомендується користуватися

захисним автоматом макс. на

30 мА. Цей захисний автомат слід

перевіряти перед кожним

користуванням.

Завжди перевіряйте відсутність

сміття у вентиляційних щілинах.

Експлуатація

Монтуйте садовий інструмент

згідно з малюнками, демонтаж

здійснюється у зворотній

послідовності.

Перед використанням зніміть

чохол ножа.

Не використовуйте цей садовий

інструмент для різання стін.

Ні в якому разі не дозволяйте

користуватися садовим

інструментом дітям і особам, що не

знайомі з цими вказівками.

Національні приписи можуть

обмежувати допустимий вік

користувача. Якщо Ви не працюєте

з садовим інструментом,

зберігайте його в недоступному для

дітей місці.

Цей садовий інструмент не

призначений для використання

особами (включаючи дітей) з

обмеженими психічними,

чуттєвими або розумовими

здатностями або недостатнім

досвідом та/або недостатніми

знаннями – це дозволяється

робити лише у тому випадку, якщо

за ними спостерігає особа, що

відповідає за їхню безпеку, або

вони отримують від неї вказівки

щодо того, як слід використовувати

прилад.

Необхідно спостерігати за дітьми,

щоб переконатися, що вони не

грають з садовим інструментом.

Ніколи не користуйтеся садовим

інструментом, коли поблизу

знаходяться люди, зокрема діти,

або домашні тварини.

Користувач несе відповідальність

за нещасні випадки, тілесні

ушкодження інших людей і

пошкодження чужого майна.

Одягайте довгі, міцні штани, міцне

взуття та рукавиці. Не носіть

просторий одяг, прикраси, короткі

штани, сандалі і не працюйте

босоніж.

Уважно огляньте ділянку, на якій Ви

збираєтеся працювати, і приберіть

каміння, дрючки, дроти, кістки і

інші чужорідні предмети.

OBJ_BUCH-2432-006.book Page 148 Thursday, June 8, 2017 10:50 AM

Українська | 149

Bosch Power Tools F 016 L81 755 | (8.6.17)

Не використовуйте садовий

інструмент на місцях, де

знаходиться кабель живлення.

Перед користуванням завжди

продивляйтеся, чи не зносилися і

чи не пошкоджені ніж або гайка

ножа. Щоб уникнути дисбалансу,

завжди міняйте ніж і гайку ножа, що

зносилися або пошкоджені, усі

разом.

Працюйте лише при денному світлі

або при доброму штучному

освітленні.

Не працюйте з садовим

інструментом за поганих погодних

умов, зокрема, коли збирається

гроза.

Особливо обережно

використовуйте садовий

інструмент, якщо трава/кущі

вологі.

Під час роботи з садовим

інструментом слідкуйте за тим, щоб

завжди зберігати стійке

положення; лише ходіть і ніколи не

бігайте.

Завжди зберігайте стійке

положення і рівновагу. Не

перенапружуйтесь.

Під час роботі із садовим

інструментом завжди вдягайте

навушники і захисні окулярі.

При обслуговуванні садового

інструменту одягайте захисні

окуляри, що відповідають

стандарту EN 166, та навушники.

Ніколи не використовуйте садовий

інструмент, якщо у нього відсутні

або пошкоджені захисні кожухи,

запобіжники від рикошету або

кришки.

Не використовуйте садовий

інструмент з ножем поблизу

кабелів живлення/

подовжувальних кабелів.

Кожного разу перед і після

використання перевіряйте садовий

інструмент на предмет зношення

або пошкоджень.

При появі неполадки дотримуйтеся

вказівок розділу «Пошук

несправностей».

У разі нещасного випадку спочатку

від’єднайте інструмент від мережі

живлення і лише потім вживайте

інші заходи.

Не користуйтеся садовим

інструментом, якщо Ви стомлені

або хворі, або знаходитеся під дією

спиртних напоїв, наркотиків або

ліків.

Скошування трави на косогорах

може бути небезпечним.

– Не працюйте із садовим

інструментом на занадто крутих

схилах.

– На схилах та на мокрій траві завжди

слідкуйте за тим, щоб Ви стійко

стояли на ногах.

– На схилах завжди працюйте із

садовим інструментом поперек

схилу, і ніколи не працюйте вгору-

вниз.

– Якщо Ви працюєте на схилах,

будьте особливо обережними на

поворотах.

OBJ_BUCH-2432-006.book Page 149 Thursday, June 8, 2017 10:50 AM

150 | Українська

F 016 L81 755 | (8.6.17) Bosch Power Tools

Тримайте руки і ноги подалі від

різального інструмента, особливо

під час увімкнення двигуна.

Перед перенесенням садового

інструмента з/до місця роботи

вимикайте його.

Вимикайте садовий інструмент і

витягайте штепсель із розетки:

–завжди перед тим, як залишити

садовий інструмент без нагляду,

– перед тим, як звільнити шипи що

застряли,

– якщо заплутався шнур живлення,

– перед тим, як міняти різальний

інструмент,

– перед тим, як перевірити або

прочистити садовий інструмент,

або виконати якісь роботи в

ньому,

–після зіткнення з чужорідним

тілом. Негайно перевірте садовий

інструмент на предмет

пошкоджень і за необхідністю

відремонтуйте,

– якщо садовий інструмент почав

незвичайно вібрувати (негайно

перевірте).

Перш ніж торкатися до різальних

елементів, що обертаються,

зачекайте, доки вони не

зупиняться. Після вимкнення

садового інструменту різальні

елементи продовжують обертатися

і можуть призвести до поранень.

Нічого не міняйте в приладі.

Недозволені зміни можуть

вплинути на безпеку садового

інструменту і призвести до

посилених шумів і вібрацій.

Зберігайте садовий інструмент в

безпечному, сухому і недосяжному

для дітей місці. Не ставте інші

предмети на садовий інструмент.

Використовуйте лише приладдя

для садового інструменту Bosch,

яке було рекомендоване і

дозволене для використання з

цим інструментом. (див. мал. 14)

У випадку довготривалого

використання садового

інструмента (або інших машин)

користувач наражається на вплив

вібрацій, які можуть спричинити

синдром білих пальців (синдром

Рейно) або синдром зап’ястного

каналу.

При цьому зменшується почуття

дотику та здатність регулювання

температури рук, виникають

оніміння та печіння, і навіть нервові

розлади, порушення кровообігу та

омертвіння тканин.

Зверніться до лікаря, якщо виявите

симптоми, що вказують на

вібраційне перевантаження. До

таких симптомів належать

оніміння, втрата чутливості,

свербіж, поколювання, біль,

слабість, зміна кольору або стану

шкіри. Ці симптоми найчастіше

проявляються у пальцях, кистях

або кистьових суглобах.

Завжди використовуйте садовий

інструмент лише з правильною

насадкою. Обов’язково тримайте

садовий інструмент за передню і

задню рукоятку і, якщо потрібно,

скоротіть тривалість роботи з ним.

OBJ_BUCH-2432-006.book Page 150 Thursday, June 8, 2017 10:50 AM

Українська | 151

Bosch Power Tools F 016 L81 755 | (8.6.17)

Зважайте на можливу віддачу

садового інструмента, яка виникає

при зіткненні ножа з твердим

предметом або під час різання

кущів або чагарнику. Намагайтеся

мінімізувати дію віддачі.

Конструкція цього садового

інструмента вимагає використання

його з плечовим ременем.

Налаштуйте ремінь так, щоб

робочий інструмент був правильно

збалансований – це знижує

утомлюваність від роботи з

інструментом.

Для транспортування та зберігання

завжди вдягайте на ніж відповідне

захисне приладдя.

Не наближайте різальний

інструмент до кабелю живлення.

Технічне обслуговування

Завжди вдягайте захисні

рукавиці, якщо збираєтесь

орудувати або працювати

поблизу гострих ножів.

Регулярно виконуйте

нижчезазначені роботи з

технічного обслуговування, щоб

забезпечити довгу і надійну

експлуатацію

електроінструмента:

Перевіряйте всі гайки, прогоничі і

гвинти на предмет міцної посадки,

щоб забезпечити безпечний

робочий стан садового

інструменту. Використовуйте при

цьому доданий інструмент.

Перевіряйте садовий інструмент і

про всяк випадок міняйте зношені

або пошкоджені деталі.

Слідкуйте за тим, щоб нові деталі

були дозволені компанією Bosch.

Віддавайте садовий інструмент на

ремонт лише в авторизовану

сервісну майстерню Bosch.

Перед транспортуванням або

зберіганням упевніться в тому,

що садовий інструмент чистий і

не в ньому не застрягли залишки

подрібненого матеріалу. За

потреби почистіть його м’якою

сухою щіткою.

Видаліть усі відкладення, що

накопичилися між різальною

головкою і захисним кожухом. Для

компактності у зберіганні трубку

садового інструмента можна

розділити на дві частини.

(див. мал. 3)

Електрична безпека

Увага! Перед роботами з

технічного обслуговування

або очищення вимикайте

садовий інструмент та витягуйте

штепсель з розетки. Це саме має

чинність і якщо електрокабель

пошкоджений, надрізаний або

заплутався.

З міркувань техніки безпеки Ваш

садовий інструмент має захисну

ізоляцію і не потребує заземлення.

Робоча напруга становить 230 В~,

50 Гц (для країн, що не належать до

ЄС також 220 В або 240 В).

Використовуйте лише дозволені

подовжувальні кабелі. Інформацію

можна отримати в авторизований

сервісній майстерні.

OBJ_BUCH-2432-006.book Page 151 Thursday, June 8, 2017 10:50 AM

152 | Українська

F 016 L81 755 | (8.6.17) Bosch Power Tools

З метою збільшення безпеки

використовуйте пристрій захисного

вимкнення зі струмом спрацювання

макс. 30 мА. Цей пристрій захисного

вимкнення слід перевіряти перед

кожним використанням.

Захищайте шнур живлення і

подовжувач від рухомих деталей і

запобігайте будь-яких пошкоджень

шнура, щоб запобігти контакту з

деталями, що знаходяться під

напругою.

Кабельні з’єднання (штепселі та

розетки) мають бути сухими і не

повинні лежати на землі.

Шнур і подовжувач необхідно

регулярно перевіряти на наявність

ознак пошкодження, їх дозволяється

використовувати лише у

бездоганному стані.

Пошкоджений шнур живлення

інструмента дозволяється

ремонтувати лише в авторизованій

майстерні Bosch.

Використовуйте лише дозволені

подовжувачі.

Використовуйте лише подовжувачі,

подовжувальні дроти або кабельні

барабани, які відповідають нормам

EN 61242 / IEC 61242 або

IEC 60884-2-7.

Якщо Ви хочете користуватися

інструментом через подовжувальний

кабель, він повинен мати такий

поперечний переріз дроту:

– поперечний переріз дроту

1,25 мм

або 1,5 мм

– Максимальна довжина 30 м для

подовжувача або 60 м для

кабельних барабанів з пристроєм

захисного вимкнення

Вказівка: якщо використовується

подовжувальний кабель, він повинен

мати захисний провід, який через

штекер поєднаний з захисним

проводом Вашої електромережі (як

описано в правилах техніки

безпеки).

При сумнівах запитайте

кваліфікованого електрика або

найближче представництво компанії

Bosch, що здійснює сервісне

обслуговування.

ОБЕРЕЖНО: Не

передбачений подовжу-

вальний кабель може бути

небезпечним. Подовжувальний

кабель, штекер та муфта повинні

мати водонепроникне, дозволене

для використання надворі

виконання.

Дотримуйтеся інструкції з

експлуатації виробника

подовжувального дроту або

кабельного барабана, а також

національних приписів щодо їхнього

використання.

Вказівка щодо продуктів, що були

куплені за межами Великобританії:

УВАГА: З міркувань техніки безпеки

потрібно, щоб штепсель садового

інструменту був з’єднаний з

подовжувальним кабелем.

З’єднувальна муфта

подовжувального кабелю повинна

бути захищена від водяних бризок,

зроблена з гуми або покрита гумою.

Подовжувальний кабель має

використовуватися з елементом, що

компенсує натяг.

OBJ_BUCH-2432-006.book Page 152 Thursday, June 8, 2017 10:50 AM

Українська | 153

Bosch Power Tools F 016 L81 755 | (8.6.17)

Символи

Наступні символи стануть Вам у нагоді, коли Ви будете

читати та щоб зрозуміти інструкцію з експлуатації.

Запам’ятайте ці символи та їх значення. Правильне

розуміння символів допоможе Вам правильно та

безпечно користуватися садовим інструментом.

Призначення приладу

Електроінструмент призначений для зрізання невеликих

кущів і чагарнику, для скошування молодих рослин, для

підрізування і розрідження, а також для видалення

бур’яну, довгої трави і кропиви на присадибних ділянках.

Технічні дані

Інформація щодо шуму і вібрації

Монтаж та експлуатація

 Не вмикайте садовий інструмент в розетку, поки він

не буде повністю зібраний.

 Після вимкнення тримера різальна головка

продовжує обертатися ще декілька секунд. Перш

ніж знову вмикати тример, зачекайте, поки різальна

головка не зупиниться.

 Не вмикайте занадто швидко після вимикання.

 Під час заміни різальної головки видаляйте з неї

всю прилиплу траву.

 Рекомендується використовувати дозволені Bosch

різальні елементи. При використанні інших

різальних елементів результат підрізання може

відрізнятися.

 Під час використання ножа слідкуйте за тим, щоб він

був міцно монтований за допомогою гайки ножа.

 У разі тривалого використання рекомендується

робити відповідні перерви.

Символ Значення

Напрямок руху

Напрямок реакції

Вмикання

Вимикання

Приладдя/запчастини

Утилізація

Тример AFS 23-37

Товарний номер

3 600 HA9 …

Ном. споживана

потужність

Вт 950

Кількість обертів на

холостому ходу

Ніж

Котушка для ліски

хвил.

-1

хвил.

-1

7000

6000

Ширина різання котушкою

см 37

Ширина різання ножем см 23

Діаметр ліски мм 3,5

Тип ліски кручена

Тип ножа потрійний

Регульована рукоятка ТАК

Вага відповідно до EPTA-

Procedure 01:2014 кг 5,2

Клас захисту /II

Серійний номер див. заводську табличку на

садовому інструменті

Параметри зазначені для номінальної напруги [U] 230 В. При інших

значеннях напруги, а також у специфічному для країни виконанні

можливі інші параметри.

Значення звукової емісії отримані відповідно до EN 50636-2-91. Котушка для ліски Ніж

А-зважений рівень звукового тиску від приладу, як правило,

становить:

звукове навантаження

звукова потужність

похибка K

Вдягайте навушники!

дБ(А)

дБ

82,5

93,5

=1,5

82,6

96,0

=1,5

Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K

відповідно до EN 50636-2-91:

вібрація a

похибка K

м/с

5,0

=1,5

5,0

=1,5

OBJ_BUCH-2432-006.book Page 153 Thursday, June 8, 2017 10:50 AM

154 | Українська

F 016 L81 755 | (8.6.17) Bosch Power Tools

Нумерація посилається на зображення на сторінках з

малюнками.

Вказівки щодо роботи

Пошук несправностей

Дія Малюнок Сторінка

Обсяг поставки 1 251

Монтаж захисного кожуха 2 252

Збирання рукоятки 3 252

Монтаж котушки для ліски і

заправляння ліски 4 253

Монтуйте ніж 5 254–255

Монтаж запобіжника від

рикошету/Вказівки з

експлуатації правою рукою 6 256

Монтаж запобіжника від

рикошету/Вказівки з

експлуатації лівою рукою 7 256

Кріплення плечового ременя

Настроювання довжини

рукоятки

8 257

Монтаж подовжувального

кабелю

9 257

Вмикання/вимикання 10 258

Вказівки щодо роботи

11 258

Очищення

12 259

Зберігання ліски

13 260

Вибір приладдя

14 260

Сфера застосування Різальний інструмент

Зрізання кущів/чагарнику Ніж

Скошування молодих рослин Ніж

Підрізування/розрідженняКотушка для ліски

Видалення бур’яну Котушка для ліски/ніж

Скошування високої трави Котушка для ліски

Зрізання кропиви Котушка для ліски/ніж

Дія Малюнок Сторінка

Симптоми Можлива причина Що робити

Садовий інструмент не

працює

Відсутнє живлення Перевірте і увімкніть

Несправна розетка Користуйтеся іншою розеткою

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Спрацював запобігач Поміняйте запобіжник

Спрацював захист від перевантаженняДайте садовому інструменту охолонути і

увімкніть його знову

Садовий інструмент

працює зі збоями

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Зверніться в сервісну майстерню

Пошкоджена внутрішня проводка садового

інструменту

Зверніться в сервісну майстерню

Садовий інструмент не

ріже

Ніж/ліска пошкоджені Замініть ніж/ліску (завжди вдягайте садові

рукавиці)

OBJ_BUCH-2432-006.book Page 154 Thursday, June 8, 2017 10:50 AM

Українська | 155

Bosch Power Tools F 016 L81 755 | (8.6.17)

Якщо за допомогою таблиці пошуку несправностей проблему вирішити не вдалося, спочатку звертайтеся, будь ласка, до

крамниці.

Посилена вібраціяНіж пошкоджений Замініть ніж (завжди вдягайте садові

рукавиці)

Ліска порвалася Замініть ліску

Головка для ліски забруднена Очистіть головку для ліски і видаліть

забруднення

Гайка ножа послабилася Затягніть гайку ножа з моментом затягування

20 Н·м, слідкуйте за тим, щоб ніж, обертальна

тарілка і натискна шайба були змонтовані по

центру (завжди вдягайте садові рукавиці)

(завжди вдягайте садові рукавиці)

Ніж неправильно монтований Зніміть ніж і монтуйте його по центру.

Напрямні кільця на ножі полегшують

центрування.

Поганий результат

різання, залишаються

утинки рослин

Трава занадто висока, занадто густа Трава занадто висока: ріжте в декілька

заходів

Трава занадто густа: зменшіть ширину

зрізування кожної полоси

Ніж затупився Перегорніть/замініть ніж

Ніж засмітився Перевірте нижню частину садового

інструмента і за необхідністю очистіть її

(завжди вдягайте садові рукавиці)

Головка для ліски забруднена Очистіть головку для ліски і видаліть

забруднення

Гайка ножа не

відпускається

Пошкоджена різьба на гайці або на валу Змастіть вал, щоб полегшити відпускання

гайки

Фіксуючий штифт встромлений некоректно Заново встроміть фіксуючий штифт і злегка

протисніть його всередину, обертаючи при

цьому вал

Ніж не обертаєтьсяНіж засмітився Перевірте нижню частину садового

інструмента і за необхідністю очистіть її

(завжди вдягайте садові рукавиці)

Гайка ножа послабилася Затягніть гайку ножа, слідкуйте за тим, щоб

ніж, обертальна тарілка і натискна шайба

були змонтовані по центру (завжди вдягайте

садові рукавиці) (див. мал. 3)

Трава занадто висока, занадто густа Трава занадто висока: ріжте в декілька

заходів

Трава занадто густа: зменшіть ширину

зрізування кожної полоси

Низька продуктивність

різання

Захисний кожух забруднився Прочистіть захисний кожух зсередини

Ніж затупився Перегорніть/замініть ніж

Ліска відсутня Заправте ліску

Симптоми Можлива причина Що робити

OBJ_BUCH-2432-006.book Page 155 Thursday, June 8, 2017 10:50 AM

156 | Română

F 016 L81 755 | (8.6.17) Bosch Power Tools

Сервіс та надання консультацій

щодо використання продукції

www.bosch-garden.com

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на заводській табличці садового

інструменту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження контра-

фактної продукції переслідується за Законом в адміністра-

тивному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: +380 44 490 2407

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

Утилізація

Не викидайте садові інструменти в побутове

сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU про

відпрацьовані електро- і електронні прилади і її

перетворення в національному законодавстві електро- і

електронні прилади, що вийшли з використання повинні

здаватися окремо і утилізуватися екологічно чистим

способом.

Можливі зміни.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Explicarea simbolurilor de pe scula

electrică de grădină

Indicaţie generală de avertizare

a periculozităţii.

Citiţi instrucţiunile de folosire.

Averţi grijă ca persoanele aflate

în apropiere să nu fie rănite de

corpurile străine aruncate de

scula electrică.

Avertisment: menţineţi o

distanţă sigură faţă de scula de

grădină cât timp aceasta

lucrează.

Luaţi în calcul reculul lamei de

tăiere.

Scoateţi ştechereul de la reţea

afară din priză înainte de a

efectua lucrări de reglare sau

curăţare, atunci când lăsaţi scula

electrică de grădină un interval de timp

nesupravegheată sau în cazul în care

cablul de alimentare sau cablul

prelungitor se deteriorează sau se

încurcă.

Purtaţi protecţie auditivă şi

ochelari de protecţie.

Purtaţi cască de protecţie.

Purtaţi mănuşi de protecţie.

OBJ_BUCH-2432-006.book Page 156 Thursday, June 8, 2017 10:50 AM

Română | 157

Bosch Power Tools F 016 L81 755 | (8.6.17)

Purtaţi cizme de siguranţă.

Nu folosiţi scula electrică de

grădină pe timp de ploaie şi nu o

expuneţi acţiunii ploii.

Aveţi grijă ca obiectele străine aruncate

sau aflate în zbor să nu producă

accidente. Ţineţi persoanele aflate în

preajmă la o distanţă sigură faţă de

scula electrică de grădină.

Nivel de zgomot evaluat

A al produsului cu lama

montată.

Nivel normal de zgomot

evaluat A al produsului

cu bobina montată.

Indicaţii generale de avertizare

pentru scule electrice

Citiţi toate

instrucţiunile şi

indicaţiile de siguranţă.

Nerespectarea instrucţiunilor şi

inicaţiilor de siguranţă poate duce la

electrocutare, incendiu şi/sau răniri

grave.

Păstraţi toate instrucţiunile şi

indicaţiile de siguranţă pentru o

utilizare ulterioară.

Înainte de utilizare, controlaţi

cablurile de alimentare şi cele

prelungitoare cu privire la deteriorări

sau semne de uzură. În cazul în care

acestea se deteriorează în timpul

utilizării, scoateţi imediat ştecherul

de la reţea afară din priză. NU LE

ATINGEŢI ÎNAINTE DE A LE SCOATE

DIN PRIZĂ. Nu folosiţi scula electrică

de grădină dacă aceasta prezintă

cabluri deteriorate sau uzate.

În cazul în care cablul de alimentare al

sculei electrice este defect, pentru a

evita pericolele legate de siguranţă, el

trebuie înlocuit de fabricant, de

centrul de service post-vânzare

autorizat al acestuia sau de către o

persoană calificată.

Înainte de utilizare, efectuaţi o

inspecţie vizuală pentru a identifica

defecţiunile importante. Această

inspecţie trebuie de asemeni

efectuată şi dacă scula electrică de

grădină a căzut sau a suferit lovituri

puternice.

Pentru mărirea siguranţei se

recomandă folosirea unui

întrerupător de protecţie (RCD) cu

un curent de declanşare de

maximum 30 mA. Acest

întrerupător de protecţie ar trebui

controlat înainte de fiecare

utilizare.

Asiguraţi-vă că fantele de ventilaţie

nu sut obturate cu reziduuri.

Manevrare

La montarea sculei electrice de

grădină ţineţi seama de ilustraţii,

demontarea se va face în ordine

inversă a operaţiilor.

Înainte de utilizare, scoateţi

apărătoarea de pe cuţit.

Nu folosiţi scula electrică de grădină

pentru tăierea pereţilor.

AVERTISMENT

OBJ_BUCH-2432-006.book Page 157 Thursday, June 8, 2017 10:50 AM

158 | Română

F 016 L81 755 | (8.6.17) Bosch Power Tools

Nu permiteţi niciodată copiilor sau

persoanelor nefamiliarizate cu

prezentele instrucţiuni, să folosească

scula electrică de grădină. Este

posibil ca normele naţionale să

limiteze vârsta operatorului. În caz de

nefolosire, păstraţi scula electrică de

grădină la loc inaccesibil copiilor.

Această sculă electrică de grădină nu

este destinată utilizării de către

persoane (inclusiv copii) cu

deficiente senzoriale sau intelectuale

sau cu o experienţă insuficientă

şi/sau cunoştinţe insuficiente, în

afara cazului în care se află sub

supravegherea unei persoane

răspunzătoare de siguranţa lor sau

primesc îndrumări de la aceasta, cu

privire la utilizarea sculei electrice de

grădină.

Copiii trebuie supravegheaţi pentru a

ne asigura că aceştia nu se joacă cu

scula electrică de grădină.

Nu folosiţi în niciun caz scula electrică

de grădină atunci când în imediata

apropiere se află persoane, în special

copii sau animale de casă.

Operatorul sau utilizatorul este ţinut

răspunzător pentru accidente sau

pagube provocate altor oameni sau

bunurilor acestora.

Purtaţi pantaloni lungi, grei,

încălţăminte solidă şi mănuşi. Nu

purtaţi îmbrăcăminte largă, bijuterii,

pantaloni scurţi, sandale şi nu lucraţi

niciodată desculţi.

Inspectaţi atent suprafaţa pe care

urmează să o lucraţi şi îndepărtaţi cu

grijă pietrele, beţele, sârmele, oasele

şi alte corpuri străine.

Nu folosiţi scula electrică de grădină

în locuri în care există cabluri

electrice.

Înainte de utilizare, verificaţi

întotdeauna dacă lama de tăiere sau

piuliţa acesteia nu este uzată sau

deteriorată. Pentru a evita

dezechilibrele, înlocuiţi întotdeauna

în set complet lamele de tăiere şi

piuliţele acestora în cazul în care sunt

uzate sau deteriorate.

Lucraţi numai la lumina zilei sau la

lumină artificială bună.

În caz de condiţii meteo nefavorabile,

mai ales dacă se apropie o furtună, nu

lucraţi cu scula electrică de grădină.

Folosiţi scula electrică de grădină cu

grijă deosebită atunci când tăiaţi

iarbă/tufşuri ude.

În timpul lucrului cu scula electrică de

grădină adoptaţi o poziţie stabilă,

sigură; mergeţi numai, nu alergaţi

niciodată.

Adoptaţi o poziţie stabilă şi păstraţi-

vă întotdeauna echilibrul. Nu vă

suprasolicitaţi.

În impul lucrului cu scula electrică de

grădină purtaţi aparat de protecţie

auditivă şi ochelari de protecţie.

Purtaţi ochelari de protecţie conform

EN 166 cât şi aparat de protecţie

auditivă în timpul utilizării sculei

electrice de grădină.

Nu folosiţi în niciun caz scula electrică

de grădină cu apărătoare, bară de

protecţie antirecul sau capace lipsă

sau defecte.

OBJ_BUCH-2432-006.book Page 158 Thursday, June 8, 2017 10:50 AM

Română | 159

Bosch Power Tools F 016 L81 755 | (8.6.17)

Nu folosiţi scula electrică de grădină

cu lama de tăiere aflată în imediata

apropiere a cablurilor electrice/

cablurilor prelungitoare.

Înainte şi după utilizare, verificaţi

dacă scula electrică de grădină nu

prezină semne de uzură sau

deteriorare.

Dacă survine o defecţiune, urmaţi

paşii de la paragraful Detectarea

defecţiunilor.

Dacă se produce un accident,

înaintea oricăror altor măsuri, mai

întâi scoateţi ştecherul afară din

priză.

Nu folosiți scula electrică de grădină

dacă sunteți bolnavi sau vă aflați sub

influența alcoolului, a drogurilor sau a

medicamentelor.

Cosirea ierbii pe taluzuri poate fi

periculoasă.

–Nu lucraţi cu scula electrică de

grădină în pante foarte abrupte.

–Fiţi întotdeauna atenţi, astfel încât să

păşiţi în siguranţă pe suprafeţele

înclinate sau pe iarba udă.

– Când lucraţi pe suprafeţe aflate în

pantă, conduceţi scula electrică de

grădină întotdeauna transversal pe

acestea şi în niciun caz în sus şi în jos.

– La schimbarea direcţiei în pante fiţi

extrem de precauţi.

Ţineţi-vă mâinile şi picioarele departe

de dispozitivul de tăiere, în special la

pornirea motorului.

Deconectaţi scula electrică de

grădină atunci când o transportaţi de

la/spre suprafaţa de lucru.

Opriţi scula electrică de grădină şi

scoateţi ştecherul de la reţea afară

din priză:

– întotdeauna atunci când o lăsaţi

nesupravegheată,

– înainte de a îndepărta blocajele,

– când cablul este încurcat,

– înainte de a schimba direcţia de

tăiere,

– când verificaţi, curăţaţi sau lucraţi

la scula electrică de grădină,

– după o coliziune cu un corp străin.

Controlaţi imediat scula electrică

de grădină cu privire la deteriorări

iar dacă este necesar, reparaţi-o,

– când scula electrică începe să

vibreze în mod neobişnuit

(verificaţi imediat).

Aşteptaţi ca elementele de tăiere

care se rotesc să se oprească

complet, înainte de a le atinge.

Elementele de tăiere continuă să se

rotească şi după deconectarea sculei

electrice de grădină, putând provoca

răniri.

Nu aduceţi modificări sculei

electrice de grădină. Modificările

neautorizate pot afecta siguranţa în

exploatare a sculei dumneavoastră

electrice de grădină şi pot duce la

amplificarea zgomotelor şi vibraţiilor

acesteia.

Depozitaţi scula electrică de grădină

la loc sigur, uscat, inaccesibil

copiiilor. Nu aşezaţi alte obiecte pe

scula electrică de grădină.

Folosiţi numai accesorii pentru

scule electrice de grădină Bosch,

recomandate şi autorizate pentru

această unealtă. (vezi figura 14)

OBJ_BUCH-2432-006.book Page 159 Thursday, June 8, 2017 10:50 AM

160 | Română

F 016 L81 755 | (8.6.17) Bosch Power Tools

În cazul folosirii mai îndelungate a

sculei electrice de grădină (sau a altor

maşini) utilizatorul este expus unor

vibraţii care ar putea cauza boala

degetelor albe (boala Raynaud) sau

sindom de tunel carpian.

Simţul tactil şi reglarea temperaturii

mâinilor vor fi limitate, poate surveni

de la amorţeală şi o senzaţie de arsură

şi până la tulburări neurologice şi

circulatorii cât şi necrozarea

ţesuturilor.

Consultaţi medicul în cazul în care

constataţi prezenţa unor simptome

care indică o expunere excesivă la

vibraţii. Aceste simptome constau în

amorţeală, pierderea sensibilităţii,

furnicături, înţepături, dureri, lipsă

de forţă, modificări ale culorii

tegumentului sau a stării acestuia.

Aceste simptome apar cel mai

frecvent la degete, mâini sau

încheieturile mâinilor.

Folosiţi scula electrică de grădină

întotdeauna cu accesoriul potrivit.

Aveţi grijă să ţineţi întotdeauna scula

electrică de grădină de mânerul din

faţă şi de cel din spate şi limitaţi, dacă

este necesar, timpul de lucru.

Luați în calcul posibilul recul al sculei

electrice de grădină în cazul în care

cuțitul lovește brusc un obiect dur

sau la tăierea tufișurilor și hățișurilor.

Încercați să reduceți la minimum

efectele reculului.

Această sculă electrică de grădină

este construită pentru a fi utilizată cu

o curea de umăr. Potriviți astfel

cureaua încât unealta să fie

echilibrată corespunzător, lucrul cu

scula electrică va fi atunci mai puțin

obositor.

Acoperiți lama cu o apărătoare de

protecție adecvată în timpul

transportului și al depozitării.

Țineți cablul de alimentare departe

de scula tăietoare.

Întreţinere

Purtaţi întotdeauna mănuşi de

protecţie atunci când manevraţi

sau lucraţi cu lame ascuţite.

Executaţi regulat următoarele

lucrări de întreţinere pentru

garantarea utilizării îndelungate şi

fiabile a sculei electrice de grădină:

strângeţi bine piuliţele, bolţurile şi

şuruburile pentru a asigura buna

funcţionare a sculei electrice de

grădină. Folosiţi în acest scop

uneltele din setul de livrare.

Controlaţi scula electrică de grădină

şi, din considerente legate siguranţă,

înlocuiţi componentele uzate sau

deteriorate ale acesteia.

Asiguraţi-vă că piesele care

urmează a fi schimbate sunt

admise de Bosch.

Nu încredinţaţi spre reparare scula

electrică de grădină decât unui atelier

autorizat Bosch.

Înainte de a o transporta şi

depozita, asiguraţi-vă că scula

electrică de grădină este curată şi

nu prezintă depuneri de resturi

vegetale. Dacă este necesar,

curăţaţi-o cu o perie moale, uscată.

OBJ_BUCH-2432-006.book Page 160 Thursday, June 8, 2017 10:50 AM

Română | 161

Bosch Power Tools F 016 L81 755 | (8.6.17)

Îndepărtaţi depunerile dintre capul

de tăiere şi apărătoare. Pentru o

depozitare compactă, scula electrică

de grădină poate fi demontată în zona

tijei. (vezi figura 3)

Siguranţă electrică

Atenţie! Înaintea lucrărilor de

întreţinere sau curăţare

deconectaţi scula electrică de

grădină şi scoateţi din priză

ştecherul de la reţea. La fel şi în cazul

în care cablul electric este

deteriorat, tăiat sau încâlcit.

Pentru siguranţă, scula dumneavoastră

electrică de grădină este izolată de

protecţie şi nu necesită împământare.

Tensiunea de lucru este de 230 V AC,

50 Hz (pentru ţările din afara UE şi

220 V sau 240 V). Folosiţi numai

cabluri prelungitoare admise. Găsiţi

informaţii în acest sens la centrul

dumneavoastră autorizat de service

post-vânzare.

Pentru sporirea gradului de siguranţă,

folosiţi un întrerupător diferenţial pt.

curenti reziduali (RCD) cu un curent de

declanşare de maximum 30 mA. Acest

întrerupător diferenţial pentru curenţi

reziduali ar trebui verificat înainte de

fiecare utilizare.

Feriţi cablurile de alimentare şi cele

prelungitoare de piesele mobile şi

evitaţi deteriorarea cablurilor, pentru a

preveni contactul cu piesele aflate sub

tensiune.

Conexiunile prin cablu (ştecherele de la

reţea şi prizele) trebuie să fie uscate şi

să nu fie aşezate direct pe sol.

Cablurile de alimentare şi cele

prelungitoareie trebuie verificate în

mod regulat dacă nu prezintă

deteriorări şi pot fi utilizate numai dacă

se află în perfectă stare.

În cazul în care cablul de alimentare al

sculei electrice ete deteriorat, el va

putea fi reparat numai la un atelier

autorizat Bosch.

Folosiţi numai cabluri prelungitoare

admise.

Folosiţi numai cabluri prelungitoare,

conductori sau tambururi de cablu,

care corespund standardelor

EN 61242 / IEC 61242 sau

IEC 60884-2-7

Dacă vreţi să utilizaţi un cablu

prelungitor la alimentarea sculei

electrice, acesta trebuie să aibă

următoarele secţiuni:

–Secţiune conductor 1,25 mm

1,5 mm

– Lungime maximă cablu prelungitor

30 m sau 60 m cablu înfăşurat pe

tambur cu întrerupător de protecţie

împotriva tensiunilor periculoase

Indicaţie: În cazul folosirii unui cablu

prelungitor, acesta trebuie să fie

prevăzut cu conductor de protecţie –

întocmai celor descrise în normele

privind siguranţa şi protecţia muncii –

legat prin ştecher cu cvonductorul de

protecţie al instalaţiei dumneavoastră

electrice.

În caz de nesiguranţă întrebaţi un

electrician calificat sau cea mai

apropiată reprezentanţă service

Bosch.

OBJ_BUCH-2432-006.book Page 161 Thursday, June 8, 2017 10:50 AM

162 | Română

F 016 L81 755 | (8.6.17) Bosch Power Tools

FIŢI PRECAUŢI: Cablurile

prelungitoare neconforme

normelor pot fi periculoase.

Cablurile prelungitoare, ştecherele

şi mufele de cuplare trebuie să fie

execuţii impermeabile la apă,

certificate pentru utilizare în mediul

exterior.

Respectaţi instrucţiunile de folosire ale

fabricantului cablului prelungitor sau al

tamburului de cablu cât şi

reglementările naţionale privind

utilizarea acestora.

Indicaţie privind produsele care nu se

comercializează în GB:

ATENŢIE: Pentru siguranţa

dumneavoastră este necesar ca

ştecherul sculei electrice de grădină să

fie racordat la cablul prelungitor. Cupla

cablului prelungitor trebuie să fie

protejată împotriva stropilor de apă, să

fie confecţionată din cauciuc sau

învelită în cauciuc. Cablul prelungitor

trebuie folosit cu un dispozitiv de

blocare la tracţiunea accidentală a

cablului.

Simboluri

Următoarele simboluri sunt importante pentru citirea şi

înţelegerea instrucţiunilor de folosire. Reţineţi simbolurile şi

semnificaţia acestora. Interpretarea corectă a simbolurilor vă

ajută să utilizaţi mai bine şi mai sigur scula electrică de

grădină.

Utilizare conform destinaţiei

Maşina este destinată îndepărtării mărăcinişurilor şi

arbuştilor mai mici, tăierii plantelor tinere, tunderii, răririi şi

eliminării buruienilor, ierbii cu firul lung şi urzicilor din

grădinile de lângă casă şi pentru hobby.

Date tehnice

Simbol Semnificaţie

Direcţie de deplasare

Direcţia reacţiei

Pornire

Oprire

Accesorii/piese de schimb

Eliminare

Motocoasă pentru arbuşti AFS 23-37

Număr de identificare 3 600 HA9 …

Putere nominală W 950

Turaţie la mersul în gol

Lamă de tăiere

Bobină cu fir

rot./min

7000

6000

Lăţime de tăiere bobină

cm 37

Lăţime de tăire cuţit

cm 23

Diametru fir

mm 3,5

Tip fir

răsucit

Tip cuţit

cu 3 tăișuri

Mâner reglabil

Greutate conform EPTA-

Procedure 01:2014

kg 5,2

Clasa de protecţie

/II

Număr de serie

vezi plăcuţa indicatoare a

tipului sculei electrice de

grădină

Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În

cazul unor tensiuni diferite şi al unor modele de execuţie specifice

anumitor ţări, aceste speificaţii pot varia.

Simbol Semnificaţie

OBJ_BUCH-2432-006.book Page 162 Thursday, June 8, 2017 10:50 AM

Română | 163

Bosch Power Tools F 016 L81 755 | (8.6.17)

Informaţie privind zgomotul/vibraţiile

Montare şi funcţionare

 Nu puneţi în priză scula electrică de grădină decât după

ce aţi asamblat-o complet.

 După deconectara motocoasei pentru arbuşti, capul de

tăiere continuă să se mai mişte încă câteva secunde.

Aşteptaţi oprirea capului de tăiere şi deabia după

aceea repornţi motocoasa pentru arbuşti.

 Nu deconectaţi şi apoi reconectaţi imediat scula

electrică.

 Îndepărtaţi depunerile de iarbă de pe capul de tăiere

atunci când îl schimbaţi. Se recomandă utiliz

 Se recomandă utiliz area elementelor de tăiere admise

de Bosch. În cazul altor elemente de tăiere, rezultatul

de lucru poate fi diferit.

 În timpul utilizării lamei ţineţi seama de faptul că

aceasta este montată fix cu piuliţa lamei.

 În cazul utilizării mai îndelungate este recomandat să

se facă pauze adecvate.

Numerotările se referă la ilustraţiile de paginile grafice.

Indicaţii de lucru

Valorile zgomotului emis au fost determinate conform EN 50636-2-91. Bobină cu fir Cuţite

Nivelul de zgomot evaluat A al sculei electrice este în mod normal de:

nivel presiune sonoră

nivel putere sonoră

incertitudine K

Purtaţi aparat de protecţie auditivă!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi

incertitudinea K au fost determinate conform EN 50636-2-91:

Valoarea vibraţiilor emise a

Incertitudine K

m/s

5,0

=1,5

5,0

=1,5

Scopul acţiunii Figura Pagina

Set de livrare

1 251

Montarea apărătoarei

2 252

Asamblarea tijei

3 252

Montarea bobinei şi a firului

4 253

Montarea lamei de tăiere

5 254–255

Montarea barei de protecţiei antirecul/

indicaţie de utilizare pentru dreptaci

6 256

Montarea barei de protecţie antirecul/

indicaţie de utilizare pentru stângaci

7 256

Montarea curelei de umăr

Reglarea lungimii mânerului

8 257

Montarea cablului prelungitor

9 257

Pornire/oprire 10 258

Indicaţii de lucru 11 258

Curăţare 12 259

Depozitarea firului de tăiere 13 260

Alegerea accesoriilor 14 260

Domeniu de utilizare Sistem de tăiere

Tăierea mărăcinişului/arbuştilor Lamă de tăiere

Tăierea plantelor tinere Lamă de tăiere

Tundere/rărire Bobină cu fir

Îndepărtarea buruienilor Bobină cu fir/lamă de

tăiere

Tăierea ierbii cu firul lung Bobină cu fir

Îndepărtarea urzicilor Bobină cu fir/lamă de

tăiere

Scopul acţiunii Figura Pagina

OBJ_BUCH-2432-006.book Page 163 Thursday, June 8, 2017 10:50 AM

164 | Română

F 016 L81 755 | (8.6.17) Bosch Power Tools

Detectarea defecţiunilor

Simptome Cauză posibilă Remediere

Scula electrică de grădină

nu funcţionează

Nu există tensiune de alimentare Verificaţi şi conectaţi

Priza de curent este defectă Folosiţi altă priză

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care

acesta este deteriorat

Siguranţa a întrerupt circuitul Înlocuiţi siguranţa

Protecţia la suprasarcină a declanşat Lăsaţi scula electrică de grădină să se răcească

şi reporniţi-o

Scula electrică de grădină

funcţionează cu întreruperi

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care

acesta este deteriorat

Adresaţi-vă centrului de asistenţă tehnică post-

vânzări

Cablajul intern al sculei electrice de grădină este

defect

Adresaţi-vă centrului de asistenţă tehnică post-

vânzări

Scula electrică de grădină

nu taie

Lamă/fir de tăiere deteriorat Schimbaţi lama/firul de tăiere (purtaţi

întotdeauna mănuşi pentru grădină)

Vibraţii crescute Lama de tăiere deteriorată Schimbaţi lama de tăiere (purtaţi întotdeauna

mănuşi pentru grădină)

Fir de tăiere rupt Schimbaţi firul de tăiere

Cap de tăiere murdar Curățați capul de tăiere și îndepărtați murdăriile

Piuliţa lamei de tăiere este slăbită Strângeţi piulţa lamei de tăiere cu 20 Nm, aveţi

grjă ca lama, roata de antrenare şi discul de

presiune să fie montate centrat (purtaţi

întotdeauna mănuşi pentru grădină)

Lama de tăiere nu este montată corect Demontaţi lama de tăiere şi montaţi-o centrat.

Folosiţi inelele de ghidare de pe lama de tăiere în

vederea alinierii centrate.

Rezultat slab de tăiere şi

cioturi de plante rămase

netăiate

Iarba este prea înaltă, prea deasă Iarbă prea înaltă: tăiaţi în etape

Iarbă prea deasă: reduceţi de fiecare dată

lăţimea de tăiere

Lama de tăiere este tocită Întoarceţi/schimbaţi lama de tăiere

Lama de tăiere prezintă depuneri de resturi

vegetale

Verificaţi partea inferioară a sculei electrice de

grădină şi eventual curăţaţi-o (purtaţi

întotdeauna mănuşi pentru grădină)

Cap de tăiere murdar Curățați capul de tăiere și îndepărtați murdăriile

Piuliţa lamei de tăiere nu se

poate desface

Filetul piluţei sau al axului deteriorat Lubrifiaţi axul, pentru uşura desprinderea

piuliţei

Ştiftul de blocare nu este plasat corect Introduceţi din nou ştiftul de blocare şi

împingeţi-l uşor înăuntru, în timp ce axul se

roteşte

OBJ_BUCH-2432-006.book Page 164 Thursday, June 8, 2017 10:50 AM

Български | 165

Bosch Power Tools F 016 L81 755 | (8.6.17)

Dacă nu puteţi rezolva problema cu ajutorul tabelului de detectare şi remediere a defecţiunilor, vă rugăm să vă adresaţi mai întâi

distribuitorului dumneavoastră.

Asistenţă clienţi şi consultanţă privind

utilizarea

www.bosch-garden.com

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărtat numărul de identificare compus din

10 cifre al sculei electrice de grădină.

România

Robert Bosch SRL

PT/MKV1-EA

Service scule electrice

Strada Horia Măcelariu Nr. 30–34, sector 1

013937 Bucureşti

Tel.: +40 21 405 7541

Fax: +40 21 233 1313

E-Mail: [email protected]

www.bosch-pt.ro

Eliminare

Nu aruncaţi sculele electrice de grădină în gunoiul

menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE privind deşeurile

de echipamente electrice şi electronice şi transpunerea

acesteia în legislaţia naţională, echipamentele electrice şi

electronice scoase din uz trebuie colectate separat şi

direcţionate către o staţie de reciclare ecologică.

Sub rezerva modificărilor.

Български

Указания за безопасна работа

Пояснения на символите на

градинския електроинструмент

Общо указание за опасност.

Прочетете ръководството за

експлоатация.

Внимавайте намиращи се

наблизо лица да не бъдат

наранени от отхвърчащи

частици.

Внимание: Когато

градинският

електроинструмент работи,

стойте на безопасно

разстояние от него.

Имайте предвид, че

режещият диск може да

предизвика откат.

Изключвайте щепсела от

контакта преди да започнете

почистване или настройване

Lama de tăiere nu se

roteşte

Lama de tăiere prezintă depuneri de resturi

vegetale

Verificaţi partea inferioară a sculei electrice de

grădină şi eventual curăţaţi-o (purtaţi

întotdeauna mănuşi pentru grădină)

Piuliţa lamei de tăiere este slăbită Strângeţi piuliţa lamei de tăiere, aveţi grijă ca

lama de tăiere, discul de alunecare şi şaiba de

presiune să fie montate centrat (purtaţi

întotdeauna mănuşi pentru grădină) (vezi figura

Iarba este prea înaltă, prea deasă Iarbă prea înaltă: tăiaţi în etape

Iarbă prea deasă: reduceţi de fiecare dată

lăţimea de tăiere

Performanţe slabe de

tăiere

Apărătoare murdară Curăţaţi interiorul apărătoarei

Lama de tăiere este tocită Întoarceţi/schimbaţi lama de tăiere

Nu există fir de tăiere Realimentaţi cu fir de tăiere

Simptome Cauză posibilă Remediere

OBJ_BUCH-2432-006.book Page 165 Thursday, June 8, 2017 10:50 AM

166 | Български

F 016 L81 755 | (8.6.17) Bosch Power Tools

на градинския електроинструмент,

когато го оставяте без надзор или

когато захранващият или

удължителен кабел бъдат повредени

или усукани.

Работете с шумозаглушители

(антифони) и предпазни

очила.

Работете с предпазна каска.

Работете с предпазни

ръкавици.

Работете с предпазна

престилка.

Не използвайте градинския

електроинструмент при дъжд;

не го излагайте на дъжд.

Внимавайте никой да не пострада

вследствие на отхвърчащи парченца.

Докато работите с градинския

електроинструмент, дръжте

намиращи се наоколо лица на

безопасно разстояние.

Типично оценъчно

ниво А на генерирания

шум от продукта с

монтиран режещ диск.

Типично оценъчно

ниво А на генерирания

шум от продукта с

монтирана шпула.

Общи указания за безопасна

работа

Прочетете всички

указания за

безопасна работа и за работа с

градинския електроинструмент.

Пропуски при спазването на

указанията за безопасна работа и за

работа с градинския

електроинструмент могат да

причинят токов удар, пожар и/или

тежки травми.

Съхранявайте всички указания за

безопасна работа и за работа с

градинския инструмент за

ползване в бъдеще.

Преди включване проверявайте

захранващия и удължителния

кабел за повреди или признаци на

стареене. Ако по време на работа

те бъдат повредени, незабавно

изключете щепсела от контакта. НЕ

ГИ ДОПИРАЙТЕ, ПРЕДИ ДА СТЕ ГИ

ИЗКЛЮЧИЛИ. Не ползвайте

градинския електроинструмент, ако

кабелът е повреден или износен.

Ако захранващият кабел е

повреден, трябва да бъде заменен

от производителя, упълномощен от

него сервиз или квалифицирано за

тази дейност лице, за да бъдат

избегнати опасности за

сигурността.

Преди ползване преглеждайте

машината за видими дефекти.

Външни огледи трябва да

извършвате също и ако

градинският електроинструмент е

бил изпуснат или е претърпял

сериозен удар.

OBJ_BUCH-2432-006.book Page 166 Thursday, June 8, 2017 10:50 AM

Български | 167

Bosch Power Tools F 016 L81 755 | (8.6.17)

За повишаване на сигурността се

препоръчва използването на

предпазен прекъсвач за утечни

токове (Fl или RCD) с праг на

задействане макс. 30 mA.

Изправността на прекъсвача

трябва да се проверява преди

всяко ползване на

електроинструмента.

Уверете се, че вентилационните

отвори са винаги чисти от

замърсявания.

Обслужване

При монтирането на градинския

електроинструмент ползвайте

фигурите. Демонтирането се

извършва в обратна

последователност.

Преди ползване махнете

предпазителя на ножа.

Не използвайте градинския

електроинструмент за рязане на

стени.

В никакъв случай не допускайте с

този градински електроинструмент

да работят деца или лица,

незапознати с указанията за работа

с него. Възможно е националното

законодателство да налага

допълнителни ограничения за

работа с този градински

електроинструмент. Когато

електроинструментът не се

използва, го съхранявайте на

места, недостъпни за деца.

Този градински

електроинструмент не е

предназначен за ползване от лица с

ограничени физически, сензорни

или психически възможности или

от лица с недостатъчен опит или

недостатъчни познания

(включително и от деца), освен

когато те са наблюдавани от лице,

отговарящо за безопасността или

когато са обучавани за работа с

градинския електроинструмент.

Трябва да се внимава деца да не

играят с градинския

електроинструмент.

В никакъв случай не използвайте

градинския електроинструмент,

ако в близост се намират деца или

домашни животни.

Отговорен за травми на други лица

или за материални щети е

работещият с тревокосачката.

Работете с дълъг плътен панталон,

твърди плътнозатворени обувки и

ръкавици. Не работете с широки

дрехи, украшения, къси панталони,

сандали и в никакъв случай боси.

Грижливо проверявайте

предварително обработваната

площ и отстранявайте камъни,

пръчки, кокали и други чужди тела.

Не използвайте градинския

електроинструмент на места,

където минават захранващи

кабели.

Винаги преди ползване

проверявайте дали режещият диск

или гайката са износени или

повредени. За да избегнете биене,

винаги заменяйте износени или

повредени режещи листове или

гайки в комплект.

Винаги работете на дневна

светлина или на добро изкуствено

осветление.

OBJ_BUCH-2432-006.book Page 167 Thursday, June 8, 2017 10:50 AM

168 | Български

F 016 L81 755 | (8.6.17) Bosch Power Tools

Не работете с градинския

електроинструмент при лоши

метеорологични условия, особено

при силен вятър.

При влажни трева или храсти

използвайте градинския

електроинструмент особено

внимателно.

При работа с градинския

електроинструмент винаги

заемайте стабилно положение на

тялото; в никакъв случай не тичайте

с него.

Заемайте стабилно положение и

поддържайте постоянно

равновесие. Не надценявайте

силите си.

При работа с градинския

електроинструмент носете

шумозаглушители (антифони) и

предпазни очила.

Работете с предпазни очила

съгласно EN 166 и с

шумозаглушители (антифони),

когато обслужвате градинския

електроинструмент.

Никога не ползвайте градинския

електроинструмент с липсващи или

повредени предпазни кожуси,

предпазители за откат или капаци.

Не ползвайте градинския

електроинструмент с монтиран

нож в непосредствена близост до

захранващи/удължителни кабели.

Преди и след ползване на

градинския електроинструмент го

проверявайте за износване или

повреди.

Ако възникне дефект, следвайте

указанията в раздела Отстраняване

на дефекти.

В случай на злополука изключете

машината от захранващата мрежа,

преди да предприемате каквито и

да е други мерки.

Не използвайте градинския

електроинструмент, когато сте

уморени или болни или когато сте

под въздействието на алкохол,

наркотици или лекарства.

Работата по неравен терен може

да бъде опасна.

– Не работете по особено стръмни

склонове.

– На склонове или при влажна трева

внимавайте винаги да сте стъпвате

стабилно.

– При работа по наклонен терен

винаги се движете напречно, а не

нагоре и надолу по наклона.

– При обръщане на посоката на

движение по склонове бъдете

особено внимателни.

Дръжте ръцете и краката си на

безопасно разстояние от режещите

ръбове, особено при включване на

двигателя.

Когато пренасяте градинския

електроинструмент от/към

работната зона, го изключвайте.

Изключвайте градинския

електроинструмент и изваждайте

щепсела от контакта:

– винаги, когато оставяте

градинския електроинструмент

бе надзор,

– преди отстраняване на елементи,

блокирали машината,

–ако захранващият кабел е усукан,

– преди смяна на посоката на

рязане,

OBJ_BUCH-2432-006.book Page 168 Thursday, June 8, 2017 10:50 AM

Български | 169

Bosch Power Tools F 016 L81 755 | (8.6.17)

– когато проверявате, почиствате

или извършвате техническо

обслужване на градинския

електроинструмент,

– след попадане на чуждо тяло.

Веднага проверете градинския

електроинструмент за повреди и

при необходимост го предайте за

ремонт,

– ако градинският

електроинструмент започне да

вибрира необикновено

(извършете незабавна

проверка).

Преди да докосвате режещите

елементи, изчакайте въртенето им

да спре напълно. След изключване

режещите елементи се въртят по

инерция известно време и могат да

причинят наранявания.

Не извършвайте промени по

конструкцията на градинския

електроинструмент. Недопустими

изменения могат да нарушат

сигурността на Вашия градински

електроинструмент и да

предизвикат засилен шум и

увеличени вибрации.

Съхранявайте градинския

електроинструмент на сигурно

сухо място, недостъпно за деца. Не

поставяйте върху него други

предмети.

Използвайте само допълнителни

приспособления, производство

на Бош, които се препоръчват и

са утвърдени за работа с този

градински електроинструмент.

(вижте фигура 14)

Продължителната работа с

електроинструмент (или с други

машини) излага работещия на

вибрации, които могат да

предизвикат побеляване на

пръстите (синдром на Рейно) или

карпално-тунелен синдром.

Такива натоварвания влошават

осезанието и способността за

регулиране на температурата,

създават усещане за парене и могат

да предизвикат увреждане на

нервите, увреждане на

кръвоносните съдове и умиране на

тъкан.

Ако установите симптоми, които

указват за претоварване с

вибрации, се обърнете за помощ

към Вашия личен лекар. Тези

симптоми включват усещане за

изтръпване, загуба на осезание,

сърбежи, бодежи, болки, загуба на

сила, промяна на цвета или

състоянието на кожата. Най-често

тези симптоми се проявяват по

пръстите, ръцете или китките.

Използвайте градинския

електроинструмент винаги с

правилната приставка. През цялото

време, докато работите, дръжте

градинския електроинструмент

здраво за предната и задната

ръкохватка и при необходимост

прекъсвайте работа.

Имайте предвид, че е възможно да

възникне откат на градинския

електроинструмент, ако ножът

попадне внезапно на твърд

предмет или при рязане на храсти и

OBJ_BUCH-2432-006.book Page 169 Thursday, June 8, 2017 10:50 AM

170 | Български

F 016 L81 755 | (8.6.17) Bosch Power Tools

шубраци. Старайте се да

неутрализирате ефекта от отката.

Този градински

електроинструмент е проектиран

за ползване с колан през рамото.

Настройте колана така, че

електроинструментът да е

балансиран правилно, така

работата с него ще е по-лесна.

При транспортиране и

съхраняване винаги покривайте

режещия лист с подходящ

предпазител.

Дръжте захранващия кабел на

безопасно разстояние от режещите

ръбове.

Поддържане

При работа в близост до

режещите ръбове на ножовете

винаги носете предпазни

ръкавици.

За да осигурите дълго и

надеждно функциониране на

градинския електроинструмент,

редовно изпълнявайте следните

дейности:

За гарантиране на сигурна работа

на градинския електроинструмент

се уверявайте, че всички гайки,

болтове и винтове са затегнати. За

целта ползвайте включения в

окомплектовката инструмент.

Проверете градинския

електроинструмент и за по-голяма

сигурност заменяйте износени или

повредени детайли.

Уверявайте се, че резервните

части са утвърдени от Бош.

Допускайте ремонтът да се

извършва само от оторизиран

сервиз за електроинструменти на

Бош.

Преди транспортиране и

прибиране за съхраняване се

уверявайте, че градинският

електроинструмент е чист и без

полепнали остатъци от рязането.

При необходимост го

почиствайте с мека суха четка.

Премахнете всички отлагания

между режещата глава и

предпазния кожух. За компактно

съхраняване градинският

електроинструмент може да бъде

демонтиран от дръжката. (вижте

фигура 3)

Безопасност при работа с

електрически ток

Внимание! Преди да

извършвате техническо

обслужване или почистване

на градинския електроинструмент,

го изключвайте и изваждайте

щепсела от контакта. Същото се

отнася и при неволно увреждане

или прерязване на захранващия

кабел.

За повишаване на безопасността

Вашият градински

електроинструмент е със защитна

изолация и не се нуждае от

заземяване. Захранващото

напрежение е 230 V променлив ток,

50 Hz (за страни извън ЕС също

220 V или 240 V). Използвайте само

сертифицирани удължителни

кабели. Повече информация можете

да получите от Вашия търговец.

OBJ_BUCH-2432-006.book Page 170 Thursday, June 8, 2017 10:50 AM

Български | 171

Bosch Power Tools F 016 L81 755 | (8.6.17)

За повишаване на сигурността

използвайте дефектнотоков

прекъсвач (RCD) с ток на

задействане най-много 30 mA.

Винаги преди работа с

електроинструмента проверявайте

дефектнотоковия прекъсвач.

Дръжте захранващите и

удължителните кабели на безопасно

разстояние от подвижни детайли и ги

предпазвайте от каквито и да е

повреди, за да избегнете контакт с

проводници под напрежение.

Щепселите и контактите трябва да са

сухи и да не лежат на земята.

Захранващите и удължителните

кабели трябва редовно да бъдат

проверявани за повреди; допуска се

използването само на кабели в

безукорно състояние.

Ако захранващият кабел на

машината е повреден, той трябва да

бъде ремонтиран само в оторизиран

сервиз за електроинструменти на

Бош.

Използвайте само сертифицирани

удължителни кабели.

Използвайте само удължителни

кабели или барабанни удължители,

които съответстват на изискванията

на стандартите EN 61242 /

IEC 61242 или IEC 60884-2-7.

Ако искате да ползвате удължителен

кабел, той трябва да бъде със

следното напречно сечение:

– Напречно сечение на

проводниците 1,25 mm

или

1,5 mm

– Максимална дължина 30 m за

удължителен кабел или 60 m за

барабанни кабели с дефектнотоков

предпазен прекъсвач (Fl-

прекъсвач).

Упътване: когато се използва

удължителен кабел, той трябва да

бъде със защитен проводник, който,

така както е описано в указанията за

безопасна работа, през щепсела е

свързан със защитния проводник на

захранващата мрежа.

При необходимост се консултирайте

с квалифициран електротехник или

най-близкото представителство на

Бош.

ВНИМАНИЕ: удължителни

кабели, които не отговарят

на изискванията, могат да

застрашат безопасността Ви.

Удължителните кабели, щепселите

и съединителите трябва да са в

изпълнение за ползване на открито

и да са уплътнени срещу

проникване на вода.

Спазвайте указанията на в

ръководството за експлоатация на

удължителния кабел или барабанния

удължител, както и валидните

национални нормативни уредби.

Указание за продукти, които не се

продават във Великобритания:

ВНИМАНИЕ: за Вашата безопасност

е необходимо щепселът на

градинския електроинструмент да

бъде включен към удължителен

кабел. Куплунгът на удължителния

кабел трябва да е защитен срещу

напръскване с вода, да е изработен

от гума или да има гумено покритие.

Удължителният кабел трябва да има

възможност за отпускане при

обтягане.

OBJ_BUCH-2432-006.book Page 171 Thursday, June 8, 2017 10:50 AM

172 | Български

F 016 L81 755 | (8.6.17) Bosch Power Tools

Символи

Символите по-долу са важни за прочитането и

разбирането на ръководството за експлоатация.

Запомнете символите и значенията им. Правилното

интерпретиране на символите ще Ви помогне да ползвате

градинския електроинструмент по-добре и по-сигурно.

Предназначение на електро-

инструмента

Машината е подходяща за премахване на малки храсти, за

изрязване на млади растения, за подкастряне и

изтъняване и за премахване на бурени, висока трева и

коприва в домашни и битови условия.

Технически данни

Информация за излъчван шум и вибрации

Монтиране и работа

 Не включвайте градинския електроинструмент към

захранващата мрежа, ако не е сглобен напълно.

 След изключване на тревокосачката режещата

глава се върти по инерция още няколко секунди.

Преди да включите повторно тревокосачката,

изчакайте въртенето на режещата глава да спре.

 Не включвайте електроинструмента

непосредствено след като сте го изключили.

 При заменяне на режещата глава отстранявайте

натрупани остатъци от отрязаната трева.

 Препоръчва се ползването на утвърдени от Бош

режещи елементи. При други режещи елементи

резултатът може да е различен.

Символ Значение

Посока на движение

Посока на реакцията

Включване

Изключване

Допълнителни

приспособления/резервни части

Бракуване

Тример за трева и бурени AFS 23-37

Каталожен номер

3 600 HA9 …

Номинална консумирана

мощност

W 950

Скорост на въртене на

празен ход

Режещ диск

Шпула с режеща нишка

min

-1

min

-1

7000

6000

Широчина на рязане,

шпула

cm 37

Широчина на рязане, нож cm 23

Диаметър на нишката mm 3,5

Тип на нишката усукана

Тип на ножа с 3 режещи ръба

Регулируема ръкохватка ДА

Маса съгласно EPTA-

Procedure 01:2014 kg 5,2

Клас на защита /II

Сериен номер вижте табелката на

градинския инструмент

Данните се отнасят до номинално напрежение [U] 230 V. При

различно напрежение, както и при специалните изпълнения за

някои страни данните могат да се различават.

Стойностите на излъчвания шум са определени съгласно

EN 50636-2-91.

Шпула с режеща

нишка

Нож

Равнището А на излъчвания от електроинструмента шум

обикновено е:

равнище на звуковото налягане

равнище на мощността на звука

неопределеност K

Работете с шумозаглушители (антифони)!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Пълната стойност на вибрациите a

(векторната сума по трите

направления) и неопределеността K са определени съгласно

EN 50636-2-91:

Генерирани вибрации a

Неопределеност K

m/s

5,0

=1,5

5,0

=1,5

OBJ_BUCH-2432-006.book Page 172 Thursday, June 8, 2017 10:50 AM

Български | 173

Bosch Power Tools F 016 L81 755 | (8.6.17)

 Когато ползвате ножа, се уверявайте, че е затегнат

здраво с гайката.

 При извършване на продължителни дейности се

препоръчва периодично да се правят паузи.

Номерирането съответства на означенията на фигурите на

графичните страници.

Указания за работа

Отстраняване на дефекти

Дейност Фигура Страница

Окомплектовка

1 251

Монтиране на предпазния кожух

2 252

Сглобяване на дръжката

3 252

Монтиране на шпулата и нишката

4 253

Монтиране на режещия диск

5 254–255

Монтиране на звеното за

предпазване от откат/указания за

работещи с дясната ръка

6 256

Монтиране на звеното за

предпазване от откат/указания за

работещи с лявата ръка

7 256

Монтирайте колана за окачване

през рамо

Регулиране на дължината на

ръкохватката

8 257

Включване на удължителен кабел 9 257

Включване и изключване 10 258

Указания за работа

11 258

Почистване

12 259

Съхраняване на режещата нишка

13 260

Избор на допълнителни

приспособления

14 260

Област на приложение Режещ инструмент

Премахване на храсти/

шубраци

Режещ диск

Рязане на млади растенияРежещ диск

Подкастряне/изтъняване Шпула с режеща нишка

Премахване на бурени Шпула с режеща нишка/

режещ диск

Косене на висока трева Шпула с режеща нишка

Премахване на коприва Шпула с режеща нишка/

режещ диск

Дейност Фигура Страница

Симптоми Възможна причина Отстраняване

Градинският

електроинструмент не

работи

Няма захранващо напрежение Проверете и включете

Повреден е контактът на захранващата мрежа Използвайте друг контакт

Удължителният кабел е повреден Проверете и заменете кабела, ако е повреден

Задействал се е предпазен прекъсвач Заменете предпазния прекъсвач

Задействала се е защитата срещу

претоварване

Изчакайте градинският електроинструмент

да се охлади и го включете отново

Градинският

електроинструмент

работи с прекъсвания

Удължителният кабел е повреден Проверете и заменете кабела, ако е повреден

Потърсете помощ в оторизиран сервиз за

електроинструменти

Вътрешен електрически дефект на

градинския електроинструмент

Потърсете помощ в оторизиран сервиз за

електроинструменти

Градинският

електроинструмент не

реже

Режещият диск/шпулата са повредени Заменете режещия диск/шпулата (работете

винаги с предпазни ръкавици)

OBJ_BUCH-2432-006.book Page 173 Thursday, June 8, 2017 10:50 AM

174 | Български

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ако не можете да отстраните проблема с помощта на таблицата, моля, първо се обърнете към Вашия търговец.

Сервиз и технически съвети

www.bosch-garden.com

Винаги когато се обръщате с въпроси към

представителите на Бош непременно посочвайте 10-

цифрения каталожен номер на градинския

електроинструмент.

България

Robert Bosch SRL

Service scule electrice

Strada Horia Măcelariu Nr. 30–34, sector 1

013937 Bucureşti, România

Тел.: +359(0)700 13 667 (Български)

Факс: +40 212 331 313

Email: [email protected]

www.bosch-pt.com/bg/bg/

Засилени вибрации Режещият диск е повреден Заменете режещия диск (работете винаги с

предпазни ръкавици)

Нишката е скъсана Заменете нишката

Главата за косене е замърсена Почистете режещата глава и премахнете

натрупаните замърсявания

Гайката на режещия диск е разхлабена Затегнете гайката за режещия диск с 20 Nm,

като внимавате режещият диск, чашката и

притискащата шайба да са центрирани

(работете винаги с предпазни ръкавици)

Режещият диск не е монтиран правилно Освободете реж

ещия диск и го монтирайте

централно. За централното монтиране

обърнете внимание на направляващите

пръстени на режещия диск.

Лошо рязане и остатъци

от растенията

Тревата е твърде висока, твърде гъста Тревата е твърде висока: режете на степени

Тревата е твърде гъста: работете с по-тясна

ивица на рязане на проход

Режещият диск е затъпен Завъртете/заменете режещия диск

Режещият диск е зацапан Проверете градинския електроинструмент

отдолу и при необходимост го почистете

(работете винаги с предпазни ръкавици)

Главата за косене е замърсена Почистете режещата глава и премахнете

натрупаните замърсявания

Гайката на режещия диск

не може да се развие

Повредена резба на гайката или вала Смажете вала, за да улесните развиването

Застопоряващия

т щифт не е поставен

правилно

Вкарайте отново застопоряващия щифт и

леко го притиснете, като завъртате вала

Режещият диск не се

върти

Режещият диск е зацапан Проверете градинския електроинструмент

отдолу и при необходимост го почистете

(работете винаги с предпазни ръкавици)

Гайката на режещия диск е разхлабена Затегнете гайката, като внимавате режещият

диск, въртящия се диск и притискащата

шайба да са центрирани (работете винаги с

предпазни ръкавици) (вижте фигура 3)

Тревата е твърде висока, твърде гъста Тревата е твърде висока: режете на степени

Тревата е твърде гъста: работете с по-тясна

ивица на рязане на проход

Недостатъчна

производителност на

рязане

Предпазният кожух е замърсен Почистете предпазния кожух отвътре

Режещият диск е затъпен Завъртете/заменете режещия диск

Няма режеща нишка Подайте режеща нишка

Симптоми Възможна причина Отстраняване

OBJ_BUCH-2432-006.book Page 174 Thursday, June 8, 2017 10:50 AM

Македонски | 175

Bosch Power Tools F 016 L81 755 | (8.6.17)

Бракуване

Не изхвърляйте градински електроинструменти

при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно

излязла от употреба електрическа и електронна апаратура

и утвърждаването й като национален закон

електрическите и електронни устройства, които не могат

да се използват повече, трябва да се събират отделно и да

бъдат подлагани на подходяща преработка за

оползотворяване на съдържащите се в тях суровини.

Правата за изменения запазени.

Македонски

Безбедносни напомени

Толкување на симболите на

косачката

Општи безбедносни правила.

Прочитајте го упатството за

употреба.

Внимавајте предмети коишто

летаат од косачката да не ги

повредат личностите коишто

стојат околу уредот.

Предупредување: Држете се

на безбедно растојание од

косачката додека таа работи.

Внимавајте на повратните

удари на сечилото.

Извадете го кабелот од

напојување пред да го

штелувате или чистите

уредот, кога уредот го оставате без

надзор без обзир колку долго или ако

кабелот е оштетен или сплеткан.

Носете заштитни слушалки и

очила.

Носете заштитен шлем.

Носете заштитни ракавици.

Носете заштитни чизми.

Не користете ја косачката кога

врне и не излагајте ја на дожд.

Внимавајте парчињата што летаат

никого да не повредат. За време на

работата со уредот одржувајте

безбедно растојание од лицата што

стојат во близина.

Вообичаена А-

измерена бучава на

производот со

монтиран нож.

Вообичаена А-

измерена бучава на

производот со мотиран

калем.

Општи напомени за безбедност за

електричните апарати

Прочитајте го

целото упатство.

Ако не се следи упатството, може да

дојде до струен урад и/или до тешки

повреди.

Зачувајте го упатството за идни

консултации.

ПРЕДУПРЕДУВАЊЕ

OBJ_BUCH-2432-006.book Page 175 Thursday, June 8, 2017 10:50 AM

176 | Македонски

F 016 L81 755 | (8.6.17) Bosch Power Tools

Пред употреба, проверете го

продолжниот и напојниот кабел за

евентуални оштетувања. Ако

каблите се оштетат за време на

употреба, веднаш исклучете го

кабелот од напојување. НЕ

ДОПИРАЈТЕ ГО ПРЕД ДА ГО

ИСКЛУЧИТЕ. Не употребувајте го

уредот ако кабелот е оштетен или

сплеткан.

Ако напојниот кабел на уредот е

оштетен, мора да биде заменет од

страна на производителот на

уредот, или во негов овластен

сервис, или од страна на

квалификувано лице, за да се

избегнат евентуалните ризици.

Пред употреба прегледајте да ли

уредот има очигледни недостатоци.

Ваквата проверка треба да се врши

и ако уредот падне или претрпи

некакво значително влијание.

За подобра безбедност

користете резидуален уред

(РЦД) кој се активира на

отстапување од 30 mA.

Резидуалниот уред треба да се

проверува пред секоја употреба.

Отворите за вентилација мора да

бидат чисти.

Ракување

За склопување на уредот следете

ги упатствата, а за расклопување

одете по обратен редослед.

Пред употреба отстранете ја

заштитата од сечилото.

Не употребувајте го уредот за

поткастрување живи огради.

Никогаш не дозволувајте им на

деца и луѓе кои не се запознаени со

овие инструкции да ја користат

косачката. Локалните прописи

можат да ја ограничат возраста на

ракувачот. Чувајте ја косачката вон

дофат на деца кога не ја

употребувате.

Оваа косачка не е наменета на

личности (и деца) со ограничени

физички, сензорни или душевни

можности, со недостаток на

искуство и знаење, освен ако не им

се обезбедени соодветни

инструкции или надзор за употреба

на косачката од страна на личност

одговорна за нивната безбедност.

Внимавајте децата да не си играат

со косачката.

Никогаш не употребувајте го

уредот во близина на лица, а

посебно деца и животни.

Ракувачот е одговорен за штетата

нанесена на други луѓе или имот.

Носете долги, крути пантолони,

крути чевли и заштитни ракавици.

Не носете лесна облека, накит,

кратки пантолони, сандали и не

работете боси.

Детално прегледајте го теренот

каде што ќе ја користите косачката

и отстранете ги сите камења,

стапови, жици, коски и други

предмети.

Не користете го уредот во градини

кадешто минуваат напојни кабли.

Пред секоја употреба проверете да

не е сечилото тапо или оштетено.

Ако сечилата или навртките се

OBJ_BUCH-2432-006.book Page 176 Thursday, June 8, 2017 10:50 AM

Македонски | 177

Bosch Power Tools F 016 L81 755 | (8.6.17)

оштетени, заменете го целиот

комплет, за да одржите рамнотежа.

Работете само по дневна светлина

или по квалитетно осветлување.

Не работете со машината по лоши

временски успови, особено при

грмотевици.

По влажна трева/грмушки обрнете

посебно внимание.

Кога работите со уредот стојте на

цврста основа; само одете, не

трчајте.

Стојте стабилно и секогаш

одржувајте рамнотежа. Не

исцрпувајте се.

При работа со уредот носете

заштита за слухот и видот.

Носете заштитни очила во склад со

EN 166 како и заштита за слухот

кога го користите уредот.

Никогаш не користете го уредот без

штитниците, заштитните капаци и

покриви, или ако тие се оштетени.

Не употребувајте го уредот со

сечило во близина на напојната

мрежа/кабли.

Пред и по секоја употреба

проверете дали на уредот има

нанесено некаква штета.

Ако настане проблем,

консултирајте ја табелата со опис

на грешките.

Во случај на незгода, прво

исклучете го уредот од напојување,

пред да преземете други мерки.

Не употребувајте го уредот ако сте

болни или под влијание на алкохол,

дрога или лекови.

Употребата на косачката на коси

површини може да биде опасно.

– Не работете со уредот на премногу

стрмни падини.

– На коси површини или на влажна

трева обезбедете стабилен и

сигурен чекор.

– На падини секогаш работете

хоризонтално, никогаш горе-долу.

– Бидете особено внимателни кога ја

менувате насоката на косењето.

Рацете и нозете држете ги

понастрана од сечилото, особено

при вклучувањето на уредот.

Исклучете ја машината при

транспорт до/од местото на работа.

Згаснете ја машината и извадете го

кабелот од утикачот:

–секогаш кога го оставате уредот

без надзор,

– пред отстранување на блокада,

– ако кабелот е заглавен,

– пред замена на сечилото,

– пред прегледување, чистење и

поправка на машината,

– веднаш по удирање во тврд

предмет. Веднаш по оштетување

прегледајте ја машината и

извршете ги неопходните

поправки,

– ако косачката почне да вибрира

неконтролирано (проверете

веднаш).

Почекајте ротирачкиете елементи

потполно да застанат пред да ги

допрете. Сечилото ротира уште

неколку моменти после

исклучувањето на уредот и може да

предизвика повреда.

OBJ_BUCH-2432-006.book Page 177 Thursday, June 8, 2017 10:50 AM

178 | Македонски

F 016 L81 755 | (8.6.17) Bosch Power Tools

Не вршете никакви преправки на

косачката. Неовластените

модификации можат да доведат до

нарушување на безбедноста на

косачката, или да ја зголемат

бучавата или вибрациите.

Уредот чувајте го на безбедно, суво

место, вон дофат на деца. Не

редете други предмети на уредот.

Користете само Бош резервни

делови кои се препорачани и

одобрени за употреба со овој

уред. (види слика 14)

При подолга работа со уредот (или

со други машини) ракувачот е

изложен на влијанието на

вибрации, што може да доведе до

појава на болеста Бели прсти

(Рејноов феномен) или Синдром на

карпален тунел.

Овие состојби го оштетуваат

сетилото за допир и

терморегулацијата на дланките,

предизвикуваат чувство на трнење

и горење, како и нервни или

циркуларни оштетувања и некроза

на ткивото.

Ако имате симптоми на преголема

изложеност на вибрации, обратете

се кај лекар. Овие симптоми

вклучуваат трнење, губење на

сетилото за допир, вкочанетост,

пецкање, боцкање, болка, загуба

на сила, промени на бојата или

состојбата на кожата. Овие

симптоми се јавуваат во прстите,

дланките и зглобовите.

Секогаш употребувајте го уредот за

соодветна намена. Внимавајте да

употребувате соодветни предни и

задни дршки за држење на уредот

и, ако е потребно, ограничете го

времето на користење на уредот.

Внимавајте на можноста од

повратен удар, што се случува кога

сечилото удри во тврд предмет при

кастрење грмушки. Потрудете се

да ги минимизирате ефектите на

повратните удари.

Овој уред е предвиден да се

користи со приложената

нараменица. Нараменицата

поставете ја правилно за добро да

го балансира уредот, со што се

намалува можноста за повреда на

ракувачот.

При транспорт и складирање

сечилото треба да се прекрие со

соодветен штитник.

Струјните кабли држете ги

понастрана од оштрите делови.

Одржување

Секогаш носете заштитни

ракавици при работа со или во

близина на оштар нож.

Редовно одржувајте го уредот за

да обезбедите долга и безбедна

употреба:

За да обезбедите безбедна работа

со уредот, сите завртки, навртки и

матици мора да се добро затегнати.

Прегледајте го уредот и заменете ги

оштетените и истрошените делови.

Редово прегледувајте ја косачката

и замеувајте ги веднаш оштетените

или изабените делови.

Резервните делови мора да се

одобрени од Бош.

OBJ_BUCH-2432-006.book Page 178 Thursday, June 8, 2017 10:50 AM

Македонски | 179

Bosch Power Tools F 016 L81 755 | (8.6.17)

Уредот поправајте го само во Бош

овластен сервис.

Пред транспорт или складирање

уредот исчистете го од

валканштина и отпадоци. Ако е

потребно, исчистете го со мека

четка.

Отстранете ги сите остатоци помеѓу

главата на сечилото и заштитниот

капак. За компактно складирање,

уредот може да се расклопи кај

зглобот. (види слика 3)

Безбедност од електричен удар

Внимание! Извадете го

напојниот кабел од утикач

пред да ја прегледувате или

чистете машината. Истото важи и

ако кабелот е оштетен, прекинат

или сплеткан.

Вашиот уред е со двојна изолација и

не му е потребно заземјување.

Работниот напон е 230 V AC, 50 Hz

(за зеји вон ЕУ 220 V или 240 V).

Користете само одобрени

продолжни кабли. За подетални

информации, обратете се во

овластениот сервисен центар.

За подобра безбедност користете

резидуален уред (РЦД) кој се

активира на отстапување од 30 mA.

Резидуалниот уред треба да се

проверува пред секоја употреба.

Чувајте го напојниот и продолжниот

кабел понастрана од подвижните

делови, за да се избегне оштетување

на кабелот и негов контакт со

металните делови.

Кабелските врски (приклучник и

приклучница) треба да бидат суви и

да не лежат на теренот.

Напојниот и продолжниот кабел мора

редовно да се проверуваат за

евентуални оштетувања и да се

користат само кога се во

беспрекорна состојба.

Ако напојниот кабел е оштетен, мора

да се поправи од страна на овластен

сервис на Бош.

Користете само одобрени

продолжни кабли.

Користете само продолжни кабли

кои ги задоволуваат стандардите

EN 61242 / IEC 61242 или

IEC 60884-2-7.

Ако сакате да користите продолжен

кабел, потребни ви се следните

димензии на кабли:

– Пресек 1,25 mm

или 1,5 mm

– Максимална должина 30 m за

продолжниот кабел или 60 m

Забелешка: Ако користите

продолжен кабел, тој мора да биде

заземјен преку напојната мрежа, во

склад со важечките прописи.

За дополнителни иформации

контактирајте лиценциран

електричар или најблискиот Bosch

сервис.

ПРЕДУПРЕДУВАЊЕ:

Несоодветните продолжни

кабли можат да бидат

опасни. Продолжниот кабел,

утикачот и спојот со продолжниот

кабел мораат да бидат

водоотпорни.

Придржувајте се до упатството за

употреба на произведувачот на

продолжниот кабел, како и до

националните прописи за нивна

употреба.

OBJ_BUCH-2432-006.book Page 179 Thursday, June 8, 2017 10:50 AM

180 | Македонски

F 016 L81 755 | (8.6.17) Bosch Power Tools

Предупредување за производите кои

не се за Британски пазар

предвидени:

ВНИМАНИЕ: За Ваша безбедност

потребно е уредот да е поврзан со

продолжниот кабел преку соодветен

утикач. Спојот со продолжниот кабел

мора да биде заштитен од прскање,

направен од гума или обложен со

гума. Продолжниот кабел мора да се

користи со автоматски намотувач.

Ознаки

Следните симболи се важни за читање и разбирање на

упатството за употреба. Ве молиме проучете ги симболите

и нивното значење. Правилната интерпретација на

симболите ќе Ви помогне подобро и побезбедно да ја

користите косачката.

Употреба со соодветна намена

Машината е погодна за поткастрување помали жбунови и

грмушки, сечење фиданки, чистење и отстранување на

плевел, висока трева и коприва во Вашата градина.

Технички податоци

Информации за бучава/вибрации

Ознака Значење

Правец на движење

Правец на реакција

Вклучување

Исклучување

Додатна опрема/резервни делови

Отстранување

Моторна коса AFS 23-37

Број на дел/артикл

3 600 HA9 …

Номинална јачина

W 950

Број на празни вртежи

Сечило

Навој

min

-1

min

-1

7000

6000

Ширина на косење со

конец

см 37

Ширина на косење со

сечило

см 23

Дијаметар на конецот

мм 3,5

Тип на конецот

извртен

Тип на сечило

3-жлебно

Прилагодлива рачка

ДA

Тежина согласно EPTA--

Procedure 01:2014

кг 5,2

Класа на заштита

/II

Сериски број

види ја натписната плочка на

косачката

Податоците важат за номинален напон [U] од 230 волти. Овие

податоци може да отстапуваат при различни напони, во зависност

од изведбата во односната земја.

Вредностите на емисија на бучава одредени во согласност со

EN 50636-2-91.

Навој Сечило

Измерените А-вредности на врева изнесуваат просечно:

Звучна јачина

Звучен притисок

Несигурност K

Носете звучна заштита!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Вкупната вредност на вибрациите a

(векторски збир на трите

правци) и несигурноста K утврдени се во согласност со стандардот

EN 50636-2-91:

Вкупна вредност на вибрациите a

Несигурност K

m/s

5,0

=1,5

5,0

=1,5

OBJ_BUCH-2432-006.book Page 180 Thursday, June 8, 2017 10:50 AM

Македонски | 181

Bosch Power Tools F 016 L81 755 | (8.6.17)

Монтажа и користење

 Не приклучувајте ја машината на струја доколку не е

во потполност склопена.

 По исклучување на косата, главата за сечење

продолжува да врти уште неколку секунди.

Почекајте главата за сечење потполно да застане,

пред повторно да ја вклучите косата.

 Немојте брзо наизменично да го вклучувате и

исклучувате тримерот.

 Отстранете ги сите остатоци на трева од капакот на

главата за сечење, при замена на главата за сечење.

 Користете само делови за сечење одобрени од Бош.

При употреба на други елементи, квалитетот на

сечењето може да варира.

 При употреба на сечилото, внимавајте да е цврсто

монтирано со помош на завртката на сечилото.

 Препорачуваме да при подолга употреба

применувате соодветни паузи.

Нумерацијата се однесува на цртежите на машината на

страната со графички прикази.

Совети за работа

Отстранување грешки

Цел на користењето Слика Страна

Обем на испорака 1 251

Монтирање на заштитната хауба 2 252

Спојување на осовината 3 252

Монтажа на калемот и конецот

4 253

Монтирајте го сечилото

5 254–255

Монтажа на заштитата од повратни

удари/Забелешка за деснораките

6 256

Монтажа на заштитата од повратни

удари/Забелешка за левораките

7 256

Монтажа на ременот

Прилагодување на должината на

рачката

8 257

Приклучување на продолжниот

кабел 9 257

Вклучување/исклучување 10 258

Совети за работа 11 258

Чистење 12 259

Складирање на конецот за сечење 13 260

Бирање на опрема 14 260

Област на примена Алатка за сечење

Сечење грмушки/жбунови Сечило

Сечење фиданки Сечило

Катрење/проретчување Навој

Отстранување на плевел Навој/сечило

Косење висока трева Навој

Чистење од коприви Навој/сечило

Цел на користењето Слика Страна

Проблем Можна причина Решение

Косачката не работи Нема снабдување со струјаПроверете и вклучете

Утикачот е неисправен Користете друг утикач

Продолжниот кабел е оштетен Проверете го кабелот и ако е потребно

заменете го

Прегорен осигурувач Заменете го осигурувачот

Преоптоварување на заштитата Оставете го уредот да се излади па повторно

вклучете го

Косачката работи со

прекини

Продолжниот кабел е оштетен Проверете го кабелот и ако е потребно

заменете го

Побарајте помош од сервис

Неисправни внатрешни инсталации во

косачката

Побарајте помош од сервис

OBJ_BUCH-2432-006.book Page 181 Thursday, June 8, 2017 10:50 AM

182 | Македонски

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ако и покрај овој водич имате проблем да го отстраните проблемот, обратете се кај Вашиот дилер.

Сервисна служба и совети при

користење

www.bosch-garden.com

Секогаш при кореспонденција или нарачка на резервни

делови наведете го десетцифрениот сериски број што се

наоѓа на натписната плочка.

Македонија

Д.Д.Електрис

Сава Ковачевиќ 47Њ, број 3

1000 Скопје

Е-пошта: [email protected]

Интернет: www.servis-bosch.mk

Тел./факс: 02/ 246 76 10

Моб.: 070 595 888

Отстранување

Не фрлајте ја косачката со комуналниот отпад!

Само за земји во рамки на ЕУ

Според Европската директива 2012/19/EU за отпадна

електрична и електронска опрема и нејзината

имплементација во државното право, отпадната

електрична и електронска опрема мора посебно да се

сортира и да се складишти на еколошки прифатлив начин.

Се задржува правото на промена.

Уредот не сече Сечилото/конецот е оштетено Сечилото/конецот заменете го (секогаш

носете заштитни ракавици)

Зголемени вибрации Сечилото е оштетено Заменете го сечилото (секогаш носете

заштитни ракавици)

Скинат конец за косење Заменете го конецот

Валкан конец за косење Исчистете ја главата за косење и отстранете

ги нечистотиите

Навртката на сечилото е лабава Затегнете го навојот на дискот за сечење 20

ротирачката плоча и притисната плоча и

проверете дали се центририрани (секогаш

носете заштитни ракавици)

Сечилото не е монтирано правилно Олабавете го сечилото и монтирајте го

нацентрирано. Изедначете го сечилото со

прстенестата водилка.

Машината остава лош

финиш и се мачи

Тревата е превисока, прегуста Тревата е превисока: косете во етапи

Тревата е прегуста: косете побавно

Сечилото е тапо Наоштрете/заменете го сечилото

Сечилото е заглавено Проверете под уредот и ако е потребно

исчистете го (секогаш носете заштитни

ракавици)

Валкан конец за косење Исчистете ја главата за косење и отстранете

ги нечистотиите

Завртката на сечилото не

може да се одврти

Оштетен навој на навртката или на осовината Подмачкајте ја осовината за полесно ваде

ње

Иглата за заклучување не е правилно

вметната

Вратете ја иглата за заклучување и благо

притиснете вртејќи ја осовината

Сечилото не се врти Сечилото е заглавено Проверете под уредот и ако е потребно

исчистете го (секогаш носете заштитни

ракавици)

Навртката на сечилото е лабава Затегнете ја навртката внимавајќи да се

присутни и центрирани дискот на сечилто,

сечилото и куполата (секогаш носете

заштитни ракавици) (види слика 3)

Тревата е превисока, прегуста Тревата е превисока: косете во етапи

Тревата е прегуста: косете побавно

Лошо косењеЗаштитната хауба е заглавена со отпадоци Исчистете ја заштитната хауба

Сечилото е тапо Наоштрете/заменете го сечилото

Нема конец за косење Ставете конец за косење

Проблем Можна причина Решение

OBJ_BUCH-2432-006.book Page 182 Thursday, June 8, 2017 10:50 AM

Srpski | 183

Bosch Power Tools F 016 L81 755 | (8.6.17)

Srpski

Uputstva o sigurnosti

Objašnjenja simbola na baštenskom

uredjaju

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.

Paziti da osobe koje stoje u

blizini ne budu povređene usled

odbačenih stranih tela.

Opomena: Održavajte sigurno

rastojanje od baštenskog

uredjaja, kada on radi.

Računajte sa povratnim

udarcem noža.

Izvucite mrežni utikač pre nego

što preduzmete radove

podešavanja i čišćenja, ukoliko

baštenski uredjaj jedno vreme dugo

ostane bez nadzora i ako je mrežni ili

produžni kabl oštećen ili zamršen.

Nosite zaštitu za sluh i zaštitne

naočare.

Nosite zaštitni šlem.

Nosite zaštitne rukavice.

Nosite sigurnosne duboke

cipele.

Baštenski uredjaj ne koristiti po

kiši ili izlagati kiši.

Pazite na to, da se niko ne povredi usled

odbačenih stranih tela. Za vreme rada

držite osobe koje stoje u blizini na

sigurnom rastojanju od baštenskog

uredjaja.

Tipično A- vrednovani

nivo šumova proizvoda

sa montiranim nožem.

Tipično A-vrednovani

nivo šumova proizvoda

sa montiranim

namotajem.

Opšta upozorenja za električne alate

Pročitajte sva

sigurnosna uputstva i

naloge. Propusti pri održavanju

sigurnosnih uputstava i naloga mogu

prouzrokovati električni udar, požar i/ili

teške povrede.

Čuvajte sva sigurnosna uputstva i

naloge za budućnost.

Prekontrolišite mrežni i produžni kabl

pre upotrebe da li nisu oštećeni ili

postoje znaci starenja. Ako se oni za

vreme upotrebe oštete, izvucite

odmah mrežni utikač iz utičnice. NE

DODIRUJTE IH PRE NEGO BUDU

IZVUČENI. Ne radite sa baštenskim

uredjajem ako je kabl oštećen ili

istrošen.

Ako je mrežni kabl uredjaja u kvaru,

mora ga proizvodjač čije je

pripadajući servis ili da ga promene

neka za to obučena osoba, da bi

izbegli opanosti po sigurnost.

UPOZORENJE

OBJ_BUCH-2432-006.book Page 183 Thursday, June 8, 2017 10:50 AM

184 | Srpski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Pre upotrebe preispitajte

signifikantne nedostatke. Ovo

ispitivanje mora isto tako da se obavi,

ukoliko je baštenski uredjaj pao ili bio

izložen značajnom udaru.

Radi povećanja sigurnosti

preporučuje se, da se koristi jedna

FI-sklopka (RCD) sa maksimalno

30 mA. Ova FI-sklopka bi trebala da

se kontroliše pre upotrebe.

Uverite se da su prorezi za ventilaciju

uvek slobodni od nekih zaostataka.

Rad

Prilikom montaže baštenskog

uredjaja obratite pažnju na slike,

demontaža se vrši obrnutim

redosledom.

Uklonite pre upotrebe zaštitu noža.

Ne upotrebljavajte baštenski uredjaj

za sečenje zidova.

Nikaka deci ili osobama koje nisu

upoznate sa ovim uputstvima ne

dozvoliti korišćenje baštenskog

uredjaja. Nacionalni propisi

ograničavaju moguće starost radnika.

Čuvajte baštenski uredjaj da bude za

decu nedostupan, kada nije u

upotrebi.

Ovaj baštenski uredjaj nije zamišljen

za to, da ga koriste osobe (uključujući

i decu) sa ograničenim fizičkim,

umnim ili duševnim sposobnostima ili

nedostajućim iskustvom i/ili

nedostajućim znanjem, čak ni onda,

ako su pod nadzorom osobe koja je

nadležna za njihovu sigurnost ili

dobijaju od nje uputstva, kako se

koristi baštenski uredjaj.

Decu bi trebalo nadzirati, da biste bili

sigurni da se ne igraju sa baštenskim

uredjajem.

Ne koristite baštenski uredjaj nikada

dok se osoblje, naročito deca ili

kućne životine zadržavaju u

naposrednoj blizini.

Radnik ili korisnik je odgovoran za

nesreće ili štete kod drugih ljudi ili na

njihovoj imovini.

Nosite duge teške pantalone, čvrste

cipele i rukavice. Ne nosite široka

odela, nakit, kratke pantalone,

sandale i ne radite nikada bosi.

Pre rada sa mašinom pažljivo

proverite obrađivanu površinu i

sklonite kamenje, komade drva, žicu,

kosti i ostala strana tela.

Ne koristite baštenski uredjaj na

mestima na kojima se nalazi mrežni

kabl.

Preispitajte pre korišćenja uvek, da li

su nož za sečenje ili navrtka noža

istrošeni ili oštećeni. Zamenite

istrošene ili oštećene noževe kao i

navrtke noža uvek sa celom

garniturom, da bi izbegli debalans.

Radite samo po dnevnom svetlu ili

dobrom veštačkom svetlu.

Pri lošim vremenskim uslovima

posebno kod dolazeće oluje ne radite

sa baštenskim uredjajem.

Upotrebljavajte u vlažnoj travi/žbunju

baštenski uredjaj posebno pažljivo.

Pazite pri radu sa baštenskim

uredjajem da sigurno stojite, samo

koračajte a nikada ne trčite.

OBJ_BUCH-2432-006.book Page 184 Thursday, June 8, 2017 10:50 AM

Srpski | 185

Bosch Power Tools F 016 L81 755 | (8.6.17)

Obratite pažnju na stabilno stajanje i

uvek na ravnotežu. Ne zapinjite

previše.

Nosite pri radu sa baštenskim

uredjajem zaštitu za sluh i zaštitne

naočare.

Nosite kako zaštitne naočare prema

EN 166 kao i zaštitu za sluh, kada

radite sa baštenskim uredjajem.

Ne koristite nikada baštenski uredjaj

sa nedostajućom ili zaštitnom

haubom u kvaru, osiguračima za

povratni udarac ili poklopcima. Ne

koristite baštenski uredjaj sa listom

za sečenje u neposrednoj blizini

mrežnog/produžnog kabla.

Prekontrolišite baštenski uredjaj pre i

posle svake upotrebe na istrošenost

ili oštećenja.

Prekontrolišite baštenski uredjaj pre i

posle svakog korišćenja ili oštećenja.

Ako nastupi kvar, sledite odeljak

traženja greške.

Ako se desi nesreća, odvojite mašinu

od struje, pre nego što preduzmete

druge mere.

Ne koristite baštenski uredjaj ako ste

umorni ili bolesni ili pod uticajem

alkohola, droga ili lekova.

Rad na kosinama može biti opasan.

– Ne radite sa baštenskim uredjajem na

posebno strmim padinama.

– Na kosim površinama ili na vlažnoj

travi uvek pazite na sigurno hodanje.

– Radite sa baštenskim uredjajem na

kosim površinama uvek popreko i

nikada gore dole.

– Uvek postupajte oprezno kod

promene smera rada sa mašinom na

nagibima.

Držite svoje ruke i noge što dalje od

mehanizma za sečenje, posebno kod

uključivanja motora.

Isključujte baštenski uredjaj kada se

on transportuje sa/na radno mesto.

Isključite baštenski uredjaj i izvucite

mrežni utikač iz utičnice:

– uvek kada ostavite baštenski

uredjaj bez nadzora,

– pre odstranjivanja blokada,

– kada je kabl umotan,

– pre promene mehanizma za

sečenje,

– kada kontrolišete baštenski

uredjaj, čistite ili radite na njemu,

– posle kolizije sa nekim stranim

telom. Prekontrolišite baštenski

uredjaj odmah da li je oštećen i

popravite ga ako je potrebno,

– ada baštenski uredjaj neobično

počne da vibrira (odmah

prekontrolisati).

Sačekajte da se rotirajući elementi za

sečenje potpuno umire, pre nego što

ih uhvatite. Elementi za sečenje

rotiraju i dalje posle isključivanja

baštenskog uredjaja i mogu

prouzrokovati povrede.

Ne preduzimajte nikakve promene

na baštenskom uredjaju.

Nedozvoljene promene mogu oštetiti

sigurnost Vašeg baštenskog uredjaja i

uticati na pojačane šumove i

vibracije.

Čuvajte baštenski uredjaj na nekom

sigurnom suvom mestu izvan

dohvatra dece. Ne stavljajte neke

druge predmete na baštenski uredjaj.

OBJ_BUCH-2432-006.book Page 185 Thursday, June 8, 2017 10:50 AM

186 | Srpski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Upotrebljavajte samo Bosch pribor

baštenskog uredjaja, koji se

preporučuje i odobren za

korišćenje sa ovim uredjajem.

(pogledajte sliku 14)

Kod dužeg korišćenja baštenskog

uredjaja (ili drugih mašina) izlaže se

korisnik vibracijama, koje mogu

prouzrokovati bolest belih prstiju

(Raynaud-fenomeni) ili sindrom

karpalt tunela.

Pritom je ograničen osećaj na dirke i

regulisanje temperature ruku,

gluvoća i može se pojaviti osećaj

zapaljenja sve do oštećenja živaca,

cirkulacije i nekroze tkiva.

Upitajte Vašeg lekara, ako utvrdite

simptome, koje bi ukazivale na

preopterećenja vibracijama. Ovi

simptomi sadrže osećaj gluvoće,

gubitak osetljivosti, svrab,

probadanje, bolove, gubitak snage,

promene boje kože ili stanja kože. Ovi

simptomi se pojavljuju najčešće na

prstima, rukama ili ručnim

zglobovima.

Upotrebljavajte baštenski uredjaj

uvek sa pravim dodatkom. Pazite

pritom na to, da baštenski uredjaj

uvek držite za prednju i zadnju dršku i

ograničavajte ako je potrebno vreme

rada.

Računajte sa povratnim udarcem

baštenskog uredjaja kada nož

iznenada susretne neki tvrdi predmet

ili prilikom presecanja žbunja ili

šipražja. Pokušajte da minimizirate

efekte povratnog udarca.

Ovaj baštenski uredjaj je konstruisan

za upotrebu sa nekim ramenim

pojasom. Podesite pojas tako, da je

alat tačno izbalansiran, jer onda rad

sa uredjajem manje zamara.

List za presecanje pri transportu i

lagerovanju uvek pokrijte sa

pogodnom zaštitom.

Kabl za snabdevanje strujom alata za

presecanje držite podalje.

Održavanje

Nosite uvek zaštitne rukavice, ako

se bavite u blizini oštrih noževa ili

radite.

Izvodite redovno sledeće radove

održavanja, i obezbedjujte dugu i

pouzdanu upotrebu:

Uverite se da čvrsto stoje sve

navrtke, vijci i zavrtnji, da bi se

obezbedili sigurno rastojanje u radu

baštenskog uredjaja. Upotrebljavajte

za ovo isporučeni alat.

Prekontrolišite baštenski uredjaj i

zamenite radi sigurnosti istrošene ili

oštećene delove.

Ako je potrebno, očistite sa nekom

mekom čistom četkom.

Neka baštenski uredjaj popravlja

samo neki stručan Bosch-Servis.

Uverite se pre transporta i čuvanja,

da je baštenski uredjaj čist i bez

ostataka. Akoje potrebno očistite

sa mekom suvom četkom.

Uklanjajte sve naslage izmedju glave

za sečenje i zaštitne haube. Radi

kompaktnog lagerovanja može

baštenski uredjaj da se odvaja na

rukavcu. (pogledajte sliku 3)

OBJ_BUCH-2432-006.book Page 186 Thursday, June 8, 2017 10:50 AM

Srpski | 187

Bosch Power Tools F 016 L81 755 | (8.6.17)

Električna sigurnost

Pažnja! Pre radova

održavanja i čišćenja

isključite baštenski uređaj i

izvucite mrežni utikač. Isto važi i ako

je strujni kabl oštećen, zasečen ili

zapleten.

Vaš baštenski uredjaj je zaštitno

izolovan radi sigurnosti i nema potrebe

za uzemljenjem. Radni napon izosi

230 V AC, 50 Hz (za zemlje van

Evropske Unije 220 V ili 240 V).

Upotrebljavajte samo dozvoljeni

produžni kabl. Informacije možete

dobiti kod Vašeg stručnog servisa.

Za povećanje sigurnosti, koristite jednu

fidovu sklopku (RCD) sa strujom greške

od maks. 30 mA. Ova fidova sklopka bi

trebala pre svake upotrebe da se

prekontroliše.

Držitre mrežni i produžni kabl dalje od

pokretnih delova i izbegavajte svako

oštećenje kabla, da bi izbegli kontakt sa

delovima koji sprovode napon.

Kablovske veze (mrežni utikač i

utičnice) bi trebale da budu suve i da ne

leže na podu.

Mrežni i produžni kabl moraju redovno

da se kontrolišu na oštećenja i smeju da

se koriste samo u besprekornom

stanju.

Kada je mrežni kabl uredjaja oštećen,

sme ga popraviti samo neki stručan

Bosch-servis.

Upotrebljavajte samo dozvoljene

produšne kablove.

Upotrebljavajte samo produžne

kablove i vodove ili kablovske bubnjeve

koji odgovaraju standardima

EN 61242 / IEC 61242 ili

IEC 60884-2-7.

Kada želite za rad uredjaja da

upotrebljavate produžni kabl, potrebni

su sledeći preseci vodova:

– Presek voda 1,25 mm

ili 1,5 mm

– Maksimalna dužina 30 m za produžni

kabl ili 60 m za kablovski bubanj sa Fl-

zaštitnim prekidačem

Pažnja: Ako se koristi produžni kabl,

mora on – kao što je opisano u

sigurnosnim propisima – posedovati

zaštitni provodnik, koji je preko utikača

povezan sa zaštitnim vodom Vašeg

električnog uredjaja.

U slučajevima sumnje pitajte nekog

izučenog električara ili sledeći Bosch

servis- predstavništvo.

OPREZ: Nepropisni produžni

kablovi mogu biti opasni.

Produžni kabl, utikač i

spojnica moraju biti zaptiveni za

vodu i dozvoljene konstrukcije za

spoljnu upotrebu.

Obratite pažnju na uputstvo za rad

proizvodjača protužnog kabla ili bubnja

sa kablom kao i nacionalne propise radi

njegove upotrebe.

Napomena za proizvode koji se ne

prodaju u Velikoj Britaniji:

PAŽNJA: Zbog Vaše bezbednosti je

neophodno da se utikač postavljen na

baštenskom uređaju spoji sa

produžnim kabelom. Spoj produžnog

kabla mora da bude zaštićen od

prskanja vode, mora da bude od gume

ili da bude prevučen gumom. Produžni

kabl mora da se koristi sa kablovskom

uvodnicom odn. rasterećenjem

zatezanja.

OBJ_BUCH-2432-006.book Page 187 Thursday, June 8, 2017 10:50 AM

188 | Srpski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Simboli

Sledeći simboli su važni za čitanje i shvatanje uputstva za

upotrebu. Zapamtite simbole i njihovo značenje. Pravilna

interpretacija simbola Vam pomaže da baštenski uređaj

koristite bolje i bezbednije.

Upotreba prema svrsi

Mašina je pogodna za uklanjanje malih žbunova i grmova, za

sečenje mladih biljki, potkresivanje i razredjivanje i uklanjanje

korova, dugačke trave i koprive u kućnoj bašti ili Hobby vrtu.

Tehnički podaci

Informacije o šumovima/vibracijama

Montaža i Rad

 Ne priključujte baštenski uredjaj na utičnicu, dokle god

se potpuno ne sklopi.

 Posle isključivanja slobodnog sekača radi glava za

sečenje i dalje nekoliko sekundi. Sačekajte da se glava

umiri, pre nego što slobodni sekač ponovo ne uključite.

 Ne isključujte i ponovo uključujte odmah jedno za

drugim.

 Uklanjajte nahvatanu travu na glavi sekača, kada

menjate glavu sekača. Preporučuje se korišćenćenje

elemenata za sečenje koje je odobrio Bosch. Kod

drugih elemenata za sečenje može biti drugačiji

rezultat sečenja.

 Preporučuje se korišćenćenje elemenata za sečenje

koje je odobrio Bosch. Kod drugih elemenata za

sečenje može biti drugačiji rezultat sečenja.

 Pazite kod upotebe reznog lista na to, da bude čvrsto

montiran sa navrtkom reznog lista.

 Preporučuje se, kod dužeg korišćenja praviti

odgovarajuće pauze.

Označavanje brojevima ukazuje na slike na stranama sa

slikama.

Simbol Značenje

Pravac kretanja

Pravac reakcije

Uključivanje

Isključivanje

Pribor/rezervni delovi

Uklanjanje djubreta

Slobodno rezanje AFS 23-37

Broj predmeta 3 600 HA9 …

Nominalna primljena snaga W 950

Broj obrtaja na prazno

List za sečenje

Namotaj vlakna

min

-1

min

-1

7000

6000

Namotaj širine preseka

cm 37

Nož širine preseka

cm 23

Presek žice

mm 3,5

Tip žice

okrenut

Tip žice

3-sekač

Podesiva ručka

Težina prema EPTA-

Procedure 01:2014

kg 5,2

Klasa zaštite

/II

Serijski broj

vidi tipsku tablicu na

baštenskom uređaju

Podaci važe za nominalne napone [U] od 230V. Kod napona koji

odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.

Vrednosti emisije šumova se određuju u skladu sa EN 50636-2-91. Namotaj vlakna Nož

A-vrednovan nivo šumova uredjaja iznosi tipično:

Nivo zvučnog pritiska

Nivo snage zvuka

Nesigurnost K

Nosite zaštitu za sluh!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Ukupne vrednosti vibracije a

(zbir vektora tri pravca) i nesigurnost K

su dobijeni prema EN 50636-2-91:

Emisiona vrednost vibracija a

Nesigurnost K

m/s

5,0

=1,5

5,0

=1,5

Cilj rukovanja Slika Strana

Obim isporuke

1 251

Montaža zaštitne haube

2 252

Rukavac spojiti

3 252

OBJ_BUCH-2432-006.book Page 188 Thursday, June 8, 2017 10:50 AM

Srpski | 189

Bosch Power Tools F 016 L81 755 | (8.6.17)

Uputstva za rad

Traženje grešaka

Montiranje žice i namotaja žice 4 253

Montirajte list za košenje

5 254–255

Montiranje povratnog osigurača/

uputstvo za rad za desnoruke

6 256

Montiranje povratnog osigurača/

uputstvo za rad za levoruke

7 256

Montiranje kaiša za rame

Podesite dužinu za hvatanje

8 257

Postavljanje produžnog kabla 9 257

Uključivanje/isključivanje 10 258

Uputstva za rad 11 258

Čišćenje 12 259

Čuvanje žice za sečenje 13 260

Biranje pribora 14 260

Cilj rukovanja Slika Strana

Područje upotrebe Alat za sečenje

Uklanjanje žbunova/grmlja List za sečenje

Sečenje mladih biljaka List za sečenje

Potkresivanje/razredjivanje Namotaj vlakna

Uklanjanje korova Namotaj vlakna/ist za

sečenje

Sečenje duže trave Namotaj vlakna

Uklanjanje koprive Namotaj vlakna/ist za

sečenje

Simptomi Mogući uzroci Pomoć

Baštenski uredjaj ne radi Nema mrežnog napona Prokontrolisati i uključiti

Neispravna mrežna utičnica Koristite drugu utičnicu

Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Osigurač je izbio Promeniti osigurač

Zaštita od preopterećenja je reagovala Ostaviti baštenski uredjaj da se ohladi i ponovo

startovati

Baštenski uredjaj radi sa

prekidima

Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Potražiti ovlašćeni servis

Interni kablovi baštenskog uredjaja su u kvaru Potražiti ovlašćeni servis

Baštenski uredjaj ne seče Oštećeni list/list Promena lista za sečenje/vlakna (uvek nosite

zaštitne rukavice za rad u bašti)

Pojačane vibracije Oštećen nož za sečenje Promeniti nož za sečenje (uvek nosite zaštitne

rukavice za rad u bašti)

Pokidana žica za košenje Promena žice za košenjen

Isprljana glava žice za košenje Čistite glavu koja seče i uklanjajte prljavštinu

Otpuštena navrtka noža za sečenje Navrtku lista za sečenje steći sa 20 Nm, paziti na

to, da li su list za sečenje, radni disk i potisna

ploča montirani u centru (uvek nosite zaštitne

rukavice za rad u bašti)

Nije korektno montiran sečeni list Oslobodite presečeni list i montirajte ga po

sredini. Obratite pažnju na prstene vodjice na

presečenom listu za srednje centriranje.

OBJ_BUCH-2432-006.book Page 189 Thursday, June 8, 2017 10:50 AM

190 | Srpski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ako problem ne možete rešiti sa tabelom za traženje greške, obratite se najpre Vašem trgovcu.

Servisna služba i savetovanje o

upotrebi

www.bosch-garden.com

Molimo navedie kod svih pitanja i naručivanje rezervnih

delova neizostavno broj predmeta sa 10 mesta prema tipskoj

tablici baštenskog uredjaja.

Srpski

Bosch Elektroservis

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 11 644 8546

Tel.: +381 11 744 3122

Tel.: +381 11 641 6291

Fax: +381 11 641 6293

E-Mail: [email protected]

www.bosch-pt.rs

Keller d.o.o.

Ljubomira Nikolica 29

18000 Nis

Tel./Fax: +381 18 274 030

Tel./Fax: +381 18 531 798

E-Mail: office@keller-nis.com

www.bosch-pt.rs

Uklanjanje djubreta

Ne bacajte baštenski uredjaj u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2012/19/EU o starim električnim i

elektronskim uredjajima i njijhovom pretvaranju u nacionalno

dobro ne moraju više neupotrebljivi električni i elektronski

uredjaji da se odvojeno sakupljaju i odvoze reciklaži koja

odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Loš rezultat sečenje i

ostaju zaporci biljaka

Trava je suviše visoka, suviše gusta Trava je suviše visoka, seći u etapama

Trava je suviše gusta: raditi sa malom širinom

sečenja već prema radnji sečenja

Nož za sečenje je tup Okrenuti/promeniti nož za sečenje

Dodat nož za sečenje Ispitati donju stranicu baštenskog uredjaja i u

datom slučaju očistiti (uvek nosite zaštitne

rukavice za rad u bašti)

Isprljana glava žice za košenje Čistite glavu koja seče i uklanjajte prljavštinu

Navrtka noža za sečenje se

ne može otvoriti

Oštećen navoj na navrtki ili osovini Podmazati osovinu, da bi olakšali otvaranje

Čivijica za blokadu nije ispravno nameštena Čivijicu za blokadu ponovo ubaciti i lako ugurati

unutra, dok se osovina okreće

Nož za sečenje se ne

okreće

Dodat nož za sečenje Ispitati donju stranicu baštenskog uredjaja i u

datom slučaju očistiti (uvek nosite zaštitne

rukavice za rad u bašti)

Otpuštena navrtka noža za sečenje Steći navrtku noža za sečenje i paziti na to, da

nož za sečenje, radni disk i potisna ploča budu

centrirano montirani (uvek nosite zaštitne

rukavice za rad u bašti) (pogledajte sliku 3)

Trava je suviše visoka, suviše gusta Trava je suviše visoka, seći u etapama

Trava je suviše gusta: raditi sa malom širinom

sečenja već prema radnji sečenja

Loš učinak sečenja Zaprljana zaštitna hauba Očistiti unutra zaštitnu haubu

Nož za sečenje je tup Okrenuti/promeniti nož za sečenje

Nema žice za košenje Napuniti žicom za košenje

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-2432-006.book Page 190 Thursday, June 8, 2017 10:50 AM

Slovensko | 191

Bosch Power Tools F 016 L81 755 | (8.6.17)

Slovensko

Varnostna navodila

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na

nevarnost.

Preberite si to navodilo za

obratovanje.

Pazite, da predmeti, ki bi

odleteli od škarij, ne bodo

poškodovali oseb, ki stojijo v

bližini.

Opozorilo: Ko vrtno orodje

obratuje, držite varno razdaljo

do slednjega.

Bodite pripravljeni na to, da

lahko pride do povratnega

udarca rezilnega lista.

Potegnite omrežni vtič v

naslednjih primerih: pred

nastavitvijo ali čiščenjem ali ko

naprave nekaj časa ne nadzorujete ali v

primeru, da je omrežni ali podaljševalni

kabel poškodovan ali zamotan.

Nosite zaščito sluha in zaščitna

očala.

Nosite zaščitno čelado.

Nosite zaščitne rokavice.

Nosite varnostne škornje.

Vrtnega orodja ne uporabljajte,

ko dežuje in ga ne izpostavljajte

dežju.

Pazite na to, da ne boste nikogar

poškodovali zaradi delcev, ki letijo

naokoli. Poskrbite za to, da se bodo vse

osebe, ki med obratovanjem stojijo v

bližini, nahajale v varni razdalji do

naprave.

Tipični z A ocenjeni nivo

hrupa izdelka z

montiranim rezilom.

Tipični z A ocenjeni nivo

hrupa izdelka z

montiranim motkom.

Splošna varnostna navodila za

električna orodja

Preberite vsa

varnostna opozorila in

navodila. Zamujene dolžnosti pri

upoštevanju varnostnih navodil in

napotkov lahko povzročijo električni

udar, požar in/ali težke poškodbe.

Shranite vsa varnostna navodila in

napotke za prihodnost.

Pred uporabo preverite omrežni in

podaljševalni kabel glede na

poškodbe ali znake obrabe. Takoj

izvlecite omrežni vtič iz vtičnice v

primeru, če se slednji med delom

poškodujejo. NE DOTIKAJTE SE JIH,

PREDEN JIH NISTE IZVLEKLI. Če so

kabli poškodovani ali obrabljeni,

vrtnega orodja ne uporabljajte.

Če je omrežni kabel naprave

poškodovan, ga mora proizvajalec,

njegova pooblaščena servisna

delavnica ali za to opravilo

OPOZORILO

OBJ_BUCH-2432-006.book Page 191 Thursday, June 8, 2017 10:50 AM

192 | Slovensko

F 016 L81 755 | (8.6.17) Bosch Power Tools

kvalificirana oseba zamenjati, saj se s

tem prepreči ogrožanje varnosti.

Pri uporabi preverite z vizualno

kontrolo obstoj signifikantnih

pomanjkljivosti. To vizualno kontrolo

morate prav tako opraviti, če ste

pustili vrtno orodje pasti na tla ali če

je bilo izpostavljeno občutnemu

udaru.

Za povečanje varnosti vam

priporočamo, da uporabite FI-

stikalo (RCD) z okvarnim tokom

maks. 30 mA. To FI-stikalo morate

pred vsako uporabo preveriti.

Poskrbite za to, da bodo

prezračevalne zareze vselej brez

škodljivih ostankov.

Uporaba

Pri montaži vrtnega orodja

upoštevajte slike, demontažo

opravite v obratnem vrstnem redu.

Pred uporabo odstranite zaščito z

rezila.

Ne uporabljajte vrtnega orodja za

rezanje stenskih površin.

Nikoli ne dovolite otrokom ali

osebam, ki niso seznanjene s temi

navodili, da bi uporabljale to vrtno

orodje. Nacionalni predpisi morebiti

omejujejo starost uporabnika. Kadar

vrtno orodje ni v uporabi, ga hranite

izven dosega otrok.

To vrtno orodje ni namenjeno za

uporabo s strani oseb (vključno z

otroki) z omejenimi fizičnimi,

senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi

izkušnjami in/ali pomanjkljivim

znanjem, razen, če jih nadzoruje

oseba, ki je odgovorna za varnost ali

pa če slednji s strani te odgovorne

osebe dobijo navodila, kako se mora

to vrtno orodje uporabljati.

Nadzorujte otroke in tako zagotovite,

da se ne igrajo z napravo.

Nikoli ne uporabljajte naprave, ko se

v neposredni bližini nahajajo osebe,

še posebej otroci ali domače živali.

Za nezgode ali škodo, povzročeno na

drugih osebah ali njihovi lastnini, je

odgovoren uporabnik ali lastnik.

Nosite dolge, težke hlače, trdno

obutev in rokavice. Ne nosite širokih

oblačil, nakita, kratkih hlač, sandalov

ter nikoli ne delajte bosonogi.

Skrbno preglejte površino, ki jo želite

obdelati in odstranite kamne, palice,

žice, kosti in druge tujke.

Ne uporabljajte vrtnega orodja na

območjih, kjer se nahajajo omrežni

kabli.

Pred pričetkom uporabe preverite,

ali je rezilni list ali matica rezilnega

lista obrabljena ali poškodovana. Da

bi preprečili neuravnoteženost,

morate obrabljene ali poškodovane

rezilne liste ter matice rezilnih listov

zamenjati le v celotnem setu.

Delajte le pri dnevni svetlobi ali dobri

umetni svetlobi.

Pri slabih vremenskih pogojih, še

posebej pri bližajoči nevihti, vrtnega

orodja ne smete uporabljati.

Pri mokri trati ali pri mokrem grmovju

morate biti še posebej previdni pri

delu z vrtnim orodjem.

Pri delu z vrtnim orodjem pazite na

varno stojišče in na to, da boste le

hodili in da ne boste tekli.

OBJ_BUCH-2432-006.book Page 192 Thursday, June 8, 2017 10:50 AM

Slovensko | 193

Bosch Power Tools F 016 L81 755 | (8.6.17)

Stojite trdno na tleh in vselej bodite v

ravnotežju. Ne preobremenjujte se.

Pri delu z vrnim orodjem nosite

zaščito sluha in zaščitna očala.

Med rokovanjem vrtnega orodja

nosite tako zaščitna očala v skladu z

EN 166, kot tudi zaščito sluha.

Nikoli ne uporabljajte vrtnega orodja

brez zaščitnih pokrovov, zaščit pred

povratnim udarcem ali prekritji ali

kadar so zaščitni pokrovi, zaščite

pred povratnimi udarci ali prekritja

poškodovana.

Vrtnega orodja z rezilnim listom ne

uporabljajte v neposredni bližini

omrežnih kablov ali podaljškov.

Pred in po uporabi preverite vrtno

orodje glede na obrabo in poškodbe.

Če se pojavi napaka, postopajte kot

je navedeno v poglavju Iskanje napak.

V primeru, da se dogodi nesreča,

morate pred uvedbo nadaljnih

ukrepov najprej ločiti stroj z omrežja.

Vrtnega orodja ne uporabljajte, kadar

ste zaspani ali bolni ali pod vplivom

alkohola, drog ali zdravil.

Delo na pobočjih je lahko nevarno.

– Z vrtnim orodjem ne delajte na

posebej strmem klancu.

– Na poševnih površinah ali na mokri

travi pazite na varno hojo.

– Na poševnih površinah delajte z

vrtnim orodjem vedno v smeri prečno

in nikoli navzgor in navzdol.

– Bodite zelo previdni pri spremembi

smeri na pobočjih.

Držite roki in nogi vstran od rezilnega

orodja, še posebej pri vklopu

motorja.

Izklopite vrtno orodje med

transportom od delovne površine oz.

k njej.

Odklopite vrtno orodje in potegnite

omrežni vtič iz vtičnice:

– vedno, ko pustite vrtno orodje brez

nadzora,

– pred odstranitvijo blokad,

– ko je omrežni kabel zamotan,

– pred zamenjavo rezilne priprave,

– med kontrolo ali čiščenjem vrtnega

orodja oz. ko neposredno delate na

stroju,

– po koliziji s tujkom. Preverite vrtno

orodje glede na poškodbe in če je

potrebno, morate poskrbeti za

popravilo v primeru,

– če vrtno orodje prične nenavadno

vibrirati (takojšnja kontrola).

Počakajte na to, da se vsi rotirajoči

rezilni elementi popolnoma ustavijo,

preden se jih dotaknete. Rezilni

elementi po izklopu vrtnega orodja

nadaljujejo z rotiranjem in lahko

povzročijo poškodbe.

Na noben način ne spreminjajte

vrtnega orodja. Nedovoljene

spremembe lahko negativno vplivajo

na varnost vašega vrtnega orodja in

povzročijo povečanje hrupa in

vibracije.

Vrtno orodje shranjujte na varnem,

suhem mestu, izven dosega otrok. Ne

postavljajte nobenih drugih

predmetov na vrtno orodje.

Uporabljajte le pribor vrtnega

orodja Bosch, ki se je priporočil in

dopustil za uporabo s tem orodjem.

(glejte sliko 14)

OBJ_BUCH-2432-006.book Page 193 Thursday, June 8, 2017 10:50 AM

194 | Slovensko

F 016 L81 755 | (8.6.17) Bosch Power Tools

Pred daljšo uporabo vrtnega oroja (ali

drugih strojev) je uporabnik

izpostavljen vibracijam, ki lahko

povzročijo bolezen belih prstov

(Raynaudov fenomen) ali sindrom

karpalnega kanala.

Pri tem je omejen čut tipa in

regulacija temperature rok ter lahko

pride do otopelosti in pekočega

občutka, vse do poškodb živčevja,

kirvnega obtoka in nekroze tkiva.

Če ugotovite simptome, ki nakazujejo

na preobremenjenost zaradi vibracij,

kontaktirajte zdravnika. Gre za

simptome, ki vsebujejo občutek

otopelosti, izgubo občutka, srbenje,

zbadanje, bolečine, slabotnost,

spremembe barve ali stanja kože. Ti

simptomi se najpogostejše pojavijo v

prstah, rokah ali zapestjih.

Vrtno orodje uporabite vselej s

pravilnim nastavkom. Pazite na to, da

boste držali vrtno orodje vedno za

sprednjem in zadnjem ročaju in če je

nujno, omejite delovni čas.

Bodite pripravljeni na to, da vrtno

orodje udari nazaj, npr. ko nož

nepričakovano zadane ob trd

predmet ali pri rezanju grmovja ali

goščave. Poskušajte minimirati

efekte povratnih udarcev.

To vrtno orodje je konstruirano za

uporabo z ramenskim pasom.

Naravnajte pas tako, da bo orodje

pravilno v ravnotežju in tako

zmanjšajte napor pri delu.

Prekrijte rezalni list pri transportu in

skladiščenju vselej s primerno

zaščito.

Kabel za oskrbovanje z električno

energijo držite vstran od rezalnega

orodja.

Vzdrževanje

Vselej nosite zaščitne rokavice, ko

rokujete z ostrimi noži ali delate na

področju ostrih nožev.

Redno izvajajte naslednja opravila

vzdrževanja za zagotovitev dolge

in zanesljive uporabe:

Prepričajte se, da bodo vse matice,

vsi sorniki in vijaki varno pritrjeni, le

tako boste zagotovili varno delovanje

vrtnega orodja. V ta namen uporabite

dobavi priloženo orodje.

Preverite vrtno orodje in zaradi

varnosti nadomestite obrabljene ali

poškodovane dele.

Zagotovite, da bodo zamenljivi deli

homologirani s strani podjetja

Bosch.

Poskrbite za to, da se vrtno orodje

popravlja izključno v pooblaščenih

servisnih delavnicah Bosch.

Pred transportom in skladiščenjem

poskrbite za to, da bo vrtno orodje

očiščeno in brez ostankov. Po

potrebi odstranite nečistoče z

mehko in suho krtačo.

Odstranite vse obloge med rezalno

glavo in zaščitnim pokrovom Za

kompaktno skladiščenje lahko vrtno

orodje razstavite na držaju. (glejte

sliko 3)

Električna varnost

Pozor! Pred opravili

vzdrževanja ali čiščenja

izklopite vrtno orodje in

OBJ_BUCH-2432-006.book Page 194 Thursday, June 8, 2017 10:50 AM

Slovensko | 195

Bosch Power Tools F 016 L81 755 | (8.6.17)

izvlecite omrežni vtič. Enako storite

v primeru, ko je omrežni kabel

poškodovan, narezan ali zamotan.

Zaradi varnosti je vaše vrtno orodje

zaščitno izolirano in ne potrebuje

ozemljitve. Omrežna napetost znaša

230 V AC, 50 Hz (za nečlanice EU tudi

220 V ali 240 V). Uporabite izključno

odobrene podaljševalne kable.

Informacije dobite pri pooblaščenem

servisu.

Za povečanje varnosti uporabite FI-

stikalo (RCD) z okvarnim tokom maks.

30 mA. To FI-stikalo morate pred vsako

uporabo preveriti.

Poskrbeti morate za to, da se omrežni

in podaljševalni kabli ne bodo nahajali v

bližini gibljivih delov in preprečite

vsako poškodovanje omrežnih kablov,

saj tako posledično preprečite stik z

deli, ki so pod napetostjo.

Priključna mesta kablov (omrežni vtiči

in vtičnice) morajo biti suha in ne smejo

ležati na tleh.

Omrežne in podaljševalne kable morate

redno pregledovati glede na znake

poškodb in jih smete uporabljati le v

brezhibnem stanju.

Če je omrežni kabel poškodovan, ga

sme popraviti le pooblaščena servisna

delavnica Bosch.

Uporabljajte le odobrene kabelske

podaljške.

Uporabljajte izključno podaljševalne

kable, vodnike ali kabelske bobne, ki so

skladni s standardi EN 61242 /

IEC 61242 ali IEC 60884-2-7.

Če želite pri obratovanju naprave

uporabljati podaljševalni kabel,

upoštevajte naslednje preseke

vodnika:

– Presek vodnika 1,25 mm

ali

1,5 mm

– Maksimalna dolžina 30 m za

podaljševalni kabel ali 60 m za

kabelski boben z zaščitnim stikalom

Opozorilo: Če uporabite podaljševalni

kabel, mora slednji v skladu z

varnostnimi navodili imeti zaščitni

vodnik, ki je s vtičem povezan z

zaščitnim vodnikom vaše električne

naprave.

V primeru dvoma vprašajte

kvalificiranega električarja ali najbližje

zastopstvo servisa Bosch.

POZOR: Nepravilno izvedeni

podaljševalni kabli so lahko

nevarni. Podaljševalni kabli,

vtiči in mesta priključka morajo biti

izvedeni vodotesno in dovoljeni za

zunanjo uporabo.

Upoštevajte proizvajalčevo navodilo za

uporabo podaljševalnega kabla ali

kabelskega bobna ter tudi mednarodne

predpise za njihovo uporabo.

Opozorilo za izdelke, ki se ne prodajajo

v Veliki Britaniji:

POZOR: Za vašo varnost je potrebno,

da se vtič na vrtnem orodju poveže s

podaljševalnim kablom. Priključno

mesto podaljševalnega kabla se mora

zaščititi proti škropljenjem. Slednje

mora biti iz gume ali biti prevlečeno z

gumo. Podaljševalni kabel se mora

uporabljati z razbremenitvijo natega.

OBJ_BUCH-2432-006.book Page 195 Thursday, June 8, 2017 10:50 AM

196 | Slovensko

F 016 L81 755 | (8.6.17) Bosch Power Tools

Simboli

Naslednji simboli so pomembni za branje in razumevanje

navodila za obratovanje. Zapomnite si simbole in njihov

pomen. Pravilna interpretacija simbolov vam pomaga, da

vrtno orodje lahko bolje in varneje uporabljate.

Uporaba v skladu z namenom

Stroj je primeren za odstranitev manjšega grmičevja in hoste,

za rezanje mladik, za obrezovanje in redčenje ter za

odstranjevanje plevela, dolge trave in kopriv v hišnih in

ljubiteljskih vrtovih.

Tehnični podatki

Podatki o hrupu/vibracijah

Montaža in obratovanje

 Ne priključite vrtnega orodja na vtičnico, dokler ni v

celoti sestavljen.

 Po izklopu motorne kose teče rezilna glava še nekaj

sekund naprej. Počakajte, da se rezilna glava ustavi,

preden boste motorno koso ponovno vklopili.

 Zaporedni izklopi in ponovni vklopi škarij v kratkih

razmakih niso dovoljeni.

 Ko boste nadomeščali rezilno glavo, odstranite

ostanke oprijete trave z rezilne glave.

 Priporočamo uporabo rezilnih elementov, ki so

odobreni s strani Bosch. Pri drugih rezilnih elementih

lahko pride do odklona rezilnega rezultata.

 Pri uporabi rezilnega lista pazite na to, da je je rezilni

list s pomočjo ustreznih matic za rezilni list trdno

montiran.

 Priporočamo, da pri dlje trajajoči uporabi prekinete

uporabo z ustreznimi odmori.

Oštevilčenje usmerja na slike na grafičnih straneh.

Simbol Pomen

Smer premikanja

Smer reakcije

Vklop

Izklop

Pribor/nadomestni deli

Odlaganje

Motorna kosa AFS 23-37

Številka artikla

3 600 HA9 …

Nazivna odjemna moč

W 950

Število vrtljajev v prostem

teku

Rezilni list

Motek niti

min

-1

min

-1

7000

6000

Rezalna širina motka.

cm 37

Rezalna širina noža cm 23

Premer nitke mm 3,5

Tip niti zasukana

Tip noža 3-rezila

Premakljivi ročaj DA

Teža po EPTA-Procedure

01:2014 kg 5,2

Zaščitni razred /II

Serijska številka glejte tipsko tablico na

vrtnem orodju

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih

in državno specifičnih izvedbah lahko te navedbe variirajo.

Merilne vrednosti hrupa izračunane v skladu z EN 50636-2-91. Motek niti Nož

Z A-ocenjeni nivo hrupa naprave znaša običajno:

Nivo hrupa

Moč hrupa

Negotovost K

Nosite zaščito sluha!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Skupne vrednosti vibracij a

(vektorska vsota treh smeri) in negotovost

K se izračunajo v skladu z EN 50636-2-91:

Emisijska vrednost vibracij a

Negotovost K

m/s

5,0

=1,5

5,0

=1,5

Cilj dejanja Slika Stran

Obseg pošiljke

1 251

Montiranje zaščitnega pokrova

2 252

Montaža droga

3 252

Montaža motka z nitko in nitke

4 253

Montaža rezilnega lista

5 254–255

OBJ_BUCH-2432-006.book Page 196 Thursday, June 8, 2017 10:50 AM

Slovensko | 197

Bosch Power Tools F 016 L81 755 | (8.6.17)

Delovna navodila

Iskanje napak

Montaža zaščite pred povratnim

udarcem/navodila za uporabo za

desničarje 6 256

Montaža zaščite pred povratnim

udarcem/navodila za uporabo za

levičarje

7 256

Montaža ramenskega traku

Nastavitev dolžine ročaja

8 257

Namestitev podaljševalnega kabla 9 257

Vklop/izklop 10 258

Delovna navodila 11 258

Čiščenje 12 259

Skladiščenje rezilne nitke 13 260

Izbor pribora 14 260

Cilj dejanja Slika Stran

Področje uporabe Rezilno orodje

Odstranjevanje grmičevja/

goščave

Rezilni list

Rezanje mladik Rezilni list

Obrezovanje/redčenje Motek niti

Odstranjevanje plevela Motek z nitko/rezilni list

Rezanje dolge trave Motek niti

Odstranjevanje kopriv Motek z nitko/rezilni list

Simptomi Možen vzrok Pomoč

Vrtno orodje ne deluje Brez omrežne napetosti Preveriti in vklopiti

Omrežna vtičnica je okvarjena Uporabite drugo vtičnico

Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte, če je

poškodovan

Varovalka je sprožila Zamenjajte varovalko

Preobremenitvena zaščita se je sprožila Pustite, da se vrtno orodje ohladi in ga ponovno

startajte

Vrtno orodje deluje s

prekinitvami

Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte, če je

poškodovan

Poiščite pomoč v servisu

Okvarjena interna kabelska napeljava vrtnega

orodja

Poiščite pomoč v servisu

Vrtno orodje ne reže Poškodovan rezilni list/poškodovana nitka Menjava rezilnega lista/nitke (pri tem morate

vedno nositi vrtne rokavice)

Povečane vibracije Rezilni list poškodvan Zamenjava rezilnega lista (pri tem morate vedno

nositi vrtne rokavice)

Odtrgana kosilna nitka Menjava kosilne nitke

Umazana kosilna glava z nitko Očistite rezilno glavo in odstranite nečistoče

Razrahljana matica rezilnega lista Privijte matico rezilnega lista z 20 Nm in pri tem

pazite na to, da bodo rezilni list, tekalni krožnik

in stiskalna plošča montirani centrirano (pri tem

morate vedno nositi vrtne rokavice)

Nepravilna montaža rezalnega lista Sprostite rezalni list in ga montirajte tako, da bo

naravnan v sredini. Upoštevajte vodilne obroče

na rezalnem listu za naravnavanje v sredini.

OBJ_BUCH-2432-006.book Page 197 Thursday, June 8, 2017 10:50 AM

198 | Hrvatski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Če svojega problema ne morete rešiti s pomočjo tabele za iskanje napak, se najprej obrnite na svojega trgovca.

Servis in svetovanje o uporabi

www.bosch-garden.com

Pri vseh vprašanjih in naročilih nadomestnih delov morate

nujno navesti desetmestno številko izdelka s tipske tablice

vrtnega orodja.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: +00 803931

Fax: +00 803931

Mail : serv[email protected]om

www.bosch.si

Odlaganje

Vrtnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in

Sveta o odpadni električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se morajo električna in

elektronska oprema, ki ni več v uporabi, ločeno zbirati ter

okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Objašnjenje simbola na vrtnom

uređaju

Opće napomene za opasnost.

Pročitajte upute za rad.

Pazite da odbačena strana tijela

ne ozljede osobe koje se nalaze

oko uređaja.

Upozorenje: Kada radi,

održavajte siguran razmak od

vrtnog uređaja.

Slab rezultat rezanja in

ostali štrclji rastlin

Trava previsoka, pregosta Trava previsoka: režite postopoma

Trava pregosta: delajte z manj rezilne širine na

rezilni postopek

Rezilni list top Zasuk/zamenjava rezilnega lista

Rezilni list obložen Preverite in po potrebi očistite spodnjo stran

vrtnega orodja (pri tem morate vedno nositi

vrtne rokavice)

Umazana kosilna glava z nitko Očistite rezilno glavo in odstranite nečistoče

Matice rezilnega lista ni

mogoče sprostiti

Poškodovan navoj na matici ali gredi Za lažjo sprostitev namastite gred

Blokirni sornik ni pravilno nameščen Ponovno namestite blokirni sornik in ga nalahno

potisnite noter, medtem ko se gred zasuka

Rezilni list se ne vrti Rezilni list obložen Preverite in po potrebi očistite spodnjo stran

vrtnega orodja (pri tem morate vedno nositi

vrtne rokavice)

Razrahljana matica rezilnega lista Privijte matico rezilnega lista in pri tem pazite na

to, da bodo rezilni listi, tekalni krožnik in

pnevmatska plošča montirani centrirano (pri

tem morate vedno nositi vrtne rokavice) (glejte

sliko 3)

Trava previsoka, pregosta Trava previsoka: režite postopoma

Trava pregosta: delajte z manj rezilne širine na

rezilni postopek

Slab rezultat rezanja Zaščitni pokrov je umazan Očistite zaščitni pokrov od znotraj

Rezilni list top Zasuk/zamenjava rezilnega lista

Brez kosilne nitke Dopolnite kosilno nitko

Simptomi Možen vzrok Pomoč

OBJ_BUCH-2432-006.book Page 198 Thursday, June 8, 2017 10:50 AM

Hrvatski | 199

Bosch Power Tools F 016 L81 755 | (8.6.17)

Uzmite u obzir mogućnost

pojave povratnog udara reznog

lista.

Prije izvođenja radova

podešavanja i čišćenja izvucite

mrežni utikač, ako bi vrtni

uređaj dulje vrijeme ostao bez nadzora

ili ako bi se oštetio ili usukao mrežni ili

produžni kabel.

Nosite zaštitne naočale i

štitnike za sluh.

Nosite zaštitnu kacigu.

Nosite zaštite rukavice.

Pri radu nosite sigurnosne

čizme.

Vrtni uređaj ne koristiti na kiši

niti izlagati kiši.

Pazite da se niti jedna osoba u blizini ne

ozlijedi od odbačenih stranih tijela sa

travnjaka. Tijekom rada vrtnog uređaja

u njegovoj blizini ljudi se moraju nalaziti

na sigurnoj udaljenosti.

Tipična razina buke

vrtnog uređaja

vrednovana s A, s

montiranom oštricom noža.

Tipična razina buke

vrtnog uređaja

vrednovana s A, s

montiranom kolutom.

Opće upute za sigurnost za

električne alate

Pročitajte sve upute za

sigurnost i uporabu.

Nepridržavanje uputa za sigurnost i

uporabu može prouzročiti strujni udar,

požar i/ili teške ozljede.

Sve upute za sigurnost i uporabu

spremite za buduću primjenu.

Prije uporabe kontrolirajte mrežni i

produžni kabel na znakove oštećenja

ili starenja. Ako bi se isti tijekom

uporabe oštetio, odmah izvucite

mrežni utikač iz utičnice. NE

DODIRUJTE KABEL PRIJE

IZVLAČENJA UTIKAČA IZ UTIČNICE.

S vrtnim uređajem ne radite ako je

kabel oštećen ili istrošen.

Ako je mrežni kabel vrtnog uređaja

oštećen, mora se zamijeniti u

ovlaštenom servisu proizvođača

vrtnog uređaja ili ga mora zamijeniti

za to kvalificirana osoba, kako bi se

izbjeglo ugrožavanje sigurnosti.

Prije uporabe vrtni uređaj treba

kontrolirati na eventualne značajne

nedostatke. Ova vizualna kontrola

mora se provesti na vrtnom uređaju i

nakon eventualnog njegovog pada ili

većeg udara u neki objekt.

Za povišenje sigurnosti

preporučuje se korištenje FI-

sklopke (RCD) sa strujom kvara od

max. 30 mA. Ova FI-sklopka se

treba kontrolirati prije svake

primjene.

Osigurajte da su otvori za hlađenje

uvijek čisti od ostataka.

UPOZORENJE

OBJ_BUCH-2432-006.book Page 199 Thursday, June 8, 2017 10:50 AM

200 | Hrvatski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Rukovanje

Pri montaži vrtnog uređaja molimo

pridržavajte se slika, a demontaža se

provodi obrnutim redoslijedom.

Prije uporabe uklonite štitnik noža.

Vrtni uređaj ne koristite za košnju

travnjaka neposredno uz zidove.

Nikada ne dopustiti djeci ili osobama

koje nisu upoznate sa ovim uputama

da koriste vrtni uređaj. U nekim se

zemljama zakonskim propisima

ograničava starost korisnika. Kada

vrtni uređaj ne koristite, spremite ga

na mjesto nedostupno za djecu.

Ovaj vrtni uređaj nije predviđen da s

njime rade osobe (uključujući djeca)

sa ograničenim fizičkim, senzornim ili

psihičkim sposobnostima ili

nedovoljnim iskustvom i/ili

nedovoljnim stručnim znanjima. U

takvim slučajevima ovakve osobe

trebaju raditi pod nadzorom stručne

osobe zadužene za sigurnost ili

trebaju dobiti upute kako se sa

uređajem radi.

Djecu treba držati pod nadzorom,

kako se ne bi igrala sa vrtnim

uređajem.

S vrtnim uređajem nikada ne radite

ako bi se ljudi, a posebno djeca ili

domaće životinje nalazili u njegovoj

neposrednoj blizini.

Osoba koja radi sa uređajem ili

korisnik odgovorna je za nezgode ili

za štete počinjene drugim ljudima ili

njihovoj imovini.

Pri radu s vrtnim uređajem nosite

duge hlače, čvrstu obuću i rukavice.

Ne nosite široku odjeću, nakit, kratke

hlače, sandale i nikada ne radite bosi.

Prije rada sa strojem pažljivo

provjerite obrađivanu površinu i

odstranite kamenje, komade drva,

žicu, kosti i ostala strana tijela.

Vrtni uređaj ne koristite na

travnjacima na koje je položen mrežni

električni kabel.

Prije uporabe uvijek kontrolirajte da li

je istrošen ili oštećen rezni list ili

stezna matica reznog lista. Kako bi se

izbjegla neravnoteža, uvijek u

kompletu zamijenite istrošene ili

oštećene rezne listove kao i stezne

matice reznih listova.

Uvijek radite pri dnevnom svjetlu ili

dobroj rasvjeti.

Molimo ne radite s vrtnim uređajem

pri lošim vremenskim prilikama,

posebno u slučaju predstojećeg

nevremena.

S vrtnim uređajem posebno oprezno

radite u mokrom travnjaku/grmlju.

Pri radu s vrtnim uređajem uvijek

zauzmite siguran i stabilan položaj

tijela; samo hodajte s vrtnim

uređajem ali nikada s njim ne trčite.

Zauzmite stabilan i čvrst položaj tijela

i uvijek održavajte ravnotežu. Ne

preopterećujte se.

Pri radu s vrtnim uređajem nosite

štitnike za sluh i zaštitne naočale.

Pri radu s vrtnim uređajem uvijek

nosite zaštitne naočale prema

EN 166, kao i štitnik za sluh.

Vrtni uređaj nikada ne koristite bez

štitnika ili s neispravnim štitnicima,

bez osigurača od povratnog udara ili

poklopaca.

OBJ_BUCH-2432-006.book Page 200 Thursday, June 8, 2017 10:50 AM

Hrvatski | 201

Bosch Power Tools F 016 L81 755 | (8.6.17)

S vrtnim uređajem nikada ne radite u

neposrednoj blizini mrežnih i

produžnih priključnih kablova.

Prije i nakon svake uporabe vrtni

uređaj kontrolirajte na trošenje ili

eventualna oštećenja.

Ako bi se pojavila smetnja u radu

uređaja, pridržavajte se odjeljka

Pronalaženje smetnji u radu.

Ako bi došlo do nezgode, prije nego

što poduzmete ostale mjere, vrtni

uređaj isključite sa električne mreže.

Vrtni uređaj ne koristite ako ste

umorni ili bolesni ili pod utjecajem

alkohola, droga ili lijekova.

Rad na nagibima može biti opasan.

– S vrtnim uređajem ne radite na

posebno strmim kosinama.

– Na kosim površinama ili na mokroj

travi uvijek pazite na sigurno hodanje.

– Na kosinama s vrtnim uređajem

uvijek radite poprečno na kosinu, ali

nikada uzbrdo i nizbrdo.

– Uvijek postupajte oprezno kod

promjene smjera rada sa strojem na

padinama.

Ruke i noge držite dalje od reznog

alata, a posebno pri uključivanju

motora.

Vrtni uređaj isključite pri njegovom

transportu od/do radne površine

travnjaka.

Isključite vrtni uređaj iz izvucite

mrežni utikač iz utičnice:

– uvijek kada vrtni uređaj ostavljate

bez nadzora,

– prije odstranjivanja blokada,

– ako je kabel usukan,

– prije zamjene mehanizma za

rezanje,

– kada vrtni uređaj kontrolirate,

čistite ili na njemu radite,

– nakon sudara sa stranim tijelom.

Odmah kontrolirajte vrtni uređaj na

oštećenja i prema potrebi ga dajte

na popravak,

– kada vrtni uređaj počne

neuobičajeno vibrirati (odmah ga

treba kontrolirati).

Održavanju rotirajućih noževa

pristupite nakon njihovog potpunog

zaustavljanja. Nakon isključivanja

vrtnog uređaja, noževi još rotiraju do

potpunog zaustavljanja i mogu

prouzročiti ozljede.

Ne izvodite nikakve izmjene na

vrtnom uređaju. Nedopuštene

izmjene mogu umanjiti sigurnost

vašeg vrtnog uređaja i dovesti do

pojačanih šumova i vibracija.

Vrtni uređaj spremite na sigurno i

suho mjesto, izvan dosega djece. Na

vrtni uređaj ne stavljajte nikakve

predmete.

Koristite samo originalni Bosch

pribor za vrtne uređaje, koji je

preporučen i odobren za primjenu s

ovim vrtnim uređajem. (vidjeti

sliku 14)

Pri duljoj uporabi vrtnog uređaja (ili

ostalih strojeva), korisnik će biti

izložen vibracijama koje mogu

prouzročiti bolest prstiju (Raynaudov

fenomen) ili sindrom karpalnog

tunela.

Pri tome je ograničen osjećaj dodira i

reguliranje temperature ruku, a može

se pojaviti gluhoća, osjećaj silne boli,

OBJ_BUCH-2432-006.book Page 201 Thursday, June 8, 2017 10:50 AM

202 | Hrvatski

F 016 L81 755 | (8.6.17) Bosch Power Tools

pa sve do poremećaja nervnog i

krvožilnog sustava.

Molimo obratite se vašem liječniku

ako bi simptomi upućivali na

preopterećenje od djelovanja

vibracija. Ovi se simptomi donose na

osjećaj gluhoće, gubitak osjećaja,

svrbež, probadanje, bolove, gubitak

snage, promjene boje kože ili stanja

kože. Ovi simptomi pojavljuju se

najčešće na prstima, rukama ili

zglobovima ruku.

Vrtni uređaj uvijek koristite s

odgovarajućim nastavkom. Pri tome

pazite da vrtni uređaj uvijek držite na

prednjoj i stražnjoj ručci i prema

potrebi ograničite vrijeme rada s

vrtnim uređajem.

Računajte s povratnim udarom

vrtnog uređaja ako bi njegov nož pri

rezanju grmlja ili šipražja iznenada

udario u tvrdi predmet. Pokušajte na

minimum smanjiti učinke povratnog

udara.

Ovaj je vrtni uređaj konstruiran za

primjenu s remenom obješenim na

ramenu. Remen prilagodite tako da je

vrtni uređaj pri radu ispravno

izbalansiran, jer će rad s vrtnim

uređajem u tom položaju biti manje

zamoran.

Nož vrtnog uređaja pri transportu i

spremanju uvijek treba pokriti

prikladnim štitnikom.

Priključni kabel treba držati dalje od

reznog alata vrtnog uređaja.

Održavanje

Uvijek nosite zaštitne rukavice

kada rukujete ili radite blizu oštrih

noževa.

Kako bi se osigurao dugotrajan i

pouzdan rad vrtnog uređaja,

redovito treba izvoditi slijedeće

radove održavanja:

Kako bi se zajamčilo sigurno radno

stanje vrtnog uređaja, sve matice,

svornjaci i vijci moraju biti čvrsto

stegnuti. Za njihovo stezanje koristite

isporučen alat.

Kontrolirajte vrtni uređaj i u interesu

sigurnosti zamijenite istrošene ili

oštećene dijelove.

Zamijenjeni dijelovi vrtnog uređaja

moraju biti originalni Bosch

rezervni dijelovi.

Popravak vrtnog uređaja prepustite

samo ovlaštenom Bosch servisu.

Prije transporta i spremanja vrtni

uređaj se mora očistiti od ostataka

trave. Prema potrebi treba ga

očistiti mekom suhom četkom.

Odstranite sve naslage između glave

za rezanje i štitnika. U svrhu

spremanja vrtni uređaj se može

odvojiti na dršci. (vidjeti sliku 3)

Električna sigurnost

Pažnja! Prije radova na

održavanju ili čišćenju

isključite vrtni uređaj i

izvucite mrežni utikač. Isto vrijedi

ako je oštećen, zarezan ili usukan

priključni kabel.

Vaš vrtni uređaj u svrhu sigurnosti

zaštitno je izoliran i ne zahtjeva

uzemljenje. Radni napon iznosi

OBJ_BUCH-2432-006.book Page 202 Thursday, June 8, 2017 10:50 AM

Hrvatski | 203

Bosch Power Tools F 016 L81 755 | (8.6.17)

230 V AC, 50 Hz (za zemlje nečlanice

EU i 220 V ili 240 V). Treba koristiti

samo odobreni produžni kabel.

Tražene informacije možete dobiti u

ovlaštenom servisu.

Za povećanje sigurnosti koristite FI-

zaštitnu sklopku (RCD) sa strujom

kvara od max. 30 mA. Ova FI-zaštitna

sklopka mora se ispitati prije svakog

korištenja.

Mrežni i produžni kabel držite dalje od

pomičnih dijelova i izbjegavajte svako

oštećenje kabela, kako bi se izbjegao

kontakt s dijelovima pod naponom.

Spojevi kabela (mrežni utikač i

utičnice) moraju biti suhi i ne smiju

ležati na tlu.

Mrežni i produžni kabel moraju se

redovito kontrolirati na znakove

oštećenja i smiju se koristiti samo u

besprijekornom stanju.

Ako je mrežni kabel vrtnog uređaja

oštećen, smije se popraviti samo u

ovlaštenom Bosch servisu.

Koristite samo odobrene produžne

kablove.

Koristite samo produžne kablove,

vodove ili kolute kablova, koji

udovoljavaju normama EN 61242 /

IEC 61242 ili IEC 60884-2-7.

Ako za rad vrtnog uređaja želite koristiti

produžni kabel, on mora imati slijedeće

presjeke vodiča:

– Presjek vodiča 1,25 mm

ili 1,5 mm

– Maksimalna dužina 30 m za produžni

kabel ili 60 m za kolute kablova s FI-

zaštitnom sklopkom

Napomena: Ako se koristi produžni

kabel, tada on kao što je opisano u

propisima za sigurnost, mora imati

zaštitni vodič, koji je preko utikača

spojen sa zaštitnim vodičem vaše

električne instalacije.

U slučaju sumnje zatražite pomoć

kvalificiranog električara ili najbližeg

Bosch servisa.

OPREZ: Nepropisan produžni

kabel može biti opasan.

Produžni kabel, utikač i

spojnica moraju biti vodonepropusni

i moraju biti izvedbe odobrene za

primjenu na otvorenom prostoru.

Pridržavajte se priručnika za uporabu

proizvođača produžnog kabela ili

kabelskog bubnja te nacionalnih

propisa o njihovoj uporabi.

Napomene za proizvode koji se ne

prodaju u Vel. Britaniji:

PAŽNJA: Za vašu sigurnost utikač koji

se nalazi na vrtnim uređaju treba spojiti

sa produžnim kabelom. Spojnica

produžnog kabela mora biti zaštićena

od prskanja vode, te mora biti izrađena

od gume ili prevučena gumom.

Produžni kabel mora se koristiti sa

vlačnim rasterećenjem.

Simboli

Donji simboli namijenjeni su za čitanje i razumijevanje uputa

za rad. Zapamtite ove simbole i njihovo značenje. Ispravno

tumačenje simbola pomoći će vam da vrtni uređaj bolje i

sigurnije koristite.

Simbol Značenje

Smjer gibanja

Smjer reakcije

OBJ_BUCH-2432-006.book Page 203 Thursday, June 8, 2017 10:50 AM

204 | Hrvatski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Uporaba za određenu namjenu

Vrtni uređaj prikladan je za uklanjanje manjih grmova i

guštika, za obrezivanje biljaka, za prorjeđivanje i uklanjanje

korova, visoke trave i koprive u vrtovima oko kuće i u većim

vrtovima.

Tehnički podaci

Informacije o buci i vibracijama

Montaža i rad

 Vrtni uređaj ne priključite na utičnicu, sve dok nije

potpuno sastavljen.

 Nakon isključivanja alata za slobodno rezanje, glava za

rezanje se okreće još nekoliko sekundi do

zaustavljanja. Prije ponovnog uključivanja alata za

slobodno rezanje pričekajte da se glava za rezanje

potpuno zaustavi.

 Uređaj ne isključivati i uključivati uzastopno na kratko.

 Pri zamjeni glave za rezanje odstranite sa nje nakupine

trave.

 Preporučuje se primjena originalnih noževa koje je

Bosch odobrio za uporabu. Ako bi se koristili neki drugi

noževi neće se postići traženi rezultat rezanja.

 Prilikom uporabe reznog lista pobrinite se za to da je on

čvrsto montiran s pomoću matice reznog lista.

 U slučaju dulje uporabe preporučujemo da redovito

pravite stanke.

Numeracija se odnosi na slike na stranicama sa slikama.

Uključivanje

Isključivanje

Pribor/rezervni dijelovi

Zbrinjavanje

Simbol Značenje

Alat za slobodno rezanje AFS 23-37

Kataloški br.

3 600 HA9 …

Nazivna primljena snaga

W 950

Broj okretaja pri praznom

hodu

Rezni list

Kolut s reznom niti

min

-1

min

-1

7000

6000

Širina rezanja koluta

cm 37

Širina rezanja noža cm 23

Promjer rezne niti mm 3,5

Tip rezne niti okrenuto

Tip noža 3-rezni

Podesiva ručka DA

Težina odgovara EPTA-

Procedure 01:2014 kg 5,2

Klasa zaštite /II

Serijski broj vidjeti tipsku pločicu na

vrtnom uređaju

Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja

napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu

varirati.

Emisijske vrijednosti buke utvrđene sukladno EN 50636-2-91. Kolut s reznom niti Nož

Razina buke uređaja vrednovana sa A obično iznosi:

Razina zvučnog tlaka

Razina učinka buke

Nesigurnost K

Nosite štitnike za sluh!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Ukupne vrijednosti vibracija a

(vektorski zbroj u tri smjera) i

nesigurnost K određeni

prema EN 50636-2-91, iznose:

Vrijednost emisija vibracija a

Nesigurnost K

m/s

5,0

=1,5

5,0

=1,5

Radnja Slika Stranica

Opseg isporuke

1 251

Montaža štitnika

2 252

Približiti vratilo

3 252

Montirajte kolut s reznom niti i reznu

nit

4 253

Montaža reznog lista

5 254–255

OBJ_BUCH-2432-006.book Page 204 Thursday, June 8, 2017 10:50 AM

Hrvatski | 205

Bosch Power Tools F 016 L81 755 | (8.6.17)

Upute za rad

Traženje greške

Montirajte osigurač od povratnog

udara/Upute za uporabu za dešnjaka 6 256

Montirajte osigurač od povratnog

udara/Upute za uporabu za ljevaka

7 256

Zakopčati nosivi remen za rame

Namještanje dužine zahvata

8 257

Spajanje produžnog kabela 9 257

Uključivanje/isključivanje 10 258

Upute za rad 11 258

Čišćenje 12 259

Spremanje rezne niti 13 260

Biranje pribora 14 260

Radnja Slika Stranica

Područje primjene Rezni alat

Uklanjanje guštika/šikara Rezni list

Rezanje mladog bilja Rezni list

Povratno rezanje/prorjeđivanje Kolut s reznom niti

Uklanjanje korova Kolut s reznom niti/

rezni list

Košnja visoke trave Kolut s reznom niti

Uklanjanja koprive Kolut s reznom niti/

rezni list

Simptomi Mogući uzroci Pomoć

Vrtni uređaj ne radi Nema mrežnog napona Provjeriti i uključiti

Neispravna mrežna utičnica Koristiti drugu utičnicu

Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je

oštećen

Osigurač je reagirao Zamijeniti osigurač

Aktivirala je zaštita od preopterećenja Vrtni uređaj ostaviti da se ohladi i ponovno

startati

Vrtni uređaj radi sa

prekidima

Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je

oštećen

Zatražiti pomoć ovlaštenog servisa

Neispravno unutarnje ožičenje vrtnog uređaja Zatražiti pomoć ovlaštenog servisa

Vrtni uređaj ne reže Oštećen rezni list/rezna nit Zamijeniti rezni list/reznu nit (uvijek nosite

zaštitne rukavice za rad u vrtu)

Pojačane vibracije Oštećen je rezni list Zamijeniti rezni list (uvijek nosite zaštitne

rukavice za rad u vrtu)

Pukla je rezna nit za šišanje tratine Zamijeniti reznu nit za šišanje tratine

Prljava je glava za šišanje tratine s reznom niti Očistite reznu glave i s nje odstranite prljavštinu

Otpuštena je stezna matica reznog lista Stegnuti maticu reznog lista momentom od

20 Nm i pri tome paziti da su rezni list, radni

tanjur i pritisna pločica montirani centrično

(uvijek nosite zaštitne rukavice za rad u vrtu)

Rezni list je pogrešno ugrađen Otpustite rezni list i ugradite ga točno u središnji

položaj. Za centriranje upotrijebite vodeće

prstene na reznom listu.

OBJ_BUCH-2432-006.book Page 205 Thursday, June 8, 2017 10:50 AM

206 | Hrvatski

F 016 L81 755 | (8.6.17) Bosch Power Tools

Ako se problem ne možete riješiti pomoću tablice za otklanjanje smetnji u radu, najprije se obratite ovlaštenom servisu

proizvođača vrtnog uređaja.

Servisiranje i savjetovanje o primjeni

www.bosch-garden.com

Kod svih upita i naručivanja rezervnih dijelova molimo

neizostavno navedite 10-znamenkasti kataloški broj sa tipske

pločice vrtnog uređaja.

Hrvatski

Robert Bosch d.o.o PT/SHR-BSC

Kneza Branimira 22

10040 Zagreb

Tel.: +385 12 958 051

Fax: +385 12 958 050

E-Mail: [email protected]

www.bosch.hr

Zbrinjavanje

Vrtne uređaje ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2012/19/EU za električne i

elektroničke stare uređaje, neuporabivi električni i

elektronički uređaji moraju se odvojeno sakupljati i dovoditi

na ekološki prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Slabi rezultati košnje trave

i viši nepokošeni dio biljke

pri korijenu

Previsoka i suviše gusta trava Previsoka trava: treba je kositi u fazama

Suviše gusta trava: treba raditi s manjom

širinom košnje za svaki proces rezanja

Rezni list je zatupljen Rezni list okrenuti/zamijeniti

Na reznom listu nakupili su se ostaci pokošene

trave

Kontrolirati donju stranu vrtnog uređaja i prema

potrebi odstraniti ostatke pokošene trave

(uvijek nosite zaštitne rukavice za rad u vrtu)

Prljava je glava za šišanje tratine s reznom niti Očistite reznu glave i s nje odstranite prljavštinu

Stezna matica reznog lista

ne može se odviti

Oštećen je navoj na matici ili vratilu Podmazati vratilo kako bi se olakšalo odvijanje

matice

Blokadni zatik nije ispravno ugrađen Blokadni zatik ponovno uvući i neznatno utisnuti

tijekom okretanja vratila

Rezni list se ne okreće Na reznom listu nakupili su se ostaci pokošene

trave

Kontrolirati donju stranu vrtnog uređaja i prema

potrebi odstraniti ostatke pokošene trave

(uvijek nosite zaštitne rukavice za rad u vrtu)

Otpuštena je stezna matica reznog lista Stegnuti maticu reznog lista i pri tome paziti da

su rezni list, radni tanjur i pritisna pločica

montirani centrično (uvijek nosite zaštitne

rukavice za rad u vrtu) (vidjeti sliku 3)

Previsoka i suviše gusta trava Previsoka trava: treba je kositi u fazama

Suviše gusta trava: treba raditi s manjom

širinom košnje za svaki proces rezanja

Slabi učinak košnje trave Zaprljan štitnik Štitnik očistiti s unutarnje strane

Rezni list je zatupljen Rezni list okrenuti/zamijeniti

Nema rezne niti za šišanje tratine Dopuniti reznu nit za šišanje tratine

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-2432-006.book Page 206 Thursday, June 8, 2017 10:50 AM

Eesti | 207

Bosch Power Tools F 016 L81 755 | (8.6.17)

Eesti

Ohutusnõuded

Aiatööriistal olevate sümbolite

selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad

võõrkehad ei vigasta läheduses

viibivaid inimesi.

Hoiatus: Viibige töötavast

aiatööriistast ohutus kauguses.

Arvestage lõiketera

tagasilöögiga.

Enne seadistus- ja

puhastustööde tegemist,

aiatööriista järelevalveta

jätmist ja toite- või pikendusjuhtme

kahjustada saamise või keerdumineku

korral tõmmake võrgupistik

pistikupesast välja.

Kasutage

kuulmiskaitsevahendeid ja

kaitseprille.

Kandke kaitsekiivrit.

Kandke kaitsekindaid.

Kandke turvasaapaid.

Ärge kasutage aiatööriista

vihma käes ja ärge jätke seda

vihma kätte.

Veenduge, et eemalepaisatavad

võõrkehad kedagi ei vigasta. Kui seade

töötab, peavad läheduses viibivad

inimesed paiknema seadmest ohutus

kauguses.

Monteeritud teraga

toote tüüpiline A-filtriga

korrigeeritud müratase.

Monteeritud pooliga

toote tüüpiline A-filtriga

korrigeeritud müratase.

Üldised ohutusjuhised

Lugege läbi kõik

ohutusnõuded ja

juhised. Ohutusnõuete ja juhiste

eiramine võib põhjustada elektrilöögi,

tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised

alles hilisemaks kasutamiseks.

Enne kasutamist kontrollige toite- ja

pikendusjuhet kahjustuste või

kulumise märkide suhtes. Kui

juhtmed saavad kasutamise ajal

kahjustada, tõmmake toitepistik

kohe pistikupesast välja. ÄRGE

PUUDUTAGE JUHTMEID ENNE, KUI

NEED ON PISTIKUPESAST VÄLJA

TÕMMATUD. Ärge kasutage

aiatööriista, mille juhtmed on

vigastada saanud või kulunud.

Kui seadme toitejuhe on defektne,

tuleb see lasta välja vahetada tootjal,

volitatud hooldekeskuses või

asjaomase kvalifikatsiooniga isikul, et

tagada ohutu töö.

TÄHELEPANU

OBJ_BUCH-2432-006.book Page 207 Thursday, June 8, 2017 10:50 AM

208 | Eesti

F 016 L81 755 | (8.6.17) Bosch Power Tools

Enne kasutamist teostage visuaalne

kontroll, et tuvastada silmnähtavaid

vigastusi. Seadet tuleb kontrollida ka

siis, kui seade on maha kukkunud või

saanud tugeva löögi.

Turvalisuse suurendamiseks

soovitame kasutada max 30 mA

käivitusvooluga rikkevoolukaitse-

lülitit (RCD). Rikkevoolukaitselüliti

tuleks iga kord enne seadme

kasutamist üle kontrollida.

Veenduge, et ventilatsiooniavad on

alati puhtad ega ole ummistunud.

Käsitsemine

Aiatööriista kokkupanekul juhinduge

joonistest, lahtivõtmine toimub

vastupidises järjekorras.

Enne kasutamist eemaldage

terakaitse.

Ärge kasutage aiatööriista seinte

lõikamiseks.

Ärge lubage aiatööriista kasutada

lastel ja inimestel, kes ei täida

käesolevaid ohutusnõudeid. Seadme

kasutaja iga võib olla piiratud

konkreetse riigi seadustega.

Kasutusvälisel ajal hoidke aiatööriista

lastele kättesaamatus kohas.

Seda aiatööriista ei tohi kasutada

inimesed (sealhulgas lapsed), kelle

füüsilised või vaimsed võimed on

piiratud või kellel puuduvad seadme

kasutamiseks vajalikud kogemused ja

teadmised, välja arvatud juhul, kui

nad kasutavad tööriista nende

turvalisuse eest vastutava isiku

järelevalve all, kes annab neile

juhiseid seadme kasutamiseks.

Et välistada aiatööriistaga mängimise

võimalust, ei tohi jätta lapsi

aiatööriista lähedusse järelevalveta.

Ärge kasutage seadet, kui vahetus

läheduses viibivad inimesed, eeskätt

lapsed, või koduloomad.

Seadme käsitseja või kasutaja

vastutab õnnetusjuhtumite ja teistele

inimestele või nende varale tekitatud

kahju eest.

Kandke pikki tugevast riidest pükse,

tugevaid jalatseid ja kindaid. Ärge

kandke laiu riideid, ehteid, lühikesi

pükse, sandaale ja ärge töötage

paljajalu.

Kontrollige töödeldav ala hoolikalt üle

ja kõrvaldage kivid, traaditükid,

kondid, puupulgad jm võõrkehad.

Ärge kasutage aiatööriista kohtades,

kus paiknevad ühendusjuhtmed.

Enne kasutamist kontrollige alati, ega

lõiketera ja lõiketera mutter ei ole

kulunud või kahjustada saanud.

Kulunud või kahjustada saanud

lõiketerad ja lõiketera mutrid

vahetage alati välja komplektina, et

vältida massi tasakaalustamatust.

Töötage vaid päevavalguses või hea

kunstliku valgustusega.

Ärge rakendage aiatööriista tööle, kui

ilm on halb, eeskätt kui lähenemas on

äike.

Märja rohu korral olge aiatööriistaga

töötades eriti ettevaatlik.

Aiatööriistaga töötades olge

stabiilses asendis; ärge jookske, vaid

kõndige rahulikult.

OBJ_BUCH-2432-006.book Page 208 Thursday, June 8, 2017 10:50 AM

Eesti | 209

Bosch Power Tools F 016 L81 755 | (8.6.17)

Olge stabiilses asendis ja säilitage

kogu aeg tasakaal. Ärge pingutage

ennast üle.

Aiatööriistaga töötades kandke

kuulmiskaitsevahendeid ja

kaitseprille.

Aiatööriistaga töötades kandke nii

standardile EN 166 vastavaid

kaitseprille kui ka

kuulmiskaitsevahendeid.

Ärge kunagi kasutage aiatööriista,

mille kettakaitsed, tagasilöögikaitsed

või katted puuduvad või on

defektsed.

Ärge kasutage lõiketeraga

aiatööriista võrgu-/

pikendusjuhtmete vahetuses

läheduses.

Iga kord enne kasutamist kontrollige

aiatööriista kulumise või kahjustuste

suhtes.

Vea esinemise korral järgige punkti

Veaotsing.

Tõrke või tööõnnetuse korral

ühendage tööriist kõigepealt

vooluvõrgust lahti, alles siis

rakendage edasisi meetmeid.

Ärge kasutage aiatööriista, kui olete

väsinud või haige või kui olete

tarbinud alkoholi, narkootikume või

ravimeid.

Töötamine kallakutel võib olla

ohtlik.

– Ärge töötage aiatööriistaga väga

järskudel kallakutel.

– Nõlvadel ja märjal rohul säilitage

stabiilne asend.

– Kallakutel liikuge alati vasakule-

paremale ja mitte üles-alla.

– Nõlvadel suunda muutes olge

äärmiselt ettevaatlik.

Hoidke oma käsi ja jalgu eemal

lõikemehhanismist, seda eeskätt

mootori sisselülitamisel.

Lülitage aiatööriist välja, kui viite

selle töökohta/toote selle töökohast

ära.

Lülitage aiatööriist välja ja eemaldage

võrgupistik pistikupesast:

– alati, kui jätate aiatööriista

järelevalveta,

– enne kinnikiildumiste

kõrvaldamist,

– kui toitejuhe on keerdu läinud,

– enne lõikeseadise vahetamist,

– enne aiatööriista kontrollimist,

puhastamist või seadistustööde

tegemist,

– pärast võõrkehaga

kokkupuutumist. Kontrollige

aiatööriista kohe kahjustuste

suhtes ja laske see vajaduse korral

parandada,

– kui aiatööriist hakkab ebaharilikult

vibreerima (kohe kontrollida).

Ärge puudutage pöörlevaid

lõiketarvikuid enne, kui need on

täielikult seiskunud. Lõiketarvikud

pöörlevad pärast aiatööriista

väljalülitamist edasi ja võivad

põhjustada kehavigastusi.

Ärge modifitseerige aiatööriista

mingil viisil. Lubamatud

muudatused võivad mõjutada

aiatööriista ohutut tööd ja põhjustada

suuremat müra ja vibratsiooni.

Hoidke aiatööriista ohutus, kuivas ja

lastele ligipääsmatus kohas. Ärge

OBJ_BUCH-2432-006.book Page 209 Thursday, June 8, 2017 10:50 AM

210 | Eesti

F 016 L81 755 | (8.6.17) Bosch Power Tools

asetage aiatööriista peale teisi

esemeid.

Kasutage ainult Boschi

aiatööriistade tarvikuid, mis on

selle aiatööriista jaoks ette nähtud

ja heaks kiidetud. (vt joonis 14)

Aiatööriista (või mõne muu tööriista)

pikemaajalise kasutamise korral

avaldub tööriista kasutajale

vibratsioon, mis tekitab valgete

sõrmede sündroomi (Raynaud-

sündroom) või karpaalkanali

sündroomi.

Seejuures on piiratud käte taju- ja

temperatuuri reguleerimise võime,

esineda võib käte suremine ja põletav

tunne kätes, tekkida võivad närvi- ja

vereringekahjustused ning kudede

kärbumine.

Vibratsioonist tingitud vaevuste

korral pöörduge arsti poole.

Sümpomiteks võib olla

kuulmislangus, tajuvõime langus,

sügelemine, torked, valu, jõuetus,

muutused naha värvis või seisundis.

Viidatud sümptomid esinevad kõige

sagedamini sõrmedes, kätes ja

liigestes.

Kasutage aiatöörista alati õige

otsakuga. Hoidke aiatööriista alati

esi- ja tagakäepidemest ja vajaduse

korral piirake tööaega.

Kui tera tabab äkitselt mõnda kõva

eset või lõikab jämedat oksa või

põõsast, siis arvestage aiatööriista

tagasilöögiga. Püüdke tagasilöögi

mõju minimeerida.

Aiatööriist on välja töötatud

kasutamiseks õlarihmaga.

Reguleerige rihma nii, et tööriist on

tasakaalus, sellisel juhul on

töötamine vähem väsitav.

Transportimise ja hoiustamise ajal

pange lõiketerale alati peale sobiv

kate.

Hoidke võrgujuhet lõiketarvikust

eemal.

Hooldus

Kandke alati kaitsekindaid, kui

reguleerite tööriista teravate

lõiketerade piirkonnas.

Aiatööriista töökindluse

pikaajaliseks tagamiseks tehke

regulaarselt järgmisi hooldustöid:

Veenduge, et kõik mutrid, poldid ja

kruvid on kindlalt kinnitatud, see

tagab aiatööriista ohutu töö. Selleks

kasutage tarnekomplekti kuuluvat

mutrivõtit.

Kontrollige aiatööriista ja asendage

kulunud ja vigastatud osad

tööohutuse tagamiseks uutega.

Veenduge, et vahetatavad osad on

pärit Boschilt.

Laske aiatööriista parandada Boschi

volitatud hooldekeskuses.

Enne transportimist ja

hoiulepanekut veenduge, et

aiatööriist on puhas ja et selle

külge ei ole jäänud rohtu. Vajaduse

korral puhastage pehme kuiva

harjaga.

Eemaldage lõikepea ja kettakaitse

vahelt kogu kinnijäänud rohi ja muu

mustus. Kompaktseks ladustamiseks

võib aiatööriistal käepideme maha

võtta. (vt joonis 3)

OBJ_BUCH-2432-006.book Page 210 Thursday, June 8, 2017 10:50 AM

Eesti | 211

Bosch Power Tools F 016 L81 755 | (8.6.17)

Elektriline ohutus

Tähelepanu! Enne hooldus- ja

puhastustöid lülitage

aiatööriist välja ja eemaldage

toitepistik pistikupesast. Lülitage

seade välja ka juhul, kui toitejuhe on

vigastatud või keerdu läinud.

Aiatööriist on ohutuse tagamiseks

varustatud kaitseisolatsiooniga ega

vaja maandamist. Tööpinge on

230 V AC, 50 Hz (riikides, mis ei kuulu

Euroopa Liitu, ka 220 V või 240 V).

Kasutage üksnbes heakskiidetud

pikendusjuhtmeid. Teavet saate

volitatud hooldekeskusest.

Ohutuse suurendamiseks kasutage FI-

kaitselülitit (RCD), mille rikkevool on

maksimaalselt 30 mA. FI-kaitselüliti

tuleks iga kord enne kasutamist üle

kontrollida.

Hoidke toite- ja pikendusjuhtmeid

eemal liikuvatest osadest ja veenduge,

et juhtmed ei saa kahjustada, et vältida

kokkupuudet pingestatud osadega.

Kaabliühendused (võrgupistik ja

pistikupesad) peavad olema kuivad ja

ei tohi paikneda maapinnal.

Toite- ja ühendusjuhtmeid tuleb

korrapäraselt kontrollida, et veenduda

nende veatus seisundis.

Kui seadme toitejuhe on kahjustada

saanud, tuleb see parandada lasta

Boschi volitatud hooldekeskuses.

Kasutage üksnes heakskiidetud

pikendusjuhtmeid.

Kasutage üksnes pikenduskaableid ja –

juhtmeid ning kaablitrumleid, mis

vastavad standarditele EN 61242 /

IEC 61242 või IEC 60884-2-7.

Kui soovite kasutada pikendusjuhet,

peab juhtme ristlõige olema järgmine:

– Juhtme ristlõige 1,25 mm

või

1,5 mm

– Pikendusjuhtmete maksimumpikkus

30 m, FI-kaitsejuhiga kaablitrumlite

puhul 60 m

Märkus: Kui kasutate pikendusjuhet,

peab see vastavalt ohutusnõuetele

olema varustatud kaitsejuhiga, mis on

pistiku kaudu ühendatud elektrilise

tööriista kaitsejuhiga.

Kahtluse korral pöörduge elektriala

asjatundja poole või lähimasse Boschi

müügiesindusse.

ETTEVAATUST: Nõuetele

mittevastavad

pikendusjuhtmed võivad olla

ohtlikud. Pikendusjuhe, pistik ja

pistikupesa peavad olema

veekindlad ja ette nähtud

kasutamiseks välistingimustes.

Järgige pikendusjuhtme või

kaablitrumli tootja kasutusjuhendit

ning liikmesriigis nende kasutamise

suhtes kehtivaid eeskirju.

Märkus toodete kohta, mida ei

turustata Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides

tuleb aiatööriista küljes olev pistik

ühendada pikendusjuhtmega.

Pikendusjuhtme pistik peab olema

kaitstud veepritsmete eest,

valmistatud kummist või kaetud

kummiga. Pikendusjuhet tuleb

kasutada koos veojõu leevendiga.

OBJ_BUCH-2432-006.book Page 211 Thursday, June 8, 2017 10:50 AM

212 | Eesti

F 016 L81 755 | (8.6.17) Bosch Power Tools

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil

aiatööriista tõhusamalt ja ohutumalt käsitseda.

Nõuetekohane kasutamine

Tööriist sobib väiksemate põõsaste ja puhmade lõikamiseks,

noorte taimede pügamiseks, umbrohu, kõrge rohu ja nõgeste

lõikamiseks ja eemaldamiseks koduaedades.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Kokkupanek ja kasutamine

 Ärge ühendage aiatööriista vooluvõrku enne, kui see

on täielikult kokku pandud.

 Pärast põõsalõikuri väljalülitamist pöörleb lõikepea

veel mõne sekundi jooksul edasi. Oodake, kuni

lõikepea on täielikult seiskunud, ja lülitage põõsalõikur

alles siis uuesti sisse.

 Ärge lülitage seadet järjest välja ja uuesti sisse.

 Lõikepea väljavahetamisel eemaldage lõikepea küljest

külgekleepunud rohi.

 Soovitav on kasutada Boschi poolt heakskiidetud

lõiketarvikuid. Teiste tootjate lõiketarvikute

kasutamise puhul ei pruugi lõiketulemus olla sama hea.

 Lõiketera kasutamisel veenduge, et see on lõiketera

mutri abil kindlalt kinnitatud.

 Pikemaajalise kasutamise korral on soovitav teha töös

vastavaid pause.

Numbrite aluseks on jooniste lehel toodud joonised.

Sümbol Tähendus

Liikumissuund

Reaktsioonisuund

Sisselülitamine

Väljalülitamine

Lisatarvikud/varuosad

Kasutuskõlbmatuks muutunud

seadmete käitlus

Põõsalõikur AFS 23-37

Tootenumber

3 600 HA9 …

Nimivõimsus

W 950

Tühikäigupöörded

Lõikeketas

Niidipool

min

-1

min

-1

7000

6000

Pooli lõikelaius

cm 37

Lõiketera lõikelaius cm 23

Lõikeniidi läbimõõt mm 3,5

Lõikeniidi tüüp pööratud

Lõiketera tüüp 3-teraline

Reguleeritav käepide JAH

Kaal EPTA-Procedure

01:2014 järgi kg 5,2

Kaitseaste /II

Seerianumber vt aiatööriista andmesilti

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja

kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed

varieeruda.

Müratase määratud kooskõlas standardiga EN 50636-2-91. Niidipool Lõiketera

Seadme A-korrigeeritud müratase on üldjuhul:

Helirõhu tase

Helivõimsuse tase

Mõõtemääramatus K

Kasutage kuulmiskaitsevahendeid!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemääramatus K

kindlaks tehtud kooskõlas standardiga EN 50636-2-91:

Vibratsioon a

Mõõtemääramatus K

m/s

5,0

=1,5

5,0

=1,5

Toimingu eesmärk Joonis Lehekülg

Tarnekomplekt 1 251

Kettakaitse monteerimine 2 252

Varre kokkupanek 3 252

Niidipooli ja lõikeniidi paigaldamine 4 253

Lõikeketta paigaldamine 5 254–255

Tagasilöögikaitsme paigaldamine/

juhis paremakäelistele 6 256

OBJ_BUCH-2432-006.book Page 212 Thursday, June 8, 2017 10:50 AM

Eesti | 213

Bosch Power Tools F 016 L81 755 | (8.6.17)

Tööjuhised

Vea otsing

Tagasilöögikaitsme paigaldamine/

juhis vasakukäelistele 7 256

Õlarihma paigaldamine

Käepideme pikkuse reguleerimine

8 257

Pikendusjuhtme ühendamine 9 257

Sisse-/väljalülitamine 10 258

Tööjuhised 11 258

Puhastamine 12 259

Lõikeniidi säilitamine 13 260

Lisatarviku valik 14 260

Toimingu eesmärk Joonis Lehekülg

Kasutusotstarve Lõiketarvik

Põõsaste/puhmade lõikamine Lõikeketas

Noorte taimede lõikamine Lõikeketas

Tagasilõikamine/hõrendamine Niidipool

Umbrohu eemaldamine Niidipool/lõikeketas

Kõrge rohu lõikamine Niidipool

Nõgeste lõikamine Niidipool/lõikeketas

Tunnused Võimalik põhjus Kõrvaldamine

Aiatööriist ei tööta Puudub võrgupinge Kontrollige ja lülitage sisse

Pistikupesa on defektne Kasutage teist pistikupesa

Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui

see on vigastatud

Kaitse on rakendunud Vahetage kaitse välja

Rakendus ülekoormuskaitse Laske aiatööriistal jahtuda ja käivitage uuesti

Seade töötab katkendlikult Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui

see on vigastatud

Pöörduge remonditöökotta

Seadme siseühendused ei ole korras Pöörduge remonditöökotta

Aiatööriist ei lõika Lõikeketas/lõikeniit on kahjustada saanud Vahetage lõikeketas/lõikeniit välja (kandke alati

aiakindaid)

Suurem vibratsioon Lõiketera on kahjustatud Vahetage lõiketera (kandke alati aiakindaid)

Lõikeniit on rebenenud Vahetage lõikeniit välja

Lõikeniidi pea on määrdunud Puhastage lõikepea ja eemaldage mustus

Lõiketera mutter on lahti Pingutage lõikeketta mutter 20 Nm kinni,

veenduge, et lõikeketas, tald ja surveseib on

paigaldatud (kandke alati aiakindaid)

Lõiketera ei ole õigesti paigaldatud Vabastage lõiketera ja paigaldage see

tsentreeritult. Tsentreerimisel lähtuge lõiketeral

olevatest juhtrõngastest.

Halb lõiketulemus, taimi ei

lõigata täielikutl maha

Rohi on liiga kõrge, liiga tihe Rohi on liiga kõrge: lõigake mitmes etapis

Rohi on liiga tihe: valige väiksem lõikelaius ühe

lõikamise kohta

Lõiketera on nüri Vahetage lõiketera välja/pöörake lõiketera

Lõiketera on kinni kiilunud Kontrollige aiatööriista põhja ja puhastage see

vajaduse korral (kandke alati aiakindaid)

Lõikeniidi pea on määrdunud Puhastage lõikepea ja eemaldage mustus

Lõiketera mutrit ei saa

avada

Mutri või võlli keere on kahjustatud Määrige võlli, et avamist kergendada

Lukustustihvt ei ole õiges asendis Paigaldage lukustustihvt uuesti ja suruge kergelt

sisse, võlli samal ajal keerates

OBJ_BUCH-2432-006.book Page 213 Thursday, June 8, 2017 10:50 AM

214 | Latviešu

F 016 L81 755 | (8.6.17) Bosch Power Tools

Kui Te ei suuda probleemi tõrgete tabeli abil lahendada, pöörduge esmalt edasimüüja poole.

Klienditeenindus ja müügijärgne

nõustamine

www.bosch-garden.com

Järelepärimiste esitamisel ja varuosade tellimisel näidake

kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: 6549 568

Faks: 679 1129

Kasutuskõlbmatuks muutunud

seadmete käitlus

Ärge visake kasutusressursi ammendanud

aiatööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja

elektroonikaseadmete jäätmete kohta ning direktiivi

kohaldamisele liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad eraldi kokku koguda ja

keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Uz dārza instrumenta korpusa

attēloto simbolu skaidrojums

Vispārēja rakstura brīdinājuma

zīme.

Izlasiet šo lietošanas pamācību.

Nodrošiniet, lai tuvumā esošās

personas neapdraudētu dažādi

priekšmeti, kas var lidot prom

no darba vietas.

Brīdinājums. Ieturiet drošu

attālumu līdz dārza

instrumentam laikā, kad tas

darbojas.

Rēķinieties ar griezējasmens

atsitiena iespēju.

Pirms dārza instrumenta

tīrīšanas vai regulēšanas, kā arī,

to uz ilgāku laiku atstājot bez

uzraudzības vai gadījumā, ja

samezglojas vai tiek bojāts tā

elektrokabelis vai pagarinātājkabelis,

Lõiketera ei pöörle Lõiketera on kinni kiilunud Kontrollige aiatööriista põhja ja puhastage see

vajaduse korral (kandke alati aiakindaid)

Lõiketera mutter on lahti Pingutage lõiketera mutter kinni, veenduge, et

lõiketera, tald ja surveseib on paigaldatud

tsentreeritult (kandke alati aiakindaid) (vt joonis

Rohi on liiga kõrge, liiga tihe Rohi on liiga kõrge: lõigake mitmes etapis

Rohi on liiga tihe: valige väiksem lõikelaius ühe

lõikamise kohta

Halb lõikejõudlus Kaitsekate on määrdunud Puhastage kaitsekatte sisemus

Lõiketera on nüri Vahetage lõiketera välja/pöörake lõiketera

Lõikeniit puudub Lisage lõikeniiti

Tunnused Võimalik põhjus Kõrvaldamine

OBJ_BUCH-2432-006.book Page 214 Thursday, June 8, 2017 10:50 AM

Latviešu | 215

Bosch Power Tools F 016 L81 755 | (8.6.17)

atvienojiet dārza instrumena

kontaktdakšu no elektrotīkla

kontaktligzdas.

Nēsājiet ausu aizsargus un

aizsargbrilles.

Nēsājiet aizsargķiveri.

Nēsājiet aizsargcimdus.

Nēsājiet drošus darba zābakus.

Nelietojiet dārza instrumentu

lietus laikā un neatstājiet to

lietū.

Sekojiet, lai ar lielu ātrumu prom mestie

priekšmeti nesavainotu kādu no

tuvumā esošajām personām.

Raugieties, lai tuvumā esošās personas

atrastos drošā attālumā no dārza

instrumenta darbības vietas.

Pēc A raksturlīknes

izsvērtā trokšņa līmeņa

tipiskā vērtība ar

iestiprinātu asmeni.

Pēc A raksturlīknes

izsvērtā trokšņa līmeņa

tipiskā vērtība ar

iestiprinātu griezējauklas spoli.

Vispārējie drošības noteikumi

darbam ar elektroinstrumentiem

Uzmanīgi izlasiet

visus drošības

noteikumus un norādījumus.

Drošības noteikumu un norādījumu

neievērošana var izraisīt aizdegšanos

un kļūt par cēloni elektriskajam

triecienam un/vai smagam

savainojumam.

Saglabājiet drošības noteikumus un

norādījumus turpmākai

izmantošanai.

Ik reizi pirms lietošanas pārbaudiet,

vai dārza instrumenta elektrokabelim

vai pagarinātājkabelim nav vērpjami

bojājumi vai novecošanās pazīmes.

Pirms dārza instrumenta lietošanas

atklājot bojājumu pazīmes,

nelavējoties atvienojiet dārza

instrumena kontaktdakšu no

elektrotīkla kontaktligzdas. PIRMS

KONTAKTDAKŠAS ATVIENOŠANAS

NEPIESKARIETIES BOJĀTAJAM

ELEKTROKABELIM. Nelietojiet dārza

instrumentu, ja ir bojāts vai

nolietojies tā elektrokabelis.

Ja dārza instrumenta elektrokabelis

ir bojāts, griezieties ražotāja

pārstāvniecībā vai pilnvarotā klientu

apkalpošanas vietā nodrošinot, lai

kabeļa nomaiņu veiktu kvalificēts

personāls, nepieļaujot izstrādājuma

darba drošības līmeņa

samazināšanos.

Pirms dārza instrumenta lietošanas

pārbaudiet, vai tam nav acīm

redzamu bojājumu. Šāda pārbaude

jāveic arī tad, ja dārza instruments ir

kritis vai ar lielu ātrumu sadūries ar

kādu priekšmetu.

Lai paaugstinātu elektrodrošību,

ieteicams lietot noplūdes strāvas

aizsargreleju (RCD) ar maksimālo

aizsargstrāvu 30 mA. Šis

BRIDINAJUMS

OBJ_BUCH-2432-006.book Page 215 Thursday, June 8, 2017 10:50 AM

216 | Latviešu

F 016 L81 755 | (8.6.17) Bosch Power Tools

aizsargrelejs ikreiz pirms darba

jāpārbauda.

Nodrošiniet, lai dārza instrumenta

ventilācijas atveres nebūtu aizlipušas

ar netīrumiem.

Lietošana

Veicot dārza instrumenta montāžu,

rīkojieties, kā parādīts attēlos;

demontāža ir veicama pretējā secībā.

Pirms dārza instrumenta lietošanas

noņemiet asmens aizsargu.

Nelietojiet dārza instrumentu augu

apgriešanai sienu tuvumā.

Neļaujiet lietot dārza instrumentu

bērniem vai personām, kuras ar to

neprot apieties. Minimālais vecums

dārza instrumentu lietotājiem tiek

noteikts atbilstoši nacionālajai

likumdošanai. Laikā, kad dārza

instruments netiek lietots,

uzglabājiet to vietā, kas nav

sasniedzama bērniem.

Šis dārza instruments nav paredzēts,

lai to lietotu personas (tai skaitā arī

bērni) ar traucētām fiziskajām,

sensorajām vai garīgajām spējām vai

nepietiekošu pieredzi un/vai

nepietiekošām zināšanām, izņemot

gadījumus, kad lietošana notiek par

minēto personu drošību atbildīgas

personas uzraudzībā vai saņemot no

tās norādījumus, kā lietojams dārza

instruments.

Bērniem jānodrošina vajadzīgā

uzraudzība, lai viņi nesāktu rotaļāties

ar dārza instrumentu.

Nekad nelietojiet dārza instrumentu,

ja darba vietas tiešā tuvumā atrodas

citas personas (īpaši bērni) vai

mājdzīvnieki.

Instrumenta lietotājs nes atbildību

par kaitējumu, kas tā darbības

rezultātā tiek nodarīts citām

personām vai viņu īpašumam.

Darba laikā nēsājiet garas bikses no

stingra auduma, stabilus apavus un

aizsargcimdus. Nenēsājiet platu

apģērbu un rotaslietas, nestrādājiet

īsās biksēs un sandalēs vai basām

kājām.

Pirms darba rūpīgi pārbaudiet

apstrādājamo vietu un attīriet to no

akmeņiem, auklām, stieplēm,

kauliem un citiem svešķermeņiem.

Nelietojiet dārza instrumentu vietās,

kur atrodas elektrokabelis.

Ik reizi pirms lietošanas pārbaudiet,

vai instrumenta griezējasmens vai tā

stiprinošais uzgrieznis nav nolietojies

vai bojāts. Lai saglabātos

līdzsvarojums, nomainiet nolietoto

vai bojāto griezējasmeni un tā

stiprinošo uzgriezni tikai komplekta

sastāvā.

Strādājiet tikai diennakts gaišajā

laikā vai labā mākslīgajā

apgaismojumā.

Nestrādājiet ar dārza instrumentu

sliktos laika apstākļos un jo īpaši

negaisa laikā.

Ievērojiet īpašu piesardzību, veicot

mitras zāles vai krūmu apgriešanu.

Strādājot ar dārza instrumentu,

ieturiet stabilu ķermeņa stāvokli un

vienmēr pārvietojieties soļos,

neskrienot.

OBJ_BUCH-2432-006.book Page 216 Thursday, June 8, 2017 10:50 AM

Latviešu | 217

Bosch Power Tools F 016 L81 755 | (8.6.17)

Saglabājiet stingru stāju un

nezaudējiet līdzsvaru. Darba laikā

nepakļaujiet sevi stiprai piepūlei.

Strādājot ar dārza instrumentu,

nēsājiet ausu aizsargus un

aizsargbrilles.

Strādājot ar dārza instrumentu,

nēsājiet aizsargbrilles, kas atbilst

standartam EN 166, kā arī ausu

aizsargus.

Nelietojiet dārza instrumentu, ja uz tā

nav nostiprināti aizsargpārsegi,

ierīces aizsardzībai no atsitiena un

nosegvāki, kā arī tad, ja šīs ierīces ir

bojātas.

Ja dārza instrumentā ir iestiprināts

griezējasmens, nelietojiet to

elektrokabeļu vai pagarinātājkabeļu

tiešā tuvumā.

Ik reizi pirms un pēc lietošanas

pārbaudiet, vai dārza instruments

nav nolietojies vai bojāts.

Ja dārza instruments darbojas ar

traucējumiem, rīkojieties, kā norādīts

sadaļā „Kļūmju uzmeklēšana“.

Ja darba laikā notiek negadījums,

vispirms atvienojiet dārza

instrumentu no elektrotīkla un tikai

pēc tam veiciet citus pasākumus seku

novēršanai,

Nelietojiet dārza instrumentu, ja

jūtaties noguris, nevesels vai

atrodaties alkohola, narkotiku vai

medikamentu iespaidā.

Darbs nogāzēs var būt bīstams.

–Nestrādājiet ar dārza instrumentu ļoti

stāvās nogāzēs.

–Apstrādājot nogāzes vai strādājot

mitrā zālē, ieturiet drošu līdzsvaru.

– Vienmēr pārvietojiet dārza

instrumentu šķērsām gar nogāzi, bet

ne augšup vai lejup pa to.

–Ievērojiet īpašu piesardzību, mainot

apstrādes virzienu slīpā vietā.

Netuviniet rokas un kājas dārza

instrumenta griezējasmenim, īpaši

brīdī, kad tiek ieslēgts tā dzinējs.

Izslēdziet dārza instrumentu,

transportējot to uz darba vietu vai no

tās.

Izslēdziet dārza instrumentu un

atvienojiet tā kontaktdakšu no

elektrotīkla kontaktligzdas šādos

gadījumos:

–vienmēr, kad dārza instruments

tiek atstāts bez uzraudzības,

–atbrīvojot iestrēgušās daļas,

– ja ir samezglojies tā elektrokabelis,

– pirms griezējasmens nomaiņas,

– veicot dārza instrumenta pārbaudi,

tīrīšanu vai citus darbus ar to,

–pēc dārza instrumenta saskaršanās

ar svešķermeni; šādā gadījumā

nekavējoties pārbaudiet, vai dārza

instruments nav bojāts, un

vajadzības gadījumā nodrošiniet,

lai tam tiktu veikts nepieciešamais

remonts,

–ja dārza instruments sāk neparasti

stipri vibrēt (šādā gadījumā tas

nekavējoties jāpārbauda).

Nepieskarieties rotējošajiem

griezējelementiem, bet nogaidiet,

līdz tie pilnīgi apstājas. Pēc dārza

instrumenta izslēgšanas tā

griezējelementi zināmu laiku turpina

rotēt un var izraisīt savainojumus.

Neveiciet nekādas izmaiņas dārza

instrumenta konstrukcijā.

OBJ_BUCH-2432-006.book Page 217 Thursday, June 8, 2017 10:50 AM

218 | Latviešu

F 016 L81 755 | (8.6.17) Bosch Power Tools

Nesankcionētas izmaiņas var

nelabvēlīgi ietekmēt dārza

instrumenta darbības drošumu un

būt par cēloni paaugstinātam trokšņa

un vibrācijas līmenim.

Uzglabājiet dārza instrumentu sausā,

drošā vietā, kur tas nav sasniedzams

bērniem. Nenovietojiet uz dārza

instrumenta citus priekšmetus.

Lietojiet vienīgi Bosch dārza

instrumentu piederumus, kas ir

atļauti un ieteikti izmantošanai

kopā ar šo instrumentu. (attēls 14)

Ilgāku laiku lietojot dārza instrumentu

(vai citas mašīnas), uz lietotāja rokām

iedarbojas vibrācija, kas var izraisīt tā

saucamo balto pirkstu vai Reino

sindromu, kā arī karpālā tuneļa

sindromu.

Tie izpaužas kā taustes sajūtas un

roku temperatūras regulēšanas

traucējumi, roku tirpšana un

dedzinoša sajūta tajās un var radīt

nervu un asinsvadu bojājumus un pat

audu nekrozi.

Griezieties pie ārsta, ja sajūtat šādus

simptomus, jo tie var rasties no

vibrācijas izraisītās pārslodzes. Šie

simptomi ietver tirpšanas sajūtas

parādīšanos, jutības zudumu, niezi,

dūrienu sajūtu, sāpes, roku nespēku,

kā arī ādas krāsas vai stāvokļa

izmaiņas. Šie simptomi visbiežāk

izpaužas pirkstos un rokās vai roku

locītavās.

Vienmēr lietojiet dārza instrumentu

kopā ar pienācīgu aprīkojumu.

Strādājot vienmēr turiet dārza

instrumentu aiz priekšējā un aiz

aizmugurējā roktura un, ja

nepieciešams, saīsiniet darba laiku.

Rēķinieties ar dārza instrumenta

atsitiena iespēju, ja tā asmens pēkšņi

saduras ar cietu priekšmetu, kā arī

krūmu vai krūmāju apgriešanas laikā.

Mēģiniet minimizēt atsitiena radīto

negatīvo efektu.

Šis dārza instruments ir paredzēts

lietošanai kopā ar plecu jostu.

Pielāgojiet plecu jostu tā, lai dārza

instruments būtu pareizi līdzsvarots,

jo tas ļaus samazināt nogurumu darba

laikā.

Dārza instrumenta transportēšanas

un uzglabāšanas laikā nosedziet tā

griezējasmeni ar piemērotu pārsegu.

Neļaujiet elektrokabelim nonākt

griezējasmens tuvumā.

Apkalpošana

Rīkojoties ar aso griezējasmeni vai

strādājot tā tuvumā, vienmēr

uzvelciet dārznieka aizsargcimdus.

Lai nodrošinātu dārza instrumenta

ilgstošu darbību bez atteikumiem,

regulāri veiciet tā apkalpošanu.

Pārbaudiet, vai ir stingri pieskrūvēti

visi dārza instrumenta uzgriežņi un

skrūves un vai tas atrodas

apmierinošā tehniskā stāvoklī.

Pārbaudes laikā lietojiet kopā ar

dārza instrumentu piegādātos rīkus.

Lai panāktu augstu darba drošību,

pārbaudiet dārza instrumentu un

nomainiet tā izdilušās vai bojātās

daļas.

Nodrošiniet, lai nomaiņai tiktu

izmantotas vienīgi Bosch ieteiktās

rezerves daļas.

OBJ_BUCH-2432-006.book Page 218 Thursday, June 8, 2017 10:50 AM

Latviešu | 219

Bosch Power Tools F 016 L81 755 | (8.6.17)

Nodrošiniet, lai dārza instruments

tiktu remontēts vienīgi Bosch

pilnvarotā remonta darbnīcā.

Pirms transportēšanas vai

novietošanas uzglabāšanai

nodrošiniet, lai dārza instruments

būtu tīrs un brīvs no nosēdumiem.

Vajadzības gadījumā apslaukiet

dārza instrumentu ar mīkstu, sausu

audumu.

Atbrīvojiet dārza instrumentu no

nosēdumiem, kas uzkrājas starp tā

griezējgalvu un aizsargpārsegu. Lai

nodrošinātu dārza instrumenta

kompaktu uzglabāšanu, no tā var

noņemt kātu (attēls 3)

Elektriskā drošība

Uzmanību! Pirms

apkalpošanas vai tīrīšanas

izslēdziet dārza instrumentu

un atvienojiet tā kontaktdakšu no

elektrotīkla. Rīkojieties šādi arī tad,

ja elektrokabelis ir bojāts, pārgriezts

vai samezglojies.

Vadoties no drošības apsvērumiem,

Jūsu dārza instruments ir apgādāts ar

drošības izolāciju, un tam nav

nepieciešams aizsargzemējums.

Instrienam tiek pievadīts

maiņspriegums 230 V AC, 50 Hz

(valstīm, kas nav Eiropas Kopienas

dalībvalstis, šis spriegums var būt arī

220 V vai 240 V). izmantojiet vienīgi

pagarinātājkabeļus, kuru lietošana ir

atļauta. Vajadzīgo informāciju varat

saņemt klientu apkalpošanas vietās.

Lai paaugstinātu drošību, lietojiet

noplūdes strāvas aizsargreleju (RCD)

ar maksimālo nostrādes strāvu 30 mA.

Ik reizi pirms lietošanas šis

aizsargrelejs jāpārbauda.

Netuviniet elektrokabeli un

pagarinātājkabeli no kustīgām daļām

un nepieļaujiet bojātā kabeļa

pieskaršanos instrumenta

elektrovadošajām daļām.

Kabeļu savienojošajām daļām

(kontaktdakšai un kontaktligzdai) jābūt

sausām, un tās nedrīkst novietot uz

zemes.

Riegulāri jāpārbauda, vai instrumenta

elektrokabelim un pagarinātājkabelim

nav vērojamas bojājumu pazīmes, un

lietojiet kabeļus tikai tad, ja tie ir

nevainojamā stāvoklī.

Ja instrumenta elektrokabelis ir bojāts,

nepieciešamo remontu drīkst veikt tikai

pilnvarotā remmonta darbnīcā.

Izmantojiet tikai lietošanai atļautu

pagarinātājkabeli.

Izmantojiet tikai pagarinātājkabeli,

vadus un kabeļa noturspoli, kas atbilst

standartam EN 61242 / IEC 61242 vai

IEC 60884-2-7.

Ja kopā ar dārza instrumentu vēlaties

izmantot pagarinātājkabeli, tā vadu

šķērsgriezuma laukumam jābūt šādam:

–Šķērsgriezuma laukumam jābūt

1,25 mm

vai1,5 mm

– Maksimālais kabeļu garums ir 30 m

pagarinātājkabelim un 60 m

kabeļiem uz noturspoles ar noplūdes

strāvas aizsargreleju (FI)

Piezīme. Izmantojamajam

pagarinātājkabelim jābūt apgādātam ar

aizsargzemējuma vadu, kas ļauj

instrumenta aizsargzemējuma ķēdi

caur kontaktdakšu savienot ar

elektroapgādes sistēmas

OBJ_BUCH-2432-006.book Page 219 Thursday, June 8, 2017 10:50 AM

220 | Latviešu

F 016 L81 755 | (8.6.17) Bosch Power Tools

aizsargzemējuma ķēdi, kā norādīts

elektrodrošības noteikumos.

Šaubu gadījumā konsultējieties ar

kvalificētu elektriķi vai griezieties

tuvākajā Bosch pilnvarotā remonta

darbnīcā.

IEVĒRĪBAI! Nepiemērotu

pagarinātājkabeļu

izmantošana var būt bīstama.

Pagarinātājkabelim, kontaktdakšai

un savienotājam jābūt ūdensdrošiem

un piemērotiem izmantošanai ārpus

telpām.

Ievērojiet pagarinātājkabeļa vai kabeļa

noturspoles ražotāja piegādātajā

lietošanas pamācībā sniegtos

morādījumus, kā arī nacionālos

priekšrakstus par šādu izstrādājumu

lietošanu.

Piezīme par izstrādājumiem, kas nav

iegādāti Lielbritānijā.

UZMANĪBU! Drošības apsvērumu dēļ

dārza instrumenta kontaktdakšu

nepieciešams mehāniski sasaistīt ar

pagarinātājkabeli. Pagarinātājkabeļa

savienotājiem jābūt nodrošinātiem pret

ūdens šļakatām; tiem jābūt

pagatavotiem no gumijas vai pārklātiem

ar gumiju. Pagarinātājkabelis jālieto

kopā ar īpašu pretstiepes stiprinājumu.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt

un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos

simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus

vieglāk un drošāk lietot dārza instrumentu.

Pielietojums

Instruments ir paredzēts nelielu krūmu un jaunaudžu

apgriešanai, augu appļaušanai un retināšanai, kā arī piemājas

un vaļasprieka dārzu atbrīvošanai no nezālēm, nātrām un

garas zāles.

Tehniskie parametri

Simbols Nozīme

Kustības virziens

Reakcijas virziens

Ieslēgšana

Izslēgšana

Piederumi/rezerves daļas

Atbrīvošanās no nolietotajiem

izstrādājumiem

Kombinētais trimeris-krūmgriezis AFS 23-37

Izstrādājuma numurs

3 600 HA9 …

Nominālā patērējamā jauda

W 950

Griešanās ātrums brīvgaitā

Griezējasmens

Griezējauklas spole

min.

-1

min.

-1

7000

6000

Appļaušanas platums ar

griezējauklas spoli

cm 37

Appļaušanas platums ar

asmeni

cm 23

Griezējauklas diametrs

mm 3,5

Griezējauklas tips

vīta

Asmens tips

ar 3 griezējnažiem

Regulējams rokturis

Svars atbilstoši EPTA-

Procedure 01:2014

kg 5,2

Elektroaizsardzības klase

/II

Sērijas numurs

skatīt marķējuma plāksnīti uz

dārza instrumenta

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas

sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai

ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var

atšķirties.

Simbols Nozīme

OBJ_BUCH-2432-006.book Page 220 Thursday, June 8, 2017 10:50 AM

Latviešu | 221

Bosch Power Tools F 016 L81 755 | (8.6.17)

Informācija par troksni un vibrāciju

Montāža un lietošana

 Nepievienojiet dārza instrumentu elektrotīka

kontaktligzdai, pirms tas nav pilnīgi samontēts.

 Pēc kombinētā trimera-krūmgrieža izslēgšanas tā

griezējgalva vēl dažas sekundes turpina rotēt. Pirms

dārza instrumenta atkārtotas ieslēgšanas nogaidiet,

līdz apstājas tā griezējgalva.

 Neieslēdziet instrumentu drīz pēc tā izslēgšanas.

 Nomainot griezējgalvu, attīriet to no pielipušās zāles.

 Dārza instrumentā ieteicams izmantot firmas Bosch

ieteiktos griezējelementus. Izmantojot citus

griezējelementus, var samazināties dārza instrumenta

darbspēja.

 Lietojot griezējasmeni, sekojiet, lai tas būtu stingri

iestiprināts ar griezējasmens uzgriežņ

a palīdzību.

 Ilgstoši lietojot instrumentu, ieteicams laiku pa laikam

ieturēt atbilstoša ilguma darba pārtraukumus.

Daļu numerācija atbilst numuriem attēlos, kas sniegti

ilustratīvajās lappusēs.

Norādījumi darbam

Trokšņa parametru vērtības ir noteiktas atbilstoši EN 50636-2-91. Griezējauklas spole Naži

Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru

tipiskās vērtības ir šādas.

Trokšņa spiediena līmenis

Trokšņa jaudas līmenis

Izkliede K

Nēsājiet ausu aizsargus!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Kopējā svārstību paātrinājuma vērtība a

(vektoru summa trijos

virzienos) un izkliede K ir noteikta atbilstoši standartam

EN 50636-2-91:

Svārstību paātrinājuma vērtība a

Izkliede K

m/s

5,0

=1,5

5,0

=1,5

Darbība un tās mērķis Attēls Lappuse

Piegādes komplekts 1 251

Aizsargpārsega montāža 2 252

Kāta sastiprināšana

3 252

Griezējauklas spoles montāža un

griezējauklas iestiprināšana

4 253

Griezējasmens montāža

5 254–255

Atsitiena aizsargierīces montāža/

Lietošanas norādījums labročiem

6 256

Atsitiena aizsargierīces montāža/

Lietošanas norādījums kreiļiem

7 256

Plecu siksnas nostiprināšana

Roktura garuma regulēšana

8 257

Pagarinātājkabeļa nostiprināšana

9 257

Ieslēgšana un izslēgšana

10 258

Norādījumi darbam

11 258

Tīrīšana

12 259

Griezējauklas uzglabāšana

13 260

Piederumu izvēle

14 260

Pielietojums Griezējinstruments

Krūmu apgriešana Griezējasmens

Jaunaudžu apgriešana Griezējasmens

Augu appļaušana un retināšana Griezējauklas spole

Nezāļu apgriešana Griezējauklas spole/

Griezējasmens

Garas zāles appļaušana Griezējauklas spole

Nātru apgriešana Griezējauklas spole/

Griezējasmens

Darbība un tās mērķis Attēls Lappuse

OBJ_BUCH-2432-006.book Page 221 Thursday, June 8, 2017 10:50 AM

222 | Latviešu

F 016 L81 755 | (8.6.17) Bosch Power Tools

Kļūmju uzmeklēšana

Pazīme Iespējamais cēlonis Novēršana

Dārza instruments

nedarbojas

Elektrotīklā nav sprieguma Pārbaudiet elektrotīklu un ieslēdziet spriegumu

Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts

Ir pārdedzis drošinātājs Nomainiet drošinātāju

Ir nostrādājusi aizsardzība pret pārslodzi Nogaidiet, līdz dārza instruments ir atdzisis, un

no jauna to iedarbiniet

Dārza instruments

darbojas ar

pārtraukumiem

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts

Griezieties remonta darbnīcā

Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīcā

Dārza instruments neveic

appļaušanu

Ir bojāts griezējasmens vai griezējaukla Nomainiet griez

ējasmeni vai griezējauklu

(vienmēr uzvelciet dārznieka aizsargcimdus)

Dārza instruments stipri

vibrē

Ir bojāts griezējasmens Nomainiet griezējasmeni (vienmēr uzvelciet

dārznieka aizsargcimdus)

Ir atšķetinājusies griezējaukla Nomainiet griezējauklu

Ir netīra griezējgalva ar griezējauklu Notīriet griezējgalvu un atbrīvojiet to no

netīrumiem

Ir vaļīgs griezējasmens uzgrieznis Pievelciet griezējasmens uzgriezni ar griezes

momentu mit 20 Nm, sekojot, lai būtu centrēts

griezējasmens, piespiedējdisks un

piespiedējpaplāksne (vienmēr uzvelciet

dārznieka aizsargcimdus) (vienmēr uzvelciet

dārznieka aizsargcimdus)

Griezējasmens nav pareizi iestiprināts Atskrūvējiet griezējasmeni un iecentrējiet to

pareizā stāvoklī. Centrējot griezējasmeni,

orientējieties pēc vadotnes gredzeniem uz tā.

Slikta apgriešanas

kvalitāte, tiek atstāti gari

augu stumbri

Zāle ir pārāk gara vai pārāk bieza Ja zāle ir pārāk gara, apgrieziet to vairākos

paņēmienos

Ja zāle ir pārāk bieza, samaziniet apgriešanas

platumu

Griezējasmens ir neass Apgrieziet vai nomainiet griezējasmeni

Griezējasmens ir iestrēdzis Pārbaudiet telpu zem dārza instrumenta un

vajadzības gadījumā izbrīvējiet griezējasmeni

(vienmēr uzvelciet dārznieka aizsargcimdus)

Ir netīra griezējgalva ar griezējauklu Notīriet griezējgalvu un atbrīvojiet to no

netīrumiem

Nevar atskrūvēt

griezējasmens uzgriezni

Ir bojāta uzgriežņa vai vārpstas vītne Lai atvieglotu uzgriežņa noskrūvēšanu, ieeļļojiet

vārpstu

Nav pareizi ievietots fiksējošais stienītis Griežot vārpstu, no jauna iebīdiet fiksējošo

stienīti un to nedaudz piespiediet

OBJ_BUCH-2432-006.book Page 222 Thursday, June 8, 2017 10:50 AM

Lietuviškai | 223

Bosch Power Tools F 016 L81 755 | (8.6.17)

Ja, veicot tabulā norādītos pasākumus, kļūmi neizdodas novērst, griezieties tuvākajā tirdzniecības vietā.

Klientu konsultāciju dienests un

konsultācijas par lietošanu

www.bosch-garden.com

Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam

noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts

uz dārza instrumenta marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [email protected].com

Atbrīvošanās no nolietotajiem

izstrādājumiem

Neizmetiet dārza instrumentu sadzīves atkritumu

tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par

nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgās elektriskās un elektroniskās ierīces

jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Ant sodo priežiūros įrankio

pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie

pavojų.

Atidžiai perskaitykite šią

naudojimo instrukciją.

Saugokite, kad netoli esančių

žmonių nesužalotų išmetamos

dalelės.

Įspėjimas: Kai su sodo

priežiūros prietaisu dirbama,

laikykitės nuo jo saugaus

atstumo.

Pjaudami turėkite omenyje, kad

gali įvykti atatranka.

Prieš pradėdami reguliavimo ar

valymo darbus arba palikdami

sodo priežiūros įrankį ilgesnį

laiką be priežiūros, taip pat jei buvo

pažeistas ar susipainiojo maitinimo

Griezējasmens negriežas Griezējasmens ir iestrēdzis Pārbaudiet telpu zem dārza instrumenta un

vajadzības gadījumā izbrīvējiet griezējasmeni

(vienmēr uzvelciet dārznieka aizsargcimdus)

Ir vaļīgs griezējasmens uzgrieznis Pievelciet griezējasmens uzgriezni, sekojot, lai

tiktu centrēts griezējasmens, disks un

spiedpaplāksne. (vienmēr uzvelciet dārznieka

aizsargcimdus) (attēls 3)

Zāle ir pārāk gara vai pārāk bieza Ja zāle ir pārāk gara, apgrieziet to vairākos

paņēmienos

Ja zāle ir pārāk bieza, samaziniet apgriešanas

platumu

Ir pārāk maza apgriešanas

jauda

Ir piesērējis aizsargpārsegs Iztīriet aizsargpārsega iekšpusi

Griezējasmens ir neass Apgrieziet vai nomainiet griezējasmeni

Nav griezējauklas Iestipriniet griezējauklu

Pazīme Iespējamais cēlonis Novēršana

OBJ_BUCH-2432-006.book Page 223 Thursday, June 8, 2017 10:50 AM

224 | Lietuviškai

F 016 L81 755 | (8.6.17) Bosch Power Tools

arba ilginamasis laidas, iš kištukinio

lizdo ištraukite kištuką.

Dirbkite su klausos apsaugos

priemonėmis ir apsauginiais

akiniais.

Dėvėkite apsauginį šalmą.

Mūvėkite apsauginėmis

pirštinėmis.

Avėkite saugia avalyne.

Nenaudokite sodo priežiūros

įrankio, kai lyja, ir nepalikite jo

lyjant lauke.

Stebėkite, kad išsviedžiami objektai

nesužalotų kitų asmenų. Pasirūpinkite,

kad naudojant įrankį netoli esantys

žmonės būtų saugiu atstumu nuo sodo

priežiūros įrankio.

Pagal A skalę išmatuotas

gaminio su sumontuota

geležte triukšmo lygis

tipiniu atveju siekia.

Pagal A skalę išmatuotas

gaminio su sumontuota

rite triukšmo lygis tipiniu

atveju siekia.

Bendrosios darbo su elektriniais

įrankiais saugos nuorodos

Perskaitykite visas

saugos nuorodas ir

reikalavimus. Nesilaikant saugos

nuorodų ir reikalavimų gali trenkti

elektros smūgis, kilti gaisras, galima

susižaloti ir sužaloti kitus asmenis.

Išsaugokite visas saugos nuorodas ir

reikalavimus, kad ir ateityje

galėtumėte jais pasinaudoti.

Prieš kiekvieną naudojimą

patikrinkite maitinimo ir ilginamąjį

laidus, ar nepažeisti ir ar nėra

senėjimo požymių. Jei laidai

naudojant pažeidžiami, nedelsdami

iš kištukinio lizdo ištraukite kištuką.

JŲ NELIESKITE, KOL NEIŠTRAUKTAS

KIŠTUKAS. Nedirbkite su sodo

priežiūros įrankiu, jei laidai pažeisti

arba susidėvėję.

Jei pažeistas prietaiso maitinimo

laidas, norint išvengti pavojų

saugumui, jį pakeisti reikia pavesti

gamintojui, gamintojo įgaliotam

elektrinių įrankių remonto

dirbtuvėms arba kvalifikuotam

specialistui.

Prieš naudodami, apžiūrėkite, ar nėra

žymių pažeidimų. Tokią patikrą taip

pat reikia atlikti, jei sodo priežiūros

įrankis nukrenta arba yra stipriai

sutrenkiamas.

Saugumui užtikrinti patariama

naudoti nuotėkio srovės jungiklį

(RCD), kurio maksimali nuotėkio

srovė yra 30 mA. Šis nuotėkio

srovės jungiklis turi būti

tikrinamas prieš kiekvieną

naudojimą.

Pasirūpinkite, kad ventiliacinės

angos visada būtų švarios.

OBJ_BUCH-2432-006.book Page 224 Thursday, June 8, 2017 10:50 AM

Lietuviškai | 225

Bosch Power Tools F 016 L81 755 | (8.6.17)

Naudojimas

Montuodami sodo priežiūros įrankį,

vadovaukitės paveikslėliais.

Išmontavimas vyksta atbuline eilės

tvarka.

Prieš pradėdami naudoti, nuimkite

peilių apsauginį dėklą.

Sodo priežiūros įrankio nenaudokite

sienoms pjauti.

Niekada neleiskite sodo priežiūros

įrankiu naudotis vaikams arba su šia

instrukcija nesusipažinusiems

asmenims. Nacionalinėse

direktyvose gali būti numatyti tokių

prietaisų naudotojų amžiaus

apribojimai. Kai su sodo priežiūros

įrankiu nedirbate, laikykite jį vaikams

nepasiekiamoje vietoje.

Šis sodo priežiūros įrankis nėra

skirtas, kad juo dirbtų asmenys

(įskaitant ir vaikus) su fizinėmis,

jutiminėmis ar dvasinėmis negaliomis

arba asmenys, kuriems trūksta

patirties arba žinių, nebent juos

prižiūri už jų saugumą atsakingas

asmuo arba iš atsakingo asmens jie

gauna nurodymus, kaip dirbti su sodo

priežiūros įrankiu.

Vaikus reikia prižiūrėti, kad jie su

sodo priežiūros įrankiu nežaistų.

Niekada nenaudokite sodo priežiūros

įrankio, jei arti yra žmonių, ypač

vaikų, ar naminių gyvūnų.

Naudotojas ar dirbantysis yra

atsakingas už nelaimingus atsitikimus

ir žmonėms ar jų nuosavybei

padarytą žalą.

Dėvėkite ilgas, tvirtos medžiagos

kelnes, atsparią avalynę ir pirštines.

Nedėvėkite plačių drabužių,

papuošalų, trumpų kelnių, sandalų ir

niekada nedirbkite basomis.

Rūpestingai patikrinkite plotą,

kuriame dirbsite, ir pašalinkite

akmenis, vielas, kaulus bei kitokius

pašalinius daiktus.

Nedirbkite sodo priežiūros įrankiu

tose vietose, kuriose yra maitinimo

kabelių.

Prieš pradėdami naudoti įrankį,

visada patikrinkite, ar nesusidėvėjęs

ir nepažeistas peilis bei peilio veržlė.

Susidėvėjusius ir pažeistus peilius ir

peilių veržles visuomet keiskite iškart

visus, kad nesusidarytų disbalansas.

Pjaukite tik dienos šviesoje arba

esant geram dirbtiniam apšvietimui.

Esant blogoms oro sąlygoms, ypač

artėjant audrai, sodo priežiūros

įrankiu nedirbkite.

Šlapią žolę/krūmus sodo priežiūros

įrankiu pjaukite ypač atsargiai.

Dirbdami su sodo priežiūros įrankiu

tvirtai stovėkite; tik eikite, niekada

nebėkite.

Visada tvirtai stovėkite ir išlaikykite

pusiausvyrą. Nepervertinkite savo

galimybių.

Dirbdami su sodo priežiūros įrankiu

dėvėkite klausos apsaugos

priemones ir apsauginius akinius.

Dirbdami su sodo priežiūros įrankiu,

dėvėkite ir apsauginius akinius,

atitinkančius EN 166 standarto

reikalavimus, ir klausos apsaugos

priemones.

Niekada nenaudokite sodo priežiūros

įrankio be apsauginių ar kitų gaubtų,

apsaugų nuo atatrankos arba jei šie

elementai pažeisti.

OBJ_BUCH-2432-006.book Page 225 Thursday, June 8, 2017 10:50 AM

226 | Lietuviškai

F 016 L81 755 | (8.6.17) Bosch Power Tools

Nenaudokite sodo priežiūros įrankio

su peiliu arti maitinimo laido ar

ilginamųjų laidų.

Kaskart prieš pradėdami naudoti

sodo priežiūros įrankį ir po

naudojimosi juo, patikrinkite ar jis

nesusidėvėjęs ir nepažeistas.

Jei atsiranda triktis, vykdykite

gedimų nustatymo skyriaus

nurodymus.

Įvykus nelaimingam atsitikimui,

mašiną pirmiausia atjunkite nuo

elektros tinklo, o tada imkitės kitų

priemonių.

Nedirbkite su sodo priežiūros įrankiu,

jei esate pavargę ar sergate, vartojote

alkoholio, narkotikų ar medikamentų.

Dirbti šlaituose gali būti pavojinga.

– Sodo priežiūros įrankiu nedirbkite

ypač stačiuose šlaituose.

– Aeruodami nuožulnioje vietoje ar

šlapią žolę, visada atsargiai eikite.

– Nuožulniose vietose sodo priežiūros

įrankiu visada pjaukite tik skersai

šlaito ir niekada nepjaukite aukštyn –

žemyn.

– Keisdami kryptį šlaituose būkite ypač

atsargūs.

Rankas ir kojas, ypač – įjungdami

variklį, laikykite toliau nuo pjovimo

įrankio.

Prieš transportuodami sodo

priežiūros įrankį iš darbo vietos ar į

darbo vietą, jį išjunkite.

Sodo priežiūros įrankį išjunkite ir iš

kištukinio lizdo ištraukite kištuką:

– visada, kai paliekate sodo

priežiūros įrankį be priežiūros,

– prieš šalindami įstrigusias kliūtis,

– jei susipainiojo maitinimo laidas,

– prieš keisdami pjovimo

mechanizmą,

– kai sodo priežiūros įrankį tikrinate,

valote arba reguliuojate,

– atsitrenkę kliūtį. Nedelsdami

patikrinkite, ar sodo priežiūros

įrankis nepažeistas ir, jei reikia,

kreipkitės į specialistus dėl

remonto,

– jei sodo priežiūros įrankis pradeda

neįprastai vibruoti (nedelsdami

patikrinkite).

Prieš prisiliesdami prie besisukančių

pjovimo elementų, palaukite, kol jie

visiškai sustos. Išjungus sodo

priežiūros įrankio variklį, pjovimo

elementai dar kurį laiką sukasi ir gali

sužeisti.

Nedarykite jokių sodo priežiūros

įrankio pakeitimų. Neleistinai

pakeistas sodo priežiūros įrankis gali

būti mažiau saugus, skleisti didesnį

triukšmą ir vibraciją.

Sodo priežiūros įrankį laikykite

saugioje, sausoje, vaikams

neprieinamoje vietoje. Ant sodo

priežiūros įrankio nedėkite jokių

daiktų.

Naudokite tik Bosch sodo

priežiūros įrankių papildomą

įrangą, kurią su šiuo prietaisu

rekomenduojama naudoti ir kuri

šiam prietaisui yra aprobuota.

(žr. pav. 14)

Dirbantysis, ilgai naudojantis sodo

priežiūros įrankį (ir kitas mašinas),

yra veikiamas vibracijos, kuri gali

suketi Reino ligą ir riešo kanalo

sindromą.

OBJ_BUCH-2432-006.book Page 226 Thursday, June 8, 2017 10:50 AM

Lietuviškai | 227

Bosch Power Tools F 016 L81 755 | (8.6.17)

Esant šiems susirgimams, sutrinka

plaštakų temperatūros reguliacija ir

jautrumas, gali pasireikšti nejautra ar

skausmingas degimas, nervų ir

kraujotakos sistemos sutrikimai ir

nekrozės.

Pastebėję simptomų, kuriuos galimai

sukėlė vibracija, kreipkitės į gydytoją.

Susirgimų simptomai: tirpimas,

nejautra, niežėjimas, badymas,

skausmas, jėgos praradimas, odos

spalvos ar būklės pakitimas. Šie

simptomai dažniausia pasireiškia

rankų pirštuose, plaštakose, riešo

sąnariuose.

Sodo priežiūros įrankį naudokite tik

su tinkama galvute. Sodo priežiūros

įrankį visada laikykite už priekinės ir

užpakalinės rankenų; jei reikia,

trumpinkite darbo laiką.

Sodo priežiūros įrankio peiliui

netikėtai pataikius į kietą daiktą, taip

pat karpant krūmus ir krūmynus,

tikėtina atatranka. Stenkitės

sumažinti atatrankos poveikį.

Šis sodo priežiūros įrankis

sukonstruotas naudoti su pečių diržu.

Diržą sureguliuokite taip, kad įrankis

būtų gerai subalansuotas. Tada

darbas su prietaisu mažiau vargins.

Transportuodami arba padėdami

įrankį, ant peilio visada uždėkite

tinkamą apsaugą.

Elektros tiekimo laidą laikykite taip,

kad jis nesiliestų su pjovimo įrankiu.

Techninė priežiūra

Kai atliekate darbus netoli aštrių

peilių, visada mūvėkite

apsauginėmis pirštinėmis.

Kad užtikrintumėte ilgą ir patikimą

įrankio naudojimą, reguliariai

atlikite žemiau nurodytus

techninės priežiūros darbus:

Patikrinkite, ar gerai priveržtos visos

veržlės, sraigtai ir varžtai, kad būtų

užtikrinta, jog sodo priežiūros įrankis

yra saugus naudoti. Tuo tikslu

naudokite kartu pateiktą įrankį.

Patikrinkite sodo priežiūros įrankį ir

dėl saugumo pakeiskite

susidėvėjusias ir pažeistas dalis.

Įsitikinkite, kad keičiamos dalys

yra aprobuotos Bosch.

Sodo priežiūros įrankį remontuoti

patikėkite tik įgaliotų Bosch įrankių

dirbtuvių specialistams.

Prieš transportuodami ir prieš

padėdami sandėliuoti įsitikinkite,

kad sodo priežiūros įrankis švarus

ir jame nėra likučių. Jei reikia,

nuvalykite minkštu sausu šepečiu.

Pašalinkite tarp pjaunamosios

galvutės ir apsauginio gaubto

susikaupusias apnašas. Taupant

vietą, sandėliavimui sodo priežiūros

įrankį galima išardyti, atskiriant kotą.

(žr. 3 pav.)

Elektrosauga

Dėmesio! Prieš pradėdami

techninės priežiūros ar

remonto darbus, sodo

priežiūros įrankį išjunkite ir

ištraukite kištuką. Tą patį būtina

padaryti, jei buvo pažeistas, įpjautas

ar susipainiojo maitinimo laidas.

Jūsų sodo priežiūros įrankis yra su

apsaugine izoliacija, jo įžeminti

nereikia. Darbinė įtampa yra 230 V AC,

OBJ_BUCH-2432-006.book Page 227 Thursday, June 8, 2017 10:50 AM

228 | Lietuviškai

F 016 L81 755 | (8.6.17) Bosch Power Tools

50 Hz (ne ES šalyse taip pat 220 V arba

220 V). Naudokite tik aprobuotus

ilginamuosius laidus. Informacijos

galite gauti įgaliotame klientų

aptarnavimo skyriuje.

Kad užtikrintumėte daugiau saugumo,

naudokite nuotėkio srovės apsauginį

išjungiklį (RCD), kurio nuotėkio srovė

30 mA. Šį nuotėkio srovės apsauginį

išjungiklį reikia patikrinti prieš

kiekvieną naudojimą.

Maitinimo ir ilginamuosius laidus

laikykite toliau nuo judžių dalių ir

saugokite laidus nuo bet kokių

pažeidimų, kad išvengtumėte sąlyčio

su įtampingomis dalimis.

Laidų jungtys (tinklo kištukai ir lizdai)

turi būti sausos ir negulėti ant žemės.

Reguliariai reikia tikrinti, ar nėra

maitinimo ir ilginamųjų laidų pažeidimo

požymių; juos leidžiama naudoti tik

nepriekaištingos būklės.

Jei maitinimo laidas yra pažeistas, jį

leidžiama taisyti tik įgaliotose Bosch

remonto dirbtuvėse.

Naudokite tik aprobuotus

ilginamuosius laidus.

Naudokite tik tokius ilginamuosius

laidus, laidininkus ir laidų būgnus, kurie

atitinka EN 61242 / IEC 61242 arba

IEC 60884-2-7 standarto

reikalavimus.

Jei dirbdami su prietaisu norite naudoti

ilginamąjį laidą, jis turi būti žemiau

nurodyto skersmens:

– Laidininko skersmuo 1,25 mm

arba

1,5 mm

– Ilginamojo laido maksimalus ilgis

30 m arba 60 m, kai naudojamas

laido būgnas su „FI“ tipo nuotėkio

srovės apsauginiu išjungikliu

Nuoroda: jei naudojamas ilginamasis

laidas, jis pagal darbo saugos

reikalavimus turi būti su įžeminimo

laidu, kuris kištuku yra sujungtas su

jūsų elektrinio įrenginio įžeminimo

laidu.

Jei abejojate, kreipkitės į elektriką arba

į artimiausią Bosch techninės

priežiūros centrą.

ATSARGIAI: reikalavimų

neatitinkantys ilginamieji

laidai gali būti pavojingi.

Ilginamasis laidas, kištukas ir lizdas

turi būti nepralaidūs vandeniui ir

skirti naudoti lauke.

Susipažinkite su ilginamojo kabelio ir

(arba) laido būgno gamintojo

naudojimo instrukcija bei jūsų šalyje

galiojančiomis naudojimo taisyklėmis ir

jų laikykitės.

Nuorodos gaminiams, kurie

parduodami ne DB:

DĖMESIO: siekiant užtikrinti jūsų

saugumą reikia, kad prie sodo

priežiūros įrankio pritvirtintas kištukas

būtų sujungtas su ilginamuoju laidu.

Ilginamojo laido jungtis turi būti

apsaugota nuo aptaškymo, pagaminta

iš gumos arba aptraukta guma.

Ilginamasis laidas turi būti su laido

įtempimo sumažinimo įtaisu.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu

žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti

simbolius ir jų reikšmes. Teisingai suprasdami simbolius

galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.

OBJ_BUCH-2432-006.book Page 228 Thursday, June 8, 2017 10:50 AM

Lietuviškai | 229

Bosch Power Tools F 016 L81 755 | (8.6.17)

Elektrinio įrankio paskirtis

Mašina skirta nedideliems kerams ir krūmams šalinti,

jauniems augalams plauti, karpyti ir retinti, piktžolėms šalinti,

taip pat aukštai žolei ir dilgėlėms sode prie namo ir laisvalaikio

sode pjauti.

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Montavimas ir naudojimas

 Neprijunkite sodo priežiūros įrankio prie kištukinio

lizdo, kol jis nėra visiškai sumontuotas.

 Žoliapjovę-trimerį išjungus pjaunamoji galvutė dar

kelias sekundes sukasi. Prieš įjungdami žoliapjovę-

trimerį iš naujo, palaukite, kol pjaunamoji galvutė

sustos.

 Nejunginėkite prietaiso dažnai, t.y. neįjunkite ir

neišjunkite trumpais intervalais.

 Kai keičiate pjaunamąją galvutę, nuo jos nuvalykite

žolės likučius.

 Rekomenduojama naudoti Bosch aprobuotus pjovimo

elementus. Naudojant kitokius pjovimo elementus,

pjovimo rezultatas gali būti kitoks, nei tikimasi.

 Naudodami peilį užtikrinkite, kad jis visuomet būtų

patikimai pritvirtintas peilio veržle.

 Jei naudojimas trunka ilgai, rekomenduojame daryti

pertraukas.

Numeriai susiję su paveikslėliais, pateiktais iliustracijų

puslapiuose.

Simbolis Reikšmė

Judėjimo kryptis

Reakcijos jėgos kryptis

Įjungimas

Išjungimas

Papildoma įranga ir atsarginės dalys

Šalinimas

Žoliapjovė-trimeris AFS 23-37

Gaminio numeris

3 600 HA9 …

Nominali naudojamoji galia

W 950

Tuščiosios eigos sūkių

skaičius

Peilis

Vielutės ritė

min

-1

min

-1

7000

6000

Ritės pjovimo juostos plotis

cm 37

Peilio pjovimo juostos plotis cm 23

Vielutės skersmuo mm 3,5

Vielutės tipas suvyta

Peilio tipas 3-ašmenis

Reguliuojama rankena TAIP

Svoris pagal „EPTA-

Procedure 01:2014“ kg 5,2

Apsaugos klasė /II

Serijos numeris žr. firminėje lentelėje ant sodo

priežiūros įrankio

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa

kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas

modelis, šie duomenys gali skirtis.

Triukšmo emisijos vertės nustatytos pagal EN 50636-2-91. Vielutės ritė Peilis

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Garso slėgio lygis

Garso galios lygis

Paklaida K

Dirbkite su klausos apsaugos priemonėmis!

dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Vibracijų bendrosios vertės a

(trijų krypčių atstojamasis vektorius)

ir neapibrėžtis K nustatytos pagal EN 50636-2-91:

Vibracijų spinduliuotės vertė a

Neapibrėžtis K

m/s

5,0

=1,5

5,0

=1,5

Veiksmas Pav. Puslapis

Tiekiamas komplektas

1 251

Apsauginio gaubto montavimas

2 252

Koto sujungimas

3 252

Vielutės ritės ir vielutės montavimas

4 253

Peilio montavimas

5 254–255

OBJ_BUCH-2432-006.book Page 229 Thursday, June 8, 2017 10:50 AM

230 | Lietuviškai

F 016 L81 755 | (8.6.17) Bosch Power Tools

Darbo nuorodos

Gedimų nustatymas

Apsaugo nuo atatrankos montavimas/

Naudojimo nuoroda dešiniarankiams 6 256

Apsaugo nuo atatrankos montavimas/

Naudojimo nuoroda kairiarankiams

7 256

Pečių diržo montavimas

Rankenos ilgio nustatymas

8 257

Ilginamojo laido prijungimas 9 257

Įjungimas arba išjungimas 10 258

Darbo nuorodos 11 258

Valymas 12 259

Pjaunamosios vielutės sandėliavimas 13 260

Papildomos įrangos pasirinkimas 14 260

Veiksmas Pav. Puslapis

Darbo sritis Pjovimo įrankis

Krūmynų ir kerų šalinimas Peilis

Jaunų augalų pjovimas Peilis

Karpymas/retinimas Vielutės ritė

Piktžolių šalinimas Vielutės ritė/peilis

Aukštos žolės pjovimas Vielutės ritė

Dilgėlių šalinimas Vielutės ritė/peilis

Požymiai Galima priežastis Pašalinimas

Sodo priežiūros įrankis

neveikia

Nėra tinklo įtampos Patikrinkite ir įjunkite

Pažeistas kištukinis lizdas Naudokitės kitu kištukiniu lizdu

Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Suveikė saugiklis Pakeiskite saugiklį

Suveikė apsauga nuo per didelės apkrovos Palaukite, kol sodo priežiūros įrankis atvės, ir

įjunkite iš naujo

Sodo priežiūros įrankis

veikia su pertrūkiais

Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Kreipkitės į remonto dirbtuves

Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves

Sodo priežiūros įrankis

nepjauna

Pažeistas peili/vielutė Peilio/vielutės keitimas (visada mūvėkite

sodininko pirštinėmis)

Padidėjusios vibracijos Pažeistas peilis Pakeiskite peilį (visada mūvėkite sodininko

pirštinėmis)

Nutrūko pjaunamoji vielutė Pakeiskite pjaunamąją vielutę

Užteršta pjaunamoji galvutė su vielute Nuvalykite pjaunamąją galvutę ir pašalinkite

nešvarumus

Atsilaisvinusi peilio veržlė

Priveržkite peilio veržlę 20 Nm; atkreipkite

dėmesį, kad peilis, galvutė ir prispaudžiamoji

poveržlė turi būti sumontuoti įcentrinti. (visada

mūvėkite sodininko pirštinėmis)

Netinkamai sumontuotas pjovimo diskas Atlaisvinkite pjovimo diską ir sumontuokite per

vidurį. Kad nustatytumėte pjovimo diską lygiai

per vidurį, orientuokitės pagal ant disko

esančius apskritimus.

OBJ_BUCH-2432-006.book Page 230 Thursday, June 8, 2017 10:50 AM

Lietuviškai | 231

Bosch Power Tools F 016 L81 755 | (8.6.17)

Jei naudojantis gedimų nustatymo lentele problemos pašalinti nepavyko, pirmiausia prašome kreiptis į savo prekybos atstovą.

Klientų aptarnavimo skyrius ir

naudotojų konsultavimo tarnyba

www.bosch-garden.com

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį

firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-[email protected]

Šalinimas

Nemeskite sodo priežiūros įrankių į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir

elektroninės įrangos atliekų ir šios direktyvos perkėlimo į

nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir

elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami

aplinkai nekenksmingu būdu.

Galimi pakeitimai.

Blogas pjovimo rezultatas,

lieka stagarai

Per aukšta, per tanki žolė Per aukšta žolė: pjaukite etapais

Per tanki žolė: kiekvieną pjovimo operaciją

atlikite mažesniu pjovimo pločiu

Atšipęs peilis Pasukite arba pakeiskite peilį

Peilis užsikimšęs Patikrinkite sodo priežiūros įrankio apatinę pusę

ir, jei yra kamštis, jį pašalinkite (visada mūvėkite

sodininko pirštinėmis)

Užteršta pjaunamoji galvutė su vielute Nuvalykite pjaunamąją galvutę ir pašalinkite

nešvarumus

Nepavyksta atsukti peilio

veržlės

Pažeistas veržlės arba veleno sriegis Kad būtų lengviau atsukti, patepkite veleną

Netinkamai įstatytas fiksuojamasis kaištis Iš naujo įstatykite fiksuojamąjį kaištį ir, sukdami

veleną, šiek tiek jį paspauskite vidun

Peilis nesisuka Peilis užsikimšęs Patikrinkite sodo priežiūros įrankio apatinę pusę

ir, jei yra kamštis, jį pašalinkite (visada mūvėkite

sodininko pirštinėmis)

Atsilaisvinusi peilio veržlė Priveržkite peilio veržlę; atkreipkite dėmesį, kad

peilis, galvutė ir prispaudžiamoji poveržlė turi

būti sumontuoti įcentrinti. (visada mūvėkite

sodininko pirštinėmis) (žr. 3 pav.)

Per aukšta, per tanki žolė Per aukšta žolė: pjaukite etapais

Per tanki žolė: kiekvieną pjovimo operaciją

atlikite mažesniu pjovimo pločiu

Mažas pjovimo našumas Užterštas apsauginis gaubtas Išvalykite apsauginio gaubto vidų

Atšipęs peilis Pasukite arba pakeiskite peilį

Nėra pjaunamosios vielutės Įdėkite pjaunamąją vielutę

Požymiai Galima priežastis Pašalinimas

OBJ_BUCH-2432-006.book Page 231 Thursday, June 8, 2017 10:50 AM

232 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools





14

21431

+ 966 2 667222 :

+ 966 2 6676308 :

[email protected] :





1030 :



+ 963 212116083 :

[email protected] :





7

2014

+ 216 71 427 496/879 :

+ 216 71 428 621 :

sav[email protected] :



Central Motors & Equipment LLC

1984 :





+ 971 6 593 2777 :

+ 971 6 533 2269 :

powertools@centralmotors.ae :







+ 967 1 202010 :

+ 967 1 279029 :

tech-t[email protected] :







2012/19/EU











 | 233

Bosch Power Tools F 016 L81 755 | (8.6.17)















)3





























www.bosch-garden.com













06000

+ 213 (0) 982 400 991/2 :

+ 213 (0) 3 420 1569 :

[email protected] :







+ 966 126971777-311 :

+ 973 17704257 :

[email protected] :





20



+ 2 02 224 76091-95 / + 2 02 224 78072-73 :

+ 2 02 224 78075 :

[email protected] :









+ 964 7901906953 :

+ 971 43973851 :

bosch@sahbatechnology.com :



Roots Arabia – Jordan

37





11194

+ 962 6 5545778 :

bosch@rootsjordan.com :





13002164 :

+ 966 24810844 :

+ 966 24810879 :

[email protected] :



Tehini Hana & Co. S. A. R. L.

49990



+ 961 1255211 :

[email protected] :





53

20300

sav[email protected] :







Malatan Trading & Contracting LLC

131 :



+968 99886794 :

[email protected] :



International Construction Solutions W L L

51 :



+ 974 40065458 :

+ 974 4453 8585 :

[email protected] :

234 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools















































20























































 | 235

Bosch Power Tools F 016 L81 755 | (8.6.17)



EN 50636-2-91

A





K



(A)



82,5

93,5

=1,5

82,6

96,0

=1,5

a





EN 50636-2-91K



K



5,0

= 1,5

5,0

= 1,5



◀ 



◀









◀



◀





◀







◀





◀









1251

2252

3252

4253

5254 – 255





6256



7256





8257

9257

10258

11258

12259

13260

14260

















236 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools

− 30

60











































GB























































AFS 23-37

3 600 HA9 …

950







1



1



7000

6000

37

23

3,5





JA



EPTA-Procedure 01:20145,2

II 





230[U]





 | 237

Bosch Power Tools F 016 L81 755 | (8.6.17)

◀ 









◀ 





◀ 





◀ 





◀ 













◀ 





)3























230

24022050













FI )RCD)

30





















































IEC 61242EN 61242

IEC 60884-2-7







−

1,5

1,25

238 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools

− 









− 



◀ 











◀ 









◀ 







◀ 





)14

◀ 













◀ 











◀ 



















◀ 











◀ 











◀ 









◀ 



◀ 





◀ 









◀ 





 | 239

Bosch Power Tools F 016 L81 755 | (8.6.17)









◀ 



◀ 





◀ 



◀ 





◀ 





◀ 







◀ EN 166









◀ 







◀ 







◀ 





◀ 



◀ 





◀ 







◀ 



− 





− 





− 







− 



◀ 





◀ 



◀ 





− 



− 

− 

− 

− 





240 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools















◀ 









◀ 









◀ (RCD)

30FI



FI



◀ 





◀ 





◀ 



◀ 



◀ 













◀ 























◀ 







◀ 







◀ 

















◀ 







◀ 





◀ 





 | 241

Bosch Power Tools F 016 L81 755 | (8.6.17)





















































































)A















A























◀ 







242 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools

















)3





















www.bosch-garden.com











3

3

1994834571

+ 98 21 86092057 :









2012/19/EU











 | 243

Bosch Power Tools F 016 L81 755 | (8.6.17)













































20

























































244 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools



EN 50636-2-91

a







K



dB(A)

82,5

93,5

=1,5

82,6

96,0

=1,5

Ka



EN 50636-2-91



K

m/s

5,0

= 1,5

5,0

= 1,5



◀ 

◀ 





◀ 

◀ 



◀ 





◀ 



◀ 









1251

2252

3252

4253

5254 – 255



6256



7256





8257

9257

10258

11258

12259

13260

14260

















 | 245

Bosch Power Tools F 016 L81 755 | (8.6.17)

























































































AFS 23-37

3 600 HA9 …

W950







min

-1

min

-1

7000

6000

cm37

cm23

mm3,5



3





EPTA-Procedure 01:2014kg5,2

II





230 V [U]



246 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools

◀ 





◀ 

Bosch



◀ 



Bosch

◀ 









◀ 







)3





















230 V AC,

50 Hz

240 V220 V







FI

30)RCD)



FI













































EN 61242 / IEC 61242

IEC 60884-2-7







−

1,5

1,25

− 30

60









 | 247

Bosch Power Tools F 016 L81 755 | (8.6.17)

◀ 











◀ 









◀ 







◀ 

Bosch



)14

◀ 













◀ 











◀ 

















◀ 









◀ 









◀ 











◀ 





◀ 





◀ 





◀ 





◀ 









248 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools







◀ 



◀ 





◀ 



◀ 





◀ 





◀ 





◀ 

EN 166



◀ 







◀ 





◀ 





◀ 



◀ 





◀ 







◀ 



− 



− 



− 





− 



◀ 





◀ 



◀ 



− 



− 

− 

− 

− 



− 









− 





 | 249

Bosch Power Tools F 016 L81 755 | (8.6.17)

◀ 













◀ 









◀ 

FI(RCD)

30

FI





◀ 







◀ 







◀ 



◀ 



◀ 















◀ 





















◀ 







◀ 





◀ 











◀ 







◀ 



◀ 







250 | 

F 016 L81 755 | (8.6.17) Bosch Power Tools













































































A





A

























◀ 

















| 251

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBJ_BUCH-2432-006.book Page 251 Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

252 |

OBJ_BUCH-2432-006.book Page 252 Thursday, June 8, 2017 10:50 AM

| 253

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBJ_BUCH-2432-006.book Page 253 Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

254 |

OBJ_BUCH-2432-006.book Page 254 Thursday, June 8, 2017 10:50 AM

| 255

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBJ_BUCH-2432-006.book Page 255 Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

256 |

OBJ_BUCH-2432-006.book Page 256 Thursday, June 8, 2017 10:50 AM

| 257

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBJ_BUCH-2432-006.book Page 257 Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

258 |

OBJ_BUCH-2432-006.book Page 258 Thursday, June 8, 2017 10:50 AM

| 259

Bosch Power Tools F 016 L81 755 | (8.6.17)

OBJ_BUCH-2432-006.book Page 259 Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

260 |

F 016 800 292

F 016 800 178

1 609 200 399

F 016 800 414

F 016 800 431

OBJ_BUCH-2432-006.book Page 260 Thursday, June 8, 2017 10:50 AM

Bosch Power Tools F 016 L81 755 | (8.6.17)

de EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen ein-

schlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verord-

nungen entsprechen und mit folgenden Normen übereinstimmen.

Freischneider Sachnummer

en EU Declaration of Conformity We declare under our sole responsibility that the stated products comply with all

applicable provisions of the directives and regulations listed below and are in

conformity with the following standards.

Brushcutter Article number

fr Déclaration de conformité UE Nous déclarons sous notre propre responsabilité que les produits décrits sont en

conformité avec les directives, règlements normatifs et normes énumérés ci-des-

sous.

Débroussailleuse N° d’article

es Declaración de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombra-

dos cumplen con todas las disposiciones correspondientes de las Directivas y los

Reglamentos mencionados a continuación y están en conformidad con las sigui-

entes normas.

Desbrozadora Nº de artículo

pt Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados

cumprem todas as disposições e os regulamentos indicados e estão em confor-

midade com as seguintes normas.

Cortador livre N.° do produto

it Dichiarazione di conformità UE Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono con-

formi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di

seguito, nonché alle seguenti Normative.

Decespugliatore Codice prodotto

nl EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten

voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen

en verordeningen en overeenstemmen met de volgende normen.

Vrijsnijder Productnummer

da EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse

med alle gældende bestemmelser i følgende direktiver og forordninger og opfyl-

der følgende standarder.

Friskærer Typenummer

sv EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och

att de stämmer överens med följande normer.

Friklippare Produktnummer

no EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse

med alle relevante bestemmelser i direktivene og forordningene nedenfor og

med følgende standarder.

Buskkutter Produktnummer

fi EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivi-

en ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaati-

musten mukaisia.

Raivaussaha Tuotenumero

el Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών

και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Ελεύθερος κόπτης Αριθμός

ευρετηρίου

tr AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ede-

riz.

Ot biçme makinesi Ürün kodu

pl Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają

wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń,

oraz że są zgodne z następującymi normami.

Wycinarka do zarośli Numer

katalogowy

cs EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna

příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu

s následujícími normami:

Vyžínač/křovinořez Objednací číslo

sk EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky

príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade

snasledujúcimi normami:

Krovinorez Vecné číslo

hu EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az

alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó

előírásainak és megfelelnek a következő szabványoknak.

Bozótvágó Cikkszám

ru Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные

продукты соответствуют всем действующим предписаниям нижеуказанных

директив и распоряжений, а также нижеуказанных норм.

Триммер Товарный №

OBJ_BUCH-2432-006.book Page I Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

uk Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби

відповідають усім чинним положенням нищеозначених директив і

розпоряджень, а також нижчеозначеним нормам.

Тример Товарний номер

kk ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған директикалар

мен жарлықтардың тиісті қағидаларына сәйкестігін және төмендегі

нормаларға сай екенін білдіреміз.

Шөп және бұталар

кесуші

Өнім нөмірі

ro Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor

dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce

urmează şi sunt în conformitate cu următoarele standarde.

Motocoasă pentru

arbuşti

Număr de

identificare

bg ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на

всички валидни изисквания на директивите и разпоредбите по-долу и

съответства на следните стандарти.

Тревокосачка Каталожен

номер

mk EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во

согласност со сите релевантни одредби на следните регулативи и прописи и

се во согласност со следните норми.

Моторна коса Број на дел/

артикл

sr EU-izjava o usaglašenosti Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju svim

dotičnim odredbama naknadno navedenih smernica u uredaba i da su u skladu sa

sledećim standardima.

Slobodno rezanje Broj predmeta

sl Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi

relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.

Motorna kosa Številka artikla

hr EU izjava o sukladnosti Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju svim

relevantnim odredbama direktiva i propisima navedenima u nastavku i da su su-

kladni sa sljedećim normama.

Alat za slobodno re-

zanje

Kataloški br.

et EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud

direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmis-

te normidega.

Põõsalõikur Tootenumber

lv Deklarācija par atbilstību ES standar-

tiem

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā

arī sekojošiem standartiem.

Kombinētais trime-

ris-krūmgriezis

Izstrādājuma

numurs

lt ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau

nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.

Žoliapjovė-trimeris Gaminio numeris

AFS 23-37 3 600 HA9 ... 2006/42/EC

2014/30/EU

2011/65/EU

2000/14/EC

EN 60335-1:2012+A11:2014

EN 50636-2-91:2014

EN ISO 11806-1:2011

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

OBJ_BUCH-2432-006.book Page II Thursday, June 8, 2017 10:50 AM

III

Bosch Power Tools F 016 L81 755 | (8.6.17)

de Fadenspule

2000/14/EG: Gemessener Schallleistungspegel 93,5 dB(A), Unsicherheit K =1,5 dB, garantierter Schallleistungspegel

96,0 dB(A); Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 33

Benannte Stelle: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Messer

2000/14/EG: Gemessener Schallleistungspegel 96,0 dB(A), Unsicherheit K =1,5 dB, garantierter Schallleistungspegel

98,0 dB(A); Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 33

Benannte Stelle: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Technische Unterlagen bei: *

en line

2000/14/EC: Measured sound power level 93.5 dB(A), uncertainty K =1.5 dB, guaranteed sound power level

96.0 dB(A); Conformity assessment procedure in accordance with annex VI. Product category: 33

Notified body: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Blade

2000/14/EC: Measured sound power level 96.0 dB(A), uncertainty K =1.5 dB, guaranteed sound power level

98.0 dB(A); Conformity assessment procedure in accordance with annex VI. Product category: 33

Notified body: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Technical file at: *

fr Bobine de fil

2000/14/CE : niveau de puissance acoustique mesuré 93,5 dB(A), incertitude K=1,5 dB, niveau de puissance acous-

tique garanti 96,0 dB(A) ; procédure d’évaluation de conformité selon l’annexe VI. Catégorie de produit : 33

Centre de contrôle cité : DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Lame

2000/14/CE : niveau de puissance acoustique mesuré 96,0 dB(A), incertitude K=1,5 dB, niveau de puissance acous-

tique garanti 96,0 dB(A) ; procédure d’évaluation de conformité selon l’annexe VI. Catégorie de produit : 33

Centre de contrôle cité : DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Dossier technique auprès de : *

es Carrete de hilo

2000/14/CE: nivel medido de la potencia acústica 93,5 dB(A), tolerancia K =1,5 dB, nivel garantizado de la potencia

acústica 96,0 dB(A); método de evaluación de la conformidad según anexo VI. Categoría de producto: 33

Lugar denominado: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Cuchilla

2000/14/CE: nivel medido de la potencia acústica 96,0 dB(A), tolerancia K =1,5 dB, nivel garantizado de la potencia

acústica 96,0 dB(A); método de evaluación de la conformidad según anexo VI. Categoría de producto: 33

Lugar denominado: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Documentos técnicos de: *

pt Bobina do fio

2000/14/CE: Nível de potência acústica medido 93,5 dB(A), insegurança K =1,5 dB, nível de potência acústica garanti-

do 96,0 dB(A); processo de avaliação da conformidade de acordo com o anexo VI. Categoria de produto: 33

Organismo notificado: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Lâmina

2000/14/CE: Nível de potência acústica medido 96,0 dB(A), insegurança K =1,5 dB, nível de potência acústica garanti-

do 98,0 dB(A); processo de avaliação da conformidade de acordo com o anexo VI. Categoria de produto: 33

Organismo notificado: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Documentação técnica pertencente à: *

OBJ_BUCH-2432-006.book Page III Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

it Bobina del filo

2000/14/CE: livello di potenza sonora misurato 93,5 dB(A), incertezza K =1,5 dB, livello di potenza sonora garantito

96,0 dB(A); procedimento di valutazione della conformità secondo l’Allegato VI. Categoria prodotto: 33

Ente incaricato: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Lama da taglio

2000/14/CE: livello di potenza sonora misurato 96,0 dB(A), incertezza K =1,5 dB, livello di potenza sonora garantito

98,0 dB(A); procedimento di valutazione della conformità secondo l’Allegato VI. Categoria prodotto: 33

Ente incaricato: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Documentazione Tecnica presso: *

nl Draadspoel

2000/14/EG: gemeten geluidsvermogensniveau 93,5 dB(A), onzekerheid K =1,5 dB, gegarandeerd geluidsvermogens-

niveau 96,0 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage VI. Productcategorie: 33

Aangewezen instantie: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Mes

2000/14/EG: gemeten geluidsvermogensniveau 96,0 dB(A), onzekerheid K =1,5 dB, gegarandeerd geluidsvermogens-

niveau 98,0 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage VI. Productcategorie: 33

Aangewezen instantie: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Technisch dossier bij: *

da Trådspole

2000/14/EF: Målt lydeffektniveau 93,5 dB(A), usikkerhed K=1,5 dB, garanteret lydeffektniveau 96,0 dB(A); overens-

stemmelsesvurderingsprocedure som omhandlet i bilag VI. Produktkategori: 33

Bemyndiget organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Kniv

2000/14/EF: Målt lydeffektniveau 96,0 dB(A), usikkerhed K=1,5 dB, garanteret lydeffektniveau 96,0 dB(A); overens-

stemmelsesvurderingsprocedure som omhandlet i bilag VI. Produktkategori: 33

Bemyndiget organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tekniske bilag ved: *

sv Trådspole

2000/14/EG: Uppmätt bullernivå 93,5 dB(A), osäkerhet K =1,5 dB, garanterad bullernivå 96,0 dB(A); konformitetens

bedömningsmetod enligt bilaga VI. Produktkategori: 33

Angivet provningsställe: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Kniv

2000/14/EG: Uppmätt bullernivå 96,0 dB(A), osäkerhet K =1,5 dB, garanterad bullernivå 98,0 dB(A); konformitetens

bedömningsmetod enligt bilaga VI. Produktkategori: 33

Angivet provningsställe: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Teknisk dokumentation: *

no Trådspole

2000/14/EC: Målt lydeffektnivå 93,5 dB(A), usikkerhet K=1,5 dB, garantert lydeffektnivå 96,0 dB(A); samsvarsvurde-

ringsmetode i henhold til vedlegg VI. Produktkategori: 33

Bemyndiget organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Kniv

2000/14/EC: Målt lydeffektnivå 96,0 dB(A), usikkerhet K=1,5 dB, garantert lydeffektnivå 96,0 dB(A); samsvarsvurde-

ringsmetode i henhold til vedlegg VI. Produktkategori: 33

Bemyndiget organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Teknisk dokumentasjon hos: *

OBJ_BUCH-2432-006.book Page IV Thursday, June 8, 2017 10:50 AM

Bosch Power Tools F 016 L81 755 | (8.6.17)

fi Leikkuuleveys terällä

2000/14/EY: mitattu äänitehotaso 93,5 dB(A), epävarmuus K =1,5 dB, taattu äänitehotaso 96,0 dB(A); vaatimustenmu-

kaisuuden arviointimenetelmä liitteen VI mukaisesti. Tuotekategoria: 33

Ilmoitettu laitos: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Terä

2000/14/EY: mitattu äänitehotaso 96,0 dB(A), epävarmuus K =1,5 dB, taattu äänitehotaso 98,0 dB(A); vaatimustenmu-

kaisuuden arviointimenetelmä liitteen VI mukaisesti. Tuotekategoria: 33

Ilmoitettu laitos: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tekniset asiakirjat saatavana: *

el Καρούλι μεσηνέζας

2000/14/ΕΚ: Μετρημένη στάθμη ηχητικής ισχύος 93,5 dB(A), ανασφάλεια K =1,5 dB, εγγυημένη στάθμη ηχητικής ισχύος

96,0 dB(A). Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα VI. Κατηγορία προϊόντος: 33

Αναφερόμενος οργανισμός: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Μαχαίρι

2000/14/ΕΚ: Μετρημένη στάθμη ηχητικής ισχύος 96,0 dB(A), ανασφάλεια K =1,5 dB, εγγυημένη στάθμη ηχητικής ισχύος

98,0 dB(A). Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα VI. Κατηγορία προϊόντος: 33

Αναφερόμενος οργανισμός: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Τεχνικά έγγραφα στη: *

tr Misina bobini

2000/14/EC: Ölçülen ses gücü seviyesi 93,5 dB(A), tolerans K=1,5 dB, garanti edilen ses gücü seviyesi 96,0 dB(A); uy-

gunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 33

Onaylanmış kuruluş: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Bıçak

2000/14/EC: Ölçülen ses gücü seviyesi 96,0 dB(A), tolerans K=1,5 dB, garanti edilen ses gücü seviyesi 96,0 dB(A); uy-

gunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 33

Onaylanmış kuruluş: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Teknik belgelerin bulunduğu yer: *

pl Szpula

2000/14/WE: pomierzony poziom mocy akustycznej 93,5 dB(A), niepewność K=1,5 dB, gwarantowany poziom mocy

akustycznej 96,0 dB(A); procedura oceny zgodności zgodnie z załącznikiem VI. Kategoria produktów: 33

Jednostka certyfikująca: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nóż

2000/14/WE: pomierzony poziom mocy akustycznej 96,0 dB(A), niepewność K=1,5 dB, gwarantowany poziom mocy

akustycznej 96,0 dB(A); procedura oceny zgodności zgodnie z załącznikiem VI. Kategoria produktów: 33

Jednostka certyfikująca: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Dokumentacja techniczna: *

cs Strunová cívka

2000/14/ES: změřená hladina akustického výkonu 93,5 dB(A), nejistota K =1,5 dB, zaručená hladina akustického výko-

nu 96,0 dB(A); metoda posouzení shody podle dodatku VI. Kategorie výrobku: 33

Uvedená zkušební instituce: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nůž

2000/14/ES: změřená hladina akustického výkonu 96,0 dB(A), nejistota K =1,5 dB, zaručená hladina akustického výko-

nu 98,0 dB(A); metoda posouzení shody podle dodatku VI. Kategorie výrobku: 33

Uvedená zkušební instituce: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Technické podklady u: *

OBJ_BUCH-2432-006.book Page V Thursday, June 8, 2017 10:50 AM

F 016 L81 755 | (8.6.17) Bosch Power Tools

sk Cievka na strunu

2000/14/ES: odmeraná hladina akustického výkonu 93,5 dB(A), neistota K =1,5 dB, zaručená hladina akustického vý-

konu 96,0 dB(A); metóda posúdenia zhody podľa dodatku VI. Kategória výrobku: 33

Uvedená skúšobná inštitúcia: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nôž

2000/14/ES: odmeraná hladina akustického výkonu 96,0 dB(A), neistota K =1,5 dB, zaručená hladina akustického vý-

konu 98,0 dB(A); metóda posúdenia zhody podľa dodatku VI. Kategória výrobku: 33

Uvedená skúšobná inštitúcia: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Technické podklady má spoločnosť: *

hu Huzaltekercs

2000/14/EK: Mért hangteljesítmény-szint 93,5 dB(A), K szórás =1,5 dB, garantált hangteljesítmény-szint 96,0 dB(A);

a konformitás kiértékelési eljárást lásd a VI Függelékben. Termékkategória: 33

Megnevezett intézet: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Kés

2000/14/EK: Mért hangteljesítmény-szint 96,0 dB(A), K szórás =1,5 dB, garantált hangteljesítmény-szint 96,0 dB(A);

a konformitás kiértékelési eljárást lásd a VI Függelékben. Termékkategória: 33

Megnevezett intézet: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Műszaki dokumentumok megőrzési pontja: *

ru Катушка

2000/14/EС: Измеренный уровень звуковой мощности 93,5 дБ(A), погрешность K =1,5 дБ, гарантированный

уровень звуковой мощности 96,0 дБ(A); процедура оценки соответствия согласно приложения VI. Категория

продукта: 33

Назначенный орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Нож

2000/14/EС: Измеренный уровень звуковой мощности 96,0 дБ(A), погрешность K =1,5 дБ, гарантированный

уровень звуковой мощности 98,0 дБ(A); процедура оценки соответствия согласно приложения VI. Категория

продукта: 33

Назначенный орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Техническая документация хранится у: *

uk Котушка для ліски

2000/14/EC: виміряна звукова потужність 93,5 дБ(A), похибка K=1,5 дБ, гарантована звукова потужність

96,0 дБ(A); процедура оцінки відповідності відповідно до додатку VI. Категорія продукту: 33

Призначений орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Ніж

2000/14/EC: виміряна звукова потужність 96,0 дБ(A), похибка K=1,5 дБ, гарантована звукова потужність

96,0 дБ(A); процедура оцінки відповідності відповідно до додатку VI. Категорія продукту: 33

Призначений орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Технічна документація зберігається у: *

kk Жіп орауы шы

2000/14/EC: Өлшелген дыбыс қаттылығы 93,5 дБ(A), дәлсіздік K=1,5 дБ, кепілденген дыбыс қаттылығы

96,0 дБ(A); Сәйкестікті анықтау әдісі VI тіркелгісі бойынша. Өнім санаты: 33

Аталған жай: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Кесетін пышақ

2000/14/EC: Өлшелген дыбыс қаттылығы 96,0 дБ(A), дәлсіздік K=1,5 дБ, кепілденген дыбыс қаттылығы

96,0 дБ(A); Сәйкестікті анықтау әдісі VI тіркелгісі бойынша. Өнім санаты: 33

Атал

ған жай: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Техникалық құжаттар: *

OBJ_BUCH-2432-006.book Page VI Thursday, June 8, 2017 10:50 AM

VII

Bosch Power Tools F 016 L81 755 | (8.6.17)

ro Bobină cu fir

2000/14/CE: Nivel măsurat al puterii sonore 93,5 dB(A), incertitudine K =1,5 dB, nivel garantat al puterii sonore

96,0 dB(A); procedură de evaluare a conformităţii potrivit Anexei VI. Categorie produse: 33

Organism notificat: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Cuţit

2000/14/CE: Nivel măsurat al puterii sonore 96,0 dB(A), incertitudine K =1,5 dB, nivel garantat al puterii sonore

98,0 dB(A); procedură de evaluare a conformităţii potrivit Anexei VI. Categorie produse: 33

Organism notificat: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Documentaţie tehnică la: *

bg Шпула с режеща нишка

2000/14/EО: измерено ниво на звуковата мощност 93,5 dB(A), неопределеност K =1,5 dB, гарантирано ниво на

мощността на звука 96,0 dB(A); метод за оценка на съответствието съгласно приложение VI. Категория продукт: 33

Сертифициращ орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Нож

2000/14/EО: измерено ниво на звуковата мощност 96,0 dB(A), неопределеност K =1,5 dB, гарантирано ниво на

мощността на звука 96,0 dB(A); метод за оценка на съответствието съгласно приложение VI. Категория продукт: 33

Сертифициращ орган: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Техническа документация при: *

mk Навој

2000/14/EC: Измерено ниво на звучна јачина 93,5 dB(A), несигурност K=1,5 dB, загарантирано ниво на звучна

јачина 96,0dB(A); постапка за процена на сообразноста според прилог VI. Категорија на производ: 33

Назначено тело: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Сечило

2000/14/EC: Измерено ниво на звучна јачина 96,0 dB(A), несигурност K=1,5 dB, загарантирано ниво на звучна

јачина 96,0dB(A); постапка за процена на сообразноста според прилог VI. Категорија на производ: 33

Назначено тело: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Техничка документација кај: *

sr Namotaj vlakna

2000/14/EC: izmereni nivo ostvarene buke 93,5 dB(A), nepouzdanost K=1,5 dB, garantovani nivo ostvarene buke

96,0 dB(A); postupak ocenjivanja usaglašenosti prema prilogu VI. Kategorija proizvoda: 33

nadležna instanca: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nož

2000/14/EC: izmereni nivo ostvarene buke 96,0 dB(A), nepouzdanost K=1,5 dB, garantovani nivo ostvarene buke

96,0 dB(A); postupak ocenjivanja usaglašenosti prema prilogu VI. Kategorija proizvoda: 33

nadležna instanca: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tehnička dokumentacija kod: *

sl Motek niti

2000/14/ES: Izmerjena raven zvočne moči 93,5 dB(A), negotovost K =1,5 dB, zagotovljena raven zvočne moči

96,0 dB(A); postopek za presojo skladnosti v skladu s prilogo VI. Kategorija izdelka: 33

Pristojni organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nož

2000/14/ES: Izmerjena raven zvočne moči 96,0 dB(A), negotovost K =1,5 dB, zagotovljena raven zvočne moči

98,0 dB(A); postopek za presojo skladnosti v skladu s prilogo VI. Kategorija izdelka: 33

Pristojni organ: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tehnična dokumentacija pri: *

OBJ_BUCH-2432-006.book Page VII Thursday, June 8, 2017 10:50 AM

VIII

F 016 L81 755 | (8.6.17) Bosch Power Tools

hr Kolut s reznom niti

2000/14/EZ: Izmjerena razina učinka buke 93,5 dB(A), nesigurnost K =1,5 dB, zajamčena razina učinka buke

96,0 dB(A); postupak ocjenjivanja sukladnosti prema dodatku VI. Kategorija proizvoda: 33

Tijelo za ocjenjivanje sukladnosti: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Nož

2000/14/EZ: Izmjerena razina učinka buke 96,0 dB(A), nesigurnost K =1,5 dB, zajamčena razina učinka buke

98,0 dB(A); postupak ocjenjivanja sukladnosti prema dodatku VI. Kategorija proizvoda: 33

Tijelo za ocjenjivanje sukladnosti: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tehnička dokumentacija se može dobiti kod: *

et Niidipool

2000/14/EÜ: Mõõdetud helivõimsustase 93,5 dB(A), mõõtemääramatus K =1,5 dB, garanteeritud helivõimsustase

96,0 dB(A); vastavuse hindamise meetod vastavalt lisale VI. Tootekategooria: 33

Teavitatud asutus: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Lõiketera

2000/14/EÜ: Mõõdetud helivõimsustase 96,0 dB(A), mõõtemääramatus K =1,5 dB, garanteeritud helivõimsustase

98,0 dB(A); vastavuse hindamise meetod vastavalt lisale VI. Tootekategooria: 33

Teavitatud asutus: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tehnilised dokumendid saadaval: *

lv Griezējauklas spole

2000/14/EK: izmērītais trokšņa jaudas līmenis ir 93,5 dB(A), izkliede K ir =1,5 dB, garantētais trokšņa jaudas līmenis ir

96,0 dB(A); atbilstības novērtēšana ir veikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 33

Deklarētā pārbaudes vieta: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Asmens

2000/14/EK: izmērītais trokšņa jaudas līmenis ir 96,0 dB(A), izkliede K ir =1,5 dB, garantētais trokšņa jaudas līmenis ir

98,0 dB(A); atbilstības novērtēšana ir veikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 33

Deklarētā pārbaudes vieta: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Tehniskā dokumentācija no: *

lt Vielutės ritė

2000/14/EB: išmatuotas garso galios lygis 93,5 dB(A), paklaida K=1,5 dB, garantuotas garso galios lygis 96,0 dB(A);

atitikties vertinimas atliktas pagal priedą VI. Gaminio kategorija: 33

Notifikuota įstaiga: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Peilis

2000/14/EB: išmatuotas garso galios lygis 96,0 dB(A), paklaida K=1,5 dB, garantuotas garso galios lygis 96,0 dB(A);

atitikties vertinimas atliktas pagal priedą VI. Gaminio kategorija: 33

Notifikuota įstaiga: DEKRA Certification B.V., Meander 1051, 6825 MJ Arnhem, Netherlands, Nr. 0344

Techninė dokumentacija saugoma: *

* Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Henk Becker

Executive Vice President

Engineering and Manufacturing

Helmut Heinzelmann

Head of Product Certification

Robert Bosch Power Tools GmbH, 70538 Stuttgart, GERMANY

Stuttgart, 08.06.2017

OBJ_BUCH-2432-006.book Page VIII Thursday, June 8, 2017 10:50 AM
