Karcher 2.111-013.0 Flächenreiniger FR 30 Me User Manual

FR 30 Me

59657360 03/16

Deutsch 3

English 5

Français 7

Italiano 9

Nederlands 11

Español 13

Português 15

Dansk 17

Norsk 19

Svenska 21

Suomi 23

Ελληνικά 25

Türkçe 28

Русский 30

Magyar 33

Čeština 35

Slovenščina 37

Polski 39

Româneşte 41

Slovenčina 43

Hrvatski 45

Srpski 47

Български 49

Eesti 52

Latviešu 54

Lietuviškai 56

Українська 58

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Der FR 30 ist zum Reinigen von Boden-

und Wandflächen in Verbindung mit einem

Hochdruckreiniger geeignet.

Maximaler Wasserdruck 25 MPa (250 bar).

Maximale Wassertemperatur 85 °C.

 GEFAHR

Verletzungsgefahr durch defektes Gerät.

Vor Arbeitsbeginn Gerät auf ordnungsge-

mäßen Zustand überprüfen. Ist der Zu-

stand des Gerätes nicht einwandfrei darf es

nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vor-

genommen werden.

 GEFAHR

Verletzungsgefahr durch den Rotations-

arm. Niemals bei laufendem Hochdruckrei-

niger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Ab-

schalten des Hochdruckreinigers noch eine

kurze Zeit weiter. Vor Arbeiten am Gerät

abwarten, bis der Rotationsarm stillsteht.

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, aktive

elektrische Ausrüstung oder auf das Gerät

selbst gerichtet werden.

ACHTUNG

Sicherheitshinweise des Hochdruckreini-

gers beachten.

Damit ein störungsfreier Betrieb mit Ihrem

Hochdruckreiniger möglich ist, müssen Sie

die passenden Hochdruckdüsen verwenden.

Hinweis:

Die benötigten Düsenpakete sind auf den ent-

sprechenden Hochdruckreiniger abgestimmt

und müssen separat bestellt werden.

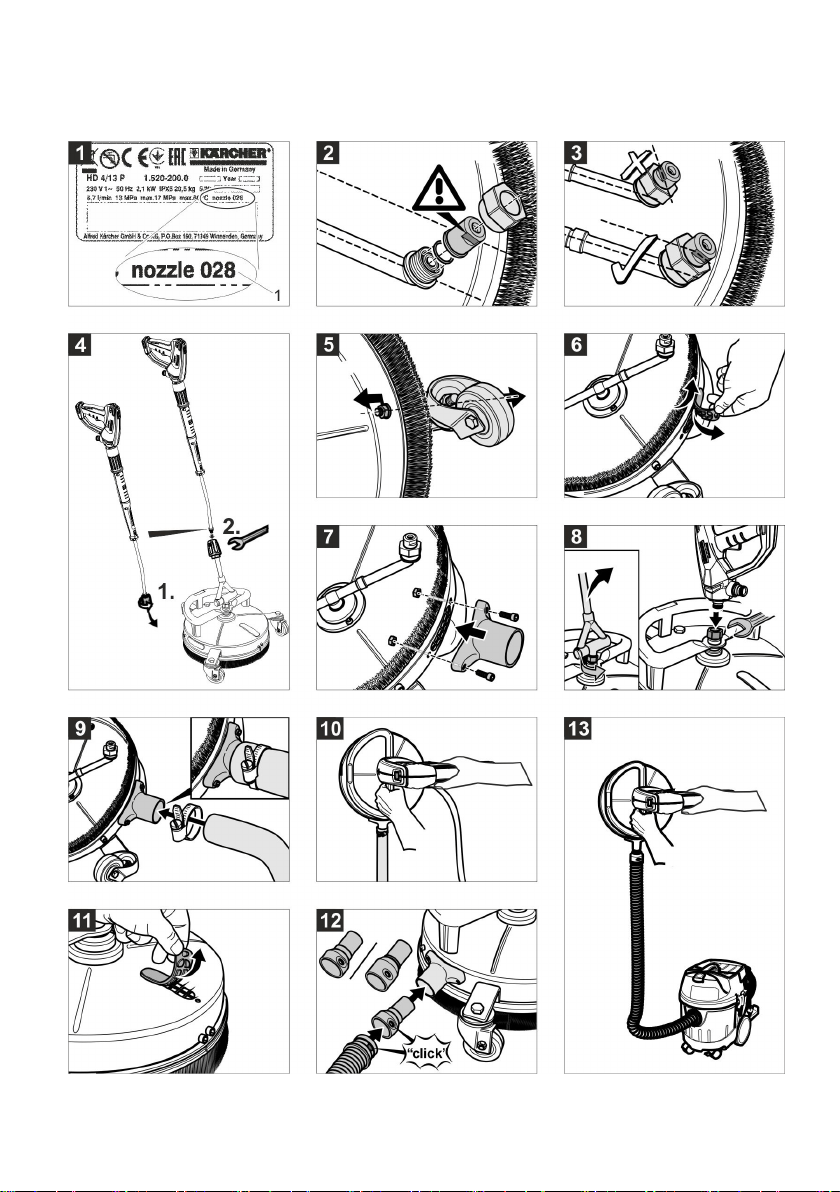

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)

 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle

auswählen.

Gefahrenstufen

Umweltschutz

Bestimmungsgemäße

Verwendung

Sicherheitshinweise

Düsenpakete

3DE

– 2

Bild 2, siehe Umschlagseite



O-Ring in Nut des Rotationsarms einlegen.

 Düse aufsetzen.

 Düse mit Überwurfmutter leicht fest-

schrauben.

Bild 3, siehe Umschlagseite

Hinweis:

Der Austrittsstrahl muss parallel zum Rota-

tionsarm ausgerichtet werden.

 Schlüsselfläche der Düse (Schlüssel-

weite 10) parallel zum Rotationsarm

ausrichten.

 Überwurfmutter (Schlüsselweite 22) mit

Schraubenschlüssel festziehen.

Bild 4, siehe Umschlagseite



Strahlrohr des Hochdruckreinigers am

FR 30 anschließen und mit Schrauben-

schlüssel (Schlüsselweite 24) festziehen.

Hinweis:

Mit dem beiliegenden Absaugstutzen kann

ein Sauger oder ein Ablaufschlauch ange-

schlossen werden.

Bild 5, siehe Umschlagseite



Lenkrollenhalter vom Gerät abschrauben.

 Schrauben wieder am Gerät anbringen.

Bild 6, siehe Umschlagseite

 Abdeckung abziehen.

Bild 7, siehe Umschlagseite

 Saugstutzen mit beiliegenden Schau-

ben und Muttern befestigen.

Bild 8, siehe Umschlagseite

 Winkelgelenk vom Gerät trennen

(Schlüsselweite 27).

 Handspritzpistole aufschrauben und

festziehen.

Bild 9, siehe Umschlagseite

 Schlauch mit Schlauchschelle am

Saugstutzen befestigen.

Bild 10, siehe Umschlagseite

 Gerät an der Mittelstrebe halten.

 Gerät so halten, dass der Schlauch

nach unten zeigt.

Bild 11, siehe Umschlagseite

 Abdeckung abziehen.

Bild 12, siehe Umschlagseite

 Saugschlauch mit dem Saugstutzen

verbinden.

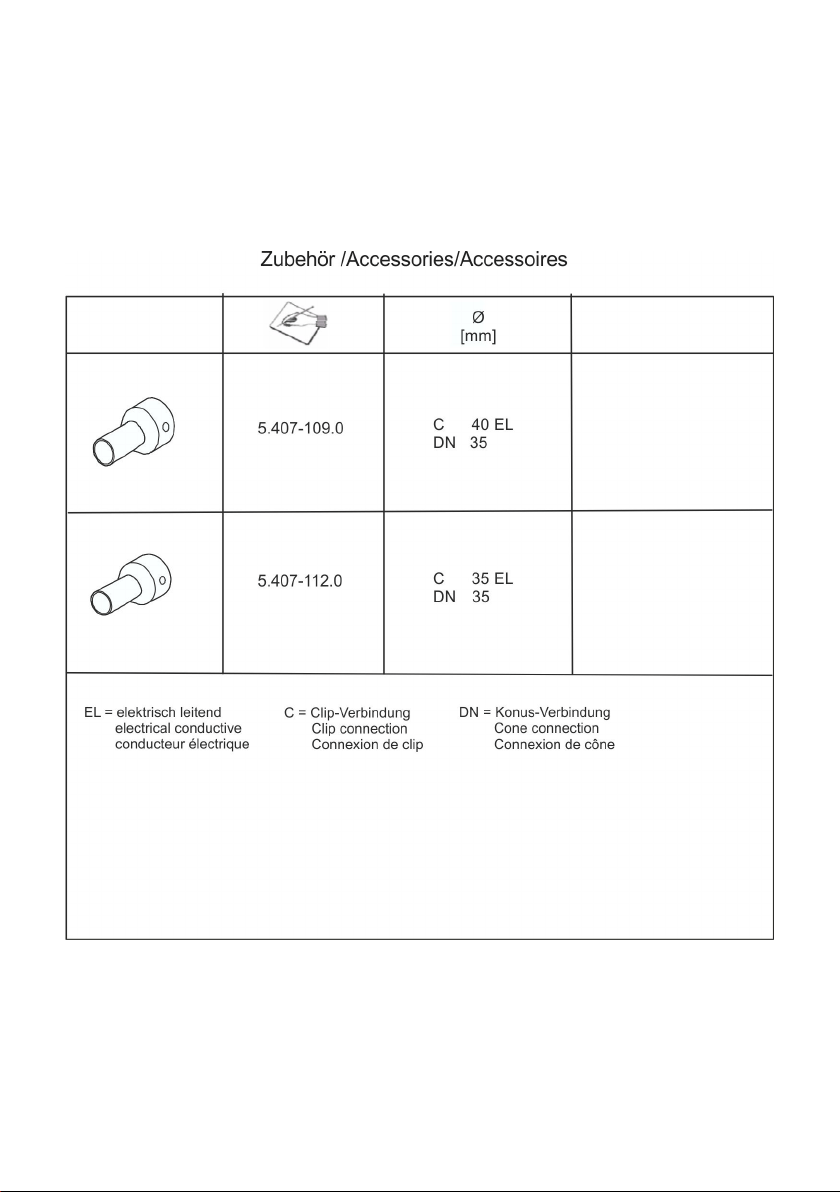

Hinweis:

Verbindungsmuffen sind auf dem Zube-

hörblatt am Ende dieser Betriebsanleitung

aufgeführt.

Bild 13, siehe Umschlagseite

 Gerät an der Mittelstrebe halten.

 Gerät so halten, dass der Schlauch

nach unten zeigt.

 Gerät vor Frost schützen.

 Lenkrollen regelmäßig ölen.

 Borsten beim Lagern nicht verformen.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Gerätes.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

Düsengröße

Hochdruck-

reiniger

Düsenpaket Düsengröße

Düsenpaket

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Düsenpaket montieren

Bodenreinigung

Wandreinigung

Wasserabsaugung vorbereiten

Radsatz demontieren (bei Bedarf)

Saugstutzen anbringen

Mit dem Hochdruckreiniger

verbinden

Wasserabsaugung

Absaugung

Pflege

Ersatzteile

4 DE

– 1

Please read and comply with these

original instructions prior to the ini-

tial operation of your appliance and store them

for later use or subsequent owners.

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

FR 30, in combination with a high pressure

cleaner, is suitable for cleaning floors and

walls.

Maximum water pressure 25 MPa (250

bar).

Maximum water temperature 85 °C.

 DANGER

Risk of injury due to defective device.

Check the proper condition of the device

prior to starting work. The device must not

be used if it is not in a flawless condition.

The appliance may not be modified.

 DANGER

Risk of injury due to rotation arm. Never

reach underneath the device while the

high-pressure cleaner is running.

The rotation arm continues to rotate for a

while after the high-pressure cleaner has

been switched off. Wait for the rotation arm

to stop before starting any work on the ap-

pliance.

High-pressure jets can be dangerous if im-

properly used. The jet may not be directed

at persons, animals, live electrical equip-

ment or at the appliance itself.

ATTENTION

Observe safety instructions of the high-

pressure cleaner.

You need to use the matching high pres-

sure nozzles to ensure that your high pres-

sure cleaner works properly.

Note:

The required packets of nozzles have been

adjusted to suit the corresponding high

pressure cleaners and must therefore be

ordered separately.

Figure 1, see cover page

1 Nozzle size (example)

 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from

the following table.

Hazard levels

Environmental protection

Use as intended

Safety instructions

Nozzles packet

Nozzle size

high-pres-

sure cleaner

Nozzle pack-

age

Nozzle size

nozzle pack-

age

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

5EN

– 2

Figure 2, see cover page

 Inser the O ring in the nut of the rotation

arm.

 Place the nozzle on it.

 Slightly fasten the nozzle with the Union

joint.

Figure 3, see cover page

Note:

The exit jet must be directed parallel to the

rotation arm.

 Adjust the wrench area of the nozzle

(width 10) so that it is parallel to the ro-

tation arm.

 Tighten the Union joint (width 22) using

a wrench.

Figure 4, see cover page

 Connect the steel pipe of the high pres-

sure cleaner to the FR 30 and tighten it

with wrenches (width 24).

Note:

With the accompanying suction hose port a

vacuum cleaner or a drain hose can be

connected.

Figure 5, see cover page

 Unscrew the steering roller holder from

the device.

 Reattach the screws to the device.

Figure 6, see cover page

 Remove cover.

Figure 7, see cover page

 Secure the suction hose port with the

accompanying screws and nuts.

Figure 8, see cover page

 Disconnect angle joint from the device

(spanner size 27).

 Screw on the trigger gun and tighten it.

Figure 9, see cover page

 Secure the hose on the suction hose

port by means of a hose clip.

Figure 10, see cover page

 Hold the device on the centre strut.

 Hold the device in a way that the hose

points down.

Figure 11, see cover page

 Remove cover.

Figure 12, see cover page

 Connect the suction hose to the suction

hose port.

Note:

Connection bushings are listed on the ac-

cessories sheet at the end of these operat-

ing instructions.

Figure 13, see cover page

 Hold the device on the centre strut.

 Hold the device in a way that the hose

points down.

 Protect the appliance against frost.

 Oil the steering rollers regularly.

 Do not allow bristles to deform during

storage.

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

Assemble nozzle packet

Floor cleaning

Wall cleaning

Preparing water vacuuming

Dismounting the wheel set (if

necessary)

Attaching the suction hose port

Connecting to the high-pressure

cleaner

Water vacuuming

Suction

Care

Spare parts

6 EN

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison, utili-

sez des systèmes de collecte adéquats afin

d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

FR 30 convient au nettoyage de sols et de

murs en liaison avec un jet haute pression.

Pression maximale de l'eau 25 MPa (250 bars).

Température maximale de l'eau 85 °C.

 DANGER

Risque de blessures en raison d'un appa-

reil défectueux. Vérifier le bon état de l'ap-

pareil avant de commencer à travailler. Ne

pas utiliser l'appareil si son état n'est pas ir-

réprochable.

Il est interdit d'effectuer des modification

sur l'appareil.

 DANGER

Risque de blessure dû au bras rotatif. Ne

jamais mettre les mains sous l'appareil

pendant le fonctionnement du nettoyeur

haute pression.

Le bras rotatif continue de tourner un mo-

ment après la coupure du nettoyeur haute

pression. Avant de travailler sur l'appareil,

attendre que le bras rotatif soit arrêté.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet

ne doit pas être dirigé sur des personnes,

des animaux, des installations électriques

actives ni sur l'appareil lui-même.

ATTENTION

Respecter les consignes de sécurité du

nettoyeur haute pression.

Pour permettre un fonctionnement sans

défaut de votre nettoyeur haute pression,

utiliser les buses hautes pression appro-

priées.

Remarque :

Les packs de buses nécessaires sont défi-

nis en fonction des jets haute pression cor-

respondants et doivent être commandés

séparement.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)

 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute

pression.

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression

dans le tableau suivant.

Niveaux de danger

Protection de

l’environnement

Utilisation conforme

Consignes de sécurité

Packs de buses

7FR

– 2

Figure 2, cf. page de couverture

 Insérer le joint torique dans l'encoche

du bras rotatif

 Mettre la buse en place.

 Serrer légèrement la buse avec l'écrou

chapeau.

Figure 3, cf. page de couverture

Remarque :

Le jet sortant doit être ajusté de façon pa-

rallèle au bras de rotation.



Ajuster le plan clé de la buse (écartement

de 10) parallèlement au bras rotatif.

 Serrer l'écrou chapeau (écartement de

22) à l'aide de la clé.

Figure 4, cf. page de couverture

 Raccorder le jet haute pression à FR

30 et le serrer à l'aide de la clé (d'ouver-

ture de 24)

Remarque :

Un aspirateur ou un flexible d'écoulement

peut être raccordé avec l'embout d'aspira-

tion fourni.

Figure 5, cf. page de couverture

 Dévisser le support des roulettes de

l'appareil.

 Remettre les vis sur l'appareil.

Figure 6, cf. page de couverture

 Retirer le cache.

Figure 7, cf. page de couverture

 Fixer la tubulure d'aspiration avec les

vis et les écrouss fournis.

Figure 8, cf. page de couverture

 Retirer l'articulation angulaire de l'appa-

reil (taille 27).

 Visser la poignée pistolet et la serrer.

Figure 9, cf. page de couverture

 Fixer le flexible avec le collier de flexible

sur la tubulure d'aspiration.

Figure 10, cf. page de couverture

 Tenir l'appareil avec l'entretoise cen-

trale.

 Tenir l'appareil de telle sorte que le

flexible indique la direction du haut.

Figure 11, cf. page de couverture

 Retirer le cache.

Figure 12, cf. page de couverture

 Raccorder le flexible d'aspiration sur la

tubulure d'aspiration.

Remarque :

Les manchons de raccordement sont indi-

qués sur la feuille d'accessoires se trouvant

à la fin de ce manuel d'utilisation.

Figure 13, cf. page de couverture

 Tenir l'appareil avec l'entretoise cen-

trale.

 Tenir l'appareil de telle sorte que le

flexible indique la direction du haut.

 Mettre l'appareil à l'abri du gel.

 Huiler régulièrement les roues direc-

tionnelles.

 Ne pas déformer les poils lors du stoc-

kage.

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Calibre de la

buse du net-

toyeur haute

pression

Pack de

buses

Calibre de la

buse du

pack de

buses

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Monter le pack de buses

Nettoyage du sol

Nettoyage de murs

Préparer l'aspiration d'eau

Démonter l'essieu (si nécessaire)

Poser la tubulure d'aspiration

Relier au nettoyeur haute pression

Aspiration d'eau

Aspiration

Entretien

Pièces de rechange

8 FR

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

L'FR 30 è indicata per pulire pavimenti e

pareti in abbinamento ad un'idropulitrice.

Pressione massima dell'acqua 25 MPa

(250 bar).

Temperatura massima dell'acqua 85 °C.

 PERICOLO

Pericolo di lesioni causato dall'apparecchio

difettoso. Prima di iniziare i lavori controlla-

re lo stato regolare dell'apparecchio. In

caso contrario è vietato usare l'apparec-

chio.

È vietato apportare modifiche all'apparec-

chio.

 PERICOLO

Pericolo di lesioni dovuto dal braccio in ro-

tazione. Mai afferrare con le mani sotto

l'apparecchio con idropulitrice in funzione.

Il braccio rotante continua a ruotare ancora

per un breve tempo anche dopo lo spegni-

mento dell'idropulitrice. Prima di iniziare la-

vori sull'apparecchio, attendere che il brac-

cio rotante si sia fermato.

Getti ad alta pressione possono risultare

pericolosi se usati in modo non conforme a

destinazione. Il getto non va mai puntato su

persone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

ATTENZIONE

Osservare le avvertenze di sicurezza

dell'idropulitrice.

Affinché possa essere garantito un funziona-

mento corretto dell'idropulitrice è necessario

usare gli ugelli ad alta pressione adatti.

Indicazione:

I gruppi ugelli necessari sono realizzati per

la rispettiva idropulitrice e devono essere

ordinati separatamente.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)

 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Livelli di pericolo

Protezione dell’ambiente

Uso conforme a destinazione

Norme di sicurezza

Gruppi ugello

Grandezza

ugello idro-

pulitrice

Pacchetto di

ugelli

Grandezza

ugello Pac-

chetto di

ugelli

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

9IT

– 2

Fig. 2, vedi copertina

 Inserire l'o-ring nella scanalature del

braccio di rotazione.

 Montare l'ugello.

 Avvitare leggermente l'ugello con il

dado di risvolto.

Fig. 3, vedi copertina

Indicazione:

Il getto di fuoriuscita deve essere parallelo

al braccio di rotazione.

 Allineare la superficie della chiave

dell'ugello (apertura 10) parallelamente

al braccio di rotazione.

 Serrare il dado di risvolto (apertura 22)

con la chiave per dadi.

Fig. 4, vedi copertina

 Collegare la lancia dell'idropulitrice

all'FR 30 e serrarla con i raccordi a vite

(apertura 24).

Indicazione:

Con il bocchettone in dotazione è possibile

collegare un aspiratore o un tubo flessibile

di scarico.

Fig. 5, vedi copertina

 Svitare il supporto rotelle pivottanti

dall'apparecchio.

 Ricollocare le viti sull'apparecchio.

Fig. 6, vedi copertina

 Estrarre la copertura.

Fig. 7, vedi copertina

 Fissare il bocchettone di aspirazione

con le viti e i dadi in dotazione.

Fig. 8, vedi copertina

 Staccare lo snodo angolare dall'appa-

recchio (apertura chiave 27).

 Avvitare e stringere la pistola a spruzzo.

Fig. 9, vedi copertina

 Fissare il tubo flessibile con fascetta per

tubi al bocchettone.

Fig. 10, vedi copertina

 Tenere l'apparecchio dal puntello cen-

trale.

 Tenere l'apparecchio in modo che il

tubo flessibile sia rivolto in basso.

Fig. 11, vedi copertina

 Estrarre la copertura.

Fig. 12, vedi copertina

 Collegare il tubo flessibile di aspirazio-

ne al bocchettone.

Indicazione:

I manicotti di raccordo sono elencati sul fo-

glio degli accessori alla fine delle presenti

istruzioni per l'uso.

Figura 13, vedi copertina

 Tenere l'apparecchio dal puntello cen-

trale.

 Tenere l'apparecchio in modo che il

tubo flessibile sia rivolto in basso.

 Proteggere l'apparecchio dal gelo.

 Oliare regolarmente le rotelle pivottanti.

 Non deformare le setole durante il ma-

gazzinaggio.

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Montaggio del gruppo ugelli

Pulizia del pavimento

Pulizia parete

Preparazione aspirazione acqua

Smontaggio della serie di ruote (se

necessario)

Collocazione del bocchettone di

aspirazione

Collegamento con l'idropulitrice

Aspirazione acqua

Aspirazione

Cura

Ricambi

10 IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situ-

atie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiële schade kan leiden.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

De FR30 is voor het reinigen van vloeren

en muren in verbinding met een hogedruk-

reiniger geschikt.

Maximale waterdruk 25 MPa (250 bar).

Maximale watertempeatuur 85 °C.

 GEVAAR

Verwondingsgevaar door defect apparaat

Controleer het apparaat voor het werk op

een reglementaire toestand. Als het appa-

raat zich niet in een perfecte toestand be-

vindt, mag het niet gebruikt worden.

U mag geen veranderingen aan het appa-

raat aanbrengen.

 GEVAAR

Verwondingsgevaar door de roterende arm

Grijp nooit onder het apparaat als de hoge-

drukreiniger draait.

De roterende arm draait na het uitschake-

len van de hogedrukreiniger nog even ver-

der. Wacht voor werkzaamheden aan het

apparaat tot de roterende arm stilstaat.

Bij ondeskundig gebruik kunnen hogedruk-

stralen gevaarlijk zijn. De straal mag niet op

personen, dieren, actieve elektrische uit-

rusting of het apparaat zelf gericht worden.

LET OP

Neem de veiligheidsinstructies van de ho-

gedrukreiniger in acht.

Om een storingsvrije werking van uw hoge-

drukreiniger mogelijk te maken, moet u de

passende hogedruksproeiers gebruiken.

Instructie:

De benodigde straalpakketten zijn op de

desbetreffende hogedrukreiniger afge-

stemd en moeten apart besteld worden.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)

 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende

tabel.

Gevarenniveaus

Zorg voor het milieu

Reglementair gebruik

Veiligheidsinstructies

Straalpakketten

Sproeierfor-

maat hoge-

drukreiniger

Sproeier-

pakket

Sproeierfor-

maat sproei-

erpakket

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

11NL

– 2

Afbeelding 2, zie omslagpagina

 O-ring in de groef van de rotatiearm leg-

gen.

 Sproeier erop zetten.

 Sproeier met verbindingsmoer licht

vastdraaien.

Afbeelding 3, zie omslagpagina

Instructie:

De naar buiten komende straal moet paral-

lel aan de rotatiearm gericht worden.

 Sleutelvlakken van de sproeier (sleutel-

maat 10) parallel aan de rotatiearm

richten.

 Verbindingsmoer (sleutelmaat 22) met

schroefsleutel vast aandraaien.

Afbeelding 4, zie omslagpagina

 Straalbuis van de hogedrukreiniger aan

de FR30 aansluiten en met schroef-

sleutel (sleutelmaat 24) vast aandraai-

en.

Instructie:

Met de bijgevoegde afzuigmof kan een zui-

ger of een afvoerslang aangesloten wor-

den.

Afbeelding 5, zie omslagpagina

 Schroef de zwenkwielhouder van het

apparaat.

 Breng de schroeven opnieuw aan op

het apparaat.

Afbeelding 6, zie omslagpagina

 Verwijder de afdekking.

Afbeelding 7, zie omslagpagina

 Bevestig de zuigopening met bijge-

voegde schroeven en moeren.

Afbeelding 8, zie omslagpagina

 Hoekgewricht van het apparaat schei-

den (sleutelwijdte 27).

 Schroef het handspuitpistool op en zet

vast.

Afbeelding 9, zie omslagpagina

 Bevestig de slang met een slangklem

op de zuigopening.

Afbeelding 10, zie omslagpagina

 Houd het apparaat vast aan de midden-

balk.

 Houd het apparaat zodanig vast dat de

slang naar beneden wijst.

Afbeelding 11, zie omslagpagina

 Verwijder de afdekking.

Afbeelding 12, zie omslagpagina

 Verbind de zuigslang met de zuigope-

ning.

Instructie:

Verbindingsmoffen zijn op het blad met toe-

behoren achteraan in deze gebruiksaanwij-

zing vermeld.

Afbeelding 13, zie omslagpagina

 Houd het apparaat vast aan de midden-

balk.

 Houd het apparaat zodanig vast dat de

slang naar beneden wijst.

 Apparaat tegen vorst beschermen.

 Smeer de zwenkwielen regelmatig.

 De borstels bij opbergen niet vervor-

men.

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren dat het apparaat veilig en zonder storin-

gen functioneert.

Informatie over het toebehoren en de re-

serveonderdelen vindt u op www.kaer-

cher.com.

Straalpakket monteren

Reinigen van vloeren

Reiniging van muren

Waterafzuiging voorbereiden

Wielset demonteren (indien nodig)

Zuigopening aanbrengen

Met de hogedrukreiniger verbinden

Waterafzuiging

Afzuiging

Zorg

Reserveonderdelen

12 NL

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede ser

peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove-

chamiento posterior. Por este motivo, en-

tregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

El FR 30 sirve para limpiar suelos y pare-

des en combinación con una limpiadora a

alta presión.

Presión máxima del agua 25 MPa (250 ba-

res).

Temperatura máxima del agua 85 ºC.

 PELIGRO

Peligro de lesiones por un aparato defec-

tuoso. Comprobar el buen estado del apa-

rato antes de comenzar a trabajar. Si el

aparato no está en perfecto estado, no

debe utilizarse.

No se debe efectuar ningún tipo de modifi-

cación en el aparato.

 PELIGRO

Peligro de lesiones causados por el brazo

giratorio. No tocar debajo debajo del apara-

to con la limpiadora a presión en funciona-

miento.

El brazo giratorio sigue girando después de

apagar la limpiadora a alta presión durante

un breve período. Antes de trabajar con el

aparato, espere a que el brazo giratorio

deje de girar.

Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija

el chorro hacia personas, animales o equi-

pamiento eléctrico activo, ni apunte con él

al propio aparato.

CUIDADO

Indicaciones de seguridad de la limpiadora

a alta presión.

Para que sea posible un funcionamiento

sin averías con su limpiadora a alta presión

tiene que utilizar las boquillas a alta presión

correctas.

Indicación:

Los paquetes de boquillas necesarios es-

tán adaptados a la limpiadora a alta presión

y se tienen que pedir por separado.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora

de alta presión.

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta

presión de la siguiente tabla.

Niveles de peligro

Protección del medio

ambiente

Uso previsto

Indicaciones de seguridad

Paquetes de boquillas

13ES

– 2

Figura 2, véase contraportada

 Colocar la junta tórica en la ranura del

brazo giratorio.

 Colocar la boquilla.

 Atornillar ligeramente la boquilla con la

tuerca de racor.

Figura 3, véase contraportada

Indicación:

El chorro de salida tiene que estar coloca-

do de forma paralela al brazo giratorio.

 Colocar la superficie de la llave (entre-

caras 10) paralela al brazo giratorio.

 Apretar la tuerca de racor (entrecaras

22) con una llave.

Figura 4, véase contraportada

 Conectar la lanza dosificadora de la

limpiadora a alta presión al FR 30 y

apretar con una llave (entrecaras 24).

Indicación:

Con el manguito de aspiración suministra-

do se puede conectar un aspirador o una

manguera de desagüe.

Figura 5, véase contraportada

 Desatornille el soporte de la rueda de

dirección del aparato.

 Volver a colocar otra vez los tornillos en

el aparato.

Figura 6, véase contraportada

 Extraer la cubierta.

Figura 7, véase contraportada

 Fijar los manguitos de aspiración con

los tornillos y tuercas suministradas.

Figura 8, véase contraportada

 Separar la articulación acodada del

aparato (entrecaras 27).

 Enroscar y apretar la pistola pulveriza-

dora manual.

Figura 9, véase contraportada

 Fijar la manguera con brida de man-

guera al manguito de aspiración.

Figura 10, véase contraportada

 Sujetar el aparato al travesaño central.

 Sujetar el aparato de forma que la man-

guera mire hacia abajo.

Figura 11, véase contraportada

 Extraer la cubierta.

Figura 12, véase contraportada

 Conectar la manguera de aspiración

con el manguito de aspiración.

Indicación:

Los manguitos de unión están indicados en

la hoja de accesorios al final de manual de

instrucciones.

Figura 13, véase contraportada

 Sujetar el aparato al travesaño central.

 Sujetar el aparato de forma que la man-

guera mire hacia abajo.

 Proteger el aparato de las heladas.

 Lubricar regularmente las ruedas de di-

rección.

 No deformar los cepillos al guardarlos.

Utilice solamente accesorios y recambios ori-

ginales, ya que garantizan un funcionamiento

correcto y seguro del equipo.

Puede encontrar información acerca de los ac-

cesorios y recambios en www.kaercher.com.

Tamaño de

la boquilla

de la limpia-

dora de alta

presión

Paquete de

boquillas

Tamaño de

boquillas del

paquete de

boquillas

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montar el paquete de boquillas

limpieza de suelos

Limpieza de paredes

Preparar la aspiración de agua

Desmontar el juego de ruedas (si es

necesario)

Colocar los manguitos de aspiración

Conectar con la limpiadora de alta

presión

Aspiración de agua

Aspiración

Cuidado del aparato

Repuestos

14 ES

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

O FR 30 é adequado para a limpeza de su-

perfícies de pavimentos e paredes em con-

junto com um lavador de alta pressão.

Pressão máxima da água 25 MPa (250

bar).

Temperatura máxima da água 85 °C.

 PERIGO

Perigo de lesões devido a aparelho com

defeito. Controlar o estado intacto do apa-

relho antes de iniciar os trabalhos. Se o es-

tado do aparelho não for considerado in-

tacto, este não pode ser colocado em fun-

cionamento.

Não devem ser feitas quaisquer alterações

no aparelho.

 PERIGO

Perigo de ferimentos devido ao braço rota-

tivo. Nunca colocar a mão por baixo do

aparelho com a lavadora de alta pressão

em operação.

O braço rotativo continua a trabalhar por

um curto período após a desactivação da

lavadora de alta pressão. Aguardar até que

o braço rotativo fique imobilizado, antes de

efectuar quaisquer trabalhos no aparelho.

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou con-

tra o próprio aparelho.

ADVERTÊNCIA

Ter atenção aos avisos de segurança da

lavadora de alta pressão.

Para que seja possível um funcionamento

sem avarias da sua máquina de alta pres-

são, tem de utilizar os bocais de alta pres-

são adequados.

Aviso:

Os pacotes de bocais necessários foram

especialmente concebidos para os respec-

tivos lavadores de pressão e devem ser en-

comendados separadamente.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)

 Consultar a dimensão do bocal na pla-

ca de características da lavadora de

alta pressão.

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão

na tabela seguinte.

Níveis do aparelho

Proteção do meio-ambiente

Utilização conforme o fim a

que se destina a máquina

Avisos de segurança

Pacotes de bocais

15PT

– 2

Figura 2, ver lado desdobrável

 Colocar o O-Ring na ranhura do braço

rotativo.

 Colocar o bocal.

 Aparafusar levemente o bocal com a

porca de capa.

Figura 3, ver lado desdobrável

Aviso:

O jacto de saída deve ser orientado parale-

lamente ao braço rotativo.

 A superfície da chave do bocal (abertu-

ra da chave 10) deve ser alinhada para-

lelamente ao braço rotativo.

 Apertar a porca de capa (abertura da

chave 22) com a chave de boca.

Figura 4, ver lado desdobrável

 Conectar o tubo de jacto do lavador de

alta pressão no FR 30 e apertar com

chave de porca (abertura de chave 24).

Aviso:

Com a luva de aspiração anexa pode ser

conectado um aspirador ou uma manguei-

ra de escoamento.

Figura 5, ver lado desdobrável

 Desaparafusar o suporte dos rolos de

guia do aparelho.



Voltar a colocar os parafusos no aparelho.

Figura 6, ver lado desdobrável

 Retirar a cobertura.

Figura 7, ver lado desdobrável

 Fixar a luva de aspiração com os para-

fusos e porcas anexos.

Figura 8, ver lado desdobrável

 Separar a articulação angular do apare-

lho (abertura da chave 27).

 Aparafusar e apertar a pistola pulveri-

zadora manual.

Figura 9, ver lado desdobrável

 Fixar a mangueira com a braçadeira da

mangueira na luva de aspiração.

Figura 10, ver lado desdobrável

 Segurar o aparelho na nervura central.

 Segurar o aparelho de modo a que a

mangueira esteja virada para baixo.

Figura 11, ver lado desdobrável

 Retirar a cobertura.

Figura 12, ver lado desdobrável

 Conectar a mangueira com a luva de

aspiração.

Aviso:

As mangas de ligação são descritas na fo-

lha de acessórios, no final deste manual de

instruções.

Figura 13, ver lado desdobrável

 Segurar o aparelho na nervura central.

 Segurar o aparelho de modo a que a

mangueira esteja virada para baixo.



Proteger o aparelho contra congelamento.



Lubrificar regularmente os rolos de guia.

 Não deformar as cerdas durante o ar-

mazenamento.

Utilizar apenas acessórios e peças sobres-

salentes originais. Só assim poderá garan-

tir uma operação do aparelho segura e sem

avarias.

Para mais informações sobre acessórios e

peças sobressalentes, consulte www.kaer-

cher.com.

Dimensão

do bocal, la-

vadora de

alta pressão

Pacote de

bocais

Dimensão

do bocal, pa-

cote de bo-

cais

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montar pacote de bocais

Limpeza de piso

Limpeza da parede

Preparar a aspiração de água

Desmontar o conjunto de rodas (se

necessário)

Montar a luva de aspiração

Conectar com a lavadora de alta

pressão

Aspiração de água

Aspiração

Conservação

Peças sobressalentes

16 PT

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation el-

ler lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

FR 30 er velegnet til rengøring af gulvflader

og vægge i forbindelse med en højtryksren-

ser.

Maksimalt vandtryk 25 MPa (250 bar).

Maksimal vandtemperatur 85 °C.

 FARE

Fare for personskader på grund af en de-

fekt maskine. Kontroller, om maskinen er i

god orden, inden arbejdet starter. Hvis ma-

skinen ikke er i god orden, må den ikke bru-

ges.

Der må ikke foretages ændringer på maski-

nen.

 FARE

Fare for personskader på grund af rotati-

onsarmen. Grib aldrig ind under maskinen,

hvis højtryksrenseren kører.

En kort tid efter afbrydningen forsætter ro-

tationsarmen med at dreje. Vent til rotati-

onsarmen standser, inden der arbejdes på

maskinen.

Højttryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt elektrisk ud-

styr eller mod selve maskinen.

BEMÆRK

Tag højde for højtryksrenserens sikker-

hedsanvisninger.

For at sørge for en fejlfri brug af højtryks-

renseren, skal den passende højtryksdyse

vælges.

Bemærk:

De nødvendige mundstykkepakker er af-

stemt til den tilsvarende højtryksrenser og

skal bestilles separat.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)

 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Faregrader

Miljøbeskyttelse

Bestemmelsesmæssig

anvendelse

Sikkerhedsanvisninger

Mundstykkepakker

Mundstyk-

kets størrel-

se højtryk-

renser

Mundstyk-

kepakke

Mundstyk-

kestørrelse

mundstyk-

kepakke

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

17DA

– 2

Fig 2, se omslagsside

 Læg O-Ringen ind i rotationsarmens

not.

 Sæt mundstykket på.

 Skru mundstykket med omløbermøtrik

let fast.

Fig 3, se omslagsside

Bemærk:

Udslipstrålen skal justeres parallelt til rota-

tionsarmen.

 Indstil mundstykkets nøgleflade (nøgle-

bredde 10) parallelt til rotationsarmen.

 Skru omløbermøtrikken (nøglebredde

22) fast med skruenøglen.

Fig 4, se omslagsside

 Tilslut højtryksrenserens strålerør til FR

30 og skru det fast med skruenøglen

(nøglebredde 24).

Bemærk:

Med den vedlagte udsugningsstuds kan

der tilsluttes en suger eller en afløbsslange.

Fig 5, se omslagsside

 Skru styrehjulsholderen af maskine.

 Sæt skruerne tilbage på maskinen.

Fig 6, se omslagsside

 Tag afdækningen af.

Fig 7, se omslagsside

 Fastgør sugestudserne med de medføl-

gende skruer og møtrikker.

Fig 8, se omslagsside

 Fjern vinkelleddet fra maskinen (nøgle-

bredde 27).

 Skru sprøjtepistolen på og stram den.

Fig 9, se omslagsside

 Fastgør slangen med slangebøjle på

sugestudsen.

Fig 10, se omslagsside

 Hold maskinen på midterstøtten.

 Hold maskinen således, at slangen pe-

ger nedad.

Fig 11, se omslagsside

 Tag afdækningen af.

Fig 12, se omslagsside

 Forbind sugeslangen med sugestud-

sen.

Bemærk:

Koblingsmufferne er opført på tillægget i

slutningen af denne driftsvejledning.

Fig 13, se omslagsside

 Hold maskinen på midterstøtten.

 Hold maskinen således, at slangen pe-

ger nedad.

 Beskyt maskinen imod frost.

 Smør styrehjulene regelmæssigt med

olie.

 Børsterne må ikke omformes ved opbe-

varing.

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af maskinen.

Informationer om tilbehør og reservedele

findes www.kaercher.com

Montering af mundstykkepakken

Gulvrensning

Rensning af vægge

Forbered vandudsugningen

Afmonter hjulsættet (ved behov)

Anbring sugestudsen

Forbind med højtryksrenseren.

Vandopsugning

Udsugning

Pleje

Reservedele

18 DA

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til re-

sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

FR 30 er egnet for rengjøring av gulv og

veggflater i forbindelse med en høyttrykk-

spyler.

Maksimalt vanntrykk 25 MPa (250 bar).

Maksimal vanntemperatur 85 °C.

 FARE

Fare for skader på grunn av defekt maskin.

Før du begynner arbeidet, kontroller at

maskinen er i god stand. Dersom maski-

nen ikke er i feilfri stand skal den ikke bru-

kes.

Det er ikke tillatt å utføre endringer på mas-

kinen.

 FARE

Fare for skader fra rotasjonsarmen. Grip al-

dri inn under maskinen når høytrykksvas-

keren er i drift

Etter at maskinen er slått av vil rotasjonsar-

men fortsette å rotere en kort stund. Vent

med å arbeide med maskinen til rotasjons-

armen står stille.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller maski-

nen selv.

OBS

Ta hensyn til sikkerhetsanvisningene som

gjelder høytrykksspyleren.

For å sikre en feilfri bruk av høytrykksvas-

keren må du bruke en passende høytrykks-

dyse.

Merknad:

De nødvendige dysepakkene er tilpasset

hver enkelt høytrykkspyler som skal tilko-

ples og må bestilles separat.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).

 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Risikotrinn

Miljøvern

Forskriftsmessig bruk

Sikkerhetsanvisninger

Dysepakker

Dysestørrel-

se høytrykks-

vasker

Dysepakke Dysestørrel-

se dysepak-

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

19NO

– 2

Figur 2, se omslagssiden

 O-ring legges inn i sporet på rotasjons-

armen.

 Sett på dysen.

 Skru dysen lett fast med unionmutteren.

Figur 3, se omslagssiden

Merknad:

Utgangsstrålen må rettes parallelt med ro-

tasjonsarmen.

 Rett inn dysens nøkkelflate

(nøkkelvidde10) parallelt med rota-

sjonsarmen.

 Stram unionmutteren (nøkkelvidde 22)

med skrunøkkel.

Figur 4, se omslagssiden

 Strålerøret til høytrykksvaskeren kobles

til FR 30 og skrus til med skrunøkkel

(nøkkelvidde 24).

Merknad:

Ved hjelp av den vedlagte sugestussen er

det mulig å koble til en sugeenhet eller en

avløpsslange.

Figur 5, se omslagssiden

 Skru styrerullholderen av apparatet.

 Skru skruene på apparatet igjen.

Figur 6, se omslagssiden

 Trekk dekselet av.

Figur 7, se omslagssiden

 Fest sugestussen med vedlagte skruer

og muttere.

Figur 8, se omslagssiden

 Koble vinkelleddet fra apparatet (nøk-

kelbredde 27).

 Skru på håndsprøytepistolen og trekk

til.

Figur 9, se omslagssiden

 Fest slangen med en slangeklemme på

sugestussen.

Figur 10, se omslagssiden

 Hold apparatet inntil tverrliggeren.

 Hold apparatet slik, at slangen peker

ned.

Figur 11, se omslagssiden

 Trekk dekselet av.

Figur 12, se omslagssiden

 Koble sugeslangen til sugestussen.

Merknad:

Forbindelsesmuffer er ført opp på tilbe-

hørsarket på slutten av denne bruksanvis-

ningen.

Figur 13, se omslagssiden

 Hold apparatet inntil tverrliggeren.

 Hold apparatet slik, at slangen peker

ned.

 Skal ikke utsettes for frost.

 Smør styrerullene regelmessig med ol-

je.

 Ikke deformer børstene under lagring.

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av maskinen

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Montere dysepakke

Gulvrengjøring

Rengjøring av vegg

Forberede vannavsug

Demontering av hjulsettet (ved behov)

Montere sugestussen

Koble til høytrykksvaskeren

Vannavsug

Avsug

Vedlikehold

Reservedeler

20 NO

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller dö-

den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

FR 30 är lämplig för rengöring av golv- och

väggytor tillsammans med högtryckstvätt.

Maximalt vattentryck 25 MPa (250 bar)..

Maximal vattentemperatur 85 °C.

 FARA

Skaderisk på grund av defekt apparat. Kon-

trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den

inte användas.

Inga förändringar får göras på apparaten.

 FARA

Skaderisk på grund av roterande arm. Stick

aldrig in handen under arbetande hög-

tryckstvätt.

Rotationsarmen fortsätter röra sig en stund

efter att högtryckstvätten stängts av. Vänta

tills armen stannat innan arbeten utförs på

apparaten.

Högtrycksstrålar kan vara farliga vid felak-

tig användning. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva maskinen.

OBSERVERA

Beakta säkerhetsanvisningarna till hög-

tryckstvätten.

Ska högtryckstvätten arbeta störningsfritt

måste man använda rätt högtrycksmun-

stycke.

Hänvisning:

De munstyckespaket som behövs är an-

passade för respektive högtryckstvätt och

måste beställas separat.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)

 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Bild 2, se omslagssida

 Lägg i O-ring i spåret på rotationsar-

men.

 Sätt på munstycke.

Risknivåer

Miljöskydd

Ändamålsenlig användning

Säkerhetsanvisningar

Munstyckespaket

Munstycks-

storlek hög-

tryckstvätt

Munstyckes-

paket

Munstycks-

storlek Mun-

styckspaket

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montera munstyckespaket

21SV

– 2

 Skruva fast munstycke och mantelmut-

ter lätt.

Bild 3, se omslagssida

Hänvisning:

Utkommande stråle måste riktas parallellt

med rotationsarmen.

 Rikta in munstyckets nyckelyta (nyckel-

storlek 10) parallellt med rotationsar-

men.

 Drag fast mantelmutter (nyckelstorlek

22) med skruvnyckel.

Bild 4, se omslagssida

 Anslut högryckstvättens stålrör till FR

30 och drag fast med skruvnycklar

(nyckelstorlek 24).

Hänvisning:

Med den bifogade sugstutsen kan en sug

eller en utloppsslang anslutas.

Bild 5, se omslagssida

 Skruva styrrullehållaren från apparaten.

 Sätt tillbaka skruvarna på apparaten.

Bild 6, se omslagssida

 Dra av övertäckningen.

Bild 7, se omslagssida

 Fäst sugstutsen med bifogade skruvar

och muttrar.

Bild 8, se omslagssida

 Ta av vinkelleden från apparaten (nyck-

elstorlek 27).

 Skruva på spruthandtaget och drag åt.

Bild 9, se omslagssida

 Fäst slangen med slangklämman i sug-

stutsen.

Bild 10, se omslagssida

 Håll i apparaten i mittsträvan.

 Håll apparaten så att slangen är riktad

nedåt.

Bild 11, se omslagssida

 Dra av övertäckningen.

Bild 12, se omslagssida

 Förbind sugslangen med sugstutsen.

Hänvisning:

Anslutningsmuffar anges på tillbehörsbla-

det i slutet av denna driftsanvisning.

Bild 13, se omslagssida

 Håll i apparaten i mittsträvan.

 Håll apparaten så att slangen är riktad

nedåt.

 Skydda apparaten mot frost.

 Olja in styrrullarna regelbundet.

 Deformera inte borstarna vid förvaring.

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Golvrengöring

Väggrengöring

Förbereda vattenbortsugning

Demontera hjulsatsen (vid behov)

Sätt dit sugstutsen.

Anslut till högtryckstvätten.

Vattenbortsugning

Uppsugning

Underhåll

Reservdelar

22 SV

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vähäisiä vam-

moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden kier-

rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

FR 30 soveltuu lattia- ja seinäpintojen puh-

distamiseen yhdessä korkeapainepesurin

kanssa.

Veden maksimi paine 25 MPa (250 bar).

Veden maksimi lämpötila 85 °C.

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa-

ran. Tarkasta laitteen asianmukainen kunto

ennen työn aloittamista. Jos laitteen kunto

ei ole moitteeton, sen käyttö ei ole sallittua.

Laitetta ei saa muuttaa.

 VAARA

Pyörintävarren aiheuttama loukkaantumis-

vaara. Älä koskaan tartu laitteen alle kor-

keapainepesurin ollessa käynnissä.

Pyörintävarsi jatkaa pyörimistä hetken aikaa,

kun korkeapainepesuri kytketään pois päältä.

Ennen kuin kosket laitteeseen, odota kunnes

pyörintävarsi pysähtyy paikoilleen.

Epäasianmukaisesti käytettyinä suurpaine-

suihkut voivat olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläimiin, jännitteelli-

siin sähkövarusteisiin tai itse laitteeseen.

HUOMIO

Noudata painepesurin turvaohjeita.

Jotta korkeapainepesurin häiriötön toiminta

olisi mahdollista, on käytettävä sopivia kor-

keapainesuuttimia.

Huomautus:

Tarvittavat suutinpakkaukset on tarkoitettu

ainoastaan vastaavaan korkeapainepesu-

riin ja ne on tilattava erikseen.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)

 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Vaarallisuusasteet

Ympäristönsuojelu

Tarkoituksenmukainen käyttö

Turvaohjeet

Suutinpakkaus

Painepesu-

rin suutinko-

Suutinpak-

kaus

Suutinpak-

kauksen

suutinkoko

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

23FI

– 2

Kuva 2, katso kansilehti

 Aseta o-rengas pyörintävarren uraan.

 Aseta suutin paikoilleen.

 Kierrä suuttimen hattumutteri kiinni ke-

vyesti.

Kuva 3, katso kansilehti

Huomautus:

Ulos tuleva suihku on suunnattava pyörin-

tävarren kanssa samansuuntaisesti.

 Suuntaa suihkun avainpinta (avaimen

koko 10) saman suuntaisesti pyörintä-

varren kanssa.

 Kiristä hattumutteri jakoavaimella tiu-

kasti kiinni (avaimen koko 22).

Kuva 4, katso kansilehti

 Kiinnitä korkeapainepesurin ruiskuputki

FR 30:een ja kiristä jakoavaimella

(avaimen koko 24).

Huomautus:

Mukana olevan imuistukan avulla voi liittää

imurin tai poistoletkun.

Kuva 5, katso kansilehti

 Irrota ohjausrullan pidike laitteesta.

 Kierrä ruuvit takaisin laitteeseen.

Kuva 6, katso kansilehti

 Vedä suojuspeite irti.

Kuva 7, katso kansilehti

 Kiinnitä imuistukka mukana olevilla ruu-

veilla ja muttereilla.

Kuva 8, katso kansilehti

 Irrota kulmanivel laitteesta (avainkoko

27).

 Ruuvaa ja kiristä käsiruiskupistooli pai-

kalleen.

Kuva 9, katso kansilehti

 Kiinnitä letku imuistukkaan letkunkiristi-

mellä.

Kuva 10, katso kansilehti

 Pidä laitteesta kinni sen keskituesta.

 pidä laitetta siten, että letku osoittaa

alaspäin.

Kuva 11, katso kansilehti

 Vedä suojuspeite irti.

Kuva 12, katso kansilehti

 Liitä imuletku imuistukkaan.

Huomautus:

Yhdysholkit on esitetty lisävarustesivulla

tämän käyttöohjeen lopussa.

Kuva 13, katso kansilehti

 Pidä laitteesta kinni sen keskituesta.

 pidä laitetta siten, että letku osoittaa

alaspäin.

 Suojaa laite jäätymiseltä.

 Öljyä ohjausrullat säännöllisesti.

 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Käytä vain alkuperäisiä tarvikkeita ja vara-

osia. Ne takaavat laitteen turvallisen ja häi-

riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivus-

tolla www.kaercher.com.

Suutinpakkauksen asentaminen

Lattian puhdistaminen

Seinän puhdistaminen

Vedenimennän valmistelu

Pyöräsarjan irrottaminen (tarvittaessa)

Imuistukan kiinnitys

Kiinnitys korkeapainepesuriin

Vedenimentä

Imurointi

Hoito

Varaosat

24 FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία

μπορεί να οδηγήσει σε

ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Η συσκευή FR 30 είναι κατάλληλη για τον

καθαρισμό δαπέδων και τοίχων σε συνδυ-

ασμο με ένα σύστημα καθαρισμού υψηλής

πίεσης.

Μέγιστη πίεση νερού 25 MPa (250 bar).

Μέγιστη θερμοκρασία νερού 85 °C.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ-

σκευή. Πριν από την έναρξη της εργασίας,

ελέγξτε εάν βρίσκεται

σε καλή κατάσταση η

συσκευή. Εάν η κατάσταση της συσκευής

δεν είναι άριστη, η συσκευή δεν πρέπει να

χρησιμοποιηθεί.

Η συσκευή δεν πρέπει να υποστεί οποιαδή-

ποτε τροποίηση.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τον βραχίονα

περιστροφής. Μη βάζετε ποτέ τα χέρια σας

κάτω από τη συσκευή όταν λειτουργεί το

σύστημα καθαρισμού

υψηλής πίεσης.

Ο βραχίονας περιστροφής εξακολουθεί να

περιστρέφεται για λίγο μετά την απενεργο-

ποίηση του καθαριστή υψηλής πίεσης. Πε-

ριμένετε να ακινητοποιηθεί εντελώς ο βρα-

χίονας περιστροφής, πριν να ξεκινήσετε

οποιαδήποτε εργασία στη συσκευή.

Οι δέσμες υψηλής πίεσης μπορεί να απο-

δειχτούν επικίνδυνες σε περίπτωση μη εν-

δεδειγμένης χρήσης. Η δέσμη

δεν πρέπει

να κατευθύνεται πάνω σε άτομα, ζώα, ενερ-

γοποιημένο ηλεκτρικό εξοπλισμό ή στην

ίδια τη συσκευή.

ΠΡΟΣΟΧΗ

Λάβετε υπόψη τις υποδείξεις ασφαλείας του

καθαριστή υψηλής πίεσης.

Για να γίνει δυνατή η απρόσκοπτη λειτουρ-

γία της συσκευής καθαρισμού υψηλής πίε-

σης, θα πρέπει να χρησιμοποιήσετε το σω-

στό ακροφύσιο υψηλής πίεσης.

Υπόδειξη:

Τα απαραίτητα πακέτα ακροφυσίων έχουν

καθοριστεί για την ανάλογη συσκευή καθα-

ρισμού υψηλής πίεσης και πρέπει να πα-

ραγγελθούν ξεχωριστά.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)

 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι-

στή υψηλής πίεσης.

Επίπεδα ασφαλείας

Προστασία περιβάλλοντος

Ενδεδειγμένη χρήση

Υποδείξεις ασφαλείας

Πακέτα ακροφυσίων

25EL

– 2

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από

τον ακόλουθο πίνακα.

Εικόνα 2, βλ. διπλωμένη σελίδα

 Τοποθετήστε τον στεγανωτικό δακτύλιο

στην αυλάκωση του βραχίονα περι-

στροφής.

 Τοποθετήστε το ακροφύσιο.

 Σφίξτε ελαφρά το ακροφύσιο με το περι-

κόχλιο.

Εικόνα 3, βλ. διπλωμένη σελίδα

Υπόδειξη:

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί

παράλληλα προς το βραχίονα περιστρο-

φής.

 Ευθυγραμμίστε την επιφάνεια του κλει-

διού του ακροφυσίου (πλάτος κλειδιού

10) με τον βραχίονα περιστροφής.

 Σφιξτε το περικόχλιο (πλάτος κλειδιού

22) με το κλειδί.

Εικόνα 4, βλ. διπλωμένη σελίδα

 Συνδέστε την δέσμη ψεκασμού του συ-

στήματος καθαρισμού υψηλής πίεσης

στο FR 30 και σφίξτε την με το κατάλλη-

λο κλειδί (πλάτος κλειδιού 24).

Υπόδειξη:

Mε το συνοδευτικό στόμιο αναρρόφησης

μπορεί να συνδεθεί μια ηλεκτρική σκούπα

αναρρόφησης ή ένας εύκαμπτος σωλήνας

αποστράγγισης.

Εικόνα 5, βλ. διπλωμένη σελίδα

 Ξεβιδώστε το στήριγμα τροχού οδηγού

από τη συσκευή.

 Επανατοποθετήστε τους κοχλίες στη

συσκευή.

Εικόνα 6, βλ. διπλωμένη σελίδα

 Αφαιρέστε το κάλυμμα.

Εικόνα 7, βλ. διπλωμένη σελίδα

 Στερεώστε το στόμιο αναρρόφησης με

τους συνοδευτικούς κοχλίες και τα περι-

κόχλια.

Εικόνα 8, βλ. διπλωμένη σελίδα

 Αποσυνδέστε την άρθρωση γωνίας

από τη συσκευή (εύρος κλειδιού 27).

 Βιδώστε και σφίξτε το πιστόλι ψεκα-

σμού χειρός.

Εικόνα 9, βλ. διπλωμένη σελίδα

 Στερεώστε τον εύκαμπτο σωλήνα με το

κολάρο του στο στόμιο αναρρόφησης.

Εικόνα 10, βλ. διπλωμένη σελίδα

 Κρατήστε τη συσκευή από τον κεντρικό

ορθοστάτη.

 Κρατήστε τη συσκευή, έτσι ώστε ο εύ-

καμπτος σωλήνας να δείχνει προς τα

πάνω.

Εικόνα 11, βλ. διπλωμένη σελίδα

 Αφαιρέστε το κάλυμμα.

Μέγεθος

ακροφυσίου

καθαριστή

υψηλής πίε-

σης

Σετ ακροφυ-

σίων

Μέγεθος

ακροφυσί-

ων του σετ

ακροφυσίων

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Συναρμολόγηση πακέτου

ακροφυσίων

Καθάρισμα δαπέδων

Καθάρισμα τοίχων

Προετοιμασία του συστήματος

αναρρόφησης νερού

Αποσυναρμολόγηση άξονα με τροχούς

(κατά περίπτωση)

Τοποθέτηση του στομίου αναρρόφησης

Σύνδεση με το απορρυπαντικό

υψηλής πίεσης

Αναρρόφηση νερού

Αναρρόφηση

26 EL

– 3

Εικόνα 12, βλ. διπλωμένη σελίδα

 Συνδέστε τον εύκαμπτο σωλήνα αναρ-

ρόφησης με το στόμιο αναρρόφησης.

Υπόδειξη:

Στο τέλος των οδηγιών λειτουργίας υπάρ-

χει ένα φύλλο παρελκομένων που αναφέ-

ρει τις μούφες σύνδεσης.

Εικόνα 13, βλ. διπλωμένη σελίδα

 Κρατήστε τη συσκευή από τον κεντρικό

ορθοστάτη.

 Κρατήστε τη συσκευή, έτσι ώστε ο εύ-

καμπτος σωλήνας να δείχνει προς τα

πάνω.

 Προστατεύετε τη συσκευή από τον πα-

γετό.

 Λιπαίνετε τακτικά τους τροχούς οδη-

γούς.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και ανταλλακτικά τα οποία διασφαλίζουν

την ασφαλή και απρόσκοπτη λειτουργία

της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ-

λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Φροντίδα

Ανταλλακτικά

27EL

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye yönelik uya-

rı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

FR 30, bir yüksek basınçlı temizleyici ile

bağlantılı olarak zemin ve duvar yüzeyleri-

nin temizlenmesi için uygundur.

Maksimum su basıncı 25 MPa (250 bar).

Maksimum su sıcaklığı 85 °C.

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.

Çalışmaya başlamadan önce, cihazın ku-

rallara uygun durumda olup olmadığınız

kontrol edin. Cihaz kusursuz durumda de-

ğilse, kullanılmamalıdır.

Cihaz üzerinde değişiklikler yapılmamalı-

ır.

 TEHLIKE

Rotasyon kolu nedeniyle yaralanma tehli-

kesi. Yüksek basınçlı temizleyici çalışırken

kesinlikle cihazın altından tutmayın.

Rotasyon kolu, yüksek basınçlı temizleyici

kapatıldıktan sonra kısa süre çalışmaya

devam eder. Cihazdaki çalışmalardan önce

rotasyon kolunun durmasını bekleyin.

Yüksek basınçlı tazyik doğru kullanılmadığı

zaman tehlikeli olabilir. Tazyik insanlara,

hayvanlara, elektrikli aletlere ve makinenin

kendisine doğru tutulmamalıdır.

DIKKAT

Yüksek basınçlı temizleyicinin güvenlik

uyarılarına dikkat edin.

Yüksek basınçlı temizleyicinizle arızasız bir

çalışmanın mümkün olması için, uygun

yüksek basınçlı memeler kullanmalısınız.

Not:

Kullanılan meme paketleri, ilgili yüksek ba-

sınçlı temizleyici için üretilmiştir ve ayrı ola-

rak sipariş edilmelidir.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)

 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se-

çin.

Tehlike kademeleri

Çevre koruma

Kurallara uygun kullanım

Güvenlik uyarıları

Meme paketleri

Yüksek ba-

sınçlı temiz-

leyici meme

büyüklüğü

Meme paketi Meme bü-

yüklüğü

Meme paketi

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

28 TR

– 2

Resim 2, Bkz. Diğer sayfa

 O-ringi rotasyon kolunun oluğuna yer-

leştirin.

 Memeyi oturtun.

 Memeyi, üst somunla birlikte hafifçe vi-

dalayın.

Resim 3, Bkz. Diğer sayfa

Not:

Çıkış huzmesi, rotasyon koluna paralel ola-

rak ayarlanmalıdır.

 Memenin anahtar yüzeyini (anahtar ge-

nişliği 10) rotasyon koluna paralel ola-

rak hizalayın.

 Üst somunu (anahtar genişliği 22) İngi-

liz anahtarı ile sıkın.

Resim 4, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin çelik bo-

rusunu FR 30'a bağlayın ve İngiliz

anahtarıyla (anahtar genişliği 24) sıkın.

Not:

Birlikte verilen emme ağzıyla bir süpürge

veya bir tahliye hortumu bağlanabilir.

Resim 5, Bkz. Diğer sayfa

 Manevra tekerleği tutucusunu cihazdan

sökün.

 Cıvataları cihaza yerleştirin.

Resim 6, Bkz. Diğer sayfa

 Kapağı çekin.

Resim 7, Bkz. Diğer sayfa

 Süpürme ağzını birlikte verilen cıvatalar

ve somunlarla sabitleyin.

Resim 8, Bkz. Diğer sayfa

 Açılı mafsalı cihazdan ayırın (anahtar

genişliği 27).

 El püskürtme tabancasını vidalayın ve

sıkın.

Resim 9, Bkz. Diğer sayfa

 Hortumu, hortum kelepçesiyle süpürme

ağzına sabitleyin.

Resim 10, Bkz. Diğer sayfa

 Cihazı orta mesnette tutun.

 Cihazı, hortum aşağıya bakacak şekil-

de tutun.

Resim 11, Bkz. Diğer sayfa

 Kapağı çekin.

Resim 12, Bkz. Diğer sayfa

 Süpürme hortumunu süpürme ağzına

bağlayın.

Not:

Bağlantı manşonları, bu kullanım kılavuzu-

nun sonundaki aksesuar sayfasında belirtil-

miştir.

Resim 13, Bkz. Diğer sayfa

 Cihazı orta mesnette tutun.

 Cihazı, hortum aşağıya bakacak şekil-

de tutun.

 Cihazı donmaya karşı koruyun.

 Manevra tekerleklerini düzenli olarak

yağlayın.

 Depolama sırasında fırçayı deforme et-

meyin.

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın; cihazın güvenli şekil-

de ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında

bilgi için sitemizi ziyaret edin: www.kaerc-

her.com.

Meme paketinin takılması

Zemin temizliği

Duvar temizliği

Su emmenin hazırlanması

Jant setinin sökülmesi (ihtiyaç anında)

Süpürme ağzının takılması

Yüksek basınçlı temizleyiciye

bağlantı

Su emme

Süpürme sistemi

Temizlik

Yedek parçalar

29TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

 ОПАСНОСТЬ

Указание относительно непосредст-

венно грозящей опасности, которая

приводит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к тяжелым уве-

чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную си-

туацию, которая может привести к

получению легких

травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

FR 30 приспособлен для чистки повер-

хностей полов и стен в сочетании с чи-

стящей установкой высокого давления.

Максимальное давление воды состав-

ляет 25 Mпа (250 бар).

Максимальная температура воды 85 °C.

 ОПАСНОСТЬ

Опасность получения травмы от неи-

справного устройства. Перед началом

работы проверить его надлежащее со-

стояние. Если состояние устройства

не является безупречным, использо-

вать его не разрешается.

Запрещается производить какие-либо

изменения прибора.

 ОПАСНОСТЬ

Опасность получения травмы от вра-

щающегося рычага. Запрещается

браться за нижнюю часть устройство

во время работы моечного аппарата

высокого давления.

Вращающийся рычаг после отключе-

ния моечного аппарата высокого дав-

ления еще некоторое время продолжа-

ет вращаться. Перед проведением ра-

бот

с устройством дождаться полной

остановки вращающегося рычага.

Струи под высоким напором при ненад-

лежащем пользовании могут быть

опасными. Струю нельзя направлять

на людей, животных, работающее

электрическое оборудование или на

само устройство.

ВНИМАНИЕ

Соблюдать указания по технике без-

опасности при работе с моечными ап-

паратами высокого давления.

Степень опасности

Защита окружающей среды

Использование по

назначению

Указания по технике

безопасности

30 RU

– 2

Чтобы обеспечить бесперебойную рабо-

ту Вашего моющего аппарата, нужно ис-

пользовать подходящие форсунки.

Указание:

Необходимые пакеты насадок приспосо-

блены к соответствующей чистящей

установке высокого давления и заказы-

ваются отдельно.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)

 Величина форсунки указана в завод-

ской табличке моечного аппарата

высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого

давления из следующей таблицы.

Фото 2, см. страницу суперобложки

 Вложить уплотнительное кольцо в

паз вращающегося рычага.

 Установить насадку.

 Слегка затянуть насадку накидной

гайкой.

Фото 3, см. страницу суперобложки

Указание:

Струю следует направлять параллельно

к вращающемуся рычагу.

 Поверхность насадки под ключ (ши-

рина ключа 10) расположить парал-

лельно к вращающемуся рычагу.

 Накидную гайку (ширина ключа 22)

затянуть гаечным ключом.

Фото 4, см. страницу суперобложки

 Стальную трубу чистящей установки

высокого давления подключить к FR

30 и затянуть гаечным ключом (ши-

рина ключа 24).

Указание:

С помощь отсасывающего патрубка

можно подключить пылесос или сливной

шланг.

Фото 5, см. страницу суперобложки

 Отвинтить от прибора держатель на-

правляющих роликов.

 Винты снова установить на приборе.

Фото 6, см. страницу суперобложки

 Снять крышку.

Фото 7, см. страницу суперобложки

 Закрепить всасывающий патрубок,

используя входящие в комплект вин-

ты и гайки.

Фото 8, см. страницу суперобложки

 Отсоединить от прибора угловой

шарнир (размер ключа 27).

 Навинтить и затянуть ручной писто-

лет-распылитель.

Фото 9, см. страницу суперобложки

 Закрепить шланг шланговым хому-

том на всасывающем патрубке.

Фото 10, см. страницу суперобложки

 Удерживать прибор за среднюю

стяжку.

 Держать прибор таким образом, что-

бы шланг был направлен вниз.

Пакеты насадок

Размер фор-

сунки Моеч-

ный аппа-

рат высоко-

го давления

Пакет фор-

сунок

Размер

форсунки

Пакет фор-

сунок

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Установка пакета насадок

Чистка пола

Чистка стен

Подготовка к отсасыванию воды

Демонтаж комплекта колес (при

необходимости)

Установка всасывающего патрубка

Соединение с моечным

аппаратом высокого давления

Отсасывание воды

31RU

– 3

Фото 11, см. страницу суперобложки

 Снять крышку.

Фото 12, см. страницу суперобложки

 Соединить всасывающий шланг с

всасывающим патрубком.

Указание:

Соединительные муфты указаны в спи-

ске принадлежностей в конце данного

руководства по эксплуатации.

Рис. 13, см. оборотную сторону

 Удерживать прибор за среднюю

стяжку.

 Держать прибор таким образом, что-

бы шланг был направлен вниз.

 Защищать прибор от мороза.

 Смазвайте yправляющно ролките на

кормилната предавка.

 При хранении не деформировать

щетину щетки.

Используйте оригинальные принадлеж-

ности и запчасти — только они гаранти-

руют безопасную и бесперебойную ра-

боту устройства.

Информацию о принадлежностях и за-

пчастях вы можете найти на сайте

www.kaercher.com.

Oтосос

Уход

Запасные части

32 RU

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem gondos-

kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével ár-

talmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Az FR 30 egy magasnyomású tisztítóbe-

rendezéssel együtt padló- és falfelületek

tisztítására alkalmas.

Maximális víznyomás 25 MPa (250 bar).

Maximális vízhőmérséklet 85 °C.

 VESZÉLY

Sérülésveszély meghibásodott készülék ál-

tal. Munka előtt ellenőrizze a készülék sza-

bályszerű állapotát. Ha a készülék állapota

nem kifogástalan, akkor nem szabad hasz-

nálni.

A készüléken nem szabad változtatásokat

végrehajtani.

 VESZÉLY

Sérülésveszély a rotációs kar által. Soha

ne nyúljon működő magasnyomású tisztí-

tógép esetében a készülék alá.

A rotációs kar a magasnyomású tisztítóbe-

rendezés kikapcsolása után is tovább forog

még egy rövid ideig. A készüléken való

munka előtt várja meg, amíg a rotációs kar

megáll.

Szakszerűtlen használat esetén a magas-

nyomású vízsugár veszélyes lehet. A víz-

sugarat soha ne irányítsa személyek, álla-

tok, aktív elektromos szerelvények vagy

maga a készülék felé.

FIGYELEM

Vegye figyelembe a magasnyomású tisztí-

tó biztonsági utasításait.

A nagynyomású tisztítóval történő, hiba-

mentes üzemeltetéshez megfelelő nagy-

nyomású fúvókákat kell használni.

Megjegyzés:

A szükséges fúvóka csomagok a megfelelő

magasnyomású tisztítóberendezésre van-

nak elkészítve és külön kell megrendelni

őket.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)

 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú-

vókacsomagot.

Veszély fokozatok

Környezetvédelem

Rendeltetésszerű használat

Biztonsági tanácsok

Fúvóka csomagok

33HU

– 2

2. ábra, lásd a borító oldalon

 Helyezze be az O-gyűrűt a rotációs kar

hornyába.

 Helyezze fel a fúvókát.

 A fúvókát a hollandi anyával könnyedén

csavarja be.

3. ábra, lásd a borító oldalon

Megjegyzés:

A kimenősugarat a rotációs karral párhuza-

mosan kell beállítani.

 A fúvóka kulcs-felületét (10-es kulcs

méret) a rotációs karral párhuzamosra

kell igazítani.

 A hollandi anyát (22-es kulcs méret) a

csavarkulccsal húzza meg.

4. ábra, lásd a borító oldalon

 Kapcsolja hozzá a magasnyomású tisz-

títóberendezés sugárcsövét az FR 30-

hoz és csavarkulccsal (24-es kulcs mé-

ret) húzza meg.

Megjegyzés:

A mellékelt szívócsonkkal szívókészülék

vagy elvezető tömlő csatlakoztatható.

5. ábra, lásd a borító oldalon

 Csavarja le a kormánygörgő tartót a ké-

szülékről.

 Helyezze rá ismét a csavarokat a ké-

szülékre.

6. ábra, lásd a borító oldalon

 Burkolatot lehúzni.

7. ábra, lásd a borító oldalon

 Rögzítse a szívócsonkokat a mellékelt

csavarokkal és anyákkal.

8. ábra, lásd a borító oldalon

 A sarokvasat vegye le a készülékről

(27-es kulcs méret).

 Csavarja fel és húzza meg a kézi szóró-

pisztolyt.

9. ábra, lásd a borító oldalon

 A tömlőt a tömlőbilinccsel a szívócsonk-

ra felerősíteni.

10. ábra, lásd a borító oldalon



Készüléket a középmerevítőn megtartani.

 A készüléket úgy tartsa, hogy a tömlő

lefelé mutasson.

11. ábra, lásd a borító oldalon

 Burkolatot lehúzni.

12. ábra, lásd a borító oldalon

 Csatlakoztassa a szívócsövet a szívó-

csonkkal.

Megjegyzés:

Összekötő karmantyúk a Tartozékok lap-

ján, jelen üzemeltetési útmutató végén,

vannak felsorolva.

13. ábra, lásd a borító oldalon



Készüléket a középmerevítőn megtartani.

 A készüléket úgy tartsa, hogy a tömlő

lefelé mutasson.

 A készüléket fagy ellen védje.



A kormánygörgőket rendszeresen olajozza.



A kefék a tárolásnál ne deformálódjanak.

Kizárólag eredeti tartozékokat és eredeti

pótalkatrészeket alkalmazzon, mivel ezek

szavatolják a készülék biztonságos és za-

varmentes üzemét.

A tartozékokkal és pótalkatrészekkel kap-

csolatos információkat a www.ka-

ercher.com oldalon olvashatja.

Magasnyo-

mású tisztí-

tóberende-

zés fúvóka-

nagysága

Fúvóka cso-

mag

Fúvóka-

nagyság Fú-

vóka cso-

mag

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Fúvóka csomag felszerelése

Padlótisztítás

Faltisztítás

Vízleszívás előkészítése

Szerelje le a kerék készletet (szükség

szerint)

Szívócsonk felszerelése

Kösse össze a magasnyomású

tisztítóval

Vízleszívás

Leszívás

Ápolás

Alkatrészek

34 HU

– 1

Před prvním použitím svého zaří-

zení si přečtěte tento původní ná-

vod k používání, řiďte se jím a uložte jej pro

pozdější použití nebo pro dalšího majitele.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

FR 30 je vhodný k čištění podlah a zdí ve

spojení s vysokotlakým čističem.

Maximální tlak vody 25 MPa (250 bar).

Maximální teplota vody 85 °C.

 NEBEZPEČÍ

Nebezpečí poranění v případě vadného

přístroje. Před zapo

četím prací zkontrolujte

řádný stav. Pokud stav přístroje není bez

závady, nesmí se používat.

Na přístroji neprovádějtě žádné úpravy.

 NEBEZPEČÍ

Nebezpečí úrazu otočným ramenem. Při

zapnutém vysokotlakém čističi nikdy nesa-

hejte pod přístroj.

Otočné rameno se ještě chvíli po vypnutí

vysokotlakého čističe otáčí. Před pracemi

na přístroji vyčkejte do zastavení otočného

ramene.

Vysokotlaké vodní paprsky mohou být při

neodborném používání nebezpečné. Vyso-

kotlakým vodním paprskem se nesmí mířit

na osoby, zvířata, elektrickou výstroj pod

napětím ani na zařízení samotné.

POZOR

Dbejte na bezpečnostní pokyny vysokotla-

kého čističe.

Aby byl možný bezporuchový provoz vyso-

kotlakého čističe, je nutné používat vhodné

vysokotlaké trysky.

Upozornění:

Požadované svazky trysek jsou koncipová-

ny pro odpovídající vysokotlaký čistič a

musí být objednány zvlášť.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)

 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Stupně nebezpečí

Ochrana životního prostředí

Správné používání

Bezpečnostní pokyny

Svazky trysek

Velikost

trysky vyso-

kotlaký čis-

tič

Svazek try-

sek

Velikost try-

sek v sadě

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

35CS

– 2

Obrázek 2, viz přebal

 Těsnění vložte do drážky otočného ra-

mene.

 Nasaďte trysku.

 Trysku zlehka zašroubujte převlečnou

maticí.

Obrázek 3, viz přebal

Upozornění:

Výstupní paprsek musí být namířen para-

lelně k otočnému rameni.

 Klíčovou plochu trysku (velikost klíče

10) nasměrujte paralelně k otočnému

rameni.

 Převlečnou matici (velikost klíče 22)

utáhněte šroubovým klíčem.

Obrázek 4, viz přebal

 Připojte rozprašovací trubku vysokotla-

kého čističe na FR 30 a utáhněte šrou-

bovým klíčem (velikost klíče 24).

Upozornění:

Pomocí přiloženého odsávacího hrdla je

možné připojit vysavač nebo odsávací ha-

dici.

Obrázek 5, viz přebal

 Odšroubujte ze zařízení držák vodicích

kladek.

 Znovu nasaďte šrouby na zařízení.

Obrázek 6, viz přebal

 Sejměte kryty.

Obrázek 7, viz přebal

 Upevněte sací hrdlo pomocí přilože-

ných šroubů a matic.

Obrázek 8, viz přebal

 Z přístroje sejměte křížový kloub (veli-

kost klíče 27).

 Našroubujte ruční stříkací pistoli a utáh-

něte.

Obrázek 9, viz přebal

 Upevněte hadici pomocí hadicové spo-

ny na sací hrdlo.

Obrázek 10, viz přebal

 Přidržte na střední vzpěře.

 Přístroj přidržujte tak, aby hadice smě-

řovala dolů.

Obrázek 11, viz přebal

 Sejměte kryty.

Obrázek 12, viz přebal

 Sací hadici spojte se sacím hrdlem.

Upozornění:

Spojovací objímky jsou uvedeny na sezna-

mu příslušenství na konci tohoto provozní-

ho návodu.

Obrázek 13, viz přebal

 Přidržte na střední vzpěře.

 Přístroj přidržujte tak, aby hadice smě-

řovala dolů.

 Přístroj chraňte před mrazem.

 Vodicí kladky pravidelně naolejujte.

 Štětiny při skladování nedeformujte.

Používejte pouze originální příslušenství a

originální náhradní díly, ty poskytují záruku

bezpečného a bezporuchového provozu

přístroje.

Informace o příslušenství a náhradních dí-

lech naleznete na adrese www.kaer-

cher.com.

Montáž svazku trysek

Čištění podlahy

Čištění zdi

Připravte odsávač vody

Provést montáž sady kol (V případě

potřeby)

Nasaďte sací hrdlo

Spojte s vysokotlakým čističem

Odsávač vody

Odsávání

Péče

Náhradní díly

36 CS

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih siste-

mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

FR 30 je primeren za čiščenje talnih in sten-

skih površin v povezavi z visokotlačnim či-

stilnikom.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na-

prave. Pred začetkom del napravo preveri-

te glede pravilnega stanja. Če stanje na-

prave ni brezhibno, je ne smete uporabljati.

Na napravi ne smete izvajati nikakršnih

sprememb.

 NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice.

Nikoli ne segajte pod visokotlačni čistilnik,

kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega

čistilnika kratek čas še naprej vrti. Pred de-

lom na napravi počakajte, da se vrtljiva ro-

čica ustavi.

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka se ne sme usmerjati

v osebe, živali, aktivno električno opremo

ali na samo napravo.

POZOR

Upoštevajte varnostne napotke za visoko-

tlačni čistilnik.

Za omogočanje nemotenega dela z vašim

visokotlačnim čistilcem, morate uporabiti

primerne visokotlačne šobe.

Napotek:

Potrebni paketi šobe so prilagojeni ustre-

znemu visokotlačnemu čistilniku in se mo-

rajo posebej naročiti.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)



Velikost šobe odčitajte s tipske tablice

visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Stopnje nevarnosti

Varstvo okolja

Namenska uporaba

Varnostna navodila

Paketi šobe

Velikost

šobe visoko-

tlačnega či-

stilnika

Paket šob Velikost

šobe paketa

šob

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

37SL

– 2

Slika 2, glejte stran ovitka

 Obročno tesnilo vstavite v utor vrtljive

ročice.

 Nataknite šobo.

 Šobo s prekrovno matico rahlo privijte.

Slika 3, glejte stran ovitka

Napotek:

Izstopni curek mora biti naravnan vzpore-

dno z vrtljivo ročico.

 Ključno površino šobe (zev 10) narav-

najte vzporedno z vrtljivo ročico.

 Prekrovno matico (zev 22) z vijačnim

ključem trdno pritegnite.

Slika 4, glejte stran ovitka

 Brizgalno cev visokotlačnega čistilnika

nataknite na FR 30 in jo z vijačnim klju-

čem (zev 24) trdno pritegnite.

Napotek:

S priloženim sesalnim nastavkom se lahko

priključi sesalnik ali odtočna cev.

Slika 5, glejte stran ovitka

 Z naprave odvijte držalo krmilnega ko-

lesca.

 Na napravo ponovno namestite vijake.

Slika 6, glejte stran ovitka

 Snemite pokrov.

Slika 7, glejte stran ovitka

 Sesalni nastavek pritrdite s priloženimi

vijaki in maticami.

Slika 8, glejte stran ovitka

 Kotni zglob ločite od naprave (zev 27).

 Privijte ročno brizgalno pištolo in jo pri-

tegnite.

Slika 9, glejte stran ovitka

 Gibko cev z objemko gibke cevi pritrdite

na sesalni nastavek.

Slika 10, glejte stran ovitka

 Napravo držite za srednjo prečko.

 Napravo držite tako, da gibka cev gleda

navzdol.

Slika 11, glejte stran ovitka

 Snemite pokrov.

Slika 12, glejte stran ovitka

 Gibko sesalno cev spojite s sesalnim

nastavkom.

Napotek:

Spojne objemke so navedene v specifikaci-

ji pribora na koncu tega navodila za upora-

bo.

Slika 13, glejte stran ovitka

 Napravo držite za srednjo prečko.

 Napravo držite tako, da gibka cev gleda

navzdol.

 Napravo zaščitite pred zmrzaljo.

 Krmilna kolesca redno naoljite.

 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Uporabljajte samo originalen pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na www.kaercher.com.

Montiranje paketa šobe

Čiščenje tal

Čiščenje sten

Priprava sesanja vode

Demontaža kolesne dvojice (po potrebi)

Nameščanje sesalnega nastavka

Povezava z visokotlačnim

čistilnikom

Sesanje vode

Sesanje

Nega

Nadomestni deli

38 SL

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obrażeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

FR 30 nadaje się do czyszczenia po-

wierzchni podłóg i ścian w połączeniu z wy-

sokociśnieniowym urządzeniem czyszczą-

cym.

Maksymalne ciśnienie wody 25 MPa (250 bar).

Maksymalna temperatura wody 85 °C.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez uszko-

dzone urządzenie. Przed rozpoczęciem

pracy sprawdzić, czy stan urządzenia jest

właściwy. Jeżeli stan urządzenia budzi wąt-

pliwości, nie wolno go używać.

Nie należy dokonywać żadnych modyfikacji

urządzenia.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez ramię

obrotowe. Nigdy nie wkładać rąk pod urzą-

dzenie, gdy jest włączona jest myjka wyso-

kociśnieniowa.

Ramię obrotowe obraca się jeszcze przez

moment po wyłączeniu myjki wysokociś-

nieniowej. Przed przystąpieniem do prac

odczekać, aż ramię obrotowe przestanie

się obracać.

W przypadku niewłaściwego użycia stru-

mień wody pod ciśnieniem może być nie-

bezpieczny. Nie wolno kierować strumienia

na ludzi, zwierzęta, czynny osprzęt elek-

tryczny ani na samo urządzenie.

UWAGA

Przestrzegać wskazówek bezpieczeństwa

myjki wysokociśnieniowej.

Aby zapewnić bezusterkowe działanie wy-

sokociśnieniowego urządzenia czyszczą-

cego, należy używać odpowiedniej dyszy

wysokociśnieniowej.

Wskazówka:

Niezbędne zestawy dysz są dostosowane

do odpowiedniego wysokociśnieniowego

urządzenia czyszczącego i należy je zama-

wiać osobno.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)

 Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnienio-

wej.

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

Stopnie zagrożenia

Ochrona środowiska

Użytkowanie zgodne z

przeznaczeniem

Wskazówki bezpieczeństwa

Zestawy dysz

39PL

– 2

Rys. 2, patrz strona okładki

 Pierścień uszczelniający o przekroju

okrągłym umieścić we wpuście ramie-

nia obrotowego.

 Nałożyć dyszę.



Lekko dokręcić dyszę nakrętką kołpakową.

Rys. 3, patrz strona okładki

Wskazówka:

Strumień wylotowy musi być ustawiony

równolegle do ramienia obrotowego.

 Powierzchnię kluczy dyszy (rozwartość

klucza 10) ustawić równolegle do ra-

mienia obrotowego.

 Dociągnąć nakrętkę kołpakową (roz-

wartość klucza 22) kluczem płaskim.

Rys. 4, patrz strona okładki

 Przyłączyć rurkę strumieniową wysoko-

ciśnieniowego urządzenia czyszczące-

go do FR 30 i dokręcić kluczem płaskim

(rozwartość klucza 24).

Wskazówka:

Za pomocą dołączonego króćca ssawnego moż-

na podłączyć odkurzacz lub wąż odpływowy.

Rys. 5, patrz strona okładki

 Odkręcić od urządzenia uchwyt rolek

prowadzących.

 Ponownie założyć śruby w urządzeniu.

Rys. 6, patrz strona okładki

 Założyć osłonę.

Rys. 7, patrz strona okładki

 Zamocować króciec ssawny za pomocą

dołączonych śrub i nakrętek.

Rys. 8, patrz strona okładki

 Odłączyć przegub kątowy od urządze-

nia (rozstaw klucza 27)



Nakręcić i mocno dokręcić pistolet ręczny.

Rys. 9, patrz strona okładki

 Zamocować wąż za pomocą opaski za-

ciskowej do króćca ssawnego.

Rys. 10, patrz strona okładki

 Przytrzymać urządzenie za pomocą za-

strzału środkowego.

 Urządzenie przytrzymać w taki sposób,

by wąż wskazywał ku dołowi.

Rys. 11, patrz strona okładki

 Założyć osłonę.

Rys. 12, patrz strona okładki

 Połączyć wężyk do zasysania z króć-

cem ssawnym.

Wskazówka:

Mufki łączeniowe przedstawiono na arku-

szu akcesoriów na końcu niniejszej instruk-

cji obsługi.

Rys. 13, patrz strona okładki

 Przytrzymać urządzenie za pomocą za-

strzału środkowego.

 Urządzenie przytrzymać w taki sposób,

by wąż wskazywał ku dołowi.

 Urządzenie chronić przed mrozem.

 Regularnie oliwić rolki prowadzące.

 Nie odkształacać szczotek podczas

składowania.

Stosować tylko oryginalne akcesoria i czę-

ści zamienne, które gwarantują niezawod-

ną i bezusterkową eksploatację przyrządu.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie in-

ternetowej www.kaercher.com.

Wielkość dyszy

myjki wysoko-

ciśnieniowej

Zestaw

dysz

Wielkość

dysz w ze-

stawie

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montaż zestawu dysz

Czyszczenie podłóg

Czyszczenie ścian

Przygotowanie odsysania wody

Demontaż zespołu kół (w razie potrzeby)

Zakładanie króćca ssawnego

Połączenie z myjką

wysokociśnieniową

Odsysanie wody

Odsysanie

Konserwacja

Części zamienne

40 PL

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

 PERICOL

Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care

ar putea duce la vătămări corporale uşoa-

re.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

FR 30 este conceput pentru curăţarea po-

delelor şi a pereţilor împreună cu un aparat

de curăţat sub presiune.

Presiune maximă apă 25 MPa (250 bari).

Temperatură maximă apă 85 °C.

 PERICOL

Pericol de accidentare din cauza aparatului

defect. Înainte de a începe lucrul, verificaţi

dacă

starea aparatului este corespunză-

toare. Dacă starea aparatului nu este ire-

proşabilă, el nu trebuie utilizat.

Nu efectuaţi modificări ale aparatului.

 PERICOL

Pericol de accidentare din cauza braţului

rotativ. Nu introduceţi mâna sub aparat

când aparatul de curăţat sub presiune este

în funcţiune.

Braţul rotativ se mai roteşte puţin după ce

aparatul de curăţat sub presiune este oprit.

Înainte de a efectua lucrări la aparat, aştep-

taţi până când braţul rotativ se opreşte.

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu trebuie

îndreptat spre persoane, animale, echipa-

mente electrice active sau asupra aparatu-

lui însuşi.

ATENŢIE

Ţineţi cont de instrucţiunile de siguranţă ale

curăţătorului sub presiune.

Pentru o funcţionare fără probleme a cură-

ţătorului dumneavoastră, este necesară fo-

losirea de duze de înaltă presiune cores-

punzătoare.

Indicaţie:

Pachetele de duze necesare sunt diferite în

funcţie de aparatul de curăţat sub presiune

şi trebuie comandate separat.

Figura 1, vezi coperta

1 Mărime duză (exemplu)

 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Selectaţi pachetul de duze corespunză-

tor aparatului de curăţat sub presiune.

Trepte de pericol

Protecţia mediului

înconjurător

Utilizarea corectă

Măsuri de siguranţă

Pachetele de duze

41RO

– 2

Figura 2, vezi coperta

 Introduceţi inelul O în canalul braţului

rotativ.

 Aplicaţi duza.

 Strângeţi uşor duza cu piuliţa olandeză.

Figura 3, vezi coperta

Indicaţie:

Jetul care iese din duză trebuie să fie para-

lel cu braţul rotativ.



Orientaţi partea duzei pe care se aplică

cheia (cheie de 10) paralel cu braţul rotativ.

 Strângeţi piuliţa olandeză (cheie de 22)

cu cheia.

Figura 4, vezi coperta

 Prindeţi lancea aparatului de curăţat

sub presiune de FR 30 şi strângeţi-o cu

o cheie de 24.

Indicaţie:

Cu ajutorul ştuţului de aspirare anexat pu-

teţi racorda un aspirator sau un furtun de

evacuare.

Figura 5, vezi coperta

 Deşurubaţi suporturilor rolelor de ghida-

re de pe aparat.

 Înşurubaţi la loc şuruburile pe aparat.

Figura 6, vezi coperta

 Scoateţi capacul.

Figura 7, vezi coperta

 Fixaţi ştuţul de aspirare cu şuruburile şi

piuliţele anexate.

Figura 8, vezi coperta

 Desprindeţi cotul articulat de pe aparat

(cu o cheie de 27).



Înşurubaţi pistolul de stropit şi strângeţi-l.

Figura 9, vezi coperta

 Fixaţi furtunul cu un colier de furtun la

ştuţul de aspirare.

Figura 10, vezi coperta

 Ţineţi aparatul de bara din mijloc.

 Ţineţi de aparat în aşa fel, încât furtunul

să fie orentat înspre jos.

Figura 11, vezi coperta

 Scoateţi capacul.

Figura 12, vezi coperta

 Legaţi furtunul de aspirare la ştuţul de

aspirare.

Indicaţie:

Mufele de conectare sunt descrise pe foaia

cu accesorii aflat la sfârşitul acestui manual

de operare.

Figura 13, vezi coperta

 Ţineţi aparatul de bara din mijloc.

 Ţineţi de aparat în aşa fel, încât furtunul

să fie orentat înspre jos.

 Feriţi aparatul de îngheţ.

 Gresaţi rolele de ghidare la intervale re-

gulate.

 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Utilizați doar accesorii și piese de schimb

originale; acestea oferă garanția unei

funcționări sigure și fără defecțiuni a apara-

tului.

Informații referitoare la accesorii și piese de

schimb se găsesc la adresa www.kaer-

cher.com.

Mărime duză

aparat de cu-

răţat sub

presiune

Pachet de

duze

Mărime duză

pachet de

duze

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montarea pachetului de duze

Curăţarea podelei

Curăţarea pereţilor

Pregăirea aspirării apei

Demontaţi roata (dacă este nevoie)

Montarea ştuţului de aspirare

Apoi conectaţi-l la aparatul de

curăţat sub presiune

Aspirare apă

Aspirare

Îngrijirea

Piese de schimb

42 RO

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré môže spôsobiť váž-

ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vážnemu zra-

neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu,

ktorá by mohla viesť k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu,

ktorá by mohla viesť k vecným škodám.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

FR 30 je vhodný na čistenie podláh a stien

v spojení s vysokotlakovým čistiacim prí-

strojom.

Maximálny tlak vody 25 MPa (250 bar).

Maximálna teplota vody 85 °C.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí-

strojom. Pred začatím činností prístroj

skontrolujte, či je v poriadku. Ak nie je stav

prístoja dobrý, nesmie sa používať.

Na prístroji sa nesmú vykonávať žiadne

zmeny.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia otočným rame-

nom. Počas chodu vysokotlakového čističa

nikdy nesiahajte pod prístroj.

Otočné rameno sa po vypnutí vysokotlako-

vého čistiaceho prístroja ešte krátky čas

otáča. Pred začatím prác s prístrojom po-

čkajte, kým sa otočné rameno nezastaví.

Vysokotlakový prúd môže byť pri neodbor-

nom použití nebezpečný. Prúd sa nesmie

nasmerovať na osoby, zvieratá, aktívne

elektrické zariadenia alebo na samotný prí-

stroj.

POZOR

Rešpektujte bezpečnostné pokyny k vyso-

kotlakovému čističu.

Aby bolo možné zabezpečiť bezporuchovú

prevádzku vášho vysokotlakového čističa,

musíte používať vhodné vysokotlakové

trysky.

Upozornenie:

Potrebné súpravy trysiek sú nadimenzova-

né na príslušný vysokotlakový čistiaci prí-

stroj a musia byt' objednané osobitne.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)

 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Stupne nebezpečenstva

Ochrana životného prostredia

Používanie výrobku v súlade

s jeho určením

Bezpečnostné pokyny

Súpravy trysiek

Veľkosť

dýzy vyso-

kotlakového

čističa.

Súprava try-

siek

Veľkosť

dýzy z balíka

s dýzami

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

43SK

– 2

Obrázok 2, viď nasledujúca strana

 O-krúžok vložte do drážky otočného ra-

mena.

 Nasaďte trysku.

 Trysku mierne pritiahnite pomocou ná-

strčnej matice.

Obrázok 3, viď nasledujúca strana

Upozornenie:

Vystrekujúci prúd musí byt' nastavený rov-

nobežne k otočnému ramenu.

 Plochu trysky pre kľúč(veľkosť

kľúča 10) nastavte rovnobežne s otoč-

ným ramenom.

 Nástrčnú maticu pevne dotiahnite kľú-

čom (veľkost' kľúča 22).

Obrázok 4, viď nasledujúca strana

 Prúdovú rúrku vysokotlakového čistia-

ceho prístroja pripevnite na FR 3

a pevne dotiahnite pomocou kľúča

(veľkosť kľúča 24).

Upozornenie:

Prostredníctvom dodaného odsávacieho

hrdla je možné pripojiť vysávač alebo odto-

kovú hadicu.

Obrázok 5, viď nasledujúca strana

 Odskrutkujte držiak riadiacich koliesok

od prístroja.

 Namontujte skrutky opäť na prístroj.

Obrázok 6, viď nasledujúca strana

 Odstráňte kryt.

Obrázok 7, viď nasledujúca strana

 Upevnite sacie hrdlo priloženými skrut-

kami a maticami.

Obrázok 8, viď nasledujúca strana

 Odpojte kolienkový kĺb z prístroja (šírka

kľúča 27).

 Naskrutkujte a riadne upevnite ručnú

striekaciu pištoľ.

Obrázok 9, viď nasledujúca strana

 Hadicu upevnite prostredníctvom hadi-

covej objímky na sacie hrdlo.

Obrázok 10, viď nasledujúca strana

 Prístroj držte za strednú priečku.

 Držte prístroj tak, aby hadica ukazovala

smerom dole.

Obrázok 11, viď nasledujúca strana

 Odstráňte kryt.

Obrázok 12, viď nasledujúca strana

 Spojte saciu hadicu so sacím hrdlom.

Upozornenie:

Spojovacie nátrubky sú uvedené v liste s

príslušenstvom na konci tohto návodu na

používanie.

Obrázok 13, viď nasledujúca strana

 Prístroj držte za strednú priečku.

 Držte prístroj tak, aby hadica ukazovala

smerom dole.

 Prístroj chráňte pred mrazom.

 Pravidelne olejujte riadiace kolieska.

 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože zaručujú

bezpečnú a bezporuchovú prevádzku prí-

stroja.

Informácie o príslušenstve a náhradných

dieloch nájdete na stránke www.kaer-

cher.com.

Montáž súpravy trysiek

Čistenie podlahy

Čistenie stien

Príprava odsávania vody

Demontáž súpravy kolies (podľa

potreby)

Namontujte sacie hrdlo.

Spojte s vysokotlakovým čističom

Odsávanie vody

Odsávanie

Ošetrovanie

Náhradné diely

44 SK

– 1

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

 OPASNOST

Napomena koja upućuje na neposredno

prijeteću opasnost koja za posljedicu ima

teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti teš-

ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti lak-

še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

FR 30 je namijenjen čišćenju poda i zida

uređajem pod tlakom.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog

uređaja. Prije početka radova provjerite je li

uređaj u propisnom stanju. Uređaj se ne

smije upotrebljavati ako nije u besprijekor-

nom stanju.

Na uređaju se ne smiju vršiti nikakve izmje-

ne.

 OPASNOST

Opasnost od ozljeda rotacijskim krakom.

Dok visokotlačni čistač radi nipošto nemoj-

te zahvaćati pod uređaj.

I nakon isključivanja visokotlačnog čistača,

rotacijski krak se još neko vrijeme nastavlja

vrtiti. Prije radova na uređaju pričekajte da

se rotacijski krak zaustavi.

Visokotlač

ni mlazovi mogu pri nestručnom

rukovanju biti opasni. Mlaz se ne smije

usmjeravati na osobe, životinje, aktivnu

električnu opremu ili na sam uređaj.

PAŽNJA

Imajte u vidu sigurnosne upute koje se od-

nose na rad visokotlačnog čistača.

Morate koristiti odgovarajuće visokotlačne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokotlačnog čistača.

Napomena:

Potrebni paketi mlaznica su podešeni za

odgovarajuće uređaje pod tlakom i naruču-

ju se posebno.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)

 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či-

staču.

Stupnjevi opasnosti

Zaštita okoliša

Namjensko korištenje

Sigurnosni napuci

Paket mlaznica

veličina sa-

pnica viso-

kotlačni či-

stač

komplet sa-

pnica

veličina sa-

pnica kom-

plet sapnica

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

45HR

– 2

Slika 2, vidi ovoj

 Staviti O-prsten u utor rotacione ručice.

 Staviti mlaznicu.

 Lagano zaviti maticu na mlaznicu.

Slika 3, vidi ovoj

Napomena:

Izlazni mlaz mora biti paralelan u odnosu

na rotirajuću ručicu.

 Ključnu površinu mlaznice (razmak klju-

ča 10) podesiti tako da bude paralelno

u odnosu na ručcu.

 Maticu (razmak ključa 22) zaviti i zate-

gnuti ključem.

Slika 4, vidi ovoj

 Cijev mlaznice uređaja za čišćenje pod

tlakom FR 30 priključit i pritegnuti klju-

čem (razmak ključa 24).

Napomena:

Priloženim usisnim nastavkom može se pri-

ključiti usisavač ili odvodno crijevo.

Slika 5, vidi ovoj

 Odvijte držač upravljačkih kotačića s

uređaja.

 Vratite vijke na uređaj.

Slika 6, vidi ovoj

 Skinite poklopac.

Slika 7, vidi ovoj

 Usisni nastavak pričvrstite priloženim

vijcima i maticama.

Slika 8, vidi ovoj

 Odvojite kutni zglob od uređaja (širina

ključa 27).

 Navijte i zategnite ručnu prskalicu.

Slika 9, vidi ovoj

 Crijevo pričvrstite na usisni nastavak

pomoću obujmice.

Slika 10, vidi ovoj

 Držite uređaj na središnjem poprečnom

držaču.

 Držite uređaj tako da crijevo bude okre-

nuto prema dolje.

Slika 11, vidi ovoj

 Skinite poklopac.

Slika 12, vidi ovoj

 Spojite usisno crijevo s usisnim nastav-

kom.

Napomena:

Spojni naglavci navedeni su na popisu pri-

bora na kraju ovih uputa.

Slika 13, vidi ovoj

 Držite uređaj na središnjem poprečnom

držaču.

 Držite uređaj tako da crijevo bude okre-

nuto prema dolje.

 Zaštiti uređaj od mraza.

 Redovito podmazujte upravljačke kota-

čiće.

 Paziti da se dlake pri pospremanju ne

deformiraju.

Upotrebljavajte samo originalni pribor i ori-

ginalne rezervne dijelove, oni jamče za si-

guran rad uređaja bez smetnji.

Informacije o priboru i rezervnim dijelovima

možete pronaći na www.kaercher.com.

Montiranje paketa mlaznice

Čišćenje poda

Čišcenje zida

Priprema usisavanja vode

Demontaža kompleta kotača (prema

potrebi)

Postavljanje usisnog nastavka

Spajanje s visokotlačnim čistačem

Usisavanje vode

Usisavanje

Njega

Rezervni dijelovi

46 HR

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

 OPASNOST

Napomena koja ukazuje na neposredno

preteću opasnost koja dovodi do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno

opasnu situaciju koja može dovesti do

teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno

opasnu situaciju, koja može izazvati lakše

telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Uređaj FR 30 je podesan za čišćenje

podova i zidova zajedno sa prečistačem

pod visokim pritiskom.

Maksimalni pritisak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 OPASNOST

Opasnost od povreda u slučaju

neispravnog uređaja. Pre početka radova

proverite da li je uređaj u propisnom stanju.

Uređaj ne sme da se koristi ukoliko nije u

besprekornom stanju.

Ne smeju se preduzimati nikakve promene

na uređaju.

 OPASNOST

Opasnost od povreda rotacionim krakom.

Dok visokopritisni uređaj za čišćenje radi,

nikako nemojte zahvatati pod njega.

Rotacioni krak se i nakon isključivanja

visokopritisnog uređaja za čišćenje još

neko vreme okreće. Pre radova na uređaju

sačekajte da se rotacioni krak zaustavi.

Mlazevi pod visokim pritiskom mogu pri

nestručnom rukovanju biti opasni. Mlaz ne

sme da se usmerava na ljude, životinje,

aktivnu električ

nu opremu ili na sam uređaj.

PAŽNJA

Imajte u vidu sigurnosne napomene koje se

odnose na rad visokopritisnog uređaja za

čišćenje.

Morate koristiti odgovarajuće visokopritisne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokopritisnog uređaja za

čišćenje.

Napomena:

Potrebni kompleti mlaznica usklađeni su sa

odgovarajućim visokopritisnim uređajima

za čišćenje i treba ih naručiti posebno.

Slika 1, vidi omot

1 Veličina mlaznica (primer)

 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog

uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom

uređaju za čišćenje.

Stepeni opasnosti

Zaštita životne sredine

Namensko korišćenje

Sigurnosne napomene

Paket dizni

47SR

– 2

Slika 2, vidi omot

 Ubaciti O-prsten u žleb rotacione četke.

 Metnuti odozgo brizgaljku.

 Brizgaljku lagano sa obuhvatnom

navrtkom pritegnuti.

Slika 3, vidi omot

Napomena:

Izlazni mlaz mora biti usmeren paralelno u

odnosu na rotacioni krak.

 Zubac za ključ na brizgaljki (širina

ključa 10) usmeriti paralelno u odnosu

na rotacione četke

 Obuhvatnu navrtku (širina ključa 22)

zategnuti sa ključem za navrtke.

Slika 4, vidi omot

 Priključiti metalnu cev prečistača pod

visokim prtiskom na FR 30 i sa ključem

za navrtke (širina ključa 24) čvrsto

zategnuti.

Napomena:

Pomoću priloženog usisnog nastavka može

se priključiti usisivač ili odvodno crevo.

Slika 5, vidi omot

 Odvijte držač upravljačkih točkića sa

uređaja.

 Vratite zavrtnje na uređaj.

Slika 6, vidi omot

 Skinite poklopac.

Slika 7, vidi omot

 Pričvrstite usisni nastavak priloženim

zavrtnjima i navrtkama.

Slika 8, vidi omot

 Odvojite ugaoni zglob od uređaja (širina

ključa 27).

 Navijte i zategnite ručnu prskalicu.

Slika 9, vidi omot

 Crevo pričvrstite na usisni nastavak

pomoću obujmice.

Slika 10, vidi omot

 Držite uređaj na srednjem poprečnom

držaču.

 Držite uređaj tako da crevo bude

okrenuto prema dole.

Slika 11, vidi omot

 Skinite poklopac.

Slika 12, vidi omot



Spojite usisno crevo sa usisnim nastavkom.

Napomena:

Spojni naglavci navedeni su na spisku

pribora na kraju ovog uputstva.

Slika 13, vidi omot

 Držite uređaj na srednjem poprečnom

držaču.

 Držite uređaj tako da crevo bude

okrenuto prema dole.

 Uređaj čuvati od mraza.



Redovno podmazujte upravljačke točkiće.

 Ne deformisati pri skladištenju četkice.

Koristite samo originalni pribor i originalne

rezervne delove, oni pružaju garanciju za

bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

veličina

mlaznica

visokopritis

ni uređaj za

čišćenje

komplet

mlaznica

veličina

mlaznica

komplet

mlaznica

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Montiranje brizgaljke

Podno čišćenje

Čišćenje zida

Priprema usisavanja vode

Demontaža kompleta točkova (prema

potrebi)

Postavljanje usisnog nastavka

Povezivanje s visokopritisnim

uređajem za čišćenje

Usisavanje vode

Usisavanje

Održavanje

Rezervni delovi

48 SR

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

 ОПАСНОСТ

Указание за непосредствено грозяща

опасност, която води до тежки телес-

ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до тежки

телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която може да доведе до леки на

ранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до матери-

ални щети.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат употре-

бени повторно. Поради това моля от-

странявайте старите уреди, използвайки

подходящи за целта системи за събира-

не.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

FR 30 е подходящ за почистване на по-

дови и стенни повърхности с уред за по-

чистване с високо налягане.

Максимално налягане на водата 25 MPa

(250 bar).

Максимална температура на водата 85

°C.

 ОПАСНОСТ

Опасност от нараняване поради де-

фектен уред. Преди начало на работа

проверете, дали състоянието е из-

правно. Ако състоянието на уреда

не е

отлично, той не трябва да се използ-

ва.

По уреда не трябва да се предприемат

промени.

 ОПАСНОСТ

Опасност от нараняване от рота-

ционното рамо. Никога не бъркайте

под уреда при работещ уред за почист-

ване под високо налягане.

Ротационното рамо продължава да се

върти за кратко след изключване на

уреда за почистване под високо наляга-

не. Преди работа по уреда изчакайте,

докато ротационното рамо спре.

Силните струи под налягане могат

при неправилно ползване да са опасни.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди

или към самия уред.

ВНИМАНИЕ

Спазвайте указанията за безопасност

на уреда за почистване под

високо на-

лягане.

За да бъде възможна работа без смуще-

ния с Вашия уред за почистване под ви-

соко налягане, трябва да използвате

подходящи дюзи високо налягане.

Указание:

Необходимите пакети дюзи са съгласу-

вани със съответните уреди за високо

Степени на опасност

Опазване на околната среда

Употреба по

предназначение

Указания за безопасност

Пакети дюзи

49BG

– 2

налягане и трябва да бъдат поръчани

поотделно.

Фигура 1, вижте страницата на кори-

цата.

1 Размер на дюзата (пример)

 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист-

ване под високо налягане.

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на-

лягане от следващата таблица.

Фигура 2, вижте страницата на кори-

цата.

 Да се постави кръглото уплътнение

на ротационното рамо.

 Да се постави дюзата.

 Леко да се завие дюзата с присъеди-

нителната гайка.

Фигура 3, вижте страницата на кори-

цата.

Указание:

Изходящата струя трябва да бъде насо-

чена успоредно на ротационното рамо.

 Ключовата повърхност на дюзата

(размер на ключа 10) да се насочи

паралелно към ротационното рамо.

 Присъединителната гайка (размер

на ключа 22) да се затегне с отверт-

ка.

Фигура 4, вижте страницата на кори-

цата.

 Тръбата за разпръскване на уреда за

почистване с високо налягане да се

присъедини на FR 30 и да се затегне

с отвертка (размер на ключа 24).

Указание:

С приложения аспирационен накрайник

може да бъде свързан всмукател или из-

пускателен маркуч.

Фигура 5, вижте страницата на кори-

цата.

 Развинтете носача на ролките на

кормилната предавка от уреда.

 Поставете винтовете отново на уре-

да.

Фигура 6, вижте страницата на кори-

цата.

 Изтеглете покритието.

Фигура 7, вижте страницата на кори-

цата.

 Закрепете всмукателния накрайник с

приложените болтове и гайки.

Фигура 8, вижте страницата на кори-

цата.

 Отделете ъгловия шарнир от уреда

(размер на ключа 27).

 Завинтете пистолета за ръчно пръ-

скане и го натегнете.

Фигура 9, вижте страницата на кори-

цата.

 Закрепете маркуча със скоба за мар-

кучи към всмукателния накрайник.

Размер на

дюзата

уред за по-

чистване

под високо

налягане

Пакет дюзи Размер на

дюзите в

пакета дюзи

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Монтаж на пакет от дюзи

Почистване на подове

Почистване на стени

Подготовка за изсмукване на

вода

Демонтиране на комплект колела

(при необходимост)

Поставяне на всмукателен накрайник

Свържете с уреда за почистване

под високо налягане.

Прахоулавяне за вода

50 BG

– 3

Фигура 10, вижте страницата на кори-

цата.

 Дръжте уреда за средната разпорка.

 Дръжте уреда така, че маркучът да

сочи надолу.

Фигура 11, вижте страницата на кори-

цата.

 Изтеглете покритието.

Фигура 12, вижте страницата на кори-

цата.

 Свържете смукателния маркуч с

всмукателния накрайник.

Указание:

Свързващите муфи са показани на лис-

та за аксесоари на това упътване за ра-

бота.

Фигура 13, вижте страницата на кори-

цата.

 Дръжте уреда за средната разпорка.

 Дръжте уреда така, че маркучът да

сочи надолу.

 Уреда да се пази от замръзване.

 Смазвайте редовно ролките на кор-

милната предавка.

 Четките да не се обезформят при

складиране.

Използвайте само оригинални аксесо-

ари и оригинални резервни части, по

този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Можете да намерите информация за ак-

сесоари и резервни части на

www.kaercher.com.

Изсмукване

Поддръжка

Резервни части

51BG

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri-

ge vanad seadmed seetõttu vastavate ko-

gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

FR 30 sobib põranda- ja seinapindade pu-

hastamiseks ühenduses kõrgsurvepesuri-

ga.

Maksimaalne veesurve 25 MPa (250 baa-

ri).

Maksimaalne veetemperatuur 85 °C.

 OHT

Vigastusoht defektse seadme tõttu. Enne

töö alustamist kontrollige, kas seade on

korras. Kui seadme seisund ei ole laitmatu,

ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid muu-

datusi.

 OHT

Roteeruvast haarast lähtuv vigastusoht.

Ärge kunagi sirutage kätt seadme alla, kui

kõrgsurvepesur töötab.

Roteeruv haru pöörleb pärast kõrgsurvepe-

suri väljalülitamist veel lühikest aega edasi.

Enne seadme juures töötamist oodake ära,

kuni roteeruv haru on seisma jäänud.

Kõrgsurveline veejuga võib mittesihipära-

sel kasutamisel ohtlik olla. Juga ei tohi suu-

nata inimestele, loomadele, töötavale

elektrilisele aparatuurile ega seadmele en-

dale.

TÄHELEPANU

Järgige kõrgsurvepesuri ohutusnõudeid.

Et vältida takistusi kõrgsurvepesuriga töö-

tamisel, tuleb kasutada sobivaid kõrgsurve-

otsikuid.

Märkus:

Vajalikud düüside paketid sõltuvad kõrg-

survepesurist ja tuleb eraldi tellida.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Ohuastmed

Keskkonnakaitse

Sihipärane kasutamine

Ohutusalased märkused

Düüside paketid

Kõrgsurve-

pesuri düüsi

suurus

Düüside pa-

kett

Düüside pa-

keti düüside

suurus

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

52 ET

– 2

Joonis 2, vt ümbris

 Pange O-tihend roteeruvas harus ole-

vasse soonde.

 Pange düüs peale.

 Kruvige düüs kübarmutriga kergelt kin-

ni.

Joonis 3, vt ümbris

Märkus:

Väljuv veejuga peab olema suunatud ro-

teeruva haruga paralleelselt.

 Suunake düüsi võtmepind (võti nr 10)

paralleelselt roteeruva haruga.

 Keerake kübarmutter (võti nr 22) võt-

mega kinni.

Joonis 4, vt ümbris

 Ühendage kõrgsurvepesuri joatoru FR

30 külge ja keerake võtmega (nr 24)

kinni.

Märkus:

Juuresolevaäratõmbeliitmiku abil on või-

malik ühendada imur või äravooluvoolik.

Joonis 5, vt ümbris

 Kruvige juhtrulli hoidik seadme küljest

maha.

 Pange poldid uuesti seadmel oma ko-

hale.

Joonis 6, vt ümbris

 Tõmmake kate ära.

Joonis 7, vt ümbris

 Kinnitage imituts juuresolevate poltide

ja mutritega.

Joonis 8, vt ümbris

 Lahutage seadmelt nurkliigend (võtme-

ga nr 27).

 Kruvige kohale pesupüstol ja pinguta-

ge.

Joonis 9, vt ümbris

 Kinnitage voolik voolikumansetiga imi-

tutsile.

Joonis 10, vt ümbris

 Hoidke seadet keskmisest tugivarvast.

 Hoidke seadet nii, et voolik oleks suu-

natud alla.

Joonis 11, vt ümbris

 Tõmmake kate ära.

Joonis 12, vt ümbris

 Ühendage imivoolik imitutsiga.

Märkus:

Ühendusmuhvid on ära toodud selle kasu-

tusjuhendi lõpus oleval tarvikute lehel.

Joonis 13, vt ümbris

 Hoidke seadet keskmisest tugivarvast.

 Hoidke seadet nii, et voolik oleks suu-

natud alla.

 Kaitske seadet külma eest.

 Õlitage juhtrulle regulaarsete ajavahe-

mike tagant.

 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Düüside paketi paigaldamine

Põranda puhastamine

Seina puhastamine

Veeväljavõtu ettevalmistamine

Rattakomplekti mahamonteerimine

(vajadusel)

Imitutsi paigaldamine

Ühendage kõrgsurvepesuriga.

Veeväljavõtt

Puhastamine

Hooldus

Varuosad

53ET

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām,

kuras var izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu sa-

vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

FR 30 paredzēts grīdu un sienu virsmu tīrī-

šanai kopā ar augstspiediena tīrīšanas ie-

kārtu.

Maksimālais ūdens spiediens 25 MPa (250

bar).

Maksimālā ūdens temperatūra 85 °C.

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.

Pirms darba sākuma pārbaudiet, vai ierīce

ir atbilstošā stāvoklī. Ja ierīces stāvoklis

nav nevainojams, to nedrīkst lietot.

Ierīci nedrīkst nekādā veid

ā pārveidot.

 BĪSTAMI

Risks savainoties ar rotējošo sviru. Augst-

spiediena tīrītāja darbības laikā nelieciet ro-

kas zem ierīces.

Rotējošā svira pēc augstspiediena tīrītāja

izslēgšanas vēl īsu brīdi turpina griezties.

Pirms veikt jebkādus ierīces apkopes dar-

bus, nogaidiet, kamēr rotējošā svira ir ap-

stājusies.

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Nevērsiet strūklu pret per-

sonām, dzīvniekiem, ieslēgtām elektriskām

ierīcēm vai pret pašu aparātu.

IEVĒRĪBAI

Ievērojiet augstspiediena tī

rītāja drošības

norādījumus.

Lai darbs ar jūsu augstspiediena tīrītāju no-

ritētu bez traucējumiem, jums ir jāizmanto

atbilstošās augstspiediena sprauslas.

Norādījums:

Nepieciešamās sprauslu paketes ir piemē-

rotas noteiktai augstspiediena tīrīšanas ie-

kārtai un jāpasūta atsevišķi.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)

 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta-

bulas.

Riska pakāpes

Vides aizsardzība

Lietošanas noteikumi

Drošības norādījumi

Sprauslu paketes

Augstspie-

diena tīrītāja

sprauslu iz-

mērs

Sprauslu pa-

kete

Sprauslu pa-

ketes

sprauslu iz-

mērs

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

54 LV

– 2

2. attēls, skat. vāka lapu

 Ielikt blīvgredzenu rotējošas sviras gro-

pē.

 Uzspraust sprauslu.

 Viegli piegriezt sprauslu ar uzmavuz-

griezni.

3. attēls, skat. vāka lapu

Norādījums:

Strūkla jānostāda paralēli rotējošai svirai.

 Sprauslas virsma uzgriežņu atslēgas

uzlikšanai (uzgriežņu atslēgas platums

10) jānostāda paralēli rotējošai svirai.

 Piegriezt uzmavuzgriezni (uzgriežņu at-

slēgas platums 22) ar uzgriežņu atslē-

gu.

4. attēls, skat. vāka lapu

 Pieslēgt augstspiediena tīrīšanas iekār-

tas tērauda cauruli pie FR 30 un pie-

griezt ar uzgriežņu atslēgu (uzgriežņu

atslēgas platums 24).

Norādījums:

Izmantojot pievienoto nosūkšanas uzgali,

var pieslēgt putekļusūcēju vai noplūdes

šļūteni.

5. attēls, skat. vāka lapu

 Noskrūvējiet no aparāta vadrullīšu turē-

tājus.

 Pieskrūvējiet skrūves atpakaļ pie apa-

rāta.

6. attēls, skat. vāka lapu

 Noņemiet pārsegu.

7. attēls, skat. vāka lapu

 Nostipriniet sūkšanas uzgali ar pievie-

notajām skrūvēm un uzgriežņiem.

8. attēls, skat. vāka lapu

 Atvienojiet no aparāta leņķa šarnīru (at-

slēgas izmērs 27).

 Uzskrūvējiet un pievelciet rokas smidzi-

nāšanas pistoli.

9. attēls, skat. vāka lapu

 Nostipriniet šļūteni ar šļūtenes apskavu

pie sūkšanas uzgaļa.

10. attēls, skat. vāka lapu

 Turiet aparātu aiz vidējā spraišļa.

 Turiet aparātu tā, lai šļūtene būtu pa-

vērsta uz leju.

11. attēls, skat. vāka lapu

 Noņemiet pārsegu.

12. attēls, skat. vāka lapu

 Savienojiet sūkšanas šļūteni ar sūkša-

nas uzgali.

Norādījums:

Savienojuma uzmavas ir uzskaitītas piede-

rumu lapā šīs lietošanas instrukcijas bei-

gās.

13. attēls, skat. vāka lapu

 Turiet aparātu aiz vidējā spraišļa.

 Turiet aparātu tā, lai šļūtene būtu pa-

vērsta uz leju.

 Sargāt ierīci no sala.

 Regulāri ieeļļojiet vadrullīšus.

 Glabāšanas laikā neļaut sariem defor-

mēties.

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Sprauslu paketes montāža

Grīdas tīrīšana

Sienu tīrīšana

Sagatavošanās ūdens nosūkšanai

Riteņu komplekta demontāža (pēc

vajadzības)

Sūkšanas uzgaļa pievienošana

Savienošana ar augstspiediena

tīrītāju

Ūdens nosūkšana

Nosūkšana

Kopšana

Rezerves daļas

55LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

FR 30 skirtas kartu su aukšto slėgio valymo

mašina valyti grindis ir sienas.

Didžiausias vandens slėgis 25 MPa (250

bar).

Didžiausia vandens temperatūra 85 °C.

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.

Prieš pradėdami dirbti, patikrinkite, ar prietai-

sas yra tvarkingos būklės. Jei būklė nėra ne-

priekaištinga, prietaiso negalima naudoti.

Draudžiama atlikti prietaiso pakeitimus.

 PAVOJUS

Pavojus susižeisti judančia briauna. Vei-

kiant aukšto slėgio valymo mašinai, jokiu

būdu nekiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo mašiną, dar

kurį laiką sukasi judanti briauna. Prieš prie-

taiso darbus, palaukite, kol sustos judanti

briauna.

Netinkamai naudojama aukšto slėgio srovė

kelia pavojų. Draudžiama srovę nukreipti į

asmenis, gyvūnus, veikiančią elektros įran-

gą arba patį įrenginį.

DĖMESIO

Laikykitės aukšto slėgio valymo įrenginio

saugos reikalavimų.

Norėdami, kad Jūsų aukšto slėgio valymo

įrenginys veiktų nepriekaištingai, naudokite

tinkamus aukšto slėgio antgalius.

Pastaba:

Reikalingi antgalių rinkiniai pritaikyti tam ti-

krai aukšto slėgio valymo mašinai ir turi būti

užsakyti atskirai.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)

 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų

lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki-

nį.

Rizikos lygiai

Aplinkos apsauga

Naudojimas pagal paskirtį

Saugos reikalavimai

Antgalių rinkiniai

Aukšto slė-

gio valymo

įrenginio

antgalio dy-

dis

Antgalių rin-

kinys

Antgalių rin-

kinio antga-

lio dydis

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

56 LT

– 2

2 pav. žr. viršelio puslapį.

 O formos žiedą įstatykite į judančios

briaunos angą.

 Uždėkite antgalį.

 Antgalį lengvai priveržkite kreipiamąja

veržle.

3 pav. žr. viršelio puslapį.

Pastaba:

Srovės kryptis turi būti nustatyta lygiagre-

čiai su judančios briaunos kryptimi.

 Antgalio rakto plotą (rakto dydis 10) nu-

statykite lygiagrečiai su judančia briau-

na.

 Veržlėrakčiu (22 dydžio) tvirtai užverž-

kite kreipiamąją veržlę.

4 pav. žr. viršelio puslapį.

 Aukšto slėgio valymo mašinos purškia-

mąjį antgalį prijunkite prie FR 30 ir už-

veržkite veržlėrakčiu (24 dydžio).

Pastaba:

Prie pridėto atvamzdžio galima prijungti si-

urblį arba išleidimo žarną.

5 pav. žr. viršelio puslapį.

 Nusukite nuo įrenginio kreipiamųjų ratu-

kų laikiklį.

 Vėl įsukite į įrenginį varžtus.

6 pav. žr. viršelio puslapį.

 Nutraukite uždangą.

7 pav. žr. viršelio puslapį.

 Pridėtais varžtais ir veržlėmis pritvirtin-

kite siurbimo atvamzdį.

8 pav. žr. viršelio puslapį.

 Atjunkite nuo įrenginio kampinį lankstą

(27 mm raktu).

 Užsukite ir tvirtai priveržkite rankinį

purškimo pistoletą.

9 pav. žr. viršelio puslapį.

 Žarną pavalkėliu pritvirtinkite prie siurbi-

mo atvamzdžio.

10 pav. žr. viršelio puslapį.

 Laikykite įrenginį už centrinės svirties.

 Laikykite įrenginį taip, kad žarna būtų

nukreipta žemyn.

11 pav. žr. viršelio puslapį.

 Nutraukite uždangą.

12 pav. žr. viršelio puslapį.

 Siurbimo žarną prijunkite prie siurbimo

atvamzdžio.

Pastaba:

Jungiamosios movos pateiktos priedų lape

šios naudojimo instrukcijos gale.

13 pav. žr. viršelio puslapį.

 Laikykite įrenginį už centrinės svirties.

 Laikykite įrenginį taip, kad žarna būtų

nukreipta žemyn.

 Saugokite prietaisą nuo šalčio.

 Reguliariai tepkite kreipiamuosius ratu-

kus.

 Laikydami nedeformuokite šerių.

Naudokite tik originalius priedus ir atsargi-

nes dalis, taip užtikrinsite, kad prietaisas

būtų eksploatuojamas patikimai ir be trik-

čių.

Informaciją apie priedus ir atsargines dalis

rasite čia: www.kaercher.com.

Sumontuokite antgalių rinkinį

Grindų valymas

Sienų valymas

Vandens nusiurbimo paruošimas

Ratų išmontavimas (jei reikia)

Siurbimo atvamzdžio montavimas

Prijungimas prie aukšto slėgio

valymo įrenginio

Vandens nusiurbimas

Nosūkšanas sistēma

Priežiūra

Atsarginės dalys

57LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо

можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

Матеріали упаковки піддаються пе-

реробці для повторного викори-

стання. Будь ласка, не викидайте паку-

вальні матеріали разом із домашнім

сміттям, віддайте їх для повторного ви-

користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,

утилізуйте старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

FR 30 використовується для очистки по-

верхні підлоги та стін за допомогою очи-

щувача високого тиску.

Максимальний тиск води 25 мПа (250

бар).

Максимальна температура води 85 °C.

 НЕБЕЗПЕКА

Небезпека поранення від несправного

пристрою. Перед початком роботи пе-

ревірити належний стан пристрою.

Якщо пристрій несправний, то його не

можна використовувати.

Забороняється будь-яким чином зміню-

вати прилад

 НЕБЕЗПЕКА

Небезпека поранення обертовим важе-

лем. Забороняється братися за нижню

частину пристрою при працюючому

очищувачі високого тиску.

Обертовий важіль ще деякий час обер-

тається після вимкнення очищувача.

Перед початком обслуговування при-

строю слід дочекатись, поки оберто-

вий важіль не зупиниться.

Струмінь води, що знаходиться під ви-

соким тиском, може становити

небез-

пеку при неправильному використанні.

Забороняється скеровувати струмінь

води на людей, тварин, увімкнене елек-

тричне обладнання чи на сам високона-

пірний миючий апарат.

УВАГА

Дотримуватись вказівок по техніці

безпеки при роботі з очищувачами ви-

сокого тиску.

Щоб забезпечити справну роботу Вашо-

го очищувача, Ви повинні використо-

вувати відповідні форсунки.

Вказівка:

Потрібні пакети насадок призначені для

відповідних пристроїв миття під високим

тиском і повинні замовлятися окремо.

Рівень небезпеки

Захист навколишнього

середовища

Правильне застосування

Правила безпеки

Комплекти сопел

58 UK

– 2

Фото 1, див. сторінку суперобкладин-

ки

1 Величина форсунки (приклад)

 Величина форсунки вказана в завод-

ській табличці очищувача високого

тиску.

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на-

ступної таблиці.

Фото 2, див. сторінку суперобкладин-

ки

 Вставити ущільнююче кільце в паз

ротаційного плеча.

 Встановити сопло.

 Легко закрутити сопло накидною гай-

кою.

Фото 3, див. сторінку суперобкладин-

ки

Вказівка:

Вихідний струмінь має знаходитись па-

ралельно ротаційному плечеві.

 Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно-

му плечеві.

 Закрутити накидну гайку (ключ на 20)

гайковим ключем.

Фото 4, див. сторінку суперобкладин-

ки

 Надіти трубку очищувача високого

тиску на FR 30 та закрутити гайковим

ключем (ключ на 24).

Вказівка:

За допомогою відсмоктувальних патруб-

ків, що додаються, можна підключати

всмоктувальний пристрій або шланг для

зливу.

Фото 5, див. сторінку суперобкладин-

ки

 Відгвинтити тримач напрямного ро-

лика від апарата.

 Гвинти знов встановити в апарат.

Фото 6, див. сторінку суперобкладин-

ки

 Зняти кришку.

Фото 7, див. сторінку суперобкладин-

ки

 Закріпити відсмоктувальні патрубки

за допомогою гвинтів і гайок, що до-

даються.

Фото 8, див. сторінку суперобкладин-

ки

 Від'єднати кутовий шарнір від при-

строю (розмір ключа 27).

 Нагвинтити та затягти ручний пісто-

лет-розпилювач.

Фото 9, див. сторінку суперобкладин-

ки

 Прикріпіть шланг за допомогою

шлангового затискача на всмокту-

вальний патрубок.

Фото 10, див. сторінку суперобкла-

динки

 Встановіть пристрій на перекладині.

 Утримуйте пристрій таким чином,

щоб шланг вказував вниз.

Величина

форсунки

Очищувач

високого

тиску

Пакет фор-

сунок

Величина

форсунки

Пакет фор-

сунок

27...28 2.641-457.0 2x14

29...36 2.640-482.0 2x18

37...40 2.640-401.0 2x20

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

Установка сопла

Очистка підлоги

Очистка стін

Підготування для відсмоктування

води

Демонтаж набору коліс (при

необхідності)

Встановлення відсмоктувальних

патрубків

З'єднання з очищувачем високого

тиску

Відсмоктування води

59UK

– 3

Фото 11, див. сторінку суперобкла-

динки

 Зняти кришку.

Фото 12, див. сторінку суперобкла-

динки

 З'єднати всмоктувальний шланг зі

всмоктувальним патрубком.

Вказівка:

З'єднувальні муфти наведені на листі

додаткового приладдя в кінці цього по-

сібника з експлуатації.

Мал. 13, див. зворотній бік

 Встановіть пристрій на перекладині.

 Утримуйте пристрій таким чином,

щоб шланг вказував вниз.

 Слід захищати прилад від морозу.

 Регулярно змащувати напрямні ро-

лики.

 Уникати деформації щетини під час

зберігання.

Слід використовувати лише оригінальні

комплектуючі та оригінальні запасні де-

талі, тому що саме вони гарантують без-

печну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та за-

пасних деталей міститься на сайті

www.kaercher.com.

Витяжка

Догляд

Запасні частини

60 UK

http://www.kaercher.com/dealersearch

Karcher 2.111-013.0 Flächenreiniger FR 30 Me

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.111-013.0 Questions and Answers
