Karcher 2.111-023.0 Flächenreiniger FR 50 Me User Manual

FR 50 ME

59658060 03/16

Deutsch 3

English 5

Français 7

Italiano 9

Nederlands 11

Español 13

Português 15

Dansk 17

Norsk 19

Svenska 21

Suomi 23

Ελληνικά 25

Türkçe 27

Русский 29

Magyar 32

Čeština 34

Slovenščina 36

Polski 38

Româneşte 40

Slovenčina 42

Hrvatski 44

Srpski 46

Български 48

Eesti 50

Latviešu 52

Lietuviškai 54

Українська 56

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Der FR 50 ist zum Reinigen von Boden-

und Wandflächen in Verbindung mit einem

Hochdruckreiniger geeignet.

Maximaler Wasserdruck 25 MPa (250 bar).

Maximale Wassertemperatur 85 °C.

 GEFAHR

Verletzungsgefahr durch defektes Gerät.

Vor Arbeitsbeginn Gerät auf ordnungsge-

mäßen Zustand überprüfen. Ist der Zu-

stand des Gerätes nicht einwandfrei darf es

nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vor-

genommen werden.

 GEFAHR

Verletzungsgefahr durch den Rotations-

arm. Niemals bei laufendem Hochdruckrei-

niger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Ab-

schalten des Hochdruckreinigers noch eine

kurze Zeit weiter. Vor Arbeiten am Gerät

abwarten, bis der Rotationsarm stillsteht.

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, aktive

elektrische Ausrüstung oder auf das Gerät

selbst gerichtet werden.

몇 VORSICHT

Verbrennungsgefahr bei Betrieb mit Hei-

ßem Wasser. Gerät nur am Griff und an der

Handspritzpistole halten.

ACHTUNG

Sicherheitshinweise des Hochdruckreini-

gers beachten.

Damit ein störungsfreier Betrieb mit Ihrem

Hochdruckreiniger möglich ist, müssen Sie

die passenden Hochdruckdüsen verwenden.

Hinweis:

Die benötigten Düsenpakete sind auf den ent-

sprechenden Hochdruckreiniger abgestimmt

und müssen separat bestellt werden.

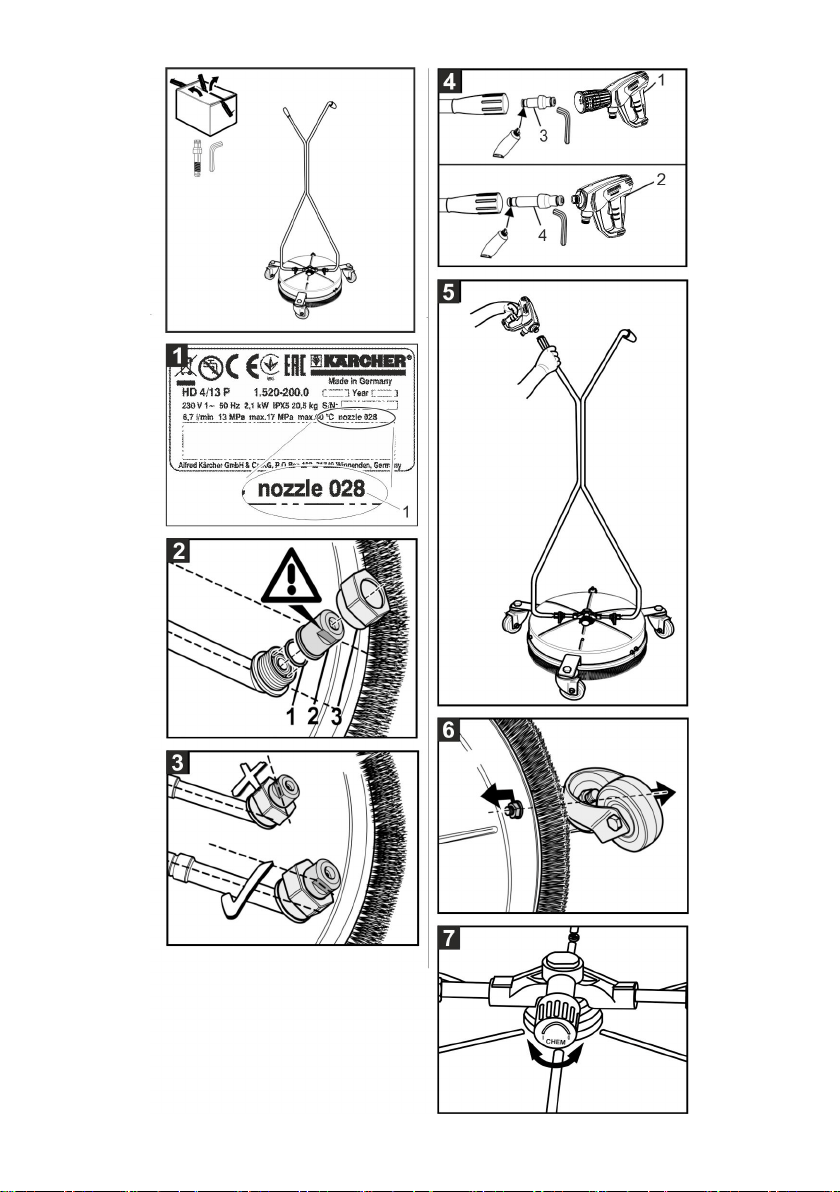

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)

 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle

auswählen.

Gefahrenstufen

Umweltschutz

Bestimmungsgemäße

Verwendung

Sicherheitshinweise

Düsenpakete

3DE

– 2

Bild 2, siehe Umschlagseite

1O-Ring

2Düse

3 Überwurfmutter

 O-Ring in Nut des Rotationsarms einle-

gen.

 Düse aufsetzen.

 Düse mit Überwurfmutter leicht fest-

schrauben.

Bild 3, siehe Umschlagseite

Hinweis:

Der Austrittsstrahl muss parallel zum Rota-

tionsarm ausgerichtet werden.

 Schlüsselfläche der Düse (Schlüssel-

weite 10) parallel zum Rotationsarm

ausrichten.

 Überwurfmutter (Schlüsselweite 22) mit

Schraubenschlüssel festziehen.

Bild 4, siehe Umschlagseite

1 Handspritzpistole mit Drehregler

2 Handspritzpistole ohne Drehregler

3 Nippel, kurz

4 Nippel, lang

Im Auslieferzustand ist der kurze Nippel zur

Verwendung an einer Handspritzpistole mit

Drehregler im Gerät eingebaut.

Zur Verwendung mit einer Handspritzpisto-

le ohne Drehregler, muss der kurze Nippel

herausgeschraubt, und durch den beilie-

genden, langen Nippel ersetzt werden.

O-Ringe des Nippels vor dem Einbau ein-

fetten.

Bild 5, siehe Umschlagseite

 Strahlrohr des Hochdruckreinigers am

FR 30 anschließen und mit Schrauben-

schlüssel (Schlüsselweite 24) festzie-

hen.

Bild 6, siehe Umschlagseite

 Lenkrollenhalter vom Gerät abschrau-

ben.

 Schrauben wieder am Gerät anbringen.

Bild 7, siehe Umschlagseite

 Ohne Reinigungsmittel arbeiten: Ventil

im Uhrzeigersinn bis zum Anschlag dre-

hen.

 Mit Reinigungsmittel arbeiten: Ventil

gegen den Uhrzeigersinn bis zum An-

schlag drehen.

Reinigungsmitteldosierung am Hoch-

druckreiniger einstellen.

 Ventil im Uhrzeigersinn bis zum An-

schlag drehen.

Reinigungsmitteldosierung am Hoch-

druckreiniger einstellen.

 Gerät vor Frost schützen.

 Lenkrollen regelmäßig ölen.

 Borsten beim Lagern nicht verformen.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Gerätes.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

Düsengröße

Hochdruck-

reiniger

Düsenpaket Düsengröße

Düsenpaket

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Düsenpaket montieren

Bodenreinigung

Radsatz demontieren (bei Bedarf)

Reinigungsmittel-Ansaugung

Bei unbeheiztem Hochdruckreiniger

Bei beheiztem Hochdruckreiniger

Pflege

Ersatzteile

4 DE

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

FR 50, in combination with a high pressure

cleaner, is suitable for cleaning floors and

walls.

Maximum water pressure 25 MPa (250

bar).

Maximum water temperature 85 °C.

 DANGER

Risk of injury due to defective device.

Check the proper condition of the device

prior to starting work. The device must not

be used if it is not in a flawless condition.

The appliance may not be modified.

 DANGER

Risk of injury due to rotation arm. Never

reach underneath the device while the

high-pressure cleaner is running.

The rotation arm continues to rotate for a

while after the high-pressure cleaner has

been switched off. Wait for the rotation arm

to stop before starting any work on the ap-

pliance.

High-pressure jets can be dangerous if im-

properly used. The jet may not be directed

at persons, animals, live electrical equip-

ment or at the appliance itself.

몇 CAUTION

Risk of burns when working with hot water.

Hold the device only by the handle and trig-

ger gun.

ATTENTION

Observe safety instructions of the high-

pressure cleaner.

You need to use the matching high pres-

sure nozzles to ensure that your high pres-

sure cleaner works properly.

Note:

The required packets of nozzles have been

adjusted to suit the corresponding high

pressure cleaners and must therefore be

ordered separately.

Figure 1, see cover page

1 Nozzle size (example)

 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from

the following table.

Hazard levels

Environmental protection

Use as intended

Safety instructions

Nozzles packet

5EN

– 2

Figure 2, see cover page

1O ring

2 Nozzle

3 Union joint

 Inser the O ring in the nut of the rotation

arm.

 Place the nozzle on it.

 Slightly fasten the nozzle with the Union

joint.

Figure 3, see cover page

Note:

The exit jet must be directed parallel to the

rotation arm.

 Adjust the wrench area of the nozzle

(width 10) so that it is parallel to the ro-

tation arm.

 Tighten the Union joint (width 22) using

a wrench.

Figure 4, see cover page

1 Trigger gun with control knob

2 Trigger gun without control knob

3 Nipple, short

4 Nipple, long

In delivery condition, the short nipple is in-

stalled on the device for use on a trigger

gun with a control knob.

For use with a trigger gun without a control

knob, the short nipple must be unscrewed

and replaced by the enclosed long nipple.

Grease the O-rings of the nipple before in-

stallation.

Figure 5, see cover page

 Connect the steel pipe of the high pres-

sure cleaner to the FR 30 and tighten it

with wrenches (width 24).

Figure 6, see cover page

 Unscrew the steering roller holder from

the device.

 Reattach the screws to the device.

Figure 7, see cover page

 Work without detergent: Turn the valve

clockwise all the way to the stop.

 Work with detergent: Turn the valve

anti-clockwise until it stops.

Adjust the detergent dose on the high

pressure cleaner.

 Turn the valve clockwise all the way to

the stop.

Adjust the detergent dose on the high

pressure cleaner.

 Protect the appliance against frost.

 Oil the steering rollers regularly.

 Do not allow bristles to deform during

storage.

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

Nozzle size

high-pres-

sure cleaner

Nozzle pack-

age

Nozzle size

nozzle pack-

age

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Assemble nozzle packet

Floor cleaning

Dismounting the wheel set (if

necessary)

Detergent intake

When high-pressure cleaner is

unheated

When high-pressure cleaner is heated

Care

Spare parts

6 EN

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison, utili-

sez des systèmes de collecte adéquats afin

d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

FR 50 convient au nettoyage de sols et de

murs en liaison avec un jet haute pression.

Pression maximale de l'eau 25 MPa (250

bars).

Température maximale de l'eau 85 °C.

 DANGER

Risque de blessures en raison d'un appa-

reil défectueux. Vérifier le bon état de l'ap-

pareil avant de commencer à travailler. Ne

pas utiliser l'appareil si son état n'est pas ir-

réprochable.

Il est interdit d'effectuer des modification

sur l'appareil.

 DANGER

Risque de blessure dû au bras rotatif. Ne

jamais mettre les mains sous l'appareil

pendant le fonctionnement du nettoyeur

haute pression.

Le bras rotatif continue de tourner un mo-

ment après la coupure du nettoyeur haute

pression. Avant de travailler sur l'appareil,

attendre que le bras rotatif soit arrêté.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet

ne doit pas être dirigé sur des personnes,

des animaux, des installations électriques

actives ni sur l'appareil lui-même.

몇 PRÉCAUTION

Risque de brûlure lors de l'utilisation avec

de l'eau chaude. Tenir l'appareil unique-

ment au niveau de la poignée et de la poi-

gnée pistolet.

ATTENTION

Respecter les consignes de sécurité du

nettoyeur haute pression.

Pour permettre un fonctionnement sans

défaut de votre nettoyeur haute pression,

utiliser les buses hautes pression appro-

priées.

Remarque :

Les packs de buses nécessaires sont défi-

nis en fonction des jets haute pression cor-

respondants et doivent être commandés

séparement.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)

 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute

pression.

Niveaux de danger

Protection de

l’environnement

Utilisation conforme

Consignes de sécurité

Packs de buses

7FR

– 2

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression

dans le tableau suivant.

Figure 2, cf. page de couverture

1 Joint torique

2Buse

3 Écrou chapeau

 Insérer le joint torique dans l'encoche

du bras rotatif

 Mettre la buse en place.

 Serrer légèrement la buse avec l'écrou

chapeau.

Figure 3, cf. page de couverture

Remarque :

Le jet sortant doit être ajusté de façon pa-

rallèle au bras de rotation.

 Ajuster le plan clé de la buse (écarte-

ment de 10) parallèlement au bras rota-

tif.

 Serrer l'écrou chapeau (écartement de

22) à l'aide de la clé.

Figure 4, cf. page de couverture

1 Poignée pistolet avec régulateur rotatif

2 Poignée pistolet sans régulateur rotatif

3 Embout, court

4 Embout, long

En état de livraison, l'appareil est monté

avec l'embout court prévu pour une utilisa-

tion sur une poignée pistolet avec régula-

teur rotatif.

Pour une utilisation avec une poignée pis-

tolet sans régulateur rotatif, l'embout court

doit être dévissé et remplacé par l'embout

long fourni.

Graisser les joints toriques de l'embout

avant de les monter.

Figure 5, cf. page de couverture

 Raccorder le jet haute pression à FR

30 et le serrer à l'aide de la clé (d'ouver-

ture de 24)

Figure 6, cf. page de couverture

 Dévisser le support des roulettes de

l'appareil.

 Remettre les vis sur l'appareil.

Figure 7, cf. page de couverture

 Travailler sans détergent : tourner la

soupape dans le sens des aiguilles

d'une montre jusqu'en butée.

 Travailler avec détergent : tourner la

soupape dans le sens inverse des ai-

guilles d'une montre jusqu'en butée.

Régler le dosage du détergent sur le

nettoyeur haute pression.

 Tourner la soupape dans le sens des

aiguilles d'une montre jusqu'en butée.

Régler le dosage du détergent sur le

nettoyeur haute pression.

 Mettre l'appareil à l'abri du gel.

 Huiler régulièrement les roues direc-

tionnelles.

 Ne pas déformer les poils lors du stoc-

kage.

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Calibre de la

buse du net-

toyeur haute

pression

Pack de

buses

Calibre de la

buse du

pack de

buses

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Monter le pack de buses

Nettoyage du sol

Démonter l'essieu (si nécessaire)

Aspiration à détergent

Nettoyeur haute pression non chauffé

Nettoyeur haute pression chauffé

Entretien

Pièces de rechange

8 FR

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

L'FR 50 è indicata per pulire pavimenti e

pareti in abbinamento ad un'idropulitrice.

Pressione massima dell'acqua 25 MPa

(250 bar).

Temperatura massima dell'acqua 85 °C.

 PERICOLO

Pericolo di lesioni causato dall'apparecchio

difettoso. Prima di iniziare i lavori controlla-

re lo stato regolare dell'apparecchio. In

caso contrario è vietato usare l'apparec-

chio.

È vietato apportare modifiche all'apparec-

chio.

 PERICOLO

Pericolo di lesioni dovuto dal braccio in ro-

tazione. Mai afferrare con le mani sotto

l'apparecchio con idropulitrice in funzione.

Il braccio rotante continua a ruotare ancora

per un breve tempo anche dopo lo spegni-

mento dell'idropulitrice. Prima di iniziare la-

vori sull'apparecchio, attendere che il brac-

cio rotante si sia fermato.

Getti ad alta pressione possono risultare

pericolosi se usati in modo non conforme a

destinazione. Il getto non va mai puntato su

persone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

몇 PRUDENZA

Pericolo di ustioni durante il funzionamento

con acqua calda. Tenere l'apparecchio solo

dall'impugnatura e dalla pistola a spruzzo.

ATTENZIONE

Osservare le avvertenze di sicurezza

dell'idropulitrice.

Affinché possa essere garantito un funziona-

mento corretto dell'idropulitrice è necessario

usare gli ugelli ad alta pressione adatti.

Indicazione:

I gruppi ugelli necessari sono realizzati per

la rispettiva idropulitrice e devono essere

ordinati separatamente.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)

 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Livelli di pericolo

Protezione dell’ambiente

Uso conforme a destinazione

Norme di sicurezza

Gruppi ugello

9IT

– 2

Fig. 2, vedi copertina

1O-Ring

2 Ugello

3 Dado a risvolto

 Inserire l'o-ring nella scanalature del

braccio di rotazione.

 Montare l'ugello.

 Avvitare leggermente l'ugello con il

dado di risvolto.

Fig. 3, vedi copertina

Indicazione:

Il getto di fuoriuscita deve essere parallelo

al braccio di rotazione.

 Allineare la superficie della chiave

dell'ugello (apertura 10) parallelamente

al braccio di rotazione.

 Serrare il dado di risvolto (apertura 22)

con la chiave per dadi.

Fig. 4, vedi copertina

1 Pistola a spruzzo con regolatore rotante

2 Pistola a spruzzo senza regolatore ro-

tante

3 Nipplo, corto

4 Nipplo, lungo

Nella fornitura il nipplo corto è installato

nell'apparecchio per l'uso con una pistola a

spruzzo con regolatore rotante.

Per l'uso con una pistola a spruzzo senza

regolatore rotante, il nipplo corto deve es-

sere svitato e sostituito con quello lungo in

dotazione.

Prima del montaggio ingrassare gli O-Ring

del nipplo.

Fig. 5, vedi copertina

 Collegare la lancia dell'idropulitrice

all'FR 30 e serrarla con i raccordi a vite

(apertura 24).

Fig. 6, vedi copertina

 Svitare il supporto rotelle pivottanti

dall'apparecchio.

 Ricollocare le viti sull'apparecchio.

Fig. 7, vedi copertina

 Lavorare senza detergente: ruotare la

valvola in senso orario fino alla battuta

di arresto.

 Lavorare con detergente: ruotare la val-

vola in senso antiorario fino alla battuta

di arresto.

Regolare il dosaggio del detergente

sull'idropulitrice.

 Ruotare la valvola in senso orario fino

alla battuta di arresto.

Regolare il dosaggio del detergente

sull'idropulitrice.

 Proteggere l'apparecchio dal gelo.

 Oliare regolarmente le rotelle pivottanti.

 Non deformare le setole durante il ma-

gazzinaggio.

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Grandezza

ugello idro-

pulitrice

Pacchetto di

ugelli

Grandezza

ugello Pac-

chetto di

ugelli

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montaggio del gruppo ugelli

Pulizia del pavimento

Smontaggio della serie di ruote (se

necessario)

Aspirazione del detergente

Per idropulitrice non riscaldata

Per idropulitrice riscaldata

Cura

Ricambi

10 IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie die tot lichte verwondingen kan lei-

den.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiële schade kan leiden.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

De FR 50 is in combinatie met een hoge-

drukreiniger geschikt voor het reinigen van

vloeren en muren.

Maximale waterdruk 25 MPa (250 bar).

Maximale watertempeatuur 85 °C.

 GEVAAR

Verwondingsgevaar door defect apparaat

Controleer het apparaat voor het werk op

een reglementaire toestand. Als het appa-

raat zich niet in een perfecte toestand be-

vindt, mag het niet gebruikt worden.

U mag geen veranderingen aan het appa-

raat aanbrengen.

 GEVAAR

Verwondingsgevaar door de roterende arm

Grijp nooit onder het apparaat als de hoge-

drukreiniger draait.

De roterende arm draait na het uitschake-

len van de hogedrukreiniger nog even ver-

der. Wacht voor werkzaamheden aan het

apparaat tot de roterende arm stilstaat.

Bij ondeskundig gebruik kunnen hogedruk-

stralen gevaarlijk zijn. De straal mag niet op

personen, dieren, actieve elektrische uit-

rusting of het apparaat zelf gericht worden.

몇 VOORZICHTIG

Verbrandingsgevaar bij gebruik met heet

water. Houd het apparaat alleen aan de

greep en het handspuitpistool vast.

LET OP

Neem de veiligheidsinstructies van de ho-

gedrukreiniger in acht.

Om een storingsvrije werking van uw hoge-

drukreiniger mogelijk te maken, moet u de

passende hogedruksproeiers gebruiken.

Instructie:

De benodigde straalpakketten zijn op de

desbetreffende hogedrukreiniger afge-

stemd en moeten apart besteld worden.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)

 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende

tabel.

Gevarenniveaus

Zorg voor het milieu

Reglementair gebruik

Veiligheidsinstructies

Straalpakketten

11NL

– 2

Afbeelding 2, zie omslagpagina

1 O-ring

2 Sproeier

3 Verbindingsmoer

 O-ring in de groef van de rotatiearm leg-

gen.

 Sproeier erop zetten.

 Sproeier met verbindingsmoer licht

vastdraaien.

Afbeelding 3, zie omslagpagina

Instructie:

De naar buiten komende straal moet paral-

lel aan de rotatiearm gericht worden.

 Sleutelvlakken van de sproeier (sleutel-

maat 10) parallel aan de rotatiearm

richten.

 Verbindingsmoer (sleutelmaat 22) met

schroefsleutel vast aandraaien.

Afbeelding 4, zie omslagpagina

1 Handspuitpistool met draairegelaar

2 Handspuitpistool zonder draairegelaar

3 Nippel, kort

4 Nippel, lang

Bij de levering is het apparaat voorzien van

een korte nippel voor gebruik met een

handspuitpistool met draairegelaar.

Bij gebruik van een handspuitpistool zon-

der draairegelaar moet de korte nippel eraf

worden geschroefd en worden vervangen

door de meegeleverde lange nippel.

O-ring van de nippel insmeren voordat

deze wordt geplaatst.

Afbeelding 5, zie omslagpagina

 Straalbuis van de hogedrukreiniger aan

de FR30 aansluiten en met schroef-

sleutel (sleutelmaat 24) vast aandraai-

en.

Afbeelding 6, zie omslagpagina

 Schroef de zwenkwielhouder van het

apparaat.

 Breng de schroeven opnieuw aan op

het apparaat.

Afbeelding 7, zie omslagpagina

 Zonder reinigingsmiddel werken: Ven-

tiel met de klok mee tot de aanslag

draaien.

 Met reinigingsmiddel werken: Ventiel

tegen de klok in tot de aanslag draaien.

Reinigingsmiddeldosering aan de ho-

gedrukreiniger instellen.

 Ventiel met de klok mee tot de aanslag

draaien.

Reinigingsmiddeldosering aan de ho-

gedrukreiniger instellen.

 Apparaat tegen vorst beschermen.

 Smeer de zwenkwielen regelmatig.

 De borstels bij opbergen niet vervor-

men.

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren dat het apparaat veilig en zonder storin-

gen functioneert.

Informatie over het toebehoren en de re-

serveonderdelen vindt u op www.kaer-

cher.com.

Sproeierfor-

maat hoge-

drukreiniger

Sproeier-

pakket

Sproeierfor-

maat sproei-

erpakket

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Straalpakket monteren

Reinigen van vloeren

Wielset demonteren (indien nodig)

Aanzuiging van reinigingsmiddel

Bij onverwarmde hogedrukreiniger

Bij verwarmde hogedrukreiniger

Zorg

Reserveonderdelen

12 NL

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede ser

peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove-

chamiento posterior. Por este motivo, en-

tregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

El FR 50 sirve para limpiar suelos y pare-

des en combinación con una limpiadora a

alta presión.

Presión máxima del agua 25 MPa (250 ba-

res).

Temperatura máxima del agua 85 ºC.

 PELIGRO

Peligro de lesiones por un aparato defec-

tuoso. Comprobar el buen estado del apa-

rato antes de comenzar a trabajar. Si el

aparato no está en perfecto estado, no

debe utilizarse.

No se debe efectuar ningún tipo de modifi-

cación en el aparato.

 PELIGRO

Peligro de lesiones causados por el brazo

giratorio. No tocar debajo debajo del apara-

to con la limpiadora a presión en funciona-

miento.

El brazo giratorio sigue girando después de

apagar la limpiadora a alta presión durante

un breve período. Antes de trabajar con el

aparato, espere a que el brazo giratorio

deje de girar.

Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija

el chorro hacia personas, animales o equi-

pamiento eléctrico activo, ni apunte con él

al propio aparato.

몇 PRECAUCIÓN

Riesgo de quemaduras durante el funcio-

namiento con agua caliente. Sujetar el apa-

rato solo la empuñadura y la pistola pulve-

rizadora.

CUIDADO

Indicaciones de seguridad de la limpiadora

a alta presión.

Para que sea posible un funcionamiento

sin averías con su limpiadora a alta presión

tiene que utilizar las boquillas a alta presión

correctas.

Indicación:

Los paquetes de boquillas necesarios es-

tán adaptados a la limpiadora a alta presión

y se tienen que pedir por separado.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora

de alta presión.

Niveles de peligro

Protección del medio

ambiente

Uso previsto

Indicaciones de seguridad

Paquetes de boquillas

13ES

– 2

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta

presión de la siguiente tabla.

Figura 2, véase contraportada

1 Junta tórica

2 boquilla

3 tuerca de racor

 Colocar la junta tórica en la ranura del

brazo giratorio.

 Colocar la boquilla.

 Atornillar ligeramente la boquilla con la

tuerca de racor.

Figura 3, véase contraportada

Indicación:

El chorro de salida tiene que estar coloca-

do de forma paralela al brazo giratorio.

 Colocar la superficie de la llave (entre-

caras 10) paralela al brazo giratorio.

 Apretar la tuerca de racor (entrecaras

22) con una llave.

Figura 4, véase contraportada

1 Pistola pulverizadora con rosca

2 Pistola pulverizadora sin rosca

3 Inyector, corto

4 Inyector, largo

En el estado en que se suministra, el inyec-

tor corto para su utilización en una pistola

pulverizadora con rosca está instalado en

el aparato.

Para la utilización de una pistola pulveriza-

dora sin rosca, debe desenroscarse el in-

yector corto y sustituirse por el inyector lar-

go incluido.

Engrasar los anillos obturadores del inyec-

tor antes de la instalación.

Figura 5, véase contraportada

 Conectar la lanza dosificadora de la

limpiadora a alta presión al FR 30 y

apretar con una llave (entrecaras 24).

Figura 6, véase contraportada

 Desatornille el soporte de la rueda de

dirección del aparato.

 Volver a colocar otra vez los tornillos en

el aparato.

Figura 7, véase contraportada

 Trabajar sin detergente: Girar hasta el

tope la válvula en el sentido de las agu-

jas del reloj.

 Trabajar con detergente: Girar hasta el

tope la válvula en el sentido contrario a

las agujas del reloj.

Ajustar la dosificación del detergente

en la limpiadora de alta presión.

 Girar hasta el tope la válvula en el sen-

tido de las agujas del reloj.

Ajustar la dosificación del detergente

en la limpiadora de alta presión.

 Proteger el aparato de las heladas.

 Lubricar regularmente las ruedas de di-

rección.

 No deformar los cepillos al guardarlos.

Utilice solamente accesorios y recambios

originales, ya que garantizan un funciona-

miento correcto y seguro del equipo.

Puede encontrar información acerca de los

accesorios y recambios en www.kaer-

cher.com.

Tamaño de

la boquilla

de la limpia-

dora de alta

presión

Paquete de

boquillas

Tamaño de

boquillas del

paquete de

boquillas

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montar el paquete de boquillas

limpieza de suelos

Desmontar el juego de ruedas (si es

necesario)

Absorción de detergente

En limpiadora de alta presión no

caliente

En limpiadora de alta presión caliente

Cuidado del aparato

Repuestos

14 ES

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

O FR 50 é adequado para a limpeza de su-

perfícies de pavimentos e paredes em con-

junto com uma lavadora de alta pressão.

Pressão máxima da água 25 MPa (250

bar).

Temperatura máxima da água 85 °C.

 PERIGO

Perigo de lesões devido a aparelho com de-

feito. Controlar o estado intacto do aparelho

antes de iniciar os trabalhos. Se o estado do

aparelho não for considerado intacto, este

não pode ser colocado em funcionamento.

Não devem ser feitas quaisquer alterações

no aparelho.

 PERIGO

Perigo de ferimentos devido ao braço rota-

tivo. Nunca colocar a mão por baixo do

aparelho com a lavadora de alta pressão

em operação.

O braço rotativo continua a trabalhar por

um curto período após a desactivação da

lavadora de alta pressão. Aguardar até que

o braço rotativo fique imobilizado, antes de

efectuar quaisquer trabalhos no aparelho.

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou con-

tra o próprio aparelho.

몇 CUIDADO

Perigo de queimaduras durante a opera-

ção com água quente. Segurar o aparelho

apenas pela pega e pela pistola pulveriza-

dora manual.

ADVERTÊNCIA

Ter atenção aos avisos de segurança da

lavadora de alta pressão.

Para que seja possível um funcionamento

sem avarias da sua máquina de alta pres-

são, tem de utilizar os bocais de alta pres-

são adequados.

Aviso:

Os pacotes de bocais necessários foram

especialmente concebidos para os respec-

tivos lavadores de pressão e devem ser en-

comendados separadamente.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)

 Consultar a dimensão do bocal na pla-

ca de características da lavadora de

alta pressão.

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão

na tabela seguinte.

Níveis do aparelho

Proteção do meio-ambiente

Utilização conforme o fim a

que se destina a máquina

Avisos de segurança

Pacotes de bocais

15PT

– 2

Figura 2, ver lado desdobrável

1O-Ring

2 Bocal

3 Porca de capa

 Colocar o O-Ring na ranhura do braço

rotativo.

 Colocar o bocal.

 Aparafusar levemente o bocal com a

porca de capa.

Figura 3, ver lado desdobrável

Aviso:

O jacto de saída deve ser orientado parale-

lamente ao braço rotativo.

 A superfície da chave do bocal (abertu-

ra da chave 10) deve ser alinhada para-

lelamente ao braço rotativo.

 Apertar a porca de capa (abertura da

chave 22) com a chave de boca.

Figura 4, ver lado desdobrável

1 Pistola pulverizadora manual com regu-

lador rotativo

2 Pistola pulverizadora manual sem regu-

lador rotativo

3 Bocal, curto

4 Bocal, longo

No estado de fornecimento, o bocal curto

está montado no aparelho para ser utiliza-

do numa pistola pulverizadora manual com

regulador rotativo.

Para a utilização com uma pistola pulveri-

zadora manual sem regulador rotativo, o

bocal curto deve ser desapertado e substi-

tuído pelo bocal longo incluído.

Antes da montagem, lubrificar os vedantes

em O do bocal.

Figura 5, ver lado desdobrável

 Conectar o tubo de jacto do lavador de

alta pressão no FR 30 e apertar com

chave de porca (abertura de chave 24).

Figura 6, ver lado desdobrável

 Desaparafusar o suporte dos rolos de

guia do aparelho.



Voltar a colocar os parafusos no aparelho.

Figura 7, ver lado desdobrável

 Trabalhar sem detergente: Rodar a vál-

vula no sentido dos ponteiros do relógio

até ao encosto.

 Trabalhar com detergente: Rodar a vál-

vula no sentido oposto ao dos ponteiros

do relógio até ao batente.

Ajustar a dosagem do detergente na la-

vadora de alta pressão.

 Rodar a válvula no sentido dos pontei-

ros do relógio até ao encosto.

Ajustar a dosagem do detergente na la-

vadora de alta pressão.



Proteger o aparelho contra congelamento.



Lubrificar regularmente os rolos de guia.

 Não deformar as cerdas durante o ar-

mazenamento.

Utilizar apenas acessórios e peças sobres-

salentes originais. Só assim poderá garan-

tir uma operação do aparelho segura e sem

avarias.

Para mais informações sobre acessórios e

peças sobressalentes, consulte www.kaer-

cher.com.

Dimensão

do bocal, la-

vadora de

alta pressão

Pacote de

bocais

Dimensão

do bocal, pa-

cote de bo-

cais

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montar pacote de bocais

Limpeza de piso

Desmontar o conjunto de rodas (se

necessário)

Aspiração do produto de limpeza

Em caso de lavadora de alta pressão

não aquecida

Em caso de lavadora de alta pressão

aquecida

Conservação

Peças sobressalentes

16 PT

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation el-

ler lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

FR 50 er velegnet til rengøring af gulvflader

og vægge i forbindelse med en højtryksren-

ser.

Maksimalt vandtryk 25 MPa (250 bar).

Maksimal vandtemperatur 85 °C.

 FARE

Fare for personskader på grund af en de-

fekt maskine. Kontroller, om maskinen er i

god orden, inden arbejdet starter. Hvis ma-

skinen ikke er i god orden, må den ikke bru-

ges.

Der må ikke foretages ændringer på maski-

nen.

 FARE

Fare for personskader på grund af rotati-

onsarmen. Grib aldrig ind under maskinen,

hvis højtryksrenseren kører.

En kort tid efter afbrydningen forsætter ro-

tationsarmen med at dreje. Vent til rotati-

onsarmen standser, inden der arbejdes på

maskinen.

Højttryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt elektrisk ud-

styr eller mod selve maskinen.

몇 FORSIGTIG

Fare for skoldning ved drift med varmt

vand. Hold kun maskinen i grebet og på

håndsprøjtepistolen.

BEMÆRK

Tag højde for højtryksrenserens sikker-

hedsanvisninger.

For at sørge for en fejlfri brug af højtryks-

renseren, skal den passende højtryksdyse

vælges.

Bemærk:

De nødvendige mundstykkepakker er af-

stemt til den tilsvarende højtryksrenser og

skal bestilles separat.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)

 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Faregrader

Miljøbeskyttelse

Bestemmelsesmæssig

anvendelse

Sikkerhedsanvisninger

Mundstykkepakker

17DA

– 2

Fig 2, se omslagsside

1O-Ring

2 Mundstykke

3 Omløbermøtrik

 Læg O-Ringen ind i rotationsarmens

not.

 Sæt mundstykket på.

 Skru mundstykket med omløbermøtrik

let fast.

Fig 3, se omslagsside

Bemærk:

Udslipstrålen skal justeres parallelt til rota-

tionsarmen.

 Indstil mundstykkets nøgleflade (nøgle-

bredde 10) parallelt til rotationsarmen.

 Skru omløbermøtrikken (nøglebredde

22) fast med skruenøglen.

Fig 4, se omslagsside

1 Håndsprøjtepistol med drejeregulator

2 Håndsprøjtepistol uden drejeregulator

3 Nippel, kort

4 Nippel, lang

I leverancetilstanden er den korte nippel

monteret på maskinen til anvendelse på en

håndsprøjtepistol med drejeregulator.

Til anvendelse med en håndsprøjtepistol

uden drejeregulator skal den korte nippel

skrues ud og erstattes af den vedlagte lan-

ge nippel.

Smør niplens o-ringe før monteringen.

Fig 5, se omslagsside

 Tilslut højtryksrenserens strålerør til FR

30 og skru det fast med skruenøglen

(nøglebredde 24).

Fig 6, se omslagsside

 Skru styrehjulsholderen af maskine.

 Sæt skruerne tilbage på maskinen.

Fig 7, se omslagsside

 Arbejde uden rensemiddel: Drej venti-

len med uret til anslaget.

 Arbejde med rensemiddel: Drej ventilen

mod uret til anslaget.

Indstil rensemiddeldoseringen på høj-

tryksrenseren.

 Drej ventilen med uret til anslaget.

Indstil rensemiddeldoseringen på høj-

tryksrenseren.

 Beskyt maskinen imod frost.

 Smør styrehjulene regelmæssigt med

olie.

 Børsterne må ikke omformes ved opbe-

varing.

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af maskinen.

Informationer om tilbehør og reservedele

findes www.kaercher.com

Mundstyk-

kets størrel-

se højtryk-

renser

Mundstyk-

kepakke

Mundstyk-

kestørrelse

mundstyk-

kepakke

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montering af mundstykkepakken

Gulvrensning

Afmonter hjulsættet (ved behov)

Indsugning af rensemiddel

Ved uopvarmet højtryksrenser

Ved opvarmet højtryksrenser

Pleje

Reservedele

18 DA

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til re-

sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

FR 50 er egnet for rengjøring av gulv og

veggflater i forbindelse med en høyttrykk-

spyler.

Maksimalt vanntrykk 25 MPa (250 bar).

Maksimal vanntemperatur 85 °C.

 FARE

Fare for skader på grunn av defekt maskin.

Før du begynner arbeidet, kontroller at

maskinen er i god stand. Dersom maski-

nen ikke er i feilfri stand skal den ikke bru-

kes.

Det er ikke tillatt å utføre endringer på mas-

kinen.

 FARE

Fare for skader fra rotasjonsarmen. Grip al-

dri inn under maskinen når høytrykksvas-

keren er i drift

Etter at maskinen er slått av vil rotasjonsar-

men fortsette å rotere en kort stund. Vent

med å arbeide med maskinen til rotasjons-

armen står stille.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller maski-

nen selv.

몇 FORSIKTIG

Fare for forbrenning ved drift med varmt

vann. Apparatet må kun holdes i håndtaket

og i håndsprøytepistolen.

OBS

Ta hensyn til sikkerhetsanvisningene som

gjelder høytrykksspyleren.

For å sikre en feilfri bruk av høytrykksvas-

keren må du bruke en passende høytrykks-

dyse.

Merknad:

De nødvendige dysepakkene er tilpasset

hver enkelt høytrykkspyler som skal tilko-

ples og må bestilles separat.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).

 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Risikotrinn

Miljøvern

Forskriftsmessig bruk

Sikkerhetsanvisninger

Dysepakker

19NO

– 2

Figur 2, se omslagssiden

1 O-ring

2 Dyse

3 Unionmutter

 O-ring legges inn i sporet på rotasjons-

armen.

 Sett på dysen.

 Skru dysen lett fast med unionmutteren.

Figur 3, se omslagssiden

Merknad:

Utgangsstrålen må rettes parallelt med ro-

tasjonsarmen.

 Rett inn dysens nøkkelflate

(nøkkelvidde10) parallelt med rota-

sjonsarmen.

 Stram unionmutteren (nøkkelvidde 22)

med skrunøkkel.

Figur 4, se omslagssiden

1 Håndsprøytepistol med knott

2 Håndsprøytepistol uten knott

3 Nippel, kort

4 Nippel, lang

Apparatet leveres montert med kort nippel

til bruk på en håndsprøytepistol med knott.

Ved bruk med en håndsprøytepistol uten

knott, må den korte nippelen skrues ut og

erstattes med den vedlagte lange nippelen.

Smør O-ringene på nippelen før montering.

Figur 5, se omslagssiden

 Strålerøret til høytrykksvaskeren kobles

til FR 30 og skrus til med skrunøkkel

(nøkkelvidde 24).

Figur 6, se omslagssiden

 Skru styrerullholderen av apparatet.

 Skru skruene på apparatet igjen.

Figur 7, se omslagssiden

 Ved arbeid uten rengjøringsmiddel:

Drei ventilen til stopp med urviseren.

 Ved arbeid med rengjøringsmiddel:

Drei ventilen mot klokken til anslag.

Innstill rengjøringsmiddeldoseringen på

høytrykksvaskeren.

 Drei ventilen til stopp med urviseren.

Innstill rengjøringsmiddeldoseringen på

høytrykksvaskeren.

 Skal ikke utsettes for frost.

 Smør styrerullene regelmessig med ol-

je.

 Ikke deformer børstene under lagring.

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av maskinen

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Dysestørrel-

se høy-

trykksvas-

ker

Dysepakke Dysestørrel-

se dysepak-

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montere dysepakke

Gulvrengjøring

Demontering av hjulsettet (ved

behov)

Rengjøringsmiddel-oppsuging.

Ved ikke oppvarmet høytrykksvasker

Ved oppvarmet høytrykksvasker

Vedlikehold

Reservedeler

20 NO

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller dö-

den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

FR 50 används för rengöring av golv- och

väggytor tillsammans med en hög-

tryckstvätt.

Maximalt vattentryck 25 MPa (250 bar)..

Maximal vattentemperatur 85 °C.

 FARA

Skaderisk på grund av defekt apparat. Kon-

trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den

inte användas.

Inga förändringar får göras på apparaten.

 FARA

Skaderisk på grund av roterande arm. Stick

aldrig in handen under arbetande hög-

tryckstvätt.

Rotationsarmen fortsätter röra sig en stund

efter att högtryckstvätten stängts av. Vänta

tills armen stannat innan arbeten utförs på

apparaten.

Högtrycksstrålar kan vara farliga vid felak-

tig användning. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva maskinen.

몇 FÖRSIKTIGHET

Risk för brännskador när hett vatten an-

vänds. Håll bara maskinen i handtaget och

i handsprutan.

OBSERVERA

Beakta säkerhetsanvisningarna till hög-

tryckstvätten.

Ska högtryckstvätten arbeta störningsfritt

måste man använda rätt högtrycksmun-

stycke.

Hänvisning:

De munstyckespaket som behövs är an-

passade för respektive högtryckstvätt och

måste beställas separat.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)

 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Risknivåer

Miljöskydd

Ändamålsenlig användning

Säkerhetsanvisningar

Munstyckespaket

21SV

– 2

Bild 2, se omslagssida

1 O-ring

2 Munstycke

3 Mantelmutter

 Lägg i O-ring i spåret på rotationsar-

men.

 Sätt på munstycke.

 Skruva fast munstycke och mantelmut-

ter lätt.

Bild 3, se omslagssida

Hänvisning:

Utkommande stråle måste riktas parallellt

med rotationsarmen.

 Rikta in munstyckets nyckelyta (nyckel-

storlek 10) parallellt med rotationsar-

men.

 Drag fast mantelmutter (nyckelstorlek

22) med skruvnyckel.

Bild 4, se omslagssida

1 Handspruta med reglage

2 Handspruta utan reglage

3 Nippel, kort

4 Nippel, lång

Vid leveransen är den korta nippeln som

används på handspruta med reglage mon-

terad i maskinen.

Det är bara om en handspruta utan reglage

används som den korta nippeln måste

skruvas ut och ersättas med den långa nip-

peln.

Smörj nippelns O-ringar innan den monte-

ras.

Bild 5, se omslagssida

 Anslut högryckstvättens stålrör till FR

30 och drag fast med skruvnycklar

(nyckelstorlek 24).

Bild 6, se omslagssida

 Skruva styrrullehållaren från apparaten.

 Skruva in skruvarna på maskinen igen.

Bild 7, se omslagssida

 Arbeta utan rengöringsmedel: Vrid ven-

tilen medurs tills det tar stopp.

 Arbeta med rengöringsmedel: Vrid ven-

tilen moturs tills det tar stopp.

Ställ in rengöringsmedelsdoseringen

på högtryckstvätten.

 Vrid ventilen medurs tills det tar stopp.

Ställ in rengöringsmedelsdoseringen

på högtryckstvätten.

 Skydda apparaten mot frost.

 Olja in styrrullarna regelbundet.

 Deformera inte borstarna vid förvaring.

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Munstycks-

storlek hög-

tryckstvätt

Munstyckes-

paket

Munstycks-

storlek Mun-

styckspaket

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montera munstyckespaket

Golvrengöring

Demontera hjulsatsen (vid behov)

Rengöringsmedeluppsugning

När ouppvärmd högtryckstvätt används

När uppvärmd högtryckstvätt används

Underhåll

Reservdelar

22 SV

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vähäisiä vam-

moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden kier-

rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

FR 50 soveltuu lattia- ja seinäpintojen puh-

distamiseen yhdessä korkeapainepesurin

kanssa.

Veden maksimi paine 25 MPa (250 bar).

Veden maksimi lämpötila 85 °C.

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa-

ran. Tarkasta laitteen asianmukainen kunto

ennen työn aloittamista. Jos laitteen kunto

ei ole moitteeton, sen käyttö ei ole sallittua.

Laitetta ei saa muuttaa.

 VAARA

Pyörintävarren aiheuttama loukkaantumis-

vaara. Älä koskaan tartu laitteen alle kor-

keapainepesurin ollessa käynnissä.

Pyörintävarsi jatkaa pyörimistä hetken ai-

kaa, kun korkeapainepesuri kytketään pois

päältä. Ennen kuin kosket laitteeseen, odo-

ta kunnes pyörintävarsi pysähtyy paikoil-

leen.

Epäasianmukaisesti käytettyinä suurpaine-

suihkut voivat olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläimiin, jännitteelli-

siin sähkövarusteisiin tai itse laitteeseen.

몇 VARO

Palovammojen vaara käytettäessä kuumal-

la vedellä. Pitele laitetta vain kahvasta ja

käsiruiskupistoolista.

HUOMIO

Noudata painepesurin turvaohjeita.

Jotta korkeapainepesurin häiriötön toiminta

olisi mahdollista, on käytettävä sopivia kor-

keapainesuuttimia.

Huomautus:

Tarvittavat suutinpakkaukset on tarkoitettu

ainoastaan vastaavaan korkeapainepesu-

riin ja ne on tilattava erikseen.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)

 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Vaarallisuusasteet

Ympäristönsuojelu

Tarkoituksenmukainen käyttö

Turvaohjeet

Suutinpakkaus

23FI

– 2

Kuva 2, katso kansilehti

1 O-rengas

2 Suutin

3 Hattumutteri

 Aseta o-rengas pyörintävarren uraan.

 Aseta suutin paikoilleen.

 Kierrä suuttimen hattumutteri kiinni ke-

vyesti.

Kuva 3, katso kansilehti

Huomautus:

Ulos tuleva suihku on suunnattava pyörin-

tävarren kanssa samansuuntaisesti.

 Suuntaa suihkun avainpinta (avaimen

koko 10) saman suuntaisesti pyörintä-

varren kanssa.

 Kiristä hattumutteri jakoavaimella tiu-

kasti kiinni (avaimen koko 22).

Kuva 4, katso kansilehti

1 Käsiruiskupistooli kiertosäätimellä

2 Käsiruiskupistooli ilman kiertosäädintä

3 Nippa, lyhyt

4 Nippa, pitkä

Toimitustilassa on laitteeseen asennettu ly-

hyt nippa kiertosäätimellä varustetussa kä-

siruiskupistoolissa käyttämistä varten.

Käytettäessä ilman kiertosäädintä olevaa

käsiruiskupistoolia täytyy lyhyt nippa kier-

tää irti ja korvata se oheisella pitkällä nipal-

la.

Nipan O-renkaat on ennen asennusta ras-

vattava.

Kuva 5, katso kansilehti

 Kiinnitä korkeapainepesurin ruiskuputki

FR 30:een ja kiristä jakoavaimella

(avaimen koko 24).

Kuva 6, katso kansilehti

 Irrota ohjausrullan pidike laitteesta.

 Kierrä ruuvit takaisin laitteeseen.

Kuva 7, katso kansilehti

 Työskentely ilman puhdistusaineita:

Kierrä venttiili myötäpäivään vastee-

seen saakka.

 Työskentely puhdistusaineiden kanssa:

Kierrä venttiili vastapäivään vastee-

seen saakka.

Säädä puhdistusaineen annostelu kor-

keapainepesurista.

 Kierrä venttiili myötäpäivään vastee-

seen saakka.

Säädä puhdistusaineen annostelu kor-

keapainepesurista.

 Suojaa laite jäätymiseltä.

 Öljyä ohjausrullat säännöllisesti.

 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Käytä vain alkuperäisiä tarvikkeita ja vara-

osia. Ne takaavat laitteen turvallisen ja häi-

riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivus-

tolla www.kaercher.com.

Painepesurin

suutinkoko

Suutinpak-

kaus

Suutinpak-

kauksen

suutinkoko

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Suutinpakkauksen asentaminen

Lattian puhdistaminen

Pyöräsarjan irrottaminen

(tarvittaessa)

Puhdistusaineen imu

Lämmittämättömällä

korkeapainepesurilla

Lämmitetyllä korkeapainepesurilla

Hoito

Varaosat

24 FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία

μπορεί να οδηγήσει σε

ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Η συσκευή FR 50 είναι κατάλληλη για τον

καθαρισμό δαπέδων και τοίχων σε συνδυ-

ασμό με συσκευή καθαρισμού υψηλής πίε-

σης.

Μέγιστη πίεση νερού 25 MPa (250 bar).

Μέγιστη θερμοκρασία νερού 85 °C.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ-

σκευή. Πριν από την έναρξη της εργασίας,

ελέγξτε εάν βρίσκεται

σε καλή κατάσταση η

συσκευή. Εάν η κατάσταση της συσκευής

δεν είναι άριστη, η συσκευή δεν πρέπει να

χρησιμοποιηθεί.

Η συσκευή δεν πρέπει να υποστεί οποιαδή-

ποτε τροποίηση.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τον βραχίονα

περιστροφής. Μη βάζετε ποτέ τα χέρια σας

κάτω από τη συσκευή όταν λειτουργεί το

σύστημα καθαρισμού

υψηλής πίεσης.

Ο βραχίονας περιστροφής εξακολουθεί να

περιστρέφεται για λίγο μετά την απενεργο-

ποίηση του καθαριστή υψηλής πίεσης. Πε-

ριμένετε να ακινητοποιηθεί εντελώς ο βρα-

χίονας περιστροφής, πριν να ξεκινήσετε

οποιαδήποτε εργασία στη συσκευή.

Οι δέσμες υψηλής πίεσης μπορεί να αποδει-

χτούν επικίνδυνες σε περίπτωση μη ενδεδειγ-

μένης χρήσης. Η δέσμη δεν πρέπει να κατευ-

θύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο

ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων κατά τη λειτουργία με

καυτό νερό. Κρατάτε τη συσκευή μόνο από

τη λαβή και από το πιστολέτο ψεκασμού.

ΠΡΟΣΟΧΗ

Λάβετε υπόψη τις υποδείξεις ασφαλείας του

καθαριστή υψηλής πίεσης.

Για να γίνει δυνατή η απρόσκοπτη λειτουρ-

γία της συσκευής καθαρισμού υψηλής πίε-

σης, θα πρέπει να χρησιμοποιήσετε το σω-

στό ακροφύσιο υψηλής πίεσης.

Υπόδειξη:

Τα απαραίτητα πακέτα ακροφυσίων έχουν

καθοριστεί για την ανάλογη συσκευή καθα-

ρισμού υψηλής πίεσης και πρέπει να πα-

ραγγελθούν ξεχωριστά.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)

 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι-

στή υψηλής πίεσης.

Επίπεδα ασφαλείας

Προστασία περιβάλλοντος

Ενδεδειγμένη χρήση

Υποδείξεις ασφαλείας

Πακέτα ακροφυσίων

25EL

– 2

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από

τον ακόλουθο πίνακα.

Εικόνα 2, βλ. διπλωμένη σελίδα

1 Στεγανωτικός δακτύλιος

2Ακροφύσιο

3Παρέμβυσμα

 Τοποθετήστε τον στεγανωτικό δακτύλιο

στην αυλάκωση του βραχίονα περι-

στροφής.

 Τοποθετήστε το ακροφύσιο.

 Σφίξτε ελαφρά το ακροφύσιο με το περι-

κόχλιο.

Εικόνα 3, βλ. διπλωμένη σελίδα

Υπόδειξη:

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί πα-

ράλληλα προς το βραχίονα περιστροφής.

 Ευθυγραμμίστε την επιφάνεια του κλει-

διού του ακροφυσίου (πλάτος κλειδιού

10) με τον βραχίονα περιστροφής.

 Σφιξτε το περικόχλιο (πλάτος κλειδιού

22) με το κλειδί.

Εικόνα 4, βλ. διπλωμένη σελίδα

1 Πιστολέτο χειρός με περιστρεφόμενο

ρυθμιστή

2 Πιστολέτο χειρός χωρίς περιστρεφόμε-

νο ρυθμιστή

3Μαστός, κοντός

4Μαστός, μακρύς

Στην κατάσταση παράδοσης στη συσκευή

έχει τοποθετηθεί ο κοντός μαστός για χρή-

ση με πιστολέτο ψεκασμού με περιστρεφό-

μενο ρυθμιστή.

Για χρήση με πιστολέτο ψεκασμού χωρίς

περιστρεφόμενο ρυθμιστή ο κοντός μαστός

πρέπει να αντικατασταθεί από τον παρεχό-

μενο μακρύ μαστό.

Πριν την τοποθέτηση λιπάνετε τα Ο-ρινγκ

του μαστού.

Εικόνα 5, βλ. διπλωμένη σελίδα

 Συνδέστε την δέσμη ψεκασμού του συ-

στήματος καθαρισμού υψηλής πίεσης

στο FR 30 και σφίξτε την με το κατάλλη-

λο κλειδί (πλάτος κλειδιού 24).

Εικόνα 6, βλ. διπλωμένη σελίδα

 Ξεβιδώστε το στήριγμα τροχού οδηγού

από τη συσκευή.



Τοποθετήστε πάλι τις βίδες στη συσκευή.

Εικόνα 7, βλ. διπλωμένη σελίδα



Για εργασία χωρίς απορρυπαντικό: Στρέψ-

τε τη βαλβίδα δεξιόστροφα μέχρι τέρμα.



Για εργασία με απορρυπαντικό: Στρέψτε

τη βαλβίδα αριστερόστροφα μέχρι τέρμα.

Ρυθμίστε τη δόση απορρυπαντικού στη

συσκευή υψηλής πίεσης.

 Στρέψτε τη βαλβίδα δεξιόστροφα μέχρι

τέρμα.

Ρυθμίστε τη δόση απορρυπαντικού στη

συσκευή υψηλής πίεσης.



Προστατεύετε τη συσκευή από τον παγετό.



Λιπαίνετε τακτικά τους τροχούς οδηγούς.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και ανταλλακτικά τα οποία διασφαλίζουν

την ασφαλή και απρόσκοπτη λειτουργία

της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ-

λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Μέγεθος ακρο-

φυσίου καθα-

ριστή υψηλής

πίεσης

Σετ ακρο-

φυσίων

Μέγεθος

ακροφυσί-

ων του σετ

ακροφυσίων

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Συναρμολόγηση πακέτου

ακροφυσίων

Καθάρισμα δαπέδων

Αποσυναρμολόγηση άξονα με

τροχούς (κατά περίπτωση)

Αναρρόφηση απορρυπαντικού

Σε μη θερμαινόμενη συσκευή υψηλής

πίεσης

Σε θερμαινόμενη συσκευή υψηλής πίεσης

Φροντίδα

Ανταλλακτικά

26 EL

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye yönelik uya-

rı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

FR 50, bir yüksek basınçlı temizleyici ile

bağlantılı olarak zemin ve duvar yüzeyleri-

nin temizlenmesi için uygundur.

Maksimum su basıncı 25 MPa (250 bar).

Maksimum su sıcaklığı 85 °C.

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.

Çalışmaya başlamadan önce, cihazın ku-

rallara uygun durumda olup olmadığınız

kontrol edin. Cihaz kusursuz durumda de-

ğilse, kullanılmamalıdır.

Cihaz üzerinde değişiklikler yapılmamalı-

dı

 TEHLIKE

Rotasyon kolu nedeniyle yaralanma tehli-

kesi. Yüksek basınçlı temizleyici çalışırken

kesinlikle cihazın altından tutmayın.

Rotasyon kolu, yüksek basınçlı temizleyici

kapatıldıktan sonra kısa süre çalışmaya

devam eder. Cihazdaki çalışmalardan önce

rotasyon kolunun durmasını bekleyin.

Yüksek basınçlı tazyik doğru kullanılmadığı

zaman tehlikeli olabilir. Tazyik insanlara,

hayvanlara, elektrikli aletlere ve makinenin

kendisine doğru tutulmamalıdır.

몇 TEDBIR

Sıcak suyla işletim sırasında yanma tehli-

kesi vardır. Cihazı yalnızca tutamağından

ve el püskürtme tabancasından tutun.

DIKKAT

Yüksek basınçlı temizleyicinin güvenlik

uyarılarına dikkat edin.

Yüksek basınçlı temizleyicinizle arızasız bir

çalışmanın mümkün olması için, uygun

yüksek basınçlı memeler kullanmalısınız.

Not:

Kullanılan meme paketleri, ilgili yüksek ba-

sınçlı temizleyici için üretilmiştir ve ayrı ola-

rak sipariş edilmelidir.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)

 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se-

çin.

Tehlike kademeleri

Çevre koruma

Kurallara uygun kullanım

Güvenlik uyarıları

Meme paketleri

27TR

– 2

Resim 2, Bkz. Diğer sayfa

1 O-ring

2Meme

3 Üst somun

 O-ringi rotasyon kolunun oluğuna yer-

leştirin.

 Memeyi oturtun.

 Memeyi, üst somunla birlikte hafifçe vi-

dalayın.

Resim 3, Bkz. Diğer sayfa

Not:

Çıkış huzmesi, rotasyon koluna paralel ola-

rak ayarlanmalıdır.

 Memenin anahtar yüzeyini (anahtar ge-

nişliği 10) rotasyon koluna paralel ola-

rak hizalayın.

 Üst somunu (anahtar genişliği 22) İngi-

liz anahtarı ile sıkın.

Resim 4, Bkz. Diğer sayfa

1 Ayar düğmeli el püskürtme tabancası

2 Ayar düğmesiz el püskürtme tabancası

3 Nipel, kısa

4 Nipel, uzun

Teslimat durumunda kısa nipel, ayar düğ-

meli bir el püskürtme tabancasında kullanıl-

mak üzere cihaza yerleştirilmiştir.

Ayar düğmesiz bir el püskürtme tabancası-

nın kullanımı için kısa nipelin dışarıya doğ-

ru çevrilmesi ve teslimat kapsamındaki

uzun nipel ile değiştirilmelidir.

Nipelin O-ringlerini yağlayın.

Resim 5, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin çelik bo-

rusunu FR 30'a bağlayın ve İngiliz

anahtarıyla (anahtar genişliği 24) sıkın.

Resim 6, Bkz. Diğer sayfa

 Manevra tekerleği tutucusunu cihazdan

sökün.

 Cıvataları cihaza takın.

Resim 7, Bkz. Diğer sayfa

 Temizleme maddesi olmadan çalışma:

Valfi saat yönünde dayanağa kadar

döndürün.

 Temizleme maddesi ile çalışma: Valfi

saat yönünün tersine doğru son konu-

ma kadar döndürün.

Temizlik maddesi dozajını yüksek ba-

sınç temizleyicisinde ayarlayın.

 Valfi saat yönünde dayanağa kadar

döndürün.

Temizlik maddesi dozajını yüksek ba-

sınç temizleyicisinde ayarlayın.

 Cihazı donmaya karşı koruyun.

 Manevra tekerleklerini düzenli olarak

yağlayın.

 Depolama sırasında fırçayı deforme et-

meyin.

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın; cihazın güvenli şekil-

de ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında

bilgi için sitemizi ziyaret edin: www.kaerc-

her.com.

Yüksek ba-

sınçlı temiz-

leyici meme

büyüklüğü

Meme paketi Meme bü-

yüklüğü

Meme paketi

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Meme paketinin takılması

Zemin temizliği

Jant setinin sökülmesi (ihtiyaç

anında)

Temizlik maddesi emişi

Isıtılmamış yüksek basınç

temizleyicisinde

Isıtılmış yüksek basınç temizleyicisinde

Temizlik

Yedek parçalar

28 TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

 ОПАСНОСТЬ

Указание относительно непосредст-

венно грозящей опасности, которая

приводит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к тяжелым уве-

чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную си-

туацию, которая может привести к

получению легких

травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

FR 50 предназначен для чистки повер-

хностей полов и стен в сочетании с мою-

щим аппаратом высокого давления.

Максимальное давление воды состав-

ляет 25 Mпа (250 бар).

Максимальная температура воды 85 °C.

 ОПАСНОСТЬ

Опасность получения травмы от неи-

справного устройства. Перед началом

работы проверить его надлежащее со-

стояние. Если состояние устройства

не является безупречным, использо-

вать его

не разрешается.

Запрещается производить какие-либо

изменения прибора.

 ОПАСНОСТЬ

Опасность получения травмы от вра-

щающегося рычага. Запрещается

браться за нижнюю часть устройство

во время работы моечного аппарата

высокого давления.

Вращающийся рычаг после отключе-

ния моечного аппарата высокого дав-

ления еще некоторое время продолжа-

ет вращаться. Перед проведением ра-

бот с

устройством дождаться полной

остановки вращающегося рычага.

Струи под высоким напором при ненад-

лежащем пользовании могут быть

опасными. Струю нельзя направлять

на людей, животных, работающее

электрическое оборудование или на

само устройство.

몇 ОСТОРОЖНО

Опасность ожога при работе с горячей

водой. Держать прибор только за ручку

и ручной пистолет-распылитель.

ВНИМАНИЕ

Соблюдать указания по

технике без-

опасности при работе с моечными ап-

паратами высокого давления.

Степень опасности

Защита окружающей среды

Использование по

назначению

Указания по технике

безопасности

29RU

– 2

Чтобы обеспечить бесперебойную рабо-

ту Вашего моющего аппарата, нужно ис-

пользовать подходящие форсунки.

Указание:

Необходимые пакеты насадок приспосо-

блены к соответствующей чистящей

установке высокого давления и заказы-

ваются отдельно.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)

 Величина форсунки указана в завод-

ской табличке моечного аппарата

высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого

давления из следующей таблицы.

Фото 2, см. страницу суперобложки

1 Уплотнительное кольцо

2 Насадка

3 Накидная гайка

 Вложить уплотнительное кольцо в

паз вращающегося рычага.

 Установить насадку.

 Слегка затянуть насадку накидной

гайкой.

Фото 3, см. страницу суперобложки

Указание:

Струю следует направлять параллельно

к вращающемуся рычагу.

 Поверхность насадки под ключ (ши-

рина ключа 10) расположить парал-

лельно к вращающемуся рычагу.

 Накидную гайку (ширина ключа 22)

затянуть гаечным ключом.

Фото 4, см. страницу суперобложки

1 Ручной пистолет-распылитель с по-

воротным регулятором

2 Ручной пистолет-распылитель без

поворотного регулятора

3 Ниппель, короткий

4 Ниппель, длинный

В состоянии при поставке в прибор

встроен короткий ниппель для использо-

вания на ручном пистолете-распылите-

ле с поворотным регулятором.

Для использования с пистолетом без по-

воротного регулятора короткий ниппель

необходимо выкрутить и заменить длин-

ным ниппелем, входящим в комплект по-

ставки.

Перед установкой смазать уплотнитель-

ные кольца круглого сечения ниппеля.

Фото 5, см. страницу суперобложки

 Стальную трубу чистящей установки

высокого давления подключить к FR

30 и затянуть гаечным ключом (ши-

рина ключа 24).

Фото 6, см. страницу суперобложки

 Отвинтить от прибора держатель на-

правляющих роликов.

 Винты снова установить на приборе.

Фото 7, см. страницу суперобложки

 Работа без моющего средства: по-

вернуть вентиль по часовой стрелке

до упора.

Пакеты насадок

Размер

форсунки

Моечный

аппарат вы-

сокого дав-

ления

Пакет фор-

сунок

Размер

форсунки

Пакет фор-

сунок

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Установка пакета насадок

Чистка пола

Демонтаж комплекта колес (при

необходимости)

Подача моющего средства

В моющем аппарате высокого

давления без нагрева

30 RU

– 3

 Работа с моющим средством: Повер-

нуть вентиль против часовой стрелки

до упора.

Настроить дозировку моющего сред-

ства на моющем аппарате высокого

давления.

 Повернуть вентиль по часовой

стрелке до упора.

Настроить дозировку моющего сред-

ства на моющем аппарате высокого

давления.

 Защищать прибор от мороза.

 Смазвайте yправляющно ролките на

кормилната предавка.

 При хранении не деформировать

щетину щетки.

Используйте оригинальные принадлеж-

ности и запчасти — только они гаранти-

руют безопасную и бесперебойную ра-

боту устройства.

Информацию о принадлежностях и за-

пчастях вы можете найти на сайте

www.kaercher.com.

В моющем аппарате высокого

давления с нагревом

Уход

Запасные части

31RU

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem gondos-

kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével ár-

talmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Az FR 50 egy magasnyomású tisztítóbe-

rendezéssel együtt padló- és falfelületek

tisztítására alkalmas.

Maximális víznyomás 25 MPa (250 bar).

Maximális vízhőmérséklet 85 °C.

 VESZÉLY

Sérülésveszély meghibásodott készülék által.

Munka előtt ellenőrizze a készülék szabály-

szerű állapotát. Ha a készülék állapota nem

kifogástalan, akkor nem szabad használni.

A készüléken nem szabad változtatásokat

végrehajtani.

 VESZÉLY

Sérülésveszély a rotációs kar által. Soha

ne nyúljon működő magasnyomású tisztí-

tógép esetében a készülék alá.

A rotációs kar a magasnyomású tisztítóbe-

rendezés kikapcsolása után is tovább forog

még egy rövid ideig. A készüléken való mun-

ka előtt várja meg, amíg a rotációs kar megáll.

Szakszerűtlen használat esetén a magas-

nyomású vízsugár veszélyes lehet. A víz-

sugarat soha ne irányítsa személyek, álla-

tok, aktív elektromos szerelvények vagy

maga a készülék felé.

몇 VIGYÁZAT

Forró vízzel való üzemeltetés esetén égési

sérülések veszélye. A készüléket csak a fo-

gantyúnál és a kézi szórópisztolynál fogva

tartsa.

FIGYELEM

Vegye figyelembe a magasnyomású tisztí-

tó biztonsági utasításait.

A nagynyomású tisztítóval történő, hiba-

mentes üzemeltetéshez megfelelő nagy-

nyomású fúvókákat kell használni.

Megjegyzés:

A szükséges fúvóka csomagok a megfelelő

magasnyomású tisztítóberendezésre van-

nak elkészítve és külön kell megrendelni

őket.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)

 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú-

vókacsomagot.

Veszély fokozatok

Környezetvédelem

Rendeltetésszerű használat

Biztonsági tanácsok

Fúvóka csomagok

32 HU

– 2

2. ábra, lásd a borító oldalon

1O-gyűrű

2Fúvóka

3 Hollandi anya

 Helyezze be az O-gyűrűt a rotációs kar

hornyába.

 Helyezze fel a fúvókát.

 A fúvókát a hollandi anyával könnyedén

csavarja be.

3. ábra, lásd a borító oldalon

Megjegyzés:

A kimenősugarat a rotációs karral párhuza-

mosan kell beállítani.

 A fúvóka kulcs-felületét (10-es kulcs

méret) a rotációs karral párhuzamosra

kell igazítani.

 A hollandi anyát (22-es kulcs méret) a

csavarkulccsal húzza meg.

4. ábra, lásd a borító oldalon

1 Kézi szórópisztoly forgatható szabályo-

zóval

2 Kézi szórópisztoly forgatható szabályo-

zó nélkül

3 Gomb, rövid

4 Gomb, hosszú

Szállítási állapotban a rövid gomb van be-

építve a készülékbe a forgatható szabályo-

zóval rendelkező kézi szórópisztollyal való

alkalmazáshoz.

A forgatható szabályozó nélküli kézi szóró-

pisztollyal való alkalmazáshoz a rövid gom-

bot ki kell csavarni, és a mellékelt hosszú

gombot kell helyette beszerelni.

Beszerelés előtt zsírozza be a gomb O-

gyűrűit.

5. ábra, lásd a borító oldalon

 Kapcsolja hozzá a magasnyomású tisz-

títóberendezés sugárcsövét az FR 30-

hoz és csavarkulccsal (24-es kulcs mé-

ret) húzza meg.

6. ábra, lásd a borító oldalon

 Csavarja le a kormánygörgő tartót a ké-

szülékről.

 Helyezze rá ismét a csavarokat a ké-

szülékre.

7. ábra, lásd a borító oldalon

 Tisztítószer nélküli munkavégzés: For-

gassa a szelepet ütközésig az óramuta-

tó járásával egyező irányba.

 Tisztítószerrel való munkavégzés: For-

gassa a szelepet ütközésig az óramuta-

tó járásával ellentétes irányba.

Állítsa be a tisztítószer adagolását a

nagynyomású tisztítógépen.

 Forgassa a szelepet ütközésig az óra-

mutató járásával egyező irányba.

Állítsa be a tisztítószer adagolását a

nagynyomású tisztítógépen.

 A készüléket fagy ellen védje.

 A kormánygörgőket rendszeresen ola-

jozza.



A kefék a tárolásnál ne deformálódjanak.

Kizárólag eredeti tartozékokat és eredeti

pótalkatrészeket alkalmazzon, mivel ezek

szavatolják a készülék biztonságos és za-

varmentes üzemét.

A tartozékokkal és pótalkatrészekkel kap-

csolatos információkat a www.ka-

ercher.com oldalon olvashatja.

Magasnyo-

mású tisztí-

tóberende-

zés fúvóka-

nagysága

Fúvóka cso-

mag

Fúvóka-

nagyság Fú-

vóka cso-

mag

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Fúvóka csomag felszerelése

Padlótisztítás

Szerelje le a kerék készletet

(szükség szerint)

Tisztítószer-felszívás

Nem fűtött nagynyomású tisztítógép

esetében

Fűtött nagynyomású tisztítógép esetében

Ápolás

Alkatrészek

33HU

– 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

FR 50 je vhodný k čištění ploch podlah a

stěn ve spojení s vysokotlakým čističem.

Maximální tlak vody 25 MPa (250 bar).

Maximální teplota vody 85 °C.

 NEBEZPEČÍ

Nebezpečí poranění v případ

ě vadného

přístroje. Před započetím prací zkontrolujte

řádný stav. Pokud stav přístroje není bez

závady, nesmí se používat.

Na přístroji neprovádějtě žádné úpravy.

 NEBEZPEČÍ

Nebezpečí úrazu otočným ramenem. Při

zapnutém vysokotlakém čističi nikdy nesa-

hejte pod přístroj.

Otočné rameno se ještě chvíli po vypnutí

vysokotlakého čističe otáčí. Před pracemi

na přístroji vyčkejte do zastavení otočného

ramene.

Vysokotlaké vodní paprsky mohou být při

neodborném používání nebezpečné. Vyso-

kotlakým vodním paprskem se nesmí mířit

na osoby, zvířata, elektrickou výstroj pod

napětím ani na zařízení samotné.

몇 UPOZORNĚNÍ

Nebezpečí popálení při provozu s horkou

vodou. Přístroj držte pouze za rukojeť a za

ruční stříkací pistoli.

POZOR

Dbejte na bezpečnostní pokyny vysokotla-

kého

čističe.

Aby byl možný bezporuchový provoz vyso-

kotlakého čističe, je nutné používat vhodné

vysokotlaké trysky.

Upozornění:

Požadované svazky trysek jsou koncipová-

ny pro odpovídající vysokotlaký čistič a

musí být objednány zvlášť.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)

 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Stupně nebezpečí

Ochrana životního prostředí

Správné používání

Bezpečnostní pokyny

Svazky trysek

34 CS

– 2

Obrázek 2, viz přebal

1 Těsnění

2 Tryska

3 Převlečná matice

 Těsnění vložte do drážky otočného ra-

mene.

 Nasaďte trysku.

 Trysku zlehka zašroubujte převlečnou

maticí.

Obrázek 3, viz přebal

Upozornění:

Výstupní paprsek musí být namířen para-

lelně k otočnému rameni.

 Klíčovou plochu trysku (velikost klíče

10) nasměrujte paralelně k otočnému

rameni.

 Převlečnou matici (velikost klíče 22)

utáhněte šroubovým klíčem.

Obrázek 4, viz přebal

1 Ruční stříkací pistole s otočným regulá-

torem

2 Ruční stříkací pistole bez otočného re-

gulátoru

3 Vsuvka, krátká

4 Vsuvka, dlouhá

Ve stavu při dodání je krátká vsuvka na-

montována v přístroji pro použití na ruční

stříkací pistoli s otočným regulátorem.

Při použití s ruční stříkací pistolí bez otoč-

ného regulátoru se musí krátká vsuvka vy-

šroubovat a nahradit přiloženou dlouhou

vsuvkou.

Před montáží namažte O-kroužky vsuvky

tukem.

Obrázek 5, viz přebal

 Připojte rozprašovací trubku vysokotla-

kého čističe na FR 30 a utáhněte šrou-

bovým klíčem (velikost klíče 24).

Obrázek 6, viz přebal

 Odšroubujte ze zařízení držák vodicích

kladek.

 Znovu zašroubujte šrouby do přístroje.

Obrázek 7, viz přebal

 Práce bez čisticího prostředku: Otáčej-

te ventilem ve směru pohybu hodino-

vých ručiček až na doraz.

 Práce s čisticím prostředkem: Otáčejte

ventilem proti směru hodinových ruči-

ček až na doraz.

Na vysokotlakém čističi nastavte dáv-

kování čisticího prostředku.

 Otáčejte ventilem ve směru pohybu ho-

dinových ručiček až na doraz.

Na vysokotlakém čističi nastavte dáv-

kování čisticího prostředku.

 Přístroj chraňte před mrazem.

 Vodicí kladky pravidelně naolejujte.

 Štětiny při skladování nedeformujte.

Používejte pouze originální příslušenství a

originální náhradní díly, ty poskytují záruku

bezpečného a bezporuchového provozu

přístroje.

Informace o příslušenství a náhradních dí-

lech naleznete na adrese www.kaer-

cher.com.

Velikost

trysky vyso-

kotlaký čis-

tič

Svazek try-

sek

Velikost try-

sek v sadě

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montáž svazku trysek

Čištění podlahy

Provést montáž sady kol (V případě

potřeby)

Nasávání čisticího prostředku

U nevyhřívaného vysokotlakého čističe

U vyhřívaného vysokotlakého čističe

Péče

Náhradní díly

35CS

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih siste-

mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

FR 50 je primeren za čiščenje talnih in sten-

skih površin v povezavi z visokotlačnim či-

stilnikom.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na-

prave. Pred začetkom del napravo preveri-

te glede pravilnega stanja. Če stanje na-

prave ni brezhibno, je ne smete uporabljati.

Na napravi ne smete izvajati nikakršnih

sprememb.

 NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice.

Nikoli ne segajte pod visokotlačni čistilnik,

kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega

čistilnika kratek čas še naprej vrti. Pred de-

lom na napravi počakajte, da se vrtljiva ro-

čica ustavi.

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka se ne sme usmerjati

v osebe, živali, aktivno električno opremo

ali na samo napravo.

몇 PREVIDNOST

Nevarnost opeklin pri obratovanju z vročo

vodo. Napravo držite samo za ročaj in za

ročno brizgalno pištolo.

POZOR

Upoštevajte varnostne napotke za visoko-

tlačni čistilnik.

Za omogočanje nemotenega dela z vašim

visokotlačnim čistilcem, morate uporabiti

primerne visokotlačne šobe.

Napotek:

Potrebni paketi šobe so prilagojeni ustre-

znemu visokotlačnemu čistilniku in se mo-

rajo posebej naročiti.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)

 Velikost šobe odčitajte s tipske tablice

visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Stopnje nevarnosti

Varstvo okolja

Namenska uporaba

Varnostna navodila

Paketi šobe

36 SL

– 2

Slika 2, glejte stran ovitka

1 Obročno tesnilo

2 Šoba

3 Prekrovna matica

 Obročno tesnilo vstavite v utor vrtljive

ročice.

 Nataknite šobo.

 Šobo s prekrovno matico rahlo privijte.

Slika 3, glejte stran ovitka

Napotek:

Izstopni curek mora biti naravnan vzpore-

dno z vrtljivo ročico.

 Ključno površino šobe (zev 10) narav-

najte vzporedno z vrtljivo ročico.

 Prekrovno matico (zev 22) z vijačnim

ključem trdno pritegnite.

Slika 4, glejte stran ovitka

1 Ročna brizgalna pištola z vrtljivim regu-

latorjem

2 Ročna brizgalna pištola brez vrtljivega

regulatorja

3 Mazalka, kratka

4 Mazalka, dolga

V dobavnem stanju je v napravi vgrajena

kratka mazalka za uporabo na ročni bri-

zgalni pištoli z vrtljivim regulatorjem.

Za uporabo z ročno brizgalno pištolo brez

vrtljivega regulatorja, je treba odviti kratko

mazalko in jo nadomestiti s priloženo dolgo

mazalko.

O-obroč mazalke je treba pred vgradnjo na-

mastiti.

Slika 5, glejte stran ovitka

 Brizgalno cev visokotlačnega čistilnika

nataknite na FR 30 in jo z vijačnim klju-

čem (zev 24) trdno pritegnite.

Slika 6, glejte stran ovitka

 Z naprave odvijte držalo krmilnega ko-

lesca.

 Na napravo ponovno namestite vijake.

Slika 7, glejte stran ovitka

 Delo brez čistila: Ventil obrnite do kon-

ca v smeri urinega kazalca.

 Delo z čistilom: Ventil zavrtite v naspro-

tni smeri urinega kazalca do konca.

Doziranje čistila nastavite na visoko-

tlačnem čistilniku.

 Ventil obrnite do konca v smeri urinega

kazalca.

Doziranje čistila nastavite na visoko-

tlačnem čistilniku.

 Napravo zaščitite pred zmrzaljo.

 Krmilna kolesca redno naoljite.

 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Uporabljajte samo originalen pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na www.kaercher.com.

Velikost

šobe visoko-

tlačnega či-

stilnika

Paket šob Velikost

šobe paketa

šob

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montiranje paketa šobe

Čiščenje tal

Demontaža kolesne dvojice (po

potrebi)

Sesanje čistila

Pri nesegretem visokotlačnem

čistilniku

Pri segretem visokotlačnem čistilniku

Nega

Nadomestni deli

37SL

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obrażeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

FR 50 nadaje się do czyszczenia po-

wierzchni podłóg i ścian przy użyciu myjki

wysokociśnieniowej.

Maksymalne ciśnienie wody 25 MPa (250 bar).

Maksymalna temperatura wody 85 °C.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez uszko-

dzone urządzenie. Przed rozpoczęciem

pracy sprawdzić, czy stan urządzenia jest

właściwy. Jeżeli stan urządzenia budzi wąt-

pliwości, nie wolno go używać.

Nie należy dokonywać żadnych modyfikacji

urządzenia.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez ramię

obrotowe. Nigdy nie wkładać rąk pod urzą-

dzenie, gdy jest włączona jest myjka wyso-

kociśnieniowa.

Ramię obrotowe obraca się jeszcze przez

moment po wyłączeniu myjki wysokociś-

nieniowej. Przed przystąpieniem do prac

odczekać, aż ramię obrotowe przestanie

się obracać.

W przypadku niewłaściwego użycia stru-

mień wody pod ciśnieniem może być nie-

bezpieczny. Nie wolno kierować strumienia

na ludzi, zwierzęta, czynny osprzęt elek-

tryczny ani na samo urządzenie.

몇 OSTROŻNIE

Niebezpieczeństwo poparzenia podczas

pracy z gorącą wodą. Urządzenie trzymać

tylko za rękojeść przy ręcznym pistolecie

natryskowym.

UWAGA

Przestrzegać wskazówek bezpieczeństwa

myjki wysokociśnieniowej.

Aby zapewnić bezusterkowe działanie wy-

sokociśnieniowego urządzenia czyszczą-

cego, należy używać odpowiedniej dyszy

wysokociśnieniowej.

Wskazówka:

Niezbędne zestawy dysz są dostosowane

do odpowiedniego wysokociśnieniowego

urządzenia czyszczącego i należy je zama-

wiać osobno.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)



Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnieniowej.

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

Stopnie zagrożenia

Ochrona środowiska

Użytkowanie zgodne z

przeznaczeniem

Wskazówki bezpieczeństwa

Zestawy dysz

38 PL

– 2

Rys. 2, patrz strona okładki

1 Pierścień uszczelniający o przekroju

okrągłym

2 Dysza

3 Nakrętka kołpakowa

 Pierścień uszczelniający o przekroju

okrągłym umieścić we wpuście ramie-

nia obrotowego.

 Nałożyć dyszę.

 Lekko dokręcić dyszę nakrętką kołpa-

kową.

Rys. 3, patrz strona okładki

Wskazówka:

Strumień wylotowy musi być ustawiony

równolegle do ramienia obrotowego.

 Powierzchnię kluczy dyszy (rozwartość

klucza 10) ustawić równolegle do ra-

mienia obrotowego.

 Dociągnąć nakrętkę kołpakową (roz-

wartość klucza 22) kluczem płaskim.

Rys. 4, patrz strona okładki

1 Ręczny pistolet natryskowy z pokrętłem

2 Ręczny pistolet natryskowy bez pokrętła

3 Złączka, krótka

4 Złączka, długa

W stanie oryginalnym krótka złączka do

stosowania z ręcznym pistoletem natrysko-

wym z pokrętłem jest wbudowana w urzą-

dzenie.

Aby stosować urządzenie z ręcznym pisto-

letem natryskowym bez pokrętła, należy

wykręcić krótką złączkę i zastąpić ją dołą-

czoną długą złączką.

Przed wmontowaniem natłuścić o-ringi złączki.

Rys. 5, patrz strona okładki

 Przyłączyć rurkę strumieniową wysoko-

ciśnieniowego urządzenia czyszczące-

go do FR 30 i dokręcić kluczem płaskim

(rozwartość klucza 24).

Rys. 6, patrz strona okładki

 Odkręcić od urządzenia uchwyt rolek

prowadzących.

 Ponownie założyć śruby w urządzeniu.

Rys. 7, patrz strona okładki

 Praca bez środka czyszczącego: Prze-

kręcić zawór do oporu zgodnie z ru-

chem wskazówek zegara.

 Praca z środkiem czyszczącym: Prze-

kręcić zawór do oporu w kierunku prze-

ciwnym do ruchu wskazówek zegara.

Ustawić dozowanie środka czyszczą-

cego w myjce wysokociśnieniowej.

 Przekręcić zawór do oporu zgodnie z

ruchem wskazówek zegara.

Ustawić dozowanie środka czyszczą-

cego w myjce wysokociśnieniowej.

 Urządzenie chronić przed mrozem.

 Regularnie oliwić rolki prowadzące.

 Nie odkształacać szczotek podczas

składowania.

Stosować tylko oryginalne akcesoria i czę-

ści zamienne, które gwarantują niezawod-

ną i bezusterkową eksploatację przyrządu.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie in-

ternetowej www.kaercher.com.

Wielkość dy-

szy myjki

wysokociś-

nieniowej

Zestaw dysz Wielkość

dysz w ze-

stawie

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montaż zestawu dysz

Czyszczenie podłóg

Demontaż zespołu kół (w razie

potrzeby)

Odsysanie środka czyszczącego

Przy myjce wysokociśnieniowej bez

podgrzewania

Przy myjce wysokociśnieniowej z

podgrzewaniem

Konserwacja

Części zamienne

39PL

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

 PERICOL

Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar

putea duce la vătămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

FR 50 este conceput pentru curăţarea po-

delelor şi a pereţilor, împreună cu un aparat

de curăţat sub presiune.

Presiune maximă apă 25 MPa (250 bari).

Temperatură maximă apă 85 °C.

 PERICOL

Pericol de accidentare din cauza aparatului

defect. Înainte de a începe lucrul, verificaţi

dacă starea aparatului este corespunză-

toare. Dacă starea aparatului nu este ire-

proşabilă, el nu trebuie utilizat.

Nu efectuaţi modificări ale aparatului.

 PERICOL

Pericol de accidentare din cauza braţului

rotativ. Nu introduceţi mâna sub aparat

când aparatul de curăţat sub presiune este

în funcţiune.

Braţul rotativ se mai roteşte puţin după ce

aparatul de curăţat sub presiune este oprit.

Înainte de a efectua lucrări la aparat, aştep-

taţi până când braţul rotativ se opreşte.

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu trebuie

îndreptat spre persoane, animale, echipa-

mente electrice active sau asupra aparatu-

lui însuşi.

몇 PRECAUŢIE

Pericol de arsuri în timpul lucrului cu apă

fierbinte. Ţineţi aparatul doar de mâner şi

de pistolul manual de stropit.

ATENŢIE

Ţineţi cont de instrucţiunile de siguranţă ale

curăţătorului sub presiune.

Pentru o funcţionare fără probleme a cură-

ţătorului dumneavoastră, este necesară fo-

losirea de duze de înaltă presiune cores-

punzătoare.

Indicaţie:

Pachetele de duze necesare sunt diferite în

funcţie de aparatul de curăţat sub presiune

şi trebuie comandate separat.

Figura 1, vezi coperta

1 Mărime duză (exemplu)

 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Selectaţi pachetul de duze corespunză-

tor aparatului de curăţat sub presiune.

Trepte de pericol

Protecţia mediului

înconjurător

Utilizarea corectă

Măsuri de siguranţă

Pachetele de duze

40 RO

– 2

Figura 2, vezi coperta

1Inel O

2Duză

3 Piuliţă olandeză

 Introduceţi inelul O în canalul braţului

rotativ.

 Aplicaţi duza.

 Strângeţi uşor duza cu piuliţa olandeză.

Figura 3, vezi coperta

Indicaţie:

Jetul care iese din duză trebuie să fie para-

lel cu braţul rotativ.

 Orientaţi partea duzei pe care se aplică

cheia (cheie de 10) paralel cu braţul ro-

tativ.

 Strângeţi piuliţa olandeză (cheie de 22)

cu cheia.

Figura 4, vezi coperta

1 Pistol manual de stropit cu regulator ro-

tativ

2 Pistol manual de stropit fără regulator

rotativ

3 Niplu, scurt

4 Niplu, lung

În starea de livrare, niplul scurt, care se uti-

lizează la un pistol manual de stropit cu re-

gulator rotativ, este montat în aparat.

Pentru utilizarea la un pistol manual de

stropit fără regulator rotativ, niplul scurt tre-

buie deşurubat şi înlocuit cu niplul lung ală-

turat.

Lubrifiaţi inelele de etanşare ale niplului

înainte de montaj.

Figura 5, vezi coperta

 Prindeţi lancea aparatului de curăţat

sub presiune de FR 30 şi strângeţi-o cu

o cheie de 24.

Figura 6, vezi coperta

 Deşurubaţi suporturilor rolelor de ghida-

re de pe aparat.

 Înşurubaţi la loc şuruburile pe aparat.

Figura 7, vezi coperta

 Lucrul fără soluţie de curăţare: rotiţi

ventilul în sensul acelor de ceasornic

până la capăt.

 Lucrul cu soluţie de curăţare: rotiţi ven-

tilul în sens contrar acelor de ceasornic

până la capăt.

Reglaţi dozarea soluţiei de curăţare la

aparatul de curăţat sub presiune.

 rotiţi ventilul în sensul acelor de ceasor-

nic până la capăt.

Reglaţi dozarea soluţiei de curăţare la

aparatul de curăţat sub presiune.

 Feriţi aparatul de îngheţ.

 Gresaţi rolele de ghidare la intervale re-

gulate.

 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Utilizați doar accesorii și piese de schimb

originale; acestea oferă garanția unei

funcționări sigure și fără defecțiuni a apara-

tului.

Informații referitoare la accesorii și piese de

schimb se găsesc la adresa www.kaer-

cher.com.

Mărime duză

aparat de cu-

răţat sub

presiune

Pachet de

duze

Mărime duză

pachet de

duze

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montarea pachetului de duze

Curăţarea podelei

Demontaţi roata (dacă este nevoie)

Aspirarea soluţiei de curăţare

În cazul aparatului de curăţat sub

presiune neîncălzit

În cazul aparatului de curăţat sub

presiune încălzit

Îngrijirea

Piese de schimb

41RO

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré môže spôsobiť váž-

ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vážnemu zra-

neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

FR 50 je vhodný na čistenie podláh a stien

v spojení s vysokotlakovým čističom.

Maximálny tlak vody 25 MPa (250 bar).

Maximálna teplota vody 85 °C.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí-

strojom. Pred začatím činností prístroj

skontrolujte, či je v poriadku. Ak nie je stav

prístoja dobrý, nesmie sa používať.

Na prístroji sa nesmú vykonávať žiadne

zmeny.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia otočným rame-

nom. Počas chodu vysokotlakového čističa

nikdy nesiahajte pod prístroj.

Otoč

né rameno sa po vypnutí vysokotlako-

vého čistiaceho prístroja ešte krátky čas

otáča. Pred začatím prác s prístrojom po-

čkajte, kým sa otočné rameno nezastaví.

Vysokotlakový prúd môže byť pri neodbor-

nom použití nebezpečný. Prúd sa nesmie

nasmerovať na osoby, zvieratá, aktívne

elektrické zariadenia alebo na samotný prí-

stroj.

몇 UPOZORNENIE

Nebezpečenstvo popálenia pri prevádzke s

horúcou vodou. Prístroj uchopte iba za ru-

koväť a ručnú striekaciu pištoľ.

POZOR

Rešpektujte bezpečnostné pokyny k vyso-

kotlakovému čističu.

Aby bolo možné zabezpečiť bezporuchovú

prevádzku vášho vysokotlakového čističa,

musíte používať vhodné vysokotlakové

trysky.

Upozornenie:

Potrebné súpravy trysiek sú nadimenzova-

né na príslušný vysokotlakový čistiaci prí-

stroj a musia byt' objednané osobitne.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)

 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Stupne nebezpečenstva

Ochrana životného prostredia

Používanie výrobku v súlade

s jeho určením

Bezpečnostné pokyny

Súpravy trysiek

42 SK

– 2

Obrázok 2, viď nasledujúca strana

1 O-krúžok

2 Tryska

3 Nástrčná matica

 O-krúžok vložte do drážky otočného ra-

mena.

 Nasaďte trysku.

 Trysku mierne pritiahnite pomocou ná-

strčnej matice.

Obrázok 3, viď nasledujúca strana

Upozornenie:

Vystrekujúci prúd musí byt' nastavený rov-

nobežne k otočnému ramenu.

 Plochu trysky pre kľúč(veľkosť

kľúča 10) nastavte rovnobežne s otoč-

ným ramenom.

 Nástrčnú maticu pevne dotiahnite kľú-

čom (veľkost' kľúča 22).

Obrázok 4, viď nasledujúca strana

1 Ručná striekacia pištoľ s otočným regu-

látorom

2 Ručná striekacia pištoľ bez otočného

regulátora

3 Vsuvka, krátka

4 Vsuvka, dlhá

V stave pri dodaní je namontovaná krátka

vsuvka pre použitie na ručnej striekacej piš-

toli s otočným regulátorom.

Pre použitie s ručnou striekacou pištoľou

bez otočného regulátora je nutné odskrut-

kovať krátku vsuvku a nahradiť ju prilože-

nou dlhou vsuvkou.

Pred namontovaním namažte tesniace

krúžky vsuvky.

Obrázok 5, viď nasledujúca strana

 Prúdovú rúrku vysokotlakového čistia-

ceho prístroja pripevnite na FR 3

a pevne dotiahnite pomocou kľúča

(veľkosť kľúča 24).

Obrázok 6, viď nasledujúca strana

 Odskrutkujte držiak riadiacich koliesok

od prístroja.

 Znovu namontujte skrutky na prístroj.

Obrázok 7, viď nasledujúca strana

 Práca bez čistiaceho prostriedku: Ventil

otočte v smere pohybu hodinových ru-

čičiek až na doraz.

 Práca s čistiacim prostriedkom: Ventil

otočte v protismere pohybu hodinových

ručičiek až na doraz.

Na vysokotlakovom čističi nastavte

dávkovanie čistiaceho prostriedku.

 Ventil otočte v smere pohybu hodino-

vých ručičiek až na doraz.

Na vysokotlakovom čističi nastavte

dávkovanie čistiaceho prostriedku.

 Prístroj chráňte pred mrazom.

 Pravidelne olejujte riadiace kolieska.

 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože zaručujú

bezpečnú a bezporuchovú prevádzku prí-

stroja.

Informácie o príslušenstve a náhradných

dieloch nájdete na stránke www.kaer-

cher.com.

Veľkosť

dýzy vyso-

kotlakového

čističa.

Súprava try-

siek

Veľkosť

dýzy z balíka

s dýzami

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montáž súpravy trysiek

Čistenie podlahy

Demontáž súpravy kolies (podľa

potreby)

Nasávanie čistiaceho prostriedku

Pri vysokotlakovom čističi bez ohrevu

Pri vysokotlakovom čističi s ohrevom

Ošetrovanie

Náhradné diely

43SK

– 1

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

 OPASNOST

Napomena koja upućuje na neposredno

prijeteću opasnost koja za posljedicu ima

teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti teš-

ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti lak-

še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

FR 50 namijenjen je za čišćenje podnih i

zidnih površina uz primjenu visokotlačnih

čistača.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog

uređaja. Prije početka radova provjerite je li

uređaj u propisnom stanju. Uređaj se ne

smije upotrebljavati ako nije u besprijekor-

nom stanju.

Na uređaju se ne smiju vršiti nikakve izmje-

ne.

 OPASNOST

Opasnost od ozljeda rotacijskim krakom.

Dok visokotlačni čistač radi nipošto nemoj-

te zahvaćati pod uređaj.

I nakon isključivanja visokotlačnog čistača,

rotacijski krak se još neko vrijeme nastavlja

vrtiti. Prije radova na uređ

aju pričekajte da

se rotacijski krak zaustavi.

Visokotlačni mlazovi mogu pri nestručnom

rukovanju biti opasni. Mlaz se ne smije

usmjeravati na osobe, životinje, aktivnu

električnu opremu ili na sam uređaj.

몇 OPREZ

Opasnost od opeklina pri radu s vrućom vo-

dom. Uređaj držite samo za ručku i za ruč-

nu prskalicu.

PAŽNJA

Imajte u vidu sigurnosne upute koje se od-

nose na rad visokotlačnog čistača.

Morate koristiti odgovarajuće visokotlačne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokotlačnog čistača.

Napomena:

Potrebni paketi mlaznica su podešeni za

odgovarajuće uređaje pod tlakom i naruču-

ju se posebno.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)

 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či-

staču.

Stupnjevi opasnosti

Zaštita okoliša

Namjensko korištenje

Sigurnosni napuci

Paket mlaznica

44 HR

– 2

Slika 2, vidi ovoj

1 O-prsten

2 Mlaznica

3 Slijepa matica

 Staviti O-prsten u utor rotacione ručice.

 Staviti mlaznicu.

 Lagano zaviti maticu na mlaznicu.

Slika 3, vidi ovoj

Napomena:

Izlazni mlaz mora biti paralelan u odnosu

na rotirajuću ručicu.

 Ključnu površinu mlaznice (razmak klju-

ča 10) podesiti tako da bude paralelno

u odnosu na ručcu.

 Maticu (razmak ključa 22) zaviti i zate-

gnuti ključem.

Slika 4, vidi ovoj

1 Ručna prskalica s okretnim regulatorom

2 Ručna prskalica bez okretnog regulato-

3 Kratka nazuvica

4 Duga nazuvica

U stanju kod isporuke u uređaj je ugrađena

kratka nazuvica za primjenu na ručnoj pr-

skalici s okretnim regulatorom.

Za primjenu ručne prskalice bez okretnog

regulatora kratka nazuvica mora se odvr-

nuti i zamijeniti priloženom dugom nazuvi-

com.

Prije ugradnje podmažite O-prstene nazu-

vice.

Slika 5, vidi ovoj

 Cijev mlaznice uređaja za čišćenje pod

tlakom FR 30 priključit i pritegnuti klju-

čem (razmak ključa 24).

Slika 6, vidi ovoj

 Odvijte držač upravljačkih kotačića s

uređaja.

 Vijke ponovno montirajte na uređaj.

Slika 7, vidi ovoj

 Rad bez sredstva za pranje: Ventil

okrenite do kraja udesno.

 Rad sa sredstvom za pranje: Ventil

okrenite do kraja ulijevo.

Namjestite doziranje sredstva za pranje

na visokotlačnom čistaču.

 Ventil okrenite do kraja udesno.

Namjestite doziranje sredstva za pranje

na visokotlačnom čistaču.

 Zaštiti uređaj od mraza.

 Redovito podmazujte upravljačke kota-

čiće.

 Paziti da se dlake pri pospremanju ne

deformiraju.

Upotrebljavajte samo originalni pribor i ori-

ginalne rezervne dijelove, oni jamče za si-

guran rad uređaja bez smetnji.

Informacije o priboru i rezervnim dijelovima

možete pronaći na www.kaercher.com.

veličina sa-

pnica viso-

kotlačni či-

stač

komplet sa-

pnica

veličina sa-

pnica kom-

plet sapnica

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montiranje paketa mlaznice

Čišćenje poda

Demontaža kompleta kotača (prema

potrebi)

Usisavanje sredstva za pranje

Pri negrijanom visokotlačnom čistaču

Pri grijanom visokotlačnom čistaču

Njega

Rezervni dijelovi

45HR

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

 OPASNOST

Napomena koja ukazuje na neposredno

preteću opasnost koja dovodi do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno

opasnu situaciju koja može dovesti do

teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno

opasnu situaciju, koja može izazvati lakše

telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

FR 50 je pogodan za čišćenje podnih i

zidnih površina u kombinaciji sa

visokopritisnim uređajem za čišćenje.

Maksimalni pritisak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

 OPASNOST

Opasnost od povreda u slučaju

neispravnog uređaja. Pre početka radova

proverite da li je uređaj u propisnom stanju.

Uređaj ne sme da se koristi ukoliko nije u

besprekornom stanju.

Ne smeju se preduzimati nikakve promene

na uređaju.

 OPASNOST

Opasnost od povreda rotacionim krakom.

Dok visokopritisni uređaj za čišćenje radi,

nikako nemojte zahvatati pod njega.

Rotacioni krak se i nakon isključivanja

visokopritisnog uređaja za čišćenje još

neko vreme okreće. Pre radova na uređaju

sačekajte da se rotacioni krak zaustavi.

Mlazevi pod visokim pritiskom mogu pri

nestručnom rukovanju biti opasni. Mlaz ne

sme da se usmerava na ljude, životinje,

aktivnu električ

nu opremu ili na sam uređaj.

몇 OPREZ

Opasnost od opekotina pri radu sa vrućom

vodom. Uređaj hvatati samo za ručku i

ručnu prskalicu.

PAŽNJA

Imajte u vidu sigurnosne napomene koje se

odnose na rad visokopritisnog uređaja za

čišćenje.

Morate koristiti odgovarajuće visokopritisne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokopritisnog uređaja za

čišćenje.

Napomena:

Potrebni kompleti mlaznica usklađeni su sa

odgovarajućim visokopritisnim uređajima

za čišćenje i treba ih naručiti posebno.

Slika 1, vidi omot

1 Veličina mlaznica (primer)

 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog

uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom

uređaju za čišćenje.

Stepeni opasnosti

Zaštita životne sredine

Namensko korišćenje

Sigurnosne napomene

Paket dizni

46 SR

– 2

Slika 2, vidi omot

1 O-prsten

2 Brizgaljka

3 Obuhvatna navrtka

 Ubaciti O-prsten u žleb rotacione četke.

 Metnuti odozgo brizgaljku.

 Brizgaljku lagano sa obuhvatnom

navrtkom pritegnuti.

Slika 3, vidi omot

Napomena:

Izlazni mlaz mora biti usmeren paralelno u

odnosu na rotacioni krak.

 Zubac za ključ na brizgaljki (širina

ključa 10) usmeriti paralelno u odnosu

na rotacione četke

 Obuhvatnu navrtku (širina ključa 22)

zategnuti sa ključem za navrtke.

Slika 4, vidi omot

1 Ručna prskalica sa obrtnim

regulatorom

2 Ručna prskalica bez obrtnog regulatora

3 Nazuvica, kratka

4 Nazuvica, duga

U stanju prilikom isporuke, kratka nazuvica

je ugrađena u uređaj za korišćenje sa

ručnom prskalicom sa obrtnim

regulatorom.

Za korišćenje sa ručnom prskalicom bez

obrtnog regulatora, kratka nazuvica mora

da se izvadi i zameni priloženom dugom

nazuvicom.

O-prstenove nazuvice pre ugradnje

podmazati.

Slika 5, vidi omot

 Priključiti metalnu cev prečistača pod

visokim prtiskom na FR 30 i sa ključem

za navrtke (širina ključa 24) čvrsto

zategnuti.

Slika 6, vidi omot

 Odvijte držač upravljačkih točkića sa

uređaja.

 Vratite zavrtnje ponovo na uređaj.

Slika 7, vidi omot

 Rad bez deterdženta: Ventil okrenuti u

smeru kazaljke na satu sve do

graničnika.

 Rad sa deterdžentom: Ventil okrenuti u

smeru suprotnom od kazaljke na satu

sve do graničnika.

Podesiti doziranje deterdženta na

visokopritisnom uređaju za čišćenje.

 Ventil okrenuti u smeru kazaljke na satu

sve do graničnika.

Podesiti doziranje deterdženta na

visokopritisnom uređaju za čišćenje.

 Uređaj čuvati od mraza.

 Redovno podmazujte upravljačke

točkiće.

 Ne deformisati pri skladištenju četkice.

Koristite samo originalni pribor i originalne

rezervne delove, oni pružaju garanciju za

bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

veličina

mlaznica

visokopritis

ni uređaj za

čišćenje

komplet

mlaznica

veličina

mlaznica

komplet

mlaznica

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Montiranje brizgaljke

Podno čišćenje

Demontaža kompleta točkova

(prema potrebi)

Usisavanje deterdženta

Kod nezagrejanog visokopritisnog

uređaja za čišćenje

Kod zagrejanog visokopritisnog

uređaja za čišćenje

Održavanje

Rezervni delovi

47SR

– 1

Преди първото използване на

Вашия уред прочетете това ори-

гинално инструкцуя за работа, действайте

според него и го запазете за по-късно из-

ползване или за следващия притежател.



ОПАСНОСТ

Указание за непосредствено грозяща опас-

ност, която води до тежки телесни нара-

нявания или до смърт.

몇

ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация,

която може да доведе до тежки телесни

наранявания или до смърт.

몇

ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация,

която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, коя-

то може да доведе до материални щети.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рециклира-

не, които могат да бъдат употребени

повторно. Поради това моля отстранявай-

те старите уреди, използвайки подходящи

за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

FR 50 е подходящ за почистване на по-

дови и стенни повърхности с уред за по-

чистване с високо налягане.

Максимално налягане на водата 25 MPa

(250 bar).

Максимална температура на водата 85 °C.

 ОПАСНОСТ

Опасност от нараняване поради дефек-

тен уред. Преди начало на работа прове-

рете, дали състоянието е изправно. Ако

състоянието на уреда не е отлично, той

не трябва да се използва.

По уреда не трябва да се предприемат

промени.

 ОПАСНОСТ

Опасност от нараняване от рота-

ционното рамо. Никога не бъркайте

под уреда при работещ уред за почист-

ване под високо налягане.

Ротационното рамо продължава да се

върти за кратко след изключване на

уреда за почистване под високо наляга-

не. Преди работа по

уреда изчакайте,

докато ротационното рамо спре.

Силните струи под налягане могат

при неправилно ползване да са опасни.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди

или към самия уред.

몇 ПРЕДПАЗЛИВОСТ

Опасност от изгаряне при работа с горе-

ща вода. Хващайте уреда само за дръжка-

та и за пистолета за ръчно пръскане.

ВНИМАНИЕ

Спазвайте указанията за безопасност

на уреда за почистване под високо на-

лягане.

За да бъде възможна работа без смуще-

ния с Вашия уред за почистване под ви-

соко налягане, трябва да използвате

подходящи дюзи високо налягане.

Указание:

Необходимите пакети дюзи са съгласу-

вани със съответните уреди за високо

налягане и трябва да бъдат поръчани

поотделно.

Фигура 1, вижте страницата на корицата.

1 Размер на дюзата (пример)

 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист-

ване под високо налягане.

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на-

лягане от следващата таблица.

Степени на опасност

Опазване на околната среда

Употреба по

предназначение

Указания за безопасност

Пакети дюзи

48 BG

– 2

Фигура 2, вижте страницата на корицата.

1 Кръгло уплътнение

2Дюза

3 Съединителна гайка

 Да се постави кръглото уплътнение

на ротационното рамо.

 Да се постави дюзата.

 Леко да се завие дюзата с присъеди-

нителната гайка.

Фигура 3, вижте страницата на корицата.

Указание:

Изходящата струя трябва да бъде насо-

чена успоредно на ротационното рамо.

 Ключовата повърхност на дюзата

(размер на ключа 10) да се насочи

паралелно към ротационното рамо.



Присъединителната гайка (размер на

ключа 22) да се затегне с отвертка.

Фигура 4, вижте страницата на корицата.

1 Пистолет за ръчно пръскане с вър-

тящ регулатор

2 Пистолет за ръчно пръскане без вър-

тящ регулатор

3 Нипел, къс

4 Нипел, дълъг

В състояние на доставката късият нипел е

монтиран за използване на пистолет за ръч-

но пръскане с въртящ регулатор в уреда.

За използване на пистолет за ръчно

пръскане без въртящ регулатор, късият

нипел трябва да бъде развит и да бъде

заменен с прилежащия дълъг нипел.

Преди монтаж смажете кръглите уплът-

нения на нипела.

Фигура 5, вижте страницата на корицата.

 Тръбата за разпръскване на уреда за

почистване с високо налягане да се

присъедини на FR 30 и да се затегне

с отвертка (размер на ключа 24).

Фигура 6, вижте страницата на корицата.

 Развинтете носача на ролките на

кормилната предавка от уреда.



Поставете винтовете отново на уреда.

Фигура 7, вижте страницата на корицата.



Работа без почистващ препарат: За-

въртете вентила при изтегляне докрай

по посока на часовниковата стрелка.

 Работа с почистващ препарат: За-

въртете вентила докрай по посока

обратна на часовниковата стрелка.

Настройте дозирането на почиства-

щия препарат на уреда за почиства-

не под високо налягане.

 Завъртете вентила при изтегляне до-

край по посока на часовниковата

стрелка.

Настройте дозирането на почиства-

щия препарат на уреда за почиства-

не под високо налягане.

 Уреда да се пази от замръзване.

 Смазвайте редовно ролките на кор-

милната предавка.

 Четките да не се обезформят при

складиране.

Използвайте само оригинални аксесо-

ари и оригинални резервни части, по

този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Можете да намерите информация за ак-

сесоари и резервни части на

www.kaercher.com.

Размер на

дюзата уред

за почиства-

не под висо-

ко налягане

Пакет дюзи Размер на

дюзите в

пакета дюзи

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Монтаж на пакет от дюзи

Почистване на подове

Демонтиране на комплект колела

(при необходимост)

Засмукване на препарати за

почистване

При ненагрят уред за почистване под

високо налягане

При нагрят уред за почистване под

високо налягане

Поддръжка

Резервни части

49BG

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri-

ge vanad seadmed seetõttu vastavate ko-

gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

FR 50 sobib põranda- ja seinapindade puhas-

tamiseks ühenduses kõrgsurvepesuriga.

Maksimaalne veesurve 25 MPa (250 baari).

Maksimaalne veetemperatuur 85 °C.

 OHT

Vigastusoht defektse seadme tõttu. Enne

töö alustamist kontrollige, kas seade on

korras. Kui seadme seisund ei ole laitmatu,

ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid muu-

datusi.

 OHT

Roteeruvast haarast lähtuv vigastusoht.

Ärge kunagi sirutage kätt seadme alla, kui

kõrgsurvepesur töötab.

Roteeruv haru pöörleb pärast kõrgsurvepe-

suri väljalülitamist veel lühikest aega edasi.

Enne seadme juures töötamist oodake ära,

kuni roteeruv haru on seisma jäänud.

Kõrgsurveline veejuga võib mittesihipära-

sel kasutamisel ohtlik olla. Juga ei tohi suu-

nata inimestele, loomadele, töötavale

elektrilisele aparatuurile ega seadmele en-

dale.

몇 ETTEVAATUS

Kuuma veega käitamisel põletusoht. Hoid-

ke seadet üksnes käepidemest ja pesupüs-

tolist.

TÄHELEPANU

Järgige kõrgsurvepesuri ohutusnõudeid.

Et vältida takistusi kõrgsurvepesuriga töö-

tamisel, tuleb kasutada sobivaid kõrgsurve-

otsikuid.

Märkus:

Vajalikud düüside paketid sõltuvad kõrg-

survepesurist ja tuleb eraldi tellida.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Ohuastmed

Keskkonnakaitse

Sihipärane kasutamine

Ohutusalased märkused

Düüside paketid

Kõrgsurve-

pesuri düüsi

suurus

Düüside pa-

kett

Düüside pa-

keti düüside

suurus

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

50 ET

– 2

Joonis 2, vt ümbris

1O-tihend

2 düüs

3 Kübarmutter

 Pange O-tihend roteeruvas harus ole-

vasse soonde.

 Pange düüs peale.

 Kruvige düüs kübarmutriga kergelt kin-

ni.

Joonis 3, vt ümbris

Märkus:

Väljuv veejuga peab olema suunatud ro-

teeruva haruga paralleelselt.

 Suunake düüsi võtmepind (võti nr 10)

paralleelselt roteeruva haruga.

 Keerake kübarmutter (võti nr 22) võt-

mega kinni.

Joonis 4, vt ümbris

1 Pöördregulaatoriga pesupüstol

2 Pöördregulaatorita pesupüstol

3 Nippel, lühike

4 Nippel, pikk

Tarneseisundis on lühike nippel, mis on

mõeldud kasutamiseks pöördregulaatoriga

pesupüstoliga, paigaldatud seadme sisse.

Selleks, et kasutada koos pöördregulaato-

rita pesupüstoliga, tuleb lühike nippel välja

keerata ja asendada kaasasoleva pika ni-

pliga.

Enne paigaldamist tuleb nipli tihendit mää-

rida.

Joonis 5, vt ümbris

 Ühendage kõrgsurvepesuri joatoru FR

30 külge ja keerake võtmega (nr 24)

kinni.

Joonis 6, vt ümbris

 Kruvige juhtrulli hoidik seadme küljest

maha.

 Pange poldid uuesti seadmel oma ko-

hale.

Joonis 7, vt ümbris

 Töö ilma puhastusvahendita: Keerake

ventiil lõpuni päripäeva.

 Töödelge puhastusvahendiga: Keerake

ventiil lõpuni vastupäeva.

Reguleerige kõrgsurvepesuril puhastu-

saine doseerimist.

 Keerake ventiil lõpuni päripäeva.

Reguleerige kõrgsurvepesuril puhastu-

saine doseerimist.

 Kaitske seadet külma eest.

 Õlitage juhtrulle regulaarsete ajavahe-

mike tagant.

 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Düüside paketi paigaldamine

Põranda puhastamine

Rattakomplekti mahamonteerimine

(vajadusel)

Puhastusvahendi juurdeimu

Soojenduseta kõrgsurvepesuri korral

Soojendusega kõrgsurvepesuri korral

Hooldus

Varuosad

51ET

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas vai

nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu sa-

vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

FR 50 paredzēts grīdu un sienu virsmu tīrī-

šanai kopā ar augstspiediena tīrīšanas ie-

kārtu.

Maksimālais ūdens spiediens 25 MPa (250

bar).

Maksimālā ūdens temperatūra 85 °C.

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.

Pirms darba sākuma pārbaudiet, vai ierīce

ir atbilstošā stāvoklī. Ja ierīces stāvoklis

nav nevainojams, to nedrīkst lietot.

Ierīci nedrīkst nekādā veidā pārveidot.

 BĪSTAMI

Risks savainoties ar rotējošo sviru. Augst-

spiediena tīrītāja darbības laikā nelieciet ro-

kas zem ierīces.

Rotējošā svira pēc augstspiediena tīrītāja

izslēgšanas vēl īsu brīdi turpina griezties.

Pirms veikt jebkādus ierīces apkopes dar-

bus, nogaidiet, kamēr rotējošā svira ir ap-

stājusies.

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Nevērsiet strūklu pret per-

sonām, dzīvniekiem, ieslēgtām elektriskām

ierīcēm vai pret pašu aparātu.

몇 UZMANĪBU

Strādājot ar karstu ūdeni iespējami apde-

dzināšanās draudi Iekārtu turiet tikai aiz

roktura un rokas smidzināšanas pistoles.

IEVĒRĪBAI

Ievērojiet augstspiediena tīrītāja drošības

norādījumus.

Lai darbs ar jūsu augstspiediena tīrītāju no-

ritētu bez traucējumiem, jums ir jāizmanto

atbilstošās augstspiediena sprauslas.

Norādījums:

Nepieciešamās sprauslu paketes ir piemē-

rotas noteiktai augstspiediena tīrīšanas ie-

kārtai un jāpasūta atsevišķi.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)

 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta-

bulas.

Riska pakāpes

Vides aizsardzība

Lietošanas noteikumi

Drošības norādījumi

Sprauslu paketes

52 LV

– 2

2. attēls, skat. vāka lapu

1 Blīvgredzens

2 Sprausla

3 Uzmavuzgrieznis

 Ielikt blīvgredzenu rotējošas sviras gro-

pē.

 Uzspraust sprauslu.

 Viegli piegriezt sprauslu ar uzmavuz-

griezni.

3. attēls, skat. vāka lapu

Norādījums:

Strūkla jānostāda paralēli rotējošai svirai.

 Sprauslas virsma uzgriežņu atslēgas

uzlikšanai (uzgriežņu atslēgas platums

10) jānostāda paralēli rotējošai svirai.



Piegriezt uzmavuzgriezni (uzgriežņu at-

slēgas platums 22) ar uzgriežņu atslēgu.

4. attēls, skat. vāka lapu

1 Rokas smidzināšanas pistole ar pagrie-

žamo regulatoru

2 Rokas smidzināšanas pistole bez pa-

griežamā regulatora

3 Sprausla, īsa

4 Sprausla, gara

Piegādes komplektācijā iekārta ir aprīkota

a īso sprauslu, kas paredzēta lietošanai ar

rokas smidzināšanas pistoli un pagriežamo

regulatoru.

Lai izmantotu rokas smidzināšanas pistoli

bez pagriežamā regulatora, izskrūvējiet īso

sprauslu un nomainiet pret piegādes kom-

plektā iekļauto, garo sprauslu.

Pirms montāžas ieziediet sprauslas blīv-

gredzenus.

5. attēls, skat. vāka lapu

 Pieslēgt augstspiediena tīrīšanas iekār-

tas tērauda cauruli pie FR 30 un pie-

griezt ar uzgriežņu atslēgu (uzgriežņu

atslēgas platums 24).

6. attēls, skat. vāka lapu

 Noskrūvējiet no aparāta vadrullīšu turē-

tājus.

 Pieskrūvējiet skrūves atpakaļ pie apa-

rāta.

7. attēls, skat. vāka lapu

 Darbs bez tīrīšanas līdzekļa: pagrieziet

vārstu pulksteņa rādītāju virzienā līdz

atdurei.

 Darbs ar tīrīšanas līdzekļiem: Pagrie-

ziet vārstu pretēji pulksteņa rādītāju vir-

zienam līdz atdurei.

Iestatiet augstspiediena tīrīšanas iekār-

tas tīrīšanas līdzekļa dozēšanu.

 Pagrieziet vārstu pulksteņa rādītāju vir-

zienā līdz atdurei.

Iestatiet augstspiediena tīrīšanas iekār-

tas tīrīšanas līdzekļa dozēšanu.

 Sargāt ierīci no sala.

 Regulāri ieeļļojiet vadrullīšus.

 Glabāšanas laikā neļaut sariem defor-

mēties.

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Augstspie-

diena tīrītāja

sprauslu iz-

mērs

Sprauslu pa-

kete

Sprauslu pa-

ketes

sprauslu iz-

mērs

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Sprauslu paketes montāža

Grīdas tīrīšana

Riteņu komplekta demontāža (pēc

vajadzības)

Tīrīšanas līdzekļa iesūce

Strādājot ar neapsildāmu

augstspiediena tīrītāju

Strādājot ar apsildāmu augstspiediena

tīrītāju

Kopšana

Rezerves daļas

53LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

FR 50 skirtas kartu su aukšto slėgio valymo

mašina valyti grindis ir sienas.

Didžiausias vandens slėgis 25 MPa (250

bar).

Didžiausia vandens temperatūra 85 °C.

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.

Prieš pradėdami dirbti, patikrinkite, ar prie-

taisas yra tvarkingos būklės. Jei būklė nėra

nepriekaištinga, prietaiso negalima naudo-

ti.

Draudžiama atlikti prietaiso pakeitimus.

 PAVOJUS

Pavojus susižeisti judanč

ia briauna. Vei-

kiant aukšto slėgio valymo mašinai, jokiu

būdu nekiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo mašiną, dar

kurį laiką sukasi judanti briauna. Prieš prie-

taiso darbus, palaukite, kol sustos judanti

briauna.

Netinkamai naudojama aukšto slėgio srovė

kelia pavojų. Draudžiama srovę nukreipti į

asmenis, gyvūnus, veikiančią elektros įran-

gą arba patį įrenginį.

몇 ATSARGIAI

Naudojant su karštu vandeniu kyla pavojus

nudegti. Prietaisą laikykite tik už rankenos

ir už rankinio purškimo pistoleto.

DĖMESIO

Laikykitės aukšto slėgio valymo įrenginio

saugos reikalavimų.

Norėdami, kad Jūsų aukšto slėgio valymo

įrenginys veiktų nepriekaištingai, naudokite

tinkamus aukšto slėgio antgalius.

Pastaba:

Reikalingi antgalių rinkiniai pritaikyti tam ti-

krai aukšto slėgio valymo mašinai ir turi būti

užsakyti atskirai.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)

 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų

lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki-

nį.

Rizikos lygiai

Aplinkos apsauga

Naudojimas pagal paskirtį

Saugos reikalavimai

Antgalių rinkiniai

54 LT

– 2

2 pav. žr. viršelio puslapį.

1O žiedas

2 Antgalis

3 Kreipiamoji veržlė

 O formos žiedą įstatykite į judančios

briaunos angą.

 Uždėkite antgalį.

 Antgalį lengvai priveržkite kreipiamąja

veržle.

3 pav. žr. viršelio puslapį.

Pastaba:

Srovės kryptis turi būti nustatyta lygiagre-

čiai su judančios briaunos kryptimi.

 Antgalio rakto plotą (rakto dydis 10) nu-

statykite lygiagrečiai su judančia briau-

na.

 Veržlėrakčiu (22 dydžio) tvirtai užverž-

kite kreipiamąją veržlę.

4 pav. žr. viršelio puslapį.

1 Rankinis purškimo pistoletas su suka-

muoju reguliatoriumi

2 Rankinis purškimo pistoletas be suka-

mojo reguliatoriaus

3 Įmova, trumpa

4 Įmova, ilga

Transportuojant trumpa įmova įmontuoja-

ma į prietaisą naudoti su rankiniu purškimo

pistoletu su sukamuoju reguliatoriumi.

Kad būtų galima naudoti su rankiniu purški-

mo pistoletu be sukamojo reguliatoriaus,

reikia išsukti trumpą įmovą ir pakeisti pridė-

ta ilga įmova.

Prieš montuodami įmovos O formos žiedą

sutapkite tepalu.

5 pav. žr. viršelio puslapį.

 Aukšto slėgio valymo mašinos purškia-

mąjį antgalį prijunkite prie FR 30 ir už-

veržkite veržlėrakčiu (24 dydžio).

6 pav. žr. viršelio puslapį.

 Nusukite nuo įrenginio kreipiamųjų ratu-

kų laikiklį.

 Vėl įsukite į įrenginį varžtus.

7 pav. žr. viršelio puslapį.

 Dirbant be valymo priemonių: pasukite

vožtuvą iki galo laikrodžio rodyklės

kryptimi.

 Dirbant su valymo priemonėmis: pasu-

kite vožtuvą iki galo prieš laikrodžio ro-

dyklę.

Aukšto slėgio valytuve nustatykite valy-

mo priemonių dozavimą.

 pasukite vožtuvą iki galo laikrodžio ro-

dyklės kryptimi.

Aukšto slėgio valytuve nustatykite valy-

mo priemonių dozavimą.

 Saugokite prietaisą nuo šalčio.

 Reguliariai tepkite kreipiamuosius ratu-

kus.

 Laikydami nedeformuokite šerių.

Naudokite tik originalius priedus ir atsargi-

nes dalis, taip užtikrinsite, kad prietaisas

būtų eksploatuojamas patikimai ir be trik-

čių.

Informaciją apie priedus ir atsargines dalis

rasite čia: www.kaercher.com.

Aukšto slė-

gio valymo

įrenginio ant-

galio dydis

Antgalių rin-

kinys

Antgalių rin-

kinio antga-

lio dydis

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Sumontuokite antgalių rinkinį

Grindų valymas

Ratų išmontavimas (jei reikia)

Valymo priemonių siurbimas

Nešildomam aukšto slėgio valytuvui

Šildomam aukšto slėgio valytuvui

Priežiūra

Atsarginės dalys

55LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо

можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

Матеріали упаковки піддаються пе-

реробці для повторного викори-

стання. Будь ласка, не викидайте паку-

вальні матеріали разом із домашнім

сміттям, віддайте їх для повторного ви-

користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,

утилізуйте старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

FR 50 використовується для очистки по-

верхні підлоги та стін у поєднанні з мий-

ним апаратом високого тиску.

Максимальний тиск води 25 мПа (250 бар).

Максимальна температура води 85 °C.

 НЕБЕЗПЕКА

Небезпека поранення від несправного

пристрою. Перед початком роботи пе-

ревірити належний стан пристрою.

Якщо пристрій несправний, то його не

можна використовувати.

Забороняється будь-яким чином зміню-

вати прилад.

 НЕБЕЗПЕКА

Небезпека поранення обертовим важе-

лем. Забороняється братися за нижню

частину пристрою при працюючому

очищувачі високого тиску.

Обертовий важіль ще деякий час

обер-

тається після вимкнення очищувача.

Перед початком обслуговування при-

строю слід дочекатись, поки оберто-

вий важіль не зупиниться.

Струмінь води, що знаходиться під ви-

соким тиском, може становити небез-

пеку при неправильному використанні.

Забороняється скеровувати струмінь

води на людей, тварин, увімкнене елек-

тричне обладнання чи на сам високона-

пірний миючий

апарат.

몇 ОБЕРЕЖНО

Небезпека опіку під час роботи з гаря-

чою водою. Тримати прилад тільки за

ручку і ручний пістолет-розпилювач.

УВАГА

Дотримуватись вказівок по техніці

безпеки при роботі з очищувачами ви-

сокого тиску.

Щоб забезпечити справну роботу Вашо-

го очищувача, Ви повинні використо-

вувати відповідні форсунки.

Вказівка:

Потрібні пакети насадок призначені для

відповідних пристроїв миття під високим

тиском і повинні замовлятися окремо.

Фото 1, див. сторінку суперобкладинки

1 Величина форсунки (приклад)



Величина форсунки вказана в заводсь-

кій табличці очищувача високого тиску.

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на-

ступної таблиці.

Рівень небезпеки

Захист навколишнього

середовища

Правильне застосування

Правила безпеки

Комплекти сопел

56 UK

– 2

Фото 2, див. сторінку суперобкладинки

1 Ущільнююче кільце

2Сопло

3 Накидна гайка

 Вставити ущільнююче кільце в паз

ротаційного плеча.

 Встановити сопло.

 Легко закрутити сопло накидною гай-

кою.

Фото 3, див. сторінку суперобкладинки

Вказівка:

Вихідний струмінь має знаходитись па-

ралельно ротаційному плечеві.

 Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно-

му плечеві.

 Закрутити накидну гайку (ключ на 20)

гайковим ключем.

Фото 4, див. сторінку суперобкладинки

1 Ручний пістолет-розпилювач з пово-

ротним регулятором

2 Ручний пістолет-розпилювач без по-

воротного регулятора

3 Ніпель, короткий

4 Ніпель, довгий

У стані поставки у прилад вбудований

короткий ніпель для використання на

ручному пістолеті-розпилювачі з пово-

ротним регулятором.

Для використання з пістолетом без пово-

ротного регулятора короткий ніпель не-

обхідно викрутити й замінити довгим

ніпелем, який входить до комплекту по-

ставки.

Перед встановленням змазати ущільню-

вальні кільця ніпеля.

Фото 5, див. сторінку суперобкладинки

 Надіти трубку очищувача високого

тиску на FR 30 та закрутити гайковим

ключем (ключ на 24).

Фото 6, див. сторінку суперобкладинки

 Відгвинтити тримач напрямного ро-

лика від апарата.

 Гвинти знов встановити у прилад.

Фото 7, див. сторінку суперобкладинки

 Робота без мийного засобу: поверну-

ти вентиль за годинниковою стрілкою

до упору.

 Робота з мийним засобом: повернути

вентиль проти годинникової стрілки

до упору.

Налаштувати дозування мийного засо-

бу на мийному апараті високого тиску.

 Повернути вентиль за годинниковою

стрілкою до упору.

Налаштувати дозування мийного засо-

бу на мийному апараті високого тиску.

 Слід захищати прилад від морозу.

 Регулярно змащувати напрямні ро-

лики.

 Уникати деформації щетини під час

зберігання.

Слід використовувати лише оригінальні

комплектуючі та оригінальні запасні де-

талі, тому що саме вони гарантують без-

печну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та за-

пасних деталей міститься на сайті

www.kaercher.com.

Величина

форсунки

Очищувач ви-

сокого тиску

Пакет фор-

сунок

Величина

форсунки

Пакет фор-

сунок

41...50 2.639-187.0 2x25

51...64 2.640-442.0 2x32

65...80 2.639-188.0 2x40

81...124 2.640-781.0 2x62

125...180 2.640-282.0 2x90

Установка сопла

Очистка підлоги

Демонтаж набору коліс (при

необхідності)

Подача мийного засобу

У мийному апараті високого тиску без

нагрівання

У мийному апараті високого тиску з

нагріванням

Догляд

Запасні частини

57UK

http://www.kaercher.com/dealersearch

Karcher 2.111-023.0 Flächenreiniger FR 50 Me

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.111-023.0 Questions and Answers
