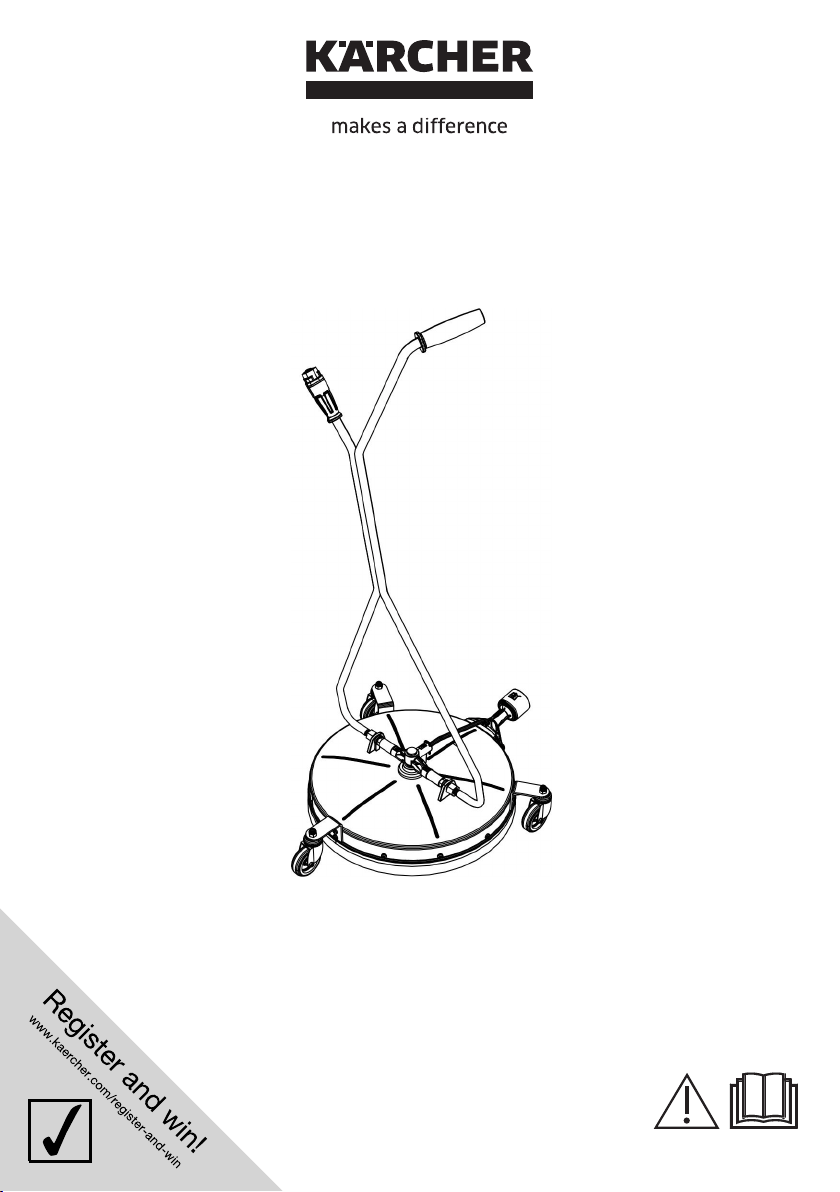

Karcher 2.643-598.0 FRV 50 ME User Manual

FRV 50 ME

59657260 03/16

Deutsch 3

English 6

Français 9

Italiano 12

Nederlands 15

Español 18

Português 21

Dansk 24

Norsk 27

Svenska 30

Suomi 33

Ελληνικά 36

Türkçe 39

Русский 42

Magyar 45

Čeština 48

Slovenščina 51

Polski 54

Româneşte 57

Slovenčina 60

Hrvatski 63

Srpski 66

Български 69

Eesti 72

Latviešu 75

Lietuviškai 78

Українська 81

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

 GEFAHR

Verletzungsgefahr durch defektes Gerät.

Vor Arbeitsbeginn Gerät auf ordnungsge-

mäßen Zustand überprüfen. Ist der Zu-

stand des Gerätes nicht einwandfrei darf es

nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vor-

genommen werden.

 GEFAHR

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, aktive

elektrische Ausrüstung oder auf das Gerät

selbst gerichtet werden.

Gesundheitsgefahr. Bei der Reinigung von

mit gesundheitsschädlichen Stoffen verun-

reinigten Oberflächen entsprechende

Schutzkleidung tragen.

몇 WARNUNG

Verletzungsgefahr durch Hochdruckwas-

serstrahl.

Beim Arbeiten mit Heißwasser: Verbren-

nungsgefahr durch heiße Oberflächen und

Verbrühungsgefahr!

Beim Arbeiten mit dem Flächenreiniger

Schutzhandschuhe und Schutzbrille tragen.

Gefahr von Gehörschäden durch Arbeiten

an geräuschverstärkenden Teilen! In die-

sem Fall Gehörschutz tragen.

Rutschgefahr durch zurückbleibendes

Wasser. Rutschhemmendes Schuhwerk

tragen. Zurückbleibendes Wasser nach ab-

geschlossener Reinigung beseitigen.

Sicherheitshinweise des Hochdruckreini-

gers beachten.

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Der Flächenreiniger ist zum Reinigen von

Bodenflächen in Verbindung mit einem

Hochdruckreiniger geeignet.

Maximaler Wasserdruck 25 MPa (250 bar).

Maximale Wassertemperatur 85 °C.

Das Schmutzwasser wird über einen

Schlauch abgeleitet.

Sicherheitshinweise

Gefahrenstufen

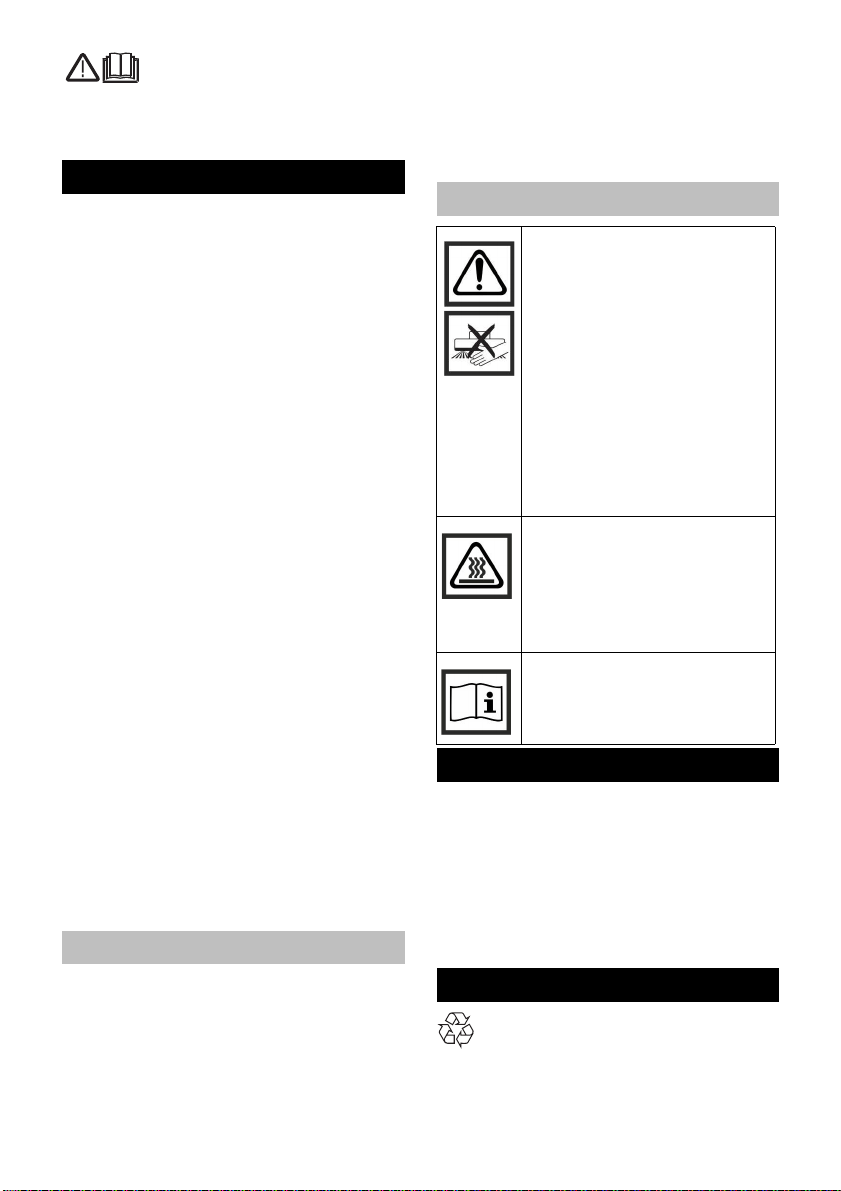

Symbole auf dem Gerät

몇 WARNUNG

Verletzungsgefahr durch den

Rotationsarm. Niemals bei lau-

fendem Hochdruckreiniger un-

ter das Gerät greifen.

Der Rotationsarm dreht sich

nach dem Abschalten des

Hochdruckreinigers noch eine

kurze Zeit weiter. Vor Arbeiten

am Gerät abwarten, bis der Ro-

tationsarm stillsteht.

Bei Betrieb mit heißen Wasser:

몇 WARNUNG

Verbrennungsgefahr!

Heiße Oberflächen nicht berüh-

ren!

Den Flächenreiniger nicht in

Betrieb nehmen, ohne die Be-

triebsanleitung gelesen zu ha-

ben.

Bestimmungsgemäße

Verwendung

3DE

– 2

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die Ver-

packungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Damit ein störungsfreier Betrieb mit Ihrem

Hochdruckreiniger möglich ist, müssen Sie

die passenden Hochdruckdüsen verwenden.

Hinweis:

Die benötigten Düsenpakete sind auf den ent-

sprechenden Hochdruckreiniger abgestimmt

und müssen separat bestellt werden.

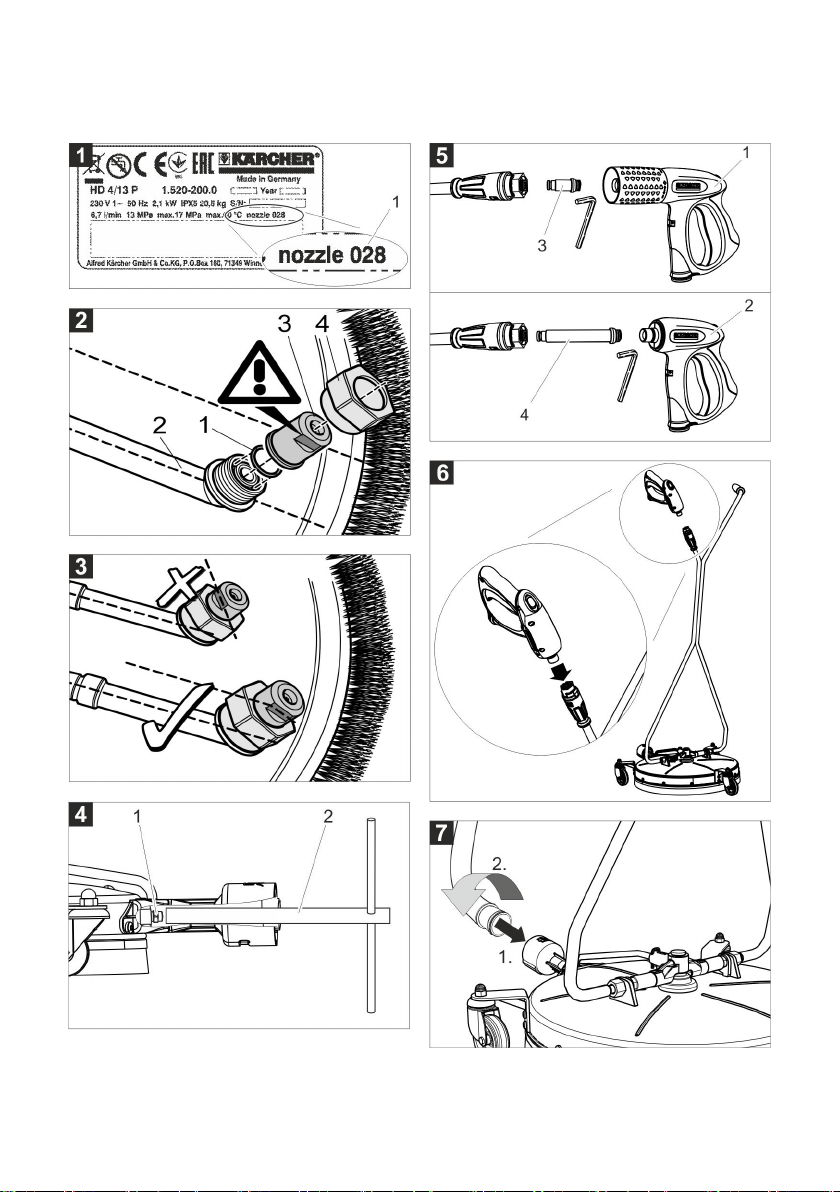

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)

 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle

auswählen.

Bild 2, siehe Umschlagseite

1O-Ring

2 Rotationsarm

3Düse

4 Überwurfmutter

 O-Ring in Nut des Rotationsarms einle-

gen.

 Düse aufsetzen.

 Düse mit Überwurfmutter leicht fest-

schrauben.

Hinweis:

Der Austrittsstrahl muss parallel zum Rota-

tionsarm ausgerichtet werden.

Bild 3, siehe Umschlagseite

 Schlüsselfläche der Düse (Schlüssel-

weite 10) parallel zum Rotationsarm

ausrichten.

 Überwurfmutter (Schlüsselweite 22) mit

Schraubenschlüssel festziehen.

 Vorgang am zweiten Rotationsarm wie-

derholen.

Hinweis:

Die Düsen für den Flächenreiniger nicht am

Strahlrohr des Hochdruckreinigers anbrin-

gen.

Bild 4, siehe Umschlagseite

1 Injektordüse

2 Steckschlüssel

 Injektordüse mit Steckschlüssel in den

Injektor einschrauben und handfest

(8 Nm) anziehen.

Der Steckschlüssel ist dem Düsensatz

beigelegt.

Bild 5, siehe Umschlagseite

1 Handspritzpistole mit Drehregler

2 Handspritzpistole ohne Drehregler

3 Nippel, kurz

4 Nippel, lang

Im Auslieferzustand ist der kurze Nippel zur

Verwendung an einer Handspritzpistole mit

Drehregler im Gerät eingebaut.

Umweltschutz

Düsenpakete

Düsengröße

Hochdruck-

reiniger

Düsenpaket Düsengröße

Düsenpaket

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Düsenpaket montieren

Bedienung

4 DE

– 3

Zur Verwendung mit einer Handspritzpisto-

le ohne Drehregler, muss der kurze Nippel

herausgeschraubt, und durch den beilie-

genden, langen Nippel ersetzt werden.

O-Ringe des Nippels vor dem Einbau ein-

fetten.

Bild 6, siehe Umschlagseite

 Handspritzpistole des Hochdruckreini-

gers am Flächenreiniger anschließen

und handfest anziehen.

Gegebenenfalls mit Schraubenschlüs-

sel (Schlüsselweite 27) festziehen.

몇 VORSICHT

Am Schlauchanschluss tritt ein starker

Schmutzwasserstrahl aus. Flächenreiniger

nicht ohne Schlauch benutzen.

Bild 7, siehe Umschlagseite

 O-Ring am Schlauchende vor der Mon-

tage mit beiliegendem Fett einfetten.

 Beiliegenden Schlauch am Schlauch-

anschluss des Flächenreinigers einste-

cken und durch Verdrehen sichern.

 Anderes Ende des Schlauchs zu einem

Abfluss führen und mit beiliegendem

Klettband fixieren.

Hinweis:

Wenn möglich, Schlauch ohne Steigung

verlegen. Maximale Förderhöhe des Ab-

wassers beträgt 1 m.

Mit dem beiliegenden Klettband kann das

freie Schlauchende fixiert werden (zum

Beispiel an einem Ablaufgitter).

Bei Bedarf Verlängerungsschlauch ver-

wenden (siehe „Zubehör“).

 Beim Arbeiten Handspritzpistole und

Griff des Flächenreingers mit beiden

Händen halten.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigenden Fläche aufliegt.

 Nach Heißwasserbetrieb Flächenreini-

ger zum Abkühlen 2 Minuten lang mit

kaltem Wasser betreiben.

 Bei Bedarf Flächenreiniger und Ab-

saugschlauch mit klarem Wasser spü-

len.

 Gerät vor Frost schützen.

 Borsten beim Lagern nicht verformen.

Hinweis:

Um ein dauerhaft gutes Absaugergebnis si-

cherzustellen, bitte den Flächenreininger

nach Gebrauch nicht auf den Borstenkranz

abstellen.

 Lenkrollen nach Gebrauch mit klarem

Wasser abspülen und nach dem Trock-

nen mit Kriechöl einsprühen.

Rotationsarm dreht sich nicht:

 Reinigungsdüsen auf Verschmutzung

prüfen.

Absaugleistung lässt nach:

 Borstenkranz verschlissen - Borsten-

kranz austauschen.

 Absaugkanal oder Absaugschlauch

verstopft - Absaugkanal und Absaug-

schlauch reinigen.

 Injektordüse verstopft - Injektordüse rei-

nigen.

Außerbetriebnahme

Pflege

Zubehör

Zubehör: Bestellnummer

Schlauchbefestigung

(Saugnapf zur Befesti-

gung an glatten Flächen)

2.642-528.0

Schmutzfänger (Grob-

schmutzabscheider)

2.642-532.0

Schlauchhalter (Wand-

befestigung)

2.042-001.0

Bürstenkranz FRV 50

6.371-011.0

Verlängerungsschlauch 4.441-040.0

Hilfe bei Störungen

5DE

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

 DANGER

Risk of injury due to defective device.

Check the proper condition of the device

prior to starting work. The device must not

be used if it is not in a flawless condition.

The appliance may not be modified.

 DANGER

High-pressure jets can be dangerous if im-

properly used. The jet may not be directed

at persons, animals, live electrical equip-

ment or at the appliance itself.

Health hazard. Wear appropriate protective

clothing when cleaning surfaces contami-

nated with hazardous substances.

몇 WARNING

Risk of injury due to high-pressure water jet.

When working with hot water: Danger of

burns from hot surfaces and risk of scalding.

Wear protective gloves and safety goggles

when working with the surface cleaner.

Risk of hearing impairment while working

on noise-making parts! If so, wear ear

plugs.

Risk of slipping due to residual water. Wear

slip-resistant shoes. Remove residual wa-

ter when cleaning is completed.

Observe safety instructions of the high-

pressure cleaner.

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

The surface cleaner is suitable for cleaning

floors in combination with a high-pressure

cleaner.

Maximum water pressure 25 MPa (250

bar).

Maximum water temperature 85 °C.

The wastewater is drained off via a hose.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Safety instructions

Hazard levels

Symbols on the machine

몇 WARNING

Risk of injury due to rotation

arm. Never reach underneath

the device while the high-pres-

sure cleaner is running.

The rotation arm continues to

rotate for a while after the high-

pressure cleaner has been

switched off. Wait for the rota-

tion arm to stop before starting

any work on the appliance.

For operation with hot water:

몇 WARNING

Risk of burns!

Do not touch hot surfaces!

Before first use of the patio and

wall cleaner read these instruc-

tions and act in accordance with

them.

Use as intended

Environmental protection

6 EN

– 2

You need to use the matching high pres-

sure nozzles to ensure that your high pres-

sure cleaner works properly.

Note:

The required packets of nozzles have been

adjusted to suit the corresponding high

pressure cleaners and must therefore be

ordered separately.

Figure 1, see cover page

1 Nozzle size (example)

 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from

the following table.

Figure 2, see cover page

1O ring

2 Rotation arm

3 Nozzle

4 Union joint

 Inser the O ring in the nut of the rotation

arm.

 Place the nozzle on it.

 Slightly fasten the nozzle with the Union

joint.

Note:

The exit jet must be directed parallel to the

rotation arm.

Figure 3, see cover page

 Adjust the wrench area of the nozzle

(width 10) so that it is parallel to the ro-

tation arm.

 Tighten the Union joint (width 22) using

a wrench.

 Repeat the process on the second rota-

tion arm.

Note:

Do not attach the nozzles for the surface

cleaner to the spray lance of the high-pres-

sure cleaner.

Figure 4, see cover page

1 Injector nozzle

2Wrench

 Screw the injector nozzle into the injec-

tor using the wrench and tighten it fin-

gertight (8 Nm).

The wrench is included with the nozzle

set.

Figure 5, see cover page

1 Trigger gun with control knob

2 Trigger gun without control knob

3 Nipple, short

4 Nipple, long

In delivery condition, the short nipple is in-

stalled on the device for use on a trigger

gun with a control knob.

For use with a trigger gun without a control

knob, the short nipple must be unscrewed

and replaced by the enclosed long nipple.

Grease the O-rings of the nipple before in-

stallation.

Figure 6, see cover page

 Connect the trigger gun of the high-

pressure cleaner to the surface cleaner

and hand-tighten it.

Tighten using a wrench (27 mm) if

needed.

몇 CAUTION

A strong wastewater jet will emerge from

the hose connection. Do not use the sur-

face cleaner without a hose.

Figure 7, see cover page

 Grease the O-ring at the end of the

hose using the accompanying grease

prior to installation.

Nozzles packet

Nozzle size

high-pres-

sure cleaner

Nozzle pack-

age

Nozzle size

nozzle pack-

age

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Assemble nozzle packet

Operation

7EN

– 3

 Insert the accompanying hose at the

hose connection of the surface cleaner

and secure it by turning.

 Route the other end of the hose to a

drain and secure it by means of the ac-

companying hook-and-loop tape.

Note:

If possible, lay hose without any slopes.

Maximum delivery height of the waste wa-

ter is 1 m.

The free end of the hose can be attached

by means of the included Velcro tape (e.g.

on a drain grid).

If necessary, use extension hose (see "Ac-

cessories").

 Hold the trigger gun and the handle of

the surface cleaner firmly with both

hands.

 Guide the surface cleaner so that it re-

mains close to the surface to be

cleaned.

 After operation with hot water, operate

the surface cleaner with cold water for

two minutes to cool it down.

 If necessary, rinse the surface cleaner

and the suction hose with clear water.

 Protect the appliance against frost.

 Do not allow bristles to deform during

storage.

Note:

In order to ensure a good suction result,

please do not place the surface cleaner

onto the brush crown after use.

 Rinse the steering rollers with clear wa-

ter after use and spray with creeping oil

after they have dried.

Rotation arm does not rotate:

 Check if the cleaning nozzles are dirty.

Vacuum performance decreasing:

 Bristle crown worn - replace bristle

crown.

 Suction channel/suction hose blocked -

clean suction channel and suction

hose.

 Injector nozzle blocked - clean the in-

jector nozzle.

Shutting down

Care

Accessories

Accessories Order number

Hose fastener (suction

cup to install on smooth

surfaces)

2.642-528.0

Dirt catcher (coarse dirt

separator)

2.642-532.0

Hose support (wall

mount)

2.042-001.0

Brush crown FR 50 ME 6.371-011.0

Extension hose 4.441-040.0

Troubleshooting

8 EN

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

 DANGER

Risque de blessures en raison d'un appa-

reil défectueux. Vérifier le bon état de l'ap-

pareil avant de commencer à travailler. Ne

pas utiliser l'appareil si son état n'est pas ir-

réprochable.

Il est interdit d'effectuer des modification

sur l'appareil.

 DANGER

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet

ne doit pas être dirigé sur des personnes,

des animaux, des installations électriques

actives ni sur l'appareil lui-même.

Risque pour la santé. Lors du nettoyage de

surfaces salies recouvertes de substances

nocives pour la santé, porter des vête-

ments de protection adaptés.

몇 AVERTISSEMENT

Risque de blessure par le jet d'eau à haute

pression.

Lors de travaux avec de l'eau chaude :

risque de brûlure par contact avec les sur-

faces chaudes et risque

d’ébouillantement !

Lors de travaux avec le nettoyeur de sur-

face, porter des gants de protection et des

lunettes protectrices.

Risque d'atteintes auditives lors de travaux

effectués à proximité de composants am-

plificateurs de bruits ! Dans ce cas, porter

une protection auditive.

Risque de glissement dû à l'eau stagnante.

Porter des chaussures antidérapantes. Re-

tirer l'eau stagnante une fois le nettoyage

terminé.

Respecter les consignes de sécurité du

nettoyeur haute pression.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

Le nettoyeur de surface convient au net-

toyage de surfaces au sol en association

avec un nettoyeur haute pression.

Pression maximale de l'eau 25 MPa (250 bars).

Température maximale de l'eau 85 °C.

L'eau sale est évacuée à l'aide d'un tuyau.

Consignes de sécurité

Niveaux de danger

Symboles sur l'appareil

몇 AVERTISSEMENT

Risque de blessure dû au bras ro-

tatif. Ne jamais mettre les mains

sous l'appareil pendant le fonc-

tionnement du nettoyeur haute

pression.

Le bras rotatif continue de tourner

un moment après la coupure du

nettoyeur haute pression. Avant

de travailler sur l'appareil, attendre

que le bras rotatif soit arrêté.

En cas de fonctionnement avec

de l'eau chaude :

몇 AVERTISSEMENT

Risque de brûlures !

ne pas toucher les surfaces

chaudes !

Ne pas mettre en marche le

nettoyeur de surface sans avoir

lu le manuel d'utilisation.

Utilisation conforme

9FR

– 2

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter les

emballages dans les ordures ménagères,

mais les remettre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison, utili-

sez des systèmes de collecte adéquats afin

d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Pour permettre un fonctionnement sans dé-

faut de votre nettoyeur haute pression, utiliser

les buses hautes pression appropriées.

Remarque :

Les packs de buses nécessaires sont défi-

nis en fonction des jets haute pression cor-

respondants et doivent être commandés

séparement.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)

 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute

pression.

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression

dans le tableau suivant.

Figure 2, cf. page de couverture

1 Joint torique

2 Bras rotatif

3Buse

4 Écrou chapeau

 Insérer le joint torique dans l'encoche

du bras rotatif

 Mettre la buse en place.

 Serrer légèrement la buse avec l'écrou

chapeau.

Remarque :

Le jet sortant doit être ajusté de façon pa-

rallèle au bras de rotation.

Figure 3, cf. page de couverture

 Ajuster le plan clé de la buse (écarte-

ment de 10) parallèlement au bras rota-

tif.

 Serrer l'écrou chapeau (écartement de

22) à l'aide de la clé.

 Répéter l'opération sur le deuxième

bras en rotation.

Remarque :

Ne pas poser les buses pour le nettoyeur

de surface sur la lance du nettoyeur haute

pression.

Figure 4, cf. page de couverture

1 Buse d'injection

2 Clé à cliquet

 Visser la buse d'injecteur avec clé à cli-

quet dans l'injecteur et la serrer à la

main (8 Nm).

La clé à cliquet est fournie avec le jeu

de buses.

Figure 5, cf. page de couverture

1 Poignée pistolet avec régulateur rotatif

2 Poignée pistolet sans régulateur rotatif

3 Embout, court

4 Embout, long

En état de livraison, l'appareil est monté

avec l'embout court prévu pour une utilisa-

tion sur une poignée pistolet avec régula-

teur rotatif.

Protection de

l’environnement

Packs de buses

Calibre de la

buse du net-

toyeur haute

pression

Pack de

buses

Calibre de la

buse du

pack de

buses

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Monter le pack de buses

Utilisation

10 FR

– 3

Pour une utilisation avec une poignée pistolet

sans régulateur rotatif, l'embout court doit être

dévissé et remplacé par l'embout long fourni.

Graisser les joints toriques de l'embout

avant de le monter.

Figure 6, cf. page de couverture

 Raccorder la poignée pistolet du net-

toyeur haute pression au nettoyeur de

surface et serrer fermement à la main.

Le cas échéant, serrer à l'aide d'une clé

plate (ouverture de 27).

몇 PRÉCAUTION

Un fort jet d'eau sale s'écoule du raccord

flexible. Ne pas utiliser le nettoyeur de sur-

face sans flexible.

Figure 7, cf. page de couverture

 Lubrifier le joint torique avec la graisse

fournie à l'extrémité du flexible avant le

montage.

 Insérer le flexible fourni sur le raccord

de flexible du nettoyeur de surface et le

fixer en le faisant tourner.

 Guider l'autre extrémité du flexible vers

un écoulement et la fixer avec la bande

velcro fournie.

Remarque :

Si possible, poser le flexible de manière in-

clinée. La hauteur de refoulement maxi-

male des eaux usées est de 1 m.

La bande velcro jointe permet de fixer l'ex-

trémité libre du flexible (par exemple sur

une grille d'écoulement).

En cas de besoin, utiliser un flexible de ral-

longe (cf. « Accessoires »).

 Pendant le travail, tenir la poignée pis-

tolet et la poignée du nettoyeur de sur-

face des deux mains.

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur-

face à nettoyer.

 En cas de fonctionnement à l'eau

chaude, utiliser le nettoyeur de surface

après l'avoir refroidi pendant 2 minutes

à l'eau froide.

 En cas de besoin, rincer à l'eau claire le

nettoyeur de surface et le flexible d'as-

piration.

 Mettre l'appareil à l'abri du gel.

 Ne pas déformer les poils lors du stoc-

kage.

Remarque :

Pour garantir en permanence un bon résul-

tat d'aspiration, ne pas laisser reposer le

nettoyeur de surface sur la brosse après

son utilisation.

 Après l'utilisation, rincer les roulettes di-

rigeables à l'eau claire et les vaporiser

d'huile lubrifiante après le séchage.

Le bras rotatif ne tourne pas :

 Vérifier si les buses de nettoyage sont

sales.

La puissance d'aspiration baisse :

 couronne de brosse usée - remplacer la

couronne de brosse.

 Canal d'aspiration ou flexible d'aspira-

tion obturé - nettoyer le canal d'aspira-

tion ou le flexible d'aspiration.

 Buse d'injecteur obturée - nettoyer la

buse d'injecteur.

Mise hors service

Entretien

Accessoires

Accessoires : Référence

Fixation du flexible

(ventouse pour la fixa-

tion sur plans lisses)

2.642-528.0

Collecteur d'impuretés

(séparateur de saletés

grossières)

2.642-532.0

Support de flexible (fixa-

tion murale)

2.042-001.0

Brosse FRV 50 ME 6.371-011.0

Flexible de rallonge 4.441-040.0

Assistance en cas de panne

11FR

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.



PERICOLO

Pericolo di lesioni causato dall'apparecchio

difettoso. Prima di iniziare i lavori controllare

lo stato regolare dell'apparecchio. In caso

contrario è vietato usare l'apparecchio.

È vietato apportare modifiche all'apparecchio.

 PERICOLO

Getti ad alta pressione possono risultare

pericolosi se usati in modo non conforme a

destinazione. Il getto non va mai puntato su

persone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

Rischio per la salute. Durante la pulizia di su-

perfici sporche di sostanze nocive alla salute

indossare adeguati indumenti protettivi.

몇 AVVERTIMENTO

Pericolo di lesioni dovuto dal getto d'acqua

ad alta pressione.

Lavorando con acqua calda: Pericolo di

ustioni causate da superfici scottanti e peri-

colo di scottatura!

Indossare guanti e occhiali di protezione la-

vorando con il lavasuperfici.

Rischio di danni all'udito lavorando su parti

che generano rumori non assorbiti! In tal

caso si prega di indossare dispositivi di pro-

tezione per l'udito.

Pericolo di scivolamento dovuto da acqua

rimanente. Indossare scarpe antiscivolo. A

pulizia terminata, eliminare l'acqua rima-

nente.

Osservare le avvertenze di sicurezza

dell'idropulitrice.

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Il lavasuperfici è adatto per pulire superfici

di pavimento in abbinamento a una idropu-

litrice.

Pressione massima dell'acqua 25 MPa

(250 bar).

Temperatura massima dell'acqua 85 °C.

L'acqua sporca viene deviata tramite un

tubo flessibile.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Norme di sicurezza

Livelli di pericolo

Simboli riportati sull’apparecchio

몇 AVVERTIMENTO

Pericolo di lesioni dovuto dal

braccio in rotazione. Mai affer-

rare con le mani sotto l'appa-

recchio con idropulitrice in fun-

zione.

Il braccio rotante continua a

ruotare ancora per un breve

tempo anche dopo lo spegni-

mento dell'idropulitrice. Prima

di iniziare lavori sull'apparec-

chio, attendere che il braccio ro-

tante si sia fermato.

Durante il funzionamento con

acqua calda:

몇 AVVERTIMENTO

Pericolo di ustioni!

Non toccare le superfici scot-

tanti!

Non mettere in funzione il lava-

superfici, senza aver prima letto

le istruzioni d’uso.

Uso conforme a destinazione

Protezione dell’ambiente

12 IT

– 2

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Affinché possa essere garantito un funzio-

namento corretto dell'idropulitrice è neces-

sario usare gli ugelli ad alta pressione adat-

ti.

Indicazione:

I gruppi ugelli necessari sono realizzati per

la rispettiva idropulitrice e devono essere

ordinati separatamente.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)

 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Fig. 2, vedi copertina

1O-Ring

2 Braccio di rotazione

3 Ugello

4 Dado a risvolto

 Inserire l'o-ring nella scanalature del

braccio di rotazione.

 Montare l'ugello.

 Avvitare leggermente l'ugello con il

dado di risvolto.

Indicazione:

Il getto di fuoriuscita deve essere parallelo

al braccio di rotazione.

Fig. 3, vedi copertina

 Allineare la superficie della chiave

dell'ugello (apertura 10) parallelamente

al braccio di rotazione.

 Serrare il dado di risvolto (apertura 22)

con la chiave per dadi.

 Ripetere la procedura sul secondo

braccio di rotazione.

Indicazione:

Non collocare gli ugelli per il lavasuperfici

alla lancia della idropulitrice.

Fig. 4, vedi copertina

1 Ugello iniettore

2 Chiave a tubo

 Avvitare nell'iniettore l'ugello con la

chiave a tubo e stringere manualmente

(8 Nm).

La chiave a tubo è compresa nella for-

nitura del set di ugelli.

Fig. 5, vedi copertina

1 Pistola a spruzzo con regolatore rotante

2 Pistola a spruzzo senza regolatore ro-

tante

3 Nipplo, corto

4 Nipplo, lungo

Nella fornitura il nipplo corto è installato

nell'apparecchio per l'uso con una pistola a

spruzzo con regolatore rotante.

Per l'uso con una pistola a spruzzo senza

regolatore rotante, il nipplo corto deve es-

sere svitato e sostituito con quello lungo in

dotazione.

Prima del montaggio ingrassare gli O-Ring

del nipplo.

Fig. 6, vedi copertina

 Collegare al lavasuperfici la pistola a

spruzzo dell’idropulitrice e serrare a

mano.

Gruppi ugello

Grandezza

ugello idro-

pulitrice

Pacchetto di

ugelli

Grandezza

ugello Pac-

chetto di

ugelli

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montaggio del gruppo ugelli

Uso

13IT

– 3

Eventualmente stringere con una chia-

ve per dadi (apertura chiave 27).

몇 PRUDENZA

Dall'attacco del tubo flessibile fuoriesce un

forte getto di acqua sporca. Non usare il la-

vasuperfici senza tubo flessibile.

Fig. 7, vedi copertina

 Prima del montaggio, ingrassare la

guarnizione circolare all'estremità del

tubo con il grasso in dotazione.

 Inserire il tubo flessibile in dotazione

sull'attacco del tubo flessibile del lava-

superfici e bloccarlo ruotando.

 Condurre l'altra estremità del tubo ver-

so uno scarico e fissare con il nastro a

velcro in dotazione.

Indicazione:

Non posare il tubo flessibile, se possibile, in

salita. L'altezza massima di trasporto

dell'acqua di scarico è di 1 m.

Con il nastro a velcro compreso nella forni-

tura è possibile fissare l'estremità libera del

tubo flessibile (ad esemoio su una griglia di

scarico).

Utilizzare all'occorrenza il tubo flessibile di

prolunga (vedi „Accessori“).

 Durante il lavoro tenere con entrambe

le mani la pistola a spruzzo e il manico

del lavasuperfici.

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

 Dopo il funzionamento con acqua cal-

da, fare funzionare il lavasuperfici con

acqua fredda per 2 minuti per raffred-

darlo.

 All'occorrenza, risciacquare il lavasu-

perfici e il tubo flessibile di aspirazione

con acqua chiara.

 Proteggere l'apparecchio dal gelo.

 Non deformare le setole durante il ma-

gazzinaggio.

Indicazione:

Per garantire un risultato di aspirazione ot-

timale e durevole, dopo l'utilizzo non posi-

zionare il lavasuperfici sulla corona di seto-

le.

 Dopo l'uso sciacquare le rotelle pivot-

tanti con acqua pulita e dopo l'asciuga-

tura applicare olio di penetrazione.

Il braccio di rotazione non gira:

 Controllare che le bocchette di pulizia

non siano sporche.

La potenza di aspirazione diminuisce:

 Corona di setole usurata - Sostituire la

corona di setole.

 Canale di aspirazione o tubo flessibile

di aspirazione ostruito - Pulire il canale

di aspirazione o il tubo flessibile di aspi-

razione.

 Ugello iniettore otturato - Pulire l'ugello

iniettore.

Messa fuori servizio

Cura

Accessori

Accessori: Codice d’ordina-

zione

Fissaggio tubo flessibile

(Ventosa di aspirazione

per il fissaggio su super-

fici piane)

2.642-528.0

Parasporco (separato-

re di sporco grossolano)

2.642-532.0

Portatubo (fissaggio a

parete)

2.042-001.0

Corona spazzola FRV

50 ME

6.371-011.0

Tubo prolunga flessibile 4.441-040.0

Guida alla risoluzione dei

guasti

14 IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

 GEVAAR

Verwondingsgevaar door defect apparaat

Controleer het apparaat voor het werk op

een reglementaire toestand. Als het appa-

raat zich niet in een perfecte toestand be-

vindt, mag het niet gebruikt worden.

U mag geen veranderingen aan het appa-

raat aanbrengen.

 GEVAAR

Bij ondeskundig gebruik kunnen hogedruk-

stralen gevaarlijk zijn. De straal mag niet op

personen, dieren, actieve elektrische uit-

rusting of het apparaat zelf gericht worden.

Gezondheidsrisico. Bij het reinigen van op-

pervlakken die verontreinigd zijn met voor

de gezondheid schadelijke stoffen passen-

de veiligheidskleding dragen.

몇 WAARSCHUWING

Verwondingsgevaar door hogedrukwater-

straal.

Bij het werken met heet water: Verbran-

dingsgevaar door hete oppervlakken!

Draag bij het werken met de oppervlakte-

reiniger veiligheidshandschoenen en veilig-

heidsbril.

Gevaar voor gehoorbeschadiging door

werkzaamheden aan geluidsversterkende

onderdelen! In dit geval gehoorbescher-

ming dragen.

Gevaar voor uitglijden door achterblijvend

water. Antis-slip schoenen dragen. Achter-

blijvend water na afgesloten reiniging weg-

werken.

Neem de veiligheidsinstructies van de ho-

gedrukreiniger in acht.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie die tot lichte verwondingen kan lei-

den.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiële schade kan leiden.

De oppervlaktereiniger is in combinatie met

een hogedrukreiniger geschikt voor het rei-

nigen van vloeroppervlakken.

Maximale waterdruk 25 MPa (250 bar).

Maximale watertempeatuur 85 °C.

Het afvalwater wordt via een slang afge-

voerd.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Veiligheidsinstructies

Gevarenniveaus

Symbolen op het toestel

몇 WAARSCHUWING

Verwondingsgevaar door de ro-

terende arm Grijp nooit onder

het apparaat als de hogedruk-

reiniger draait.

De roterende arm draait na het

uitschakelen van de hogedruk-

reiniger nog even verder.

Wacht voor werkzaamheden

aan het apparaat tot de roteren-

de arm stilstaat.

Bij werking met heet water:

몇 WAARSCHUWING

Verbrandingsgevaar!

Raak hete oppervlakken niet

aan!

Neem de oppervlaktereiniger

niet in bedrijf zonder de ge-

bruiksaanwijzing gelezen te

hebben.

Reglementair gebruik

Zorg voor het milieu

15NL

– 2

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Om een storingsvrije werking van uw hoge-

drukreiniger mogelijk te maken, moet u de

passende hogedruksproeiers gebruiken.

Instructie:

De benodigde straalpakketten zijn op de

desbetreffende hogedrukreiniger afge-

stemd en moeten apart besteld worden.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)

 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende

tabel.

Afbeelding 2, zie omslagpagina

1 O-ring

2 Rotatiearm

3 Sproeier

4 Verbindingsmoer

 O-ring in de groef van de rotatiearm leg-

gen.

 Sproeier erop zetten.

 Sproeier met verbindingsmoer licht

vastdraaien.

Instructie:

De naar buiten komende straal moet paral-

lel aan de rotatiearm gericht worden.

Afbeelding 3, zie omslagpagina

 Sleutelvlakken van de sproeier (sleutel-

maat 10) parallel aan de rotatiearm

richten.

 Verbindingsmoer (sleutelmaat 22) met

schroefsleutel vast aandraaien.

 Proces aan de tweede rotatiearm her-

halen.

Instructie:

Breng de sproeiers voor de oppervlakterei-

niger niet aan op de straalpijp van de hoge-

drukreiniger.

Afbeelding 4, zie omslagpagina

1 Injectorsproeier

2 Steeksleutel

 Injectorsproeier met steeksleutel in de

injector schroeven en handvast (8 Nm)

aandraaien.

De steeksleutel zit bij de sproeierset.

Afbeelding 5, zie omslagpagina

1 Handspuitpistool met draairegelaar

2 Handspuitpistool zonder draairegelaar

3 Nippel, kort

4 Nippel, lang

Bij de levering is het apparaat voorzien van

een korte nippel voor gebruik met een

handspuitpistool met draairegelaar.

Bij gebruik van een handspuitpistool zon-

der draairegelaar moet de korte nippel eraf

worden geschroefd en worden vervangen

door de meegeleverde lange nippel.

O-ring van de nippel insmeren voordat

deze wordt geplaatst.

Afbeelding 6, zie omslagpagina

 Handspuitpistool van de hogedrukreini-

ger aan de oppervlaktereiniger aanslui-

ten en handvast aandraaien.

Indien nodig met steeksleutel

(sleutelwijdte 27) vastdraaien.

Straalpakketten

Sproeierfor-

maat hoge-

drukreiniger

Sproeier-

pakket

Sproeierfor-

maat sproei-

erpakket

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Straalpakket monteren

Bediening

16 NL

– 3

몇 VOORZICHTIG

Uit de slangaansluiting komt een sterke

straal afvalwater. Oppervlaktereiniger niet

zonder slang gebruiken.

Afbeelding 7, zie omslagpagina

 O-ring aan het slanguiteinde vóór de

montage met bijgevoegd vet invetten.

 Steek de bijgevoegde slang op de slan-

gaansluiting van de oppervlaktereiniger

en zet vast door te draaien.

 Ander uiteinde van de slang naar een

afvoer leiden en met bijgevoegde velcro

vastzetten.

Instructie:

Leg de slang indien mogelijk zonder hel-

ling. Maximale hoogte van het afvalwater

bedraagt 1 m.

Met de bijgevoegde klittenband kan het

vrije slangeinde vastgezet worden (bijvoor-

beeld aan een rooster van de afvoer).

Gebruik indien nodig een verlengslang (zie

„Accessoires“).

 Tijdens het werken handspuitpistool en

greep van de oppervlaktereiniger met

beide handen vasthouden.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

 Gebruik om af te koelen na de werking

met heet water oppervlaktereiniger ge-

durende 2 minuten met koud water.

 Spoel indien nodig oppervlaktereiniger

en afzuigslang met zuiver water.

 Apparaat tegen vorst beschermen.

 De borstels bij opbergen niet vervor-

men.

Instructie:

Om een permanent goed afzuigresultaat te

garanderen, mag de oppervlaktereiniger na

gebruik niet op de borstelkrans geplaatst

worden.

 Zwenkwielen na gebruik met zuiver wa-

ter afspoelen en na het drogen inspui-

ten met kruipolie.

Rotatiearm draait niet:

 reinigingssproeiers controleren op ver-

ontreiniging.

Zuigkracht vermindert:

 borstelkrans versleten - borstelkrans

vervangen.

 Zuigkanaal of zuigslang verstopt - zuig-

kanaal en zuigslang reinigen.

 Injectiesproeier verstopt - injectie-

sproeier reinigen.

Buitenwerkingstelling

Zorg

Toebehoren

Accessoires: Bestelnummer

Slangbevestiging (zuig-

nap ter bevestiging op

gladde oppervlakken)

2.642-528.0

Vuilreservoir (afschei-

der voor grof vuil)

2.642-532.0

Slanghouder (wandbe-

vestiging)

2.042-001.0

Borstelkrans FRV 50

6.371-011.0

Verlengslang 4.441-040.0

Hulp bij storingen

17NL

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

 PELIGRO

Peligro de lesiones por un aparato defec-

tuoso. Comprobar el buen estado del apa-

rato antes de comenzar a trabajar. Si el

aparato no está en perfecto estado, no

debe utilizarse.

No se debe efectuar ningún tipo de modifi-

cación en el aparato.

 PELIGRO

Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija

el chorro hacia personas, animales o equi-

pamiento eléctrico activo, ni apunte con él

al propio aparato.

Riesgos para la salud. Cuando se limpien su-

perficies ensuciadas con sustancias nocivas

para la salud, utilizar la ropa apropiada.

몇 ADVERTENCIA

Riesgo de lesiones por chorro de agua de

alta presión.

En los trabajos con agua caliente: ¡Peligro

de quemaduras y escaldaduras por super-

ficies calientes!

Cuando se trabaje con el limpiador de su-

perficies hay que utilizar guantes y gafas

de seguridad.

¡Riesgo de daños al aparato auditivo si se

trabaja con piezas que incrementen el rui-

do! En este caso use protección auditiva.

Peligro de resbalar por el agua que se quede.

Utilizar calzado antideslizante. Eliminar el

agua residual una vez concluida la limpieza.

Indicaciones de seguridad de la limpiadora

a alta presión.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

El limpiador de superficies está diseñado

para la limpieza de suelos en combinación

con una limpiadora de alta presión.

Presión máxima del agua 25 MPa (250 ba-

res).

Temperatura máxima del agua 85 ºC.

El agua sucia es conducida a través de una

manguera.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

Indicaciones de seguridad

Niveles de peligro

Símbolos en el aparato

몇 ADVERTENCIA

Peligro de lesiones causados

por el brazo giratorio. No tocar

debajo debajo del aparato con

la limpiadora a presión en fun-

cionamiento.

El brazo giratorio sigue girando

después de apagar la limpiado-

ra a alta presión durante un bre-

ve período. Antes de trabajar

con el aparato, espere a que el

brazo giratorio deje de girar.

Cuando se opere con agua ca-

liente:

몇 ADVERTENCIA

¡Peligro de quemaduras!

¡no tocar las superficies calien-

tes!

No poner en funcionamiento el

limpiador de superficies sin leer

el manual de funcionamiento.

Uso previsto

Protección del medio

ambiente

18 ES

– 2

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove-

chamiento posterior. Por este motivo, en-

tregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Para que sea posible un funcionamiento

sin averías con su limpiadora a alta presión

tiene que utilizar las boquillas a alta presión

correctas.

Indicación:

Los paquetes de boquillas necesarios es-

tán adaptados a la limpiadora a alta presión

y se tienen que pedir por separado.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora

de alta presión.

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta

presión de la siguiente tabla.

Figura 2, véase contraportada

1 Junta tórica

2Brazo giratorio

3 boquilla

4 tuerca de racor

 Colocar la junta tórica en la ranura del

brazo giratorio.

 Colocar la boquilla.

 Atornillar ligeramente la boquilla con la

tuerca de racor.

Indicación:

El chorro de salida tiene que estar coloca-

do de forma paralela al brazo giratorio.

Figura 3, véase contraportada

 Colocar la superficie de la llave (entre-

caras 10) paralela al brazo giratorio.

 Apretar la tuerca de racor (entrecaras

22) con una llave.

 Repetir el proceso en el segundo brazo

de rotación.

Indicación:

No colocar las boquillas para el limpiador

de superficies en la lanza dosificadora de la

limpiadora de alta presión.

Figura 4, véase contraportada

1 Boquilla del inyector

2 Llave de pipa

 Enroscar la boquilla con la llave de pipa

en el inyector y apretar con la mano (8

Nm).

La llave de pipa se incluye en el juego

de boquillas.

Figura 5, véase contraportada

1 Pistola pulverizadora con rosca

2 Pistola pulverizadora sin rosca

3 Inyector, corto

4 Inyector, largo

En el estado en que se suministra, el inyec-

tor corto para su utilización en una pistola

pulverizadora con rosca está instalado en

el aparato.

Paquetes de boquillas

Tamaño de

la boquilla

de la limpia-

dora de alta

presión

Paquete de

boquillas

Tamaño de

boquillas del

paquete de

boquillas

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montar el paquete de boquillas

Funcionamiento

19ES

– 3

Para la utilización de una pistola pulveriza-

dora sin rosca, debe desenroscarse el in-

yector corto y sustituirse por el inyector lar-

go incluido.

Engrasar los anillos obturadores del inyec-

tor antes de la instalación.

Figura 6, véase contraportada

 Conectar la pistola pulverizadora ma-

nual de la limpiadora de alta presión en

el limpiador de superficies y apretar con

la mano.

En caso necesario apretar con una lla-

ve (entrecaras 27).

몇 PRECAUCIÓN

En la conexión de la manguera sale un

fuerte chorro de agua sucia. No utilizar el

limpiador de superficies sin manguera.

Figura 7, véase contraportada

 Engrasar el anillo obturador del extre-

mo de la manguera antes del montaje

con la grasa suministrada.

 Insertar la manguera suministrada en la

conexión para mangueras del limpiate-

rrazas y asegurar girando ésta.

 Llevar el otro extremo de la manguera a

un desagüe y fijar con la cinta de velcro

suministrada.

Indicación:

Si es posible, colocar la manguera sin ba-

jante. La altura máxima de transporte del

agua residual es de 1m.

Con la cinta de velcro que se incluye en el

suministro se puede fijar el extremo libre de

la manguera (por ejemplo a una rejilla de

desagüe).

Si es necesario utilizar una manguera de

prolongación (véase "Accesorios").

 Durante el trabajo sujete firmemente

con las dos manos la pistola pulveriza-

dora y la empuñadura del limpiador de

superficies.

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super-

ficie a limpiar.



Tras el funcionamiento con agua caliente

del limpiador de superficie, operar 2 minu-

tos con agua fría para que se enfríe.

 Si es necesario, enjuagar el limpiador

de superficies y la manguera de aspira-

ción con agua limpia.

 Proteger el aparato de las heladas.

 No deformar los cepillos al guardarlos.

Indicación:

Para asegurar un buen resultado de aspi-

ración duradero, no colocar la limpiadora

de superficies sobre la corona de cerdas

después del uso.

 Enjuagar las ruedas de dirección con

agua después de su uso, secarlas y

pulverizarlas con aceite lubricante.

El brazo de rotación no gira:

 Comprobar la suciedad de las boquillas

de limpieza.

La potencia de aspiración disminuye:

 Corona de cerdas desgastada - susti-

tuir la corona de cerdas.

 Canal o tubo de aspiración atascados -

limpiar el canal y el tubo de aspiración.

 Boquilla del inyector atascada - limpiar

la boquilla del inyector.

Puesta fuera de servicio

Cuidado del aparato

Accesorios

Accesorios: Nº referencia

Fijación de la manguera

(ventosa para fijarla a

superficies lisas)

2.642-528.0

Colector de suciedad

(separador de partícu-

las de suciedad gruesa)

2.642-532.0

Soporte de la manguera

(fijación a la pared)

2.042-001.0

Corona de cepillos FRV

50 ME

6.371-011.0

Manguera de prolonga-

ción

4.441-040.0

Ayuda en caso de avería

20 ES

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

 PERIGO

Perigo de lesões devido a aparelho com

defeito. Controlar o estado intacto do apa-

relho antes de iniciar os trabalhos. Se o es-

tado do aparelho não for considerado in-

tacto, este não pode ser colocado em fun-

cionamento.

Não devem ser feitas quaisquer alterações

no aparelho.

 PERIGO

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou con-

tra o próprio aparelho.

Perigo de saúde. Utilizar equipamento de

protecção pessoal durante a limpeza de

superfícies contaminadas com substâncias

perigosas para a saúde.

몇 ATENÇÃO

Perigo de ferimentos devido ao jacto de

água de alta pressão.

Durante os trabalhos com água quente:

Perigo de queimaduras devido a superfí-

cies quentes!

Utilizar luvas de protecção e óculo de pro-

tecção durante os trabalhos com o produto

de limpeza.

Perigo de danos no aparelho auditivo devi-

do a trabalhos em componentes ruidosos!

Nestas circunstâncias utilize uma protec-

ção auditiva adequada.

Perigo de deslizamento devido a restos de

água. Utilizar calçado com sola antiderrapan-

te. Eliminar os restos de água após a limpeza.

Ter atenção aos avisos de segurança da

lavadora de alta pressão.

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

O produto de limpeza de superfícies é ade-

quado para a limpeza de solos, em conjun-

to com uma lavadora de alta pressão.

Pressão máxima da água 25 MPa (250

bar).

Temperatura máxima da água 85 °C.

A água suja é escoada por uma mangueira.

Avisos de segurança

Níveis do aparelho

Símbolos no aparelho

몇 ATENÇÃO

Perigo de ferimentos devido ao

braço rotativo. Nunca colocar a

mão por baixo do aparelho com

a lavadora de alta pressão em

operação.

O braço rotativo continua a tra-

balhar por um curto período

após a desactivação da lavado-

ra de alta pressão. Aguardar

até que o braço rotativo fique

imobilizado, antes de efectuar

quaisquer trabalhos no apare-

lho.

Durante a operação com água

quente:

몇 ATENÇÃO

Perigo de queimaduras!

Não tocar nas superfícies

quentes!

Não colocar o aparelho em fun-

cionamento sem antes ler o

manual de instruções.

Utilização conforme o fim a

que se destina a máquina

21PT

– 2

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Para que seja possível um funcionamento

sem avarias da sua máquina de alta pres-

são, tem de utilizar os bocais de alta pres-

são adequados.

Aviso:

Os pacotes de bocais necessários foram

especialmente concebidos para os respec-

tivos lavadores de pressão e devem ser en-

comendados separadamente.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)

 Consultar a dimensão do bocal na pla-

ca de características da lavadora de

alta pressão.

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão

na tabela seguinte.

Figura 2, ver lado desdobrável

1O-Ring

2 Braço rotativo

3 Bocal

4 Porca de capa

 Colocar o O-Ring na ranhura do braço

rotativo.

 Colocar o bocal.

 Aparafusar levemente o bocal com a

porca de capa.

Aviso:

O jacto de saída deve ser orientado parale-

lamente ao braço rotativo.

Figura 3, ver lado desdobrável

 A superfície da chave do bocal (abertu-

ra da chave 10) deve ser alinhada para-

lelamente ao braço rotativo.

 Apertar a porca de capa (abertura da

chave 22) com a chave de boca.

 Repetir o processo no segundo braço

de rotação.

Aviso:

Não montar os bicos para o aparelho na

lança da lavadora de alta pressão.

Figura 4, ver lado desdobrável

1 Bico injector

2 Chave de caixa

 Enroscar o bico injector com a chave de

caixa no injector e apertar manualmen-

te (8 Nm).

A chave de caixa está incluída no con-

junto de bicos.

Figura 5, ver lado desdobrável

1 Pistola pulverizadora manual com regu-

lador rotativo

2 Pistola pulverizadora manual sem regu-

lador rotativo

3 Bocal, curto

4 Bocal, longo

No estado de fornecimento, o bocal curto

está montado no aparelho para ser utiliza-

do numa pistola pulverizadora manual com

regulador rotativo.

Proteção do meio-ambiente

Pacotes de bocais

Dimensão

do bocal, la-

vadora de

alta pressão

Pacote de

bocais

Dimensão

do bocal, pa-

cote de bo-

cais

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montar pacote de bocais

Manuseamento

22 PT

– 3

Para a utilização com uma pistola pulveri-

zadora manual sem regulador rotativo, o

bocal curto deve ser desapertado e substi-

tuído pelo bocal longo incluído.

Antes da montagem, lubrificar os vedantes

em O do bocal.

Figura 6, ver lado desdobrável

 Conectar a pistola pulverizadora manu-

al da lavadora de alta pressão ao pro-

duto de limpeza de superfícies e aper-

tar manualmente.

Se necessário, apertar com a chave de

parafusos (abertura de chave 27).

몇 CUIDADO

Na ligação da mangueira sai um forte jacto

de água suja. Não utilizar o produto de lim-

peza de superfícies sem mangueira.

Figura 7, ver lado desdobrável

 Antes da montagem, lubrificar o O-Ring

com massa lubrificante na extremidade

da mangueira.

 Inserir a mangueira fornecida na liga-

ção de mangueira do produto de limpe-

za de superfícies e rodar para fixar.

 Colocar a outra extremidade da man-

gueira num escoamento e fixá-la com a

fita de velcro incluída.

Aviso:

Se possível instalar a mangueira com/sem

inclinação. A altura máxima de débito dos

efluentes é de 1 m.

Com a fita de velcro fornecida é possível fi-

xar a extremidade livre da mangueira (por

exemplo, numa grelha de escoamento).

Se necessário, utilizar uma mangueira de

extensão (ver "Acessórios").

 Durante os trabalhos deve-se segurar a

pistola pulverizadora manual e a pega

do produto de limpeza de superfícies

com as duas mãos.

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na

superfície de limpeza.

 Após o funcionamento com água quen-

te deve-se operar o aparelho durante 2

minutos com água fria para este arrefe-

cer.

 Se necessário lavar o aparelho e a

mangueiras de aspiração com água

limpa.

 Proteger o aparelho contra congela-

mento.

 Não deformar as cerdas durante o ar-

mazenamento.

Aviso:

De modo a garantir bons resultados de as-

piração permanentes, não se deve pousar

o produto de limpeza de superfícies em

cima da coroa de cerdas, após a utilização.

 Lavar os rolos de guia com água limpa

após a utilização e aplicar óleo após se-

car.

Braço de rotação não rodopia:

 Controlar se os bicos de limpeza estão

sujos.

Potência de aspiração perde potência:

 Desgaste da coroa de cerdas - substi-

tuir coroa de cerdas.

 Canal de aspiração ou mangueira de

aspiração entupidos - limpar canal de

aspiração e mangueira de aspiração.

 Bico injector entupido - limpar bico in-

jector.

Colocar fora de serviço

Conservação

Acessórios

Acessórios: N.º de encomen-

Fixação de mangueira

(copo de aspiração para

a fixação em superfícies

lisas)

2.642-528.0

Colector de impurezas

(separador de sujidade

grossa)

2.642-532.0

Suporte de mangueira

(fixação de parede)

2.042-001.0

Coroa de escovas FRV

50 ME

6.371-011.0

Mangueira de extensão 4.441-040.0

Ajuda em caso de avarias

23PT

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

 FARE

Fare for personskader på grund af en defekt

maskine. Kontroller, om maskinen er i god or-

den, inden arbejdet starter. Hvis maskinen

ikke er i god orden, må den ikke bruges.

Der må ikke foretages ændringer på maski-

nen.

 FARE

Højttryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt elektrisk ud-

styr eller mod selve maskinen.

Sundhedsfare. Ved rensning af overfalder,

som er forurenet med sundhedsfarlige stof-

fer, skal der anvendes relevant beskyttel-

sesbeklædning.

몇 ADVARSEL

Fare for personskader pga. højtryks-vand-

strålen.

Ved arbejde med varmt vand: Forbræn-

dings- og skoldningsfare pga. varme over-

flader!

Brug beskyttelseshandsker og -briller ved

arbejde med fladerenseren.

Fare for høreskader på grund af arbejde på

støjforstærkende komponenter! Brug høre-

værn i dette tilfælde.

Fare for at glide på grund af resterende

vand. Brug skridsikkert fodtøj. Fjern reste-

rende vand efter rensningen.

Tag højde for højtryksrenserens sikker-

hedsanvisninger.

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Overfladerens er velegnet til rengøring af

gulvflader i forbindelse med en højtryksren-

ser.

Maksimalt vandtryk 25 MPa (250 bar).

Maksimal vandtemperatur 85 °C.

Snavsevandet bortledes via en slange.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation el-

ler lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

Sikkerhedsanvisninger

Faregrader

Symboler på maskinen

몇 ADVARSEL

Fare for personskader på grund

af rotationsarmen. Grib aldrig

ind under maskinen, hvis høj-

tryksrenseren kører.

En kort tid efter afbrydningen

forsætter rotationsarmen med

at dreje. Vent til rotationsarmen

standser, inden der arbejdes på

maskinen.

Ved drift med varmt vand:

몇 ADVARSEL

Forbrændingsfare!

Berør ikke varme overflader!

Fladerenseren må ikke sættes i

drift uden at læse driftsvejled-

ningen.

Bestemmelsesmæssig

anvendelse

Miljøbeskyttelse

24 DA

– 2

For at sørge for en fejlfri brug af højtryks-

renseren, skal den passende højtryksdyse

vælges.

Bemærk:

De nødvendige mundstykkepakker er af-

stemt til den tilsvarende højtryksrenser og

skal bestilles separat.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)

 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Fig 2, se omslagsside

1O-Ring

2 Rotationsarm

3 Mundstykke

4 Omløbermøtrik



Læg O-Ringen ind i rotationsarmens not.

 Sæt mundstykket på.

 Skru mundstykket med omløbermøtrik

let fast.

Bemærk:

Udslipstrålen skal justeres parallelt til rota-

tionsarmen.

Fig 3, se omslagsside

 Indstil mundstykkets nøgleflade (nøgle-

bredde 10) parallelt til rotationsarmen.

 Skru omløbermøtrikken (nøglebredde

22) fast med skruenøglen.

 Gentag processen på næste rotations-

arm.

Bemærk:

Monter dyserne til fladerenseren ikke på

højtryksrenserens strålerør.

Fig 4, se omslagsside

1 Injektordyse

2 Topnøgle

 Skru injektordysen med topnøglen ind i

injektoren og stram den med hånden (8

Nm).

Topnøglen kommer med dysesættet.

Fig 5, se omslagsside

1 Håndsprøjtepistol med drejeregulator

2 Håndsprøjtepistol uden drejeregulator

3 Nippel, kort

4 Nippel, lang

Ved leveringen er den korte nippel monte-

ret på maskinen til anvendelse på en hånd-

sprøjtepistol med drejeregulator.

Til anvendelse med en håndsprøjtepistol

uden drejeregulator skal den korte nippel

skrues ud og erstattes af den vedlagte lan-

ge nippel.

Smør niplens o-ringe med fedt før monte-

ringen.

Fig 6, se omslagsside

 Tilslut højtryksrenserens håndsprøjte-

pistol på overfladerenseren og spænd

den fast med hånden.

Spænd om nødvendigt efter med en

skruenøgle (nøglestørrelse 27).

몇 FORSIGTIG

Ved slangetilslutningen opstår der en kraf-

tig snavsevandsstråle. Overfladerenseren

må ikke bruges uden slange.

Fig 7, se omslagsside

 Smør O-ringen med vedlagt fedt før

monteringen.

 Sæt vedlagt slange ind i overfladeren-

serens slangetilslutning og sikr den ved

at dreje slangen.

 Led slangens ende til et afløb og fikser

slangen med vedlagte burrebånd.

Mundstykkepakker

Mundstyk-

kets størrel-

se højtryk-

renser

Mundstyk-

kepakke

Mundstyk-

kestørrelse

mundstyk-

kepakke

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montering af mundstykkepakken

Betjening

25DA

– 3

Bemærk:

Nedlæg slangen uden stigning, hvis muligt.

Spildevandets maksimale transporthøjde

er 1 m.

Med det vedlægende burrebånd kan slan-

gens frie ende fikseres (f.eks. til et afløbs-

gitter).

Brug en forlængerslange efter behov (se

"Tilbehør").

 Under arbejdet skal håndsprøjtepisto-

len og grebet på overfladerenseren hol-

des fast med begge hænder.

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal

renses.

 Efter drift med varmt vand, skal overfla-

derenseren drives med koldt vand for 2

minutter så den køler ned.

 Skyl overfladerenseren og udsugnings-

slangen med klart vand efter behov.

 Beskyt maskinen imod frost.

 Børsterne må ikke omformes ved opbe-

varing.

Bemærk:

Undgå at stille overfladerenseren på bør-

stekransen efter brug; på den måde opnås

et konstant godt opsugningsresultat.

 Skyl styrerullerne efter brugen med

klart vand og efter tørringen sprøjt dem

ind med krybeolie.

Rotationsarmen roterer ikke:

 Kontroller rengøringsdyserne med hen-

syn til tilsmudsning.

Indsugningskapaciteten reduceres:

 Børstekrans slidt - udskift børstekran-

sen.

 Indsugningskanalen eller udsugnings-

slangen tilstoppet - rens udsugningska-

nalen og udsugningsslangen.

 Injektordysen tilstoppet - rens injektor-

dysen.

Ud-af-drifttagning

Pleje

Tilbehør

Tilbehør: Bestillingsnum-

mer

Slangefastgøring (suge-

kop til fastgøring på

glatte overflader)

2.642-528.0

Snavssamler (adskiller

til grov smuds)

2.642-532.0

Slangeholder (fastgø-

ring på væggen)

2.042-001.0

Børstekrans FRV 50

6.371-011.0

Forlængerslange 4.441-040.0

Hjælp ved fejl

26 DA

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

 FARE

Fare for skader på grunn av defekt maskin.

Før du begynner arbeidet, kontroller at

maskinen er i god stand. Dersom maski-

nen ikke er i feilfri stand skal den ikke bru-

kes.

Det er ikke tillatt å utføre endringer på mas-

kinen.

 FARE

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller maski-

nen selv.

Helsefare. Bruk passende vernetøy under

rengjøring av overflater forurenset av hel-

sefarlige stoffer.

몇 ADVARSEL

Fare for personskader fra høytrykksstråle.

Ved bruk av varmt vann: Fare for forbren-

ning pga. varme overflater og fare for skål-

ding!

Ved arbeid med flaterengjører må det bru-

kes vernehansker og vernebriller.

Fare for hørselskader ved arbeid med støy-

forsterkende deler! I slike tilfeller skal det

brukes hørselvern.

Fare for å skil i gjenværende vann. Bruk

sklisikre sko. Gjenværende vann skal tør-

kes opp etter avsluttet rengjøring.

Ta hensyn til sikkerhetsanvisningene som

gjelder høytrykksspyleren.

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

Flaterengjøreren er egnet for rengjøring av

gulv i forbindelse med en høytrykksvasker.

Maksimalt vanntrykk 25 MPa (250 bar).

Maksimal vanntemperatur 85 °C.

Det brukte vannet ledes bort via en slange.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til re-

sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Sikkerhetsanvisninger

Risikotrinn

Symboler på maskinen

몇 ADVARSEL

Fare for skader fra rotasjonsar-

men. Grip aldri inn under maski-

nen når høytrykksvaskeren er i

drift

Etter at maskinen er slått av vil

rotasjonsarmen fortsette å rote-

re en kort stund. Vent med å ar-

beide med maskinen til rota-

sjonsarmen står stille.

Ved drift med varmt vann:

몇 ADVARSEL

Fare for forbrenning!

Ikke berør varme overflater!

Ikke bruk flaterengjøreren uten

å ha lest bruksanvisningen.

Forskriftsmessig bruk

Miljøvern

27NO

– 2

For å sikre en feilfri bruk av høytrykksvas-

keren må du bruke en passende høytrykks-

dyse.

Merknad:

De nødvendige dysepakkene er tilpasset

hver enkelt høytrykkspyler som skal tilko-

ples og må bestilles separat.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).

 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Figur 2, se omslagssiden

1 O-ring

2 Rotasjonsarm

3 Dyse

4 Unionmutter

 O-ring legges inn i sporet på rotasjons-

armen.

 Sett på dysen.

 Skru dysen lett fast med unionmutteren.

Merknad:

Utgangsstrålen må rettes parallelt med ro-

tasjonsarmen.

Figur 3, se omslagssiden

 Rett inn dysens nøkkelflate

(nøkkelvidde10) parallelt med rota-

sjonsarmen.

 Stram unionmutteren (nøkkelvidde 22)

med skrunøkkel.

 Gjenta prosessen på den andre rota-

sjonsarmen.

Merknad:

Dysene for flaterengjøreren skal ikke settes

på strålerøret på høytrykksvaskeren.

Figur 4, se omslagssiden

1 Injektordyse

2 Stikknøkkel

 Injektordyse skrus inn i injektoren ved

hjelp av stikknøkkel og trekkes til for

hånd (8 Nm).

Stikknøkkel er vedlagt i dysesettet.

Figur 5, se omslagssiden

1 Håndsprøytepistol med knott

2 Håndsprøytepistol uten knott

3 Nippel, kort

4 Nippel, lang

Apparatet leveres montert med kort nippel

til bruk på en håndsprøytepistol med knott.

Ved bruk med en håndsprøytepistol uten

knott, må den korte nippelen skrues ut og

erstattes med den vedlagte lange nippelen.

Smør O-ringene på nippelen før montering.

Figur 6, se omslagssiden

 Koble høytrykksvaskerens håndsprøy-

tepistol til flaterengjøreren og trekk til

for hånd.

Stram eventuelt til med skrunøkkel

(nøkkelvidde 27).

몇 FORSIKTIG

Det kommer en kraftig stråle av brukt vann

fra slangetilkoblingen. Ikke bruk flateren-

gjøreren uten slange.

Figur 7, se omslagssiden

 O-ringen på slangeenden smøres med

medfølgende fett før montering.

 Sett inn den medfølgende slangen i

slangekoblingen på flaterengjøreren og

fest den ved å vri den.

 Den andre enden av slangen føres til et

avløp og festes med medfølgende bor-

relås.

Merknad:

Om mulig, legg slangen uten stigning. Maksi-

mal matehøyde av avløpsvannet er 1 meter.

Dysepakker

Dysestørrel-

se høy-

trykksvas-

ker

Dysepakke Dysestørrel-

se dysepak-

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montere dysepakke

Betjening

28 NO

– 3

Den frie slangeenden kan festes ved hjelp

av det vedlagte borrelåsbåndet (f.eks. til en

avløpsrist).

Ved behov, bruk en forlengelsesslange (se

"Tilbehør").

 Under bruk må du holde høytrykkspistol

og strålerør med begge hender.

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

 Etter bruk av varmt vann, la flaterengjø-

reren kjøle seg av ved å kjøre den med

kaldt vann i 2 minutter.

 Ved behov. spyl flaterengjøreren og su-

geslangen med rent vann.

 Skal ikke utsettes for frost.

 Ikke deformer børstene under lagring.

Merknad:

For å sikre et varig godt sugeresultat skal

flaterengjøreren ikke stilles på børstekran-

sen etter bruk.

 Spyl styrehjulene med rent vann etter

bruk, la tørke, og spray med penetre-

rende olje.

Rotasjonsarm dreier seg ikke

 Kontroller om det er skitt i rengjørings-

dysene.

Sugeeffekten er for lav:

 Slitt børstekrans - skift børstekrans

 Sugekanal ellr sugeslange tilstoppet -

rengjør sugekanal og sugeslange.

 Injektordyse tilstoppet - rengjør injektor-

dyse.

Stans av driften

Vedlikehold

Tilbehør

Tilbehør: Bestillingsnum-

mer

Slagefeste (sugekopp

for feste på glatte flater)

2.642-528.0

Smussfanger (grov-

smussavskiller)

2.642-532.0

Slangeholder (veggfes-

te)

2.042-001.0

Børstekrans FRV 50

6.371-011.0

Forlengelsesslange 4.441-040.0

Feilretting

29NO

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

 FARA

Skaderisk på grund av defekt apparat. Kon-

trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den

inte användas.

Inga förändringar får göras på apparaten.

 FARA

Högtrycksstrålar kan vara farliga vid felak-

tig användning. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva maskinen.

Hälsorisk. Vid rengöring av ytor som förore-

nats med hälsovådlig ämnen ska lämpliga

skyddskläder bäras.

몇 VARNING

Skaderisk på grund av högtrycksvatten-

stråle.

Vid arbeten med hetvatten: Risk för bränn-

skador på grund av heta ytor och risk för

skållskador!

Bär skyddshandskar och skyddsglasögon

vid arbeten med ytrengöraren.

Risk för hörselskador på grund av arbete

på bullerförstärkande delar! Bär då hörsel-

skydd.

Halkrisk på grund av överblivet vatten. Bär

skor med halkfria sulor. Avlägsna överbli-

vet vatten efter avslutad rengöring.

Beakta säkerhetsanvisningarna till hög-

tryckstvätten.

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller dö-

den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Ytrengöraren är lämplig för rengöring av

golvytor tillsammans med en hög-

tryckstvätt.

Maximalt vattentryck 25 MPa (250 bar)..

Maximal vattentemperatur 85 °C.

Smutsvattnet leds bort via en slang.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

Säkerhetsanvisningar

Risknivåer

Symboler på aggregatet

몇 VARNING

Skaderisk på grund av roteran-

de arm. Stick aldrig in handen

under arbetande hög-

tryckstvätt.

Rotationsarmen fortsätter röra

sig en stund efter att hög-

tryckstvätten stängts av. Vänta

tills armen stannat innan arbe-

ten utförs på apparaten.

Vid drift med hett vatten:

몇 VARNING

Risk för brännskada!

Rör inte vid hete ytor!

Ta inte ytrengöraren i drift utan

att ha läst igenom bruksanvis-

ningen.

Ändamålsenlig användning

Miljöskydd

30 SV

– 2

Ska högtryckstvätten arbeta störningsfritt

måste man använda rätt högtrycksmun-

stycke.

Hänvisning:

De munstyckespaket som behövs är an-

passade för respektive högtryckstvätt och

måste beställas separat.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)

 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Bild 2, se omslagssida

1 O-ring

2 Rotationsarm

3 Munstycke

4 Mantelmutter

 Lägg i O-ring i spåret på rotationsar-

men.

 Sätt på munstycke.

 Skruva fast munstycke och mantelmut-

ter lätt.

Hänvisning:

Utkommande stråle måste riktas parallellt

med rotationsarmen.

Bild 3, se omslagssida

 Rikta in munstyckets nyckelyta (nyckel-

storlek 10) parallellt med rotationsar-

men.

 Drag fast mantelmutter (nyckelstorlek

22) med skruvnyckel.

 Upprepa arbetssteget på den andra ro-

tationsarmen.

Hänvisning:

Munstyckena för ytrengöraren får inte mon-

teras på högtryckstvättens strålrör.

Bild 4, se omslagssida

1 Injektormunstycke

2 Skruvnyckel

 Skruva in injektormunstycket i injektorn

med en skruvnyckel och dra åt det or-

dentligt för hand (8Nm).

Skruvnyckeln medföljer munstyckssat-

sen.

Bild 5, se omslagssida

1 Handspruta med reglage

2 Handspruta utan reglage

3 Nippel, kort

4 Nippel, lång

Vid leveransen är den korta nippeln som

används på handspruta med reglage mon-

terad i maskinen.

Det är bara om en handspruta utan reglage

används som den korta nippeln måste

skruvas ut och ersättas med den långa nip-

peln.

Smörj nippelns O-ringar innan den monte-

ras.

Bild 6, se omslagssida

 Anslut handsprutpistolen till hög-

tryckstvätten på ytrengöraren och dra åt

med handkraft.

Dra fast den med en skruvnyckel (nyck-

elvidd 27) vid behov.

몇 FÖRSIKTIGHET

En kraftig smutsvattenstråle tränger ut vid

slanganslutningen. Använd inte ytrengöra-

ren utan slang.

Bild 7, se omslagssida

 Fetta in o-ringen vid slangänden med

det medföljande fettet innan montering-

en.

 Stick in den medföljande slangen i yt-

rengörarens slanganslutning och säkra

genom att vrida fast den.

Munstyckespaket

Munstycks-

storlek hög-

tryckstvätt

Munstyckes-

paket

Munstycks-

storlek Mun-

styckspaket

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montera munstyckespaket

Handhavande

31SV

– 3

 För slangens andra ände till ett avlopp

och fixera med det medföljande kard-

borrbandet.

Hänvisning:

Dra om möjligt slangen med utan stigning.

Maximal matningshöjd för smutsvatten är

1m.

Den fria slangänden kan fästas med det bi-

fogade karborrbandet (exempelvis vid ett

avloppsgaller).

Använd förlängningsslang vid behov (se

"tillbehör").

 Håll i handsprutan och ytrengörarens

handtag med båda händerna när du ar-

betar.

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren-

göras.

 Driv efter hetvattendrift ytrengöraren

med kallt vatten under 2 minuter för att

kyla ner den.

 Spola vid behov igenom ytrengöraren

och sugslangen med klart vatten.

 Skydda apparaten mot frost.

 Deformera inte borstarna vid förvaring.

Hänvisning:

För att säkerställa ett varaktigt bra uppsug-

ningsresultat får ytrengöraren inte ställas

ner på borstkransen.

 Efter användningen ska styrrullarna

sköljas av med rent vatten och efter

torkning sprayas med krypolja.

Rotationsarmen roterar inte

 Se efter om rengöringsmunstyckena är

smutsiga

Sugeffekten mattas av.

 Stäng borstkransen - Byt ut borstkran-

sen.

 Sugkanalen eller sugslangen täppt -

rengör sugkanalen och sugslangen.

 Insprutningsmunstycket igentäppt -

rengör insprutningsmunstycket.

Ta ur drift

Underhåll

Tillbehör

Tillbehör: Beställnummer

Slangfäste (sugkopp för

fäste på hala ytor)

2.642-528.0

Smutsuppsamlare

(grovsmutsavskiljare)

2.642-532.0

Slanghållare (väggfäs-

te)

2.042-001.0

Borstkrans FRV 50 ME 6.371-011.0

Förlängningsslang 4.441-040.0

Åtgärder vid störningar

32 SV

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa-

ran. Tarkasta laitteen asianmukainen kunto

ennen työn aloittamista. Jos laitteen kunto

ei ole moitteeton, sen käyttö ei ole sallittua.

Laitetta ei saa muuttaa.

 VAARA

Epäasianmukaisesti käytettyinä suurpaine-

suihkut voivat olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläimiin, jännitteelli-

siin sähkövarusteisiin tai itse laitteeseen.

Vaara terveydelle. Kun puhdistat terveydel-

le vaarallisten aineiden likaamia pintoja,

käytä asianmukaista suojavaatetusta.

몇 VAROITUS

Korkeapaineinen vesisuihku aiheuttaa

loukkaantumisvaaran.

Työskenneltäessä kuumalla vedellä: Kuu-

mien pintojen aiheuttama palovammojen ja

polttohaavojen vaara!

Käytä pintapuhdistinta käyttäessäsi suoja-

käsineitä ja suojalaseja.

Kuulovaurioiden vaara työskenneltäessä

melua aiheuttavien osien parissa! Käytä

tällaisessa tapauksessa kuulosuojaimia.

Jäljelle jäävä vesi aiheuttaa liukastumis-

vaaran. Käytä liukastumista estäviä jalki-

neita. Poista jäljelle jäävä vesi puhdistami-

sen tultua suoritetuksi.

Noudata painepesurin turvaohjeita.

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta tilan-

teesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Pintapuhdistin soveltuu lattiapintojen puh-

distamiseen yhdessä korkeapainepesurin

kanssa.

Veden maksimi paine 25 MPa (250 bar).

Veden maksimi lämpötila 85 °C.

Likavasi johdetaan pois letkun välityksellä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden kier-

rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Turvaohjeet

Vaarallisuusasteet

Laitteessa olevat symbolit

몇 VAROITUS

Pyörintävarren aiheuttama louk-

kaantumisvaara. Älä koskaan tar-

tu laitteen alle korkeapainepesu-

rin ollessa käynnissä.

Pyörintävarsi jatkaa pyörimistä

hetken aikaa, kun korkeapaine-

pesuri kytketään pois päältä.

Ennen kuin kosket laitteeseen,

odota kunnes pyörintävarsi py-

sähtyy paikoilleen.

Käyttö kuumalla vedellä:

몇 VAROITUS

Palovammavaara!

Älä kosketa kuumia pintoja!

Älä ota pintapuhdistinta käyt-

töön ennen kuin olet lukenut

sen käyttöohjeen.

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

33FI

– 2

Jotta korkeapainepesurin häiriötön toiminta

olisi mahdollista, on käytettävä sopivia kor-

keapainesuuttimia.

Huomautus:

Tarvittavat suutinpakkaukset on tarkoitettu

ainoastaan vastaavaan korkeapainepesu-

riin ja ne on tilattava erikseen.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)

 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Kuva 2, katso kansilehti

1 O-rengas

2 Pyörintävarsi

3 Suutin

4 Hattumutteri

 Aseta o-rengas pyörintävarren uraan.

 Aseta suutin paikoilleen.

 Kierrä suuttimen hattumutteri kiinni ke-

vyesti.

Huomautus:

Ulos tuleva suihku on suunnattava pyörin-

tävarren kanssa samansuuntaisesti.

Kuva 3, katso kansilehti

 Suuntaa suihkun avainpinta (avaimen

koko 10) saman suuntaisesti pyörintä-

varren kanssa.

 Kiristä hattumutteri jakoavaimella tiu-

kasti kiinni (avaimen koko 22).

 Toista toimenpide toisella pyörintävar-

rella.

Huomautus:

Älä kiinnitä pintapuhdistimelle tarkoitettuja

suuttimia painepesurin ruiskuputkeen.

Kuva 4, katso kansilehti

1 Injektorisuutin

2 Hylsyavain

 Kierrä injektorisuutin hylsyavaimella in-

jektoriin ja kiristä käsitiukkuuteen (8

Nm).

Hylsyavain kuuluu suutinpakkaukseen.

Kuva 5, katso kansilehti

1 Käsiruiskupistooli kiertosäätimellä

2 Käsiruiskupistooli ilman kiertosäädintä

3 Nippa, lyhyt

4 Nippa, pitkä

Toimitustilassa on laitteeseen asennettu ly-

hyt nippa kiertosäätimellä varustetussa kä-

siruiskupistoolissa käyttämistä varten.

Käytettäessä ilman kiertosäädintä olevaa kä-

siruiskupistoolia täytyy lyhyt nippa kiertää irti

ja korvata se oheisella pitkällä nipalla.

Nipan O-renkaat on ennen asennusta ras-

vattava.

Kuva 6, katso kansilehti

 Liitä korkeapainepesurin käsiruiskupis-

tooli pintapuhdistimeen ja kiristä käsi-

tiukkuuteen.

Kiristä tarvittaessa ruuviavaimella

(avainväli 27).

몇 VARO

Letkuliittimestä purkautuu voimakas likave-

sisuihku. Älä käytä pintapuhdistinta ilman

letkua.

Kuva 7, katso kansilehti

 Rasvaa letkun päässä oleva O-rengas

ennen asentamista mukana olevalla

rasvalla.

 Pistä mukana oleva letku pintapuhdisti-

men letkuliittimeen ja varmista kiertä-

mällä paikalleen.

 Johda letkun toinen pää viemäriin ja

kiinnitä paikalleen mukana olevalla tar-

ranauhalla.

Suutinpakkaus

Painepesu-

rin suutinko-

Suutinpak-

kaus

Suutinpak-

kauksen

suutinkoko

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Suutinpakkauksen asentaminen

Käyttö

34 FI

– 3

Huomautus:

Jos mahdollista, johda letku ilman nousuja.

Poistoveden maksimi pumppauskorkeus

on 1 metri.

Letkun vapaana olevan pään voi kiinnittää

mukana olevaa tarranauhaa käyttäen

(esim. viemärin ristikkoon).

Käytä tarvittaessa jatkoletkua (katso "Tar-

vikkeet").

 Pidä puhdistustyötä tehtäessä molem-

min käsin kiinni käsiruiskupistoolista ja

pintapuhdistimen kahvasta.

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

 Kuumavesikäytön jälkeen, käytä pinta-

puhdistinta sen jäähdyttämiseksi 2 mi-

nuutin ajan kylmällä vedellä.

 Huuhtele pintapuhdistin ja imuletku tar-

vittaessa puhtaalla vedellä.

 Suojaa laite jäätymiseltä.

 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Huomautus:

Jatkuvan hyvän imurointituloksen varmista-

miseksi älä säilytä pintapuhdistuslaitetta

harjareunuksen varassa.

 Huuhtele ohjausrullat käytön jälkeen

puhtaalla vedellä ja suihkuta kuivumi-

sen jälkeen ryömintäöljyllä.

Pyörintävarsi ei pyöri:

 Tarkasta puhdistussuuttimien likaisuus.

Poisimuroinnin teho pienenee:

 Harjareunus kulunut - vaihda harjareu-

nus.

 Imukanava tai imuletku tukossa - puh-

dista imukanava ja imuletku.

 Injektorisuutin tukossa - puhdista injek-

torisuutin.

Käytön lopettaminen

Hoito

Tarvikkeet

Tarvikkeet: Tilausnumero

Letkukiinnitin (imukuppi

sileihin pintoihin kinnit-

tämiseksi)

2.642-528.0

Lianerotin (karkean lian

erotin)

2.642-532.0

Letkunkannatin (seinä-

kiinnitys)

2.042-001.0

Harjareunus FRV 50

6.371-011.0

Jatkoletku 4.441-040.0

Häiriöapu

35FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ-

σκευή. Πριν από την έναρξη της εργασίας,

ελέγξτε εάν βρίσκεται σε καλή κατάσταση η

συσκευή. Εάν η κατάσταση της συσκευής

δεν είναι άριστη, η συσκευή δεν πρέπει να

χρησιμοποιηθεί.

Η συσκευή δεν πρέπει να υποστεί οποια-

δήποτε τροποίηση.

 ΚΙΝΔΥΝΟΣ

Οι δέσμες υψηλής πίεσης μπορεί να απο-

δειχτούν επικίνδυνες σε

περίπτωση μη εν-

δεδειγμένης χρήσης. Η δέσμη δεν πρέπει

να κατευθύνεται πάνω σε άτομα, ζώα, ενερ-

γοποιημένο ηλεκτρικό εξοπλισμό ή στην

ίδια τη συσκευή.

Κίνδυνος για την υγεία. Κατά τον καθαρισμό

επιφανειών που έχουν μολυνθεί από βλα-

βερές για την υγεία ουσίες, φοράτε τον κα-

τάλληλο προστατευτικό ρουχισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος

τραυματισμού από τη δέσμη νε-

ρού υψηλής πίεσης.

Κατά τις εργασίες με καυτό νερό: Κίνδυνος

εγκαύματος από καυτές επιφάνειες και κίν-

δυνος ζεματίσματος!

Κατά τις εργασίες με τον καθαριστή επιφανει-

ών φοράτε προστατευτικά γάντια και γυαλιά.

Κίνδυνος προβλημάτων ακοής από εργασί-

ες σε τμήματα με υψηλό θόρυβο! Στην περί-

πτωση αυτή φοράτε ωτασπίδες.

Κίνδυνος ολίσθησης στο νερό που έχει

απομείνει. Φοράτε αντιολισθητικά υποδή-

ματα. Απομακρύνετε το νερό που έχει απο-

μείνει μετά το πέρας του καθαρισμού.

Λάβετε υπόψη τις υποδείξεις ασφαλείας του

καθαριστή υψηλής πίεσης.

 ΚΙΝΔΥΝΟΣ

Υποδείξεις

για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό

τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

Η συσκευή καθαρισμού δαπέδων είναι κα-

τάλληλη για τον καθαρισμό δαπέδων σε

συνδυασμό με μια συσκευή καθαρισμού

υψηλής πίεσης.

Μέγιστη πίεση νερού 25 MPa (250 bar).

Μέγιστη θερμοκρασία νερού 85 °C.

Το βρώμικο νερό μπορεί να εκρεύσει από

έναν ελαστικό σωλήνα.

Υποδείξεις ασφαλείας

Επίπεδα ασφαλείας

Σύμβολα στη συσκευή

몇

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από τον

βραχίονα περιστροφής. Μη βάζε-

τε ποτέ τα χέρια σας κάτω από τη

συσκευή όταν λειτουργεί το σύστη-

μα καθαρισμού υψηλής πίεσης.

Ο βραχίονας περιστροφής εξακο-

λουθεί να περιστρέφεται για λίγο

μετά την απενεργοποίηση του κα-

θαριστή υψηλής πίεσης. Περιμένε-

τε να ακινητοποιηθεί εντελώς ο

βραχίονας περιστροφής, πριν

να

ξεκινήσετε οποιαδήποτε εργασία

στη συσκευή.

Κατά τη λειτουργία με καυτό νερό:

몇

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πρόκλησης εγκαυμά-

των!

Μην αγγίζετε τις καυτές επιφάνει-

ες!

Μην ενεργοποιήσετε τον καθαρι-

στή επιφανειών χωρίς να έχετε δι-

αβάσει πρώτα τις οδηγίες λειτουρ-

γίας.

Ενδεδειγμένη χρήση

36 EL

– 2

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Για να γίνει δυνατή η απρόσκοπτη λειτουρ-

γία της συσκευής καθαρισμού υψηλής πίε-

σης, θα πρέπει να χρησιμοποιήσετε το σω-

στό ακροφύσιο υψηλής πίεσης.

Υπόδειξη:

Τα απαραίτητα πακέτα ακροφυσίων έχουν

καθοριστεί για την ανάλογη συσκευή καθα-

ρισμού υψηλής πίεσης και πρέπει να πα-

ραγγελθούν ξεχωριστά.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)

 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι-

στή υψηλής πίεσης.

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από

τον ακόλουθο πίνακα.

Εικόνα 2, βλ. διπλωμένη σελίδα

1 Στεγανωτικός δακτύλιος

2 Βραχίονας περιστροφής

3Ακροφύσιο

4Παρέμβυσμα

 Τοποθετήστε τον στεγανωτικό δακτύλιο

στην αυλάκωση του βραχίονα περι-

στροφής.

 Τοποθετήστε το ακροφύσιο.

 Σφίξτε ελαφρά το ακροφύσιο με το περι-

κόχλιο.

Υπόδειξη:

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί πα-

ράλληλα προς το βραχίονα περιστροφής.

Εικόνα 3, βλ. διπλωμένη σελίδα

 Ευθυγραμμίστε την επιφάνεια του κλει-

διού του ακροφυσίου (πλάτος κλειδιού

10) με τον βραχίονα περιστροφής.

 Σφιξτε το περικόχλιο (πλάτος κλειδιού

22) με το κλειδί.

 Επαναλάβετε τη διαδικασία στο δεύτε-

ρο βραχίονα περιστροφής.

Υπόδειξη:

Μην τοποθετείτε τα ακροφύσια του καθαρι-

στή επιφανειών στο σωλήνα ψεκασμού του

καθαριστή υψηλής πίεσης.

Εικόνα 4, βλ. διπλωμένη σελίδα

1 Ακροφύσιο ψεκασμού

2 Κλειδί

 Βιδώστε το ακροφύσιο ψεκασμού με το

κλειδί στον ψεκαστήρα και σφίξτε το με

το χέρι (8 Νm).

Το κλειδί παραμένει στη βάση του

ακροφυσίου.

Εικόνα 5, βλ. διπλωμένη σελίδα

1 Πιστολέτο χειρός με περιστρεφόμενο

ρυθμιστή

2 Πιστολέτο χειρός χωρίς περιστρεφόμε-

νο ρυθμιστή

3 Μαστός, κοντός

4 Μαστός, μακρύς

Στην συσκευή έχει τοποθετηθεί εργοστασι-

ακά ο κοντός μαστός για χρήση με πιστολέ-

το ψεκασμού με περιστρεφόμενο ρυθμιστή.

Προστασία περιβάλλοντος

Πακέτα ακροφυσίων

Μέγεθος

ακροφυσίου

καθαριστή

υψηλής πίε-

σης

Σετ ακροφυ-

σίων

Μέγεθος

ακροφυσί-

ων του σετ

ακροφυσίων

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Συναρμολόγηση πακέτου

ακροφυσίων

Χειρισμός

37EL

– 3

Για χρήση με πιστολέτο ψεκασμού χωρίς

περιστρεφόμενο ρυθμιστή ο κοντός μαστός

πρέπει να αντικατασταθεί από τον παρεχό-

μενο μακρύ μαστό.

Πριν την τοποθέτηση λιπάνετε τα Ο-ρινγκ

του μαστού.

Εικόνα 6, βλ. διπλωμένη σελίδα



Συνδέστε το πιστόλι ψεκασμού χειρός της

συσκευής υψηλής πίεσης στη συσκευή

δαπέδου και σφίξτε καλά το με το χέρι.

Αν χρειάζεται σφίξτε με ένα γερμανικό

κλειδί (Νο 27).

몇 ΠΡΟΣΟΧΗ

Στη σύνδεση του ελαστικού σωλήνα εκρέει

μια ισχυρή δέσμη βρώμικου νερού. Μην

χρησιμοποιείτε τη συσκευή δαπέδου χωρίς

ελαστικό σωλήνα.

Εικόνα 7, βλ. διπλωμένη σελίδα

 Πριν από τη συναρμολόγηση, λιπάνετε

το μονωτικό δακτύλιο του άκρου ελαστι-

κού σωλήνα με το συνοδευτικό γράσο.

 Τοποθετήστε το συνοδευτικό ελαστικό

σωλήνα στην αντίστοιχη σύνδεση του

καθαριστή επιφανειών και ασφαλίστε

τον με περιστροφή.



Συνδέστε το άλλο άκρο του ελαστικού σω-

λήνα με την αποχέτευση και στερεώστε το

με τη συνοδευτική κολλητική ταινία.

Υπόδειξη:

Εάν είναι δυνατό, περάστε τον ελαστικό

σωλήνα χωρίς ανοδική κλίση. Το μέγιστο

ύψος άντλησης λυμάτων είναι 1 m.

Το ελεύθερο άκρο του ελαστικού σωλήνα

μπορεί να στερεωθεί με τη συνοδευτική

κολλητική ταινία (για παράδειγμα στη σχά-

ρα της αποχέτευσης).

Εάν είναι απαραίτητο, μπορείτε να χρησι-

μοποιήσετε ελαστικό σωλήνα προέκτασης

(βλ. "Εξαρτήματα").

 Κατά την εργασία κρατάτε το πιστόλι

ψεκασμού και τη λαβή της συσκευής

δαπέδου και με τα δύο χέρια.

 Χρησιμοποιείτε τον καθαριστή επιφα-

νειών έτσι, ώστε να εφάπτεται πάντα

καλά με την υπό καθαρισμό επιφάνεια.

 Μετά τη λειτουργία με καυτό νερό, χρη-

σιμοποιήστε τον καθαριστή επιφανειών

με κρύο νερό για 2 λεπτά, ώστε να κρυ-

ώσει.

 Εάν είναι απαραίτητο, ξεπλύνετε τον

καθαριστή επιφανειών και τον ελαστικό

σωλήνα αναρρόφησης με καθαρό νερό.

 Προστατεύετε τη συσκευή από τον πα-

γετό.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Υπόδειξη:

Για να διασφαλίζεται διαρκώς καλή αναρ-

ρόφηση, μην αφήνετε τη συσκευή δαπέδου

πάνω στη στεφάνη της βούρτσας μετά τη

χρήση.

 Μετά τη χρήση ξεπλύνετε τους τροχί-

σκους με καθαρό νερό και ψεκάστε

τους με λιπαντικό μετά το στέγνωμα.

Ο βραχίονας περιστροφής δεν γυρίζει:

 Ελέγχετε τα ακροφύσια καθαρισμού για

ρύπους.

Η αναρροφητική ισχύς μειώνεται:

 Η στεφάνη βούρτσας είναι φθαρμένη -

αντικαταστήστε την.

 Το κανάλι αναρρόφησης ή ο ελαστικός

σωλήνας αναρρόφησης είναι φραγμέ-

να, καθαρίστε τα.

 Το ακροφύσιο έγχυσης είναι φραγμένο

- καθαρίστε το.

Απενεργοποίηση

Φροντίδα

Εξαρτήματα

Εξαρτήματα: Κωδικός παραγ-

γελίας

Στήριγμα ελαστικού σω-

λήνα (δοχείο αναρρό-

φησης για στερέωση σε

λείες επιφάνειες)

2.642-528.0

Φίλτρο (διαχωριστής

μεγάλων απορριμμά-

των)

2.642-532.0

Στήριγμα ελαστικού σω-

λήνα (στερέωση στον

τοίχο)

2.042-001.0

Στεφάνη βούρτσας FRV

50 ME

6.371-011.0

Ελαστικός σωλήνας

προέκτασης

4.441-040.0

Αντιμετώπιση βλαβών

38 EL

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.

Çalışmaya başlamadan önce, cihazın ku-

rallara uygun durumda olup olmadığınız

kontrol edin. Cihaz kusursuz durumda de-

ğilse, kullanılmamalıdır.

Cihaz üzerinde değişiklikler yapılmamalıdır.

 TEHLIKE

Yüksek basınçlı tazyik doğru kullanılmadığı

zaman tehlikeli olabilir. Tazyik insanlara,

hayvanlara, elektrikli aletlere ve makinenin

kendisine doğru tutulmamalıdır.

Sağlık tehlikesi. Sağlığa zararlı maddelerle

kirlenmiş yüzeylerin temizlenmesi sırasın-

da uygun koruma giysisi giyin.

몇 UYARI

Yüksek basınçlı su tazyiki nedeniyle yara-

lanma tehlikesi.

Sıcak suyla çalışırken: Sıcak yüzeyler ne-

deniyle yanma tehlikesi ve haşlanma tehli-

kesi!

Yüzey temizleyiciyle çalışma sırasında, ko-

ruyucu eldiven ve koruyucu gözlük kulla-

nın.

Gürültüyü artıran parçalarda çalışma nede-

niyle işitme kaybı tehlikesi! Bu durumda ko-

ruyucu kulaklık takın.

Kalan su nedeniyle kayma tehlikesi. Kay-

mayı önleyen ayakkabılar giyin. Temizlik

tamamlandıktan sonra, kalan suyu temizle-

yin.

Yüksek bas

ınçlı temizleyicinin güvenlik

uyarılarına dikkat edin.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme ne-

den olan direkt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Yüzey temizleyici, yüksek basınç temizleyi-

cisi ile bağlantılı olarak zemin yüzeylerinin

temizlenmesi için uygundur.

Maksimum su basıncı 25 MPa (250 bar).

Maksimum su sıcaklığı 85 °C.

Pis su, bir hortum üzerinden tahliye edilir.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

Güvenlik uyarıları

Tehlike kademeleri

Cihazdaki semboller

몇 UYARI

Rotasyon kolu nedeniyle yara-

lanma tehlikesi. Yüksek basınç-

lı temizleyici çalışırken kesinlik-

le cihazın altından tutmayın.

Rotasyon kolu, yüksek basınçlı

temizleyici kapatıldıktan sonra

kısa süre çalışmaya devam

eder. Cihazdaki çalışmalardan

önce rotasyon kolunun durma-

sını bekleyin.

Sıcak suyla çalışma sırasında:

몇 UYARI

Yanma tehlikesi!

Sıcak yüzeylere dokunmayın!

Kullanım kılavuzunu okumadan

yüzey temizleyiciyi çalıştırma-

yın.

Kurallara uygun kullanım

Çevre koruma

39TR

– 2

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Yüksek basınçlı temizleyicinizle arızasız bir

çalışmanın mümkün olması için, uygun

yüksek basınçlı memeler kullanmalısınız.

Not:

Kullanılan meme paketleri, ilgili yüksek ba-

sınçlı temizleyici için üretilmiştir ve ayrı ola-

rak sipariş edilmelidir.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)

 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se-

çin.

Resim 2, Bkz. Diğer sayfa

1 O-ring

2 Rotasyon kolu

3Meme

4 Üst somun

 O-ringi rotasyon kolunun oluğuna yer-

leştirin.

 Memeyi oturtun.

 Memeyi, üst somunla birlikte hafifçe vi-

dalayın.

Not:

Çıkış huzmesi, rotasyon koluna paralel ola-

rak ayarlanmalıdır.

Resim 3, Bkz. Diğer sayfa

 Memenin anahtar yüzeyini (anahtar ge-

nişliği 10) rotasyon koluna paralel ola-

rak hizalayın.

 Üst somunu (anahtar genişliği 22) İngi-

liz anahtarı ile sıkın.

 İşlemi ikinci döner kolda tekrarlayın.

Not:

Yüzey temizleyicinin memelerini yüksek

basınçlı temizleyicinin püskürtme borusuna

takın.

Resim 4, Bkz. Diğer sayfa

1 Enjektör memesi

2 Lokma anahtar

 Emjektör memesini nokta anahtarla en-

jektöre vidalayın ve elinizle (8 Nm) sı-

kın.

Lokma anahtar, meme setine eklenmiş-

tir.

Resim 5, Bkz. Diğer sayfa

1 Ayar düğmeli el püskürtme tabancası

2 Ayar düğmesiz el püskürtme tabancası

3 Nipel, kısa

4 Nipel, uzun

Teslimat durumunda kısa nipel, ayar düğ-

meli bir el püskürtme tabancasında kullanıl-

mak üzere cihaza yerleştirilmiştir.

Ayar düğmesiz bir el püskürtme tabancası-

nın kullanımı için kısa nipelin dışarıya doğ-

ru çevrilmesi ve teslimat kapsamındaki

uzun nipel ile değiştirilmelidir.

Nipelin O-ringlerini yağlayın.

Resim 6, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin el püs-

kürtme tabancasını yüzey temizleyicisi-

ne bağlayın ve elle sıkın.

Gerekirse ingiliz anahtarı (anahtar ge-

nişliği 27) ile sıkın.

몇 TEDBIR

Hortum bağlantısından güçlü bir kirli su ışı-

nı ç

ıkar. Yüzey temizleyiciyi hortum olma-

dan kullanmayın.

Resim 7, Bkz. Diğer sayfa

 Montajdan önce, hortum ucundaki O-

ringi birlikte verilen gresle yağlayın.

Meme paketleri

Yüksek ba-

sınçlı temiz-

leyici meme

büyüklüğü

Meme paketi Meme bü-

yüklüğü

Meme paketi

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Meme paketinin takılması

Kullanımı

40 TR

– 3

 Birlikte verilen hortumu, yüzey temizle-

yicinin hortum bağlantısına takın ve

döndürerek kilitleyin.

 Hortumun diğer ucunu bir tahliye çıkışı-

na sokun ve birlikte verilen cırt cırt bant-

la sabitleyin.

Not:

Mümkünse hortumu eğimsiz şekilde döşe-

yin. Atık suyun maksimum sevk yüksekliği

1 m'dir.

Birlikte verilen cırt cırt bantla hortumun ser-

best ucu sabitlenebilir (örn. bir tahliye ızga-

rasına).

Gerekirse uzatma hortumu kullanın (bkz.

"Aksesuarlar").

 Çalışma sırasında el püskürtme taban-

casını ve yüzey temizleyicisinin tutama-

ğını iki elinizle tutun.

 Yüzey temizleyiciyi, temizlenecek yüze-

ye iyice dayanacak şekilde kılavuzlayın.

 Sıcak su modundan sonra, soğutmak

için yüzey temizleyiciyi 2 dakika boyun-

ca soğuk suyla çalıştırın.

 Gerekirse, yüzey temizleyiciyi ve emme

hortumunu temiz suyla yıkayın.

 Cihazı donmaya karşı koruyun.

 Depolama sırasında fırçayı deforme et-

meyin.

Not:

Sürekli iyi bir süpürme sonucunu garanti et-

mek için, kullandıktan sonra yüzey temizle-

yiciyi kıl çarkının üzerine koymayın.

 Kullandıktan sonra, manevra tekerlek-

lerini temiz suyla yıkayın ve kuruduktan

sonra tekerleklere sürtünme yağı püs-

kürtün.

Rotasyon kolu dönmüyor:

 Temizleme memelerine kirlenme kon-

trolü yapın.

Süpürme gücü azalıyor:

 Kıl çarkını kilitleyin- Kıl çarkını değişti-

rin.

 Süpürme kanalı veya süpürme hortumu

tıkanmış - Süpürme kanalını ve süpür-

me hortumunu temizleyin.

 Enjektör memesi tıkanmış - Enjektör

memesini temizleyin.

Kullanım dışında

Temizlik

Aksesuar

Aksesuar: Sipariş numara-

sı

Hortum sabitlemesi

(düz yüzeylerde sabitle-

me için vantuz)

2.642-528.0

Kir tutucu (kaba kir ayı-

rıcı)

2.642-532.0

Hortum tutucusu (duvar

sabitlemesi)

2.042-001.0

FRV 50 ME fırça çem-

beri

6.371-011.0

Uzatma hortumu 4.441-040.0

Arızalarda yardım

41TR

– 1

Перед первым применением

вашего прибора прочитайте эту

оригинальную инструкцию по эксплуата-

ции, после этого действуйте соответствен-

но и сохраните ее для дальнейшего поль-

зования или для следующего владельца.



ОПАСНОСТЬ

Опасность получения травмы от неи-

справного устройства. Перед началом

работы проверить его надлежащее со-

стояние. Если состояние устройства не

является безупречным, использовать

его не разрешается.

Запрещается производить какие-либо из-

менения прибора.



ОПАСНОСТЬ

Струи под высоким напором при ненадле-

жащем пользовании могут быть опасны-

ми. Струю нельзя направлять на людей,

животных, работающее электрическое

оборудование или на само устройство.

Опасность для здоровья. При очистке по-

верхностей, загрязненных опасными для

здоровья веществами, следует носить

соответствующую защитную одежду.

몇

ПРЕДУПРЕЖДЕНИЕ

Опасность получения травмы от струи

воды под давлением.

При проведении работ с горячей водой:

опасность ожогов о горячие поверхности

и опасность ошпаривания!

Во время работы с устройством для

очистки поверхностей следует носить

защитные перчатки и очки.

Опасность повреждения органов слуха

при работе с частями, усиливающими

звук! В таком случае использовать сред

ства для защиты органов слуха.

Опасность скольжения из-за остаточной

воды. Носить обувь с нескользящей подо-

швой. Удалять остаточную воду после

завершения очистки.

Соблюдать указания по технике безопа-

сности при работе с моечными аппара-

тами высокого давления.



ОПАСНОСТЬ

Указание относительно непосредствен-

но грозящей опасности, которая приво-

дит к тяжелым увечьям или к смерти.

몇

ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, которая

может привести к тяжелым увечьям или

к смерти.

몇

ОСТОРОЖНО

Указание на потенциально опасную ситу-

ацию, которая может привести к получе-

нию легких травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, которая

может повлечь материальный ущерб.

Указания по технике

безопасности

Степень опасности

Символы на приборе

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность получения травмы

от вращающегося рычага. За-

прещается браться за ни-

жнюю часть устройство во

время работы моечного аппа-

рата высокого давления.

Вращающийся рычаг после

отключения моечного аппара-

та высокого давления еще не-

которое время продолжает

вращаться. Перед проведени-

ем работ с устройством до-

ждаться полной остановки

вращающегося рычага.

При работе с горячей водой:

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность ожога!

Не прикасаться к горячим

поверхностям!

Перед началом работы с

устройством для очистки по-

верхностей необходимо про-

читать руководство по эк-

сплуатации.

42 RU

– 2

Устройство для очистки плоских повер-

хностей предназначено для чистки по-

верхностей полов в сочетании с мою-

щим аппаратом высокого давления.

Максимальное давление воды состав-

ляет 25 Mпа (250 бар).

Максимальная температура воды 85 °C.

Грязная вода отводиться по шлангу.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

Чтобы обеспечить бесперебойную рабо-

ту Вашего моющего аппарата, нужно ис-

пользовать подходящие форсунки.

Указание:

Необходимые пакеты насадок приспосо-

блены к соответствующей чистящей

установке высокого давления и заказы-

ваются отдельно.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)

 Величина форсунки указана в завод-

ской табличке моечного аппарата

высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого

давления из следующей таблицы.

Фото 2, см. страницу суперобложки

1 Уплотнительное кольцо

2 Вращающийся рычаг

3Насадка

4 Накидная гайка

 Вложить уплотнительное кольцо в

паз вращающегося рычага.

 Установить насадку.

 Слегка затянуть насадку накидной

гайкой.

Указание:

Струю следует направлять параллельно

к вращающемуся рычагу.

Фото 3, см. страницу суперобложки

 Поверхность насадки под ключ (ши-

рина ключа 10) расположить парал-

лельно к вращающемуся рычагу.

 Накидную гайку (ширина ключа 22)

затянуть гаечным ключом.

 Повторить процесс на втором враща-

ющемся рычаге.

Указание:

Не разрешается устанавливать форсун-

ки для устройства очистки поверхностей

на струйную трубку моечного аппарата

высокого давления.

Фото 4, см. страницу суперобложки

1 Инжекторная форсунка

2 Торцовый гаечный ключ

 Ввинтить инжекторную форсунку в

инжектор с помощью торцового гаеч-

ного ключа и затянуть от руки (8Нм).

Торцовый гаечный ключ имеется в

комплекте форсунок.

Использование по

назначению

Защита окружающей среды

Пакеты насадок

Размер фор-

сунки Моеч-

ный аппарат

высокого

давления

Пакет форсу-

нок

Размер фор-

сунки Пакет

форсунок

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Установка пакета насадок

43RU

– 3

Фото 5, см. страницу суперобложки

1Ручной пистолет-распылитель с по-

воротным регулятором

2Ручной пистолет-распылитель без

поворотного регулятора

3 Ниппель, короткий

4 Ниппель, длинный

В состоянии поставки в устройство

встроен короткий ниппель для использо-

вания ручного пистолета-распылителя с

поворотным регулятором.

Для использования ручного пистолета-

распылителя без поворотного регулято-

ра необходимо вывинтить короткий ни-

ппель и заменить его на входящий в ком-

плект поставки длинный ниппель.

Перед монтажом смазать уплотнитель-

ные кольца круглого сечения ниппеля

консистентной смазкой.

Фото 6, см. страницу суперобложки



Присоединить пистолет-распылитель

моющего аппарата высокого давления к

устройству для очистки плоских повер-

хностей и затянуть его вручную.

При необходимости затянуть гаеч-

ным ключом (размер под ключ 27).

몇 ОСТОРОЖНО

Из шлангового патрубка выходит

сильная струя загрязненной воды. Не

использовать устройство для очистки

плоских поверхностей без шланга.

Фото 7, см. страницу суперобложки

 Перед монтажом смазать уплотни-

тельное кольцо на конце шланга при-

лагающейся смазкой.

 Вставить прилагаемый шланг в эле-

мент подключения шланга устройст-

ва для очистки поверхностей и за-

фиксировать путем проворачивания.



Другой конец шланга вывести в сливное

отверстие и зафиксировать с помощью

прилагающейся лентой с липучкой.

Указание:

Если это возможно, шланг следует прокла-

дывать без наклона. Максимальная высота

подъема сточных вод составляет 1 м.

С помощью прилагаемой ленты-липучки

можно зафиксировать свободный конец

шланга (например на решетке слива).

При необходимости следует использовать

шланг-удлинитель (см. "Принадлежности").

 При работе держать пистолет-рас-

пылитель и ручку устройства очистки

плоских поверхностей двумя руками.



Устройство для очистки поверхностей

ввести таким образом, чтобы оно плотно

прилегало к очищаемой поверхности.



После проведения работ с использова-

нием горячей воды дать поработать

устройству для очистки поверхностей с

холодной водой в течение 2 минут.

 При необходимости промыть устрой-

ство для очистки поверхностей и вса-

сывающий шланг чистой водой.

 Защищать прибор от мороза.

 При хранении не деформировать

щетину щетки.

Указание:

Для обеспечения хорошей и неизменной

мощности всасывания не ставить устрой-

ство для очистки плоских поверхностей по-

сле использования на щетину.

 После работы сполоснуть направля-

ющие ролики чистой водой и смазать

проникающим маслом

Вращающийся рычаг не вращается:

 Проверить чистящие насадки на

предмет загрязнений.

Скорость откачки:



Щетина изношена - Заменить щетину.



Всасывающий канал или всасывающий

шланг засорен - Очистить всасывающий

канал и всасывающий шланг.

 Инжекторная насадка засорилась -

Очистить инжекторную насадку.

Управление

Вывод из эксплуатации

Уход

Принадлежности

Принадлежности: Номер заказа

Фиксатор шланга (при-

соска для фиксации на

ровных поверхностях)

2.642-528.0

Грязеуловитель (отдели-

тель грубых частиц грязи)

2.642-532.0

Держатель для шланга

(настенное крепление)

2.042-001.0

Щетина FRV 50 ME 6.371-011.0

Шланг-удлинитель 4.441-040.0

Помощь в случае неполадок

44 RU

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

 VESZÉLY

Sérülésveszély meghibásodott készülék ál-

tal. Munka előtt ellenőrizze a készülék sza-

bályszerű állapotát. Ha a készülék állapota

nem kifogástalan, akkor nem szabad hasz-

nálni.

A készüléken nem szabad változtatásokat

végrehajtani.

 VESZÉLY

Szakszerűtlen használat esetén a magas-

nyomású vízsugár veszélyes lehet. A víz-

sugarat soha ne irányítsa személyek, álla-

tok, aktív elektromos szerelvények vagy

maga a készülék felé.

Egészségi ártalom. Az egészségre ártal-

mas anyagokkal szennyezett felületek tisz-

tításához viseljen megfelelő védőruháza-

tot.

몇 FIGYELMEZTETÉS

Sérülésveszély magasnyomású vízsugár

által!

Munkavégzés forró vízzel: Forrázásve-

szély és égési sérülések kockázata a forró

felületek miatt!

A felülettisztítóval történő munka esetén

védőkesztyűt és védőszemüveget kell vi-

selni.

Halláskárosodás veszélye a zajerősítő al-

katrészeken végzett munka által! Ilyen

esetben fülvédőt kell viselni.

A visszamaradó víz csúszásveszélyt okoz.

Viseljen csúszásgátló cipőt. A visszamara-

dó vizet a tisztítás befejezése után távolítsa

el.

Vegye figyelembe a magasnyomású tisztí-

tó biztonsági utasításait.

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

A felülettisztító magasnyomású tisztítóval

együtt padlófelületek tisztítására alkalmas.

Maximális víznyomás 25 MPa (250 bar).

Maximális vízhőmérséklet 85 °C.

A szennyvizet egy tömlőn keresztül vezeti

el.

Biztonsági tanácsok

Veszély fokozatok

Szimbólumok a készüléken

몇 FIGYELMEZTETÉS

Sérülésveszély a rotációs kar

által. Soha ne nyúljon működő

magasnyomású tisztítógép

esetében a készülék alá.

A rotációs kar a magasnyomá-

sú tisztítóberendezés kikapcso-

lása után is tovább forog még

egy rövid ideig. A készüléken

való munka előtt várja meg,

amíg a rotációs kar megáll.

Üzemeltetés forró vízzel:

몇 FIGYELMEZTETÉS

Égési sérülésveszély!

A forró felületeket nem szabad

megérinteni!

A felülettisztítót ne helyezze

üzembe a használati utasítás

elolvasása előtt.

Rendeltetésszerű használat

45HU

– 2

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem gondos-

kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével ár-

talmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

A nagynyomású tisztítóval történő, hiba-

mentes üzemeltetéshez megfelelő nagy-

nyomású fúvókákat kell használni.

Megjegyzés:

A szükséges fúvóka csomagok a megfelelő

magasnyomású tisztítóberendezésre van-

nak elkészítve és külön kell megrendelni

őket.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)

 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú-

vókacsomagot.

2. ábra, lásd a borító oldalon

1 O-gyűrű

2 Rotációs kar

3Fúvóka

4 Hollandi anya

 Helyezze be az O-gyűrűt a rotációs kar

hornyába.

 Helyezze fel a fúvókát.

 A fúvókát a hollandi anyával könnyedén

csavarja be.

Megjegyzés:

A kimenősugarat a rotációs karral párhuza-

mosan kell beállítani.

3. ábra, lásd a borító oldalon

 A fúvóka kulcs-felületét (10-es kulcs

méret) a rotációs karral párhuzamosra

kell igazítani.

 A hollandi anyát (22-es kulcs méret) a

csavarkulccsal húzza meg.

 Az eljárást a második rotációs karon

megismételni.

Megjegyzés:

A felülettisztító fúvókáit ne helyezze a ma-

gasnyomású tisztító sugárcsövére.

4. ábra, lásd a borító oldalon

1 Injektor fúvóka

2 Dugókulcs

 Az injektor fúvókát a dugókulccsal az

injektorba becsavarni és kézzel (8 Nm)

meghúzni.

A dugókulcsot a fúvóka készlethez mel-

lékelik.

5. ábra, lásd a borító oldalon

1 Kézi szórópisztoly forgatható szabályo-

zóval

2 Kézi szórópisztoly forgatható szabályo-

zó nélkül

3 Gomb, rövid

4 Gomb, hosszú

Szállítási állapotban a rövid gomb van be-

építve a készülékbe a forgatható szabályo-

Környezetvédelem

Fúvóka csomagok

Magasnyo-

mású tisztí-

tóberende-

zés fúvóka-

nagysága

Fúvóka cso-

mag

Fúvóka-

nagyság Fú-

vóka cso-

mag

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Fúvóka csomag felszerelése

Használat

46 HU

– 3

zóval rendelkező kézi szórópisztollyal való

alkalmazáshoz.

A forgatható szabályozó nélküli kézi szóró-

pisztollyal való alkalmazáshoz a rövid gom-

bot ki kell csavarni, és a mellékelt hosszú

gombot kell helyette beszerelni.

Beszerelés előtt zsírozza be a gomb O-

gyűrűit.

6. ábra, lásd a borító oldalon

 A magasnyomású tisztító kézi szóró-

pisztolyát csatlakoztassa a felülettisztí-

tóhoz csatlakoztatni és kézzel húzza

meg.

Szükség esetén 27-es csavarkulccsal

húzza meg.

몇 VIGYÁZAT

A tömlőcsatlakozásnál erős szennyvízsu-

gár távozik. A felülettisztítót tilos tömlő nél-

kül használni.

7. ábra, lásd a borító oldalon

 A O-gyűrűt a tömlő végén a szerelés

előtt a mellékelt zsírral be kell kenni.

 A mellékelt tömlőt a felülettisztító tömlő-

csatlakozójába dugni és elfordítással

biztosítani.

 A tömlő másik végét a lefolyóhoz vezet-

ni és a mellékelt tépőzár szalaggal rög-

zíteni.

Megjegyzés:

Amennyiben lehetséges, a tömlőt lejtés

nélkül fektesse le. A szennyvíz maximális

szállítási magassága 1 m.

A mellékelt tépőzár segítségével a szaba-

don lévő tömlővéget rögzíteni lehet (példá-

ul a lefolyórácshoz).

Szükség esetén használjon hosszabbító

tömlőt (lásd „Tartozékok“).

 Munka közben a kézi szórópisztolyt és

a felülettisztító fogantyúját mindkét kéz-

zel tartsa.

 A felülettisztítót úgy vezesse, hogy szo-

rosan a tisztítandó felületre feküdjön.

 Forró vizes üzem után a felülettisztítót a

lehűléshez 2 percig hideg vízzel üze-

meltesse.

 Szükség esetén öblítse át tiszta vízzel a

felülettisztítót és a szívótömlőt.

 A készüléket fagy ellen védje.

 A kefék a tárolásnál ne deformálódja-

nak.

Megjegyzés:

A hosszú távú jó felszívási eredmény érde-

kében a felülettisztítót használat után ne ál-

lítsa a kefekoszorúra.

 A kormánygörgőket használat után tisz-

ta vízzel öblítse le és miután megszá-

radt fújja be vízkiszorító korrózióvédő

olajjal.

A rotációs kar nem forog:

 Ellenőrizze a tisztító fúvókák szennye-

zettségét.

A szívási teljesítmény alábbhagy:

 A kefekoszorú elkopott - cserélje ki a

kefekoszorút.

 A szívócsatorna vagy a szívócső el van

záródva - tisztítsa meg a szívócsatornát

és a szívótömlőt.

 Az injektor fúvóka elzáródott - tisztítsa

meg az injektor fúvókát.

Üzemen kívül helyezés

Ápolás

Tartozékok

Tartozékok: Megrendelési

szám

Tömlő rögzítése (tapa-

dókorong sima felületen

történő rögzítéshez)

2.642-528.0

Szennyfogó (durva

szennyleválasztó)

2.642-532.0

Tömlőtartó (fali rögzí-

tés)

2.042-001.0

FRV 50 ME kefekoszo-

rú

6.371-011.0

Hosszabbító tömlő 4.441-040.0

Segítség üzemzavar esetén

47HU

– 1

Před prvním použitím svého zaří-

zení si přečtěte tento původní ná-

vod k používání, řiďte se jím a uložte jej pro

pozdější použití nebo pro dalšího majitele.

 NEBEZPEČÍ

Nebezpečí poranění v případě vadného

přístroje. Před započetím prací zkontrolujte

řádný stav. Pokud stav přístroje není bez

závady, nesmí se používat.

Na přístroji neprovádějtě žádné úpravy.

 NEBEZPEČÍ

Vysokotlaké vodní paprsky mohou být při

neodborném používání nebezpečné. Vyso-

kotlakým vodním paprskem se nesmí mířit

na osoby, zvířata, elektrickou výstroj pod

napětím ani na zařízení samotné.

Zdravotní riziko. Při čištění povrchů znečis-

těných zdraví škodlivými látkami noste od-

povídající ochranný oděv.

몇 VAROVÁNÍ

Nebezpečí úrazu vysokotlakým vodním pa-

prskem.

Při práci s horkou vodou: Nebezpečí popá-

lení o horké plochy a opaření vodou!

Při práci s čističem ploch používejte

ochranné rukavice a ochranné brýle.

Nebezpečí poškození sluchu při práci na

dílech zesilujících hluk! V tomto případě

noste chrániče sluchu.

Nebezpeč

í uklouznutí kvůli zbylé vodě. Po-

užívejte obuv odolnou proti uklouznutí.

Zbylou vodu po ukončení čištění odstraňte.

Dbejte na bezpečnostní pokyny vysokotla-

kého čističe.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Čistič ploch je vhodný na čištění podlah ve

spojení s vysokotlakým čističem.

Maximální tlak vody 25 MPa (250 bar).

Maximální teplota vody 85 °C.

Znečištěná voda je odváděna pomocí hadice.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Bezpečnostní pokyny

Stupně nebezpečí

Symboly na zařízení

몇 VAROVÁNÍ

Nebezpečí úrazu otočným ra-

menem. Při zapnutém vyso-

kotlakém čističi nikdy nesahejte

pod přístroj.

Otočné rameno se ještě chvíli

po vypnutí vysokotlakého čisti-

če otáčí. Před pracemi na pří-

stroji vyčkejte do zastavení

otočného ramene.

Při provozu s horkou vodou:

몇 VAROVÁNÍ

Nebezpečí popálení!

Nedotýkejte se horkých po-

vrchů!

Neuvádějte čistič ploch do pro-

vozu, aniž byste si přečetli pro-

vozní návod.

Správné používání

Ochrana životního prostředí

48 CS

– 2

Aby byl možný bezporuchový provoz vyso-

kotlakého čističe, je nutné používat vhodné

vysokotlaké trysky.

Upozornění:

Požadované svazky trysek jsou koncipová-

ny pro odpovídající vysokotlaký čistič a

musí být objednány zvlášť.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)

 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Obrázek 2, viz přebal

1 Těsnění

2 Otočné rameno

3 Tryska

4 Převlečná matice

 Těsnění vložte do drážky otočného ra-

mene.

 Nasaďte trysku.

 Trysku zlehka zašroubujte převlečnou

maticí.

Upozornění:

Výstupní paprsek musí být namířen para-

lelně k otočnému rameni.

Obrázek 3, viz přebal

 Klíčovou plochu trysku (velikost klíče

10) nasměrujte paralelně k otočnému

rameni.

 Převlečnou matici (velikost klíče 22)

utáhněte šroubovým klíčem.

 Tento postup opakujte s druhým otoč-

ným ramenem.

Upozornění:

Nenasazujte trysky určené pro čistič ploch

na proudnici vysokotlakého čističe.

Obrázek 4, viz přebal

1 Tryska injektoru

2 Nástrčný klíč

 Zašroubujte trysku injektoru do injekto-

ru pomocí nástrčného klíče a rukou

utáhněte (8 Nm).

Nástrčný klíč je přiložen včetně sady

trysek.

Obrázek 5, viz přebal

1 Ruční stříkací pistole s otočným regulá-

torem

2 Ruční stříkací pistole bez otočného re-

gulátoru

3 Vsuvka, krátká

4 Vsuvka, dlouhá

Ve stavu při dodání je krátká vsuvka na-

montována v přístroji pro použití na ruční

stříkací pistoli s otočným regulátorem.

Při použití s ruční stříkací pistolí bez otoč-

ného regulátoru se musí krátká vsuvka vy-

šroubovat a nahradit přiloženou dlouhou

vsuvkou.

Před montáží namažte O-kroužky vsuvky

tukem.

Obrázek 6, viz přebal

 Ruční stříkací pistoli vysokotlakého čis-

tiče připojte na čistič ploch a rukou

utáhněte.

V případě potřeby dotáhněte klíčem na

šrouby (vel. klíče 27).

몇 UPOZORNĚNÍ

Z hadicové přípojky vytéká silný proud zne-

čištěné vody. Nepoužívejte čistič ploch bez

hadice.

Obrázek 7, viz přebal

 Před montáží namažte O-kroužek na

konci hadice přiloženým tukem.

Svazky trysek

Velikost

trysky vyso-

kotlaký čis-

tič

Svazek try-

sek

Velikost try-

sek v sadě

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montáž svazku trysek

Obsluha

49CS

– 3

 Nasaďte přiloženou hadici na hadico-

vou přípojku čističe ploch a zajistěte ji

otočením.

 Druhý konec hadice zaveďte do odpadu

a upevněte pomocí přiloženého suché-

ho zipu.

Upozornění:

Pokud je to možné položte hadici bez stou-

pání. Maximální výtlačná výška odpadní

vody je 1 m.

Pomocí přiložené upínací pásky je možné

upevnit volný konec hadice (např. k mřížce

odpadu)

V případě potřeby používat prodlužovací

hadici (viz "příslušenství").

 Při práci držte ruční stříkací pistoli a ru-

kojeť čističe ploch oběma rukama.

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

 Po provozu s horkou vodou vychladit

čistič ploch, přepnutím na provoz se

studenou vodou po dobu 2 minut.

 V případě potřeby vypláchněte čistič

ploch a nasávací hadici čistou vodou.

 Přístroj chraňte před mrazem.

 Štětiny při skladování nedeformujte.

Upozornění:

Pokud chcete trvale zajistit dobré sání, ne-

pokládejte prosím čistič ploch po použití na

štětinový věnec.

 Vodicí kladky opláchněte po použití čis-

tou vodou a po vysušení postříkejte pe-

netrujícím mazivem.

Rotační rameno se neotáčí:

 Zkontrolujte znečištění čisticích trysek.

Snížení sacího výkonu:

 Štětinový věnec je opotřebeny - na-

hraďte jej za nový.

 Došlo k ucpání odsávacího kanálu

nebo hadice - vyčistěte odsávací kanál

a hadici.

 Došlo k ucpání trysky injektoru - vyčis-

těte trysku injektoru.

Zastavení provozu

Péče

Příslušenství

Příslušenství: Objednací číslo

Upevnění hadice (pří-

savky k uchycení na

kluzkých plochách)

2.642-528.0

Lapač nečistot (odlučo-

vač hrubých nečistot)

2.642-532.0

Držák hadic (upevnění

na zeď)

2.042-001.0

Kartáčový věnec FRV

50 ME

6.371-011.0

Prodlužovací hadice 4.441-040.0

Pomoc při poruchách

50 CS

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na-

prave. Pred začetkom del napravo preveri-

te glede pravilnega stanja. Če stanje na-

prave ni brezhibno, je ne smete uporabljati.

Na napravi ne smete izvajati nikakršnih

sprememb.

 NEVARNOST

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka se ne sme usmerjati

v osebe, živali, aktivno električno opremo

ali na samo napravo.

Ogrožanje zdravja. Pri čiščenju površin,

onesnaženih z zdravju škodljivimi snovmi,

nosite ustrezna zaščitna oblačila.

몇 OPOZORILO

Nevarnost poškodbe zaradi visokotlačnega

vodnega curka.

Pri delih z vročo vodo: Nevarnost opeklin

zaradi vročih površin in nevarnost oparin!

Pri delu s površinskim čistilnikom nosite za-

ščitne rokavice in zaščitna očala.

Nevarnost poškodb sluha zaradi del na se-

stavnih delih, ki ojačajo hrup! V tem primeru

nosite glušnike.

Nevarnost zdrsa zaradi preostale vode.

Nosite protizdrsno obutev. Po končanem

čiščenju odstranite preostalo vodo.

Upoštevajte varnostne napotke za visoko-

tlačni čistilnik.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Površinski čistilnik je primeren za čiščenje

talnih površin v povezavi z visokotlačnim či-

stilnikom.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

Umazana voda se odvaja preko gibke cevi.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih siste-

mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

Varnostna navodila

Stopnje nevarnosti

Simboli na napravi

몇 OPOZORILO

Nevarnost poškodb zaradi vrtlji-

ve ročice. Nikoli ne segajte pod

visokotlačni čistilnik, kadar je

vklopljen.

Vrtljiva ročica se po izklopu vi-

sokotlačnega čistilnika kratek

čas še naprej vrti. Pred delom

na napravi počakajte, da se vr-

tljiva ročica ustavi.

Pri obratovanju z vročo vodo:

몇 OPOZORILO

Nevarnost opeklin!

Ne dotikajte se vročih površin!

Površinskega čistilnika ne upo-

rabljajte, ne da bi prebrali navo-

dilo za uporabo.

Namenska uporaba

Varstvo okolja

51SL

– 2

Za omogočanje nemotenega dela z vašim

visokotlačnim čistilcem, morate uporabiti

primerne visokotlačne šobe.

Napotek:

Potrebni paketi šobe so prilagojeni ustre-

znemu visokotlačnemu čistilniku in se mo-

rajo posebej naročiti.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)

 Velikost šobe odčitajte s tipske tablice

visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Slika 2, glejte stran ovitka

1 Obročno tesnilo

2 Vrtljiva ročica

3 Šoba

4 Prekrovna matica

 Obročno tesnilo vstavite v utor vrtljive

ročice.

 Nataknite šobo.

 Šobo s prekrovno matico rahlo privijte.

Napotek:

Izstopni curek mora biti naravnan vzpore-

dno z vrtljivo ročico.

Slika 3, glejte stran ovitka

 Ključno površino šobe (zev 10) narav-

najte vzporedno z vrtljivo ročico.

 Prekrovno matico (zev 22) z vijačnim

ključem trdno pritegnite.

 Postopek ponovite na drugi vrtljivi roči-

ci.

Napotek:

Šob površinskega čistilnika ne nameščajte

na brizgalno cev visokotlačnega čistilnika.

Slika 4, glejte stran ovitka

1 Injektorska šoba

2 Matični ključ

 Injektorsko šobo z matičnim ključem

uvijte v injektor in močno (8 Nm) prite-

gnite.

Matični ključ je priložen kompletu šob.

Slika 5, glejte stran ovitka

1 Ročna brizgalna pištola z vrtljivim regu-

latorjem

2 Ročna brizgalna pištola brez vrtljivega

regulatorja

3 Mazalka, kratka

4 Mazalka, dolga

Ob dobavi je v napravo vgrajena mazalka

za uporabo z ročno brizgalno pištolo z vrtlji-

vim regulatorjem.

Za uporabo ročne brizgalne pištole brez vr-

tljivega regulatorja morate odviti kratko

šobo in jo zamenjati s priloženo dolgo šobo.

Pred vgradnjo namastite obročna tesnila

šobe.

Slika 6, glejte stran ovitka

 Ročno brizgalno pištolo visokotlačnega

čistilnika priključite na površinski čistil-

nik in jo ročno privijte.

Po potrebi jo trdno privijte z vijačnim

ključem (zev ključa 27).

몇 PREVIDNOST

Na priključku gibke cevi izstopa močan cu-

rek umazane vode. Površinskega čistilnika

ne uporabljajte brez gibke cevi.

Slika 7, glejte stran ovitka

 Obročno tesnilo na koncu gibke cevi

pred montažo namastite s priloženo

maščobo.

 Priloženo gibko cev vtaknite v priključek

gibke cevi površinskega čistilnika in za-

varujte s sukanjem.

Paketi šobe

Velikost

šobe visoko-

tlačnega či-

stilnika

Paket šob Velikost

šobe paketa

šob

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montiranje paketa šobe

Uporaba

52 SL

– 3

 Drug konec gibke cevi speljite do odto-

ka in fiksirajte s priloženim velcro tra-

kom.

Napotek:

Če je mogoče, gibko cev položite brez na-

giba. Maksimalna višina črpanja odpadne

vode znaša 1 m.

S priloženim velcro trakom se lahko prosti

konec gibke cevi fiksira (na primer na od-

točni mrežici).

Po potrebi uporabite podaljševalno gibko

cev (glejte „Pribor“).

 Ročno brizgalno pištolo in držalo povr-

šinskega čistilnika pri delu držite z obe-

ma rokama.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno

očistiti.

 Po obratovanju z vročo vodo, naj se po-

vršinski čistilnik ohlaja tako, da 2 minuti

obratuje s hladno vodo.

 Po potrebi površinski čistilnik in gibko

cev za odsesavanje splaknite s čisto

vodo.

 Napravo zaščitite pred zmrzaljo.

 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Napotek:

Da zagotovite trajno dober rezultat sesa-

nja, čistilnika površin po uporabi ne odla-

gajte na krtačni venec.

 Vodilna kolesa po uporabi splaknite s

čisto vodo in jih potem, ko se posušijo,

napršite s polzečim oljem.

Vrtljiva ročica se ne vrti:

 Preverite umazanost čistilnih šob.

Sesalna moč upada:

 Venec dlačic obrabljen - zamenjajte ve-

nec dlačic.

 Sesalni kanal ali gibka sesalna cev za-

mašena - očistite sesalni kanal in gibko

sesalno cev.

 Injektorska šoba zamašena - očistite

injektorsko šobo.

Ustavitev obratovanja

Nega

Pribor

Pribor: Naročniška šte-

vilka

Pritrditev gibke cevi (pri-

sesek za pritrditev na

gladkih površinah)

2.642-528.0

Lovilnik umazanije (lo-

čilnik grobe umazanije)

2.642-532.0

Držalo gibke cevi (sten-

ska pritrditev)

2.042-001.0

Krtačni venec FRV 50

6.371-011.0

Podaljševalna gibka cev 4.441-040.0

Pomoč pri motnjah

53SL

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez uszko-

dzone urządzenie. Przed rozpoczęciem

pracy sprawdzić, czy stan urządzenia jest

właściwy. Jeżeli stan urządzenia budzi wąt-

pliwości, nie wolno go używać.

Nie należy dokonywać żadnych modyfikacji

urządzenia.

 NIEBEZPIECZEŃSTWO

W przypadku niewłaściwego użycia stru-

mień wody pod ciśnieniem może być nie-

bezpieczny. Nie wolno kierować strumienia

na ludzi, zwierzęta, czynny osprzęt elek-

tryczny ani na samo urządzenie.

Niebezpieczeństwo dla zdrowia. W trakcie

czyszczenia powierzchni zanieczyszczo-

nych przez niebezpieczne dla zdrowia ma-

teriały należy nosić odzież ochronną.

몇 OSTRZEŻENIE

Niebezpieczeństwo zranienia przez stru-

mień wody pod wysokim ciś

nieniem.

W czasie prac przy gorącej wodzie: Nie-

bezpieczeństwo oparzenia przez gorące

powierzchnie!

Zaleca się używanie rękawic i okularów

ochronnych w trakcie używania oczyszcza-

cza powierzchniowego.

Niebezpieczeństwo uszkodzenia słuchu w

wyniku pracy przy hałasujących częściach

urządzenia! W takim przypadku należy za-

kładać ochraniacze na uszy.

Niebezpieczeństwo poślizgnięcia się na

resztkach wody. Nosić obuwie antypośliz-

gowe. Usunąć resztki wody pozostające po

zakończeniu czyszczenia.

Przestrzegać wskazówek bezpieczeństwa

myjki wysokociśnieniowej.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obrażeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Oczyszczacz powierzchniowy nadaje się

do czyszczenia powierzchni podłogowych

w połączeniu z myjką wysokociśnieniową.

Maksymalne ciśnienie wody 25 MPa (250

bar).

Maksymalna temperatura wody 85 °C.

Brudna woda odprowadzana jest przez

wąż.

Wskazówki bezpieczeństwa

Stopnie zagrożenia

Symbole na urządzeniu

몇 OSTRZEŻENIE

Niebezpieczeństwo zranienia

przez ramię obrotowe. Nigdy

nie wkładać rąk pod urządze-

nie, gdy jest włączona jest myj-

ka wysokociśnieniowa.

Ramię obrotowe obraca się

jeszcze przez moment po wyłą-

czeniu myjki wysokociśnienio-

wej. Przed przystąpieniem do

prac odczekać, aż ramię obro-

towe przestanie się obracać.

W czasie prac przy gorącej wo-

dzie:

몇 OSTRZEŻENIE

Ryzyko poparzeń!

Nie dotykać gorących po-

wierzchni!

Nie uruchamiać oczyszczacza

powierzchniowego bez zapo-

znania się z instrukcją obsługi.

Użytkowanie zgodne z

przeznaczeniem

54 PL

– 2

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Aby zapewnić bezusterkowe działanie wy-

sokociśnieniowego urządzenia czyszczą-

cego, należy używać odpowiedniej dyszy

wysokociśnieniowej.

Wskazówka:

Niezbędne zestawy dysz są dostosowane

do odpowiedniego wysokociśnieniowego

urządzenia czyszczącego i należy je zama-

wiać osobno.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)

 Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnienio-

wej.

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

Rys. 2, patrz strona okładki

1 Pierścień uszczelniający o przekroju

okrągłym

2 Ramię obrotowe

3 Dysza

4 Nakrętka kołpakowa

 Pierścień uszczelniający o przekroju

okrągłym umieścić we wpuście ramie-

nia obrotowego.

 Nałożyć dyszę.

 Lekko dokręcić dyszę nakrętką kołpa-

kową.

Wskazówka:

Strumień wylotowy musi być ustawiony

równolegle do ramienia obrotowego.

Rys. 3, patrz strona okładki

 Powierzchnię kluczy dyszy (rozwartość

klucza 10) ustawić równolegle do ra-

mienia obrotowego.

 Dociągnąć nakrętkę kołpakową (roz-

wartość klucza 22) kluczem płaskim.

 Powtórzyć proces przy drugim ramieniu

obrotowym.

Wskazówka:

Nie umieszczać dysz oczyszczacza po-

wierzchniowego przy lancy myjki wysoko-

ciśnieniowej.

Rys. 4, patrz strona okładki

1 Dysza wtryskowa

2 Klucz nasadowy

 Wkręcić dyszę wtryskową do iniektora

przy użyciu klucza nasadowego i dokrę-

cić ręcznie (8 Nm).

Klucz nasadowy dołączony jest do ze-

stawu dysz.

Rys. 5, patrz strona okładki

1 Ręczny pistolet natryskowy z pokrętłem

2 Ręczny pistolet natryskowy bez pokręt-

ła

3 Złączka, krótka

4 Złączka, długa

Ochrona środowiska

Zestawy dysz

Wielkość dy-

szy myjki

wysokociś-

nieniowej

Zestaw dysz Wielkość

dysz w ze-

stawie

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montaż zestawu dysz

Obsługa

55PL

– 3

W stanie oryginalnym krótka złączka do

stosowania z ręcznym pistoletem natrysko-

wym z pokrętłem jest wbudowana w urzą-

dzenie.

Aby stosować urządzenie z ręcznym pisto-

letem natryskowym bez pokrętła, należy

wykręcić krótką złączkę i zastąpić ją dołą-

czoną długą złączką.

Przed wmontowaniem natłuścić o-ringi

złączki.

Rys. 6, patrz strona okładki

 Podłączyć pistolet natryskowy myjki

wysokociśnieniowej przy oczyszczaczu

powierzchniowym i dokręcić ręcznie.

W razie potrzeby dokręcić kluczem pła-

skim (o rozwartości 27).

몇 OSTROŻNIE

Przy przyłączu węża pojawia się mocny

strumień brudnej wody. Nie używać

oczyszczacza powierzchniowego bez wę-

ża.

Rys. 7, patrz strona okładki

 Nasmarować o-ring na końcówce węża

przed montażem dołączonym smarem.

 Włożyć dołączony wąż do przyłącza

węża oczyszczacza powierzchniowego

i zabezpieczyć przez jego przekręce-

nie.

 Drugi koniec węża umieścić w odpływie

i zamocować przy użyciu dołączonej ta-

śmy.

Wskazówka:

Jeżeli to możliwe, wąż położyć bez wznie-

sienia. Maksymalna wysokość tłoczenia

ścieków wynosi 1 m.

Za pomocą dołączonej taśmy z zatrzaska-

mi można zablokować wolny koniec węża

(np. przy kracie wylotu).

W razie potrzeby użyć węża przedłużenio-

wego (patrz „Akcesoria“).

 Przy pracach przytrzymać pistolet na-

tryskowy i uchwyt obydwiema rękami.

 Oczyszczacz powierzchniowy prowa-

dzić w taki sposób, by przylegał ściśle

do czyszczonej powierzchni.

 Po użyciu trybu pracy z gorącą wodą

schłodzić oczyszczacz powierzchniowy

przez 2 minuty używając do pracy zim-

nej wody.

 W razie potrzeby spłukać oczyszczacz

powierzchniowy i wąż odsysający czy-

stą wodą.

 Urządzenie chronić przed mrozem.

 Nie odkształacać szczotek podczas

składowania.

Wskazówka:

W celu zapewnienia długotrwałego, pozy-

tywnego wyniku zasysania oczyszczacza

powierzchniowego nie należy po użyciu od-

stawiać na wieniec szczotkowy.

 Po użyciu kółek skrętnych wypłukać je

czystą wodą i po wysuszeniu spryskać

olejem penetrującym.

Ramię obrotowe się nie obraca:

 Sprawdzić dysze czyszczące pod ką-

tem zanieczyszczeń.

Wydajność odsysania słabnie:

 Zużyty wieniec szczotkowy - Wymienić

wieniec szczotkowy.

 Zator w kanale odsysającym lub w

wężu odsysającym - Wyczyścić kanał

odsysający lub wąż odsysający.

 Zator w dyszy wtryskowej - Wyczyścić

dyszę wtryskową.

Wyłączenie z ruchu

Konserwacja

Akcesoria

Akcesoria: Nr katalogowy

Mocowanie węża (przy-

ssawka do mocowania na

gładkich powierzchniach)

2.642-528.0

Osadnik zanieczysz-

czeń (separator dużych

zanieczyszczeń)

2.642-532.0

Wspornik węża (moco-

wanie ścianowe)

2.042-001.0

Wieniec szczotkowy

FRV 50 ME

6.371-011.0

Wąż przedłużeniowy 4.441-040.0

Usuwanie usterek

56 PL

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

 PERICOL

Pericol de accidentare din cauza aparatului

defect. Înainte de a începe lucrul, verificaţi

dacă starea aparatului este corespunză-

toare. Dacă starea aparatului nu este ire-

proşabilă, el nu trebuie utilizat.

Nu efectuaţi modificări ale aparatului.

 PERICOL

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu trebuie

îndreptat spre persoane, animale, echipa-

mente electrice active sau asupra aparatu-

lui însuşi.

Pericol pentru sănătate. La curăţarea su-

prafeţelor care prezintă substanțe pericu-

loase pentru sănătate, purtați haine de

protecție corespunzătoare.

몇 AVERTIZARE

Pericol de accidentare prin jetul de apă sub

presiune.

În timpul lucrului cu apă fierbinte: pericol de

arsuri din cauza suprafețelor fierbinți și pe-

ricol de opărire!

La lucrările cu aparatul de curăţat suprafeţe

utilizaţi mănuşi şi ochelari de protecţie.

Pericol de afecțiuni ale auzului din cauza

lucrului cu obiecte care amplific

ă zgomotul!

În acest caz, se recomandă purtarea unei

protecții pentru urechi.

Pericol de alunecare prin apa restantă.

Purtaţi pantofi rezstenţi la alunecare. Înde-

părtaţi apa rămasă după terminarea lucră-

rilor de curăţare.

Ţineţi cont de instrucţiunile de siguranţă ale

curăţătorului sub presiune.

 PERICOL

Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar

putea duce la vătămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Curățitorul de suprafețe este adecvat pen-

tru curățarea pardoselilor în combinație cu

un aparat de curățat sub presiune.

Presiune maximă apă 25 MPa (250 bari).

Temperatură maximă apă 85 °C.

Apa uzată se evacuează printr-un furtun.

Materialele de ambalare sunt reciclabi-

le. Ambalajele nu trebuie aruncate în

gunoiul menajer, ci trebuie duse la un centru

de colectare şi revalorificare a deşeurilor.

Măsuri de siguranţă

Trepte de pericol

Simboluri pe aparat

몇 AVERTIZARE

Pericol de accidentare din cau-

za braţului rotativ. Nu introdu-

ceţi mâna sub aparat când apa-

ratul de curăţat sub presiune

este în funcţiune.

Braţul rotativ se mai roteşte pu-

ţin după ce aparatul de curăţat

sub presiune este oprit. Înainte

de a efectua lucrări la aparat,

aşteptaţi până când braţul rota-

tiv se opreşte.

În cazul utilizării cu apă fierbinte:

몇 AVERTIZARE

Pericol de arsuri!

Nu atingeţi suprafeţele fierbinţi!

Nu puneţi aparatul de curăţat

sub presiune în funcţiune, fără

să fi citit manualul de utilizare.

Utilizarea corectă

Protecţia mediului

înconjurător

57RO

– 2

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Pentru o funcţionare fără probleme a cură-

ţătorului dumneavoastră, este necesară fo-

losirea de duze de înaltă presiune cores-

punzătoare.

Indicaţie:

Pachetele de duze necesare sunt diferite în

funcţie de aparatul de curăţat sub presiune

şi trebuie comandate separat.

Figura 1, vezi coperta

1 Mărime duză (exemplu)

 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Selectaţi pachetul de duze corespunză-

tor aparatului de curăţat sub presiune.

Figura 2, vezi coperta

1Inel O

2 Braţ rotativ

3Duză

4 Piuliţă olandeză

 Introduceţi inelul O în canalul braţului

rotativ.

 Aplicaţi duza.

 Strângeţi uşor duza cu piuliţa olandeză.

Indicaţie:

Jetul care iese din duză trebuie să fie para-

lel cu braţul rotativ.

Figura 3, vezi coperta

 Orientaţi partea duzei pe care se aplică

cheia (cheie de 10) paralel cu braţul ro-

tativ.

 Strângeţi piuliţa olandeză (cheie de 22)

cu cheia.

 Repetaţi procedura şi la al doilea braţ

rotativ.

Indicaţie:

Nu aplicaţi duzele aparatului de curăţat su-

prafeţe pe lancea aparatului de curăţat sub

presiune.

Figura 4, vezi coperta

1 Duză injector

2 Cheie tubulară

 Înşurubaţi duza în injector cu ajutorul

cheii tubulare şi strângeţi-o cu mâna

(8 Nm).

Cheia tubulară este anexată setului de

duze.

Figura 5, vezi coperta

1 Pistol manual de stropit cu regulator ro-

tativ

2 Pistol manual de stropit fără regulator

rotativ

3 Niplu, scurt

4 Niplu, lung

În starea de livrare, niplul scurt, care se uti-

lizează la un pistol manual de stropit cu re-

gulator rotativ, este montat în aparat.

Pentru utilizarea la un pistol manual de

stropit fără regulator rotativ, niplul scurt tre-

buie deșurubat și înlocuit cu niplul lung ală-

turat.

Lubrifiați inelele O ale niplului înainte de

montaj.

Pachetele de duze

Mărime duză

aparat de cu-

răţat sub

presiune

Pachet de

duze

Mărime duză

pachet de

duze

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montarea pachetului de duze

Utilizarea

58 RO

– 3

Figura 6, vezi coperta

 Conectați pistolul manual de stropit al

aparatului de curățat sub presiune la

curățitorul de suprafețe și strângeți-l

manual.

Dacă este cazul, strângeți cu ajutorul

cheii fixe (mărimea 27).

몇 PRECAUŢIE

Pe la racordul furtunului se evacuează un

jet puternic de apă uzată. Nu utilizați

curățitorul de suprafețe fără furtun.

Figura 7, vezi coperta

 Ungeţi inelul O de la capătul furtunului

cu unsoarea anexată înainte de monta-

re.

 Aplicaţi furtunul anexat pe racordul de

furtun al aparatului de curăţat suprafeţe

şi asiguraţi-l prin rotire.

 Duceţi celălalt capăt al furtunului la un

orificiu de evacuare şi fixaţi-l cu banda

adezivă anexată.

Indicaţie:

Dacă este posibil amplasaţi furtunul în

plan. Înălţimea de pompare maximă a apei

uzate este de 1 m.

Cu ajutorul benzii adezive anexate puteţi

fixa capătul liber al furtunului (la un grilaj de

scurgere, de exemplu).

Dacă este nevoie, utilizaţi un furtun de pre-

lungire (vezi "Accesorii").

 În timpul lucrului, țineți pistolul manual

de stropit și mânerul curățitorului de

suprafețe cu ambele mâini.

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe suprafeţe-

le care urmează să fie curăţate.

 După funcţionare cu apă fierbinte lăsaţi

aparatul de curăţat suprafeţe să funcţi-

oneze cu apă rece timp de 2 minute, să

se răcească.

 La nevoie clătiţi aparatul de curăţat su-

prafeţe şi furtunul de aspiraţie cu apă

curată.

 Feriţi aparatul de îngheţ.

 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Indicaţie:

Pentru asigurarea în permanență a unui re-

zultat de aspirare optim, nu depozitați

curățitorul de suprafețe pe inelul cu perie

după oprire.

 După utilizare clătiţi rolele de ghidare cu

apă curată şi pulverizaţi-le după uscare

cu ulei penetrant.

Braţul rotativ nu se roteşte:

 Verificaţi duzele de curăţare în privinţa

murdăririi.

Puterea de aspirare scade:

 Închideţi inelul cu perie - schimbaţi ine-

lul cu perie.

 Canalul de aspiraţie şi furtunul de aspi-

raţie sunt înfundate - curăţaţi canalul şi

furtunul de aspiraţie.

 Duza injector este înfundată - curăţaţi

duza injector.

Scoaterea din funcţiune

Îngrijirea

Accesorii

Accesorii: Nr. de comandă

Dispozitiv pentru fixarea

furtunului (ventuză pen-

tru fixarea pe suprafeţe

netede)

2.642-528.0

Filtru de murdărie (se-

parator de murdărie

grosieră)

2.642-532.0

Suport furtun (fixare la

perete)

2.042-001.0

Inel cu perie FRV 50 ME 6.371-011.0

Furtun de prelungire 4.441-040.0

Remedierea defecţiunilor

59RO

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí-

strojom. Pred začatím činností prístroj

skontrolujte, či je v poriadku. Ak nie je stav

prístoja dobrý, nesmie sa používať.

Na prístroji sa nesmú vykonávať žiadne

zmeny.

 NEBEZPEČENSTVO

Vysokotlakový prúd môže byť pri neodbor-

nom použití nebezpečný. Prúd sa nesmie

nasmerovať na osoby, zvieratá, aktívne

elektrické zariadenia alebo na samotný prí-

stroj.

Riziko ohrozenia zdravia. Pri čistení povr-

chov znečistených zdraviu škodlivými lát-

kami musíte nosiť príslušný ochranný odev.

몇 VÝSTRAHA

Nebezpečenstvo zranenia vysokotlakovým

prúdom vody.

Pri vykonávaní prác s horúcou vodou: Ne-

bezpečenstvo popálenia vplyvom horúcich

povrchov a nebezpečenstvo obarenia!

Pri práci s plošným čističom vždy noste

ochranné rukavice a ochranné okuliare.

Nebezpečenstvo poškodenia sluchu pri vy-

konávaní prác s dielmi zosilňujúcimi hluk! V

tomto prípade noste ochranu sluchu.

Nebezpečenstvo pokĺznutia na zvyškoch

vody. Noste protišmykovú obuv. Po ukon-

čení čistenia odstráňte zvyšnú vodu.

Rešpektujte bezpečnostné pokyny k vyso-

kotlakovému čističu.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré môže spôsobiť

váž-

ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vážnemu zra-

neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

Plošný čistič je určený na čistenie podlaho-

vých plôch v spojení s vysokotlakovým čis-

tičom.

Maximálny tlak vody 25 MPa (250 bar).

Maximálna teplota vody 85 °C.

Znečistená voda sa odvádza cez hadicu.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

Bezpečnostné pokyny

Stupne nebezpečenstva

Symboly na prístroji

몇 VÝSTRAHA

Nebezpečenstvo poranenia

otočným ramenom. Počas cho-

du vysokotlakového čističa nik-

dy nesiahajte pod prístroj.

Otočné rameno sa po vypnutí

vysokotlakového čistiaceho prí-

stroja ešte krátky čas otáča.

Pred začatím prác s prístrojom

počkajte, kým sa otočné rame-

no nezastaví.

Pri prevádzke s horúcou vodou:

몇 VÝSTRAHA

Nebezpečenstvo popálenia!

Nedotýkajte sa horúcich povr-

chov!

Nespúšťajte plošný čistič do

prevádzky bez toho, aby ste si

predtým neprečítali návod na

používanie.

Používanie výrobku v súlade

s jeho určením

Ochrana životného prostredia

60 SK

– 2

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Aby bolo možné zabezpečiť bezporuchovú

prevádzku vášho vysokotlakového čističa,

musíte používať vhodné vysokotlakové

trysky.

Upozornenie:

Potrebné súpravy trysiek sú nadimenzova-

né na príslušný vysokotlakový čistiaci prí-

stroj a musia byt' objednané osobitne.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)

 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Obrázok 2, viď nasledujúca strana

1 O-krúžok

2 Otočné rameno

3 Tryska

4 Nástrčná matica

 O-krúžok vložte do drážky otočného ra-

mena.

 Nasaďte trysku.

 Trysku mierne pritiahnite pomocou ná-

strčnej matice.

Upozornenie:

Vystrekujúci prúd musí byt' nastavený rov-

nobežne k otočnému ramenu.

Obrázok 3, viď nasledujúca strana

 Plochu trysky pre kľúč(veľkosť

kľúča 10) nastavte rovnobežne s otoč-

ným ramenom.

 Nástrčnú maticu pevne dotiahnite kľú-

čom (veľkost' kľúča 22).

 Zopakujte proces na druhom rotačnom

ramene.

Upozornenie:

Hubice pre plošný čistič sa nemôžu namon-

tovať na oceľovú rúrku vysokotlakového

čističa.

Obrázok 4, viď nasledujúca strana

1 Injekčná dýza

2 nástrčkový kľúč

 Naskrutkujte injekčnú dýzu pomocou

nástrčkového kľúča a ručne ju pritiahni-

te (8 Nm).

Nástrčkový kľúč je obsahom súpravy s

dýzami.

Obrázok 5, viď nasledujúca strana

1 Ručná striekacia pištoľ s otočným regu-

látorom

2 Ručná striekacia pištoľ bez otočného

regulátora

3 Vsuvka, krátka

4 Vsuvka, dlhá

V stave pri dodaní je v prístroji namontova-

ná krátka vsuvka pre použitie na ručnej

striekacej pištoli s otočným regulátorom.

Pre použitie s ručnou striekacou pištoľou

bez otočného regulátora je nutné odskrut-

kovať krátku vsuvku a nahradiť ju prilože-

nou dlhou vsuvkou.

Pred namontovaním namažte tesniace

krúžky vsuvky.

Obrázok 6, viď nasledujúca strana

 Ručnú striekaciu pištoľ vysokotlakové-

ho čističa pripojte k plošného čističu a

ručne utiahnite.

V prípade potreby utiahnite pomocou

vidlicového kľúča (veľkosť 27).

Súpravy trysiek

Veľkosť

dýzy vyso-

kotlakového

čističa.

Súprava try-

siek

Veľkosť

dýzy z balíka

s dýzami

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montáž súpravy trysiek

Obsluha

61SK

– 3

몇 UPOZORNENIE

Z prípojky hadice vyteká silný prúd znečis-

tenej vody. Plošný čistič nepoužívajte bez

hadice.

Obrázok 7, viď nasledujúca strana

 Namažte podložku na konci hadice

pred montážou priloženým tukom.

 Nasuňte priloženú hadicu na prípojku

hadice plošného čističa a zaistite ju pre-

točením.

 Presuňte druhý koniec hadice k odtoku

a zafixujte priloženou lepiacou páskou.

Upozornenie:

Pokiaľ je to možné, uložte hadicu bez stú-

pania. Maximálna výška čerpania odpado-

vej vody je 1 m.

Pomocou priloženej lepiacej pásky sa dá

zafixovať voľný koniec hadice (napríklad na

odtokovej mriežke).

V prípade potreby použite predlžovaciu ha-

dicu (pozri "Príslušenstvo").

 Pri vykonávaní prác obomi rukami pridr-

žiavajte ručnú striekaciu pištoľ a ruko-

väť plošného čističa.

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

 Po prevádzke na horúcu vodu prevádz-

kujte plošný čistič na vychladenie 2 mi-

núty so studenou vodou.

 V prípade potreby vypláchnite plošný

čistič a odsávaciu hadicu čistou vodou.

 Prístroj chráňte pred mrazom.

 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Upozornenie:

Pre trvalé zabezpečenie dobrého výsledku

odsávania neodkladajte plošný čistič po

použití na štetinový veniec.

 Vodiace kladky vypláchnite po použití

čistou vodou a natrite po vyschnutí ole-

jom.

Otočné rameno sa neotáča:

 Skontrolujte znečistenie čistiacich hu-

bíc.

Vysávací výkon klesá:

 Opotrebený veniec so štetinami - vy-

meňte veniec so štetinami.

 Vysávací kanál alebo vysávacia hadica

upchaté - vyčistite vysávací kanál a vy-

sávaciu hadicu

 Dýza injektora upchatá - vyčistite dýzu

injektora.

Vyradenie z prevádzky

Ošetrovanie

Príslušenstvo

Príslušenstvo: Objednávacie

číslo

Upevnenie hadice (prí-

savky na upevnenie na

hladké plochy)

2.642-528.0

Zachytávač nečistôt

(stierač hrubej nečisto-

ty)

2.642-532.0

Držiak na hadicu (upev-

nenie na stenu)

2.042-001.0

Štetinový veniec FRV

50 ME

6.371-011.0

Predlžovacia hadica 4.441-040.0

Pomoc pri poruchách

62 SK

– 1

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog

uređaja. Prije početka radova provjerite je li

uređaj u propisnom stanju. Uređaj se ne

smije upotrebljavati ako nije u besprijekor-

nom stanju.

Na uređaju se ne smiju vršiti nikakve izmje-

ne.

 OPASNOST

Visokotlačni mlazovi mogu pri nestručnom

rukovanju biti opasni. Mlaz se ne smije

usmjeravati na osobe, životinje, aktivnu

električnu opremu ili na sam uređaj.

Opasnost po zdravlje. Obavezno nosite za-

štitnu odjeću dok čistite površine zaprljane

tvarima koje mogu biti opasne po zdravlje.

몇 UPOZORENJE

Opasnost od ozljeda mlazom vode pod vi-

sokim tlakom.

Pri radovima s vrućom vodom: Opasnost

od opeklina na vrelim površinama i opa-

snost od oparina!

Tijekom rada s dodatkom za površinsko či-

šćenje nosite zaštitne rukavice i naočale.

Opasnost od oštećenja sluha uslijed rada

na dijelovima koji povećavaju stvaranje bu-

ke! U tom slučaju nosite sredstva za zaštitu

sluha.

Opasnost od proklizivanja zbog preostale

vode. Nosite neklizajuću obuću. Po obav-

ljenom čišćenju uklonite preostalu vodu.

Imajte u vidu sigurnosne upute koje se od-

nose na rad visokotlačnog čistača.

 OPASNOST

Napomena koja upućuje na neposredno

prijeteću opasnost koja za posljedicu ima

teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti teš-

ke tjelesne ozljede ili smrt.

몇

OPREZ

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti lak-

še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Uređaj za površinsko čišćenje namijenjen

je čišćenju podnih površina u kombinaciji s

visokotlačnim čistačem.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

Prljava se voda ispušta kroz odvodno crije-

vo.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

Sigurnosni napuci

Stupnjevi opasnosti

Simboli na uređaju

몇 UPOZORENJE

Opasnost od ozljeda rotacij-

skim krakom. Dok visokotlačni

čistač radi nipošto nemojte za-

hvaćati pod uređaj.

I nakon isključivanja visokotlač-

nog čistača, rotacijski krak se

još neko vrijeme nastavlja vrtiti.

Prije radova na uređaju priče-

kajte da se rotacijski krak zau-

stavi.

Pri radu s vrućom vodom:

몇 UPOZORENJE

Opasnost od opeklina!

Ne dodirujte vrele površine!

Nemojte puštati dodatak za po-

vršinsko čišćenje u rad prije

nego što pročitate upute za rad.

Namjensko korištenje

Zaštita okoliša

63HR

– 2

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Morate koristiti odgovarajuće visokotlačne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokotlačnog čistača.

Napomena:

Potrebni paketi mlaznica su podešeni za

odgovarajuće uređaje pod tlakom i naruču-

ju se posebno.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)

 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či-

staču.

Slika 2, vidi ovoj

1 O-prsten

2 Rotaciona ručica

3 Mlaznica

4 Slijepa matica

 Staviti O-prsten u utor rotacione ručice.

 Staviti mlaznicu.

 Lagano zaviti maticu na mlaznicu.

Napomena:

Izlazni mlaz mora biti paralelan u odnosu

na rotirajuću ručicu.

Slika 3, vidi ovoj

 Ključnu površinu mlaznice (razmak klju-

ča 10) podesiti tako da bude paralelno

u odnosu na ručcu.

 Maticu (razmak ključa 22) zaviti i zate-

gnuti ključem.

 Ponovite postupak na drugom rotacij-

skom kraku.

Napomena:

Mlaznice za površinsko čišćenje nemojte

postavljati na cijev za prskanje visokotlač-

nog čistača.

Slika 4, vidi ovoj

1 Injekcijska sapnica

2 Utični ključ

 Utičnim ključem uvijte injekcijsku sapni-

cu u injektor i pritegnite rukom (8 Nm).

Utični ključ je priložen uz komplet sapni-

ca.

Slika 5, vidi ovoj

1 Ručna prskalica s okretnim regulatorom

2 Ručna prskalica bez okretnog regulato-

3 Kratka spojnica

4 Duga spojnica

U stanju kod isporuke u uređaj je ugrađena

kratka spojnica za primjenu na ručnoj pr-

skalici s okretnim regulatorom.

Za primjenu ručne prskalice bez okretnog

regulatora kratka spojnica mora se odvrnuti

i zamijeniti priloženom dugom spojnicom.

Prije ugradnje podmažite O-prstene spojni-

ce.

Slika 6, vidi ovoj

 Priključite ručnu prskalicu visokotlač-

nog čistača na uređaj za površinsko či-

šćenje i zategnite rukom.

Po potrebi pritegnite ključem za vijke

(OK 27).

몇 OPREZ

Na priključku crijeva izbija jak mlaz prljave

vode. Dodatak za površinsko čišćenje ne

smije se upotrebljavati bez crijeva.

Paket mlaznica

veličina sa-

pnica visoko-

tlačni čistač

komplet sa-

pnica

veličina sa-

pnica kom-

plet sapnica

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montiranje paketa mlaznice

Rukovanje

64 HR

– 3

Slika 7, vidi ovoj

 Prije montaže brtveni prsten na kraju

crijeva namažite priloženom mašću.

 Utaknite priloženo crijevo na odgovara-

jući priključak dodatka za površinsko či-

šćenje i učvrstite ga okretanjem.

 Drugi kraj crijeva postavite na ispust te

ga fiksirajte priloženom čičak trakom.

Napomena:

Ako je to moguće, crijevo postavite ravno.

Maksimalna visina pumpanja otpadne vode

iznosi 1 m.

Slobodni krajevi crijeva mogu se pričvrstiti

priloženom čičak trakom (npr. za rešetke

kanalizacijskog ispusta).

Prema potrebi upotrijebite produžno crijevo

(vidi "Pribor").

 Prilikom radova držite ručnu prskalicu i

ručku uređaja za površinsko čišćenje

objema rukama.

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu

koja se čisti.

 Nakon rada s vrućom vodom rashladite

dodatak za površinsko čišćenje tako što

ćete ga pustiti da radi 2 minute s hlad-

nom vodom.

 Prema potrebi isperite čistom vodom

dodatak za površinsko čišćenje i usisno

crijevo.

 Zaštiti uređaj od mraza.

 Paziti da se dlake pri pospremanju ne

deformiraju.

Napomena:

Kako bi se zajamčio trajno dobar rezultat

usisavanja, uređaj za površinsko čišćenje

nemojte nakon uporabe odlagati postavlja-

jući ga na četkasti vijenac.

 Upravljačke kotačiće nakon uporabe

ispreite čistom vodom i nakon sušenja

poprskajte uljem male viskoznosti.

Rotacijski krak se ne vrti:

 Provjerite zaprljanost mlaznica za či-

šćenje.

Usisna snaga slabi:

 Četkasti vijenac je istrošen - zamijenite

ga.

 Usisni kanal ili usisno crijevo su zače-

pljeni - očistite ih.

 Injekcijska sapnica je začepljena - oči-

stite ju.

Stavljanje izvan pogona

Njega

Pribor

Pribor: Kataloški broj

Pričvršćenje crijeva (va-

kuumska prianjalka za

pričvršćivanje na glatke

površine)

2.642-528.0

Hvatač prljavštine (od-

vajač grube prljavštine)

2.642-532.0

Držač crijeva (pričvršće-

nje na zid)

2.042-001.0

Četkasti vijenac FRV 50

6.371-011.0

Produžno crijevo 4.441-040.0

Otklanjanje smetnji

65HR

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

 OPASNOST

Opasnost od povreda u slučaju

neispravnog uređaja. Pre početka radova

proverite da li je uređaj u propisnom stanju.

Uređaj ne sme da se koristi ukoliko nije u

besprekornom stanju.

Ne smeju se preduzimati nikakve promene

na uređaju.

 OPASNOST

Mlazevi pod visokim pritiskom mogu pri

nestručnom rukovanju biti opasni. Mlaz ne

sme da se usmerava na ljude, životinje,

aktivnu električnu opremu ili na sam uređaj.

Opasnost po zdravlje. Prilikom čišćenja

površina zaprljanih materijama opasnim po

zdravlje nositi odgovarajuću zaštitnu

odeću.

몇 UPOZORENJE

Opasnost od povreda mlazom vode pod

visokim pritiskom.

Kod radova sa vrućom vodom: Opasnost

od opekotina usled vrelih površina i

opasnost od opekotina parom!

Prilikom rada sa dodatkom za površinsko

čišćenje nosite zaštitne rukavice i naočare.

Opasnost od oštećenja sluha usled radova

na delovima koji povećavaju stvaranje

buke! U tom slučaju treba nositi opremu za

zaštitu od buke.

Opasnost od klizanja zbog zaostale vode.

Nosite neklizajuću obuću. Po završenom

čišćenja uklonite zaostalu vodu.

Imajte u vidu sigurnosne napomene koje se

odnose na rad visokopritisnog uređaja za

čišćenje.

 OPASNOST

Napomena koja ukazuje na neposredno

preteću opasnost koja dovodi do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno

opasnu situaciju koja može dovesti do

teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno

opasnu situaciju, koja može izazvati lakše

telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Uređaj za površinsko čišćenje namenjen je

za čišćenje podnih površina u kombinaciji

sa visokopritisnim čistačem.

Maksimalni pritisak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

Prljava voda se odvodi kroz odvodno crevo.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Sigurnosne napomene

Stepeni opasnosti

Simboli na uređaju

몇 UPOZORENJE

Opasnost od povreda

rotacionim krakom. Dok

visokopritisni uređaj za čišćenje

radi, nikako nemojte zahvatati

pod njega.

Rotacioni krak se i nakon

isključivanja visokopritisnog

uređaja za čišćenje još neko

vreme okreće. Pre radova na

uređaju sačekajte da se

rotacioni krak zaustavi.

Pri radu sa vrućom vodom:

몇 UPOZORENJE

Opasnost od opekotina!

Ne dodirujte vruće površine!

Nemojte koristiti dodatak za

površinsko čišćenje pre nego

što pročitate radno uputstvo.

Namensko korišćenje

Zaštita životne sredine

66 SR

– 2

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Morate koristiti odgovarajuće visokopritisne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokopritisnog uređaja za

čišćenje.

Napomena:

Potrebni kompleti mlaznica usklađeni su sa

odgovarajućim visokopritisnim uređajima

za čišćenje i treba ih naručiti posebno.

Slika 1, vidi omot

1 Veličina mlaznica (primer)

 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog

uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom

uređaju za čišćenje.

Slika 2, vidi omot

1 O-prsten

2 Rotaciona četka

3 Brizgaljka

4 Obuhvatna navrtka

 Ubaciti O-prsten u žleb rotacione četke.

 Metnuti odozgo brizgaljku.

 Brizgaljku lagano sa obuhvatnom

navrtkom pritegnuti.

Napomena:

Izlazni mlaz mora biti usmeren paralelno u

odnosu na rotacioni krak.

Slika 3, vidi omot

 Zubac za ključ na brizgaljki (širina

ključa 10) usmeriti paralelno u odnosu

na rotacione četke

 Obuhvatnu navrtku (širina ključa 22)

zategnuti sa ključem za navrtke.

 Ponovite postupak na drugom

rotacionom kraku.

Napomena:

Mlaznice za površinsko čišćenje nemojte

montirati na cev za prskanje

visokopritisnog uređaja za čišćenje.

Slika 4, vidi omot

1 Injekciona mlaznica

2 Utični ključ

 Utičnim ključem uvijte injekcionu

mlaznicu u injektor i pritegnite rukom

(8 Nm).

Utični ključ je priložen uz komplet

mlaznica.

Slika 5, vidi omot

1 Ručna prskalica sa obrtnim

regulatorom

2 Ručna prskalica bez obrtnog regulatora

3 Nazuvica, kratka

4 Nazuvica, duga

U stanju prilikom isporuke, kratka nazuvica

je ugrađena u uređaj za korišćenje sa

ručnom prskalicom sa obrtnim

regulatorom.

Za korišćenje sa ručnom prskalicom bez

obrtnog regulatora, kratka nazuvica mora

da se izvadi i zameni priloženom dugom

nazuvicom.

O-prstenove nazuvice pre ugradnje

podmazati.

Paket dizni

veličina

mlaznica

visokopritis

ni uređaj za

čišćenje

komplet

mlaznica

veličina

mlaznica

komplet

mlaznica

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Montiranje brizgaljke

Rukovanje

67SR

– 3

Slika 6, vidi omot

 Priključiti ručnu prskalicu

visokopritisnog čistača na uređaj za

površinsko čišćenje i pritegnuti rukom.

Po potrebi, čvrsto pritegnuti pomoću

račvastog ključa (širina ključa 27).

몇 OPREZ

Na priključku creva izlazi jak mlaz prljave

vode. Uređaj za površinsko čišćenje

nemojte koristiti bez creva.

Slika 7, vidi omot

 Pre montaže priloženom mašću

namažite O-prsten na kraju creva.

 Utaknite priloženo crevo na

odgovarajući priključak dodatka za

površinsko čišćenje i okretanjem ga

fiksirajte.

 Drugi kraj creva postavite na odvod i

učvrstite priloženom čičak trakom.

Napomena:

Ako je to moguće, crevo postavite ravno.

Maksimalna visina punjanja otpadne vode

iznosi 1 m.

Slobodni krajevi creva mogu se fiksirati

priloženom čičak trakom (npr. za rešetke

kanalizacionog ispusta).

Prema potrebi koristite produžno crevo

(vidi "Pribor").

 Prilikom radova držati ručnu prskalicu i

ručku uređaja za površinsko čišćenje sa

obe ruke.

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na

površinu koja se čisti.

 Nakon rada sa vrućom vodom ohladite

uređaj tako što ćete ga pustiti da radi 2

minuta sa hladnom vodom.

 Prema potrebi dodatak za površinsko

čišćenje i usisno crevo isperite čistom

vodom.

 Uređaj čuvati od mraza.

 Ne deformisati pri skladištenju četkice.

Napomena:

Da bi se obezbedio trajno dobar rezultat

usisivanja, uređaj za površinsko čišćenje

nemojte odlagati na venac dlačica nakon

upotrebe.

 Upravljačke točkiće nakon upotrebe

ispreite čistom vodom i nakon sušenja

poprskajte uljem male viskoznosti.

Rotacioni krak se ne okreće:

 Proverite zaprljanost mlaznica za

čišćenje.

Usisna snaga slabi:

 Četkasti venac je istrošen - zamenite

ga.

 Usisni kanal ili usisno crevo su

začepljeni - očistite ih.

 Injekciona mlaznica je začepljena -

očistite je.

Nakon upotrebe

Održavanje

Pribor

Pribor: Broj narudžbe

Pričvršćenje creva

(vakuumska prianjalka

za pričvršćivanje na

glatke površine)

2.642-528.0

Hvatač prljavštine

(odvajač grube

prljavštine)

2.642-532.0

Držač creva

(pričvršćenje na zid)

2.042-001.0

Četkasti venac FRV 50

6.371-011.0

Produžno crevo 4.441-040.0

Otklanjanje smetnji

68 SR

– 1

Преди първото използване на

Вашия уред прочетете това ори-

гинално инструкцуя за работа, действайте

според него и го запазете за по-късно из-

ползване или за следващия притежател.



ОПАСНОСТ

Опасност от нараняване поради дефек-

тен уред. Преди начало на работа прове-

рете, дали състоянието е изправно. Ако

състоянието на уреда не е отлично, той

не трябва да се използва.

По уреда не трябва да се предприемат

промени.

 ОПАСНОСТ

Силните струи под налягане могат

при неправилно ползване да са опасни.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди

или към самия уред.

Опасност за здравето. При почиства-

нето на повърхности замърсени с

вредни за здравето вещества носете

съответното защитно облекло.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради водна

струя под високо налягане.

При работа с гореща вода: Опасност

от изгаряне поради горещи повърхно-

сти и опасност от попарване!

При работа с устройството за по-

чистване на повърхности носете за-

щитни ръкавици и защитни очила.

Опасност от увреждане на слуха при

работа в близост до увеличаващи

шума части! В такъв

случай носете за-

щита за слуха.

Опасност от подхлъзване поради оста-

нала вода. Носете противоплъзгащи

обувки. След приключване на почиства-

нето отстранете останалата вода.

Спазвайте указанията за безопасност на

уреда за почистване под високо налягане.

 ОПАСНОСТ

Указание за непосредствено грозяща

опасност, която води до тежки телес-

ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до тежки

телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която може да доведе до леки на-

ранявания.

ВНИМАНИЕ

Указание

за възможна опасна ситуа-

ция, която може да доведе до матери-

ални щети.

Устройството за почистване на повърх-

ности е подходящо за почистване на по-

дови повърхности с уред заедно с уред

за почистване под високо налягане.

Максимално налягане на водата 25 MPa

(250 bar).

Максимална температура на водата 85 °C.

Мръсната вода се отвежда с маркуч.

Указания за безопасност

Степени на опасност

Символи на уреда

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване от

ротационното рамо. Никога

не бъркайте под уреда при

работещ уред за почиства-

не под високо налягане.

Ротационното рамо продъл-

жава да се върти за кратко

след изключване на уреда за

почистване под високо наля-

гане. Преди работа по уреда

изчакайте, докато рота-

ционното рамо спре.

При режим с гореща вода:

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от изгаряне!

Не докосвайте горещите

повърхности!

Не пускайте в експлоатация ус-

тройството за почистване на

повърхности без да сте проче-

ли упътването за работа.

Употреба по

предназначение

69BG

– 2

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рециклира-

не, които могат да бъдат употребени

повторно. Поради това моля отстранявай-

те старите уреди, използвайки подходящи

за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

За да бъде възможна работа без смуще-

ния с Вашия уред за почистване под ви-

соко налягане, трябва да използвате

подходящи дюзи високо налягане.

Указание:

Необходимите пакети дюзи са съгласу-

вани със съответните уреди за високо

налягане и трябва да бъдат поръчани

поотделно.

Фигура 1, вижте страницата на корицата.

1 Размер на дюзата (пример)

 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист-

ване под високо налягане.

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на-

лягане от следващата таблица.

Фигура 2, вижте страницата на корицата.

1 Кръгло уплътнение

2 Ротационно рамо

3Дюза

4Съединителна гайка

 Да се постави кръглото уплътнение

на ротационното рамо.

 Да се постави дюзата.

 Леко да се завие дюзата с присъеди-

нителната гайка.

Указание:

Изходящата струя трябва да бъде насо-

чена успоредно на ротационното рамо.

Фигура 3, вижте страницата на корицата.

 Ключовата повърхност на дюзата

(размер на ключа 10) да се насочи

паралелно към ротационното рамо.



Присъединителната гайка (размер на

ключа 22) да се затегне с отвертка.

 Повторете операцията от второто

ротационно рамо.

Указание:

Не поставяйте дюзите за устройството

за почистване на повърхности на тръба-

та за разпръскване на уреда за почист-

ване под високо налягане.

Фигура 4, вижте страницата на кори-

цата.

1 Инжекторна дюза

2 Глух ключ



Завийте инжекторната дюза с глух ключ

в инжектора и затегнете на ръка (8 Nm).

Глухият ключ е приложен към ком-

плекта дюзи.

Фигура 5, вижте страницата на корицата.

1 Пистолет за ръчно пръскане с вър-

тящ регулатор

2 Пистолет за ръчно пръскане без вър-

тящ регулатор

3Нипел, къс

4 Нипел, дълъг

В състояние на доставката късият нипел е

монтиран за използване на пистолет за ръч-

но пръскане с въртящ регулатор в уреда.

Опазване на околната среда

Пакети дюзи

Размер на

дюзата уред

за почиства-

не под висо-

ко налягане

Пакет дюзи Размер на

дюзите в па-

кета дюзи

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Монтаж на пакет от дюзи

Обслужване

70 BG

– 3

За използване на пистолет за ръчно

пръскане без въртящ регулатор, късият

нипел трябва да бъде развит и да бъде

заменен с прилежащия дълъг нипел.

Преди монтаж смажете кръглите уплът-

нения на нипела.

Фигура 6, вижте страницата на корицата.

 Свържете пистолета за ръчно пръ-

скане на уреда за почистване под ви-

соко налягане към устройството за

почистване на повърхности и затег-

нете на ръка.

Евентуално затегнете с отвертка

(ширина на ключа 27).

몇 ПРЕДПАЗЛИВОСТ

От извода за маркуч изтича силна

струя мръсна вода. Не използвайте ус-

тройството за почистване на повърх-

ности без маркуч.

Фигура 7, вижте страницата на корицата.

 Гресирайте кръглото уплътнение

преди монтажа с приложената грес.

 Поставете приложения маркуч към

извода за маркуч на устройството за

почистване на повърхности и го под-

сигурете със завъртане.

 Отведете другия край на маркуча

съм канал и го фиксирайте с прило-

жената залепваща лента.

Указание:

Ако е възможно, положете маркуча без

наклон. Максималната височина на зас-

мукване на отработената вода възлиза

на 1 m.

Свободният край може да бъде фикси-

ран с приложената лепенка тип котешко

езиче (напр. към решетката за отичане).

При нужда използвайте удължителния

маркуч (вижте „Принадлежности“).

 При работа дръжте пистолета за

ръчно пръскане и дръжката на ус-

тройството за почистване на повърх-

ности с две ръце.



Водете устройството за почистване на

повърхности така, че да застава плът-

но върху повърхността за почистване.

 След режим с гореща вода за охлаж-

дане работете в продължение на 2

минути с устройството за почистване

на повърхности със студена вода.

 При нужда промийте устройството за

почистване на повърхности и изсмук-

вателния маркуч с чиста вода.

 Уреда да се пази от замръзване.

 Четките да не се обезформят при

складиране.

Указание:

За да се гарантира постоянен добър ре-

зултат от изсмукването, моля след използ-

ване не оставяйте уреда за почистване на

повърхности върху венеца с четина.

 Промийте водещите колела с чиста

вода и след изсъхването им ги на-

пръскайте с проникващо масло.

Ротационното рамо не се върти:

 Проверете почистващите дюзи за за-

мърсявания.

Мощността на изсмукване намалява:

 Износен венец с четина - Сменете

венеца с четина.

 Изсмуквателният канал или изсмук-

вателният маркуч са запушени - По-

чистете изсмуквателния канал или

изсмуквателния маркуч.

 Инжекторната дюза е запушена - По-

чистете инжекторната дюза.

Спиране на експлоатация

Поддръжка

Принадлежности

Принадлежности: Номер за по-

ръчки

Закрепване на марку-

ча (вакуумно захваща-

не за закрепване към

гладки повърхности)

2.642-528.0

Уловител на мръсотия

(утаител за груби за-

мърсявания)

2.642-532.0

Носач за маркуча (зак-

репване на стената)

2.042-001.0

Четков венец FRV 50 ME

6.371-011.0

Удължителен маркуч 4.441-040.0

Помощ при неизправности

71BG

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

 OHT

Vigastusoht defektse seadme tõttu. Enne

töö alustamist kontrollige, kas seade on

korras. Kui seadme seisund ei ole laitmatu,

ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid muu-

datusi.

 OHT

Kõrgsurveline veejuga võib mittesihipärasel

kasutamisel ohtlik olla. Juga ei tohi suunata

inimestele, loomadele, töötavale elektrilisele

aparatuurile ega seadmele endale.

Terviseohtlik! Kui puhastate pindu, mis on

saastunud tervisele kahjulike ainetega,

kandke vastavat kaitserõivastust.

몇 HOIATUS

Kõrgsurve veejoast lähtuv vigastusoht.

Kuuma veega töötamise korral: Tulistest

pindadest ja aurust lähtuv põletusoht!

Pinnapuhastiga töötades kandke kaitsekin-

daid ja -prille.

Müra võimendavate osade juures töötades

oht kuulmisele! Sel juhul tuleb kanda kõrva-

klappe.

Mahajäänud vesi on libisemisohtlik. Kand-

ke libisemiskindlaid jalatseid. Pühkige ma-

hajäänud vesi pärast puhastamise lõppu

ära.

Järgige kõrgsurvepesuri ohutusnõudeid.

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Pinnapuhasti on mõeldud kõrgsurvepuhas-

tiga koos põrandate puhastamiseks.

Maksimaalne veesurve 25 MPa (250 baa-

ri).

Maksimaalne veetemperatuur 85 °C.

Must vesi juhitakse vooliku kaudu ära.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri-

ge vanad seadmed seetõttu vastavate ko-

gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Ohutusalased märkused

Ohuastmed

Seadmel olevad sümbolid

몇 HOIATUS

Roteeruvast haarast lähtuv vi-

gastusoht. Ärge kunagi sirutage

kätt seadme alla, kui kõrgsurve-

pesur töötab.

Roteeruv haru pöörleb pärast

kõrgsurvepesuri väljalülitamist

veel lühikest aega edasi. Enne

seadme juures töötamist ooda-

ke ära, kuni roteeruv haru on

seisma jäänud.

Tulese veega töötades:

몇 HOIATUS

Põletusoht!

Ärge puudutage tuliseid pindu!

Ärge võtke pinnapuhastit kasu-

tusse, kui ei ole kasutusjuhendit

lugenud!

Sihipärane kasutamine

Keskkonnakaitse

72 ET

– 2

Et vältida takistusi kõrgsurvepesuriga töö-

tamisel, tuleb kasutada sobivaid kõrgsurve-

otsikuid.

Märkus:

Vajalikud düüside paketid sõltuvad kõrg-

survepesurist ja tuleb eraldi tellida.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Joonis 2, vt ümbris

1O-tihend

2 roteeruv haru

3 düüs

4 Kübarmutter

 Pange O-tihend roteeruvas harus ole-

vasse soonde.

 Pange düüs peale.

 Kruvige düüs kübarmutriga kergelt kin-

ni.

Märkus:

Väljuv veejuga peab olema suunatud ro-

teeruva haruga paralleelselt.

Joonis 3, vt ümbris

 Suunake düüsi võtmepind (võti nr 10)

paralleelselt roteeruva haruga.

 Keerake kübarmutter (võti nr 22) võt-

mega kinni.

 Korrake protsessi teise roteeruva haru

juures.

Märkus:

Ärge paigaldage pinnapuhasti otsakuid

kõrgsurvepesuri joatorule.

Joonis 4, vt ümbris

1 Pihustiotsak

2 Padrunvõti

 Keerake pihustiotsak padrunvõtme abil

pihustisse ja pingutage tugevasti

(8 Nm).

Padrunvõti kuulub otsaku komplekti.

Joonis 5, vt ümbris

1 Pöördregulaatoriga pesupüstol

2 Pöördregulaatorita pesupüstol

3 Nippel, lühike

4 Nippel, pikk

Tarneseisundis on lühike nippel, mis on

mõeldud kasutamiseks pöördregulaatoriga

pesupüstoliga, paigaldatud seadme sisse.

Selleks et kasutada koos pöördregulaatori-

ta pesupüstoliga, tuleb lühike nippel välja

keerata ja asendada kaasasoleva pika ni-

pliga.

Enne paigaldamist tuleb nipli tihendit mää-

rida.

Joonis 6, vt ümbris

 Ühendage kõrgsurvepuhasti käsipüstol

pinnapuhastiga ja pingutage käsitsi.

Vajaduse korral pingutage kruvivõtme-

ga (harkvõti suurusega 27).

몇 ETTEVAATUS

Voolikuühendusest paiskub välja tugev

musta vee juga. Ärge kasutage pinnapu-

hastit ilma voolikuta.

Joonis 7, vt ümbris

 Enne paigaldamist määrige O-tihendit

juuresoleva määrdega.

 Torgake juuresolev voolik pinnapuhasti

voolikuliitmikku ja keerake kinni.

 Suunake vooliku teine ots äravoolu ja

fikseerige juuresoleva takjapaelaga.

Märkus:

Võimalusel paigaldage voolik sirgelt, ilma-

tõusudeta. Heitvee maksimaalne tõstekõr-

gus on 1 m.

Düüside paketid

Kõrgsurve-

pesuri düüsi

suurus

Düüside pa-

kett

Düüside pa-

keti düüside

suurus

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Düüside paketi paigaldamine

Käsitsemine

73ET

– 3

Juuresoleva takjapaelaga saab vaba vooli-

kuotsa paigale kinnitada (nt äravooluresti

külge).

Vajadusel kasutage pikendusvoolikut (vt

„Tarvikud“).

 Tööötades hoidke pesupüstolit ja pin-

napuhasti käepidet mõlema käega.

 Juhtige pinnapuhastit nii, et see oleks ti-

hedalt puhastataval pinnal.

 Pärast kuuma veega töötamist laske

pinnapuhastil jahtumiseks töötada 2 mi-

nutit külma veega.

 Vajadusel loputage pinnapuhastit ja

äratõmbevoolikut puhta veega.

 Kaitske seadet külma eest.

 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Märkus:

Et tagada püsivalt hea puhastustulemus,

ärge asetage palun pinnapuhastit pärast

kasutamist harjastega pärjale.

 Pärast kasutamist loputage juhtrulle

puhta veega, laske kuivada ja pihusta-

ge läbistava õliga.

Roteeruv haru ei pöörle:

 Kontrollige puhastusotsakuid määrdu-

mise osas.

Imemisvõimsus nõrgeneb:

 Harjastest pärg kulunud - vahetage har-

jastest pärg välja.

 Äratõmbekanal või äratõmbevooli um-

mistunud - puhastage äratõmbekanalit

ja äratõmbevoolikut.

 Pihustiotsak ummistunud - puhastage

pihustiotsakut.

Kasutuselt võtmine

Hooldus

Tarvikud

Tarvikud: Tellimisnumber

Vooliku kinnitus (vaa-

kumkinnitus paigalda-

miseks siledatele pinda-

dele)

2.642-528.0

Mustusepüüdja (jämeda

mustuse separaator)

2.642-532.0

Vooliku hoidik (seinale

kinnitatav)

2.042-001.0

Harjapärg FRV 50 ME 6.371-011.0

Pikendusvoolik 4.441-040.0

Abi häirete korral

74 ET

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.

Pirms darba sākuma pārbaudiet, vai ierīce

ir atbilstošā stāvoklī. Ja ierīces stāvoklis

nav nevainojams, to nedrīkst lietot.

Ierīci nedrīkst nekādā veidā pārveidot.

 BĪSTAMI

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Nevērsiet strūklu pret per-

sonām, dzīvniekiem, ieslēgtām elektriskām

ierīcēm vai pret pašu aparātu.

Bīstami veselībai. Tīrot ar veselībai bīsta-

mām vielām piesārņotas virsmas, valkājiet

atbilstošu aizsargapģērbu.

몇 BR

ĪDINĀJUMS

Risks savainoties ar augstspiediena ūdens

strūklu.

Strādājot ar karstu ūdeni: Apdegumu gūša-

nas risks no karstām virsmām, kā arī ap-

plaucēšanās risks!

Strādājot ar virsmu tīrītāju, valkājiet aizsar-

gcimdus un aizsargbrilles.

Strādājot pie troksni pastiprinošām deta-

ļām, pastāv dzirdes bojājumu risks! Šādā

gadījumā jālieto dzirdes aizsarglīdzekļi.

Risks paslīdēt uz izlijuša ūdens. Valkājiet

neslīdošus apavus. Izlijušo ūdeni pēc tīrīša-

nas pabeigšanas savāciet.

Ievērojiet augstspiediena t

īrītāja drošības

norādījumus.

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas vai

nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Virsmu tīrītājs kombinācijā ar augstspiedie-

na tīrītāju ir piemērots grīdas virsmu tīrīša-

nai.

Maksimālais ūdens spiediens 25 MPa (250

bar).

Maksimālā ūdens temperatūra 85 °C.

Netīrais ūdens tiek novadīts caur šļūteni.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu sa-

vākšanas sistēmu starpniecību.

Drošības norādījumi

Riska pakāpes

Simboli uz aparāta

몇 BRĪDINĀJUMS

Risks savainoties ar rotējošo

sviru. Augstspiediena tīrītāja

darbības laikā nelieciet rokas

zem ierīces.

Rotējošā svira pēc augstspie-

diena tīrītāja izslēgšanas vēl īsu

brīdi turpina griezties. Pirms

veikt jebkādus ierīces apkopes

darbus, nogaidiet, kamēr rotē-

jošā svira ir apstājusies.

Darbs ar karstu ūdeni:

몇 BRĪDINĀJUMS

Apdedzināšanās risks!

Nepieskarieties karstām virs-

mām!

Nesāciet virsmu tīrītāja lietoša-

nu, neizlasot lietošanas instruk-

ciju.

Lietošanas noteikumi

Vides aizsardzība

75LV

– 2

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Lai darbs ar jūsu augstspiediena tīrītāju no-

ritētu bez traucējumiem, jums ir jāizmanto

atbilstošās augstspiediena sprauslas.

Norādījums:

Nepieciešamās sprauslu paketes ir piemē-

rotas noteiktai augstspiediena tīrīšanas ie-

kārtai un jāpasūta atsevišķi.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)

 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta-

bulas.

2. attēls, skat. vāka lapu

1 Blīvgredzens

2 Rotējoša svira

3 Sprausla

4 Uzmavuzgrieznis

 Ielikt blīvgredzenu rotējošas sviras gro-

pē.

 Uzspraust sprauslu.

 Viegli piegriezt sprauslu ar uzmavuz-

griezni.

Norādījums:

Strūkla jānostāda paralēli rotējošai svirai.

3. attēls, skat. vāka lapu

 Sprauslas virsma uzgriežņu atslēgas

uzlikšanai (uzgriežņu atslēgas platums

10) jānostāda paralēli rotējošai svirai.

 Piegriezt uzmavuzgriezni (uzgriežņu at-

slēgas platums 22) ar uzgriežņu atslē-

gu.

 Darbību atkārtojiet pie otrās rotējošās

sviras.

Norādījums:

Virsmu tīrītāja sprauslas nepievienojiet

augstspiediena tīrītāja smidzināšanas cau-

rulei.

4. attēls, skat. vāka lapu

1 Inžektora sprausla

2 Gala atslēga

 Inžektora sprauslu ar gala atslēgu ie-

skrūvējiet inžektorā un ar roku pievel-

ciet to (8 Nm).

Gala atslēga ir pievienota sprauslu

komplektam.

5. attēls, skat. vāka lapu

1 Rokas smidzinātājpistole ar grozāmu

regulatoru

2 Rokas smidzinātājpistole bez grozāma

regulatora

3 Nipelis, īss

4 Nipelis, garš

Piegādes stāvoklī ierīcē ir ierīkots īsais ni-

pelis izmantošanai ar rokas smidzinātājpis-

toli ar grozāmu regulatoru.

Lai ierīci izmantotu ar rokas smidzinātājpis-

toli bez grozāma regulatora, īsais nipelis ir

jāizskrūvē un jāaizstāj ar pievienoto garo

nipeli.

Nipeļa blīvgredzeni pirms uzstādīšanas ir

jāiesmērē.

6. attēls, skat. vāka lapu

 Virsmu tīrītājam pievienojiet augstspie-

diena tīrītāja rokas smidzinātājpistoli un

savienojumu pievelciet ar roku.

Vajadzības gadījumā jāpievelk ciešāk

ar uzgriežņu atslēgu (uzgriežņu atslē-

gas platums 27).

Sprauslu paketes

Augstspie-

diena tīrītāja

sprauslu iz-

mērs

Sprauslu pa-

kete

Sprauslu pa-

ketes

sprauslu iz-

mērs

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Sprauslu paketes montāža

Iekārtas lietošana

76 LV

– 3

몇 UZMANĪBU

No šļūtenes pieslēguma izplūst spēcīga ne-

tīrā ūdens strūkla. Nelietojiet virsmu tīrītāju

bez šļūtenes.

7. attēls, skat. vāka lapu

 Blīvgredzenu šļūtenes galā pirms mon-

tāžas iesmērējiet ar komplektā pievie-

noto smēri.

 Ievietojiet pievienoto šļūteni virsmu tīrī-

tāja šļūtenes pieslēgumā un nofiksējiet,

to pagriežot.

 Otru šļūtenes galu aizvelciet līdz note-

kai un nofiksējiet ar komplektā pievie-

noto līplenti.

Norādījums:

Ja iespējams, izvietojiet šļūteni bez kāpu-

ma. Notekūdens maksimālais celšanas

augstums ir 1 m.

Ar klāt pievienoto līplenti iespējams nofik-

sēt brīvo šļūtenes vadu (piemēram, pie

noplūdes režģa).

Vajadzības gadījumā izmantojiet pagarinā-

juma šļūteni (skatīt "Piederumi").

 Strādājot ar ierīci, rokas smidzinātājpis-

toli un virsmu tīrītāja rokturi turiet ar

abām rokām.

 Virsmu tīrītāju vadiet tā, lai tas cieši pie-

kļautos tīrāmajai virsmai.

 Pēc darba ar karsto ūdeni darbiniet virs-

mu tīrītāju 2 minūtes ar aukstu ūdeni, lai

tas atdzistu.

 Vajadzības gadījumā izskalojiet virsmu

tīrītāju un nosūkšanas šļūteni ar tīru

ūdeni.

 Sargāt ierīci no sala.

 Glabāšanas laikā neļaut sariem defor-

mēties.

Norādījums:

Lai nodrošinātu nemainīgi labu tīrīšanas re-

zultātu, virsmu tīrītāju pēc lietošanas neno-

vietojiet uz apaļās sukas.

 Vadrullīšus pēc lietošanas noskalot ar

tīru ūdeni un pēc nožūšanas apsmidzi-

nāt ar penetrējošu eļļu.

Negriežas rotējošā svira:

 Pārbaudiet, vai nav netīras tīrīšanas

sprauslas.

Samazinās nosūkšanas jauda:

 Nodilusi apaļā suka - nomainiet apaļo

suku.

 Aizsērējis nosūkšanas kanāls vai no-

sūkšanas šļūtene - iztīriet nosūkšanas

kanālu un nosūkšanas šļūteni.

 Aizsērējusi inžektora sprausla - iztīriet

inžektora sprauslu.

Ekspluatācijas pārtraukšana

Kopšana

Piederumi

Piederumi: Pasūtījuma nu-

murs

Šļūtenes stiprinājums

(piesūceknis nostiprinā-

šanai pie gludām virs-

mām)

2.642-528.0

Netīrumu savācējs (lielo

netīrumu atdalītājs)

2.642-532.0

Šļūtenes turētājs (sie-

nas stiprinājums)

2.042-001.0

Apaļā suka FRV 50 ME 6.371-011.0

Pagarinātājšļūtene 4.441-040.0

Palīdzība darbības

traucējumu gadījumā

77LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.

Prieš pradėdami dirbti, patikrinkite, ar prie-

taisas yra tvarkingos būklės. Jei būklė nėra

nepriekaištinga, prietaiso negalima naudo-

ti.

Draudžiama atlikti prietaiso pakeitimus.

 PAVOJUS

Netinkamai naudojama aukšto slėgio srovė

kelia pavojų. Draudžiama srovę nukreipti į

asmenis, gyvūnus, veikiančią elektros įran-

gą arba patį įrenginį.

Pavojus sveikatai. Valydami sveikatai pa-

vojingomis medžiagomis užterštus pavir-

šius, dėvėkite apsauginius drabužius.

몇 ĮSPĖJIMAS

Aukšto slėgio vandens srovė kelia sužaloji-

mo pavojų.

Dirbant su karštu vandeniu: Pavojus nusi-

deginti prisilietus prie įkaitusių paviršių ir

nusiplikyti!

Dirbdami paviršių valymo įrenginiu, mūv

ė-

kite apsaugines pirštines ir užsidėkite ap-

sauginius akinius.

Dirbant prie triukšmą stiprinančių dalių,

kyla pavojus pažeisti klausą! Tokiu atveju

naudokite klausos apsaugos priemones.

Likęs vanduo kelia pavojų paslysti. Avėkite

neslidžią avalynę. Baigę valyti, pašalinkite

likusį vandenį.

Laikykitės aukšto slėgio valymo įrenginio

saugos reikalavimų.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

Paviršių valymo įrenginys skirtas kartu su

aukšto slėgio valymo įrenginiu valyti grindų

paviršius.

Didžiausias vandens slėgis 25 MPa (250

bar).

Didžiausia vandens temperatūra 85 °C.

Nešvarus vanduo nukreipiamas per žarną.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

Saugos reikalavimai

Rizikos lygiai

Simboliai ant prietaiso

몇 ĮSPĖJIMAS

Pavojus susižeisti judančia

briauna. Veikiant aukšto slėgio

valymo mašinai, jokiu būdu ne-

kiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo

mašiną, dar kurį laiką sukasi ju-

danti briauna. Prieš prietaiso

darbus, palaukite, kol sustos ju-

danti briauna.

Dirbdami karšto vandens reži-

mu:

몇 ĮSPĖJIMAS

Pavojus nudegti!

Neprisilieskite prie įkaitusių pa-

viršių!

Nepradėkite naudoti paviršių

valymo įrenginio, prieš tai ne-

perskaitę naudojimo instrukci-

jos.

Naudojimas pagal paskirtį

Aplinkos apsauga

78 LT

– 2

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Norėdami, kad Jūsų aukšto slėgio valymo

įrenginys veiktų nepriekaištingai, naudokite

tinkamus aukšto slėgio antgalius.

Pastaba:

Reikalingi antgalių rinkiniai pritaikyti tam ti-

krai aukšto slėgio valymo mašinai ir turi būti

užsakyti atskirai.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)

 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų

lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki-

nį.

2 pav. žr. viršelio puslapį.

1O žiedas

2 Judanti briauna

3 Antgalis

4 Kreipiamoji veržlė

 O formos žiedą įstatykite į judančios

briaunos angą.

 Uždėkite antgalį.

 Antgalį lengvai priveržkite kreipiamąja

veržle.

Pastaba:

Srovės kryptis turi būti nustatyta lygiagre-

čiai su judančios briaunos kryptimi.

3 pav. žr. viršelio puslapį.

 Antgalio rakto plotą (rakto dydis 10) nu-

statykite lygiagrečiai su judančia briau-

na.

 Veržlėrakčiu (22 dydžio) tvirtai užverž-

kite kreipiamąją veržlę.

 Pakartokite procedūrą su antra judan-

čia briauna.

Pastaba:

Paviršių valymo įrenginio purkštukų ne-

montuokite ant aukšto slėgio valymo įrengi-

nio antgalio.

4 pav. žr. viršelio puslapį.

1 Purkštuvo antgalis

2 Įkišamas raktas

 Purkštuvo antgalį su įkišamu raktu įsu-

kite į purkštuvą ir tvirtai užveržkite ranka

(8 Nm).

Įkišamas raktas pridėtas prie antgalių

rinkinio.

5 pav. žr. viršelio puslapį.

1 Rankinis purškimo pistoletas su suka-

muoju reguliatoriumi

2 Rankinis purškimo pistoletas be suka-

mojo reguliatoriaus

3 Įmova, trumpa

4Įmova, ilga

Transportuojant trumpa įmova įmontuoja-

ma į prietaisą naudoti su rankiniu purškimo

pistoletu su sukamuoju reguliatoriumi.

Kad būtų galima naudoti su rankiniu purški-

mo pistoletu be sukamojo reguliatoriaus,

reikia išsukti trumpą įmovą ir pakeisti pridė-

ta ilga įmova.

Prieš montuodami įmovos O formos žiedą

sutapkite tepalu.

6 pav. žr. viršelio puslapį.

 Prijunkite prie paviršių valymo įrenginio

aukšto slėgio valymo įrenginio rankinį

Antgalių rinkiniai

Aukšto slė-

gio valymo

įrenginio

antgalio dy-

dis

Antgalių rin-

kinys

Antgalių rin-

kinio antga-

lio dydis

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Sumontuokite antgalių rinkinį

Naudojimas

79LT

– 3

purškimo pistoletą ir tvirtai priveržkite

ranka.

Jeigu reikia, priveržkite veržlėrakčiu (27

rakto dydis).

몇 ATSARGIAI

Iš žarnas movos išteka stipri nešvaraus

vandens srovė. Nenaudokite paviršių valy-

mo įrenginio be žarnos.

7 pav. žr. viršelio puslapį.

 Prieš montuodami žarnos gale tarpinį

žiedą, patepkite jį pridėtu tepalu.

 Pridėtą paviršių valymo įrenginio žarną

įkiškite į žarnos movą ir užsukite.

 Kitą žarnos galą nuveskite į nutekamąją

angą ir pritvirtinkite pridėtu lipuku.

Pastaba:

Jei įmanoma, žarną nutieskite be pakilimo.

Maksimalus nuotekų pakėlimo aukštis sie-

kia 1 m.

Pridėta lipnia juosta galite pritvirtinti laisvą

žarnos galą (pavyzdžiui, prie išleidimo gro-

telių).

Jei reikia, naudokite ilginamąją žarną (žr.

„Priedai“).

 Dirbdami rankinį purškimo pistoletą ir

paviršių valymo įrenginio rankeną laiky-

kite abiem rankomis.

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo pa-

viršiaus.

 Baigę darbą karštu vandeniu, 2 minutes

dirbkite šalto vandens režimu, kad pa-

viršių valymo įrenginys atvėstų.

 Jei reikia, paviršių valymo įrenginį ir nu-

siurbimo žarną išskalaukite švariu van-

deniu.

 Saugokite prietaisą nuo šalčio.

 Laikydami nedeformuokite šerių.

Pastaba:

Siekdami užtikrinti nuolatinius gerus siurbi-

mo rezultatus, baigę naudoti paviršių valy-

mo įrenginį, nestatykite jo ant šepečio ap-

vado.

 Baigę naudoti, nuplaukite kreipiamuo-

sius ratukus švariu vandeniu ir nusausi-

nę apipurkškite plaunamuoju tepalu.

Nesisuka judanti briauna:

 Patikrinkite, ar švarūs valymo antgaliai.

Mažėja siurbimo galia:

 Nusidėvėjęs šepečio apvadas. Pakeis-

kite šepečio apvadą.

 Užsikišęs nusiurbimo kanalas arba žar-

na. Išvalykite nusiurbimo kanalą ir žar-

ną.

 Užsikišęs purkštuvo antgalis. Išvalykite

purkštuvo antgalį.

Naudojimo nutraukimas

Priežiūra

Dalys

Priedai: Užsakymo nu-

meris

Žarnos tvirtinimo ele-

mentas (siurbtukas tvir-

tinimui ant lygaus pavir-

šiaus)

2.642-528.0

Nešvarumų gaudyklė

(stambių nešvarumų at-

skyriklis)

2.642-532.0

Žarnos laikiklis (tvirtini-

mui prie sienos)

2.042-001.0

Šepečio apvadas FRV

50 ME

6.371-011.0

Ilginamoji žarna 4.441-040.0

Pagalba gedimų atveju

80 LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

 НЕБЕЗПЕКА

Небезпека поранення від несправного

пристрою. Перед початком роботи пе-

ревірити належний стан пристрою.

Якщо пристрій несправний, то його не

можна використовувати.

Забороняється будь-яким чином зміню-

вати прилад.

 НЕБЕЗПЕКА

Струмінь води, що знаходиться під ви-

соким тиском, може становити небез-

пеку при неправильному використанні.

Забороняється скеровувати струмінь

води на людей, тварин, увімкнене

елек-

тричне обладнання чи на сам високона-

пірний миючий апарат.

Небезпека для здоров'я. Під час очищення

поверхонь, забруднених небезпечними

для здоров'я речовинами, слід користува-

тися відповідним захисним одягом.

몇 ПОПЕРЕДЖЕННЯ

Небезпека травмування від струменя

води під тиском.

Під час робіт з гарячою водою: Небез-

пека опіку об гарячу поверхню та небез-

пека обварювання!

Під час роботи з пристроєм для очи-

щення поверхонь слід носити захисні

рукавички і окуляри.

Небезпека пошкодження органів слуху під

час роботи з частинами, що підсилюють

звук! У цьому випадку користуватися за-

собами захисту органів слуху.

Небезпека ковзання із-за залишкової во-

ди. Носити взуття з нековзною підо-

швою. Видаляти залишкову воду після

завершення очищення.

Дотримуватись вказівок по техніці

безпеки при роботі з очищувачами ви-

сокого тиску.

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої

не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

Пристрій для очищення поверхонь при-

значений для очищення поверхонь під-

лог у поєднанні з миючим апаратом ви-

сокого тиску.

Правила безпеки

Рівень небезпеки

Символи на пристрої

몇 ПОПЕРЕДЖЕННЯ

Небезпека поранення оберто-

вим важелем. Забороняється

братися за нижню частину

пристрою при працюючому

очищувачі високого тиску.

Обертовий важіль ще деякий

час обертається після ви-

мкнення очищувача. Перед

початком обслуговування

пристрою слід дочекатись,

поки обертовий важіль не

зупиниться.

При роботі з гарячою водою:

몇 ПОПЕРЕДЖЕННЯ

Небезпека опіку!

Не торкатися до гарячих по-

верхонь!

Перед початком роботи з при-

строєм для очищення повер-

хонь необхідно прочитати

керівництво по експлуатації.

Правильне застосування

81UK

– 2

Максимальний тиск води 25 мПа (250 бар).

Максимальна температура води 85 °C.

Забруднена вода відводиться через шланг.

Матеріали упаковки піддаються пе-

реробці для повторного використан-

ня. Будь ласка, не викидайте пакувальні

матеріали разом із домашнім сміттям, від-

дайте їх для повторного використання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,

утилізуйте старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Щоб забезпечити справну роботу Вашо-

го очищувача, Ви повинні використо-

вувати відповідні форсунки.

Вказівка:

Потрібні пакети насадок призначені для

відповідних пристроїв миття під високим

тиском і повинні замовлятися окремо.

Фото 1, див. сторінку суперобкладинки

1 Величина форсунки (приклад)

 Величина форсунки вказана в завод-

ській табличці очищувача високого

тиску.

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на-

ступної таблиці.

Фото 2, див. сторінку суперобкладинки

1 Ущільнююче кільце

2 Ротаційне плече

3Сопло

4Накидна гайка

 Вставити ущільнююче кільце в паз

ротаційного плеча.

 Встановити сопло.

 Легко закрутити сопло накидною гай-

кою.

Вказівка:

Вихідний струмінь має знаходитись па-

ралельно ротаційному плечеві.

Фото 3, див. сторінку суперобкладинки

 Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно-

му плечеві.

 Закрутити накидну гайку (ключ на 20)

гайковим ключем.

 Повторити процес на другому рота-

ційному плечу.

Вказівка:

Не дозволяється встановлювати фор-

сунки для пристрою очищення повер-

хонь на струминну трубку очищувача ви-

сокого тиску.

Фото 4, див. сторінку суперобкладинки

1 Інжекторна форсунка

2 Торцевий гайковий ключ



Вгвинтити інжекторну форсунку за до-

помогою торцевого гайкового ключа в

інжектор та затягнути від руки (8Нм).

Торцевий гайковий ключ є у комплек-

ті форсунок.

Фото 5, див. сторінку суперобкладинки

1 Ручний пістолет-розпилювач з пово-

ротним регулятором

2 Ручний пістолет-розпилювач без по-

воротного регулятора

3 Ніпель, короткий

4 Ніпель, довгий

У стані поставки у прилад вбудований

короткий ніпель для використання на

ручному пістолеті-розпилювачі з пово-

ротним регулятором.

Захист навколишнього

середовища

Комплекти сопел

Величина

форсунки

Очищувач ви-

сокого тиску

Пакет форсу-

нок

Величина

форсунки Па-

кет форсунок

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

081...100 2.643-769.0 2x30 + 40

101...125 2.643-768.0 2x38 + 50

Установка сопла

Експлуатація

82 UK

– 3

Для використання з пістолетом без пово-

ротного регулятора короткий ніпель не-

обхідно викрутити й замінити довгим

ніпелем, який входить до комплекту по-

ставки.

Перед встановленням змазати ущільню-

вальні кільця ніпеля.

Фото 6, див. сторінку суперобкладинки

 Приєднати ручний розпилювач мию-

чого апарату високого тиску до при-

строю для очищення поверхонь і за-

тягнути вручну.

У разі необхідності затягнути гайко-

вим ключем (ширина зіву ключа 27).

몇 ОБЕРЕЖНО

З елементу шлангового підключення

виходе сильний струмінь забрудненої

води. Не використовувати пристрій

для очищення поверхонь без шлангу.

Фото 7, див. сторінку суперобкладинки

 Перед монтажем змастити ущільню-

вальне кільце на кінці шланга масти-

лом, що додається.

 Вставити шланг, що додається, в

елемент підключення шлангу при-

строю для очищення поверхонь та

зафіксувати шляхом провертання.

 Інший кінець шланга ввести у стічний

отвір і зафіксувати стрічкою з липуч-

ками, що додається.

Вказівка:

Якщо це можливо, шланг слід проклада-

ти без нахилу. Максимальна висота

підйому стічних вод складає 1 м.

За допомогою стрічки-липучки, яка вхо-

де до комплекту, можливо зафіксувати

вільний кінець шлангу (наприклад на

решітці зливу).

При необхідності слід використовувати

шланг-подовжувач (див. "Приладдя").

 Під час роботи тримати пістолет-роз-

пилювач та ручку пристрою для очи-

щення поверхонь двома руками.

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно приля-

гав до поверхні, що очищується.

 Після проведення робіт з використан-

ням гарячої води дати попрацювати

пристрою для очищення поверхонь з

холодною водою протягом 2 хвилин.

 При необхідності промити пристрій

для очищення поверхонь та всмокту-

вальний шланг чистою водою.

 Слід захищати прилад від морозу.

 Уникати деформації щетини під час

зберігання.

Вказівка:

Для забезпечення належної потужності

всмоктування не ставити пристрій для

очищення поверхонь після використання

на щетину.

 Після роботи сполоснути направляю-

чі ролики чистою водою і змастити

проникаючим мастилом.

Важіль, що обертається, не обер-

тається:

 Перевірити чистячи насадки на пред-

мет забруднень.

Швидкість відкачування:

 Щетина зношена - Замінити щетину.

 Всмоктувальний канал або всмокту-

вальний шланг засмічений - Очисти-

ти всмоктувальний канал і всмокту-

вальний шланг.

 Інжекторна насадка засмітилася -

Очистити інжекторну насадку.

Зняття з експлуатації

Догляд

Аксесуари

Деталі: Номер замов-

лення

Фіксатор шланга (при-

сосок для фіксації на

рівних поверхнях)

2.642-528.0

Шлямовловлювач

(віддільник грубих ча-

сток бруду)

2.642-532.0

Тримач для шланга

(настінне кріплення)

2.042-001.0

Щетина FRV 50 ME 6.371-011.0

Шланг-подовжувач 4.441-040.0

Допомога у випадку

неполадок

83UK

http://www.kaercher.com/dealersearch

Karcher 2.643-598.0 FRV 50 ME

Product's Documents

Bedienungsanleitung

Specifications

Karcher 2.643-598.0 Questions and Answers
