TC-AC 200/30/8 OF
Art.-Nr.: 40.103.94 I.-Nr.: 11027
9
D Originalbetriebsanleitung
Kompressor
GB Original operating instructions
Compressor
F Instructions d’origine
Compresseur
I Istruzioni per l’uso originali
Compressore
CZ Originální návod k obsluze
Kompresor
SK Originálny návod na obsluhu
Kompresor
SLO Originalna navodila za uporabo
Kompresor
Anl_TC_AC_200_30_8_OF_SPK9.indb 1Anl_TC_AC_200_30_8_OF_SPK9.indb 1 12.03.2018 08:26:1812.03.2018 08:26:18
- 2 -
1
2 3
4
2
3
5
4
7
6
A 3
8
10
9
5
B
11
Anl_TC_AC_200_30_8_OF_SPK9.indb 2Anl_TC_AC_200_30_8_OF_SPK9.indb 2 12.03.2018 08:26:2712.03.2018 08:26:27
- 3 -
4 5
6
1
A
3B
Anl_TC_AC_200_30_8_OF_SPK9.indb 3Anl_TC_AC_200_30_8_OF_SPK9.indb 3 12.03.2018 08:26:2912.03.2018 08:26:29
D
- 4 -
Warnung vor elektrischer Spannung!
Warnung vor heißen Teilen!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Anl_TC_AC_200_30_8_OF_SPK9.indb 4Anl_TC_AC_200_30_8_OF_SPK9.indb 4 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1-3)
1. Ablassschraube für Kondenswasser
2. Druckbehälter
3. Rad
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgele-
sen werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Radkappe
11. Sicherheitsventil
A Achsschraube
B Sicherungsmutter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Rad (2x)
•
Radkappe (2x)
•
Achsschraube (2x)
•
Sicherungsmutter (2x)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
Anl_TC_AC_200_30_8_OF_SPK9.indb 5Anl_TC_AC_200_30_8_OF_SPK9.indb 5 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 6 -
3. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druck-
luft für druckluftbetriebene Werkzeuge.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss: .............................. 230 V ~ 50 Hz
Motorleistung kW: .......................................... 1,1
Betriebsart: ..............................................S3 25%
Leerlaufdrehzahl n
0
(Pumpe): ...............3550 min
-1
Leerlaufdrehzahl n
0
(Motor): ...............15000 min
-1
Betriebsdruck bar: ......................................max. 8
Druckbehältervolumen (in Liter): ...................... 30
Theo. Ansaugleistung l/min.: .......................... 200
Abgabeleistung (Druckluft)
bei 7 bar: ...........................................60 Liter/min
Abgabeleistung (Druckluft)
bei 4 bar: ............................................83 Liter/min
Schallleistungspegel L
WA
in dB: ........................ 97
Unsicherheit K
WA
........................................ 1,5 dB
Schalldruckpegel L
pA
in dB: .............................. 77
Unsicherheit K
pA
.........................................1,5 dB
Schutzart: ...................................................... IP20
Gerätegewicht in kg: .............................. ca. 19 kg
S3 25%: Aussetzbetrieb, ohne Anlauf, ohne
Bremsung (Spieldauer 10 min). Bei Aussetzbe-
trieb wird immer die prozentuale Einschaltdauer
(25%) angegeben, damit in den Betriebspausen
durch konvektive Kühlung die entstandene Über-
temperatur abgegeben werden kann. Der Aus-
setzbetrieb besteht aus der Einschaltzeit und den
Kühlpausen, Betriebsspiel genannt.
Der Betrachtungszeitraum beträgt 10 Minuten.
25% Einschaltdauer bedeuten, dass das Elektro-
werkzeug 2,5 Minuten mit der Nennaufnahmeleis-
tung betrieben werden kann, daran schließt sich
eine Abkühlphase von 7,5 Minuten an.
Gefahr!
Geräusch
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 3744 ermittelt.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
•
Überprüfen Sie das Gerät auf Transportschä-
den. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompres-
sor angeliefert wurde.
•
Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
•
Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
•
Auf trockene und staubfreie Ansaugluft ach-
ten.
•
Den Kompressor nicht in feuchten oder nas-
sen Raum aufstellen.
•
Der Kompressor darf nur in geeigneten Räu-
men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
•
Der Kompressor ist geeignet für den Einsatz
in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-
satz nicht zulässig.
•
Betreiben Sie das Gerät nur auf festen, ebe-
nen Untergrund.
Anl_TC_AC_200_30_8_OF_SPK9.indb 6Anl_TC_AC_200_30_8_OF_SPK9.indb 6 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 7 -
6. Montage und Inbetriebnahme
Vorsicht!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

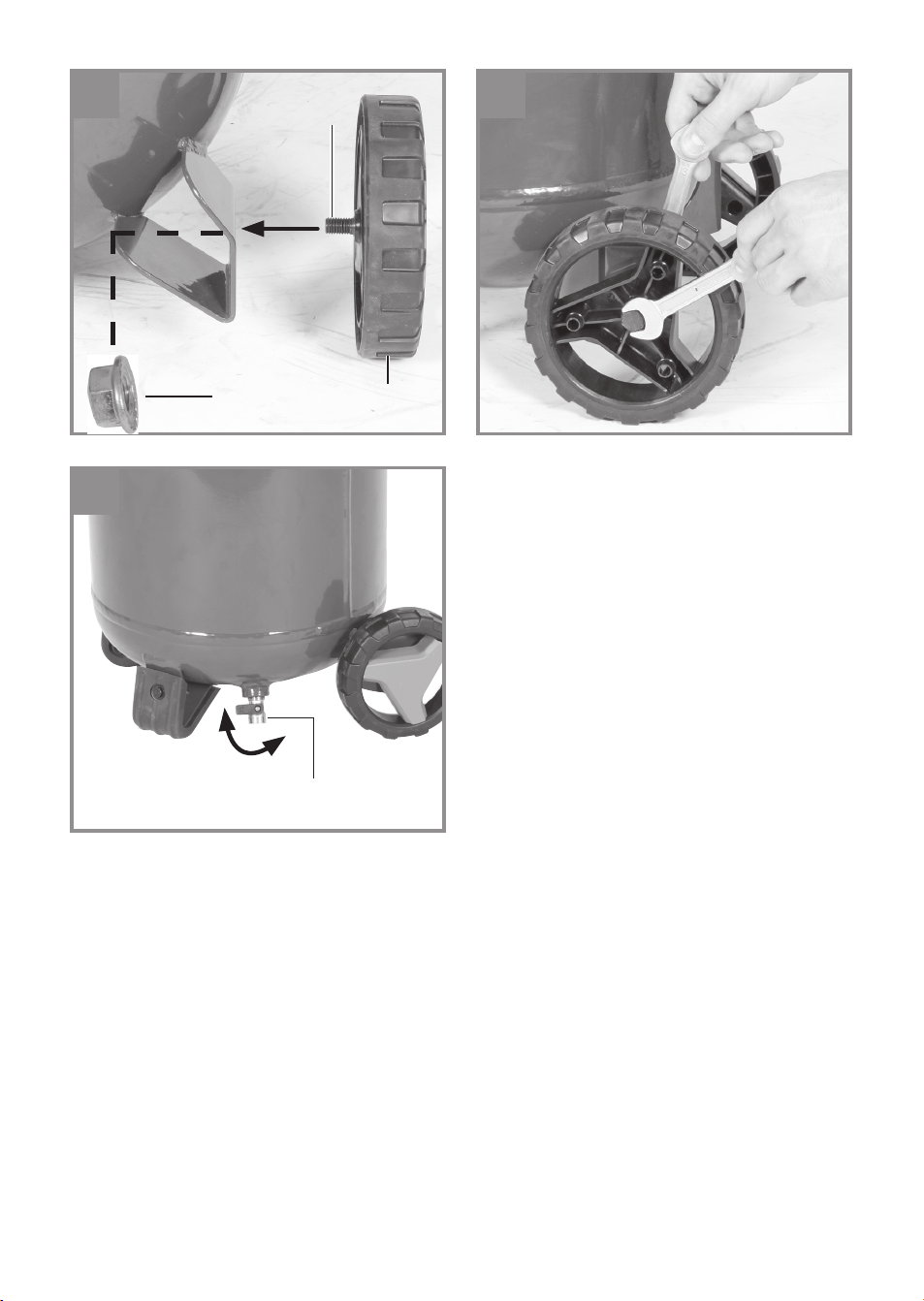

6.1 Montage der Räder (3)
Die beiliegenden Räder müssen entsprechend
Bild 4 und Bild 5 montiert werden.
6.2 Netzanschluss
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung lt. Ma-
schinenleistungsschild übereinstimmt. Lange Zu-
leitungen, sowie Verlängerungen, Kabeltrommeln
usw. verursachen Spannungabfall und können
den Motoranlauf verhindern. Bei niedrigen Tem-
peraturen unter +5°C ist der Motoranlauf durch
Schwergängigkeit gefährdet.
6.3 Aus-/ Einschalter (8)
Durch Drücken des Knopfes (8) wird der Kom-
pressor eingeschaltet.
Zum Ausschalten des Kompressors muss der
Knopf (8) erneut gedrückt werden (Bild 1).
6.4 Druckeinstellung: (Abb. 2)
•
Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
•
Der eingestellte Druck kann an der Schnell-
kupplung (5) entnommen werden.
6.5 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungs- und War-
tungsarbeiten den Netzstecker.
Gefahr!
Warten Sie bis der Verdichter vollständig ab-
gekühlt ist! Verbrennungsgefahr!
Gefahr!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
•
Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö-
sungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser (Abb. 6)
Achtung! Für dauerhafte Haltbarkeit des Druck-
behälters (2) ist nach jedem Betrieb das Kon-
denswasser durch Öff nen der Ablassschraube
(1) abzulassen. Zum Öff nen muss der Hahn an
der Ablassschraube um 90° gedreht werden.
Neigen Sie zusätzlich den Kessel so, dass die
Ablassschraube der niedrigste Punkt im Kessel
ist und das Kondenswasser vollständig ablaufen
kann. Drehen sie danach den Hahn zum Ver-
schließen wieder um 90°. Kontrollieren Sie den
Druckbehälter vor jedem Betrieb auf Rost und
Beschädigungen. Der Kompressor darf nicht mit
einem beschädigten oder rostigen Druckbehälter
betrieben werden. Stellen Sie Beschädigungen
fest, so wenden sie sich bitte an die Kunden-
dienstwerkstatt.
Anl_TC_AC_200_30_8_OF_SPK9.indb 7Anl_TC_AC_200_30_8_OF_SPK9.indb 7 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 8 -
8.3 Sicherheitsventil (11)
Das Sicherheitsventil ist auf den höchstzulässi-
gen Druck des Druckbehälters eingestellt. Es ist
nicht zulässig, das Sicherheitsventil zu verstellen
oder dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Zie-
hen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wie-
der los.
8.4 Lagerung
Gefahr!
Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk-
zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom-
men werden kann.
Vorsicht!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf-
bewahren. Nicht kippen, nur stehend aufbe-
wahren!
8.5 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen. Achtung! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.
8.6 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_TC_AC_200_30_8_OF_SPK9.indb 8Anl_TC_AC_200_30_8_OF_SPK9.indb 8 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 9 -
10. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft
nicht
1. Netzspannung nicht vorhanden
2. Netzspannung zu niedrig
3. Außentemperatur zu niedrig
4. Motor überhitzt
1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
2. Zu lange Verlängerungskabel
vermeiden. Verlängerungs-kabel
mit ausreichendem Aderquerschnitt
verwenden.
3. Nicht unter +5° C Außentemperatur
betreiben.
4. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck
1. Rückschlagventil undicht
2. Dichtungen kaputt.
3. Ablass-Schraube für Kondens-
wasser undicht.
1. Rückschlagventil austauschen.
2. Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Ma-
nometer angezeigt,
jedoch Werkzeuge
laufen nicht.
1. Schlauchverbindungen undicht.
2. Schnellkupplung undicht.
3. Zu wenig Druck am Druckregler
eingestellt.
1. Druckluftschlauch und Werk-
zeuge überprüfen, ggf. aus-
tauschen.
2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Druckregler weiter aufdrehen.
Anl_TC_AC_200_30_8_OF_SPK9.indb 9Anl_TC_AC_200_30_8_OF_SPK9.indb 9 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 10 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_AC_200_30_8_OF_SPK9.indb 10Anl_TC_AC_200_30_8_OF_SPK9.indb 10 12.03.2018 08:26:3212.03.2018 08:26:32
D
- 11 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Keilriemen, Luftfi lter
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_AC_200_30_8_OF_SPK9.indb 11Anl_TC_AC_200_30_8_OF_SPK9.indb 11 12.03.2018 08:26:3312.03.2018 08:26:33
D
- 12 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_AC_200_30_8_OF_SPK9.indb 12Anl_TC_AC_200_30_8_OF_SPK9.indb 12 12.03.2018 08:26:3312.03.2018 08:26:33
D
- 13 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_AC_200_30_8_OF_SPK9.indb 13Anl_TC_AC_200_30_8_OF_SPK9.indb 13 12.03.2018 08:26:3312.03.2018 08:26:33
GB
- 14 -
Beware of electrical voltage!
Beware of hot parts!
Warning! The equipment is remote-controlled and may start-up without warning.
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Danger! - Read the operating instructions to reduce the risk of inquiry
Anl_TC_AC_200_30_8_OF_SPK9.indb 14Anl_TC_AC_200_30_8_OF_SPK9.indb 14 12.03.2018 08:26:3312.03.2018 08:26:33
GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
This appliance is not intended for use by persons
(including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
2. Layout and items supplied
2.1 Layout (Fig. 1-3)
1. Drain plug for condensed water
2. Pressure tank
3. Wheel
4. Foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Off switch
9. Transport handle
10. Wheel cap
11. Safety valve
A Axle screw
B Locknut
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Wheel (2x)
•
Wheel cap (2x)
•
Axle screw (2x)
•
Locknut (2x)
•
Original operating instructions
•
Safety information
3. Proper use
The compressor is designed for generating
compressed air for tools operated by compressed
air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Anl_TC_AC_200_30_8_OF_SPK9.indb 15Anl_TC_AC_200_30_8_OF_SPK9.indb 15 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 16 -
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection: ........................ 230 V ~ 50 Hz
Motor rating kW: ............................................ 1,1
Operating mode: .....................................S3 25%
Idle speed n
0
(pump): ..........................3550 min
-1
Idle speed n
0
(motor): ........................15000 min
-1
Operating pressure bar: ............................max. 8
Pressure vessel capacity (in liters): ................ 30
Theoretical suction rate l/min.: ..................... 200
Output (compressed air) at 7 bar: ....60 liters/min
Output (compressed air) at 4 bar: ....83 liters/min
Sound power level L
WA
in dB: .......................... 97
K
WA
uncertainty: .........................................1,5 dB
Sound pressure level L
pA
in dB: ...................... 77
K
pA
uncertainty: .........................................1,5 dB
Protection type: ........................................... IP20
Weight of the unit in kg: ................. approx. 19 kg
S3 25%: Intermittent mode, no start-up, no bra-
king (cycle duration 10 minutes). In intermittent
mode, the percentage load factor (25%) is always
quoted so that the heat generated during this pe-
riod can be dissipated during breaks in operation
by convective cooling. Intermittent mode consists
of the on time and the cooling breaks, known as
the duty cycle.
The period of consideration is 10 minutes. 25%
load factor means that the electric tool can be
operated for 2.5 minutes at the rated perfor-
mance, followed by a cooling phase of 7.5 minu-
tes.
Danger!
Noise
The noise emission values were measured in ac-
cordance with EN ISO 3744.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
•
Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
•
The compressor should be set up near the
working consumer.
•
Avoid long air lines and long supply lines (ex-
tensions).
•
Make sure the intake air is dry and dust-free.
•
Do not set up the compressor in damp or wet
rooms.
•
The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C). There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
•
The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
•
The equipment must be set up where it can
stand securely.
6. Assembly and starting
Caution!
You must fully assemble the appliance before
using it for the fi rst time.
6.1. Fitting the wheels (3)
Fit the supplied wheels as shown in Figure 4 and
Figure 5.
6.2. Mains connection:
Before you use the machine, make sure that the
mains voltage complies with the specifi cations on
the rating plate. Long supply cables, extensions,
cable reels etc. cause a drop in voltage and can
impede motor start-up. At low temperatures below
+5°C, sluggishness may make starting diffi cult or
impossible.
Anl_TC_AC_200_30_8_OF_SPK9.indb 16Anl_TC_AC_200_30_8_OF_SPK9.indb 16 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 17 -
6.3 On/Off switch (8)
To switch on the compressor, press the button (8).
To switch off the compressor, press the button (8)
again (Fig. 1).
6.4 Setting the pressure (Fig. 2)
•
You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
•
The set pressure can be drawn from the
quick-lock coupling (5).
6.5 Setting the pressure switch
The pressure switch is set at the factory.
Cut-in pressure approx. 6 bar
Cut-out pressure approx. 8 bar
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Danger!
Wait until the compressor has completely
cooled down. Risk of burns!
Danger!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
8.1 Cleaning
•
Keep the safety devices free of dirt and dust
as far as possible. Wipe the equipment with a
clean cloth or blow it with compressed air at
low pressure.
•
We recommend that you clean the appliance
immediately after you use it.
•
Clean the appliance regularly with a damp
cloth and some soft soap. Do not use
cleaning agents or solvents; these may be
aggressive to the plastic parts in the appli-
ance. Ensure that no water can get into the
interior of the appliance.
•
You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensed water (Fig. 6)
Important! To ensure a long service life of the
pressure vessel (2), drain off the condensed
water by opening the drain valve (1) each time
after using. To open you must turn the cock on the
drain screw through 90°. Tilt the vessel so that the
drain screw is the lowest point of the vessel and
the condensed water can drain off completely.
To close again, turn the cock back through 90°.
Check the pressure vessel for signs of rust and
damage each time before using. Do not use the
compressor with a damaged or rusty pressure
vessel. If you discover any damage, please con-
tact the customer service workshop.
8.3 Safety valve (11)
The safety valve has been set for the highest per-
mitted pressure of the pressure vessel. It is prohi-
bited to adjust the safety valve or remove its seal.
Actuate the safety valve from time to time to en-
sure that it works when required. Pull the ring with
suffi cient force until you can hear the compressed
air being released. Then release the ring again.
8.4 Storage
Danger!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch off the compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Caution!
Store the compressor only in a dry location
which is not accessible to unauthorized per-
sons. Always store upright, never tilted!
8.5 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
Anl_TC_AC_200_30_8_OF_SPK9.indb 17Anl_TC_AC_200_30_8_OF_SPK9.indb 17 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 18 -
8.6 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
•
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
Anl_TC_AC_200_30_8_OF_SPK9.indb 18Anl_TC_AC_200_30_8_OF_SPK9.indb 18 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 19 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start.
1. No supply voltage.
2. Insuffi cient supply voltage.
3. Outside temperature is too low.
4. Motor is overheated.
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5° C.
4. Allow the motor to cool down. If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure.
1. The non-return valve leaks.
2. The seals are damaged.
3. The drain plug for condensation
water leaks.
1. Have a service center replace the
non-return valve.
2. Check the seals and have any da-
maged seals replaced by a service
center.
3. Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1. The hose connections have a leak.
2. A quick-lock coupling has a leak.
3. Insuffi cient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Increase the set pressure with the
pressure regulator.
Anl_TC_AC_200_30_8_OF_SPK9.indb 19Anl_TC_AC_200_30_8_OF_SPK9.indb 19 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 20 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EG concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TC_AC_200_30_8_OF_SPK9.indb 20Anl_TC_AC_200_30_8_OF_SPK9.indb 20 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 21 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* V-belt, air fi lter
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_AC_200_30_8_OF_SPK9.indb 21Anl_TC_AC_200_30_8_OF_SPK9.indb 21 12.03.2018 08:26:3412.03.2018 08:26:34
GB
- 22 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_AC_200_30_8_OF_SPK9.indb 22Anl_TC_AC_200_30_8_OF_SPK9.indb 22 12.03.2018 08:26:3412.03.2018 08:26:34
F
- 23 -
Attention à la tension électrique !
Attention aux pièces brûlantes !
Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable.
Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Anl_TC_AC_200_30_8_OF_SPK9.indb 23Anl_TC_AC_200_30_8_OF_SPK9.indb 23 12.03.2018 08:26:3412.03.2018 08:26:34
F
- 24 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capa-
cités physiques, sensorielles ou intellectuelles ou
leur manque d’expérience et/ou de connaissan-
ces ne peuvent pas l’utiliser de manière sûre, à
moins d’être surveillées et de recevoir les instruc-
tions relatives à l’utilisation de l’appareil par une
personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu’ils ne
jouent pas avec l’appareil.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1-3)
1. Bouchon fi leté de vidange pour l‘eau de con-
densation
2. Récipient sous pression
3. Roue
4. Pied d‘appui
5. Accouplement rapide (air comprimé réglé)
6. Manomètre (la pression réglée est lisible)
7. Manostat régulateur
8. Interrupteur marche/arrêt
9. Poignée de transport
10. Enjoliveur
11. Soupape de sécurité
A Vis de l‘axe
B Écrou de blocage
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Roue (2x)
•
Enjoliveur (2x)
•
Vis de l‘axe (2x)
•
Écrou de blocage (2x)
•
Mode d‘emploi d‘origine
Anl_TC_AC_200_30_8_OF_SPK9.indb 24Anl_TC_AC_200_30_8_OF_SPK9.indb 24 12.03.2018 08:26:3412.03.2018 08:26:34
F
- 25 -
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
Le compresseur sert à produire de l’air comprimé
pour les outils fonctionnant à l’air comprimé.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Branchement réseau : .................. 230 V ~ 50 Hz
Puissance du moteur kW : ............................ 1,1
Mode de fonctionnement : ...................... S3 25 %
Vitesse de rotation
à vide n
0
(pompe) : .............................3550 tr/min
Vitesse de rotation
à vide n
0
(moteur) : ...........................15000 tr/min
Pression de service en bars : ....................max. 8
Volume du récipient sous pression (en litres) : 30
Puissance d‘aspiration théorique l/min : ....... 200
Puissance de sortie
(air comprimé) à 7 bars : .................. 60 litres/min
Puissance de sortie
(air comprimé) à 4 bars : .................. 83 litres/min
Niveau acoustique L
WA
en dB : ........................ 97
Imprécision K
WA
..........................................1,5 dB
Niveau de pression acoustique L
pA
en dB : ..... 77
Imprécision K
pA
.........................................1,5 dB
Type de protection : ..................................... IP20
Poids de l‘appareil en kg : .................... env. 19 kg
S3 25 % : service discontinu sans démarrage,
sans freinage (temps de marche 10 min). En ser-
vice discontinu, on indique toujours le temps de
marche en pourcentage (25 %) afi n que, lors des
temps de repos, la surtempérature engendrée
puisse être éliminée par le refroidissement par
convecteur. Le service discontinu est constitué du
temps de marche et des temps de repos pour ref-
roidissement, appelé jeu de fonctionnement.
La période de référence dure 10 minutes. 25 %
de temps de marche signifi e que l‘appareil élec-
trique peut être utilisé pendant 2,5 minutes à la
puissance absorbée nominale, et qu‘il s‘ensuit
ensuite une phase de refroidissement de 7,5
minutes.
Danger !
Bruit
Les valeurs de niveau de bruit ont été détermi-
nées conformément à EN ISO 3744.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
•
Vérifiez que l’appareil n’a pas été endom-
magé pendant le transport. En cas d’avarie,
informez immédiatement l’entreprise de
transport qui a livré le compresseur.
•
Il est recommandable d’installer le compres-
seur à proximité du consommateur.
•
Evitez les tuyaux à air et les câbles
d’alimentation (câbles de rallonge) longs.
•
Veillez à ce que l’air aspiré soit sec et sans
poussière.
•
N’installez pas le compresseur dans un local
humide ou détrempé.
•
Le compresseur doit être utilisé uniquement
dans des endroits adéquats (bonne ventila-
tion, température ambiante +5°C - +40° C).
Il ne doit y avoir dans la salle aucune pous-
sière, aucun acide, aucune vapeur, aucun
gaz explosif ou inflammable.
•
Le compresseur doit être employé dans des
endroits secs. Il ne peut être utilisé dans des
zones où l’on travaille avec des éclaboussu-
res d’eau.
•
Exploitez l‘appareil uniquement sur un sup-
port solide, et plat.
Anl_TC_AC_200_30_8_OF_SPK9.indb 25Anl_TC_AC_200_30_8_OF_SPK9.indb 25 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 26 -
6. Montage et mise en service
Prudence !
Montez absolument l’appareil complètement
avant de le mettre en service !
6.1. Montage des roues (3)
Les roues fournies doivent être montées selon les
fi gures 4 et 5.
6.2. Branchement secteur
Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension de service soient les
mêmes en vous reportant à la plaque signalétique
de la machine. Les longs câbles d‘alimentation
tout comme les rallonges, tambours de câble
etc. entraînent des chutes de tension et peuvent
empêcher le démarrage du moteur. Lorsque la
température descend en dessous de +5 ° C, le
moteur marche durement et ne peut pas démar-
rer.
6.3 Interrupteur marche/arrêt (8)
Pour mettre le compresseur en service, il faut ap-
puyer sur le bouton (8).
Pour mettre le compresseur hors circuit, il faut ap-
puyer à nouveau sur le bouton (8) (fi gure 1).
6.4 Réglage de pression : (fi g. 2)
•
Le régulateur de pression (7) permet de rég-
ler la pression sur le manomètre (6).
•
La pression réglée peut être prise au niveau
du raccord rapide (5).
6.5 Réglage du manocontact
Le manocontact est réglé à l’usine.
Pression d‘enclenchement env. 6 bars
Pression de mise hors circuit env. 8 bars
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la prise du réseau avant chaque tra-
vail de réglage et de maintenance.
Danger !
Attendez jusqu’à ce que le compresseur ait
refroidi ! Risque de brûlure !
Danger !
Avant tous travaux de nettoyage et de main-
tenance, mettre la chaudière hors circuit.
8.1 Nettoyage
•
Maintenez les dispositifs de protection aussi
propres (sans poussière) que possible. Frot-
tez l’appareil avec un chiffon propre ou souf-
flez dessus avec de l’air comprimé à basse
pression.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergent
; ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil.
•
Détachez le tuyau et les outils de pulvérisati-
on du compresseur avant de commencer le
nettoyage. Le compresseur ne doit pas être
lavé à l’eau, avec des solvants ou autres pro-
duits du même genre.
8.2 Eau de condensation (fi g. 6)
Attention ! Afi n de maintenir le récipient sous
pression (2) durablement en bon état, il faut
vidanger l‘eau de condensation après chaque
utilisation en ouvrant le bouchon fi leté de vidan-
ge (1). Pour ouvrir, il faut tourner le robinet du
bouchon fi leté de vidange de 90°. Penchez éga-
lement la cuve de telle manière que le bouchon
fi leté de vidange soit le point le plus bas dans
la cuve et que l‘eau de condensation puisse
s‘écouler complètement. Tournez ensuite de
nouveau le robinet de 90°afi n de le refermer. Con-
trôlez le récipient sous pression avant chaque
service pour déceler la rouille et les détériora-
tions. Il ne faut pas exploiter le compresseur avec
un récipient sous pression rouillé ou endommagé.
Anl_TC_AC_200_30_8_OF_SPK9.indb 26Anl_TC_AC_200_30_8_OF_SPK9.indb 26 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 27 -
Si vous constatez des dommages, veuillez-vous
adresser au service après-vente.
8.3 Soupape de sécurité (11)
La soupape de sécurité est réglée sur la pression
maximale admise du récipient sous pression. Il
est interdit de dérégler la soupape de sécurié ou
supprimer ses plombs. Pour que la vanne de sé-
curité fonctionne correctement en cas de besoin,
il faut l’actionner de temps en temps. Tirez sur la
bague jusqu’à ce que vous entendiez l’air compri-
mé s’échapper. Ensuite, relâchez la bague.
8.4 Entreposage
Danger !
Tirez la fi che de contact, ventilez l’appareil et tous
les outils à air comprimé raccordés. Rangez le
compresseur de manière qu’aucune personne
non autorisée ne puisse le mettre en service.
Prudence !
Le compresseur doit être conservé dans un
endroit sec et dont l’accès est interdit aux
personnes non autorisées. Ne le renversez
pas, conservez-le uniquement debout !
8.5 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité. Attention ! Seul un(e) spécialiste
électricien(ne) est autorisé à remplacer les bros-
ses à charbon.
8.6 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
•
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
Anl_TC_AC_200_30_8_OF_SPK9.indb 27Anl_TC_AC_200_30_8_OF_SPK9.indb 27 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 28 -
10. Origine possible des pannes
Problème Origine Solution
Le compresseur ne
marche pas.
1. Tension secteur pas présente.
2. Tension secteur trop basse.
3. Température extérieure trop faible.
4. Moteur surchauff é.
1. Contrôler le câble, la fi che de con-
tact, le fusible et la prise de cou-
rant.
2. Evitez des rallonges de câble trop
longues. Utilisez des rallonges
de câble avec suffi samment de
diamètre de brin.
3. Ne pas s‘en servir à une tempéra-
ture inférieure à +5°C.
4. Laisser refroidir le moteur, le cas
échéant, éliminer l‘origine de la
surchauff e.
Le compresseur
fonctionne, cepen-
dant aucune pressi-
on n’est présente.
1. Soupape anti-retour non étanche
2. Joints cassés.
3. Bouchon fi leté de vidange pour
l‘eau condensée perméable.
1. Remplacer la soupape anti-retour.
2. Contrôler les joints, faire remplacer
les joints cassés dans un atelier.
3. Resserrer la vis manuellement.
Contrôler le joint sur la vis, le rem-
placer le cas échéant.
Le compresseur
fonctionne, la pres-
sion est affi chée sur
le manomètre, mais
les outils ne foncti-
onnent pas.
1. Raccords de fl exibles perméables.
2. Raccord rapide non étanche.
3. Pas assez de pression réglée sur le
régulateur de pression.
1. Contrôler le tuyau d‘air comprimé et
les outils, le cas échéant, le rempla-
cer.
2. Contrôler le raccord rapide, le cas
échéant, le remplacer
3. Ouvrir encore le régulateur de pres-
sion.
Anl_TC_AC_200_30_8_OF_SPK9.indb 28Anl_TC_AC_200_30_8_OF_SPK9.indb 28 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 29 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/EG relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TC_AC_200_30_8_OF_SPK9.indb 29Anl_TC_AC_200_30_8_OF_SPK9.indb 29 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 30 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* courroie trapézoïdale, fi ltre à air
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_AC_200_30_8_OF_SPK9.indb 30Anl_TC_AC_200_30_8_OF_SPK9.indb 30 12.03.2018 08:26:3512.03.2018 08:26:35
F
- 31 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-
sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-
mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-
tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-
ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_AC_200_30_8_OF_SPK9.indb 31Anl_TC_AC_200_30_8_OF_SPK9.indb 31 12.03.2018 08:26:3512.03.2018 08:26:35
I
- 32 -
Fate attenzione alla tensione elettrica
Fate attenzione alle parti molto calde
Avvertimento! L’unità è telecomandata e può mettersi in moto senza avvertimento.
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito.
Anl_TC_AC_200_30_8_OF_SPK9.indb 32Anl_TC_AC_200_30_8_OF_SPK9.indb 32 12.03.2018 08:26:3512.03.2018 08:26:35
I
- 33 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
Questo apparecchio non è destinato ad essere
usato da persone (bambini compresi) con ca-
pacità fi siche, sensoriali o mentali limitate o che
manchino di esperienza e/o conoscenze, a meno
che non vengano sorvegliati da una persona res-
ponsabile per la loro sicurezza o abbiano ricevuto
da essa istruzioni su come usare l’apparecchio. I
bambini devono essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1-3)
1. Vite di scarico dell‘acqua di condensa
2. Serbatoio a pressione
3. Ruota
4. Base di appoggio
5. Accoppiamento rapido (aria compressa rego-
lata)
6. Manometro (indica la pressione impostata)
7. Regolatore di pressione
8. Interruttore ON/OFF
9. Impugnatura di trasporto
10. Coprimozzo
11. Valvola di sicurezza
A Vite dell‘asse
B Dado di sicurezza
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Ruota (2x)
•
Coprimozzo (2x)
•
Vite dell‘asse (2x)
•
Dado di sicurezza (2x)
•
Istruzioni per l‘uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
Il compressore serve per produrre aria compres-
sa per utensili azionati con aria compressa.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
Anl_TC_AC_200_30_8_OF_SPK9.indb 33Anl_TC_AC_200_30_8_OF_SPK9.indb 33 12.03.2018 08:26:3512.03.2018 08:26:35
I
- 34 -
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Collegamento alla rete: ................ 230 V ~ 50 Hz
Potenza del motore kW: ................................ 1,1
Modalità operativa: ..................................S3 25%
Numero di giri in folle n
0
(pompa): .......3550 min
-1
Numero di giri in folle n
0
(motore): .....15000 min
-1
Pressione di esercizio bar: ........................max. 8
Volume del serbatoio a pressione (in litri): ...... 30
Potenza di aspirazione teorica l/min.: ........... 200
Potenza erogata
(aria compressa) a 7 bar: .................... 60 litri/min
Potenza erogata
(aria compressa) a 4 bar: .................... 83 litri/min
Livello di potenza acustica L
WA
in dB: ............. 97
Incertezza K
WA
...........................................1,5 dB
Livello di pressione acustica L
pA
in dB: ........... 77
Incertezza K
pA
...........................................1,5 dB
Tipo di protezione: ...................................... IP20
Peso dell‘apparecchio in kg: ................. ca. 19 kg
S3 25%: esercizio intermittente, senza avvio,
senza frenata (durata di ciclo 10 min). Durante
l‘esercizio intermittente viene indicata sempre la
durata di inserimento percentuale (25%), in modo
che tramite il raff reddamento convettivo nelle
pause di esercizio si possa eliminare il calore
eccessivo sviluppatosi. L’esercizio intermittente è
costituito dal tempo di inserimento e dalle pause
di raff reddamento, che insieme vengono chiamati
ciclo di funzionamento.
Tale periodo di tempo ha una durata complessiva
di 10 minuti. Il 25% della durata di inserimento
signifi ca che l’elettroutensile può essere utilizzato
2,5 minuti con la potenza assorbita nominale, a
cui si aggiunge una fase di raff reddamento di 7,5
minuti.
Pericolo!
Rumore
I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 3744.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
•
Verificate che l’apparecchio non presenti
danni di trasporto. Comunicare tempestiva-
mente gli eventuali danni rilevati all’impresa
trasporti, che ha provveduto alla consegna
del compressore.
•
Il collocamento del compressore dovrebbe
avvenire vicino al consumatore.
•
Sono da evitare lunghe condutture dell’aria e
lunghe condutture di raccordo (cavi di prolun-
ga).
•
Verificate che l’aria assorbita sia asciutta e
senza polvere.
•
Non collocare il compressore in una stanza
umida o bagnata.
•
Il compressore deve venire usato soltanto in
luoghi adatti (ben aerati, temperatura ambien-
te +5°C - +40°C). Il luogo deve essere privo di
polvere, acidi, vapori, gas esplosivi o infiam-
mabili.
•
Il compressore è adatto per l’uso in luoghi as-
ciutti. L’uso non è concesso nelle zone dove
si lavora con spruzzi d’acqua.
•
Utilizzate l‘apparecchio solo su una superficie
piana e solida.
6. Montaggio e messa in esercizio
Attenzione!
Prima della messa in esercizio montate asso-
lutamente l’apparecchio in modo completo!
6.1. Montaggio delle ruote (3)
Le ruote accluse devono venire montate secondo
le Fig. 4 e 5.
6.2. Collegamento alla rete
Prima della messa in esercizio fate attenzione
che la tensione di rete corrisponda a quella di
esercizio indicata sulla targhetta di identifi cazione
dell‘apparecchio. I cavi lunghi di alimentazione
nonché prolunghe, avvolgicavi, ecc. causano un
calo di tensione e possono impedire l‘avvio del
motore. In caso di temperature inferiori a +5°C
l‘avvio del motore può essere più diffi cile.
Anl_TC_AC_200_30_8_OF_SPK9.indb 34Anl_TC_AC_200_30_8_OF_SPK9.indb 34 12.03.2018 08:26:3512.03.2018 08:26:35
I
- 35 -
6.3 Interruttore ON/OFF (8)
Il compressore viene inserito premendo il pulsan-
te (8).
Per disinserire il compressore si deve premere di
nuovo il pulsante (8) (Fig. 1).
6.4 Regolazione della pressione (Fig. 2)
•
Con il regolatore di pressione (7) si può rego-
lare la pressione sul manometro (6).
•
La pressione regolata può essere rilevata
sull‘accoppiamento rapido (5).
6.5 Impostazione del regolatore della pres-
sione
Il regolatore della pressione è stato regolato in
fabbrica.
Pressione di inserimento ca. 6 bar
Pressione di disinserimento ca. 8 bar
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia e di ma-
nutenzione staccate la spina dalla presa di
corrente.
Pericolo!
Attendete fi no a quando il compressore si
sia completamente raff reddato! Pericolo di
ustioni!
Pericolo!
Prima di ogni lavoro di pulizia e manutenzio-
ne si deve eliminare la pressione del serba-
toio!
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
•
Il tubo e gli strumenti di spruzzo devono es-
sere separati dal compressore prima della
pulizia. Il compressore non deve venire pulito
con acqua, solventi ecc.
8.2 Acqua di condensa (Fig. 6)
Attenzione! Per una durata prolungata del serba-
toio a pressione (2), dopo ogni utilizzo è necessa-
rio scaricare l‘acqua di condensa aprendo la vite
di scarico (1). Il rubinetto della vite di scarico deve
essere ruotato di 90° per venire aperto. Inoltre
inclinate il serbatoio in modo che la vite di scarico
sia il punto più basso nel serbatoio e che l‘acqua
di condensa possa defl uire completamente. Per
chiudere ruotate quindi di nuovo il rubinetto di
90°. Prima dell‘utilizzo controllate sempre che il
serbatoio a pressione non presenti danni e ruggi-
ne. Il compressore non deve venire usato con un
serbatoio a pressione danneggiato o arrugginito.
Se notate dei danni, rivolgetevi all‘offi cina del ser-
vizio assistenza clienti.
8.3 Valvola di sicurezza (11)
La valvola di sicurezza è impostata sulla massima
pressione consentita per il recipiente a pressione.
Non è consentito modifi care la regolazione della
valvola di sicurezza o togliere il sigillo di piombo.
La valvola di sicurezza deve essere attivata di
quando in quando in modo che funzioni corret-
tamente in caso di necessità. Tirate brevemente
l’anello fi no a quando si sente l’aria compressa
che fuoriesce. Poi mollate di nuovo l’anello.
Anl_TC_AC_200_30_8_OF_SPK9.indb 35Anl_TC_AC_200_30_8_OF_SPK9.indb 35 12.03.2018 08:26:3612.03.2018 08:26:36
I
- 36 -
8.4 Conservazione
Pericolo!
Staccate la spina dalla presa di corrente, sfi atate
l’apparecchio e tutti gli utensili ad aria compressa
ad esso collegato. Tenete il compressore in modo
tale che non possa essere messo in funzione da
persone non autorizzate.
Attenzione!
Tenere il compressore solo in un ambiente
asciutto e non accessibile per persone non
autorizzate. Non ribaltarlo, conservarlo solo
diritto!
8.5 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
•
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
Anl_TC_AC_200_30_8_OF_SPK9.indb 36Anl_TC_AC_200_30_8_OF_SPK9.indb 36 12.03.2018 08:26:3612.03.2018 08:26:36
I
- 37 -
10. Possibili cause di anomalie
Problema Causa Soluzione
Il compressore non
funziona
1. Manca la tensione di rete
2. Tensione di rete troppo bassa
3. Temperatura esterna troppo bassa
4. Motore surriscaldato
1. Controllare cavo, spina di rete, fusi-
bile e presa di corrente
2. Evitate cavi di prolunga troppo
lunghi. Usate cavi di prolunga con
una sezione suffi ciente del condut-
tore
3. Non farlo funzionare ad una tempe-
ratura esterna inferiore a +5°C
4. Fate raff reddare il motore ed even-
tualmente eliminate la causa del
surriscaldamento
Il compressore
funziona, ma non
produce aria com-
pressa
1. Valvola antiritorno perde
2. Guarnizioni rovinata
3. Tappo a vite di scarico dell’acqua di
condensa perde
1. Sostituite la valvola antiritorno
2. Controllate le guarnizioni, fare so-
stituire le guarnizioni difettose da
un’offi cina specializzata
3. Serrate a mano il tappo a vite.
Controllate la guarnizione della
valvola, eventualmente sostituitela
Il manometro indica
pressione, ma gli
utensili non funzi-
onano
1. Perdite nei collegamenti del tubo
2. Perdite all’accoppiamento rapido
3. Impostata pressione troppo bassa
sul regolatore di pressione
1. Controllate il tubo dell’aria com-
pressa, eventualmente sostituitelo
2. Controllate ed eventualmente sosti-
tuite l’accoppiamento rapido
3. Aprite maggiormente il regolatore di
pressione.
Anl_TC_AC_200_30_8_OF_SPK9.indb 37Anl_TC_AC_200_30_8_OF_SPK9.indb 37 12.03.2018 08:26:3612.03.2018 08:26:36
I
- 38 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/EG sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TC_AC_200_30_8_OF_SPK9.indb 38Anl_TC_AC_200_30_8_OF_SPK9.indb 38 12.03.2018 08:26:3612.03.2018 08:26:36
I
- 39 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Cinghia trapezoidale, fi ltro dell‘aria
Materiale di consumo/parti di consumo *
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_AC_200_30_8_OF_SPK9.indb 39Anl_TC_AC_200_30_8_OF_SPK9.indb 39 12.03.2018 08:26:3612.03.2018 08:26:36
I
- 40 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen-
tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li-
mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_AC_200_30_8_OF_SPK9.indb 40Anl_TC_AC_200_30_8_OF_SPK9.indb 40 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 41 -
Varování před elektrickým napětím
Varování před horkými díly
Varování! Jednotka je řízena dálkově a může se spustit bez varování
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Anl_TC_AC_200_30_8_OF_SPK9.indb 41Anl_TC_AC_200_30_8_OF_SPK9.indb 41 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 42 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
Tento přístroj není určen k tomu, aby ho obsluho-
valy osoby (včetně dětí) s omezenými fyzickými,
senzorickými nebo duševními schopnostmi nebo
s nedostatkem zkušeností a/nebo s nedostatkem
znalostí, leda že by byly pod dohledem osoby
odpovědné za jejich bezpečnost nebo od ní
obdržely pokyny, jak přístroj používat.
Děti by měly být pod dohledem, aby bylo
zaručeno, že si nebudou s přístrojem hrát.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1-3)
1. Vypouštěcí šroub na kondenzovanou vodu
2. Tlaková nádoba
3. Kolečko
4. Podstavec
5. Rychlospojka (regulovaný stlačený vzduch)
6. Manometr (nastavený tlak může být odečten)
7. Regulátor tlaku
8. Za-/vypínač
9. Přepravní rukojeť
10. Kryt kolečka
11. Pojistný ventil
A Osový šroub
B Pojistná matice
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Kolečko (2x)
•
Kryt kolečka (2x)
•
Osový šroub (2x)
•
Pojistná matice (2x)
•
Originální návod k použití
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Kompresor slouží k výrobě stlačeného vzduchu
pro stlačeným vzduchem provozované nástroje.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Anl_TC_AC_200_30_8_OF_SPK9.indb 42Anl_TC_AC_200_30_8_OF_SPK9.indb 42 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 43 -
4. Technická data
Síťová přípojka: ............................. 230 V ~ 50 Hz
Výkon motoru kW: .......................................... 1,1
Druh provozu: ..........................................S3 25 %
Volnoběžné otáčky n
0
(čerpadlo): .........3550 min
-1
Volnoběžné otáčky n
0
(motor): ...........15000 min
-1
Provozní tlak v barech: ..............................max. 8
Objem tlakové nádrže (v litrech): ...................... 30
Teor. sací výkon l/min.: ................................... 200
Odevzdaný výkon (stlačený vzduch)
při 7 barech: ........................................60 litrů/min
Odevzdaný výkon (stlačený vzduch)
při 4 barech: ........................................83 litrů/min
Hladina akustického výkonu L
WA
v dB .............. 97
Nejistota K
WA
.............................................. 1,5 dB
Hladina akustického tlaku L
pA
v dB: .................. 77
Nejistota K
pA
...............................................1,5 dB
Druh ochrany: ............................................... IP20
Hmotnost přístroje v kg: ........................ cca 19 kg
S3 25 %: Přerušovaný chod, bez náběhu, bez
brzdění (trvání cyklu 10 min.). V přerušovaném
chodu se vždy uvádí procentuální doba zap-
nutí (25 %), aby mohla být nadměrná teplota
vzniklá během pracovního cyklu v provozních
přestávkách rozptýlena konvekčním chlazením.
Přerušovaný chod se skládá z doby zapnutí a
přestávek na ochlazení, také nazývaný pracovní
cyklus.
Sledovaná doba činí 10 minut.
25 % doba zapnutí znamená, že elektrický přístroj
může být provozován 2,5 minuty se jmenovitým
příkonem, na to navazuje přestávka na ochlazení
7,5 minuty.
Nebezpečí!
Hluk
Hodnoty emise hluku byly změřeny podle normy
EN ISO 3744.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
•
P řekontrolujte přístroj, zda nebyl při transpor-
tu poškozen. Případné škody ihned nahlásit
dopravci, který kompresor dodal.
•
K umístění kompresoru by mělo dojít v blíz-
kosti spotřebiče.
•
Je třeba se vyvarovat dlouhých vzducho-
vých vedení a dlouhých přívodních vedení
(prodloužení).
•
Je třeba dbát na suchý a bezprašný nasá-
vaný vzduch.
•
Kompresor neumíst’ovat ve vlhké nebo mokré
místnosti.
•
Kompresor smí být používán pouze ve vhod-
ných prostorech (dobře větrané, teplota okolí
+5°C - +40 °C). V prostoru se nesmí vysky-
tovat žádný prach, kyseliny, plyny, explozivní
nebo vznětlivé plyny.
•
Kompresor je vhodný pro používání v
suchých prostorech. V oblastech, kde je
pracováno se stříkající vodou, není používání
dovoleno.
•
P řed uvedením do provozu musí být zkontro-
lován stav oleje v čerpadle kompresoru.
•
P řístroj provozujte pouze na pevném, rovném
podkladu.
6. Montáž a uvedení do provozu
Pozor!
Před uvedením do provozu přístroj
bezpodmínečně kompletně smontovat!
6.1 Montáž koleček (3)
Přiložená kolečka musí být namontována
příslušně podle obrázku 4 a obrázku 5.
6.2 Připojení na síť
Před uvedením do provozu dbejte na to, aby
síťové napětí souhlasilo s provozním napětím
podle výkonového listu přístroje. Dlouhá přívodní
vedení nebo prodloužení, kabelové bubny
atd. způsobují pokles napětí a mohou zabránit
naběhnutí motoru. Při nízkých teplotách pod +5
°C je naběhnutí motoru ohroženo těžkým cho-
dem.
Anl_TC_AC_200_30_8_OF_SPK9.indb 43Anl_TC_AC_200_30_8_OF_SPK9.indb 43 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 44 -
6.3 Za-/vypínač (8)
Stlačením tlačítka (8) se kompresor zapne.
Na vypnutí kompresoru se musí tlačítko (8)
opětovně stlačit (obr. 1).
6.4 Nastavení tlaku: (obr. 2)
Pomocí regulátoru tlaku (7) může být nastaven
tlak na manometru (6).
Nastavený tlak může být odebrán z rychlospojky
(5).
6.5 Nastavení tlakového spínače
Tlakový spínač je nastaven ze závodu.
Zapínací tlak cca 6 barů
Vypínací tlak cca 8 barů
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
8. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími a údržbářskými pracemi
vytáhněte síťovou zástrčku ze zásuvky.
Nebezpečí!
Počkejte, až se kompresor kompletně och-
ladí! Nebezpečí popálení!
Nebezpečí!
Před všemi čisticími a údržbovými pracemi
učinit tlakovou nádobu beztlakou.
8.1 Čištění
•
Ochranná zařízení udržujte prostá prachu a
nečistot. Přístroj otřete suchým hadrem nebo
ho profoukněte stlačeným vzduchem s níz-
kým tlakem.
•
Doporučujeme čištění přístroje po každém
použití.
•
Čistěte přístroj pravidelně vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla;
tyto mohou poškodit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda.
•
Hadice a stříkací nástroje musí být před
čištěním od kompresoru odpojeny. Kompresor
nesmí být čištěn vodou, rozpouštědly apod.
8.2 Kondenzovaná voda (obr. 6)
Pozor! Pro trvalou životnost tlakové nádrže (2)
je třeba po každém použití vypustit kondenzo-
vanou vodu otevřením vypouštěcího šroubu (1).
Na otevření se musí kohoutek na vypouštěcím
šroubu otočit o 90°. Dodatečně nakloňte kotel
tak, aby byl vypouštěcí šroub na nejnižším místě
kotle a kondenzovaná voda mohla úplně odtéct.
Poté za účelem zavření znovu otočte kohoutkem
o 90°. Před každým použitím zkontrolujte tlako-
vou nádrž, zda není zrezivělá nebo poškozená.
Kompresor nesmí být provozován s poškozenou
nebo zrezivělou tlakovou nádrží. Pokud zjistíte
poškození, obraťte se prosím na zákaznický
servis.
8.3 Pojistný ventil (11)
Bezpečnostní ventil je nastaven na nejvyšší
přípustný tlak tlakové nádoby. Není přípustné
bezpečnostní ventil přestavovat nebo odstranit
jeho plombu. Aby bezpečnostní ventil váhněte tak
silně za kroužek, až je stlačený vzduch slyšitelně
vypouštěn. Poté kroužek zase pusťte.
8.4 Skladování
Nebezpeč
í!
Vytáhněte síťovou zástrčku ze zásuvky, přístroj
a všechny připojené nástroje na stlačený vz-
duch odvzdušněte. Kompresor odstavte tak, aby
nemohl být uveden nepovolanými osobami do
provozu.
Vorsicht!
Kompresor skladovat pouze v suchém a pro
nepovolané osoby nepřípustném prostoru.
Neklopit, skladovat vstoje!
8.5 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky. Pozor! Uhlíkové
kartáčky smí vyměnit pouze odborný elektrikář.
8.6 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Anl_TC_AC_200_30_8_OF_SPK9.indb 44Anl_TC_AC_200_30_8_OF_SPK9.indb 44 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 45 -
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
Anl_TC_AC_200_30_8_OF_SPK9.indb 45Anl_TC_AC_200_30_8_OF_SPK9.indb 45 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 46 -
10. Možné příčiny výpadku
Problém Příčina Řešení
Kompresor neběží. 1. Není k dispozici síťové napětí.
2. Moc nízké síťové napětí.
3. Moc nízká vnější teplota.
4. Přehřátý motor.
1. Překontrolovat kabel, síťovou
zástrčku, pojistku a zásuvku.
2. Vyhýbat se použití moc dlouhých
prodlužovacích kabelů. Používat
prodlužovací kabely s dostatečným
průřezem žíly.
3. Neprovozovat při vnější teplotě nižší
než +5 °C.
4. Motor nechat ochladit, event. od-
stranit příčinu přehřátí.
Kompresor běží,
ovšem není k dispo-
zici tlak.
1. Netěsný zpětný ventil.
2. Zničená těsnění.
3. Netěsný vypouštěcí šroub na kon-
denzovanou vodu.
1. Vyměnit zpětný ventil.
2. Těsnění překontrolovat, zničená
tě
snění nechat vyměnit v odborném
servisu.
3. Šroub dotáhnout ručně.
Překontrolovat těsnění šroubu,
event. vyměnit.
Kompresor běží, na
manometru je uka-
zován tlak, ovšem
nástroje neběží.
1. Netěsné hadicové spojení.
2. Netěsná rychlospojka.
3. Na regulátoru tlaku je nastaven moc
nízký tlak.
1. Překontrolovat hadici stlačeného
vzduchu a nástroje, event. vyměnit.
2. Překontrolovat rychlospojku, event.
vyměnit.
3. Regulátor tlaku více otevřít.
Anl_TC_AC_200_30_8_OF_SPK9.indb 46Anl_TC_AC_200_30_8_OF_SPK9.indb 46 12.03.2018 08:26:3612.03.2018 08:26:36
CZ
- 47 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/EG o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Anl_TC_AC_200_30_8_OF_SPK9.indb 47Anl_TC_AC_200_30_8_OF_SPK9.indb 47 12.03.2018 08:26:3712.03.2018 08:26:37
CZ
- 48 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Klínový řemen, vzduchový fi ltr
Spotřební materiál/spotřební díly*
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_AC_200_30_8_OF_SPK9.indb 48Anl_TC_AC_200_30_8_OF_SPK9.indb 48 12.03.2018 08:26:3712.03.2018 08:26:37
CZ
- 49 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíc
ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_AC_200_30_8_OF_SPK9.indb 49Anl_TC_AC_200_30_8_OF_SPK9.indb 49 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 50 -
Výstraha pred elektrickým napätím
Výstraha pred horúcimi dielmi
Výstraha! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Anl_TC_AC_200_30_8_OF_SPK9.indb 50Anl_TC_AC_200_30_8_OF_SPK9.indb 50 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 51 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
Tento prístroj nie je určený na to, aby ho mohli
používať osoby (vrátane detí) s obmedzený-
mi fyzickými, zmyslovými alebo psychickými
schopnosťami alebo osoby s nedostatočnými
skúsenosťami a/alebo nedostatočnými
vedomosťami, také používanie je možné len
v tom prípade, ak budú pod dozorom osoby
zodpovednej za ich bezpečnosť alebo ak boli
zaškolené o používaní prístroja. Deti by mali byť
pod dozorom, aby bolo možné zabezpečiť, že sa
nebudú s prístrojom hrať.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1-3)
1. Vypúšťacia skrutka na kondenzovanú vodu
2. Tlaková nádrž
3. Koleso
4. Podstavcová noha
5. Rýchlospojka (regulovaný stlačený vzduch)
6. Manometer (na odčítanie nastaveného tlaku)
7. Regulátor tlaku
8. Vypínač zap/vyp
9. Transportná rukoväť
10. Kryt kolesa
11. Bezpečnostný ventil
A Osová skrutka
B Poistná matica
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Koleso (2x)
•
Kryt kolesa (2x)
•
Osová skrutka (2x)
•
Poistná matica (2x)
•
Originálny návod na obsluhu
•
Bezpečnostné pokyny
Anl_TC_AC_200_30_8_OF_SPK9.indb 51Anl_TC_AC_200_30_8_OF_SPK9.indb 51 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 52 -
3. Správne použitie prístroja
Kompresor slúži na výrobu stlačeného vzduchu
pre pneumaticky poháňané nástroje.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sieťové pripojenie: ........................ 230 V ~ 50 Hz
Výkon motora kW: ........................................... 1,1
Prevádzkový režim: .................................S3 25 %
Otáčky pri voľnobehu n
0
(pumpa):........3550 min
-1
Otáčky pri voľnobehu n
0
(motor): .......15000 min
-1
Prevádzkový tlak v baroch: .........................max. 8
Objem tlakovej nádrže (v litroch): ..................... 30
Teor. nasávací výkon l/min.: ............................ 200
Výstupný výkon (stlačený vzduch)
pri 7 baroch: ...................................... 60 litrov/min
Výstupný výkon (stlačený vzduch)
pri 4 baroch: ...................................... 83 litrov/min
Hladina akustického výkonu L
WA
v dB .............. 97
Faktor neistoty K
WA
.....................................1,5 dB
Hladina akustického tlaku L
pA
v dB: .................. 77
Faktor neistoty K
pA
.....................................1,5 dB
Druh ochrany: ............................................... IP20
Hmotnosť prístroja v kg: ........................ cca 19 kg
S3 25 %: Prerušovaná prevádzka, bez nábehu,
bez brzdenia (pracovný cyklus 10 min). V prípade
prerušovanej prevádzky sa uvádza vždy percen-
tuálna doba zapnutia (25 %), aby bolo možné v
prevádzkových prestávkach odovzdať vznikajú-
cu nadmernú teplotu prístroja prostredníctvom
konvekčného chladenia. Prerušovaná prevádza
sa skladá z doby zapnutia a z prestávok na chla-
denie, čo sa označuje ako prevádzkový cyklus.
Sledovaná doba predstavuje 10 minút.
25 % doby zapnutia znamená, že je možné
prevádzkovať elektrický prístroj na 2,5 minúty s
nominálnym príkonom, pričom na to nadväzuje
prestávka na chladenie po dobu 7,5 minúty.
Nebezpečenstvo!
Hluk
Emisné hodnoty hluku boli merané podľa EN ISO
3744.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
•
Skontrolujte prípadné poškodenie transpor-
tom. Akékoľvek poškodenia ihneď ohláste
dopravnej spoločnosti, ktorá dodala zakú-
pený kompresor.
•
Postavenie kompresora by sa malo
uskutočniť v blízkosti spotrebiča.
•
Dlhé vzduchové vedenie a dlhé prívod-
né vedenia (predlžovacie vedenia) sa
neodporúčajú.
•
Dbať na suchý a bezprašný nasávaný vz-
duch.
•
Neumiestňujte kompresor vo vlhkej alebo mo-
krej miestnosti.
•
Kompresor smie byť používaný len vo vhod-
ných miestnostiach (dobre vetraných, s teplo-
tou okolia +5 °C - +40 °C). V miestnostiach
sa nesmie nachádzať prach, kyseliny, výpary,
explozívne alebo zápalné plyny.
•
Kompresor je vhodný pre použitie v suchých
miestnostiach. V oblastiach, kde sa pracuje
so striekajúcou vodou, je použitie prístroja
zakázané.
•
Pred prvým uvedením do prevádzky musí
byť skontrolovaný stav oleja v čerpadle kom-
presora.
•
Prevádzkujte prístroj len na pevnom, rovnom
podklade.
Anl_TC_AC_200_30_8_OF_SPK9.indb 52Anl_TC_AC_200_30_8_OF_SPK9.indb 52 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 53 -
6. Montáž a uvedenie do prevádzky
Pozor!
Pred uvedením do prevádzky prístroj
bezpodmienečne kompletne zmontovať!
6.1 Montáž kolies (3)
Priložené kolesá sa musia namontovať podľa ob-
rázku 4 a obrázku 5.
6.2 Sieťové pripojenie
Pred uvedením do prevádzky dbajte na to, či
prítomné sieťové napätie zodpovedá prevádzko-
vému napätiu podľa typového štítku na prístroji.
Dlhé prípojné vedenia, ako aj predlžovacie káble,
káblové bubny atď. spôsobujú pokles napätia
a môžu spôsobiť problémy pri rozbehu motora.
Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
6.3 Vypínač zap/vyp (8)
Kompresor sa zapne stlačením tlačidla (8).
Aby sa kompresor vypol, musí sa tlačidlo (8) zno-
vu zatlačiť (obr. 1).
6.4 Nastavenie tlaku: (obr. 2)
•
Pomocou tlakového regulátora (7) sa môže
nastaviť tlak na manometri (6).
•
Nastavený tlak sa môže odoberať cez
rýchlospojku (5).
6.5 Nastavenie tlakového vypínača
Tlakový vypínač je nastavený výrobcom.
Zapínací tlak cca 6 barov
Vypínací tlak cca 8 barov
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob-
com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými čistiacimi ate kábel zo siete.
Nebezpečenstvo!
Počkajte, kým je kompresor úplne vychlad-
nutý! Nebezpečenstvo popálenia!
Nebezpečenstvo!
Pred všetkými čistiacimi a údržbovými práca-
mi zbaviť kotol tlaku!
8.1 Čistenie
•
Udržujte ochranné zariadenia vždy v m vzdu-
chom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky alebo riedidlá; tieto prostriedky by
mohli napadnúť umelohmotné diely prístroja.
Dbajte na to, aby sa do vnútra prístroja ne-
dostala voda.
•
Hadica a striekacie nástroje sa musia pred
čistením odpojiť z kompresora. Kompresor
nesmie byť čistený vodou, rozpúšťadlami a
pod.
8.2 Kondenzovaná voda (obr. 6)
Pozor! Pre dlhodobú trvanlivosť tlakovej nádrže
(2) sa musí po každej prevádzke vypustiť konden-
zovaná voda otvorením vypúšťacej skrutky (1).
Za účelom otvorenia sa musí otočiť kohútik na
vypúšťacej skrutky o 90°.
Dodatočne nakloňte kotol tak, aby bola
vypúšťacia skrutka na najnižšom bode kotla a
kondenzovaná voda tak mohla celá odtiecť von.
Aby sa kohútik zatvoril, znovu ho otočte o 90°.
Skontrolujte tlakovú nádrž pred každým použitím,
či nie je skorodovaná alebo poškodená. Kom-
presor sa nesmie prevádzkovať s poškodenou
alebo skorodovanou tlakovou nádržou. V prípade,
že zistíte poškodenia, obráťte sa prosím na zá-
kaznícky servis.
Anl_TC_AC_200_30_8_OF_SPK9.indb 53Anl_TC_AC_200_30_8_OF_SPK9.indb 53 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 54 -
8.3 Bezpečnostný ventil (11)
Bezpečnostný ventil je nastavený na najvyšší
prípustný tlak v Nie je prípustné meniť nastave-
nie bezpečnostného ventilu alebo odstraňovať
z neho plombu. Z dôvodu správnej funkcie
bezpečnostného ventilu v prípade potreby, by sa
mal tento ventil občas aktivovať. Potiahnite za
krúžok tak silno, aby ste zreteľne počuli unikanie
tlakového vzduchu. Nakoniec znovu krúžok pus-
tite.
8.4 Skladovanie
Nebezpečenstvo!
Vytiahnite elektrickú zástrčku zo siete,
odvzdušnite prístroj a všetky zapojené pneu-
matické prístroje. Kompresor odstavte tak, aby
nemohol byť uvedený do prevádzky nepovolanou
osobou.
Pozor!
Kompresor skladovať len v suchom pros-
tredí, ktoré je neprístupné nepovolaným
osobám. Nepreklápať, ale skladovať v posta-
venom stave!
8.5 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm. Pozor! Uhlíkové kefky smú byť vymieňané
len odborným elektrikárom.
8.6 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
Anl_TC_AC_200_30_8_OF_SPK9.indb 54Anl_TC_AC_200_30_8_OF_SPK9.indb 54 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 55 -
10. Možné príčiny poruchy
Problém Príčina Riešenie
Kompresor nebeží. 1. Nie je k dispozícii sieťové napätie.
2. Príliš nízke sieťové napätie.
3. Vonkajšia teplota príliš nízka.
4. Prehriaty motor.
1. Skontrolovať kábel, sieťovú
zástrčku, poistku a zásuvku.
2. Nepoužívať príliš dlhé predlžovacie
káble. Použiť predlžovací kábel s
dostatočným prierezom žily.
3. Neprevádzkovať pri vonkajšej teplo-
te nižšej ako +5°.
4. Motor nechať vychladnúť prípadne
odstrániť príčinu prehriatia.
Kompresor beží,
avšak bez tlaku.
1. Spätný ventil je netesný.
2. Tesnenia sú poškodené.
3. Vypúšťacia skrutka na kondenzo-
vanú vodu netesná.
1. Vymeniť spätný ventil.
2. Skontrolovať tesnenia, opotrebo-
vané tesnenia nechať vymeniť v
odbornom servise.
3. Rukou dotiahnuť skrutku.
Skontrolovať tesnenie na skrutke,
prípadne vymeniť.
Kompresor beží,
tlak sa zobrazuje
na manometri, ale
nástroje nebežia.
1. Netesné hadicové spoje.
2. Netesná rýchlospojka.
3. Nastavený príliš nízky tlak na regu-
látore tlaku.
1. Skontrolovať pneumatickú hadicu a
nástroje, v prípade potreby vymeniť.
2. Skontrolovať rýchlospojku, v prípa-
de potreby vymeniť.
3. Regulátor tlaku ďalej povoliť.
Anl_TC_AC_200_30_8_OF_SPK9.indb 55Anl_TC_AC_200_30_8_OF_SPK9.indb 55 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 56 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/EG o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_TC_AC_200_30_8_OF_SPK9.indb 56Anl_TC_AC_200_30_8_OF_SPK9.indb 56 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 57 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový fi lter
Spotrebný materiál / spotrebné diely*
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_AC_200_30_8_OF_SPK9.indb 57Anl_TC_AC_200_30_8_OF_SPK9.indb 57 12.03.2018 08:26:3712.03.2018 08:26:37
SK
- 58 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst-
roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
ňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Príst-
roje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_AC_200_30_8_OF_SPK9.indb 58Anl_TC_AC_200_30_8_OF_SPK9.indb 58 12.03.2018 08:26:3712.03.2018 08:26:37
SLO
- 59 -
Opozorilo pred električno napetostjo
Opozorilo pred vročimi deli
Opozorilo! Enota se upravlja na daljavo in se lahko zažene brez opozorila.
Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Anl_TC_AC_200_30_8_OF_SPK9.indb 59Anl_TC_AC_200_30_8_OF_SPK9.indb 59 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 60 -
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere-
te v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
Ta naprava ni namenjena, da bi jo uporabljale
osebe (vključno otroci) z omejenimi fi zičnimi,
senzoričnimi ali duševnimi sposobnostmi ali zara-
di pomanjkanja izkušenj in/ali pomanjkanja znan-
ja razen, če so pod nadzorom za njihovo varnost
pristojne osebe ali, če so prejele od takšne osebe
navodila kako uporabljati napravo. Otroci morajo
biti pod nadzorom, da bo zagotovljeno, da se ne
bodo igrali z napravo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1-3)
1. Izpustni vijak za kondenzno vodo
2. Tlačni zbiralnik
3. Kolo
4. Oporna noga
5. Hitra sklopka (uravnavan stisnjen zrak)
6. Manometer (odčitate lahko nastavljen tlak)
7. Tlačni regulator
8. Stikalo za vklop/izklop
9. Transportni ročaj
10. Pokrov kolesa
11. Varnostni ventil
A Osni vijak
B Varovalna matica
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se naj-
kasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
•
Odprite embalažo in previdno vzemite napra-
vo iz embalaže.
•
Odstranite embalažni material in embalažne
in transportne varovalne priprave (če obstaja-
jo).
•
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
delov pribora, do katerih bi lahko prišlo med
transportom.
•
Po možnosti shranite embalažo do poteka
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obsta-
ja nevarnost zadušitve in zaužitja takšnih
delov materiala!
•
Kolo (2x)
•
Pokrov kolesa (2x)
•
Osni vijak (2x)
•
Varovalna matica (2x)
•
Originalna navodila za uporabo
•
Varnostna navodila
3. Predpisana namenska uporaba
Kompresor služi za proizvajanje komprimiranega
zraka za orodje, ki je gnano s komprimiranim
zrakom.
Ta stroj se lahko uporablja le v skladu z njeg-
ovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovor-
nosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
Anl_TC_AC_200_30_8_OF_SPK9.indb 60Anl_TC_AC_200_30_8_OF_SPK9.indb 60 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 61 -
4. Tehnični podatki
Omrežni priključek: ....................... 230 V ~ 50 Hz
Moč motorja kW: ........................................... 1,1
Način obratovanja: .................................S3 25 %
Število vrtljajev v prostem
teku n
0
(črpalka): .................................3550 min
-1
Število vrtljajev v prostem
teku n
0
(motor): .................................15.000 min
-1
Obratovalni tlak v barih: ............................. najv. 8
Prostornina tlačne posode (v litrih): ................ 30
Teor. sesalna količina l/min: .......................... 200
Izhodna moč (stisnjen zrak)
pri 7 barih: ........................................ 60 litrov/min
Izhodna moč (stisnjen zrak)
pri 4 barih: ........................................ 83 litrov/min
Raven zvočnega hrupa L
WA
v dB: .................... 97
Negotovost K
WA
.........................................1,5 dB
Raven zvočnega tlaka L
pA
v dB: ...................... 77
Negotovost K
pA
..........................................1,5 dB
Vrsta zaščite: ............................................... IP20
Teža naprave v kg: ............................... ca. 19 kg
S3 25 %: Obratovanje v presledkih, brez zagona,
brez zaviranja (trajanje 10 min). Pri presledku
obratovanja se vedno navede odstotno trajanje
vklopa (25 %), da se lahko v obratovalnih premo-
rih s konvektivnim hlajenjem odda nastala nadt-
emperatura. Obratovanje v presledkih sestavlja
vklopni čas in odmori za hlajenje in se imenuje
obratovalni presledki.
Čas opazovanja znaša 10 minut. 25 % trajanja
vklopa pomeni, da lahko električno orodje obratu-
je 2,5 minuto z nazivno porabo energije, nato pa
sledi faza ohlajanja, ki traja 7,5 minuto.
Nevarnost!
Hrup
Emisijske vrednosti hrupa so bile ugotovljene v
skladu z EN 3744.
5. Pred uporabo
Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.
•
Preglejte kompresor zaradi eventuelnih
poškodb med transportom. Eventuelne
poškodbe takoj sporočite transportnemu pod-
jetju, ki je izvršilo izdobavo kompresorja.
•
Kompresor namestite v bližini porabnika.
•
Ne uporabljajte dolgih zračnih cevi in dolgih
dovajalnih cevi (cevni podaljški).
•
Pazite, da bo sesani zrak suh in brez vseb-
nosti prahu.
•
Kompresorja ne nameščajte v vlažnem ali
mokrem prostoru.
•
Kompresor se sme uporabljati samo v pri-
mernem prostoru (v dobro prezračenem
prostoru, pri temperaturi okolice +5°C - +40
°C) . V prostoru ne sme biti prahu, kislin, pare,
eksplozivnih ali vnetljivih plinov.
•
Kompresor je primeren za uporabo v suhih
prostorih. Uporaba kompresorja ni dopustna v
območju, kjer se dela s pršečo vodo.
•
Napravo uporabljajte samo na trdi, ravni pod-
lagi.
6. Montaža in prvi zagon
Pozor!
Pred prvim zagonom je nujno potrebno, da
napravo montirate v celoti!
6.1. Montaža koles (3)
Priložena kolesa morajo biti nameščena v skladu
s slikama 4 in 5.
6.2. Električni priključek
Pred zagonom preverite, ali se omrežna napetost
ujema z obratovalno napetostjo na tipski ploščici
naprave. Dolgi dovodi in podaljški, kabelski
bobni itd. povzročajo padec napetosti in lahko
preprečijo zagon motorja. Pri nizkih temperaturah
pod +5 °C bo zagon motorja otežen, ker se bo
motor le stežka vrtel.
6.3 Stikalo za vklop/izklop (8)
S pritiskom na gumb (8) se vklopi kompresor.
Za izklop kompresorja morate ponovno stisniti
gumb (8) (slika 1).
Anl_TC_AC_200_30_8_OF_SPK9.indb 61Anl_TC_AC_200_30_8_OF_SPK9.indb 61 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 62 -
6.4 Nastavitev tlaka (sl. 2)
•
S tlačnim regulatorjem (7) nastavite tlak na
manometru (6).
•
Nastavljen tlak lahko odčitate na hitri sklopki
(5).
6.5 Nastavitve tlačnega stikala
Tlačno stikalo je nastavljeno tovarniško.
Vklopni tlak je pribl. 6 barov.
Izklopni tlak je pribl. 8 barov.
7. Zamenjava električnega
priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred vsemi čistilnimi in vzdrževalnimi deli po-
tegnite električni omrežni vtikač iz električne
omrežne vtičnice.
Nevarnost!
Počakajte, da se kompresor popolnoma ohla-
di! Nevarnost, da se opečete!
Nevarnost!
Pred vsakim čiščenjem in vzdrževanjem je
potrebno izpustiti tlak v kotlu.
8.1 Čiščenje
•
Zaščitne naprave vzdržujte v karseda čistem
stanju. Napravo obrišite z čisto krpo ali pa
prah in umazanijo z naprave izpihajte s kom-
primiranim zrakom pri nizkem tlaku.
•
Mi priporočamo, da napravo očistite po vsaki
uporabi.
•
Napravo v rednih časovnih intervalih očistite
z vlažno krpo in nekaj mazavega mila. Ne
uporabljajte čistilnih sredstev ali razredčila; ta
lahko pričnejo nažirati dele, ki so iz umetne
mase. Pazite na to, da v notranjost narave ne
bo mogla priti voda.
•
Pred čiščenjem je potrebno odklopiti cev in
orodje za grizganje od kompresorja. Kom-
presorja ne smete čistiti z vodo, razredčili,
ipd.
8.2 Kondenzna voda (slika 6)
Pozor! Za dolgoročno trajnost tlačnega zbiralni-
ka (2) morate po vsakem delu odpreti izpustni
ventil (1) in izpustiti kondenzat. Za odpiranje
morate pipo na izpustnem vijaku obrniti za 90°.
Zbiralnik poleg tega nagnite tako, da je najnižja
točka zbiralnika izpustni vijak, zato da lahko
kondenzna voda povsem izteče. Pipo nato zno-
va obrnite za 90°, da jo zaprete. Tlačni zbiralnik
pred vsako uporabo preglejte, da ni zarjavel ali
poškodovan. Kompresorja ni dovoljeno uporabljati
s poškodovanim ali zarjavelim tlačnim zbiralni-
kom. Če najdete poškodbe, se obrnite na službo
za stranke.
8.3 Varnostni ventil (11)
Varnostni ventil je nastavljen na najvišji tlak, ki je
dovoljen v tlačni posodi. Prepovedano je spre-
minjati nastavitve na varnostnem ventilu ali pa z
njega odstraniti plombo. Da bo varnostni ventil po
potrebi deloval pravilno, ga ne potrebno od časa
do časa sprožiti. Potegnite obroček tako močno,
da boste slišali izpust komprimiranega zraka.
Nato obroček spet spustite.
8.4 Skladiščenje
Nevarnost!
Električni omrežni vtikač potegnite iz električne
omrežne vtičnice, odzračite napravo in vso
priključeno orodje na komprimirani zrak. Kom-
presor postavite na takšno mesto, da ga ne bodo
mogle zagnati nepooblaščene osebe.
Pozor!
Kompresor hranite na suhem in za
nepooblaščene osebe nedostopnem mestu.
Ne nagibajte ga, hranite ga v stoječem stan-
ju!
8.5 Oglene ščetke
Pri prekomernem iskrenju naj strokovnjak za
elektriko preveri oglene ščetke. Pozor! Oglene
ščetke lahko zamenja le strokovnjak za elektriko.
Anl_TC_AC_200_30_8_OF_SPK9.indb 62Anl_TC_AC_200_30_8_OF_SPK9.indb 62 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 63 -
8.6 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno na-
vesti naslednje navedbe:
•
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovi-
na in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodin-
jske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poz-
nate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
Anl_TC_AC_200_30_8_OF_SPK9.indb 63Anl_TC_AC_200_30_8_OF_SPK9.indb 63 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 64 -
10. Možni vzroki okvare
Težava Vzrok Rešitev
Kompresor ne
deluje.
1. Ni električnega napajanja.
2. Prenizka električna napetost.
3. Prenizka zunanja temperatura.
4. Motor je pregret.
1. Preverite kabel, električni vtič, varo-
valko in vtičnico.
2. Ne uporabljajte predolgih
podaljševalnih kablov. Uporabite
podaljševalni kabel z zadostnim
presekom žil.
3. Ne uporabljajte pri zunanji tempera-
turi pod +5 °C.
4. Počakajte, da se motor ohladi in
odstranite vzrok pregretja.
Kompresor deluje,
vendar ni pritiska.
1. Protipovratni ventil ne tesni.
2. Tesnila so poškodovana.
3. Izpustni vijak za kondenzat ne tesni.
1. Zamenjajte protipovratni ventil.
2. Preverite tesnila. Poškodovana tes-
nila naj vam zamenjajo v servisni
delavnici.
3. Z roko zategnite vijak. Preverite in
po potrebi zamenjajte tesnilo na
vijaku.
Kompresor deluje,
tlak je prikazan na
manometru, vendar
orodje ne deluje.
1. Cevni priključki ne tesnijo.
2. Hitra sklopka ne tesni.
3. Na tlačnem regulatorju je nastavljen
prenizek tlak.
1. Preverite in po potrebi zamenjajte
gibko cev za stisnjen zrak in orodje.
2. Preverite in po potrebi zamenjajte
hitro sklopko.
3. Tlačni regulator bolj odprite.
Anl_TC_AC_200_30_8_OF_SPK9.indb 64Anl_TC_AC_200_30_8_OF_SPK9.indb 64 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 65 -
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-
vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-
ko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-
ponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
Anl_TC_AC_200_30_8_OF_SPK9.indb 65Anl_TC_AC_200_30_8_OF_SPK9.indb 65 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 66 -
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-
teri deli potrošni material.
Kategorija Primer
Obrabni deli* Klinasti jermek, zračni fi lter
Obrabni material/ obrabni deli*
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar naj-
bolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
•
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
Anl_TC_AC_200_30_8_OF_SPK9.indb 66Anl_TC_AC_200_30_8_OF_SPK9.indb 66 12.03.2018 08:26:3812.03.2018 08:26:38
SLO
- 67 -
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-
no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-
datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-
ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-
no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-
prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-
menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-
tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-
kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustrez-
nega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-
visnimi informacijami, opisanimi v teh navodilih za uporabo.
Anl_TC_AC_200_30_8_OF_SPK9.indb 67Anl_TC_AC_200_30_8_OF_SPK9.indb 67 12.03.2018 08:26:3812.03.2018 08:26:38
Dong/Product-ManagementWeichselgartner/General-Manager
- 68 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про
зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Kompressor TC-AC 200/30/8 OF (Einhell)
X
2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EC
X
2014/68/EU
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EU
X
2006/42/EC
Annex IV
Notifi ed Body:
Notifi ed Body No.:
Reg. No.:
X
2000/14/EC_2005/88/EC
Annex V
X
Annex VI
Noise: measured L
WA
= 95 dB (A); guaranteed L
WA
= 97 dB (A)
P = 1.1 KW; L/Ø = cm
Notifi ed Body: 0477, Eurofi ns Product Testing Italy S.r.l.
2012/46/EU
Emission No.:
Standard references: EN 1012-1; EN 60204-1;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 12.01.2018
First CE: 13 Archive-File/Record: NAPR18300
Art.-No.: 40.103.94 I.-No.: 11027 Documents registrar: Siegfried Roider
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_AC_200_30_8_OF_SPK9.indb 68Anl_TC_AC_200_30_8_OF_SPK9.indb 68 12.03.2018 08:26:3812.03.2018 08:26:38
- 69 -
Anl_TC_AC_200_30_8_OF_SPK9.indb 69Anl_TC_AC_200_30_8_OF_SPK9.indb 69 12.03.2018 08:26:3812.03.2018 08:26:38
- 70 -
Anl_TC_AC_200_30_8_OF_SPK9.indb 70Anl_TC_AC_200_30_8_OF_SPK9.indb 70 12.03.2018 08:26:3812.03.2018 08:26:38
- 71 -
Anl_TC_AC_200_30_8_OF_SPK9.indb 71Anl_TC_AC_200_30_8_OF_SPK9.indb 71 12.03.2018 08:26:3812.03.2018 08:26:38
EH 03/2018 (01)
Anl_TC_AC_200_30_8_OF_SPK9.indb 72Anl_TC_AC_200_30_8_OF_SPK9.indb 72 12.03.2018 08:26:3912.03.2018 08:26:39
