TC-BJ 900
Art.-Nr.: 43.506.20 I.-Nr.: 11014
1
D Originalbetriebsanleitung
Flachdübelfräse
GB Original operating instructions
Biscuit jointer
F Mode d’emploi d’origine
Fraiseuse à lamelles
I Istruzioni per l’uso originali
Fresatrice lamellare
DK/ Original betjeningsvejledning
N Lamelfræser
S Original-bruksanvisning
Lamellfräs
HR/ Originalne upute za uporabu
BIH Glodalica za izradu uskih utora
RS Originalna uputstva za upotrebu
Glodalica za izradu uskih žljebova
CZ Originální návod k obsluze
Frézka na lamelové spoje
SK Originálny návod na obsluhu
Fréza na drážky plochých čapov
Anl_TC_BJ_900_SPK1.indb 1Anl_TC_BJ_900_SPK1.indb 1 16.01.15 12:0416.01.15 12:04

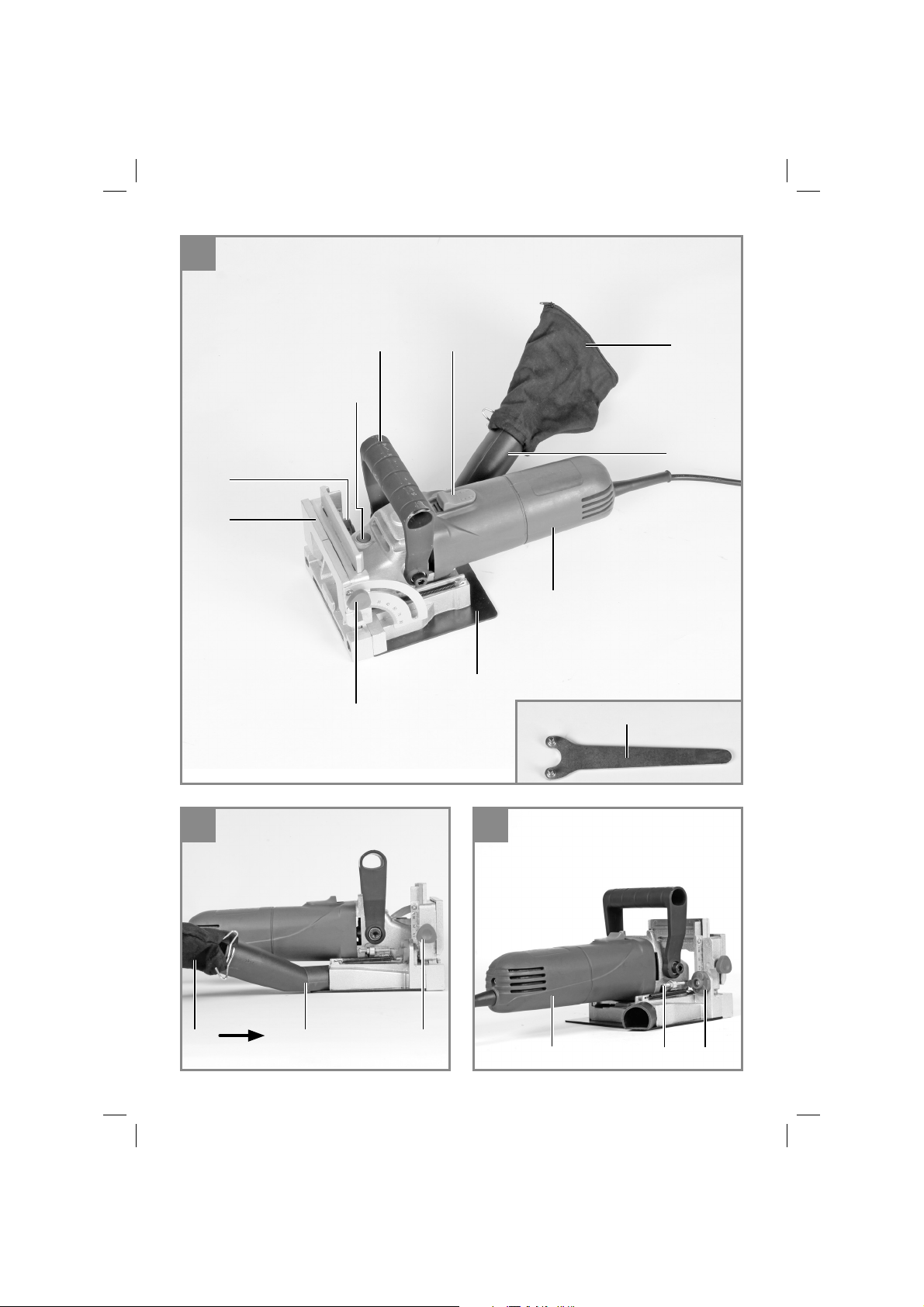

- 2 -
1
2
10
2
9
6
1
3
6
5
12
a
3
11
5
4
3
8
7
11
Anl_TC_BJ_900_SPK1.indb 2Anl_TC_BJ_900_SPK1.indb 2 16.01.15 12:0416.01.15 12:04

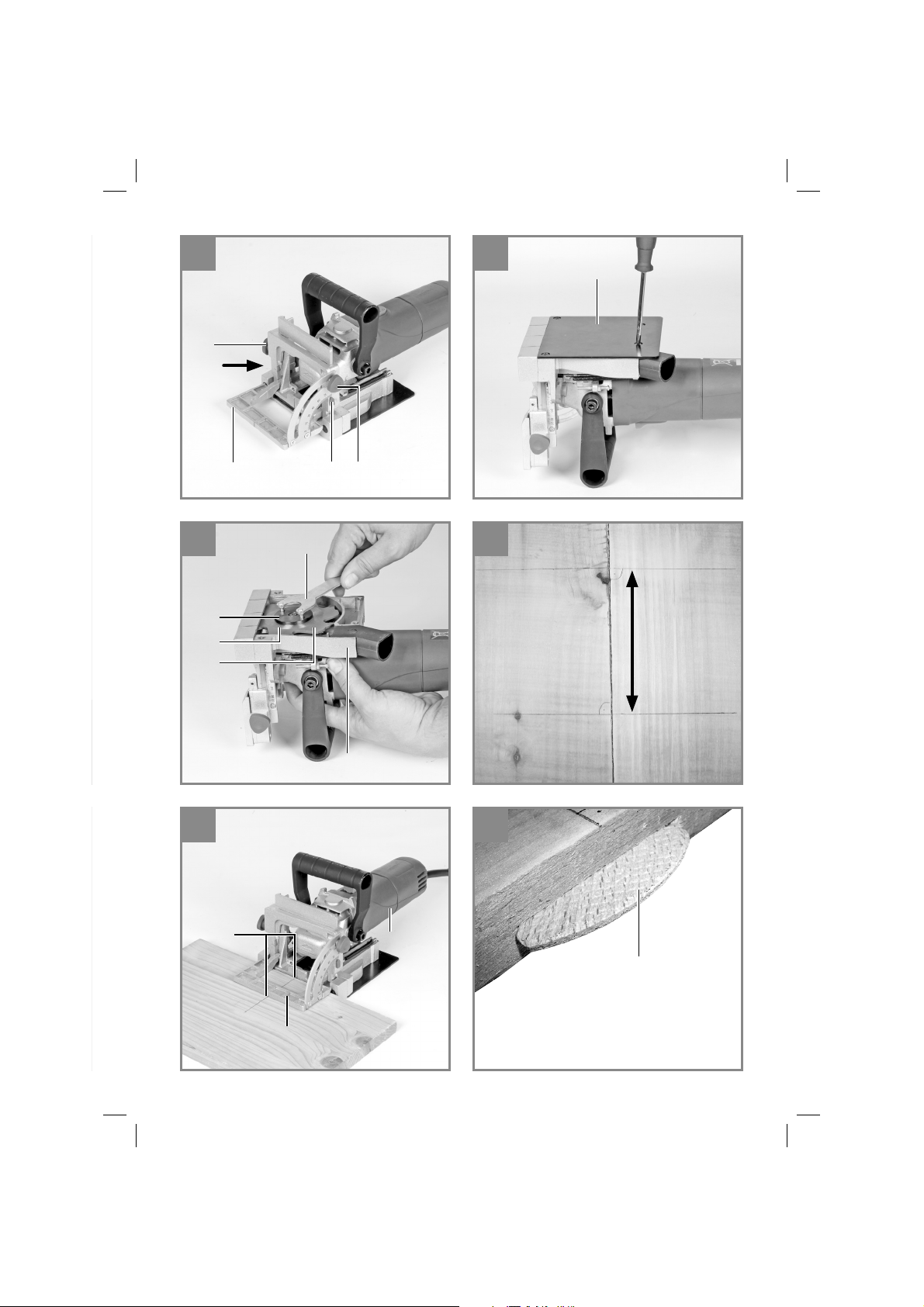

- 3 -
9
4 5
6 7
8
min. 10 cm
a
10
11
a
12
b
10
2
a
a
b
7
d
9
c
Anl_TC_BJ_900_SPK1.indb 3Anl_TC_BJ_900_SPK1.indb 3 16.01.15 12:0416.01.15 12:04

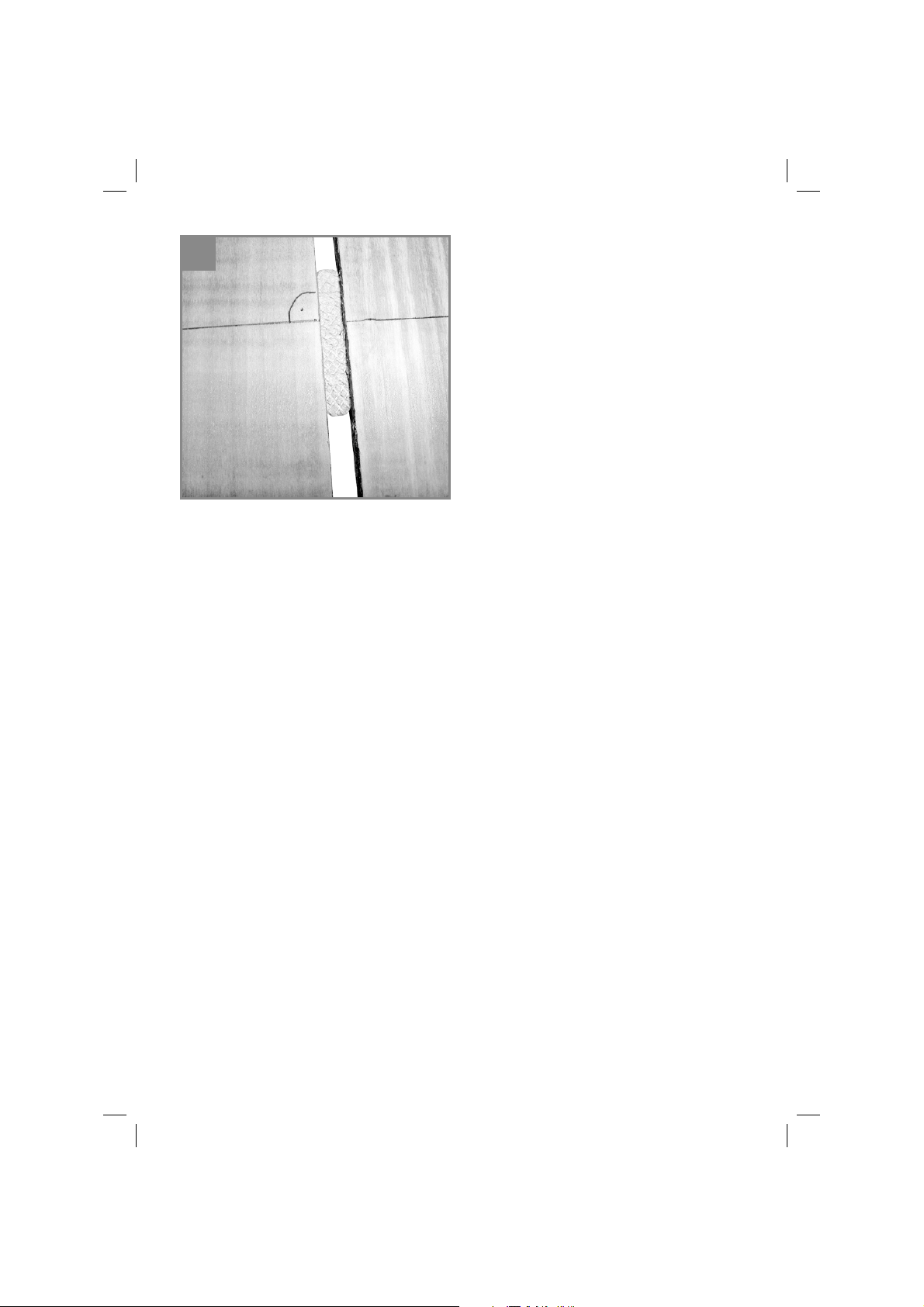

- 4 -
10
Anl_TC_BJ_900_SPK1.indb 4Anl_TC_BJ_900_SPK1.indb 4 16.01.15 12:0416.01.15 12:04
D
- 5 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_TC_BJ_900_SPK1.indb 5Anl_TC_BJ_900_SPK1.indb 5 16.01.15 12:0416.01.15 12:04
D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1/2)
1. Ein/Ausschalter
2 Schrauber für Winkelverstellung
3 Einstellrad für Schnitttiefe
4 Zusatzhandgriff
5 Adapter für Staubabsaugung
6 Staubfangsack
7 Stirnlochschlüssel
8 Arretierknopf für Fräserwechsel
9 Grundplatte
10 Winkelanschlag
11 Antriebsmotor
12 Schraube für Höhenverstellung
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
•
Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
•
Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
•
Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
•
Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
•
Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
•
Flachdübelfräse
•
Koffer
•
Adapter für Staubabsaugung
•
Staubfangsack
•
Stirnlochschlüssel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Flachdübelfräse ist bestimmt zum Fräsen von
Nuten in Massivholz, Sperrholz und Spanplatten.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_TC_BJ_900_SPK1.indb 6Anl_TC_BJ_900_SPK1.indb 6 16.01.15 12:0416.01.15 12:04
D
- 7 -
4. Technische Daten
Netzspannung ...............................230 V ~ 50 Hz
Leistungsaufnahme ................................... 860 W
Bemessungsdrehzahl: .......................11000 min
-1
Fräserabmessung ..............ø 100 x ø 22 x 3,8 mm
Schnitttiefe ........................................max. 14 mm
Winkeleinstellungen .....................................0-90°
Schutzklasse: ................................................ II/
Gewicht: ...................................................... 3,0 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
.............................. 88 dB(A)
Unsicherheit K
pA
............................................3 dB
Schallleistungspegel L
WA
........................ 99 dB(A)
Unsicherheit K
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
h
= 5,252 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusatzhandgriff
Schwingungsemissionswert a
h
≤ 2,5 m/s
2
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
•
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
ßig.
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
prüfen.
•
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
•
Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Montage des Staubabsaugadapters (Abb.
2)
Der Adapter für die Staubabsaugung (5) und der
Staubfangsack (6) müssen montiert werden (Bild
2).
5.2 Einstellung der Frästiefe (Abb. 3)
•
Stellen Sie die gewünschte Frästiefe mit dem
Einstellrad (3) ein.
•
Die Bezeichnungen auf dem Einstellrad ge-
ben die verschiedenen Flachdübelgrößen an.
•
Schieben Sie den Antriebsmotor (11) nach
vorne um die Frästiefe zu kontrollieren. Der
Anl_TC_BJ_900_SPK1.indb 7Anl_TC_BJ_900_SPK1.indb 7 16.01.15 12:0416.01.15 12:04
D
- 8 -
Netzstecker muss hierbei gezogen sein.
•
Mit der Schraube (a) kann die Frästiefenein-
stellung nachjustiert werden.
Warnung!
Prüfen Sie vor dem Gebrauch die ordnungsgemä-
ße Funktion des Schutzhaubenrückstellsytems!
5.3 Einstellung des Schnittwinkels und der
Höhe (Abb. 4)
•
Lösen Sie die beiden Schrauben für die Win-
kelverstellung (2) bzw. Die Höhenverstellung
(12).
•
Achtung! Der eingestellte Winkel wird durch
den Pfeil (b) angezeigt.
•
Sie können den Winkelanschlag (10) auf den
gewünschten Winkel stufenlos zwischen 0°
und 90° einstellen.
•
Stellen Sie die gewünschte Höhe an der
Höhenskala (a) ein; die Höhe der Nut sollte
immer in der Mitte des Werkstückes sein.
•
Ziehen Sie nun die beiden Schrauben wieder
fest.
•
Bei dünneren Werkstücken reicht eine Frä-
sung.
•
Bei dickeren Werkstücken sollten mehrere
Fräsungen übereinander angebracht werden.
5.4 Fräserwechsel (Abb. 5-6)
Gefahr! Netzstecker muss gezogen werden.
•
Entfernen Sie die Abdeckung (a).
•
Setzen Sie den Stirnlochschlüssel (7) am
Flansch (b) an.
•
Drücken Sie den Arretierknopf; halten Sie die-
sen gedrückt und drehen den Sie den Stirn-
lochschlüssel in Drehrichtung. Nach ca. einer
halben Umdrehung rastet der Arretierknopf
ein und der Flansch kann gelöst werden.
•
Lösen Sie nun den Fräser (c) vom Flansch
(d).
•
Ziehen Sie als nächstes den Fräser (c) aus
der Grundplatte (9) heraus.
•
Setzen Sie nun den neuen Fräser in umge-
kehrter Reihenfolge ein. Achten Sie dabei auf
die Drehrichtung des Fräsers.
•
Befestigen Sie die Abdeckung (a) wieder.
Gefahr!
Benutzen Sie den Arretierknopf (8) niemals bei
laufendem Motor. Vergewissern Sie sich, vor Be-
ginn der Arbeit, dass der Fräser fest sitzt.
Hinweis!
Verwenden Sie keine stumpfen oder beschädig-
ten Scheibenfräser!
6. Bedienung
6.1 Ein-Ausschalter (Abb. 1)
•
Zum Einschalten des Gerätes schieben Sie
den Schalter (1) nach vorne und drücken den
Schalter (1) zum Einrasten nieder.
•
Zum Ausschalten drücken Sie den Schalter
(1) wodurch er in die Ausgangsstellung zu-
rückspringt.
6.2 Anreißen eines Werkstückes (Abb. 7)
Bevor Sie mit der Flachdübelfräse zu Arbeiten be-
ginnen, muss das Werkstück folgendermaßen an-
gerissen werden:
•
Legen Sie beide Stücke nebeneinander;
Werkstücke müssen festgespannt werden.
•
Zeichnen Sie mit einem Bleistift im rechten
Winkel zur Verbindungsstelle eine Linie.
•
Bei größeren Holzstücken sind mehrere Ver-
bindungsstellen nötig.
•
Der Abstand zwischen zwei Linien sollte min.
10 cm betragen.
6.3 Ansetzen der Flachdübelfräse (Abb. 8)
•
Frästiefe einstellen und kontrollieren.
•
Winkelanschlag (10) einstellen.
•
Höhe einstellen.
•
Stellen Sie die Maschine nahe an das Werk-
stück.
•
An der Maschine befinden sich Markierungen
(a), diese müssen mit der Anreißlinie überein-
stimmen.
•
Schalten Sie nun das Gerät ein, und schie-
ben Sie den Antriebsmotor (11) nach vorne.
Das Werkstück muss hierbei festgespannt
sein.
6.4 Verbinden der Werkstücke (Abb. 9/10)
•
Nachdem an den beiden Werkstücken eine
Nut angebracht wurde, können diese Verbun-
den werden.
•
In beiden Nuten muss Kleber angebracht
werden.
•
In eine Nut den Flachdübel (a) einsetzen
(Abb. 9).
•
Schieben Sie beide Werkstücke zusammen
(Abb. 10).
•
Spannen Sie die Werkstücke ein und warten
Sie bis der Kleber aushärtet.
Anl_TC_BJ_900_SPK1.indb 8Anl_TC_BJ_900_SPK1.indb 8 16.01.15 12:0416.01.15 12:04
D
- 9 -
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
•
Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
•
Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
•
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
•
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeits-
ergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TC_BJ_900_SPK1.indb 9Anl_TC_BJ_900_SPK1.indb 9 16.01.15 12:0416.01.15 12:04
D
- 10 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_BJ_900_SPK1.indb 10Anl_TC_BJ_900_SPK1.indb 10 16.01.15 12:0416.01.15 12:04
D
- 11 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Fräserblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
•
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_BJ_900_SPK1.indb 11Anl_TC_BJ_900_SPK1.indb 11 16.01.15 12:0416.01.15 12:04
D
- 12 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos-
tenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk-
lichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_BJ_900_SPK1.indb 12Anl_TC_BJ_900_SPK1.indb 12 16.01.15 12:0416.01.15 12:04
D
- 13 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
•
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_BJ_900_SPK1.indb 13Anl_TC_BJ_900_SPK1.indb 13 16.01.15 12:0416.01.15 12:04
GB
- 14 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_TC_BJ_900_SPK1.indb 14Anl_TC_BJ_900_SPK1.indb 14 19.01.15 13:0319.01.15 13:03
GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1 ON/OFF switch
2 Screw for angle adjustment
3 Setting wheel for cutting depth
4 Additional handle
5 Adapter for dust extraction system
6 Dust bag
7 Face spanner
8 Locking knob for changing the cutter
9 Base plate
10 Angle stop
11 Drive motor
12 Screw for height adjustment
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
•
Open the packaging and take out the equip-
ment with care.
•
Remove the packaging material and any
packaging and/or transportation braces (if
available).
•
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
transport damage.
•
If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
•
Biscuit jointer
•
Case
•
Adapter for dust extraction system
•
Dust bag
•
Face spanner
•
Original operating instructions
•
Safety instructions
3. Proper use
The biscuit jointer is designed for cutting slots for
biscuit joints in solid wood, plywood and partic-
leboard.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TC_BJ_900_SPK1.indb 15Anl_TC_BJ_900_SPK1.indb 15 19.01.15 13:0319.01.15 13:03
GB
- 16 -
4. Technical data
Voltage: ......................................... 230 V ~ 50 Hz
Power rating: ........................................ 860 watts
Idling speed: ...................................... 11,000 rpm
Cutter dimensions: .............ø 100 x ø 22 x 3,8 mm
Cutting depth: ...................................max. 14 mm
Angle settings: .......................................... 0°-90°
Protection class: ............................................ II/
쓑
Weight: .......................................................3.0 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
L
pA
sound pressure level ........................ 88 dB(A)
K
pA
uncertainty ............................................. 3 dB
L
WA
sound power level .......................... 99 dB(A)
K
WA
uncertainty .............................................3 dB
Wear ear-muff s.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value a
h
= 5.252 m/s
2
K uncertainty = 1.5 m/s
2
Additional handle
Vibration emission value a
h
≤ 2.5 m/s
2
K uncertainty = 1.5 m/s
2
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
•
Only use appliances which are in perfect wor-
king order.
•
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
cessary.
•
Switch the appliance off when it is not in use.
•
Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Fitting the dust extractor adapter (Fig. 2)
The adapter for the dust extraction system (5) and
the dust bag (6) must be fi tted (Fig. 2).
5.2 Setting the cutting depth (Fig. 3)
•
Set the required cutting depth with the setting
wheel (3).
•
The designations on the setting wheel reflect
the various sizes of biscuit dowels
•
Push the drive motor (11) forwards to check
the cutting depth. The plug must be discon-
nected from the mains supply for this purpo-
se.
•
You can adjust the cutting depth setting using
the screw (a).
Anl_TC_BJ_900_SPK1.indb 16Anl_TC_BJ_900_SPK1.indb 16 19.01.15 13:0319.01.15 13:03
GB
- 17 -
Warning!
Before use, check that the guard hood reset sys-
tem works properly!
5.3 Setting the cutting angle and cutting
height (Fig. 4)
•
Undo the two screws for the angle adjustment
(2) and height adjustment (12).
•
Important! The set angle is indicated by the
arrow (b).
•
You can infinitely adjust the angle stop (10) to
the required angle between 0° and 90°.
•
Set the required height on the height scale
(a); the height of the groove should always be
in the center of the workpiece.
•
Now retighten the two screws.
•
A single pass will suffice for thin workpieces.
•
Several passes over the workpiece are requi-
red for thicker workpieces.
5.4 Changing the cutter (Figs. 5-6)
Danger! The plug must be disconnected from
the mains supply.
•
Remove the cover (a).
•
Place the face spanner (7) on the flange (b).
•
Press the locking knob; hold this knob and
turn the face spanner in the direction in which
the machine turns. After approximately half
a turn the locking knob will engage and the
flange can be released.
•
Release the cutter (c) from the flange (d).
•
Then pull the cutter (c) out of the base plate
(9).
•
Now fit the new cutter following the above in-
structions in reverse. Check that the direction
of rotation of the cutter is correct.
•
Refasten the cover (a).
Danger!
Never press the locking knob (8) when the motor
is running. Ensure that the cutter is perfectly secu-
re before you start work.
Note!
Do not use blunt or damaged saw disk cutters.
6. Operation
6.1 ON/OFF switch (1)
•
To switch on the equipment slide the
switch(1) forwards and press the switch (1)
until it engages.
•
To switch off the machine push the switch (1);
it then returns to its original position.
6.2 Making a workpiece (Fig. 7)
Before you start work with the biscuit jointer, the
workpiece must be marked as follows.
•
Place the two parts side by side; the workpie-
ces must be securely clamped.
•
Draw a line with a pencil perpendicular to the
position of the joint.
•
Several joints will be required for large pieces
of wood.
•
The distance between two lines should be at
least 10 cm.
6.3 Positionin the biscuit jointer (Fig. 8)
•
Set and check the cutting depth.
•
Set the angle fence (10).
•
Set the height.
•
Position the machine near to the workpiece.
•
There are markings (a) on the machine; these
must line up with the line you have drawn.
•
Now switch on the machine and push the
drive motor (11) forwards. The workpiece
must be securely clamped.
6.4 Connecting the workpieces (Fig. 9/10)
•
When you have cut a slot on both workpieces
they can be connected.
•
Place glue in both slots.
•
Insert the biscuit dowel (a) into one of the
slots (Fig. 9).
•
Press both workpieces together (Fig. 10).
•
Clamp the workpieces and wait until the glue
has set.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
Anl_TC_BJ_900_SPK1.indb 17Anl_TC_BJ_900_SPK1.indb 17 19.01.15 13:0319.01.15 13:03
GB
- 18 -
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
•
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
•
We recommend that you clean the device
immediately each time you have finished
using it.
•
Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
•
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality ac-
cessories from !
www.kwb.eu
welcome@kwb.eu
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_TC_BJ_900_SPK1.indb 18Anl_TC_BJ_900_SPK1.indb 18 19.01.15 13:0319.01.15 13:03
GB
- 19 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TC_BJ_900_SPK1.indb 19Anl_TC_BJ_900_SPK1.indb 19 19.01.15 13:0319.01.15 13:03
GB
- 20 -
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Cutter blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
•
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TC_BJ_900_SPK1.indb 20Anl_TC_BJ_900_SPK1.indb 20 16.01.15 12:0416.01.15 12:04
GB
- 21 -
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee conditions regulate additional guarantee services. Your statutory guarantee claims
are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. Our guarantee only covers defects suff ered by the device which have been verifi ably caused by a
material or manufacturing fault and is limited to the rectifi cation of such defects or the replacement
of the device at our discretion.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. Please report the defective device on the following internet address to register your guarantee claim:
www.isc-gmbh.info. If the defect is covered by our guarantee, then the item in question will either be
repaired immediately and returned to you or we will send you a new replacement device.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_TC_BJ_900_SPK1.indb 21Anl_TC_BJ_900_SPK1.indb 21 16.01.15 12:0416.01.15 12:04
F
- 22 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Anl_TC_BJ_900_SPK1.indb 22Anl_TC_BJ_900_SPK1.indb 22 16.01.15 12:0416.01.15 12:04
F
- 23 -
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten-
tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité corres-
pondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des bles-
sures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultéri-
eure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1/2)
1 Interrupteur Marche / Arrêt
2 Vis pour le réglage d‘angle
3 Roue de réglage pour la profondeur de coupe
4 Poignée supplémentaire
5 Adaptateur pour aspiration de poussière
6 Sac récupérateur de poussière
7 Clé à ergots
8 Bouton d’arrêt pour changement de fraise
9 Plaque de base
10 Butée en coin
11 Moteur de commande
12 Vis pour le réglage de la hauteur
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala-
ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après-
vente à la fi n du mode d‘emploi.
•
Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
•
Retirez le matériel d’emballage tout comme
les sécurités d’emballage et de transport (s’il
y en a).
•
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
sont pas endommagés par le transport.
•
Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
•
Fraise à cheville plate
•
Valise
•
Adaptateur pour aspiration de poussière
•
Sac récupérateur de poussière
•
Clé à ergots
•
Mode d’emploi d’origine
•
Consignes de sécurité
3. Utilisation conforme à
l’aff ectation
La fraiseuse à lamelles convient au fraisage de
rainures pour les raccords de joints en profi lé mé-
tallique faits de bois massif, de contreplaqué ou
de panneaux de particules.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession-
nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Anl_TC_BJ_900_SPK1.indb 23Anl_TC_BJ_900_SPK1.indb 23 16.01.15 12:0416.01.15 12:04
F
- 24 -
4. Données techniques
Tension réseau: .............................. 230 V ~ 50 Hz
Puissance absorbée : ................................ 860 W
Vitesse de marche à vide : ................11.000 min
-1
Dimensions de la fraise : ...ø 100 x ø 22 x 3,8 mm
Profondeur de coupe : ....................... max. 14 mm
Réglages d’angle : ..................................... 0°-90°
Catégorie de protection : ............................... II/
Poids : ........................................................3,0 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déter-
minées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
....... 88 dB(A)
Imprécision K
pA
............................................3 dB
Niveau de puissance acoustique L
WA
..... 99 dB(A)
Imprécision K
WA
............................................3 dB
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Poignée
Valeur d’émission de vibration a
h
= 5,252 m/s
2
Insécurité K = 1,5 m/s
2
Poignée supplémentaire
Valeur d’émission de vibration ah ≤ 2,5 m/s
2
Insécurité K = 1,5 m/s
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception-
nels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
•
Utilisez exclusivement des appareils en ex-
cellent état.
•
Entretenez et nettoyez l’appareil régulière-
ment.
•
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
•
Portez des gants.
Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const-
ruction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Montage de l‘adaptateur d‘aspiration de
la poussière (fi g. 2)
L‘adaptateur pour l‘aspiration de la poussière (5)
et le sac récupérateur de poussière (6) doivent
être montés (fi gure 2).
5.2 Réglage de la profondeur de coupe (fi g.3)
•
Réglez la profondeur de coupe désirée à
l’aide de la roue de réglage (3)
•
Les dessins sur la roue de réglage indiquent
les diverses dimensions des chevilles plates
•
Poussez le moteur de commande (11) vers
l’avant pour contrôler la profondeur de coupe.
La fiche secteur doit être retirée ce faisant.
Anl_TC_BJ_900_SPK1.indb 24Anl_TC_BJ_900_SPK1.indb 24 16.01.15 12:0416.01.15 12:04
F
- 25 -
•
On peut rajuster le réglage de la profondeur
de coupe à l’aide de la vis (a)
Avertissement !
Vérifi ez avant toute utilisation le bon fonctionne-
ment du système de retour du capot de protec-
tion!
5.3 Réglage de l’angle de coupe et de la hau-
teur (fi g. 4)
•
Desserrez les deux vis pour le réglage
d‘angle (2) ou le réglage de la hauteur (12).
•
Attention ! L’angle réglé est indiqué par la
flèche (b).
•
Vous pouvez régler en continu la butée en
coin (10) sur l’angle désiré entre 0° et 90°.
•
Réglez la hauteur désirée sur l’échelle de la
hauteur (a) ; la hauteur de la rainure doit tou-
jours se trouver au centre de la pièce à usiner.
•
Resserrez à présent les deux vis.
•
Pour les pièces à usiner minces, un simple
fraisage suffit.
•
Pour les pièces à usiner plus épaisses, il
vaut mieux effectuer plusieurs fraisages au-
dessus les uns des autres.
5.4 Changement de fraise (fi g. 5-6)
Danger ! Il faut retirer la fi che secteur.
•
Retirez le recouvrement (a).
•
Placez la clé à ergots (7) sur la bride (b).
•
Appuyez sur le bouton d’arrêt ; maintenez-le
enfoncé et tournez la clé à ergots dans le
sens de rotation. Après env. un demi-tour, le
bouton d’arrêt s’encrante et la bride peut être
desserrée.
•
Desserrez à présent la fraise (c) de la bride
(d).
•
Retirez ensuite la fraise (c) de la taxe de base
(9).
•
Placez à présent la nouvelle fraise en procé-
dant dans l’ordre inverse. Faites ce faisant
attention au sens de rotation de la fraise.
•
Fixez à nouveau le recouvrement (a).
Danger !
N’utilisez jamais le bouton d’arrêt (8) lorsque
le moteur est en marche. Assurez-vous que la
fraiseuse est bien calée avant de commencer à
travailler.
Remarque !
N‘utilisez pas de fraises de meules usées ou en-
dommagées !
6. Commande
6.1 Interrupteur Marche/Arrêt (fi g. 1)
•
Pour mettre l’appareil en service, pousser
l’interrupteur (1) en avant et appuyez sur
l’interrupteur (1) pour le faire encranter.
•
Pour la mise hors service, appuyez sur
l’interrupteur (1) pour le faire sauter à nou-
veau en position initiale.
6.2 Traçage d’une pièce à usiner (fi g. 7)
•
Avant de commencer à travailler avec la frai-
seuse à lamelles, il faut effectuer le traçage
de la pièce à usiner de la manière suivante.
•
Placez les deux pièces l’une à côté de l’autre;
Les pièces à usiner doivent bien être serrées
•
Tracez une ligne au crayon à angle droit par
rapport au point de jonction
•
Pour les pièces de bois plus importantes, plu-
sieurs points de jonction sont nécessaires
•
L’écart entre deux lignes doit s’élever au min.
à 10 cm.
6.3 Préparation de la fraiseuse à lamelles
(fi g. 8)
•
Réglez la profondeur de coupe et contrôlez
•
Réglez la butée en coin (10)
•
Réglez la hauteur
•
Placez la machine près de la pièce à usiner
•
Des repères (a) sont indiqués sur la machine,
il faut qu’ils correspondent à la ligne de traça-
ge
•
Mettez à présent l’appareil en circuit et pous-
sez le moteur de commande (11) vers l’avant.
La pièce à usiner doit être bien fixée, ce fai-
sant.
6.4 Raccorder la pièce à usiner (fi g. 9/10)
•
Après avoir fraisé une rainure sur les deux
pièces à usiner, elles peuvent être reliées
•
Placez de la colle dans les deux rainures
•
Placez la cheville plate (a) dans l’une des rai-
nures (fig.9)
•
Poussez les deux pièces à usiner l’une contre
l’autre (fig.10)
•
Serrez les pièces à usiner et attendez jusqu’à
ce que la colle durcisse
Anl_TC_BJ_900_SPK1.indb 25Anl_TC_BJ_900_SPK1.indb 25 16.01.15 12:0416.01.15 12:04
F
- 26 -
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet ap-
pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
8. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
•
Maintenez les dispositifs de protection, les
fentes à air et le carter de moteur aussi pro-
pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres-
sion.
•
Nous recommandons de nettoyer l’appareil
directement après chaque utilisation.
•
Nettoyez l’appareil régulièrement à l’aide d’un
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.4 Commande de pièces de rechange et
d‘accessoires :
Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;
•
Type de l‘appareil
•
Référence de l‘appareil
•
Numéro d‘identification de l‘appareil
•
Numéro de la pièce de rechange requise
Vous trouverez les prix et informations actuelles à
l‘adresse www.isc-gmbh.info
Astuce ! Pour un bon résul-
tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
welcome@kwb.eu
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage per-
mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin-
troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen-
tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Anl_TC_BJ_900_SPK1.indb 26Anl_TC_BJ_900_SPK1.indb 26 16.01.15 12:0416.01.15 12:04
F
- 27 -
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-
er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
Anl_TC_BJ_900_SPK1.indb 27Anl_TC_BJ_900_SPK1.indb 27 16.01.15 12:0516.01.15 12:05
F
- 28 -
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-
mables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon
Matériel de consommation/
pièces de consommation*
Lame de fraiseuse
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
•
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
Anl_TC_BJ_900_SPK1.indb 28Anl_TC_BJ_900_SPK1.indb 28 16.01.15 12:0516.01.15 12:05
F
- 29 -
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie gèrent des prestations de garantie supplémentaires. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie concerne uniquement les défauts de l‘appareil dont il est prouvé qu‘ils
résultent d‘un défaut de matériau ou de fabrication et se limite en fonction de notre décision soit à
l‘élimination de tels défauts sur l‘appareil, soit au remplacement de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-
lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-
dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-
males ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-
rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan-
te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai
un appareil réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-
yer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-
rantie conformément aux informations du service après-vente de ce mode d‘emploi.
Anl_TC_BJ_900_SPK1.indb 29Anl_TC_BJ_900_SPK1.indb 29 16.01.15 12:0516.01.15 12:05
I
- 30 -
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-
re della polvere nociva alla salute. Non lavorate materiale contenente amianto!
Anl_TC_BJ_900_SPK1.indb 30Anl_TC_BJ_900_SPK1.indb 30 16.01.15 12:0516.01.15 12:05
I
- 31 -
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi-
oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques-
te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al-
cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono cau-
sare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1/2)
1. Interruttore ON/OFF
2 Vite per regolazione inclinazione
3 Manopola di regolazione per profondità di
taglio
4 Impugnatura addizionale
5 Adattatore per l’aspirazione della polvere
6 Sacchetto di raccolta della polvere
7 Chiave a foro frontale
8 Pulsante di bloccaggio per cambio fresa
9 Piastra base
10 Guida ad angolo
11 Motore di azionamento
12 Vite per regolazione altezza
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As-
sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac-
quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten-
zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
•
Aprite l’imballaggio e togliete con cautela
l’apparecchio dalla confezione.
•
Togliete il materiale d’imballaggio e anche i
fermi di trasporto / imballo (se presenti).
•
Controllate che siano presenti tutti gli elemen-
ti forniti.
•
Verificate che l’apparecchio e gli accessori
non presentino danni dovuti al trasporto.
•
Se possibile, conservate l’imballaggio fino
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
•
Fresatrice orizzontale
•
Valigetta
•
Adattatore per l’aspirazione della polvere
•
Sacchetto di raccolta polvere
•
Chiave a foro frontale
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
3. Utilizzo proprio
La fresatrice lamellare è concepita per la fresa-
tura di scanalature su legno massello, su legno
compen-sato e su pannelli di compensato.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi-
anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
Anl_TC_BJ_900_SPK1.indb 31Anl_TC_BJ_900_SPK1.indb 31 16.01.15 12:0516.01.15 12:05
I
- 32 -
4. Caratteristiche tecniche
Tensione di rete: .............................230 V ~ 50 Hz
Potenza assorbita: ..................................... 860 W
Numero di giri a vuoto: ......................11.000 min
-1
Dimensioni della fresa: .......ø 100 x ø 22 x 3,8 mm
Profondità di taglio: ........................... max. 14 mm
Impostazioni di inclinazione: ...................... 0°-90°
Grado di protezione: ...................................... II/
Peso: ..........................................................3,0 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.
Livello di pressione acustica L
pA
........... 88 dB (A)
Incertezza K
pA
..............................................3 dB
Livello di potenza acustica L
WA
............. 99 dB (A)
Incertezza K
WA
..............................................3 dB
Portate cuffi e antirumore.
L’e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vetto-
riale delle tre direzioni) rilevati secondo la norma
EN 60745.
Impugnatura
Valore emissione vibrazioni a
h
= 5,252 m/s
2
Incertezza K = 1,5 m/s
2
Impugnatura addizionale
Valore emissione vibrazioni a
h
≤ 2,5 m/s
2
Incertezza K = 1,5 m/s
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma-
lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio-
nali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
•
Utilizzate soltanto apparecchi in perfetto sta-
to.
•
Eseguite regolarmente la manutenzione e la
pulizia dell’apparecchio.
•
Adattate il vostro modo di lavorare
all’apparecchio.
•
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz-
zato secondo le norme, continuano a sussis-
tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol-
vere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni ma-
no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.
5.1 Montaggio dell‘adattatore per
l‘aspirazione della polvere (Fig. 2)
L‘adattatore per l‘aspirazione della polvere (5) ed
il relativo sacchetto di raccolta (6) devono venire
montati (Fig. 2).
5.2 Impostazione della profondità di fresatura
(Fig. 3)
•
Con la manopola di regolazione (3) impostate
la profondità di fresatura desiderata.
•
Le scritte sulla manopola di regolazione indi-
cano le diverse dimensioni di lamelli.
•
Spingete in avanti il motore di azionamento
(11) per controllare la profondità di fresatura.
Anl_TC_BJ_900_SPK1.indb 32Anl_TC_BJ_900_SPK1.indb 32 16.01.15 12:0516.01.15 12:05
I
- 33 -
In questo caso la spina deve essere staccata
dalla presa di corrente.
•
Con la vite (a) si può eseguire la regolazione
esatta della profondità di fresatura.
Avvertimento!
Prima dell‘uso controllate che il sistema di richia-
mo della calotta protettiva funzioni correttamente!
5.3 Regolazione dell’inclinazione di taglio e
dell’altezza (Fig. 4)
•
Allentate le due viti per la regolazione incli-
nazione (2) ovvero per la regolazione altezza
(12).
•
Attenzione! L’angolo impostato viene segna-
lato tramite la freccia (b).
•
La guida ad angolo (10) può essere regolata
in continuo sull’angolo desiderato tra 0° e 90°.
•
Regolate l’altezza desiderata sulla relativa
scala (a); l’altezza della scanalatura deve es-
sere sempre al centro del pezzo da lavorare.
•
Riavvitate bene entrambe le viti.
•
In caso di pezzi da lavorare sottili basta una
passata.
•
In caso di pezzi più grossi si devono eseguire
più passate una sopra l’altra
5.4 Cambio della fresa (Fig. 5-6)
Pericolo! La spina deve essere staccata dalla
presa di alimentazione.
•
Togliete la copertura del freno della catena
(a).
•
Inserite la chiave a foro frontale (7) nella flan-
gia (b).
•
Premete il pulsante di bloccaggio; tenetelo
premuto e ruotate la chiave a foro frontale
nel senso di rotazione. Dopo ca. una mezza
rotazione il pulsante di bloccaggio scatta in
posizione e la flangia può essere staccata.
•
Togliete la fresa (c) dalla flangia (d).
•
Poi estraete la fresa (c) dalla piastra di base
(9).
•
Inserite ora la nuova fresa eseguendo le ope-
razioni in ordine inverso. Fate attenzione al
senso di rotazione della fresa.
•
Fissate di nuovo la copertura (a).
Pericolo!
Non usate mai il pulsante di bloccaggio (8) con il
motore in moto. Prima di iniziare a lavorare accer-
tatevi che la fresa sia ben fi ssata.
Avvertenza!
Non utilizzate frese a disco consumate o dann-
eggiate!
6. Uso
6.1 Interruttore ON/OFF (Fig. 1)
•
Per accendere l’apparecchio spingete avanti
l’interruttore (1) e premerlo per arrestare.
•
Per spegnerlo premete l’interruttore (1) che
quindi ritorna alla posizione di partenza.
6.2 tracciatura sul pezzo da lavorare (Fig. 7)
Prima di iniziare a lavorare con la fresatrice lamel-
lare si deve eseguire una tracciatura sul pezzo da
lavorare nel modo seguente.
•
Mettete i due pezzi uno accanto all’altro e
fissateli saldamente.
•
Con la matita tracciate una linea ad angolo
retto rispetto al punto da congiungere.
•
In caso di grossi pezzi di legno sono neces-
sari più punti di congiunzione.
•
La distanza fra le linee deve essere di almeno
10 cm.
6.3 Posizionamento della fresatrice lamellare
(Fig. 8)
•
Impostare e regolare la profondità di fresatu-
ra.
•
Impostare la guida ad angolo (10)
•
Impostare l’altezza
•
Avvicinate l’utensile al pezzo da lavorare.
•
Sull’utensile si trovano delle marcature (a)
che devono corrispondere alla linea tracciata.
•
Ora accendete l’utensile e spingete in avanti
il motore di azionamento (11). Durante questa
operazione il pezzo deve essere ben serrato.
6.4 Giunzione dei pezzi da lavorare (Fig.
9/10)
•
I due pezzi da lavorare si possono congiun-
gere dopo avere eseguito una scanalatura su
ciascuno di essi.
•
Il collante deve essere applicato su tutte e
due le scanalature.
•
Inserire il lamello/i lamelli in una scanalatura
(Fig. 9).
•
Avvicinate i due pezzi da congiungere (Fig.
10).
•
Serrate i due pezzi da congiungere fino a
quando il collante si sia indurito.
Anl_TC_BJ_900_SPK1.indb 33Anl_TC_BJ_900_SPK1.indb 33 16.01.15 12:0516.01.15 12:05
I
- 34 -
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi-
na dalla presa di corrente.
8.1 Pulizia
•
Tenete il più possibile i dispositivi di protezio-
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
•
Consigliamo di pulire l’apparecchio subito
dopo averlo usato.
•
Pulite l’apparecchio regolarmente con un
panno asciutto ed un po’ di sapone. Non usa-
te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
8.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis-
ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.
8.3 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.4 Ordinazione di pezzi di ricambio e
accessori
In caso di ordinazione di pezzi di ricambio è ne-
cessario indicare quanto segue:
•
Tipo di apparecchio
•
Numero di articolo dell‘apparecchio
•
Numero di identificazione dell‘apparecchio
•
Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Consiglio! Per un buon risul-
tato di lavoro consigliamo
gli accessori di qualità di
! www.kwb.eu
welcome@kwb.eu
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es-
sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con-
segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
10. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac-
cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori-
ginale.
Anl_TC_BJ_900_SPK1.indb 34Anl_TC_BJ_900_SPK1.indb 34 16.01.15 12:0516.01.15 12:05
I
- 35 -
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-
chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
Anl_TC_BJ_900_SPK1.indb 35Anl_TC_BJ_900_SPK1.indb 35 16.01.15 12:0516.01.15 12:05
I
- 36 -
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Lama per fresatrice
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-
enti domande:
•
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Anl_TC_BJ_900_SPK1.indb 36Anl_TC_BJ_900_SPK1.indb 36 16.01.15 12:0516.01.15 12:05
I
- 37 -
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non
tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono
per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell‘apparecchio provatamente ricon-
ducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all‘eliminazione di
questi difetti o alla sostituzione dell‘apparecchio.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio-
nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-
posto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle-
gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima-
ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-
mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-
net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia,
ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon-
do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
Anl_TC_BJ_900_SPK1.indb 37Anl_TC_BJ_900_SPK1.indb 37 16.01.15 12:0516.01.15 12:05
DK/N
- 38 -
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Anl_TC_BJ_900_SPK1.indb 38Anl_TC_BJ_900_SPK1.indb 38 16.01.15 12:0516.01.15 12:05
DK/N
- 39 -
Fare!
Ved brug af el-værktøj er der visse sikkerhedsfo-
ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet-
jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin-
gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis-
ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige an-
visninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1/2)
1 Tænd/Sluk-knap
2 Skrue til vinkelindstilling
3 Indstillingsknap for skæredybde
4 Hjælpegreb
5 Adapter til støvudsugning
6 Støvpose
7 Gaff elnøgle
8 Låseknap til fræserskift
9 Bundplade
10 Vinkelanslag
11 Drivmotor
12 Skrue til højdeindstilling
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leve-
ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen-
ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op-
mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
•
Åbn pakken, og tag forsigtigt maskinen ud af
emballagen.
•
Fjern emballagematerialet samt emballage-/
og transportsikringer (hvis sådanne forefin-
des).
•
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
kader.
•
Opbevar så vidt muligt emballagen indtil ga-
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
•
Fladdyvelfræser
•
Kuffert
•
Adapter til støvudsugning
•
Støvpose
•
Gaffelnøgle
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
3. Formålsbestemt anvendelse
Lamelfræseren er beregnet til fræsning af noter til
skyggefugesamlinger i massivt træ, krydsfi ner og
spånplader.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os eth-
vert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus-
triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd-
værksmæssigt, industrielt eller lignende øjemed.
Anl_TC_BJ_900_SPK1.indb 39Anl_TC_BJ_900_SPK1.indb 39 16.01.15 12:0516.01.15 12:05
DK/N
- 40 -
4. Tekniske data
Netspænding: ............................... 230 V ~ 50 Hz
Optagen eff ekt: ......................................... 860 W
Omdrejningstal, ubelastet: ...............11.000 min
-1
Fræsermål: .........................ø 100 x ø 22 x 3,8 mm
Fræsedybde: .................................. maks. 14 mm
Vinkelindstillinger: ..................................... 0°-90°
Kapslingsklasse: ........................................... II/
Vægt: ..........................................................3,0 kg
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 60745.
Lydtryksniveau L
pA
................................. 88 dB(A)
Usikkerhed K
pA
.............................................3 dB
Lydeff ektniveau L
WA
............................... 99 dB(A)
Usikkerhed K
WA
............................................3 dB
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage hø-
retab.
Samlede svingningstal (vektorsum for tre retnin-
ger) beregnet i henhold til EN 60745.
Håndtag
Svingningsemissionstal a
h
= 5,252 m/s
2
Usikkerhed K = 1,5 m/s
2
Hjælpegreb
Svingningsemissionstal a
h
≤ 2,5 m/s
2
Usikkerhed K = 1,5 m/s*
Det angivne svingningsemissionstal er målt ud
fra en standardiseret prøvningsmetode og kan
- afhængig af den måde, el-værktøjet anvendes
på - ændre sig og i undtagelsestilfælde ligge over
den angivne værdi.
Det angivne svingningsemissionstal kan anven-
des til at sammenligne et el-værktøj med et andet.
Det angivne svingningsemissionstal kan også an-
vendes til en indledende skønsmæssig vurdering
af den negative påvirkning.
Støjudvikling og vibration skal begrænses til
et minimum!
•
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
mellemrum.
•
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
syn.
•
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-
kriftsmæssigt, er der stadigvæk nogle risiko-
faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst-
ruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli-
geholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1 Påsætning af støvudsugningsadapter
(fi g. 2)
Adapteren til støvudsugningen (5) og støvposen
(6) skal monteres (fi g. 2).
5.2 Indstilling af fræsedybde (fi g. 3)
•
Indstil den ønskede fræsedybde med indstil-
lingshjulet (3).
•
Markeringerne på indstillingshjulet angiver de
forskellige lamelstørrelser.
•
Skub drivmotoren (11) frem for at kontrollere
fræsedybden. Stikket skal være trukket ud.
•
Indstilling af fræsedybde kan justeres med
skruen (a).
Anl_TC_BJ_900_SPK1.indb 40Anl_TC_BJ_900_SPK1.indb 40 16.01.15 12:0516.01.15 12:05
DK/N
- 41 -
Advarsel!
Kontroller, at beskyttelseskappetilbagestillings-
systemet fungerer som det skal, før det tages i
brug!
5.3 Indstilling af skærevinkel og højde (fi g. 4)
•
Løsn de to skruer til vinkelindstillingen (2) og
højdeindstillingen (12).
•
Vigtigt! Den indstillede vinkel markeres af pi-
len (b).
•
Vinkelanslaget (10) kan indstilles trinløst til
den ønskede vinkel mellem 0° og 90°.
•
Indstil den ønskede højde på højdeskalaen
(a); højden på noten skal altid være i midten
af arbejdsemnet.
•
Spænd nu de to skruer fast igen.
•
Ved tyndere arbejdsemner er en fræsning
tilstrækkelig.
•
Ved tykkere arbejdsemner skal der anbringes
flere fræsninger oven over hinanden.
5.4 Fræserskift (fi g. 5-6)
Fare! Stikket skal trækkes ud af stikkontak-
ten.
•
Tag afdækningen af (a).
•
Sæt gaffelnøglen (7) oven på flangen (b).
•
Tryk på låseknappen; hold den inde, mens du
drejer gaffelnøglen i omdrejningsretningen.
Efter ca. en halv omdrejning går låseknappen
i indgreb, og flangen kan løsnes.
•
Frigør fræseren (c) fra flangen (d).
•
Tag fræseren (c) ud af bundpladen (9).
•
Indsæt den nye fræser på tilsvarende vis i
omvendt rækkefølge. Vær opmærksom på
korrekt omdrejningsretning.
•
Sæt afdækningen på (a) igen.
Fare!
Aktiver aldrig låseknappen (8), når motoren kører.
Kontroller, at fræseværktøjet sidder godt fast, in-
den du begynder arbejdet.
Bemærk!
Brug ikke stumpe eller beskadigede skivefræse-
re!
6. Betjening
6.1 Tænd/Sluk-knap (fi g. 1)
•
For at tænde lamelfræseren skydes kontak-
ten (1) frem og presses ned i fast position.
•
For at slukke trykkes på kontakten (1), hvor-
ved den springer tilbage i udgangsstilling.
6.2 Opmærkning af arbejdsemne (fi g. 7)
Inden du begynder at arbejde med lamelfræse-
ren, skal arbejdsemnet opmærkes på følgende
måde.
•
Læg de to stykker ved siden af hinanden; ar-
bejdsemner skal spændes fast.
•
Tegn med en blyant en streg i ret vinkel i for-
hold til forbindelsesstedet.
•
Større træstykker kræver flere forbin-
delsessteder.
•
Der bør være en afstand på mindst 10 cm
mellem to streger.
6.3 Påsætning af lamelfræser (fi g. 8)
•
Indstil fræsedybden, og kontroller.
•
Indstil vinkelanslaget (10).
•
Indstil højden.
•
Stil maskinen hen til arbejdsemnet .
•
Markeringerne på maskinen (a) skal stemme
overens med opstregningen.
•
Tænd nu for maskinen, og skub drivmotoren
(11) frem. Arbejdsemnet skal være fast-
spændt.
6.4 Sammenføjning af arbejdsemner (fi g.
9/10)
•
Når der er blevet anbragt en not ved de to
arbejdsemner, kan disse forbindes med hin-
anden
•
Der skal påføres klæbemiddel i begge noter
•
Sæt lamellen (a) ind i en not (fig. 9)
•
Skub arbejdsemnerne sammen (fig.10)
•
Spænd arbejdsemnerne op, og vent, indtil
klæbemidlet tørrer
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadi-
ges, skal den skiftes ud af producenten eller den-
nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
Anl_TC_BJ_900_SPK1.indb 41Anl_TC_BJ_900_SPK1.indb 41 16.01.15 12:0516.01.15 12:05
DK/N
- 42 -
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligehol-
delsesarbejde.
8.1 Rengøring
•
Hold så vidt muligt beskyttelsesanordninger,
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
•
Vi anbefaler, at maskinen rengøres hver gang
efter brug.
•
Rengør af og til maskinen med en fugtig klud
og lidt blød sæbe. Undgå brug af rengørings-
eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el-
værktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
8.4 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
•
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå trans-
portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen-
brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin-
deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk-
kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Anl_TC_BJ_900_SPK1.indb 42Anl_TC_BJ_900_SPK1.indb 42 16.01.15 12:0516.01.15 12:05
DK/N
- 43 -
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Anl_TC_BJ_900_SPK1.indb 43Anl_TC_BJ_900_SPK1.indb 43 16.01.15 12:0516.01.15 12:05
DK/N
- 44 -
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Fræserklinge
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-
tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
•
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
Anl_TC_BJ_900_SPK1.indb 44Anl_TC_BJ_900_SPK1.indb 44 16.01.15 12:0516.01.15 12:05
DK/N
- 45 -
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-
nummer. For indfrielse af garantikrav gælder følgende:
1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser
fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller
produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om pro-
duktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-
spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-
geholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-
ligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-
te gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:
www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og
returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-
tet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-
hold til serviceinformationerne i nærværende betjeningsvejledning.
Anl_TC_BJ_900_SPK1.indb 45Anl_TC_BJ_900_SPK1.indb 45 16.01.15 12:0516.01.15 12:05
S
- 46 -
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Anl_TC_BJ_900_SPK1.indb 46Anl_TC_BJ_900_SPK1.indb 46 16.01.15 12:0516.01.15 12:05
S
- 47 -
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis-
ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis-
ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan-
visning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instrukti-
oner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan föror-
saka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2)
1 Strömbrytare
2 Skruv för vinkelinställning
3 Inställningsvred för fräsdjup
4 Stödhandtag
5 Adapter för dammsugning
6 Dammsäck
7 Spärrnyckel
8 Spärrknapp för byte av fräs
9 Fotplatta
10 Vinkelanslag
11 Drivmotor
12 Skruv för höjdinställning
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita-
bellen i serviceinformationen i slutet av bruksan-
visningen.
•
Öppna förpackningen och ta försiktigt ut pro-
dukten ur förpackningen.
•
Ta bort förpackningsmaterialet samt förpack-
nings- och transportsäkringar (om förhan-
den).
•
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
na har skadats i transporten.
•
Spara om möjligt på förpackningen tills ga-
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast-
påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
•
Lamellfräs
•
Väska
•
Adapter för dammsugning
•
Dammsäck
•
Spärrnyckel
•
Original-bruksanvisning
•
Säkerhetsanvisningar
3. Ändamålsenlig användning
Lamellfräsen är avsedd för fräsning av spår för
sammanfogning med sk kex i massivt virke, ply-
wood och spånskivor.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul-
terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
dukten ska användas inom yrkesmässiga, hant-
verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Anl_TC_BJ_900_SPK1.indb 47Anl_TC_BJ_900_SPK1.indb 47 16.01.15 12:0516.01.15 12:05
S
- 48 -
4. Tekniska data
Nätspänning: ................................. 230 V ~ 50 Hz
Upptagen eff ekt: ........................................ 860 W
Tomgångs-varvtal: ............................11 000 min
-1
Fräsmått: ...........................ø 100 x ø 22 x 3,8 mm
Snittdjup: .......................................... max. 14 mm
Vinkelinställningar: .................................... 0°-90°
Skyddsklass .................................................. II/
Vikt .............................................................3,0 kg
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 60745.
Ljudtrycksnivå L
pA
................................. 89 dB(A)
Osäkerhet K
pA
..............................................3 dB
Ljudeff ektnivå L
WA
.................................. 99 dB(A)
Osäkerhet K
WA
..............................................3 dB
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktnin-
gar) har bestämts enligt EN 60745.
Handtag
Vibrationsemissionsvärde a
h
= 5,252 m/s
2
Osäkerhet K = 1,5 m/s
2
Stödhandtag
Vibrationsemissionsvärde a
h
≤ 2,5 m/s
2
Osäkerhet K = 1,5 m/s
2
Vibrationsemissionsvärdet som anges har mätts
upp med en standardiserad provningsmetod och
kan variera beroende på vilket sätt som elverk-
tyget används. I undantagsfall kan det faktiska
värdet avvika från det angivna värdet.
Vibrationsemissionsvärdet som anges kan använ-
das om man vill jämföra olika elverktyg.
Vibrationsemissionsvärdet som anges kan även
användas för en första bedömning av inverkan
från elverktyget.
Begränsa uppkomsten av buller och vibration
till ett minimum!
•
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl-
jande risker kan uppstå på grund av elverkty-
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un-
derhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör någ-
ra inställningar på maskinen.
5.1 Montera dammsugsadaptern (bild 2)
Adaptern för dammsugning (5) och dammsäck
(6) måste monteras (bild 2).
5.2 Ställa in fräsdjupet (bild 3)
•
Ställ in avsett fräsdjup med inställningsvredet
(3).
•
Värdena på inställningsvredet anger de olika
kexstorlekarna.
•
Skjut drivmotorn (11) framåt för att kontrollera
fräsdjupet. Stickkontakten får inte vara anslu-
ten.
•
Vrid ev. på skruven (a) för att justera in fräsd-
jupet.
Varning!
Kontrollera före användningen att återställningen
av skyddskåpan fungerar!
Anl_TC_BJ_900_SPK1.indb 48Anl_TC_BJ_900_SPK1.indb 48 16.01.15 12:0516.01.15 12:05
S
- 49 -
5.3 Ställ in fräsvinkeln och höjden (Abb. 4)
•
Lossa på de båda skruvarna för vinkelinställ-
ningen (2) resp. höjdinställningen (12).
•
Obs! Den inställda vinkeln visas med pilen
(b).
•
Vinkelanslaget (10) kan ställas in steglöst på
avsedd vinkel mellan 0° och 90°.
•
Ställ in avsedd höjd på höjdskalan (a). Spå-
rets höjd ska alltid vara i mitten av arbetssty-
cket.
•
Dra därefter åt de båda skruvarna på nytt.
•
Vid tunnare arbetsstycken är en fräsning till-
räcklig.
•
Vid tjockare arbetsstycken bör flera fräsningar
utföras efter varandra.
5.4 Byta fräs (bild 5-6)
Fara! Stickkontakten måste ha dragits ut.
•
Ta bort locket (a).
•
Sätt spärrnyckeln (7) mot flänsen (b).
•
Tryck in spärrknappen. Håll den intryckt och
vrid spärrnyckeln i rotationsriktningen. Efter
ungefär ett halvt varv snäpper spärrknappen
in och flänsen kan tas av.
•
Lossa fräsen (c) från flänsen (d). Spärrny-
ckeln (7) kan användas som hjälpmedel.
•
Dra sedan ut fräsen (c) ur fotplattan (9). Även
i detta fall kan spärrnyckeln (7) användas som
hjälpmedel.
•
Sätt därefter in den nya fräsen i omvänd ord-
ningsföljd. Kontrollera fräsens rotationsrikt-
ning.
•
Montera tillbaka locket (a).
Fara!
Tryck aldrig på spärrknappen (8) medan motorn
är igång. Kontrollera innan du börjar jobba att frä-
sen sitter fast ordentligt.
Obs!
Använd inga trubbiga eller skadade skivfräsar.
6. Använda
6.1 Strömbrytare (bild 1)
•
Skjut strömbrytaren (1) framåt för att slå på
maskinen. Tryck sedan ned brytaren (1) för att
den ska snäppa in.
•
Tryck in strömbrytaren (1) för att slå ifrån
maskinen. Den hoppar då tillbaka till utgångs-
läget.
6.2 Ritsa ett arbetsstycke (bild 7)
Innan du börjar jobba med lamellfräsen måste
arbetsstycket ha ritsats på följande sätt.
•
Lägg båda styckena bredvid varandra.
Arbetsstyckena måste spännas fast.
•
Använd en blyertspenna för att rita in en linje i
rät vinkel mot anslutningsstället.
•
Vid större virkesdelar krävs flera anslutnings-
ställen.
•
Avståndet mellan två linjer bör uppgå till minst
10 cm.
6.3 Sätta emot lamellfräsen (bild 8)
•
Ställ in fräsdjupet och kontrollera därefter.
•
Ställ in vinkelanhållet (10).
•
Ställ in höjden.
•
Ställ maskinen nära arbetsstycket.
•
Markeringarna (a) som finns på maskinen
måste stämma överens med ritslinjen.
•
Slå nu på maskinen och skjut drivmotorn (11)
framåt. Medan dessa arbeten utförs måste
arbetsstycket vara fastspänt.
6.4 Koppla samman arbetsstycken (bild 9/10)
•
De båda arbetsstyckena kan kopplas sam-
man efter att de har försetts med ett spår.
•
Applicera lim i båda spåren.
•
Sätt in en lamell (a) i det ena spåret (bild 9).
•
Skjut samman båda arbetsstyckena (bild 10).
•
Spänn in arbetsstyckena och vänta tills lim-
met har härdat.
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats mås-
te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter-
som det annars fi nns risk för personskador.
Anl_TC_BJ_900_SPK1.indb 49Anl_TC_BJ_900_SPK1.indb 49 16.01.15 12:0516.01.15 12:05
S
- 50 -
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengörings-
arbeten.
8.1 Rengöra maskinen
•
Håll skyddsanordningarna, ventilationsöpp-
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av mas-
kinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
•
Vi rekommenderar att du rengör maskinen
efter varje användningstillfälle.
•
Rengör maskinen med jämna mellanrum med
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt-
riska slag.
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be-
hörig elinstallatör.
8.3 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
8.4 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reser-
vdelar:
•
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Tips: För bra arbetsresultat
rekommenderar vi högvärdi-
ga tillbehör från
! www.kwb.eu
welcome@kwb.eu
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack-
ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor-
na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack-
ningen.
Anl_TC_BJ_900_SPK1.indb 50Anl_TC_BJ_900_SPK1.indb 50 16.01.15 12:0516.01.15 12:05
S
- 51 -
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-
fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-
ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-
ter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
Anl_TC_BJ_900_SPK1.indb 51Anl_TC_BJ_900_SPK1.indb 51 16.01.15 12:0516.01.15 12:05
S
- 52 -
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-
ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdelar* Fräsblad
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
•
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
Beskriv den felaktiga funktionen.
Anl_TC_BJ_900_SPK1.indb 52Anl_TC_BJ_900_SPK1.indb 52 16.01.15 12:0516.01.15 12:05
S
- 53 -
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas
inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till materi-
al- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska
bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-
rer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-
belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-
den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-
besök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-
gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller
ny produkt.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
Anl_TC_BJ_900_SPK1.indb 53Anl_TC_BJ_900_SPK1.indb 53 16.01.15 12:0516.01.15 12:05
HR/BIH
- 54 -
Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja
Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.
Oprez! Nosite zaštitne naočale. Iskre koje nastaju za vrijeme rada, iverje, piljevina i prašina koji izlaze
iz uređaja mogu izazvati gubitak vida.
Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva-
ranja prašine štetne po zdravlje. Azbestni materijali ne smiju se obrađivati!
Anl_TC_BJ_900_SPK1.indb 54Anl_TC_BJ_900_SPK1.indb 54 16.01.15 12:0516.01.15 12:05
HR/BIH
- 55 -
Opasnost!
Prilikom uporabe uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili nastanak
ozljeda i šteta. Zato pažljivo pročitajte ove upute
za uporabu/sigurnosne napomene. Dobro ih
sačuvajte tako da vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj tre-
bali predati drugim osobama, molimo da im pros-
lijedite i ove upute za uporabu. Ne preuzimamo
jamstvo za štete nastale zbog nepridržavanja ovih
uputa za uporabu i sigurnosnih napomena.
1. Sigurnosne napomene
Odgovarajuće sigurnosne napomene pronaći
ćete u priloženoj bilježnici.
Opasnost!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena
i uputa mogu uzrokovati električni udar, požar i/ili
teške povrede. Sačuvajte sve sigurnosne na-
pomene i upute za ubuduće.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1/2)
1 Sklopka za uključivanje/isključivanje
2 Izvijač za korekciju kuta
3 Kotačić za podešavanje dubine urezivanja
4 Dodatna ručica
5 Adaptor za usisavanje prašine
6 Vreća za sakupljanje prašine
7 Specijalni ključ
8 Gumb za aretaciju kod promjene glodala
9 Osnovna ploča
10 Kutni graničnik
11 Pogonski motor
12 Vijak za korekciju visine
2.2 Sadržaj isporuke
Molimo vas da pomoću opisanog sadržaja
isporuke provjerite cjelovitost artikla. Ako su neki
dijelovi neispravni, nakon kupnje artikla obratite
se našem servisnom centru ili prodajnom mjestu
najkasnije u roku od 5 radnih dana uz predočenje
važeće potvrde o kupnji. Molimo vas da u vezi s
tim obratite pozornost na tablicu o jamstvu u infor-
macijama o servisu na kraju uputa.
•
Otvorite pakovinu i pažljivo izvadite uređaj.
•
Uklonite ambalažu kao i dijelove za sigurnost
pakiranja / za sigurnost tijekom transporta
(ako postoje).
•
Provjerite je li sadržaj isporuke cjelovit.
•
Prekontrolirajte postoje li na uređaju i dijelovi-
ma pribora transportna oštećenja.
•
Po mogućnosti sačuvajte pakovinu do isteka
jamstvenog roka.
Opasnost!
Uređaj i materijal pakovine nisu igračke za
djecu! Djeca se ne smiju igrati plastičnim
vrećicama, folijama i sitnim dijelovima! Pos-
toji opasnost da ih progutaju i tako se uguše!
•
Glodalo za izradu ravnih utora
•
Kofer
•
Adaptor za usisavanje prašine
•
Vreća za sakupljanje prašine
•
Specijalni ključ
•
Originalne upute za uporabu
•
Sigurnosne napomene
3. Namjenska uporaba
Ova glodalica namijenjena je za izradu utora u
masivnom drvu, šperpločama i iverici.
Uređaj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
ozljede svih vrsta nastale zbog nenamjenskog
korištenja odgovoran je korisnik/rukovatelj a nika-
ko proizvođač.
Molimo da obratite pozornost na to da naši
uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili industrijske svrhe. Ne preuzimamo
jamstvo ako se uređaj koristi u komercijalne i in-
dustrijske svrhe kao i u sličnim djelatnostima.
4. Tehnički podaci
Napajanje: ..................................... 230 V ~ 50 Hz
Primljena snaga: ....................................... 860 W
Broj okretaja u praznom hodu: .........11.000 min
-1
Dimenzije glodala:..............ø 100 x ø 22 x 3,8 mm
Dubina rezanja: ................................max. 14 mm
Podešavanje kutova: ................................. 0°-90°
Klasa zaštite: ................................................. II/
Težina: ........................................................ 3,0 kg
Anl_TC_BJ_900_SPK1.indb 55Anl_TC_BJ_900_SPK1.indb 55 16.01.15 12:0516.01.15 12:05
HR/BIH
- 56 -
Opasnost!
Buka i vibracije
Vrijednosti buke i vibracija određene su prema
normi EN 60745.
Razina zvučnog tlaka L
pA
...................... 88 dB (A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
................................ 99 dB (A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može utjecati na gubitak sluha.
Ukupne vrijednosti vibracija (vektorski zbroj triju
pravaca) određene su prema normi EN 60745.
Ručka
Vrijednost emisije vibracija a
h
= 5,252 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatna ručka
Vrijednost emisije vibracija ah ≤ 2,5 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedena vrijednost emisije vibracija izmjerena
je prema normiranom postupku ispitivanja i može
se, ovisno o načinu korištenja elektroalata, pro-
mijeniti a u izuzetnim slučajevima može biti i veća
od navedene vrijednosti.
Navedena vrijednost emisije vibracija može se
koristiti u svrhu usporedbe elektroalata jedne tvrt-
ke s elektroalatom neke druge tvrtke.
Navedena vrijednost emisije vibracija može se
također koristiti za početnu procjenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprijekorne uređaje.
•
Redovito čistite i održavajte uređaj.
•
Svoj način rada prilagodite uređaju.
•
Nemojte preopterećivati uređaj.
•
Po potrebi predajte uređaj na kontrolu.
•
Isključite uređaj kad ga ne koristite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis-
no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
2. Oštećenja sluha ako se ne nosi prikladna
zaštita za sluh.
3. Zdravstveni problemi koji nastaju kao posl-
jedica vibracija na šaku-ruku u slučaju da se
uređaj koristi tijekom dužeg vremena ili se
nepropisno koristi i održava.
5. Prije puštanja u pogon
Prije uključivanja provjerite odgovaraju li podaci
na tipskoj pločici podacima o mreži.
Upozorenje!
Prije nego počnete podešavati uređaj izvuci-
te utikač iz utičnice.
5.1 Montaža adaptera za usisavanje prašine
(sl. 2)
Mora se montirati adapter za usisavanje prašine
(5) i vreća za sakupljanje prašine (6) (slika 2).
5.2 Namještanje dubine glodanja (slika 3)
•
Namjestite željenu dubinu glodanja pomoću
vijka za podešavanje (3)
•
Oznake na vijku označavaju razne veličine
tiplova lamela.
•
Gurnite pogonski motor (11) unaprijed, radi
kontrole dubine glodanja. Utikač pri tome
mora biti izvadjen iz utičnice.
•
S vijčićem (a) se namještena dubina glodanja
može precizno justirati
Upozorenje!
Prije uporabe provjerite propisno funkcioniranje
sustava za vraćanje zaštitnog poklopca u prvobit-
ni položaj!
5.3 Podešavanje kuta rezanja i visine (sl. 4)
•
Otpustite oba vijka za korekciju kuta (2) od-
nosno visine (2).
•
Pozor! Strelica (b) pokazuje podešeni kut.
•
Kutni graničnik (10) možete kontinuirano
podešavati do željenog kuta između 0° i 90°.
•
Podesite željenu visinu na skali (a); visina uto-
ra morala bi uvijek biti u sredini izratka.
•
Sad opet pritegnite oba vijka.
Anl_TC_BJ_900_SPK1.indb 56Anl_TC_BJ_900_SPK1.indb 56 16.01.15 12:0516.01.15 12:05
HR/BIH
- 57 -
•
Kod tanjih izradaka dovoljno je jedno glodan-
je.
•
Kod debljih izradaka morate izvoditi više glo-
danja jedno za drugim.
5.4 Zamjena glodala (sl. 5 – 6)
Opasnost! Morate izvući mrežni utikač.
•
Uklonite poklopac (a).
•
Stavite specijalni ključ (7) na prirubnicu (b).
•
Pritisnite gumb za aretaciju; držite ga pritisnu-
tim i okrećite ključ u smjeru vrtnje stroja. Na-
kon oko polovice okretaja gumb za aretaciju
dosjedne i možete otpustiti prirubnicu.
•
Sad oslobodite glodalo (c) s prirubnice (d).
•
Nakon toga izvadite glodalo (c) iz osnovne
ploče (9).
•
Novo glodalo umetnite obrnutim redoslije-
dom. Pri tome pripazite na smjer vrtnje gloda-
la.
•
Opet pričvrstite poklopac (a).
Opasnost!
Nikada ne pritiskajte gumb za aretiranje (8) dok
motor radi. Uvjerite se prije početka rada da glo-
dalo stoji dovoljno čvrsto.
Napomena!
Ne koristite tupa ili oštećena kružna glodala!
6. Rukovanje
6.1 Sklopka za uključivanje/isključivanje
(sl. 1)
•
Za uključivanje uređaja pomaknite sklopku
(1) prema naprijed i pritisnite je (1) tako da
dosjedne.
•
Za isključivanje pritisnite sklopku (1) pri čemu
ona skoči natrag u početni položaj.
6.2 Označavanje obratka (slika 7)
Prije početka rada s glodalicom, obradak se mora
označiti na sljedeći način.
•
Postavite oba komada jedan pored drugoga;
obraci se moraju učvrstiti stezanjem
•
Običnom olovkom crtajte liniju u pravom kutu
prema spojnom mjestu
•
Kod većih komada drva je potrebno više
spojnih mjesta
•
Razmak izmedju dvije linije treba da iznosi
najmanje 10 cm.
6.3 Postavljanje glodalice (slika 8)
•
Namjestite i provjerite dubinu glodanja
•
Namjestite kutni graničnik (10)
•
Namjestite visinu
•
Postavite stroj blizu obratka
•
Na stroju se nalaze oznake (a), iste se moraju
podudariti sa nacrtanom linijom
•
Sada uključite uredjaj, pa gurnite pogonski
motor (11) unaprijed. Obradak pri tome mora
biti stegnut.
6.4 Spajanje obradaka (slike 9/10)
•
Pošto ste u oba obratka urezali utor, isti se
mogu spajati
•
U oba utora treba staviti ljepila
•
Stavite tipl lamelu (a) u jedan utor (slika 9)
•
Sastavite oba obratka (slika 10)
•
Stegnite obratke i sačekajte dok se ljepilo nije
otvrdnulo.
7. Zamjena mrežnog kabela
Opasnost!
Ako se kabel za priključivanje ovog uređaja na
mrežu ošteti, mora ga zamijeniti proizvođač ili
njegova servisna služba ili slična kvalifi cirana
osoba kako bi se izbjegle opasnosti.
8. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Opasnost!
Prije svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
•
Zaštitne naprave, prolaze za zrak i kućište
motora treba uvijek očistiti od prašine i
nečistoća. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
tlakom.
•
Preporučujemo da očistite uređaj odmah na-
kon svake uporabe.
•
Redovito čistite uređaj mokrom krpom i s
malo kalijevog sapuna. Ne koristite otapala
ili sredstva za čišćenje; ona bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u električni uređaj povećava rizik
od električnog udara.
Anl_TC_BJ_900_SPK1.indb 57Anl_TC_BJ_900_SPK1.indb 57 16.01.15 12:0516.01.15 12:05
HR/BIH
- 58 -
8.2 Ugljene četkice
U slučaju prekomjernog iskrenja kontrolu ugljenih
četkica prepustite električaru.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.
8.3 Održavanje
U unutrašnjosti uređaja nema dijelova koje bi tre-
balo održavati.
8.4 Narudžba rezervnih dijelova i pribora:
Kod naručivanja rezervnih dijelova trebali biste
navesti sljedeće podatke:
•
tip uređaja
•
broj artikla uređaja
•
identifikacijski broj uređaja
•
broj potrebnog rezervnog dijela
Aktualne cijene nalaze se na internetskoj stranici
www.isc-gmbh.info
Savjet! Za postizanje
dobrih rezultata rada
preporučujemo kvalitetan
pribor tvrtke !
www.kwb.eu
welcome@kwb.eu
9. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakiran kako bi se tijekom transporta
spriječila oštećenja. Ova ambalaža je sirovina
i može se ponovno upotrijebiti ili predati na
reciklažu. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plasti-
ke. Elektrouređaji se ne smiju bacati u obično
kućno smeće. Uređaj bi, u svrhu stručnog
zbrinjavanja, trebalo predati odgovarajućem
sakupljalištu takvog otpada. Ako ne znate gdje se
takvo sakupljalište nalazi, raspitajte se u svojoj
općinskoj upravi.
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suho
mjesto zaštićeno od smrzavanja, kojem djeca ne-
maju pristup. Optimalna temperatura skladištenja
je između 5 i 30 ˚C. Elektroalat čuvajte u original-
noj pakovini.
Anl_TC_BJ_900_SPK1.indb 58Anl_TC_BJ_900_SPK1.indb 58 16.01.15 12:0516.01.15 12:05
HR/BIH
- 59 -
Samo za zemlje članice EU
Elektroalate nemojte bacati u kućno smeće!
Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom
u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na
mjestu za reciklažu.
Alternativa s recikliranjem nasuprot zahtjevu za povrat:
Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja
vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu
za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju.
Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih
elemenata.
Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno
je samo uz izričito dopuštenje tvrtke iSC GmbH.
Zadržavamo pravo na tehničke izmjene
Anl_TC_BJ_900_SPK1.indb 59Anl_TC_BJ_900_SPK1.indb 59 16.01.15 12:0516.01.15 12:05
HR/BIH
- 60 -
Informacije o servisu
U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere
čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao
što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala.
Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primjer
Potrošni dijelovi* Ugljene četkice
Potrošni materijal/ potrošni dijelovi* Glodalo
Neispravni dijelovi
* nije obavezno u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.isc-gmbh.info.
Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja:
•
Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?
•
Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TC_BJ_900_SPK1.indb 60Anl_TC_BJ_900_SPK1.indb 60 16.01.15 12:0516.01.15 12:05
HR/BIH
- 61 -
Jamstveni list
Poštovani kupče,
naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao,
jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst-
venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa.
Za zahtijevanje jamstva vrijedi slijedeće:
1. Ovi jamstveni uvjeti reguliraju dodatna jamstva. Ovo jamstvo ne utječe na Vaše zakonske jamstvene
zahtjeve. Naša jamstvena usluga za Vas je besplatna.
2. Usluga jamstva obuhvaća isključivo nedostatke na uređaju koji su dokazano posljedica greške u
materijalu ili proizvodne greške i ograničena je na uklanjanje takvih nedostataka ili zamjenu uređaja,
po našem izboru.
Molimo Vas da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne,
obrtničke ili profesionalne svrhe. Stoga se ugovor o jamstvu neće realizirati ako je uređaj u raz-
doblju jamstva korišten u komercijalne, obrtničke ili industrijske svrhe, ili je bio izložen identičnom
opterećenju.
3. Naše jamstvo isključuje:
- Štete na uređaju koje nastanu zbog nepridržavanja uputa za montažu ili zbog nestručne instala-
cije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu
struje) ili nepridržavanja odredbi za održavanje i sigurnosnih odredbi, ili zbog izlaganja uređaja ne-
normalnim uvjetima okoline, ili zbog nedostatka njege i održavanja.
- Štete na uređaju koje nastanu zbog zlouporabe ili nestručne primjene (kao npr. preopterećenje
uređaja ili korištenje nedopuštenih namjenskih alata ili pribora), zbog prodiranja stranih tijela u
uređaj (kao npr. pijesak, kamenje ili prašina, transportna oštećenja), zbog primjene sile ili vanjskih
djelovanja (npr. oštećenja zbog pada).
- Štete na uređaju ili dijelovima uređaja čiji je uzrok prirodno trošenje uporabom, uobičajeno ili ost-
alo trošenje.
4. Jamstveni rok iznosi 24 mjeseca a počinje s danom kupnje uređaja. Jamstveni zahtjevi podnose se
prije isteka jamstvenog roka u roku od dva tjedna nakon što utvrdite kvar. Podnošenje zahtjeva na-
kon isteka jamstvenog roka ne prihvaća se. Popravak ili zamjena uređ
aja neće rezultirati produljen-
jem jamstvenog roka, niti zbog ove usluge za uređaj ili eventualno ugrađene rezervne dijelove stupa
na snagu novi jamstveni rok. To vrijedi također kod korištenja usluge na licu mjesta.
5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša jamstvena
usluga obuhvaća kvar na uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.
Podrazumijeva se da uz naknadu troškova također popravljamo kvarove koje jamstvo ne ili više ne
obuhvaća. Molimo Vas da u tom slučaju uređaj pošaljete na adresu našeg servisa.
Upozoravamo na ograničenja ovog jamstva za potrošne, istrošene i neispravne dijelove u skladu s infor-
macijama o servisu u ovim uputama za uporabu.
Anl_TC_BJ_900_SPK1.indb 61Anl_TC_BJ_900_SPK1.indb 61 16.01.15 12:0516.01.15 12:05
RS
- 62 -
Opasnost! - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda
Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.
Oprez! Nosite zaštitne naočari. Tokom rada dolazi do iskrenja ili iz uređaja izlazi iver, strugotina i
prašina koji mogu uticati na gubitak vida.
Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje
prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati!
Anl_TC_BJ_900_SPK1.indb 62Anl_TC_BJ_900_SPK1.indb 62 16.01.15 12:0516.01.15 12:05
RS
- 63 -
Opasnost!
Kod korišćenja uređaja morate se pridržavati
bezbednosnih propisa kako biste sprečili povrede
i štete. Zbog toga pažljivo pročitajte ova uputstva
za upotrebu/bezbednosne napomene. Dobro ih
sačuvajte tako da Vam informacije u svako doba
budu na raspolaganju. Ako biste ovaj uređaj
trebali predati drugim licima, molimo Vas da im
prosledite i ova uputstva za upotrebu. Ne preu-
zimamo garanciju za štete koje bi nastale zbog
nepridržavanja ovih uputstava za upotrebu i bez-
bednosnih napomena.
1. Sigurnosna uputstva
Odgovarajuća sigurnosna uputstva pronaći ćete u
priloženoj knjižici.
Opasnost!
Pročitajte sve bezbednosne napomene i
uputstva. Propusti kod pridržavanja bezbednos-
nih napomena i uputstava mogu da prouzroče
el.udar, požar i/ili teške povrede. Sačuvajte
sve bezbednosne napomene i uputstva za
buduće korišćenje.
2. Opis uređaja i sadržaj isporuke
2.1 Opis uređaja (slika 1/2)
1 Prekidač za uključivanje/isključivanje
2 Odvrtač za korigovanje uglova
3 Točkić za podešavanje dubine urezivanja
4 Dodatna ručica
5 Adapter za odsisavanje prašine
6 Kesa za sakupljanje prašine
7 Specijalni ključ
8 Dugme za aretaciju kod promene glodala
9 Osnovna ploča
10 Ugaoni graničnik
11 Pogonski motor
12 Odvrtač za korigovanje visine
2.2 Sadržaj isporuke
Molimo Vas da pomoću opisanog sadržaja
isporuke proverite potpunost artikala. U slučaju
neispravnih delova, nakon kupovine artikla ob-
ratite se našem servisnom centru, ili prodajnom
mestu na kom ste kupili proizvod u roku od 5
radnih dana, s time da predočite i važeću potvrdu
o kupovini. Molimo vas da u vezi sa tim obratite
pažnju na tabelu o garanciji u informacijama o
servisu na kraju uputstava.
•
Otvorite pakovanje i pažljivo izvadite uređaj.
•
Uklonite materijal za pakovanje kao i delove
za bezbednost pakovanja / bezbednost to-
kom transporta (ako postoje).
•
Proverite da li je sadržaj isporuke potpun.
•
Prekontrolišite da li na uređaju i delovima pri-
bora ima transprotnih oštećenja.
•
Po mogućnosti sačuvajte pakovanje do isteka
garantnog roka.
Opasnost!
Uređaj i materijal za pakovanje nisu dečje
igračke! Deca ne smeju da se igraju
plastičnim kesama, folijama i sitnim delovi-
ma! Postoji opasnost da ih progutaju i tako
se uguše!
•
Glodalica za izradu ravnih utora
•
Kofer
•
Adapter za odsisavanje prašine
•
Kesa za sakupljanje prašine
•
Specijalni ključ
•
Originalna uputstva za upotrebu
•
Bezbednosne napomene
3. Namensko korišćenje
Ova glodalica namenjena je za izradu utora u ma-
sivnom drvu, šperovanom drvu i iverici.
Uređaj sme da se koristi samo za namenu za
koju je predviđen. Svaka drugačija upotreba nije
namenska. Za štete ili povrede svih vrsta koje iz
toga proizađu, odgovoran je korisnik/rukovaoc, a
nikako proizvođač.
Molimo da obratite pažnju na to da naši uređaji
nisu podesni za korišćenje u komercijalne, za-
natske ili industrijske svrhe. Ne preuzimamo
garanciju ako se uređaj koristi u komercijalne i
industrijske svrhe kao i sličnim delatnostima.
4. Tehnički podaci
Mrežni napon ................................. 230 V~ 50 Hz
Utrošak energije ........................................ 860 W
Broj obrtaja u praznom hodu ............11.000 min
-1
Dimenzije glodala .............ø 100 x ø 22 x 3,8 mm
Dubina urezivanja maks. .......................... 14 mm
Podešavanje ugla ...................................... 0°-90°
Klasa zaštite: ................................................. II/
Težina: ........................................................3,0 kg
Anl_TC_BJ_900_SPK1.indb 63Anl_TC_BJ_900_SPK1.indb 63 16.01.15 12:0516.01.15 12:05
RS
- 64 -
Opasnost!
Buka i vibracije
Vrednosti buke i vibracija utvrđene su u skladu s
normom EN 60745.
Nivo zvučnog pritiska L
pA
....................... 88 dB(A)
Nesigurnost K
pA
............................................3 dB
Intenzitet buke L
WA
................................. 99 dB(A)
Nesigurnost K
WA
...........................................3 dB
Nosite zaštitu za sluh.
Buka može da utiče na gubitak sluha.
Ukupne vrednosti vibracija (vektorska suma triju
pravaca) utvrđene su u skladu s normom EN
60745.
Ručka
Vrednost emisije vibracija a
h
= 5,252 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatna ručka
Vrednost emisije vibracija a
h
≤ 2,5 m/s
2
Nesigurnost K = 1,5 m/s
2
Navedena vrednost emisije vibracija izmerena je
prema normiranom postupku kontrole i može da
se, zavisno od načina korišćenja električnih alata,
promeni, a u iznimnim slučajevima može biti i
veća od navedene vrednosti.
Pomenuta vrednost emisije vibracija može se
koristiti u svrhu uspoređivanja električnog alata
jedne fi rme s električnim alatom neke druge fi rme.
Navedena vrednost emisije vibracija može takođe
da se koristi za početnu procenu ugrožavanja
zdravlja.
Ograničite stvaranje buke i vibracija na mini-
mum!
•
Koristite samo besprekorne uređaje.
•
Redovno održavajte i čistite uređaj.
•
Prilagodite svoj način rada uređaju.
•
Ne preopterećujte uređaj.
•
Prema potrebi pošaljite uređaj na kontrolu.
•
Ako uređaj ne upotrebljavate, onda ga
isključite.
•
Nosite zaštitne rukavice.
Oprez!
Ostali rizici
Čak i kada se ovi električni alati koriste
propisno, uvek postoje i neki drugi rizici.
Sledeće opasnosti mogu nastati u vezi s izve-
dbom i konstrukcijom električnog alata:
1. Oštećenja pluća, ako se ne nosi
odgovarajuća maska za zaštitu od prašine.
2. Oštećenja sluha, ako se ne nosi
odgovarajuća zaštita za sluh.
3. Zdravstvene poteškoće koje nastanu kao
posledica vibracija na šaku-ruku, ako se
uređaj koristi tokom dužeg vremena ili se ne-
propisno koristi i održava.
5. Pre puštanja u pogon
Pre uključivanja proverite odgovaraju li podaci na
tipskoj pločici podacima o mreži.
Upozorenje!
Pre nego počnete da podešavate uređaj, iz-
vucite utikač iz utičnice.
5.1 Montaža adaptera za usisavanje prašine
(sl. 2)
Moraju da se montiraju adapter za odsisavanje
prašine (5) i kesa za sakupljanje prašine (6) (slika
2).
5.2 Podešavanje dubine glodanja (sl. 3)
•
Željenu dubinu glodanja podešavate s
točkićem (3).
•
Oznake na točkiću za podešavanje navode
različite veličine pljosnatih čivija.
•
Pomaknite pogonski motor (11) prema nap-
red, da biste proverili dubinu glodanja. Mrežni
utikač mora pritom biti izvučen.
•
Pomoću zavrtnja (a) možete naknadno da
podesite dubinu glodanja.
Upozorenje!
Pre korišćenja proverite propisno funkcionisanje
sistema za vraćanje zaštitnog poklopca u prvobit-
ni položaj!
5.3 Podešavanje ugla rezanja i visine (sl. 4)
•
Olabavite oba zavrtnja za korigovanje ugla (2)
odnosno visine. Korigovanje visine (12).
•
Pažnja! Strelica (b) pokazuje podešeni ugao.
•
Ugaoni graničnik (10) možete kontinuirano
podešavati do željenog ugla između 0° i 90°.
•
Podesite željenu visinu na skali (a); visina
utora morala bi uvek biti u sredini radnog
Anl_TC_BJ_900_SPK1.indb 64Anl_TC_BJ_900_SPK1.indb 64 16.01.15 12:0516.01.15 12:05
RS
- 65 -
predmeta.
•
Sada opet stegnite oba zavrtnja.
•
Kod tanjih radnih predmeta dovoljno je jedno
glodanje.
•
Kod debljih radnih predmeta morate da vršite
više glodanja uzastopno.
5.4 Zamena glodala (sl. 5 - 6)
Opasnost! Morate izvući mrežni utikač.
•
Uklonite poklopac (a).
•
Stavite specijalni ključ (7) na prirubnicu (b).
•
Pritisnite dugme za aretaciju; držite ga pritis-
nutim i obrćite ključ u smeru vrtnje mašine.
Nakon cirka pola obrtaja dugme za aretaciju
se uglavi i možete da otpustite prirubnicu.
•
Sad oslobodite glodalo (c) s prirubnice (d).
•
Nakon toga izvadite glodalo (c) iz osnovne
ploče (9).
•
Novo glodalo umetnite obrnutim redosledom.
Pripazite pritom na smer vrtnje glodala.
•
Opet pričvrstite poklopac (a).
Opasnost!
Nikad nemojte da koristite dugme za aretaciju (8)
dok motor radi. Pre početka rada proverite da li je
glodalo dobro učvršćeno.
Napomena!
Nemojte da koristite tupa ili oštećena kružna
glodala.
6. Rukovanje
6.1 Prekidač za uključivanje/isključivanje
(sl. 1)
•
Za uključivanje uređaja pomaknite prekidač
(1) prema napred i pritisnite ga (1) tako da se
uglavi.
•
Za isključivanje pritisnite prekidač (1) pri
čemu on skoči nazad u početni položaj.
6.2 Zacrtavanje izratka (sl. 7)
Pre nego što započnete rad s glodalicom morate
da zacrtate izradak na sledeći način:
•
Položite oba komada jedan pored drugog;
izratci moraju da budu čvrsto pritegnuti.
•
Olovkom zacrtajte liniju pod pravim uglom
prema spojnom mestu.
•
Kod većih drvenih komada potrebno je više
spojnih mesta.
•
Odstojanje između dve linije treba da iznosi
min. 10 cm.
6.3 Korišćenje glodalice za glodanje ravnih
utora (sl. 8)
•
Podesite i proverite dubinu glodanja.
•
Podesite ugaoni graničnik (10).
•
Podesite visinu.
•
Približite mašinu izratku.
•
Na mašini se nalaze oznake (a) koje moraju
da odgovaraju zacrtanoj liniji.
•
Sad uključite uređaj i pomaknite pogonski
motor (11) prema napred. Izradak pritom
mora da bude čvrsto pritegnut.
6.4 Spajanje izradaka (sl. 9/10)
•
Nakon što na oba komada urežete utore,
možete ih spojiti.
•
U oba utora morate utisnuti lepak.
•
U jedan utor umetnite pljosnatu čiviju (a)
(sl.9).
•
Spojite oba izratka (sl. 10).
•
Stisnite izratke i pričekajte da se lepak stvrd-
ne.
7. Zamena mrežnog priključnog
voda
Opasnost!
Ako se ošteti mrežni priključni vod ovog uređaja,
mora da ga zameni proizvođač ili njegova servis-
na služba ili kvalifi kovano lice, kako bi se izbegle
opasnosti.
8. Čišćenje, održavanje i porudžbina
rezervnih delova
Opasnost!
Pre svih radova čišćenja izvucite mrežni utikač.
8.1 Čišćenje
•
Zaštitne naprave, ventilacione otvore i kućište
motora uvek što bolje očistite od prašine i
prljavštine. Istrljajte uređaj čistom krpom ili ga
ispušite komprimiranim zrakom pod niskim
pritiskom.
•
Preporučamo da uređaj očistite odmah nakon
svakog korišćenja.
•
Uređaj redovno čistite vlažnom krpom i s
malo mekog sapuna. Nemojte koristiti otapala
i sredstva za čišćenje; oni bi mogli oštetiti
plastične dijelove uređaja. Pripazite na to da
u unutrašnjost uređaja ne dospije voda. Pro-
diranje vode u elektrouređaj povećava rizik od
električnog udara.
Anl_TC_BJ_900_SPK1.indb 65Anl_TC_BJ_900_SPK1.indb 65 16.01.15 12:0516.01.15 12:05
RS
- 66 -
8.2 Ugljene četkice
Kod prekomjernog iskrenja potrebno je da
električar provjeri ugljene četkice.
Opasnost! Ugljene četkice smije zamijeniti samo
električar.
8.3 Održavanje
U unutrašnjosti uređaja nema delova koje bi tre-
balo održavati.
8.4 Porudžbina rezervnih delova i pribora:
Kod poručivanja rezervnih delova trebalo bi da
navedete sledeće podatke:
•
tip uređaja
•
broj artikla uređaja
•
identifikacioni broj uređaja
•
broj potrebnog rezervnog dela
Aktuelne cene nalaze se na internet stranici
www.isc-gmbh.info
Savet! Za postizanje dobrog
rezultata rada preporučamo
kvalitetan pribor fi rme
! www.kwb.eu
welcome@kwb.eu
9. Zbrinjavanje u otpad i recikliranje
Uređaj je zapakovan kako bi se tokom transporta
sprečila oštećenja. Ova ambalaža je sirovina i
može ponovno da se upotrebi ili preda na re-
cikliranje. Uređaj i njegov pribor sastavljeni su
od raznih materijala, kao npr. metala i plastike.
Neispravni uređaji ne smeju da se bacaju u kućni
otpad. Uređaj bi u svrhu stručnog zbrinjavanja
u otpad, trebalo da se preda odgovarajućem
sabiralištu takvog otpada. Ako ne znate gde se
takvo sabiralište nalazi, raspitajte se u svojoj
opštinskoj upravi.
10. Skladištenje
Uređaj i njegov pribor spremite na tamno i suvo
mesto zaštićeno od smrzavanja, kojem deca ne-
maju pristup. Optimalna temperatura za čuvanje
je između 5 i 30 ˚C. Električni alat čuvajte u origi-
nalnom pakovanju.
Anl_TC_BJ_900_SPK1.indb 66Anl_TC_BJ_900_SPK1.indb 66 16.01.15 12:0516.01.15 12:05
RS
- 67 -
Samo za zemlje EU
Ne bacajte elektro-alate u kućno smeće!
Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni
državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren
način u stanici za recikliranje.
Alternativa recikliranju prema zahtevima za povrat uredjaja:
Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva
učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici
za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i
otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez
električnih elemenata.
Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proiz-
vodu dozvoljeno je samo uz izričitu saglasnost fi rme iSC GmbH.
Zadržavamo pravo na tehničke promen
Anl_TC_BJ_900_SPK1.indb 67Anl_TC_BJ_900_SPK1.indb 67 16.01.15 12:0516.01.15 12:05
RS
- 68 -
Informacije o servisu
U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere
čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa
kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala.
Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod-
nom trošenju odnosno potrebni su kao potrošni materijal.
Kategorija Primer
Brzoabajući delovi* Ugljene četkice
Potrošni materijal/ potrošni delovi* Glodalo
Neispravni delovi
* Nije obavezno da se nalazi u sadržaju isporuke!
U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.isc-gmbh.info. Ob-
ratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja:
•
Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?
•
Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?
•
U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?
Opišite taj kvar.
Anl_TC_BJ_900_SPK1.indb 68Anl_TC_BJ_900_SPK1.indb 68 16.01.15 12:0516.01.15 12:05
RS
- 69 -
Garantni list
Poštovani kupče,
naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma
nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu.
Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi
sledeće:
1. Ovi garantni uslovi regulišu dodatne garantne usluge. Ova garancija se ne odnosi na Vaše zakonske
garantne zahteve. Naša garantna usluga za Vas je besplatna.
2. Usluga garancije obuhvata isključivo nedostatke na uređaju koji su dokazano posledica greške na
materijalu ili proizvodne greške i ograničena je na uklanjanje takvih nedostataka ili zamenu uređaja
po našem izboru.
Molimo da obratite pažnju na to da naši uređaji nisu podesni da se koriste za komercijalne, zanatske
ili industrijske svrhe. Stoga se ugovor o garanciji neće realizovati, ako je uređaj u periodu garancije
korišćen za komercijalne, zanatske ili industrijske svrhe, ili je bio izložen identičnom opterećenju.
3. Naša garancija ne obuhvata:
- Štete na uređaju koje nastaju zbog nepridržavanja uputstava za montažu ili zbog nestručne ins-
talacije, nepoštovanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan napon strujne
mreže ili vrstu struje) ili nepridržavanja odredbi za održavanje i bezbednosnih odredbi, ili zbog iz-
laganja uređaja nenormalnim uslovima okoline, ili zbog nedostatka nege i održavanja.
- Štete na uređaju koje nastaju zbog zloupotrebe ili nestručne primene (kao npr. preopterećenje
uređaja ili korišćenje nedozvoljenih namenskih alata ili pribora), zbog prodiranja stranih tela u uređaj
(kao npr. pesak, kamenje ili prašina, transportna oštećenja), zbog primene sile ili spoljnih dejstvo-
vanja (npr. oštećenja zbog pada).
- Štete na uređaju ili delovima uređaja čiji je uzrok prirodno trošenje upotrebom, uobičajeno ili ostalo
trošenje.
4. Garantni rok iznosi 24 meseca, a počinje sa datumom kupovine uređaja. Garantni zahtevi stupaju
na snagu pre isteka roka unutar dve sedmice nakon što ste primetili kvar. Stupanje garantnih zahte-
va na snagu nakon isteka garantnog roka je isključeno. Popravak ili zamena uređaja neće rezultovati
produženjem garantnog roka, niti će zbog ove usluge za uređaj ili eventualno ugrađene rezervne
delove stupiti na snagu novi garantni rok. To tako
đe važi kod korišćenja usluga na licu mesta.
5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.isc-gmbh.info. Ako naša garancija
obuhvata dotični kvar na uređaju, odmah ćemo vam poslati popravljen ili novi uređaj.
Podrazumeva se da ćemo vam uz nadoknadu troškova ukloniti kvarove na uređaju koje garancija ne
obuhvata ili ih više ne obuhvata. Molimo vas da nam u tom slučaju pošaljete uređaj na adresu našeg
servisa.
Upozoravamo na ograničenje ove garancije za habajuće, istrošene i neispravne delove u skladu s ga-
rantnim uslovima u ovim uputstvima za upotrebu.
Anl_TC_BJ_900_SPK1.indb 69Anl_TC_BJ_900_SPK1.indb 69 16.01.15 12:0516.01.15 12:05
CZ
- 70 -
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-
kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Anl_TC_BJ_900_SPK1.indb 70Anl_TC_BJ_900_SPK1.indb 70 16.01.15 12:0516.01.15 12:05
CZ
- 71 -
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní poky-
ny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
1 Za-/vypínač
2 Šroub pro nastavení úhlu
3 Kolečko pro nastavení hloubky řezu
4 Přídavná rukojeť
5 Adaptér pro odsávání prachu
6 Sáček na zachytávání prachu
7 Kolíkový klíč
8 Aretační knofl ík na výměnu frézy
9 Základní deska
10 Úhlový doraz
11 Hnací motor
12 Šroub pro nastavení výšky
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
•
Otevřete balení a přístroj opatrně vyjměte z
balení.
•
Odstraňte obalový materiál a ochrany balení /
dopravní pojistky (jsou-li k dispozici).
•
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
ly při přepravě poškozeny.
•
Balení si pokud možno uložte až do uplynutí
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
•
Frézka na lamelové spoje
•
Kufr
•
Adaptér pro odsávání prachu
•
Sáček na zachytávání prachu
•
Kolíkový klíč
•
Originální návod k obsluze
•
Bezpečnostní pokyny
3. Použití podle účelu určení
Frézka na lamelové spoje je určena na
drážkování masivního dřeva, překližky a
dřevotřískových desek.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru-
hu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Anl_TC_BJ_900_SPK1.indb 71Anl_TC_BJ_900_SPK1.indb 71 16.01.15 12:0516.01.15 12:05
CZ
- 72 -
4. Technická data
Síťové napětí ..................................230 V~ 50 Hz
Příkon ........................................................ 860 W
Otáčky naprázdno ............................11.000 min
-1
Rozměry frézy ...................ø 100 x ø 22 x 3,8 mm
Hloubka řezu .................................... max. 14 mm
Nastavení úhlu .......................................... 0°-90°
Třída ochrany: ............................................... II/
Hmotnost: ..................................................3,0 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
pA
................ 88 dB(A)
Nejistota K
pA
.................................................3 dB
Hladina akustického výkonu L
WA
............ 99 dB(A)
Nejistota K
WA
................................................3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Držadlo
Emisní hodnota vibrací a
h
= 5,252 m/s
2
Nejistota K = 1,5 m/s
2
Přídavná rukojeť
Emisní hodnota vibrací a
h
≤ 2,5 m/s
2
Nejistota K = 1,5 m/s
2
Uvedená emisní hodnota vibrací byla změřena
podle normované zkušební metody a může se
měnit v závislosti na druhu a způsobu použití
elektrického přístroje, a ve výjimečných případech
se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita
ke srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
•
Používejte pouze přístroje v bezvadném sta-
vu.
•
Pravidelně provádějte údržbu a čištění
přístroje.
•
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
vat.
•
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi-
ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhod-
ná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vi-
brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Montáž adaptéru na odsávání prachu
(obr. 2)
Adaptér pro odsávání prachu (5) a sáček na za-
chytávání prachu (6) musí být namontovány (obr.
2).
5.2 Nastavení hloubky řezu (obr. 3)
•
Nastavte kolečkem pro nastavení (3)
požadovanou hloubku řezu.
•
Označení na kolečku pro nastavení udávají
různé velikosti lamel.
•
Posuňte hnací motor (11) dopředu, abyste
mohli zkontrolovat hloubku řezu. Síťová
zástrčka musí být přitom vytažena.
•
Pomocí šroubu (a) může být hloubka řezu
dodatečně nastavena.
Anl_TC_BJ_900_SPK1.indb 72Anl_TC_BJ_900_SPK1.indb 72 16.01.15 12:0516.01.15 12:05
CZ
- 73 -
Varování!
Před použitím zkontrolujte řádnou funkčnost vrat-
ného systému ochranného krytu!
5.3 Nastavení úhlu řezu a výšky (obr. 4)
•
Pro nastavení úhlu (2), příp. pro nastavení
výšky (12) uvolněte oba šrouby.
•
Pozor! Nastavený úhel je zobrazován pomocí
šipky (b).
•
Úhlový doraz (10) můžete plynule nastavit na
požadovaný úhel mezi 0° a 90°.
•
Na stupnici výšky (a) nastavte požadovanou
výšku; výška drážky by měla být vždy ve
středu obrobku.
•
Nyní oba šrouby opět pevně utáhněte.
•
U tenčích obroků stačí jedno frézování.
•
U tlustších obrobků by se mělo provést vícero
frézování nad sebou.
5.4 Výměna frézy (obr. 5-6)
Nebezpečí! Síťová zástrčka musí být
vytažena.
•
Odstraňte kryt (a).
•
Nasaďte kolíkový klíč (7) na přírubu (b).
•
Stiskněte aretační knoflík; držte ho stisknutý
a otočte kolíkovým klíčem ve směru otáčení.
Po cca polovičním otočení aretační knoflík
zaskočí a příruba může být uvolněna.
•
Frézu (c) nyní uvolněte z příruby (d).
•
Poté vytáhněte frézu (c) ven ze základní
desky (9).
•
Novou frézu nyní vložte v opačném pořadí.
Dbejte přitom na směr otáčení frézy.
•
Kryt (a) opět upevněte.
Nebezpečí!
Nikdy nepoužívejte aretační knofl ík (8) při běžícím
motoru. Před začátkem práce se přesvědčte, zda
fréza pevně sedí.
Pokyn!
Nepoužívejte tupé nebo poškozené drážkové
frézy!
6. Obsluha
6.1 Za-/vypínač (obr. 1)
•
Na zapnutí přístroje posuňte vypínač (1)
dopředu a stlačte tak, až vypínač (1) zaskočí.
•
Na vypnutí stiskněte vypínač (1), čímž se vrátí
do výchozí polohy.
6.2 Orýsování obrobku (obr. 7)
Než začnete s frézkou pracovat, musí být obro-
bek následujícím způsobem orýsován:
•
Položte oba kusy vedle sebe; obrobky musí
být pevně upnuty.
•
Nakreslete tužkou čáru v pravém úhlu ke spo-
ji.
•
U větších kousků dřeva je potřeba více spojů.
•
Vzdálenost mezi dvěma čárami by měla činit
min. 10 cm.
6.3 Nasazení frézky na lamelové spoje
(obr. 8)
•
Nastavit hloubku řezu a zkontrolovat.
•
Nastavte úhlový doraz (10).
•
Nastavte výšku.
•
P řibližte stroj k obrobku.
•
Na stroji se nachází značky (a), ty musí souh-
lasit s narýsovanou čárou.
•
P řístroj nyní zapněte, a posuňte hnací motor
(11) dopředu. Obrobek musí být přitom pevně
upnut.
6.4 Spojení obrobků (obr. 9/10)
•
Po vytvoření drážky mohou být oba obrobky
spojeny.
•
Do obou drážek musí být umístněno lepidlo.
•
Do jedné drážky vsadit lamelu (a) (obr. 9).
•
Spojte oba obrobky dohromady (obr. 10).
•
Obrobky upněte a počkejte, až lepidlo zasch-
ne.
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
Anl_TC_BJ_900_SPK1.indb 73Anl_TC_BJ_900_SPK1.indb 73 16.01.15 12:0516.01.15 12:05
CZ
- 74 -
8. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.
8.1 Čištění
•
Udržujte bezpečnostní zařízení, větrací otvory
a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
•
Doporučujeme přímo po každém použití
přístroj vyčistit.
•
Pravidelně přístroj čistěte vlhkým hadrem
a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.
8.3 Údržba
Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.
8.4 Objednávání náhradních dílů a
příslušenství:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
•
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
Tip: Pro dobré pracovní
výsledky doporučujeme
používat vysoce kvalitní
příslušenství značky
! www.kwb.eu
welcome@kwb.eu
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
Anl_TC_BJ_900_SPK1.indb 74Anl_TC_BJ_900_SPK1.indb 74 16.01.15 12:0516.01.15 12:05
CZ
- 75 -
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa-
dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
Anl_TC_BJ_900_SPK1.indb 75Anl_TC_BJ_900_SPK1.indb 75 16.01.15 12:0516.01.15 12:05
CZ
- 76 -
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob-
jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky
Spotřební materiál/spotřební díly* List frézy
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-
ledující otázky:
•
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Anl_TC_BJ_900_SPK1.indb 76Anl_TC_BJ_900_SPK1.indb 76 16.01.15 12:0516.01.15 12:05
CZ
- 77 -
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku
zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chy-
bou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto
nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod-
nicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vyloučeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokyn
ů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-
gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo
nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej-
sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
Anl_TC_BJ_900_SPK1.indb 77Anl_TC_BJ_900_SPK1.indb 77 16.01.15 12:0516.01.15 12:05
SK
- 78 -
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať
zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Anl_TC_BJ_900_SPK1.indb 78Anl_TC_BJ_900_SPK1.indb 78 16.01.15 12:0516.01.15 12:05
SK
- 79 -
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná-
vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz-
niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné pred-
pisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vz-
nik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
1 Stikalo za vklop/izklop
2 Skrutkovač pre nastavenie uhla
3 Nastavitveno kolo za globino rezanja
4 Dodatni ročaj
5 Adapter za odesesavanje prahu
6 Vreča za prah
7 Ključ
8 Aretirni gumb za menjavo rezkala
9 Osnovna plošča
10 Kotno omejevalo
11 Pogonski motor
12 Skrutka pre nastavenie výšky
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
•
Otvorte balenie a opatrne vyberte prístroj von
z balenia.
•
Odstráňte obalový materiál ako aj obalové/
transportné poistky (pokiaľ sú obsiahnuté).
•
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
ja a príslušenstva transportom.
•
Pokiaľ možno, uschovajte si obal až do konca
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
•
Fréza na drážky plochých čapov
•
Kovček
•
Adapter za odsesavanje prahu
•
Vreča za prah
•
Ključ
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
3. Správne použitie prístroja
Plochá kolíková frézovačka je určená na frézo-
vanie drážok pre drážkové spoje na tupý zraz v
masívnom dreve, preglejke a drevotrieskových
dosiek.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu-
hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše príst-
roje neboli svojim určením konštruované na profe-
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme-
selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
Anl_TC_BJ_900_SPK1.indb 79Anl_TC_BJ_900_SPK1.indb 79 16.01.15 12:0516.01.15 12:05
SK
- 80 -
4. Technické údaje
Sieťové napätie: ............................. 230 V ~ 50 Hz
Príkon: ....................................................... 860 W
Otáčky vo voľnobehu: ......................11.000 min
-1
Rozmery frézky: ................ø 100 x ø 22 x 3,8 mm
Hĺbka rezu: max. ...................................... 14 mm
Nastavenia uhlu: ....................................... 0°-90°
Trieda ochrany: .............................................. II/
Hmotnosť: ..................................................3,0 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.
Hladina akustického tlaku L
pA
............... 88 dB (A)
Nepresnosť K
pA
............................................3 dB
Hladina akustického výkonu L
WA
........... 99 dB (A)
Nepresnosť K
WA
...........................................3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie
sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745.
Rukoväť
Emisná hodnota vibrácie a
h
= 5,252 m/s
2
Faktor neistoty K = 1,5 m/s
2
Prídavná rukoväť
Emisná hodnota vibrácie a
h
≤ 2,5 m/s
2
Faktor neistoty K = 1,5 m/s
2
Uvedená emisná hodnota vibrácií bola nameraná
podľa normovaného skúšobného postupu a môže
sa meniť v závislosti od druhu a spôsobu použitia
elektrického náradia a vo výnimočných prípadoch
sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť
za účelom porovnania elektrického prístroja s
inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež
použiť za účelom východiskového posúdenia
vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini-
mum!
•
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
prístroja.
•
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
skontrolovať.
•
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:
1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vi-
brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.
5.1 Montáž adaptéra na odsávanie prachu
(obr. 2)
Adaptér na odsávanie prachu (5) a vrecko na
zachytávanie prachu (6) musia byť namontované
(obr. 2).
5.2 Nastavenie hĺbky frézovania (obr. 3)
•
Nastavte želanú hĺbku frézovania pomocou
nastavovacieho kolieska. (3)
•
Označenie na nastavovacom koliesku
označujú rozdielne veľkosti plochých kolíkov.
•
Posuňte hnací motor (11) dopredu aby ste
mohli skontrolovať hĺbku frézovania. Sieťový
kábel pri tom musí byť odpojený z prúdu.
•
Pomocou skutky (a) môže byť nastavenie
Anl_TC_BJ_900_SPK1.indb 80Anl_TC_BJ_900_SPK1.indb 80 16.01.15 12:0516.01.15 12:05
SK
- 81 -
hĺbky frézovania dodatočne upravené.
Výstraha!
Pred používaním skontrolujte správnu funkciu
vratného systému ochranného krytu.
5.3 Nastavenie uhla a výšky rezania (obr. 4)
•
Uvoľnite obidve skrutky pre nastavenie uhla
(2) resp. pre nastavenie výšky (12).
•
Pozor! Nastavený uhol sa znázorňuje pomo-
cou šípky (b).
•
Uhlový doraz (10) môžete plynulo nastaviť na
požadovaný uhol v rozsahu 0°až 90°.
•
Nastavte želanú výšku na výškovej stupnici
(a); výška drážky by mala byť vždy uprostred
obrobku.
•
Potom znovu pevne dotiahnite obidve skrutky.
•
Na tenších obrobkoch postačuje jedno frézo-
vanie.
•
Na hrubších obrobkoch by mali byť
uskutočnené viaceré na seba nadväzujúce
frézovania.
5.4 Zamenjava rezkala (Slika 5 - 6)
Nebezpečenstvo! Električni omrežni
priključni vtikač morate potegniti iz vtičnice.
•
Odstranite pokrov (a).
•
Ključ (7) dajte na prirobnico (b).
•
Pritisnite aretirni gumb; držite ga pritisnjenega
in obračajte ključ v smeri vrtenja. Po približno
pol obrata vskoči aretirni gumb v svoj položaj
in prirobnico lahko odvijete.
•
Sedaj odvijte rezkalo (c) s prirobnice (d).
•
Kot naslednje potegnite rezkalo (c) iz osnov-
ne plošče (9).
•
Sedaj vstavite novo rezkalo v obratnem
vrstnem redu. Pri tem pazite na smer vrtenja
rezkalnika.
•
Ponovno namestite pokrov (a).
Nebezpečenstvo!
Nikdy nepoužívajte aretačné tlačidlo (8) ked’
je motor v prevádzke. Presvedčite sa pred
zahájením práce s prístrojom o tom, že je frézka
pevne nasadená.
Upozornenie!
Nepoužívajte žiadne tupé ani poškodené
kotúčové frézy!
6. Obsluha
6.1 Stikalo za vklop / izklop (Slika 1)
•
Za vklop naprave potisnite stikalo (1) naprej
in pritisnite stikalo (1) navzdol, da vskoči v
položaj.
•
Za izklop pritisnite na stikalo (1) tako, da skoči
nazaj v svoj izhodiščni položaj.
6.2 Predrysovanie obrobku (obr. 7)
Pre tým než začnete pracovať s plochou kolíko
vou frézovačkou, musí byť obrobok predrysovaný
následovným spôsobom.
•
Položte obidva kusy vedľa seba; obrobky mu-
sia byť pevne upnuté.
•
Narysujte ceruzkou čiaru v pravom uhle k
miestu spojenia.
•
Pri väčších kusoch dreva sú potrebné viaceré
miesta spojenia.
•
Odstup medzi dvomi jednotlivými čiarami by
mal byť min. 10 cm.
6.3 Nasadenie plochej kolíkovej frézovačky
(obr. 8)
•
Nastaviť a skontrolovať hĺbku frézovania.
•
Nastaviť uhlový doraz (10).
•
Nastaviť výšku.
•
Postavte prístroj do priamej blízkosti k obrob-
ku.
•
Na prístroji sa nachádzajú značky (a), ktoré
sa musia zhodovať s narysovanou čiarou.
•
Zapnite teraz prístroj a posuňte hnací motor
(11) dopredu. Obrobok pri tom musí byť pev-
ne upnutý.
6.4 Spájanie obrobkov (obr. 9/10)
•
Ked’ ste na obidvoch obrobkoch vyrobili
drážku, môžu byť obrobky navzájom spojené.
•
Do obidvoch drážok musí byť nanesené
lepidlo.
•
Plochý kolík (a) nasadiť do jednej drážky
(obr.9).
•
Spojte oba diely dovedna nasunutím druhého
obrobku (obr. 10).
•
Upnite spojené obrobky a počkajte kým lepid-
lo vytvrdne.
Anl_TC_BJ_900_SPK1.indb 81Anl_TC_BJ_900_SPK1.indb 81 16.01.15 12:0516.01.15 12:05
SK
- 82 -
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob-
com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Nebezpečenstvo!
Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.
8.1 Čistenie
•
Udržujte ochranné zariadenia, vzduchové
otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier-
kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
•
Odporúčame, aby ste prístroj čistili priamo po
každom použití.
•
Čistite prístroj pravidelne pomocou vlhkej
utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-
triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.
8.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri
károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.
8.3 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.
8.4. Objednávanie náhradných dielov a
príslušenstva:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
•
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
Tip! Pre dobré výsledky
práce odporúčame kvalitné
príslušenstvo značky
! www.kwb.eu
welcome@kwb.eu
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne-
nia poškodeniu pri transporte. Tento obal je vyro-
bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa-
du. Prístroj by sa mal odovzdať k odbornej likvi-
dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori-
ginálnom balení.
Anl_TC_BJ_900_SPK1.indb 82Anl_TC_BJ_900_SPK1.indb 82 16.01.15 12:0516.01.15 12:05
SK
- 83 -
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad-
nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po-
mocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
Anl_TC_BJ_900_SPK1.indb 83Anl_TC_BJ_900_SPK1.indb 83 16.01.15 12:0516.01.15 12:05
SK
- 84 -
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Uhlíkové kefky
Spotrebný materiál / spotrebné diely* Frézový list
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-
gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu-
júce otázky:
•
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Anl_TC_BJ_900_SPK1.indb 84Anl_TC_BJ_900_SPK1.indb 84 16.01.15 12:0516.01.15 12:05
SK
- 85 -
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser-
visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie
sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na prístroji, ktoré sú preukázateľne spô-
sobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia je obmedzené na
odstránenie týchto nedostatkov na prístroji resp. výmenu prístroja.
Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, re-
meselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo-
dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku.
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst-
roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Ak
spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový
prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
Anl_TC_BJ_900_SPK1.indb 85Anl_TC_BJ_900_SPK1.indb 85 16.01.15 12:0516.01.15 12:05
Yang/Product-ManagementWeichselgartner/General-Manager
- 86 -
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com a
directiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Flachdübelfräse TC-BJ 900 (Einhell)
87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
X
2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X
2011/65/EC
X
2006/42/EC
Annex IV
Notifi ed Body:
Notifi ed Body No.:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L
WA
= dB (A); guaranteed L
WA
= dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2004/26/EC
Emission No.:
Standard references: EN 60745-1; EN 60745-2-19;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 06.10.2014
First CE: 06 Archive-File/Record: NAPR010933
Art.-No.: 43.506.20 I.-No.: 11014 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Anl_TC_BJ_900_SPK1.indb 86Anl_TC_BJ_900_SPK1.indb 86 16.01.15 12:0516.01.15 12:05
- 87 -
Anl_TC_BJ_900_SPK1.indb 87Anl_TC_BJ_900_SPK1.indb 87 16.01.15 12:0516.01.15 12:05
EH 01/2015 (01)
Anl_TC_BJ_900_SPK1.indb 88Anl_TC_BJ_900_SPK1.indb 88 16.01.15 12:0516.01.15 12:05
