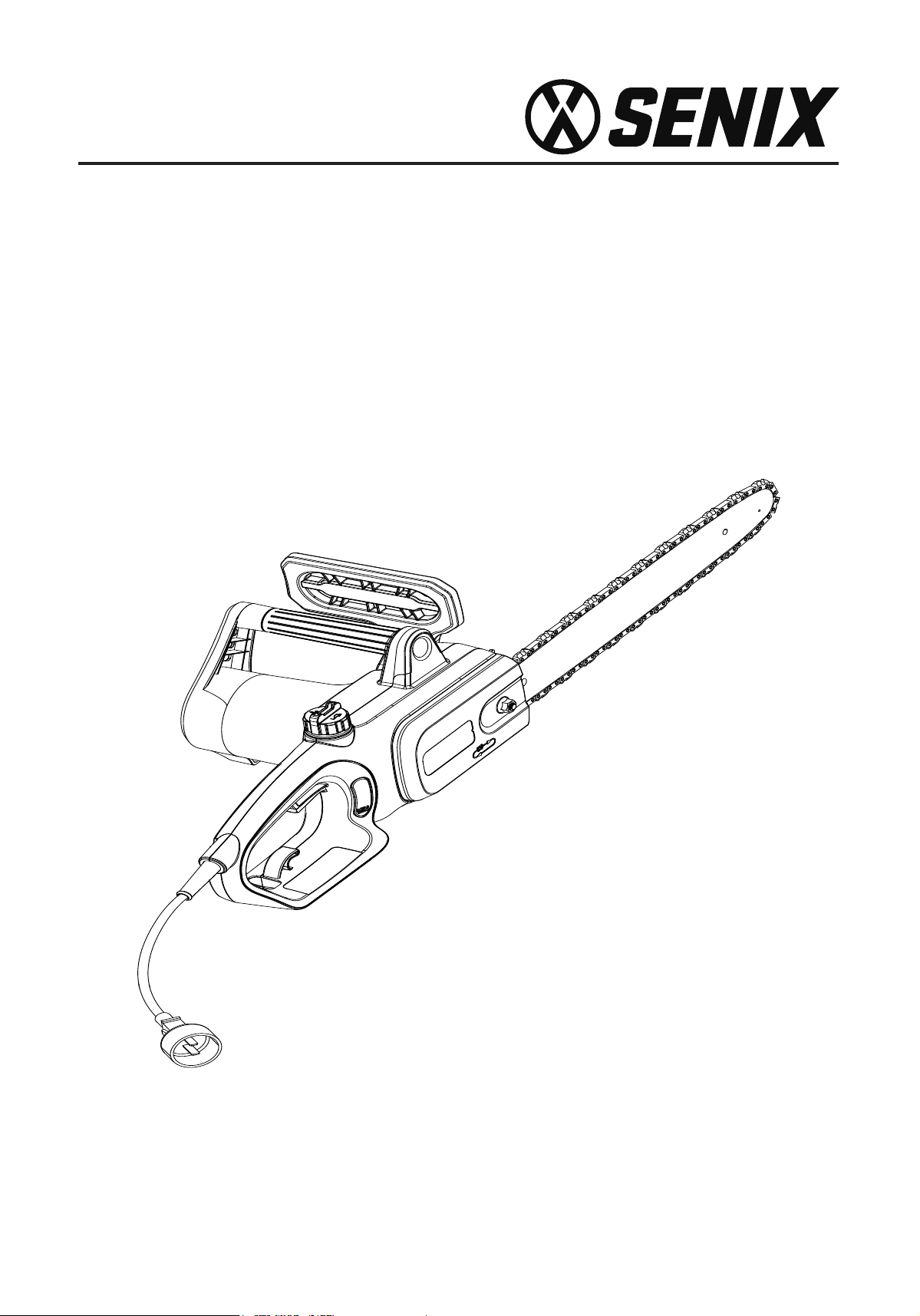

Senix CSE10-L 14-inch 10 Amp Corded Electric Chainsaw User Manual

10 Amp Motor

Electric Chain Saw

Operator’s manual

Model: CSE10-L

For customer support, please call 1-800-261-3981 or send email to:

[email protected]

SAVE THIS MANUAL FOR FUTURE REFERENCE.

8458-A011021001-001

2 WWW.SENIXTOOLS.COM

TABLE OF CONTENTS

SAFETY...................................................................2

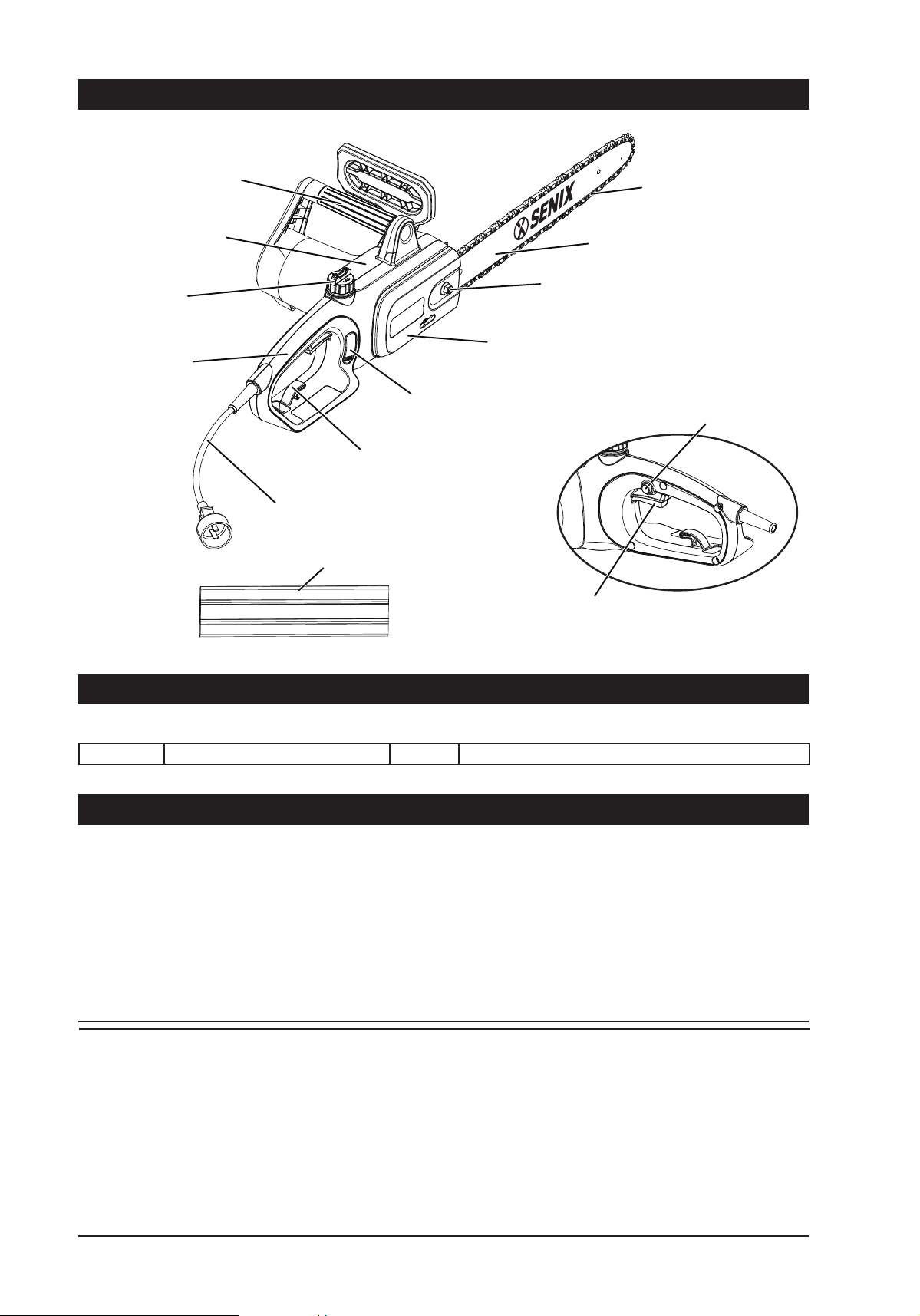

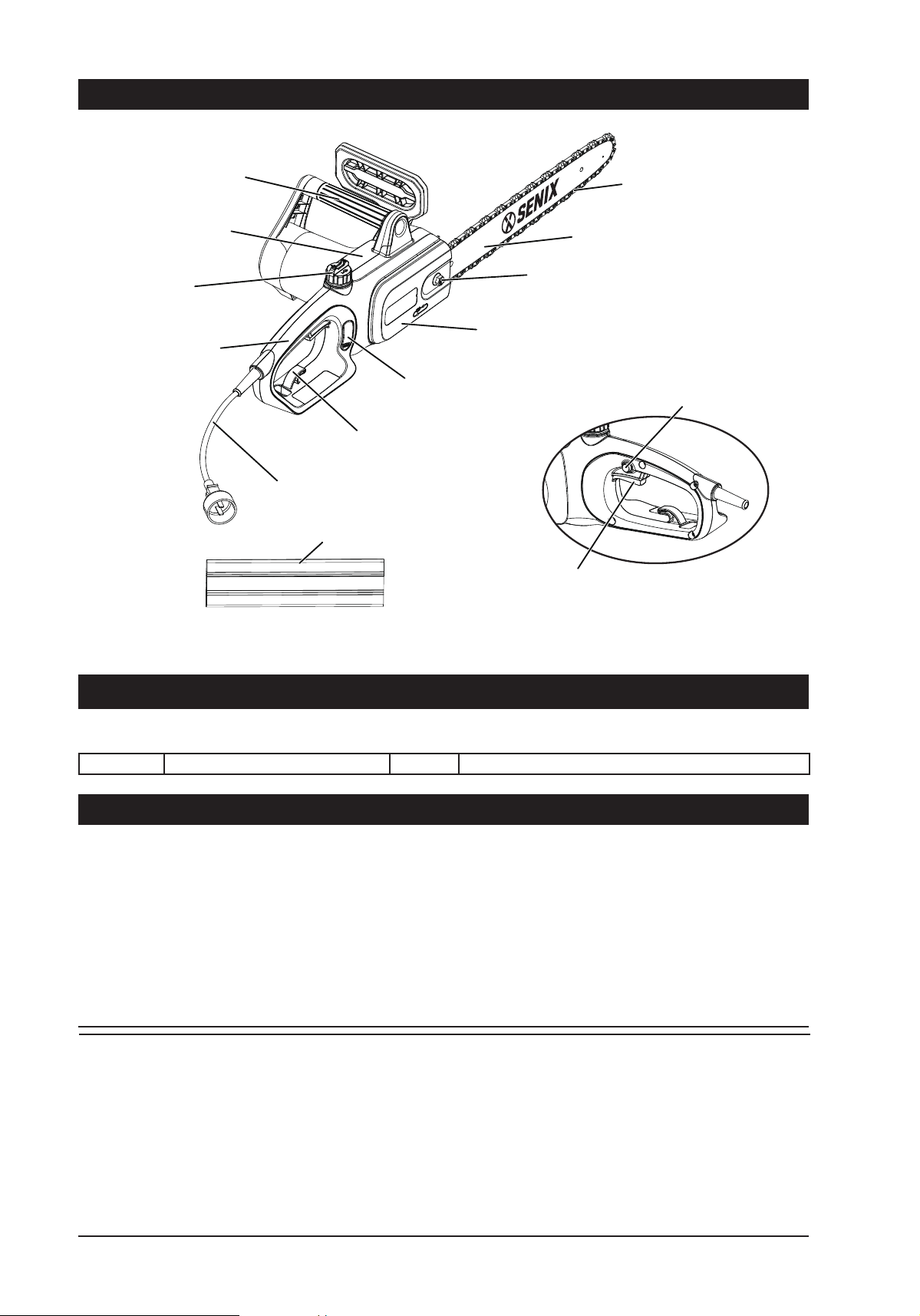

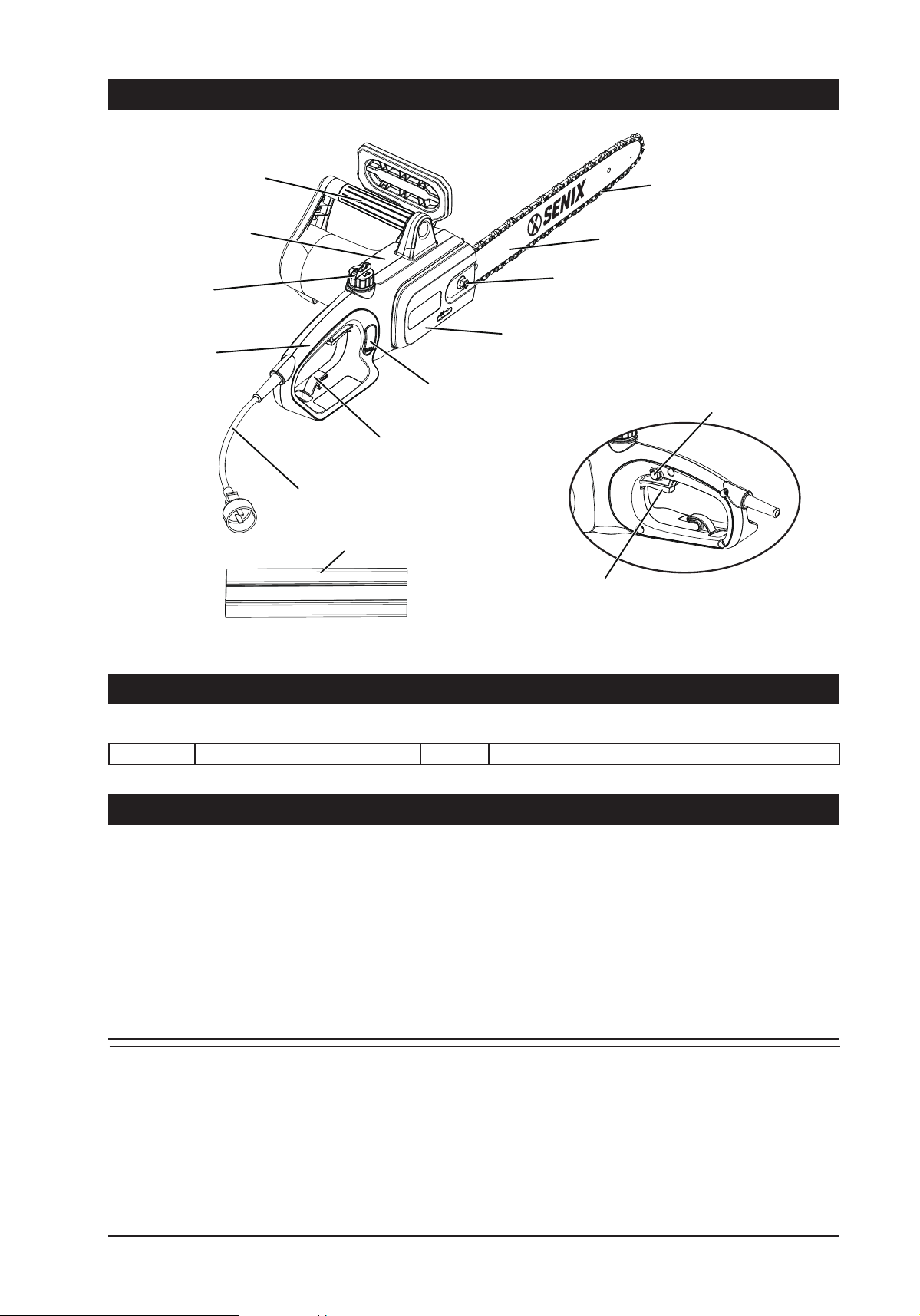

KNOW YOUR UNIT..............................................10

INCLUDED PARTS...............................................10

SPECIFICATIONS*...............................................10

CHAIN SAW PREPARATION................................11

OPERATION.........................................................14

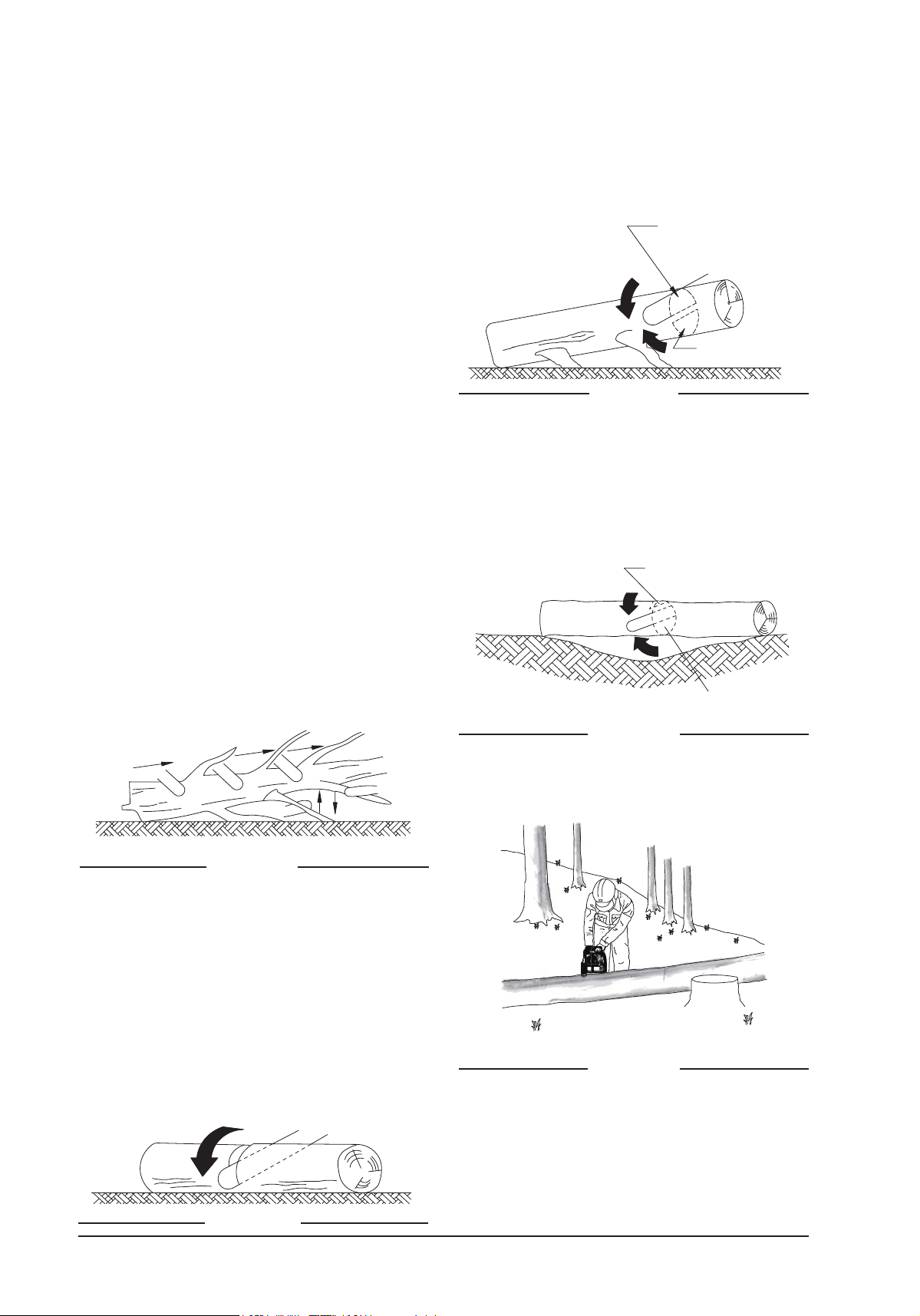

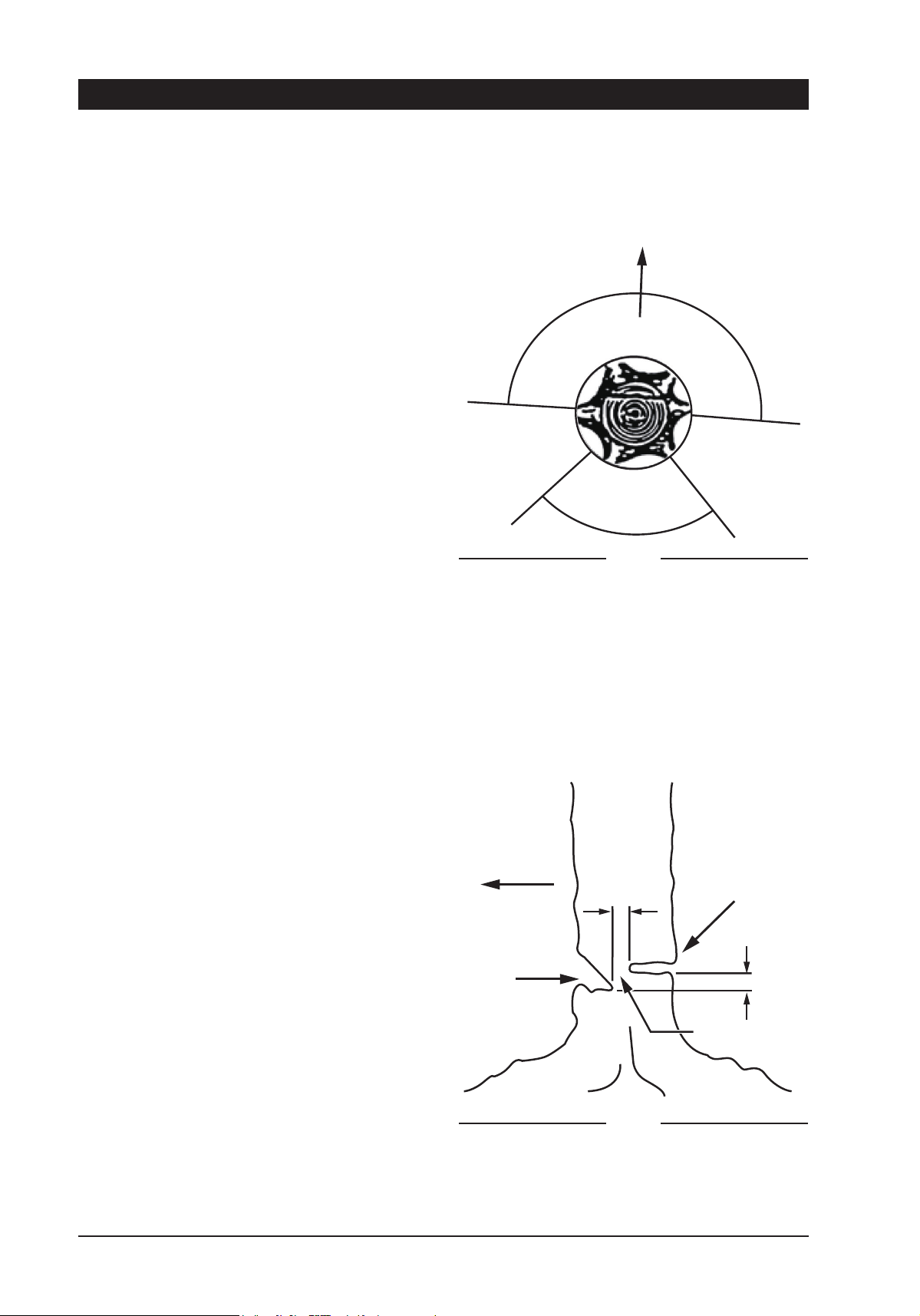

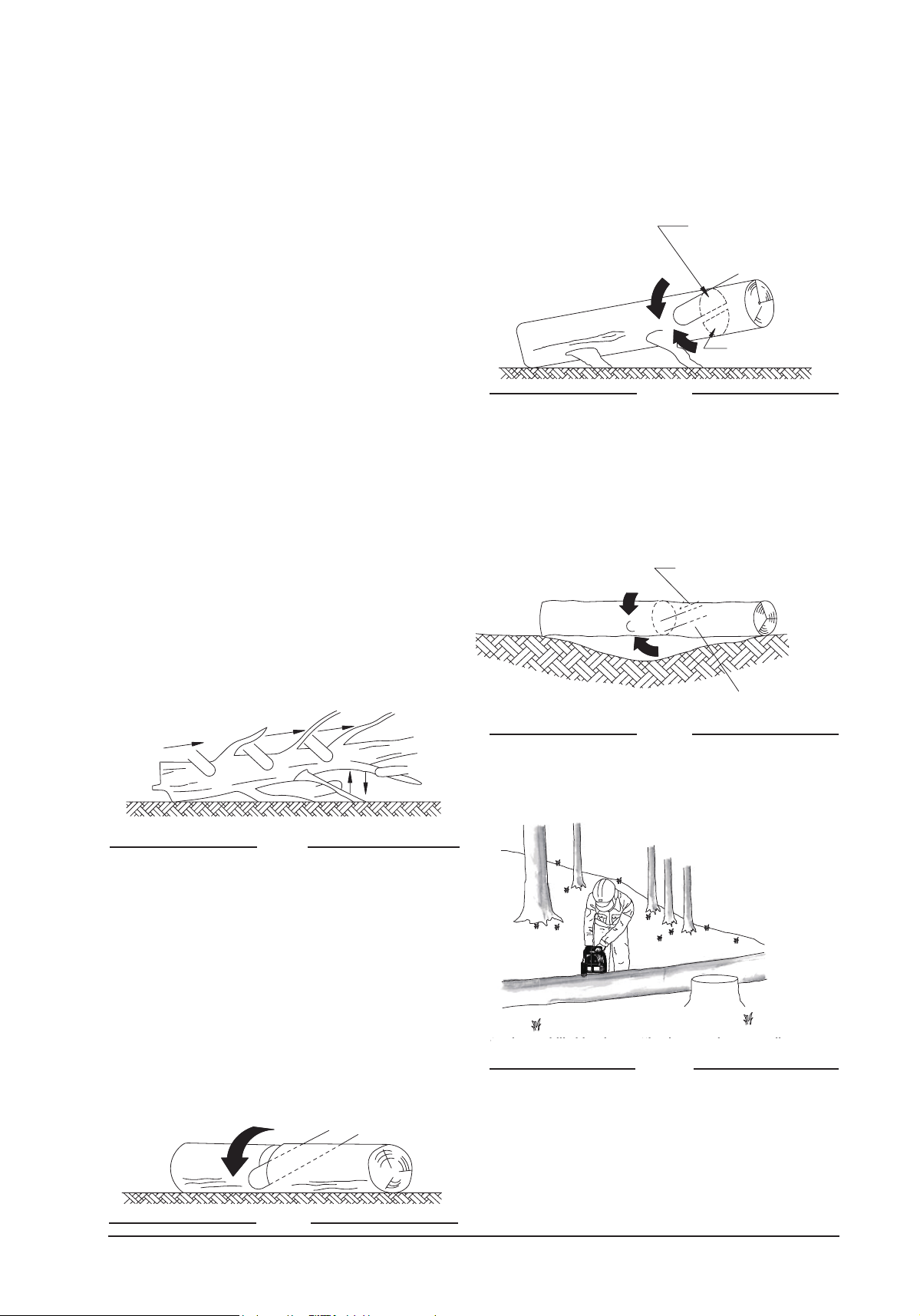

SAWING TECHNIQUES ......................................15

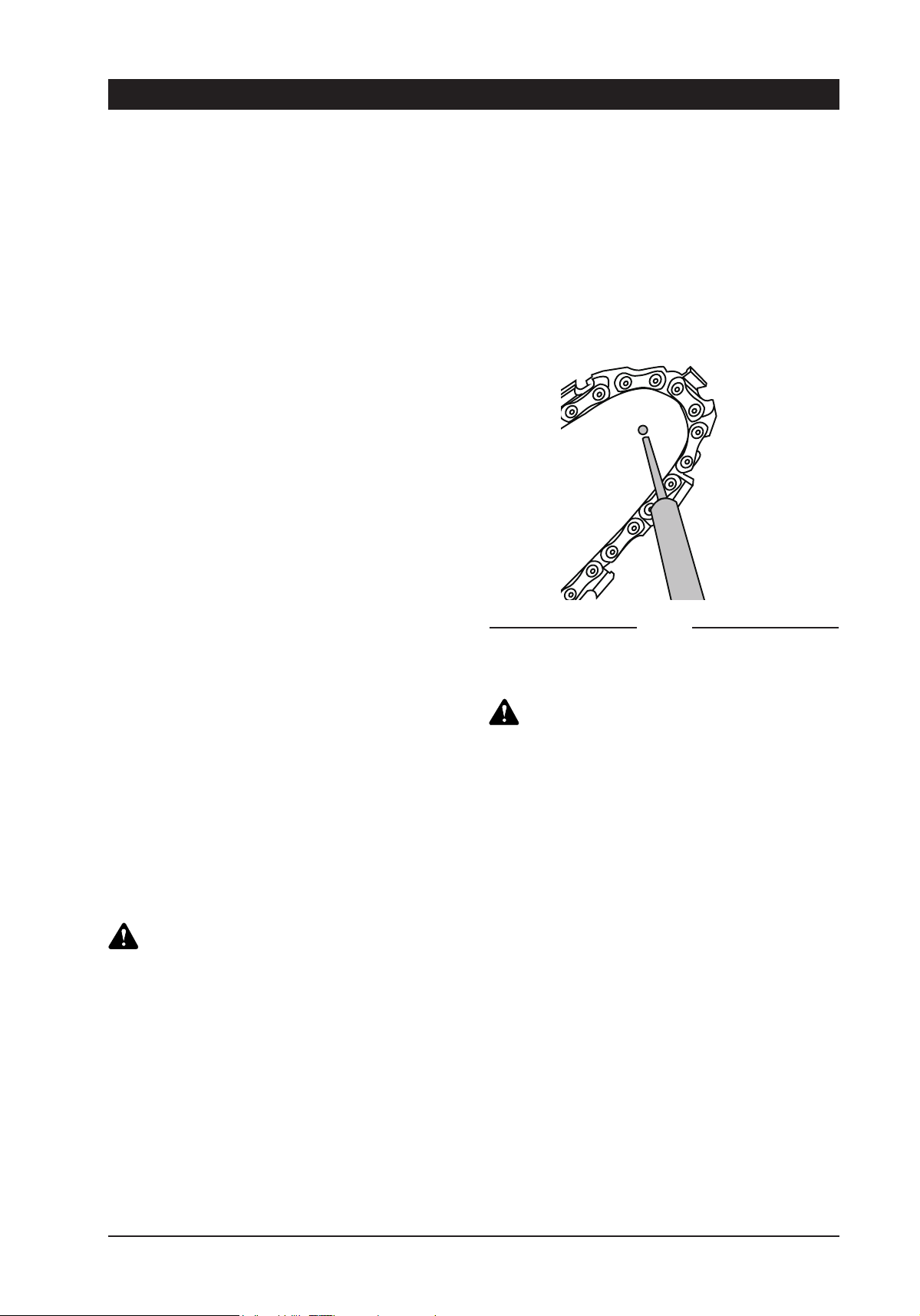

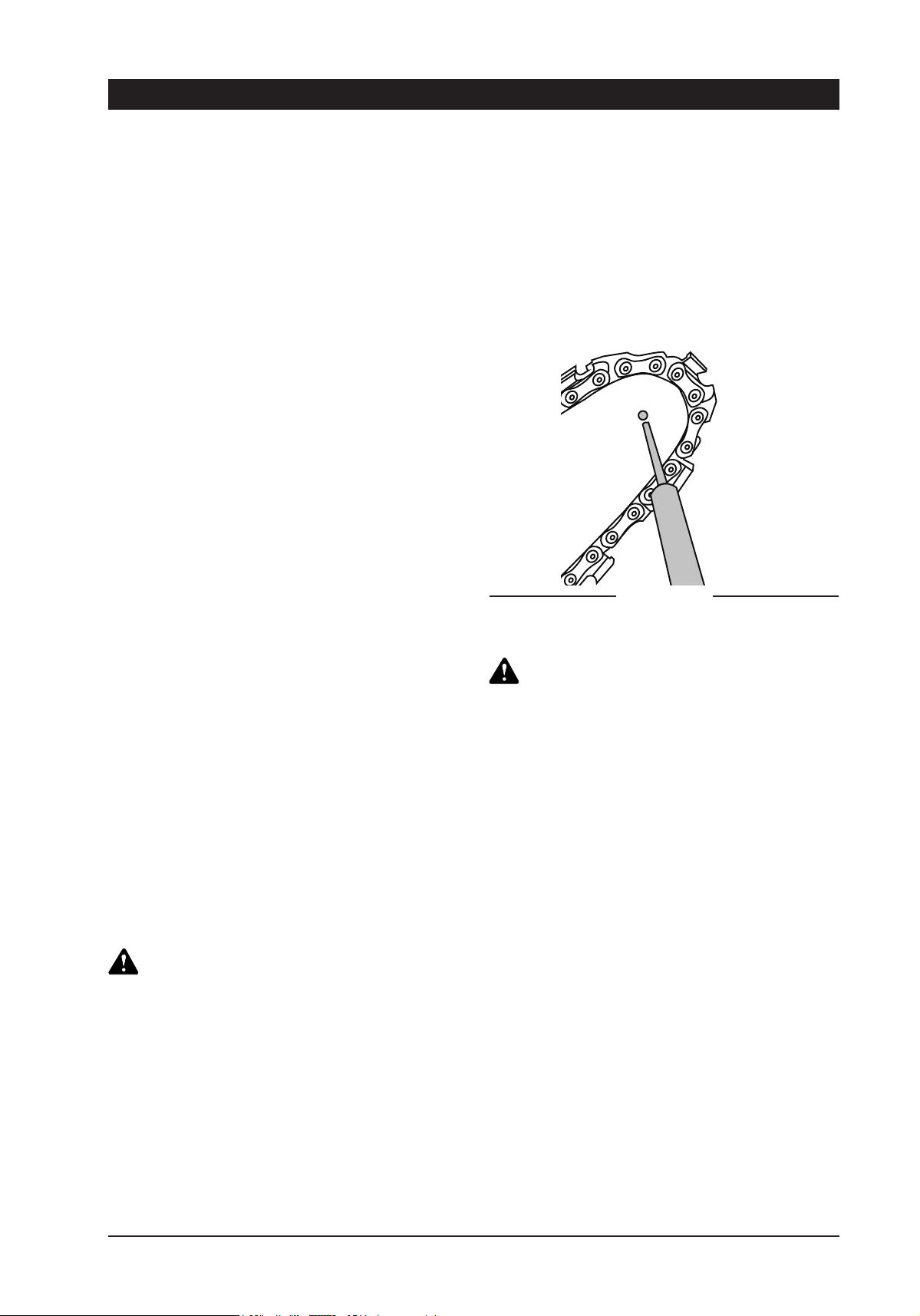

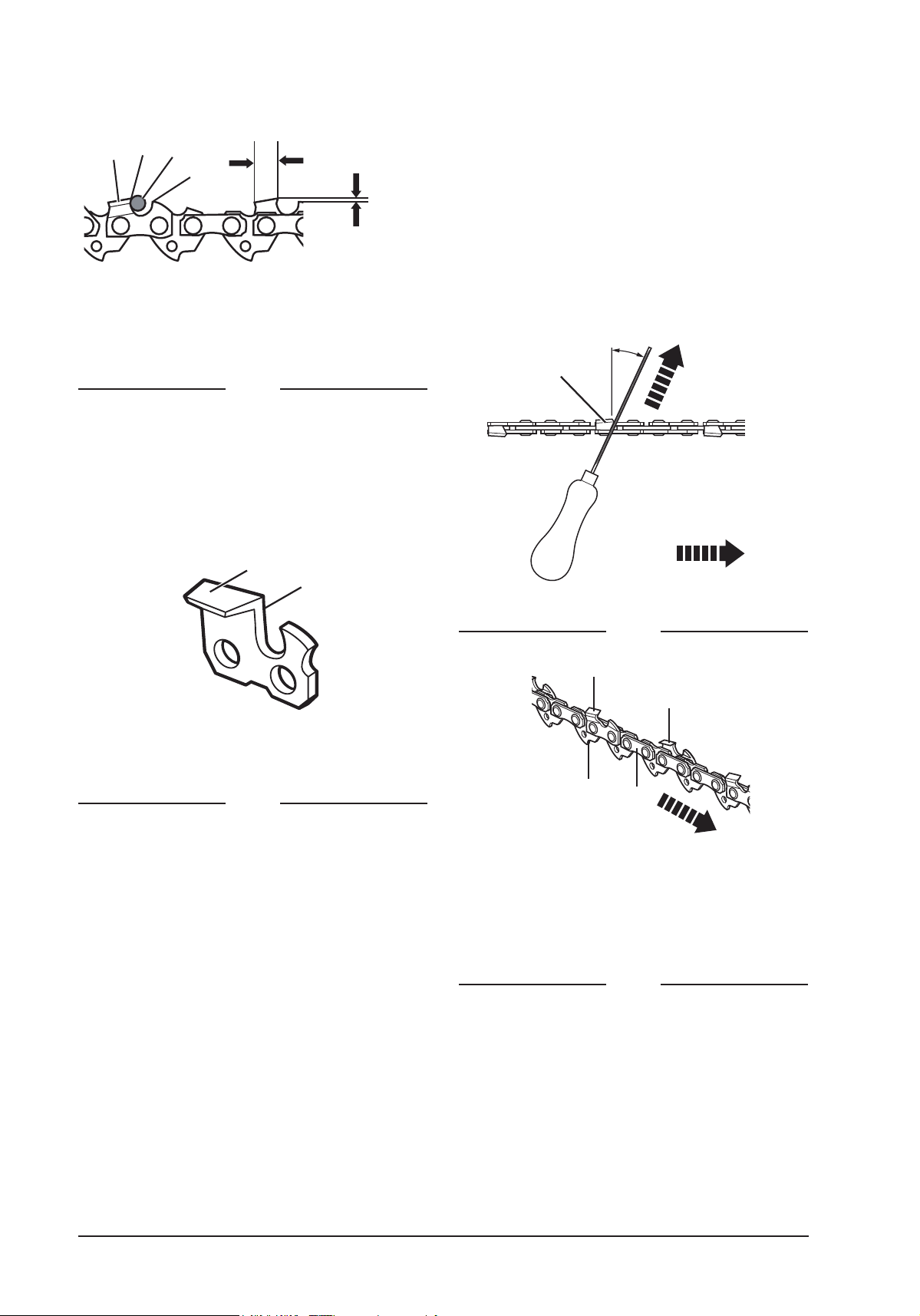

MAINTENANCE AND ADJUSTMENTS................17

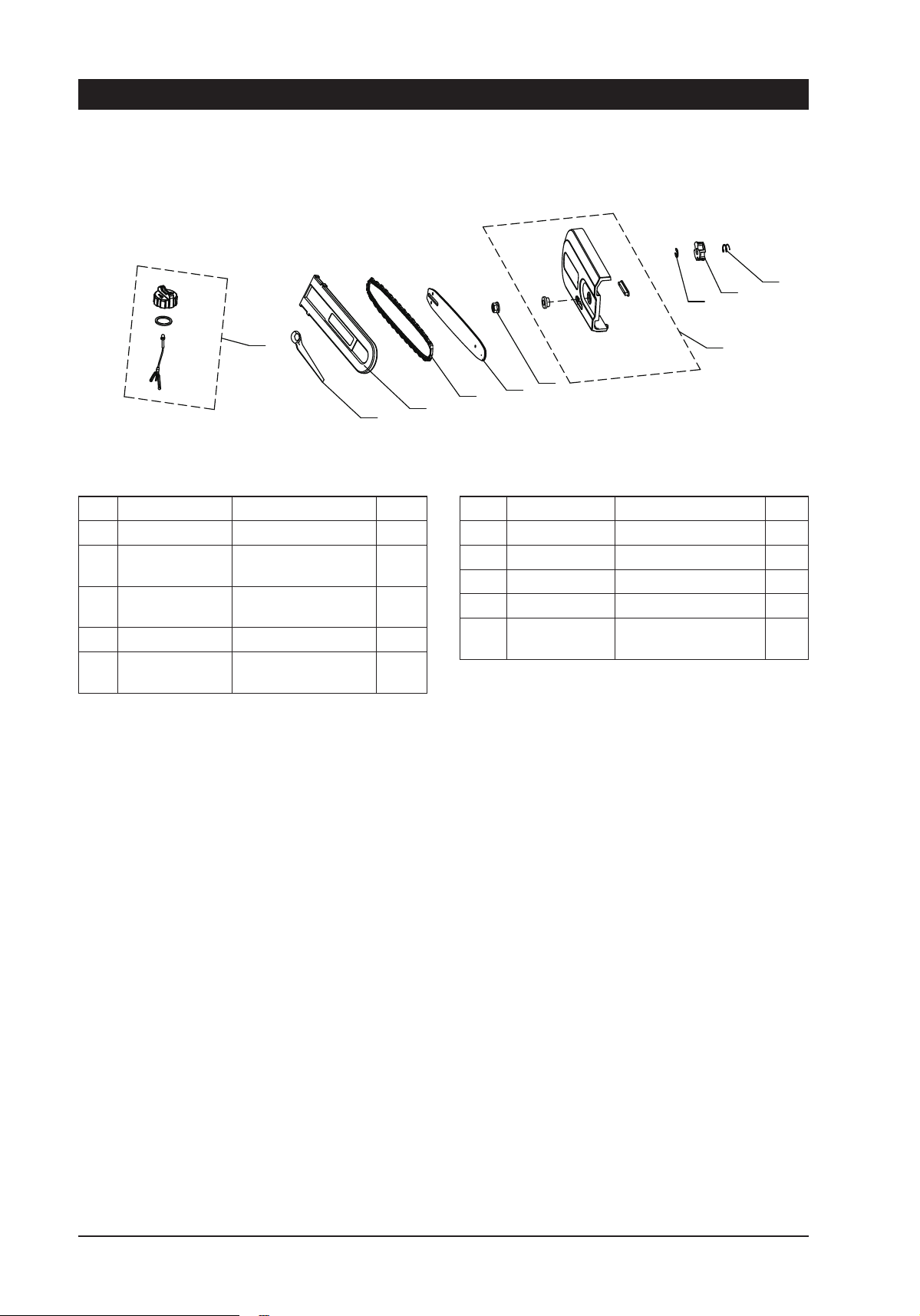

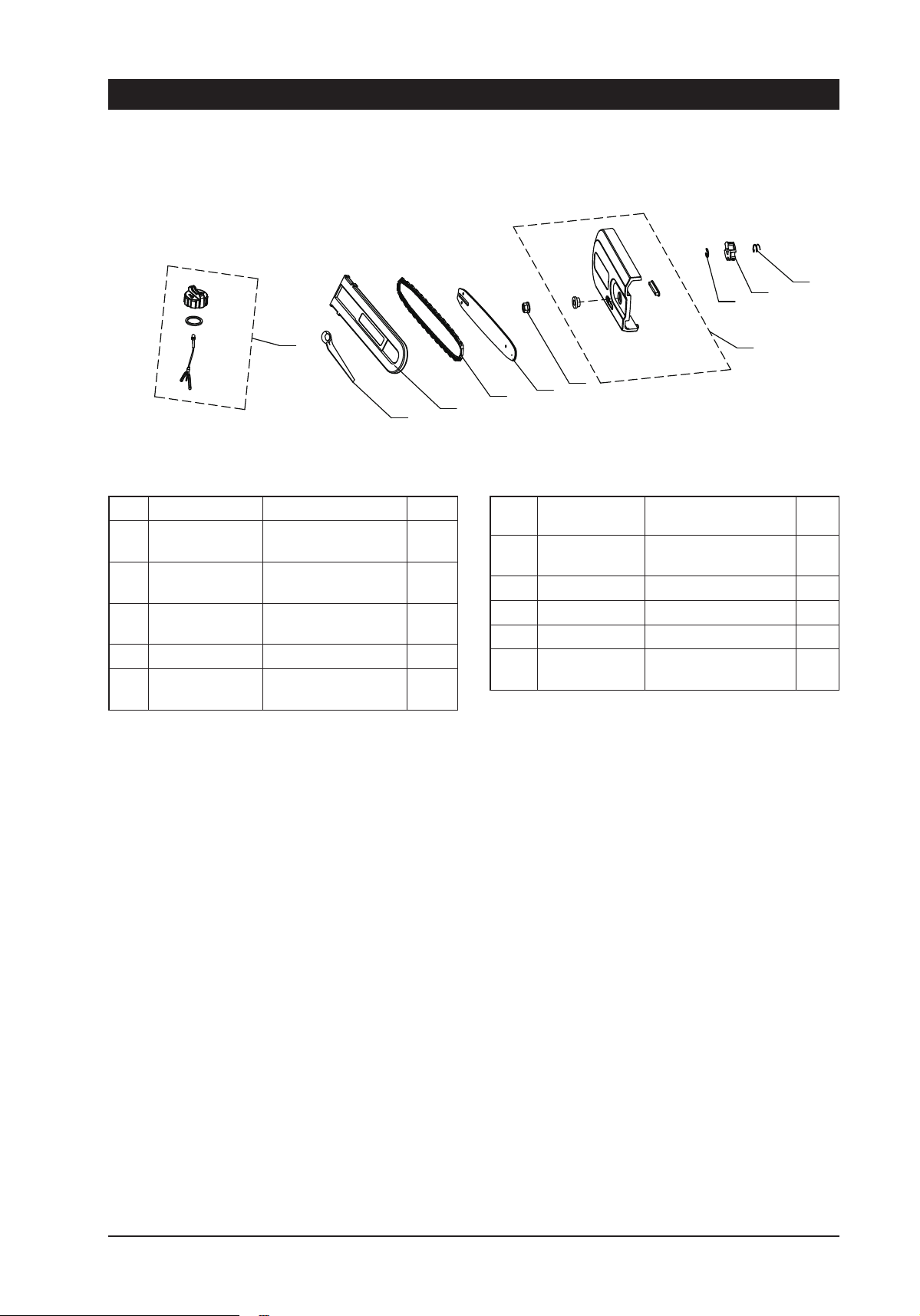

PARTS...................................................................20

WARRANTY...........................................................21

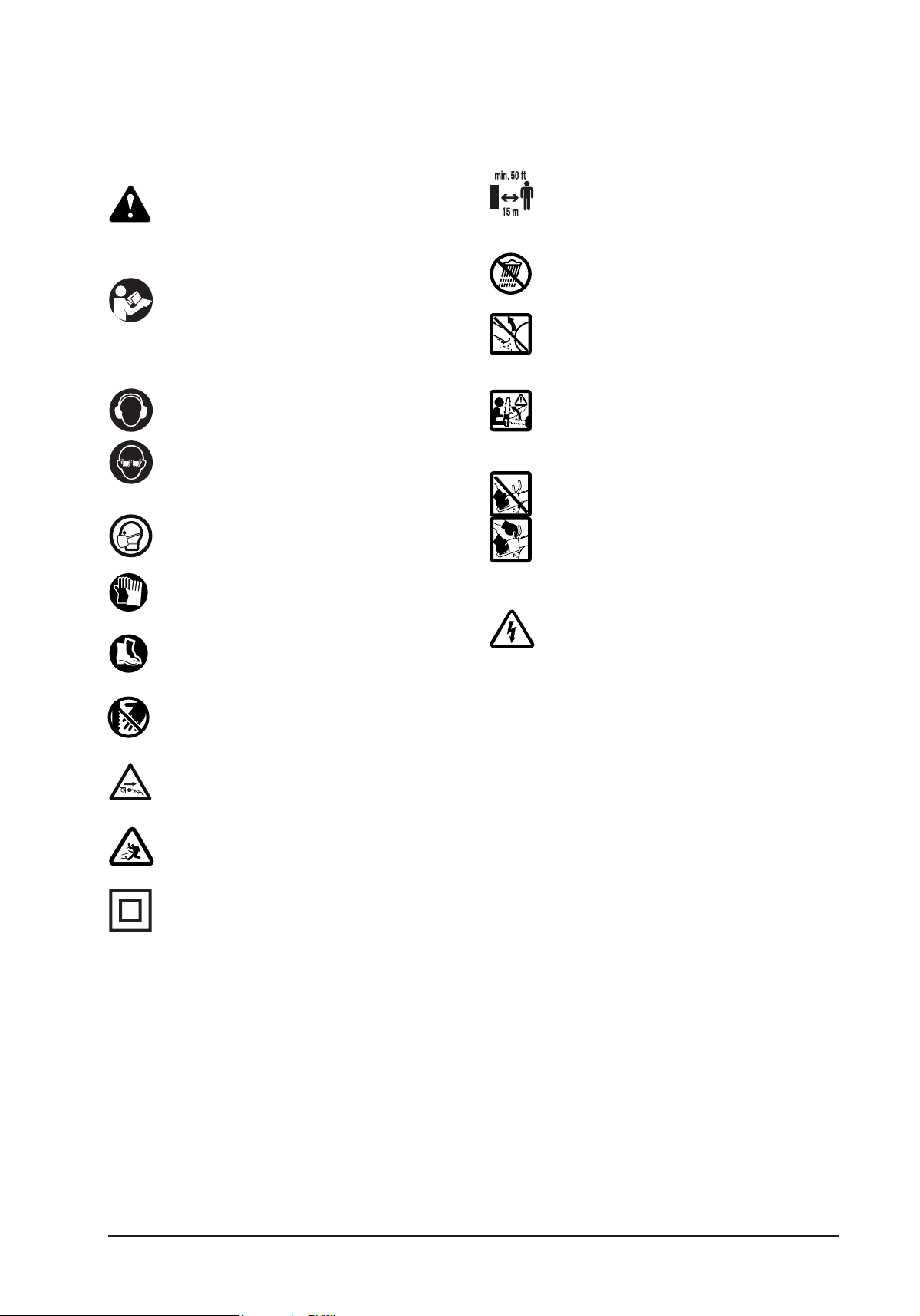

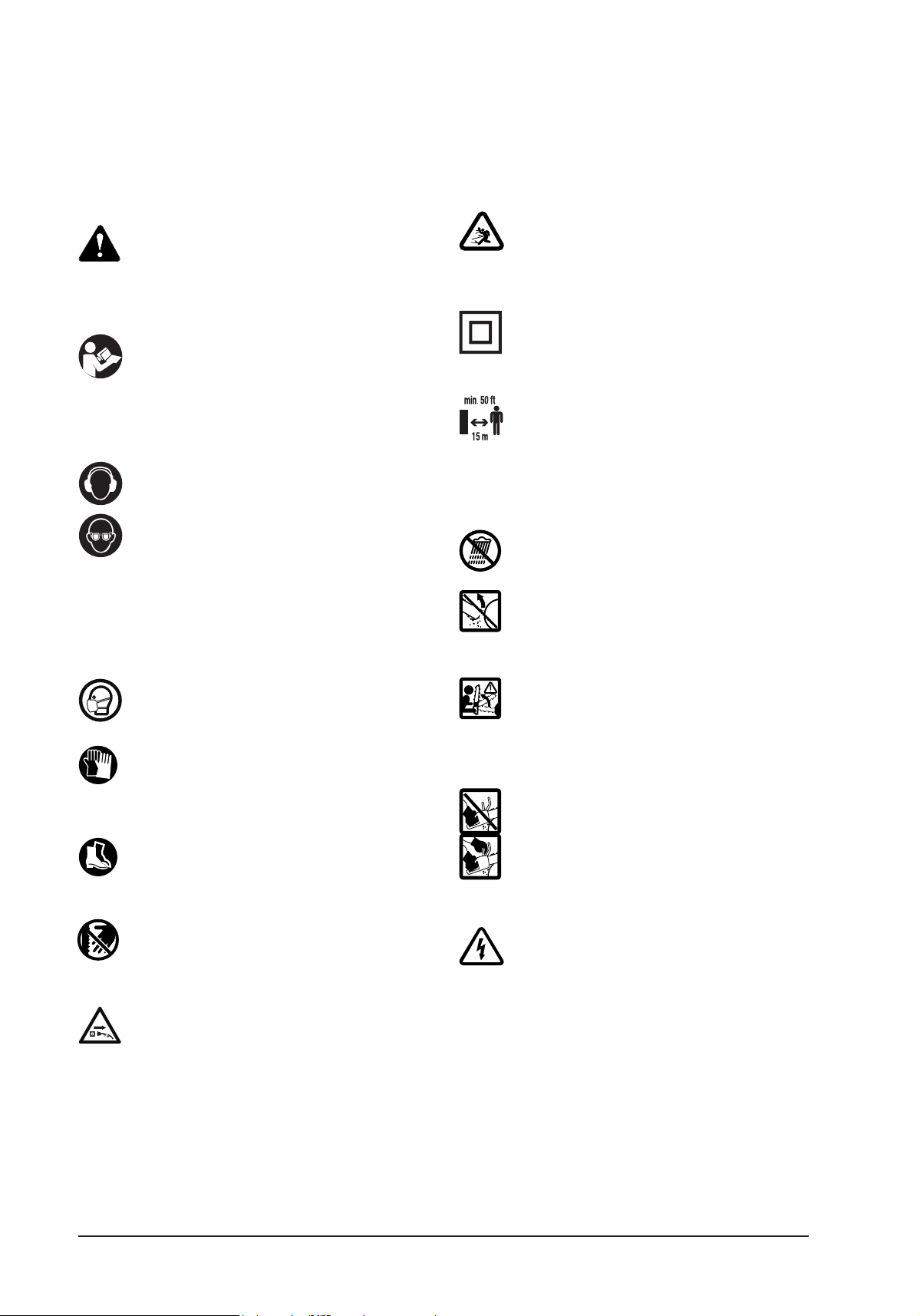

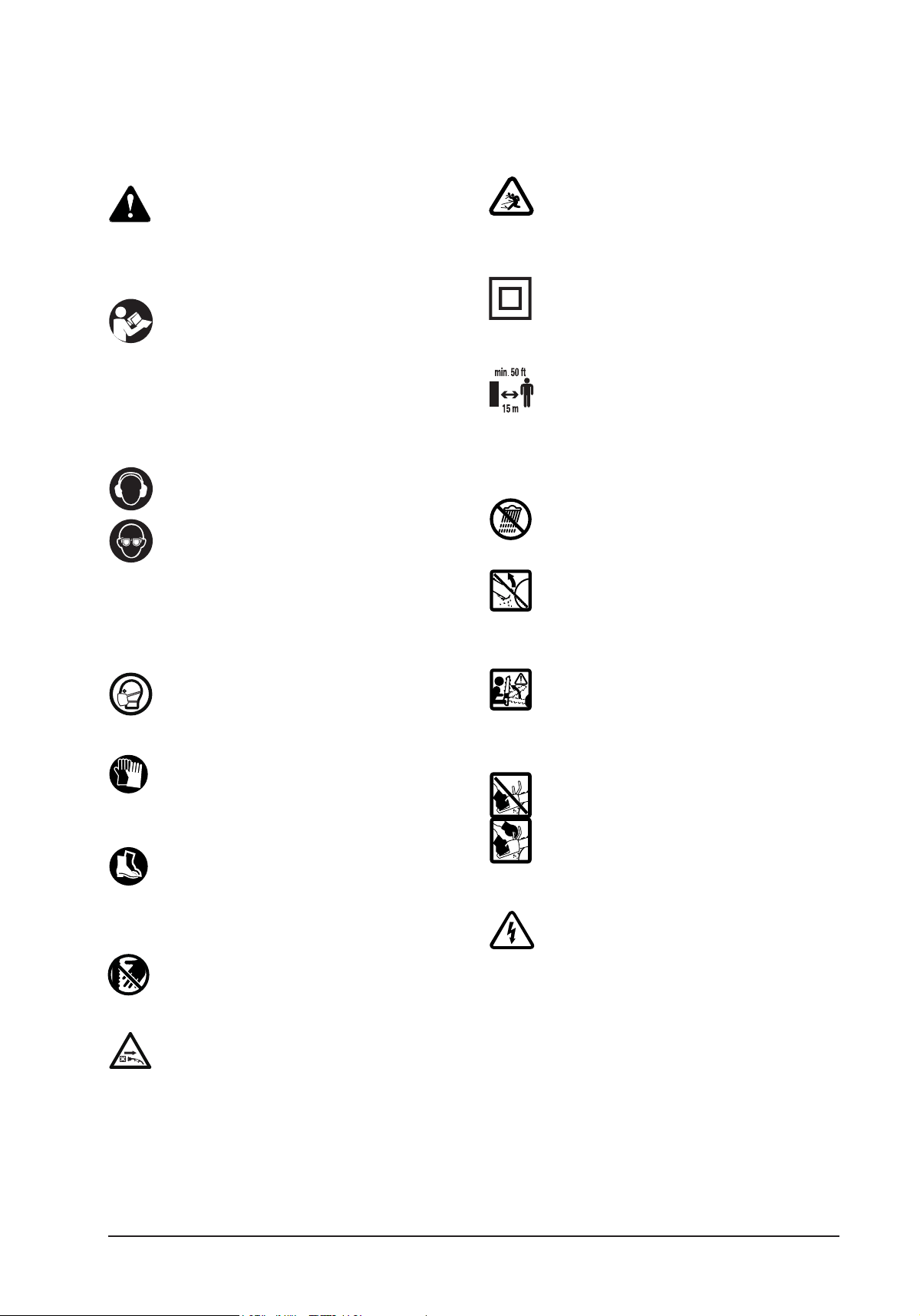

The purpose of safety symbols is to attract

your attention to possible dangers. The safety

symbols, and their explanations, deserve

your careful attention and understanding.

The safety warnings DO NOT by themselves

eliminate any danger. The substitutes or

warnings they give are not ubstitutes for

proper accident prevention measures.

Signals an EXTREME hazard.Failure to obey

a safety DANGER symbol WILL result in

serious injury or death to yourself or to others.

Crude oil, gasoline, diesel fuel and other

petroleum products can expose

you to chemicals including toluene and

benzene, which are known to the State of

California to cause cancer

and birth defects or other reproductive

harm. These exposures can occur in and

around oil elds, reneries, chemical

plants, transport and storage operations

such as pipelines, marine terminals, tank

trucks and other facilities and equipment.

For more information go to:

www.P65Warnings.ca.gov/petroleum.

Signals a SERIOUS hazard. Failure to obey

a safety WARNING symbol CAN result in

serious injury to yourself or to others.

This product contains a

chemical known to the state of California

to cause cancer, birth defects or other

reproductive harm. Drilling, sawing,

sanding or machining wood products can

expose you to wood dust, a substance

known to the State of California to cause

cancer. Avoid inhaling wood dust or use a

dust askor other safeguards for personal

protection. For more information go to

www.P65Warnings.ca.gov/woods.

Signals a MODERATE

hazard. Failure to obey a safety CAUTION

symbol MAY result in property damage or

injury to yourself or to others.

NOTE: Advises you of information or

instructions vital to the operation or

maintenance of the equipment.

CALIFORNIA PROPOSITION 65

DANGER:

WARNING:

CAUTION:

BE SURE to read and understand all

instructions in this manual before using

this electric Chain Saw. Failure to follow

all instructions listed below may result in

electric shock, re and/or serious personal

injury.

WARNING:

SAFETY

3WWW.SENIXTOOLS.COM

To avoid mistakes that could cause

serious injury, DO NOT connect the

Chain Saw to the power source until the

following instructions have been read and

understood.

WARNING:

When using the unit, all safety instructions

must be followed. Please read these

instructions before operating the unit in

order to ensure the safety of the operator

and any bystanders. Please keep these

instructions for later use.

IMPORTANT SAFETY

INSTRUCTIONS

WARNING!

Read all safety warnings and instructions.

Failure to follow the warnings and

nstructions may result in electric shock,

re and/or serious injury.

READ ALL INSTRUCTIONS

BEFORE OPERATING

For location and purchase information call

1-800-261-3981.

WARNING:

keep these instructions for later use.

• Readtheinstructionscarefully.Befamiliar

with the controls and proper use of the unit.

• Read the instructions carefully.Be

familiar with the controls and proper use of

the unit.

• DO NOT operate this unit when tired, ill

orundertheinuenceofalcohol,drugsor

medication.

Consider the work area environment. Use

extreme caution when cutting small size

brush and saplings because the slender

material may catch the saw chain and

be whipped toward you or pull you off

balance. DO NOT operate a chain saw in

a tree unless specically trained to do so.

When cutting a limb that is under tension

be alert for spring back so that you will not

be struck when the tension in the wood

bers is released.

WARNING:

• Never allow children to operate the

unit. Teens must be trained, accompanied

and supervised by an adult. Never allow

adults to operate the unit without proper

instruction.

• All guards and safety attachments must

be installed properly before operating

the unit.

• Inspecttheunitbeforeuse.Replace

damaged parts. Check for fuel leaks. Make

sure all fasteners are in place and secure.

Replace parts that are cracked, chipped, or

damaged in any way. DO NOT operate the

unit with loose or damaged parts.

• Be aware of risk of injury to the head,

hands and feet.

• Carefully inspect the area before

starting the unit. Remove rocks, broken

glass, nails, wire, string and other objects

that may be thrown or become entangled

with the unit.

• Clear the area of children, bystanders

and pets; keep them outside a 50-foot

(15 m) radius, at a minimum. Even then,

they are still at risk from thrown objects.

Encourage bystanders to wear eye

protection. If you are approached, stop the

unit immediately.

• Squeezethethrottlecontrolandcheckthat

it returns automatically to the idle position.

Make all adjustments or repairs before

using the unit.

• This unit is intended for occasional,

household use only.

WHILE OPERATING

• Wear safety glasses or goggles

that meet current ANSI/ ISEA Z87.1

standards and are marked as such.

Wear ear/hearing protection when

operating this unit. Wear a face mask or

dust mask if the operation is dusty.

• Wearheavylongpants,boots,glovesand

a long sleeve shirt. DO NOT wear loose

clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

• Use the unit only in daylight or good

articial light.

• Usetherighttool.Only use this tool for

its intended purpose.

• Alwaysholdtheunitwithbothhandswhen

operating.Keeparmgriponbothhandles

or grips.

• DO NOT overreach. Always keep proper

footing and balance. Take extra care when

4 WWW.SENIXTOOLS.COM

working on stairs, steep slopes or inclines.

To avoid serious injury, DO NOT operate

the unit while on a ladder or a roof.

• Keephands,face,andfeetawayfromall

moving parts. DO NOT touch or try to stop

moving parts.

• DO NOT operate the unit faster than the

speed needed to do the job. DO NOT run

the unit at high speed when not in use.

• DO NOT force the unit. It will do a better,

safer job when used at the intended rate.

• Always stop the unit when operation

is delayed or when walking from one

location to another.

• Beforesettingtheunitdown,alwaysMAKE

SURE the engine is off and all moving parts

have stopped.

• Ifyoustrikeorbecomeentangledwitha

foreign object, stop the unit immediately

and check for damage. DO NOT operate

the unit before repairing damage. DO NOT

operate the unit with loose or damaged

parts.

• Unplug the unit for maintenance or

repair.

• Use only original equipment

manufacturer (OEM) replacement parts

and accessories for this unit. Use of any

other parts or accessories could lead to

serious injury to the user, or damage to the

unit, and void the warranty.

• Keep the unit clean. Carefully remove

vegetation and other debris that could

block moving parts.

• To reduce re hazard, keep air vents

free from grass, leaves or excessive

grease.

• If the unit starts to vibrate abnormally,

stop the unit immediately. Inspect the unit

for the cause of the vibration. Vibration is

generally an indicator of trouble.

Do not permit ngers to touch the

terminalsof plug when installing or

removing the extension cord from the plug.

ELECTRICAL SAFETY

WARNING!

1. Double insulated tools are equipped

with a polarized plug (one blade is

wider than the other and will require

the use of a polarized extension

cord.TheChainSaw’splugwilltinto

a polarized extension cord only one

way.Iftheplugdoesnottfullyintothe

extension cord, reverse the plug. If the

plugstilldoesnott,obtainacorrect

polarized extension cord. A polarized

extension cord will require the use of a

polarizedwalloutlet.Thisplugwilltinto

the polarized wall outlet only one way.

Iftheplugdoesnottfullyintothewall

outlet, reverse the plug. If the plug still

doesnott,contactaqualiedlectrician

to install the proper outlet. Do not

change or alter the equipment plug,

extension cord receptacle, or extension

cord plug in any way.

2. Double insulation eliminates the need

for the three-wire grounded power cord

and grounded power supply system.

Applicable only to Class II (double-

insulated) tools. This Chain Saw is a

double insulated tool.

Circuit Interrupter) protection should be

provided on all circuits or outlets to be

used for electric chain saws and lawn

and garden power tools. Receptacles are

available having built-in GFCI protection

and should be used for this measure of

protection.

WARNING!

• Double insulation DOES NOT take the

place of normal safety precautions when

operating this tool.

• Guard against electric shock: Prevent

body contact with grounded surfaces.

For example: metal pipes, wire fences.

3. BEFORE plugging in the tool, BE SURE

that the outlet voltage supplied is within

the voltage marked on the tool’s data

plate. DO NOT use ‘AC only” rated tools

with a DC power supply.

5WWW.SENIXTOOLS.COM

4. DO NOT expose tools to rain or wet

conditions or use electric tools in

wet or damp locations. Water entering

an electric tool will increase the risk of

electric shock.

5. If operating an electric tool in damp

locations is unavoidable, ALWAYS USE

a Ground Fault Circuit Interrupter to

supply power to your tool. ALWAYS

WEAR electrician’s rubber gloves and

footwear in damp conditions.

6. To reduce the risk of electric shock,

use only with an extension cord intended

for outdoor use, such as an extension

cord of cord type: SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A. or

SJTOW-A.

7. INSPECT tool cords for damage. Have

damaged tool cords repaired at an

authorized Service Center. BE SURE to

stay constantly aware of the cord location

and keep it well away from the cutting

blade.

8. DO NOT abuse the extension cord.

NEVER use the cord to carry the tool by

or to pull the plug from the outlet. Keep

cord away from heat, oil, sharp edges or

moving parts. Replace damaged cords

immediately. Damaged cords increase the

risk of electric shock.

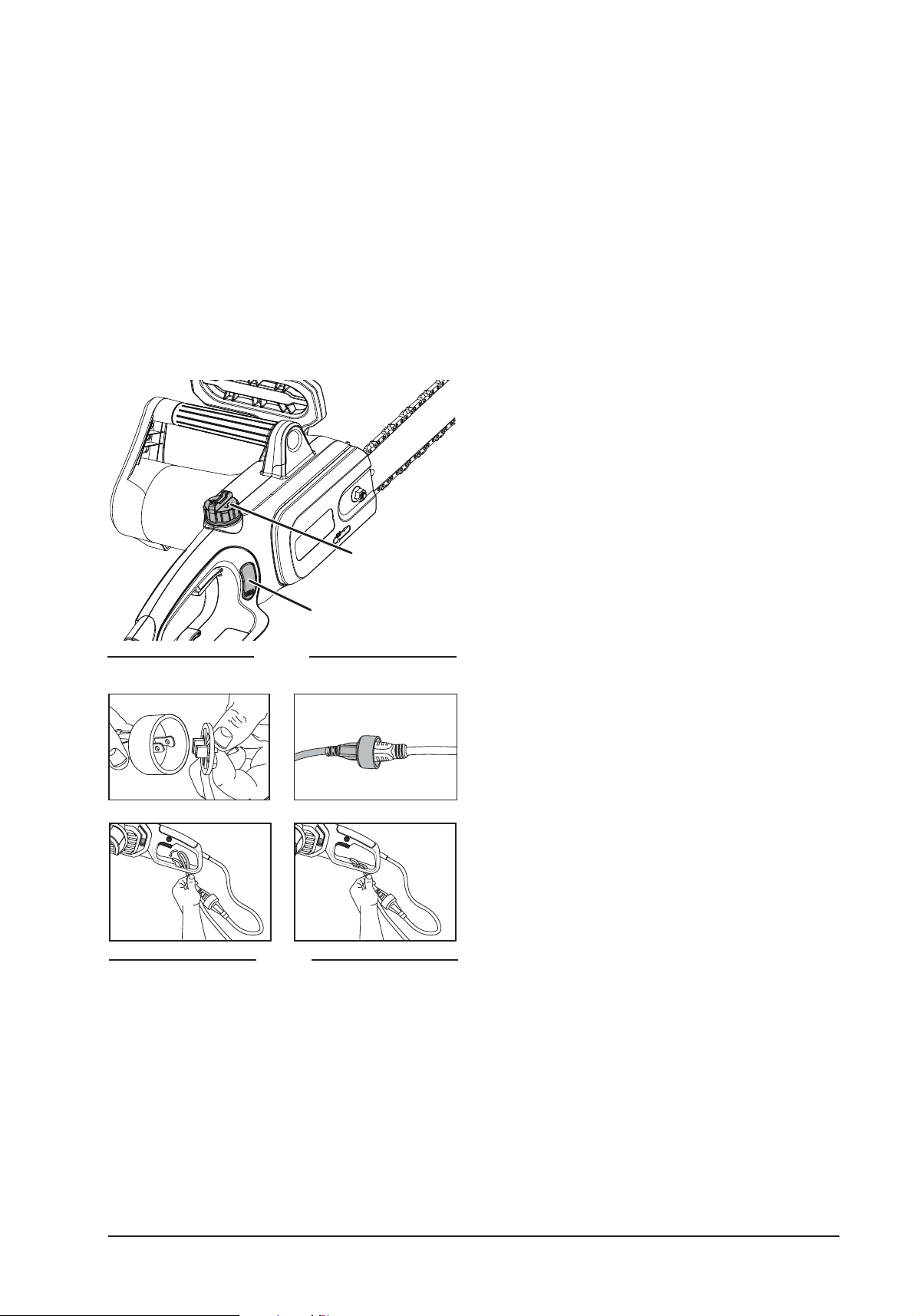

EXTENSION CORDS

Use a proper extension cord. ONLY use

cords listed by underwriters Laboratories

(UL). Other extension cords can cause a drop

in line voltage, resulting in a loss of power

and overheating of tool.

For this tool an AWG (American Wire Gauge)

size of a least 14-gauge is recommended for

an extension cord of 25-ft. or less in length.

Use 12-gauge for an extension cord of 50-

ft. Extension cords 100-ft. or longer are not

recommended.

Remember, a smaller wire gauge size has

greater capacity than a larger number

(14-gauge wire has more capacity than

16-gauge wire; 12-gauge wire has more

capacity than 14-gauge). When in doubt use

the smaller number.

EXTENSION CORDS

Ampere Rating

Securing extension cord

Volts Total length of cord in feet

More than/Not more than AWG

120 V 25 50 100 150

0-6

6-10

10-12

12-16 14 12 Not recommended

GENERAL POWER TOOL SAFETY

WARNINGS

Keep the extension cord clear of the work

area. Position the cord so that it will not

get caught on bushes, hedges, tree trunks,

lawnmowers or other obstructions while

you are working with the Chain Saw.

Check extension cords before each use. If

damaged replace immediately. Never use

tool with a damaged cord since touching

the damaged area could cause electrical

shock, resulting in serious injury.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions

mayresultinelectricshock,reand/or

serious injury.

Save all warnings and instructions for future

reference. The term “power tool” in the

warnings refers to your mains-operated

(corded) power tool or battery-operated

(cordless) power tool.

CAUTION:

WARNING:

6 WWW.SENIXTOOLS.COM

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. DO NOT operate power tools in explosive

atmospheres, such as in the presence of

ammableliquids,gasesordust.Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool. Distractions

can cause you to lose control.

2. Electrical Safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. DO

NOT use any adapter plugs with earthed

(grounded)powertools.Unmodiedplugs

and matching outlets will reduce risk of

electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric shock

if your body is earthed or grounded.

c. DO NOT expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d. DO NOT abuse the cord. Never use the

cord for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply.

Use of an RCD reduces the risk of electric

shock.

3. Personal Safety

a. Stay alert, watch what you are doing

and use common sense when operating

a power tool. DO NOT use a power tool

whileyouaretiredorundertheinuence

of drugs, alcohol or edication. A moment of

inattention while operating power tools may

result in serious personal injury.

b. Use personal protective equipment.

Alwaysweareyeprotection.Protective

equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing

protection used for appropriate conditions

will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or battery

pack, picking up or carrying the tool.

Carryingpowertoolswithyourngeronthe

switch or energising power tools that have

the switch on invites accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

e. DO NOT overreach. Keep proper

footing and balance at all times. This

enables better control of the power tool in

unexpected situations.

f. Dress properly. DO NOT wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

4. Power Tool Use and Care

a. DO NOT force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b. DO NOT use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be repaired.

c. Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories,

or storing power tools. Such preventive

safety measures reduce the risk of starting

the power tool accidentally.

d. Store idle power tools out of the reach

of children. DO NOT allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Powertoolsaredangerousinthehandsof

untrained users.

7WWW.SENIXTOOLS.COM

e. Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tools operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f. Keep cutting tools sharp and clean.

Properlymaintainedcuttingtoolswith

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5. Service

a. Have your power tool serviced by a

qualied repair person using only

identical replacement parts. This will

ensure that the safety of the power tool is

maintained.

CHAIN SAW SAFETY WARNINGS

• Keep all parts of the body away from

the saw chain when the chain saw is

operating.Beforeyoustartthechainsaw,

make sure the saw chain is not contacting

anything. A moment of inattention

while operating chain saws may cause

entanglement of your clothing or body with

the saw chain.

• Always hold the chain saw with your

right hand on the rear handle and your

left hand on the front handle. Holding

the chain saw with a reversed hand

congurationincreasestheriskofpersonal

injury and should never be done.

NOTE: For chain saws designed with the

chain bar on the left side, the reference to

“right hand” and “left hand” positioning is

reversed.

• Hold the power tool by insulated

gripping surfaces only. The saw chain

may contact hidden wiring or its own cord.

Saw chains contacting a “live” wire may

make exposed metal parts of the power

tool “live” and could give the operator an

electric shock.

• Wear safety glasses and hearing

protection. Further protective equipment

for head, hands, legs and feet is

recommended. Adequate protective

clothingwillreducepersonalinjurybyying

debris or accidental contact with the saw

chain.

• DO NOT operate a chain saw in a tree.

Operation of a chain saw while up in a tree

may result in personal injury.

• Always keep proper footing and operate

the chain saw only when standing on

xed, secure and level surface. Slippery

or unstable surfaces such as ladders may

cause a loss of balance or control of the

chain saw.

• When cutting a limb that is under

tension be alert for spring back. When

thetensioninthewoodbresisreleased

the spring loaded limb may strike the

operator and/or throw the chain saw out of

control.

• Use extreme caution when cutting

brush and saplings. The slender material

may catch the saw chain and be whipped

toward you or pull you off balance.

• Carry the chain saw by the front handle

with the chain saw switched off and

away from your body. When transporting

orstoringthechainsawalwaystthechain

barcover.Properhandlingofthechain

saw will reduce the likelihood of accidental

contact with the moving saw chain.

• Follow instructions for lubricating, chain

tensioning and changing accessories.

Improperly tensioned or lubricated chain

may either break or increase the chance for

kickback.

• Keep handles dry, clean, and free from

oil and grease. Greasy, oily handles are

slippery causing loss of control.

• Cutwoodonly.DO NOT use chain saw

for purposes not intended. For example:

DO NOT use chain saw for cutting plastic,

masonry or non-wood building materials.

Use of the chain saw for operations

different than intended could result in a

hazardous situation.

Causes and Operator Prevention of

Kickback Kickback may occur when the nose

or tip of the chain bar touches an object, or

when the wood closes in and pinches the

saw chain in the cut. Tip contact in some

cases may cause a sudden reverse reaction,

8 WWW.SENIXTOOLS.COM

SAVE THESE INSTRUCTIONS

kicking the chain bar up and back towards the

operator.Pinchingthesawchainalongthetop

of the chain bar may push the chain bar

rapidly back towards the operator. Either of

these reactions may cause you to lose control

of the saw which could result in serious

personal injury. DO NOT rely exclusively upon

the safety devices built into your saw. As a

chain saw user, you should take several steps

to keep your cutting jobs free from accident

or injury. Kickback is the result of tool misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking

proper precautions as given below:

•Maintainarmgrip,withthumbsand

ngersencirclingthechainsawhandles,

with both hands on the saw and position

your body and arm to allow you to resist

kickback forces. Kickback forces can

be controlled by the operator, if proper

precautions are taken. DO NOT let go of

the chain saw.

•DONOToverreachandDONOTcut

above shoulder height. This helps prevent

unintended tip contact and enables better

control of the chain saw in unexpected

situations.

•Onlyusereplacementbarsandchains

speciedbythemanufacturer.Incorrect

replacement bars and chains may cause

chain breakage and/or kickback.

• Followthemanufacturer’ssharpeningand

maintenance instructions for the saw chain.

9WWW.SENIXTOOLS.COM

SAFETY ALERT SYMBOL

Indicates danger, warning or caution.

May be used in conjunction with other

symbols or pictographs.

KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders,

especially children and pets, at least 50

feet (15 m) from the operating area.

WARNING: DO NOT expose to rain.

WARNING: Contact of the chain bar tip

with any object should be avoided.

WARNING: Tip contact can cause the

chain bar to move suddenly upward

and backward, which can cause serious

injury.

WARNING: Always use two hands

when operating the chain saw.

GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with earthed or

grounded surfaces (e.g. metal railings,

lamp-posts, etc.). Electric safety can

be further improved by using a high-

sensitivity (30 mA/30mS) Residual

Current Device (RCD).

READ OPERATOR’S MANUAL

WARNING:Read the operator’s

manual(s) and follow all warnings and

safety instructions. Failure to do so can

result in serious injury to the operator

and/or bystanders.

WEAR EYE AND HEARING PROTECTION

WARNING:Thrown objects and

loud noise can cause severe eye injury

and hearing loss. Wear eye protection

meeting current ANSI / ISEA Z87.1

standards and ear protection when

operating this unit. Use a full face shield

when needed.

WEAR DUST MASK

Wear breathing protection.

WEAR HAND PROTECTION

Wear heavy duty work gloves to protect

hands.

WEAR FOOT PROTECTION

Wear boots with slip-resistant and

puncture-resistant soles.

WARNING: Failure to keep your hands

away from the blade will result in

serious personal injury.

WARNING: Remove plug from

the mains immediately if the cable is

damaged or cut.

WARNING: Thrown objects can

ricochet and result in personal injury or

property damage.

CLASS II CONSTRUCTION

Double-Insulation. When servicing, use

only identical replacement parts.

This operator’s manual describes safety and international symbols and pictographs that may

appear on this product. Read the operator’s manual for complete safety, assembly, operating and

maintenance and repair information.

SAFETY & INTERNATIONAL SYMBOLS

10 WWW.SENIXTOOLS.COM

KNOW YOUR UNIT

SPECIFICATIONS*

*Allspecicationsarebasedonthelatestproductinformationavailableatthetimeofprinting.

We reserve the right to make changes at any time without notice.

INCLUDED PARTS

Quantity Item Quantity Item

1 Operator’s Manual 1

Chain/Bar/BladeProtectiveCover

Rated Voltage...............................................................................................................120V~60Hz

Rated current............................................................................................................................10A

Motor type..............................................................................................................Universal Motor

No load speed...................................................................................................................4500/min

Maximum chain speed.........................................................................................................8.2 m/s

Oil tank capacity....................................................................................................4.05 oz. (120 ml)

Sawbarmodel.........................................................................................................YS14-52-507P

Sawchainmodel...........................................................................................................3/8LP-A-52

Weight................................................................................................................... 7.16lbs. (3.5 kg)

Saw chain

Guide bar

Chain’s Screw

Cover

Oil Level Indicator

Extension Cord Retainer

Safety Button

Switch Trigger ON/OFF

Power Cord&Plug

Blade Protective Cover

Main Handle

Oil Tank Cap

Motor Housing

Front Handle

11WWW.SENIXTOOLS.COM

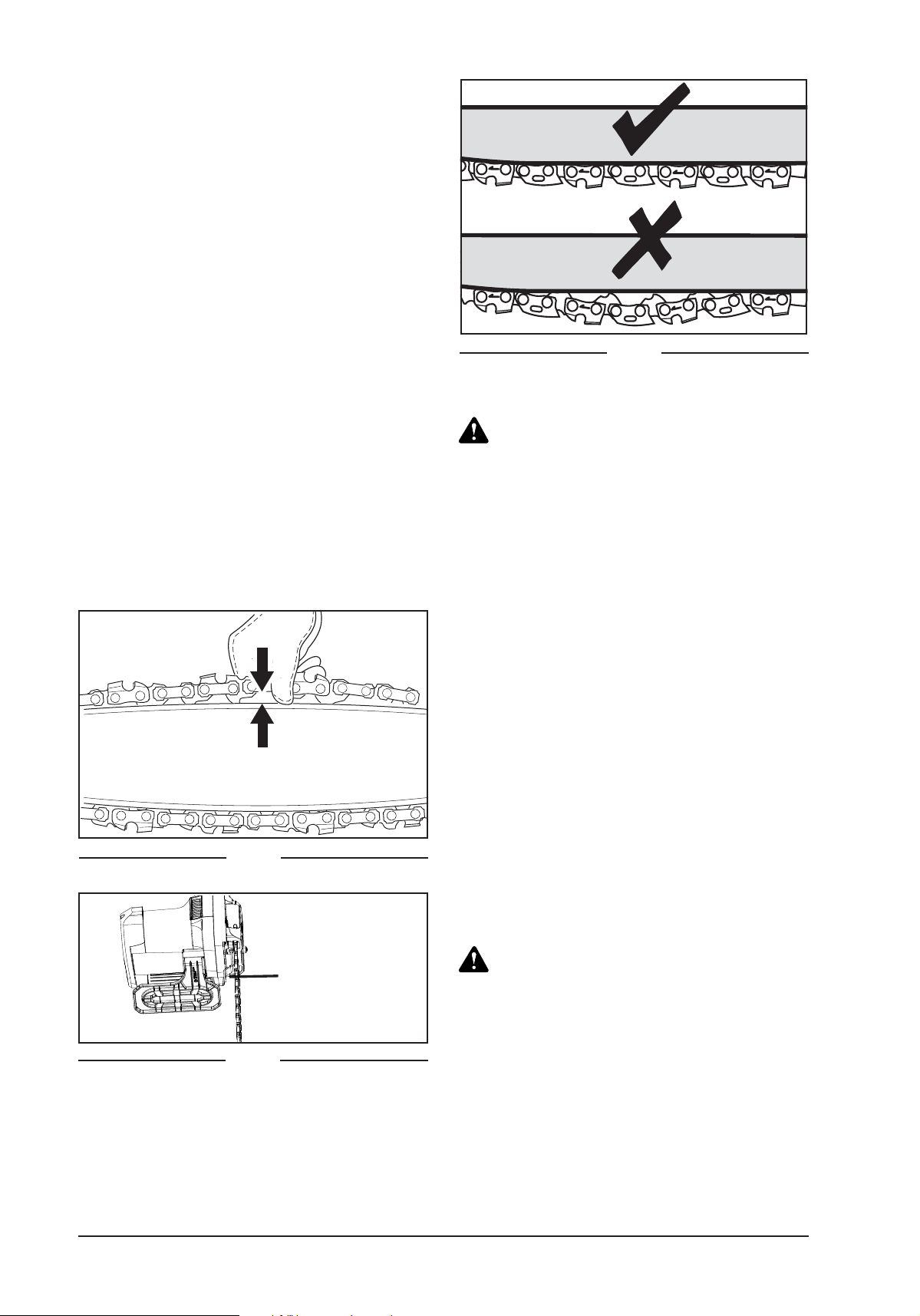

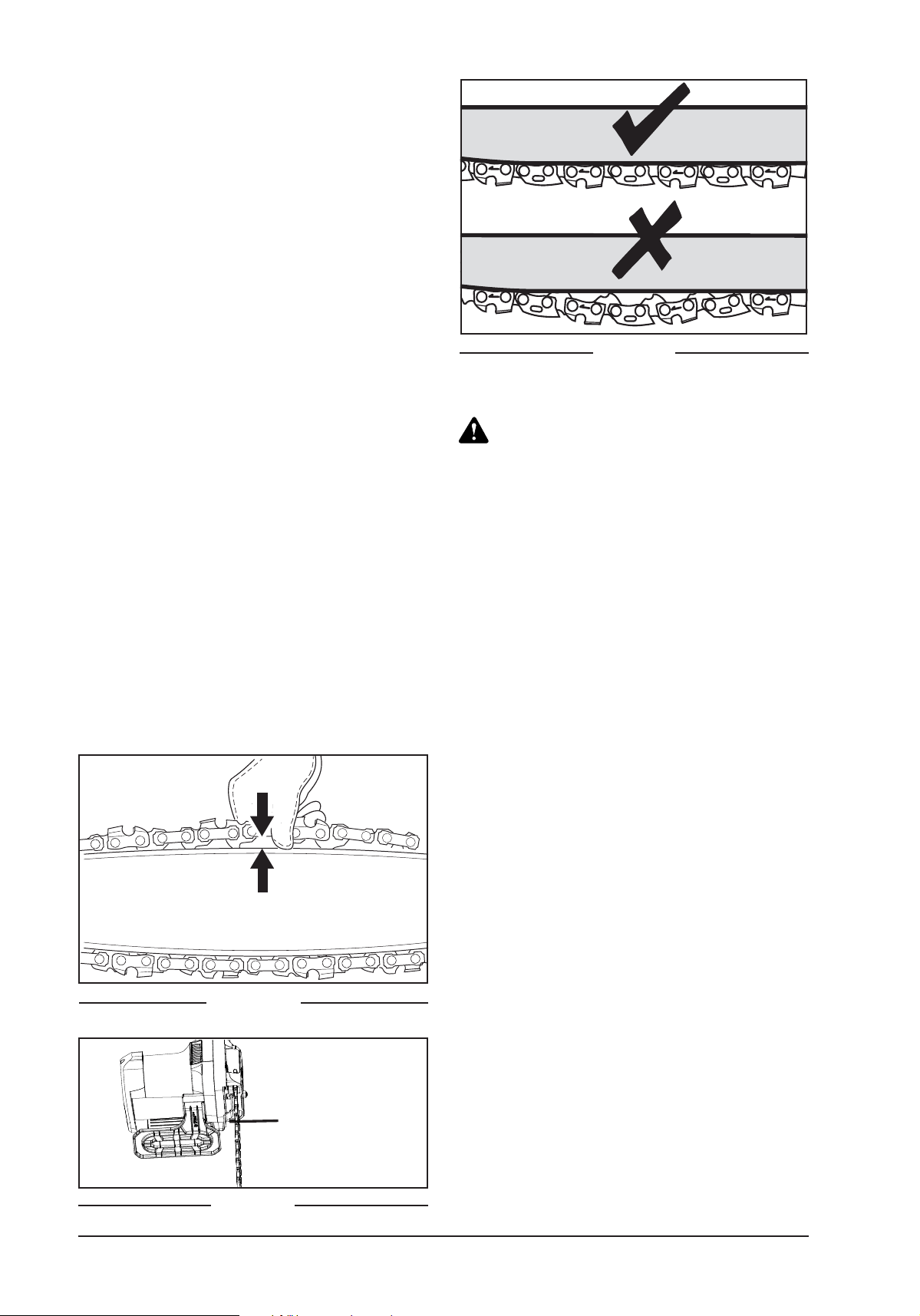

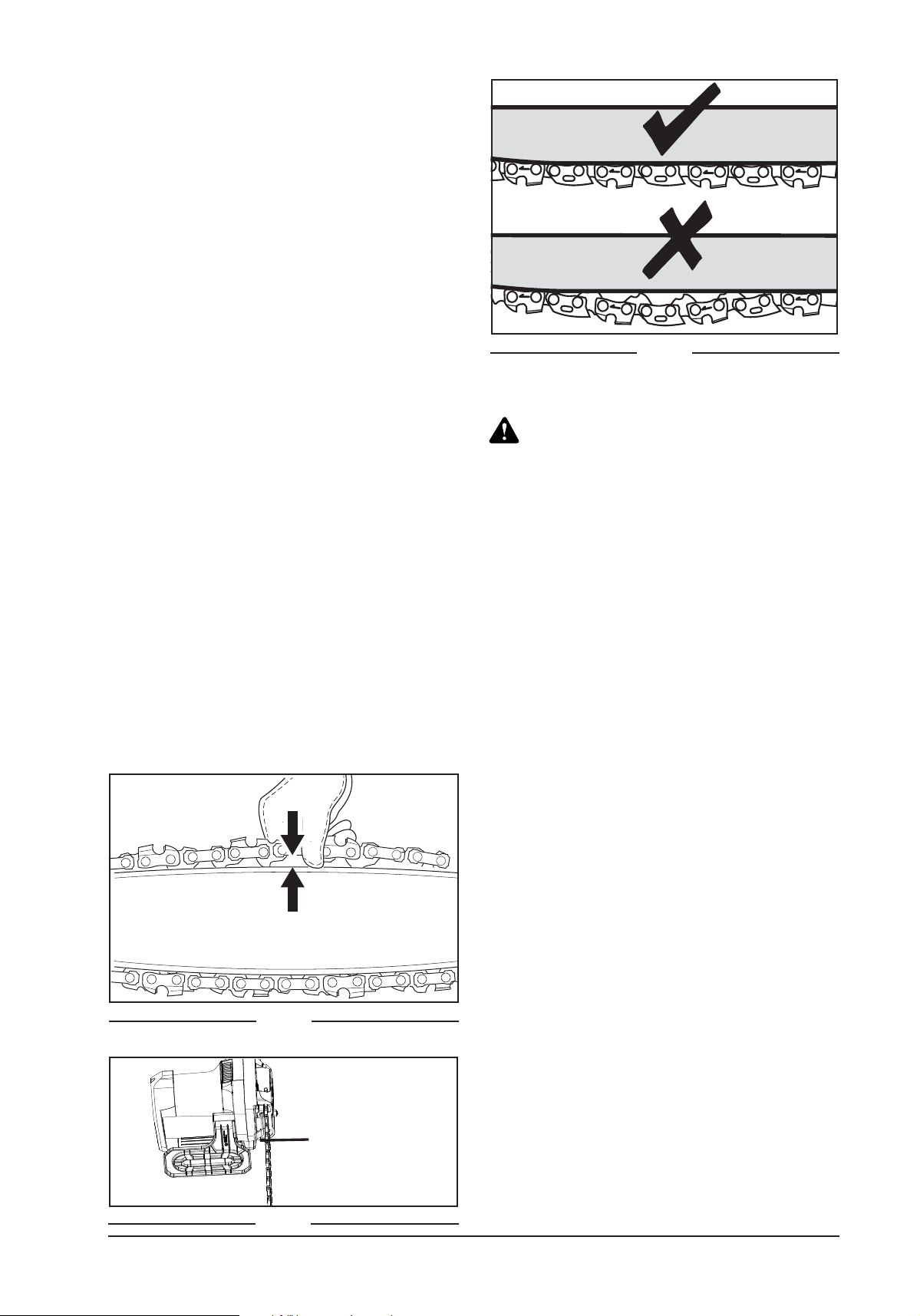

1. Check the chain tension by pulling the saw

chain away from the chain bar. A properly

tensioned chain should have roughly 1/8

inch (3 mm) of distance between itself and

the bar guide (Fig. 1).

2. If adjustments are needed, loosen the end

cover nut until it is hand-tight. Use the

at-tipbladescrewdrivertoturnthechain

tensioner screw clockwise to tension

the chain. A cold chain will be correctly

tensioned when there is no slack on the

underside of the guide bar; the chain is

snug, but it can be turned by hand without

binding.

3. To adjust the saw chain tension, the

tension is correct when the drive links on

the chain do not slip out of the chain guide

on the bar when the chain is pulled up from

the middle of the bar(Fig. 1). Rotating the

chain tensioning screw upwards increases

the tension while rotating it downwards

CHAIN SAW PREPARATION

ASSEMBLY

TENSIONING THE CHAIN

WARNING!

To avoid serious personal injury, read

and understand all safety instructions

provided.

INSTALLING THE GUIDE BAR AND CHAIN

Unplug chain saw from power source

before adjusting saw chain tension.

Cutting edges on chain are sharp. Use

protective gloves when handling chain.

ALWAYS Maintain proper chain tension.

A loose chain may jump out of chainbar

groove. This may injure operator and

damage chain. A loose chain will cause

chain, chain bar, and sprocket to wear

rapidly. The chain life of the saw chain

mainly depends upon sufcient lubrication

and correct tensioning. Avoid tensioning

the chain if it is hot, as this

will cause the chain to become over

tensioned when it cools down.

NOTE: When replacing the guide bar and

chain, use only identical replacement

parts. Make sure the chain saw is

disconnected from the power supply

before proceeding with installation.

NOTE: A new chain tends to stretch; check

the chain tension frequently, and

adjust tension as required.

NOTE:RemovetheChain/Bar/Blade

ProtectiveCoverbeforeuse.

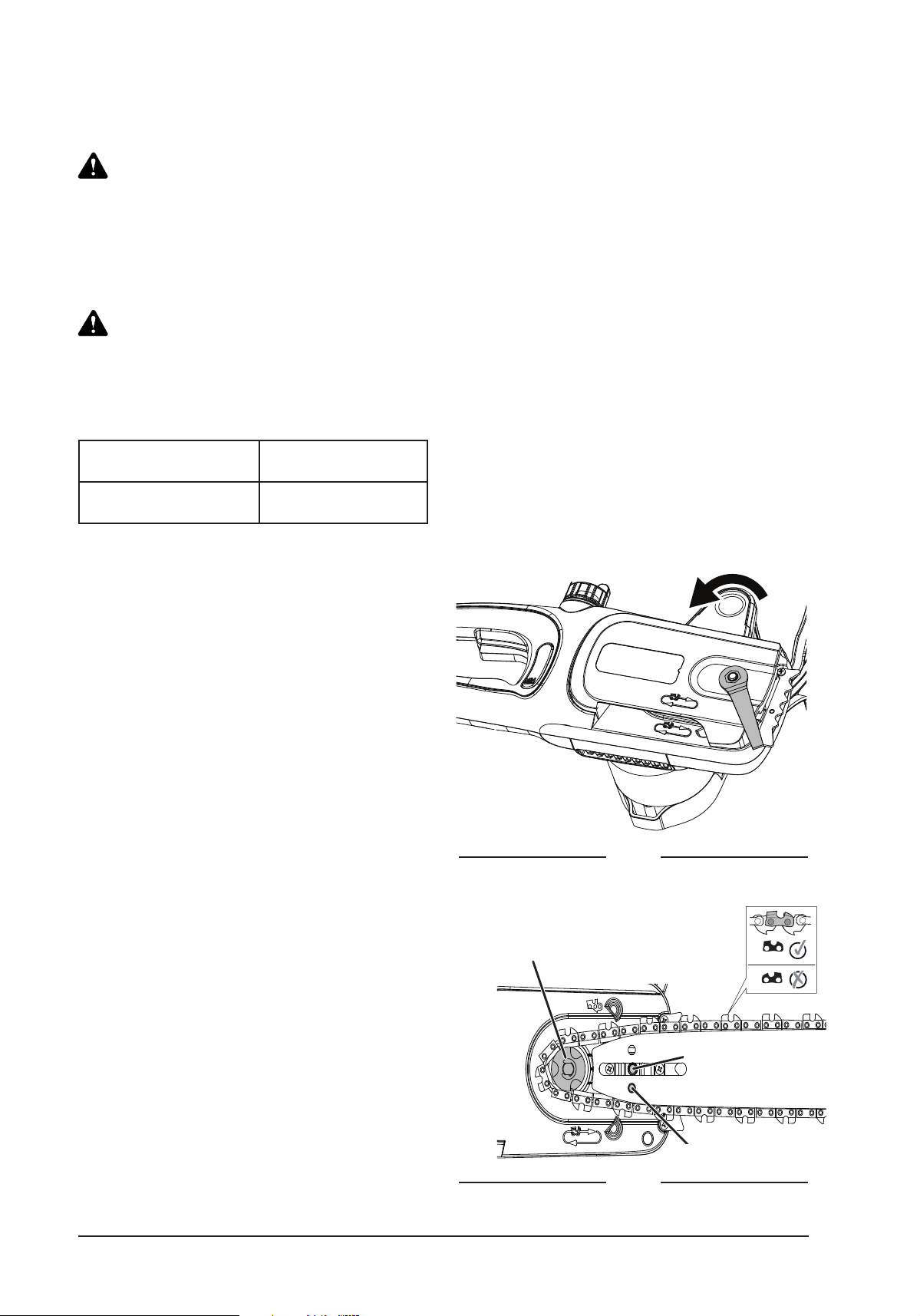

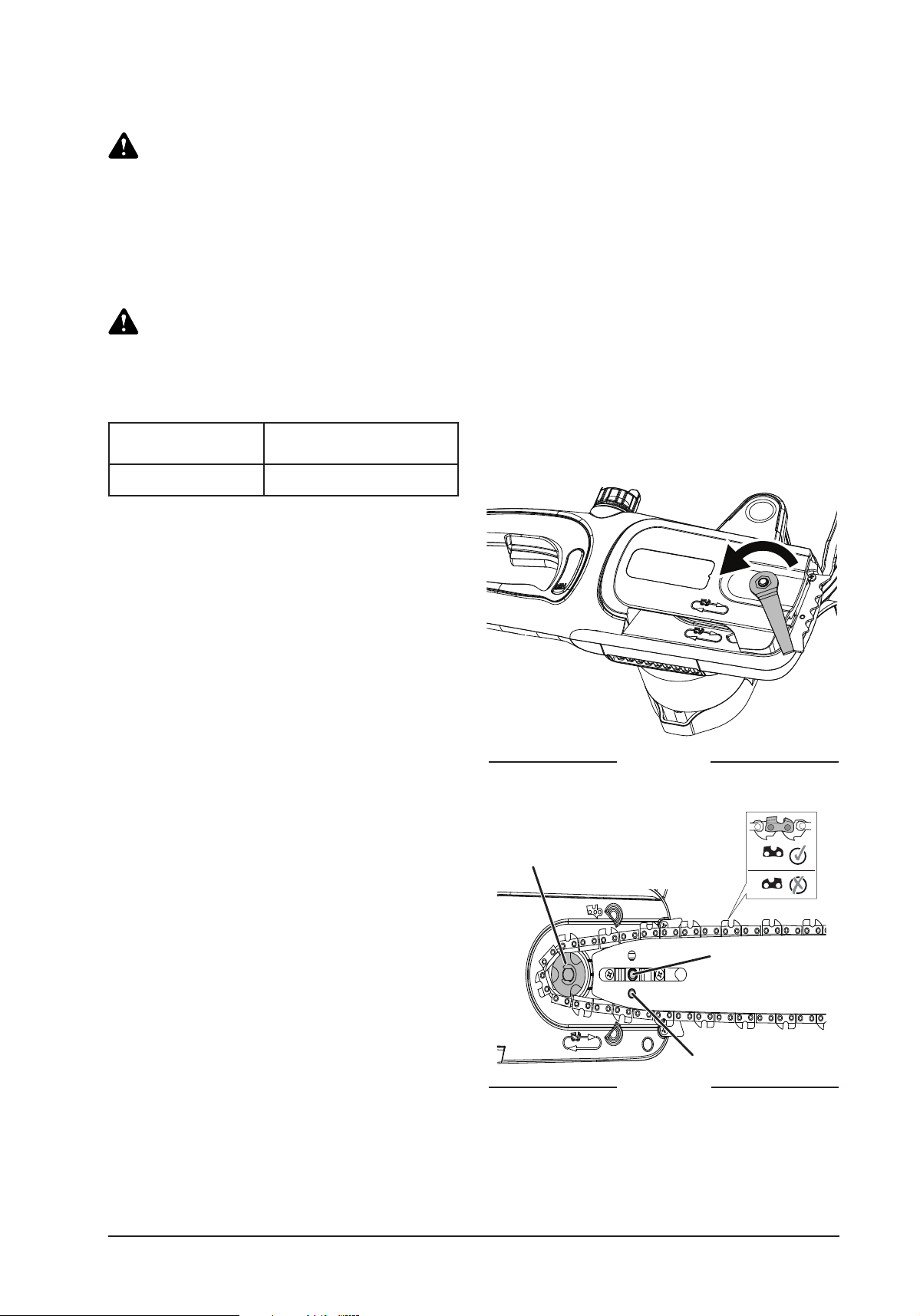

1. Use the hex key wrench to unscrew the

end cover nut and remove the chain/

sprocket end cover.

2. Lay out the new saw chain in a loop and

straightenanykinks.THESHARPSIDE

OF THE TEETH MUST FACE AWAY

FROM YOU AND IN THE DIRECTION

OF THE CHAIN ROTATION INDICATED

ONTHEGUIDEBAR.Iftheteethface

backwards, turn the loop over.

3. Starting at the tip, mount the chain drive

links into the bar groove, leaving a loop at

the back of the bar. The chain will loosely

tuntilitisplacedonthesprocket.

NOTE: Make certain of the direction of the

chain. If the chain is mounted

backwards, the saw will vibrate

abnormally and will not cut.

4. Hold the chain in position on the bar and

place the loop around the sprocket. Fit the

barushagainstthemountingsurfaceso

that the bar studs are in the long slot of the

bar and the adjusting pin is in the chain

tension pin hole.

5.Whilekeepingthebarandchainush

against the mounting surface, adjust the

chain tension as needed by adjusting the

chain tensioning screw with the supplied

at-tipbladescrewdriver.Turnthechain

tensioning screw clockwise to tightening

the chain, or counter-clockwise to loosen

the chain.

6. Replace the chain/sprocket end cover by

insertingthereartabrstintotherear

tab slot and position the cover over the

bar end. Tighten the end cover nut; leave

the bar loose enough to move slightly for

tension adjustment.

7. Remove all slack from the chain by turning

the chain tensioning screw clockwise until

the chain seats snugly against the bar with

thedrivelinksushinsidethebargroove.

8. Tighten the end cover nut completely using

the hex key wrench.

12 WWW.SENIXTOOLS.COM

FILLING THE AUTO OIL SYSTEM

ATTACHING THE EXTENSION CORD

CAUTION!

The chain saw is NOTsuppliedlledwith

oil.Itisessentialtollwithoilbeforeuse.

Never operate the chain saw without chain

oil or at an empty oil tank level, as this will

result in extensive damage to the product.

Chain life and cutting capacity depends on

optimum lubrication. Therefore, the chain is

automatically oiled during operation via the

oil outlet.

To prevent oil leakage, ensure machine is left

inahorizontalposition(oilllercapupright)

when not in use. Use only the recommended

oil to avoid damage to the chain saw. Never

use recycled/old oil. Use of non approved oil

will invalidate the warranty.

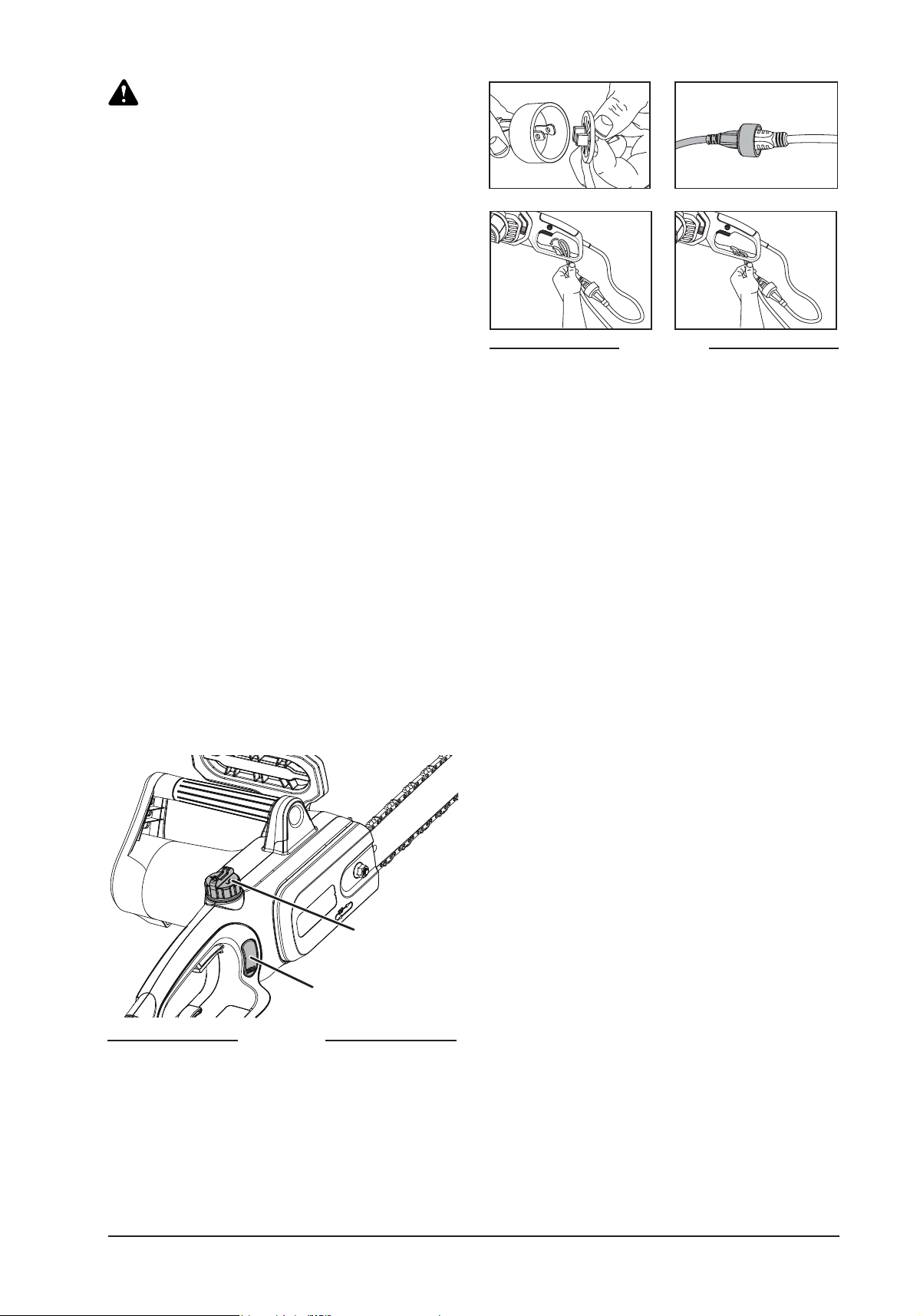

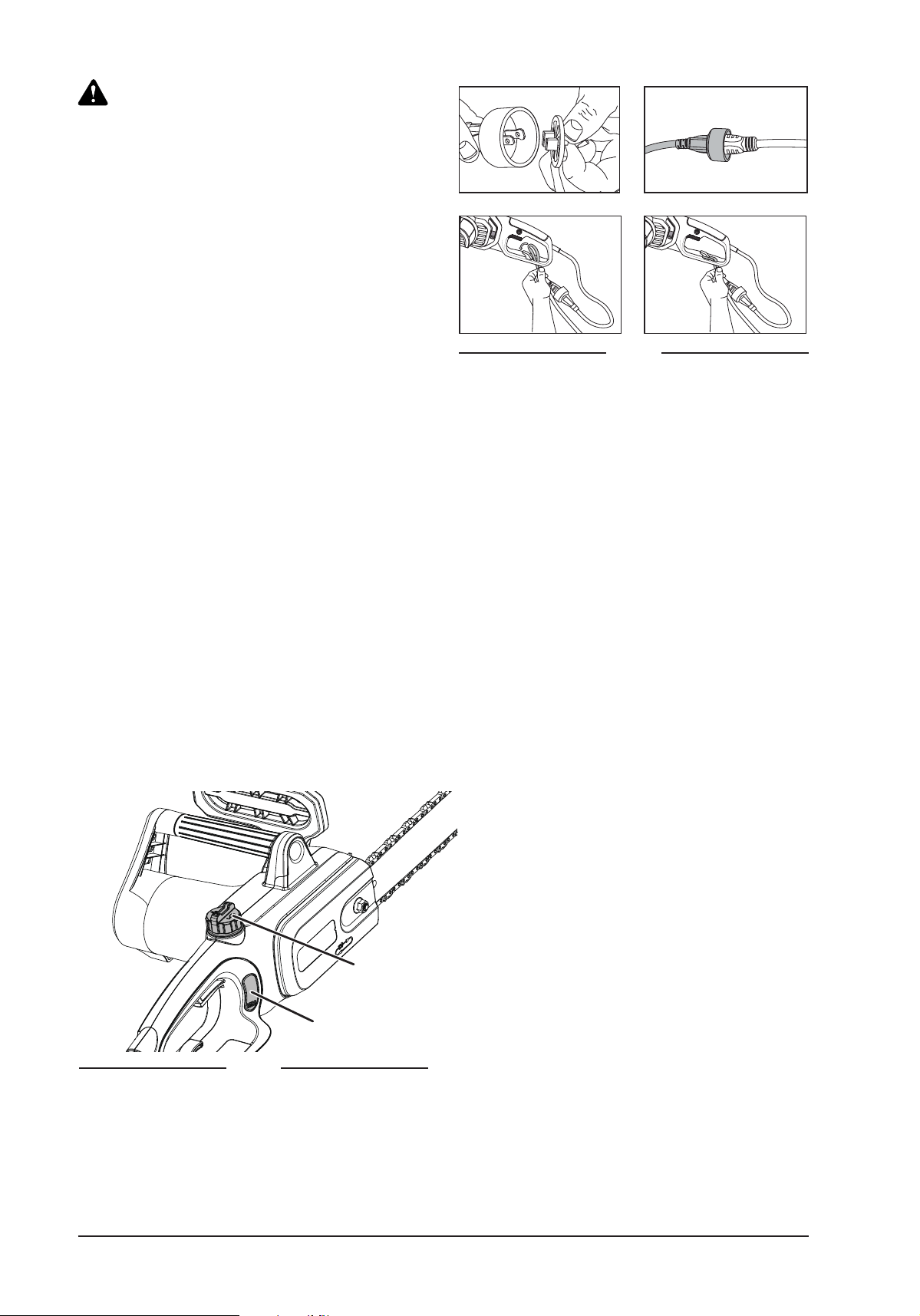

Remove the plug safety cap (Fig. 5). Insert

the extension cord socket into the chain saw

plug.

This chain saw features an auto-oiling system

to keep the chain and chain bar properly

lubricated. The oil level indicator shows the

remaining oil in the chain saw. If the oil level

decreasestobelowonequartercapacity,rell

it with the proper bar and chain oil.

Tolltheoilreservoir:

1. Remove the oil cap (Fig. 4). Fill the

reservoir with bar and chain oil (SAE30)

until the oil level has reached full capacity.

2.Puttheoilcapbackon.Makesureto

check the oil level after every 10 minutes of

use. Unplug the chain saw before checking

oillevelsorllingtheoilreservoir.

Fig. 3

Bladescrewdriver

decreases tensionwith the blade

screwdriver. A properly tensioned chain

should have no sag (Fig. 3) and should

only be able to be pulled 1/8 inch (3 mm)

away from the chain bar of the saw.

4. Once the chain is properly tensioned,

tighten the end cover nut. DO NOT over-

tension the chain: this will lead to excessive

wear and reduces the life of both the bar

and chain.

NOTE: The saw chain must be tensioned

properly in order to ensure safe

operation. The chain tension is optimal

if the saw chain can be lifted 1/8

inch (3 mm) from the center of the

chain bar. Since the saw chain heats

up during operation, its length can

thereforeuctuate.Checkthechain

tension every 10 minutes of operation

and adjust as necessary, particularly

for new saw chains. Slacken the saw

chain after the work is completed

since it shortens when cooling down.

In doing so, you can increase the

chain’s life and prevent damage.

1/8” (3 mm)

Fig. 1

Fig. 2

13WWW.SENIXTOOLS.COM

Fig. 4

Fig. 5

An extension cord retainer is attached to the

handle to reduce strain on the cord (Fig. 5).

To use the cord retainer, double the extension

cord as shown, about a foot from the end,

andinsertitintotheendoftheretainer.Place

the loop formed by doubling the cord over the

hook. Gently tug on the cord to ensure that it

isrmlysituatedintheretainer.

Keep the extension cord clear of operator,

unit, and any obstacles at all times. Do not

expose the cord to heat, oil, water, or sharp

edges.

Oil Cap

Oil Level Indicator

Completed

14 WWW.SENIXTOOLS.COM

1. In order to ensure safe work, DO NOT

operate the saw above shoulder height.

2.Positionthecordsothatitwillnotbe

caught on branches and the like, during

cutting.

3. Never stand below a branch that is being

sawed.

4. Exercise caution when sawing both

branches under tension or branches that

are splintering.

5. Make sure to safe guard against the risk of

injuryfromfallingbranchesandyingwood

projectiles.

6. If the machine is in operation, keep persons

OPERATION

PREPARATION

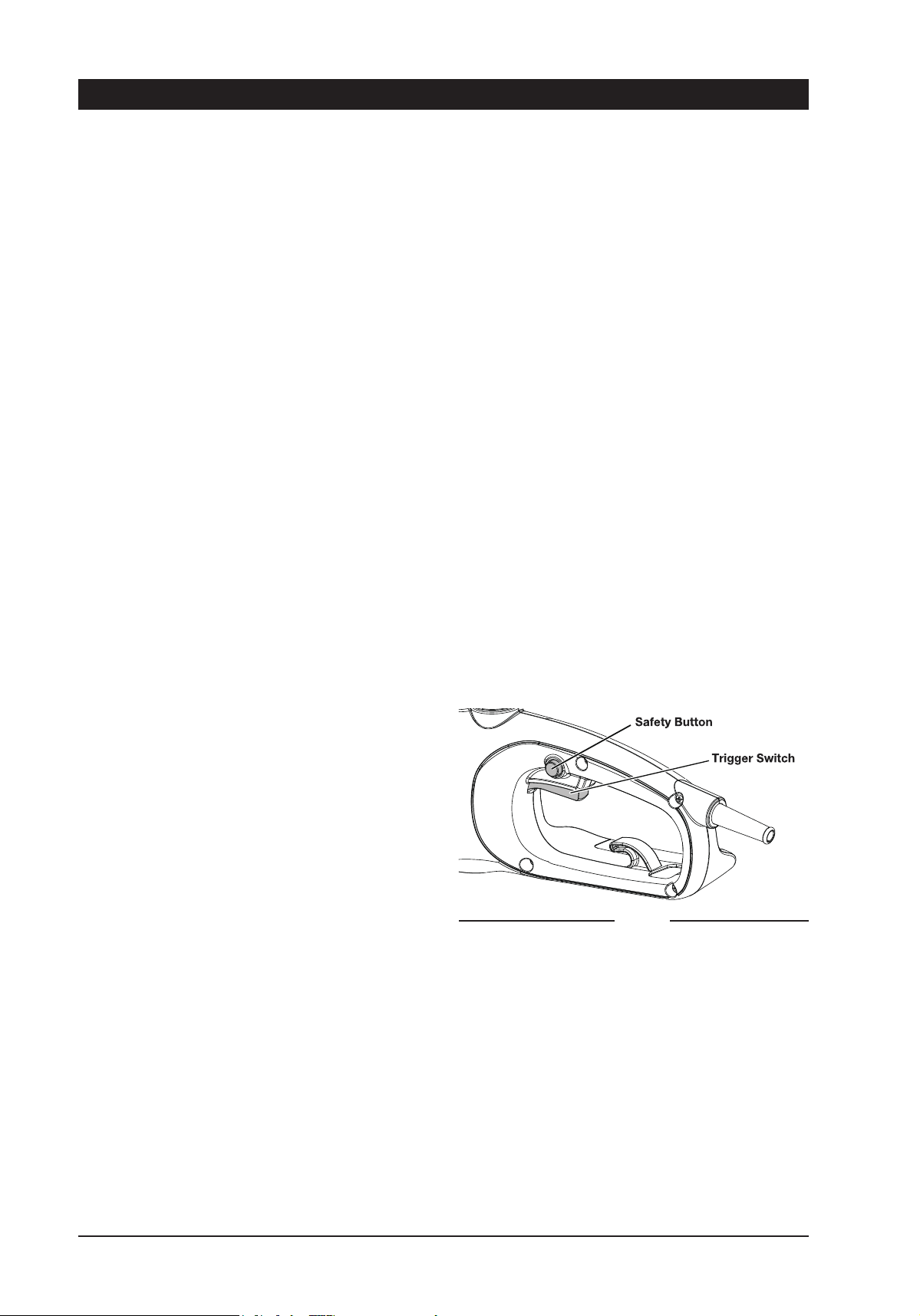

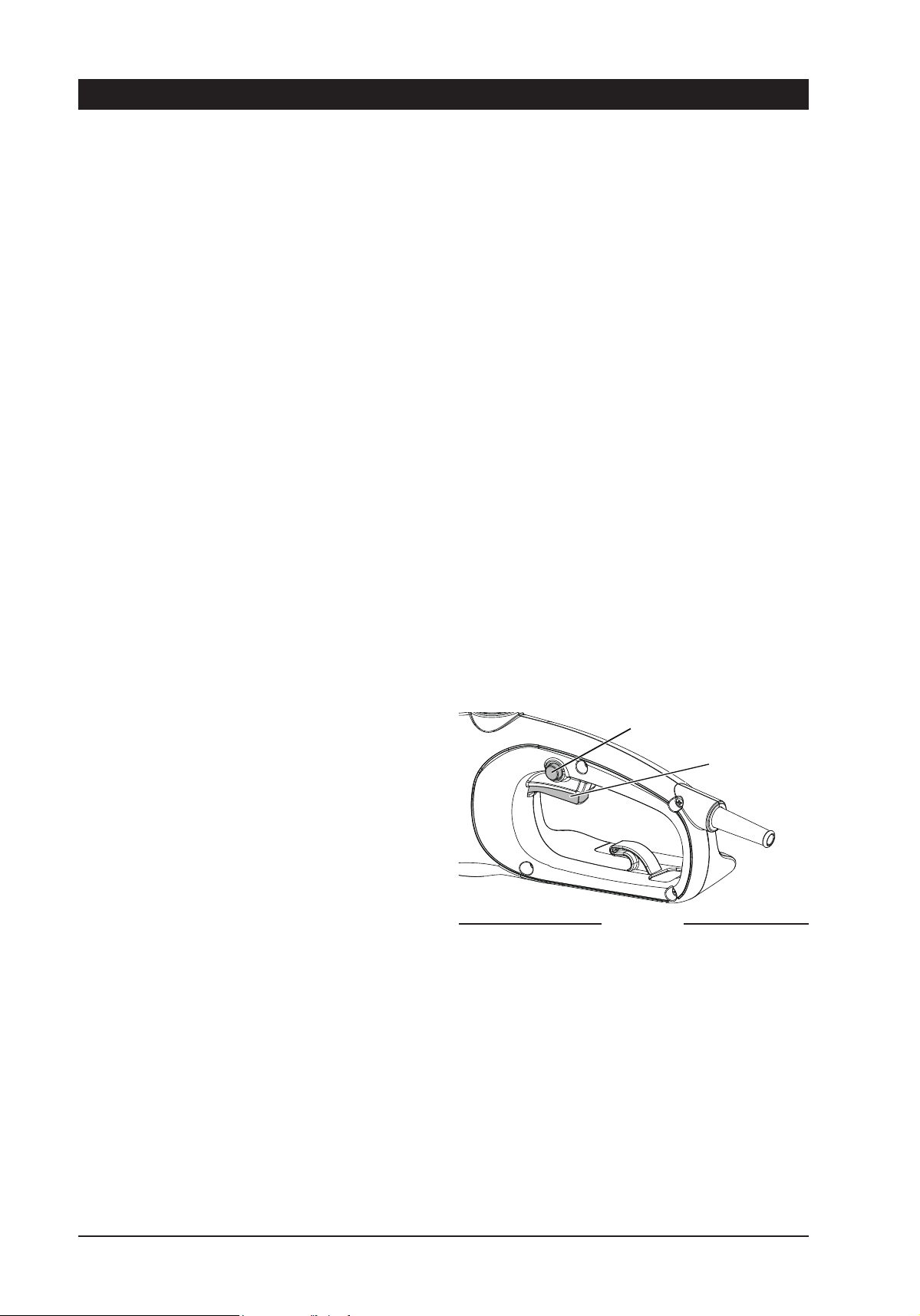

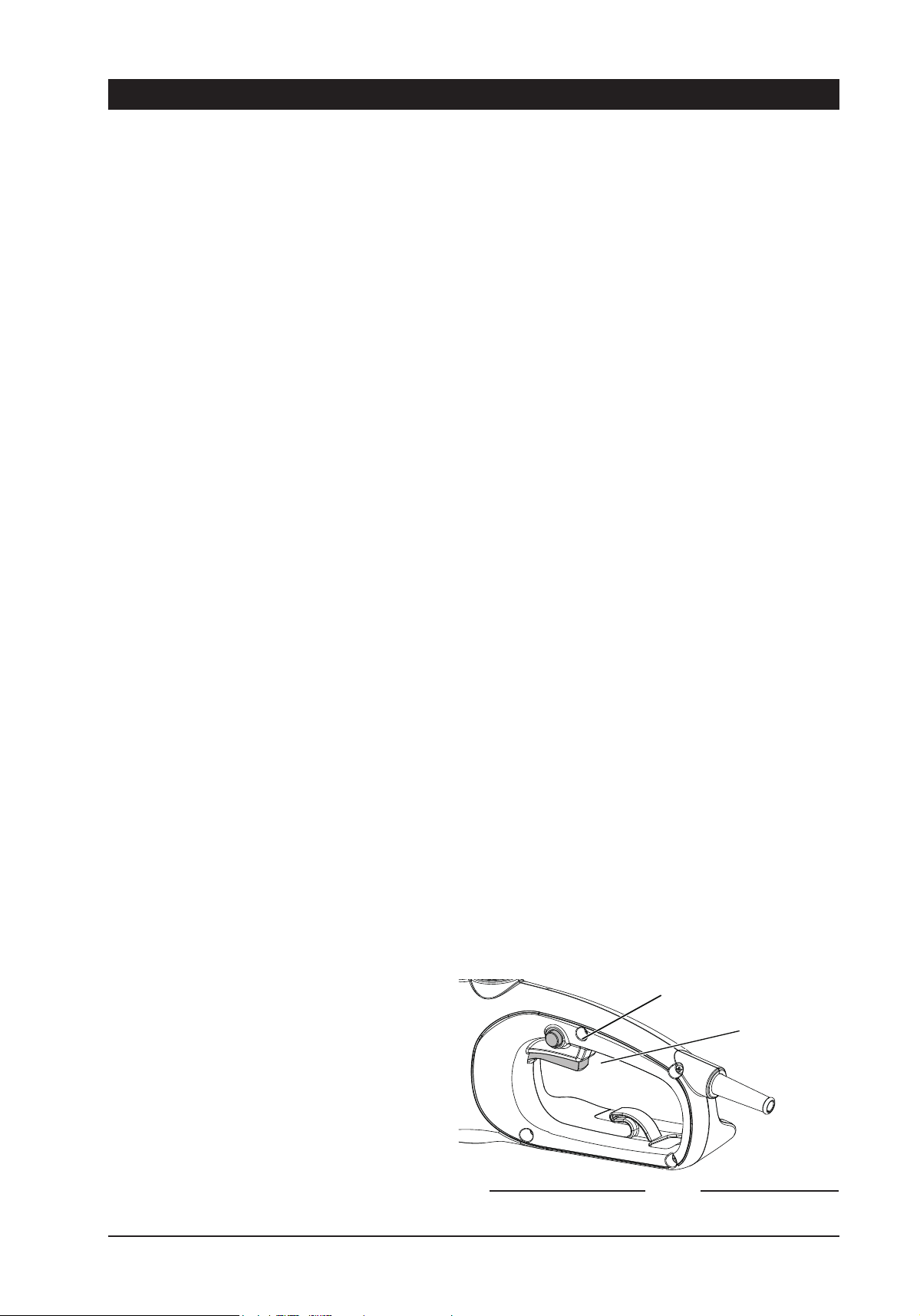

ON/OFF SWITCH

SAFETY WARNINGS

CHAIN SAW: Beforebeginningwork,inspect

the chain saw for damage to the housing,

the extension cord, the saw chain and the

chain bar. Never use an obviously damaged

machine.

OIL TANK:Checkthellleveloftheoiltank.

Alsocheckwhetherthereissufcientoil

available while working. Never operate

the saw if there is no oil or the oil level has

dropped below the minimum oil level mark

in order to prevent damage to the chain

saw.Onaverage,anoilllingissufcientfor

approximately 10 minutes of cutting operation

(depending the duration of pauses and the

density of the work piece).

SAW CHAIN: Check the tension of the

saw and the condition of the blades. The

sharper the saw chain is, the easier and more

manageable operations will be. The same

applies to chain tension. Check the tension

every 10 minutes of operation to maximize

safety. New saw chains in particular are

subject to changes due to the heat created by

operation.

PROTECTIVE CLOTHING: Make absolutely

suretoweartheappropriateclose-tting

protective clothing such as protective pants,

gloves and safety shoes. Wear a safety

helmet with integrated hearing protection and

a face guard to provide protection against

falling and recoiling branches.

DO NOT cut down trees in high wind

conditions. This can result in injury and

should only be performed by a trained

professional.

Beforeeachuse,checkthefollowingitemsto

ensure safe working conditions.

To turn the tool ON: press the safety button

and then squeeze the trigger (Fig. 6). After

the tool has started, you can release the

safety switch without turning the tool off.

To turn the tool OFF: release the trigger

switch (Fig. 6).

and animals away from the danger area.

7 The machine is not protected against

electric shock when coming into contact

with high-voltage lines. Maintain a minimum

clearance of 30 feet from current-carrying

power lines to avoid life-threatening electric

shock.

8. When working on an incline, always stand

above or to the side of the branch being

sawed.

9. Allow the chain to cut for you. Keep the

saw running at full speed for the entire

duration of the cut.First-time user should,

as a minimum practice, cutting logs on a

saw-horse or cradle.

Fig. 6

15WWW.SENIXTOOLS.COM

Fig. 7

Fig. 8

SAWING TECHNIQUES

• Sawoffthelowerbranchesonthetree

rst.Bydoingso,itiseasierforthecut

branches to fall to the ground.

• Attheendofthecut,theweightofthesaw

suddenly increases for the user since it is

no longer being supported by a branch.

There is a risk of losing control of the saw,

so make sure to stay alert during the entire

sawing operation.

• Onlypullthesawoutofacutwhilethesaw

isrunning.Bydoingso,youpreventthe

chain from jamming in the wood.

• DONOTsawwiththetipofthechainbar.

DO NOT saw into the branch formations

(where the tree branches outwards).

This will impede the tree’s ability to heal.

• Forsawingoffsmallerbranches,placethe

stop face of the saw on the branch. This

prevents unwanted movements of the saw

at the beginning of the cut. While applying

light pressure, guide the saw through the

branch from top to bottom.

• Forsawingofflargerbranches,rstmake

a relief cut. Saw through 1/3 of the branch

diameter from the bottom to top using the

top side of the chain bar. Then saw from

top to bottom for the other 2/3 using the

bottom side of the chain bar. Saw off longer

branches in sections in order to maintain

control over the location of impact.

IMPORTANT: It is recommended that

rst-timeusershould,asa

minimum practice, cutting logs

on a saw-horse or cradle.

FELLING A TREE

When bucking and felling operations are

being performed by two or more persons at

the same time, the felling operations should

be separated from the bucking operation by a

distance of at least twice the height of the tree

being felled.

Trees should not be felled in a manner that

would endanger any person, strike any utility

line or cause any property damage. If the tree

does make contact with any utility line, the

companyshouldbenotiedimmediately.

The chain saw operator should keep on

the uphill side of the terrain as the tree is

likely to roll or slide downhill after it is felled.

necessary before cuts are started.

The escape path should extend back and

diagonally to the rear of the expected line of

fall (Figure 7).

Beforefellingisstarted,considerthe

natural lean of the tree, the location of

larger branches and the wind direction to

judge which way the tree will fall. Remove

dirt, stones, loose bark, nails, staples and

wire from the tree. Make the notch 1/3 the

diameter of the tree, perpendicular to the

direction of falls (Figure 8).

Makethelowerhorizontalnotchingcutrst.

This will help to avoid pinching either the saw

chain or the chain bar when the second notch

is being made.

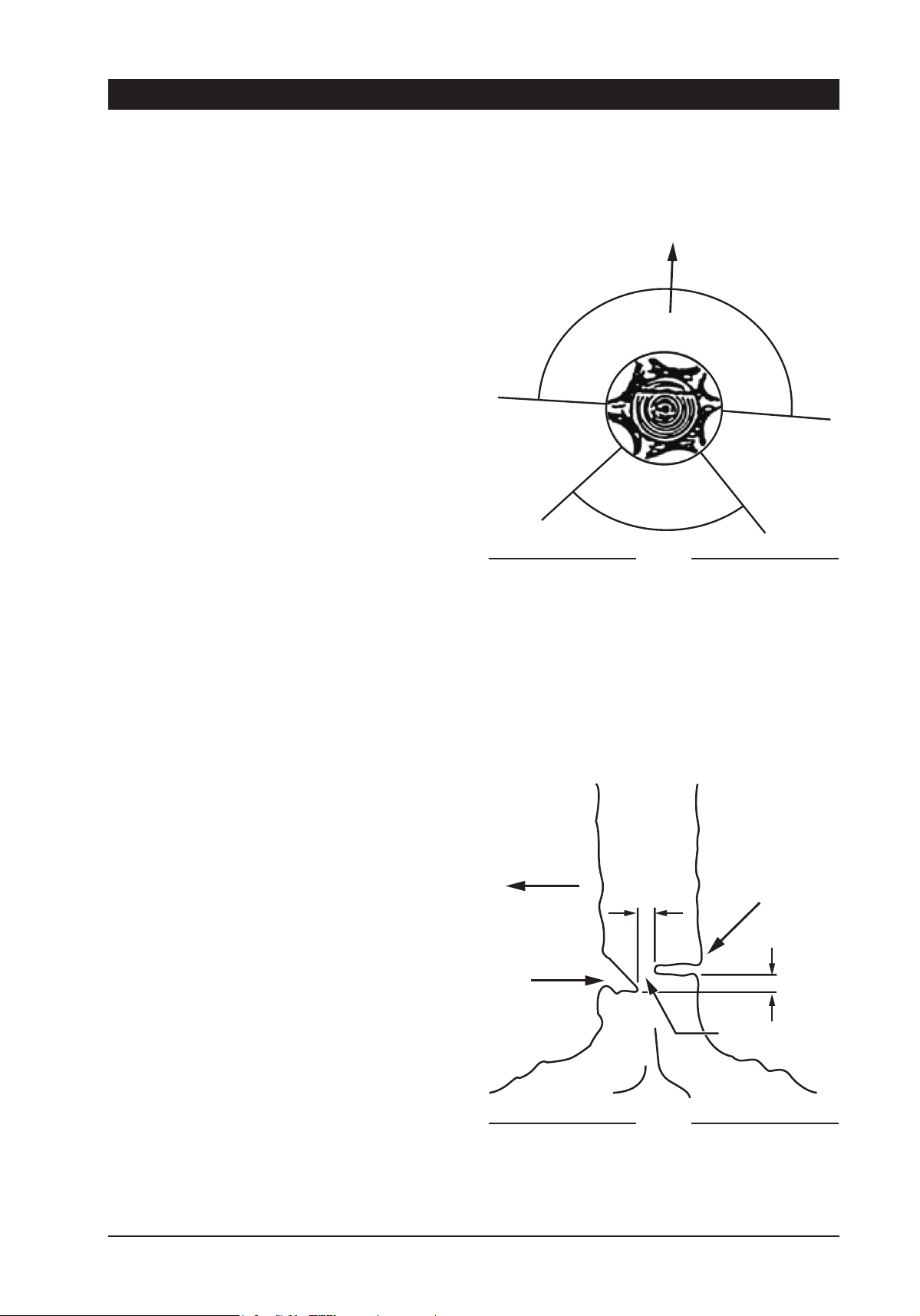

Danger zone

Escape

route

Escape

route

Description of felling: escape routes

Felling direction

Danger zone

Direction of fall

Notch

50 mm

Felling back cut

Hinge

Description of felling: undercutting

50 mm

16 WWW.SENIXTOOLS.COM

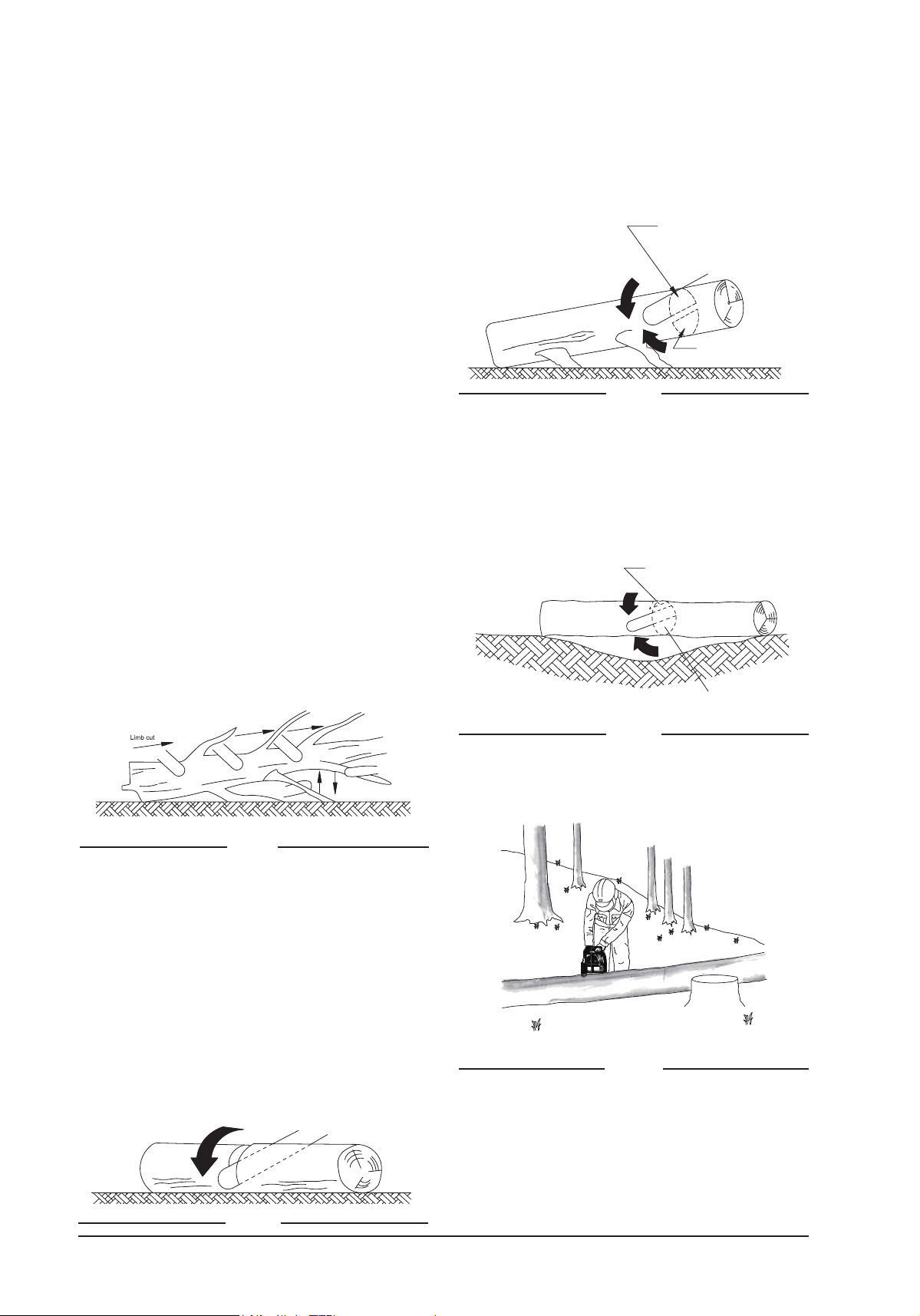

Log supported along the entire length

Cut from top (overbuck). Avoid cutting earth.

2nd cut overbuck (2/3 diameter)

to meet 1st cut (to avoid pinching)

1st cut underbuck

(1/3 diameter)

to avoid splintering

Log supported one end

2nd cut underbuck (2/3 diameter)

to meet 1st cut (to avoid pinching)

Log supported both ends

1st cut overbuck (1/3 diameter)

to avoid splintering

Bucking a log

Stand on uphill side when cutting because log may roll

FELLING BACK A CUT

LIMBING A TREE

BUCKING A LOG

Make the felling back cut at least 50 mm

higher than the horizontal notching cut

(Figure 8). Keep the felling back cut parallel

to the horizontal notching cut. Make the felling

back cut so enough wood is left to act as a

hinge. The hinge wood keeps the tree from

twisting and falling in the wrong direction. DO

NOT cut through the hinge.

As the felling gets close to the hinge, the tree

should begin to fall. If there is any chance

that the tree may not fall in desired direction

or it may rock back and bind the saw chain,

stop cutting before the felling back cut is

complete and use wedges of wood, plastic or

aluminium to open the cut and drop the tree

along the desired line of fall.

When the tree begins to fall remove the chain

saw from the cut, stop the motor, put the

chain saw down, then use the retreat path

planned.Bealertforoverheadlimbsfalling

and watch your footing.

Limbing is removing the branches from a

fallen tree. When limbing leave larger lower

limbs to support the log off the ground.

Remove the small limbs in one cut (Figure 9).

Branchesundertensionshouldbecutfrom

the bottom up to avoid binding the chain saw.

When the log is supported on one end,cut 1/3

the diameter from the underside (underbuck)

(Figure11).Thenmakethenishedcutby

overbuckingtomeettherstcut.

When the log is supported on both ends,

cut 1/3 the diameter from the top (overbuck)

(Figure12).Thenmakethenishedcut

by underbucking the lower 2/3 to meet the

rstcut.

When bucking on a slope always stand on the

uphill side of the log (Figure 13).

Buckingiscuttingalogintolengths.Itis

importanttomakesureyourfootingisrm

and your weight is evenly distributed on both

feet. When possible, the log should be raised

and supported by the use of limbs, logs or

chocks. Follow the simple directions for easy

cutting. When the log is supported along its

entire length, it is cut from the top (overbuck)

(Figure 10).

To maintain complete control when cutting

through a log, release the cutting pressure

near the end of the cut without relaxing your

grip on the chain saw handles. Don’t let the

chain contact the ground. After completing the

cut, wait for the saw chain to stop before you

move the chain saw. Always stop the motor

before moving from tree to tree.

Fig. 9

Fig. 12

Fig. 13

Fig. 10

Fig. 11

Keep work off ground. Leave support limbs until log is cut.

Tree limbing

17WWW.SENIXTOOLS.COM

MAINTENANCE AND ADJUSTMENTS

• Cleanthemoldedplastichousingofthe

chain saw using a soft brush and clean

cloth.

• DO NOT use water, solvents or polishes.

• Removealldebris,especiallyfromthe

motor cooling vents.

• Removeandbrushcleanthecoverplate,

chain and chain bar after 1 to 3 hours of

use.

• Cleantheareaunderthecoverplate,the

drive sprocket and chain bar assembly

using a soft brush.

• Cleanoiloutletwithacleancloth.

• Ifthechainsawistobestoredforalonger

period of time, clean chain and chain bar.

• STORE IN A SECURE, DRY PLACE OUT

OF THE REACH OF CHILDREN.

• DO NOT place other objects on the chain

saw.

• Topreventoilleakage,ensuremachineis

left in a horizontal position.

• Whenstoringmachineinoriginalpackaging

the oil tank must be completely emptied.

CLEANING/STORAGE

CHECKING THE AUTOMATIC

CHAIN LUBRICATION

LUBRICATE SPROCKET

SHARPENING THE SAW CHAIN

Regularly check the functionality of the

automatic chain lubrication in order to prevent

overheating and the subsequent damage

to the chain bar and saw chain associated

with it. For this purpose, align the chain bar

tip against a smooth surface (board, cut-in

of a tree) and allow the chain saw to run.

If an increasing amount of oil appears, the

automatic chain lubrication functions properly.

Keep chain sharp. Your saw will cut faster

and more safely. A dull chain will cause undue

sprocket, guide bar, chain, and motor wear.

If you must force chain into wood and cutting

creates only sawdust with a few large chips,

then chain is dull.

Purchaseanewchain,haveyourchain

sharpenedprofessionallyataqualied

service center, or sharpen the chain

yourself using a proper sharpening kit. The

height difference between the cutting tip and

the ridge is the depth gauge setting (Fig. 15).

When you sharpen the cutting tip, the depth

gauge setting between the tip and the side

plate ridge will decrease. To maintain optimal

cuttingperformance,theridgehastobeled

down to achieve the recommended depth

gauge setting.

ON/OFF SWITCH

WARNING!

Wear heavy duty gloves when performing any

maintenance or service to this tool.

Always unplug the tool before performing any

service or maintenance on this tool.

Unplug chain saw from power source before

servicing. Severe injury or death could occur

from electrical shock or body contact with

moving chain. Cutting edges on chain are

sharp. Use protective gloves when handling

chain.

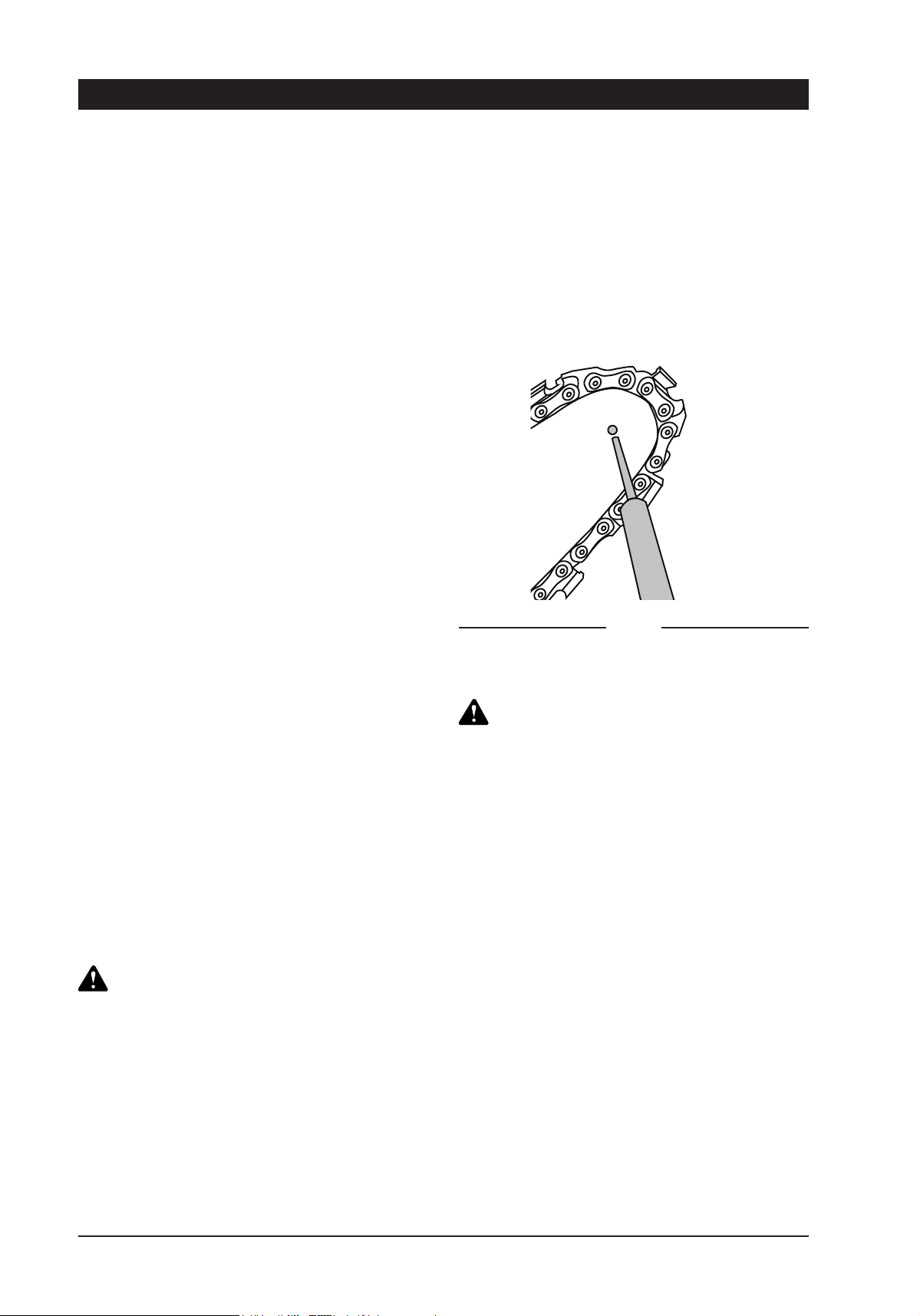

NOTE: It is not necessary to remove the

chain or bar when lubricating the sprocket.

1. Clean the bar and sprocket.

2. Using a grease gun, insert the tip of the

gun into the lubrication hole and inject

grease until it appears at the outside edge

of the sprocket tip (Fig. 14).

3. To rotate the sprocket release the chain

stop and pull the chain by hand until the

ungreased side of the sprocket is in line

with the grease hole. Repeat the lubrication

procedure.

Fig. 14

18 WWW.SENIXTOOLS.COM

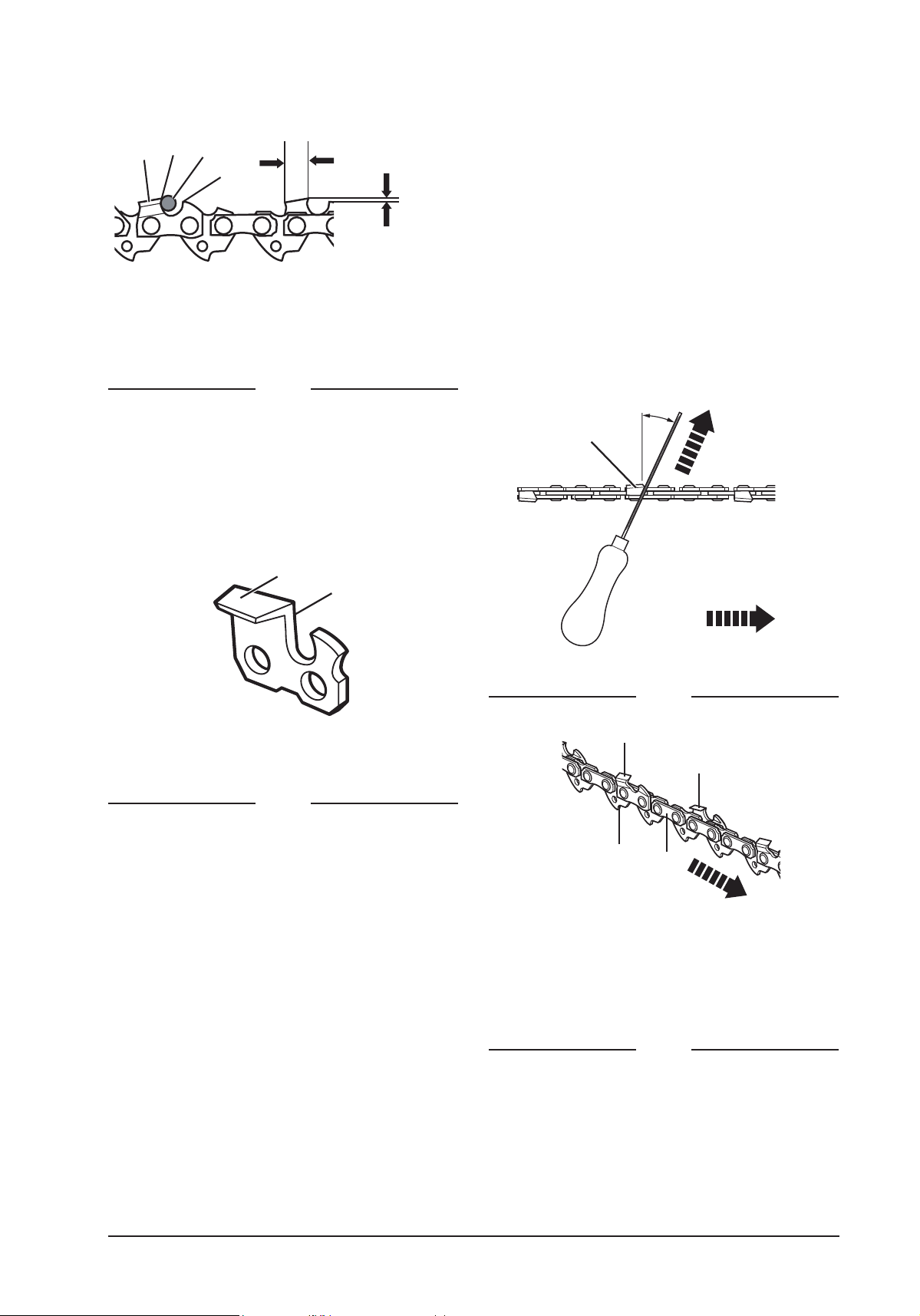

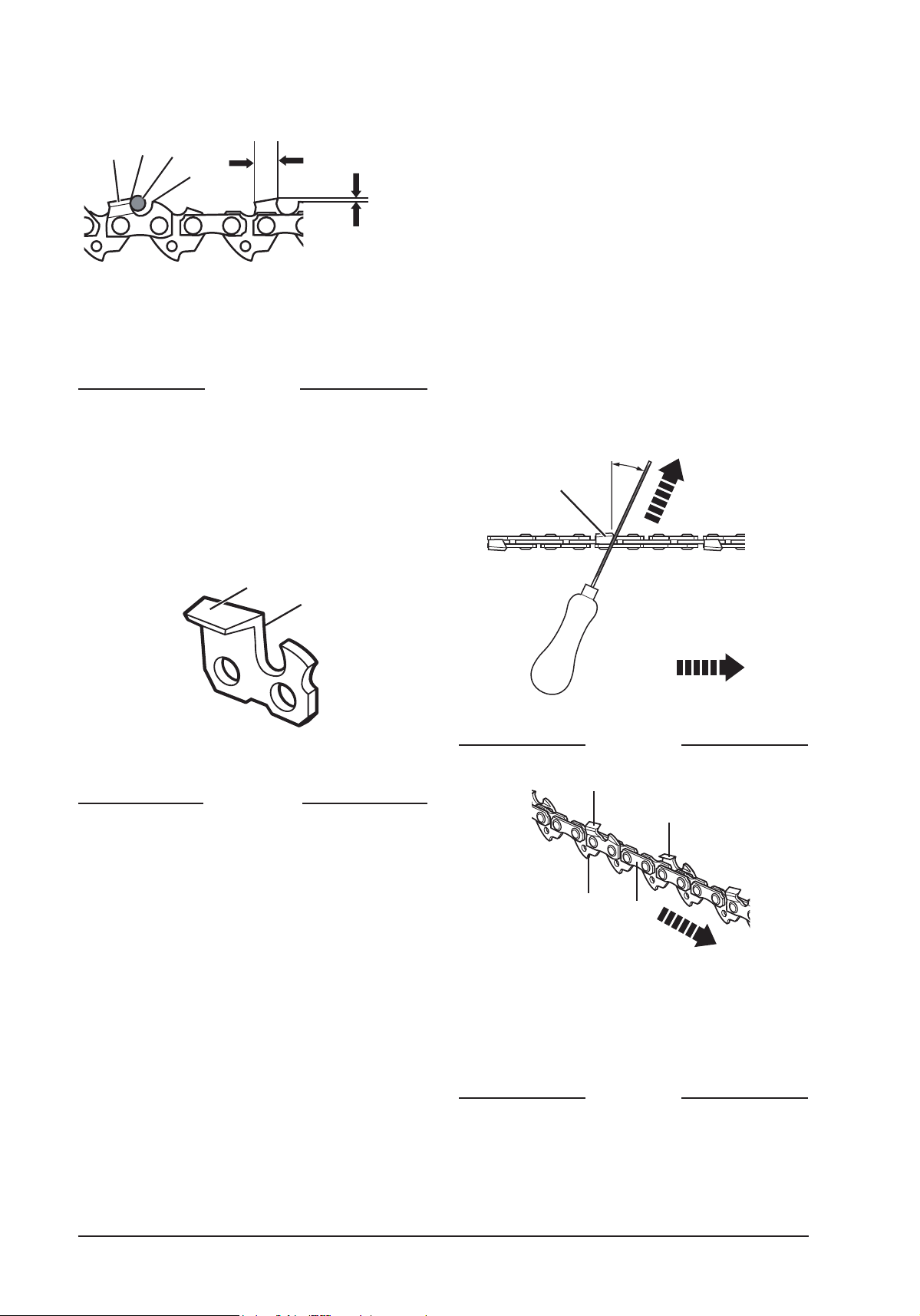

Cutter

Length

Depth Gauge

Setting 0.025 in.

A - Top Plate

B - Cutting Tip

C - File Position

D - Ridge

Fig. 15

Fig. 16

Fig. 17

Fig. 18

To sharpen the chain:

1. Using protective gloves, ensure the chain is

correctly tensioned on the guide bar.

2.Usearoundlewithadiameter1.1times

the cutting tooth depth. Make sure 20% of

thelediameterisabovethecutter’stop

plate (Fig. 16).

3. File at an angle perpendicular to the bar,

and at an angle of 25° to the direction of

travel (Fig. 17).

4. File each tooth from the inside towards

outsideonly.Fileonesideofthechainrst

then turn the saw around and repeat the

process.

• Sharpeneachtoothequallybyusingthe

same number of strokes.

• Keepallcutterlengthsequal(Fig.18).

Each time the cutting tip is sharpened the

cutting length is reduced. When the cutter

length is reduced to 0.16 inch (4 mm), the

chain is worn out and should be replaced.

• Thedepthgaugesettingisalsoreduced

with each sharpening. Every 5 sharpenings

NOTE:Aleguideisavailablefrommost

chainsaw retailers and is the easiest way to

holdtheleatthecorrectposition.

A - Top Plate

B - Side Plate

use a depth gauge measuring tool to check

the height between the cutting tip and the

ridge (Fig. 15). When necessary, use a

atletoledowntheridgetoachieve

the .025 inch depth gauge setting. Depth

gauge measuring tools are available from

most chainsaws retailers.

• Ifthesawisnotfunctioningproperly,take

ittoaqualiedchainsawservicecenterto

have the saw inspected. Use only identical

parts as listed in this manual.

25°

SAW CHAIN DIRECTION

Sharpening Angle

FILE

DIRECTION

Outside

Inside

A - Left-hand Cutter

A - Right-hand Cutter

B - Left-hand Cutter

C - Bumper Drive Link

D - Tie Strap

SAW CHAIN DIRECTION

19WWW.SENIXTOOLS.COM

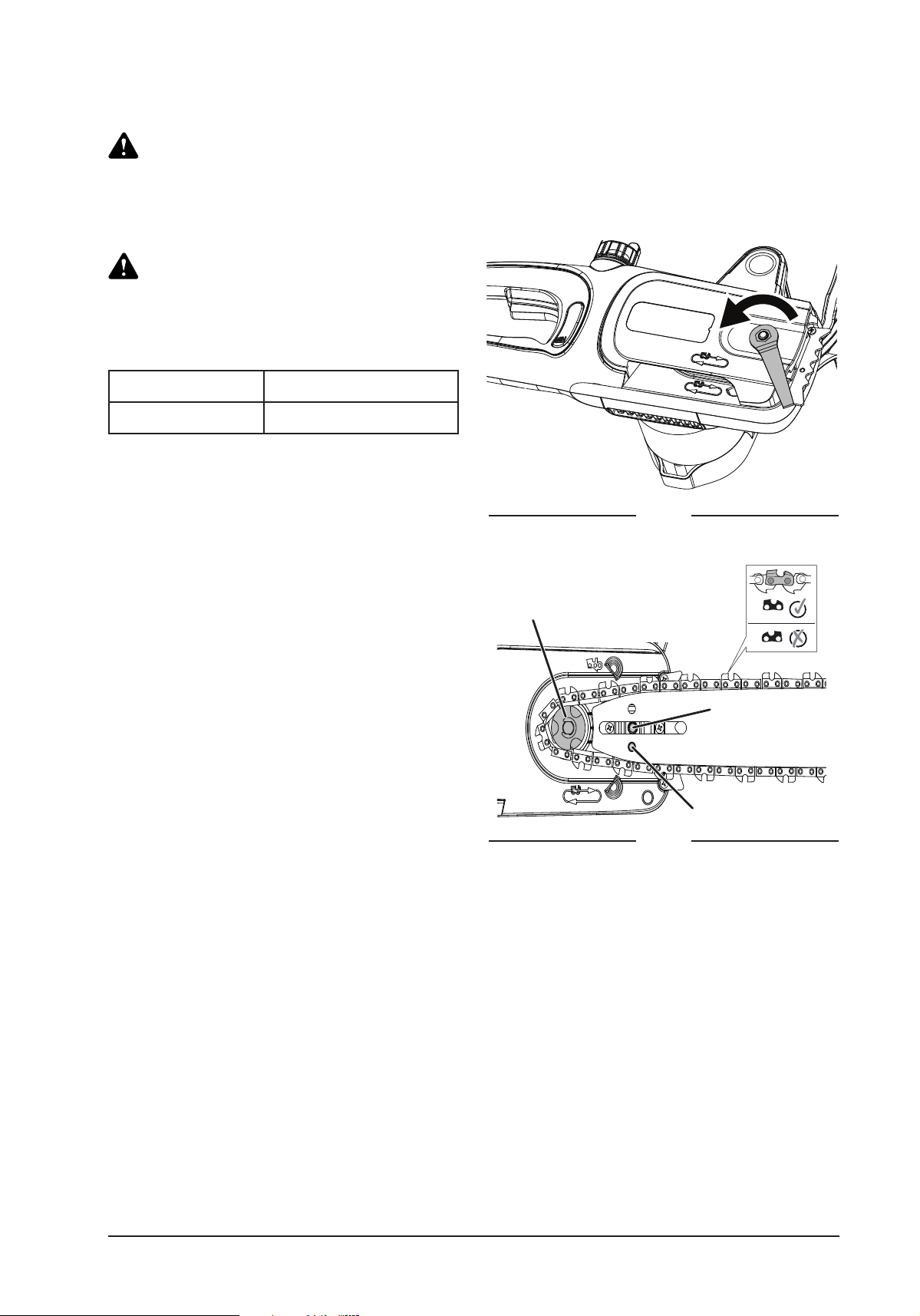

REPLACING THE SAW CHAIN

AND CHAIN BAR

REPLACING THE POWER CORD

If the supply cord of this power tool is

damaged, it must be replaced by a specially

prepared cord. Inspect the power cord and

plug often. If damaged, have replaced by a

qualiedservicedealer.

WARNING!

APPROVED SAW BAR/SAW CHAIN:

WARNING!

Do not connect the chain saw to extension

cord and power source before it is completely

assembled. Always use gloves when handling

the chain.

Replace chain when cutters are too worn

to sharpen or when chain breaks. Only use

replacement chain noted in this manual.

Always include new drive sprocket when

replacing chain. This will maintain proper

driving of chain.

When handling saw chains, always wear

protective gloves.

1.Placethesawbodyonarmandlevel

surface.

2. Use a hexagon wrench to turn the saw’s

screw anticlockwise to (Fig. 19) to remove

the cover from the saw’s body.

3. Wearing protective gloves, wrap the saw

chain around the chain bar, making sure

that the teeth are aimed in the direction of

rotation. The chain should be properly set

in the slot running along the entire outside

edge of the chain bar.

4.Placethesawchainaroundthesprocket

(Fig. 20) while lining up the slot in the chain

bar with the internal bolt at the base of the

saw and the chain tensioning pin in the

chain bar’s pin hole (Fig. 20). The chain

tensioning pin may need adjustment to

properly align with the hole in the chain bar.

Use the chain tensioning screw to adjust its

locationuntilittsinthechainbar.

5. Turn the chain tensioning screw to

preliminarily tighten the chain bar enough

that it stays in place. While holding the bar

still, place the cover back onto the saw.

Make sure the tab properly lines up with

the slot on the body of the saw. Lock the

cover in place with saw’s screw by turning

it clockwise until it engages. Adjust the

chain tension.

Fig. 19

Internal Bolt

Chain Tensioning Pin

Sprocket

Fig. 20

SawBarmodel:

YS14-52-507P

Saw Chain model:

3/8LP-A-52

20 WWW.SENIXTOOLS.COM

PARTS

Model: CSE10-L

No. Part # Description Qty.

1 199123000453 OilBoxCapAssy 1

8342-462304-

0000000

Tensioning Spring 1

8128-462202-

0000000

Chain Wheel 1

4 8CE-07B E-Check Ring 1

5 199001000521

End Cover

Components

No. Part # Description Qty.

6 8NG-08D Hex Flange Nut 1

7 199140000020 GuideBar 1

8 201001000028 Chain Saw 1

9 202009000196 Knife cover 1

8261-463101-

0000000

Spanner 1

21WWW.SENIXTOOLS.COM

WARRANTY

2-year limited warranty on all Senix E series outdoor electric powered equipment.

FOR TWO YEARS from the original date of retail purchase this Senix product is warranted

against defects in materials or workmanship on power tools. Defective product will receive free

repair.*

This warranty does not cover normal wear of parts and components such as cutting chain, line

or blades nor does this warranty cover product transportation cost for warranty or service.

Anyimpliedwarrantygrantedunderstatelaw,includingwarrantiesofmerchantabilityortness

for a particular purpose, are limited to three years from the date of purchase on power tools and

chargers and seven years on batteries. The manufacturer is not responsible for direct, indirect,

incidental or consequential damages. Some states and provinces do not allow limitations on

how long an implied warranty lasts and/or do not allow the exclusion or limitation of incidental

damages, so the above limitations and exclusions may not apply to you. This warranty gives

youspeciclegalrights,andyoumayalsohaveotherrightswhichvaryfromstatetostateor

province to province.

The YAT USA declines any responsibility in regard to civil liability arising from abusive use or not

in conformity with proper use and maintenance of the machine as described in the operator’s

manual.

YAT USA is not responsible for direct, indirect, incidental or consequential damages.

After the purchase, the manufacturer recommends proper maintenance of the machine and to

read the operator’s manual before using the machine.

*Original purchase receipt may be required for proof of purchase

For customer service contact us toll free at 1-800-261-3981 or Senixtools.com.

YATUSA,Inc.9048EBahiaDr,suite105,Scottsdale,AZ85260

LIMITED TWO-YEAR WARRANTY

Additional Limitations

Warranty is subject to the following conditions:

•Warrantyappliestotheoriginalpurchaseratretailandisnottransferrable*

•WarrantyRegistrationatwww.senixtools.com

•Thetoolhasnotbeenmisused,abused,neglected,altered,modiedorrepairedbyanyone

other than an authorized servicecenter

•OnlygenuineSenixaccessorieshavebeenusedwithoronthisproduct

•Thetoolhasbeensubjectedtonormalwearandtear

•Thetoolhasnotbeenusedfortradeorprofessionalpurposes

•Thetoolhasnotbeenusedforrentalpurposes

•Thiswarrantyonlycoversdefectsarisingundernormalusageanddoesnotcoverany

malfunction, failure or defect resulting from misuse, abuse (including overloading the product,

exposure to water or rain) accidents, neglect or lack of proper installation and improper

maintenance or storage.

To locate your nearest Senix service provider call toll free at 800-261-3981 or email us at

[email protected].

Motor de 10 Amp

Motosierra eléctrica

Manual del operador

Modelo: CSE10-L

Paraelserviciodeasistenciaalcliente,llameal1-800-261-3981o

envíe un correo electrónico a:

[email protected]

CONSERVEESTEMANUALPARAREFERENCIAENELFUTURO.

23WWW.SENIXTOOLS.COM

ÍNDICE

SEGURIDAD...............................................................23

FAMILIARIZÁNDOSE CON SU UNIDAD..................31

PARTES INCLUIDAS PARTES.................................31

ESPECIFICACIONES*..............................................31

PREPARACIÓN DE LA MOTOSIERRA.....................32

OPERACIÓN.............................................................35

TÉCNICAS DE ASERRADO.....................................36

MANTENIMIENTO Y AJUSTES................................38

PARTES....................................................................41

GARANTÍA................................................................42

El propósito de los símbolos de seguridad

es atraer su atención a posibles peligros.

Los símbolos de seguridad y sus

explicaciones,merecen su especial atención y

comprensión. Las advertencias de seguridad

NOeliminan por sí mismas ningún peligro.

Los sustitutos o advertencias que dan no

reemplazan a medidas de prevención de

accidentes adecuadas.

Muestra un peligro EXTREMO. Si no sigue

elsímbolodeseguridaddePELIGRO,SE

PRODUCIRÁunalesióngraveolamuerte,

tanto para usted como para los demás.

El petróleo crudo, la gasolina, el

combustible diésel y otros productos

derivados del petróleo pueden exponerlo

a sustancias químicas, incluyendo

tolueno y benceno, cuyos efectos son

reconocidos por el Estado de California

por causar cáncer,

defectos de nacimiento u otros daños

reproductivos. Estas exposiciones pueden

ocurrir cerca de campos petrolíferos,

renerías, plantas químicas, operaciones

de transporte y almacenamiento, como

tuberías, terminales marítimos, camiones

cisterna y otras instalaciones y equipos.

Para mayor información, visite:

www.P65Warnings.ca.gov/petroleum.

Indica un peligro GRAVE. Si no sigue el

símbolo de seguridad de ADVERTENCIA,

se puede producir una lesión grave, tanto

para usted como para los demás.

Este producto contiene un

químico, cuyos efectos son reconocidos

por el Estado de California por causar

cáncer, defectos de nacimiento u otros

daños reproductivos. Taladrar, aserrar,

lijar o maquinas productos de madera

puede exponerlo a polvo de madera, una

sustancia cuyos efectos son reconocidos

por el Estado de California por causar

cáncer. Evite inhalar el polvo de la madera

o use una mascarilla antipolvo u otras

salvaguardas para su protección personal.

Para mayor información, visite www.

P65Warnings.ca.gov/woods.

Muestra un peligro

MODERADO. Si no sigue el símbolo de

seguridad de PRECAUCIÓN, SE PODRÍA

producir un daño a la propiedad o una lesión,

tanto para usted como para los demás.

NOTA: Le avisa que hay información o

instrucciones vitales para la operación o el

mantenimiento de los equipos.

PROPUESTA 65 DE CALIFORNIA

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

ASEGÚRESE de leer y entender todas las

instrucciones de este manual antes de

usar

esta motosierra eléctrica. Si no sigue

todas las instrucciones que se mencionan

a continuación, puede producirse una

descarga eléctrica, un incendio y/o una

lesión personal grave.

ADVERTENCIA:

SEGURIDAD

24 WWW.SENIXTOOLS.COM

Para evitar errores que podrían causar

lesiones graves, NO conecte la motosierra

al suministro de alimentación hasta

haber leído y entendido las siguientes

instrucciones.

ADVERTENCIA:

Cuando use la unidad, se deben seguir

todas las instrucciones de seguridad.

Lea estas instrucciones antes de operar

la unidad para asegurar la seguridad del

operador y de cualquier otra persona

presente. Conserve estas instrucciones

para uso futuro.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

¡ADVERTENCIA!

Lea todas las instrucciones y advertencias

de seguridad. Si no sigue las advertencias

y las instrucciones, puede producirse una

descarga eléctrica, un incendio y/o una

lesión seria.

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR

Si desea información sobre ubicación y

adquisición, llame al 1-800-261-3981.

ADVERTENCIA:

conserve estas instrucciones para uso futuro.

• Lealasinstruccionescuidadosamente.

Familiarícese con los controles y el uso

apropiado de la unidad.

• Lea las instrucciones cuidadosamente.

Familiarícese con los controles y el uso

apropiado de la unidad.

• NO opere esta unidad cuando esté

cansado,enfermoobajolasinuenciasde

Tome en consideración el entorno del área

de trabajo. Use una precaución extrema

cuando corte maleza y plantones porque

el material más delgado puede atrapar la

cadena de la sierra y saltar hacia usted o

hacer que pierda su equilibrio. NO opere la

motosierra en un árbol a menos que haya

sido especícamente capacitado para

eso. Cuando corte una rama que esté bajo

tensión, esté alerta por si salta y vuelve a

su lugar para que no sea golpeado cuando

la tensión de las bras de madera se

libere.

ADVERTENCIA:

alcohol, drogas o medicinas.

• Nunca deje que los niños operen la

unidad. Los adolescentes deben recibir

capacitación, y estar acompañados y

supervisados por un adulto. Nunca deje

que los adultos operen la unidad sin la

instrucción adecuada.

• Se debe instalar todos los aditamentos

de seguridad apropiadamente antes de

operar la unidad.

• Inspeccionelaunidadantesdeluso.

Reemplacelaspiezasdañadas.Verique

para ver si hay fugas de combustible.

Asegúrese que todos los sujetadores estén

en su lugar y asegurados. Reemplace

laspartesqueesténsuradas,rotaso

dañadas de alguna manera. NO opere la

unidad con partes sueltas o dañadas.

• Sea consciente de las lesiones a la

cabeza, las manos y los pies.

• Inspeccione cuidadosamente el área

antes de encender la unidad. Retire

rocas, vidrio roto, clavos, clavos, alambres,

cuerdas u otros objetos que podrían volar o

atascarse con la unidad.

• Despeje el área de niños, demás

personas presentes y mascotas;

manténgalas fuera de un radio de 50 pies

(15 m), como mínimo Incluso así, siguen

estando en riesgo de objetos que podrían

volar. Convenza a los presentes a usar

protección para la vista. Si alguien se le

acerca, detenga la unidad inmediatamente.

• Ajusteelcontroldelaaceleracióny

veriquequeregreseautomáticamenteala

posición de inactividad. Realice todos los

ajustes o reparaciones necesarios antes

de usar la unidad.

• Esta unidad ha sido diseñada para uso

ocasional en el hogar.

DURANTE LA OPERACIÓN

• Use lentes o gafas de seguridad que

cumplan con las normas ANSI/ ISEA

Z87.1 y que estén marcadas como

tales. Use protección para los oídos/

auditiva cuando opere esta unidad. Use

una mascarilla para la rostro o mascarilla

antipolvo si la operación se torna

polvorienta.

• Usepantalonespesadosylargos,botas,

guantes y una camisa de manga larga.

NONo use ropa suelta, joyas, pantalones

cortos,sandaliasniestédescalzo.Áteseel

cabello por encima del nivel del hombro.

• Use la unidad solamente de día o con

buena iluminación articial.

• Uselaherramientacorrecta.Sólo use

esta herramienta para su uso previsto.

• Siempresostengalaunidadconambas

manos cuando la opere. Conserve un

25WWW.SENIXTOOLS.COM

agarrermeenambasasasopuntosde

sujeción.

• NO se estire demasiado. Siempre

mantenga su posición de pie y su

equilibrio. Tenga mucho cuidado cuando

trabaje sobre escaleras, pendientes

inclinadasorampas.Paraevitarlesiones

graves, NO opere la unidad mientras esté

sobre una escalera de pie o un techo.

• Mantengalasmanos,rostroypiesalejados

de todas las partes móviles. NO toque o

intente detener las partes móviles.

• NO opere la unidad más rápidamente

que la velocidad necesaria para hacer el

trabajo. NO deje encendida la unidad a alta

velocidad cuando no esté en uso.

• NO fuerce la unidad. Funcionará mejor y

con mayor seguridad cuando se use a la

velocidad prevista.

• Siempre detenga la unidad cuando la

operación se retrase o cuando camine

de un lugar a otro.

• Antesdedejarreposarlaunidad

ASEGÚRESE que el motor esté apagado

y que todas las partes móviles se hayan

detenido.

• Sigolpeaoseatascaconunobjeto

extraño, detenga la unidad inmediatamente

y compruebe que no haya daños. NO

opere la unidad antes de reparar los daños.

NO opere la unidad con partes sueltas o

dañadas.

• Desenchufe la unidad cuando realice un

mantenimiento o reparación.

• Use solamente repuestos y accesorios

del fabricante del equipo original para

esta unidad. El uso de otras partes y

accesorios puede dar como resultado

lesiones graves para el usuario, o daños a

la unidad, y se invalidará la garantía.

• Mantenga la unidad limpia. Retire

cuidadosamente vegetación y otros

escombros que pudieran bloquear las

partes móviles.

• Para reducir los peligros de incendio,

conserve los ductos de aire sin césped,

hojas o exceso de grasa.

• Si la unidad comienza a vibrar de

forma anormal, detenga la unidad

inmediatamente. Inspeccione la unidad

para averiguar la causa de la vibración.

La vibración generalmente indica que hay

problemas.

No permita que los dedos toquen los

terminales del enchufe cuando instale o

retire el cable de extensión del enchufe.

SEGURIDAD ELÉCTRICA

¡ADVERTENCIA!

1. Las herramientas de doble aislamiento

vienen equipadas con un enchufe

polarizado (una cuchilla es más ancha

que la otra y requerirá del uso de un

cable de extensión polarizado). El

enchufe de la motosierra cabrá en un

cable de extensión polarizado solamente

de una sola manera. Si el enchufe no

entra completamente en el cable de

extensión, reviértalo. Si el enchufe

todavía no cabe, obtenga un cable

de extensión polarizado correcto. Un

cable de extensión polarizado requerirá

el uso de un tomacorriente de pared

polarizado. Este enchufe cabrá en el

tomacorriente de pared polarizado de

una única manera. Si el enchufe no cabe

completamente en el tomacorriente de

la pared, revierta el enchufe. Si aún así

el enchufe todavía no cabe, contacte a

unelectricistacalicadoparaqueinstale

el tomacorriente adecuado. No cambie

o modique el enchufe del equipo,

el receptáculo del cable de extensión

o el enchufe del cable de extensión de

manera alguna.

2. El doble aislamiento elimina la necesidad

de tener un cable de alimentación a

tierra de tres hilos y un sistema de

suministro de energía a tierra. Sólo

se aplica a herramientas de Clase II

(doble aislamiento). Esta motosierra una

herramienta con doble aislamiento.

Se debe tener una protección para el

interruptor del circuito en todos los

circuitos o tomacorrientes que se hayan

de usar para las motosierras eléctricas y

demás herramientas eléctricas de jardín y

césped. Hay receptáculos disponibles con

protección ICFT integrada, los que pueden

usarse para esta medida de protección.

¡ADVERTENCIA!

• El doble aislamiento NO toma en cuenta

las precauciones de seguridad normales

cuando se opere esta unidad.

• Protección contra descarga eléctrica:

Evite el contacto corporal con las

supercies puestas a tierra. Por

ejemplo, tuberías de metal, cercos de

alambre, etc.

3. ANTES de enchufar la herramienta,

ASEGÚRESE que la tensión de salida

26 WWW.SENIXTOOLS.COM

suministrada esté dentro del rango de

tensión marcado en la placa de datos de

la herramienta. NO use herramientas de

clasicación‘sóloCA”conunsuministro

de energía de CC.

4. NO exponga las herramientas a la

lluvia o condiciones húmedas ni use

herramientas eléctricas en sitios

mojados o húmedos. El agua que

ingresa a una herramienta eléctrica

aumentará el riesgo de descarga

eléctrica.

5. Si le es inevitable operar la

herramienta eléctrica en lugares

húmedos, SIEMPRE USE un

interruptor de circuito de falla

conectado a tierra (ICFT) para

suministrarle energía a su

herramienta. SIEMPRE USE guantes

y calzado de hule de electricista en

condiciones húmedas.

6. Para riesgo de descarga eléctrica, use

solamente con un cable de extensión

diseñado para uso en exteriores, como

un cable de extensión de tipo: SW-A,

SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A, o SJTOW-A.

7. INSPECCIONE los cables de la

herramienta en busca de daños. Mande

reparar los cables de la herramienta

en un Centro de servicios autorizado.

ASEGÚRESE de estar siempre

consciente de la ubicación del cable y

manténgalo bien alejado de la cuchilla de

corte.

8. NO abuse del cable de extensión. NUNCA

use el cable para cargar la herramienta

o tirar el enchufe del tomacorriente.

Mantenga el cable alejado del calor,

aceite,bordeslososopartesmóviles.

Reemplace los cables dañados

inmediatamente. Los cables dañados

aumentan el riesgo de descarga eléctrica.

CABLES DE EXTENSIÓN

Use un cable de extensión adecuado.

SÓLOusecablesquegurenenlalistade

Underwriters Laboratories (UL). Otros cables

de extensión pueden causar una caída en la

tensión de línea, dando como resultado una

pérdida de energía y el

sobrecalentamiento de la herramienta.

Paraestaherramienta,serecomiendaun

tamaño AWG (American Wire Gauge) de

por lo menos calibre 14 para un cable de

extensión de 25 pies o menos de longitud.

Use un calibre 12 para un cable de extensión

de 50 pies. No se recomiendan cables de

extensión de 100 pies o más.

Recuerde, un tamaño de calibre de

alambre más pequeño tiene una mayor

capacidad que un número más grande (el

alambre calibre 14 tiene más capacidad que

el alambre calibre 16; el alambre calibre 12

tiene más capacidad que el alambre calibre

14). Si está en duda, use el número más

pequeño.

CABLES DE EXTENSIÓN

Amperaje

Cómo asegurar un cable de

extensión

Voltios Longitud total del cable en pies

Más que/No más que AWG

120 V 25 50 100 150

0-6

6-10

10-12

12-16 14 12 No recomendado

ADVERTENCIAS DE

SEGURIDAD GENERALES PARA

HERRAMIENTAS ELÉCTRICAS

Mantenga el cable de extensión despejado

del área de trabajo. Coloque el cable

para que no se atasque en arbustos,

setos, troncos de árboles, podadoras de

césped u otros obstáculos mientras esté

trabajando con la motosierra,

Verique los cables de extensión antes de

cada uso. Si están dañados, reemplácelos

de inmediato. Nunca use la herramienta

con un cable dañado, ya que tocar el

área dañada puede causar una descarga

eléctrica, dando como resultado una

lesión grave.

Lea todas las instrucciones y advertencias

de seguridad. Si no sigue las advertencias

y las instrucciones, puede producirse una

descarga eléctrica, un incendio y/o una lesión

seria.

Conserve todas las advertencias e

instrucciones para referencia futura. El

término “herramienta eléctrica” en las

advertenciassereereasuherramienta

eléctrica operada con corriente (cableada)

o a su herramienta eléctrica operada con

baterías (inalámbrica).

PRECAUCIÓN:

ADVERTENCIA:

27WWW.SENIXTOOLS.COM

1. Seguridad en el área de trabajo

a. Conserve el área de trabajo limpia y

bien iluminada. Las áreas desordenas

invitan a los accidentes.

b. NO No opere herramientas eléctricas

en ambientes explosivos, como ante la

presencia de líquidos, gases o polvos

inamables.Lasherramientaseléctricas

generan chispas que pueden hacer arder

el polvo o los vapores.

c. Mantenga a los niños y espectadores

alejados mientras esté operando una

herramienta eléctrica. Las distracciones

pueden hacer que pierda el control.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

eléctricas deben coincidir con el

tomacorriente.Nuncamodique

el enchufe de ninguna manera. NO

use ningún enchufe adaptador con

herramientas eléctricas puestas a

tierra.Losenchufessinmodicarylos

tomacorrientes coincidentes reducirán el

riesgo de descarga eléctrica.

b. Evite el contacto con supercies

puestas a tierra, como tuberías,

radiadores, cocinas o refrigeradores.

Hay un riesgo mayor de descarga eléctrica

si su cuerpo está a tierra.

c. NO exponga las herramientas eléctricas a

la lluvia o a condiciones húmedas. El agua

que ingresa a una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d. NO abuse del cable. Nunca use el cable

para transportar, desenchufar o tirar de la

herramienta eléctrica. Mantenga el cable

alejadodelcalor,aceite,bordeslosos

o partes móviles. Los cables dañados o

enredados aumentan el riesgo de descarga

eléctrica.

e. Cuando opere una herramienta eléctrica

al aire libre, use un cable de extensión

para uso en exteriores. El uso de un

cable para exteriores reduce el riesgo de

descarga eléctrica.

f. Si no puede evitar operar una

herramienta eléctrica en un lugar

húmedo, use un suministro eléctrico

protegido mediante un dispositivo

de corriente residual (DCR) El uso de

un DCR reduce el riesgo de descarga

eléctrica.

3. Seguridad personal

a. Manténgase alerta, preste atención a

lo que está haciendo y use el sentido

común cuando opere una herramienta

eléctrica. NO use una herramienta

eléctrica mientras esté cansado o

bajolainuenciadealcohol,drogaso

medicamentos. Un momento de descuido

durante la operación de herramientas

eléctricas puede provocar una lesión

personal seria.

b. Use los equipos de protección personal.

Siempre use protección para la vista. Los

equipos de protección que utilice para las

condiciones adecuadas, como mascarillas

antipolvo, zapatos de seguridad

antideslizantes o protección auditiva,

reducirán las lesiones personales.

c. Evite arranques accidentales. Asegúrese

que el interruptor esté en la posición de

OFF (apagado) antes de conectar la fuente

de energía y/o el bloque de baterías,

recoger la herramienta o transportarla.

Transportar herramientas eléctricas con

el dedo en el interruptor o energizar

herramientas eléctricas con el interruptor

encendido, invita a accidentes.

d. Retire cualquier llave de ajuste antes de

encender la herramienta eléctrica. Una

llavequesehayadejadojadaaunaparte

giratoria de la herramienta eléctrica puede

dar como resultado una lesión personal.

e. NO se estire demasiado. Mantenga su

posición de pie y su equilibrio en todo

momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones

inesperadas.

f. Vístase correctamente. NO vista ropa

suelta ni use joyas. Mantenga su cabello,

ropa y guantes alejados de las partes

móviles. La ropa suelta, las joyas o el

cabello largo pueden atascarse en las

partes móviles.

g. Si se suministran dispositivos para la

conexión de instalaciones de extracción

y colección de polvo, asegúrese

que estén conectadas y que se usen

correctamente. El uso del colector

de polvo puede reducir los peligros

relacionados con el polvo.

4. Uso y cuidado de la herramienta eléctrica

a. NO fuerce la herramienta eléctrica. Use

la herramienta eléctrica para su aplicación.

La herramienta eléctrica correcta hará

mejor y más seguro el trabajo a la

velocidad para la que ha sido diseñada.

b. NO use la herramienta eléctrica si el

interruptor no lo enciende y apaga.

Cualquier herramienta eléctrica que no

pueda ser controlada con el interruptor es

peligrosa y debe repararse.

c. Desconecte el enchufe de la fuente de

energía y/o del bloque de baterías de

la herramienta eléctrica antes de hacer

cualquier ajuste, cambiar accesorios o

28 WWW.SENIXTOOLS.COM

guardar la herramienta. Tales medidas de

seguridad preventivas reducen el riesgo de

que la herramienta eléctrica se encienda

accidentalmente.

d. Guarde la unidad lejos del alcance de

los niños. NO permita que personas no

familiarizadas con la herramienta eléctrica

o con estas instrucciones, operen la

herramienta. Las herramientas eléctricas

son peligrosas en manos de usuarios sin

capacitación.

e. Realice un mantenimiento a las

herramientas eléctricas. Veriquesihay

una mala alineación o si hay una traba

de las partes móviles, ruptura de partes y

cualquier otro problemas que pueda afectar

la operación de las herramientas eléctricas.

Si se daña, repare la herramienta eléctrica

antes de usarla. Muchos accidentes son

causados por herramientas eléctricas con

mal mantenimiento.

f. Conserve limpias y aladas las

herramientas de corte. Las herramientas

de corte con un mantenimiento adecuado

son menos propensas a trabarse y son

más fáciles de controlar.

g. Use la herramienta eléctrica, los

accesorios y las brocas de la

herramienta, etc. en conformidad con

estas instrucciones, tomando en cuenta

las condiciones del trabajo y la tarea a

realizar. El uso de la herramienta eléctrica

para operaciones distintas de las previstas,

podría dar como resultado una situación

peligrosa.

5. Servicio

a. Haga reparar su herramienta eléctrica

con un reparador calicado, utilizando

solamente piezas de repuesto idénticas.

Esto asegurará que se mantenga la

seguridad de la herramienta eléctrica.

ADVERTENCIAS DE SEGURIDAD

DE LA MOTOSIERRA

• Mantenga todas las partes del cuerpo

alejadas de la motosierra cuando esté

en funcionamiento. Antes de arrancar

la motosierra, asegúrese que no esté

en contacto con nada. Un momento de

descuido mientras opera la motosierra,

puede hacer que se enrede con su ropa o

cuerpo.

• Siempre sostenga la motosierra con

su mano derecha en el asa posterior y

su mano izquierda en el asa delantera.

Sostener la motosierra con las manos

opuestas aumenta el riesgo de lesión

personal y nunca debe hacerse.

NOTA: Paralasmotosierrasdiseñadasconla

cadena de barra del lado izquierdo, se tiene

que revertir la posición de las manos.

• Sostenga la herramienta eléctrica

solamente mediante las supercies

aisladas de agarre. La cadena de sierra

puede entrar en contacto con cableado

oculto o con su propio cable. Las cadenas

de la sierra que entran en contacto con

un cable "vivo" o cargado, pueden hacer

que las partes metálicas expuestas de la

herramienta eléctrica se carguen y darle al

operador una descarga eléctrica.

• Use gafas de seguridad y protección

auditiva. Se recomienda usar equipos

adicionales para la cabeza, las manos,

las piernas y los pies. Una vestimenta

protectora adecuada reducirá las lesiones

personales causadas por escombros que

vuelen o contacto accidental con la cadena

de la sierra.

• NO opere la motosierra trepado encima

de un árbol. La operación de la motosierra

mientras está trepado encima de un

árbol puede dar como resultado lesiones

personales.

• Siempre mantenga su posición de pie

y opere la motosierra sólo cuando

esté sobre una supercie ja, segura

y nivelada.Superciesresbalosaso

inestables, como escaleras de pie, pueden

causar una pérdida de equilibrio o control

de la motosierra.

• Cuando corte una rama que esté bajo

tensión, esté alerta por si salta y vuelve

a su lugar. Cuando la tensión de las

brasdemaderaselibera,laramaque

salta y vuelve a su lugar puede golpear al

operador y/o lanzar la motosierra fuera de

control.

• Use una precaución extrema cuando

corte maleza y plantones. El material

más delgado puede atrapar la cadena de

la sierra y saltar hacia usted o hacer que

pierda su equilibrio.

• Transporte la motosierra por el asa

delantera con la motosierra apagado y

alejada de su cuerpo. Cuando transporte

o guarde la motosierra, siempre inserte

29WWW.SENIXTOOLS.COM

CONSERVE ESTAS

INSTRUCCIONES

la cubierta de la barra de la cadena. Un

manejo adecuado de la motosierra reducirá

la probabilidad de contacto accidental con

la cadena de la sierra en movimiento.

• Siga las instrucciones de lubricación,

tensión de la cadena y cambio de

accesorios. Una cadena mal tensionada

o lubricada puede romperse o aumentar la

posibilidad de rebote.

• Mantenga las asas secas, limpias y sin

aceite o grasa. Las asas grasosas son

resbalosas y causan la pérdida de control.

• Úselasolamenteparacortarmadera.NO

use la motosierra para otros propósitos.

Porejemplo:NO use la motosierra para

cortar plástico, materiales de albañilería u

otros materiales de construcción. El uso de

la motosierra para operaciones distintas de

las previstas, podría dar como resultado

una situación peligrosa.

Causas y prevención de rebote por parte

del

operador El rebote puede ocurrir cuando la

punta

de la barra de la cadena toca un objeto o

cuando la madera se cierra y pincha la

cadena de la

sierra en el corte. El contacto con la punta en

algunos casos puede causar una repentina

reacción inversa, haciendo que la barra de

la cadena rebote y apunte hacia el operador.

Si la cadena de la sierra se pincha a lo

largo de la parte superior de la barra de la

cadena, entonces ésta podría empujar la

barra de la cadena rápidamente apuntando

hacia el operador. Cualquiera de estas

reacciones podría hacer que pierda el control

de la sierra, lo que podría causar una lesión

personal seria. NO se fíe exclusivamente de

los dispositivos de seguridad integrados en

su sierra. Como usuario de una motosierra,

debe tomar varios pasos para hacer que en

sus trabajos de tala no ocurran accidentes o

lesiones. El rebote es el resultado de un mal

uso de la herramienta y/o de procedimientos

o condiciones de operación incorrectos,

los que pueden evitarse tomando las

precauciones que se indican a continuación:

•Mantengaunagarrerme,conlosdedos

pulgares y los demás dedos formando

un círculo alrededor de las asas de la

motosierra, con ambas manos en la

sierra, y coloque su cuerpo y brazos de

tal manera que pueda resistir las fuerzas

del rebote. Las fuerzas del rebote puede

controlarlas el operador, si se toman las

precauciones correctas. NO suelte la

motosierra.

• NOseestiredemasiadocontalde

alcanzar, NI corte por encima de la altura

de su hombro. Esto ayuda a prevenir un

contacto accidental con la punta y permite

un mejor control de la motosierra en

situaciones inesperadas.

• Sólouselasbarrasycadenasde

repuestoqueespeciqueelfabricante.

Un reemplazo incorrecto de las barras y

cadenas puede causar la ruptura de la

cadena y/o un rebote.

• Sigalasinstruccionesdealaduray

mantenimiento del fabricante para la

cadena de la sierra.

30 WWW.SENIXTOOLS.COM

SÍMBOLO DE ALERTA DE

SEGURIDAD

Indica peligro, advertencia o

precaución.Puedeusarsejuntocon

otros símbolos o pictogramas.

MANTENGA A LAS PERSONAS

PRESENTES ALEJADAS

ADVERTENCIA: Mantenga a todas

las personas presentes,

especialmente a los niños y las

mascotas, al menos a 50 pies (15 m)

del área de operación.

ADVERTENCIA: NO exponga la

herramienta a la lluvia.

ADVERTENCIA: Se debe evitar el

contacto de la punta de la barra de la

cadena con cualquier objeto.

ADVERTENCIA: El contacto con la

punta puede hacer que la barra de

la cadena se mueva repentinamente

hacia arriba

y hacia atrás, lo que podría causar

serias lesiones.

ADVERTENCIA: Siempre use las dos

manos

cuando opere la motosierra.

PROTECCIÓN CONTRA DESCARGA

ELÉCTRICA Evite el contacto

corporalconsuperciespuestasa

tierra (p. ej., rieles de metal, postes

de luces, etc.). La seguridad eléctrica

puede mejorarse aún más usando un

dispositivo de corriente

residual (DCR) (30 mA/30mS) de alta

sensibilidad.

LEA EL MANUAL DEL OPERADOR

ADVERTENCIA:Lea el manual del

operador y siga todas las advertencias

e instrucciones de seguridad. Si no

lo hace, puede producirse una lesión

grave que afecte al operador y/o a los

transeúntes.

UTILICE PROTECCIONES OCULARES Y

AUDITIVAS

ADVERTENCIA:Los objetos

voladores y

los ruidos fuertes pueden causar

serias lesiones oculares y pérdida

de la audición. Utilice protección

ocular conforme con los estándares

actuales ANSI / ISEA Z87.1 y

protección auditiva al operar

esta unidad. Use una protección

completa para el rostro cuando sea

necesario.

USE UNA MASCARILLA ANTIPOLVO

Use protección para la respiración.

USE PROTECCIÓN PARA LAS

MANOS.

Use guantes de trabajo para uso

intensivo, para protegerse las manos.

UTILICE PROTECCIÓN PARA LOS

PIES

Use botas con suelas antideslizantes y

resistentes a las punciones.

ADVERTENCIA: Si no mantiene las

manos alejadas de la cuchilla, se

puede producir una lesión personal

seria.

ADVERTENCIA: Retire el enchufe de

de la conexión principal

inmediatamente si el cable está

dañado o cortado.

ADVERTENCIA: Los objetos

voladores

que se desprenden pueden rebotar y

causar lesiones personales o

daños a la propiedad.

CONSTRUCCIÓN DE CLASE II

Doble aislamiento. Cuando realice el

mantenimiento, use sólo piezas de

repuesto idénticas.

El presente manual del operador describe los símbolos de seguridad e internacionales, así

como los pictogramas que pueden aparecer en este producto. Lea el manual del operador para

consultar la información completa sobre seguridad, ensamblaje, operación, mantenimiento y

reparación.

SÍMBOLOS DE SEGURIDAD E INTERNACIONALES

31WWW.SENIXTOOLS.COM

CONOZCA SU UNIDAD

ESPECIFICACIONES*

*Todaslasespecicacionessebasanenlainformaciónmásrecientedelproductoquese

encuentra disponible al momento de la impresión. Nos reservamos el derecho a realizar

modicacionesencualquiermomentoysinprevioaviso.

PARTES INCLUIDAS

Cantidad Ítem Cantidad Ítem

1 Manual del operador 1

Cubierta protectora de la cadena/barra/cuchilla

Tensión nominal............................................................................................................120V~60Hz

Corriente nominal......................................................................................................................10A

Tipo de motor..........................................................................................................Motor universal

Velocidad sin carga...........................................................................................................4500/min

Velocidad máxima de la cadena..........................................................................................8.2 m/s

Capacidad del tanque de aceite...........................................................................4.05 oz. (120 ml)

Modelodelabarradelasierra................................................................................YS14-52-507P

Modelosdelacadenadelasierra................................................................................3/8LP-A-52

Peso......................................................................................................................7.16lbs.(3.5kg)

Cadena de sierra

Barra guía

Tornillo de la cadena

Cubierta

Indicador de nivel de aceite

Retenedor del

cable de extensión

Botón de seguridad

Activador del interruptor ON/OFF

Enchufe y cable de alimentación

Cubierta de protección de la cuchilla

Asa principal

Tapón del

tanque de aceite

Carcasa del motor

Asa delantera

32 WWW.SENIXTOOLS.COM

1.Veriquelatensióndelacadenatirando

de la cadena de sierra, lejos de la barra

de la cadena. Una cadena correctamente

tensionada debe tener aproximadamente

1/8 de pulgada (3 mm) de distancia entre sí

misma y la guía de la barra (Fig. 1).

2.Sisenecesitanajustes,aojelatuercade

lacubiertanalhastaquesepuedaajustar

a mano. Use el

destornillador de cuchilla de punta plana

para girar el tornillo del tensionador de la

cadena en sentido horario para tensionar

la cadena. Una cadena fría estará

correctamente tensionada cuando no hay

cadena suelta

por el lado inferior de la barra guía; la

cadena estará tirante, pero se puede girar

a mano sin forzarla.

PREPARACIÓN DE LA MOTOSIERRA

ENSAMBLAJE

TENSIÓN DE LA CADENA

¡ADVERTENCIA!

Para evitar graves lesiones personales,

lea y entienda todas las instrucciones de

seguridad proporcionadas.

INSTALACIÓN DE LA BARRA GUÍA Y LA

CADENA

Desenchufe la motosierra de la fuente de

energía antes de ajustar la tensión de la

cadena de sierra.

Los bordes de corte en la cadena son

losos. Use guantes protectores cuando

manipule la cadena.

SIEMPRE mantenga una tensión adecuada

en la cadena. Una cadena suelta puede

salirse de la ranura de la barra de la

cadena. Esto puede lesionar al operador

y dañar la cadena. Una cadena suelta

puede hacer que la cadena, la barra

de la cadena y el piñón se desgasten

rápidamente. La vida útil de la cadena de

la cadena de sierra depende de que haya

una lubricación suciente y una tensión

correcta. Evite tensionar la cadena si está

caliente, ya que esto

hará que la cadena se sobretensione

cuando se enfríe.

NOTA: Cuando reemplace la barra guía

y la cadena, use solamente repuestos

idénticos. Asegúrese que la motosierra esté

desconectada del suministro de energía

antes de proceder con la instalación.

NOTA: Una cadena nueva suele estirarse;

veriquelatensióndelacadenacon

frecuencia y ajuste la tensión según sea

necesario.

NOTA: Retire la cubierta posterior de la

cadena/barra/cuchilla antes de su uso.

1. Use la llave de tuercas hexagonal para

destornillaslatuercadelacubiertanal

yretirelacubiertadelnaldelacadena/

el piñón.

2. Extienda la nueva cadena de sierra en

un bucle y enderece cualquier doblez. EL

LADO FILOSO DE LOS DIENTES NO

DEBEAPUNTARHACIAUSTED,SINO

EN LA DIRECCIÓN DE LA ROTACIÓN DE

LACADENA,INDICADAENLABARRA

GUÍA. Si los dientes miran hacia atrás,

dele vuelta al bucle.

3. Comenzando por la punta, monte los

eslabones de accionamiento de la cadena

en la ranura de la barra, dejando un bucle

en la parte posterior de la barra. La cadena

cabrá holgadamente hasta que se coloque

en el piñón.

NOTA: Asegúrese de colocar correctamente

la dirección de la cadena. Si la cadena se

monta hacia atrás, la sierra va a vibrar de

manera anormal y no cortará.

4. Sostenga la cadena en posición sobre

la barra y coloque el bucle alrededor del

piñón. Coloque la barras al ras contra

lasuperciedemontajeparaquelos

remaches de la barra estén en la ranura

larga de la barra y el pin de ajuste esté en

eloriciodelpindetensióndelacadena.

5. Mientras mantiene la barra y la cadena

alrascontralasuperciedemontaje,

ajuste la tensión de la cadena según

sea necesario, ajustando el tornillo de

tensión de la cadena con el destornillador

de cuchilla de punta plana suministrado.

Gire el tornillo de tensión de la cadena en

sentido horario para apretar la cadena, o

ensentidoantihorarioparaaojarla.

6.Reemplacelacubiertanaldelacadena/

el piñón insertando primero la lengüeta

posterior en la ranura de la lengüeta

posterior y posicionando la cubierta

sobre el extremo de la barra. Ajuste la

tuercadelacubiertanal;dejelabarralo

sucientementesueltacomoparapoder

moverla levemente para ajustar la tensión.

7. Retire toda la parte suelta de la cadena

girando el tornillo de tensión de la cadena

en sentido horario hasta que la cadena se

asientermementecontralabarraconlos

eslabones de accionamiento al ras dentro

de la ranura de la barra.

8.Ajustelatuercadelacubiertanal

completamente usando la llave hexagonal.

33WWW.SENIXTOOLS.COM

LLENADO DEL SISTEMA

AUTOMÁTICO DE ACEITE

¡PRECAUCIÓN!

La motosierra NO viene suministrada con

aceite. Es esencial llenarla de aceite antes

de su uso. Nunca opera la motosierra sin

aceite de cadena o con un tanque de aceite a

nivel vacío, ya que esto dará como resultado

un daño extenso al producto. La vida útil de

la cadena y la capacidad de corte depende

deunalubricaciónóptima.Portanto,la

cadena se aceita automáticamente durante la

operación a través de la toma de aceite.

Esta motosierra tiene un sistema automático

de aceite para mantener la cadena y la barra

de la cadena correctamente lubricadas. El

indicador de nivel de aceite muestra el aceite

restante en la motosierra. Si el nivel de aceite

disminuye por debajo de un cuarto de su

capacidad, rellénelo con aceite adecuado

para la barra y cadena.

Parallenareldepósitodeaceite:

1. Retire la tapa de aceite (Fig. 4). Llene el

tanque con aceite para barra y cadena

(SAE30) hasta que el nivel de aceite haya

alcanzado su capacidad plena.

2. Coloque de vuelta la tapa del aceite.

Asegúresedevericarelniveldeaceite

cada 10 minutos de uso. Desenchufe la

motosierraantesdevericarlosnivelesde

aceite o de llenar el depósito de aceite.

Fig. 3

Destornillador

de la cuchilla

3.Paraajustarlatensióndelacadenadela

sierra, la tensión es correcta cuando los

eslabones de accionamiento de la cadena

no se salen de la guía de la cadena en la

barra cuando se tira de la cadena hacia

arriba desde la mitad de la barra (Fig. 1).

Rotar el tornillo de tensión de la cadena

hacia arriba aumenta la tensión mientras

que rotarlo hacia abajo reduce la tensión

con el destornillador de la cuchilla. Una

cadena correctamente tensionada no

debería descolgarse (Fig. 3) y sólo se

debería poder tirar de ella 1/8 de pulgada

(3 mm) lejos de la barra de la cadena de la

podadora.

4. Una vez que la cadena esté correctamente

tensionada, ajuste la tuerca de la cubierta

nal.NOtenseexcesivamentelacadena:

esto provocará un desgaste excesivo y

reduce la vida de la barra y la cadena.

NOTA: La cadena de la sierra debe estar

correctamente tensionada para poder

asegurar una operación segura. La tensión

de la cadena es óptima si la cadena se puede

levantar 1/8 de pulgada (3 mm) desde el

centro de la barra de la cadena. Debido a

que la cadena de la sierra se calienta durante

la operación, su longitud puede, por tanto,

uctuar.Reviselatensióndelacadenacada

10 minutos de operación y ajuste según sea

necesario, particularmente para las nuevas

cadenasdesierras.Aojelacadenadesierra

luego de haber completado el trabajo, ya que

se acorta cuando se enfría. Al hacerlo, podrá

aumentar la vida útil de la cadena y evitar

daños.

1/8” (3 mm)

Fig. 1

Fig. 2

34 WWW.SENIXTOOLS.COM

FIJACIÓN DEL CABLE DE

EXTENSIÓN

Tapa de aceite

Indicador de nivel

de aceite

¡PRECAUCIÓN!

Paraevitarfugasdeaceite,asegúreseque

la máquina esté reposando en una posición

horizontal (con la tapa de la toma de aceite

parada, recta) cuando no esté en uso. Use

solamente aceite recomendado para evitar

daños a la motosierra. Nunca use aceite

antiguo/reciclado. El uso de aceite no

aprobado invalida la garantía.

Fig. 4

Fig. 5

Retire el tapón de seguridad del enchufe

(Fig. 5). Inserte el tomacorriente del cable de

extensión en el enchufe de la motosierra.

Sejaunretenedordelcabledeextensiónal

asa para reducir la tensión en el cable (Fig.

5).

Parausarelretenedordelcable,dupliqueel

cable de extensión como se muestra, cerca

de un pie desde el extremo y insértelo en

el extremo del retenedor. Coloque el bucle

formado duplicando el cable sobre el

gancho. Meta suavemente el cable para

asegurarsequeestérmementemetidoenel

retenedor.

Mantenga el cable de extensión lejos del

operador, la unidad y cualquier obstáculo en

todo momento. No exponga el cable al calor,

aceite,aguaobordeslosos.

Completado

35WWW.SENIXTOOLS.COM

1.Paraaseguraruntrabajoseguro,NO

opere la sierra por encima de la altura de

su hombro.

2. Coloque el cable de tal forma que no se

atasque en las ramas y objetos similares

durante el corte.

OPERACIÓN

PREPARACIÓN

INTERRUPTOR DE ON/OFF

Botón de seguridad

Interruptor

del activador

ADVERTENCIAS DE SEGURIDAD

MOTOSIERRA: Antes de comenzar el

trabajo, inspeccione la motosierra en busca

de daños a la carcasa, al cable de extensión,

la cadena de la sierra y la barra de la cadena.

Nunca use una máquina obviamente dañada.

TANQUE DE ACEITE: Revise el nivel de

llenado del tanque de aceite. También

veriquesihaysucienteaceitedisponible

mientras trabaja. Nunca opere

la sierra si no hay aceite o si el nivel de

aceite ha caído por debajo de la marca

mínima de nivel de aceite para evitar

daños a la motosierra. En promedio,

unllenadodeaceiteessucientepara

aproximadamente 10 minutos de operación

de corte (dependiendo de la duración de las

pausas y la densidad de la pieza que se está

trabajando).

CADENA DE LA SIERRA: Revise la

tensión de la sierra y la condición de las

cuchillas.Mientrasmásaladalacadena

de sierra, más fáciles y manejables serán

las operaciones. Lo mismo ocurre con la

tensión de la cadena. Revise la tensión cada

10 minutos de operación para maximizar

laseguridad.Particularmente,lasnuevas

cadenas de sierras están sujetas a cambios

debido al calor creado por la operación.

ROPA DE PROTECCIÓN: Asegúrese

absolutamente de llevar puesta ropa ajustada

apropiada, como pantalones protectores,

guantes y calzado de seguridad. Use un

casco de seguridad con protección auditiva

integrada y un visor para el rostro para

protegerse contra las ramas que caen y que

rebotan.

NO corte árboles bajo condiciones ventosas.

Esto puede dar como resultado lesiones, y

debe realizarlo un profesional capacitado.

Antes de cada uso, revise los siguientes

elementos para asegurarse que estén en

condiciones de trabajo seguras.

Paraencenderlaherramienta:Presione

el botón de seguridad y luego apriete el

arrancador (Fig. 6). Luego que la herramienta

ha arrancado, podrá soltar

el interruptor de seguridad sin tener que

apagar la herramienta.

Paraapagarlaherramienta:Suelteel

interruptor del arrancador (Fig. 6).

3. Nunca se pare bajo una rama que se esté

aserrando.

4. Tenga precaución cuando aserre ambas

ramas bajo tensión o ramas que se están

astillando.

5. Asegúrese de protegerse contra el riesgo

de lesión de las ramas que caen y de

proyectiles de madera voladores.

6. Si la máquina está en operación, mantenga

a las personas y animales lejos del área de

peligro.

7. La máquina no está protegida contra

descargas eléctricas cuando entre en

contacto con cables de alta tensión.

Mantenga un espacio despejado mínimo

de 30 pies (9 m) de los cables eléctricos

para evitar un descarga eléctrica que

ponga en peligro su vida.

8. Cuando trabaje en una inclinación, siempre

párese por encima o al lado de la rama que

se esté podando.

9. Deje que la cadena corte por usted.

Mantenga la sierra encendida a la máxima

velocidad durante todo el corte. El usuario

novato, como práctica mínima, debe cortar

troncos en un caballete o receptáculo de

aserrar.

Fig. 6

36 WWW.SENIXTOOLS.COM

Fig. 7

Fig. 8

TÉCNICAS DE ASERRADO

• Podeprimerolasramasmásbajasdel

árbol. Al hacerlo así, es más fácil que las

ramas cortadas caigan al suelo.

• Alnaldelcorte,elpesodelapodadora

aumenta repentinamente para el usuario,

ya que ésta ya no está soportada por

una rama. Existe el riesgo de perder el

control de la sierra, así que asegúrese de

estar alerta durante toda la operación de

aserrado.

• Sólotireparasacarlapodadoradeun

corte cuando esté funcionando. Al hacerlo

así, evitará que la cadena se atasque en la

madera.

• NOaserreconlapuntadelabarrade

la cadena. NO aserre penetrando en las

formaciones de la rama (donde el árbol

expande sus ramas hacia afuera).

Estodicultarálahabilidadquetieneel

árbol de curarse.

• Parapodarramasmáspequeñas,coloque

el tope de la podadora en la rama. Esto

evitará movimientos indeseados de la

sierra al inicio del corte. Aplicando una leve

presión, guíe la sierra a través de la rama,

de arriba hacia abajo.

• Parapodarramasmásgrandes,realice

primero un corte de mitigación. Aserre

a través de 1/3 del diámetro de la rama,

desde la parte inferior hacia la superior,

usando el lado superior de la barra de la

cadena. Luego pode de arriba a abajo para

los 2/3 restantes, usando el lado inferior

delabarradelacadena.Podelasramas

más largas en secciones para mantener el

control sobre el lugar del impacto.

IMPORTANTE: Se recomienda que el

usuario novato, como práctica mínima, corte

troncos en un caballete o receptáculo de

aserrar.

TALA DE ÁRBOLES

Cuando se tronzan y talan árboles, las

operaciones las realizan dos o más personas

al mismo tiempo; las operaciones de tala

deben separarse de las de tronzado, por una

distancia mínima del doble de la altura del

árbol que

se está talando.

No se deben talar los árboles de manera que

pudiera poner en peligro a alguna persona,

golpear algún servicio público o causar algún

daño a la propiedad. Si el árbol hace contacto

con cualquier línea de servicio público, se

debenoticarinmediatamentealacompañía.

El operador de la motosierra debe colocarse

en la parte alta del terreno, ya que es

probable que el árbol ruede o se deslice

colina abajo luego de la tala. Esto es

necesario antes de iniciar la tala.

La ruta de escape debe extenderse hacia

atrás y en forma diagonal hasta la parte

posterior de la línea de caída esperada del

árbol (Figura 7).

Antes de iniciar la tala, tome en cuenta la

inclinación natural del árbol, la ubicación de

las ramas más grandes y la dirección del

viento para juzgar hacia qué dirección caerá

el árbol. Retire la tierra, piedras, corteza

suelta, clavos, grapas y alambres del árbol.

Realice la muesca 1/3 del diámetro del árbol,

perpendicular a la dirección de la caída

(Figura 8).

Realice primero el corte de cuña horizontal

inferior. Esto ayudará a evitar pinchar la

cadena de la sierra o la barra de la cadena

cuando se realice la segunda muesca.

Dirección de la tala

Zona de peligro

Ruta de escape

Zona de peligro

Ruta de escape

Descripción de la tala: rutas de escape

Dirección de la caída

Corte de tala

Bisagra

Muesca

50 mm

Descripción de la tala: corte inferior

37WWW.SENIXTOOLS.COM

Bucking a log

Stand on uphill side when cutting because log may roll

CORTE DE TALA

DESRAME DE UN ÁRBOL

TRONZADO DE UN TRONCO

Realice el corte de tala al menos 50 mm más

alto que el corte de muesca horizontal

(Figura 8). Mantenga el corte de tala paralelo

al corte de muesca horizontal. Realice

el corte de tala para que quede madera

sucientequeactúedebisagra.Lamadera

de bisagra evita que el árbol se tuerza y

caiga en la dirección equivocada. NO corte a

través de la bisagra.

A medida que la tala se acerca a la bisagra,

el árbol debería comenzar a caerse. Si hay

alguna posibilidad de que el árbol no vaya a

caer en la dirección deseada o que se tuerza

y trabe la cadena de la sierra, deje de cortar

antes de completar el corte de tala y se cuñas

de madera, plástico o aluminio para abrir

el corte y dejar caer el árbol en la dirección

deseada.

Cuando el árbol comience a caer, retire la

motosierra del corte, pare el motor, coloque

la motosierra en el suelo y luego use el la

ruta de escape planeada. Esté alerta por las

ramas aéreas y observe por dónde camina.

El desrame consiste en retirar las ramas de

un árbol caído. Cuando realice al desrame,

deje las ramas inferiores más largas para que

soporten el árbol por encima del suelo.

Retire

las ramas pequeñas de un corte (Figura 9).

Las ramas bajo tensión deben cortarse

de abajo hacia arriba para evitar trabar la

motosierra.

Cuando el tronco está soportado en un

extremo, corte 1/3 del diámetro del lado

inferior (tronzado desde abajo) (Figura 11).

Luegorealiceelcortenaltronzandodesde

arriba para llegar hasta el primer corte.

Cuando el tronco está soportado en ambos

extremos, corte 1/3 del diámetro desde arriba

(tronzado desde arriba) (Figura 12). Luego

realiceelcortenal

tronzando desde abajo los 2/3 inferiores para

llegar hasta el primer corte.

Cuando tronce sobre una colina, siempre

debe pararse en el lado de la parte alta del

tronco (Figura 13).

El tronzado consiste en cortar un tronco

en longitudes. Es importante asegurarse

quesuposicióndepieestérmeysupeso

uniformemente distribuidos en ambos pies.

En lo posible, el tronco debe estar elevado

y soportado con el uso de ramas, troncos o

calzas. Siga las instrucciones simples para un

corte fácil. Cuando el tronco está soportado a

lo largo de toda su longitud, se corta desde la

parte superior (tronzado desde arriba) (Figura

10).

Paramantenerelcontrolcompletocuando

corte a través de un tronco, suelte la presión

delcortecercadelnaldelmismosinrelajar

su agarre en las asas de la motosierra. No

deje que la cadena haga contacto con el

suelo. Luego de terminar el corte, espere

a que la cadena de la sierra se detenga

antes de que mueva la motosierra. Siempre

detenga el motor antes de pasar de un árbol

a otro.

Fig. 9

Fig. 12

Fig. 13

Fig. 10

Fig. 11

Corte de la rama

Trabaje lejos del suelo. Deje las ramas de soporte hasta que el tronco esté cortado.

Desrame de un árbol

Tronco soportado a lo largo de toda la longitud

Corte desde arriba (sobre tronzado). Evite cortar el suelo.

2do corte tronzando desde arriba

(2/3 de diámetro) para llegar hasta el

primer corte (y evitar el pinchado)

1er corte desde abajo

(1/3 de diámetro) para

evitar el astillado

Tronco soportado en un extremo

1er corte desde abajo (1/3 de diámetro)

para evitar el astillado

2do corte tronzando desde abajo (2/3 de

diámetro) para llegar hasta el primer corte

(y evitar el pinchado)

Tronco soportado en ambos extremos

Tronzado de un tronco

Páreseenelladodelapartealtacuandocorteporqueeltroncopuederodar

38 WWW.SENIXTOOLS.COM

MANTENIMIENTO Y AJUSTES

• Limpielacarcasadeplásticomoldeadade

la motosierra con un cepillo suaves y un

paño limpio.

• NO use agua, solventes o ceras.

• Retiretodoslosescombros,especialmente

de los ductos de enfriamiento del motor.

• Retireycepillelimpiando,laplacadela

cubierta, la cadena y la barra de la cadena

después de 1 a 3 horas de uso.

• Limpieeláreabajolaplacadelacubierta,

el piñón de accionamiento y el ensamblaje

de la barra de la cadena usando un cepillo

suave.

• Limpielasalidadeaceiteconunpaño

limpio.

• Silamotosierrasevaaguardarporlargos

períodos de tiempo, limpie la cadena y la

barra de la cadena.

• GUARDE EN UN LUGAR SECO Y

SEGURO, FUERA DEL ALCANCE DE

LOS NIÑOS.

• NO coloque otros objetos en la motosierra.

• Paraevitarfugasdeaceite,asegúreseque

la máquina se deje reposando en posición

horizontal.

• Cuandoalmacenelamáquinaensu

empaque original, el tanque de aceite debe

vaciarse por completo.

LIMPIEZA/ALMACENAMIENTO

COMPROBACIÓN DE LA

LUBRICACIÓN

AUTOMÁTICA DE LA CADENA

PIÑÓN DE LUBRICACIÓN

AFILADO DE LA CADENA DE

SIERRA

Veriqueconregularidadlafuncionalidad

de la lubricación automática de la cadena

para evitar el sobrecalentamiento y el daño

posterior a la barra de la cadena y a la

cadenadelasierraasociadaaella.Para

esto, alinee la punta de la barra de la cadena

contraunasuperciesuave(tabla,cortede

un árbol) y deje que la motosierra arranque.

Si aparece una cantidad creciente de aceite,

la lubricación automática de la cadena

funcionará correctamente.

Mantengalacadenaalada.Supodadora

cortará de manera más rápida y más segura.

Unacadenasinlocausaráundesgaste

indebido del piñón, la barra guía y el motor. Si

debe forzar la cadena en la madera y el corte

crea sólo aserrín con unas pocas astillas

grandes,entonceslacadenaestásinlo.

Adquiera una cadena nueva, que un

profesionallaaleenuncentrodeservicios

calicadooalelacadena

ustedmismousandounkitdealado

adecuado. La diferencia de altura entre

la punta de corte y el reborde es la

conguracióndelcalibredeprofundidad(Fig.

15).

Cuandoalelapuntadecorte,la

conguracióndelcalibredeprofundidad

entre la punta y el reborde de la placa lateral

disminuirá.Paratenerunrendimientode

corteóptimo,elrebordetienequealarse

yreducirseparalograrlaconguracióndel

calibre de profundidad recomendada.

INTERRUPTOR DE ON/OFF

¡ADVERTENCIA!

Use guantes para uso intensivo cuando

realice cualquier mantenimiento o servicio a

esta herramienta.

Siempre desenchufe la herramienta antes de

realizar cualquier mantenimiento o servicio a

esta herramienta.

Desenchufe la motosierra de la fuente de

energía antes de realizar el mantenimiento.

Podríanocurrirlesionesgravesolamuerte

si se produce una descarga eléctrica o el

contacto corporal con la

cadena en movimiento. Los bordes de

corteenlacadenasonlosos.Useguantes

protectores cuando manipule la cadena.

NOTA: No es necesario retirar la cadena o

barra cuando lubrique el piñón.

1. Limpie la barra y el piñón.

2. Con una pistola de lubricación, inserte

lapuntadelapistolaeneloriciode

lubricación e inyecte grasa hasta que

aparezca en el borde externo de la punta

del piñón (Fig. 14).

3.Pararotarelpiñón,libereeltopde

la cadena y tire de ella a mano hasta

que el lado sin engrasar del piñón esté

alineadoconeloriciodegrasa.Repitael

procedimiento de lubricación.

Fig. 14

39WWW.SENIXTOOLS.COM

Fig. 15

Fig. 16

Fig. 17

Fig. 18

Paraalarlacadena:

1. Usando guantes de protección, asegúrese

que la cadena esté correctamente

tensionada en la barra guía.

2. Use una lima redonda con un diámetro 1.1

veces la profundidad del diente de corte.

Asegúrese que el 20% del diámetro de la

lima esté por encima de la placa superior

del cortador (Fig. 16).

3. Lime en un ángulo perpendicular a la barra

y en un ángulo de 25° en la dirección de

recorrido (Fig. 17).

4. Lime cada diente solamente desde dentro

hacia fuera. Lime un lado de la cadena

primero y luego voltee la sierra y repita el

proceso.

• Alecadadientedeigualmanerausando

el mismo número de pases.

• Quetodaslaslongitudesdecortesean

iguales (Fig. 18). Cada vez que el tipo de

corte se alinee, la longitud de corte se

reduce. Cuando la longitud de corte se

reduce a 0.16 pulgadas (4 mm), la cadena

se desgasta y debe reemplazarse.

• Laconguracióndelcalibredeprofundidad

tambiénsereduceconcadaalado.

Cada5aladosusaunaherramienta

de medición del calibre de profundidad

NOTA: Una guía de lima se encuentra

disponible en la mayoría de los minoristas

de motosierras y es la manera más fácil de

sostener la lima en la posición correcta.

paravericarlaalturaentrelapuntade

corte y el reborde (Fig. 15). Cuando sea

necesario, use una lima plana para reducir

elrebordeyalcanzarlaconguracióndel

calibre de profundidad de 0.025 pulgadas.

Las herramientas de medición del calibre

de profundidad se encuentran disponibles

en la mayoría de los minoristas de

motosierras.

• Silasierranoestáfuncionando

correctamente, llévela donde un centro de

serviciosdemotosierrascalicadopara

que la inspeccionen. Use solamente piezas

idénticas a las que se mencionan en este

manual.

25°

Longitud

del cortador

A-Placesuperior

B-Puntadecorte

B-Placalateral

C-Posicióndelalima

D - Reborde

Conguracióndelmedidor

de profundidad 0,06 cm

DIRECCIÓN

DE LA LIMA

DIRECCIÓN DE LA

CADENA DE SIERRA

A - Cortador de la mano izquierda

Afuera

Adentro

Ángulo de alado

DIRECCIÓN DE LA

CADENA DE SIERRA

A - Cortador de la mano derecha

B-Cortadordelamanoizquierda

C - Eslabón de accionamiento de tope

D - Correa del amarre

40 WWW.SENIXTOOLS.COM

AFILADO DE LA CADENA DE LA

SIERRA

Y DE LA BARRA DE LA CADENA

REEMPLAZO DEL CABLE DE

ALIMENTACIÓN

Si el cable de alimentación de esta

herramienta eléctrica se daña, debe

reemplazarse por un cable especialmente

preparado. Inspeccione el cable de

alimentación y el enchufe con frecuencia. Si

se daña, que lo reemplace un distribuidor de

servicioscalicado.

¡ADVERTENCIA!

BARRA DE LA CADENA/CADENA DE LA

SIERRA APROBADAS:

¡ADVERTENCIA!

No conecte la motosierra a un cable de

extensión y suministro de alimentación

antes que esté completamente ensamblada.

Siempre use guantes cuando manipule

la cadena.

Reemplace la cadena cuando los cortadores

esténdemasiadodesgastadosparaalarse

o cuando la cadena se rompa. Sólo use la

cadena de reemplazo mencionada en este

manual.

Siempre incluya un nuevo piñón accionador

cuando reemplace la cadena. Esto

mantendrá al correcto accionamiento de la

cadena.

Cuando manipule cadenas de sierra, siempre

use guantes de protección.

1. Coloque el cuerpo de la sierra sobre una

superciermeynivelada.

2. Use una llave hexagonal para girar el

tornillo de la sierra en sentido antihorario

(Fig. 19) para retirar la cubierta del cuerpo

de la sierra.

3. Usando guantes de protección, envuelva

la cadena de sierra alrededor de la barra

de la cadena, asegurándose que los

dientes estén apuntando en dirección de

larotación.Lacadenadebecongurarse

correctamente en la ranura que se extiende

a lo largo de todo el borde exterior de la

barra de la cadena.

4. Coloque la cadena de sierra alrededor del

piñón (Fig. 20) mientras alinea la ranura

en la barra guía con el perno interno en la

base de la sierra y el pin de tensión de la

cadenaeneloriciodelpindelabarrade

la cadena (Fig. 20). El pin de tensión de

la cadena podría necesitar ajustes para

alinearsecorrectamenteconeloricio

de la barra de la cadena. Use el tornillo

de tensión de la cadena para ajustar su

Fig. 19

Internal Bolt

Chain Tensioning Pin

Sprocket

Fig. 20

Modelo de la barra de

la sierra:

YS14-52-507P

Modelo de la cadena

de la sierra:

3/8LP-A-52

ubicación hasta que quepa en la barra de

la cadena.

5. Gire el tornillo de tensión de la cadena

para ajustar preliminarmente la barra de

lacadenalosucientecomoparaque

permanezca en su lugar. Mientras sostiene

la barra en su lugar, coloque la cubierta de

regreso a la podadora. Asegúrese que la

lengüeta se alinee correctamente con la

ranuraenelcuerpodelasierra.Bloquee

la cubierta en su lugar con el tornillo de la

sierra girándolo en sentido horario hasta

que se enganche. Ajuste la tensión de la

cadena.

Internal Bolt

Chain Tensioning Pin

Sprocket

Piñón

Pernointerno

Pindetensiónde

la cadena

41WWW.SENIXTOOLS.COM

PARTES

Modelo: CSE10-L

No. N.º de parte Descripción Cant.

1 199123000453

Ensamblaje del tapón

de la caja de aceite

8342-462304-

0000000

Resorte tensionador 1

8128-462202-

0000000

Rueda de la cadena 1

4 8CE-07B E-Anillo de revisión 1

5 199001000521

Componentes de la

cubiertanal

No. N.º de parte Descripción

Cant.

6 8NG-08D

Tuerca bridada

hexagonal

7 199140000020 Barraguía 1

8 201001000028 Motosierra 1

9 202009000196 Cubierta del cuchillo 1

8261-463101-

0000000

Llave inglesa 1

42 WWW.SENIXTOOLS.COM

GARANTÍA

Garantía limitada por 2 años en toda la serie Senix E de equipos eléctricos para exteriores.

PORDOSAÑOSdesdelafechaoriginaldelacompraminorista,esteproductoSenixtiene

garantía contra defectos de materiales o de mano de obra en las herramientas eléctricas. El

producto defectuoso recibirá una reparación gratuita.*

La presente garantía no cubre el desgaste normal de las partes y los componentes, como la

cadena de corte, la línea o las cuchillas ni tampoco cubre esta garantía el costo de transporte

del producto para garantía o servicio.

Cualquier garantía implícita otorgada bajo la ley estatal, incluyendo garantías de

comerciabilidad o idoneidad por un propósito en particular, se limita a tres años desde la

fecha de compra en los cargadores y herramientas eléctricas, y siete años en las baterías. El

fabricante no es responsable de daños directos, indirectos, incidentales o derivados. Algunos

estados y provincias no permiten limitaciones sobre el tiempo que dura una garantía implícita

y/o no permiten la exclusión o limitación de daños incidentales, por lo que las limitaciones y

exclusiones anteriores podrían no aplicarse a usted. Esta garantía le concede derechos legales

especícos;ustedtambiénpuedeseracreedoraotrosderechosquevaríandeunestadoaotro

o de una provincia a otra.

YAT USA declina cualquier responsabilidad con respecto a la responsabilidad civil que surja por

el uso abusivo o no conforme con el uso y mantenimiento adecuados de la máquina, tal como

se describe en el manual del operador.

YAT USA no es responsable de daños directos, indirectos, incidentales o derivados.

Luego de la compra, el fabricante recomienda un mantenimiento adecuado de la máquina y leer

el manual del operador antes de usarla.

*Podríarequerirseelrecibodecompraoriginalcomopruebadecompra

Paraelserviciodeatenciónalcliente,llámenosalalíneatelefónicagratuita:1-800-261-3981o:

Senixtools.com.

YATUSA,Inc.9048EBahiaDr,suite105,Scottsdale,AZ85260

GARANTÍA LIMITADA POR DOS AÑOS

Limitaciones adicionales

La garantía está sujeta a las siguientes condiciones:

•Lagarantíaseaplicaalcompradororiginalenelminoristaynoestransferible*

•Registrelagarantíaen:www.senixtools.com

•Laherramientanopuedehabersidomalutilizada,abusada,maltratada,modicada,alterada

o reparada por otras personas que no sea un centro de servicios autorizado.

•SehanutilizadosolamenteaccesoriosSenixgenuinosenesteproducto.

•Laherramientahaestadosujetaaundesgastenormal.

•Laherramientanohasidoutilizadapormotivoscomercialesoprofesionales

•Laherramientanohasidoutilizadapormotivosdealquiler

•Lapresentegarantíasólocubrelosdefectosquesurjanbajoelusonormalynocubreningún

mal funcionamiento, fallas o defectos que sean resultado de mal uso, abuso (incluyendo

sobrecarga del producto, exposición a lluvia o agua), accidentes, maltrato o falta de

instalaciones adecuadas y mantenimiento o almacenamiento inadecuados.

ParaubicarsuproveedordeserviciosSenixmáscercano,llamesincostoal:800-261-3981o

envíenos un correo electrónico a: [email protected].

Moteur 10 Ampères

Tronçonneuse

Manuel d’instructions

Modèle : CSE10-L

Pourjoindrel'assistanceauxconsommateurs,veuillezappelerle1-800-261-3981ouenvoyezune-mailà:

[email protected]

CONSERVEZCEMANUELPOURTOUTECONSULTATIONULTÉRIEURE.

44 WWW.SENIXTOOLS.COM

TABLE DES MATIÈRES

SÉCURITÉ................................................................44

DESCRIPTION DE VOTRE APPAREIL....................52

PIÈCES INCLUSES .................................................52

SPÉCIFICATIONS*...................................................52

PRÉPARATION DE LA TRONCONNEUSE...............53

FONCTIONNEMENT.................................................56

TECHNIQUES DE SCIAGE......................................57

ENTRETIEN ET RÉGLAGES....................................59

PIÈCES.....................................................................62

GARANTIE ...............................................................63

Des symboles sont utilisés dans ce manuel

d'instructionspourattirervotreattention

sur des risques potentiels. Les symboles

de sécurité et leurs explications méritent

votre attention et votre compréhension. Les

avertissements de sécurité N'éliminent PAS

en eux-mêmes tout danger. Les instructions

oulesavertissementsqu'ilsdonnentne

sontpasdessubstitutsàdesmesuresde

prévention appropriées des accidents.

Signale un danger SERIEUX. Le non-respect

d'unsymboled'avertissementrelatifàla

sécuritéPEUTcauserdegravesblessuresà

vous-mêmeouàautrui.

Le pétrole brut, l'essence, le carburant

diesel et d'autres produits pétroliers

peuvent vous exposer à des produits

chimiques,

notamment le toluène et le benzène, qui

sont connus dans l'État de Californie pour

causer le cancer,

des anomalies congénitales ou autres

problèmes de reproduction. Ces

expositions peuvent se produire dans

et autour des champs de pétrole, des

rafneries, des usines chimiques, des

installations de transport et de stockage

telles que les pipelines, les terminaux

maritimes, les camions-citernes et autres

installations et équipements. Pour plus

d'informations, veuillez consulter :

www.P65Warnings.ca.gov/petroleum.

Signale un risque GRAVE. Le non-

respect du symbole de sécurité «

AVERTISSEMENT » PEUT entraîner des

blessures graves sur vous-même ou sur

autrui.

Ce produit contient

des produits chimiques reconnus par

l'État de Californie pouvant causer des

cancers, des anomalies congénitales

ou pouvant nuire à la reproduction.

Le perçage, le sciage, le ponçage ou

l'usinage de produits en bois peuvent

vous exposer à la poussière de bois,

une substance reconnue par l'État de

Californie pour provoquer le cancer.

Évitez d’inhaler les poussières de bois ou

utilisez un masque anti-poussières pour

vous protéger. Pour plus d'informations,

veuillez consulter www.P65Warnings.

ca.gov/woods.

Signale un risque

MODÉRÉ.Lenon-respectdusymbole

de sécurité « DANGER » entraînera des

blessures graves ou la mort pour vous-même

ou pour autrui.

REMARQUE : Les informations et les

instructions sont essentielles pour savoir

commentutiliserouentretenirl'équipement.

PROPOSITION DE LA

CALIFORNIE 65

DANGER :

AVERTISSEMENT :

ATTENTION :

VEUILLEZ à lire et comprendre toutes les

instructions de ce manuel avant d’utiliser

cette tronçonneuse électrique. Le non-

respect des consignes de sécurité et

des instructions peut être à l'origine

d'électrocutions, d'incendies et/ou de

blessures graves.

AVERTISSEMENT :

SÉCURITÉ

45WWW.SENIXTOOLS.COM

Pour éviter les erreurs pouvant causer

des blessures graves, NE branchez PAS la

tronçonneuse à la source d'alimentation

avant d'avoir lu et compris les instructions

suivantes.

AVERTISSEMENT :

Pendant l’utilisation de l’appareil, toutes

les consignes de sécurité doivent être

respectées. Veuillez lire attentivement ces

instructions avant d’utiliser l’appareil an

de garantir la sécurité de l’opérateur et

les autres personnes présentes. Veuillez

conserver ces instructions pour une

utilisation ultérieure.

INSTRUCTIONS IMPORTANTES

DE SÉCURITÉ

AVERTISSEMENT !

Lisez toutes les consignes de sécurité et

toutes les instructions. Le non-respect des

consignes de sécurité et des instructions

peut être à l'origine d'électrocutions,

d'incendies et/ou de blessures graves.

LISEZ TOUTES LES

INSTRUCTIONS AVANT TOUTE

UTILISATION.

Pourobtenirdesrenseignementssurles

centres et les achats, composez le 1-800-

261-3981.

AVERTISSEMENT :

Veuillez conserver ces instructions pour toute

utilisation ultérieure.

• Lisezattentivementlesinstructions.

Familiarisez-vous avec les commandes et

l’utilisation correcte de l’outil.

• Lisez attentivement les instructions.

Familiarisez-vous avec les commandes et

l’utilisation correcte de l’outil.

• N’utilisezPAScetappareilquandvous

êtesfatigué(e),maladeousousl’inuence

d’alcool, de drogues ou de médicaments.

• Ne permettez jamais aux enfants

Prenez en compte l’environnement de

l’aire de travail. Faites extrêmement

attention quand vous coupez des petites

broussailles et de jeunes arbres, car

les matériaux ns peuvent se prendre

dans la chaîne de l'outil, puis se rabattre

violemment dans votre direction ou vous

tirer en vous déséquilibrant. N'utilisez

pas la tronçonneuse dans un arbre,

sauf si vous avez reçu un entraînement

spécique pour cela. Quand vous coupez

une branche sous tension, faites attention

à l’effet de rebond: au moment où la

tension dans les bres du bois se relâche,

la branche risque de se rabattre et de

frapper l’utilisateur.

AVERTISSEMENT :

d'utiliser cet appareil. Les adolescents

doivent être formés, accompagnés et

supervisés par un adulte. Ne permettez

jamais aux adultes de faire fonctionner

l'appareilsansinstructionsappropriées.

• Tous les dispositifs de sécurité et les

accessoires doivent être correctement

installés avant d’utiliser l’appareil.

• Inspectezl'appareilavantl'utilisation.

Remplacez les pièces endommagées.

Vériezs'iln'yapasdefuitedecarburant

Vériezquetouteslesattachessonten

place et sécurisées. Remplacez les pièces

ssurées,ébréchéesouendommagéesde

quelque façon que ce soit. N’utilisez PAS

l’appareil avec des pièces desserrées ou

endommagées.

• Soyez conscient(e) du risque potentiel

de blessures à la tête, aux mains et aux

pieds.

• Inspectez soigneusement la zone de

travail avant de démarrer l’appareil.

Enlevez tous les objets tels que les pierres,

leverrebrisé,lesclous,leslsmétalliques,

lescellesettoutautreobjetquipourraient

êtreprojetésoucoincésdansl'outil.

• Ne laissez pas des enfants, des

spectateurs ou des animaux

domestiques s'approcher de votre aire

de travail ;gardez-lesàdistancesurun

rayon de 50 pieds (15 m) au minimum.

Mêmeàcettedistance,ilsseronttoujours

susceptibles de recevoir des projections.

Demandez aux spectateurs de porter

des lunettes de protection. Si une

personnes'approche,arrêtezl'appareil

immédiatement.

• Appuyezsurleboutondecontrôlede

l'accélérationetvériezqu'ilrevient

automatiquement en position de

veille. Effectuez tous les réglages et

réparations nécessaires avant d’utiliser

l’appareil.

• Cet appareil est conçu pour une

utilisation occasionnelle, uniquement

domestique.

LORS DU FONCTIONNEMENT

• Portez des lunettes de sécurité

conformes aux normes ANSI / ISEA

Z87.1 en vigueur et portant la mention

correspondante. Portezuneprotection

auditive / auditive lorsque vous utilisez cet

appareil.Portezunmasquefacialouun

masqueanti-poussièresil'opérationest

poussiéreuse.

• Portezdespantalonslongs,desbottes,

desgantsetunechemiseàmanches

longues. NE portez PAS de vêtements

amples, de bijoux, de shorts, de sandales

et ne travaillez pas pieds nus. Attachez-

vous les cheveux au-dessus du niveau des

épaules.

• Utilisez l’appareil uniquement à la

lumière du jour ou sous une lumière

articielle sufsante.

• Utilisezl’appareilapproprié.N'utilisez cet

appareil que pour son usage prévu..

• Teneztoujoursl’outilàdeuxmainspendant

son utilisation. Gardez une prise ferme

46 WWW.SENIXTOOLS.COM

sur les deux poignées ou surfaces de

préhension.

• N'essayez PASd'atteindredesendroits

difcilesd'accèsdel'endroitoùvous

voustenez.Resteztoujoursd'aplombet

gardez constamment un bon équilibre.

Faites particulièrement attention lorsque

vous travaillez dans des escaliers, sur

des pentes abruptes ou sur des surfaces

inclinées.Pouréviterdesblessures

graves, N’utilisez PAS l’appareil sur une

échelle ou un toit.

• Maintenezvosmains,votrevisageet

vos pieds éloignés de toutes les pièces

mobiles. NE touchezPASetn’essayez

pas d’arrêter les pièces mobiles.

• N’utilisez PAS l’appareil plus vite que la

vitesse nécessaire pour faire le travail. NE

FAITES PASfonctionnerl’appareilàune

vitesse élevée lorsque vous ne l’utilisez

pas.

• NE forcez PAS l’appareil. Il effectuera

un travail de meilleure qualité avec une

sécuritéaccrue,etlorsqu’ilestutiliséà

l’usage prévu.

• Éteignez toujours l’appareil pendant

l’utilisation ou si vous marchez

momentanément d’un endroit à l’autre.

• Avantdeposerl’appareil,VÉRIFIEZ

toujours QUE le moteur est éteint et toutes

les pièces mobiles se sont arrêtées.

• Sil'appareilheurteousecoinceavecun

corps étranger, arrêtez immédiatement

l'appareiletvériezqu'iln'estpas

endommagé. N’utilisezPASl'appareil

avant de réparer les dommages. N’utilisez

PAS l’appareil si des pièces sont lâches ou

endommagées.

• Débranchez l’appareil avant de procéder

à un entretien ou des réparations.

• Utilisez uniquement des pièces de

rechange et des accessoires du

fabricant d'origine (OEM) pour cet

appareil.L'utilisationdepiècesou

d'accessoiresnonautoriséspourrait

entraîner des blessures graves sur

l'utilisateurouendommagerl'appareilet

annuler la garantie.

• Gardez l'appareil propre. Enlevez

soigneusement la végétation et les autres

débris qui pourraient bloquer les pièces en

mouvement.

• An de réduire les risques d’incendie,

veillez à ce que les ouïes de ventilation

restent exemptes d’herbe, de feuilles et

d’un excès de graisse.

• Si l’appareil se met à vibrer

anormalement, éteignez immédiatement

l’appareil.Inspectezl'unitépourcause

de vibrations. Les vibrations sont

généralement un indicateur de problèmes.

Ne touchez pas les bornes de la che lors

du branchement ou du débranchement de

la rallonge de la prise.

SÉCURITÉ ÉLECTRIQUE

AVERTISSEMENT !

1. Les outils à double isolation sont

équipés d'une che polarisée (l’une

des broches est plus large que

l’autre) et nécessitera l'utilisation

d'une rallonge polarisée. La prise de

la tronçonneuse ne peut être insérée

que d’une seule façon dans une prise

polarisée.Silaprisenes'insèrepas

complètement dans la prise secteur,

inversez la prise. Si la prise ne

correspond toujours pas, procurez-vous

une rallonge polarisée appropriée. Une

rallonge polarisée doit être branchée

sur une prise murale polarisée. Cette

prise d’alimentation ne pourra être

insérée que d’une seule façon dans

une prise polarisée. Si la prise ne

s'insèrepascomplètementdanslaprise

secteur, inversez la prise. Si la prise

ne correspond toujours pas, contactez

unélectricienqualiépourinstallerune

prise appropriée. Ne changez pas et

ne modiez pas la prise de l’appareil,

le boîtier de la rallonge ou la prise de la

rallonge de quelque manière que ce soit.

2. Ladoubleisolationéliminelebesoind'un

câbled'alimentationàtroislsetd'un

systèmed'alimentationhabituelrelié

àlaterre.Applicableuniquementaux

outilsdeclasseII(àdoubleisolation).

Cettetronçonneuseestunoutilàdouble

isolation.

Un interrupteur de circuit doit être protégé

sur tous les circuits ou prises utilisés pour

les tronçonneuses électriques et les outils

électriques de jardin et pour la pelouse.

Les boîtiers sont disponibles avec une

protection GFCI intégrée et doivent être

utilisés pour cette mesure de protection.

AVERTISSEMENT !

• La double isolation NE remplace PAS

les précautions de sécurité normales

lors de l'utilisation de cet outil.

• Protection contre les chocs électriques

: Éviter tout contact physique avec des

surfaces mises à la terre. Par exemple :

conduites métalliques, clôtures.

3. AVANT de brancher l’outil, VEILLEZ

À CE que la tension de sortie fournie

se situe dans les limites de la tension

indiquée sur la plaque signalétique de

l’outil. N’utilisez PASd’outilscertiés«

CA seulement » avec une alimentation en

47WWW.SENIXTOOLS.COM

courant continu.

4. N’exposez pas les outils électriques à

la pluie ni à l’humidité et n’utilisez pas

les outils électriques dans les endroits

humides ou mouillés. L’eau pénétrant

dans un outil électrique augmente le

risque de choc électrique.

5. Si l’utilisation d’un outil électrique

dans un endroit humide est inévitable,

UTILISEZ TOUJOURS un dispositif

différentiel à courant résiduel pour

alimenter votre outil. PORTEZ

TOUJOURS des chaussures et des

gants en caoutchouc d'électricien

dans des conditions humides.

6. Pour réduire les risques

d'électrocution,utilisez uniquement une

rallongedestinéeàuneutilisationen

extérieur,tellequ'unerallongedetype:

SW-A,SEMEZ-A,STW-A,SJWPOUR

RANGER-A, UN, SJOW-A, SJTW-A. ou

SJTOW-A.

7. INSPECTEZ le câble de l’outil pour

vériers’iln’estpasendommagé.Faites

réparerlescordonsd'outilendommagés

dans un centre de réparation

agréé. ASSUREZ-VOUS de garder

constammentàl’espritl'emplacementdu

câbleetdeleteniràl'écartdelalamede

coupe.

8. NE maltraitez PAS le câble d’extension.

N'utilisez JAMAIS le câble d’alimentation

pourporterl'outiloupourdébrancherla

prise. Maintenez le câble d’alimentation

éloignédelachaleur,del'huile,des

arêtes tranchantes ou des pièces

mobiles. Si la rallonge est endommagée,

remplacez-la immédiatement. Les câbles

endommagés augmentent le risque de

choc électrique.

RALLONGES ÉLECTRIQUES

Utilisez une rallonge électrique

appropriée. Utilisez EXCLUSIVEMENT

des rallonges électriques répertoriés par

Underwriters Laboratories (UL) (Organisme

américaincontrôlantlasécuritédesappareils

électriques). Tout autre type de rallonge

pourrait provoquer une chute de la tension

secteur, entraînant une perte de puissance

et une surchauffe du produit.

Pourcetoutil,unevaleurAWG(American

WireGauge)d'aumoins14est

recommandée pour une rallonge de 25 pieds

ou moins de longueur. Utilisez un calibre 12

pour une rallonge de 50 pieds. Les rallonges

électriques de 100 pi ou plus ne sont pas

recommandées.

N'oubliezpasqu'un calibre de l inférieur

a une capacité supérieure à un nombre

supérieur (unldecalibre14aunecapacité

supérieureàunldecalibre16;unlde

calibre12aunecapacitésupérieureàunl

de calibre 14). En cas de doute, utilisez un

calibre plus petit.

RALLONGES ÉLECTRIQUES

Ampérage

Sécurisation de la rallonge

Volts Longueur totale du câble en pieds

Plus de / Pas plus de AWG

120 V 25 50 100 150

0-6

6-10

10-12

12-16 14 12 Non recommandé

CONSIGNES DE SÉCURITÉ

GÉNÉRALES POUR UTILISER

L'OUTIL ÉLECTRIQUE

Gardez la rallonge éloignée de la zone de

travail. Positionnez le câble de sorte qu'il

ne soit pas happé par les arbustes, les

haies, les troncs d'arbres, les tondeuses à

gazon ou tout autre obstacle quand vous

travaillez avec la tronçonneuse.

Vériez les rallonges avant

chaque utilisation. Si la rallonge

est endommagée, remplacez-la

immédiatement. N'utilisez jamais d'outil

avec un cordon endommagé car le contact

avec la zone endommagée pourrait

provoquer un choc électrique et des

blessures graves.

Lisez toutes les consignes de sécurité et

toutes les instructions. Le non-respect des

consignes de sécurité et des instructions peut

êtreàl'origined'électrocutions,d'incendieset/

ou de blessures graves.

Conservez tous les avertissements et les

instructions pour toute consultation ultérieure.

Leterme«outilélectrique»dansles

avertissementsfaitréférenceàvotreoutil

électriquealimentéparlesecteur(avecl)ou

àpiles(sansl).

ATTENTION :

AVERTISSEMENT :

48 WWW.SENIXTOOLS.COM

1. Sécurité de l’espace de travail

a. Veillez à ce que l’aire de travail propre

et bien éclairée. Les endroits sombres

ou désordonnés augmentent les risques

d'accident.

b. N’utilisez PAS un outil électrique dans

une atmosphère explosive, par exemple

en présence de liquides, de gaz ou de

poussièresinammables.Lesoutils

électriques génèrent des étincelles pouvant

enammerlespoussièresetlesvapeurs.

c. Veillez à ce que les enfants et les

autres personnes restent à distance

quand vous faites fonctionner un outil

électrique. Unmomentd'inattentionpeut

vousfaireperdrelecontrôledel'outil.

2. Sécurité électrique

a. La prise du câble d’alimentation de

l’outil électrique doit être adaptée à la

prise de courant. Nemodiezjamais

la prise de quelque manière que ce soit.

N’utilisez PAS d’adaptateur de prise

avec les outils électriques pourvus d’une

miseàlaterreouàlamasse.Lesprises

nonmodiéesetlesprisesélectriques

appropriées réduisent le risque de

décharge électrique.

b. Évitez tout contact physique avec

des surfaces mises à la terre ou

mises à la masse, telle que les

tuyaux, les radiateurs, les fours et les

réfrigérateurs. Il y a un risque accru de

chocélectriquesivotrecorpsestreliéàla

terreouàlamasse.

c. N’exposez PASlesoutilsélectriquesàla

pluieouàl’humidité.Sidel’eaupénètre

dans un outil électrique, cela accroît le

risque de choc électrique.

d. Prenez soin du câble d’alimentation.

N’utilisezjamaislecâbled'alimentation

pour porter, tirer ou débrancher

l’outil électrique. Maintenez le câble

d’alimentation éloigné de la chaleur, de

l'huile,desarêtestranchantesoudes

piècesmobiles.Lerisqued'électrocution

augmente si le câble d’alimentation est

endommagé ou emmêlé.

e. Quand vous utilisez un outil électrique

en extérieur, utilisez une rallonge

électrique destinée à une utilisation

en extérieur. L’utilisation d’une rallonge

conçue pour un usage en extérieur réduit le

risque de choc électrique.

f. Si vous êtes obligé(e) d’utiliser un outil

électrique dans un endroit humide,

utilisez une alimentation protégée

par un dispositif différentiel à courant

résiduel (DDR). L’utilisation d’un DDR

réduit le risque de choc électrique.

3. Sécurité des personnes

a. Restez vigilant, soyez attentif à ce que

vous faites et faites preuve de bon sens

lors de l'utilisation d'un outil électrique.

N’utilisezPASunoutilélectriquequand

vous êtes fatigué(e) ou sous l’emprise de

l’alcool,destupéantsoudemédicaments.

Un simple moment d’inattention lors

del'utilisationd'unoutilélectriquepeut

provoquer des blessures graves.

b. Utilisez des équipements de protection

individuelle. Porteztoujoursdeslunettes

de protection. Des équipements de

protection, par exemple un masque

anti-poussière, des chaussures de

sécurité antidérapantes, un casque ou

une protection auditive utilisés pour des

conditions appropriées, réduiront les

blessures corporelles.

c. Évitez tout démarrage accidentel.

Assurez-vousquel'interrupteurestsur

lapositionarrêtavantdebrancherl'outil

sur une prise électrique et/ou sur une

batterie, de le saisir ou de le transporter.

Porterlesoutilsélectriquesavecledoigt

sur leur interrupteur ou les brancher dans

une alimentation électrique alors que leur

interrupteur est dans la position marche

augmentelerisqued'accidents.

d. Retirez les clefs de réglage et de serrage

avant de mettre l’outil en marche. Une

clé de réglage ou de serrage restée sur

unepièceenrotationd'unoutilélectrique

peut provoquer des blessures.

e. N’essayez pas d’atteindre des endroits

difciles à atteindre. Restez toujours

d'aplombetgardezbienl'équilibre.Ceci

permetdemieuxcontrôlerl'outilélectrique

dans des situations inattendues.

f. Portez des vêtements appropriés. Ne

portez PAS de vêtements amples ni

de bijoux. Maintenez vos cheveux, vos

vêtements et vos gants éloignés des

pièces mobiles. Les vêtements amples,

les bijoux et les cheveux longs peuvent se

coincer dans les pièces en rotation.

g. Si un outil est conçu pour être utilisé

avec des dispositifs d'extraction et de

récupération de poussières, assurez-

vous que ces dispositifs sont raccordés

et correctement utilisés. L’utilisation de

dispositifs de récupération des poussières

permet de réduire les risques liés aux

poussières

4. Utilisation et entretien de l'outil électrique

a. Ne forcez PAS l'outil électrique. Utilisez

l’outil électrique approprié au travail que

vous voulez effectuer. Un outil électrique

adaptépermetd'effectuercetravailplus

efcacement,avecunesécuritéaccrue,et

aurythmepourlequell'outilaétéconçu.

b. N'utilisez PAS l'outil électrique si son

interrupteur ne permet pas de le mettre

sous tension et hors tension. Tout outil

électriquequinepeutpasêtrecontrôlé

par son interrupteur marche/arrêt est

dangereux et doit être réparé.

c. Débranchez le câble et/ou la batterie

de l’outil électrique avant de procéder

à des réglages, de changer des

accessoires, ou de ranger l’outil. Cette

mesure de sécurité préventive réduit le

49WWW.SENIXTOOLS.COM

risquededémarrageaccidenteldel'outil

électrique.

d. Rangez les outils électriques dans un

endroit hors de portée des enfants.

NE laissez AUCUNE personne non

familiarisée avec l’outil électrique ou les

présentes instructions le faire fonctionner.

Les outils électriques sont dangereux dans

les mains de personnes inexpérimentées.

e. Entretenez les outils électriques.

Vériezqu'aucunepiècemobilen'est

grippéeoumalalignée,qu'aucunepièce

n'estcasséeetqu'aucunautreproblème

n'affectelefonctionnementdesoutils

électriques. Si un outil électrique est

endommagé,ildoitêtreréparéavantd'être

réutilisé. De nombreux accidents sont dus

àdesoutilsélectriquesmalentretenus.

f. Maintenez les accessoires de coupe

affûtés et propres. Des accessoires de

coupe bien entretenus et bien affûtés

risquent moins de se coincer et sont plus

facilesàcontrôler.

g. Utilisez l’outil électrique, ses

accessoires, mèches/embouts et toutes

les autres pièces conformément aux

présentes instructions, en prenant en

compte les conditions d’utilisation et le

travail à effectuer. Utiliser l’outil électrique

àdesapplicationsautresquecelles

prévues peut engendrer des situations

dangereuses.

5. Réparations

a. Faites réparer votre outil électrique par

un réparateur qualié n'utilisant que des

pièces de rechange identiques. Cela

garantitquel'outilélectriquerestesûr.

AVERTISSEMENTS DE SÉCURITÉ

CONCERNANT VOTRE

TRONÇONNEUSE

• Veillez à ce qu'aucune partie du corps

ne s'approche de la chaîne de l'outil

lorsque celui-ci est en marche. Avant de

démarrerlatronçonneuse,vériezquela

chaîne n’est en contact avec aucun objet.

Lorsdel'utilisationd'unetronçonneuse,un

simplemomentd’inattentionsuftpourque

vos vêtements se prennent dans la chaîne

ouqu'unepartiedevotrecorpsentreen

contact avec celle-ci.

• Tenez toujours la tronçonneuse avec la

main droite sur la poignée arrière et la

main gauche sur la poignée avant. Ne

tenez jamais la tronçonneuse en inversant

la position des mains, car cela augmente

les risques de blessures corporelles.

REMARQUE : Pourlestronçonneuses

conçuesavecleguide-chaînesurlecôté

gauche,laréférenceauxpositions«main

droite»et«maingauche»estinversée.

• Tenez toujours l’appareil par ses

poignées isolantes uniquement. La

chaîne peut entrer en contact avec

un câble caché ou avec le cordon

d’alimentation. Si la tronçonneuse entre

encontactavecuncâbleélectrique«

sous tension », les parties métalliques non

carénéesdel'outilélectriquepeuventse

retrouver«soustension»etl'opérateur

risque de subir un choc électrique.

• Portez des lunettes de sécurité et des

protections auditives. Il est recommandé

de porter des équipements de protection

supplémentaires pour protéger la tête,

les mains, les jambes et les pieds.

Des vêtements protecteurs appropriés

permettent de réduire les blessures

corporellesduesàdesdébrisprojetés

enl'airouàuncontactaccidentelavecla

chaîne.

• Latronçonneusene doit pas être

utiliséedansunarbre.L'utilisationd'une

tronçonneusedansunarbrepeutêtreà

l'originedeblessurescorporelles.

• Gardez toujours des appuis solides et

utilisez la tronçonneuse debout sur une

surface plane, xe et stable. Les surfaces

instables ou glissantes (comme sur une

échelle) risquent de vous faire perdre

l'équilibreetlecontrôledelatronçonneuse.

• Quand vous coupez une branche sous

tension, faites attention à l’effet de

rebond. Aumomentoùlatensiondansles

bresduboisserelâche,labrancherisque

d'êtreprojetéeetdefrapperl’opérateur

et/oudeluifaireperdrelecontrôledela

tronçonneuse.

• Faites extrêmement attention quand

vous coupez des broussailles ou de

jeunes arbres.Lesmatériauxnspeuvent

se prendre dans la chaîne puis se rabattre

violemment dans votre direction ou vous

faireperdrel'équilibre.

• Portez la tronçonneuse en la tenant par

sa poignée avant, en veillant à ce que

son interrupteur soit sur la position hors

tension, et en la maintenant éloignée

de votre corps. Remettez toujours

le fourreau du guide-chaîne avant de

transporter ou de ranger la tronçonneuse.

Manipulez la tronçonneuse de manière

appropriéeanderéduirelesrisques

de contact accidentel avec la chaîne en

rotation.

• Reportez-vous aux instructions pour

lubrier ou tendre la chaîne, ou pour

changer d’accessoires. Si la chaîne est

mallubriéeouincorrectementtendue,

elle peut se casser ou faire augmenter les

risques de rebond.

• Veillez à ce que les poignées restent

propres, sèches et exemptes d’huile et

de graisse. Les poignées huileuses ou

graisseuses sont glissantes et peuvent

vousfaireperdrelecontrôledel'appareil.

• Necoupezquedubois.N’utilisezPAS

la tronçonneuse pour un travail auquel

ellen'estpasdestinée.Parexemple:

N’utilisezPASlatronçonneusepour

50 WWW.SENIXTOOLS.COM

CONSERVEZ CES

INSTRUCTIONS

couper du plastique, des briques ou des

matériauxdeconstructiondansd'autres

matières que du bois. Il est potentiellement

dangereuxd'utiliserlatronçonneusepour

un autre travail que celui pour lequel il a

été conçu.

Causes et prévention des

rebonds Un rebond peut se produire quand

le nez

ou la pointe du guide-chaîne touche un objet,

lorsque le bois se referme en pinçant la

chaînedanslacoupe.Sileboutdel'appareil

entre en contact avec un objet, il peut

dans certains cas se produire une réaction

brutale qui projette le guide-chaîne vers le

haut et vers l’utilisateur. Si la chaîne est

pincée contre le bord supérieur du guide,

celui-ci peut être projeté brutalement vers

l'opérateur.Chacunedecesréactionspeut

vousfaireperdrelecontrôledel'outilet

provoquer de graves blessures corporelles.

NEvousreposezPASexclusivementsur

les dispositifs de sécurité dont est munie

votremachine.Entantqu'utilisateurd'une

tronçonneuse, vous avez la responsabilité

deprendrelesmesuresquis'imposentan

que le travail de coupe ne provoque pas des

accidents ou des blessures. Les rebonds

résultent d’une utilisation impropre de l’outil

et/ou de procédures d’utilisation incorrectes

et/ou de conditions d’utilisation inadéquates.

Il est possible de les éviter en prenant les

précautions suivantes :

•Teneztoujourslatronçonneusefermement,

avec les deux mains, en ceignant les

poignées entre le pouce et les doigts, et

en positionnant votre corps et vos bras

demanièreàpouvoirrésisteràlaforce

d’un rebond éventuel. L’utilisateur peut

contrôlerlapuissanced’unrebonds’il

a pris les précautions nécessaires. NE

lâchezPASlatronçonneusependant

qu'ellefonctionne.

•N’essayezpasd'atteindredeszones

difcilesd'accèsetneplacezpasla

tronçonneuse au-dessus de vos

épaules.Celapermetd'éviteruncontact

accidentel du bout du guide avec un

objet,etdegarderunmeilleurcontrôle

de la tronçonneuse en cas de situations

inattendues.

•Utilisezuniquementlesguidesetchaînes

spéciésparlefabricant.Deschaînes

ou guide-chaînes de rechange inadaptés

peuvent provoquer des rebonds et/ou des

cassures de la chaîne.

• Respectezlesinstructionsdufabricant

concernant l’entretien et l’affûtage de la

chaîne.

51WWW.SENIXTOOLS.COM

SYMBOLE D'ALERTE DE SÉCURITÉ

Indique un danger, un avertissement

ouunemiseengarde.Peutêtre

utiliséavecd'autressymbolesou

pictogrammes.

ÉLOIGNEZ LES PASSANTS

AVERTISSEMENT : Gardez toutes les

personnes

en particulier les enfants et les

animauxdomestiques,àaumoins50

pieds (15 m) de la zone d’opération.

AVERTISSEMENT :N’exposezPAS

l’appareilàlapluie.

AVERTISSEMENT :Éviteztout

contactdel'extrémitéduguide-chaîne

avec un objet.

AVERTISSEMENT : Le contact du nez

du guide-chaîne peut provoquer un

mouvement brusque vers le haut

et l’arrière, ce qui peut provoquer des

blessures graves.

AVERTISSEMENT : Utilisez toujours

vos deux mains pour maintenir la

tronçonneuse.

PROTECTION CONTRE LES CHOCS

ÉLECTRIQUES Éviteztoutcontactdu

corpsavecdessurfacesmisesàla

terre (par ex. les balustrades en métal,

les lampadaires, etc.). La sécurité

électrique peut être encore améliorée

enutilisantundispositifàcourant

résiduel (DDR)

àhautesensibilité(30mA/30mS).

LISEZ LE MANUEL

D'INSTRUCTIONS

AVERTISSEMENT :Lisez le manuel

d’instructions et respectez tous les

avertissements et les consignes

de sécurité ! Le non-respect de

ces instructions peut entraîner des

blessures graves sur l'opérateur et /

ou sur les personnes présentes.

PORTEZ DES PROTECTIONS

AUCULAIRES ET AUDITIVES

AVERTISSEMENT :les objets éjectés

les bruits forts peuvent causer de

graves lésions oculaires et une perte

auditive.Portezdeslunettesde

protection conformes aux normes

ANSI / ISEA Z87.1 en vigueur et des

protections auditives lorsque vous

utilisez cet appareil. Utilisez un écran

facial complet en cas de besoin.

PORTEZ UN MASQUE ANTI-

POUSSIÈRE

Portezuneprotectionrespiratoire.

PORTEZ DES GANTS DE

PROTECTION

Portezdesgantstrèsrésistantspour

protéger vos mains.

PORTEZ DES CHAUSSURES DE

PROTECTION

Portezdesbottesàsemelles

antidérapantes

et anti-crevaison.

AVERTISSEMENT : Si vous ne tenez

pas vos mains éloignées de la lame,

vous risquez de graves blessures.

AVERTISSEMENT : Débranchez la

la prise électrique immédiatement si le

câble d’alimentation est endommagé

ou coupé.

AVERTISSEMENT : Les objets

projetés peuvent ricocher et entraîner

des blessures corporelles et / ou des

dégâts matériels.

APPAREIL DE CLASSE II

DoubleIsolation.L'uniténedoit

être réparée qu’avec des pièces de

rechange identique.

Cemanueld'instructionsdécritlessymbolesetpictogrammesdesécuritéetinternationaux

susceptiblesd'apparaîtresurceproduit.Lisezlemanueld'instructionspourobtenirdes

informationscomplètessurlasécurité,lemontage,l'utilisation,l'entretienetlesréparations.

SYMBOLES INTERNATIONAUX DE SÉCURITÉ

52 WWW.SENIXTOOLS.COM

DESCRIPTION DE VOTRE

APPAREIL

SPÉCIFICATIONS*

*Touteslesspécicationssontbaséessurlesdernièresinformationsdisponiblessurleproduit

aumomentdel’impression.Nousnousréservonsledroitd'apporterdesmodicationsàtout

moment sans préavis.

PIÈCES INCLUSES

Quantité Elément Quantité Elément

1 Manuel d’instructions 1

Chaîne/Guide-chaîne/Protège-lame

Tension nominale.........................................................................................................120V~60Hz

Courant nominal.......................................................................................................................10A

Type de moteur ............................................................................................ Moteur universel

Vitesseàvide...................................................................................................................4500/min

Vitesse maximale de la chaîne............................................................................................8,2 m/s

Capacité du réservoir d’huile...............................................................................4.05 oz. (120 ml)

Modèleduguide-chaîne..........................................................................................YS14-52-507P

Modèledelachaîne......................................................................................................3/8LP-A-52

Poids................................................................................................................7.16livres.(3,5kg)

Chaîne de scie

Guide-chaîne

Vis de chaîne

Couvercle

Indicateur de niveau d'huile

Maintien de la rallonge

Bouton de sécurité

Interrupteur à gâchette MARCHE / ARRÊT

Câble et prise d'alimentation

Couvercle du protège-lame

Poignée principale

Bouchon du

réservoir d'huile

Boîtier du moteur

Poignée avant

53WWW.SENIXTOOLS.COM

1.Vériezlatensiondelachaîneen

éloignant la chaîne du guide-chaîne. Une

chaînecorrectementtenduedoitêtreàune

distanced'environ1/8pouce(3mm)du

guide-chaîne (schéma 1).

2. Si des ajustements sont nécessaires,

desserrezl'écrouducouvercled'extrémité

jusqu'àcequ'ilsoitserréàlamain.Utilisez

tournevisàlameplatepourfairetourner

la vis du tendeur de chaîne dans le

sensdesaiguillesd'unemontreande

tendre la chaîne. Une chaîne froide est

correctementtenduequandiln'yapasde

PRÉPARATIONS DE LA TRONÇONNEUSE

ASSEMBLAGE

TENSION DE LA CHAINE

AVERTISSEMENT !

Pour éviter des blessures corporelles

graves, lisez et comprenez toutes les

instructions de sécurité fournies.

INSTALLATION DE LA CHAÎNE ET DU

GUIDE-CHAÎNE

Débranchez la tronçonneuse de la prise

électrique avant de régler la tension de la

chaîne.

Les bords de la chaîne sont tranchants.

Utilisez des gants de protection lors de la

manipulation de la chaîne.

La chaîne doit être TOUJOURS gardée

tendue. Une chaîne détendue peut sauter

hors de la fente du guide-chaîne. Cela

peut blesser l’opérateur et endommager la

chaîne. Une chaîne desserrée entraînera

une usure rapide de la chaîne, du guide-

chaîne et du pignon. La durée de vie de la

chaîne de la scie dépend principalement

d'une lubrication sufsante et d'une

tension correcte. Évitez de tendre la

chaîne si elle est chaude, car cela

entraînera une tension excessive de la

chaîne lorsqu’elle refroidira.

REMARQUE : Lorsque vous remplacez le

guide-chaîne et la chaîne, utilisez uniquement

des pièces de rechange identiques. Assurez-

vous que la tronçonneuse est débranchée de

l’alimentationélectrique.avantdeprocéderà

l'installation.

REMARQUE : Une nouvelle chaîne a

tendanceàs'étirer;vériezfréquemment

la tension de la chaîne et ajustez-la si

nécessaire.

REMARQUE : Retirez le couvercle de

protection de la chaîne / barre / lame avant

l’utilisation.

1. Utilisez la clé hexagonale pour dévisser

l'écrouducouvercleetretirezlecouvercle

d'extrémitédelachaîne/dupignon.

2. Disposez la nouvelle chaîne de scie en

boucle et redressez toute ondulation. LE

CÔTÉTRANCHANTDESDENTSDOIT

ÊTREÉLOIGNÉDEVOUSETDANSLE

SENS DE LA ROTATION DE LA CHAÎNE

INDIQUÉESURLEGUIDE-CHAÎNE.

Si les dents sont tournées vers l’arrière,

retournez la boucle.

3.Encommençantparl'extrémité,montez

lesmaillonsd'entraînementdelachaîne

dans la rainure du guide, en laissant une

boucleàl'arrièreduguide-chaîne.La

chaînes'adaptedemanièrelâchejusqu'à

cequ'ellesoitplacéesurlepignon.

REMARQUE :Vériezlesensdelachaîne.

Si la chaîne est assemblée vers l’arrière, la

tronçonneuse vibrera anormalement et ne

coupera pas.

4. Maintenez la chaîne en position sur le

guide et placez la boucle autour du pignon.

Ajustezleguidedemanièreàcequ’il

repose contre la surface de montage de

sorte que ses goujons se trouvent dans la

fente longue du guide et que la goupille

de réglage se trouve dans le trou de la

goupille de tension de la chaîne.

5. Tout en maintenant le guide-chaîne et la

chaîne au ras de la surface de montage,

réglez la tension de la chaîne en fonction

des besoins en ajustant la vis de tension

delachaîneàl'aidedutournevisàlame

plate fourni. Tournez la vis de tension de

lachaînedanslesensdesaiguillesd'une

montre pour serrer la chaîne ou dans le

sensinversedesaiguillesd'unemontre

pour la desserrer.

6.Replacezlecouvercled'extrémitéde

chaîne/pignoneninsérantd'abordla

languette arrière dans la fente d’onglet

arrière, puis placez le couvercle sur

l’extrémité du guide-chaîne. Serrez l’écrou

du couvercle d’extrémité. Laissez le guide-

chaînesufsammentlâchepourpouvoir

bouger légèrement et permettre le réglage

de la tension.

7. Supprimez tout le mou de la chaîne en

tournant la vis de tension de la chaîne

dans le sens des aiguilles d’une montre

jusqu’àcequelachaînereposebien

contre le guide-chaîne, les maillons

d'entraînementafeurantàl'intérieurdela

rainure du guide.

8.Serrezcomplètementl'écrouducouvercle

d'extrémitéàl'aidedelacléhexagonale.

54 WWW.SENIXTOOLS.COM

REMPLISSAGE DU SYSTEME

D'HUILE

ATTENTION !

La tronçonneuse n'est PAS fournie remplie

d'huile.Ilestessentieldelarempliravec

de l’huile avant utilisation. Ne faites jamais

fonctionner la tronçonneuse sans huile de

chaîne ou avec le réservoir d’huile vide, car

cela risquerait d’endommager gravement

le produit. La durée de vie de la chaîne

etlacapacitédecoupedépendentd'une

lubricationoptimale.Parconséquent,la

chaîneestautomatiquementlubriéependant

lefonctionnementvialasortied'huile.

Cette tronçonneuse est dotée d’un système

d’auto-lubricationquimaintientlachaîne

etleguide-chaînecorrectementlubriés.

L’indicateur de niveau d’huile indique l’huile

restante dans la tronçonneuse. Si le niveau

d'huilediminueau-dessousduquartdesa

capacité,remplissez-leavecl'huilepour

chaîne appropriée.

Pourremplirleréservoird'huile

1. Retirez le bouchon d’huile (schéma 4).

Remplissezleréservoiravecdel'huilepour

chaînesetdelachaîne(SAE30)jusqu'à

cequeleniveaud'huileatteignesapleine

capacité.

2. Replacez le bouchon d’huile. Assurez-vous

devérierleniveaud’huileunefoistoutes

les 10 minutes d’utilisation. Débranchez la

tronçonneuse avant d’inspecter les niveaux

d’huile ou de remplir le réservoir d’huile.

Schéma 3

Tournevisàlame

mou

sous le guide-chaîne ; la chaîne est bien

ajustée,maisellepeutêtretournéeàla

main sans la coincer.

3.Pourréglerlatensiondelachaîne,la

tension est correcte lorsque les maillons

d'entraînementdelachaîneneglissent

pas hors du guide de la chaîne sur le

guide-chaîne lorsque la chaîne est tirée

du milieu du guide (schéma 1). Tournez

la vis de tension de la chaîne vers le haut

pour augmenter la tension et tournez-

la vers le bas pour réduire la tension

avecletournevisàlame.Unechaîne

correctement tendue ne devrait pas

s'affaisser(g.3)etnedevraitpouvoirêtre

tirée que de 3 mm (1/8 po) du guide-chaîne

de la scie.

4. Une fois que la chaîne est correctement

tendue,serrezl'écrouducouvercle

d'extrémité.NEtendezPAStroplachaîne

: cela entraînerait une usure excessive et

réduirait la durée de vie du guide-chaîne et

de la chaîne.

REMARQUE : La chaîne de scie doit être

correctement tendue pour garantir un

fonctionnement en toute sécurité. La tension

de la chaîne est optimale si la chaîne de

lasciepeutêtrelevéeà3mm(1/8po)du

guide-chaîne.Étantdonnéquelachaînede

scie se réchauffe en cours de fonctionnement,

salongueurpeutdoncvarier.Vériezla

tension de la chaîne toutes les 10 minutes

de fonctionnement et réglez-la au besoin, en

particulier si la chaîne est neuve. Relâchez

la chaîne une fois les travaux terminés, car

elle se raccourcit lors du refroidissement. Ce

faisant, vous pouvez augmenter la durée de

vie de la chaîne et éviter tout dommage.

1/8” (3 mm)

Schéma 1

Schéma 2

55WWW.SENIXTOOLS.COM

BRANCHEMENT D'UNE RALLONGE

ATTENTION !

Pouréviterdesfuitesd’huile,vériezque

l’outil est laissé en position horizontale

(bouchonderemplissaged’huileàla

verticale) quand vous ne l’utilisez pas.

Utilisezuniquementl'huilerecommandée

pouréviterd'endommagerlatronçonneuse.

N’utilisez jamais d’huile usagée ou recyclée.

L'utilisationd'huilenonapprouvéeannulera

la garantie.

Schéma 4

Schéma 5

Retirez le couvercle de sécurité de la prise

(schéma 5). Insérez la prise d’alimentation

d’extension dans la tronçonneuse.

Unserre-câbleestxéeàlapoignéepour

réduire la tension sur le câble (schéma 5).

Pourutiliserleserre-câble,doublezla

rallongecommeindiqué,àenvironunpied

(30cm)del'extrémité,etinsérez-ladans

l'extrémitéduserre-câble.Placezlaboucle

formée en doublant le câble sur le

crochet. Tirez doucement sur le câble

d’alimentationpourvérierqu’ilestbienplacé

dans le serre-câble.

Gardezlarallongeéloignéedel'opérateur,de

l'appareiletdetoutobstacle.N’exposezpas

lecâbled’alimentationàlachaleur,àl’huile,à

l’eauouàdesarêtescoupantes.

Terminé

Bouchon d'huile

Indicateur de niveau d'huile

56 WWW.SENIXTOOLS.COM

1.Andegarantirlasécuritédutravail,N’

utilisez PAS la tronçonneuse au-dessus

des épaules.

2.Positionnezlecâbledesortequ'ilnesoit

pas happé par les branches et autres

objets similaires pendant la coupe.

3. Ne vous tenez jamais sous une branche en

traind'êtresciée.

4. Faites preuve de prudence lorsque vous

sciez deux branches sous tension ou des

branches fractionnées.

5. Assurez-vous de vous protéger contre les

risques de blessures causées par la chute

de branches et de projectiles.

6. Lorsque la machine est en marche,

éloignez les personnes et les animaux de

la zone de travail.

FONCTIONNEMENT

PRÉPARATIONS

INTERRUPTEUR MARCHE/ARRÊT

Bouton de sécurité

Interrupteur

à gâchette

AVERTISSEMENTS DE SÉCURITÉ

CHAÎNE Avant de commencer le travail,

inspectezl'élagueuseàperchepourdéceler

tout dommage potentiel sur le boîtier, sur la

rallonge, sur la chaîne de la scie ou sur le

guide-chaîne.N'utilisezjamaisunemachine

manifestement endommagée.

RÉSERVOIR D'HUILE :Vériezleniveau

deremplissageduréservoird’huile.Vériez

égalements'ilyasufsammentd'huile

disponible pendant le travail. Ne faites jamais

fonctionner

latronçonneuses'iln'yapasd'huileou

sileniveaud'huileestinférieuraurepère

deniveaud'huileminimumand'éviter

d'endommagerl'outil.Enmoyenne,un

remplissaged'huilesuftpourenviron10

minutesd'opérationdecoupe(enfonction

de la durée des pauses et de la densité de la

pièce).

CHAÎNE DE COUPE :Vériezlatensionde

lascieetl'étatdeslames.Pluslachaîneest

affûtée, plus les opérations de coupe seront

simplesetfaciles.Lamêmechoses'applique

àlatensiondelachaîne.Vériezlatension

de la chaîne de scie toutes les 10 minutes

d'utilisationpourmaximiserlasécurité.Les

nouvelles chaînes en particulier sont sujettes

àdeschangementsdusàlachaleurcréée

parl'utilisation.

VETEMENTS DE PROTECTION :Portezdes

vêtements de protection appropriés et bien

ajustéstelsqu'unpantalondeprotection,des

gantsetdeschaussuresdesécurité.Portez

uncasquedesécuritémunid'uneprotection

auditiveintégréeetd'unprotège-visagepour

vous protéger contre les chutes et le rebond

des branches.

N’abattez PASd’arbresdansdesconditions

de vent fort. Cela peut provoquer des

blessures et ne doit être effectuée par un

professionnelqualié.

Avantchaqueutilisation,vériezleséléments

suivants pour garantir des conditions de

travail sûres.

Pourmettrel'outilenmarche:appuyezsur

le bouton de sécurité, puis appuyez sur

l'interrupteuràgâchette(schéma6).Aprèsle

démarragedel'outil,vouspouvezrelâcher

l'interrupteurdesécuritésanslemettrehors

tension.

Pouréteindrel'outil:relâchezl'interrupteurà

gâchette (schéma 6).

7Lamachinen'estpasprotégéecontre

leschocsélectriqueslorsqu'elleentreen

contactavecdeslignesàhautetension.

Maintenez un espace minimum de 30

pieds des lignes électriques pour éviter

une décharge électrique potentiellement

mortelle.

8. Lorsque vous travaillez sur une pente,

placez-vous toujours au-dessus ou sur le

côtédelabrancheàscier.

9. Laissez la chaîne couper sans forcer.

Laissezlatronçonneusefonctionnerà

pleine vitesse pendant toute la durée de

la coupe. Un utilisateur débutant doit au

minimum couper les bûches sur un billot ou

un chevalet.

Schéma 6

57WWW.SENIXTOOLS.COM

Schéma 7

Schéma 8

TECHNIQUES DE SCIAGE

• Sciezlesbranchesinférieuresdel'arbre

d'abord.Cefaisant,ilestplusfacilepour

les branches coupées de tomber au sol.

• Alandelacoupe,lepoidsdelascie

augmentesoudainementpourl'utilisateur

puisqu'iln'estplussupportéparune

branche. Il y a alors un risque de perte

lecontrôledelatronçonneuse;assurez-

vous de rester vigilant(e) pendant toute

l'opérationdesciage.

• Nesortezlascied'unecoupequelorsque

la scie tourne. De cette façon, vous évitez

que la chaîne ne se coince dans le bois.

• Nesciezjamaisavecl'extrémitéduguide-

chaîne. Ne sciez pas dans les formations

debranche(oùlesbranchesdel'arbrese

ramientversl'extérieur).

Celaempêcheraitlacapacitédel'arbreà

repousser.

• Pourscierlespetitesbranches,placezla

faced'arrêtdelasciesurlabranche.Cela

empêchera les mouvements indésirables

de la scie au début de la coupe. Tout en

appliquant une légère pression, guidez la

scieàtraverslabranchedehautenbas.

• Pourscierlesgrossesbranches,faites

d'abordunecoupeenrelief.Sciezàtravers

1/3 du diamètre de la branche du bas

verslehautenutilisantlecôtésupérieur

duguide-chaîne.Puis,sciezdehauten

bas pour les autres 2/3 en utilisant le

côtéinférieurduguide-chaîne.Sciezles

branchespluslonguesenportionsande

garderlecontrôledel'emplacementde

l'impact.

IMPORTANT: Ilestrecommandéàl'utilisateur

débutantdes'entraîneràcouperdesbûches

sur un billot ou un chevalet.

ABATTAGE D’UN ARBRE

Si les opérations de débitage et d’abattage

sont effectuées simultanément par deux

personnes ou plus, la distance entre chacun

dessitesdetravaildoitêtreégaleàaumoins

deux fois la hauteur de l’arbre

àabattre.

Les coupes doivent être effectuées de

manièreàcequeleschutesd’arbresne

représentent pas de danger pour les biens

et les personnes, ni pour les câbles aériens.

Encasdecontactd'unarbreavecuneligne

électrique, prévenez immédiatement la

compagnie en question.

L’utilisateur doit se tenir en amont de l’arbre,

celui-ciétantplutôtsusceptiblederoulerou

de glisser vers l’aval après sa chute.

Le chemin de retraite doit être dirigé vers

l’arrière,endiagonale,ducôtéopposéàla

direction de chute supposée (schéma 7).

Sens de l’abattage

Zone de danger

Sens de la chute

Trait d’abattage

Charnière

Encoche

Voie d’évacuation

Zone de danger

Voie d’évacuation

Avantledébutdel'abattaged'unarbre,

examinez la courbe naturelle de l’arbre,

l’emplacement des grosses branches et

le sens du vent ; ces facteurs permettent

d’anticiper la direction de la chute de l’arbre.

Enlevez les éléments étrangers (cailloux,

saletés,clous,agrafes,lsdefer,morceaux

d’écorce) de l’arbre. Effectuez une entaille

d’uneprofondeurégaleà1/3dudiamètrede

l’arbre, perpendiculairement au sens de la

chute (schéma 8).

Effectueztoutd'abordunecoupehorizontale

inférieure en entaillant le tronc. Cela

permettrad'éviterdepincerlachaîneetle

guide-chaîne lorsque la deuxième entaille est

réalisée.

50 mm

Description of felling: escape routes

Description de l’abattage : sous-coupe

58 WWW.SENIXTOOLS.COM

Bucking a log

Stand on uphill side when cutting because log may roll

TRAIT D'ABATTAGE

ÉBRANCHAGE D’UN ARBRE

DÉBITAGE DU BOIS

Letraitd'abattagedoitêtresituéaumoins

50 mm au-dessus de la ligne horizontale de

l'entailled'abattage

(schéma8).Gardezletraitd'abattage

strictementparallèleàl'entaillehorizontale.

Laissezentrel'entailleetletraitd'abattage

une épaisseur de bois assez conséquente

pour pouvoir constituer une charnière. La

charnière a pour but d’éviter que l’arbre ne

pivote et tombe dans la mauvaise direction.

NEcoupezPASàtraverslacharnière.

À mesure que la tronçonneuse approche de

lacharnière,l’arbredoitcommenceràvaciller.

S’il existe une probabilité que l’arbre tombe

dans la mauvaise direction ou penche vers

l’arrière et coince la lame, arrêtez de couper

avantd’avoirachevéletraitd'abattage,puis

enfoncez un coin en bois, en plastique ou en

aluminiumdansletraitpourforcerl’arbreà

tomber dans la direction souhaitée.

Lorsquel’arbrecommenceàtomber,sortez

la tronçonneuse du bois, coupez le moteur,

posez la tronçonneuse par terre, puis

éloignez-vous en suivant le chemin de retraite

prévu. Gardez bien l’équilibre et faites

attention aux chutes éventuelles de branches.

L’ébranchageconsisteàenleverlesbranches

d’unarbreabattu.Pendantl'ébranchage,

laissezlesgrossesbranchesinférieuresan

que le tronc reste en suspension au-dessus

du sol.

Détachez les petites branches en une

seule coupe (schéma 9).

Les branches sous tension doivent être

coupéesparendessous,and'évitertout

risque de coincement de la tronçonneuse.

Siletroncestsoutenuparundesdeuxcôtés,

coupez environ 1/3 de son diamètre par en-

dessous(coupeparlebas)(schéma11).Puis

terminezlacoupeparlehaut,demanièreà

rejoindre la première entaille.

Siletroncestsoutenudesdeuxcôtés,

coupez environ 1/3 de son diamètre par

ledessus(parlehaut)(schéma12).Puis

coupez

les2/3restantsparendessous,demanièreà

rejoindre la première entaille.

Lorsque vous débitez un tronc sur une pente,

placez-vous toujours en amont du tronc

(schéma 13).

Ledébitageconsisteàdécouperuntroncen

rondins.Pourcela,ilesttrèsimportantdese

tenir bien en équilibre, avec le poids du corps

réparti sur les deux

pieds.Sic'estpossible,surélevezletronc

àl’aidedebranches,debûchesoude

coins.Pourunecoupeplusfacile,suivezles

principes de base suivants : Si le tronc est

soutenu sur toute sa longueur, coupez-le par

le dessus (coupe par le haut) (schéma 10).

Pourmainteniruncontrôletotallorsdela

coupeàtraversuntronc,relâchezlapression

àlandelacoupesansrelâchervotre

prise sur les poignées de la tronçonneuse.

Veillezàcequelachaînenetouchepas

lesol.Àlandelacoupe,attendezl'arrêt

complet de la chaîne avant de déplacer la

tronçonneuse. Coupez toujours le moteur

avantdepasserd'unarbreàunautre.

Schéma 9

Schéma 12

Schéma 13

Schéma 10

Schéma 1

Coupe de branches

2ème coupe par le haut (2/3 de

diamètre) pour rencontrer la 1ère

coupe (pour éviter les pincements)

1ère coupe par le bas (1/3 de

diamètre) pour éviter les éclats

2ème coupe par le bas (2/3 de diamètre)

pour rencontrer la 1ère coupe

(pour éviter les pincements)

1ère coupe par le bas

(1/3 de diamètre) pour

éviter les éclats

Tronc soutenu sur toute la longueur

Coupeparlehaut(pardessus)Évitezdecouperdanslesol.

Gardezletroncensuspension.Laissezlesbranchesdesoutienjusqu’àcequeletroncsoitcoupé.

Ébranchage d’un arbre

Tronc soutenu par une des deux extrémités

Tronc soutenu des deux côtés

Débitage d’un tronc

Positionnez-voussurlecôtésupérieurdelapenteparrapportàl’arbre,

car les blocs peuvent rouler vers le bas après avoir été sciés.

59WWW.SENIXTOOLS.COM

ENTRETIEN ET RÉGLAGES

• Nettoyezleboîtierenplastiquemouléde

la tronçonneuse avec une brosse souple et

un chiffon propre.

• N’utilisez PAS d’eau, de solvants ni de

cire.

• Retireztouslesdébris,notammenthors

des ouïes de ventilation du moteur.

• Retirezetnettoyezlaplaqueducouvercle,

lachaîneetleguide-chaîneaprès1à3

heures d’utilisation.

• Nettoyezlazonesouslaplaquedu

couvercle, le pignon d’entraînement et

l’assemblage du guide-chaîne avec une

brosse souple.

• Nettoyezlasortied’huileavecunchiffon

propre.

• Silatronçonneusedoitêtrestocképendant

une longue période, nettoyez la chaîne et

le guide-chaîne.

• RANGEZ L'APPAREIL DANS UN

ENDROIT SÛR ET SEC HORS DE LA

PORTÉE DES ENFANTS

• NE placezPASd’autresobjetssurla

tronçonneuse.

• Pouréviterdesfuitesd’huile,vériezque

l’outil est laissé en position horizontale.

• Avantderangerl’appareildansl’emballage

d’origine, le réservoir d’huile doit être

entièrement vidé.

NETTOYAGE ET ENTREPOSAGE

VERIFICATION DE LA

LUBRIFICATION AUTOMATIQUE

DE LA CHAÎNE

GRAISSAGE DU PIGNON

D'ENTRAÎNEMENT

AFFÛTAGE DE LA CHAÎNE

Vériezrégulièrementlefonctionnementde

lalubricationautomatiquedelachaînean

d'évitertoutesurchauffeetlesdommages

subséquents sur le guide-chaîne et sur

lachaînedescie.Pourcefaire,alignez

l'extrémitéduguide-chaînecontreune

surfacelisse(panneau,découped'unarbre)

et laissez la tronçonneuse fonctionner. Si

unequantitécroissanted'huileapparaît,

lalubricationautomatiquedelachaîne

fonctionne correctement.

Veillezàcequevotrechaînerestebien

affûtée. Votre scie coupera plus vite et plus

efcacement.Unechaîneémousséecausera

une usure excessive du pignon, du guide-

chaîne, de la chaîne et du moteur. Si vous

devez forcer la chaîne dans le bois et que la

coupe ne crée que de la sciure de bois avec

quelquesgroscopeaux,celasigniequela

chaîne est émoussée.

Achetez une nouvelle chaîne, faites affûter

votre chaîne par un professionnel dans un

centredeservicequaliéouaiguisez-la

vous-même avec un kit d’affûtage approprié.

La différence de hauteur entre la pointe de

coupeetl'arêtecorrespondauréglagedela

jauge de profondeur.(schéma 15).

Lorsque vous affûtez la pointe, le réglage

de la jauge de profondeur entre la pointe

et la crête de la plaque latérale diminue.

Pourmaintenirlesperformancesdecoupe

optimale,l'arêtedoitêtrelimée

pour obtenir le réglage de la jauge de

profondeur recommandée.

INTERRUPTEUR MARCHE/ARRÊT

AVERTISSEMENT !

Portezdesgantspourtravauxlourdslorsque

vous effectuez une opération d’entretien ou

de réparation sur cet outil.

Débranchez toujours l’outil avant d’effectuer

une opération d’entretien ou de nettoyage sur

cet outil.

Débranchezlatronçonneusedel'alimentation

électrique avant de la nettoyer. Des blessures

graves ou la mort peuvent se produire par un

choc électrique ou un contact physique avec

la chaîne en mouvement. Les bords de la

chaîne sont tranchants. Utilisez des gants

de protection lors de la manipulation de la

chaîne.

REMARQUE : Il n’est pas nécessaire

d’enlever la chaîne ou le guide-chaîne lors de

lalubricationdupignon.

1. Nettoyez le guide-chaîne et le pignon.

2. Avec un pistolet de graissage, insérez

l’extrémité du pistolet dans le trou de

graissageetinjectezl’huilejusqu’àce

qu’elle apparaisse sur les bords extérieurs

du pignon de renvoi (schéma 14).

3.Pourfairetournerlepignon,relâchezla

butéedechaîneettirezlachaîneàla

mainjusqu'àcequelecôténongraissé

du pignon soit aligné avec le trou de

graissage. Répétez la procédure de

lubrication.

Schéma 14

60 WWW.SENIXTOOLS.COM

Schéma 15

Longueur

de coupe

A-Plaquesupérieure

SENS DE

LA LIME

Sens de la chaîne

A - Lame de coupe pour droitier

B - Lame de coupe pour gaucher

C - Limiteur du maillon-guide

D - Maillon d’entrainement

A - Lame de coupe pour gaucher

Extérieur

Intérieur

Angle d’affûtage

B-Pointedecoupe

B-Plaquelatérale

C-Positiondelalime

D - Crête

Réglage de la jauge

deprofondeur 0.025 pouce

Schéma 16

Schéma 17

Schéma 18

Comment aiguiser la chaîne :

1. Avec des gants de protection, assurez-

vous que la chaîne est correctement

tendue sur le guide-chaîne.

2. Utilisez une lime ronde dont le diamètre

estégalà1,1foislahauteurdesdentsde

coupe. Assurez-vous que 20% du diamètre

de la lime dépasse du haut des dents de

coupe (schéma 16).

3. Limez perpendiculairement au guide-

chaîne, selon un angle de 25° par rapport

au sens du déplacement (schéma 17).

4. Limez chacune des dents, en frottant

toujoursdel'intérieurversl'extérieur.

Limezd'abordl'undescôtésdelachaîne,

puisretournezl'appareiletrépétez

l'opérationdel'autrecôté.

• Limezlesdentsdemanièreuniforme,en

frottant le même nombre de fois chacune

d'entreelles.

• Gardeztouteslesdentsdelamême

longueur (schéma 18). Chaque fois que la

pointe de coupe est affûtée, la longueur de

coupe est réduite. Lorsque la longueur de

lafraiseestréduiteà0,16pouce(4mm),la

chaîne est usée et doit être remplacée.

REMARQUE : Un guide d’affûtage est

disponible auprès de la plupart des détaillants

de tronçonneuse et constitue le moyen le plus

simple d’utiliser la lime au bon endroit.

• Leréglagedelajaugedeprofondeurest

égalementréduitàchaqueaffûtage.Tous

les 5 affûtages, utilisez un instrument de

mesuredeprofondeurpourvérierla

hauteur entre la pointe de coupe et la crête

(schéma 15). Si nécessaire, utilisez une

limeplatepourlimerlacrêteand'obtenir

le réglage de la jauge de profondeur de

0,025 pouce. Ces instruments de mesure

sont disponibles dans la plupart des

magasinsd'outillage.

• Silascienefonctionnepascorrectement,

apportez-laàuncentredeservicequalié

pour faire inspecter la tronçonneuse. Les

réparations ne doivent être effectuées

qu’avec les pièces de rechange identiques

listées dans ce manuel d’utilisation.

25°

61WWW.SENIXTOOLS.COM

REMPLACEMENT DE LA CHAÎNE

ET DU GUIDE-CHAÎNE

REMPLACEMENT DU CÂBLE

D'ALIMENTATION

Si le câble d’alimentation de ce produit

est endommagé, il doit être remplacé

par un câble de même type. Inspectez

régulièrementlecâbled'alimentationetla

prise.S'ilestendommagé,faitesremplacer

le câble d’alimentation par un technicien

qualié.

AVERTISSEMENT !

GUIDE-CHAÎNE / CHAÎNE APPROUVÉS

AVERTISSEMENT !

Nebranchezpaslatronçonneuseà

unerallongeélectriqueetàlasource

d’alimentation tant qu’elle n’est pas

complètementassemblée.Porteztoujours

des gants de protection

lors de la manipulation de la chaîne de coupe.

Remplacez la chaîne lorsque les dents sont

trop usées pour être affûtées ou lorsque la

chaîne se casse. Utilisez uniquement la

chaîne de remplacement indiquée dans ce

manuel.

Utilisez toujours un nouveau pignon lors du

remplacement de la chaîne. Cela maintiendra

une conduite correcte de la chaîne.

Ne manipulez jamais la chaîne sans mettre

des gants de protection.

1.Placezleboîtierdelatronçonneusesur

une surface ferme et plane.

2. Utilisez une clé six pans pour tourner la vis

de la scie dans le sens antihoraire (schéma

19) pour enlever le couvercle du boîtier de

la scie.

3. En portant des gants de protection,

enroulez la chaîne autour du guide-chaîne

en vous assurant que les dents sont

orientées dans le sens de la rotation. La

chaîne doit être correctement placée

danslafentequis'étendlelongdubord

extérieur du guide-chaîne.

4.Placezlachaîneautourdupignontout

en alignant la fente du guide-chaîne avec

lebouloninterneàlabasedelascieet

la goupille de tension de la chaîne dans

le trou du guide-chaîne. La goupille de

tension de la chaîne peut nécessiter un

ajustementpours'alignercorrectementsur

le trou du du guide-chaîne. Utilisez la roue

de tension de la chaîne pour ajuster son

emplacementjusqu'àcequ'elles'insère

dans le guide-chaîne.

5. Tournez la vis de tension de la chaîne

danslesensdesaiguillesd'unemontre

pourserreraupréalablesufsamment

le guide-chaîne pour que la chaîne reste

Schéma 19

Internal Bolt

Chain Tensioning Pin

Sprocket

Schéma 20

Modèle du guide-

chaîne :

YS14-52-507P

Modèle de chaîne :

3/8LP-A-52

en place. Tout en maintenant la barre

immobile, réinstallez le couvercle sur la

scie.Assurez-vousquelapattes'aligne

correctement avec la fente sur le boîtier de

la tronçonneuse. Verrouillez le couvercle

en place avec la vis de la scie en la

tournantdanslesenshorairejusqu’àce

qu’il s’encastre. Ajustez la tension de la

chaîne

Pignon

Bouloninterne

Goupille de tension

de la chaîne

62 WWW.SENIXTOOLS.COM

PIÈCES

Modèle : CSE10-L

N° Pièce # Description Qté

1 199123000453

Bouchonduréservoir

d'huile

8342-462304-

0000000

Ressort de tension 1

8128-462202-

0000000

Roue de chaîne 1

4 8CE-07B

Anneau de

vérication

5 199001000521

Composants du

couvercle d’extrémité

N° Pièce # Description Qté

6 8NG-08D

Écrouhexagonalà

bride

7 199140000020 Guide-chaîne 1

8 201001000028 Chaîne 1

9 202009000196 Couvercle du couteau 1

8261-463101-

0000000

Clé 1

63WWW.SENIXTOOLS.COM

GARANTIE

Garantielimitéede2anssurtousleséquipementsextérieursalimentésàl'électricitédelasérie

Senix E.

CeproduitSenixestgarantiDURANTDEUXANSàcompterdeladated'achatd'origine,contre

les défauts de matériaux ou de fabrication sur les outils électriques. Le produit défectueux sera

réparé gratuitement. *

Cettegarantienecouvrepasl'usurenormaledespiècesetdescomposantstelsquelachaîne

de coupe, la ligne ou les lames, et cette garantie ne couvre pas les frais de transport du produit

pourlagarantieoul'entretien.

Toute garantie implicite accordée en vertu de la législation en vigueur, y compris les garanties

dequalitémarchandeoud’adéquationàunusageparticulier,estlimitéeàtroisansàcompter

deladated’achatpourlesoutilsélectriquesetleschargeursetàseptanspourlesbatteries.Le

fabricantn'estpasresponsabledesdommagesdirects,indirects,accessoiresouconsécutifs.

Certainsétatsetprovincesn'autorisentpasleslimitationssurladuréed'unegarantieimplicite

et/oun'autorisentpasl'exclusionoulalimitationdesdommagesaccessoires,etdanscecas,

lesrestrictionsdécritesprécédemmentnes'appliquentpas.Cettegarantievousdonnedes

droitslégauxspéciques,etvouspouvezégalementavoird'autresdroitsquivarientd'unétatà

l'autreoud'uneprovinceàl'autre.

YATUSAdéclinetouteresponsabilitéenmatièrederesponsabilitécivilerésultantd'une

utilisationabusiveounonconformeàuneutilisationetunemaintenancecorrectesdela

machinetellesquedécritesdanslemanueld'instructions.

YATUSAn'estpasresponsabledesdommagesdirects,indirects,accessoiresouconsécutifs.

Aprèsl'achat,lefabricantrecommandeunentretienappropriédelamachineetdelirele

manueld'instructionsavantd'utiliserlamachine.

*Unreçud'achatoriginalpeutêtreexigécommepreuved'achat.

Pourleserviceàlaclientèle,contactez-nousgratuitementau1-800-261-3981ousur

Senixtools.com.

YATUSA,Inc.9048EBahiaDr,suite105,Scottsdale,AZ85260

GARANTIE LIMITEE A DEUX ANS

Limitations supplémentaires

La garantie est sujette aux deux conditions suivantes :

•Lagaranties'appliqueàl'acheteuroriginalaudétailetn'estpastransférable*

•Enregistrementdelagarantiesurwww.senixtools.com

•L'appareiln'apasétéutiliséincorrectement,abusé,négligé,altéré,modiéouréparépar

quiconqueautrequ'uncentred'entretienautorisé.

•SeulslesaccessoiresSenixauthentiquesontétéutilisésavecousurceproduit.

•L'outilaétésoumisàuneusurenormale

•L'outiln'apasétéutiliséàdesnscommercialesouprofessionnelles

•L'outiln'apasétéutiliséàdesnslocatives

•Cettegarantienecouvrequelesdéfautsrésultantd'uneutilisationnormaleetnecouvrepas

lesdysfonctionnements,défaillancesoudéfautsrésultantd'uneutilisationincorrecte,d'un

abus(surchargeduproduit,expositionàl'eauouàlapluie),d'unenégligenceoud'undéfaut

d'installation,d'entretienoudestockage..

PourlocaliservotrefournisseurdeservicesSenixleplusproche,appelezgratuitementle800-

261-3981 ou envoyez-nous un e-mail sur [email protected].

Senix CSE10-L 14-inch 10 Amp Corded Electric Chainsaw

Product's Documents

Operator’s manual

Specifications

Senix CSE10-L Questions and Answers
