Craftmade PNB52BNK5 Penbrooke 52" LED Brushed Polished User Manual

Installation Guide

For Model:

PNB52

Table of Contents:

Safety Tips. pg. 2

Unpacking Your Fan. pg. 3

Parts Inventory. pg. 3

Installation Preparation. pg. 4

Hanging Bracket Installation. pg. 4

Fan Assembly. pgs. 5 - 6

Wiring. pg. 6

Canopy Assembly. pg. 7

Blade Assembly. pg. 7

Light Kit Assembly (Optional). pgs. 8 - 9

Testing Your Fan. pg. 10

Troubleshooting. pg. 11

Parts Replacement. pg. 11

Warranty. pg. 11

net weight of fan: 18.96 lb. (8.6 kg)

PRINTED IN CHINA

E192641

Penbrooke

page 1

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

SAFETY TIPS.

page 2

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin

the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE

INSTRUCTIONS.

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and ANSI/NFPA 70-1999.

If you are unfamiliar with electrical wiring or if the house/building wires are different colors than those referred to in the

instructions, please use a qualified electrician.

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least seven (7) feet

(2.13 meters) of clearance between the floor and the fan blade tips. The fan should be mounted so that the tips of the blades

are at least thirty (30) inches (76 centimeters) from walls or other upright structures.

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35 pounds

(16 kilograms). The box must be supported directly by the building structure. Use only CUL (Canada) or UL (USA) listed outlet

boxes marked "FOR FAN SUPPORT."

WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked "Acceptable for Fan Support of

15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of

lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to accept

only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12 gauge or there is more than one

house wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire connectors to use.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be CUL (Canada) or UL (USA) listed and

marked suitable for use with the model fan you are installing. Switches must be CUL (Canada) or UL (USA) general use

switches. Refer to the instructions packaged with the light kits and switches for proper assembly.

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet box.

The wires should be spread apart with the grounded conductor and the equipment-grounding conductor on opposite sides

of the outlet box.

WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or control fan speed

with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming noise from fan.]

(Note: This fan is suitable for use with remote control.)

8. Do not operate the reverse switch until fan has come to a complete stop.

9. Do not insert anything between the fan blades while they are rotating.

WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not insert objects

into the path of the blades.

WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan.

10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable for

most cleaning.

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those provided

with this fan will void the warranty.

WARNING: This fan MUST be installed with the safety cable provided with the fan. Failure to use the safety cable provided may result in

personal injury, damage to the fan or damage to other property.

11. Light kit is dimmable to 10% with select dimmers.

Modifications not approved by the party responsible for compliance could void the user's authority to operate the equipment. [The

equipment refers to the remote and/or wall control and/or LED light kit.]

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

* Reorient or relocate the receiving antenna.

* Increase the separation between the equipment and receiver.

* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

The LED light kit complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this LED light kit may not cause

harmful interference, (2) this LED light kit must accept any interference received, including interference that may cause undesired operation.

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and

situations that may occur. It must be understood that common sense and caution are necessary factors in the installation and

operation of this fan.

page 3

1. Unpacking Your Fan.

Carefully open the packaging. Remove items

from Styrofoam inserts. Remove motor housing

and place on carpet or Styrofoam to avoid

damage to finish. Do not discard fan carton or

Styrofoam inserts should this fan need to be

returned for repairs.

Check against parts inventory that all parts have

been included.

2. Parts Inventory.

a. canopy. 1 piece

b. hanging bracket. 1 piece

c. downrod and hanging ball. 1 piece

d. canopy cover (in hardware pack). 1 piece

e. yoke cover. 1 piece

f. motor housing. 1 piece

g. fitter plate. 1 piece

h. light kit fitter. 1 piece

i. switch housing. 1 piece

j. threaded washer (pre-attached to light kit

fitter). 1 piece

k. finial plate. (pre-attached to light kit fitter).

1 piece

l. finial (pre-attached to light kit fitter). 1 piece

m. glass shade. 1 piece

n. blade arm. 5 pieces

o. blade. 5 pieces

p. hardware packs

IMPORTANT REMINDER: You must

use the parts provided with this fan for

proper installation and safety.

bulbs required:

2 x 9 watt medium base LED bulbs

(included)

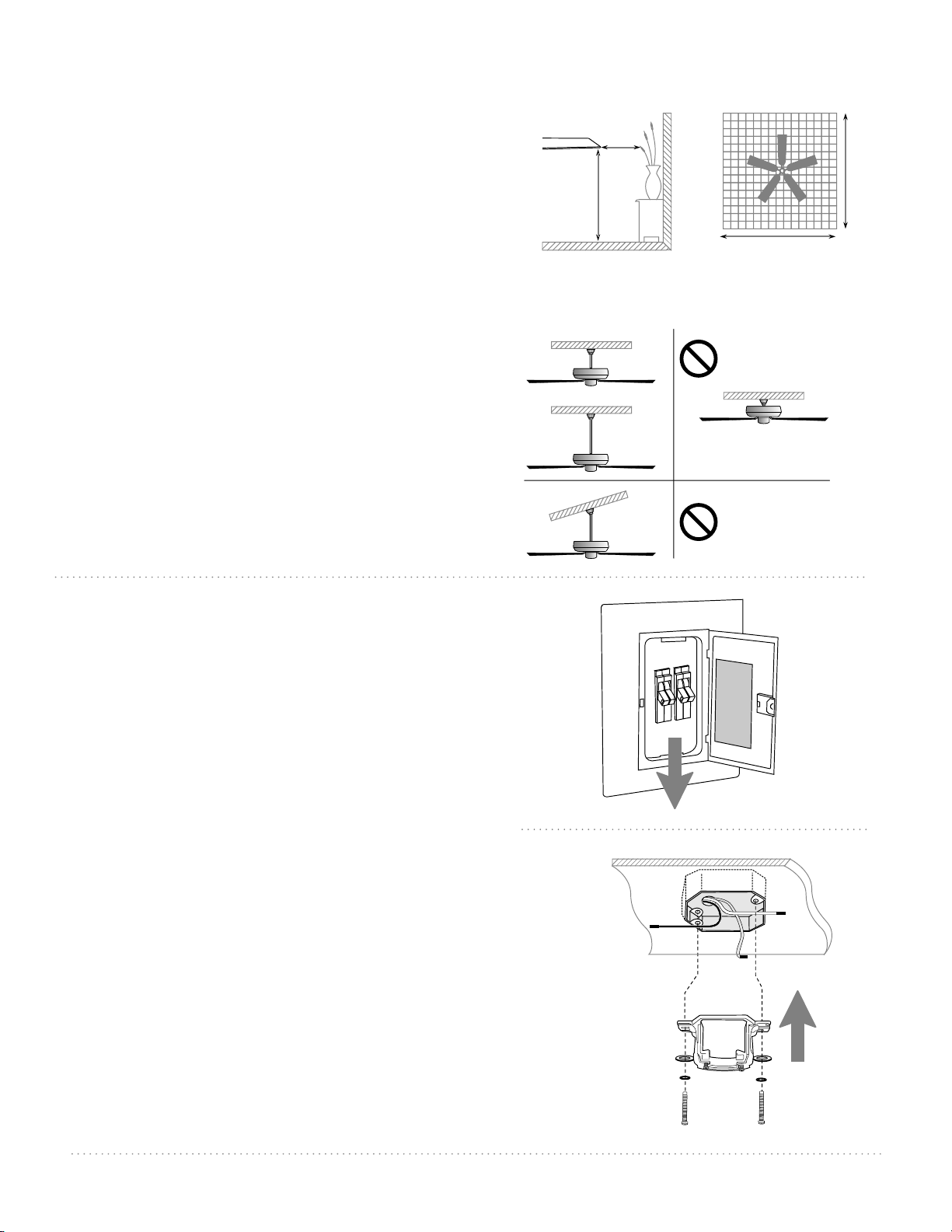

4. Hanging Bracket Installation.

page 4

OFF

Turn off circuit breakers to current fixture from

breaker panel and be sure operating light switch is

turned to the OFF position.

WARNING: Failure to disconnect power supply prior to

installation may result in serious injury.

Remove existing fixture.

WARNING: When using an existing outlet box, be sure

the outlet box is securely attached to the building

structure and can support the full weight of the fan.

Ensure the outlet box is clearly marked "Suitable for Fan

Support." If not, it must be replaced with an approved

outlet box. Failure to do so can result in serious injury.

CAUTION: Be sure outlet box is grounded properly and

that a ground wire (GREEN or bare) is present.

Install hanging bracket to outlet box using original

screws, spring washers and flat washers provided

with new or original outlet box.* If installing on a

vaulted ceiling, face opening of hanging bracket

towards high point of ceiling. Arrange electrical

wiring around the back of the hanging bracket and

away from the bracket opening.

*Note: It is very important that you use the proper

hardware when installing the hanging bracket as this

will support the fan.

3. Installation Preparation.

Installation requires these tools:

Phillips screwdriver, flathead screwdriver,

adjustable pliers or wrench, stepladder, wire

cutters, and rated electrical tape.

To prevent personal injury and damage, ensure

that the hanging location allows the blades a

clearance of 7 feet (2.13m) from the floor and

30in. (76cm) from any wall or obstruction.

This fan is suitable for room sizes up to

400 square feet (37.2 square meters).

12ft. - 20ft.

(3.66m - 6.1m)

blade edge

7 feet

(2.13m)

(76 cm)

inches

Vaulted ceiling

angle is not to

exceed 25 degrees.

downrod

installation

flushmount

installation

This fan can be mounted with a downrod

on a regular (no-slope) or vaulted ceiling. The

hanging length can be extended by purchasing

a longer downrod (0.5in./1.27cm diameter).

Other installation, such as flushmount, is not

available for this fan.

hanging bracket

spring washers

outlet box screws

flat washers

page 5

Remove hanging ball from downrod provided by

loosening set screw on hanging ball. Lower hanging

ball and remove stop pin and then slide hanging ball

off of the downrod. [Refer to diagram 1.]

Loosen yoke set screws and nuts at top of motor

housing. Remove pin and clip from motor housing

yoke. [Refer to diagram 2.]

Tip: To prepare for threading electrical wires through

downrod, apply a small piece of electrical tape to the

ends of the electrical wires--this will keep the wires

together when threading them through the

downrod. [Refer to diagram 2.]

Determine the length of downrod you wish to use.

Thread safety cable and electrical wires through

threaded end of downrod and pull extra wire slack

from the upper end of the downrod. [Refer to

diagram 2.]

Thread downrod into the motor housing yoke until

holes for pin and clip in downrod align with holes in

yoke--make sure wires do not get twisted. Re-insert pin

and clip that were previously removed. Tighten yoke

set screws and nuts securely. [Refer to diagram 2.]

Locate canopy cover in hardware pack. Slide canopy

cover and canopy over downrod. [Refer to diagram

3.] (Note: Canopy cover must be turned with shiny

side toward the motor housing.)

Thread safety cable and wires through hanging ball

and then slide hanging ball over downrod--the top of

the downrod should be noted as having a set screw

hole; use this hole when setting the set screw. Insert

stop pin into top of downrod and raise hanging ball.

Be sure stop pin aligns with slots on the inside of the

hanging ball. Tighten set screw securely. [Refer to

diagram 4.]

WARNING: Failure to tighten set screw (on hanging

ball) completely could result in the fan becoming

loose and possibly falling.

["Fan Assembly" continued on next page.]

NOTE: The important safety precautions and

instructions appearing in the manual are not meant to

cover all possible conditions and situations that may

occur. It must be understood that common sense and

caution are necessary factors in the installation and

operation of this fan.

set screw

hanging ball

stop pin

diagram 1

diagram 3

canopy

motor housing

downrod

yoke cover

diagram 4

set screw hole

set screw

hanging ball

canopy

stop pin

diagram 2

yoke set screw

and nut

clip

downrod

electrical wiring

safety cable

5. Fan Assembly.

safety cable

motor

housing

canopy cover

page 6

5. Fan Assembly. (cont.)

wood ceiling

joist

hanging ball slot

hanging bracket tab

motor housing

safety cable loop

wood screw

and washer

With the hanging bracket secured to the outlet box and able to

support the fan, you are now ready to hang your fan. Grab the fan

firmly with two hands. Slide downrod through opening in hanging

bracket and let hanging ball rest on the hanging bracket. Turn the

hanging ball slot until it lines up with the hanging bracket tab.

WARNING: Failure to align slot in hanging ball with tab in

hanging bracket may result in serious injury or death.

Tip: Seek the help of another person to hold the stepladder in

place and to help lift the fan up to you once you are set on the

ladder.

Find a secure attachment point (wood ceiling joist highly

recommended) and secure safety cable. It will be necessary to use

a heavy duty wood screw, washer and lock washer (not supplied)

with the safety cable loop. If necessary, adjust the loop at the end of

the safety cable. The loop at the end of the safety cable should just

fit over the threads on the wood screw. Test safety cable by pulling

on loose end of cable with pliers. If the safety cable slips, the loop must

be adjusted tighter. Extra cable slack can be left in ceiling area.

safety cable

6. Wiring.

WARNING: Turn off circuit breakers to current fixture from

breaker panel and be sure switch is turned to the OFF

position.

CAUTION: Be sure outlet box is properly grounded and

that a ground (GREEN or Bare) wire is present.

Make sure all electrical connections comply with Local

Codes or Ordinances and the National Electrical Code. If

you are unfamiliar with electrical wiring or if the house/

building wires are different colors than those referred to

in the instructions, please use a qualified electrician.

Note: Excess lead wire length from the fan can be cut to

the desired length and then stripped.

When downrod is secured in place on the hanging

bracket, electrical wiring can be made as follows:

Connect BLACK and BLUE wires from fan to BLACK

wire from ceiling with wire connector provided.

Connect WHITE wire from fan to WHITE wire from

ceiling with wire connector provided.

Connect all GROUND (GREEN) wires together from fan

to BARE/GREEN wire from ceiling with wire connector

provided.

If you intend to control the fan light with a separate

light switch, connect BLUE wire from fan to the BLACK

supply from the independent switch.

* Wrap each wire connector separately with electrical tape

as an extra safety measure.

This fan is remote adaptable (remote control sold separately).

black supply wire

white supply wire

ground

(green or bare)

black

white

blue

ground

(green

or bare)

from

ceiling

from fan

page 7

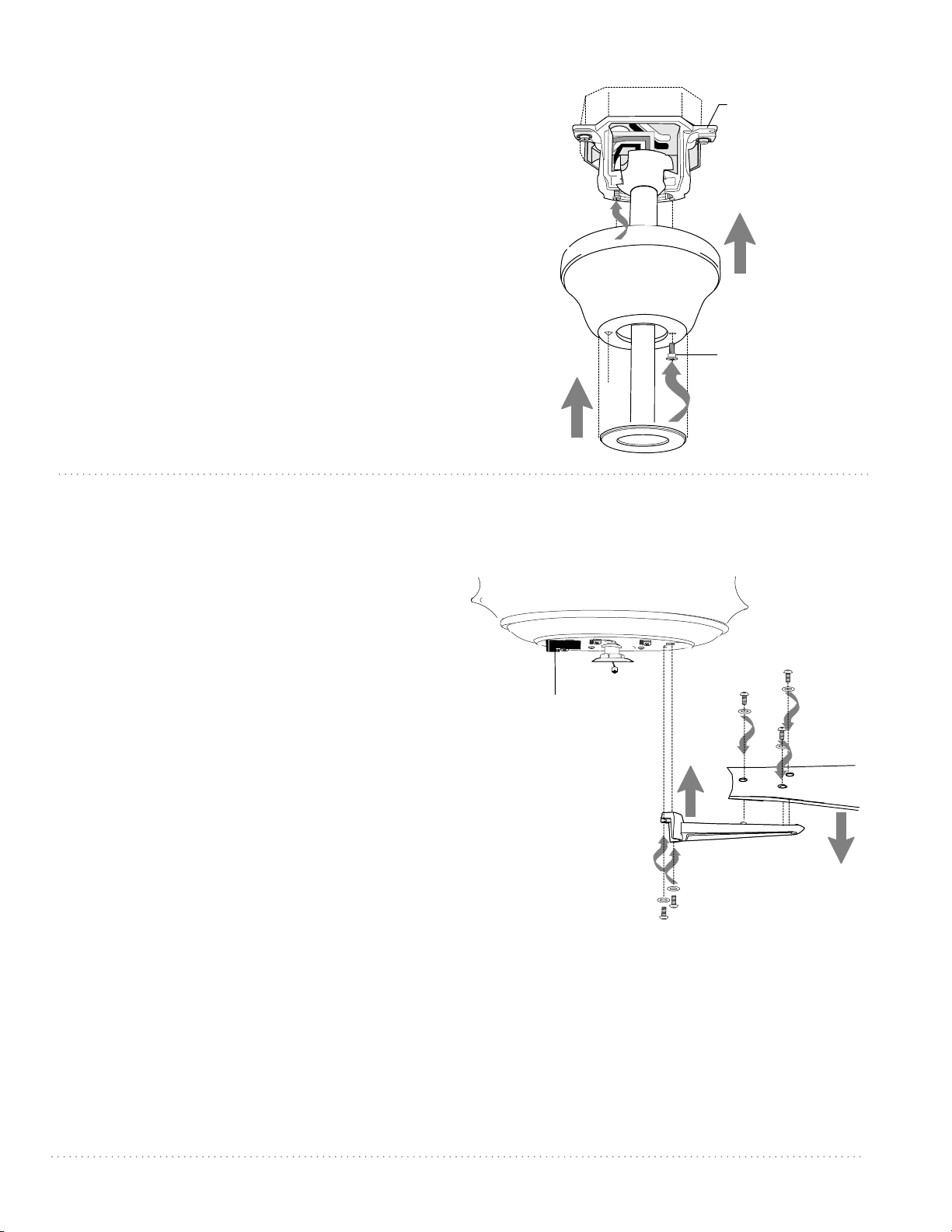

7. Canopy Assembly.

Locate 2 screws on underside of hanging

bracket and remove screw closest to the

open end of the hanging bracket. Partially

loosen the other screw. Lift canopy to

hanging bracket. Place rounded part of

slotted hole in canopy over loosened screw

in hanging bracket and push up. Twist

canopy to lock. Re-insert screw that was

removed and then tighten both screws

securely.

Slide canopy cover up to canopy, aligning

rounded part of slotted holes in canopy

cover with screwheads in bottom of canopy.

Turn canopy cover to the right (clockwise)

until it stops.

canopy

hanging bracket

screw

canopy cover

8. Blade Assembly.

WARNING: To reduce the risk of serious bodily

injury, DO NOT use power tools to assemble

the blades. If screws are overtightened, blades

may crack and break.

Time Saver: Washers for blade screws can be

set on each blade screw prior to installing

blades.

Locate 15 blade attachment screws and

washers in hardware pack. Hold blade arm up

to blade and align holes. Insert 3 blade

attachment screws (along with washers) with

fingers first and then tighten screws securely

with a Phillips screwdriver. Repeat procedure

for the remaining blades.

Remove blade arm screws and lock washers

from underside of motor. If plastic motor locks

are installed with blade arm screws, discard

plastic motor locks (save blade arm screws and

lock washers to secure blade arms). Align blade

arm holes with motor screw holes and attach

blade arm with lock washers and blade arm

screws. Before securing screws permanently,

repeat procedure with remaining blade arms.

Securely tighten all screws.

NOTE: Tighten blade arm screws twice a year

blade arm

blade

blade arm screws

lock washers

blade attachment

screws and washers

plastic

motor

lock

motor housing

page 8

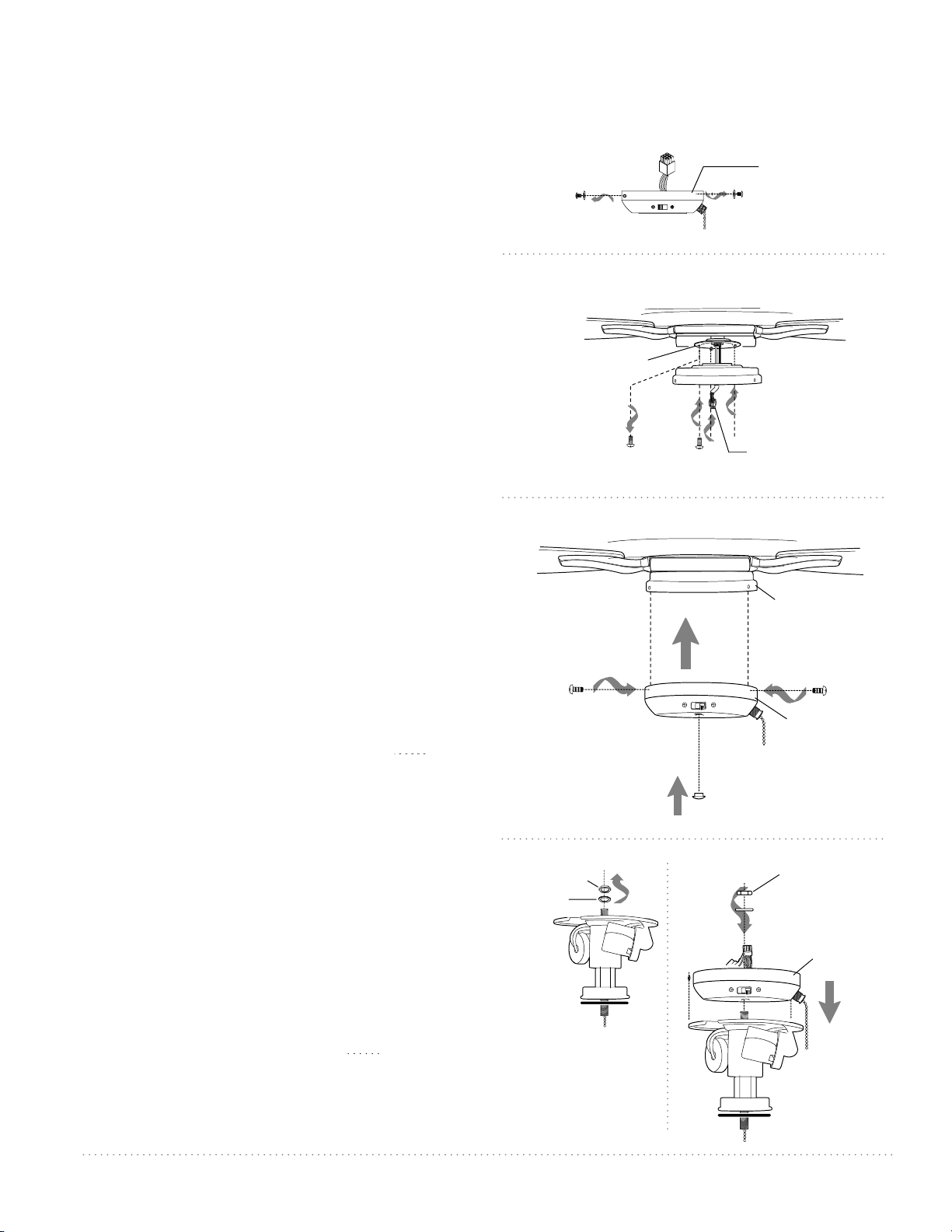

9. Light Kit Assembly (Optional).

Remove 3 screws from outer edge of

switch housing (save screws for later use).

[Refer to diagram 1.]

Remove 1 screw from motor plate (on

underside of motor) and loosen the

other 2 screws. Align slotted holes in

fitter plate with loosened screws in

motor plate, allowing the male plug

from the motor housing to come

through hole in middle of fitter plate.

Twist fitter plate to lock. Re-insert screw

that was previously removed and

securely tighten all 3 screws with a

Phillips screwdriver. [Refer to diagram 2.]

If you wish to use fan WITHOUT the

light kit, locate small cap in one of the

hardware packs and place firmly in hole

in center of switch housing cap. Align

holes in switch housing with holes in

fitter plate. Attach switch housing to

fitter plate with 3 screws that were

previously removed. Securely tighten all

3 screws with a Phillips screwdriver.

[Refer to diagram 3.] Please proceed to

Section 10 on page 10 to complete

installation without the light kit.

If you wish to use fan WITH the light kit,

remove hex nut and lock washer from

threaded rod at top of light kit fitter.

Align threaded rod in light kit fitter with

center hole in switch housing and then

screw switch housing onto threaded

rod. Replace lock washer and secure

with hex nut. [Refer to diagram 4.]

Please proceed to next page to use the fan

with the light kit.

["Light Kit Assembly" continued on

next page.]

switch

housing

motor housing

fitter plate

motor housing

motor plate

fitter plate

male plug

switch housing

diagram 1

diagram 2

diagram 3

cap

light kit

fitter

hex nut

lock washer

diagram 4

switch housing

light kit fitter

hex nut

lock washer

page 9

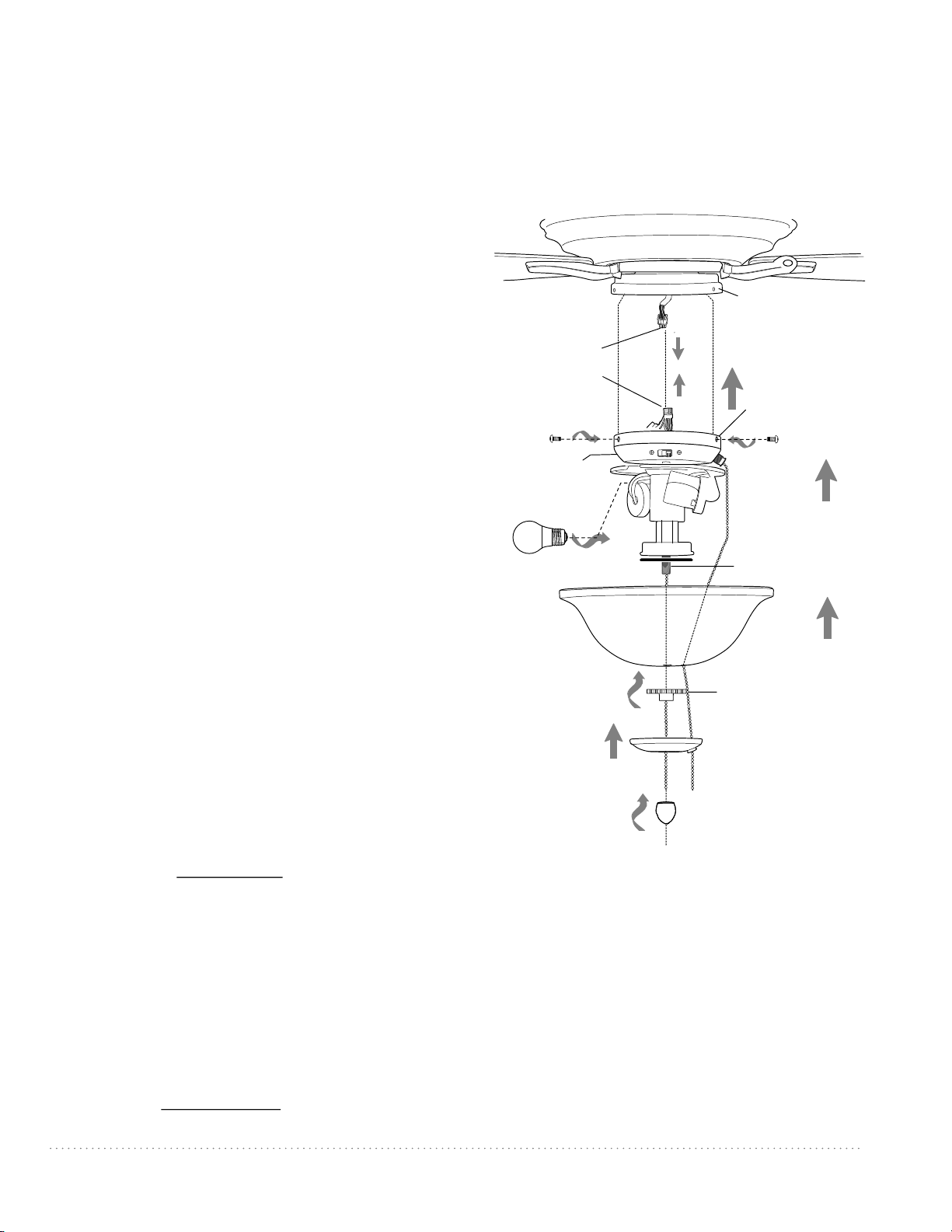

9. Light Kit Assembly (Optional). (cont.)

Connect male plug from switch housing to

female plug from light kit fitter. Make sure plugs

connect tightly.

Carefully arrange wiring in fitter plate and align

holes in switch housing with holes in fitter

plate. Re-insert screws that were previously

removed. Tighten all 3 screws with a Phillips

screwdriver.

Install 2 medium base 9-watt LED bulbs

(included).

IMPORTANT: When replacing bulbs, please

allow bulbs and glass shade to cool down

before touching.

Remove finial, finial plate and threaded washer

from threaded rod on light kit fitter.

Raise glass shade in order to guide pull chains

through corresponding holes. Align threaded

rod on light kit fitter with hole in middle of

glass shade and push up gently, allowing

threaded rod to come through hole. (Be sure

pull chain for fan operation does not rub against

bulb during operation.) Secure glass shade with

threaded washer.

Do NOT overtighten threaded washer as glass

may crack or break.

Align hole in center of finial plate with threaded

rod, allowing pull chains to come through

appropriate holes in finial plate, and push up.

Thread center pull chain through hole in finial

and re-attach finial.

Do NOT overtighten finial as glass may crack or

break.

fitter plate

threaded rod

motor

housing

male plug

female plug

finial

finial plate

glass

shade

threaded washer

reverse

switch

bulb

switch housing

light kit fitter

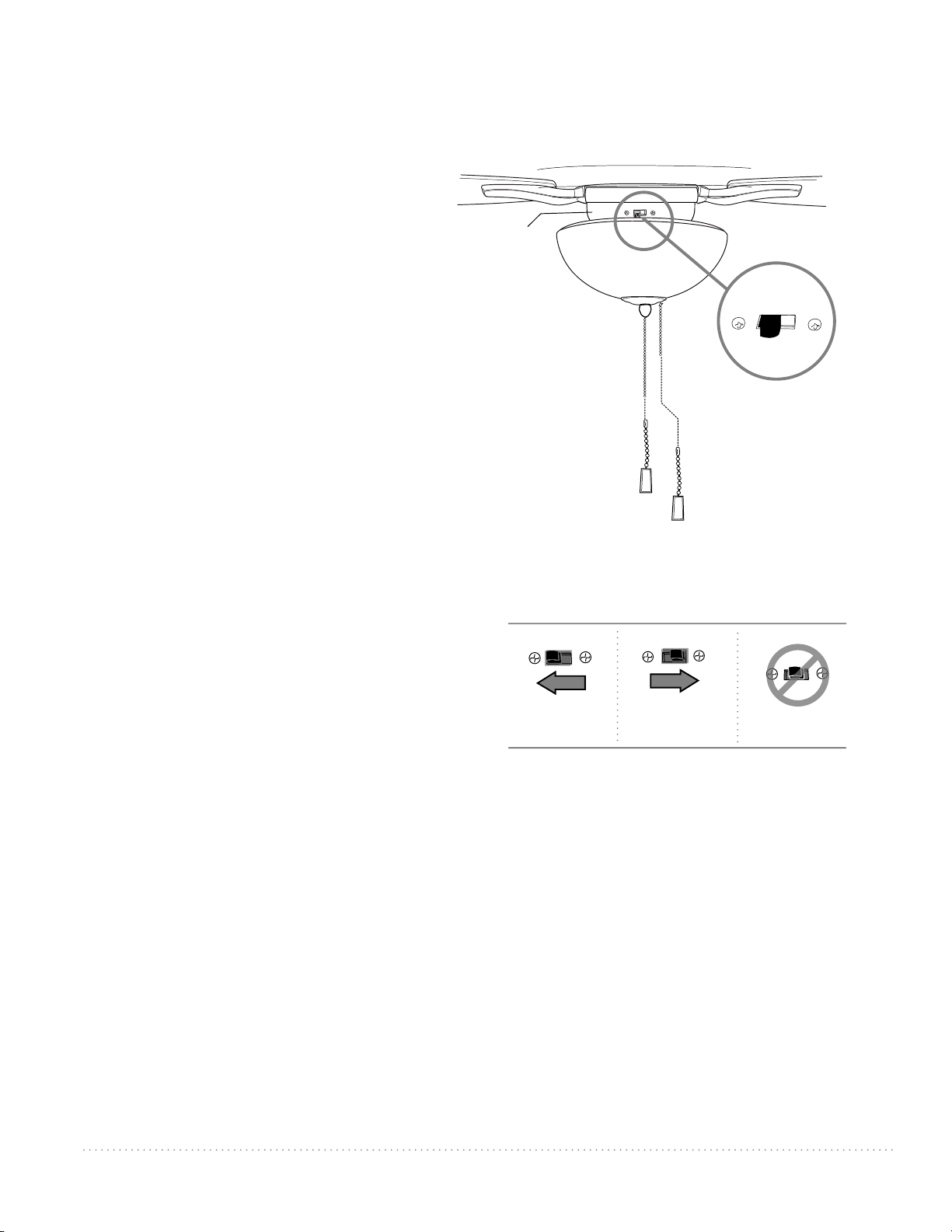

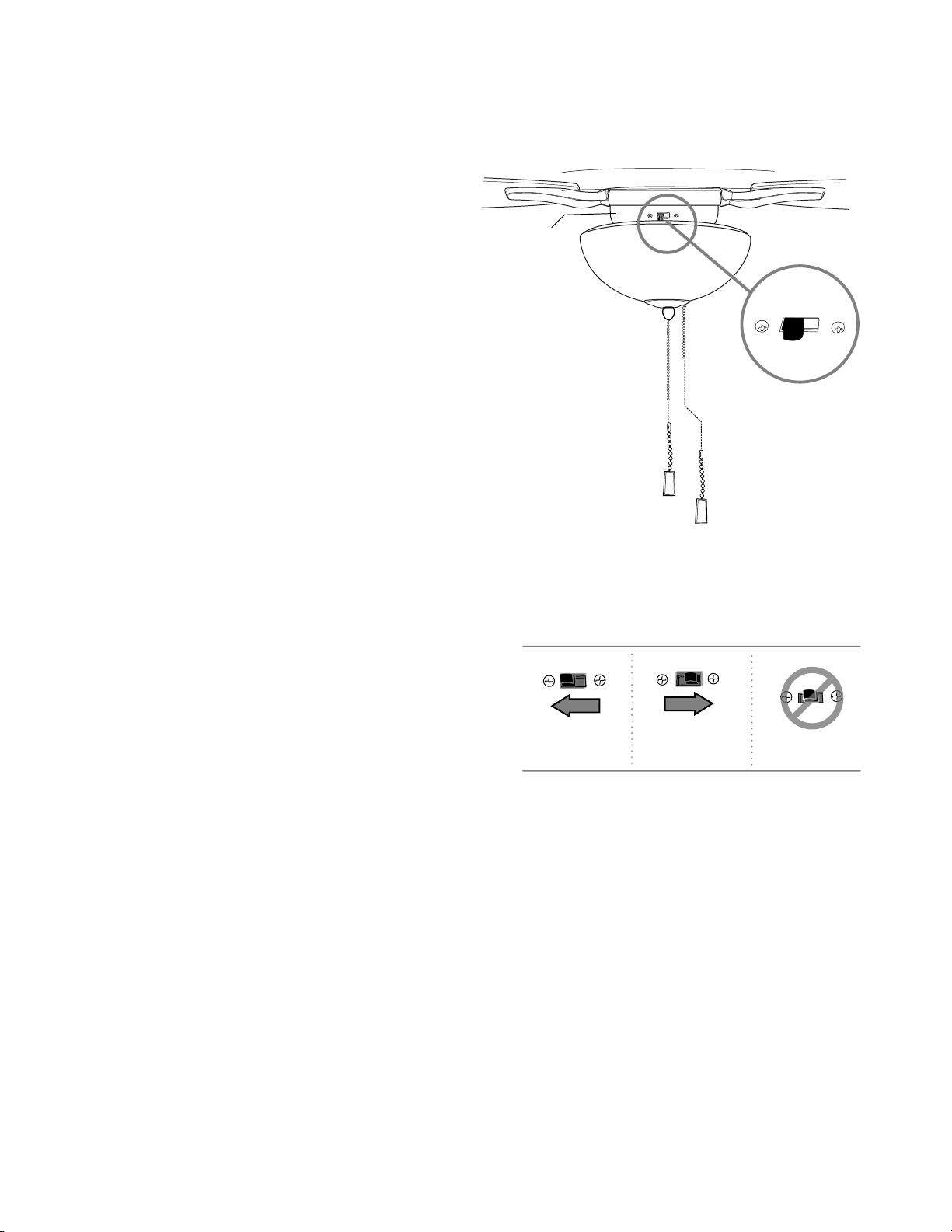

10. Testing Your Fan.

page 10

It is recommended that you test fan before

finalizing installation. Restore power from

circuit box and light switch (if applicable).

Test fan speeds with the pull chain on the

switch housing. Start at the OFF position

(no blade movement). First pull will set the

fan to HI. Second pull will set the fan to

MEDIUM. Third pull will set the fan to LOW.

Fourth pull will again set the fan to the OFF

setting. Test light with the pull chain in the

middle. (diagram 1) If fan and/or light do

(does) not function, please refer to

"Troubleshooting" section to solve any

issues before contacting Customer Service.

Turn fan completely off before moving the

reverse switch (located on the swtich

housing). Set reverse switch to recirculate

air depending on the season:

- LEFT position in summer

(diagram 2)

- RIGHT position in winter

(diagram 3)

A ceiling fan will allow you to raise your

thermostat setting in summer and lower

your thermostat setting in winter without

feeling a difference in your comfort.

Important: Reverse switch must be set

either completely LEFT or completely RIGHT

for fan to function. If the reverse switch is

set in the middle position (diagram 4), fan

will not operate.

Attach pull chain extension(s) supplied or

custom pull chain extension(s) (sold

separately) to end(s) of the pull chain(s).

diagram 1

diagram 2 diagram 3 diagram 4

reverse

switch

fan pull

chain extension

light pull

chain extension

switch

housing

Troubleshooting. Warranty.

Parts Replacement.

page 11

WARNING: Failure to disconnect power supply

prior to troubleshooting any wiring issues may

result in serious injury.

For parts and information, please refer to

"Parts Inventory" on page 3.

Craftmade Customer Support:

1-800-486-4892

www.craftmade.com

Problem: Fan fails to operate.

Solutions:

1. Check wall switch to fan.

2. Verify that reverse switch is set completely in

either direction.

3. Check to be sure fan is wired properly.

4. Verify that male and female plugs are connected

properly in switch housing.

Problem: Light kit (optional) not lighting.

Solutions:

1. Check wall switch to fan.

2. Check that bulbs are installed correctly.

3. Check to be sure wires in canopy are wired

properly.

4. Verify that male and female plugs are connected

properly in switch housing.

Problem: Fan operates but light fails (if applicable).

Solutions:

1. Check that bulbs are installed correctly.

2. Check to be sure wires in canopy are wired

properly.

3. Replace defective bulbs with same type of bulb.

Problem: Fan wobbles.

Solutions:

1. Use the balancing kit provided in one of the

hardware packs. If no blade balancing kit is provided,

please call Customer Support, at 1-800-486-4892, to

request one.

2. Check to make sure set screw(s) on motor

housing yoke is (are) tightened securely.

3. Check to be sure set screw on hanging ball is

tightened securely.

KHLI1907

CRAFTMADE™ LIFETIME LIMITED WARRANTY:

CRAFTMADE warrants this fan to the original household

purchaser for indoor use under the following provisions:

1-YEAR WARRANTY: CRAFTMADE will replace or repair any

fan which has faulty performance due to a defect in

material or workmanship. Contact Craftmade Customer

Service at 1-800-486-4892 to arrange for return of fan.

Return fan, shipping prepaid, to Craftmade. We will repair

or ship you a replacement fan, and we will pay the return

shipping cost.

5-YEAR WARRANTY: CRAFTMADE will repair or replace, at

no charge to the original purchaser, any fan motor that fails

to operate satisfactorily when failure results from normal

use.

RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade

Industries. We will repair or ship purchaser a replacement

motor and Craftmade will pay the return shipping cost.

6-YEAR to LIFETIME LIMITED WARRANTY: CRAFTMADE will

repair the fan, at no charge for labor only to the original

purchaser, if the fan motor fails to operate satisfactorily

when failure results from normal use. Parts used in the

repair will be billed to the purchaser at prevailing prices at

time of repair.

The purchaser shall be responsible for all costs incurred

in the removal, reinstallation and shipping of the product

for repairs.

This warranty does not apply when damage from

mechanical, physical, electrical or water abuse results in

causing the malfunction. Deterioration of finishes or other

parts due to time or exposure to salt air is specifically

exempted under this warranty.

Neither Craftmade nor the manufacturer will assume any

liability resulting from improper installation or use of this

product. In no case shall the company be liable for any

consequential damages for breach of this, or any other

warranty expressed or implied whatsoever. This limitation

as to consequential damages shall not apply in states

where prohibited.

Guide d'installation

Pour le modèle :

PNB52

IMPRIMÉ EN CHINE

E192641

Table des Matières :

Conseils de sécurité. p. 2

Déballage de votre ventilateur. p. 3

Inventaire pièces. p. 3

Préparation de l'installation. p. 4

Installation du support de suspension. p. 4

Groupe ventilateur. p. 5 - 6

Câblage. p. 6

Montage de la garniture. p. 7

Assemblage des pales. p. 7

Assemblage du Kit d'éclairage (facultatif). p. 8 - 9

Tester votre ventilateur. p. 10

Dépannage. p. 11

Pièces de rechange. p. 11

Garantie. p. 11

Penbrooke

poids net du ventilateur : 8,6 kg (18,96 lb)

LISEZ CES INSTRUCTIONS ET

CONSERVEZ-LES POUR USAGE FUTUR

page 1

CONSEILS DE SÉCURITÉ.

page 2

AVERTISSEMENT : Afin de réduire le danger d'électrocution, coupez l'alimentation électrique du ventilateur au niveau du disjoncteur, de l'armoire ou

du panneau électrique principal avant de commencer l'installation du ventilateur ou avant d'entreprendre des travaux de réparation ou avant

d'installer des accessoires.

1. LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET LES INFORMATIONS DE SÉCURITÉ AVANT D'INSTALLER VOTRE VENTILATEUR ET

CONSERVEZ CES INSTRUCTIONS.

ATTENTION : Pour éviter toute blessure corporelle, il peut s'avérer nécessaire de porter des gants lors de la manutention de pièces de ventilateur qui

présentent des bords coupants.

2. Assurez-vous que tous les branchements électriques sont conformes aux Codes et Ordonnances locales, au Code Électrique national, et à

l'ANSI/NFPA 70-1999. Si vous n'êtes pas familier avec le câblage électrique ou si les câbles de la maison/bâtiment sont de couleurs

différentes de celles auxquelles il est fait référence dans ces instructions, alors veuillez faire appel à un électricien qualifié.

3. Assurez-vous que l'endroit que vous avez choisi pour votre ventilateur présente un espace suffisant pour permettre aux pales de tourner

librement et une distance d'au moins 2,13 mètres (7 pieds) entre le sol et les extrémités des pales du ventilateur. Le ventilateur doit être

monté de telle sorte qu'il y ait un espace d'au moins 76 centimètres (30 pouces) entre les extrémités des pales et les murs ou autres

structures verticales.

4. La boîte de sortie et la poutre de support du plafond doivent être solidement arrimées et capables de soutenir une charge d'au moins

16 kilogrammes (35 livres). La boîte de sortie doit être montée directement sur une structure porteuse du bâtiment. Veillez à n'utiliser

que des boîtes de sortie approuvées CUL (Canada) ou UL (USA) portant l'inscription « ADAPTÉ POUR SOUTENIR UN VENTILATEUR ».

AVERTISSEMENT : Afin de minimiser les risques d'incendie, d'électrocution ou de blessures corporelles, montez sur une boîte de sortie portant la

mention « Convient pour soutenir un ventilateur de 15,9 kg (35 Lb) maximum » [« Acceptable for Fan Support of 15.9 kg (35 lb) or less »] et utilisez les

vis de fixation fournies avec la boîte de sortie. La plupart des boîtes de sortie communément utilisées pour soutenir des luminaires ne sont pas

adéquates pour soutenir un ventilateur et devront éventuellement être remplacées. Consultez un électricien qualifié en cas de doute.

AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution ou de blessures corporelles, les connecteurs de fils fournis avec ce ventilateur

sont conçus pour n'accepter qu'un fil résidentiel de calibre 12 et deux fils en provenance du ventilateur. Si le fil résidentiel est d'un calibre supérieur

à 12 ou s'il y a plus d'un fil résidentiel à connecter aux fils correspondants du ventilateur, consulter un électricien pour savoir quelle taille de

connecteurs de fils utiliser.

5. Les schémas électriques ne sont fournis que pour référence. Les kits d'éclairage qui ne sont pas livrés avec le ventilateur doivent être

homologués CUL (Canada) ou UL (USA) avec une mention précisant qu'ils sont adaptés au modèle de ventilateur que vous installez. Les

commutateurs doivent être des interrupteurs de type générique homologués CUL (Canada) ou UL (USA). S'en référer aux instructions

accompagnant les kits d'éclairage et commutateurs pour un montage correct.

6. Lorsque l'installation est terminée, vérifiez que toutes les connexions sont correctement et solidement effectuées.

7. Après avoir effectué des branchements électriques, les fils ainsi raccordés doivent être tournés vers le haut et insérés dans la boîte de sortie

avec précaution. Les fils doivent être séparés avec le fil de terre et le fil de raccordement à la terre de l'unité positionnés sur les côtés

opposés de la boîte de sortie.

AVERTISSEMENT : Afin de réduire le danger d'électrocution ou d'incendie, ne pas utiliser ce ventilateur avec un variateur de vitesse à circuit intégré

ou régler la vitesse à l'aide d'un interrupteur à variateur intégral. [Le fait d’utiliser un interrupteur à variateur intégral pour contrôler la vitesse du

ventilateur occasionnera un vrombissement sourd en provenance du ventilateur.] (Remarque : Ce ventilateur est adapté pour utilisation avec une

commande à distance.)

8. Ne pas actionner le commutateur d'inversion avant que le ventilateur ne soit parvenu à un arrêt complet.

9. Ne rien insérer entre les pales du ventilateur lorsqu'elles sont en mouvement.

AVERTISSEMENT : En vue de réduire le risque de blessures corporelles, évitez de plier les bras de pales pendant le montage ou après installation. Ne

pas introduire d'objets dans la trajectoire des pales.

AVERTISSEMENT : Pour éviter toute blessure corporelle ou dommage au ventilateur et autres éléments, faites preuve de prudence lorsque vous

travaillez autour du ventilateur ou lorsque vous le nettoyez.

10. Ne pas utiliser d'eau ou de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec ou légèrement humide se prête

bien à la plupart des tâches de nettoyage.

AVERTISSEMENT : Afin de réduire le risque de blessures corporelles, n'utiliser que les pièces livrées avec ce ventilateur. L'utilisation de toutes pièces

AUTRES que celles fournies avec ce ventilateur annulera la garantie.

AVERTISSEMENT : Ce ventilateur DOIT être installé à l’aide du câble de sécurité fourni avec le ventilateur. Ne pas utiliser le câble de sécurité fourni peut entraîner

des blessures corporelles graves, des dommages au ventilateur ou d’autres dommages matériels.

11. L’intensité du luminaire peut être réduite à 10 % avec certains gradateurs.

Toutes les modifications qui n’ont pas fait l’objet d’une autorisation expresse de la partie responsable de la conformité peuvent annuler la faculté de

l’usager d’utiliser l’appareil. [L’équipement se référer à la télécommande et/ou la commande murale et/ou le kit d’éclairage DEL.]

*REMARQUE : Après avoir subi les tests réglementaires, le présent équipement a satisfait aux exigences requises pour les dispositifs numériques de

Classe B, conformément aux Règles de la FCC Partie 15. Ces exigences sont destinées à offrir une protection raisonnable contres les interférences

néfastes dans le cadre des installations résidentielles. Le présent équipement génère, utilise et peut émettre des fréquences radioélectriques et, s'il

n'est pas installé et utilisé conformément aux instructions, peut causer des interférences néfastes aux communications radio. Toutefois, il n’existe

aucune certitude que des interférences se produiront dans une installation spécifique. S’il s’avère que le présent équipement produit effectivement

des interférences néfastes à la réception radio ou télévision, qui peut être déterminée en mettant en marche puis en arrêtant l'équipement, il est

recommandé à l'usager d'essayer de corriger le problème d’interférence en suivant une ou plusieurs des démarches suivantes :

* réorienter ou déplacer l’antenne de réception.

* augmenter la distance qui sépare l’équipement du récepteur.

* brancher l'équipement sur une source électrique raccordée à un circuit différent de celui sur lequel le récepteur est branché.

Consultez et cherchez l’assistance d’un revendeur ou d’un technicien radio/TV expérimenté.

Le kit d'éclairage LED est conforme à la Section 15 de la Réglementation de la FCC. L'utilisation en est soumise aux deux conditions suivantes : (1) ce

kit d’éclairage LED ne doit pas causer d'interférences nuisibles, (2) ce kit d’éclairage LED doit accepter toutes les interférences reçues, y compris les

interférences qui peuvent causer un fonctionnement non souhaité.

REMARQUE : Les précautions de sécurité et les instructions importantes figurant dans le manuel ne sauraient prévoir toutes les conditions et

situations possibles. Il est entendu que le bon sens et la prudence sont de rigueur pour l'installation et l'utilisation de ce ventilateur.

page 3

2. Inventaire des pièces.

a. garniture. 1 pièce

b. support de suspension. 1 pièce

c. tige et rotule de suspension. 1 pièce

d. couvercle de garniture

(dans le sac de quincaillerie). 1 pièce

e. couvre étrier. 1 pièce

f. carter moteur. 1 pièce

g. plaque d’adaptateur. 1 pièce

h. adaptateur de kit d’éclairage. 1 pièce

i. boîtier du commutateur. 1 pièce

j. rondelle filetée (pre-montée sur l’adaptateur de

kit d’éclairage). 1 pièce

k. plaque de fleuron (pre-montée

sur l’adaptateur de kit d’éclairage). 1 pièce

l. boulon décoratif (pre-monté sur l’adaptateur

de kit d’éclairage). 1 pièce

m. abat-jour en verre. 1 pièce

n. bras de pale. 5 pièces

o. pale. 5 pièces

p. paquets de quincaillerie

ampoules requises:

2 ampoules DEL douille moyenne

9 watts (incluses)

1. Déballage de votre ventilateur.

Ouvrir l'emballage avec précaution. Retirer toutes

les pièces des inserts en polystyrène. Retirer le

carter moteur et le placer sur une pièce de tapis

ou de polystyrène afin de ne pas endommager la

finition. Ne pas jeter le carton ou les pièces de

polystyrène pour le cas où le ventilateur devrait

être renvoyé pour réparation.

Vérifier à l'aide de la liste des pièces pour vous

assurer que toutes les pièces sont bien présentes.

RAPPEL IMPORTANT :

Vous devez utiliser les pièces

fournies avec ce ventilateur pour

une installation correcte et sûre.

page 4

OFF

4. Installation du support de suspension.

Coupez l'alimentation électrique du luminaire en place au niveau

des coupe-circuits du panneau électrique et assurez-vous que

l'interrupteur qui en contrôle le fonctionnement est bien en

position ARRÊT.

AVERTISSEMENT : Le fait de ne pas débrancher l'alimentation

électrique avant l'installation peut causer des blessures graves.

Déposez l'appareil existant.

AVERTISSEMENT : Dans le cas de l'utilisation d'une boîte de sortie

existante, veillez à s'assurer que la boîte de sortie est solidement

fixée à la structure de la construction et qu'elle peut supporter la

totalité du poids du ventilateur. Vérifiez que la mention "Adapté

pour soutenir un ventilateur" ("FOR FAN SUPPORT") soit clairement

indiquée sur la boîte de sortie. Si tel n'est pas le cas, elle doit être

remplacée par une boîte de sortie approuvée. Tout défaut à cette

règle peut résulter en des blessures graves.

ATTENTION : Assurez-vous que la boîte de sortie est correctement

reliée à la terre et qu'il existe bien un fil de terre (VERT ou dénudé).

Fixez le support de suspension sur la boîte de sortie à l'aide des

vis, rondelles fendues et rondelles plates originales fournies avec

une nouvelle boîte de sortie ou la boîte de sortie originale.* En

cas d'installation dans un endroit avec un plafond voûté, il y a

lieu de veiller à toujours diriger l'ouverture du support de

suspension vers le point haut du plafond. Disposez le câblage

derrière le support de suspension de telle sorte qu'il soit à l'écart

de l'ouverture du support.

*Remarque : Il est très important d'utiliser les pièces de montage

prévues à cet effet lorsque vous installez le support de suspension

du fait que celles-ci seront appelées à supporter la charge du

ventilateur.

support de

suspension

rondelles

fendues

vis de la boîte

de sortie

3. Préparation à l’installation.

Installation avec

tige de suspension

Installation

en plafonnier

bord de pale

2,13 m

(7 pieds)

76 cm

(30

pouces)

Pour éviter les blessures corporelles et les

dommages, assurez-vous que l’emplacement de

suspension accorde aux pales un dégagement de

2,13 m (7 pi) du sol et de 76 cm (30 po) de tout mur

ou obstruction.

Ce ventilateur convient aux pièces mesurant jusqu’à

37,2 mètres carrés (400 pieds carrés).

Ce ventilateur peut être installé avec une tige de

suspension sur un plafond ordinaire (sans pente) ou

en voûte. La longueur de suspension peut être

allongée en achetant une tige de suspension plus

longue (1,27 cm/0,5 po de diamètre). Une autre

installation, telle qu’en plafonnier, n’est pas possible

pour ce ventilateur.

L’installation requiert les outils suivants :

Tournevis cruciforme, tournevis à tête plate, pince

réglable ou clé à molette, escabeau, coupe-ls et

ruban isolant homologué.

3,66 m à 6,1 m

(12 pi à 20 pi)

3,66 m à 6,1m

(12 pi à 20 pi)

L’angle du plafond

en voûte ne doit pas

dépasser 25 degrés.

rondelles plates

page 5

Retirer la rotule de suspension de la tige de suspension

fournie en desserrant la vis de fixation située sur la rotule

de suspension. Glisser la rotule de suspension vers le bas et

retirez la goupille d'arrêt puis retirez la rotule de suspension

de la tige de suspension. [Reportez-vous au Schéma 1.]

Desserrer les vis de fixation et l'écrou de l'étrier situés sur

la partie supérieure du carter moteur. Retirer l'ensemble

goupille clavette de l'étrier du carter moteur. [Reportez-vous

au Schéma 2.]

Conseil : En préparation du passage des câbles électriques

par l'intérieur de la tige de suspension, enrouler l'extrémité

des fils électriques avec un petit bout d'isolant électrique -

cela permettra de rassembler les fils pour le passage dans

la tige de suspension. [Reportez-vous au Schéma 2.]

Déterminer la longueur de tige de suspension que vous

souhaitez utiliser. Passer le câble de sécurité et les fils

électriques dans l'extrémité filetée de la tige de suspension

et tirez l'excédent de fil par l'extrémité supérieure de la tige

de suspension. [Reportez-vous au Schéma 2.]

Glisser la tige de suspension dans l'étrier du carter moteur

jusqu'à ce que les trous pratiqués dans la tige de suspension

réservés pour la clavette et la goupille soient alignés sur les

trous de l'étrier -- veillez à ce que les fils ne soient pas torsadés.

Réinsérer la goupille et la clavette précédemment retirées.

Serrer les vis de fixation et les écrous de l'étrier fermement.

[Reportez-vous au Schéma 2.]

Repérez le couvercle de garniture dans le sac de quincaillerie.

Faites glisser le couvre étrier, le couvercle de garniture et la

garniture par-dessus la tige de suspension. [Reportez-vous au

schéma 3.] (Remarque : Le couvercle de garniture doit être

tourné avec le côté brillant vers le boîtier du moteur.)

Passer le câble de sécurité et les fils par l'ouverture de la

rotule de suspension puis glisser la rotule de suspension

dans la tige de suspension -- il est à noter que l'extrémité

supérieure de la tige de suspension est celle qui est

pourvue du trou destiné à recevoir la vis de fixation ;

introduire la vis de fixation dans ce trou. Insérer la goupille

d'arrêt dans l'extrémité supérieure de la tige de suspension

et glisser la rotule de suspension vers le haut. S’assurer que

la goupille d'arrêt soit alignée avec les fentes situées sur

l'intérieur de la rotule de suspension. Serrer fermement la

vis de fixation. [Reportez-vous au Schéma 4.]

AVERTISSEMENT : Le défaut de serrer correctement la

vis de fixation (située sur la rotule de suspension) peut

entraîner la désolidarisation, voire la chute du ventilateur.

["Groupe ventilateur" suite à la page suivante.]

vis de fixation

garniture

5. Groupe ventilateur.

REMARQUE : Les précautions de sécurité et les instructions

importantes figurant dans le manuel ne sauraient prévoir

toutes les conditions et situations possibles. Il est entendu que

le bon sens et la prudence sont de rigueur pour l'installation et

l'utilisation de ce ventilateur.

vis de

fixation

rotule de

suspension

goupille d’arrêt

goupille

vis de fixation

de l'étrier

câble de sécurité

tige de

suspension

clavette

fils électriques

schéma 1

schéma 2

schéma 3

schéma 4

goupille

d’arrêt

rotule de

suspension

trou vis de fixation

garniture

carter moteur

couvre étrier

tige de

suspension

câble de sécurité

couvercle

de garniture

carter

moteur

page 6

5. Groupe ventilateur (Suite.)

Une fois le support de suspension solidement fixé sur la boîte de

sortie et prêt à maintenir le ventilateur, vous pouvez suspendre votre

ventilateur. Saisir le ventilateur fermement avec deux mains. Glisser la

tige de suspension par l'ouverture du support de suspension et laisser

la rotule de suspension venir se loger sur le support de suspension.

Tourner la fente dans la rotule de suspension jusqu'à ce qu'elle soit

alignée avec l'ergot se trouvant dans le support de suspension.

AVERTISSEMENT : Le fait de ne pas aligner la fente de la rotule de

suspension avec l'ergot du support de suspension peut causer des

blessures graves, voire mortelles.

Conseil : Demandez l'assistance d'une autre personne pour tenir le

marchepied et pour vous aider à lever le ventilateur une fois que vous

vous trouvez sur l'échelle.

Trouver un point d'attache solide (une solive de plafond en bois est

hautement recommandée) et fixer le câble de sécurité. Il sera

nécessaire d'utiliser une vis à bois de gros gabarit, une rondelle et une

rondelle autobloquante (non fournies) pour la boucle du câble de

sécurité. Si nécessaire, régler la boucle située à l'extrémité du câble de

sécurité. La boucle située à l'extrémité du câble de sécurité doit tout

juste affleurer les filets de la vis à bois. Testez le câble de sécurité en tirant

sur l'extrémité flottante à l'aide d'une pince. Si le câble de sécurité glisse, la

boucle doit être resserrée. Le mou du câble inutilisé peut être laissé en

zone plafond.

carter moteur

solive de

plafond en bois

boucle de

câble sécurité

vis à bois

et rondelle

câble de

sécurité

ergot dans le

support de suspension

fente dans la rotule

de suspension

6. Câblage.

AVERTISSEMENT : Coupez l'alimentation électrique du

luminaire ou appareil en place au niveau des coupe-

circuits du panneau électrique et assurez-vous que

l'interrupteur est bien en position OFF (ARRÊT).

ATTENTION : Assurez-vous que la boîte de sortie de courant est bien

mise à la terre et qu’un l mis à la terre (VERT ou dénudé) est présent.

Assurez-vous que tous les branchements électriques sont conformes

aux codes ou règlements locaux et au Code national de l’électricité.

En cas de doute quant à la réalisation du câblage électrique ou si

les ls de la maison/du bâtiment sont de couleurs diérentes de

ceux identiés dans les instructions ci-dessous, veuillez consulter

un électricien qualié.

Remarque : Vous pouvez couper l’excès de longueur des ls de

sortie du ventilateur aux longueurs souhaitées, puis les dénuder.

Une fois que votre ventilateur est xé en place sur le support

de suspension, vous pouvez eectuer le câblage électrique

comme suit :

Raccordez les l NOIR et BLEU du ventilateur au l NOIR du

plafond, avec le capuchon de connexion fourni.

Raccordez le l BLANC du ventilateur au l BLANC du

plafond, avec le capuchon de connexion fourni.

Raccordez tous les ls MIS À LA TERRE (VERTS) du ventilateur

ensemble au l DÉNUDÉ/VERT du plafond, avec le capuchon

de connexion fourni.

l noir d’alimentation

l blanc d’alimentation

mis à la terre

(vert ou dénudé)

noir

blanc

bleu

mis à la terre

(vert ou

dénudé)

plafond

ventilateur

Si vous avez l’intention de contrôler l’éclairage du ventilateur à partir d’un interrupteur d’éclairage séparé,

raccordez le l BLEU du ventilateur au l d’alimentation NOIR (ou ROUGE) de l’interrupteur indépendant.

* Enveloppez chaque capuchon de connexion séparément avec du ruban isolant à titre de mesure de

sécurité supplémentaire.

Ce ventilateur peut être adapté à une télécommande (télécommande vendue séparément).

page 7

7. Montage de la garniture.

Repérez 2 vis sous le support de suspension et retirez

la vis la plus proche de l’extrémité ouverte du

support de suspension. Desserrer partiellement

l’autre vis. Soulevez la garniture jusqu’au support de

suspension. Placez la partie arrondie du trou en fente

de la garniture par-dessus la vis desserrée du support

de suspension et poussez vers le haut. Tournez la

garniture pour la verrouiller. Insérez à nouveau la vis

retirée auparavant, puis serrez bien les deux vis.

Faites glisser le couvercle de garniture jusqu’à la

garniture en alignant la partie arrondie des trous en

fente du couvercle de garniture avec les têtes de vis

en bas de la garniture. Tournez le couvercle de

garniture vers la droite (sens des aiguilles d’une

montre) jusqu’à ce qu’il s’arrête.

support de

suspension

couvercle de garniture

8. Assemblage des pales.

AVERTISSEMENT : Afin de réduire le risque de

blessures corporelles graves, NE PAS utiliser

d'outils électriques pour assembler les pales. Si

les vis sont trop serrées, les pales peuvent se

fissurer et casser.

Méthode rapide : Les rondelles des vis de

maintien des pales peuvent être montées sur

chaque vis de pale avant d'installer les pales.

Trouver 15 vis de fixation de pales et rondelles

dans le paquet de quincaillerie. Faire correspondre

les trous des bras de pales avec les trous pratiqués

dans les pales. Insérer 3 vis de fixation de pales

(avec leurs rondelles) d'abord avec les doigts puis

serrez les vis solidement à l'aide d'un tournevis

Phillips. Reprendre la procédure pour les pales

restantes.

Retirer les vis de fixation des bras de pales ainsi

que les rondelles autobloquantes du côté inférieur

du moteur. Si des cales moteur en plastique sont

installées avec les vis de bras de pales, jeter les

cales moteur en plastique (conservez les vis de

fixation des bras de pales et les rondelles

autobloquantes pour fixer les bras de pales). Aligner

les trous des bras de pales sur les trous de vis

dans le moteur puis fixer le bras de pale avec les

rondelles autobloquantes et les vis de fixation des

bras de pales. Avant de serrer les vis définitivement,

répéter cette procédure avec les bras de pales

restants. Serrer fermement toutes les vis.

REMARQUE : Resserrer les vis de fixation des bras

de pales deux fois par an.

bras de pale

pale

vis des bras

de pale

rondelles

autobloquantes

vis et rondelles de

fixation des pales

cale

moteur en

plastique

carter moteur

garniture

vis

page 8

9. Assemblage du Kit d’éclairage

(facultatif).

Retirer les 3 vis du bord extérieur du boîtier

du commutateur (les conserver pour les

réutiliser plus tard). [Voir schéma 1.]

Retirer 1 vis de la plaque moteur (située sur

la face inférieure du moteur) et desserrer les

2 autres vis. Aligner les trous oblongs de la

plaque de l’adaptateur sur les vis déserrées

de la plaque moteur, de façon à ce que la

prise mâle du carter moteur passe par le

trou se trouvant au milieu de la plaque

de l’adaptateur. Tourner la plaque de

l'adaptateur pour verrouiller l’ensemble.

Réinsérer la vis précédemment retirée et

resserrer toutes les 3 vis avec un tournevis

Phillips. [Voir schéma 2.]

Si vous souhaitez utiliser le ventilateur

SANS kit d'éclairage, repérez le petit

capuchon dans un des paquets de

quincaillerie et placez-le fermement dans le

trou au centre du boîtier du commutateur.

Aligner les trous du boîtier du commutateur

avec les trous de la plaque de l’adaptateur.

Fixer le boîtier du commutateur à la plaque

de l’adaptateur à l’aide des 3 vis

précédemment retirées. Resserrer

fermement les 3 vis avec un tournevis

Phillips. [Voir schéma 3.] Passer à la Section 10

à la page 10 pour complèter l’installation sans

kit d'éclairage.

Si vous souhaitez utiliser le ventilateur

AVEC le kit d'éclairage, retirer l’écrou

hexagonal et la rondelle autobloquante

de la tige filetée située en haut de

l’adaptateur du kit d’éclairage. Aligner

la tige filetée montée dans l’adaptateur

du kit d’éclairage avec le trou central dans

le boîtier du commutateur, puis visser le

boîtier du commutateur sur la tige filetée.

Remettre la rondelle autobloquante en

place et fixer à l’aide de l’écrou hexagonal.

[Voir schéma 3.] Veuillez passer à la page

suivante pour utiliser le ventilateur avec le kit

d'éclairage.

["Assemblage du kit d'éclairage" suite à la

page suivante.]

carter moteur

plaque moteur

plaque

d'adaptateur

prise mâle

boîtier du

commutateur

carter moteur

plaque

d'adaptateur

boîtier du

commutateur

schéma 1

schéma 2

schéma 3

capuchon

schéma 4

écrou

hexagonal

rondelle

autobloquante

adaptateur du

kit d’éclairage

adaptateur du

kit d’éclairage

boîtier du

commutateur

écrou

hexagonal

rondelle

autobloquante

page 9

Raccorder la prise mâle du boîtier du

commutateur à la prise femelle de

l’adaptateur du kit d’éclairage. S’assurer que

les connecteurs sont fermement raccordés.

Arranger soigneusement le câblage au

niveau de la plaque de l’adaptateur et aligner

les trous dans le boîtier du commutateur

avec les trous de la plaque de l’adaptateur.

Réinsérer les vis précédemment déposées.

Resserrer les 3 vis avec un tournevis Phillips.

Installer 2 ampoules DEL douille moyenne

9 watts (incluses).

IMPORTANT : Attendez que les ampoules et

l’abat-jour en verre aient le temps de

refroidir avant tout changement d’ampoule.

Déposer le boulon décoratif, la plaque du

fleuron, ainsi que la rondelle filetée de la tige

filetée sur l'adaptateur du kit d'éclairage.

Lever l'abat-jour en verre pour faire passer

les chaînettes à travers les trous prévus à cet

effet. Aligner la tige filetée sur l'adaptateur

du kit d'éclairage sur le trou qui se trouve au

milieu de l'abat-jour en verre et pousser vers

le haut en procédant avec précaution pour

faire passer la tige filetée à travers le trou.

(Assurez-vous que la chaînette de commande

du ventilateur ne frotte pas contre l'ampoule

lorsque celui-ci fonctionne.) Fixer l’abat-jour

en verre avec la rondelle filetée.

Ne PAS exercer une pression trop forte au

niveau de la rondelle filetée car cela pourrait

causer fissures ou bris de glace.

Aligner le trou qui se trouve au centre de la

plaque du fleuron avec la tige filetée,

permettant ainsi aux chaînettes de passer par

les trous prévus à cet effet dans la plaque du

fleuron, et pousser vers le haut. Passer la

chaînette centrale par le trou du boulon

décoratif et remonter le boulon décoratif.

Ne PAS exercer une pression trop forte au

niveau du boulon décoratif car cela pourrait

causer fissures ou bris de glace.

plaque de

l’adaptateur

tige filetée

adaptateur

du kit d’éclairage

boîtier du

commutateur

carter

moteur

prise mâle

prise femelle

abat-jour

en verre

ampoule

commutateur

d'inversion

9. Assemblage du Kit d’éclairage (facultatif). (Suite.)

rondelle filetée

plaque de fleuron

boulon décoratif

10. Tester votre ventilateur.

page 10

commutateur

d’inversion

rallonge de chaînette

pour la lumière

schéma 2

schéma 3

schéma 4

schéma 1

boîtier du

commutateur

Il est recommandé de tester le ventilateur

avant de mettre la dernière main à votre

installation. Rétablir l'alimentation

électrique à partir du disjoncteur et de

l'interrupteur d'éclairage (le cas échéant).

Tester les vitesses de fonctionnement du

ventilateur à l'aide de la chaînette du boîtier

du commutateur. Commencer en position

ARRÊT (aucun mouvement de pale). Tirer

une première fois pour la vitesse la PLUS

ÉLEVÉE. Tirer une deuxième fois pour la

vitesse MOYENNE. Tirer une troisième fois

pour la vitesse LENTE. Tirer quatre fois, le

ventilateur revient à la position ARRÊT.

Tester l'éclairage avec la chaînette du milieu.

(schéma 1) Si le ventilateur et/ou la lumière

ne fonctionne(nt) pas, veuillez consulter la

section "Dépannage"pour résoudre toute

question avant de contacter le Service

Clientèle.

Arrêter le ventilateur complètement avant

d'actionner le commutateur d'inversion

(situé sur le boîtier du commutateur).

Amener le commutateur d'inversion en

position de recyclage/brassage d'air selon la

saison :

- Position GAUCHE pour l'été

(schéma 2)

- Position DROITE pour l'hiver

(schéma 3)

Un ventilateur de plafond vous permettra

de régler votre thermostat sur une

température plus élevée en été et moins

élevée en hiver sans que cela n'affecte votre

confort.

Important : Le commutateur d’inversion

doit être amené complètement vers la

GAUCHE ou complètement vers la DROITE

pour que le ventilateur fonctionne. Si le

commutateur d’inversion se trouve en

position médiane (schéma 4), le ventilateur

ne fonctionnera pas.

Fixer la (les) rallonge(s) de chaînette

fournie(s) ou la (les) rallonge(s) de chaînette

personnalisée(s) [vendue(s) séparément]

aux extrémité(s) de la (des) chaînette(s).

rallonge de chaînette

pour le ventilateur

page 11

Problème : Le ventilateur ne fonctionne pas.

Solutions :

1. Vérifiez l'interrupteur mural du ventilateur.

2. Vérifiez que le commutateur d'inversion est basculé

complètement sur l'une ou l'autre direction.

3. Vérifiez si le ventilateur est correctement câblé.

4. Vérifiez que les prises mâle et femelle dans le boîtier

du commutateur sont correctement raccordées.

Problème : Kit d'éclairage (en option) ne s'allume pas.

Solutions :

1. Vérifiez l'interrupteur mural du ventilateur.

2. Vérifiez si les ampoules sont correctement installées.

3. Vérifiez si les fils se trouvant dans la garnituresont

raccordés correctement.

4. Vérifiez que les prises mâle et femelle dans le boîtier

du commutateur sont correctement raccordées.

Problème : Le ventilateur fonctionne mais l'éclairage

(si pourvu) ne fonctionne pas.

Solutions :

1. Vérifiez si l'ampoule est correctement installée.

2. Vérifiez si les fils se trouvant dans la garniture sont

raccordés correctement.

3. Remplacez l'ampoule défectueuse avec une

ampoule du même type.

Problème : Le ventilateur oscille.

Solutions :

1. Utilisez le kit d'équilibrage fourni dans un des

paquets de pièces. Si aucun kit d'équilibrage de pales

n'est fourni, veuillez contacter le service d'Assistance

Clientèle au 1 800 486-4892 pour en demander un.

2. Vérifiez et assurez-vous que la (les) vis de fixation sur

l'étrier du boîtier moteur est (sont) fermement serée(s).

3. Vérifiez et assurez-vous que la vis de fixation de la

rotule de suspension est bien serrée.

Garantie

Remplacement des pièces.

GARANTIE LIMITÉE À VIE CRAFTMADE™ :

CRAFTMADE garantit ce ventilateur au ménage acheteur

d'origine pour une utilisation en intérieur selon les

dispositions et aux conditions suivantes :

GARANTIE DE 1 AN : CRAFTMADE remplacera ou procédera

à la réparation de tout ventilateur au fonctionnement

défectueux en raison d'un défaut de pièce ou de main

d'œuvre. Contactez le Service Clientèle de Craftmade au

1 800 486-4892 pour convenir des dispositions à prendre

pour renvoyer le ventilateur. Renvoyez le ventilateur, port

payé, à Craftmade. Nous procéderons à la réparation ou

vous enverrons un ventilateur de remplacement et

prendrons en charge les frais d'envoi pour le retour.

GARANTIE QUINQUÉNNALE : CRAFTMADE procédera à la

réparation ou au remplacement, sans frais pour le

consommateur initial, de tout moteur de ventilateur qui ne

fonctionne pas de façon satisfaisante, lorsque cette

défaillance résulte d'une utilisation normale.

RENVOYEZ LE MOTEUR DU VENTILATEUR UNIQUEMENT en

port payé à Craftmade Industries. Nous procéderons à la

réparation ou enverrons au consommateur un moteur de

remplacement et Craftmade prendra en charge les frais

d'envoi pour le retour.

GARANTIE LIMITÉE de 6 ANS à VIE : CRAFTMADE procédera

à la réparation du ventilateur, sans frais de main d'œuvre

uniquement pour le consommateur initial, si le moteur ne

fonctionne pas de façon satisfaisante, et lorsque cette

défaillance résulte d'une utilisation normale. Les pièces

utilisées pour la réparation seront facturées au

consommateur aux tarifs en vigueur au moment de la

réparation.

Tous les frais encourus pour la dépose, la réinstallation et

l'envoi des produits à réparer seront à la charge du

consommateur.

Cette garantie devient caduque lorsque la défaillance est

le résultat d'une mauvaise utilisation mécanique, physique,

électrique ou provient de dégâts des eaux. Il est

spécifiquement entendu que la détérioration des finitions

ou d'autres parties en raison du temps ou de l'exposition

prolongée à l'air marin n'est pas couverte par la présente

garantie.

Craftmade ni le fabricant n'assumeront une quelconque

responsabilité résultant d'une mauvaise installation ou

utilisation de ce produit. En aucun cas la société ne

saura-t-elle être tenue pour responsable quant à de

quelconques dommages connexes par suite de la rupture

explicite ou implicite de la présente ou de toute autre

garantie. Ces restrictions concernant les dommages

connexes ne s'appliquent pas dans les états où elles sont

interdites.

Pour les pièces et informations, veuillez consulter

la « Liste des pièces » en page 3.

Service clientèle Craftmade:

1 800 486-4892

www.craftmade.com

Dépanage

AVERTISSEMENT : Le fait de ne pas débrancher

l'alimentation électrique avant toute recherche de

panne ou de diagnostique de problèmes au niveau du

câblage peut entraîner des blessures graves.

Para modelo:

PNB52

Índice de materias:

Sugerencias de seguridad. Pág. 2

Desempaquetado del ventilador. Pág. 3

Inventario de piezas. Pág. 3

Preparación para la instalación. Pág. 4

Instalación del soporte de montaje. Pág. 4

Ensamblaje del ventilador. Págs. 5 - 6

Instalación eléctrica. Pág. 6

Colocación de la cubierta decorativa. Pág. 7

Colocación de las aspas. Pág. 7

Instalación del juego de luz (opcional). Págs. 8 - 9

Verificación del funcionamiento del

ventilador. Pág. 10

Localización de fallas. Pág. 11

Piezas de repuesto. Pág. 11

Garantía. Pág. 11

peso neto del ventilador: 8,6 kg. (18,96 lb)

IMPRESO EN CHINA

E192641

Penbrooke

Guía de instalación

página 1

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACIÓN FUTURA

SUGERENCIAS DE SEGURIDAD.

página 2

ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector

antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR

ESTAS INSTRUCCIONES.

PRECAUCIÓN: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del ventilador que tengan bordes

afilados.

2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código Nacional Eléctrico y ANSI/NFPA

70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el edificio son de colores diferentes a los cuales se

refieren en las instrucciones, favor de buscar un electricista calificado.

3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación de las aspas, y por lo menos

2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe instalar el ventilador para que las puntas de las aspas queden

a una distancia de por lo menos 76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.

4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por lo menos

16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio. Sólo usar cajas de salida registradas con CUL

(Canadá) o UL (EEUU) que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada "Aceptable para sostener

ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y utilizar los tornillos proporcionados con la caja de salida.

La mayoría de las cajas de salida que normalmente se usan para sostener los aparatos de alumbrado no siempre son apropiadas para sostener

ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con este ventilador son

diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el calibre del cable de la casa es superior al 12 o

hay más de un cable de la casa para conectar a los cables principales del ventilador al cual corresponda cada uno, consultar con un electricista para

informarse sobre el tamaño correcto de conectores para cable que se debe usar.

5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador deben tener el símbolo CUL

(Canadá) o UL (EEUU) y también deben indicar que sirven para uso con este ventilador. Los interruptores deben ser interruptores de uso

general CUL (Canadá) o UL (EEUU). Referirse a las instrucciones incluidas con el juego de luz y los interruptores para ensamblarlos

correctamente.

6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para arriba y colocados

cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a tierra a un lado y el conductor a tierra del

equipo al lado opuesto.

ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, no usar el ventilador con ningún control de velocidad de estado sólido ni

controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El usar un interruptor con reductor de luz de gama

completa para controlar la velocidad del ventilador causará un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control

remoto.)

8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.

9. No insertar ningún objeto entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante la instalación. No insertar

objetos entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor del ventilador o

limpiándolo.

10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para su limpieza general.

ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas DISTINTAS a las provistas con

este ventilador se invalidará la garantía.

ADVERTENCIA: Este ventilador DEBE instalarse con el cable de seguridad provisto. Si no se utiliza el cable de seguridad provisto, se pueden producir

lesiones personales, daños al ventilador o a otras propiedades.

11. El juego de luz LED se puede regular al 10% con reguladores seleccionados.

Las modificaciones no aprobadas por la parte responsable de la conformidad podrían invalidar la autorización del usuario para manejar el equipo. [El

equipo se refiere al control remoto y/o el control de pared y/o el juego de luz LED.]

*NOTA: Se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un aparato digital de clase B, de acuerdo con la Parte

15 de las Reglas de la FCC. Se concibieron estos límites para proveer protección razonable contra la interferencia adversa en una instalación residencial.

Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según las instrucciones, puede causar interferencia

adversa en la radiocomunicación. Sin embargo, no hay ninguna garantía de que no habrá interferencia en una instalación en particular. Si este equipo sí

causa interferencia adversa en la recepción de radio o televisión, que se puede determinar apagando y prendiendo el equipo, se le urge al usuario a

intentar rectificar la interferencia tomando una o más de las medidas que siguen:

* Orientar la antena de nuevo o localizarla en otro sitio.

* Aumentar la separación entre el equipo y el receptor.

* Conectar el equipo a un tomacorriente en un circuito distinto al cual está conectado el receptor.

Solicitar ayuda del distribuidor o un técnico de radio/televisión.

El juego de luz LED cumple con la sección 15 de las reglas de la FCC. Se sujeta el funcionamiento a las dos condiciones siguientes: (1) este juego de luz LED

no puede causar una interferencia perjudicial, (2) este juego de luz LED tiene que aceptar cualquier interferencia recibida, inclusive interferencia que puede

producir un funcionamiento indeseado.

NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y

situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en la instalación y la operación

de este ventilador.

1. Desempaquetado del ventilador.

2. Inventario de piezas.

a. cubierta decorativa. 1 unidad

b. soporte de montaje. 1 unidad

c. tubo y bola que sirve para colgar. 1 unidad

d. tapa de la cubierta decorativa (en paquete de

artículos de ferretería). 1 unidad

e. cubierta del cuello. 1 unidad

f. bastidor del motor. 1 unidad

g. placa de conexión. 1 unidad

h. conectador para el juego de luz. 1 unidad

i. caja de encendido. 1 unidad

j. arandela con rosca (fijada de antemano al

conectador para el juego de luz). 1 unidad

k. placa del adorno con rosca (fijada de

antemano al conectador para el juego de luz).

1 unidad

l. adorno con rosca (fijado de antemano al

conectador para el juego de luz). 1 unidad

m. pantalla de vidrio. 1 unidad

n. brazo para el aspa. 5 unidades

o. aspa. 5 unidades

p. paquetes de artículos de ferretería

página 3

Abrir el empaque cuidadosamente. Sacar los artículos

del embalaje. Sacar el motor y ponerlo en una alfombra

o en el embalaje para evitar rayar el acabado. Guardar la

caja de cartón o el empaquetamiento original en caso

de que tenga que mandar el ventilador para alguna

reparación.

Comprobar las piezas del ventilador con el inventario

de piezas y verificar que se incluyeron todas.

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas

con este ventilador para una instalación

adecuada y su seguridad.

bombillas necesarias:

2 bombillas LED de base mediana

de 9 vatios (incluidas)

4. Instalación del soporte de montaje.

página 4

OFF

Apagar los cortacircuitos en el panel de electricidad que

suplen corriente a la caja de salida y asegurarse de que el

interruptor de luz esté APAGADO.

ADVERTENCIA: El no desconectar el suministro de fuerza antes

de la instalación puede tener por resultado lesiones graves.

Quitar el aparato existente.

ADVERTENCIA: Si utiliza una caja de salida existente,

asegurarse de que la caja de salida esté firmemente conectada

a la estructura del edificio y que sea capaz de sostener el peso

total del ventilador. Asegurarse de que la caja de salida indique

claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si

no, se debe reemplazar con una caja de salida aprobada. El no

hacer el cambio si es necesario puede resultar en lesiones graves.

PRECAUCIÓN: Asegurarse de que la caja de salida esté

conectada a tierra correctamente y que haya un conductor a

tierra (VERDE o pelado).

Instalar el soporte de montaje utilizando los tornillos

originales, las arandelas de resorte y las arandelas planas

de su nueva o existente caja de salida.* Si hace la instalación

en un techo abovedado, colocar el soporte de montaje con

la abertura dirigida hacia la parte alta del techo. Arreglar el

alambrado eléctrico (los cables) en la parte de atrás del

soporte y lejos de la abertura del soporte.

*Nota: Es muy importante usar los artículos de ferretería

correctos al instalar el soporte de montaje puesto que sirve

para sostener el ventilador.

3. Preparación para la instalación.

Se necesitan las herramientas siguientes para la

instalación:

Destornillador de estrella Phillips, destornillador de

paleta (plano), alicates ajustables o llave de tuercas,

escalera de tijera, cortaalambres y cinta aisladora.

Para prevenir daño corporal y otros daños, estar

seguro de que el lugar en donde va a colgar el

ventilador le permite un espacio libre de 2,13m

(7 pies) entre las puntas de las aspas y el piso y 76cm

(30 pulg.) entre las aspas y cualquier pared u otra

obstrucción.

Este ventilador es adecuado para habitaciones hasta

37,2 metros cuadrados (400 pies cuadrados).

borde

del aspa

2,13m

(7 pies)

76cm

(30

pulg.)

3,66m - 6,1m

(12 pies - 20 pies)

El ángulo de inclina-

ción de un techo

abovedado no debe

exceder los 25 grados.

instalación

con tubo

instalación al ras

con el techo

Se puede colgar este ventilador con tubo en un

techo regular (sin inclinación) o abovedado. La

longitud colgante se puede extender comprando un

tubo más largo (con diámetro de 1,27 cm/0,5 pulg.).

No hay ningún otro tipo de instalación, como al ras

con el techo, disponible para este ventilador.

soporte de montaje

tornillos de la

caja de salida

arandelas planas

arandelas de resorte

página 5

Quitar la bola que sirve para colgar del tubo provisto

aflojando el tornillo de fijación de la bola que sirve para

colgar. Bajar la bola que sirve para colgar y sacar el perno

de tope y luego quitar la bola que sirve para colgar

deslizándola. [Referirse al diagrama 1.]

Aflojar los tornillos de fijación del cuello y las tuercas en

la parte superior del bastidor del motor. Quitar el perno y

la clavija del cuello del bastidor del motor. [Referirse al

diagrama 2.]

Sugerencia: Para preparar los cables para pasarlos por el

tubo, poner un pedacito de cinta aisladora en la punta de

los cables--esto mantendrá los cables juntos al pasarlos

por el tubo. [Referirse al diagrama 2.]

Determinar el largo del tubo que desea usar. Pasar los

cables del ventilador y el cable de seguridad a través del

extremo roscado del tubo y con cuidado jalar el cableado

en exceso por la parte de arriba del tubo. [Referirse al

diagrama 2.]

Enroscar el tubo en el cuello del bastidor del motor hasta

alinearse los agujeros para el perno y la clavija en el tubo

con los del cuello—asegurarse de que no se tuerzan los

cables. Volver a introducir el perno y la clavija que se

quitaron anteriormente. Apretar los tornillos de fijación

del cuello y la tuerca completamente. [Referirse al

diagrama 2.]

Localizar la tapa de la cubierta decorativa en uno de los

paquetes de artículos de ferretería. Deslizar la cubierta

del cuello, la tapa de la cubierta decorativa y la cubierta

decorativa por el tubo. [

Referirse al diagrama 3.

] (Nota: Se

tiene que voltear la tapa de la cubierta decorativa para

que el lado brillante dé al bastidor del motor.)

Pasar el cable de seguridad y los cables por la bola que

sirve para colgar y luego deslizar la bola que sirve para

colgar sobre el tubo--la parte de arriba del tubo debe

tener el agujero para el tornillo de fijación en ese extremo;

usar ese agujero al colocar el tornillo de fijación. Introducir

el perno de tope en la parte de arriba del tubo y subir la

bola que sirve para colgar. Asegurarse de que el perno de

tope se ponga en línea con las ranuras dentro de la bola

que sirve para colgar. Apretar bien el tonillo de fijación.

[Referirse al diagrama 4.]

ADVERTENCIA: Si no se aprieta bien el tornillo de fijación

(en la bola que sirve para colgar) es posible que se afloje el

ventilador y que se caiga.

[El "Ensamblaje del ventilador" continúa en la página

siguiente.]

tubo

cubierta

decorativa

bola que sirve

para colgar

tornillo

de fijación

perno de tope

tornillo

de fijación

agujero para el

tornillo de fijación

perno

tornillo de

fijación del

cuello y tuerca

clavija

diagrama 1

bola que sirve

para colgar

perno

de tope

tubo

cable de

seguridad

cableado

cubierta

decorativa

bastidor

del motor

cubierta del cuello

5. Ensamblaje del ventilador.

NOTA: No se debe concluir que las precauciones de seguridad

importantes e instrucciones en este manual van a abarcar

todas las condiciones y situaciones posibles que puedan

ocurrir. Se debe entender que el sentido común y la precaución

son factores necesarios en la instalación y la operación de este

ventilador.

diagrama 2

diagrama 3

diagrama 4

cable de

seguridad

tapa de la

cubierta decorativa

bastidor

del motor

página 6

5. Ensamblaje del ventilador. (cont.)

viga de

madera

parte saliente del

soporte de montaje

ranura en la bola

que sirve para colgar

Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de

apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el

ventilador firmemente con las dos manos. Deslizar el tubo por la abertura

del soporte de montaje y dejar que se detenga la bola en el soporte de

montaje. Girar la bola que sirve para colgar hasta que la ranura de la bola se

alinee con la parte saliente del soporte de montaje.

ADVERTENCIA: El no alinear la ranura en la bola que sirve para colgar con

la parte saliente del soporte de montaje puede causar lesiones graves o la

muerte.

Sugerencia: Solicitar ayuda de otra persona para mantener sujeta la

escalera y para que le suba el ventilador cuando usted ya esté preparado

en la escalera para colgarlo.

Encontrar un punto de acoplamiento seguro (se recomienda la viga de

madera en el techo) y asegurar el cable de seguridad. Utilizar tornillo para

madera para trabajos pesados, arandela y arandela de seguridad (no

provistos) en el bucle del cable de seguridad. Si es necesario, ajuste el bucle

en el extremo del cable de seguridad. El bucle en el extremo del cable de

seguridad debe ser de tal tamaño que pase justo sobre la punta de la parte

roscada del tornillo para madera. Poner el cable a prueba jalando con un

alicate la parte suelta en la punta del cable. Si el cable se desliza o se reduce

el bucle del cable por donde pasa el tornillo, hay que ajustar el bucle de

nuevo. Se puede poner el cable en exceso en el área del techo.

bucle del cable

de seguridad

tornillo para

madera

y arandela

cable de

seguridad

bastidor del motor

6. Instalación eléctrica.

toma de tierra

(verde o

pelada)

toma de tierra

(verde o pelada)

negro

blanco

azul

alambre conductor negro

alambre conductor blanco

del

techo

del

ventilador

ADVERTENCIA

: Apagar los cortacircuitos en el panel de

electricidad que suplen corriente a la caja de salida y

asegurarse de que el interruptor de luz esté APAGADO.

PRECAUCIÓN: Asegurarse de que la caja de salida esté

conectada a tierra como es debido y que exista un

conductor a tierra (VERDE o pelado).

Asegurarse de que toda conexión eléctrica cumpla con los

Códigos y las Ordenanzas Locales o el Código Nacional

Eléctrico. Si usted no está familiarizado con la instalación

eléctrica o los cables de la casa/el edificio son de colores

diferentes a los cuales se refieren a continuación, favor de

buscar un electricista calificado.

Nota: Si la longitud del alambrado que sale del ventilador es

demasiado, se puede cortarlo al largo deseado y luego pelarlo.

Una vez que el ventilador esté bien sujeto en el soporte de

montaje, se puede hacer la instalación eléctrica como sigue:

Conectar los cables NEGRO y AZUL del ventilador al cable

NEGRO del techo con un conector para cable provisto.

Conectar el cable BLANCO del ventilador al cable BLANCO

del techo con un conector para cable provisto.

Conectar todos los conductores a TIERRA (VERDES) del

ventilador a los PELADOS/VERDES del techo con un

conector para cable provisto.

Si usted piensa controlar la luz del ventilador con un

interruptor distinto, conectar el cable AZUL del ventilador

al conductor NEGRO que corresponde al interruptor

independiente.

*Como una medida de seguridad adicional, envolver cada conector para cable

por separado con cinta aisladora.

Este ventilador es adaptable para usar con control remoto (a la venta por separado).

página 7

7. Colocación de la cubierta decorativa.

soporte

de montaje

cubierta

decorativa

tornillo

tapa de la cubierta

decorativa

Localizar los 2 tornillos en la parte inferior del

soporte de montaje y quitar el tornillo que está

localizado más cerca del extremo abierto del

soporte de montaje. Aflojar parcialmente el otro

tornillo. Subir la cubierta decorativa hasta el soporte

de montaje. Poner la parte redondeada del agujero

con ranura en la cubierta decorativa encima del

tornillo aflojado en el soporte de montaje y

empujar hacia arriba. Girar la cubierta decorativa

para cerrarla. Volver a introducir el tornillo que se

quitó y luego apretar bien ambos tornillos.

Subir la tapa de la cubierta decorativa hasta la

cubierta decorativa, alineando la parte redondeada

de los agujeros con ranura en la tapa de la cubierta

decorativa con las cabezas de tornillo en el fondo

de la cubierta decorativa. Girar la tapa de la cubierta

decorativa a la derecha (en sentido de las agujas del

reloj) hasta que ya no gire.

8. Colocación de las aspas.

bastidor

del motor

brazo para

el aspa

aspa

tornillos para

el brazo para el aspa

arandelas

de seguridad

tornillos y arandelas

para fijar el aspa

soporte

de plástico

del motor

ADVERTENCIA: Para reducir el riesgo de lesiones

corporales graves, NO utilizar herramientas eléctricas

para ensamblar las aspas. Si aprieta demasiado los

tornillos, las aspas podrían agrietarse y quebrarse.

Para ahorrar tiempo: Se pueden poner las

arandelas en los tornillos que son para las aspas

antes de colocar las aspas.

Localizar 15 tornillos y arandelas para fijar las aspas

en uno de los paquetes de artículos de ferretería.

Agarrar uno de los brazos para las aspas y juntarlo

con una de las aspas para alinear los agujeros.

Introducir 3 tornillos para fijar las aspas (junto con

las arandelas) con los dedos primero y luego apretar

los tornillos bien con un destornillador de estrella

Phillips. Repetir el procedimiento con las demás aspas.

Sacar los tornillos para los brazos para las aspas y las

arandelas de seguridad del lado inferior del motor del

ventilador. Si se han instalado soportes de plástico con

los tornillos para el brazo para el aspa, desechar los

soportes de plástico (guardar los tornillos para el brazo

para el aspa y las arandelas de seguridad para asegurar

los brazos para el aspa). Alinear los agujeros de uno de

los brazos para las aspas con los agujeros para los

tornillos en el motor y fijar el brazo para el aspa con

arandelas de seguridad y tornillos para el brazo para

el aspa. Antes de apretar los tornillos bien, repetir el

mismo procedimiento con los demás brazos para las

aspas. Apretar bien todos los tornillos.

NOTA: Apretar los tornillos para los brazos para el

aspa dos veces al año.

página 8

9. Instalación del juego de

luz (opcional).

Quitar los 3 tornillos en el borde exterior de

la caja de encendido (guardarlos para uso

más adelante). [Referirse al diagrama 1.]

Quitar 1 tornillo de la placa del motor (en el

lado inferior del motor) y aflojar los otros 2

tornillos. Alinear los agujeros con ranura en

la placa de conexión con los tornillos

aflojados en la placa del motor, dejando

que el enchufe macho del bastidor del

motor pase por el agujero de en medio de

la placa de conexión. Girar la placa de

conexión para cerrarla. Volver a introducir

el tornillo que se quitó anteriormente y

asegurar los 3 tornillos con un

destornillador de estrella Phillips. [Referirse

al diagrama 2.]

Si desea utilizar el ventilador SIN el juego

de luz, localizar la tapa pequeña en uno de

los paquetes de artículos de ferretería y

colocarla fijamente en el agujero de en

medio de la caja de encendido. Alinear los

agujeros en la caja de encendido con los

agujeros en la placa de conexión. Fijar la

caja de encendido a la placa de conexión

con los 3 tornillos que se quitaron

anteriormente. Asegurar los 3 tornillos con

un destornillador de estrella Phillips.

[Referirse al diagrama 3.] Favor de pasar a la

sección 10 en la página 10 para terminar la

instalación sin el juego de luz.

Si desea utilizar el ventilador CON el juego

de luz, quitar la tuerca hexagonal y la

arandela de seguridad de la varilla roscada

en la parte superior del conectador para el

juego de luz. Pasar los cables del juego de

luz por el agujero de en medio de la caja de

encendido. Atornillar la caja de encendido

en la varilla roscada y asegurarla con la

arandela de seguridad y la tuerca

hexagonal. [Referirse al diagrama 4.] Favor

de pasar a la página siguiente para utilizar el

ventilador con el juego de luz.

[La "Instalación del juego de luz"

continúa en la página siguiente.]

caja de

encendido

caja de encendido

placa de

conexión

enchufe macho

bastidor del motor

placa de conexión

placa del

motor

bastidor del motor

diagrama 1

diagrama 2

diagrama 3

tapa

tuerca

hexagonal

arandela

de seguridad

caja de

encendido

tuerca

hexagonal

arandela

de seguridad

diagrama 4

conectador para

el juego de luz

conectador

para el

juego de luz

9. Instalación del juego de luz (opcional). (cont.)

página 9

Conectar el enchufe macho de la caja de

encendido al enchufe hembra de la caja de

encendido. Asegurarse de que se conecten

bien los enchufes.

Cuidadosamente poner el cableado dentro

de la placa de conexión y alinear los

agujeros en la caja de encendido con los

agujeros en la placa de conexión. Volver a

introducir los tornillos que se quitaron

anteriormente. Apretar bien los 3 tornillos

con un destornillador Phillips.

Instalar 2 bombillas LED de base mediana de

9 vatios (incluidas).

IMPORTANTE: Al reemplazar las bombillas,

favor de dejar que se enfríen la pantalla y las

bombillas antes de tocarlas.

Quitar el adorno con rosca, la placa del

adorno con rosca y la arandela con rosca de

la varilla roscada del conectador para el

juego de luz.

Subir la pantalla de vidrio para pasar las

cadenas de encendido por los agujeros

correspondientes en la pantalla de vidrio.

Alinear la varilla roscada en el conectador

para el juego de luz con el agujero de en

medio de la pantalla de vidrio y, con cuidado,

empujar hacia arriba hasta que la varilla

roscada pase por el agujero. (Asegurarse de

que la cadena de encendido del ventilador no

roce la bombilla cuando esté prendido el

ventilador). Asegurar la pantalla de vidrio

con la arandela con rosca.

NO apretar la arandela con rosca demasiado

ya que el vidrio se puede rajar o romper.

Alinear el agujero de en medio de la placa

del adorno con rosca con la varilla roscada,

dejando que las cadenas de encendido

pasen por los agujeros correspondientes en

la placa del adorno con rosca, y empujar

hacia arriba. Pasar la cadena de encendido

de en medio por el agujero en el adorno con

rosca y volver a fijar el adorno con rosca.

NO apretar el adorno con rosca demasiado ya

que el vidrio se puede rajar o romper.

placa de

conexión

bastidor

del motor

interruptor

de reversa

bombilla

varilla roscada

caja de

encendido

enchufe macho

enchufe hembra

adorno con rosca

placa del

adorno con rosca

pantalla

de vidrio

arandela con rosca

conectador para

el juego de luz

10. Verificación del funcionamiento del ventilador.

diagrama 1

interruptor

de reversa

extensión para la

cadena de encendido

del ventilador

extensión para la

cadena de encendido

de la luz

página 10

diagrama 2 diagrama 3 diagrama 4

Se recomienda poner el ventilador a

prueba antes de terminar la instalación.

Regresar la corriente de electricidad en el

cortacircuitos y encender el interruptor de

la luz en la pared (si aplica). Verificar las

velocidades del ventilador con la cadena

de encendido. Empezar en estado de

APAGADO (sin movimiento de las aspas).

Con el primer tirón el ventilador estará en

marcha ALTA. El segundo tirón pondrá el

ventilador en marcha MEDIA. El tercer tirón

bajará el ventilador a marcha BAJA. Con el

cuarto tirón se APAGARÁ el ventilador de

nuevo. Poner a prueba la luz jalando la

cadena de encendido de en medio.

(diagrama 1) Si el ventilador y/o la luz no

funciona(n), favor de referirse a la sección

"Localización de fallas" para resolver

cualquier asunto antes de comunicarse

con el Servicio al cliente.

Apagar el ventilador completamente antes

de mover el interruptor de reversa

(ubicado en la caja de encendido).

Regularlo para que circule bien el aire

dependiendo de las estaciones del año:

- posición IZQUIERDA en verano

(diagrama 2)

- posición DERECHA en invierno

(diagrama 3)

Un ventilador de techo le permitirá subir el

termostato en verano y bajarlo en invierno

sin notar una diferencia en su comodidad.

Importante: Hay que mover el interruptor

de reversa o completamente hacia la

IZQUIERDA o completamente hacia la

DERECHA para que funcione el ventilador.

Si el interruptor de reversa está puesto en

la posición de en medio (diagrama 4), no

funcionará el ventilador.

Fijar la(s) extensión(es) para la(s) cadena(s)

de encendido provista(s) a la(s) cadena(s)

de encendido o usar una(s) hecha(s) a

medida (a la venta por separado).

caja de

encendido

Localización de fallas.

Garantía.

página 11

ADVERTENCIA: El no desconectar el suministro de

fuerza eléctrica antes de hacer localización de fallas

para cualquier problema de instalación eléctrica

puede causar lesiones graves.

GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE™:

CRAFTMADE garantiza este ventilador al comprador

original de grupo familiar para uso interior con las

siguientes condiciones:

GARANTIA DE 1 AÑO: CRAFTMADE reemplazará o

reparará cualquier ventilador que tenga

funcionamiento deficiente debido a defectos en los

materiales o trabajo manual. Comunicarse con el

Servicio al cliente de CRAFTMADE al 1-800-486-4892

para acordar el reenvío del ventilador. Devolver el

ventilador, con los gastos de envío prepagados, a

Craftmade. Nosotros repararemos o reemplazaremos

el ventilador y pagaremos los gastos de envío de

regreso.

GARANTIA DE 5 AÑOS: CRAFTMADE reemplazará o

reparará sin costo al comprador original, cualquier

motor de ventilador que no funcione de manera

satisfactoria a causa de uso normal.

DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío

prepagados, a Craftmade Industries. Nosotros

repararemos el motor al comprador o le enviaremos

uno de reemplazo y Craftmade pagará los gastos de

envío de regreso.

GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:

CRAFTMADE reparará el ventilador, sin costo al

comprador original por el coste laboral, si el motor del

ventilador no funciona satisfactoriamente a causa del

uso normal. Las piezas que se utilizan en hacer la

reparación serán facturadas al comprador a los precios

prevalecientes en el momento de la reparación.

El comprador original será responsable de todos los

gastos incurridos en sacar, reinstalar y enviar el

producto para reparación.

Esta garantía no se aplica cuando el ventilador tenga

daños por abuso mecánico, físico, eléctrico o por agua

resultando en su mal funcionamiento. Se exenta

específicamente el deterioro en el acabado u otras

partes debido al tiempo o exposición al aire marino

bajo esta garantía.

Ni Craftmade ni el fabricante se harán responsables

por lo que pasa por una instalación inadecuada o el

uso impropio de este producto. La compañía no se

hará responsable en ningún caso de ningún daño

emergente por incumplimiento de esta o cualquier

otra garantía expresada o implicada en absoluto. Esta

limitación de daños emergentes no se aplicará en

estados donde es prohibido.

Problema: El ventilador no funciona.

Soluciones:

1. Inspeccionar el interruptor de pared del ventilador.

2. Verificar que el interruptor de reversa del ventilador

está en una sola posición, no en medio de las dos.

3. Verificar la instalación eléctrica del ventilador.

4. Asegurarse de que se conectaron bien los enchufes

macho y hembra en la caja de encendido.

Problema: El juego de luz (opcional) no se ilumina.

Soluciones:

1. Inspeccionar el interruptor de pared del ventilador.

2. Verificar que se instalaron correctamente las

bombillas.

3. Verificar que se hizo correctamente la conexión de

cables en la cubierta decorativa.

4. Asegurarse de que se conectaron bien los enchufes

macho y hembra en la caja de encendido.

Problema: El ventilador funciona pero la luz no (si se

aplica).

Soluciones:

1. Verificar que se instalaron correctamente las

bombillas.

2. Verificar que se hizo correctamente la conexión de

cables en la cubierta decorativa.

3. Reemplazar bombillas defectuosas con el mismo

tipo de bombilla.

Problema: El ventilador se tambalea.

Soluciones:

1. Usar el juego para balancear las aspas incluido en

uno de los paquetes de artículos de ferretería. Si no se

incluye un juego para balancear las aspas, llamar al

Servicio al cliente, al 1-800-486-4892, para pedir uno.

2. Averiguar que se apretó (apretaron) bien el (los)

tornillo(s) de fijación en el cuello del bastidor del

motor.

3. Averiguar que se apretó bien el tornillo de fijación

en la bola que sirve para colgar.

Piezas de repuesto.

Para piezas o información, referirse al

"Inventario de piezas" en la página 3.

Servicio al cliente de Craftmade:

1-800-486-4892

Craftmade PNB52BNK5 Penbrooke 52" LED Brushed Polished Nickel Indoor Ceiling Fan

Product's Documents

User Manual

Specifications

Craftmade PNB52BNK5 Questions and Answers
