Napoleon GI36004NSB Roxbury Series Natural Vent Natural Gas User Manual

W415-1362 / A / 09.15.16

INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.

CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.

NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.

INSTALLATION AND

OPERATING INSTRUCTIONS

1.39B

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonﬁ replaces.com • [email protected]

SAFETY INFORMATION

WARNING

If the information in these instructions are

not followed exactly, a ﬁ re or explosion

may result causing property damage,

personal injury or loss of life.

- Do not store or use gasoline or other ﬂ ammable

vapors and liquids in the vicinity of this or any

other appliance.

- WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use

any phone in your building.

• Immediately call your gas supplier from a

neighbour’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call the

ﬁ re department.

- Installation and service must be performed by a

qualiﬁ ed installer, service agency or the supplier.

CERTIFIED FOR CANADA AND UNITED STATES USING ANSI/CSA METHODS.

$10.00

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from

the hot viewing glass is provided with this appliance

and shall be installed for the protection of children

and other at-risk individuals.

This appliance is only for use with the type of gas

indicated on the rating plate. This appliance is

not convertible for use with other gases, unless a

certiﬁ ed kit is used.

Decorative Product: Not for use as a heating appliance.

CONFORMS TO AMERICAN NATIONAL STANDARDS: ANSI Z21.50, CERTIFIED TO CANADIAN CSA 2.22 FOR VENTED GAS FIREPLACES.

GI3600-N

NATURAL GAS

GI3600-P

PROPANE

SAFETY BARRIER

SHOWN WITH GIFK6 FLASHING & FPGI36-K FACEPLATE

TABLE OF CONTENTS

1.0 INSTALLATION OVERVIEW 3

2.0 INTRODUCTION 4

2.1 DIMENSIONS 5

2.2 MINIMUM CLEARANCE TO COMBUSTIBLES 5

2.3 GENERAL INSTRUCTIONS 5

2.4 GENERAL INFORMATION 6

2.5 RATING PLATE INFORMATION 7

3.0 INSTALLATION 8

3.1 LEVELLING THE APPLIANCE 8

3.2 CHIMNEY CONNECTION 8

3.3 OPTIONAL WALL SWITCH 9

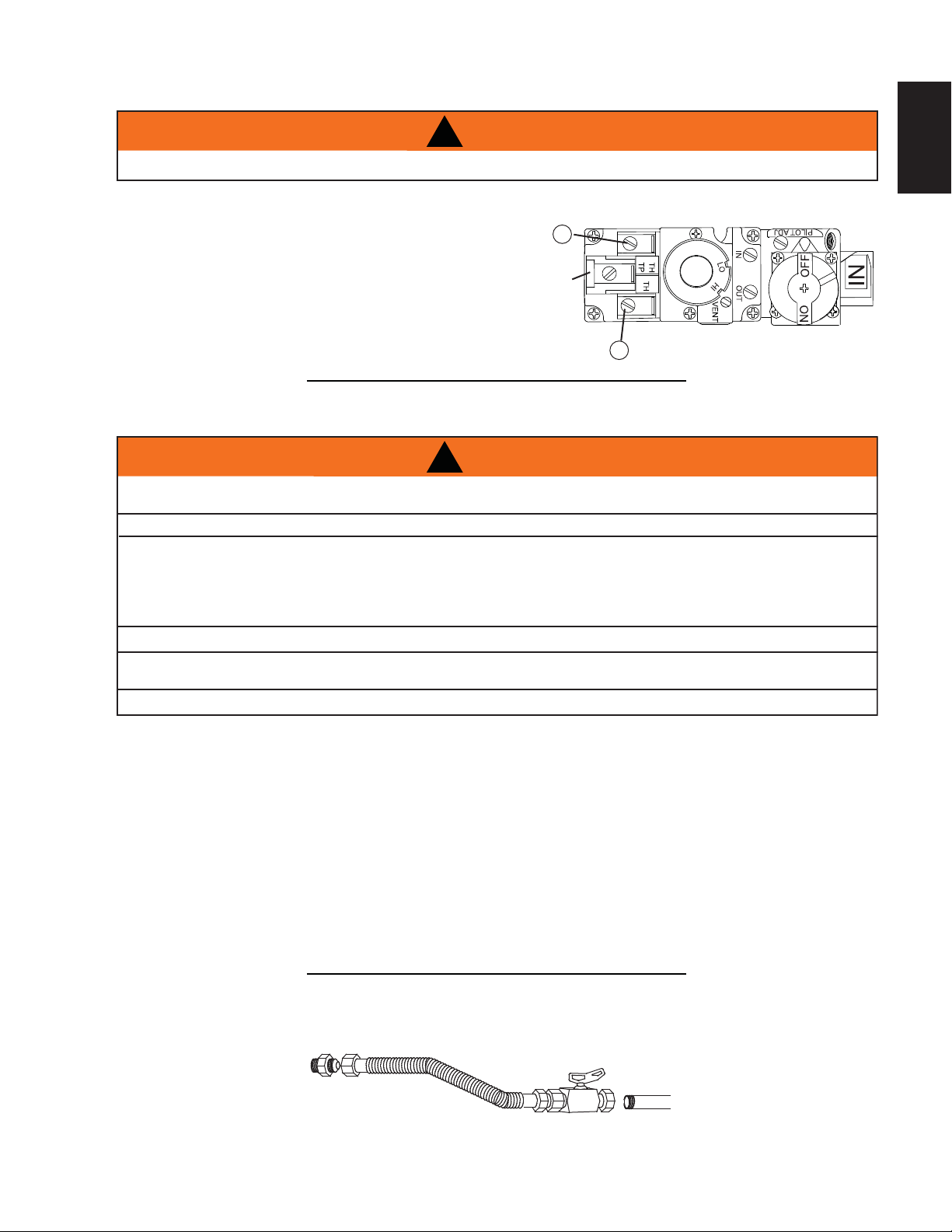

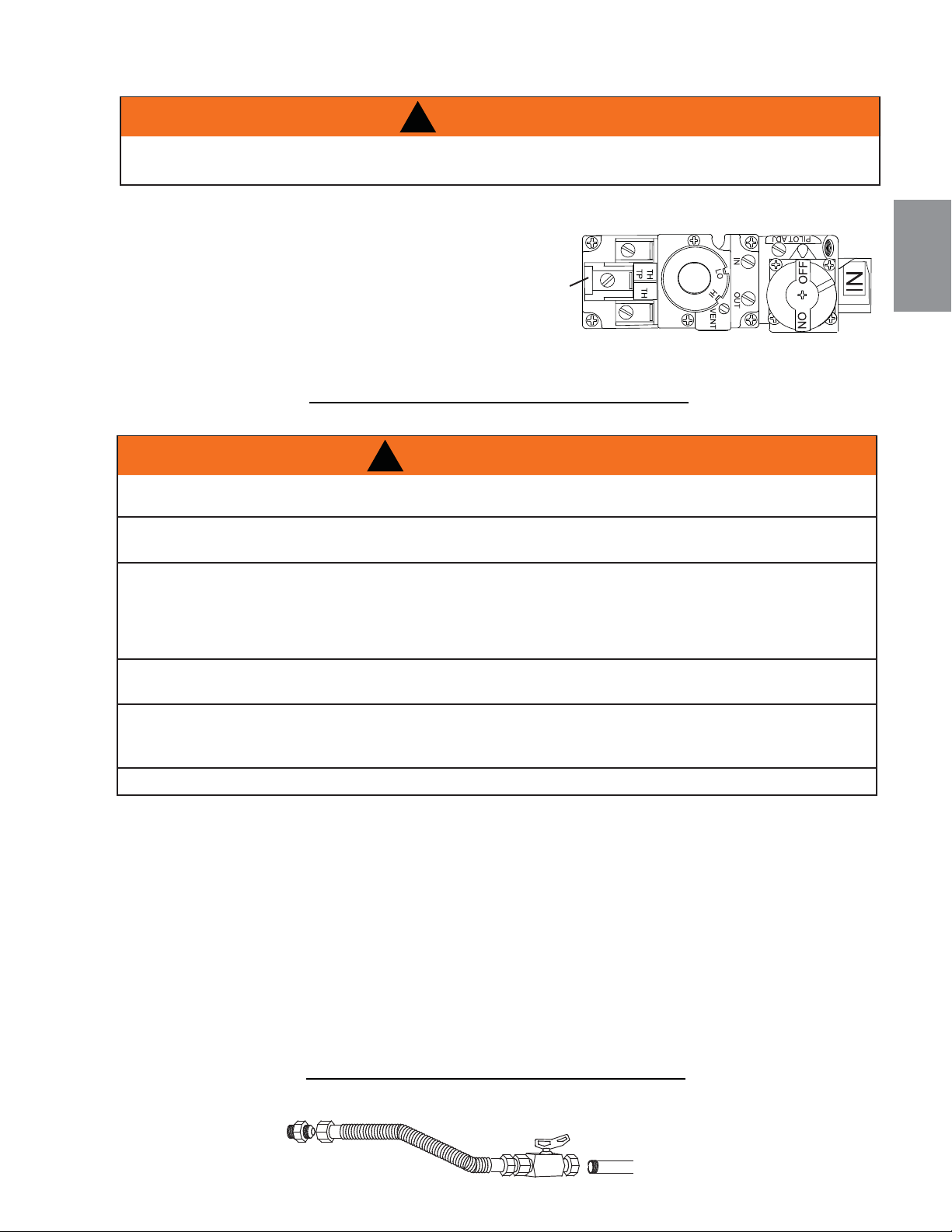

3.4 GAS INSTALLATION 9

4.0 FINISHING 10

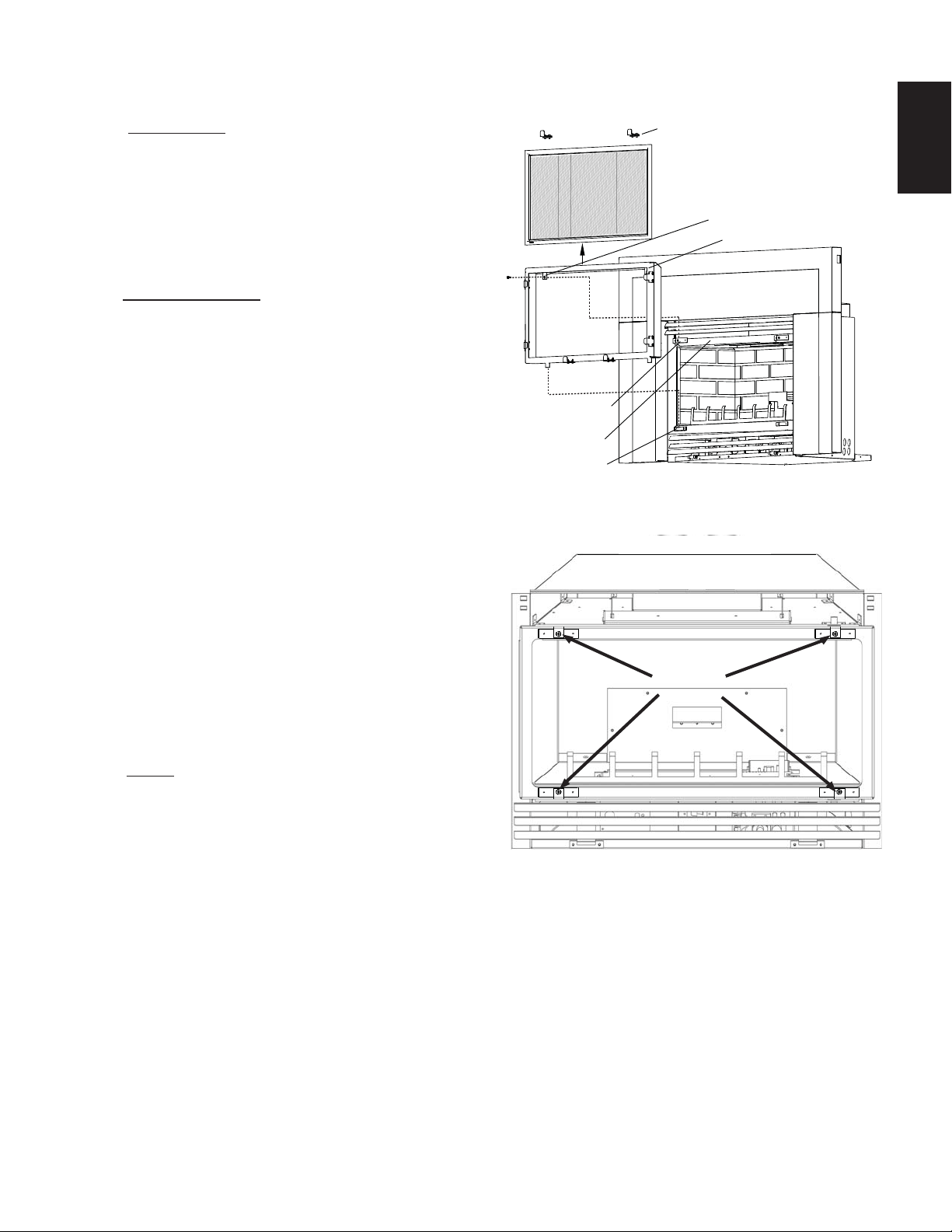

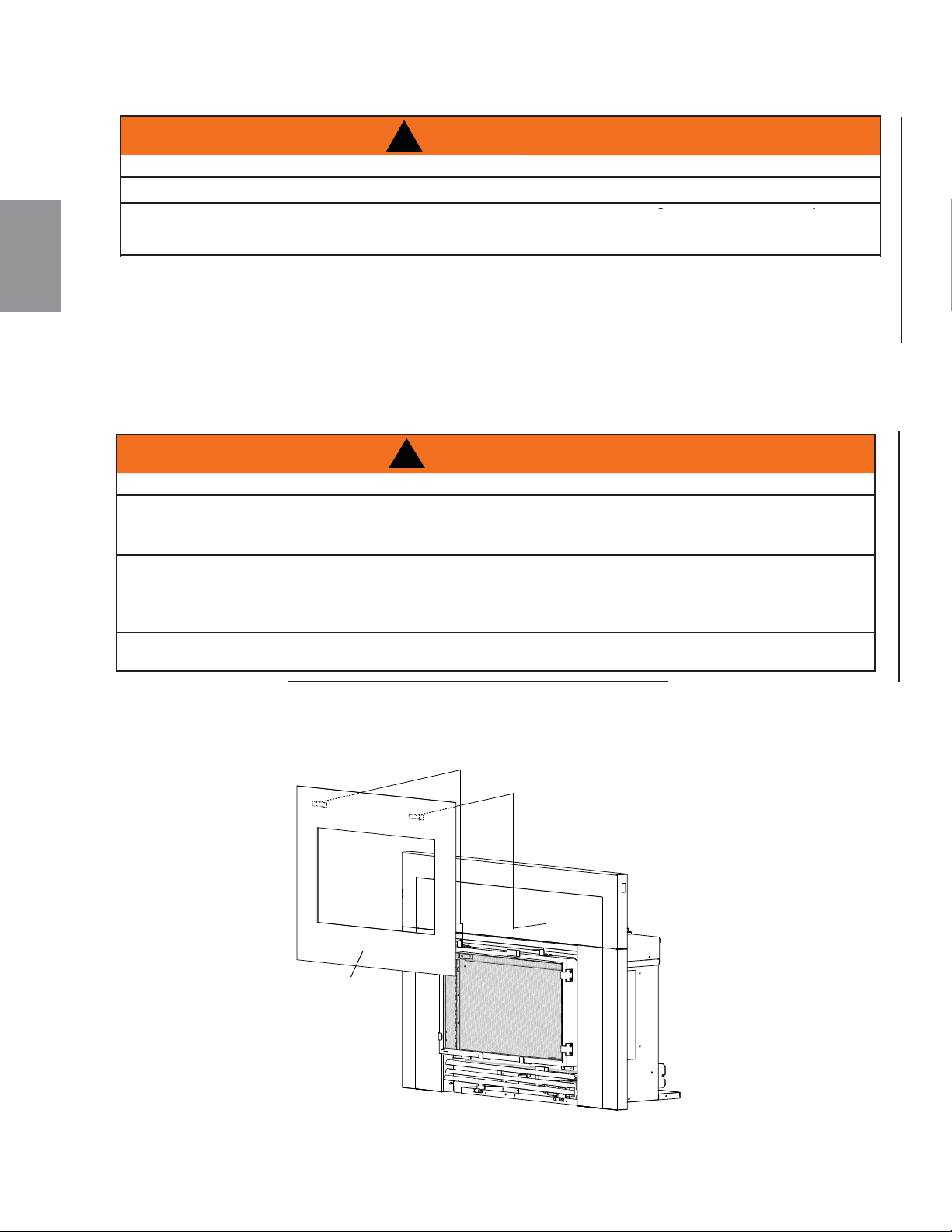

4.1 SAFETY SCREEN REMOVAL AND INSTALLATION 10

4.2 FIBRE FIREBRICK PANELS 11

4.3 DOOR REMOVAL AND INSTALLATION 11

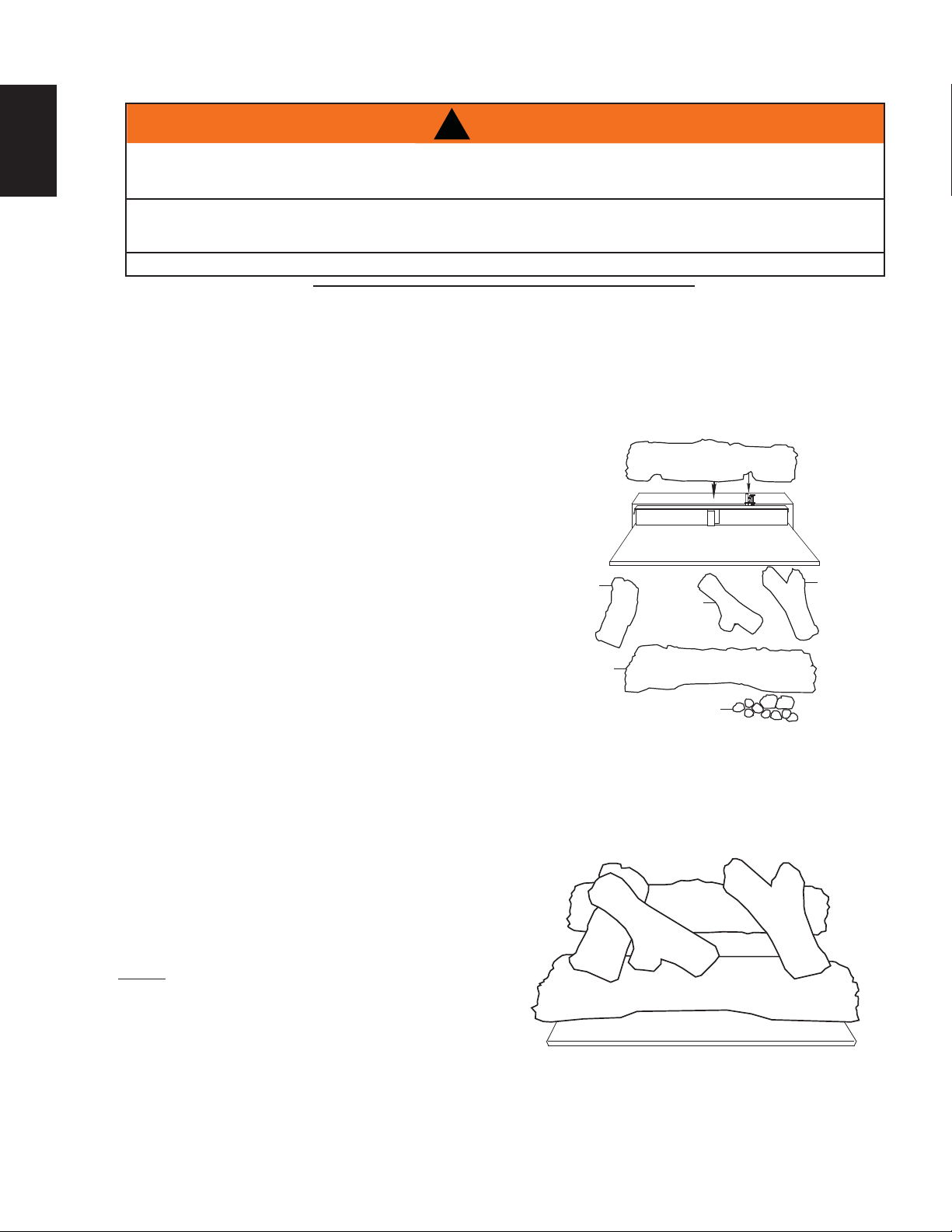

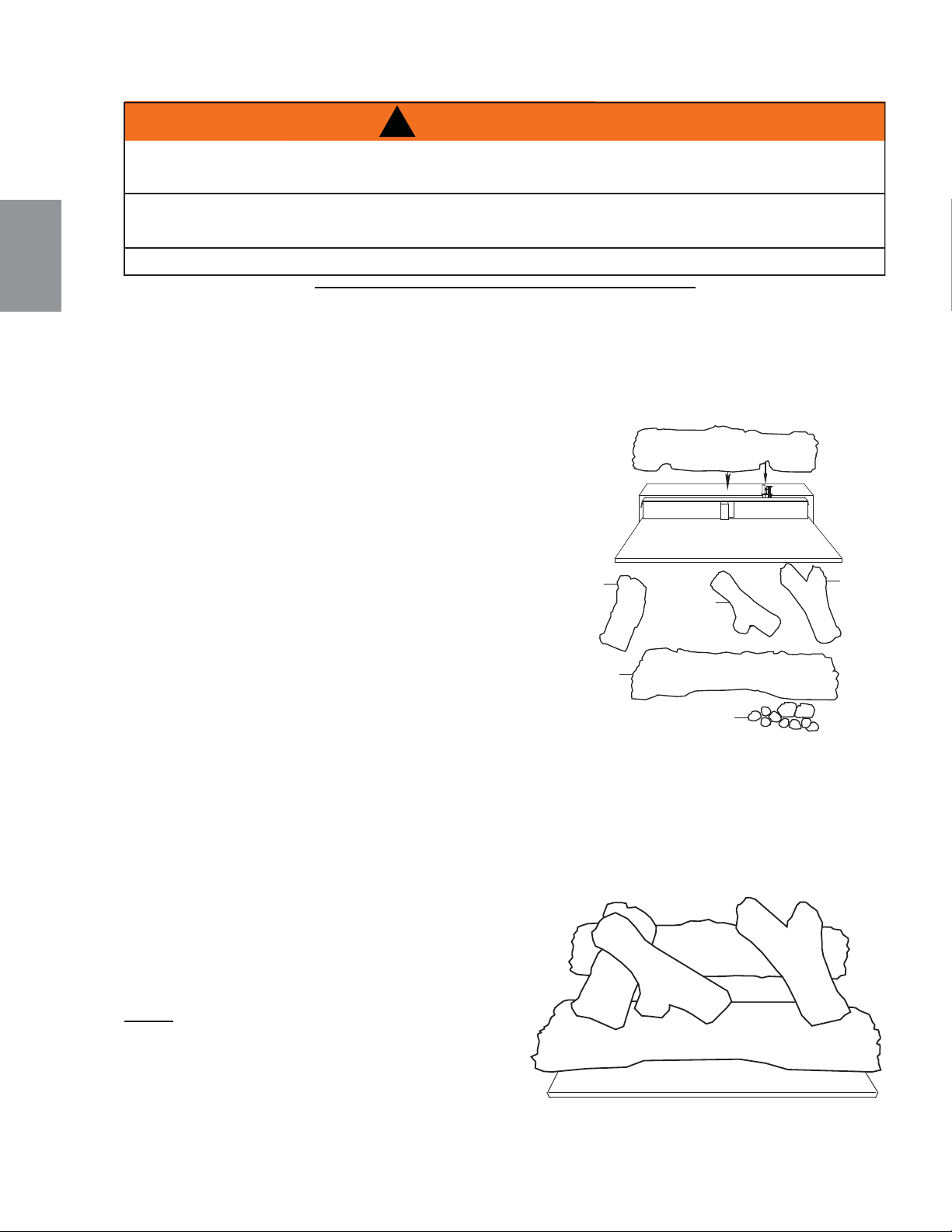

4.4 LOG PLACEMENT 12

4.5 CHARCOAL EMBERS 12

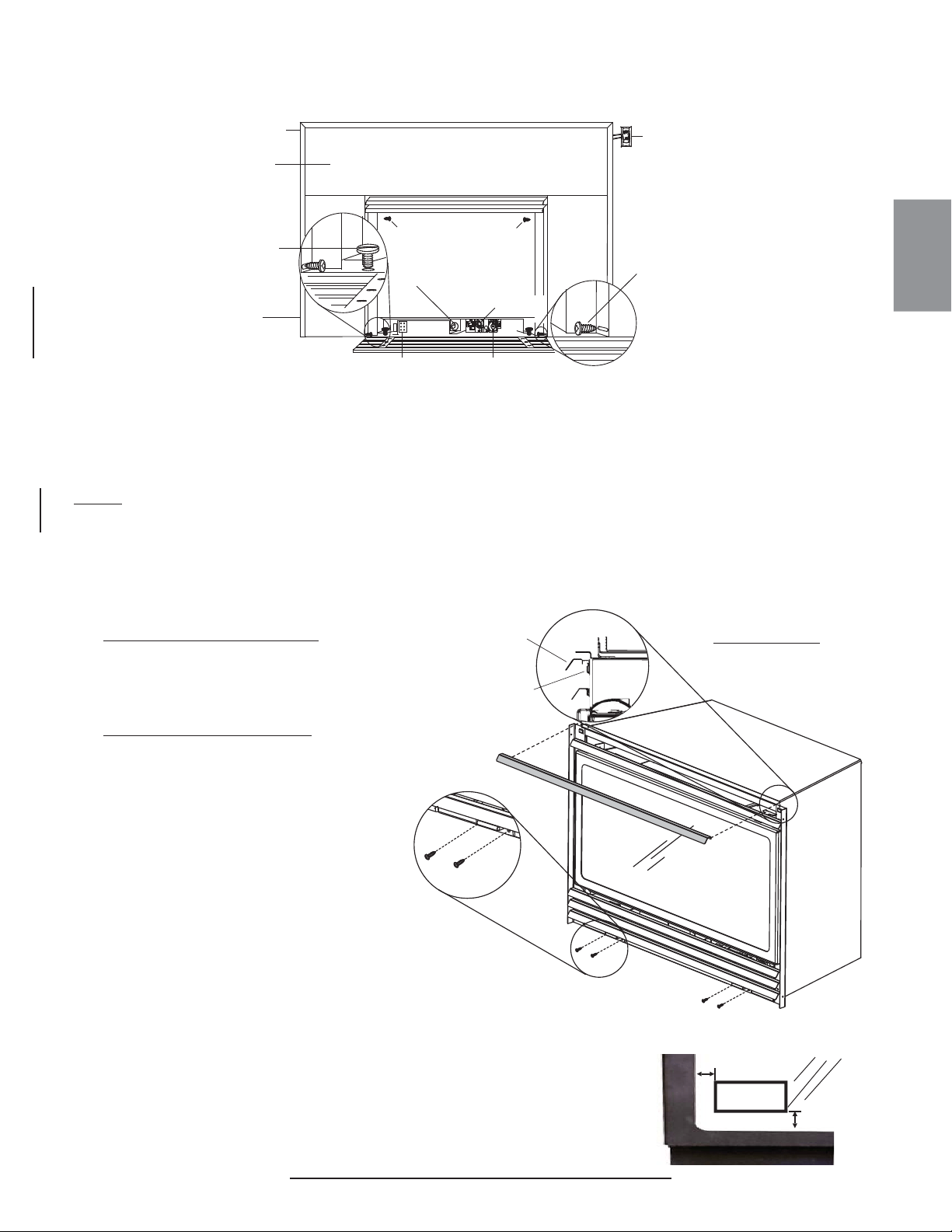

4.6 FLASHING KIT 13

4.7 FLUSH LOUVRE KIT, GI-1L (USED ONLY WITH S3600SB) 13

4.8 LOGO PLACEMENT 13

5.0 OPERATION 14

6.0 ADJUSTMENTS 15

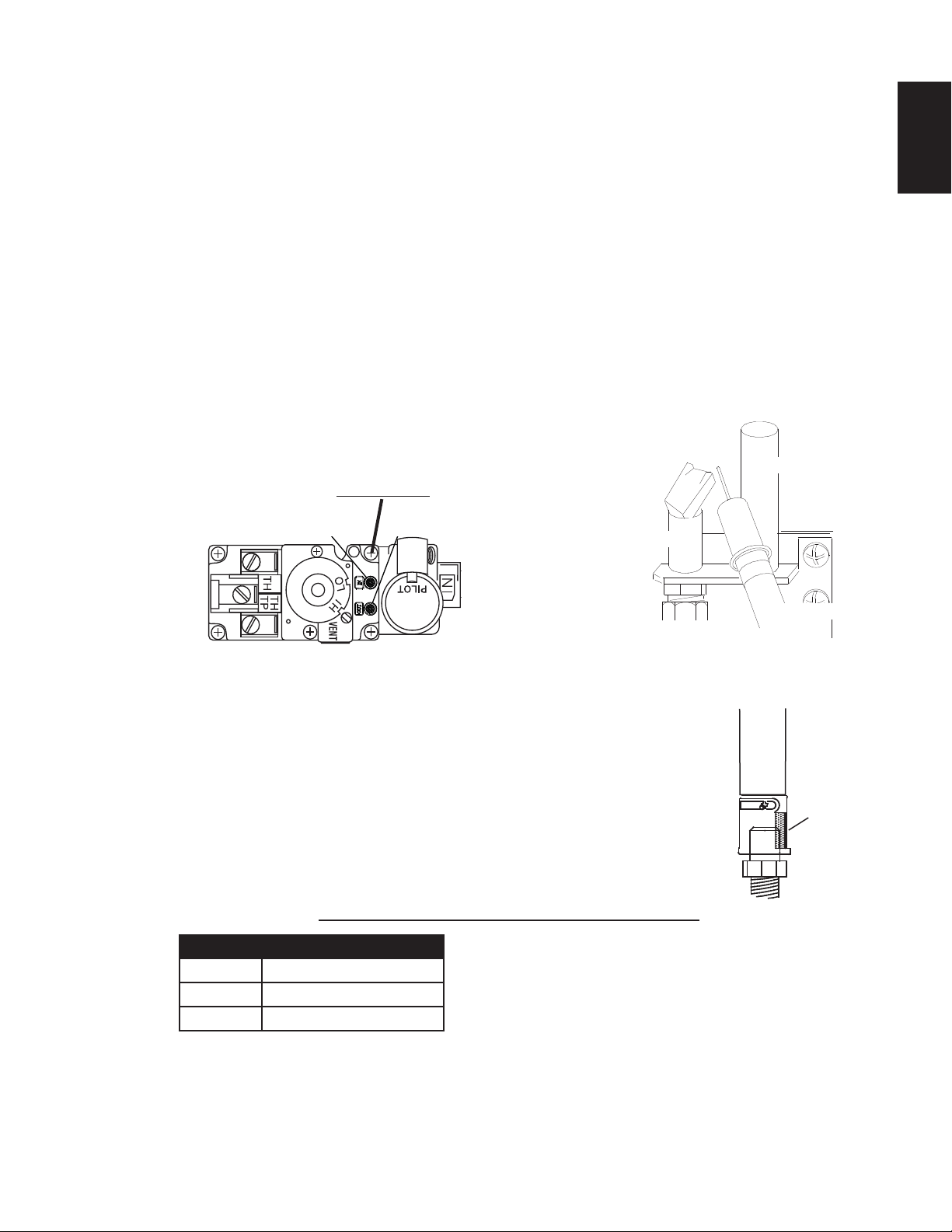

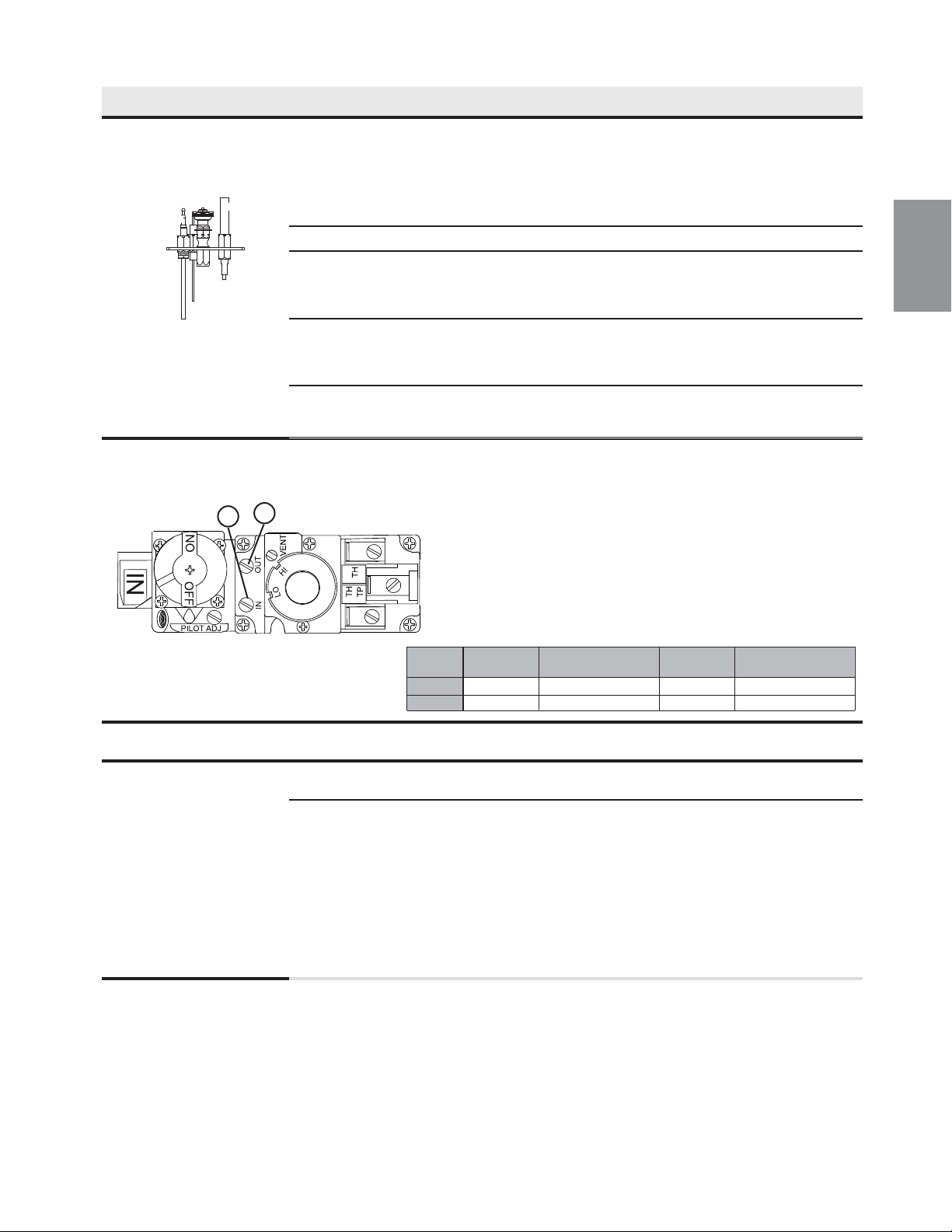

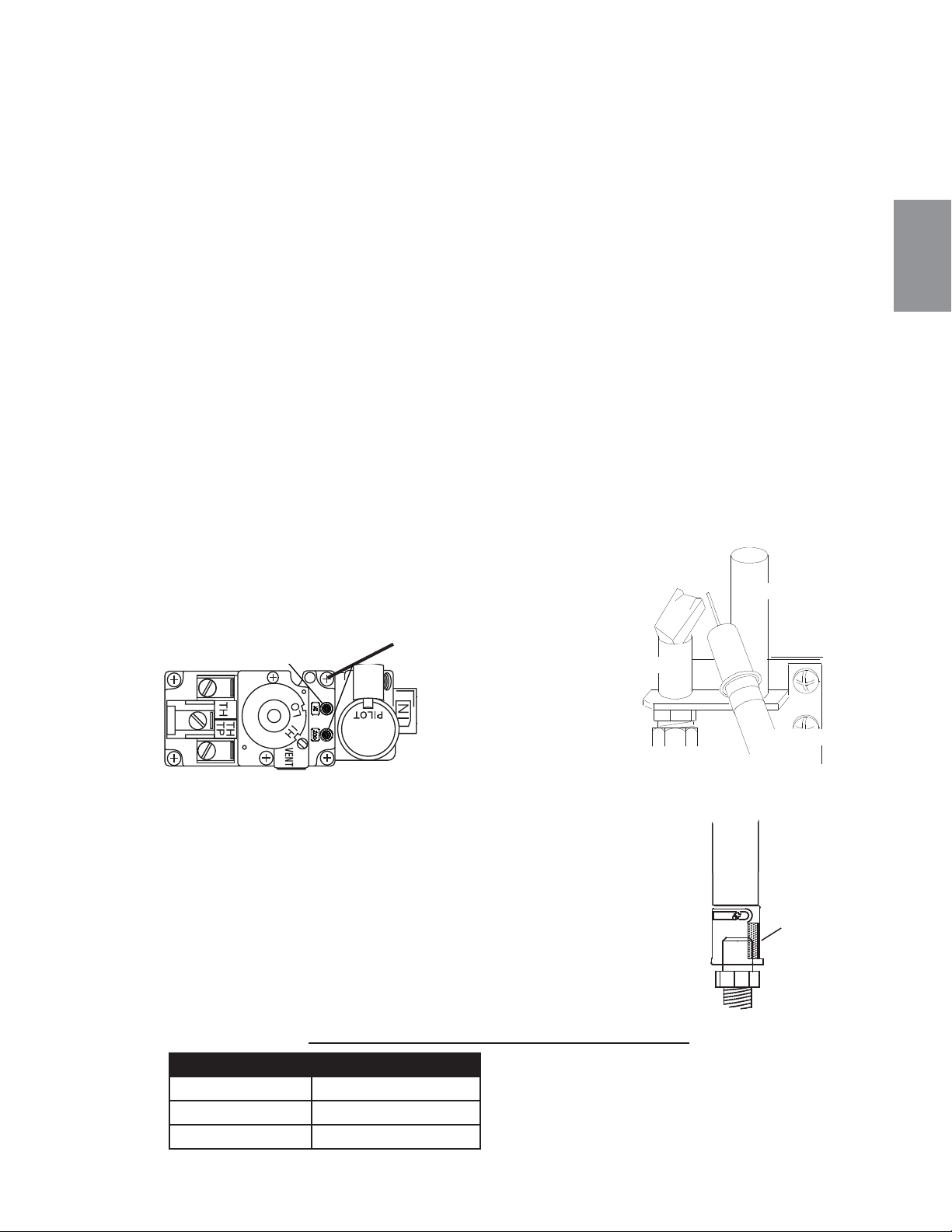

6.1 PILOT BURNER ADJUSTMENT 15

6.2 VENTURI ADJUSTMENT 15

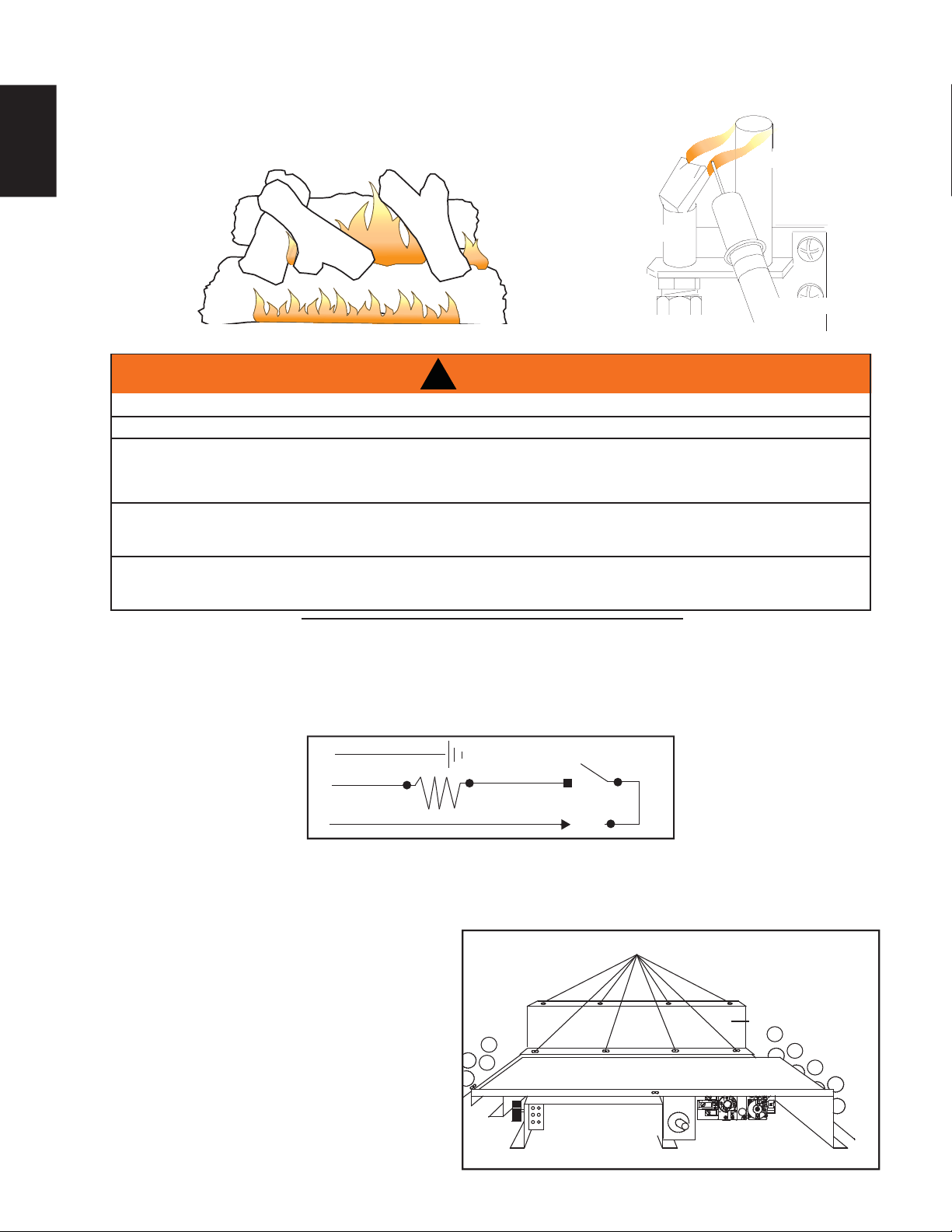

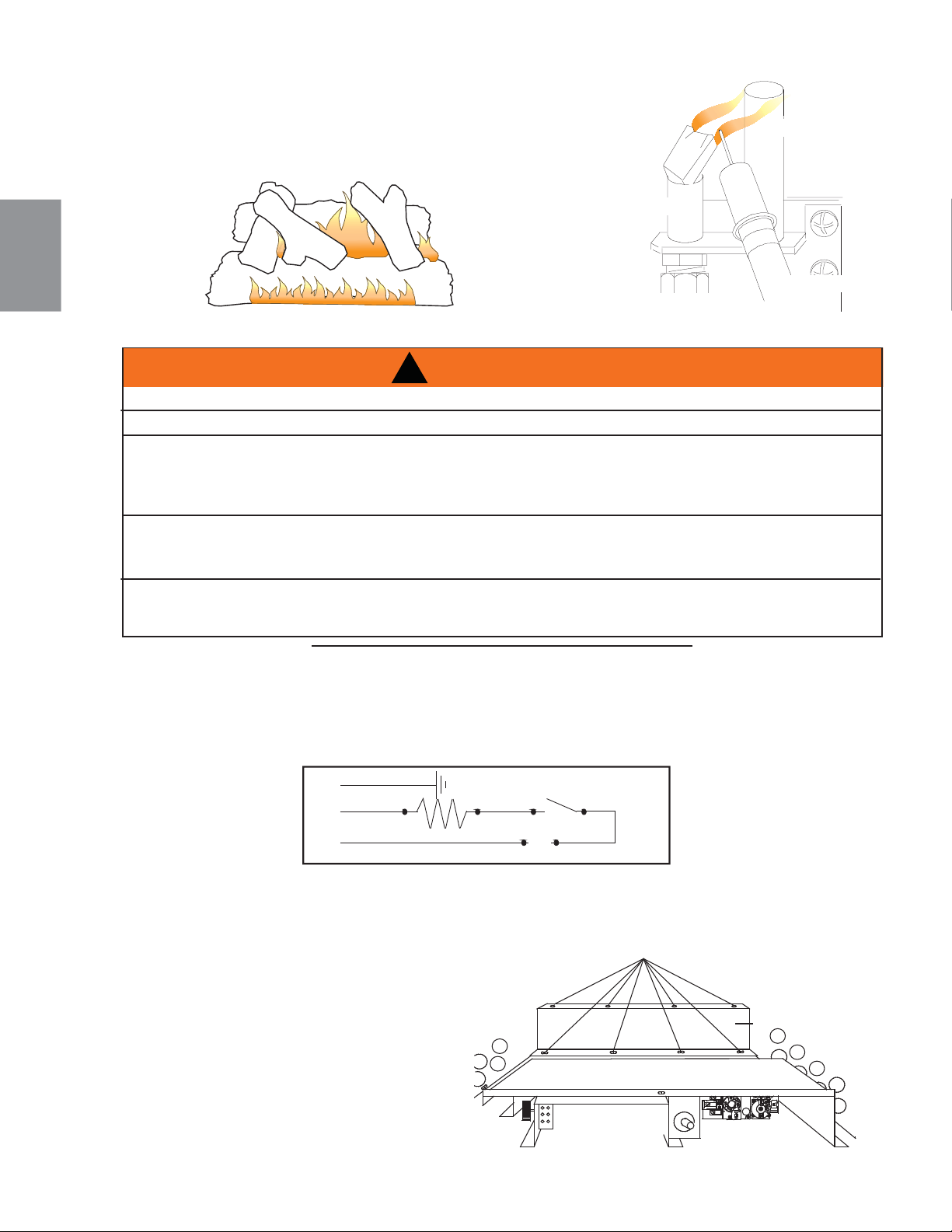

6.3 FLAME CHARACTERISTICS 16

6.4 BLOWER REPLACEMENT 16

7.0 MAINTENANCE 17

7.1 ANNUAL MAINTENANCE 17

7.2 CARE OF GLASS 18

7.3 DOOR GLASS REPLACEMENT 18

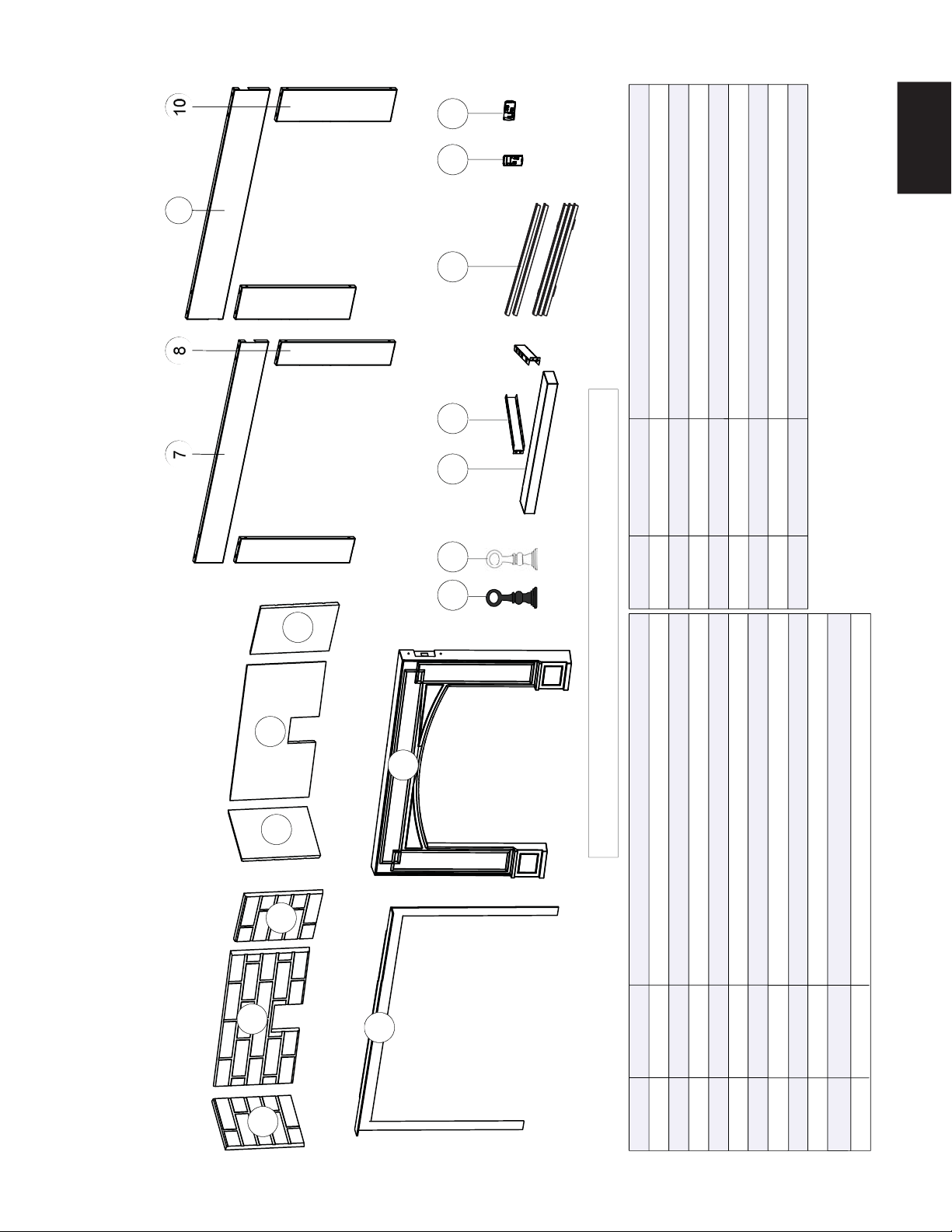

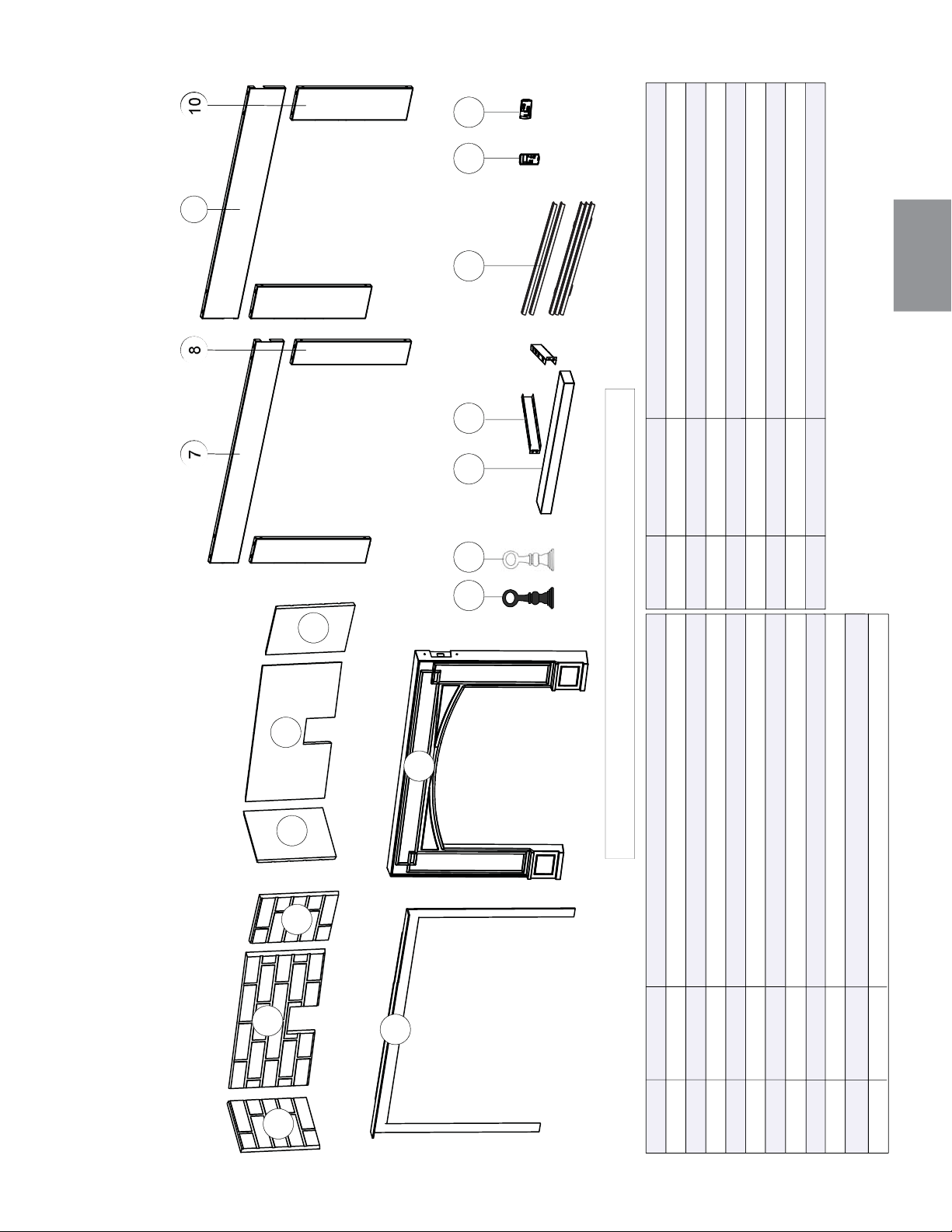

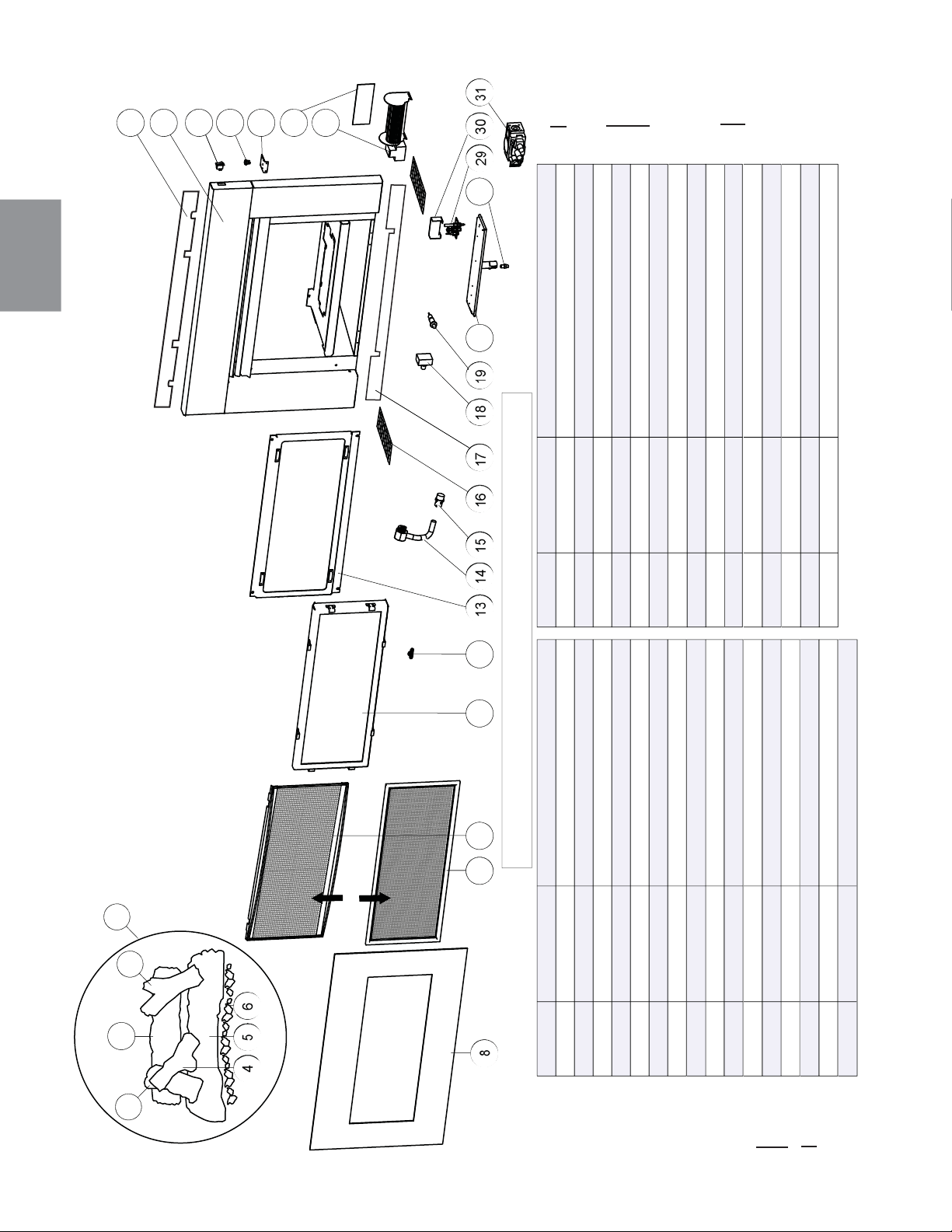

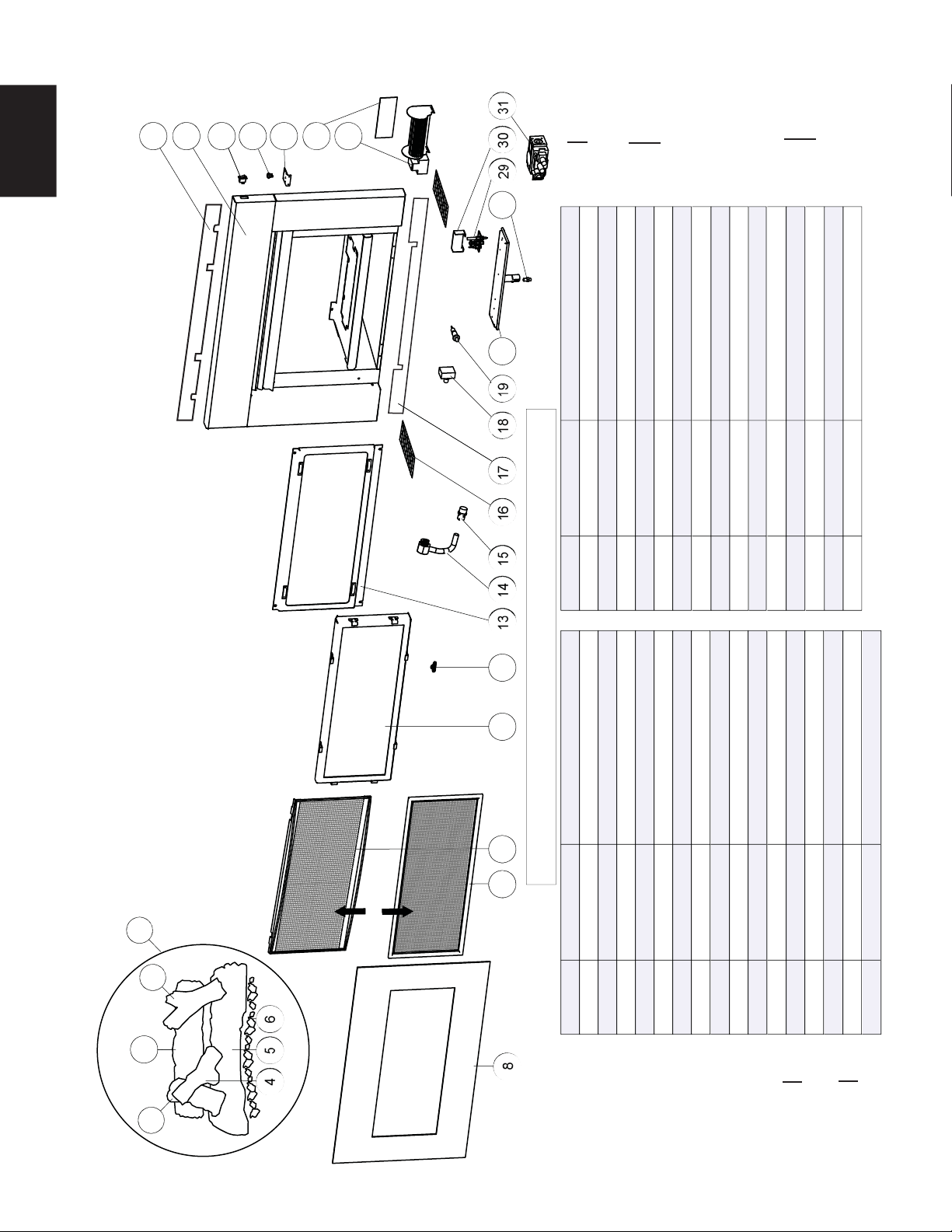

8.0 REPLACEMENTS 19

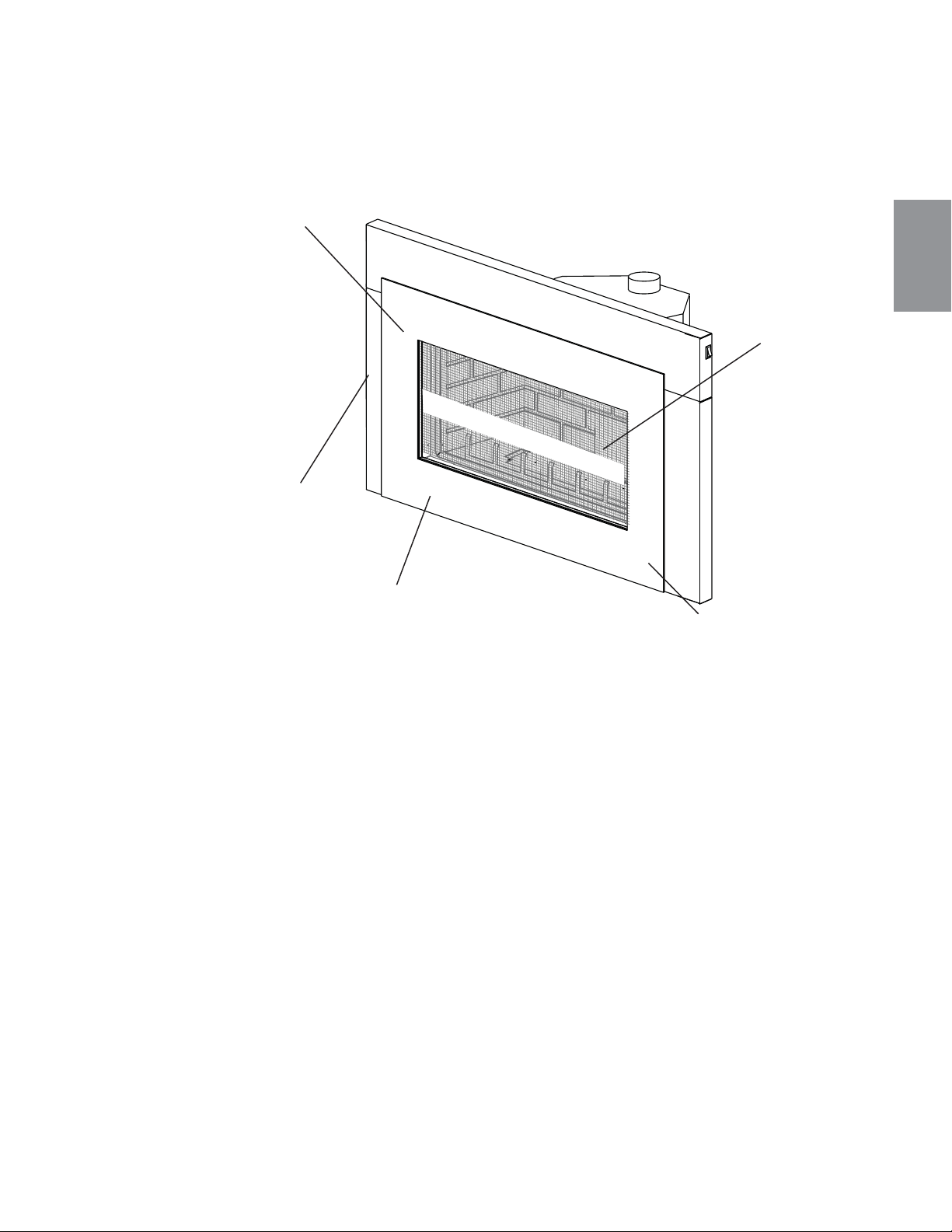

9.0 OVERVIEW 20

10.0 ACCERSSORIES 21

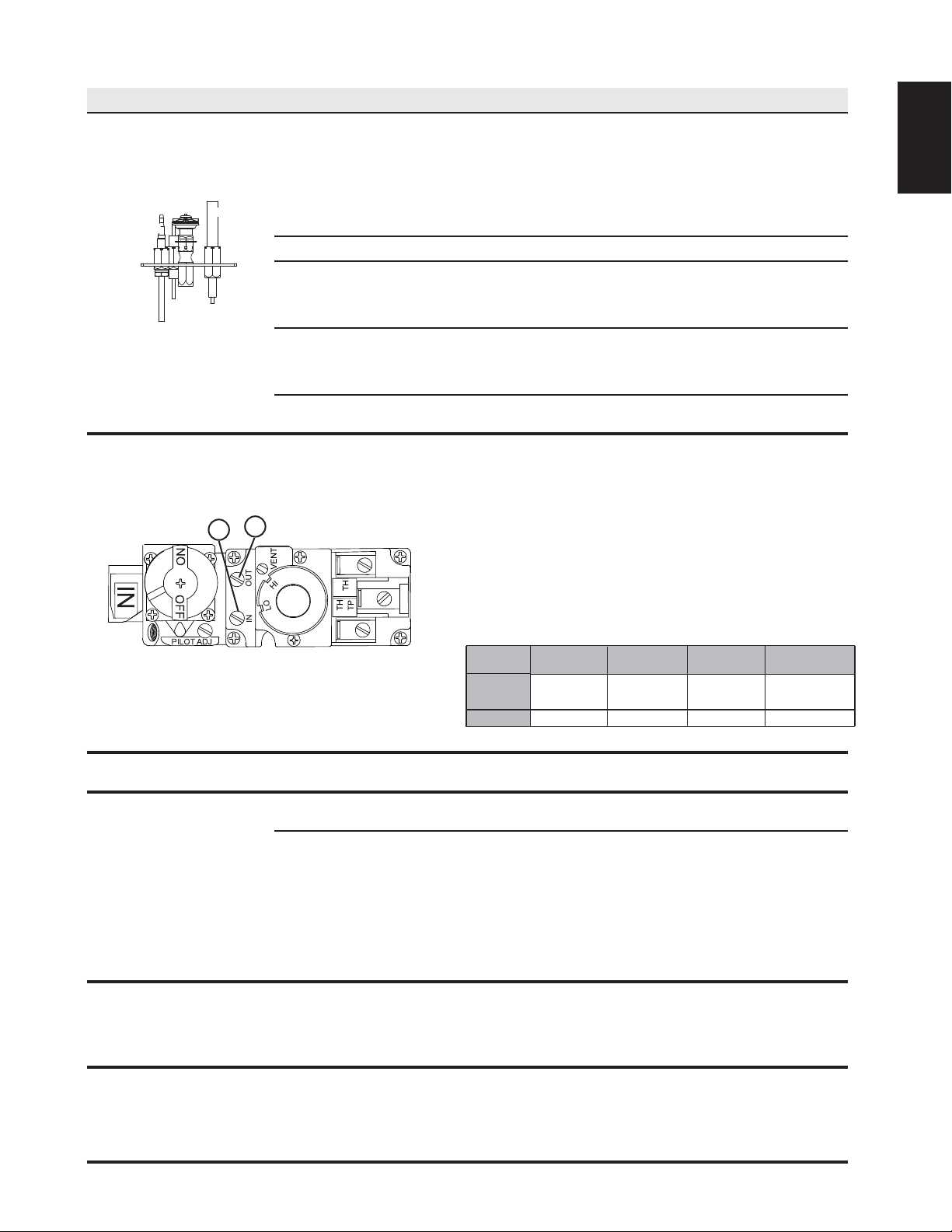

11.0 TROUBLESHOOTING 22

12.0 WARRANTY 24

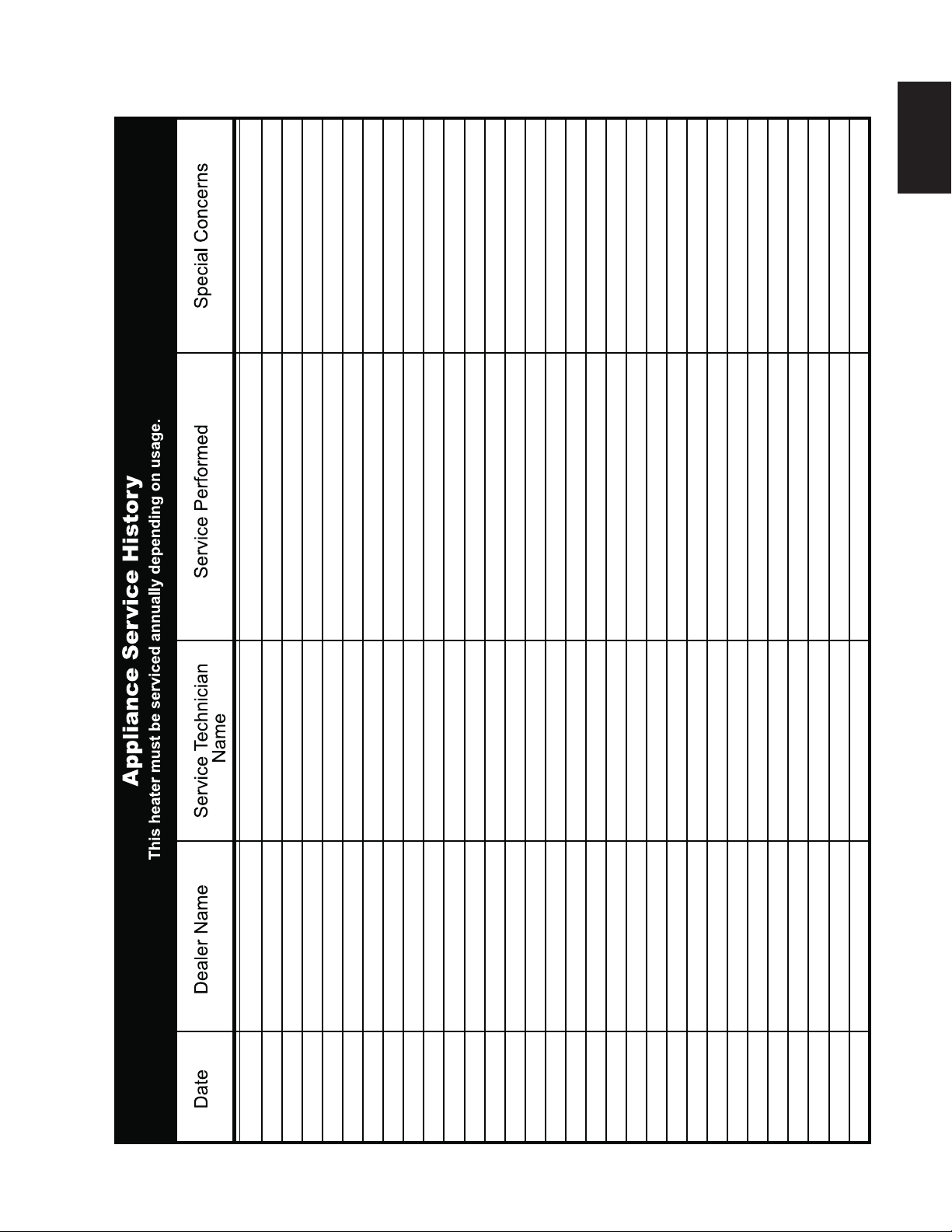

13.0 SERVICE HISTORY 25

14.0 NOTES 26

W415-1362 / A / 09.15.16

NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.

W415-1362 / A / 09.15.16

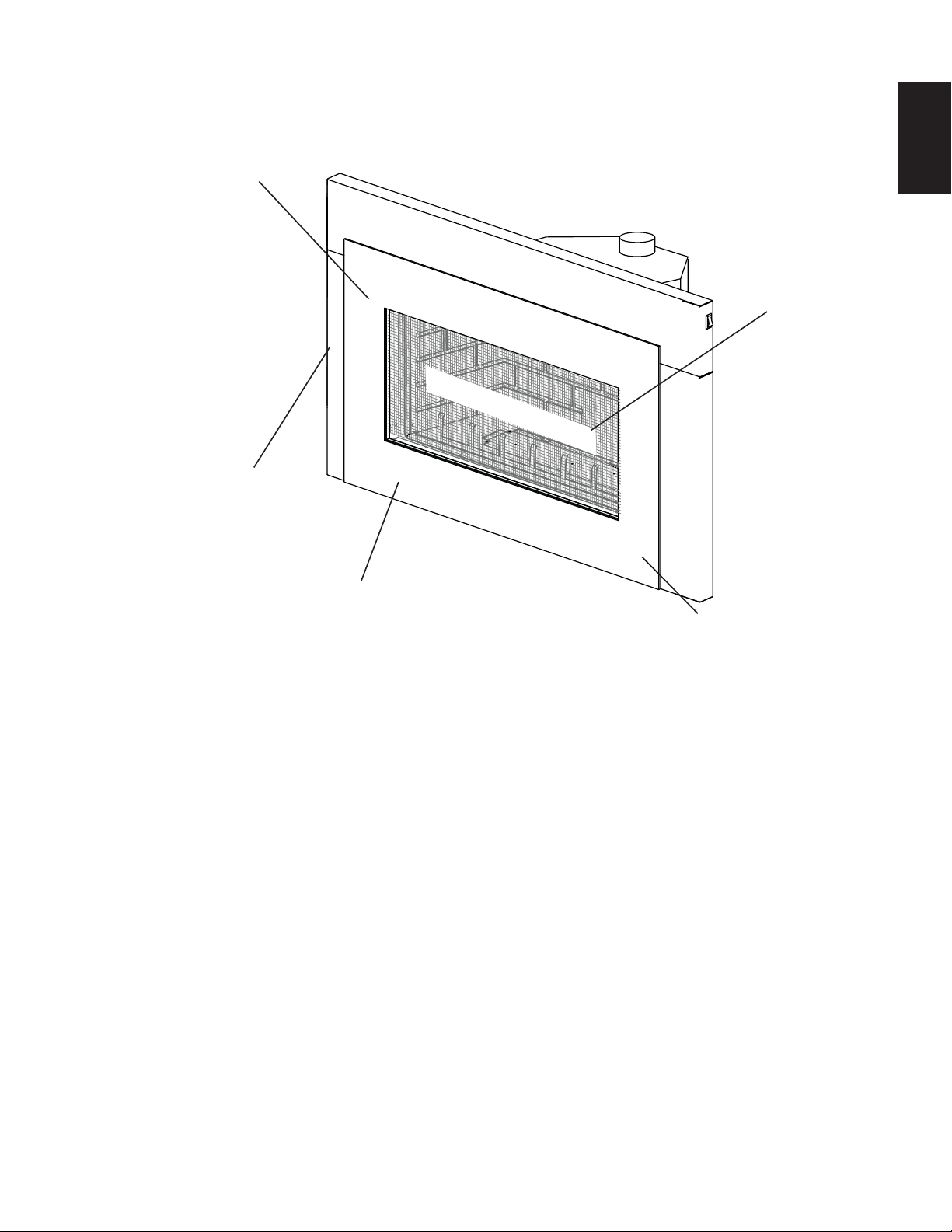

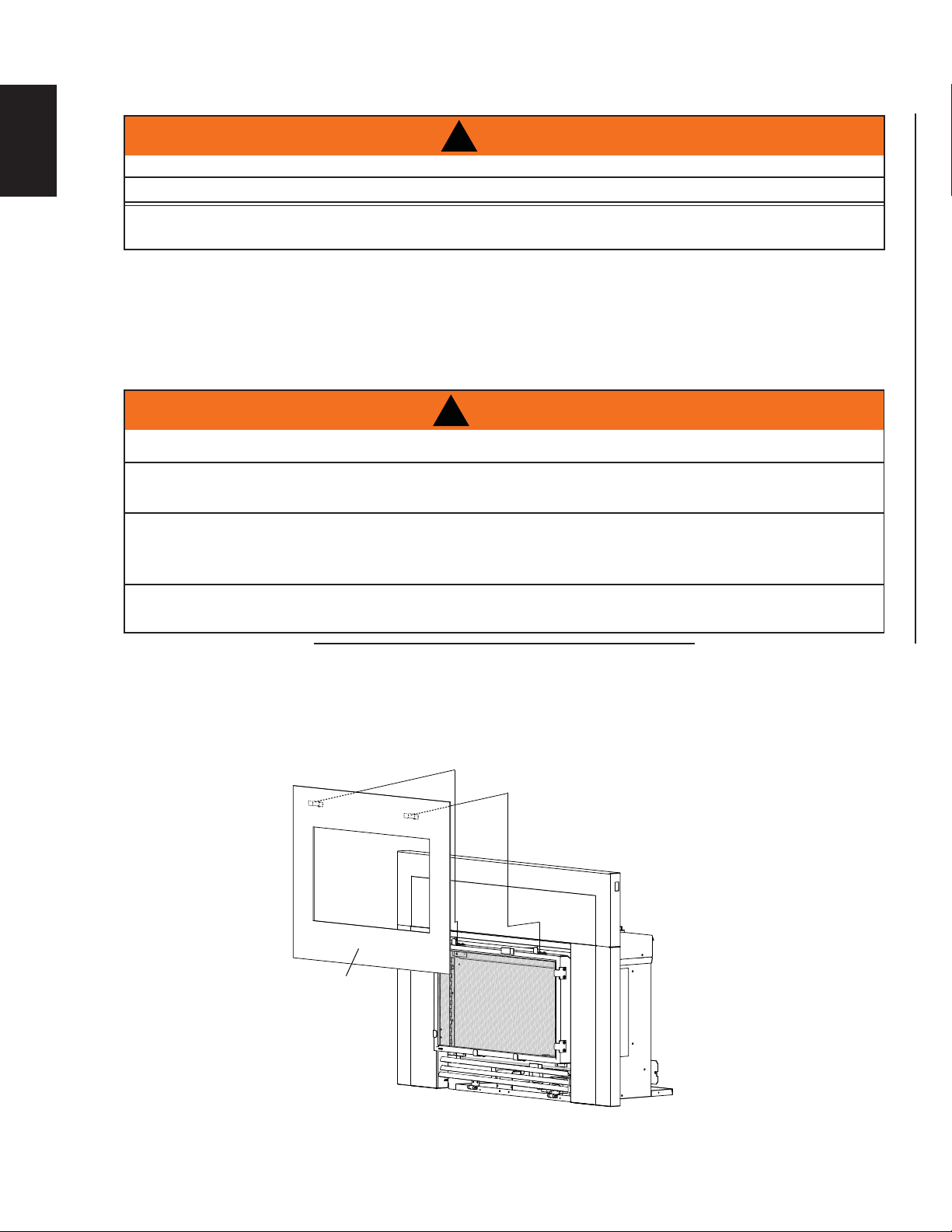

1.0 INSTALLATION OVERVIEW

SAFETY BARRIER

Rating Plate, see “RATING PLATE

INFORMATION” section.

Flashing, see

“FLASHING KIT” section.

Log placement see “LOG

PLACEMENT” section.

Blower, see “BLOWER

REPLACEMENT” section.

Door, see “SAFETY SCREEN

REMOVAL / INSTALLATION” &

“DOOR REMOVAL /

INSTALLATION” section.

W415-1362 / A / 09.15.16

2.0 INTRODUCTION

WARNING

3.16D

• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED.

• ANY CHANGES OR ALTERATIONS TO THIS APPLIANCE OR IT’S CONTROLS CAN BE DANGEROUS AND IS

PROHIBITED.

• Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance

according to operating instructions could cause ﬁ re or injury.

• Risk of ﬁ re or asphyxiation do not operate appliance with ﬁ xed glass removed.

• Do not connect 110 volts to the control valve.

• Risk of burns. The appliance should be turned off and cooled before servicing.

• Do not install damaged, incomplete or substitute components.

• Risk of cuts and abrasions. Wear protective gloves and safety glasses during installation. Sheet metal edges may

be sharp.

• Do not burn wood or other materials in this appliance.

• Children and adults should be alerted to the hazards of high surface temperature and should stay away to

avoid burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the appliance.

Toddlers, young children and others may be susceptible to accidental contact burns. A physical barrier

is recommended if there are at risk individuals in the house. To restrict access to an appliance or stove,

install an adjustable safety gate to keep toddlers, young children and other at risk individuals out of the

room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from furniture and

draperies.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot surfaces.

• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children from hot

surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen, guard or barrier removed for servicing the appliance, must be replaced prior to

operating the appliance.

• This appliance is a vented gas-ﬁ red appliance. Do not burn wood or other materials in this appliance.

• It is imperative that the control compartments, burners and circulating blower and its passageway in the appliance

and venting system are kept clean. The appliance and its venting system should be inspected before use and at

least annually by a qualiﬁ ed service person. More frequent cleaning may be required due to excessive lint from

carpeting, bedding material, etc. The appliance area must be kept clear and free from combustible materials,

gasoline and other ﬂ ammable vapors and liquids.

• Under no circumstances should this appliance be modiﬁ ed.

• This appliance must not be connected to a chimney ﬂ ue pipe serving a separate solid fuel burning appliance.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician to inspect

the appliance and to replace any part of the control system and any gas control which has been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass should be

done by a licensed or qualiﬁ ed service person, if equipped.

• Do not strike or slam shut the appliance glass door, if equipped.

• Only doors / optional fronts certiﬁ ed with the original wood-burning appliance are to be used in

conjunction with this appliance.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As with all

plastic bags, these are not toys and should be kept away from children and infants.

• As with any combustion appliance, we recommend having your appliance regularly inspected and serviced as well

as having a Carbon Monoxide Detector installed in the same area to defend you and your family against Carbon

Monoxide.

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance.

Elevated temperatures on the wall or in the air above the appliance can cause melting, discolouration or damage to

decorations, a T.V. or other electronic components.

• A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the original

wood-burning appliance and shall be installed.

• If the barrier becomes damaged, the barrier shall be replaced with the manufacturer’s barrier for this

appliance.

• Installation and repair should be done by a qualiﬁ ed service person. The appliance should be inspected

before use and at least annually by a professional service person. More frequent cleaning may be required

due to excessive lint from carpeting, bedding material, etc. It is imperative that control compartments,

burners and circulating air passageways of the appliance be kept clean.

W415-1362 / A / 09.15.16

2.1 DIMENSIONS

27 1/2"

[699mm]

30 1/2"

[775mm]

43" [1092mm] 6" (152mm) FLASHING

49" [1245mm] 9" (229mm) FLASHING

EXHAUST

3" [76mm] DIA.

18 1/2" [470mm]

25" [635mm]

30 1/8" [765mm]

17 1/2"

[445mm]

13 1/2"

[343mm]

[203mm]

22"

[559mm]

17 1/4"

[438mm]

7" [178mm]

2 1/2"

[64mm]

GAS INLET

ELECTRICAL

INLET LEFT

SIDE

[76mm]

SAFETY BARRIER

THIS GAS APPLIANCE SHOULD BE INSTALLED AND SERVICED BY A QUALIFIED INSTALLER to

conform with local codes. Installation practices vary from region to region and it is important to know the

speciﬁ cs that apply to your area, for example in Massachusetts State:

• This product must be installed by a licensed plumber or gas ﬁ tter when installed within the commonwealth

of Massachusetts.

• The appliance damper must be removed or welded in the open position prior to installation of an appliance

insert or gas log.

• The appliance off valve must be a “T” handle gas cock.

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT,

WITH THE GLASS DOOR OPENED OR REMOVED.

PROVIDE ADEQUATE CLEARANCE FOR SERVICING AND OPERATING THE APPLIANCE.

PROVIDE ADEQUATE VENTILATION.

NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.

OBJECTS PLACED IN FRONT OF THE APPLIANCE MUST BE KEPT A MINIMUM OF 48” (1219mm)

FROM THE FRONT FACE OF THE APPLIANCE.

SURFACES AROUND AND ESPECIALLY ABOVE THE APPLIANCE CAN BECOME HOT. AVOID CONTACT

WHEN THE APPLIANCE IS OPERATING.

FIRE RISK. EXPLOSION HAZARD.

HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE PRESSURE TESTING GAS

LINE AT TEST PRESSURES ABOVE 1/2 PSIG. CLOSE THE MANUAL SHUT-OFF VALVE BEFORE PRESSURE

TESTING GAS LINE AT TEST PRESSURES EQUAL TO OR LESS THAN 1/2 PSIG (35mb).

USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH THIS APPLIANCE.

USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, GAS COMPONENTS, VENTING

COMPONENTS, ETC.) COULD RESULT IN A SAFETY HAZARD AND WILL VOID THE WARRANTY AND CERTIFICATION.

WARNING

This appliance must be recessed into a vented noncombustible wood-burning appliance (prefabricated or ma-

sonry) only. The minimum appliance opening size in which the appliance is to be installed is:

HEIGHT 17 1/2" (445mm) WIDTH 25 1/2" (648mm) DEPTH 16 1/2" (419mm)

The minimum distance, from the bottom of a combustible mantle projecting 6" (152mm) maximum from the

wall to the top of the louvre opening, is 8" (203mm).

2.2 MINIMUM CLEARANCE TO COMBUSTIBLES

2.3 GENERAL INSTRUCTIONS

*SHOWN WITH S3600SB

W415-1362 / A / 09.15.16

2.4 GENERAL INFORMATION

4.12A

pp g

• The ﬂ exible connector must not be longer than 36 inches (914mm).

• A Carbon Monoxide detector is required in all rooms containing gas ﬁ red appliances.

• The appliance is not approved for installation in a bedroom or bathroom unless the unit is a direct vent

sealed combustion product.

The installation must conform with local codes or, in

absence of local codes, the National Gas and Propane

Installation Code CSA B149.1 in Canada, or the National

Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United

States. Suitable for mobile home installation if installed in

accordance with the current standard CAN/CSA Z240MH

Series, for gas equipped mobile homes, in Canada or

NSI Z223.1 and NFPA 54 in the United States.

Some appliances have optional fans or blowers. If an optional fan or blower is installed, the junction box must

be electrically connected and grounded in accordance with local codes, use the current CSA C22.1 Canadian

Electrical Code in Canada or the ANSI/NFPA 70 National Electrical code in the United States.

We suggest that our gas

hearth products be installed

and serviced by professionals

who are certied in the U.S.

by the National Fireplace

Institute

(NFI) as NFI Gas

Specialists

www.ncertied.org

FOR YOUR SATISFACTION, THIS APPLIANCE HAS BEEN TEST-FIRED TO ASSURE ITS OPERATION AND

QUALITY!

RATES AND EFFICIENCIES

NG LP

Max. Input (BTU/HR) 24,000 22,000

Max. Output (BTU/HR) 15,900 16,000

Min. Inlet Gas Supply Pressure 4.5" (11mb) Water Column 11" (27mb) Water Column

Max. Inlet Gas Supply Pressure 7" (17mb) Water Column 13" (34mb) Water Column

Manifold Pressure (Under Flow Conditions) 3.5" (9mb) Water Column 10" (25mb) Water Column

No external electricity (110 volts or 24 volts) is required for the gas system operation.

Under extreme vent conﬁ gurations, allow several minutes (5-15) for the ﬂ ame to stabilize after ignition.

Altitudes greater than 4000ft. (1219m) require a minimum vent run of 12ft (4m).

When the appliance is installed at elevations above 4,500ft (1372m), and in the absense of speciﬁ c

recommendations from the local authority having jurisdiction, the certiﬁ ed high altitude input rating shall be

reduced at the rate of 4% for each additional 1,000ft (305m).

Expansion / contraction noises during heating up and cooling down cycles are normal and to be expected.

This appliance is not approved for closet or recessed installations. It is approved for bathroom, bedroom and bed-

sitting room installations.

This appliance must be connected to any accepted lined chimney system listed to ULC-S635M (in Canada)

or UL-1777 (in USA). The venting connection must be in compliance with the vent manufacturers installation

instructions.

The draft hood must be installed so it is in the same atmospheric pressure zone as the combustion air inlet to

the appliance.

Provide adequate ventilation and combustion air. Provide adequate accessibility clearance for servicing and

operating the appliance. Never obstruct the front opening of the appliance.

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the appliance

and must be installed.

W415-1362 / A / 09.15.16

2.5 RATING PLATE INFORMATION

INSTALLER: It is your responsibility to check off the appropriate box on the rating plate according to

the model, venting and gas type of the appliance.

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.

NOTE: The rating plate must remain with the appliance at all times. It must not be removed.

W385-1982

NOT FOR USE WITH SOLID FUEL

GI3600

GI3600N

NATURAL GAS / GAZ MODEL

CONFORMS TO / CONFORME AUX: ANSI Z21.50-2014, CERTIFIED TO / CERTIFIE CSA 2.22-2014 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.

GAS-FIRED VENTED GAS FIREPLACE. MUST BE RECESSED INTO A WOOBURNING NON-

COMBUSTIBLE FIREPLACE AND USE A LISTED VENT LINER. CERTIFIED FOR BEDROOM AND

BEDSITTING ROOM INSTALLATION.

FOYER À GAZ VENTILÉ. IL DOIT ETRE ENCASTRE DANS UN FOYER EN MACONNERIE ET

RACCORDE A UN CONDUIT HOMOLOGUE. CERTIFIE POUR INSTALLATION DANS UNE

CHAMBRE A COUCHER ET

UN STUDIO.

MANIFOLD PRESSURE: 3.5 INCHES W.C. (NG)

PRESSION AU COLLECTEUR: 3.5" D'UNE

COLONNE D'EAU(GN)

MIN SUPPLY PRESSURE: 4.5" W.C.(NG)

PRESSION D'ALIMENTATION MIN: 4.5" D'UNE

COLONNE D'EAU (GN)

MAX. SUPPLY PRESSURE: 7" W.C. (NG)

PRESSION D'ALIMENTATION MAX: 7" D'UNE

COLONNE D'EAU (GN)

MANIFOLD PRESSURE: 10 INCHES W.C.(LP)

PRESSION AU COLLECTEUR: 10" D'UNE

COLONNE D'EAU (P)

MIN SUPPLY PRESSURE: 11" W.C. (LP)

PRESSION D'ALIMENTATION MIN: 11" D'UNE

COLONNE D'EAU (P)

MAX. SUPPLY PRESSURE: 13" W.C. (LP)

PRESSION D'ALIMENTATION MAX: 13" D'UNE

COLONNE D'EAU (P)

0-4500ft

24,000 BTU/h

16,000 BTU/h

15,900 BTU/h

57.5%

ALTITUDE / ELEVATION

INPUT / ALIMENTATION

REDUCED INPUT / ALIMENTATION REDUITE

OUTPUT / RENDEMENT

NOT A SOURCE OF HEAT. FOR USE WITH GLASS

DOORS CERTIFIED WITH THIS UNIT ONLY. FOR USE

ONLY WITH BARRIER W565-0180. FOLLOW THE

INSTALLATION INSTRUCTIONS LOCATED IN

THE INSTALLATION MANUAL.

NON CONCU POUR CHAUFFER UTILISER AVEC LES

PORTES VITREES HOMOLOGUEES SEULEMENT

AVEC CETTE UNITE. POUR UNE UTILISER SEULMENT

AVEC BARRIÈRE W565-0180. SUIVEZ LES

INSTRUCTIONS D'INSTALLATION SE TROUVENT

DANS LE MANUEL D'INSTALLATION.

UN COMBUSTIBLE SOLIDE NE DOIT PAS

ETRE UTILSE AVEC CET APPAREIL

SERIAL NUMBER / NO. DESERIE

0-4500ft

22,000 BTU/h

17,000 BTU/h

15,900 BTU/h

62.3%

CBI360N

GI3600P

CBI360 P

PROPANE MODEL

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

9700539 (WSL) 4001657 (NGZ)

4001658 (NAC) 4001659 (WUSA)

WARNING: FOR INSTALLATION IN A VENTED NON-COMBUSTIBLE FIREPLACE ONLY. THE

FIREPLACE CHIMNEY MUST HAVE A PERMANENT VENT OPENING TO ATMOSPHERE OF NOT LESS

THAN 13 SQ. INCHES (84 SQ CM). THE MINIMUM FIREPLACE SIZE IS: HEIGHT 17½”, DEPTH 16½”,

WIDTH 25½”. THE MINIMUM INSIDE DIAMETER CHIMNEY FLUE SIZE IS 5”. THE MINIMUM DISTANCE,

FROM THE BOTTOM OF A COMBUSTIBLE MANTEL PROJECTING A MAXIMUM 6” FROM THE WALL TO

THE TOP OF THE UNIT IS 8”. THIS DECORATIVE APPLIANCE NEEDS FRESH AIR FOR SAFE OPERATION

AND MUST BE INSTALLED SO THERE ARE PROVISIONS FOR ADEQUATE COMBUSTION AND

VENTILATION AIR.

ELECTRICAL RATING: 115V, 0.82 AMPS, 60 HZ

OPTIONAL FAN KIT: GZ550-KT

ATTENTION: POUR INSTALLATION DANS UN FOYER VENTILE EN MACONNERIE. LA CHEMINEE DU

FOYER DOIT AVOIR UNE OUVERTURE DE L’EVENT PERMANENTE VERS L’ATMOSPHERE D’AU MOINS 13

POUCES CA. (84 CM. CA.). LES DIMENSIONS MINIMUMS SONT: HAUTEUR 17½”, PROFONDEUR 16½”,

LARGEUR 25½”. LE DIAMETRE INTERIEUR MINIMUM DU CONDUIT D’EVACUATION EST DE 5”. LA DISTANCE

MINIMALE, DU BAS DU MANTEAU COMBUSTIBLE FORMANT UNE PROJECTION MAXIMALE DE 6” DU MUR

AU DESSUS DU FOYER EST 8”. PAR MESURE DE SECURITE, CET APPAREIL REQUIERT DE L’AIR FRAIS ET

DOIT ETRE INSTALLE DE FACON A ASSURER UN APPROVISIONNEMENT SUFFISANT D’AIR DE

COMBUSTION ET DE VENTILATION.

PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPARIEL DE CHAUFFAGE.

DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE

CLASS: 115V, 0.82 AMPS, 60 HZ

EMSEMBLE DE VENTILATION FACULTATIF: GZ550-KT

SAMPLE

YER À GAZ

. IL DOIT ETRE EN

ONDUIT HOMOLOGUE.

HER ET

N STUDIO

VATION

TATION

ALIMENTATION REDUITE

UT / RENDEM

0-45

I3600P

PROPANE MODEL

CANADA

(NGZ)

(WUSA)

HERE OF NOT LESS

T 17½”, DEP

HE MINIMUM DISTA

M 6” FROM THE WALL TO

R FOR SAFE OPERATION

EQUATE COMBUSTION AND

ATTENTIO

YER D

APPLIA

W415-1362 / A / 09.15.16

3.0 INSTALLATION

68.4B

Clean out ashes from the inside of the wood-burning appliance. Make sure that the chimney and wood-burning

appliance are in a clean and sound condition and constructed of non-combustible materials. If necessary have

any repair work done by a qualiﬁ ed person before installing the insert. Remove the existing appliance damper

or lock into an open position.

Using screws, attach the appliance warning tag

to the inside of the ﬁ rebox of the appliance into

which the insert is being installed.

The sheet-metal parts of the appliance, in which

the gas appliance insert is to be installed, must

not be cut.

If the wood-burning factory-built appliance has

no gas access hole(s) provided, an access hole of 1½ inch (38.1mm) or less may be drilled through the lower

sides or bottom of the appliance in a proper workman like manner. This access hole must be plugged with non

combustible insulation after the gas supply line has been installed.

Ensure that existing chimney cleanouts ﬁ t properly.

The refractory, glass doors, screen rails, screen mesh and log grates may be removed from the existing

appliance before installing the gas appliance insert.

Smoke shelves, shields and bafﬂ es may be removed if attached by mechanical fasteners.

The ventilation openings in the existing appliance may be obstructed by the backer plates, aluminium trim etc.

but these parts are not to be applied so as to have an airtight seal.

WARNING

RISK OF FIRE, MAINTAIN SPECIFIED AIR SPACE CLEARANCES TO VENT PIPE AND APPLIANCE.

W385-0199_B

WARNING: THIS FIREPLACE HAS BEEN CONVERTED FOR USE WITH A GAS FIREPLACE

INSERT ONLY AND CANNOT BE USED FOR BURNING WOOD OR SOLID FUELS UNLESS ALL ORIGINAL

PARTS HAVE BEEN REPLACED AND THE FIREPLACE IS RE-APPROVED BY THE AUTHORITY HAVING

JURISDICTION.

ATTENTION: CE FOYER A ETE CONVERTI AFIN D’ETRE UTILISE SEULEMENT

COMME FOYER ENCASTRE AU GAZ ET NE PEUT ETRE UTILSE POUR BRULER DU BOIS OU

TOUT AUTRE COMBUSTIBLE SOLIDE, SANS QUE TOUTES LES PIECES ORIGINALES AIENT

ETE REMPLACEES ET QUE LE FOYER SOIT APPROUVE DE NOUVEAU PAR LES AUTORITES

AYANT JURIDICTION.

ADVERTENCIA: ESTA CHIMENEA SE REMODELÓ PARA USARSE SOLO CON UNA

INSERCIÓN DE CHIMENEA A GAS Y NO PUEDE USARSE PARA QUEMAR MADERA NI COMBUSTIBLES

SÓLIDOS, A MENOS QUE SE HAYAN REEMPLAZADO TODAS LAS PIEZAS ORIGINALES, Y LA AUTORI-

DAD JURISDICCIONAL LA HAYA VUELTO A APROBAR.

3.1 LEVELLING THE APPLIANCE

Move the appliance close to its ﬁ nal position inside the wood-burning appliance. This appliance is equipped

with 4 levelling screws located on the front and back on either side of the appliance base. Level using the

levelling screws to eliminate rocking or excessive noise when the fan is in operation. Once the appliance is

level, move it partially into place within the appliance to allow for all connections to be made. It is not practical

to level the appliance once it has been installed. Determine the required depth prior to installing the appliance

and adjust the four levelling screws accordingly.

Chimney installation must conform to both national and local code requirements. The chimney must be lined

with a 3" (76mm) or 4" (102mm) diameter approved liner. The minimum vent length is 10 feet (3m).

The liner must be continuous from the appliance to the chimney cap.

Remove the securing screw from the front of the dilution plate. Push

the dilution draft hood out of the securing clips and attach the liner

using 3 screws equally spaced. Pack insulation around the liner at

the damper area to prevent air ﬂ ow from entering the chimney. Move

the insert into the centre of the woodburning appliance making

sure that the dilution draft hood inserts back into its securing clips.

Replace the securing screw to the front of the dilution plate.

DILUTION

DRAFT HOOD

DILUTION PLATE

SECURING CLIPS

3.2 CHIMNEY CONNECTION

30.1A

Installation and servicing to be done by a qualiﬁ ed installer.

• Move the appliance into position and secure.

• If equipped with a ﬂ ex connector the appliance is designed to accept a 1/2” (13mm) gas supply.

Without the connector it is designed to accept a 3/8” (9.5mm) gas supply. The appliance is equipped

with a manual shut off valve to turn off the gas supply to the appliance.

• Connect the gas supply in accordance to local codes. In the absence of local codes, install to the

current CAN/CSA-B149.1 Installation Code in Canada or to the current National Fuel Gas Code, ANSI

Z223.1 / NFPA 54 in the United States.

• When ﬂ exing any gas line, support the gas valve so that the lines are not bent or kinked.

• The gas line ﬂ ex-connector should be installed to provide sufﬁ cient movement for shifting the burner

assembly on its side to aid with servicing components.

• Check for gas leaks by brushing on a soap and water solution. Do not use open ﬂ ame.

WARNING

RISK OF FIRE, EXPLOSION OR ASPHYXIATION. ENSURE THERE ARE NO IGNITION SOURCES SUCH AS

SPARKS OR OPEN FLAMES.

SUPPORT GAS CONTROL WHEN ATTACHING GAS SUPPLY PIPE TO PREVENT DAMAGING GAS LINE.

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT

WITH THE GLASS DOOR OPENED OR REMOVED. PURGING OF THE GAS SUPPLY LINE SHOULD BE

PERFORMED BY A QUALIFIED SERVICE TECHNICIAN. ASSURE THAT A CONTINUOUS GAS FLOW IS AT

THE BURNER BEFORE CLOSING THE DOOR. ENSURE ADEQUATE VENTILATION. FOR GAS AND

ELECTRICAL LOCATIONS, SEE “DIMENSIONS” SECTION.

ALL GAS CONNECTIONS MUST BE CONTAINED WITHIN THE APPLIANCE WHEN COMPLETE.

HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE TESTING GAS

LINE AT TEST PRESSURES ABOVE 1/2 PSIG.

VALVE SETTINGS HAVE BEEN FACTORY SET, DO NOT CHANGE.

W415-1362 / A / 09.15.16

3.3 OPTIONAL WALL SWITCH

For ease of accessibility, an optional remote wall switch may be installed in a convenient location. Route a

2 strand, solid core millivolt wire from the valve to the wall switch. The recommended maximum lead length

depends on wire size:

WIRE SIZE MAX. LENGTH

14 gauge 100 feet (30.5m)

16 gauge 60 feet (18.3m)

18 gauge 40 feet (12m)

Disconnect the existing wires from terminals 1 and 3 (from the

ON/OFF switch) and replace with the leads from the wall switch.

50.5

WARNING

DO NOT CONNECT THE WALL SWITCH OR GAS VALVE DIRECTLY TO 110 VOLT ELECTRICITY.

BLACK

PIPE

SHUT OFF VALVE

FLEXIBLE

CONNECTOR

ADAPTER

FITTING

3.4 GAS INSTALLATION

W415-1362 / A / 09.15.16

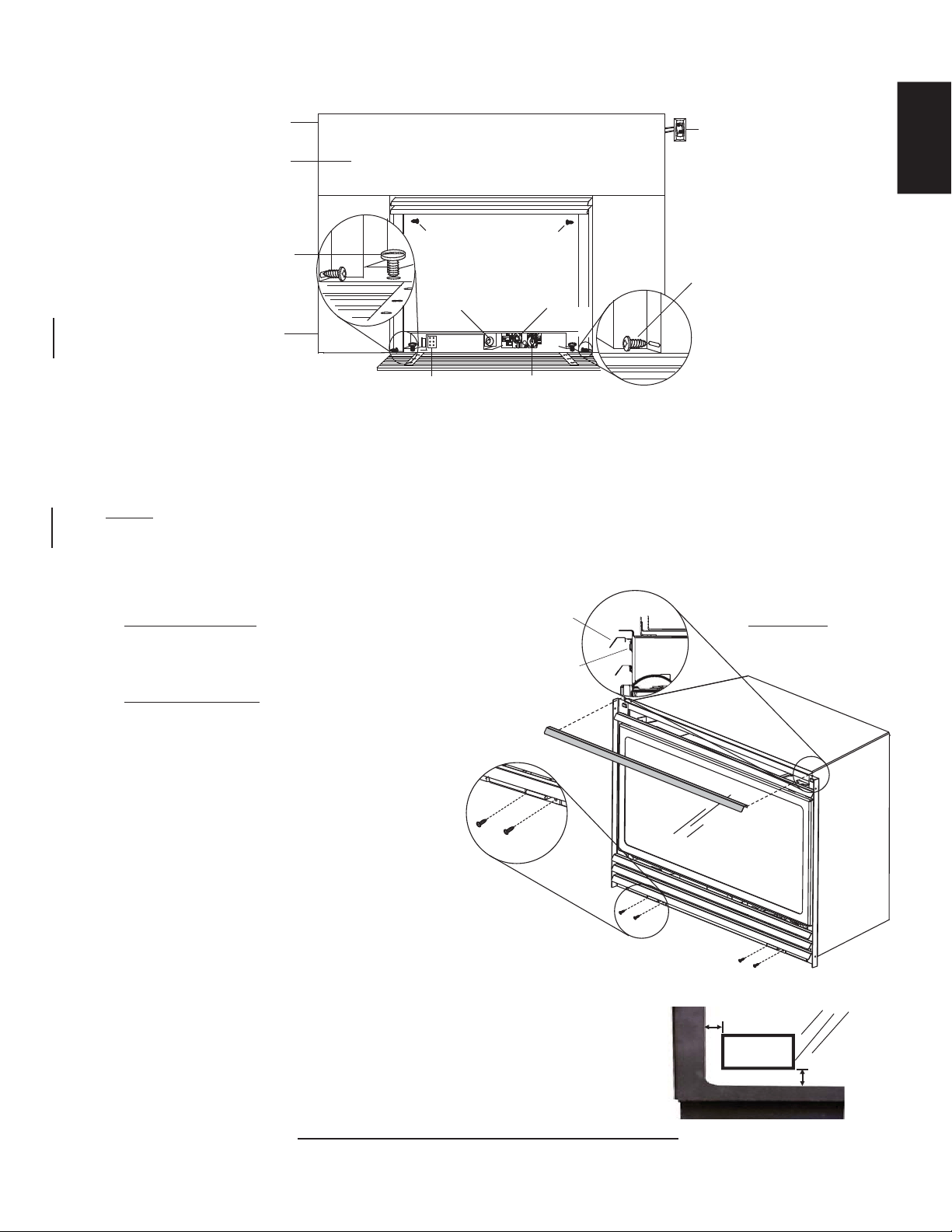

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the

appliance and must be installed.

Before the glass door can be removed, the faceplate and safety screen must be removed. Lift the faceplate

up up and off the appliance door and remove from the appliance.

FLASHING

WARNING

GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.

IF EQUIPPED WITH DOOR LATCHES THAT ARE PART OF A SAFETY RELIEF SYSTEM, THEY MUST BE

PROPERLY ENGAGED. DO NOT OPERATE THE APPLIANCE WITH LATCHES DISENGAGED.

FACING AND/OR FINISHING MATERIALS MUST NOT INTERFERE WITH AIR FLOW THROUGH AIR

OPENINGS, LOUVRE OPENINGS, OPERATION OF LOUVRES OR DOORS OR ACCESS FOR

SERVICE. OBSERVE ALL CLEARANCES WHEN APPLYING COMBUSTIBLE MATERIALS.

BEFORE DOOR IS REMOVED TURN THE APPLIANCE OFF AND WAIT UNTIL APPLIANCE IS COOL TO

THE TOUCH. DOORS ARE HEAVY AND FRAGILE SO HANDLE WITH CARE.

75.1A

4.0 FINISHING

WARNING

RISK OF FIRE!

NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.

DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS

REMOVED, CRACKED, BROKEN OR SCRATCHED.

4.1 SAFETY SCREEN REMOVAL AND INSTALLATION

W415-1362 / A / 09.15.16

To open the door, the safety screen must be

removed to allow the door to be opened or

closed. Remove the upper screws of the door

frame assembly and loosen bottom screws. Lift

out the door frame assembly, handle carefully.

Replace the door glass and gasket.

Reverse these steps to close the door. Ensure the

safety screen is installed correctly before using

appliance.

NOTE: The protective wrap on plated parts is

best removed when the assembly is at room

temperature but this can be improved if the

assembly is warmed, using a hair dryer or

similar heat source.

4.3 DOOR REMOVAL AND INSTALLATION

SAFETY SCREEN

TOP CLIPS

BOTTOM BRACKETS

SAFETY SCREEN FRAME

TOP BRACKETS

DOOR FRAME

TOP BRACKETS

A. Remove the top clips and set aside.

B. Remove the safety screen from the safety

screen frame by sliding it up and out.

C. Remove the two screws from the top

brackets of the safety screen frame.

D. Lift the safety screen frame up and away

from door frame.

REMOVAL:

4.2 FIBRE FIREBRICK PANELS

To give your insert that authentic masonry look, optional ﬁ bre ﬁ rebrick panels are available at your NAPOLEON /

Wolf Steel Ltd. dealer. Complete installation and maintenance instructions are included with the kit.

INSTALLATION:

E. Install the safety screen frame into the

bottom brackets of the door frame and

secure the top brackets with the 2 screws

into the top brackets of the door frame.

F. Slide the safety screen into the safety

screen frame.

G. Install the top clips.

H. Ensure the safety screen is installed

correctly before using the appliance.

SCREWS

W415-1362 / A / 09.15.16

4.4 LOG PLACEMENT

WARNING

FAILURE TO POSITION THE LOGS IN ACCORDANCE WITH THESE DIAGRAMS OR FAILURE TO USE

ONLY LOGS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY

DAMAGE OR PERSONAL INJURY.

LOGS MUST BE PLACED IN THEIR EXACT LOCATION IN THE APPLIANCE. DO NOT MODIFY THE

PROPER LOG POSITIONS, SINCE APPLIANCE MAY NOT FUNCTION PROPERLY AND DELAYED

IGNITION MAY OCCUR.

THE LOGS ARE FRAGILE AND SHOULD BE HANDLED WITH CARE.

76.1A

PHAZER

logs and glowing embers exclusive to Napoleon appliances, provide a unique and realistic

glowing effect that is different in every installation. Take the time to carefully position the glowing embers for a

maximum glowing effect.

Log colours may vary. During the initial use of the appliance, the colours will become more uniform as colour

pigments burn in during the heat activated curing process.

1. Place the front log onto the main burner, pushing

it as close as possible to the burner ports without

blocking/covering them. The left and right spacing

between the log ends and the burner ports should be

equal.

YOU MAY FIND IT EASIER TO PLACE SOME

CHARCOAL EMBERS BENEATH THE FRONT LOG

NOW.

2. Place the back log onto the step located at the back

of the combustion chamber. The notch situated at the

lower right of the back log should be centered evenly

above the pilot assembly.

3. While supporting the back log, to prevent it from falling

forward, set the three smaller logs into the pockets and

grooves of the front and back logs, respectively.

4. To remove the logs reverse these instructions.

LEFT LOG

CENTER

LOG

RIGHT LOG

FRONT LOG

CHARCOAL EMBERS

REAR LOG

4.5 CHARCOAL EMBERS

Fine dust found in bottom of bag not to be used.

PHAZER

logs and charcoal embers glow when

exposed to direct ﬂ ame. Use only certiﬁ ed PHAZER

logs and charcoal embers available from your Napoleon

/ Wolf Steel Ltd. dealer.

Randomly place the embers beneath the front log, covering all of the burner area beneath the hollowed out

section of the log. Place the remaining embers along the front. Keep ember dust away from burner ports to

avoid plugging them.

NOTE: KEEP EMBER DUST AWAY FROM BURNER

PORTS TO AVOID PLUGGING THEM. USE ONLY

CERTIFIED PHAZER

LOGS AND CHARCOAL

EMBERS AVAILABLE FROM YOUR NAPOLEON /

WOLF STEEL LTD.

W415-1362 / A / 09.15.16

97.1A

Remove the backing of the logo supplied and place on the glass viewing

door, as indicated.

½"(12.7mm)

LOGO

½"(12.7mm)

The insert can be equipped with a ﬂ ashing kit to close off most appliance openings. Mount the ﬂ ashing

inside the unit's outer shell using 4 securing screws. The ﬂ ashing and trim are available in many ﬁ nishes

to accent any room decor. Objects placed in front of the appliance should be kept a minimum of 48"

(1219mm) away from the front face.

NOTE: IF DESIRED, THE ON/OFF SWITCH CAN BE MOUNTED ON THE BOTTOM LEFT SIDE OF THE

APPLIANCE. SEE "OPTIONAL ON/OFF SWITCH LOCATION" ABOVE.

TRIM

FLASHING

ON/OFF SWITCH

OPTIONAL ON/OFF

SWITCH LOCATION

LEVELING

SCREW

VARIABLE SPEED SWITCH

GAS KNOB

PIEZO

IGNITOR

FLAME

ADJUSTMENT

KNOB

SECURING SCREWS

4.6 FLASHING KIT

UPPER LOUVRE

LOUVRE CLIP

4.7 FLUSH LOUVRE KIT, GI-1L (USED ONLY WITH S3600SB)

UPPER LOUVRES

Insert the back edge of the upper louvre into the

upper louvre clips, as shown.

LOWER LOUVRES

Secure the lower louvre assembly to the insert,

using the 4 screws supplied, as shown.

SIDE VIEW

4.8 LOGO PLACEMENT

W415-1362 / A / 09.15.16

5.0 OPERATION

When lit for the ﬁ rst time, the appliance will emit an odor for a few hours. This is a normal temporary condition

caused by the “burn-in” of paints and lubricants used in the manufacturing process and will not occur again.

fter extended periods of non-operation such as following a vacation or a warm weather season, the appliance

may emit a slight odor for a few hours. This is caused by dust particles in the heat exchanger burning off. In

both cases, sufﬁ ciently ventilate the area.

FOR YOUR SAFETY READ BEFORE LIGHTING:

• This appliance is equipped with a pilot which must be lit by hand while following these instructions exactly.

• Before operating smell all around the appliance area for gas and next to the ﬂ oor because some gas is

heavier than air and will settle on the ﬂ oor.

• Use only your hand to turn the gas control knob. Never use tools. If the knob will not turn by hand, do not

try to repair it. Call a qualiﬁ ed service technician. Force or attempted repair may result in a ﬁ re or

explosion.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician

to inspect the appliance and replace any part of the control system and any gas control which has been

under water.

WHAT TO DO IF YOU SMELL GAS:

• Do not use a mobile or land phone.

• If you cannot reach your gas supplier, call the ﬁ re

department.

• Do not try to light any appliance.

• Immediately call your gas supplier from a

neighbour’s phone. Follow the gas supplier’s

instructions.

• Turn off all gas to the appliance.

LIGHTING INSTRUCTIONS:

A. Stop! Read the above safety information on this label.

B. Turn the gas knob clockwise to off.

C. Wait ﬁ ve (5) minutes to clear out any gas. If you smell gas including near the ﬂ oor, STOP! Follow “B” in the

above safety information on this label. If you don’t smell gas go to the next step.

D. If the appliance is equipped with ﬂ ame adjustment valve turn clockwise to off.

E. Find pilot located in front of back log.

F. Turn gas knob counter-clockwise to pilot.

G. Depress and hold gas knob while lighting the pilot with the push button igniter. Keep knob fully depressed

for one minute, then release. If pilot does not continue to burn repeat steps 3 through 7.

H. With pilot lit, turn gas knob counter-clockwise to on.

I. If equipped with ﬂ ame adjustment valve, push and turn knob to high.

J. If equipped with remote on-off switch, main burner may not come on when you turn the valve to on or high.

Remote switch must be in the on position to ignite burner.

A. Push in gas control knob slightly and turn clockwise to off. DO NOT FORCE.

TO TURN OFF GAS:

47.9

There is a thermally activated switch, attached to the back of the appliance and extending up into the dilution draft

hood, which senses the change in temperature and shuts down the gas valve in the event of a severe downdraft

of air or a blocked or disconnected vent.

It acts as a safety shut-off to prevent a build up of carbon monoxide or an explosion of unburnt gases during

start up. If the ﬂ ue is blocked or has no "draw", the spill switch will automatically shut off the supply of gas within

about 5-10 minutes.

TAMPERING WITH THE SWITCH CAN RESULT IN CARBON MONOXIDE (CO) POISONING AND POSSIBLE

DEATH. A CHECK FOR CORRECT VENTING ACTION MUST BE MADE BEFORE THE INSTALLED INSERT

IS LEFT WITH THE CUSTOMER.

W415-1362 / A / 09.15.16

6.0 ADJUSTMENTS

6.1 PILOT BURNER ADJUSTMENT

This appliance has an air shutter that has been factory set open according

to the chart below:

Regardless of venturi orientation, closing the air shutter will cause a more

yellow ﬂame, but can lead to carbonization. Opening the air shutter will

cause a more blue ﬂame, but can cause ﬂame lifting from the burner ports.

The ﬂame may not appear yellow immediately; allow 15 to 30 minutes for

the ﬁnal ﬂame colour to be established.

AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED

INSTALLER!

AIR

SHUTTER

OPENING

VENTURI

BURNER

ORIFICE

49.1

PILOT SCREW

1. Remove the pilot adjustment cap.

2. Adjust the pilot screw to provide properly sized ﬂ ame.

3. Replace the adjustment cap.

VENTURI ADJUSTMENT CHART

FUEL GI3600

NG 1/16 (2mm)

LP 3/8 (10mm)

Test after installing the appliance into a vented non-combustible ﬁ replace in the following manner:

1. Close all doors and windows in the room; start exhaust fans in the home; turn the appliance blower off.

2. Set controls to "high" and light the appliance.

3. Wait 5 minutes. Light a match and hold it to the spill tube opening.

4. Venting action is satisfactory if smoke is drawn into the spill tube. Venting action is unsatisfactory if the ﬂ ame

and smoke are not drawn into the tube.

5. If venting action is unsatisfactory, turn the appliance off, wait 10 minutes and try again. If the smoke or ﬂ ame is

still not drawn into the spill tube, turn the appliance off and check for vent blockage or restriction. If necessary,

consult with a qualiﬁ ed air quality specialist.

PILOT BURNER

THERMOPILE

ELECTRODE

6.2 VENTURI ADJUSTMENT

W415-1362 / A / 09.15.16

It’s important to periodically perform a visual check of the pilot and

burner ﬂ ames. Compare them to the illustrations provided. If any ﬂ ame

appears abnormal call a service person.

3/8” - 1/2”

(9.5mm - 12.7mm)

6.3 FLAME CHARACTERISTICS

6.4 BLOWER REPLACEMENT

This appliance comes standard with a blower, a heat sensor, variable on/off speed control and a power cord.

Because the blower is thermally activated, when turned on, it will automatically start approximately 15 minutes

after lighting the appliance and will run for approximately 30 minutes after the appliance has been turned off.

Use of the fan increases the output of heat. Air, drawn in through the lower louvre access door, is driven up the

back of the ﬁ rebox, and exhausted as hot air between the upper louvres.

WARNING

RISK OF FIRE AND ELECTRICAL SHOCK.

TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THIS APPLIANCE.

USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH

THIS APPLIANCE. USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, GAS

COMPONENTS, VENTING COMPONENTS, ETC.) COULD RESULT IN A SAFETY HAZARD AND WILL

VOID THE WARRANTY AND CERTIFICATION.

ENSURE THAT THE FAN’S POWER CORD IS NOT IN CONTACT WITH ANY SURFACE OF THE

APPLIANCE TO PREVENT ELECTRICAL SHOCK OR FIRE DAMAGE. DO NOT RUN THE POWER

CORD BENEATH THE APPLIANCE.

THE WIRE HARNESS PROVIDED IN THE BLOWER KIT IS A UNIVERSAL HARNESS. WHEN

INSTALLED, ENSURE THAT ANY EXCESS WIRE IS CONTAINED, PREVENTING IT FROM MAKING

CONTACT WITH MOVING OR HOT OBJECTS.

51.5

HEAT

VARIABLE SPEED SWITCH

FAN

SENSOR

1. Turn off the gas and electric power to the appliance.

2. Remove the safety screen and upper glass bracket. Loosen the lower glass bracket and remove the glass.

3. Remove the logs, refer to " LOG PLACEMENT" section for detailed instructions.

8 SCREWS

ACCESS DOOR

BLOWER

DUCT

4. Remove the burner assembly.

5. Remove the eight screws holding the access

door in place on the control assembly (located

at the back of the burner support).

6. Remove the four screws holding the blower

duct and slide it forward from beneath the

burner support.

7. Disconnect the electrical connectors at the

blower.

8. Remove the blower.

9. To reinstall the blower reverse these steps.

PILOT BURNER

THERMOPILE

ELECTRODE

WARNING

THE FIREBOX BECOMES VERY HOT DURING OPERATION. LET THE APPLIANCE COOL

COMPLETELY OR WEAR HEAT RESISTANT GLOVES BEFORE CONDUCTING SERVICE.

NEVER VACUUM HOT EMBERS.

DO NOT PAINT THE PILOT ASSEMBLY.

• This appliance will require maintenance which should be planned on an annual basis.

• Service should include cleaning, battery replacement, venting inspection and inspection of the burner,

media and ﬁ rebox. Refer to the door removal section and remove the door as instructed.

• Carefully remove media if necessary (logs, glass, brick panels etc).

• Using a vacuum with a soft brush attachment, gently remove any dirt, debris or carbon build up from the

logs, ﬁ rebox and burner. For glass media, follow the installation instructions for pre-cleaning.

• Also gently remove any build-up on the pilot assembly including, if equipped; thermopile, thermocouple,

ﬂ ame sensor and igniter.

NOTE: Clean ﬂ ame sensor using a ﬁ ne emery cloth or a synthetic scrub pad

(such as Scotch-Brite™) to remove any oxides.

Clean the pilot assembly using a vacuum with a soft

brush attachment.

It is important that the pilot assembly is not painted.

W415-1362 / A / 09.15.16

7.0 MAINTENANCE

This appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed

service person. The following suggested checks should be performed by a qualiﬁ ed technician. The

appliance area must be kept clear and free of combustible materials, gasoline or other ﬂ ammable vapors and

liquids. The ﬂ ow of combustion and ventilation air must not be obstructed.

CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper

and dangerous operation. Verify proper operation after servicing.

A. In order to properly clean the burner and pilot assembly, remove the logs, rocks and/or glass to

expose both assemblies.

B. Keep the control compartment, media, burner, air shutter opening and the area surrounding the logs

clean by vacuuming or brushing, at least once a year.

C. Check to see that all burner ports are burning. Clean out any of the ports which may not be burning

or are not burning properly.

D. Check to see that the pilot ﬂ ame is large enough to engulf the ﬂ ame sensor and/or thermocouple /

thermopile as well as reaches the burner.

E. Replace the cleaned logs, rocks or glass. Failure to properly position the media may cause carbon

which can be distributed inside of ﬁ rebox and on exterior surfaces surrounding vent termination.

F. Check to see that the main burner ignites completely on all openings when turned on. A 5 to 10

second total light-up period is satisfactory. Service as required.

G. Check that the gasketing on the sides, top and bottom of the door is not broken or missing. Replace

if necessary.

TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

DO NOT PAINT THE PILOT ASSEMBLY.

MAINTENANCE

WARNING

7.1 ANNUAL MAINTENANCE

H. Cleaning the safety barrier may be necessary due to excessive lint / dust from carpeting, pets, etc. Simply

vacuum using the brush attachment.

37.1E

• Inspect all accessible gaskets and replace as required.

• Access the blower, if equipped and clean using a soft brush and vacuum.

• Re-assemble the various components in reverse order.

• Inspect the relief system. The appliance relieves through the main glass door or through the ﬂ aps on the

ﬁ rebox top. Ensure they open freely, and close sealed.

• Check the gas control valve pilot and Hi / Lo knobs move freely (if equipped) – replace if any stiffness in

movement is experienced.

• Check for gas leaks on all gas connections up and downstream from the gas valve including the pilot

tube connections.

W415-1362 / A / 09.15.16

7.2 CARE OF GLASS

5.1A

DO NOT CLEAN GLASS WHEN HOT! DO NOT USE

ABRASIVE CLEANERS TO CLEAN GLASS.

Buff lightly with a clean dry soft cloth. Clean both sides

of the glass after the ﬁ rst 10 hours of operation with a

recommended ﬁ replace glass cleaner. Do not use an

ammonia-based ﬁ replace glass cleaner. Thereafter clean

as required. If the glass is not kept clean permanent

discoloration and / or blemishes may result.

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

WARNING

7.3 DOOR GLASS REPLACEMENT

5.5A

This appliance is factory equipped with 4mm tempered glass. Use only replacement parts available from

your appliance manufacturer. DO NOT SUBSTITUTE MATERIALS.

WARNING

DO NOT USE SUBSTITUTE MATERIALS.

GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.

CARE MUST BE TAKEN WHEN REMOVING AND DISPOSING OF ANY BROKEN DOOR GLASS OR

DAMAGED COMPONENTS. BE SURE TO VACUUM UP ANY BROKEN GLASS FROM INSIDE THE

APPLIANCE BEFORE OPERATION.

DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS

REMOVED, CRACKED, BROKEN OR SCRATCHED.

56.1C

Replacement glass/frame assembly shall be replaced as a complete unit as supplied by the

appliance manufacturer.

If equipped, inspect the relief system. The appliance relieves through the main glass door or through the ﬂ aps on the

ﬁ rebox top. Ensure they open freely and close sealed.

W415-1362 / A / 09.15.16

41.1C

Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts

can be ordered through your Authorized dealer / distributor.

FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE

REQUIRED TO HONOUR THE CLAIM.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

PARTS, PART NUMBERS AND AVAILABILITY ARE SUBJECT TO CHANGE WITHOUT NOTICE.

PARTS IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN 2 TO 5 BUSINESS DAYS FOR MOST

DELIVERY DESTINATIONS.

PARTS NOT IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN A 2 TO 4 WEEK PERIOD, FOR

MOST CASES.

PARTS IDENTIFIED AS ‘SO’ ARE SPECIAL ORDER AND CAN TAKE UP TO 90 DAYS FOR DELIVERY.

FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS MANUAL OR FAILURE TO USE

ONLY PARTS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY

DAMAGE OR PERSONAL INJURY.

WARNING

8.0 REPLACEMENTS

W415-1362 / A / 09.15.16

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

08.05.14

REF. NO. PART NUMBER DESCRIPTION

1 W135-0016 SMALL LEFT LOG

2 W135-0007 REAR LOG

REF. NO. PART NUMBER DESCRIPTION

GI3600 OVERVIEW

GL-610

W135-0015 SMALL RIGHT LOG

W135-0052

GL-610 LOG SET

DECORATIVE FRONT

W565-0180-SER SAFETY SCREEN

W080-0079-SER

LOWER GLASS BRACKET

W080-0062-SER UPPER GLASS BRACKET

W660-0019

VARIABLE SPEED SWITCH

W357-0001 PUSH BUTTON IGNITER

W010-0364-SER

BURNER ASSEMBLY

W135-0009 CENTER LOG

FRONT LOG

W550-0001 CHARCOAL EMBERS

W715-1007

911

12 13 14 15 16 17 18 19 20

28 29

30 31

SAFETY SCREEN

W456-0042

BURNER ORIFICE #42

W660-0009 ON/OFF SWITCH

W660-0006 SPILL SWITCH

W080-0309 SPILL SWITCH BRACKET

W361-0037 BLOWER INSULATION

W062-0005 BLOWER ASSEMBLY

W100-0057

PILOT ASSEMBLY

W080-0383

PILOT BRACKET

W725-0036

HI-LO VALVE

GI-63K 6" FLASHING

W280-0267 SAFETY SCREEN FRAME

W432-0038 3/8" MANIFOLD

W445-0038

W385-2010 NAPOLEON LOGO

W010-3383 DOOR FRAME

3/8" CONNECTOR

W245-0006 BURNER EXTENSION (X2)

W010-3474 SAFETY SCREEN

9.0 OVERVIEW

W415-1362 / A / 09.15.16

08 05 14

GI3600 ACCESSORIES

REF. # PART # DESCRIPTION

W475-0414 LEFT BRICK PANEL (GI814KT)

W475-0413 REAR BRICK (GI814KT)

W475-0415 RIGHT BRICK PANEL (GI814KT)

W090-0171 LEFT PORCELAIN PANEL (PRP3600)

W090-0169 REAR PORELAIN PANEL (PRP3600)

GI814KT

PRP3600

W090-0170 RIGHT PORCELAIN PANEL (PRP3600)

GI-942K TRIM (USED WITH BEVELLED FLASHING)

NI-G

GI-1

UPPER / LOWER LOUVRES

NI-K BLACK ANDIRONS (X2)

GOLD ANDIRONS (X2)

W715-0561 HEARTH TRIM (GI-RB)

W525-0022 RAILS (X2) (GI-RB)

F45 / F60 HAND HELD REMOTE CONTRO

W660-0081 WALL MOUNTED THERMOSTAT

CISK CAST IRON SURROUND

15 1613 14 17 18 19

GI-942K CISK

GI-RB

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

GIFK6

27 28

GIFK9

29 210

W263-0182 6" TOP FLASHING (GIF_6)

W263-0181 6" SIDE FLASHING (X2) (GIF_6)

W263-0184 9" TOP FLASHING (GIFK9)

W263-0185 9" SIDE FLASHING (X2) (GIFK9)

10.0 ACCESSORIES

W415-1362 / A / 09.15.16

11.0 TROUBLESHOOTING

SYMPTOM PROBLEM TEST SOLUTION

Main burner goes out; pilot

stays on.

Pilot ﬂ ame is not large enough

or not engulﬁ ng the thermopile.

- Turn up the pilot ﬂ ame.

- Replace pilot assembly.

Thermopile shorting. - Clean thermopile connection to the valve. Reconnect.

- Replace thermopile / valve.

Remote wall switch wire is too long;

too much resistance in the system

- Shorten wire to correct length or wire gauge.

Faulty thermostat or switch. - Replace.

Main burner goes out; pilot

goes out.

Refer to “MAIN BURNER GOES OUT; PILOT STAYS ON”

Vent is blocked - Check for vent blockage.

Vent is re-circulating - Check joint seals and installation

Flexible vent has become

disconnected from appliance.

- Re-attach to appliance.

- Cap was not replaced.

Pilot goes out when the gas

knob is released.

If equipped, the gas valve

has an interlock device

which will not allow the

pilot burner to be lit

until the thermocouple

has cooled. Allow

approximately 60 seconds

for the thermocouple to

cool.

System is not correctly purged - Purge the gas line.

Out of propane gas. - Fill the tank.

Pilot ﬂ ame is not large enough. - Turn up the pilot ﬂ ame.

Thermocouple shorting / faulty. - Loosen and tighten thermocouple.

- Clean thermocouple and valve connection.

- Replace thermocouple.

- Replace valve.

Faulty valve. - Replace.

Pilot burning; no gas to main

burner; gas knob is on ‘HI’;

wall switch / thermostat is

on.

Thermostat or switch is

defective

- Connect a jumper wire across the wall switch terminals; if

main burner lights, replace switch / thermostat.

Wall switch wiring is defective. - Disconnect the switch wires & connect a jumper wire across

terminals 1 & 3; if the main burner lights, check the wires for

defects and/or replace wires.

Main burner oriﬁ ce is plugged. - Remove stoppage in oriﬁ ce.

Faulty valve. - Replace.

Pilot goes out while

standing; Main burner is in

‘OFF’ position.

Gas piping is undersized. - Turn on all gas appliances and see if pilot ﬂ ame ﬂ utters,

diminishes or extinguishes, especially when main burner

ignites. Monitor appliance supply working pressure.

- Check if supply piping size is to code. Correct all undersized piping.

Main burner ﬂ ame is a blue,

lazy, transparent ﬂ ame.

Blockage in vent. - Remove blockage. In really cold conditions, ice buildup may

occur on the terminal and should be removed as required.

To minimize this from happening again, it is recommended

that the vent lengths that pass through unheated spaces

(attics, garages, crawl spaces) be wrapped with an insulated

mylar sleeve. Prevent sleeve from sagging. Contact your

local authorized dealer for more information.

Flames are very aggressive. Door is ajar. - Ensure the mechanical means of securing the door is

providing a tight seal.

Venting action is too

great.

- Check to ensure venting is properly sealed.

- If restriction is required see “RESTRICTING VERTICAL

VENT” section.

WARNING

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT,

WITH THE GLASS DOOR OPEN OR REMOVED.

TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

Remote wall switch is in

’OFF’ position; main burner

comes on when gas knob is

turned to ‘ON’ position.

Wall switch is mounted upside down.

- Reverse.

Remote wall switch is grounding.

- Replace.

Remote wall switch wire is grounding.

- Check for ground (short); repair ground or replace wire.

Faulty valve.

- Replace.

W415-1362 / A / 09.15.16

SYMPTOM PROBLEM TEST SOLUTION

Pilot will not light. No spark at pilot burner. - Check if pilot can be lit by a match.

- Check that the wire is connected to the push button

igniter.

- Check if the push button igniter needs tightening.

- Replace the wire if the wire insulation is broken or frayed.

- Replace the electrode if the ceramic insulator is cracked

or broken.

- Replace the push button ignitor

Out of propane gas. - Fill the tank.

Spark gap is incorrect. - Spark gap should be 0.150” (3.8mm) to 0.175” (4.5mm)

from the electrode tip and the pilot burner. To ensure

proper electrode location, tighten securing nut (ﬁ nger

tight plus 1/4 turn).

No gas at the pilot burner. - Check that the manual valve is turned on.

- Check the pilot oriﬁ ce for blockage.

- Replace the valve.

- Call the gas distributor.

Pilot has been painted

- Using a piece of sandpaper or emery cloth remove the

paint from the pilot hood, ignitor and ﬂ ame sensor.

Flames are consistently

too large or too small.

Carboning occurs.

Unit is over-ﬁ red or underﬁ red. - Check pressure readings:

- Inlet pressure can be checked by turning screw (A)

counter-clockwise 2 or 3 turns and then placing

pressure gauge tubing over the test point. Gauge

should read as described on the chart below.

Check

with main burner is operating on ‘HI’.

- Outlet pressure can be checked the same as above

using screw (B). Gauge should read as described on

the chart below. Check that main burner is operating on

‘HI’.

- AFTER TAKING PRESSURE READINGS, BE SURE TO

TURN SCREWS CLOCKWISE FIRMLY TO RESEAL. DO

NOT OVER TORQUE.

- Leak test with a soap and water solution.

Flames are very aggressive. Door is ajar. - Ensure the mechanical means of securing the door is

providing a tight seal.

Carbon is being deposited

on glass, logs or combus-

tion chamber surfaces.

Air shutter has become

blocked.

- Ensure air shutter opening is free of lint or other

obstructions.

Flame is impinging on the logs

or combustion chamber.

- Check that the logs are correctly positioned.

- Open air shutter to increase the primary air.

- Check the input rate: check the manifold pressure and

oriﬁ ce size as speciﬁ ed by the rating plate values.

- Check that the door gasketing is not broken or missing

and that the seal is tight.

- Check that both vent liners are free of holes and well

sealed at all joints.

- Check that minimum rise per foot has been adhered to

for any horizontal venting.

White / grey ﬁ lm forms. Sulphur from fuel is being de-

posited on glass, logs or com-

bustion chamber surfaces.

- Clean the glass with a recommended gas appliance

glass cleaner.

- DO NOT CLEAN GLASS WHEN HOT.

- If deposits are not cleaned off regularly, the glass may

become permanently marked.

Exhaust fumes smelled in

room, headaches.

Appliance is spilling. - Ensure exhaust bracket gasket seal.

- Check door seal and relief ﬂ ap seal.

- Check for chimney blockage.

- Check that chimney is installed to building code.

- Room is in negative pressure; increase fresh air supply.

- Check cap gasket on the ﬂ ue pipe assembly.

PILOT

BURNER

THERMOCOUPLE

THERMOPILE

Pressure

Inlet

Outlet

Natural Gas

(inches)

Natural Gas

(millibars)

Propane

(inches)

Propane

(millibars)

(MIN. 4.5")

3.5"

13"

(MIN. 11")

10"

17.4mb

(MIN. 11.2mb)

8.7mb

32.4mb

(MIN. 27.4mb)

24.9mb

W415-1362 / A / 09.15.16

NAPOLEON warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not

necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON

reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. Provided

that the purchase was made through an authorized NAPOLEON dealer your appliance is subject to the following conditions and

limitations:

Warranty coverage begins on the date of original installation.

This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.

The gas appliance must be installed by a licensed, authorized service technician or contractor. Installation must be done in

accordance with the installation instructions included with the product and all local and national building and ﬁ re codes.

This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and

parts installed from other manufacturers will nullify this warranty.

This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and

chemical cleaners nor chipping on porcelain enamel parts, mechanical breakage of PHAZER™ logs and embers.

This warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that

the product has been operated in accordance with the operation instructions and under normal conditions.

After the ﬁ rst year, with respect to this President’s Lifetime Limited Warranty, NAPOLEON may, at its discretion, fully discharge all

obligations with respect to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but

defective part(s).

NAPOLEON will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted part and

such expenses are not covered by this warranty.

Notwithstanding any provisions contained in the President’s Lifetime Limited Warranty, NAPOLEON’S responsibility under this

warranty is deﬁ ned as above and it shall not in any event extend to any incidental, consequential or indirect damages.

This warranty deﬁ nes the obligations and liability of NAPOLEON with respect to the NAPOLEON gas appliance and any other

warranties expressed or implied with respect to this product, its components or accessories are excluded.

NAPOLEON neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of

this product.

NAPOLEON will not be responsible for: over-ﬁ ring, downdrafts, spillage caused by environmental conditions such as rooftops,

buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting conﬁ gurations, insufﬁ cient makeup air, or

negative air pressures which may or may not be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc.

Any damages to the appliance, combustion chamber, heat exchanger, plated trim or other components due to water, weather

damage, long periods of dampness, condensation, damaging chemicals or cleaners will not be the responsibility of NAPOLEON.

All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim.

During the ﬁ rst 10 years NAPOLEON will replace or repair the defective parts covered by the lifetime warranty at our discretion free of

charge. From 10 years to life, NAPOLEON will provide replacement parts at 50% of the current retail price.

All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation.

The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the

claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the

manufacturer will repair or replace such defect.

Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise

shipped without authorization will be refused and returned to sender.

Shipping costs are not covered under this warranty.

Additional service fees may apply if you are seeking warranty service from a dealer.

Warranty labour allowance is only for the replacement of the warranted part. Travel, diagnostic tests, shipping and other related

charges are not covered by this warranty.

2.1D

NAPOLEON products are manufactured under the strict Standard of the world recognized ISO 9001 : 2008 Quality

Assurance Certiﬁ cate.

NAPOLEON products are designed with superior components and materials assembled by trained craftsmen who take

great pride in their work. The burner and valve assembly are leak and test-ﬁ red at a quality test station. The complete

appliance is again thoroughly inspected by a qualiﬁ ed technician before packaging to ensure that you, the customer,

receives the quality product that you expect from NAPOLEON.

The following materials and workmanship in your new NAPOLEON gas appliance are warranted against defects for

as long as you own the appliance. This covers: combustion chamber, heat exchanger, stainless steel burner, phazer™

logs and embers, rocks, ceramic glass (thermal breakage only), gold plated parts against tarnishing, porcelainized

enameled components and aluminum extrusion trims.*

Electrical (110V and millivolt) components and wearable parts are covered and NAPOLEON will provide replacement

parts free of charge during the ﬁ rst year of the limited warranty. This covers: blowers, gas valves, thermal switches,

switches, wiring, remote controls, ignitors, gaskets and pilot assemblies.*

Labour related to warranty repair is covered free of charge during the ﬁ rst year. Repair work, however, requires

the prior approval of an authorized company ofﬁ cial. Labour costs to the account of NAPOLEON are based on a

predetermined rate schedule and any repair work must be done through an authorized NAPOLEON dealer.

* Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

NAPOLEON GAS APPLIANCE PRESIDENT’S LIFETIME LIMITED WARRANTY

CONDITIONS AND LIMITATIONS

ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT

IMPROVEMENTS. NAPOLEON IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.

12.0 WARRANTY

W415-1362 / A / 09.15.16

13.0 SERVICE HISTORY

W415-1362 / A / 09.15.16

44.1

14.0 NOTES

W415-1362 / A / 09.15.16

44.1

Other Napoleon

Products

'JSFQMBDF*OTFSUTt$IBSDPBM(SJMMT

t(BT'JSFQMBDFTt8BUFSGBMMTt8PPE4UPWFT

)FBUJOH$PPMJOHt&MFDUSJD'JSFQMBDFTt0VUEPPS'JSFQMBDFTt(BT(SJMMT

'JSFQMBDFT)FBUJOH$PPMJOHDBMMt(SJMMTDBMM

napoleonproducts.com

/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(

#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:

.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"

5SBOT$BOBEB)JHIXBZ.POUSFBM2VFCFD$BOBEB)5"

W415-1362 / A / 09.15.16

INSTRUCTIONS

D’INSTALLATION ET

D’OPÉRATION

1.39B

CONSIGNES DE SÉCURITÉ

10,00 $

Cet appareil doit être utilisé uniquement avec le type de

gaz indiqué sur la plaque d’homologation. Cet appareil

ne peut être converti à d’autres gaz, sauf si une trousse

de conversion est utilisée.

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

AVERTISSEMENT

Une barriére conçu à réduire le risque de brûlures

causées par le verre chaud est fourni avec l’appareil

et sera installé pour la protection des enfants et

d’autres personnes à risque.

CERTIFIÉ POUR LE CANADA ET LES ÉTATS-UNIS SELON LES MÉTHODES ANSI/CSA.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • [email protected]

Si ces instructions ne sont pas suivies à la

lettre, un incendie ou une explosion pourraient

s’ensuivre, causant des dommages matériels,

des blessures corporelles ou des pertes de vie.

AVERTISSEMENT

- N’entreposez pas et n’utilisez pas d’essence ou autres

liquides et vapeurs inﬂ ammables à proximité de cet

appareil ou tout autre appareil.

- QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• N’allumez aucun appareil.

• Ne touchez à aucun interrupteur électrique;

n’utilisez aucun téléphone dans votre immeuble.

• Appelez immédiatement votre fournisseur de gaz

d’un téléphone voisin. Suivez ses instructions.

• Si vous ne pouvez pas rejoindre votre fournisseur

de gaz, appelez le service des incendies.

- L’installation et l’entretien doivent être faits par un

installateur qualiﬁ é, une agence d’entretien ou le

fournisseur.

Produit décoratif : Ne pas utiliser comme appareil de chauffage.

ÉCRAN DE

PROTECTION

GI3600-N

GAZ NATUREL

GI3600-P

PROPANE

CONFORME AUX LES NORMES NATIONALES AMÉRICAINES: ANSI Z21.50, CERTIFIE CANADIENNES: CSA 2.22 FOYER À GAZ VENTILÉ.

ÉCRAN DE PROTECTION

CONTOUR AVEC GIFK6 & FPGI36-K ILLUSTRÉ

W415-1362 / A / 09.15.16

TABLE DES MATIERES

1.0 SURVOL DE L'INSTALLATION 31

2.0 INTRODUCTION 32

2.1 DIMENSIONS 33

2.2 DÉGAGEMENT MINIMAL AUX ENCEINTES COMBUSTIBLES 33

2.3 INSTRUCTIONS GÉNÉRALES 33

2.4 INFORMATION GÉNÉRALE 34

2.5 EMPLACEMENT DE LA PLQUE D'HOMOLOGATION 35

3.0 INSTALLATION 36

3.1 MISE À NIVEAU DE L'ENCASTRÉ 36

3.2 INSTALLATION DE LA CHEMINÉE 36

3.3 INTERRUPTEUR MARCHE/ARRÊT OPTIONELLE 37

3.4 BRANCHEMENT DU GAZ 37

4.0 FINITIONS 38

4.1 OUVERTURE ET FERMETURE DE L'ÉCRAN DE PROTECTION 38

4.2 OUVERTURE ET FERMETURE DE LA PORTE 39

4.3 INSTALLATION DES PANNEAUX DÉCORATIFS SIMILI-BRIQUES 39

4.4 DISPOSITION DES BÛCHES 40

4.5 BRAISES DE CHARBON 40

4.6 ENSEMBLE DE CONTOUR 41

4.7 PERSIENNES AFFLEURANTES GI-1L (UTILISER SEULEMENT AVEC S3600SB) 41

4.8 MISE EN PLACE DU LOGO 41

5.0 FONCTIONNEMENT 42

6.0 RÉGLAGES 43

6.1 RÉGLAGE DE LA VEILLEUSE 43

6.2 RÉGLAGE DU VENTURI 43

6.3 FLAMME CARACTÉRISTIQUE 44

6.4 REMPLACEMENT DE LA SOUFFLERIE 44

7.0 ENTRETIEN 45

7.1 ENTRETIEN ANNUEL 45

7.2 SOINS DE LA VITRE 46

7.3 REMPLACEMENT DE LA PORTE VITRÉE 46

8.0 RECHANGES 47

9.0 OVERVIEW 48

10.0 ACCESSORIES 49

11.0 DÉPANNAGE 50

12.0 GARANTIE 53

13.0 HISTORIQUE D’ENTRETIEN 54

14.0 NOTES 55

NOTE: Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la marge.

W415-1362 / A / 09.15.16

1.0 SURVOL DE L'INSTALLATION

Plaque d’homologation, voir la section

« EMPLACEMENT DE LA PLAQUE

D’HOMOLOGATION ».

Contour, voir la

section « ENSEMBLE

DE CONTOUR ».

Soufflerie, voir la section « REMPLACEMENT

DE LA SOUFFLERIE».

Porte, voir la section «OUVERTURE ET

FERMETURE DE L'ÉCRAN DE

PROTECTION» et «OUVERTURE

FERMETURE DE LA PORTE »

Bûches, voir la section

« DISPOSITION DES BÛCHES ».

ÉCRAN DE PROTECTION

W415-1362 / A / 09.15.16

2.0 INTRODUCTION

3.16D

AVERTISSEMENT

• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE

CONTACT.

• TOUTE MODIFICATION APPORTÉE À CET APPAREIL OU AUX CONTRÔLES PEUT ÊTRE DANGEREUX ET EST

INTERDIT.

• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’opération. Omettre d’utiliser l’appareil

selon les instructions d’opération pourrait causer un incendie ou des blessures.

• Risque d’incendie ou d’asphyxie. Ne faites pas fonctionner l’appareil avec la vitre retirée.

• Ne branchez pas la soupape à du courant 110 volts.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.

• N’installez pas de composants endommagés ou incomplets ni des composants substituts.

• Risque de coupures et d’éraﬂ ures. Portez des gants protecteurs et des lunettes de sécurité lors de l’installation. Les

bordures des pièces de métal peuvent être coupantes.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Les enfants et les adultes devraient être informés des dangers que posent les températures de surface élevées et se

tenir à distance afin d’éviter des brûlures ou que leurs vêtements ne s’enflamment.

• Les jeunes enfants doivent être surveillés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les

jeunes enfants et autres personnes à risque sont sujets aux brûlures accidentelles. Une barrière de protection est

recommandée si des individus à risque se trouvent dans la maison. Aﬁ n de restreindre l’accès à l’appareil, installez

une barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et

loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des

rideaux.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux

surfaces chaudes.

• Même une fois que l’appareil est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps

prolongé.

• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les

enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

• Tout grillages de sécurité, écrans ou barriére enlevés pour faire l’entretien devront être remis en place avant d’utiliser

l’appareil.

• Cet appareil est un appareil à gaz ventilés. Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la soufﬂ erie, les bouches d’air de

l’appareil ainsi que le système d’évacuation. L’appareil et son système d’évacuation doivent être inspectés avant la

première utilisation et au moins une fois l’an par un spécialiste en entretien. Un entretien plus fréquent pourrait être

nécessaire en raison des peluches provenant des tapis, literie, etc. L’emplacement de l’appareil doit être gardé libre de

tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de chauffage à

combustible solide.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de

service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui

aurait été submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être

effectué par un technicien de service certiﬁ é ou qualiﬁ é, si équippé.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil, si équippé.

• Seules les portes/façades certiﬁ ées pour l’appareil originale peuvent être utilisées avec cet appareil.

• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de façon sécuritaire.

Comme tous les emballages de plastique, ces matériaux ne sont pas des jouets et doivent demeurer hors de la portée

des enfants et des bébés.

• Comme dans le cas de tout appareil à combustion, il est recommandé de faire inspecter et entretenir votre appareil

régulièrement. De même, installez un détecteur de monoxyde de carbone dans la pièce pour vous protéger, ainsi que

votre famille, contre les intoxications.

• Assurez-vous que les distances requises pour les dégagements aux matériaux combustibles sont respectées lorsque

vous installez une tablette décorative ou des tablettes au-dessus de l’appareil. En raison des températures élevées,

un téléviseur ou d’autres composants électroniques pourraient être endommagés prématurément ou ils pourraient

fondre, se déformer ou se décolorer.

• Une barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil originale et

sera installé.

• Si la barriére est endommagée, elle devra être remplacée par la barriére conçu par le manufacturier pour cet appareil.

• L’installation et la réparation devraient être effectuées par un technicien qualiﬁ é. L’appareil et son système

d’évacuation devraient être inspectés avant l’utilisation initiale et au moins une fois l’an par un professionel qualiﬁ é.

Un nettoyage plus réquent peut être requis en raison de la poussière excessive laissée par les moquettes, les

couvertures, etc. Il est impératif que les compartiments de contrôle, le brûleur et les passages de circulation d’air

soient gardés propres aﬁ n de fourni une combustion et une circulation d’air adéquates.

W415-1362 / A / 09.15.16

2.1 DIMENSIONS

27 1/2"

[699mm]

30 1/2"

[775mm]

43" [1092mm] 6" (152mm) CONTOUR

49" [1245mm] 9" (229mm) CONTOUR

ÉCHAPPEMENT

3" [76mm] DIA.

18 1/2" [470mm]

[203mm]

25" [635mm]

30 1/8" [765mm]

2 1/2"

[64mm]

17 1/2"

[445mm]

13 1/2"

[343mm]

ENTRÉE DE GAZ

ENTRÉE

ÉLECTRIQUE

CÔTÉ GAUCHE

[76mm]

7" [178mm]

22"

[559mm]

17 1/4"

[438mm]

ÉCRAN DE

PROTECTION

CET APPAREIL AU GAZ DEVRAIT ÊTRE INSTALLÉ ET ENTRETENU PAR UN INSTALLATEUR QUALIFIÉ en se conformant

aux codes locaux. Les pratiques d’installation peuvent varier d’une région à l’autre. Il est donc important de connaître les normes

spéciﬁ ques qui s’appliquent à votre région. Par exemple dans l’état du Massachusetts:

AVERTISSEMENT

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.

PRÉVOYEZ UN ACCÈS SUFFISANT POUR ENTRETENIR ET OPÉRER L’APPAREIL.

ASSUREZ-VOUS D'UNE QUANTITÉ SUFFISANTE D’AIR DE VENTILATION.

N’OBSTRUEZ JAMAIS L’OUVERTURE DE L’APPAREIL.

LES OBJETS PLACÉS DEVANT L’APPAREIL DOIVENT ÊTRE GARDÉS À UNE DISTANCE D'AU MOINS 48"

(1219.2mm) DE LA FACE VITRÉE DE L'APPAREIL.

LES SURFACES AUTOUR ET SURTOUT AU-DESSUS DE L’APPAREIL PEUVENT DEVENIR CHAUDES.

NE TOUCHEZ PAS L’APPAREIL QUAND IL FONCTIONNE.

RISQUE D’INCENDIE OU D’EXPLOSION.

LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE DÉBRANCHÉE

PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI EXCÈDENT ½ LB/PO²

(3,5 KPA). FERMEZ LA SOUPAPE D’ARRÊT MANUELLE PENDANT TOUT ESSAI DE PRESSION DU SYSTÈME

D’ALIMENTATION EN GAZ LORSQUE LA PRESSION EST DE ½ LB/PO² (3,5 mb) OU MOINS.

N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS PAR WOLF

STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS (SOUFFLERIE, PORTES,

PER-SIENNES, MOULURES, COMPOSANTS DE GAZ, COMPOSANTS D’ÉVACUATION, ETC.) POURRAIT ÊTRE

NON SÉCURITAIRE ET ANNULERA LA GARANTIE ET LA CERTIFICATION..

Cet appareil doit être encastré dans un foyer à bois ventilé incombustible (préfabriqué ou en maçonnerie) seulement. Le

foyer dans lequel l'encastré est installé doit posséder les dimensions minimales suivantes:

HAUTEUR 17 1/2" (445mm) LARGEUR 25 1/2" (648mm) PROFONDEUR 16 1/2" (419mm)

Le dégagement minimal entre le bas d'une tablette combustible d'une projection maximale de 6" (152mm) et le dessus de

l'appareil est 8" (203mm).

2.2 DÉGAGEMENT MINIMAL AUX ENCEINTES COMBUSTIBLES

2.3 INSTRUCTIONS GÉNÉRALES

*S3600SB ILLUSTRÉ

W415-1362 / A / 09.15.16

2.4 INFORMATION GÉNÉRALE

POUR VOTRE SATISFACTION, CET ENCASTRÉ A ÉTÉ MIS À L'ESSAI POUR CONFIRMER SON

FONCTIONNEMENT ET SA QUALITÉ !

GI3600

GN PL

Débti Maximale (BTU/H) 24,000 22,000

Rend. Maximale (BTU/H) 15,900 16,000

Pression minimale d'alimentation en gaz 4.5" (11mb) De Colonne D'eau 11" (27mb) De Colonne D'eau

Pression maximale d'alimentation en gaz 7" (17mb) De Colonne D'eau 13" (34mb) De Colonne D'eau

Pression au ollecteur (Lorsque le gaz circule) 3.5" (9mb) De Colonne D'eau 10" (25mb) De Colonne D'eau

Aucune alimentation électrique externe (110 volts ou 24 volts) n'est requise pour le fonctionnement du

système.

Sous les conﬁ gurations de l'évacuation extrêmes, permettre la ﬂ amme pour stabiliser pendent

plusieurs minutes (5-15) après l'allumage.

Altitudes plus que 4000 pieds (1219m) exigent une course de conduit minimum de 12 pieds (3.6m).

Lorsque l’appareil est installé à des élévations dépassant 4500 pieds (1371m), et en l’absence de

recommandations spéciﬁ ques de l’autorité compétente locale, l’indice certiﬁ é du débit à haute altitude devra

être réduit au taux de 4 % pour chaque 1000 pieds (305m) supplémentaires.

Les bruits causés par l’expansion et la contraction lors des cycles de chauffage et de refroidissement sont tout à fait

normaux et il faut s’y attendre.

Cet appareil n’est pas approuvé pour installation dans un placard ou en retrait. Cet appareil est approuvé pour

installation dans les salles de bain, les chambres à coucher et les chambres studio.

Ce foyer doit être raccordé à un système de cheminée gainée, homologué selon la norme ULC-S635M

(au Canada) ou UL-1777 (aux États-Unis). Le raccordement de l'évacuation doit être conforme aux

instructions d'installation du fabricant de la cheminée. Le coupe-tirage doit être installé pour que la pression

atmosphérique soit la même que celle à la prise d'air comburant du foyer.

Assurez-vous d'une quantité sufﬁ sante d'air de combustion et de dilution. Prévoyez un accès sufﬁ sant pour

entretenir et opérer l'encastré. N'obstruez jamais l'ouverture sur le devant de l'encastre.

4.12A

• Ce produit doit être installé par un plombier certiﬁ é ou un installateur pour le gaz lorsque installé dans le Commonwealth du

Massachusetts.

• Le registre de l’appareil doit être enlevé ou bloqué en le soudant en position ouverte avant d’installer un encastré ou un ensemble

de bûches à gaz.

• La soupape d’arrêt doit être un robinet à gaz avec une poignée en T.

• Le raccord ﬂ exible ne doit pas mesurer plus que 36 pouces (914.4mm).

• Un détecteur de monoxyde de carbone est requis dans toutes les pièces contenant des appareils alimentés au gaz.

• L’appareil n’est pas approuvé pour installation dans une chambre à coucher ou une salle de bain à moins d’être un appareil avec

une chambre de combustion scellée à évacuation directe.

L’installation doit se conformer aux codes locaux. En l’absence de codes locaux, l’installation doit être conforme au Code

d’installation du gaz naturel et du propane CSA B149.1 au Canada ou au National Fuel Gas Code, ANSI Z223.1/ NFPA 54 aux

États-Unis. Cet appareil convient pour installation dans une maison mobile

si l’installation est conforme aux normes actuelles pour les maisons

mobiles équipées au gaz CAN/CSA Z240 SÉRIE MM au Canada ou selon

les normes ANSI Z223.1 et NFPA 54 aux États-Unis.

Certains appareils ont une soufﬂ erie ou un ensemble de deux

soufﬂ eries optionnel. Si la soufﬂ erie ou l’ensemble de deux soufﬂ eries

optionnel est installé, la boîte de dérivation doit être branchée au circuit

électrique et mise à la terre conformément aux codes locaux. Utilisez la

version courante du Code canadien de l’électricité CSA C22.1 au Canada

ou le National Electrical Code ANSI/NFPA 70 aux États-Unis.

Nous suggérons que nos

appareils au gaz soient installés

et que l'entretien soit effectué

par des professionnels certi-

fiés par le National Fireplace

Institute® (NFI) comme

spécialiste du gaz NFI.

W415-1362 / A / 09.15.16

2.5 EMPLACEMENT DE LA PLQUE D'HOMOLOGATION

INSTALLATEUR: Vous êtes responsable de cocher les cases appropriées sur la plaque d’homologation

selon le modèle, l’évacuation et le type de gaz de l’appareil.

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir

l’information précise.

NOTE: La plaque d’homologation doivent rester avec l’appareil toujours. Il ne doit pas être enlevé.

Une barrière conçu à réduire le risque de brûlures à partir de le chaude la vitre est à condition que avec

l’appareil et sera être installés.

W385-1982

NOT FOR USE WITH SOLID FUEL

GI3600

GI3600N

NATURAL GAS / GAZ MODEL

CONFORMS TO / CONFORME AUX: ANSI Z21.50-2014, CERTIFIED TO / CERTIFIE CSA 2.22-2014 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.

GAS-FIRED VENTED GAS FIREPLACE. MUST BE RECESSED INTO A WOOBURNING NON-

COMBUSTIBLE FIREPLACE AND USE A LISTED VENT LINER. CERTIFIED FOR BEDROOM AND

BEDSITTING ROOM INSTALLATION.

FOYER À GAZ VENTILÉ. IL DOIT ETRE ENCASTRE DANS UN FOYER EN MACONNERIE ET

RACCORDE A UN CONDUIT HOMOLOGUE. CERTIFIE POUR INSTALLATION DANS UNE

CHAMBRE A COUCHER ET

UN STUDIO.

MANIFOLD PRESSURE: 3.5 INCHES W.C. (NG)

PRESSION AU COLLECTEUR: 3.5" D'UNE

COLONNE D'EAU(GN)

MIN SUPPLY PRESSURE: 4.5" W.C.(NG)

PRESSION D'ALIMENTATION MIN: 4.5" D'UNE

COLONNE D'EAU (GN)

MAX. SUPPLY PRESSURE: 7" W.C. (NG)

PRESSION D'ALIMENTATION MAX: 7" D'UNE

COLONNE D'EAU (GN)

MANIFOLD PRESSURE: 10 INCHES W.C.(LP)

PRESSION AU COLLECTEUR: 10" D'UNE

COLONNE D'EAU (P)

MIN SUPPLY PRESSURE: 11" W.C. (LP)

PRESSION D'ALIMENTATION MIN: 11" D'UNE

COLONNE D'EAU (P)

MAX. SUPPLY PRESSURE: 13" W.C. (LP)

PRESSION D'ALIMENTATION MAX: 13" D'UNE

COLONNE D'EAU (P)

0-4500ft

24,000 BTU/h

16,000 BTU/h

15,900 BTU/h

57.5%

ALTITUDE / ELEVATION

INPUT / ALIMENTATION

REDUCED INPUT / ALIMENTATION REDUITE

OUTPUT / RENDEMENT

NOT A SOURCE OF HEAT. FOR USE WITH GLASS

DOORS CERTIFIED WITH THIS UNIT ONLY. FOR USE

ONLY WITH BARRIER W565-0180. FOLLOW THE

INSTALLATION INSTRUCTIONS LOCATED IN

THE INSTALLATION MANUAL.

NON CONCU POUR CHAUFFER UTILISER AVEC LES

PORTES VITREES HOMOLOGUEES SEULEMENT

AVEC CETTE UNITE. POUR UNE UTILISER SEULMENT

AVEC BARRIÈRE W565-0180. SUIVEZ LES

INSTRUCTIONS D'INSTALLATION SE TROUVENT

DANS LE MANUEL D'INSTALLATION.

UN COMBUSTIBLE SOLIDE NE DOIT PAS

ETRE UTILSE AVEC CET APPAREIL

SERIAL NUMBER / NO. DESERIE

0-4500ft

22,000 BTU/h

17,000 BTU/h

15,900 BTU/h

62.3%

CBI360N

GI3600P

CBI360 P

PROPANE MODEL

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

9700539 (WSL) 4001657 (NGZ)

4001658 (NAC) 4001659 (WUSA)

WARNING: FOR INSTALLATION IN A VENTED NON-COMBUSTIBLE FIREPLACE ONLY. THE

FIREPLACE CHIMNEY MUST HAVE A PERMANENT VENT OPENING TO ATMOSPHERE OF NOT LESS

THAN 13 SQ. INCHES (84 SQ CM). THE MINIMUM FIREPLACE SIZE IS: HEIGHT 17½”, DEPTH 16½”,

WIDTH 25½”. THE MINIMUM INSIDE DIAMETER CHIMNEY FLUE SIZE IS 5”. THE MINIMUM DISTANCE,

FROM THE BOTTOM OF A COMBUSTIBLE MANTEL PROJECTING A MAXIMUM 6” FROM THE WALL TO

THE TOP OF THE UNIT IS 8”. THIS DECORATIVE APPLIANCE NEEDS FRESH AIR FOR SAFE OPERATION

AND MUST BE INSTALLED SO THERE ARE PROVISIONS FOR ADEQUATE COMBUSTION AND

VENTILATION AIR.

ELECTRICAL RATING: 115V, 0.82 AMPS, 60 HZ

OPTIONAL FAN KIT: GZ550-KT

ATTENTION: POUR INSTALLATION DANS UN FOYER VENTILE EN MACONNERIE. LA CHEMINEE DU

FOYER DOIT AVOIR UNE OUVERTURE DE L’EVENT PERMANENTE VERS L’ATMOSPHERE D’AU MOINS 13

POUCES CA. (84 CM. CA.). LES DIMENSIONS MINIMUMS SONT: HAUTEUR 17½”, PROFONDEUR 16½”,

LARGEUR 25½”. LE DIAMETRE INTERIEUR MINIMUM DU CONDUIT D’EVACUATION EST DE 5”. LA DISTANCE

MINIMALE, DU BAS DU MANTEAU COMBUSTIBLE FORMANT UNE PROJECTION MAXIMALE DE 6” DU MUR

AU DESSUS DU FOYER EST 8”. PAR MESURE DE SECURITE, CET APPAREIL REQUIERT DE L’AIR FRAIS ET

DOIT ETRE INSTALLE DE FACON A ASSURER UN APPROVISIONNEMENT SUFFISANT D’AIR DE

COMBUSTION ET DE VENTILATION.

PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPARIEL DE CHAUFFAGE.

DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE

CLASS: 115V, 0.82 AMPS, 60 HZ

EMSEMBLE DE VENTILATION FACULTATIF: GZ550-KT

ÉCHANTILLON

CHANTILLON

À GAZ VENTILÉ.

T ETRE ENCASTRE DANS

OMOLOGUE. CERTIFIE PO

TUDIO

ATIO

NTATION

IMENTATION REDUITE

T / RENDEMEN

4500ft

22,000 BTU/h

17,000 BTU

15,900

MODEL

RRIE, ON, L4M 0G8 CANAD

THE

NOT LESS

17½”, DEPTH 16½”,

HE MINIMUM DISTANCE,

UM 6” FROM THE WALL TO

AIR FOR SAFE OPERATION

QUATE COMBUSTION AND

ATTENTIO

FOYER

W415-1362 / A / 09.15.16

3.0 INSTALLATION

68.4B

Retirez les cendres de l’appareil de chauffage au bois. Assurez-vous que la cheminée et l’appareil de

chauffage au bois sont propres et en bon état et qu’ils sont construits avec des matériaux incombustibles.

Si nécessaire, faites faire les travaux de réparation par une personne qualiﬁ ée avant d’installer l’encastré.

Enlevez le registre de l’appareil de chauffage au bois ou

ﬁ xez-le en position ouverte.

À l’aide de vis, ﬁ xez l’étiquette d’avertissement à

l’intérieur de la chambre de combustion de l’appareil

existant, dans lequel l’encastré sera installé.

Les composants en tôle de l’appareil existant, dans

lequel l’encastré sera installé, ne doivent pas être

sectionnés.

Si l’appareil de chauffage au bois ne possède pas de trou

d’accès pour le raccordement au gaz, un trou d’accès de 1 1/2” (38,1mm) ou moins peut être pratiqué selon

les règles du métier à travers les côtés inférieurs ou le plancher de l’appareil. Ce trou d’accès doit être bourré

d’isolant incombustible une fois que le tuyau d’alimentation en gaz a été installé.

Assurez-vous que la porte de la trappe de ramonage existante soit bien fermée.

Les briques réfractaires, la porte vitrée, la glissière, le rideau pare-étincelles et les supports à bûches peuvent

être retirés de l’appareil existant avant d’installer l’encastré.

Les tablettes de fumée, les écrans et les déﬂ ecteurs peuvent être retirés s’ils sont ﬁ xés avec des attaches

mécaniques.

Les ouvertures de ventilation de l’appareil peuvent être obstruées par les plaques de fond, les moulures en

aluminium, etc., mais ces composants ne doivent pas être installés de façon à sceller hermétiquement les

ouvertures.

AVERTISSEMENT

RISQUE D’INCENDIE CONSERVEZ LES DÉGAGEMENTS NÉCESSAIRES

AU CONDUIT D’EVENT ET À L’APPAREIL.

W385-0199_B

WARNING: THIS FIREPLACE HAS BEEN CONVERTED FOR USE WITH A GAS FIREPLACE

INSERT ONLY AND CANNOT BE USED FOR BURNING WOOD OR SOLID FUELS UNLESS ALL ORIGINAL

PARTS HAVE BEEN REPLACED AND THE FIREPLACE IS RE-APPROVED BY THE AUTHORITY HAVING

JURISDICTION.

ATTENTION: CE FOYER A ETE CONVERTI AFIN D’ETRE UTILISE SEULEMENT

COMME FOYER ENCASTRE AU GAZ ET NE PEUT ETRE UTILSE POUR BRULER DU BOIS OU

TOUT AUTRE COMBUSTIBLE SOLIDE, SANS QUE TOUTES LES PIECES ORIGINALES AIENT

ETE REMPLACEES ET QUE LE FOYER SOIT APPROUVE DE NOUVEAU PAR LES AUTORITES

AYANT JURIDICTION.

ADVERTENCIA: ESTA CHIMENEA SE REMODELÓ PARA USARSE SOLO CON UNA

INSERCIÓN DE CHIMENEA A GAS Y NO PUEDE USARSE PARA QUEMAR MADERA NI COMBUSTIBLES

SÓLIDOS, A MENOS QUE SE HAYAN REEMPLAZADO TODAS LAS PIEZAS ORIGINALES, Y LA AUTORI-

DAD JURISDICCIONAL LA HAYA VUELTO A APROBAR.

3.1 MISE À NIVEAU DE L'ENCASTRÉ

L’installation de la cheminée doit être conforme aux normes des codes nationaux et locaux. Une gaine

approuvée de 3" (76mm) ou 4" (102mm) de diamètre à l'intérieur de la cheminée est exigé. Le longueur

minimale des gaines sont est 10 pieds (3m).

Les gaines doivent être continues de l'appareil au chapeau de la cheminée.

Enlevez la vis de ﬁ xation du devant de la plaque de dilution.

Poussez le coupe-tirage hors des attaches de montage et

ﬁ xez la gaine à l'aide de trois vis espacées également. Bourrez

de l’isolant autour de la gaine dans la section du registre aﬁ n

d'empêcher l'arrivée d'air dans la cheminée. Placez l'encastré

au centre du foyer à bois en vous assurant que le coupe-tirage

est réinséré dans les attaches de montage. Mettez à niveau en

réglant les quatre vis de réglage situées à l'avant et à l'arrière, de

chaque côté de a base de l'encastré. En mettant l'encastré à niveau, on limine les balancements et le bruit

excessif lorsque la soufﬂ erie est en marche. Remettez en place la vis de ﬁ xation sur le devant de la plaque

de dilution.

COUPE-TIRAGE

PLAQUE DE DILUTION

ATTACHES DE

MONTAGE

3.2 INSTALLATION DE LA CHEMINÉE

Placez l’encastré le plus près possible de son emplacement déﬁ nitif. Cet appareil est muni de vis de réglage

situées sur la base. Mettez à niveau, en vous servant des vis de réglage, aﬁ n d’éliminer les balancements et

le bruit excessif lorsque la soufﬂ erie est en marche. Une fois que l’appareil est à niveau, ne le mettez que

partiellement en place aﬁ n d’effectuer tous les raccordements. Il est difﬁ cile de mettre à niveau l’encastré

une fois qu’il est installé. Déterminez la profondeur requise avant d’installer l’appareil, puis ajustez les vis de

réglage en conséquence.

67.2

W415-1362 / A / 09.15.16

3.3 INTERRUPTEUR MARCHE/ARRÊT OPTIONELLE

Pour faciliter l’accès, un interrupteur mural ou un thermostat millivolt optionnel peut être installé à un endroit

pratique. Passez un ﬁ l millivolt à deux brins (noyau solide) de la soupape à l’interrupteur mural ou au thermo-

stat millivolt. La longueur maximale dépend du calibre du ﬁ l :

DIAMÈTRE DU FIL LONGUEUR MAX.

calibre 14 100 pieds

calibre 16 60 pieds

calibre 18 40 pieds

Déconnectez les ﬁ ls des bornes 1 et 3 (de l’interrupteur

marche/arrêt) et remplacez-les par les ﬁ ls de l’interrupteur mural/thermostat millivolt.

50.3

AVERTISSEMENT

NE RACCORDEZ PAS L’INTERRUPTEUR MURAL, LE THERMOSTAT OU LA SOUPAPE DE GAZ À

L’ALIMENTATION ÉLECTRIQUE DE 110 VOLTS.

30.1A

L’installation et l’entretien doivent être effectués par un installateur qualiﬁ é.

A. Mettez l’appareil en place et ﬁ xez-le.

B. Si l’appareil est muni d’un raccord ﬂ exible, celui-ci est conçu pour recevoir une conduite de gaz de

1/2”. Sans raccord ﬂ exible, l’appareil est conçu pour recevoir une conduite de gaz de 3/8”. L’appareil

est muni d’une soupape d’arrêt manuelle pour fermer l’alimentation en gaz.

C. Branchez le gaz en conformité avec les codes locaux. En l’absence de codes locaux, l’installation doit

être conforme au Code d’installation du gaz CAN/CSA-B149.1 dans sa version pour le Canada ou le

National Fuel Gas Code, ANSI Z223.1 / NFPA 54 pour les États-Unis.

D. Lorsque vous manipulez des conduites de gaz, soutenez la soupape de gaz pour éviter que les con-

duites ne se plient.

E. Le raccord ﬂ exible de l’alimentation en gaz devrait être sufﬁ samment mobile pour permettre de placer

l’assemblage du brûleur sur le côté.

F. Vériﬁ ez pour des fuites de gaz en appliquant une solution d’eau savonneuse. N’utilisez pas une

ﬂ amme nue.

AVERTISSEMENT

RISQUE D'INCENDIE, D'EXPLOSION OU D'ASPHYXIE. ASSUREZ-VOUS QU'IL N'Y AIT AUCUNE SOURCE

D'ALLUMAGE COMME DES ÉTINCELLES OU UNE FLAMME NUE.

SOUTENEZ LE CONTRÔLE DU GAZ LORSQUE VOUS ATTACHEZ LE TUYAU POUR ÉVITER DE PLIER LA CON-

DUITE DE GAZ.

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE. LA PURGE

DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN QUALIFIÉ. ASSUREZ-VOUS QUE L’ARRIVÉE DE GAZ AU BRÛLEUR

EST CONTINUE AVANT DE FERMER LA PORTE. ASSUREZ-VOUS D’UNE VENTILATION ADÉQUATE. POUR LES

EMPLACEMENTS DE L’ENTRÉE DU GAZ ET DE L’ENTRÉE ÉLECTRIQUE, VOIR LA SECTION « DIMENSIONS ».

LORSQUE LE BRANCHEMENT EST TERMINÉ, TOUS LES RACCORDS DE GAZ DOIVENT SE TROUVER À

L’INTÉRIEUR DU FOYER.

LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE

DÉBRANCHÉE PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI

EXCÈDENT ½ LB/PO² (3,5 KPA).

LES RÉGLAGES DE LA SOUPAPE ONT ÉTÉ FAITS EN USINE; NE LES MODIFIEZ PAS.

3.4 BRANCHEMENT DU GAZ

CONDUIT

NOIR

SOUPAPE D’ARRÊT

RACCORD

FLEXIBLE

BAGUE

D’AJUSTEMENT

W415-1362 / A / 09.15.16

Une barrière conçu à réduire le risque de brûlures à partir de le chaude la vitre est à condition que

avec l’appareil et sera être installés.

Avant d’enlever la porte vitrée, la façade et l’écran de protection doit être enlever. soulevez la façade hors

des porte et enlever.

FLASHING

FAÇADE

AVERTISSEMENT

LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.

SI ÉQUIPÉ AVEC LES LOQUETS DE PORTE QUI FONT PARTIE D'UN DISPOSITIF DE SÉCURITÉ ET DOIVENT

ÊTRE ADÉQUATEMENT VERROUILLÉS. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LES LOQUETS

SONT DÉVERROUILLÉS.

LES MATÉRIAUX DE FAÇADE ET DE FINITION NE DOIVENT PAS NUIRE À LA CIRCULATION DE L'AIR DANS LES

OUVERTURES D'AIR ET LES PERSIENNES, NI AU FONCTIONNEMENT DES PERSIENNES OU DES PORTES. ILS

NE DOIVENT PAS NON PLUS ENTRAVER L'ACCÈS POUR L'ENTRETIEN. RESPECTEZ TOUS LES DÉGAGEMENTS

AUX MATÉRIAUX COMBUSTIBLES.

AVANT D’ENLEVER LA PORTE, ÉTEIGNEZ L’APPAREIL ET ATTENDEZ QUE CE DERNIER SOIT FROID AU

TOUCHER. LES PORTES SONT LOURDES ET FRAGILES; MANIPULEZ AVEC SOIN.

75.1A

4.0 FINITIONS

AVERTISSEMENT

RISQUE D’INCENDIE!

N’OBSTRUEZ JAMAIS L’OUVERTURE SUR LE DEVANT DE L’APPAREIL.

ÊÉ

NE FRAPPEZ PAS, NE CLAQUEZ PAS ET N’ÉGRATIGNEZ PAS LA PORTE VITRÉE. NE FAITES PAS

FONCTIONNER L’APPAREIL LORSQUE LA PORTE VITRÉE EST ENLEVÉE, FISSURÉE, BRISÉE OU

ÉGRATIGNÉE.

4.1 OUVERTURE ET FERMETURE DE L'ÉCRAN DE PROTECTION

W415-1362 / A / 09.15.16

L'écran de protection doivent être enlevées pour ouvrir et

fermer la porte. Enlèver les vis du support supérieur de

l'assemblage du cadre de porte et puis desserrer le vis du

support inférieure. Soigneusement soulever le cadre de

porte l'assemblage cassé. Remplacer la porte vitrée et le

joint d'étanchéité.

Inversez ces étapes pour réinstaller l'écran de protection

et la porte. Assurez-vous la ecran de protection est

correctement installé.

NOTE : L’emballage de protection sur les pièces

plaquées s’enlève mieux lorsque l’assemblage est à

température ambiante ou lorsqu’il est chauffé avec

un séchoir à cheveux ou une autre source de chaleur

similaire.

SAFETY SCREEN

TOP CLIPS

BOTTOM BRACKETS

SAFETY SCREEN FRAME

TOP BRACKETS

DOOR FRAME

TOP BRACKETS

AGRAFE

CADRE DE L'ÉCRAN DE PROTECTION

L'ÉCRAN DE

PROTECTION

CADRE DE LA PORTE

SUPPORT INFÉRIEURE

SUPPORT DE SUPÉRIEUR

Pour donner à votre encastré une véritable apparence de foyer en maçonnerie, des panneaux décoratifs simili-

briques optionnels sont disponibles chez votre détaillant Napoléon. Les instructions d'installation et d'entretien

sont incluses avec les panneaux.

4.2 OUVERTURE ET FERMETURE DE LA PORTE

4.3 INSTALLATION DES PANNEAUX DÉCORATIFS SIMILI-BRIQUES

A. Enlevez l'agrafe supérieur.

B. Enlevez l'écran de protection à partir la

cadre de l'écran par glissement vers le

haut et l'extérieur.

C. Enlevez le deux vis à partir la support du

supérieur de l'encadrement de porte.

D. Soulevez la cadre de l'écran de protection

à partir de la cadre de porte.

ENLÈVEMENT:

INSTALLATION:

E. Installer cadre l'écran de protection dans

les supports de inférieur et ﬁ xez le support

de dessus avec les 2 vis.

F. Glisser l'écran de protection dans le cadre

l'écran de protection.

G. Installer les agrafes.

H. Assurez-vous la ecran de protection est

correctement installé.

SUPPORT DE SUPÉRIEUR

VIS

W415-1362 / A / 09.15.16

AVERTISSEMENT

OMETTRE DE POSITIONNER LES BÛCHES CONFORMÉMENT AUX SCHÉMAS OU OMETTRE

D’UTILISER UNIQUEMENT DES BÛCHES SPÉCIFIQUEMENT APPROUVÉES POUR CET APPAREIL

PEUT CAUSER DES DOMMAGES MATÉRIELS OU DES BLESSURES CORPORELLES.

LES BÛCHES DOIVENT ÊTRE PLACÉES CORRECTEMENT À L’INTÉRIEUR DE L’APPAREIL. NE CHANGEZ PAS LA

POSITION DES BÛCHES CAR L’APPAREIL RISQUE DE NE PAS FONCTIONNER ADÉQUATEMENT ET UN RETARD

D’ALLUMAGE RISQUE DE SE PRODUIRE.

LES BÛCHES SONT FRAGILES ET DEVRAIENT ÊTRE MANIPULÉES AVEC SOIN.

76.1A

Les bûches PHAZER

et les braises de charbon de bois, exclusives aux foyers Napoléon, créent un effet

incandescent réaliste et unique qui est différent dans chaque installation. Prenez le temps de bien installer les

braises de charbon de bois pour obtenir le meilleur effet possible.

La couleur des bûches peut varier. Lors de la première utilisation de l’appareil, les couleurs deviendront plus

uniformes à mesure que leurs pigments seront absorbés pendant le procédé de cuisson.

1. Placez la bûche avant sur le brûleur, la poussant le plus

près possible des oriﬁ ces du brûleur sans les bloquer/

recouvrir. Les espacements gauche et droit entre

les extrémités de la bûche et les oriﬁ ces du brûleur

devraient être égaux.

IL SERA PLUS FACILE DE PLACER QUELQUES

BRAISES DE CHARBON DE BOIS SOUS LA BÛCHE

AVANT MAINTENANT.

2. Placez la bûche arrière sur le support à bûche situé à

l'arrière de la chambre de combustion. L'encoche sur

le côté inférieur droit de la bûche arrière doit être bien

centrée au-dessus de l'assemblage de la veilleuse.

3. En soutenant la bûche arrière pour l'empêcher de

basculer vers l'avant, placez les trois plus petites

bûches dans les rainures des bûches avant et arrière

respectivement. La couleur des bûches peut varier. Lors

de la première utilisation de l'encastré, les couleurs

deviendront plus uniformes à mesure que leurs

BRAISES DE CHARBON

BÛCHE D’ARRIÈRE

BÛCHE

DROITE

BÛCHE

GAUCHE

BÛCHE

CENTRAL

BÛCHE

D’AVANT

Les bûches PHAZER

et les braises de charbon de

bois rougeoient lorsqu'elles sont exposées à une ﬂ amme

directe. N'utilisez que des braises de charbon de bois et

des bûches certiﬁ ées PHAZER

ldisponibles chez votre

détaillant Napoléon.

NOTE: GARDEZ LA POUSSIÈRE DES BRAISES

DE CHARBON DE BOIS ÉLOIGNÉE DES ORIFICES

DU BRÛLEUR AFIN DE NE PAS LES BLOQUER.

N’UTILISEZ QUE LES BÛCHES CERTIFIÉES

PHAZERMD ET LES BRAISES DE CHARBON DE

BOIS DISPONIBLES CHEZ VOTRE DÉTAILLANT

NAPOLÉON/WOLF STEEL LTÉE.

Éparpillez les braises sous la bûche avant en recouvrant toute la section du brûleur sous la partie creuse de

la bûche. Placez le reste des braises le long de l'avant. Gardez la poussière des braises de charbon de bois

éloignée des oriﬁ ces du brûleur aﬁ n de ne pas les bloquer. N'utilisez pas la ﬁ ne poussière qui reste au fond

du sac.

N'utilisez pas la ﬁ ne poussière qui reste au fond du sac.

4.4 DISPOSITION DES BÛCHES

4.5 BRAISES DE CHARBON

pigments sont "absorbés" pendant le procédé de "cuisson".

4. Pour enlèver ces bûches renverser ces instructions.

W415-1362 / A / 09.15.16

97.1A

Retirez le papier dorsal du logo et placez-le sur la porte vitrée tel qu’indiqué.

LOGO

½"(12,7mm)

Vous pouvez installer un contour autour de l'encastré aﬁ n de couvrir la plupart des ouvertures de foyer. Fixez

le contour au bord intérieur du caisson à l'aide de quatre vis d’attache. Les contours et les moulures sont

disponibles en plusieurs ﬁ nis pour s'agencer au décor de votre pièce. Les objets placés devant l'appareil doivent

être gardés à une distance d’au moins 48" de la face vitrée de l’appareil.

NOTE: SI ON LE DÉSIRE, L'INTERRUPTEUR MARCHE / ARRÊT PEUT ÊTRE MONTÉ SUR LE CÔTÉ INFÉRIEUR

GAUCHE DE L'APPAREIL. VOIR "EMPLACEMENT OPTIONNEL INTERRUPTEUR MARCHE/ARRÊT" CI-DESSUS.

GARNITURE

CONTOUR

INTERRUPTEUR

MARCHE/ARRÊT

EMPLACEMENT

OPTIONNEL

INTERRUPTEUR

MARCHE/ARRÊT

VIS

NIVELEUSE

INTERRUPTEUR À

VITESSE VARIABLE

BOUTON

DE GAZ

ALLUMEUR

PIÉZO

BOUTON

D’AJUSTEMENT

DE LA FLAMME

VIS D’ATTACHÉ

4.6 ENSEMBLE DE CONTOUR

PERSIENNES

SUPÉRIEURES

PATTE DE

RETENUE

4.7 PERSIENNES AFFLEURANTES GI-1L (UTILISER SEULEMENT AVEC S3600SB)

PERSIENNES SUPÉRIEURES

Insérez le rebord arrière de la persienne

supérieure dans les pattes de retenue

supérieures, comme illustrée.

PERSIENNES INFÉRIEURES

Fixez l'ensemble de persiennes inférieures à

l'encastré à l'aide des 4 vis fournies, comme

illustrée.

VUE DU CÔTÉ

4.8 MISE EN PLACE DU LOGO

W415-1362 / A / 09.15.16

5.0 FONCTIONNEMENT

Lorsqu’il est allumé pour la première fois, l’appareil dégagera une légère odeur pendant quelques heures.

Cela est une condition normale temporaire causée par le conditionnement des bûches et l’évaporation des

peintures et lubriﬁ ants internes utilisés dans le processus de fabrication; elle ne se reproduira plus. Après de

longues périodes sans utiliser l’appareil, comme à la suite de vacances ou à la ﬁ n de l’été, il se peut qu’une

légère odeur se dégage pendant quelques heures. Ceci est causé par des particules de poussière brûlant

dans l’échangeur de chaleur. Dans les deux cas aérer la zone.

POUR VOTRE SÉCURITÉ, LISEZ CE QUI SUIT AVANT D’ALLUMER L’APPAREIL :

A. Cet appareil est muni d’une veilleuse qui doit être allumée manuellement tout en suivant ces instructions à

la lettre.

B. Avant d’allumer, sentez autour de l’appareil et près du plancher aﬁ n de vous assurer qu’il n’y a pas de fuite

de gaz. Certains gaz sont plus lourds que l’air et se déposeront au niveau du plancher.

C. N’utilisez que votre main pour tourner le bouton de contrôle du gaz. N’utilisez jamais d’outils. Si le bouton

ne tourne pas manuellement, n’essayez pas de le réparer. Appelez un technicien de service qualiﬁ é.

Forcer le bouton ou tenter de réparer le mécanisme pourrait causer un feu ou une explosion.

D. N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un tech-

nicien de service qualiﬁ é pour l’inspecter et pour remplacer toute pièce du système de contrôle et du con-

trôle du gaz qui aurait été submergée.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• N’utilisez pas de téléphone cellulaire ou autre téléphone.

• Si vous ne pouvez pas rejoindre votre fournisseur

de gaz, contactez le service des incendies.

• N’allumez aucun appareil.

• De la maison d’un voisin, appelez

immédiatement votre fournisseur de gaz et

suivez ses instructions.

• Coupez l’alimentation en gaz à l’appareil.

INSTRUCTIONS D’ALLUMAGE :

1. Arrêtez! Lisez les consignes de sécurité ci-dessus.

2. Tournez le bouton de contrôle du gaz vers la droite à « OFF ».

3. Attendez cinq (5) minutes pour que le gaz puisse s’échapper. Si vous détectez une odeur de gaz, y

compris au niveau du plancher, ARRÊTEZ! et suivez les instructions ci-dessus « Que faire si vous détectez

une odeur de gaz ». Continuez à l’étape suivante si vous ne sentez pas de gaz.

4. Si l’appareil est muni d’une soupape d’ajustement de ﬂ amme, tournez le bouton vers la droite à

«OFF».

5. Repérez la veilleuse située à l’avant de la bûche arrière.

6. Tournez le bouton de contrôle du gaz vers la gauche à « PILOT ».

7. Enfoncez et maintenez le bouton de contrôle du gaz pendant que vous allumez la veilleuse en appuyant

sur le bouton-pression d’ignition. Gardez le bouton de contrôle du gaz enfoncé pendant une (1) minute, puis

relâchez-le. Si la veilleuse ne reste pas allumée, répétez les étapes 3 à 7.

8. Lorsque la veilleuse est allumée, tournez le bouton de contrôle du gaz vers la gauche à « ON ».

9. Si l’appareil est muni d’une soupape d’ajustement de ﬂ amme, enfoncez et tournez le bouton à

«HIGH».

10. Si l’appareil est muni d’un interrupteur à distance, le brûleur principal peut ne pas s’allumer quand vous

tournez la soupape de gaz à « ON » ou à « HIGH ». L’interrupteur à distance doit être à « ON » pour que le

brûleur s’allume.

Enfoncez légèrement le bouton de contrôle du gaz et tournez vers la droite jusqu’à « OFF ». NE

FORCEZ PAS.

INSTRUCTIONS POUR COUPER LE GAZ :

47.9

Ceci est un interrupteur actionné par la chaleur qui est ﬁ xé à l'arrière de l'appareil et qui se prolonge dans le

coupe-tirage. Il détecte les variations de température et ferme la soupape de gaz dans l'éventualité d'un violent

refoulement ou d'un tuyau de cheminée bloqué ou défait.

Il agit comme un interrupteur de sécurité pour éviter des accumulations de monoxyde de carbone ou une ex-

plosion de gaz non brûlés durant l'allumage. Si le tuyau de cheminée est bouché ou ne tire pas, l'interrupteur

d'écoulement coupera automatiquement l'arrivée de gaz dans les 5 à 10 minutes qui suivent.

TOUTE MODIFICATION APPORTÉE À L'INTERRUPTEUR PEUT PROVOQUER UN EMPOISONNEMENT

PAR MONOXYDE DE CARBONE ET PEUT ÊTRE MORTEL.

ON DOIT VÉRIFIER LE BON FONCTIONNEMENT DE L'ÉVACUATION DE L'APPAREIL APRÈS L'INSTALLATION

ET AVANT DE QUITTER LE CLIENT.

W415-1362 / A / 09.15.16

6.0 RÉGLAGES

6.1 RÉGLAGE DE LA VEILLEUSE

L’ouverture du volet d’air a été préréglée en usine selon le tableau

ci-dessous :

Indépendamment de l’orientation du venturi, plus le volet est fermé,

plus la flamme est jaune et aura tendance à causer des dépôts de

carbone. Plus le volet est ouvert, plus la flamme est bleue et plus elle a

tendance à se détacher des orifices du brûleur. La flamme peut ne pas

être jaune immé-diatement; allouez de 15 à 30 minutes pour que la

couleur finale de la flamme se stabilise.

LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN

TECHNICIEN OU INSTALLATEUR QUALIFIÉ!

VENTURI

INJECTEUR

49.1

OUVERTURE

DU VOLET

D’AIR

VIS DE LA

VEILLEUSE

1. Enlevez le capuchon de la vis de la veilleuse.

2. Ajustez la vis de la veilleuse pour obtenir une ﬂ amme de

taille normale.

3. Remettez en place le capuchon de la vis de la veilleuse.

TABLEAU DE RÉGLAGE DU VENTURI

COMBUSTIBLE GI3600

GN 1/16 (2mm)

PL 3/8 (10mm)

VEILLEUSE DU

BRÛLEUR

THERMOPILE

ÉLECTRODE

6.2 RÉGLAGE DU VENTURI

Testez après avoir installé l'appareil dans un foyer ventilé incombustible de la façon suivante :

1. Fermez toutes les portes et les fenêtres de la pièce; faites fonctionner les ventilateurs d'évacuation de la

maison; éteignez la soufﬂ erie de l'encastré.

2. Réglez les contrôles à "HIGH" et allumez l'appareil.

3. Attendez 5 minutes. Allumez une allumette et tenez-la devant l'ouverture du tube de retour d'air.

4. Le fonctionnement de l'évacuation est satisfaisant si la fumée est attirée dans le tube de retour d'air. Le

fonctionnement de l'évacuation est insatisfaisant si la fumée et la ﬂ amme ne sont pas attirées dans le

tube.

5. Si le fonctionnement de l'évacuation est insatisfaisant, éteignez l'appareil,attendez 10 minutes puis

essayez de nouveau. Si la fumée et la ﬂ amme ne sont toujours pas attirées dans le tube de retour d'air,

éteignez l'appareil et vériﬁ ez s'il n'y aurait pas de blocage ou une obstruction dans l'évacuation. Si

nécessaire, consultez un inspecteur qualiﬁ é.

Lorsqu'il est allumé pour la première fois, l'encastré dégagera une légère odeur pendant quelques

heures. Cela est une condition normale temporaire causée par le conditionnement des bûches et

l'évaporation des peintures et lubriﬁ ants internes utilisés dans le processus de fabrication; elle ne se

reproduira plus.

Après de longues périodes sans utiliser l'encastré, comme à la suite de vacances ou à la ﬁ n de l'été, il

se peut qu'une légère odeur se dégage pendant quelques heures. Ceci est causé par des particules de

poussière brûlant dans l'échangeur de chaleur. Ouvrez une fenêtre pour aérer la chambre.

W415-1362 / A / 09.15.16

Il est important d’effectuer périodiquement une inspection

visuelle de la ﬂ amme de la veilleuse et du brûleur.

Comparez-les à ces illustrations. Si des ﬂ ammes paraissent

anormales, contactez un technicien de service.

3/8” - 1/2”

(9,5mm - 12,7mm)

LA FLAMME DOIT

ENVELOPPER LA

PARTIE SUPÉRIEURE

6.3 FLAMME CARACTÉRISTIQUE

6.4 REMPLACEMENT DE LA SOUFFLERIE

AVERTISSEMENT

RISQUE D’INCENDIE ET DE CHOC ÉLECTRIQUE.

COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À L’ENTRETIEN DE L’APPAREIL.

N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS PAR WOLF

STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS (SOUFFLERIE, PORTES, PERSI-

ENNES, MOULURES, COMPOSANTS DE GAZ, COMPOSANTS D’ÉVACUATION, ETC.) POURRAIT ÊTRE NON

SÉCURITAIRE ET ANNULERA LA GARANTIE ET LA CERTIFICATION.

AFIN DE PRÉVENIR LES CHOCS ÉLECTRIQUES ET LES DOMMAGES CAUSÉS PAR LE FEU, ASSUREZ-VOUS

QUE LE CORDON D’ALIMENTATION DU VENTILATEUR N’ENTRE PAS EN CONTACT AVEC QUELCONQUE

SURFACE DE L’APPAREIL. NE FAITES PAS PASSER LE CORDON D’ALIMENTATION SOUS L’APPAREIL.

LE HARNAIS DE FILS FOURNI DANS L’ENSEMBLE DE SOUFFLERIE EST UN HARNAIS UNIVERSEL.

LORS DE SON INSTALLATION, ASSUREZ-VOUS QUE TOUT EXCÈS DE FIL EST CONFINÉ,

L’EMPÊCHANT AINSI D’ENTRER EN CONTACT AVEC DES OBJETS CHAUDS OU MOBILES.

51.5

INTERRUPTEUR À VITESSE VARIABLE

SOUFFLERIE

THERMODISQUE

CHAUFEUR

1. Coupez l’alimentation électrique et en gaz à l’appareil.

2. Retirez le support de vitre supérieur. Desserrez le support de vitre inférieur et retirez la vitre.

3. Retirez les bûches.

8 VIS

PORTE D’ACCES

CONDUIT

DE LA

SOUFFLERIE

4. Retirez le brûleur.

5. Retirez les huit vis qui retiennent la porte

d'accès (située derrière le support à brûleur).

6. Retirez les quatre servant à ﬁ xer le conduit de

la soufﬂ erie et glissez le conduit vers l'avant

du dessous du support à brûleur.

7. Débranchez les connecteurs sur la soufﬂ erie

8. Retirez la soufﬂ erie.

9. Pour reinstaller la soufﬂ erie renverser ces

étapes.

BRÛLEUR DE

VEILLEUSE

THERMOPILE

ÉLECTRODE

Cette appareil est fourni avec une soufﬂ erie, la sonde de chaleur, l'interrupteur à vitesse variable et une

cordon d'alimentation. La soufﬂ erie est actionnée par la chaleur donc lorsque l'interrupteur est à "ON", elle

se mettra automatiquement en marche environ 15 minutes après l'allumage de l'encastré et fonctionnera

environ 30 minutes après l'arrêt de l'encastré. L'utilisation de la soufﬂ erie accroît le débit de chaleur. L'air

frais ambiant pénètre par les ouvertures des persiennes inférieures, monte par l'arrière de la chambre de

combustion, est réchauffé et sort par les ouvertures des persiennes supérieures.

W415-1362 / A / 09.15.16

7.0 ENTRETIEN

Assurez-vous que l’appareil fonctionne adéquatement une fois l’entretien terminé. Cet appareil et son système

d’évacuation devraient être inspectés avant la première utilisation et au moins une fois l’an par un technicien

de service qualiﬁ é. Les vériﬁ cations suggérées doivent être effectuées par un technicien qualiﬁ é. L’espace

entourant l’appareil doit être gardé propre et libre de matériaux combustibles, d’essence ou autres liquides et

vapeurs inﬂ ammables. Les apports d’air comburant et d’air de convection ne doivent pas être obstrués.

ATTENTION : Lors de l’entretien des contrôles, assurez-vous d’identiﬁ er chacun des ﬁ ls avant de les

débrancher. Une réinstallation incorrecte des ﬁ ls peut occasionner un mauvais fonctionnement et être

dangereuse.

A. Pour nettoyer le brûleur principal et la veilleuse adéquatement, il faut retirer les bûches, les roches ou

la vitre aﬁ n de dégager les deux ensembles.

B. Gardez le compartiment des contrôles, les composants décoratifs, le brûleur, le volet d’air et l’espace

entourant les bûches propres en brossant ou en passant l’aspirateur au moins une fois l’an.

C. Assurez-vous que tous les oriﬁ ces des brûleurs produisent des ﬂ ammes. Nettoyez tous les oriﬁ ces qui

n’ont pas de ﬂ amme ou dont la ﬂ amme ne brûle pas adéquatement.

D. Assurez-vous que la ﬂ amme de la veilleuse est assez puissante pour envelopper la sonde de ﬂ amme

et/ou le thermocouple/thermopile et qu’elle atteigne le brûleur.

E. Remettez en place les bûches, les roches ou la vitre nettoyées, si équipé. Omettre de positionner les

composants décoratifs adéquatement peut causer des dépots de carbone qui peuvent se déposer à

l’intérieure de la chambre de combustion et sur les surfaces extérieures entourant d’évent.

F. Vériﬁ ez si le brûleur principal allume sur tous les oriﬁ ces lorsque le bouton de contrôle du gaz est à

« ON ». Un temps d’allumage total de 5 à 10 secondes est satisfaisant. Service selon les besoins.

G. Vériﬁ ez si les joints d’étanchéité sur les côtés, le haut et le bas de la porte ne sont pas brisés ou

manquants. Remplacez si nécessaire.

AVERTISSEMENT

COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À

L’ENTRETIEN DE L’APPAREIL.

L’APPAREIL PEUT ÊTRE CHAUD. ATTENDEZ QU’IL SOIT REFROIDI AVANT D’EN FAIRE L’ENTRETIEN.

N’UTILISEZ PAS DE PRODUITS ABRASIFS.

NE PEINTURE PAS L’ASSEMBLAGE DU VEILLEUSE.

7.1 ENTRETIEN ANNUEL

LE CAISSON DEVIENT TRÈS CHAUD LORS DU FONCTIONNEMENT. LAISSEZ L’APPAREIL SE

REFROIDIR COMPLÈTEMENT OU PORTEZ DES GANTS ANTICHALEUR AVANT D’EFFECTUER

L’ENTRETIEN.

NE JAMAIS ASPIRER DES BRAISES QUI SONT CHAUDES.

NE PEINTUREZ PAS L’ASSEMBLAGE DE LA VEILLEUSE.

AVERTISSEMENT

• Cet appareil nécessite un entretien qui devra être effectué sur une base annuelle.

• L’entretien devrait inclure un nettoyage, le remplacement des piles, une inspection du système d’évent,

du brûleur, des éléments décoratifs internes et de la chambre de combustion. Consultez la section pour

l’enlèvement de la porte et retirez la porte comme indiqué.

• Enlevez soigneusement les éléments décoratifs internes s’il y a lieu (bûches, braises de verre, panneaux

de brique, etc.)

• À l’aide d’un aspirateur muni d’une brosse souple, aspirez les saletés, les débris et les dépôts de

carbone sur les bûches, la chambre de combustion et le brûleur. Pour les braises de verre, suivez les

instructions de prénettoyage.

H. Il est possible que l’écran de protection (pare-étincelles) nécessite un nettoyage occasionnel en raison des

peluches/poussières provenant des tapis, des animaux, etc. il sufﬁ t de passer l’aspirateur à l’aide de l’embout

avec une brosse.

W415-1362 / A / 09.15.16

7.2 SOINS DE LA VITRE

5.1A

NE PAS NETTOYER LA VITRE LORSQU’ELLE EST

CHAUDE! N’EMPLOYEZ PAS DE DÉTERGENTS

ABRASIFS POUR NETTOYER LA VITRE.

Polissez légèrement à l’aide d’un linge propre et sec.

Nettoyez les deux côtés de la vitre avec un nettoyeur

recommandé après les dix premières heures de

fonctionnement. Ne pas utiliser un nettoyant pour vitre

du foyer à base d’ammoniaque. Par la suite, nettoyez

aussi souvent qu’il le faudra, sinon la vitre risque de rester

marquée en permanence.

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

AVERTISSEMENT

7.3 REMPLACEMENT DE LA PORTE VITRÉE

• Enlevez aussi tout dépôt se trouvant sur l’assemblage de la veilleuse et aussi, s’il y a lieu, sur la

thermopile, le thermocouple, le capteur de ﬂ amme et l’allumeur.

NOTE: Vous devrez nettoyer le capteur

de ﬂ amme à l’aide d’une morceau de de laine d’acier ou un tampon récurage (Scotch-Brite™) aﬁ n de

retirer toute trace d’oxydation. Nettoyez l’assemblage du pilote à

l’aide d’un aspirateur muni d’une

brosse souple.

Il est important de ne pas peinturer l’assemblage de la veilleuse.

• Inspectez tous les joints d’étanchéité accessibles et remplacez-les au besoin.

• Accédez à la soufﬂ erie, s’il y a lieu, puis nettoyez à l’aide d’une brosse souple et d’un aspirateur.

• Réinstallez tous les com

osants dans l’ordre inverse.

AVERTISSEMENT

N’UTILISEZ PAS DE MATÉRIAUX DE SUBSTITUTION.

LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.

USEZ DE PRUDENCE LORSQUE VOUS ENLEVEZ ET JETEZ DES DÉBRIS DE VERRE

OU DES COMPOSANTS ENDOMMAGÉS. ASSUREZ-VOUS D’ASPIRER TOUS LES DÉBRIS DE

VERRE À L’INTÉRIEUR DE L’APPAREIL AVANT DE LE FAIRE FONCTIONNER.

NE FRAPPEZ PAS, NE CLAQUEZ PAS ET N’ÉGRATIGNEZ PAS LA PORTE VITRÉE. NE FAITES PAS

FONCTIONNER L’APPAREIL LORSQUE LA PORTE VITRÉE EST ENLEVÉE, FISSURÉE, BRISÉE OU

ÉGRATIGNÉE.

56.1C

Ensemble de verre/cadre de remplacement est remplacé comme une unité complète telle que fournie

par le fabricant de l’appareil.

37.1E

qqç

• Vériﬁ ez si la soupape de gaz de la veilleuse et les boutons Hi / Lo bougent librement (s’il y a lieu) -

remplacez si vous constatez de la rigidité dans le mouvement.

• Vériﬁ ez tous les branchements du gaz pour des fuites de gaz, en amont et en aval de la soupape de gaz

incluant les connexions du tube de la veilleuse.

W415-1362 / A / 09.15.16

41.1C

Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de

rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.

POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA

FACTURE ORIGINALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.

Lorsque vous commandez des pièces, donnez toujours l’information suivante :

• Modèle et numéro de série de l’appareil

• Date d’installation de l’appareil

• Numéro de la pièce

• Description de la pièce

• Fini

PIÈCES, NUMÉRO DES PIÈCES ET SI’IL SOIT DISPONIBILITÉ PEUT CHANGER SANS PRÉAVIS.

PARTIES IDENTIFIÉES COMME GARNIE SERONT LIVRÉS DANS 2 À 5 JOURS POUR LA

PLUPART DES DESTINATIONS DE LIVRAISON.

PIÈCES NON IDENTIFIÉES QUE STOCKÉS SERONT LIVRÉS DANS UN DÉLAI DE 2 À 4

SEMAINES POUR LA PLUPART DES CAS.

PIÈCES IDENTIFIÉES COMME « SO » SONT COMMANDE SPÉCIALE ET PEUVENT PRENDRE

JUSQU’À 90 JOURS POUR LA LIVRAISON.

OMETTRE DE POSITIONNER LES PIÈCES CONFORMÉMENT À CE MANUEL OU D’UTILISER UNIQUEMENT DES

PIÈCES SPÉCIFIQUEMENT APPROUVÉES POUR CET APPAREIL PEUT CAUSER DES DOMMAGES MATÉRIELS

OU DES BLESSURES CORPORELLES.

AVERTISSEMENT

8.0 RECHANGES

W415-1362 / A / 09.15.16

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

GL-610

911

12 13 14 15 16 17 18 19 20

28 29

30 31

L'ÉCRAN DE PROTECTION

REF. PART NO.

1 W135-0016

2 W135-0007

REF. PART NO. DESCRIPTION

W135-0015

W135-0052

GL-610

W565-0180-SER

W080-0079-SER

W080-0062-SER

W660-0019

W357-0001

W010-0364-SER

W135-0009

W550-0001

W715-1007

W456-0042

W660-0009

W660-0006

W080-0309

W361-0037

W062-0005

W100-0057

W080-0383

W725-0036

GI-63K

W280-0267

W432-0038

W445-0038

W385-2010

W010-3383

W245-0006

W010-3474

BÛCHE DE GAUCHE PETITE

BÛCHE ARRIÈRE

BÛCHE DE DROITE PETITE

ENSEMBLE DE BÛCHES

FAÇADE DÉCORATIVE

L'ÉCRAN DE PROTECTION

BÛCHE CENTRA

BÛCHE AVANT

BRAISES DE CHARBON

L'ÉCRAN DE PROTECTION

CADRE L'ÉCRAN DE PROTECTION

COLLECTEUR 3/8"

LOGO NAPOLÉON

CADRE DE PORTE

RACCORD 3/8"

EXTENSION DU BRÛLEUR (X2)

DESCRIPTION

SUPPORT DE VERRE INFÉRIEURE

SUPPORT DE VERRE DESSUS

INTERRUPTEUR À VITESSE VARIABLE

BOUTON D’ALLUMEUR

ASSEMBLAGE DE BRÛLEUR

INJECTEUR DE VEILLEUSE #42

COMMUTATEUR «ON/OFF»

COMMUTATEUR SPIL

SUPPORT DU COMMUTATEUR SPIL

ISOLATION DU SOUFFLERIE

L'ASSEMBLAGE SOUFFLERIE

ASSEMBLAGE DE VEILLEUSE

SUPPORT DE VEILLEUSE

SOUPAPE HI-LO

FAÇADE 6"

9.0 OVERVIEW

W415-1362 / A / 09.15.16

REF. PART NO. DESCRIPTION

W475-0414

W475-0413

W475-0415

W090-0171

W090-0169

GI814KT

PRP3600

W090-0170

GI-942K

ANI-G

GI-1

ANI-K

W715-0561

W525-0022

F45 / F60

W660-0081

CISK

15 1613 14 17 18 19

GI-942K CISK

GI-RB

GIFK6

27 28

GIFK9

29 210

W263-0182 CONTOUR, SUPÉRIEURE 6"(GIF_6)

W263-0181 CONTOUR, CÔTÉ6" (X2) (GIF_6)

W263-0184 CONTOUR, SUPÉRIEURE 9" (GIFK9)

W263-0185 CONTOUR, CÔTÉ 9" (X2) (GIFK9)

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

PANNEAU DE BRIQUE DU GAUCHE (GI814KT)

BÛCHE DE L’ARRIÈRE (GI814KT)

PANNEAU DE BRIQUE DU DROITE (GI814KT)

PANNEAU DE PORCELAINE DU GAUCHE (PRP3600)

PANNEAU DE PORCELAINE DE L’ARRIÈRE (PRP3600)

PANNEAU DE PORCELAINE DU DROITE (PRP3600)

MOULURE (AVEC FAÇADE)

FFLEURANTES SUPÉRIEUR/ INFÉRIEUR

ANDIRONS NOIR (X2)

ANDIRONS PLAQUÉ OR (X2)

BASE D’ÉLÉVATION (GI-RB)

RAILS (X2) (GI-RB)

TÉLÉCOMMANDE MANUELLE

THERMOSTAT MURAL NUMÉRIQUE

CONTOUR EN FONTE

10.0 ACCESSORIES

W415-1362 / A / 09.15.16

11.0 DÉPANNAGE

SYMPTÔME PROBLÈME SOLUTIONS

Le brûleur principal

s’éteint; la veilleuse

reste allumée.

La ﬂ amme de la veilleuse

n’est pas assez puissante ou

n’enveloppe pas la thermopile.

- Augmentez la ﬂ amme de la veilleuse.

- Remplacez l’assemblage de la veilleuse.

La thermopile cause un court-

circuit.

- Nettoyez la connexion de la thermopile à la borne de la soupape et

reconnectez.

- Remplacez la thermopile ou la soupape.

Le ﬁ l de l’interrupteur mural est

trop long; trop de résistance

dans le système.

- Raccourcissez la longueur du ﬁ l ou changez le calibre du ﬁ l.

Le thermostat ou l’interrupteur

est défectueux.

- Remplacez.

Le brûleur principal

s’éteint; la veilleuse

s’éteint.

Référez-vous à « LE BRÛLEUR PRINCIPAL S’ÉTEINT; LA VEILLEUSE RESTE ALLUMÉE ».

L’évacuation est bloquée. - Enlevez ce qui obstrue.

L’évacuation recircule. - Vériﬁ ez l’étanchéité des joints et leur installation.

La gaine ﬂ exible n’est

plus branchée à l’appareil.

- Rebranchez à l’appareil.

- Le couvercle d’évacuation n’a pas été remis en place.

La veilleuse s’éteint

quand le bouton du

gaz est relâché. La

soupape de gaz

a un dispositif

d’enclenchement

qui ne permet

à la veilleuse

de s’allumer

que lorsque le

thermocouple est

refroidi. Attendez au

moins 60 secondes

pour permettre au

thermocouple de se

refroidir.

Le système n’est pas purgé

correctement.

- Purgez la conduite de gaz.

Plus de propane. - Remplissez le réservoir.

La ﬂ amme de la veilleuse n’est

pas assez puissante.

- Augmentez la ﬂ amme de la veilleuse.

La ﬂ amme de la veilleuse

n’enveloppe pas le

thermocouple.

- Tournez légèrement la tête de la veilleuse pour améliorer la ﬂ amme

autour du thermocouple.

Le thermocouple cause un

court-circuit/est défectueux.

- Desserrez et resserrez le thermocouple.

- Nettoyez le thermocouple et la connexion à la borne de la soupape.

- Remplacez le thermocouple.

- Remplacez la soupape.

La soupape est défectueuse. - Remplacez la soupape.

La veilleuse brûle;

pas de gaz au brûleur

principal; le bouton

du gaz est à « HI »;

l’interrupteur mural/

thermostat est à

« ON ».

Le thermostat ou l’interrupteur

sont défectueux.

- Reliez un ﬁ l de dérivation entre les bornes de l’interrupteur mural; si

le brûleur principal s’allume, remplacez l’interrupteur/thermostat.

Le raccordement de

l’interrupteur

est défectueux.

- Débranchez les ﬁ ls de l’interrupteur et reliez un ﬁ l de dérivation

entre les bornes 1 et 3; si le brûleur principal s’allume, vériﬁ ez si les

ﬁ ls ne sont pas défectueux ou remplacez les ﬁ ls.

L’injecteur du brûleur principal

est bloqué.

- Débloquez l’injecteur.

La soupape est défectueuse. - Remplacez la soupape.

La veilleuse s’éteint

alors qu’elle est en

attente; le brûleur

principal est à

« OFF ».

La conduite de gaz est trop

petite.

- Allumez tous les appareils au gaz et vériﬁ ez si la ﬂ amme de la

veilleuse vacille, diminue ou s’éteint, surtout quand le brûleur

principal s’allume. Vériﬁ ez la pression d’alimentation.

- Vériﬁ ez si la grosseur de la conduite d’alimentation est conforme

aux codes. Remplacez toutes les conduites trop petites.

La ﬂ amme du brûleur

principal est bleue,

paresseuse et

transparente.

Système d’évacuation bloqué. - Enlevez ce qui obstrue. Dans des conditions de froid extrême, une

accumulation de glace peut se former sur la terminaison et devrait

être enlevée lorsque nécessaire.

Pour minimiser les chances que

cela survienne de nouveau, il est recommandé que les évents qui

passent à travers des espaces non chauffés (greniers, garages,

espaces réduits) soient recouverts d’un manchon isolant en mylar.

Assurez-vous que le manchon ne puisse pas s’affaisser. Pour plus

de renseignements, contactez votre détaillant local autorisé.

42.3B

MAINTENANCE

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.

COUPEZ L’ALIMENTATION EN GAZ ET L’ALIMENTATION ÉLECTRIQUE AVANT DE PROCÉDER À

L’ENTRETIEN DE L’APPAREIL.

L’APPAREIL PEUT ÊTRE CHAUD. N’EFFECTUEZ AUCUN ENTRETIEN JUSQU’À CE QUE L’APPAREIL

SOIT REFROIDI.

N’UTILISEZ PAS DE NETTOYANTS ABRASIFS.

AVERTISSEMENT

W415-1362 / A / 09.15.16

SYMPTÔME PROBLÈME SOLUTIONS

La veilleuse ne s’allume

pas.

Aucune étincelle au brûleur de

la veilleuse.

- Vériﬁ ez si la veilleuse peut être allumée avec une allumette.

- Vériﬁ ez si le ﬁ l est raccordé au bouton-poussoir d’ignition.

- Vériﬁ ez si le bouton-poussoir d’ignition doit être resserré.

- Remplacez le ﬁ l si son isolant est brisé ou efﬁ loché.

- Remplacez l’électrode si l’isolateur de céramique est craqué ou

brisé.

- Remplacez le bouton-poussoir d’ignition.

Plus de propane. - Remplissez le réservoir.

La longueur de l’étincelle est

incorrecte.

- La longueur de l’étincelle devrait être de 0,150”

(3.8mm)

0,175”

(4.5mm)

entre la pointe de l’électrode et le brûleur

de la veilleuse. Pour que l’électrode soit bien placée, serrez

l’écrou avec les doigts et tournez 1/4 de tour de plus.

Pas de gaz au brûleur de la

veilleuse.

- Vériﬁ ez si la soupape manuelle est ouverte.

- Vériﬁ ez si l’injecteur de la veilleuse est bloqué.

- Remplacez la soupape.

- Contactez le fournisseur de gaz.

La veilleuse a été peint

- Utilisant une pièce de papier de verre ou du tissu

d’émeri pour enlever le peinture du capuchon du

veilleuse, l’allumeur et le sonde de ﬂ amme.

Les ﬂ ammes sont régu-

lièrement trop grandes

ou trop petites. Il y a des

dépôts de carbone.

La pression du gaz est trop

faible ou trop forte.

- Vériﬁ ez la pression:

- Pour vériﬁ er la pression d’arrivée, tournez deux ou trois fois la vis (A)

vers la gauche, puis emboîtez le tube du manomètre sur la pointe

d’essai.

Le manomètre doit indiquer la pression comme décrit sur

le diagramme ci-dessous.

Assurez-vous que le brûleur principal

fonctionne à «HI».

- La pression de sortie peut être vériﬁ ée de la même façon en utilisant

la vis (B).

Le manomètre doit indiquer la pression comme décrit sur

le diagramme ci-dessous.

Assurez-vous que le brûleur principal

fonctionne à «HI».

- APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS, ASSUREZ-

VOUS DE TOURNER FERMEMENT LA VIS VERS LA DROITE POUR

SCELLER. NE SERREZ PAS TROP FORT.

- Vériﬁ ez pour des fuites en appliquant une solution d’eau savonneuse.

Les ﬂ ammes sont

très actives.

La porte est entrouverte. - Vériﬁ ez que les dispositifs de fermeture assurent

l’étanchéité de la porte.

Du carbone se dépose sur

la vitre, les bûches ou les

parois de la chambre de

combustion.

Le volet d’air est bloqué. - Assurez-vous que l’ouverture du volet d’air n’est pas

bloquée par des ﬁ bres ou autres obstructions.

La ﬂ amme efﬂ eure les bûches

ou les parois de la chambre

de combustion.

- Vériﬁ ez si les bûches sont positionnées correctement.

- Augmentez l’ouverture du volet d’air pour augmenter le volume

d’air primaire.

- Vériﬁ ez le débit d’alimentation : vériﬁ ez que la pression du

collecteur et la grandeur de l’injecteur sont telles que spéciﬁ ées

sur la plaque d’homologation.

- Vériﬁ ez si les joints de la porte ne sont pas brisés ou manquants et

qu’ils sont étanches.

- Vériﬁ ez si les deux conduits d’évent ne sont pas troués et qu’ils

sont bien scellés à tous les joints.

- Vériﬁ ez si l’élévation minimale par pied est conforme pour toute

évacuation horizontale.

VEILLEUSE

THERMOCOUPLE

THERMOPILE

Pression

Gaz Naturel

(pouces)

Gaz Naturel

(millibars)

Propane

(pouces)

Propane

(millibars)

Arrivée 7” (min.4,5”) 17,4 mb (min.11,2mb) 13” (min.11”) 32,4 mb(min.27,4mb)

Sortie 3,5” 8,7 mb 10” 24,9 mb

W415-1362 / A / 09.15.16

Une pellicule

blanche ou grise se forme.

Le souffre du combustible

se dépose sur la vitre, les

bûches ou les parois de la

chambre de combustion.

- Nettoyez la vitre avec un nettoyeur recommandé.

- NE PAS NETTOYER LORSQU’ELLE EST CHAUDE.

- Si vous ne nettoyez pas les dépôts régulièrement, la vitre

risque de rester marquée en permanence.

On détecte l’odeur des gaz

de combustion dans la pièce;

maux de tête.

L’appareil refoule les gaz de

combustion dans la pièce.

- Assurez-vous de l’étanchéité de la buse d’évacuation amovible.

- Vériﬁ ez tous les joints scellés et la plaque d’expansion.

- Vériﬁ ez si la cheminée ne serait pas bloquée.

- Vériﬁ ez si la cheminée est installée selon les codes du bâtiment.

- La pièce est sous pression négative; augmentez l’apport d’air frais.

- Vériﬁ ez le joint d’étanchéité du couvercle d’évacuation.

L’interrupteur mural est à

« OFF » ; le brûleur principal

s’allume lorsque le bouton du

gaz est tourné à « ON ».

L’interrupteur mural est raccordé

à l’envers.

- Raccordez à l’endroit.

L’interrupteur mural cause un

court-circuit.

- Remplacez.

Le ﬁ l de l’interrupteur mural cause

un court-circuit.

- Vériﬁ ez si le ﬁ l est bien mis à la terre; réparez ou

remplacez le ﬁ l.

Soupape défectueuse.

- Remplacez.

W415-1362 / A / 09.15.16

NAPOLÉON garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie n’est pas

nécessaire. Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série aﬁ n d’effectuer une réclamation de garantie.

NAPOLÉON se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant d’honorer toute réclamation.

L’achat doit avoir été fait par l’entremise d’un détaillant NAPOLÉON autorisé et sous réserve des conditions et limitations suivantes :

La couverture de la garantie débute à partir de la date d’installation originale.

Cette garantie du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de nos représentants quelle qu’en soit la raison.

L’appareil au gaz doit être installé par un installateur ou entrepreneur qualiﬁ é. L’installation doit être faite conformément aux instructions

d’installation incluses avec le produit et à tous les codes d’incendie et de construction locaux et nationaux.

Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des altérations, des

abus ou de la négligence et l’installation de pièces d’autres fabricants annulera cette garantie.

Cette garantie limitée ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causés par une chaleur excessive, des

produits d’entretien chimiques et abrasifs ou l’écaillage des pièces en porcelaine émaillée, le bris par manipulation des bûches PHAZER

et des braises.

NAPOLÉON garantit à vie ses brûleurs en acier inoxydable contre les défauts de fabrication et de matériau sous réserve des conditions

suivantes : durant les dix premières années, NAPOLÉON remplacera ou réparera selon notre option les pièces défectueuses gratuitement.

Après les dix premières années, NAPOLÉON fournira les brûleurs de rechange à 50 % du prix de détail courant.

Au cours de la première année seulement, cette garantie s’applique à la réparation ou au remplacement des pièces garanties dont les

matériaux ou la fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de fonctionnement et

dans des conditions normales.

Après la première année, concernant cette Garantie à Vie Limitée du Président, NAPOLÉON peut, à sa discrétion, se libérer entièrement de toutes

obligations en ce qui concerne cette garantie en remboursant à l’acheteur d’origine le prix de gros de toute pièce garantie qui est défectueuse.

NAPOLÉON ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres dépenses relatives à la réinstallation d’une pièce garantie

et de telles dépenses ne sont pas couvertes par cette garantie.

Nonobstant toutes les dispositions contenues dans cette Garantie à Vie Limitée du Président, la responsabilité de NAPOLÉON sous cette

garantie est déﬁ nie comme ci-dessus et elle ne s’appliquera à aucun dommage accidentel, consécutif ou indirect.

Cette garantie déﬁ nit l’obligation et la responsabilité de NAPOLÉON en ce qui concerne l’appareil au gaz Napoléon®. Toute autre garantie

énoncée ou implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue.

NAPOLÉON n’endosse ni n’autorise aucun tiers à assumer en son nom, toute autre responsabilité concernant la vente de ce produit.

NAPOLÉON ne sera pas responsable d’une surchauffe, des refoulements, des déversements causés par des conditions environnementales

telles que des toits, des bâtiments, la proximité d’arbres, de collines, de montagnes, une ventilation ou des évents inadéquats, une

conﬁ guration d’évacuation excessive, un apport d’air insufﬁ sant ou des pressions négatives qui peuvent ou non être causés par des systèmes

mécaniques tels que les ventilateurs d’évacuation, les fournaises, les sécheuses de linge, etc.

Tout dommage causé à l’appareil, à la chambre de combustion, à l’échangeur de chaleur, aux garnitures plaquées ou autres composants

par l’eau, les dommages causés par les intempéries, de longues périodes d’humidité, la condensation, des produits chimiques ou produits

d’entretien nuisibles ne seront pas la responsabilité de NAPOLÉON.

Toutes les pièces remplacées en vertu de la politique de Garantie à vie limitée du Président ne peuvent faire l’objet que d’une seule réclamation.

Durant les dix premières années, NAPOLÉON remplacera ou réparera les pièces défectueuses qui sont couvertes par la garantie à vie limitée

à sa discrétion gratuitement. Après les dix premières années, NAPOLÉON fournira les pièces de rechange à 50 % du prix de détail courant.

Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation.

Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour

valider la réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est

déclaré défectueux, le fabricant le réparera ou le remplacera.

Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise

expédiée à notre usine sans autorisation sera refusée et retournée à l’expéditeur.

Les coûts d’expédition ne sont pas couverts par cette garantie.

Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un

détaillant. Les indemnités de main-d’oeuvre au titre de la garantie s’appliquent uniquement pour le remplacement d’une pièce garantie. Les

frais de déplacement, de tests de diagnostic, d’expédition et autres frais afférents ne sont pas couverts par cette garantie.

2.1D

Les produits NAPOLÉON sont fabriqués conformément aux normes strictes du Certiﬁ cat d’Assurance de la

Qualité mondialement reconnu ISO 9001 : 2008.

Les produits NAPOLÉON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans

qualiﬁ és qui sont ﬁ ers de leur travail. Le brûleur et le montage de la soupape subissent un test de détection de fuite et d’allumage

à une station de test de qualité. Une fois assemblé, chaque appareil est soigneusement inspecté par un technicien qualiﬁ é avant

d’être emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous attendez de NAPOLÉON.

Les matériaux suivants et la fabrication de votre nouveau appareil au gaz NAPOLÉON sont garantis contre les défauts tant que

vous en êtes le propriétaire. Ceci couvre : la chambre de combustion, l’échangeur de chaleur, le brûleur en acier inoxydable, les

bûches phazer

et les braises, les roches, la vitre en céramique (cassure thermique seulement), les pièces plaquées or contre le

ternissement, les composants en porcelaine émaillée et les moulures d’extrusion en aluminium.*

Les composants électriques (110V et millivolt) et les pièces soumises à l’usure sont couverts et NAPOLÉON fournira

gratuitement les pièces de rechange durant la première année de la garantie limitée. Ceci couvre: la soufﬂ eries, les

soupapes de gaz, l’interrupteur thermique, les interrupteurs, l’installation électrique, les télécommandes, l’allumeur, les joints

d’étanchéité et l’assemblage de la veilleuse.*

Les coûts de main-d’oeuvre relatifs aux réparations garanties sont couverts gratuitement durant la première année. Cependant, les

travaux de réparation nécessitent l’approbation préalable d’un représentant autorisé de la compagnie. Les coûts de main-d’oeuvre

à la charge de Napoléon® sont basés sur un programme de tarifs prédéterminé et tout travail de réparation doit être accompli par

l’entremise d’un représentant autorisé NAPOLÉON.

GARANTIE À VIE LIMITÉE DU PRÉSIDENT DES APPAREILS AU GAZ NAPOLÉON

CONDITIONS ET LIMITATIONS

TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES

AMÉLIORATIONS CONSTANTES APPORTÉES AUX PRODUITS. NAPOLÉON EST UNE MARQUE DE COMMERCE DÉPOSÉE DE

WOLF STEEL LTÉE.

12.0 GARANTIE

W415-1362 / A / 09.15.16

Date

43.1

Problèmes particuliersTravail effectuéNom du technicienDétaillant

Historique d’entretien Wolf Steel

Cet appareil doit être entretenu annuellement selon son usage.

13.0 HISTORIQUE D’ENTRETIEN

W415-1362 / A / 09.15.16

44.1

14.0 NOTES

"VUSFTQSPEVJUT/BQPMÏPO

'PZFST FODBTUSÏT t (SJMT BV DIBSCPO EF CPJT t 'PZFST BV HB[ t $BTDBEFT EFBV

1PÐMFTËCPJTt1SPEVJUT)7"$t'PZFSTÏMFDUSJRVFTt'PZFSTFYUÏSJFVSTt(SJMTËHB[EFRVBMJUÏ

'PZFST$IBVGGBHFFU$MJNBUJTBUJPO(SJMTDPNQPTF[

napoleonproducts.com

3PVUF5SBOTDBOBEJFOOF.POUSÏBM2VÏCFD)5"

/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(

#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:

.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"

Napoleon GI36004NSB Roxbury Series Natural Vent Natural Gas Fireplace

Product's Documents

User Manual

Specifications

Napoleon GI36004NSB Questions and Answers
