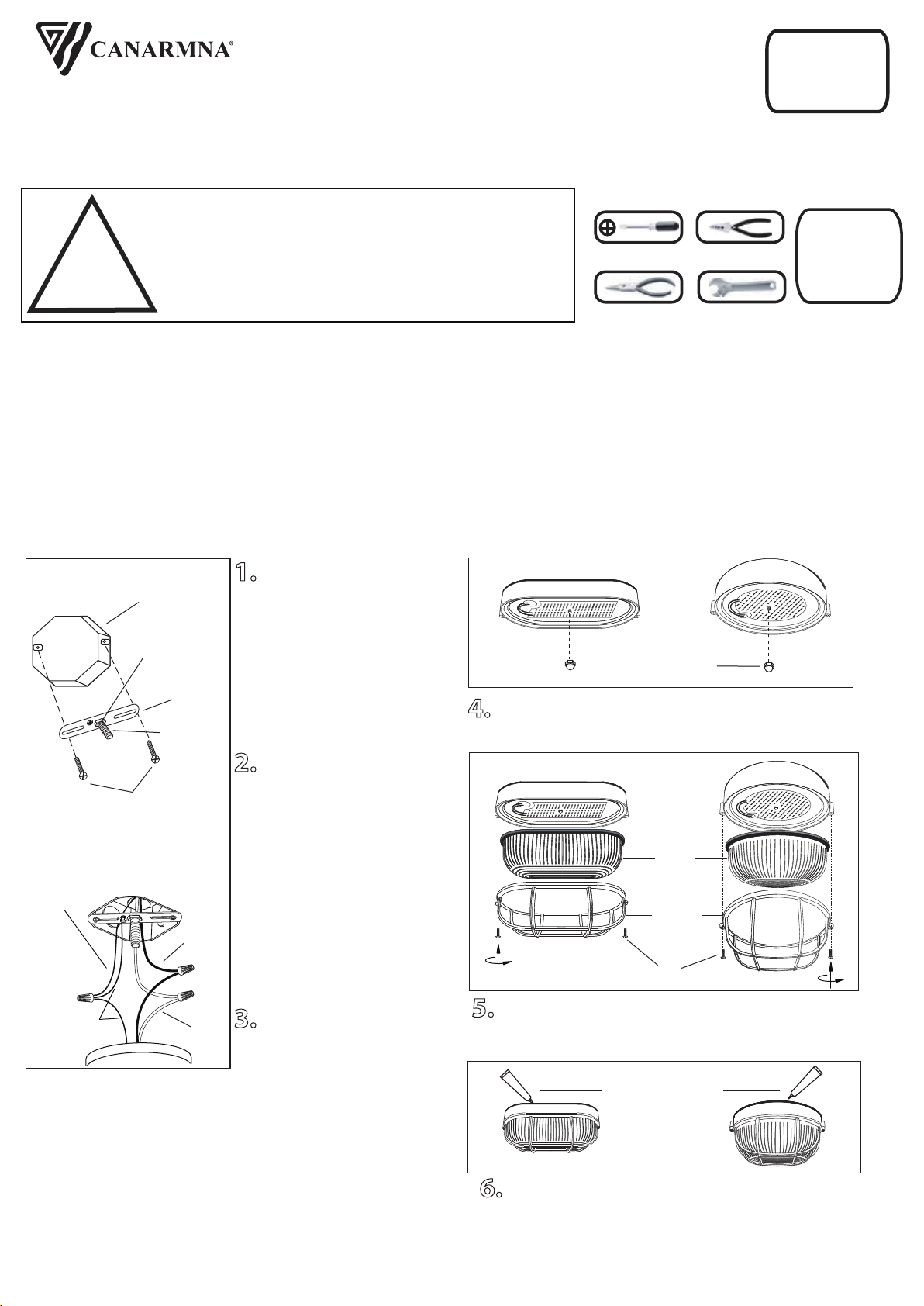

INSTALLATION:
LED OUTDOOR
LIGHTING
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
Pliers Wrench
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. NOT FOR USE IN LUMINAIRES CONTROLLED BY A DIMMER.
5. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
LOL386
LOL387
09/18
Wiring supplies
as required by
local electrical
code
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
Tel: (613) 342-5424, Fax: (800) 263-4598
4. Position hole in fixture over nipple and secure in
place with cap nut.
SAFETY PRECAUTIONS:
1. Attach nipple to
mounting bracket. Adjust so
it will clear hole in back of
fixture and then lock nipple
in place with hex nut. Attach
mounting bracket to electrical
box with electrical box screws
(not included).
2. Connect the ground wires
(bare copper or green) from your
fixture to the ground wire (bare
copper or green) or ground screw
in the electrical box. Connect the
black wire from the fixture to the
black wire in the electrical box
and connect the white wire from
the fixture to the white wire in the
electrical box.
NOTE: Do not disconnect any
pre-wired connections.
3.
Once connections of wires
are completed, carefully tuck
wires and wire nuts into the
electrical box making sure no bare
wire (on the black and white) is
visible at the wire nuts.
White
Black
House
supply
Ground
wire
Fixture
Ground
wire
Cap Nut
Mounting
Bracket
Electrical
Box
Nipple
Hex nut
Electrical Box Screws
(not included)
5.
Position glass inside guard and place on fixture.
Secure in place with two screws and tighten until
gaskets seal.
LOL386
LOL387
LOL386
LOL387
Glass
Guard
Screw
Weather Resistant
Caulking
(not included)
6. After installation, seal around the side perimeter
between the fixture and the wall or ceiling surface
with weather resistant caulking (not included).
LOL386
LOL387
09/18
INSTALLATION:
ÉCLAIRAGE
EXTÉRIEUR AU DEL
PH: (450) 665-2535, FX: (450) 665-0910
Tournevis A
Phillips
Coupeur De Fils
Pinces
Clef
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Fournitures
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
OUTILS ET MATERIAUX REQUIS:
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. NE PAS INSTALLER DANS UN LUMINAIRE COMMANDE PAR UN GRADATEUR.
5. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de illustration.
Fil de mise
à terre de
la maison
Blanc
Noir
Fil de terre
sur le
luminaire
1. Posez le bout fileté à la
ferrure de montage. Ajustez le
jusqu’à ce qu’il dépasse le
trou à l’arrière de la fixture et
fixez en place à l’aide de
l’écrou hexagonal. Posez la
ferrure de montage à la boîte
électrique à l’aide des vis (en
sus).
2. Branchez les fils de la
mise a terre (cuivre nu ou
vert) de votre montage au fil
de la mise a terre (cuivre nu
ou vert) ou vis de la mise a
terre dans la boite electrique.
Posez le fil noir de la fixture au
fil noir dans la boite électrique
et posez le fil blanc de la
fixture au fil blanc dans la
boite.
N.B.; Ne pas défaire les
connexions déjà existantes.
3. Une fois les connexions
terminées, poussez
soigneusement les fils et les
marrettes dans la boîte
électrique en vous assurant
qu'aucun fil dénudé (sur les
fils noirs et blancs) est visible
des marrettes.
4. Placez le trou de la fixture sue le bout fileté et fixez en
place à l’aide de l’écrou à tête.
Ferrure De
Montage
Boîte
Électrique
Vis De La Boîte
Électrique (en sus)
Bout
Fileté
Écrou
Hexagonal
Écrou à tête
LOL386
LOL387
5.
Placez la vitre à l’intérieur du périmètre et posez la
fixture. Fixez en place à l’aide des 2 vis ou écrou à tête et
serrez jusqu’ à ce que le joint est scellé.
LOL386
LOL387
Vitre
Grillage
Vis
Calfeutrage Resistant
Aux Intempéries
(en sus)
6. Après l’installation, sceller le périmètre entre le
luminaire et le mur ou plafond à l’aide de calfeutrant
résistant aux intempéries (en sus).
