LED OUTDOOR
LIGHTING
LOL530
10/20
Tel: (613) 342-5424, Fax: (800) 263-4598
White
Black
House
supply
Ground
wire
Fixture
Ground wire

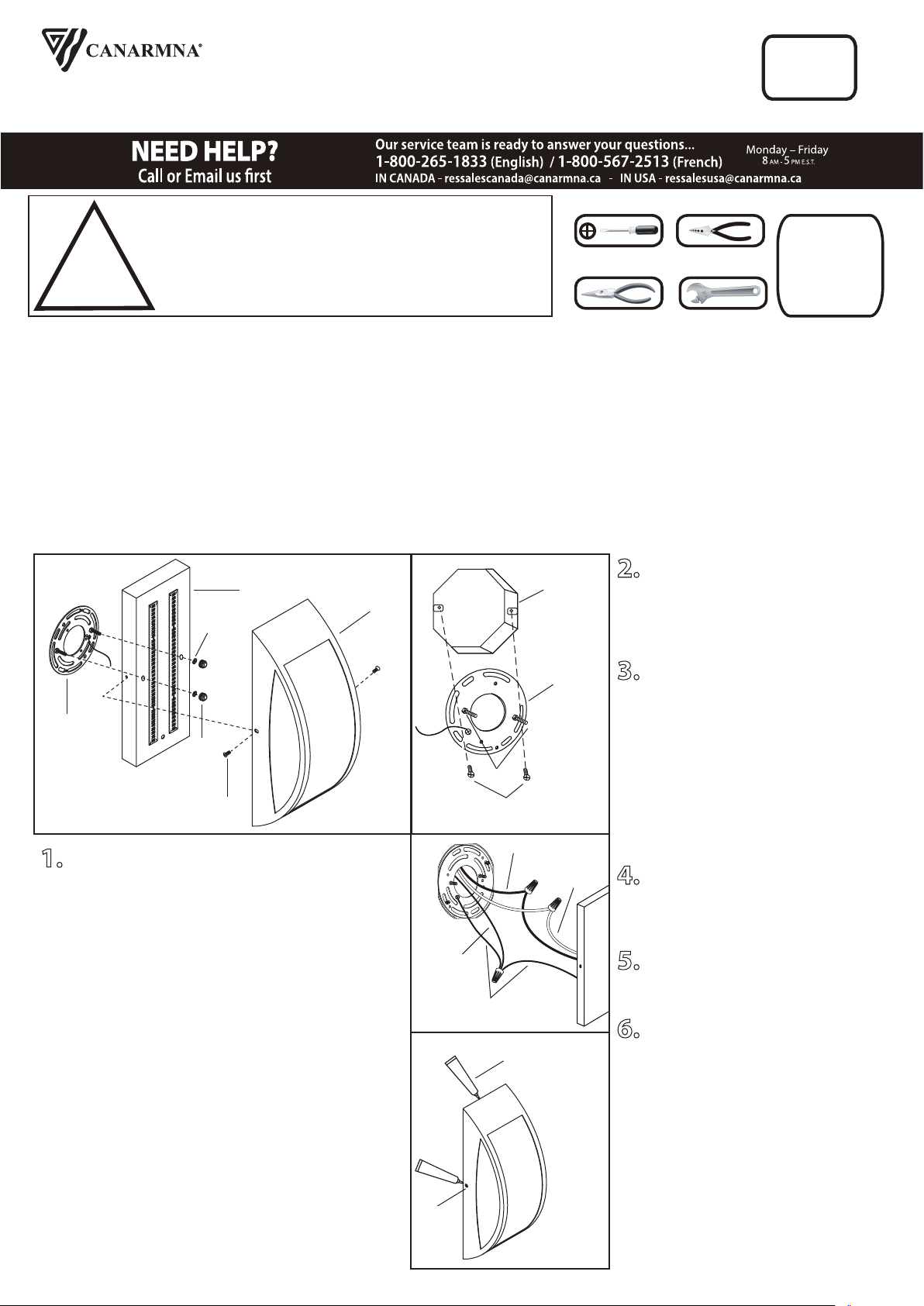

1. Unscrew the two screws to remove the shade
from the fixture. Unscrew the cap nuts to remove the
mounting bracket from the fixture.
Phillips
Screwdriver
Wire Cutters
Pliers Wrench
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Wiring supplies
as required by
local electrical
code
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. NOT FOR USE IN LUMINAIRES CONTROLLED BY A DIMMER.
5. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH A
CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
Electrical Box Screws
(not Included)
Electrical
Box
Mounting
Bracket
Mounting
Bracket
Studs
Fixture
Fixture
Star
Washer
Weather Resistant
Caulking
(not included)
Screw
2. Mount the mounting bracket to
outlet box using electrical box screws (not
included). Make sure the studs on the
mounting bracket are facing out from the
electrical box.
3. Connect the ground wires (bare
copper or green) from your fixture to the
ground wire (bare copper or green) or
ground screw in the electrical box.
Connect the black wire from the fixture to
the black wire in the electrical box and
connect the white wire from the fixture to
the white wire in the electrical box.
NOTE: Do not disconnect any pre-wired
connections.
4. Once connections of wires are
completed, carefully tuck wires and wire
nuts into the electrical box making sure
no bare wire is visible at the wire nuts.
5. Reverse the process of step #1 to
install the fixture.
6. After installation, seal around the top
and side perimeter between the fixture
and the wall surface with weather resistant
caulking. The bottom should be left
un-caulked to prevent moisture build-up.
Apply a small amount of weather resistant
caulking around the side perimeter
between the screw and mounting plate.
INSTALLATION:
SAFETY PRECAUTIONS:
TOOLS AND MATERIALS REQUIRED:
-
+
-
+
-
+
-
+
Shade
Screw
Cap
Nut
LOL530
10/20

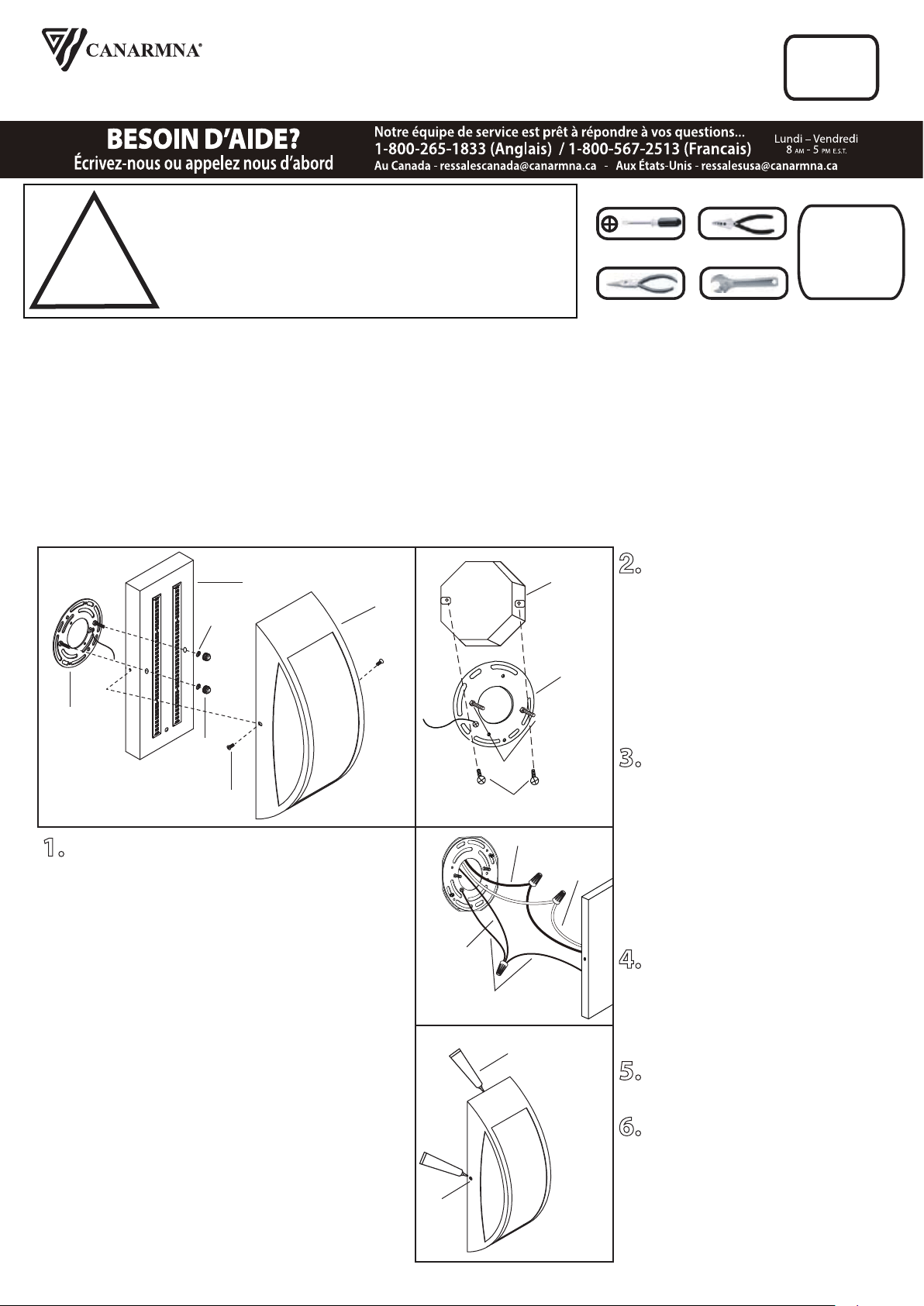

1. Dévissez les deux vis pour retirer l’abat-jour du
luminaire. Dévissez les écrous pour retirer le support de
montage du luminaire.
ÉCLAIRAGE
EXTÉRIEUR AU DEL
Tournevis A
Phillips
Coupeur De Fils
Pinces
Clef
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Fournitures
électriques telles
que prescrites
par les normes
locales
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. NE PAS INSTALLER DANS UN LUMINAIRE COMMANDE PAR UN GRADATEUR.
5.
POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de illustration.
Goujon
Ferrure De
Montage
Ferrure De
Montage
Boîte
Électrique
Vis De La Boîte
Électrique (en sus)
Blanc
Noir
Fil de mise
à terre de
la maison
Fil de terre sur le
luminaire
Rondelle
Étoilée
2. Posez la ferrure d’installation à la
boîte de sortie électrique à l’aide des vis
de la boîte (en sus). Assurez-vous que les
goujons de la ferrure d’installation font
face vers l’extérieur de la boîte électrique.
3. Brancher les fils de la mise à terre
(cuivre nu ou vert) de votre luminaire au
fil de la mise à terre (cuivre nu ou vert) ou
vis de la mise à terre dans la boîte
electrique. Poser le fil noir de la fixture au
fil noir dans la boîte électrique et poser le
fil blanc de la fixture au fil blanc dans la
boîte.
N.B.; Ne pas défaire les connexions déjà
existantes.
4. Une fois les connexions terminées,
poussez soigneusement les fils et les
marrettes dans la boîte électrique en vous
assurant qu'aucun fil dénudé (sur les fils
noirs et blancs) est visible des marrettes.
5. Poser le luminaire en procédant à
l`inverse à l`étape 1.
6. Après l’installation, scellez autour
des périmètres du haut et des cotés avec
un scellant contre les intempéries. Le
dessous ne devrait pas etre scellé pour
prévenir une accumulation d’humidité.
Appliquer une petite quantité de scellant
résistant aux intempéries tout autour du
périmètre entre la vis et la plaque
d’installation.
Vis
Calfeutrage
Resistant
Aux Intempéries
(en sus)
PH: (450) 665-2535, FX: (450) 665-0910
INSTALLATION:
MISE EN GARDE:
OUTILS ET MATERIAUX REQUIS:
Fixture
-
+
-
+
-
+
-
+
Screw
Fixture
Écrou
à Tête
Abat-jour
