LED OUTDOOR
LIGHTING
INSTALLATION:
LOL392
03/19
Tel: (613) 342-5424, Fax: (800) 263-4598

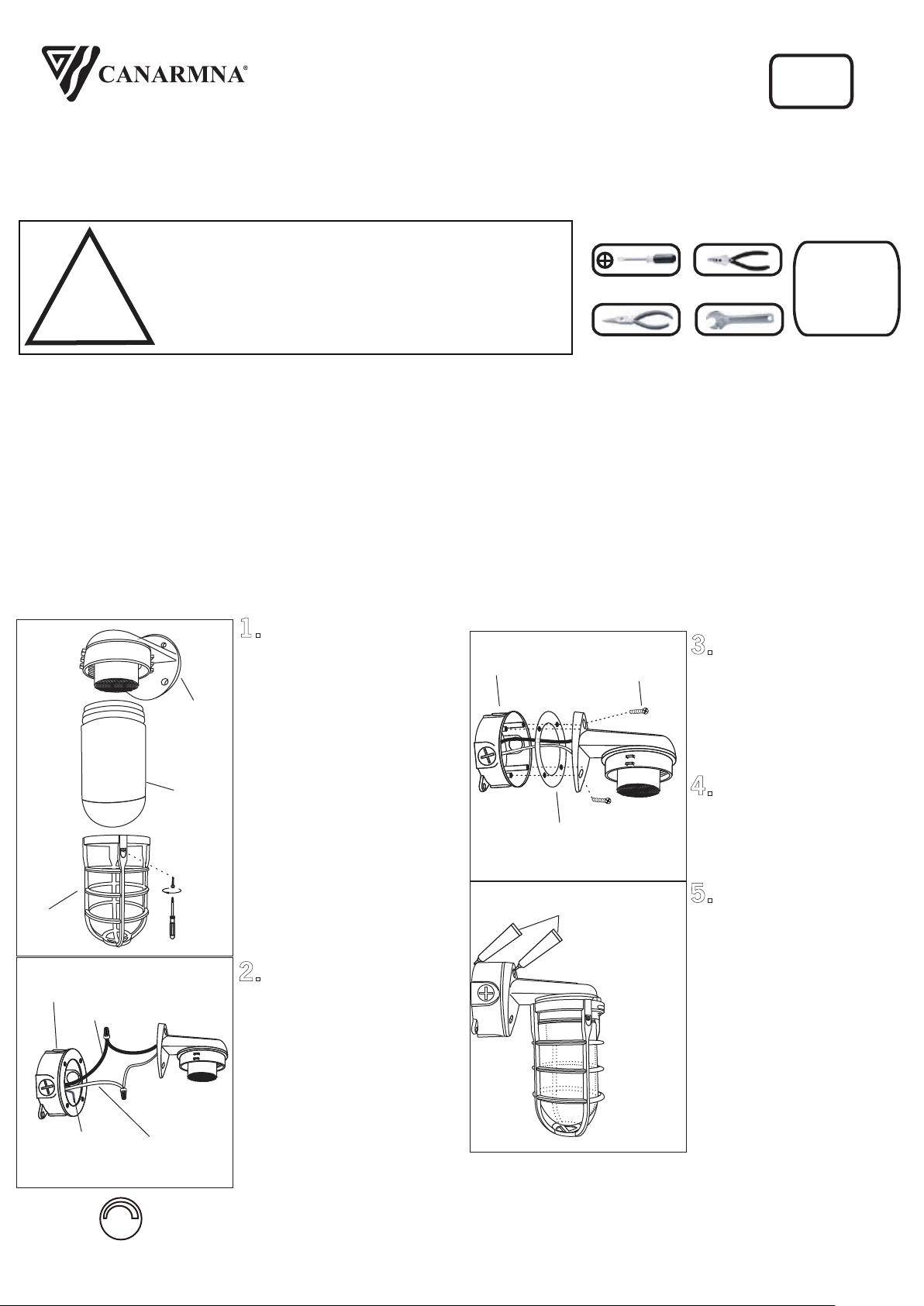

1. Unscrew the glass
cylinder
and guard. Unscrew the wiring
box cover.
Attach the wiring box to the
mounting surface.
Select the screw hole to
remove the big screw on wiring
box.
Attach conduit to the hole that
the big screw is removed and
pull the supply lead wires to
wiring box.
Seal around the conduit
according to NEC / CEC
procedures.
Make sure to close the open
hole tightly by using the big
screw removed.
2. Connect the ground wire
(bare copper or green) from
supply lead wire to the ground
screw in the wiring box.
Connect black wire from fixture
to black supply wire and
connect the white wire from
fixture to white supply wire.
NOTE: Ensure the gasket is
properly installed while
tightening the fixture.
3. Attach the gasket and
the fixture to the wiring box
using screws provided.
4. Reverse the process of
step1 to install the glass
cylinder and guard.
5. After installation, apply
a small amount of
weather resistant caulking
around the side perimeter
and the 4 holes as shown.
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
Pliers Wrench
Wiring supplies
as required by
local electrical
code
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
SAFETY PRECAUTIONS:
Glass
Guard
Screw
Gasket
Wiring
Box
Wiring
Box
White Wire
Black Wire
House Supply
Ground Wire
Wheather Resistant
Caulking
(not included)
Wiring Box
Cover
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION
CODE BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND
THE HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRE (BARE COPPER OR GREEN) FROM SUPPLY LEAD WIRE TO THE GROUND
SCREW IN THE WIRING BOX.
4. NOT FOR USE IN LUMINAIRES CONTROLLED BY A DIMMER.
5. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
6. MOUNT FIXTURE TO SURFACE AT LEAST 4 FEET (1.2 m) ABOVE THE GROUND. FIXTURE MUST BE USED
WITH GLASS GLOBE.
NOTE: Product may not look exactly as shown in figures.
dimmable
This LED light is suitable to be dimmed by
LEVITON# 742-6672-HLW, 722-6674-PDW MAX 150 W, Lutron # SCL-153PH-WH MAX 150 W.
The MAX rated wattage of this model is 13 W
LOL392
03/19
1. Dévisser le cylindre en
verre et le grillage. Dévissez le
couvercle de la boîte électrique.
Poser la boîte électrique à la
surface d'installation.
Choisisser le trou de la vis pour
retirer la grande vis de la boîte
électrique.
Poser le conduit au trou sur
lequel le grande vis fut retirée
et faufilez-y les fils de la boîte
électrique.
Sceller tout autour du joint
d'étanchéité selon les normes
du NEC / CEC.
S'assurer de refermer le trou
complètement en y posant la
grande vis retirée
précédemment.
2. Posez le fil de la mise à
terre (fil dénudé en cuivre ou
vert) du fil d'alimentation à la
vis de mise à terre dans la boîte
électrique. Poser le fil noir du
luminaire au fil d'alimentation
noir et poser le fil blanc au fil
blanc.
N.B.: Assurez-vous que le joint
d'étanchéité est installé
correctement tout en fixant
le luminaire.
3.
Poser le joint
d'étanchéité et le luminaire à
la boîte électrique à l'aide des
vis incluses.
4.
Inverser le processus de
l'étape 1 pour installer le
cylindre et le grillage.
5. Après l'installation, poser
une petite quantité de scellant
résistant aux intempéries tout
autour du périmère et des 4
trous tel qu'illustré.
INSTALLATION:
ÉCLAIRAGE
EXTÉRIEUR AU DEL
PH: (450) 665-2535, FX: (450) 665-0910
Calfeutrage Resistant
Aux Intempéries
(en sus)
Blanc
Noir
Fil de mise
à terre de
la maison
MISE EN GARDE:
Tournevis A
Phillips
Coupeur De Fils
Pinces
Clef
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Fournitures
électriques telles
que prescrites
par les normes
locales
OUTILS ET MATERIAUX REQUIS:
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
Vitre
Grillage
Vis
Boîte
électrique
Boîte
électrique
Couvercle
de la boîte
électrique
Joint
d'étanchéité
1. FERMEZ LE COURANT AU DISJONCTEUR AVANT DE DEBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. POSEZ LE FIL DE LA MISE À TERRE (FIL DÉNUDÉ EN CUIVRE OU VERT) DU FIL D'ALIMENTATION À LA VIS
DE MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. NE PAS INSTALLER DANS UN LUMINAIRE COMMANDE PAR UN GRADATEUR.
5. POUR NETTOYER LE LUMINAIRE, ÉTEIGNEZ-LE, ATTENDEZ QU’IL SOIT FROID, PUIS NETTOYEZ-LE
AVEC LINGE PROPRE ET DOUX.
6. POSER LE LUMINAIRE À LA SURFACE À UNE HAUTEUR D'AU MOINS 4 PIEDS (1.2 M) DU SOL. LE
LUMINAIRE DOIT ÊTRE UTILISÉ AVEC LE GLOBE EN VERRE.
N.B.: Peut différer de illustration.
variable
Cette luminaire DEL est compatible avec les variateurs d’intensité suivant :
LEVITON# 742-6672-HLW , 722-6674-PDW MAX 150 W, Lutron # SCL-153PH-WH MAX 150 W.
Le maximum de wattage permis avec ce modèle est de 13 W
