SG 4/4

59653020 03/20

English 4

Français 15

Español 27

107

23 21 20

812

1824

13 15

 Inform your dealer immediately if there

is any shipping damage.

 Completely remove the accessories

from the box.

 Only operate the steam cleaner from a

grounded outlet. Refer to the Technical

data for the necessary main fuse.

 Connect to a properly grounded outlet

only. See Grounding Instructions.

When using an electrical machine, basic

precautions should always be followed, in-

cluding the following: This steam cleaner is

intended for commercial use.

1 DISCONNECT STEAM CLEANER

FROM POWER CIRCUIT before re-

moving the cover, performing mainte-

nance work, and when not in use.

2 DO NOT LEAVE the machine unattend-

ed when plugged in.

3 ALWAYS CHECK THE POWER SUP-

PLY CORD for damage or signs of any

aging before each use.

4 DO NOT PULL OR CARRY STEAM

CLEANER BY CORD. Do not close

door on cord or pull cord around sharp

edges.

5 KEEP CORD AWAY FROM HEAT AND

OIL. Do not leave cord lying around af-

ter job is complete. It can become a trip-

ping hazard.

6 DO NOT RUN STEAM CLEANER

OVER CORD.

7 TURN SWITCH TO OFF before unplug-

ging power supply cord.

8 DO NOT UNPLUG BY PULLING

CORD. To unplug, grasp plug, not cord.

9 DO NOT GRASP PLUG WITH WET

HANDS.

10 A DAMAGED CORD OR PLUG should

only be replaced by an authorized ser-

vice center representative. DO NOT AT-

TEMPT TO REPAIR POWER CORD.

11 TO AVOID SHOCK, do not expose to

rain. Store indoors.

12 USE ONLY AS RECOMMENDED BY

THIS MANUAL. Use only with recom-

mended attachments.

13 KEEP HAIR, CLOTHING, LOOSE

JEWELRY, FINGERS and all parts of

the body away from openings and mov-

ing parts.

14 DO NOT BLOCK OR OBSTRUCT

OPENINGS. Keep openings free of lint,

hair, dust, and anything that restricts air

flow.

15 CONNECT STEAM CLEANER WITH

PROPERLY GROUNDED OUTLET

ONLY. See grounding instructions.

16 DO NOT ALLOW STEAM CLEANER

TO BE USED AS A TOY. Keep children

away from Steam Cleaner.

17 DO NOT LEAVE UNATTENDED while

Steam Cleaner is running.

18 DO NOT USE IF CORD, PLUG, FIL-

TER, OR STEAM CLEANER IS IN

POOR CONDITION. If the Steam

Cleaner has been dropped, damaged,

exposed to weather, or dropped into

water; have it checked by an authorized

service.

19 ALWAYS USE EYE PROTECTION

when operating Steam Cleaner.

20 USE EXTRA CAUTION when operating

on stairs.

21 STAY ALERT! Do not use Steam Clean-

er when you are tired or under the influ-

ence of drugs, alcohol or medication.

22 This appliance is not intended for use

by persons (including children) with re-

duced physical, sensory or mental abil-

ities or lacking experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or are instructed by these persons on

the use of the appliance. Children

should be supervised, to ensure that

they do not play with the appliance.

IMPORTANT SAFETY

INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE

USING THIS MACHINE

SAVE THESE INSTRUCTIONS

4 EN

– This appliance must be grounded. If it

should malfunction or break down,

grounding provides a path of least re-

sistance for electric current to reduce

the risk of electric shock.

– This appliance is equipped with a cord

having an equipment grounding con-

ductor and ground plug.

– The plug must be inserted into an ap-

propriate outlet that is properly installed

and grounded in accordance with all lo-

cal codes and ordinances.

– Improper connection of the equipment-

grounding conductor can result in a risk

of electric shock.

– Check with a qualified electrician or ser-

vice person if you are in doubt as to

whether the outlet is properly grounded.

– Do not modify the plug provided with

the appliance.

– If it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

– This appliance is for use on a nominal

120-volt circuit, and has a grounded

plug that looks like the plug illustrated in

Fig.A.

– A temporary adapter that looks like the

adapter illustrated in Fig.B, may be

used to connect this plug to a two-pole

receptacle as shown in Fig.B, if a prop-

erly grounded outlet is not available.

– The temporary adapter should be used

only until a properly grounded outlet

(Fig.A) is installed by a qualified electri-

cian.

– The green colored rigid ear, lug, or the

like extending from the adapter must be

connected to a permanent ground such

as a properly grounded outlet box cov-

er.

– Whenever the adapter is used, it must

be held in place by a metal screw.

This steam cleaner is intended for

commercial use.

SAFETY INSTRUCTIONS

GROUNDING INSTRUCTIONS

WARNING:

IN ALL CASES, MAKE SURE THE

RECEPTACLE IN QUESTION IS

PROPERLY GROUNDED.

5EN

Use only three-wire extension cords that

have three-prong grounding-type plugs and

three-pole receptacle that accepts the ap-

pliance’s plug. Replace damaged or worn

cord immediately.

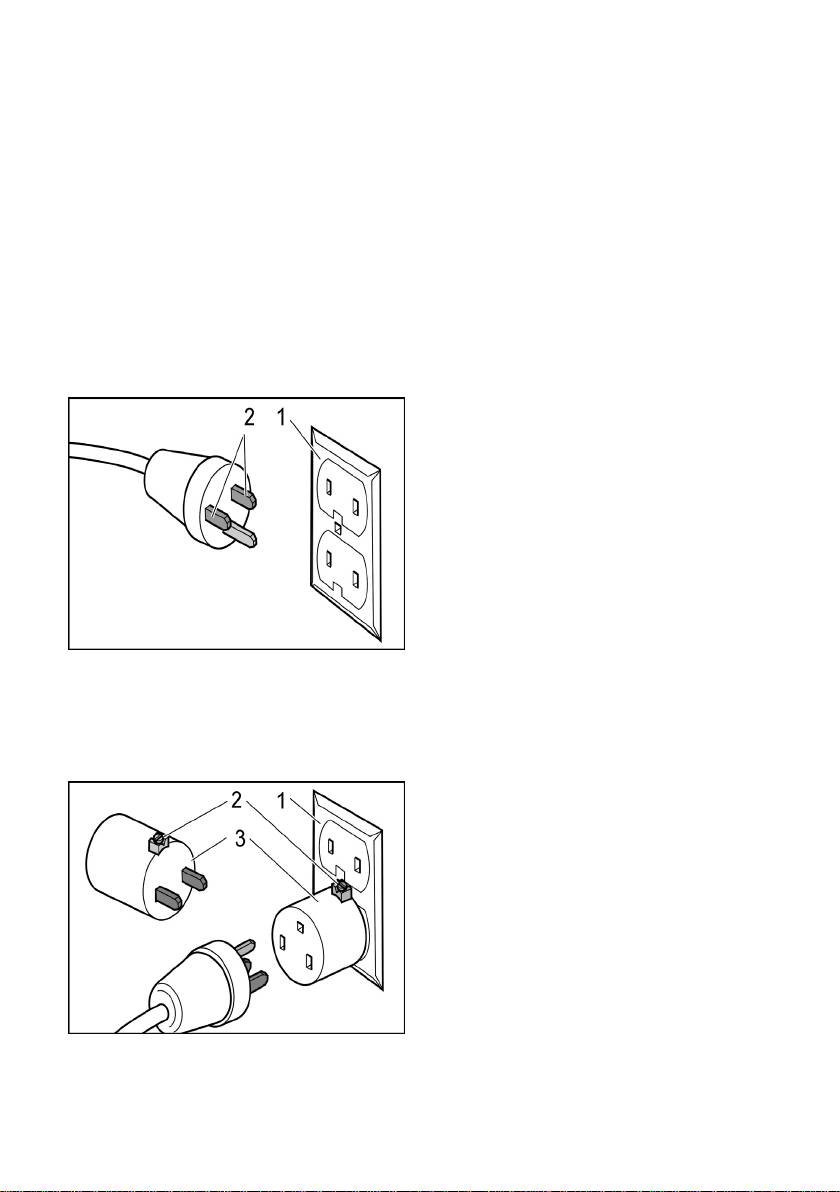

Figure A

1 Grounded outlet box

2 Current carrying prongs

Grounding prong is longest of the 3 prongs

Figure B

1 Grounded outlet box

2 Grounding means

3 Adapter

Note: In Canada, the use of a temporary

adapter is not permitted by the Canadian

Electrical Code.

In a double-insulated machine, two sys-

tems of insulation are provided instead of

grounding. No grounding means is provid-

ed on a double-insulated machine, nor

should a means for grounding be added to

the machine. Servicing a double-insulated

machine requires extreme care and knowl-

edge of the system, and should be done

only by qualified service personnel. Re-

placement parts for a double-insulated ma-

chine must be identical to the parts they

replace.

NEVER REMOVE GROUNDING PRONG

FROM POWER PLUG.

EXTENSION CORDS

DO NOT ATTEMPT TO REPAIR POWER

CORD.

Servicing of double-insulated machines

6 EN

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

– The non-compliance of the operating

and safety instructions may lead to

damages of the appliance and to dan-

gers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

 DANGER

Immediate danger that can cause severe

injury or even death.

몇 WARNING

Possible hazardous situation that could

lead to severe injury or even death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

– The machine is designed for generating

steam and vacuum cleaning liquids and

solid substances according to the de-

scription in this Operating Instructions

Manual.

– This appliance is suitable for commer-

cial use.

– This appliance is not suitable for indus-

trial use.

Contents

Environmental protection . . . . EN 1

Danger or hazard levels . . . . . EN 1

Proper use . . . . . . . . . . . . . . . EN 1

Symbols on the machine. . . . . EN 2

Overview . . . . . . . . . . . . . . . . . EN 2

Safety Devices . . . . . . . . . . . . EN 2

Cleaning methods . . . . . . . . . . EN 3

Start up . . . . . . . . . . . . . . . . . . EN 3

Operation . . . . . . . . . . . . . . . . EN 3

How to use the accessories . . EN 5

Transport. . . . . . . . . . . . . . . . . EN 6

Storage . . . . . . . . . . . . . . . . . . EN 6

Care and maintenance . . . . . . EN 6

Troubleshooting . . . . . . . . . . . EN 7

Warranty . . . . . . . . . . . . . . . . . EN 7

Accessories and Spare Parts . EN 7

Technical specifications . . . . . EN 8

Environmental protection

The packaging material can be

recycled. Please do not throw

the packaging material into

household waste; please send it

for recycling.

Old appliances contain valuable

materials that can be recycled;

these should be sent for recy-

cling. Batteries, oil, and similar

substances must not enter the

environment. Please dispose of

your old appliances using appro-

priate collection systems.

Danger or hazard levels

Proper use

7EN

– 2

Steam

CAUTION - Danger of scalding

Illustration

1 Safety lock (steam boiler)

2 Operating field

3 Steam hose

4 Reset key - Descaling

5 Steam switch

6 Accessory compartment

7 Cover of the appliance connector

8 Steam plug

9 Carrying handle

10 Cable hook

11 Hood

12 Container closure (fresh water tank)

13 Terry cloth cover

14 Funnel inlet

15 Hand nozzle

16 Window nozzle (option)

17 Power cord

18 Retaining clip

19 Floor nozzle with bristles

20 Floor cleaning cloth (floor nozzle with

bristles)

21 Round brush

22 Power nozzle (red)

23 Extension piece

24 Floor nozzle with lamellae

25 Detail nozzle (4.7 in/120 mm)

26 Detail nozzle (7.1 in/180 mm)

27 Floor cleaning cloth (floor nozzle with

lamellae)

28 Locking knob

29 Extension tube

30 Lock (child-proof lock)

31 Steam gun

Illustration

1 Switch - pump fresh water tank

2 Indicator lamp - heating (yellow)

3 Indicator lamp - water shortage steam

boiler (red)

4 Temperature display

5 Rotary knob for VAPOHYDRO regula-

tion

6 Rotary knob for steam quantity control-

ler

7 Working temperature range

8 Indicator lamp - Descaling (white)

9 Indicator light - water shortage fresh

water tank (red)

10 Switch - heating (ON/OFF)

– The operating elements for the cleaning

process are yellow.

– The controls for the maintenance and

service are light gray.

Safety devices serve for the protection of

the user and must not be put out of opera-

tion or bypassed with respect to their func-

tion.

The pressure controller keeps the boiler

pressure during the operation as constant

as possible. The heating is turned off if the

maximum operating pressure of 4 bar is

reached in the boiler and is reactivated in

case of a pressure drop in the boiler due to

steam tapping.

When the water in the boiler becomes ex-

hausted, the temperature of the heating in-

creases. The low-water thermostat turns off

the heating, and the red low-water indicator

lamp "water shortage" lights up. The heat-

ing is prevented from being turned on again

until the boiler has cooled down or been re-

filled with water.

Symbols on the machine

Risk of burns on account of hot

surfaces!

Overview

Device elements

Operating field

Colour coding

Safety Devices

Pressure controller

Water shortage thermostat

8 EN

– 3

– If the low-water thermostat fails and the

appliance overheats, the safety thermo-

stat turns off the steam cleaner.

– Please contact your local KÄRCHER

customer service to arrange for the re-

set of the safety thermostat.

– The safety lock seals the boiler against

the steam pressure that builds up in the

boiler. If the pressure controller is de-

fective and the steam pressure in the

boiler rises above 5.7 bar, a pressure

control valve in the safety lock opens,

and steam is emitted through the lock to

the outside.

– Please contact your local KÄRCHER

customer service before you put the ap-

pliance into operation again.

Always test the compatibility of the fabrics

on a hidden spot prior to treating them with

the appliance: Steam first, then allow to dry

before checking for colour changes or de-

formation.

When cleaning painted or plastic-coated

surfaces, as found on kitchen and living

room furniture, doors, parquet, linoleum;

wax, furniture polish, plastic surfaces or

paint can come loose or stains can be cre-

ated. When cleaning these surfaces, briefly

steam a cloth and wipe the surfaces with it.

Preheat window panes during seasons with

especially low temperatures. In order to do

so, lightly steam the entire glass surface

from a distance of approx. 19.7 in (50 cm).

This will prevent tensions on the surface

which might lead to glass breakage.

 Lift up the cover of the socket in the de-

vice and tightly plug the steam connec-

tor into the device. The pins of the plug

must lock into the cover of the appli-

ance connector.

 Connect the required accessories (floor

nozzle, hand nozzle or detail nozzle) to

the steam gun. Slide the parts together

until the locking button locks into the

steam gun.

 Use the extension pipes if necessary.

Slide the parts together until the respec-

tive locking button locks into place.

 Press down on the locking knob to sep-

arate the accessories.

Note: The use of distilled water (no lime-

scale build-up) is possible, however, leads

to faster wear of the boiler; thus, it is not

recommended.

 Check safety lock for tight seating.

 Unscrew the container closure from the

fresh water tank.

 Attach the funnel inlet to the fresh water

tank and snap into place by a rotating

motion.

 Fill max. 0.5 gal (2 litres) of fresh water

into the fresh water tank.

몇 WARNING

Do not use detergent.

 Unlock and remove the funnel inlet.

 Screw the container closure onto the

fresh water tank.

The temperature indicator shows whether

the operation is taking place in the correct

temperature range (working temperature

range).

Safety thermostat

Safety lock

Cleaning methods

Refreshing textiles

Cleaning of Coated or Lacquered

Surfaces

Cleaning of Glass

Start up

Attaching the Accessories

Fill up with water

Operation

Temperature display

9EN

– 4

 Insert the mains plug into the socket.

 Switch on the device with the switch -

pump fresh water tank and with the

switch - switch on heating. The indicator

lamps illuminate.

Note: The full heating performance is only

available if the steam plug is connected to

the appliance during the heating-up period.

Once the indicator lamp "heating" has gone

out, the system is ready for use.

Note: Do not place the appliance into an

upright position while it is running. Other-

wise, the heating will turn off automatically

after a brief period and the indicator lamp

"water shortage" will illuminate in red.

 Switch the heating off by means of the

switch while the appliance is being

transported.

 Actuate the steam switch, steam will es-

cape. Always direct the steam gun at a

separate piece of cloth until the steam

is emitted evenly.

– The heating of the steam cleaner is

turned on during operation of the appli-

ance (indicator lamp glows yellow) in

order to maintain the pressure in the

boiler at a constant level.

– If the device is switched on without wa-

ter, initially, the indicator lamp "heating"

will glow yellow until the water shortage

thermostat switches the heating off. Af-

ter that, the indicator lamp "water short-

age" glows red.

 When working with standard accesso-

ries, regulate the steam volume via the

rotary knob on the device.

Note: If the steam quantity regulation is set

to a small quantity, steam may continue to

be emitted after the steam switch has been

released until the pressure in the steam

hose is reduced. This pressure can be re-

lieved even faster by briefly setting the

steam quantity regulation to a large vol-

ume.

– In wet areas, you can also wash away

the dirt instead of absorbing it with the

cloth. For this, set the moisture of the

steam to regulate via VAPOHYDRO

regulation by means of the rotary knob.

The higher the humidity of the steam,

i.e. the more water is contained in the

steam jet, the higher the rinsing effect.

If you turn the rotary knob in the coun-

ter-clockwise direction to the highest

quantity (+), a hot water jet is issued,

and the highest rinsing effect is

achieved.

– We recommend using the VAPOHY-

DRO in connection with the detail noz-

zle for cleaning the bathroom.

– Turn the rotary knob of the VAPOHY-

DRO regulation in the clockwise direc-

tion to the smallest quantity (-) when

working with cloths (floor nozzles, man-

ual nozzle) in order to have as little

moisture in the steam jet as possible.

The dirt loosening power of the steam is

improved this way.

Note: If the rotary knob of the VAPOHY-

DRO regulation is turned in the counter-

clockwise direction to the highest quantity

(+), the boiler is depleted faster.

Note: Once the water in the fresh water

tank is used up, a signal is issued and the

indicator light for "water shortage fresh wa-

ter tank" lights up red.

 Fill the fresh water tank with a maxi-

mum of 0.5 gal (2 litres) of fresh tap wa-

ter using the filling funnel.

Once the indicator lamp "heating" has gone

out, the system is ready for use.

Note: If the pump does not deliver any wa-

ter in spite of the fresh water tank being full,

the boiler must be descaled.

Turning on the Appliance

Steam quantity regulation

VAPOHYDRO regulation with rotary

knob

Refilling Water

10 EN

– 5

 DANGER

Scalding danger! Hot water may drip out of

the accessory parts while you are detach-

ing them! Never disconnect accessory

parts while steam is escaping.

 Switch the appliance off at the switches.

 Fold down the cover of the socket in the

device and pull the steam connector out

of the device.

 Disconnect the mains plug from the

socket.

Note: You can leave the residual water in

the appliance.

 Place the manual nozzle, detail nozzles

and small parts into the accessories

storage box.

 Coil the power cord around the cable

hooks while the device is standing.

 Insert the extension pipes individually

into the recesses on the appliance floor.

Note: Always allow the brushes to cool

down so that any deformation of the bristles

is avoided.

Note: Detergent residue or care emulsions

that are still present on the surface to be

cleaned can lead to streaks during steam

cleaning. However, these will disappear

with repeated cleaning procedures.

Application examples for use of the steam

gun without accessories:

– Elimination of odours and wrinkles from

hanging pieces of clothing, by steaming

them from a distance of 3.9-7.9 in (10-

20 cm).

– Removing dust from plants. Here, keep

a distance of 7.9-15.7 in (20-40 cm).

– Moist dusting, by briefly steaming the

cloth and wiping the furniture with it.

– The closer you hold the nozzle to the

dirty spot, the higher the cleaning effect

as temperature and pressure of the

steam reach their maximum values im-

mediately when they are emitted from

the nozzle.

– The detail nozzle with the different at-

tachment is suited for cleaning difficult

to access points, such as corners,

grooves, etc. as well as blinds, central

heaters, toilets, stainless steel, mirrors,

mirrors, fixtures, coated and enameled

surfaces, loosening of stains.

– The power nozzle increases the emis-

sion speed of the steam. Therefore, it is

well-suited for cleaning very tough dirt,

blowing out corners, grooves, etc.

Note: The round brush is not suitable for

cleaning sensitive surfaces.

– For abrasive cleaning of stubborn soil-

ing.

– Suited for all washable wall and floor

coverings, e.g. stone floors, tiles and

PVC floors. Work slowly on very dirty

surfaces to allow the steam to act on the

dirt for a longer period of time.

– For hygienic cleaning of smooth surfac-

es, because of higher surface tempera-

ture.

– For a hygienical cleaning result steam

directly on the hard surface with a work-

ing speed of max. 11.8 in per second

(30 cm per second). Additionally set

VAPOHYDRO to minimum position and

steam pressure to maximum position.

Removing the Accessories

Turning Off the Appliance

Storing the Appliance

How to use the accessories

Steam gun

Detail nozzle

Floor nozzle

Floor nozzle with bristles

Floor nozzle with lamellae

11EN

– 6

Flip and replace floor cloth regularly to im-

prove the dirt pickup.

 Attach the floor cloth to the floor nozzle.

1 Fold the floor cloth the long way and

place the floor nozzle on top of it.

2 Open holding clamps.

3 Place the cloth ends into the openings.

4 Close the holding clamps.

몇 CAUTION

Do not insert fingers between the clamps.

Suited for small washable areas, shower

stalls, mirrors or furniture cloth material.

 Pull the terry cloth cover over the man-

ual nozzle.

Order no. 4.130-115.0

 Apply steam to the glass surface from a

distance of approximately 7.9 in

(20 cm) until the surface is moistened

evenly.

 Switch off the steam supply.

 Strip the glass surface in straight lines

from the top to the bottom using the rub-

ber lip.

 Wipe the rubber lip and the bottom

edge of the window dry after each strip.

Order no. 2.863-076.0

You can use the wallpaper remover with

the steam cleaner to remove wallpapers.

 Apply wallpaper remover to the edge of

a wallpaper length and let the steam

settle in until the wallpaper is fully mois-

tened (approx. 10 seconds).

 Reset wallpaper remover without

switching off. Lift the soaked piece of

wallpaper using a flat trowel, and pull it

off the wall.

In case of woodchip wallpaper that has

been painted several times, the steam may

not be able to soak the wallpaper. If this

happens, you need to prepare accordingly

with a nail roller.

몇 CAUTION

Risk of injury and damage! Observe the

weight of the appliance when you transport

it.

 For transport over short distances:

Switch off the heating, bring the device

into an upright position, grab the device

on the carrying handle and extension

tube to carry it.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

몇 CAUTION

Risk of injury and damage! Note the weight

of the appliance in case of storage.

This appliance must only be stored in inte-

rior rooms.

 DANGER

Always disconnect the mains plug and al-

low the steam cleaner to cool down before

performing any maintenance work.

Illustration

Rinse the boiler of the steam cleaner boiler

at the latest after 5 boiler fillings.

 Fill the boiler with water and shake it

strongly. This dissolves lime scaling re-

siding on the boiler bottom.

 Empty water out.

As limescale also builds up on the boiler

walls, we recommend to descale the boiler

using KÄRCHER Bio descaler RM 511.

The KÄRCHER Bio descaler RM 511 is a

product based on citric acid, which is com-

pletely biodegradeable.

ATTENTION

Only use products approved by KÄRCHER

to exclude any damages of the appliance.

 Disconnect the mains plug from the

socket.

Using the floor cleaning cloth

Hand nozzle

Window nozzle (option)

Wallpaper remover (optional)

Transport

Storage

Care and maintenance

Rinsing the boiler

Descaling the boiler

12 EN

– 7

 Completely empty the steam boiler.

 Completely dissolve two bags of

descaler by stirring it in 0.5 gal (2 liters)

of warm water.

 Fill the descaling solution into the boiler

and allow to react for approximately 8

hours.

 DANGER

Do not screw the steam boiler safety cap on

the appliance during the descaling. Do not

use the appliance as long as there is des-

caling agent in the boiler.

 Pour out the descaling solution. Rinse

the boiler at least two more times with

cold water to ensure that there is no res-

idue left behind in the boiler.

 Turn on the appliance.

 Press the reset key until the indicator

lamp "Descaling" goes off.

The appliance is ready for use again. After

approx. 50 operating hours, the indicator

lamp "Descaling" shows the next neces-

sary descaling process.

Note: Never fill descaler into the fresh wa-

ter tank as this damages the pump.

Illustration

Using soiled water can occlude the filter. This

is shown by extraordinaly long run times of

the pump or a complete malfunction.

 Change the filter.

 DANGER

Always disconnect the mains plug and al-

low the steam cleaner to cool down before

performing any maintenance work.

 DANGER

Repair works may only be performed by the

authorized customer service.

 Refill water.

 Decalcify appliance.

If malfunction can not be fixed, the de-

vice must be checked by customer ser-

vice.

The warranty terms published by our com-

petent sales company are applicable in

each country. We will repair potential fail-

ures of your accessory within the warranty

period free of charge, provided that such

failure is caused by faulty material or de-

fects in fabrication. In the event of a warran-

ty claim please contact your dealer or the

nearest authorized Customer Service cent-

er. Please submit the proof of purchase.

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaercher.com.

Only use special accessories approved by

the manufacturer.

Filter replacement

Troubleshooting

Indicator lamp "water shortage"

glows red

Indicator lamp "Descaling" glows

white

Customer Service

Warranty

Accessories and Spare Parts

Special accessories

Name Part no.:

Bio descaler RM 511 (3x

100 g of powder)

6.295-987.0

Caddy cart 6.962-239.0

Round brush kit with brass

bristles

2.863-075.0

Round brush kit 2.863-077.0

Micro fibre cloth 6.905-921.0

13EN

– 8

Technical specifications

Electrical connection

Mains voltage V 120

Frequency Hz 1~ 60

Voltage in the steam gun V 24

Type of protection -- IPX4

Protective class -- I

Performance data

Rated power W 1500

Rated current, Pump A 0.3

Max. operating pressure psi (MPa) 58 (0.4)

Permitted operating pressure psi (MPa) 87 (0.6)

Max. work temperature °F (°C) 293 (145)

Heating time per litre of water min ca. 5.5

Steam quantity (max.) oz/min (g/min) 2.6 (75)

Dimensions and weights

Typical operating weight lbs (kg) 17.6 (8.0)

Max. water capacity gal (l) 1.1 (4.0)

Tank content gal (l) 0.5 (2.0)

Boiler capacity gal (l) 0.6 (2.4)

Length x width x height in (mm) 18.5 x 12.5 x 11.0

(475 x 320 x 275)

Power cord SJTW 3/14 AWG

Part no.: Cable length

CA 6.647-791.0 13 ft (4 m)

14 EN

 En cas de dommages dus au transport,

veuillez en informer immédiatement

votre revendeur.

 Sortir tous les accessoires du carton.

 Ne brancher le nettoyeur à vapeur qu’à

une prise de courant de sécurité

conforme. Fusible nécessaire, voir les

caractéristiques techniques.

 Brancher uniquement sur une prise cor-

rectement reliée à la terre. Voir les ins-

tructions de mise à terre.

Lorsque vous utilisez un appareil élec-

trique, vous devez prendre certains pré-

cautions de base, dont la suivante: Cet

nettoyeur à vapeur est conçu pour l’usage

professionnel.

1 DÉBRANCHER LE NETTOYEUR À

VAPEUR avant d’enlever le couvercle,

d’effectuer tout entretien et lorsqu’il

n’est pas utilisé.

2 Ne laissez pas l’appareil sans surveil-

lance tant qu’il est branché.

3 TOUJOURS VÉRIFIER QUE LE COR-

DON D’ALlMENTATlON n’est ni vieilli,

ni abîmé, avant chaque usage.

4 NE PAS TRANSPORTER LE NET-

TOYEUR À VAPEUR OU LE TIRER

PAR LE CORDON. Ne pas fermer de

portes sur le cordon ou faire passer ce-

lui-ci sur des bords tranchants.

5 NE PAS METTRE LE CORDON À LA

CHALEUR OU DANS DE L’HUILE. Ne

pas laisser le cordon traîner par terre

après la fin du travail. Il pourrait provo-

quer une chute.

6 NE PAS PASSER LE NETTOYEUR À

VAPEUR SUR LE CORDON.

7 METTRE L’INTERRUPTEUR SUR

avant de débrancher l’appareil.

8 NE PASTIRER SUR LE CORDON

POUR DÈBRANCHER l’appareil. Tirer

sur la prise.

9 NE PAS SAISIR LA PRISE AVEC DES

MAINS MOUILLÉES.

10 SI LE CORDON OU LA PRISE EST

ABÎMÉ, le faire remplacer par un agent

d’un centre de service agréé unique-

ment. NE PAS ESSAYER DE RÉPA-

RER SOI-MÊME.

11 POUR ÉVITER TOUT CHOC ÉLEC-

TRIQUE, ne pas laisser l’appareil sous

la pluie. Le stocker à l’intérieur.

12 N'UTILISER L'APPAREIL QUE

COMME IL EST CONSEILLÉ DANS

CE MODE D’EMPLOI. Utiliser exclusi-

vement les accessoires recommandés.

13 ÉLOIGNER LES CHEVEUX, LES VÊ-

TEMENTS, LES BIJOUX FLOTTANTS,

LES DOIGTS et toutes les parties du

corps des ouvertures et des pièces mo-

biles.

14 NE PAS FERMER OU OBSTRUER

LES OUVERTURES. Enlever les pe-

luches, cheveux, poussières et tout ce

qui pourrait gêner le passage de l’air.

15 NE BRANCHER LE NETTOYEUR À

VAPEUR QUE SUR UNE PRISE PRO-

PREMENT RELIÉE À LA TERRE. Voir

les consignes de raccordement à la

terre.

16 INTERDIRE DE JOUER AVEC LE

NETTOYEUR À VAPEUR. En tenir les

enfants éloignés.

17 NE PAS LAISSER LE NETTOYEUR À

VAPEUR SANS SURVEILLANCE pen-

dant le fonctionnement.

18 NE PAS L’UTILISER SI LE CORDON,

LA PRISE, LE FILTRE OU LE NET-

TOYEUR À VAPEUR EST EN MAU-

VAIS ÉTAT. Si le nettoyeur à vapeur

est tombé, a été abîmé, a été exposé,

aux intempéries ou est tombé dans de

l’eau, le faire vérifier par un agent de

service.

19 TOUJOURS PORTER UNE PROTEC-

TION OCULAIRE lors de l’utilisation de

le nettoyeur à vapeur.

CONSIGNES DE SÉCURITÉ

IMPORTANTES

OBSERVEZ LES POINTS SUIVANTS

AVANT LA MISE EN SERVICE DE

L’APPAREIL

15FR

20 REDOUBLER DE PRUDENCE pour

l’utilisation dans un escalier.

21 RESTER VIGILANT! Ne pas utiliser le

nettoyeur à vapeur quand on est fatigué

ou après avoir pris de la drogue, de l’al-

cool ou des médicaments.

22 Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris

des enfants) avec des capacités phy-

siques, sensorielles ou mentales limi-

tées ou manquant d'expérience et/ou

de connaissances, sauf si elles sont

surveillées par une personne respon-

sable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière

d'utiliser l'appareil. Les enfants doivent

être surveillés afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

– Cet appareil doit être connecté à la

terre. En cas de dysfonctionnement ou

de panne, la mise à la terre fournit un

chemin de moindre résistance pour le

courant électrique pour réduire le risque

de choc électrique.

– Cet appareil est équipé d'un câble doté

d'un équipement conducteur de terre et

d'une prise de terre.

– La fiche doit être branchée dans une

prise électrique qui est correctement

installée et raccordée à la terre en

conformité avec les réglementations et

directives locales.

– Une connexion incorrecte du conduc-

teur de terre de l'équipement peut avoir

pour résultat un risque de choc élec-

trique.

– Contrôler avec un électricien qualifié ou

un technicien de service si vous avez

des doutes relatifs à la mise à la terre

correcte de la prise.

– Ne pas modifier la fiche fournie avec

l'appareil.

– Si la fiche ne rentre pas dans la prise,

faites installer une prise appropriée par

un électricien qualifié.

– Cet appareil est destiné à une utilisation

sur un circuit 120 V nominaux, et est

équipé d'une prise de terre qui res-

semble à la prise illustrée dans la fig. A.

– Un adaptateur temporaire qui res-

semble à l'adaptateur illustré dans la

fig. B peut être utilisé pour connecter

cette fiche au réceptacle deux pôles

comme indiqué dans la fig. B si une

prise correctement reliée à la terre n'est

pas disponible.

– L'adaptateur temporaire doit être utilisé

uniquement jusqu'à ce qu'une prise cor-

rectement reliée à la terre (fig. A) soit

installée par un électricien qualifié.

– L'oreille rigide de couleur verte, la lame

ou l'équivalent étendu depuis l'adapta-

teur doit être connecté à une terre per-

manente comme un couvercle de prise

relié correctement à la terre.

– Quel que soit l'endroit où l'adaptateur

est utilisé, il doit être maintenu en place

par une vis métallique.

CONSERVER CES CONSIGNES

Cet nettoyeur à vapeur est conçu pour

l’usage professionnel.

CONSIGNES DE SÉCURITÉ

INSTRUCTIONS DE MISE À LA TERRE

AVERTISSEMENT :

DANS TOUS LES CAS, S'ASSURER QUE

LE RECEPTACLE EN QUESTION EST

CORRECTEMENT RELIE A LA TERRE.

16 FR

Utiliser uniquement des câbles de rallonge

à trois fils équipés de fiches à mise à la

terre à trois languettes et des réceptacles à

trois pôles qui acceptent la fiche de l'appa-

reil. Remplacer le câble endommagé ou

usé immédiatement.

Figure A

1 Socle de prise de courant

2 Languettes conduisant le courant

La languette de terre est la plus longue.

Figure B

1 Socle de prise de courant

2 Moyens de mise à la terre

3 Adapteur

Note : Au Canada, l'utilisation d'un adapta-

teur temporaire n'est pas autorisée par le

Code Electrique Canadien.

Dans un appareil à double isolation, deux

isolations distinctes remplacement la mise

à la terre. L’appareil à double isolation n’est

pourvu d’aucun dispositif de mise à la terre

et un tel dispositif ne doit pas être ajouté.

L’entretien d’un appareil à double isolation

demande beaucoup de soins ainsi qu’une

bonne connaissance du système et net de-

vrait être effectué que par un technicien

d’entretien qualifié. Les pièces de re-

change d’un appareil à double isolation

doivent être identiques aux pièces origi-

nales.

NE JAMAIS RETIRER LA LANGUETTE

DE CONTACT DE TERRE DE LA FICHE

ELECTRIQUE.

RALLONGES

NE PAS TENTER DE REPARER UN

CABLE D'ALIMENTATION.

Entretien des appareils à double-

isolation

17FR

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

– En cas de non-respect des instructions

de service et des consignes de sécuri-

té, l'appareil risque de subir des dom-

mages matériels et l'utilisateur ainsi

que toute tierce personne sont exposés

à des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

 DANGER

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇 AVERTISSEMENT

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

– L'appareil est destiné au nettoyage

avec de la vapeur et peut être utilisé

avec les accessoires appropriés de la

manière décrite dans ces instructions

de service.

– Cet appareil est approprié pour une uti-

lisation industrielle.

– Cet appareil n'est pas approprié pour

l'utilisation industrielle.

Table des matières

Protection de l’environnement FR 1

Niveaux de danger . . . . . . . . . FR 1

Utilisation conforme . . . . . . . . FR 1

Symboles sur l'appareil. . . . . . FR 2

Aperçu général . . . . . . . . . . . . FR 2

Dispositifs de sécurité . . . . . . . FR 2

Méthodes de nettoyage . . . . . FR 3

Mise en service . . . . . . . . . . . . FR 3

Utilisation . . . . . . . . . . . . . . . . FR 4

Utilisation des accessoires . . . FR 5

Transport. . . . . . . . . . . . . . . . . FR 7

Entreposage . . . . . . . . . . . . . . FR 7

Entretien et maintenance . . . . FR 7

Assistance en cas de panne . . FR 8

Garantie . . . . . . . . . . . . . . . . . FR 8

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . . . FR 8

Caractéristiques techniques . . FR 9

Protection de

l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables. Ne

pas jeter les emballages dans

les ordures ménagères, mais les

remettre à un système de recy-

clage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de recy-

clage. Il est interdit de jeter les

batteries, l'huile et les subs-

tances similaires dans l'environ-

nement. Pour cette raison, utili-

ser des systèmes de collecte

adéquats afin d'éliminer les ap-

pareils hors d'usage.

Niveaux de danger

Utilisation conforme

18 FR

– 2

Vapeur

ATTENTION - Risque de brûlures

Illustration

1 Fermeture de sécurité (chaudière à va-

peur)

2 Pupitre de commande

3 Flexible vapeur

4 Bouton à rappel - détartrage

5 Interrupteur de vapeur

6 Espace de rangement pour les acces-

soires

7 Couvercle de la fiche de l'appareil

8 Connecteur vapeur

9 Poignée de transport

10 Crochet de câble

11 Carter

12 Fermeture du réservoir (réservoir d'eau

propre)

13 Housse en tissu éponge

14 Entonnoir de remplissage

15 Buse manuelle

16 Buse à fenêtre (accessoires spéciaux)

17 Câble d’alimentation

18 Agrafes de retenue

19 Brosse pour sol avec poils

20 Serpillière (brosse pour sol avec poils)

21 Brosse ronde

22 Brosse de puissance (rouge)

23 Rallonge

24 Buse pour sol avec lamelles

25 Buse à jet crayon (4.7 in/120 mm)

26 Buse à jet crayon (7.1 in/180 mm)

27 Serpillière (buse pour sol avec la-

melles)

28 Bouton de verrouillage

29 Rallonge

30 Verrouillage (sécurité-enfants)

31 Pistolet à vapeur

Illustration

1 Interrupteur - Pompe du réservoir d'eau

propre

2 Lampe témoin – chauffage (jaune)

3 Lampe témoin - Manque d'eau ballon

de vapeur (rouge)

4 Affichage de la température

5 Bouton rotatif pour la régulation VAPO-

HYDRO

6 Bouton rotatif pour la régulation de

quantité de vapeur

7 Plage de température de travail

8 Lampe témoin - détartrage (blanc)

9 Témoin lumineux - Manque d'eau du ré-

servoir d'eau propre (rouge)

10 Interrupteur - chauffage (Marche/Arrêt)

– Les éléments de commande pour le

processus de nettoyage sont jaunes.

– Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

Les dispositifs de sécurité ont pour but de

protéger l'utilisateur. Par conséquent, ils ne

doivent en aucun cas être désactivés ou

transformés.

Le manostat est chargé de conserver la

pression de la chaudière à un niveau aussi

constant que possible durant le fonctionne-

ment. Lorsque la pression de service maxi-

male admissible est atteinte dans la chau-

dière, le chauffage est désactivé. Il se re-

met en marche en cas de chute de pression

provoquée par une prise de vapeur.

Symboles sur l'appareil

Risque de brûlure provoqué par

les pièces chaudes de l'installa-

tion!

Aperçu général

Éléments de l'appareil

Zone de commande

Repérage de couleur

Dispositifs de sécurité

Régulateur de pression

19FR

– 3

La température augmente lorsque la quan-

tité d’eau dans la chaudière diminue. Le

thermostat de manque d’eau désactive le

chauffage et le témoin de contrôle rouge

"Manque d’eau" s’allume. La réactivation

du chauffage est bloquée jusqu’à ce que la

chaudière soit refroidie ou de nouveau

remplie.

– Si l’appareil surchauffe suite à une

panne du thermostat d’absence d’eau,

le thermostat de sécurité met l’appareil

hors marche.

– S'adresser au service après-vente

KÄRCHER responsable pour réinitiali-

ser le thermostat de sécurité.

– La fermeture de sécurité empêche la

vapeur de s’échapper de la chaudière.

Si le manostat est défectueux et si la

pression de la vapeur dans la chaudière

est excessive, une soupape de sûreté

située dans la fermeture de sécurité

s’ouvre permettant ainsi à la vapeur de

s’échapper.

– Avant de remettre l’appareil en service,

s'adresser au service après-vente

KÄRCHER responsable.

Avant d'utiliser l'appareil, toujours vérifier la

compatibilité des textiles à un endroit

caché : commencer par vaporiser, puis

laisser sécher et enfin vérifier la modifica-

tion de la couleur ou de la forme.

Lors du nettoyage des surfaces peintes ou

à revêtement plastique, comme par

exemple les meubles de cuisine et de salle

de séjour, les portes, les parquets, la cire,

le poli des meubles, les revêtements plas-

tiques ou la couleur peuvent se détacher ou

des tâches peuvent se former. Pour net-

toyer ces surfaces, mettre un peu de va-

peur sur un chiffon puis nettoyer les sur-

faces.

Préchauffer la fenêtre en cas de saisons

aux températures basses. Mettre un peu

de vapeur à une distance de 19.7 in

(50 cm) env. sur toute la surface vitrée. Les

tensions sur la surface qui pourraient en-

traîner un bris de vitre sont ainsi évitées.

 Ouvrir le couvercle de la fiche de l'appa-

reil et insérer le connecteur vapeur fer-

mement dans l'appareil. Au cours de

cette opération, les crans du connec-

teur doivent s’enclencher dans le cou-

vercle de la prise d'appareil.

 Connecter l'élément accessoire (buse

de sol, buse manuel ou buse de jet à

point) avec le pistolet de vapeur. Enfon-

cer les pièces les unes dans les autres

jusqu'à ce que le bouton de verrouillage

sur le pistolet de vapeur s'enclenche.

 Utiliser les tubes de rallonge en cas de

besoin. Enfoncer les pièces les unes

dans les autres jusqu'à ce que la tête de

verrouillage respective d'enclenche.

 Appuyer sur la tête de verrouillage pour

séparer les pièces accessoires.

Thermostat de manque d'eau

Thermostat de sécurité

Fermeture de sécurité

Méthodes de nettoyage

Rafraîchissement des textiles

Nettoyage de surfaces enduites ou

vernies

Nettoyage de surfaces vitrées

Mise en service

Montage des accessoires

20 FR

– 4

Remarque : L'utilisation d'eau distillée (pas

de formation de tartre) est possible mais en-

traîne une usure plus rapide de la chaudière ;

ceci n'est donc pas recommandé.

 Contrôler la bonne position de la ferme-

ture de sécurité.

 Dévisser la fermeture du réservoir

d'eau propre.

 Insérer l'entonnoir sur le réservoir d'eau

propre et l'enclencher par des mouve-

ments de rotation.

 Verser au maximum 0.5 gal (2 litres)

d'eau du robinet dans le réservoir d'eau

propre.

몇 AVERTISSEMENT

Ne pas utiliser de détergent.

 Déverrouiller l'entonnoir et le retirer.

 Visser la fermeture sur le réservoir

d'eau propre.

L'affichage de la température indique si le

travail est effectué dans la plage de tempé-

rature correcte (plage de température de

travail).

 Brancher la fiche secteur dans une

prise de courant.

 Mettre l'appareil en service avec l'inter-

rupteur de la pompe du réservoir d'eau

propre et avec l'interrupteur du chauf-

fage. Les témoins lumineux sont allumés.

Remarque : Afin de pouvoir profiter de

toute la puissance de chauffage, le connec-

teur de vapeur doit être raccordé à l’appa-

reil durant le temps de chauffage.

Le système est opérationnel dès que la

lampe témoin "Chauffage" s'éteint.

Remarque : Ne pas mettre l'appareil à la

verticale lorsqu'il est en service. Le chauf-

fage se coupe dans le cas contraire auto-

matique après une courte durée et le té-

moin lumineux « Manque d'eau » est allu-

mé en rouge.

 Couper le chauffage avec l'interrupteur

pour transporter l'appareil.

 Actionner l'interrupteur de vapeur, de la

vapeur sort. Diriger toujours le pistolet à

vapeur d’abord sur un chiffon jusqu’à ce

que la vapeur s’échappe régulièrement.

– Le chauffage se remet régulièrement

en service en cours d'utilisation (lampe

témoin allumée en jaune) pour mainte-

nir la pression dans la chaudière.

– Si l'appareil est mis en service sans

eau, la lampe témoin "Chauffage" est

allumée en jaune jusqu'à ce que le ther-

mostat de manque d'eau coupe la

chaudière. La lampe témoin "Manque

d'eau" est ensuite allumée en rouge.

 Réguler la quantité de vapeur pour le

travail avec les accessoires standards

ou le fer à repasser au moyen de la mo-

lette de réglage sur l'appareil.

Remarque : Si la régulation du débit de va-

peur est réglée pour un faible débit et que

vous relâchez la gâchette à vapeur, de la

vapeur peut éventuellement encore

s’échapper pour un court instant jusqu’à ré-

duction complète de la pression dans le

flexible à vapeur. Cette pression peut éga-

lement être réduite plus rapidement en ré-

glant le débit de vapeur pour un court ins-

tant sur un grand débit.

– Dans le domaine Vapeur humide, il est

également possible de rincer les sale-

tés au lieu de les absorber avec un chif-

fon. Réguler pour cela l'humidité de la

vapeur avec le bouton rotatif pour la ré-

gulation VAPOHYDRO. Une humidité

de vapeur plus élevée, donc plus d’eau

dans le jet de vapeur, permet d’obtenir

un rinçage plus efficace. Si la molette

de réglage est tourné dans le sens in-

verse des aiguilles d'une montre sur

plus grand débit, il sort un jet d'eau

chaud, ce qui représente le summum

de l'efficacité de rinçage.

Remplissage de l’eau

Utilisation

Affichage de la température

Mise sous tension de l’appareil

Régulation du débit de vapeur

Régulation VAPOHYDRO avec

bouton rotatif

21FR

– 5

– Il est recommandé d'utiliser le VAPO-

HYDRO par ex. en liaison avec la buse

à jet en point pour le nettoyage du bain.

– Mettre la molette de réglage de régula-

tion VAPOHYDRO sur plus petit débit

(–) pour des travaux avec des chiffons

(buse pour sol, suceur à main) pour

avoir aussi peu d'humidité que possible

dans le jet de vapeur. La force de décol-

lage de l'encrassement de la vapeur est

ainsi améliorée.

Remarque : Si la molette de réglage de ré-

gulation VAPOHYDRO est tournée dans le

sens inverse des aiguilles d'une montre sur

plus grand débit (+), la chaudière se vide

plus rapidement.

Remarque : Une fois l'eau dans le réser-

voir d'eau propre utilisée, un signal retentit

et le témoin lumineux « Manque d'eau ré-

servoir d'eau propre » est allumé en rouge.

 Remplir le réservoir d'eau propre d'au

maximum 0.5 gal (2 litres) d'eau du ro-

binet au moyen de l'entonnoir de rem-

plissage.

Le système est opérationnel dès que la

lampe témoin "Chauffage" s'éteint.

Remarque : Si la pompe ne débite pas

d'eau bien que le réservoir d'eau propre

soit plein, la chaudière doit être détartrée.

 DANGER

Risque de brûlure ! De l’eau très chaude

risque de s’égoutter lors du déboîtement

des accessoires ! Ne jamais enlever les ac-

cessoires pendant que la vapeur s'échappe.

 Couper l'appareil au niveau des inter-

rupteurs.

 Rabattre le couvercle de la prise de

l'appareil et sortir le connecteur de va-

peur de l'appareil.

 Retirer la fiche secteur de la prise de

courant.

Remarque : L'eau résiduelle peut rester

dans l'appareil.

 Disposer la buse manuelle, les buses à

jet en point et les petites pièces dans le

compartiment à accessoires.

 Enrouler le câble d'alimentation autour

de l'attache-câbles lorsque l'appareil

est debout.

 Enficher les tubes de rallonge indivi-

duellement dans les évidements au

fond de l'appareil.

Remarque : Laisser les brosses toujours

refroidir de manière à éviter toute déforma-

tion des crins.

Remarque : Les résidus de détergent ou

les émulsions d'entretien qui se trouvent

encore sur la surface à nettoyer peuvent

provoquer la formation de stries lors du la-

vage à la vapeur qui disparaissent toutefois

en cas d'applications multiples.

Exemples d'application pour le pistolet à

vapeur sans accessoires :

– Pour éliminer les odeurs et les plis des

vêtements accrochés en appliquant de

la vapeur à une distance de 3.9-7.9 in

(10-20 cm).

– Dépoussiérage de plantes. Maintenir

dans ce cas un écart de 7.9 à 15.7 in

(20 à 40 cm).

– pour le dépoussiérage humide en imbi-

bant un chiffon de vapeur et en frottant

avec sur les meubles.

– Plus la buse est proche de l’endroit à

nettoyer, plus l'action nettoyante est ef-

ficace. En effet la température et la

pression de la vapeur sont les plus éle-

vées à la sortie.

Appoint en eau

Démontage des accessoires

Mise hors tension de l’appareil

Ranger l’appareil

Utilisation des accessoires

Pistolet à vapeur

Buse à jet crayon

22 FR

– 6

– La buse à jet en point avec les diverses

extensions est appropriée pour le net-

toyage d'endroits difficilement acces-

sibles comme par ex. les coins, les

joints, etc., des volets, des chauffages

centraux, des toilettes, de l'acier inoxy-

dable, des fenêtres, des miroirs, des

ferrures, des surfaces émaillées et re-

vêtues et pour le détachage des tâches.

– La buse de puissance permet d’aug-

menter la vitesse d’émission de la va-

peur. Elle est de ce fait bien adaptée au

nettoyage de salissures particulière-

ment récalcitrantes, au soufflage de

coins, de joints, etc.

Remarque : La brosse ronde ne convient

pas au nettoyage des surfaces délicates.

– Pour un nettoyage abrasif de salissures

très tenaces.

– Appropriée pour tous les revêtements

de sol et de mur lavables, par ex. sols

de pierre, carrelages et sols en PVC.

Travailler lentement sur des surfaces

très sales afin que la vapeur puisse agir

plus longtemps.

– Pour un nettoyage hygiénique de sur-

faces lisses, donc à une température de

surface très élevée.

– Pour un résultat de nettoyage hygié-

nique avec une vitesse de travail de

11.8 in/seconde (30 cm/seconde) au

maximum, vaporiser directement sur la

surface dure. De plus, régler VAPOHY-

DRO sur le niveau minimal et la pres-

sion de vapeur sur le niveau maximal.

Tourner et remplacer régulièrement la ser-

pillière pour améliorer l'absorption des sa-

lissures.

 Fixer le chiffon de sol sur la buse de sol.

1 Plier le chiffon de sol dans le sens lon-

gitudinal et mettre la buse de sol des-

sus.

2 Ouvrir les pinces de serrage.

3 Introduire les extrémités du chiffon

dans les ouvertures.

4 Fermer les pinces de serrage.

몇 PRÉCAUTION

Ne pas mettre les doigts dans les pinces de

serrage.

Appropriée pour les petites surfaces la-

vables, les cabines de douche, les miroirs

et les tissus d'ameublement.

 Enfiler la housse en tissu éponge sur la

buse manuelle.

Référence 4.130-115.0

 Pulvériser uniformément la vapeur sur

la surface de verre depuis une distance

d'env. 7.9 in (20 cm).

 Couper l'alimentation en vapeur.

 Parcourir la surface de verre par voies

du haut vers le bas avec la lèvre en

caoutchouc.

 Assécher la lèvre en caoutchouc et le

bord inférieur de la fenêtre après

chaque voie.

Réf. 2.863-076.0

Avec cet accessoire, le nettoyeur à vapeur

peut être utilisé pour décoller du papier peint.

 Appuyer la décolleuse de papier-peints

sur une laie de papier sur toute la sur-

face et laisser agir la vapeur jusqu'à ce

que le papier-peint soit complètement

imprégné (env. 10 secondes).

 Déplacer la décolleuse sans l'arrêter.

Soulever le morceau de papier-peint

décollé avec une spatule et le tirer du

mur.

Sur du papier peint ingrain avec plusieurs

couches de peinture, la vapeur risque de

ne pas pouvoir pénétrer dans la tapisserie.

Il est dans ce cas recommandé de procé-

der au travail préliminaire avec un rouleau

à clous.

Buses pour sol

Brosse pour sol avec poils

Buse pour sol avec lamelles

Utiliser une serpillière

Buse manuelle

Buse à fenêtre (accessoires

spéciaux)

Décolleuse de papier-peint

(accessoires spéciaux)

23FR

– 7

몇 PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

 Pour le transport sur de courtes

distances : Couper le chauffage, mettre

l'appareil en position verticale, saisir

l'appareil par la poignée de transport et

au niveau du tube de rallonge pour le

porter.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

몇 PRÉCAUTION

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

 DANGER

Pour effectuer des travaux de mainte-

nance, la fiche de secteur doit obligatoire-

ment être débranchée et le nettoyeur à va-

peur doit être refroidi.

Illustration

Rincer la chaudière du nettoyeur à vapeur

après 5 remplissages de chaudière au

maximum.

 Remplir la chaudière avec de l'eau et

agiter énergiquement. Ceci permet de

décoller les résidus de tartre qui se sont

déposés au fond de la chaudière.

 Vider l'eau.

Pour éliminer également le tartre collant sur

les parois de la chaudière, nous recom-

mandons de nettoyer au détartrant bio

KÄRCHER RM 511. Le détartrant bio KÄR-

CHER RM 511 est un produit sur base

d'acide citrique qui est totalement biodé-

gradable.

ATTENTION

Utiliser uniquement des produits agréés

par la société Kärcher ® afin d'éviter tout

endommagement de l’appareil.

 Retirer la fiche secteur de la prise de

courant.

 Vider entièrement l'eau contenue dans

la chaudière.

 Laisser se dissoudre en totalité deux

achets de détartrant dans 0.5 gal

(2 litres) d'eau chaude en remuant en

permanence.

 Verser cette solution détartrante dans

la chaudière à vapeur et laisser agir

pendant environ 8 heures.

 DANGER

Pendant le détartrage, ne pas revisser la

fermeture de sécurité sur l'appareil. Ne ja-

mais utiliser l'appareil tant que la chaudière

contient encore du détartrant.

 Vider la solution détartrante. Rincer la

chaudière encore au moins deux fois

avec de l'eau froide pour s'assurer qu'il

ne reste plus de résidus dans l'appareil.

 Allumer l’appareil.

 Appuyer sur le bouton de réinitialisation

jusqu'à ce que la lampe témoin "Détar-

trer" s'éteint.

L'appareil est maintenant prêt à être utilisé.

La lampe témoin "Détartrer" indique que le

prochain détartrage est nécessaire après

environ 50 heures de service.

Remarque : Ne jamais mettre de solution

détartrante dans le réservoir d'eau propre,

afin de ne pas endommager la pompe.

Transport

Entreposage

Entretien et maintenance

Rinçage de la chaudière

Détartrage de la chaudière

24 FR

– 8

Illustration

Le filtre peut se boucher si de l'eau impure

est utilisée. Cela se manifeste par des du-

rées de fonctionnement de la pompe extrê-

mement longues ou une défaillance totale.

 Remplacer le filtre.

 DANGER

Pour effectuer des travaux de mainte-

nance, la fiche de secteur doit obligatoire-

ment être débranchée et le nettoyeur à va-

peur doit être refroidi.

 DANGER

Seul le service après-vente est autorisé à

effectuer des travaux de réparation sur l'ap-

pareil.

 Recharge d’eau.

 Détartrer l’appareil.

Si la panne ne peut être réparée, l'appa-

reil doit être contrôlé par le service

après-vente.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur les acces-

soires sont réparées gratuitement dans le

délai de validité de la garantie, dans la me-

sure où celles-ci relèvent d'un défaut maté-

riel ou d'un vice de fabrication. En cas de

recours en garantie, adressez-vous à votre

revendeur ou au service après-vente agréé

le plus proche munis de votre preuve

d'achat.

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Utiliser exclusivement des accessoires

spéciaux qui ont été homologués par le fa-

bricant.

Changement de filtre

Assistance en cas de panne

Lampe témoin "Manque d'eau"

s'allume rouge

Lampe témoin "Détartrer" est

allumée en blanc

Service après-vente

Garantie

Accessoires et pièces de

rechange

Accessoires en option

Désignation Référence

Détartrant bio RM 511 (3x

100 g poudre)

6.295-987.0

Chariot Caddy 6.962-239.0

Jeu de couronnes de crins

avec crins en laiton

2.863-075.0

Jeu de couronnes de crins 2.863-077.0

Chiffon microfibre 6.905-921.0

25FR

– 9

Caractéristiques techniques

Branchement électrique

Tension du secteur V 120

Fréquence Hz 1~ 60

Tension dans la poignée vapeur V 24

Type de protection -- IPX4

Classe de protection -- I

Performances

Puissance nominale W 1500

Courant nominal, Pompe A 0.3

Pression de service max. psi (MPa) 58 (0.4)

Pression de service admissible psi (MPa) 87 (0.6)

Température maximale de travail °F (°C) 293 (145)

Temps de chauffage par litre d'eau min ca. 5.5

Débit de vapeur (max.) oz/min (g/min) 2.6 (75)

Dimensions et poids

Poids de fonctionnement typique lbs (kg) 17.6 (8.0)

Quantité de remplissage d’eau gal (l) 1.1 (4.0)

Contenance du réservoir gal (l) 0.5 (2.0)

Capacité de la chaudière gal (l) 0.6 (2.4)

Longueur x largeur x hauteur in (mm) 18.5 x 12.5 x 11.0

(475 x 320 x 275)

Câble d’ali-

mentation

SJTW 3/14 AWG

Référence Longueur de

câble

CA 6.647-791.0 13 ft (4 m)

26 FR

 Si al desembalar el aparato comproba-

ra Vd. algún daño o desperfecto en el

mismo atribuible al transporte, rogamos

se dirija inmediatamente al distribuidor

en donde adquirió el aparato.

 Extraiga la totalidad de las piezas y ac-

cessorios del aparato que se encuen-

tran en el recipiente del mismo o en la

caja de cartón del embalaje.

 El limpiador a vapor sólo se debe co-

nectar a tomas de corriente instaladas

correctamente y provistas de una pues-

ta a tierra reglamentaria. Los datos ne-

cesarios para el fusible de la red figuran

en el apartado <<Características Técni-

cas>>.

 Conectar exclusivamente a una toma

con puesta a tierra. Consultar las ins-

trucciones de puesta a tierra.

En caso de utilizar herramientas eléctricas

acopladas al aparato, deberán observarse

estrictamente todas las normas de seguri-

dad básicas, a fin de prevenir cualquier

riesgo de incendio, descargas eléctricas o

daños o lesiones del personal encargado

de manipular los mismos: Esta limpiadora

de vapor está diseñada para uso comer-

cial.

1 DESCONECTE EL LIMPIADOR A VA-

POR DEL CIRCUITO DE ALIMENTA-

CIÓN antes de quitar la tapa, antes de

realizar trabajo de mantenimiento y

cuando no la esté utilizando.

2 NO DEJAR EL APARATO sin vigilan-

cia, mientras esté enchufado.

3 SIEMPRE VERIFIQUE QUE EL CA-

BLE ELECTRICO no esté dañado o

desperfecto antes de usar el aparato.

4 NO TIRE (Jale) O LLEVE LA LIMPIA-

DORA DE VAPOR POR EL CABLE

ELECTRICO. Tampoco debe pellizcar-

lo con una puerta o estirarlo por ningún

canto (borde) agudo.

5 NO EXPONGA EL CABLE A LO CA-

LIENTE NI A ACEITES. Para prevenir

un tropiezo, no deje el cable suelto des-

pués de usarlo.

6 NO PASE EL LIMPIADOR A VAPOR

POR ENCIMA DEL CABLE DE ALI-

MENTACIÓN.

7 PONGA EL SELECTOR EN LA POSI-

CION DE <<OFF>> antes de desen-

chufar el aparato.

8 NO DESENCHUFE EL CABLE DE UN

TIRON (Jalón). Para desenchufarle

agarre la clavija (enchufe) no el cable.

9 NO AGARRE LA CLAVIJA (ENCHUFE)

CON LAS MANOS MOJADAS.

10 EL CABLE ELECTRICO (O LA CLAVI-

JA) sólo debe ser reemplazado por un

representante de un Centro de Servicio

Autorizado. SE NINGUNA MANERA

DEBE INTENTAR LA REPARACION

DEL CABLE ELECTRICO.

11 PARA PREVENIR CHOQUES ELEC-

TRICOS, no exponga la herramienta a

la lluvia. Guárdela en un luger seco.

12 SOLO USE EL APARATO COMO

ESTA RECOMENDADO EN ESTE MA-

NUAL. También use únicamente los ac-

cesorios recomendados.

13 MANTENGA ALEJADOS EL CABE-

LLO (PELO), ROPA, ALHAJAS SUEL-

TAS, DEDOS o cualquier otra parte del

cuerpo, de las aberturas y partes móvi-

les de la máquina.

14 NO CUBRA NI OBSTRUYA LAS

ABERTURAS. Mantenga las aberturas

libres de pelusa, pelo, polvo y cualquier

cosa que limite la circulación del aire.

15 OLO CONECTE EL LIMPIADOR A VA-

POR A TOMAS DE CORRIENTE CON

CONEXION A TIERRA. (Vea <<NOR-

MAS DE SEGURIDAD>>).

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

ANTES DE LA PRIMERA PUESTA EN

MARCHA DEL APARATO DEBERÁN

OBSERVARSE LOS SIGUIENTES

PUNTOS

27ES

16 NO DEJE QUE LA LIMPIADORA DE

VAPOR SEA USADA COMO JUGUE-

TE. No permita que se acerquen niños

a el limpiador a vapor.

17 NO DEJE EL LIMPIADOR A VAPOR EN

MARCHA sin personal para cuidarla.

18 NO OPERE LA MAQUINA SI EL CA-

BLE, EL ENCHUFE (La Clavija), EL

FILTRO O LA PROPIA LIMPIADORA

DE VAPOR ESTA EN MALA CONDI-

CION. Si la limpiadora de vapor se ha

caído o ha sido dañada o expuesta a la

intemperie o si se ha caído en el agua,

mándela o llévela a un representante

de servicio autorizado para que el mis-

mo verifique su funcionamiento.

19 SIEMPRE USE PROTECCION PARA

LOS OJOS cuando opere con la limpia-

dora de vapor.

20 USE EXTREMA PRECAUCION al lim-

piar escaleras.

21 MANTENGASE ALERTA! No use el

limpiador a vapor cuando esté cansado

o bajo la influencia de medicación, alco-

hol o drogas.

22 Este aparato no es apto para ser opera-

do por personas (incl. niños) con capa-

cidades físicas, sensoriales o

intelectuales limitadas, o con falta de

experiencia y/o conocimientos, a no ser

que sea supervisado por una persona

responsable de su seguridad o haya

sido instruida para utilizar el aparato.

Mantener fuera del alcance de los ni-

ños.

– Este aparato debe ser puesto a tierra. Si

funciona mal o se estropea, la toma a

tierra ofrece una ruta de menor resisten-

cia para la corriente eléctrica para redu-

cir el riesgo de una descarga eléctrica.

– Este aparato está equipado con un ca-

ble que tiene un conductor con toma a

tierra para el equipo y un enchufe con

toma a tierra.

– El enchufe se debe insertar en una cla-

vija apropiada que esté instalada co-

rrectamente y puesta a tierra de

acuerdo con los códigos y normativas

locales.

– Una conexión incorrecta del conductor

del equipo de toma a tierra puede pro-

vocar una descarga eléctrica.

– Consulte a un electricista cualificado o

a un técnico si tiene dudas acerca de si

el enchufe tiene la toma a tierra correc-

ta.

– No modifique el enchufe suministrado

del aparato.

– Si no encaja en el enchufe, solicite a un

electricista cualificado que instale un

enchufe correcto.

– El aparato se usa con un circuito de 120

voltios y tiene un enchufe con toma a

tierra que tiene el mismo aspecto que la

ilustración A.

– Se puede usar un adaptador temporal

como el de la ilustración B para conec-

tar este enchufe a un receptáculo bipo-

lar como se indica en la ilustración B si

no hay un enchufe con toma a tierra co-

rrecto.

– El adaptador temporal sólo se debe

usar hasta que el electricista cualificado

haya instalado el enchufe con toma a

tierra (fig. A).

– La orejeta verde rígida o similares que

se extiende desde el adaptador se

debe conectar a una toma permanente

a tierra como una cubierta de caja con

toma a tierra correcta.

CONSERVE ESTAS INSTRUCCIONES

Esta limpiadora de vapor está diseñada

para uso comercial.

INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE PUESTA A TIERRA

ADVERTENCIA:

28 ES

– Siempre que se use el adaptador se

debe mantener sujeto con un tornillo

metálico.

Usar sólo cables alargadores de tres alam-

bres que tengan enchufes triples y el re-

ceptáculo tripolar que acepta el enchufe

del aparato. Sustituir inmediatamente el

cable dañado o usado.

Figura A

1 Caja de toma de corriente con puesta a

tierra

2 Horquillas conductoras de corriente

La horquilla de toma a tierra es la más larga

de las 3

Figura B

1 Caja de toma de corriente con puesta a

tierra

2 Medios de toma a tierra

3 Adaptador

Nota: En Canadá, el uso de un adaptador

temporal no está permitido por el código

canadiense de electricidad.

Un aparato dotado de doble aislamiento in-

corpora dos sistemas de aislamiento en lu-

gar de la puesta a tierra. Es decir, el

aparato dotado de doble aislamiento no in-

corporan ningún conductor ni dispositivo

de puesta a tierra ni hay que acoplar a di-

cionalmente a los mismos una puesta a tie-

rra. Los trabajos de mantenimiento de un

aparato dotado de un sistema de doble ais-

lamiento requieren unos conocimientos

particularmente amplios y completos de di-

cho dispositivo y del aparato en cuestión,

debiendo ser ejecutados exclusivamente

por personal especializado del Servicio

Técnico Postventa Oficial. En caso de te-

ner que sustituir piezas o componentes de-

fectuosos del aparato de doble

aislamiento, las piezas de repuesto debe-

rán ser idénticas a las piezas defectuosas.

EN TODOS LOS CASOS, ASEGÚRESE

DE QUE EL RECEPTÁCULO EN

CUESTIÓN TIENE UNA TOMA A TIERRA

CORRECTA.

NO RETIRE LA TOMA A TIERRA DEL

ENCHUFE DE ALIMENTACIÓN.

CABLES ALARGADORES

NO INTENTE REPARAR EL CABLE DE

ALIMENTACIÓN.

Mantenimiento del aparato dotados de

doble aislamiento

29ES

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri-

dad puede provocar daños en el apara-

to y poner en peligro al usuario y a otras

personas.

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

 PELIGRO

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇 ADVERTENCIA

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

– El aparato está destinado a la limpieza

con vapor y se puede utilizar con acce-

sorios apropiados como los que se indi-

can en este manual de instrucciones.

– Este es apto para el uso en aplicacio-

nes industriales.

– Este aspirador no es apto para el uso

en aplicaciones industriales.

Índice de contenidos

Protección del medio ambiente ES 1

Niveles de peligro . . . . . . . . . . ES 1

Uso previsto . . . . . . . . . . . . . . ES 1

Símbolos en el aparato . . . . . . ES 2

Resumen. . . . . . . . . . . . . . . . . ES 2

Dispositivos de seguridad . . . . ES 2

Métodos de limpieza . . . . . . . . ES 3

Puesta en marcha. . . . . . . . . . ES 3

Manejo . . . . . . . . . . . . . . . . . . ES 4

Empleo de los accesorios . . . . ES 5

Transporte. . . . . . . . . . . . . . . . ES 6

Almacenamiento . . . . . . . . . . . ES 7

Cuidados y mantenimiento . . . ES 7

Ayuda en caso de avería . . . . ES 7

Garantía . . . . . . . . . . . . . . . . . ES 8

Accesorios y piezas de repuestoES 8

Datos técnicos . . . . . . . . . . . . ES 9

Protección del medio

ambiente

Los materiales empleados para

el embalaje son reciclables y re-

cuperables. No tire el embalaje a

la basura doméstica y entrégue-

lo en los puntos oficiales de re-

cogida para su reciclaje o recu-

peración.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento poste-

rior. Evite el contacto de bate-

rías, aceites y materias seme-

jantes con el medio ambiente.

Por este motivo, entregue los

aparatos usados en los puntos

de recogida previstos para su re-

ciclaje.

Niveles de peligro

Uso previsto

30 ES

– 2

Vapor

ATENCIÓN – Existe peligro de escal-

damiento

Figura

1 Cierre de seguridad (caldera de vapor)

2 Panel de control

3 Manguera de vapor

4 Botón de reestablecimiento - Descalci-

ficar

5 Selector de vapor

6 Compartimento para los accesorios

7 Tapa de la clavija de la toma del apara-

8 Conector de vapor

9 Asa de transporte

10 Gancho porta cables

11 capó

12 Cierre del recipiente (depósito de agua

limpia)

13 Funda de rizo

14 Embudo de relleno

15 boquilla de limpieza manual

16 Boquilla para despegar papel pintado

(optativo)

17 Cable de conexión a la red

18 Pinza de sujeción

19 Boquilla de suelos con cerdas

20 Paño para suelos (boquilla de suelos

con cerdas)

21 cepillo circular

22 Boquilla para aumentar la velocidad de

salida del vapor (roja)

23 elemento de prolongación

24 Boquilla para suelos con laminillas

25 Boquilla de chorro concentrado (4.7 in/

120 mm)

26 Boquilla de chorro concentrado (7.1 in/

180 mm)

27 Paño para suelos (boquilla de suelos

con laminillas)

28 Botón de bloqueo

29 Tubo de prolongación

30 Seguro (para niños)

31 Pistola aplicadora de vapor

Figura

1 Interruptor - Bomba depósito de agua

limpia

2 Piloto de aviso - calefacción (amarillo)

3 Piloto de control "falta de agua" depósi-

to de vapor (rojo)

4 Piloto luminoso temperatura

5 Rosca para la regulación del VAPOHY-

DRO

6 Rosca para la regulación del vapor

7 Rango de temperatura de trabajo

8 Piloto de control- Descalcificación

(blanco)

9 Piloto de control - Falta de agua del de-

pósito de agua limpia (rojo)

10 Interruptor - Calefacción (ON/OFF)

– Los elementos de control para el proce-

so de limpieza son amarillos.

– Los elementos de control para el man-

tenimiento y el servicio son de color gris

claro.

La función de los dispositivos de seguridad

es proteger al usuario y está prohibido po-

nerlos fuera de servicio y modificar o igno-

rar su funcionamiento.

El regulador de presión permite mantener

la presión de la caldera constante durante

el funcionamiento. La calefacción se des-

conecta cuando en la caldera se alcanza la

presión máxima de servicio y se vuelve a

conectar cuando la presión de la caldera

cae a causa del consumo de vapor que se

produce.

Símbolos en el aparato

¡Riesgo de quemaduras por su-

perficies calientes!

Resumen

Elementos del aparato

Panel de control

Identificación por colores

Dispositivos de seguridad

Regulador de Presión.

31ES

– 3

La falta de agua en la caldera hace aumen-

tar la temperatura de la calefacción. El ter-

mostato indicador de falta de agua desco-

necta la calefacción y el piloto rojo de aviso

de falta de agua se ilumina. La calefacción

permanecerá apagada hasta que la calde-

ra se haya enfriado o haya vuelto a ser lle-

nada.

– Si el termostato indicador de falta de

agua está averiado y el aparato se so-

brecalienta, será el termostato de segu-

ridad el que se ocupe de desconectar el

aparato.

– Para el rearme del termostato de segu-

ridad, póngase en contacto con el Ser-

vicio Técnico de Kärcher.

– El cierre de seguridad cierra la caldera,

oponiéndose a la presión existente del

vapor. En caso de que el regulador de

presión estuviera averiado y se produ-

jera sobrepresión en la caldera se abri-

ría en el cierre de seguridad una válvula

de sobrepresión y el vapor saldría por

el cierre.

– Antes de volver a poner el aparato en

funcionamiento, póngase en contacto

con el Servicio Técnico de Kärcher.

Antes del tratamiento con el equipo, com-

probar siempre la tolerancia de los tejidos

en una zona oculta: Primero aplicar una

gran cantidad de vapor, después dejar se-

car y a continuación comprobar si hay mo-

dificación en el color o la forma.

Al limpiar superficies lacadas o con revesti-

miento sintético, como muebles de cocina

o salón, puertas, parqué se puede soltar la

cera, el producto tratante para muebles, los

revestimientos de plástico o el color o bien

dejar manchas. Para limpiar estas superfi-

cies, aplicar vapor con un paño sobre la su-

perficie.

Precalentar la luna de la ventana en épo-

cas de temperaturas especialmente bajas.

Para ello se debe aplicar vapor sobre toda

la superficie de cristal a una distancia de

aprox. 19.7 in (50 cm). De este modo se

evitarán tensiones en la superficie que

puedan provocar roturas de cristal.

 Abatir la tapa de la clavija e insertar el

enchufe de vapor en el aparato. Las

lengüetas del enchufe tienen que enca-

jar en la tapa del enchufe del aparato.

 Conectar la pieza accesoria (boquilla

de suelos, boquilla manual o boquilla

de chorro puntual) con la pistola de va-

por. Introducir unas piezas en otras

hasta que encaje el botón de bloqueo

en la pistola de vapor.

 Utilizar las tuberías de prolongación si

es necesario. Introducir unas piezas en

otras hasta que encaje el botón de blo-

queo correspondiente.

 Pulsar el botón de bloqueo para sepa-

rar las piezas accesorias.

Indicación: Es posible usar agua destilada

(sin formación de cal), pero desgasta más rá-

pido la caldera, con lo que no se recomienda.

 Verifique que el cierre de seguridad

esté bien colocado.

Termostato indicador de falta de

agua

Termostato de seguridad

Cierre de seguridad

Métodos de limpieza

Refrescar materiales textiles

Limpieza de superficies recubiertas

con una capa protectora o

barnizadas

Limpieza de ventanas y superficies

acristaladas

Puesta en marcha

Montaje de los accesorios

Llenado de agua

32 ES

– 4

 Desatornillar el cierre del depósito de

agua limpia.

 Insertar el embudo en el depósito de

agua limpia y encajar con un movimien-

to de giro.

 Llene el depósito de agua con 0.5 gal (2

litros) de agua fresca potable como

máximo.

몇 ADVERTENCIA

No utilizar detergente.

 Desbloquear y extraer el embudo.

 Atornillar el cierre del depósito de agua

fresca.

El indicador de temperatura muestra si se

trabaja a la temperatura adecuada (zona

de temperatura de trabajo).

 Enchufar la clavija de red a una toma de

corriente.

 Conectar el aparato con el interruptor

del depósito de agua y con el interrup-

tor de la calefacción. Los pilotos de

control están iluminados.

Indicación: Solo se dispone de la plena

potencia calefactora si el acoplamiento de

vapor está conectado al aparato durante el

calentamiento.

Si se apaga el piloto "Calefacción", el siste-

ma estará listo para funcionar.

Indicación: No colocar el aparato en verti-

cal mientras esté encendido. La calefac-

ción se desconectará tras un breve período

de tiempo y el piloto "Falta de agua" se ilu-

minaría en rojo.

 Desconectar la calefacción con el inte-

rruptor para transportar el aparato.

 Pulsar el interruptor de vapor para que

salga vapor. Orientar primero la pistola

siempre hacia un paño hasta que el va-

por salga de forma uniforme.

– La calefacción se conectar siempre du-

rante el uso (el piloto se ilumina en

amarillo), para mantener la presión en

la caldera.

– Si se conecta el aparato sin agua, pri-

mero se ilumina en amarillo el piloto

"Calefacción", hasta que el termostato

de falta de agua desconecte la calefac-

ción. Después se ilumina el piloto "Falta

de agua" en rojo.

 Regular la cantidad de vapor al trabajar

con accesorios estándar con rosca en

el aparato.

Indicación: En caso que la regulación de

vapo esté ajustada al mínimo, es posible

que, al soltar el interruptor de aplicacion de

vapor, continúe saliendo brevemente vapor

hasta que la presión residual de la man-

guera de vapor haya sido eliminada. Esta

presión también se puede bajar más rápido

si se ajusta la regulación de vapor breve-

mente a gran cantidad.

– En caso de limpieza en mojado, podría

retirar la suciedad con agua en lugar de

con un paño. Para ello ajustar la hume-

dad del vapor con la rosca para regular

VAPOHYDRO. Cuanto mayor sea el

grado de humedad del vapor, mayor

será la cantidad de agua contenida en

el chorro de vapor y mejor será el efecto

limpiador. Si se gira la rosca totalmente

en el sentido contrario a las agujas del

reloj a la cantidad (+), sale un chorro de

agua caliente, después el efecto limpia-

dor es mucho mejor.

– Se recomienda utilizar VAPOHYDRO,

p.ej. con la boquilla de chorro puntual,

para limpiar el baño.

– Girar la rosca de la regulación de VAPO-

HYDRO en el sentido de las agujas del

reloj al mínimo (-) para trabajar con paños

(boquilla para suelos, boquilla manual),

para obtener la menor humedad posible

en el chorro de vapor. La fuerza disolven-

te de suciedad del vapor mejorará.

Indicación: Si se gira la rosca de la regu-

lación VAPOHYDRO en el sentido contra-

rio a las agujas del reloj al máximo (+), se

vacía más rápido la caldera.

Manejo

Piloto luminoso temperatura

Conexión del aparato

Regulación de vapor

Regulación VAPOHYDRO con rosca

33ES

– 5

Indicación: Si se ha consumido el agua

del depósito de agua limpia, suena una se-

ñal y el piloto de "Falta de agua depósito de

agua limpia" se ilumina en rojo.

 Llene el depósito con un máximo de

0.5 gal (2 litros) de agua del grifo con el

embudo.

Si se apaga el piloto "Calefacción", el siste-

ma estará listo para funcionar.

Indicación: Si la bomba no transporta

agua a pesar de que el depósito de agua

fresca esté lleno, se debe descalcificar la

caldera.

 PELIGRO

Existe peligro de escaldamiento Tenga cui-

dado al desacoplar los accesorios, ya que

puede gotear agua caliente de ellos. No se-

parar nunca las piezas accesorias mientras

salga vapor.

 Desconectar el aparato con los inte-

rruptores.

 Abatir hacia abajo la tapa del enchufe

del aparato y tirar el enchufe de vapor

del aparato.

 Saque el enchufe de la toma de corrien-

te.

Indicación: El agua residual puede que-

darse en el aparato.

 Colocar la boquilla manual, las boqui-

llas de chorro concentrado y las piezas

pequeñas en el compartimento para ac-

cesorios.

 Enrollar el cable de conexión alrededor

del gancho para cables con el aparato

parado.

 Introducir las tuberías de prolongación

una a una en las ranuras de la base del

aparato.

Indicación: Dejar enfríar siempre los cepi-

llos para evitar que se deformen las cerdas.

Indicación: Los restos de detergente que

aún se encuentren en las superficies a lim-

piar, podrán provocar estrías al limpiar con

el vapor, pero desaparecen tras varios

usos.

Ejemplos de utilización de la pistola de va-

por sin accesorios:

– Para eliminar olores y arrugas de la

ropa que cuelgue, aplicar vapor desde

una distancia de 3.9-7.9 in (10-20 cm).

– Eliminación del polvo de plantas. Man-

tenga una distancia de 7.9-15.7 in (20-

40 cm).

– Para quitar el polvo en húmedo, para

ello se aplica algo de vapor en un paño

y se frota los muebles con el.

– Cuanto más cerca esté la boquilla del

objeto a limpiar, mayor será el efecto

limpiador del vapor, dado que la tempe-

ratura y la presión del vapor alcanzan

sus valores máximos directamente al

salir.

– La boquilla de chorro puntual con los di-

ferentes módulos es apta para la lim-

pieza de zonas de difícil acceso, como

esquinas, juntas etc. persianas, cale-

facciones centrales, baños, acero inoxi-

dable, ventanas, espejos, griferías, su-

perficies revestidas y esmaltadas, diso-

lución de manchas.

– Esta boquilla permite aumentar la velo-

cidad a la que fluye el vapor. Por eso es

apta para la limpieza de suciedad muy

incrustada, soplar en esquinas, juntas

etc.

Indicación: No emplee el cepillo circular

para la limpieza de superficies delicadas.

Rellenado del depósito con agua

Desacoplamiento de los accesorios

Desconexión del aparato

Almacenamiento del aparato

Empleo de los accesorios

Pistola aplicadora de vapor

Boquilla de chorro concentrado

34 ES

– 6

– Para limpieza abrasiva de suciedad re-

sistente.

– Apto para pavimentos y paredes lava-

bles, como suelos de piedra, azulejos y

PVC. Al limpiar superficies muy sucias,

pase la boquilla lentamente para que el

vapor pueda actuar durante más tiem-

po.

– Para limpieza higiénica de superficies

lisas, porque la temperatura de estas

es superior.

– Para un resultado de limpieza higiéni-

co, echar vapor directamente sobre la

superificie dura con una velocidad de

trabajo de máx. 11.8 in/segundos

(30 cm/segundos). Adicionalmente

ajustar el VAPOHYDRO al nivel mínimo

y ajustar la presión del vapor al nivel

máximo.

Dar vueltas y cambiar el paño para suelos

regularmente para mejorar la absorción de

suciedad.

 Fijar el paño para suelos a la boquilla

para suelos.

1 Doblar el paño para suelos a lo largo y

colocar la boquilla para suelos encima

de él.

2 Abrir las pinzas de sujeción.

3 Colocar los extremos de los paños en

los orificios y tensar.

4 Cierre las pinzas de sujeción.

몇 PRECAUCIÓN

No colocar los dedos entre las pinzas.

Apto para superficies pequeñas lavables,

cabinas de ducha, espejos o tejidos de

muebles.

 Vestir la boquilla manual con la funda

de franela.

Ref. 4.130-115.0

 Aplicar vapor de forma uniforme a la su-

perficie de cristal desde una distancia

de aprox. 7.9 in (20 cm).

 Desconectar la alimentación de vapor.

 Pasar sobre la superficie de cristal de

arriba a abajo con el labio de goma.

 Secar el labio de goma y el borde infe-

rior de la ventana después de cada pa-

sada.

Ref. 2.863-076.0

Acoplando esta boquilla, puede utilizar el

dispositivo limpiador de vapor para retirar

el papel pintado de las paredes.

 Colocar el levantador de papel de em-

papelar en el borde de la tira de papel y

dejar actuar el vapor hasta que esté

blando (aprox 10 segundos).

 Cambiar de sitio el levantador de papel

sin desconectar. Quitar de la pared la

pieza de papel levantada con una espá-

tula.

Si el papel pintado de fibra gruesa tiene va-

rias capas de pintura, es posible que el va-

por no llegue a humedecerlo. En este caso

se recomienda trabajar primero con un ro-

dillo de clavos.

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

 Para transportar en tramos cortos: des-

conectar la calefacción, colocar el apa-

rato en vertical, coger el aparato por el

asa y el tubo de prolongación.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Boquilla de suelos

Boquilla de suelos con cerdas

Boquilla para suelos con laminillas

Utilizar paño para suelos

Boquilla de limpieza manual

Boquilla para despegar papel

pintado (optativo)

Boquilla para despegar papel

pintado (accesorio especial)

Transporte

35ES

– 7

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

interiores.

 PELIGRO

Antes de efectuar los trabajos de manteni-

miento, desenchufe el dispositivo limpiador

de vapor de la red y espere a que se enfríe.

Figura

Enjuagar la caldera de la limpiadora de va-

por como mínimo cada 5 rellenos.

 Llenar la caldera de agua y sacudirla

fuertemente. Con ello se desprenden

los restos de cal que se han quedado

depositados en el fondo de la caldera.

 Vaciar el agua.

Para eliminar la cal que quede en la pared

de la caldera, recomendamos limpiarla con

el descalcificador bio RM 511 de KÄR-

CHER. El descalcificador bio de KÄR-

CHER RM 511 es un producto a base de

ácido cítrico que es biodegradable.

CUIDADO

A fin de evitar posibles daños en la caldera,

emplee para la desincrustación únicamen-

te productos autorizados por KÄRCHER.

 Saque el enchufe de la toma de corriente.

 Descargue toda el agua de la caldera.

 Disolver totalmente dos bolsas de des-

calcificador removiendo continuamente

en 0.5 gal (2 litros) de agua caliente.

 Vierta esta solución en la caldera y dé-

jela actuar durante aprox. 8 horas.

 PELIGRO

Durante la descalcificación no atornille el

cierre de seguridad en el aparato. No em-

plee bajo ningún concepto el dispositivo

mientras la caldera contenga producto

desincrustante.

 Verter la solución descalcificadora. En-

juagar la caldera al menos otras dos ve-

ces con agua fría para asegurarse de

que no quedan restos en el aparato.

 Conexión del aparato

 Pulsar el botón de restablecimiento

hasta que se apague el piloto "Descal-

cificar".

El aparato queda listo para su uso. Tras

aprox. 50 horas de servicio, el piloto "Des-

calcificar" indica la siguiente descalcifica-

ción necesaria.

Indicación: No llenar nunca el depósito de

agua limpia con solución descalcificación,

esto puede provocar daños en la bomba.

Figura

Si se utiliza agua sucia se puede atascar el

filtro. Esto se nota porque la bomba están

en marcha durante mucho tiempo o deja de

funcionar totalmente.

 Cambiar el filtro.

 PELIGRO

Antes de efectuar los trabajos de manteni-

miento, desenchufe el dispositivo limpiador

de vapor de la red y espere a que se enfríe.

 PELIGRO

Los trabajos de reparación en el aparato

sólo los puede realizar el Servicio técnico

autorizado.

 Rellenar el depósito con agua.

 Descalcifique el aparato.

Si la avería no se puede solucionar el

aparato debe ser revisado por el servi-

cio técnico.

Almacenamiento

Cuidados y mantenimiento

Enjuague de la caldera

Desincrustación de la cal de la

caldera

Cambio de filtro

Ayuda en caso de avería

Piloto de control "falta de agua" se

ilumina en rojo

Piloto de control- Descalcificación

iluminado en blanco

Servicio de atención al cliente

36 ES

– 8

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del acce-

sorio serán subsanadas gratuitamente

dentro del periodo de garantía, siempre

que se deban a defectos de material o de

fabricación. En un caso de garantía, le ro-

gamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el

aparato o al servicio al cliente autorizado

más próximo a su domicilio.

Utilice solamente accesorios y recambios

originales, ya que garantizan un funciona-

miento correcto y seguro del equipo.

Puede encontrar información acerca de los

accesorios y recambios en

www.kaercher.com.

Sólo se puede utilizar accesorios especia-

les autorizados por fabricante.

Garantía

Accesorios y piezas de

repuesto

Accesorios especiales

Denominación No. de pieza

Descalcificador bio RM

511 (3x 100 g en polvo)

6.295-987.0

Vehículo Caddy 6.962-239.0

Set de corona de cerdas

con cerdas de latón

2.863-075.0

Set de corona de cerdas 2.863-077.0

Paño de microfibras 6.905-921.0

37ES

– 9

Datos técnicos

Conexión eléctrica

Tensión de red V 120

Frecuencia Hz 1~ 60

Tensión en la pistola de vapor V 24

Categoria de protección -- IPX4

Clase de protección -- I

Potencia y rendimiento

Potencial nominal W 1500

Corriente nominal, Bomba A 0.3

Máx. presión de servicio psi (MPa) 58 (0.4)

Presión de servicio permitida psi (MPa) 87 (0.6)

Temperatura de trabajo máx. °F (°C) 293 (145)

Tiempo de calefacción por litro de agua min ca. 5.5

Caudal de vapor (máx.) oz/min (g/min) 2.6 (75)

Medidas y pesos

Peso de funcionamiento típico lbs (kg) 17.6 (8.0)

Capacidad útil de la caldera gal (l) 1.1 (4.0)

Contenido del depósito gal (l) 0.5 (2.0)

Máx. capacidad de la caldera gal (l) 0.6 (2.4)

Longitud x anchura x altura in (mm) 18.5 x 12.5 x 11.0

(475 x 320 x 275)

Cable de co-

nexión a la

red

SJTW 3/14 AWG

No. de pieza Longitud del

cable

CA 6.647-791.0 13 ft (4 m)

38 ES

advantages.

vielen Vorteilen.

avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 10928050 SG 4/4 Steam Cleaner

Product's Documents

User Manual

Specifications

Karcher 10928050 Questions and Answers
