Installation, 2-3

Positioning

Electrical connection

Description of the appliance, 4

Control panel

Start-up and use, 5-8

Switching on the hob

Switching on the cooking zones

Booster function

Switching off the cooking zones

Programming the cooking duration

Timer

Control panel lock

Switching off the hob

Demo mode

Practical advice on using the appliance

Safety devices

Practical cooking advice

Precautions and tips, 9

General safety

Disposal

Care and maintenance, 10

Switching the appliance off

Cleaning the appliance

Disassembling the hob

Technical description of the models, 11

NIC 641 B

HOB

Espanol, 23

Français, 12English,1

Português,34

PT AR

Installation

 Before operating your new appliance please read

this instruction booklet carefully. It contains

important information concerning the safe operation,

installation and maintenance of the appliance.

 Please keep these operating instructions for future

reference. Pass them on to any new owners of the

appliance.

Positioning

 Keep all packaging material out of the reach of

children. It may present a choking or suffocation

hazard (see Precautions and tips).

 The appliance must be installed by a qualified

professional in accordance with the instructions

provided. Incorrect installation may cause harm to

people and animals or may damage property.

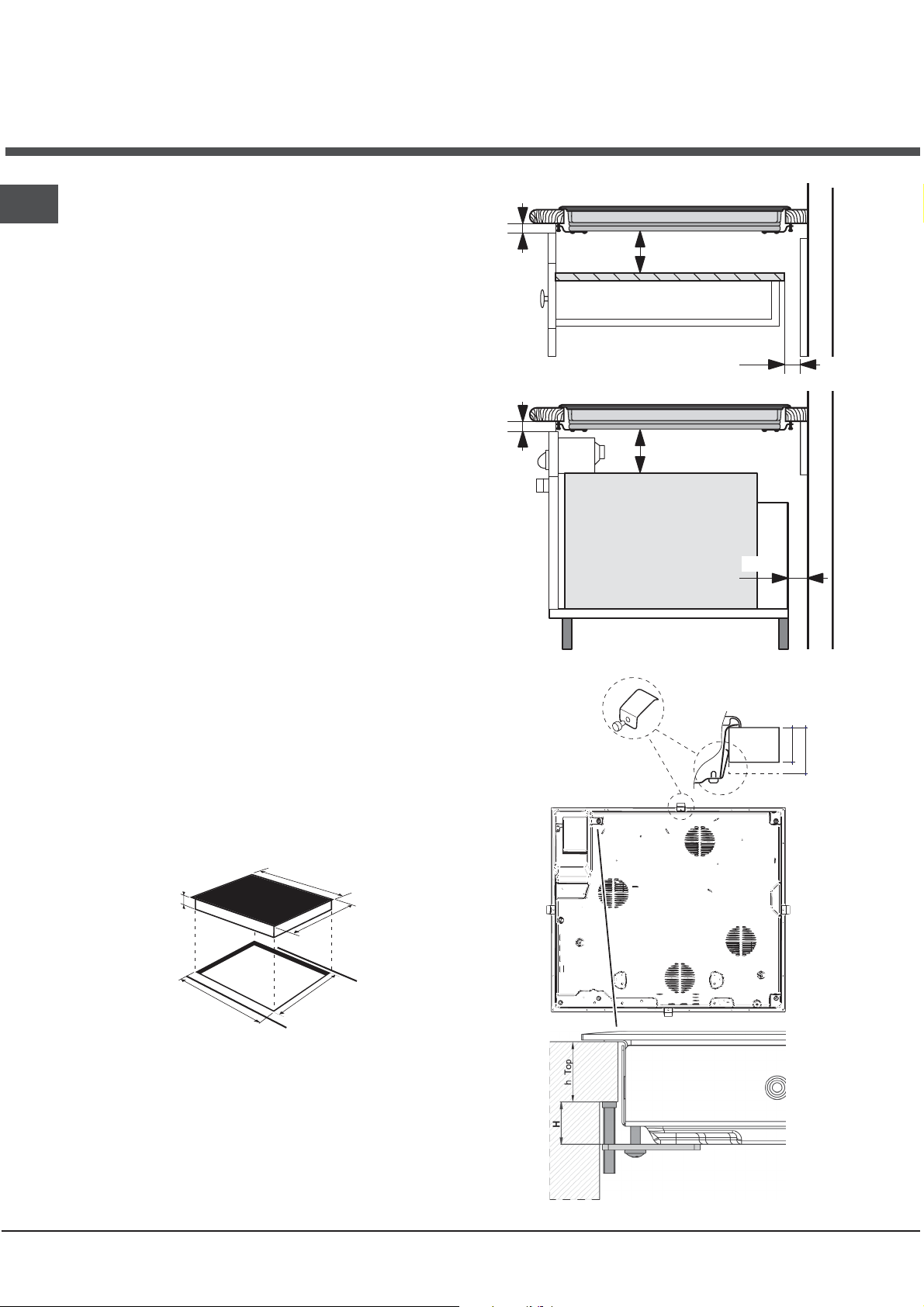

Built-in appliance

Use a suitable cabinet to ensure that the appliance

functions properly.

 The supporting surface must be heat-resistant up

to a temperature of approximately 100°C.

 If the appliance is to be installed above an oven,

the oven must be equipped with a forced

ventilation cooling system.

 Avoid installing the hob above a dishwasher: if

this cannot be avoided, place a waterproof

separation device between the two appliances.

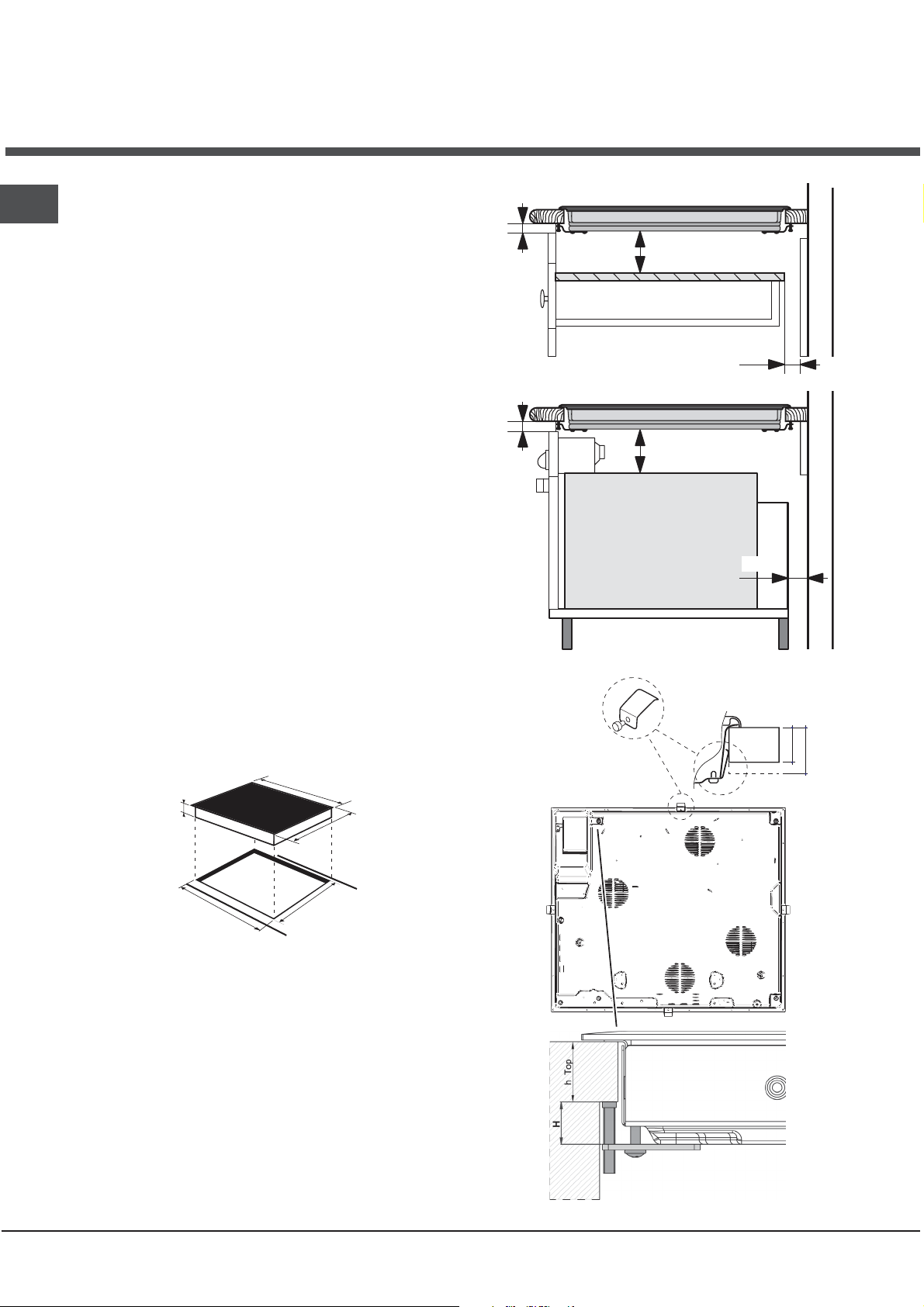

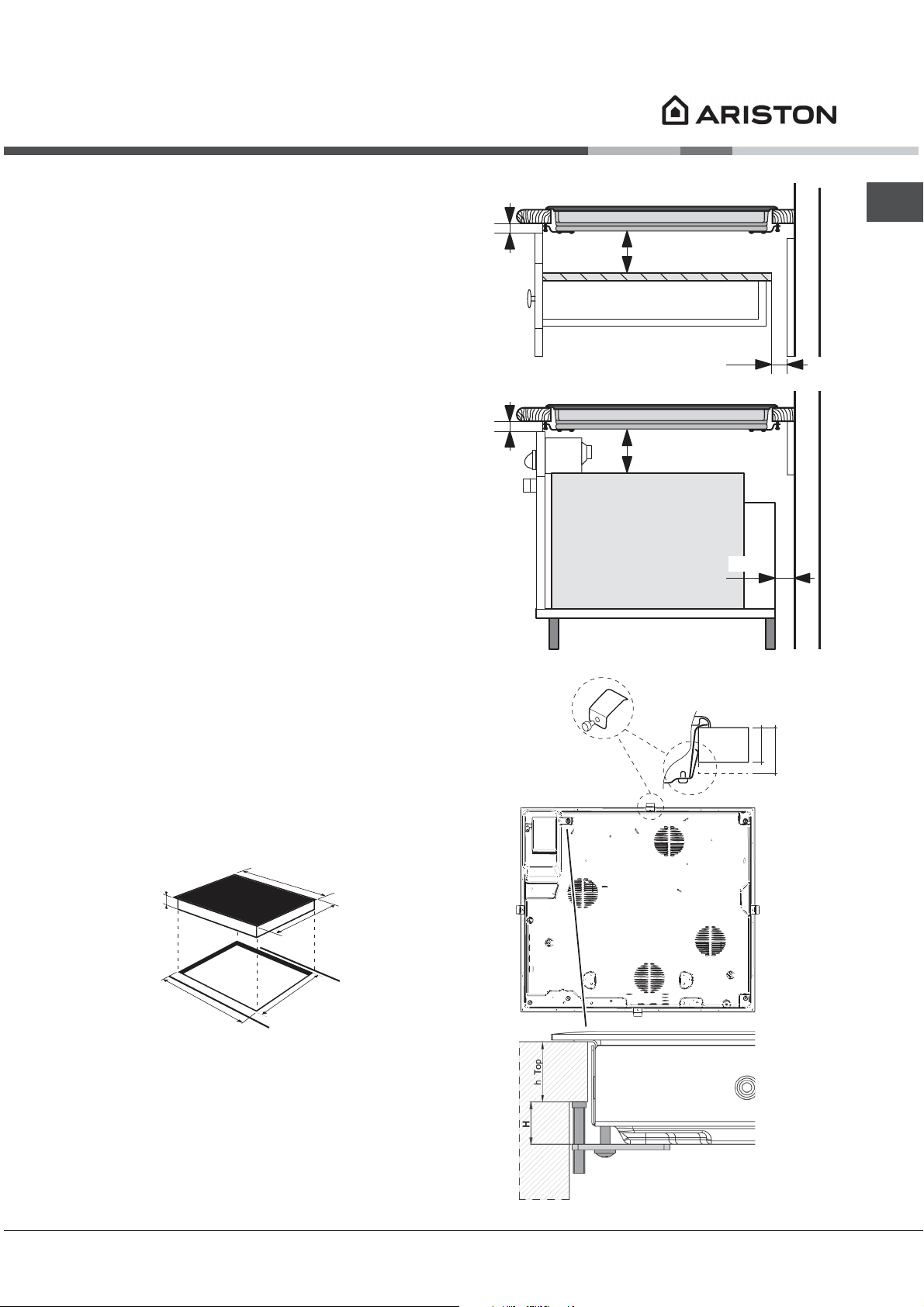

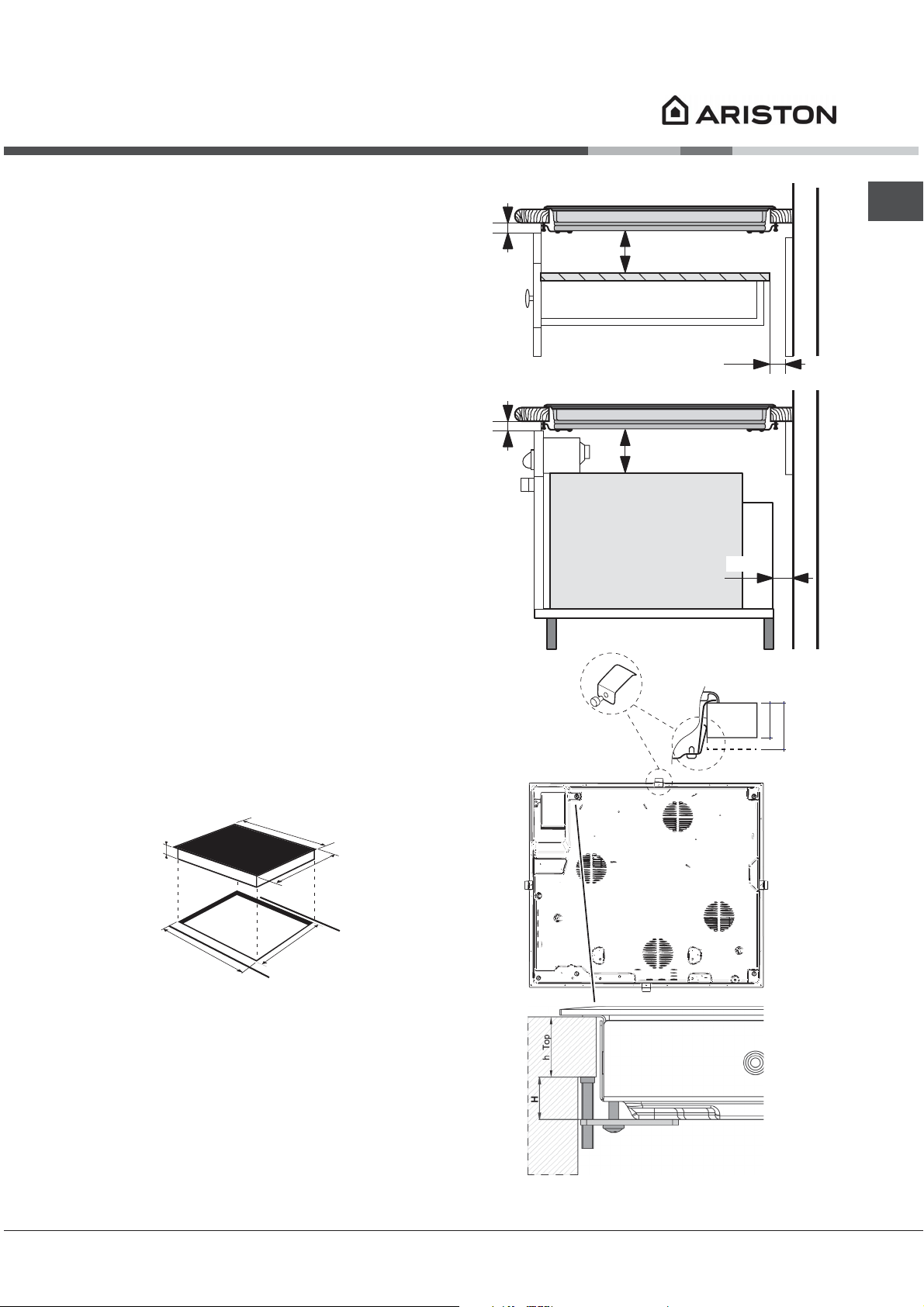

 Depending on the hob you want to install, the

cabinet must have the following dimensions (see

figure):

560 +/- 1

490 +/- 1

590

520

Ventilation

To allow adequate ventilation and to avoid overheating

of the surrounding surfaces the hob should be positioned

as follows:

At a minimum distance of 40 mm from the back

panel or any other vertical surfaces.

So that a minimum distance of 20 mm is

maintained between the installation cavity and the

cabinet underneath.

 Kitchen cabinets adjacent to the appliance and

taller than the top of the hob must be at least 600

mm from the edge of the hob.

FRONT SIDE

OF HOB

SUPPORTING

SURFACE

UNDERSIDE

OF HOB

5 mm

min. 20 mm

min. 40 mm

COMPARTMENT

5 mm

min. 40 mm

FAN-ASSISTED

OVEN

Fixing

The appliance must be installed on a perfectly level

supporting surface.

Any deformities caused by improper fixing could

affect the features and operation of the hob.

The thickness of the supporting surface

should be

taken into account when choosing

the length of the

screws for the fixing hooks:

30 mm thick: 23 mm screws

40 mm thick: 13 mm screws

Fix the hob as follows:

1. Use short flat-bottomed screws to fix the 4

alignment springs in the holes provided at the

central point of each side of the hob.

2. Place the hob

in the cavity, make sure it is in a

central position and push down on the whole

perimeter until the hob is stuck to the supporting

surface.

3. For hobs with raised sides: After inserting the hob

into its cavity, insert the 4 fixing hooks (each has its

own pin) into the lower

edges of the hob, using the

long pointed screws to fix them in place, until the

glass is stuck to the supporting surface.

 The screws for the alignment springs must remain

accessible.

 In order to adhere to safety standards, the

appliance must not come into contact with electrical

parts once it has been installed.

 All parts which ensure the safe operation of the

appliance must not be removable without the aid of

a tool.

Electrical connection

 The electrical connection for the hob and for any

built-in oven must be carried out separately, both for

safety purposes and to make extracting the oven

easier.

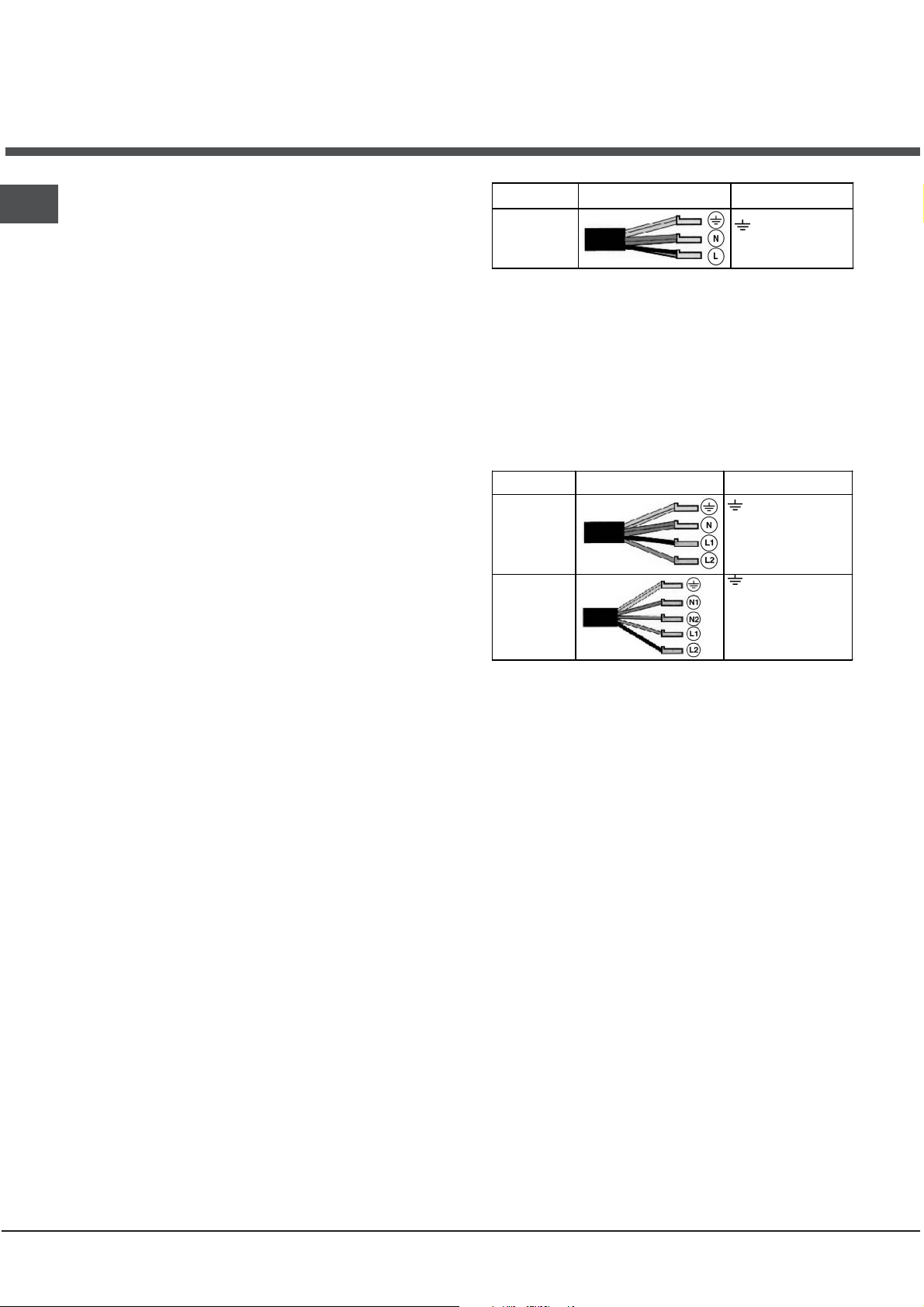

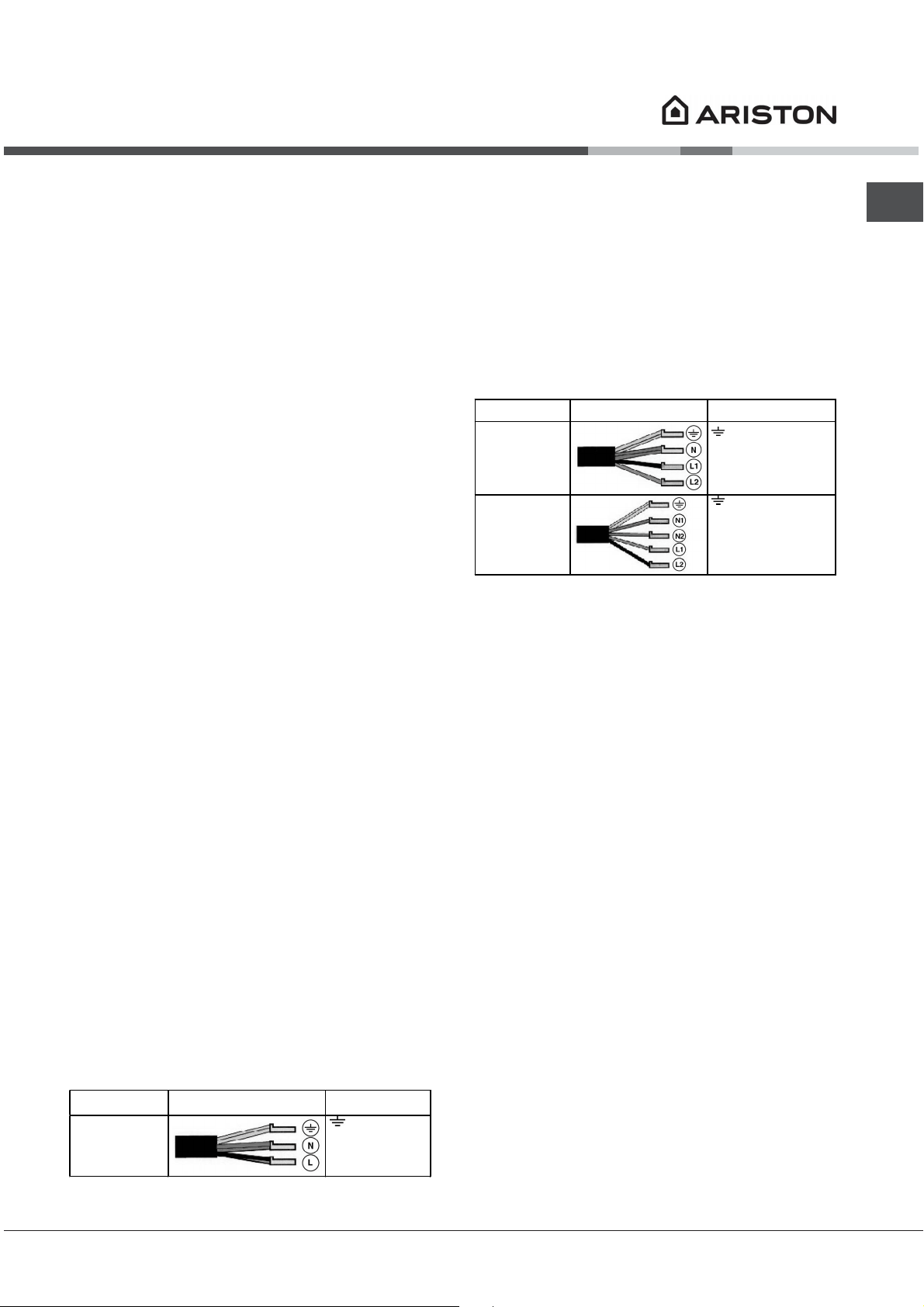

Single-phase connection

The hob is equipped with a pre-connected electricity

supply cable, which is designed for single-phase

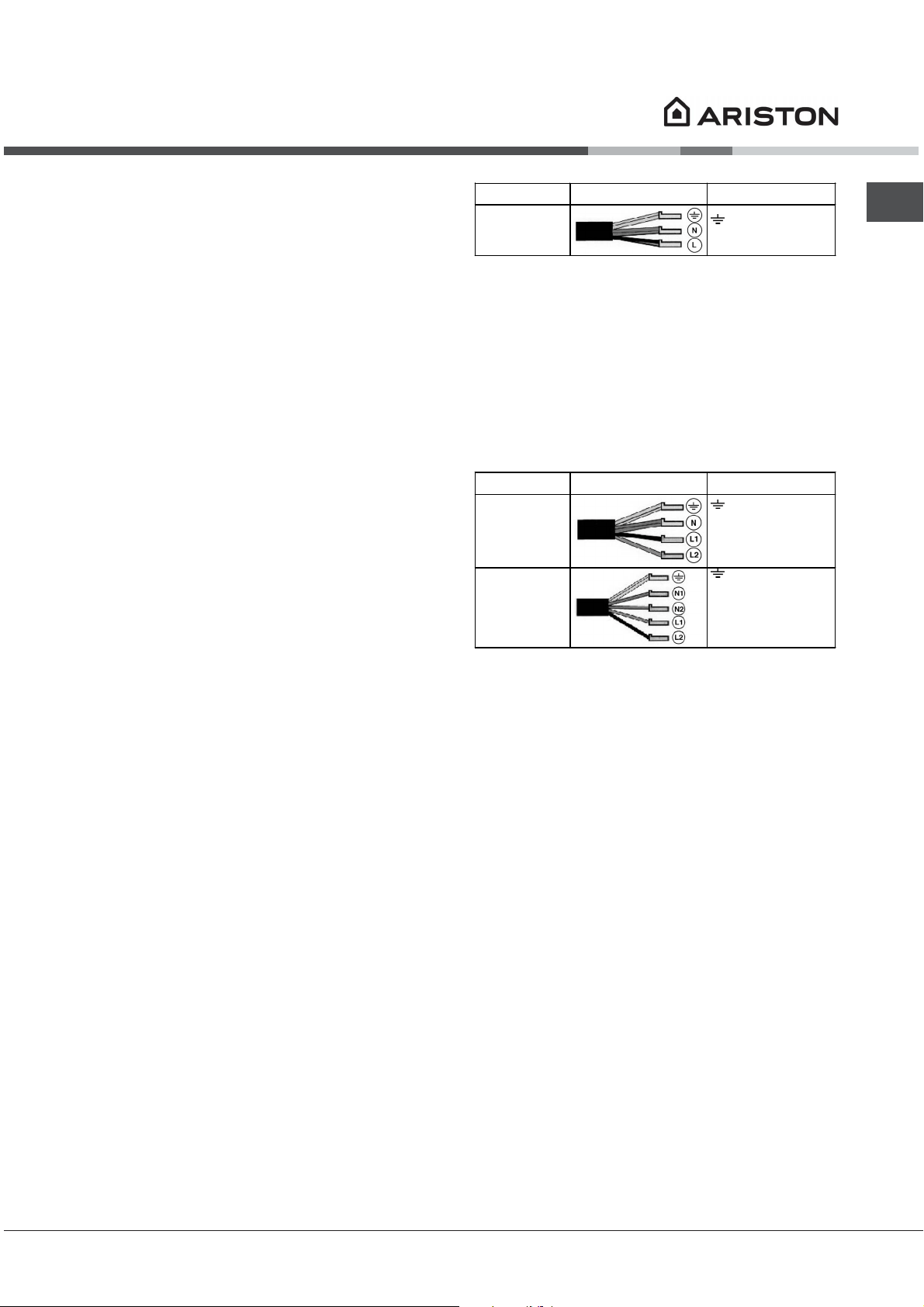

connection. Connect the wires in accordance with

the instructions given in the following table and

diagrams:

Voltage and

mains frequency

Electrical cable Wire connection

220-240V 1+N ~

50 Hz

: yellow/green;

N: the two blue wires

together

L: brown and black

together

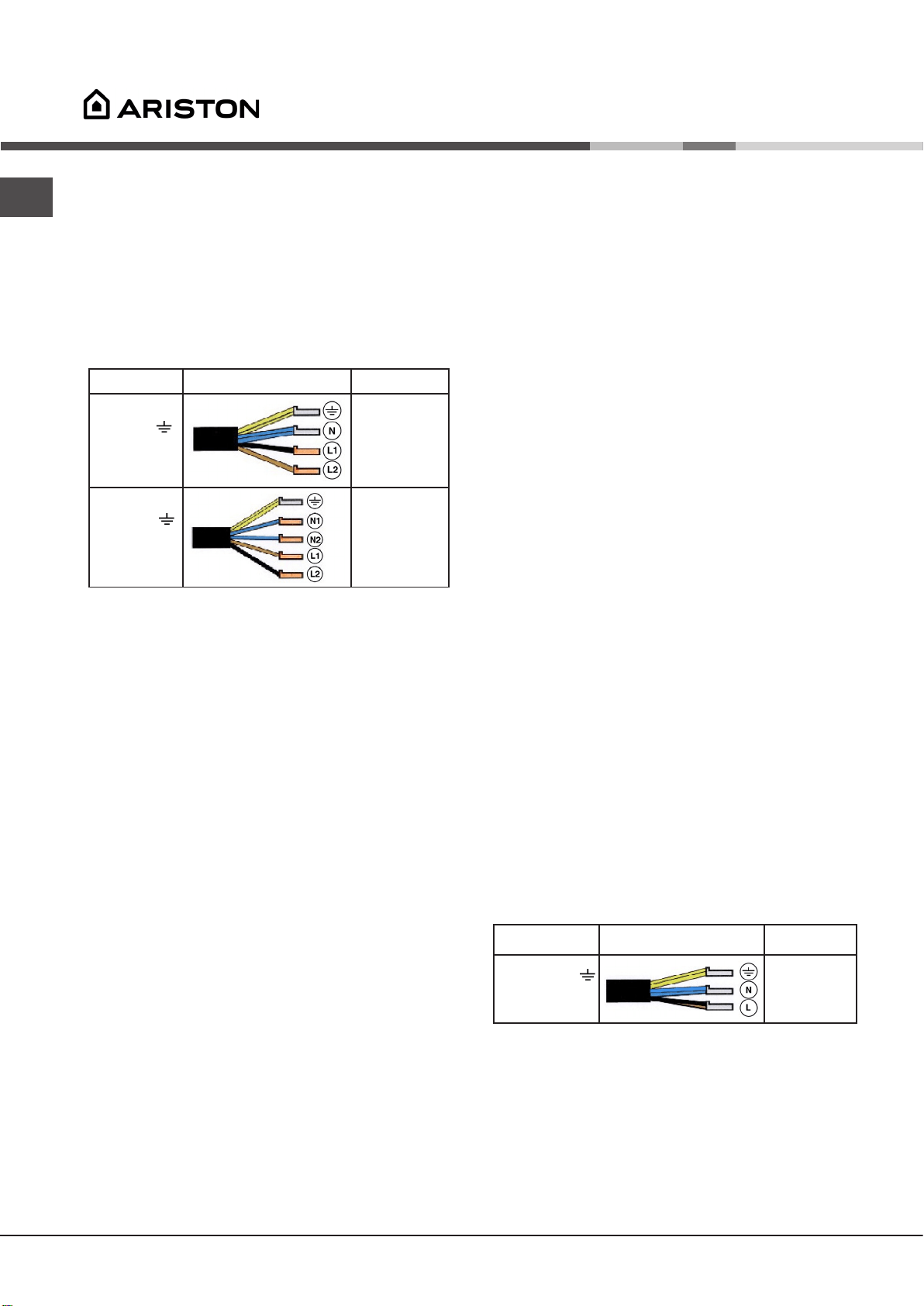

Other types of connection

If the mains supply corresponds with one of the

following:

Voltage and mains frequency

 400V - 2+N ~ 50 Hz

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Separate the wires and connect them in accordance

with the instructions given in the following table and

diagrams:

Tensión tipo y

frecuencia de la red

Cable eléctrico Conexión de los cables

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

: amarillo/verde;

N: los 2 cables azules juntos

L1: negro

L2: marrón

400V - 2+2N ~

50 Hz

: amarillo/verde;

N1: azul

N2: azul

L1: negro

L2: marrón

Connecting the electricity supply cable to the

mains

If the appliance is being connected directly to the

electricity mains an omnipolar switch must be

installed with a minimum opening of 3 mm between

contacts.

 The installer must ensure that the correct electrical

connection has been made and that it is fully

compliant with safety regulations.

Before connecting the appliance to the power

supply, make sure that:

 The appliance is earthed and the plug is

compliant with the law.

 The socket can withstand the maximum power of

the appliance, which is indicated on the data

plate located on the appliance itself.

 The voltage falls within the range of values

indicated on the data plate.

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the

plug, ask an authorised technician to replace it.

Do not use extension cords or multiple sockets.

 Once the appliance has been installed, the power

supply cable and the electrical socket must be

easily accessible.

 The cable must not be bent or compressed.

 The cable must be checked regularly and replaced

by authorised technicians only.

 The manufacturer declines any liability should

these safety measures not be observed.

Description of the

appliance

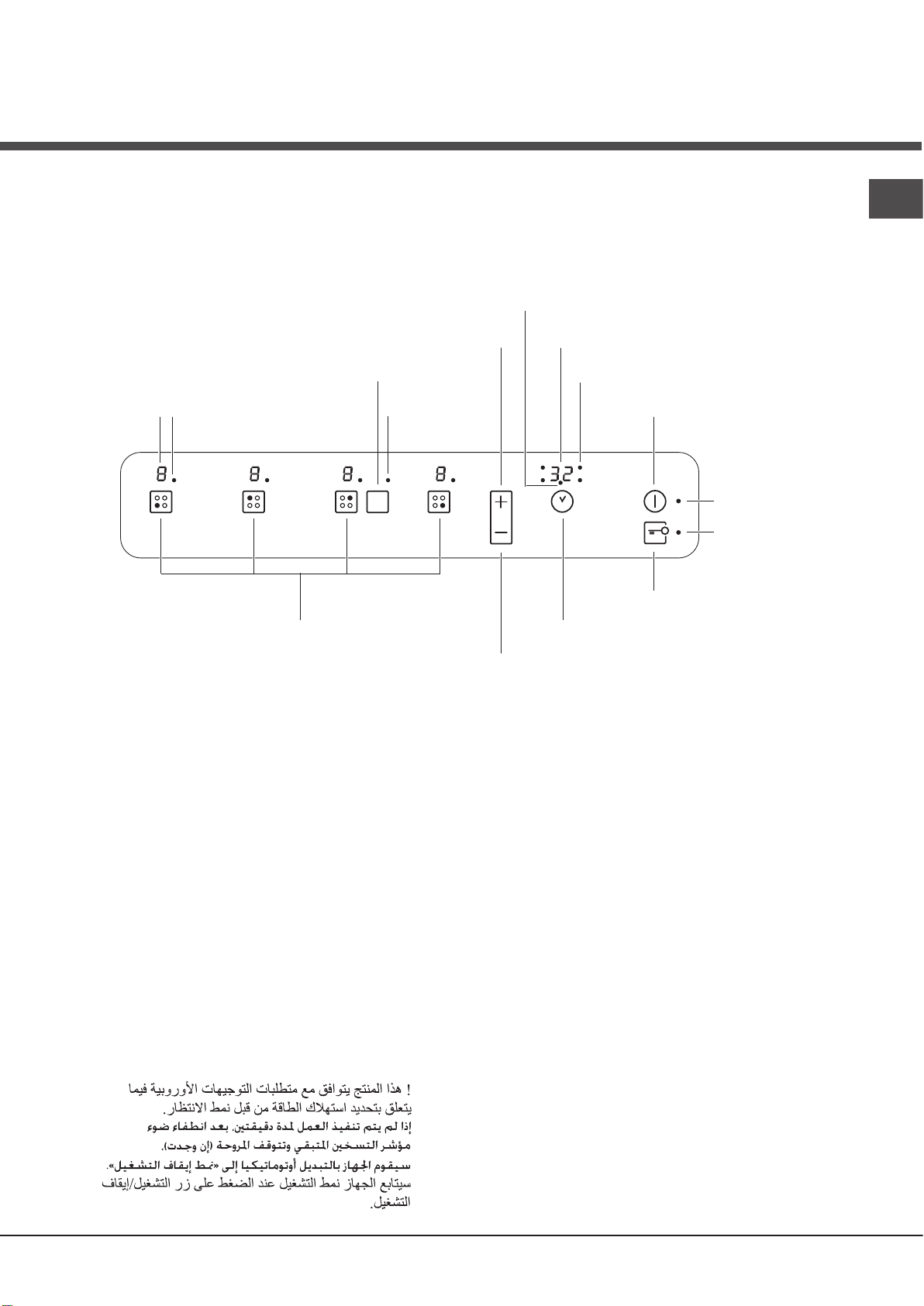

Control panel

 INCREASE POWER button switches on the

hotplate and controls the power (see Start-up and

use).

 REDUCE POWER button controls the power and

switches off the hotplate (see Start-up and use).

 COOKING ZONE SELECTOR button shows a

particular cooking zone has been selected and

therefore various adjustments are possible.

 COOKING ZONE SELECTOR button is used to

select the desired cooking zone.

 POWER indicator provides a visual display for the

current heat level.

 ON/OFF button switches the appliance on and off.

 ON/OFF indicator light shows whether the

appliance is on or off.

 PROGRAMME TIMER* button controls the

cooking programme times (see Start-up and use).

 PROGRAMME TIMER*

display shows which

programme has been selected (see Start-up and

use).

 COOKING ZONE PROGRAMMED* indicator lights

show which cooking zones are being used during

a cooking programme (see Start-up and use).

 CONTROL PANEL LOCK button prevents

accidental changes to the hob settings (see Start-

up and use).

 CONTROL PANEL LOCK indicator light shows

the control panel has been locked (see Start-up

and use).

 BOOSTER button* activates the booster function -

3000 W - of the cooking zone (see Start-up and

use).

 BOOSTER indicator light* shows that the booster

function has been activated.

 TIMER* indicator light shows that the timer has

been activated

 This product complies with the requirements of the

latest European Directive on the limitation of power

consumption of the standby mode.

If no operations are carried out for a period of 2

minutes, after the residual heat indicator lights turn

off and the fan stops (if present), the appliance

automatically switches to the off mode.

The appliance resumes the operating mode once the

ON/OFF button is pressed.

The control panel described in this manual is only a representative example: it may not exactly match the panel

on your appliance.

BOOSTER*

button

BOOSTER*

indicator light

Booster

ON/OFF

indicator light

CONTROLS LOCKED

indicator light

CONTROL PANEL

LOCK button

INCREASE

POWER button

COOKING ZONE PROGRAMMED*

indicator light

PROGRAMME TIMER*

display

PROGRAMME

TIMER* button

COOKING ZONE

SELECTOR buttons

REDUCE POWER

button

COOKING ZONE

SELECTED indicator light

POWER and

RESIDUAL HEAT

indicators

ON/OFF

button

TIMER*

indicator light

Only available in certain models.

Start-up and use

 The glue applied on the gaskets leaves traces of

grease on the glass. Before using the appliance, we

recommend you remove these with a special non-

abrasive cleaning product. During the first few hours

of use there may be a smell of rubber which will

disappear very quickly.

 A few seconds after the hob is connected to the

electricity supply, a buzzer will sound. The hob may

now be switched on.

 If the - or + button is pressed for an extended

period of time, the display scrolls quickly though the

power levels and timer minutes.

Switching on the hob

To switch the hob on, press and hold the button

for approximately one second.

Switching on the cooking zones

Each cooking zone is controlled using a selector

button

and a power adjustment device

consisting of a double

- and + button.

 To begin operating a cooking zone, press the

corresponding control button and set the desired

power level (between 0 and 9) using the buttons

- and +.

Booster function*

The booster function for some of the cooking zones

may be used to shorten heating-up times. It may be

activated by pressing the

Booster

button. The indicator

light directly above the button will illuminate. This

function boosts the power to 2000 W or 3000 W,

depending on the size of the relevant cooking zone.

The booster stops automatically after 4 minutes. While

the booster for one of the cooking zones is active, the

corresponding front or rear cooking zone will operate at

a reduced power level (e.g. if the booster for the rear

left-hand hotplate has been activated, the power level

of the front left-hand hotplate will be reduced). For

further information, please refer to the Technical

description of the models.

Switching off the cooking zones

To switch off a cooking zone, select it using the

corresponding selector button

and:

 Press the

- button: the power of the cooking zone

will progressively decrease until it is switched off.

Programming the cooking duration

 All the cooking zones may be programmed

simultaneously, for a duration between 1 and 99

minutes.

1. Select the cooking zone using the corresponding

selector button.

2. Adjust the temperature.

3. Press the

programming button.

4. Set the cooking duration using the

- and +

buttons.

5. Confirm by pressing the

button.

The timer begins counting down immediately. A

buzzer sounds for approximately 1 minute and the

cooking zone switches off when the set programme

has finished.

Repeat the above procedure for each hotplate you

wish to programme.

Using multiple programmes and the display

If one or more hotplates are programmed, the

display will show the data for the hotplate with the

least time remaining, and the light corresponding to

the position of the hotplate will flash. The lights

corresponding to the other hotplates programmed

will be switched on.

To display the time remaining for the other

programmed hotplates, press the

button

repeatedly. The times remaining for each hotplate

will be shown in a clockwise order, beginning with

the front left hotplate.

Changing the programme

1. Press the

button repeatedly until the duration

you wish to change is shown.

2. Use the

buttons to set the new duration.

3. Confirm by pressing the

button.

Only available in certain models.

To cancel a programme, follow the above

instructions. At step 2, press the

- button: the

duration decreases progressively until it reaches 0

and switches off. The programme resets and the

display exits programming mode.

Timer

The hob must be switched on.

The timer can be used to set a duration up to 99

minutes.

1. Press the

programming button until the timer

indicator light is illuminated.

2. Set the desired duration using the

- and +

buttons.

3. Confirm by pressing the

button.

The timer begins counting down immediately. When

the time has elapsed, a buzzer will sound (for one

minute).

Control panel lock

When the hob is switched on, it is possible to lock

the oven controls in order to avoid accidental

changes being made to the settings (by children,

during cleaning, etc.). Press the

button to lock

the control panel: the indicator light above the button

will switch on.

To use any of the controls (e.g. to stop cooking),

you must switch off this function. Press the

button for a few moments, the indicator light will

switch off and the lock function will be removed.

Switching off the hob

Press the button to switch the appliance off.

If the control panel lock has been activated, the

controls will continue to be locked even after the hob

is switched on again. In order to switch the hob on

again, you must first remove the lock function.

Demo mode

It is possible to set the hob to a demonstration

mode where all the controls work normally but the

heating elements do not switch on. To activate the

demo mode the hob must be switched on, with all

the hotplates switched off.

 Press and hold the

+ and - buttons

simultaneously for 6 seconds. When the 6

seconds have elapsed, the ON/OFF and

CONTROLS LOCKED indicator lights will flash for

one second. Release the

+ and - buttons and

press the

button;

 The display will show the text DE and MO and the

hob will be switched off.

 When the hob is switched on again it will be set to

the demo mode.

To exit this mode, follow the procedure described

above. The display will show the text DE and OF

and the hob will be switched off. When it is next

switched on, the hob will function normally.

Practical advice on using the appliance

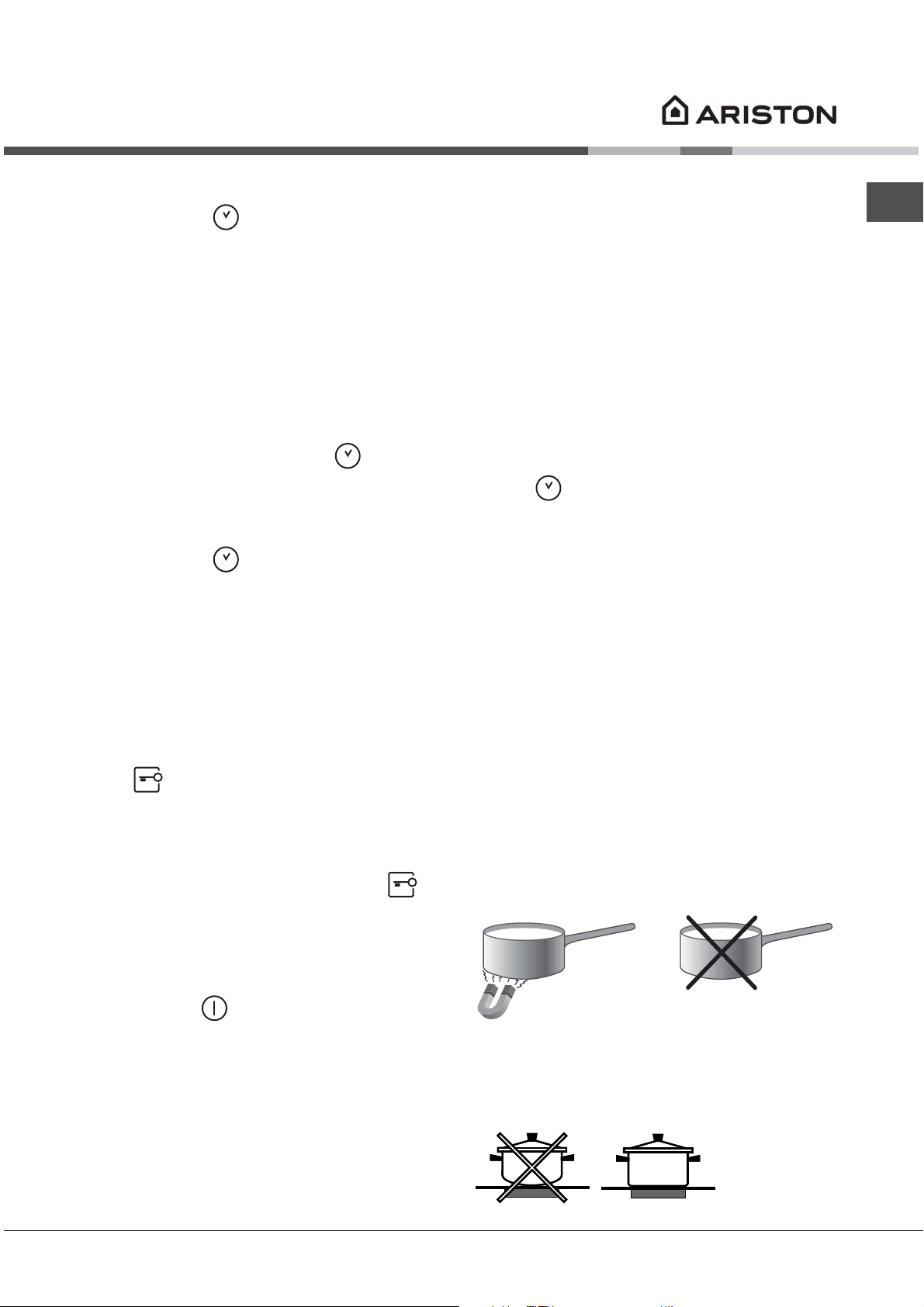

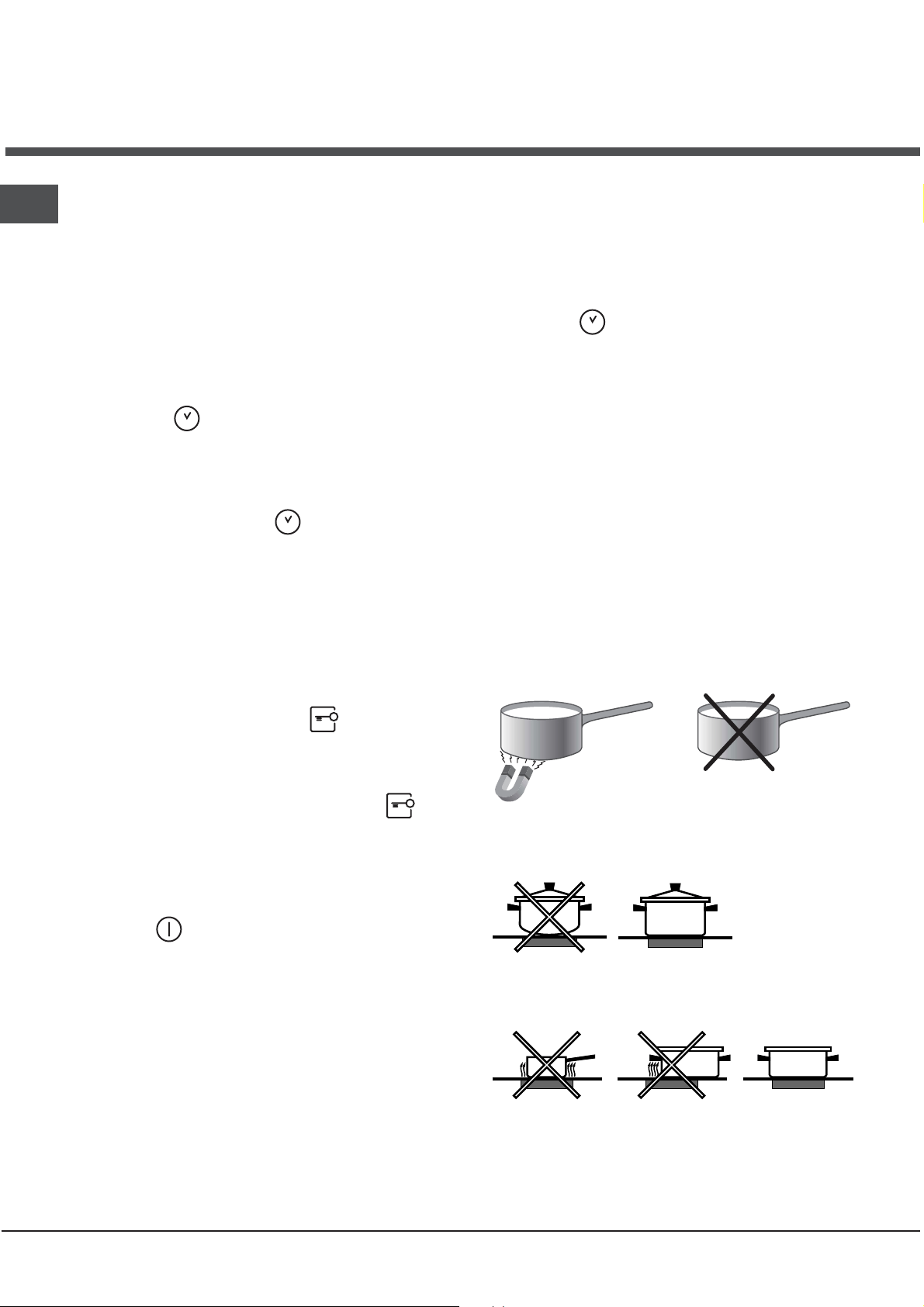

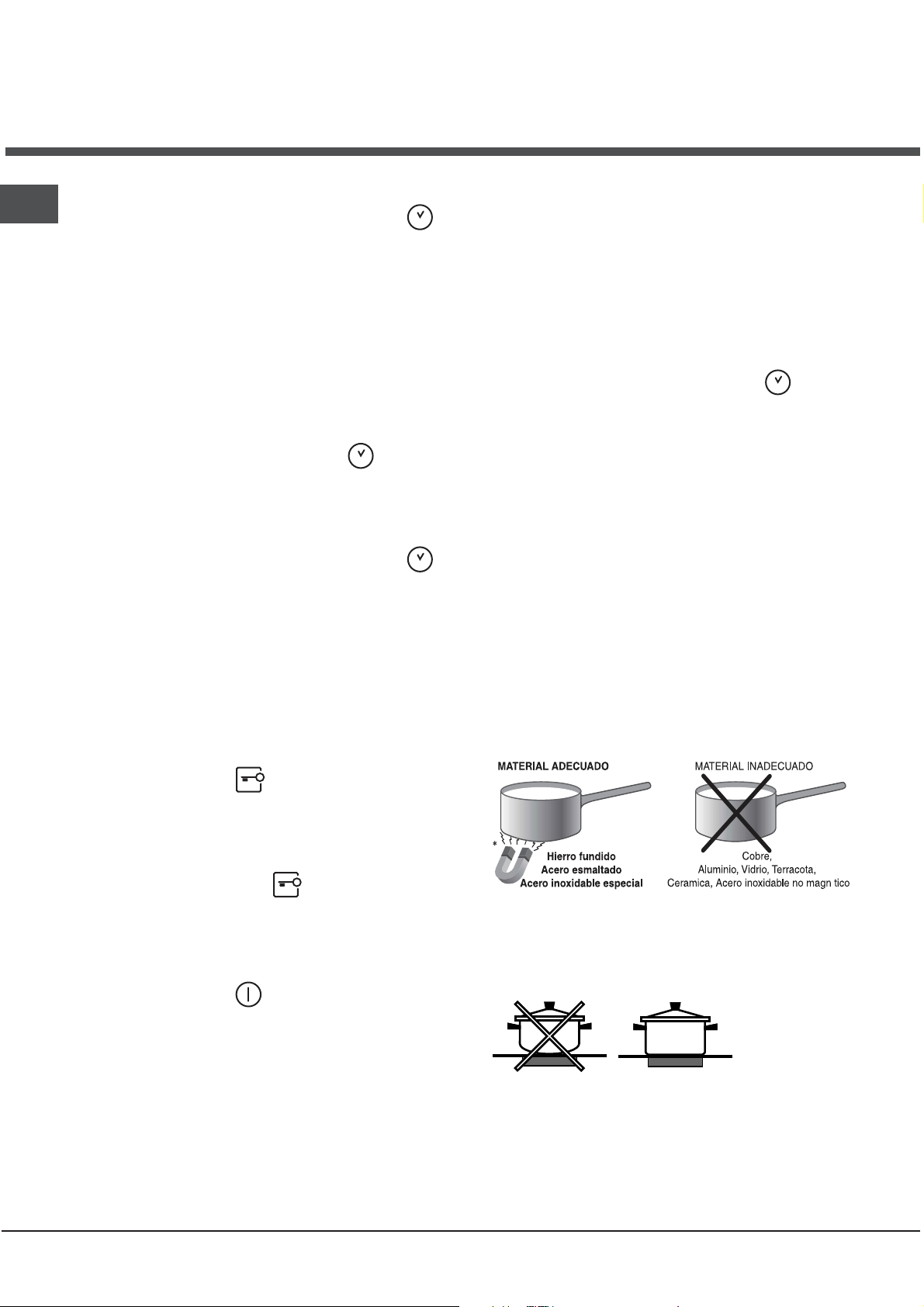

 Use cookware made from materials which are

compatible with the induction principle

(ferromagnetic material). We especially recommend

pans made from: cast iron, coated steel or special

stainless steel adapted for induction. Use a magnet

to test the compatibility of the cookware.

In addition, to obtain the best results from your hob:

 Use pans with a thick, flat base in order to fully

utilise the cooking zone.

 Always use pans with a diameter which is large

enough to cover the hotplate fully, in order to use all

the available heat.

 Make sure that the base of the cookware is

always clean and dry, in order to fully utilise and

extend the life of both the cooking zones and the

cookware.

SUITABLE

UNSUITABLE

Cast iron

Enamelled steel

Special stainless steel

Copper,

Aluminium, Glass, Earthenware,

Ceramic, non magnetic Stainless steel

 Avoid using the same cookware which has been

used on gas burners: the heat concentration on

gas burners may distort the base of the pan,

causing it not to adhere correctly.

Safety devices

Pan sensor

Each cooking zone is equipped with a pan sensor

device. The hotplate only emits heat when a pan

with suitable measurements for the cooking zone is

placed on it. If the indicator light is flashing, it may

indicate:

 An incompatible pan

 A pan whose diameter is too small

 The pan has been removed from the hotplate.

Residual heat indicators

Each cooking zone is equipped with a residual heat

indicator. This indicator signals which cooking zones

are still at a high temperature. If the power display

shows

, the cooking zone is still hot. It is

possible, for example, to keep a dish warm or melt

butter or chocolate. As the cooking zone cools, the

power display will show

. The display switches off

when the cooking zone has cooled sufficiently.

Overheating protection

If the electronic elements overheat, the hob switches

off automatically and

F appears on the display,

followed by a flashing number. When the

temperature has reached a suitable level, this

message disappears and the hob may be used

again.

Safety switch

The appliance has a safety switch which

automatically switches the cooking zones off after

they have been in operation for a certain amount of

time at a particular power level. When the safety

switch has been triggered, the display shows 0.

For example: the right rear hotplate is set to 5 and

will switch off after 5 hours of continuous operation,

while the front left hotplate is set to 2 and will switch

off after 8 hours.

Power level

Maximum operating

time in hours

1 9

9 1

Buzzer

This can also indicate several irregularities:

 An object (a pan, cutlery, etc.) has been placed

on the control panel for more than 10 seconds.

 Something has been spilt on the control panel.

 A button has been pressed for too long. All of the

above situations may cause the buzzer to sound.

Remove the cause of the malfunction to stop the

buzzer. If the cause of the problem is not

removed, the buzzer will keep sounding and the

hob will switch off.

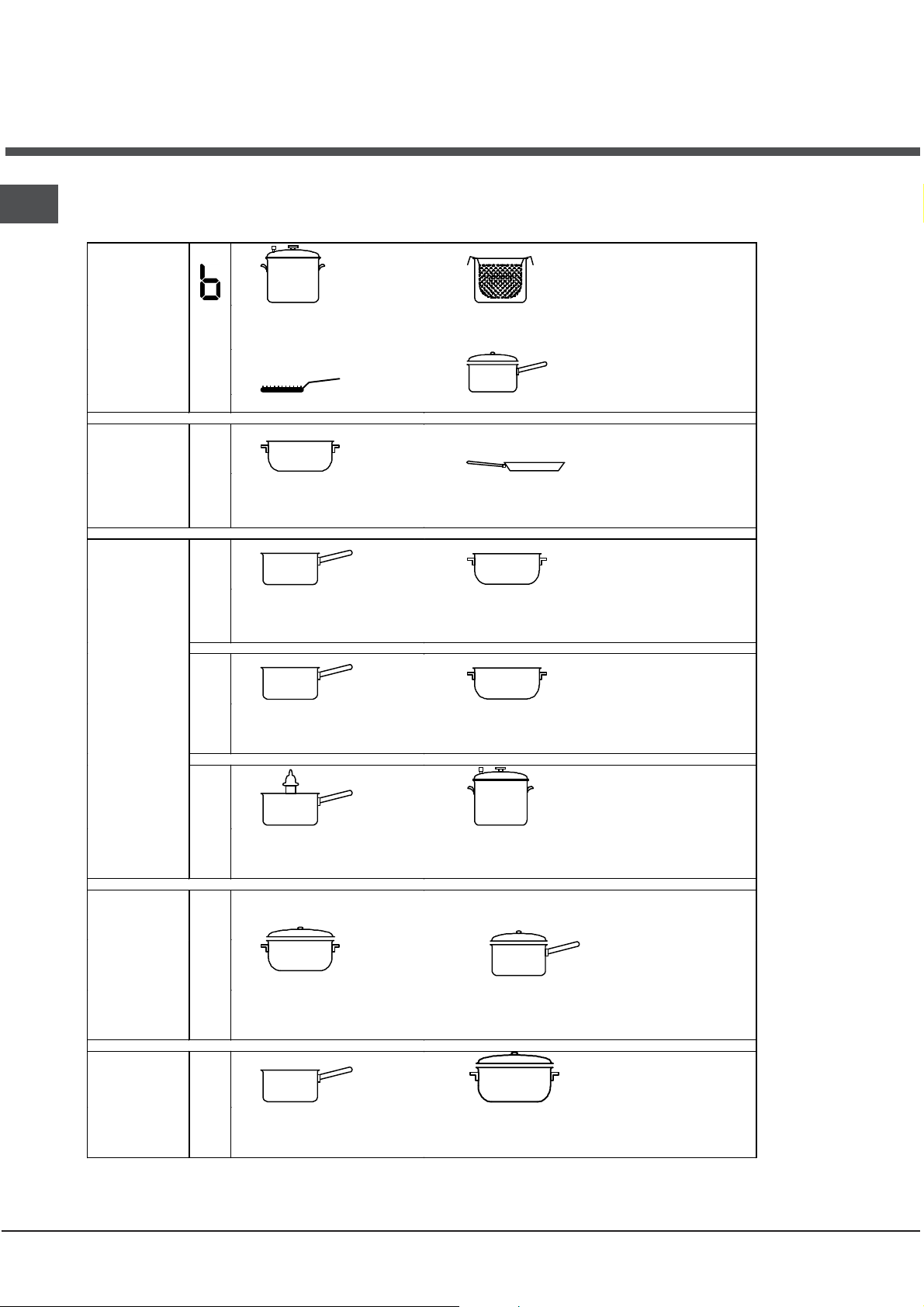

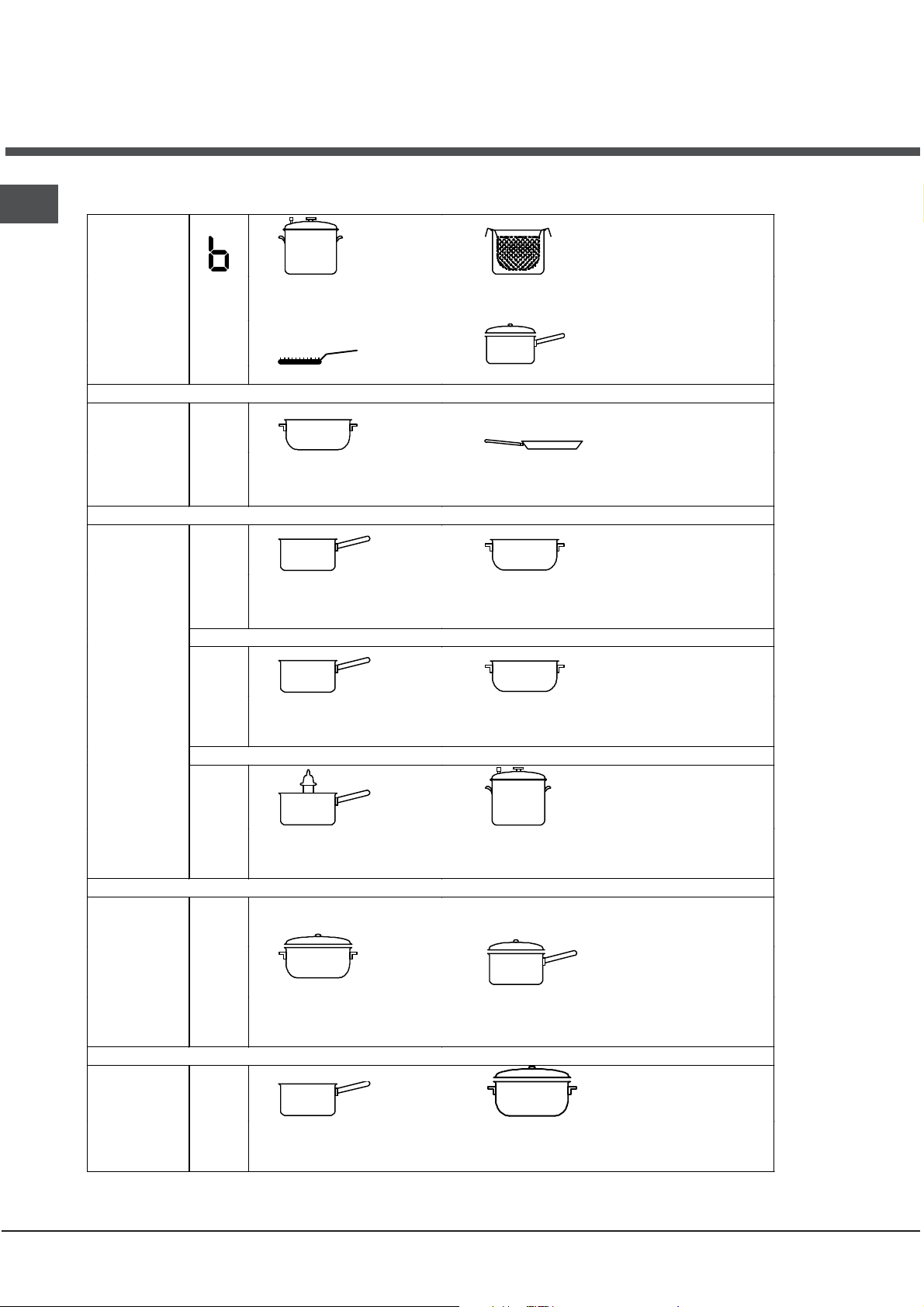

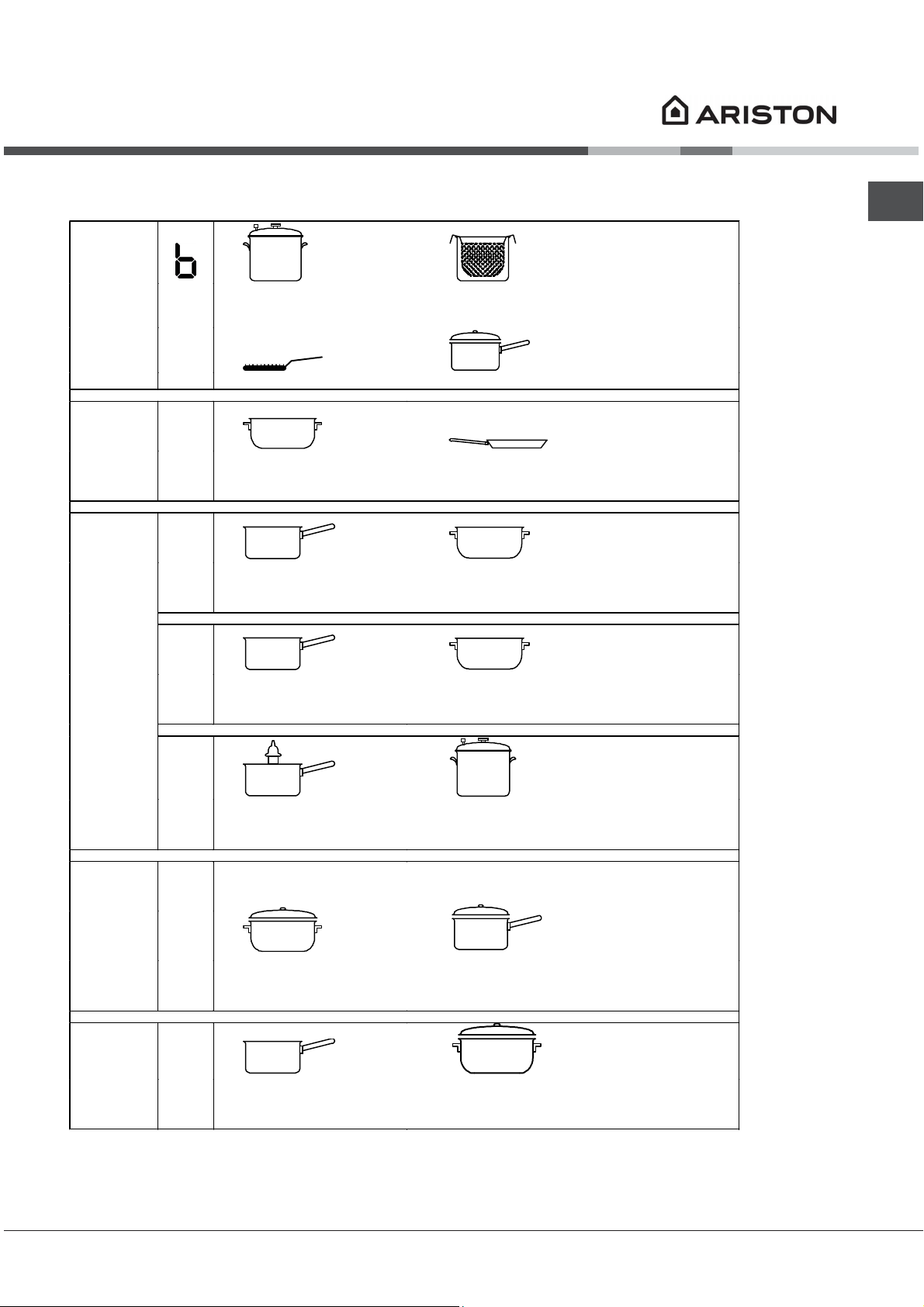

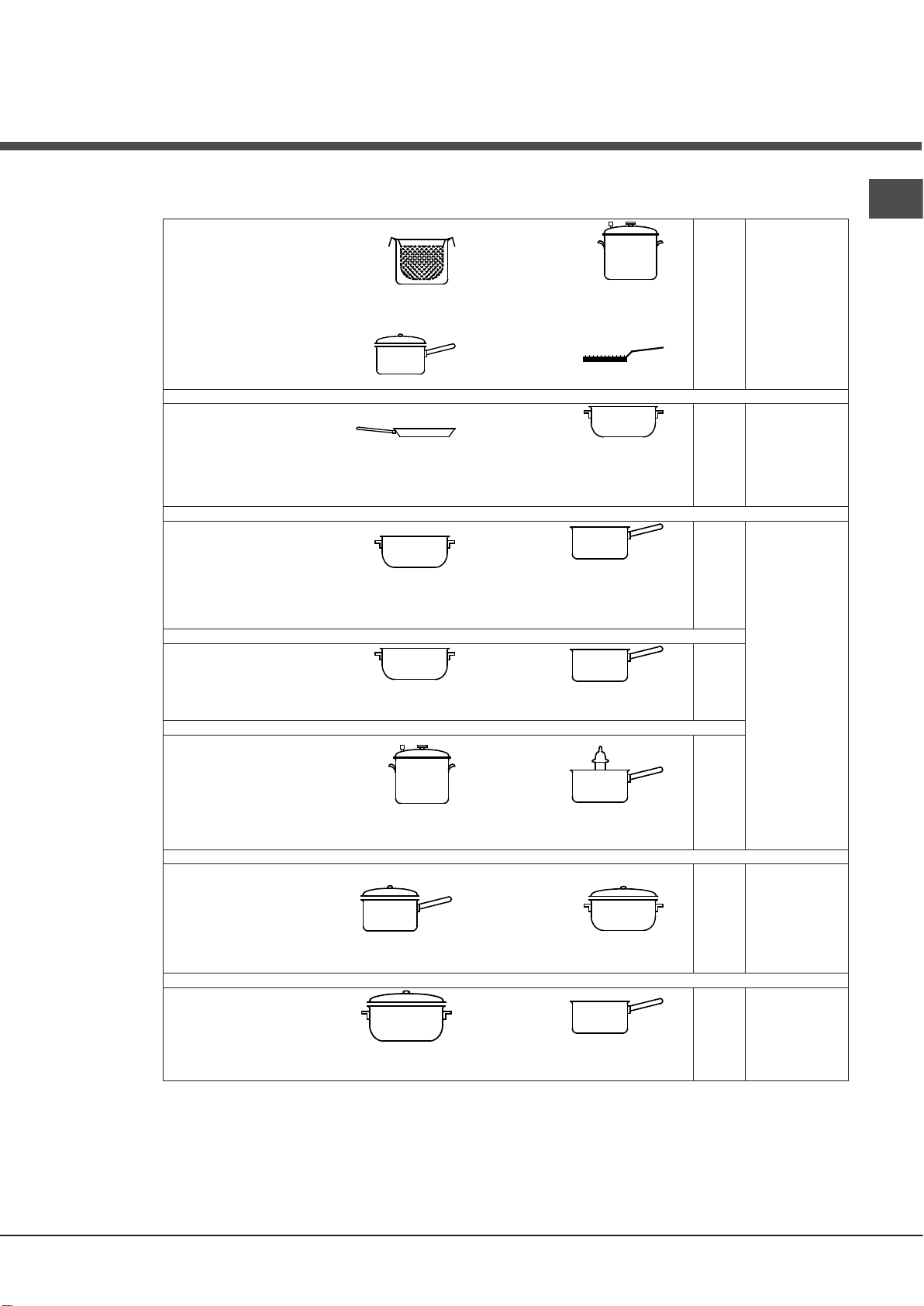

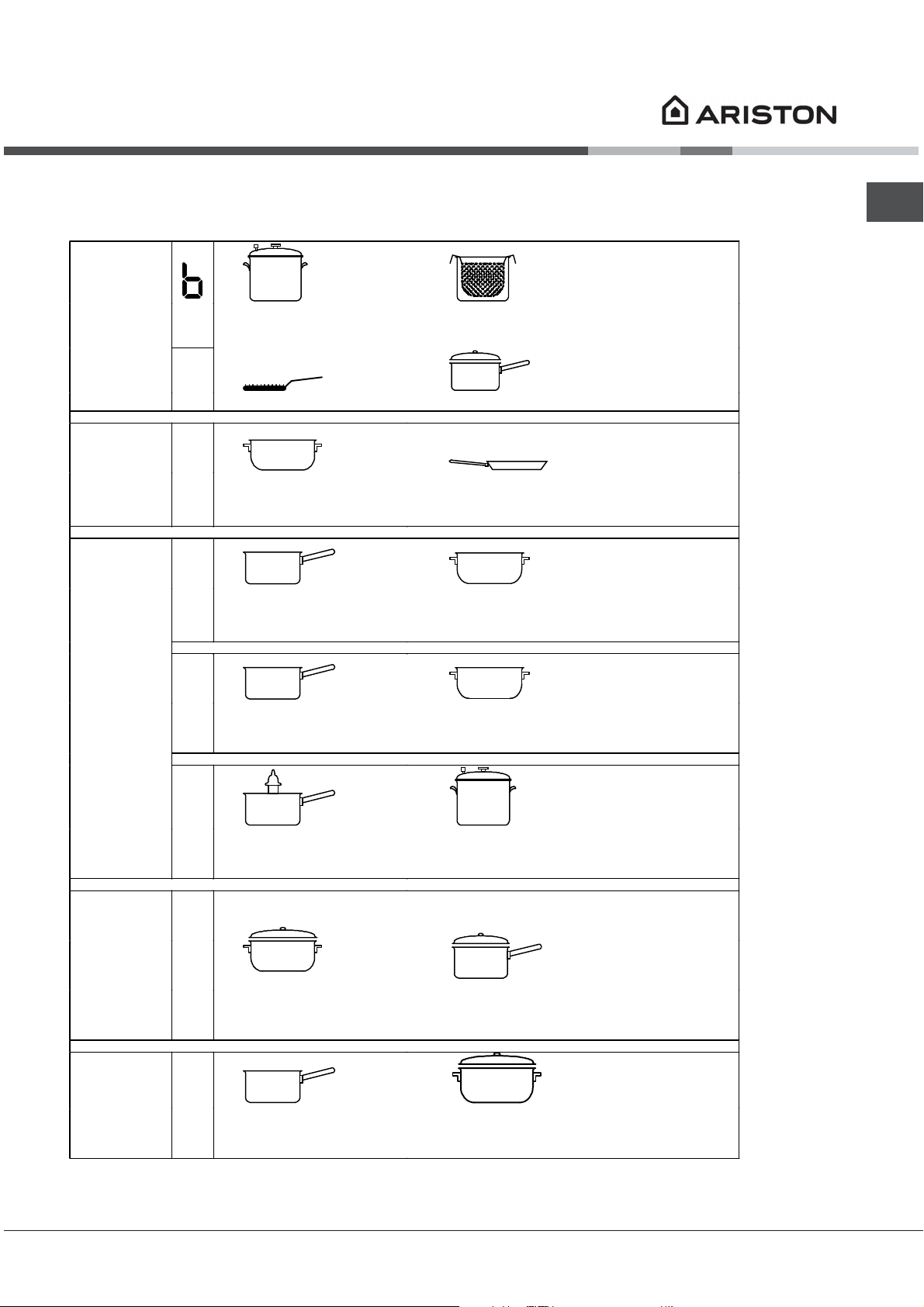

Practical cooking advice

Pressure cooking

Pressure cooker

Frying

Very high-flame

cooking



Grilling Boiling



High-flame

cooking

Crêpes Cooking on a high flame and browning

(roasts, steaks, escalopes, fish fillets,

fried eggs)

Fast thickening (liquid juices)

Boiling water (pasta, rice, vegetables)

Milk

Slow thickening (dense juices)

Medium-flame cooking

Bain-marie cooking Pressure cooking after whistle

Low-flame

cooking



Low-flame cooking

(stews)

-{}-

Reheating dishes



Very low-

flame

cooking

Chocolate sauce Keeping food hot

Precautions and tips

 This appliance has been designed and manufactured in

compliance with international safety standards. The

following warnings are provided for safety reasons and

must be read carefully.

This appliance conforms to the following European

Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and

subsequent amendments;

- 2004/108/EEC dated 15/12/04 (Electromagnetic

Compatibility) and subsequent amendments;

- 93/68/EEC dated 22/07/93 and subsequent amendments.

1275/2008 stand-by/off mode.

General safety

 Make sure that the air inlet behind the fan grille is never

obstructed. The built-in hob should, in fact, be provided

with suitable ventilation for the cooling of the electronic

components used in the appliance.

 We advise against the installation of an induction hob

above an under-the-counter refrigerator (heat) or above a

washing machine (vibrations). In fact, there would be

insufficient space for the ventilation of electronic

components.

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial

use.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

appliance exposed to rain and storms.

 Do not touch the appliance when barefoot or with wet

or damp hands and feet.

 The appliance must be used by adults only for the

preparation of food, in accordance with the instructions

provided in this booklet. Do not use the hob as a

worktop or chopping board.

 The glass ceramic hob is resistant to mechanical

shocks, but it may crack (or even break) if hit with a

sharp object such as a tool. If this happens,

disconnect the appliance from the electricity mains

immediately and contact a Service Centre.

 Ensure that power supply cables of other electrical

appliances do not come into contact with the hot parts

of the hob.

 Remember that the cooking zones remain relatively hot

for at least thirty minutes after they have been switched

off. An indicator light provides a warning when residual

heat is present (see Start-up and use).

 Keep any object which could melt away from the hob,

for example plastic and aluminium objects, or products

with a high sugar content. Be especially careful when

using plastic film and aluminium foil or packaging: if

placed on surfaces which are still hot, they may cause

serious damage to the hob.

 Always make sure that pan handles are turned towards

the centre of the hob in order to avoid accidental

burns.

 When unplugging the appliance, always pull the plug

from the mains socket; do not pull on the cable.

 Never perform any cleaning or maintenance work

without having disconnected the appliance from the

electricity mains.

 The appliance should not be operated by people

(including children) with reduced physical, sensory or

mental capacities, by inexperienced individuals or by

anyone who is not familiar with the product. These

individuals should, at the very least, be supervised by

someone who assumes responsibility for their safety or

receive preliminary instructions relating to the operation

of the appliance.

 For the attention of wearers of pacemakers or

other active implants:

The hob complies with all current standards on

electromagnetic interference.

Your induction hob is therefore perfectly in keeping with

legal requirements (89/336/CEE directives). It is

designed not to create interference on any other

electrical apparatus being used on condition that the

apparatus in question also complies with this

legislation. Your induction hob generates short-range

magnetic fields. To avoid any interference between

your induction hob and a pacemaker, the latter must be

designed to comply with relevant regulations.

In this respect, we can only guarantee our own product

conformity. Please consult the pacemaker manufacturer

or your doctor concerning its conformity or any possible

incompatibility.

 Do not let children play with the appliance.

Disposal

 When disposing of packaging material: observe local

legislation so that the packaging may be reused.

 The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that

household appliances should not be disposed of using

the normal solid urban waste cycle. Exhausted

appliances should be collected separately in order to

optimise the cost of re-using and recycling the materials

inside the machine, while preventing potential damage

to the atmosphere and to public health. The crossed-

out dustbin is marked on all products to remind the

owner of their obligations regarding separated waste

collection.

For further information relating to the correct disposal of

exhausted household appliances, owners may contact

the public service provided or their local dealer.

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity

supply before carrying out any work on it.

Cleaning the appliance

 Do not use abrasive or corrosive detergents (for

example, products in spray cans for cleaning

barbecues and ovens), stain removers, anti-rust

products, powder detergents or sponges with

abrasive surfaces: these may scratch the surface

beyond repair.

 Never use steam cleaners or pressure cleaners on

the appliance.

 It is usually sufficient simply to wash the hob

using a damp sponge and dry it with absorbent

kitchen towel.

 If the hob is particularly dirty, rub it with a special

glass ceramic cleaning product, then rinse well

and dry thoroughly.

 To remove more stubborn dirt, use a suitable

scraper. Remove spills as soon as possible,

without waiting for the appliance to cool, to avoid

residues forming crusty deposits. You can

achieve excellent results by using a rust-proof

steel wire sponge - specifically designed for

glass ceramic surfaces - soaked in soapy water.

 If any plastic or sugary substances are

accidentally melted on the hob, remove them

immediately with the scraper, while the surface is

still hot.

 Once it is clean, the hob may be treated with a

special protective maintenance product: the

invisible film left by this product protects the

surface from drips during cooking. This

maintenance task should be carried out while the

appliance is warm (not hot) or cold.

 Always remember to rinse the appliance well with

clean water and dry it thoroughly: residues can

become encrusted during subsequent cooking

processes.

Stainless steel frame (only in models with outer

frame)

Stainless steel can be marked by hard water which

has been left on the surface for a long time, or by

cleaning products containing phosphorus.

After cleaning, it is advisable to rinse the surface

well and dry it thoroughly. If water is spilt on the

surface, dry it quickly and thoroughly.

 Some hobs have an aluminium frame which is

similar to stainless steel. Do not use any cleaning or

degreasing products which are not suitable for use

with aluminium.

Disassembling the hob

If it is necessary to disassemble the hob:

1. Loosen the screws fixing the alignment springs on

each side.

2. Loosen the screws holding the fixing hooks in

each corner.

3. Take the hob out of its installation cavity.

 Do not attempt to repair the appliance yourself. If

the appliance breaks down, contact a Service

Centre.

Technical description of

the models

The induction system is the quickest existing way of cooking. Unlike traditional hotplates where the cooking

zone heats up, with the induction system heat is generated directly inside pans which have ferromagnetic

bases.

Hobs

NIC 641 B

Cooking zone

Power (W)

Back Left

I 1400

Back Right

I 2200  B 3000*

Front Left

I 2200

Front Right

I 1400  600 se Post. Dx*

Total power

7200

Key:

I = single induction cooking zone

B = booster: the power level of the cooking zone may be boosted to 3000 W

* = the maximum power level is limited while the booster is activated for the relevant rear cooking zone (see

Start-up and use).

Mode demploi

Sommaire

Installation, 13-14

Positionnement

Raccordement électrique

Description de lappareil, 15

Tableau de bord

Mise en marche et utilisation, 16-19

Mise sous tension de la table de cuisson

Allumage des foyers

Fonction booster

Extinction des foyers

Programmation de la durée de cuisson

Le minuteur

Verrouillage des commandes

Extinction de la table de cuisson

Mode Démonstration (demo)

Conseils dutilisation de lappareil

Les sécurités

Conseils utiles pour la cuisson

Précautions et conseils, 20

Sécurité générale

Mise au rebut

Nettoyage et entretien, 21

Mise hors tension

Nettoyage de lappareil

Démontage de la table

Description technique des modèles, 22

NIC 641 B

TABLE DE CUISSON

Français,12

English,1

Espanol, 23

Português,34

Installation

 Conserver ce mode demploi pour pouvoir le

consulter à tout moment. En cas de vente, de

cession ou de déménagement, veiller à ce quil

suive lappareil pour informer le nouveau propriétaire

sur son fonctionnement et lui fournir les conseils

correspondants.

 Lire attentivement les instructions : elles

contiennent des conseils importants sur linstallation,

lutilisation et la sécurité de cet appareil.

Positionnement

 Les emballages ne sont pas des jouets pour

enfants, il faut les mettre au rebut en respectant la

réglementation sur le tri sélectif des déchets (voir

Précautions et conseils).

 Linstallation doit être effectuée par un

professionnel du secteur conformément aux

instructions du fabricant. Une mauvaise installation

peut causer des dommages à des personnes, des

animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de lappareil, il

faut que le meuble possède des caractéristiques

bien précises :

 le matériau du plan dappui doit pouvoir résister à

une température denviron 100°C ;

 en cas dinstallation de la table de cuisson au-

dessus dun four, il faut que ce dernier soit

équipé dun dispositif de refroidissement par

ventilation forcée ;

 éviter dinstaller la table de cuisson au-dessus

dun lave-vaisselle : si cest le cas, prévoir une

séparation étanche entre les deux appareils ;

 selon la table de cuisson à installer (voir figures),

la découpe du meuble doit avoir les dimensions

suivantes :

560 +/- 1

490 +/- 1

590

520

Aération

Pour permettre une bonne aération et pour éviter toute

surchauffe des surfaces autour de lappareil, la table

de cuisson doit être positionnée :

à au moins 40 mm de distance du mur arrière ou

de toute autre surface verticale;

de manière à ce quil reste au moins 20 mm de

distance entre la découpe dencastrement et le

meuble en dessous.

 Les meubles jouxtant

la table, dont la hauteur

dépasse celle du plan de cuisson, doivent être

placés à au moins 600 mm du bord du plan.

5 mm

min. 20 mm

min. 40 mm

TIROIR

5 mm

min. 40 mm

CHALEUR

TOURNANTE

CÔTÉ AVANT DE LA

TABLE DE CUISSON

PLAN DE

TRAVAIL

TABLE DE CUISSON

RETOURNÉE

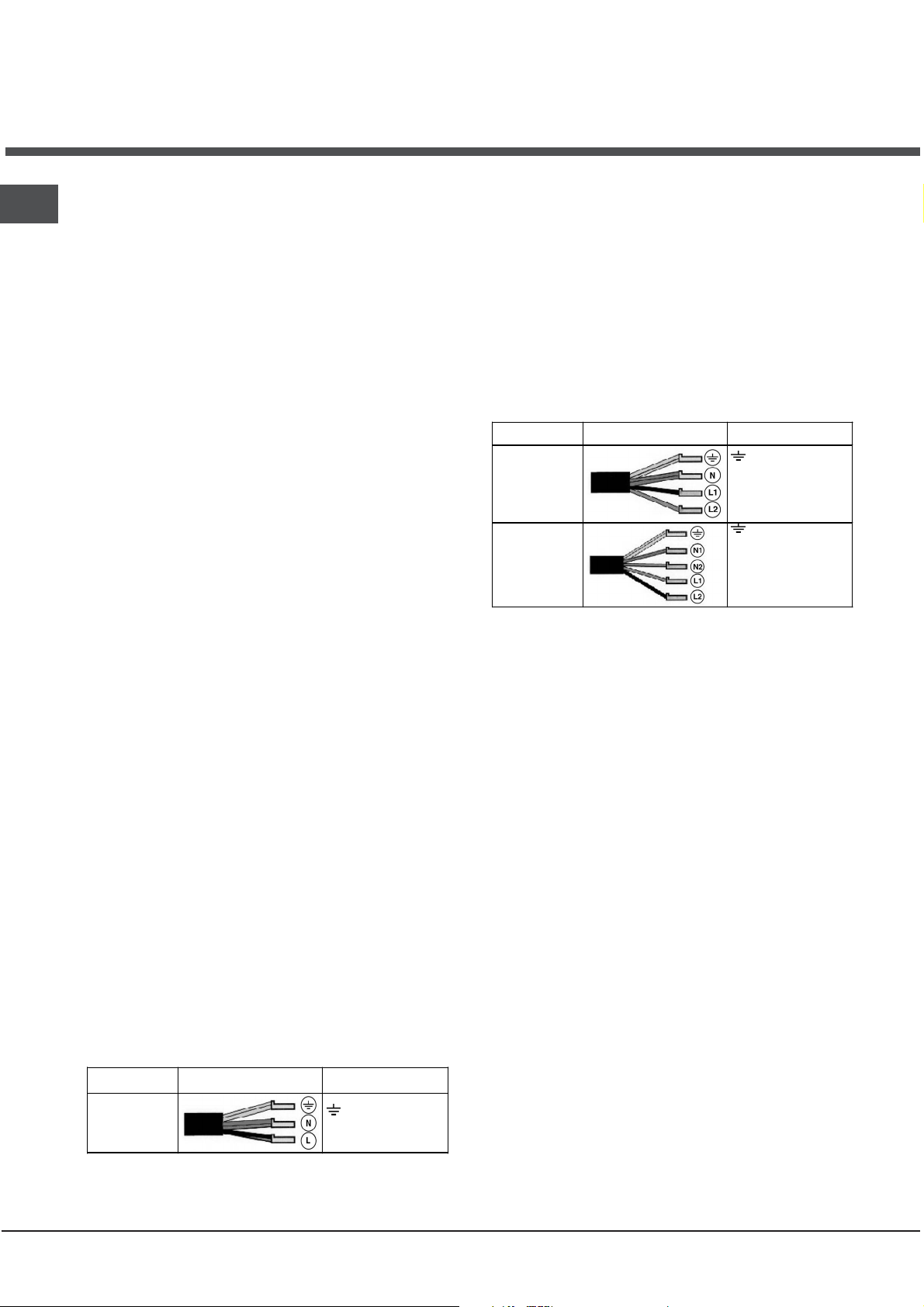

Autres types de branchement

Si linstallation électrique correspond à une des

caractéristiques suivantes :

Tension type et fréquence réseau

 400V - 2+N ~ 50 Hz

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Séparer les câbles et procéder au raccordement des

fils en suivant les indications du tableau et des

dessins suivants :

Tension type et

fréquence réseau

Cordon électrique Raccordement fils

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

: jaune/vert;

N: les 2 fils bleus ensemble

L1: noir

L2: marron

400V - 2+2N ~

50 Hz

: jaune/vert;

N1: bleu

N2: bleu

L1: noir

L2: marron

Branchement du câble dalimentation au réseau

électrique

En cas de raccordement direct au réseau, il faut

intercaler entre lappareil et le réseau un interrupteur

à coupure omnipolaire ayant au moins 3 mm

décartement entre les contacts.

 Linstallateur est responsable du bon raccordement

électrique de lappareil et du respect des normes de

sécurité.

Avant de procéder au branchement, sassurer que :

 la prise est bien munie dune terre conforme à la

loi;

 la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaque

signalétique de lappareil ;

 la tension dalimentation est bien comprise entre

les valeurs indiquées sur la plaque signalétique;

 la prise est bien compatible avec la fiche de

lappareil. Si ce nest pas le cas, remplacer la

prise ou la fiche, ne pas utiliser de rallonges ni de

prises multiples.

 Après installation de lappareil, le câble électrique

et la prise de courant doivent être facilement

accessibles

 Le câble ne doit être ni plié ni excessivement

écrasé.

 Le câble doit être contrôlé périodiquement et ne

peut être remplacé que par un technicien agréé.

 Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

Fixation

Il est impératif dassurer lencastrement de lappareil

sur un plan dappui parfaitement plat.

Les déformations provoquées par une mauvaise

fixation risquent daltérer les caractéristiques

de la

table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de

fixation doit être réglée avant leur montage selon

lépaisseur du plan dappui :

 épaisseur 30 mm : vis 23 mm;

 épaisseur 40 mm : vis 13 mm.

Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes sans pointe pour visser

les 4 ressorts de centrage dans les trous prévus sur

chaque côté de la table, en leur milieu;

2. insérer la table de cuisson dans la découpe

prévue, bien au centre et bien appuyer tout autour

du cadre pour que la table adhère parfaitement au

plan dappui.

3. pour les tables avec profils latéraux

: après avoir

encastré la table de cuisson dans la découpe,

insérer les 4 crochets de fixation (chacun avec son

goujon) sur le périmètre inférieur de la table de

cuisson et visser avec les vis longues à pointe

jusquà ce que le verre adhère bien au plan dappui.

 Il faut absolument que les vis des ressorts de

centrage soient accessibles.

 Conformément aux normes de sécurité, après

encastrement de lappareil, il ne doit plus y avoir

possibilité de contact avec les parties électrifiées.

 Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées

quavec laide dun outil.

Raccordement électrique

 Le branchement électrique de la table de cuisson

et celui dun éventuel four à encastrer doivent être

effectués séparément, pour des raisons de sécurité

électrique et pour pouvoir démonter plus facilement

le four en cas de besoin.

Raccordement monophasé

La table est fournie déjà équipée dun cordon

dalimentation prévu pour raccordement monophasé.

Procéder au raccordement des fils en suivant les

indications du tableau et des dessins suivants :

Tension type et

fréquence réseau

Cordon électrique Raccordement fils

220-240V 1+N ~

50 Hz

: jaune/vert;

N: les 2 fils bleus ensemble

L: le marron avec le noir

Description de lappareil

Tableau de bord

 Touche AUGMENTATION DE PUISSANCE pour

allumer le foyer et régler sa puissance (voir Mise

en marche et utilisation).

 Touche DIMINUTION DE PUISSANCE pour régler

la puissance et éteindre le foyer (voir Mise en

marche et utilisation).

 Voyant FOYER SELECTIONNE pour signaler que

le foyer correspondant a été sélectionné et que

les régulations sont donc possibles.

 Touche SELECTION FOYER pour sélectionner le

foyer souhaité

 Indicateur de PUISSANCE : une colonne

lumineuse pour signaler le niveau de puissance

atteint.

 Touche ON/OFF pour allumer ou éteindre

lappareil.

 Voyant ON/OFF : il signale si lappareil est

allumé ou éteint.

 Touche PROGRAMMATEUR* pour programmer la

durée dune cuisson (voir Mise en marche et

Utilisation).

 Afficheur PRO

GRAMMATEUR* : pour afficher les

choix correspondant à la programmation (voir

Mise en marche et utilisation).

 Voyants FOYER PROGRAMMÉ* : ils indiquent les

foyers quand une programmation est lancée (voir

Mise en marche et utilisation).

 Touche VERROUILLAGE DES COMMANDES

pour empêcher toute intervention extérieure sur

les réglages de la table de cuisson (voir Mise en

marche et Utilisation).

 Voyant COMMANDES VERROUILLEES : pour

signaler le verrouillage des commandes (voir Mise

en marche et Utilisation).

 Touche BOOSTER* pour brancher la

suralimentation - 3000 W  du foyer (voir Mise en

marche et utilisation).

 Voyant BOOSTER* il signale que la fonction de

suralimentation du booster est activée.

 Voyant MINUTEUR* il signale que le minuteur est

activé

 Ce produit est conforme à la nouvelle Directive

Européenne sur la réduction de la consommation

d'énergie en mode standby.

Sans opérations pendant 2 minutes, après

l'extinction des voyants de chaleur résiduelle et

l'arrêt du ventilateur (si existants), l'appareil se place

automatiquement en "off mode".

Pour remettre l'appareil en mode de fonctionnement

normal, appuyer sur la touche ON/OFF.

Le tableau de bord qui est décrit na quune valeur dexemple : il peut ne pas correspondre au modèle acheté.

Booster

Voyant

ON/OFF

Voyant

COMMANDES VERROUILLÉES

Touche

VERROUILLAGE DES COMMANDES

Touche AUGMENTATION

DE PUISSANCE

Voyant

FOYER PROGRAMMÉ*

Afficheur

PROGRAMMATEUR*

Voyant

MINUTEUR*

Touche

PROGRAMMATEUR*

Touches

SÉLECTION FOYER

Touche

DIMINUTION DE PUISSANCE

Voyant

FOYER SÉLECTIONNÉ

Indicateurs de PUISSANCE et

de CHALEUR RÉSIDUELLE

Touche

ON/OFF

Touche

BOOSTER*

Voyant

BOOSTER*

Nexiste que sur certains modèles

Mise en marche et

utilisation

 La colle utilisée pour les joints laisse des traces de

graisse sur le verre. Nous conseillons de les éliminer

avant dutiliser lappareil à laide dun produit

dentretien non abrasif. Une odeur de caoutchouc

peut se dégager au cours des premières heures

dutilisation, elle disparaîtra très vite.

 Un bip retentit quelques secondes après la mise

sous tension de la table de cuisson. A partir de ce

moment-là, lallumage de la table est possible.

 Une pression prolongée sur les touches - et +

accélère lavancement rapide des niveaux de

puissance et des minutes du minuteur.

Mise sous tension de la table de

cuisson

Pour mettre la table de cuisson sous tension,

appuyer sur la touche

pendant une seconde

environ.

Allumage des foyers

Chaque foyer est activé par une touche de sélection

et par un dispositif de réglage de la

puissance à double touche

- et +.

 Pour mettre en marche un foyer, appuyer sur la

commande correspondante et sélectionner la

puissance voulue à laide des touches

- et +.

Fonction booster*

Pour accélérer la montée en température, une

fonction booster est disponible sur certains foyers,

pour lactiver appuyer sur la touche

Booster

. Le voyant

placé au-dessus de la touche sallume. Cette

fonction suralimente la puissance à 2000 ou 3000W

selon la dimension du foyer concerné.

Le booster sarrête automatiquement après 4

minutes. Tant que le booster dun foyer est activé, la

puissance du foyer correspondant avant ou arrière

est limitée (par ex : si le booster est activé sur le

foyer arrière gauche, la puissance du foyer avant

gauche baisse). Pour de plus amples

renseignements, consulter Description technique

des modèles.

Extinction des foyers

Pour éteindre un foyer, le sélectionner à laide de la

touche de sélection correspondante

et :

 Appuyez sur la touche

- : la puissance du foyer

descend progressivement jusquà extinction.

Programmation de la durée de cuisson

 Il est possible de programmer simultanément tous

les foyers pour une durée comprise entre 1 et 99

minutes.

1. Sélectionner le foyer à laide de la touche de

sélection correspondante.

2. Régler sa température.

3. Appuyer sur la touche de programmation

3. Sélectionner la durée de cuisson désirée à laide

des touches

- et +.

4. Appuyer sur la touche

pour valider.

Le compte à rebours du minuteur démarre aussitôt.

La fin de la cuisson programmée est indiquée par un

signal acoustique (durée 1 minute) et le foyer

séteint.

Procéder de même pour tous les foyers devant être

programmés.

Affichage en cas de programmation multiple

En cas de programmation d'un ou de plusieurs

foyers, l'écran affiche le temps restant pour le foyer

qui se rapproche le plus de la fin du temps

programmé, dont la position est indiquée par

clignotement du voyant correspondant. Les voyants

des autres foyers programmés sont allumés.

Pour afficher le temps restant des autres foyers

programmés, appuyer plusieurs fois de suite sur la

touche

: il y aura affichage à la suite et dans le

sens des aiguilles dune montre des temps de tous

les foyers programmés, en partant du foyer avant

gauche

Modifier la programmation

1. Appuyer plusieurs fois de suite sur la touche

jusquà affichage du temps correspondant au foyer

devant être modifié.

2. Sélectionner un nouveau temps à laide des

touches

- et +.

3. Appuyer sur la touche

pour valider.

Nexiste que sur certains modèles

Pour annuler une programmation, procéder comme

indiqué plus haut. Au point 2, appuyer sur la touche

- : la durée diminue progressivement jusquà

lextinction 0. La programmation est remise à zéro et

lafficheur quitte le mode programmation.

Le minuteur

La table de cuisson doit être allumée.

Le minuteur permet de sélectionner une durée de 99

minutes maximum.

1. Appuyer sur la touche de programmation

Jusquà ce que le voyant minuteur sallume.

2. Sélectionner la durée désirée à laide des touches

- et +.

3. Appuyer sur la touche

pour valider.

Le compte à rebours du minuteur démarre aussitôt.

Une fois le temps écoulé, un signal sonore retentit

(pendant 1 minute).

Verrouillage des commandes

Pendant le fonctionnement de la table, il est

possible de verrouiller les commandes pour

empêcher toute intervention extérieure sur le réglage

(enfants, nettoyage...). Appuyer sur la touche

pour verrouiller les commandes, le voyant situé au-

dessus de la touche sallume.

Pour pouvoir modifier les réglages (interrompre la

cuisson par ex.) il faut déverrouiller les commandes

: appuyer sur la touche

pendant quelques

instants, le voyant séteint et les commandes sont

déverrouillées.

Extinction de la table de cuisson

Appuyer sur la touche pour éteindre lappareil.

Si les commandes de lappareil ont été verrouillées,

elles le seront encore au rallumage de la table. Pour

pouvoir rallumer la table de cuisson, il faut dabord

déverrouiller les commandes.

Mode Démonstration (demo)

Il est possible de sélectionner une utilisation en

mode démonstration où le tableau de bord

fonctionne normalement (y compris les commandes

concernant la programmation) mais où les éléments

chauffants ne sallument pas. Pour activer le mode

démonstration (demo), il faut que la table soit sous

tension et que tous les foyers soient éteints :

 Appuyer simultanément sur les touches + et  et

les garder enfoncées pendant 6 secondes. Au

bout de 6 secondes, le voyant ON/OFF et le

voyant VERROUILLAGE DES COMMANDES se

mettent à clignoter pendant une seconde. Lâcher

les touches

+ et  et appuyer sur la touche

;

 il y a affichage de DE et de MO et la table

séteint;

 au rallumage successif, la table se trouvera en

mode démonstration (demo).

Pour quitter ce mode de fonctionnement, suivre la

procédure décrite plus haut. Il y a affichage de DE

et de OF et la table séteint. Au rallumage successif,

la table fonctionnera normalement.

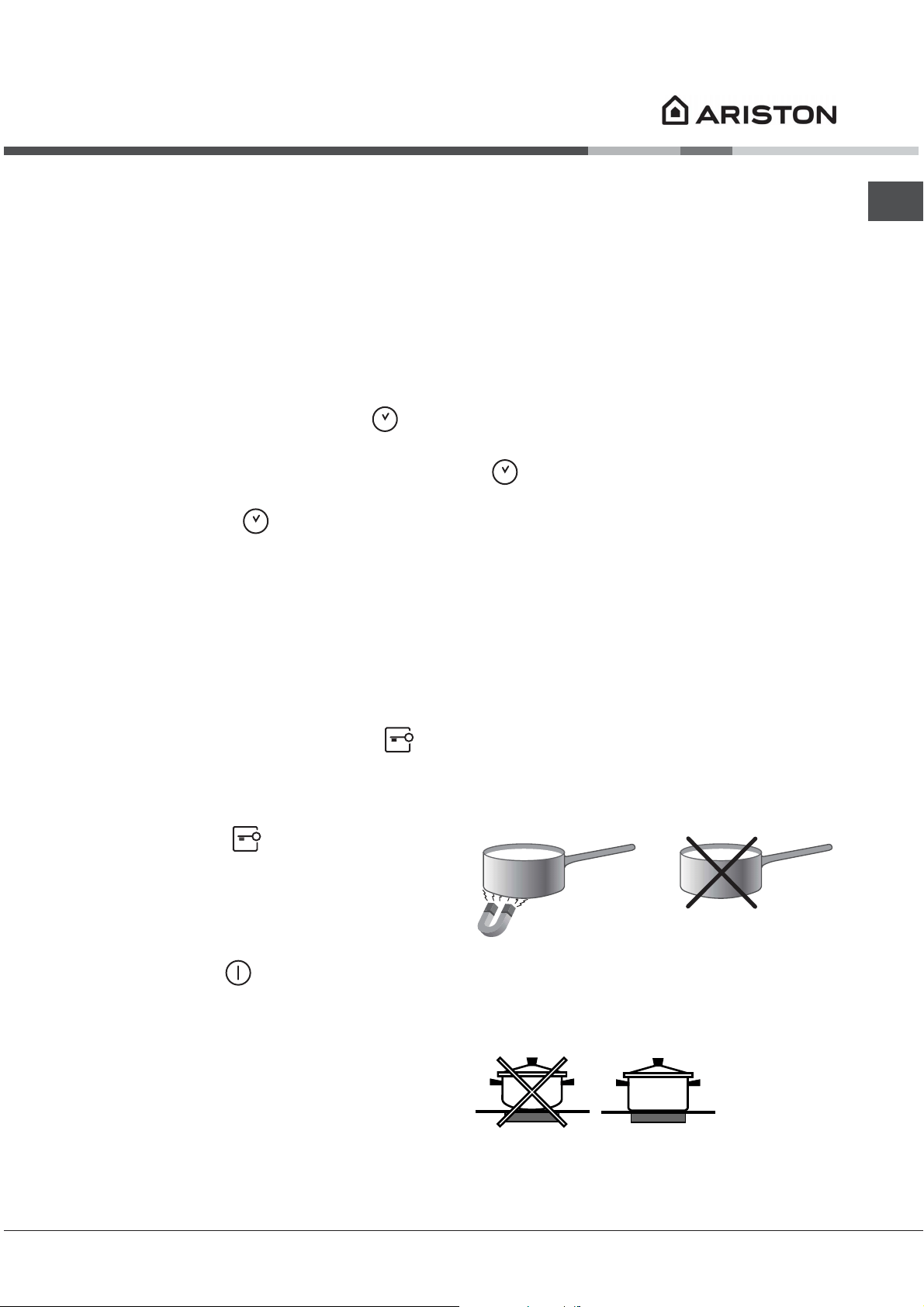

Conseils dutilisation de lappareil

 Utiliser des récipients dont le matériau est

compatible avec linduction (matériau

ferromagnétique). Nous recommandons lutilisation

de casseroles en: fonte, acier émaillé ou inox

spécial induction. Pour sassurer de la compatibilité

dun récipient, effectuer un test avec un aimant.

A UTILISER

NE CONVIENT PAS

Fonte

Acier émaillé

Inox spécial

Cuivre

Aluminium, Verre, Terre,

Céramique, Inox non magnétique

Pour obtenir de meilleures performances de la table

de cuisson :

 Utiliser des casseroles à fond plat et de forte

épaisseur pour quelles adhèrent parfaitement à la

zone de chauffe

 Utiliser des casseroles dont le diamètre couvre

complètement la zone de chauffe de façon à ce

que toute la chaleur disponible puisse être

utilisée.

 Veiller à ce que la base des casseroles soit

toujours parfaitement sèche et propre pour

garantir un bon contact et une longue durée de

vie des foyers mais aussi des casseroles.

 Eviter dutiliser les mêmes casseroles que sur les

brûleurs à gaz. la concentration de chaleur sur les

brûleurs à gaz peut déformer le fond de la

casserole qui perd de son adhérence.

Les sécurités

Détection de récipient

Chaque foyer est équipé dune détection de

casserole. Le foyer ne délivre de puissance quen

présence dune casserole adaptée au foyer. Le

voyant clignotant peut signaler :

 une casserole incompatible

 une casserole de trop petit diamètre

 que la casserole a été soulevée

Indicateurs de chaleur résiduelle

Chaque foyer est équipé dun indicateur de chaleur

résiduelle. Cet indicateur signale les foyers dont la

température est encore élevée. Si lafficheur de

puissance affiche

, cest que le foyer est encore

chaud. On peut par exemple sen servir pour garder

un plat au chaud ou faire fondre du beurre ou du

chocolat. Lors du refroidissement du foyer,

lafficheur de puissance affiche

. Lafficheur

séteint dès que le foyer a suffisamment refroidi.

Surchauffe

En cas de surchauffe de ses composants

électroniques, la table séteint automatiquement et

lafficheur indique

F suivi dun chiffre clignotant. Cet

affichage disparaît et la table est à nouveau

utilisable dès que la température est redescendue à

un niveau acceptable.

Interrupteur sécurité

Lappareil est équipé dun interrupteur de sécurité

qui interrompt instantanément le fonctionnement des

foyers dès quun temps limite de fonctionnement à

un niveau de puissance donné est atteint. Pendant

linterruption de sécurité, lafficheur indique 0.

Exemple : le foyer arrière droit est réglé sur 5, tandis

que le foyer avant gauche est réglé sur 2. Le foyer

arrière droit séteindra au bout de 5 heures de

fonctionnement tandis que le foyer avant gauche

séteindra au bout de 8 heures.

Puissance

Durée limite de

fonctionnement

1 9

9 1

Signal sonore

Des anomalies, comme par exemple :

 un objet (casserole, couvert, ...) placé plus de 10

secondes sur la zone de commande,

 un débordement sur la zone de commande,

 une pression prolongée sur une touche,

peuvent déclencher un signal sonore. Eliminer la

cause de dysfonctionnement pour stopper le

signal sonore. Si la cause de lanomalie nest pas

éliminée, le signal sonore continue à retentir et la

table séteint.

Conseils utiles pour la cuisson

Mise en pression

Autocuisser

Friture

Cuiccon très vive



Grillade Ebullition



Cuisson

vive

Crepes Saise et coloration

(Rotis, Steack, Escalope, Filets de poisson,

Oeufs au plat)

Réduction rapide (Sauce liquides)

Eau Frémissante (Pates, Riz, Légumes)

Lait

Réduction lente (Sauce épaisses)

Cuisson moyenne

Cuisson au bain-marie Cuisson Autocuiseur après chuchotement

Cuisson douce



Mijotage (Ragouts)

Réchauffage des préparations



Cuisson très

douce

Sauce chocolat Maintien au chaud

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces consignes

de sécurité sont très importantes et doivent être lues

attentivement.

Cet appareil est conforme aux Directives

Communautaires suivantes :

- 2006/95/CEE du 12/12/06 (Basse Tension) et

modifications successives

- 2004/108/CEE du 15/12/04 (Compatibilité

électromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 1275/2008 stand-by/off mode.

Sécurité générale

 Sassurer que la prise dair à travers la grille du

ventilateur ne soit jamais bouchée. La table à encastrer

exige en effet une bonne aération pour le

refroidissement des composants électroniques.

 Linstallation dune table de cuisson à induction au-

dessus dun réfrigérateur sous plan (chaleur) ou au-

dessus dun lave-linge (vibrations) est vivement

déconseillée. Lespace indispensable à la ventilation

des éléments électroniques serait en effet insuffisant.

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très

dangereux de le laisser exposé à la pluie et aux

orages.

 Ne pas toucher à lappareil si lon est pieds nus ou

si lon a les mains ou les pieds mouillés ou

humides.

 Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux

instructions du mode demploi. Ne pas utiliser la

table comme plan de dépose ou comme planche à

découper.

 Le plan vitrocéramique résiste aux chocs

mécaniques, il peut toutefois se fendre (ou même

se briser) sous leffet dun choc provoqué par un

objet pointu, tel quun ustensile par exemple. Dans

ce cas, débrancher immédiatement lappareil du

réseau électrique et sadresser à un centre

dassistance technique.

 Eviter que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes de

la table de cuisson.

 Ne pas oublier que la température des foyers reste

assez élevée pendant trente minutes au moins

après leur extinction. La chaleur résiduelle est aussi

signalée par un voyant (voir Mise en marche et

Utilisation).

 Garder à bonne distance de la table de cuisson tout

objet qui pourrait fondre, des objets en plastique ou

en aluminium par exemple, ou des produits à haute

teneur en sucre. Faire très attention aux emballages,

au film plastique et au papier aluminium : au contact

des surfaces encore chaudes ou tièdes, ils risquent

dendommager gravement la table.

 Sassurer que les manches des casseroles soient

toujours tournés vers lintérieur de la table de

cuisson pour éviter tout risque daccident.

 Ne pas tirer sur le câble pour débrancher la fiche de

la prise de courant.

 Neffectuer aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la fiche

de la prise de courant.

 Il nest pas prévu que cet appareil soit utilisé par

des personnes (enfants compris) présentant des

capacités physiques, sensorielles ou mentales

réduites ou qui nont pas lexpérience ou les

connaissances indispensables, à moins quelles ne

le fassent sous la surveillance de quelquun

responsable de leur sécurité ou quelles aient été

dûment formées sur lutilisation de lappareil.

 Avis à toute personne portant un pacemaker ou

autre implant médical actif :

La table est conforme à toutes les réglementations

en matière dinterférences électromagnétiques.

Par conséquent, ce produit est parfaitement

conforme à toutes les dispositions légales

(directives 89/336/CEE). Il a été conçu de manière à

ne pas provoquer dinterférences à dautres

appareils électriques utilisés, pourvu que ceux-ci

soient également conformes aux réglementations

susmentionnées.

La table induction génère des champs

électromagnétiques à courte portée.

Afin déviter tout risque dinterférence entre la table

de cuisson et le pacemaker, ce dernier devra être

fabriqué conformément à la réglementation en

vigueur.

A ce propos, nous ne pouvons assurer que la

conformité de notre produit. Pour tous

renseignements quant à la conformité ou à des

problèmes éventuels dincompatibilité, prière de

sadresser à son médecin traitant ou au fabricant du

pacemaker.

 S'assurer que les enfants ne jouent pas avec

l'appareil.

Mise au rebut

 Mise au rebut du matériel demballage : se

conformer aux réglementations locales, les

emballages pourront ainsi être recyclés.

 La directive européenne 2002/96/CE relative aux

déchets déquipements électriques et électroniques

(DEEE), prévoit que les électroménagers ne peuvent

pas être traités comme des déchets solides urbains

courants. Les appareils usagés doivent faire lobjet

dune collecte séparée pour optimiser le taux de

récupération et de recyclage des matériaux qui les

composent et empêcher tout danger pour la santé

et pour lenvironnement. Le symbole de la poubelle

barrée est appliqué sur tous les produits pour

rappeler quils font lobjet dune collecte sélective.

Pour de plus amples renseignements sur la mise au

rebut des électroménagers, les possesseurs

peuvent sadresser au service public prévu à cet

effet ou aux commerçants.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou dentretien

couper lalimentation électrique de lappareil.

Nettoyage de lappareil

 Ne jamais utiliser de détergents abrasifs ou

corrosifs, tels que des bombes aérosols pour

grilloirs et fours, des détacheurs et des anti-rouille,

des poudres à récurer ou des éponges à surface

abrasive : ils risquent de rayer irrémédiablement la

surface.

 Ne jamais nettoyer lappareil avec des nettoyeurs

vapeur ou haute pression.

 Pour un entretien courant, passer une éponge

humide sur la surface de la table et essuyer avec

du papier essuie-tout.

 Si la table est particulièrement sale, frotter avec

un produit dentretien adapté au verre

vitrocéramique, rincer et essuyer.

 Pour enlever les salissures en relief, utiliser un

grattoir prévu à cet effet. Intervenir dès que

possible, ne pas attendre que lappareil ait

refroidi afin déviter toute incrustation des

salissures. Lutilisation dune éponge en fil dacier

inoxydable, spéciale verre vitrocéramique,

imprégnée deau savonneuse donne dexcellents

résultats.

 Tout objet, matière plastique ou sucre ayant

accidentellement fondu sur la table de cuisson

doit être aussitôt enlevé à laide du grattoir tant

que la surface est encore chaude.

 Une fois que la table est propre, elle peut être

traitée avec un produit dentretien et de protection

spécial : celui-ci forme un film invisible qui

protège la surface en cas de débordement

accidentel. Opérer de préférence quand lappareil

est tiède ou froid.

 Prendre soin de toujours bien rincer à leau claire

et dessuyer la table : les résidus des produits

pourraient en effet sincruster lors dune prochaine

cuisson.

Cadre en acier inox (uniquement pour les modèles

avec encadrement)

Un contact prolongé avec une eau très calcaire ou

lutilisation de nettoyants contenant du phosphore

peuvent tacher lacier inox.

Nous conseillons de rincer abondamment et de bien

essuyer après entretien. Il est préférable déliminer

aussitôt tout débordement deau.

 Certaines tables ont un cadre en aluminium

ressemblant à de lacier inox. Ne pas utiliser de

produits dentretien et de dégraissage ne convenant

pas pour laluminium.

Démontage de la table

Si le démontage de la table de cuisson savère

nécessaire :

1. enlever les vis qui fixent les ressorts de centrage

sur les côtés;

2. desserrer les vis des crochets de fixation dans

les coins;

3. dégager la table de cuisson du meuble.

 Il est vivement déconseillé dessayer daccéder

aux mécanismes internes pour tenter une réparation.

En cas de panne, contacter le service dassistance

technique.

Description technique des

modèles

Linduction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer német

aucune chaleur : la chaleur est produite à lintérieur du récipient à condition que le fond de ce dernier soit en

matériau ferromagnétique.

Tables de cuisson NIC 641 B

Foyers Puissance (en W)

Arrière gauche I 1400

Arrière droit I 2200 – B 3000*

Avant gauche I 2200

Avant droit I 1400 – 600 si arrière drt*

Puissance totale 7200

Légende :

I = foyer à induction simple

B = booster: le foyer peut être suralimenté à 3000 W

* = la puissance maximale est limitée tant que le booster est activé sur le foyer arrière correspondant (voir

Mise en marche et Utilisation).

Manual de

instrucciones

Sumario

Instalación, 24-25

Colocación

Conexión eléctrica

Descripción del aparato, 26

Panel de control

Puesta en funcionamiento y uso, 27-30

Encendido de la encimera

Encendido de las zonas de cocción

Función booster (acelerador)

Apagado de las zonas de cocción

Programación de la duración de una cocción

El contador de minutos

Bloqueo de los mandos

Apagado de la encimera

Modalidad demo

Consejos prácticos para el uso del aparato

Dispositivos de seguridad

Consejos prácticos para la cocción

Precauciones y consejos, 31

Seguridad general

Eliminación

Mantenimiento y cuidados, 32

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Desmontar la encimera

Descripción técnica de los modelos, 33

NIC 641 B

ENCIMERA

Espanol, 23

Français, 12English,1

GB FR

Português,34

PT AR

Instalación

 Es importante conservar este manual para poder

consultarlo en todo momento. En el caso de venta, de

cesión o de mudanza, verifique que permanezca junto

al aparato para informar al nuevo propietario sobre su

funcionamiento y sobre las advertencias

correspondientes.

 Lea atentamente las instrucciones: contienen

importante información sobre la instalación, el uso y la

seguridad.

Colocación

 Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección

diferenciada de desechos (ver Precauciones y

consejos).

 La instalación se debe realizar siguiendo estas

instrucciones y por personal profesionalmente

calificado. Una instalación incorrecta puede producir

daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es

necesario que el mueble tenga las características

adecuadas:

 el plano de apoyo debe ser de material resistente al

calor, a una temperatura de aproximadamente

100ºC;

 si se desea instalar la encimera sobre un horno, el

mismo debe poseer un sistema de enfriamiento con

ventilación forzada;

 evite instalar la encimera sobre un lavavajillas: pero

si fuera necesario, interponga un elemento de

separación estanco entre los dos aparatos;

 según el tipo de encimera que se desea instalar (ver

las figuras), el espacio disponible en el mueble

debe tener las siguientes dimensiones:

560 +/- 1

490 +/- 1

590

520

Aireación

Para permitir una adecuada aireación y para evitar

el sobrecalentamiento de las superficies que rodean al

aparato, la encimera se debe colocar:

a una distancia mínima de 40 mm de la pared

posterior o de cualquier otra superficie vertical;

de modo que se mantenga una distancia mínima de

20 mm entre el hueco para el empotramiento y el

mueble que se encuentra debajo.

PARTE DELANTERA

DE LA ENCIMERA

PLANO DE

APOYO

ENCIMERA

VOLCADA

5 mm

min. 20 mm

min. 40 mm

CAJÓN

5 mm

min. 40 mm

HORNO

VENTILADO

 Los muebles situados a un costado, cuya altura

supere la de la superficie de trabajo, deben estar

situados a 600 mm., como mínimo, del borde de la

misma.

Fijación

La instalación del aparato se debe realizar sobre una

superficie de apoyo perfectamente plana.

Las deformaciones que se podrían provocar por una

mala fijación, pueden alterar las características y las

prestaciones de la encimera.

La longitud del tornillo de regulación de los ganchos

de fijación se debe determinar antes de su montaje en

base al espesor de la superficie de apoyo:

 espesor de 30 mm: tornillo de 23 mm;

 espesor de 40 mm: tornillo de 13 mm.

Para realizar la fijación, el procedimiento es el

1. Con los tornillos cortos sin punta, enrosque los 4

muelles de centrado en los orificios ubicados en el

centro de cada costado de la encimera;

2. introduzca

la encimera en el hueco del mueble,

céntrela y ejerza una adecuada presión sobre todo el

perímetro para que se adhiera perfectamente a la

superficie de apoyo.

3. en las encimeras con perfiles laterales: después de

haber colocado la encimera en el mueble, introduzca

los 4 ganchos de fijación (cada uno con

su perno) en

el perímetro inferior de la encimera enroscándolos con

los tornillos largos con punta hasta que el vidrio se

adhiera a la superficie de apoyo.

 Es indispensable que los tornillos de los muelles de

centrado permanezcan accesibles.

 En conformidad con las normas de seguridad, una

vez empotrado el aparato, no se deben producir

contactos con las piezas eléctricas.

 Todas las partes que garantizan la protección se

deben fijar de modo tal que no puedan ser quitadas

sin la ayuda de una herramienta.

Conexión eléctrica

 La conexión eléctrica de la encimera y la de un horno

empotrado deben ser realizadas por separado, tanto

por razones de seguridad eléctrica como para facilitar

las operaciones de extracción del horno.

Conexión monofásica

La encimera posee un cable de alimentación eléctrica

ya conectado y preparado para la conexión

monofásica. Realice la conexión de los cables de

acuerdo con la tabla y los dibujos que se muestran a

continuación:

Tensión tipo y

frecuencia de la red

Cable eléctrico Conexión de los cables

220-240V 1+N ~

50 Hz

: amarillo/verde;

N: los 2 cables azules juntos

L: el marrón junto al negro

Otros tipos de conexión

Si las características de la instalación eléctrica

coinciden con alguna de las siguientes:

Tensión tipo y frecuencia de la red

 400V - 2+N ~ 50 Hz

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Separe los cables y realice la conexión de acuerdo con

la tabla y los dibujos que se muestran a continuación:

Tensión tipo y

frecuencia de la red

Cable eléctrico Conexión de los cables

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

: amarillo/verde;

N: los 2 cables azules juntos

L1: negro

L2: marrón

400V - 2+2N ~

50 Hz

: amarillo/verde;

N1: azul

N2: azul

L1: negro

L2: marrón

Conexión del cable de alimentación eléctrica a la

red

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor

omnipolar con apertura mínima entre los contactos de

3 mm.

 El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de

seguridad.

Antes de efectuar la conexión verifique que:

 la toma tenga conexión a tierra y que sea conforme

con la ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de

características que se encuentra en el aparato;

 la tensión de alimentación eléctrica esté

comprendida dentro de los valores indicados en la

placa de características;

 la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no

utilice prolongaciones ni conexiones múltiples.

 Una vez instalado el aparato, el cable eléctrico y la

toma de corriente deben ser fácilmente accesibles.

 El cable no debe sufrir pliegues ni compresiones.

 El cable debe ser revisado periódicamente y

sustituido sólo por técnicos autorizados.

 La empresa declina toda responsabilidad cuando

estas normas no sean respetadas.

Descripción del aparato

Panel de control

 Botón AUMENTO DE POTENCIA para encender

la placa y regular la potencia (ver Puesta en

funcionamiento y uso).

 Botón DISMINUCIÓN DE POTENCIA para regular

la potencia y apagar la placa (ver Puesta en

funcionamiento y uso).

 Piloto ZONA DE COCCIÓN SELECCIONADA

indica que ha sido seleccionada dicha zona de

cocción y, por lo tanto, se pueden realizar las

distintas regulaciones

 Botón SELECCIÓN DE ZONA DE COCCIÓN para

seleccionar la zona de cocción deseada

 Indicador de POTENCIA: indica visualmente el

nivel de calor alcanzado.

 Botón ON/OFF para encender y apagar el

aparato.

 Piloto ON/OFF: indica si el aparato está

encendido o apagado.

 Botón TEMPORIZADOR DE PROGRAM

ACIÓN*

para programar la duración de una cocción (ver

Puesta en funcionamiento y uso).

 Display TEMPORIZADOR DE PROGRAMACIÓN*:

visualiza las selecciones correspondientes a la

programación (ver Puesta en funcionamiento y

uso).

 Pilotos ZONA DE COCCIÓN PROGRAMADA*:

indican las zonas de cocción cuando comienza

una programación (ver Puesta en funcionamiento

y uso).

 Botón BLOQUEO DE MANDOS para impedir

modificaciones fortuitas a las regulaciones de la

encimera (ver Puesta en funcionamiento y uso).

 Piloto MANDOS BLOQUEADOS: indica que se ha

producido el bloqueo de los mandos (ver Puesta

en funcionamiento y uso).

 Botón BOOSTER* para encender la

sobrealimentación -3000 vatios -de la zona de

cocción (ver Puesta en funcionamiento y uso ).

 Piloto

BOOSTER* indica que está activada la

función de sobrealimentación booster.

 Piloto CONTADOR DE MINUTOS* indica que se

ha activado el contador de minutos

 Este producto satisface los requisitos establecidos

por la nueva Directiva europea sobre la limitación de

los consumos energéticos en standby.

Si no se realizan operaciones por 2 minutos, una vez

que se apagan los luces piloto del calor residual y

del ventilador (si están presentes), el aparato se

coloca de forma automática en el modo off mode.

El aparato vuelve al modo operativo utilizando la

tecla ON/OFF.

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del

modelo adquirido.

Botón

BOOSTER*

Piloto

BOOSTER*

Booster

Piloto

ON/OFF

Piloto MANDOS

BLOQUEADOS

Botón BLOQUEO

DE MANDOS

Botón AUMENTO

DE POTENCIA

Piloto ZONA DE

COCCIÓN PROGRAMADA*

Pantalla TEMPORIZADOR

DE PROGRAMACIÓN*

Botón TEMPORIZADOR

DE PROGRAMACIÓN*

Botones SELECCIÓN

DE ZONAS DE COCCIÓN

Botón

DISMINUCIÓN DE POTENCIA

Piloto ZONA DE

COCCIÓN SELECCIONADA

Indicadores de

POTENCIA y de

CALOR RESIDUAL

Botón

ON/OFF

Piloto CONTADOR

DE MINUTOS*

Presente sólo en algunos modelos.

Puesta en funcionamiento

y uso

 La cola aplicada sobre las juntas deja algunas

trazas de grasa en el vidrio. Antes de utilizar el

aparato, se recomienda eliminarlas con un producto

específico para el mantenimiento, no abrasivo.

Durante las primeras horas de funcionamiento, es

posible advertir un olor a goma que pronto

desaparecerá.

 Cuando la encimera se conecta a la red de

alimentación eléctrica, después de algunos

segundos se emite una breve señal sonora. Sólo a

partir de ese momento es posible encender la

encimera.

 La presión prolongada de los botones - y +

permite el avance veloz de los niveles de potencia y

de los minutos del temporizador.

Encendido de la encimera

El encendido de la encimera se produce

manteniendo presionado el botón

durante un

segundo aproximadamente.

Encendido de las zonas de cocción

Cada zona de cocción se acciona utilizando un

botón de selección

y un dispositivo de

regulación de la potencia compuesto por un doble

botón

- y +.

 Para poner en funcionamiento una zona de

cocción, pulse el correspondiente botón de

mando y fije la potencia deseada utilizando los

botones

- y +.

Función booster*

Para disminuir los tiempos de calentamiento en

algunas zonas de cocción, es posible activar la

función booster (acelerador) presionando el botón

Booster

Se enciende la luz piloto colocada sobre el botón. Esta

función sobrealimenta la potencia a 2000W o 3000W

dependiendo del tamaño de la zona de cocción.

La función booster se interrumpe automáticamente

después de 4 minutos. Mientras el booster de una

zona de cocción está activo, la zona de cocción

correspondiente anterior o posterior tendrá potencia

limitada (Ej.: Si está funcionando el booster de la placa

posterior izquierda, la potencia de la placa delantera

izquierda disminuye). Para más detalles consultar la

Descripción técnica de los modelos.

Apagado de las zonas de cocción

Para apagar una zona de cocción, selecciónela

mediante el correspondiente botón de selección

 Presione el botón

-: la potencia de la zona de

cocción desciende progresivamente, hasta que

se apaga.

Programación de la duración de una

cocción

 Se pueden programar simultáneamente todas las

zonas de cocción para que cocinen entre 1 y 99

minutos.

1. Seleccione la zona de cocción utilizando el botón

de selección correspondiente.

2. Regule su temperatura.

3. Presione el botón de programación

3. Seleccione la duración de la cocción deseada

utilizando los botones

- y +.

4. Confirme la operación presionando el botón

La cuenta al revés del temporizador comienza

inmediatamente. La finalización de la cocción

programada está indicada por una señal sonora

(durante 1 minuto) y la zona de cocción se apaga.

Repita el procedimiento descrito precedentemente

para cada placa que se pretende programar.

Visualización en el caso de programación

múltiple

Cuando una o varias placas han sido programadas,

el display visualiza el tiempo remanente de la placa

que está más cerca del final del tiempo

programado, indicando su posición con el piloto

intermitente. Los pilotos de las otras placas

programadas permanecen encendidos.

Para visualizar el tiempo restante de las otras

placas programadas, presione varias veces el botón

: se mostrarán secuencialmente y en sentido

horario los tiempos de todas las placas

programadas, comenzando por la que está ubicada

adelante a la izquierda.

Modificar la programación

1. Presione varias veces el botón

hasta que se

muestre el tiempo de la placa que se pretende

modificar.

2. Accione los botones

- y + para fijar el nuevo

tiempo.

3. Confirme la operación presionando el botón

Para cancelar una programación, realice las

operaciones indicadas. En el punto 2 presione el

botón

-: la duración disminuye progresivamente

hasta el 0. La programación se anula y la pantalla

sale de la modalidad programación.

El contador de minutos

La encimera debe estar encendida.

El contador de minutos permite fijar una duración

máxima de 99 minutos.

1. Presione el botón de programación

hasta que

se encienda el piloto del contador de minutos.

2. Seleccione la duración deseada utilizando los

botones

- y +.

3. Confirme la operación presionando el botón

La cuenta al revés del temporizador comienza

inmediatamente. Una vez que se ha cumplido el

tiempo, se emite una señal sonora (de 1 minuto de

duración).

Bloqueo de los mandos

Cuando la encimera está en funcionamiento, es

posible bloquear el panel de control para evitar el

peligro de modificaciones fortuitas de las

regulaciones (niños, operaciones de limpieza, etc.).

Presionando el botón

, los mandos se bloquean

y el piloto que se encuentra encima del botón se

enciende.

Para poder volver a realizar regulaciones (por ej.:

interrumpir la cocción), es necesario desbloquear los

mandos: presione el botón

durante algunos

instantes, la luz testigo se apagará y el panel de

control se desbloqueará.

Apagado de la encimera

Presionando el botón , el aparato se apagará.

Si los mandos del aparato fueron bloqueados,

continuarán estando bloqueados incluso después

de haber vuelto a encender la encimera. Para poder

encender nuevamente la encimera, es necesario

primero desbloquear los mandos.

Modalidad demo

Es posible seleccionar una modalidad demostrativa

en la que el panel de control funciona normalmente

(incluso los mandos correspondientes a la

programación), pero los elementos calentadores no

se encienden. Para activar la modalidad demo es

necesario que la encimera esté encendida y todas

las placas estén apagadas:

 Presione y mantenga presionados

simultáneamente los botones

+ y - durante 6

segundos. Cumplidos los 6 segundos, el piloto

ON/OFF y el piloto BLOQUEO DE MANDOS

centellean durante un segundo. Suelte los

botones

+ y - y presione el botón ;

 la pantalla visualizará DE y MO y la encimera se

apagará;

 al volver a encender la encimera, se encontrará en

la modalidad demo.

Para salir de esta modalidad siga el procedimiento

ya descrito. La pantalla visualizará DE y OF y la

encimera se apagará. Cuando vuelva a encender la

encimera, funcionará normalmente.

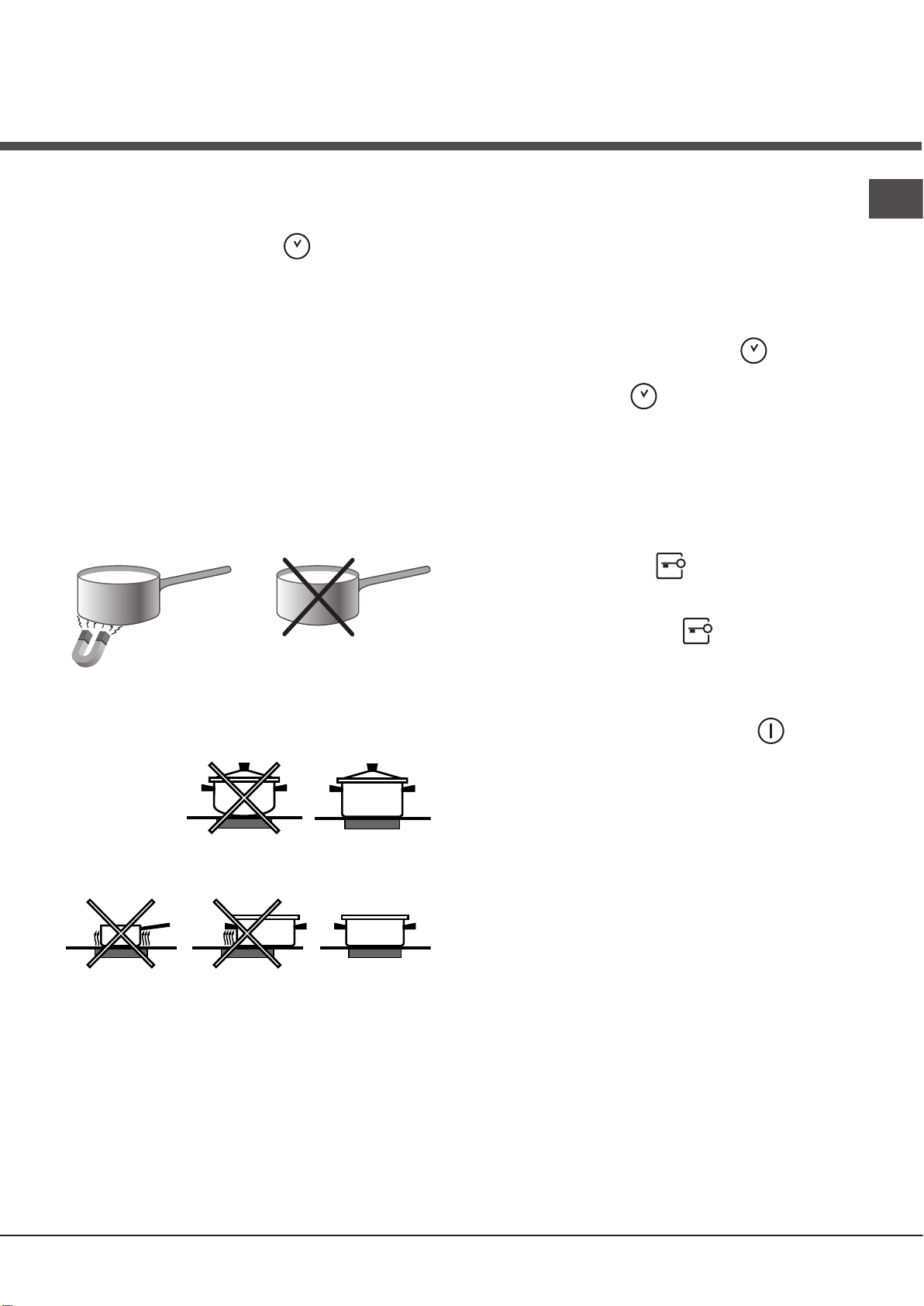

Consejos prácticos para el uso del

aparato

 Utilice recipientes para la cocción fabricados con

material compatible con el principio de inducción

(material ferromagnético). Se recomienda el uso de

ollas de: hierro fundido, acero esmaltado o

inoxidable especial para inducción. Para asegurarse

de la compatibilidad de un recipiente, es suficiente

realizar una prueba con un imán.

Además, para obtener las mejores prestaciones de

la encimera:

 Utilice ollas con fondo plano y de gran espesor

para asegurarse que se adhieran perfectamente a

la zona calentadora

 Utilice ollas de un diámetro suficiente para cubrir

completamente la zona de cocción, de ese modo se

garantiza el aprovechamiento de todo el calor

disponible.

 Verifique que el fondo de las ollas esté siempre

perfectamente seco y limpio para garantizar una

correcta adherencia y mayor duración, no sólo de

las zonas de cocción, sino también de las ollas.

 Evite utilizar las mismas ollas utilizadas en los

quemadores a gas: la concentración de calor en

los quemadores a gas puede deformar el fondo

de la olla que, en consecuencia, pierde

adherencia.

Dispositivos de seguridad

Detección de los recipientes

Cada zona de cocción está provista de un

dispositivo de detección de la olla. La placa emite

calor únicamente en presencia de una olla de

dimensiones adecuadas para esa zona de cocción.

La luz testigo centelleante puede indicar:

 una olla incompatible

 una olla de diámetro insuficiente

 que se ha levantado la olla

Indicadores de calor residual

Cada zona de cocción está provista de un indicador

de calor residual. Dicho indicador señala cuáles son

las zonas de cocción que todavía están a

temperatura elevada. Si la pantalla de potencia

visualiza

, la zona de cocción todavía está

caliente. Por ejemplo, es posible mantener caliente

una comida o hacer derretir mantequilla o chocolate.

Cuando se enfría la zona de cocción, la pantalla de

potencia visualiza

. La pantalla se apaga cuando

la zona de cocción se ha enfriado lo suficiente.

Sobrecalentamiento

En el caso de un sobrecalentamiento de los

componentes electrónicos, la encimera se apagará

automáticamente y en la pantalla aparecerá

seguida de un número centelleante. Este mensaje

desaparecerá y la encimera se podrá volver a

utilizar apenas la temperatura haya descendido a un

nivel aceptable.

Interruptor de seguridad

El aparato posee un interruptor de seguridad que

apaga las zonas de cocción automáticamente

cuando se alcanza un tiempo límite de uso a un

determinado nivel de potencia. Durante la

interrupción de seguridad, el display indica 0.

Ejemplo: la placa posterior derecha se ha fijado en

5, mientras que la placa delantera izquierda en 2. La

posterior derecha se apagará después de 5 horas

de funcionamiento, la delantera izquierda después

de 8 horas.

Nivel de potencia

Límite de duración de

funcionamento en horas

1 9

9 1

Señal sonora

Algunas anomalías, como:

 un objeto (olla, cubierto, etc.) dejado sobre el

área de mandos durante más de 10 segundos

 un derrame sobre el área de mandos,

 la presión sobre un botón ejercida por demasiado

tiempo, pueden provocar la emisión de una señal

sonora. Para interrumpirla, elimine la causa del

mal funcionamiento. Si no se elimina la causa de

la anomalía, la señal sonora persiste y la

encimera se apagará.

Consejos prácticos para la cocción

Cocción a presión

Olla a presión

Freído

Cocción a fuego

muy fuerte



Asado

Ebullición



Cocción a

fuego

fuerte

Crêpe Cocción a fuego fuerte y dorado

(Asados, Bistec, Escalopes, Filetes de

pescado, Huevo frito)

Espesamiento rápido (Salsas líquidas)

Agua hirviendo (Pasta, arroz, Verduras)

Leche

Espesamiento lento (Salsas consistentes)

Cocción a fuego medio

Cocción a Baño María

Cocción olla a presión después del silbido

Cocción a fuego

bajo



Cocción a fuego bajo

(guisados)

Calentar comidas



Cocción a

fuego muy

bajo

Salsa al chocolate

Mantener caliente

Precauciones y consejos

 El aparato ha sido proyectado y fabricado en conformidad con

las normas internacionales sobre seguridad. Estas advertencias

se suministran por razones de seguridad y deben ser leídas

atentamente.

Este aparato es conforme con las siguientes Normas

Comunitarias:

-2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas

modificaciones

- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y

sucesivas modificaciones

- 93/68/CEE del 22/07/93 y sucesivas modificaciones.

1275/2008 stand-by/off mode.

Seguridad general

 Controle que no se obstruya nunca la toma de aire a través de

la rejilla del ventilador. La encimera para empotrar necesita una

correcta aireación para el enfriamiento de los componentes

electrónicos.

 No se aconseja instalar una encimera por inducción

sobre un frigorífico bajo encimera (calor) o sobre una lavadora

(vibraciones). En esos casos, el espacio necesario para la

ventilación de los elementos electrónicos sería insuficiente.

 El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato no se debe instalar al aire libre, tampoco si el

espacio está protegido porque es muy peligroso dejarlo

expuesto a la lluvia y a las tormentas.

 No toque la máquina descalzo o con las manos y pies

mojados o húmedos.

 El aparato debe ser utilizado para cocinar alimentos, sólo por

personas adultas y siguiendo las instrucciones contenidas en

este manual. No utilice la encimera como superficie de apoyo

ni como tajo de cocina.

 La encimera de vidriocerámica es resistente a los choques

mecánicos, no obstante, se puede rajar (o eventualmente

quebrantarse) si es golpeada con un objeto con punta, como

por ejemplo un utensilio. Si esto sucediera, desconecte

inmediatamente el aparato de la red de alimentación eléctrica

y llame al Servicio de Asistencia Técnica.

 Evite que el cable de alimentación eléctrica de otros

electrodomésticos entre en contacto con las partes calientes

de la encimera.

 No olvide que la temperatura de las zonas de cocción

permanece bastante elevada durante treinta minutos, como

mínimo, después que se han apagado. El calor residual

también está señalado por un indicador (ver Puesta en

funcionamiento y uso).

 Mantenga cualquier objeto que se pueda fundir a una debida

distancia de la encimera, por ejemplo, objetos de plástico, de

aluminio o productos con un elevado contenido de azúcar.

Tenga particular cuidado con los embalajes y películas de

plástico o aluminio: si se dejan sobre las superficies todavía

calientes o tibias pueden causar un grave daño a la

encimera.

 Verifique que los mangos de las ollas estén siempre dirigidos

hacia dentro de la encimera para evitar que sean chocados

accidentalmente.

 No desconecte el aparato de la toma de corriente tirando del

cable sino sujetando el enchufe.

 No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

 No está previsto que el aparato sea utilizado por personas

(incluidos los niños) con capacidades físicas, sensoriales o

mentales disminuidas, por personas inexpertas o que no

tengan familiaridad con el producto, salvo que estén vigiladas

por una persona responsable de su seguridad, o que no

hayan recibido instrucciones preliminares sobre el uso del

aparato.

 Advertencia para las personas que poseen

marcapasos u otros dispositivos médicos activos:

La encimera es conforme con todas las normas vigentes en

materia de interferencias electromagnéticas.

Por lo tanto, este producto responde perfectamente a todos

los requisitos de ley (directivas 89/336/CEE). Ha sido

proyectado para no crear interferencias con otros equipos

eléctricos, con la condición de que los mismos también sean

conformes con dichas normas.

La encimera de inducción genera campos electromagnéticos

de alcance limitado.

Para evitar todo riesgo de interferencias entre la encimera y el

marcapasos, éste último deberá ser realizado en conformidad

con las normas vigentes.

Al respecto, nosotros sólo podemos garantizar la conformidad

de nuestro producto. Para obtener información sobre la

conformidad o por problemas de incompatibilidad, consulte

con su médico o con el fabricante del marcapasos.

 Evitar que los niños jueguen con el aparato.

Eliminación

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser reutilizados.

 La norma europea 2002/96/CE sobre la eliminación de

aparatos eléctricos y electrónicos (RAEE), establece que los

electrodomésticos no se deben eliminar de la misma manera

que los desechos sólidos urbanos. Los aparatos en desuso

se deben recoger separadamente para optimizar la tasa de

recuperación y reciclaje de los materiales que los componen

e impedir potenciales daños para la salud y el medio

ambiente. El símbolo de la papelera tachada se encuentra en

todos los productos para recordar la obligación de

recolección separada.

Para obtener mayor información sobre la correcta eliminación

de electrodomésticos, los poseedores de los mismos podrán

dirigirse al servicio público responsable o a los revendedores.

Mantenimiento y cuidados

Interrumpir el suministro de corriente

eléctrica

Antes de realizar cualquier operación, desconecte el

aparato de la red de alimentación eléctrica.

Limpiar el aparato

 Evite el uso de detergentes abrasivos o corrosivos,

como aerosoles para barbacoas y hornos,

quitamanchas y productos anticorrosivos, jabones

en polvo y esponjas con superficie abrasiva,

pueden rayar irremediablemente la superficie.

 No utilice nunca limpiadores a vapor o de alta

presión para la limpieza del aparato.

 Para un mantenimiento ordinario, es suficiente

lavar la encimera con una esponja húmeda,

secándola luego con un papel absorbente para

cocina.

 Si la encimera está particularmente sucia,

refriéguela con un producto específico para la

limpieza de las superficies de vidriocerámica,

enjuáguela y séquela.

 Para eliminar las acumulaciones de suciedad más

consistentes utilice una raedera especial.

Intervenga lo antes posible, sin esperar que el

aparato se enfríe para evitar que los residuos

formen costras. Se pueden obtener excelentes

resultados usando una esponja con hilos de acero

inoxidable especial para encimeras de

vidriocerámica, embebida en agua y jabón.

 Si sobre la encimera se hubieran fundido

accidentalmente objetos o materiales como

plástico o azúcar, elimínelos inmediatamente con

la raedera, mientras la superficie está todavía

caliente.

 Una vez limpia, la encimera se puede tratar con

un producto específico para el mantenimiento y la

protección: la película invisible que deja este

producto protege la superficie en caso de

escurrimientos durante la cocción. Se recomienda

realizar estas operaciones con el aparato tibio o

frío.

 Recuerde siempre enjuagar la encimera con agua

limpia y secarla cuidadosamente: en efecto, los

residuos de productos podrían encostrarse

durante la siguiente cocción.

Estructura de acero inoxidable (sólo en los

modelos con marco)

El acero inoxidable puede mancharse por la acción

de agua muy calcárea dejada por un período de

tiempo prolongado en contacto con el mismo o

debido a productos para la limpieza con contenido

de fósforo.

Se aconseja enjuagar abundantemente y secar con

cuidado después de la limpieza de la encimera. Si

se derramara agua, seque rápidamente y con

cuidado.

 Algunas encimeras poseen un marco de aluminio

que se asemeja al acero inoxidable. No utilice

productos para la limpieza y el desengrase no

adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la

encimera:

1. quite los tornillos que fijan los muelles de

centrado en los costados;

2. afloje los tornillos de los ganchos de fijación en

las esquinas;

3. extraiga la encimera del mueble.

 Se recomienda evitar acceder a los mecanismos

internos para intentar una reparación. En caso de

avería, llame al Servicio de Asistencia Técnica.

Descripción técnica de los

modelos

El sistema por inducción es el procedimiento de cocción más rápido que existe. A diferencia de las placas

tradicionales, no es la zona de cocción que se calienta: El calor es generado directamente dentro de la olla la

cual deberá poseer necesariamente un fondo de material ferromagnético.

Encimeras

NIC 641 B

Zonas de cocción

Potencia (en W)

Posterior izquierda

I 1400

Posterior derecha

I 2200  B 3000*

Delantera izquierda

I 2200

Delantera derecha

I 1400  600 se Post. Dx*

Potencia total

7200

Leyenda:

I = zona de cocción por inducción simple

B = booster: la zona de cocción puede ser sobrealimentada a 3000 vatios

* = la potencia máxima está limitada mientras esté en funcionamiento el booster de la zona de cocción

posterior correspondiente (ver Puesta en funcionamiento y uso).

Instruções para a

utilização

Índice

Instalação, 35-36

Posicionamento

Ligação eléctrica

Descrição do aparelho, 37

Painel de comandos

Início e utilização, 38-41

Acender o plano de cozedura

Acender as zonas de cozedura

Função booster

Desligar as zonas de cozedura

Programar a duração de uma cozedura

O contador de minutos

Bloqueio dos comandos

Desligar o plano de cozedura

Modo demo

Conselhos práticos para utilizar esta aparelhagem

Dispositivos de segurança

Conselhos práticos para a cozedura

Precauções e conselhos, 42

Segurança geral

Eliminação

Manutenção e cuidados, 43

Desligar a corrente eléctrica

Limpeza do aparelho

Desmontar o plano

Descrição técnica dos modelos, 44

NIC 641 B

PLANO

Português,34

Espanol, 23

Français, 12English,1

Instalação

 É importante guardar este folheto para poder

consultá-lo a qualquer momento. No caso de venda,

cessão ou mudança, assegure-se que o mesmo

permanece com o aparelho para informar o novo

proprietário sobre o funcionamento e sobre as

respectivas advertências.

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a

segurança.

Posicionamento

 As embalagens não são brinquedos para as

crianças e devem ser eliminadas em conformidade

com as regras de colecta diferenciada (veja em

Precauções e Conselhos).

 A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado.

Uma instalação errada pode causar danos a

pessoas, animais ou objectos.

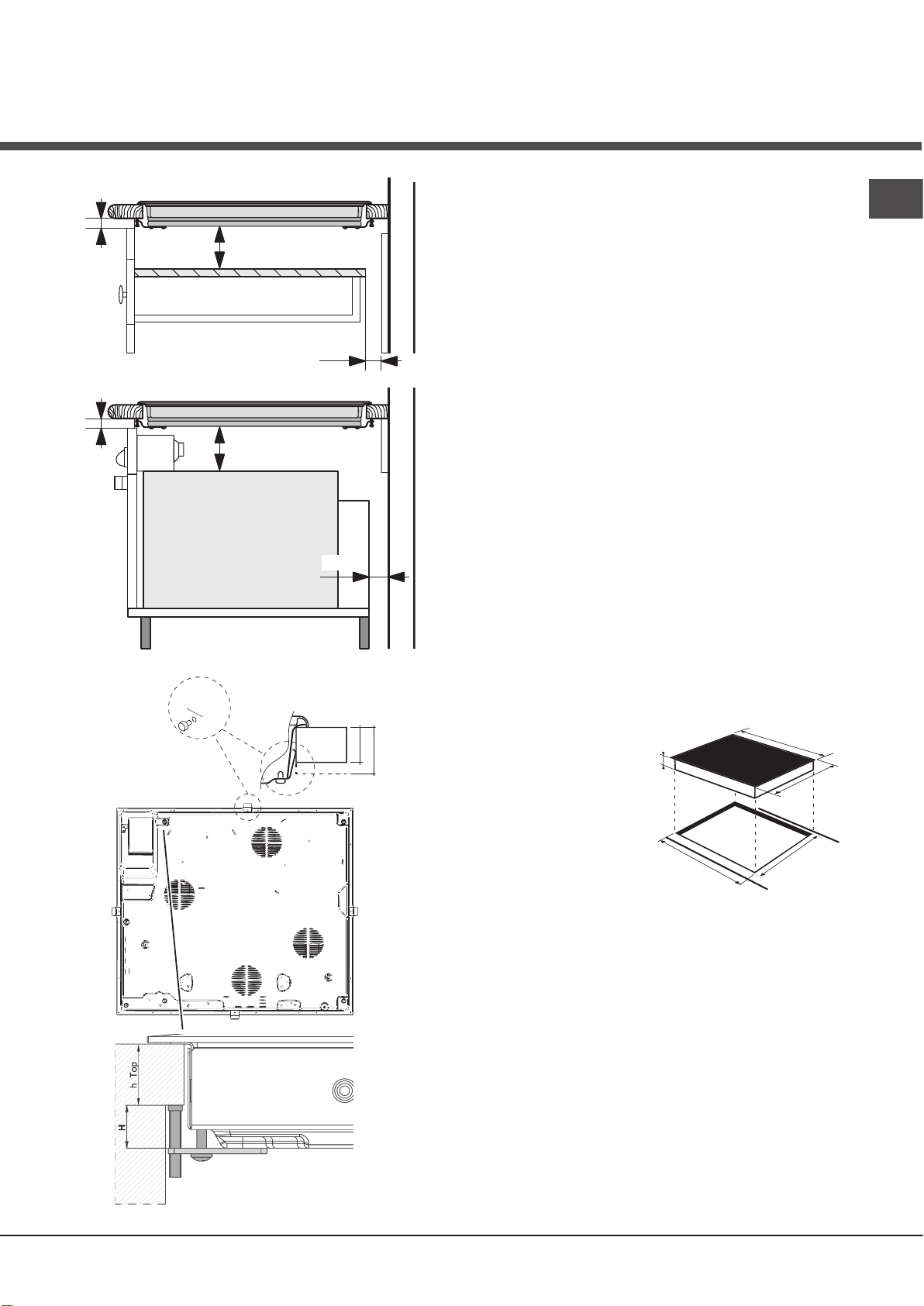

Encaixe

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características

adequadas.

 o material do plano de apoio deve resistir a uma

temperatura de aproximadamente 100ºC;

 se desejar instalar o plano de cozedura sobre um

forno, este deve ser equipado com de um

sistema de arrefecimento com ventilação forçada;

 evite instalar o plano de cozedura sobre uma

máquina de lavar louça: se for faze-lo, instale um

elemento de separação entre os dois aparelhos

com retenção hermética;

 conforme o plano de cozedura que desejar

instalar (veja figuras), o vão do móvel deverá ter

as seguintes dimensões:

560 +/- 1

490 +/- 1

590

520

Ventilação

Para consentir uma adequada ventilação e para evitar

o superaquecimento das superfícies ao redor do

aparelho, o plano de cozedura deve ser posicionado:

a uma distância mínima de 40 mm da parede de

trás ou de quaisquer outras superfícies verticais;

de forma a manter uma distância mínima de 20

mm entre o vão para o encaixe e o móvel abaixo

dele.

LADO ANTERIOR DO

PLANO DE COZEDURA

PLANO

DE APOIO

PLANO DE

COZEDURA VIRADO

5 mm

min. 20 mm

min. 40 mm

GAVETA

5 mm

min. 40 mm

FORNO VENTILADO

 Os móveis situados ao lado, com altura superior

aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada sobre uma

superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por

uma fixação errada poderão alterar as

características e as performances do plano de

cozedura.

O comprimento do parafuso de regulação dos

ganchos

de fixação deve ser configurado antes da sua

montagem,

conforme a espessura do plano de apoio:

30 mm de espessura: parafuso 23 mm;

40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4

molas de centragem nos furos colocados no centro

de cada lado do plano;

2. introduza o plano

de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro

para o plano de cozedura prender-se perfeitamente

no plano de apoio.

3. para os planos com perfis laterais: após ter

inserido o plano de cozedura no móvel, inserir os 4

ganchos de fixação (cada um com o seu perno) no

perímetro inferior do plano de cozedura,

parafusando-os com os parafusos compridos com

ponta até que o vidro fique aderente ao plano de

apoio.

 É indispensável que os parafusos das molas de

centragem sejam acessíveis.

 Em conformidade com as normas de segurança,

depois de instalar o aparelho encaixado, não deve

ser possível o contacto com componentes

eléctricos.

 Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam

ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

 A ligação eléctrica do plano de cozedura e a de

um eventual forno de encaixar precisam ser

realizadas separadamente, seja por razões de

segurança eléctrica, seja para facilitar uma eventual

remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já

ligado e predisposto na fábrica para a ligação

monofásica. Efectuar a ligação dos fios de acordo

com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

Cabo eléctrico Ligação fios

220-240V 1+N ~

50 Hz

: verde/amarelo

N: os 2 fios azuis juntos

L: marrom junto ao preto

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas

características:

Tensão tipo e frequência de rede

 400V - 2+N ~ 50 Hz

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Soltar os cabos e efectuar a ligação dos fios de

acordo com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

Cabo eléctrico Ligação fios

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

: verde/amarelo;

N: os 2 fios azuis juntos

L1: preto

L2: marrom

400V - 2+2N ~

50 Hz

: verde/amarelo;

N1: azul

N2: azul

L1: preto

L2: marrom

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na

rede, instalar entre o aparelho e a rede um

interruptor omnipolar com uma abertura mínima de 3

mm entre os contactos.

 O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das

regras de segurança.

Antes de efectuar a ligação, certifique-se que:

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na

placa de identificação colocada no aparelho;

 a tensão de alimentação seja entre os valores da

placa de identificação;

 a tomada seja compatível com a ficha do

aparelho. Em caso contrário, substitua a tomada

ou a ficha; não empregue extensões nem

tomadas múltiplas.

 Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

 O cabo não deve ser dobrado nem comprimido.

 O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados.

 A empresa exime-se de qualquer

responsabilidade se estas regras não forem

obedecidas.

Descrição do aparelho

Painel de comandos

 Botão AUMENTO POTÊNCIA para ligar a chapa e

regular a potência (veja Início e utilização).

 Botão DIMINUIÇÃO POTÊNCIA para regular a

potência e desligar a chapa (veja Início e

utilização).

 Indicador luminoso ZONA DE COZEDURA

SELECCIONADA indica que a zona de cozedura

relativa foi seleccionada e são portanto possíveis

as várias regulações.

 Botão SELECÇÃO ZONA DE COZEDURA para

seleccionar a zona de cozedura desejada.

 Indicador POTÊNCIA sinaliza visualmente o nível

de calor alcançado.

 Botão ON/OFF para ligar e desligar o aparelho.

 Indicador ON/OFF: sinaliza se o aparelho está

aceso ou apagado.

 Botão TIMER DE PROGRAM

AÇÃO para regular a

programação da duração de uma cozedura (veja

Início e utilização).

 Display TIMER DE PROGRAMAÇÃO: visualiza

as escolhas relativas à programação (veja Início e

utilização).

 Indicadores luminosos ZONA DE COZEDURA

PROGRAMADA: indicam as zonas de cozedura

quando se inicia uma programação (veja Início e

utilização).

 Botão BLOQUEIO DOS COMANDOS para

impedir modificações acidentais das regulações

do plano de cozedura (veja Início e utilização).

 Indicador luminoso COMANDOS BLOQUEADOS:

sinaliza o bloqueio dos comandos (veja Início e

utilização).

 Botão BOOSTER* para ligar a super alimentação -

3000 W - da zona de cozedura (veja Início e

Utilização).

 Indicador luminoso BOOSTER* indica que está

activa a função de super alimentação booster.

 Indicador luminoso CONTADOR DE MUNITOS*

indica que está activo o contador de minutos.

 Este produto satisfaz os requisitos impostos pela

nova Directiva Europeia sobre a limitação dos

consumos energéticos em stand-by.

Se não se efectuarem operações por 2 minutos,

depois que os indicadores de calor resíduo e da

ventoinha (se presentes) se desligarem, o aparelho

coloca-se automaticamente na modalidade off

mode.

O aparelho voltará para a modalidade operativa ao

carregar na tecla ON/OFF.

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exacta

reprodução do modelo comprado.

Botão

BOOSTER*

Indicador luminoso

BOOSTER*

Booster

Indicador

luminoso ON/OFF

Indicador luminoso

COMANDOS

BLOQUEADOS

Botão BLOQUEIO

DOS COMANDOS

Botão

AUMENTO

DE POTÊNCIA

Indicador luminoso

ZONA DE COZEDURA

PROGRAMADA*

Display TIMER

DE PROGRAMAÇÃO*

Botão TIMER DE

PROGRAMAÇÃO*

Teclas de SELECÇÃO DAS

ZONAS DE COZEDURA

Botão DIMINUIÇÃO

DA POTÊNCIA

Indicador luminoso

ZONA DE COZEDURA

SELECCIONADA

Indicadores de

POTÊNCIA e de

CALOR RESÍDUO

Botão

ON/OFF

Indicador luminoso

CONTADOR DE MINUTOS*

Há somente em alguns modelos.

Início e utilização

 A cola aplicada nas guarnições deixa alguns

traços de graxa no vidro. Antes de utilizar o

aparelho, é recomendável eliminá-la com um

produto não abrasivo específico para a manutenção.

Durante as primeiras horas de funcionamento, pode

ser que note odor de borracha, que em todo o caso

logo desaparecerá.

 Quando o plano de cozedura for ligado

electricamente, toca um breve sinal acústico depois

de alguns segundos. Somente neste ponto será

possível ligar o plano de cozedura.

 Uma prolongada pressão das teclas - e +

permite um avançamento rápido dos níveis de

potência e dos minutos do timer.

Acender o plano de cozedura

Para acender o plano de cozedura manter

pressionada a tecla

por aproximadamente um

segundo.

Acender as zonas de cozedura

Cada uma as zonas de cozedura é accionada

mediante um botão de selecção

e um

dispositivo de regulação da potência constituído

por um botão

- e +.

 Para colocar em funcionamento uma zona de

cozedura, carregue na respectivo botão de

comando e defina a potência que desejar

mediante os botões

- e +.

Função booster*

Para acelerar os tempos de aquecimento, em algumas

zonas de cozedura, é possível activar a função

booster carregando na tecla

Booster

. O indicador

luminoso situado ao lado da tecla acende-se. Esta

função superalimenta a potência a 2000W ou 3000W

conforme a grandeza da zona de cozedura

interessada.

O Booster interrompe-se automaticamente depois de 4

minutos. Até quando o booster de uma das zonas de

cozedura estiver activado, a zona de cozedura

correspondente anterior ou posterior terá a potência

limitada (por ex.: se está activo o booster na chapa

posterior esquerda, diminui a potência da chapa

anterior esquerda). Para ulteriores esclarecimentos,

consulte a Descrição técnica dos modelos.

Desligar as zonas de cozedura

Para desligar uma zona de cozedura, seleccione-a

mediante o respectivo botão de selecção

 Carregue na tecla

-: a potência da zona de

cozedura descerá progressivamente até desligar-

se.

Programar a duração de uma cozedura

 É possível programar contemporaneamente todas

as zonas de cozedura para uma duração de

cozedura entre 1 e 99 minutos.

1. Seleccione a zona de cozedura mediante o

respectivo botão de selecção.

2. Regulação da temperatura

3. Carregue no botão de programação

3. Defina a duração da cozedura que desejar

mediante os botões

- e +.

4. Carregue na tecla

para confirmar.

A contagem regressiva do timer começará

imediatamente. No final da cozedura programada

será indicado por um sinal sonoro (que toca 1

minuto) e a zona de cozedura se apagará.

Repita o procedimento descrito acima para cada

chapa que deseja programar.

Visualização em caso de programação

múltipla.

Quando uma ou mais chapas foram programadas, o

display indicará o tempo faltante da chapa que está

mais próxima ao fim do tempo programado,

indicando a sua posição com o piscar do

correspondente indicador luminoso. Os indicadores

luminosos das outras chapas programadas estão

acesos.

Para visualizar o tempo faltante das outras chapas

programadas, carregue várias vezes na tecla

serão mostrados em sequência e no sentido horário

os tempos de toda as chapas programadas, a

partir da anterior esquerda.

Modificar a programação

1. Carregue várias vezes na tecla

até que seja

mostrado no display o tempo da chapa que se

deseja modificar.

2. Carregue nas teclas

- e + para programar o

Há somente em alguns modelos.

novo tempo.

3. Carregue na tecla

para confirmar.

Para cancelar uma programação, efectue as

operações descritas acima. No ponto 2 carregue na

tecla -: a duração descerá progressivamente até

desligar-se no 0. A programação irá zerar-se e o

display sairá da modalidade de programação.

O contador de minutos

O plano de cozedura deve estar aceso.

O contador de minutos consente programar uma

duração de até 99 minutos.

1. Carregue no botão de programação

até que o

indicador do contador de minutos se acenda.

2. Defina a duração que desejar mediante os botões

- e +.

3. Carregue na tecla

para confirmar.

A contagem regressiva do timer começará

imediatamente. Depois que tiver passado o tempo

tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é

possível bloquear os comandos para evitar riscos

de modificações acidentais das regulações

(crianças, operações de limpeza etc.). Carregando

no botão

os comandos se bloquearão e o

indicador luminoso situado acima do botão se

acenderá.

Para voltar a modificar as regulações (por. exemplo

interromper a cozedura), será necessário

desbloquear os comandos: carregue no botão

por alguns instantes; o indicador luminoso se

apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregue no botão ; o aparelho se desligará.

Se os comandos do aparelhagem estiverem

bloqueados, continuarão bloqueados mesmo depois

de ter acendido novamente o plano de cozedura.

Para poder acender novamente o plano, será

necessário primeiro desbloquear os comandos.

Modo demo

É possível programar um modo demo no qual o

painel de comandos funciona normalmente (inclusos

os comandos relativos à programação), mas os

elementos aquecedores não se acendem. Para

activar o modo demo o plano deve estar aceso e

todas as chapas devem estar apagadas:

 pressionar e manter pressionados

contemporaneamente os botões

+ e - por 6

segundos. Quando vencer o tempo de 6

segundos o indicador ON/OFF e o indicador de

BLOQUEIO DOS COMANDOS irão piscar por um

segundo. Soltar os botões

+ e - e carregar no

botão

;

 o display indicará as escritas DE e MO e o plano

irá desligar-se;

 no próximo acendimento, o plano estará no modo

demo.

Para sair desta modalidade, seguir o procedimento

descrito acima. O display indicará as escritas DE e

OF e o plano irá desligar-se. No próximo

acendimento funcionará normalmente.

Conselhos práticos para utilizar esta

aparelhagem

 Utilize um recipiente cujo material de fabricação

seja compatível com o princípio da indução (material

ferromagnético). É recomendado o emprego de

panelas de: ferro gusa, aço esmaltado ou inoxidável

especial para indução. Para certificar-se da

compatibilidade de um recipiente é suficiente fazer

um teste com um íman.

Para obter as melhores performances do plano de

cozedura:

 Empregue panelas com fundo chato e elevada

espessura, para ter a certeza que haverá uma

perfeita aderência à zona de aquecimento.

MATERIAL ADEQUADO

MATERIAL NÌO ADEQUADO

Cobre,

Alumínio, Vidro, Terracota,

Cerâmica, Inox não magnético

Ferro gusa

A o esmaltado

Inox especial

 Empregue panelas com diâmetro suficiente para

cobrir inteiramente a zona de aquecimento, de

maneira que se aproveite inteiramente o calor

disponível.

 Certifique-se que o fundo das panelas esteja

sempre perfeitamente enxuto e limpo, para

assegurar uma aderência certa e uma longa

durabilidade não somente das zonas de

cozedura, mas também das próprias panelas.

 Evite utilizar as mesmas panelas que emprega

nos queimadores a gás: a concentração de calor

nos queimadores a gás poderá deformar o fundo

das panelas, que desta maneira perderá

aderência.

Dispositivos de segurança

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com

um dispositivo de detecção de panela. A chapa

emite calor unicamente se houver uma panela de

medidas adequadas na respectiva zona de

cozedura. O indicador a piscar pode indicar:

 uma panela incompatível

 uma panela de diâmetro insuficiente

 que a panela está levantada

Indicadores de calor resíduo.

Cada uma das zonas de cozedura é equipada com

um indicador de calor resíduo. Este indicador

sinaliza as zonas de cozedura que ainda estão com

uma temperatura elevada. Se o display de potência

visualizar

, a zona de cozedura ainda está

quente. É possível, por exemplo, manter os

alimentos aquecidos ou derreter manteiga ou

chocolate. Com o arrefecimento da zona de

cozedura, o display visualizará

. O display

desliga-se quando a zona de cozedura estiver

suficientemente arrefecida.

Aquecimento excessivo

No caso de superaquecimento dos componentes

electrónicos, o plano de cozedura desliga-se

automaticamente e no display aparece

F seguido

por um número intermitente. Esta mensagem

desaparece e o plano volta a ser utilizável mal a

temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança

que desliga as zonas de cozedura automaticamente

quando é alcançado um tempo máximo de utilização

a um determinado nível de potência. Durante uma

interrupção de segurança, o display indicará 0.

Exemplo: a chapa posterior direita está programada

no 5, enquanto a chapa anterior esquerda no 2. A

posterior direita irá desligar-se após 5 horas de

funcionamento, a anterior esquerda após 8 horas.

Nível de potência

Limitação da duração de

functionamento em horas

1 9

9 1

Sinal acústico

Algumas anomalias, nomeadamente:

 um objecto (panela, talher etc.) foi deixado mais

de 10 segundos na área de comandos;

 um derramamento na área dos comandos,

 uma pressão exercida por muito tempo em um

botão, podem provocar uma sinalização acústica.

Resolva a causa do mau funcionamento para o

sinal sonoro deixar de tocar. Se a causa da

anomalia não for removida, o sinal acústico

persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura à pressão

Panela de pressão

Frituras

Cozedura em fogo

altíssimo



Assado Ebulição



Cozedura

em fogo

alto

Crepe Cozedura em fogo alto e doiramento

(Assados, Bifes, Escalopes, Filés de

peixe, Ovos fritos)

Adensamento rápido (molhos líquidos)

Água fervente (Massas, Arroz, Verduras)

Leite

Adensamento lento (molhos consistentes)

Cozedura em fogo médio

Cozedura em banho-

maria

Cozedura Panela de pressão após o

síbilo

Cozedura em

fogo brando



Cozedura em fogo

brando (estufados)

Aquecimento dos alimentos



Cozedura

em fogo

muito

brando

Caldo de chocolate Manter o alimento quente

Precauções e conselhos

 Este aparelho foi projectado e fabricado em conformidade

com as normas internacionais de segurança. Estas

advertências são fornecidas por razões de segurança e

devem ser lidas com atenção.

Este aparelho é em conformidade com as seguintes

Directivas da Comunidade Europeia:

- 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores

modificações

- 2004/108/CEE de 15/12/04 (Compatibilidade

Electromagnética) e posteriores modificações

- 93/68/CEE de 22/07/93 e posteriores modificações.

1275/2008 stand-by/off mode.

Segurança geral

Controlar que a tomada de ar através da grelha do ventilador

não esteja obstruída. O plano de encaixar, de facto,

necessita de uma correcta ventilação para o arrefecimento

dos componentes electrónicos.

 É desaconselhável instalar um plano de cozedura de

indução em cima de uma geladeira sob uma banca (calor) ou

em cima de uma máquina de lavar (vibrações). O espaço

necessário para a ventilação dos elementos electrónicos

seria insuficiente.

 Este aparelho foi concebido para utilização de tipo não

profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre, mesmo

num sítio protegido, porque é muito perigoso deixá-lo

exposto a chuva e temporais.

 Não toque na máquina se estiver descalço, ou se as suas

mãos ou pés estiverem molhados ou húmidos.

 Este aparelho deve ser empregado para cozer alimentos,

somente por pessoas adultas e segundo as instruções

apresentadas neste folheto. Não utilize o plano como

superfície de apoio ou como tábua de cortar.

 A placa de vitrocerâmica é resistente às batidas

mecânicas, entretanto pode rachar-se (ou eventualmente

partir-se) se for batida com um objecto pontiagudo, como

um utensílio. Nestes casos, desligue imediatamente o

aparelho da rede de alimentação e contacte a assistência

técnica.

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes do plano

de cozedura.

 Não se esqueça que a temperatura das zonas de cozedura

permanece muito alta pelo menos trinta minutos depois de

apagadas. O calor resíduo é sinalizado também por um

indicador (veja Início e utilização).

 Mantenha a devida distância da placa quaisquer objectos

que podem se derreter, por exemplo, objectos de plástico,

de alumínio ou produtos com um alto conteúdo de açúcar.

Preste muita atenção com as embalagens e as películas

de plástico ou alumínio: se deixá-los sobre as superfícies

enquanto ainda estiverem quentes ou mornas, podem

causar um dano grave à placa.

 Certifique-se que as pegas das panelas fiquem sempre

viradas para o lado interno do plano de cozedura para

evitar batidas acidentais.

 Não puxe pelo cabo para desligar a ficha da tomada

eléctrica, pegue pela ficha.

 Não realize limpeza nem manutenção sem antes ter

desligado a ficha da rede eléctrica.

 Não é previsto que este aparelho seja utilizado por

pessoas (incluso crianças) com reduzidas capacidades

físicas, sensoriais ou mentais, por pessoas inexperientes

ou que não tenham familiaridade com o produto, a não ser

que seja vigiadas por uma pessoa responsável pela sua

segurança ou que tenham recebido instruções preliminares

sobre o uso do aparelho.

 Advertência para os portadores de pacemaker ou

outros dispositivos médicos implantáveis activos:

O plano de cozedura é conforme a todas as normativas em

vigor em matéria de interferências electromagnéticas.

Este produto responde portanto perfeitamente a todos os

requisitos de lei (directivas 89/336/CEE). Foi projectado de

modo que não crie interferências a outras aparelhagens

eléctricas utilizadas, desde que as mesmas também sejam

conformes às directivas acima citadas.

O plano de cozedura por indução gera campos

electromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano

de cozedura e o pacemaker, este último deverá ser

realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a

conformidade do nosso produto. Para informações sobre a

conformidade ou eventuais problemas de

incompatibilidade, contacte o seu médico ou o fabricante

do pacemaker.

 Não permita que as crianças brinquem com o aparelho.

Eliminação

 Eliminação do material de embalagem: obedeça as regras

locais, de maneira que as embalagens possam ser

reutilizadas.

 A directiva Europeia 2002/96/CE relativa aos resíduos de

equipamentos eléctricos e electrónicos (REEE) prevê que

os electrodomésticos não devem ser eliminados no normal

fluxo dos resíduos sólidos urbanos. Os aparelhos não mais

utilizados devem ser recolhidos separadamente para

optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos à

saúde e ao meio ambiente. O símbolo da lixeira cancelada

está indicado em todos os produtos para lembrar o dever

de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos

electrodomésticos, os proprietários poderão contactar o

serviço de colecta público ou os revendedores.

Manutenção e cuidados

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o

aparelho da alimentação eléctrica.

Limpeza do aparelho

 Evite o emprego de detergentes abrasivos ou

corrosivos, tais como sprays para churrasqueiras e

fornos, tira-manchas e produtos contra ferrugem,

detergentes em pó e esponjas com superfície

abrasiva: podem arranhar irremediavelmente a

superfície.

 Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar a aparelhagem.

 Para a manutenção ordinária, é suficiente lavar o

plano com uma esponja húmida e, em seguida,

enxugar com papel absorvente de cozinha.

 Se o plano estiver muito sujo, esfregue com um

produto específico para limpeza de superfícies

em vidro cerâmica *, enxagúe e enxugue.

 Para tirar as acumulações de sujidade maiores,

use uma espátula apropriada. Intervenha assim

que possível, sem aguardar que o aparelho

arrefeça, para evitar que resíduos grudem.

Podem ser obtidos excelentes resultados se usar

uma esponja especial de fios de aço inoxidável -

específica para planos em vidro cerâmica-

molhada de água e sabão.

 No caso em que no plano de cozedura tenham-se

acidentalmente fundidos objectos ou materiais

como plástico ou açúcar, remova-os

imediatamente com a espátula, até que a

superfície esteja ainda quente.

 Depois de limpo, o plano poderá ser tratado com

um produto específico para a manutenção e a

protecção: a película invisível deixada por este

produto protegerá a superfície se algo for

derramado durante a cozedura. É recomendável

realizar estas operações com o aparelho morno

ou frio.

 Lembre-se sempre de enxaguar com água limpa e

enxugar o plano com cuidado: para não acontecer

de resíduos de produtos grudarem-se na

sucessiva cozedura.

Quadro em aço inoxidável (somente nos

modelos com moldura)

O aço inoxidável pode manchar-se por causa da

alta quantidade de calcário na água em contacto

durante muito tempo com o metal, ou por causa de

produtos de limpeza muito agressivos que

contenham fósforo.

É aconselhável enxaguar com água abundante e

enxugar com cuidado, depois de ter limpado o

plano. Se for derramada água, enxugue-a

rapidamente com cuidado.

 Alguns planos de cozedura tem uma moldura de

alumínio parecida com o aço inoxidável. Não utilize

produtos para a limpeza e o desengorduramento

não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de

cozedura:

1. remova os parafusos que fixam as molas de

centragem nos lados;

2. solte os parafusos dos ganchos de fixação nos

ângulos;

3. extraia o plano de cozedura do vão do móvel.

 Recomendamos que se evite tentar o acesso aos

mecanismos internos para tentar uma reparação. Em

caso de avaria, contactar a Assistência técnica.

Descrição técnica dos

modelos

O sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas

tradicionais, não é a zona de cozedura que se aquece: o calor é gerado directamente no interior da panela, a

qual deverá possuir necessariamente um fundo em material ferromagnético.

Planos de cozedura

NIC 641 B

Zonas de cozedura Potência (em W)

Traseiro esq.

I 1400

Traseiro dir.

I 2200  B 3000*

Dianteiro esq.

I 2200

Dianteiro dir.

I 1400  600 se Post. Dx *

Potência total

7200

Legenda:

I. = zona de cozedura de indução simples

B = booster: a zona de cozedura pode ser super alimentada com 3.000 W.

* = a potência máxima é limitada até que o booster esteja activo na zona de cozedura posterior relativa (veja

Início e utilização).









)W













 I

W



 

 



















 







 



 









 



 







 







































!

















!









!









 



 



 

 



 







 



 





 









 



 



 



 









 



 

 











 

 







 



 







 



 

WEEE











 













•







•





























™





™



 















 

 

 







 



 





















0





8









 



 

 

















99

 

+-

 











 





 





 





"Demo







6







 

6

+

 -

MO 





 



OF





!









 



 



 





ﻢﺋﻼﻣ

ﻢﺋﻼﻣ ﺮﻴﻏ

ﺐﺻ ﺪﻳﺪﺣ

ﺎﻨﻴﻤﻟﺎﺑ ﻲﻠﻄﻣ ﻥﺪﻌﻣ

ﺹﺎﺧ ﺫﻻﻮﻓ

ﺔﻳﺭﺎﺨﻓ ﺔﻴﻧﺁ ،ﺝﺎﺟﺯ ،ﻡﻮﻴﻨﻴﻣﻮﻤﻟﺃ ،ﺱﺎﺤﻧ،

ﻲﺴﻴﻃﺎﻨﻐﻣ ﺮﻴﻏ ﺫﻻﻮﻓ ،ﻚﻴﻣﺍﺮﻴﺳ



!







!







!





 





 















 

9











Booster



WW













 

 



!

99





 

+-

 























 

 

 







 



 



 







 

 





 

 

 



 



 





 



 



W



 











 

 



*ﺪﻬﳉﺍ ﺯ

ﹼ

ﺰﻌﻣ ﺭﺯ

*ﺪﻬﳉﺍ ﺯ

ﹼ

ﺰﻌﻣ ﺮﺷﺆﻣ

Booster

ﺔﻗﺎﻄﻟﺍ ﺓﺩﺎﻳﺯ ﺭﺯ

ﺔﻗﺎﻄﻟﺍ ﺕﺍﺮﺷﺆﻣ

ﺔﻴﻘﺒﺘﳌﺍ ﺓﺭﺍﺮﳊﺍﻭ

ﻝﺎﺠﻣ ﺮﺷﺆﻣ

ﺭﺎﺘﺍ ﻲﻬﻄﻟﺍ

ﺭﺎﻴﺘﺧﺍ ﺭﺍﺭﺯﺃ

ﻲﻬﻄﻟﺍ ﻝﺎﺠﻣ

ﺔﻗﺎﻄﻟﺍ ﻞﻴﻠﻘﺗ ﺭﺯ

ﺖﻴﻗﻮﺗ ﺔﻋﺎﺳ ﺭﺯ

*ﺞﻣﺎﻧﺮﺒﻟﺍ

ﺔﺣﻮﻟ ﻝﺎﻔﻗﺇ ﺭﺯ

ﻢﻜﺤﺘﻟﺍ

ﻝﺎﻔﻗﺇ ﺮﺷﺆﻣ

ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ

ﺮﺷﻮﻣ

ﻑﺎﻘﻳﺇ/ﻞﻴﻐﺸﺗ

ﺭﺯ

ﻑﺎﻘﻳﺇ/ﻞﻴﻐﺸﺗ

ﻲﻬﻄﻟﺍ ﻝﺎﺠﻣ ﺮﺷﺆﻣ

*ﺞﻣﺮﺒﳌﺍ

ﺔﻋﺎﺳ ﺽﺮﻋ ﺔﺷﺎﺷ

*ﺞﻣﺎﻧﺮﺒﻟﺍ ﺖﻴﻗﻮﺗ

ﺔﻋﺎﺳ ﺮﺷﺆﻣ

*ﺖﻴﻗﻮﺘﻟﺍ



1275/2008 stand-by/off mode.













 

 





















!

!



!





!











































































!





 

 



 



 









!



!



!















L



!





!





!



!









 











 



 



 



560 +/-

490 +/-

590

520













 





ﺔﻴﻣﺎﻣﻷﺍ ﺔﻬﺠﻟﺍ

ﻑﺮﻟﺍ ﻦﻣ

ﻢﻋﺪﻟﺍ ﺢﻄﺴﻣ G

ﺔﻴﻠﻔﺴﻟﺍ ﺔﻬﺠﻟﺍ

ﻑﺮﻟﺍ ﻦﻣ

ﻢﻠﻣ 5

ﻞﻗﻷﺍ ﻰﻠﻋ ﻢﻠﻣ 20

ﻞﻗﻷﺍ ﻰﻠﻋ ﻢﻠﻣ 40

ﺓﺮﺠﺣ

ﻢﻠﻣ 5

ﻞﻗﻷﺍ ﻰﻠﻋ ﻢﻠﻣ 40

ﺓﺪﻋﺎﺴﻣ ﺔﺣﻭﺮﲟ ﻥﺮﻓ

ﻞﻗﻷﺍ ﻰﻠﻋ ﻢﻠﻣ 20







































































 





10/2009 - 195065939.01

XEROX FABRIANO

Ariston NIC641B

Product's Documents

User Manual

Specifications

Ariston NIC641B Questions and Answers

Related Products

Hotpoint HAO 258HSU1F X Forno elettrico incasso Ariston colore inox, autopulente

Hotpoint HAO 854PS X Forno elettrico incasso Ariston colore inox

Hotpoint HAO 458HS B Forno elettrico incasso Ariston colore nero, autopulente

Hotpoint HAO3 K58HSU1 X Forno elettrico incasso Ariston colore inox, autopulente

Hotpoint HAO3 K78PSUF B Forno elettrico incasso Ariston colore nero

Hotpoint HAO3 K78PSUF X Forno elettrico incasso Ariston colore inox
