SICUREZZA GENERALE
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete
elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone
con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso
inerenti.
• I bambini devono essere controllati affinché non giochino con l’apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata
contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA
VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di
manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e
pulizia dei filtri comporta rischi di incendi.
• E’ severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione
manutenzione /sostituzione lampada di questo manuale.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve
essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa
possono diventare calde.
• Non collegare l’apparecchio alla rete elettrica finché l’installazione non è totalmente
completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai
regolamenti delle autorità locali competenti.
• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri
combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE!
• La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.
Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla
portata dei bambini di età inferiore a 8 anni.
ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di comando a
distanza separato.
9
Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone.
L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di
riparazione devono essere eseguiti da personale qualificato.
A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il
rischio di soffocamento.
Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.
Mai utilizzare apparecchi per pulizia a vapore – rischio di shock elettrico.
Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo
La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la
manutenzione e l'installazione rimangono le stesse.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o
incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione
dei fumi e vapori della cottura ed è destinata al solo uso domestico.
• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con
l'installazione.
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere
non inferiore a 60cm in caso di cucine elettriche e di 75cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
COLLEGAMENTO ELETTRICO
La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina
allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina
(collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di
installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di
rete sia stato montato correttamente.
Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:
Tensione e frequenza della rete
Collegamento fili
Fare riferimento al valore indicato nella etichetta caratteristiche
all'interno della cappa.
: giallo/verde
N : blu
L : marrone
Sostituzione del cavo di alimentazione
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
10
SCARICO DELL'ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico
aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
FILTRANTE O ASPIRANTE?
! La vostra cappa è pronta per essere utilizzata in versione aspirante.
Per utilizzare la cappa in versione filtrante va installato l’apposito KIT ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.
Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla
cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questo manuale.
Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario
installare un sistema di filtraggio aggiuntivo a base di carboni attivi.
COMANDI
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per
l'illuminazione del piano di cottura.
a. ON/OFF luci
b. OFF motori
c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).
11
MANUTENZIONE
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con
detersivi liquidi neutri. NON UTILIZZARE UTENSILI O
STRUMENTI PER LA PULIZIA!
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Se situato all'interno di una griglia supporto, può essere uno dei tipi
seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se
colorato nel lato superiore, quando la colorazione traspare dai fori
della griglia.
Il filtro metallico deve essere pulito una volta al mese, con
detergenti non aggressivi, manualmente oppure in lavastoviglie a
basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.

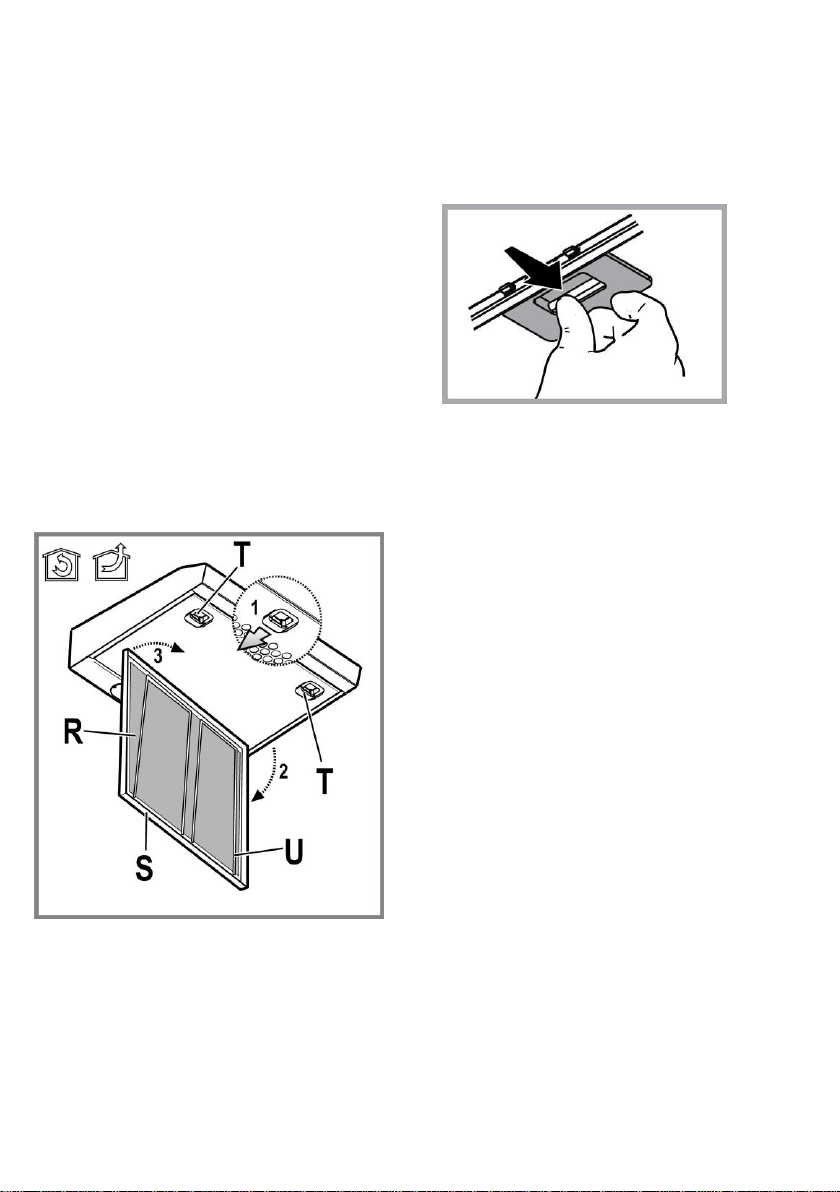

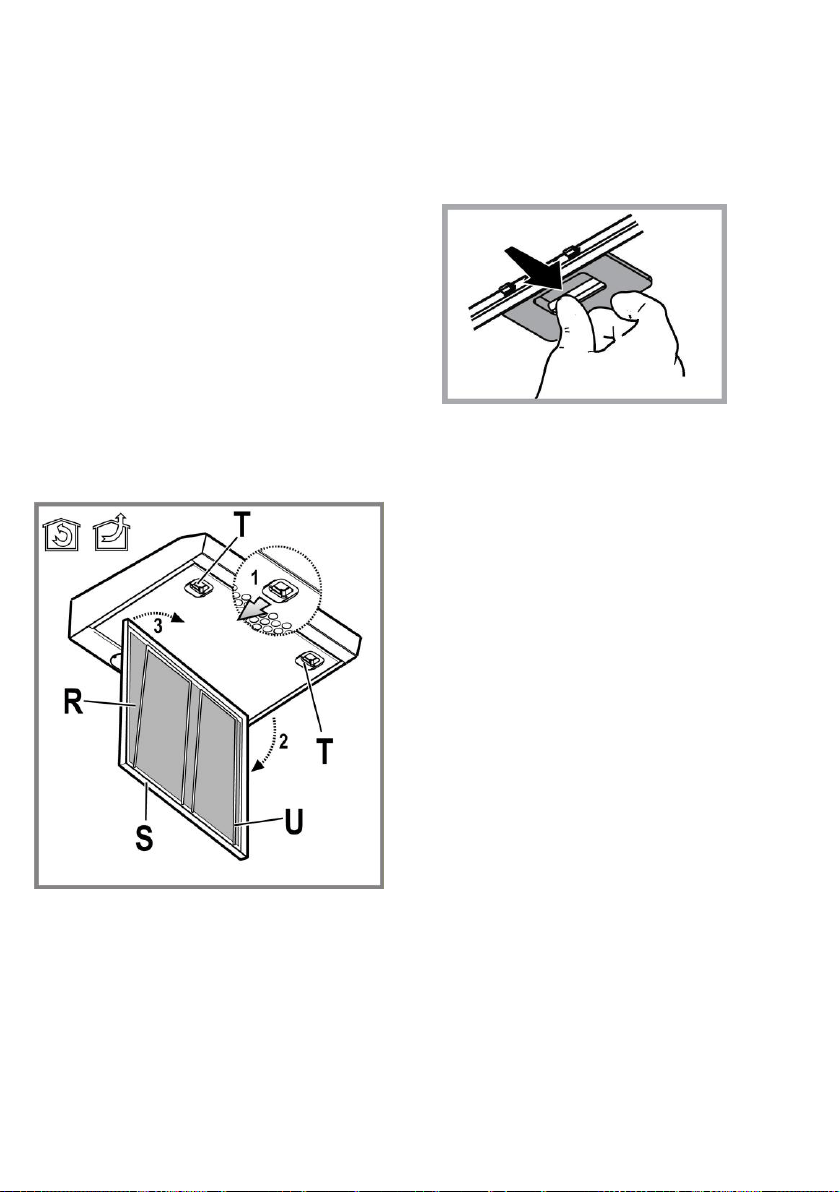

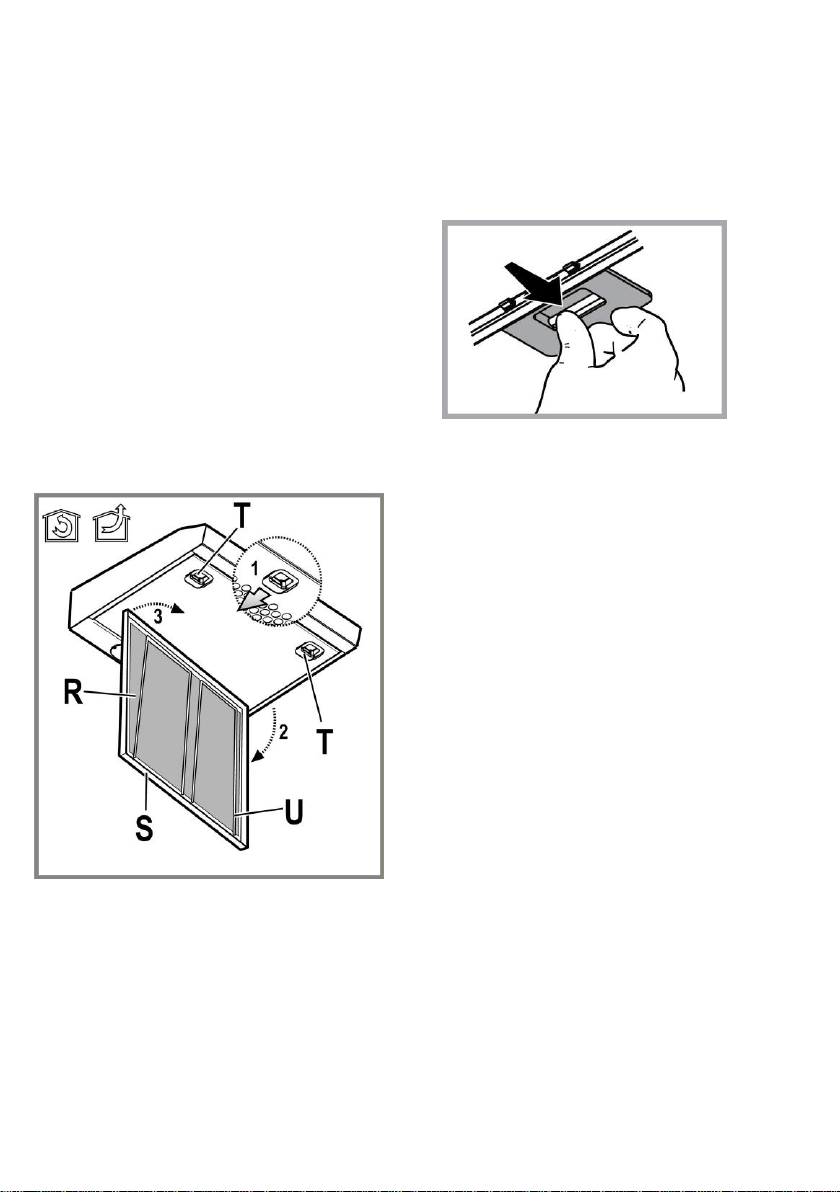

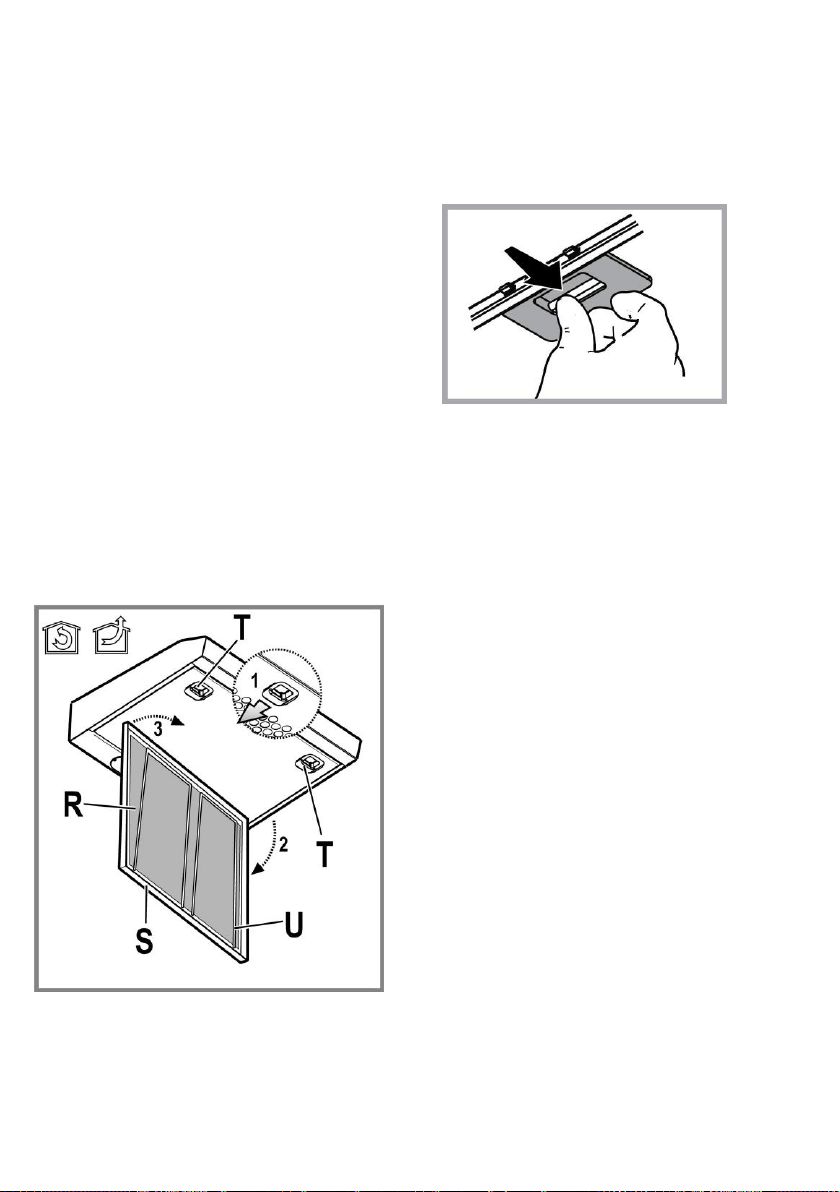

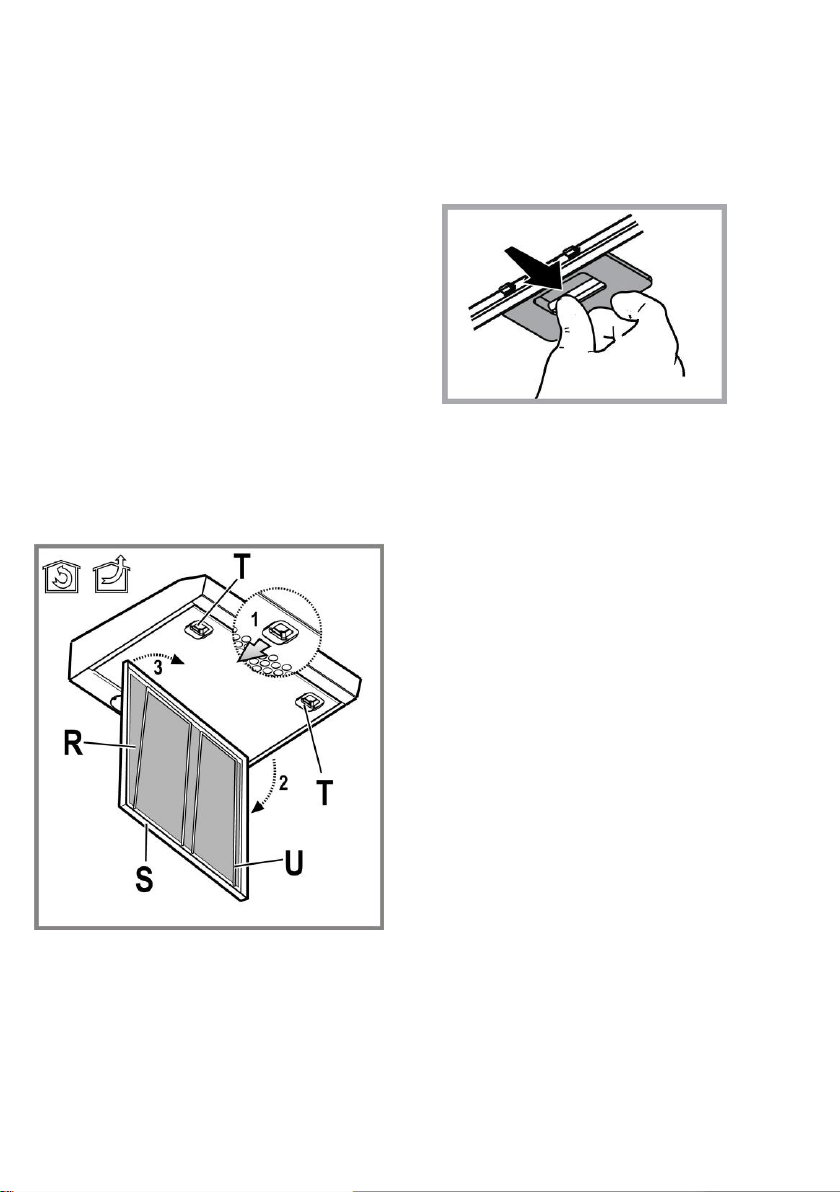

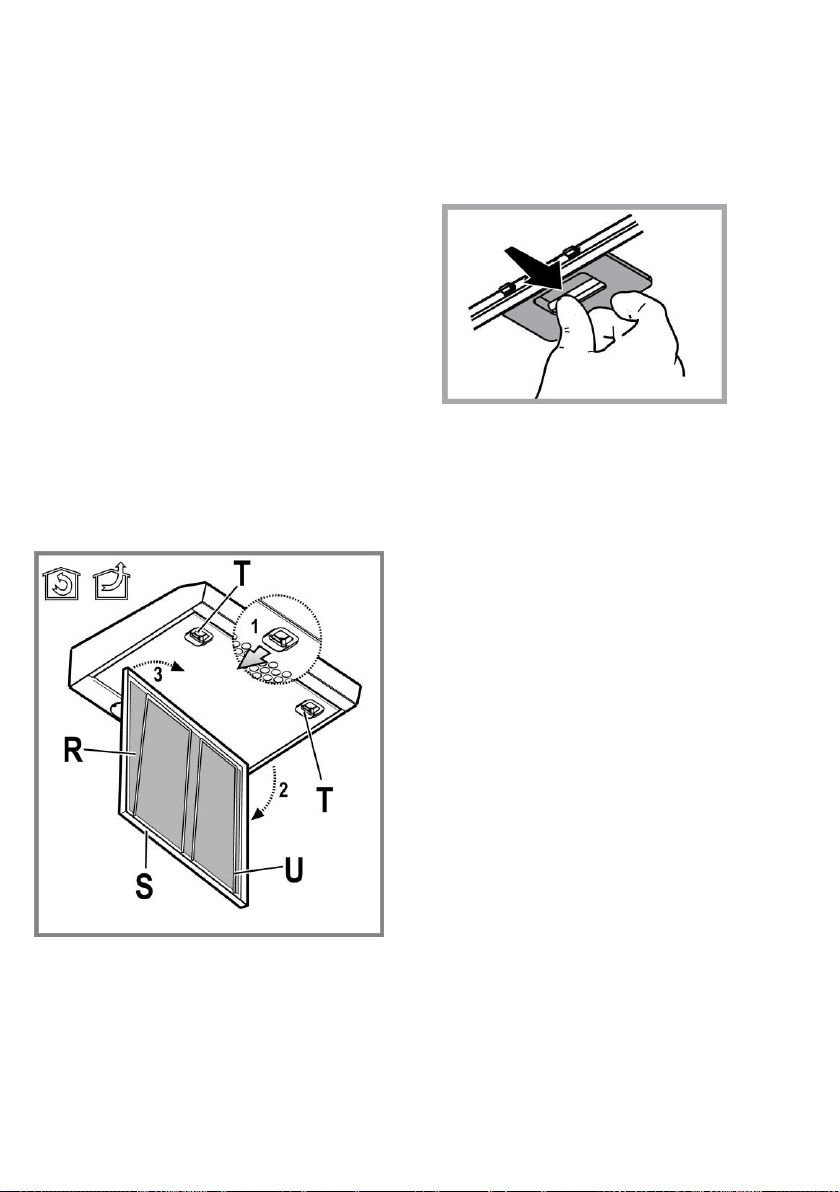

Per accedere al filtro grassi R aprire la griglia di aspirazione S
tramite gli sganci T e liberarlo dai fermi U.
Il filtro metallico autoportante non ha griglia di supporto, per
rimuoverlo tirare le molle di sgancio verso dietro ed estrarre il filtro
verso il basso.
12
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della regolarità
della pulizia del filtro grassi. In ogni caso è necessario sostituire la
cartuccia al massimo ogni quattro mesi. NON può essere lavato o
rigenerato.
Togliere i filtri antigrasso.

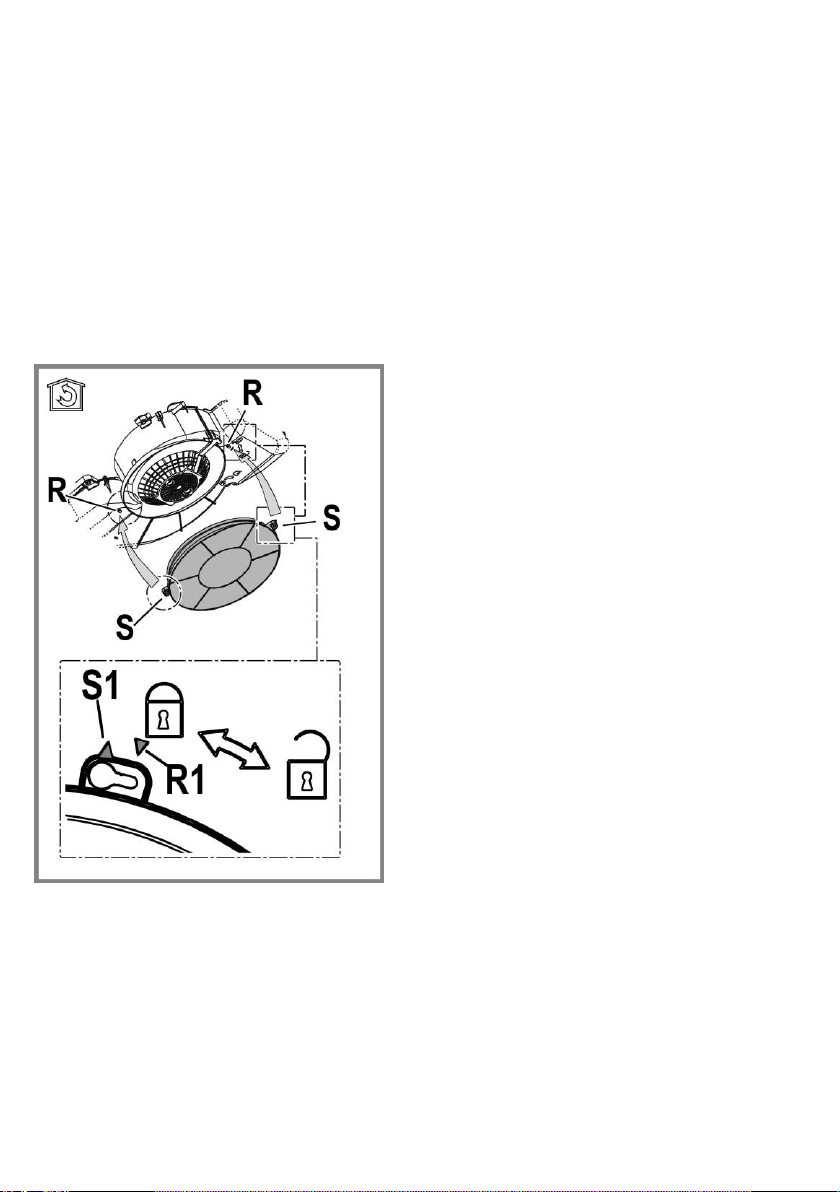

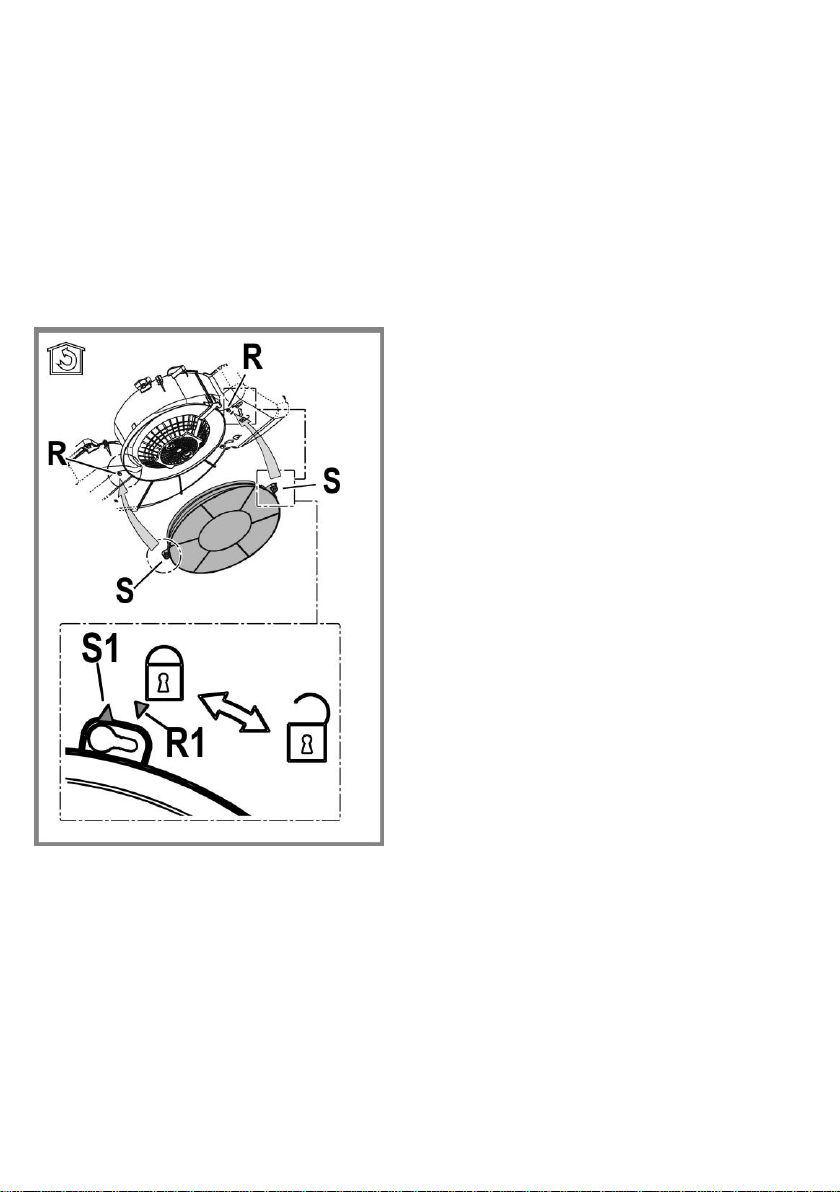

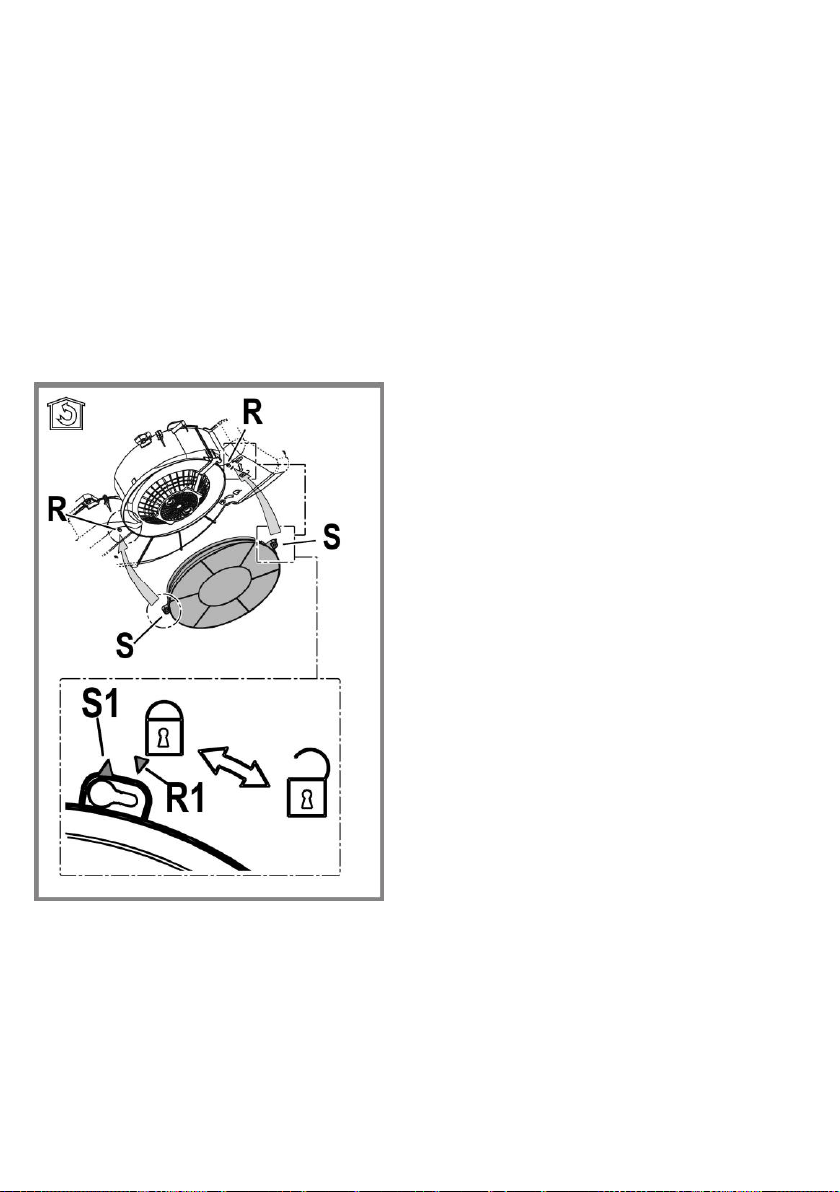

Montare i filtri a copertura del motore

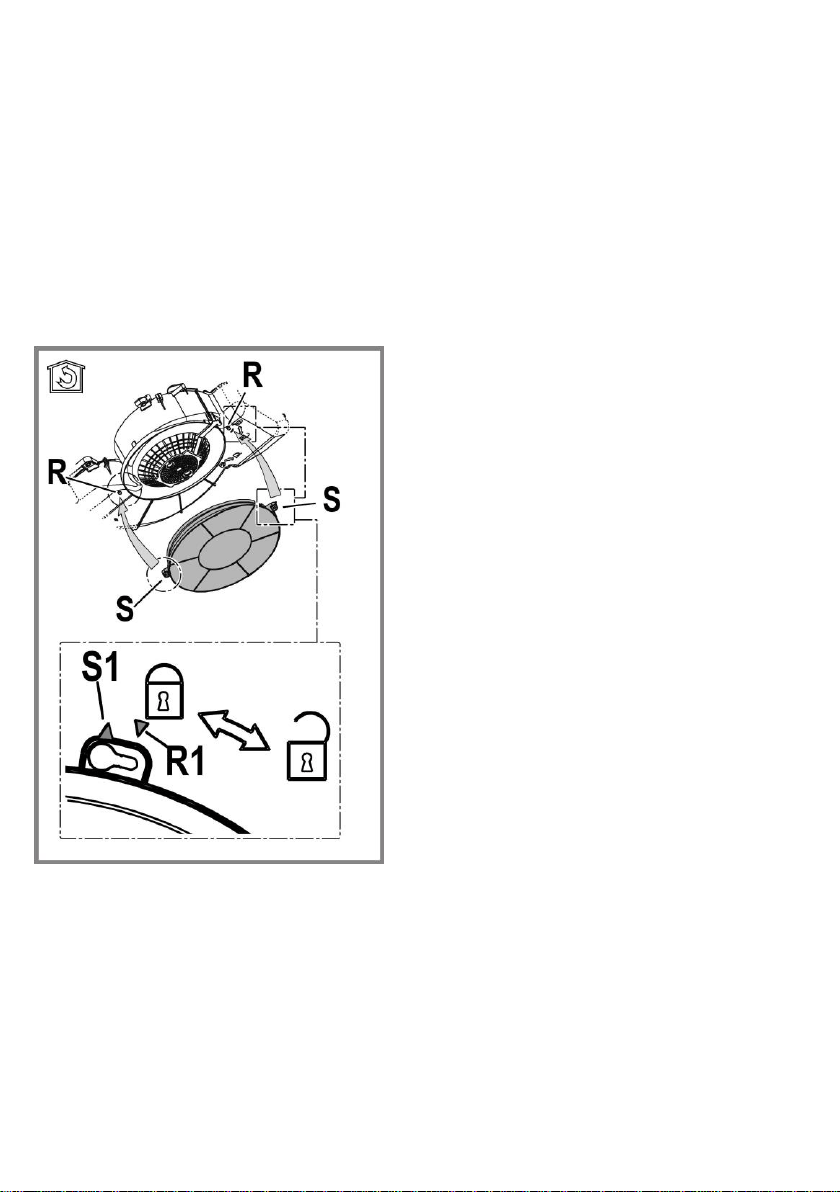

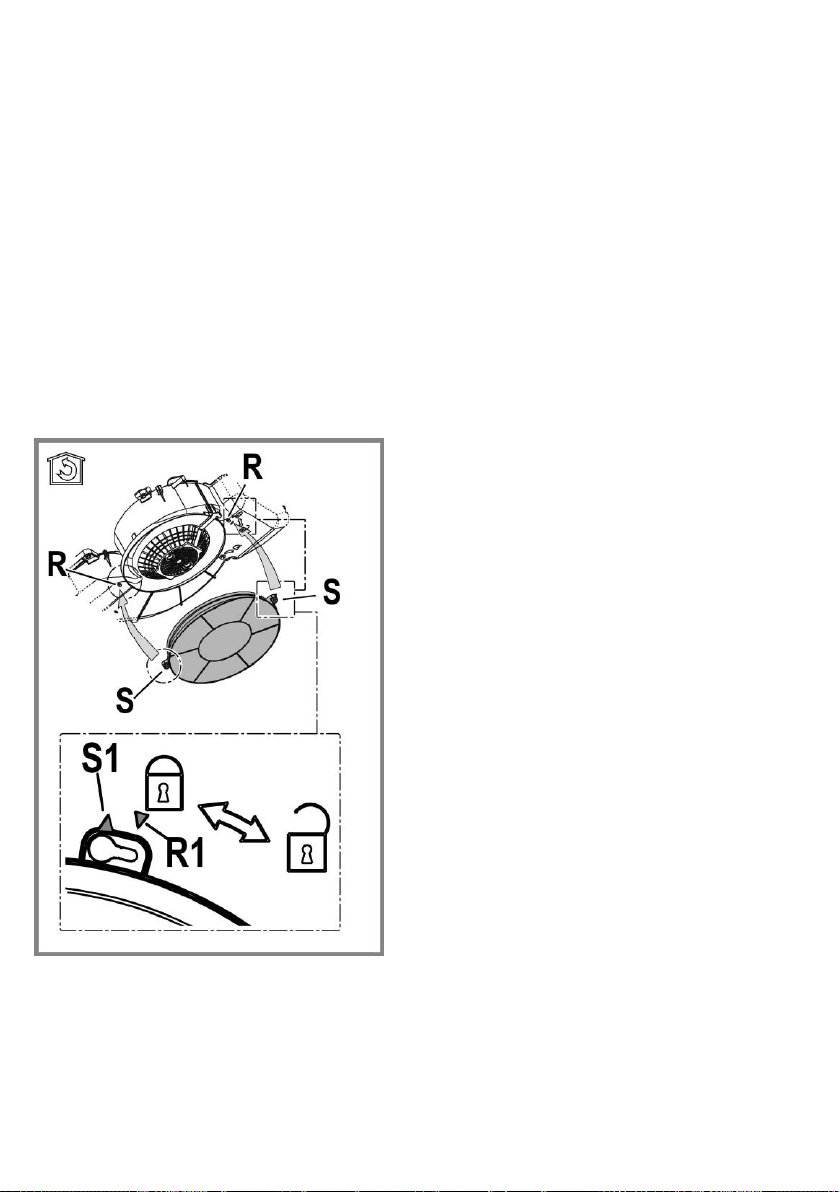

Controllare che i perni R sul convogliatore corrispondano con le
asole S , girare infine in senso orario sino al bloccaggio.
Per lo smontaggio procedere in senso inverso.
Rimettere i filtri antigrasso.
Sostituzione delle lampade
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
Rimuovere la griglia.
Sostituire la lampada danneggiata
Utilizzare solo lampade LED da max 2,5W-E14. Per maggiori
dettagli, consultare il foglio allegato "ILCOS D" (posizione
alfanumerica "1e").
Rimontare la griglia.
13
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per
l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto
domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo
prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al
fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti
anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo
in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per
mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro
massimo del sistema di canalizzazione indicato in questo manuale.
ANOMALIE DI FUNZIONAMENTO
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:
• Se la cappa non funziona:
Verificare che:
- non c’è interruzione di corrente.
- è stata selezionata una velocità.
• Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d’aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
• Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c’è interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.
In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio
dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare,
rivolgersi al servizio d’assistenza.
14
DATI TECNICI
Altezza (cm)
Larghezza (cm)
Profondità (cm)
Ø del tubodi scarico (cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Componenti non in dotazione con il prodotto
Per scaricare le istruzioni di sicurezza, il manuale d’uso, la
scheda tecnica e i dati energetici:
• Visitare il sito web docs.indesit.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di
telefono riportato sul libretto di garanzia). Quando si contatta il
Servizio Assistenza, fornire i codici presenti sulla targhetta
matricola del prodotto.
15
EN
GENERAL SAFETY
• Before any cleaning or maintenance operation, disconnect hood from the mains by
removing the plug or disconnecting the mains electrical supply.
• Always wear work gloves for all installation and maintenance operations.
• This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved.
• Children shall not be allowed to tamper with the controls or play with the appliance.
• Cleaning and user maintenance shall not be made by children without supervision.
• The premises where the appliance is installed must be sufficiently ventilated, when the
kitchen hood is used together with other gas combustion devices or other fuels.
• The hood must be regularly cleaned on both the inside and outside (AT LEAST ONCE A
MONTH).
• This must be completed in accordance with the maintenance instructions provided. Failure
to follow the instructions provided regarding the cleaning of the hood and filters will lead to
the risk of fires.
• Do not flambé under the range hood.
• Do not remove filters during cooking.
• For lamp replacement use only lamp type indicated in the Maintenance/Replacing lamps
section of this manual.
The use of exposed flames is detrimental to the filters and may cause a fire risk, and must
therefore be avoided in all circumstances.
Any frying must be done with care in order to make sure that the oil does not overheat and
ignite.
CAUTION: Accessible parts of the hood may become hot when used with cooking
appliances.
• Do not connect the appliance to the mains until the installation is fully complete.
• With regards to the technical and safety measures to be adopted for fume discharging it is important to closely follow the regulations provided
by the local authorities.
• The air must not be discharged into a flue that is used for exhausting fumes from appliance burning gas or other fuels.
• Do not use or leave the hood without the lamp correctly mounted due to the possible risk of electric shocks.
• Never use the hood without effectively mounted grids.
• The hood must NEVER be used as a support surface unless specifically indicated.
• Use only the fixing screws supplied with the product for installation or, if not supplied, purchase the correct screws type.
• Use the correct length for the screws which are identified in the Installation Guide.
• In case of doubt, consult an authorized service assistance center or similar qualified person.
WARNING!
• Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.
• Do not use with a programmer, timer, separate remote control system or any other device that switches on automatically.
Very young children(0-3years)should be kept away from the appliance.Young children (3-8 years)should be kept away from the appliance
unless continuously supervised.
16
CAUTION:The appliance is not intended to be operated by means of an external switching device, such as a timer,or separate remote
controlled system.
This appliance is not for professional use. Do not use the appliance outdoors.
The appliance must be handled and installed by two or more persons-risk of injury.
Installation, including water supply (if any),electrical connections and repairs must be carried out by a qualified technician.
Once installed,packaging waste (plastic,styrofoam parts etc.) must be stored out of reach of children – risk of suffocation.
Do not use the appliance when you are wet or barefoot.
Never use steam cleaning equipement – risk of electric shock.
The packaging material is 100% recyclable and is marked with the recycle symbol
The hood can look different to that illustrated in the drawings in this booklet. The instructions for use, maintenance and installation,
however, remain the same.
Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires caused by not
complying with the instructions in this manual, is declined. This appliance is intended to be used in household and similar application such as: -
staff kitchen areas in shop, offices and other working environments; - farm houses; - by clients in hotels, motels and other residential type
environments; - bed and breakfast type environments.
• It is important to conserve this booklet for consultation at any moment. In the case of sale, cession or move, make sure it is together with
the product.
• Read the instructions carefully: there is important information about installation, use and safety.
• Do not carry out electrical or mechanical variations on the product or on the discharge conduits.
• Before proceeding with the installation of the appliance verify that there are no damaged all components. Otherwise contact your dealer
and do not proceed with the installation.
The minimum distance between the supporting surface for the cooking equipment on the hob and the lowest part of the range hood must be
not less than 60cm from electric cookers and 75cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a greater distance, this must be adhered to.
ELECTRICAL CONNECTION
The mains power supply must correspond to the rating indicated on the plate situated inside the hood. If provided with a plug connect the hood
to a socket in compliance with current regulations and positioned in an accessible area, after installation. If it not fitted with a plug (direct mains
connection) or if the plug is not located in an accessible area, after installation, apply a double pole switch in accordance with standards which
assures the complete disconnection of the mains under conditions relating to over-current category III, in accordance with installation
instructions.
WARNING!
Before re-connecting the hood circuit to the mains supply and checking the efficient function, always check that the mains cable is correctly
assembled.
If the cable is not fitted with a plug, connect the wires according to the following table:
Mains voltage and frequency
Wire connection
Refer to the rating indicated on the plate inside of the hood
: yellow/green
N : blue
L : brown
Replacing the power cable
The hood is provided with a special power cable ; if the cable is damaged, request a new one from Technical Service.
17
AIR VENT
(for the suction versions)
Connect the hood and discharge holes on the walls with a diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller dimensions will cause a diminution of the suction performance and a drastic
increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensable length.
! Use a duct with as few elbows as possible (maximum elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
! The company declines any responsibility whenever these regulations are not respected.

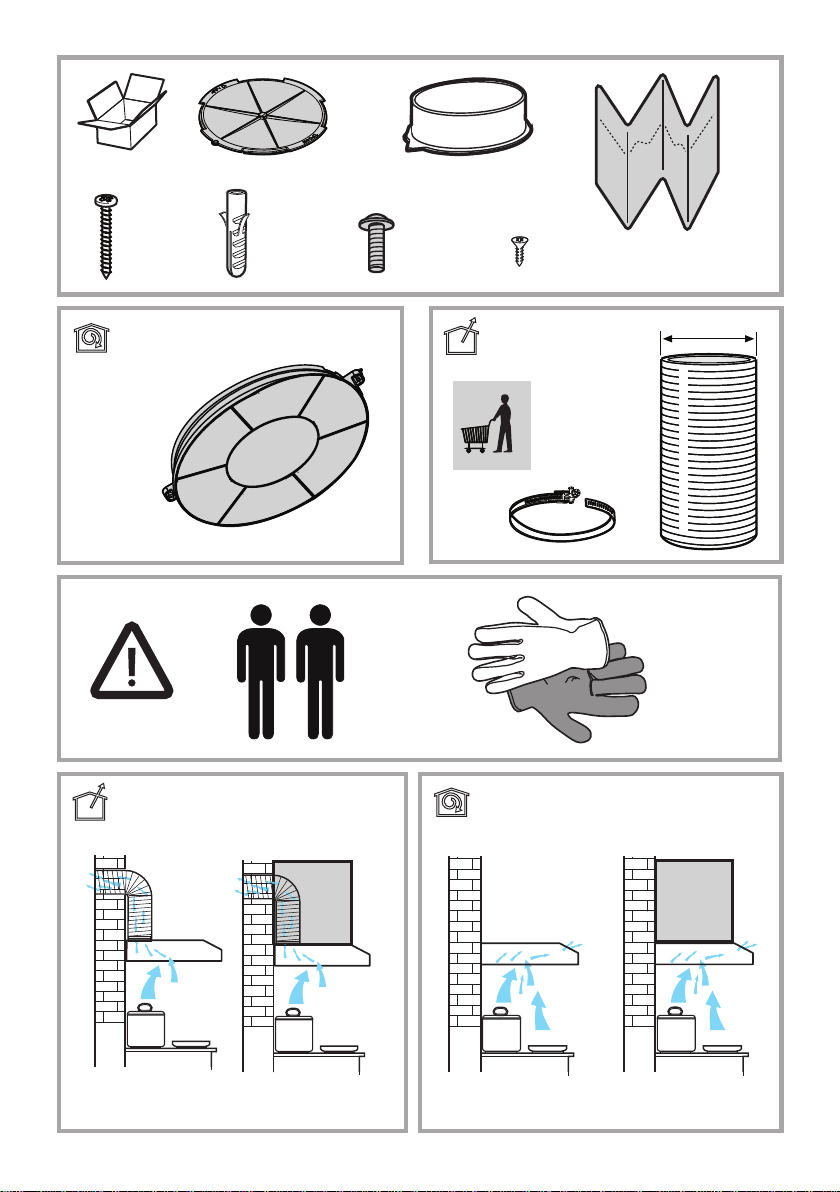

FILTERING OR DUCTING ?
! Your cooker hood is ready to be used in suction version.
To use the hood in filtering version the special ACCESSORY KIT must be installed.
Check on the first pages of this manual if the ACCESSORY KIT is furnished or must be bought separately.
Note: If furnished, in certain cases, the additional activated carbon filtering system may be installed on the hood.
Information about the conversion of the hood from suction version to filtering version is present in this manual.
Ducting version
In this case the fumes are conveyed outside of the building by means of a special pipe connected with the connection ring located on top of
the hood.
CAUTION!
The exhausting pipe is not supplied and must be purchased apart.
Diameter of the exhausting pipe must be equal to that of the connection ring.
CAUTION!
If the hood is supplied with active charcoal filter, then it must be removed.
Filter version
The aspirated air will be degreased and deodorised before being fed back into the room.
In order to use the hood in this version, you have to install a system of additional filtering based on activated charcoal.
CONTROLS
The hood is fitted with a control panel with aspiration speed selection control and a light switch to control cooking area lights.
a. ON/OFF lighting
b. OFF motors
c. - d. - e. Minimum suction power (c.), medium (d.), maximum (e.).
18
MAINTENANCE
Cleaning
Clean using ONLY a cloth dampened with neutral liquid detergent.
DO NOT CLEAN WITH TOOLS OR INSTRUMENTS. Do not use
abrasive products. DO NOT USE ALCOHOL!
Maintenance of the anti-grease filters
Traps cooking grease particles.
If situated inside the support grill, it may be one of the following
types:
Paper filter must be replaced once a month or if colouring
appears on upper side, in such cases the colouring is evident
through the grill openings.
Metallic filter must be cleaned once a month, with non abrasive
detergents, by hand or in dishwasher on low temperature and
short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To access the grease filter R open the suction grill S via the
release hooks T and free from the supports U.
The self-supporting metal filter does not include a support grill,
in order to remove the filter – pull the release springs backwards
and slide the filter downwards.
19

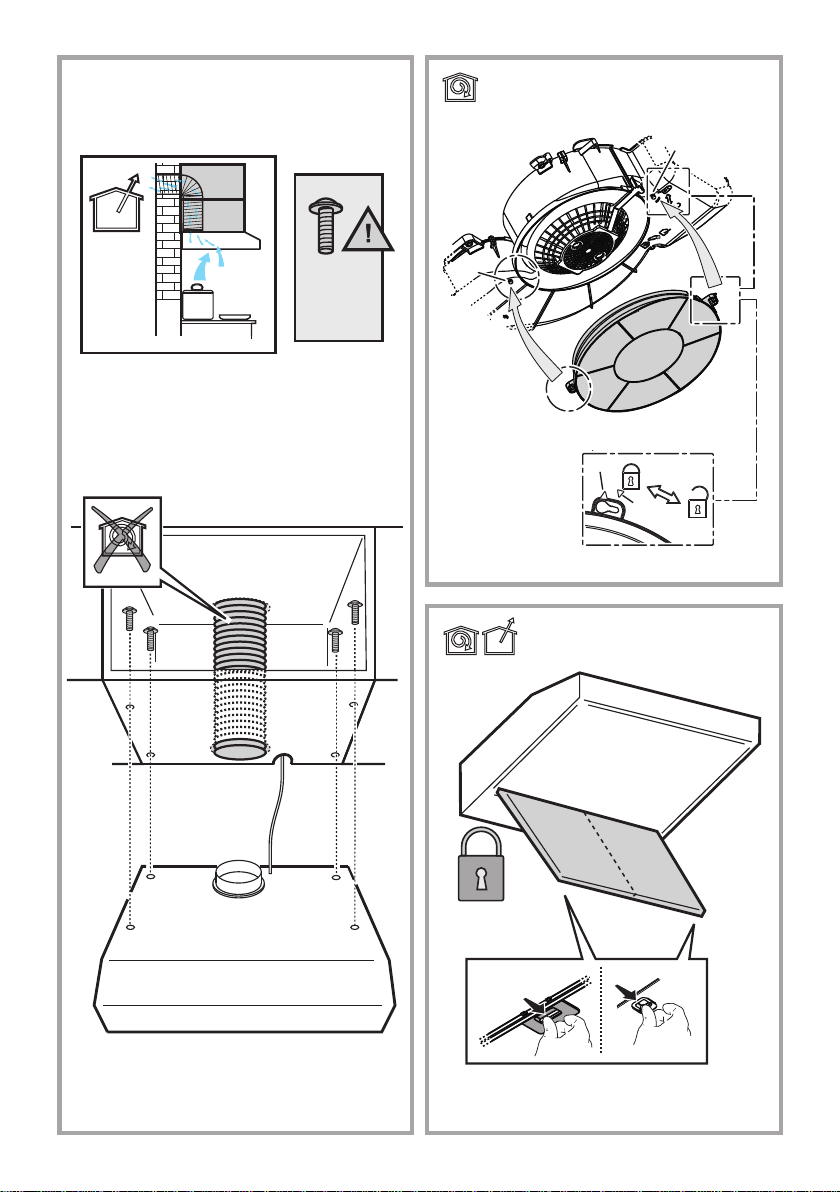

Maintenance of the charcoal filter
It absorbs unpleasant odors caused by cooking.
The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the regularity
of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least every
four months.
The charcoal filter may NOT be washed or regenerated.
Remove the grease filters.
Fit the charcoalfilters over the motor.
Align the pins R on the cowl with the slots S, then turn the filter
clockwise until it locks in place.
Reverse the above procedure to remove the charcoal filters.
Refit the grease filters.
Replacing lamps
Disconnect the appliance from the electricity.
Warning! Prior to touching the light bulbs ensure they are cooled
down.
Put the grill back.
Replace the damaged lamp.
Use E14 2,5W max LED lamps only. For more details, check
enclosed leaflet “ILCOS D” (alfanumeric position “1e”).
Put the grill back.
20
DISPOSAL
• This appliance is marked according to the European directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE).
• By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
• The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated as
household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. Disposal
must be carried out in accordance with local environmental regulations for waste disposal.
• For further detailed information regarding the process, collection and recycling of this product, please contact the appropriate department of
your local authorities or the local department for household waste or the shop where you purchased this product.
Appliance designed, tested and manufactured according to:
• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a correct use in order to
reduce the environmental impact: Switch ON the hood at minimum speed when you start cooking and kept it running for few minutes after
cooking is finished. Increase the speed only in case of large amount of smoke and vapor and use boost speed(s) only in extreme situations.
Replace the charcoal filter(s) when necessary to maintain a good odor reduction efficiency. Clean the grease filter(s) when necessary to
maintain a good grease filter efficiency. Use the maximum diameter of the ducting system indicated in this manual to optimize efficiency and
minimize noise.
MALFUNCTIONS
If something appears not to be working properly, do the following simple checks before calling Technical Service:
• If the hood is not working:
Check that:
- The power has not been disconnected.
- A speed has been selected.
• If the hood performs inefficiently:
Check that:
- The motor speed selected is sufficient for the amount of smoke and vapours released.
- The kitchen is sufficiently ventilated to allow air intake.
- The charcoal filter is not worn (hood in filtering version).
• If the hood has turned off during normal functioning:
Check that:
- The power has not been disconnected.
- the omnipolar disconnection device has not tripped.
If the hood fails to operate correctly, briefly disconnect it from the mains power supply for almost 5 sec. Then connect it in again and try once
more before contacting the Technical Assistance Service.
21
TECHNICAL DATA
Height (cm)
Width (cm)
Depth (cm)
Ø of the exhaust tube
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Components not provided with the product
You can download the Safety Instructions, User Manual,
Product Fiche and Energy data by:
• Visiting our website docs.indesit.eu
• Using QR Code
• Alternatively, contact our After-sales Service (See phone
number in the warranty booklet). When contacting our After-
sales Service, please state the codes provided on your
product's identification plate.
22
FR
SÉCURITÉ GÉNÉRALE
• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant
la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expériences
ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des
instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur
ont été communiquées.
• Les enfants ne doivent pas jouer avec l’appareil.
• Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans
surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec
d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS
UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien.
Le non respect des instructions expressément fournies concernant le nettoyage de la hotte
et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d’aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la
section remplacement/maintenance lampe dans ce manuel.
L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie,
par conséquent, il est déconseillé de l'utiliser.
La friture doit être faite avec soin afin de s’assurer que l’huile surchauffée ne prenne pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties
accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit
complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions
des règlements locales.
• L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N’utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
ATTENTION !
• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout
autre dispositif qui met l’appareil sous tension automatiquement.
Les enfants de moins de 3 ans ne doivent pas s’approcher de l’appareil. Sans la surveillance constante d’un adulte, garder l’appareil hors de
la portée des enfants de moins de 8 ans.
23
ATTENTION : l’appareil ne peut être mis en marche par le biais d’un dispositif externe ou d’un système de commande à distance séparé.
Cet appareil n’est pas destiné à un usage professionnel. Ne pas utiliser l’appareil à l’extérieur.
Pour éviter le risque de lésions personnelles, l’appareil doit être déplacé et installé par deux ou plusieurs personnes.
L'installation, comprenant éventuellement aussi les raccords pour l’alimentation hydriques (si prévus) et les branchements électriques , et
les interventions de réparation doivent être effectués par un personnel qualifié.
Après avoir complété l’installation, conserver le matériel d’emballage (plastique, polystyrène, etc.) hors de la portée des enfants pour éviter le
risque d’étouffement. .
Ne jamais utiliser l’appareil pieds nus ou mouillés.
Ne jamais utiliser d’appareils de nettoyage à vapeur pour éviter le risque de choc électrique.
Comme indiqué par le symbole, le matériel d’emballage est 100 % recyclable
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel,
cependant les instructions pour l’utilisation, l’entretien et l’installation restent identiques.
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients,
dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à
être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins,
bureaux et autres environnements professionnels ; - des fermes ; - l’utilisation par les clients des hôtels, motels et autres environnements à
caractère résidentiel ; - des environnements du type chambre d’hôtes.
• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement,
assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d’évacuation.
• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas
l'installation.
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne
doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
BRANCHEMENT ÉLECTRIQUE
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente,
branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation.
Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également
après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations de montage.
ATTENTION!
Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble
d’alimentation soit monté correctement.
Si le câble n'est pas équipé d'une fiche,branchez les fils selon le tableau suivant:
Tension principale et fréquence
Branchement des fils
Se référer à la valeur indiquée sur l’étiquette des caractéristiques à
l’intérieur de la hotte.
: jaune/vert
N : bleu
L : brun
Changement du câble d'alimentation
La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance
technique.
24
ÉVACUATION DE L'AIR
(pour les versions aspirantes)
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et
une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°).
! Éviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.
FILTRANTE OU ASPIRANTE ?
! Votre hotte est prête pour être utilisée en version aspirante.
Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.
Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s’il faut l’acheter à part.
Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être
installé dans la hotte.
Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
ATTENTION!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
ATTENTION!
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Version filtrante
L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.
COMMANDES
La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan de
cuisson.
a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.), maximum (e.).
25
ENTRETIEN
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon
humidifié avec des détergent liquides neutres. NE PAS
UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE
NETTOYAGE ! Éviter l'usage de produits abrasifs, NE
PAS UTILISER D'ALCOOL!
Entretien des filtres anti-graisses
Il retient les particules de graisse issues de la cuisson.
S’il est situé à l’intérieur d’une grille support, il peut s’agir d’un des
modèles suivants:
Le filtre en papier doit etre changé une fois par mois ou s’il se
colore sur sa partie supérieure, lorsque la coloration transparait au
travers de la grille.
Le filtre métallique doit etre nettoyé une fois par mois avec un
detergent non agressif, à la main ou dans le lave vaisselle à basse
température et pendant un cycle court.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en
provoquer la décoloration. Toutefois, les caractéristiques de filtrage
ne seront en aucun cas modifiées.
Pour accéder au filtre a graisse R ouvrir la grille d’aspiration S
grace aux taquets T en les libérants des fixations U.
Le filtre métallique autoportant n’a pas de grille de support, pour
l’enlever, tirer les ressorts de décrochage vers l’arrière et extraire le
filtre vers le bas.
26
Entretien des filtres au charbon
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi plus
ou moins long, selon la fréquence d'utilisation et la régularité du
nettoyage du filtre à graisses. Il est nécessaire de changer le filtre
après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénéré.
Retirez les filtres graisses.
Montez les filtres de façon qu’ils recouvrent le moteur
Contrôlez que les chevilles R présentes sur le support de
ventilation se trouvent en face des fentes S, puis tournez dans le
sens des aiguilles d’une montre jusqu’au blocage.
Pour le démontage, procédez dans l’ordre inverse.
Remontez les filtres graisses.
Remplacement des lampes
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu’elles
soient froides.
Remonter la grille.
Remplacer l’ampoule brûlée.
Utiliser uniquement des ampoules LED de 2,5W-E14 (maximum).
Pour de plus amples détails, consulter la notice jointe "ILCOS D"
(position alphanumérique "1e").
Remonter la grille.
27
ÉLIMINATION
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d’Équipements
Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour
l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité
comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements
électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au
bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte
afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques
minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser
la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une
réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.
Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit.
ANOMALIES DE FONCTIONNEMENT
En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:
• Si la hotte ne fonctionne pas:
S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement:
S'assurer:
- que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
- que la cuisine est insuffisamment aérée pour assurer une prise d'air.
- que le filtre à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'éteint durant son fonctionnement normal:
S'assurer:
- de l'absence de coupure de courant.
- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste,
contactez le service de réparation compétent.
28
DONNÉES TECHNIQUE
Hauteur (cm)
Largeur (cm)
Profondeur
(cm)
Ø de tube d'évacuation
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Éléments non fournis avec la hotte
Vous pouvez télécharger les consignes de sécurité, le
manuel de l’utilisateur, la fiche produit et les données
énergétiques en :
• Visitant notre site internet docs.indesit.eu
• Utilisant le Code QR
• Vous pouvez également contacter notre service après-
vente (voir numéro de téléphone dans le livret de garantie).
Lorsque vous contactez notre Service Après-vente, veuillez
indiquer les codes visibles sur la plaque signalétique de
l’appareil.
29
ES
SEGURIDAD GENERAL
• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la
campana de la alimentación eléctrica desenchufando la clavija o desconectando el
interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores a 8 años y por personas con
discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de
conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas
hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión
de los peligros inherentes a éste.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se utiliza
contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente
(POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente
en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza
puede comportar riesgo de incendios.
• Es estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de
mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo
tanto, debe evitarse en cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la
campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente
completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los
reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a
gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de
tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.
¡ATENCIÓN!
• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza
eléctricos.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active
automáticamente.
30
Mantener a los niños menores de 3 años alejados del equipo. Sin la vigilancia constante de un adulto, mantener el equipo alejado del alcance
de niños menores de 8 años.
ATENCIÓN: el equipo no está destinado para ser puesto en funcionamiento mediante un dispositivo externo o un sistema de mando a
distancia separado.
Este equipo no está destinado al uso profesional. No utilizar el equipo al abierto.
Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o más personas.
La instalación, incluye además eventuales empalmes para la alimentación hídrica (si están previstos) y las conexiones eléctricas, y las
intervenciones de reparación deben ser realizadas por personal cualificado.
Al finalizar la instalación, conservar el material de embalaje (partes en plástico, polistireno, etc.) fuera del alcance de los niños para evitar el
riesgo de asfixia. .
No utilizar el equipo cuando se está mojado o descalzo.
Nunca utilizar equipos para limpieza a vapor – riesgo de descarga eléctrica.
El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje
La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención
y la instalación son las mismas.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños
o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha
sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
• Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse
que quede junto al producto.
• Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad.
• No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
• Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la
instalaciòn.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas
electricas y de 75cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en
consideración.
CONEXIÓN ELÉCTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un
enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la
instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después
de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso
de la categoria de alta tensión III, conforme con las reglas de instalación.
ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue
montado correctamente.
Si el cable no dispone de enchufe,conecte los cables tal como indica la siguiente tabla:
Tensión y frecuencia de la red eléctrica
Conexión por cable
Consultar el valor indicado en la etiqueta de características dentro de
la campana.
: amarillo/verde
N : azul
L : marrón
Sustitución del cable de alimentación
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
31
EXTRACCIÓN DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida
del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un
drástico aumento del ruido.
Se deslinda responsabilidad.
! Utilice un conducto cuya longitud sea la mínima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!
¿ FILTRANTE O ASPIRANTE ?
! Su campana extractora está lista para ser usada en versión aspirante.
Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.
Nota: Si proveido, en algunos casos, el sistema de filtración añadido a base de carbones activos podria estar ya instalado en la
campana.
Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.
Versión aspirante
El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la
campana.
ATENCIÓN!
El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.
ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que sacarlo.
Versión filtrante
El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.
Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la
iluminación del plano de cocción.
a. ON/OFF luces.
b. OFF motores.
c-d-e. Potencia de aspiración mínima (c), media (d), máxima (e).
32
MANTENIMIENTO
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado
de detergente líquido neutro. ¡NO UTILICE UTENSILOS O
INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que
contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE
DESINFECTANTES NI PRODUCTOS QUE CONTENGAN
CLORO!
Mantenimientos de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si està situado en el interior de una parilla de soporte, puede
ser uno de los siguientes tipos:
El filtro de papel tiene que ser substituido una vez al mes o si
està coloreado en el lado superior, cuando el color transluce por
los orificios de la parilla.
El filtro metàlico tiene que ser limpiado una vez al mes, con
detergentes no agresivos, manualmente o en el lavavajillas a
temperaturas bajas y con un ciclo de lavado breve. Con el lavado
en el lavavajilla el filtro antigrasa metálico puede desteñirse pero
sus características de filtrado no cambian absolutamente.
Para acceder al filtro grasas R abrir la parrilla de aspiración S a
través de los ganchos T y librando de los sujetadores U.
El filtro metálico autoportante no tiene rejilla para sujetarlo, para
sacarlo tire de los muelles de desenganche hacia atrás y saque el
filtro hacia abajo.
33
Mantenimiento del filtro al carbón
Retiene los olores desagradables producidos por la cocción
de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de cocina
y de la regularidad de limpieza del filtro de grasa. En cualquier
caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse o reciclarse.
1. Quite los filtros antigrasa.
2. Instale los filtros de carbón activado a cada lado del motor:
Compruebe que los pernos R del conducto coincidan con
las ranuras S y gire hacia la derecha hasta que se bloquee.
Para retirar los filtros de carbón, realice las mismas
operaciones en sentido inverso.
3. Instale los filtros antigrasa.
Sustitución de la lámpara
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten
frías.
Volver a montar la rejilla.
Sostituir la lámpara dañada.
Utilizar solo lámparas LED de máx 2,5W-E14. Para mayores
detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica
"1e").
Volver a montar la rejilla.
34
ELIMINACIÓN
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de
aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo
doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su
Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el
fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante
unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la
velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen
rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro
de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
ANOMALÍAS DE FUNCIONAMIENTO
Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:
• Si la campana no funciona:
Compruebe que:
- no haya interrupciones de corriente.
- se haya seleccionado una velocidad.
• Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
- La cocina está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal:
Compruebe que:
- no haya interrupciones de corriente.
- el dispositivo de interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación
eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no
desaparece, dirigirse al servicio de asistencia.
35

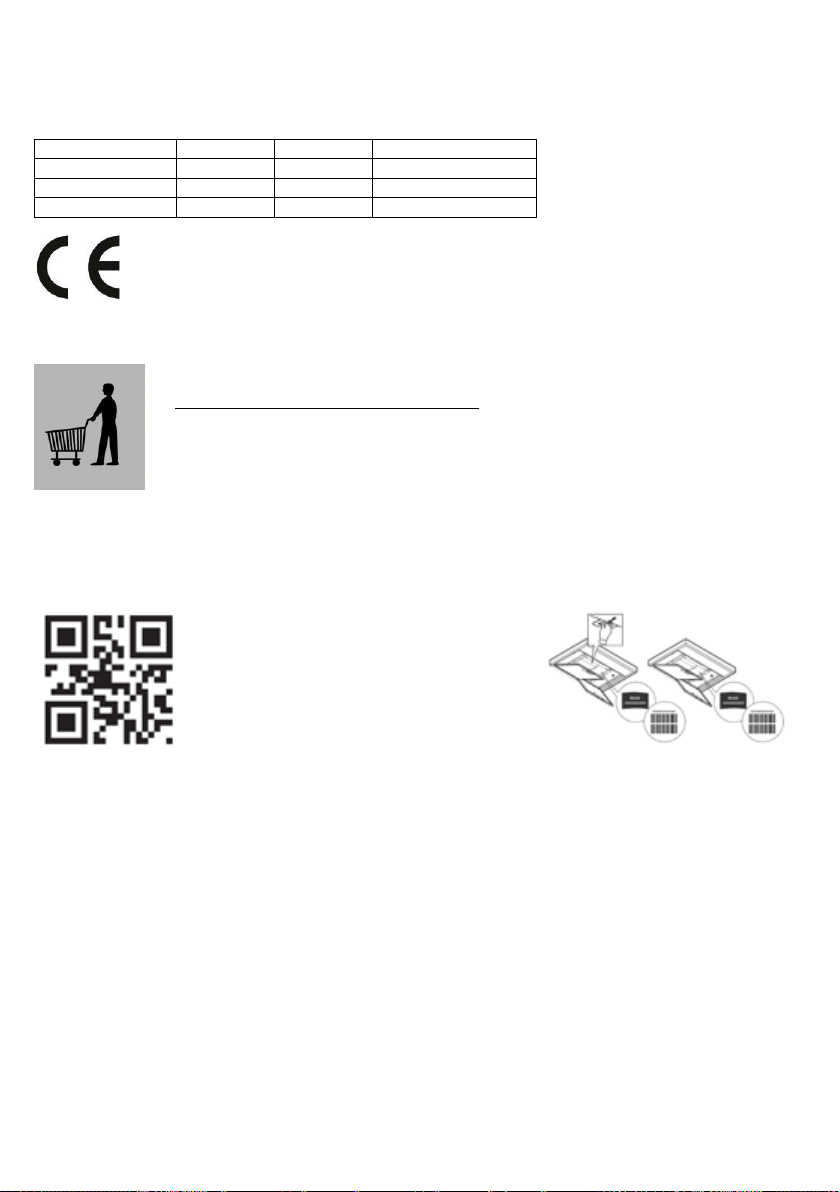

DATOS TÉCNICOS
Alto (cm)
Ancho (cm)
Fondo (cm)
Ø del tubo de salida
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguridad, el
Manual del usuario, la Ficha del producto y los Datos de
energía:
• Visitando nuestra página web docs.indesit.eu
• Usando el código QR
• También puede, ponerse en contacto con nuestro
Servicio postventa (Consulte el número de teléfono en el
folleto de la garantía). Cuando se ponga en contacto con
nuestro Servicio Postventa , deberá indicar los códigos que
figuran en la placa de características de su producto.
36
PT
SEGURANÇA GERAL
• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o
exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com
reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e
conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias
instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos
riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o
aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o
exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros
combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA
VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de
manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros
comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de
Manutenção/Substituição de lâmpadas deste manual.
O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser
evitado em quaisquer circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se
incendeie.
CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de
fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os
regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para
qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso
correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.
ATENÇÃO!
• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos
elétricos.
37
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.
Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem
ser mantidas afastadas do aparelho.
ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através dum sistema de comando à distância
separado.
Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre.
Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas.
A instalação - incluindo também quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações
de reparação devem ser realizadas por pessoal qualificado.
Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das
crianças para evitar o risco de asfixia. .
Não utilizar o aparelho quando estiver molhado ou descalço.
Nunca utilizar um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.
O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem
O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e
instalação são as mesmas.
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos
ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a
aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.
• É importante conservar este manual para eventuais consultas futuras.
Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o
seu fornecedor e não prossiga com a instalação.
A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60cm
no caso de fogões elétricos e 75cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.
CONEXÃO ELÉTRICA
A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se
dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da
instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação,
aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de
sobretensão III, de acordo com as regras de instalação.
ATENÇÃO!
Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede
está montado corretamente.
Se o cabo não estiver equipado com uma ficha,ligue os cabos de acordo com a tabela seguinte:
Tensão da rede elétrica e frequência
Ligação de cabo
Consultar o valor indicado na etiqueta de características no interior do
exaustor.
: amarelo/verde
N : azul
L : castanho
Substituição do cabo de alimentação
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de
assistência técnica.
38
SAÍDA DO AR
(para as versões apsirantes)
Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um
drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com comprimento não inferior ao indicado.
! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.
FILTRANTE OU ASPIRANTE ?
! O seu exaustor está pronto para ser utilizado na versão aspirante.
Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.
Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.
Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já estar
instalado no exaustor.
As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.
Versão aspirante
Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.
ATENÇÃO!
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
ATENÇÃO!
Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.
Versão filtrante
O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.
COMANDOS
O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de
iluminação do plano de cozedura.
a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.).
39
MANUTENÇÃO
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes
líquidos neutros. Evitar o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Manutenção dos filtros anti-gordura
Capta as partículas de gordura provenientes da cozedura.
Caso se encontre no interior de uma grelha de suporte, pode
ser de um dos seguintes tipos:
O filtro de papel deve ser substituído uma vez por mês ou, se for
colorido no lado superior, quando a coloração aparece pelos furos
da grelha.
O filtro metálico deve ser limpo uma vez por mês, com
detergentes não agressivos, manualmente ou em máquina de
lavar louças a baixas temperaturas e com ciclo breve. Apesar do
filtro metálico para a gordura poder perder cor com as lavagens na
máquina da loiça, as suas características de filtração não se
alteram.
Para ter acesso ao filtro anti-gorduras R abrir a grelha de
aspiração S por meio dos engates T e liberá-lo dos stops U.
O filtro metálico autoportante não tem grelha de suporte; para
removê-lo, puxar as molas de desengate para trás e extrair o filtro
por baixo.
40
Manutenção do filtro a carvão
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
A saturação do filtro de carvão ativado verifica-se após um uso
mais ou menos prolongado, em função do tipo de cozedura e da
regularidade da limpeza do filtro de gorduras. Em todo caso, é
necessário substituir o cartucho no máximo a cada 4 meses.
NÃO pode ser lavado ou regenerado.
Retire os filtros de gordura.
Monte os filtros de cobertura do motor.
Certifique-se de que os pernos R do transportador correspondem
às aberturas S; depois, rode no sentido dos ponteiros do relógio
até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.
Substituição das lâmpadas
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certifique-se que estão
frias.
Voltar a montar a grelha.
Substituir a lâmpada danificada.
Utilizar apenas lâmpadas LED de 2,5W-E14 no máximo. Para
mais informações, consultar a folha em anexo "ILCOS D" (posição
alfanumérica "1e").
Voltar a montar a grelha.
41
ELIMINAÇÃO
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a
saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.
O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento
semelhante ao de uma dispersão doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua
localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta,
de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por
mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas
somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores.
Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado
neste manual para otimizar a eficiência e minimizar o ruído.
ANOMALIAS DE FUNCIONAMENTO
Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:
• Se o exaustor não funcionar:
Verificar que:
- não há interrupção de corrente.
- foi seleccionada uma velocidade.
• Se o exaustor tiver uma performance fraca:
Verificar que:
- A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogão é suficientemente arejado para permitir uma tomada de ar.
- O filtro de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionamento normal:
Verificar que:
- não há interrupção de corrente.
- o dispositivo de corte omnipolar não disparou.
Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5
seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o
problema de funcionamento persistir, contacte o serviço de assistência.
42

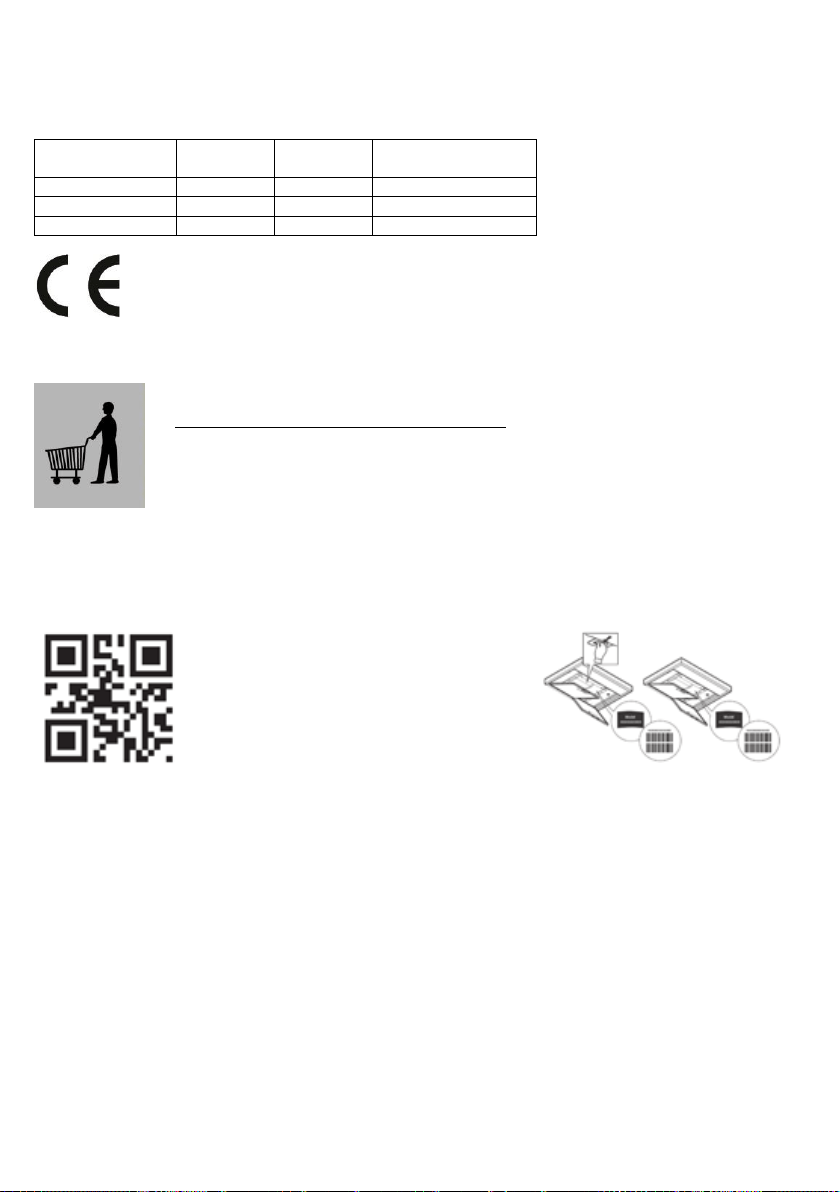

DADOS TÉCNICOS
Altura (cm)
Largura
(cm)
Profundidade
(cm)
Ø do tubo de escape
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Componentes não fornecidas com o produto.
Pode transferir as Instruções de Segurança, o Manual do
Utilizador, a Ficha do Produto e os Dados Energéticos:
• Visitando o nosso website docs.indesit.eu
• Utilizando o código QR
• Em alternativa, contacte o nosso Serviço Pós-venda
(através do número de telefone contido no livrete da garantia).
Ao contactar o nosso Serviço Pós-Venda, indique os códigos
fornecidos na placa de identificação do seu produto.
43
NL
ALGEMENE VEILIGHEID
• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft
door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de
betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met
lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die
over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden
begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende
inzicht hebben in de bijbehorende gevaren.
• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke
onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof
werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden
geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt
(MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte
instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat
de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud >
Lampjes vervangen" van deze gids.
Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder
alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en
zorg dat vet of olie niet oververhit raakt en in brand vliegt.
LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens
het afvoeren van kookdampen.
• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en
regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt
gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.
WAARSCHUWING!
• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd,
kunnen elektrische risico's ontstaan.
44
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch
wordt ingeschakeld.
Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten kinderen jonger
dan 8 jaar uit de buurt van het apparaat gehouden worden.
OPGELET: het apparaat is niet bedoel om in werking te worden gesteld door middel van een extern apparaat of een afzonderlijk
afstandsbedieningssysteem.
Dit apparaat is niet bedoeld voor een professioneel gebruik. Gebruik het apparaat niet in de open lucht.
Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geïnstalleerd worden door twee of meer personen.
De installatie, waaronder ook de eventuele aansluiting op de watervoorziening (indien voorzien) en de elektrische aansluitingen, evenals
de reparatie-ingrepen moeten worden uitgevoerd door gekwalificeerd personeel.
Na het voltooien van de installatie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard worden
om verstikkingsgevaar te voorkomen. .
Gebruik het apparaat niet wanneer u nat bent of op blote voeten.
Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken.
Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbool
De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven
echter hetzelfde.
Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die
voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en
vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten
in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.
• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of
overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op
met uw leverancier, en begin niet aan de installatie.
De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 60cm bij een elektrische kookplaat en 75cm, in geval van
een gas- of gemengd fornuis.
Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.
ELEKTRISCHE AANSLUITING
De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een
stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product
geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden
gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan
worden losgekoppeld van het lichtnet.
WAARSCHUWING!
Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te
controleren.
Als de kabel niet is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel:
Spanning en frequentie net
Aansluiting draden
Verwijs naar de waarde aangegeven op het typeplaatje dat is
aangebracht in de afzuigkap.
: geel/groen
N : blauw
L : bruin
Vervanging van de voeding
De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de
technische dienst.
45
LUCHTAFVOER
(afzuigend apparaat)
Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor
eventuele doorvoeropeningen voor de afvoerbuis.
Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.
! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.
FILTEREND OF AFZUIGEND APPARAAT ?
! Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.
Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.
Controleer op de eerste pagina’s van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.
Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap gemonteerd zijn.
De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.
Uitvoering als afzuigend apparaat
Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan
de bovenkant van de afzuigkap.
LET OP!
De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de
aansluitring.
LET OP!
Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.
Filtrerende versie
De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.
Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.
BEDIENINGSELEMENTEN
De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van
het fornuis.
a. ON/OFF lichten
b. OFF motoren
c. - d. - e. Zuigkracht
laagste (c.), middelste (d.), maximale (e.).
46
ONDERHOUD
Schoonmaak
ALLEEN reinigen met een doek die is bevochtigd met een
neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET
REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE
VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK
GEEN ALCOHOL!
Onderhoud van de vetfilters
Vangt vetdeeltjes op uit de kookdampen.
Indien binnen een steunrooster geplaatst dan kan deze een
van de volgende types zijn:
papieren filter deze moet een keer in de maand vervangen
worden of wanneer de bovenkant ervan van kleur verandert, als
de kleur uit het rooster zichtbaar is.
metalen filter deze moet een keer in de maand gereinigd worden
met niet agressieve schoonmaakmiddelen, met de hand of in de
vaatwasmachine met lage wastemperatuur en een korte
wascyclus. Door hem in de vaatwasmachine te wassen kan het
metalen vetfilter ontkleuren, maar dit is niet van invloed op de
eigenschappen, die beslist niet veranderen.
Om de vetfilter R te bereiken het zuigrooster S openen door
middel van de haken T en uit de sluitingen U vrijmaken.
Het zelfdragende metalen vetfilter heeft geen steunrooster, om
het filter te verwijderen de sluitingsveren naar achteren trekken en
het filter naar beneden toe verwijderen.
47
Onderhoud van het koolstoffilter
Absorbeert ongewenste kookgeurtjes. Wanneer het koolfilter
enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type
voedsel wordt bereid en hoe vaak het vetfilter wordt
schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik worden
vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.
Verwijder de vetfilters.
Plaats de koolfilters over de motor.
Lijn pinnen R op de kap uit met de openingen S. Draai ze
vervolgens met de klok mee
vast.
Om de koolfilters te verwijderen, doet u het omgekeerde.
Zet de vetfilters weer terug.
Vervanging lampjes
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of ze
koud zijn.
Monteer het rooster weer terug.
Vervang de beschadigde lamp.
Gebruik alleen ledlampen van max 2,5W-E14. Raadpleeg voor
meer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke
positie "1e").
Monteer het rooster weer terug.
48
VERWIJDERING
Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische
apparatuur (AEEA).
Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve
gevolgen voor volksgezondheid en milieu.
Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval
mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om
gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale
overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om
impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar
minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost)
alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang
tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals
vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.
STORINGEN
Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:
• Als de afzuigkap niet functioneert:
Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- er een snelheid is geselecteerd.
• Bij een laag rendement van de afzuigkap:
Controleer of: Controleer dat:
- de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.
- de keuken is voldoende geventileerd voor een correcte luchttoevoer.
- de koolstoffilter niet is verzadigd (i.g.v. recirculatie).
• het uitvallen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.
Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- de omnipolaire schakelaar niet is opgetreden.
In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen,
door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.
49
TECHNISCHE GEGEVENS
Højde (cm)
Bredde (cm)
Dybde (cm)
Ø på udsugningsrør
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Niet meegeleverde onderdelen
U kunt de Veiligheidsinstructies, de Handleiding, de
Productfiche en de Energiegegevens downloaden:
• Op onze website docs.indesit.eu
• Gebruik makend van de QR-code
• Anders, contacteer onze Klantenservice (Het
telefoonnummer staat in het garantieboekje). Wanneer u
contact neemt met de Klantenservice, gelieve de codes te
vermelden die op het identificatieplaatje van het apparaat staan.
50
DE
ALLGEMEINE SICHERHEIT
• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden,
indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten
physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse)
benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des
Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und
Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit
anderen Gas- bzw. Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden
(MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung
befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das
nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu
Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der
Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz
Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.
Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen,
daher ist sie in jedem Fall zu vermeiden.
Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das
überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube
heiß werden.
• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig
abgeschlossen ist.
Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der
Geräte der Unterdruck nicht größer als 4 Pa (4 x 10
-5
bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie
den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.
ACHTUNG!
• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen
Gefährdung führen.
51
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch
aktiviert, verwenden.
Halten Sie Kinder unter 3 Jahren fern vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite
des Geräts lassen.
ACHTUNG: Das Gerät darf nicht über ein externes Gerät oder mit einer Fernbedienung in Betrieb gesetzt werden.
Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen.
Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden.
Die Installation, die auch Anschlüsse an das Wasserversorgungsnetz (wenn vorgesehen) und an das Stromnetz beinhaltet, und
Reparaturen müssen von Fachpersonal ausgeführt werden.
Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren,
um Erstickungsgefahr zu vermeiden. .
Das Gerät nicht benutzen, wenn man nass oder barfuß ist.
Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.
Das Verpackungsmaterial ist 100% recycelbar und mit dem Recycling-Zeichen gekennzeichnet .
Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die
Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.
Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung
übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem
Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe
entwickelt. Sie ist nur für den Hausgebrauch geeignet.
• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug
muss die Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit
enthält.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich
bitte mit Ihrem Händler in Verbindung.
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60cm im Fall von elektrischen
Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.
ELEKTRISCHER ANSCHLUSS
Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen
Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter
zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz garantiert.
HINWEIS!
Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.
Wenn das Kabel keinen Stecker hat,die Drähte entsprechend der folgenden Tabelle verbinden:
Netzspannung und Frequenz
Verdrahtung
Lesen Sie den Wert auf dem Aufkleber mit den Geräteeigenschaften
auf der Innenseite der Kappe.
:gelb/grün
N : Blau
L : Braun
Austausch des Netzkabels
Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz
angefordert werden.
52
ABLEITUNG DER ABLUFT
(bei Abluftversionen)
Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der
Abluftstutzen (Anschlussflansch).
Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine
drastische Zunahme der Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.
! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.
UMLUFT- ODER ABLUFTBETRIEB ?
! Ihre Haube wird als Abzugshaube geliefert.
Um die Abzugshaube in der Umluftversion verwenden zu können, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.
Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat
erhältlich ist.
Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.
Die Informationen über den Umbau der Abzugshaube in Umlufthaube sind in dieser Gebrauchsanleitung enthalten.
Abluftbetrieb
Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.
HINWEIS!
Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.
Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.
HINWEIS!
Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.
Umluftbetrieb
Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird.
Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.
BEDIENELEMENTE
Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit,
sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.
a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
53
WARTUNG
Reinigung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. KEINE
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel
enthalten. KEINEN ALKOHOL VERWENDEN!
Wartung der Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Wenn dieser sich innerhalb eines Stützgitters befindet, kann es
sich um einen der folgenden Filtertypen handeln:
Der Papierfilte muss einmal im Monat ausgewechselt werden
oder dann, wenn er auf der Oberseite verfärbt ist und diese
Verfärbung durch die Löcher des Gitters sichtbar ist.
Der Metallfilter muss einmal monatlich mit einem milden
Reinigungsmittel per Hand gewaschen werden. Er kann auch in
der Geschirrspülmaschine bei niedriger Temperatur und im
Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei
der Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Um den Fettfilter R zu entnehmen, ist das Ansauggitter S anhand
der Knöpfe T zu öffnen und dann aus den Haltern U zu entfernen.
Der selbsttragende Metallfilter ist nicht mit einem Haltegitter
versehen; um ihn herauszunehmen, die Öffnungshaken nach
hinten ziehen und den Filter dann nach unten herausnehmen.
54
Wartung des Aktivkohlefilters
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Je nach der Benutzungsdauer des Herdes und der Häufigkeit der
Reinigung des Fettfilters tritt nach einer mehr oder weniger langen
Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf
jeden Fall muß der Filtereinsatz mindestens alle 4 Monate
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Entfernen Sie den/die Fettfilter.
Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach
Modell:
Stellen Sie sicher, dass die Stifte R am Abluftkanal in die Schlitze
S eingreifen, drehen Sie dann den Aktivkohlefilter im
Uhrzeigersinn, bis er einrastet.
Gehen Sie zum Herausnehmen des Aktivkohlefilters in
umgekehrter Reihenfolge vor.
Setzen Sie den/die Fettfilter wieder ein.
Ersetzen der Lampen
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie
abgekühlt sind.
Gitter wieder einbauen.
Die beschädigte Lampe auswechseln.
Verwenden Sie nur max. 2,5W-E14 LED-Lampen. Für
detailliertere Angaben, bitte im Blatt "ILCOS D" (alphanumerische
Position "1e") im Anhang nachsehen.
Gitter wieder einbauen.
55
ENTSORGUNG
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist
vorliegendes Gerät mit einer Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen
nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet.
Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses
Produkts zu erhalten.
Gerät entwickelt, getestet und hergestellt nach:
•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte
Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen
Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen
von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn
notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute
Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des
Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.
BETRIEBSSTÖRUNGEN
Wenn etwas nicht zu funktionieren scheint, folgende Kontrollen durchführen, bevor der Kundendienst gerufen wird:
• Wenn die Abzugshaube nicht funktioniert:
Prüfen, ob:
- ein Stromausfall vorliegt.
- eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist:
Prüfen, ob:
- die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
- die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
- der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
Prüfen, ob:
- ein Stromausfall vorliegt.
- die allpolige Trennvorrichtung ausgelöst wurde.
Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den
Kundendienst.
56
TECHNISCHE DATEN
Höhe (cm)
Breite (cm)
Tiefe (cm)
Ø des Abluftrohrs (cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Teile, die nicht zum Lieferumfang des Produkts gehören
Sie können die Sicherheitshinweise, Bedienungsanleitung,
Technischen Daten und Energiedaten wie folgt
herunterladen:
• Besuchen Sie unsere Internetseite docs.indesit.eu
• Verwenden Sie den QR-Code
• Alternativ können Sie unserer Kundendienst kontaktieren
(Siehe Telefonnummer in dem Garantieheft). Wird unser
Kundendienst kontaktiert, bitte die Codes auf dem Typenschild
des Produkts angeben.
57
PL
• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od
zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika
pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać
rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o
ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia
czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną
poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim
związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez
opieki.
• Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią
wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem
lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz
(PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek
zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz
wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w
rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.
Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego
należy tego unikać w każdym przypadku.
Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego
oleju.
UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią
rozgrzać.
• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie
zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie
przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów
lub innych paliw.
• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić
właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.
58
UWAGA!
• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które
uaktywnia się automatycznie.
Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru osoby dorosłej, trzymać urządzenie z dala od dzieci poniżej 8
roku życia.
UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą urządzenia zewnętrznego lub oddzielnego systemu zdalnego
sterowania.
Omawiane urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie używać urządzenia na zewnątrz.
Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie osoby.
Montaż, który obejmuje również ewentualne połączenia do zasilania wodą (jeżeli przewidziane) oraz podłączenia elektryczne jak również
interwencje naprawcze może być wykonywany wyłącznie przez wykwalifikowany personel.
Po zainstalowaniu, przechowywać materiał opakowaniowy (plastikowe elementy, styropian itd.) poza zasięgiem dzieci, aby uniknąć ryzyka
uduszenia. .
Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.
Nigdy nie używać parowych urządzeń czyszczących – ryzyko porażenia prądem.
Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem
Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia
dotyczące obsługi, konserwacji i montażu pozostają niezmienione.
Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent
uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej
instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.
• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki,
należy upewnić się, że dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji
urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak,
należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.
Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego
powinna wynosić nie mniej niż 60cm w przypadku kuchenek elektrycznych i nie mniej niż 75cm w przypadku kuchenek gazowych lub typu
mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.
PO
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest
wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym
miejscu, również po zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu,
również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci
elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy
przewód zasilający jest prawidłowo zamontowany.
59
Jeżeli kabel nie jest wyposażony we wtyczkę,należy podłączyć przewody zgodnie z poniższą tabelą:
Napięcie sieciowe i jego częstotliwość
Podłączenie przewodu
Sprawdzić wartość wskazaną na tabliczce danych, znajdującej się
wewnątrz okapu.
: żółty/ zielony
N : niebieski
L : brązowy
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.
ODPROWADZANIE POWIETRZA
(dla wersji zasysających)
Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz
łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Producent nie ponosi żadnej odpowiedzialności w przypadku nie przestrzegania powyższych norm.
! Wasz okap gotowy jest do użytkowania w wersji zasysającej.
Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.
Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też należy
go zakupić oddzielnie.
Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach, dodatkowy system filtrowania na bazie aktywnego węgla
mógłby być już zainstalowany na okapie.
Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.
UWAGA!
Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.
UWAGA!
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.
Aby używać okapu w tej wersji należy zainstalować filtr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie
komina.
60
KOMENDY
Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod
okapem.
a. ON/OFF oświetlenie
b. OFF silniki
c. - d. - e. Moc zasysania minimalna (c.), średnia (d.), maksymalna (e.).
61
KONSERWACJA
Czyszczenie
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej
płynnymi neutralnymi środkami czyszczącymi. DO
CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających
środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Konserwacja filtrów
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Jeśli umieszczony jest on wewnątrz kratki wspornikowej, może być
jednym z następujących typów:
Filtr papierowy wymieniać należy raz na miesiąc lub częściej, jeśli
w jego górnej części pojawia się zabarwienie. W tych przypadkach
zabarwienie to widoczne jest przez otwór w kratce.
Filtr metalowy należy czyścić raz na miesiąc za pomocą
detergentów nie zawierających środków ciernych, ręcznie lub w
zmywarce, ustawiając niską temperaturę zmywania i krótki czas
pracy. Podczas mycia w zmywarce filtr przeciwtłuszczowy
metaliczny może się odbarwić, ale swoje charakterystyczne cechy
fitrowania absolutnie nie zmienią się.
Przy wyjmowaniu filtru przeciwtłuszczowego R należy usunąć
siatkę S, posługując się przyciskami T i zwolnić zaciski U.
Filtr metalowy samonośny nie posiada siatki podpierającej i aby
wyjąć filtr, należy pociągnąć sprężyny odczepiające w kierunku do
tyłu, po czym wyjmować filtr w kierunku w dół.
62
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po krótszym lub dłuższym okresie
użytkowania w zależności od rodzaju kuchni i od regularności z
jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra
powinien być w każdym razie wymieniony po upływie nie więcej
niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Zdjąć filtry tłuszczowe.
Zamontować filtry węglowe na obudowie silnika.
Sprawdzić czy kołki R znajdujące się na obudowie silnika
odpowiadają otworom S, następnie obrócić filtr kierunku ruchu
wskazówek zegara aż do zablokowania.
W celu zdemontowania wykonać czynności w odwrotnym
kierunku.
Ponownie zamontować filtry tłuszczowe.
Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy odłączyć okap od zasilania
energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Zamontować ponownie kratkę.
Wymienić uszkodzoną żarówkę.
Używać wyłącznie żarówek LED maks. 2,5W-E14. Więcej
szczegółów wskazano w załączniku „ILCOS D" (pozycja
alfanumeryczna „1e").
Zamontować ponownie kratkę.
63
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i
elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego
wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy
oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby
uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:
• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:
Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania.
Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie
potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru,
aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu
optymalizacji wydajności i minimalizacji hałasu.
Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste kontrole:
• Jeśli okap nie działa:
Sprawdzić czy:
- nie nastąpiło przerwanie dopływu prądu.
- została wybrana jakaś prędkość działania.
• Jeśli okap ma słabą wydajność:
Sprawdzić czy:
- Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
- Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.
- Filtr węglowy nie jest zużyty (okap w wersji filtrującej).
• Jeśli okap wyłączył się w trakcie normalnego funkcjonowania:
Sprawdzić czy:
- nie nastąpiło przerwanie dopływu prądu.
- nie wyskoczył główny wyłącznik.
W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5 sekund
odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej
będą miały miejsce, należy zwrócić się do Serwisu Technicznego.
64
DANE TECHNICZNE
Wysokość (cm)
Szerokość
(cm)
Głębokość
(cm)
Średnica przewodu
odprowadzającego (cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Komponenty niebędące na wyposażeniu razem z produktem
Instrukcje bezpieczeństwa, instrukcję obsługi, karta
produktu oraz parametry poboru energii można pobrać:
• Odwiedzając naszą stronę internetową docs.indesit.eu
• Używając kodu QR
• Można również skontaktować się z Centrum pomocy
technicznej (Patrz numer telefonu na karcie gwarancyjnej).
Kontaktując się z naszym serwisem technicznym, należy podać
kody z tabliczki znamionowej urządzenia.
65
RU
• Перед началом какой либо операции по чистке или обслуживанию, отключить
вытяжку от электрической сети, вынимая вилку из розетки или отключая общий
выключатель помещения. Для всех операций по установке и обслуживанию
использовать рабочие рукавицы.
• Прибор может быть использован детьми не младше 8 лет и лицами со сниженными
физическими, сенсорными или умственными способностями, или же с недостаточным
опытом, если находятся под контролем, или если были обучены использовать прибор
безопасным образом и если понимают связанные с этим опасности.
• Дети должны быть под контролем и не должны играть с прибором.
• Операции по чистке и обслуживанию не должны проводиться детьми без надзора
• Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка
используется одновременно с другими приборами, работающими на газе или других
топливах.
• Вытяжка должна часто очищаться как внутри, так и снаружи (ХОТЯ БЫ ОДИН РАЗ В
МЕСЯЦ), придерживаясь того, что указано в инструкциях по обслуживанию.
• Несоблюдение норм чистки вытяжки и замены и чистки фильтров увеличивает риск
возгорания.
Строго запрещено приготовление еды на открытом огне под вытяжкой.
• Для замены лампочки освещения использовать только тип лампочки указанный в
разделе обслуживания/замены лампочки этого руководства.
Использование открытого пламени наносит ущерб фильтрам и может привести к
загораниям, поэтому должно избегаться в любом случаи.
Жаренье должно проводиться под надзором, чтобы избежать возможности
возгорания раскаленного подсолнечного масла.
ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут
нагреваться.
• Не подключать прибор к электрической сети до тех пор, пока установка полностью не
закончена.
• То что касается технических мер и мер безопасности в применении до сброса паров строго придерживаться того что
предусматривается по нормам локальных компетентных органов.
• Всасываемый воздух не должен выпускаться в трубу, используемую для выбросов дымов приборами, работающими на газе или
других топливах.
• Не использовать или оставлять вытяжку без лампочек правильно установленных с риском получить удар электрическим током.
• Никогда не использовать вытяжку без правильно установленной решётки!
• Вытяжка НИКОГДА не должна использоваться, как опорная поверхность, если только не указано иначе.
• Использовать только винты для фиксирования в комплекте с продуктом для установки или, если нет в комплекте, приобрести
винты правильного типа.
• Использовать правильную длину винтов, указанную в руководстве по установке.
• В случае сомнений, консультироваться в авторизированном центре по обслуживанию или с квалифицированным персоналом.
ВНИМАНИЕ!
• Неустановка соответствующих винтов и приспособлений для фиксирования в соответствии с этими инструкциями может
привести к рискам электрического происхождения.
66
• Не используйте устройство с программатором, таймером, отдельным пультом дистанционного управления или любым
другим устройством, которое включается автоматически.
Не подпускайте к прибору детей младше 3 лет. Без постоянного надзора со стороны взрослых к прибору нельзя допускать детей
младше 8 лет.
ВНИМАНИЕ: прибор не предназначен для включения при помощи внешних устройств или отдельного дистанционного
управления.
Этот прибор не предназначен для профессионального применения. Не используйте прибор вне помещений.
Во избежание травм, прибор должен перемещаться и устанавливаться силами не менее двух человек.
Установка, включая подключение водопроводной сети (если такое предусмотрено) и электрические соединения, а также
ремонтные операции, должны выполняться квалифицированными специалистами.
По завершении установки, храните упаковочные материалы (пластиковые, полистироловые детали и т.п.) в недоступном для детей
месте во избежание инцидентов с удушьем. .
Не пользуйтесь прибором, будучи мокрыми или с босыми ногами.
Никогда не применяйте прибор для чистки паром - риск удара электрическим током.
Упаковочный материал может на 100% использоваться вторично и маркирован соответствующим значком вторпереработки
Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не менее,
руководство по эксплуатации, техническое обслуживание и установка остаются те же.
Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или
пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.
Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования.
• Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается,
передается или переносится обеспечить, чтобы инструкция всегда была с ним.
• Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности.
• Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.
• Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых
повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.
Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 60cm – для
электрических плит, и не менее 75cm для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.
Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри
прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим
правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то
используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий
перенапряжения 3-ей категории, в соответствии с инструкциями по установке.
ВНИМАНИЕ!
прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в
том, что кабель питания правильно смонтирован.
Есликабельнеоснащенвилкой,подсоединитепроводавсоответствиисоследующейтаблицей:
Напряжение и частота сети
Цвет жилы
См. величины, указанные в наклейке с техническими
характеристиками внутри колпака.
: желтый/зеленый
N : синий
L : коричневый
Вытяжка имеет специальный кабель электропитания; в случае повреждения кабеля, необходимо заказать его в службе по
техническому обслуживанию.
67
(для исполнения с отводом воздуха)
Подсоедините вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.
Производитель снимает с себя всякую ответственность по отношению выше сказанного.
! Использовать трубу с минимально необходимой длиной.
! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°).
! Избегать резкого изменения сечения трубы.
! Предприятие снимает с себя какую-либо ответственность если данные правила не выполняются.
! Ваша вытяжка готова к использованию в режиме отвода.
Для того чтобы использовать вытяжку в режиме рециркуляции необходимо установить ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.
Проверьте на первых страницах данного руководства, входит ли ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ в поставку или его
необходимо приобрести отдельно.
Примечание: Если входит в поставку оборудования, в некоторых случаях, дополнительный комплект угольных фильтров
может уже быть установлен на вытяжке.
Информация по переводу вытяжки из режима отвода в режим рециркуляции уже входит в данное руководство.
В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.
ВНИМАНИЕ!
Выводная труба не входит в комплект и должна быть приобретена отдельно.
Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.
ВНИМАНИЕ!
Если вытяжка снабжена угольным фильтром, то уберите его.
Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и
дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.
Вытяжка оснащена панелью управления для контроля скорости вытяжного вентилятора и включения света для освещения рабочей
поверхности плиты.
а. ВКЛ/ВЫКЛ подсветки
b. ВЫКЛ электродвигателей
c. – d. – e. Производительность вытяжки, минимальная (с.), средняя (d.), максимальная (е.)
68
Для очистки используйте ТОЛЬКО специальную тряпку,
смоченную нейтральным жидким моющим средством. НЕ
ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ.
Не применяйте средства, содержащие абразивные
материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!
Удерживает частицы жира, исходящие от плиты.
При установке внутри решетки фильтри имеютя в следующих
вариантах:
Бумажный фильтр подлежит замене раз в месяц или при
цветной верхней части, замена рекомендуется в том случае,
когда цвет становится видным через отверствия решетки.
Металлический фильтр промывается вручную раз в месяц с
помощью моющих неабразивных средств или в
посудомоечных машинах при низких температурах и коротком
рабочем цикле.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание фильтра задержки жира, но его
фильтрующая характеристика остается абсолютно
неизменной.
Для того чтобы иметь доступ к фильтру задержки жира R,
необходимо открыть решетку всасываия S с помощью
крюков T и отвести в сторону блокаторы U.
Самонесущий металлический фильтр не снабжен
несущей решеткой; для снятия его, тяньте фиксаторы кзади и
выньте фильтр книзу.
69
Удаляет неприятные запахи кухни.
Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью очистки
жировых фильтров. В любом случае, заменяйте картридж по
крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.
Снимите фильтры задержки жира.
Установите угольные фильтры над мотором.
Проверьте, чтобы, контакты R и S соединились, затем
поверните фильтр по часовой стрелке, пока он не
зафиксируется на месте.
Для демонтажа угольных фильтров действуйте в обратном
направлении.
Вновь установите фильтры задержки жира.
Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь в
том, что они остыли.
Установите вновь жировые фильтры или вытяжную решетку.
Замените поврежденную лампу.
Используйте только светодиодные лампы макс. мощностью
2,5 Вт, с цоколем E14. Для получения подробной информации
смотрите прилагаемую листовку "ILCOS D" (буквенно-
цифровой код "1e").
Установите вновь жировые фильтры или вытяжную решетку.
70
Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и
электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для
окружающей среды и здоровья человека.
Символ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним
нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки
электрического и электронного оборудования для последующей утилизации.
Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в
местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.
Устройство разработано, испытано и изготовлено в соответствии с:
• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного
использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда
начинаете готовить, и оставьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость
только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных
ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов.
Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра.
Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и
минимизации уровня шума.
Если что-то не работает должным образом, перед тем как обратиться в Службу по техническому обслуживанию, выполните
следующие простые проверки:
• Если вытяжка не работает:
Проверить:
- что бы не была прервана подача тока.
- что бы была выбрана скорость.
• Если вытяжка плохо работает:
Проверить:
- что выбранная скорость двигателя достаточна для выработанного количества дыма и пара.
- что кухня достаточно проветрена для того, чтобы вытяжка могла выполнить забор воздуха.
- что угольный фильтр не отработан (вытяжка в режиме с рециркуляцией воздуха).
• Если вытяжка выключилась в ходе нормальной работы:
Проверить:
- что не прервана подача тока.
- что не сработал однополюсный выключающий аппарат.
В случае возможных аномалий в работе, перед тем как обратиться в службу технического обслуживания отключить от
электропитания аппарат минимум на 5 секунд, вынимая вилку и потом подсоединить его снова. Если аномалия в работе
продолжает существовать обратиться в службу техобслуживания.
71
Высота (см)
Ширина
(см)
Глубина
(см)
Ø вытяжной трубы
(см)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Комплектующие, не входящие в комплект деталей к изделию
Чтобы загрузить инструкции по безопасности,
руководство по эксплуатации, технический лист
изделия и показатели энергоэффективности:
• Посетите наш веб-сайт docs.indesit.eu
• Используйте QR-код
• Или обратитесь в наш Сервисный центр (Номер
телефона указан в гарантийном талоне). При обращении в
наш Сервисный центр сообщите коды, указанные на
паспортной табличке изделия.
72
KK
• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын
орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату
арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген
кезде әрдайым жұмыс қолғабын киіңіз.
• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу
немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен
білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау
алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда
пайдалана алады.
Балалардың басқару элементтерін өзгертуіне және құрылғымен
ойнауына жол бермеу керек.
• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын
балалардың бақылаусыз жүргізуіне болмайды.
• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа
отындармен пайдаланылған кезде, құрылғы орнатылған бөлме
жеткілікті түрде желдетілуі қажет.
• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ
АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету
нұсқаулығында берілген нұсқауларды орындаңыз.
• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және
тазалау бойынша ережелерді
• ұстанбау нәтижесінде өрт туындауы мүмкін.Тамақты тікелей сорғыш
астында жандыруға қатаң тыйым салынады.
• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет
көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін
пайдаланыңыз.
Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін
туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету
үшін, тамақты абайлап қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау
құрылғылары пайдаланылған кезде қызып кетуі мүмкін.
• Орнату толық аяқталмайынша құрылғыны электр желісіне қоспаңыз.
• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті
билік органдары бекіткен ережелерді мұқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан
шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету
жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты
пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
73
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың
тиісті түрін сатып алыңыз.
• Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған
тұлғаға хабарласыңыз.
• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге
әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде
қосылатын кез келген басқа құрылғымен қолданбаңыз.
Өте жас балалар (0-3 жастағы) құрылғыға жақындамауы тиіс. Жас балалар (3-8 жастағы) үздіксіз
бақылаусыз құрылғыдан аулақ болуы тиіс.
АБАЙЛАҢЫЗ: бұл құрылғы таймер немесе бөлек қашықтан басқару жүйесі сияқты сыртқы қосу-өшіру
құрылғысымен пайдалануға арналмаған.
Бұл құрылғы кәсіби қолданысқа арналмаған. Бұл құрылғыны сыртта пайдаланбаңыз.
Құрылғыны екі немесе одан көп адам ұстауы және орнатуы керек, әйтпесе жарақат алу қаупі болады.
Орнатуды, сонымен қатар су беру желісін (егер болса),электрлік желілерді жалғауды және жөндеу
жұмыстарын білікті маман орындауы тиіс.
Орнатылған соң, қаптамадан қалған қоқыстарды (пластик, пенопласт бөлшектер және т.б.)балалардың
қолы жетпейтін жерде сақталуы тиіс, әйтпесе жұтып қою қаупі туындайды.
Егер ылғалды немесе жалаң аяқ болсаңыз, бұл құрылғыны пайдаланбаңыз.
Бумен тазалау құрылғыларын ешқашан пайдаланбаңыз, әйтпесе электр тогына түсу қаупі болады.
Қаптама 100% қайта өңдеуге болатын материалдан тұрады және ол қайта өңдеуге жіберу таңбасымен
белгіленген
Қапа осы кітапшада крсетілген суреттерден згеше болып крінуі ммкін. Дегенмен, олдану, техникалыызмет
крсету жне орнату нсаулары бірдей болады.
Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған
олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.
• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған
немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану және қауыпсіздік жөнінде маңызды
мәлімет бар.
• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық
каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе
орнатуды жалғастырмас бұрын делдалға хабарласыңыз.
Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 60cm, ал газ немесе
біріктірілген плиталар үшін 75cm ден кем болмауы тиіс.
Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге
сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын,
қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты
қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы
штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-
дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті
екіполюстік ажыратқышты пайдаланыңыз.
74
қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз
жеткізіңіз.
Егер кабель ашамен бірге берілмесе, сымдарды мына кестеге сай жалғаңыз:
Түтін тартқыштың ішіндегі тақтайда көрсетілген
кернеуді қараңыз.
: сары/жасыл
N : көк (бейтарап)
L : қоңыр (фаза)
Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет
көрсету орталықтарына барыңыз.
(сору нұсқалары үшін)
Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші
фланец).
Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.
! Қажетті минималды ұзындықтағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз.
! Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.
! Пеш қақпағы сору нұсқасында пайдалануға дайын.
Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.
Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу қажеттігін
тексеріңіз.
Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет
болуы мүмкін.
Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.
Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.
Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.
Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.
Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.
Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден тазартады.
75
Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен
жабдықталған.
a. Жарықты ҚОСУ/ӨШІРУ
b. Моторларды ӨШІРУ
c. - d. - e. Минималды сору күші (c.), орташа (d.), максималды (e.).
76
Тазалау үшін бейтарап жуғыш затпен
суланған арнайы шүберекті пайдаланыңыз.
Абразиялық қоспасы бар
затты пайдаланбаңыз.
Ас дайындаудаы май блшектерін стап алады.
Тіреуіш тордың ішінде орналасқан болса, ол төменде
берілген түрлердің біріне жатуы мүмкін:
Қағаз сүзгі ай сайын немесе жоғарғы жағында бояу пайда
болған кезде ауыстырылуы тиіс, ондай жағдайларда бояу тор
саңылауларынан көрініп тұрады.
Металл сүзгіні абразивтік емес жуғыш заттармен, қолмен
немесе ыдыс жуатын машинамен төмен температурада және
қысқа циклмен айына бір рет тазалау қажет.
Ыдыс жуатын машинамен жуылған кезде май сүзгісінің
бояуы сәл кетуі мүмкін, бірақ ол сүзгілеу қабілетіне әсер
етпейді.
R май сүзгісіне қол жеткізу үшін S сору торын T
босату ілгектері арқылы ашып, U тіректерінен
босатыңыз.
Өздігінен тірейтін металл сүзгіште тіреу торы
жоқ, сүзгішті алып тастау үшін босату серіппелерін
артқа тартыңыз және сүзгішті төмен жылжытыңыз.
77
Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа
немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен
майды ұстайтын фильтрді ұстанылған мерзімділік
тазалаумен алдын ала анықталады. Қандай жағдай болса да,
картриджді кем дегенде 4 айда бір рет ауыстырыңыз.
Көмірлі фильтрді жууға болмайды және де регенерецияға
жарамсыз.
Май сүзгілерін алып тастаңыз.
Көмір сүзгілерін мотордың үстіне орнатыңыз.
Дефлектордағы R істіктерін S науаларымен туралаңыз,
одан кейін сүзгі орнында құлыпталғанша оны сағат тілімен
бұраңыз.
Көмір сүзгілерін алып тастау үшін жоғарыдағы рәсімді кері
ретпен орындаңыз.
Май сүзгілерін қайта бекітіңіз.
Аспапты электр жүйесінен өшіріңіз
Лампаны ұстаудан бұрын, олар
суығандығына көз жеткізіңіз.
Торды орнына қойыңыз.
Зақымданған шамды ауыстырыңыз.
Тек макс. 2,5 Вт E14 ЖШД шамдарын
пайдаланыңыз. Қосымша мәліметтерді берілген
"ILCOS D" ("1e" әрібпі-санды позициясы)
буклетінен көріңіз.
Торды орнына қойыңыз.
78
Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке
(WEEE) сәйкес берілген өнім таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам
денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі
тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық
аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.
Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік
орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған
дүкенен ала аласыз.
Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:
• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:
Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут
бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және
күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту
тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін
сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды
барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.
Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі
әрекеттерді орындаңыз:
• Қақпақ жұмыс істемесе:
Төмендегілерді тексеріңіз:
- Қуат ажыратылмаған.
- Жылдамдық таңдалған.
• Қақпақ жеткіліксіз қызмет атқарса:
Төмендегілерді тексеріңіз:
- Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
- Асүй ауа кірісі үшін жеткілікті желдетіледі.
- Көмір сүзгісі тозбаған (қақпақ сүзу нұсқасында).
• Қақпақ қалыпты әрекет барысында өшірілсе:
Төмендегілерді тексеріңіз:
- Қуат ажыратылмаған.
- көп полюсті ажырату құрылғысы өшірілмеген.
Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа ажыратыңыз. Содан
кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.
79
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Өніммен бірге берілмеген құрамдастар
• Веб-сайтымызға кіру: docs.indesit.eu
• QR кодын пайдалану
• Болмаса,
хабарласу (телефон нөмірін
кепілдік буклетінен көріңіз). Сатудан кейінгі
қызмет көрсету орталығымен хабарласқан
кезде, өнімнің деректер тақтайшасындағы кодты
беріңіз.
80
UK
Перед початком будь якої операції по очищенню або обслуговуванню, відключіть
витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний
вимикач приміщення.
• Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами із
зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім
досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій
в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.
• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію коли витяжка використовується
одночасно з іншими пристроями що працюють на газі або інших паливах.
• Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА
МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по
обслуговуванню.
• Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність
ризику загоряння.
• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в
розділі обслуговування/заміна лампочки цього посібника.
Використання відкритого полум’я наносить збиток фільтрам і може призвести до
загорання, тому потрібно уникати в будь якому випадку.
Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.
УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.
• Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю
закінчена установка.
• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих
компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та
інших паливах.
• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.
• Ніколи не використовувати витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного
типу.
• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.
УВАГА!
• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до
ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будь-яким іншим пристроєм, який
приводиться в дію автоматично.
81
Тримати прилад подалі від дітей до 3 років. Зберігайте прилад у недоступному місці для дітей до 8 років, що не перебувають під
постійним наглядом дорослих.
УВАГА: прилад не призначений для роботи із зовнішнім пристроєм або окремою системою дистанційного керування.
Цей прилад не призначений для професійного використання. Не використовуйте пристрій на відкритому повітрі.
Щоб уникнути ризику травмування, прилад повинен переміщатися та встановлюватися двома або більше людьми.
Установка, включаючи також будь-які підключення водопостачання (якщо є) та електричні з'єднання, а також ремонтні роботи
повинні виконуватися кваліфікованим персоналом.
Після завершення установки відкладіть пакувальний матеріал (пластмасові деталі, полістирол тощо) поза досяжністю дітей, щоб
уникнути ризику удушення. .
Не використовуйте прилад, якщо у вас вологі руки або босоніж.
Ніколи не використовуйте парові прилади для чищення - ризик ураження електричним струмом.
Пакувальний матеріал на 100% піддається переробці і позначений символом переробки
Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в будь-
якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаются без змін.
Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за
несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в
даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та
призначений лише для побутового використання..
• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи
переїзду, переконатися в тому щоб інструкції були разом з виробом.
• Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному
випадку зверніться в місце продажу та зупиніть монтування виробу.
Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 60cm, у випадку електричних плит, та 75cm,
у випадку газових та комбінованих плит.
Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.
Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в
комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та
знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в
електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-
полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з
правилами інсталяції.
УВАГА!
перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі
був змонтований вірно.
Якщо кабель не оснащений вилкою, підключіть дроти згідно з наступною таблицею:
Напруга і частота мережі
Підключення дротів
Дивіться значення, вказане на табличці з даними всередині
витяжки.
: жовтий/зелений
N : синій
L : коричневий
Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного
обслуговування.
82
(для виконання з відводом)Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря
(з’єднуючий фланець).
Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне
збільшення рівня шуму.
Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному.
! Використовуйте найкоротший витяжний канал.
! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).
! Уникайте різких змін площі перерізу витяжного каналу.
! Підприємство знімає з себе будь-яку відповідальність, якщо дійсні
! Ваша витяжка готова до використання в режимі відводу.
Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ.
Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно
придбати окремо.
Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже бути
встановлений на витяжці.
Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.
Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.
УВАГА!
Вивідна труба не постачається і тому необхідно її придбати окремо.
Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця.
УВАГА!
Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.
Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому
режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.
Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.
а. ON/OFF світло
b. OFF двигуни
c. - d. - e. Потужність всмоктування мінімальна (c.), середня (d.), максимальна (e.).
83
Для чистки використовуйте ЛИШЕ спеціальну серветку,
намочену нейтральним рідким миючим засобом. НЕ
ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ
ОЧИЩЕННЯ!
Не використовуйте засоби що мають абразивні матеріали. НЕ
ВИКОРИСТОВУЙТЕ СПИРТ!
Затримує жировi сполучення, що виникають під час
приготування їжі.
Якщо він знаходиться всередині опорної решітки, він може
належати до трьох наступних типів:
Паперовий фільтр має замінятися один раз на місяць або
якщо він забарвлений з верхнього боку, коли колір видно крізь
отвори у решітці.
Металевий фільтр має очищуватися один раз на місяць, за
допомогою неагресивних миючих засобів, вручну або у
посудомийній машині при низькій температурі та короткому
циклі.
Під час миття у посудомийній машині металевий
жиропоглинаючий фільтр може втратити колір, але його
характеристики фільтрації абсолютно не змінюються.
Щоб мати доступ до жирового фільтру R, відкрийте
всмоктуючи решітку S за допомогою защіпок T та звільніть
його від стопорів U.
Металевий само несучий фільтр немає опорної решітки,
для його зняття потягнути за розчіпні пружини назад та
витягнути фільтр вниз.
84
Вбирає неприємні запахи кухні.
Перевірка вугільного фільтру на насичення проводиться після
більш менш довгого періоду використання в залежності від
типу кухні і регулярності очистки фільтру жирів. У будь-якому
випадку необхідно заміняти патрон максимум кожні чотири
місяці.
НЕ підлягає миттю чи поновленню.
Зняти фільтри затримки жирів.
Встановити фільтри, покриваючи двигун
Перевірити, щоб стержні R на транспортері відповідали
отворам S; потім повертати за годинниковою стрілкою, доки
не буде блокування або
Для демонтажу діяти в оберненому напрямку.
Встановити знову фільтри затримки жирів.
Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи необхідно впевнитися що
вони охололи.
Встановити решітку
Замінити пошкоджену лампу.
Використовуйте світлодіодні лампи виключно макс. 2,5W-E14.
Для більш детальної інформації див. додаток “ILCOS D”
(позиція “1e”).
Встановити решітку
85
Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання
(WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого
середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.
Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна
поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного
обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.
Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи
влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.
Прилад спроектовано, випробувано і виготовлено згідно з:
• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO
3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації
та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її
працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та
використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності,
виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку
фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації
ефективності та мінімізації шуму.
Якщо щось не працює належним чином, перед тим як звернутися в Службу по технічному обслуговуванню, виконайте наступні прості
перевірки:
• Якщо витяжка не працює:
перевірити:
- Чи не було перервано подачу струму.
- Чи було обрано будь-яку швидкість.
• Якщо витяжка погано працює:
перевірити:
- чи обрана швидкість двигуна достатня для виробленої кількості диму і пари.
- Чи кухня достатньо провітрена для того, щоб витяжка могла виконати забір повітря.
- Чи вугільний фільтр не відпрацьований (витяжка в режимі з рециркуляцією повітря).
• Якщо витяжка вимкнулася в ході нормальної роботи:
перевірити:
- Чи не було перервано подачу струму.
- Чи не спрацював однополюсний вимикач апарату.
У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування відключити від
електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі
продовжує існувати звернутися в службу техобслуговування.
86
Висота (см)
Ширина (см)
Глибина (см)
Ø випускної труби (см)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Комплектуючі, не входять у комплект деталей до виробу
Щоб завантажити інструкції з техніки безпеки, посібник
користувача, технічний паспорт та енергетичні
показники:
• Зайдіть на веб-сайт docs.indesit.eu
• Використовуйте QR-код
• Або, зверніться до Сервісної служби (за номером
телефону, вказаним у гарантійному талоні). При зверненні
до служби післяпродажного обслуговування вкажіть коди,
що містяться на заводській табличці виробу.
Імпортер: ТОВ "Індезіт Україна“ Україна, 01001, Київ, пров. Музейний,4
87
ET
ÜLDINE OHUTUSTEAVE
• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või
lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või
mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve
all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega,
mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD
KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse,
tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.
Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle
kasutamist vältida.
Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist.
TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.
• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus
vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.
TÄHELEPANU!
• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• •Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.
Hoidke alla 3-aastased lapsed seadmest eemal. Täiskasvanu pideva järelevalve puudumisel hoidke seade alla 8-aastaste laste eest
kättesaamatus kohas.
TÄHELEPANU! Seade ei ole projekteeritud nii, et seda saaks sisse lülitada välise seadme või eraldiseisva kaugjuhtimissüsteemiga.
Seadme kasutamine ei eelda eriväljaõpet. Ärge kasutage seadet õues.
Vigastuste vältimiseks peaks seadet teisaldama ja paigaldama vähemalt kahekesi.
Seadme peaks paigaldama, sh looma vajaduse korral vee- (kui see on ettenähtud) ja elektriühenduse ning tegema parandustöid sobiva
väljaõppega tehnik.
Kui seade on paigaldatud, hoidke pakkematerjali (plastkotid, vahtplast jne) lastele kättesaamatus kohas, sest need võivad kaasa tuua
lämbumisohu. .
Ärge kasutage seadet märgade kätega ega paljajalu.
88
Keelatud on kasutada seadet auruga puhastamiseks – elektrilöögioht.
Pakkematerjal on 100% taaskasutatav ja märgistatud taaskasutamise sümboliga
Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on
samad.
Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike
ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud
küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.
• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote
juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge
edasimüüja poole.
Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 60cm ning gaasi- või
kombineeritud pliidi puhul väiksem kui 75cm.
Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.
ELEKTRIVÕRKU ÜHENDAMINE
Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele
eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole
(puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage
nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise
vooluvõrgust.
TÄHELEPANU!
Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult
monteeritud.
Kui kaablil ei ole pistikut, ühendage juhtmed, juhindudes sellest tabelist:
Võrgupinge ja -sagedus
Juhtmete ühendamine
Kontrollige andmeid õhupuhasti sees asuvalt andmesildilt.
: kollane/roheline
N : sinine
L : pruun
Toitekaabli väljavahetamine
Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.
ÕHU VÄLJASUUNAMINE
(väljatõmberežiimi puhul)
Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava
(ühendusäärikuga) omaga.
Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.
Seetõttu ei võta meie sellisel juhul endale mingit vastutust.
! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).
! Vältige toru ristlõike olulist muutumist.
! Juhul kui neid nõudeid eiratakse, keeldub tootja igasugusest vastutusest.
89
FILTREERIMINE VÕI VÄLJATÕMME?
! Õhupuhasti on väljatõmberežiimil kasutamiseks valmis.
Et puhastada õhku filtritega, tuleb paigaldada vastav lisavarustuse komplekt.
Kontrollige kasutusjuhendi esimestelt lehekülgedelt, kas lisavarustuse komplekt on tootega kaasas või tuleb see eraldi soetada.
Tähelepanu! Juhul kui lisavarustus on tootega kaasas, võivad aktiivsöefiltrid juba õhupuhastisse paigaldatud olla.
Kasutusjuhendist leiate ka juhised, kuidas asendada õhupuhasti äratõmbesüsteem filtreerimissüsteemiga.
Väljatõmbesüsteem
Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.
TÄHELEPANU!
Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.
Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.
TÄHELEPANU!
Kui õhupuhastil on söefiltrid, tuleb need eemaldada.
Filtreerimissüsteem
Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb
paigaldada täiendav aktiivsöega filtreerimissüsteem.
JUHTPANEEL
Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti eesküljel olevaid lüliteid.
a. Valguse lüliti
b. Mootori väljalülitamise nupp
c. - d. - e. Väikseim (c), keskmine (d) ja suurim tõmbevõimsus (e).
90
HOOLDUS
Puhastamine
Puhastamiseks kasutage AINULT neutraalse vedela
puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE
PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!
Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE
KASUTAGE PUHASTAMISEKS ALKOHOLI!
Rasvafiltrite hooldus
Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.
Kui on paigaldatud kaitsevõresse, siis järgige allpool toodud
soovitusi.
Paberfilter tuleb vahetada kord kuus või siis, kui pealmine
pool on värvi muutnud. Värvimuutust on näha läbi võre
avade.
Metallfiltrit tuleb puhastada kord kuus mittesöövitava
puhastusvahendiga, käsitsi või nõudepesumasinas madalal
temperatuuril lühikese töötsükliga.
Nõudepesumasinas pesemisel võib rasvafiltri värv kergelt
muutuda, kuid see ei mõjuta filtri tööomadusi.
Rasvafiltri R juurde pääsemiseks avage võre S vabastusnuppude
T abil ja vabastage filter kinnitite U küljest.
Autonoomne metallfilter ei ole varustatud tugivõrega. Filtri
eemaldamiseks tõmmake kinnitusvedrud taha ja libistage filter alla.
91
Söefiltri hooldus
Absorbeerib toiduvalmistamisel tekkivad ebameeldivad
lõhnad.
Söefilter küllastub kas lühema või pikema kasutamise järel
olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit
puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga
nelja kuu tagant.
Seda EI TOHI pesta ega taasaktiveerida
Eemaldage rasvafiltrid.
Paigaldage filtrid mootorikatte külge
Kontrollige, kas ventilaatori kinnituskruvid R on avadega S
kohakuti, pöörake päripäeva, kuni ta jääb pidama.
Lahtivõtmiseks korrake samu toiminguid vastupidi.
Pange rasvafiltrid tagasi.
Lambipirnide väljavahetamine
Võtke aparaat vooluvõrgust välja.
Tähelepanu! Enne pirnide puudutamist veenduge, kas need on
jahtunud.
Paigaldage võre uuesti.
Vahetage kahjustatud lamp välja.
Maksimaalselt võib kasutada LED-lampi 2,5 W E14. Täpsemat
teavet leiate kaasas olevalt lehelt “ILCOS D” (punkt “1e”).
Paigaldage võre uuesti.
92
TOOTE KASUTUSELT KÕRVALDAMINE
Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment,
WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi
keskkonnale ja tervisele.
Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda
elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid
õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse,
olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.
Seade on välja töötatud, testitud ja toodetud vastavalt:
• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564;
IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Soovitused keskondlike mõjude vähendamiseks kasutamise ajal:
Lülita tõmbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist.
Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja
söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis
näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra.
TÕRKED SEADME TÖÖS
Kui näib, et miski ei tööta, siis enne klienditeenindusse helistamist tehke läbi need lihtsad kontrollkatsed.
• Kui õhupuhasti ei tööta,
kontrollige, kas
− elektriühendus ei ole katkenud;
− on valitud üks võimalikest kiirusastmetest.
• Kui õhupuhasti töötab halvasti,
kontrollige, kas
− valitud mootorikiirus on tekkiva suitsu ja auru eemaldamiseks piisav;
− köögis on seadme töötamiseks piisavalt õhku;
− söefilter ei vaja väljavahetamist (filtriga õhupuhasti puhul).
• Kui õhupuhasti lülitub töötamise ajal välja,
kontrollige, kas
− elektriühendus on olemas;
− vooluvõrgu kaitse on töökorras.
Kui seadme töös esineb tõrkeid, siis enne klienditeenindusse pöördumist eraldage seade vooluvõrgust, tõmmates pistiku pistikupesast
vähemalt viieks sekundiks välja, ning seejärel ühendage seade uuesti. Kui tõrge ei kao, võtke ühendust klienditeenindusega.
93
TEHNILISED ANDMED
Kõrgus (cm)
Laius (cm)
Sügavus (cm)
Väljalasketorude läbimõõt
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Toote lisavarustusse ei kuulu
Saate alla laadida ohutusjuhised, kasutusjuhendi,
tehnilised ja elektriühendust puudutavad andmed mitmel
moel.
• Külastage meie kodulehte docs.indesit.eu
• Kasutage QR-koodi
• Samuti võite võtta ühendust meie teeninduskeskusega
(telefoninumbri leiate garantiilehelt). Teeninduskeskusesse
pöördudes tuleb teil teatada toote identifitseerimiskoodid.
94
LV
• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēgt gaisa nosūcēju no
elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai
garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad,
ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to
saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs
tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo.
• Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI
MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes
instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru nomainīšanas un tīrīšanas normu neievērošana izraisa
ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu
apkopes/nomaiņas sadaļā.
Atklātās uguns izmatošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā
jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas.
UZMANĪBU! Pieejamajās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar
ierīcēm ēdiena gatavošanai.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem,
piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties
pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.
UZMANĪBU!
• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēzas automātiski.
Sargājiet bērnus, kas ir jaunāki par 3 gadiem, no ierīces. Bez pastāvīgas pieaugušā uzraudzības glabājiet ierīci bērniem, kas jaunāki par 8
gadiem, nepieejamā vietā.
UZMANĪBU: ierīce nav paredzēta lietošanai ar ārēju ierīci vai atsevišķu tālvadības sistēmu.
95
Šī ierīce nav domāta profesionālai lietošanai. Nelietojiet ierīci ārpus telpām.
Lai izvairītos no miesas bojājumiem, ierīci ir jāpārvieto un jāuzstāda divām vai vairākām personām.
Uzstādīšanu, ieskaitot jebkādus ūdensapgādes pieslēgumus (ja tādi ir jāveic), elektriskos savienojumus un remontdarbus ir jāveic
kvalificētam personālam.
Kad uzstādīšana ir pabeigta, uzglabājiet iepakojuma materiālus (plastmasas daļas, polistirols utt.) bērniem nepieejamā vietā, lai izvairītos no
nosmakšanas riska. .
Nelietojiet ierīci, ja esat slapjš vai basām kājām.
Nekad neizmantojiet tvaika tīrītājus - pastāv elektriskās strāvas trieciena risks.
Iepakojuma materiāls ir 100% pārstrādājams, un itas r marķēts ar pārstrādes simbolu
Gaisa nosūcējam var būt estētieskie defekti, nekā tas ir uzrādīts šīs gramatiņas attēlos, bet jebkurā gadījumā, lietošanas, tehniskās
apkopes un instalācijas instrukcijas paliek tādas pašas.
Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai
ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena
gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.
• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā,
pārliecināties, ka paliek kopā ar produktu.
• Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par installēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izlādes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā, sazināties ar pārdevēju un neveikt
instalāciju.
Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 60cm
elektriskās plīts gadījumā un 75cm gāzes un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.
Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir
kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc
installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III
nosacījumos, saskaņā ar ierīkošanas likumiem.
UZMANĪBU!
pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla kabelis ir ierīkots
pareizi.
Ja kabelim nav spraudņa, pieslēdziet vadus atbilstoši šādai tabulai:
Tīkla spriegums un frekvence
Vadu pieslēgums
Atsaucieties uz vērtību, kas ir norādīta uz etiķetes tvaiku nosūcēja
iekšpusē.
: dzeltens/zaļš
N : zils
L : brūns
Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas servisam.
96
(iesūkšanas versijām)
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas
atloks).
Sienas izvadīšanas cauruļu un atvērumu izmantošana ar mazāku diametru, noteiks iesūkšanas rezultātu pazemināšanos un stipru trokšņu
paaugstināšanos.
Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.
! Izmantot garu cauruli, pēc iespējas mazāku.
! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°).
! Izvairīties no curules diametra straujām izmaiņām.
! Uzņēmums noraida jebkāda veida atbildību gadījumā, ja šie normatīvi netiek ievēroti.
! Jūsu gaisa nosūcējs ir gatavs, lai to varētu izmantot iesūkšanas versijā.
Lai gaisa nosūcēju izmantotu versijā ar filtru, ir jāinstalē tam domātu PIEDERUMU KOMPLEKTU.
Šīs rokasgrāmatas pirmajās lappusēs ir jāpārbauda vai PIEDERUMU KOMPLEKTS ir jau dots līdzi, vai arī tas ir jāiegādājas.
Piezīme: Ja tas ir dots līdzi, dažos gadījumos, uz gaisa nosūcēja jau varētu būt instalēta papildus filtrācijas sistēma uz aktīvo ogļu
pamata.
Informācija par gaisa nosūcēja pārveidošanu no iesūkšanas versijas uz versiju ar filtru jau atrodas šajā rokasgrāmatā.
Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēts pie atloksavienojuma.
UZMANĪBU!
Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.
Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.
UZMANĪBU!
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Versija ar filtru
Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot
papildus filtrēšanas sistēmu uz aktīvo ogļu pamata.
KOMANDAS
izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai ieslēgtu gaismas un iesūkšanas motoru.
a. ON/OFF gaismas
b. OFF dzinēji
c. - d. - e. Minimalā (c.), vidējā (d.), masimālā (e.) iesūkšanas jauda.
97
Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar
neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT
TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!
Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT
ALKOHOLU!
Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.
Atrodas balsta režģa iekšā, var būt viens no sekojošiem veidiem:
Papīra filtram ir jābūt nomainītam vienu reizi mēnesī vai ja ir
nokrāsojies augšējā pusē, kad krāsojums iekļūst no režģa
atvērumiem.
Metāla filtram ir jābūt tīrītam vienu reizi mēnesī, ar neagresīviem
mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamās mašīnā
pie zemas temperatūras un uzstādot īsu ciklu.
Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā, tas var
zaudēt krāsu, bet tā filtrēšanas īpašības netiek absolūti mainītas.
Lai piekļūtu pie tauku filtra R, atvērt iesūkšanas režģi S ar
atvienotājmehānismu T palīdzību un atbrīvojot to no apturiem U.
Pašnesamam metāla filtram nav balsta režģa, lai to noņemtu,
pavilkt atsperes atbloķēšānas mehānismu atpakaļ un izņemt filtru
uz leju.
98
Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.
Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas
izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas
biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu
katru ceturto mēnesi.
NEVAR būt mazgāts vai atjaunots.
Noņemt prettauku filtrus.
Ierīkot filtrus, kas nosedz dzinēju.
Pārbaudīt, ka pirksti R uz koveijera atbilstu cilpām S, pagriezt
pulksteņa rādītāja virzienā līdz bloķēšanai. Izjaukšanai, veikt
darbības pretējā virzienā.
Novietot atpakaļ prettauku filtrus.
Atvienot ierīci no elektriskās sistēmas.
Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir
aukstas.
Novietot atpakaļ režģi.
Nomainiet bojāto spuldzi.
Izmantojiet tikai LED spuldzes ar maks. 2,5W-E14. Papildu
informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu
pozīcija “1e”).
Novietot atpakaļ režģi.
99
Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests
ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.
Simbols uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir
jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos
likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir
jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika
iegadāts.
Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.
• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai
samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad
gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos
gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja
nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā,
lai uzlabotu efektivitāti un samazinātu troksni.
Ja Jums liekas, ka kaut kas nedarbojas, pirms zvanīt uz Tehniskās apkalpošanas servisu, veikt sekojošas vienkāršas pārbaudes:
• Ja gaisa nosūcējs nedarbojas:
Pārbaudīt, vai:
- nav elektrības padeves pārtraukšanas;
- tika izvēlēts ātrums.
• Ja gaisa nosūcējam ir zems darbības rezultāts:
Pārbaudīt vai:
- Izvēlētais dzinēja ātrums ir pietiekošs atbrīvoto dūmu un tvaiku daudzumam;
- Virtuve ir pietiekoši vēdināta, lai ļautu gaisa ieplūšanu.
- Ogles fitrs nav nolietojies (gaisa nosūcējs versijā ar filtru).
• Ja gaisa nosūcējs izslēdzās normālās darbošanās laikā:
Pārbaudīt, vai:
- nav elektrības pārtraukšanas.
- vairākpolu slēdzis neizslēdzās.
Ja parādās darbošanās anomālijas, pirms vērsties uz Tehniskās Apkalpošanas centru, vismaz uz 5 sekundēm atvienojiet ierīci no elektrības,
izņemot kontaktdakšu no kontaktligzdas un, pēc tam ievadot to atpakaļ. Gadījumā, ja darbošanās anomālija nepazūd, ir jāvēršas uz
Tehniskās Apkalpošanas Centru.
100
TEHNISKIE DATI
Augstums (cm)
Platums (cm)
Dziļums (cm)
Ø izplūdes caurulei (cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Sastāvdaļas, kas nav dotas līdzi ierīcei
Lai lejupielādētu drošības norādījumus, lietotāja
rokasgrāmatu, tehnisko datu lapu un enerģijas datus:
• Apmeklējiet tīmekļa vietni docs.indesit.eu
• Izmantojiet QR kodu
• Vai sazinieties ar Tehniskās palīdzības dienestu (pa
tālruņa numuru, kas ir norādits garantijas bukletā). Sazinoties ar
Tehniskās palīdzības dienestu, norādiet produkta sērijas
numuru, kas norādīts tehnisko datu plāksnītē.
101
LT
BENDROJI SAUGA
• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros
tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis
galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba
gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus,
susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu
kartu su kitais įrenginiais, naudojančiais dujų ar kitų medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ
KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros
instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
• Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje
nurodytus lempų tipus.
Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jos būtina vengti.
Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.
DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.
• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.
DĖMESIO!
• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu
prietaisu.
Saugokite prietaisą nuo mažesnių nei 3 metų vaikų. Saugokite prietaisą nuo mažesnių nei 8 metų vaikų, jei jie nėra nuolat prižiūrimi
suaugusiojo.
DĖMESIO: prietaisas nėra skirtas paleisti veikti išoriniu prietaisu arba atskira nuotoline valdymo sistema.
Šis prietaisas nėra skirtas profesionaliam naudojimui. Nenaudokite prietaiso lauke.
Kad išvengtumėte asmens sužalojimo rizikos, prietaisą kelti ir montuoti privalo du arba daugiau asmenų.
Montavimo darbus, įskaitant bet kokias vandens tiekimo jungtis (jei numatytos) ir elektros jungtis bei remonto darbus privalo atlikti
kvalifikuotas personalas.
Baigę montuoti, laikykite pakuotės medžiagą (plastikines dalis, polistireną ir t. t.) atokiau nuo vaikų, kad išvengtumėte uždusimo pavojaus. .
102
Nenaudokite prietaiso, jei esate šlapi arba plikomis kojomis.
Niekada nenaudokite prietaisų valymui garais – elektros smūgio pavojus.
Pakuotės medžiaga yra 100 % perdirbama ir yra pažymėta perdirbimo simboliu
Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka
tokie patys.
Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma
naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams,
susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.
• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar
perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu.
• Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su
platintoju.
Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 60cm, o jei viryklė
dujinė ar kombinuota – 75cmo jei viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.
ELEKTROS INSTALIACIJA
Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią
galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie
elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo
taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.
DĖMESIO!
Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai
įmontuotas.
Jei laidas neturi kištuko, prijunkite laidus vadovaudamiesi toliau pateikta lentele:
Tinklo įtampa ir dažnis
Laidų prijungimas
Žr. gartraukio vidinėje dalyje pritvirtintoje savybių etiketėje nurodytą
dydį.
: geltonas / žalias
N: mėlynas
L: rudas
Elektros kabelio pakeitimas
Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos
centrą dėl kabelio keitimo.
103
(versijose su siurbimo funkcija)
Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.
Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.
Gamintojas neprisiima su tuo susijusios atsakomybės.
! Naudokite pakankamo ilgio vamzdį.
! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).
! Stenkitės iš esmės nekeisti vamzdžių sekcijų.
! Įmonė neprisiima jokios atsakomybės, jei nebus laikomasi šių taisykių.
! Jūsų turimas gartraukis skirtas naudoti su ištraukimo funkcija.
Jei norite naudoti gartraukį su filtravimo funkcija, reikia sumontuoti atitinkamą PAPILDOMĄ RINKINĮ.
Šio vadovo pirmuose puslapiuose patikrinkite, ar PAPILDOMAS RINKINYS yra tiekiamas priedas, ar jį reikia užsisakyti atskirai.
Pastaba: Jei tai tiekiamas priedas, kai kuriais atvejais gartraukyje jau gali būti sumontuota papildoma filtravimo sistema su aktyvinta
anglimi.
Informaciją apie tai, kaip pakeisti gartraukio funkciją iš ištraukimo į filtravimo, rasite šiame vadove.
Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie jungės.
DĖMESIO!
Iškrovimo vamzdis nepridedamas, jį reikia pirkti atskirai.
Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.
DĖMESIO!
Jei gaubte yra anglies filtrų, juos reikia išimti.
Versija su filtravimo funkcija
Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti
papildomą filtravimo aktyviąja anglimi sistemą.
KOMANDOS
Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.
a. Šviesos jungiklis ON/OFF
b. Variklių išjungiklis OFF
c. - d. - e. Minimalus aspiracijos galingumas (c.), vidutinis (d.), maksimalus (e.).
104
Valymas
Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu.
NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!
Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE
SPIRITO!
Sulaiko kepamų riebalų daleles.
Jei yra atraminių grotelių viduje, jo tipas gali būti venas iš šių:
Popierinis filtras turi būti keičiamas kartą per mėnesį arba jei
pasikeitė jo spalva viršutinėje pusėje, tokiu atveju spalvą galima
pamatyti per grotelių angas.
Metalinis filtras turi būti valomas kartą per mėnesį,
nebraižančiomis plovimo priemonėmis, rankomis arba indaplovėje
žema temperatūra ir trumpais ciklais.
Plaunant indaplovėje, riebalų filtras gali šiek tiek pakeisti spalvą,
tačiau tai nesumažina filtravimo pajėgumo.
Norint išimti riebalų filtrą R, reikia atidaryti oro ištraukimo groteles
S. Atkabinę kabliukus T išimkite jį iš laikiklių U.
Savaime besilaikantis metalinis filtras neturi paremiamųjų
grotelių. Kad jį nuimtumėte, reikia patraukti atkabinimo spyruokles
atgal ir traukti filtrą žemyn.
105
Naikina nemalonius kvapus, atsirandančius maisto gaminimo
metu.
Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo
virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju,
kapsulę reikia keisti mažiausiai kas keturis mėnesius.
NEGALIMA plauti ar regeneruoti.
Nuimkite nuo riebalų saugančius filtrus.
Įmontuokite filtrus taip, kad jie uždengtų variklį.
Patikrinkite, ar transporterio R dalys atitinka S skylutes, po to
užsukite pagal laikrodžio rodyklę iki galo.
Jei norite išmontuoti, atlikite šiuos veiksmus atbuline tvarka.
Vėl įstatykite nuo riebalų saugančius filtrus.
Išjunkite prietaisą iš elektros tinklo.
Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.
Įdėkite groteles.
Pakeiskite sugedusią lemputę.
Naudokite tik daug. E14 2,5W šviesos diodų lemputes. Norėdami
išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė
skaitmeninė padėtis „1e“).
Įdėkite groteles.
106
SUNAIKINIMAS
Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų). Pasirūpindamas, kad šis
gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.
Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam
tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų
šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią
vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.
Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:
• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę
virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik
kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us)
veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir
sumažintumėte jo skleidžiamą triukšmą.
VEIKIMO TRIKTYS
Jei kyla abejonių dėl veikimo, prieš kreipdamiesi į klientų aptarnavimo tarnybą, atlikite šias paprastas patikras:
• Jei gartraukis neveikia:
Patikrinkite, ar:
- Nėra srovės pertrūkių.
- Pasirinkote greitį.
• Jei gartraukio mažas našumas:
Patikrinkite, ar:
- Pasirinktas variklio greitis yra pakankamas pagal dūmų ir garų kiekį.
- Virtuvė yra pakankamai vėdinama ir yra oro sklendė.
- Nenusidėvėjo anglies filtras (jei gartraukis yra su filtravimo funkcija).
• Jei gartraukis išsijungė įprastai veikdamas:
Patikrinkite, ar:
- Nėra srovės pertrūkių.
- Nesuveikė visų polių srovės išjungiklis.
Jei kyla veikimo trikčių, prieš kreipdamiesi į klientų aptarnavimo tarnybą bent 5 sek. išjunkite prietaisą iš elektros tinklo – ištraukite kištuką ir
vėliau jį vėl įkiškite. Jei veikimo trikties tai nepanaikina, kreipkitės į klientų aptarnavimo tarnybą.
107
TECHNINIAI DUOMENYS
Aukštis (cm)
Plotis (cm)
Gylis (cm)
Išleidimo vamzdžio Ø (cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Komponentai su gaminiu netiekiami.
Norėdami atsisiųsti saugos instrukcijas, naudojimo
instrukciją, techninių duomenų lapą ir energijos duomenis:
• apsilankykite interneto svetainėje docs.indesit.eu;
• naudokite QR kodą;
• arba kreipkitės į pagalbos tarnybą (telefono numeris
nurodytas garantijos knygelėje). Kreipdamiesi į pagalbos
tarnybą, nurodykite gaminio serijos numerio plokštelėje
pateiktus kodus.
108
EL
• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη
συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική
παροχή.
• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.
• Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από
άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη
εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της
συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.
• Μην αφήνετε μικρά παιδιά να παίζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς
επίβλεψη.
• Όταν στον χώρο που λειτουργεί ο απορροφητήρας υπάρχουν και συσκευές καύσης
αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός.
• Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και ε-
ξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ ΜΗΝΑ), σε κάθε περίπτωση δώστε μεγάλη
προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου.
• Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την
αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές.
• Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα.
• Αντικαταστήστε τον λαμπτήρα μονο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο
συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).
Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά,
για αυτό θα πρέπει να αποφεύγεται.
Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφευχθεί φωτιά από
υπερθέρμανση λαδιού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα εστιών βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη
του απορροφητήρα μπορεί να είναι ζεστά.
• Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.
• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των καπνών.
• Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από
συσκευές καύσης αερίου ή άλλου είδους καύση.
• Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου ηλεκτροπληξίας.
• Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα!
• Μη χρησιμοποιείτε ΠΟΤΕ τον απορροφητήρα σαν επίπεδο στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.
• Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε τον σωστό
τύπο βιδών.
• Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις Οδηγίες εγκατάστασης.
• Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.
ΠΡΟΣΟΧΗ!
• Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κινδύνοι
ηλεκτρικής φύσεως.
• Να μην χρησιμοποιείται με προγραμματιστή, χρονόμετρο, ξεχωριστό τηλεχειριστήριο ή οποιοδήποτε άλλη συσκευή που
ενεργοποιείται αυτομάτως.
109
Φυλάξτε τα παιδιά κάτω των 3 ετών μακριά από τη συσκευή. Σε περίπτωση που δεν υπάρχει συνεχής επίβλεψη ενός ενήλικα, φυλάξτε τη
συσκευή μακριά από παιδιά κάτω των 8 ετών.
ΠΡΟΣΟΧΗ: η συσκευή δεν προορίζεται για λειτουργία μέσω εξωτερικής διάταξης ή ξεχωριστού συστήματος απομακρυσμένου ελέγχου.
Η παρούσα συσκευή δεν προορίζεται για επαγγελματική χρήση. Μην χρησιμοποιείτε τη συσκευή σε εξωτερικούς χώρους.
Για την αποφυγή του κινδύνου ατομικών τραυματισμών, η συσκευή πρέπει να μεταφέρεται και να εγκαθίσταται από δύο ή περισσότερα
άτομα.
Η εγκατάσταση, συμπεριλαμβανομένων των πιθανών συνδέσεων για την υδροδότηση (εφόσον προβλέπονται) και των ηλεκτρικών
συνδέσεων, καθώς και οι εργασίες επιδιόρθωσης πρέπει να εκτελούνται από ειδικευμένο προσωπικό.
Μόλις ολοκληρωθεί η εγκατάσταση, φυλάξτε το υλικό συσκευασίας (πλαστικά μέρη, φελιζόλ, κλπ.) μακριά από παιδιά για την αποφυγή του
κινδύνου ασφυξίας. .
Μην χρησιμοποιείτε τη συσκευή αν είστε βρεγμένοι ή με γυμνά πόδια.
Ποτέ μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό – κίνδυνος ηλεκτροπληξίας.
Το υλικό της συσκευασίας είναι ανακυκλώσιμο 100% και φέρει το σύμβολο της ανακύκλωσης
Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα αυτά, οι οδηγίες
χρήσης, συντήρησης και εγκατάστασης παραμένουν οι ίδιες.
Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες,
ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο
απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή
χρήση
• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε! Σε περίπτωση
πώλησης, δανεισμού ή μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν!
• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊόντος και για την
ασφάλεια σας!
• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο προϊόν ή στους σωλήνες εξαέρωσης!
• Πρίν προχωρήστε σ την εγκατάσταση της συσκευής βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί ζημιά. Σε αντίθετη
περίπτωση να έρθετε σε επαφή με τον πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.
Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι
μικρότερη των 60εκ. στην περίπτωση ηλεκτρικών κουζινών και των 75εκ στην περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.
Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο
εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος που, σύμφωνα με τους
προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε
έναν διπολικό διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε
περίπτωση υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε
πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.
Αν το καλώδιο δεν διαθέτει βύσμα,συνδέστε τα σύρματα σύμφωνα με τον ακόλουθο πίνακα:
Τάση και συχνότητα του δικτύου
Σύνδεση συρμάτων
Συμβουλευτείτε την τιμή που αναφέρεται στην ετικέτα με τα
χαρακτηριστικά στο εσωτερικό του απορροφητήρα.
: κίτρινο/πράσινο
N : μπλε
L : καφέ
Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία
τεχνικής βοήθειας.
110
(για τους απορροφητήρες με λειτουργία αναρρόφησης)
Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.
Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη δραστική αύξηση του
θορύβου.
Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.
! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους.
! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (μέγιστη γωνία : 90°).
! Αποφεύγετε δραστικές αλλαγές της διατομής του αγωγού.
! Η εταιρεία δε φέρει καμία ευθύνη σε περίπτωση μη τήρησης των εν λόγω κανονισμών.
! Ο απορροφητήρας με λειτουργία αναρρόφησης είναι έτοιμος να χρησιμοποιηθεί.
Για να μπορέσετε να χρησιμοποιήσετε τον απορροφητήρα με λειτουργία αναρρόφησης, θα πρέπει να εγκαταστήσετε το κατάλληλο ΚΙΤ
ΕΞΑΡΤΗΜΑΤΩΝ.
Ελέγξτε στις πρώτες σελίδες τους εγχειριδίου αν το ΚΙΤ ΕΞΑΡΤΗΜΑΤΩΝ ήδη παρέχεται ή αν θα πρέπει να αγοραστεί ξεχωριστά.
Σημείωση: Αν το κιτ παρέχεται, και σε ορισμένες περιπτώσεις, το επιπρόσθετο σύστημα φιλτραρίσματος με φίλτρα ενεργού άνθρακα
μπορεί να είναι ήδη εγκατεστημένο στον απορροφητήρα.
Οι πληροφορίες για τη μετατροπή του απορροφητήρα αναρρόφησης σε απορροφητήρα φιλτραρίσματος εμπεριέχονται στο εγχειρίδιο.
Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το
δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι αντίστοιχη με την διάμετρο του δακτυλίου σύνδεσης.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.
Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.
Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φιλτραρίσματος,
βασισμένο στον ενεργό άνθρακα.
Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με διακόπτη φωτισμού για
να ελέγχει το φωτισμό στη μαγειρική ζώνη.
a. ON/OFF φωτισμός
b. OFF μοτέρ
c. - d. - e. Ελάχιστη ισχύς απορρόφησης (c.), μεσαία (d.), μέγιστη (e.).
111
Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό
πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!
Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ
ΑΛΚΟΟΛ!
Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.
Εάν βρίσκεται στο εσωτερικό γρίλιας στήριξης, μπορεί να ανήκει
σε έναν από τους παρακάτω τύπους:
το χάρτινο φίλτρο πρέπει να αντικαθίσταται μια φορά το μήνα ή,
αν είναι χρωματιστό στο πάνω μέρος, όταν το χρώμα διακρίνεται
από τα ανοίγματα της γρίλιας.
το μεταλλικό φίλτρο πρέπει να καθαρίζεται μια φορά το μήνα με
ουδέτερα απορρυπαντικά, στο χέρι ή στο πλυντήριο πιάτων σε
χαμηλές θερμοκρασίες και με σύντομο κύκλο. Με το πλυσιμο στο
πλυντηριο το μεταλλικο φιλτρο για τα λιποι μπορει να χασει το
χρωμα αλλα οι δικες του ιδιοτητες φιλτραρισματος δεν
μεταβαλλονται.
Για να επέμβετε στο φίλτρο λίπους R ανοίξτε την σχάρα
απορρόφησης S μέσω των σημείων στήρηξης T και
απευθερώστετο από τους γάντζους U.
Το αυτόματο μεταλλικό φίλτρο δεν έχει σχάρα υποστήριξης. Για
να το απελευθερώσετε τραβήξτε το έλασμα απελευθέρωσης προς
τα πίσω και αφαιρέστε το φίλτρο προς τα κάτω.
112
Απορροφά τις δυσάρεστες οσμές που προέρχονται από το
μαγείρεμα.
Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από την
παρατεταμένη χρήση ανάλογα με τον τύπο του μαγειρέματος και
την συχνότητα καθαρισμού του φίλτρου για τα λίπη.
Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου
τουλάχιστον κάθε τέσσερις μήνες.
Το φίλτρο άνθρακα μπορεί να ΜΗΝ πλυθεί ή να ανανεωθεί.
Αφαιρέστε τα φίλτρα για τα λίπη.
Συναρμολογήστε τα φίλτρα κάλυψης της μηχανής.
Βεβαιωθείτε ότι οι πείροι R των σωληνώσεων αντιστοιχούν με τις
οπές S και περιστρέψτε σε ωρολογιακή φορά μέχρι τελικού
μπλοκαρίσματος ή
Για το ξεμοντάρισμα ακολουθήστε τις οδηγίες αντίθετα.
Επανασυνδέστε τα φίλτρα για τα λίπη.
Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.
Προειδοποίηση! Πρίν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι
είναι κρύες.
Επανατοποθετήστε τα φίλτρα λίπους.
Αντικαταστήστε τον καμένο λαμπτήρα.
Χρησιμοποιήστε μόνο λαμπτήρες LED E14 έως 2,5W. Για
περισσότερες λεπτομέρειες, συμβουλευτείτε το επισυναπτόμενο
φυλλάδιο "ILCOS D" (αλφαριθμητική θέση "1e")
Επανατοποθετήστε τα φίλτρα λίπους.
113
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/EC σχετικά με τα Απορριπτόμενα ηλεκτρικά και ηλεκτρονικά
εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για το περιβάλλον
και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού το προϊόντος ως απόρριμμα.
Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί
οικιακό απόρριμμα. Αντί για αυτό θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και
ηλεκτρονικών εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για την διάθεση των
απορριμμάτων.
Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε
επικοινωνήστε με το αρμόδιο γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το
κατάστημα όπου αγοράσατε αυτό το προϊόν.
Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:
• Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564;
IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως
ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα
και αφήστε τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης
καπνού και ατμού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού
άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να
διατηρηθεί μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που
υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.
Αν φαίνεται ότι υπάρχει κάτι που δεν λειτουργεί, πριν καλέσετε την υπηρεσία τεχνικής υποστήριξης εκτελέστε τους εξής απλούς ελέγχους:
• Αν δεν λειτουργεί ο απορροφητήρας:
Ελέγξτε ότι:
- δεν υπάρχει διακοπή του ηλεκτρικού ρεύματος.
- έχει επιλεχθεί μια ταχύτητα.
• Αν ο απορροφητήρας έχει μειωμένη απόδοση:
Ελέγξτε ότι:
- Η επιλεγμένη ταχύτητα του κινητήρα είναι αρκετή για την ποσότητα του καπνού και των ελεύθερων ατμών.
- Η κουζίνα αερίζεται επαρκώς επιτρέποντας την λήψη αέρα.
- Το φίλτρο άνθρακα δεν έχει φθαρεί (απορροφητήρας σε έκδοση φιλτραρίσματος).
• Αν ο απορροφητήρας έχει απενεργοποιηθεί κατά την εξέλιξη της ομαλής λειτουργίας:
Ελέγξτε ότι:
- δεν υπάρχει διακοπή του ηλεκτρικού ρεύματος.
- δεν έχει ενεργοποιηθεί η συσκευή του omni-πολικού διακόπτη.
Σε περίπτωση ενδεχομένων δυσλειτουργιών, πριν απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης, αποσυνδέστε για 5 δευτ.
τουλάχιστον τη συσκευή της ηλεκτρικής τροφοδοσίας βγάζοντας το φις και στη συνέχεια συνδέστε το ξανά. Σε περίπτωση που η
δυσλειτουργία παραμένει, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης.
114
Ύψος (εκ.)
Πλάτος (εκ.)
Βάθος (εκ.)
Ø του σωλήνα εκκένωσης
(εκ.)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Εξαρτήματα που δεν παρέχονται με το προϊόν
Για να κατεβάσετε τις οδηγίες ασφαλείας, το εγχειρίδιο
χρήσης, το τεχνικό δελτίο και τα ενεργειακά δεδομένα:
• Επισκεφθείτε την ιστοσελίδα docs.indesit.eu
• Χρησιμοποιήστε τον κωδικό QR
• Ή, επικοινωνήστε με την Υπηρεσία Εξυπηρέτησης (στον
τηλεφωνικό αριθμό που αναγράφεται στο δελτίο εγγύησης).
Όταν επικοινωνείτε με την Υπηρεσία Εξυπηρέτησης, να
δηλώνετε τους κωδικούς που υπάρχουν στην πινακίδα
μητρώου του προϊόντος.
115
TR
• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya
ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim
alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar
tarafından kullanılacak şekilde tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar
tarafından yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın
kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.
• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA
OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme
talimatlarına uyulmaması yangın riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba
tipini kullanınız.
Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu
durumun önlenmesi gerekir.
Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.
UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.
• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine
kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.
DİKKAT!
• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla
birlikte kullanmayın.
3 yaşın altındaki çocukları cihazdan uzak tutun. Bir yetişkinin sürekli gözetimi altında olmadıkça cihazı 8 yaşındaki çocukların erişemeyecekleri
yerlerde tutun.
DİKKAT: Bu cihaz bir harici cihaz veya ayrı bir uzaktan kumanda sistemiyle çalıştırılmak üzere tasarlanmamıştır.
Bu cihaz profesyonel kullanıma yönelik değildir. Cihazı açık alanda kullanmayın.
Kişilerde yanık riskini önlemek için cihazın iki veya daha çok kişi tarafından taşınması ve kurulması gerekir.
Su beslemesi (öngörülmüşse) için muhtemel rakorlar ve elektrik bağlantıları da dahil kurulum ve onarım işlemleri ehil personel tarafından
yapılmalıdır.
116
Boğulma riskini önlemek için kurulum tamamlandıktan sonra ambalajlama malzemelerini (plastik, polistirol parçalar, vb.) çocukların
erişemeyecekleri yerlerde saklayın. .
Ayaklarınız ıslak veya çıplakken cihazı kullanmayın.
Cihazı kesinlikle buharlı temizlik amacıyla kullanmayın: elektrik çarpması riski mevcuttur.
Ambalaj malzemeleri %100 oranında geri dönüştürülebilir ve üzerlerinde geri dönüşüm simgesi bulunur
Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma tâlimatı, bakımı ve
montajı aynı şekilde kalıyor.
Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan
olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve
buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.
• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması,
başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.
• Cihazin kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip
kuruluma devam etmeyiniz.
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli
ısıtıcılardan 60cm, gaz veya gazla-elektrikle çalışan ocaklardan 75cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere
uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz
erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
UYARİ:
Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün
takılıp takılmadığını denetleyin.
Kabloda fiş yoksa, kablo damarlarını aşağıdaki tabloya dikkat ederek bağlayın:
Şebeke gerilimi ve frekansı
Kablo damarı bağlantıları
Davlumbazın içindeki özellik etiketinde verilen değerlere başvurun.
: sarı/yeşil
N : mavi
L : kahverengi
Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.
117
(Aspirasyonlu versiyonlar için geçerlidir)
Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin ) ani olarak değişmesinden kaçının.
! Üretici firma, bu kurallara uyulmaması halinde doğabilecek zararlar ile ilgili hiç bir sorumluluk kabul etmez.
! Davlumbazınız aspirasyonlu versiyonda kullanılmaya hazırdır.
Davlumbazınızı filtre eden versiyonda kullanabilmek için buna göre hazırlanmış olan AKSESUAR KİTİ’nin kurulumu yapılmalıdır.
Bu kullanma klavuzunun ilk sayfalarında AKSESUAR KİTİ’nin makine ile birlikte mi verildiğni yoksa ayrı olarak mı satıldığını kontrol edin.
Not: Eğer davlumbaz ile birlikte veriliyor ise, bazı durumlarda, ek altif karbon bazlı filtre sistemi davlumbazın üzerinde zaten kurulu
olabilir..
Davlumbazın aspirasyonlu versiyondan filtre eden versiyona dönüşümünün yapılabilmesi için gerekli olan bilgiler bu kullanma klavuzu
içinde mevcuttur.
Aspirasyonlu versiyon
Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.
UYARİ:
Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.
Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.
UYARİ:
Eğer davlumbazın karbon filtreleri var ise bunlar çıkartılmalıdır.
Filtre eden versiyon
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif
karbon bazlı bir filtre sisteminin takılması gerekir.
KOMUTLAR
Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı
bulunmaktadır.
a. Işıklar AÇIK/KAPALI
b. Motorlar KAPALI
c. - d. - e. Minimum emme gücü (c.), orta (d.), maksimum (e.).
118
BAKIM
Temizlik
SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla
temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ
KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL
KULLANMAYINIZ!
Pişirme sonucu oluşan yağ taneciklerini tutar.
Filtre, destek ızgarasının içinde yer alıyorsa, aşağıdaki filtre
tiplerinden biri olabilir:
Kağıt filtre ayda bir veya filtrenin üst tarafında renk verme
görüldüğünde değiştirilmelidir, bu tür durumlarda renk verme
ızgara gözeneklerinde belirgindir.
Metalik filtre, ayda bir, aşındırıcı olmayan deterjanlarla elde veya
düşük ısı ve kısa devrede çamaşır makinesinde temizlenmelidir.
Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe
solabilir, ancak bu filtreleme kapasitesini etkilemez.
Yağ filtresine R erişmek için ızgarayı S kancalar T yardımıyla
açınız ve ızgarayı durduruculardan U serbest bırakınız.
Taşıyıcı metalik filtresinin destek ızgarası yoktur, yerinden
çıkartmak için kurtarma lastiklerini arkaya doğru çekiniz ve filtreyi
aşağıya doğru çekerek çıkartınız.
119
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları
emer.
Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme
sıklığına bağlı olarak daha uzun sürede dolar.
Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.
Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.
Anti-yağ filtresini çıkartınız.
Motörü kaplayan filtrelerin montajını yapınız.
Konveyörün üzerinde bulunan R çivilerinin S halkalarıyla denk
gelip gelmediğini kontrol ediniz, ve sabitleşene kadar saat yönünde
çeviriniz.
Demontaj için işlemi aksi yönde gerçekleştiriniz.
Anti-yağ filtrelerini yeniden yerleştiriniz.
Davlumbazın elektrik bağlantısını kesin.
Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.
Izgarayı tekrar yerine yerleştiriniz.
Hasar gören lambayı değiştirin.
Yalnızca maks 2,5W-E14 LED lambaları kullanın. Daha ayrıntılı
bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal
konum "1e").
Izgarayı tekrar yerine yerleştiriniz.
120
Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir
şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu
ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret
eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok
etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine
veya ürünün satıcısına danışın.
Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:
• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla
doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika
daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda
kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için
gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda
belirtilen maksimum kanal sistemi çapını kullanınız.
Eğer çalışmaya bir şeyler var ise teknik servisi aramadan önce aşağıda sıralanan basit bir dizi kontrol yapabilirsiniz:
• Eğer davlumbaz çalışmıyor ise:
Şu hususları kontrol edin:
- Elektrik akımının kesilmediğini.
- Bir çalışma hızının seçili olduğunu.
• Eğer davlumbaz randımansız çalışıyor ise:
Şu hususları kontrol edin:
- Seçilen motor çalışma hızının pişen yemekten çıkan buhar ve duman miktarını çekecek nitelikte mi?
- Mutfakta, davlumbazın ihtiyaç duyduğu kadar havalandırma var mı.
- Karbon filtresi sağlam mı (filtre eden versiyonlu davlumbaz ise).
• Eğer davlumbaz normal çalışma esnasında kendiliğinden kapanıyor ise:
Şunları kontrol edin:
- Akımın kesik olmadığını.
- Çok kutuplu (omnipolar) şalter mekanizmasının atmamış olduğunu.
Eğer çalışma şeklinde normal dışılık var iseteknik servise danışmadan önce en az 5 saniye için cihaza gelen akımı fişi prizden çekerek kesin
ve fişi tekrar prize takın. Eğer anormal çalışma şekli devam ediyor ise teknik servise baş vurun.
121
Yükseklik (cm)
Genişlik (cm)
Derinlik (cm)
Tahliye borusunun çapı Ø
(cm)
13,3
49,9
51,3
12,5
13,3
59,9
51,3
12,5
13,3
89,9
51,3
12,5
Taşıma ve Nakliye Sırasında Dikkat Edilecek Konular
Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz,
Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.
Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine
dikkat ediniz.
Ambalajı zarar verebilecek nem, su, v.b. dış etkenlere karşı koruyunuz.
Cihazın montajı yetkili servis tarafından gerçekleştirilecektir.
Tüketicilerin Seçimlik Hakları
• Tüketicinin Korunması Hakkındaki Kanun’un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici,
satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden
indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını
isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın
ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.
• Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret
talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.
• Ücretsiz onarım hakkının kullanması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması,
tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın
bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak
kaydıyla) talep edilebilecektir.
Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden
yapılan indirim tutarını derhal tüketiciye iade edecektir.
Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından
azami otuz iş günü içerisinde, bu talep yerine getirilecektir.
122
Kullanım Hataları
• Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
Tüketici Şikayetleri
• Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine
yapabilirler.
Üretici Firma:
Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.
Organize Sanayi Bölgesi
45030 / Manisa
Tel: (0236) 226 15 00
Faks: (0236) 233 16 52
Türkiye Genel Dağıtıcısı:
Indesit Company Beyaz Eşya PAZARLAMA A.Ş.
Balmumcu Cad. Karahasan Sok.
No: 11, 34349 – Balmumcu Beşiktaş – İstanbul
Tel: (0212) 355 53 00
Faks: (0212) 212 95 59
Satış Sonrası Hizmetler:
Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.
Balmumcu Cad. Karahasan Sok.
No: 11, 34349 – Balmumcu Beşiktaş – İstanbul
Tel: (0212) 355 53 00
Ürün ile birlikte verilmeyen komponentler
Güvenlik talimatları, kullanım kılavuzu, teknik form ve
enerji bilgilerini indirmek için:
• Şu Web sitesini ziyaret edin: docs.indesit.eu
• QR kodu kullanın
• Dilerseniz, Teknik Servisle bağlantı kurun (telefon numarası
garanti kitapçığında mevcuttur). Teknik Servisle bağlantı
kurduğunuzda ürünün seri numarasının belirtildiği plakadaki
kodları verin.
7
Ø
13.349.951.312.5
13.359.951.312.5
13.389.951.312.5
docs.indesit.eu
QR
6
EC/19/ 2012
WEEE
.EN/IEC 62233EN/IEC 60335-2-31EN/IEC 60335-1
EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
.EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301
EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-
3-3
5
5
R
S
2,5W-E14
D ILCOS
1e
4
SR
.Ui T
P4
3
90
!
!
OFF/ON.a
OFFb
.e.d.cedc
2
60
75
III
N
L
1
AR
8
8
3
LIB0159361 Ed. 10/19
