Workshop Wet WS1100CA Dry Vac 11-Gallon Mobile Wet Dry Shop User Manual

FOR QUESTIONS OR INFORMATION CONTACT US AT:

1-888-455-8724 from the US and Canada

www.WORKSHOPvacs.com

Part No. SP6854 Printed in Mexico

OWNER’S MANUAL

• Español - página 19

• Français - page 37

SAVE THIS MANUAL FOR FUTURE REFERENCE

WARNING:

To reduce the risk of injury, the user must read and understand the

owner’s manual before using this product.

• Wet/Dry Vac

• 11 U.S. Gallon/

41 Liter

• WS1100CA0

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 1

Important Safety Instructions . . . . . . . . . . . . 2

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Unpacking & Checking

Carton Contents . . . . . . . . . . . . . . . . . . . . . 5

Removing/Installing/Storing

The Metal Handle . . . . . . . . . . . . . . . . . . . . 6

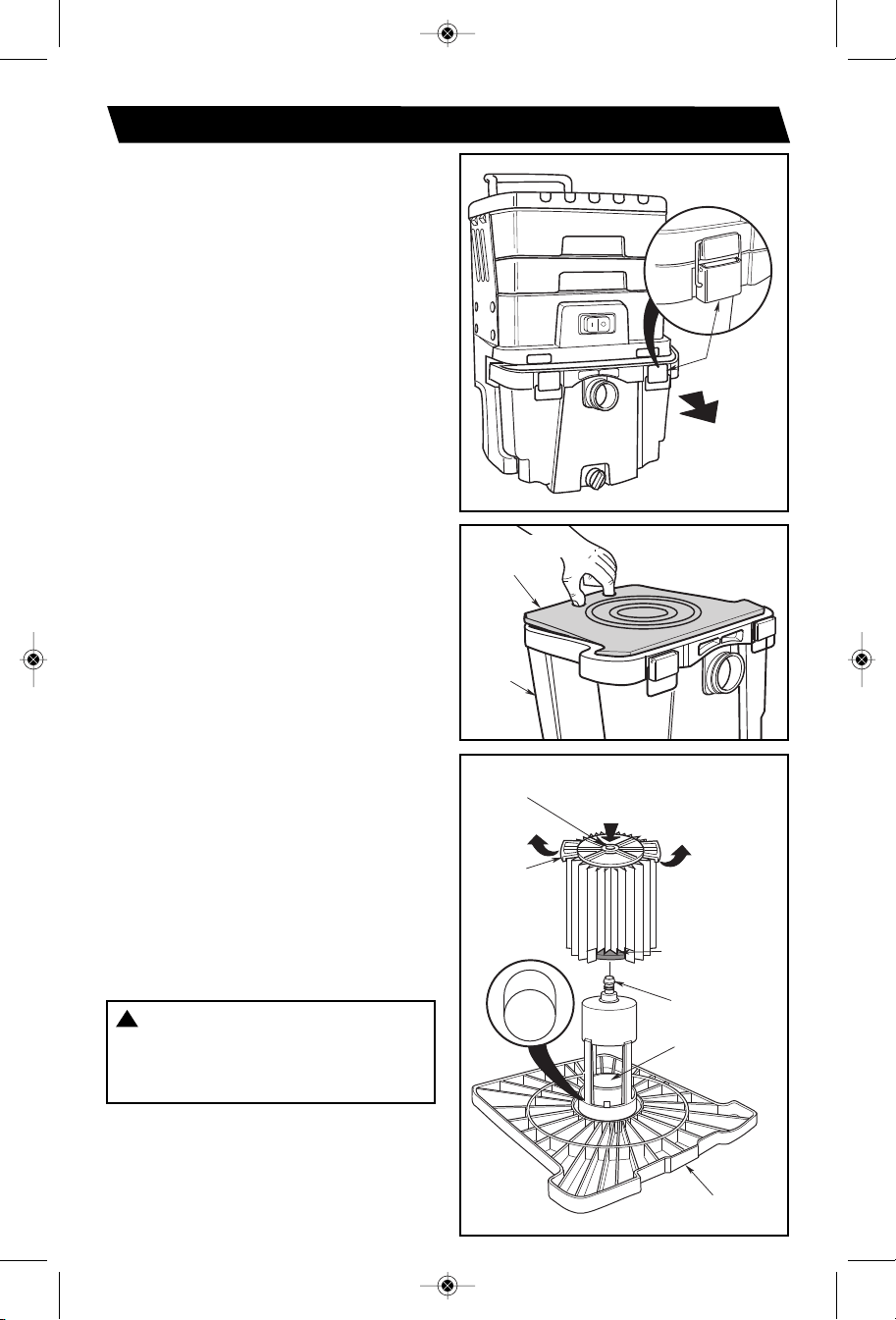

Filter Removal & Installation . . . . . . . . . . . . . 7

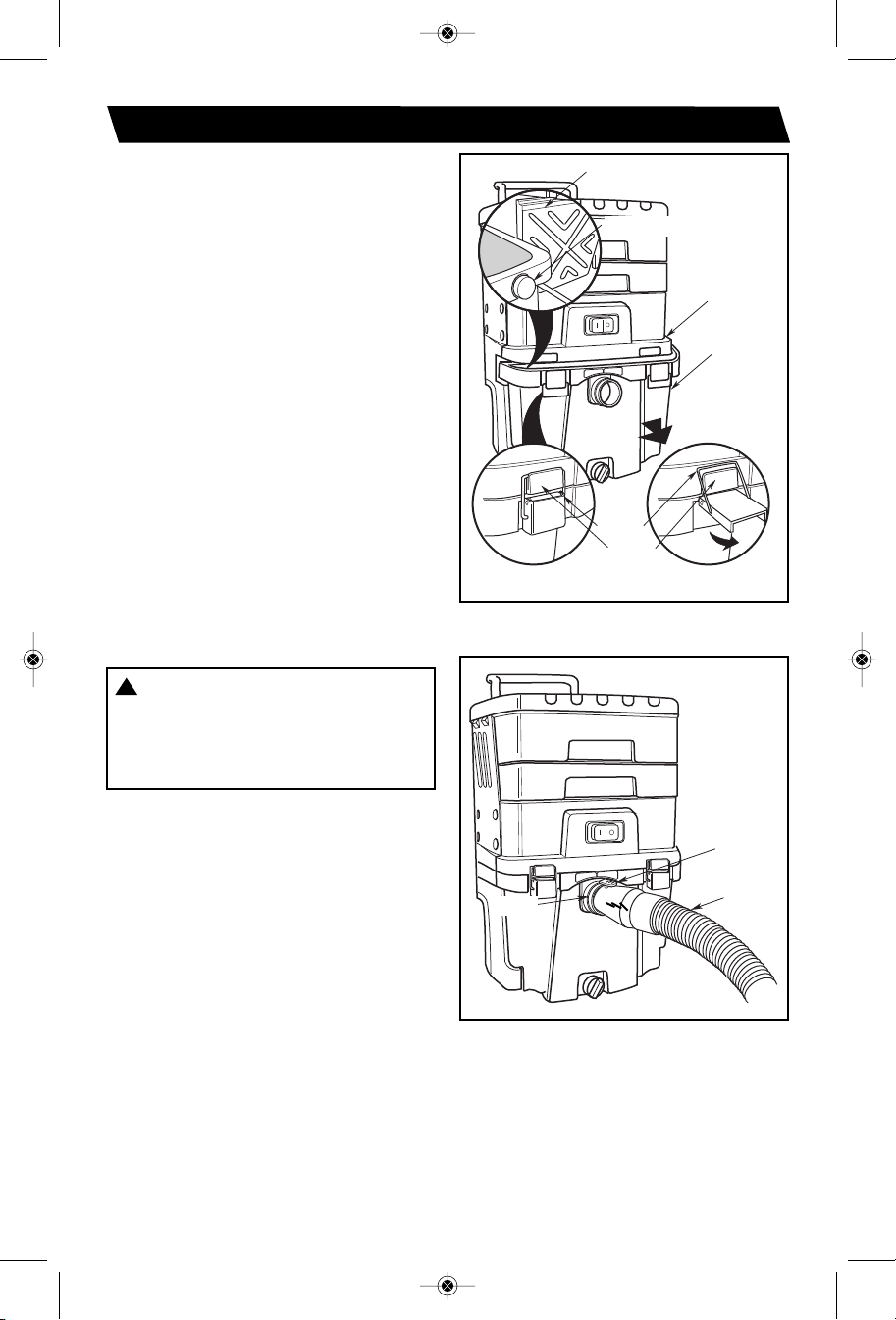

Wet/Dry Vac Assembly. . . . . . . . . . . . . . . . . . 8

Dust Drum Assembly . . . . . . . . . . . . . . . . . 8

Insert Hose . . . . . . . . . . . . . . . . . . . . . . . . . 8

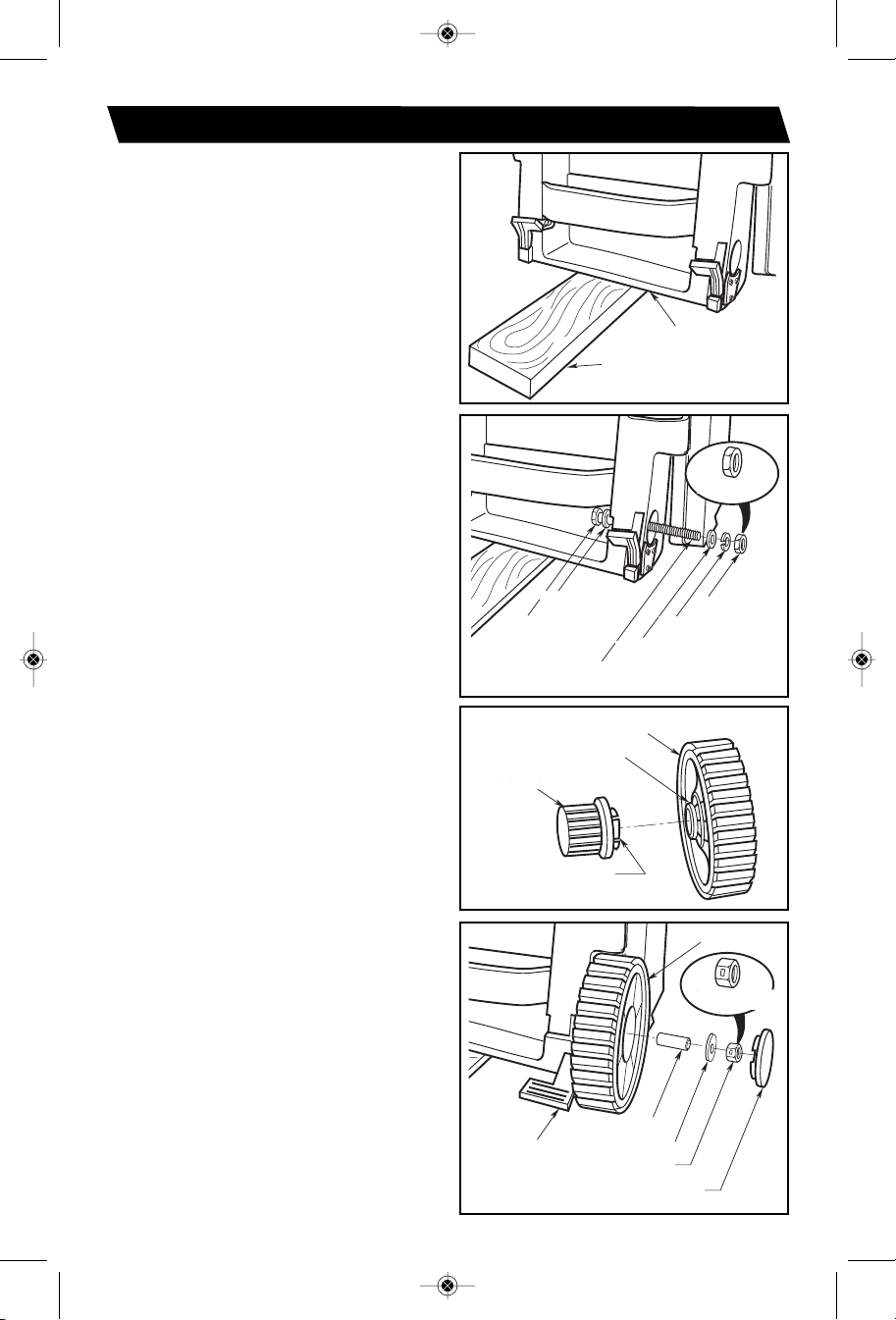

Wheel Assembly. . . . . . . . . . . . . . . . . . . . . . . 9

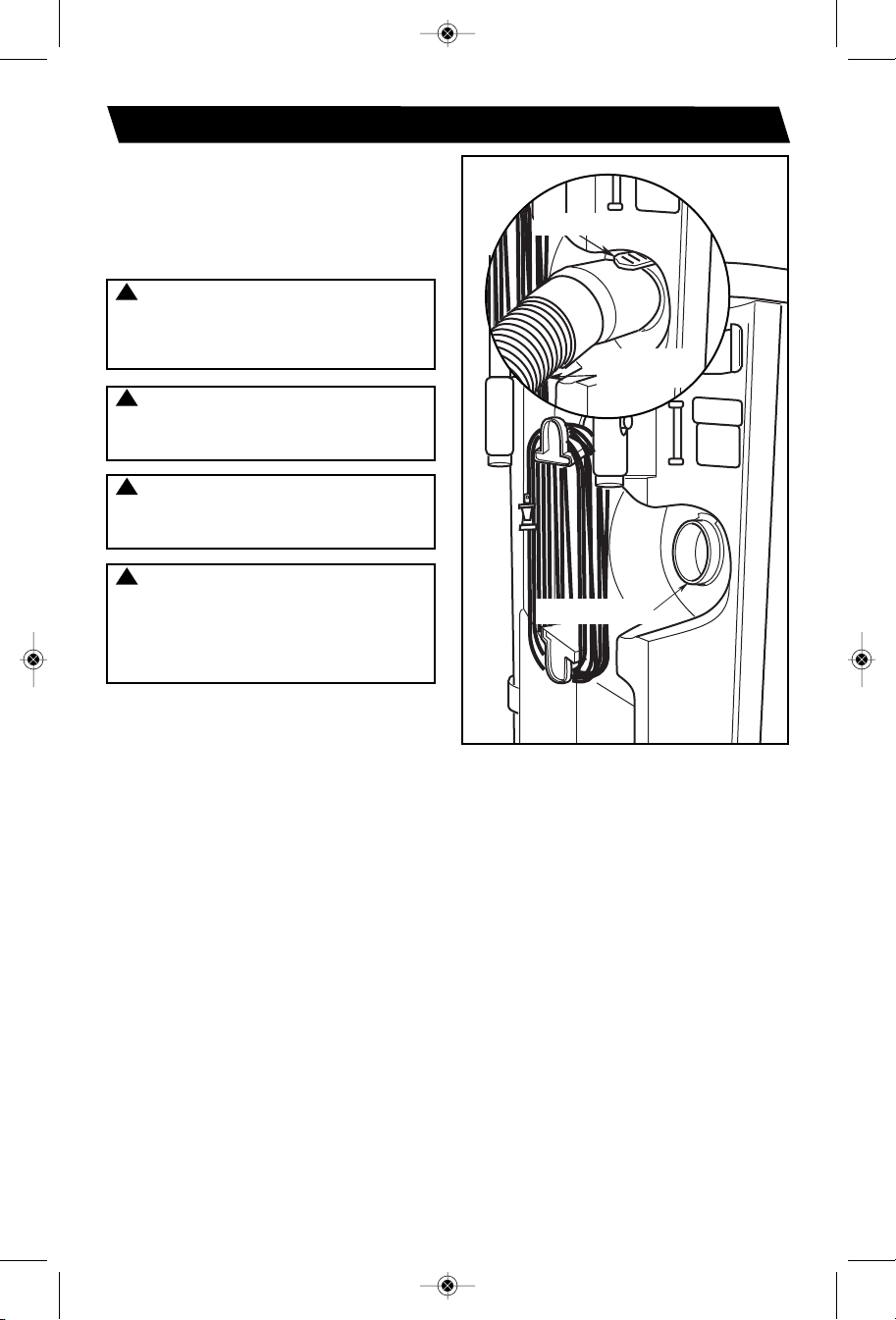

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Choosing the Correct Filter . . . . . . . . . . . . 11

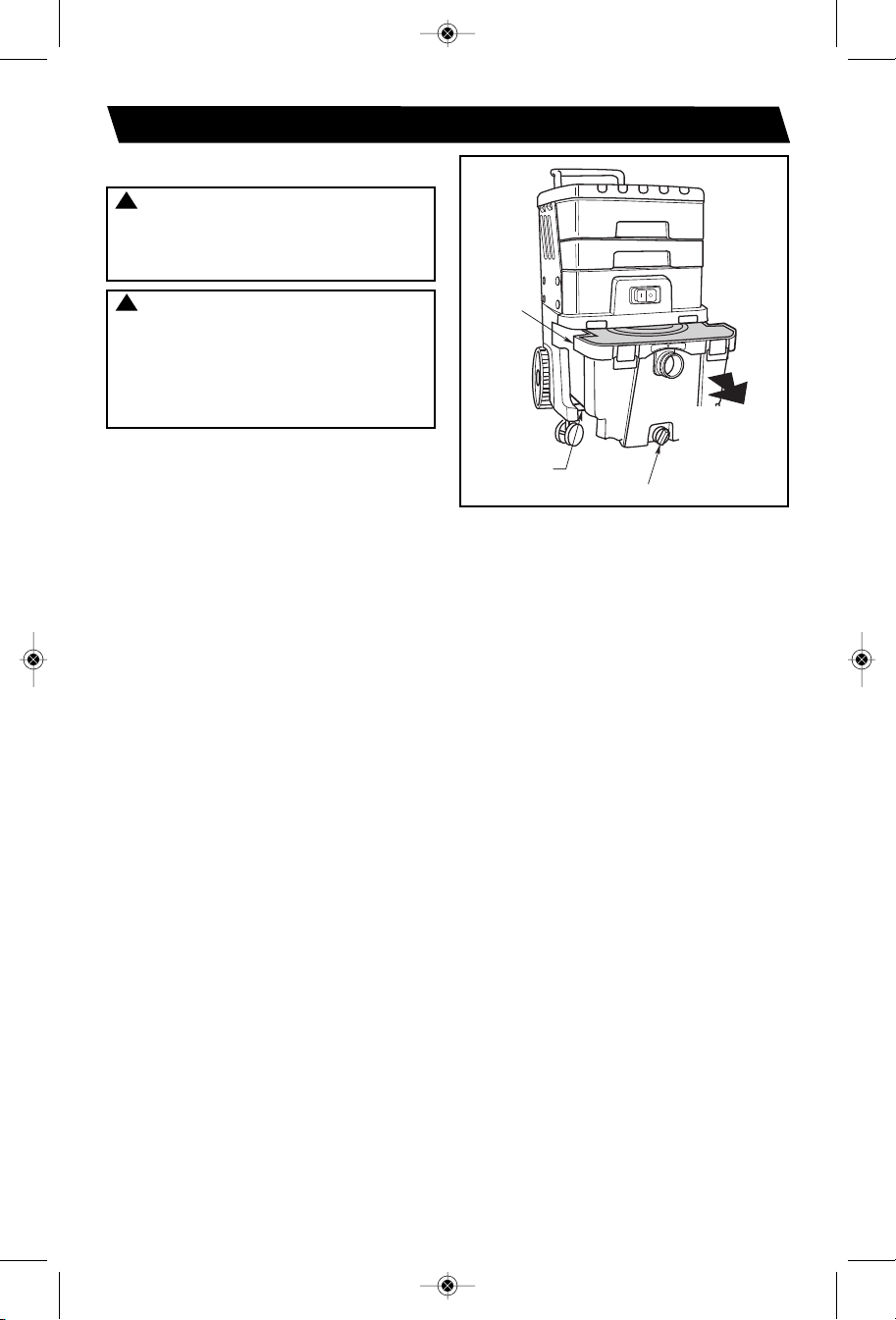

Emptying the Drum. . . . . . . . . . . . . . . . . . 12

Blowing Feature . . . . . . . . . . . . . . . . . . . . 13

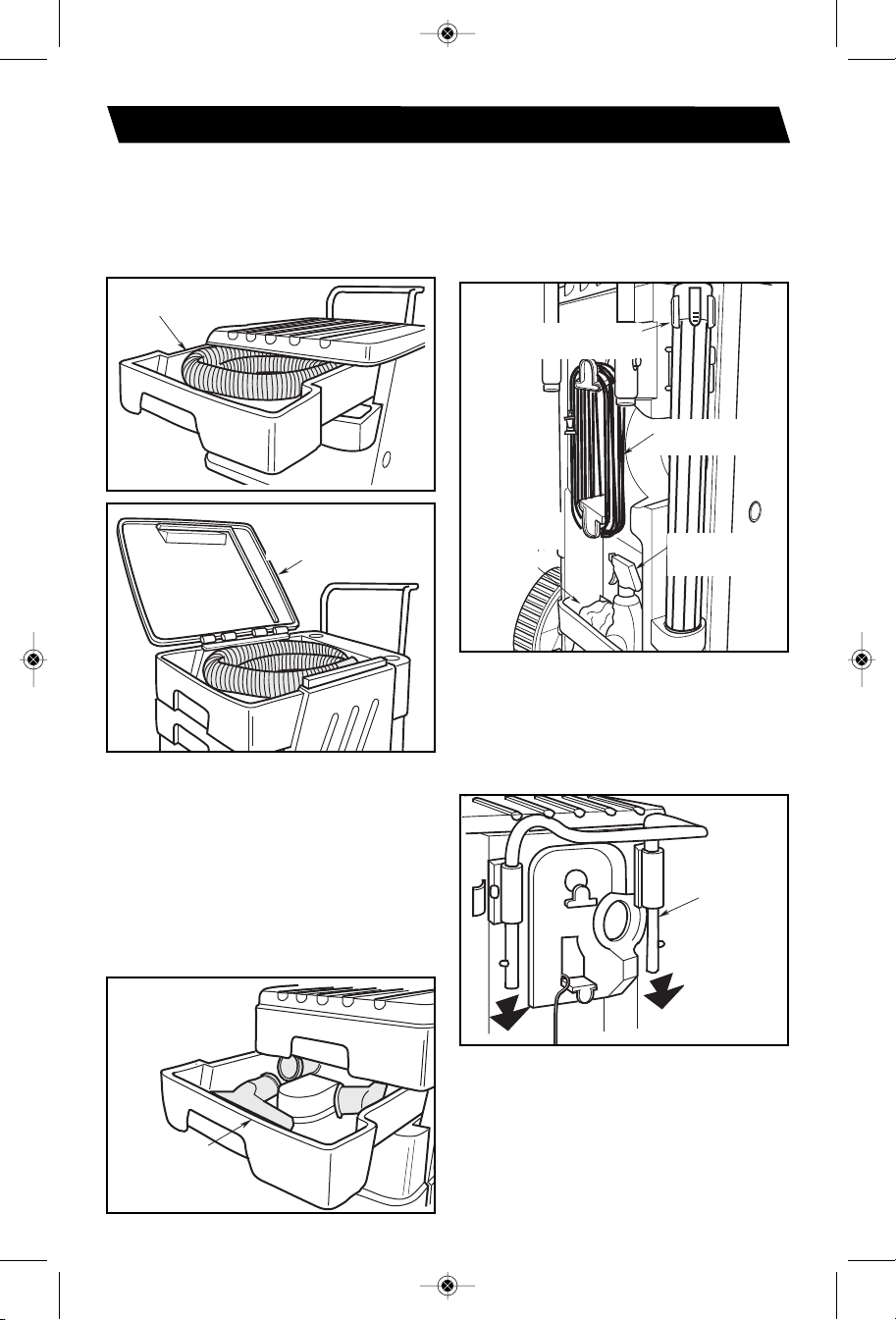

Accessory Storage . . . . . . . . . . . . . . . . . . . . 14

Hose Storage . . . . . . . . . . . . . . . . . . . . . . 14

Accessory Storage . . . . . . . . . . . . . . . . . . 14

Cord Wrap . . . . . . . . . . . . . . . . . . . . . . . . 14

Handle Storage . . . . . . . . . . . . . . . . . . . . . 14

Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . 15

Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Cleaning a Dry Filter . . . . . . . . . . . . . . . . . 15

Cleaning a Wet Filter. . . . . . . . . . . . . . . . . 15

Cleaning and Disinfecting

the Wet/Dry Vac. . . . . . . . . . . . . . . . . . . 15

Cord Maintenance. . . . . . . . . . . . . . . . . . . 16

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Casters & Wheels . . . . . . . . . . . . . . . . . . . 16

Frame & Handles . . . . . . . . . . . . . . . . . . . 16

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Repair Parts . . . . . . . . . . . . . . . . . . . . . . . . . 56

Servicing Double-Insulated Wet/Dry Vacs . 56

IMPORTANT SAFETY INSTRUCTIONS

Section Page

Safety is a combination of using common

sense, staying alert, and knowing how your

Wet/Dry Vacuum cleaner (“Vac”) works.

Safety Signal Words

DANGER: Indicates a hazardous

situation which, if not avoided, will result in

death or serious injury.

WARNING: Indicates a hazardous

situation which, if not avoided, could result

in death or serious injury.

CAUTION: Indicates a hazardous

situation which, if not avoided, could result

in minor or moderate injury.

When using your Vac, always follow basic

safety precautions including the following:

• Read and understand this manual and

all labels on the Wet/Dry Vac before

operating.

• Use only as described in this manual.

• Do not leave Vac running while

unattended - you may fail to notice

important signs indicating abnormal

operation such as loss of suction,

debris/liquid exiting the exhaust, or

abnormal motor noises. Immediately

stop using Vac if you notice these

signs.

• Do not leave Vac when plugged in.

Unplug from outlet when not in use and

before servicing.

• Sparks inside the motor can ignite

flammable vapors or dust. To reduce

the risk of fire or explosion, do not use

near combustible liquids, gases, or

dusts, such as gasoline or other fuels,

lighter fluid, cleaners, oil-based paints,

natural gas, coal dust, magnesium

dust, grain dust, aluminum dust, or gun

powder.

• Do not vacuum anything that is burning

or smoking, such as cigarettes,

matches, or hot ashes.

• Do not vacuum drywall dust, cold

fireplace ash, or other fine dusts with

standard Filter. These may pass

through the Filter and be exhausted

back into the air. Use a fine dust Filter

instead.

• To reduce the risk of inhaling toxic

vapors, do not vacuum or use near

toxic or hazardous materials.

• To reduce the risk of electric shock,

do not expose to rain or allow liquid to

enter motor compartment. Store

indoors.

TABLE OF CONTENTS

WARNING

- To reduce the risk of fire,

electric shock, or injury:

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 2

• Keep hair, loose clothing, fingers, and

all parts of body away from openings

and moving parts.

•

To reduce the risk of falls, use extra

care when cleaning on stairs.

• To reduce the risk of back injury or

falls, do not lift a Vac that is heavy with

liquid or debris. Partially empty the Vac

by scooping debris or draining liquid to

make it comfortable to lift.

• To reduce the risk of personal injury or

damage to Vac, use only WORKSHOP

recommended accessories.

• When using as a blower:

- Direct air discharge only at work

area.

- Do not direct air at bystanders.

- Keep children away when blowing.

- Do not use blower for any job except

blowing dirt and debris.

- Do not use as a sprayer.

- Wear safety eyewear.

• To reduce the risk of being struck by, or

pulled down by, a rolling Vac, lock the

casters when using on any uneven or

sloped surface.

• To reduce the risk of eye injury, wear

safety eyewear. The operation of any

utility Vac or Bblower can result in

foreign objects being blown into the

eyes, which can result in severe eye

damage.

CAUTION:

• To reduce the risk of hearing damage,

wear ear protectors when using for

extended time or in a noisy area.

• For dusty operations, wear dust mask.

• Static shocks are common when the

relative humidity of the air is low.

Vacuuming fine debris with your Vac can

deposit static charge on the hose or

Vac. To reduce the frequency of static

shocks in your home or when using this

Vac, add moisture to the air with a

humidifier.

• Do not allow to be used as a toy. Close

attention is necessary when used by or

near children.

• Turn off Vac before unplugging.

• Do not use with a torn Filter or without

the Filter installed except when

vacuuming liquids as described in this

manual. Dry debris ingested by the

impeller may damage the motor or be

exhausted into the air.

• To reduce the risk of injury from

accidental starting, unplug power cord

before changing or cleaning Filter.

• Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

• Do not use with damaged cord, plug or

other parts. If your Vac is not working

as it should, has missing parts, has

been dropped, damaged, left outdoors,

or dropped into water, call customer

service.

• Do not pull or carry by cord, use cord

as handle, close a door on cord, or pull

cord around sharp edges or corners.

Do not run Vac over cord. Keep cord

away from heated surfaces.

• Do not handle plug, switch, or the Vac

with wet hands.

• Use only extension cords that are rated

for outdoor use. Extension cords in

poor condition or too small in wire size

can pose fire and shock hazards. To

reduce the risk of these hazards, be

sure the cord is in good condition and

that liquid does not contact the

connection. Do not use an extension

cord with conductors smaller than 16

gauge (AWG) in size. To reduce power

loss, use a 14 gauge extension cord if

25 to 50 ft long and 12 gauge for 50 ft

or longer.

• This Vac is double-insulated,

eliminating the need for a separate

grounding system. Use only identical

replacement parts. Read the

instructions for Servicing Double-

Insulated Wet/Dry Vacs.

• Do not put any object into ventilation

openings. Do not vacuum with any

ventilation openings blocked; keep free

of dust, lint, hair or anything that may

reduce air flow.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 3

This Wet/Dry Vac is intended for

household use. It may be used for

vacuuming wet or dry debris and may be

used as a blower.

Read this owner’s manual to familiarize

yourself with the product features and to

understand the specific usage of your

new Vac.

INTRODUCTION

SAVE THIS MANUAL

Observe the following warnings that

appear on the motor housing of your Vac:

WARNING: For your own safety,

read and understand owner’s

manual. Do not run unattended.

Do not pick up hot ashes, coals,

toxic, flammable or other hazardous

materials. Do not use around

explosive liquids or vapors.

WARNING: To reduce the risk of

electric shock - do not expose to

rain - store indoors.

DOUBLE INSULATED

GROUNDING NOT REQUIRED.

WHEN SERVICING USE ONLY

IDENTICAL REPLACEMENT PARTS.

WARNING: To reduce the risk of

electric shock, always install float

before any wet pick-up operation.

WARNING: To reduce the risk of

fire or other damage, do not use

onboard storage compartents to

store oily rags or containers with

flammable, explosive, corrosive or

toxic materials.

WARNING: To reduce the risk of

fire or electric shock, do not leave

Vac plugged in when not in use.

Do not leave Vac running while

unattended.

WARNING: 50 Lb. weight limit.

Do not stand or sit on Vac. Improper

use may cause injury.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 4

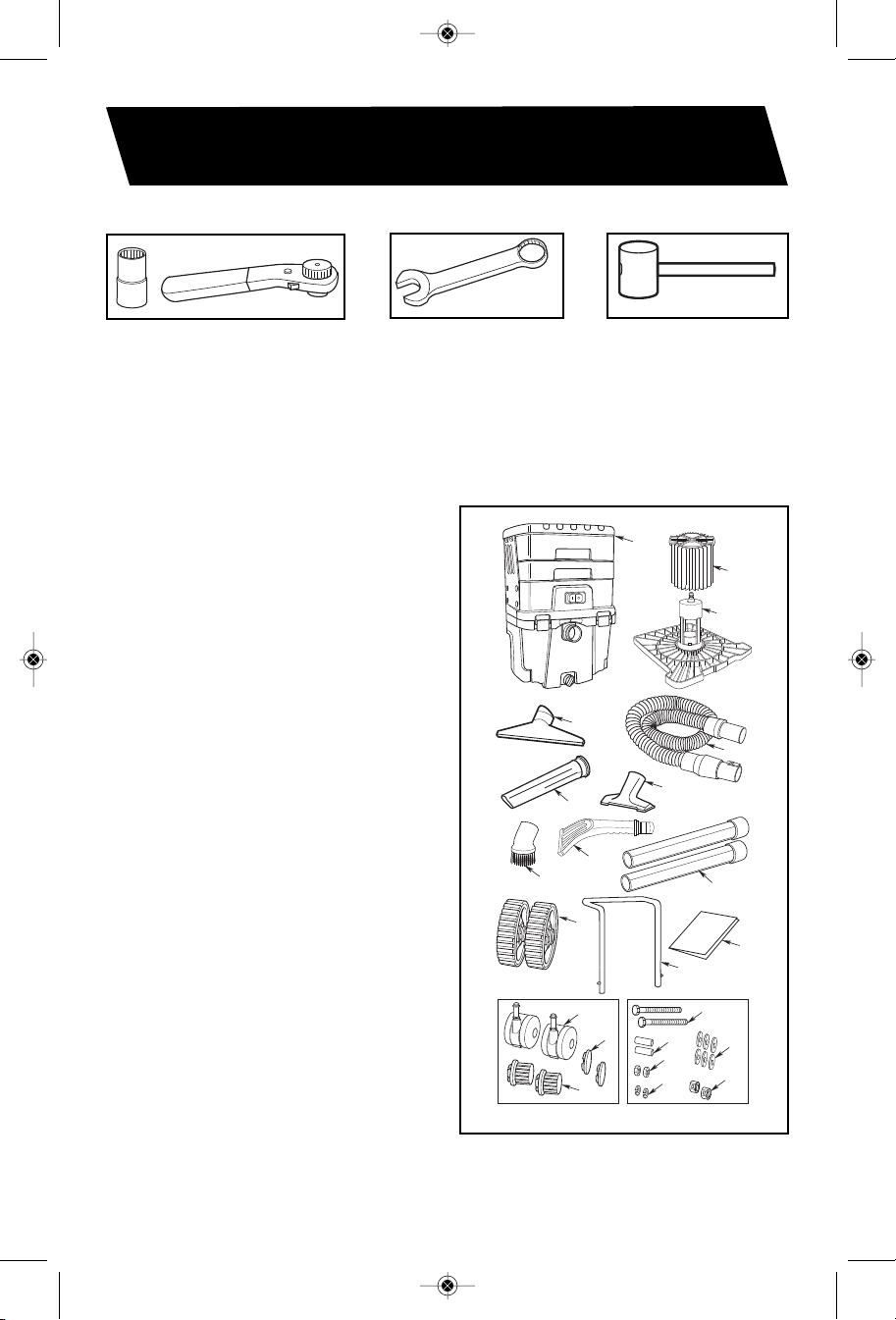

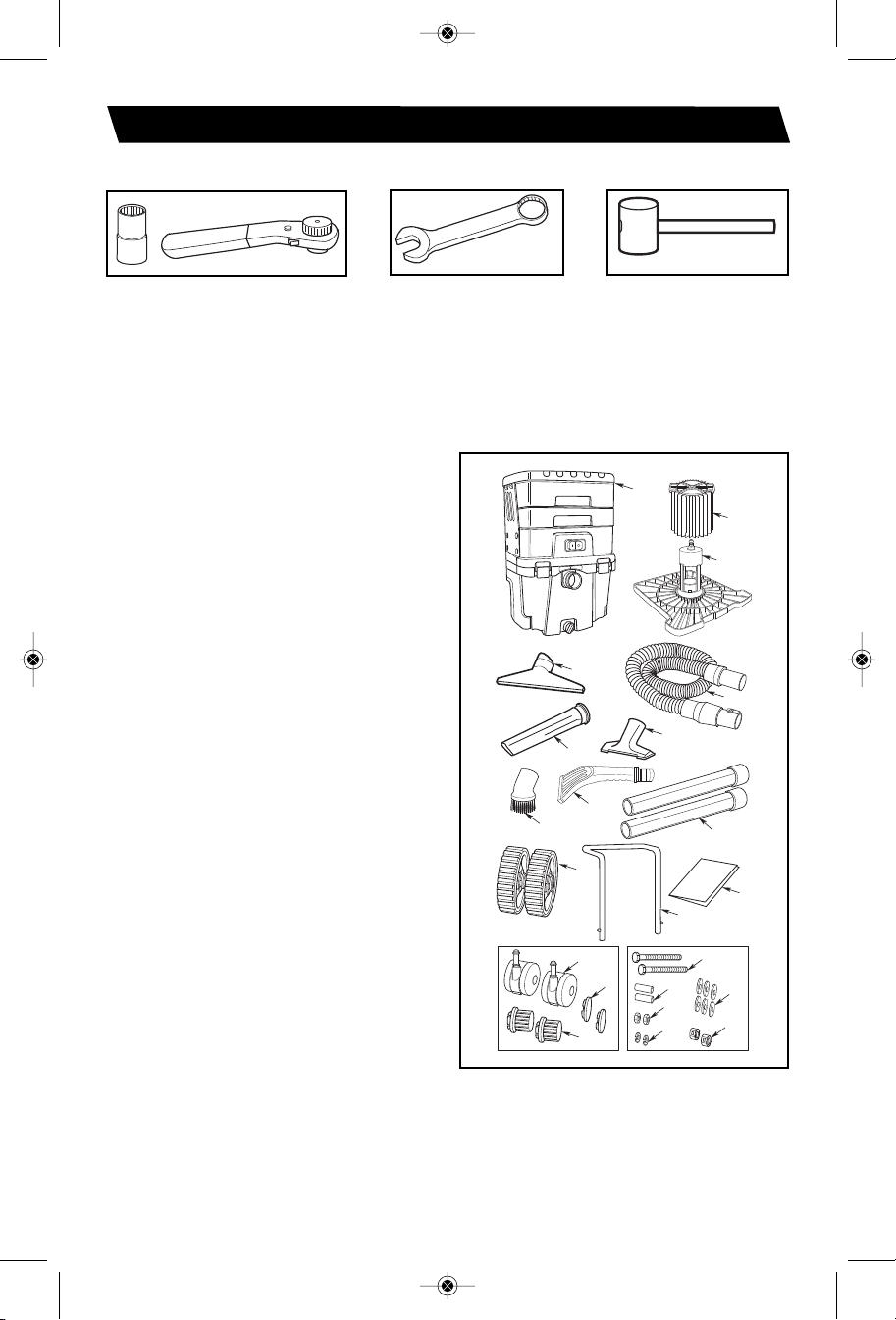

UNPACKING & CHECKING CARTON CONTENTS

Refer to the assembly sketch for

positioning of parts.

Remove contents of carton. Check each

item against the Carton Contents List.

Call 1-888-455-8724 or E-mail us at

info@WORKSHOPvacs.com if any parts

are damaged or missing.

Tools Required

Carton Contents List

Key Description Qty

A Wet/Dry Vac Assembly.................1

B* Qwik Lock™ Fine Dust Filter .......1

C* Filter Support Assembly...............1

D Hose Assembly ............................1

E Utility Nozzle ................................1

F Wet Nozzle...................................1

G Crevice Nozzle .............................1

H Claw Nozzle .................................1

J Dusting Brush ..............................1

K Extension Handle.........................2

L 8” Wheel.......................................2

M Metal Handle................................1

N Owner’s Manual ...........................1

Bag of Loose Parts “A”:

O 3” Caster ......................................2

P Wheel Hub Adapter......................2

Q Wheel Caps .................................2

Bag of Loose Parts “B”:

R 3/8” x 4” Bolt.................................2

S 3/8” x 1-1/2” Spacer .....................2

T Jam Nut........................................2

U Lock Washer ................................2

V Flat Washer..................................6

W Locknut.........................................2

* These items come preassembled.

9/16” Socket & Ratchet

Mallet9/16” Wrench

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 5

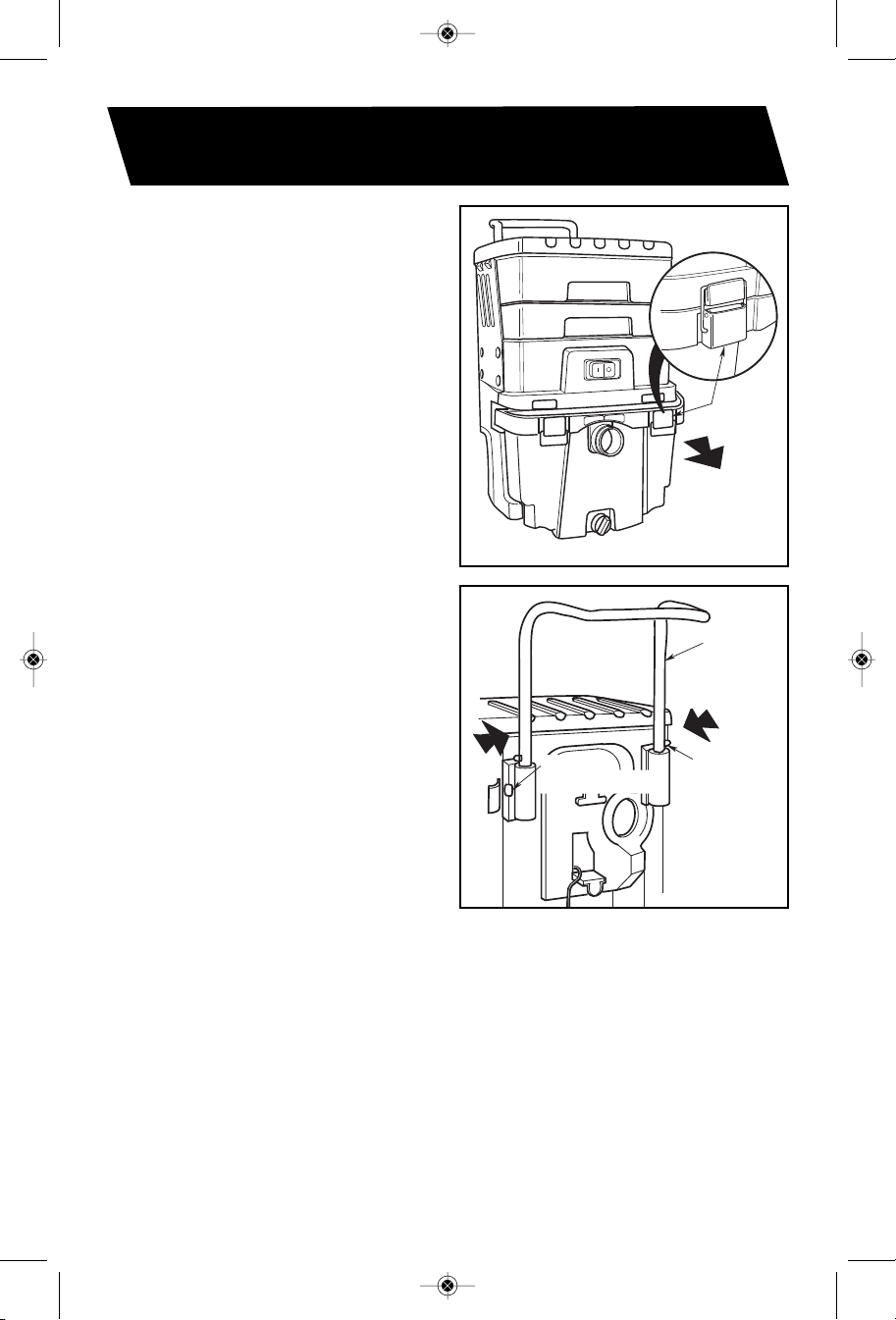

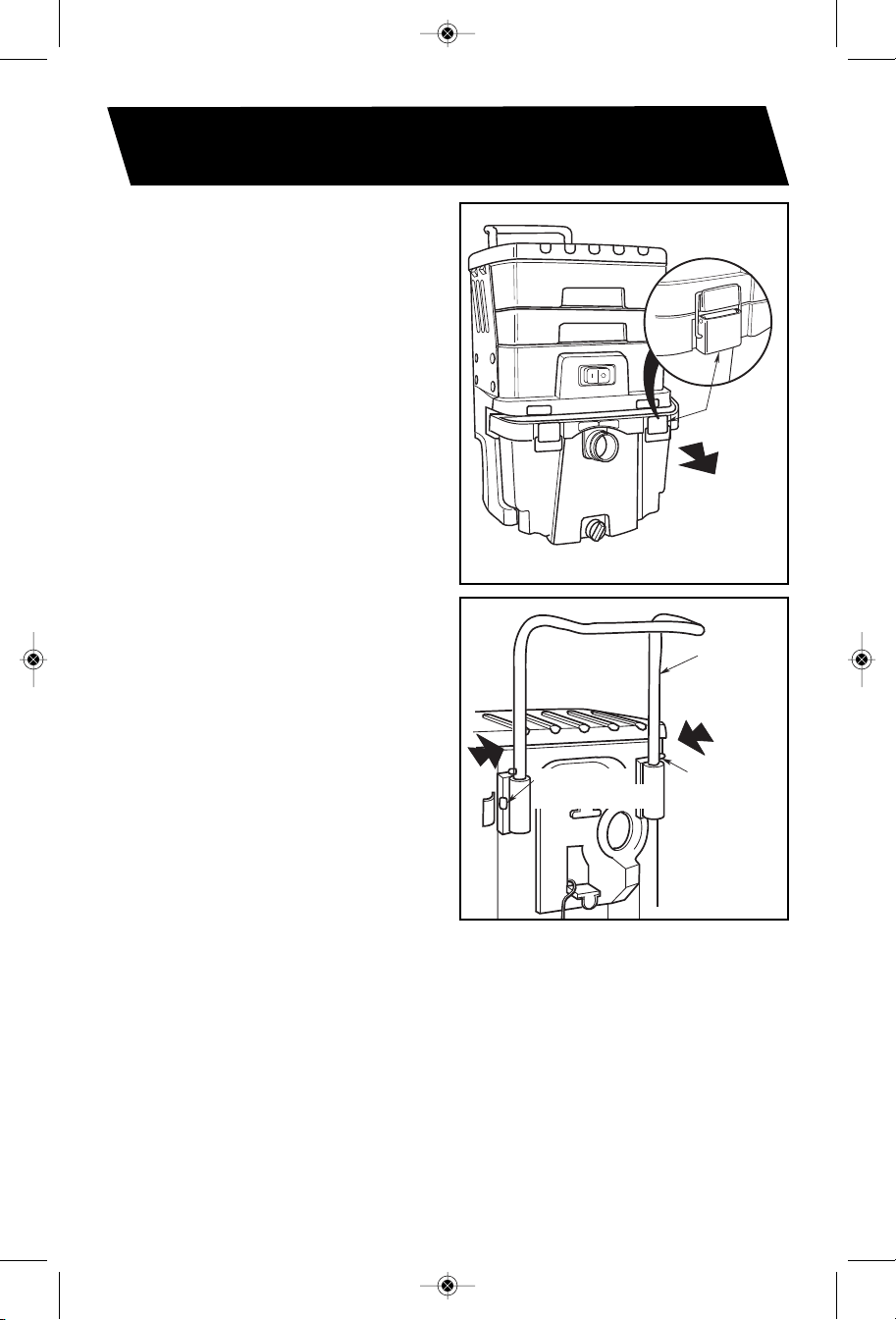

REMOVING/INSTALLING/STORING

THE METAL HANDLE

Your metal handle comes packaged in the

dust drum. You must remove the metal

handle from the dust drum and install the

handle in the correct direction, bent area

facing away from the back of the Vac,

before continuing. (Also remove the 8”

wheel and set aside for installation).

Installing Handle

Press and hold release buttons while

installing handle into handle receptacles

in drum (See illustration).

NOTE: An audible snap of release

buttons indicates successful engagement

of handle.

Lowering Handle for Storage

To store Wet/Dry Vac, press and hold

release buttons while firmly sliding handle

down.

Removing Handle

Press and hold release buttons, as

shown. While firmly pushing in release

buttons, pull handle upwards to remove.

Press and

Hold Release

Buttons

Handle

Receptacle (2)

Release

Button (2)

Handle

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

Latch (2)

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 6

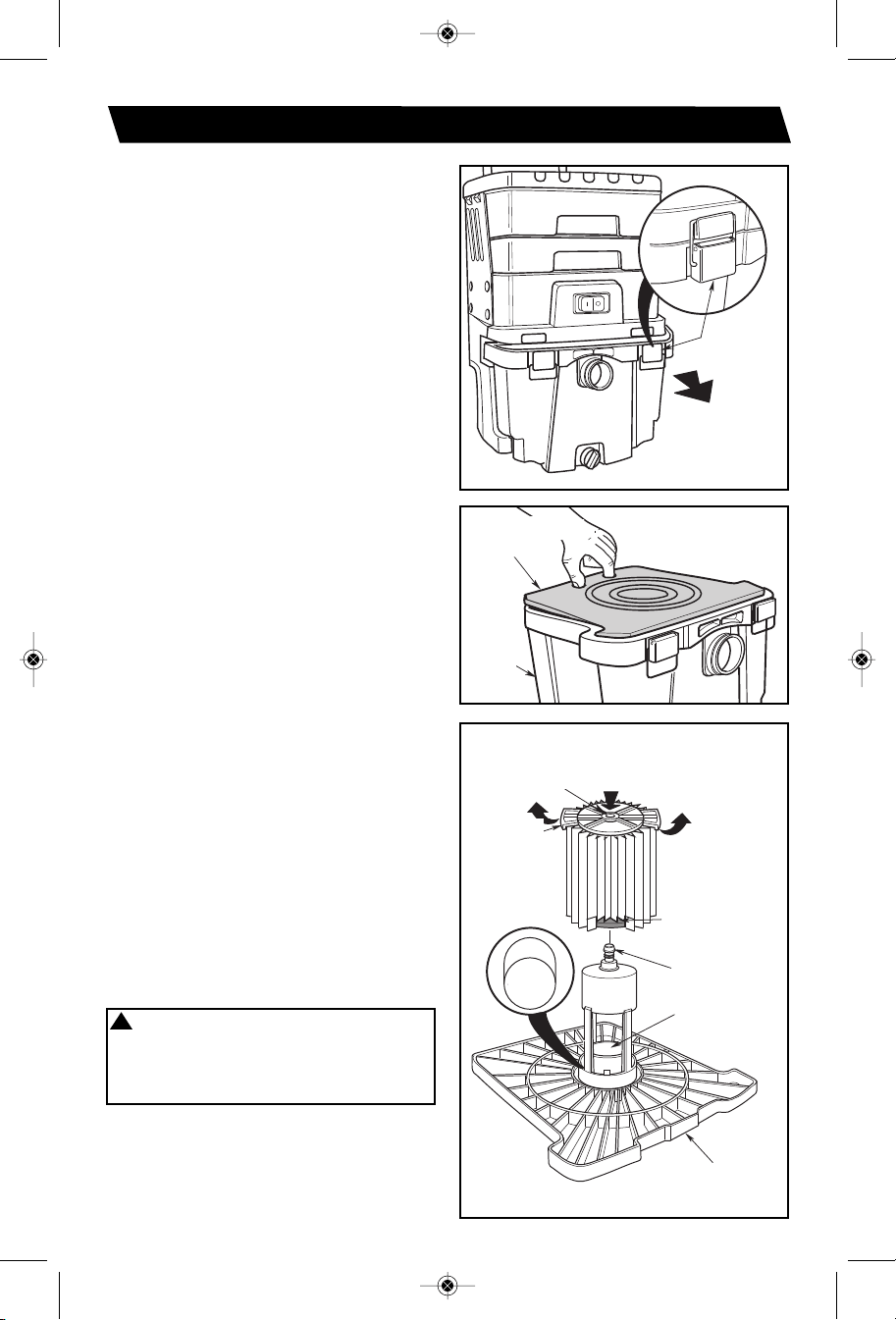

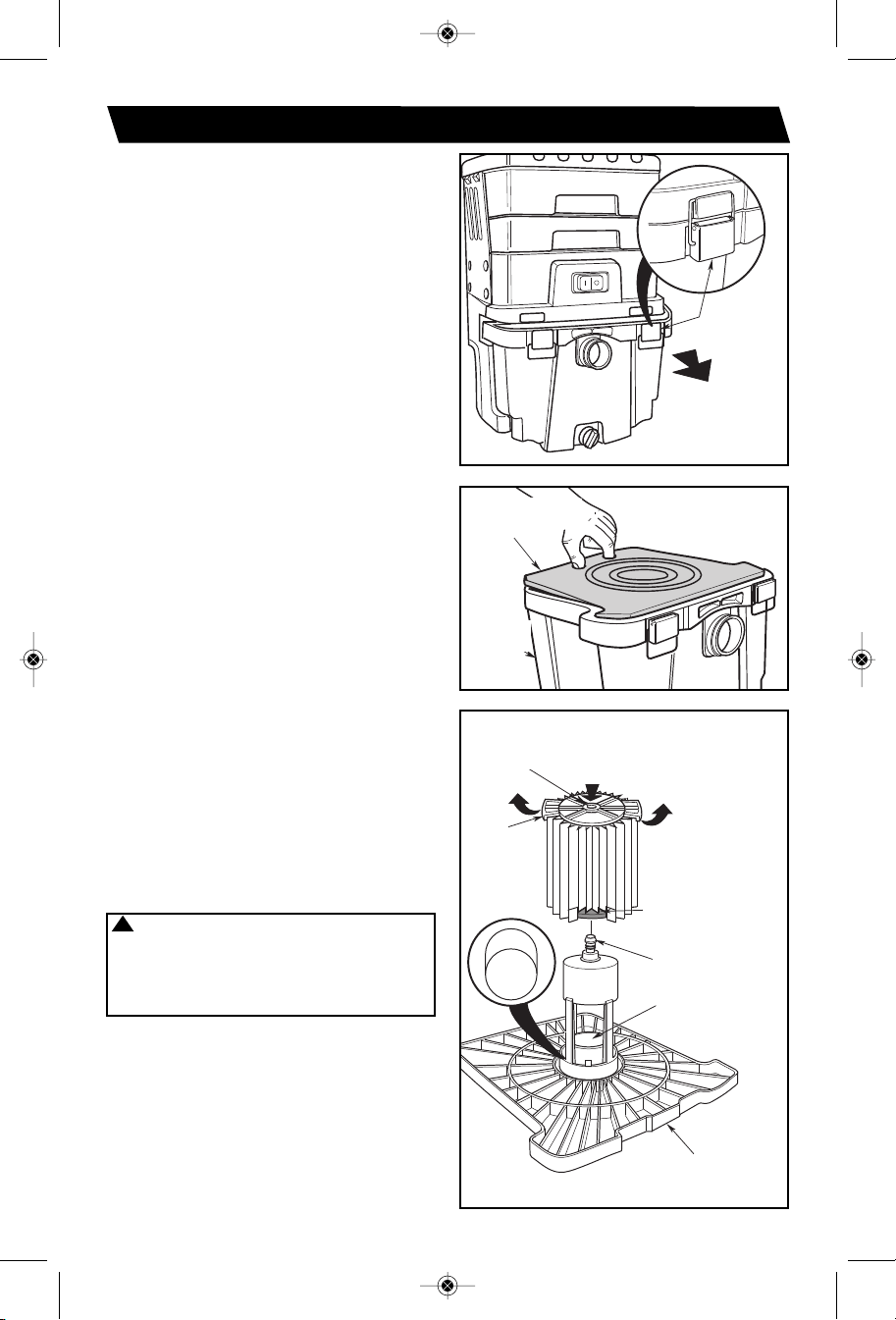

Removal and Installation

of the Qwik Lock™ Filter

Filter Removal:

1. Hold the Filter tabs of the Qwik Lock™

Filter in each hand.

2. With one thumb on the Qwik Lock™

stud, which protrudes through the

integrated Filter plate, lift up on the

Filter tabs while pushing down on the

stud.

3. This action will cause the Filter to

release from the Filter cage. Slide

Filter off cage.

Filter Installation:

1. Carefully slide the Qwik Lock™ Filter

over the Filter cage and press down

on the outside edge of the Filter until

the rubber gasket on the bottom of the

Filter seats securely around the base

of the Filter cage and against the lid.

2. Align the small center hole in the top

of the Filter over the Qwik Lock™ stud

on the Filter cage. Press firmly on top

of the Filter near the stud to allow the

Filter to snap over the ball on the end

of the stud. The Filter is now attached.

NOTE: Failure to properly seat the

bottom gasket could result in debris

bypassing the Filter.

WARNING: Do not operate

without Filter cage and float, as they

prevent liquid from entering the

impeller and damaging the motor.

FILTER REMOVAL & INSTALLATION

NOTE: The Filter is accessed by

unlatching and removing the dust drum.

The Filter support assembly can be

removed by grasping the Filter support as

shown in the illustrations below.

Pull Down and

lide Dust Drum

ut of Wet/Dry

Vac Unit

Latch (2)

Dust

Drum

Filter Support

Assembly

Filter

Support

THIS SIDE

TOWARDS LID

Open End

of Float

Qwik Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 7

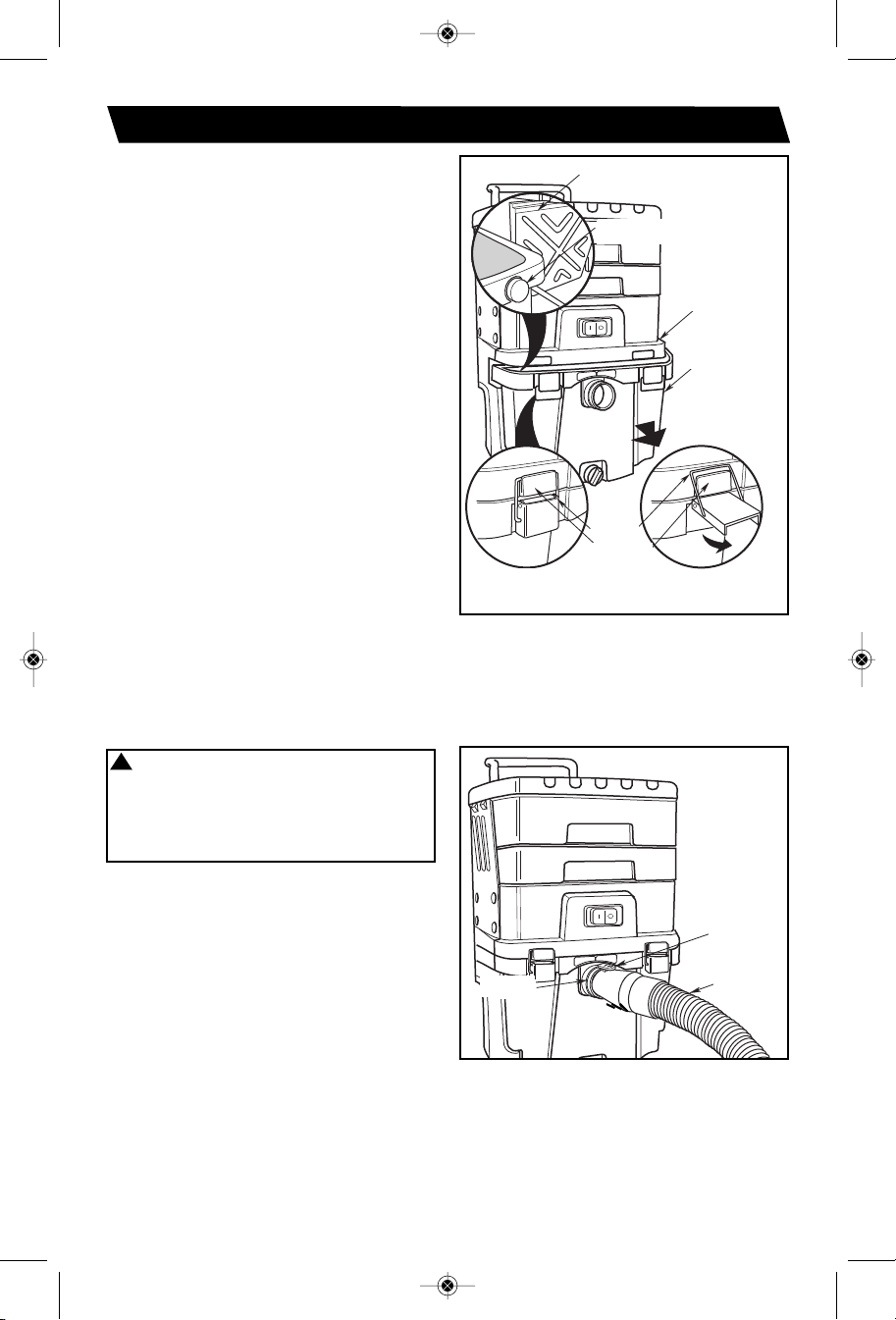

WARNING: To avoid ingesting

debris or water in the impeller and

damaging Vac, never operate

without Filter support assembly in

place.

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

Dust Drum

Wet/Dry

Vac Unit

Slot

Dust Drum Wheel

Latch

Holder

Latch Unlocked

Latch Locked

Dust Drum Assembly

1. Slide the dust drum into the front of the

Wet/Dry Vac unit when Filter assembly

is complete. Position the dust drum

wheels into the drum area slots and

glide into place.

NOTE: When reinstalling the dust drum

and Filter support assembly, ensure that

the front of the dust drum is flush with the

lid and motor cover assembly. The dust

drum should fit snugly into place. There

are two pins in the Wet/Dry Vac unit that

must fit into the slots in the drum. This

ensures proper alignment. The dust drum

must be installed properly to ensure the

Wet/Dry Vac functions correctly.

2. Pull the two latches on the front of the

dust drum up and over the latch

holders and press down firmly until

they snap in place. If the pins from the

lid and motor cover assembly are not

aligned, the latches will not lock.

Insert Hose

Insert the push button end of the hose

assembly into the inlet of the Vac. The

hose should snap into place. To remove

the hose from the Vac, press the release

button in the hose assembly and pull the

hose out of the Vac inlet, as shown.

Push

Button

Inlet

Hose

WET/DRY VAC ASSEMBLY

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 8

Jam Nut

Lock Washer

Flat Washer

3/8" Bolt

Flat Washer

3/8" Bolt

Jam Nut

8" Wheel

Wheel Hub

Adapter

Wheel Ribs

Wheel Hub

Adapter Slots

Wheel

Lock

8" Wheel

Spacer

Flat Washer

Locknut

Wheel Cap

Locknut

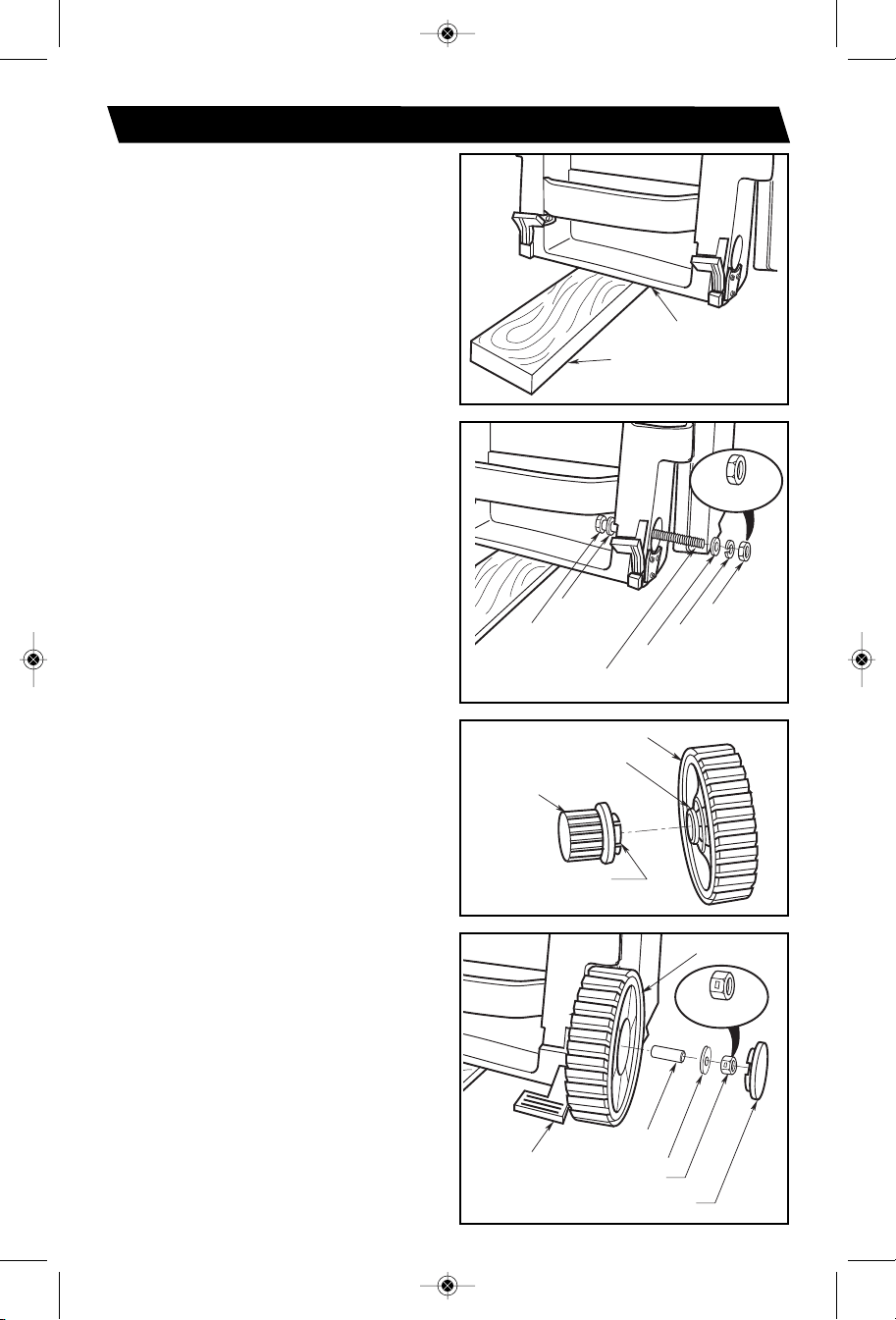

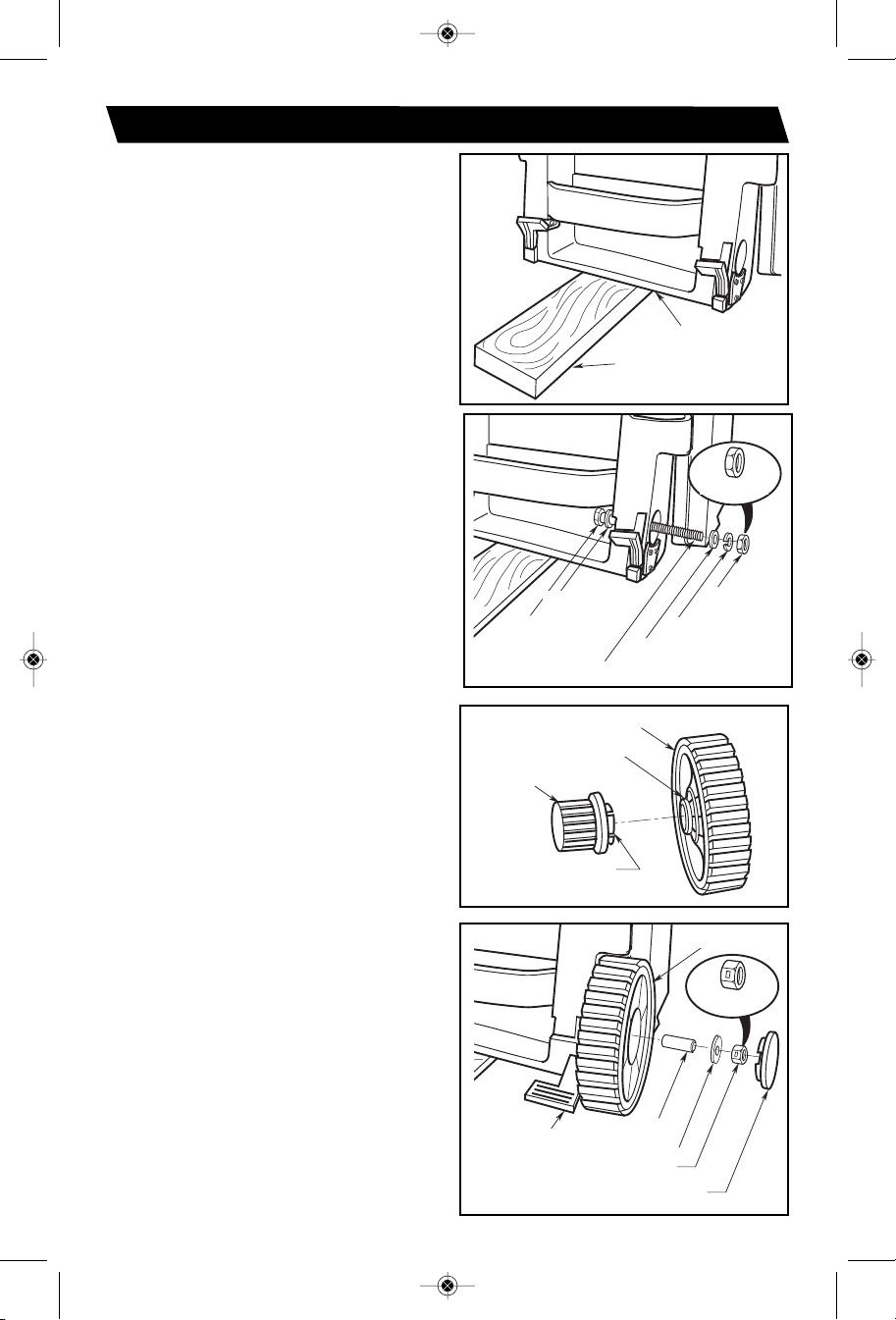

Do not attempt to assemble unit until you

have all the parts.

1. Pull the dust drum clear of the

Wet/Dry Vac. Locate the two 8”

diameter wheels and the two bag

assemblies.

2. Prop a 2 x 4 wood block

approximately 12” long, under the

rear of the Vac.

3. Place one flat washer onto the 3/8”

bolt and install into the hole in rear

panel. Push the bolt all the way

through wheel hub.

4. Place one flat washer and one lock

washer onto the bolt.

5. Screw on one jam nut and tighten

with a 9/16” wrench. You will need to

hold the head of the bolt with the

9/16” socket to securely tighten the

jam nut.

6. Insert the wheel hub adapter onto the

8” wheel. Make sure that the slots on

the wheel adapter fits snugly into the

ribs of the wheel. Place adapter and

wheel onto bolt.

7. Insert one spacer on the bolt and

push through the wheel opening.

8. Install one flat washer and one

locknut. Tighten locknut securely.

9. Using a rubber mallet, gently tap the

wheel caps onto each wheel. This is

required on both the left and right

sides.

10. Lock the rear wheels by stepping

down on the wheel locks to secure

unit. Tilt Vac back to expose the front

wheel area.

2 x 4 Wood Block

Back of Vac

WHEEL ASSEMBLY

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 9

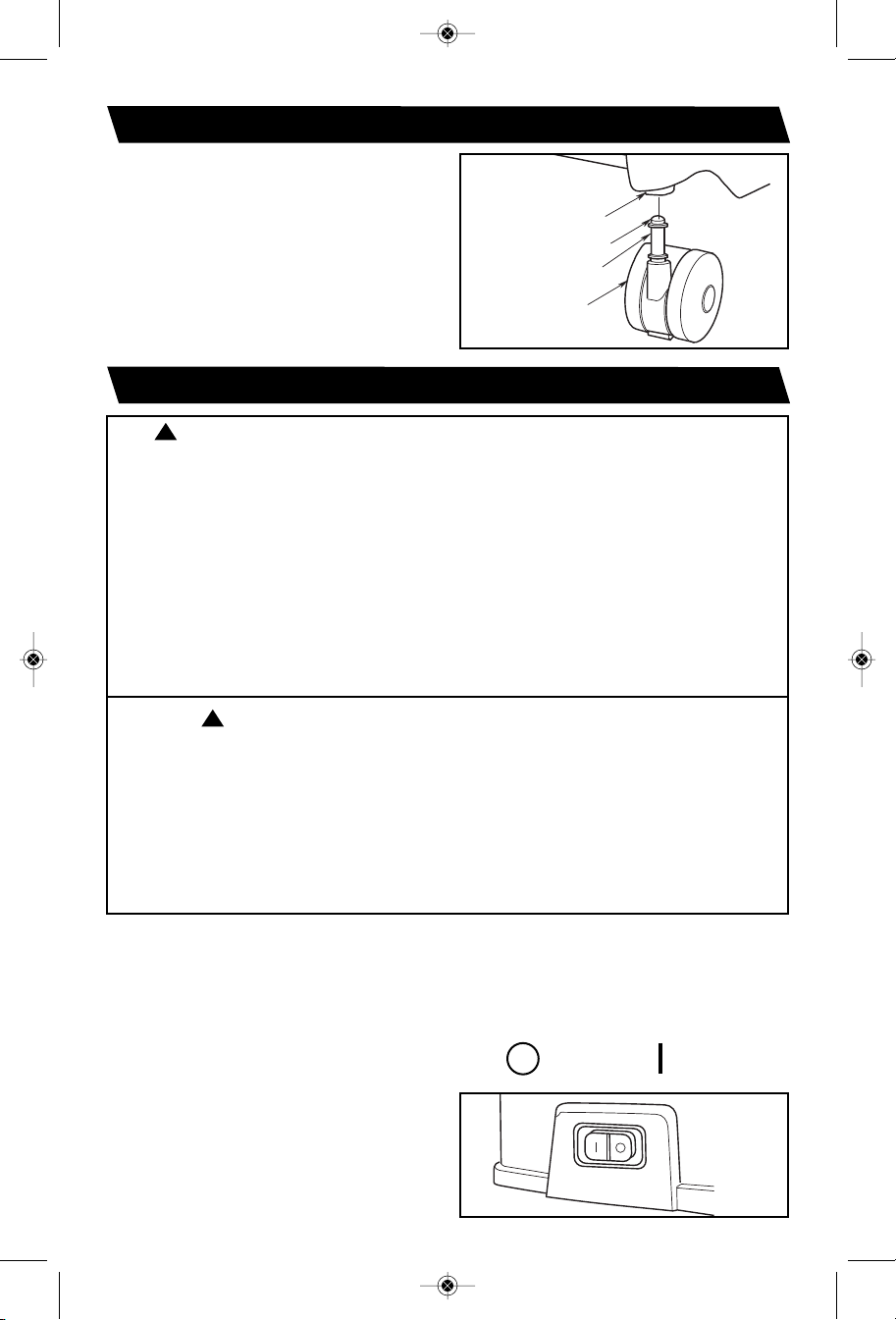

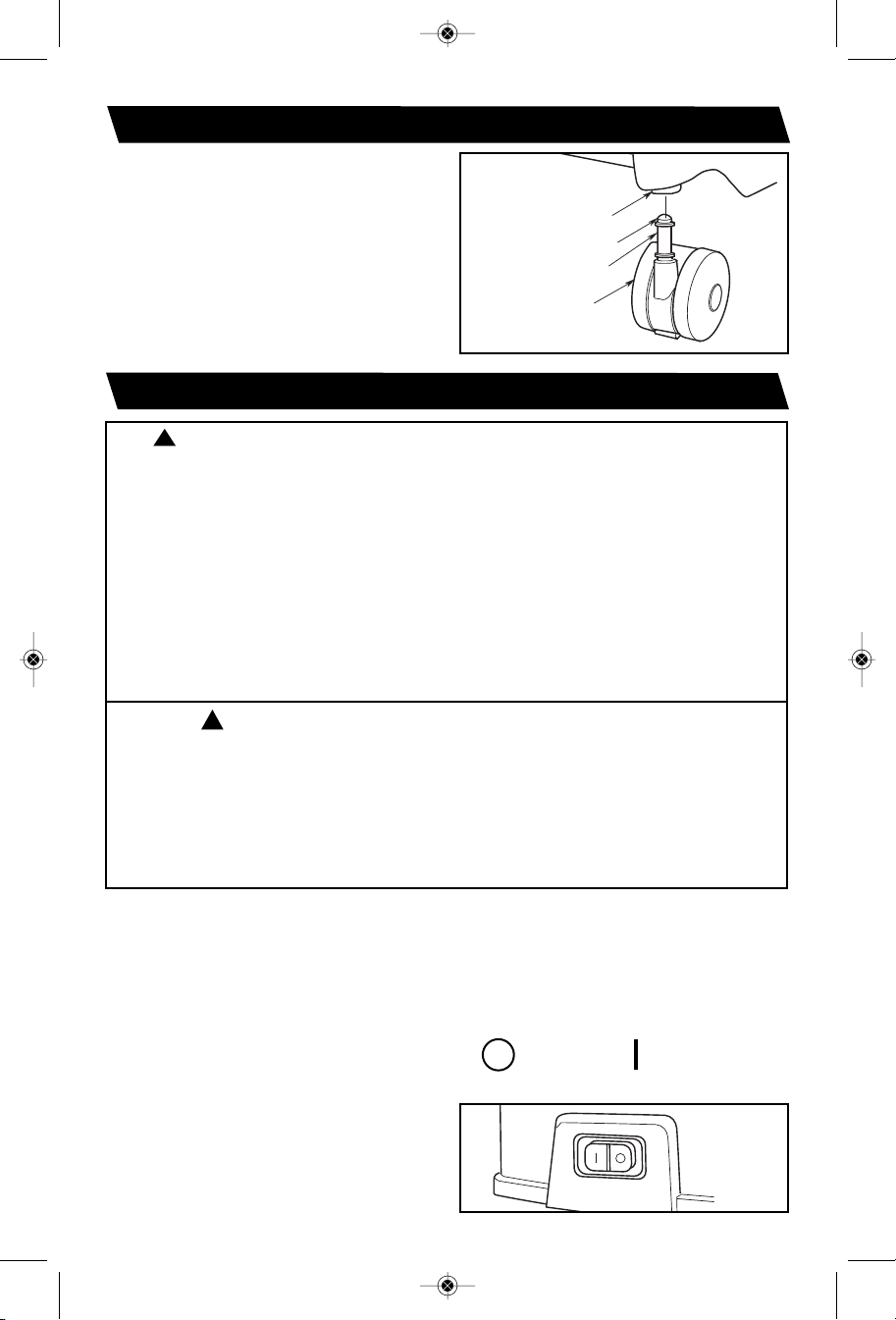

WHEEL ASSEMBLY (continued)

Caster Stem

Socket

Caster Ball

Caster

11. Push the caster on until the ball on

the caster stem is inserted all the way

onto the socket. You will hear the ball

snap into the socket and the caster

will swivel easily when positioned

correctly.

OPERATION

WARNING: To reduce the risk of fire, explosion, or damage to Vac:

• Do not leave Vac running while unattended - you may fail to notice important

signs indicating abnormal operation such as loss of suction, debris/liquid

exiting the exhaust, or abnormal motor noises. Immediately stop using Vac

if you notice these signs.

• Do not leave Vac plugged in when not in use.

• Do not continue running when float has cut off suction.

• Sparks inside the motor can ignite airborne flammables. Do not operate Vac

near flammable liquids or in areas with flammable gases, vapors, or

explosive/airborne dust. Flammable liquids, gases, and vapors include:

lighter fluid, solvent-type cleaners, oil-based paints, gasoline, alcohol, and

aerosol sprays. Explosive dusts include: coal, magnesium, aluminum,

grain, and gun powder.

• Do not vacuum up explosive dusts, flammable liquids, or hot ashes.

WARNING: To reduce the risk of electric shock or injury:

• Do not expose to rain or allow liquid to enter motor compartment. Store

indoors.

• Do not handle plug, switch, or Vac with wet hands.

• Unplug Vac before servicing. If your Vac is not working as it should, has

missing parts, has been dropped, damaged, left outdoors, or dropped into

water, return it to an independent service center or call customer service.

• When using an extension cord, use only outdoor-rated cords that are in

good condition. Do not allow the connection to come into contact with

liquid.

To reduce the risk of electric shock, this

appliance has a polarized plug (one blade

is wider than the other). This plug will fit

in a polarized outlet only one way. If the

plug does not fit fully in the outlet, reverse

the plug. If it still does not fit, contact a

qualified electrician to install the proper

outlet. Do not change the plug in any way.

After you plug the power cord into the

OFF

outlet, turn the unit on by pushing the

switch from position "O" to position "l".

The symbols used on the switch actuator

are international "On & Off" symbols.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 10

Choosing the Correct Filter

There are a variety of Filters available for

WORKSHOP

Wet/Dry Vacuums.

The Filters you choose should depend

upon the task you are performing. Not all

available Filters are included with each

model, but they may be purchased as

needed from retailers carrying

WORKSHOP Wet/Dry Vacuums or from

www.WORKSHOPvacs.com.

The available Filters include:

1. Pleated Paper Cartridge Filters

OPERATION (continued)

WARNING: To reduce the risk of

damage to the Vacuum, do not run

motor with float in raised position.

A cartridge Filter should be used

and positioned correctly during all

vacuuming operations to avoid

debris leaks and possible damage

to the vacuum motor.

2. Wet Application Cartridge Filter

a. The available Pleated Paper

Cartridge Filters include catalog

numbers WS21200F (Everyday Dirt),

WS22200F (Fine Dust), and

WS23200F (HEPA Media).

b.Each of these Pleated Paper

Cartridge Filters are intended for

cleaning up dry debris, however, a

small amount of liquid can be picked

up without damaging the Filter. When

maintained properly, small amounts

of liquid will not cause damage to the

Filter. When picking up larger

amounts of liquid, the Pleated Paper

Cartridge Filter will become

saturated, misting may appear in the

vacuum’s exhaust, and the Filter may

be damaged. After using the Vac to

pick up small amounts of liquid, the

Pleated Paper Cartridge Filter must

be dried to avoid mildew and

damage.

. If you are using your vacuum to pick

up very fine dust, it will be necessary

for you to empty the drum and clean

the Filter at more frequent intervals

to maintain peak vacuum

performance.

d.See “Filter Removal and Installation”

section for directions on how to

change the Pleated Paper Cartridge

Filter.

a. The available Wet Application

Cartridge Filter is catalog number

WS24200F.

b.The Wet Application Cartridge Filter

is intended for cleaning up liquids

and wet debris only. It is NOT to be

used for any dry debris.

c. To maintain Filter performance, rinse

thoroughly with water after each use.

d.See “Filter Removal and Installation”

section for directions on how to

change the Wet Application

Cartridge Filter.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 11

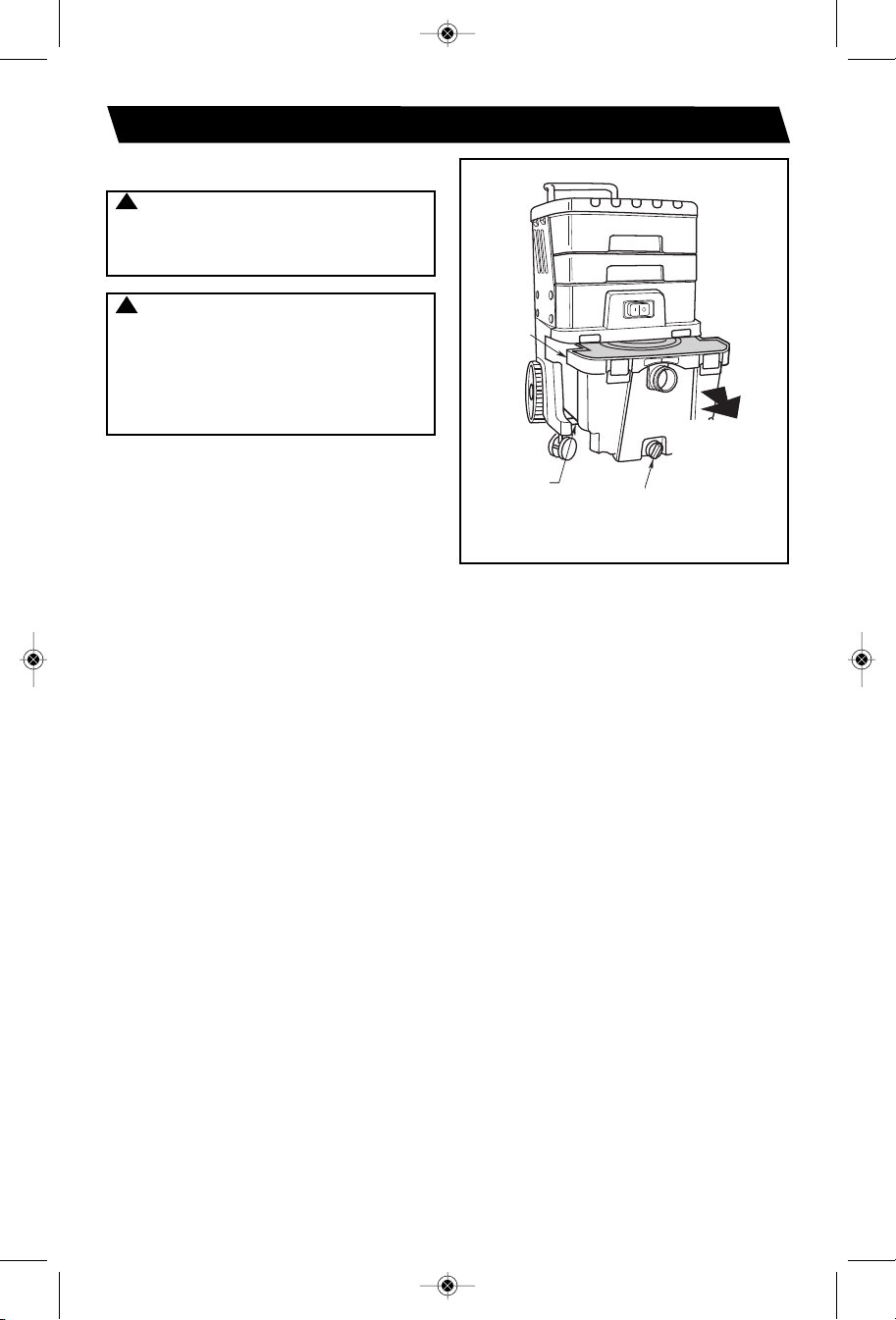

OPERATION (continued)

1. The Vac comes equipped with a drain

for easy emptying of liquids. Simply

unscrew the drain cap and lift the

opposite side slightly to empty the

drum.

2. Another option is to remove the drum

from the Vac.

3. Pull the drum out from the Vac by

pulling down and sliding the drum on

the axle support under the drum.

4. Dump the drum contents into the

proper waste disposal container.

5. Replace the drum by reinserting into

the cavity and push until it snaps into

place.

WARNING: To reduce the risk of

injury from accidental starting,

unplug power cord before emptying

the drum.

WARNING: To reduce the risk of

back injury or falls, do not lift a Vac

heavy with liquid or debris. Scoop

or drain enough contents out to

make the Vac light enough to lift

comfortably.

Emptying the Drum

Axle

Support

Dust

Drum

Drain

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 12

OPERATION (continued)

Blowing Port

Blowing Feature

Your Vac features a blowing port. It can

blow sawdust and other debris. Follow the

steps below to use your Vac as a blower.

1. Locate blowing port of your Vac.

2. Insert the locking end of the hose

assembly into the blowing port of the

Vac. The hose should snap into place.

To remove the hose from the Vac,

press the release button in the hose

assembly and pull the hose out of the

Vac inlet.

3. (Optional) Attach extension handle to

opposite end of hose, then place the

crevice tool on the wand.

4. Turn Vac on and you are ready to use

your Vac as a blower.

WARNING: Always wear safety

eyewear complying with ANSI Z87.1

(or in Canada, CSA Z94.3) before

using as a Blower.

CAUTION: Wear a dust mask if

blowing creates dust which might

be inhaled.

CAUTION: To reduce the risk of

hearing damage wear ear protectors

when using the Vac/Blower for

extended hours or when using in a

noisy area.

WARNING: To reduce the risk of

injury to bystanders, keep them

clear of blowing debris.

Locking End

Hose

Assembly

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 13

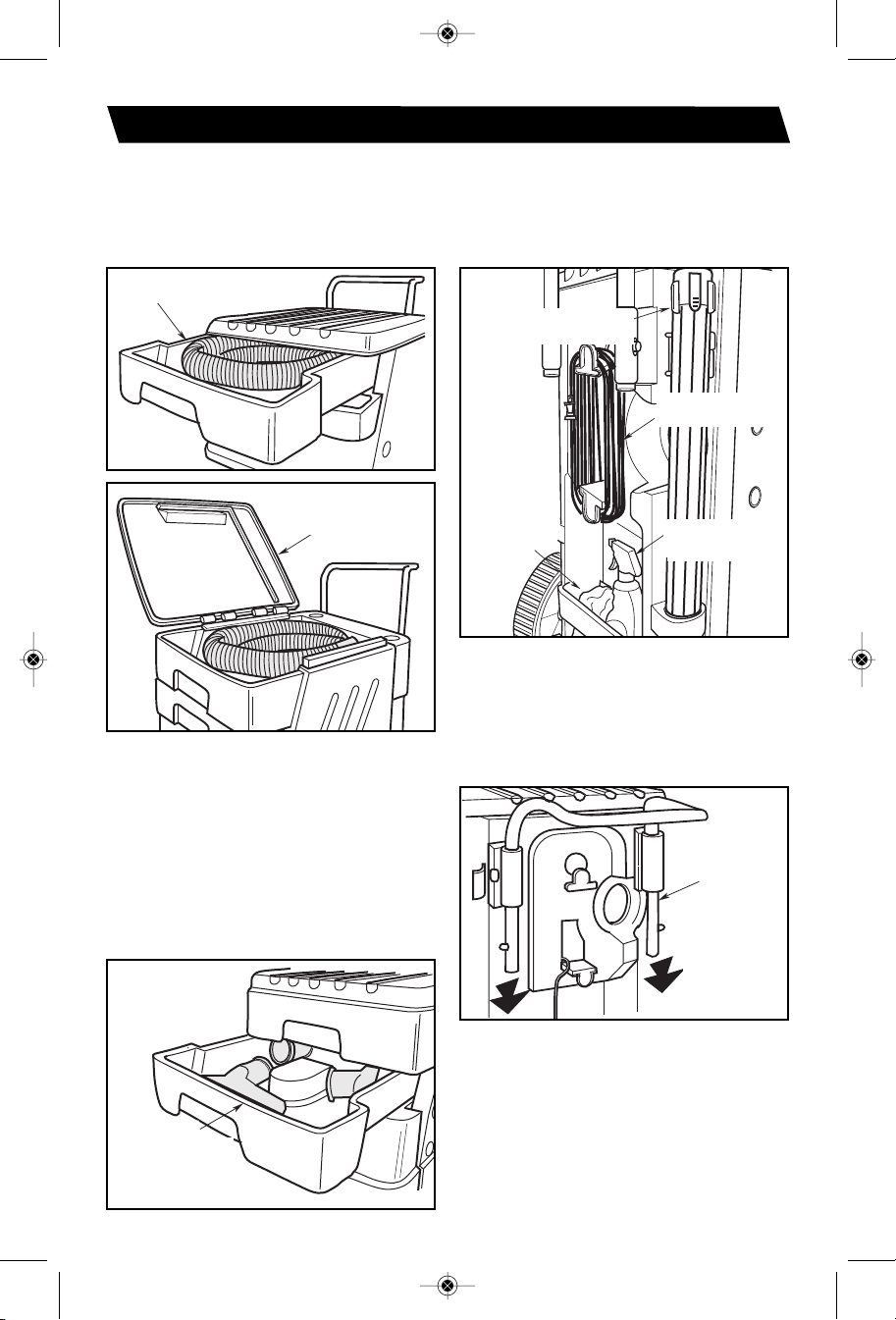

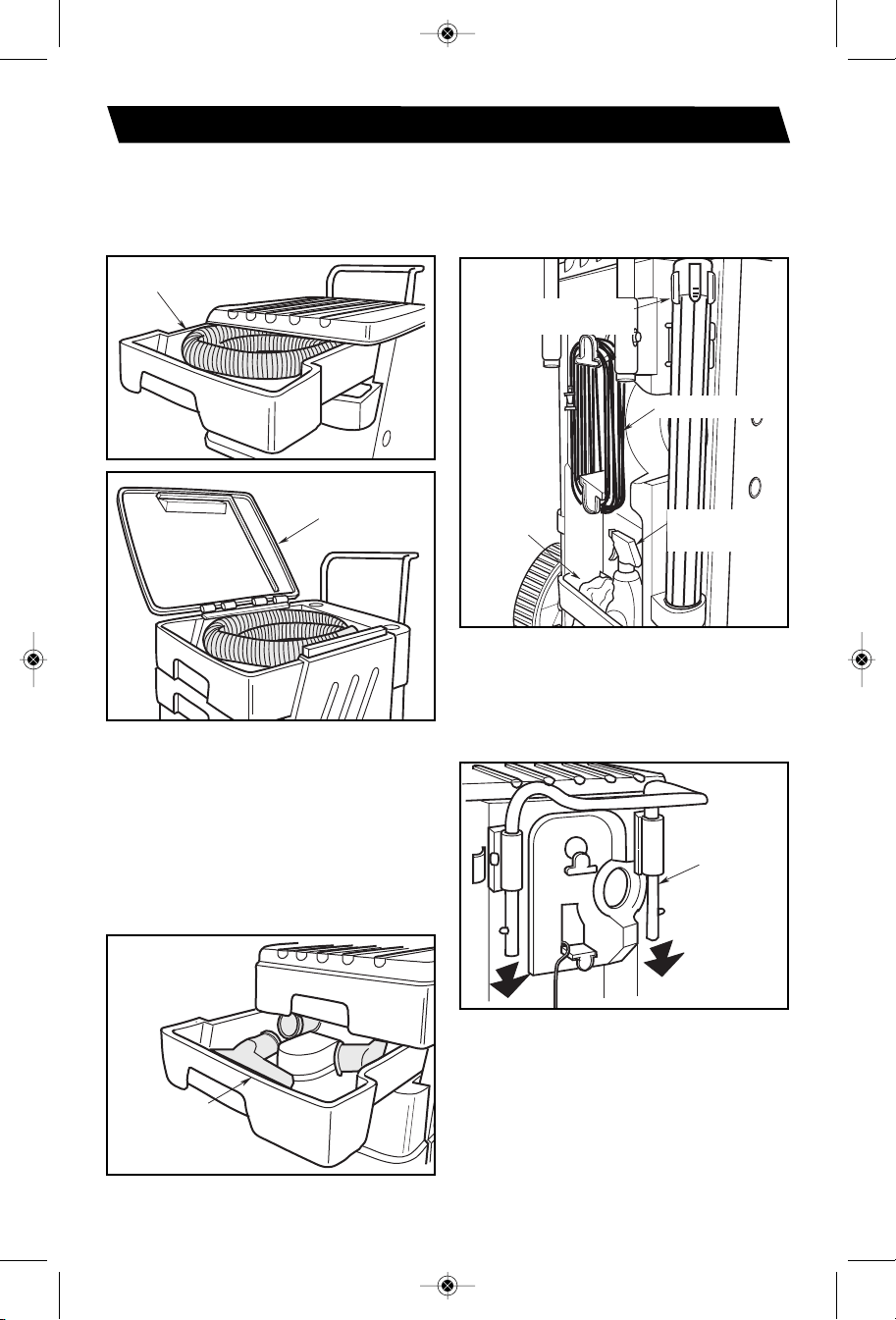

ACCESSORY STORAGE

Hose Storage

The hose may be stored by placing in the

top removable tray. You may also open the

hinged top to access the hose storage.

Accessory Storage

Your Wet/Dry Vac accessories may be

stored in the removable lower tray. Cleaning

supplies may be stored in the storage area

on the back of the unit between the wheels.

The extension handles snap into place at

the the back of the Vac in the extension

handle storage areas.

Hose Storage Tray

Hinged Top Access

to Hose Storage

Accessory

Storage Tray

Cleaning

Storage

Area

Cord Wrap Area

Cleaning

Supplies

Extension Handle

Storage

Cord Wrap

When vacuuming is complete, unplug the

cord and wrap it around the cord wrap

area located on the back of the unit.

Press and

Hold Release

Buttons

While Sliding

Handle

Downward

Handle

Handle Storage

When storing the Wet/Dry Vac, press and

hold release buttons while firmly sliding

handle down.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 14

Cleaning A Dry Filter

NOTE: For best cleaning results due to

accumulated dust, clean the Filter in an

open area. Cleaning SHOULD be done

outdoors and not in the living quarters.

1. Light cleaning of some dry debris from

the Filter can be accomplished without

removing the Filter from the Vac.

Simply slap your hand on top of the

handle while the Vac is turned off.

2. Remove Filter from Vac. Gently tap the

Filter against the inside wall of your

dust drum and the debris will loosen

and fall.

3. For thorough cleaning of a dry Filter

with fine dust (no debris) you may run

water through it as described under

“Cleaning A Wet Filter” Section.

WARNING: To reduce the risk of

injury from accidental starting,

unplug power cord before changing

or cleaning Filter.

NOTE: The Filter is made of high quality

paper designed to stop very small

particles of dust. The Filter can be used

for dry pick up or small amounts of liquid.

Handle the Filter carefully when removing

to clean or installing it. Creases in the

Filter pleats may occur from installation

but will not affect the performance of the

Filter.

Filter

WARNING: Do not operate

without Filter cage and float, as they

prevent liquid from entering the

impeller and damaging the motor.

Cleaning A Wet Filter

After Filter is removed, run water through

Filter from a hose or spigot. Take care that

the water pressure from the hose is not

strong enough to damage Filter.

IMPORTANT: After cleaning, check the

Filter for tears or small holes. Do not use a

Filter with holes or tears in it. Even a small

hole may can cause a lot of dust to come

out of your Vac. Replace it immediately.

Allow the Filter to dry before reinstalling

and storing the Vac or picking up dry

debris.

Cleaning and Disinfecting the

Wet/Dry Vac

To keep your Wet/Dry Vac looking its

best, clean the outside with a cloth

dampened with warm water and mild

soap.

To clean the drum:

1. Dump debris out.

2. Wash drum thoroughly with warm

water and mild soap.

3. Wipe out with dry cloth.

Before prolonged storage or as needed

(i.e.; waste water pick up) the drum

should be disinfected.

To disinfect the drum:

1. Pour 1 gallon of water and 1 teaspoon

chlorine bleach into the drum.

2. Let solution stand for 20 minutes,

carefully swishing every few minutes,

making sure to wet all inside surfaces

of the drum.

3. Empty drum after 20 minutes. Rinse

with water until bleach smell is gone.

Allow drum to dry completely before

sealing the motor on the drum.

MAINTENANCE

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 15

Cord Maintenance

When vacuuming is complete, unplug the

cord and wrap it around the motor cover.

If the power cord is damaged, it must be

replaced by the manufacturer to reduce

the risk of accident.

Storage

Before storing your Vac, the drum should

be emptied and cleaned. The cord should

be wrapped around the unit and the hose

should be stored as described in this

manual. Accessories should be kept in

the same area as the Vac so they can be

readily available. The Vac should be

stored indoors.

WARNING: To assure product

SAFETY and RELIABILITY, repairs

and adjustments should be

performed by Authorized Service

Centers, always using WORKSHOP

replacement parts.

Casters and Wheels

Should your cart squeak or become hard

to roll, you should place two or three

drops of general purpose oil on each

wheel at the axle. If your casters are

noisy, you may put a drop of oil on the

roller shaft to make them quieter.

Frame and Handles

Your metal handle is painted to prevent

rust, however, liquids and corrosive debris

should be wiped off with a soft cloth

should they come in contact with the

handle.

MAINTENANCE (continued)

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 16

This limited warranty is offered by Emerson Tool Company, a division of Emerson Electric Co.,

located at the address below (“ETC” or “we” or “our” or “us”) and applies to our WORKSHOP-

branded Wet/Dry Vacuums (collectively, the “WORKSHOP® Product”).

If you have any questions or need assistance regarding the warranty of your WORKSHOP Product,

please contact ETC's WORKSHOP Product Customer Service Department at the toll free number or

at the address provided below.

WORKSHOP® Limited Warranty

ETC, located at 8100 W Florissant Ave, St. Louis, MO 63136 provides the following limited warranty

to the original purchaser only (“you” or “your”) subject to the exclusions described below: Your

WORKSHOP Product will be free from defects in material and workmanship when used under

normal conditions in accordance with the terms of the Owner's Manual provided to you with the

WORKSHOP Product for a period of five (5) years beginning on the original date of purchase (the

“Warranty Period”). This limited warranty terminates if the original purchaser transfers the

WORKSHOP Product to any other person or entity.

What is Not Covered - Warranty Exclusions

This limited warranty does not extend to and expressly excludes:

• Normal wear and tear and/or replacement attachments or accessories, including, without

limitation, power cords, hoses, filters, and other attachments or accessories that may be offered

for sale by us for use with the WORKSHOP Product.

• Damage or burnout of the WORKSHOP Product motor resulting from failure to clear a blockage

occurring during the normal course of use.

• Loss or damage to the WORKSHOP Product resulting from conditions beyond ETC's control

including without limitation, misuse, accident, abuse, neglect, negligence (other than ETC's),

overuse beyond intended capacity as set forth in the Owner's Manual, or modifications or

alterations made by anyone other than ETC.

• Loss or damage to the WORKSHOP Product resulting from failure to use the WORKSHOP

Product in accordance with the written instructions, guidelines, and terms and conditions set

forth in the Owner's Manual.

Limited Warranty Notification and Claim Procedures

If you discover within the Warranty Period applicable to you that your WORKSHOP Product has a

defect that you believe is covered by this limited warranty, you must contact ETC's WORKSHOP

Product Customer Service Department at (888) 455-8724 between the hours of 8:30 a.m. and 4:30

p.m. Central Time. Alternatively, you may contact ETC's WORKSHOP Product Customer Service

Department at the email address listed in your Owner's Manual or on the WORKSHOP Product

page of the ETC website.

In order for your warranty claim to be processed as quickly as possible, we suggest that you

complete the “Registration Card” made available to you on the WORKSHOP Product page of the

ETC website at www.WORKSHOPvacs.com. If you do not choose to register your WORKSHOP

Product, in order to make a warranty claim, you will need to provide us with a copy of your sales

receipt or other proof of purchase showing the purchase date to confirm that your claim is within

the Warranty Period and that you are the original purchaser.

WORKSHOP

LIMITED WARRANTY

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 17

What We Will Do to Correct Problems

After you have contacted ETC's WORKSHOP Product Customer Service Department pursuant to

the above procedures, ETC will initiate warranty proceedings, including a physical inspection,

subject to the exclusions and the Warranty Period stated herein, to determine whether to repair or

replace the WORKSHOP Product or provide you with a refund.

The decision to repair or replace your WORKSHOP Product or to provide a refund is at our sole

discretion. Repair or replacements provided to you by ETC are at no cost to you if covered under

this limited warranty. Coverage under this limited warranty is conditioned at all times upon the

original purchaser's compliance with the above limited warranty notification and claim procedures.

If your claim is covered under this limited warranty, we will, at our sole option, (a) repair or replace

the defective portion of your WORKSHOP Product or (b) replace your entire WORKSHOP Product.

If we are unable to provide you with a suitable repaired or replacement WORKSHOP Product, we

will provide you with a refund equal to the purchase price of your WORKSHOP Product or a credit

to be used toward the purchase of a new WORKSHOP Product.

No Other Express Warranty Applies

THE LIMITED WARRANTIES PROVIDED ABOVE ARE THE SOLE AND EXCLUSIVE WARRANTIES

PROVIDED BY ETC TO THE ORIGINAL PURCHASER OF THE WORKSHOP PRODUCT, AND ARE IN

LIEU OF ALL OTHER WARRANTIES, WRITTEN OR ORAL, EXPRESS OR IMPLIED, WHETHER

ARISING BY OPERATION OF LAW OR OTHERWISE, INCLUDING, WITHOUT LIMITATION,

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, WHETHER OR

NOT THE PURPOSE HAS BEEN DISCLOSED AND WHETHER OR NOT THE WORKSHOP PRODUCT

HAS BEEN SPECIFICALLY DESIGNED OR MANUFACTURED FOR YOUR USE OR PURPOSE.

DISCLAIMERS OF IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION, IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT

TAKE EFFECT UNTIL THE END OF THE WARRANTY PERIOD. No employee, agent, dealer, or other

person is authorized to alter this limited warranty or make any other warranty on behalf of ETC. The

terms of this limited warranty shall not be modified by ETC, the original owner, or their respective

successors or assigns.

Limitation of Liability

TO THE EXTENT PERMITTED BY LAW, IN NO EVENT SHALL ETC BE LIABLE FOR ANY INCIDENTAL,

SPECIAL, INDIRECT, OR CONSEQUENTIAL DAMAGES, INCLUDING ANY ECONOMIC LOSS,

WHETHER RESULTING FROM NONPERFORMANCE, USE, MISUSE OR INABILITY TO USE THE

WORKSHOP PRODUCT OR FOR THE NEGLIGENCE OF ETC. ETC SHALL NOT BE LIABLE FOR

DAMAGES CAUSED BY DELAY IN PERFORMANCE AND IN NO EVENT, REGARDLESS OF THE

FORM OF THE CLAIM OR CAUSE OF ACTION (WHETHER BASED IN CONTRACT, INFRINGEMENT,

NEGLIGENCE, STRICT LIABILITY, OTHER TORT OR OTHERWISE), SHALL ETC'S LIABILITY TO

YOU OR ANY INDIVIDUAL USING THE WORKSHOP PRODUCT EXCEED THE PRICE PAID BY THE

ORIGINAL OWNER FOR THE WORKSHOP PRODUCT. The term "consequential damages" shall

include, but not be limited to, loss of anticipated profits, business interruption, loss of use or

revenue, cost of capital or loss or damage to property or equipment.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitation may not apply to you.

This limited warranty gives you specific legal rights, and you may also have other rights which vary

from State to State.

WORKSHOP

LIMITED WARRANTY

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 18

¿PREGUNTAS O COMENTARIOS? COMUNÍQUESE CON NOSOTROS EN:

1-888-455-8724 desde los EE.UU. y Canadá

www.WORKSHOPvacs.com

No. de pieza SP6854 Impreso en México

MANUAL DEL USUARIO

• Français - page 37

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

ADVERTENCIA:

Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual del

usuario antes de utilizar este producto.

• Aspiradora para

seco/mojado

• 11

galones

EE.UU. /41 litros

• WS1100CA0

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 19

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de sentido común,

permanecer alerta y saber cómo funciona la

aspiradora para mojado/seco (“la aspiradora”).

Palabras de señal de seguridad

PELIGRO: indica una situación peligrosa que,

si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA: indica una situación peligrosa

que, si no se evita, podría causar la muerte o lesiones

graves.

PRECAUCIÓN: indica una situación peligrosa que,

si no se evita, pudiera causar lesiones leves o

moderadas.

Cuando utilice la aspiradora, siga siempre las

precauciones básicas de seguridad, incluyendo

las siguientes:

ADVERTENCIA

– Para reducir el riesgo de incendio,

sacudidas eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las

etiquetas que están colocadas en la aspiradora para

mojado/seco antes de utilizarla.

• Utilice la aspiradora únicamente de la manera que

se describe en este manual.

• No deje la aspiradora en marcha mientras esté

desatendida. Usted podría no notar señales

importantes que indiquen un funcionamiento

anormal, tal como pérdida de succión, residuos o

líquido que salen por el escape o ruidos anormales

del motor. Deje de usar la aspiradora inmedia -

tamente si observa estas señales.

• No abandone la aspiradora cuando esté enchufada.

Desenchúfela del tomacorriente cuando no la esté

utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del

motor pueden incendiar los vapores inflamables o

el polvo. Para reducir el riesgo de incendio o

explosión: No use la aspiradora cerca de líquidos

o gases inflama bles o combustibles, o polvos

explosivos como gasolina u otros combustibles,

líquido encen dedor, limpiadores, pinturas a base de

aceite, gas natural, hidrógeno, polvo de carbón,

polvo de magnesio, polvo de aluminio, polvo de

granos de cereal o pólvora.

• No recoja con la aspiradora nada que esté ardiendo

o humeando, como cigarrillos, fósforos o cenizas

calientes.

• No recoja con la aspiradora polvo de pared de tipo

seco ni hollín frío o ceniza fría de chimenea con un

filtro estándar. Estos materiales pueden pasar por

el filtro y pueden ser expulsados de vuelta al aire.

Utilice un filtro para polvo fino en lugar de un filtro

estándar.

• Para reducir el riesgo de inhalar vapores tóxicos,

no recoja con la aspiradora materiales tóxicos o

peligrosos ni la use cerca de dichos materiales.

• Para reducir el riesgo de descargas eléctricas, no

exponga la aspiradora a la lluvia ni deje que entren

líquidos en el compartimiento del motor. Guarde la

aspiradora en un lugar interior.

• No permita que la aspiradora se utilice como un

juguete. Se necesita prestar máxima atención

cuando sea utilizada por niños o cerca de éstos.

• Apague la aspiradora antes de desenchufarla.

INDICE

Sección Página

Instrucciones de seguridad importantes . . . . . . . . . 20

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

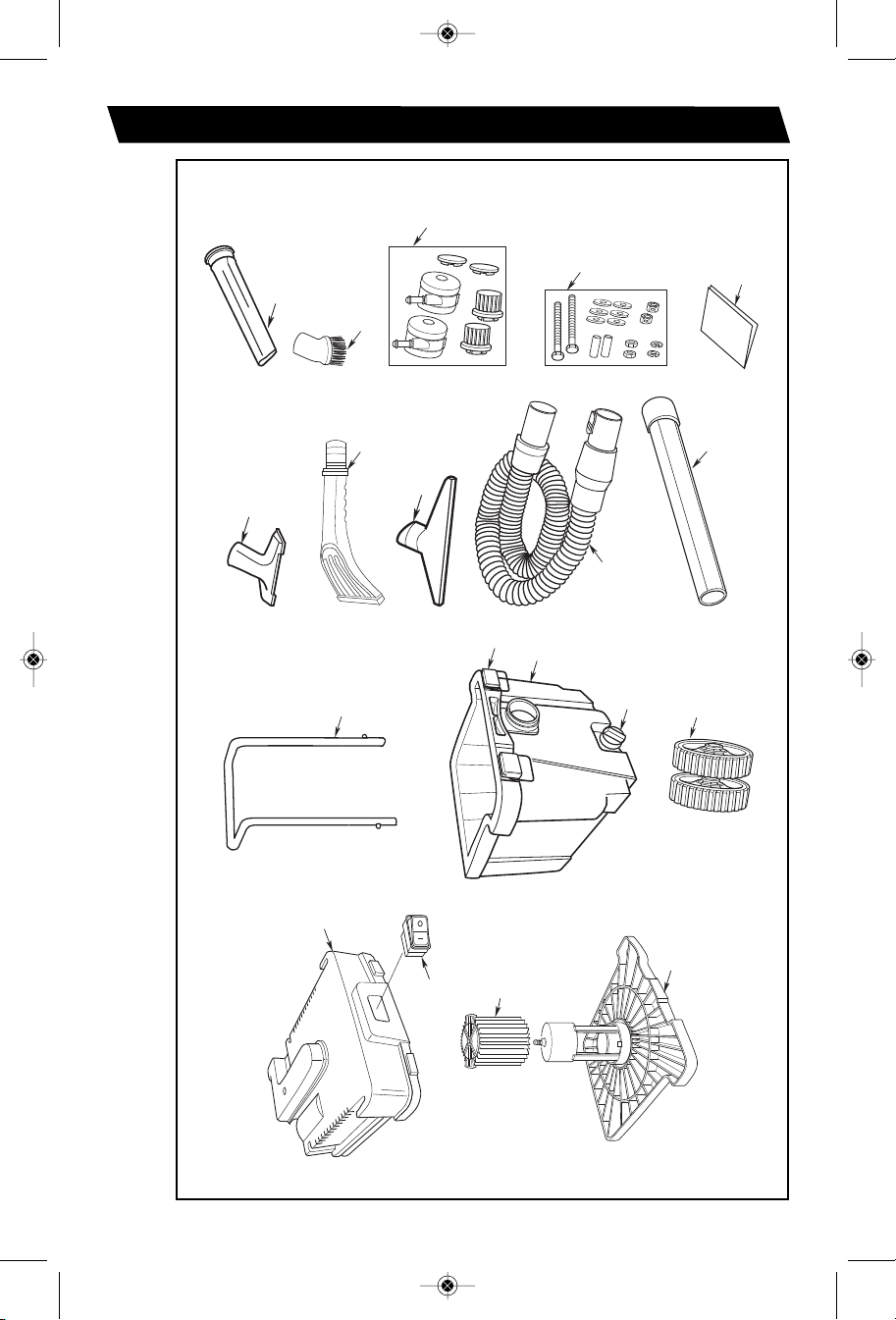

Desempaquetado y comprobación

del contenido de la caja de cartón. . . . . . . . . . . . 23

Remoción, instalación y almacenamiento

del asa metálica . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Remoción e instalación del filtro . . . . . . . . . . . . . . 25

Ensamblaje de la aspiradora para mojado/seco. . . . 26

Ensamblaje del tambor para polvo . . . . . . . . . . . 26

Introduzca la manguera . . . . . . . . . . . . . . . . . . . 26

Ensamblaje de las ruedas . . . . . . . . . . . . . . . . . . . . . 27

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Selección del filtro correcto. . . . . . . . . . . . . . . . . 29

Vaciado del tambor . . . . . . . . . . . . . . . . . . . . . . . 30

Dispositivo de soplado. . . . . . . . . . . . . . . . . . . . . 31

Almacenamiento de los accesorios . . . . . . . . . . . . 32

Almacenamiento de la manguera . . . . . . . . . . . . 32

Sección Página

Almacenamiento de los accesorios . . . . . . . . . . 32

Enrollador del cordón . . . . . . . . . . . . . . . . . . . . . 32

Almacenamiento del asa . . . . . . . . . . . . . . . . . . . 32

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Limpieza de un filtro seco. . . . . . . . . . . . . . . . . . 33

Limpieza de un filtro mojado. . . . . . . . . . . . . . . . 33

Limpieza y desinfección de la aspiradora

para mojado/seco . . . . . . . . . . . . . . . . . . . . . . 33

Mantenimiento del cordón . . . . . . . . . . . . . . . . . 34

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . 34

Ruedecillas y ruedas . . . . . . . . . . . . . . . . . . . . . . 34

Armazón y mangos . . . . . . . . . . . . . . . . . . . . . . . 34

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Servicio de ajustes y reparaciones de

una aspiradora para mojado/seco

con aislamiento doble. . . . . . . . . . . . . . . . . . . 56

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 20

• Mantenga el pelo, la ropa holgada, los dedos y

todas las partes del cuerpo alejados de las aber -

turas y de las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado

adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones de espalda o

caídas, no levante una aspiradora que pese mucho

debido a que contiene líquido o residuos. Vacíe

parcialmente la aspiradora sacando los residuos o

drenando el líquido para hacer que sea cómodo

levantarla.

• Para reducir el riesgo de lesiones corporales o

daños a la aspiradora, utilice únicamente

accesorios recomendados por WORKSHOP.

• Cuando utilice la aspiradora como soplador :

- Dirija la descarga de aire solamente hacia el área

de trabajo.

- No dirija el aire hacia las personas que estén

presentes.

- Mantenga alejados a los niños durante la

operación de soplado.

- No utilice el soplador para trabajos que no sean

soplar suciedad y residuos.

- No use la aspiradora como rociador.

- Use pro tección ocular de seguridad.

• Para reducir el riesgo de que una aspiradora rodante

le golpee o tire de usted, bloquee las ruedecillas

cuando utilice la unidad en cualquier superficie

desigual o en pendiente.

• Para reducir el riesgo de lesiones en los ojos, use

pro tección ocular de seguridad. La utilización de

cual quier aspiradora utilitaria o soplador utilitario

puede hacer que se soplen objetos extraños hacia

los ojos, lo cual puede causar daños graves en

los ojos.

• No use la aspiradora con un filtro desgarrado o sin

tener el filtro instalado, excepto cuando recoja con

ella líquidos de la manera que se describe en este

manual. Los residuos secos absorbidos por el

impulsor podrían dañar el motor o ser expulsados

de vuelta al aire.

• Para reducir el riesgo de lesiones debidas a un

arranque accidental, desenchufe el cordón de

energía antes de cambiar o limpiar el filtro.

• No desenchufe la aspiradora tirando del cordón.

Para desenchufarla, agarre el enchufe y no el

cordón.

• No use la aspiradora con el cordón dañado, el

enchu fe dañado u otras piezas dañadas. Si la

aspira dora no funciona como debe, le faltan piezas,

se ha caído, ha sido dañada, se ha dejado a la

intem perie o se ha caído al agua, llame a servicio

al cliente.

• No tire de la aspiradora usando el cordón ni la lleve

por el cordón, ni use el cordón como asa, ni cierre

una puerta sobre el cordón, ni tire del cordón alre -

dedor de bordes o esquinas afilados. No pase la

aspiradora en marcha sobre el cordón. Mantenga el

cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora

con las manos mojadas.

• Utilice únicamente cordones de extensión que

tengan capacidad nominal para uso a la intemperie.

Los cordones de extensión que estén en malas

condiciones o tengan un tamaño de alambre

demasiado pequeño pueden crear peligros de

incendio y descargas eléctricas. Para reducir el

riesgo de estos peligros, asegúrese de que el

cordón esté en buenas condiciones y que el líquido

no entre en contacto con la conexión. No utilice un

cordón de extensión que tenga conductores con un

diámetro menor al calibre 16 (AWG). Para reducir la

pérdida de potencia, utilice un cordón de extensión

de calibre 14 si la longitud es de 25 a 50 pies, y de

calibre 12 si la longitud es de 50 pies o más.

• Esta aspiradora para mojado/seco tiene aislamiento

doble, lo cual elimina la necesidad de un sistema

independiente de conexión a tierra. Utilice

únicamente piezas de repuesto idénticas. Lea

las instrucciones de servicio de revisión de las

aspiradoras para mojado/seco con aislamiento

doble.

• No ponga ningún objeto en las aberturas de venti -

lación. No recoja nada con la aspiradora cuando

cualquiera de las aberturas de ventilación esté

bloqueada; mantenga dichas aberturas libres de

polvo, pelusa, pelo o cualquier cosa que pueda

reducir el flujo de aire.

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use

protectores de oídos cuando utilice la aspiradora

durante muchas horas seguidas o cuando la

emplee en un área ruidosa.

• Para operaciones que generan polvo, use una

máscara antipolvo.

• Las descargas de estática son comunes cuando

la humedad relativa del aire es baja. Si recoge

residuos finos con la aspiradora, se puede

depositar carga estática en la manguera o en la

aspiradora. El mejor remedio para reducir la

frecuencia de las descargas de estática en su casa

o cuando use esta aspiradora es añadir humedad

al aire con un humidificador.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 21

GUARDE ESTE MANUAL

Siga las siguientes advertencias que aparecen en la

caja del motor de la aspiradora.

AISLAMIENTO DOBLE. NO SE REQUIERE

CONEXION A TIERRA.

CUANDO HAGA SERVICIO DE REVISIÓN DE

LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE

REPUESTO IDÉNTICAS.

ADVERTENCIA: Para su propia seguridad, lea

y entienda el manual del operador. No tenga en

marcha la aspiradora desatendida. No recoja

cenizas calientes, carbón caliente, materiales

tóxicos ni inflamables ni otros materiales

peligrosos. No use la aspiradora alrededor de

líquidos o vapores explosivos.

ADVERTENCIA: Para reducir el riesgo de

sacudidas eléctricas, no exponga la aspiradora a

la lluvia y almacénela en interiores.

ADVERTENCIA: Para reducir el riesgo

de incendio u otros daños, no utilice los

compartimientos de almacenamiento a bordo

para almacenar trapos grasosos o recipientes

con materiales inflamables, explosivos,

corrosivos o tóxicos.

ADVERTENCIA: Para reducir el riesgo de

incendio o descarga eléctrica, no deje enchufada

la aspiradora cuando no esté en uso. No deje en

marcha la aspiradora mientras esté desatendida.

ADVERTENCIA: 50 lb de peso límite. No se

ponga de pie ni se siente sobre la aspiradora.

El uso incorrecto puede causar lesiones.

ADVERTENCIA: Para reducir el riesgo de

descargas eléctricas, instale siempre el flotador

antes de realizar cualquier operación de

recogida de material mojado.

Esta aspiradora para mojado/seco está diseñada

para uso doméstico. Se puede utilizar para la

recogida ligera de medios mojados o secos y

también puede utilizarse como soplador.

Familia rí cese con las siguientes características del

producto y lea todo el manual del usuario para

obtener instruc ciones sobre la utilización específica

de su nueva aspiradora para mojado/seco.

INTRODUCCIÓN

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 22

Consulte el dibujo de ensamblaje para averiguar el

posicionamiento de las piezas.

Saque todo el contenido de la caja de cartón.

Asegú rese de que no falte ningún artículo

utilizando la lista del contenido de la caja.

Llame al 1-888-455-8724 o envíenos un correo

electrónico a info@WORKSHOPvacs.com si

alguna pieza está dañada o falta.

Casquillo y llave de carraca

de 9/16 de pulgada

Herramientas necesarias

MazoLlave de tuerca de 9/16

de pulgada

Lista del contenido de la caja de cartón

Clave Descripción Cant.

A Ensamblaje de la aspiradora

para mojado/seco ....................................1

B* Filtro para polvo fino Qwik Lock™..............1

C* Ensamblaje del soporte del filtro................1

D Ensamblaje de manguera ...........................1

E Boquilla de uso general..............................1

F Boquilla para mojado .................................1

G Boquilla rinconera ......................................1

H Boquilla de garra........................................1

J Cepillo para polvo.......................................1

K Asa de extensión ........................................2

L Rueda de 8 pulgadas..................................2

M Asa metálica...............................................1

N Manual del usuario.....................................1

Bolsa de piezas sueltas “A” que contiene lo

O Ruedecilla de 3 pulgadas............................2

P Adaptador de cubo de rueda......................2

Q Tapas de rueda ..........................................2

Bolsa de piezas sueltas “B” que contiene lo

R Perno de 3/8" x 4".......................................2

S Separador de 3/8" x 1-1/2" .........................2

T Contratuerca...............................................2

U Arandela de seguridad................................2

V Arandela plana............................................6

W Tuerca de fijación .......................................2

* Estos artículos vienen preensamblados.

DESEMPAQUETADO Y COMPROBACIÓN

DEL CONTENIDO DE LA CAJA DE CARTÓN

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 23

El asa metálica viene empacada en el tambor para

polvo. Usted deber retirar dicha asa metálica del

tambor para polvo e instalarla en el sentido

correcto, de manera que el área doblada se aleje de

la parte trasera de la aspiradora, antes de continuar.

(Retire también la rueda de 8 pulgadas y póngala a

un lado para realizar la instalación.)

Instalación del asa

Oprima y mantenga oprimidos los botones de

liberación mientras instala el asa en los

receptáculos para el asa ubicados en el tambor

(vea la ilustración).

NOTA: Un chasquido audible de los botones de

liberación indica un acoplamiento exitoso del asa.

Bajada del asa para almacenar

la aspiradora

Para almacenar la aspiradora para mojado/seco,

oprima y mantenga oprimidos los botones de

liberación mientras desliza firmemente el asa hacia

abajo.

Remoción del asa

Oprima y mantenga oprimidos los botones de

libera ción, de la manera que se muestra en la

ilustración. Mientras oprime firmemente los

botones de libera ción, tire del asa hacia arriba

hasta quitarla.

Press and

Hold Release

Buttons

Handle

Receptacle (2)

Release

Button (2)

Handle

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

Latch (2)

Pestillo

(2)

Asa

Oprima y mantenga

oprimidos los botones

de liberación

Botón de

liberación (2)

Receptáculo

para el asa (2)

Tire del tambor de

polvo hacia abajo y

deslícelo hacia fuera

hasta retirarlo de la

unidad de la

aspiradora para

mojado/seco

REMOCIÓN, INSTALACIÓN Y ALMACENAMIENTO

DEL ASA METÁLICA

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 24

REMOCIÓN E INSTALACIÓN DEL FILTRO

ADVERTENCIA: No utilice la aspiradora sin

la jaula del filtro y el flotador, ya que estas

piezas evitan que entre líquido en el impulsor y

dañe el motor.

Remoción e instalación

del filtro Qwik Lock™

Remoción del filtro:

1. Sostenga las lengüetas del filtro Qwik Lock™ en

cada mano.

2. Con un dedo pulgar en el vástago Qwik Lock™,

que sobresale a través de la placa del filtro

integrada, levante las lengüetas del filtro a la vez

que empuja hacia abajo sobre el vástago.

3. Esta acción hará que el filtro se suelte de la jaula

del filtro. Deslice el filtro hasta retirarlo de la

jaula.

Instalación del filtro:

1. Deslice cuidadosamente el filtro Qwik Lock™

sobre la jaula del filtro y presione hacia abajo

sobre el borde exterior del filtro hasta que el

empaque de goma ubicado en la parte inferior

del filtro se asiente firmemente alrededor de la

base de la jaula del filtro y contra la tapa.

2. Alinee el agujero central pequeño ubicado en la

parte superior del filtro sobre el vástago Qwik

Lock™ ubicado en la jaula del filtro. Presione

firmemente sobre la parte de arriba del filtro

cerca del vástago, para permitir que el filtro se

acople a presión sobre la bola ubicada en el

extremo del vástago. Una vez hecho esto, el

filtro estará instalado.

NOTA: Si no se asienta apropiadamente el empaque

inferior, el resultado podría ser que los residuos

rodeen el filtro.

OTA: Para obtener acceso al filtro, desenganche

el pestillo y retire el tambor para polvo. El

ensamblaje del soporte del filtro se puede retirar

agarrando el soporte del filtro de la manera que

se muestra en las ilustraciones que aparecen a

continuación.

Pull Down and

lide Dust Drum

ut of Wet/Dry

ac Unit

Latch (2)

Dust

Drum

Filter Support

Assembly

Pestillo (2)

Tambor

para

polvo

Ensamblaje del

soporte del filtro

ire del tambor de polvo

acia abajo y deslícelo

acia fuera hasta

etirarlo de la unidad de

a aspiradora para

ojado/seco

Filter

Support

THIS SIDE

TOWARDS LID

Open End

of Float

Qwik Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

Extremo abierto

del flotador

Soporte

del filtro

JALE HACIA

ARRIBA

Vástago Qwik

Lock™

Empaque de

goma en la

parte inferior

del filtro

(vista en corte)

Lengüetas

del filtro (2)

Placa de filtro

integrada con

agujero central

EMPUJE HACIA

ABAJO

ESTE LADO

HACIA

LA TAPA

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 25

ENSAMBLAJE DE LA ASPIRADORA PARA MOJADO/SECO

Pull Down and

Slide Dust Drum

Out of Wet/Dry

ac Unit

Dust Drum

Wet/Dry

Vac Unit

Slot

Dust Drum Wheel

Latch

Holder

Latch Unlocked

Latch Locked

Ensamblaje del tambor para polvo

. Deslice el tambor para polvo al interior de la

parte delantera de la unidad de la aspiradora

para mojado/seco cuando se haya completado

el ensamblaje del filtro. Posicione las ruedas del

tambor para polvo en las ranuras del área del

tambor y deslícelas hasta su posición correcta.

NOTA: Cuando reinstale el tambor para polvo y el

ensamblaje del soporte del filtro, asegúrese de que

la parte delantera del tambor para polvo esté al ras

con el ensamblaje de la tapa y la cubierta del

motor. El tambor para polvo debe encajar

perfectamente en su sitio. En la unidad de la

aspiradora para mojado/seco hay dos espigas que

deben encajar en las ranuras del tambor. Esto

asegura una alineación adecuada. El tambor para

polvo se debe instalar apropiadamente para

asegurar que la aspiradora para mojado/seco

funcione correctamente.

2. Tire de los dos pestillos ubicados en la parte

delantera del tambor para polvo hacia arriba y

sobre los soportes de pestillo, y presiónelos

firmemente hacia abajo hasta que se acoplen a

presión en la posición correcta. Si las espigas

del ensamblaje de la tapa y la cubierta del motor

no están alineadas, los pestillos no quedarán

bloqueados.

Introduzca la manguera

Inserte el extremo del ensamblaje de la manguera

que tiene el botón pulsador en la entrada de la

aspiradora. La manguera debe acoplarse a presión

en su sitio. Para quitar la manguera de la

aspiradora, oprima el botón de liberación que

está en el ensamblaje de la manguera y tire de

la manguera hasta sacarla de la entrada de la

aspiradora, de la manera que se muestra en

la ilustración.

Push

Button

Inlet

Hose

ADVERTENCIA: Para evitar la ingestión de

residuos o agua en el impulsor y dañar la

aspiradora, no utilice nunca la unidad sin tener

colocado en su sitio el ensamblaje del soporte

del filtro.

Ranura

Rueda del tambor para

Unidad de la

aspiradora para

mojado/seco

Tambor

para polvo

Tire del tambor para

polvo hacia abajo y

eslícelo hacia fuera

hasta retirarlo de la

nidad de la aspiradora

para mojado/seco

Pestillo

Botón

pulsador

Manguera

Entrada

Soporte

pestillo

Pestillo bloqueado

Pestillo desbloqueado

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 26

Jam Nut

Lock Washer

Flat Washer

3/8" Bolt

Flat Washer

3/8" Bolt

Jam Nut

8" Wheel

Wheel Hub

Adapter

Wheel Ribs

Wheel Hub

Adapter Slots

Wheel

Lock

8" Wheel

Spacer

Flat Washer

Locknut

Wheel Cap

Locknut

No intente ensamblar la unidad hasta que tenga

todas las piezas.

1. Tire del tambor para polvo hasta retirarlo

completamente de la aspiradora para

mojado/seco. Localice las dos ruedas de

8 pulgadas de diámetro y los dos ensamblajes

de bolsa.

2. Coloque un bloque de madera de 2 x 4 de

aproximadamente 12 pulgadas de longitud

debajo de la parte trasera de la aspiradora.

3. Coloque una arandela plana en el perno de 3/8

de pulgada e instale el perno en el agujero

ubicado en el panel trasero. Empuje el perno

completamente a través del cubo de la rueda.

4. Coloque una arandela plana y una arandela de

seguridad en el perno.

5. Enrosque una contratuerca y apriétela con una

llave de tuerca de 9/16 de pulgada. Usted

tendrá que sujetar la cabeza del perno con el

casquillo para llave de carraca de 9/16 de

pulgada para apretar firmemente la

contratuerca.

6. Inserte el adaptador de cubo de rueda en la

rueda de 8 pulgadas. Asegúrese de que las

ranuras del adaptador de rueda encajen

perfectamente en las estrías de la rueda.

Coloque el adaptador y la rueda en el perno.

7. Inserte un separador en el perno y empuje el

perno a través de la abertura ubicada en la

rueda.

8. Instale una arandela plana y una tuerca de

fijación. Apriete firmemente la tuerca de

fijación.

9. Utilizando un mazo de goma, golpee

suavemente las tapas de rueda sobre cada

rueda. Es necesario hacer esto tanto en el lado

izquierdo como en el lado derecho.

10.Fije las ruedas traseras pisando los cierres de

las ruedas para asegurar la unidad. Incline la

aspiradora hacia atrás para dejar al descubierto

el área de las ruedas delanteras.

2 x 4 Wood Block

Back of Vac

Parte trasera

de la aspiradora

Bloque de madera de 2 x 4

ontratuerca

Contratuerca

Rueda de 8"

Separador

Arandela plana

Tuerca de fijación

Tapa de rueda

Cierre

de rueda

Tuerca de fijación

Ranuras del adaptador

de cubo de rueda

Estrías de la rueda

Adaptador de cubo

de rueda

Perno de 3/8"

Arandela plana

Perno de 3/8"

Arandela

plana

Arandela de

seguridad

ENSAMBLAJE DE LAS RUEDAS

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 27

ENSAMBLAJE DE LAS RUEDAS (continuación)

Caster Stem

Socket

Caster Ball

Caster

11.Empuje la ruedecilla hacia dentro hasta que la

bola del vástago de la ruedecilla esté insertada

completamente en el receptáculo. Usted oirá

cómo la bola se acopla a presión en el

receptáculo y la ruedecilla girará fácilmente

cuando esté posicionada correctamente.

Receptáculo

Bola de la ruedecilla

Vástago de la

ruedecilla

Ruedecilla

FUNCIONAMIENTO

ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes

que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen

por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa

estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos

en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores

inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables

y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base

de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón,

magnesio, aluminio, grano de cereal y pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor.

Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está

funcionando como debería, le faltan piezas, se ha caído, está dañada, se ha dejado a la intemperie

o se ha caído al agua, devuélvala a un centro de servicio independiente o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a

la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

Para reducir el riesgo de sacudidas eléctricas, este

aparato electrodoméstico tiene un enchufe pola -

rizado (un terminal es más ancho que el otro). Este

enchufe entrará en un tomacorriente polarizado

solamente de una manera. Si el enchufe no entra

por completo en el tomacorriente, déle la vuelta.

Si sigue sin entrar, póngase en contacto con un

electricista competente para instalar el toma -

corriente adecuado. No haga ningún tipo de

cambio en el enchufe.

Después de enchufar el cordón de energía en el

toma corriente, encienda la unidad empujando el

interruptor de la posición “O” a la posición “|”.

Los símbolos utilizados en el accionador del

interruptor son los símbolos internacionales de

“encendido y apagado”.

APAGADO

ENCENDIDO

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 28

FUNCIONAMIENTO (continuación)

Selección del filtro correcto

Hay una variedad de filtros disponibles para las

aspiradoras para seco/mojado WORKSHOP

. Los

filtros que usted escoja deben depender de la

tarea que esté realizando. No todos los filtros

disponibles se incluyen con cada modelo, pero es

posible comprarlos según sea necesario a través

de los establecimientos minoristas que vendan

aspiradoras para seco/mojado WORKSHOP o a

través de www.WORKSHOPvacs.com.

Los filtros disponibles incluyen:

1. Filtros de cartucho de papel plisado

a. Los filtros de cartucho de papel plisado

disponibles incluyen los números de

catálogo

WS21200F (suciedad diaria),

WS22200F (polvo fino) y

WS23200F (medios HEPA).

b. Cada uno de estos filtros de cartucho de

papel plisado está diseñado para recoger

residuos secos; sin embargo, se puede

recoger una pequeña cantidad de líquido

sin dañar el filtro. Cuando el filtro se

mantenga apropiadamente, las cantidades

pequeñas de líquido no le causarán daños.

Cuando recoja cantidades más grandes de

líquido, el filtro de cartucho de papel

plisado se saturará, es posible que

aparezca niebla en el escape de la

aspiradora y puede que el filtro resulte

dañado. Después de utilizar la aspiradora

para recoger pequeñas cantidades de

líquido, se debe secar el filtro de cartucho

de papel plisado para evitar que se forme

moho y que se produzcan daños.

. Si está utilizando la aspiradora para

recoger polvo muy fino, será necesario

que vacíe el tambor y limpie el filtro a

intervalos más frecuentes para mantener el

máximo rendimiento de la aspiradora.

d. Consulte la sección “Remoción e

instalación del filtro” para obtener

instrucciones sobre cómo cambiar el filtro

de cartucho de papel plisado.

2. Filtro de cartucho para aplicaciones mojadas

a. El filtro de cartucho para aplicaciones

mojadas disponible tiene el número de

catálogo WS24200F.

b. Este filtro de cartucho para aplicaciones

mojadas está diseñado para recoger

líquidos y residuos mojados solamente.

NO está diseñado para utilizarse en la

recogida de residuos secos.

c. Para mantener el rendimiento del filtro,

enjuáguelo a fondo con agua después de

cada uso.

d. Consulte la sección “Remoción e

instalación del filtro” para obtener

instrucciones sobre cómo cambiar el filtro

de cartucho para aplicaciones mojadas.

ADVERTENCIA: Para reducir el riesgo de

años a la aspiradora, no haga funcionar el

motor con el flotador en la posición subida.

Debe haber presente un filtro de cartucho y

éste se debe encontrar en la posición

correcta durante todas las operaciones de

aspiración, para evitar las fugas de residuos

y posibles daños al motor de la aspiradora.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 29

FUNCIONAMIENTO (continuación)

Axle

Support

Dust

Drum

Drain

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

1. La aspiradora viene equipada con un drenaje

para vaciarla fácilmente de líquidos. Simple -

mente desenrosque la tapa del drenaje y levante

ligera mente el lado opuesto para vaciar el

tambor.

2. Otra opción es retirar el tambor de la aspiradora.

3. Tire del tambor hacia fuera hasta retirarlo de la

aspiradora, tirando hacia abajo del tambor y

deslizándolo sobre el soporte del eje ubicado

debajo del tambor.

4. Vierta el contenido del tambor en el recipiente de

eliminación de residuos apropiado.

5. Coloque de nuevo el tambor reinsertándolo en la

cavidad y empújelo hasta que se acople a

presión en su sitio.

Vaciado del tambor

ADVERTENCIA: Para reducir el riesgo de

lesiones debidas a un arranque accidental,

desenchufe el cordón de energía antes de vaciar

el tambor.

ADVERTENCIA: Para reducir el riesgo de que

se produzcan lesiones en la espalda o caídas, no

levante la aspiradora si pesa demasiado debido

a que contiene líquido o residuos. Saque o haga

salir una cantidad suficiente del contenido para

hacer que la aspiradora sea suficientemente

liviana como para poder levantarla

cómodamente.

Tambor

para

polvo

Soporte

del eje

Drenaje

Tire del tambor de

polvo hacia abajo y

deslícelo hacia fuera

hasta retirarlo de la

unidad de la

aspiradora para

mojado/seco

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 30

FUNCIONAMIENTO (continuación)

Blowing Port

Dispositivo de soplado

La aspiradora cuenta con un orificio de soplado.

Puede soplar aserrín y otros residuos. Siga los

asos que se indican a continuación para usar la

aspiradora como soplador.

1. Localice el orificio de soplado de la aspiradora.

2. Inserte el extremo de fijación del ensamblaje de

la manguera en el orificio de soplado de la

aspiradora. La manguera debe acoplarse a

presión en su sitio. Para quitar la manguera de

la aspiradora, oprima el botón de liberación

ubicado en el ensamblaje de la manguera y tire

de la man guera hasta sacarla de la entrada de la

aspiradora.

3. (Opcional) Instale el mango de extensión en

el extremo opuesto de la manguera y luego

coloque la boquilla rinconera en el tubo

extensor.

4. Encienda la aspiradora y estará lista para

utilizarse como soplador.

Locking End

Hose

Assembly

ADVERTENCIA: Use siempre protectores ocu -

lares de seguridad que cumplan con la norma

ANSI Z87.1 (o en Canadá, con la norma CSA Z94.3)

antes de utilizar la aspiradora como soplador.

ADVERTENCIA: Para reducir el riesgo de

lesiones a las personas que estén presentes,

manténgalas alejadas de los residuos soplados.

PRECAUCIÓN: Use una máscara antipolvo si

el soplado genera polvo que podría ser inhalado.

PRECAUCIÓN: Para reducir el riesgo de

daños a la audición, use protectores de oídos

cuando utilice la aspiradora/soplador durante

muchas horas seguidas o cuando la utilice en un

área ruidosa.

Extremo de fijación

Ensamblaje de

a manguera

Orificio de soplado

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 31

ALMACENAMIENTO DE LOS ACCESORIOS

Almacenamiento de la manguera

La manguera se puede almacenar colocándola en

la bandeja superior extraíble. Usted también puede

abrir la parte superior embisagrada para obtener

acceso al área de almacenamiento de la manguera.

Almacenamiento de los accesorios

Los accesorios de la aspiradora para mojado/seco

se pueden almacenar en la bandeja inferior

extraíble. Los materiales de limpieza se pueden

almacenar en el área de almacenamiento ubicada

en la parte trasera de la unidad, entre las ruedas.

Los mangos de extensión se acoplan a presión en

su sitio en la parte trasera de la aspiradora, en las

áreas de almacenamiento de los mangos de

extensión.

Hose Storage Tray

Hinged Top Access

to Hose Storage

Accessory

Storage Tray

Cleaning

Storage

Area

Cord Wrap Area

Cleaning

Supplies

Extension Handle

Storage

Enrollador del cordón

uando se haya completado la limpieza con la

aspiradora, desenchufe el cordón y enróllelo

alrededor del área del enrollador del cordón que se

encuentra en la parte trasera de la unidad.

Press and

Hold Release

Buttons

While Sliding

Handle

Downward

Handle

Almacenamiento del asa

Cuando almacene la aspiradora para mojado/seco,

oprima y mantenga oprimidos los botones de

liberación mientras desliza firmemente el asa hacia

abajo.

Bandeja de almacenamiento

de la manguera

Área de almacenamiento de

los mangos de extensión

Área del enrollador

del cordón

Asa

Oprima y mantenga

oprimidos los

botones de

liberación mientras

desliza el asa hacia

abajo

Materiales

de limpieza

Acceso superior embisagrado

al área de almacenamiento

de la manguera

Área de

almacenamiento

de materiales

de limpieza

Bandeja de

almacenamiento

de accesorios

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 32

MANTENIMIENTO

NOTA: Este filtro está hecho de papel de alta

calidad diseñado para detener partículas de polvo

muy peque ñas. El filtro se puede usar para recoger

material seco o pequeñas cantidades de líquido.

Maneje el filtro cuidado samente al quitarlo para

limpiarlo o al instalarlo. Es posible que se pro duz -

can arrugas en los pliegues del filtro, pero dichas

arrugas no afectarán el funciona miento del filtro.

Limpieza de un filtro seco

NOTA: Para lograr una limpieza óptima con el fin

de eliminar el polvo acumulado en el filtro, limpie

el filtro en un área abierta. La limpieza del filtro

DEBE reali zarse al aire libre y no en el interior de

una vivienda.

1. La limpieza ligera para quitar una pequeña

cantidad de residuos secos se puede realizar

sin quitar el filtro de la aspiradora.

Simplemente dé una palmada con la mano en

la parte superior de la tapa mientras la

aspiradora está apagada.

2. Quite el filtro de la aspiradora. Golpee suave -

mente el filtro contra la pared interior del

tambor para polvo. Los residuos se soltarán y

caerán.

3. Para limpiar minuciosamente el filtro seco con

polvo fino (sin residuos), puede hacer pasar

agua a través del filtro tal como se describe

bajo “Limpieza de un filtro mojado”.

Limpieza de un filtro mojado

Después de quitar el filtro, haga pasar agua a

través de él usando una manguera o desde una

espita. Tenga cuidado de que la presión del agua

procedente de la manguera no sea tan fuerte

como para dañar el filtro.

IMPORTANTE: Después de limpiar el filtro,

compruebe si éste tiene desgarraduras o agu jeros

pequeños. No use un filtro que tenga agujeros o

desgarraduras. Incluso un agujero pequeño puede

hacer que salga mucho polvo de la aspiradora. Si el

filtro está dañado o desgastado, reemplácelo

inmediatamente.

Deje que el filtro se seque antes de volver a

instalarlo y de guardar la aspiradora o recoger

residuos secos.

Limpieza y desinfección de la

aspiradora para mojado/seco

Para mantener el mejor aspecto posible de la

aspiradora para mojado/seco, limpie su exterior

con un paño humedecido con agua templada y un

jabón suave.

Para limpiar el tambor:

1. Vacíe de residuos el tambor.

2. Lave a fondo el tambor con agua templada y un

jabón suave.

3. Limpie el tambor con un paño seco.

Antes de un almacenamiento prolongado o según

sea necesario (por ejemplo, si se recogen aguas

residuales), se debe desinfectar el tambor.

Para desinfectar el tambor:

1. Eche 1 galón de agua y 1 cucharadita de blan -

queador de cloro en el tambor.

2. Deje que la solución repose durante 20 minutos

y agítela cuidadosamente cada pocos minutos,

asegurándose de mojar todas las superficies

interiores del tambor.

3. Vacíe el tambor después de 20 minutos. Enjuá -

guelo con agua hasta que el olor a blanqueador

desaparezca. Deje que el tambor se seque com -

ple tamente antes de sellar el motor sobre el

tambor.

Filtro

ADVERTENCIA: Para reducir el riesgo de

lesio nes debidas a un arranque accidental,

desen chufe el cordón de energía antes de

cambiar o limpiar el filtro.

ADVERTENCIA: No utilice la aspiradora sin

la jaula del filtro y el flotador, ya que estas

piezas evitan que entre líquido en el impulsor

y dañe el motor.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 33

MANTENIMIENTO (continuación)

Mantenimiento del cordón

Cuando se haya completado la limpieza con la

aspiradora, desenchufe el cordón y enróllelo

alrededor de la cubierta del motor.

Almacenamiento

Antes de almacenar la aspiradora, se debe vaciar y

limpiar el tambor para polvo. El cordón se debe

enrollar alrededor de la unidad y la manguera se

debe almacenar de la manera descrita en este

manual. Los accesorios se deben mantener en la

misma área que la aspiradora para que estén al

alcance de la mano cuando se necesiten. La

aspiradora se debe almacenar en interiores.

Ruedecillas y ruedas

Si el carro rechina o es difícil de hacer rodar, debe

poner dos o tres gotas de aceite de uso general

en el eje de cada rueda. Si las ruedecillas hacen

ruido, puede poner una gota de aceite en el eje del

rodillo para que hagan menos ruido.

Armazón y mangos

El mango metálico está pintado para impedir la

formación de herrumbre. Sin embargo, los líqui -

dos y los residuos corrosivos deben limpiar se con

un paño suave si entran en contacto con el

mango.

ADVERTENCIA: Para garantizar la

SEGURIDAD y CONFIABILIDAD del producto,

las reparaciones y los ajustes deben

realizarlos Centros de Servicio autorizados,

usando siempre piezas de repuesto

WORKSHOP.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 34

Esta garantía limitada es ofrecida por Emerson Tool Company, una división de Emerson Electric Co., radicada

en la dirección que se indica más abajo (“ETC” o “nosotros” o “nuestro” o “nuestra”) y se aplica a nuestras

aspiradoras para mojado/seco de la marca WORKSHOP (colectivamente, el “Producto WORKSHOP®”).

Si tiene preguntas o necesita asistencia en relación con la garantía de su Producto WORKSHOP, sírvase

contactar al Departamento de Servicio al Cliente de Productos WORKSHOP de ETC llamando al número

gratuito o escribiendo a la dirección provista más abajo.

Garantía limitada de WORKSHOP®

ETC, radicada en 8100 W Florissant Ave, St. Louis, MO 63136, ofrece la siguiente garantía limitada al

comprador original solamente (“usted” o “su”), sujeta a las exclusiones que se describen a continuación: Su

Producto WORKSHOP estará libre de defectos de material y de fabricación cuando se utilice en

circunstancias normales de acuerdo con los términos establecidos en el Manual del Usuario que se le

entregue a usted con el Producto WORKSHOP, durante un período de cinco (5) años a partir de la fecha de

compra original (el “Período de Garantía”). Esta garantía limitada se termina si el comprador original

transfiere el Producto WORKSHOP a cualquier otra persona o entidad.

Qué no está cubierto: Exclusiones de la garantía

Esta garantía limitada no se extiende a lo siguiente y lo excluye expresamente:

• El desgaste por el uso normal y/o los aditamentos o accesorios de repuesto, incluyendo, sin limitación,

cables de alimentación, mangueras, filtros y otros aditamentos o accesorios que pongamos a la venta para

utilizarlos con el Producto WORKSHOP.

• Daños al motor del Producto WORKSHOP o quemadura de dicho motor que resulten del hecho de no

despejar una obstrucción que ocurra durante el transcurso normal del uso.

• Pérdida del Producto WORKSHOP o daños al mismo que resulten de situaciones que estén más allá del

control de ETC, incluyendo, sin limitación, uso incorrecto, accidente, abuso, descuido, negligencia (que no

sea de ETC), sobreutilización más allá de la capacidad prevista según se establezca en el Manual del

Usuario o modificaciones o alteraciones realizadas por alguien ajeno a ETC.

• Pérdida del Producto WORKSHOP o daños al mismo que resulten del hecho de no usar el Producto

WORKSHOP de acuerdo con las instrucciones escritas, las directrices y los términos y condiciones que se

establecen en el Manual del Usuario.

Notificación de garantía limitada y procedimientos de reclamo

Si descubre dentro del Período de Garantía aplicable que su Producto WORKSHOP tiene un defecto que cree

que está cubierto por esta garantía limitada, debe contactar al Departamento de Servicio al Cliente de

Productos WORKSHOP de ETC llamando al (888) 455-8724 entre las horas de 8:30 a.m. y 4:30 p.m. Hora

Central. Alternativamente, podrá contactar al Departamento de Servicio al Cliente de Productos WORKSHOP

de ETC escribiendo a la dirección de correo electrónico indicada en su Manual del Usuario o en la página de

Productos WORKSHOP del sitio Web de ETC.

Para que se procese su reclamo bajo garantía lo más rápidamente posible, sugerimos que complete la

“Tarjeta de Registro” que está a su disposición en la página de Productos WORKSHOP del sitio Web de ETC

en www.WORKSHOPvacs.com. Si opta por no registrar su Producto WORKSHOP, para presentar un reclamo

bajo garantía tendrá que proporcionarnos una copia de su recibo de venta u otro comprobante de compra

que muestre la fecha de compra, para confirmar que su reclamo está dentro del Período de Garantía y que

usted es el comprador original.

GARANTÍA LIMITADA DE WORKSHOP

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 35

Qué haremos para corregir los problemas

Después de que usted haya contactado al Departamento de Servicio al Cliente de Productos WORKSHOP de

ETC conforme a los procedimientos que anteceden, ETC iniciará los procedimientos de la garantía,

incluyendo una inspección física, sujeto a las exclusiones y al Período de Garantía que se establecen en este

documento, para determinar si reparar o reemplazar el Producto WORKSHOP o darle a usted un reembolso.

La decisión de reparar o reemplazar su Producto WORKSHOP o darle un reembolso es a nuestra discreción

exclusiva. La reparación o los reemplazos que ETC le provea a usted son sin costo alguno para usted si están

cubiertos bajo esta garantía limitada. La cobertura bajo esta garantía limitada está condicionada en todo

momento a que el comprador original cumpla con la notificación de garantía limitada que antecede y los

correspondientes procedimientos de reclamo.

Si su reclamo está cubierto bajo esta garantía limitada, nosotros, a nuestra opción exclusiva (a) repararemos

o reemplazaremos la porción defectuosa de su Producto WORKSHOP o (b) reemplazaremos todo su

Producto WORKSHOP. Si no podemos proporcionarle un Producto WORKSHOP reparado o de repuesto que

sea adecuado, le daremos un reembolso igual al precio de compra de su Producto WORKSHOP o un crédito

para utilizarlo hacia la compra de un Producto WORKSHOP nuevo.

No se aplica ninguna otra garantía expresa

LAS GARANTÍAS LIMITADAS PROVISTAS MÁS ARRIBA SON LAS GARANTÍAS ÚNICAS Y EXCLUSIVAS

OFRECIDAS POR ETC AL COMPRADOR ORIGINAL DEL PRODUCTO WORKSHOP Y SUSTITUYEN A TODAS

LAS DEMÁS GARANTÍAS, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS, TANTO SI SURGEN POR EFECTO

DE LA LEY COMO DE OTRA MANERA, INCLUYENDO, SIN LIMITACIÓN, LAS GARANTÍAS DE

COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO, TANTO SI EL PROPÓSITO HA SIDO

REVELADO COMO SI NO LO HA SIDO Y SI EL PRODUCTO WORKSHOP HA SIDO O NO HA SIDO DISEÑADO

O FABRICADO ESPECÍFICAMENTE PARA USO POR USTED O PARA EL PROPÓSITO QUE USTED TENGA.

LOS DESCARGOS DE RESPONSABILIDADES DE LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO SIN

LIMITACIÓN LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO

ESPECÍFICO, NO ENTRARÁN EN VIGOR HASTA EL FINAL DEL PERÍODO DE GARANTÍA. Ningún empleado,

agente, distribuidor u otra persona está autorizado a alterar esta garantía limitada u ofrecer cualquier otra

garantía en nombre de ETC. Los términos de esta garantía limitada no serán modificados por ETC, el

propietario original o sus respectivos sucesores o cesionarios.

Limitación de responsabilidad

EN LA MEDIDA EN QUE ESTÉ PERMITIDO POR LA LEY, ETC NO SERÁ RESPONSABLE EN NINGÚN CASO

POR DAÑOS INCIDENTALES, ESPECIALES, INDIRECTOS O EMERGENTES, INCLUYENDO CUALQUIER

PÉRDIDA ECONÓMICA, TANTO SI RESULTA DE BAJO RENDIMIENTO, USO, USO INCORRECTO O

INCAPACIDAD PARA UTILIZAR EL PRODUCTO WORKSHOP, COMO SI SE DEBE A LA NEGLIGENCIA DE ETC.

ETC NO SERÁ RESPONSABLE POR DAÑOS CAUSADOS POR LA DEMORA EN EL RENDIMIENTO DEBIDO Y

EN NINGÚN CASO, INDEPENDIENTEMENTE DE LA FORMA DEL RECLAMO O LA CAUSA DE ACCIÓN (TANTO

SI SE BASA EN CONTRATO COMO EN INFRACCIÓN, NEGLIGENCIA, RESPONSABILIDAD ESTRICTA, OTRO

AGRAVIO O CUALQUIER OTRA COSA), LA RESPONSABILIDAD DE ETC HACIA USTED O CUALQUIER

PERSONA QUE UTILICE EL PRODUCTO WORKSHOP EXCEDERÁ EL PRECIO PAGADO POR EL PROPIETARIO

ORIGINAL POR EL PRODUCTO WORKSHOP. La expresión "daños emergentes" incluirá, pero no estará

limitada a, pérdida de ganancias anticipadas, interrupción del negocio, pérdida de uso o ingresos, costo de

capital o pérdida de bienes o equipos o daños a los mismos.

Algunos estados no permiten la exclusión ni la limitación de los daños incidentales o emergentes, por lo que

es posible que la limitación que antecede no tenga aplicación en el caso de usted.

Esta garantía limitada le confiere a usted derechos legales específicos y es posible que usted tenga también

otros derechos que varían de un estado a otro.

GARANTÍA LIMITADA DE WORKSHOP

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 36

EN CAS DE QUESTIONS OU POUR OBTENIR DES INFORMATIONS,

VEUILLEZ NOUS CONTACTER AU :

1-888-455-8724 depuis les États-Unis et le Canada

www.WORKSHOPvacs.com

Pièce N° SP6854 Imprimé au Mexique

MODE D’EMPLOI

• Español - página 19

CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE

AVERTISSEMENT :

Pour réduire le risque de blessure, l’utilisateur doit lire et comprendre le

mode d’emploi avant d’utiliser ce produit.

• Aspirateur de

liquides et de

poussières

• 11 gallons É.-U/

41 litres

• WS1100CA0

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 37

TABLE DES MATIÈRES

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

La sécurité est une combinaison de faire preuve de

bon sens, rester vigilant et savoir comment votre

aspirateur de liquides et de poussières

(l’« aspirateur ») fonctionne.

Termes de signalisation de questions

de sécurité

DANGER : indique une situation dangereuse qui,

si elle n’est pas évitée, causera la mort ou une

blessure grave.

AVERTISSEMENT : indique une situation

dangereuse qui, si elle n’est pas évitée, risque de

causer la mort ou une blessure grave.

MISE EN GARDE : indique une situation

dangereuse qui, si elle n’est pas évitée, pourrait causer

une blessure légère ou modérée.

Prenez toujours des précautions élémentaires,

notamment les précautions suivantes, lorsque vous

utilisez votre aspirateur de liquides et de poussières :

AVERTISSEMENT

– Pour réduire le risque d’incendie, de choc

électrique ou de blessure:

• Lisez et comprenez ce manuel et toutes les

étiquettes placées sur l’aspirateur avant de mettre

celui-ci en marche.

• N’utilisez l’aspirateur que comme cela est décrit

dans ce mode d’emploi.

• Ne laissez pas en marche pendant que vous êtes

absent – vous vous risqueriez de manquer des

signes importants indiquant un fonctionnement

anormal, comme une perte de puissance d’aspira -

tion, la sortie de débris ou de liquides par la bouche

de soufflage d’air ou des bruits anormaux en pro -

ve nance du moteur. Cessez immédiatement

d’utiliser l’aspirateur si vous constatez de tels

signes.

• Ne laissez pas l’aspirateur sans surveillance

quand il est branché dans une prise de courant.

Débranchez-le de la prise quand il n’est pas utilisé

et avant toute opération de maintenance.

• Des étincelles à l’intérieur du moteur risquent de

mettre feu à des vapeurs ou poussières

inflammables. Pour réduire le risque d’incendie ou

d’explosion : n’utilisez pas à proximité de gaz ou de

liquides inflammables ou combustibles, ou de

poussières explosives, comme de l’essence

automobile ou d’autres fiouls, de l’essence à

briquet, des produits de nettoyage, de la peinture à

l’huile, du gaz naturel, de l’hydrogène, de la

poussière de charbon, de la poussière de

magnésium, de la poussière d’aluminium, de la

poussière de céréales et de la poudre.

• N’aspirez jamais de matières en train de brûler ou

des matières fumigènes, telles que des cigarettes,

des allumettes ou des cendres chaudes.

• N’aspirez jamais de poussières de plaques de

plâtre, de suie ou de cendres de cheminée froides

lorsqu’un filtre pour aspirateur de liquides et de

poussières standard. Il s’agit de poussières très

fines qui risqueraient d’être projetées à nouveau

dans l’air ambiant. Utilisez un filtre à poussières

fines à la place.

• Pour réduire le risque d’inhalation de vapeurs

toxiques, n’aspirez pas de matériaux toxiques ou

dangereux, et n’utilisez pas à proximité de tels

matériaux.

• Pour réduire le risque de choc électrique, n’exposez

pas à la pluie et empêchez l’entrée de liquides dans

le compartiment du moteur. Rangez à l’intérieur.

• Ne laissez pas les enfants se servir de l’aspirateur

comme d’un jouet. Il faut surveiller de très près

quand il est utilisé par des enfants ou à proximité

d’enfants.

• Éteignez l’aspirateur avant de le débrancher.

Sujet Page

Instructions importantes relatives à la sécurité . . . . 38

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Déballage et inspection du contenu du carton . . . . 41

Retrait/installation/rangement de

la poignée en métal . . . . . . . . . . . . . . . . . . . . . . . 42

Retrait et installation du filtre . . . . . . . . . . . . . . . . 43

Assemblage de l’aspirateur de liquides

et de poussières. . . . . . . . . . . . . . . . . . . . . . . . . . 44

Assemblage du tambour à poussière . . . . . . . . . 44

Insertion du tuyau . . . . . . . . . . . . . . . . . . . . . . . . 44

Assemblage des roues . . . . . . . . . . . . . . . . . . . . . . . 45

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Choix du filtre correct . . . . . . . . . . . . . . . . . . . . . . . 47

Vidage du tambour . . . . . . . . . . . . . . . . . . . . . . . . . 48

Fonction de soufflante . . . . . . . . . . . . . . . . . . . . . . 49

Rangement des accessoires. . . . . . . . . . . . . . . . . . 50

Rangement du tuyau . . . . . . . . . . . . . . . . . . . . . . 50

Sujet Page

Rangement des accessoires . . . . . . . . . . . . . . . . 50

Enroulement du cordon. . . . . . . . . . . . . . . . . . . . 50

Rangement de la poignée . . . . . . . . . . . . . . . . . . 50

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Filtre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Nettoyage d’un filtre sec . . . . . . . . . . . . . . . . . . . . . 51

Nettoyage d’un filtre humide. . . . . . . . . . . . . . . . . . 51

Nettoyage et désinfection de l’aspirateur

de liquides et de poussières . . . . . . . . . . . . . . . . 51

Entretien du cordon d’alimentation . . . . . . . . . . 52

Rangement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Roulettes et roues . . . . . . . . . . . . . . . . . . . . . . . . . 52

Cadre et poignées . . . . . . . . . . . . . . . . . . . . . . . . . 52

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Réparation de l’aspirateur de liquides

et de poussières doublement isolé . . . . . . . . . . . 56

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 38

• Pour réduire le risque de chute, faites très attention

lorsque vous utilisez l’aspirateur dans des escaliers.

• Pour réduire le risque de vous faire mal au dos ou

de tomber, ne soulevez pas un aspirateur qui est

lourd en raison de la présence de liquides ou de

débris aspirés. Videz partiellement l’aspirateur en

écopant ou en purgeant de façon à l’alléger pour

pouvoir le soulever plus facilement.

• Pour réduire le risque de blessure ou le risque

d’endommagement de l’aspirateur, n’utilisez que

des accessoires recommandés par WORKSHOP.

• En cas d’utilisation de l’aspirateur comme

soufflante :

- Ne dirigez la décharge d’air que vers la zone de

travail.

- Ne dirigez pas l’air vers des personnes

présentes à proximité.

- Gardez les enfants à distance lors du fonction -

nement de la soufflante.

- N’utilisez la soufflante que pour souffler des

saletés et des débris.

- N’utilisez pas en guise de pulvérisateur.

- Portez des lunettes de sécurité.

• Pour réduire le risque d’être frappé ou entraîné par

un aspirateur en train de rouler, bloquez les

roulettes lorsque vous utilisez l’aspirateur sur une

surface inégale ou inclinée.

• Pour réduire le risque de blessure pour les yeux,

portez des lunettes de sécurité. L’utilisation de toute

soufflante ou de tout aspirateur utilitaire peut

toujours causer la projection de corps étrangers

dans les yeux, ce qui risque d’entraîner des

blessures graves aux yeux.

• N’utilisez pas avec un filtre déchiré ou sans avoir

installé de filtre, sauf quand vous aspirez des

liquides, comme cela est décrit dans ce mode

d’emploi. Des débris secs capturés par la roue

risquent d’endommager le moteur ou d’être

expulsés à nouveau dans l’air ambiant.

• Pour réduire le risque de blessure pouvant être

causée par une mise en marche accidentelle,

débranchez le cordon d’alimentation avant de

changer le filtre ou de le nettoyer.

• Ne débranchez pas en tirant sur le cordon. Pour

débrancher, saisissez la fiche – pas le cordon.

• N’utilisez pas l’aspirateur avec une fiche, un cordon

ou un autre composant endommagé. Si votre

aspirateur ne fonctionne pas comme il faut, s’il

manque des pièces, s’il quelqu’un l’a laissé tomber,

s’il est endommagé, s’il a été laissé à l’extérieur ou

s’il est tombé dans de l’eau, téléphonez au service

d’assistance à la clientèle.

• Ne tirez pas l’aspirateur et ne le portez pas par son

cordon, n’utilisez pas le cordon pour servir de

poignée, ne fermez pas une porte sur le cordon et

ne laissez pas le cordon tendu passer sur des

bords ou des coins tranchants. Ne traînez pas

l’aspirateur sur son cordon. Maintenez le cordon à

distance des surfaces chauffées.

• Ne touchez pas la fiche, l’interrupteur ou

l’aspirateur avec des mains mouillées.

• Utilisez seulement des cordons de rallonge qui sont

conçus pour emploi à l’extérieur. Les cordons de

rallonge en mauvais état ou trop petits en termes

de calibre des fils peuvent poser des risques

d’incendie et de choc électrique. Pour réduire le

risque de tels dangers, inspectez les cordons pour

vous assurer qu’ils sont en bon état et que le

liquide n’entre pas en contact avec le raccordement.

N’utilisez pas de cordons de rallonge dont les

conducteurs ont un calibre inférieur à 16 AWG.

Pour réduire la perte d’énergie, utilisez un cordon

de rallonge de calibre 14 s’il mesure entre 7,5 et

15 mètres de long, ou de calibre 12 s’il mesure

15 mètres de long ou plus.

• Cet aspirateur de liquides et de poussières a une

double isolation, ce qui élimine le besoin d’un

système de mise à la terre séparé. Utilisez seule -

ment des pièces de rechange identiques. Lisez les

instructions concernant l’entretien des aspirateurs

de liquides et de poussières doublement isolés.

• Ne mettez aucun objet dans les orifices de venti -

lation. N’aspirez pas quand de quelconques orifices

de ventilation sont obstrués ; assurez-vous que ces

orifices ne sont pas bloqués par de la poussière, de

la peluche, des cheveux ou de quel conques objets

pouvant réduire la circulation de l’air.

• Gardez les cheveux, les vêtements flottants, les

doigts et toutes les parties du corps à distance des

orifices et des pièces mobiles.

MISE EN GARDE :

• Pour réduire le risque de perte auditive, portez des

protecteurs d’oreilles lorsque vous vous servez de

l’aspirateur pendant plusieurs heures ou quand

vous l’utilisez dans un endroit bruyant.

• Portez un masque antipoussières en cas d’utilisa -

tion dans un environnement poussiéreux.

• Les décharges statiques sont fré quentes dans les

endroits secs ou lorsque l’humidité relative de l’air

ambiant est faible. L’aspiration de débris fins avec

votre aspirateur peut déposer une charge statique

sur le tuyau ou sur l’aspirateur. La meilleure chose

à faire pour réduire la fréquence des décharges

statiques chez vous ou lorsque vous utilisez cet

aspirateur consiste à ajouter de l’humidité dans l’air

avec un humidificateur.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 39

AVERTISSEMENT: pour réduire le risque de

choc électrique – n’exposez pas à la pluie –

rangez à l’intérieur.

CONSERVER CE MANUEL

Observez les avertissements suivants qui figurent sur

le carter du moteur de votre aspirateur :

DOUBLEMENT ISOLÉ.

MISE À LA TERRE NON NÉCESSAIRE.

POUR L’ENTRETIEN, N’UTILISEZ QUE DES

PIÈCES DE RECHANGE IDENTIQUES.

AVERTISSEMENT: pour votre propre sécurité,

lisez et comprenez le manuel de l’opérateur. Ne

laissez jamais l’aspirateur en marche sans

surveillance. Ne ramassez pas de cendres

chaudes, de charbon ou de matières toxiques,

inflammables ou dangereuses. N’utilisez pas à

proximité de vapeurs ou de liquides explosifs.

AVERTISSEMENT: pour réduire les risques

d’incendie ou d’autres dommages, n’utilisez pas

de compartiments de rangement sur l’aspirateur

même pour y ranger des chiffons imbibés d’huile

ou de boîtes contenant des matériaux

inflammables, corrosifs ou toxiques.

AVERTISSEMENT: pour réduire le risque

d’incendie ou de choc électrique, ne laissez pas

l’aspirateur branché quand il n’est pas utilisé.

Ne laissez pas l’aspirateur en marche sans

surveillance.

AVERTISSEMENT: limite de poids de

22,5 kg. Ne pas monter ou s’asseoir sur

l’aspirateur. Une utilisation incorrecte risque

de causer des blessures.

AVERTISSEMENT: pour réduire le risque de

choc électrique, installer toujours le flotteur

avant toute utilisation de l’aspirateur pour

ramasser des déchets humides.

INTRODUCTION

Cet aspirateur de liquides et de poussières est

conçu pour un emploi domestique. Il peut être

utilisé pour l’aspiration de matières légères humides

ou sèches, et il peut également faire fonction de

soufflante.

Familiarisez-vous avec les fonctions suivantes de ce

produit, et lisez le mode d’emploi du début à la fin

pour obtenir des détails précis sur l’utilisation de

votre nouvel aspirateur de liquides et poussières.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 40

DÉBALLAGE ET INSPECTION DU CONTENU DU CARTON

Se référer au croquis d’assemblage pour le

position nement des pièces.

Retirez tous les éléments se trouvant dans la boîte

en carton. Inspectez chaque élément en le

comparant à la liste incluse dans la boîte en carton.

Téléphonez au 1-888-455-8724 ou envoyez-nous

un courriel à info@WORKSHOPvacs.com si des

pièces sont manquantes ou endommagées.

Douille et clé à cliquet de 9/16 po

Outils nécessaires

Maillet

Clé de 9/16 po

Liste du contenu de la boîte en carton

Légende Description Qté

A Ensemble d’aspirateur de liquides

et de poussières.......................................1

B* Filtre à poussières fines Qwik Lock™.........1

C* Ensemble de support de filtre ....................1

D Ensemble de tuyau.....................................1

E Suceur à usages multiples .........................1

F Suceur humide...........................................1

G Suceur plat.................................................1

H Suceur à griffes..........................................1

J Brosse à épousseter...................................1

K Rallonge de poignée...................................2

L Roue de 8 po..............................................2

M Poignée en métal........................................1

N Manuel de l’opérateur.................................1

Sachet de pièces détachées « A» :

O Roulette de 3 po.........................................2

P Adaptateur pour moyeu..............................2

Q Chapeau de roue ........................................2

Sachet de pièces détachées « B» :

R Boulon de 3/8 po x 4 po.............................2

S Entretoise de 3/8 po x 1 1/2 po..................2

T Écrou de blocage........................................2

U Rondelle de blocage...................................2

V Rondelle plate ............................................6

W Contre-écrou ..............................................2

* Ces articles sont fournis déjà assemblés.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 41

RETRAIT/INSTALLATION/RANGEMENT

DE LA POIGNÉE EN MÉTAL

Press and

Hold Release

Buttons

Handle

Receptacle (2)

Release

Button (2)

Handle

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

Latch (2)

Votre poignée en métal est placée à l’intérieur du

tambour pour l’expédition. Vous devez retirer la

poignée en métal du tambour à poussière et

installer la poignée dans le sens correct, la partie

recourbée étant orientée dans le sens opposé à

l’arrière de l’aspirateur, avant de continuer. (Retirez

également la roue de 8 po (20 cm) et mettez-la de

côté en vue de l’installation.)

Mise en place de la poignée

Appuyez sur les boutons de déclenchement, et

maintenez-les enfoncés, pendant que vous placez

la poignée dans les logements de la poignée

situés sur le tambour (veuillez vous reporter à

l’illustration).

REMARQUE : lorsque vous entendrez un bruit sec

provenant des boutons de déclenchement, cela

indiquera que la poignée a été correctement

engagée.

Abaissement de la poignée en vue

du rangement

Pour ranger l’aspirateur de liquides et de

poussières, appuyez sur les boutons de libération

et main tenez-les enfoncés tout en faisant glisser

fermement la poignée vers le bas.

Retrait de la poignée

Appuyez sur les boutons de déclenchement, et

maintenez-les enfoncés, tel que cela est illustré.

Tout en appuyant fermement sur les boutons de

dé clen che ment, tirez la poignée vers le haut afin

de la retirer.

Verrou de

fixation (2)

Tirer vers le bas pour

faire glisser le tambour

à poussière afin qu’il

sorte de l’aspirateur

de liquides et de

poussières.

Appuyer sur les

boutons d’ouverture

et les maintenir

enfoncés

Poignée

Bouton

d’ouverture (2)

Prise de la

poignée (2)

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 42

AVERTISSEMENT : ne faites pas fonctionner

sans la cage du filtre et le flotteur étant donné

qu’ils empêchent l’entrée de liquide dans la roue

et protègent ainsi le moteur contre les dom mages

pouvant en résulter.

Retrait et installation du filtre

Qwik Lock™

Retrait du filtre :

1. Saisissez les deux languettes du filtre Qwik

Lock™, une dans chaque main.

2. Placez un pouce sur le goujon Qwik Lock™, qui

dépasse de la plaque de filtre intégrée, tirez sur

les languettes du filtre et appuyez en même

temps sur le goujon.

3. Cette action aura pour effet que le filtre sera

relâché de la cage du filtre. Faites glisser le filtre

pour le sortir de la cage.

Installation du filtre :

1. Faites glisser délicatement le filtre Qwik Lock™

par-dessus la cage du filtre et appuyez sur le

bord extérieur du filtre jusqu’à ce que le joint

d’étanchéité en caoutchouc sur le dessous du

filtre soit solidement installé autour de la base de

la cage du filtre et contre le couvercle.

2. Alignez le petit trou central sur le dessus du filtre

au-dessus du goujon Qwik Lock™ sur la cage du

filtre. Appuyez fermement sur le dessus du filtre,

à proximité du goujon, pour permettre au filtre

de s’emboîter sur l’embout sphérique du goujon.

Le filtre est maintenant installé.

REMARQUE : si vous n’installez pas correctement

le joint d’étanchéité du dessous, il est possible

que des débris passent à côté du filtre.

REMARQUE : déverrouillez et retirez le tambour à

poussière pour accéder au filtre. L’ensemble de

support de filtre peut être retiré en saisissant le

support du filtre de la façon montrée sur les

illustrations ci-dessous.

Pull Down and

Slide Dust Drum

Out of Wet/Dry

Vac Unit

Latch (2)

Dust

Drum

Filter Support

Assembly

Verrou de

fixation (2)

Ensemble de

support du filtre

Tirer vers le bas pour

faire glisser le tambour à

poussière afin qu’il sorte

de l’aspirateur de

liquides et de poussières.

Tambour à

poussière

Filter

Support

THIS SIDE

TOWARDS LID

Open End

of Float

Qwik Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

RETRAIT ET INSTALLATION DU FILTRE

Goujon Qwik

Lock™

Bout ouvert du

flotteur

Support du

filtre

APPUYER

TIREZ VERS

LE HAUT

Languettes

du filtre (2)

Joint d’étanchéité

en caoutchouc sur

le dessous du filtre

(vue en coupe)

Plaque de filtre

intégrée avec trou

central

CE CÔTÉ VERS

LE OUVERCLE

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 43

Pull Down and

Slide Dust Drum

ut of Wet/Dry

Vac Unit

Dust Drum

Wet/Dry

Vac Unit

Slot

Dust Drum Wheel

Latch

Holder

Latch Unlocked

Latch Locked

Assemblage du tambour à poussière

1. Faites glisser le tambour à poussière vers l’avant

de l’aspirateur de liquides et de poussières après

avoir terminé l’assemblage du filtre. Positionnez

les roues du tambour à poussière dans les

fentes prévues à cet effet et faites-les glisseur à

leur place.

REMARQUE : lors de la réinstallation du tambour à

poussière et de l’ensemble de support du filtre,

assurez-vous que le devant du tambour à poussière

est bien au ras de l’ensemble de couvercle et de

cache du moteur. Le tambour à poussière doit tenir

solidement en place. Il y a deux broches dans

l’aspirateur de liquides et de poussières qui doivent

tenir dans les fentes du tambour. Elles servent à

assurer l’alignement correct du tambour. Le

tambour à poussière doit être installé correctement

pour assurer que l’aspirateur de liquides et de

poussières fonctionne correctement.

2. Tirez sur les deux verrous de fixation à l’avant du

tambour à poussière pour les faire passer au-

dessus des dispositifs de retenue des verrous, et

appuyez fermement dessus jusqu’à ce que vous

entendiez un déclic indiquant qu’ils sont bien

fermés. Si les broches de l’ensemble de

couvercle et de cache du moteur ne sont pas

alignées, les verrous ne se fermeront pas.

Insertion du tuyau

Insérez le bout du flexible qui comporte le bouton-

poussoir dans l’orifice d’admission de l’aspirateur.

Le tuyau devrait se mettre en place avec un bruit

sec. Pour retirer le tuyau de l’aspirateur, appuyez

sur le bouton de déclenchement sur le tuyau et

tirez sur le tuyau jusqu’à ce qu’il sorte de l’orifice

d’aspiration de l’appareil, tel que cela est illustré.

Push

Button

Inlet

Hose

AVERTISSEMENT : pour éviter la pénétration de

débris ou d’eau dans la roue et d’endommager ainsi

l’aspirateur, ne jamais utiliser jamais ce dernier

sans avoir installé l’ensemble de support du filtre à

sa place.

Fente

Roue du tambour à poussière

Aspirateur de

liquides et de

poussières

Tambour à

poussière

Bouton-

poussoir

Tuyau

Orifice

d’admission

Verrou ouvert

Verrou fermé

Dispositif

de retenue de

verrou de fixation

Tirer vers le bas pour

faire glisser le tambour

à poussière afin qu’il

sorte de l’aspirateur de

liquides et de

poussières.

ASSEMBLAGE DE L’ASPIRATEUR

DE LIQUIDES ET DE POUSSIÈRES

Verrou

fixation

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 44

ASSEMBLAGE DES ROUES

Jam Nut

Lock Washer

Flat Washer

3/8" Bolt

Flat Washer

3/8" Bolt

Jam Nut

8" Wheel

Wheel Hub

Adapter

Wheel Ribs

Wheel Hub

Adapter Slots

Wheel

Lock

8" Wheel

Spacer

Flat Washer

Locknut

Wheel Cap

Locknut

Ne tentez pas d’assembler l’appareil avant d’avoir

vérifié que vous disposez de toutes les pièces

nécessaires.

1. Tirez sur le tambour à poussière pour le faire

sortir de l’aspirateur de liquides et de

poussières. Localisez les deux roues de 8 po

(20 cm) de diamètre et les deux sacs.

2. Placez un bloc de bois 2 x 4 (5 cm x 10 cm)

d’environ 30 cm de long au-dessous de

l’arrière de l’aspirateur.

3. Placez une rondelle plate autour du boulon de

3/8 po et installez dans le trou du panneau

arrière. Poussez le boulon à fond à travers le

moyeu.

4. Placez une rondelle plate et une rondelle de

blocage autour du boulon.

5. Vissez un écrou de blocage et serrez avec une

clé de 9/16 po. Vous devrez tenir la tête du

boulon avec la douille de 9/16 po pour pouvoir

serrer à fond l’écrou de blocage.

6. Insérez l’adaptateur pour moyeu sur la roue de

8 po. Assurez-vous que les nervures de la rue

tiennent solidement dans les fentes de

l’adaptateur de la roue. Placez l’adaptateur et la

roue autour du boulon.

7. Insérez une entretoise autour du boulon et

poussez-la à travers l’ouverture de la roue.

8. Installez une rondelle plate et un écrou de

blocage. Serrez l’écrou de blocage à fond.

9. En vous servant d’un maillet en caoutchouc,

tapotez doucement les enjoliveurs sur chaque

roue. Ceci doit être fait du côté gauche comme

du côté droit.

10. Verrouillez les roues arrière en place en

montant sur les verrous de fixation des roues

pour les asseoir en place. Inclinez l’aspirateur

vers l’arrière pour exposer la partie de

l’appareil où se trouvent les roues à l’avant.

2 x 4 Wood Block

Back of Vac

Arrière de

l’aspirateur

Rondelle plate

Boulon de 3/8 po

Roue de 8 po (20 cm)

Contre-écrou

Dispositif de

blocage de

la roue

Nervures de la roue

Entretoise

Rondelle plate

Contre-écrou

Enjoliveur

Adaptateur

pour moyeu

Fentes de l’adaptateur

pour moyeu

Rondelle plate

Bloc de bois 2 x 4

(5 cm x 10 cm)

crou de

locage

Rondelle de blocage

Écrou de

blocage

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 45

ASSEMBLAGE DES ROUES (suite)

Caster Stem

Socket

Caster Ball

Caster

1. Poussez la roulette jusqu’à ce que la bille de la

tige de la roulette soit insérée complètement

dans la douille. Vous entendrez un déclic

lorsque la bille entrera dans la douille, et la

roulette pivotera facilement lorsqu’elle sera

positionnée correctement.

Douille

Bille de la roulette

Tige de la roulette

Roulette

FONCTIONNEMENT

AVERTISSEMENT : pour réduire le risque d’incendie, d’explosion ou d’endommagement

de l’aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes

importants indiquant un fonctionnement anormal, comme une perte de puissance d’aspiration, la sortie de

débris ou de liquides par la bouche de soufflage d’air ou des bruits anormaux en provenance du moteur.

Cessez immédiatement d’utiliser l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur branché lorsque vous ne l’utilisez pas.

• Ne continuez pas à utiliser l’aspirateur lorsque le flotteur a coupé l’aspiration.

• Les étincelles à l’intérieur du moteur risqueraient de mettre feu à des matières inflammables en suspension

dans l’air. Ne pas utiliser l’aspirateur à proximité de liquides inflammables ou à des endroits où il y a des gaz

ou des vapeurs inflammables, ou de la poussière explosive/dans l’air. Les liquides, gaz et vapeurs

inflammables comprennent : essence à briquet, produits de nettoyage du type solvant, peinture à base

d’huile, essence, alcool et aérosols. Types de poussières explosives : charbon, magnésium, aluminium,

céréales et poudre noire.

• N’aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.

AVERTISSEMENT : pour réduire le risque de choc électrique ou de blessure :

• N’exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur.

Rangez à l’intérieur.

• Ne touchez pas la fiche de branchement, l’interrupteur ou l’aspirateur si vous avez les mains mouillées.

• Débrancher l’aspirateur avant d’effectuer une quelconque opération de maintenance. Si votre aspirateur ne

fonctionne pas comme il devrait, si des pièces sont manquantes, si vous l’avez laissé tomber, s’il est

endommagé, s’il a été laissé à l’extérieur ou s’il a été immergé dans de l’eau, rapportez-le dans un centre de

réparation indépendant ou téléphonez au service d’assistance à la clientèle.

• Lorsque vous utilisez un cordon de rallonge, n’utilisez qu’un cordon prévu pour emploi à l’extérieur et en bon

état. Ne laissez pas la connexion entrer en contact avec des liquides.

Pour réduire le risque de choc électrique, cet

appareil est muni d’une fiche polarisée (une lame

est plus large que l’autre). La fiche n’entrera dans

une prise polarisée que d’une seule manière.

Inverser la fiche si elle n’entre pas complètement

dans la prise. Si elle n’entre toujours pas, prendre

contact avec un électricien qualifié pour installer

une prise de courant appropriée. Ne pas altérer la

fiche de quelque manière que ce soit.

Après avoir branché le cordon d’alimentation dans

la prise de courant, mettez l’appareil sous tension

en appuyant sur l’interrupteur pour le faire passer

de la position « 0 » à la position « I ». Ces deux

symboles internationaux figurant sur le capot du

moteur indiquent, respectivement, la position

d’arrêt et la position de marche de votre aspirateur.

ARRÊT

MARCHE

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 46

FONCTIONNEMENT (suite)

Choix du filtre correct

Il existe divers filtres qui sont disponibles pour les

aspirateurs de liquides et de poussières

WORKSHOP

. Vous devez choisir votre filtre en

fonction de la tâche que vous effectuez alors. Tous

les filtres disponibles ne sont pas inclus avec

chaque modèle, mais ils peuvent être achetés

suivant les besoins auprès de détaillants

revendeurs d’aspirateurs de liquides et de

poussières WORKSHOP ou en vous rendant sur le

site www.WORKSHOPvacs.com.

Liste des filtres disponibles :

1. Filtres à cartouche en papier accordéon

a. Les filtres à cartouche en papier accordéon

incluent les numéros de catalogue suivants :

WS21200F (saletés ordinaires)

WS22200F (poussières fines) et

WS23200F (filtres à très haute efficacité).

b. Chacun de ces filtres à cartouche en papier

accordéon est conçu pour nettoyer des

débris secs, mais il est néanmoins possible

d’attirer un peu de liquide sans endommager

le filtre. Si le filtre est maintenu en bon état,

un peu de liquide ne causera pas de

dommage au filtre. Lorsque vous aspirez

beaucoup de liquide, le filtre à cartouche en

papier accordéon deviendra saturé, de la

buée apparaîtra peut-être près de l’orifice

d’échappement de l’aspirateur et il se peut

alors que le filtre soit endommagé. Après

avoir utilisé l’aspirateur pour recueillir un peu

de liquide, faites sécher soigneusement le

filtre à cartouche en papier accordéon pour

empêcher la présence de moisissures et

pour éviter qu’il ne soit endommagé.

AVERTISSEMENT : pour réduire le risque

d’endommagement de l’aspirateur, ne mettez

pas le moteur en marche avec le flotteur en

position élevée. Un filtre à cartouche doit être

présent et être en position correcte pendant

toutes les opérations d’aspiration pour

empêcher les fuites de débris et l’endom -

magement possible du moteur de l’aspirateur.

c. Si vous utilisez votre aspirateur pour

ramasser de la poussière très fine, vous

devrez vider le tambour et nettoyer le filtre

beaucoup plus fréquemment pour pouvoir

maintenir la performance optimale de votre

aspirateur.

d. Voir la rubrique intitulée « Retrait et

installation du filtre » pour obtenir des

instructions sur la façon de changer le filtre à

cartouche en papier accordéon.

2. Filtre à cartouche pour applications humides

a. Le filtre à cartouche pour applications

humides disponible a le numéro de

catalogue WS24200F.

b. Ce filtre à cartouche pour applications

humides est conçu pour nettoyer les liquides

et les débris humides seulement. Il ne doit

PAS être utilisé pour ramasser des débris

secs.

c. Pour maintenir la performance optimale du

filtre, rincez soigneusement avec de l’eau

après chaque emploi.

d. Voir la rubrique intitulée « Retrait et

installation du filtre » pour obtenir des

instructions sur la façon de changer le filtre à

cartouche pour applications humides.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 47

FONCTIONNEMENT (suite)

Axle

Support

Dust

Drum

Drain

Pull Down and

Slide Dust Drum

ut of Wet/Dry

Vac Unit

Tambour à

poussière

Support

de l’essieu

Drain de

vidange

irer vers le bas pour

aire glisser le

ambour à poussière

fin qu’il sorte de

’aspirateur de

iquides et de

oussières.

Vidage du tambour

1. Cet aspirateur est équipé d’un drain permettant

d’évacuer facilement les liquides. Il suffit de

dévisser le capuchon du drain et de soulever le

côté opposé de l’aspirateur pour l’incliner

légèrement afin de vider le tambour.

2. Une autre option consisterait à retirer le tambour

de l’aspirateur.

3. Tirez le tambour vers le bas pour le faire sortir

de l’aspirateur et faites-le glisser sur le support

de l’essieu en dessous du tambour.

4. Jetez le contenu du tambour dans une poubelle

appropriée.

5. Remettez le tambour à sa place en le réinsérant

dans la cavité et en le poussant jusqu’à ce que

vous entendiez un déclic indiquant qu’il est bien

en place.

AVERTISSEMENT : pour réduire le risque de

blessure en raison d’une mise en marche

accidentelle, débrancher le cordon électrique

avant de vider le tambour.

AVERTISSEMENT : pour réduire le risque de

chute ou de blessure au dos il ne faut pas

soulever un aspirateur plein de liquide ou de

débris. Ramasser ou drainer suffisamment du

contenu hors de l’aspirateur afin de rendre

l’aspirateur assez léger pour le soulever

confortablement.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 48

FONCTIONNEMENT (suite)

Fonction de soufflante

Votre aspirateur est muni d’un orifice de

soufflante qui permet de chasser de la sciure ou

d’autres débris. Veuillez réaliser les étapes

suivantes pour utiliser votre aspirateur comme

une

soufflante.

1. Localisez l’orifice de soufflante sur votre

aspirateur.

2. Insérez le bout verrouillable de l’ensemble de

flexible dans l’orifice de soufflantede l’aspirateur.

Le tuyau devrait se mettre en place d’un coup

sec. Pour retirer le tuyau de l’aspira teur, appuyez

sur le bouton de déclenchement sur l’ensem ble

de tuyau et sortez le tuyau de l’entrée

d’aspiration en tirant.

3. (Optionnel) Attachez la poignée de rallonge au

bout opposé du flexible, puis placez le suceur

plat sur le tube de rallonge.

4. Allumez votre aspirateur et vous serez prêt à

l’utiliser comme une soufflante.

AVERTISSEMENT : il faut toujours porter des

lunettes de protection conformes à la norme ANSI

Z87.1 (ou, au Canada, ACNOR Z94.3) avant de se

servir de l’aspirateur comme une soufflante.

AVERTISSEMENT : pour ne pas risquer de

causer des blessures à d’autres personnes, il

est recommandé de leur demander de rester à

distance suffisante des débris soufflés.

MISE EN GARDE : portez un masque anti-

poussière si votre soufflage crée de la

poussière qui pourrait être aspirée.

MISE EN GARDE : pour réduire le risque

d’endommagement de l’ouie, portez des protec -

teurs d’oreilles quand vous utilisez l’aspirateur/la

soufflante pendant de longues périodes ou quand

vous l’utilisez dans un environnement bruyant.

Blowing Port

Locking End

Hose

Assembly

Bout verrouillable

Orifice de soufflante

Ensemble de

tuyau

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 49

Rangement du tuyau

Le tuyau peut être rangé en le plaçant dans le

plateau amovible supérieur. Vous pouvez aussi

ouvrir le couvercle articulé pour accéder à l’aire

de rangement du tuyau.

Rangement des accessoires

Vos accessoires d’aspirateur de liquides et de

poussières peuvent être rangés sur le plateau

amovible inférieur. Les fournitures pour le

nettoyage peuvent être rangées dans l’aire de

rangement située à l’arrière de l’appareil, entre les

roues. Les poignées de rallonge se mettent en

place en faisant un léger déclic à l’arrière de

l’aspirateur, dans l’aire de rangement prévue pour

la poignée de rallonge.

RANGEMENT DE ACCESSOIRES

Hose Storage Tray

Hinged Top Access

to Hose Storage

Accessory

Storage Tray

Cleaning

Storage

Area

Cord Wrap Area

Cleaning

Supplies

Extension Handle

Storage

Enroulement du cordon

uand vous aurez fini de passer l’aspirateur,

débranchez le cordon et enroulez-le dans l’aire de

rangement du cordon située à l’arrière de l’appareil.

Press and

Hold Release

Buttons

While Sliding

Handle

Downward

Handle

Rangement de la poignée

Lorsque vous vous apprêtez à ranger l’aspirateur

de liquides et de poussières, appuyez sur les

boutons et maintenez-les enfoncés pendant que

vous faites glisser d’une main ferme la poignée

vers le bas.

Plateau de rangement du tuyau

Couvercle articulé pour

accès à l’aire de

rangement du tuyau

Rangement de la poignée

de rallonge

Aire d’enroulement

du cordon

Fournitures pour

le nettoyage

Poignée

Appuyer sur les

boutons d’ouverture

et les maintenir

enfoncés tout en

faisant glisser la

poignée vers le bas

Aire de

rangement des

produits de

nettoyage

Plateau de

rangement

des accessoires

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 50

ENTRETIEN

REMARQUE : le filtre est fait de papier de qualité

élevée conçu pour intercepter les très petites

particules de poussière. Le filtre peut être utilisé

pour le ramassage de matière sèches ou de petits

volumes de liquides. Manipuler le filtre avec

précaution lors de son nettoyage ou de son

installation. Les plis du filtre peuvent être froissés

pendant l’installa tion, mais cela n’aura aucune

influence sur la performance du filtre.

Nettoyage d’un filtre sec

REMARQUE : pour obtenir les meilleurs résultats

lors du nettoyage après l’accumulation de

poussière, nettoyer le filtre dans un endroit non

clos. Le nettoyage DOIT être effectué à l’extérieur –

pas dans des locaux d’habitation.

Le retrait de certains débris secs peut être

accompli sans enlever le filtre de l’aspirateur.

Donner un coup avec la main sur la partie

supérieure du couvercle pendant que l’aspirateur

est à l’arrêt.

2. Retirer le filtre de l’aspirateur. Tapoter douce -

ment le filtre contre la paroi intérieure du

tambour à poussière. Les débris se détache ront

et tomberont.

3. Pour un nettoyage complet d’un filtre sec

couvert de particules fines (pas de débris),

il est conseillé de placer le filtre sous un robinet

comme indiqué à la rubrique « Nettoyage d’un

filtre humide ».

Nettoyage d’un filtre humide

Une fois le filtre retiré, faites couler de l’eau au

travers du filtre à l’aide d’un tuyau d’arrosage ou

d’un robinet. Veillez à ce que la pression de l’eau

sortant du tuyau d’arrosage ne soit pas si forte

qu’elle pourrait endom mager le filtre.

IMPORTANT : inspecter le filtre après le

nettoyage pour s’assurer qu’il n’est pas déchiré

ou troué. Ne pas utiliser un filtre déchiré ou

troué. Même un petit trou peut permettre à

beaucoup de poussière de sortir de l’aspirateur.

Remplacez votre filtre immé diate ment

s’il est

endommagé ou usé.

Laisser sécher le filtre avant de le réinstaller et de

ranger l’aspirateur ou de ramasser des débris

secs.

Nettoyage et désinfection

de l’aspirateur de liquides

et de poussières

Pour conserver l’esthétique optimale de votre

aspirateur de poussières et de liquides, nettoyez la

surface extérieure de l’aspirateur à l’aide d’un

chiffon imbibé d’eau tiède savonneuse.

Procédure de nettoyage du tambour :

1. Vider les débris.

2. Nettoyez soigneusement le tambour à poussière

à l’aide d’un savon doux et d’eau tiède.

3. Essuyer avec un chiffon sec.

Avant de ranger l’aspirateur pour une période pro -

longée, ou dans les cas nécessaires (par exemple

après l’aspiration d’eaux usées), vous devez

désinfecter le tambour.

Pour désinfecter le tambour :

1. Versez un gallon (presque 4 litres) d’eau et

une cuillerée à thé de produit à blanchir à l’eau

de javel dans le tambour.

2. Laissez la solution agir pendant 20 minutes,

en remuant doucement de temps à autre pour

vous assurer que toutes les surfaces du

tambour restent humides.

3. Videz le tambour au bout de 20 minutes.

Rincez à l’eau jusqu’à ce que l’odeur d’eau de

javel ait disparu. Laissez sécher le tambour

complètement avant de sceller le moteur sur

le tambour.

Filtre

AVERTISSEMENT : pour réduire le risque de

blessure en raison d’une mise en marche

accidentelle, débrancher le cordon électrique

avant de remplacer le filtre ou de le nettoyer.

AVERTISSEMENT : ne faites pas fonctionner

sans la cage du filtre et le flotteur étant donné

qu’ils empêchent l’entrée de liquide dans la roue

et protègent ainsi le moteur contre les dom mages

pouvant en résulter.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 51

ENTRETIEN (suite)

Entretien du cordon d’alimentation

Une fois votre travail d’aspiration terminé,

débranchez le cordon d’alimentation et enroulez-

le autour du couvercle du moteur. Si le cordon est

endommagé il doit être remplacé par le fabricant

afin de réduire le risque d’accident.

Rangement

Avant de ranger votre aspirateur, vous devez

vider et nettoyer le tambour. Le cordon

d’alimentation doit ensuite être enroulé autour de

l’appareil et le tuyau doit être rangé de la façon

décrite dans ce mode d’emploi. Les accessoires

doivent être rangés à proximité de l’aspirateur de

façon à pouvoir les trouver facilement. Ranger

l’aspirateur à l’intérieur d’un bâtiment.

Roulettes et roues

Si le chariot commence à grincer ou s’il devient

difficile de le faire rouler, appliquer deux ou trois

gouttes d’huile universelle sur chaque roue au

niveau de l’essieu. Si les roulettes font du bruit,

appliquer une goutte d’huile sur l’arbre pour les

rendre silencieuses.

Cadre et poignées

La poignée en métal est peinte pour la protéger

contre la rouille. Toutefois, il faut en retirer les

liquides et les débris corrosifs en contact avec la

poignée avec un chiffon non abrasif.

AVERTISSEMENT : pour assurer la SÉCURITÉ

et la FIABILITÉ du produit, les réparations et

réglages doivent être effectués par des centres

agréés de service après-vente en utilisant

toujours des pièces de rechange WORKSHOP.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 52

La présente garantie limitée est offerte par Emerson Tool Company, une division d’Emerson Electric Co., établie

à l’adresse indiquée ci-dessous (« ETC » ou « nous » ou « notre » ou « nos ») et elle s’applique à nos

aspirateurs de liquides et de poussières de la marque WORKSHOP (collectivement, le « Produit

WORKSHOP®»).

En cas de questions, ou si vous avez besoin d’assistance en ce qui concerne la garantie de votre Produit

WORKSHOP, veuillez contacter le Département du service à la clientèle d’ETC pour les produits WORKSHOP au

numéro d’appel gratuit ou à l’adresse figurant ci-dessous.

Garantie limitée WORKSHOP®

ETC, établie au 8100 W Florissant Ave., St. Louis, MO 63136, offre la garantie limitée suivante à l’acheteur

original exclusivement (« vous » ou « votre ») sous réserve des exclusions décrites ci-dessous : votre Produit

WORKSHOP ne comportera aucun défaut de matériau ou de fabrication en cas d’utilisation dans des conditions

normales conformément aux dispositions du Mode d’emploi qui vous a été fourni avec le Produit WORKSHOP

pendant une période de cinq (5) ans à compter de la date d’achat d’origine (la « Période de garantie »). La

présente garantie limitée cesse de produire des effets si l’acheteur original cède le Produit WORKSHOP à une

autre personne physique ou morale.

Ce qui n’est pas couvert - Exclusions de la garantie

La présente garantie limitée ne couvre pas et exclut expressément :

• L’usure normale et/ou les accessoires ou éléments amovibles tels que, sans toutefois s’y limiter, les cordons

d’alimentation, les tuyaux flexibles, les filtres et tous autres accessoires ou éléments amovibles que nous

pouvons mettre en vente pour emploi avec le Produit WORKSHOP.

• L’endommagement ou le claquage du moteur du Produit WORKSHOP causé par le fait qu’un blocage

intervenu dans le cadre d’une utilisation normale n’aurait pas été éliminé.

• La destruction ou l’endommagement du Produit WORKSHOP pour des raisons au-delà du contrôle d’ETC, y

compris, sans toutefois s’y limiter, un emploi inapproprié, un accident, une utilisation abusive, de la

négligence, une faute (commise par une partie autre qu’ETC), un emploi excessivement intensif allant au-

delà de la capacité nominale indiquée dans votre Mode d’emploi, ou des modifications ou des altérations

effectuées par toute partie autre qu’ETC.

• La destruction ou l’endommagement du Produit WORKSHOP résultant du fait que le Produit WORKSHOP

n’a pas été utilisé conformément aux instructions écrites, aux directives ou aux conditions générales

énoncées dans le mode d’emploi.

Procédures de notification et de réclamation dans le cadre de la garantie limitée

Si, pendant la Période de garantie qui vous est applicable, vous découvrez que votre Produit WORKSHOP

comporte un défaut qui, selon vous, est couvert par la présente garantie limitée, vous devez contacter le

Département du service à la clientèle d’ETC pour les produits WORKSHOP au (888) 455-8724 entre les heures

de 8h30 et de 16h30, Heure du Centre. Vous pouvez également contacter le Département du service à la

clientèle d’ETC pour les Produits WORKSHOP à l’adresse courriel figurant dans votre mode d’emploi ou sur la

page consacrée aux Produits WORKSHOP du site Internet d’ETC.

Pour que votre réclamation dans le cadre de la garantie puisse être traitée aussi rapidement que possible, nous

vous suggérons de remplir la « Carte d’enregistrement » qui est mise à votre disposition sur la page consacrée

aux Produits WORKSHOP du site Internet d’ETC à www.WORKSHOPvacs.com. Si vous décidez de ne pas

enregistrer votre Produit WORKSHOP, pour pouvoir faire une réclamation dans le cadre de la garantie, vous

devrez nous fournir une copie de votre reçu ou un autre justificatif d’achat montrant la date de l’achat afin de

confirmer que votre réclamation est effectuée avant la fin de la Période de garantie et que vous êtes l’acheteur

original.

GARANTIE LIMITÉE WORKSHOP

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 53

Ce que nous ferons pour remédier aux problèmes

Après que vous aurez contacté le Département du service à la clientèle d’ETC pour les produits WORKSHOP en

appliquant les procédures ci-dessus, ETC déclenchera la procédure d’application de la garantie, y compris une

inspection physique, sous réserve des exclusions et en tenant compte de la Période de garantie indiquée aux

présentes, afin de déterminer s’il convient de réparer ou de remplacer le Produit WORKSHOP ou de vous

rembourser le prix d’achat.

La décision de réparer ou de remplacer votre Produit WORKSHOP ou de vous en rembourser le prix d’achat est

à notre discrétion absolue. La réparation ou le remplacement d’un Produit par ETC pour votre bénéfice ne vous

coûtera rien si vous bénéficiez de la couverture de la présente garantie limitée. La couverture fournie en vertu

de la présente garantie limitée ne s’applique, à tout moment, que si l’acheteur original respecte les procédures

ci-dessous concernant la notification et la réclamation dans le cadre de la garantie limitée.

Si votre réclamation est couverte en vertu de la présente garantie limitée, nous nous engageons, à notre

discrétion absolue, (a) à réparer ou à remplacer la partie défectueuse de votre Produit WORKSHOP ou (b) à

remplacer la totalité de votre Produit WORKSHOP. Si nous ne sommes pas en mesure de mettre à votre

disposition un produit WORKSHOP réparé de façon adéquate ou un Produit WORKSHOP de rechange, nous

vous fournirons un remboursement d’un montant égal au prix d’achat de votre Produit WORKSHOP ou un

crédit que vous pourrez utiliser pour acheter un nouveau Produit WORKSHOP.

Aucune autre garantie expresse ne s’applique

LES GARANTIES LIMITÉES FOURNIES CI-DESSUS SONT LES GARANTIES UNIQUES ET EXCLUSIVES

FOURNIES PAR ETC À L’ACHETEUR ORIGINAL DU PRODUIT WORKSHOP, ET ELLE REMPLACE TOUTES LES

AUTRES GARANTIES, ÉCRITES OU ORALES, EXPRESSES OU TACITES, QU’ELLES S’APPLIQUENT DE PLEIN

DROIT OU AUTREMENT, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES DE QUALITÉ

MARCHANDE OU D’ADÉQUATION À UN BUT PARTICULIER, QUE LEDIT BUT AIT ÉTÉ DIVULGUÉ OU NON, ET

QUE LE PRODUIT WORKSHOP AIT ÉTÉ CONÇU OU FABRIQUÉ SPÉCIFIQUEMENT POUR VOTRE EMPLOI OU

POUR VOTRE BUT. LES REJETS DE GARANTIES TACITES, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES

GARANTIES TACITES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN BUT PARTICULIER, N’ENTRERONT

PAS EN VIGUEUR AVANT LA FIN DE LA PÉRIODE DE GARANTIE. Aucun employé, agent, distributeur ou autre

personne n’est autorisé à altérer la présente garantie limitée ou à offrir une quelconque autre garantie au nom

d’etc. Les dispositions de la présente garantie limitée ne peuvent être modifiées ni par ETC, ni par le propriétaire

original, ni par leurs successeurs ou ayants droit respectifs.

Limitation de responsabilité

DANS LA MESURE AUTORISÉE PAR LA LOI, ETC NE SAURAIT EN AUCUN CAS ÊTRE RESPONSABLE DE

QUELCONQUES DOMMAGES ACCESSOIRES, SPÉCIAUX, INDIRECTS OU SECONDAIRES, Y COMPRIS UNE

QUELCONQUE PERTE MONÉTAIRE, QUE CE SOIT EN CONSÉQUENCE D’UNE IMPOSSIBILITÉ DE FAIRE

FONCTIONNER OU D’UTILISER LE PRODUIT WORKSHOP, D’UNE UTILISATION INAPPROPRIÉE, DE

L’INCAPACITÉ D’UTILISER LE PRODUIT WORKSHOP OU DE FAUTE DE LA PART D’ETC. ETC NE SERAIT ÊTRE

RESPONSABLE DE PRÉJUDICES CAUSÉS PAR UN RETARD D’EXÉCUTION ET, EN AUCUN CAS, QUELLE QUE

SOIT LA FORME DE LA REVENDICATION OU LA CAUSE DE L’ACTION (QU’ELLE SOIT DE NATURE

CONTRACTUELLE OU QU’ELLE RÉSULTE D’UNE VIOLATION, D’UNE CONTREFAÇON, D’UNE FAUTE, D’UNE

NÉGLIGENCE, D’UN CAS DE RESPONSABILITÉ SANS FAUTE OU QU’ELLE AIT UNE AUTRE BASE DÉLICTUELLE

OU QUASI-DÉLICTUELLE), LA RESPONSABILITÉ D’ETC ENVERS VOUS OU TOUTE PERSONNE UTILISANT LE

PRODUIT WORKSHOP NE SAURAIT DÉPASSER LE PRIX PAYÉ PAR LE PROPRIÉTAIRE ORIGINAL POUR LE

PRODUIT WORKSHOP. L’expression « dommages indirects » inclura notamment, sans toutefois s’y limiter, la

perte de bénéfices attendus, l’interruption des affaires, la perte d’utilisation ou de revenus, le coût du capital ou

la destruction ou l’endommagement de biens ou équipements.

Étant donné que certains États ou certaines provinces ne permettent pas l’exclusion ou la limitation de

dommages indirects ou secondaires, il est possible que la limitation ci-dessus ne s’applique pas à vous.

La présente garantie limitée vous confère des droits légaux particuliers, et il est possible que vous bénéficiiez

d’autres droits qui varient d’un État à l’autre ou d’une province à l’autre.

GARANTIE LIMITÉE WORKSHOP

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 54

WARNING

SERVICING OF DOUBLE-INSULATED WET/DRY VAC

In a double-insulated Wet/Dry Vac, two systems of insulation are provided

instead of grounding. No grounding means is provided on a double-insulated

appliance, nor should a means for grounding be added. Servicing a double-

insulated Wet/Dry Vac requires extreme care and knowledge of the system,

and should be done only by qualified service personnel. Replacement parts

for a double-insulated Wet/Dry Vac must be identical to the parts they replace.

Your double-insulated Wet/Dry Vac is marked with the words "DOUBLE

INSULATED" and the symbol (square within a square) may also be

marked on the appliance.

To reduce the risk of injury from electrical shock, unplug power cord before

servicing the electrical parts of the Wet/Dry Vac.

REPAIR PARTS (11 U.S. Gallon)

ADVERTENCIA

SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA PARA

MOJADO/SECO CON AISLAMIENTO DOBLE

En una aspiradora para mojado/seco con aislamiento doble se proporcionan dos sistemas de aislamiento en

vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro -

doméstico con aislamiento doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de

ajustes y reparaciones de una aspiradora para mojado/seco con aislamiento doble requiere extremado

cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio competente.

Las piezas de repuesto para la aspiradora para mojado/seco con aislamiento doble deben ser idénticas a

las piezas que reemplazan. La aspiradora para mojado/seco con aislamiento doble está marcada con las

palabras “DOUBLE INSULATED” (con aislamiento doble) y puede que el símbolo (un cuadrado dentro

de un cuadrado) también esté marcado en los aparatos.

Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes

de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco.

AVERTISSEMENT

RÉPARATION DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES DOUBLEMENT ISOLÉ

Dans un aspirateur de liquides et de poussières doublement isolé, deux systèmes d’isolation sont fournis

au lieu de la mise à la terre. Aucun moyen de mise à la terre n’est prévu sur un appareil électro-ménager

doublement isolé, et il ne faut pas en ajouter. La réparation d’un aspirateur de liquides et de poussières

doublement isolé nécessite une connaissance approfondie du système et la prise de précautions

extrêmes. Une telle réparation ne doit être entreprise que par un technicien agréé. Les pièces de

rechange pour un aspirateur de liquides et de poussières doublement isolé doivent être les mêmes que les

pièces qu’elles remplacent. Les mots « DOUBLE INSULATED » (Doublement isolé) figurent sur l’aspirateur

de liquides et de poussières doublement isolé, et le symbole (un carré à l’intérieur d’un autre carré)

peut également figurer sur les appareils.

Pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon

d’alimentation avant de réparer les éléments électriques de l’aspirateur de liquides et de poussières.

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 55

REPAIR PARTS (11 U.S. Gallon)

11 U.S. Gallon Wet/Dry Vac

Model Number: WS1100CA0

www.WORKSHOPvacs.com

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 56

REPAIR PARTS (11 U.S. Gallon)

11 U.S. Gallon Wet/Dry Vac

Model Number: WS1100CA0

www.WORKSHOPvacs.com

Always order by Part Number - Not by Key Number

Key No. Part Number Description Descripción

Description

1 510013-1 Actuator Assembly Ensamblaje del accionador Ensemble d’actionneur

2 832790-1 Power Head Assembly Ensamblaje del cabezal del motor Ensemble d’électrobrosse

3 832119-2 Filter Support Assembly Ensamblaje del soporte del filtro Ensemble de support du filtre

4 832120 Handle Assembly Ensamblaje del asa Ensemble de poignée

5 832113-2 Dust Drum Assembly Ensamblaje del tambor para polvo Ensemble de tambour à poussière

6 832116-1 Drum Latch Pestillo de tambor Verrou de fixation du tambour

7 73185 Drain Cap Tapa del drenaje Capuchon de drain

8 830598 8” Wheel Rueda de 8 pulgadas Roue de 8 po (20 cm)

9 WS22200F Fine Dust Pleated Paper Filter Filtro de papel plisado para polvo fino Filtre en papier accordéon pour poussière fine

10 WS17809A Utility Nozzle Boquilla utilitaria Suceur à usages multiples

11 WS17840A Claw Nozzle Boquilla de garra Suceur à griffes

12 WS17810A Wet Nozzle Boquilla para mojado Suceur humide

13 WS17802A Crevice Tool Boquilla rinconera Suceur plat

14 WS17801A Dusting Brush Cepillo para polvo Brosse de dépoussiérage

15 831337-10 Hose Assembly Ensamblaje de manguera Ensemble de tuyau

16 WS17808A Extension Handle Asa de extensión Rallonge de poignée

17 509950 Bag Assembly (casters) Ensamblaje de bolsa (ruedecillas) Sac de roulettes

18 509949 Bag Assembly (8” wheel hardware) Ensamblaje de bolsa (herrajes para Ensemble de sac (petit matériel

la rueda de 8 pulg.) de fixation pour roues de 8 po)

19 SP6854 Owner’s Manual Manual del usuario Mode d’emploi

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 57

THIS PAGE INTENTIONALLY LEFT BLANK

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 58

THIS PAGE INTENTIONALLY LEFT BLANK

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 59

Part No. SP6854 Form No. SP6854-1 Printed in Mexico 09/13

c 2013 Emerson

SP6854-1 WS1100CA0 Workshop:SP6439-3_ES.qxd 10/14/13 2:44 PM Page 60

Workshop Wet WS1100CA Dry Vac 11-Gallon Mobile Wet Dry Shop Vacuum Cleaner Station, 6.5 Peak HP Wet Dry Auto Vacuum Cleaner

Product's Documents

User Manual

Specifications

Workshop Wet WS1100CA Questions and Answers

Related Products

Evolution 086-0001 R15VAC Wet & Dry Workshop Vacuum Cleaner 1000W

Evolution 099-0001A Cordless R11VAC-Li Wet And Dry Workshop Vacuum 18V

Workshop Wet WS0915VA /Dry Vacs Vacuum General Purpose Wet/Dry Vacuum Cleaner, 9-Gallon Shop Vacuum Cleaner, 4.25 Peak HP Wet and Dry Vacuum

Workshop Wet WS0255VA /Dry Vacs Vacuum Compact, Portable Wet/Dry Vacuum Cleaner, 2.5-Gallon Small Shop Vacuum Cleaner, 1.75 Peak HP Portable Vacuum

Workshop Wet WS1600SS Wet/Dry Vacs Vacuum Heavy Duty Stainless Steel Wet/Dry Vacuum Cleaner

Workshop Wet WS1400CA High Power Wet/Dry Vacuum Cleaner
