In the view mode:
HOME, MENU, Delete, Wide Zoom, Temporarily Rotated Display,
Play back/Stop (when playing back movies), To next image, To previous
Aer installing the camera in this unit, the HOME or MENU button are
disabled.
How to set Housing
(Settings) [Main Settings] [Housing]
[On]
Check that [Housing] is set to [On] and touch [BACK] and [×].
Check that (Housing) appears on the screen.
5 Set the mode switch of the camera to (Still image). (-5)
6 Check the camera’s lens and LCD screen for any dirt.
Notes
e AF Illuminator cannot be used with this unit.
When [Housing] is set to [On], the AF Illuminator is automatically set to [O] and
cannot be used.

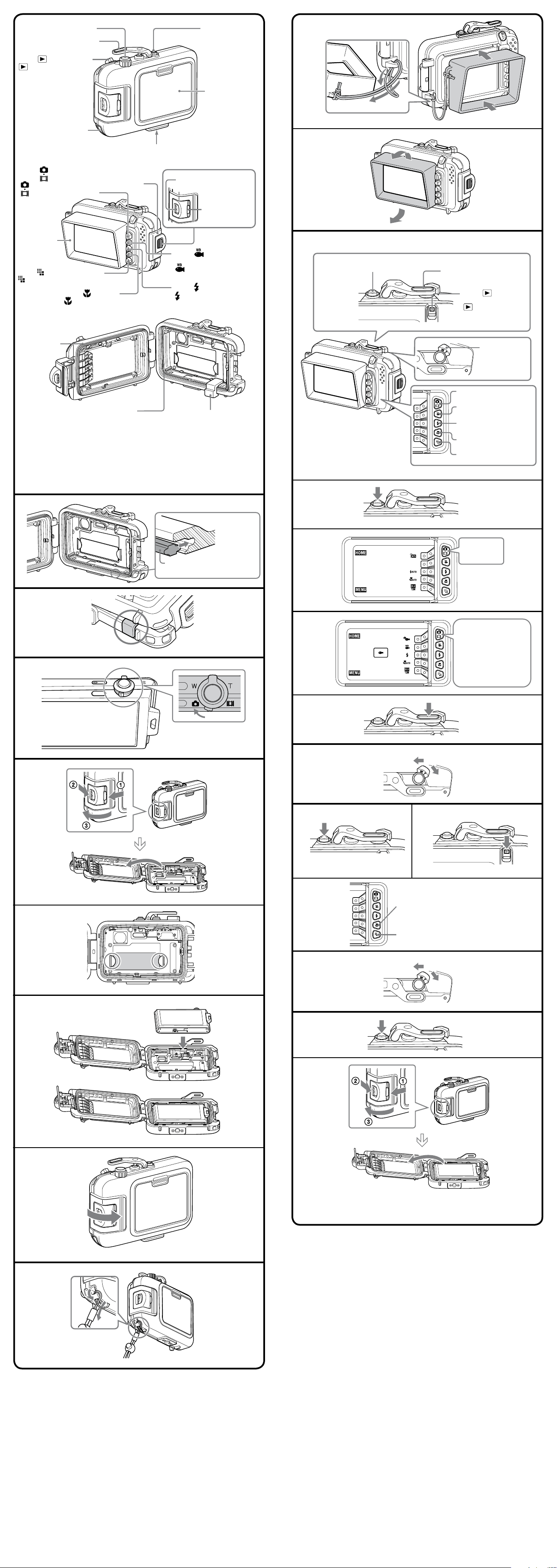

Installing the digital still camera in the marine pack
1 Open this unit. (-1)
Slide the OPEN button while pressing the unlock button .
Release the buckle in the direction of the arrow to open this unit.
Notes
Be careful not to lose the spacer as you will need it to store this unit.
2 Put the supplied desiccant in this unit.
Place the desiccant into the front body desiccant space in this unit. en hold
the desiccant at the part on the front attachment. (-2)
* Place the supplied desiccant in this unit one or two hours before shooting.
3 Press the ON/OFF (Power) button to turn o the camera.
4 Install the camera in this unit. (-4)
Keep the lens cover of the camera lowered. Closing this unit by force while
the lens cover is closed may cause a malfunction.
Always be sure to turn o the power when installing or removing the
camera.
Check that the camera is placed correctly.
5 Close this unit’s body and fasten the buckle. (-5)
Secure this unit’s body, and fasten the buckles until the top and bottom latches
catch.
Notes
When closing this unit’s body, make sure that there is no debris, sand, hair or any
other foreign matter on the O-ring or in the seating groove. Water leakage may
result if any foreign matter is caught in these places.
Attaching the accessories
Attaching the hand strap
We recommend attaching the hand strap (supplied) before using this unit. (See
illustration )
Attaching and detaching the LCD hood
How to attach (-)
1 Attach the supplied strap of the LCD hood to this unit.
2 Align the LCD hood with the attachment guide and press it rmly as
illustrated.
How to detach (-)
Spread the LCD hood and detach it from the guide.
Notes
Be careful not to pinch the hand strap or the accessory strap when you close this
unit body. A water leak may develop if they are caught in the body.
Using the Marine pack
Recording
1 Turn on the power. (-1)
2 Change the camera settings for recording.
Press the control buttons of this unit to change the camera settings suitable for
your recording.
Operating the control buttons
Press the control buttons slowly.
Icon display on the screen
Pressing the control button one time
e present settings are displayed next to each control button. (-2)
Pressing the control button two times
e mode selection screen appears.
An icon that indicates the currently set mode is displayed in the center of the
screen. e icon changes as you press the control button. Press the control button
repeatedly until the icon of the desired mode is displayed. (-2)
Mode available with this unit
Control
button 1
Control
button 2
Control
button 3
Control
button 4
Control
button 5
(Shooting
mode)
(Underwater
white balance)
(Flash)
(Macro)
(Image size)
*4
*4
All sizes are
supported.
*1
*2
*2
*3
*1,
*3
*2
*2
*1 We recommended that you use (Underwater) or (Underwater) for
underwater image recording.
*2 You can set the Underwater white balance to (Underwater 1) and
(Underwater 2) only when the ash is set to [Flash O]. If you set the ash to
[Flash On] when the Underwater white balance is set to (Underwater 1) or
(Underwater 2), the Underwater white balance is automatically set to
(Auto).
*3 For details about recording movies, refer to the camera operating instructions.
*4 You cannot set the ash to (Flash On) in (Auto) mode, or to (Flash
Auto) in (Close focus enabled) mode.
Selecting the underwater white balance
Adjusts the color tone during (Underwater) or (Underwater) mode.
(Auto)
e camera automatically adjusts color tones underwater so
they appear natural.
(Underwater 1)
Adjusts for underwater conditions where blue is strong.
(Underwater 2)
Adjusts for underwater conditions where green is strong.
For details, refer to the operating instructions supplied with the camera.
3 Press the shutter lever to record images. (-3)
Use the zoom (See illustration )
Press to the W side for wide-angle. (Subject appears farther away.)
Press to the T side for telephoto. (Subject appears closer.)
Notes
If you do not record any images for a certain time, the camera turns o
automatically to prevent the battery pack from running out. To use the camera
again, turn on the power again. For details, refer to the operating instructions
supplied with the camera.
When the camera overheats, it may automatically turn o or recording may
malfunction. To use the camera again, leave it in the cool place for a while to cool
down.
If you use the ash when this unit is attached, the shooting distance may shorten
depending on the situation. It is recommended to use the underwater video light
HVL-ML20M (sold separately).
Dust or debris on the glass surface inside this unit may be focused on in the
camera’s Close fucus enabled mode. In that event, remove the dust or debris on
the glass surface.
While you are recording movies, audio cannot be recorded correctly.
Playback
You can play back images using the (Playback) button. You cannot hear the
sound.
1 Turn on the power. (-1)
2 Press the (Playback) button. (-2)
3 Select the desired image by pressing the control button 4 or 5.
(-3)
To the previous image by pressing the control button 4
To the next image by pressing the control button 5
4 Enlarge or reduce the playback image by using the zoom lever.
Reduce the image slowly by continuously pressing the zoom lever to the W side.
(-4)
Enlarge the image slowly by continuously pressing the zoom lever to the T side.
(-4)
During playback, the function of each button on the screen changes as shown in the
table below.
Control
button 1
Control
button 2
Control
button 3
Control
button 4
Control
button 5
(Shooting
mode)
(Underwater
white
balance)
(Flash)
(Macro)
(Image
size)
Still image
Delete Wide Zoom
To next
To previous
Still image
(vertical
image)
Delete
Temporarily
Rotated
Display
To next
To previous
Moving
(pause)
Delete Playback
To next
To previous
Moving
(playback)
Delete Stop
To next
To previous
While
playback
zoom
(upward)
(rightward)
(leward)
(downward)
BACK
Deleting
OK Exit
Notes
If images on a “Memory Stick Duo” media are recorded or shot by other cameras,
you may need to change the camera setting to play them back. For details, refer to
the operating instructions supplied with the camera.
Removing the digital still camera
1 Turn o the power. (-1)
Be sure to turn o the power whenever installing or removing the
camera.
2 Open the marine pack. (-2)
Slide the OPEN button while pressing the unlock button .
Release the buckle in the direction of the arrow to open the marine pack.
3 Remove the camera from this unit.
When the camera has been used for a long time, the camera heats up. Turn o
the power and leave for a while to cool down before removing the camera from
this unit.
Be careful not to drop the camera when removing it.
4 Set the Housing setting of the camera to [O].
Notes
Before opening this unit, rinse it with tap water or fresh water and then wipe the
water o with a so cloth. When opening it, be careful not to let any water from
your body, hair or wetsuit cus drip onto the camera.
Before making a dive
Be sure to test shooting with this unit and check that the images are played back
properly before recording or shooting.
Before recording images underwater, rst take this unit to a depth of about 1 m
(3.3 feet) and check that it operates properly and that there are no leaks, then
commence your dive.
Install the camera in this unit before diving, and avoid opening and closing this
unit while on board boats or at the seashore as much as possible. When installing
the camera, do it in a place that has as low a humidity as possible.
Before using this unit, make sure that no debris has been caught between the front
and back halves of this unit’s body.
Before using this unit, always check the number of recordable images and
remaining battery life.
We recommend that you use (Underwater) for underwater still image
recording, or (Underwater) for underwater movie recording.
Times that are suited for recording
e most suitable time for recording images is between 10:00 AM and 2:00 PM,
when the sun is directly overhead.
To record pictures in places where the sunlight does not reach well or at night,
please use the underwater video light HVL-ML20M (sold separately).
Troubleshooting
Symptom Cause/Corrective Actions
ere are drops of water
inside this unit.
ere are scratches or cracks on the O-ring.
Replace the O-ring with a new one.
e O-ring is not set correctly.
Place the O-ring evenly in the groove.
e buckle is not fastened.
Fasten the buckle until it clicks.
Desiccant is not dried adequately.
Use the adequately dried desiccant.
e recording function
does not work.
e battery pack has run out.
Charge the battery pack fully.
e “Memory Stick Duo” media is full.
Insert another “Memory Stick Duo” media or erase
unneeded data from the “Memory Stick Duo”
media.
e write-protect tab on the “Memory Stick Duo”
media is set to LOCK.
Set the tab to the recording position or insert a
new “Memory Stick Duo” media.
e camera heats up.
Leave the camera in the cool place for a while to
cool down.
Pressing the Shooting
mode button, Underwater
white balance button, Flash
button, Macro button or
Image size button will not
switch modes.
e present setting appears on the screen by pressing
the button once.
Press the button again while viewing the present
setting on the screen.
e playback image is not
displayed in the color you
expected. (When recording
underwater)
e camera may not be set to
(Underwater) or (Underwater).
Check that the camera is set to
(Underwater) or (Underwater).
e underwater white balance may not be set
correctly.
Check the underwater white balance setting of the
camera.
Specications
Material
Plastic (PC, ABS), Glass
Water-resistance
O-ring, Buckle
Pressure-resistance
To a depth of up to 40 m (132 feet) underwater
Switches that can be externally operated
ON/OFF (Power), Shutter, Playback, Zoom (W/T), Shooting mode, Underwater
white balance, Flash, Macro, Image size
Dimensions
Approx. 134 × 94 × 42 mm (5 3/8 × 3 3/4 × 1 11/16 in.) (w/h/d)
(excluding the projecting parts)
Mass
Approx. 310 g (11 oz.) (marine pack only)
Included items
Waterproof Case (1)
Hand strap (1)
LCD hood (1)
Grease (1)
O-ring (1)
Desiccant (two-pack) (1)
Spacer (1)
Set of printed documentation
Optional accessories
Arm kit VCT-MP1K
Underwater video light HVL-ML20M (must be used together with arm kit
VCT-MP1K and “InfoLITHIUM” (M series) battery pack, (M series battery
charger))
O-ring kit ACC-MP101
(Check for on the package at the time of purchase.)
Design and specications are subject to change without notice.
Waterproof Case
Marine pack
Boîtier étanche
Caisson étanche
4-132-683-11(1)
MPK-THH
© 2009 Sony Corporation Printed in Japan
Owner’s Record
e model and serial numbers are located inside of the unit.
Record the serial number in the space provided below.
Refer to them whenever you call upon your Sony dealer regarding this product.
Model No. MPK-THH Serial No. _________________________
Operating Instructions
Mode d’emploi
Manual de instrucciones
Gebruiksaanwijzing
Spacer*
2
Entretoise*
2
O-ring
Joint torique
Drip-proof packing
Garniture pare-gouttes
1
3
Drip-proof packing
Garniture pare-gouttes
Shutter lever
Manette du déclencheur
Front glass
Vitre avant
Tripod receptacle*
1
Filetage pour pied photo*
1
(Playback) button
Touche (Lecture)
ON/OFF button
Touche ON/OFF
Hook for hand strap
Crochet pour la
dragonne
Zoom lever
Levier de zoom
*
1
When using a tripod, use one screws that are 5.5 mm or shorter. is unit cannot be rmly
fastened on a tripod using long screws. Attempting to do so will damage this unit.
*
2
Remove the spacer to use this unit.
*
1
Si vous utilisez un pied photo, sa vis ne doit pas dépasser 5,5 mm. Ce boîtier ne pourra
pas être xé stablement si la vis du pied photo est plus longue. De plus le boîtier peut être
endommagé.
*
2
Retirez l’entretoise avant d’utiliser ce boîtier.
Zoom lever
Levier de
zoom
Shutter lever
Manette du déclencheur
ON/OFF button
Touche ON/OFF
(Playback)
button
Touche (Lecture)
OPEN button
Touche OPEN
Buckle
Boucle
LCD hood
Pare-soleil
de l’écran
LCD
5
Control button 1
Touche de commande 1
Control button 2
Touche de commande 2
Control button 3
Touche de commande 3
Control button 4
Touche de commande 4
Control button 5
Touche de commande 5
Press the control button
repeatedly until the
icon of the desired
mode is displayed.
Appuyez plusieurs fois
de suite sur la touche
de commande jusqu’à
ce que l’icône du mode
souhaité apparaisse.
(Underwater white
balance) button
Touche (Balance des
blancs sous l’eau)
(Flash) button
Touche (Flash)
(Macro) button
Touche (Macro)
(Image size) button
Touche (Taille de l’image)
2
English
Main Feature
Useable at a depth of up to 40 m (132 feet) underwater.
is Marine Pack MPK-THH (referred to below as “this unit”) is exclusively for
use with the Sony Digital Still Camera (referred to below as “camera”) DSC-
T900.
is unit is waterproof so the camera can be used in the rain, snow, at the beach,
or underwater.
Using this unit with the camera setting to (Underwater) or (Underwater)
will enable you to record beautiful underwater images.
Precautions
When using this unit while diving, be sure to pay attention to the surrounding
situation. Lack of attention may cause an accident while diving.
In case a water leakage is occurred, be sure to pay attention to the surrounding
situation and surface following the safety rules for diving.
Do not subject the front glass to strong shock, as it may crack.
Avoid opening this unit at the beach or on the water. Preparation such as
installing the camera and changing the “Memory Stick Duo” media should be
done in a place with low humidity and no salty air.
Do not throw this unit into the water.
Avoid using this unit in places with strong waves.
Avoid using this unit under the following situations:
in a very hot or humid place.
in water hotter than 40 ˚C (104 ˚F).
at temperatures lower than 0 ˚C (32 ˚F).
In these situations moisture condensation or water leakage may occur and damage
this unit.
Use this unit for no longer than 30 minutes at a time in temperatures above 35 ˚C
(95 ˚F).
Do not leave this unit under direct sunlight in a very hot and humid place for a
long period of time. If you cannot avoid leaving this unit under direct sunlight, be
sure to cover this unit with a towel or other protection.
e camera heats up if it is used inside this unit for a long time. Before removing
the camera from this unit, leave this unit in the shade or other cool place for a
while to cool down.
When the camera overheats, it may automatically turn o or recording may
malfunction. To use the camera again, leave it in the cool place for a while to cool
down.
A loose or nipped O-ring, sand or dirt on the O-ring may cause water leaks
under water.
Be sure to check the O-ring before use.
For details, read the O-ring Maintenance Manual.
If sun oil is on this unit, be sure to wash it o thoroughly using lukewarm
water. If this unit is le with sun oil on its body, the surface of this unit may
become discolored or damaged (such as cracks on the surface).
Water leakage
If water happens to leak in, stop exposing this unit to water immediately.
If the camera gets wet, take it to the nearest Sony dealer immediately. Repair costs
must be borne by the customer.
Anti-fogging of the front glass
Install the camera in this unit in a room with low-humidity or a similar
environment.
Place the desiccant inside this unit one or two hours before shooting.
Store the unused desiccant in its original bag and keep the bag rmly closed. By
adequately drying the desiccant, it can be used about 200 times.
Before use
Before using the camera underwater, rst take this unit to a depth of about
1 m (3.3 feet) and check that the camera is operating properly and that this
unit is not leaking, then commence your dive.
In the unlikely event that a malfunction of this unit causes damage due to
water leakage, Sony does not guarantee against damages to the equipment
contained in it (camera, battery pack, etc.) and the recorded contents, nor
expenses entailed in the photography.
O-ring and Drip-proof packing
O-ring
is unit uses an O-ring to maintain its water resistance. For details, refer to the
separate O-ring Maintenance Manual.
Improper handling of the O-ring can result in water leakage.
Drip-proof packing
Do not remove or apply grease to the drip-proof packing. If the packing rises up or
is nipped, this may result in water leaks.
If the drip-proof packing comes o, ret it carefully so that it is not twisted. (See
illustration )
O-ring and drip-proof packing serviceable life
O-ring
e serviceable life of the O-ring varies with frequency of use of this unit and
conditions. Generally, it is about one year.
Drip-proof packing
Replace the drip-proof packing with a new one if you nd scratches or cracks on it.
Aer replacing, check that no water leaks in.
Grease
Use the grease in the blue tube (supplied). Using the grease in the yellow tube or
other manufacturer’s grease will damage the O-ring, and cause water leaks.
O-ring, drip-proof packing, grease and desiccant
You can obtain the O-ring, drip-proof packing, grease and desiccant at the nearest
Sony dealer.
O-ring (model No. 4-115-566-0 )
Drip-proof packing (model No. 4-141-293-0 )
Grease (model No. 2-582-620-0 )
Desiccant (model No. 3-876-901-0 )
Maintenance
Aer recording in a location with a sea breeze, wash this unit thoroughly in fresh
water with the buckles fastened to remove salt and sand, then wipe with a so dry
cloth. It is recommended that you submerge this unit in fresh water for about 30
minutes. If it is le with salt on it, metal portions may be damaged or rust may
form and cause water leakage.
If sun oil is on this unit, be sure to wash it o thoroughly using lukewarm water.
Wipe the inside of this unit with a so dry cloth. Do not wash it with water.
Be sure to perform the above maintenance each time you use this unit.
Do not use any type of solvent such as alcohol, benzine or thinner for cleaning, as
this might damage the surface nish of this unit.
When storing this unit
Attach the spacer supplied with this unit to prevent wear of the O-ring. (See
illustration )
Prevent dust from collecting on the O-ring.
Lightly coat the O-ring with grease and insert it into the seating groove, then store
this unit in a cool, well-ventilated location. Do not fasten the buckle.
Avoid storing this unit in a cold, very hot or humid place, or together with
naphthalene or camphor, as these conditions might damage this unit.
Preparation
Preparing the O-ring and drip-proof packing
1 Remove the O-ring.
2 Coat the O-ring with grease.
Clean o any sand or dirt on the O-ring, in the seating groove, or on this unit’s
body where it touches the O-ring. Coat the O-ring with a light, even layer of
grease.
3 Attach the O-ring to this unit.
4 Check the drip-proof packing for any sand or dirt.
Notes
Do not remove or apply grease to the drip-proof packing.
is unit’s body may be scratched or water may leak if the cover is closed with
sand or dirt on the O-ring or drip-proof packing.
Be sure to read the separate O-ring Maintenance Manual.
Important details regarding handling of the O-ring are described in this
manual.
Preparing the digital still camera
When using the camera installed in this unit, you need to set [Housing]
to [On] on the camera. For details on the Housing setting, see step 4
below.
Install the camera in this unit in a room with low-humidity or a similar
environment. Opening or closing this unit in hot or humid locations may
result in fogging of the front glass.
For details, refer to the operating instructions supplied with the camera.
1 Remove the strap from the camera.
2 Insert the battery pack and “Memory Stick Duo” media.
Be sure to use a fully charged battery pack.
Be sure that the “Memory Stick Duo” media has enough space to record images.
3 Lower the lens cover to turn on the power of the camera.
Be careful not to touch the lens when lowering the lens cover.
4 Touch (Settings) in the HOME category and set the [Housing] to
[On].
Check that [Housing] is set to [On].
Aer [Housing] is set to [On], camera functions are limited to the external
button and functions of the following buttons on the LCD screen.
In the shooting mode:
HOME, MENU, Shooting mode, Underwater White Balance, Flash, Macro,
Image size
2
Press.
Appuyez ici.
(Shooting mode)
button
Touche (Mode de
prise de vue)
4
1
1
2
3
4
Control button 4
Touche de commande 4
Control button 5
Touche de commande 5
1
2
Unlock button
Touche de
déverrouillage
5
Français
Caractéristiques principales
Utilisable sous l’eau jusqu’à une profondeur de 40 mètres (132 pieds).
Ce boîtier marin MPK-THH (appelé ci-dessous « ce boîtier ») est destiné à être
utilisé exclusivement avec l’appareil numérique Sony (appelé ci-dessous
« l’appareil photo ») DSC-T900.
Ce boîtier étanche permet d’utiliser l’appareil photo sous la pluie ou la neige, sur la
plage ou sous l’eau.
Vous pourrez faire des prises de vue magniques sous l’eau si vous utilisez ce
boîtier avec (Sous l’eau) ou (Sous l’eau).
Précautions
Si vous utilisez ce boîtier pendant la plongée, faites attention à votre
environnement. Un manque d’attention peut causer un accident pendant la
plongée.
Si de l’eau devait pénétrer dans ce boîtier, faites attention à votre environnement et
remontez à la surface en respectant les règles de sécurité propres à la plongée.
Ne soumettez pas la vitre avant à des chocs trop forts, car elle pourrait se briser.
Evitez d’ouvrir ce boîtier sur la plage ou sur l’eau. Les préparatifs, tels que la mise
en place de l’appareil photo et le remplacement du « Memory Stick Duo » doivent
être eectués à l’abri de l’humidité et de l’air salin.
Ne pas jeter ce boîtier dans l’eau.
Evitez d’utiliser ce boîtier aux endroits exposés à de fortes vagues.
Evitez d’utiliser ce boîtier dans les situations suivantes :
à un endroit très chaud ou humide ;
dans une eau à plus de 40˚C (104 ˚F) ;
à des températures inférieures à 0˚C (32 ˚F).
Dans de telles situations, ce boîtier peut être endommagé par la condensation
d’humidité ou les inltrations d’eau.
Ne pas utiliser ce boîtier pendant plus de 30 minutes à une température
supérieure à 35˚C (95 ˚F).
Ne pas laisser ce boîtier en plein soleil à un endroit très chaud et humide pendant
longtemps. Si ce boîtier doit rester longtemps exposé au soleil, veillez à le
recouvrir d’une serviette ou d’un tissu quelconque.
L’appareil photo devient chaud s’il est utilisé pendant un certain temps avec ce
boîtier. Avant de retirer l’appareil photo de ce boîtier, laissez ce boîtier un moment
à l’ombre ou à un endroit frais pour qu’il refroidisse.
Lorsque l’appareil photo est trop chaud, il peut s’éteindre ou l’enregistrement peut
ne pas s’eectuer normalement. Laissez l’appareil photo un moment à un endroit
frais avant de le réutiliser.
Une inltration d’eau dans ce boîtier peut être due à un joint torique détendu
ou coupé, à des grains de sable ou à de la poussière sur le joint torique.
Veillez à bien vérier le joint torique avant d’utiliser ce boîtier.
Pour de plus amples informations, reportez-vous à la notice du joint torique.
Si de l’huile solaire devait tomber sur ce boîtier, prenez soin de l’enlever avec de
l’eau tiède. Si vous laissez ce boîtier avec des taches d’huile au soleil, sa surface
risque de se décolorer ou d’être endommagée (elle peut se craqueler).
Inltration d’eau
Si de l’eau devait pénétrer dans ce boîtier, retirez-le immédiatement de l’eau.
Si l’appareil photo devait être mouillé, portez-le immédiatement au revendeur Sony
le plus proche. Les frais de réparation seront à la charge du client.
Traitement anti-buée du verre avant
Mettez l’appareil photo dans ce boîtier dans une pièce non humide ou dans un lieu
similaire.
Mettez le dessiccatif dans ce boîtier une ou deux heures avant la prise de vue.
Rangez le reste du dessiccatif dans son emballage original et fermez bien celui-ci.
Le dessiccatif peut être utilisé 200 fois environ si vous le séchez convenablement
après chaque usage.
Avis
Avant d’utiliser l’appareil photo sous l’eau et avant la plongée, mettez ce
boîtier dans l’eau à une profondeur de 1 m (3,3 pieds) et assurez-vous d’une
part que l’appareil photo fonctionne correctement et d’autre part que ce
boîtier est bien étanche.
Si une défectuosité du boîtier devait provoquer des dégâts à la suite d’une
inltration d’eau, Sony ne garantira pas les dégâts causés à l’appareil qu’il
contient (appareil photo numérique, batterie, etc.) ni le contenu de la prise
de vue ou les frais liés à la prise de vue.
Joint torique et garniture pare-gouttes
Joint torique
L’étanchéité de ce boîtier est garantie par un joint torique. Pour de plus amples
informations, reportez-vous à la notice séparée du joint torique.
Une inltration d’eau peut être due à une mauvaise manipulation du joint torique.
Garniture pare-gouttes
N’enlevez pas et n’appliquez pas de graisse sur la garniture pare-gouttes. Si la
garniture ressort ou est abîmée, de l’eau risque de pénétrer dans le boîtier.
Si la garniture pare-gouttes se détache, remettez-la délicatement dans la rainure sans
la tordre. (Voir l’illustration )
Durée de vie du joint torique et de la garniture pare-gouttes
Joint torique
La durée de vie du joint torique varie selon la fréquence et les conditions
d’utilisation de ce boîtier. Le joint torique dure environ un an.
Garniture pare-gouttes
Remplacez la garniture pare-gouttes par une neuve si elle est rayée ou craquelée.
Une fois le remplacement eectué, assurez-vous que le boîtier est étanche.
Graisse
Utilisez la graisse du tube bleu (fourni). L’emploi de la graisse du tube jaune ou
de la graisse d’une autre marque peut endommager le joint torique et causer des
inltrations d’eau.
Joint torique, garniture pare-gouttes, graisse et dessiccatif
Vous pouvez vous procurer un joint torique, une garniture pare-gouttes, de la
graisse et du dessiccatif auprès du revendeur Sony le plus proche.
Joint torique (référence : 4-115-566-0 )
Garniture pare-gouttes (référence : 4-141-293-0 )
Graisse (référence : 2-582-620- )
Dessiccatif (référence : 3-876-901-0 )
Entretien
Après une prise de vue à un endroit exposé à la brise marine, lavez soigneusement
ce boîtier à l’eau douce, en laissant la boucle bien fermée, pour enlever le sel et
le sable, puis essuyez-le avec un chion doux et sec. Il est conseillé de laisser ce
boîtier dans de l’eau douce pendant 30 minutes environ. Si le caisson n’est pas bien
nettoyé, le sel restant peut attaquer les deux parties métalliques et causer de la
corrosion, et par la suite une inltration d’eau.
Si de l’huile solaire devait tomber sur ce boîtier, prenez soin de l’enlever avec de
l’eau tiède.
Essuyez l’intérieur de ce boîtier avec un chion doux et sec. Ne le lavez pas à l’eau.
Eectuez toutes les opérations mentionnées ci-dessus chaque fois que vous utilisez
ce boîtier. N’utilisez pas de solvant, comme de l’alcool, de la benzine ou du diluant
pour le nettoyage, car ces substances peuvent attaquer la nition de ce boîtier.
Avant de ranger ce boîtier
Fixez l’entretoise fournie avec ce boîtier pour que le joint torique ne s’use pas.
(Voir l’illustration )
Eviter d’exposer le joint torique à la poussière.
Recouvrez légèrement le joint torique de graisse et insérez-le dans la rainure, puis
rangez ce boîtier à un endroit frais et bien aéré. Ne fermez pas la boucle.
Evitez de ranger ce boîtier à un endroit froid, très chaud ou humide, ou à
proximité de naphtaline ou de camphre. Cela pourrait l’endommager.
Préparatifs
Préparation du joint torique et de la garniture pare-
gouttes
1 Retirez le joint torique.
2 Mettez de la graisse sur le joint torique.
Enlevez le sable ou la saleté présente sur le joint torique, dans la rainure du
joint ou sur les deux parties du boîtier touchant le joint torique. Revêtez
uniformément le joint torique d’une ne couche de graisse.
3 Insérez le joint torique dans ce boîtier.
4 Assurez-vous qu’il n’y a pas de sable ou saleté sur la garniture pare-
gouttes.
Remarques
N’enlevez pas et n’appliquez pas de graisse sur la garniture pare-gouttes.
Les deux parties de ce boîtier peuvent être rayées ou de l’eau peut s’inltrer s’il y
a du sable ou de la saleté sur le joint torique ou la garniture pare-gouttes lorsque
vous fermez le couvercle.
Veillez à lire la notice séparée du joint torique.
Vous trouverez dans cette notice des détails importants sur le joint
torique.
Préparation de l’appareil photo numérique
Lorsque vous utilisez l’appareil photo avec ce boîtier, vous devez régler
[Logement] sur [Act] sur l’appareil photo. Pour le détail sur le réglage
Logement, voir le point 4 ci-dessous.
Mettez l’appareil photo dans ce boîtier dans une pièce non humide ou
dans un lieu similaire. La vitre avant se couvrira de buée si vous ouvrez
ou fermez ce boîtier dans un lieu chaud ou humide.
Pour le détail, reportez-vous au mode d’emploi fourni avec l’appareil photo.
1 Détachez la lanière de l’appareil photo.
2 Insérez la batterie et un « Memory Stick Duo ».
La batterie doit être pleine.
Le « Memory Stick Duo » doit disposer de susamment d’espace pour les photos
ou le lm que vous voulez prendre.
3 Baissez le cache-objectif pour mettre l’appareil photo sous tension.
Veillez à ne pas toucher l’objectif lorsque vous baissez le cache-objectif.
4 Touchez (Réglages) dans la catégorie HOME et spéciez [Act]
pour [Logement].
Assurez-vous que [Act] est bien spécié pour [Logement].
Lorsque [Act] est spécié pour [Logement], les fonctions de l’appareil photo
sont limitées aux boutons externes et aux fonctions des touches suivantes sur
l’écran LCD.
En mode de prise de vue :
HOME, MENU, Mode de prise de vue, Balance des blancs sous l’eau, Flash,
Macro, Taille de l’image
En mode de visionnage :
HOME, MENU, Suppression, Zoom grand écran, Rotation temporaire de
l’image, Lecture/Arrêt (lors du visionnage d’un lm), Achage de l’image
suivante, Achage de l’image précédente
Lorsque l’appareil photo est installé dans ce boîtier, les touches HOME et
MENU sont désactivées.
Comment spécier Logement
(Réglages) [Paramètres princip.]
[Logement] [Act]
Assurez-vous que [Act] est bien spécié pour [Logement] et touchez [BACK]
et [×].
Assurez-vous que [Logement] apparaît sur l’écran.
5 Spéciez (Image xe) pour le sélecteur de mode de l’appareil
photo. (-5)
6 Vériez si l’objectif de l’appareil photo et l’écran LCD sont propres.
Remarques
L’illuminateur AF ne peut pas être utilisé avec ce boîtier.
Lorsque [Act] est spécié pour [Logement], l’illuminateur AF se règle
automatiquement sur [Désact] et ne peut pas être utilisé.
Mise en place de l’appareil photo numérique dans le
boîtier marin
1 Ouvrez ce boîtier. (-1)
Faites glisser la touche OPEN tout en appuyant sur la touche de
déverrouillage .
Libérez la boucle dans le sens de la èche pour ouvrir ce boîtier.
Remarques
Faites attention de ne pas perdre l’entretoise car vous devrez la remettre dans ce
boîtier avant de le ranger.
2 Mettez le dessiccatif fourni dans ce boîtier.
Placez le dessiccatif dans l’espace qui lui est réservé à l’avant de ce boîtier, puis
coincez le dessiccatif derrière les gries . (-2)
* Mettez le dessiccatif fourni dans ce boîtier une ou deux heures avant la prise
de vue.
3 Appuyez sur la touche ON/OFF (Alimentation) pour mettre l’appareil
photo hors tension.
4 Installez l’appareil photo dans ce boîtier. (-4)
Laissez le cache-objectif de l’appareil photo baissé. L’appareil photo peut
être endommagé si vous essayez de le fermer en forçant alors que le cache-
objectif est fermé.
Veillez à mettre l’appareil photo hors tension avant de l’installer ou
de le sortir du boîtier.
Assurez-vous que l’appareil photo est bien en place.
5 Fermez les deux parties de ce boîtier et verrouillez la boucle. (-5)
Les taquets du haut et du bas de la boucle doivent être encliquetés pour que ce
boîtier soit bien fermé.
Remarques
Lorsque vous fermez les deux parties de ce boîtier, assurez-vous qu’il n’y a pas de
saleté, sable, cheveux ou d’autres matières sur le joint torique ou dans sa rainure.
Si des matières étrangères sont prises à ces endroits, de l’eau peut pénétrer dans
ce boîtier.
Fixation des accessoires
Fixation de la dragonne
Il est conseillé de xer la dragonne (fournie) avant d’utiliser ce boîtier. (Voir
l’illustration )
Fixation et retrait du pare-soleil de l’écran LCD
Fixation (-)
1 Fixez la cordelette fournie du pare-soleil de l’écran LCD à ce boîtier.
2 Alignez le pare-soleil de l’écran LCD avec le guide et appuyez
fermement de la façon illustrée.
Retrait (-)
Ecartez le pare-soleil de l’écran LCD et détachez-le du guide.
Remarques
Attention de ne pas coincer la dragonne ou la lanière de l’accessoire lorsque vous
fermez les deux parties de ce boîtier. Sinon le boîtier risque de laisser l’eau s’inltrer.
Utilisation du boîtier marin
Enregistrement
1 Mettez l’appareil photo sous tension. (-1)
2 Changez les réglages de l’appareil photo pour la prise de vue.
Appuyez sur les touches de commande de cet appareil pour eectuer les réglages
nécessaires pour la prise de vue.
Fonctionnement des touches de commande
Appuyez lentement sur les touches de commande.
Achage des icônes à l’écran
Si vous appuyez une seule fois sur la touche de commande
Les réglages actuels apparaissent à côté de chaque touche de commande. (-
2)
Si vous appuyez deux fois sur la touche de commande
L’écran de sélection de mode apparaît.
Une icône indiquant le mode de réglage actuel apparaît au centre de l’écran.
L’icône change lorsque vous appuyez sur la touche de commande. Appuyez
plusieurs fois de suite sur la touche de commande jusqu’à ce que l’icône du mode
souhaité apparaisse. (-2)
Mode disponible avec cet appareil
Touche de
commande 1
Touche de
commande 2
Touche de
commande 3
Touche de
commande 4
Touche de
commande 5
(Mode de
prise de vue)
(Balance des
blancs sous l’eau)
(Flash)
(Macro)
(Taille de
l’image)
*4
*4
Toutes les
tailles sont
prises en
charge.
*1
*2
*2
*3
*1,
*3
*2
*2
*1 Il est conseillé d’utiliser (Sous l’eau) ou (Sous l’eau) pour les prises de vue
sous l’eau.
*2 Vous pouvez régler la balance des blancs sous l’eau sur (Sous l’eau 1) et
(Sous l’eau 2) seulement lorsque [Flash désactivé] est spécié comme ash. Si
[Flash activé] est spécié comme ash lorsque la balance des blancs sous l’eau
est réglée sur (Sous l’eau 1) ou (Sous l’eau 2), la balance des blancs se
règlera automatiquement sur (Auto).
*3 Pour le détail sur l’enregistrement de lm, reportez-vous au mode d’emploi de
votre appareil photo.
*4 Vous ne pouvez pas spécier (Flash activé) comme ash dans le mode
(Auto) ni (Flash Auto) dans le mode (Plan rapproché activé).
Sélection de la balance des blancs sous l’eau
Permet de régler les teintes des couleurs dans le mode (Sous l’eau) ou (Sous
l’eau).
(Auto)
L’appareil photo ajuste automatiquement
les teintes des couleurs pour qu’elles
paraissent plus naturelles.
(Sous l’eau 1)
Ajuste la balance des blancs lorsque le
bleu prédomine.
(Sous l’eau 2)
Ajuste la balance des blancs lorsque le
vert prédomine.
Pour le détail, reportez-vous au mode d’emploi fourni avec l’appareil photo.
3 Appuyez sur la manette du déclencheur pour prendre des photos ou
lmer. (-3)
Utilisation du zoom (Voir l’illustration )
Appuyez sur le côté W pour un zoom arrière. (Le sujet semble s’éloigner.)
Appuyez sur le côté T pour un zoom avant. (Le sujet semble se rapprocher.)
Remarques
Si vous ne prenez pas de photos ou ne lmez pas pendant un certain temps,
l’appareil photo se mettra de lui-même hors tension pour préserver la batterie.
Pour utiliser de nouveau l’appareil photo, remettez-le sous tension. Pour le détail,
reportez-vous au mode d’emploi fourni avec l’appareil photo.
Lorsque l’appareil photo est trop chaud, il peut s’éteindre ou l’enregistrement peut
ne pas s’eectuer normalement. Laissez l’appareil photo un moment à un endroit
frais avant de le réutiliser.
Si vous utilisez le ash quand l’appareil photo est dans ce boîtier, la distance
de prise de vue peut être plus courte dans certaines situations. Dans ce cas il
est conseillé d’utiliser une torche vidéo sous-marine HVL-ML20M (vendue
séparément).
L’appareil photo risque de faire la mise au point sur la poussière ou les saletés se
trouvant sur la surface interne de la vitre en mode Plan rapproché activé. Dans ce
cas, nettoyez la poussière ou les saletés de la surface du verre.
Lorsque vous lmez, le son ne peut pas être enregistré correctement.
Lecture
Utilisez la touche (Lecture) pour voir les images. Le son n’est pas audible.
1 Mettez l’appareil photo sous tension. (-1)
2 Appuyez sur la touche (Lecture). (-2)
3 Sélectionnez l’image souhaitée avec la touche de commande 4 ou 5.
(-3)
Sélectionnez l’image précédente avec la touche de commande 4.
Sélectionnez l’image suivante avec la touche de commande 5.
4 Agrandissez ou réduisez l’image lors de lecture avec le levier de
zoom.
Réduisez lentement l’image en poussant de manière continu le levier de zoom
vers le côté W. (-4)
Agrandissez lentement l’image en poussant de manière continu le levier de zoom
vers le côté T. (-4)
Pendant la lecture, la fonction de chaque touche sur l’écran change de la façon
indiquée dans le tableau suivant.
Touche de
commande 1
Touche de
commande 2
Touche de
commande 3
Touche de
commande 4
Touche de
commande 5
(Mode de
prise de
vue)
(Balance
des blancs
sous l’eau)
(Flash)
(Macro)
(Taille de
l’image)
Photo Suppression Grand angle
suivante
précédente
(image
verticale)
Suppression
Réorientation
temporaire
suivante
précédente
animée
(pause)
Suppression Lecture
suivante
précédente
animée
(lecture)
Suppression Arrêt
suivante
précédente
Zoom
pendant la
lecture
(haut)
(droite)
(gauche)
(bas)
BACK
Suppression
OK Sortie
Remarques
Si les images d’un « Memory Stick Duo » ont été enregistrées ou prises par d’autres
appareils photo, vous devrez peut-être changer le réglage d’appareil photo pour les
lire. Pour le détail, reportez-vous au mode d’emploi fourni avec l’appareil photo.
Retrait de l’appareil photo numérique
1 Mettez l’appareil photo hors tension. (-1)
Veillez à mettre l’appareil photo hors tension avant de l’installer ou
de le sortir du boîtier.
2 Ouvrez le boîtier marin. (-2)
Faites glisser la touche OPEN tout en appuyant sur la touche de
déverrouillage .
Libérez la boucle dans le sens de la èche pour ouvrir le boîtier marin.
3 Retirez l’appareil photo de ce boîtier.
L’appareil photo devient chaud si vous l’utilisez longtemps. Dans ce cas, mettez-le
hors tension et laissez-le refroidir avant de le retirer du boîtier.
Faites attention à ne pas laisser tomber l’appareil photo lorsque vous
le retirez.
4 Spéciez [Désact] pour le réglage Logement de l’appareil photo.
Remarques
Avant d’ouvrir ce boîtier, rincez-le à l’eau du robinet ou à l’eau fraîche et séchez-le
avec un chion doux. Lorsque vous ouvrez ce boîtier, séchez-vous, vos cheveux ou
votre vêtement, pour ne pas risquer de mouiller l’appareil photo.
Avant la plongée
Prenez des photos avec ce boîtier et vériez-les pour vous assurer que tout
fonctionne bien avant de lmer ou de prendre des photos.
Avant d’utiliser l’appareil photo sous l’eau et avant la plongée, mettez ce boîtier
dans l’eau à une profondeur de 1 m (3,3 pieds) et assurez-vous d’une part que
l’appareil photo fonctionne correctement et d’autre part que ce boîtier est bien
étanche.
Installez l’appareil photo dans ce boîtier avant la plongée et évitez si possible
d’ouvrir et de fermer ce boîtier à bord d’un bateau ou sur la plage. Lorsque vous
installez l’appareil photo, choisissez un endroit qui n’est pas exposé à l’humidité si
possible.
Avant d’utiliser ce boîtier, assurez-vous qu’aucune saleté n’est prise entre les deux
parties avant et arrière de ce boîtier.
Avant d’utiliser ce boîtier, vériez toujours la capacité d’enregistrement de la carte
et l’autonomie de la batterie.
Il est conseillé d’utiliser (Sous l’eau) pour prendre des photos sous l’eau, ou
(Sous l’eau) pour lmer sous l’eau.
Heures les mieux adaptées à la prise de vue
Les heures les mieux adaptées à la prise de vue sont les heures comprises entre 10:00
du matin et 2:00 de l’après-midi, c’est-à-dire quand le soleil est au zénith.
Pour la prise de vue sous un éclairage plus faible ou la nuit, utilisez la torche vidéo
sous-marine HVL-ML20M (vendue séparément).
Résolution de problèmes
Symptôme Cause/Mesures à prendre
Il y a des gouttelettes d’eau
dans ce boîtier.
Le joint torique présente des craquelures ou des
rayures.
Remplacez le joint torique par un neuf.
Le joint torique n’a pas été mis en place
correctement.
Placez le joint torique uniformément dans la
rainure.
La boucle n’est pas verrouillée.
Fermez la boucle de sorte qu’elle s’encliquette.
Le dessiccatif n’est pas susamment sec.
Utilisez du dessiccatif sec.
La prise de vue n’est pas
possible.
La batterie est épuisée.
Rechargez complètement la batterie.
Le « Memory Stick Duo » est plein.
Insérez un autre « Memory Stick Duo » ou eacez
les données inutiles du « Memory Stick Duo ».
L’onglet de protection du « Memory Stick Duo » est
en position LOCK.
Mettez l’onglet en position d’enregistrement ou
insérez un nouveau « Memory Stick Duo ».
L’appareil photo est chaud.
Laissez l’appareil photo refroidir en le mettant un
instant à un endroit frais.
Une pression du doigt
sur la touche de sélection
du mode de prise de vue,
la touche de balance des
blancs sous l’eau, la touche
de ash, la touche de
macro, ou la touche de
taille de l’image ne permet
pas de changer pas de
modes.
Si vous appuyez une fois sur la touche vous pouvez
voir le réglage actuel sur l’écran.
Appuyez une nouvelle fois tout en contrôlant le
réglage actuel sur l’écran.
Lors de la lecture, l’image
n’a pas les couleurs
attendues. (Lors de la prise
de vue sous l’eau)
L’appareil photo n’est peut-être pas réglé sur
(Sous l’eau) ou (Sous l’eau).
Assurez-vous que l’appareil photo est réglé sur
(Sous l’eau) ou (Sous l’eau).
La balance des blancs sous l’eau n’est pas réglée
correctement.
Vériez le réglage de la balance des blancs sous
l’eau de l’appareil photo.
Spécications
Matériau
Plastique (PC, ABS), verre
Étanchéité
Joint torique, boucle
Résistance à la pression
Jusqu’à 40 mètres (132 pieds) de profondeur d’eau.
Commutateurs pouvant être actionnés de l’extérieur
ON/OFF (Alimentation), Déclencheur, Lecture, Zoom (W/T), Mode de prise de
vue, Balance des blancs sous l’eau, Flash, Macro, Taille de l’image
Dimensions
Environ 134 × 94 × 42 mm (5 3/8 × 3 3/4 × 1 11/16 po.) (l/h/p)
(parties saillantes non comprises)
Poids
Environ 310 g (11 oz) (caisson marin seulement)
Articles inclus
Boîtier étanche (1)
Dragonne (1)
Pare-soleil de l’écran LCD (1)
Graisse (1)
Joint torique (1)
Dessiccatif (2 kits) (1)
Entretoise (1)
Jeu de documents imprimés
Accessoires en option
Bras de montage VCT-MP1K
Torche vidéo sous-marine HVL-ML20M (doit être utilisée avec le bras de
montage VCT-MP1K et la batterie « InfoLITHIUM » (séries M), (Chargeur de
batterie série M))
Kit de joint torique ACC-MP101
(S’assurer de la présence de sur l’emballage lors de l’achat.)
La conception et les spécications peuvent être modiées sans préavis.
Loading ...
Loading ...
Loading ...
