RMUBRKT1 & WBPWR-50
Pan-and-tilt Bracket
©2020 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM767461 Rev. 03
August 2020
Package Contents • Contenido de
la caja • Contenu de l’emballage
• Verpackungsinhalt • Contenuto
della confezione • Inhoud van de
doos • Innhold i pakken • Zawartość
opakowania • 扬声器接线 • 揚聲器接線
• パッケージ内容 •
Product Dimensions • Dimensiones
del producto • Dimensions du
produit • Produktabmessungen
• Dimensioni del prodotto •
Afmetingen van het product •
Produktmål • Wymiary produktu
• 产品尺寸 • 產品尺寸 • 製品寸法 •
M8 × 45 mm (4)
RMUBRKT1
(Black)
M8 × 20 mm (4)
RMUBRKT1
WBPWR-50
M6 × 12 mm (2)
WBPWR-50
M8 (×8)
RMUBRKT1 (Black)
(×4)
RMUBRKT1 (White)
WBPWR-50
M6 (×2)
WBPWR-50
q
A B
w
e
t
70 mm
2.76 in
90 mm
3.54 in
107 mm
4.21 in
88 mm
3.46 in
160 mm
6.30 in
145 mm
5.71 in
y
u
104 mm
4.09 in
Ø 9.2 mm (0.36 in)

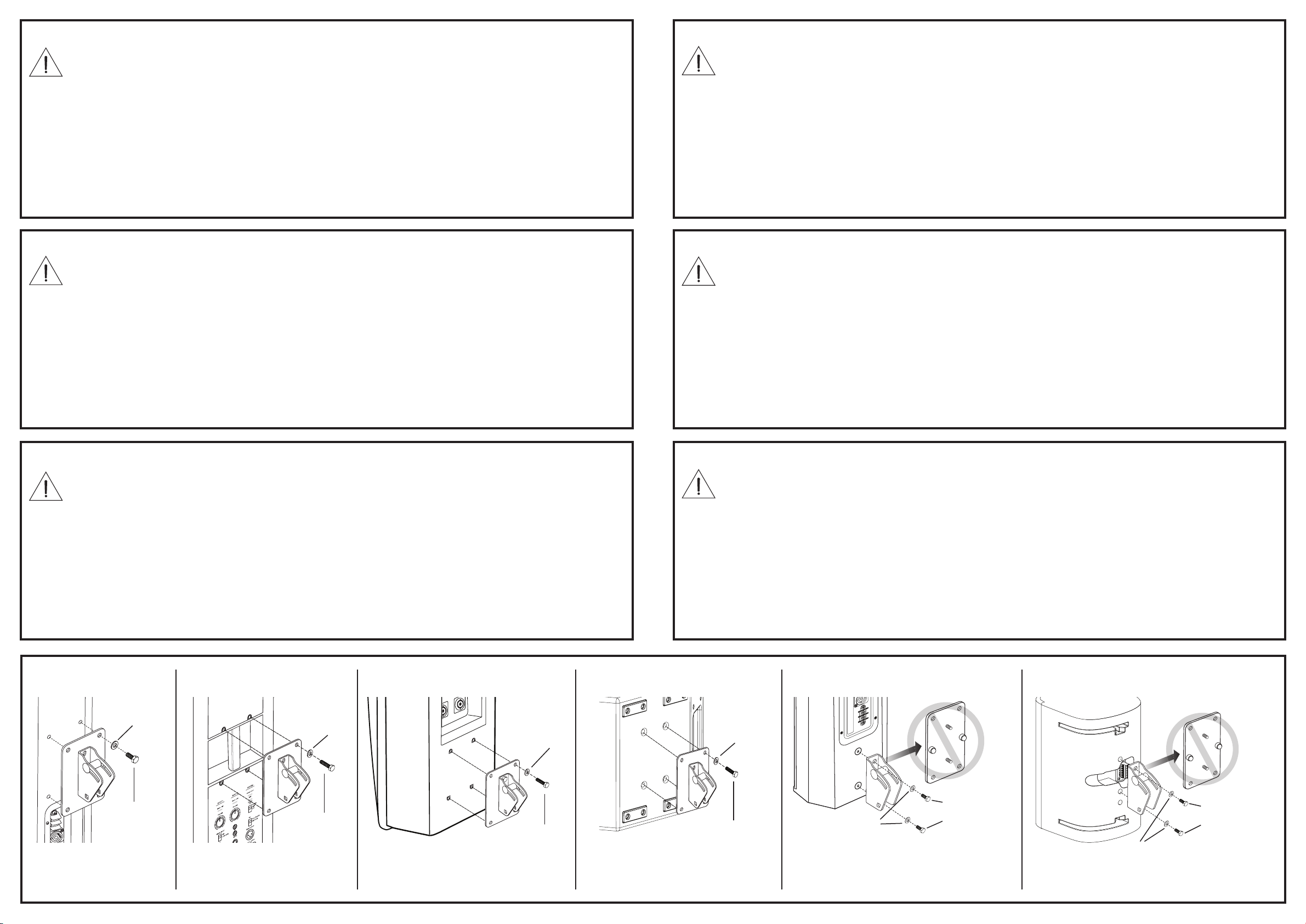

Installation Figures • Imágenes de instalación • Illustrations pour l’installation •
Installationsabbildungen • Figure di riferimento per l'installazione • Installatietekeningen •
Monteringsfigurer • Rysunki montażowe • 安装图 • 安裝圖 • 取り付け図 •
ENGLISH
WARNINGS/CAUTIONS
Please read and keep all safety and use instructions.
Contains small parts which may be a choking hazard. Not suitable for
children under age 3.
• This product is intended for installation by professional installers only! This document
is intended to provide professional installers with basic installation and safety guidelines
for this product in typical fixed-installation systems. Please read this document and all
safety warnings before attempting installation.
• Unsafe mounting or overhead suspension of any heavy load can result in serious injury
or death, and property damage. It is the installer’s responsibility to evaluate the reliability
of any mounting method used for their application. Only professional installers with the
knowledge of proper hardware and safe mounting techniques should attempt to install
any loudspeaker overhead.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• Use only the hardware and accessories included or specified by Bose. Hardware for
securing the loudspeaker to the mounting surface is not supplied. For information on
compatible accessories, see the product’s technical data sheet at PRO.BOSE.COM.
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing.
• Do not make unauthorized alterations to this product.
• Do not expose loudspeaker or mounting components to any chemical substances that
are not specified by Bose, including but not limited to lubricants, cleaning agents, contact
sprays, or other hydrocarbon-based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
• Do not place or install the bracket or product near any heat sources, such as fireplaces,
radiators, heat registers or other apparatus (including amplifiers) that produce heat.
Date of Manufacture: The eighth digit in the serial number indicates the year of
manufacture; “7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353
North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.
For service or importer information, call +5255 (5202) 3545.
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose, FreeSpace, ArenaMatch, RoomMatch, Panaray and DesignMax are trademarks of
Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation. No part of this work may be reproduced, modified,
distributed or otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
