Congratulations on the purchase of your ECOVACS ROBOTICS DEEBOT!

We hope it brings you many years of satisfaction. We trust the purchase of your

new robot will help keep your home clean and provide you with more quality time

to do other things.

Before you go any further, please register your product on the ECOVACS ROBOTICS

website at www.ecovacsrobotics.com/registration/. We also suggest you record

your model number, serial number, date of purchase and attach your receipt

to this page for safekeeping.

MODEL # _________________

SERIAL # _________________

DATE OF PURCHASE _____/___/___

Should you have any problems programming the robot or getting your robot to

function properly, please call us before contacting or returning it to the place

of purchase. For more information, assistance or Warranty information, please

visit the ECOVACS ROBOTICS website at www.ecovacsrobotics.com or call

1-844-ECOVACS (1-844-326-8227).

Thank you for choosing DEEBOT!

Instruction Manual

.......................................................2

..............................................23

.........................................46

Manuel de l'utilisateur

Manual de instrucciones

FR-CA

ES-LATAM

FR-CA

Important Safety Instructions

.......................................................................2

Package Contents and Technical Specications

.......................................4

2.1 Package Contents.....................................................................................4

2.2 Specications............................................................................................4

2.3 Product Diagram........................................................................................5

Operating and Programming

........................................................................7

3.1 Notes Before Cleaning...............................................................................7

3.2 Quick Start.................................................................................................8

3.3 Cleaning Mode Selection.........................................................................11

3.4 Programming the Robot...........................................................................13

3.5 Optional Advanced Wet/Dry Mopping System.........................................15

Maintenance

.................................................................................................17

4.1 Dust Bin and Filters..................................................................................17

4.2 Advanced Wet/Dry Cleaning Cloth, Advanced Wet/Dry Reservoir..........18

4.3 Main Brush and Side Brushes..................................................................19

4.4 Other Components..................................................................................20

Troubleshooting

..........................................................................................21

Contents

FR-CA

When using an electrical appliance, basic precautions should always be followed, including

the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.

SAVE THESE INSTRUCTIONS

1. This Appliance is not intended to be used by children under 8 or anyone lacking knowledge

on proper use. Supervision may be necessary. Do not allow children to sit on or play with

the Appliance.

2. Clear the area to be cleaned. Remove power cords and small objects from the oor that could

entangle the Appliance. Tuck rug fringe under the rug base, and lift items such as curtains and

tablecloths off the oor.

3. If there is a drop off in the cleaning area due to a step or stairs, you should operate the

Appliance to ensure that it can detect the step without falling over the edge. It may become

necessary to place a physical barrier at the edge to keep the unit from falling. Make sure

the physical barrier is not a trip hazard.

4. Only use as described in this manual. Only use attachments recommended or sold by the

manufacturer.

5. Please make sure your power supply voltage matches the power voltage marked on the

Charging Dock.

6. For INDOOR household use ONLY. Do not use the Appliance in outdoor, commercial or

industrial environments.

7. Use only the original rechargeable battery and Charging Dock provided with the Appliance

from the manufacturer. Non-rechargeable batteries are prohibited. For battery information,

please refer to Specications section.

8. Do not use without dust bin and/or lters in place.

9. Do not operate the Appliance in an area where there are lit candles or fragile objects.

10. Do not use in extremely hot or cold environments (below -5˚C/23˚F or above 40˚C/104˚F).

11.

Keep hair, loose clothing, ngers, and all parts of body away from any openings and moving parts.

12. Do not operate the Appliance in a room where an infant or child is sleeping.

13. Do not use Appliance on wet surfaces or surfaces with standing water.

14. Do not allow the Appliance to pick up large objects like stones, large pieces of paper or any

item that may clog the Appliance.

15. Do not use Appliance to pick up ammable or combustible materials such as gasoline, printer

or copier toner, or use in areas where they may be present.

16. Do not use Appliance to pick up anything that is burning or smoking, such as cigarettes,

matches, hot ashes, or anything that could cause a re.

17.

Do not put objects into the suction intake. Do not use if the suction intake is blocked. Keep the

intake clear of dust, lint, hair, or anything that may reduce air ow.

18.

Take care not to damage the power cord. Do not pull on or carry the Appliance or Charging

Dock by the power cord, use the power cord as a handle, close a door on the power cord, or

pull power cord around sharp edges or corners. Do not run Appliance over the power cord.

Keep power cord away from hot surfaces.

19. If the power cord is damaged, it must be replaced by the manufacturer or its service agent

in order to avoid a hazard.

20. Do not use the Charging Dock if it is damaged.

21.

Do not use with a damaged power cord or receptacle. Do not use the Appliance or Charging

Dock if it is not working properly, has been dropped, damaged, left outdoors, or come in

contact with water. It must be repaired by the manufacturer or its service agent in order to

avoid a hazard.

1. Important Safety Instructions

FR-CA

22. Turn OFF the power switch before cleaning or maintaining the Appliance.

23. The plug must be removed from the receptacle before cleaning or maintaining the Charging

Dock.

24.

Remove the Appliance from the Charging Dock, and turn OFF the power switch to the Appliance

before removing the battery for disposal of the Appliance.

25.

The battery must be removed and discarded according to local laws and regulations before

disposal of the Appliance.

26. Please dispose of used batteries according to local laws and regulations.

27. Do not incinerate the Appliance even if it is severely damaged. The batteries can explode

in a re.

28. When not using the Charging Dock for a long period of time, please unplug it.

29. The Appliance must be used in accordance with the directions in this Instruction Manual.

ECOVACS ROBOTICS cannot be held liable or responsible for any damages or injuries

caused by improper use.

1. Important Safety Instructions

FR-CA

2. Package Contents and Technical Specications

2.1

Package Contents

Robot

(4) Side Brushes

Sponge Filter and

High Efciency Filter

Battery Pack (2) Advanced Wet/Dry

Cleaning Cloths

Advanced Wet/Dry

Reservoir

Charging Dock Remote Control

(with batteries)

Instruction Manual

Model DM81

Working Voltage 12V DC

Rated Power

40W

Charging Dock Model CH1465A

Rated Input Voltage 100-240V AC Rated Output Voltage

20V DC

Rated Output Current 1A Rated Power 20W

Remote Control Model RC1507

Input Voltage 3V DC

Battery

Ni-MH 3000mAh

2.2 Specications

Technical and design specications may be changed in the course of continuous product improvement.

Measuring Cup Reservoir Cleaning

Solution

FR-CA

2.3 Product Diagram

Robot

1. Top Cover

2. Dust Bin

3. AUTO Mode Button

4. Anti-Collision Sensors

5. Anti-Drop Sensors

6. Charging Contacts

7. Main Brush

8. Driving Wheels

9. Universal Wheel

10. Battery Pack

11. Side Brushes

12. Advanced Wet/Dry Reservoir Slots

13. Multi-Function Cleaning Tool

14. Upgrade Port (for Customer Service only)

15. Infrared Receiver for the Remote Control

13 1514

2. Package Contents and Technical Specications

Charging Dock

1. Infrared Signal Generators

2. Charging Dock Pins

1. AUTO Mode Button

Control Panel

FR-CA

2. Package Contents and Technical Specications

Remote Control

1. LCD Screen

2. Return to Charger Mode Button

3. AUTO Mode Button

4. Direction Control Buttons

5. START/PAUSE Button

6. Time Scheduling Button

7. Set Current Time Button

8. Spot Cleaning Mode Button

9. Intensive Cleaning Mode Button

10. Edge Cleaning Mode Button

11. Infrared Emitter

Dust Bin

Advanced Wet/Dry Reservoir

1. Dust Bin Handle

2. Dust Bin Lock

3. Filter Net

4. Sponge Filter

5. High Efciency Filter

6. Dust Bin Cover

1. Advanced Wet/Dry Cleaning Cloth

2. Advanced Wet/Dry Reservoir

3. Water Inlet

FR-CA

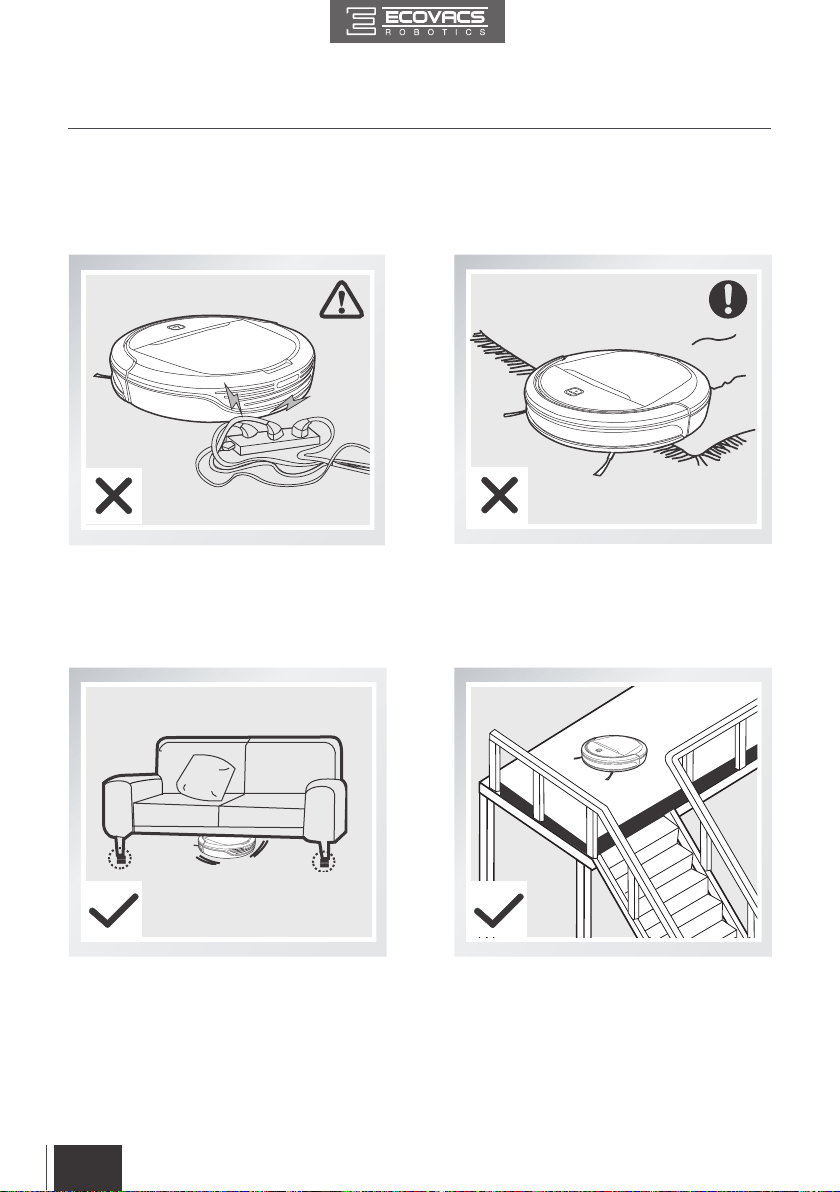

3.1 Notes Before Cleaning

Before operating DEEBOT, take a few moments to survey the area to be

cleaned and remove any obstacles.

Remove power cords and small objects from

the oor that could entangle the product.

Please be aware that the robot needs at

least an 8 cm (3”) clearance to clean under

furniture without complications.

The product is not suitable for use on long-pile

carpet. Before using the product near an area

rug or on a short-pile area rug with tasseled

edges, please fold area rug edges under

themselves.

If there is a step or stairs in the cleaning area,

please operate DEEBOT to ensure its Anti-

Drop Sensors can detect the drop off. It may

be necessary to place a physical barrier at the

edge of the drop off to keep the unit from falling

over the edge.

3. Operating and Programming

FR-CA

3.2 Quick Start

Charging Dock Placement

Place the Charging Dock on a level

floor surface against the wall with the

base perpendicular to the ground. Keep

the immediate area 1.5m (5’) in front

of the charger and 0.5m (1.6’) on both

sides of the charger clear of objects and

reective surfaces.

Plug the Charging Dock in.

Install the Battery Pack

Place the Battery Pack into the battery slot on the bottom of DEEBOT. Press the Battery Pack

into the slot until it clicks.

Install Side Brushes

Attach Side Brushes to the bottom of

DEEBOT by pressing a brush into each

slot with the matching color until it clicks.

Power ON

Press and hold the button on the

robot. DEEBOT is powered ON when the

glows a continuous BLUE.

3. Operating and Programming

Ő3Ƞ

FR-CA

3. Operating and Programming

Remove the Advanced Wet/Dry Reservoir

before charging DEEBOT.

Place DEEBOT on the Charging Dock

making sure the Charging Contacts on

DEEBOT and the Charging Dock Pins make

a connection.

Charge DEEBOT for at least 4 hours before

the rst use.

Charge DEEBOT

button blinks when DEEBOT is charging and stops glowing when DEEBOT is fully charged.

Remove the robot’s battery if the robot will not be used for a long time. In case of battery

leakage, please remove the battery and wipe the battery slot clean while wearing protective

gloves.

If the robot’s battery is fully discharged or not used for a long time, its capacity may decrease

and need to be reactivated.

To reactivate the battery: Place the robot on the Charging Dock by hand, remove after charging

for 3 minutes; repeat 3 times, then charge normally for 3-5 hours.

DEEBOT uses a long life battery and does not require frequent replacement. To replace the

battery, contact Customer Service or follow the below instructions:

a. Press and hold the

button on the robot until it stops glowing to power OFF the robot.

Remove the Battery Pack.

b. Insert new Battery Pack into battery slot and press until it clicks into place.

Attach a Cleaning Cloth, if Desired

To use DEEBOT’s Optional Advanced Mopping System, attach the provided Cleaning Cloth.

When using the optional mopping feature, fold area rug edges under themselves so DEEBOT will

avoid the rug.

* Please see section 3.5 Optional Advanced Wet/Dry Mopping System for complete instructions.

FR-CA

Pause DEEBOT by pressing the button on

DEEBOT or the START/PAUSE Button on the

Remote Control.

DEEBOT can be directed to move forward, backward, left and right by using the Direction Control

Buttons on the Remote Control when it is paused. DEEBOT does not clean when Paused.

The AUTO Mode Button on the robot's Control Panel stops glowing when the robot is paused for

more than (5 minutes) minute. Press AUTO Mode Button on the robot to wake up the robot, or

press any button on the Remote Control to start DEEBOT immediately.

Pause

Start

Press the button on DEEBOT or the AUTO Mode Button on the Remote Control. DEEBOT

starts to work immediately in AUTO Cleaning Mode.

To choose another Cleaning Mode, please refer to section 3.3 Cleaning Mode Selection for details.

3. Operating and Programming

FR-CA

3. Operating and Programming

Pause DEEBOT. Press and hold the button on

the robot. DEEBOT is powered OFF when the

button stops glowing.

When DEEBOT is not cleaning, it is suggested

to keep it powered ON and charging instead of

powered OFF.

Power OFF

Ő3Ƞ

OFF

3.3 Cleaning Mode Selection

DEEBOT has several cleaning modes to choose from to effectively clean different floors. Cleaning

modes are selected using the Remote Control.

AUTO Cleaning Mode

This is the most commonly used mode. In

AUTO Cleaning Mode, DEEBOT cleans

in a straight line and changes direction

when it meets an obstacle.

Intensive Cleaning Mode

This mode is good for aggressive cleaning

or for extremely dirty or dusty oors. In this

mode, DEEBOT follows the same cleaning

pattern as Automatic Cleaning Mode, but

with stronger suction power and higher

Main Brush rotating speed and performs a

more thorough cleaning.

FR-CA

Spot Cleaning Mode

(2-5 minutes)

This mode is applicable for an area of highly

concentrated dirt or dust. In Spot Cleaning

Mode, DEEBOT focuses on a specific area

to clean. DEEBOT cleans the area in a spiral

pattern and stops when it completes Spot

Cleaning.

This mode is good for cleaning the edges and

corners of a room. In Edge Cleaning Mode,

DEEBOT cleans along a border (e.g. wall).

Edge Cleaning Mode

Return to Charger Mode

When battery power gets low, DEEBOT

automatically switches to Return to Charger

Mode and returns to the Charging Dock to

recharge itself.

DEEBOT can also be sent back to the Charging

Dock at any time by pressing the Return to

Charger Button on the Remote Control.

3. Operating and Programming

FR-CA

3. Operating and Programming

Set the Current Time of Day

All scheduled cleanings are performed in AUTO Cleaning Mode.

The Remote Control uses a 12-hour clock with “AM” and “PM” indicators.

3.4 Programming the Robot

DEEBOT has a Time Scheduling function. DEEBOT can be programmed to automatically clean

once per day, at a specific time, even if nobody is at home. The current time of day and the

cleaning times are scheduled using the Remote Control.

Press button on the Remote Control to

conrm and save the current time of day.

Press the up and down Direction Control

Buttons to adjust “hour” and “minute” number.

Press the left and right Direction Control Buttons

to switch between “hour” and “minute.”

Press button on the Remote Control and the

“hour" (first two digits) flashes on the Remote

Control LCD Screen.

FR-CA

3. Operating and Programming

Press button on the Remote Control and the

“hour” (first two digits) flashes on the Remote

Control Screen.

Press button on the Remote Control to

confirm and save the scheduled cleaning

time. DEEBOT emits two beeps. DEEBOT

automatically cleans at the scheduled cleaning

time every day.

To cancel the scheduled cleaning time, press

and hold button for 3 seconds until

disappears from the Remote Control LED

Screen and the robot emits three beeps. The

scheduled cleaning time is cancelled.

Press the up and down Direction Control

Buttons to adjust “hour” and “minute” number.

Press the left and right Direction Control Buttons

to switch between “hour” and “minute.”

Schedule the Cleaning Time

Cancel Scheduled Cleaning Time

FR-CA

3. Operating and Programming

DEEBOT has an Optional Advanced Mopping System using an Advanced Wet/Dry Cleaning

Cloth attached to a proprietary Advanced Wet/Dry Reservoir. The washable/reusable

Cleaning Cloth automatically damp mops and then dries the floor to a spotless clean.

Do not use the mopping system on carpet.

When using the mopping system, fold area rug edges under themselves so DDEEBOT will

avoid the rug.

When using the mopping system, do not stop the robot and allow it to stand still. This prevents

the Advanced Wet/Dry Cleaning Cloth from leaving water on the oor.

Remove the Advanced Wet/Dry Reservoir before charging DEEBOT.

3.5 Optional Advanced Wet/Dry Mopping System

Attach Advanced Wet/Dry Cleaning

Cloth

Attach the Advanced Wet/Dry Cleaning Cloth to

the Advanced Wet/Dry Reservoir.

Fill the provided Measuring Cup with water. Open the lid of the Water Inlet on the Advanced Wet/Dry

Reservoir and slowly pour water from the Measuring Cup into the Reservoir. Close the Water Inlet lid.

Add Water to the Advanced Wet/Dry Reservoir

Before adding water to the Advanced Wet/Dry Reservoir, remove the Advanced Wet/Dry

Reservoir from the bottom of the robot.

FR-CA

3. Operating and Programming

Start

Select the desired Cleaning Mode. DEEBOT sweeps, lifts, vacuums, mops and dries in the

selected mode.

Attach the Advanced Wet/Dry Reservoir to the

bottom of the robot. Insert the tabs on the Advanced

Wet/Dry Reservoir into the Advanced Wet/Dry

Reservoir Slots on the bottom of the robot until you

hear a click.

Remove

After DEEBOT finishes cleaning, remove the

Advanced Wet/Dry Reservoir from DEEBOT,

empty any remaining water from the Reservoir,

and remove the Advanced Wet/Dry Cleaning

Cloth.

FR-CA

4. Maintenance

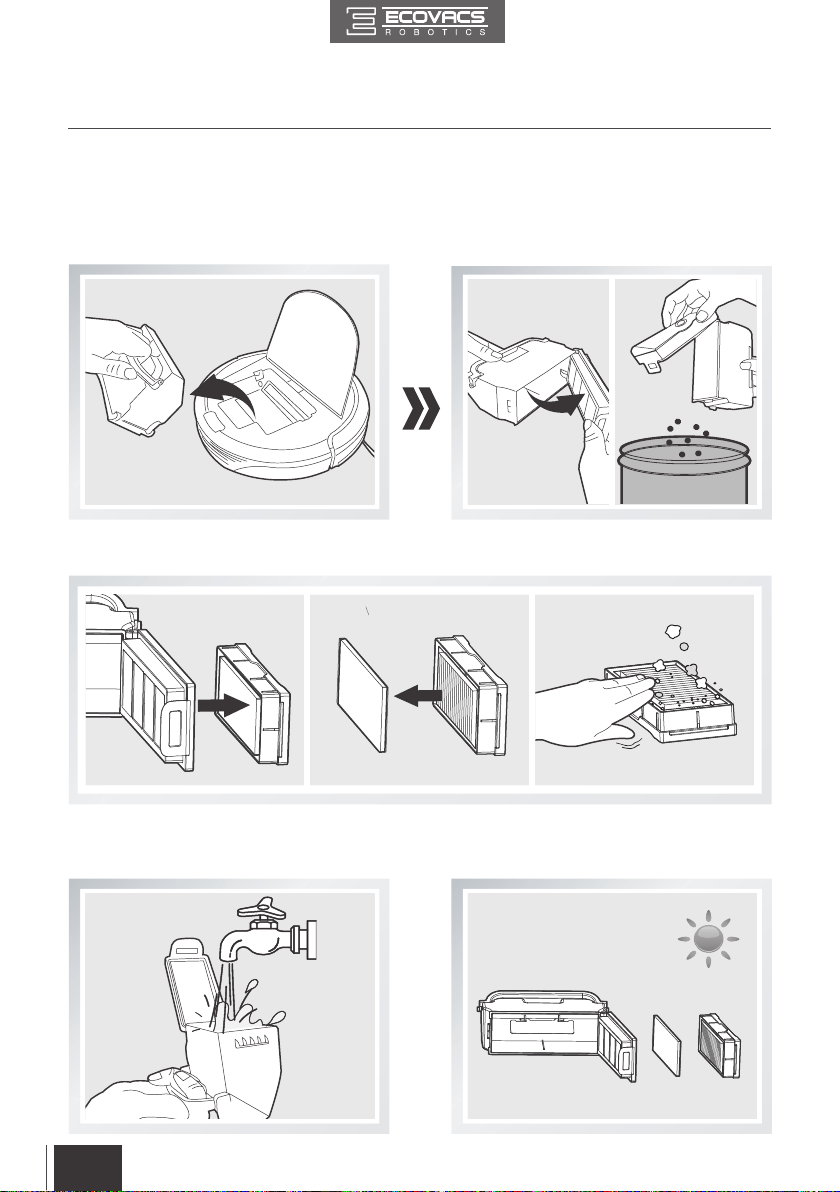

Open DEEBOT’s Top Cover and remove the Dust Bin. Open the Dust Bin Cover and empty the Dust Bin.

Remove the Sponge Filter and High Efciency Filter. Pat the High Efciency Filter clean. Do not rinse the

High Efciency Filter under water.

4.1 Dust Bin and Filters

Rinse the Sponge Filter, Dust Bin and Filter Net

under running water.

Dry the Sponge Filter, Dust Bin and Filter Net

completely before reinstalling.

Before performing cleaning and maintenance, power OFF DEEBOT and unplug the Charging Dock.

FR-CA

4. Maintenance

Cleaning the Advanced Wet/Dry Cleaning Cloth

Cleaning the Advanced Wet/Dry Reservoir

If the mopping system was used, remove the Advanced Wet/Dry Reservoir from the bottom of DEEBOT and

remove the Cleaning Cloth.

Empty any remaining water from the Reservoir.

Wash the Advanced Wet/Dry Cleaning Cloth by hand or in the washing machine, and lay at to dry.

If the mopping system was used, remove the Advanced Wet/Dry Reservoir from the bottom of

DEEBOT.

Empty any remaining water from the Reservoir and set out to dry.

Wipe the outside of the Advanced Wet/Dry Reservoir with a dry cloth.

If the Advanced Wet/Dry Reservoir does not run out of water after DEEBOT cleans for 60 minutes,

the water outlets on the Reservoir are clogged. Clean the Reservoir with the ECOVACS Reservoir

Cleaning Solution according to the instructions on the bottle of the solution.

4.2 Advanced Wet/Dry Cleaning Cloth, Advanced Wet/Dry Reservoir

FR-CA

4. Maintenance

Cleaning the Main Brush

Turn the robot over. Push both buttons on the Main Brush Cover and remove it.

Remove the Main Brush.

Use the Multi-Function Cleaning Tool to cut off and remove any hair tangled around the Main

Brush.

4.3 Main Brush and Side Brushes

Cleaning the Side Brushes

Remove the Side Brushes. Wipe the Side Brushes

and their slots with a dry cloth.

A Multi-Function Cleaning Tool is provided for easy maintenance. Handle with care, this

cleaning tool has sharp edges.

FR-CA

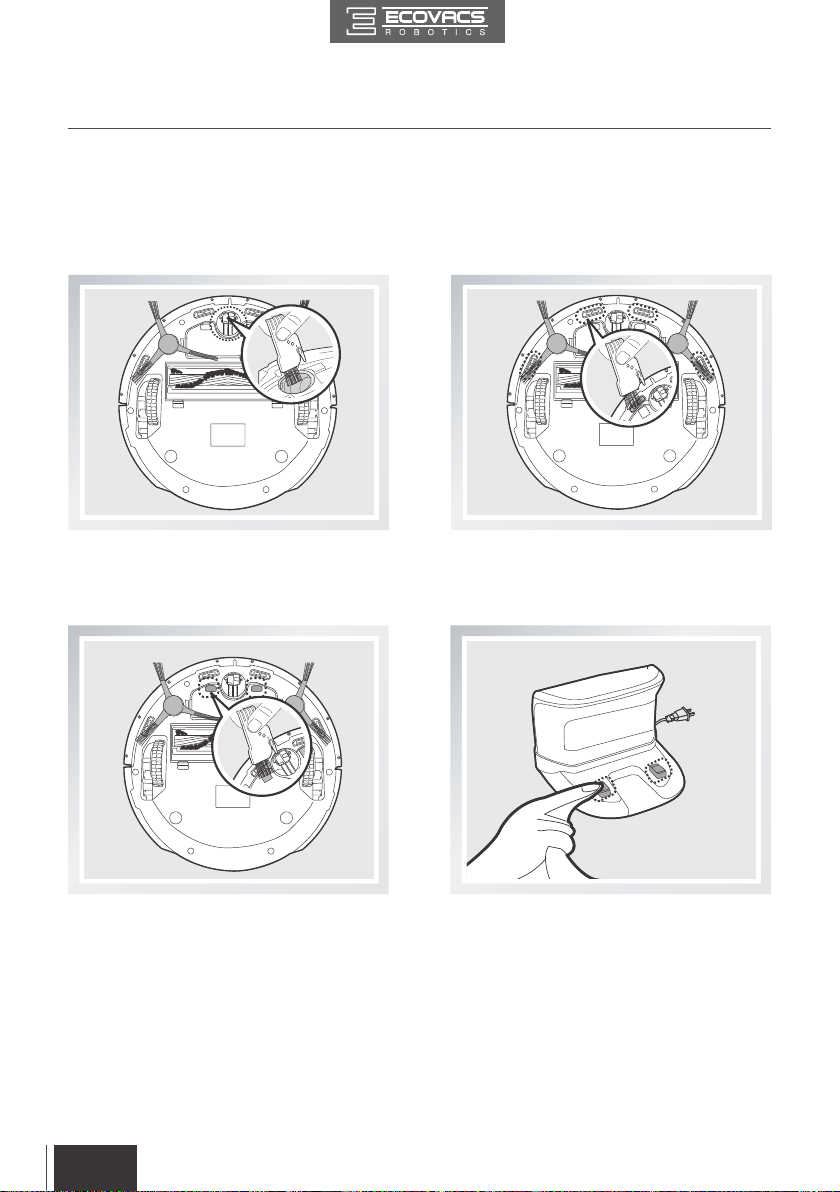

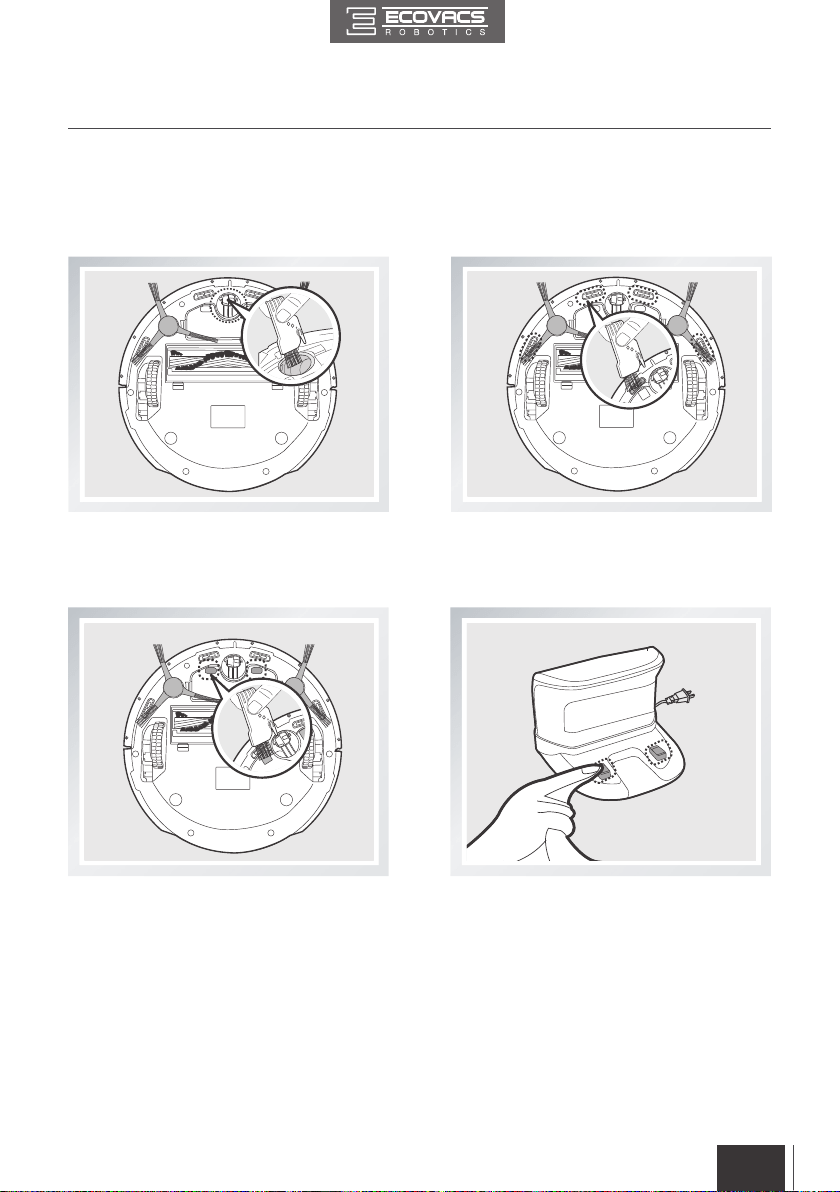

Wipe the Charging Contacts and Charging Dock Pins with the brush of the Multi-Function Cleaning Tool

or a dry clean cloth to maintain their effectiveness.

4. Maintenance

4.4 Other Components

Wipe the Anti-Drop Sensors with the brush

or the felt side of the Multi-Function Cleaning

Tool to maintain their effectiveness.

Use the Multi-Function Cleaning Tool to cut

off and remove any hair tangled around the

Universal Wheel.

FR-CA

5. Troubleshooting

Please use this chart to troubleshoot common problems using DEEBOT.

No. Malfunction Possible Causes Solutions

DEEBOT will not

charge.

DEEBOT is not powered

ON.

Press and hold AUTO Mode Button on

DEEBOT to power ON.

DEEBOT has not made a

connection with the Charging

Dock.

Be sure that DEEBOT’s Charging

Contacts have made a connection

with the Charging Dock Pins. You may

move the robot manually to make the

connection if necessary.

Charging Dock is unplugged

while DEEBOT is powered

ON, which causes battery

consumption.

Plug in the Charging Dock and ensure

DEEBOT is powered ON. Keep

DEEBOT on the Charging Dock to

make sure it has a full battery to work

at any time.

The battery is completely

discharged.

Re-activate the battery. Place DEEBOT

on the Charging Dock by hand, remove

after charging for 3 minutes, repeat 3

times; then charge normally.

DEEBOT gets into

trouble while working

and stops.

DEEBOT is tangled with

something on the oor

(electrical cords, drooping

curtains, carpet fringe etc.).

DEEBOT will try various ways

to get itself out of trouble. If it is

unsuccessful, manually remove the

obstacles and restart.

Side Brush is stuck or the

rotation speed of the Side

Brush decreases.

Remove the debris tangled around the

Side Brush. If the Side Brush still rotates

slowly, contact Customer Service.

Main Brush is stuck or the

rotation speed of the Main

Brush decreases.

Remove the debris tangled around the

Main Brush with the provided Multi-

Function Cleaning Tool. If the Main

Brush still rotates slowly, contact

Customer Service.

DEEBOT returns to

the Charging Dock

before it nishes clea

ning.

When battery power gets

low, DEEBOT automatically

switches to Return to

Charger Mode and returns

to the Charging Dock to

recharge itself.

This is normal. No solution necessary.

Working time varies

according to oor surface,

room complexity and the

selected Cleaning Mode.

This is normal. No solution necessary.

FR-CA

5. Troubleshooting

No. Malfunction Possible Causes Solutions

DEEBOT will not

clean automatically at

scheduled time.

Time Scheduling function is

cancelled.

Set Time Scheduling function as

described in section 3.4.

DEEBOT is powered OFF. Power ON DEEBOT.

The robot’s battery is low.

Keep DEEBOT powered ON and on

the Charging Dock to make sure it has

a full battery to work at any time.

The robot’s components are

tangled with debris.

Power OFF DEEBOT, clean the

Dust Bin, and invert the robot. Clean

Side Brushes and the Main Brush as

described in section 4.

Remote Control failure

(effective control range

of Remote Control is

5m (16’).

The batteries in the Remote

Control need to be replaced.

Replace with new batteries making

sure they are installed correctly.

DEEBOT is powered OFF or

DEEBOT’s battery is low.

Make sure DEEBOT is powered ON

and fully charged.

The infrared signal cannot

be transmitted because

the Infrared Emitter on

the Remote Control or

DEEBOT’s Infrared Receiver

on DEEBOT is dirty.

Use a dry cloth or the Multi-Function

Cleaning Tool to wipe the Infrared

Emitter on Remote Control and the

Infrared Receiver on DEEBOT.

There is other equipment

interfering with the infrared

signal to DEEBOT.

Avoid using the Remote Control near

other equipment using infrared signals.

FR-CA

Félicitation, vous avez acheté un ECOVACS ROBOTICS DEEBOT! Nous

espérons qu'il vous apportera plusieurs années de satisfaction. Nous sommes

certains que votre nouveau robot vous aidera à garder votre maison propre et

vous offrir plus de temps pour vivre de façon intelligente et proter de la vie.

Avant de continuer, veuillez enregistrer votre produit sur le site web

de ECOVACS ROBOTICS www.ecovacsrobotics.com/registration/. Nous vous

suggérons aussi de conserver avec soin le numéro du modèle, le numéro de

série, la date d'achat et d'attacher votre reçu avec cette page.

# MODÈLE _________________

# DE SÉRIE _________________

DATE D'ACHAT _____/___/___

Si vous avez des problèmes de programmation ou si le robot fonctionne

incorrectement, veuillez nous contacter avant de revisiter votre fournisseur pour n

de retour. Pour plus d'informations, d'assistance ou d'informations sur la garantie,

veuillez visitez le site Web ECOVACS ROBOTICS à www.ecovacsrobotics.com

ou appelez 1-844-ECOVACS (1-844-326-8227).

Merci avoir choisi DEEBOT!

FR-CA

Instructions importantes de sécurité

.........................................................25

Contenu de l'emballage et spécications techniques

.............................27

2.1 Contenu de l'emballage...........................................................................27

2.2 Spécications..........................................................................................27

2.3 Diagramme schématique du produit.......................................................28

Fonctionnement et programmation

..........................................................30

3.1 Remarques précédant le nettoyage.........................................................30

3.2 Guide de démarrage rapide.....................................................................31

3.3 Sélection du mode de nettoyage..............................................................34

3.4 Programmation du robot..........................................................................36

3.5 Système avancé de lavage à eau/à sec optionnel..................................38

Entretien

.......................................................................................................40

4.1 Récipient à poussière et ltres.................................................................40

4.2 Chiffon de nettoyage avancé à eau/à sec, réservoir de nettoyage

avancé à eau/à sec.................................................................................41

4.3 Brosse principale et brosses latérales.....................................................42

4.4 Autres composants..................................................................................43

Dépannage

...................................................................................................44

Contenu

FR-CA

1. Importantes directives d'utilisation sécuritaire

Lors de l'utilisation d'appareil électrique, des précautions de base suivantes doivent être

suivies:

LIRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION DE L'APPAREIL.

CONSERVER CES INSTRUCTIONS

1. Cet appareil n'est pas prévu pour l'utilisation par des enfants sous l'âge de 8 ans ou

par toute personne qui ne possède pas les connaissances pour l'utilisation sécuritaire. La

supervision peut être nécessaire. Les enfants ne doivent pas s'assoir ou jouer avec l'appareil.

2. Ranger la région à nettoyer. Retirer le câble d'alimentation et les petits objets situés sur le

plancher pour éviter l'accrochage avec l'appareil. Glisser les franges sous le tapis, dégager

le plancher et relever les bouts des rideaux et nappes.

3. Lors de l'opération de l'appareil dans une région avec une marche, assurez-vous que

l'appareil détecte la région pour éviter la chute. Il se peut qu'il soit nécessaire de placer

une barrière physique pour empêcher la chute. Assurez-vous que la barrière n'est pas un

danger de chute.

4. L'utilisation doit être seulement comme décrite dans le manuel. Utiliser seulement les

pièces recommandées ou vendues par le fabricant.

5. Veuillez vous assurer que le voltage de la prise soit le même que celui inscrit sur le chargeur.

6. Pour utilisation INTÉRIEURE et domestique SEULEMENT. Ne pas utiliser l'appareil à

l'extérieur, pour une n commerciale ou industrielle.

7. Utiliser uniquement les piles et le chargeur vendu par le fabricant et fourni avec l'appareil.

Se prohíbe el uso de baterías no recargables. Para obtener información sobre baterías,

por favor consulte la sección Especicaciones.

8. Ne pas utiliser sans porte-poussière ou les ltres.

9. Ne pas utiliser l'appareil dans une pièce avec des chandelles ou des objets fragiles.

10. Ne pas utiliser dans un environnement à température extrême chaude ou froide (inférieure

à -5°C/23˚F ou supérieure à 40°C/104˚F).

11. Garder à distance les cheveux, les vêtements amples, les doigts et toute autre partie de

votre corps avec les parties mobiles.

12. Ne pas utiliser l'appareil dans une pièce où les enfants ou nouveau-nés dorment.

13. Ne pas utiliser l'appareil sur une surface humide ou mouillée.

14. Éviter le contact de l'appareil avec des larges objets comme les pierres, les gros

morceaux de papier ou tout autre objet pouvant bloquer l'appareil.

15. Ne pas utiliser l'appareil pour ramasser les produits inammable ou combustible, comme

la gazoline, l'encre à copieur ou photocopie, ou utiliser dans un endroit où ces produits

peuvent être présent.

16. Ne pas utiliser l'appareil pour ramasser les objets qui brulent ou sont enammés, comme

les cigarettes, les allumettes, les cendres chaudes ou tout autre objet pouvant

s'enammer.

17. Ne pas placer d'objet dans l'entrée de poussière. Ne pas utiliser si l'entrée de poussière

est bloquée. L'entré de poussière doit être dégagée, sans poussière, peluche, cheveux

ou tout autre objet pouvant réduire la circulation d'air.

18. Soyez vigilant avec le câble d'alimentation et évitez tout dommage. Ne pas tirer ou

transporter l'appareil ou le chargeur par l'entremise du câble d'alimentation, utiliser le

câble d'alimentation en poignée, fermer une porte sur le câble d'alimentation ou tirer le

câble sur une surface coupante. L'appareil ne doit pas passer sur le câble d'alimentation.

Garder éloigné le câble d'alimentation de toutes les surfaces chaudes.

FR-CA

1. Importantes directives d'utilisation sécuritaire

19. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou un

agent de service à la clientèle pour éviter tout danger.

20. Ne pas utiliser le chargeur endommagé.

21. Ne pas utiliser avec un câble d'alimentation ou un collecteur endommagé. Ne pas utiliser

l'appareil ou le chargeur s'il ne fonctionnent pas normalement, s'il est échappé,

endommagé, laissé à l'extérieure ou s'il entre en contact avec de l'eau. Si le câble

d'alimentation est endommagé, il doit être réparé par le fabricant ou un agent de service

à la clientèle pour éviter tout danger.

22. Éteindre (OFF) avec le bouton d'alimentation électrique avec de nettoyer ou de faire

l'entretien de l'appareil.

23. La fiche du réceptacle soit être retirée avant d'effectuer le nettoyage ou l'entretien du

chargeur.

24. Rerirer l'appareil du chargeur et éteindre avec l'interrupteur (OFF) situé sur l'appareil

avant de retirer les piles pour la mise au rebu de l'appareil.

25. Les piles doivent être retirées et misent au rebu de façon appropriée et en accord avec

les lois et réglementations régionales avant la mise au rebu de l'appareil.

26. Veuillez mettre au rebu les piles selon les lois et réglementations applicables.

27. Ne pas incinérer l'appareil même s'il est sévèrement endommagé. Les piles en feu

peuvent exploser.

28. Débrancher le chargeur s'il n'est pas utilisé pour une longue période de temps.

29. L'appareil doit être utilisé comme l'indiquent les instructions dans le manuel de l'utilisateur.

ECOVACS ROBOTICS n'est pas responsable pour les dommages ou blessures causés

par une utilisation inappropriée.

FR-CA

2. Contenu de l'emballage et spécications techniques

2.1 Contenu de l'emballage

Robot

(4) Brosses latérales

Filtre à éponge

et ltre à haute

efcacité

Bloc-pile (2) Chiffons de nettoyage

avancé à eau / à sec

Réservoir de

nettoyage avancé à

eau / à sec

Station de charge Télécommande

(avec batteries)

Manuel de

l'utilisateur

Modèle DM81

Tension fonctionnelle 12 V CC

Puissance nominale

40W

Modèle de la station de charge CH1465A

Tension d'entrée nominale 100-240 V AC Tension de sortie nominale

20 V CC

Courant de sortie nominal 1A Puissance nominale 20W

Modèle de télécommande RC1507

Tension d'entrée 3 V CC

Batterie

Ni-MH 3 000 mAh

2.2 Spécications

Les spécications techniques et de conception peuvent être modiées au cours de l'amélioration continue du produit.

Tasse à mesurer Solution de

nettoyage pour

réservoir

FR-CA

2.3 Diagramme schématique du produit

Robot

1. Couvercle supérieur

2. Récipient à poussière

3. Bouton de mode AUTO

4. Capteurs anticollision

5. Capteurs anti-chute

6. Points de contact de la

charge

7. Brosse principale

8. Roues motrices

9. Roue universelle

10. Bloc-pile

11. Brosses latérales

12. Fentes du réservoir de

nettoyage avancé à eau / à sec

13. Outil de nettoyage

multifonction

14. Port de mise à niveau

(pour le service à la

clientèle seulement)

15. Récepteur infrarouge pour

la télécommande

13 1514

2. Contenu de l'emballage et spécications techniques

Station de charge

1. Générateur de signaux infrarouges

2. Broches de la station de charge

1. Bouton de mode AUTO

Panneau de contrôle

FR-CA

2. Contenu de l'emballage et spécications techniques

Télécommande

1. Écran LCD

2. Bouton du mode de retour au chargeur

3. Bouton de mode AUTO

4. Touches de commande de direction

5. Touche de démarrage et de mise en pause

6. Bouton de programmation horaire

7. Bouton de dénition de l'heure actuelle

8. Bouton de mode de nettoyage ponctuel

9. Bouton de mode de nettoyage intensif

10. Bouton de mode de nettoyage des bords

11. Émetteur infrarouge

Récipient à poussière

Réservoir de nettoyage avancé à eau / à sec

1. Poignée du récipient à poussière

2. Verrou du récipient à poussière

3. Filet de ltre

4. Filtre à éponge

5. Filtre à haute efcacité

6. Couvercle du récipient à poussière

1. Chiffon de nettoyage avancé à eau/à sec

2. Réservoir de nettoyage avancé à eau/à sec

3. Arrivée d'eau

FR-CA

3.1 Remarques précédant le nettoyage

Avant d'utiliser DEEBOT, prenez un moment pour évaluer la zone à nettoyer

et retirer tout obstacle.

Retirez les cordons d'alimentation et petits

objets du sol où le produit pourrait s'emmêler.

Soyez prévenu que le robot nécessite au

moins 8 cm (3 po) de dégagement afin de

nettoyer sous les meubles sans problème.

Le produit ne convient pas aux tapis à poil long.

Avant d'utiliser le produit près d'une carpette

ou d'un tapis à poil court avec des franges,

veuillez plier les rebords sous le tapis.

S'il y a une marche ou des escaliers dans

la zone à nettoyer, veuillez faire fonctionner

DEEBOT en vous assurant que ses capteurs

anti-chute peuvent détecter la chute. Il pourrait

être nécessaire de placer une barrière physique

au bord de la descente pour éviter que l'unité

ne tombe.

3. Fonctionnement et programmation

FR-CA

3.2 Guide de démarrage rapide

Disposition de la station de charge

Placez la station de charge sur un sol

à niveau, contre le mur, et de manière

à ce qu'elle soit perpendiculaire au sol.

Conservez un espace libre de 1,5 m (5

pi) devant le chargeur et 0,5 m (1,6 pi)

de chaque côté du chargeur libre d'objets

et de surfaces rééchissantes

Branchez la station de charge.

Installation du bloc-pile

Installez le bloc-pile dans la fente y étant destinée au bas du DEEBOT. Appuyez sur le bloc-pile

jusqu'à ce qu'il clique dans la fente.

Installation des brosses latérales

Fixez les brosses latérales au bas de

DEEBOT en appuyant sur chaque brosse

jusqu'à ce qu'elle clique dans la fente

correspondant à sa couleur

Mise SOUS TENSION (ON)

Maintenir enfoncé le bouton se

trouvant sur le robot. DEEBOT est mis

sous tension lorsque le brille en BLEU

de manière continue.

3. Fonctionnement et programmation

Ő3Ƞ

FR-CA

3. Fonctionnement et programmation

Retirez le réservoir de nettoyage avancé à

eau/à sec avant de charger DEEBOT.

Placez le DEEBOT sur la station de charge

en vous assurant que les points de contact

de la charge du DEEBOT et les broches de

la station de charge se touchent.

Chargez DEEBOT pendant au moins 4

heures avant la première utilisation.

Chargement de DEEBOT

Le bouton clignote lorsque DEEBOT est en charge et s'éteint lorsque DEEBOT est entièrement

chargé.

Retirez la batterie du robot s'il n'est pas utilisé pendant une longue période. En cas de fuite de la

batterie, veuillez retirer la batterie et essuyer la fente de la batterie en portant des gants de protection.

Si la batterie du robot est entièrement déchargée ou n'a pas été utilisée pendant une longue

période, sa capacité pourrait décroître et elle devra peut-être être réactivée.

Pour réactiver la batterie : Placez manuellement le robot sur la station de charge, retirez-le après

3 minutes de charge; répétez 3 fois, puis faites charger normalement pendant 3 à 5 heures.

DEEBOT utilise une batterie longue durée qui n'exige pas de remplacement fréquent. Pour remplacer

la batterie, communiquez avec notre service à la clientèle ou suivez les directives suivantes :

a. Pour mettre le robot hors tension, maintenir enfoncé le bouton situé sur le robot jusqu'à ce qu'il

s'éteigne . Retirez le bloc-pile.

b. Insérez le nouveau bloc-pile dans la fente y étant destinée et appuyez dessus jusqu'à ce qu'il clique

dans la fente.

Fixez un chiffon de nettoyage, si désiré

Pour utiliser le système de nettoyage optionnel avancé de DEEBOT, xez-y le chiffon de

nettoyage fourni.

Pendant l'utilisation de la fonction de vadrouille optionnelle, pliez les bords de la carpette sous le tapis

pour que DEEBOT l'évite.

* Veuillez consulter la section 3.5 Système avancé de lavage à eau/à sec optionnel pour des instructions

complètes.

FR-CA

Placez DEEBOT en pause en appuyant sur

le bouton du DEEBOT, ou sur le bouton

DÉMARRER/PAUSE de la télécommande.

DEEBOT peut être dirigé vers l'avant, l'arrière, la gauche et la droite en utilisant les boutons de

contrôle de la direction sur la télécommande lorsqu'il est en pause. DEEBOT n'effectue pas de

nettoyage lorsqu'il est en pause.

* Le bouton de mode AUTO du panneau de contrôle du robot cesse de briller s'il est mis en pause

pendant plus de (5 minutes) . Appuyez sur le bouton de mode AUTO du robot pour qu'il s'éveille ou

sur n'importe quel bouton de la télécommande pour démarrer DEEBOT immédiatement.

Mise en pause

Mise en marche

Appuyez sur le bouton du DEEBOT ou sur le bouton de mode AUTO de la télécommande.

DEEBOT commence immédiatement à nettoyer en mode de nettoyage AUTO.

Pour choisir un autre mode de nettoyage, veuillez consulter la section 3.3 Sélection du mode de

nettoyage, pour plus de détails.

3. Fonctionnement et programmation

FR-CA

3. Fonctionnement et programmation

Placez DEEBOT en pause. Maintenez enfoncé le

bouton se trouvant sur le robot. DEEBOT est

mis hors tension lorsque le bouton s'éteint.

Lorsque DEEBOT n'est pas en fonction, il est

suggéré de le laisser allumé dans la station de

charge et non hors tension.

Mise hors tension

Ő3Ƞ

OFF

3.3 Sélection du mode de nettoyage

DEEBOT offre plusieurs modes de nettoyage que vous pourrez choisir pour nettoyer efcacement

différents planchers. Les modes de nettoyage peuvent être sélectionnés à l'aide de la télécommande.

Mode de nettoyage AUTO

Il s'agit du mode le plus communément

utilisé. En mode de nettoyage AUTO,

DEEBOT nettoie en ligne droite et

change de direction lorsqu'il rencontre un

obstacle.

Mode de nettoyage intensif

Ce mode est idéal pour un nettoyage

en profondeur ou pour les planchers

extrêmement sales ou poussiéreux. Dans

ce mode, DEEBOT suit la même trajectoire

de nettoyage qu'en mode de nettoyage

automatique, mais avec un pouvoir de

succion plus grand et une vitesse de

rotation de la brosse principale accrue. Il

nettoie donc plus en profondeur.

FR-CA

Mode de nettoyage ponctuel

(2-5 minutes)

Ce mode s'applique à une zone de saleté ou de

poussière concentrée. En mode de nettoyage

ponctuel, DEEBOT se concentre sur une zone

précise à nettoyer. DEEBOT nettoie la zone

en suivant une trajectoire en spirale et s'arrête

lorsqu'il a terminé le nettoyage ponctuel.

Ce mode convient au bon nettoyage des

bordures et des coins d'une pièce. En mode de

nettoyage des bords, DEEBOT nettoie le long

des bordures (p. ex., le mur).

Mode de nettoyage des bords

Mode de retour au chargeur

Lorsque la batterie s'affaiblit, DEEBOT se

place automatiquement en mode de retour

au chargeur, et retourne lui-même à la

station de charge.

DEEBOT peut être retourné à la station de

charge à tout moment en appuyant sur le

bouton du mode de retour au chargeur de la

télécommande.

3. Fonctionnement et programmation

FR-CA

3. Fonctionnement et programmation

Programmation de l'heure actuelle

Tous les nettoyages programmés sont effectués en mode de nettoyage AUTO.

* La télécommande utilise une horloge de 12 heures avec les indicateurs « AM » et « PM ».

3.4 Programmation du robot

DEEBOT possède une fonction de programmation horaire. Programmez le DEEBOT pour qu'il

effectue le nettoyage automatiquement une fois par jour, à une heure précise, même si personne

n'est à la maison. L'heure actuelle et les heures de nettoyage peuvent être programmées à l'aide

de la télécommande.

Appuyez sur le bouton de la télécommande

pour conrmer et enregistrer l'heure actuelle.

Appuyez sur les boutons de contrôle de la

direction (haut et bas) pour ajuster l'heure

et les minutes. Appuyez sur les boutons de

contrôle de la direction (gauche et droite)

pour basculer entre l'heure et les minutes.

Lorsque vous appuyez sur le bouton de

la télécommande, l'heure (les deux premiers

chiffres) clignote sur l'écran LCD de la

télécommande.

FR-CA

3. Fonctionnement et programmation

Lorsque vous appuyez sur le bouton

de la télécommande, l'heure (les deux

premiers chiffres) clignote sur l'écran de la

télécommande.

Appuyez sur le bouton de la télécommande

pour confirmer et enregistrer l'heure de

nettoyage programmée. DEEBOT émet 2 bips.

DEEBOT nettoie automatiquement à l'heure

programmée, chaque jour.

Pour annuler un nettoyage programmé,

appuyez sur le bouton pendant 3 secondes

jusqu'à ce que disparaisse de l'écran à DEL

de la télécommande et que le robot émette 3

bips. L'heure de nettoyage programmée est

annulée.

Appuyez sur les boutons de contrôle de la

direction (haut et bas) pour ajuster l'heure

et les minutes. Appuyez sur les boutons de

contrôle de la direction (gauche et droite)

pour basculer entre l'heure et les minutes.

Programmation de l'heure de nettoyage

Programmation de l'heure de

nettoyage

FR-CA

3. Fonctionnement et programmation

DEEBOT possède un système de nettoyage optionnel avancé au moyen d'un chiffon de

nettoyage à eau/à sec xé à un réservoir de nettoyage à eau/à sec exclusif. Le chiffon de

nettoyage lavable et réutilisable lave automatiquement le plancher et le fait ensuite sécher

pour un nettoyage impeccable.

N'utilisez pas le système de nettoyage sur les tapis.

* Pendant l'utilisation du système de nettoyage, pliez les bords de la carpette sous le tapis pour

que DEEBOT l'évite.

* Pendant que le robot est en train de nettoyer, assurez-vous qu'il est en mouvement, an d'éviter

que chiffon de nettoyage à eau/à sec s'humidie à l'excès et laisse de l'eau sur le plancher.

* Retirez le réservoir de nettoyage avancé à eau/à sec avant de charger DEEBOT.

3.5 Système avancé de lavage à eau/à sec optionnel

Fixation du chiffon de nettoyage

avancé à eau/à sec

Fixez le chiffon de nettoyage avancé à eau/à sec

au réservoir de nettoyage à eau/à sec.

Remplissez la tasse à mesurer avec de l'eau. Ouvrez le couvercle de l'arrivée d'eau sur le réservoir de

nettoyage avancé à eau/à sec et versez lentement l'eau mesurée dans le réservoir. Fermez le couvercle

de l'arrivée d'eau.

Ajout d'eau dans le réservoir avancé de nettoyage à eau/à sec

Avant d'ajouter de l'eau au réservoir avancé de nettoyage à eau/à sec, retirez-le de la base

du robot.

FR-CA

3. Fonctionnement et programmation

Mise en marche

Sélectionnez le mode de nettoyage désiré. DEEBOT balaye, soulève, aspire et nettoie la saleté

et sèche la surface nettoyée dans le mode choisi.

Fixez le réservoir de nettoyage avancé à eau/à sec

au bas du robot. Insérez les languettes du réservoir

dans les fentes du réservoir de nettoyage avancé

à eau/à sec au bas du robot, jusqu'à ce que vous

entendiez un clic.

Retrait

Après que DEEBOT a terminé le nettoyage,

retirez le réservoir de nettoyage avancé à eau/

à sec du DEEBOT, videz l'eau résiduelle du

réservoir, et retirez le chiffon de nettoyage à

eau/à sec.

FR-CA

4. Entretien

Ouvrez le couvercle supérieur de DEEBOT et retirez le récipient à poussière. Ouvrez le couvercle du

récipient à poussière et videz le récipient.

Retirez le ltre à éponge et le ltre à haute efcacité. Tapotez le ltre à haute efcacité jusqu'à ce qu'il soit

propre. Ne rincez pas le ltre à haute efcacité sous l'eau.

4.1 Récipient à poussière et ltres

Rincez le ltre à éponge, le récipient à poussière

et le let de ltre sous l'eau, jusqu'à ce qu'ils

soient propres.

Faites bien sécher le ltre à éponge, le récipient à

poussière et le let de ltre avant de les réinstaller.

Avant d'effectuer un nettoyage et un entretien sur DEEBOT, éteignez-le et débranchez la station de charge.

FR-CA

4. Entretien

Nettoyage du chiffon de nettoyage avancé à eau/à sec

Nettoyage du réservoir de nettoyage avancé à eau/à sec

Si le système de nettoyage a été utilisé, retirez le réservoir de nettoyage avancé à eau/à sec au bas du

DEEBOT et retirez le chiffon de nettoyage.

Videz toute l'eau résiduelle du réservoir.

Lavez le chiffon de nettoyage à eau/à sec à la main ou à la machine et faites-le sécher à plat.

Si le système de nettoyage a été utilisé, retirez le réservoir de nettoyage à eau/à sec au bas du

DEEBOT.

Videz toute l'eau résiduelle du réservoir et laissez-le sécher.

Essuyez l'extérieur du réservoir de nettoyage avancé à eau/à sec avec un chiffon sec.

Si le réservoir de nettoyage avancé à eau/à sec n'est pas vide après un nettoyage de DEEBOT d'une

durée de 60 minutes, les prises d'eau dans le réservoir sont bouchées. Nettoyez le réservoir avec

la solution de nettoyage pour réservoir ECOVACS en suivant les instructions sur la bouteille de la

solution.

4.2 Chiffon de nettoyage avancé à eau/à sec, réservoir de nettoyage

avancé à eau/à sec

FR-CA

4. Entretien

Nettoyage de la brosse principale

Retournez le robot. Appuyez sur les deux boutons du couvercle de la brosse principale et retirez-le.

Retirez la brosse principale.

Utilisez l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la

brosse principale.

4.3 Brosse principale et brosses latérales

Nettoyage des brosses latérales

Retirez les brosses latérales. Essuyez les brosses

latérales et leurs fentes avec un chiffon sec.

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipulez avec soin, car

cet outil de nettoyage a des bords coupants.

FR-CA

Essuyez les points de contact de la charge et les broches de la station de charge avec la brosse de l'outil

de nettoyage multifonction ou avec un chiffon sec et propre an qu'ils conservent leur efcacité.

4. Entretien

4.4 Autres composants

Essuyez les capteurs anti-chute avec la

brosse ou le côté feutré de l'outil de nettoyage

multifonction an qu'ils conservent leur efcacité.

Utilisez l'outil de nettoyage multifonction pour

couper et retirer les cheveux emmêlés autour

de la roue universelle.

FR-CA

5. Dépannage

Veuillez utiliser ce tableau pour résoudre les problèmes les plus courants en utilisant DEEBOT.

Nbre

Mauvais

fonctionnement

Causes possibles Solutions

DEEBOT ne charge

pas.

DEEBOT n'est pas allumé.

Tenez le bouton de mode AUTO de

DEEBOT enfoncé pour l'allumer.

DEEBOT n'a pas pu se

connecter à la station de

charge.

Assurez-vous que les points de contact de

la charge de DEEBOT ont pu se connecter

aux broches de la station de charge. Vous

pouvez déplacer manuellement le robot, si

nécessaire, pour que la connexion se fasse.

La station de charge est

débranchée alors que DEEBOT

est allumé, causant ainsi une

surconsommation de la batterie.

Branchez la station de charge et assurez-

vous que DEEBOT est allumé. Laissez

DEEBOT sur la station de charge pour

vous assurer que la batterie est pleine en

tout temps, prête au travail.

La batterie est entièrement

déchargée.

Réactivez la batterie. Placez manuellement

DEEBOT sur la station de charge, retirez-le

après 3 minutes de charge; répétez 3 fois,

puis faites charger normalement.

DEEBOT est en

difculté pendant le

travail et s'arrête.

DEEBOT is tangled with

something on the oor

(electrical cords, drooping

curtains, carpet fringe etc.).

DEEBOT tentera par divers moyens

de se sortir du problème. S'il n'y arrive

pas, retirez manuellement l'obstacle et

redémarrez.

La brosse latérale est coincée

ou la vitesse de rotation de la

brosse latérale est réduite.

Retirez les débris emmêlés autour de la

brosse latérale. Si la vitesse de rotation

de la brosse latérale est toujours faible,

communiquez avec le service à la clientèle.

La brosse principale est

coincée ou la vitesse de

rotation de la brosse principale

est réduite.

Retirez les débris emmêlés autour de

la brosse principale à l'aide de l'outil de

nettoyage multifonction fourni. Si la vitesse de

rotation de la brosse principale est toujours

faible, veuillez communiquer avec le service

à la clientèle.

DEEBOT retourne à

la station de charge

avant la n du

Lorsque la batterie

s'affaiblit, DEEBOT se place

automatiquement en mode de

retour au chargeur, et retourne

lui-même à la station de charge.

C'est normal. Aucune solution n'est

nécessaire.

Le temps de travail varie

selon la surface du plancher,

la complexité de la pièce et le

mode de nettoyage sélectionné.

C'est normal. Aucune solution n'est

nécessaire.

FR-CA

5. Dépannage

Nbre

Mauvais

fonctionnement

Causes possibles Solutions

DEEBOT ne nettoie pas

automatiquement au

moment programmé

La fonction de programmation

horaire est annulée.

Utiliser la fonction de programmation

horaire comme il est décrit à la section

3.4.

DEEBOT est éteint. Allumez DEEBOT.

La batterie du robot est

faible.

Laissez DEEBOT sous tension et sur

la station de charge pour vous assurer

que la batterie est pleine en tout

temps, prête au travail.

Les composants du robot

sont bloqués par des débris.

Éteignez DEEBOT, nettoyez le

récipient à poussière et retournez le

robot. Nettoyez les brosses latérales

et la brosse principale comme il est

décrit à la section 4.

Défaillance de la

télécommande (la

portée efcace de la

télécommande est de

5 m [16 pi]).

Les piles de la télécommande

doivent être remplacées.

Remplacez-les avec des piles neuves,

et dans le bon sens.

DEEBOT est éteint ou sa

batterie est faible.

Assurez-vous que DEEBOT est allumé

et entièrement chargé.

Le signal infrarouge ne

peut être transmis parce

que l'émetteur infrarouge

de la télécommande ou

le récepteur infrarouge de

DEEBOT est sale.

Utilisez un chiffon sec ou l'outil de

nettoyage multifonction fourni avec

l'appareil pour essuyer l'émetteur

infrarouge de la télécommande et le

récepteur infrarouge sur DEEBOT.

Il y a d'autres équipements

interférant avec le signal

infrarouge envoyé à

DEEBOT.

Évitez d'utiliser la télécommande près

d'autres équipements utilisant des

signaux infrarouges.

ES-LATAM

¡Lo felicitamos por haber comprado el ECOVACS ROBOTICS DEEBOT! Esperamos

que le brinde un servicio satisfactorio por muchos años. Confiamos en que

la compra de su nuevo robot le ayudará a mantener su casa limpia y le dejará

más tiempo libre de calidad para vivir con inteligencia y disfrutar la vida.

Antes de continuar, sugerimos que registre su producto nuevo en el sitio web de

ECOVACS ROBOTICS en www.ecovacsrobotics.com/registration/. También le

sugerimos que anote su número de modelo, el número de serie, la fecha de la compra

y que adjunte la boleta de compra a esta página, para conservarla.

# MODELO _________________

# SERIE _________________

FECHA DE COMPRA _____/___/___

Si se presentan problemas al programar el robot o en lograr que su robot

funcione correctamente, por favor llámenos antes de contactar al sitio de

compra o de devolverlo. Para más información, asistencia o información sobre

la Garantía, por favor visite el sitio web de ECOVACS ROBOTICS www.

ecovacsrobotics.com o llame al 1-844-ECOVACS (1-844-326-8227).

Gracias por elegir DEEBOT!

ES-LATAM

Instrucciones importantes de seguridad

..................................................48

Contenidos del paquete y especicaciones técnicas

.............................50

2.1 Contenidos del paquete...........................................................................50

2.2 Especicaciones......................................................................................50

2.3 Diagrama del producto...........................................................................51

Funcionamiento y programación

..............................................................53

3.1 Sugerencias antes de limpiar...................................................................53

3.2 Inicio rápido.............................................................................................54

3.3 Selección del modo de limpieza.............................................................57

3.4 Programación del robot...........................................................................59

3.5 Sistema de trapeado húmedo/seco avanzado opcional..........................61

Mantenimiento

.............................................................................................63

4.1 Depósito de polvo y ltros.......................................................................63

4.2 Paño de limpieza húmedo/seco avanzado, depósito húmedo/seco

avaado....................................................................................................64

4.3 Cepillo principal y cepillos laterales.........................................................65

4.4 Otros componentes.................................................................................66

Solución de problemas

...............................................................................67

Contenidos

ES-LATAM

1. Instrucciones importantes de seguridad

Al utilizar un aparato eléctrico, debe siempre tomar precauciones básicas, incluidas las

siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.

GUARDE ESTAS INSTRUCCIONES

1. Este aparato no puede ser utilizado por niños menores de 8 años o por personas que

no tienen los conocimientos necesarios para su uso adecuado. Puede ser necesaria la

supervisión. No permita que los niños se sienten en el aparato o jueguen con él.

2. Despeje el área a limpiar. Retire del piso los cables de corriente y objetos pequeños que

pueden enredar el Aparato. Coloque los flecos de la alfombra debajo de la base de la

misma y levante del piso objetos como cortinas y manteles.

3. Si hay un desnivel en el área de limpieza debido a un escalón o escalera, debe utilizar

el Aparato de manera tal que el mismo pueda detectar el escalón sin caer al vacío. Puede

ser necesario colocar una barrera física en el borde para evitar que la unidad se caiga.

Asegúrese de que la barrera física no representa un peligro de tropiezo.

4. Utilice el Aparato solamente tal y como se describe en este manual. Utilice solamente los

accesorios recomendados o vendidos por el fabricante.

5. Por favor asegúrese de que el voltaje de alimentación de energía coincide con el voltaje

de energía marcado en la Base de Carga.

6. ÚNICAMENTE para uso doméstico en INTERIORES. No utilice el Aparato en entornos

exteriores, comerciales o industriales.

7. Utilice sólo la batería recargable y la Base de Carga originales proporcionadas con

el Aparato por el fabricante. Les piles non rechargeables sont interdites. Pour des

renseignements sur la pile, veuillez consulter la section des Spécications.

8. No utilice el Aparato sin el recipiente para polvo y/o los ltros en su lugar.

9. No utilice el Aparato en un área en la cual hay velas encendidas u objetos frágiles.

10. No utilice el Aparato en ambientes extremadamente calientes o fríos (debajo de -5°C/23˚F

o por encima de 40°C/104˚F).

11. Mantenga el cabello, ropa suelta, dedos, y toda parte del cuerpo lejos de las aberturas y

partes móviles del Aparato.

12. No utilice el Aparato en una habitación donde duerme un bebé o un niño.

13. No utilice el Aparato en supercies mojadas o en supercies con agua estancada.

14. No permita que el Aparato recoja objetos de gran tamaño como piedras, trozos grandes

de papel u otros objetos que pudieran obstruir el Aparato.

15. No utilice el Aparato para recoger materiales inamables o combustibles como gasolina,

tóner para impresoras o copiadoras ni utilice el Aparato en áreas donde éstos puedan

estar presentes.

16. No utilice el Aparato para recoger objetos que se estén quemando o soltando humo tales

como cigarrillos, fósforos, cenizas aún calientes ni nada que pueda provocar un incendio.

17. No coloque objetos en el oricio de admisión de polvo. No utilice el Aparato si el oricio

de admisión de polvo se encuentra bloqueado. Mantenga el oricio de admisión de polvo

libre de polvo, pelusas, cabellos y cualquier cosa que pueda reducir el ujo de aire.

18. Tenga cuidado de no dañar el cable de corriente. No utilice el cable de corriente para tirar

o desplazar el Aparato o la Base de Carga, no utilice el cable como asa, no cierre la puerta

atrapando el cable, no tire del cable por bordes o esquinas alados. No pase el aparato en

marcha por encima del cable. Mantenga alejado el cable de supercies calientes.

19. Si el cable de corriente se ha dañado, deberá ser reemplazado por el fabricante o por su

agente de servicio para evitar un riesgo.

20. No utilice la Base de Carga si está dañada.

ES-LATAM

1. Instrucciones importantes de seguridad

21. No utilice el Aparato con un cable de corriente o receptáculo dañados. No utilice el

Aparato o la Base de Carga si no funcionan correctamente, se han caído, dañado o han

entrado en contacto con agua. Deben ser reparados por el fabricante o por su agente de

servicio para evitar un riesgo.

22. DESCONECTE el interruptor de energía antes de efectuar operaciones de limpieza y

mantenimiento del Aparato.

23. Se debe retirar el enchufe del receptáculo antes de efectuar operaciones de limpieza o

mantenimiento de la Base de Carga.

24. Retire el Aparato de la Base de Carga y DESCONECTE el interruptor de energía hacia el

Aparato antes de quitar la batería para desechar el Aparato.

25. Se debe quitar y desechar la batería de acuerdo a las leyes y disposiciones locales antes

de desechar el Aparato.

26. Por favor, deseche las baterías usadas de acuerdo a las leyes y disposiciones locales.

27. No incinere el Aparato incluso si el Aparato se encuentra seriamente dañado. Las

baterías pueden explotar en un incendio.

28. Cuando no utilice la Base de Carga por un periodo de tiempo prolongado, por favor

desenchúfela.

29. Se debe utilizar el Aparato de acuerdo a las directivas de este Manual de Instrucciones.

ECOVACS ROBOTICS no será responsable por cualquier daño o lesión causada por el

uso indebido del Aparato.

ES-LATAM

2. Contenidos del paquete y especicaciones técnicas

2.1 Contenidos del paquete

Robot

(4) Cepillos laterales

Filtro de esponja

y ltro de alta

eciencia

Batería (2) Paños de limpieza

húmedos/secos avanzados

Depósito húmedo/

seco avanzado

Base de carga Control remoto

(con baterías)

Manual de

instrucciones

Modelo DM81

Voltaje de funcionamiento 12 V CC

Potencia nominal

40W

Modelo del puerto de carga

CH1465A

Voltaje nominal de entrada 100-240 V CA Voltaje nominal de salida

20V CC

Corriente nominal de salida 1A Potencia nominal 20W

Modelo de control remoto RC1507

Voltaje de entrada 3V CC

Batería

Ni-MH 3000mAh

2.2 Especicaciones

Las especicaciones técnicas y de diseño pueden cambiar en el curso de la constante mejora del producto.

Taza medidora Solución de

limpieza del

depósito

ES-LATAM

2.3 Diagrama del producto

Robot

13 1514

2. Contenidos del paquete y especicaciones técnicas

Base de carga

1. Generador de señal infrarroja

2. Clavijas del puerto de carga

1. Botón de modalidad automática

Panel de control

1. Cubierta superior

2. Contenedor de polvo

3. Botón de modalidad

automática

4. Sensores antichoques

5. Sensores anticaída

6. Contactos de carga

7. Cepillo principal

8. Ruedas motrices

9. Rueda universal

10. Batería

11. Cepillos laterales

12. Ranuras del depósito

húmedo/seco avanzado

13. Herramienta de limpieza

multifuncional

14. Puerto de actualización

(solo para servicio técnico)

15. Receptor infrarrojo para el

control remoto

ES-LATAM

2. Contenidos del paquete y especicaciones técnicas

Control remoto

1. Pantalla LCD

2. Botón de modalidad para volver al cargador

3. Botón de modalidad automática

4. Botones de control de dirección

5. Botón INICIO/PAUSA

6. Botón de programación de horarios

7. Botón de ajuste de hora actual

8. Botón de modo de limpieza spot

9. Botón de modo de limpieza intensa

10. Botón de modo de limpieza edge

11. Emisor de infrarrojos

Contenedor de polvo

Depósito húmedo/seco avanzado

1. Mango del depósito de polvo

2. Cierre del depósito de polvo

3. Filtro de red

4. Filtro de esponja

5. Filtro de alta eciencia

6. Tapa del depósito de polvo

Paño de limpieza húmedo/seco avanzado

2. Depósito húmedo/seco avanzado

3. Entrada de agua

ES-LATAM

3.1 Sugerencias antes de limpiar

Antes de hacer funcionar el DEEBOT, tómese unos minutos para revisar el

área a limpiar y retire cualquier obstáculo que pueda interferir con la limpieza.

Quite del suelo los cables de corriente y

objetos pequeños que podrían enredar al

producto.

Tenga presente que el robot necesita un

espacio mínimo de 8 cm (3") para limpiar

debajo de muebles sin complicaciones.

Este producto no está diseñado para utilizarlo

en alfombras de pelo largo. Antes de utilizar

el producto cerca de una alfombra o de una

alfombra de pelo corto con bordes de flecos,

doble los bordes de la alfombra bajo sí misma.

Si hay un escalón o una escalera en el área a

limpiar, asegúrese de operar el DEEBOT para

que sus sensores anticaída puedan detectar

el desnivel. Puede ser necesario interponer

una barrera física en la orilla del desnivel para

impedir que la unidad caiga.

3. Funcionamiento y programación

ES-LATAM

3.2 Inicio rápido

Ubicación del puerto de carga

Ponga el puerto de carga sobre

una superficie a nivel de suelo,

apoyado contra la pared, con la base

perpendicular al piso. Mantenga un

área inmediata de 1,5 m (5') frente

al cargador y 0,5 m (1,6') a ambos

costados libre de objetos y superficies

reectantes.

Conecte el puerto de carga a la toma de

corriente.

Instalación de la batería

Coloque la batería en el receptáculo de batería en la parte inferior del DEEBOT. Presione la

batería en el receptáculo hasta que escuche un clic.

Instalación de los cepillos laterales

Conecte los cepillos laterales a la parte

inferior del DEEBOT. Para hacerlo,

presione cada cepillo contra la ranura

correspondiente según los colores hasta

que escuche un clic.

Encendido

Mantenga presionado el botón en

el robot. El DEEBOT está encendido

cuando se ilumina de un color AZUL

continuo.

3. Funcionamiento y programación

Ő3Ƞ

ES-LATAM

3. Funcionamiento y programación

Quite el depósito húmedo/seco avanzado

antes de cargar el DEEBOT.

Coloque el DEEBOT en el puerto de carga

y asegúrese de que los contactos de carga

del DEEBOT y los electrodos del puerto de

carga se conecten.

Cargue el DEEBOT por un mínimo de 4

horas antes del primer uso.

Carga del DEEBOT

El botón

parpadea cuando el DEEBOT se está cargando y se apaga cuando el DEEBOT está

completamente cargado.

Quite las baterías del robot si no lo va usar por un tiempo prolongado. En caso de que la batería

tenga fuga, por favor saque la batería y limpie el receptáculo de batería usando guantes protectores.

Si la batería del robot está totalmente descargada o no se ha usado en mucho tiempo, es

posible que su capacidad disminuya y que se deba reactivar.

Para reactivar la batería: Ponga el robot en el puerto de carga, permita que se cargue durante 3

minutos y luego sáquelo. Repita el proceso 3 veces y luego cárguelo normalmente de 3 a 5 horas.

El DEEBOT utiliza una batería de larga duración y no requiere ser reemplazada con frecuencia. Para

reemplazar la batería, contacte a Servicio al Cliente o siga las instrucciones que damos a continuación:

a. Mantenga presionado el botón

en el robot hasta que deje de iluminarse para poder

apagar el robot. Quite la batería.

b. Inserte la nueva batería en el receptáculo de batería y presione hasta que encaje en el lugar.

Conexión de un paño de limpieza, si se desea

Para utilizar el sistema de trapeado opcional del DEEBOT, conecte el paño de limpieza que se suministra.

Cuando utilice la función de trapeado opcional, doble los bordes de las alfombras bajo sí mismas

para que el DEEBOT las evite.

* Para obtener instrucciones completas, consulte la sección 3.5: Sistema avanzado opcional de

trapeado húmedo/seco.

ES-LATAM

Para pausar el DEEBOT presione el botón en el

panel de control del DEEBOT o el botón INICIO/

PAUSA en el control remoto.

El DEEBOT se puede dirigir para que se mueva hacia delante, hacia atrás, a la izquierda y a la

derecha mediante los botones del control de dirección en el control remoto cuando esté en pausa.

El DEEBOT no limpia cuando está en pausa.

El botón Modo AUTO en el panel de control del robot se apaga si el robot está en pausa durante

más de (5 minutes). Presione el botón Modo AUTO para activar el robot o cualquier botón del

control remoto para iniciar el DEEBOT inmediatamente.

Pausa

Inicio

Presione el botón en el DEEBOT o el botón modo AUTO en el control remoto. El DEEBOT

empieza a trabajar de inmediato en el modo de limpieza AUTO.

Para elegir otro modo de limpieza, consulte la sección 3.3: Selección del modo de limpieza,

para obtener más detalles.

3. Funcionamiento y programación

ES-LATAM

3. Funcionamiento y programación

Ponga el DEEBOT en pausa. Mantenga

presionado el botón en el robot. El DEEBOT

está apagado cuando el botón se apaga.

Se recomienda mantener el DEEBOT

encendido y cargando cuando no esté

en funcionamiento en lugar de apagarlo.

Apagado

Ő3Ƞ

OFF

3.3 Selección del modo de limpieza

El DEEBOT tiene diversos modos de limpieza para elegir y limpiar distintos tipos de pisos de

manera ecaz. Los modos de limpieza se seleccionan con el control remoto.

Modo de limpieza AUTO

Este es el modo de uso más habitual. En

el Modo de Limpieza AUTO, el DEEBOT

limpia en línea recta y cambia de dirección

cuando se topa con un obstáculo.

Modo de limpieza intensa

Este modo es bueno para realizar una

limpieza más profunda o para limpiar pisos

extremadamente sucios o con mucho

polvo. En este modo, el DEEBOT sigue

el mismo patrón de limpieza del Modo

de limpieza automática, pero con una

mayor potencia de aspiración y una mayor

velocidad de rotación del cepillo principal, a

n de realizar una limpieza más profunda.

ES-LATAM

Modo de limpieza spot

(2-5 minutes)

Este modo se aplica para un área con alta

concentración de polvo o suciedad. En el Modo

de Limpieza Spot, el DEEBOT se concentra en

limpiar un área especíca. El DEEBOT limpia el

área en un patrón espiral y se detiene cuando

completa la Limpieza Spot.

Este modo es bueno para limpiar bordes y

esquinas de una habitación. En el Modo de

Limpieza Edge, el DEEBOT limpia a lo largo de

un borde (p. ej., un muro).

Modo de limpieza edge

Modo retorno al cargador

Cuando baja la carga de la batería, el

DEEBOT conmuta automáticamente para

regresar al Modo retorno al cargador y

vuelve al puerto de carga para cargarse.

El DEEBOT también se puede enviar de

regreso al puerto de carga en cualquier

momento mediante el botón retorno al

cargador en el control remoto.

3. Funcionamiento y programación

ES-LATAM

3. Funcionamiento y programación

Establecer la hora actual del día

Todas las limpiezas programadas se realizan en modo de limpieza AUTO.

* El control remoto utiliza un reloj de 12 horas con indicadores "A. M." y "P. M.".

3.4 Programación del Robot

El DEEBOT tiene una función de programación de horarios. El DEEBOT se puede programar para

limpiar automáticamente una vez al día, en un momento determinado, incluso si no hay nadie en

casa. La hora actual del día y el tiempo de limpieza se programan con el control remoto.

Presione el botón en el control remoto para

conrmar y guardar la hora actual del día.

Presione los botones de control de dirección

hacia arriba y hacia abajo para ajustar la

"hora" y los "minutos". Presione los botones de

control de dirección hacia arriba y hacia abajo

para cambiar entre "hora" y "minuto".

Presione el botón en el control remoto y la

"hora" (dos primeros dígitos) parpadeará en la

pantalla LCD del control remoto.

ES-LATAM

3. Funcionamiento y programación

Presione el botón en el control remoto y la

"hora" (dos primeros dígitos) parpadeará en la

pantalla del control remoto.

Presione el botón en el control remoto

para confirmar y guardar la hora de limpieza

programada. El DEEBOT emite dos pitidos.

El DEEBOT limpia automáticamente todos los

días a la hora de limpieza programada.

Para cancelar la hora de limpieza programada,

mantenga presionado el botón durante 3

segundos hasta que desaparezca de la

pantalla LED del Control Remoto y el robot

emita tres pitidos. Se canceló la hora de

limpieza programada.

Presione los botones de control de dirección

hacia arriba y hacia abajo para ajustar la

"hora" y los "minutos". Presione los botones de

control de dirección hacia arriba y hacia abajo

para cambiar entre "hora" y "minutos".

Programación de la hora de limpieza

ES-LATAM

3. Funcionamiento y programación

El DEEBOT cuenta con un sistema de trapeado avanzado opcional que utiliza un paño de limpieza

húmedo/seco avanzado que se conecta a un depósito húmedo/seco avanzado. El paño de limpieza

lavable/reutilizable automáticamente humedece la mopa y luego seca el piso para dejarlo impecable.

No utilice el sistema de trapeado sobre alfombras.

* Cuando utilice al sistema de trapeado, doble los bordes de las alfombras bajo sí mismas para

que el DEEBOT las evite.

* Cuando utilice el sistema de trapeado, no detenga al robot y permita que permanezca inmóvil.

Esto evita que el paño de limpieza húmedo/seco avanzado deje agua en el piso.

* Retire el depósito húmedo/seco avanzado antes de cargar el DEEBOT.

3.5 Sistema de trapeado húmedo/seco avanzado opcional

Conexión del paño de limpieza

húmedo/seco avanzado

Conecte el paño de limpieza húmedo/seco

avanzado al depósito húmedo/seco avanzado.

Llene de agua la taza para medir provista. Abra la pestaña de la entrada de agua en el depósito

húmedo/seco avanzado y vierta lentamente el agua de la taza para medir. Cierre la pestaña de la

entrada de agua.

Agregue agua al depósito húmedo/seco avanzado

Antes de agregar agua al depósito húmedo/seco avanzado, retírelo de la parte inferior del robot.

ES-LATAM

3. Funcionamiento y programación

Inicio

Seleccione el modo de limpieza deseado. El DEEBOT barre, levanta, aspira, pasa la mopa y

seca en el modo seleccionado.

Fije el depósito húmedo/seco avanzado en la parte

inferior del robot. Inserte las pestañas del depósito

húmedo/seco avanzado en las ranuras del depósito

ubicado en la parte inferior del robot hasta que

escuche un clic.

Extracción

Después de que el DEEBOT termine de limpiar,

quite el depósito húmedo/seco avanzado del

DEEBOT, saque cualquier resto de agua del

depósito y quite el paño de limpieza húmedo/

seco avanzado.

ES-LATAM

4. Mantenimiento

Abra la cubierta superior del DEEBOT y quite el depósito de polvo. Abra la cubierta del depósito de polvo

y vacíelo.

Retire el ltro de esponja y el ltro de alta eciencia. Sacuda los ltros de alta eciencia para limpiarlos. No

lave en agua el Filtro de Alta Eciencia.

4.1 Depósito de polvo y ltros

Enjuague el ltro de esponja, el depósito de

polvo y el ltro de red con agua de la llave.

Seque el ltro de esponja, el depósito de polvo y

la red de ltro por completo antes de reinstalarlos.

Antes de realizar la limpieza y el mantenimiento del DEEBOT, apague el robot y desconecte el

puerto de carga.

ES-LATAM

4. Mantenimiento

Limpieza del paño de limpieza húmedo/seco avanzado

Limpieza del depósito húmedo/seco avanzado

Si se usó el sistema de trapeado, retire el depósito húmedo/seco avanzado de la parte inferior del DEEBOT

y quite el paño de limpieza.

Quite cualquier resto de agua que pueda haber en el en el receptáculo.

Lave el paño de limpieza húmedo/seco avanzado manualmente o en la lavadora, y deje que se seque en

una supercie plana.

Si se utilizó el sistema de trapeado, quite el depósito húmedo/seco avanzado de la parte inferior

del DEEBOT.

Quite cualquier resto de agua que pueda haber en el depósito y déjelo secar.

Frote el exterior del depósito húmedo/seco avanzado con un paño seco.

Si el depósito húmedo/seco avanzado no se queda sin agua luego de que el DEEBOT limpie

durante 60 minutos, es posible que las tomas de agua en el depósito estén obstruidas. Limpie el

depósito con la solución de limpieza del depósito ECOVACS según las instrucciones de la botella

de la solución.

4.2 Paño de limpieza húmedo/seco avanzado, depósito húmedo/

seco avanzado

ES-LATAM

4. Mantenimiento

Limpieza del cepillo principal

Ponga el robot al revés. Presione ambos botones de la cubierta del cepillo principal y retírela.

Retire el cepillo principal.

Utilice la herramienta de limpieza multifuncional para cortar y quitar cualquier cabello enredado

alrededor del cepillo principal.

4.3 Cepillo principal y cepillos laterales

Limpieza de los cepillos laterales

Quite los cepillos laterales. Limpie los cepillos

laterales y sus ranuras con un paño seco.

Para facilitar el mantenimiento se proporciona una herramienta de limpieza multifuncional.

Manéjela con cuidado; esta herramienta de limpieza tiene bordes alados.

ES-LATAM

Limpie los contactos de carga del robot y los electrodos del puerto de carga con el cepillo de la herramienta

de limpieza multifuncional o con un paño seco para mantener su ecacia.

4. Mantenimiento

4.4 Otros componentes

Limpie los sensores anticaída con el cepillo

o con el lado de eltro de la herramienta de

limpieza multifuncional para mantener su

ecacia.

Utilice la herramienta de limpieza

multifuncional para cortar y quitar cualquier

cabello enredado alrededor de la rueda

universal.

ES-LATAM

5. Solución de problemas

Consulte esta tabla para solucionar problemas comunes al usar el DEEBOT.

N.° Malfuncionamiento Posibles causas Soluciones

El DEEBOT no carga.

El DEEBOT no enciende.

Mantenga presionado el botón Modo

AUTO en el DEEBOT para encenderlo.

El DEEBOT no se ha

conectado con el puerto de

carga.

Asegúrese de que los contactos de

carga del DEEBOT estén conectados

con los electrodos del puerto de carga.

Puede mover manualmente el robot

para hacer la conexión si es necesario.

El puerto de carga está

desconectado mientras el

DEEBOT está encendido, lo

que consume batería.

Enchufe el puerto de carga y asegúrese de

que el DEEBOT está encendido. Mantenga el

DEEBOT en el puerto de carga para asegurarse

de que la carga de la batería está completa y

puede trabajar en cualquier momento.

La batería está completamente

descargada.

Reactive la batería. Coloque el DEEBOT en

el puerto de carga manualmente; sáquelo

después de cargar durante 3 minutos;

repita el proceso 3 veces; luego, cárguelo

normalmente.

El DEEBOT se traba

mientras limpia y luego

se detiene.

El DEEBOT se enredó con algo

en el piso (cables eléctricos,

cortinas largas, borde de

alfombra, etc.).

El DEEBOT intentará destrabarse de

distintas maneras. Si no tiene éxito, retire

manualmente los obstáculos y reinicie.

El cepillo lateral está

atascado o su velocidad de

rotación disminuyó.

Elimine los desechos enredados alrededor

del cepillo lateral. Si el cepillo lateral

continúa girando lentamente, comuníquese

con el servicio de atención al cliente.

El cepillo principal está

atascado o su velocidad de

rotación disminuyó.

Elimine cualquier desecho enredado

alrededor del cepillo principal con la

herramienta de limpieza multifuncional

proporcionada. Si el cepillo principal

continúa girando lentamente, comuníquese

con el servicio de atención al cliente.

El DEEBOT regresa

al puerto de carga

antes de terminar la

limpieza.

Cuando baja la carga de la

batería, el DEEBOT conmuta

automáticamente para regresar al

Modo Retorno al Cargador y vuelve

al puerto de carga para cargarse.

Esto es normal. No requiere solución.

El tiempo de funcionamiento varía

según la supercie del suelo, la

complejidad de la habitación y el

Modo de Limpieza seleccionado.

Esto es normal. No requiere solución.

ES-LATAM

5. Solución de problemas

N.° Malfuncionamiento Posibles causas Soluciones

El DEEBOT no limpia

automáticamente a la

hora programada.

Se canceló la función de

programación de horarios.

Establezca la función de programación

de horarios como se describe en la

sección 3.4.

El DEEBOT está apagado. Encienda el DEEBOT.

El robot tiene la batería baja.

Mantenga el DEEBOT encendido y en

el puerto de carga para asegurarse

de que la carga de la batería esté

completa y pueda trabajar en cualquier

momento.

Los componentes del robot

se enredaron con desechos.

Apague el DEEBOT, limpie el depósito

de polvo e invierta el robot. Limpie los

cepillos laterales y el cepillo principal

como se describe en la sección 4.

Falla del control

remoto (el rango de

efectividad del control

remoto es de 5 m [16']).

Es necesario reemplazar las

baterías del Control remoto.

Reemplace con baterías nuevas

asegurándose de instalarlas

correctamente.

El DEEBOT está apagado o

tiene la batería baja.

Asegúrese de que el DEEBOT esté

encendido y que la batería esté

completamente cargada.

La señal infrarroja no se

puede transmitir porque

el emisor infrarrojo en el

control remoto o el receptor

infrarrojo del DEEBOT en el

robot mismo está sucio.

Utilice un paño seco o la herramienta

de limpieza multifuncional para limpiar

el emisor infrarrojo del control remoto

y el receptor infrarrojo en el DEEBOT.

Hay otro equipo que está

haciendo interferencia con

la señal infrarroja dirigida al

DEEBOT.

Evite usar el Control Remoto cerca

de otro equipo que use señales

infrarrojas.

DM81-AM01-IM2016R00

Ecovacs Deebot M81 Robot Vacuum

Product's Documents

User Manual

Specifications

Ecovacs Deebot M81 Questions and Answers

Related Products

Ecovacs DN78 Robot Vacuum Cleaner with Direct Suction

Ecovacs DEEBOT T30C Robot Vacuum and Mop Strong Suction, Tangle-Free Design and Auto-Empty Features

Ecovacs T30S DEEBOT Robot Vacuum and Mop 11000Pa suction, ZeroTangle Tech, adaptive mopping, and self-cleaning features

Ecovacs T30C DEEBOT Robot Vacuum and Mop 20,000Pa Suction, Adaptive Mopping, and Self-Emptying Features

Ecovacs DEEBOT T9+ Robot Vacuum and Mop Combo

Yeedi K781 By Ecovacs Vac Station Robot Vacuum And Mop Self Emptying 3-in-1 Cleaner
