Dreame RLL94CE L50 Ultra Robot Vacuum and Mop User Manual

The illustrations in this manual are for reference only. Please refer to the actual product.

L50 Ultra

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

User Manual

Contents

User Manual

Manuel d'utilisation

Manual de usuario

ENEN

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Close attention is necessary when used by or near children, pets

or plants.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp

edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle the base station, including charger plug, and charger terminals with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint,

hair, and anything that may reduce air flow.

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the warnings and instructions

may result in electric shock, re and/or serious injury.

When using an electrical appliance, basic precautions should always be followed, including the following:

WARNING

– To reduce the risk of re, electric shock, or injury:

SAVE THESE INSTRUCTIONS

Household use only.

ENEN

Safety Information

• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

• Turn off all controls before unplugging.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may be

present.

• Connect to a properly grounded outlet only. See Grounding Instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only Dreame Trading (Tianjin)

Co., Ltd. cleaning fluid intended for use with this appliance.

• Do not use without dust bag.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery pack, picking up

or carrying the appliance. Carrying the appliance with your finger on the switch or energizing appliance that have

the switch on invites accidents.

• Do not use and store in extremely hot or cold environments (below 0°C/32°F or above 40℃/140°F). Please charge

the robot in temperature above 0℃/32°F and below 40℃/140°F.

• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack

may create a risk of fire when used with another battery pack.

• Use appliances only with specifically designated battery packs. Use of any other battery packs may create a risk of

injury and fire.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or

other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a fire.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk of injury.

ENEN

Safety Information

• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or temperature above

130℃/266 ℉ may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance outside of the temperature range

specified in the instructions. Charging improperly or at temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person using only identical replacement parts. This will ensure that

the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack except as indicated in the instructions for use

and care.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally hit or bump

into.

• Do not allow children to sit on the vacuum.

• Do not use the vacuum on a wet surface.

• Use only with RCLE0101 supply unit.

• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before Cleaning or

Servicing.

• Unplug before cleaning or servicing.

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions: (1) this device may not cause harmful interference. (2) this device must accept any

interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the

equipment.

ENEN

Safety Information

This Device Complies with DHHS Radiation Rules, 21CFR Chapter 1, Subchapter J.

I: ON

O: OFF

Direct current

Alternating current

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses

and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be maintained between the antenna of this

device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

Place the robot onto the base station and ensure it is charging. Press and hold the dock button on the robot for 20 seconds, the Wi-Fi module

will deactivate once the robot is fully charged.

To reactivate the Wi-Fi module, press the power button on the robot.

ENEN

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least

resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an

equipment grounding conductor and grounding plug. The plug must be inserted into an appropriate outlet that is

properly installed and grounded in accordance with all local codes and ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check

with a qualied electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not

modify the plug provided with the appliance – if it will not t the outlet, have a proper outlet installed by a qualied

electrician.

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like the plug

illustrated as below. Make sure that the appliance is connected to an outlet having the same conguration as the

plug. No adaptor should be used with this appliance.

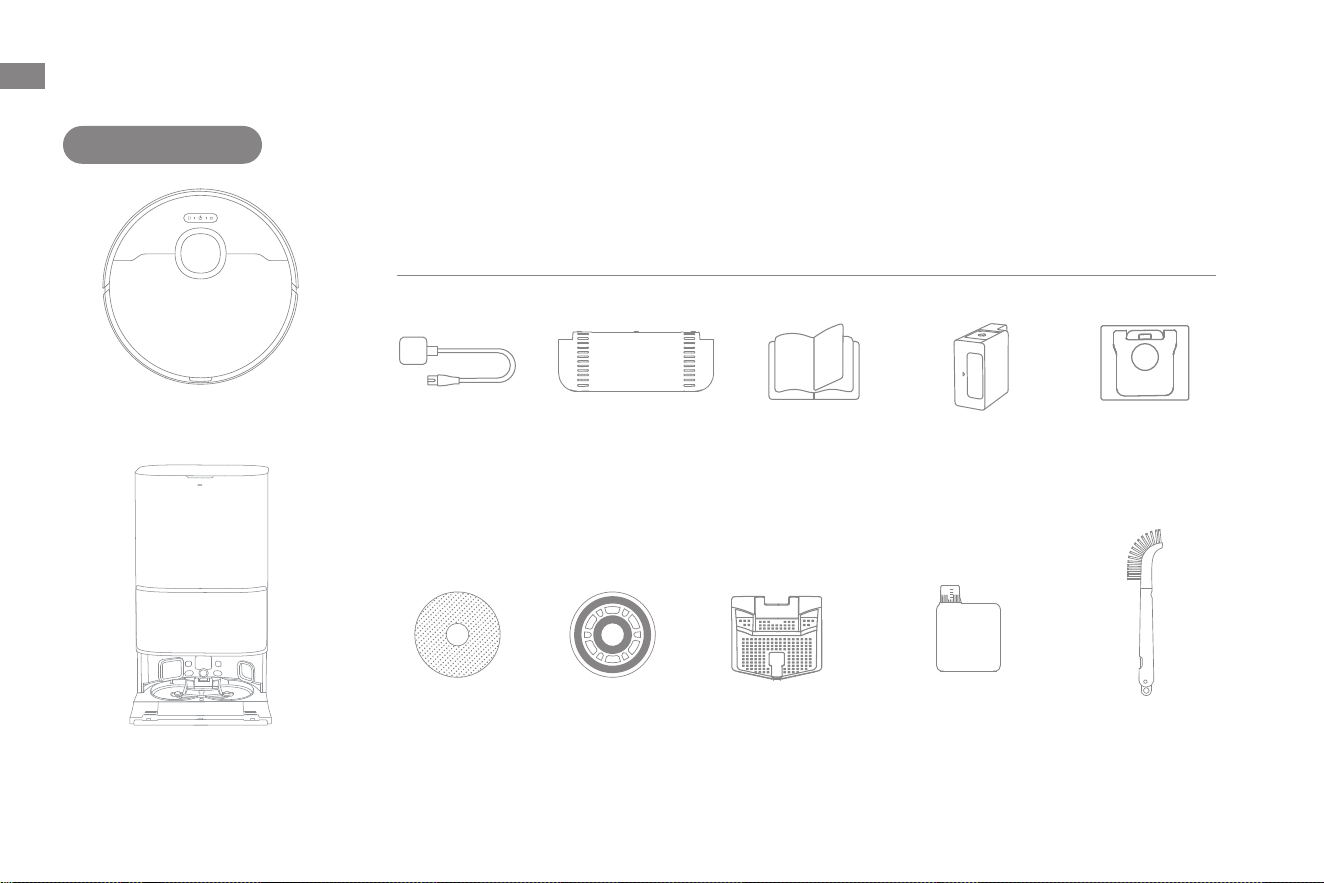

Other Accessories

Product Overview

Mop Pad × 2

(pre-installed)

Robot

Base Station

Mop Pad

Holder × 2

Power Cord

Cleaning Tool

Dust Bag × 2

(1 pre-installed)

Cleaning Solution

Base Station Ramp

Extension Plate

User Manual Auto-Detergent

Compartment

(pre-installed)

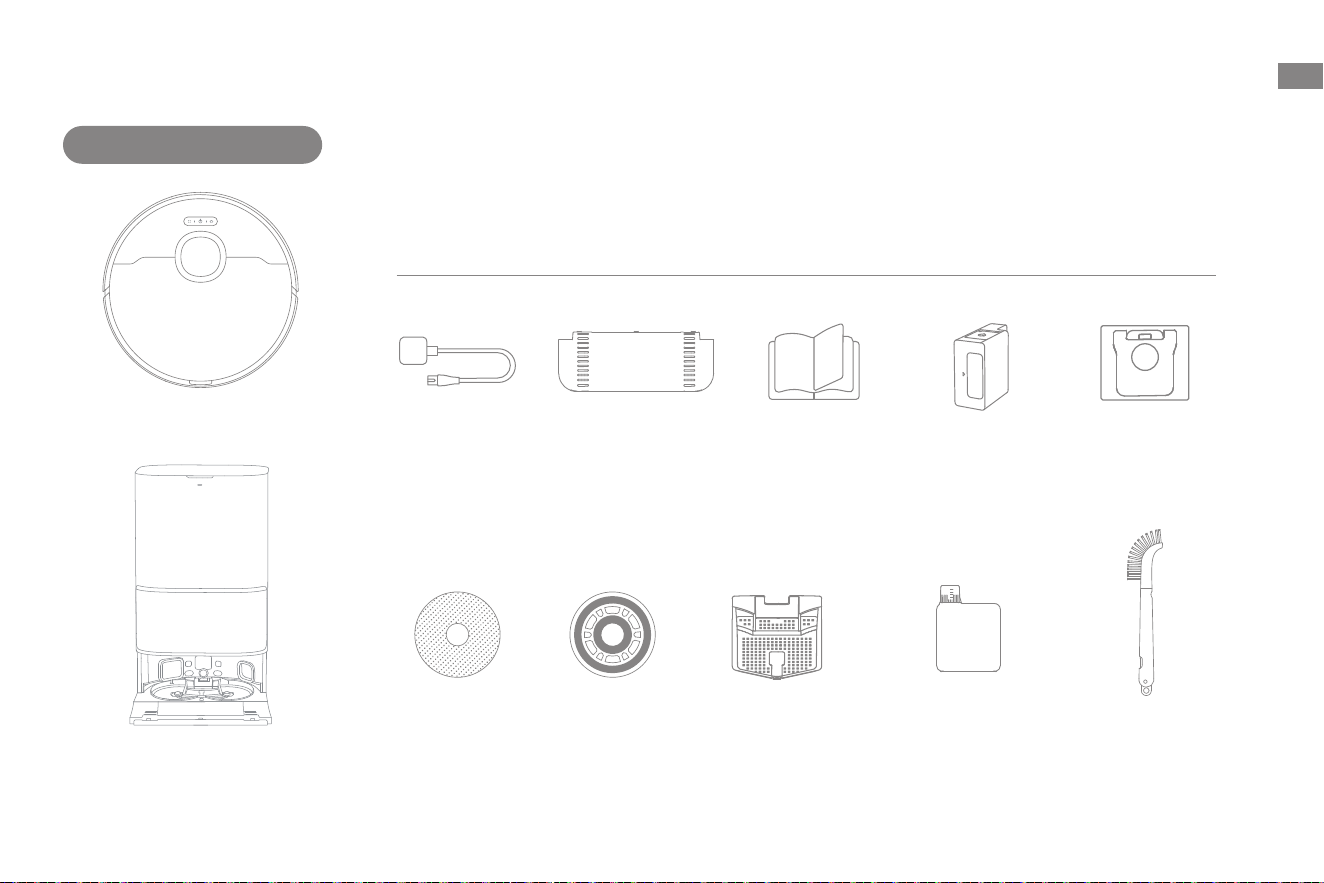

Package Contents

5ml

10ml

15ml

20ml

Washboard Filter

(pre-installed)

Product Overview

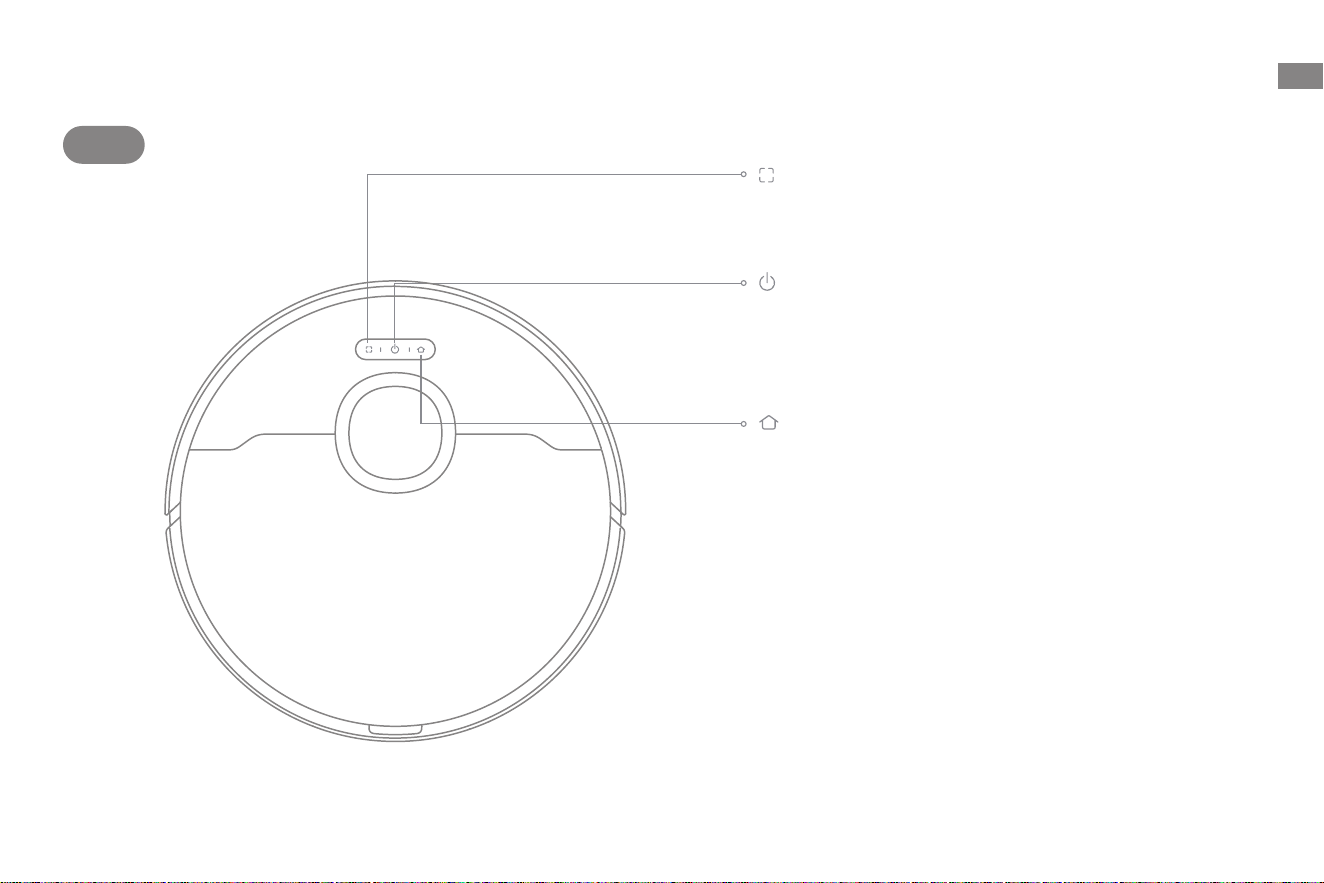

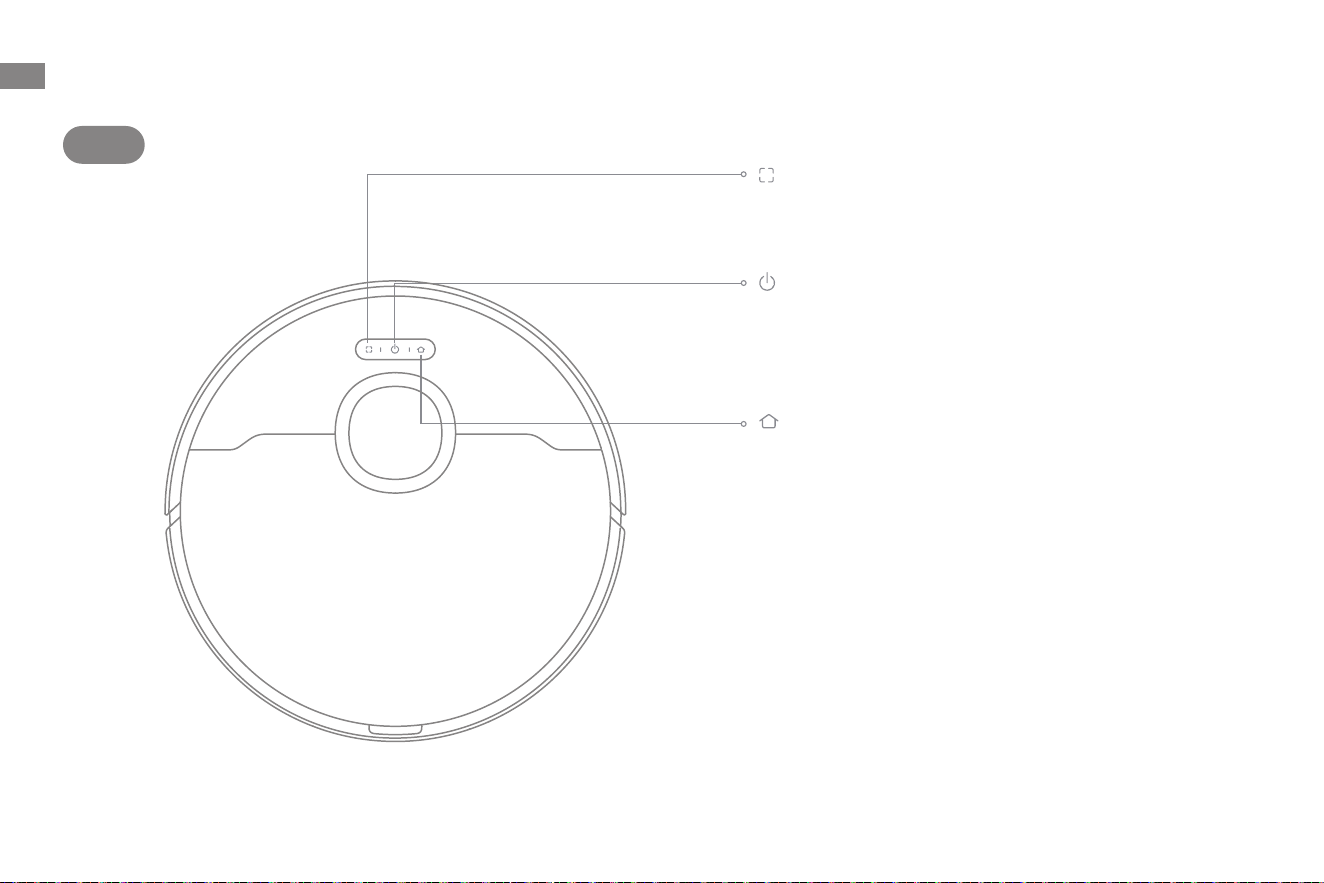

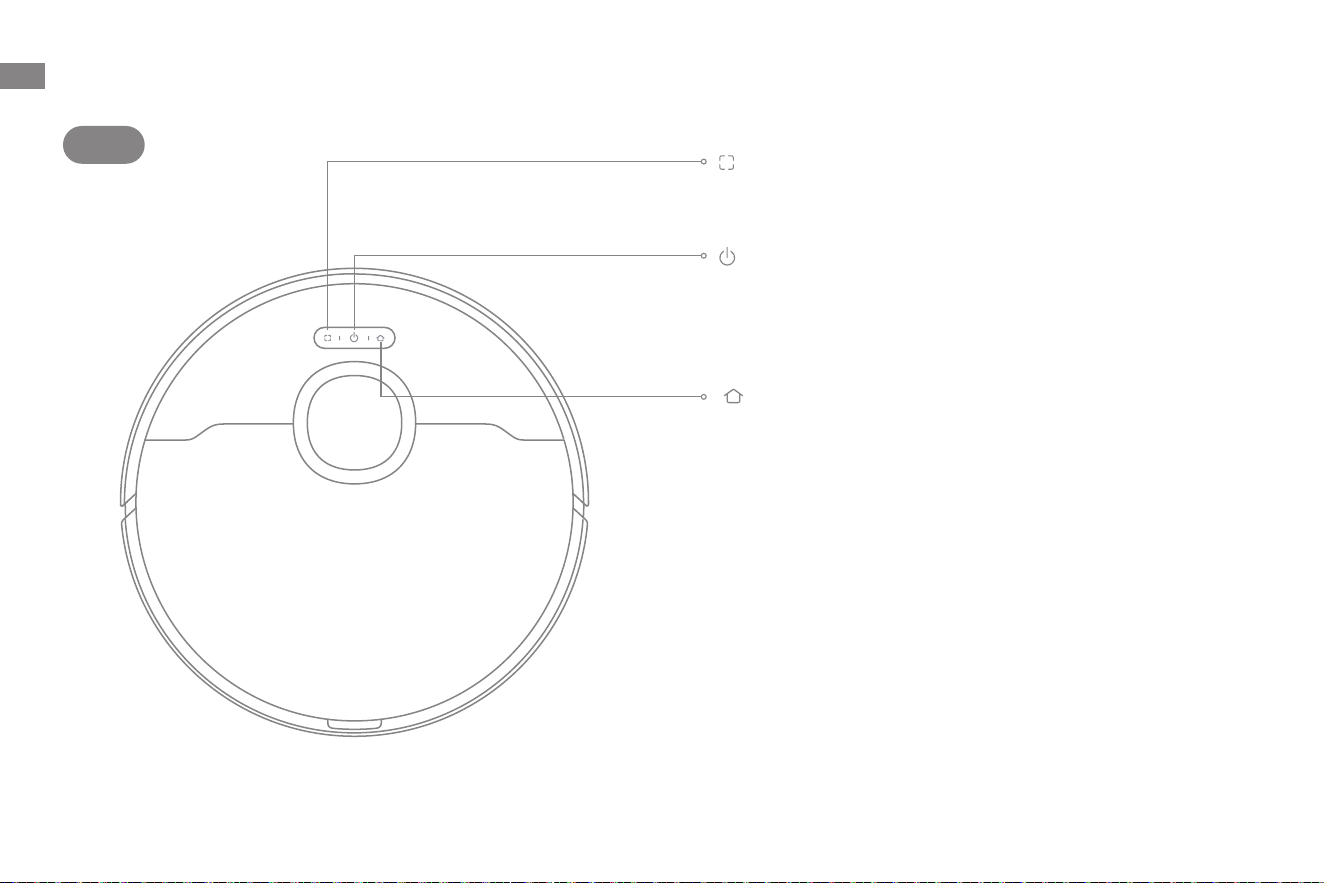

Robot

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the Dreamehome

App.

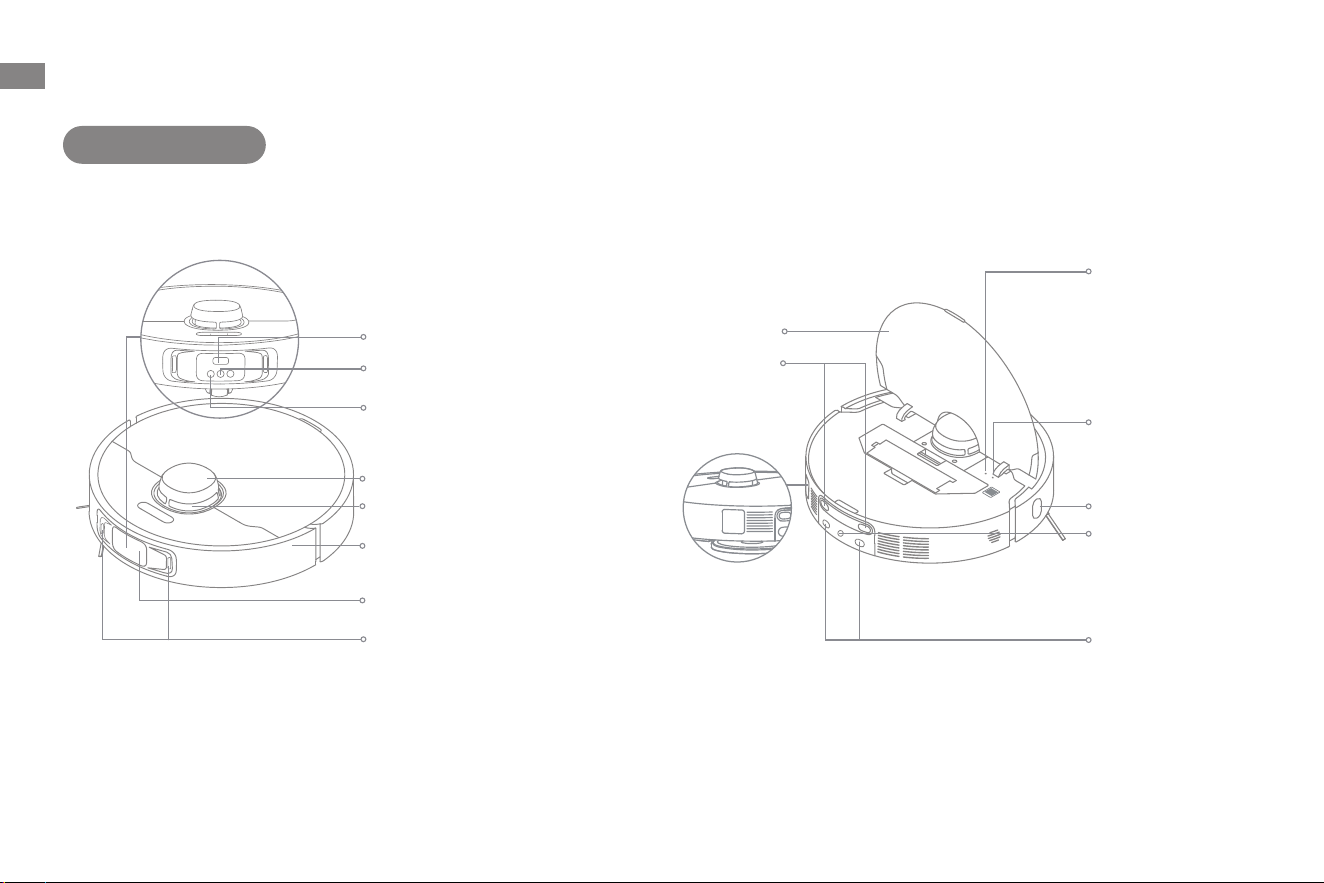

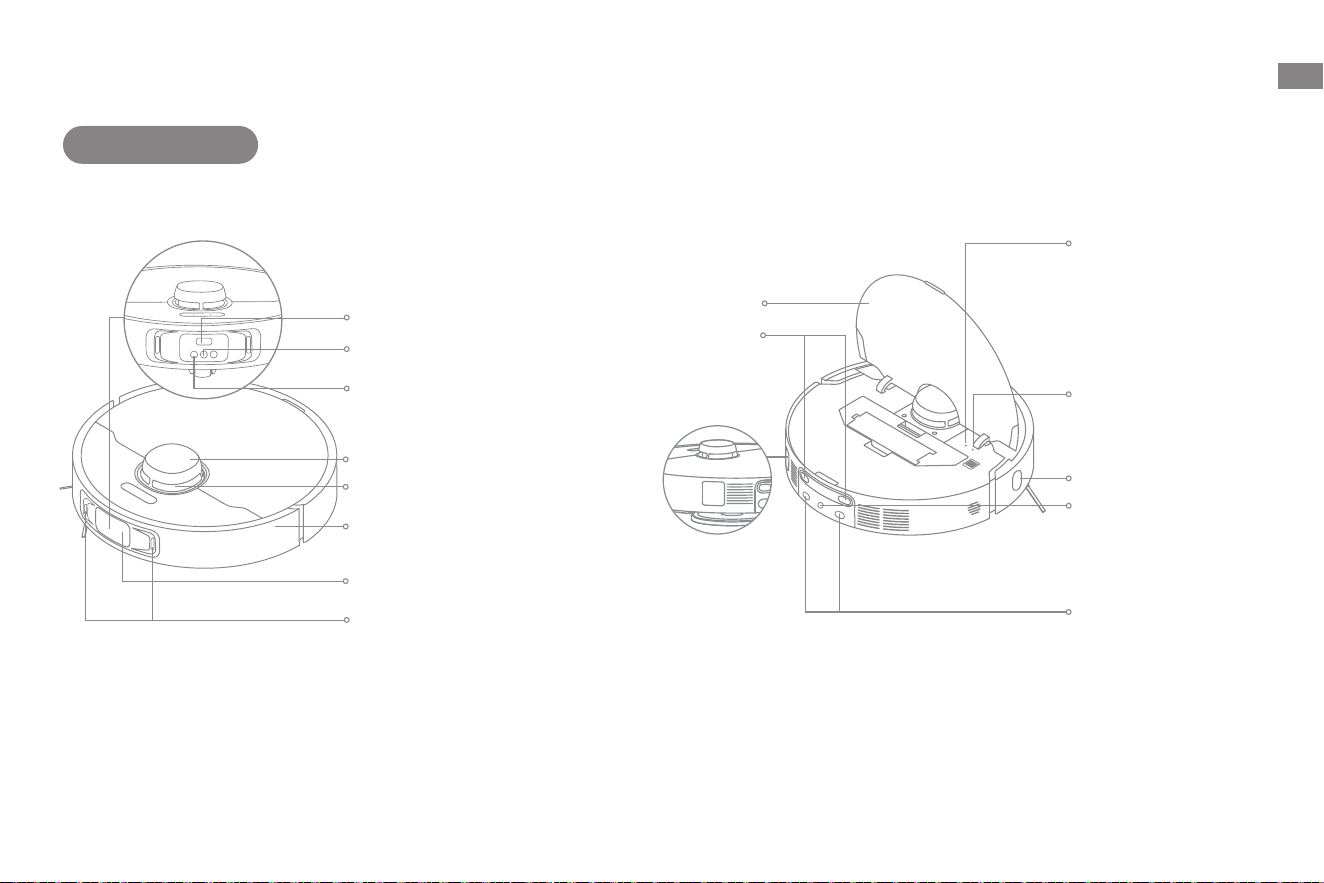

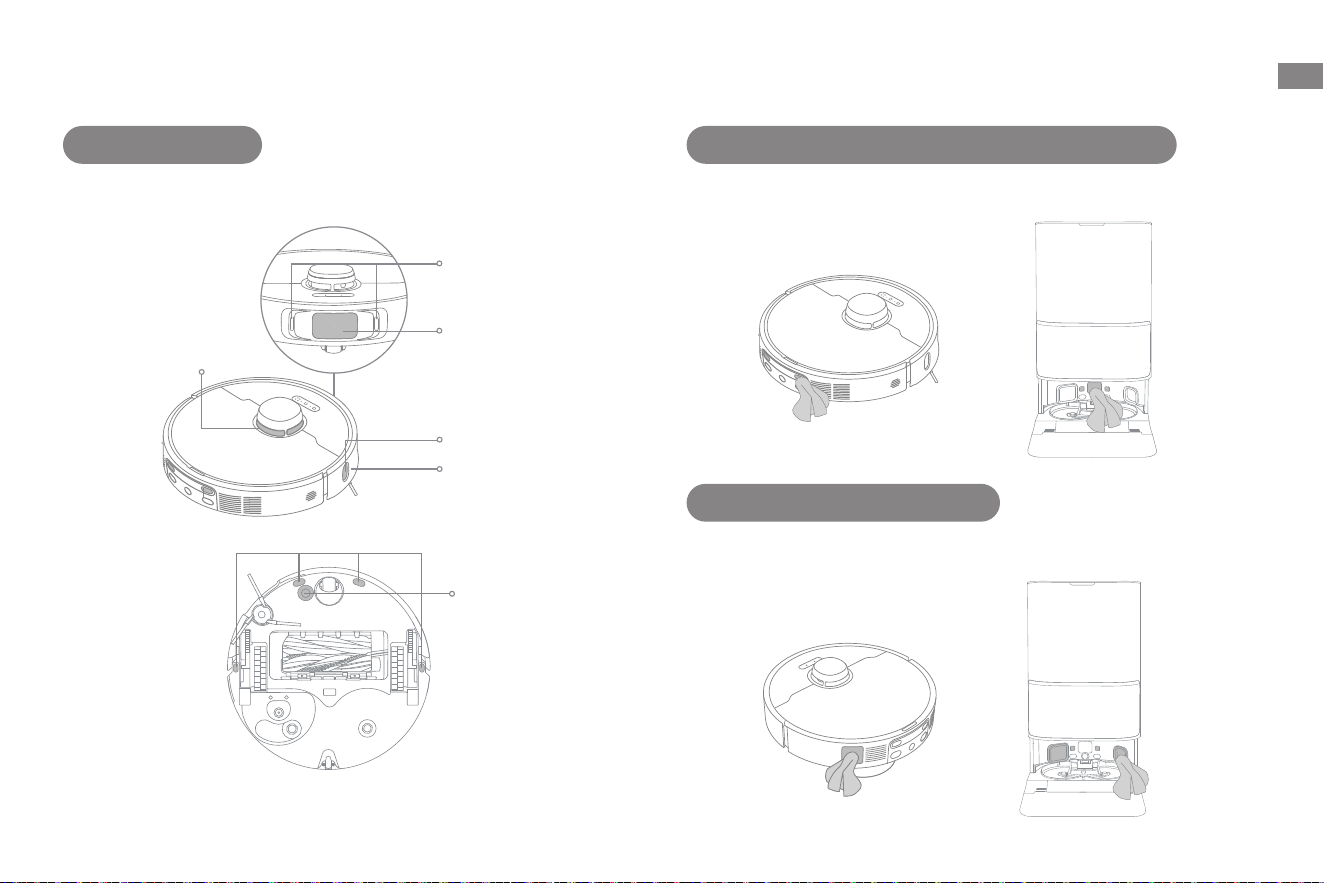

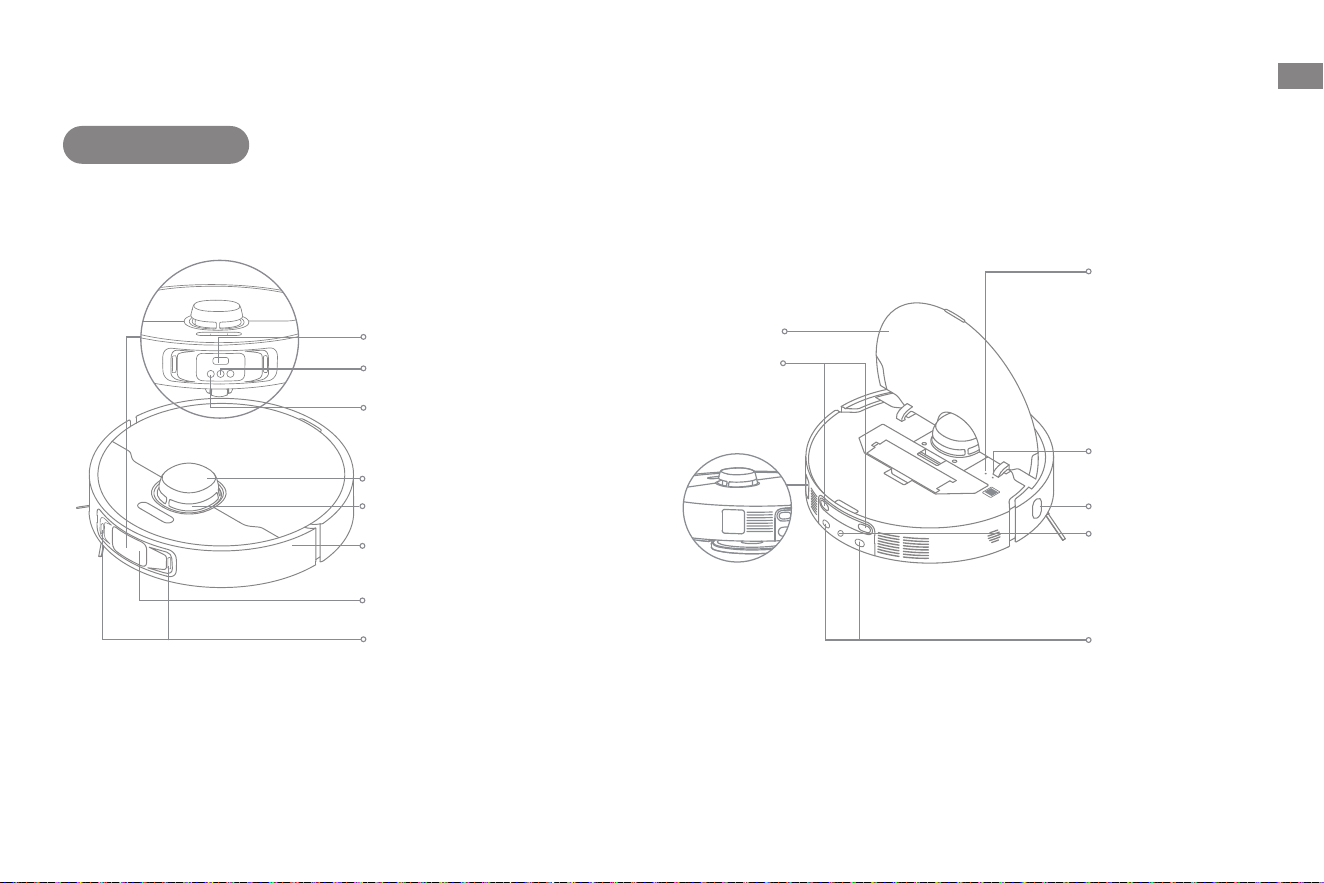

Robot and Sensors

Product Overview

LDS Cover

Laser Distance Sensor (LDS)

Bumper Window

Bumper

3D Dual-Line Laser Sensors

AI HD Camera

AI IR Camera

LED Auxiliary Light

Connectors

Cover

Charging

Contacts

Auto-empty Vent

Automatic

Water

Relling Inlet

Reset Button

· Press and hold

for 3 seconds to

restore to factory

settings

Wi-Fi Indicator

Edge Sensor

Robot and Sensors

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Dust Box

Filter

Auto-Empty Vent

Dust Box Clip

Filter Clip

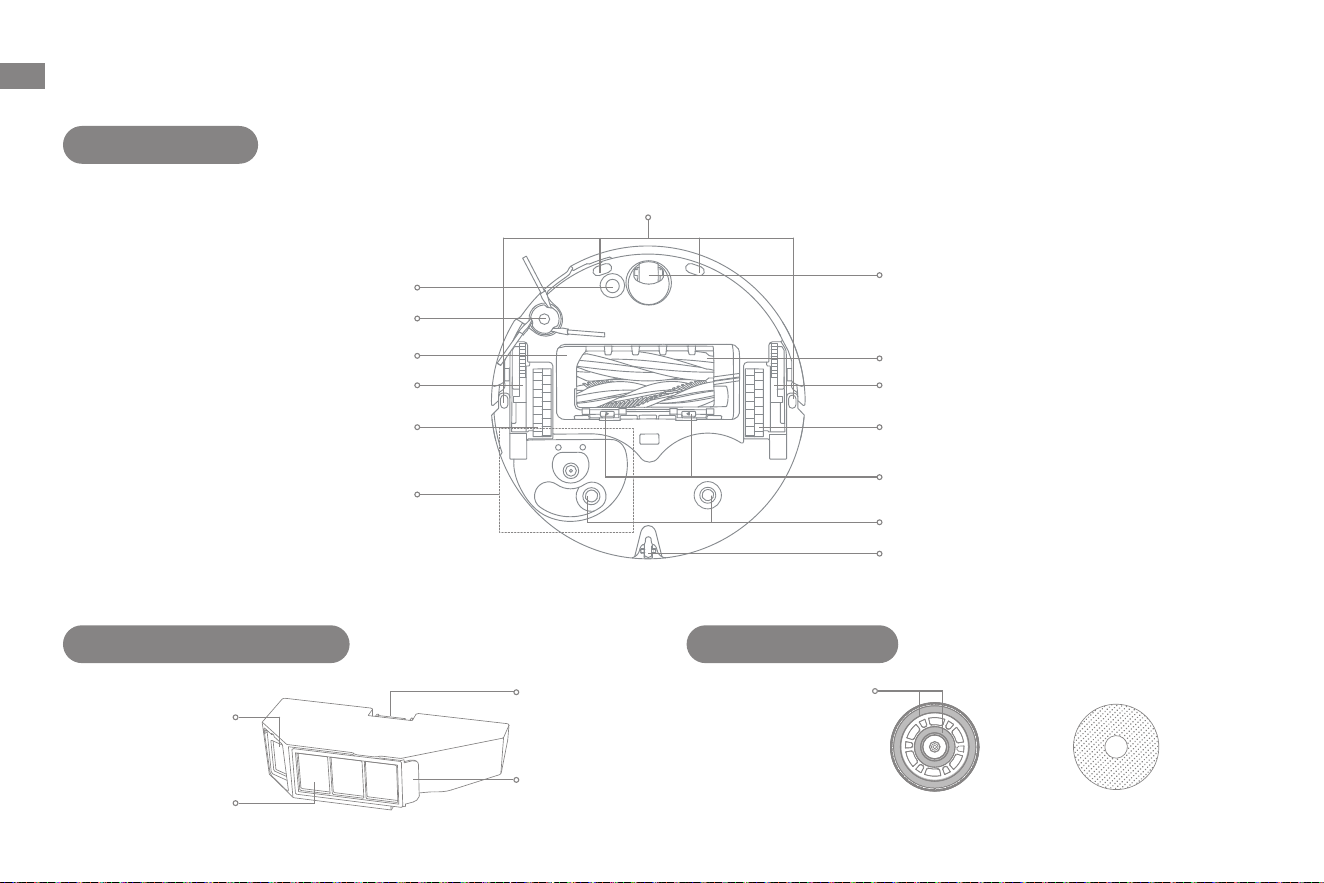

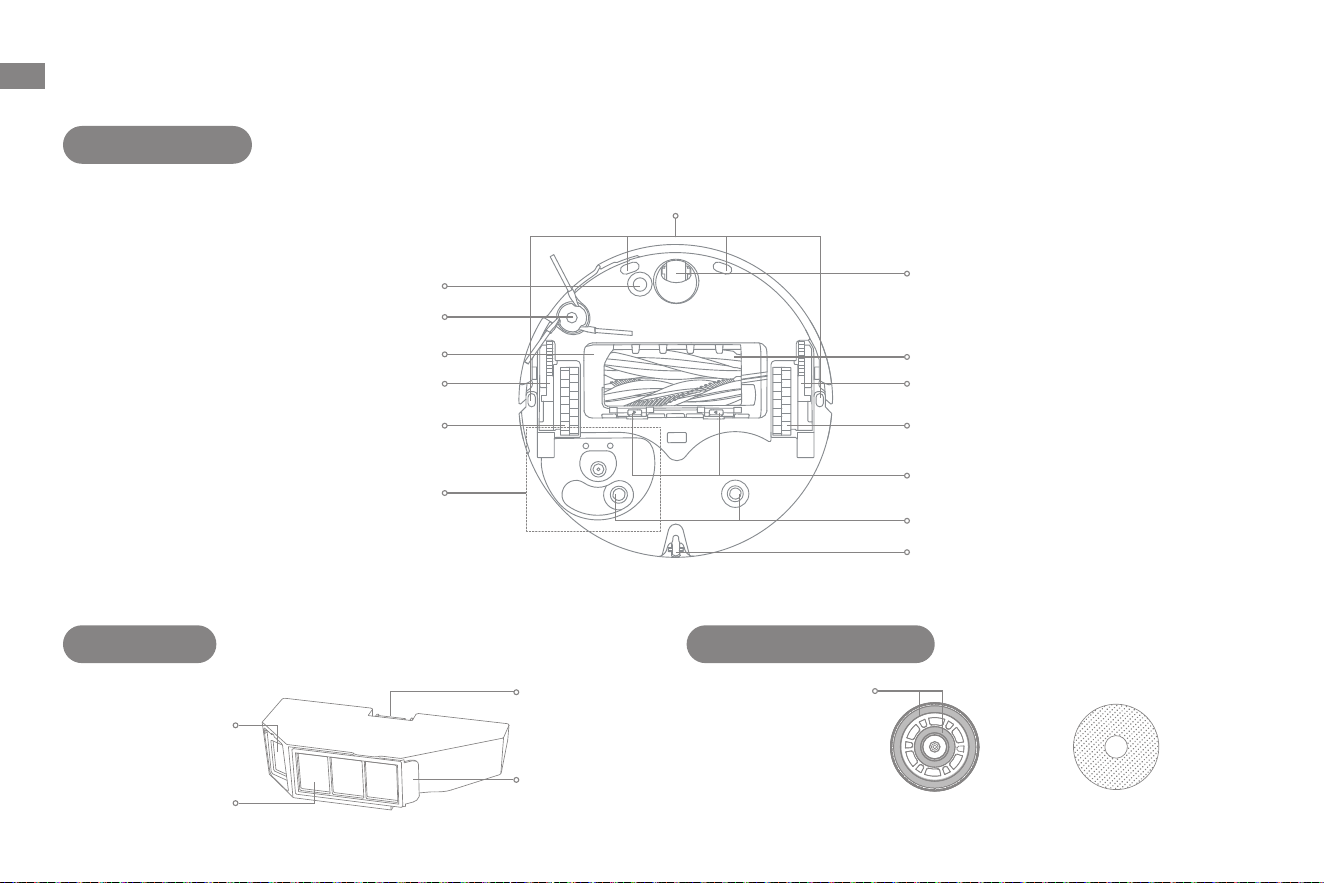

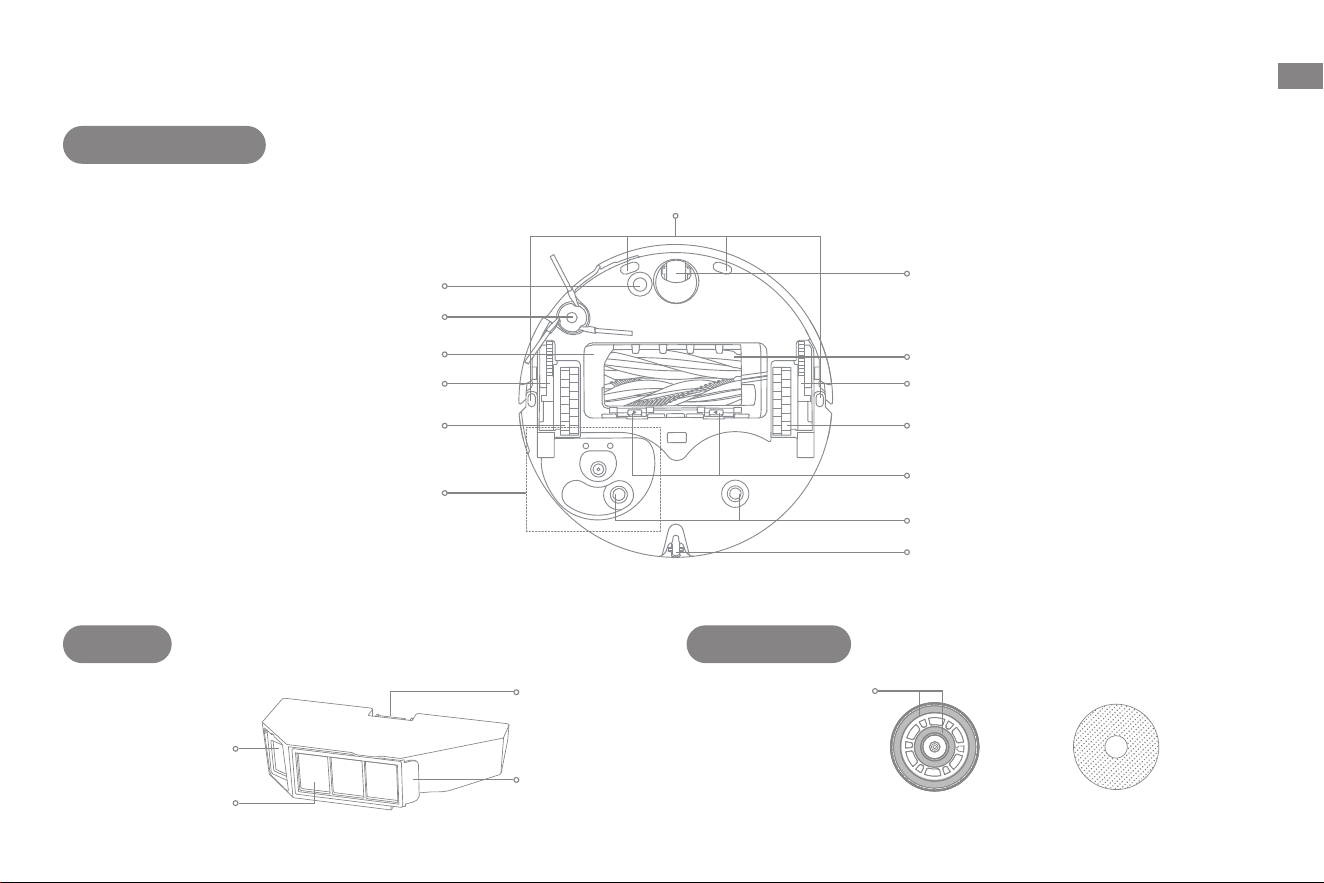

Product Overview

Cli Sensors

Main Wheel

Clearance Leg

Main Brushes

Omnidirectional Wheel

Brush Guard

Main Wheel

Caster Wheel

Clearance Leg

Mop Pad Holder Mounting Holes

Side Brush Extension Assembly

Carpet Sensor

MopExtend Assembly

Brush Guard Clips

Auto-Detergent

Compartment

Filter

Washboard

Washboard Filter

Ramp Extension Plate

Cover

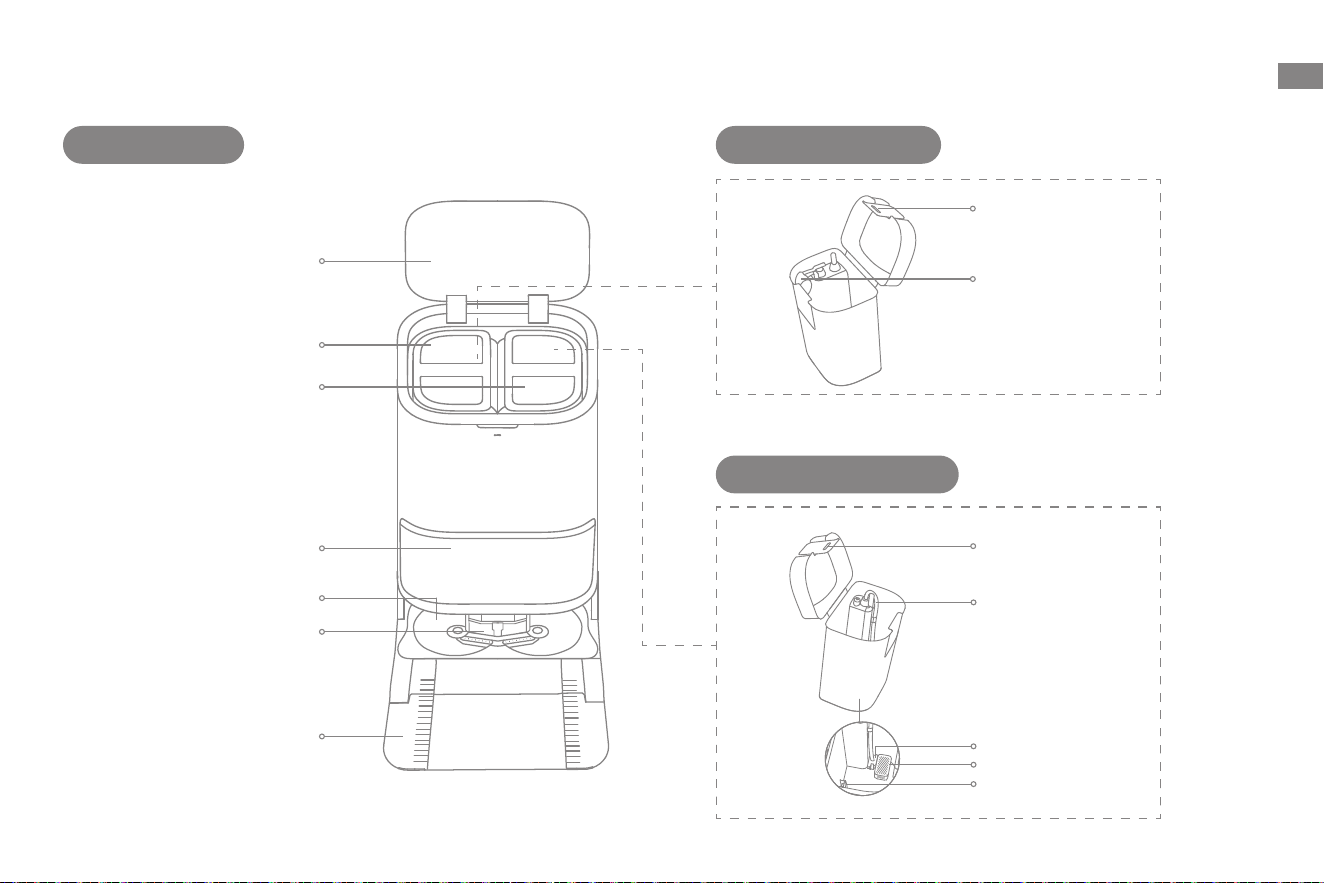

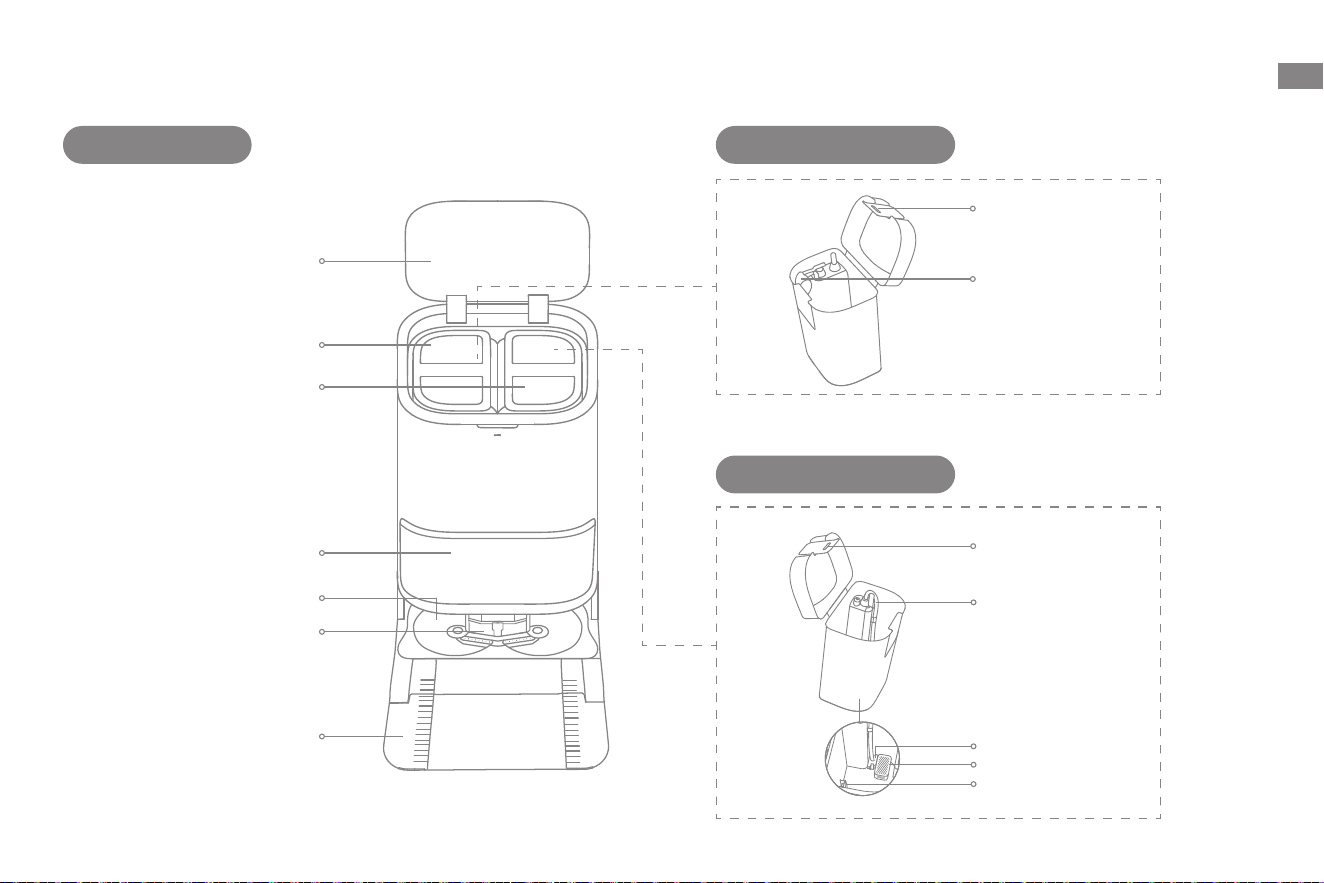

Used Water Tank

Clean Water Tank

Water Tank Clip

Float Ball

Water Pipe

Dust Tank Cover

Scale Inhibitor

Floater

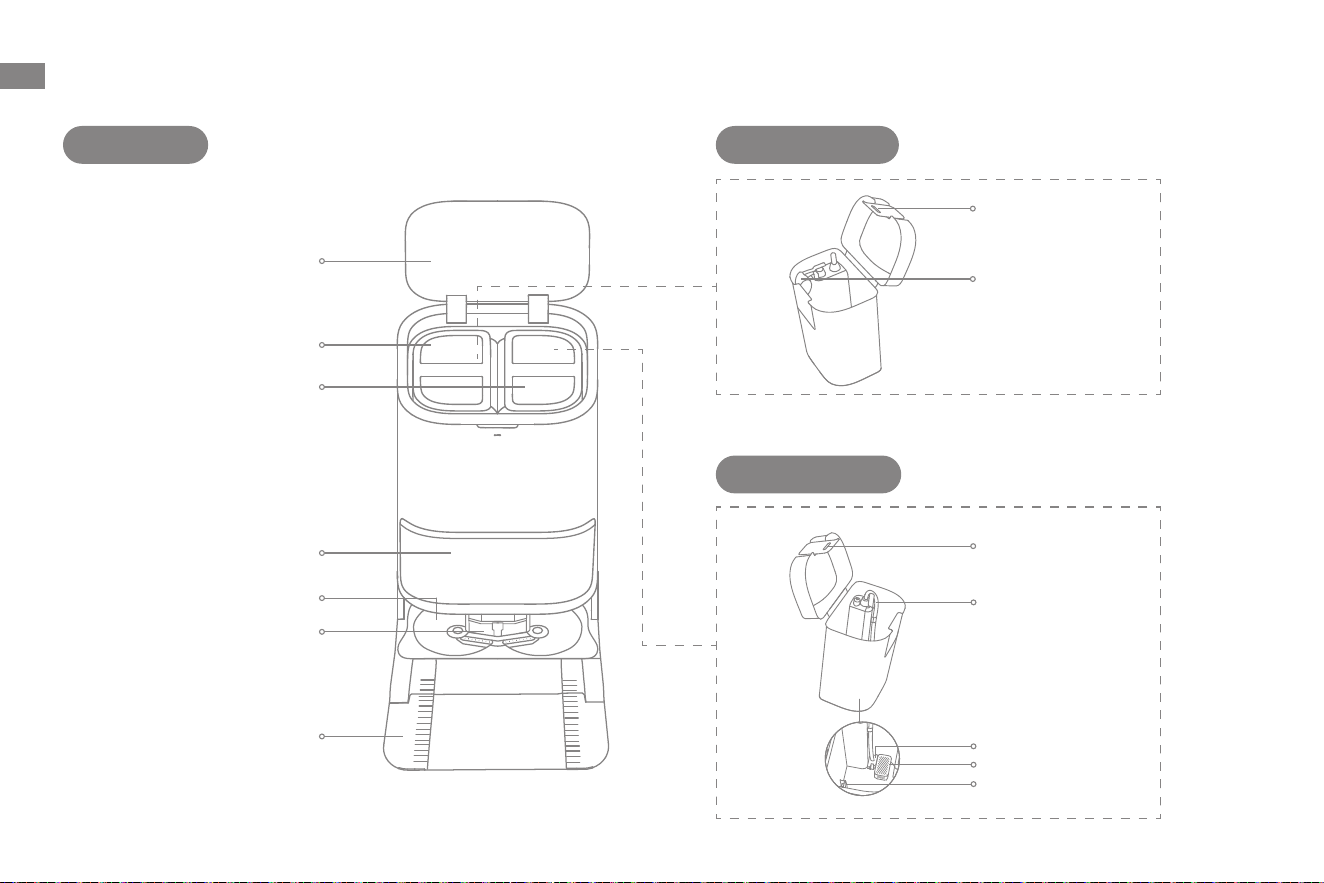

Base Station Used Water Tank

Clean Water Tank

Product Overview

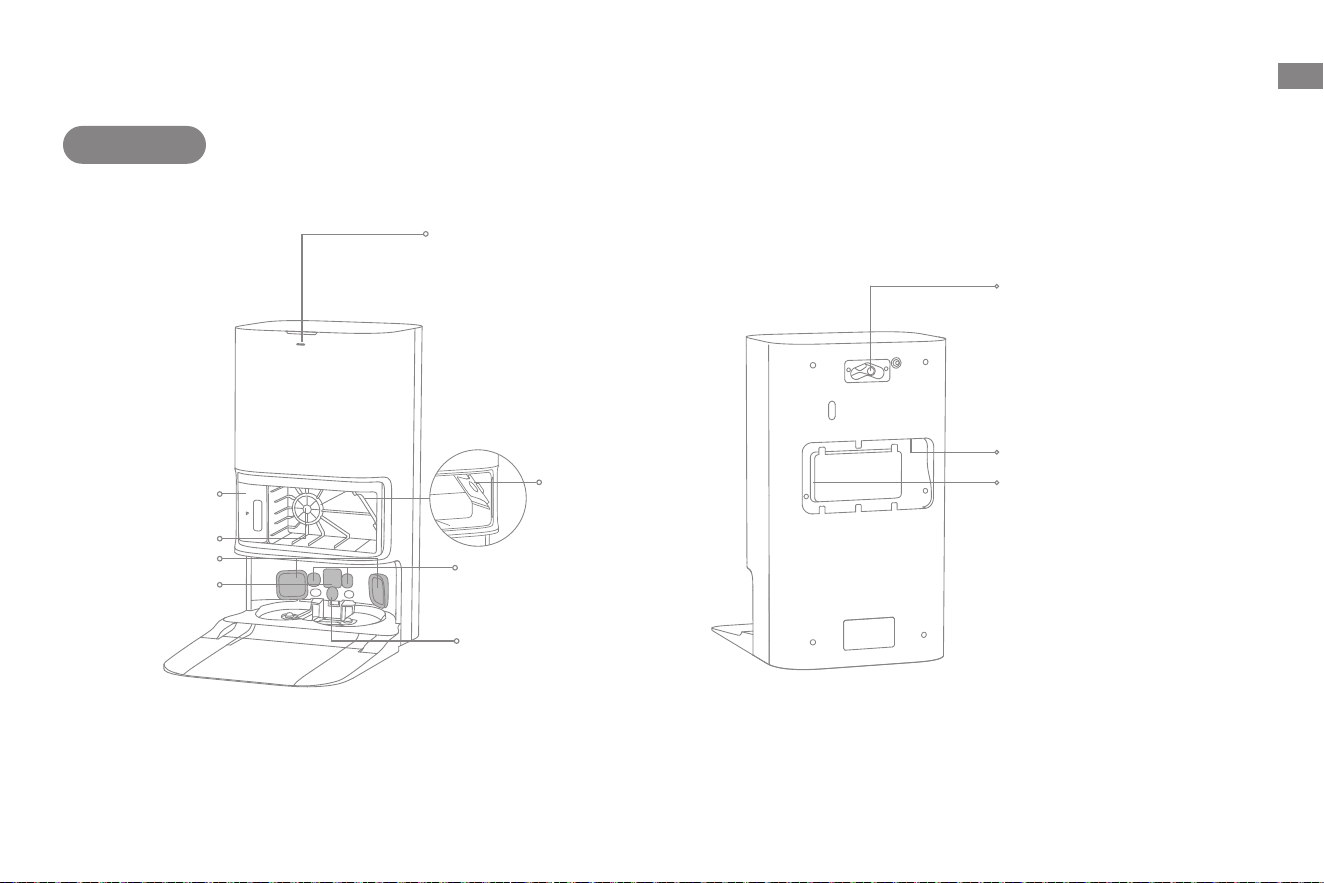

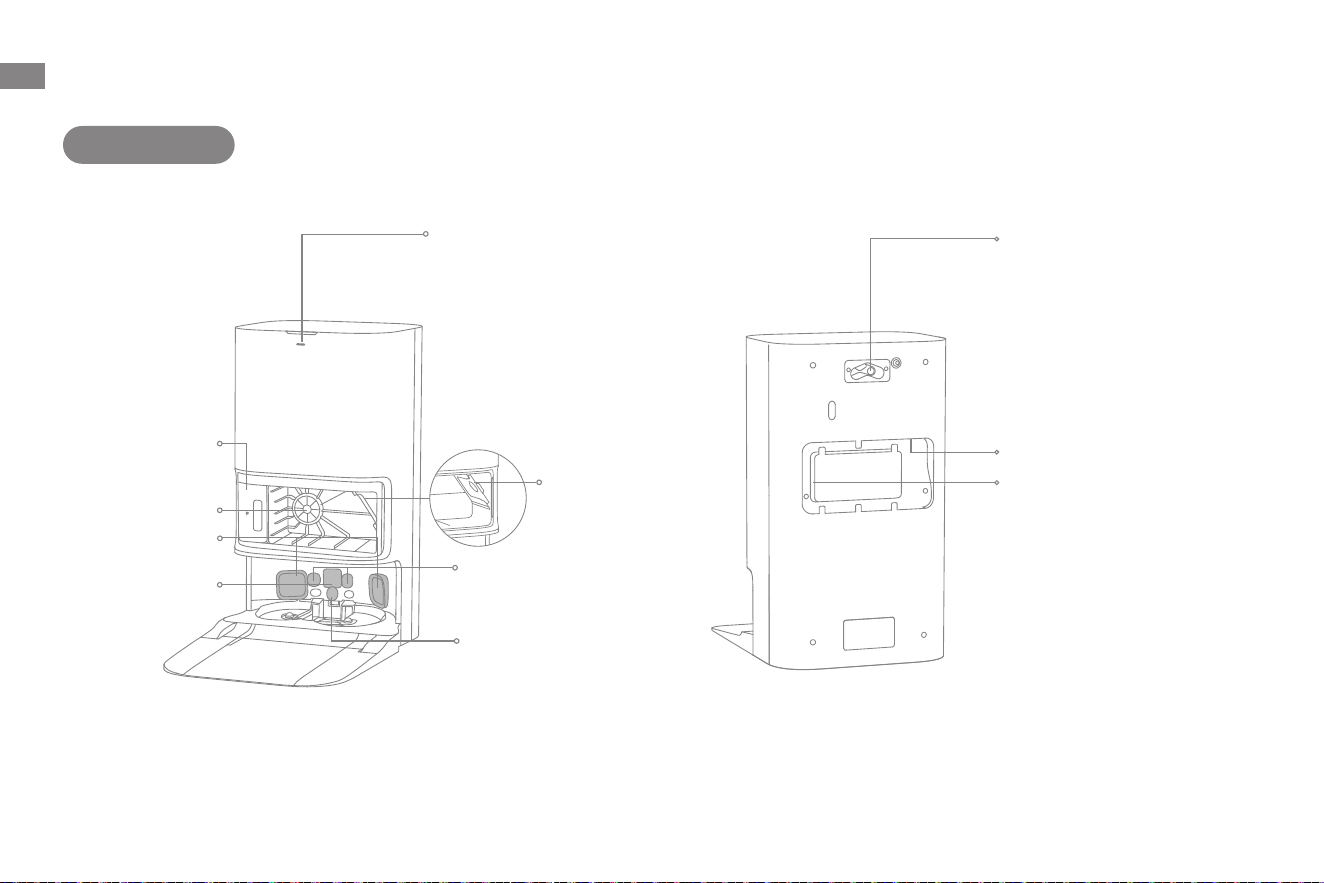

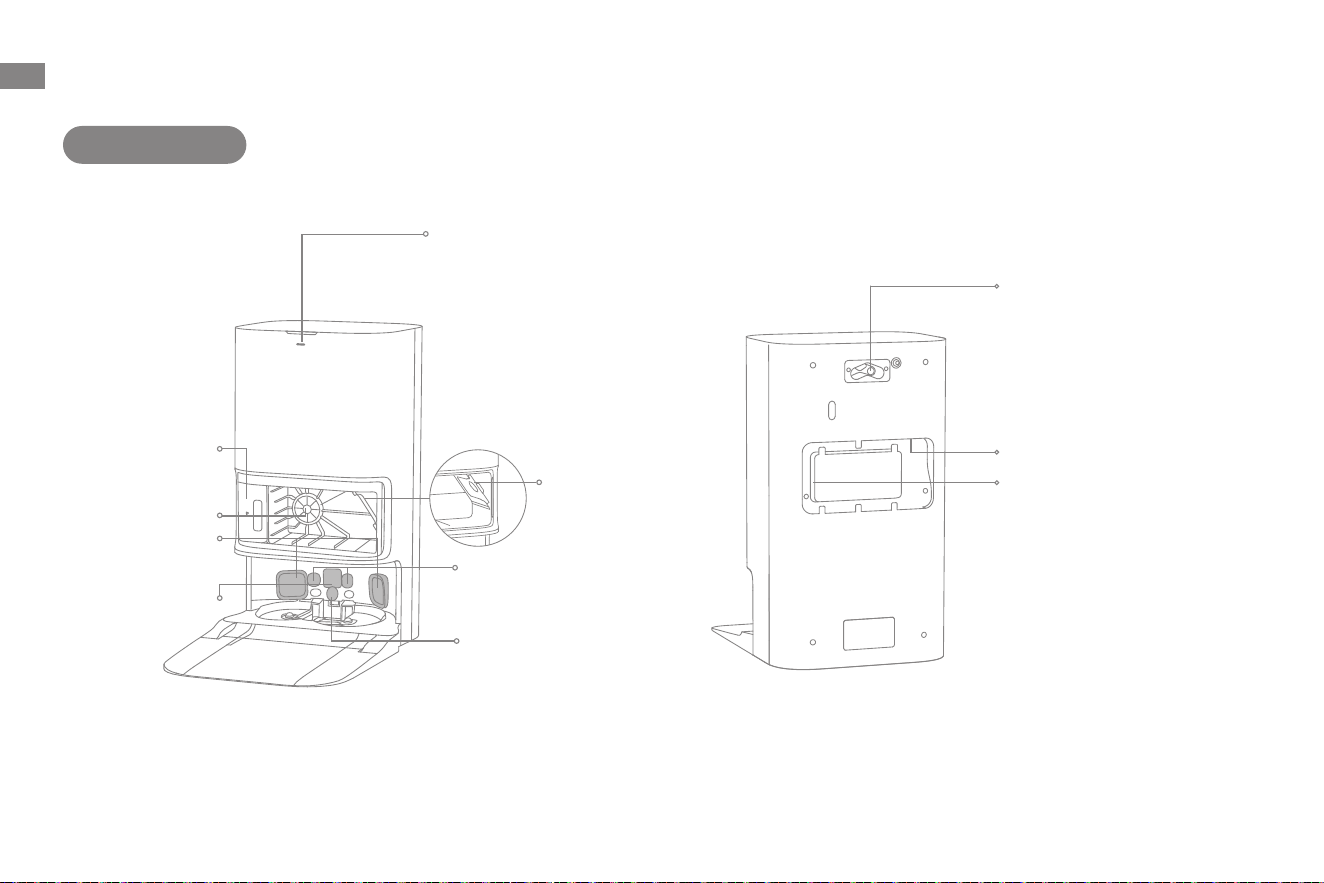

Base Station

Reserved Slot for Connecting

the Water Hookup Kit for Auto

Relling and Draining

Power Cord Storage Slot

Power Port

Note: The water hookup kit for auto refilling and draining needs to be

purchased separately. (Only available in specific regions)

Status Indicator

Solid White: The base station

is connected to power

Solid Orange: The base

station has an error

Product Overview

Filter

Auto-Detergent

Compartment

Dust Bag Slot

Auto-Empty Vents

Signaling Area

Charging Contacts

Automatic Water

Adding Outlet

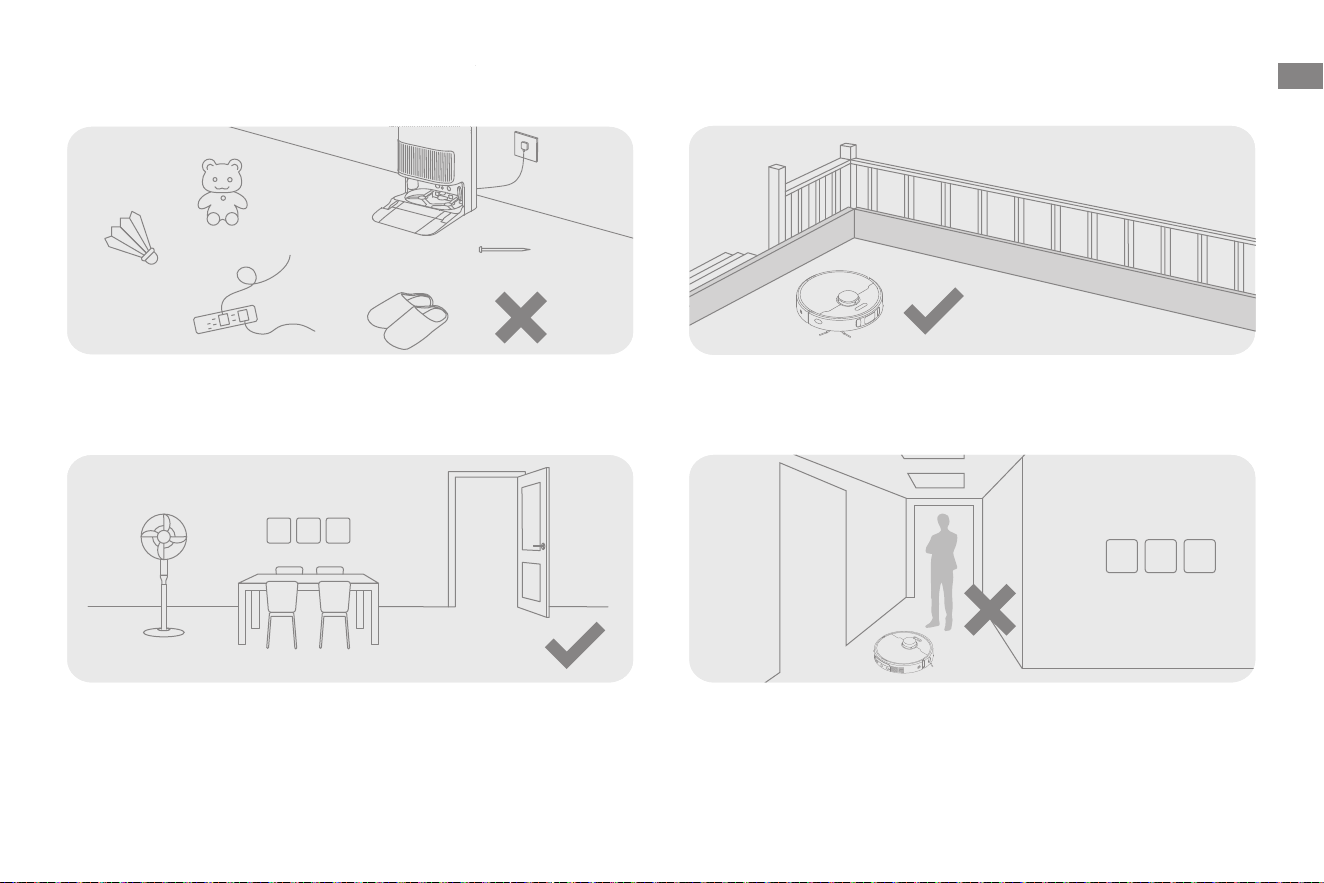

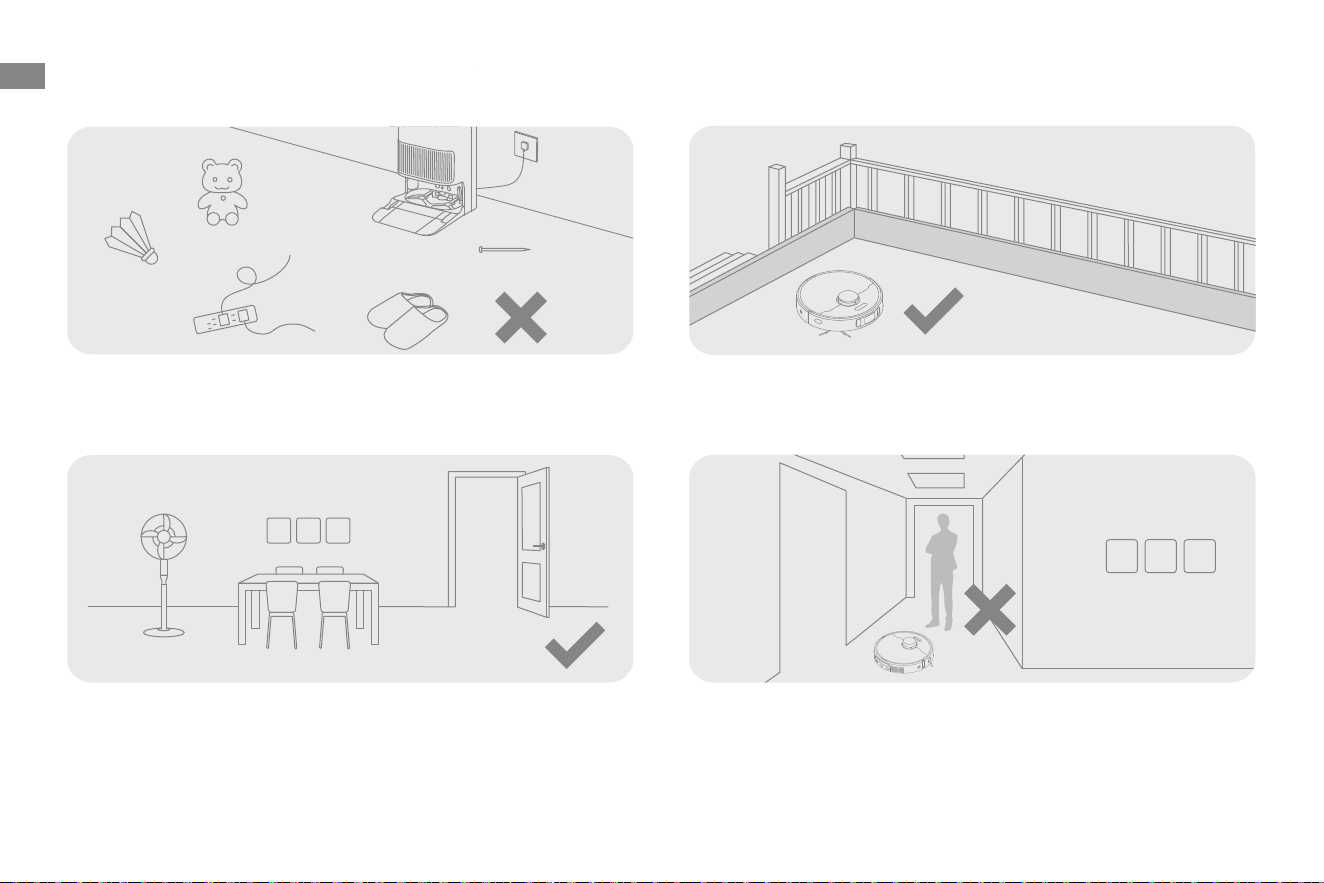

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from missing areas that need to be cleaned, do not

stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

The LED auxiliary light will provide auxiliary lighting in dimly lit environments.

Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

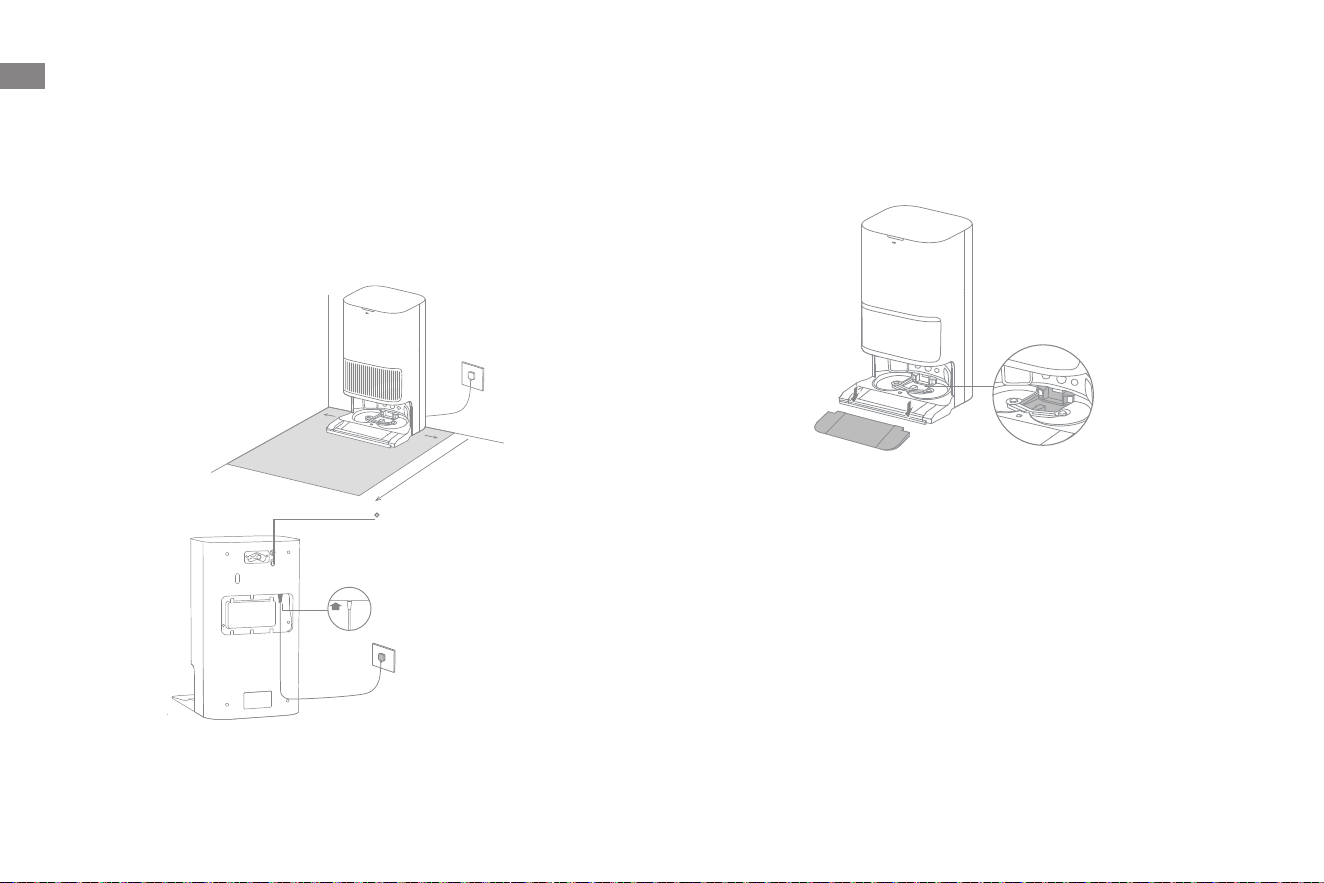

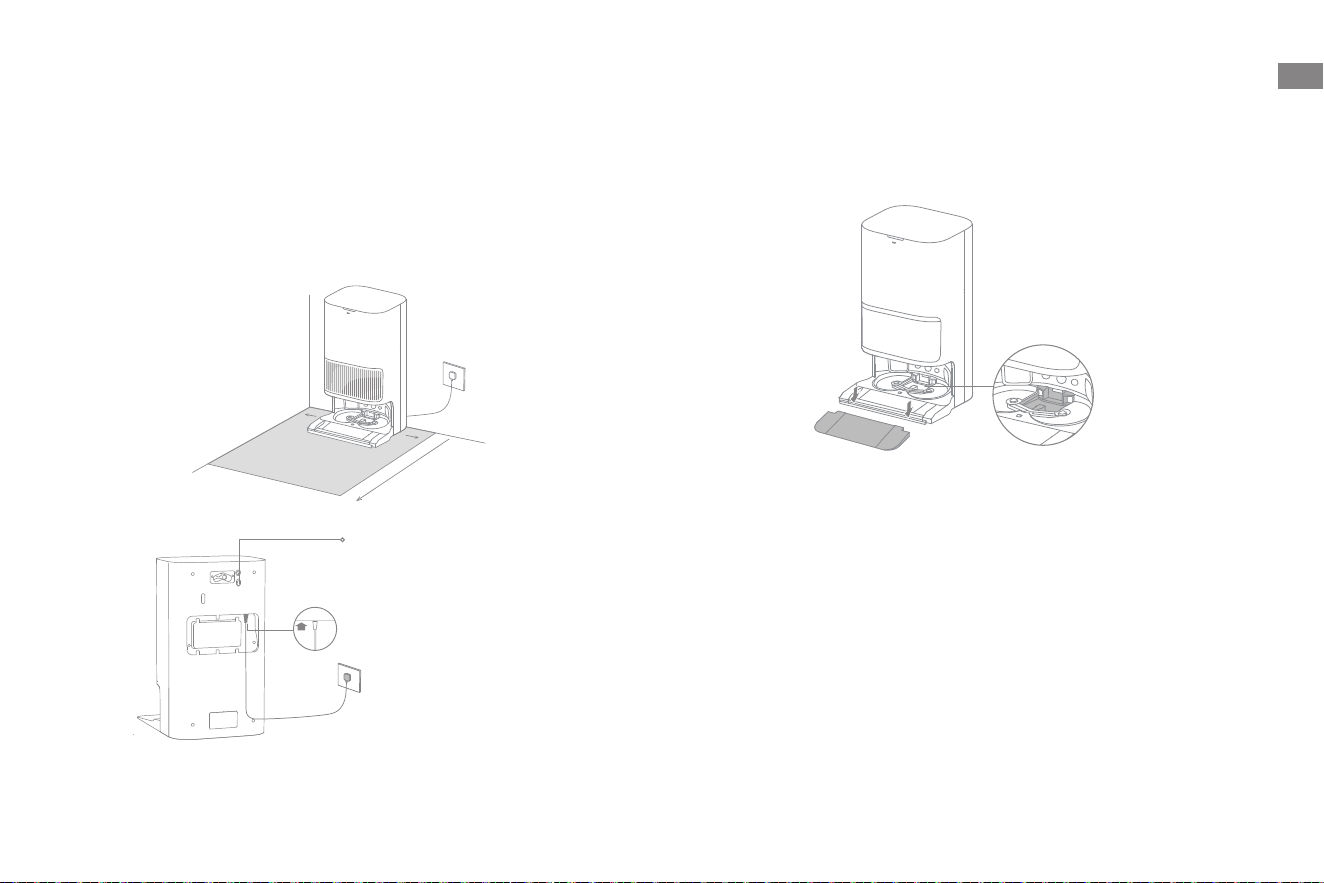

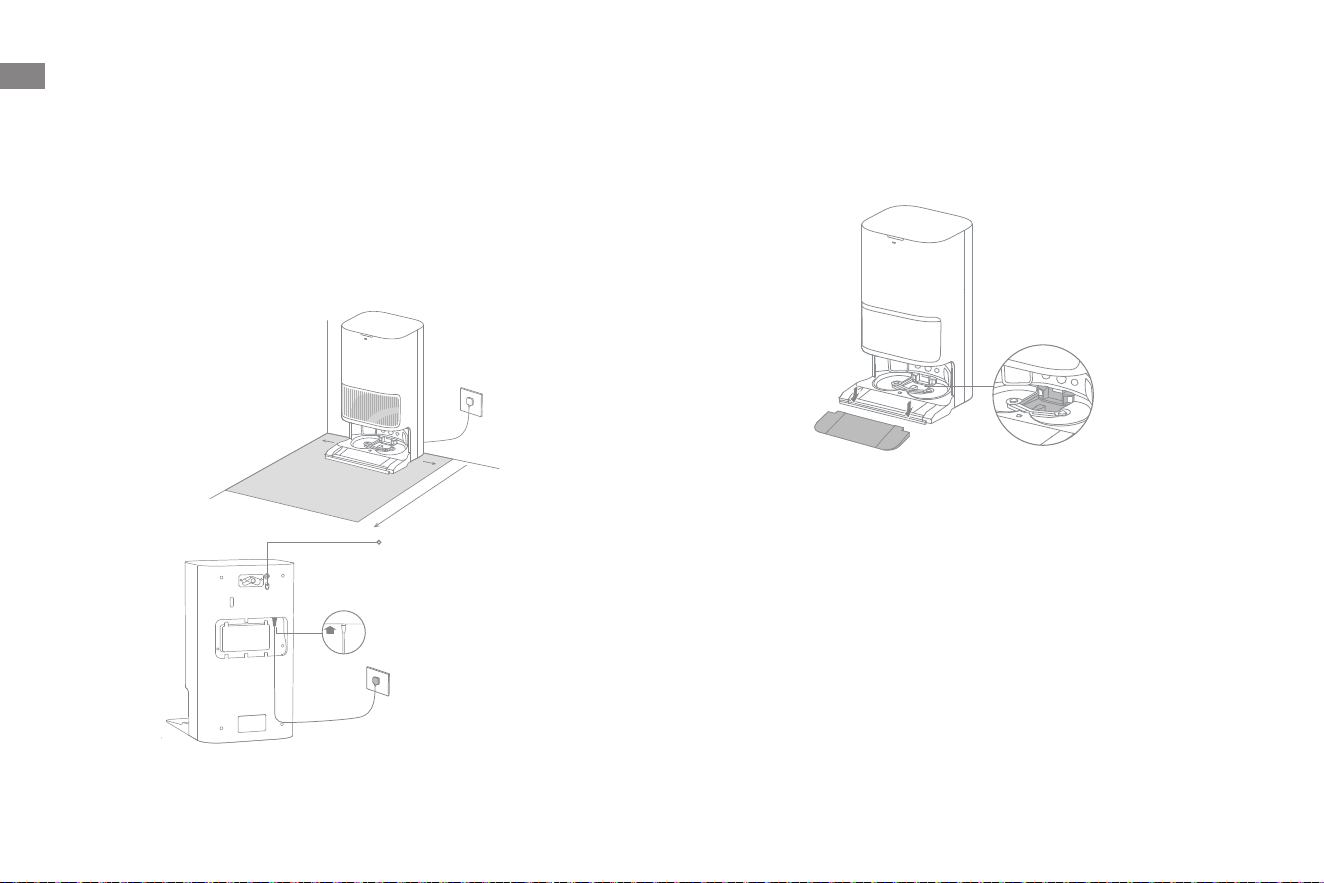

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with

a good Wi-Fi signal. Leave enough space as shown in the gure and

remove any objects in the shaded area. Insert the power cord into the

base station and plug it into the socket.

Before Use

Note:

Make sure that no objects might block the signaling area.

To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

Washboard Filter

2. Install the Ramp Extension Plate

Note: Ensure the washboard filter is installed into place.

＞39"

＞2"

Firmly insert the power cord

upwards until the indicator

turns on.

I : ON

O : OFF

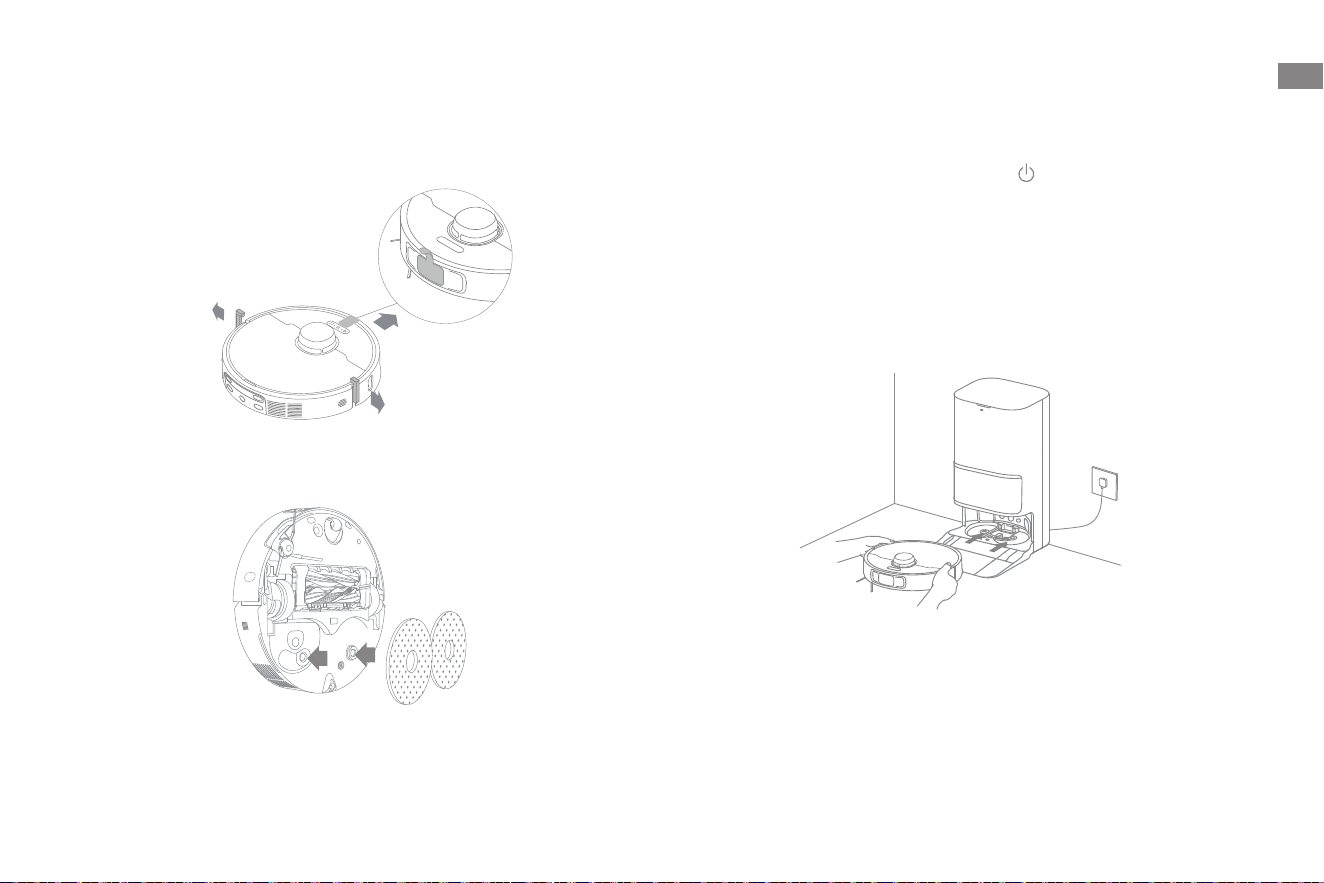

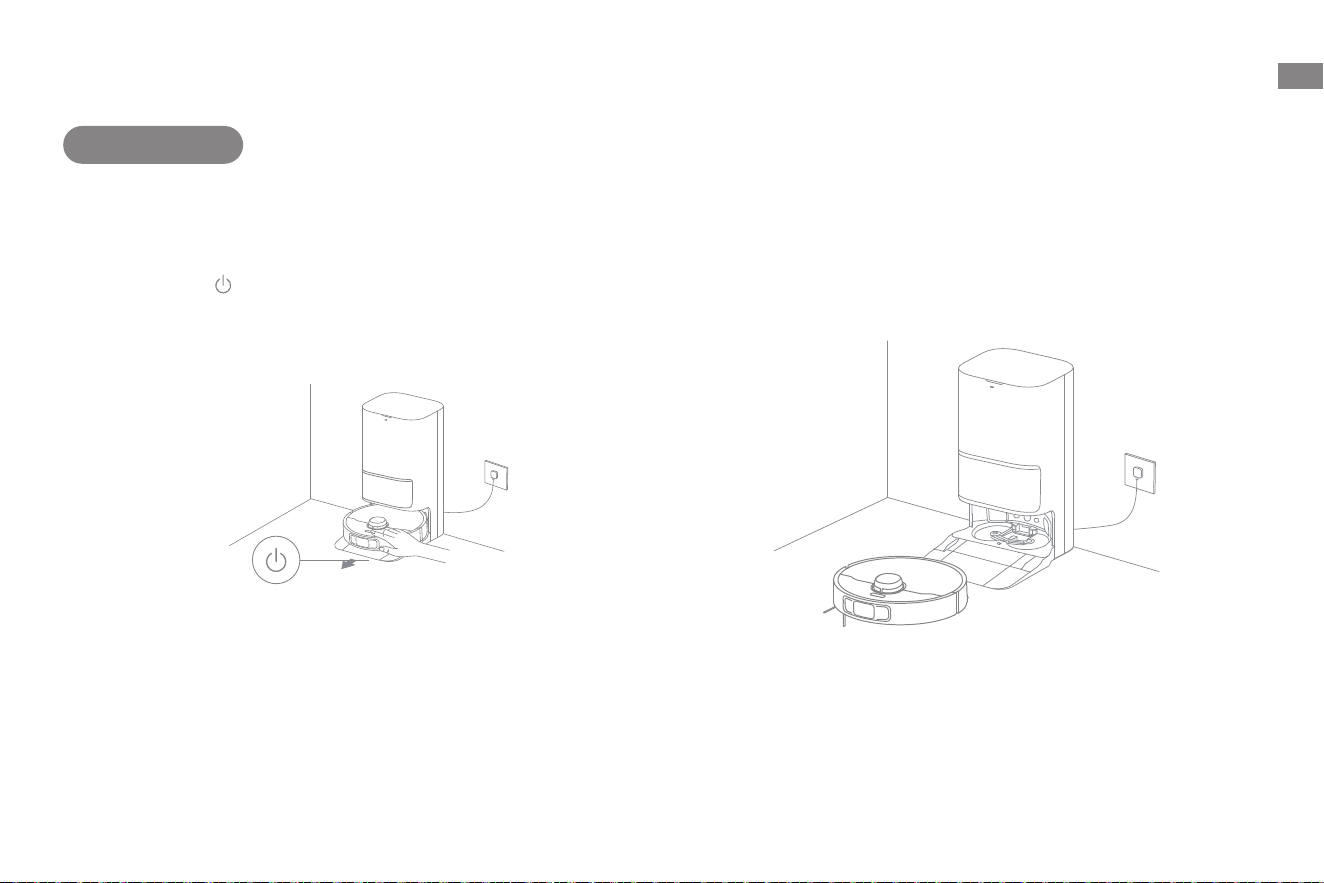

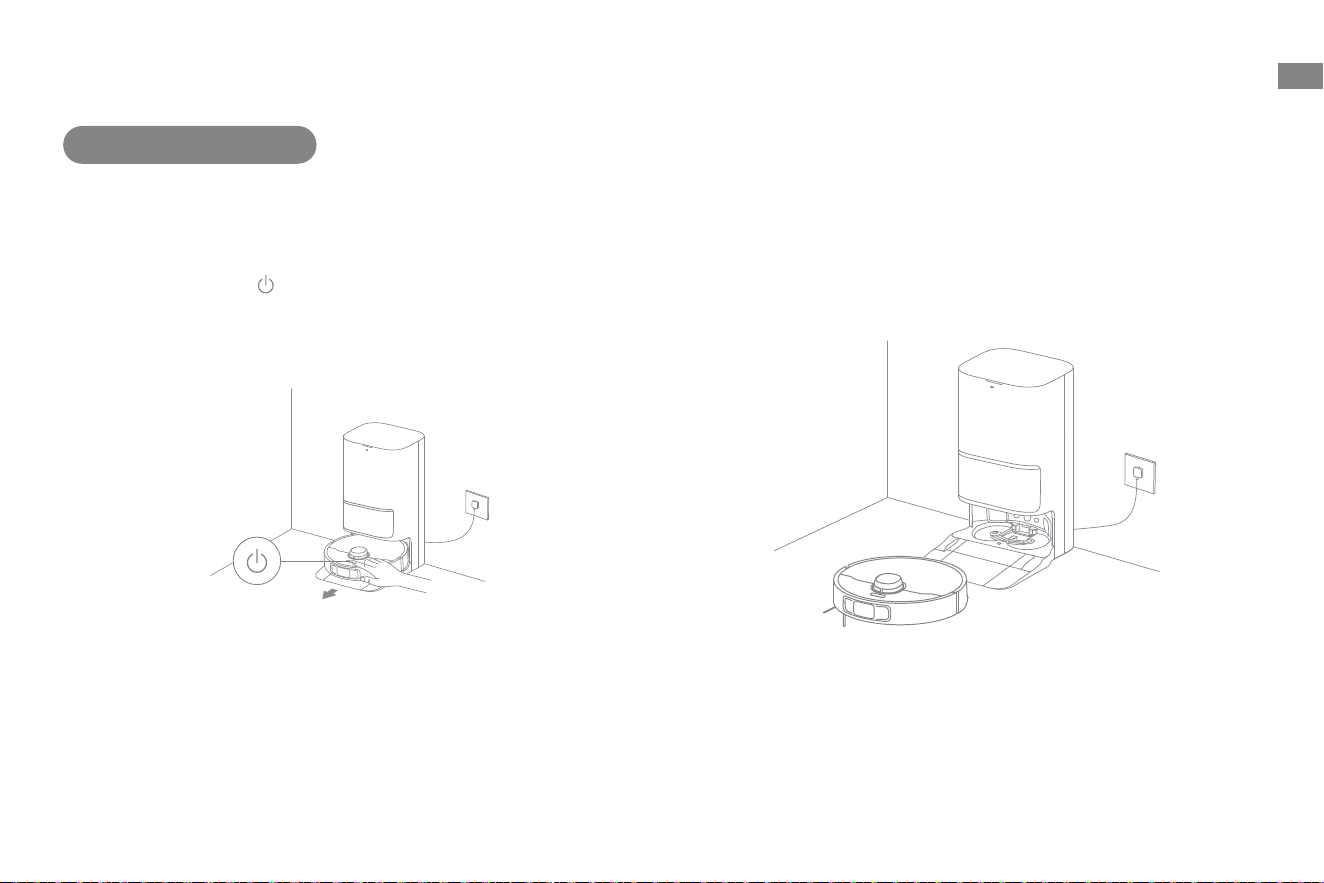

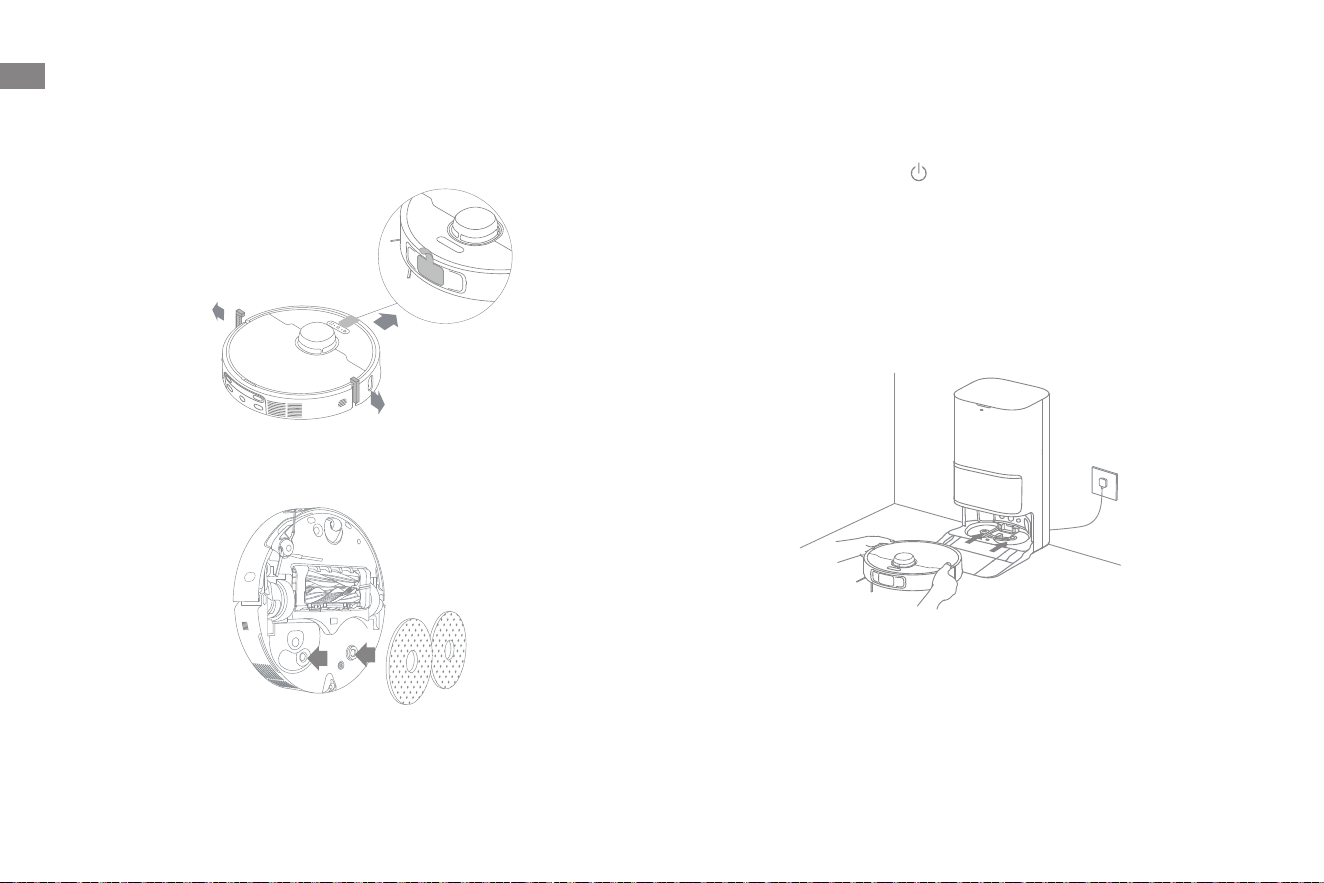

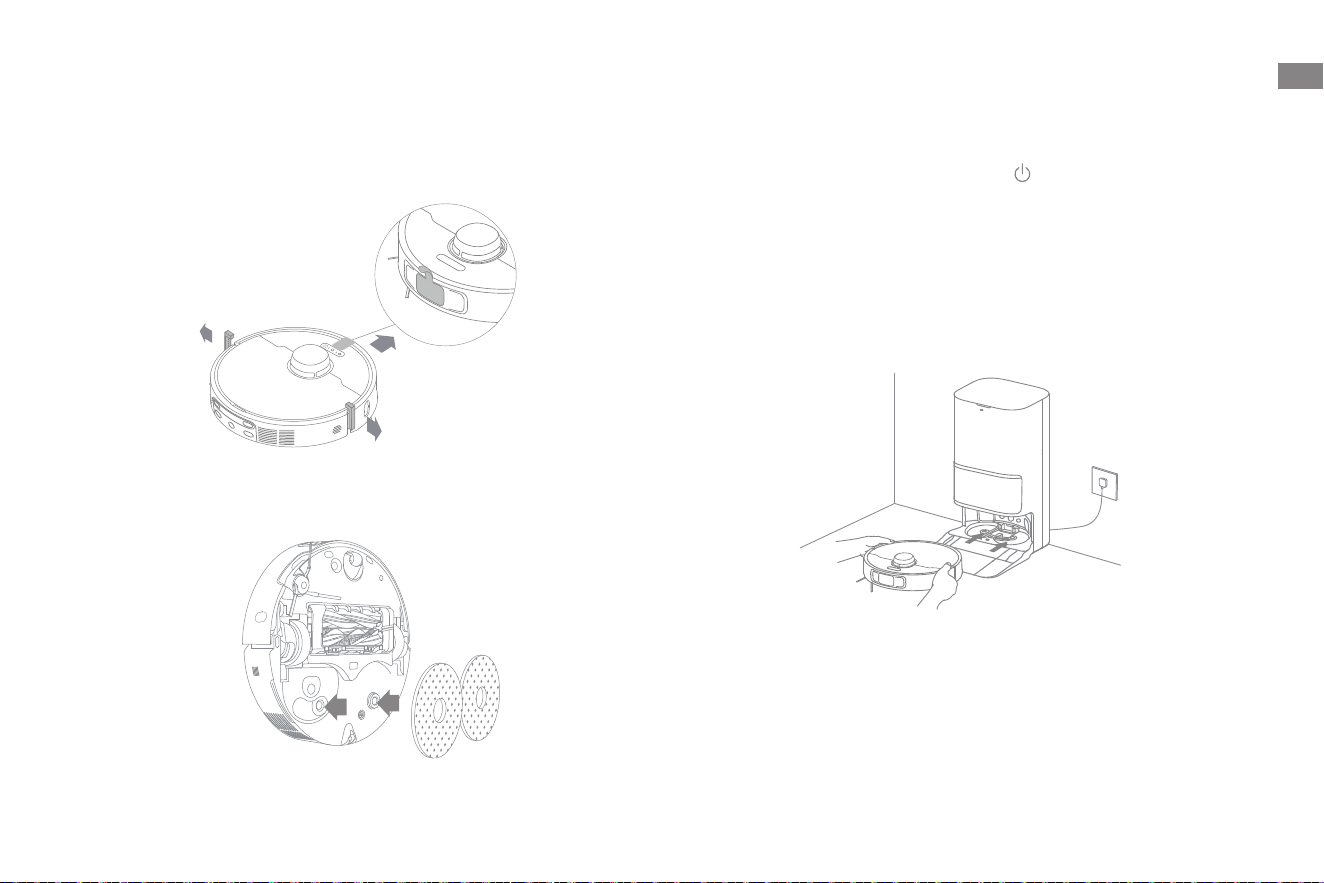

3. Remove Robot Protections and Install the Mop Assembly 4. Connect the Robot to the Base Station

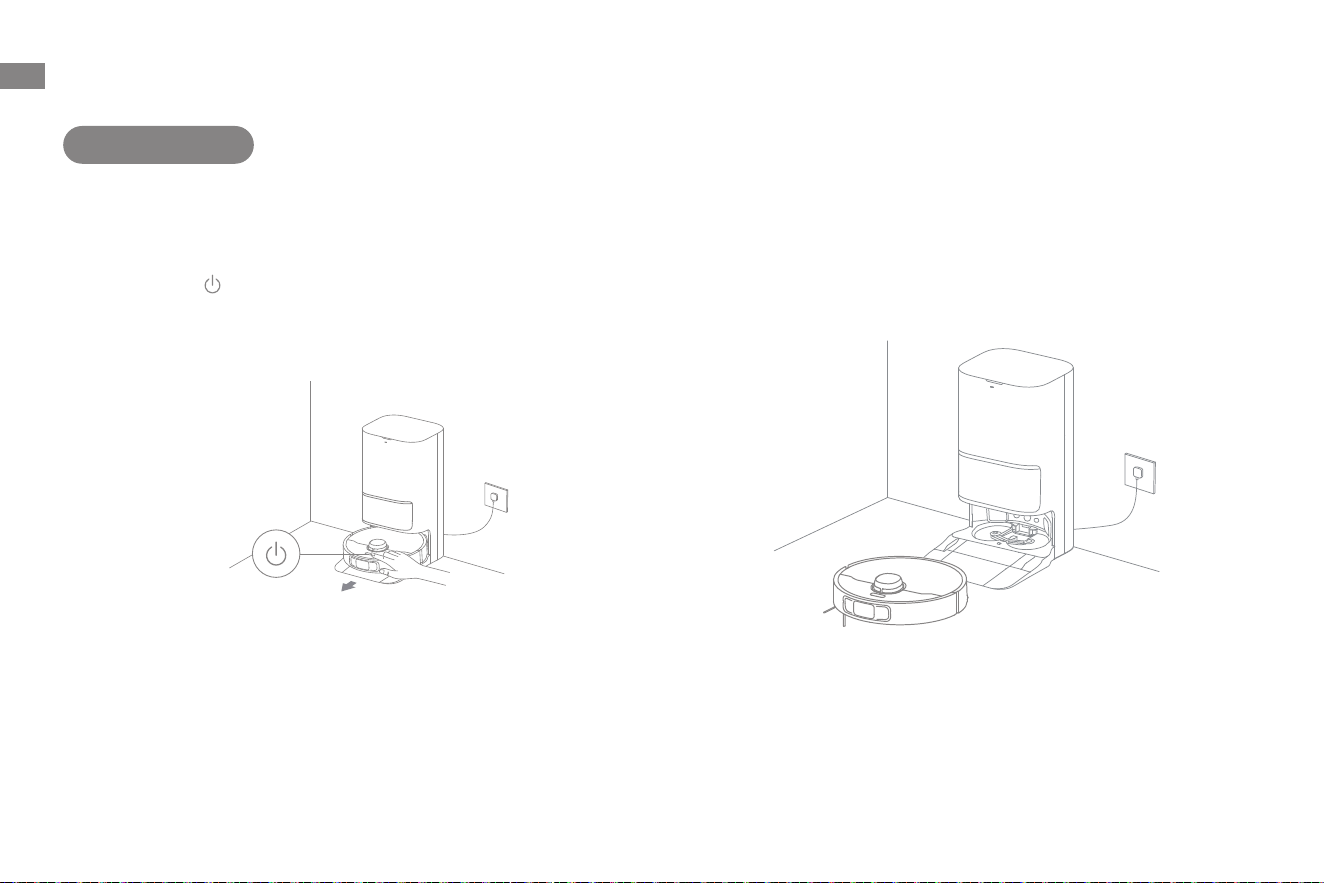

Press and hold the button on the robot for 3 seconds to turn it

on. Place the robot onto the base station with the mop assembly

facing toward the washboard. Then you will hear a voice notication

when the robot successfully connects to the base station. After the

robot is fully charged, the status indicators on the robot and the

base station will remain lit for 10 minutes and then dim.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

①

②

③

6. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and ll up the

tank with clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

Before Use

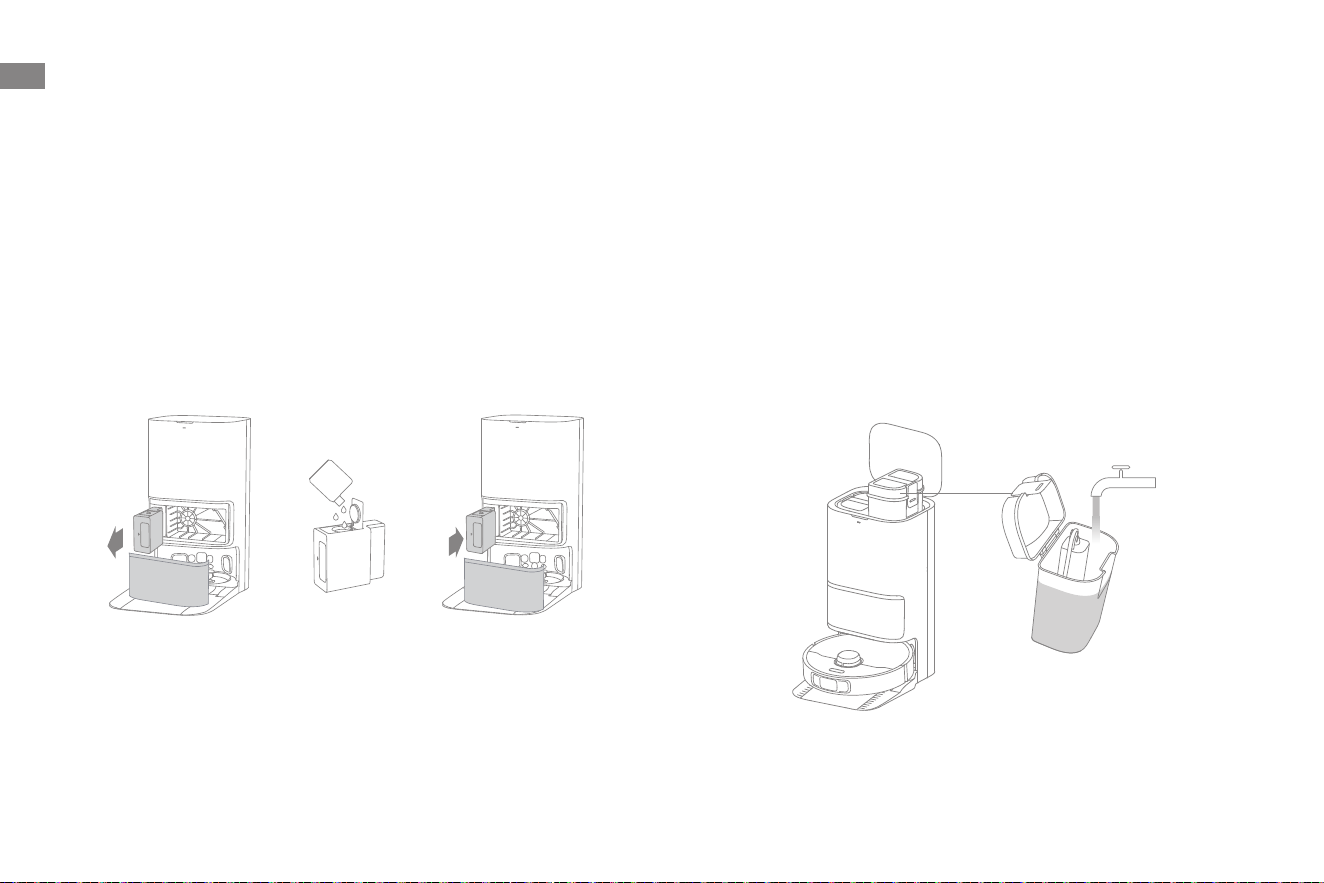

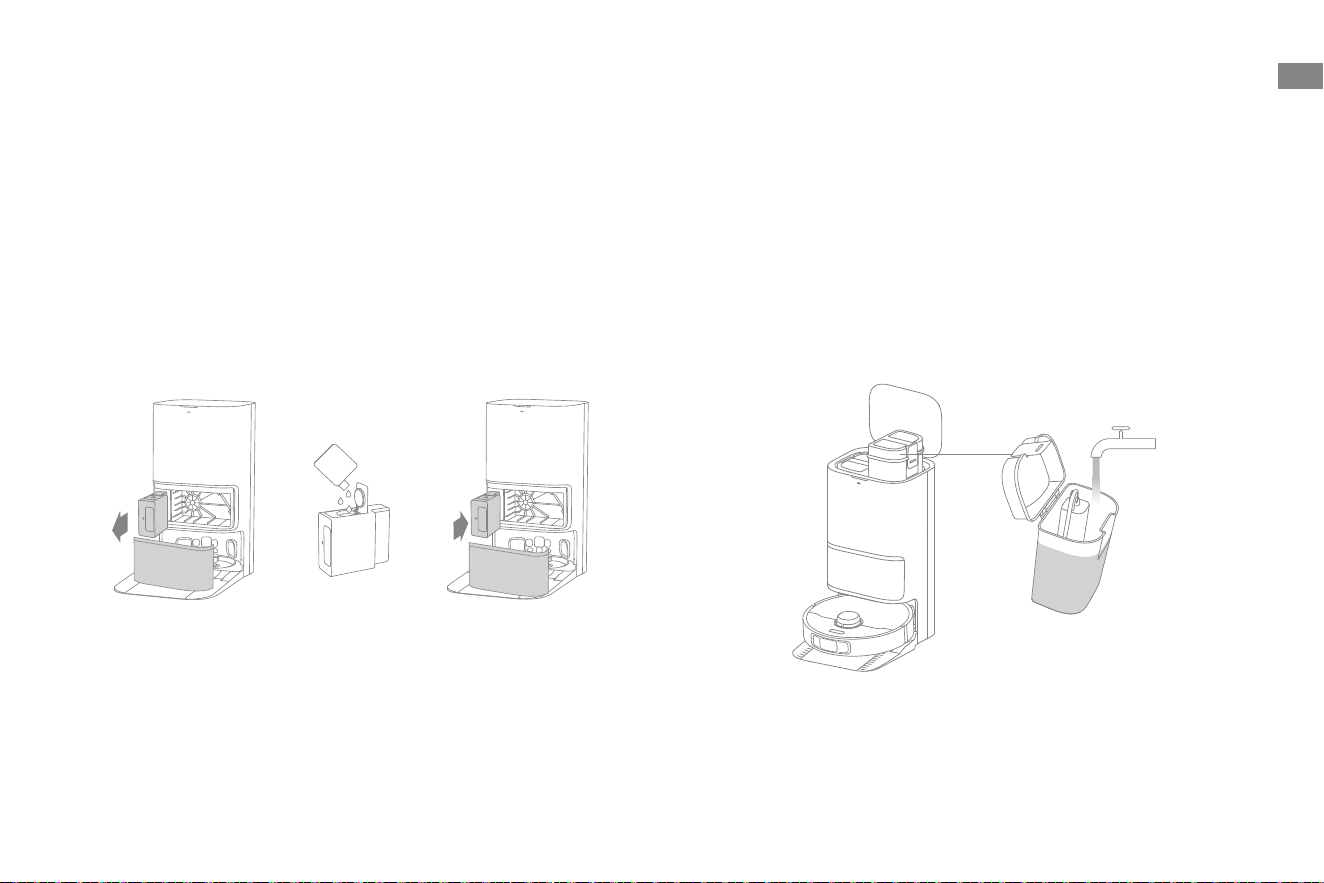

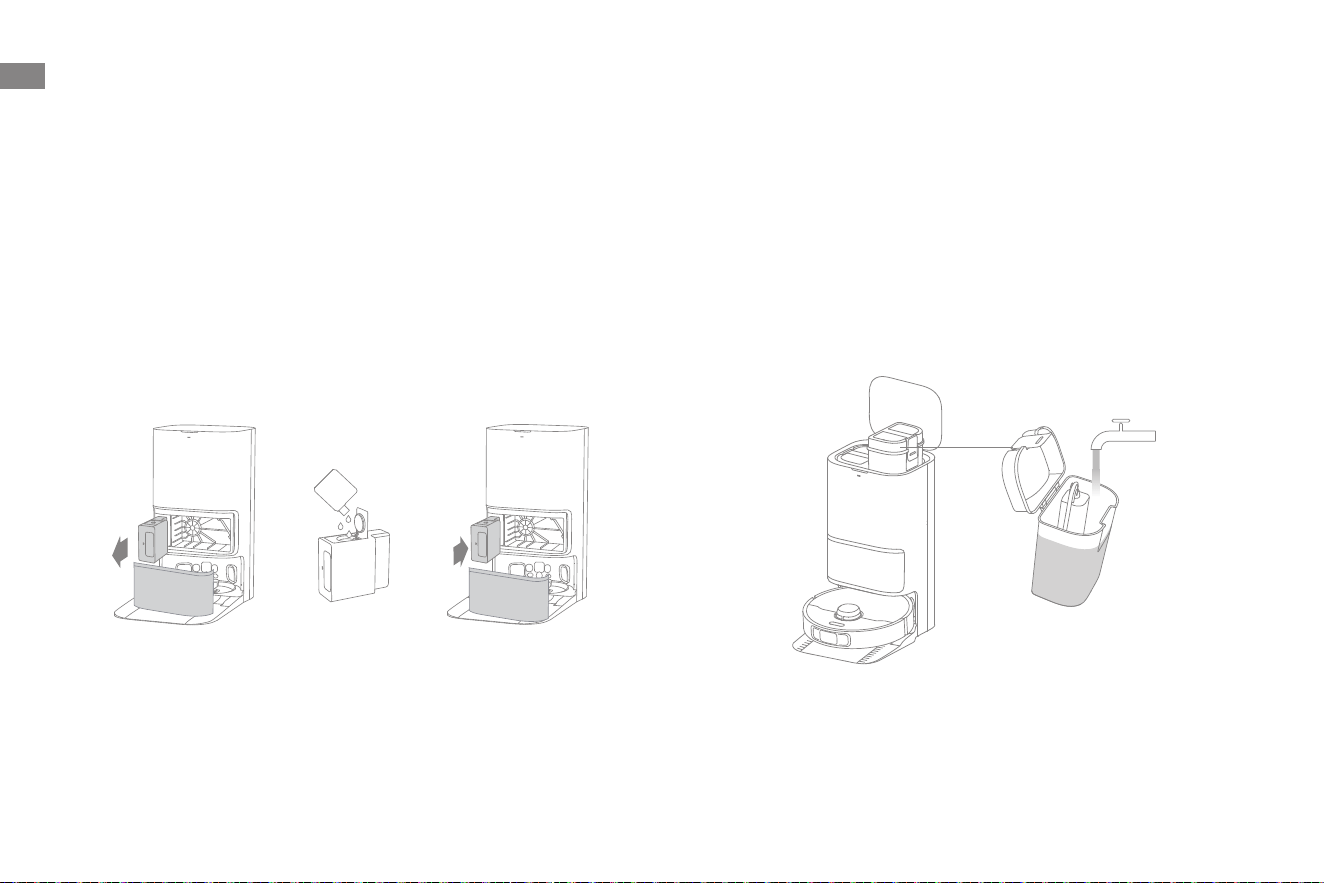

5. Add the Cleaning Solution (Cleaning Fluid Section)

(1) Remove the dust tank cover and pull out the auto-detergent

compartment.

(2) Open the upper lid of the compartment and add the cleaning

solution.

(3) Close the lid of the compartment, put it back into the base

station, and then reinstall the dust tank cover. The cleaning solution

will be added automatically while working.

Note:

The auto-detergent compartment can be filled up with cleaning solution

for use. Do not add any liquid other than the officially-approved cleaning

solution to help prevent malfunction.

Install the auto-detergent compartment until it clicks into place.

WARNING:

To Reduce the Risk of Fire and Electric Shock due to internal component

damage, use only Dreame Trading (Tianjin) Co., Ltd. cleaning fluid (for

Dreame L50 Ultra) intended for use with this appliance.

①

②

①

②

2. Add Device

Connecting with the Dreamehome App

1. Download the Dreamehome App

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ

from the directions in this manual. Please follow the instructions based on

the current app version.

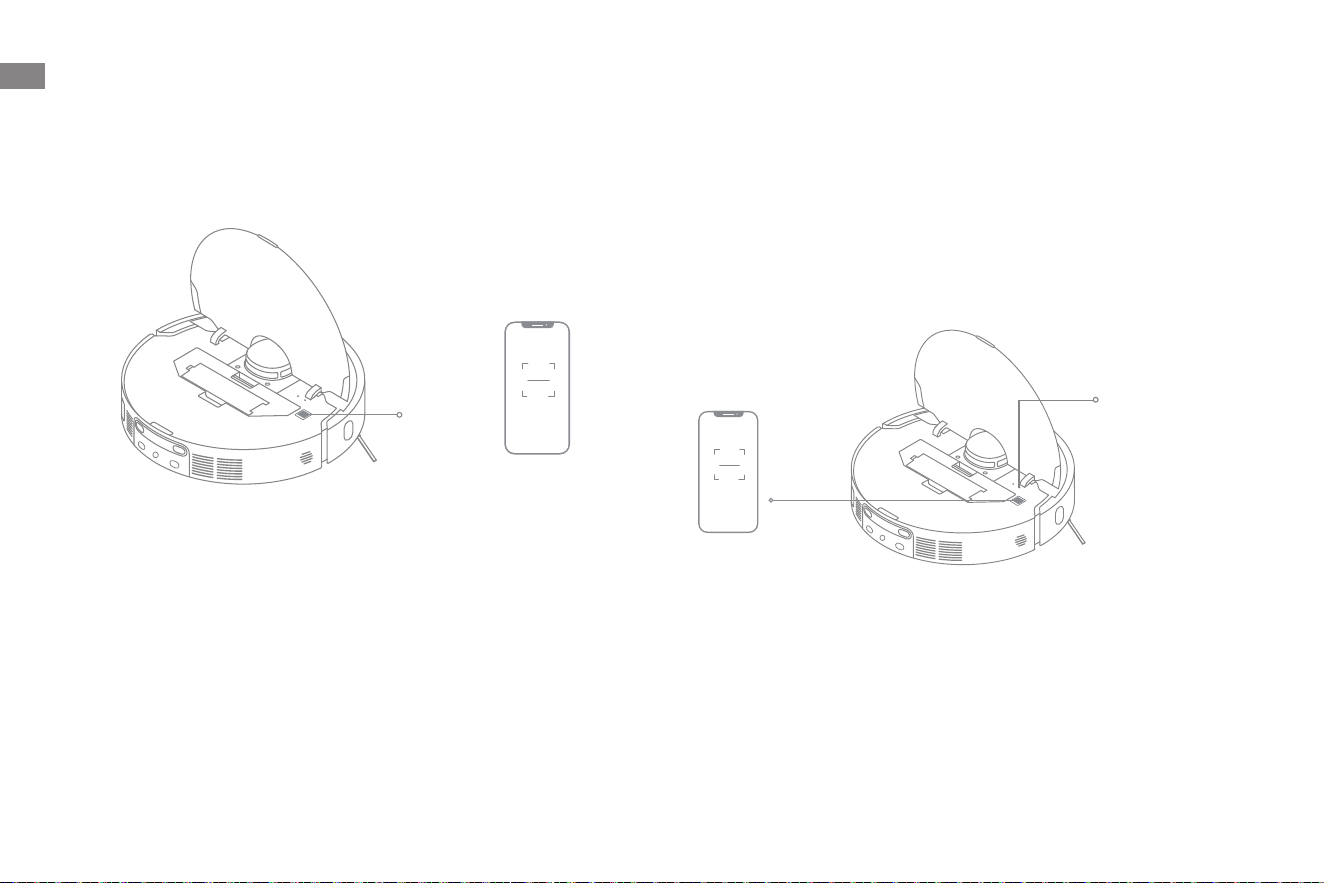

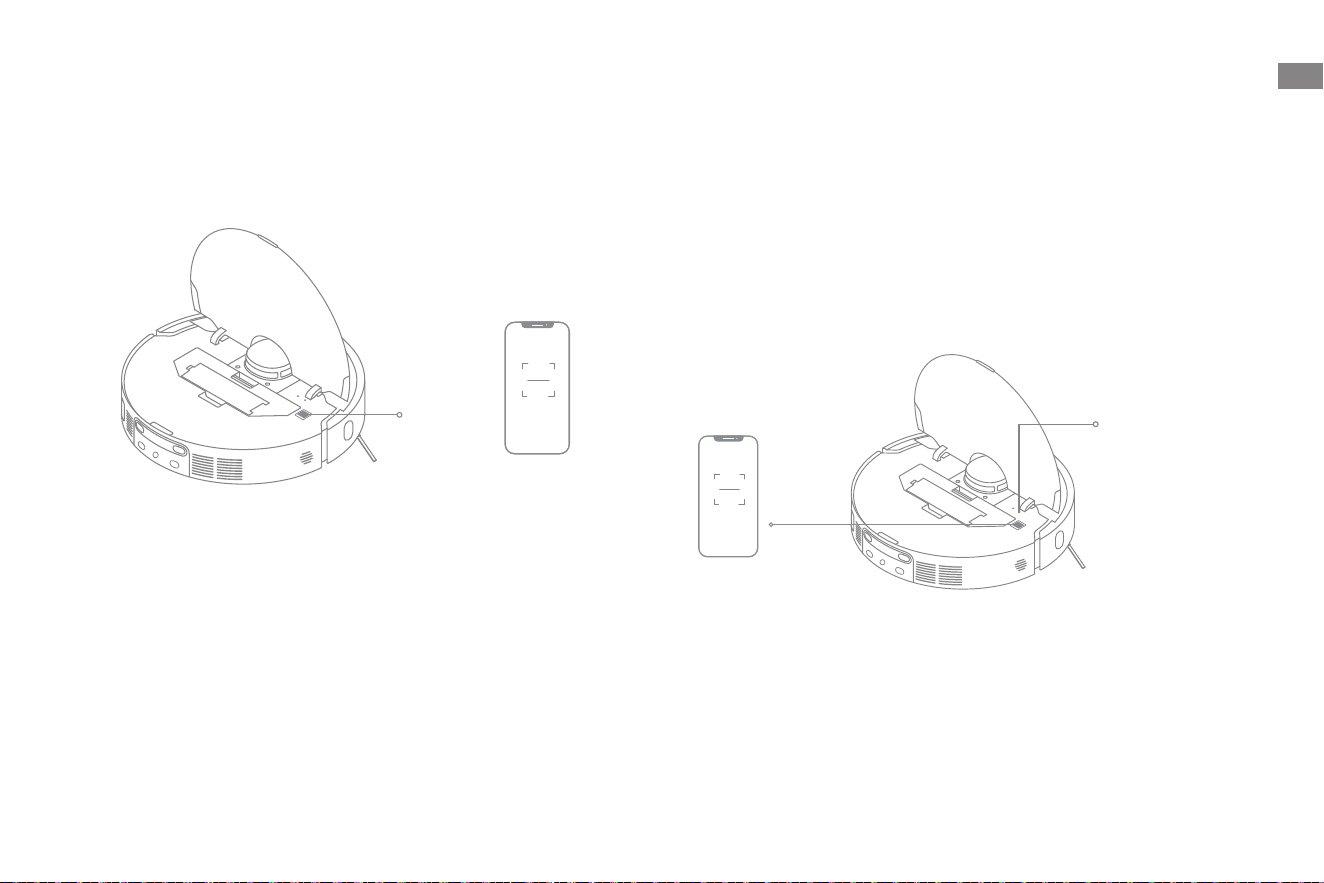

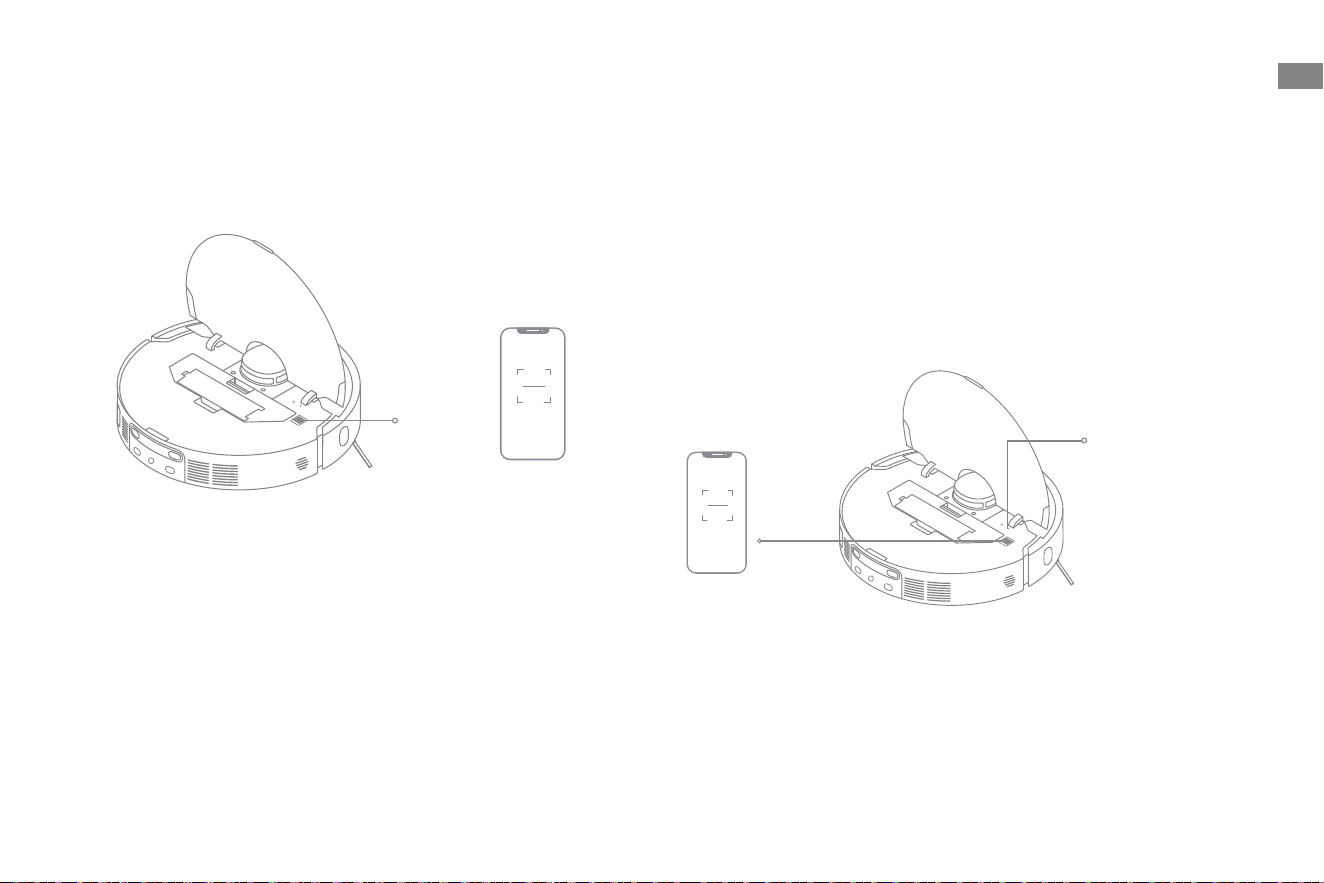

Scan the QR code on the robot, or search "Dreamehome" in the app

store to download and install the app.

Open the Dreamehome app, tap "Scan QR code to connect", and scan

the same QR code on the robot again to add the device. Please follow

the prompts to nish the Wi-Fi connection.

Note: To reset Wi-Fi, repeat step 2 and then follow the prompts to nish the

Wi-Fi connection.

QR Code

Wi-Fi Indicator

Blinking slowly:

To be connected

Blinking quickly:

Connecting

On: Connected

QR Code

How to Use

If the battery is too low, the robot will automatically return to the

base station to charge. After charging to the appropriate battery

level, it will resume unnished cleaning tasks.

Note:To use this function, please enable it in the app.

Turn On/O

Fast Mapping

Do Not Disturb (DND) Mode

Robot Restarting

Spot Cleaning

Auto Resume Cleaning

Pause/Sleep

Press and hold the button for 3 seconds to turn on the robot. The

power indicator will remain lit. Or, place the robot onto the base

station by aligning the charging contacts of the robot with those of

the base station, and then the robot will turn on automatically and

begin charging. To turn o the robot, move the robot away from the

base station and press and hold the button for 3 seconds.

When the robot is set to the Do Not Disturb (DND) mode, the robot

will be prevented from resuming cleaning. The DND mode is

disabled by default at the factory. You can use the app to enable

the DND mode or modify the DND period. The DND period is 22:00-

8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

The robot will resume cleanup where it left off after the DND period expires.

If the robot stops responding or cannot be turned off, press and

hold the button for 10 seconds to forcefully turn it o. Then, press

and hold the button for 3 seconds to turn the robot on.

When the robot is on standby, press briey the button

to enable

the spot cleaning mode. In this mode, the robot cleans a square-

shaped area of 1.5 × 1.5 meters around it and returns to its starting

point once the spot cleaning is completed.

After conguring the network for the rst time, follow the

instructions in the app to quickly create a map. The robot will start

mapping without cleaning. When the robot returns to the base

station, the mapping process has been completed and the map will

be saved automatically.

When the robot is running, press any button to pause it.

If the robot is paused for more than 10 minutes, it automatically

enters sleep mode. All indicators on the robot will turn off. Press

any button on the robot, or use the app to wake up the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.

Hot water cleaning can be enabled in the app for mop pad cleaning, which

applies to all modes. To prevent scalding, do not touch the water outlet

when the function is on.

How to Use

Note: When using the mop assembly for the rst time, the robot performs the

"Vacuum and Mop" task by default.

1. Start cleaning

Press the button on the robot, or use the app to make the robot

start from the base station. Then the robot will plan the optimal

cleaning route and perform the cleaning task based on the created

map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base

station to wash mop pads based on the mop pad cleaning

frequency specied in the app. The base station will automatically

rell the robot's water tank and the robot will resume cleanup.

Vacuum and Mop

How to Use

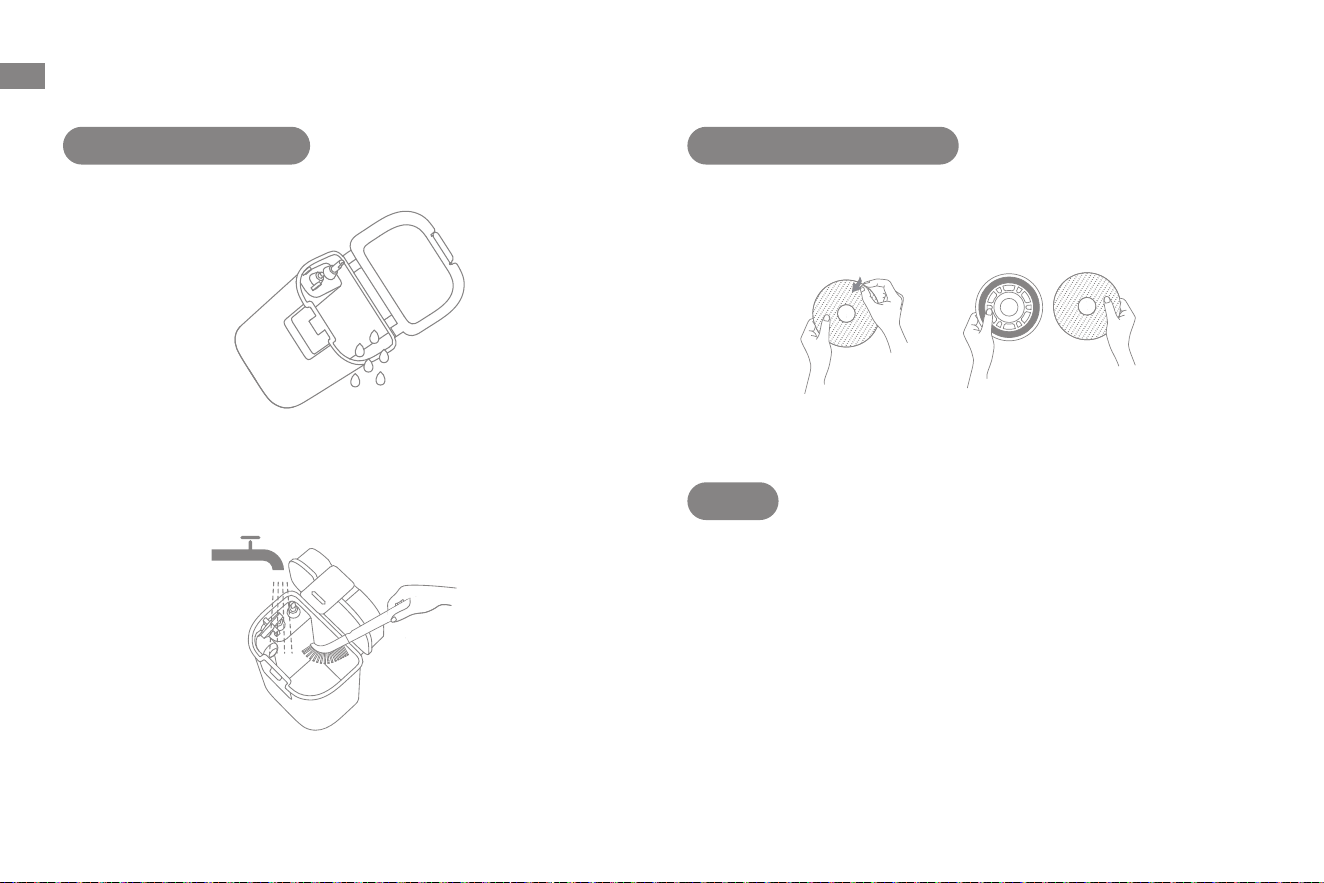

4. Clean the used water tank

After the robot has completed its task, please clean the used water

tank to prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

Enable the vacuuming function in the app, and the robot will

automatically remove the mop assembly on the base station and

start vacuuming.

Enable the mopping after vacuuming function in the app, and the

robot will automatically remove the mop assembly on the base

station to vacuum the oor. After vacuuming is completed, the

robot will return to the base station to install the mop assembly

and the base station will automatically empty the dust box. And

then, the robot will start mopping after the main brushes and side

brush are raised.

Enable the mopping function in the app, and the robot will

automatically check if the mop assembly is installed on the base

station. If not, the robot will install the mop assembly and start

mopping after the main brushes and side brush are raised.

Vacuum Only

Mop after Vacuuming

Mop Only

3. Automatically empty the dust box and wash and dry the

mop pads

After the robot finishes a cleaning task and returns to the base

station to charge, the base station will automatically empty the dust

box and then wash and dry the mop pads.

Routine Maintenance

Parts

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brushes Every 6 to 12 months

Dust box's lter

Every 3 to 6 months

Side brush

Mop pad holders /

Washboard lter Once every 1 to 2 months

Base station's

signaling area

Once every month

Charging contacts

Auto-empty vents

Omnidirectional wheel

Edge sensor

Caster wheel

Laser distance sensor

(LDS)

3D dual-line laser

sensors

Carpet sensor

Cli sensors

Part Maintenance Frequency

Replacement

Period

Bumper window

Once every month

Bumper

Robot's automatic

water relling inlet

Bottom of the robot

Dust box

Clean it as needed

Main wheels

Clearance legs

Dust bag

Every 2 to 4 months

Mop pads Every 1 to 3 months

Scale inhibitor

Every 18 to 36

months

Note: The frequency of maintenance and replacement depends on actual

usage. If an exception occurs due to special circumstances, prompt

maintenance or replacement is recommended.

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine

maintenance.

Routine Maintenance

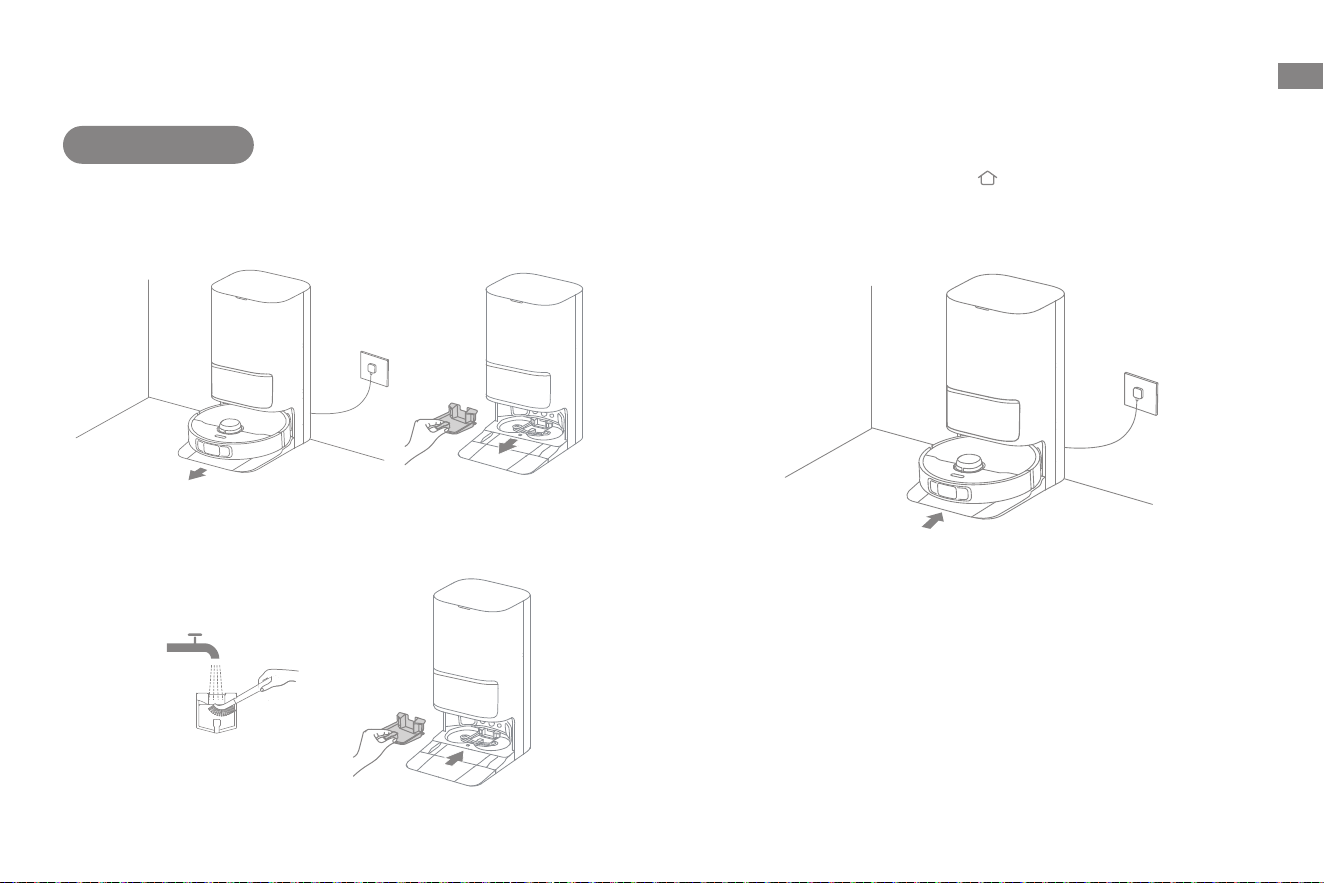

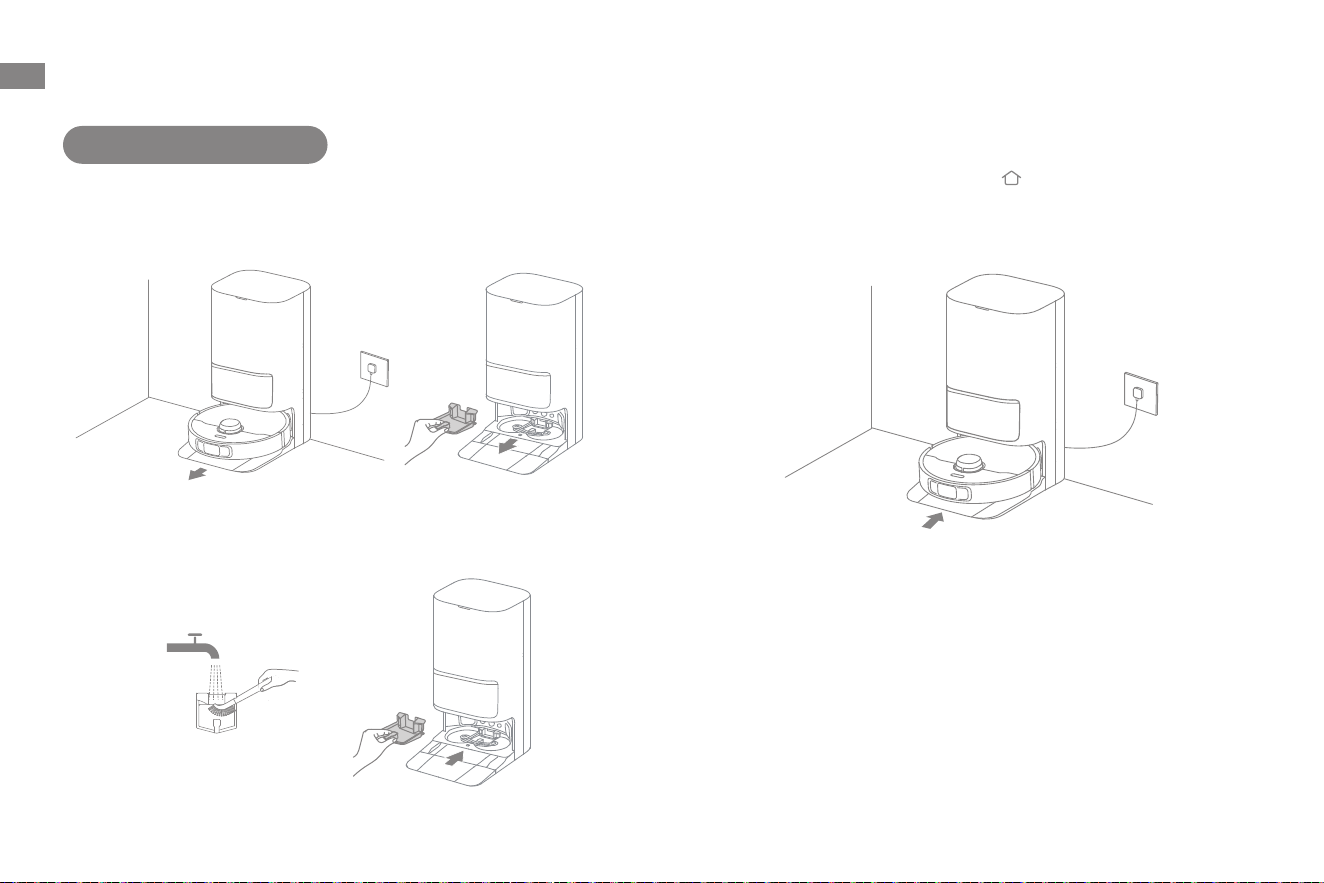

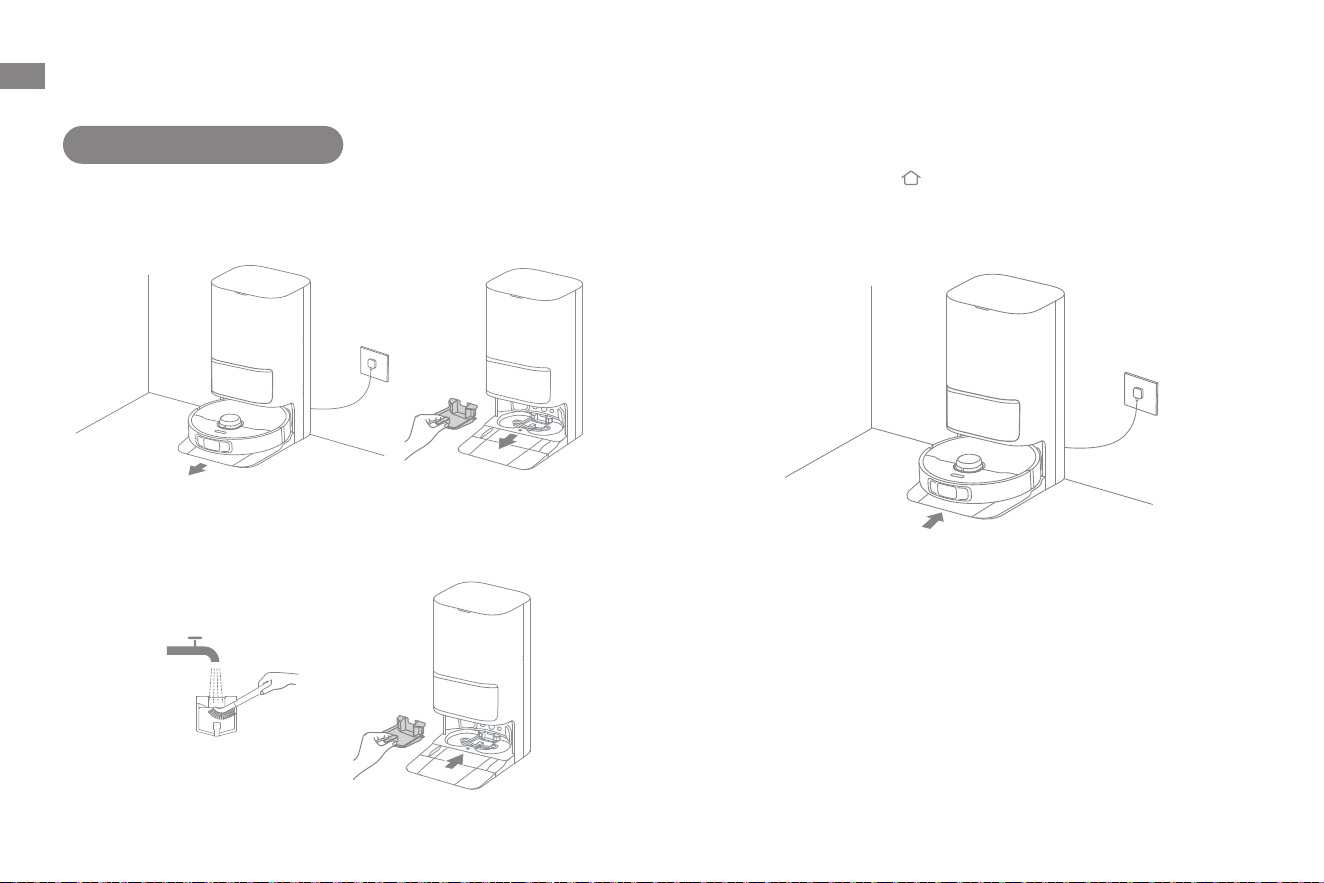

Washboard Filter

1. Take out the robot and remove the washboard lter after the mop

pad cleaning is complete.

2. Rinse the washboard filter with clean water, wipe it clean, and

then reinstall it in the washboard.

3. Use the app or press the button to return the robot to the base

station, or manually put the robot back.

Routine Maintenance

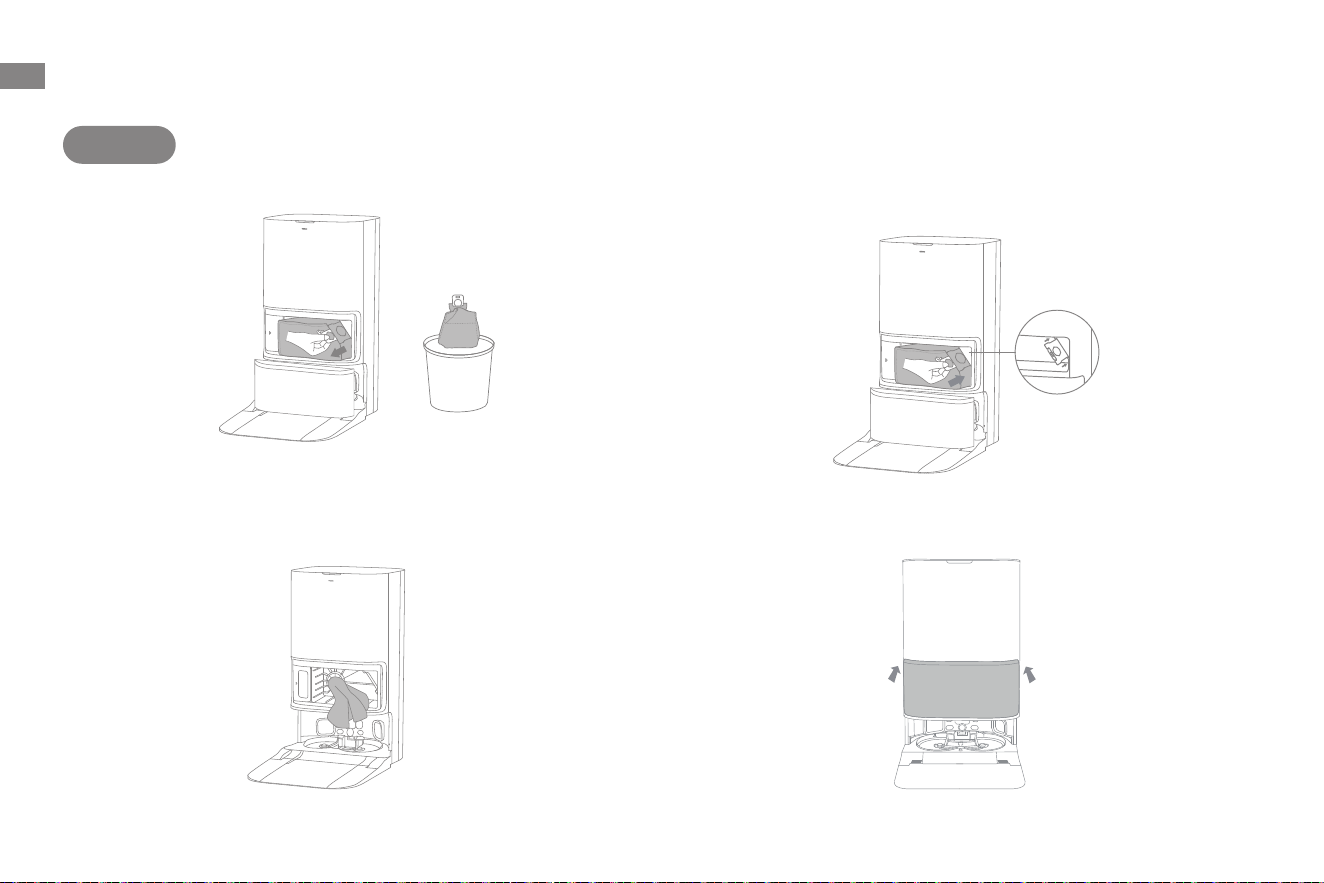

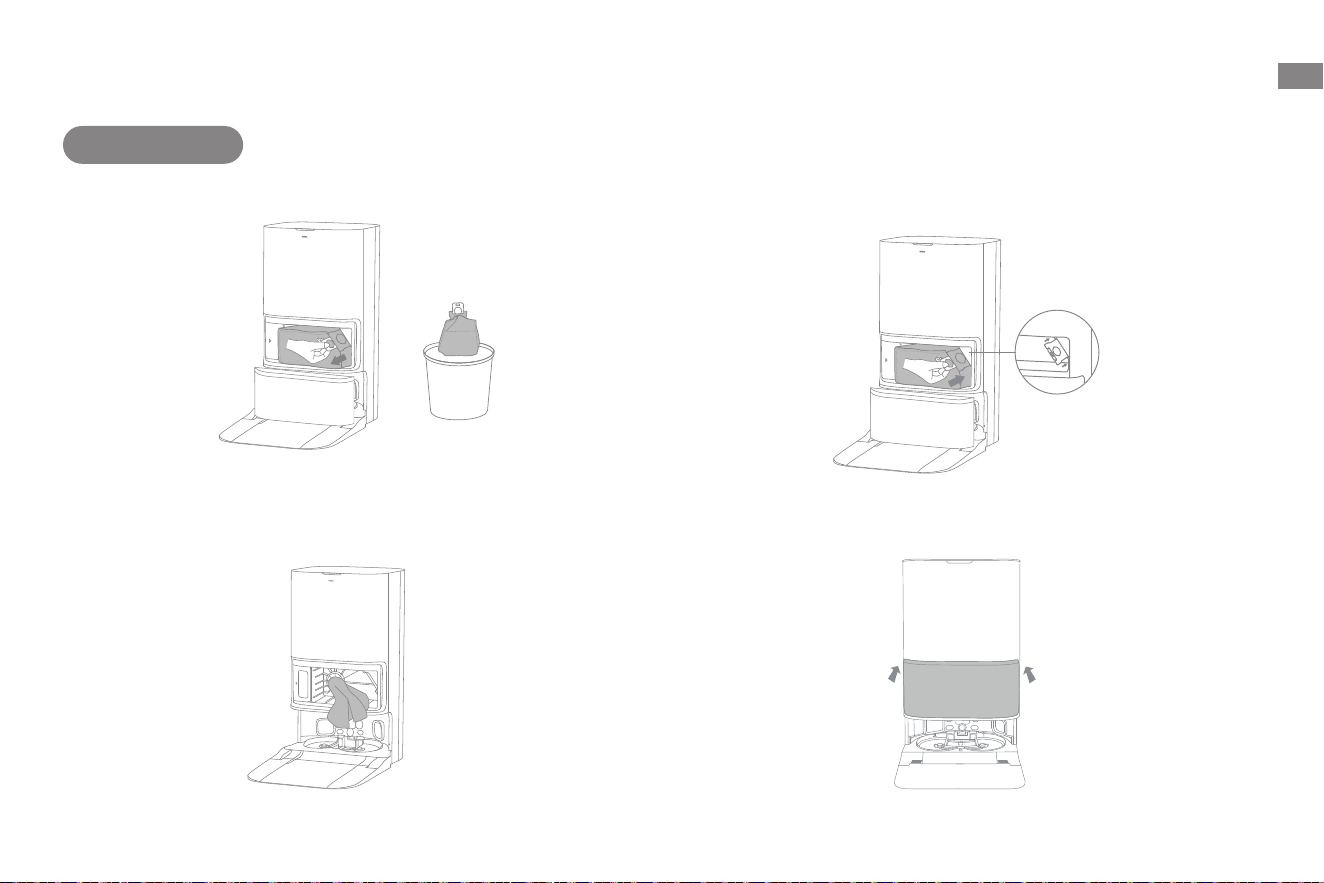

Dust Bag

1. Remove the dust tank cover and discard the dust bag. 3. Install a new dust bag.

4. Reinstall the dust tank cover.2. Remove the dust and debris from the lter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust

and debris from accidentally falling out.

3. With the screen-printed arrows facing upwards, insert the main

brush holder into the slots downwards in an inclined way.

4. Align the front end of the brush guard with the slot, insert it

downwards in an inclined way, and then press it into place.

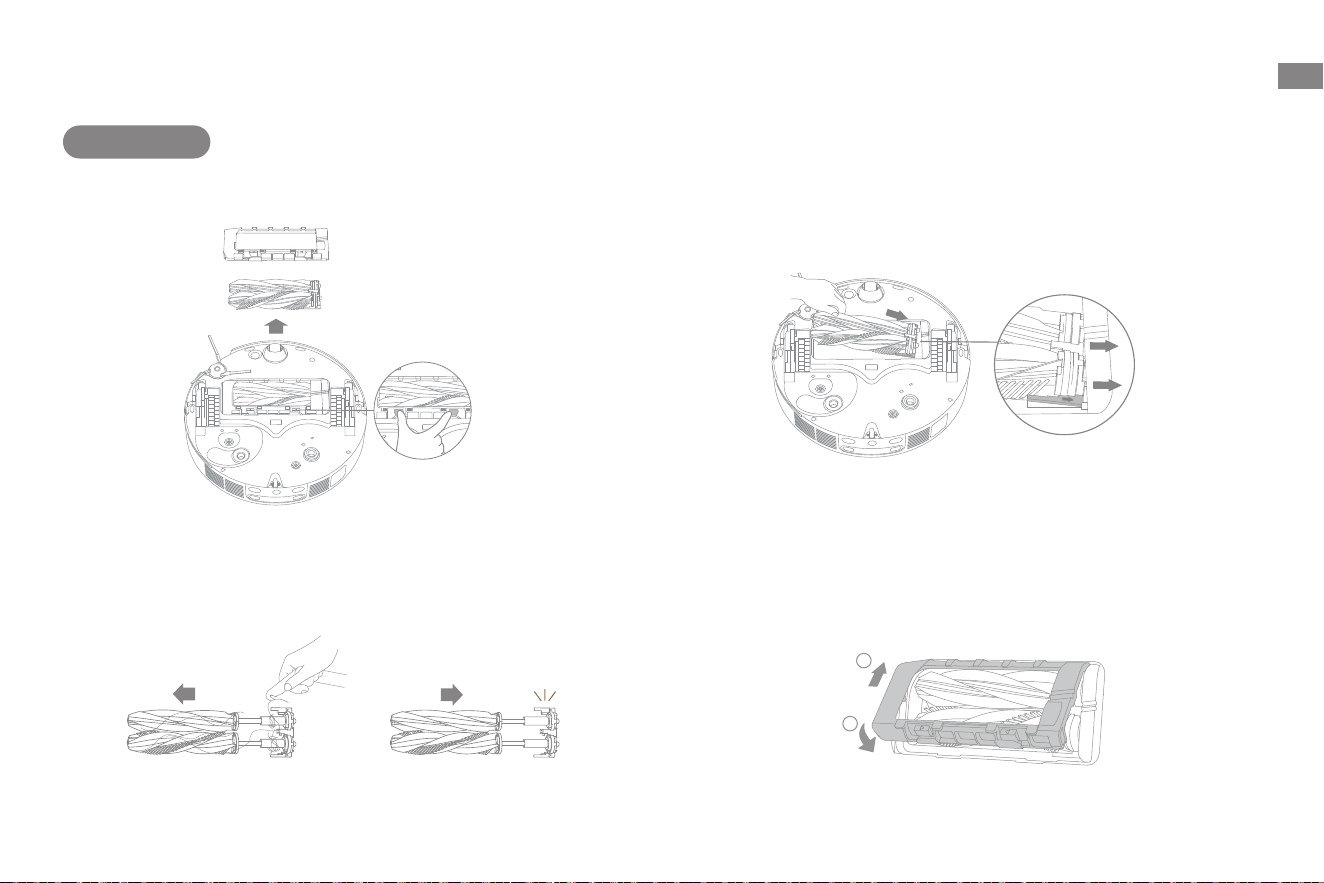

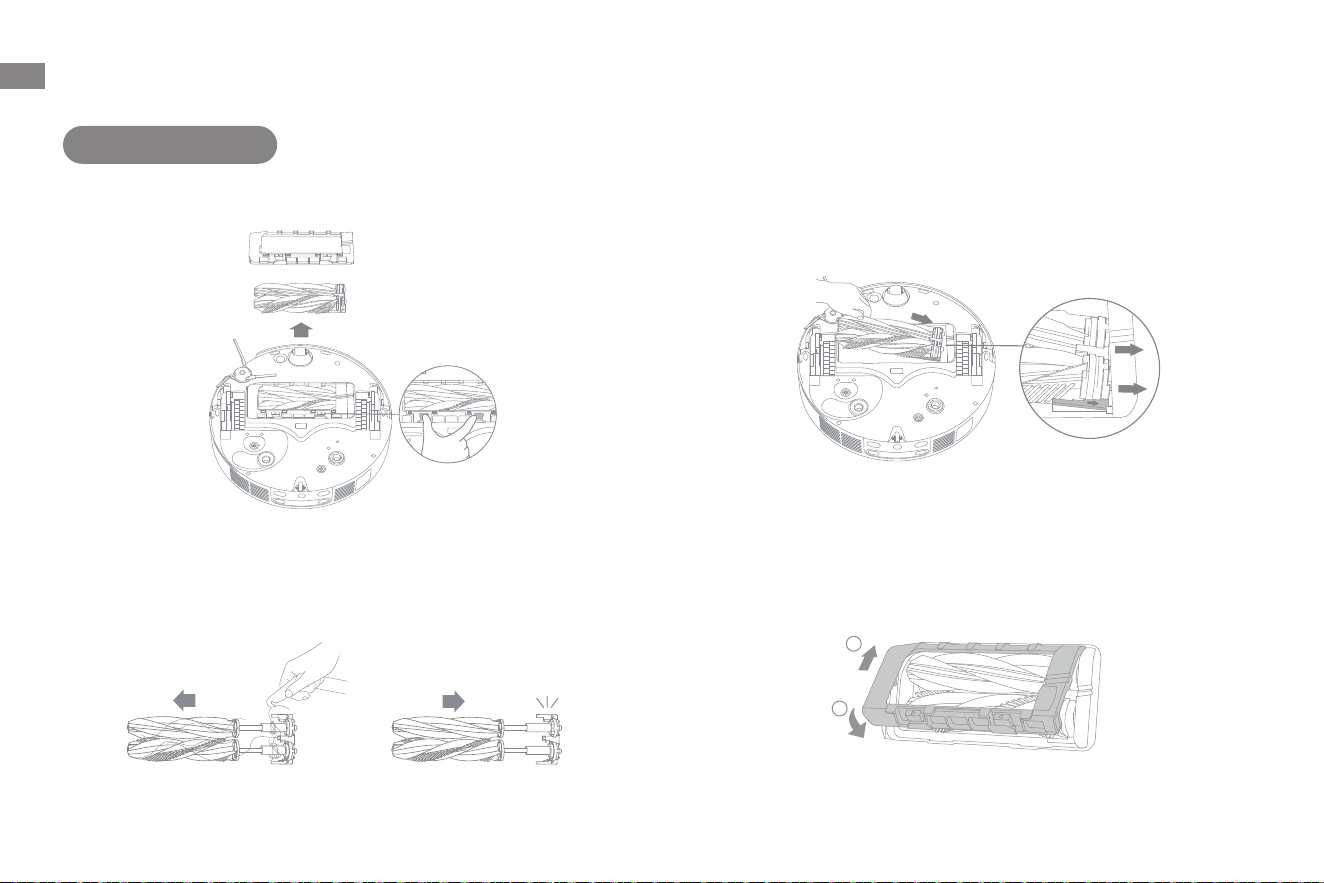

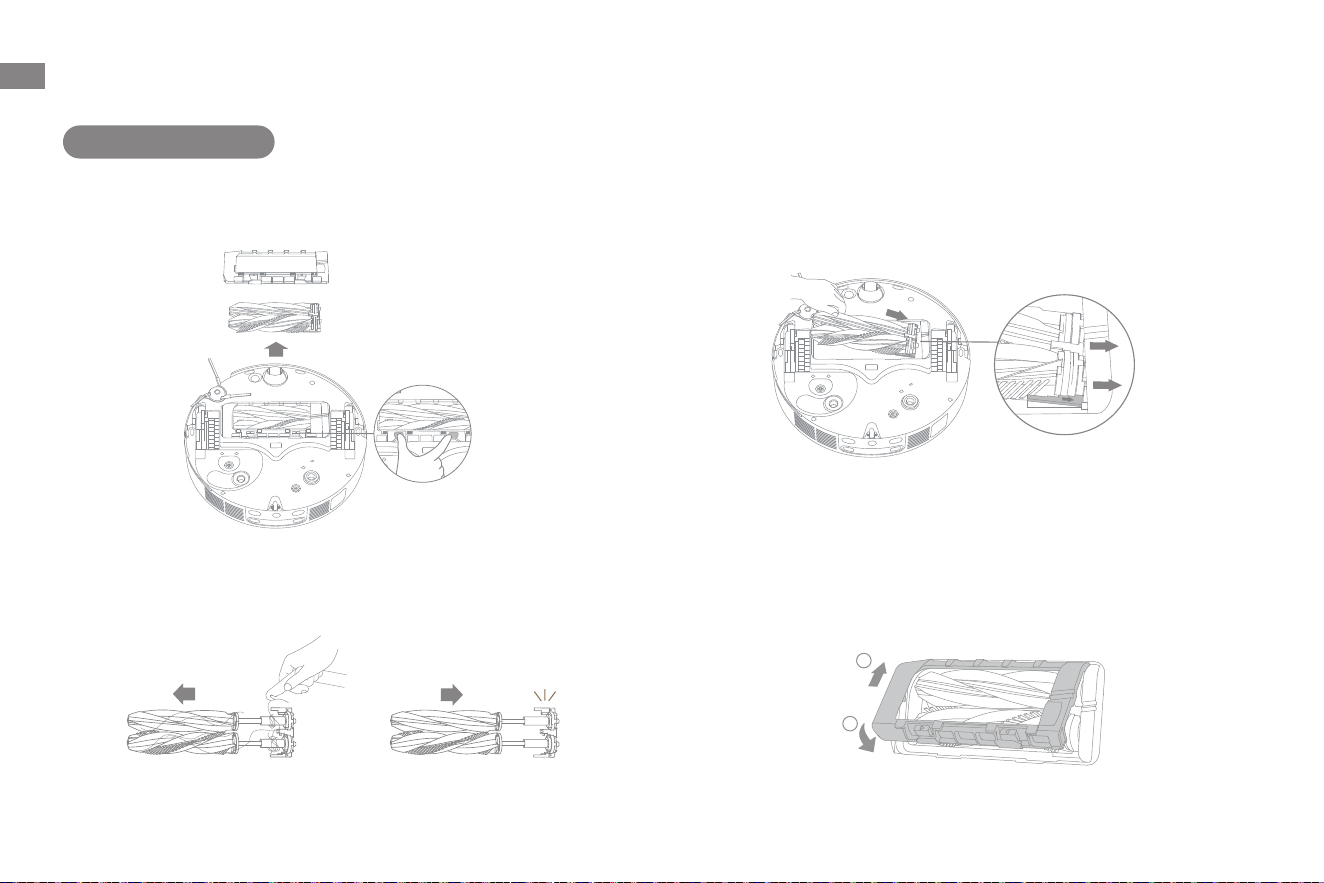

Main Brushes

2. Pull out the brushes as shown in the gure. Use the provided

cleaning tool to remove any hair tangled in the brushes. After

cleaning, push the brushes rmly into the main brush holder until

they click into place.

1. Press the brush guard clips inwards to remove the brush guard,

and then lift the brushes out of the robot.

Note: Be careful while pulling out the main brushes to prevent injury.

Click

Routine Maintenance

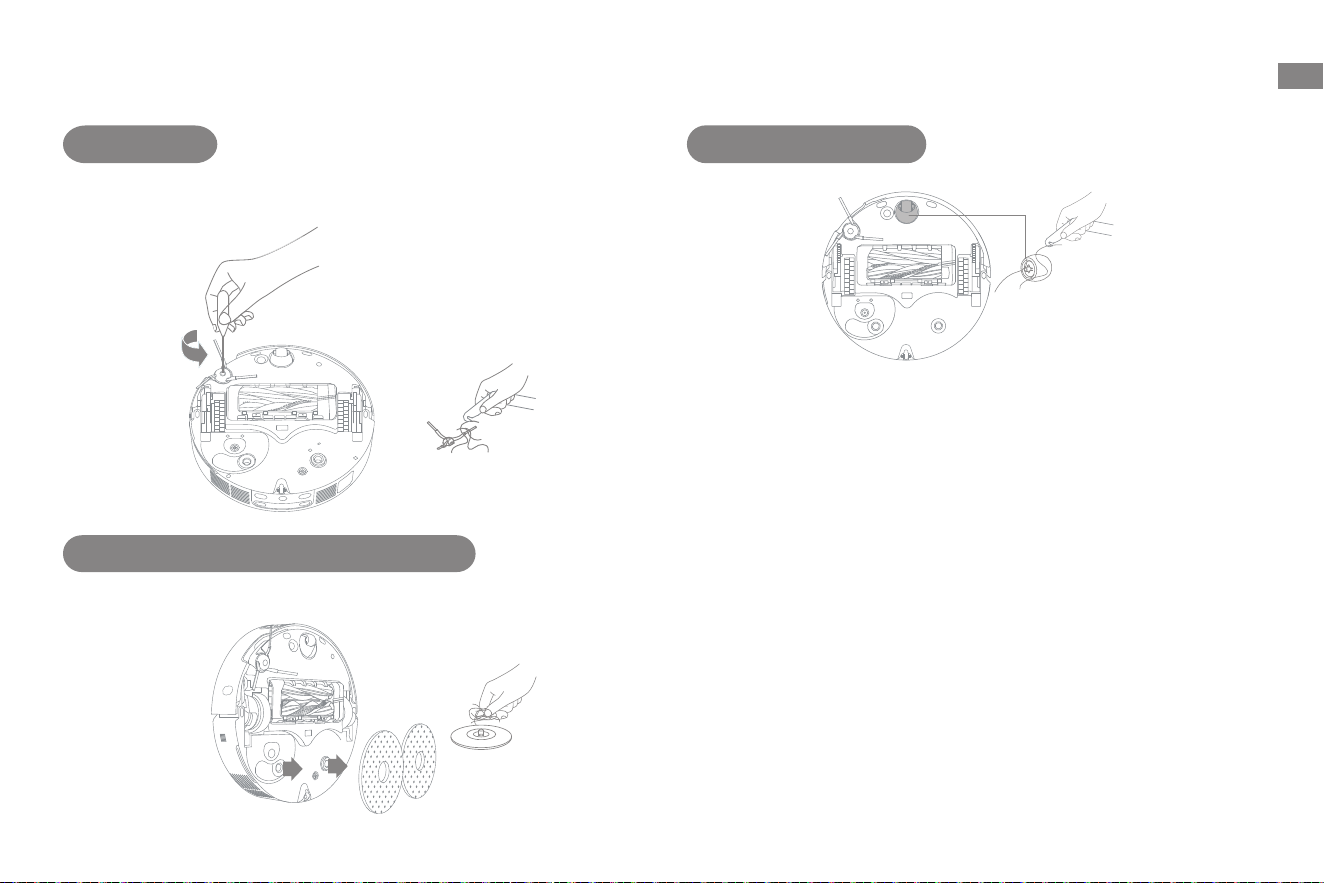

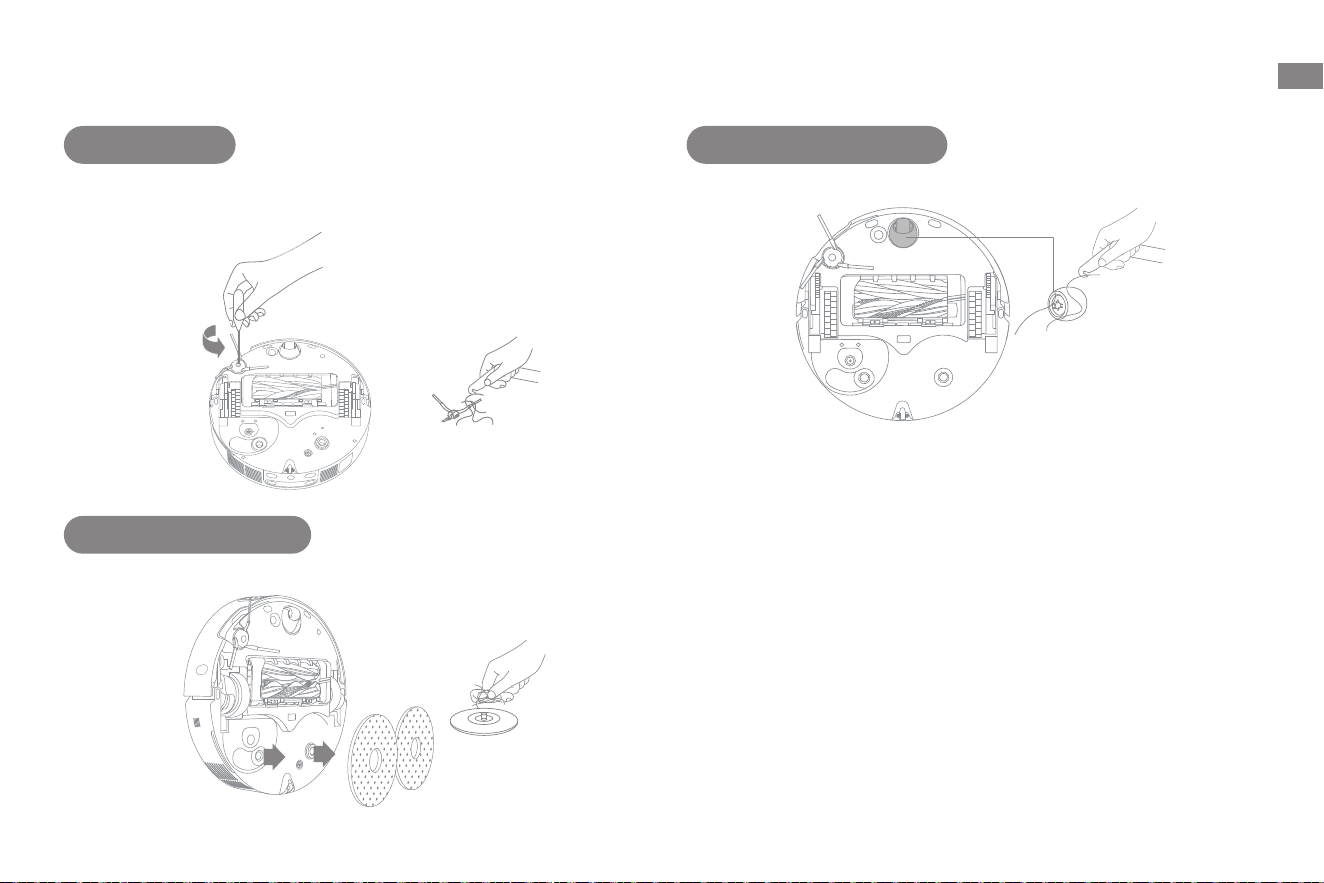

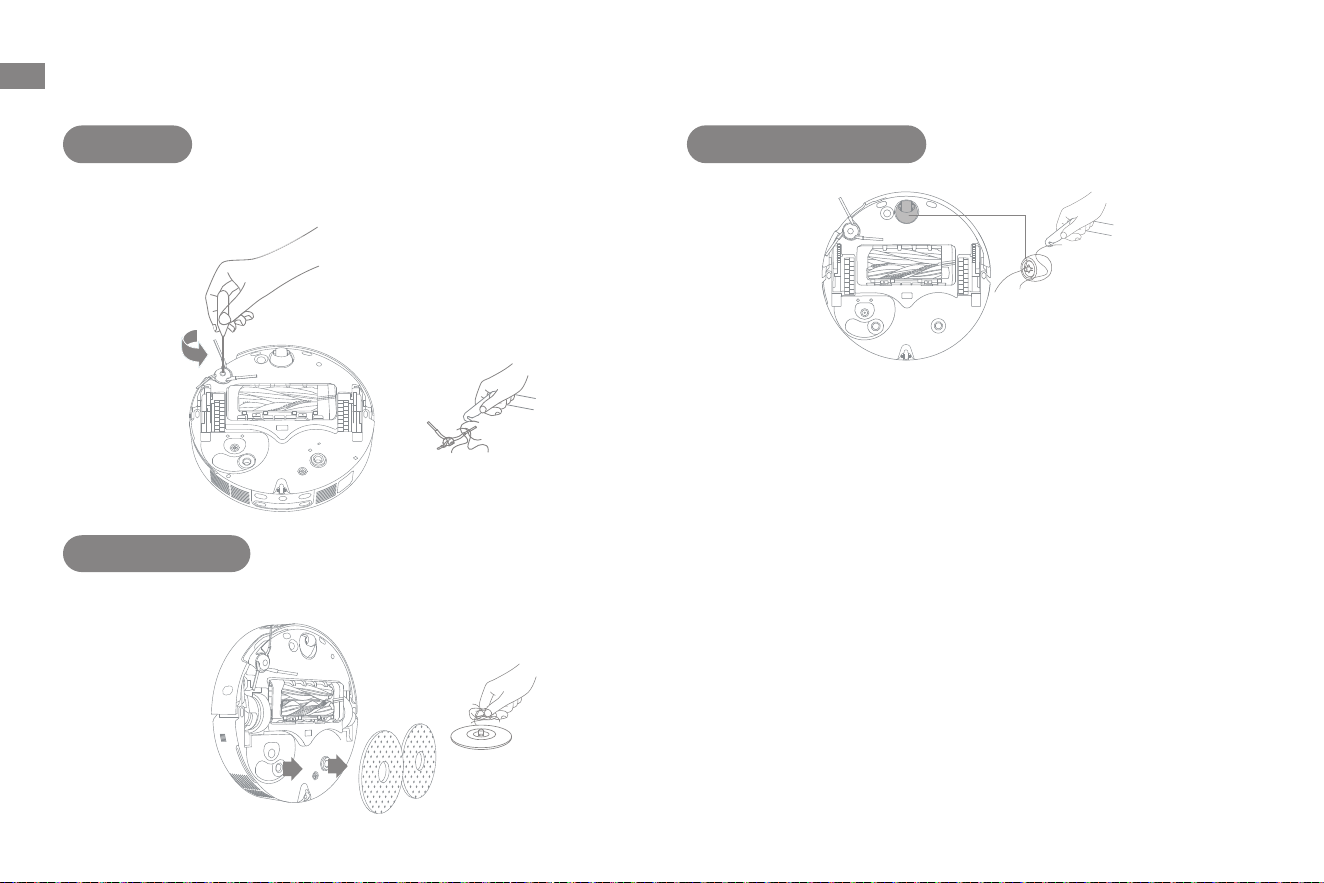

Side Brush

Unscrew the side brush with a screwdriver, clean the hair from the

brush, and then screw it back on.

Routine Maintenance

Mop Pad Holders

Remove and clean the mop pad holders.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

3. Gently tap the basket of the lter to remove the dirt.

4. Rinse the dust box and lter with water and dry them completely

before reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

24h

Note:

·Rinse the dust box and filter with clean water only. Do not use any detergent.

·Use the dust box and filter only when they are completely dry.

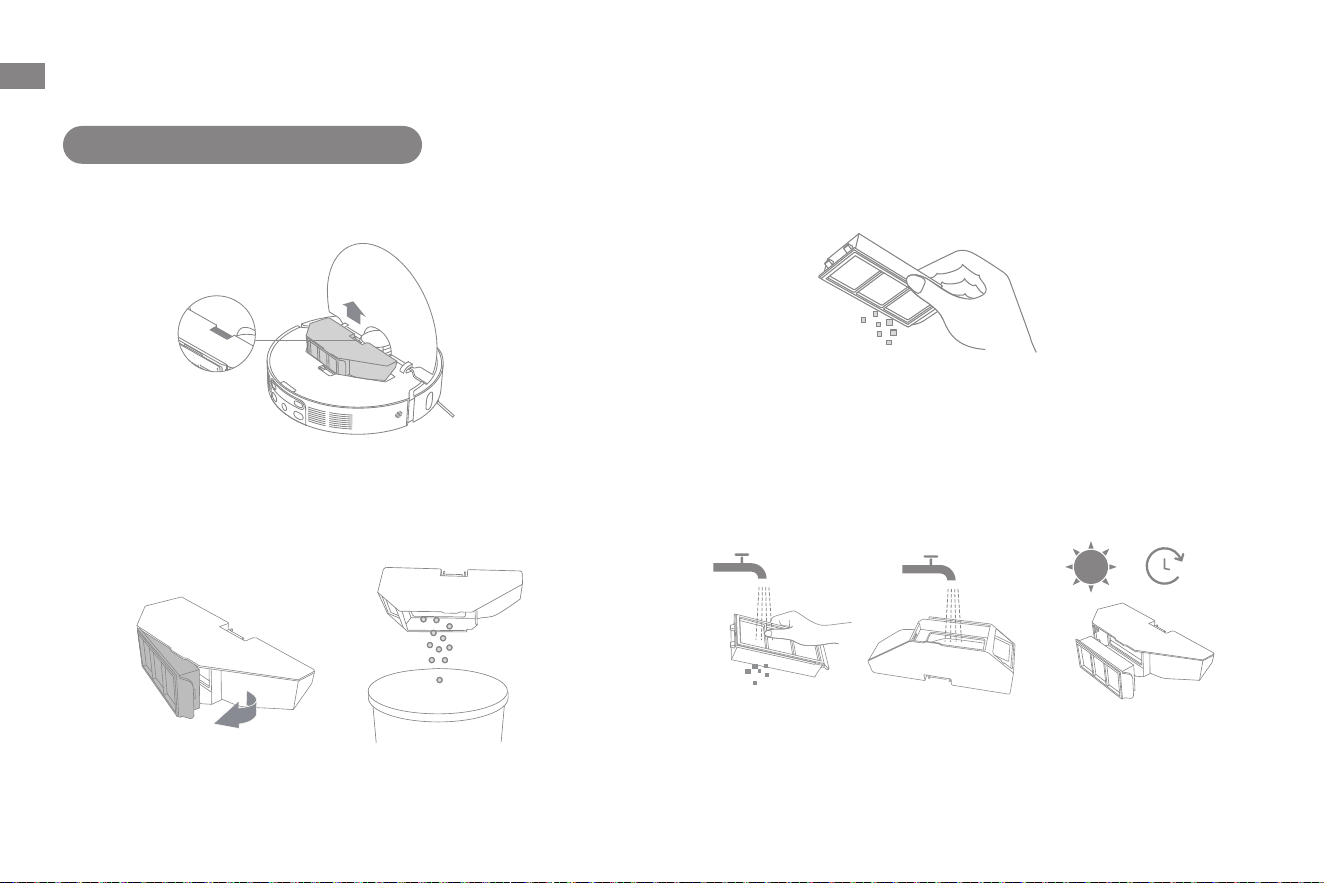

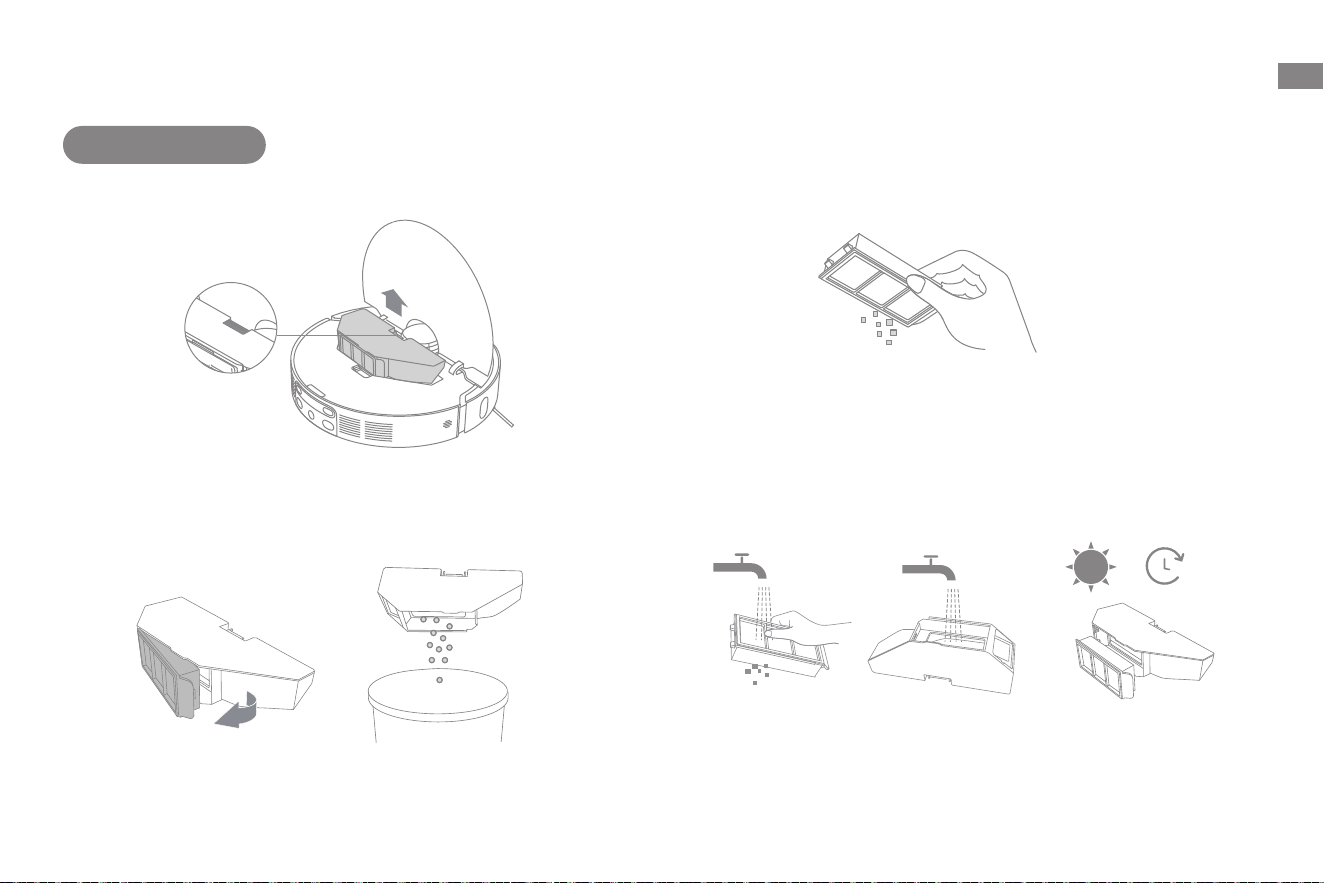

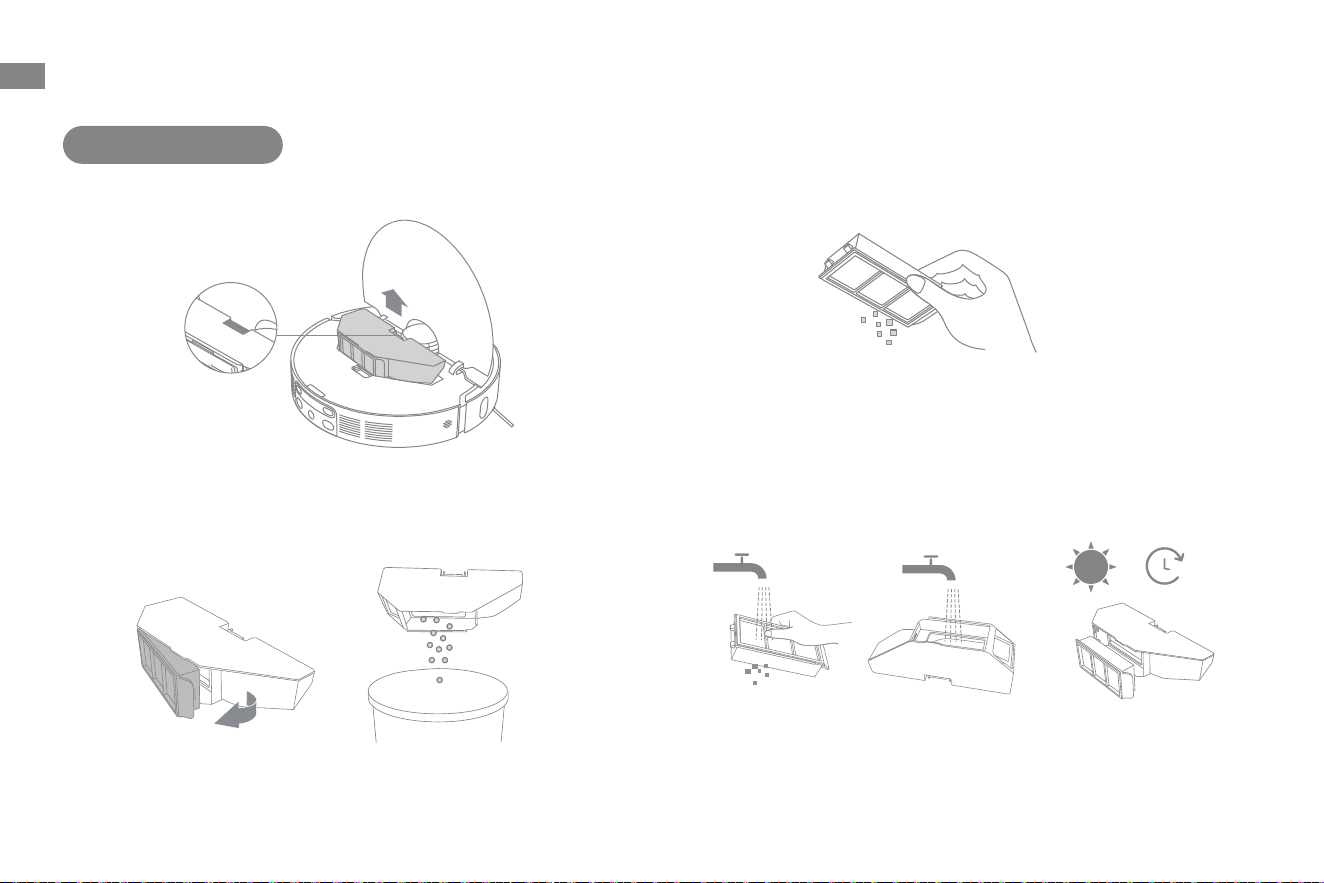

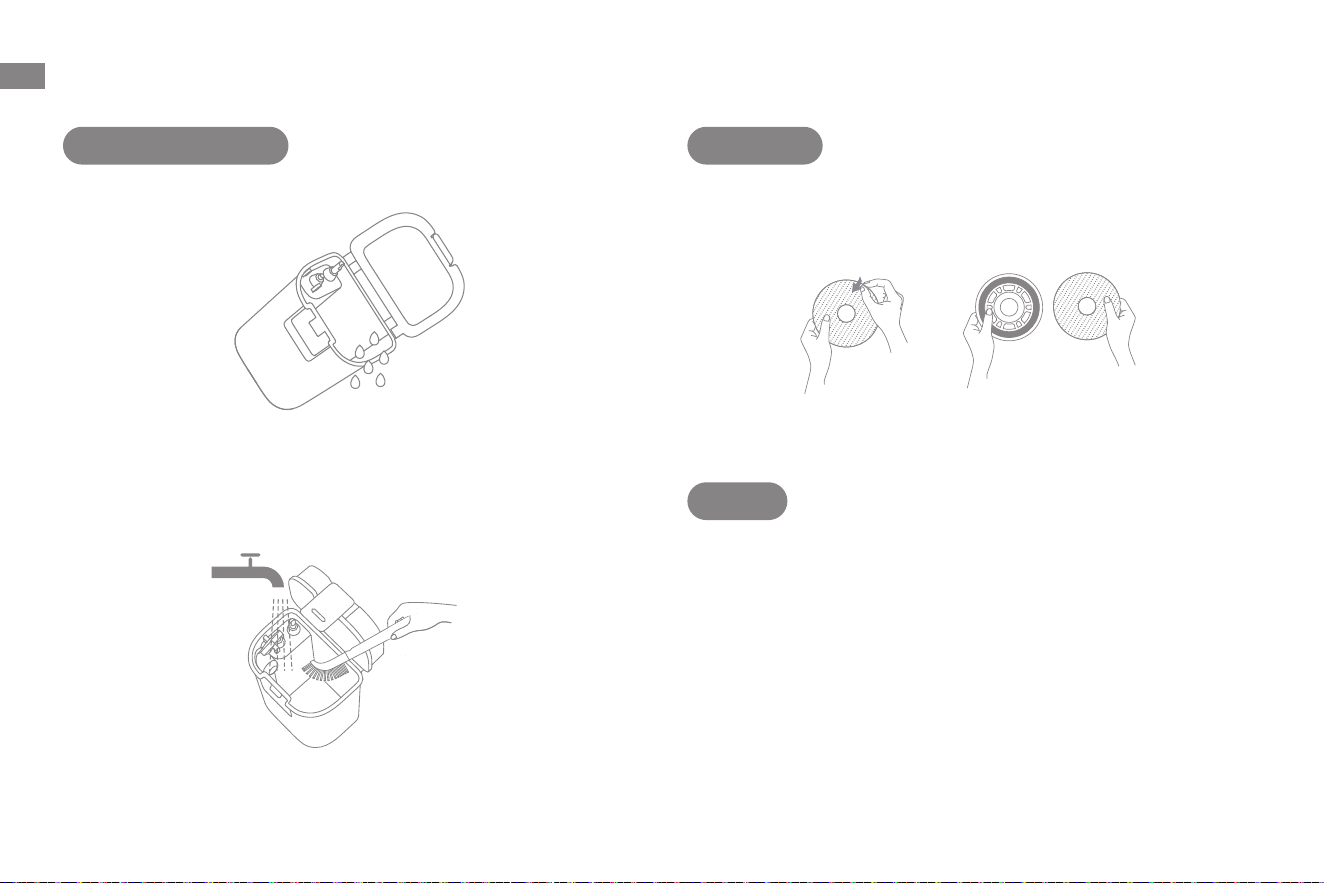

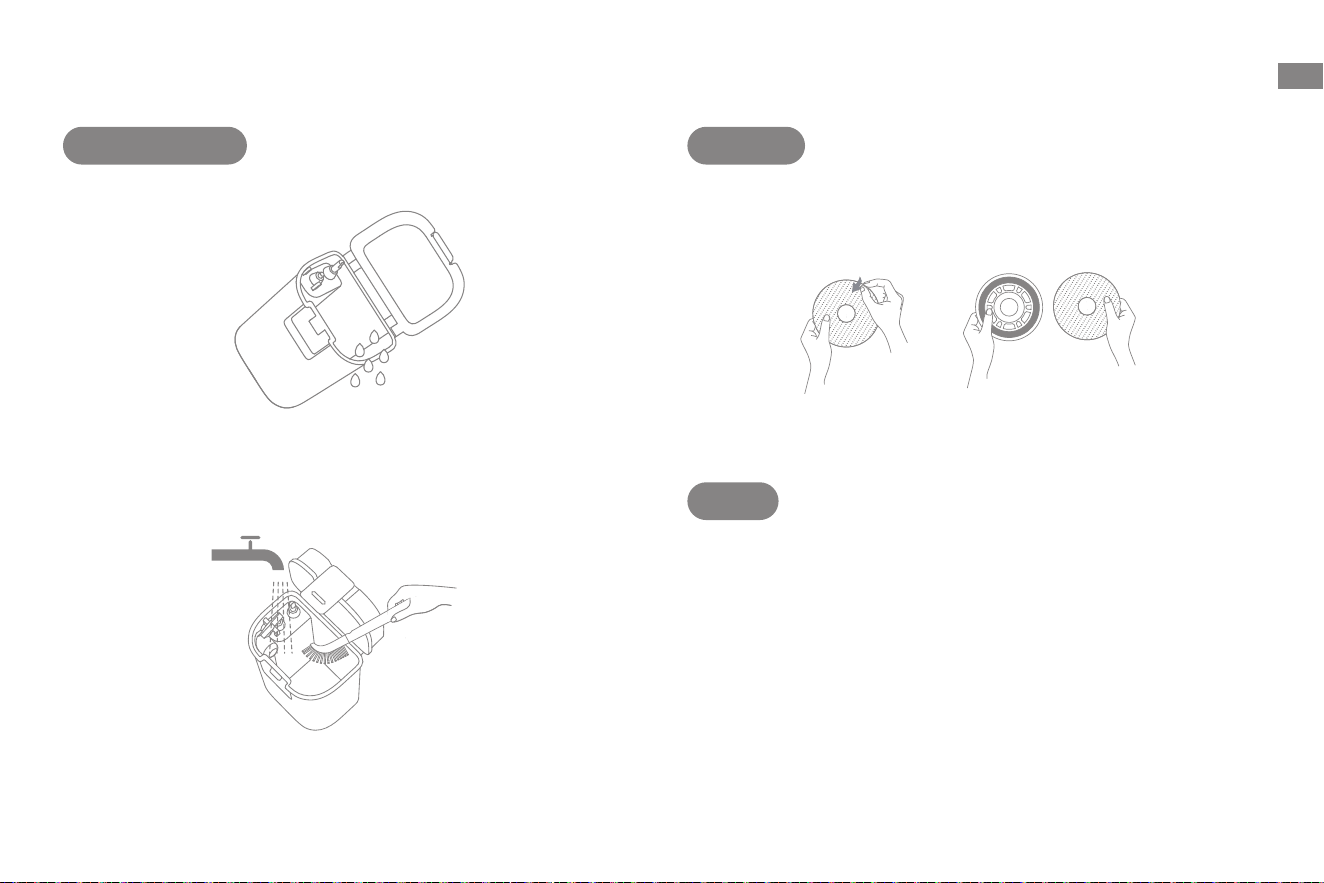

Dust Box and Filter

1. Open the robot cover and press the dust box clip to remove the

dust box.

2. Remove the dust box lter, and then empty the dust box.

Routine Maintenance

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and

dry cloth.

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

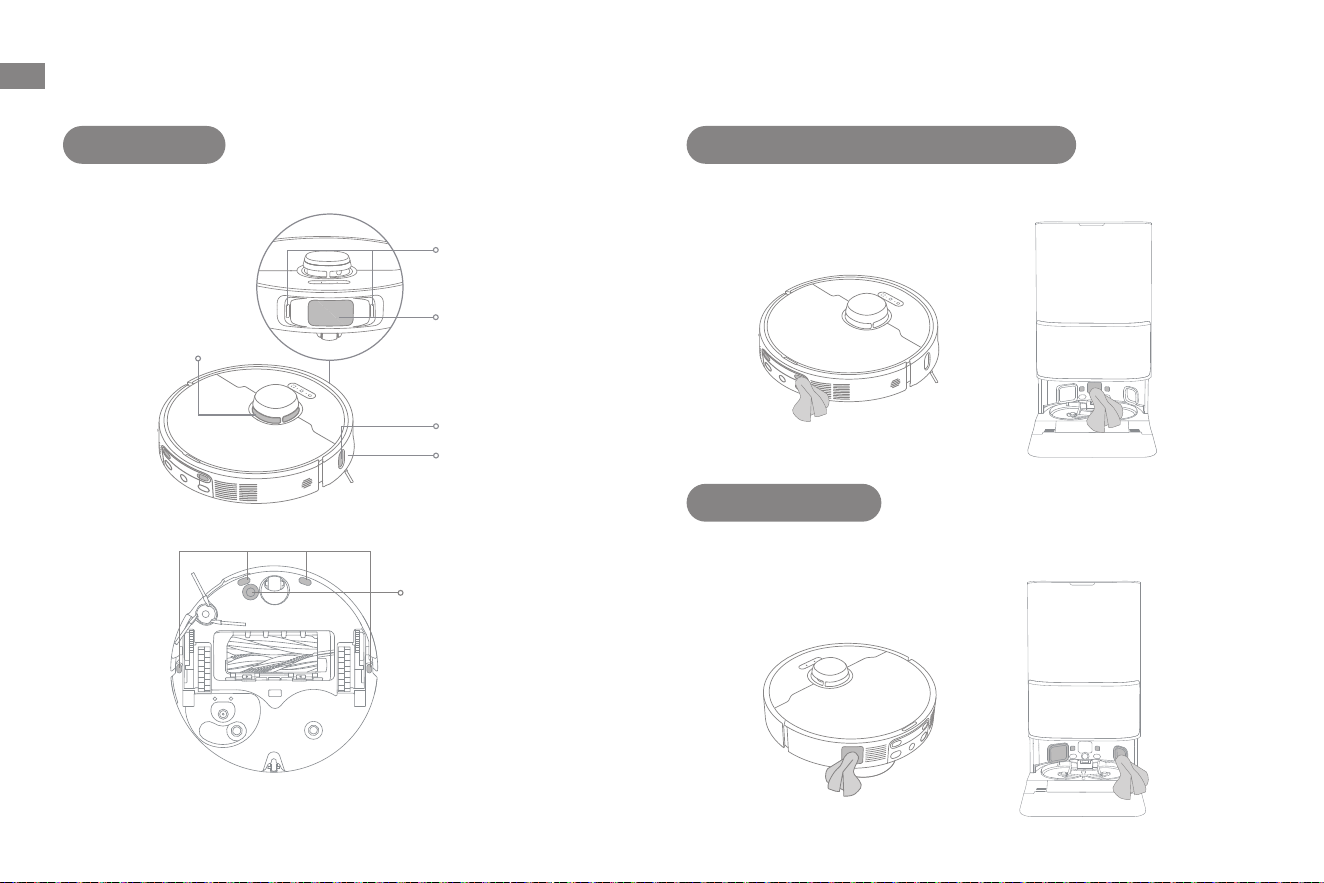

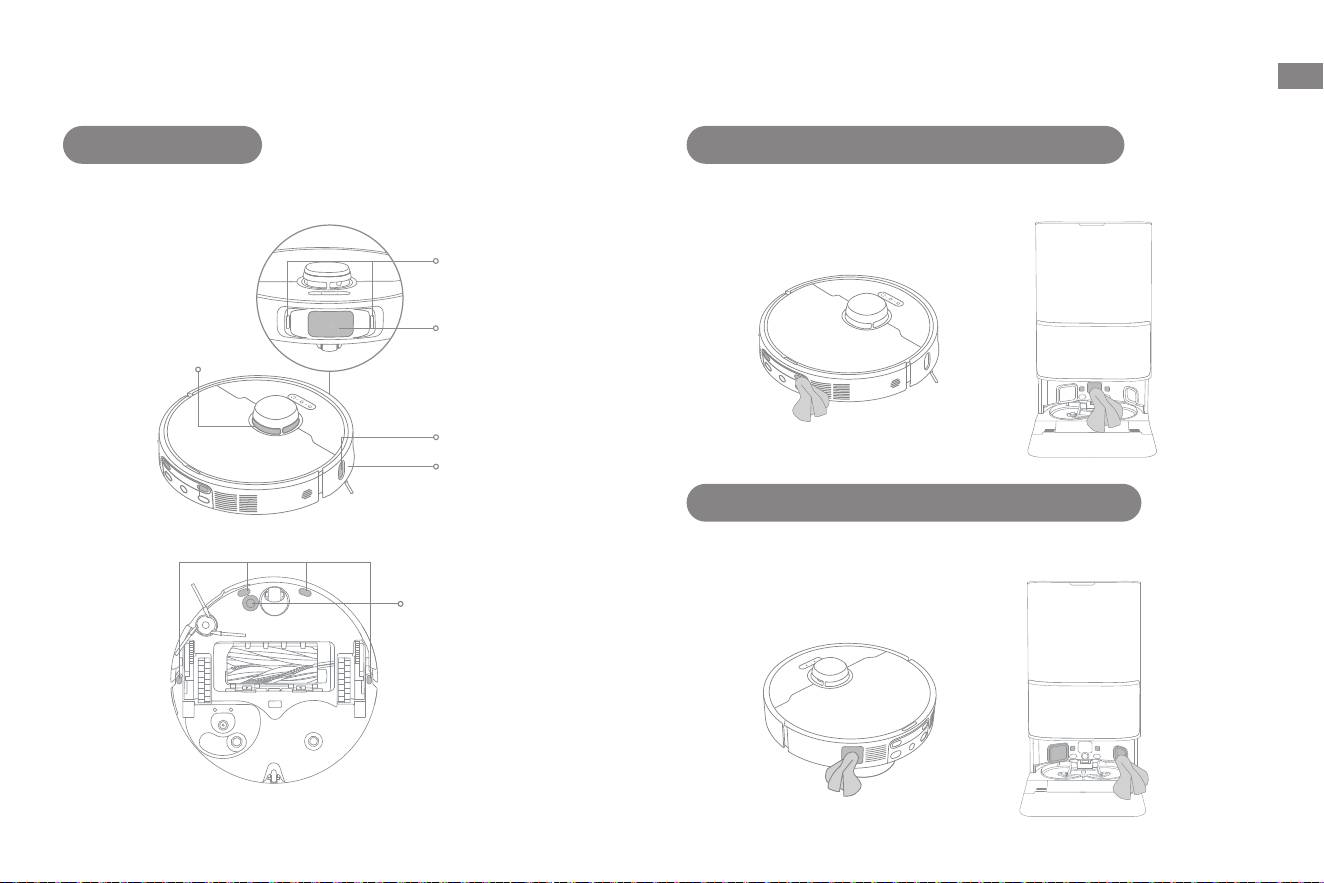

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth, as shown in

the below gure:

Routine Maintenance

Clean the auto-empty vents of the robot and the base station with a

soft and dry cloth.

Auto-Empty Vents

Carpet Sensor

Cli Sensors

Edge Sensor

Bumper Window

3D Dual-Line Laser

Sensors

Bumper

Laser Distance

Sensor (LDS)

Mop Pads

Remove the mop pads from the mop pad holders to replace them.

The robot contains a high-performance lithium-ion battery pack.

Make sure that the battery remains well-charged for daily use to

maintain optimal battery performance. If the robot is not used for

an extended period of time, turn it o and put it away. To prevent

damage from over-discharging, charge the robot at least once

every three months.

Battery

Routine Maintenance

Used Water Tank

1. Remove the used water tank, open its cover and pour out the

used water.

2. Rinse the used water tank with clean water, and use the provided

cleaning tool to clean the inner wall of the used water tank.

Note:

The oat ball in the used water tank is a movable part. Do not apply too

much force when cleaning it to avoid damaging it.

Problem Solution

The robot will not

turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a

temperature between 0℃ (32℉ ) and 40℃ (104℉ ).

The robot will not

charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly

plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the

charging contacts.

Check whether there is any foreign object at the connectors of the robot and remove the foreign object if

any.

The robot fails to

connect to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network

is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi

connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be congured. Please exit and re-enter the app, and then try again as

instructed.

The robot cannot

nd and return to

the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the

base station to the power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the

robot is too far from the base station, it might not be able to automatically return on its own, in which

case you will need to manually place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

Troubleshooting

Problem Solution

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from

being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the oor in front of the base station is overly wet. If so, clean the excess water before

trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot will not turn

o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base

station, and then press and hold the button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button for 10 seconds to forcibly

turn o the robot. If the problem persists, please contact after-sales service.

The charging speed is

slow.

It takes about 4.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specied range, the charging speed will

automatically slow down to extend the battery life.

The charging contacts on both the robot and the base station may be dirty, please wipe them with a dry

cloth.

The noise increases

while the robot is

operating.

Check whether the dust box lter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brushes or the dust box. Check and remove any hard object.

The main brushes or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places

before using the robot.

Wipe the bumper window and 3D dual-line laser sensors on the robot with a clean, soft cloth to keep them

clean and unobstructed.

Problem Solution

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work

abnormally. Please try drying the oor before using the robot.

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming

cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the

robot to charge via the app or the button .

The station cannot

automatically empty

the dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the

base station, or the dust box. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if

so. If the problem persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard lter and check whether the sewage drain outlet is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder

is raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the

robot. If the problem persists, please contact the after-sales service team.

There is water under

the clean water tank

or around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the

seal. This is normal. Please wipe with a dry cloth.

Troubleshooting

For additional services, please contact us via [email protected]

Tel: +1 (866) 977-5177

Model RCLE0101

Rated Input

120 V ~ 60 Hz 4.1 A (during dust

emptying)

Rated Output 20 V DC, 2 A

Rated Power (during hot

water cleaning)

1160 W

Specications

Robot Base Station

Model RLL94CE

Charging Time Approx. 4.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power ＜ 20 dBm

Note:

Rated Power (during hot water cleaning) is determined by the

power value during the representative period (water temperature

25℃/77°F).

Under normal use of condition, this equipment should be kept a

separation distance of at least 8" (20 cm) between the antenna and

the body of the user.

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

• Ne pas exposer à la pluie, Ranger à l’intérieur.

• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est nécessaire lorsque

l’appareil est utilize par des enfants ou à proximité de ces derniers.

• N’utiliser que conformément à cette notice avec les accessories recommandés par le fabricant.

• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier de reparation s’il ne

fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié à l’extérieur ou immergé.

• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le

coincer dans l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins. Ne pas faire rouler

l’appareil sur le cordon. Garder le cordonà l’écart des surfaces chaudes.

• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les mains

mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est bloquée.

S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le debit d’air.

• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des ouvertures

et des pieces mobiles.

L’utilisation d’un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-respect des mises en garde et des

instructions peut causer des chocs électriques, des incendies et/ou des blessures graves.

AVERTISSEMENT

- Pour réduire les risques d’incendie, de choc électrique ou de blessure:

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

Informations sur la sécurité

• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.

• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner

dans des endroits où peuvent se trouver de tells liquides.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des

allumettes ou des cendres chaudes.

• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes, utiliser

seulement le liquide de nettoyage Dreame Trading (Tianjin) Co., Ltd. prévu pour cet appareil (voir détails sur

les produits de nettoyage ailleurs dans cette notice).

• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.

• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant de raccorder

la batterie, de lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt sur l’interrupteur, ou

mettre sous tension un appareil dont l’interrupteur est à la position marche peut causer un accident.

• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide (inférieure

à 0°C/32

℉

ou supérieure à 40°C/104

℉

). Veuillez chargerle robot à une température supérieure à 0°C/32

℉

en dessous de 40°C/104

℉

• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger l’appareil.

Ces mesures de sécurité ont pour but d’éviter une mise en marche accidentelle de l’appareil.

• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de

batterie peut présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.

• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de batteries peut

présenter un risque de blessure ou d’incendie.

• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones, des

pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison entre

les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un incendie.

• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce liquide.

Informations sur la sécurité

En cas de contact accidentel, rincer abondamment avec de l’eau. En cas de contact avec les yeux, consulter

également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées ou

modifies peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou un risque

de blessure.

• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L’exposition à une

flamme ou à des températures supérieures à 130

℃

/266

℉

peut causer une explosion.

• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des températures

qui ne sont pas incluses dans la gamme de températures indiquées dans la notice d’instructions. Un

chargement mal effctué.

• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement

identiques. Cette façon de faire garantira la sécurité du produit.

• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les instructions

d’utilisation et d’entretien.

• Éloigner les cordons d’autres appareils de la zone à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le plancher à

nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l’aspirateur peut

heurter ou se cogner accidentellement.

• Ne pas laisser les enfants s’assoir sur l’aspirateur.

• Ne pas utiliser l’aspirateur sur une surface mouillée.

• N’utiliser que l’unité d’approvisionnement RCLE0101.

• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez l'Appareil

et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

• Débranchez l'appareil avant de le nettoyer ou de le réparer.

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et

Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux

deux conditions suivantes :

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une distance de moin

de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à 8" (20 cm) ou moins de la position

centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des personnes

pendant son functionnement.

Placer le robot sur la station de base et s'assurer qu'il est en train de se charger. Appuyer sur le bouton d’arrimage

du robot et le maintenir enfoncé pendant 20 secondes. Le module Wi-Fi se désactivera une fois que le robot sera

complètement chargé.

Pour réactiver le module Wi-Fi, appuyer sur le bouton d'alimentation du robot.

Cet appareil est conforme aux règles de radiation du DHHS, 21 CFR chapitre 1, sous-chapitre J.

I: MARCHE

O: ARRÊT

Courant continu

Courant alternatif

Informations sur la sécurité

Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise à la terre ore au courant un chemin

de moindre résistance qui réduit le risque de choc électrique. L’appareil est pourvu d’un cordon muni d’un conducteur qui

en assure la mise à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise convenable,

correctement installée et reliée à la terre conformément aux codes et aux règlements du lieu.

AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc électrique. Consulter un électricien ou

un technicien d’entretien compétent en cas de doute à propos de la mise à la terre d’une prise quelconque. Ne pas modifier

la fiche vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un électricien

compétent.

Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée comme ci-dessous.

L’appareil doit être branché sur une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé

avec cet appareil.

INSTRUCTIONS DE MISE À LA TERRE

Autres accessoires

Présentation du produit

Serpillière × 2

(préinstallées)

Robot

Station de base

Support de

serpillière × 2

Cordon d’alimentation

Outil de

nettoyage

Sac à poussière × 2

(1 préinstallé)

Solution de

nettoyage

Plaque d'extension

de rampe de la

station de base

Mode d'emploi Compartiment

de détergent

automatique

(préinstallé)

Contenu de l'emballage

5ml

10ml

15ml

20ml

Filtre de la planche

à laver

(préinstallé)

Robot

Présentation du produit

Bouton de nettoyage localisé

· Appuyezpourdémarrerlenettoyagelocalisé

Bouton Alimentation/Nettoyage

· Appuyez et maintenez enfoncé pendant 3 secondes pour

allumer ou éteindre

· Appuyez pour commencer le nettoyage une fois le robot activé

Bouton de station de base

· Appuyez pour renvoyer le robot à la station de base

· Appuyez et maintenez enfoncé pendant 3 secondes pour

désactiver le Verrouillage enfants

Indicateur d'état

· Blanc xe : Nettoyage ou lavage terminé

· Blanc clignotant lentement : En charge (pas de batterie faible)

· Orange xe : Veille en batterie faible ou en pause en batterie

faible

· Orange clignotant lentement : En charge (batterie faible)

· Orange clignotant : Erreur

Remarque:

· Appuyez sur n'importe quel bouton du robot pour faire une

pause pendant que le robot nettoie ou revient pour se charger.

· Le Verrouillage enfants peut être activé et désactivé avec

l'application Dreamehome.

Robot et capteurs

Présentation du produit

Couvercle LDS

Capteur de distance laser (LDS)

Vitre de pare-chocs

Pare-chocs

Deux capteurs laser

d’alignement 3D

Caméra HD IA

Caméra IR IA

Éclairage auxiliaire LED

Connecteurs

Capot

Contacts

de charge

Évent de vidage

automatique

Orice de

remplissage d’eau

automatique

Bouton Réinitialisation

· Appuyez et

maintenez enfoncé

pendant 3secondes

pour rétablir les

paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Robot et capteurs

Unité de serpillière

Zone de xation

de serpillière

Support de serpillière Serpillière

Compartiment à poussière

Filtre

Vider

automatiquement

l’évent

Clip de

compartiment à

poussière

Clip de ltre

Présentation du produit

Capteurs de vide

Roue principale

Patte de franchissement

Brosses principales

Roue omnidirectionnelle

Protection de brosse

Roue principale

Roulette

Patte de franchissement

Trous de montage du support de serpillière

Unité d'extension de brosse latérale

Capteur de tapis

Assemblage MopExtend

Clips de protection de brosse

Filtre

Planche à laver

Filtre de la

planche à laver

Plaque d'extension

de rampe

Capot

Réservoir d’eau sale

Réservoir d’eau propre

Fixation du

réservoir d’eau

Fixation du

réservoir d’eau

Boule ottante

Tuyau d’eau

Couvercle du réservoir

à poussière

Inhibiteur de balance

Flotteur

Station de base Réservoir d’eau sale

Réservoir d’eau propre

Présentation du produit

Station de base

Emplacement réservé au

raccordement du kit de

raccordement d'eau pour le

remplissage et la vidange

automatiques

Emplacement pour ranger le

cordon d'alimentation

Port d’alimentation

Remarque : Le kit de raccordement à l'eau pour le remplissage et la vidange

automatiques doit être acheté séparément. (Disponible uniquement dans

certaines régions)

Indicateur d’état

Blanc fixe: La station de base

est connectée à l'alimentation

Orange fixe: Erreur dans la

station de base

Présentation du produit

Filtre

Compartiment

de détergent

automatique

Fente pour sac à

poussière

Évents de vidage

automatique

Zone d'émission

du signal

Contacts de charge

Sortie de remplissage

d'eau automatique

Préparer son intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chiffons, les jouets, les

objets durs et pointus qui se trouvent sur le sol, an d’éviter que le robot ne

les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour permettre au robot de bien identier les zones qui doivent être nettoyées,

ne restez pas devant le robot, un seuil, un couloir ou des endroits étroits.

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque :

À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.

L'éclairage auxiliaire LED fournira un éclairage d'appoint dans les environnements faiblement éclairés.

N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du

verre brisé et des clous, sinon cela peut rayer le sol.

1. Placer la station de base et la brancher sur une prise

électrique

Placez la station de base dans un endroit le plus dégagé possible et

disposant d'un signal Wi-Fi satisfaisant. Libérez susament d’espace,

comme montré sur le schéma, et retirez tous les objets de la zone

obscurcie. Insérez le cordon d'alimentation dans la station de base et

branchez-le sur la prise.

Avant l’utilisation

Remarque :

Assurez-vous qu'aucun objet ne bloque la zone d'émission du signal.

Pour éviter que l'eau ne mouille les parquets ou les tapis, il est recommandé

d'installer la station de base sur des sols en carrelage ou en marbre.

Insérez fermement le

cordon d'alimentation

vers le haut jusqu'à ce

que l'indicateur s'allume.

Washboard Filter

2. Installer la plaque d'extension de rampe

Remarque : Vérifiez que le filtre de la planche à laver est correctement

installée.

Filtre de planche de lavage

＞39"

＞2"

I: MARCHE

O: ARRÊT

3. Retirer les protections du robot et installer l'unité de

serpillière

4. Connecter le robot à la station de base

Maintenez le bouton du robot enfoncé pendant 3 secondes pour

l'allumer. Placez le robot sur la station de base avec l'unité de

serpillière orientée vers la planche à laver. Une notication vocale

est émise lorsque le robot est bien connecté à la station de base.

Une fois le robot complètement chargé, les indicateurs d'état sur

le robot et sur la station de base resteront allumés pendant 10

minutes, puis diminueront en luminosité.

Avant l’utilisation

Remarque : Il est conseillé de charger complètement le robot avant la

première utilisation. Quand le robot ne peut pas être activé lorsque la

batterie est déchargée, connectez manuellement le robot à la station pour le

recharger.

①

②

③

6. Verser l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-

le d'eau propre. Puis remettez-le en place dans la station de base.

Remarque : Ne versez pas d'eau chaude dans le réservoir d'eau car cela peut

le déformer.

Avant l’utilisation

5. Ajouter la solution de nettoyage (Section Liquide de

nettoyage)

(1) Retirez le couvercle du compartiment à poussière et retirez le

compartiment de détergent.

(2) Ouvrez le couvercle supérieur du compartiment et ajoutez la

solution de nettoyage.

(3) Fermez le couvercle du compartiment, remettez-le dans la

station de base, puis replacez le couvercle du réservoir à poussière.

La solution de nettoyage sera automatiquement ajoutée pendant le

fonctionnement.

Remarque :

Le compartiment de détergent automatique peut être rempli de solution

de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage

approuvée pour éviter toute défaillance.

Installez le compartiment de détergent automatique en veillant à bien

l'engager.

AVERTISSEMENT :

Pour réduire les risques d'incendie et de choc électrique dus à

l'endommagement des composants internes, utilisez uniquement le liquide

de nettoyage Dreame Trading (Tianjin) Co., Ltd. (pour Dreame L50 Ultra)

destiné à être utilisé avec cet appareil.

①

②

①

②

2. Ajouter un appareil

Connexion à l'application Dreamehome

1. Télécharger l'application Dreamehome

Remarque :

Seul le réseau Wi-Fi 2,4 GHz est reconnu.

Le logiciel d'application étant soumis à des mises à jour, les opérations

réelles peuvent donc différer des instructions de ce manuel. Veuillez

suivre les instructions selon la version actuelle de l'application.

Scannez le code QR sur le robot ou recherchez « Dreamhome » dans

l'App Store pour télécharger et installer l'application.

Ouvrez l'application Dreamehome, appuyez sur « Scannez le

code QR pour vous connecter » et scannez à nouveau le même

code QR sur le robot pour ajouter l'appareil. Suivez les messages

d'instructions pour terminer la connexion Wi-Fi.

Remarque : Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape 2, puis

suivez les instructions pour terminer la connexion Wi-Fi.

Code QR

Indicateur Wi-Fi

Clignote

lentement: À

connecter

Clignote

rapidement:

Connexion en

cours

Allumé : Connecté

Code QR

Mode d’utilisation

Si la batterie est trop faible, le robot retournera automatiquement à

la station de base pour se recharger. Après avoir rechargé la

batterie au niveau approprié, il reprendra les tâches de nettoyage

inachevées.

Remarque :

pour utiliser cette fonction, veuillez l'activer dans l'application.

Allumer/Éteindre

Cartographie rapide

Mode Ne pas déranger (DND)

Redémarrage du robot

Nettoyage de zone délimitée

Reprise automatique du nettoyage

Pause/Veille

Appuyez et maintenez le bouton enfoncé pendant 3 secondes

pour allumer le robot. L’indicateur d’état reste allumé. Ou, placez le

robot sur la station de base en alignant les contacts de charge du

robot avec ceux de la station. Le robot s’allumera utomatiquement

pour commencer la charge. Pour éteindre le robot, éloignez-le de

la station de base et maintenez le bouton enfoncé pendant 3

secondes.

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il

lui sera impossible de reprendre le nettoyage. Le mode DND est

désactivé par défaut à l'usine. Vous pouvez utiliser l'application

pour activer le mode DND ou modier la période DND. La période

DND est de 22h00 à 8h00 par défaut.

Remarque :

Les tâches de nettoyage planifiées seront effectuées comme d'habitude

pendant la période DND.

Le robot reprendra le nettoyage là où il s'est arrêté à la fin de la période DND.

Si le robot ne répond plus ou ne peut pas être éteint, maintenez le

bouton enfoncé pendant 10 secondes pour le forcer à s’éteindre.

Puis maintenez le bouton enfoncé pendant 3 secondes pour

allumer le robot.

Lorsque le robot est en veille, appuyez brièvement sur le bouton

pour activer le mode de nettoyage localisé. Dans ce mode, le

robot nettoie une surface carrée de 1,5 × 1,5 mètres autour de lui, et

retourne à son point de départ à la n du nettoyage localisé.

Après avoir conguré le réseau pour la première fois, suivez les

instructions de l’application pour créer rapidement une carte. Le

robot commencera à cartographier sans nettoyage. Lorsque le

robot retourne à la station de base, le processus de cartographie

est terminé et la carte sera automatiquement enregistrée.

Lorsque le robot fonctionne, appuyez sur n’importe quel bouton

pour le mettre en pause.

Si le robot est mis en pause pendant plus de 10minutes, il passe

automatiquement en mode veille. Tous les indicateurs sur le robot

s'éteindront. Appuyez sur n'importe quel bouton du robot, ou

utilisez l'application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Remarque :

Pour s'assurer que le robot retourne facilement à la station de base après le

nettoyage, il est recommandé de faire démarrer le robot à partir de la station

de base.

Les serpillières seront nettoyées avant que le robot ne commence à nettoyer,

veuillez patienter.

Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir

d'eau sale ou la planche à laver pendant toute utilisation.

Le nettoyage à l'eau chaude peut être activé dans l'application pour les

tâches de lavage de serpillière. Cela s'applique à tous les modes. Pour éviter

les brûlures, ne touchez pas la sortie d'eau lorsque la fonction est activée.

Mode d’utilisation

Remarque : Lors de la première utilisation de l'unité de serpillière, le robot

eectue la tâche «Aspiration et nettoyage» par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton du robot, ou utilisez l'application pour

faire démarrer le robot à partir de la station de base. Ensuite, le

robot planiera l'itinéraire de nettoyage optimal et eectuera la

tâche de nettoyage en fonction de la carte créée.

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera automatiquement à la station

de base pour laver les serpillières en fonction de la fréquence de

nettoyage spéciée des serpillières dans l'application. La station

de base remplira automatiquement le réservoir d'eau du robot et le

robot reprendra le nettoyage.

Aspiration et nettoyage

Mode d’utilisation

4. Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le

réservoir d'eau sale pour éviter toute odeur.

Remarque :

Si la fonction de vidage automatique est désactivée dans l'application,

la station de base ne videra pas automatiquement le compartiment à

poussière.

La station de base videra le compartiment à poussière en fonction du

réglage défini dans l'application.

Activez la fonction d'aspiration dans l'application, et le robot

retirera automatiquement l'unité de serpillière sur la station de base

et commencera à aspirer.

Activez la fonction de nettoyage après l'aspiration dans

l'application, et le robot retirera automatiquement l'unité de

serpillière sur la station de base pour aspirer le sol. Une fois

l'aspiration terminée, le robot retournera à la station de base pour

installer l'unité de serpillière et la station de base commencera

automatiquement à vider le compartiment à poussière. Puis, le

robot commencera le nettoyage une fois les brosses principales et

la brosse latérale relevées.

Activez la fonction de nettoyage dans l'application, et le robot

vériera automatiquement si l'unité de serpillière est installée sur

la station de base. Sinon, le robot installera l'unité de lavage et

commencera à laver une fois les brosses principales et la brosse

latérale relevées.

Aspiration uniquement

Nettoyage après l'aspiration

Nettoyage uniquement

3. Vider automatiquement la compartiment à poussière,

puis laver et sécher les serpillières

Une fois que le robot a terminé une tâche de nettoyage et

retourne à la station de base pour se recharger, la station de

base commencera automatiquement à vider le compartiment à

poussière, puis nettoiera et séchera les serpillières.

Entretien de routine

Pièces

Pièce Fréquence d’entretien

Période de rempla-

cement

Réservoir d’eau sale Après chaque utilisation

Réservoir d’eau propre

Une fois toutes les

2semaines

Brosses principales Tous les 6à 12mois

Filtre du compartiment à pous-

sière

Tous les 3à 6mois

Brosse latérale

Supports de serpillière /

Filtre de la planche à laver Tous les 1à 2mois

Zone de signalisation de la

station de base

Une fois par mois

Contacts de charge

Évents de vidage

automatique

Roue omnidirectionnelle

Capteur de bord

Roulette

Capteur de distance laser (LDS)

Deux capteurs laser d'aligne-

ment 3D

Capteur de tapis

Capteurs de vide

Pièce Fréquence d’entretien

Période de

remplacement

Vitre de pare-chocs

Une fois par mois

Pare-chocs

Orice de

remplissage d’eau

automatique du robot

Dessous du robot

Compartiment à

poussière

Nettoyez au besoin.

Roues principales

Pattes de

franchissement

Sac à poussière

Tous les 2à 4mois

Serpillières Tous les 1à 3mois

Inhibiteur de balance

Tous les 18à

36mois

Remarque : La fréquence d’entretien et de remplacement dépend de

l’utilisation. Si une exception se produit en raison de circonstances

particulières, les pièces doivent être entretenues ou remplacées.

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant

pour l'entretien de routine.

Entretien de routine

Filtre de la planche à laver

1. Sortez le robot et retirez le ltre de la planche après la n du

nettoyage de la serpillère.

2. Rincez le ltre de la planche à laver à l’eau propre, essuyez-le et

réinstallez-le sur la planche à laver.

3. Appuyez sur le bouton du robot, ou utilisez l'application pour

faire retourner le robot à la station de base, ou replacez-le dessus

manuellement.

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac à

poussière.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.2. Retirez la poussière et les débris du ltre avec un chion sec.

Remarque : Tirez vers le haut sur la poignée pour verrouiller le sac et

empêcher la poussière et les débris de tomber accidentellement.

3. Les èches sérigraphiées orientées vers le haut, insérez le support

de la brosse principale dans les fentes vers le bas et de manière

inclinée.

4. Alignez l'extrémité avant de la protection de brosse avec la fente,

insérez-la vers le bas de manière inclinée, puis appuyez dessus

pour la mettre en place.

Entretien de routine

Click

Brosses principales

2. Retirez les brosses tel qu'illustré sur la gure. Utilisez l'outil de

nettoyage fourni pour enlever les cheveux et poils emmêlés dans

les brosses. Après le nettoyage, poussez fermement les brosses

dans le support de brosse principale jusqu'à ce qu'elles se mettent

en place en émettant un clic.

1. Appuyez sur les clips de protection de brosse pour retirer la

protection de brosse et soulevez les brosses pour les retirer du

robot.

Remarque :faites preuve de prudence lorsque vous retirez les brosses

principales afin d'éviter toute blessure.

Cliquez

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, retirez les poils

de la brosse, puis revissez-la.

Roue omnidirectionnelle

Remarque :

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de

la roue omnidirectionnelle. N'utilisez pas une force excessive.

Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après

l'avoir complètement séchée.

Supports de serpillière

Retirez et nettoyez les supports de serpillière.

Entretien de routine

3. Tapotez doucement le panier du ltre pour enlever la saleté.

4. Rincez le compartiment à poussière et le ltre à l'eau et

séchez-les complètement avant de les réinstaller.

Remarque : N’essayez pas de nettoyer le filtre avec une brosse, les doigts ou

des objets pointus pour éviter de l’endommager.

24h

Remarque :

· Rincez le compartiment à poussière et le filtre uniquement à l'eau claire.

N'utilisez aucun détergent.

· Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont

complètement secs.

Filtre et compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur la xation de

compartiment à poussière pour retirer le compartiment à poussière.

2. Retirez le ltre du compartiment à poussière et videz le

compartiment.

Entretien de routine

Contacts de charge et zone d'émission du signal

Nettoyez les contacts de charge et la zone d'émission du signal

avec un chion doux et sec.

Remarque : Un chiffon humide peut endommager les éléments sensibles

dans le robot et la station de base. Veuillez utiliser un chiffon sec pour le

nettoyage.

Capteur de tapis

Capteurs de vide

Capteurs de robot

Essuyez les capteurs de robot à l'aide d'un chion doux et sec,

comme illustré dans la gure ci-dessous :

Entretien de routine

Nettoyez les évents de vidage automatique du robot et de la station

de base à l'aide d'un chion doux et sec.

Évents de vidage automatique

Capteur de bord

Vitre de pare-

chocs

Deux capteurs laser

d’alignement 3D

Pare-chocs

Capteur de distance

laser (LDS)

Serpillières

Retirez les serpillières du support pour les remplacer.

Le robot contient une batterie lithium-ion haute performance.

Assurez-vous que la batterie reste bien chargée pour une utilisation

quotidienne an de maintenir les performances optimales de la

batterie. Si le robot n'est pas utilisé pendant une longue période,

éteignez-le et rangez-le. Pour éviter tout risque de dommages lié à

une décharge excessive, rechargez le robot au moins une fois tous

les trois mois.

Batterie

Entretien de routine

Réservoir d’eau sale

1. Retirez le réservoir d'eau sale, enlevez son couvercle et évacuez

l'eau sale.

2. Rincez le réservoir d'eau sale à l'eau claire et utilisez l'outil de

nettoyage fourni pour nettoyer la paroi intérieure du réservoir d'eau

sale.

Remarque : La boule ottante dans le réservoir d'eau sale est une pièce

mobile. N'appliquez pas une force excessive lorsque vous la nettoyez pour ne

pas l'endommager.

Problème Solution

Le robot ne s'allume

pas.

La batterie est faible. Rechargez la batterie sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner

l'appareil à une température comprise entre 0 ° C (32° F) et 40 ° C (104° F).

Le robot ne se

recharge pas.

La station de base n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de

son cordon d'alimentation sont correctement branchées.

Le contact entre les contacts de charge sur la station de base et le robot est défaillant, veuillez nettoyer les

contacts de charge.

Vériez la présence d'objet étranger au niveau des connecteurs du robot et retirez-le le cas échéant.

Le robot ne se

connecte pas au

réseau Wi-Fi.

Le mot de passe du réseau Wi-Fi n'est pas correct. Assurez-vous que le mot de passe utilisé pour vous

connecter à votre réseau Wi-Fi est correct.

Le robot ne prend pas en charge la connexion Wi-Fi 5GHz. Assurez-vous que le robot est relié à une

connexion Wi-Fi 2,4GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture

Wi-Fi.

Le robot peut ne pas être prêt à être conguré. Veuillez quitter et rouvrir l'application, puis essayez à

nouveau comme indiqué.

Le robot ne peut pas

trouver la station de

base et y retourner.

La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus.

Veuillez connecter la station de base à l'alimentation électrique ou placer le robot sur la station de base

pour le charger.

Il y a trop d'obstacles autour de la station de base. Placez la station de base dans une zone plus dégagée.

Tout déplacement du robot peut entraîner son repositionnement, il recréera alors une carte s'il n'est

pas correctement repositionné. Si le robot est trop éloigné de la station de base, il peut ne pas revenir

automatiquement à la station de lui-même, auquel cas vous devrez manuellement placer le robot sur la

station de base.

Essuyez la zone d'émission du signal sur la station de base pour éliminer la poussière ou les débris.

Dépannage

Problème Solution

Le robot reste bloqué

devant la station de

base et ne peut pas

retourner vers elle.

Assurez-vous qu’il y ait assez d’espace de chaque côté et à l’avant de la station de base pour que le robot

ne soit pas bloqué.

L'itinéraire pour revenir se recharger est bloqué, par ex. la porte est fermée.

Le robot peut glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau

avant de réessayer.

Il est recommandé de déplacer la station de base dans un autre endroit et réessayez.

Assurez-vous que la plaque d'extension de rampe est correctement installée.

Le robot ne s'éteint

pas.

Le robot ne peut pas être désactivé lorsqu'il se recharge. Il est recommandé d'éloigner le robot de la station

de base, puis de maintenir le bouton enfoncé pendant 3 secondes pour l'éteindre.

Si le robot ne peut pas être éteint en eectuant l'étape 1, maintenez le bouton enfoncé pendant 10

secondes pour forcer le robot à s’éteindre. Si le problème persiste, contactez le service après-vente.

La vitesse de charge

est lente.

La charge complète du robot, lorsque le niveau de la batterie est bas, dure environ 4,5 heures.

Si vous utilisez le robot à des températures en dehors de la plage indiquée, la vitesse de charge ralentira

automatiquement pour prolonger l'autonomie de la batterie.

Les contacts de charge sur le robot et la station de base peuvent être sales, veuillez les essuyer avec un

chion sec.

Le bruit augmente lors

du fonctionnement du

robot.

Vériez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet est peut-être coincé dans les brosses principales ou le compartiment à poussière. Vériez et retirez

l'objet.

Les brosses principales ou la brosse latérale sont peut-être bloquées. Vériez et retirez tous les objets

étrangers.

Passez le mode d'aspiration sur Standard ou Silencieux.

Le robot se déplace

sans suivre l'itinéraire

déni.

Les objets tels que cordons d'alimentation et pantoues doivent être rangés avant d'utiliser le robot.

Les surfaces mouillées et glissantes peuvent faire patiner la roue principale. Il est recommandé de sécher

les endroits humides avant d'utiliser le robot.

Essuyez la vitre de pare-chocs et les capteurs laser d'alignement 3D sur le robot avec un chion propre et

doux pour les maintenir propres et dégagés.

Problème Solution

Le robot n'a pas trouvé

les pièces à nettoyer.

Assurez-vous que la porte de chaque pièce à nettoyer est ouverte.

La zone devant la pièce à nettoyer est peut-être glissante et mouillée, et le robot glisse et ne fonctionne pas

normalement. Séchez le sol avant d'utiliser le robot.

Le robot ne reprend

pas le nettoyage après

la recharge.

Assurez-vous que le robot n'est pas programmé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher

de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après l'avoir placé manuellement sur la station de base ou l'avoir

envoyé se recharger via l'application ou le bouton .

La station ne vide pas

automatiquement

le compartiment à

poussière.

Vériez si le sac à poussière dans le compartiment à poussière est plein.

Si le sac à poussière n'est pas plein, vériez si les évents de vidage automatique du robot, de la station de

base ou du compartiment à poussière ne sont pas obstrués. Si c'est le cas, dégagez la pièce bloquée.

Le niveau d'eau dans

la planche à laver est

anormal.

Vériez si le joint sur le réservoir d'eau sale est desserré ou mal installé, et xez-le à nouveau manuellement

le cas échéant. Si le problème persiste, contactez l'équipe de service après-vente.

Enfoncez légèrement le réservoir d'eau sale pour vous assurer qu'il est correctement installé.

Retirez la planche à laver et vériez si le tuyau d’eau sale est bouché, et nettoyez-le.

Vériez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.

Le support de

la serpillière ne

se soulève pas

normalement.

Veuillez retirer le support de la serpillière pour vérier la présence d'objet étranger coincé à l'intérieur, et

essayer de redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-vente.

De l'eau est présente

sous le réservoir d'eau

propre ou autour du

joint d'étanchéité.

Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le

réservoir ou autour du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chion sec.

Dépannage

Pour des services supplémentaires, veuillez nous contacter via support.us@dreame.tech

Téléphone : +1 (866) 977-5177

Modèle RCLE0101

Entrée nominale

120 V ~ 60 Hz 4,1 A (pendant le

dépoussiérage)

Sortie nominale 20 V DC, 2 A

Puissance nominale

(pendant le nettoyage à

l'eau chaude)

1160 W

Caractéristiques techniques

Robot Station de base

Modèle RLL94CE

Temps de charge Environ 4,5 h

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de

fonctionnement

2400-2483,5 MHz

Puissance de sortie

maximale

＜ 20dBm

Remarque :

La puissance nominale (pendant le nettoyage à l'eau chaude)

est déterminée par la valeur de puissance pendant la période

représentative (température de l'eau à 25 ℃ /77 ℉ ).

Dans des conditions normales d'utilisation, cet équipement doit être

maintenu à une distance de séparation d'au moins 8" (20 cm) entre

l'antenne et le corps de l'utilisateur.

Información de Seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

•Noloutilicealairelibreosobresuperficiesmojadas.

•Nopermitaqueseutilicecomounjuguete.Debeprestarmuchaatencióncuandoseutilizacercadeniños,

mascotasoplantas.

•Useúnicamentecomosedescribeenestemanual.Sóloutilicelosaccesoriosrecomendadosporel

fabricante.

•Noloutiliceconelcableoenchufedañado.Sielaparatonofuncionacorrectamente,sehacaído,dañado,

dejadoalairelibreosumergidoenagua,remítaloauncentrodeservicio.

•Notirenitransporteagarrandoelcable,nouseelcablecomoasa,nocierrepuertasencimadelcableni

paseelcableporbordesoesquinasafiladas.Nopaseelaparatoporencimadelcable.Mantengaelcable

alejadodesuperficiescalientes.

•Nodesenchufetirandodelcable.Paradesenchufar,agarreelenchufe,noelcable.

•Nomanipulelabasedecarga,incluidoelenchufedelcargador,nilosterminalesdelcargadorconlas

manosmojadas.

•Nocoloqueningúnobjetoenlasaberturas.Noloutilicesitienealgunaaberturabloqueada;manténgalo

libredepolvo,pelusas,cabelloycualquiermaterialquepuedareducirelflujodeaire.

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de las advertencias e instrucciones

puede provocar descarga eléctrica, incendio y/o lesiones graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

Información de Seguridad

•Mantengaelcabello,laropaholgada,losdedosytodaslaspartesdelcuerpoalejadosdelasaberturasylas

piezasmóviles.

•Apaguetodosloscontrolesantesdedesenchufar.

•Nolouseparalimpiarlíquidosinflamablesocombustibles,comogasolina,nilouseenzonasdondepuedan

estarpresentes.

•Conécteloúnicamenteauntomacorrientecorrectamentepuestaatierra.Consultelasinstruccionesdepuestaa

tierra.

•Nolimpienadaqueseestéquemandoohumeando,comocigarrillos,cerillasocenizascalientes.

•Parareducirelriesgodeincendioydescargaeléctricapordañosenloscomponentesinternos,usesoloel

detergentelíquidodeDreameTrading(Tianjin)Co.,Ltd.diseñadoparausodeesteelectrodoméstico.Consulte

lasecciónDetergenteLíquidodeestemanual.

•Noloutilicesinlabolsaparaelpolvo.

•Eviteelencendidoinvoluntario.Asegúresedequeelinterruptorestéapagadoantesdeconectarloalabatería,

levantarlootransportarlo.Transportarelaparatoconeldedoapoyadoenelinterruptoroenergizarelaparato

conelinterruptorencendidopuedecausaraccidentes.

•Noutiliceniguardeelaparatoenambientesextremadamentecalientesofríos(debajode0℃/32℉opor

encimade40℃/104℉).Cargueelrobotaunatemperaturaporencimade0℃/32℉y40℃/104℉.

•Desconectelabateríadelaparatoantesderealizarcualquierajuste,cambiaraccesoriosoalmacenarel

aparato.Estasmedidaspreventivasdeseguridadreducenelriesgodeencenderporaccidenteelaparato.

•Recarguesóloconelcargadorespecificadoporelfabricante.Uncargadoradecuadoparauntipodebatería

puedeprovocarriesgodeincendiosiseutilizaenotrabatería.

•Usesusaparatossóloconlasbateríasespecíficamenteindicadas.Elusodecualquierotrabateríapuede

provocarriesgodelesioneseincendio.

•Cuandolabateríanoestéenuso,manténgalaalejadadeobjetosmetálicos,comoclipsdepapel,monedas,

llaves,clavos,tornillosuotrosobjetosmetálicospequeñosquepuedenprovocarlaconexióndelosterminales.

Uncortocircuitoenlosterminalesdelabateríapuedeprovocarquemadurasoincendios.

•Bajocondicionesabusivas,puedehaberfugasdelíquidoenlabatería;eviteelcontacto.Siocurrecontacto

accidental,enjuagueconagua.Siellíquidoentraencontactoconlosojos,busqueatenciónmédica.Ellíquido

derramadodelabateríapuedeprovocarirritaciónoquemaduras.

•Noutiliceunabateríaounaparatodañadoomodificado.Lasbateríasdañadasomodificadaspuedentenerun

comportamientoimpredeciblequeresulteenfuego,explosiónolesiones.

•Noexpongaunabateríaounaparatoalfuegoniatemperaturasexcesivas.Laexposiciónalfuegoouna

temperaturasuperiora130℃/266 ℉puedeprovocarexplosiones.

•Sigatodaslasinstruccionesdecargaynocarguelabateríaoelaparatofueradelrangodetemperatura

indicadoenlasinstrucciones.Lacargaincorrectaoatemperaturasfueradelrangoindicadopuededañarla

bateríayaumentarelriesgodeincendio.

•Remitaelservicioauntécnicocalificadoqueutiliceúnicamenteidénticaspiezasderepuesto.Estoasegurará

quesemantengalaseguridaddelproducto.

•Nomodifiqueniintenterepararelaparatoolabatería,exceptodelaformaindicadaenlasinstruccionesdeuso

ycuidado.

•Coloqueloscablesdeotrosaparatosfueradelazonaquevaalimpiar.

•Nooperelaaspiradoraenunahabitaciónenlaqueduermeunbebéounniño.

•Nooperelaaspiradoraenunazonaconvelasencendidasuobjetosfrágilesenelsuelo.

•Nooperelaaspiradoraenunahabitaciónconvelasencendidasencimadeaquellosmueblesquelaaspiradora

puedagolpearaccidentalmente.

•Nopermitaquelosniñossesientenencimadelaaspiradora.

•Noutilicelaaspiradorasobresuperficieshúmedas.

•UsarsóloconlaunidaddealimentaciónRCLE0101.

•Riesgodelesiones.Elcepillopuedecomenzaratrabajarinesperadamente.Apagueelaparatoyquiteelcepillo

antesdelimpiarloorepararlo.

•Desenchúfeloantesdelimpiezaomantenimiento.

Información de Seguridad

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para la innovación, la

ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones siguientes: (1) este dispositivo no deberá

causar ninguna interferencia nociva. (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo toda

interferencia que pueda causarle un funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la

autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de

conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para brindar una protección razonable

contra interferencias dañinas en un edificio residencial. Este equipo genera usos y puede irradiar energía de radiofrecuencia

y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por

radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo

causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar con apagar y encender el

equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de Seguridad

Este dispositivo cumple con las normas de radiación del DHHS, título 21 del CFR, capítulo 1, subcapítulo J.

I: ENCENDIDO

O: APAGADO

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá mantener una

distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la indicada.

Coloque el robot sobre la estación de base y asegúrese de que se esté cargando. Presione y mantenga pulsado el botón de

estacionar del robot durante 20 segundos; el módulo Wi-Fi se desactivará una vez que el robot esté completamente cargado.

Para reactivar el módulo Wi-Fi, presione el botón de encendido del robot.

Corriente continua

Corriente alterna

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a tierra proporciona una ruta de menor

resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Este aparato está equipado con un cable

que tiene un conductor de puesta a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse en un tomacorriente

apropiado que esté correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un riesgo de descarga eléctrica.

Consulte a un electricista calificado o una persona de servicio si tiene dudas sobre si el tomacorriente está correctamente

conectado a tierra. No modifique el enchufe provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista

cualificado a instalar un tomacorriente adecuado. Este aparato es diseñado para usarse en un circuito nominal de 120V y

tiene un enchufe de puesta a tierra que se parece al enchufe que se ilustra a continuación. Asegúrese de que el aparato esté

conectado a un tomacorriente que tenga la misma configuración que el enchufe. No se debe usar ningún adaptador con este

aparato.

Otros accesorios

Descripción del producto

Almohadilla de

trapeado × 2

(preinstalada)

Robot

Estación de base

Soporte de la

almohadilla de

trapeado × 2

Cable de

Alimentación

Herramienta

de limpieza

Bolsa de polvo × 2

(1 preinstalada)

Solución de

limpieza

Placa de extensión

de rampa de la

estación de base

Manual del

usuario

Compartimento

de detergente

automático

(preinstalada)

Contenidos del paquete

5ml

10ml

15ml

20ml

Filtro de la tabla

de lavar

(preinstalada)

Descripción del producto

Robot

Botón de limpieza de manchas

· Presione para iniciar la limpieza de manchas

Botón de encendido/limpieza

· Presione y mantenga pulsado durante 3 segundos para encender

o apagar

· Presione para iniciar la limpieza después de encender el robot

Botón de estacionar

· Presione para enviar el robot de regreso a la estación de base

· Presione y mantenga pulsado durante 3 segundos para

deshabilitar el bloqueo infantil

Indicador de estado

· Blanco sólido: Limpiando o aseo completado

· Respiración blanca: Cargando (no batería baja)

· Naranja sólido: En espera con batería baja o pausado con batería

baja

· Respiración naranja: Cargando (batería baja)

· Naranja parpadeante: Error

Nota:

· Presione cualquier botón en el robot para hacer una pausa

mientras el robot está limpiando o retornando a cargar.

· El bloqueo infantil se puede habilitar/deshabilitar a través de la

app Dreamehome.

Robot y sensores

Descripción del producto

Cubierta LDS

Sensor de distancia láser (LDS)

Ventana del parachoques

Parachoques

Sensores láser 3D de doble

línea

Cámara HD de IA

Cámara IR de IA

Luz LED auxiliar

Conectores

Cubierta

Contactos

de carga

Rejilla de

ventilación de

vaciado automático

Entrada de recarga

automática de agua

Botón de reinicio

· Presione y

mantenga pulsado

durante 3 segundos

para restaurar la

conguración de

fábrica

Indicador de Wi-Fi

Sensor de bordes

Robot y sensores

Conjunto del trapeador

Área de jación

de la almohadilla

de trapeado

Soporte de la almohadilla

de trapeado

Almohadilla de

trapeado

Caja de polvo

Filtro

Rejilla de

ventilación de

vaciado automático

Clip de la caja de

polvo

Clip del ltro

Descripción del producto

Sensores de caída

Rueda principal

Franja de seguridad

Cepillos principales

Rueda omnidireccional

Protector del cepillo

Rueda principal

Rueda giratoria

Franja de seguridad

Oricios de montaje del soporte de la

almohadilla de trapeado

Conjunto de extensión del cepillo

lateral

Sensor de alfombra

Conjunto de MopExtend

Clips del protector del cepillo

Filtro

Tabla de lavar

Filtro de la tabla de lavar

Placa de extensión de

rampa

Cubierta

Tanque de agua usada

Tanque de agua limpia

Clip del tanque de

agua

Clip del tanque

de agua

Bola otante

Tubería de agua

Cubierta del tanque de polvo

Inhibidor de sarro

Flotador

Estación de base Tanque de agua usada

Tanque de agua limpia

Descripción del producto

Estación de base

Ranura reservada para

conectar el equipo de

conexión de agua para

recarga automática y drenaje

Ranura de

almacenamiento para el

cable de alimentación

Puerto de energía

Nota: El kit de conexión de agua para recarga automática y drenaje debe

adquirirse por separado. (Disponible solo en regiones específicas)

Indicador de estado

Blanco sólido: La estación de

base está conectada a la red

eléctrica

Naranja sólido: La estación de

base tiene un error

Descripción del producto

Filtro

Compartimento

de detergente

automático

Ranura para la

bolsa de polvo

Rejillas de ventilación

de vaciado

automático

Zona de señalización

Contactos de carga

Salida automática

de adición de agua

Preparando su hogar

Antes de limpiar, por favor, mueva del camino todos los objetos inestables,

frágiles, de valor o peligrosos y retire los cables, prendas, juguetes, objetos

duros y con punta que estén en el suelo para evitar que se enreden, sean

raspados o golpeados por el robot y se causen daños.

Abra la puerta de la habitación a limpiar y coloque los muebles en su lugar

adecuado para dejar más espacio.

Para evitar que el robot no reconozca las áreas que necesitan ser limpiadas,

no se pare frente al robot, umbral, pasillo o lugares estrechos.

Antes de limpiar, coloque una barrera física en el borde de las escaleras para

garantizar el funcionamiento seguro y sin problemas del robot.

Nota:

Cuando se opere el robot por primera vez, sígalo mientras limpia para remover cualquier posible obstáculo oportunamente.

La luz LED auxiliar proveerá iluminación auxiliar en ambientes poco iluminados.

No aspire objetos duros como piedras, bolas de acero y partes de juguetes, u objetos con punta como desechos de construcción, vidrios rotos o uñas; de lo

contrario, el suelo puede rayarse.

1. Coloque la estación de base y conéctela a un tomacorriente

Coloque la estación de base en un lugar lo más abierto posible con

una buena señal Wi-Fi. Deje suciente espacio como se muestra en

la gura y retire cualquier objeto en el área sombreada. Inserte el

cable de alimentación en la estación de base y conéctelo a la toma de

corriente.

Antes de usar

Nota:

Asegúrese de que ningún objeto pueda bloquear la zona de señalización.

Para evitar que manchas de agua humedezcan los pisos de madera o

alfombras, se recomienda colocar la estación de base sobre pisos de

baldosa o de mármol.

Inserte rmemente el cable

de alimentación hacia arriba

hasta que se encienda el

indicador.

Washboard Filter

2. Instale la placa de extensión de rampa

Nota: Asegúrese de que el filtro de la tabla de lavar esté instalado en su

lugar.

Filtro de la tabla de lavar

＞39"

＞2"

I : ENCENDIDO

O : APAGADO

3. Retire las protecciones del robot e instale el conjunto del

trapeador

4. Conecte el robot a la estación de base

Presione y mantenga pulsado el botón por 3 segundos para

encender el robot. Coloque el robot sobre la estación de base con el

conjunto del trapeador mirando hacia la tabla de lavar. Luego oirá

una noticación de voz cuando el robot se conecta exitosamente

a la estación de base. Una vez que el robot esté completamente

cargado, los indicadores de estado del robot y de la estación de

base permanecerán encendidos durante 10 minutos y luego se

atenuarán.

Antes de usar

Nota: Se recomienda cargar completamente el robot antes de su primer uso.

Cuando el robot no se pueda encender después de agotar la batería, conecte

manualmente el robot con la base para cargarlo.

①

②

③

6. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la estación de base y llénelo

con agua limpia. Luego instálelo de nuevo en la estación de base.

Nota: No agregue agua caliente en el tanque de agua, ya que esto puede

causar que el tanque se deforme.

Antes de usar

5. Agregue la solución de limpieza (sección de líquido de

limpieza)

(1) Retire la cubierta del tanque de polvo y extraiga el

compartimento de detergente automático.

(2) Abra la tapa superior del compartimento y agregue la solución

de limpieza.

(3) Cierre la tapa del compartimento, vuelva a colocarlo en la

estación de base y luego vuelva a instalar la cubierta del tanque

de polvo. La solución de limpieza se agregará automáticamente

mientras trabaja.

Nota:

El compartimento de detergente automático se puede llenar con solución

de limpieza para su uso. No agregue ningún líquido que no sea la

solución de limpieza aprobada oficialmente para ayudar a evitar un mal

funcionamiento.

Instale el compartimento de detergente automático hasta que haga clic en

el lugar apropiado.

ADVERTENCIA:

Para reducir el riesgo de incendio y descarga eléctrica debido a daños en

los componentes internos, utilice únicamente el líquido de limpieza Dreame

Trading (Tianjin) Co., Ltd. (para Dreame L50 Ultra) diseñado para usarse con

el aparato.

①

②

①

②

2. Agregar dispositivo

Conectando con la App Dreamehome

1. Descargue la App Dreamehome

Nota:

Solo se admite Wi-Fi de 2,4GHz.

Debido a las actualizaciones en el software de la app, las operaciones

reales pueden diferir de las instrucciones de este manual. Siga las

instrucciones basadas en la versión actual de la app.

Escanee el código QR en el robot, o busque "Dreamehome" en la

tienda de aplicaciones para descargar e instalar la App.

Abra la app Dreamehome, toque "Escanear código QR para

conectarse" y escanee el mismo código QR en el robot nuevamente

para agregar el dispositivo. Por favor siga las indicaciones para

nalizar la conexión Wi-Fi.

Nota: Para restablecer el Wi-Fi, repita el paso 2 y luego siga las instrucciones

para nalizar la conexión Wi-Fi.

Código QR

Indicador de Wi-Fi

Parpadeando

lentamente: A

conectar

Parpadeando

rápidamente:

Conectando

Encendido:

Conectado

Código QR

Cómo utilizar

Si la batería está demasiado baja, el robot volverá automáticamente

a la estación de base para cargarse. Después de cargar al nivel de

batería apropiado, reanudará las tareas de limpieza sin terminar.

Nota:Para utilizar esta función, habilítela en la app.

Encender / Apagar

Mapeo rápido

Modo no molestar (DND)

Reinicio del robot

Limpieza de manchas

Reanudación automática de la limpieza

Pausa/Suspensión

Presione y mantenga pulsado el botón durante 3 segundos

para encender el robot. El indicador de encendido permanecerá

iluminado. O bien, coloque el robot en la estación de base alineando

los contactos de carga del robot con los de la estación de base,

y luego el robot se encenderá automáticamente y comenzará a

cargarse. Para apagar el robot, aleje el robot de la estación de base

y presione y mantenga pulsado el botón durante 3 segundos.

Cuando el robot se pone en modo no molestar (DND), se evitará

que el robot reinicie la limpieza. El modo DND está deshabilitado

por defecto desde la fábrica. Usted puede usar la app para habilitar

el modo DND o modicar el período de DND. El periodo de DND es

22:00–8:00 por defecto.

Nota:

Las tareas de limpieza programadas se realizarán normalmente durante el

periodo DND.

El robot reanudará la limpieza donde la dejó una vez que expire el período

de DND.

Si el robot deja de responder o no se puede apagar, presione y

mantenga pulsado el botón durante 10 segundos para apagarlo

a la fuerza. Luego presione y mantenga pulsado el botón durante

3 segundos para encender el robot.

Después de congurar la red por primera vez, siga las instrucciones en

la app para crear rápidamente un mapa. El robot comenzará a mapear

sin limpiar. Cuando el robot regresa a la estación de base, el proceso

de mapeo se ha completado y el mapa se guardará automáticamente.

Cuando el robot esté funcionando, presione cualquier botón para

ponerlo en pausa.

Si el robot está en pausa por mas de 10 minutos, automáticamente

entrará en modo de suspensión. Todos los indicadores del robot

se apagarán. Presione cualquier botón sobre el robot, o use la app

para despertar al robot.

Nota: Si el robot está en pausa y colocado en la estación de base, la tarea de

limpieza actual terminará.

Nota:

Para garantizar que el robot regrese fácilmente a la estación de base

después de la limpieza, se recomienda hacer que el robot arranque desde

la estación de base.

Las almohadillas de trapeado se limpiarán antes de que el robot empiece a

trapear, por favor espere pacientemente.

No mueva la estación de base, el tanque de agua limpia, el tanque de

agua usada ni el filtro de la tabla de lavar durante la operación.

La limpieza con agua caliente se puede habilitar en la app para la limpieza

de la almohadilla de trapeado, esto se aplica a todos los modos. Para

evitar quemaduras, no toque la salida de agua cuando la función esté

activada.

Cómo utilizar

Nota: Cuando se usa el conjunto del trapeador por primera vez, el robot

realiza la tarea de "aspirar y trapea" por defecto.

1. Empezar a limpiar

Presione el botón en el robot, o use la app para hacer que

el robot arranque desde la estación de base. Luego el robot

planicará la ruta optima de limpieza y ejecutará la tarea de

limpieza basándose en el mapa creado.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará automáticamente a la

estación de base a lavar las almohadillas de trapeado basándose

en la frecuencia de limpieza de la almohadilla de trapeado

especicada en la app. La estación de base automáticamente

rellenará el tanque de agua del robot y este reiniciará la limpieza.

Aspirar y trapear

Cómo utilizar

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea, limpie el

tanque de agua usada para evitar cualquier olor.

Nota:

Si la función de vaciado automático está desactivada en la app, la estación

de base no vaciará automáticamente la caja de polvo.

La estación de base vaciará la caja de polvo de acuerdo con la

configuración establecida en la app.

Habilite la función de aspirar en la app, y el robot retirará

automáticamente el conjunto del trapeador en la estación de base

y comenzará a aspirar.

Habilite la función de trapear después de aspirar en la app, y

el robot retirará automáticamente el conjunto del trapeador en

la estación de base para aspirar el piso. Una vez completada

la aspiración, el robot regresará a la estación de base para

instalar el conjunto del trapeador y la estación de base vaciará

automáticamente la caja de polvo. Y luego, el robot comenzará

a trapear después de levantar los cepillos principales y el cepillo

lateral.

Habilite la función de trapear en la app, y el robot comprobará

automáticamente si el conjunto del trapeador está instalado en

la estación de base. De no ser así, el robot instalará el conjunto

del trapeador y comenzará a trapear después de que se hayan

levantado los cepillos principales y el cepillo lateral.

Solo aspirar

Trapear después de aspirar

Solo trapear

3. Vacía automáticamente la caja de polvo y limpia y seca

las almohadillas de trapeado

Después que el robot termina una tarea de limpieza y regresa

a la estación de base a cargar, la estación de base vaciará

automáticamente la caja de polvo, y luego limpiará y secará las

almohadillas de trapeado.

Mantenimiento de rutina

Piezas

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Tanque de agua usada Después de cada uso

Tanque de agua limpia

Una vez cada 2 semanas

Cepillos principales Cada 6 a 12 meses

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soportes de la

almohadilla de trapeado

Filtro de la tabla de lavar Una vez cada 1 a 2 meses

Zona de señalización de

la estación de base

Una vez al mes

Contactos de carga

Rejillas de ventilación de

vaciado automático

Rueda omnidireccional

Sensor de bordes

Rueda giratoria

Sensor de distancia láser

(LDS)

Sensores láser 3D de

doble línea

Sensor de alfombra

Sensores de caída

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Ventana del

parachoques

Una vez al mes

Parachoques

Entrada de recarga

automática de agua

del robot

Parte inferior del

robot

Caja de polvo

Limpiarlo según sea

necesario

Ruedas principales

Franjas de seguridad

Bolsa de polvo

Cada 2 a 4 meses

Almohadillas de

trapeado

Cada 1 a 3 meses

Inhibidor de sarro Cada 18 a 36 meses

Nota: La frecuencia de mantenimiento y reemplazo depende del uso real. Si

ocurre una excepción debido a circunstancias especiales, se recomienda un

mantenimiento o reemplazo inmediato.

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el

mantenimiento de rutina.

Mantenimiento de rutina

Filtro de la tabla de lavar

1. Saque el robot y retire el ltro de la tabla de lavar una vez

nalizada la limpieza de la almohadilla de trapeado.

2. Enjuague el ltro de la tabla de lavar con agua limpia, límpielo

con un paño y luego vuelva a instalarlo en la tabla de lavar.

3. Utilice la app o presione el botón para devolver el robot a la

estación de base, o vuelva a colocar el robot manualmente.

Mantenimiento de rutina

Bolsa de polvo

1. Retire la cubierta del tanque de polvo y deseche la bolsa de

polvo.

3. Instale una nueva bolsa de polvo.

4. Vuelva a instalar la cubierta del tanque de polvo.2. Retire el polvo y los residuos del ltro con un paño seco.

Nota: Tirar hacia arriba del mango sellará la bolsa para evitar que el polvo

y los residuos se salgan accidentalmente.

3. Con las echas serigraadas hacia arriba, inserte el soporte del

cepillo principal en las ranuras hacia abajo de forma inclinada.

4. Alinee el extremo delantero del protector del cepillo con

la ranura, insértelo hacia abajo de manera inclinada y luego

presiónelo en su lugar.

Cepillos principales

2. Extraiga los cepillos como lo muestra la gura. Use la herramienta

de limpieza incluida para retirar los cabellos enredado en los

cepillos. Después de la limpieza, empuje los cepillos rmemente en

el soporte del cepillo principal hasta que encajen en su lugar.

1. Presione los clips del protector del cepillo hacia adentro para

retirar el protector del cepillo y luego levante los cepillos para

sacarlos del robot.

Nota: Tenga cuidado al extraer los cepillos principales para evitar lesiones.

Click

Mantenimiento de rutina

Clic

Cepillo lateral

Desatornille el cepillo lateral con un destornillador, limpie el cabello

del cepillo y luego vuelva a atornillarlo.

Mantenimiento de rutina

Soportes de la almohadilla de trapeado

Retire y limpie los soportes de la almohadilla de trapeado.

Rueda omnidireccional

Nota:

Use una herramienta como un destornillador pequeño para separar el eje y

el neumático de la rueda omnidireccional. No use una fuerza excesiva.

Enjuague la rueda omnidireccional bajo el agua corriente y vuelva a

colocarla después de secarla por completo.

3. Golpee suavemente la canasta del ltro para eliminar la

suciedad.

4. Enjuague la caja de polvo y el ltro con agua y séquelos

completamente antes de volver a instalarlos.

Nota: No intente limpiar el filtro con un cepillo, dedo o cualquier objeto con

punta a fin de evitar dañarlo.

24h

Nota:

· Enjuague la caja de polvo y el filtro solo con agua limpia. No utilice ningún

detergente.

· Use la caja de polvo y el filtro solo cuando estén completamente secos.

Caja de polvo y ltro

1. Abra la cubierta del robot y presione el clip de la caja de polvo

para retirar la caja de polvo.

2. Retire el ltro de la caja de polvo y luego vacíe la caja de polvo.

Mantenimiento de rutina

Contactos de carga y zona de señalización

Limpie los contactos de carga y la zona de señalización con un

paño suave y seco.

Nota: Un paño húmedo puede dañar elementos sensibles dentro del robot y

la estación de base. Utilice un paño seco para la limpieza.

Sensores del robot

Limpie los sensores del robot utilizando un paño suave y seco,

como se muestra en la siguiente gura:

Mantenimiento de rutina

Limpie las rejillas de ventilación de vaciado automático del robot y

la estación de base con un paño suave y seco.

Rejillas de ventilación de vaciado automático

Sensor de alfombra

Sensores de caída

Sensor de bordes

Ventana del

parachoques

Sensores láser 3D de

doble línea

Parachoques

Sensor de distancia

láser (LDS)

Almohadillas de trapeado

Retire las almohadillas de trapeado de los soportes de la

almohadilla de trapeado para reemplazarlas.

El robot contiene un paquete de baterías de iones de litio de alto

rendimiento. Asegúrese de que la batería permanezca bien cargada

para el uso diario para mantener un rendimiento óptimo de la

batería. Si el robot no se utiliza durante un largo período de tiempo,

apáguelo y guárdelo. Para evitar daños por la sobredescarga ,

cargue el robot al menos una vez cada tres meses.

Batería

Mantenimiento de rutina

Tanque de agua usada

1. Retire el tanque de agua usada, abra su cubierta y vierta el agua

usada.

2. Enjuague el tanque de agua usada con agua limpia y use la

herramienta de limpieza provista para limpiar la pared interna del

tanque de agua usada.

Nota:

La bola otante en el tanque de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

Problema Solución

El robot no

enciende.

La batería está baja. Recargue el robot en la base y vuelva a intentarlo.

La temperatura de la batería es demasiado baja o demasiado alta. Se recomienda operar el aparato a

una temperatura entre 0 ℃ (32 ℃ ) y 40 ℃ (104 ℃ ).

El robot no carga.

La estación de base no está conectada a la alimentación, asegúrese de que ambos extremos del cable

de alimentación estén correctamente enchufados.

El contacto entre los contactos de carga de la estación de base y el robot es deciente, limpie los

contactos de carga.

Compruebe si hay algún objeto extraño en los conectores del robot y retírelo si lo hubiera.

El robot no logra

conectarse a Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a

su red Wi-Fi sea correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese que el robot esté conectado a una conexión

Wi-Fi de 2,4GHz.

La señal Wi-Fi es débil. Asegúrese que el robot esté en una zona con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para ser congurado. Salga y vuelva a ingresar a la app y luego

vuelva a intentarlo según las instrucciones.

El robot no puede

encontrar la

estación de base ni

regresar a ella.

La estación de base está desconectada de la alimentación o se mueve cuando el robot no está sobre

ella. Por favor conecte la estación de base a la alimentación eléctrica o coloque el robot sobre la

estación de base para cargar.

Hay demasiadas obstrucciones alrededor de la estación de base. Coloque la estación de base en un

área más abierta.

Mover el robot puede provocar que él mismo se reubique y recreará un mapa si falla el reposicionado. Si

el robot está muy lejos de la estación de base, podría no ser capaz de regresar por si mismo; en tal caso

se requerirá ponerlo manualmente sobre la estación de base.

Limpie la zona de señalización de la estación de base para eliminar el polvo o los residuos.

Solución de problemas

Problema Solución

El robot se queda

atascado delante de la

estación de base y no

puede volver a ella.

Compruebe si hay suciente espacio a ambos lados o delante de la estación de base para evitar que el

robot quede bloqueado.

La ruta para volver a cargar está bloqueada, por ejemplo, la puerta está cerrada.

El robot puede resbalar si el suelo delante de la estación de base está demasiado mojado. Si es así, limpie

el exceso de agua antes de volver a intentarlo.

Se recomienda mover la estación de base a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de rampa esté instalada correctamente.

El robot no se apaga.

El robot no se puede apagar mientras se está cargando. Se recomienda mover el robot desde la estación de

base y luego presionar y mantener pulsado el botón durante 3 segundos para apagarlo.

Si el robot no se puede apagar realizando el paso 1, presione y mantenga pulsado el botón durante 10

segundos para apagar el robot a la fuerza. Si el problema se mantiene, contacte al servicio de post-venta.

La velocidad de carga

es lenta.

Se necesitan aproximadamente 4,5 horas para cargar completamente el robot cuando la batería está baja.

Si opera el robot a temperaturas fuera del rango especicado, la velocidad de carga se reducirá

automáticamente para extender la vida útil de la batería.

Los contactos de carga tanto del robot como de la estación de base pueden estar sucios; límpielos con un

paño seco.

El ruido aumenta

mientras el robot está

en funcionamiento.

Compruebe si el ltro de la caja de polvo está obstruido. Si es así, límpielo o reemplácelo.

Un objeto duro puede estar atrapado en los cepillos principales o en la caja de polvo. Revise y retire

cualquier objeto duro.

Los cepillos principales o el cepillo lateral pueden quedar enredados. Revise y retire cualquier objeto extraño.

Cambie el modo de succión a estándar o silencioso.

El robot se mueve sin

seguir la ruta marcada.

Se deben organizar objetos como cables de alimentación y zapatillas antes de utilizar el robot.

Trabajar sobre supercies húmedas resbalosas ocasiona que la rueda principal se resbale . Se recomienda

secar los lugares húmedos antes de usar el robot.

Limpie la ventana del parachoques y los sensores láser 3D de doble línea en el robot con un paño limpio,

suave para mantenerlos limpios y sin obstrucciones.

Problema Solución

El robot pasa por alto

las habitaciones que

debe limpiar.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

El lugar en frente del cuarto a ser limpiado puede estar húmedo y resbaloso, ocasionando que el robot se

resbale y trabaje de forma anormal. Por favor trate de secar el piso antes de usar el robot.

El robot no reanuda

la limpieza después

de cargarlo.

Asegúrese de que el robot no esté congurado en el modo No Molestar (DND), lo que evitará que reanude

la limpieza.

El robot no reanudará la limpieza después de que usted lo coloque manualmente sobre la estación de

base o envíe el robot a cargar mediante la app o el botón .

La estación no

puede vaciar

automáticamente la

caja de polvo.

Compruebe si la bolsa de polvo en el tanque de polvo está llena.

Si la bolsa de polvo no está llena, compruebe si hay alguna obstrucción en las rejillas de ventilación de

vaciado automático del robot, la estación de base o la caja de polvo. Si la hay, limpie la parte bloqueada

a tiempo.

El nivel del agua en

la tabla de lavar es

anormal.

Revise si el sello en el tanque de agua usada está ojo o no está correctamente instalado y en tal caso,

restablezca esto manualmente. Si el problema se mantiene, contacte al equipo de servicio de post-venta.

Oprima suavemente sobre el tanque de agua usada para asegurarse que esté instalado correctamente.

Retire el ltro de la tabla de lavar y revise si la salida del drenaje de desecho está obstruida y límpiela.

Compruebe la solución de limpieza. No agregue ningún líquido que no sea la solución de limpieza

aprobada ocialmente.

El soporte de la

almohadilla de

trapeado está

anormalmente elevado.

Por favor retire el soporte de la almohadilla de trapeado para vericar si hay algún objeto extraño

atrapado en él y trate de reiniciar el robot. Si el problema se mantiene, contacte al equipo de servicio de

post-venta.

Hay agua bajo el

tanque de agua

limpia o alrededor

del sello.

Cuando se saca el tanque de agua limpia, algo de agua en la tubería puede quedar bajo el tanque o

alrededor del sello. Esto es normal. Limpie con una toalla seca.

Solución de problemas

Para obtener servicios adicionales, por favor póngase en contacto con nosotros a través de [email protected]

Tel: +1 (866) 977-5177

Modelo RCLE0101

Entrada nominal

120 V ~ 60 Hz 4,1 A (durante el

vaciado del polvo)

Salida nominal 20 V DC, 2 A

Potencia nominal (durante

la limpieza con agua

caliente)

1160W

Especicaciones

Robot Estación de base

Modelo RLL94CE

Tiempo de carga Aprox. 4,5horas

Voltaje máximo 14,4V

Potencia máxima 75W

Frecuencia de operación 2400-2483,5MHz

Potencia de salida máxima ＜20dBm

Nota:

La potencia nominal (durante la limpieza con agua caliente)

está determinada por el valor de potencia durante el período

representativo (temperatura del agua 25 ℃ /77 ℉ ).

En condiciones normales de uso, este equipo debe mantenerse a

una distancia de separación de al menos 20cm (8") entre la antena

y el cuerpo del usuario.

Warranty

Garantie

1. Dreame is liable to the consumer for any lack of conformity in material or workmanship not detectable at the time of the purchase.

2. Warranty period: please refer to the customer service oce for more information. If the territory where the consumer is located has dierent regulations, local

regulations prevail.

3. The warranty will not be applicable in the following cases:

a)Issues due to carelessness, use, or installation that does not comply with the instructions provided by Dreame.

b)Tampering and/or modications of the product by entities or individuals not expressly authorized by Dreame.

c)Damage due to accidental causes and/or negligence on the part of the consumer, with particular reference to external parts.

d)Parts subject to wear that do not have manufacturing defects.

e)No valid purchasing document (receipt, invoice, or other) is provided to certify the date the product was purchased.

f)The model and/or numbers of the product on the purchase certicate is not consistent with the model and/or numbers shown on the product.

4. Please scan the QR code to get after-sales contact information.

5. The after-sales service (including quality warranty) in diverse regions is solely applicable to the local version of Dreame products. Please contact the after-sales

service in the region where your product version originates for support.

1. Dreame sera responsable envers le consommateur pour tout défaut de conformité de matériau ou de fabrication non décelable au moment de l'achat.

2. Période de garantie : veuillez vous référer au bureau du service à la clientèle pour plus d'informations. Si le territoire où se trouve le consommateur a une

réglementation diérente, c'est la réglementation locale qui prévaut.

3. La garantie ne s'appliquera pas dans les cas suivants :

a) Problème dû à un défait d'entretien, une mauvaise utilisation ou installation, le non-respect des instructions fournies par Dreame.

b) L'altération et/ou les modications du product par des prestataires ou des individus qui n'ont pas été expressément approuvés par Dreame.

c) Les dommages dus à ces causes accidentelles et/ou une négligence de la part du consommateur, en particulier sur les pièces externes.

d) L'usure normale de pièces qui n'ont pas de défauts de fabrication.

e) Aucune preuve d'achat valide (reçu, facture, ou autre) n'est fourni pour certier la date d'achat du produit.

f) Le modèle et/ou les références du produit sur le certicat d'achat ne correspondent pas au modèle et/ou références indiqués sur le produit.

4. Scannez le QR code pour obtenir les coordonnées de contact du service après-vente.

5. Le service après-vente (y compris la garantie de qualité) dans d'autres régions ne s'applique que pour la version locale des produits Dreame. Contactez le

service après-vente dans la région d'origine de la version de votre produit pour obtenir une assistance.

Garantía

1. Dreame es responsable ante el consumidor de cualquier falta de conformidad de material o mano de obra no detectable en el momento de la compra.

2. Período de garantía: Por favor, consulte a la ocina de atención al cliente para obtener más información. Si el territorio donde se encuentra el consumidor tiene

regulaciones diferentes, prevalecerán las regulaciones locales.

3. La garantía no será aplicable en los siguientes casos:

a) Problemas debidos al descuido, uso o instalación que no cumpla con las instrucciones proporcionadas por Dreame.

b) La manipulación y/o modicaciones del producto por entidades o personas no expresamente autorizadas por Dreame.

c) Daños debidos a causas accidentales y/o negligencia del consumidor, con especial referencia a las partes externas.

d) Piezas sujetas a desgaste que no presenten defectos de fabricación.

e) No se proporciona ningún documento de compra válido (recibo, factura u otro) que certique la fecha de compra del producto.

f) El modelo y/o los números del producto en el certicado de compra no coinciden con el modelo y/o números que aparecen en el producto.

4. Escanee el código QR para obtener información de contacto posventa.

5. El servicio posventa (incluida la garantía de calidad) en diversas regiones se aplica únicamente a la versión local de los productos Dreame. Comuníquese con

el servicio posventa de la región donde se origina la versión de su producto para obtener asistencia.

Website:

https://www.dreametech.com/

Dreame RLL94CE L50 Ultra Robot Vacuum and Mop

Product's Documents

User Manual

Specifications

Dreame RLL94CE Questions and Answers
