Craftsman CMXRMLM141516 16-in 5 Reel Lawn Mower User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMXRMLM141516

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

16" (41cm) Reel Lawnmower

Tondeuse à rouleau de

16 (41cm)

Cortacésped de carrete

de 16" (41cm)

1415-16CR

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 10

Español (traducido de las instrucciones originales) 20

Be Sure You Have All Of These P

arts Before You

Begin Assembly

(6) M6X35

HANDLE

BOLTS

(6)

WING

NUTS

(6)

WASHERS

MODEL CMXRMLM141516 PACKING LIST

1. 16" (41cm) Reel Lawn Mower

2. (4) Four Piece Handles with Foam Grip (Fig. A)

3. Handle Assembly Hardware Bag

4. Instruction Manual

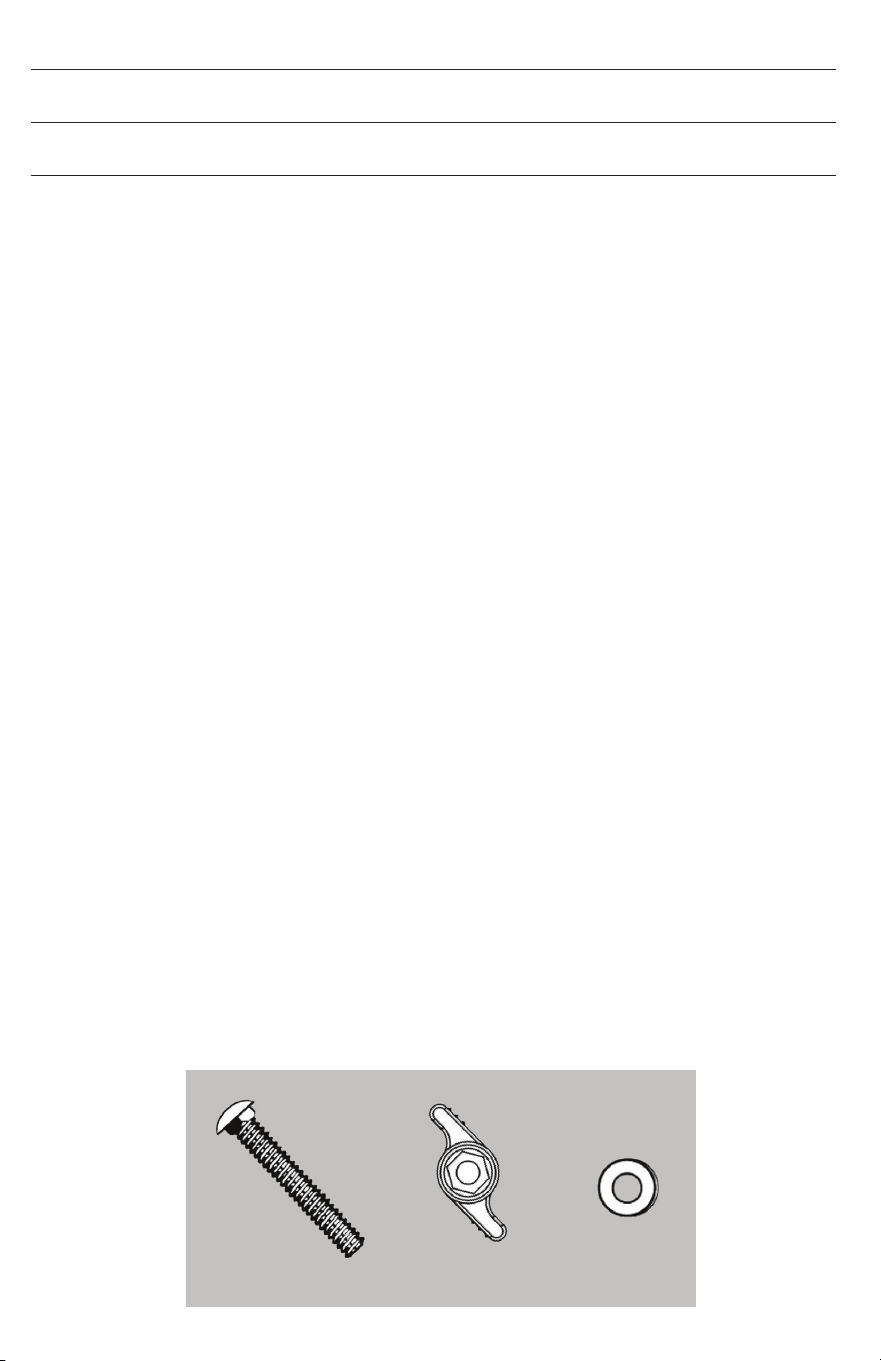

HANDLE ASSEMBLY HARDWARE

BAG COMPONENTS

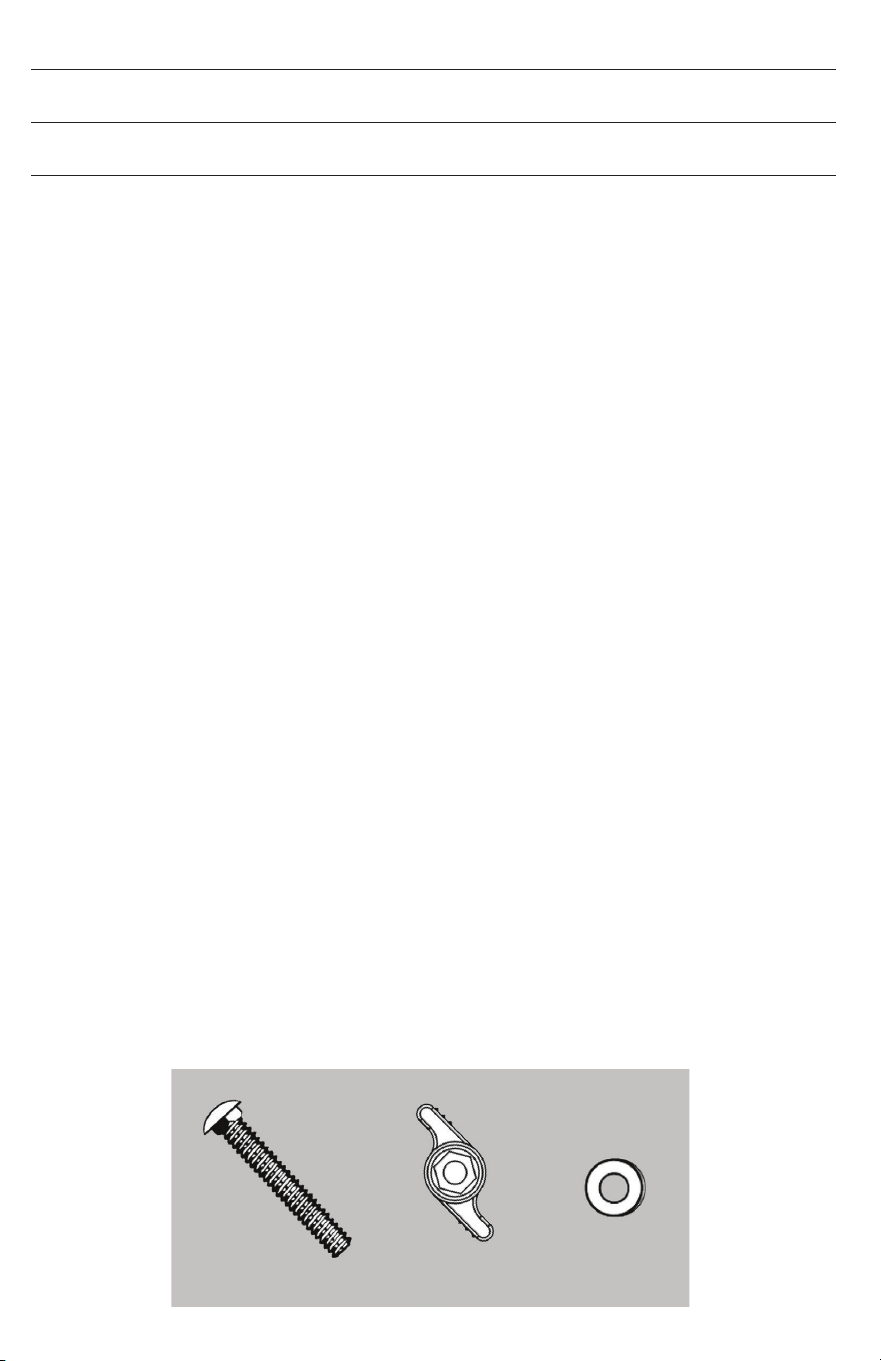

• (6) M6x35 Handle Bolts

• (6) Wing Bolts

• (6) Washers

ENgLISh

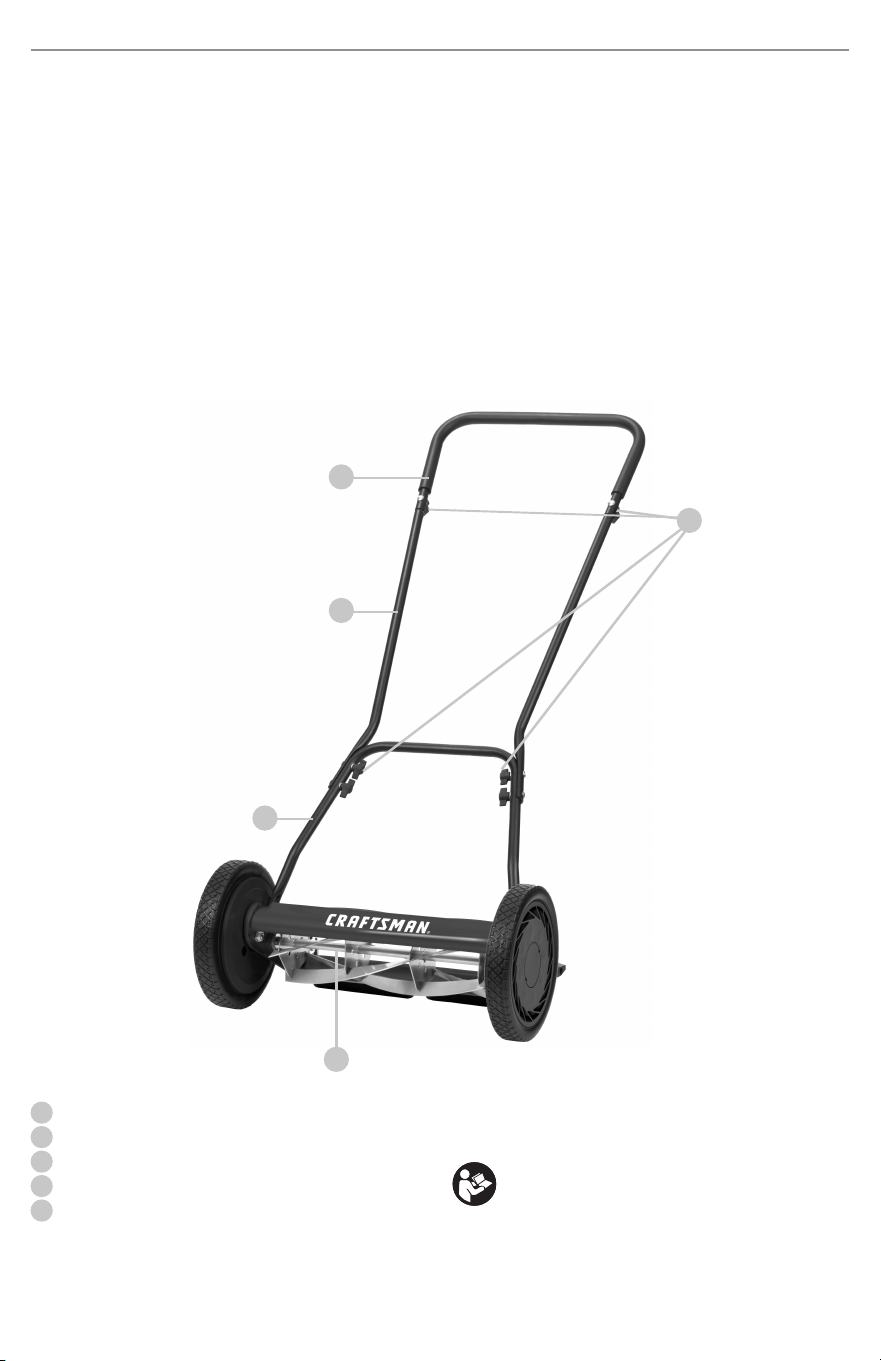

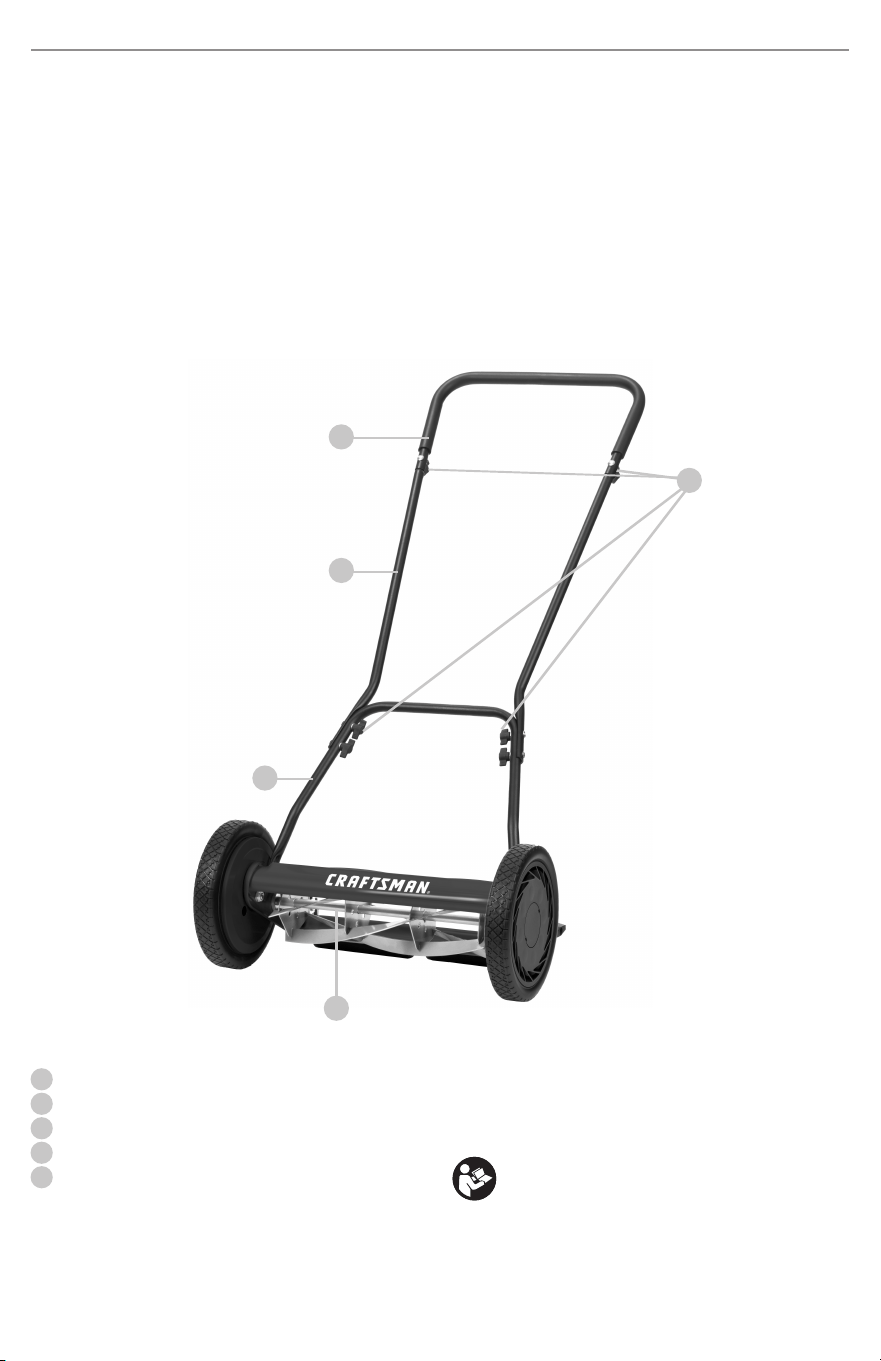

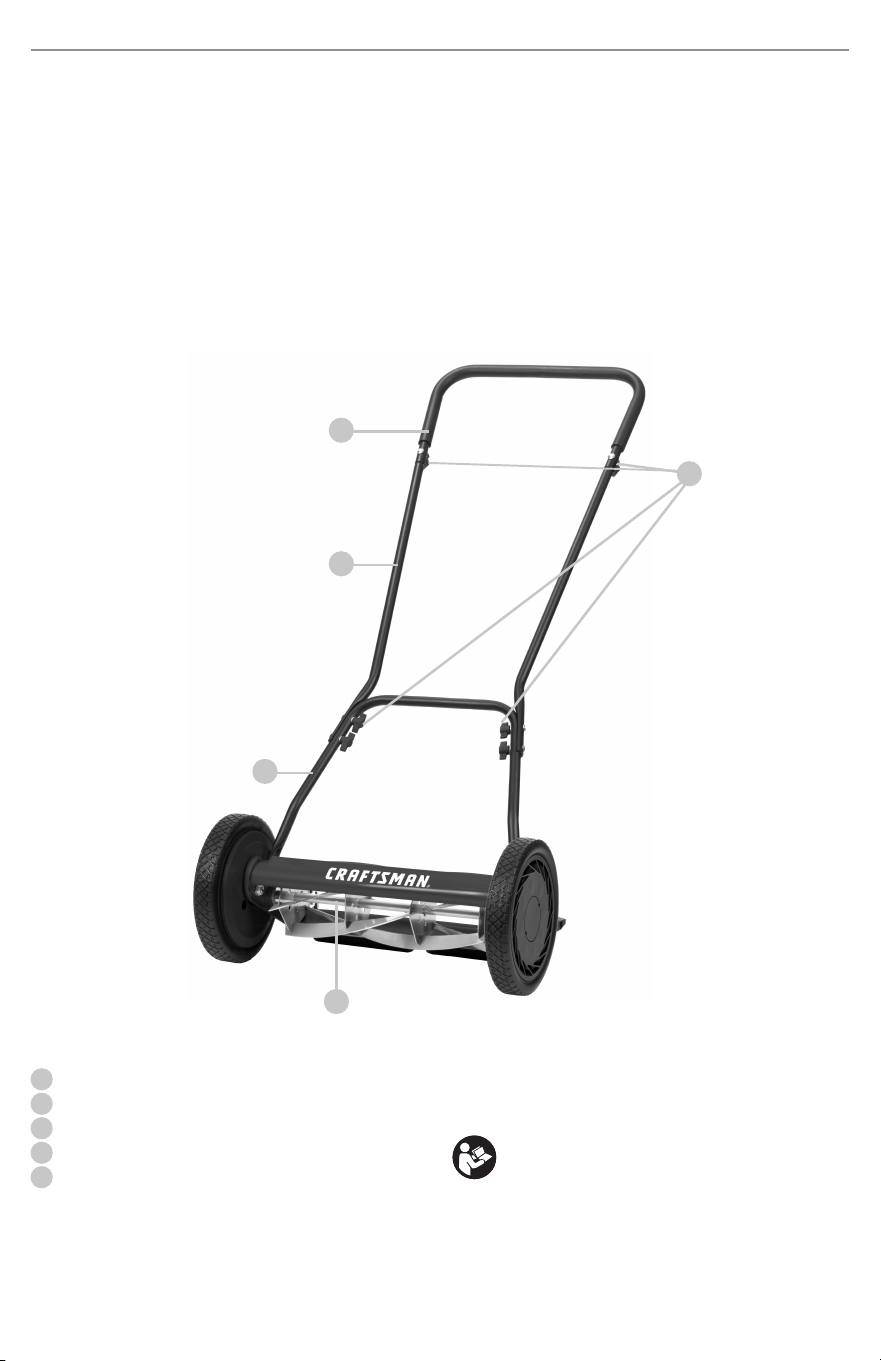

COMPONENTS

Upper Handle

Middle Handle

Lower and Upper C

onnecting Bolt and Wingnuts

Lower Handle

Blade Reel



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about

this or any product, call CRAFTSMAN

toll free at: 1-888-331-4569

Definitions: Safety Alert Symbols and Wor

his instruc

tion manual uses the f

ollo

wing saf

y aler

t symbols and w

ords to alert you to hazardous situations and your risk of

personal injury or property damage.

ANGER: Indic

es an imminently haz

dous situ

ation which, if not av

oided, will result in death or seriousinjury.

ARNING:

Indic

es a pot

entially haz

dous situation which, if not avoided, could result in death or seriousinjury.

UTION:

Indic

es a pot

entially haz

ardous situation which, if not avoided, may result in minor or moderateinjury.

(Used without w

Indic

es a saf

y related message.

TICE: Indic

es a pr

tic

not related to personal injury which, if not avoided, may result in propertydamage.



ENgLISh

English (or

iginal instructions)

IMPORTANT

SAFETY WARNINGS AND

INSTRUCTIONS



WARNING: T

o reduce risk of injury:

•

Befor

e any use, be sure everyone using this tool

reads and understands all safety instructions and

other information contained in this manual.

•

Save these instruc

tions and review frequently prior

to use and in instructing others.

•

When using lawn mow

ers, basic safety precautions

should always be followed to reduce personal

injury, including the following:

READ ALL INSTRUCTIONS

GENERAL SAFETY W

ARNINGS AND

INSTRUCTIONS FOR ALL TOOLS

• This to

ol can be dangerous. Follow all warnings

and Safety Instructions in this manual. The operator is

responsible for following warnings and instructions in

this manual and on unit. Restrict use of this mower to

persons who read, understand and follow warnings and

instructions in this manual and onunit.

•

Avoid danger

ous environment – don’t use lawn mowers

in damp or wetlocations.

•

Don’

t Use InRain.

•

Keep Children A

way – All visitors should be kept a safe

distance from workarea.

•

Dress P

roperly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

and footwear is recommended when workingoutdoors.

•

Use Saf

ety Glasses – Always use face or dust mask if

operation isdusty.

•

Use Right Applianc

e – Do not use reel mower for any job

except that for which it isintended.

•

Check for damaged parts. B

efore further use of the

mower, a guard or other part that is damaged should be

carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of parts,

mounting, and any other conditions that may affect their

operation. A guard or other part that is damaged should

be properly repaired or replaced by an authorized service

center unless otherwise indicated elsewhere in thismanual.

•

Repairs and servic

e. Repairs, maintenance and

any adjustments not specified in this manual should

be performed by authorized service centers or other

qualified service organizations, always using identical

replacementparts.

•

Don’

t Force Lawn Mower – It will do the job better and

safer at the rate for which it wasdesigned.

•

Don’

t Overreach – Keep proper footing and balance at

alltimes.

•

Stay Alert –

Watch what you are doing. Use common

sense. Do not operate lawn mower when you aretired.

•

Store L

awn Mower Indoors – When not in use, lawn

mower should be stored in an indoor dry and locked-up

place – out of reach of children.

•

Maintain Lawn Mow

er With Care – Keep cutting edges

sharp and clean for best and safestperformance.

Follow instructions for lubricating and changing

accessories. Keep handles dry, clean, and free from oil

andgrease.

•

Keep bladessharp.

• Keep hands and feet aw

ay from cuttingarea.

•

Objec

ts struck by the lawn mower blade can cause

severe injuries to persons. The lawn should always

be carefully examined and cleared of all objects prior to

eachmowing.

•

If lawn mow

er strikes a foreign object, follow

thesesteps:

Stop pushing reel mo

wer.

Inspect fordamage

Repair any damage befor

e restarting and operating

the reelmower.

•

Use identical replac

ement bladesonly.

SAVE

THESE INSTRUCTIONS

Important

Safe

Practices for Pedestrian-

ControlledMowers

This machine is capable of amputating hands and f

eet and

throwing objects. Failure to observe the following safety

instructions could result in serious injury or death.

General I

nformation

1 . Read, understand, and f

ollow instructions and warnings in

this manual and on the machine andattachments.

. Only allow oper

ators, who are responsible, trained, familiar

with the instructions, and physically capable to operate the

machine.

. Do not carr

y passengers and keep bystanders away.

. Do not operat

e the machine while under the influence of

alcohol or drugs.

. Follow the man

ufacturer’s recommendation for wheel

weights or counterweights.

Prepar

ation Before Operating

1 . Clear the operating ar

ea of any objects which could be

thrown by or interfere with operation of the machine.

. Keep the area of operation clear of all b

ystanders,

particularly small children. Stop the machine and

attachment(s) if anyone enters the area.

. Do not operat

e the machine without safety devices in place

and functioning properly. Check frequently for signs of wear

or deterioration and replace as needed.

. Wear appropriat

e personal protective equipment such as

safety glasses and footwear.

Opera

ting

1 . Only operat

e the machine in daylight or good

artificiallight.

ENgLISh

ENGLISH

2 . Avoid holes, ruts

, bumps, rocks, or other hidden hazards.

Uneven terrain could overturn the machine, or cause

operator to lose their balance or footing.

. Do not put hands or feet near rotating par

ts or under the

machine. Keep clear of the discharge opening at all times.

. Do not direct dischar

ge material toward anyone. Avoid

discharging material against a wall or obstruction. Material

may ricochet back toward the operator. Stop the blade(s)

when crossing gravel surfaces.

. Never intentionally strik

e or ram trees, fences, etc. This can

cause injuries or severely damage the mower

Children Sp

ecific

1 . Tragic accidents c

an occur if the operator is not alert to

the presence of children. Children are often attracted to

the machine and the mowing activity. Never assume that

children will remain where you last saw them.

. Keep children out of the operating area and under

the watchful care of a responsible adult other than

theoperator.

Slope Specific

1 . Slopes are a major fac

tor related to accidents. Operation on

slopes requires extra caution.

. Travel in the man

ufacturer recommended direction on

slopes. Use caution while operating near dropoffs.

. Avoid mowing w

et grass. (Poor footing could cause a slip

and fall accident.)

. Do not operate machine under an

y condition where

traction, steering, or stability is in question. Tires Mower

could slide even if the wheels are stopped.

. Avoid starting and st

opping on slopes. Avoid making

sudden changes in speed or direction. Make turns slowly

and gradually.

. Use extra c

are while operating machine with a grass

catcher or other attachment(s). They can affect the stability

of the machine.

Service

1 . Keep machine in good w

ing or

der. Replace worn or

damaged parts.

. U

se c

aution when ser

vicing blades

. Wrap the blade(s) or

wear gloves. Replace damaged blades. Do not repair or

alter blade(s).

The following are explanations of important safety

hazard pictorials on themower.

ser m

ust r

ead and understand the

instructionmanual.

To avoid the risk of serious injury do not

mow up and down slopes. Always mow

acrossslopes.

To avoid the risk of injury t

o bystanders keep

all persons and pets at a safe distance from the

mower whileoperating.

Rotating blades can cause serious injury

Keep hands and feet clear of reel blades and

discharge opening at all times. Always be sure

blade has stopped before cleaning, servicing,

transporting or lifting themower.

Objects struck by mo

wer blade can cause

serious injury. Stay behind the handle when the

pushing the reel. Always ensure persons and

pets are clear of the discharge from the mower

while operating. Always inspect mowing area

before mowing and remove objects that could

be thrown by blade.

Additional Safet

y Information



WARNING: ALW

AYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

•

ANSI Z87.1 eye prot

ection (CAN/CSA Z94.3),

•

ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respirator

yprotection.



WARNING: Some dust cr

eated by this product

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

•

compounds in fertiliz

ers

•

compounds in insecticides, her

bicides

andpesticides

•

arsenic and chromium from chemically

treatedlumber

To reduce your exposure to these chemicals, wear approved

safety equipment such as dust masks that are specially designed

to filter out microscopic particles.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

min ..................... minutes

…/min ..............per minute

.....................safety alert symbol

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

WARNING: Cancer and Reproductive Harm -

www.P65Warnings.ca.gov



Assembling Handle (Fig. A)

nclosed in the car

on ar

e the mo

er handle par

(1 upper handlebar piec

, 2 middle handlebar piec

es and 1

er handlebar piece) and hardware package (for contents,

see inside front cover).

y out the par

ts of the handle as sho

wn in F

igur

e A

2. I

nser

t the 2 middle handlebar

pieces into the upper

handlebar

3. Fasten the 2 middle handlebars

to the upper

handlebar

piece on both sides with a single handle

bolt, washer, and a wing nut

4. Align the holes of the middle handlebar

with the

holes of the lower handlebar

piece.

5. Fasten each side of the two handlebars with handle

bolts, washers, and wingnuts

Fig.A

ASSEMBLY AND ADJUSTMENTS

ENgLISh

Attaching The Handle To The Mower

(Fig. B)



WARNING: DO NOT attempt to attach the handle

to the bolts on the roller assembly at the rear of

the mower. This is incorrect! As you follow the

instruction below, refer to Figure B for more

information.

1. After assembling the handle, fit the holes at the end of

the lower handle

portion of the handle on the left

and right side, over the short posts extending out from

the side plates

Fig.B

USAGE AND CARE

General Care (Fig.

C-D)

Minimum care is required to assure smooth operation of your

mower.

• To avoid damage to the mower or cutting blades, keep

the area to be mowed free from any debris.

• We suggest a routine application of oil or lubricant (i.e.

WD-40). This should be applied to all cutting surfaces, the

cutting reel axle shaft and wheels.

Primary Cutting Height Adjustments

(Fig. C)

These units can be adjusted to offer a cutting height range

from 1/2” to 2 1/2” (1.27 cm to 6.35 cm) simply by

adjusting the roller assembly. Keep in mind that the same

adjustment must be performed on both sides of the

mower.

As you follow the instructions below, refer to Figure C for

more information.

Other cutting heights can be obtained by positioning the

bolts through other hole locations.

• To achieve the lowest cutting position, loosen and

remove the nuts

on both sides of the roller assembly

• Position the bolt through the bottom hole of the plastic

roller bracket and the top hole of the mower side plate

. Retighten nuts

on both sides.

• To achieve the highest cutting position, loosen and

remove the nuts on both sides of the roller assembly

• Position the bolt though the top hole of the plastic roller

bracket

and the bottom hole of the mower side plate

. Retighten nuts

on both sides.

ENgLISh

Fig.C

Mower Blade Adjustment (Fig. D)

The blades have been preadjusted before leaving the factory

Misalignment can occur resulting in blades that are too loose

or too tight. If this happens, you will notice a rough, uneven

cut or a hard-pushing mower.

All adjustments are made from the rear of the mower

(opposite from the bar with the logo decal). Each end of the

cutting bar can be adjusted separately.

As you follow the instructions below, refer to Figure

for

more information.

• The cutting bar blade (located under the reel) pivots.

The front screws

move the cutter bar away from the

blades, while the rear screws

move the cutter bar

toward the blades.

• Adjusting the screws is a very sensitive procedure.

1/16th of a turn is considered a major adjustment.

• Before tightening one adjusting screw, be sure to loosen

the opposing screw an equal amount.

Loosening The Blades

The cutting bar blade must be moved further from the

cutting reel.

• Loosen both back screws

equally by turning them

counterclockwise.

• Tighten both front screws

equally by turning them

clockwise.

Tightening The Blades

The cutting bar blade must be moved closer to the cutting

reel.

•

Loosen both front screws

equally by turning them

counterclockwise.

Tighten both back screws

equally by turning them

clockwise.

Fig. D

Checking Adjustments

The cutting bar blade must be moved further from the

cutting reel.

• Turn mower upside down.

• Insert piece of paper (i.e., writing or newspaper) between

the cutter bar and the reel blades, and carefully turn the

reel blades by hand.

All blades should slice the paper evenly the entire length of

the cutter bar while the reel turns smoothly.

If the mower has an intermittent cut, adjustment should

be made to appropriate side of the blades to attain proper

cutting action.

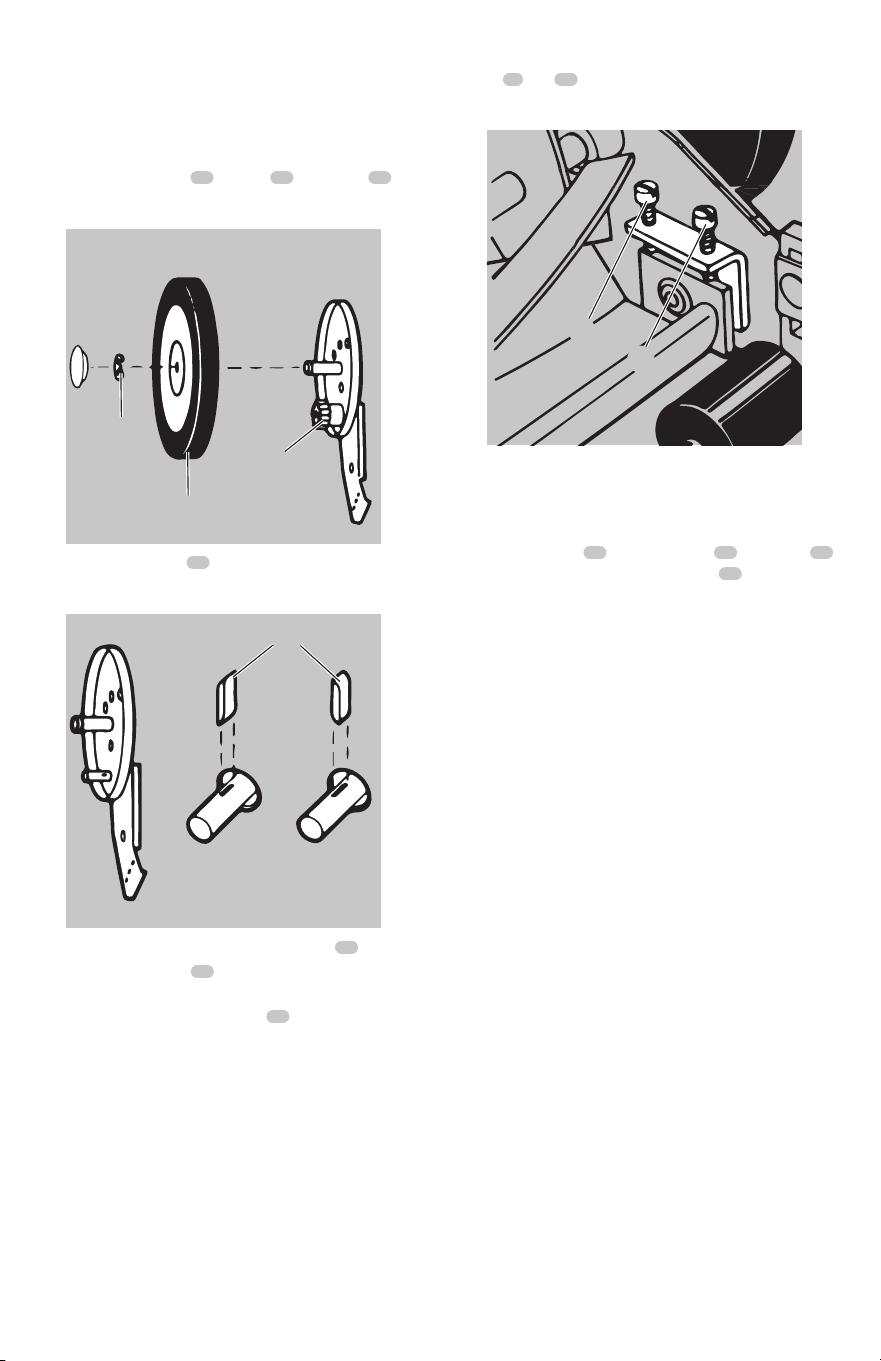

Sharpening The Cutting Blades (Fig. E-G)

When the mower is properly lubricated

and adjusted,

sharpening should not be necessary for several years.

However, the following steps will allow you to do the

procedure yourself at relatively little expense.

• Remove the “E” rings

, wheels

and pinion

from both sides of the mower (Refer to Figure E).

Fig.E

• Remove both pawls

from the rectangular slots in

reel shaft and reverse their positions (refer to Figure F).

Fig.F

• Reverse the placement of the pinion gears

• Place the left pinion

on the right end of the reel

shaft and the right pinion on the left end of the reel shaft.

Replace the wheels and “E” rings

• Spread a thin layer of lapping compound on the front

edge of the reel blades.

• Adjust the cutter bar so that the cutter bar blade has

light but firm contact with the reel blades across the full

width of the cutter bar (refer to Figure G).



ENgLISh

CAUTION: Do not overtighten the adjusting screws

and

, as this could damage the cutter bar

. Both

screws must be tight on the final adjustment.

Fig.G

• Push the mower backward on a smooth surface (such as

a sidewalk or paved driveway). Continue to do this until

the reel blades rotate relatively free and front edge of

the cutter bar blade is polished.

• Remove wheels

; reverse pinions

and pawls

so that the beveled edge of the pawl

is on the right.



CAUTION: Clean any grinding compound or debris

from the cutter bar blade

, reel blades, pinions and

pawls. Lubricate axle and pinion with a light film of

wheel bearing grease and replace wheels and “E” rings.

NOTE: It is recommended to use an industrial or valve

lapping compound between 100-240 grit. This is usually

available at an industrial or automotive supply store. If

professional sharpening is required, consult your local yellow

pages for lawn mower repair services.

Mowing Tips



WARNING: Always inspect area where mow

er is to

be used and remove all stones, sticks, wire, bones,

and other debris which might be thrown by the

rotatingblade.



WARNING: Mow across the face of slopes, nev

up-and-down. Exercise extreme caution when

changing direction on slopes. Do not mow excessively

steep slopes. Always maintain good footing.

•

Set mower at highest cutting height when mowing in

rough gr

ound or in tall weeds. Removing too much grass

at one time can cause the motor to be overloaded and

to stop.

Accessories



WARNING: Sinc

e accessories, other than those

offered by CRAFTSMAN have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be used

with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact CRAFTSMAN on our website www.Craftsman.com or

call at 888-331-4569.

Cleaning



ARNING

: Ne

er use solvents or other harsh

chemicals for cleaning the non-metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Apply a wax or oil after cleaning to prevent corrosion.

Repairs



WARNING: To a

ssure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including power

cord repair and brush inspection and replacement,

when applicable) should be performed by a

CRAFTSMAN authorized service center. Always use

identical replacementparts.

Thank you for y

our purchase. Register your product nowfor:

•

WARRANTY

SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

•

CONFIRMATION

OF OWNERS

hIP: In case of

an insuranc

e loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

•

FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Preventing Corrosion

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals. If you mow in

areas where fertilizers or chemicals have been used, the

mower should be cleaned immediately afterward as follows:

Use a lubricating oil or wax after each use to prevent rust

and unsure smooth and squeak free operation

Wipe all exposed parts with a damp cloth.

Meets CPSC Safety Requirements

CRAFTSMAN Mowers conform to the safety standards of

the American National Standards Institute, and the U.S.

Consumer Product Safety Commission.

Limit

ed Warranty

here are no warranties that extend beyond the product

description except that the lawn mower sold thereunder is

warranted as follows:

Five-Year Limited Warranty

For five (5) years from purchase, The Great States

Corporation(GSC)/American Lawn Mower Company

warrants to the original owner that this CRAFTSMAN

product and service part is free from defects in materials and

workmanship and agrees to repair or replace any defective

product or part for the warranty period stated above.

Warranty voided if used for commercial or industrial purposes

or any other improper use as determined by GSC. Warranty

does not include repairs necessary due to operator's abuse

or negligence (including overloading the product beyond

capacity, immersion in water, or the failure to assemble,

operate, maintain, or store the product according to the

instructions in the owner's manual). This warranty does not

cover:

•

Wear items, including but not limit

ed to - drive belts &

gears, cutting blades, mower blades, guide bars, wheels,

handles, worn bags, other items subject to wear over time.

This warranty does not cover damage caused by cold, heat,

rain excessive humidity, or other environmental extremes.

This warranty does not cover normal deterioration of the

exterior finish or normal wear and tear on the products

including, but not limited to scratches, cracks, dents, or

damage caused by outside chemicals.

This warranty is not transferable and only applies to new

products sold directly from an authorized retailer. This

warranty does not apply to any product, new or used,

purchased through unauthorized third-party channels. For

information on authorized dealers, contact our customer

support hotline at 888-331-4569 (Mon-Fri 8am-5pm Est). Any

incidental, indirect or consequential loss, damage, or expense

ENgLISh

that may result from any defect or malfunction of the

products is not cover

ed by the warranty. The warranty does

not include installation, assembly or normal adjustments

explained in the owner’s manual. The expense of delivering

the product to the vendor and the expense of returning the

product or replacement parts to the owner is not covered by

the warranty.

Additional Warranty Limitations

Some states do not allow the exclusion or limitation on how

long an implied warranty lasts, so the abo

ve limitation may

not apply to you. Products sold damaged or incomplete,

sold as is, or sold as reconditioned are not covered under the

warranty.

Damage or liability caused by shipping, improper handling,

improper assembly, incorrect voltage, improper wiring,

improper maintenance, improper modification or the

use of accessories and/or attachments not specifically

recommended is not covered by this warranty.

Proof of purchase, original dated sales receipt, must

accompany all warranty claims.

www.craftsman.com

(1-888-331-4569)

Provide all relevant information when you call or visit online.

REPAIR PARTS (KITS/ITEMS)

The model/ serial number of this tool is found on a plate or label

attached to the housing. Please record the serial number in the

space provided below.

MODEL NUMBER: CMXRMLM141516

REC

ORD

OUR SERIAL NUMBER:

HOW TO ORDER REPLACEMENT PARTS

ALWAYS MENTION THE MODEL NUMBER WHEN

ORDERING KIT / ITEMS FOR

THIS TOOL

RM-WK10A-1

RM16-HK-1

RM-GPK-1

RM-APK-1

RM-UHP-1

10 INCh WhEEL KIT

hANDLE KIT U-ShAPE

WITh WINgNUTS

gEAR AND PAWL KIT

AXLE PIN KIT

U-hANDLE ASSEMBLY

hARDWARE PACKAgE

KIT / ITEM NUMBER DESCRIPTION

QTY

How To Order Parts

Specify the following information when ordering

parts:

1. Complete model number (found on the identification

decal on the rear of the cutter bar)

2. Cutting width of your unit.

RM16-RAK-1

16” ROLLER ASSY KIT

THIS TOOL CAN BE DANGEROUS.

Follow all warnings and safety instructions in this manual.

The operator is responsible for following warnings

and instructions in this manual.

Restrict use of this mower to persons

who read, understand and follow the warning

and instructions in this manual.

CALL US WITH QUESTIONS

ABOUT OPERATING OR MAINTAINING

YOUR CRAFTSMAN REEL MOWER

OR GET ASSISTANCE ONLINE

CRAFTSMAN ®

is a registered trademark of Stanley Black & Decker, Inc.,

used under license

Product manufactured under license by:

The Great States Corporation DBA American Lawn

Mower Company

7444 Shadeland Station Way,

Indianapolis, IN 46256 USA

ENgLISh

FRANÇAIS

English (original instructions) 3

Français (traduction de la notice d’

instructions originale)

Español (traducido de las instrucciones originales) 20

Assurez-vous d'avoir t

outes ces pièces avant de

commencer l'assemblage

(6) M6X35

MANIPULER

BOULONS

(6) (6)

RONDELLES

LISTE DE COLISAGE DU MODÈLE CMXRMLM141516

1. Tondeuse à rouleau 41cm (16")

2. (4) Poignées en quatre parties avec prise en mousse (Fig. A)

3. Sac de matériel d'assemblage de poignée

4. Manuel d'instructions

MATÉRIEL D’ASSEMBLAGE DE LA POIGNÉE

COMPOSANTS DU SAC

• (6) boulons de poignée M6x35

• (6) boulons à oreilles

• (6) Rondelles

ÉCROU À

OREILLES

FRANÇAIS



Définitions: symboles et mots d'alerte de sécurit

e manuel d'instruc

tions utilise les symboles et les mots d'aler

e de sécur

ité suivants pour vous avertir des situations

dangereuses et des risques de blessures corporelles ou de dommages matériels.

ANGER: Indique une situ

ation danger

euse imminent

e qui, si elle n

'est pas évitée, entraînera la mort ou des blessures graves..

VER

TISSEMENT

Indique une situ

ation potentiellement dangereuse qui, si elle n'est pas évitée,

pourrait entraîner la mort ou des blessures graves.

MISE EN G

ARD:

Indique une situ

ation pot

entiellement danger

euse qui, si elle n'est pas évitée,

peut entraîner des blessures mineures ou modérées.

tilisé sans mot)

Indique un message r

elatif à la sécurit

VIS: Indique une pr

atique non liée à des blessur

es c

orpor

elles qui,

si elle n'est pas évitée, peut entraîner des dommages matériels.

COMPOSANTS

Poignée supérieur

Poignée cen

trale

Boulon de connexion infér

eur et supérieur et écrous à oreilles

Poignée infér

ieure

Bobine de lame



AVERTISSEMENT : Lisez tous les avertissements

de sécurité et toutes les instructions. Le non-respect

des avertissements et des instructions peut entraîner un

choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT: Pour réduire le risque de blessure,

lisez le manuel d'instructions.

Si vous avez des questions ou des commentaires sur

ceci ou n'importe quel produit, appelez CraftsmaN

sans frais au : 1-888-331-4569

FRANÇAIS

English (original instructions)

AVERTISSEMENTS ET INSTRUCTIONS DE

SÉCURITÉ IMPORTANTS



AVERTISSEMENT: Pour réduire le risque de blessure :

• Avant toute utilisation, assurez-vous que toutes les

personnes utilisant cet outil lisent et comprennent

toutes les consignes de sécurité et autres

informations contenues dans ce manuel.

• Conservez ces instructions et revoyez-les

fréquemment avant de les utiliser et pour informer

les autres.

• Lors de l'utilisation de tondeuses à gazon, des

précautions de sécurité de base doivent toujours

être suivies pour réduire les blessures, notamment

les suivantes:

LISEZ TOUTES LES INSTRUCTIONS

AVERTISSEMENTS ET INSTRUCTIONS GÉNÉRALES

DE SÉCURITÉ POUR TOUS LES OUTILS

• Cet outil peut être dangereux. Suivez tous les

avertissements et consignes de sécurité de ce manuel.

L'opérateur est responsable de suivre les avertissements

et les instructions dans ce manuel et sur l'appareil.

Limitez l'utilisation de cette tondeuse aux personnes qui

lisent, comprennent et suivent les avertissements et les

instructions dans ce manuel et sur l'appareil.

• Évitez les environnements dangereux – dn'utilisez pas

de tondeuses à gazon dans des endroits humides ou mouillés.

• Ne pas utiliser sous la pluie.

• Gardez les enfants à l'écart – Tous les visiteurs doivent

être tenus à une distance de sécurité de la zone de travail.

• Habillez-vous correctement – Ne portez pas de

vêtements amples ni de bijoux. Ils peuvent être pris dans

les pièces mobiles. L'utilisation de gants et de chaussures

en caoutchouc est recommandée lorsque vous travaillez à

l'extérieur.

• Utilisez des lunettes de sécurité – Utilisez toujours un

masque facial ou anti-poussière si l'opération est poussiéreuse.

• Utilisez le bon appareil – N'utilisez pas la tondeuse à cylindres

pour un travail autre que celui pour lequel elle est destinée.

• Vérifiez les pièces endommagées. Avant de continuer

à utiliser la tondeuse, une protection ou une autre pièce

endommagée doit être soigneusement vérifiée pour

déterminer qu'elle fonctionnera correctement et remplira

sa fonction prévue. Vérifiez l'alignement des pièces mobiles,

la liaison des pièces mobiles, la rupture des pièces, le

montage et toute autre condition pouvant affecter leur

fonctionnement. Une protection ou une autre pièce

endommagée doit être correctement réparée ou remplacée

par un centre de service agréé, sauf indication contraire

ailleurs dans ce manuel.

• Réparations et service. Les réparations, l'entretien et tout

réglage non spécifiés dans ce manuel doivent être effectués

par des centres de service agréés ou d'autres organismes

de service qualifiés, en utilisant toujours des pièces de

rechange identiques.

• Ne forcez pas la tondeuse à gazon – Elle fera le travail

mieux et de manière plus sûre au rythme pour lequel elle a

été conçue.

• Ne dépassez pas les limites – Gardez une bonne assise et

un bon équilibre à tout moment.

• Restez vigilant – Surveillez ce que vous faites. Utiliser le bon

sens. N'utilisez pas la tondeuse à gazon lorsque vous êtes fatigué.

• Entreposez la tondeuse à gazon à l'intérieur –

Lorsqu'elle n'est pas utilisée, la tondeuse à gazon doit être

entreposée dans un endroit sec et verrouillé à l'intérieur –

hors de portée des enfants.

• Entretenez la tondeuse à gazon avec soin – Gardez les

bords de coupe aiguisés et propres pour des performances

optimales et sûres. Suivez les instructions de lubrification et

de changement des accessoires. Gardez les poignées sèches,

propres et exemptes d'huile et de graisse.

• Gardez les lames affûtées.

• Gardez les mains et les pieds à l'écart de la zone de coupe.

• Les objets heurtés par la lame de la tondeuse à gazon

peuvent blesser gravement des personnes. La pelouse

doit toujours être soigneusement examinée et débarrassée

de tous les objets avant chaque tonte.

• Si la tondeuse à gazon heurte un corps étranger,

procédez comme suit:

1. Arrêtez de pousser la tondeuse à cylindres.

2. Inspectez les dommages.

3. Réparez tout dommage avant de redémarrer et

d'utiliser la tondeuse à cylindres.

• N'utilisez que des lames de rechange identiques.

CONSERVEZ CES INSTRUCTIONS

Important

Pratiques sécuritaires pour les tondeuses

contrôlées par des piétons

Cette machine est capable d'amputer les mains et les pieds

et de lancer des objets. Le non-respect des consignes de sécurité

suivantes peut entraîner des blessures graves ou la mort.

Informations générales

1 . Lisez, comprenez et suivez les instructions et les

avertissements contenus dans ce manuel, ainsi que sur la

machine et les accessoires.

2 . N'autorisez que des opérateurs responsables, formés,

familiarisés avec les instructions et physiquement capables

d'utiliser la machine.

3 . Ne transportez pas de passagers et éloignez les passants.

4 . N'utilisez pas la machine sous l'influence de l'alcool ou de drogues.

5 . Suivez les recommandations du fabricant pour les poids de

roue ou les contrepoids.

Préparation avant utilisation

1 . Dégagez la zone de travail de tout objet qui pourrait être projeté

par ou interférer avec le fonctionnement de la machine.

2 . Gardez la zone d'opération à l'écart de tous les passants,

en particulier des jeunes enfants. Arrêtez la machine et les

accessoires si quelqu'un pénètre dans la zone.

3 . N'utilisez pas la machine sans dispositifs de sécurité en

place et fonctionnant correctement. Vérifiez fréquemment

les signes d'usure ou de détérioration et remplacez-les au

besoin.

4 . Porter un équipement de protection individuelle approprié

tel que des lunettes et des chaussures de sécurité.

En fonctionnement

1 . N'utilisez la machine qu'à la lumière du jour ou sous une

bonne lumière artificielle.

2 . Évitez les trous, les ornières, les bosses, les rochers ou autres

dangers cachés. Un terrain accidenté pourrait renverser

la machine ou faire perdre l'équilibre ou l'équilibre à

l'opérateur..

3 . Ne mettez pas les mains ou les pieds à proximité des

pièces en rotation ou sous la machine. Restez à l'écart de

l'ouverture de décharge à tout moment.

4 . Ne dirigez pas le matériau de décharge vers qui que ce

soit. Évitez de décharger le matériau contre un mur ou une

obstruction. Le matériau peut ricocher vers l'opérateur.

Arrêtez la ou les lames lorsque vous traversez des surfaces

de gravier.

5 . Ne jamais heurter ou enfoncer intentionnellement des

arbres, des clôtures, etc. Cela peut causer des blessures ou

endommager gravement la tondeuse.

Spécifique aux enfants

1 . Des accidents tragiques peuvent survenir si l'opérateur

n'est pas attentif à la présence d'enfants. Les enfants sont

souvent attirés par la machine et l'activité de tonte. Ne

présumez jamais que les enfants resteront là où vous les

avez vus pour la dernière fois.

2 . Gardez les enfants hors de la zone d'opération et sous la

surveillance d'un adulte responsable autre que l'opérateur.

Spécifique à la pente

1 . Les pentes sont un facteur majeur lié aux accidents. L'utilisation

sur des pentes nécessite une prudence supplémentaire.

2 . Déplacez-vous dans la direction recommandée par le fabricant

sur les pentes. Soyez prudent lorsque vous travaillez à proximité

de points de chute.

3 . Évitez de tondre l'herbe mouillée. (Une mauvaise assise peut

causer un accident de glissade et de chute.)

4 . N'utilisez pas la machine dans des conditions où la traction,

la direction ou la stabilité sont en cause. Pneus La tondeuse

peut glisser même si les roues sont arrêtées.

5 . Évitez de démarrer et de vous arrêter en pente. Évitez de

faire des changements brusques de vitesse ou de direction.

Faire des virages lentement et progressivement.

6 . Redoublez de prudence lorsque vous utilisez la machine

avec un sac à herbe ou d'autres accessoires. Ils peuvent

affecter la stabilité de la machine.

Un service

1 . Gardez la machine en bon état de fonctionnement.

Remplacez les pièces usées ou endommagées.

2 . Soyez prudent lors de l'entretien des lames. Enveloppez

la ou les lames ou portez des gants. Remplacez les lames

endommagées. Ne réparez pas ou ne modifiez pas les

lames.

FRANÇAIS

L'utilisateur doit lire et comprendre le manuel

d'instructions.

Pour éviter tout risque de blessure grave, ne

tondez pas les pentes en amont et en aval.

Tondez toujours en travers des pentes.

Pour éviter tout risque de blessure pour les passants,

maintenez toutes les personnes et les animaux

domestiques à une distance de sécurité de la

tondeuse pendant son fonctionnement.

Les lames en rotation peuvent causer des blessures

graves. Gardez les mains et les pieds à l'écart des

lames du rabatteur et de l'ouverture de décharge

à tout moment. Assurez-vous toujours que la

lame est arrêtée avant de nettoyer, d'entretenir, de

transporter ou de soulever la tondeuse.

Les objets heurtés par la lame de la tondeuse

peuvent causer des blessures graves. Restez

derrière la poignée lorsque vous poussez

le moulinet. Assurez-vous toujours que les

personnes et les animaux domestiques sont à

l'écart de la décharge de la tondeuse pendant

son fonctionnement. Inspectez toujours la zone

de tonte avant de tondre et retirez les objets qui

pourraient être projetés par la lame.

Informations de sécurité supplémentaires



AVERTISSEMENT: Utilisez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours ne sont PAS

des lunettes de sécurité. Utilisez également un masque

facial ou anti-poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: Certaines poussières créées par ce

produit contiennent des produits chimiques reconnus

par l'État de Californie comme pouvant causer le cancer,

des malformations congénitales ou d'autres troubles de

la reproduction. Voici quelques exemples de ces produits

chimiques:

• composés dans les engrais

• composés dans les insecticides, les herbicides etles pesticides

• l'arsenic et le chrome provenant du bois traité

chimiquement

min ..................... minutes

…/min ..............par minute

.....................symbole d'alerte

de sécurité

..................... éviter de regarder

dans la lumière

.....................porter une

protection respiratoire

..................... porter des lunettes

de protection

..................... porter une

protection auditive

.....................lire toute la

documentation

IPXX .................... Symbole IP

FRANÇAIS

Vous trouverez ci-dessous des explications sur les images

importantes de danger pour la sécurité sur la tondeuse.

Pour r

éduire votre exposition à ces produits chimiques, portez

des équipements de sécurité approuvés tels que des masques

anti-poussière spécialement conçus pour filtrer les particules

microscopiques.



AVERTISSEMENT:Cancer ET Troubles de l'appareil

reproducteur - www.P65Warnings.ca.gov

L'étiquette de votre outil peut inclure les symboles suivants.

Les symboles et leurs définitions sont les suivants:

Fig.B

FRANÇAIS

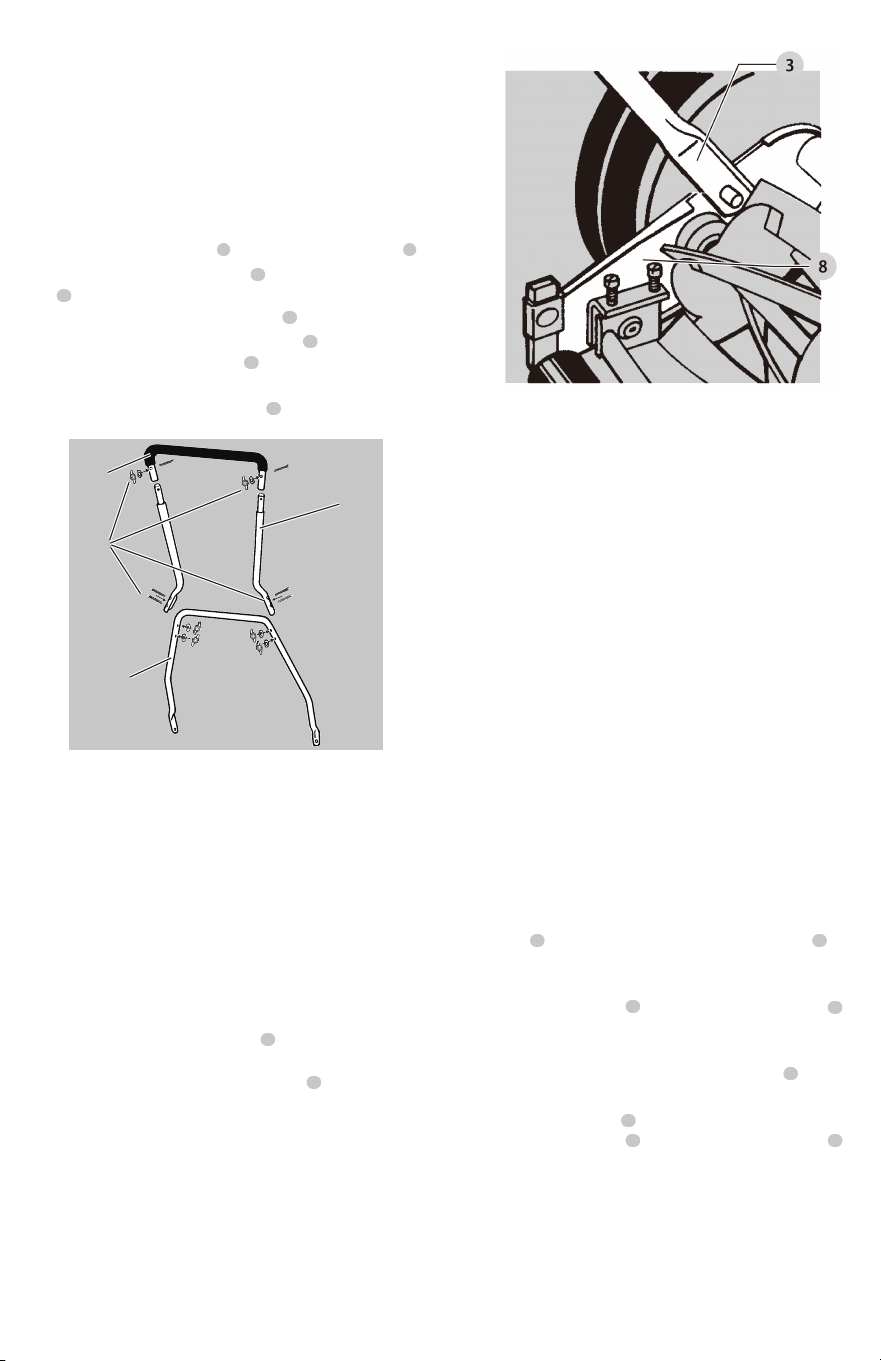

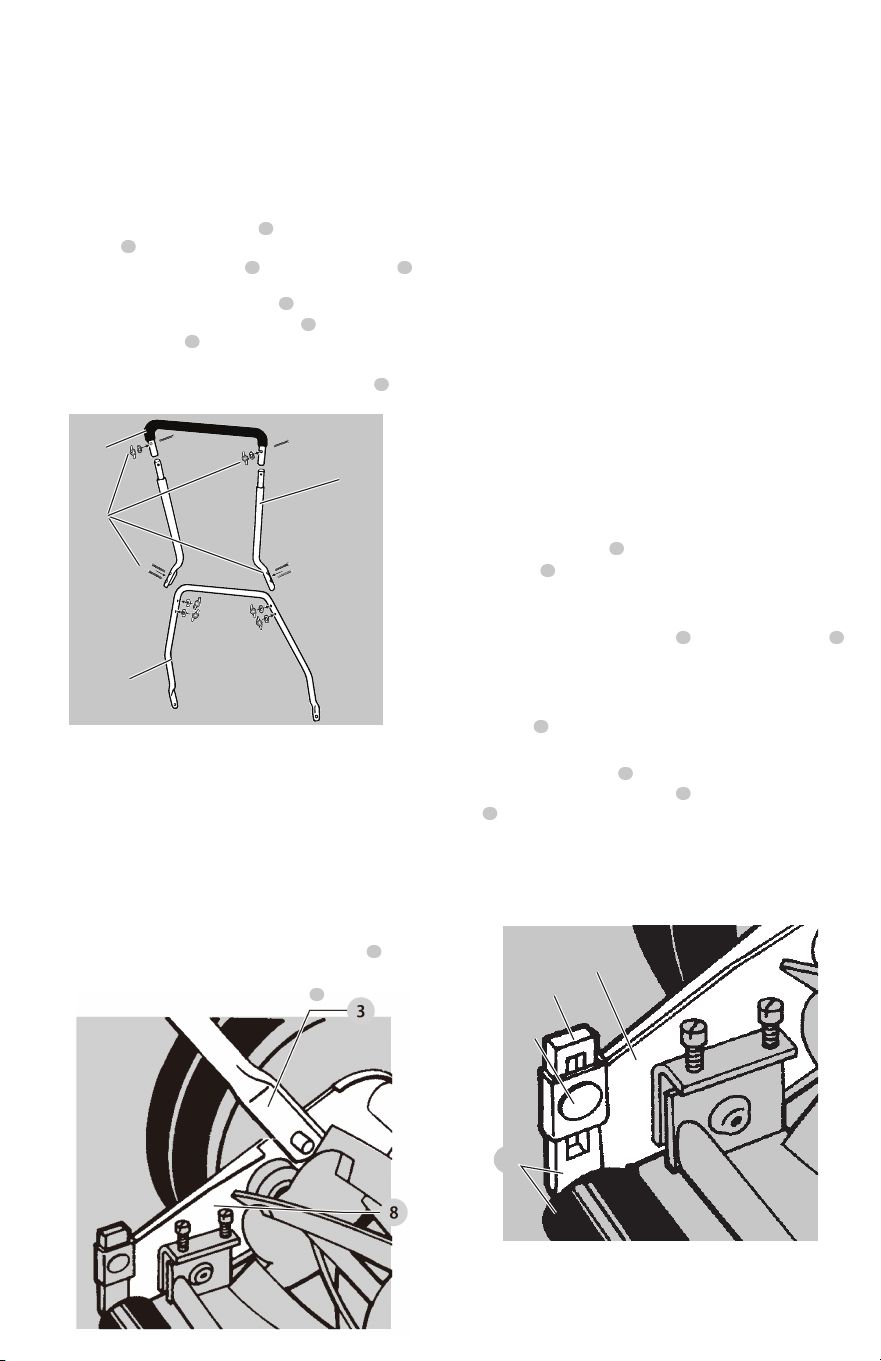

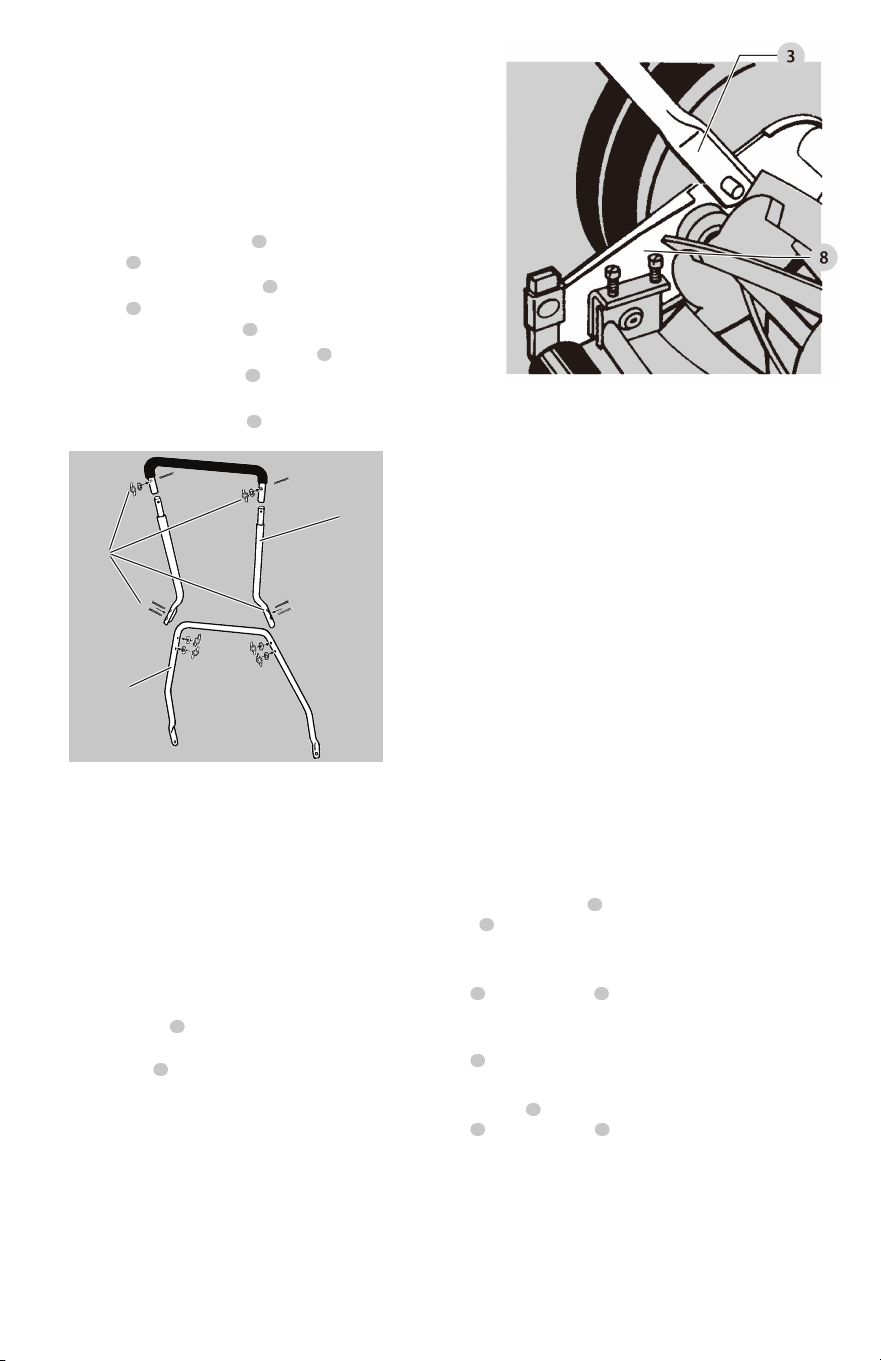

Poignée d'assemblage (Fig. A)

Le carton contient les pièces de la poignée de la tondeuse:

(1 partie supérieure du guidon, 2 parties centrales

du guidon et 1 partie inférieure du guidon) et le kit

de quincaillerie (pour le contenu, voir l'intérieur de la

couverture avant).

1. Disposez les parties de la poignée comme illustré à la figure A

2. Insérez les 2 guidons du milieu

pièces dans le guidon

supérieur

3. Fixez les 2 guidons du milieu

au guidon supérieur

pièce des deux côtés avec un seul boulon à poignée,

une rondelle et un écrou à oreilles

4. Alignez les trous du milieu du guidon

avec les trous

du guidon inférieur

pièce.

5. Fixez chaque côté des deux guidons avec des boulons

de poignée, des rondelles et des écrous à oreilles

Fig.A

MONTAGE ET RÉGLAGES

Fixation de la poignée à la tondeuse

(Fig. B)



AVERTISSEMENT: N'essayez PAS de fixer la

poignée aux b

oulons sur l'ensemble de rouleau

à l'arrière de la tondeuse. Ceci est une erreur!

En suivant les instructions ci-dessous, reportez-

vous à la figure B pour plus d'informations.

Après a

voir assemblé la poignée, placez les trous à

l'extrémité de la partie inférieure de la poignée

de la

poignée sur les c

ôtés gauche et droit, sur les montants

courts dépassant des plaques latérales

UTILISATION ET ENTRETIEN

Soins généraux (Fig. C,D)

Un minimum de soins est nécessaire pour assur

er le bon

fonctionnement de votre tondeuse.

• Pour éviter d'endommager la tondeuse ou les lames de

coupe, gardez la zone à tondre libre de tout débris.

• Nous suggérons une application régulière d'huile ou de

lubrifiant (c'est-à-dire WD-40). Cela doit être appliqué à

toutes les surfaces de coupe, à l'arbre d'essieu du rouleau

de coupe et aux roues.

Réglages primaires de la hauteur de coupe

(Fig. C)

Ces unités peuvent être ajustées pour offrir une

plage de hauteur de coupe de 1/2" à 2 1/2" (1,27 cm à

6,35 cm) simplement en ajustant l'assemblage du

rouleau. N'oubliez pas que le même réglage doit être

effectué des deux côtés de la tondeuse.

En suivant les instructions ci-dessous, reportez-vous à la

figure C pour plus d'informations.

• Pour obtenir la position de coupe la plus basse, desserrez

et retirez les écrous

des deux côtés de l'ensemble de

rouleaux

• Positionnez le boulon à travers le trou inférieur du

support de rouleau en plastique et le trou supérieur de la

plaque latérale de la tondeuse

. Resserrer les écrous

des deux côtés.

• Pour obtenir la position de coupe la plus haute, desserrez

et retirez les écrous des deux côtés de l'ensemble de

rouleau

• Placez le boulon dans le trou supérieur du support de

rouleau en plastique

et dans le trou inférieur de la

plaque latérale de la tondeuse

. Resserrer les écrous

des deux côtés.

D'autres hauteurs de coupe peuvent être obtenues en

positionnant les boulons à travers d'autres emplacements

de trous.

Fig. C

FRANÇAIS

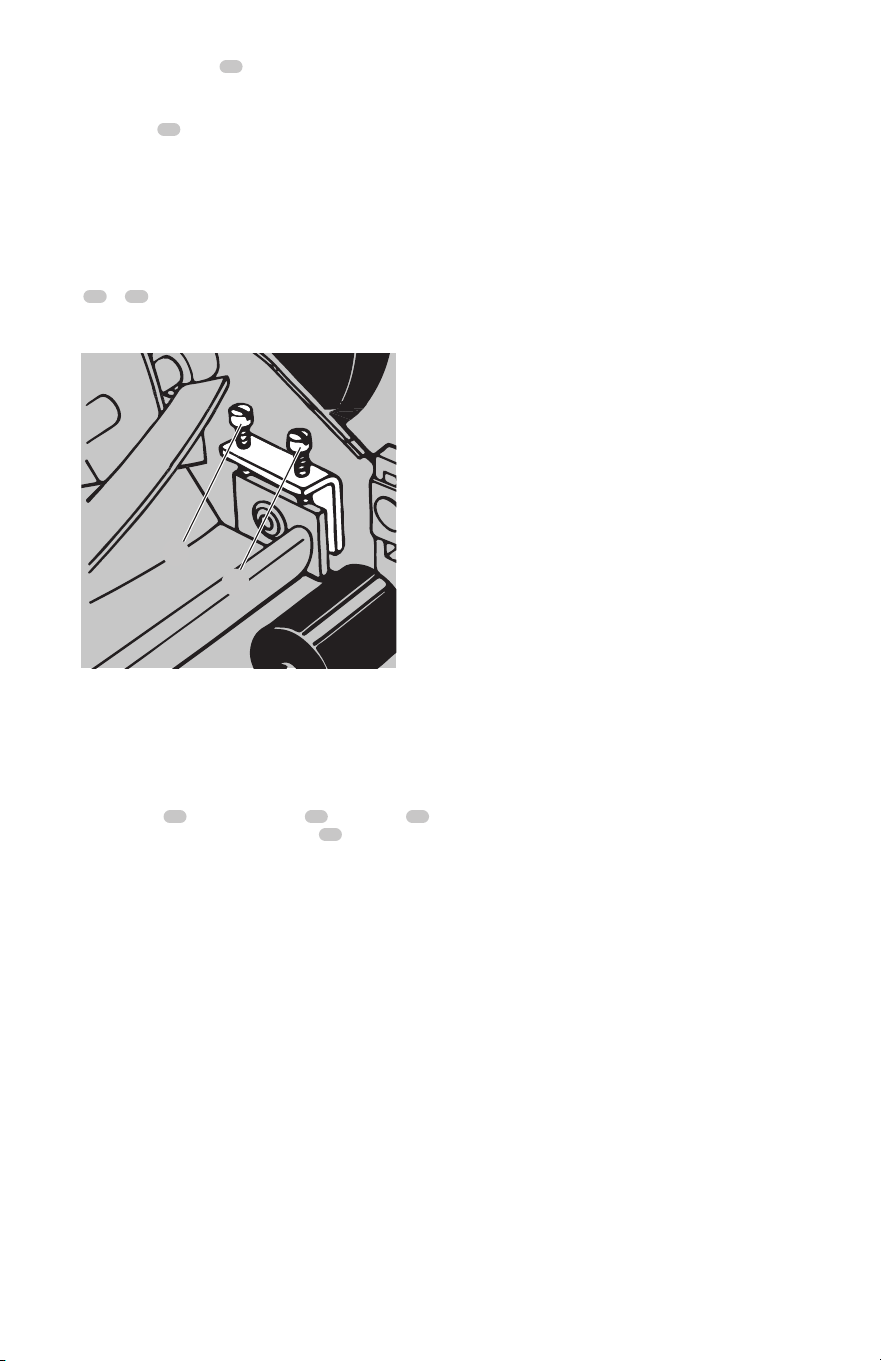

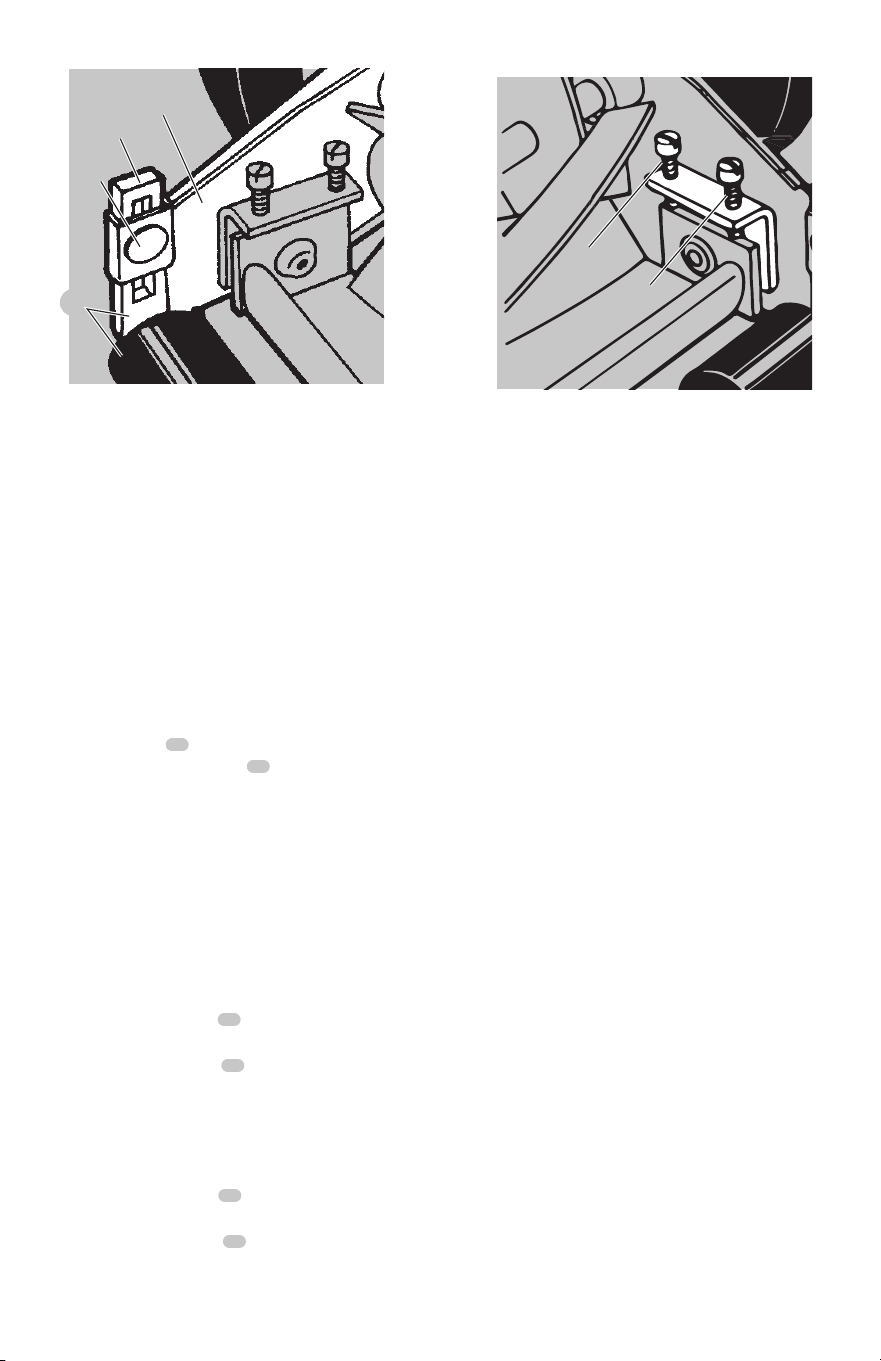

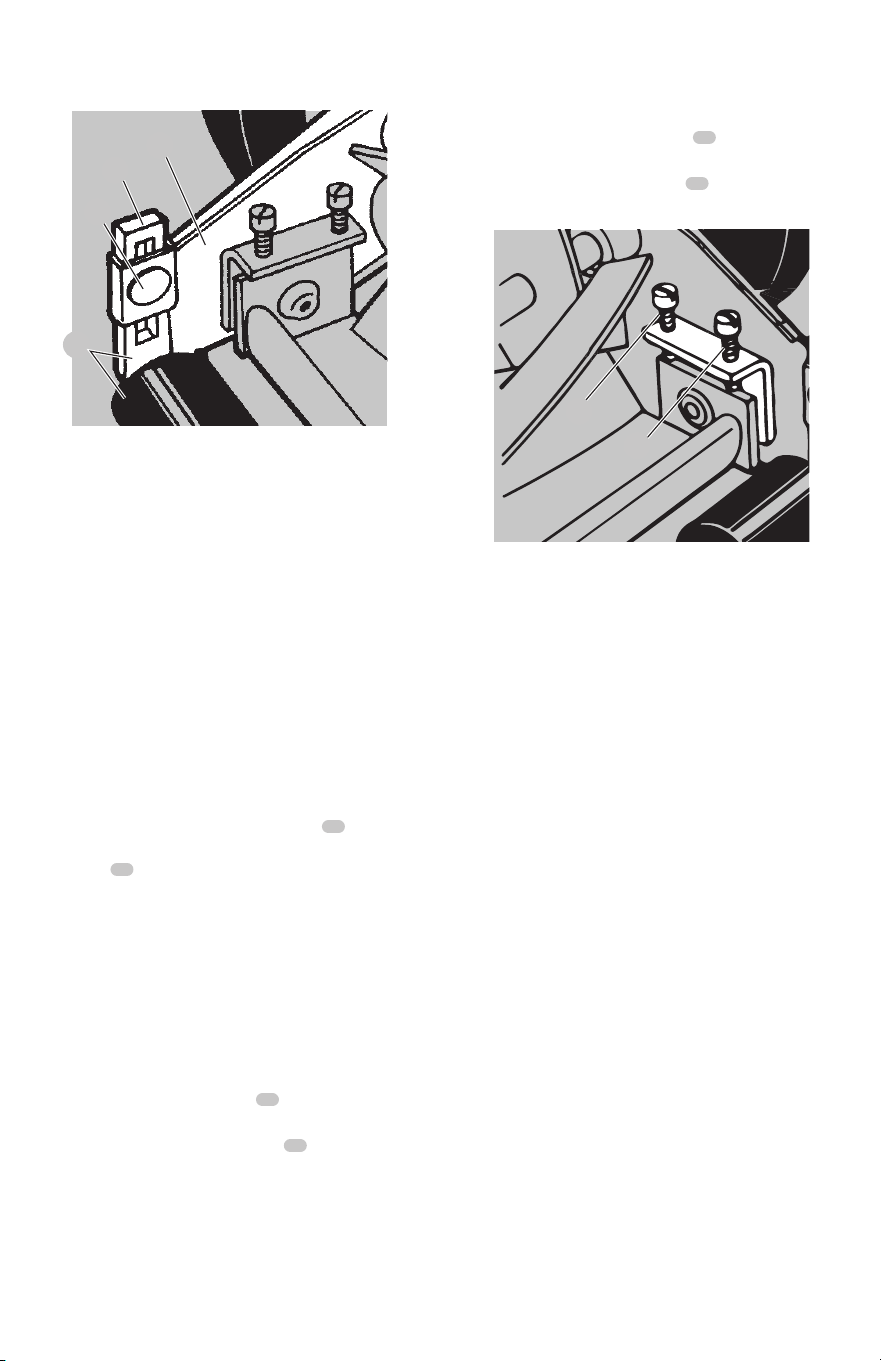

Réglage de la lame de la tondeuse (Fig. D)

Les lames ont été préréglées avant de quitter l'usine

Un désalignement peut se produire, entraînant des

lames trop lâches ou trop serrées. Si cela se produit, vous

remarquerez une coupe grossière et inégale ou une tondeuse

qui pousse fort. Tous les réglages s'effectuent depuis l'arrière

de la tondeuse (à l'opposé de la barre avec l'autocollant

du logo). Chaque extrémité de la barre de coupe peut être

ajustée séparément.

En suivant les instructions ci-dessous, reportez-vous à la

figure

pour plus d'informations..

• La lame de la barre de coupe (située sous le moulinet)

pivote. Les vis avant

éloigner la barre de coupe des

lames, tandis que les vis arrière

déplacer la barre de

coupe vers les lames.

• Le réglage des vis est une procédure très sensible.

1/16ème de tour est considéré comme un ajustement

majeur.

• Avant de serrer une vis de réglage, assurez-vous de

desserrer la vis opposée d'une quantité égale.

Desserrer les lames

La lame de la barre de coupe doit être éloignée du rouleau

de coupe.

•

Desserrez les deux vis arrière

également en les

tournant dans le sens inverse des aiguilles d'une montre.

Serrer les deux vis avant

également en les tournant

dans le sens des aiguilles d'une mon

tre.

Serrage des lames

La lame de la barre de coupe doit être rapprochée du rouleau

de coupe.

•

Desserrez les deux vis avant

également en les

tournant dans le sens inverse des aiguilles d'une montre.

Serrer les deux vis arrière

également en les tournant

dans le sens des aiguilles d'une montre.

Fig. D

Vérification des ajustements

La lame de la barre de coupe doit être éloignée du rouleau

de coupe.

• Retourner la tondeuse.

• Insérez un morceau de papier (c.-à-d., écrit ou journal)

entre la barre de coupe et les lames du rouleau, et

tournez soigneusement les lames du rouleau à la main.

Toutes les lames doivent trancher le papier uniformément sur

toute la longueur de la barre de coupe tandis que la bobine

tourne en douceur.

Si la tondeuse a une coupe intermittente, un réglage doit

être effectué sur le côté approprié des lames pour obtenir

une action de coupe appropriée.

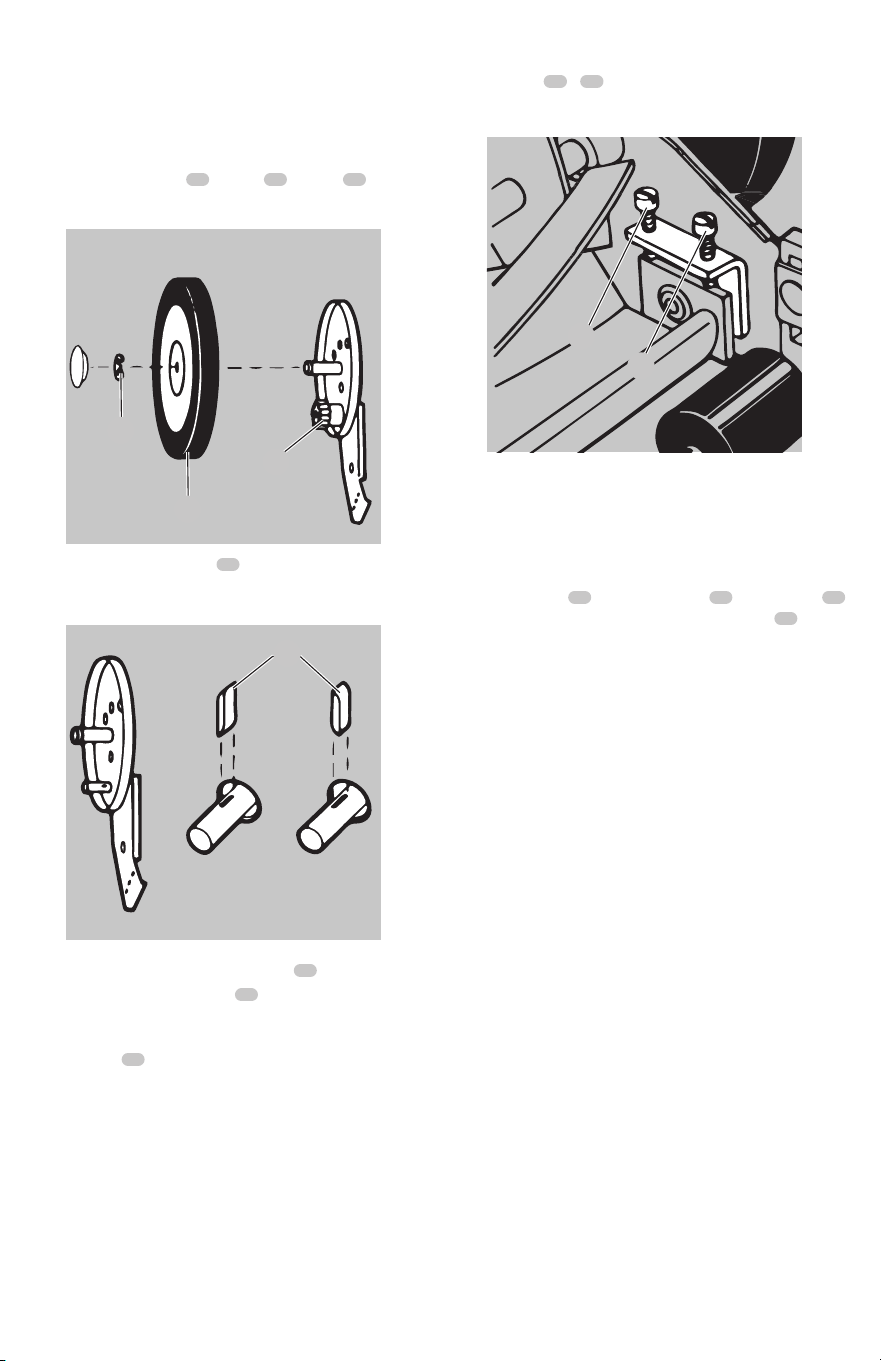

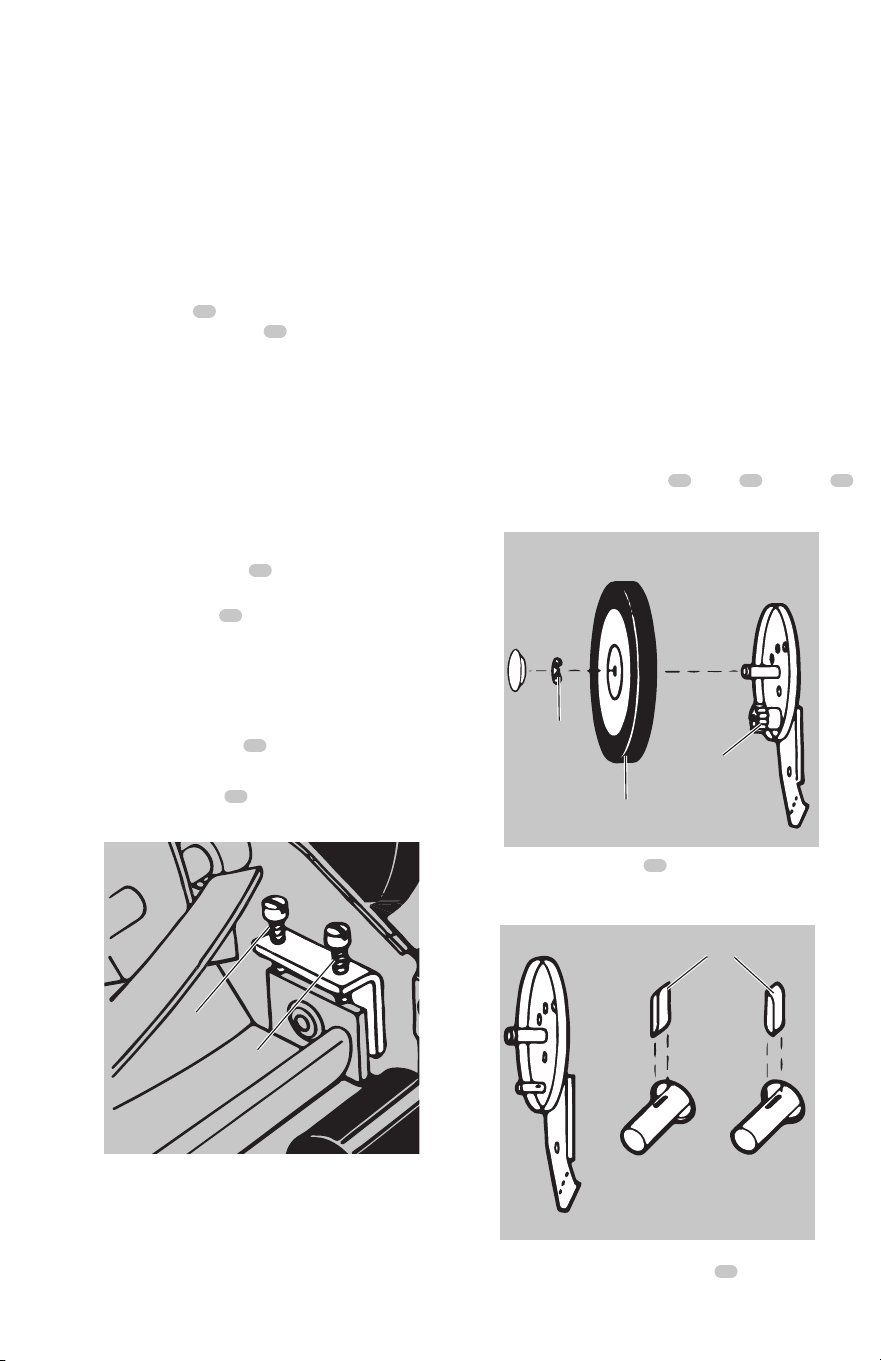

Affûtage des lames de coupe (Fig. E-G)

Lorsque la tondeuse est correctement lubrifiée et réglée,

l'affûtage ne devrait pas être nécessaire pendant plusieurs

années. Cependant, les étapes suivantes vous permettront de

faire la procédure vous-même à relativement peu de frais.

• Retirez les anneaux en «E»

, roues

et pignon

des deux côtés de la tondeuse (reportez-vous à la figure E.

Fig. E

• Retirer les deux cliquets

des fentes rectangulaires

de l'arbre du moulinet et inversez leurs positions

(reportez-vous à la figure F).

• Inverser le placement des pignons

Fig.F

FRANÇAIS

• Placer le pignon gauche

sur l'extrémité droite de

l'arbre du moulinet et le pignon droit sur l'extrémité

gauche de l'arbre du moulinet. Remplacer les roues et les

anneaux en "E"

• Étalez une fine couche de composé de rodage sur le

bord avant des lames du moulinet.

• Réglez la barre de coupe de manière à ce que la lame de

la barre de coupe soit en contact léger mais ferme avec

les lames du cylindre sur toute la largeur de la barre de

coupe (reportez-vous à la figure G).



MISE EN GARDE: Ne pas trop serrer les vis de réglage

, car cela pourrait endommager la barre de

coupe. Les deux vis doivent être serrées lors du

réglage final.

•

Poussez la tondeuse vers l'arrière sur une surface lisse

(telle qu'un trottoir ou une allée pavée). Continuez

ainsi jusqu'à ce que les lames du cylindre tournent

relativement librement et que le bord avant de la lame

de la barre de coupe soit poli.

Retirer les roues

; pignons inversés

et cliquets

de sorte que le bord biseauté du cliquet

est à droite.



MISE EN GARDE: Nettoyez tout composé abrasif ou

débris de la lame de la barre de coupe, des lames du

cylindre, des pignons et des cliquets. Lubrifiez l'essieu et

le pignon avec un léger film de graisse pour roulement

de roue et remplacez les roues et les anneaux en « E ».

REMARQUE: Il est recommandé d'utiliser un composé de

rodage industriel ou de valve entre 100 et 240 grains. Ceci

est généralement disponible dans un magasin de fournitures

industrielles ou automobiles. Si un affûtage professionnel

est nécessaire, consultez vos pages jaunes locales pour les

services de réparation de tondeuses à gazon.

Conseils de tonte



AVERTISSEMENT: Inspectez toujours la zone où la

tondeuse doit être utilisée et retirez toutes les pierres,

bâtons, fils, os et autres débris qui pourraient être

projetés par la lame en rotation.

AVERTISSEMENT: Tondez en travers des pentes,

jamais de haut en bas. Soyez extrêmement prudent

lorsque vous changez de direction sur les pentes. Ne

tondez pas les pentes trop raides. Maintenez toujours

une bonne assise.

• Réglez la tondeuse à la hauteur de coupe la plus élevée

lorsque vous tondez dans un sol accidenté ou dans de

hautes herbes. Si vous enlevez trop d'herbe en une seule

fois, le moteur peut être surchargé et s'arrêter.

Fig.G

FRANÇAIS

Accessoires



AVERTISSEMENT: Étant donné que les accessoires

autres que ceux proposés par Craftsman n'ont pas été

testés avec ce produit, leur utilisation avec cet outil peut

être dangereuse. Pour réduire le risque de blessure, seuls

les accessoires recommandés par Craftsman doivent

être utilisés avec ce produit.



Les accessoires recommandés pour une utilisation

avec votre outil sont disponibles moyennant des frais

supplémentaires auprès de votre revendeur local

ou d'un centre de service agréé. Si vous avez besoin

d'aide pour localiser un accessoire, veuillez contacter

Craftsman sur notre site Web www.Craftsman.com ou

appelez au 888-331-4569.

Nettoyage et Réparations



AVERTISSEMENT: N'utilisez jamais de solvants ou

d'autres produits chimiques agressifs pour nettoyer

les parties non métalliques de l'outil. Ces produits

chimiques peuvent affaiblir les matières plastiques

utilisées dans ces pièces. Utilisez un chiffon imbibé

uniquement d'eau et de savon doux. Ne laissez jamais

de liquide pénétrer à l'intérieur de l'outil; n'immergez

jamais aucune partie de l'outil dans unliquide.

Appliquez une cire ou une huile après le nettoyage pour

éviter la corrosion.



AVERTISSEMENT: Pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l'entretien

et les réglages (y compris la réparation du cordon

d'alimentation et l'inspection et le remplacement des

brosses, le cas échéant) doivent être effectués par un

centre de service agréé Craftsman. Utilisez toujours des

pièces de rechange identiques.

Inscrivez-vous en ligne

Merci pour votre achat! Enregistrez votre produit maintenantpour:

• SERVICE DE gARANTIE: L'enregistrement de votre

produit vous aidera à obtenir un service de garantie plus

efficace en cas de problème avec votre produit.

• CONFIRMATION DE PROPRIÉTÉ: En cas de perte

d'assurance, comme un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve

d'achat.

• POUR VOTRE SÉCURITÉ: L'enregistrement de votre

produit nous permettra de vous contacter dans le cas

peu probable où une notification de sécurité serait

requise en vertu de la loi fédérale sur la sécurité des

consommateurs.

Prévention de la corrosion

Les engrais et autres produits chimiques de jardin

contiennent des agents qui accélèrent considérablement

la corrosion des métaux. Si vous tondez dans des zones où

des engrais ou des produits chimiques ont été utilisés, la

tondeuse doit être nettoyée immédiatement après comme

suit : Utilisez une huile lubrifiante ou de la cire après chaque

utilisation pour éviter la rouille et un fonctionnement

incertain et sans grincement. Essuyez toutes les parties

exposées avec un chiffon humide.

Conforme aux exigences de sécurité du CPSC

Les tondeuses CRAFTSMAN sont conformes aux normes de

sécurité de l'American National Standards Institute et de la

U.S. Consumer Product Safety Commission.

Inscrivez-vous en ligne sur

www.craftsman.com/craftsmanclub/Register

Garantie limitée

Il n'y a aucune garantie qui s'étend au-delà de la description

du produit, sauf que la tondeuse à gazon vendue en vertu de

celle-ci est garantie comme suit :

Garantie limitée de Cinq ans

Pendant cinq (5) ans à compter de l'achat, The Great States

Corporation (GSC)/American Lawn Mower Company

garantit au propriétaire d'origine que ce produit et pièce de

rechange CRAFTSMAN est exempt de défauts de matériaux

et de fabrication et s'engage à réparer ou à remplacer tout

produit défectueux. ou pièce pendant la période de garantie

indiquée ci-dessus.

La garantie est annulée si elle est utilisée à des fins

commerciales ou industrielles ou toute autre utilisation

inappropriée telle que déterminée par GSC. La garantie

n'inclut pas les réparations nécessaires en raison de l'abus ou

de la négligence de l'opérateur (y compris la surcharge du

produit au-delà de sa capacité, l'immersion dans l'eau ou le

défaut d'assemblage, d'utilisation, d'entretien ou de stockage

du produit conformément aux instructions du manuel du

propriétaire). Cette garantie ne couvre pas :

• Articles d'usure, y compris, mais sans s'y limiter, les

courroies d'entraînement et les engrenages, les lames de

coupe, les lames de tondeuse, les barres de guidage, les

roues, les poignées, les sacs usés, d'autres articles sujets à

l'usure au fil du temps.

Cette garantie ne couvre pas les dommages causés par le

froid, la chaleur, la pluie, l'humidité excessive ou d'autres

conditions environnementales extrêmes. Cette garantie ne

couvre pas la détérioration normale de la finition extérieure

ou l'usure normale des produits, y compris, mais sans s'y

limiter, les rayures, les fissures, les bosses ou les dommages

causés par des produits chimiques extérieurs.

Cette garantie n'est pas transférable et ne s'applique qu'aux

produits neufs vendus directement auprès d'un détaillant

autorisé. Cette garantie ne s'applique à aucun produit, neuf

ou d'occasion, acheté via des canaux tiers non autorisés.

Pour plus d'informations sur les revendeurs agréés, contactez

FRANÇAIS

www.craftsman.com

(1-888-331-4569)

Fournissez toutes les informations pertinentes lorsque vous appelez

ou visitez en ligne.

PIÈCES DE RECHANGE (KITS/ARTICLES)

Le modèle/numéro de série de cet outil se trouve sur une plaque ou

une étiquette xée au boîtier. Veuillez enregistrer le numéro de série

dans lel’espace prévu ci-dessous.

NUMÉRO DE MODÈLE:

CMXRMLM141516

ENREGISTREZ VOTRE NUMÉRO DE SÉRIE:

COMMENT COMMANDER DES PIÈCES DE RECHANGE

MENTIONNEZ TOUJOURS LE NUMÉRO DE MODÈLE

LORS DE LA COMMANDE DU KIT / DES ARTICLES

POUR CET OUTIL

RM-WK10A-1

RM16-HK-1

RM-GPK-1

RM-APK-1

RM-UHP-1

KIT ROUES 10 POUCES

KIT POIgNEE EN U

AVEC PAPILLON

KIT ENgRENAgE ET CLIQUET

KIT DE gOUPILLES D’AXE

ASSEMBLAgE DE LA POIgNÉE

EN U FORFAIT MATÉRIEL

NUMÉRO D’ARTICLE LA DESCRIPTION

QTÉ

notre service d'assistance téléphonique au 888-331-4569 (du

lundi au vendredi de 8h à 17h, heure de l'Est). Toute perte,

dommage ou dépense accidentelle, indirecte ou consécutive

pouvant résulter d'un défaut ou d'un dysfonctionnement

des produits n'est pas couverte par la garantie. La garantie

n'inclut pas l'installation, l'assemblage ou les réglages

normaux expliqués dans le manuel du propriétaire. Les frais

de livraison du produit au vendeur et les frais de retour du

produit ou des pièces de rechange au propriétaire ne sont

pas couverts par la garantie.

Limites de garantie supplémentaires

Certains États n'autorisent pas l'exclusion ou la limitation de

la durée d'une garantie implicite, de sorte que la limitation

ci-dessus peut ne pas s'appliquer à vous. Les produits

vendus endommagés ou incomplets, vendus tels quels ou

reconditionnés ne sont pas couverts par la garantie.

Les dommages ou la responsabilité causés par l'expédition,

une mauvaise manipulation, un assemblage incorrect,

une tension incorrecte, un câblage incorrect, un entretien

incorrect, une modification incorrecte ou l'utilisation

d'accessoires et/ou d'accessoires non spécifiquement

recommandés ne sont pas couverts par cette garantie.

La preuve d'achat, le ticket de caisse original daté, doit

accompagner toutes les réclamations de garantie.

Comment commander des pièces

Précisez les informations suivantes lors de la commande

les pièces:

1. Numéro de modèle complet (trouvé sur l'autocollant

d'identification à l'arrière de la barre de coupe)

2. Largeur de coupe de votre appareil.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

RM16

-RAK-1

KIT D’ASSEMBLAGE DE

ROULEAU 16”

CET OUTIL PEUT ÊTRE DANGEREUX.

Suivez tous les avertissements et consignes de sécurité de ce manuel.

L’opérateur est responsable des avertissements suivants

et les instructions de ce manuel.

Limitez l’utilisation de cette tondeuse aux personnes

qui lisent, comprennent et suivent l’avertissement

et les instructions de ce manuel.

APPELEZ-NOUS POUR DES QUESTIONS

À PROPOS DU FONCTIONNEMENT OU DE LA

MAINTENANCE VOTRE TONDEUSE À MOULINET

CRAFTSMAN OU OBTENEZ DE L’ASSISTANCE EN LIGNE

CRAFTSMAN ®

est une marque déposée de Stanley Black & Decker, Inc.,

utilisé sous licence

Produit fabriqué sous licence par:

The Great States Corporation DBA American Lawn

Mower Company

7444 Shadeland Station Way,

Indianapolis, IN 46256 USA

FRANÇAIS

ESPAÑOL

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 10

Español (traducido de las instrucciones originales) 20

Asegúrese de Tener Todas Estas Piezas Antes de

Comenzar el Montaje

(6) PERNOS

DE MANIJA

M6X35

(6)

TUERCAS DE

MARIPOSA

(6)

ARANDELAS

LISTA DE EMPAQUE DEL MODELO CMXRMLM141516

1. Cortacésped de carrete de 41 cm (16")

2. (4) Mangos de cuatro piezas con empuñadura de espuma (Fig. A)

3. Bolsa de herrajes para ensamblaje de manija

4. Manual de instrucciones

HERRAJES DE MONTAJE DEL MANGO

COMPONENTES DE LA BOLSA

• (6) Pernos de manija M6x35

• (6) pernos de mariposa

• (6) Arandelas

ESPAÑOL

COMPONENTES

Manija superior

Mango medio

Pern

o de conexión inferior y superior y tuercas de mariposa

Mango inferior

Carrete de hoja



ADVERTENCIA: Lea todas las advertencias

de seguridad y todas las instrucciones. El

incumplimiento de las advertencias e instrucciones

puede provocar descargas eléctricas, incendios y/o

lesiones graves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual de instrucciones.

Si tiene alguna pregunta o comentario sobre

este o cualquier producto, llame a CraftsmaN

gratuito al: 1-888-331-4569

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarlo sobre situaciones

peligrosas y su riesgo de lesiones personales o daños a la propiedad.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, puede provocar lesiones leves o moderadas.

(Usado sin palabra) Indica un mensaje relacionado con la seguridad.

AVISO: Indica una práctica no relacionada con lesiones personales que,

si no se evita, puede provocar daños a la propiedad.



ESPAÑOL

English (original instructions)

ADVERTENCIAS E INSTRUCCIONES

DE SEGURIDAD IMPORTANTES



ADVERTENCIA: Para reducir el riesgo de lesiones:

• Antes de cualquier uso, asegúrese de que todos

los que usen esta herramienta lean y comprendan

todas las instrucciones de seguridad y otra

información contenida en este manual.

• Guarde estas instrucciones y revíselas con

frecuencia antes de usarlas y al instruir a otros.

• Al usar cortadoras de césped, siempre se deben

seguir las precauciones básicas de seguridad

para reducir las lesiones personales, incluidas las

siguientes:

LEE TODAS LAS INSTRUCCIONES

ADVERTENCIAS E INSTRUCCIONES

GENERALES DE SEGURIDAD PARA TODAS LAS

HERRAMIENTAS

• Esta herramienta puede ser peligrosa. Siga todas las

advertencias e instrucciones de seguridad de este manual.

El operador es responsable de seguir las advertencias e

instrucciones de este manual y de la unidad. Restrinja el

uso de este cortacésped a personas que lean, entiendan y

sigan las advertencias e instrucciones de este manual y de

la unidad.

• Evite el entorno peligroso – no use cortadoras de césped

en lugares húmedos o mojados.

• No usar bajo la lluvia.

• Mantenga a los niños alejados – Todos los visitantes

deben mantenerse a una distancia segura del área de trabajo.

• Vístete apropiadamente – No use ropa suelta o joyas.

Pueden quedar atrapados en las piezas móviles. Se

recomienda el uso de guantes y calzado de goma cuando

se trabaja al aire libre.

• Use gafas de seguridad – Siempre use una máscara

facial o antipolvo si la operación es polvorienta.

• Use el aparato correcto – No use la cortadora de césped

de carrete para ningún trabajo que no sea para el que está diseñada.

• Compruebe si hay piezas dañadas. Antes de seguir

usando la cortadora de césped, se debe revisar cuidadosamente

cualquier protección u otra pieza que esté dañada para

determinar si funcionará correctamente y realizará la función

para la que fue diseñada. Compruebe la alineación de las

piezas móviles, el atascamiento de las piezas móviles, la rotura

de las piezas, el montaje y cualquier otra condición que pueda

afectar su funcionamiento. Un centro de servicio autorizado

debe reparar o reemplazar adecuadamente un protector u otra

pieza que esté dañada, a menos que se indique lo contrario en

otra parte de este manual.

• Reparaciones y servicio. Las reparaciones, el

mantenimiento y cualquier ajuste no especificado en

este manual deben ser realizados por centros de servicio

autorizados u otras organizaciones de servicio calificadas,

siempre utilizando piezas de repuesto idénticas.

• No fuerce la cortadora de césped – Hará el trabajo

mejor y más seguro al ritmo para el que fue diseñado.

• No se extralimite – Mantenga la postura y el equilibrio en

todo momento.

• Manténgase alerta – Cuidado con lo que está haciendo.

Usa el sentido común. No opere la cortadora de césped

cuando esté cansado.

• Guarde la cortadora de césped en el interior – Cuando

no esté en uso, la cortadora de césped debe guardarse en

un lugar cerrado, seco y bajo llave, fuera del alcance de los niños.

• Mantenga la cortadora de césped con cuidado -

Mantenga los bordes de corte afilados y limpios para un

rendimiento mejor y más seguro. Siga las instrucciones para

lubricar y cambiar los accesorios. Mantenga los mangos secos,

limpios y libres de aceite y grasa.

• Mantenga las cuchillas afiladas.

• Mantenga las manos y los pies alejados del área de corte.

• Los objetos golpeados por la cuchilla del cortacésped

pueden causar lesiones graves a las personas. El

césped siempre debe examinarse cuidadosamente y

limpiarse de todos los objetos antes de cada corte.

• Si la cortadora de césped golpea un objeto extraño,

siga estos pasos:

1. Deje de empujar el cortacésped.

2. Inspeccione en busca de daños.

3. Repare cualquier daño antes de reiniciar y operar el

cortacésped de carrete.

• Utilice únicamente cuchillas de repuesto idénticas.

GUARDA ESTAS INSTRUCCIONES

Importante

Prácticas Seguras Para Cortacéspedes

Controlados por Peatones

Esta máquina es capaz de amputar manos y pies y lanzar

objetos. El incumplimiento de las siguientes instrucciones de

seguridad podría provocar lesiones graves o la muerte.

Información General

1 . Lea, comprenda y siga las instrucciones y advertencias de

este manual y de la máquina y los accesorios.

2 . Solo permita que operadores responsables, capacitados,

familiarizados con las instrucciones y físicamente

capacitados operen la máquina.

3 . No lleve pasajeros y mantenga alejados a los transeúntes.

4 . No opere la máquina bajo la influencia de alcohol o

drogas.

5 . Siga las recomendaciones del fabricante para los pesos o

contrapesos de las ruedas.

Preparación Antes de Operar

1 . Despeje el área de operación de cualquier objeto que pueda

ser lanzado o interferir con la operación de la máquina.

2 . Mantenga el área de operación despejada de transeúntes,

particularmente de niños pequeños. Detenga la máquina y

los accesorios si alguien ingresa al área.

3 . No opere la máquina sin los dispositivos de seguridad en su

lugar y funcionando correctamente. Revise con frecuencia

si hay signos de desgaste o deterioro y reemplácelos según

sea necesario.

4 . Use equipo de protección personal adecuado, como

anteojos y calzado de seguridad.

Operando

1 . Solo opere la máquina a la luz del día o con buena luz

artificial.

2 . Evite agujeros, surcos, baches, rocas u otros peligros ocultos.

Un terreno irregular podría volcar la máquina o hacer que

el operador pierda el equilibrio o el equilibrio.

3 . No coloque las manos o los pies cerca de las piezas

giratorias o debajo de la máquina. Manténgase alejado de

la abertura de descarga en todo momento.

4 . No dirija el material de descarga hacia nadie. Evite

descargar material contra una pared u obstrucción. El

material puede rebotar hacia el operador. Detenga la(s)

hoja(s) cuando cruce superficies de grava.

5 . Nunca golpee ni golpee intencionalmente árboles, cercas,

etc. Esto puede causar lesiones o dañar gravemente la

cortadora de césped.

Específico para niños

1 . Pueden ocurrir accidentes trágicos si el operador no está

alerta a la presencia de niños. Los niños a menudo se

sienten atraídos por la máquina y la actividad de cortar el

césped. Nunca asuma que los niños permanecerán donde

los vio por última vez.

2 . Mantenga a los niños fuera del área de operación y bajo

el cuidado atento de un adulto responsable que no sea el

operador.

Pendiente específico

1 . Las pendientes son un factor importante relacionado

con los accidentes. La operación en pendientes requiere

precaución adicional.

2 . Conduzca en la dirección recomendada por el fabricante en

pendientes. Tenga cuidado al operar cerca de desniveles.

3 . Evite cortar el césped mojado. (Una mala pisada podría

causar un accidente por resbalón y caída).

4 . No opere la máquina bajo ninguna condición donde la

tracción, la dirección o la estabilidad estén en duda. Este

cortacésped podría deslizarse incluso si las ruedas están

detenidas.

5 . Evite arrancar y detenerse en pendientes. Evite hacer

cambios bruscos de velocidad o dirección. Haga los giros

lenta y gradualmente.

6 . Tenga mucho cuidado al operar la máquina con un

recogedor de césped u otros accesorios. Pueden afectar la

estabilidad de la máquina.

Servicio

1 . Mantenga la máquina en buen estado de funcionamiento.

Reemplace las piezas desgastadas o dañadas.

2 . Tenga cuidado al dar servicio a las cuchillas. Envuelva la(s)

cuchilla(s) o use guantes. Reemplace las cuchillas dañadas.

No repare ni altere la(s) hoja(s).

ESPAÑOL

Información de Seguridad Adicional



ADVERTENCIA: Utilice SIEMPRE gafas de seguridad.

Los anteojos de uso diario NO son anteojos de

seguridad. Utilice también una máscara facial o

antipolvo si la operación de corte genera polvo.



USE SIEMPRE EQUIPO DE SEGURIDAD

CERTIFICADO:

• Protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) protección auditiva,

• NIOSH/OSHA/MSHA protección respiratoria.



ADVERTENCIA: Parte del polvo creado por este

producto contiene sustancias químicas que el Estado

de California reconoce como causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas

• arsénico y cromo de madera tratada químicamente

Para reducir su exposición a estos químicos, use equipo de

seguridad aprobado, como máscaras contra el polvo que están

especialmente diseñadas para filtrar partículas microscópicas.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus d

efiniciones son los siguientes:

min ..................... minutos

…/min ..............por minuto

.....................símbolo de alerta

de seguridad

..................... evitar mirar a la luz

..................... usar protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... leer toda la

documentación

IPXX .................... IP símbolo

Las siguientes son explicaciones de importantes

imágenes de peligro para la seguridad en el cortacésped.

El usuario debe leer y comprender el manual de

instrucciones.

Para evitar el riesgo de lesiones graves, no corte

hacia arriba y hacia abajo en pendientes. Corte

siempre en sentido transversal a las pendientes.

Para evitar el riesgo de lesiones a los transeúntes,

mantenga a todas las personas y mascotas a una

distancia segura del cortacésped mientras está en

funcionamiento.

Las cuchillas giratorias pueden causar lesiones

graves. Mantenga las manos y los pies alejados de

las cuchillas del molinete y de la abertura de

descarga en todo momento. Siempre asegúrese de

que la hoja se haya detenido antes de limpiar,

reparar, transportar o levantar el cortacésped.

Los objetos golpeados por la cuchilla del

cortacésped pueden causar lesiones graves.

Manténgase detrás del mango cuando empuje el

carrete. Siempre asegúrese de que las personas y las

mascotas estén alejadas de la descarga del

cortacésped mientras está en funcionamiento.

Siempre inspeccione el área de corte antes de cortar

el césped y retire los objetos que la cuchilla podría

arrojar.



ADVERTENCIA: Cancer y Dano Reproductivo -

www.P65Warnings.ca.gov

ESPAÑOL

Español (traducido de las instrucciones originales)

Asa de Montaje (Fig. A)

En la caja de cartón se encuentran las piezas del mango

del cortacésped. (1 pieza superior del manillar, 2 piezas

intermedias del manillar y 1 pieza inferior del manillar) y

paquete de herrajes (consulte el contenido en el interior de

la portada).

1. Coloque las partes del mango como se muestra en la Figura A

2. Inserte el manillar medio 2

piezas en el manillar superio

3. Fijar los 2 manillares centrales

to the upper handlebar

pieza en ambos lados con un solo perno de manija,

arandela y una tuerca de mariposa

4. Alinee los orificios del manillar central

con los

agujeros del manillar inferior

pedazo.

5. Sujete cada lado de los dos manubrios con pernos,

arandelas y tuercas de mariposa

Fig.A

MONTAJE Y AJUSTES

Fijación Del Mango A La Cortadora De

Césped (Fig.B)



ADVERTENCIA: NO intente acoplar el mango a

los p

ernos del conjunto de ro

dillos en la parte

trasera de la cortadora de césped. ¡Esto es

incorrecto! Mientras sigue las instrucciones a

continuación, consulte la Figura B para obtener

más información.

1. Después de ensamblar la manija, coloque los orificios en

el extremo de la manija inferior

parte de la manija en

el lado izquierdo y derecho, sobre los postes cortos que

se extienden desde las placas laterales

Fig.B

USO Y CUIDADO

Cuidado General (Fig. C,D

)

Se requiere un cuidado mínimo para asegurar el buen

funcionamiento de su cortacésped.

• Para evitar daños al cortacésped o a las cuchillas de corte,

mantenga el área que va a cortar libre de residuos.

• Sugerimos una aplicación rutinaria de aceite o lubricante

(es decir, WD-40). Esto debe aplicarse a todas las

superficies de corte, el eje del molinete de corte y las

ruedas.

Ajustes De

Altura De Corte Principal

(Fig. C)

Estas unidades se pueden ajustar para ofrecer un rango

de altura de corte de 1/2” a 2 1/2” (1,27 cm a 6,35 cm)

simplemente ajustando el conjunto de rodillos. Tenga en

cuenta que se debe realizar el mismo ajuste en ambos

lados del cortacésped.

Mientras sigue las instrucciones a continuación, consulte la

Figura

para más información.

• Para lograr la posición de corte más baja, afloje y retire las

tuercas

en ambos lados del conjunto de rodillos

• Coloque el perno a través del orificio inferior del soporte

del rodillo de plástico y el orificio superior de la placa

lateral del cortacésped

. Vuelva a apretar las tuercas

en ambos lados.

• Para lograr la posición de corte más alta, afloje y retire las

tuercas a ambos lados del conjunto de rodillos

• Coloque el perno a través del orificio superior del soporte

del rodillo de plástico

y el orificio inferior de la placa

lateral del cortacésped

. Vuelva a apretar las tuercas

en ambos lados.

ESPAÑOL

Se pueden obtener otras alturas de corte colocando los

pernos a través de otras ubicaciones de orificios.

Fig. C

Ajuste De La Cuchilla Del Cortacésped (Fig.

Las cuchillas han sido preajustadas antes de salir de fábrica.

Puede ocurrir una desalineación que resulte en cuchillas

demasiado flojas o demasiado apretadas. Si esto sucede,

notará un corte áspero e irregular o un cortacésped que

empuja con fuerza.

Todos los ajustes se realizan desde la parte trasera del

cortacésped (frente a la barra con la calcomanía con el

logotipo). Cada extremo de la barra de corte se puede ajustar

por separado.

Mientras sigue las instrucciones a continuación, consulte la

Figura D

para obtener más información.

• La cuchilla de la barra de corte (ubicada debajo del

molinete) pivota. Los tornillos delanteros

alejan la

barra de corte de las cuchillas, mientras que los tornillos

traseros

acercan la barra de corte a las cuchillas.

• El ajuste de los tornillos es un procedimiento muy

delicado. 1/16 de vuelta se considera un ajuste

importante.

• Antes de apretar un tornillo de ajuste, asegúrese de

aflojar el tornillo opuesto por igual.

Aflojando Las Cuchillas

La cuchilla de la barra de corte debe alejarse del molinete

de corte.

• Afloje ambos tornillos traseros

por igual

girándolos en sentido contrario a las agujas del reloj.

• Apriete ambos tornillos delanteros

por igual

girándolos en el sentido de las agujas del reloj.

Apr

etando Las Cuchillas

La hoja de la barra de corte se debe acercar al molinete de

corte.

• Afloje ambos tornillos delanteros

por igual girándolos

en sentido contrario a las agujas del reloj.

• Apriete ambos tornillos traseros

por igual girándolos

en el sentido de las agujas del reloj.

Comprobación De Ajustes

La cuchilla de la barra de corte debe alejarse del molinete

de corte.

• Dé la vuelta al cortacésped.

• Inserte un trozo de papel (es decir, escritura o periódico)

entre la barra de corte y las cuchillas del carrete, y gire

con cuidado las cuchillas del carrete con la mano.

Todas las cuchillas deben cortar el papel de manera uniforme

en toda la longitud de la barra de corte mientras el carrete

gira suavemente.

Si el cortacésped tiene un corte intermitente, se debe hacer

el ajuste en el lado apropiado de las cuchillas para lograr la

acción de corte adecuada.

Fig. D

Afilado de las Cuchillas de

Corte (Fig. E-G)

uando el c

tac

ésped está c

orrectamente lubricado y

ajustado, no debería ser necesario afilarlo durante varios

años. Sin embargo, los siguientes pasos le permitirán realizar

el procedimiento usted mismo a un costo relativamente bajo.

• Retire los anillos "E"

, ruedas

y piñón

desde

ambos lados del cortacésped (Consulte la Figura E).

• Retire ambos trinquetes

de las ranuras

rectangulares en el eje del carrete e invierta sus

posiciones (consulte la Figura F).

• Invierta la colocación de los piñones

• Coloque el piñón izquierdo

en el extremo derecho

del eje del carrete y el piñón derecho en el extremo

izquierdo del eje del carrete. Reemplace las ruedas y los

anillos "E"

• Extienda una capa delgada de compuesto para lapear en

el borde delantero de las cuchillas del molinete.

• Ajuste la barra de corte de modo que la cuchilla de la

barra de corte tenga un contacto ligero pero firme con

las cuchillas del molinete en todo el ancho de la barra de

corte (consulte la Figura G).



ESPAÑOL

PRECAUCIÓN: No apriete demasiado los tornillos de

ajuste

, ya que esto podría dañar la barra de

corte. Ambos tornillos deben estar apretados en el

ajuste final.

• Empuje el cortacésped hacia atrás sobre una superficie

lisa (como una acera o una entrada pavimentada).

Continúe haciendo esto hasta que las hojas del

molinete giren relativamente libres y el borde delantero

de la hoja de la barra de corte esté pulido.

• Quitar ruedas

; piñones inversos

y trinquetess

de modo que el borde biselado del trinquete

está a

la derecha.



PRECAUCIÓN: Limpie cualquier compuesto abrasivo

o residuos de la cuchilla de la barra de corte, las

cuchillas del molinete, los piñones y los trinquetes.

Lubrique el eje y el piñón con una película ligera de

grasa para cojinetes de ruedas y reemplace las ruedas

y los anillos "E".

NOTA: Se recomienda utilizar un compuesto industrial o de

lapeado de válvulas de grano 100-240. Esto generalmente

está disponible en una tienda de suministros industriales o

automotrices. Si se requiere un afilado profesional, consulte

las páginas amarillas locales para obtener servicios de

reparación de cortadoras de césped.

Consejos Para Cortar el Césped



ADVERTENCIA: Siempre inspeccione el área donde se

usará la cortadora de césped y retire todas las piedras,

palos, alambres, huesos y otros desechos que pueda

arrojar la cuchilla giratoria.



ADVERTENCIA: Corte el césped a lo largo de las

pendientes, nunca hacia arriba y hacia abajo. Extreme

las precauciones al cambiar de dirección en pendientes.

No siegue pendientes excesivamente empinadas.

Mantenga siempre un buen equilibrio.

• Coloque el cortacésped a la altura de corte más alta

cuando corte en terreno accidentado o maleza alta.

Retirar demasiado césped de una sola vez puede hacer

que el motor se sobrecargue y se detenga.

Fig.E

Fig.F

Fig.G

ESPAÑOL

Accessorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

ofrecidos por Craftsman, el uso de dichos accesorios

con esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, solo se deben usar los accesorios

recomendados por Craftsman con este producto.

Los accesorios recomendados para usar con su herramienta

están disponibles a un costo adicional en su distribuidor local

o centro de servicio autorizado. Si necesita ayuda para ubicar

algún accesorio, comuníquese con Craftsman en nuestro sitio

web www.Craftsman.com o llame al 888-331-4569.

Limpieza



ADVERTENCIA: Nunca use solventes u otros

productos químicos agresivos para limpiar las partes

no metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

únicamente con agua y jabón suave. Nunca permita

que ningún líquido entre en la herramienta; nunca

sumerja ninguna parte de la herramienta en unlíquido.

Aplicar una cera o aceite después de la limpieza para

evitar la corrosión.

Refacción



ADVERTENCIA: PRUEBE para garantizar la

SEGURIDAD y CONFIABILIDAD del producto, las

reparaciones, el mantenimiento y el ajuste (incluida la

reparación del cable de alimentación y la inspección y

el reemplazo del cepillo, cuando corresponda) deben

ser realizados por un centro de servicio autorizado de

Craftsman. Utilice siempre piezas de repuesto idénticas.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO DE gARANTÍA: Registrar su producto lo

ayudará a obtener un servicio de garantía más eficiente

en caso de que haya un problema con su producto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de pérdida

del seguro, como incendio, inundación o robo, su

registro de propiedad servirá como prueba de compra

• PARA SU SEgURIDAD: Registrar su producto nos

permitirá comunicarnos con usted en el improbable

caso de que se requiera una notificación de seguridad

en virtud de la Ley Federal de Seguridad del

Consumidor.

Prevención de la Corrosión

Los fertilizantes y otros productos químicos para el

jardín contienen agentes que aceleran en gran medida

la corrosión de los metales. Si corta el césped en áreas

donde se han utilizado fertilizantes o productos químicos,

la cortadora de césped debe limpiarse inmediatamente

después de la siguiente manera: Use un aceite lubricante

o cera después de cada uso para evitar la oxidación y un

funcionamiento suave y sin chirridos.

Limpie todas las partes expuestas con un paño húmedo.

Cumple con los Requisitos

de Seguridad de CPSC

Los cortacéspedes CRAFTSMAN cumplen con los estándares

de seguridad del Instituto Nacional Estadounidense de

Estándares y la Comisión de Seguridad de Productos del

Consumidor de EE. UU.

Regístrese en línea en

www.craftsman.com/craftsmanclub/Register

Garantía Limitada

No hay garantías que se extiendan más allá de la descripción

del producto, excepto que la cortadora de césped que se

vende debajo está garantizada de la siguiente manera:

Garantía Limitada de Cinco Años

Durante cinco (5) años a partir de la compra, The Great

States Corporation (GSC)/American Lawn Mower Company

garantiza al propietario original que este producto

CRAFTSMAN y la pieza de servicio están libres de defectos

en los materiales y la mano de obra y acepta reparar o

reemplazar cualquier producto defectuoso. o parte durante

el período de garantía indicado anteriormente.

La garantía queda anulada si se usa con fines comerciales

o industriales o cualquier otro uso inapropiado según lo

determine GSC. La garantía no incluye las reparaciones

necesarias debido al abuso o negligencia del operador

(incluida la sobrecarga del producto más allá de su

capacidad, la inmersión en agua o la falta de ensamblaje,

operación, mantenimiento o almacenamiento del producto

de acuerdo con las instrucciones del manual del propietario).

Esta garantía no cubre:

• Artículos de desgaste, incluidos, entre otros, correas de

transmisión y engranajes, cuchillas de corte, cuchillas de

cortacésped, barras guía, ruedas, manijas, bolsas desgastadas

y otros artículos sujetos a desgaste con el tiempo.

Esta garantía no cubre los daños causados por el frío, el

calor, la lluvia, la humedad excesiva u otras condiciones

ambientales extremas. Esta garantía no cubre el deterioro

normal del acabado exterior o el desgaste normal de los

productos, incluidos, entre otros, rayones, grietas, abolladuras

o daños causados por productos químicos externos.

Esta garantía no es transferible y solo se aplica a productos

nuevos vendidos directamente de un minorista autorizado.

Esta garantía no se aplica a ningún producto, nuevo o usado,

comprado a través de canales de terceros no autorizados.

ESPAÑOL

www.craftsman.com

(1-888-331-4569)

Proporcione toda la información relevante cuando llame o visite en línea.

PIEZAS DE REPARACIÓN (

JUEGOS/ARTÍCULOS)

El modelo/número de serie de esta herramienta se encuentra en una

placa o etiqueta adherida a la carcasa. Registre el número de serie en

el espacio proporcionado a continuación.

MODELO # : CMXRMLM141516

REGISTRE SU NÚMERO DE SERIE:

CÓMO PEDIR PIEZAS DE REPUESTO SIEMPRE

MENCIONE EL NÚMERO DE MODELO AL SOLICITAR

EL KIT/ARTÍCULOS PARA ESTA HERRAMIENTA

RM-WK10A-1

RM16-HK-1

RM-GPK-1

RM-APK-1

RM-UHP-1

JUEgO DE RUEDAS DE 10 PULg.

KIT MANILLA EN U CON

TUERCAS DE MARIPOSA

KIT DE ENgRANAJES Y TRINQUETES

JUEgO DE PASADORES DE EJE

CONJUNTO DE MANgO EN U

PAQUETE DE hERRAJES

NÚMERO DE ARTÍCULO DESCRIPCIÓN

CANT.

Para obtener información sobre distribuidores autorizados,

comuníquese con nuestra línea directa de atención al cliente

al 888-331-4569 (de lunes a viernes, de 8 a. m. a 5 p. m.,

hora estándar del este). Cualquier pérdida, daño o gasto

incidental, indirecto o consecuente que pueda resultar de

cualquier defecto o mal funcionamiento de los productos

no está cubierto por la garantía. La garantía no incluye

instalación, montaje o ajustes normales explicados en el

manual del propietario. La garantía no cubre los gastos de

entrega del producto al vendedor ni los gastos de devolución

del producto o las piezas de repuesto al propietario.

Limitaciones de Garantía Adicionales

Algunos estados no permiten la exclusión o limitación de la

duración de una garantía implícita, por lo que es posible que

la limitación anterior no se aplique a usted. Los productos

vendidos dañados o incompletos, vendidos como están o

vendidos como reacondicionados no están cubiertos por la

garantía.

Esta garantía no cubre los daños o la responsabilidad

causados por el envío, el manejo inadecuado, el ensamblaje

incorrecto, el voltaje incorrecto, el cableado incorrecto,

el mantenimiento incorrecto, la modificación incorrecta

o el uso de accesorios y/o accesorios no recomendados

específicamente.

El comprobante de compra, el recibo de compra con la fecha

original, debe acompañar todos los reclamos de garantía.

TESTA HERRAMIENTA PUEDE SER PELIGROSA.

iga todas las advertencias e instrucciones de seguridad de este manual.

El operador es responsable de seguir las advertencias

e instrucciones de este manual.

Restrinja el uso de este cortacésped a personas

que leen, entienden y siguen la advertencia

e instrucciones de este manual.

LLÁMANOS CON PREGUNTAS

SOBRE LA OPERACIÓN O EL MANTENIMIENTO

SU CORTACÉSPED DE CARRETE CRAFTSMAN

O OBTENGA ASISTENCIA EN LÍNEA

Cómo Pedir Piezas

Especifique la siguiente información al pedir piezas:

1. Número de modelo completo (se encuentra en la

etiqueta de identificación en la parte trasera de la barra

de corte).

2. Ancho de corte de su unidad.

RM16-RAK-1

KIT DE MONTAJE DE

RODILLOS DE 16”

CRAFTSMAN ®

es una marca registrada de Stanley Black & Decker, Inc.,

usado bajo licencia

Producto fabricado bajo licencia por：

The Great States Corporation DBA American Lawn

Mower Company

7444 Shadeland Station Way,

Indianapolis, IN 46256 USA

ESPAÑOL

AMERICAN LAWN MOWER COMPANY/A GREAT STATES CORPORATION

7444 SHADELAND STATION WAY, INDIANAPOLIS, IN46256

Model/Modèle/Modelo No. CMXRMLM141516

10/ 24

Craftsman CMXRMLM141516 16-in 5 Reel Lawn Mower

Product's Documents

Operating Manual

Specifications

Craftsman CMXRMLM141516 Questions and Answers
