Electric Paper Cutter

- 2 -

WARNING:

Please read this manual carefully before using the product. Failure to

do so may result in serious injury. SAVE THIS MANUAL

Warning:this kind machine is allowed to cut printed paper or

books or soft leathers only.It is forbidden to cut any metal sheets

or other hard objects do harm to the machine quality.

Forbid children to operate the machine

Keep hand from underneath the blade

Do not extract or transport the blade without protection

Do not cut hand or splintery materials

Must use socket with ground wire connected

Note:

In order to have more usage information of Numerical-controlledPaper

Cutting Machine, you have to read this specification carefully first.This will

help you improve your working efficiency,realize the machine ’

sProperty,then the machine will have the best cutting effects,This will also

be good for the main tenance of the machine,and can prolong service life

of the maintenance of the machine,and can prolong service life of the

machine.

- 3 -

Safety caution

1. Open the box and check

When you open the package of the machine,firstly you should check the

machine and relevant accessories. Please contact the seller or company if

there is any damage or shortage.

●1 set of main engine ●1 instruction manual

●1 set of tools ●2 screws for tool removal ●1 Certificate

●1 blade and 1 power line ●1 warranty certificate

2. Machine installation and initial commissioning

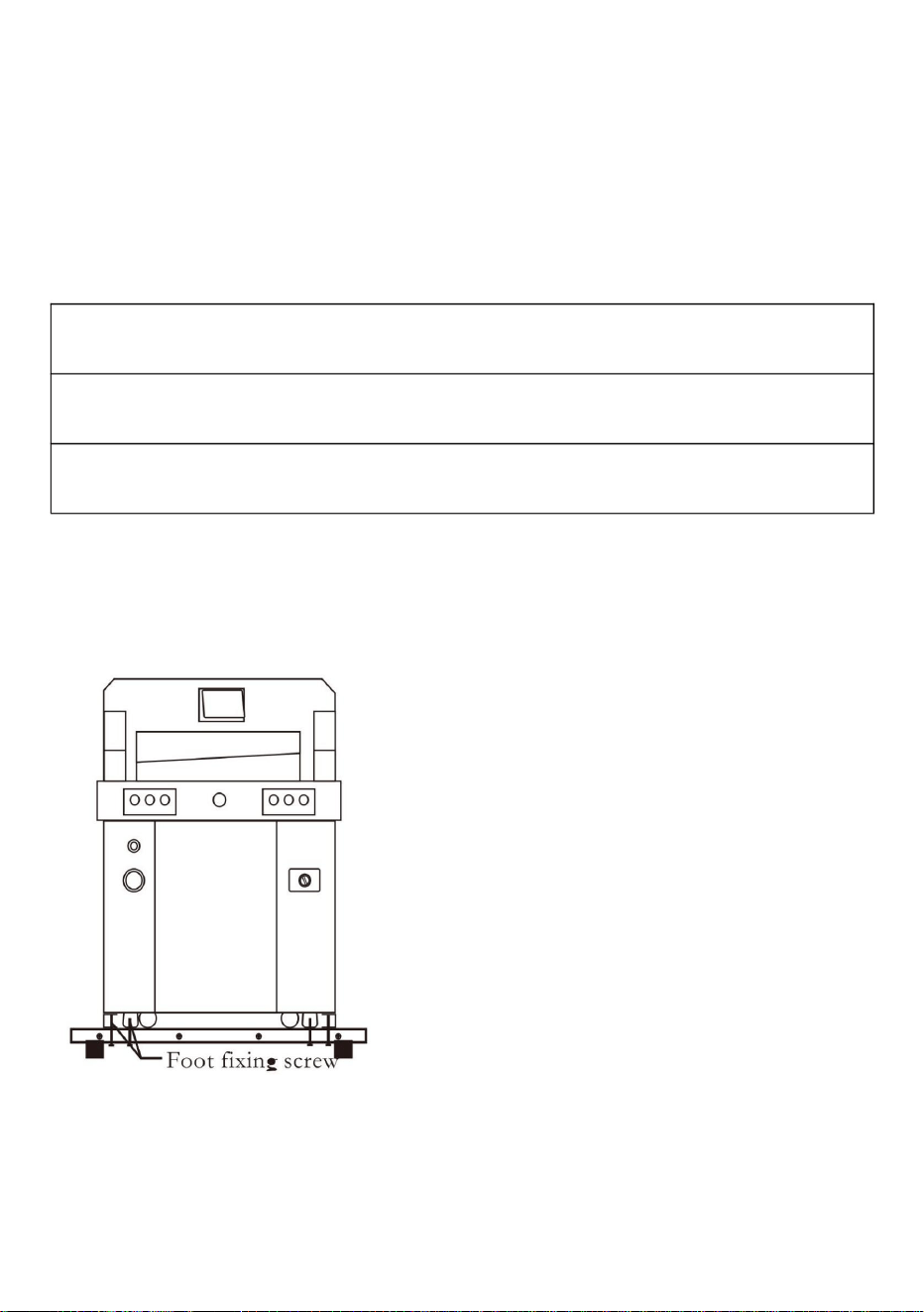

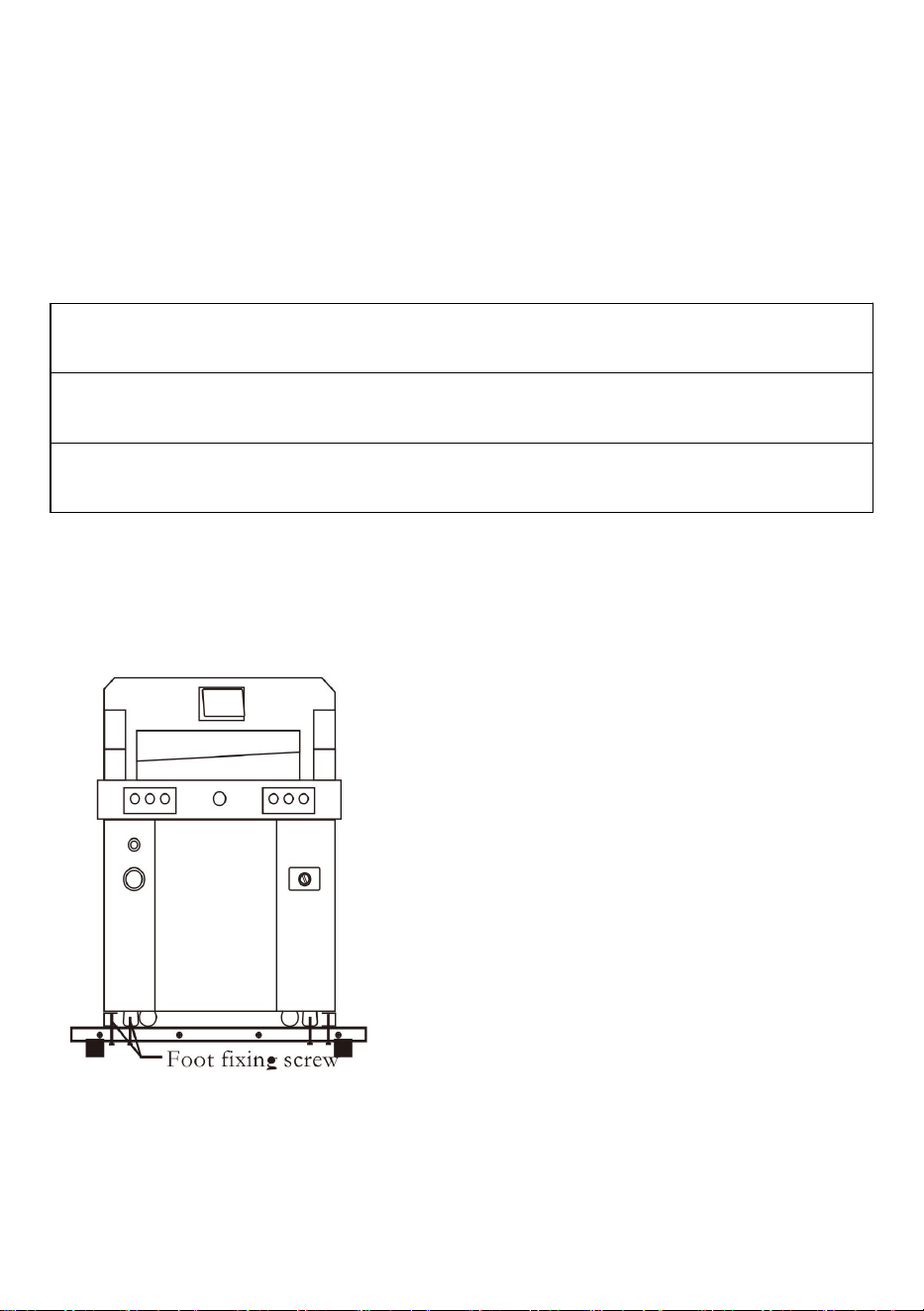

Remove the wooden box, take out the accessories, and remove the fixing

screws on the base of the main engine. The hydraulic press needs to be

shoveled by a forklift.

The location of the paper cutter should

meet the following requirements:

1. No vibration

2. The ground shall be level and level, and

the grade of concrete on the ground shall be

at least 300 mm, enough to carry the

machine.

3. It can avoid the operator's accidental

injury caused by uneven ground.

4. Keep a proper distance from buildings

and ancillary equipment.

5.It is recommended to adjust the levelness

of the console with a level gauge.

Check the packing list for completeness and missing items;

Check and clean all parts of the machine.

3. Usage environment

- 4 -

The machine must be placed in a clean working environment to avoid

direct sunlight and air outlet; Environment temperature: 10 ~ 30 ℃,

It shall not exceed 32 ℃; Ambient temperature: 50 ~ 80%;

Connect the ground wire correctly.

4. Hot tip

Remember that only one professional is allowed to operate this machine;

When cutting, the button must be operated with both hands at the same

time; Do not remove the safety cover;

When hands or foreign matters enter the cutting area, the power supply

must be cut off first;

When replacing the blade, strictly follow the blade replacement

instructions;

It is forbidden to modify the internal structure and circuit of the machine

without permission.

TECHNICAL SPECIFICATIONS

Model

H670TV7

Rating(s)

AC220V, 60Hz, 2600W

AC220V, 50Hz, 2600W

Max cutting length

670mm

Min cutting length

30mm

Cutting thickness

80mm

Product Dimensions

(LxWxH)

1040*1430*1410mm

Packing Size

(LxWxH)

1535*1220*1600mm

Net Weight (kg)

450

Gross Weight (kg)

484

- 5 -

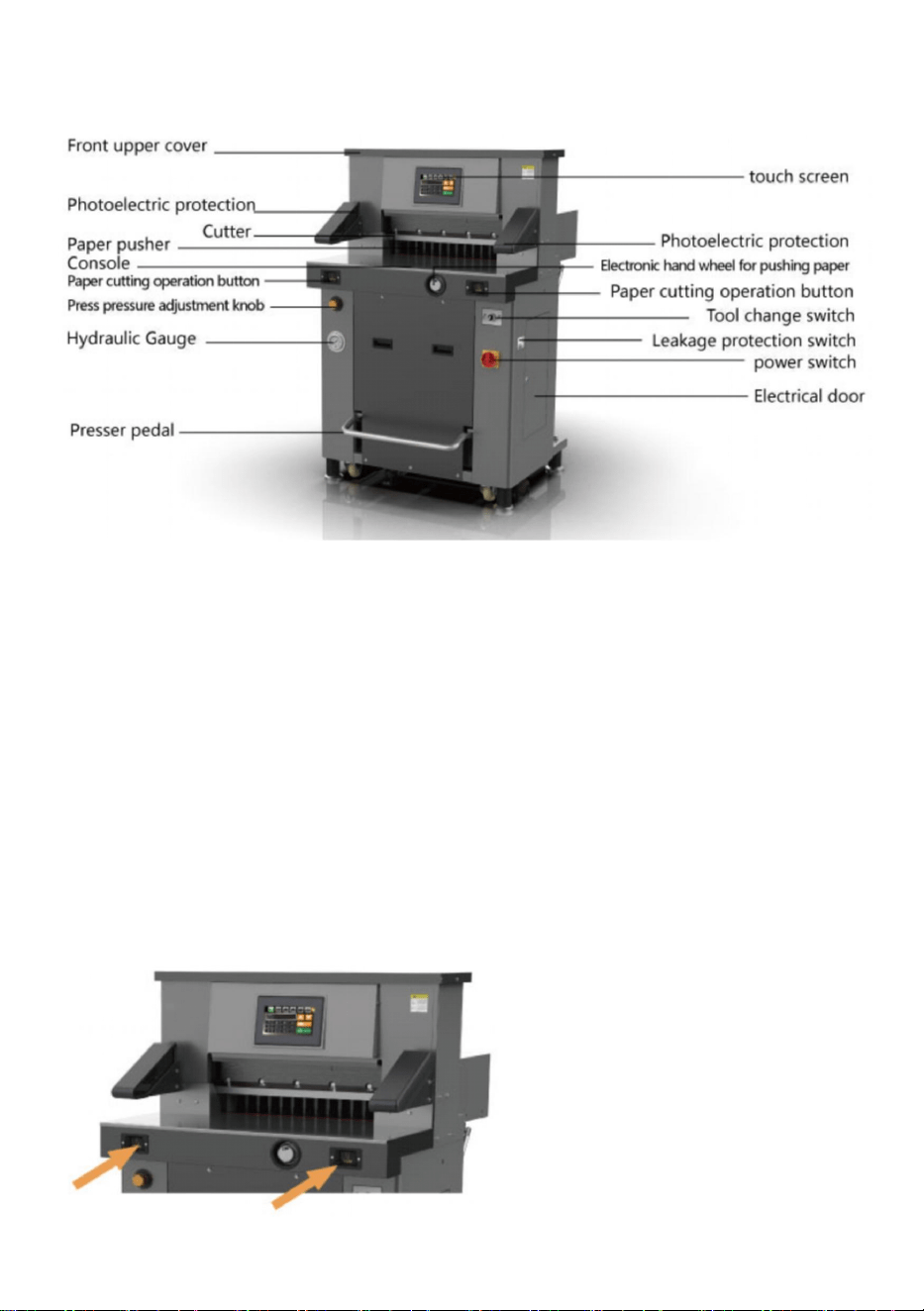

Parts description

Operation panel

Operation diagram of paper cutter.

Turn on the power supply, turn on the power switch, turn the switch to on,

the display will be on, and the display will show the president's switch,

When the knife light is on, the paper pusher automatically adjusts the size,

which indicates that it has entered the normal startup state.

The correct way to operate the machine is to stand in front of the center of

the machine and face the paper cutter. The left hand controls the button on

the left and the right hand controls the button on the right (you can also

step on the pedal switch for single pressure or single pressure before

cutting), as shown in the figure.

- 6 -

Basic operation and adjustment

1. basic operation

 Power on

Before starting the machine, check whether there are other articles on the

machine, and clean them up;

Turn on the power supply;

Turn the electrical protection switch to the "on" position, turn on the power

switch, the NC screen / LCD screen will display, the position indicator line

will be on, and the paper pusher will be automatically calibrated, indicating

that the power is normal.

 Operation instructions of touch screen paper cutter

The program-controlled computer has three paper pushing modes.

Now, 285mm is taken as an example to push paper respectively

A. Manual mode

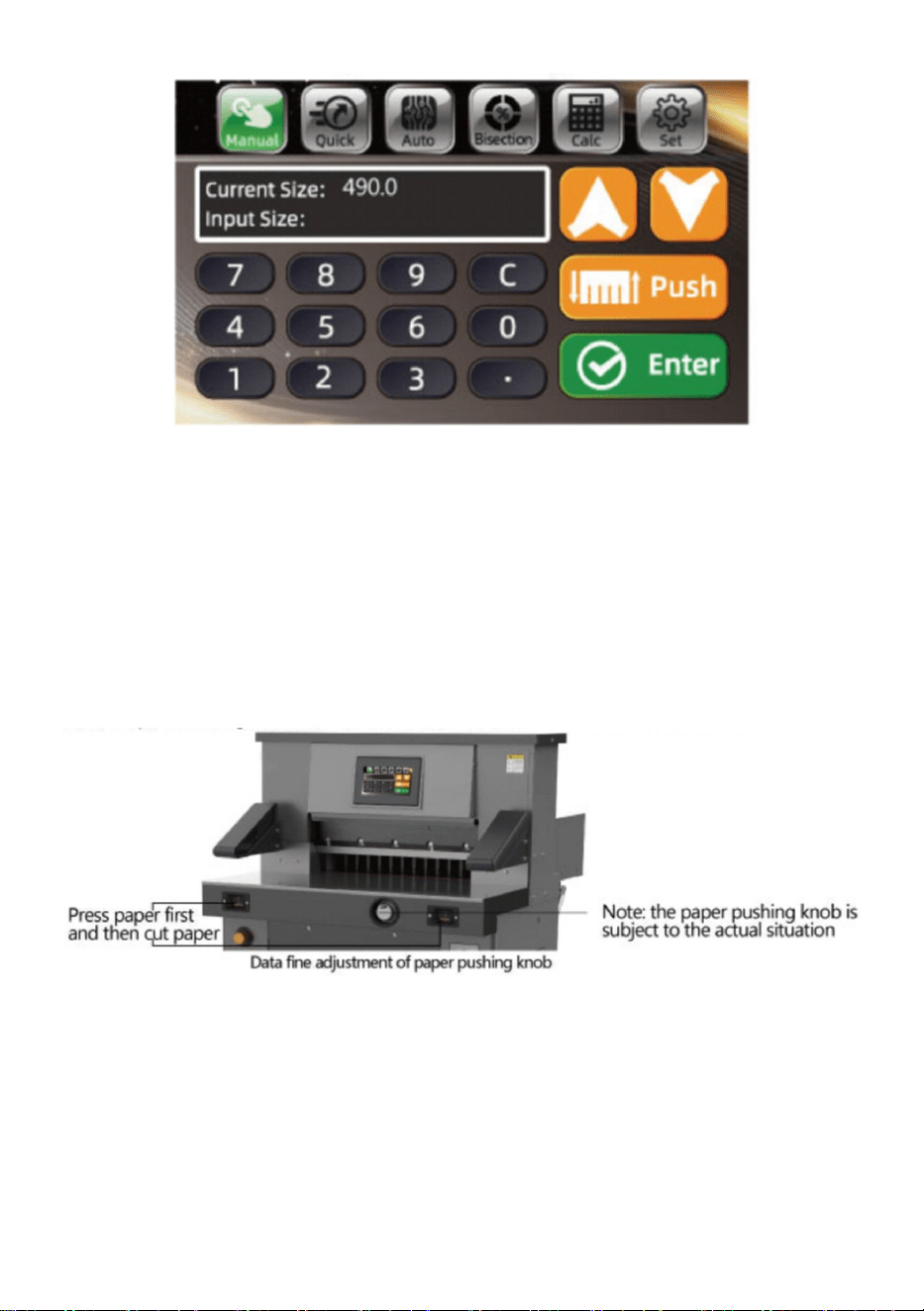

After startup, if the current mode is not in manual mode, click manual to

switch to manual mode, as shown in the figure. In manual mode, there are

two methods to input data. One is the paper pushing knob (not

recommended, which is relatively slow and not recommended. The paper

pushing knob is only used for data fine adjustment).

The second method is to directly click 480 to reverse select, press clear

key, enter 285.0, OK, the paper pusher moves to the position of setting

size.

- 7 -

Use of electronic handwheel

Rotate the button clockwise, and the paper pusher moves in the direction

of the arrow. and the paper pusher moves 0.1 mm per click.Press and hold

the rotation button continuously. The pusher moves from slow to fast.

When the button is rotated counterclockwise, the paper pusher moves in

the direction of the arrow, and the paper pusher moves 0.1 mm per click.

Press and hold the rotation button continuously, and the pusher moves

from slow to fast.

Push in the cutting paper or book and place it on the left side to align

with the ruler bar;

After confirming the size, you can cut the paper. Step on the foot switch,

the presser starts to press the paper, press the cutting button with both

hands, and start cutting after pressing the paper (you can also press the

cutting button directly with both hands without stepping on the foot switch,

- 8 -

and the paper holder starts pressing the paper after pressing the paper).

When there is any error, release the button, the knife and the presser will

automatically return to their original position, and continue to press if there

is no error Live the cutting button to complete cutting;

After cutting, the paper pusher will push the book out (set the

automatic push book cutting), a complete cutting process is completed.

To continue other cutting, just repeat the above steps.

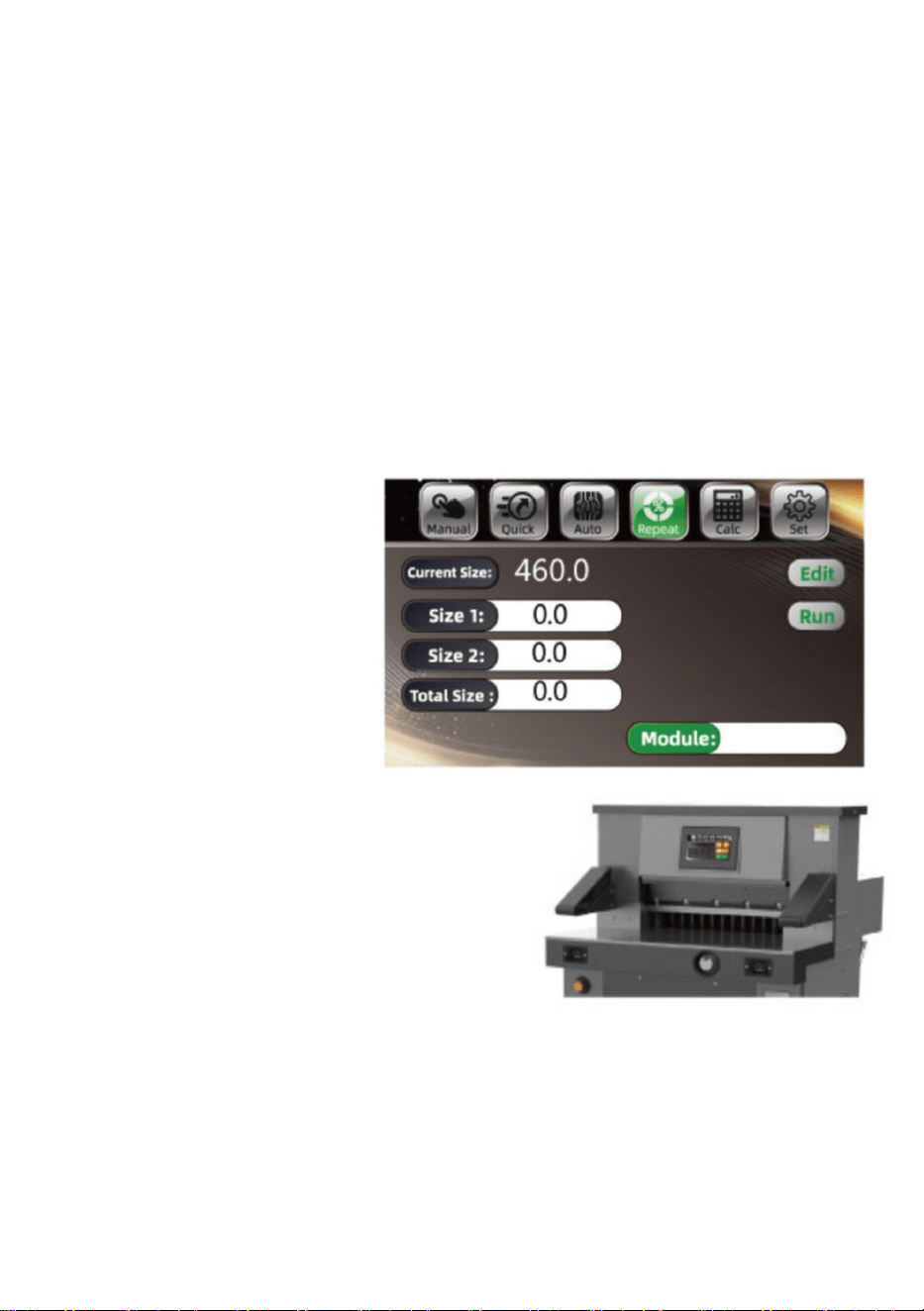

B. Segmentation mode

Click bisection to switch to bisection mode, click OK, the paper pusher will

automatically push to the first size. When you need to edit the size, click

the programming mode to enter the first group of programming mode, as

shown in the figure. To

modify the data, click Edit,

click bisection edit, switch

to bisection editing, switch

dialog box, modify data,

and confirm to return.

Push in the cutting paper or

book and place it on the left

side to align with the ruler

bar;

Push in the cut paper or book and place it

on the left to align with the ruler.

After confirming the size, you can cut the

paper.

Step on the foot switch, the presser starts

to press the paper, press the cutting

button with both hands, and start cutting after pressing the paper (you can

also press the cutting button directly with both hands without stepping on

the foot switch, and the paper holder will start pressing the paper after

pressing the paper). When there is any error, release the button, the knife

and the presser will return to their original position automatically, and press

- 9 -

it again after confirmation Hold the cutting button to finish cutting the size of

the first knife of 60.0 mm, and then continue to press the cutting key to cut

the size of the second knife of 110.0 mm.

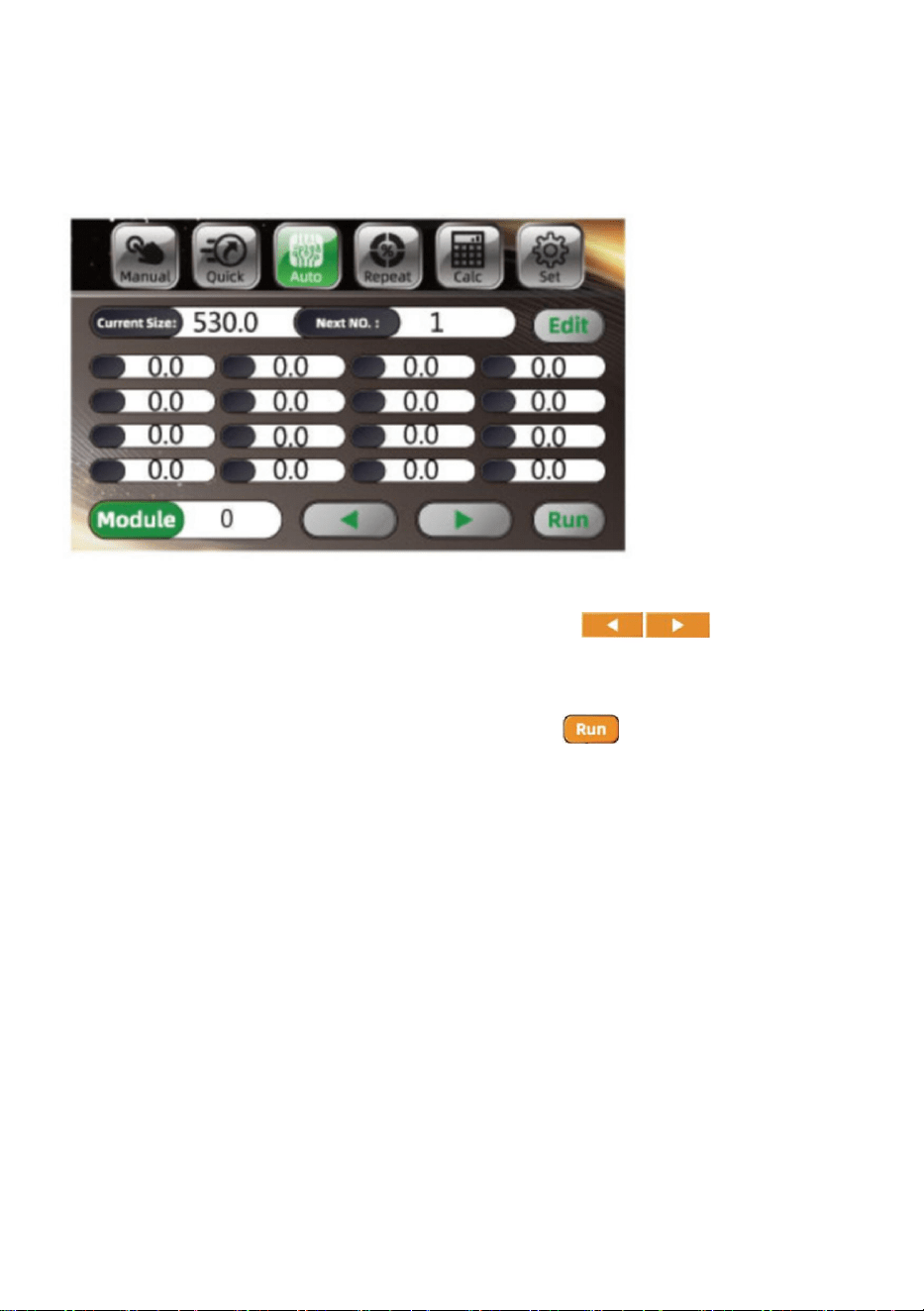

 Program control mode operation

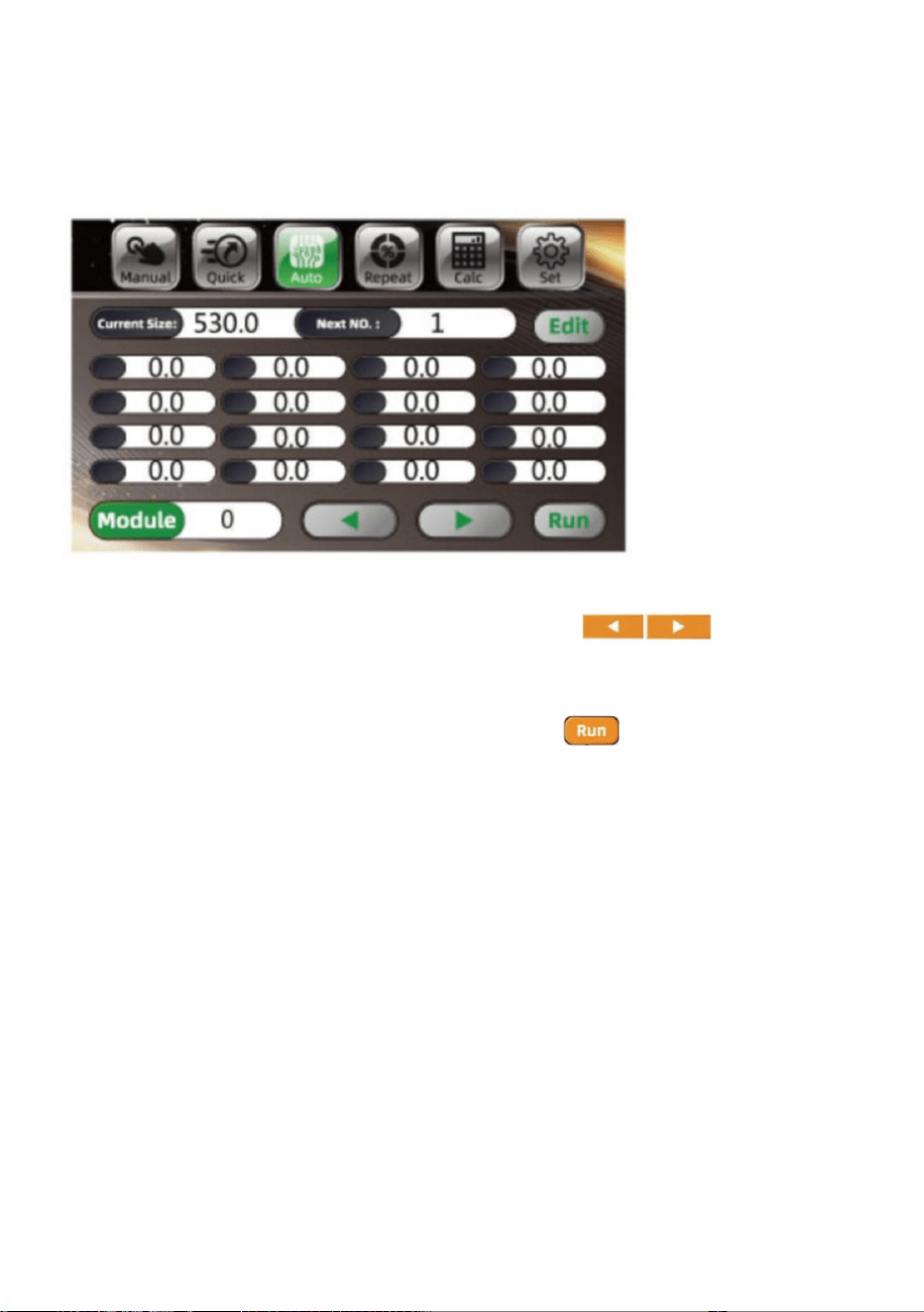

Click program control to switch to program control mode, as shown in the

figure above, you can see a lot of data list, click to turn page,

click Edit to input cutting data, data input.

After entering, click Edit to save data again, and click change module to

switch data of different modules. After clicking ,the paper pusher will

move to the corresponding size, push in and cut the paper or book, and put

the paper or book on the left, which is close to the ruler.

After setting the size, push in the cutting paper or book, and arrange the

paper or book to the left, the edge is in line with the ruler.

After confirming the size, the paper can be cut. Step on the foot switch and

the paper presser starts to press the paper,press the cutting button with

both hands respectively,press the paper to start cutting (or do not step on

the foot switch,press the cutting button with both hands, and the paper

holder starts to press the paper, and then starts cutting after pressing the

paper.If any error is found, release the button, the knife and presser will

return to their original position automatically, and continue to press and

hold if there is no error.The cutting button is used to cut the size of the first

knife of 60.0 mm, and then continue to press the cutting key to cut the

- 10 -

second knife size of 110.0 mm.After cutting the first knife and the second

knife, continue to press the cutting key to automatically return to the first

knife 60.0.

Cut and repeat until the cutting sequence is completed cut (it is invalid to

push books by yourself in the bisection mode).

 Shortcut mode

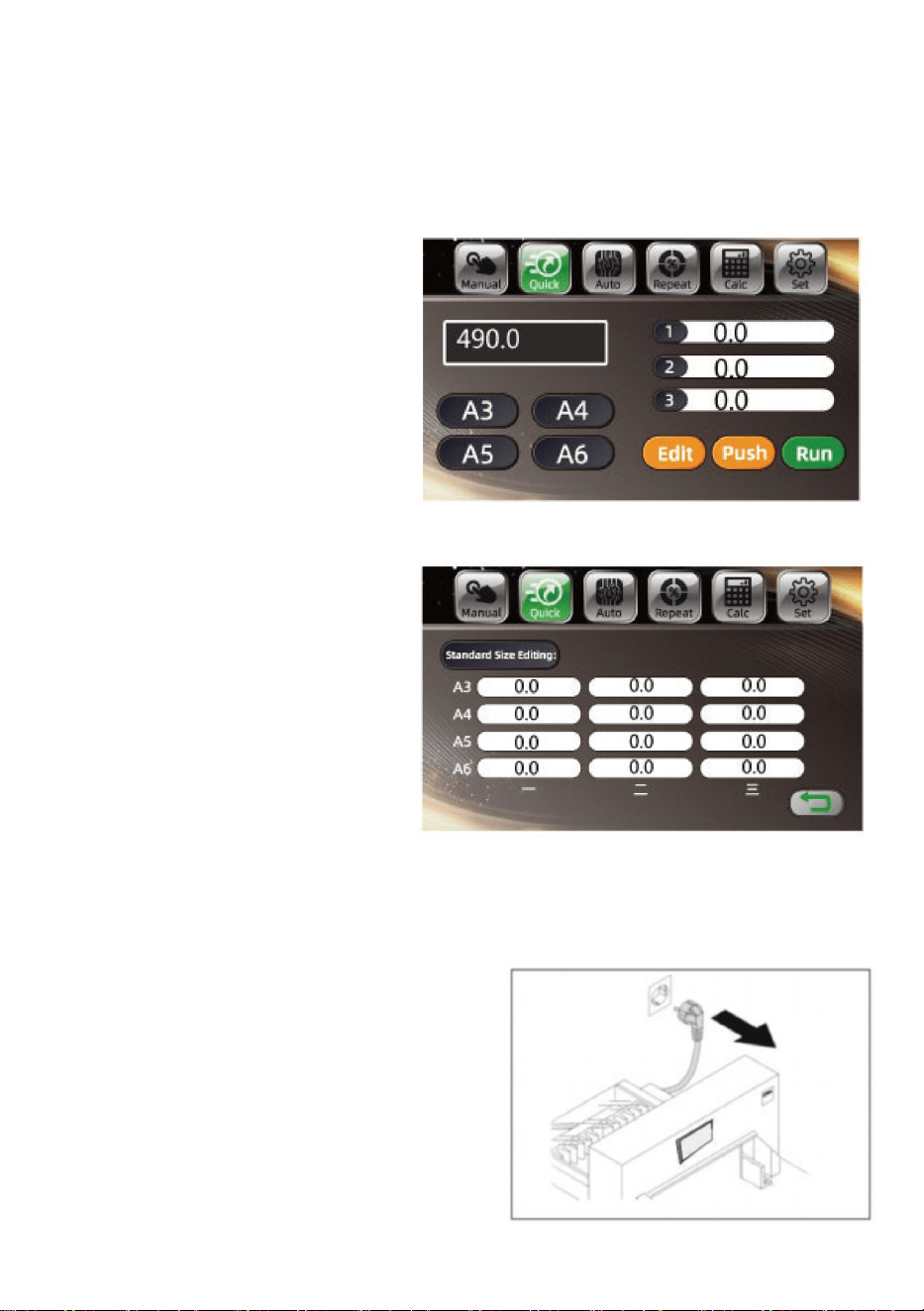

Click shortcut to switch to

shortcut mode. Several

common standard sizes

appear.Click the required size,

and the paper pusher will

automatically push to the first

size, as shown in the figure.

To edit the size, click Edit

mode, click standard size edit

to enter the modification

interface. After modification,

click the return icon,as shown

in the figure.

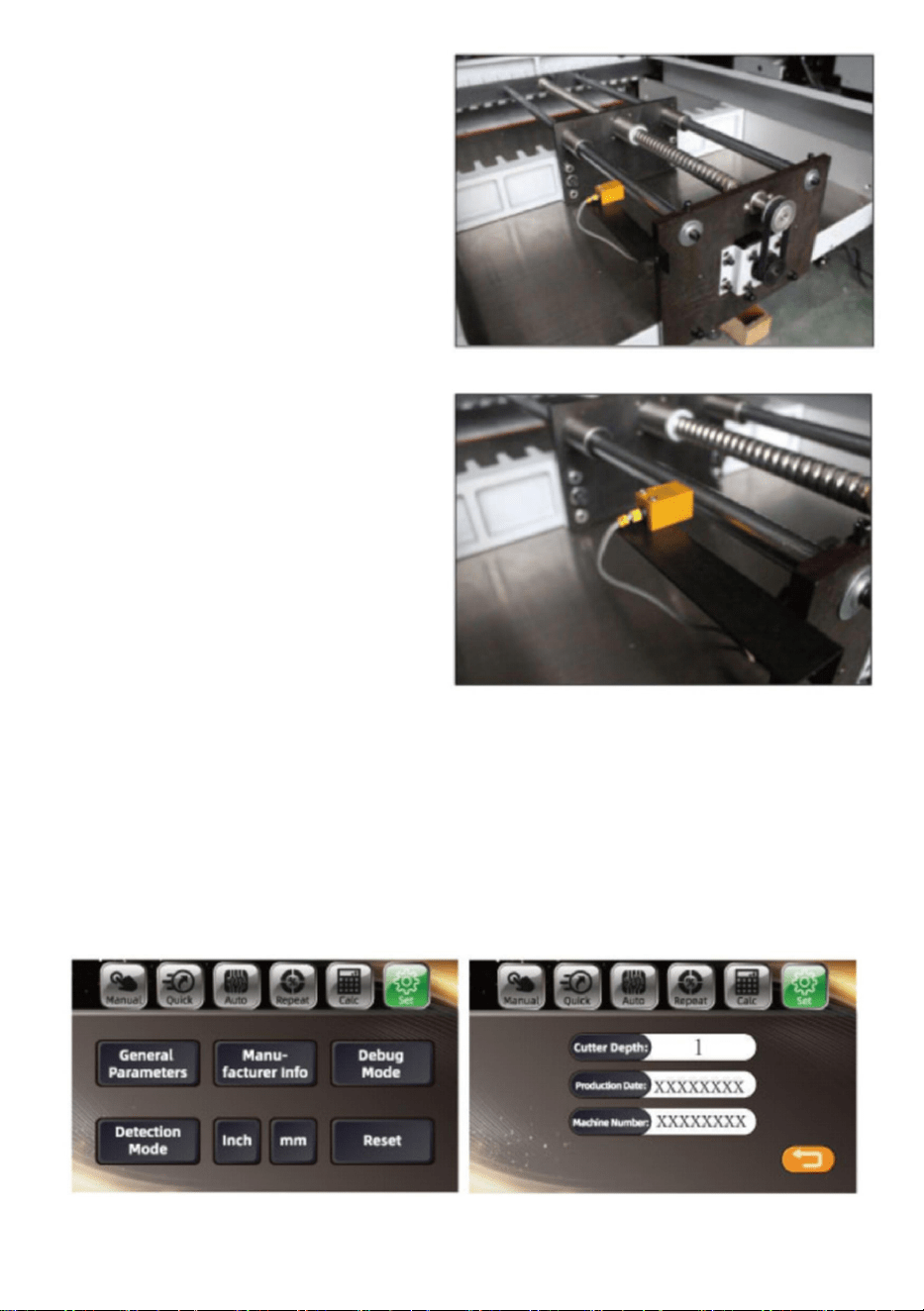

Basic adjustment

 Size proofreading and adjustment

Cut off the power supply;

Remove the bottom plate of the

machine and check whether there are

foreign matters stuck on the driving

screw rod;

- 11 -

Check the stepper motor, remove

the rear bottom plate, and check

whether the synchronous motor

and synchronous belt (hidden

under the motor) are fixed

normally;

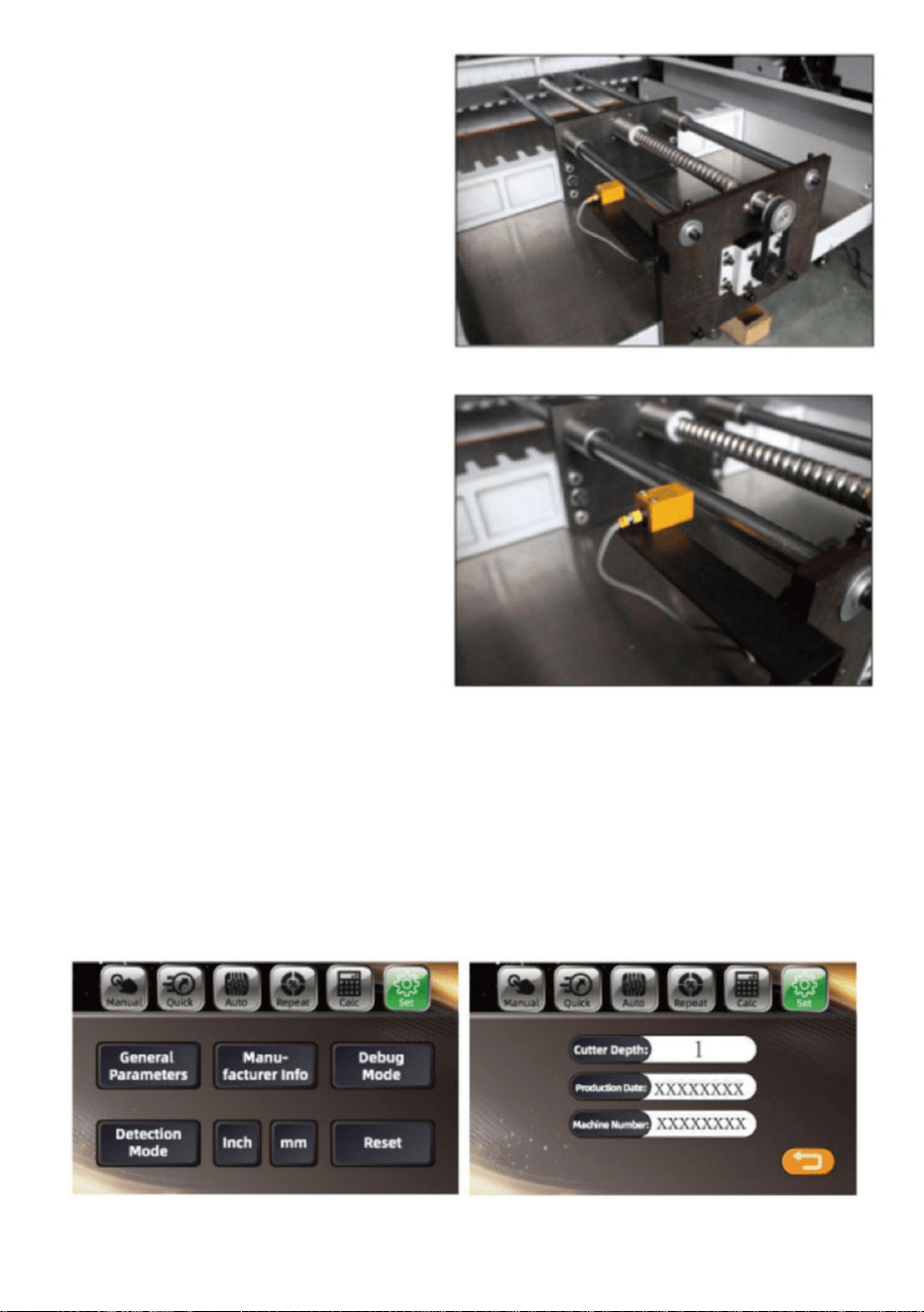

Adjust the limit support on the wire

holder and adjust it before and

after, until the size of the display

screen is in conformity with the

size of the ruler, then lock the

fixing screw.then lock the fixing

screw.

 Cutter depth adjustment

In the process of using, there are two adjustment methods when the

bottom paper is continuously cut:

a. Through the control program adjustment of the display screen.

First, adjust the cutter depth fine adjustment device (adjust the depth range

of about 5mm) or change the cutting surface of the blade; click Set and

click the common parameters to modify according to the actual situation,

with the maximum modification value of 20.

- 12 -

It is completed by the top cutter screw on the tool holder.

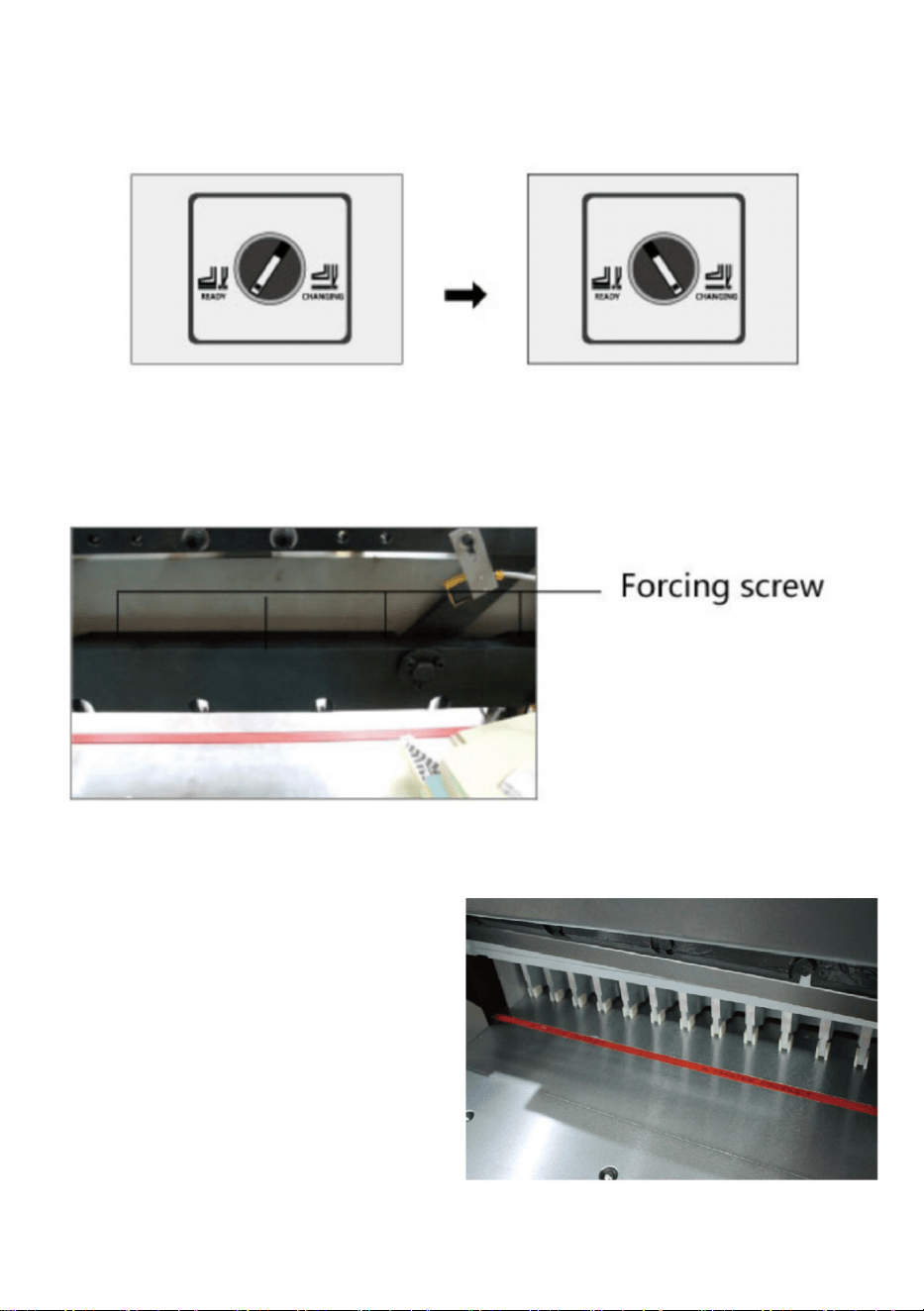

Change the tool switch, and rotate the tool change switch from the normal

state to the tool change state, as shown in the figure.

If you can't cut off the next sheet of paper, you need to adjust the top cutter

screw; generally, adjust it to 0.3-0.5 mm of the cutter insert pad. Try cutting

with a piece of paper. If the cutting is continuous, readjust according to the

above steps.

Turn the tool change switch from tool change state to normal state.

 Stick adjustment

The blade has 4 sides, each side

can be used twice and can be

recycled for 8 times;

If the knife mark on the blade is too

deep, it is necessary to adjust or

replace the blade;

The blade can be taken out with a

screw driver, and it should be

smoothly installed into the cutting

- 13 -

table when it is replaced;

The blade should be on the left.

 Pressure adjustment

Press the cutting button with both hands, and the pressure gauge will

display the pressure when the presser drops to press the paper;

Standard pressure: 40kg / cm² ~

50kg / cm².

Turn the pressure adjustment

knob to increase the clockwise

pressure and decrease the

counter clockwise pressure.

Press the cutting button again until

the presser presses the paper to display the new pressure.

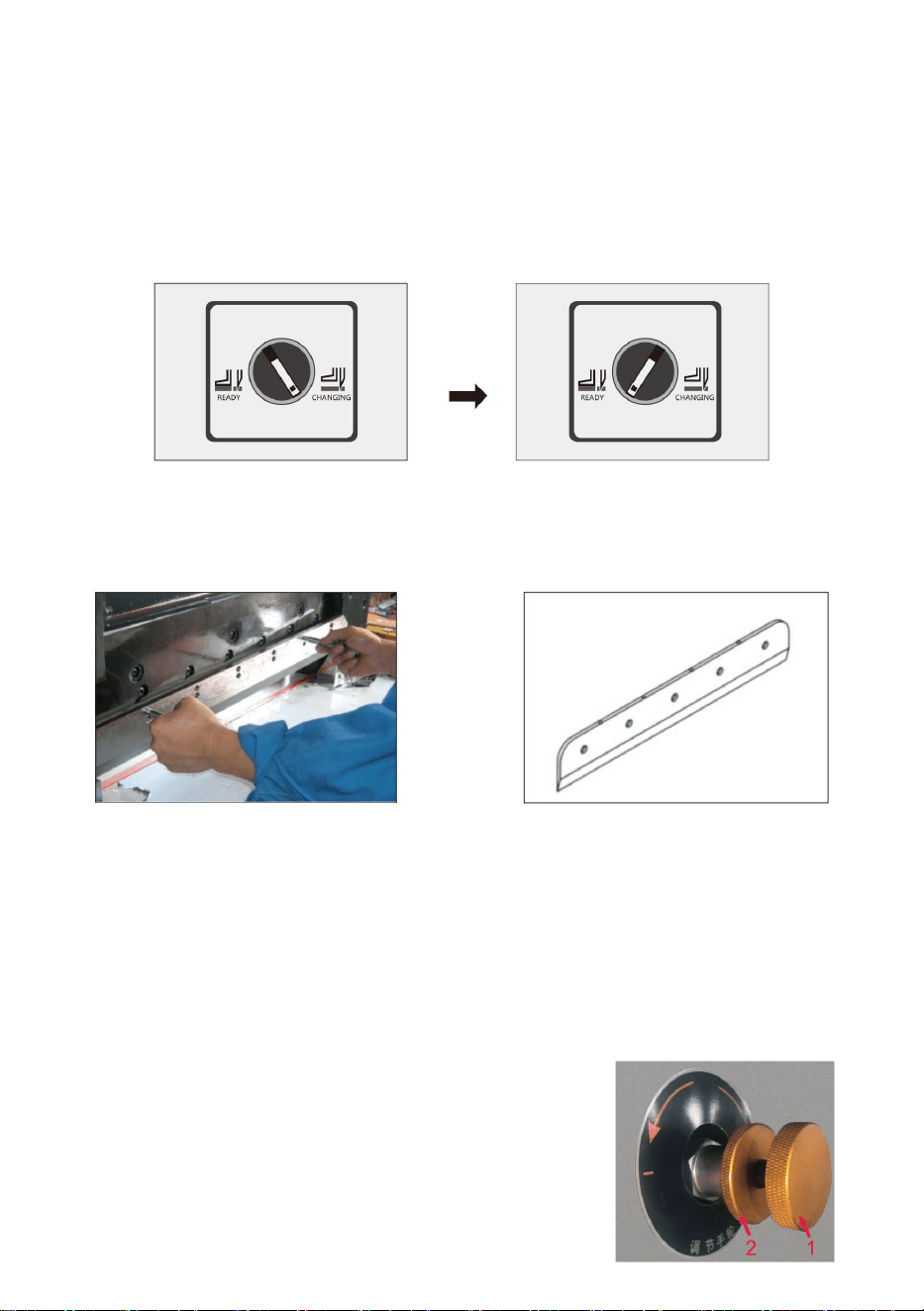

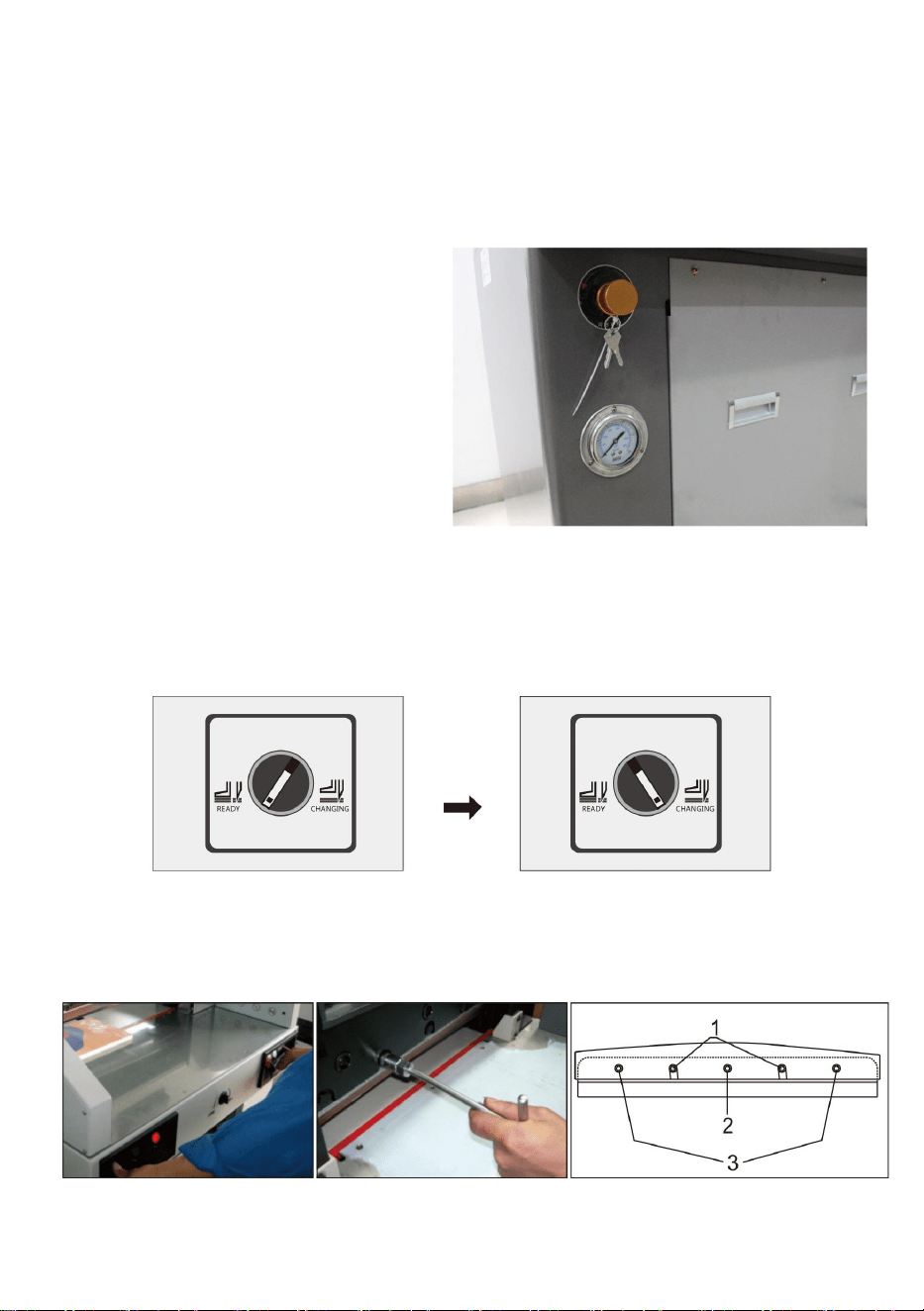

 Blade replacement (please follow the steps carefully)

Turn the tool change switch from normal state to tool change state, as

shown in the figure.

Press the cutting button with both hands, under the knife;

Loosen and remove the locking screw 1 with an opening on the tool holder;

- 14 -

Remove other locking screws on the tool holder, except for screw No. 2;

Turn the tool change switch from the tool change state to the normal state.

On the tool, rotate the opening screw hole 1 of the two tool removal screws

clockwise. If it is fixed and locked, remove other screws and No. 2 screws,

and pay attention to the blade falling;

Take out the blade by turning the two screw rods anticlockwise for half a

circle. Wrap the blade with gloves or cloth and put it into the cutter box to

avoid scratches;

Take out a new blade, pay attention to safety, the blade is facing outwards,

screw the two removal screws into the opening hole of the blade, install the

blade on the tool holder, tighten and fix with screws in turn, and then adjust

according to the cutting depth adjustment method.

 Presser pressure adjustment

Due to different cutting materials, the pressure required is different.

Therefore, it is necessary to adjust according to the figure.

To adjust the presser pressure, first loosen the

locking screw 2 and turn the adjusting handle 1 to

adjust the pressure. Turn the pressure clockwise

to increase and the pressure to decrease in the

- 15 -

counter clockwise direction. The ideal pressure is 4MPa, and then lock the

screw.

Note: under the condition of not affecting the cutting performance, reduce

the pressure of pressing paper as far as possible, which is beneficial to the

service life and safety of the machine.

In general, the cutting pressure does not need to be adjusted. If the system

pressure exceeds the rated pressure, the machine is easy to be damaged

or damaged, such as cutting paper should be grinded in time. (the rated

pressure is 8Mpa).

Lubrication and maintenance

1. Lubrication

The machine should open the cover every month, check the cleaning, fasten the

parts and lubricate the transmission parts once a month. Please be careful to

avoid dripping lubricating oil on electrical circuits or electronic components when

refueling; in order to avoid failure.

2. Maintenance

When working, it is forbidden to put non-cutting objects on the machine, so as to

prevent hard objects from entering the knife and damaging the cutter.Bound books

should avoid bringing staples into the cutting area so as not to damage the cutter.

After the work is finished every day, wipe the machine,remove debris, and cut off

the power supply.

- 16 -

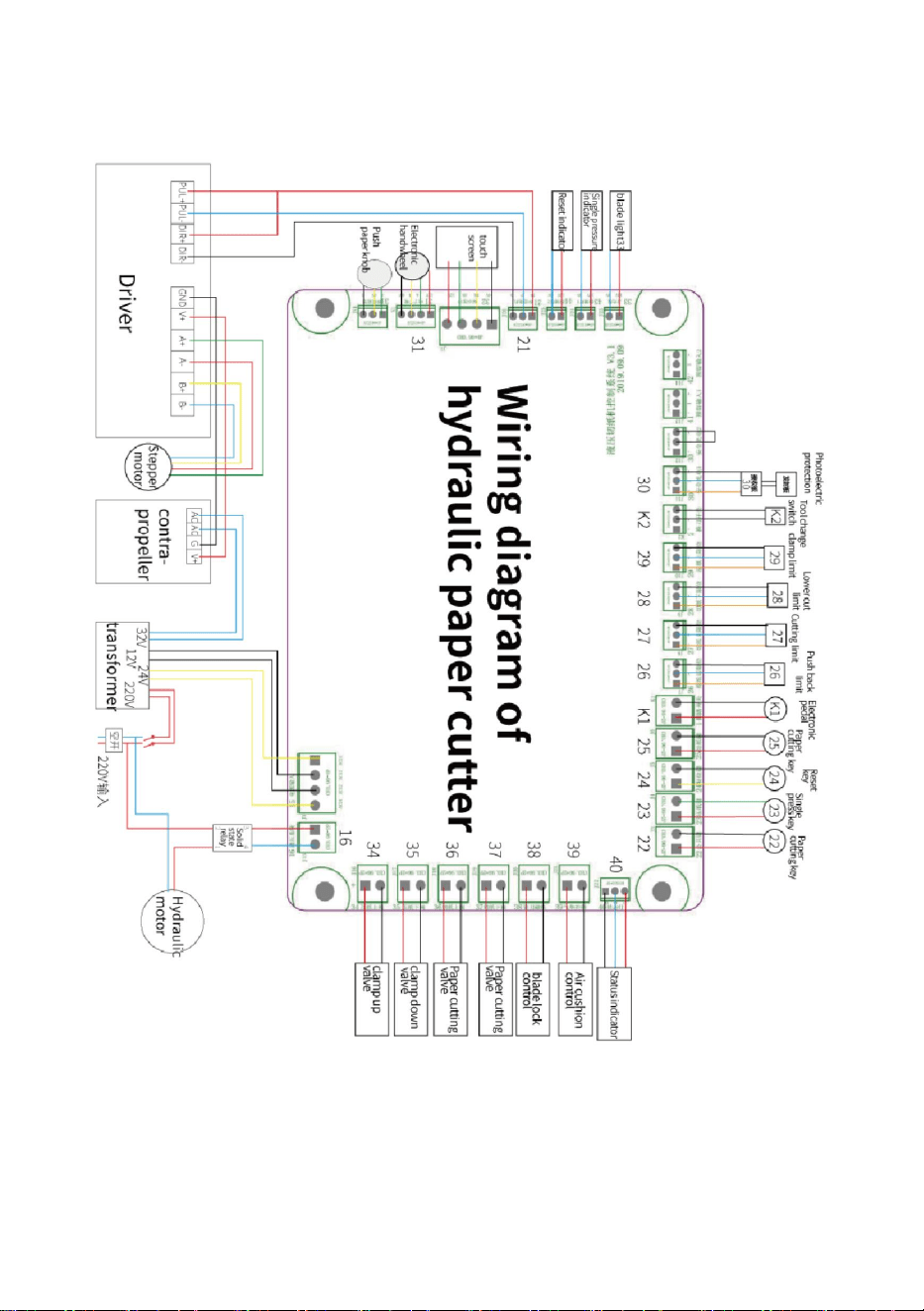

3. Attached drawings

- 17 -

Common error and elimination

fault

Phenomena

Exclusion method

No power display

The indicator

light doesn't

turn off

1. Check the power socket

2. Check whether the switch is

in good condition

3. The power cord is not good

Motor capacitance

damage

Abnormal sound

or pressure of

motor

Replace the capacitor

Uneven cutting or

large error

The cut paper is

wide on one side

and narrow on

the other, or the

size deviation is

large

Shift the stop gauge, loosen the

fastening screw, adjust the angle

between the ruler and the

pushing board with a ruler, and

then fix the screw again

blade does not

reset or works

ontinuously

up and down

Button invalid,

ontinuous up and

down

1. Displacement or damage of

home limit sensor

2. Circuit board damaged

The window is not

displayed,

displayed

disorderly or

cannot be

proofread

Power normal

button invalid

Check the display board,

electrical main board and

electronic circuit

Part of the NC

circuit is damaged

The paper

pusher doesn't

work

1. Check the progress motor and

driver

2. Check whether the main board

of the machine is normal

E-1 or foreign

body in platform

The button is

invalid and

cannot be cut

1. Check whether the safety

photoelectricity is in good

2. Check whether the main board

of the machine is normal

Display E-2 and

alarm

It can cut, but the

cutter can't return

to its position

1. Check whether the upper limit

sensor of tool rest is in good

condition

2. Check whether the main board

of the machine is normal

Display E-3 and

alarm

It can cut, and

the depth of the

1. Check whether the tool

carrier lower limit sensor is in

- 18 -

cutter cannot be

adjusted

good condition

2. Check whether the main board

of the machine is normal

Display E-4 and

alarm

Abnormal return

of press frame

1. Check whether the upper limit

sensor of presser is in good

condition

2. Check whether the main board

of the machine is normal

Display E-6 and

alarm

It can cut, and

the pusher

cannot be limited

or calibrated

1. Check whether the back limit

calibration sensor of the paper

pusher is in good condition

2. Check whether the main board

of the machine is normal

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

BENUTZERHANDBUCH

UHRENBEWEGER

MODELL NR.: H670TV7

Technischer Support und E-Garantie-Zertifikat https://www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL NR.: H670TV7

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Elektrischer Papierschneider

- 1 -

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

- 2 -

Verbieten Sie Kindern die Bedienung der Maschine

Halten Sie die Hand von der Klinge fern

Keine Schnitte mit der Hand oder splitternde Materialien

Notiz:

Achtung: Mit dieser Maschine können Sie nur bedrucktes Papier, Bücher oder

weiches Leder schneiden. Das Schneiden von Metallblechen oder anderen harten

Objekten, die die Qualität der Maschine beeinträchtigen, ist verboten.

Die Klinge nicht ohne Schutz herausnehmen oder transportieren.

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Andernfalls

kann es zu schweren Verletzungen kommen. BEWAHREN SIE DIESES HANDBUCH AUF

WARNUNG:

Um weitere Informationen zur Verwendung der numerisch gesteuerten Papierschneidemaschine

zu erhalten, müssen Sie diese Spezifikation zuerst sorgfältig lesen. Dies wird

Helfen Sie, Ihre Arbeitseffizienz zu verbessern, realisieren Sie die Maschine

sEigenschaft, dann wird die Maschine die beste Schneidwirkung haben. Dies wird auch für die

Wartung der Maschine gut sein und kann die Lebensdauer der Wartung der Maschine verlängern

und kann die Lebensdauer der Maschine verlängern.

Es muss eine Steckdose mit angeschlossenem Erdungskabel verwendet werden

Machine Translated by Google

Entfernen Sie die Holzkiste, nehmen Sie das Zubehör heraus und entfernen Sie die Befestigung

Wenn Sie die Verpackung der Maschine öffnen, überprüfen Sie zunächst die

Maschine.

3. Nutzungsumgebung

es liegen Schäden oder Fehlmengen vor.

mit einem Gabelstapler geschaufelt.

Verletzungen durch unebenen Boden.

•1 Bedienungsanleitung

die folgenden Voraussetzungen erfüllen:

und Zusatzgeräte.

der Konsole mit einer Wasserwaage.

•1 Klinge und 1 Stromleitung

2. Der Boden muss eben und eben sein, und

1. Öffnen Sie die Schachtel und überprüfen Sie

2. Maschineninstallation und Erstinbetriebnahme

mindestens 300 mm, ausreichend, um die

Überprüfen und reinigen Sie alle Teile der Maschine.

3. Es kann die versehentliche

Maschine und entsprechendes Zubehör. Bitte kontaktieren Sie den Verkäufer oder das Unternehmen, wenn

Schrauben an der Basis des Hauptmotors. Die Hydraulikpresse muss

•1 Satz Hauptmotor

Der Standort des Papierschneiders sollte

4. Halten Sie ausreichend Abstand zu Gebäuden

1. Keine Vibration

•1 Satz Werkzeuge •2 Schrauben zur Werkzeugentnahme •1 Zertifikat

5.Es wird empfohlen, die Ebenheit anzupassen

•1 Garantiezertifikat

Die Betonqualität auf dem Boden muss

Prüfen Sie die Packliste auf Vollständigkeit und fehlende Gegenstände;

Sicherheitshinweise

- 3 -

Machine Translated by Google

TECHNISCHE DATEN

Anweisungen;

Sie darf 32 °C nicht überschreiten; Umgebungstemperatur: 50 – 80 %;

Schnittdicke

30 mm

4. Heißer Tipp

1040 x 1430 x 1410 mm

ohne Erlaubnis.

(LxBxH)

Beim Schneiden muss der Knopf mit beiden Händen gleichzeitig betätigt werden.

Modell

(LxBxH)

450

Bruttogewicht (kg)

Wenn Hände oder Fremdkörper in den Schneidbereich gelangen, wird die Stromversorgung

Bewertung(en)

direkte Sonneneinstrahlung und Luftauslass; Umgebungstemperatur: 10 ~ 30 ÿ,

Beim Auswechseln der Klinge befolgen Sie die Anweisungen zum Auswechseln der Klinge

Minimale Schnittlänge

670 mm

Technische Daten

Schließen Sie das Erdungskabel richtig an.

Es ist verboten, die interne Struktur und den Schaltkreis der Maschine zu verändern

80 mm

Denken Sie daran, dass diese Maschine nur von einem Fachmann bedient werden darf.

Verpackungsgröße

1535*1220*1600 mm

H670TV7

Zeit; Entfernen Sie nicht die Sicherheitsabdeckung;

Nettogewicht (kg)

484

Die Maschine muss in einer sauberen Arbeitsumgebung aufgestellt werden, um zu vermeiden

muss zuerst abgeschnitten werden;

Maximale Schnittlänge

Wechselstrom 220 V, 60 Hz, 2600 W Wechselstrom 220 V, 50 Hz, 2600 W

- 4 -

Machine Translated by Google

die Maschine und blicken auf den Papierschneider. Die linke Hand steuert den Knopf auf

Treten Sie auf den Pedalschalter für Einzeldruck oder Einzeldruck vor

die linke und die rechte Hand steuert den Knopf auf der rechten Seite (Sie können auch

Schneiden), wie in der Abbildung gezeigt.

Das Display ist eingeschaltet und zeigt den Präsidentenschalter an. Wenn das Messerlicht leuchtet,

passt der Papierschieber die Größe automatisch an, was darauf hinweist, dass er in den normalen

Startzustand gewechselt ist.

Die korrekte Bedienung der Maschine erfolgt durch Stehen vor der Mitte des

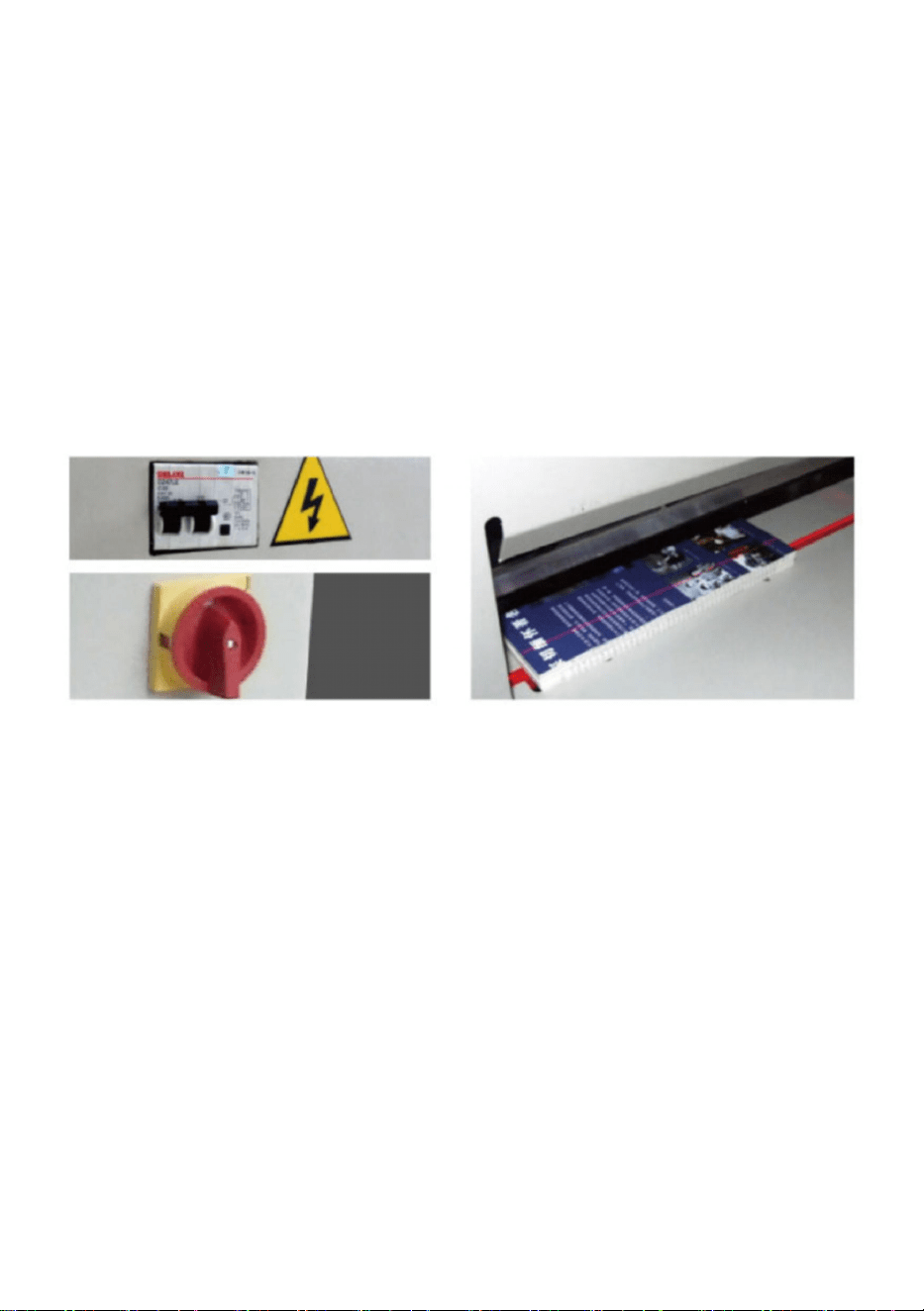

Schalten Sie die Stromversorgung ein, schalten Sie den Netzschalter ein, stellen Sie den Schalter auf Ein,

Funktionsdiagramm des Papierschneiders.

Bedienfeld

Teilebeschreibung

- 5 -

Machine Translated by Google

Als Beispiel werden 285 mm für den Papiervorschub verwendet. A. Manueller

Modus

Wenn der aktuelle Modus nach dem Start nicht im manuellen Modus ist, klicken Sie auf

„Manuell“, um in den manuellen Modus zu wechseln, wie in der Abbildung gezeigt. Im

manuellen Modus gibt es zwei Methoden zur Dateneingabe. Eine ist der

Papierschiebeknopf (nicht empfohlen, was relativ langsam ist und nicht empfohlen wird. Der

Papierschiebeknopf wird nur zur Feineinstellung der Daten verwendet).

ÿ Bedienungsanleitung für den Papierschneider mit Touchscreen Der

programmgesteuerte Computer verfügt über drei Papierschiebemodi.

Überprüfen Sie vor dem Starten der Maschine, ob sich andere Artikel auf der Maschine

befinden, und räumen Sie diese

weg. Schalten Sie die

Stromversorgung ein. Stellen Sie den elektrischen Schutzschalter auf die Position „Ein“,

schalten Sie den Netzschalter ein. Auf dem NC-Bildschirm/LCD-Bildschirm wird etwas

angezeigt, die Positionsanzeigelinie leuchtet und der Papierschieber wird automatisch

kalibriert, was darauf hinweist, dass die Stromversorgung normal ist.

Die zweite Methode besteht darin, direkt auf 480 zu klicken, um die Auswahl umzukehren, die Löschtaste zu drücken,

285,0 einzugeben und mit „OK“ zu bestätigen. Der Papierschieber bewegt sich dann zur Position für die eingestellte

Größe.

1. Grundbedienung ÿ

Einschalten

Grundlegende Bedienung und Einstellung

- 6 -

Machine Translated by Google

Drehen Sie den Knopf im Uhrzeigersinn, und der Papierschieber bewegt sich in Pfeilrichtung. Der

Papierschieber bewegt sich 0,1 mm pro Klick. Drücken und halten Sie den Drehknopf kontinuierlich. Der

Schieber bewegt sich von langsam nach schnell.

Wenn der Knopf gegen den Uhrzeigersinn gedreht wird, bewegt sich der Papierschieber in Pfeilrichtung,

und zwar 0,1 mm pro Klick.

Einsatz des elektronischen Handrads

Halten Sie die Rotationstaste kontinuierlich gedrückt und der Drücker bewegt sich von langsam

nach schnell.

Schieben Sie das zu schneidende Papier oder Buch hinein und legen Sie es auf die linke Seite,

um es an der Linealleiste

auszurichten. Nachdem Sie die Größe bestätigt haben, können Sie das Papier schneiden. Treten Sie

auf den Fußschalter, der Presser beginnt, das Papier zu pressen. Drücken Sie die Schneidetaste

mit beiden Händen und beginnen Sie mit dem Schneiden, nachdem Sie das Papier gepresst haben

(Sie können die Schneidetaste auch direkt mit beiden Händen drücken, ohne auf den Fußschalter zu treten).

- 7 -

Machine Translated by Google

wie in der Abbildung dargestellt.

automatisch in die Ausgangsposition zurückkehren und weiter drücken, wenn es

auf der linken Seite, um es am Lineal auszurichten.

und der Presser kehren automatisch in die Ausgangsposition zurück und drücken

Nach dem Schneiden schiebt der Papierschieber das Buch heraus (stellen Sie die

zur Halbierungsbearbeitung, wechseln Sie

Papier.

Um mit dem Schneiden fortzufahren, wiederholen Sie einfach die obigen Schritte.

Das Schneidpapier einschieben oder

um das Papier zu pressen, drücken Sie die Schneide

Drücken Sie den Schneidknopf auch direkt mit beiden Händen, ohne darauf zu treten

Klicken Sie auf Bisektion, um in den Bisektionsmodus zu wechseln, klicken Sie auf OK, der Papierschieber wird

Seite zum Ausrichten mit dem Lineal

Wenn ein Fehler auftritt, lassen Sie die Taste los. Das Messer und der Presser werden

den Programmiermodus, um die erste Gruppe von Programmiermodi einzugeben, wie

Schieben Sie das ausgeschnittene Papier oder Buch hinein und legen Sie es

Drücken des Papiers). Wenn ein Fehler auftritt, lassen Sie die Taste los, das Messer

Nach der Bestätigung der Größe können Sie die

ist kein Fehler vorhanden, drücken Sie die Schneidetaste, um den Schnitt abzuschließen;

Um die Daten zu ändern, klicken Sie auf

Bearbeiten, dann auf Halbierung bearbeiten,

Mit dem automatischen Push-Book-Schnitt wird ein kompletter Schneidevorgang durchgeführt.

Dialogfeld, ändern Sie die Daten und

bestätigen Sie, um zurückzukehren.

Treten Sie auf den Fußschalter, der Presser startet

Buch und legen Sie es auf die linke

B. Segmentierungsmodus

Knopf mit beiden Händen und beginnen Sie mit dem Schneiden, nachdem Sie das Papier gedrückt haben (Sie können

und der Papierhalter beginnt, das Papier zu pressen, nachdem er das Papier gepresst hat).

automatisch auf die erste Größe verschieben. Wenn Sie die Größe bearbeiten müssen, klicken Sie auf

Bar;

den Fußschalter, und der Papierhalter beginnt, das Papier nach

- 8 -

Machine Translated by Google

es erneut nach der Bestätigung Halten Sie die Schneidetaste gedrückt, um den Zuschnitt der Größe des

Nach dem Einstellen der Größe das Schneidepapier oder -buch einschieben und die

das Papier oder Buch auf der linken Seite, das sich in der Nähe des Lineals befindet.

das erste Messer von 60,0 mm, und dann weiter drücken Sie die Schneide-Taste, um zu schneiden

Papier oder Buch nach links, die Kante liegt auf einer Linie mit dem Lineal.

kehren automatisch in ihre ursprüngliche Position zurück und drücken Sie weiter und

halten, wenn kein Fehler vorliegt. Mit der Schneidetaste können Sie die Größe des ersten

Messer von 60,0 mm, und dann weiterhin die Schneidetaste drücken, um die

Daten verschiedener Module wechseln. Nach dem Klicken wird der Papierschieber

Der Papierhalter beginnt, das Papier zu drücken, und beginnt dann mit dem Schneiden, nachdem er den

Papier.Wenn ein Fehler gefunden wird, lassen Sie die Taste los, das Messer und der Presser werden

auf die entsprechende Größe verschieben, das Papier oder Buch einschieben und zuschneiden,

Drücken Sie mit beiden Händen auf das Papier, um mit dem Schneiden zu beginnen (oder treten Sie nicht darauf

In der Abbildung oben sehen Sie eine Liste mit zahlreichen Daten. Klicken Sie auf

„Bearbeiten“, um die Schnittdaten einzugeben und die Daten einzugeben.

Klicken Sie nach der Eingabe auf Bearbeiten, um die Daten erneut zu speichern, und klicken Sie auf Modul ändern, um

den Fußschalter, drücken Sie den Schneideknopf mit beiden Händen und das Papier

Nach der Bestätigung der Größe kann das Papier geschnitten werden. Treten Sie auf den Fußschalter und

die Größe des zweiten Messers beträgt 110,0 mm.

ÿ Betrieb im Programmsteuerungsmodus

umblättern,

Klicken Sie auf Programmsteuerung, um in den Programmsteuerungsmodus zu wechseln, wie in der

der Papierpresser beginnt, das Papier zu pressen, drücken Sie den Schneideknopf mit

- 9 -

Machine Translated by Google

Grundeinstellung

zweite Messergröße von 110,0 mm.Nach dem Schneiden des ersten Messers und des zweiten

automatisch zum ersten

Klicken Sie auf die gewünschte Größe, und

der Papierschieber wird

Messer, halten Sie die Schneidetaste gedrückt, um automatisch zum ersten zurückzukehren

Größe, wie in der Abbildung gezeigt.

ÿ Größenkorrektur und -anpassung

Unterbrechen Sie die Stromversorgung;

Entfernen Sie die Bodenplatte des

Shortcut-Modus. Mehrere

in der Abbildung.

gängige Standardgrößen

um die Änderung einzugeben

Bücher im Bisektionsmodus selbst verschieben). ÿ Shortcut-Modus

Schraubstange;

Klicken Sie auf die Verknüpfung, um zu wechseln

Schnittstelle. Klicken Sie nach der

Änderung auf das Zurück-Symbol, wie gezeigt

Um die Größe zu bearbeiten, klicken Sie auf Bearbeiten

Messer 60.0.

Maschine und prüfen Sie, ob

Fremdkörper, die sich im Antriebsstrang festsetzen

Schneiden und wiederholen, bis die Schnittfolge abgeschlossen ist (es ist ungültig,

Modus, klicken Sie auf Standardgröße bearbeiten

- 10 -

Machine Translated by Google

schrauben.

Passen Sie die Begrenzungshalterung am Drahthalter

an und passen Sie sie vor und nach der

Einstellung an, bis die Größe des

Anzeigebildschirms mit der Größe des Lineals

übereinstimmt. Ziehen Sie dann die

Befestigungsschraube fest. Ziehen Sie dann die Befestigungsschraube fest.

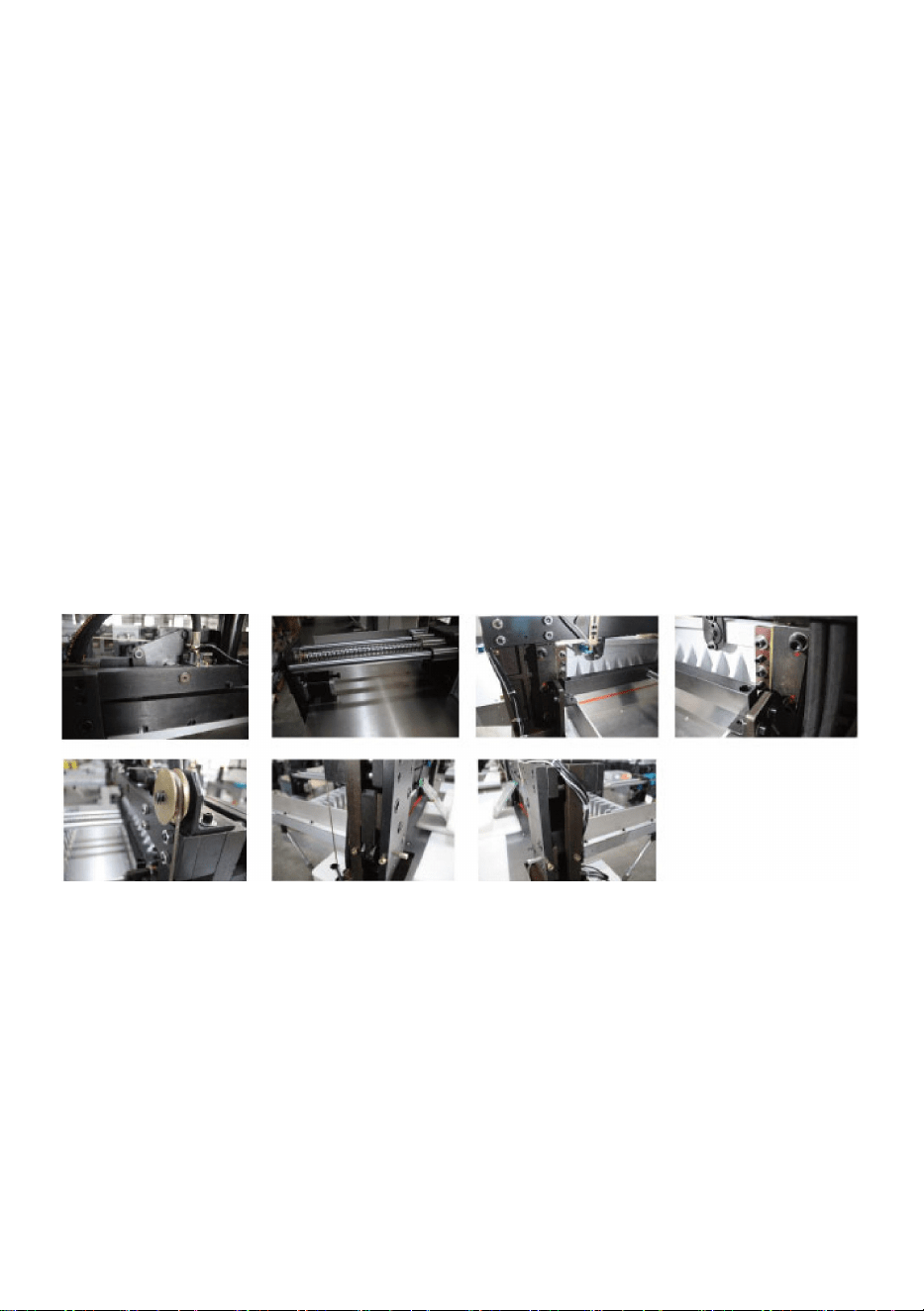

Überprüfen Sie den Schrittmotor, entfernen Sie die

hintere Bodenplatte und prüfen Sie, ob der

Synchronmotor und der Synchronriemen (unter

dem Motor versteckt) normal befestigt sind.

ÿ Einstellung der Schneidtiefe: Beim

kontinuierlichen Schneiden des unteren Papiers gibt es während des Gebrauchs zwei Einstellmethoden:

a. Über die Steuerprogrammeinstellung auf dem

Anzeigebildschirm.

Passen Sie zunächst die Feineinstellung der Frästiefe an (stellen Sie den Tiefenbereich auf etwa 5 mm ein) oder

ändern Sie die Schnittfläche der Klinge. Klicken Sie auf „Festlegen“ und dann auf die allgemeinen Parameter,

um sie entsprechend der tatsächlichen Situation zu ändern. Der maximale Änderungswert beträgt 20.

- 11 -

Machine Translated by Google

Wenn Sie das nächste Blatt Papier nicht abschneiden können, müssen Sie die obere Schneidschraube

einstellen. Stellen Sie sie im Allgemeinen auf 0,3–0,5 mm des Schneideinsatzpolsters ein. Versuchen Sie,

mit einem Stück Papier zu schneiden. Wenn der Schnitt kontinuierlich ist, stellen Sie ihn gemäß den

obigen Schritten neu ein.

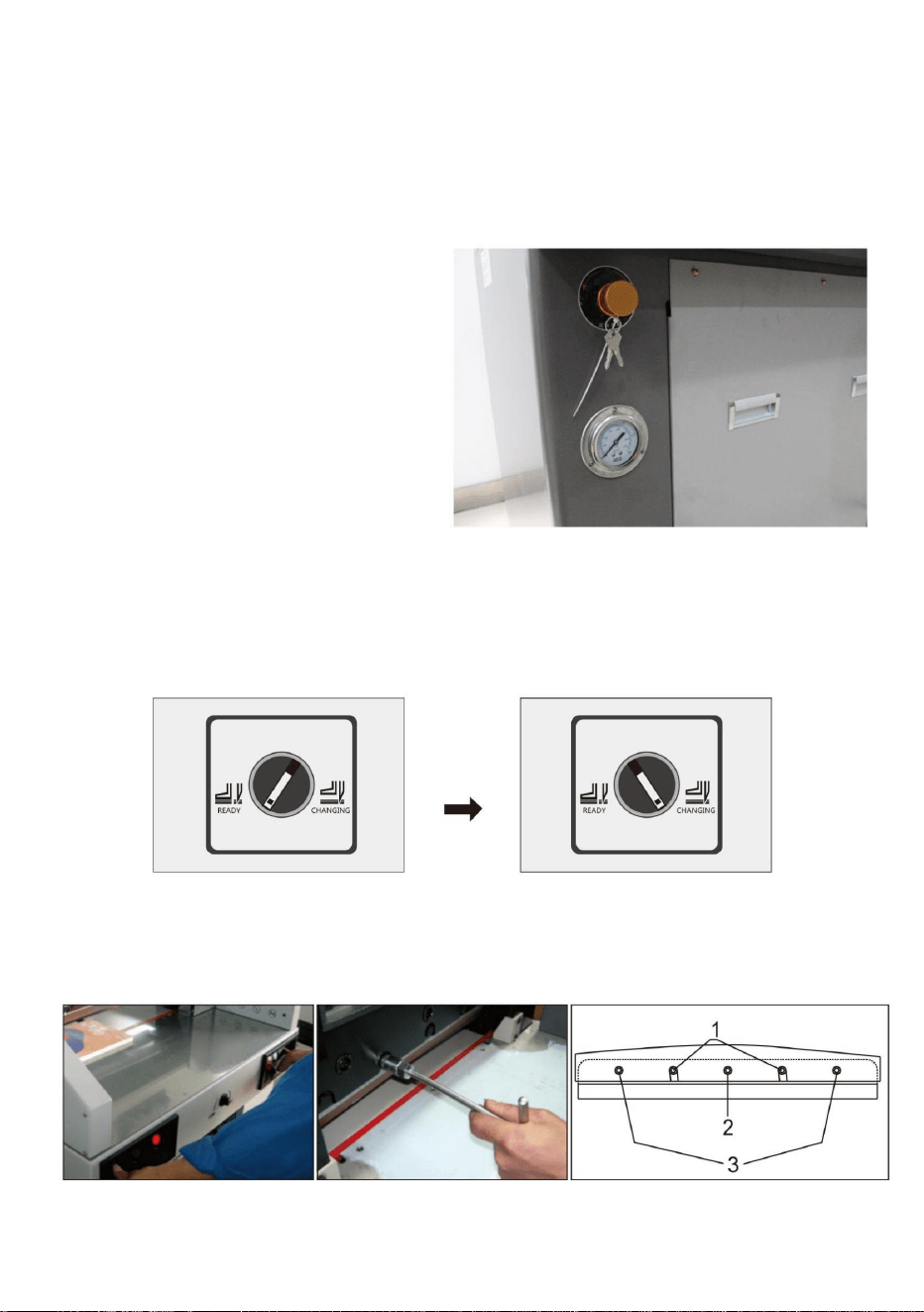

Ändern Sie den Werkzeugschalter und drehen Sie den Werkzeugwechselschalter vom Normalzustand in

den Werkzeugwechselzustand, wie in der Abbildung gezeigt.

Komplettiert wird dies durch die obere Schneidschraube am Werkzeughalter.

Schalten Sie den Werkzeugwechselschalter vom Werkzeugwechselzustand in den

Normalzustand. ÿ

Stabeinstellung Die Klinge hat 4 Seiten, jede

Seite kann zweimal verwendet und 8 Mal

wiederverwendet werden;

Wenn die Messerspur auf der Klinge zu tief ist,

muss die Klinge eingestellt oder ausgetauscht

werden; Die Klinge kann

mit einem Schraubenzieher herausgenommen

werden und sollte reibungslos in die

Schneide eingesetzt werden

- 12 -

Machine Translated by Google

Tabelle, wenn sie ersetzt wird;

Druck und verringern Sie die

Drehknopf zum Erhöhen der im Uhrzeigersinn

Druck gegen den Uhrzeigersinn.

Die Klinge sollte sich auf der linken Seite befinden.

50kg/cm².

Drücken Sie mit beiden Händen den Schneidknopf unter dem Messer.

Lösen und entfernen Sie die Feststellschraube 1 mit einer Öffnung am Werkzeughalter;

Drehen Sie den Druckregler

Den Werkzeugwechselschalter vom Normalzustand in den Werkzeugwechselzustand schalten, wie

Zeigt den Druck an, wenn der Presser nach unten geht, um das Papier anzupressen.

Standarddruck: 40kg/cm² ~

wie in der Abbildung gezeigt.

Drücken Sie die Schneidetaste erneut, bis

ÿ Druckeinstellung

Drücken Sie den Schneidknopf mit beiden Händen, und das Manometer wird

Der Presser drückt das Papier, um den neuen Druck anzuzeigen. ÿ

Klingenwechsel (bitte befolgen Sie die Schritte sorgfältig)

- 13 -

Machine Translated by Google

Entfernen Sie die anderen Feststellschrauben am Werkzeughalter, mit Ausnahme der Schraube Nr. 2.

je nach Schnitttiefeneinstellungsmethode. ÿ Einstellung des Presserdrucks

Klinge auf dem Werkzeughalter, festziehen und mit Schrauben nacheinander fixieren, und dann einstellen

Aufgrund unterschiedlicher Schneidmaterialien ist auch der erforderliche Druck unterschiedlich.

Drehen Sie den Werkzeugwechselschalter vom Werkzeugwechselzustand in den Normalzustand.

Kratzer vermeiden;

zu erhöhen und der Druck zu verringern in der

Nehmen Sie eine neue Klinge heraus, achten Sie auf die Sicherheit, die Klinge zeigt nach außen, schrauben

Sie die beiden Entnahmeschrauben in das Öffnungsloch der Klinge, installieren Sie die

Feststellschraube 2 und drehen Sie den Einstellgriff 1 auf

Nehmen Sie die Klinge heraus, indem Sie die beiden Schraubenstangen eine halbe Umdrehung gegen den Uhrzeigersinn drehen.

Kreis. Umwickeln Sie die Klinge mit Handschuhen oder einem Tuch und legen Sie sie in die Schneidebox, um

Druck einstellen. Druck im Uhrzeigersinn drehen

Daher ist eine Anpassung entsprechend der Abbildung erforderlich.

Drehen Sie am Werkzeug die Öffnungsschraube 1 der beiden Werkzeugentnahmeschrauben

im Uhrzeigersinn. Wenn es fixiert und verriegelt ist, entfernen Sie die anderen Schrauben und die Schraube Nr.

2 und achten Sie darauf, dass die Klinge herunterfällt.

Um den Pressdruck einzustellen, lösen Sie zuerst die

- 14 -

Machine Translated by Google

Schmierung und Wartung

2. Wartung: Während der

Arbeit dürfen keine nicht schneidenden Gegenstände auf die Maschine gelegt werden, damit keine harten

Gegenstände in das Messer gelangen und den Schneider beschädigen. Bei gebundenen Büchern sollte

vermieden werden, dass Heftklammern in den Schneidebereich gelangen, um den Schneider nicht zu beschädigen.

1. Schmierung

Hinweis: Sofern die Schneidleistung nicht beeinträchtigt wird, reduzieren Sie den Druck beim

Andrücken des Papiers so weit wie möglich. Dies wirkt sich positiv auf die Lebensdauer und

Sicherheit der Maschine aus.

schrauben.

gegen den Uhrzeigersinn. Der ideale Druck beträgt 4 MPa, und dann verriegeln Sie die

Im Allgemeinen muss der Schneiddruck nicht angepasst werden. Wenn der Systemdruck den

Nenndruck überschreitet, kann die Maschine leicht beschädigt werden. Beispielsweise sollte

das Schneidpapier rechtzeitig geschliffen werden. (Der Nenndruck beträgt 8 MPa.)

- 15 -

Wischen Sie die Maschine täglich nach Abschluss der Arbeit ab, entfernen Sie Schmutz und unterbrechen

Sie die Stromzufuhr.

Die Abdeckung der Maschine sollte einmal im Monat geöffnet, die Sauberkeit überprüft, die Teile

befestigt und die Getriebeteile einmal im Monat geschmiert werden. Achten Sie beim Auftanken

darauf, dass kein Schmieröl auf elektrische Schaltkreise oder elektronische Komponenten tropft, um

Ausfälle zu vermeiden.

Machine Translated by Google

- 16 -

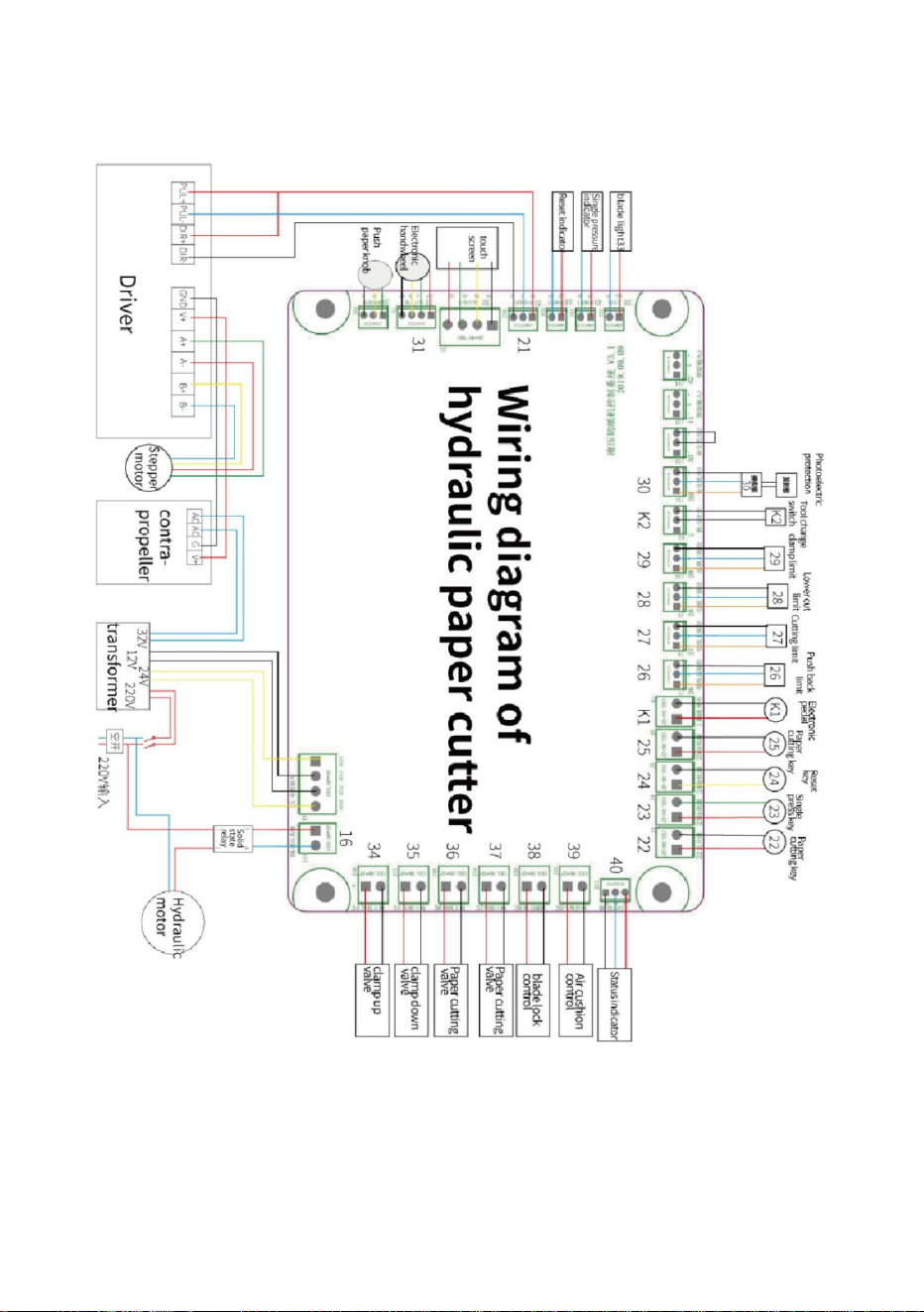

3. Beigefügte Zeichnungen

Machine Translated by Google

Das Fenster wird nicht

angezeigt,

ungeordnet

angezeigt

kann nicht

korrigiert werden

Anzeige E-2 und Alarm

Klinge setzt sich nicht

zurück oder bewegt sich

ständig auf und

Fehler

Motorkapazitätsschaden

Normale Einschalttaste

ungültigoder

sein

1. Überprüfen Sie den Fortschrittsmotor und den

Treiber.

2. Überprüfen Sie, ob die Hauptplatine der Maschine

normal ist. 1. Überprüfen Sie, ob die

Sicherheitsfotoelektrizität in Ordnung ist.

2. Überprüfen Sie, ob die Hauptplatine

der Maschine normal ist. 1. Überprüfen Sie, ob der

Obergrenzsensor der Werkzeugablage

in gutem Zustand ist. 2. Überprüfen Sie, ob die

Hauptplatine der Maschine normal ist. 1.

Anzeige E-3 und Alarm

Ungewöhnliche Geräusche

oder ungewöhnlicher Druck

des Motors

Taste ungültig, ständiges

Auf und Ab

E-1 oder Fremdkörper in

der Plattform

Überprüfen Sie die Anzeigeplatine, die elektrische

Hauptplatine und den elektronischen Schaltkreis.

Das geschnittene Papier

ist auf einer Seite breit

und auf der anderen

schmal oder die

Größenabweichung ist

groß

Es kann schneiden, aber

der Fräser kann nicht in

seine Position zurückkehren

Ungleichmäßiger Schnitt

oder große Fehler

Die Kontrollleuchte

erlischt nicht

Ein Teil des NC-

Schaltkreises ist beschädigt

Der Button ist ungültig

und kann nicht

abgeschnitten werden

Keine Leistungsanzeige

1. Verschiebung oder Beschädigung des Home-

Endschalters 2. Platine

beschädigt

Ersetzen Sie den Kondensator

Phänomene

Prüfen Sie, ob der Sensor für die

untere Begrenzung des Werkzeugträgers in

Es kann schneiden, und

die Tiefe der

Der

Papierschieber

funktioniert nicht

Ausschlussmethode 1.

Überprüfen Sie die Steckdose 2.

Überprüfen Sie, ob der Schalter in gutem Zustand

ist 3. Das Netzkabel ist

nicht gut

Anschlag verschieben, Befestigungsschraube

lösen, Winkel zwischen Lineal und Schiebebrett

mit Lineal einstellen und Schraube wieder

festziehen

Häufige Fehler und ihre Beseitigung

- 17 -

Machine Translated by Google

- 18 -

Abnormale Rückkehr

des Pressenrahmens

Es kann schneiden, und

der

Drücker kann nicht

begrenzt oder kalibriert

werden

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Anzeige E-4 und Alarm

Anzeige E-6 und Alarm

guter Zustand 2.

Prüfen Sie, ob die Hauptplatine der

Maschine normal ist. 1. Prüfen

Sie, ob der obere Grenzsensor des

Pressers in gutem Zustand ist. 2. Prüfen

Sie, ob die

Hauptplatine der Maschine normal ist. 1.

Prüfen Sie, ob der hintere

Grenzkalibrierungssensor des

Papierschiebers in gutem Zustand ist.

2. Prüfen Sie, ob die Hauptplatine

der Maschine normal ist.

Fräser lässt sich nicht

verstellen

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Haus, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

C/O YH Consulting Limited Office 147, Centurion

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

UK REP

Vertreter der EG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

INSTRUKCJA OBSŁUGI

NAKRĘTARKA DO ZEGARKÓW

NR MODELU: H670TV7

Wsparcie techniczne i certyfikat gwarancji elektronicznej https://www.vevor.com/support

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

NR MODELU: H670TV7

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Elektryczna obcinarka do papieru

- 1 -

Machine Translated by Google

Trzymaj rękę pod ostrzem

Nie wyciągaj i nie transportuj ostrza bez zabezpieczenia.

Nie przecinaj materiałów ręcznych ani drzazgowych.

Notatka:

Ostrzeżenie: Ten rodzaj maszyny jest przeznaczony wyłącznie do cięcia

zadrukowanego papieru, książek i miękkiej skóry. Zabrania się cięcia arkuszy metalu lub

innych twardych przedmiotów, gdyż może to wpłynąć na jakość pracy maszyny.

Zabraniaj dzieciom obsługi maszyny.

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie

jej może spowodować poważne obrażenia. ZACHOWAJ TĘ INSTRUKCJĘ

OSTRZEŻENIE:

Aby uzyskać więcej informacji na temat użytkowania maszyny do cięcia papieru

sterowanej numerycznie, należy najpierw uważnie przeczytać tę specyfikację.

pomóc Ci zwiększyć wydajność pracy, zdać sobie sprawę z maszyny

Własność, wtedy maszyna będzie miała najlepsze efekty cięcia, będzie to również korzystne

dla konserwacji maszyny i może wydłużyć jej żywotność.

Należy używać gniazdka z podłączonym przewodem uziemiającym.

- 2 -

Machine Translated by Google

- 3 -

Ostrzeżenie dotyczące bezpieczeństwa

•1 certyfikat gwarancyjny

klasa betonu na gruncie powinna wynosić

Sprawdź, czy lista rzeczy do spakowania jest kompletna i czy nie brakuje w niej żadnych elementów;

•1 zestaw narzędzi •2 śruby do demontażu narzędzi •1 certyfikat

1. Brak wibracji

5. Zaleca się regulację poziomowania

4. Zachowaj odpowiednią odległość od budynków

•1 zestaw silnika głównego

Lokalizacja obcinacza do papieru powinna

Sprawdź i wyczyść wszystkie części maszyny.

maszyna i odpowiednie akcesoria. Skontaktuj się ze sprzedawcą lub firmą, jeśli

śruby na podstawie głównego silnika. Prasa hydrauliczna musi być

3. Może zapobiec przypadkowemu uruchomieniu przez operatora

•1 ostrze i 1 linia energetyczna

konsoli ze wskaźnikiem poziomu.

2. Podłoże powinno być równe i równe,

1. Otwórz pudełko i sprawdź

2. Instalacja maszyny i pierwsze uruchomienie

co najmniej 300 mm, co wystarczy do udźwignięcia

•1 instrukcja obsługi

spełniają następujące wymagania:

i urządzeń pomocniczych.

obrażenia spowodowane nierównym podłożem.

załadowywane przez wózek widłowy.

występują jakiekolwiek uszkodzenia lub braki.

Po otwarciu opakowania urządzenia należy przede wszystkim sprawdzić:

Zdejmij drewnianą skrzynkę, wyjmij akcesoria i usuń elementy mocujące.

maszyna.

3. Środowisko użytkowania

Machine Translated by Google

- 4 -

Ocena(y)

Podłącz prawidłowo przewód uziemiający.

Zabrania się dokonywania jakichkolwiek zmian w konstrukcji i obwodzie wewnętrznym maszyny.

Wymiary produktu

Masa brutto (kg)

80mm

670 mm

Rozmiar opakowania

1535*1220*1600 mm

Pamiętaj, że tylko jeden fachowiec może obsługiwać tę maszynę;

czas; Nie zdejmuj osłony zabezpieczającej;

H670TV7

Masa netto (kg)

484

Maksymalna długość cięcia

Prąd zmienny 220 V, 60 Hz, 2600 W Prąd zmienny 220 V, 50 Hz, 2600 W

Maszyna musi być umieszczona w czystym środowisku pracy, aby uniknąć

należy najpierw odciąć;

Nie powinna przekraczać 32 ℃; Temperatura otoczenia: 50 ~ 80%;

instrukcje;

Grubość cięcia

30mm

(Dł. x Szer. x Wys.)

bez pozwolenia.

1040*1430*1410mm

4. Gorąca wskazówka

450

Podczas cięcia przycisk należy obsługiwać obiema rękami jednocześnie.

Model

bezpośrednie światło słoneczne i wylot powietrza; Temperatura otoczenia: 10 ~ 30 ℃,

Podczas wymiany ostrza należy ściśle przestrzegać instrukcji wymiany ostrza.

Minimalna długość cięcia

(Dł. x Szer. x Wys.)

Gdy w obszarze cięcia znajdą się ręce lub ciała obce, zasilanie zostanie wyłączone.

DANE TECHNICZNE

Machine Translated by Google

- 5 -

Panel operacyjny

Opis części

Prawidłowy sposób obsługi maszyny polega na staniu przed jej środkiem

lewą i prawą ręką sterujesz przyciskiem po prawej stronie (możesz też

naciśnij pedał przełącznika, aby uzyskać pojedynczy nacisk lub pojedynczy nacisk przed

cięcie), jak pokazano na rysunku.

Włącz zasilanie, włącz przełącznik zasilania, ustaw przełącznik w pozycji włączonej,

maszynę i twarzą do gilotyny. Lewa ręka steruje przyciskiem na

wyświetlacz zostanie włączony, a na wyświetlaczu pojawi się przełącznik prezesa. Gdy

zaświeci się lampka noża, popychacz papieru automatycznie dostosuje rozmiar, co oznacza,

że przeszedł do normalnego stanu początkowego.

Schemat działania obcinarki do papieru.

Machine Translated by Google

1. podstawowa obsługa 

Włączanie zasilania

- 6 -

Teraz 285 mm jest brane jako przykład do przesuwania papieru odpowiednio A. Tryb

ręczny

Druga metoda polega na bezpośrednim kliknięciu 480 w celu odwrócenia wyboru, naciśnięciu

klawisza Wyczyść, wprowadzeniu 285.0, OK, popychacz papieru przesunie się do pozycji ustawienia

rozmiaru.

 Instrukcja obsługi obcinarki do papieru z ekranem dotykowym Komputer

sterowany programowo ma trzy tryby przesuwania papieru.

Przed uruchomieniem maszyny sprawdź, czy na maszynie znajdują się inne przedmioty, a następnie

je wyczyść; Włącz zasilanie; Ustaw

wyłącznik zabezpieczający

urządzenie w pozycji „włączone”, włącz przełącznik zasilania, na ekranie NC/LCD wyświetli się

komunikat, linia wskaźnika położenia zostanie włączona, a popychacz papieru zostanie

automatycznie skalibrowany, co oznacza, że zasilanie jest normalne.

Po uruchomieniu, jeśli bieżący tryb nie jest w trybie ręcznym, kliknij manual, aby przełączyć się na

tryb ręczny, jak pokazano na rysunku. W trybie ręcznym istnieją dwie metody wprowadzania danych.

Jedną z nich jest pokrętło dociskania papieru (niezalecane, jest stosunkowo wolne i

niezalecane. Pokrętło dociskania papieru jest używane tylko do dokładnej regulacji danych).

Podstawowa obsługa i regulacja

Machine Translated by Google

Obróć przycisk zgodnie z ruchem wskazówek zegara, a popychacz papieru przesunie się w kierunku

strzałki. a popychacz papieru przesunie się o 0,1 mm na kliknięcie. Naciśnij i przytrzymaj przycisk obrotu

w sposób ciągły. Popychacz przesunie się z wolnego na szybki.

Naciśnij i przytrzymaj przycisk obrotu, a popychacz zacznie się poruszać z wolnego do szybkiego.

Gdy przycisk zostanie obrócony przeciwnie do ruchu wskazówek zegara, popychacz papieru przesunie

się w kierunku wskazanym strzałką, a po każdym kliknięciu popychacz papieru przesunie się o 0,1 mm.

Użycie elektronicznego koła ręcznego

Wsuń papier do cięcia lub książkę i umieść ją po lewej stronie, aby wyrównać ją z paskiem linijki;

Po potwierdzeniu

rozmiaru możesz ciąć papier. Naciśnij przełącznik nożny, dociskarka zacznie dociskać papier, naciśnij

przycisk cięcia obiema rękami i rozpocznij cięcie po dociśnięciu papieru (możesz również nacisnąć

przycisk cięcia bezpośrednio obiema rękami bez naciskania przełącznika nożnego,

- 7 -

Machine Translated by Google

a uchwyt na papier zaczyna dociskać papier po dociśnięciu papieru).

automatycznie przesuń do pierwszego rozmiaru. Kiedy musisz edytować rozmiar, kliknij

bar;

przełącznik nożny, a uchwyt papieru zacznie dociskać papier po

B. Tryb segmentacji

książkę i połóż ją po lewej stronie

przycisk obiema rękami i zacznij ciąć po naciśnięciu papieru (możesz

Naciśnij przełącznik nożny, a prasa zacznie działać

(automatyczne cięcie książek metodą push-push) umożliwia ukończenie kompletnego procesu cięcia.

okno dialogowe, zmodyfikuj

dane i potwierdź, aby powrócić.

naciskając papier). Gdy wystąpi jakiś błąd, zwolnij przycisk, nóż

nie ma błędu Naciśnij przycisk cięcia, aby zakończyć cięcie;

zmodyfikuj dane, kliknij Edytuj,

kliknij Edytuj podział, przełącz

Po potwierdzeniu rozmiaru możesz przyciąć

Kliknij opcję „Bisekcja”, aby przejść do trybu podziału, kliknij przycisk OK, a popychacz papieru zostanie uruchomiony.

strona do wyrównania z linijką

możesz również nacisnąć przycisk cięcia bezpośrednio obiema rękami, nie stając na nim

W przypadku wystąpienia błędu zwolnij przycisk, a nóż i dociskacz zostaną uruchomione.

tryb programowania, aby wejść do pierwszej grupy trybów programowania, jako

Wsuń wycięty papier lub książkę i umieść ją

Aby kontynuować cięcie, wystarczy powtórzyć powyższe kroki.

Wsuń papier do cięcia lub

docisnąć papier, nacisnąć cięcie

papier.

do edycji podziału, przełącz

Po przecięciu, popychacz papieru wypchnie książkę (ustaw

automatycznie powracają do pierwotnej pozycji i kontynuują naciskanie, jeśli jest

pokazano na rysunku. Do

po lewej stronie, aby wyrównać z linijką.

a prasa automatycznie powróci do pierwotnej pozycji i naciśnij

- 8 -

Machine Translated by Google

papier. Jeśli zostanie znaleziony jakiś błąd, zwolnij przycisk, nóż i docisk zostaną

przesuń do odpowiedniego rozmiaru, wciśnij i odetnij papier lub książkę i umieść

przełączaj dane różnych modułów. Po kliknięciu ,papierowy popychacz będzie

uchwyt zaczyna dociskać papier, a następnie po dociśnięciu zaczyna ciąć

pierwszy nóż o długości 60,0 mm, a następnie kontynuuj naciskanie przycisku cięcia, aby ciąć

papier lub książkę po lewej stronie, tak aby krawędź była wyrównana z linijką.

nóż o długości 60,0 mm, a następnie kontynuuj naciskanie przycisku cięcia, aby przeciąć

przytrzymaj, jeśli nie ma błędu. Przycisk cięcia służy do cięcia rozmiaru pierwszego

ponownie po potwierdzeniu Przytrzymaj przycisk cięcia, aby zakończyć cięcie rozmiaru

Po ustawieniu rozmiaru wsuń papier do wycinania lub książkę i ułóż

papier lub książka po lewej stronie, która znajduje się blisko linijki.

automatycznie powracają do pierwotnej pozycji, a naciskanie trwa nadal

Kliknij opcję sterowania programem, aby przejść do trybu sterowania programem, jak pokazano na rysunku.

prasa do papieru zaczyna dociskać papier, naciśnij przycisk cięcia

Po potwierdzeniu rozmiaru, papier może zostać przycięty. Naciśnij przełącznik nożny i

wielkość drugiego noża 110,0 mm.  Praca w trybie

sterowania programem

przewrócić stronę,

Po wprowadzeniu danych kliknij Edytuj, aby ponownie zapisać dane, a następnie kliknij Zmień moduł, aby

przełącznik nożny, naciśnij przycisk cięcia obiema rękami, a papier

obiema rękami naciśnij papier, aby rozpocząć cięcie (lub nie stawaj na nim)

na powyższym rysunku widać dużo listy danych, kliknij Edytuj,

aby wprowadzić dane cięcia, dane wejściowe.

- 9 -

Machine Translated by Google

- 10 -

pręt śrubowy;

typowe rozmiary standardowe

tryb skrótu. Kilka

na rysunku.

nóż, kontynuuj naciskanie przycisku cięcia, aby automatycznie powrócić do pierwszego

rozmiar, jak pokazano na rysunku.

Zdejmij dolną płytę

Odłącz zasilanie;

drugi nóż o średnicy 110,0 mm. Po przecięciu pierwszego i drugiego noża

automatycznie przesuń do pierwszego

pojawi się. Kliknij wymagany rozmiar, a

popychacz papieru zostanie uruchomiony

 Korekta i dostosowanie rozmiaru

Wytnij i powtórz, aż sekwencja cięcia zostanie ukończona (nie jest to możliwe).

tryb, kliknij standardowy rozmiar edytuj

sprawy obce utknęły na prowadzeniu

Aby edytować rozmiar, kliknij Edytuj

nóż 60,0.

maszynę i sprawdź, czy są

Kliknij skrót, aby przejść do

interfejs. Po modyfikacji kliknij

ikonę powrotu, jak pokazano

aby wprowadzić modyfikację

przesuwaj książki samodzielnie w trybie podziału).  Tryb

skrótu

Podstawowa regulacja

Machine Translated by Google

- 11 -

śruba.

 Regulacja głębokości cięcia

Podczas użytkowania, gdy dolny papier jest stale cięty, istnieją dwie metody regulacji: a.

Poprzez regulację programu sterującego na

ekranie wyświetlacza.

Wyreguluj ogranicznik podparcia na uchwycie

przewodu i wyreguluj go przed i po, aż

rozmiar ekranu wyświetlacza będzie zgodny

z rozmiarem linijki, a następnie zablokuj

śrubę mocującą.

Sprawdź silnik krokowy, zdejmij tylną dolną

płytę i sprawdź, czy silnik synchroniczny i

pasek synchroniczny (ukryty pod silnikiem)

są prawidłowo zamocowane;

Najpierw należy wyregulować głębokość cięcia za pomocą urządzenia do precyzyjnej regulacji

(zakres regulacji głębokości wynosi około 5 mm) lub zmienić powierzchnię cięcia ostrza;

kliknij Ustaw, a następnie kliknij wspólne parametry, aby zmodyfikować je zgodnie z aktualną

sytuacją, przy czym maksymalna wartość modyfikacji wynosi 20.

Machine Translated by Google

- 12 -

Jeśli nie możesz odciąć następnego arkusza papieru, musisz wyregulować górną śrubę

obcinaka; generalnie wyreguluj ją na 0,3-0,5 mm od podkładki wkładki obcinaka. Spróbuj ciąć

za pomocą kawałka papieru. Jeśli cięcie jest ciągłe, wyreguluj zgodnie z powyższymi krokami.

Przestaw przełącznik zmiany narzędzi ze stanu zmiany narzędzi na stan normalny. 

Regulacja ostrza Ostrze

ma 4 strony, każda strona może być

używana dwa razy i może być

poddawana recyklingowi

8 razy; Jeśli ślad noża na ostrzu jest zbyt

głęboki, należy wyregulować lub

wymienić ostrze;

Ostrze można wyjąć za pomocą śrubokręta

i powinno być ono płynnie

zainstalowane w ostrzu tnącym

Zmień przełącznik narzędzia i obróć przełącznik zmiany narzędzia ze stanu normalnego do

stanu zmiany narzędzia, jak pokazano na rysunku.

Całość uzupełnia górna śruba tnąca na uchwycie narzędzia.

Machine Translated by Google

- 13 -

Ostrze powinno znajdować się po lewej stronie.

ciśnienie przeciwnie do ruchu wskazówek zegara.

stół po jego wymianie;

pokrętło do zwiększania prędkości zgodnie z ruchem wskazówek zegara

ciśnienie i zmniejszyć

Obróć regulator ciśnienia

Odkręcić i wyjąć śrubę blokującą 1 z otworem w uchwycie narzędzia;

50kg/cm².

Naciśnij przycisk cięcia obiema rękami, pod nożem;

Ciśnienie standardowe: 40kg/cm² ~

Przestaw przełącznik zmiany narzędzia ze stanu normalnego na stan zmiany narzędzia, jak pokazano na rysunku.

pokazano na rysunku.

wyświetla siłę nacisku, gdy dociskacz opada, aby docisnąć papier;

Naciśnij przycisk cięcia obiema rękami, a manometr pokaże

Prasa dociska papier, aby wyświetlić nową wartość nacisku. 

Wymiana ostrza (prosimy o dokładne wykonanie czynności)

 Regulacja ciśnienia

Naciśnij przycisk cięcia ponownie, aż

Machine Translated by Google

- 14 -

Przestaw przełącznik zmiany narzędzi ze stanu zmiany narzędzi do stanu normalnego.

Ze względu na różnorodność materiałów ciętych, wymagane jest różne ciśnienie.

Odkręć pozostałe śruby blokujące uchwyt narzędzia, za wyjątkiem śruby nr 2;

ostrze na uchwycie narzędzia, dokręć i zamocuj śrubami po kolei, a następnie wyreguluj

zgodnie z metodą regulacji głębokości cięcia.  Regulacja nacisku

dociskacza

Wyjmij nowe ostrze, zwróć uwagę na bezpieczeństwo, ostrze powinno być skierowane na zewnątrz,

wkręć dwie śruby do wyjmowania w otwór ostrza, zamontuj

unikaj zarysowań;

wzrastać i spadać ciśnienie

kółko. Owiń ostrze rękawiczkami lub szmatką i włóż je do pudełka z nożem, aby

śrubę blokującą 2 i przekręć uchwyt regulacyjny 1, aby

wyreguluj ciśnienie. Obróć ciśnienie zgodnie z ruchem wskazówek zegara

Wyjmij ostrze, obracając dwa pręty śrubowe przeciwnie do ruchu wskazówek zegara o pół obrotu.

zgodnie z ruchem wskazówek zegara. Jeśli jest zamocowany i zablokowany, usuń pozostałe śruby i

śruby nr 2 i zwróć uwagę na opadające ostrze;

Aby wyregulować siłę nacisku prasy, najpierw poluzuj

W narzędziu obróć otwór na śrubę otwierającą 1 z dwóch śrub do wyjmowania narzędzia

Dlatego też konieczne jest dokonanie korekty zgodnie z rysunkiem.

Machine Translated by Google

1. Smarowanie

2. Konserwacja

Podczas pracy zabrania się kładzenia na maszynie przedmiotów nietnących, aby

zapobiec dostaniu się twardych przedmiotów do noża i uszkodzeniu noża. W przypadku

książek oprawionych należy unikać wprowadzania zszywek w obszar cięcia, aby nie uszkodzić noża.

Codziennie po zakończeniu pracy należy wytrzeć maszynę, usunąć zanieczyszczenia i

odłączyć zasilanie.

Maszyna powinna otwierać pokrywę co miesiąc, sprawdzać czyszczenie, mocować części

i smarować części przekładni raz w miesiącu. Należy uważać, aby nie dopuścić do

kapania oleju smarującego na obwody elektryczne lub elementy elektroniczne podczas

tankowania; w celu uniknięcia awarii.

Smarowanie i konserwacja

Uwaga: jeśli nie wpłynie to negatywnie na wydajność cięcia, należy zmniejszyć siłę docisku

papieru tak bardzo, jak to możliwe; korzystnie wpływa to na żywotność i bezpieczeństwo maszyny.

Ogólnie rzecz biorąc, ciśnienie cięcia nie musi być regulowane. Jeśli ciśnienie w układzie przekroczy

ciśnienie znamionowe, maszyna jest łatwa do uszkodzenia lub uszkodzenia, np. papier tnący

należy z czasem zeszlifować. (ciśnienie znamionowe wynosi 8Mpa).

śruba.

kierunek przeciwny do ruchu wskazówek zegara. Idealne ciśnienie to 4MPa, a następnie zablokuj

- 15 -

Machine Translated by Google

- 16 -

3. Załączone rysunki

Machine Translated by Google

Może ciąć i głębokość

wada

Uszkodzenie pojemności

silnika

lub

być

1. Sprawdź silnik postępu i sterownik 2.

Sprawdź, czy płyta główna maszyny działa

normalnie 1. Sprawdź, czy

fotoelektryczność bezpieczeństwa

jest w dobrym stanie 2. Sprawdź,

czy płyta główna maszyny działa normalnie

1. Sprawdź, czy czujnik górnego

limitu podparcia narzędzia jest w dobrym

stanie 2. Sprawdź, czy płyta główna

maszyny

działa normalnie 1.

Okno nie jest wyświetlane,

wyświetlane

jest w sposób

nieuporządkowany, nie można go skorygować

ostrze nie resetuje się

lub pracuje ciągle w górę

i w dół

Nieprawidłowy przycisk

zasilania normalnego

Wyświetlacz E-2 i alarm

Wyświetlacz E-3 i alarm

Cięty papier jest szeroki

z jednej strony i wąski

z drugiej lub odchylenie

rozmiaru jest duże

Sprawdź płytkę wyświetlacza, płytę główną

elektryczną i obwód elektroniczny

Może ciąć, ale nóż

nie może wrócić do

swojej pozycji

Nieprawidłowy dźwięk

lub ciśnienie silnika

Przycisk nieprawidłowy,

ciągłe w górę i w dół

Przycisk jest

nieprawidłowy

i nie można go wyciąć

E-1 lub ciało obce w

platformie

Brak wyświetlacza mocy

Nierównomierne cięcie

lub duży błąd

1. Przemieszczenie lub uszkodzenie czujnika

granicznego domu 2.

Uszkodzenie płytki drukowanej

Część obwodu NC jest

uszkodzona

Kontrolka nie gaśnie

Metoda wykluczenia 1.

Sprawdź gniazdo zasilania 2.

Sprawdź, czy przełącznik jest w dobrym

stanie 3. Przewód

zasilający nie jest w dobrym stanie

Przesuń ogranicznik, poluzuj śrubę mocującą,

dostosuj kąt między linijką a płytą dociskową

za pomocą linijki, a następnie ponownie

przykręć śrubę

Popychacz papieru nie

działa

Zjawiska

Wymień kondensator

Sprawdź, czy czujnik dolnego

limitu nośnika narzędzi jest włączony.

Typowe błędy i ich eliminacja

- 17 -

Machine Translated by Google

REP WIELKIEJ BRYTANII

Przedstawiciel UE

Może ciąć, a

popychacza nie

można ograniczyć

ani skalibrować

Wyświetlacz E-6 i alarm

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

TW18 4AX

Wyświetlacz E-4 i alarm

Nieprawidłowy powrót

ramy prasy

dobry stan 2.

Sprawdź, czy płyta główna maszyny jest

normalna 1. Sprawdź, czy

czujnik górnego limitu dociskacza jest w

dobrym stanie 2. Sprawdź, czy płyta

główna

maszyny jest normalna 1. Sprawdź, czy

czujnik kalibracji tylnego limitu

popychacza papieru jest w dobrym

stanie 2. Sprawdź, czy płyta główna

maszyny jest normalna

noża nie można

regulować

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

C/O YH Consulting Limited Biuro 147, Centurion

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

YH CONSULTING LIMITED.

Dom, London Road, Staines-upon-Thames, Surrey,

- 18 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

REMONTOIRDEMONTRE

MANUELD'UTILISATION

Assistancetechniqueetcertificatdegarantieélectroniquehttps://www.vevor.com/support

MODÈLEN°:H670TV7

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLEN°:H670TV7

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencasde

miseàjourtechnologiqueoulogicielledenotreproduit.

Coupepapierélectrique

1

Machine Translated by Google

2

Gardezlamainloindelalame

Nepasextrairenitransporterlalamesansprotection

Nepascouperlesmainsniébrécherlesmatériaux

Doitutiliserunepriseavecunfildeterreconnecté

Attention:cetypedemachineestautoriséàcouperdupapierimpriméoudes

livresoudescuirssouplesuniquement.Ilestinterditdecouperdesfeuillesdemétal

oud'autresobjetsdursquipourraientnuireàlaqualitédelamachine.

Interdireauxenfantsd'utiliserlamachine

Veuillezlireattentivementcemanuelavantd'utiliserleproduit.Lenonrespectdeces

instructionspeutentraînerdesblessuresgraves.CONSERVEZCEMANUEL

AVERTISSEMENT:

Note:

vousaideràaméliorervotreefficacitédetravail,réaliserlamachine

sProperty,alorslamachineauralesmeilleurseffetsdecoupe,celaseraégalementbonpour

l'entretiendelamachineetpeutprolongerladuréedeviedel'entretiendelamachineetpeut

prolongerladuréedeviedelamachine.

Afind'avoirplusd'informationssurl'utilisationdelamachinededécoupedepapierà

commandenumérique,vousdevezd'abordlireattentivementcettespécification.Celavouspermettra

Machine Translated by Google

machineetaccessoirescorrespondants.Veuillezcontacterlevendeuroul'entreprisesi

vissurlabasedumoteurprincipal.Lapressehydrauliquedoitêtre

•1lameet1ligneélectrique

2.Lesoldoitêtreplatetdeniveau,et

delaconsoleavecunejaugedeniveau.

1.Ouvrezlaboîteetvérifiez

2.Installationdelamachineetpremièremiseenservice

•1manueld'instructions

répondreauxexigencessuivantes:

aumoins300mm,suffisantpourtransporterle

etéquipementsauxiliaires.

ilyadesdommagesoudesmanques.

pelletéparunchariotélévateur.

blessurecauséeparunsolirrégulier.

Retirezlaboîteenbois,sortezlesaccessoiresetretirezlesfixations

Lorsquevousouvrezl'emballagedelamachine,vousdevezd'abordvérifierle

machine.

3.Environnementd'utilisation

•1certificatdegarantie

Vérifiezquelalistedecolisageestcomplèteetqu'ellecontientdesélémentsmanquants;

laqualitédubétonausoldoitêtre

1.Aucunevibration

•1jeud'outils•2vispourleretraitdel'outil•1certificat

5.Ilestrecommandéd'ajusterleniveau

•1jeudemoteurprincipal

L'emplacementducoupepapierdoit

4.Gardezunedistanceappropriéeparrapportauxbâtiments

Vérifiezetnettoyeztouteslespiècesdelamachine.

3.Ilpeutéviterlesaccidentsdel'opérateur

Précautionsdesécurité

3

Machine Translated by Google

CARACTÉRISTIQUESTECHNIQUES

Poidsbrut(kg)

Connectezcorrectementlefildeterre.

Ilestinterditdemodifierlastructureinterneetlecircuitdelamachine

Lorsquedesmainsoudescorpsétrangerspénètrentdanslazonedecoupe,l'alimentationélectrique

Note(s)

80mm

lumièredirectedusoleiletsortied'air;Températureambiante:10~30,

Lorsduremplacementdelalame,respectezstrictementlesinstructionsderemplacementdelalame.

Lorsdelacoupe,leboutondoitêtreactionnéaveclesdeuxmainsenmêmetemps

Modèle

Longueurdecoupeminimale

(LxlxH)

450

4.Astuce

1040*1430*1410mm

sanspermission.

(LxlxH)

instructions;

Ilnedoitpasdépasser32;Températureambiante:50~80%;

Épaisseurdecoupe

30mm

Lamachinedoitêtreplacéedansunenvironnementdetravailproprepouréviter

doitêtrecoupéenpremier;

220VCA,60Hz,2600W220VCA,50Hz,2600W

Longueurdecoupemaximale

H670TV7

temps;Neretirezpaslecouvercledesécurité;

Poidsnet(kg)

484

N'oubliezpasqu'unseulprofessionnelestautoriséàutilisercettemachine;

Tailledel'emballage

1535*1220*1600mm

670mm

Dimensionsduproduit

4

Machine Translated by Google

5

Panneaudecommande

Descriptiondespièces

lamachineetfaitesfaceaucoupepapier.Lamaingauchecontrôleleboutonsur

lamaingaucheetlamaindroitecontrôlentleboutondedroite(vouspouvezégalement

appuyezsurlapédalepourunepressionsimpleouunepressionsimpleavant

(coupe),commeindiquésurlafigure.

l'écranseraalluméetl'écranafficheral'interrupteurduprésident.Lorsquelevoyantdu

couteauestallumé,lepoussoiràpapierajusteautomatiquementlataille,cequiindiquequ'ilest

entrédansl'étatdedémarragenormal.

Labonnefaçond'utiliserlamachineestdesetenirdevantlecentrede

Allumezl'alimentation,allumezl'interrupteurd'alimentation,mettezl'interrupteursurmarche,

Schémadefonctionnementducoupepapier.

Machine Translated by Google

1.Fonctionnementdebase

Misesoustension

6

Maintenant,285mmsontpriscommeexemplepourpousserlepapierrespectivementA.

Modemanuel

Aprèsledémarrage,silemodeactueln'estpaslemodemanuel,cliquezsurmanuelpourpasseren

modemanuel,commeindiquésurlafigure.Enmodemanuel,ilexistedeuxméthodespoursaisirdes

données.L'uneestleboutondepousséedupapier(nonrecommandé,quiestrelativement

lentetnonrecommandé.Leboutondepousséedupapiern'estutiliséquepourleréglagefindes

données).

Instructionsd'utilisationducoupepapieràécrantactileL'ordinateurcontrôlé

parprogrammedisposedetroismodesdepousséedepapier.

Avantdedémarrerlamachine,vérifiezs'ilyad'autresarticlessurlamachineetnettoyezles;Allumez

l'alimentationélectrique;Tournez

l'interrupteurdeprotectionélectrique

surlaposition«on»,allumezl'interrupteurd'alimentation,l'écranNC/écranLCDs'affichera,laligne

indicatricedepositionseraalluméeetlepoussoirdepapierseraautomatiquementcalibré,indiquantque

l'alimentationestnormale.

Ladeuxièmeméthodeconsisteàcliquerdirectementsur480pourinverserlasélection,àappuyersur

latoucheEffacer,àentrer285,0,OK,lepoussoirdepapiersedéplaceverslapositionderéglagede

lataille.

Fonctionnementdebaseetréglage

Machine Translated by Google

Lorsqueleboutonesttournédanslesensinversedesaiguillesd'unemontre,lepoussoirdepapierse

déplacedanslesensdelaflècheetlepoussoirdepapiersedéplacede0,1mmparclic.

Appuyezsurleboutonderotationetmaintenezleenfoncéencontinu,etlepoussoirpassedelavitesse

lenteàlavitesserapide.

Tournezleboutondanslesensdesaiguillesd'unemontreetlepoussoirdepapiersedéplacedanslesens

delaflèche.etlepoussoirdepapiersedéplacede0,1mmparclic.Appuyezetmaintenezleboutonde

rotationencontinu.Lepoussoirsedéplacedelentàrapide.

Utilisationduvolantélectronique

Poussezlepapieroulelivrededécoupeetplacezlesurlecôtégauchepourl'aligneraveclabarre

derègle;aprèsavoir

confirmélataille,vouspouvezcouperlepapier.Appuyezsurlapédale,lepresseurcommenceàappuyer

surlepapier,appuyezsurleboutondedécoupeaveclesdeuxmainsetcommencezàcouperaprès

avoirappuyésurlepapier(vouspouvezégalementappuyerdirectementsurleboutondedécoupeavec

lesdeuxmainssansappuyersurlapédale,

7

Machine Translated by Google

8

(coupeautomatiquedulivreparpoussée),unprocessusdecoupecompletestterminé.

boîtededialogue,modifierles

donnéesetconfirmerpourrevenir.

Appuyezsurlapédale,lepresseurdémarre

Aprèsavoirconfirmélataille,vouspouvezcouperle

iln'yapasd'erreur.Appuyezsurleboutondecoupepourterminerlacoupe;

modifierlesdonnées,cliquezsurModifier,

cliquezsurModifierlabissection,basculer

enappuyantsurlepapier).Encasd'erreur,relâchezlebouton,lecouteau

l'interrupteuraupiedetlesupportdepapiercommenceraàappuyersurlepapieraprès

bar;

etleportepapiercommenceàappuyersurlepapieraprèsavoirappuyésurlepapier).

automatiquementàlapremièretaille.Lorsquevousdevezmodifierlataille,cliquezsur

réservezetplacezleàgauche

B.Modedesegmentation

appuyezsurleboutonaveclesdeuxmainsetcommencezàcouperaprèsavoirappuyésurlepapier(vouspouvez

Aprèslacoupe,lepoussoiràpapierpousseralelivreversl'extérieur(réglezle

pourl'éditiondebissection,passez

papier.

montrédanslafigure.

reviennentautomatiquementàleurpositiond'origineetcontinuentd'appuyers'ilya

àgauchepouraligneraveclarègle.

etlepresseurreviendraautomatiquementàsapositiond'origine,etappuyezsur

Encasd'erreur,relâchezlebouton,lecouteauetlepresseurfonctionneront

lemodedeprogrammationpourentrerdanslepremiergroupedumodedeprogrammation,comme

appuyezégalementdirectementsurleboutondecoupeaveclesdeuxmainssansmarcherdessus

Cliquezsurlabisectionpourpasserenmodebisection,cliquezsurOK,lepoussoirdepapier

côtéàaligneraveclarègle

Poussezlepapieroulelivredécoupéetplacezle

Pourcontinuerd’autrescoupes,répétezsimplementlesétapescidessus.

Poussezlepapierdecoupeou

pourappuyersurlepapier,appuyezsurladécoupe

Machine Translated by Google

9

figurecidessus,vouspouvezvoirunegrandelistededonnées,cliquezsur

Modifierpoursaisirlesdonnéesdecoupe,lasaisiedesdonnées.

lesdeuxmainsrespectivement,appuyezsurlepapierpourcommenceràcouper(ounemarchezpasdessus

Aprèsavoirsaisi,cliquezsurModifierpourenregistrerànouveaulesdonnées,puiscliquezsurModifierlemodulepour

l'interrupteuraupied,appuyezsurleboutondecoupeaveclesdeuxmainsetlepapier

Aprèsavoirconfirmélataille,lepapierpeutêtrecoupé.Appuyezsurlapédaleet

latailledudeuxièmecouteaude110,0mm.Fonctionnement

enmodedecontrôleduprogramme

tournerlapage,

Cliquezsurlecontrôleduprogrammepourpasseraumodedecontrôleduprogramme,commeindiquédansle

lepresseurdepapiercommenceàappuyersurlepapier,appuyezsurleboutondecoupeavec

lepapieroulelivreàgauche,quiestprochedelarègle.

ànouveauaprèsconfirmationMaintenezleboutondecoupepourterminerlacoupedelataillede

Aprèsavoirdéfinilataille,enfoncezlepapierdedécoupeoulelivreetdisposezle

reviennentautomatiquementàleurpositiond'origineetcontinuentd'appuyeret

maintenezs'iln'yapasd'erreur.Leboutondecoupeestutilisépourcouperlatailledupremier

lepremiercouteaude60,0mm,puiscontinuezàappuyersurlatouchedecoupepourcouper

papieroulivreàgauche,lebordestalignéaveclarègle.

commuterlesdonnéesdedifférentsmodules.Aprèsavoircliqué,lepoussoirdepapier

lesupportcommenceàappuyersurlepapier,puiscommenceàcouperaprèsavoirappuyésurle

couteaude60,0mm,puiscontinuezàappuyersurlatouchedecoupepourcouperle

papier.Siuneerreurestdétectée,relâchezlebouton,lecouteauetlepresseur

déplacezvousverslataillecorrespondante,poussezetcoupezlepapieroulelivre,puisplacez

Machine Translated by Google

Réglagedebase

poussezleslivresvousmêmeenmodebissection).Moderaccourci

pourentrerlamodification

Cliquezsurleraccourcipourpasserà

interface.Aprèsmodification,cliquezsur

l'icônederetour,commeindiqué

tigefiletée;

Pourmodifierlataille,cliquezsurModifier

couteau60.0.

machineetvérifiers'ilya

desmatièresétrangèrescoincéessurlaconduite

Coupezetrépétezjusqu'àcequelaséquencedecoupesoitterminée(iln'estpasvalidede

mode,cliquezsurtaillestandardpourmodifier

apparaît.Cliquezsurlataillerequiseetle

poussoiràpapierapparaîtra

deuxièmetailledecouteaude110,0mm.Aprèsavoircoupélepremiercouteauetledeuxième

pousserautomatiquementverslepremier

Relectureetajustementdestailles

Couperl’alimentationélectrique;

couteau,continuezàappuyersurlatouchedecoupepourrevenirautomatiquementaupremier

taille,commeindiquésurlafigure.

moderaccourci.Plusieurs

danslafigure.

Retirezlaplaqueinférieuredela

taillesstandardscourantes

10

Machine Translated by Google

11

vis.

Réglagedelaprofondeurde

coupePendantleprocessusd'utilisation,ilexistedeuxméthodesderéglage

lorsquelepapierinférieurestcoupé

encontinu:a.Vialeréglageduprogrammedecontrôledel'écrand'affichage.

Réglezlesupportdelimitesurlesupportde

filetajustezleavantetaprès,jusqu'à

cequelatailledel'écrand'affichagesoit

conformeàlatailledelarègle,puis

verrouillezlavisdefixation.puis

verrouillezlafixation

Vérifiezlemoteurpasàpas,retirezlaplaque

inférieurearrièreetvérifiezsilemoteur

synchroneetlacourroiesynchrone

(cachéesouslemoteur)sontfixés

normalement;

Toutd'abord,ajustezledispositifderéglagefindelaprofondeurdecoupe(ajustezlaplage

deprofondeurd'environ5mm)oumodifiezlasurfacedecoupedelalame;cliquezsur

Définiretcliquezsurlesparamètrescommunsàmodifierenfonctiondelasituationréelle,

aveclavaleurdemodificationmaximalede20.

Machine Translated by Google

12

Sivousneparvenezpasàcouperlafeuilledepapiersuivante,vousdevezréglerlavisdu

coupeursupérieur;engénéral,réglezlaà0,30,5mmdutampond'insertionducoupeur.

Essayezdecouperavecunmorceaudepapier.Silacoupeestcontinue,réajustezselonles

étapescidessus.

Faitespasserl'interrupteurdechangementd'outildel'étatdechangementd'outilà

l'étatnormal.Réglage

dubâtonLalamea4côtés,chaquecôté

peutêtreutilisédeuxfoisetpeutêtre

recyclé8fois;Sila

marquedecouteausurlalameesttrop

profonde,ilestnécessairederéglerou

deremplacerlalame;

Lalamepeutêtreretiréeavecuntournevis

etdoitêtreinstalléeendouceurdans

lacoupe

Changezlecommutateurd'outiletfaitespivoterlecommutateurdechangementd'outilde

l'étatnormalàl'étatdechangementd'outil,commeindiquésurlafigure.

Elleestcomplétéeparlavisdecoupesupérieuresurleporteoutil.

Machine Translated by Google

13

afficherlapressionlorsquelepresseurdescendpourpresserlepapier;

Tournezlecommutateurdechangementd'outildel'étatnormalàl'étatdechangementd'outil,comme

Pressionstandard:40kg/cm²~

montrédanslafigure.

Appuyezànouveausurleboutondecoupejusqu'àceque

Réglagedelapression

Appuyezsurleboutondecoupeaveclesdeuxmainsetlemanomètre

lepresseurappuiesurlepapierpourafficherlanouvellepression.

Remplacementdelalame(veuillezsuivreattentivementlesétapes)

boutonpouraugmenterlesensdesaiguillesd'unemontre

tablelorsqu'elleestremplacée;

pressionetdiminuerla

Lalamedoitêtreàgauche.

pressiondanslesensinversedesaiguillesd'unemontre.

50kg/cm².

Appuyezsurleboutondecoupeaveclesdeuxmains,souslecouteau;

Desserreretretirerlavisdeblocage1avecuneouverturesurleporteoutil;

Tournezleréglagedelapression

Machine Translated by Google

14

Retirezlalameentournantlesdeuxtigesfiletéesdanslesensinversedesaiguillesd'unemontrependantunedemiheure.

visdeblocage2ettournezlapoignéederéglage1pour

cercle.Enveloppezlalameavecdesgantsouunchiffonetplacezladanslaboîtedecoupepour

réglerlapression.Tournezlapressiondanslesensdesaiguillesd'unemontre

Ilestdoncnécessaired'ajusterenfonctiondelafigure.

Surl'outil,faitestournerletroudevisd'ouverture1desdeuxvisderetraitdel'outil

danslesensdesaiguillesd'unemontre.Sielleestfixéeetverrouillée,retirezlesautresvisetlavis

n°2etfaitesattentionàlachutedelalame;

Pourréglerlapressiondupresseur,desserrezd'abordle

lamesurleporteoutil,serrezetfixezavecdesvisàtourderôle,puisajustez

Retirerlesautresvisdeblocageduporteoutil,àl’exceptiondelavisn°2;

selonlaméthodederéglagedelaprofondeurdecoupe.Réglage

delapressiondupresseur

Tournezlecommutateurdechangementd'outildel'étatdechangementd'outilàl'étatnormal.

Enraisondesdifférentsmatériauxdecoupe,lapressionrequiseestdifférente.

éviterlesrayures;

d'augmenteretlapressiondediminuerdansle

Retirezunenouvellelame,faitesattentionàlasécurité,lalameesttournéeversl'extérieur,vissez

lesdeuxvisderetraitdansletroud'ouverturedelalame,installezla

Machine Translated by Google

2.EntretienLorsdu

travail,ilestinterditdeposerdesobjetsnoncoupantssurlamachine,afind'éviterquedes

objetsdursnepénètrentdanslecouteauetn'endommagentlecutter.Leslivresreliés

doiventéviterd'introduiredesagrafesdanslazonedecoupeafindenepasendommagerlecutter.

1.Lubrification

Unefoisletravailterminéchaquejour,essuyezlamachine,retirezlesdébrisetcoupezl'alimentation

électrique.

Lamachinedoitêtreouverteunefoisparmois,lenettoyagedoitêtrevérifié,lespiècesdoiventêtre

fixéesetlespiècesdetransmissiondoiventêtrelubrifiéesunefoisparmois.Veillezànepas

laissercoulerd'huiledegraissagesurlescircuitsélectriquesoulescomposantsélectroniqueslors

duravitaillementafind'évitertoutepanne.

Lubrificationetentretien

Remarque:dansdesconditionsquinenuisentpasauxperformancesdecoupe,

réduisezautantquepossiblelapressiondupapierpressé,cequiestbénéfiquepour

laduréedevieetlasécuritédelamachine.

Engénéral,iln'estpasnécessairederéglerlapressiondecoupe.Silapressiondu

systèmedépasselapressionnominale,lamachinerisqued'êtreendommagéeou

endommagée,parexemplelepapierdecoupedoitêtreponcéàtemps.(lapression

nominaleestde8Mpa).

vis.

danslesensinversedesaiguillesd'unemontre.Lapressionidéaleestde4MPa,puisverrouillezle

15

Machine Translated by Google

3.Dessinsjoints

16

Machine Translated by Google

Levoyantlumineuxne

s'éteintpas

AffichageE3etalarme

Coupeinégaleouerreur

importante

Pasd'affichagedepuissance

1.Déplacementouendommagementducapteur

delimitedeposition

d'origine2.Circuitimpriméendommagé

UnepartieducircuitNC

estendommagée

Leboutonn'estpas

valideetne

peutpasêtrecoupé

Ilpeutcouper,etla

profondeurdela

Remplacerlecondensateur

Phénomènes

Vérifiezsilecapteurdelimite

inférieureduporteoutilesten

Le

poussepapierne

fonctionnepas

Déplacezlajaugedebutée,desserrezla

visdefixation,ajustezl'angleentrelarègle

etlaplanchedepousséeavecunerègle,

puisfixezànouveaulavis

Méthoded'exclusion1.

Vérifiezlaprisedecourant2.

Vérifiezsil'interrupteurestenbonétat3.Le

cordond'alimentation

n'estpasbon

lalameneseréinitialise

pasoufonctionne

continuellement

dehautenbas

Lafenêtrenes'affiche

pas,s'affiche

demanière

désordonnée,

impossiblederelire

Boutond'alimentation

normalinvalide

AffichageE2etalarme

ou

être

faute

Dommageàlacapacité

dumoteur

Bruitoupression

anormaldumoteur

Boutoninvalide,

montéeetdescente

continues

1.Vérifiezlemoteurdeprogressionetle

pilote

2.Vérifiezsilacarteprincipaledelamachine

estnormale1.Vérifiezsila

photoélectricitédesécuritéesten

bonétat2.Vérifiezsilacarte

principaledelamachineestnormale1.

Vérifiezsilecapteurdelimite

supérieuredureposeoutilestenbonétat

2.Vérifiezsilacarteprincipaledelamachine

estnormale

E1oucorpsétranger

danslaplateforme

Vérifiezlepanneaud'affichage,letableau

électriqueprincipaletlecircuitélectronique

Lepapierdécoupéest

larged'uncôtéetétroit

del'autre,oul'écart

detailleestimportant

Ilpeutcouper,maisle

cutternepeutpas

reveniràsaposition

Erreurcouranteetélimination

17

Machine Translated by Google

18

Ilpeutcouperetle

poussoirnepeutpas

êtrelimitéoucalibré

AffichageE6etalarme

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

Australie

AffichageE4etalarme

Retouranormaldu

cadredepresse

bonétat2.Vérifiez

silacarteprincipaledelamachineest

normale1.Vérifiezsilecapteur

delimitesupérieuredupresseurestenbon

état2.Vérifiezsilacarteprincipaledela

machine

estnormale1.Vérifiezsilecapteur

d'étalonnagedelimitearrière

dupoussoirdepapierestenbonétat2.

Vérifiezsilacarteprincipaledela

machineestnormale

lecoupeurnepeut

pasêtreréglé

YHCONSULTINGLIMITÉE.

A/SYHConsultingLimitedBureau147,Centurion

TW184AX

Maison,LondonRoad,StainesuponThames,Surrey,

ECrossStuGmbH

MainzerLandstr.69,60329FrancfortsurleMain.

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

REPRÉSENTANTDELACE

REPRÉSENTANTDUROYAUMEUNI

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

MODELNUMMER: H670TV7

Technische ondersteuning en e-garantiecertificaat https://www.vevor.com/support

GEBRUIKERSHANDLEIDING

HORLOGE OPWINDER

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

MODELNUMMER: H670TV7

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

Elektrische papiersnijder

- 1 -

Machine Translated by Google

- 2 -

Haal het mes niet uit het apparaat en vervoer het niet zonder bescherming.

Houd uw hand onder het mes vandaan

Snij geen hand- of splintermateriaal

Moet een stopcontact gebruiken met een aangesloten aardingsdraad

Waarschuwing: met dit type machine mag u alleen bedrukt papier, boeken

of zacht leer snijden. Het is verboden om metalen platen of andere harde

voorwerpen te snijden, omdat dit de kwaliteit van de machine schaadt.

Verbied kinderen om de machine te bedienen

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet

doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING

WAARSCHUWING:

Om meer gebruiksinformatie over de numeriek bestuurde papiersnijmachine te krijgen, moet

u eerst deze specificatie zorgvuldig lezen. Dit zal

u helpen uw werkefficiëntie te verbeteren, de machine te realiseren

Eigenschappen, dan zal de machine de beste snij-effecten hebben, dit zal ook goed zijn voor

het onderhoud van de machine, en kan de levensduur van de machine verlengen.

Opmerking:

Machine Translated by Google

geschept door een vorkheftruck.

er sprake is van schade of tekorten.

letsel veroorzaakt door oneffen grond.

Verwijder de houten doos, haal de accessoires eruit en verwijder de bevestiging

Wanneer u de verpakking van de machine opent, moet u eerst de volgende zaken controleren:

machine.

3. Gebruiksomgeving

1. Open de doos en controleer

2. Machine-installatie en eerste inbedrijfstelling

minstens 300 mm, genoeg om de

van de console met een waterpas.

•1 blad en 1 stroomlijn

2. De grond moet vlak en waterpas zijn, en

•1 gebruiksaanwijzing

voldoen aan de volgende eisen:

en hulpapparatuur.

4. Houd voldoende afstand van gebouwen

•1 set hoofdmotor

De locatie van de papiersnijder moet

3. Het kan onbedoelde ongelukken van de operator voorkomen

schroeven op de basis van de hoofdmotor. De hydraulische pers moet

machine en relevante accessoires. Neem contact op met de verkoper of het bedrijf als

Controleer en reinig alle onderdelen van de machine.

Controleer de paklijst op volledigheid en ontbrekende items;

•1 garantiebewijs

de kwaliteit van het beton op de grond moet zijn

1. Geen trillingen

•1 set gereedschap •2 schroeven voor het verwijderen van gereedschap •1 certificaat

5. Het is aan te raden om de waterpasheid aan te passen

Veiligheidswaarschuwing

- 3 -

Machine Translated by Google

- 4 -

1040*1430*1410mm

zonder toestemming.

4. Hete tip

(LxBxH)

instructies;

De temperatuur mag niet hoger zijn dan 32 ÿ; Omgevingstemperatuur: 50 ~ 80%;

Snijdikte

30mm

direct zonlicht en luchtuitlaat; Omgevingstemperatuur: 10 ~ 30 ÿ,

Wanneer u het mes vervangt, dient u zich strikt aan de instructies voor het vervangen van het mes te houden.

Minimale snijlengte

Brutogewicht (kg)

Wanneer handen of vreemde voorwerpen in het snijgebied komen, wordt de stroomvoorziening uitgeschakeld

Beoordeling(en)

450

Bij het snijden moet de knop met beide handen tegelijk worden bediend

Model

(LxBxH)

Verpakkingsgrootte

Houd er rekening mee dat deze machine slechts door één professional mag worden bediend;

1535*1220*1600mm

Productafmetingen

Sluit de aarddraad correct aan.

Het is verboden om de interne structuur en het circuit van de machine te wijzigen

80mm

670mm

AC220V, 60Hz, 2600W AC220V, 50Hz, 2600W

De machine moet in een schone werkomgeving worden geplaatst om

moet eerst worden afgesneden;

Maximale snijlengte

H670TV7

tijd; Verwijder de veiligheidsafdekking niet;

Nettogewicht (kg)

484

TECHNISCHE SPECIFICATIES

Machine Translated by Google

de linker- en rechterhand bedienen de knop aan de rechterkant (je kunt ook

de machine en gezicht naar de papiersnijder. De linkerhand bedient de knop op

stap op de pedaalschakelaar voor enkele druk of enkele druk voor

Zet de voeding aan, zet de aan/uit-schakelaar aan, zet de schakelaar op aan,

De juiste manier om de machine te bedienen is om voor het midden van de machine te gaan staan.

Het display staat aan en op het display wordt de schakelaar van de president weergegeven.

Wanneer het lampje van het mes brandt, past de papierduwer automatisch het formaat aan, wat

aangeeft dat het apparaat in de normale opstartstatus is beland.

Werkingsschema van de papiersnijder.

snijden), zoals weergegeven in de afbeelding.

Bedieningspaneel

Onderdelenbeschrijving

- 5 -

Machine Translated by Google

Nu wordt 285 mm als voorbeeld genomen om respectievelijk papier te duwen A. Handmatige

modus

Na het opstarten, als de huidige modus niet in de handmatige modus staat, klikt u op handmatig om

over te schakelen naar de handmatige modus, zoals weergegeven in de afbeelding. In de handmatige

modus zijn er twee methoden om gegevens in te voeren. Eén is de papierduwknop (niet

aanbevolen, die is relatief langzaam en niet aanbevolen. De papierduwknop wordt alleen gebruikt voor

fijne aanpassing van gegevens).

ÿ Gebruiksaanwijzing van de papiersnijder met touchscreen De

programmagestuurde computer heeft drie papierdoorvoermodi.

Controleer voor het starten van de machine of er zich nog andere voorwerpen in de machine bevinden en

maak deze schoon. Schakel de

stroomvoorziening in. Zet de

elektrische beveiligingsschakelaar op "aan", zet de aan/uit-schakelaar aan. Het NC-scherm/LCD-scherm

wordt weergegeven, de positie-indicatorlijn gaat branden en de papierduwer wordt automatisch

gekalibreerd, wat aangeeft dat de stroomvoorziening normaal is.

De tweede methode is om direct op 480 te klikken om de selectie om te draaien, op de wistoets te

drukken, 285,0 in te voeren en OK te doen. De papierschuif gaat naar de positie voor het instellen van

het formaat.

- 6 -

1. Basisbediening ÿ

Inschakelen

Basisbediening en afstelling

Machine Translated by Google

- 7 -

Wanneer de knop tegen de klok in wordt gedraaid, beweegt de papierduwer in de richting

van de pijl. De papierduwer beweegt 0,1 mm per klik.

Houd de rotatieknop continu ingedrukt, dan beweegt de duwer van langzaam naar snel.

Draai de knop met de klok mee en de papierduwer beweegt in de richting van de pijl. en

de papierduwer beweegt 0,1 mm per klik. Houd de rotatieknop continu ingedrukt. De duwer

beweegt van langzaam naar snel.

Gebruik van elektronisch handwiel

Duw het snijpapier of boek naar binnen en plaats het aan de linkerkant om het uit te

lijnen met de

liniaalbalk; Nadat u de maat hebt bevestigd, kunt u het papier snijden. Stap op de

voetschakelaar, de pers begint het papier te persen, druk met beide handen op de

snijknop en begin met snijden nadat u op het papier hebt gedrukt (u kunt ook direct met

beide handen op de snijknop drukken zonder op de voetschakelaar te stappen,

Machine Translated by Google

- 8 -

naar bisectiebewerking, overschakelen

Na het snijden duwt de papierduwer het boek naar buiten (zet de

papier.

weergegeven in de figuur.

automatisch terug naar hun oorspronkelijke positie en blijven drukken als er

aan de linkerkant om uit te lijnen met de liniaal.

en de pers zal automatisch terugkeren naar de oorspronkelijke positie, en druk

Als er een fout optreedt, laat dan de knop los, het mes en de pers zullen

de programmeermodus om de eerste groep programmeermodi te betreden, zoals

Duw het gesneden papier of boek erin en leg het neer

druk ook direct met beide handen op de snijknop zonder erop te stappen

Klik op bisectie om over te schakelen naar bisectiemodus, klik op OK, de papierduwer zal

zijde om uit te lijnen met de liniaal

Om verder te gaan met snijden, herhaalt u gewoon de bovenstaande stappen.

Duw het snijpapier erin of

om het papier te drukken, druk op de snijkant

Trap op de voetschakelaar, de pers start

automatisch duwend boeksnijden) wordt een volledig snijproces voltooid.

dialoogvenster, gegevens wijzigen

en bevestigen om terug te keren.

Nadat u de maat hebt bevestigd, kunt u de

is geen fout Druk op de snijknop om het snijden te voltooien;

Wijzig de gegevens, klik op Bewerken,

klik op Bisectie Bewerken, schakel over

(het papier indrukken). Als er een fout optreedt, laat dan de knop los, het mes

de voetschakelaar, en de papierhouder zal het papier na het indrukken beginnen te drukken

en de papierhouder begint met het aandrukken van het papier nadat hij het papier heeft aangedrukt).

automatisch naar de eerste maat pushen. Wanneer u de maat wilt bewerken, klikt u op

bar;

boek en plaats het aan de linkerkant

B. Segmentatiemodus

knop met beide handen, en begin met snijden nadat u op het papier hebt gedrukt (u kunt

Machine Translated by Google

- 9 -

In de afbeelding hierboven ziet u een lijst met veel gegevens. Klik

op Bewerken om snijgegevens in te voeren, gegevensinvoer.

beide handen respectievelijk, druk op het papier om te beginnen met snijden (of stap niet op

Klik na het invoeren op Bewerken om de gegevens opnieuw op te slaan en klik op Module wijzigen om

de voetschakelaar, druk met beide handen op de snijknop en het papier

Nadat u de grootte hebt bevestigd, kan het papier worden gesneden. Stap op de voetschakelaar en

de grootte van het tweede mes van 110,0 mm. ÿ

Programmabesturingsmoduswerking

omslaan,

Klik op programmabesturing om over te schakelen naar de programmabesturingsmodus, zoals weergegeven in de

de papierpers begint het papier te persen, druk op de snijknop met

het papier of boek links, dat dicht bij de liniaal ligt.

het opnieuw na bevestiging Houd de snijknop ingedrukt om het snijden van de grootte van

Nadat u de maat hebt ingesteld, duwt u het snijpapier of -boek erin en legt u de

keren automatisch terug naar hun oorspronkelijke positie en blijven drukken en

vasthouden als er geen fout is. De snijknop wordt gebruikt om de grootte van de eerste te snijden

het eerste mes van 60,0 mm en druk vervolgens op de snijtoets om te snijden

papier of boek naar links, de rand ligt in lijn met de liniaal.

schakel gegevens van verschillende modules. Na het klikken zal de papierduwer

houder begint het papier te drukken en begint vervolgens te snijden nadat hij op de

mes van 60,0 mm en druk vervolgens op de snijtoets om het mes te snijden

papier. Als er een fout wordt gevonden, laat dan de knop los, het mes en de pers zullen

verplaats naar de overeenkomstige maat, duw het papier of boek erin en snijd het, en leg het neer

Machine Translated by Google

Basisafstelling

(zelf boeken duwen in de bisectiemodus). ÿ Snelkoppelingsmodus

om de wijziging in te voeren

Klik op de snelkoppeling om over te schakelen naar

interface. Klik na de wijziging op het

return-icoon, zoals weergegeven

schroefstang;

Om de grootte te bewerken, klikt u op Bewerken

mes 60.0.

machine en controleer of er

vreemde zaken vast op de rijbaan

Knippen en herhalen totdat de knipvolgorde is voltooid (het is ongeldig om

modus, klik op standaardformaat bewerken

verschijnen. Klik op de gewenste maat

en de papierduwer zal

tweede mesmaat van 110,0 mm.Na het snijden van het eerste mes en het tweede

automatisch naar de eerste duwen

ÿ Maatcorrectie en -aanpassing

Schakel de stroomtoevoer uit;

mes, blijf op de snijtoets drukken om automatisch terug te keren naar de eerste

grootte, zoals weergegeven in de afbeelding.

snelkoppelingsmodus. Verschillende

in de afbeelding.

Verwijder de bodemplaat van de

algemene standaardmaten

- 10 -

Machine Translated by Google

- 11 -

schroef.

ÿ Aanpassing van de snijdiepte

Tijdens het gebruik zijn er twee aanpassingsmethoden wanneer het onderste papier continu

wordt gesneden: a. Via de aanpassing van

het besturingsprogramma op het displayscherm.

Pas de limietondersteuning op de draadhouder

aan en pas deze voor en na aan, totdat

de grootte van het beeldscherm

overeenkomt met de grootte van de

liniaal, vergrendel vervolgens de

bevestigingsschroef. Vergrendel vervolgens de bevestiging

Controleer de stappenmotor, verwijder de

achterste bodemplaat en controleer of de

synchrone motor en de synchrone riem

(verborgen onder de motor) normaal

vastzitten;

Pas eerst de instelling voor de fijne afstelling van de snijdiepte aan (pas het dieptebereik aan op

ongeveer 5 mm) of verander het snijvlak van het mes; klik op Instellen en klik op de algemene

parameters om deze aan te passen aan de werkelijke situatie, met een maximale

aanpassingswaarde van 20.

Machine Translated by Google

- 12 -

Als u het volgende vel papier niet kunt afsnijden, moet u de bovenste snijschroef aanpassen; over het algemeen stelt u

deze in op 0,3-0,5 mm van de snij-inzetpad. Probeer te snijden met een stuk papier. Als het snijden continu is, past u de

instelling opnieuw aan volgens de bovenstaande stappen.

Draai de gereedschapswisselschakelaar van de gereedschapswisselstand naar de normale stand. ÿ

Stokafstelling Het lemmet heeft

4 zijden, elke zijde kan twee keer worden gebruikt en

kan 8 keer worden gerecycled; Als de

mesmarkering op het lemmet te

diep is, moet het lemmet worden afgesteld of vervangen;

Het lemmet kan met een schroevendraaier worden

verwijderd en moet soepel in

de snijkop worden geïnstalleerd

Verander de gereedschapsschakelaar en draai de gereedschapswisselschakelaar van de normale stand naar de

gereedschapswisselstand, zoals weergegeven in de afbeelding.

Het geheel wordt gecompleteerd door de bovenste freesschroef op de gereedschapshouder.

Machine Translated by Google

de druk weergeven wanneer de perser het papier naar beneden drukt;

Zet de gereedschapswisselschakelaar van de normale stand naar de gereedschapswisselstand, zoals

Standaarddruk: 40kg / cm² ~

weergegeven in de afbeelding.

Druk nogmaals op de snijknop totdat

ÿ Drukregeling

Druk met beide handen op de snijknop en de drukmeter zal

de pers drukt op het papier om de nieuwe druk weer te geven. ÿ

Vervangen van het mes (volg de stappen zorgvuldig)

knop om de klok mee te verhogen

tafel wanneer deze vervangen wordt;

druk en verlaag de

tegen de klok in druk.

Het mes moet aan de linkerkant zitten.

50 kg/cm².

Druk met beide handen op de snijknop, onder het mes;

Draai de borgschroef 1 met een opening op de gereedschapshouder los en verwijder deze;

Draai de drukregeling

- 13 -

Machine Translated by Google

Haal het mes eruit door de twee schroefstangen een halve slag tegen de klok in te draaien

borgschroef 2 en draai de verstelhendel 1 naar

cirkel. Wikkel het mes in handschoenen of een doek en doe het in de snijdoos om

pas de druk aan. Draai de druk met de klok mee

Daarom is het noodzakelijk om de figuur aan te passen.

Draai op het gereedschap het openingsschroefgat 1 van de twee gereedschapsverwijderingsschroeven

met de klok mee. Als het vast en vergrendeld is, verwijder dan de andere schroeven en schroeven nr.

2, en let op dat het mes valt;

Om de persdruk aan te passen, draait u eerst de

mes op de gereedschapshouder, draai vast en bevestig met schroeven op hun beurt, en stel vervolgens af

Verwijder de overige borgschroeven van de gereedschapshouder, behalve schroef nr. 2;

volgens de snijdiepte-instellingsmethode. ÿ Aanpassing van de

persdruk

Omdat verschillende snijmaterialen verschillend zijn, is de benodigde druk ook verschillend.

Zet de gereedschapswisselschakelaar van de gereedschapswisselstand naar de normale stand.

vermijd krassen;

om te verhogen en de druk om te verlagen in de

Haal een nieuw mes eruit, let op de veiligheid, het mes is naar buiten gericht, draai de twee

verwijderschroeven in het openingsgat van het mes, monteer het

- 14 -

Machine Translated by Google

Smering en onderhoud

Maak de machine elke dag na afloop van de werkzaamheden schoon, verwijder het vuil en schakel

de stroomtoevoer uit.

De machine moet de kap elke maand openen, de reiniging controleren, de onderdelen vastzetten

en de transmissieonderdelen eenmaal per maand smeren. Wees voorzichtig om te voorkomen

dat er smeerolie op elektrische circuits of elektronische componenten druppelt bij het tanken; om

storingen te voorkomen.

2. Onderhoud Tijdens het

werken is het verboden om niet-snijdende voorwerpen op de machine te leggen, om te voorkomen dat

harde voorwerpen in het mes terechtkomen en het snijmechanisme beschadigen. Bij gebonden boeken

mogen er geen nietjes in het snijgebied terechtkomen, om te voorkomen dat het snijmechanisme beschadigd raakt.

1. Smering

Let op: zolang de snijprestaties niet worden beïnvloed, dient u de druk bij het

persen van papier zoveel mogelijk te verminderen. Dit komt de levensduur en

veiligheid van de machine ten goede.

Over het algemeen hoeft de snijdruk niet te worden aangepast. Als de systeemdruk

de nominale druk overschrijdt, is de machine gemakkelijk te beschadigen of

beschadigd te raken, zoals het snijden van papier moet op tijd worden geslepen.

(de nominale druk is 8Mpa).

schroef.

tegen de klok in. De ideale druk is 4 MPa, en vergrendel dan de

- 15 -

Machine Translated by Google

- 16 -

3. Bijgevoegde tekeningen

Machine Translated by Google

Het indicatielampje

gaat niet uit

Weergave E-3 en alarm

Ongelijke snede of grote

fout

Geen vermogensweergave

1. Verplaatsing of beschadiging van de

huislimietsensor 2.

Beschadigde printplaat

Een deel van het NC-

circuit is beschadigd

De knop is ongeldig en

kan niet

worden geknipt

Het kan snijden en de

diepte van de

Vervang de condensator

Fenomenen

Controleer of de onderste limietsensor

van de gereedschapsdrager in de juiste positie staat.

papierduwer werkt

niet

Uitsluitingsmethode 1.

Controleer het stopcontact 2.

Controleer of de schakelaar in goede staat is

3. Het netsnoer is niet

goed

Verplaats de aanslagmaat, draai de

bevestigingsschroef los, pas de hoek tussen

de liniaal en het duwbord aan met een liniaal

en draai de schroef vervolgens weer vast

mes reset niet of werkt

continu omhoog en

omlaag

Het venster wordt niet

weergegeven,

wordt

wanordelijk

weergegeven, kan niet worden nagelezen

De knop voor normaal

aanzetten is ongeldig

Weergave E-2 en alarm

zijn

schuld

Schade aan de

motorcapaciteit

Abnormaal geluid of

druk van de motor

Knop ongeldig, continu

omhoog en omlaag

1. Controleer de voortgangsmotor en de

driver

2. Controleer of het moederbord van de

machine normaal is 1. Controleer

of de veiligheidsfoto-elektriciteit in

orde is 2. Controleer of het

moederbord van de machine normaal is 1.

Controleer of de bovengrenssensor

van de gereedschapshouder in goede staat

is 2. Controleer of het moederbord van de

machine

normaal is 1.

E-1 of vreemd voorwerp

op platform

Controleer het displaybord, het elektrische

moederbord en het elektronische circuit

Het gesneden papier

is aan de ene kant

breed en aan de

andere kant smal, of

de afwijking in formaat

is groot

Het kan snijden, maar

de snijder kan niet

terugkeren naar zijn positie

Veelvoorkomende fouten en hoe ze te verhelpen

- 17 -

Machine Translated by Google

- 18 -

Weergave E-6 en alarm

Het kan snijden en de

duwer kan niet worden

beperkt of gekalibreerd

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

TW18 4AX

Weergave E-4 en alarm

Abnormale terugkeer

van persframe

goede staat 2.

Controleer of het moederbord van de

machine normaal is 1.

Controleer of de bovenste limietsensor van

de pers in goede staat is 2. Controleer of

het

moederbord van de machine normaal is 1.

Controleer of de achterste

limietkalibratiesensor van de papierduwer

in goede staat is 2. Controleer of het

moederbord van de machine

normaal is

snijder kan niet worden

aangepast

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Kantoor 147, Centurion

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australië

YH CONSULTING LIMITED.

Huis, London Road, Staines-upon-Thames, Surrey,

VK REP

EC-REP

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELLNR: H670TV7

Teknisk support och e-garanticertifikat https://www.vevor.com/support

ANVÄNDARMANUAL

SE WINDER

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELLNR: H670TV7

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVER HJÄLP? KONTAKTA OSS!

Elektrisk pappersskärare

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

Machine Translated by Google

Ta inte ut eller transportera bladet utan skydd

Håll handen från undersidan av bladet

Skär inte i händer eller splintiga material

Måste använda uttag med jordkabel ansluten

Läs denna bruksanvisning noggrant innan du använder produkten.

Underlåtenhet att göra det kan leda till allvarliga skador. SPARA DENNA MANUAL

Förbjud barn att använda maskinen

Varning: den här typen av maskin får endast skära tryckt papper

eller böcker eller mjukt läder. Det är förbjudet att skära metallplåtar eller

andra hårda föremål som skadar maskinens kvalitet.

VARNING:

hjälpa dig att förbättra din arbetseffektivitet, förverkliga maskinen

sEgenskap, då kommer maskinen att ha de bästa skäreffekterna, Detta kommer också att vara

bra för underhållet av maskinen, och kan förlänga livslängden för underhållet av maskinen och

kan förlänga maskinens livslängd.

Notera:

För att få mer information om användningen av numeriskt styrd pappersskärmaskin

måste du läsa denna specifikation noggrant först.

- 2 -

Machine Translated by Google

- 3 -

Säkerhetsförsiktighet

•1 garantibevis

betongkvaliteten på marken ska vara

Kontrollera packlistan för fullständighet och saknade artiklar;

1. Inga vibrationer

5. Det rekommenderas att justera nivån

•1 set verktyg •2 skruvar för borttagning av verktyg •1 certifikat

4. Håll ordentligt avstånd från byggnader

•1 set huvudmotor

Placeringen av pappersskäraren bör

Kontrollera och rengör alla delar av maskinen.

3. Det kan undvika operatörens oavsiktliga

maskin och relevanta tillbehör. Kontakta säljaren eller företaget om

skruvar på basen av huvudmotorn. Den hydrauliska pressen måste vara

på konsolen med en nivåmätare.

•1 blad och 1 kraftledning

2. Marken ska vara jämn och jämn, och

1. Öppna rutan och markera

2. Maskininstallation och första idrifttagning

minst 300 mm, tillräckligt för att bära

•1 bruksanvisning

uppfylla följande krav:

och tillhörande utrustning.

skottas av en gaffeltruck.

skada orsakad av ojämn mark.

det finns någon skada eller brist.

Ta bort trälådan, ta ut tillbehören och ta bort fästet

När du öppnar maskinens förpackning bör du först kontrollera

maskin.

3. Användningsmiljö

Machine Translated by Google

TEKNISKA SPECIFIKATIONER

Maskinen måste placeras i en ren arbetsmiljö för att undvika

måste skäras av först;

Max klipplängd

AC220V, 60Hz, 2600W AC220V, 50Hz, 2600W

H670TV7

Nettovikt (kg)

tid; Ta inte bort säkerhetskåpan;

484

Förpackningsstorlek

Kom ihåg att endast en fackman får använda denna maskin;

1535*1220*1600mm

670 mm

Produktens mått

Anslut jordledningen korrekt.

Det är förbjudet att modifiera maskinens interna struktur och krets

80 mm

Bruttovikt (kg)

När händer eller främmande föremål kommer in i skärområdet, strömförsörjningen

Betyg(er)

direkt solljus och luftutlopp; Omgivningstemperatur: 10 ~ 30 ÿ,

När du byter bladet, följ noggrant bladets byte

Min klipplängd

450

Vid skärning måste knappen manövreras med båda händerna samtidigt

Modell

(LxBxH)

1040*1430*1410mm

utan tillstånd.

(LxBxH)

4. Hett tips

instruktioner;

Den får inte överstiga 32 ÿ; Omgivningstemperatur: 50 ~ 80%;

Skärtjocklek

30 mm

- 4 -

Machine Translated by Google

vänster och höger hand styr knappen till höger (du kan också

maskinen och vänd mot pappersskäraren. Vänster hand styr knappen på

trampa på pedalomkopplaren för enkeltryck eller enkeltryck innan

Slå på strömförsörjningen, slå på strömbrytaren, slå på strömbrytaren,

Det korrekta sättet att använda maskinen är att stå framför mitten av

displayen kommer att vara på och displayen kommer att visa presidentens

omkopplare. När knivlampan är tänd justerar pappersskjutaren automatiskt

storleken, vilket indikerar att den har gått in i normalt startläge.

Driftschema för pappersskärare.

skärning), som visas i figuren.

Manöverpanel

Beskrivning av delar

- 5 -

Machine Translated by Google

Nu tas 285 mm som exempel för att trycka papper respektive A. Manuellt läge

Efter start, om det aktuella läget inte är i manuellt läge, klicka på manuell för att växla till

manuellt läge, som visas i bilden. I manuellt läge finns det två sätt att mata in data. Den ena är

papperstryckknappen (rekommenderas inte, vilket är relativt långsamt och

rekommenderas inte. Papperstryckknappen används endast för finjustering av data).

ÿ Användningsinstruktioner för pekskärmspapperskäraren Den

programstyrda datorn har tre papperstryckningslägen.

Innan du startar maskinen, kontrollera om det finns andra föremål på maskinen och rengör dem;

Slå på strömförsörjningen; Vrid den

elektriska skyddsomkopplaren till

läget "på", slå på strömbrytaren, NC-skärmen / LCD-skärmen kommer att visas,

positionsindikatorlinjen kommer att vara på och pappersskjutaren kommer att kalibreras

automatiskt, vilket indikerar att strömmen är normal .

Den andra metoden är att direkt klicka på 480 för att välja omvänd, tryck på knappen Rensa,

ange 285.0, OK, pappersskjutaren flyttas till positionen för inställningsstorlek.

1. grundläggande

användning ÿ Ström på

Grundläggande drift och justering

- 6 -

Machine Translated by Google

- 7 -

När knappen vrids moturs, rör sig pappersskjutaren i pilens riktning och pappersskjutaren rör

sig 0,1 mm per klick.

Tryck och håll ned rotationsknappen kontinuerligt, och tryckaren rör sig från långsam till

snabb.

Vrid knappen medurs och pappersskjutaren rör sig i pilens riktning. och pappersskjutaren rör

sig 0,1 mm per klick. Tryck och håll ned rotationsknappen kontinuerligt. Påskjutaren rör sig från

långsamt till snabbt.

Användning av elektronisk handratt

Tryck in skärpapperet eller boken och placera det på vänster sida för att passa in med

linjalen; Efter att ha

bekräftat storleken kan du klippa papperet. Trampa på fotkontakten, pressaren börjar trycka

på papperet, tryck på klippknappen med båda händerna och börja klippa efter att du har

tryckt på papperet (du kan också trycka på klippknappen direkt med båda händerna utan att

trampa på fotpedalen,

Machine Translated by Google

Om det är något fel, släpp knappen, kniven och pressaren kommer att göra det

programmeringsläget för att gå in i den första gruppen av programmeringsläge, som

Tryck in det klippta papperet eller boken och lägg det

trycka på papperet). När det är något fel, släpp knappen, kniven

tryck även på skärknappen direkt med båda händerna utan att trampa på

Klicka på sektion för att växla till sektionsläge, klicka på OK, pappersskjutaren gör det

sida för att passa in med linjalen

För att fortsätta annan skärning, upprepa bara stegen ovan.

Tryck in skärpapperet eller

för att trycka på papperet, tryck på skäret

till halveringsredigering, byt

papper.

Efter klippning kommer pappersskjutaren att trycka ut boken (ställ in

visas i figuren. Till

återgå automatiskt till sin ursprungliga position och fortsätt att trycka på om det finns

till vänster för att passa in i linjalen.

och pressaren återgår automatiskt till sin ursprungliga position och trycker på

bar;

och pappershållaren börjar trycka på papperet efter att ha tryckt på papperet).

tryck automatiskt till den första storleken. Klicka på när du behöver redigera storleken

fotpedalen, och pappershållaren börjar trycka på papperet efter

bok och placera den till vänster

knapp med båda händerna och börja klippa efter att du har tryckt på papperet (du kan

B. Segmenteringsläge

Trampa på fotkontakten, pressaren startar

automatisk skärning av push-bok), avslutas en komplett skärprocess.

dialogrutan, ändra data och

bekräfta för att återvända.

Efter att ha bekräftat storleken kan du klippa

är inget fel Live skärknappen för att slutföra skärningen;

modifiera data, klicka på Redigera,

klicka på halvsektion redigera, byt

- 8 -

Machine Translated by Google

båda händerna, tryck på papperet för att börja klippa (eller kliva inte på

Om något fel upptäcks, släpp knappen, kniven och pressaren kommer att göra det

figuren ovan kan du se en mängd datalista, klicka på

Redigera för att mata in skärdata, datainmatning.

När du har angett, klicka på Redigera för att spara data igen och klicka på ändra modul till

storleken på den andra kniven på 110,0 mm. ÿ

Programstyrningsläge drift

Efter att ha bekräftat storleken kan papperet skäras. Trampa på fotpedalen och

fotkontakten, tryck på klippknappen med båda händerna och papperet

att vända blad,

Klicka på programkontroll för att växla till programkontrollläge, som visas i

papperspressen börjar trycka på papperet, tryck på skärknappen med

det igen efter bekräftelse Håll ned skärningsknappen för att avsluta skärningen av storleken på

pappret eller boken till vänster, som är nära linjalen.

Efter att ha ställt in storleken, tryck in skärpapperet eller boken och ordna

återgå automatiskt till sin ursprungliga position och fortsätt att trycka på och

den första kniven på 60,0 mm, och fortsätt sedan att trycka på skärtangenten för att skära

papper eller bok till vänster, kanten är i linje med linjalen.

håll ned om det inte finns något fel. Klippknappen används för att klippa storleken på den första

kniv på 60,0 mm, och fortsätt sedan att trycka på skärtangenten för att skära

växla data för olika moduler. Efter att ha klickat kommer pappersskjutaren att göra det

hållaren börjar trycka på papperet och börjar sedan klippa efter att ha tryckt på

flytta till motsvarande storlek, tryck in och klipp papperet eller boken och sätt

- 9 -

Machine Translated by Google

- 10 -

för att gå in i ändringen

skruvstång;

tryck böcker själv i halveringsläget). ÿ Genvägsläge

Klicka på genväg för att byta till

kniv 60,0.

För att redigera storleken, klicka på Redigera

gränssnitt. Efter ändring klickar du

på returikonen, som visas

maskin och kontrollera om det finns

Klipp och upprepa tills klippsekvensen är klar klipp (den är ogiltig till

läge, klicka på redigera standardstorlek

främmande föremål som fastnat vid körningen

andra kniven storlek på 110,0 mm.Efter skärning av den första kniven och den andra

visas. Klicka på önskad storlek, så

kommer pappersskjutaren

tryck automatiskt till den första

ÿ Korrekturläsning och justering av storlek

kniv, fortsätt att trycka på skärtangenten för att automatiskt återgå till den första

storlek, som visas i figuren.

Koppla av strömförsörjningen;

Ta bort bottenplattan på

genvägsläge. Flera

i figuren.

vanliga standardstorlekar

Grundläggande justering

Machine Translated by Google

- 11 -

Justera gränsstödet på trådhållaren och

justera det före och efter, tills storleken

på bildskärmen är i överensstämmelse

med storleken på linjalen, lås sedan

fästskruven. Lås sedan fästet

ÿ Justering av skärdjup Under

användningen finns det två justeringsmetoder när det undre papperet skärs kontinuerligt:

a. Genom kontrollprogrammets justering av

skärmen.

skruva.

Kontrollera stegmotorn, ta bort den bakre

bottenplattan och kontrollera om

synkronmotorn och synkronremmen

(gömd under motorn) är fixerade

normalt;

Justera först finjusteringsanordningen för skärdjupet (justera djupintervallet på cirka 5 mm) eller

ändra bladets skäryta; klicka på Set och klicka på de vanliga parametrarna för att ändra enligt

den faktiska situationen, med det maximala ändringsvärdet på 20.

Machine Translated by Google

- 12 -

Byt verktygsomkopplare och vrid verktygsbytesomkopplaren från normalt tillstånd till verktygsbyte,

som visas i figuren.

Vrid verktygsbytesomkopplaren från verktygsbyte till normalt läge. ÿ Stickjustering

Bladet har 4 sidor, varje

sida kan användas två gånger och kan

återvinnas 8 gånger; Om knivmärket

på bladet är för djupt är

det nödvändigt att justera eller byta ut bladet;

Bladet kan tas ut med en skruvmejsel, och

det ska vara smidigt

installerat i skäret

Om du inte kan klippa av nästa pappersark måste du justera den övre skärskruven; i allmänhet,

justera den till 0,3-0,5 mm av skärinsatsdynan. Prova att klippa med ett papper. Om skärningen

är kontinuerlig, justera enligt ovanstående steg.

Den kompletteras med den övre skärskruven på verktygshållaren.

Machine Translated by Google

- 13 -

Vrid verktygsbytesomkopplaren från normalt tillstånd till verktygsbyte, som

Lossa och ta bort låsskruven 1 med en öppning på verktygshållaren;

visa trycket när pressaren sjunker för att trycka på papperet;

Standardtryck: 40kg / cm² ~

ÿ Tryckjustering

Tryck på skärknappen igen tills

visas i figuren.

Tryck på skärknappen med båda händerna så kommer tryckmätaren att göra det

pressaren trycker på papperet för att visa det nya trycket. ÿ

Bladbyte (följ stegen noggrant)

bord när det byts ut;

ratten för att öka medurs

tryck och minska

tryck moturs.

Bladet ska vara till vänster.

50 kg/cm².

Tryck på skärknappen med båda händerna, under kniven;

Vrid tryckjusteringen

Machine Translated by Google

- 14 -

låsskruv 2 och vrid justerhandtaget 1 till

Ta ut bladet genom att vrida de två skruvstängerna moturs i ett halvt

cirkel. Linda in bladet med handskar eller trasa och lägg det i skärlådan till

På verktyget, vrid öppningsskruvhålet 1 på de två verktygsborttagningsskruvarna

Därför är det nödvändigt att justera enligt figuren.

justera trycket. Vrid trycket medurs

medurs. Om den är fixerad och låst, ta bort andra skruvar och skruvar nr 2 och

var uppmärksam på att bladet faller;

För att justera pressartrycket, lossa först

Ta bort andra låsskruvar på verktygshållaren, förutom skruv nr 2;

bladet på verktygshållaren, dra åt och fixera med skruvar i tur och ordning och justera sedan

enligt metoden för justering av skärdjupet. ÿ Justering

av pressartryck

På grund av olika skärmaterial är trycket som krävs olika.

Vrid verktygsbytesomkopplaren från verktygsbyte till normalläge.

undvik repor;

att öka och trycket att minska i

Ta ut ett nytt blad, var uppmärksam på säkerheten, bladet är vänt utåt, skruva in

de två borttagningsskruvarna i bladets öppningshål, montera

Machine Translated by Google

2. Underhåll Under

arbete är det förbjudet att placera föremål som inte skär på maskinen för att förhindra

att hårda föremål kommer in i kniven och skadar skäraren. Inbundna böcker bör undvika

att föra in häftklamrar i skärområdet för att inte skada kniven. fräs.

1. Smörjning

Smörjning och underhåll

Obs: under förutsättning att du inte påverkar skärprestandan, minska trycket på

presspapper så långt som möjligt, vilket är fördelaktigt för maskinens livslängd

och säkerhet.

I allmänhet behöver skärtrycket inte justeras. Om systemtrycket överstiger det

nominella trycket är maskinen lätt att skadas eller skadas, till exempel ska

skärpapper slipas i tid. (märktrycket är 8Mpa).

skruva.

moturs. Det ideala trycket är 4MPa, och lås sedan

Maskinen ska öppna locket varje månad, kontrollera rengöringen, fästa delarna och

smörja transmissionsdelarna en gång i månaden. Var försiktig så att du inte

droppar smörjolja på elektriska kretsar eller elektroniska komponenter vid tankning;

för att undvika misslyckanden.

Efter att arbetet är avslutat varje dag, torka av maskinen, ta bort skräp och slå av

strömförsörjningen.

- 15 -

Machine Translated by Google

- 16 -

3. Bifogade ritningar

Machine Translated by Google

Ojämn skärning eller

stort fel

Kontrollera displaykortet, det elektriska

huvudkortet och den elektroniska kretsen

En del av NC-kretsen är

skadad

Indikatorlampan släcks

inte

Knappen är ogiltig och

kan inte klippas

Den kan skära, men

fräsen kan inte återgå

till sin position

Ingen effektdisplay

Fenomen

Byt ut kondensatorn

1. Förskjutning eller skada på

hemmagränssensor 2.

Kretskortet skadat

Kontrollera om verktygshållarens

nedre gränsgivare är inkopplad

Uteslutningsmetod 1.

Kontrollera eluttaget 2. Kontrollera

om strömbrytaren är i gott skick 3. Nätsladden

är inte bra

Flytta stoppmätaren, lossa fästskruven,

justera vinkeln mellan linjalen och tryckbrädan

med en linjal och skruva sedan fast skruven

igen

Pappersskjutaren

fungerar inte

Det kan skära, och

djupet av

Fönstret visas inte, visas

oordnat kan

inte

korrekturläsa

bladet återställs inte eller

arbetar kontinuerligt upp

och ner

Power normal knapp

ogiltig

Display E-2 och larm

Motorkapacitansskador

fel

eller

vara

1. Kontrollera framdriftsmotorn och

drivenheten 2. Kontrollera om maskinens

huvudkort är normalt 1.

Kontrollera om säkerhetsfotoelektriciteten

är bra 2. Kontrollera om maskinens

huvudkort är normalt 1. Kontrollera om den

övre gränssensorn verktygsstödet

är i gott skick 2. Kontrollera om maskinens

huvudkort är normalt 1.

Display E-3 och larm

Onormalt ljud eller

tryck från motorn

Knapp ogiltig,

kontinuerlig upp och

ner

E-1 eller främmande

kropp i plattformen

Det klippta papperet är

brett på ena sidan och

smalt på den andra,

eller så är

storleksavvikelsen stor

Vanligt fel och eliminering

- 17 -

Machine Translated by Google

- 18 -

Display E-6 och larm

Den kan skära, och

påskjutaren kan inte

begränsas eller

kalibreras

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Display E-4 och larm

Onormal återgång av

pressram

gott skick 2.

Kontrollera om maskinens huvudkort är

normalt 1. Kontrollera om

pressarens övre gränssensor är i gott skick

2. Kontrollera om maskinens huvudkort är

normalt 1.

Kontrollera om bakgränskalibreringssensorn

på pappersskjutaren är i gott

skick 2. Kontrollera om maskinens

huvudkort är normalt

fräsen kan inte justeras

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

C/O YH Consulting Limited Office 147, Centurion

UK REP

EC REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Soportetécnicoycertificadodegarantíaelectrónicahttps://www.vevor.com/support

N.ºDEMODELO:H670TV7

Enrolladorderelojes

MANUALDELUSUARIO

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

N.ºDEMODELO:H670TV7

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

Cortadoradepapeleléctrica

1

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

2

Noextraiganitransportelacuchillasinprotección.

Mantengalamanoalejadadelaparteinferiordelacuchilla.

Nocortelasmanosniutilicematerialesastillados.

Leaatentamenteestemanualantesdeutilizarelproducto.Delocontrario,podríasufrir

lesionesgraves.GUARDEESTEMANUAL

Prohibiralosniñosoperarlamáquina.

Advertencia:estetipodemáquinasoloestápermitidaparacortarpapel

impreso,librosocuerosuave.Estáprohibidocortarláminasdemetaluotros

objetosdurosquedañenlacalidaddelamáquina.

ADVERTENCIA:

Debeutilizarunenchufeconcabledetierraconectado

Nota:

Paratenermásinformaciónsobreelusodelamáquinacortadoradepapelconcontrol

numérico,primerodebeleeratentamenteestaespecificación.

ayudarleamejorarsueficienciadetrabajo,realizarlamáquina

sProperty,entonceslamáquinatendrálosmejoresefectosdecorte,estotambiénserábueno

paraelmantenimientodelamáquinaypuedeprolongarlavidaútildelmantenimientodela

máquinaypuedeprolongarlavidaútildelamáquina.

Machine Translated by Google

Hayalgúndañoofaltante.

Paleadoporunacarretillaelevadora.

Lesióncausadaporterrenoirregular.

Retirelacajademadera,saquelosaccesoriosyretirelafijación.

Alabrirelpaquetedelamáquina,primerodebeverificarel

máquina.

3.Entornodeuso

1.Abralacajayverifique

2.Instalacióndelamáquinaypuestaenservicioinicial

delaconsolaconunindicadordenivel.

•1cuchillay1cabledealimentación

2.Elterrenodeberáserplanoynivelado,y

Almenos300mm,suficienteparasoportarel

•1manualdeinstrucciones

cumplirlossiguientesrequisitos:

yequiposauxiliares.

Laubicacióndelcortadordepapeldebe

•1juegodemotorprincipal

4.Manténunadistanciaadecuadaconlosedificios.

3.Puedeevitarqueeloperadorselastimeaccidentalmente.

máquinaysusaccesorioscorrespondientes.Póngaseencontactoconelvendedorolaempresasi

tornillosenlabasedelmotorprincipal.Laprensahidráulicanecesitaser

Reviseylimpietodaslaspartesdelamáquina.

Elgradodelhormigónenelsuelodeberáser

Verifiquequelalistadeembalajeestécompletayquenofaltenelementos;

•1certificadodegarantía

1.Sinvibración

•1juegodeherramientas•2tornillosparaextraccióndeherramientas•1Certificado

5.Serecomiendaajustarlanivelación.

Precaucióndeseguridad

3

Machine Translated by Google

4

450

Alcortar,elbotóndebeaccionarseconambasmanosalmismotiempo.

Modelo

(LargoxAnchoxAlto)

Alreemplazarlacuchilla,sigaestrictamentelasinstruccionesdereemplazodelacuchilla.

Luzsolardirectaysalidadeaire;Temperaturaambiente:10~30,

Longitudmínimadecorte

Pesobruto(kg)

Cuandolasmanosocuerposextrañosentraneneláreadecorte,lafuentedealimentación

Calificación(es)

instrucciones;

Nodebesuperarlos32;Temperaturaambiente:50~80%;

Espesordecorte

30mm

1040*1430*1410mm

sinpermiso.

4.Consejoútil

(LargoxAnchoxAlto)

H670TV7

tiempo;Noretirelacubiertadeseguridad;

Pesoneto(kg)

484

Longitudmáximadecorte

Lamáquinadebecolocarseenunentornodetrabajolimpioparaevitar

debecortarseprimero;

CA220V,60Hz,2600WCA220V,50Hz,2600W

Dimensionesdelproducto

Conectecorrectamenteelcabledetierra.

Estáprohibidomodificarlaestructurainternayelcircuitodelamáquina.

80mm

670mm

Tamañodelembalaje

Recuerdequesólounprofesionalpuedeoperarestamáquina;

1535*1220*1600mm

ESPECIFICACIONESTÉCNICAS

Machine Translated by Google

5

Paneldeoperaciones

Descripcióndepiezas

Lamanoizquierdayladerechacontrolanelbotóndeladerecha(tambiénpuedes

Lamáquinaylacortadoradepapelseenfrentan.Lamanoizquierdacontrolaelbotónde

Piseelinterruptordelpedalparaunasolapresiónounasolapresiónantes

corte),comosemuestraenlafigura.

Lapantallaseencenderáymostraráelinterruptordelpresidente.Cuandolaluzdelacuchillaesté

encendida,elempujadordepapelajustaráautomáticamenteeltamaño,loqueindicaquehaingresadoal

estadodeinicionormal.

Laformacorrectadeoperarlamáquinaespararsefrentealcentrodelamisma.

Enciendalafuentedealimentación,enciendaelinterruptordeencendido,gireelinterruptoraencendido,

Diagramadefuncionamientodelacortadoradepapel.

Machine Translated by Google

1.Operaciónbásica

Encendido

Ahora,setomacomoejemplo285mmparaempujarelpapelrespectivamenteA.Modo

manual

Despuésdeiniciar,sielmodoactualnoeselmodomanual,hagaclicenmanualparacambiaral

modomanual,comosemuestraenlafigura.Enelmodomanual,haydosmétodosparaingresar

datos.Unoeslaperilladeempujedepapel(noserecomienda,esrelativamente

lentaynoserecomienda.Laperilladeempujedepapelsoloseusaparaelajustefinodedatos).

Instruccionesdefuncionamientodelcortadordepapelconpantallatáctil

Lacomputadoracontroladaporprogramatienetresmodosdeempujedepapel.

Antesdeponerenmarchalamáquina,compruebesihayotrosartículosenlamáquinaylímpielos;

Enciendalafuentedealimentación;

Gireelinterruptordeprotección

eléctricaalaposición"encendido",enciendaelinterruptordealimentación,lapantallaNC/pantalla

LCDsemostrará,lalíneaindicadoradeposiciónestaráencendidayelempujadordepapelse

calibraráautomáticamente,loqueindicaquelaenergíaesnormal.

Elsegundométodoeshacerclicdirectamenteen480pararevertirlaselección,presionarlatecla

borrar,ingresar285.0,OK,elempujadordepapelsemuevealaposicióndetamañode

configuración.

Funcionamientobásicoyajuste

6

Machine Translated by Google

7

Gireelbotónenelsentidodelasagujasdelrelojyelempujadordepapelsemoveráenla

direccióndelaflecha.Elempujadordepapelsemoverá0,1mmporclic.Mantenga

presionadoelbotónderotacióncontinuamente.Elempujadorsemoverádelentoarápido.

Mantengapresionadoelbotónderotacióncontinuamenteyelempujadorsemoveráde

lentoarápido.

Cuandosegiraelbotónensentidoantihorario,elempujadordepapelsemueveenla

direccióndelaflechaysemueve0,1mmporclic.

Usodevolanteelectrónico

Presioneelpapelolibrodecorteycolóqueloenelladoizquierdoparaalinearlocon

labarradelaregla;

despuésdeconfirmareltamaño,puedecortarelpapel.Piseelpedal,elprensador

comienzaapresionarelpapel,presioneelbotóndecorteconambasmanosycomience

acortardespuésdepresionarelpapel(tambiénpuedepresionarelbotóndecorte

directamenteconambasmanossinpisarelpedal,

Machine Translated by Google

8

Paracontinuarconotroscortes,simplementerepitalospasosanteriores.

Empujeelpapeldecorteo

Parapresionarelpapel,presioneelcorte

elmododeprogramaciónparaingresaralprimergrupodelmododeprogramación,como

Cuandohayaalgúnerror,suelteelbotón,lacuchillayelprensadorseapagarán.

Presioneelpapelolibrocortadoycolóquelo

Tambiénpresioneelbotóndecortedirectamenteconambasmanossinpisar

Hagaclicenbisecciónparacambiaralmododebisección,hagaclicenAceptar,elempujadordepapel

ladoparaalinearconlaregla

semuestraenlafigura.

vuelvenautomáticamenteasuposiciónoriginalycontinúanpresionandosihay

alaizquierdaparaalinearconlaregla.

yelprensadorvolveráasuposiciónoriginalautomáticamenteypresionará

Paraeditarporbisección,cambiar

Despuésdecortar,elempujadordepapelempujaráellibrohaciaafuera(coloqueel

papel.

Reservaycolócaloalaizquierda

B.Mododesegmentación

botónconambasmanosycomienceacortardespuésdepresionarelpapel(puede

bar;

yelsoportedepapelcomienzaapresionarelpapeldespuésdepresionarelpapel).

Empujarautomáticamentealprimertamaño.Cuandonecesiteeditareltamaño,hagaclicen

elpedalyelsoportedepapelcomenzaránapresionarelpapeldespués

Despuésdeconfirmareltamaño,puedescortarlo.

nohayerrorPulseelbotóndecorteparacompletarelcorte;

modificarlosdatos,hacerclicenEditar,

hacercliceneditarbisección,cambiar

presionandoelpapel).Cuandohayaalgúnerror,suelteelbotón,lacuchilla

Piseelpedalylaprensaseponeenmarcha.

cuadrodediálogo,modificar

datosyconfirmarpararegresar.

corteautomáticodelibros),secompletaunprocesodecortecompleto.

Machine Translated by Google

elinterruptordepie,presioneelbotóndecorteconambasmanosyelpapel

Cambiardatosdediferentesmódulos.Despuésdehacerclic,elempujadordepapel

Elsoportecomienzaapresionarelpapelyluegocomienzaacortardespuésdepresionarel

papel.Siencuentraalgúnerror,suelteelbotón,lacuchillayelprensadorseapagarán.

Muévetehastaeltamañocorrespondiente,empujaycortaelpapelolibro,yponlo

Vuelvaapresionarlodespuésdelaconfirmación.Mantengapresionadoelbotóndecorteparaterminardecortareltamañode

Despuésdeconfigurareltamaño,presioneelpapelolibrodecorteycoloqueel

elpapelolibrodelaizquierda,queestácercadelaregla.

papelolibrohacialaizquierda,elbordeestáenlíneaconlaregla.

elprimercuchillode60,0mmyluegocontinúepresionandolatecladecorteparacortar

vuelvenasuposiciónoriginalautomáticamenteycontinúanpresionandoy

Mantengapresionadosinohayningúnerror.Elbotóndecorteseutilizaparacortareltamañodelprimer

Despuésdeconfirmareltamaño,sepuedecortarelpapel.Piseelpedaly

Eltamañodelasegundacuchillaesde110,0mm.

Operaciónenmododecontroldeprograma

cuchillode60,0mmyluegocontinúepresionandolatecladecorteparacortarel

pasarpágina,

Hagaclicenelcontroldelprogramaparacambiaralmododecontroldelprograma,comosemuestraenla

Elprensadordepapelcomienzaapresionarelpapel,presioneelbotóndecortecon

Conambasmanosrespectivamente,presioneelpapelparacomenzaracortar(onopise)

Enlafiguradearriba,puedeverunagrancantidaddelistasdedatos,

hagaclicenEditarparaingresardatosdecorte,ingresodedatos.

Luegodeingresar,hagaclicenEditarparaguardarlosdatosnuevamenteyhagaclicencambiarmódulopara

9

Machine Translated by Google

10

Interfaz.Despuésdelamodificación,haga

cliceneliconoderetorno,comosemuestra

Mododeaccesodirecto.Varios

enlafigura.

tamañosestándarcomunes

segundotamañodecuchillade110,0mm.Despuésdecortarlaprimeracuchillaylasegunda

Empujarautomáticamentealprimero

Aparecerá.Hagacliceneltamañorequerido

yelempujadordepapel

tamaño,comosemuestraenlafigura.

cuchillo,continúepresionandolatecladecortepararegresarautomáticamentealprimer

Correcciónyajustedetamaño

Cortarelsuministrodeenergía;

Paraeditareltamaño,hagaclicenEditar

cuchillo60.0.

Retirelaplacainferiordela

máquinaycomprobarsihay

Materiasextrañasatrapadasenlaunidad

Cortaryrepetirhastacompletarlasecuenciadecorte(noesválidocortar).

modo,hagacliceneditartamañoestándar

paraingresarlamodificación

Empujalibrosportimismoenelmododebisección).Modode

accesodirecto

varillaroscada;

Hagaclicenelaccesodirectoparacambiara

Ajustebásico

Machine Translated by Google

tornillo.

Ajustedelaprofundidaddecorte

Enelprocesodeuso,haydosmétodosdeajustecuandoelpapelinferiorsecortade

formacontinua:a.Atravésdelajustedel

programadecontroldelapantalladevisualización.

Ajusteelsoportedelímiteenelsoportede

alambreyajústeloantesydespués,

hastaqueeltamañodelapantallade

visualizaciónestéenconformidadconel

tamañodelaregla,luegobloqueeel

tornillodefijación.Luegobloqueelafijación.

Verifiqueelmotorpasoapaso,retirela

placainferiortraserayverifiquesielmotor

síncronoylacorreasíncrona(oculta

debajodelmotor)estánfijados

normalmente;

Primero,ajusteeldispositivodeajustefinodeprofundidaddecorte(ajusteelrangodeprofundidad

deaproximadamente5mm)ocambielasuperficiedecortedelacuchilla;hagaclicen

Estableceryhagaclicenlosparámetroscomunesparamodificarsegúnlasituaciónreal,con

unvalordemodificaciónmáximode20.

11

Machine Translated by Google

Sinopuedecortarlasiguientehojadepapel,deberáajustareltornillodecortesuperior;porlo

general,ajústeloa0,30,5mmdelaalmohadilladeinsercióndelcortador.Intentecortarconun

trozodepapel.Sielcorteescontinuo,reajústelodeacuerdoconlospasosanteriores.

Gireelinterruptordecambiodeherramientadelestadodecambiodeherramientaal

estadonormal.Ajuste

delapalancaLacuchillatiene4lados,cada

ladosepuedeusardosvecesyse

puedereciclar8veces;Si

lamarcadelacuchillaenlacuchillaes

demasiadoprofunda,esnecesarioajustar

oreemplazarlacuchilla;

Lacuchillasepuedesacarconun

destornilladorydebeinstalarse

suavementeenlacuchilla.

Cambieelinterruptordeherramientaygireelinterruptordecambiodeherramientadelestado

normalalestadodecambiodeherramienta,comosemuestraenlafigura.

Secompletaconeltornillodecortesuperiorenelportaherramientas.

12

Machine Translated by Google

semuestraenlafigura.

Peso:50kg/cm².

Presioneelbotóndecorteconambasmanos,debajodelcuchillo;

Aflojeyretireeltornillodebloqueo1conunaaberturaenelportaherramientas;

Gireelajustedepresión

mesacuandosereemplaza;

presiónydisminuirla

Perillaparaaumentarelsentidodelasagujasdelreloj

Lahojadebeestaralaizquierda.

presiónensentidoantihorario.

Presionenuevamenteelbotóndecortehastaque

Ajustedepresión

Presioneelbotóndecorteconambasmanosyelmanómetroseactivará.

Laprensapresionaelpapelparamostrarlanuevapresión.Reemplazo

delacuchilla(sigalospasoscuidadosamente)

Gireelinterruptordecambiodeherramientadelestadonormalalestadodecambiodeherramienta,como

muestralapresióncuandoelprensadorbajaparapresionarelpapel;

Presiónestándar:40kg/cm²~

13

Machine Translated by Google

Ajustelapresión.Girelapresiónenelsentidodelasagujasdelreloj.

evitarrayones;

aumentarylapresióndisminuirenel

Saqueunanuevacuchilla,presteatenciónalaseguridad,lacuchillaestáorientadahaciaafuera,atornille

losdostornillosdeextracciónenelorificiodeaperturadelacuchilla,instalela

Retirelosdemástornillosdebloqueodelportaherramientas,exceptoeltornillon.º2;

Segúnelmétododeajustedelaprofundidaddecorte.Ajustedela

presióndelprensador

Coloquelacuchillaenelportaherramientas,apriételayfíjelacontornillosunoporunoyluegoajuste.

Gireelinterruptordecambiodeherramientadelestadodecambiodeherramientaalestadonormal.

Debidoalosdiferentesmaterialesdecorte,lapresiónrequeridaesdiferente.

Porlotanto,esnecesariorealizarelajustesegúnlafigura.

Enlaherramienta,gireelorificiodeltornillodeapertura1delosdostornillosdeextraccióndelaherramienta

enelsentidodelasagujasdelreloj.Siestáfijoybloqueado,retirelosotrostornillosylostornillosn.°2y

presteatenciónalacaídadelacuchilla;

Paraajustarlapresióndelprensatelas,primeroaflojeel

tornillodebloqueo2ygirelamanijadeajuste1a

Saquelacuchillagirandolasdosvarillasroscadasensentidoantihorariodurantemediahora.

círculo.Envuelvalacuchillaconguantesounpañoycolóquelaenlacajadecortepara

14

Machine Translated by Google

Lubricaciónymantenimiento

2.Mantenimiento

Duranteeltrabajo,estáprohibidocolocarobjetosquenoseancortantessobrela

máquina,paraevitarqueobjetosdurosentrenenlacuchillaydañenelcortador.Los

librosencuadernadosdebenevitarintroducirgrapaseneláreadecorteparanodañarelcortador.

1.Lubricación

Nota:bajolacondicióndenoafectarelrendimientodecorte,reduzcalapresióndelpapelde

prensadotantocomoseaposible,loqueesbeneficiosoparalavidaútilylaseguridaddela

máquina.

Engeneral,noesnecesarioajustarlapresióndecorte.Silapresióndelsistemasuperalapresión

nominal,lamáquinapuededañarseoestropearsefácilmente,porejemplo,sedebemolerelpapel

cortadoatiempo.(Lapresiónnominalesde8MPa).

tornillo.

Ensentidocontrarioalasagujasdelreloj.Lapresiónidealesde4MPayluegosebloquea.

15

Unavezfinalizadoeltrabajotodoslosdías,limpielamáquina,retirelosresiduosycorteel

suministrodeenergía.

Lamáquinadebeabrirlatapatodoslosmeses,comprobarlalimpieza,fijarlaspiezasy

lubricarlaspiezasdetransmisiónunavezalmes.Tengacuidadodenoderramaraceite

lubricantesobrecircuitoseléctricosocomponenteselectrónicosalrepostarparaevitar

averías.

Machine Translated by Google

16

3.Dibujosadjuntos

Machine Translated by Google

17

Errorcomúnyeliminación

1.Desplazamientoodañodelsensorde

límitedeinicio2.Placa

decircuitodañada

Sonidoopresión

anormaldelmotor

Botónnoválido,sube

ybajacontinuamente

E1ocuerpoextrañoen

plataforma

Verifiquelaplacadevisualización,laplaca

principaleléctricayelcircuitoelectrónico.

Elpapelcortadoes

anchoenunladoy

estrechoenelotro,o

ladesviaciónde

tamañoesgrande.

Laventananose

muestra,se

muestra

desordenada,

nose

puedecorregir

Puedecortar,peroel

cortadornopuede

volverasuposición.

PantallaE2yalarma

Lacuchillanosereinicia

ofuncionacontinuamente

haciaarribay

haciaabajo.

falla

Dañosenlacapacitancia

delmotor

Elbotóndeencendido

normalnoesválidoo

ser

Reemplaceelcondensador

Fenómenos

1.Verifiqueelmotordeprogresoyel

controlador2.Verifiquesilaplacaprincipal

delamáquinaestánormal1.

Verifiquesilafotoelectricidadde

seguridadestáenbuenas

condiciones2.Verifiquesilaplacaprincipal

delamáquinaestánormal1.

Verifiquesielsensordelímitesuperiordel

soportedelaherramientaestáenbuenas

condiciones

2.Verifiquesilaplacaprincipaldelamáquina

estánormal1.

Compruebesielsensordelímite

inferiordelportaherramientasestáen

El

empujadordepapel

nofunciona

Métododeexclusión1.

Verifiquelatomadecorriente2.

Verifiquesielinterruptorestáenbuenas

condiciones3.El

cabledealimentaciónnoestáenbuenascondiciones

Muevaeltope,aflojeeltornillodefijación,

ajusteelánguloentrelareglaylatablade

empujeconunareglayluegovuelvaafijar

eltornillo.

PantallaE3yalarma

Puedecortaryla

profundidaddela

Cortedesigualogran

error

Laluzindicadorano

seapaga

PartedelcircuitoNC

estádañado

Elbotónnoesválido

ynosepuede

cortar.

Sinpantalladeenergía

Machine Translated by Google

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

PantallaE6yalarma

Puedecortaryel

empujadornose

puedelimitarni

calibrar.

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

PantallaE4yalarma

Retornoanormaldel

bastidordeprensa

Buenestado2.

Verifiquesilaplacaprincipaldelamáquina

estánormal1.Verifiquesiel

sensordelímitesuperiordelprensador

estáenbuenascondiciones2.Verifiquesi

laplaca

principaldelamáquinaestánormal1.

Verifiquesielsensorde

calibracióndellímitetraserodel

empujadordepapelestáenbuenas

condiciones2.Verifiquesilaplaca

principaldelamáquinaestánormal

Lacortadoranose

puedeajustar

ECrossStuGmbH

MainzerLandstr.69,60329FráncfortdelMeno.

C/OYHConsultingLimitedOficina147,Centurion

YHCONSULTINGLIMITADA.

Casa,LondonRoad,StainesuponThames,Surrey,

TW184AX

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australia

18

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MANUALE D'USO

AVVOLGI OROLOGI

MODELLO NUMERO: H670TV7

Supporto tecnico e certificato di garanzia elettronica https://www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

MODELLO NUMERO: H670TV7

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non

vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Taglierina elettrica per carta

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

- 1 -

Machine Translated by Google

Tenere la mano lontana da sotto la lama

Non estrarre o trasportare la lama senza protezione

Non tagliare le mani o materiali scheggiati

Nota:

Attenzione: questo tipo di macchina è autorizzato a tagliare solo carta

stampata, libri o pelli morbide. È vietato tagliare fogli di metallo o altri oggetti

duri che potrebbero danneggiare la qualità della macchina.

Vietare ai bambini di utilizzare la macchina

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza

di questa precauzione potrebbe causare gravi lesioni. CONSERVARE QUESTO MANUALE

AVVERTIMENTO:

Per avere maggiori informazioni sull'utilizzo della macchina tagliacarta a controllo numerico,

è necessario leggere attentamente questa specifica prima.

ti aiuta a migliorare la tua efficienza lavorativa, realizza la macchina

Proprietà, quindi la macchina avrà i migliori effetti di taglio, ciò sarà positivo anche per la

manutenzione della macchina e può prolungare la durata utile della manutenzione della

macchina e può prolungare la durata utile della macchina.

È necessario utilizzare una presa con filo di terra collegato

- 2 -

Machine Translated by Google

- 3 -

Attenzione alla sicurezza

•1 certificato di garanzia

il grado del calcestruzzo sul terreno deve essere

Controllare la lista di imballaggio per verificarne la completezza e individuare eventuali elementi mancanti;

•1 set di utensili •2 viti per la rimozione degli utensili •1 certificato

1. Nessuna vibrazione

5.Si consiglia di regolare la planarità

•1 set di motore principale

4. Mantenere una distanza adeguata dagli edifici

La posizione del tagliacarte dovrebbe

Controllare e pulire tutte le parti della macchina.

macchina e relativi accessori. Contattare il venditore o l'azienda se

3. Può evitare l'accidentale intervento dell'operatore

•1 lama e 1 linea elettrica

della console con un indicatore di livello.

2. Il terreno deve essere livellato e piano, e

viti sulla base del motore principale. La pressa idraulica deve essere

1. Aprire la scatola e controllare

2. Installazione della macchina e messa in servizio iniziale

almeno 300 mm, sufficienti per trasportare il

•1 manuale di istruzioni

soddisfare i seguenti requisiti:

e attrezzature ausiliarie.

non ci sono danni o carenze.

trasportato da un carrello elevatore.

lesioni causate da terreno irregolare.

Quando si apre la confezione della macchina, per prima cosa bisogna controllare

Togliere la scatola di legno, estrarre gli accessori e rimuovere il fissaggio

macchina.

3. Ambiente di utilizzo

Machine Translated by Google

SPECIFICHE TECNICHE

La macchina deve essere posizionata in un ambiente di lavoro pulito per evitare

deve essere tagliato prima;

Lunghezza massima di taglio

AC220V, 60Hz, 2600W AC220V, 50Hz, 2600W

tempo; Non rimuovere il coperchio di sicurezza;

Modello H670TV7

Peso netto (kg)

484

Ricorda che solo un professionista è autorizzato a utilizzare questa macchina;

Dimensioni dell'imballaggio

1535*1220*1600mm

670mm

Collegare correttamente il filo di terra.

Dimensioni del prodotto

Se mani o corpi estranei entrano nell'area di taglio, l'alimentazione

Peso lordo (kg)

Valutazione(i)

È vietato modificare la struttura interna e il circuito della macchina

80mm

luce solare diretta e presa d'aria; Temperatura ambiente: 10 ~ 30 ÿ,

Quando si sostituisce la lama, seguire scrupolosamente le istruzioni per la sostituzione della lama

Lunghezza minima di taglio

Durante il taglio, il pulsante deve essere azionato con entrambe le mani contemporaneamente

Modello

(Lunghezza x Larghezza x Altezza)

450

4. Suggerimento

senza permesso.

(Lunghezza x Larghezza x Altezza)

1040*1430*1410mm

Non deve superare i 32 ÿ; Temperatura ambiente: 50 ~ 80%;

istruzioni;

Spessore di taglio

30mm

- 4 -

Machine Translated by Google

Il modo corretto per azionare la macchina è quello di stare di fronte al centro di

la mano sinistra e quella destra controllano il pulsante a destra (puoi anche

premere l'interruttore a pedale per pressione singola o pressione singola prima

taglio), come mostrato nella figura.

il display si accenderà e mostrerà l'interruttore del presidente. Quando la spia del

coltello è accesa, lo spingicarta regolerà automaticamente la dimensione, il che indica che è

entrato nello stato di avvio normale.

la macchina e di fronte al tagliacarte. La mano sinistra controlla il pulsante su

Accendere l'alimentatore, accendere l'interruttore di alimentazione, accendere l'interruttore,

Schema di funzionamento della taglierina per carta.

Pannello operativo

Descrizione delle parti

- 5 -

Machine Translated by Google

ÿ Istruzioni per l'uso del tagliacarte con touch screen Il computer

controllato dal programma ha tre modalità di spinta della carta.

Il secondo metodo consiste nel cliccare direttamente su 480 per invertire la selezione, premere il tasto

Cancella, immettere 285.0, OK, il dispositivo di spinta della carta si sposta nella posizione di impostazione

delle dimensioni.

Ora, 285 mm sono presi come esempio per spingere la carta rispettivamente A.

Modalità manuale

Prima di avviare la macchina, controllare se ci sono altri articoli sulla macchina e pulirli;

Accendere l'alimentazione; Girare

l'interruttore di protezione elettrica

in posizione "on", accendere l'interruttore di alimentazione, verrà visualizzato lo schermo NC/

LCD, la linea indicatrice di posizione sarà accesa e lo spingicarta verrà automaticamente

calibrato, indicando che l'alimentazione è normale.

Dopo l'avvio, se la modalità corrente non è in modalità manuale, fare clic su manuale per

passare alla modalità manuale, come mostrato nella figura. In modalità manuale, ci sono due

metodi per immettere i dati. Uno è la manopola di spinta della carta (non

consigliata, che è relativamente lenta e non consigliata. La manopola di spinta della carta è

utilizzata solo per la regolazione fine dei dati).

1. Funzionamento di

base ÿ Accensione

Funzionamento e regolazione di base

- 6 -

Machine Translated by Google

Quando il pulsante viene ruotato in senso antiorario, il dispositivo di spinta della carta si muove

nella direzione della freccia e si sposta di 0,1 mm per clic.

Tenendo premuto il pulsante di rotazione in modo continuo, il pulsante si muoverà da lento a

veloce.

Ruotare il pulsante in senso orario e il dispositivo di spinta della carta si muove nella direzione

della freccia. e il dispositivo di spinta della carta si muove di 0,1 mm per clic.Premere e tenere

premuto il pulsante di rotazione in modo continuo. Il dispositivo di spinta si muove da lento a veloce.

Utilizzo del volantino elettronico

Spingere la carta da taglio o il libro e posizionarlo sul lato sinistro per allinearlo con la barra

del righello; Dopo aver

confermato la dimensione, è possibile tagliare la carta. Premere l'interruttore a pedale, il

pressore inizia a premere la carta, premere il pulsante di taglio con entrambe le mani e iniziare

a tagliare dopo aver premuto la carta (è anche possibile premere il pulsante di taglio direttamente

con entrambe le mani senza premere l'interruttore a pedale,

- 7 -

Machine Translated by Google

- 8 -

e il supporto della carta inizia a premere la carta dopo averla premuta).

automaticamente alla prima dimensione. Quando hai bisogno di modificare la dimensione, clicca

sbarra;

l'interruttore a pedale e il porta carta inizierà a premere la carta dopo

B. Modalità di segmentazione

prenota e posizionalo a sinistra

pulsante con entrambe le mani e iniziare a tagliare dopo aver premuto la carta (è possibile

taglio automatico a spinta del libro), il processo di taglio è completo.

Premere il pedale, il pressore si avvia

finestra di dialogo, modificare i

dati e confermare per tornare.

premendo la carta). Quando c'è un errore, rilasciare il pulsante, il coltello

nessun errore Premere il pulsante di taglio per completare il taglio;

Dopo aver confermato la dimensione, puoi tagliare il

Fare clic su bisezione per passare alla modalità bisezione, fare clic su OK, lo spingi-carta

premere anche il pulsante di taglio direttamente con entrambe le mani senza calpestarlo

lato da allineare con il righello

modificare i dati, fare clic su Modifica,

fare clic su Modifica bisezione, cambiare

In caso di errore, rilasciare il pulsante, il coltello e il pressore si spegneranno.

la modalità di programmazione per entrare nel primo gruppo di modalità di programmazione, come

Spingere la carta o il libro tagliato e posizionarlo

Per continuare a tagliare, basta ripetere i passaggi precedenti.

Spingere la carta da taglio o

per premere la carta, premere il taglio

Dopo il taglio, lo spingi-carta spingerà fuori il libro (imposta il

per modificare la bisezione, passare

carta.

ritornano automaticamente alla loro posizione originale e continuano a premere se c'è

mostrato nella figura. Per

sulla sinistra per allinearlo al righello.

e il pressore tornerà automaticamente alla posizione originale, e premere

Machine Translated by Google

- 9 -

di nuovo dopo la conferma Tieni premuto il pulsante di taglio per terminare il taglio della dimensione di

Dopo aver impostato la dimensione, spingere la carta da taglio o il libro e disporre il

il foglio o il libro sulla sinistra, che si trova vicino al righello.

il primo coltello da 60,0 mm, quindi continuare a premere il tasto di taglio per tagliare

carta o libro a sinistra, il bordo è allineato con il righello.

ritornano automaticamente alla loro posizione originale e continuano a premere e

tenere premuto se non c'è errore. Il pulsante di taglio viene utilizzato per tagliare la dimensione del primo

coltello da 60,0 mm, quindi continuare a premere il tasto di taglio per tagliare il

scambiare i dati di diversi moduli. Dopo aver cliccato, il pusher della carta

il supporto inizia a premere la carta, quindi inizia a tagliare dopo aver premuto il

carta. Se viene rilevato un errore, rilasciare il pulsante, il coltello e il pressore si spegneranno.

spostati alla dimensione corrispondente, spingi e taglia la carta o il libro e metti

entrambe le mani rispettivamente, premere la carta per iniziare a tagliare (o non calpestare

Nella figura sopra, puoi vedere un elenco di molti dati, clicca su

Modifica per immettere i dati di taglio, immissione dati.

Dopo l'inserimento, fare clic su Modifica per salvare nuovamente i dati e fare clic su Cambia modulo per

l'interruttore a pedale, premere il pulsante di taglio con entrambe le mani e la carta

Dopo aver confermato la dimensione, la carta può essere tagliata. Premere l'interruttore a pedale e

la dimensione del secondo coltello di 110,0 mm. ÿ

Funzionamento in modalità di controllo del programma

voltare pagina,

Fare clic su Controllo programma per passare alla modalità di controllo programma, come mostrato in

il pressatore della carta inizia a premere la carta, premere il pulsante di taglio con

Machine Translated by Google

Regolazione di base

seconda dimensione del coltello di 110,0 mm. Dopo aver tagliato il primo coltello e il secondo

spingere automaticamente al primo

apparire.Fare clic sulla dimensione richiesta e

il dispositivo di spinta della carta verrà

coltello, continuare a premere il tasto di taglio per tornare automaticamente al primo

dimensioni, come mostrato nella figura.

ÿ Revisione e adattamento delle dimensioni

Interrompere l'alimentazione elettrica;

Rimuovere la piastra inferiore del

modalità di scelta rapida. Diversi

nella figura.

dimensioni standard comuni

per entrare nella modifica

spingere i libri da soli nella modalità bisezione). ÿ Modalità di scelta

rapida

barra filettata;

Fare clic sul collegamento per passare a

interfaccia. Dopo la modifica, fare clic

sull'icona di ritorno, come mostrato

Per modificare la dimensione, fare clic su Modifica

coltello 60.0.

macchina e controllare se ci sono

corpi estranei incastrati nella guida

Tagliare e ripetere fino al completamento della sequenza di taglio (non è valido

modalità, clicca su modifica dimensione standard

- 10 -

Machine Translated by Google

vite.

ÿ Regolazione della profondità di

taglio Durante l'utilizzo, ci sono due metodi di regolazione quando la carta inferiore viene

tagliata in modo continuo: a. Tramite la

regolazione del programma di controllo dello schermo di visualizzazione.

Regolare il supporto limite sul porta filo e

regolarlo prima e dopo, fino a quando la

dimensione dello schermo di visualizzazione

è conforme alla dimensione del righello,

quindi bloccare la vite di fissaggio.

Quindi bloccare il fissaggio

Controllare il motore passo-passo, rimuovere

la piastra inferiore posteriore e verificare

che il motore sincrono e la cinghia

sincrona (nascosta sotto il motore)

siano fissati normalmente;

Per prima cosa, regolare il dispositivo di regolazione fine della profondità di taglio (regolare

l'intervallo di profondità di circa 5 mm) o modificare la superficie di taglio della lama; fare clic

su Imposta e quindi sui parametri comuni da modificare in base alla situazione effettiva, con un

valore di modifica massimo di 20.

- 11 -

Machine Translated by Google

Cambiare l'interruttore utensile e ruotare l'interruttore di cambio utensile dallo stato normale

allo stato di cambio utensile, come mostrato in figura.

Ruotare l'interruttore di cambio utensile dallo stato di cambio utensile allo stato

normale. ÿ Regolazione

del bastoncino La lama ha 4 lati, ogni lato

può essere utilizzato due volte e può

essere riciclato per 8

volte; Se il segno del coltello sulla lama è

troppo profondo, è necessario regolare o

sostituire la lama; La

lama può essere estratta con un cacciavite

e deve essere installata senza

problemi nel taglio

Se non riesci a tagliare il foglio di carta successivo, devi regolare la vite superiore della taglierina;

in genere, regolala a 0,3-0,5 mm del cuscinetto di inserimento della taglierina. Prova a tagliare

con un pezzo di carta. Se il taglio è continuo, regola nuovamente secondo i passaggi precedenti.

Completa il tutto la vite di serraggio superiore sul portautensili.

- 12 -

Machine Translated by Google

tavolo quando viene sostituito;

manopola per aumentare la rotazione in senso orario

pressione e diminuire la

La lama dovrebbe essere a sinistra.

pressione in senso antiorario.

50kg/cm².

Premere il pulsante di taglio con entrambe le mani, sotto il coltello;

Ruotare la regolazione della pressione

Allentare e rimuovere la vite di bloccaggio 1 con apertura sul portautensili;

Ruotare l'interruttore di cambio utensile dallo stato normale allo stato di cambio utensile, come

visualizza la pressione quando il pressore scende per pressare la carta;

Pressione standard: 40kg/cm² ~

ÿ Regolazione della pressione

Premere nuovamente il pulsante di taglio fino a quando

mostrato nella figura.

Premere il pulsante di taglio con entrambe le mani e il manometro si accenderà.

il pressore preme la carta per visualizzare la nuova pressione. ÿ Sostituzione

della lama (seguire attentamente i passaggi)

- 13 -

Machine Translated by Google

- 14 -

Rimuovere le altre viti di bloccaggio sul portautensili, ad eccezione della vite n. 2;

secondo il metodo di regolazione della profondità di taglio. ÿ

Regolazione della pressione del pressore

lama sul portautensili, stringere e fissare con le viti a turno, quindi regolare

Portare l'interruttore di cambio utensile dallo stato di cambio utensile allo stato normale.

A causa dei diversi materiali da taglio, la pressione richiesta è diversa.

evitare graffi;

aumentare e la pressione diminuire nel

Estrarre una nuova lama, prestare attenzione alla sicurezza, la lama è rivolta verso l'esterno,

avvitare le due viti di rimozione nel foro di apertura della lama, installare la

vite di bloccaggio 2 e ruotare la maniglia di regolazione 1 per

Estrarre la lama ruotando le due aste filettate in senso antiorario per mezzo giro

cerchio. Avvolgere la lama con guanti o un panno e metterla nella scatola del cutter per

regolare la pressione. Girare la pressione in senso orario

Pertanto è necessario adeguarsi alla figura.

Sull'utensile, ruotare il foro della vite di apertura 1 delle due viti di rimozione dell'utensile

in senso orario. Se è fissato e bloccato, rimuovere le altre viti e le viti n. 2 e prestare

attenzione alla caduta della lama;

Per regolare la pressione del pressore, allentare prima la

Machine Translated by Google

1. Lubrificazione

2. Manutenzione

Durante il lavoro, è vietato appoggiare sulla macchina oggetti non taglienti, per evitare

che oggetti duri entrino nella lama e danneggino la taglierina. Nei libri rilegati, evitare di

portare punti metallici nell'area di taglio per non danneggiare la taglierina.

Lubrificazione e manutenzione

Nota: per non compromettere le prestazioni di taglio, ridurre il più possibile la pressione sulla

carta pressata, il che è vantaggioso per la durata utile e la sicurezza della macchina.

In generale, la pressione di taglio non deve essere regolata. Se la pressione del

sistema supera la pressione nominale, la macchina è facile da danneggiare o

rovinare, come la carta da taglio che deve essere levigata in tempo. (la

pressione nominale è 8Mpa).

vite.

in senso antiorario. La pressione ideale è 4 MPa, quindi bloccare il

- 15 -

La macchina dovrebbe aprire il coperchio ogni mese, controllare la pulizia, fissare le parti e

lubrificare le parti della trasmissione una volta al mese. Si prega di fare attenzione a non far

gocciolare l'olio lubrificante sui circuiti elettrici o sui componenti elettronici durante il rifornimento;

per evitare guasti.

Ogni giorno, una volta terminato il lavoro, pulire la macchina, rimuovere i detriti e interrompere

l'alimentazione elettrica.

Machine Translated by Google

- 16 -

3. Disegni allegati

Machine Translated by Google

La finestra non viene

visualizzata,

visualizzata in

modo

disordinato,

non è possibile correggere le bozze

Display E-2 e allarme

la lama non si ripristina

o funziona continuamente

su e giù

colpa

Danni alla capacità del

motore

Pulsante di accensione

normale non validoo

essere

1. Controllare il motore di avanzamento e il

driver

2. Controllare se la scheda madre della

macchina è normale 1.

Controllare se la fotoelettricità di

sicurezza è in buone condizioni

2. Controllare se la scheda madre della

macchina è normale 1.

Controllare se il sensore del limite superiore

del supporto utensile è in buone condizioni

Controllare se la scheda madre della

macchina è normale 1.

Display E-3 e allarme

Suono o pressione

anomali del motore

Pulsante non valido,

su e giù continuo

E-1 o corpo estraneo

nella piattaforma

Controllare la scheda display, la scheda

elettrica principale e il circuito elettronico

La carta tagliata è

larga da un lato e

stretta dall'altro,

oppure la deviazione

delle dimensioni è

grande

Può tagliare, ma la

taglierina non può

tornare nella sua posizione

Taglio irregolare o errore di

grandi dimensioni

La spia luminosa non

si spegne

Parte del circuito NC è

danneggiata

Il pulsante non è valido

e non può

essere tagliato

Nessun indicatore di potenza

1. Spostamento o danneggiamento del

sensore di limite

domestico 2. Scheda di circuito danneggiata

Sostituire il condensatore

Fenomeni

Controllare se il sensore del limite

inferiore del portautensili è in

Può tagliare e la

profondità del

pressacarta non

funziona

Metodo di esclusione

1. Controllare la presa di corrente

2. Controllare se l'interruttore è in buone

condizioni 3. Il cavo

di alimentazione non è buono

Spostare il calibro di arresto, allentare la vite

di fissaggio, regolare l'angolo tra il righello e

la tavola di spinta con un righello, quindi

fissare nuovamente la vite

Errore comune ed eliminazione

- 17 -

Machine Translated by Google

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

Può tagliare e lo

spintore non può

essere limitato o

calibrato

Display E-6 e allarme

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Display E-4 e allarme

Ritorno anomalo del

telaio della pressa

buone condizioni

2. Controllare se la scheda madre della

macchina è normale 1.

Controllare se il sensore del limite superiore

del pressore è in buone condizioni 2.

Controllare

se la scheda madre della macchina è

normale 1. Controllare se il

sensore di calibrazione del limite

posteriore dello spingicarta è in buone

condizioni 2. Controllare se la

scheda madre della macchina è normale

la taglierina non può

essere regolata

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Casa, London Road, Staines-upon-Thames, Surrey,

Modello TW18 4AX

- 18 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Vevor H670TV7 Heavy Duty Electric Hydraulic Paper Cutter

Product's Documents

User Manual

Specifications

Vevor H670TV7 Questions and Answers
