Ecovacs WINBOT W2S Edge-Cleaning, 3-Nozzle Spray, 10-Level User Manual

Instruction Manual

For the Instruction Manual in further languages, visit: https://www.ecovacs.com

Instruction Manual ..................................................................................... EN I P03

Manuel d’instructions .......................................................................... FRCA I P24

Manual de instrucciones........................................................................ ESLA I P45

Pour obtenir lemanuel d'instructions dans d'autres langues, rendez-vous sur : https://www.ecovacs.com

Para obtener el Manual de instrucciones en otros idiomas, visite: https://www.ecovacs.com

3 EN

Important Safety Instructions

1. READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.

2. This Appliance is not intended to be used by children

under 8 or anyone lacking knowledge on proper use.

Supervision may be necessary. Do not allow children to

play with the Appliance.

3. Do not use the Appliance in extremely hot, cold or humid

environments (below 0˚C/32˚F, above 40˚C/104˚F, above

65% humidity). The Appliance can be used to clean

outside windows if it is properly tethered to the Safety

Pod, winds are calm, and it is not raining or snowing.

4. Please ensure the Appliance is plugged in while it is

cleaning. The Appliance has a Back-Up Battery that

charges during use. The Back-Up Battery powers the

Appliance if it becomes unplugged or the electricity fails.

5. Do not leave the Appliance unattended when it is plugged in.

6. For household use ONLY. Do not use the Appliance in

commercial or industrial environments.

7. Do not use the Appliance on cracked glass.

8. Only use accessories recommended or supplied by the

manufacturer. Only use the Power Adapter supplied by the

manufacturer.

9. Please make sure your power supply voltage matches the

power voltage marked on the Power Adapter.

10. Do not use the Appliance on a framed window with a

frame smaller than 5mm (0.2 inches).

11. Do not use the Appliance on wet or greasy windows.

12. Store the Appliance away from heat and flammable materials.

13. Do not use the Appliance if it does not firmly attach to the

glass or has visible signs of damage.

14. To reduce the risk of electrical shock, do not put the

Appliance in water or other liquid. Do not place or store

Appliance where it can fall or be pulled into a tub or sink.

15. Do not touch power plug or the Appliance with wet hands.

16. Do not charge the Appliance in extremely hot or cold

environments, or it may affect battery life span.

17. When charging the Appliance, do not place it on other

electrical appliances and keep it away from fire and liquid.

18. Take care not to damage the power cord. Do not pull on

or carry the Appliance by the power cord, use the power

cord as a handle, close a window on the power cord, or

put heavy weights on the power cord. Keep power cord

away from hot surfaces.

19. Do not use with a damaged power cord or receptacle.

Do not use the Appliance if it is not working properly, has

been dropped, damaged, or come in contact with water. It

must be repaired by the manufacturer or its service agent

in order to avoid a hazard.

20. If the supply cord is damaged, it must be replaced by

the manufacturer or its service agent in order to avoid a

hazard.

21. The plug must be removed from the receptacle before

cleaning or maintaining the Appliance. Do not unplug the

Power Adapter by pulling on the power cord.

22. The Back-Up Battery must be replaced by the manufacturer

or its service agent in order to avoid a hazard.

IMPORTANT SAFETY

INSTRUCTIONS

WARNING

: Read all safety warnings and

instructions. Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

4EN

23. The Back-Up Battery must be removed and discarded according

to local laws and regulations before disposal of the Appliance.

24. The Appliance must be disconnected from the receptacle

before removing the battery for disposal of the Appliance.

25. Please dispose of used batteries according to local laws

and regulations.

26. Do not incinerate the Appliance even if it is severely

damaged. The battery can explode in a fire.

27. The Appliance must be used in accordance with

the directions in this Instruction Manual. ECOVACS

ROBOTICS cannot be held liable or responsible for any

damages or injuries caused by improper use.

28. To reduce the risk of injury, close supervision is necessary

when an appliance is used near children.

29. Do not contact moving parts.

30. Risk of Electric Shock. Do not expose to rain, store indoors.

31. Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to battery pack, picking up

or carrying the appliance. Carrying the appliance with your

finger on the switch or energizing appliance that have the

switch on invites accidents.

32. Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack.

33. Use appliances only with specifically designated battery

packs. Use of any other battery packs may create a risk of

injury and fire.

34. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause

irritation or burns.

35. Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

of injury.

36. Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 130°C may cause explosion. The temperature of

130°C can be replaced by the temperature of 265°F.

37. Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly

or at temperatures outside of the specified range may

damage the battery and increase the risk of fire.

38. Have servicing performed by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the product is maintained.

39. Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

40. The minimum ambient temperature for battery storage is

-30°C, and the recommended ambient temperature range

for charging is 4°C to 40°C.

41. When battery pack is not in use,keep it away from other

metal objects,like paper clips,coins,keys,nails,screws or

other small metal objects, that can make a connection

from one terminal to another. Shorting the battery

terminals together may cause bums or a fire.

42. Do not unplug the adaptor by pulling on cord. To unplug,

grasp the plug, not the cord.

43. Unplug the adaptor from outlet when not in use and

before servicing or cleaning.

44. Do not operate any appliance with a damaged cord or

plug, or after the appliance malfunctions or is dropped or

5 EN

Federal Communications Commission (FCC) Interference

Statement

This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to Part 15 of the

FCC Rules.

These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This

equipment generate, uses and can radiate radio frequency

energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio

communications.

However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one of

the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for

help.

This device complies with Part 15 of the FCC Rules/ Industry

Canada licence-exempt RSS standard(s). Operation is subject

to the following two conditions:

(1) This device may not cause harmful interference, and (2)

this device must accept any interference received, including

SAVE THESE INSTRUCTIONS

damaged in any manner. Return appliance to the nearest

authorized service facility for examination, repair, or

electrical or mechanical adjustment.

45. To reduce the risk of electrical shock, do not put the

adaptor in water or other liquid. Do not place or store

appliance where it can fall or be pulled into a tub or sink.

46. Use only the charger supplied by the manufacturer to

recharge.

6EN

interference that may cause undesired operation.

Caution: Any changes or modifications not expressly

approved by the party responsible for compliance could void

the user’s authority to operate this equipment.

RF exposure warning

This equipment complies with FCC radiation exposure limits

set forth for an uncontrolled environment.

To satisfy FCC&IC RF exposure requirements, a separation

distance of 20 cm or more should be maintained between the

antenna of this device and persons during device operation.

To ensure compliance, operations at closer than this distance

is not recommended.

Short-circuit-proof safety isolating

transformer

Switch mode power supply

For indoor use only

Direct Current

Alternating Current

7 EN

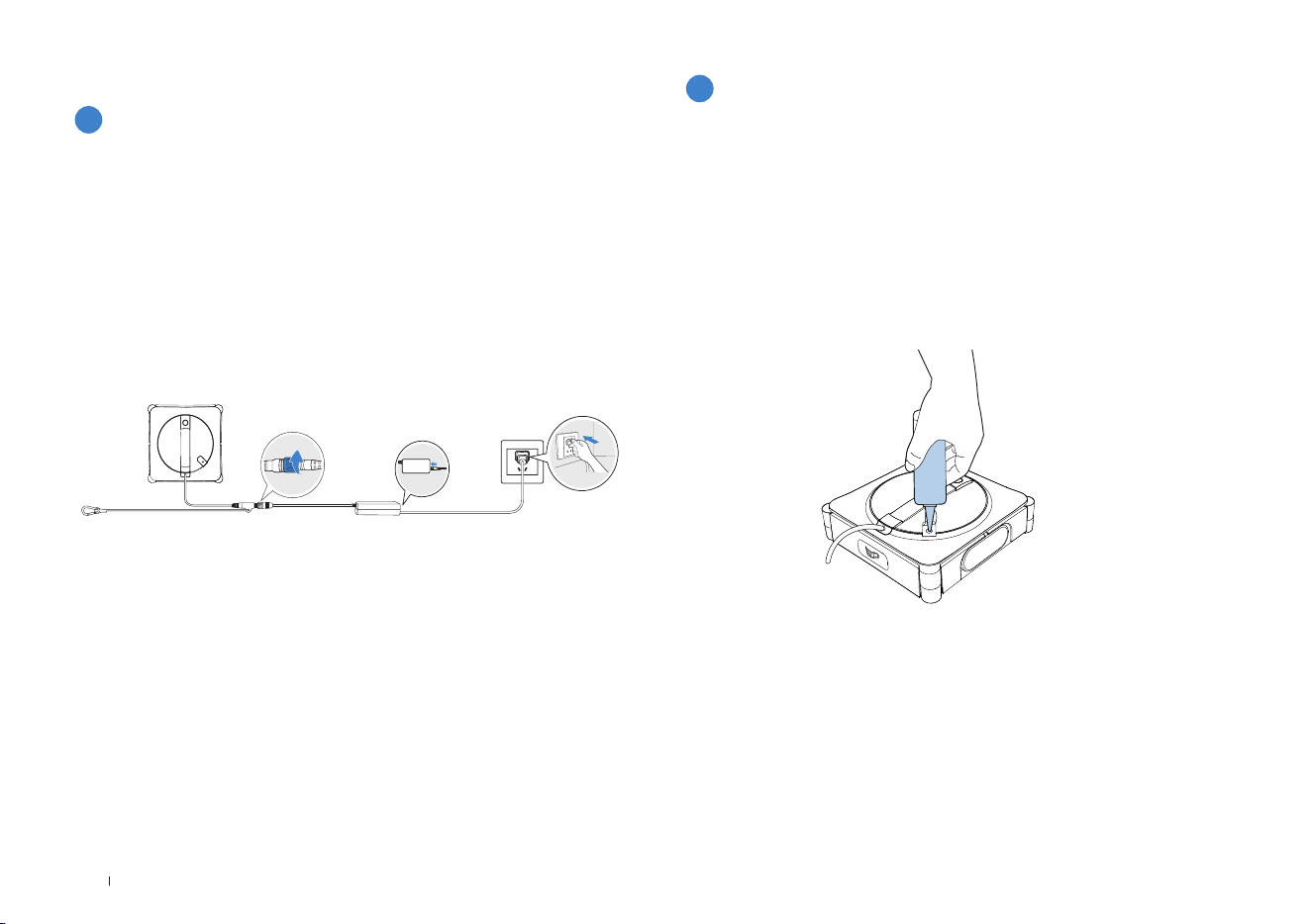

WINBOT + compound cable Power Adapter

Instruction Manual

ECOVACS WINBOT Cleaning Solution Wiping Pad

* Figures in this manual are for reference only and may differ from the appliance. Product design and specifications are subject to changes without notice.

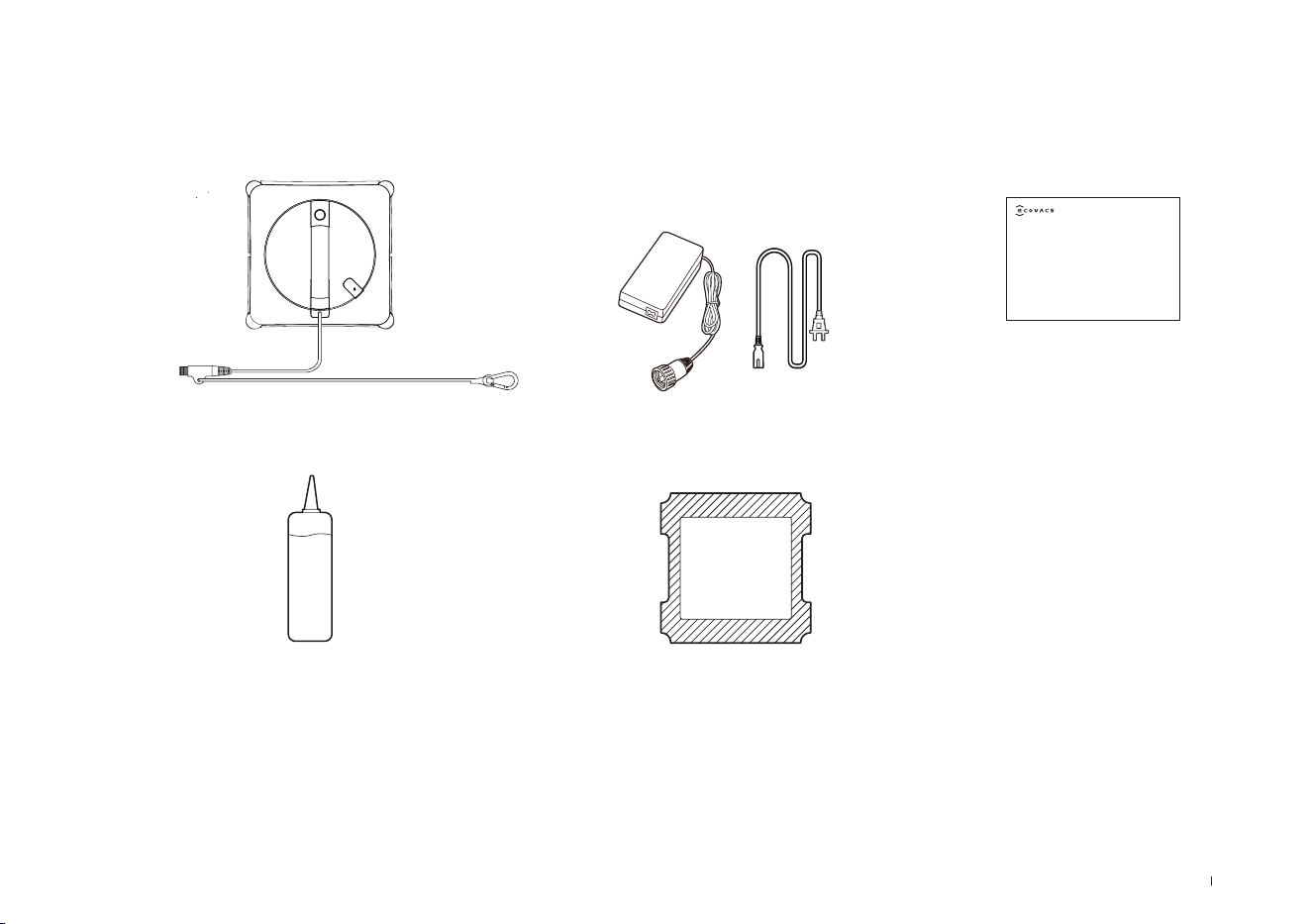

1.1 Package Contents

1. Product Contents

Instruction Manual

8EN

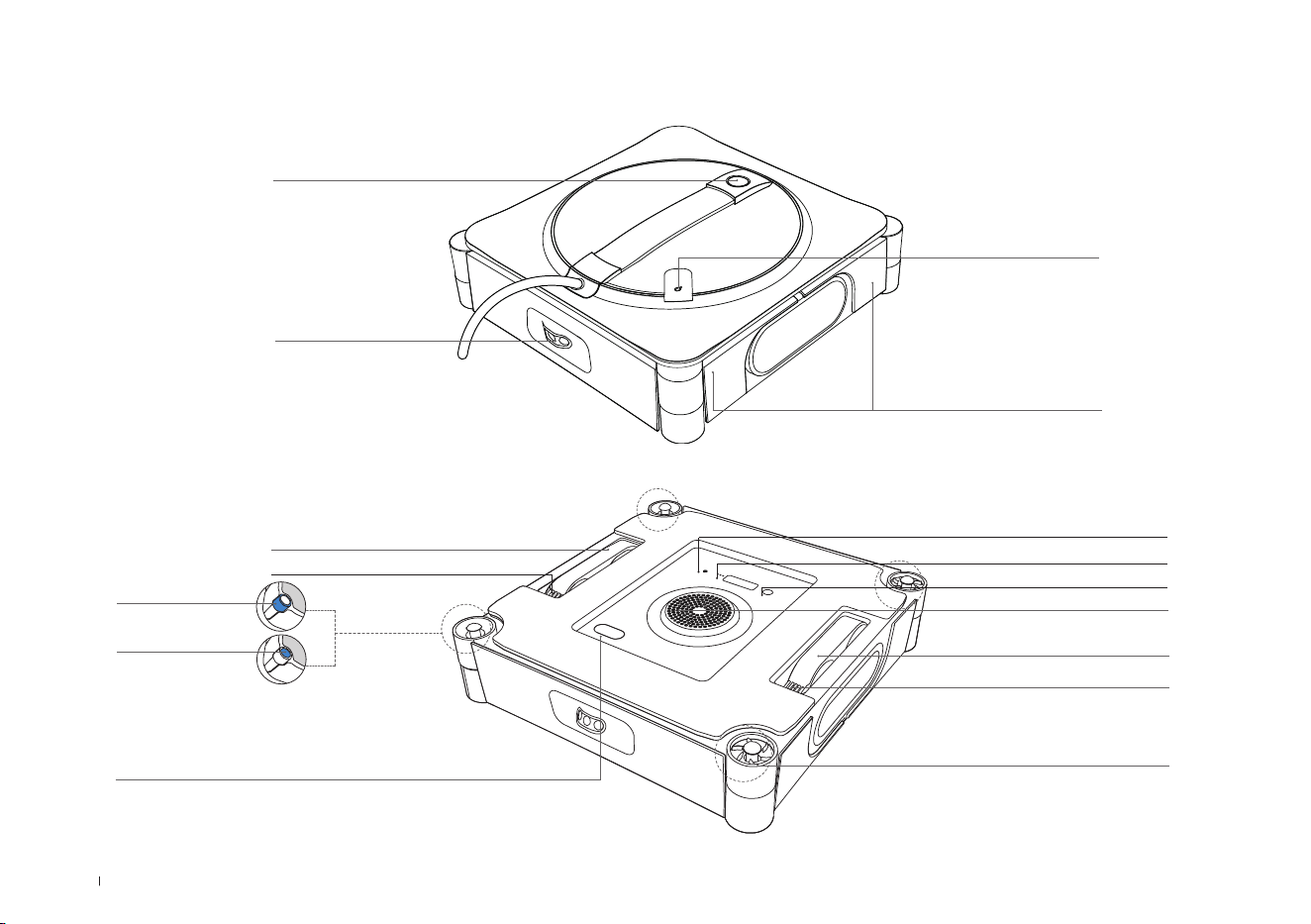

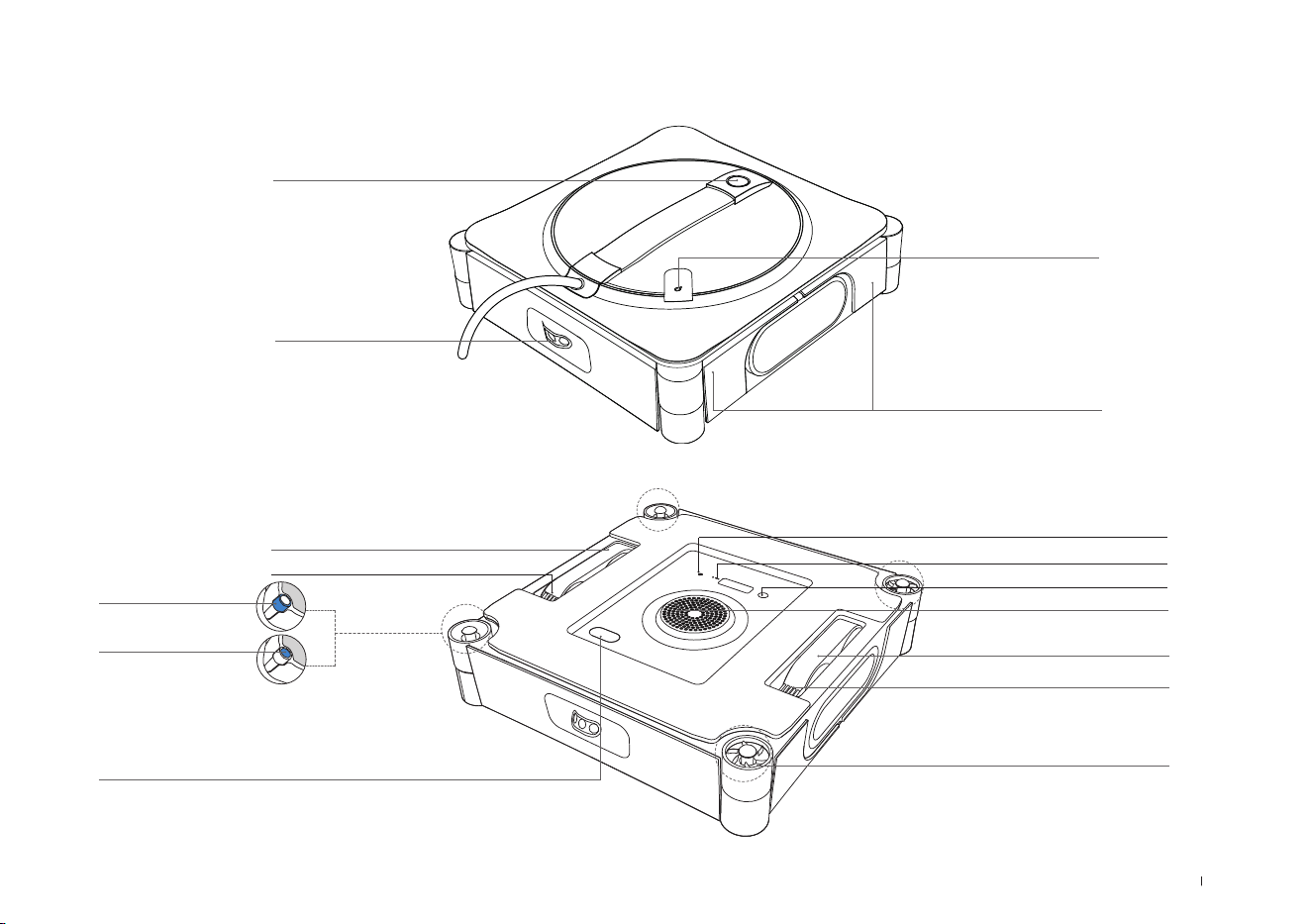

1.2 Product Diagram

Front View

Bottom View

Status Indicator Light/ START Button

Bumper

Spray Nozzle

Filling Opening

Fan

Self-Cleaning Brush

Driving Wheel Tracks

TruEdge Scrubber

Side Rollers

Self-Cleaning Brush

Driving Wheel Tracks

Liquid Level Indicator

Spherical Sensors

Suction Sensor

RESET Button

Bottom Status Indicator Light

9 EN

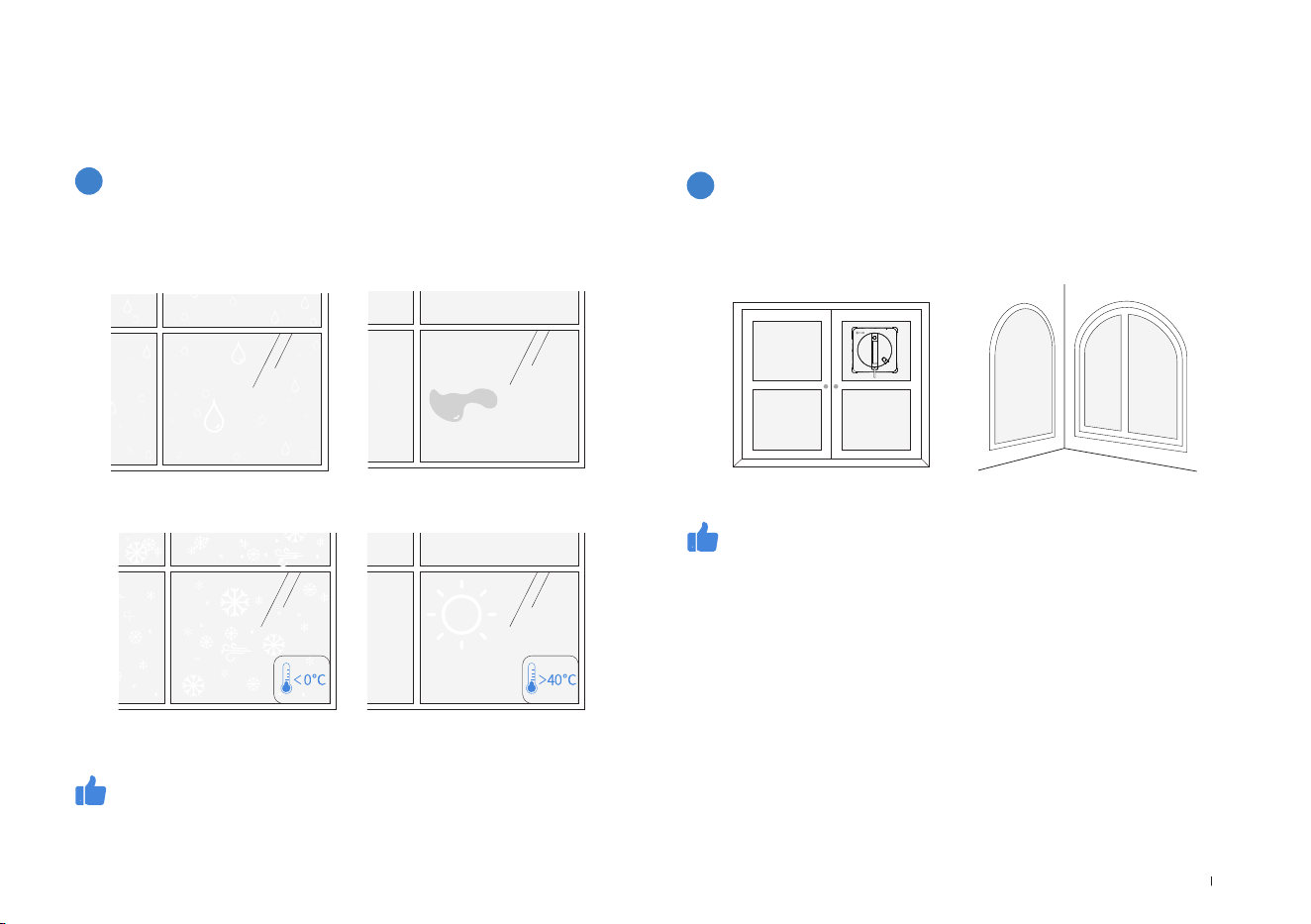

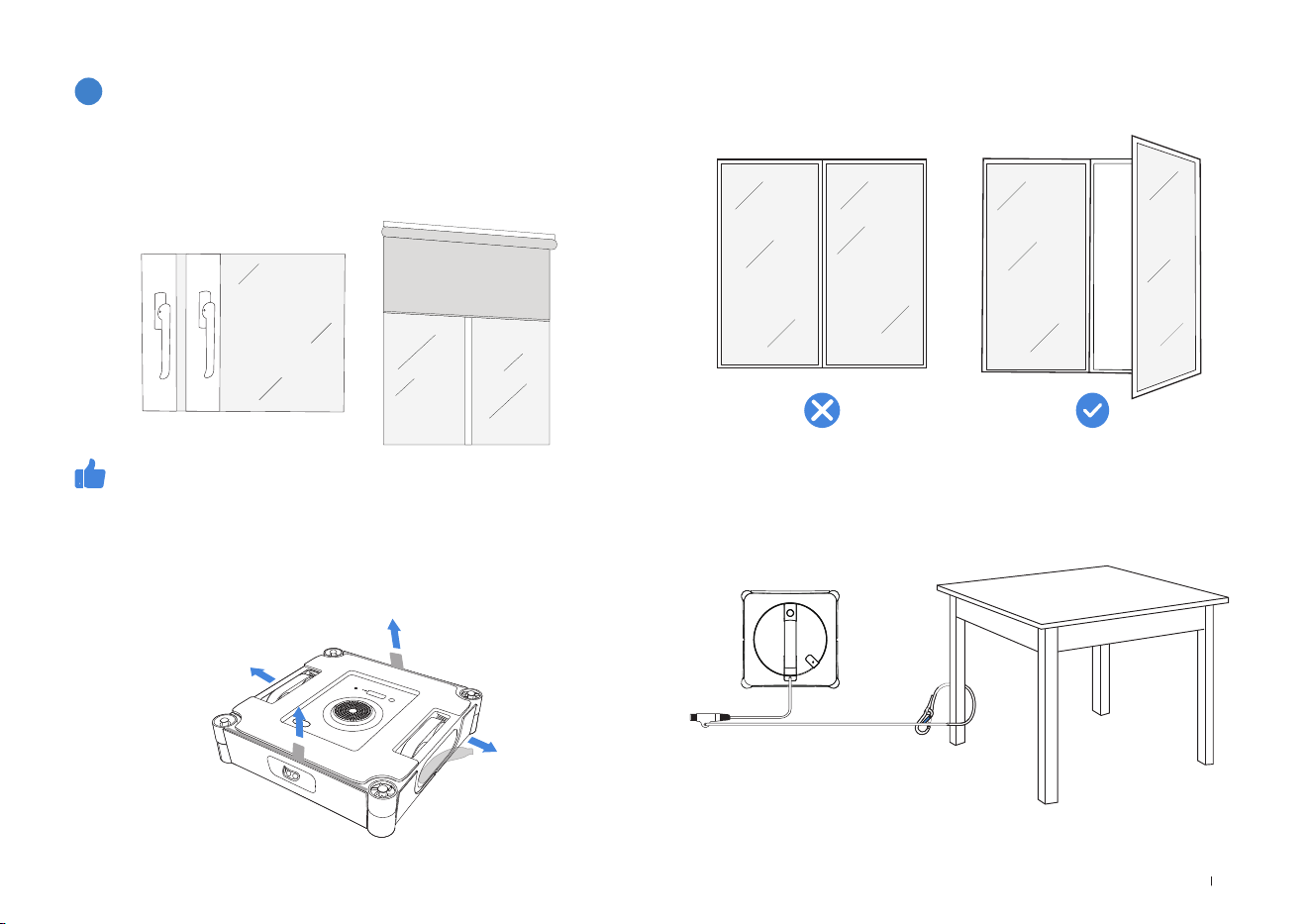

Do not use WINBOT on windows with

condensation or oil stains or in extremely cold or

hot environments.

Do not use WINBOT on windows that are too

small or have irregular shapes.

WINBOT may have difficulty moving in the following conditions.

WINBOT cannot move around in the following conditions.

Condensation

Small Glass

Below 0°C Above 40°C

Irregular Shapes

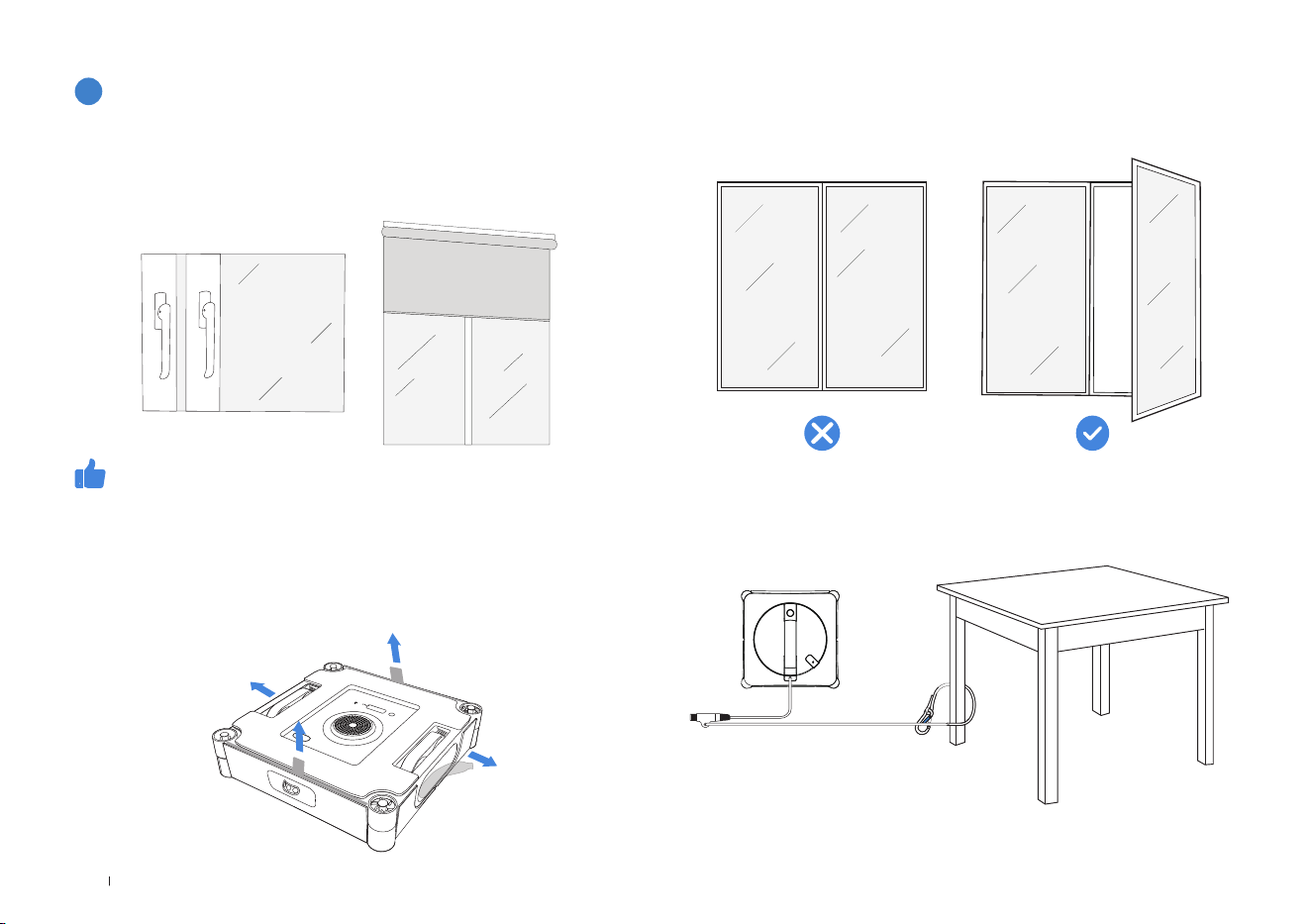

The following situations are not recommended for using WINBOT:

Oil stains

2. Quick Start

WINBOT delivers optimal performance on dry surfaces and in

temperatures above 0

℃

WINBOT delivers optimal performance on square and large windows.

2.1

Notes Before Cleaning

10EN

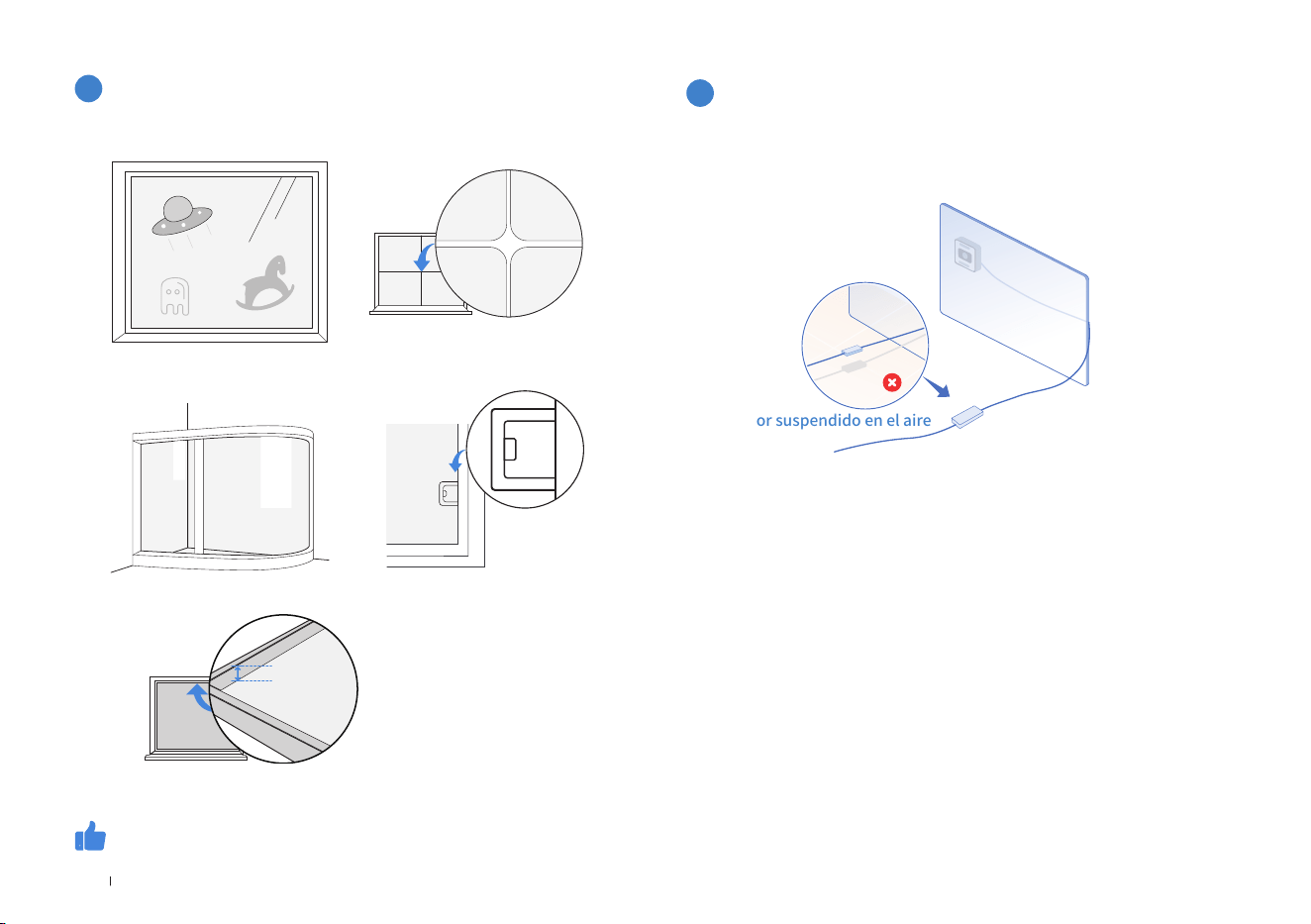

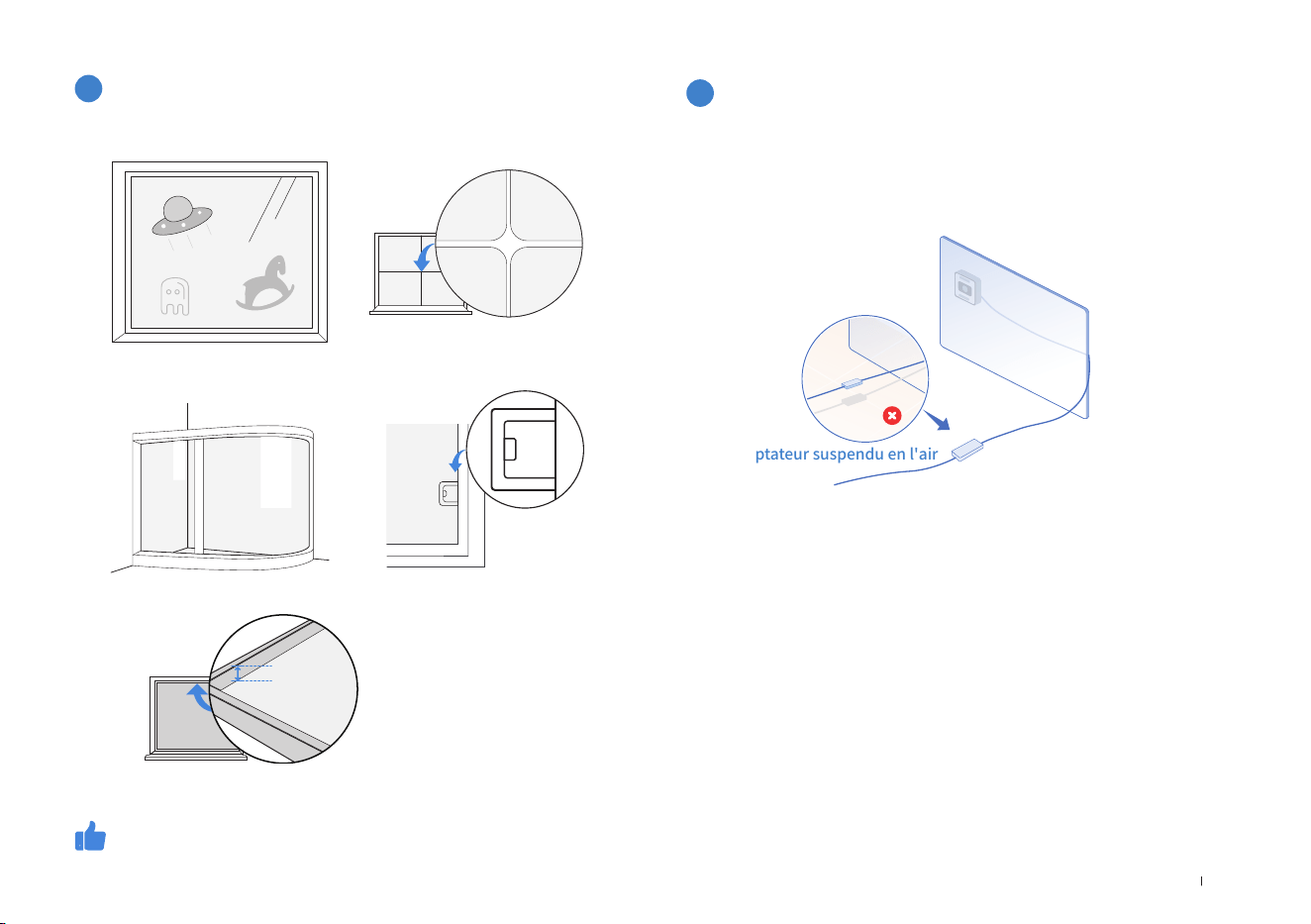

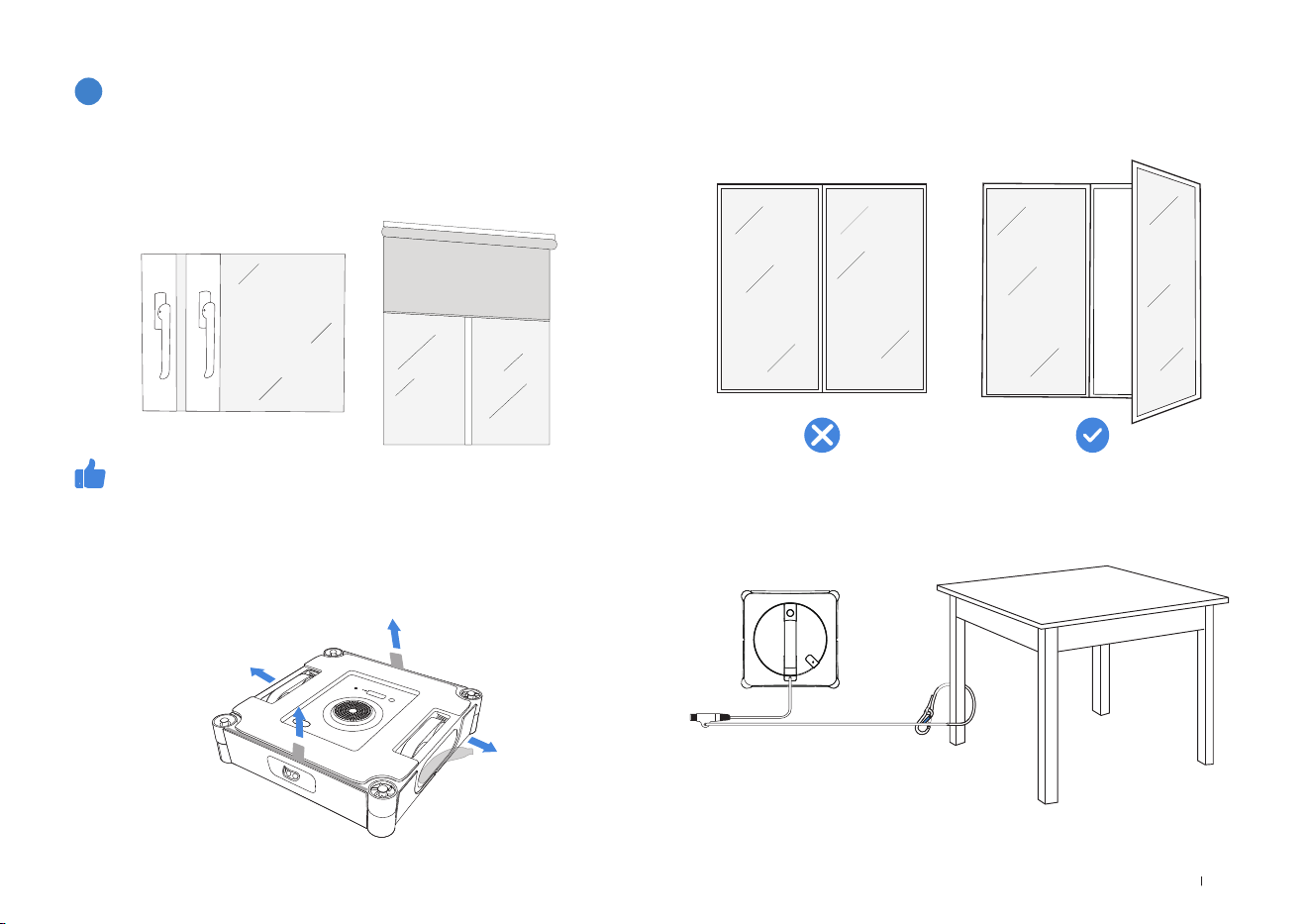

Do not use WINBOT on uneven windows.

WINBOT may experience insufficient air pressure in the following

conditions.

Electrostatic Window

Decals, Stickers, etc.

Curved Glass Obstacle Height < 4 mm

Cracks

WINBOT performs better on a smooth and flat surface to ensure

stable suction and smooth movement.

Frame Height < 2 mm

Do not leave the adapter suspended in the air

when cleaning large glass windows.

WINBOT may fall due to prolonged suspension. Therefore, always place the

adapter on the ground.

adapter suspended in the air

< 2 mm

11 EN

To clean glass panel doors, open the door before attaching

WINBOT to avoid WINBOT falling due to narrow door gaps.

The safety rope and its carabiner are pre-installed at the factory.

Do not disassemble it at will.

Note：

Please remove all protective materials, including but not

limited to the EPE protective strips wrapping WINBOT and the

protective 󽗉lms on WINBOT's sides.

Do not use WINBOT near narrow gaps close to

its height.

WINBOT may get stuck when nearby narrow spaces, openings

or gaps between window handles/door handles/ curtain boxes/

cabinets and surfaces such as walls/windows, are close to its

height.

Try placing WINBOT between the gap to confirm safe passage; if it's

stuck, refrain from using the robot there to prevent damage to either

itself or surrounding furniture.

12EN

2.2 Network Connection

b. Manual Control & Corner Return

c. Automatic & Manual Spraying

d. Accessories Replacement Alerts for Better Cleaning Experience

Thorough Cleaning: Denser cleaning path for tackling heavy dust.

Deep Cleaning: Intensive cleaning for a spotless finish.

Fast Cleaning: Quick removal of light dust.

Edge Cleaning: Cleaning along edges to clear accumulated dust.

Zone Cleaning: Leftward & Rightward—flexible division for targeted

cleaning.

Spot Cleaning: Repeated wiping to remove localized dust.

Heavy-Duty Cleaning: Segmented wiping for enhanced efficiency.

In the APP, switching views between interior and exterior windows

is supported. Manual remote control helps remove stubborn stains.

The "Return to Corner" function instantly sends the robot back to a

specified corner.

WINBOT sprays water automatically by default for better cleaning

results. Manual water spraying is also available via remote control.

2. When installation is completed, complete registration, login, and

network connection according to the guidance in the App.

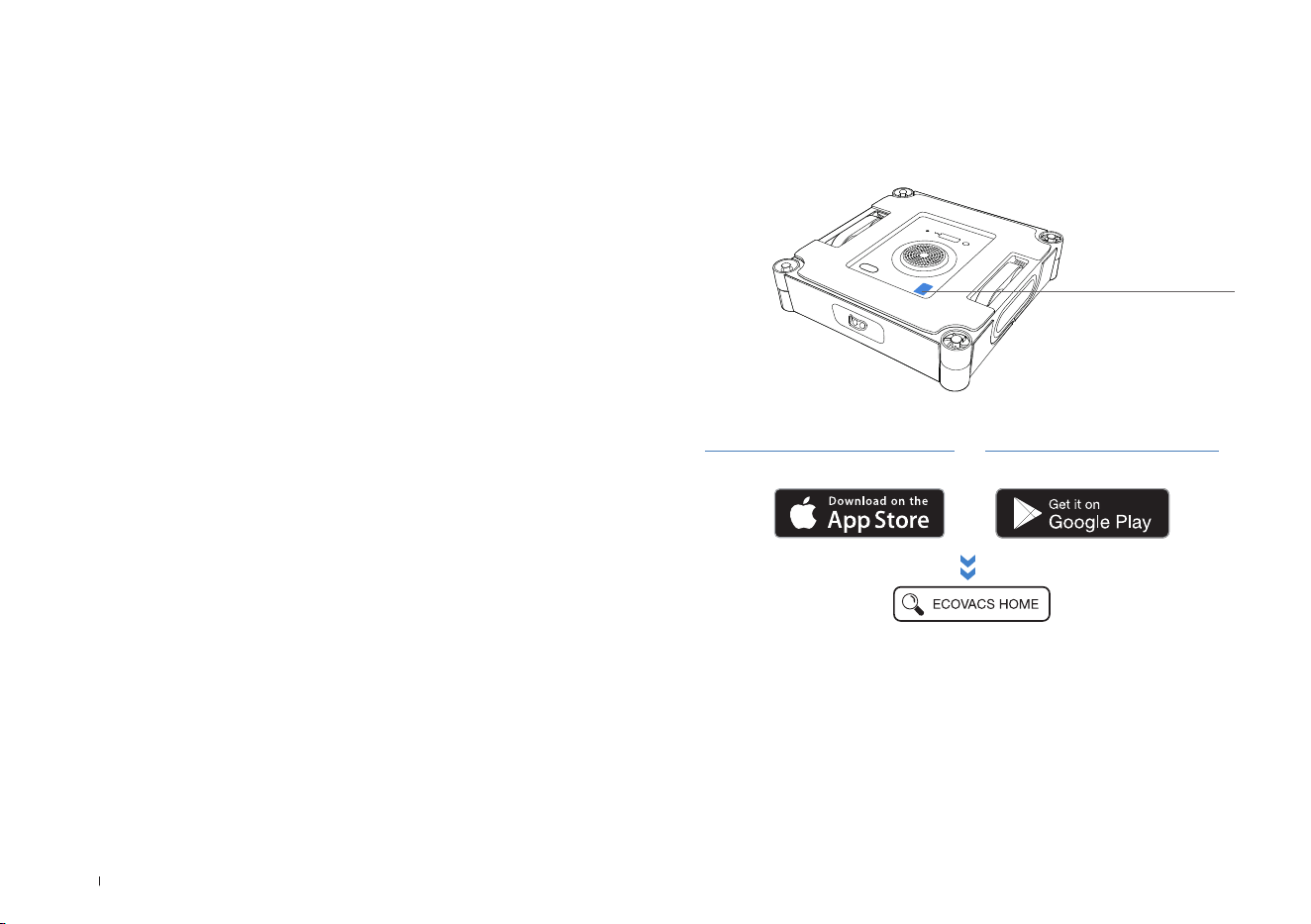

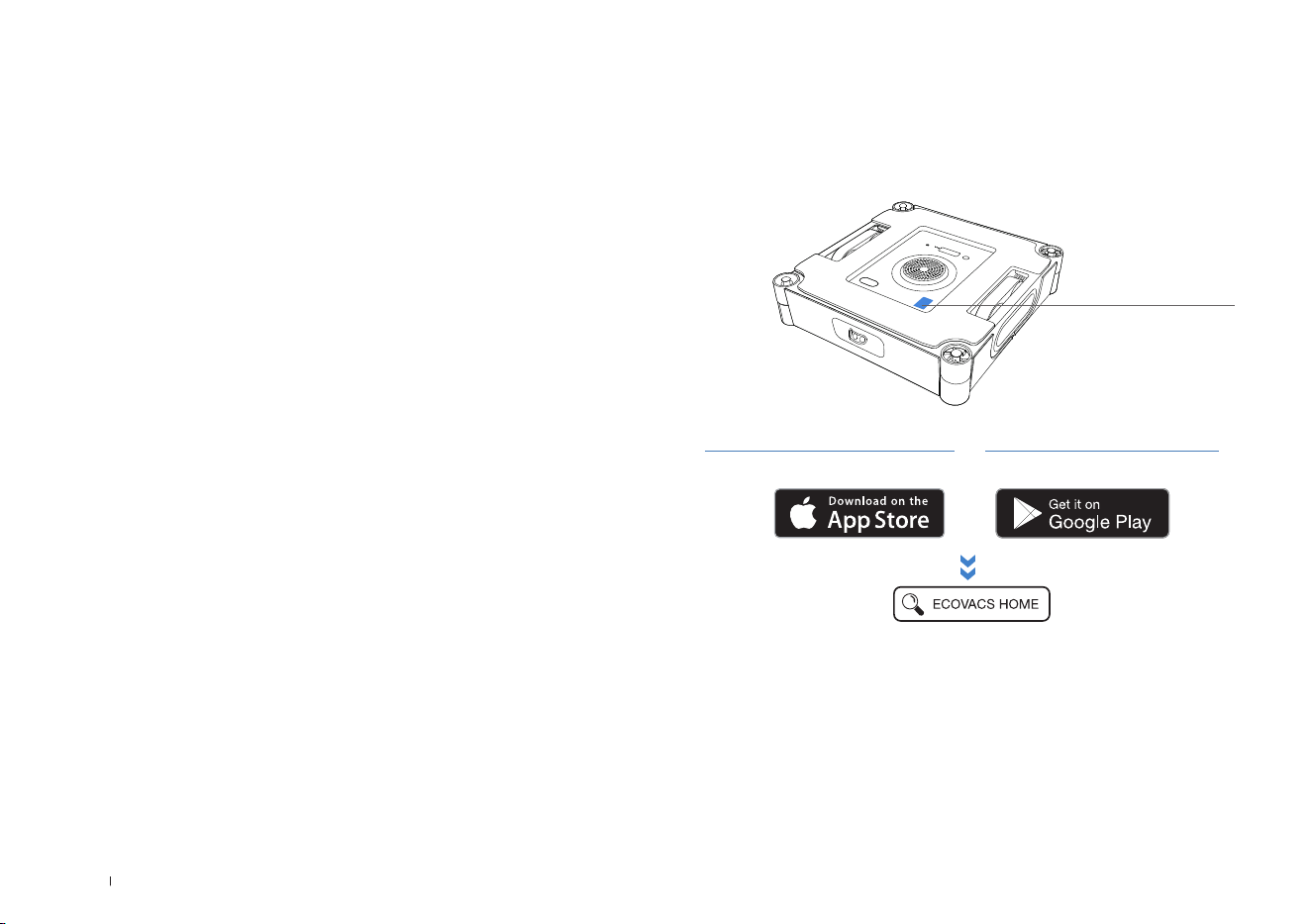

1. Scan the QR Code on the bottom to download the ECOVACS HOME

App, or search and download the APP in the APP store.

Bottom View

Download the ECOVACS HOME App to control your WINBOT and

unlock more features.

a. Multiple Cleaning Modes

13 EN

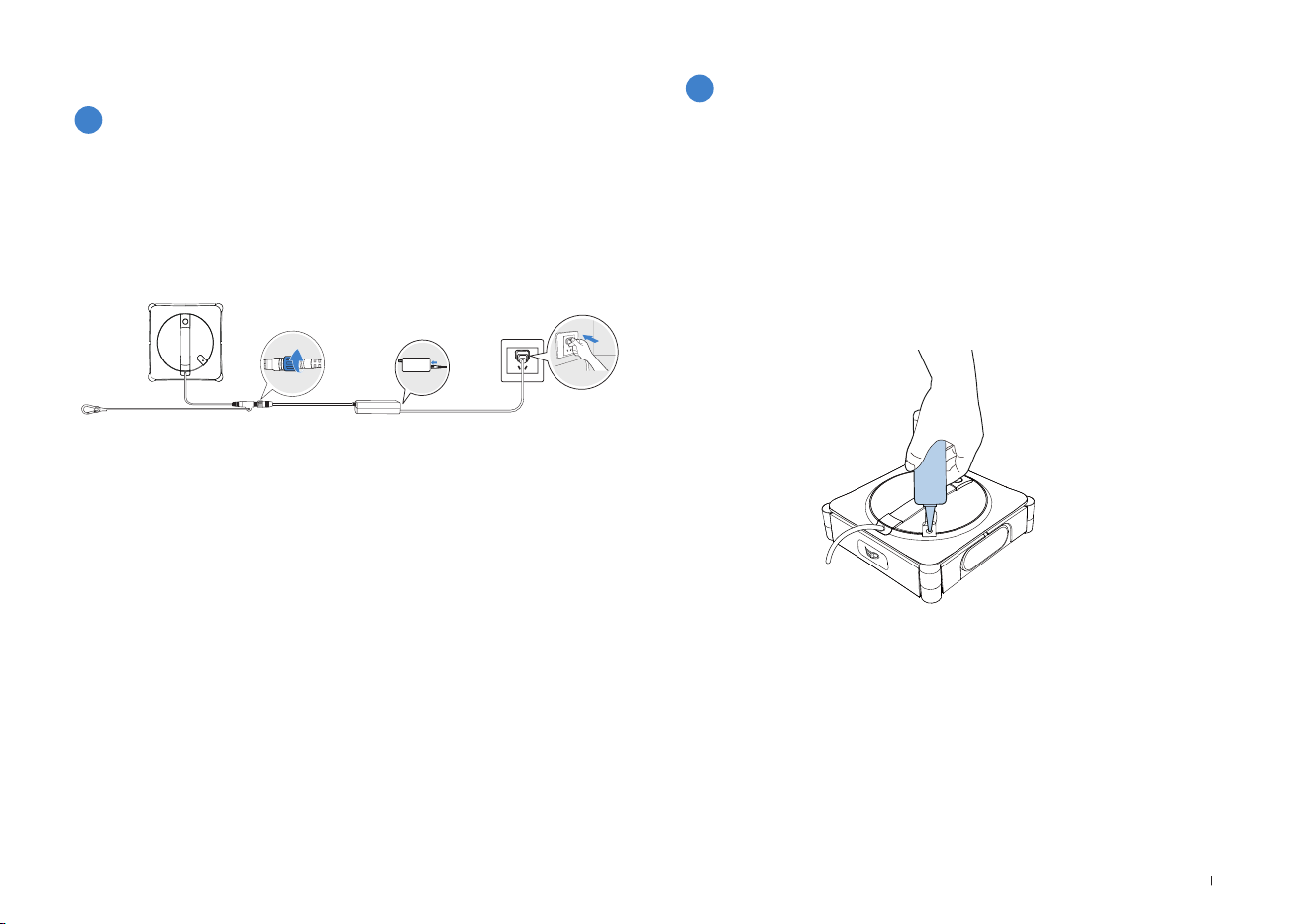

Connect WINBOT's Power Cable, Power Adapter,

and Plug

* Please ensure the battery is fully charged before using it. Charging time will be

approx. 3 hours.

* WINBOT is suitable for environments between 0-40°C. Please do not charge

WINBOT in locations where the temperature exceeds this range.

* To maintain charging time and efficiency, charge within a temperature range of

4-40°C.

* Do not power off WINBOT while it is running, as it may risk falling.

Follow the illustrated steps for the correct connection. Incorrect

connection may result in charging failure or battery damage.

2.3 Getting Started

Add Cleaning Solution

It is recommended that the ECOVACS WINBOT cleaning solution be used for

optimal cleaning results.

If the ECOVACS WINBOT cleaning solution runs out, tap water can be used

temporarily. However, the ECOVACS WINBOT cleaning solution provides

better cleaning results.

To avoid damage to the product, do not use any cleaning solutions other than

the ECOVACS WINBOT cleaning solution. Do not use purified water or filtered

water.

Add the ECOVACS WINBOT cleaning solution to the water tank. The

maximum capacity of the water tank is about 80 ml.

Maximum:

80ml

14EN

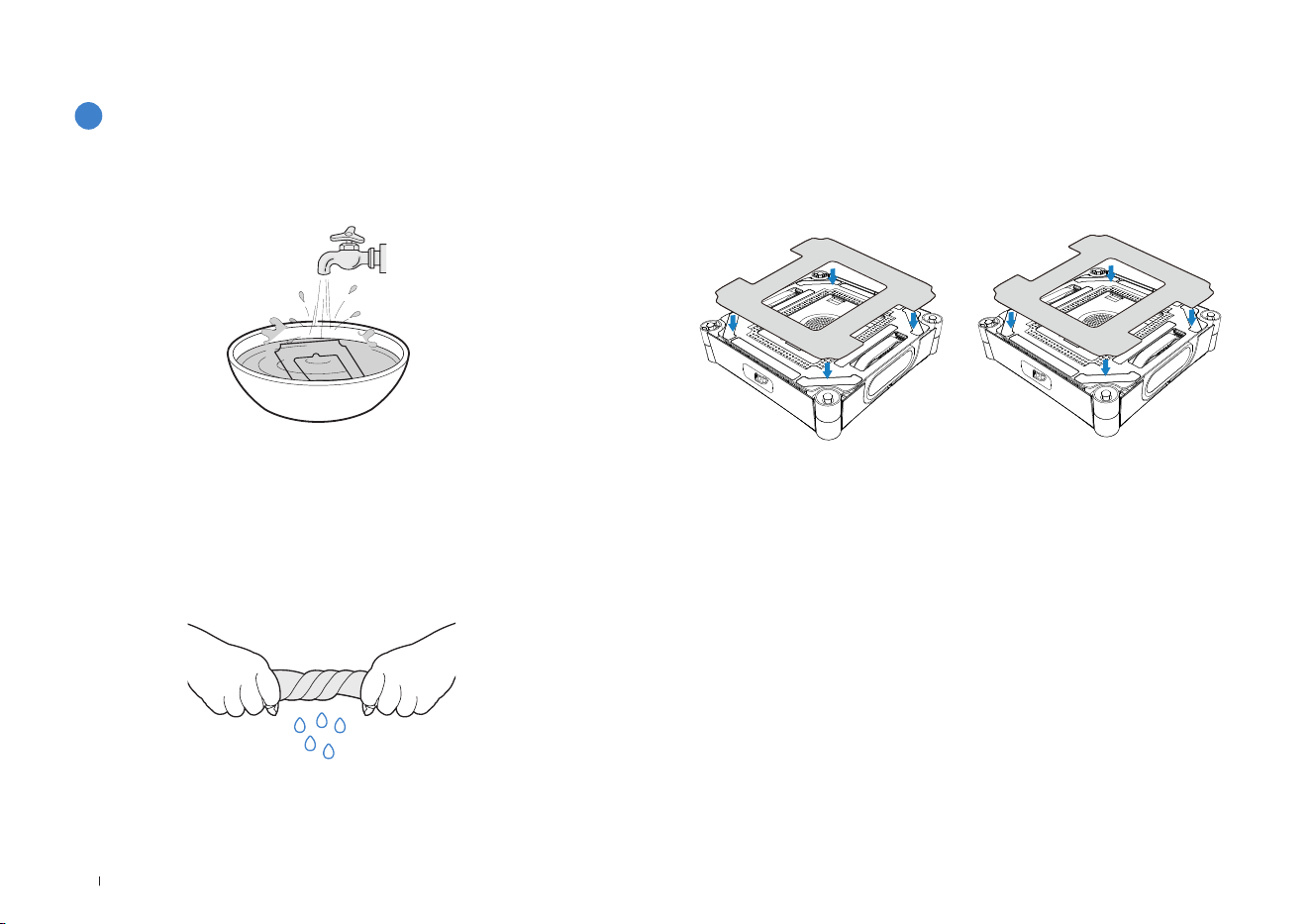

1.Wet the wiping pad

2.Twist the wiping pad

3.Stick the wiping pad

Before using, wet the wiping pad.

Twist the wiping pad to wring water out. To ensure cleaning

performance, wring it out as much as you can.

Stick the wiping pad onto the velcro on the bottom of WINBOT,

ensuring the narrow and wide sides are aligned correctly. Then

press firmly to secure the pad in place.

Install Wiping Pad

Wide Side

Narrow Side

15 EN

Tie the Safety Rope

Properly tie the safety rope to a stable object that cannot be easily moved (e.g. table leg, chair leg, bed leg, sofa leg, curtain rod, stair handrail, etc.),

and lock the carabiner as shown below.

Note: Please make sure to use under supervision.

People or animals are prohibited from standing directly under WINBOT working area. Make sure there are no valuable or fragile objects under this area.

* It is recommended to fasten the safety rope with the carabiner on a firm and safe metal railing.

To ensure safety, please make sure to secure the carabiner before use.

16EN

1. Before cleaning, ensure a clean area larger than WINBOT's size,

then attach to windows.

2. Connect the power supply and long press the WINBOT start button

for 2 seconds.

3. After hearing the fan start, place the bottom of the WINBOT (the

side with the wiping pad) on the glass. WINBOT will adhere to the

window automatically and start cleaning.

* Do not stick the WINBOT too close to the edge when cleaning the frameless

glass. It is recommended to be more than 10cm away from the edge.

* WINBOT can only clean flat surfaces. Please make sure that the glass

thickness is not less than 3mm.

* After powering on, keep the fan away from hair and small objects to prevent

blockages.

* Regularly clean the wiping pad and remove any small particles on the pad to

avoid scratching the glass.

* Do not stand below or near the WINBOT while it is cleaning.

Start

2.4 Start Cleaning

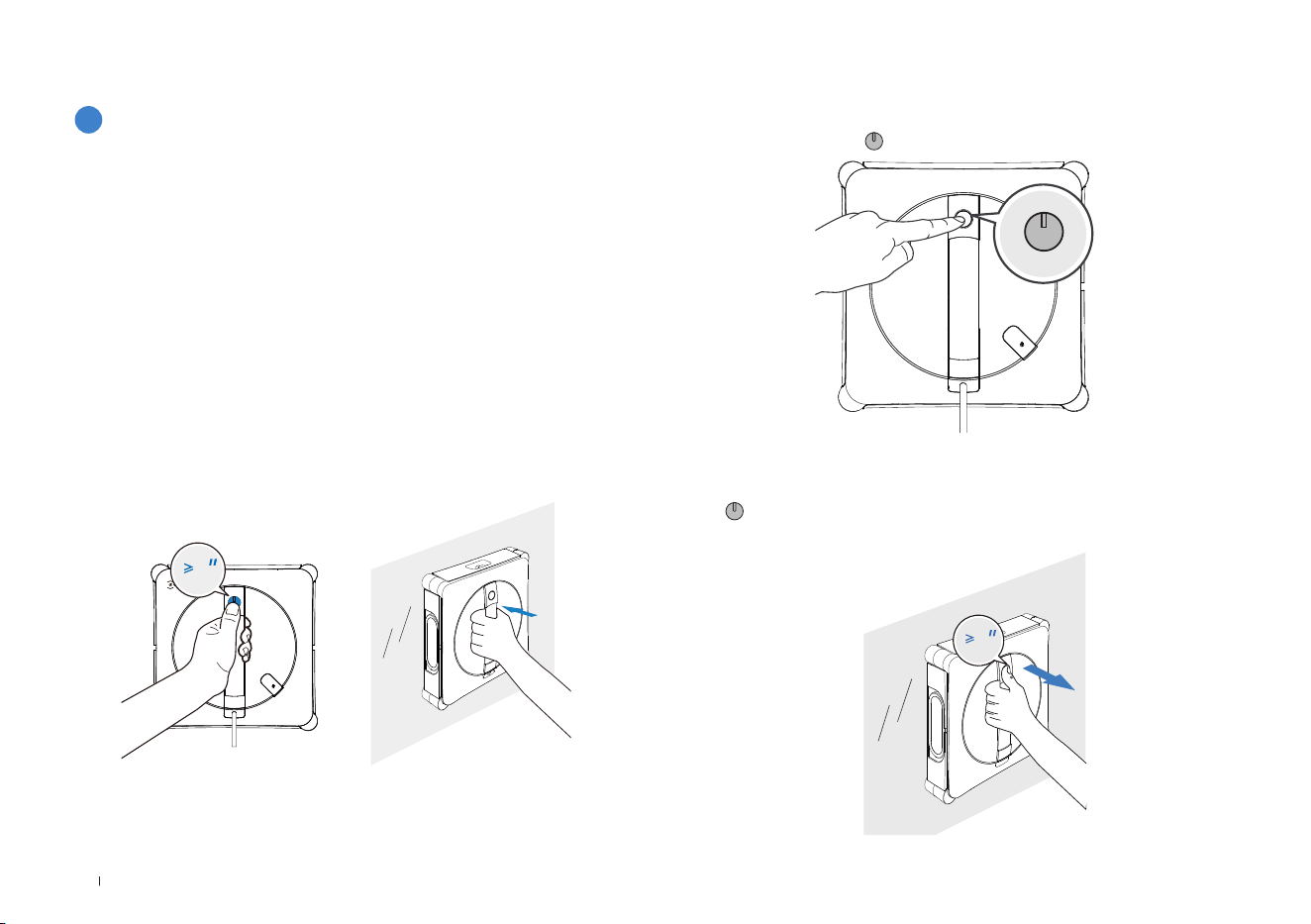

2.5 Finish

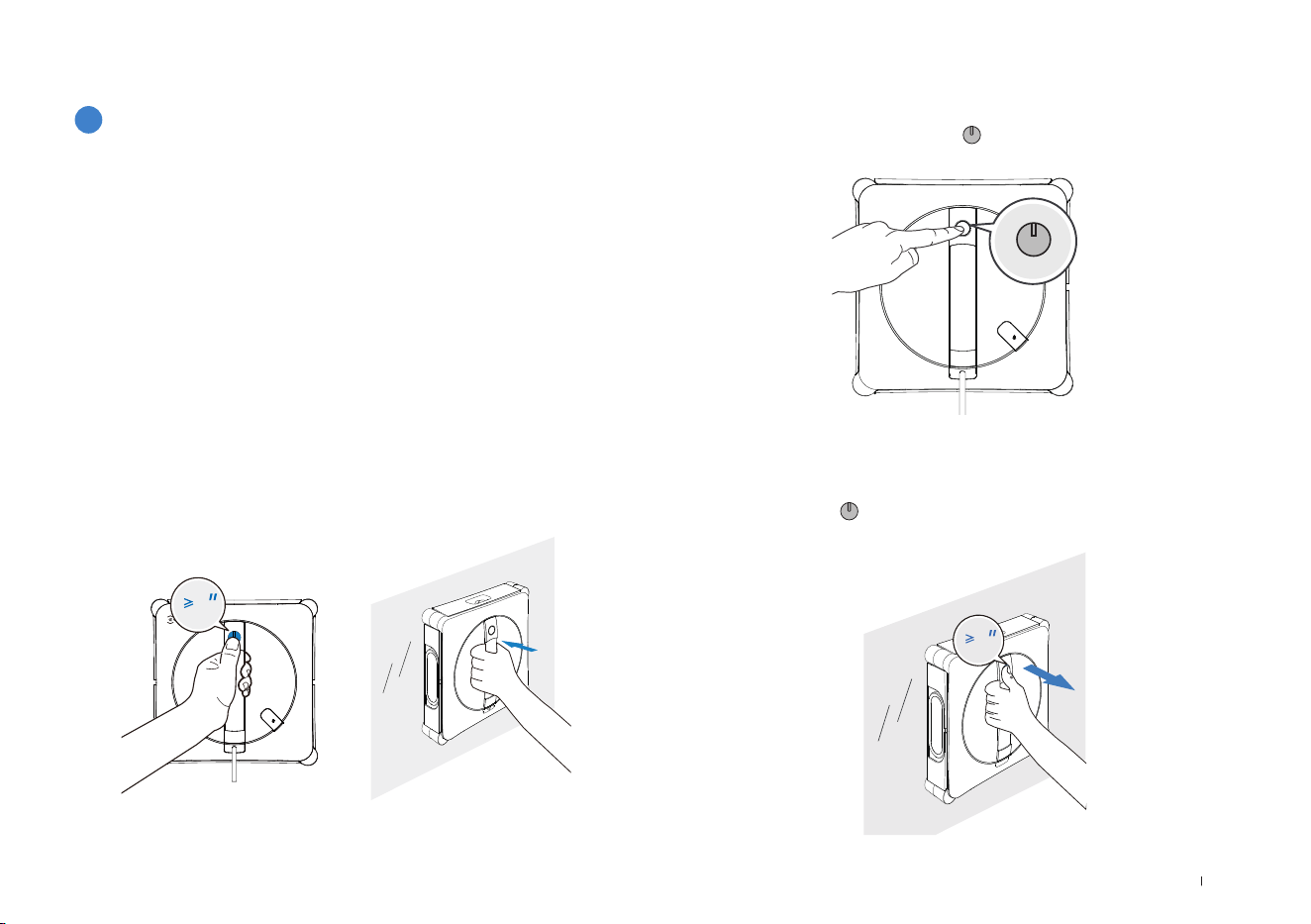

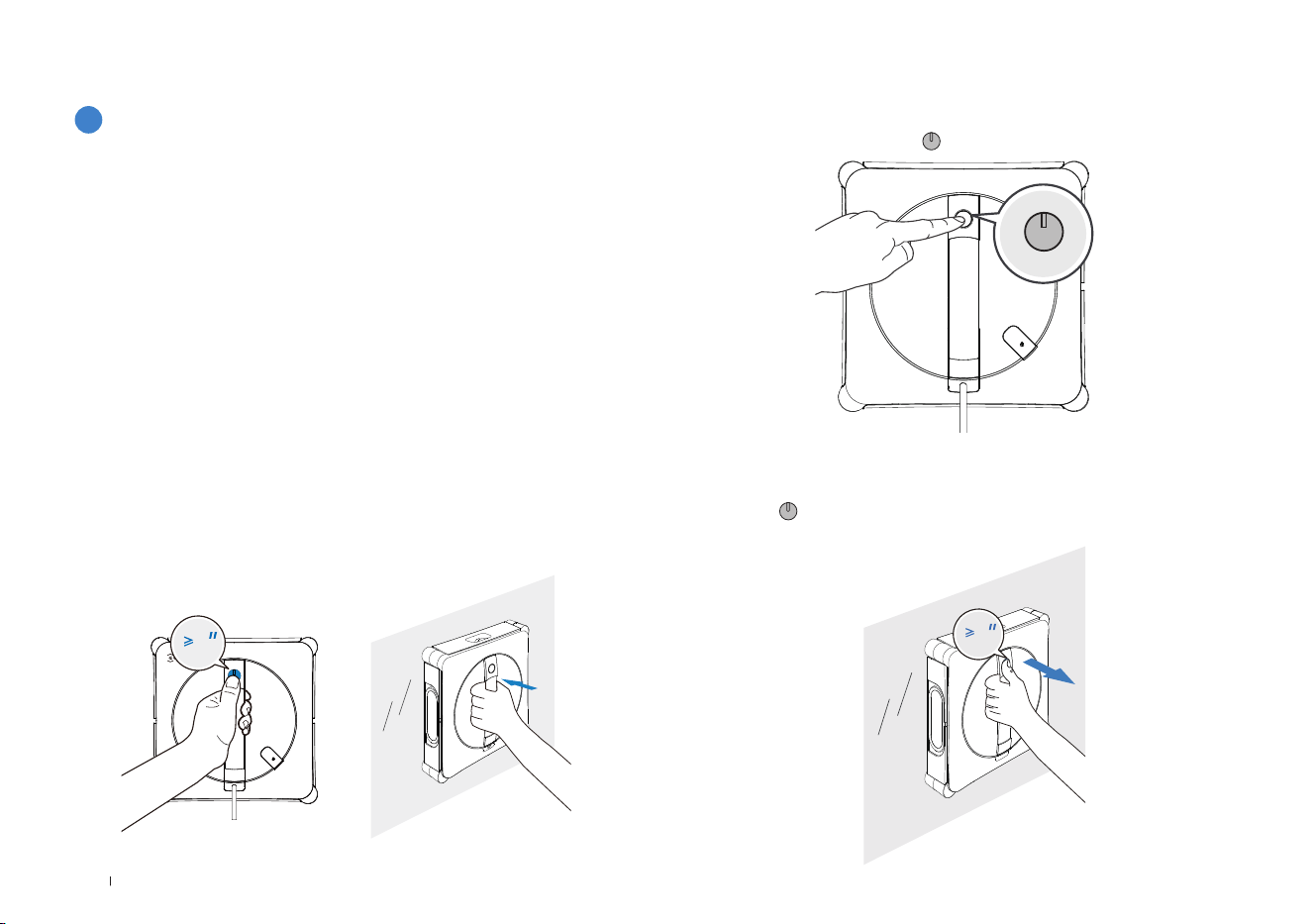

During cleaning, press on WINBOT or pause it via App.

Pause

Remove WINBOT

When cleaning is complete, WINBOT will return to the starting

position and beep. Please hold the handle tightly, then press and

hold for 2 seconds until the fan stops before removing WINBOT.

17 EN

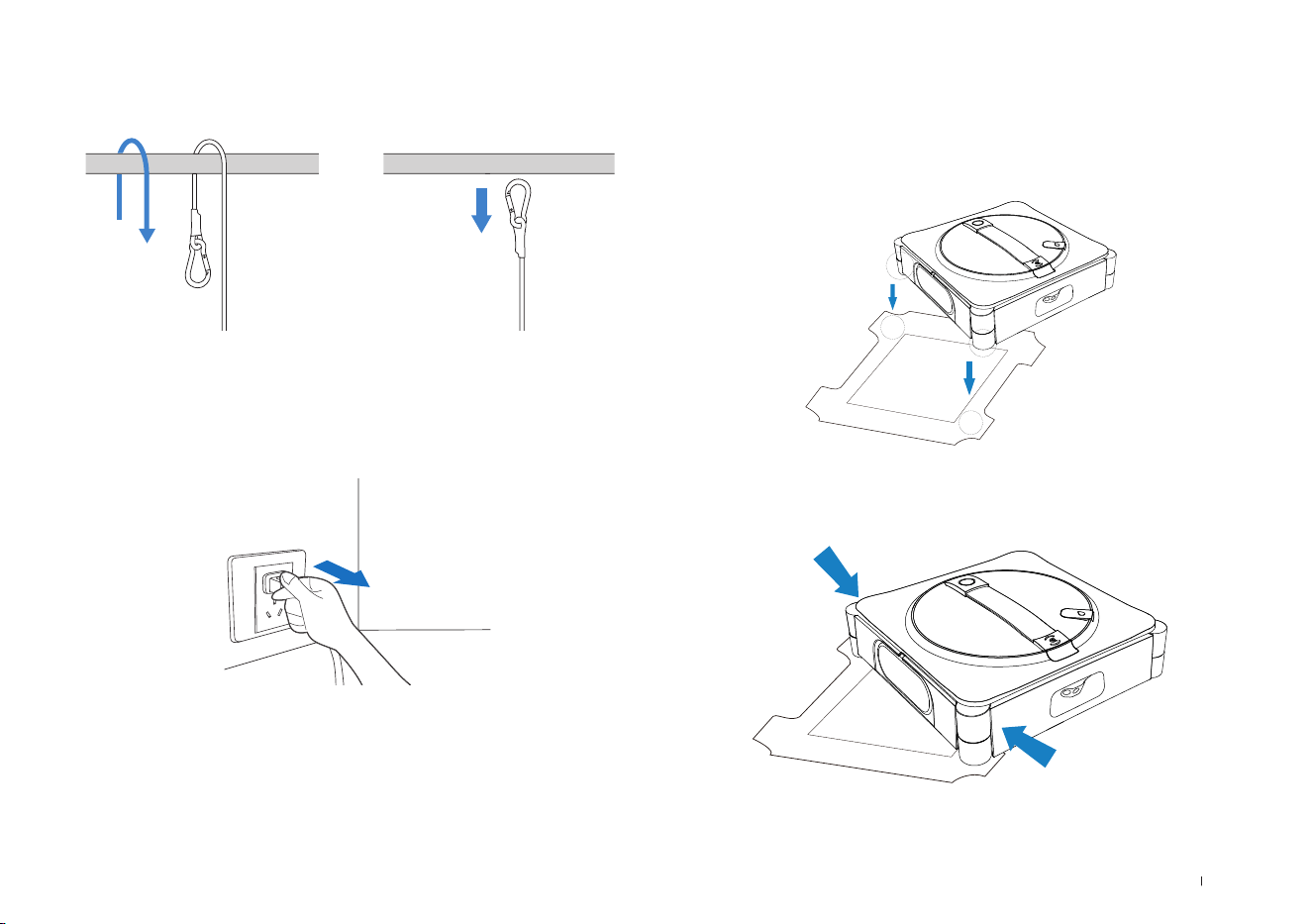

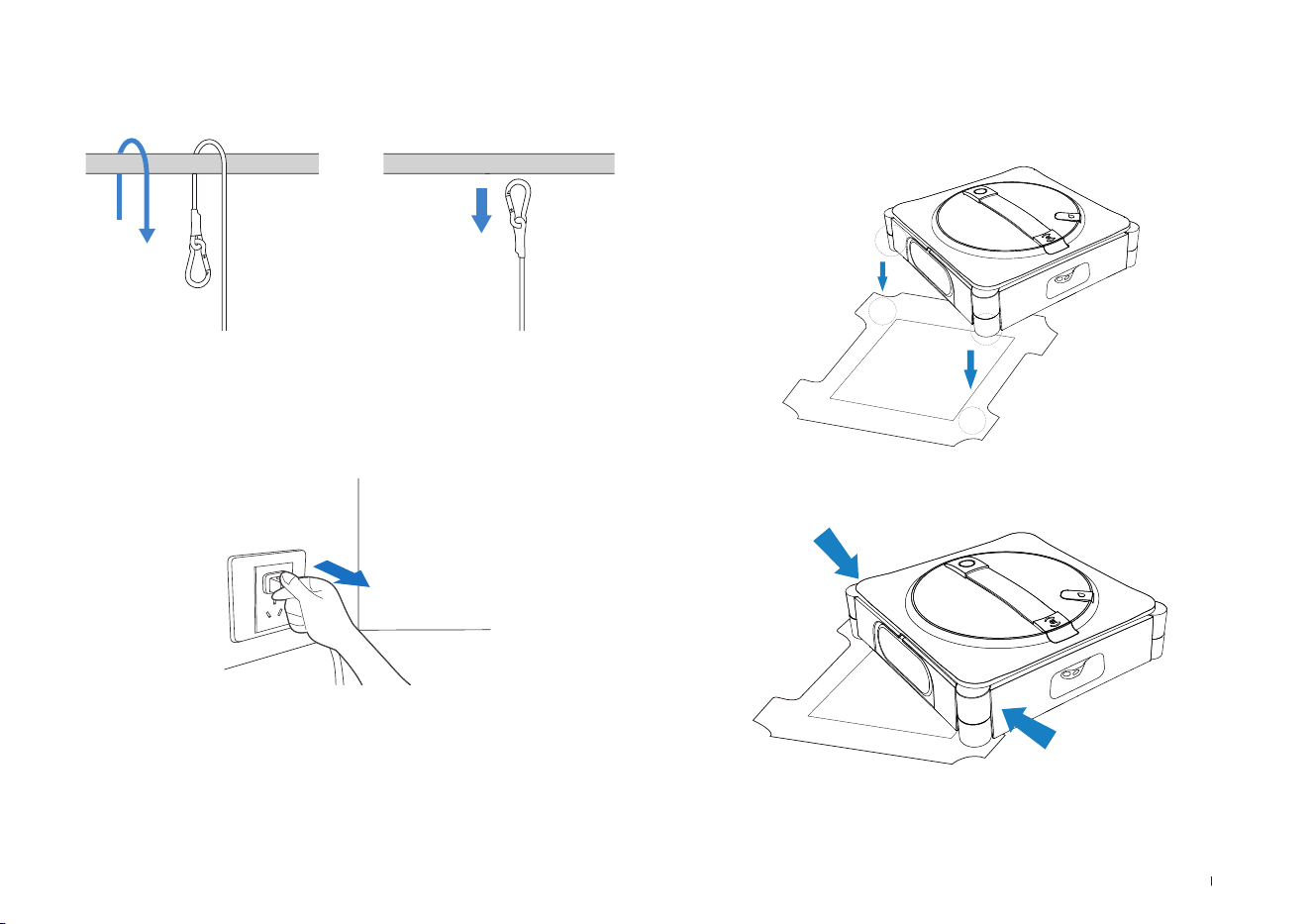

Power Off

Unfasten Safety Rope

2.6 Maintenance during Cleaning

1. Ensure WINBOT's fan is not activated.

2. Place WINBOT on the wiping pad, ensuring both scrubbers fully

contact the pad.

3. Press the bumpers simultaneously on both sides near the

scrubbers. Release them when you hear the voice prompt "I'm

starting to clean the scrubber."

4. The voice prompt "The scrubber has been cleaned successfully "

indicates that the cleaning process is 󽗉nished.

18EN

3.Component Maintenance

Remove the wiping pad. Wash it with tap water, and wring it as dry as

possible before use.

* Regularly clean the wiping pad to extend its service life. If the wiping pad

becomes worn or no longer adheres securely to the velcro, replace it with a new

one to achieve optimal cleaning performance.

Explore more accessories at the ECOVACS HOME App or at https://www.

ecovacs.com/global.

Wiping Pad

Water Tank

a. Replace Wiping Pad

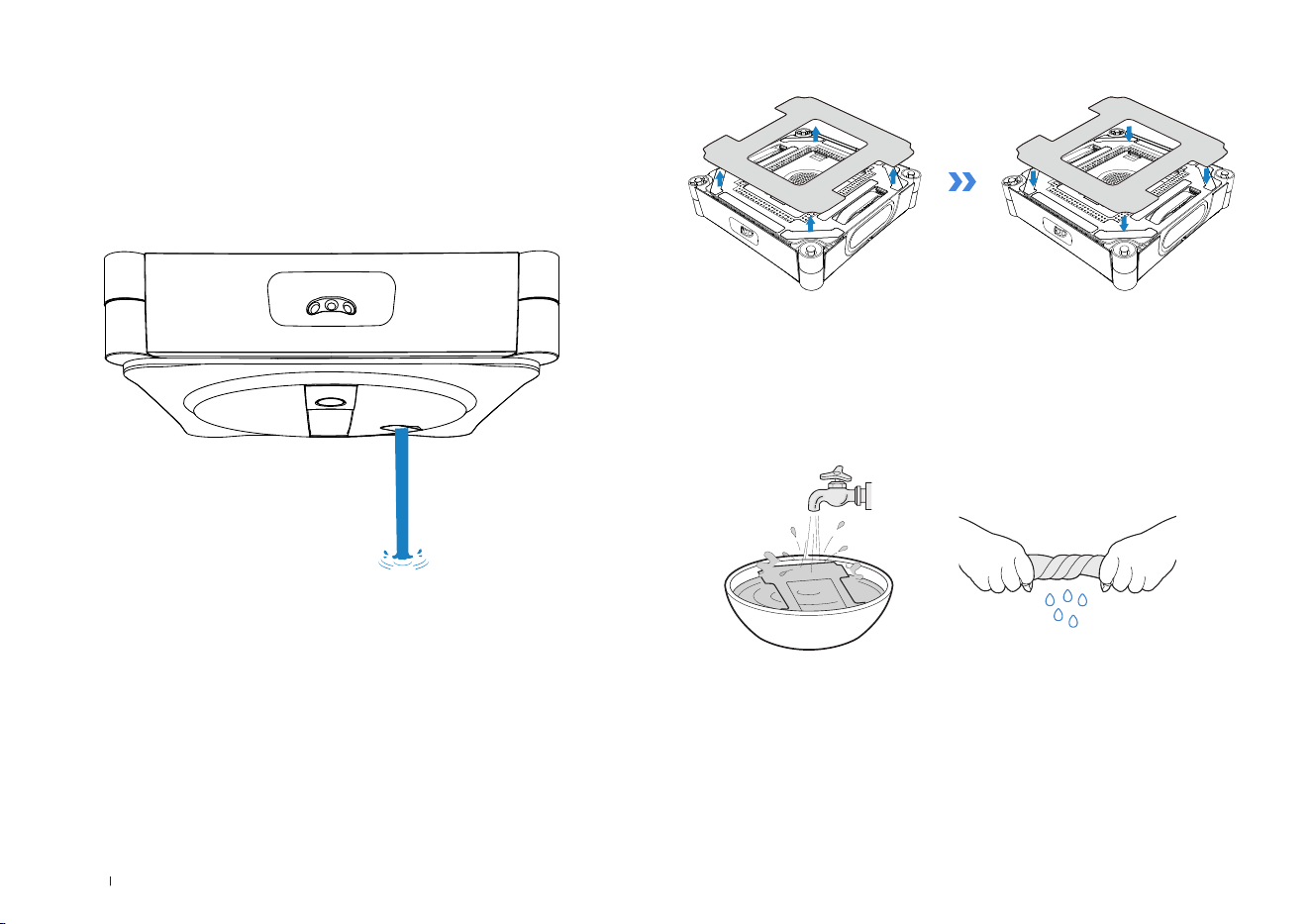

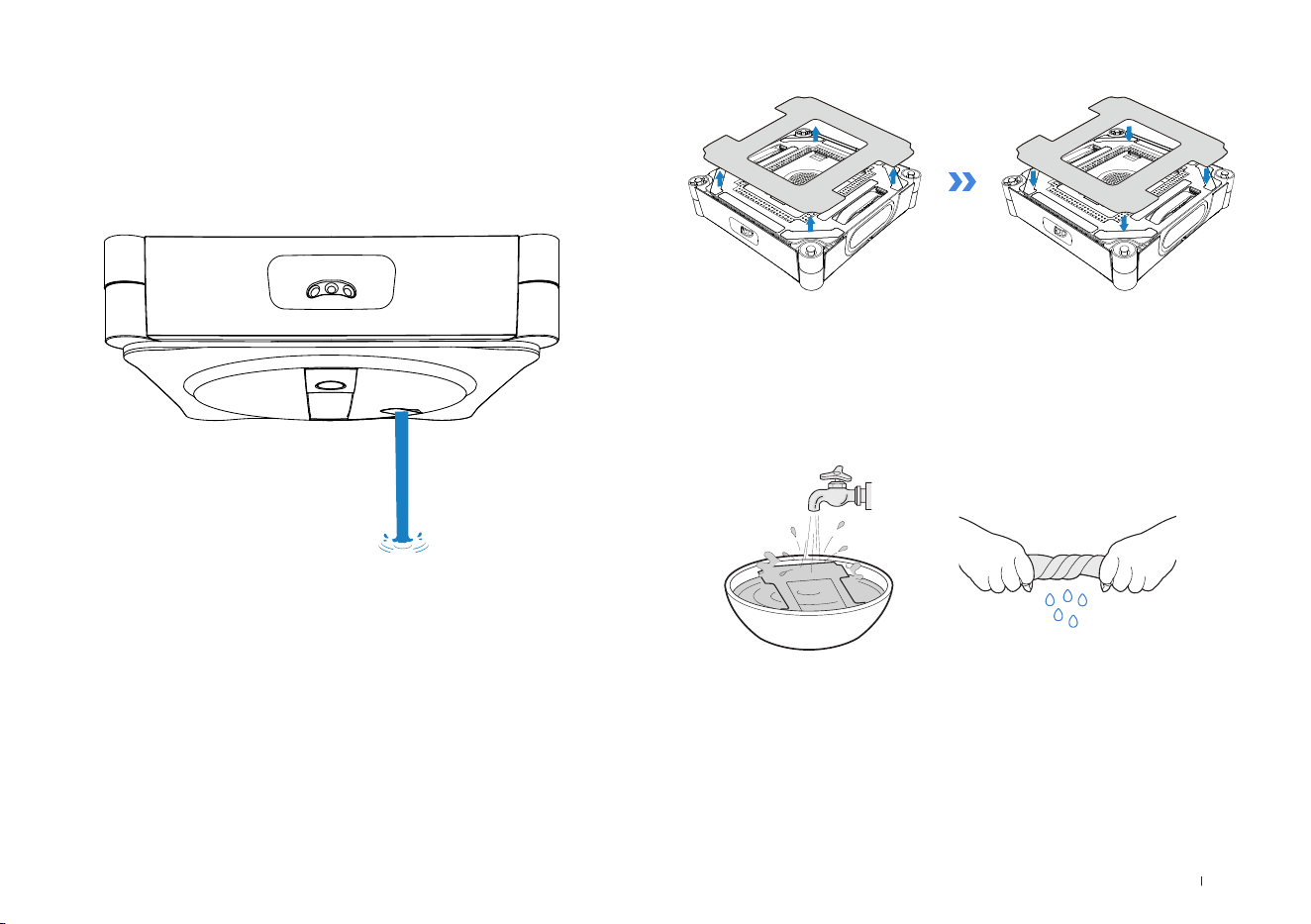

Cleaning the Water Tank

Wide Side

Narrow Side

b. Wash Wiping Pad

Remove the dirty wiping pad and attach a new one flatly within the

wiping pad holder at the bottom of WINBOT. Press and smooth the

pad down to ensure a secure fit. Make sure the wide and narrow

sides of the wiping pad align with those of the holder.

After WINBOT completes cleaning, empty the remaining cleaning

solution from the water tank.

Be careful not to stick the wiping pad outside the holder to avoid affecting

WINBOT's operation.

* If the velcro on the wiping pad holder is dusty, use a cleaning brush to remove

the dust. Do not wash with water to prevent water from entering the bottom of

the robot, which may cause damage.

19 EN

* After WINBOT issues a low battery warning, ensure WINBOT is fully charged before using or storing it to avoid reducing battery service life.

* If WINBOT will not be used for an extended period, fully charge it, turn it off, and store it properly. To prevent battery damage and charging failure due to over-

discharge, recharge it at least once every six months.

Wide Side

Narrow Side

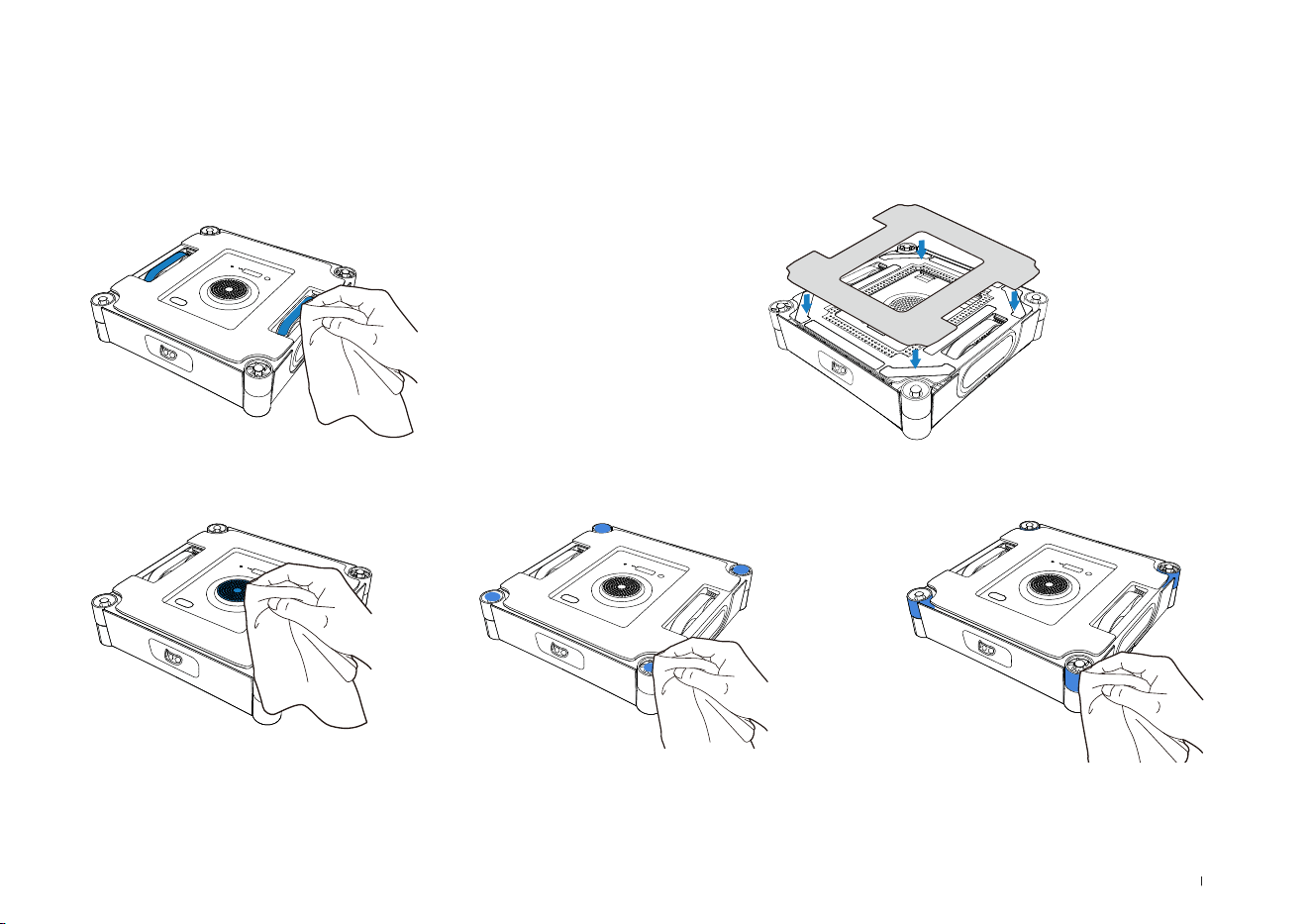

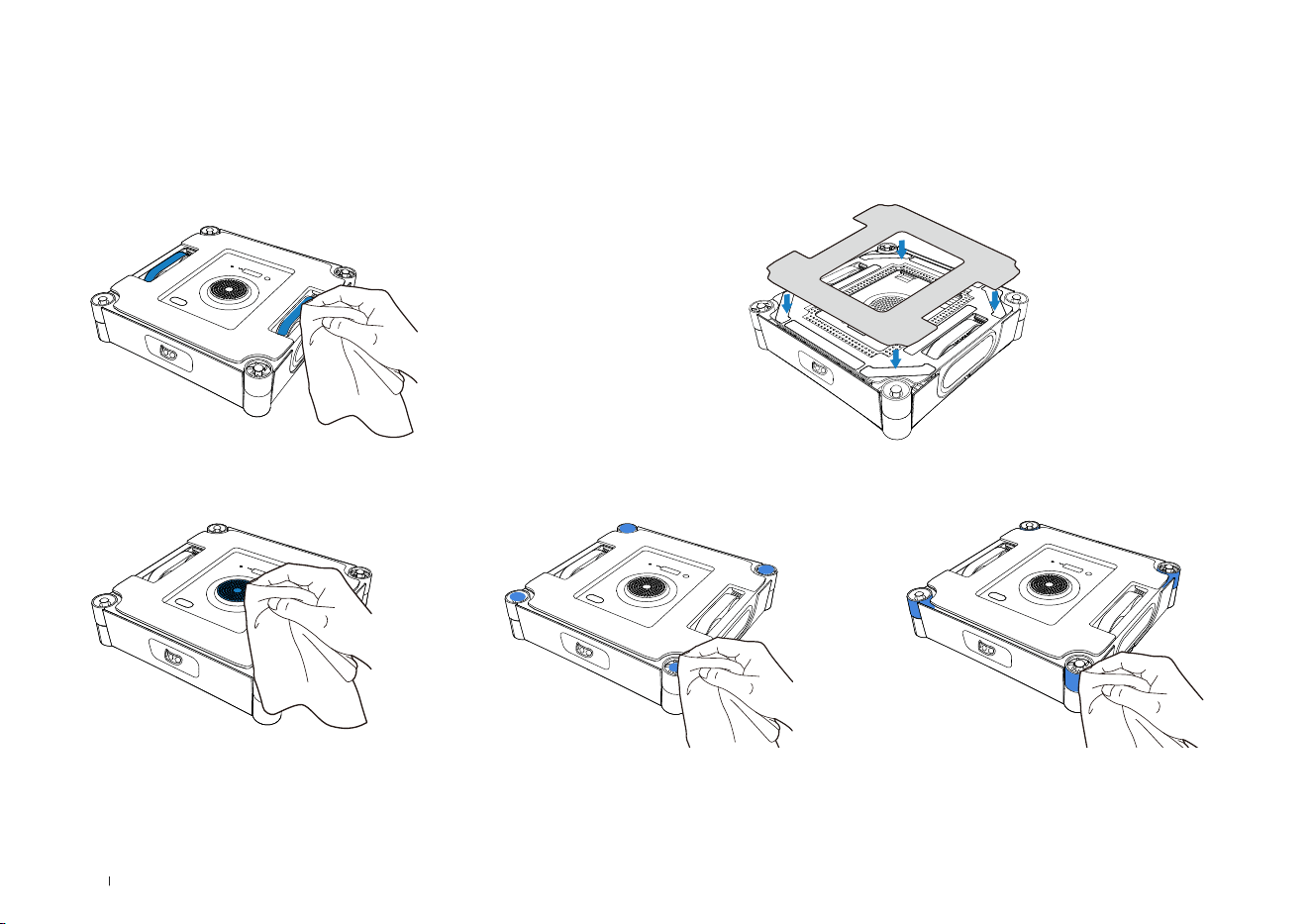

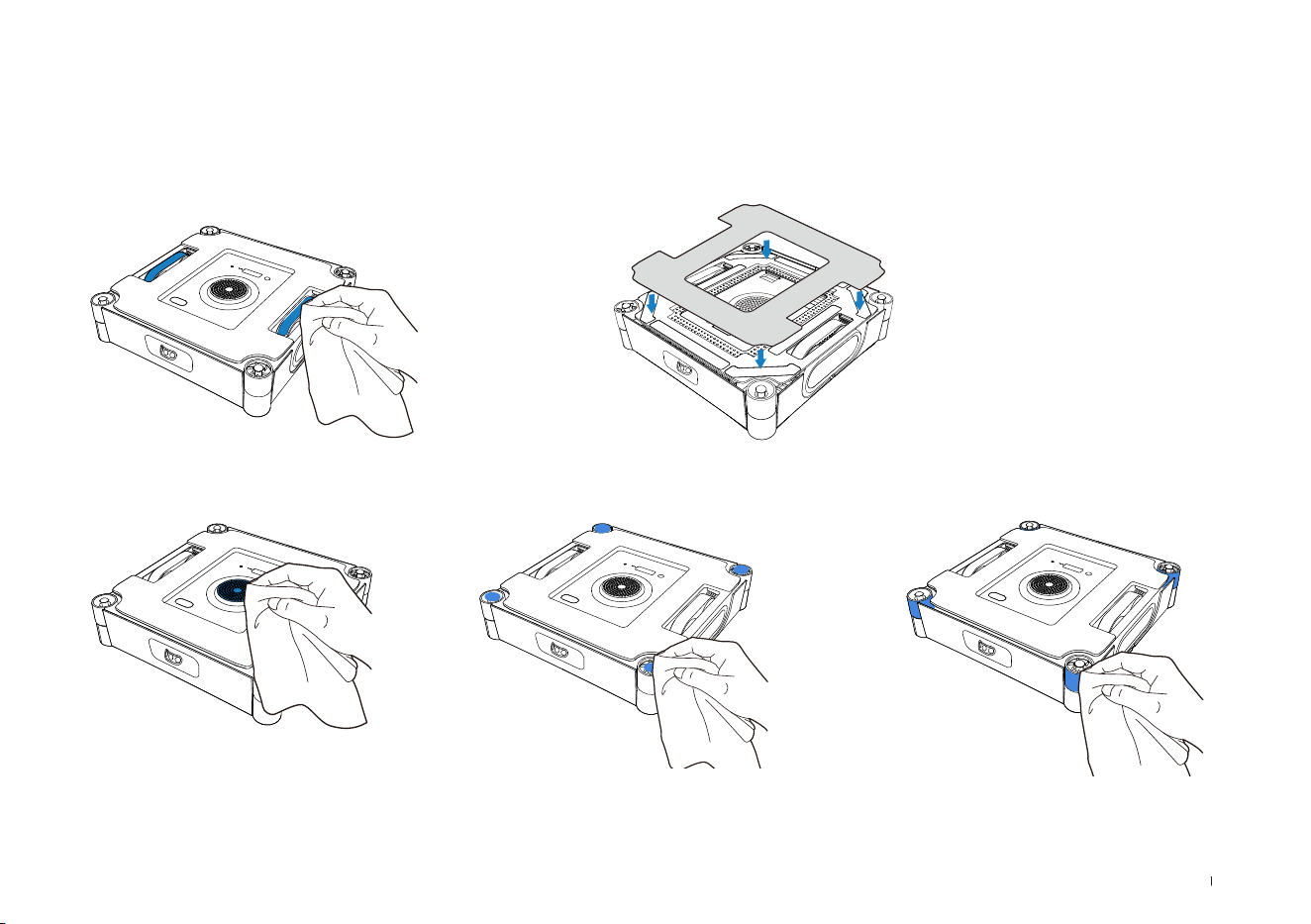

Fan: Wipe clean with a dry cloth to prevent

damage to WINBOT's suction force.

Side Rollers: Wipe clean with a dry cloth

to maintain its sensitivity.

Spherical Sensors: Wipe clean with a dry cloth

to maintain its sensitivity.

Bottom Component

Driving Wheel Tracks

Before cleaning, ensure the fan is not running. Use

the ECOVACS HOME App to remotely control WINBOT

and check the driving wheel tracks. Pause the driving

wheel tracks' operation if dirt is found. Then wipe the

tracks clean with a clean cloth.

After cleaning the driving wheel tracks, install the

wiping pad and resume cleaning tasks.

20EN

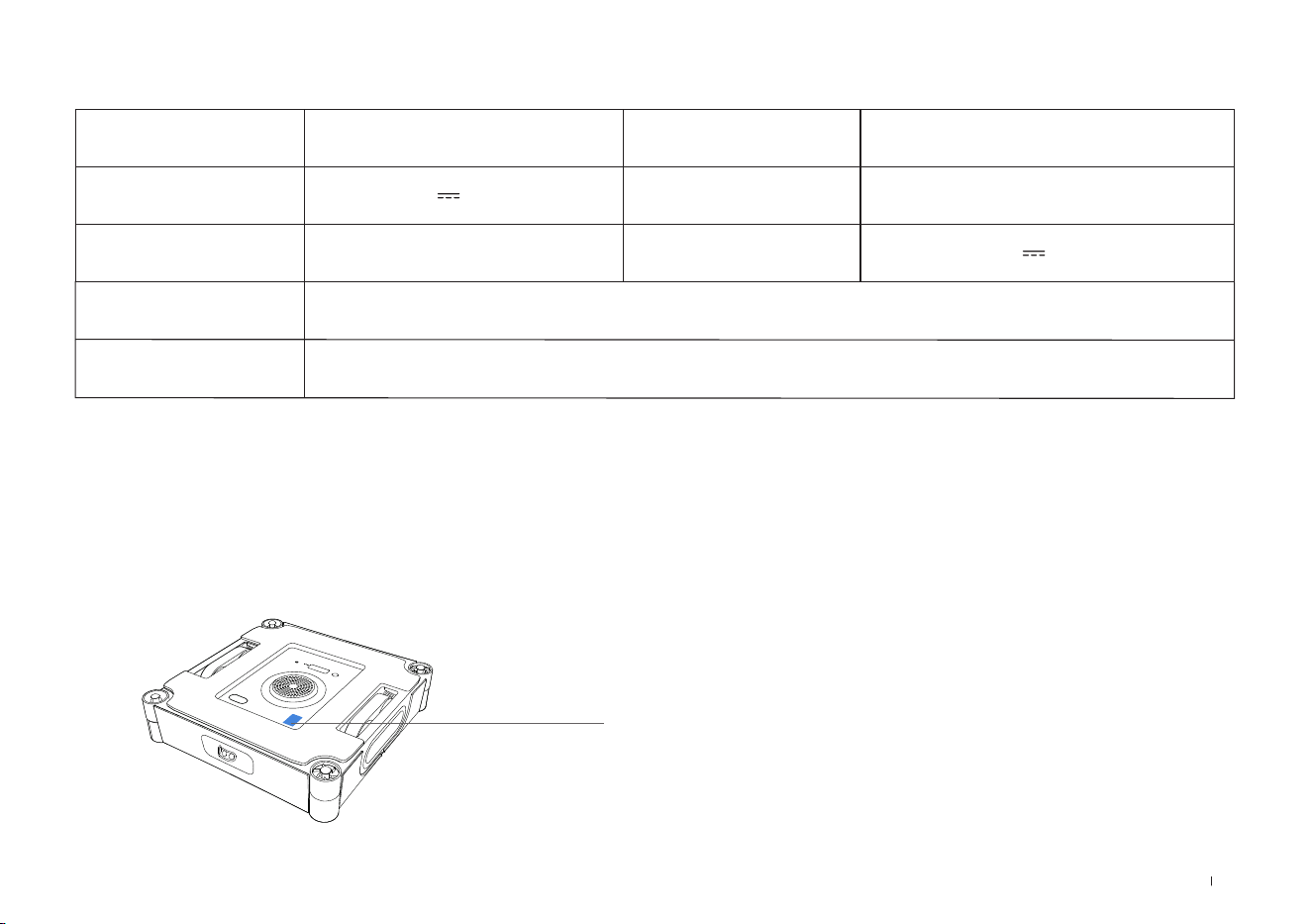

4. Status Indicator Light

5. Troubleshooting

No. Issues Possible Causes Solutions

WINBOT slips, such as

sliding sideways or body

shaking.

The wiping pad is too wet.

Refer to [Component Maintenance] in this manual to

replace the wiping pad.

WINBOT wipes non-recommended stains, such as

oil stains.

Refer to [Component Maintenance] in this manual to

clean the driving wheel tracks.

WINBOT voice prompts

"Insufficient air

pressure".

The wiping pad is not attached properly.

Remove the wiping pad and reattach. Make sure the

wide and narrow sides of the wiping pad align with

those of the holder.

There are gaps or cracks on the window. Do not use WINBOT on surfaces with gaps.

There are low obstacles on the window surface. Manually cover the obstacles before using WINBOT.

5.1 Issue Resolution

Indicator Light Effect

Meaning

START button/ Bottom Status Indicator Light

Solid Blue WINBOT is working properly.

Flashing Red

Malfunction. WINBOT is unable to function properly.

Adapter Status Indicator Light

Solid Green

WINBOT consumes a low current, for instance, in the

standby mode.

Solid Red

WINBOT consumes a high current, for instance, in the

charging mode.

21 EN

WINBOT voice prompts

"Stuck".

The driving wheel tracks are stuck.

Check if there is any dust or debris on the driving

wheel tracks. If so, clean them with tools. Then restart

WINBOT for auto cleaning. If the problem persists,

please contact customer service.

There are low obstacles on the window surface.

WINBOT cannot detect obstacles or frames with a

height lower than 4 mm. In this case, please go to the

App and follow the instructions to help WINBOT out.

WINBOT voice prompts

"Stuck".

There is no cleaning solution in the water tank.

Please add ECOVACS WINBOT cleaning solution in

time.

The auto-spraying function is turned off in the

App.

Please go to the App and turn on the auto-spraying

function.

WINBOT is cleaning at a low water level.

1. Turn off WINBOT, restart it, and reattach it.

2. Visit the App and follow the auto-spraying

precautions to solve the problem.

3. If the problem persists, please contact customer

service.

WINBOT voice prompts

"WINBOT encounters

an obstacle".

The internal components are abnormal.

Firmly hold the compound cable and do not stand

directly below WINBOT to prevent being injured

by the falling WINBOT. Slowly drag WINBOT until it

can be reached. Press and hold the START button

for 2 seconds, and then remove WINBOT. Turn o󽗈

WINBOT, disconnect the power, and then restart it.

If the issue persists after restarting, please contact

customer service.

22EN

WINBOT has not returned

to its origin and cannot be

removed.

There is an error in the algorithm.

Affected by the calculation accuracy, there may be a

slight error. The normal error is less than 21 cm. If the

error of WINBOT returning to the origin is too large and it is

inconvenient to retrieve WINBOT, please go to the App and

remotely control WINBOT to return to a position that is easy

to remove it.

The remote control function was used

after WINBOT was adhered to, so

WINBOT does not know the original

position.

Go to the App and use remote control to help WINBOT

return to a position that is easy to remove.

WINBOT voice prompts

"Please avoid the window

corners."

When cleaning frameless glass, the

adhering position of WINBOT is too close

to the window frame.

Hold WINBOT's handle, press and hold WINBOT's START

button for 2 seconds, and then remove and reattach

WINBOT. It is recommended that the adhering position be

more than 10 cm away from the window corners.

When connecting the robot via Bluetooth in the ECOVACS HOME App, please ensure the following conditions are met for both the robot

and your phone:

1. Bluetooth on your phone is turned on.

2. The station is powered on, and the indicator light is on.

3. Pair WINBOT via Bluetooth in the ECOVACS HOME App; avoid pairing through your phone's Bluetooth settings.

4. Bluetooth and Wi-Fi may interfere with each other during pairing. For optimal connection, keep WINBOT close to the phone and away from the

Wi-Fi router.

5. If WINBOT fails to connect to the App, try disconnecting other connected Bluetooth devices, ensure WINBOT is not paired with another phone,

and then try again.

6. When using remote control, Bluetooth may disconnect if the phone is too far away or if there are walls in between. If disconnected, try

reconnecting at a closer distance.

7. When using WINBOT, allow the ECOVACS HOME App to access location, Bluetooth, and phone storage permissions.

Please contact customer service if the above methods fail to help connect.

5.2 Connect WINBOT with APP

23 EN

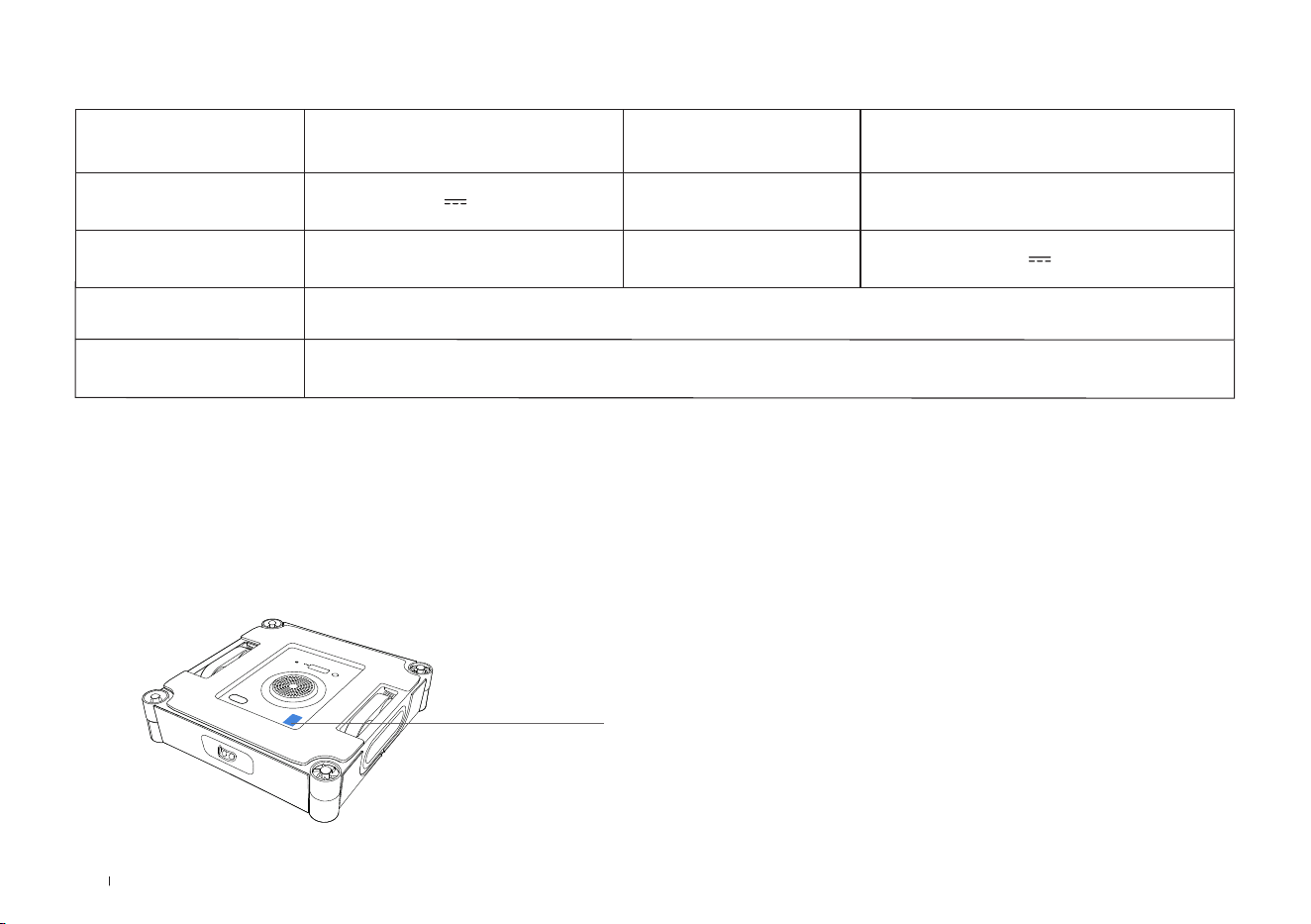

6. Technical Specifications

Bottom View

Access Complete Instruction Manual

Scan the QR code on the robot to access the full instruction manual.

WINBOT Model

WG891-12

Power Adapter Model

GM95-240375-D

Rated Input

24V

3.75 A Input

： 100-240V~ 50-60Hz 2.5 A

Rated Power

90 W

Output

： 24V

3.75 A

2400-2483.5 MHz

WINBOT dimensions

(L × W × H mm)

Frequency Bands

The output power of the wireless module is less than 100 mW.

Note: Technical and design specifications may be changed for continues product improvement.

271*271*77(10,67"*10,67"*3,03")

24FRCA

Instructions importantes de sécurité

1. LIRE TOUTES LES INSTRUCTIONS AVANT L’UTILISATION

DE L’APPAREIL.

2. Cet appareil n’est pas prévu pour être utilisé par des

enfants de moins de 8ans ou par toute personne qui ne

possède pas les connaissances requises pour l’utiliser de

façon appropriée. La supervision peut être nécessaire. Les

enfants ne doivent pas jouer avec l’appareil.

3. Ne pas utiliser l’appareil dans un environnement où la

température est extrêmement chaude, froide ou humide

(inférieure à 0°C/32°F, supérieure à 40°C/104°F,

supérieure à 65% d’humidité). Vous pouvez utiliser

l’appareil pour nettoyer les fenêtres extérieures s’il est

bien xé au dispositif de sécurité, si les vents sont calmes

et s’il ne pleut pas ou ne neige pas.

4. Veuillez vous assurer que l’appareil est branché durant le

nettoyage. L’appareil est muni d’une batterie de secours,

qui se recharge pendant l’utilisation. La batterie de

secours alimente l’appareil s’il se débranche ou si une de

panne d’électricité survient.

5. Ne pas laisser l’appareil sans surveillance lorsqu’il est branché.

6. Pour usage domestique SEULEMENT. Ne pas utiliser l’appareil

dans les environnements commerciaux ou industriels.

7. Ne pas utiliser l’appareil sur du verre ssuré.

8. Utiliser uniquement les accessoires recommandés ou

fournis par le fabricant. Utiliser seulement l’adaptateur

d’alimentation fourni par le fabricant.

9. S’assurer que la tension d’alimentation de la prise

correspond à celle inscrite sur l’adaptateur d’alimentation.

10. Ne pas utiliser l’appareil sur une fenêtre avec un cadre

d’une dimension inférieure à 5mm (0,2po).

11. Ne pas utiliser l’appareil sur une fenêtre humide ou graisseuse.

12. Entreposer l’appareil loin des sources de chaleur et des

matières inammables.

13. Ne pas utiliser l’appareil s’il n’est pas xé fermement à la

vitre ou s’il est visiblement endommagé.

14. Pour réduire les risques d’électrocution, ne pas submerger

l’appareil dans l’eau ou tout autre liquide. Ne pas placer

ou entreposer l’appareil dans un endroit où il peut tomber

ou être tiré dans un bain ou un lavabo.

15. Ne pas toucher la che électrique ou l’appareil avec des

mains humides.

16. Ne pas recharger l’appareil dans un environnement à

température extrême chaude ou froide, car cela pourrait

affecter la durée de vie de la batterie.

17. Lors de la recharge, ne pas placer l’appareil sur un autre

appareil électrique et le garder éloigné du feu et des liquides.

18. Veiller à ne pas endommager le cordon d’alimentation. Éviter

de tirer ou transporter l’appareil par le câble d’alimentation,

d’utiliser le câble d’alimentation en guise de poignée, de

fermer une fenêtre sur le câble d’alimentation ou de placer

des objets lourds sur le câble d’alimentation. Garder le

cordon d’alimentation éloigné de toute surface chaude.

19. Ne pas utiliser l’appareil avec le cordon d’alimentation ou

le collecteur est endommagé. Ne pas utiliser l’appareil

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

AVERTISSEMENT

: Lire tous les avertissements de

sécurité et toutes les instructions. Ne pas suivre les avertissements

et les instructions peut entraîner une décharge électrique, un incen-

die ou des blessures graves.

25 FRCA

s’il ne fonctionne pas correctement, s’il a été échappé ou

endommagé ou s’il est entré en contact avec de l’eau.

Si une réparation est nécessaire, elle doit être effectuée

par le fabricant ou un agent de service à la clientèle pour

éviter tout danger.

20. Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant ou un agent de service à la

clientèle pour éviter tout danger.

21. Retirer la che de la prise avant d’effectuer le nettoyage

ou l’entretien de l’appareil. Ne pas tirer sur le cordon

d’alimentation pour débrancher l’adaptateur.

22. La batterie de secours doit être remplacée par le fabricant ou

un agent de service à la clientèle pour éviter tout danger.

23. La batterie de secours doit être enlevée et jetée

conformément aux lois et règlements locaux avant la mise

au rebut de l’appareil.

24. Débrancher l’appareil du collecteur avant d’enlever la

batterie pour la mise au rebut de l’appareil.

25. Veuillez mettre les batteries au rebut selon les lois et

règlements locaux.

26. N’incinérez pas l’appareil même s’il est gravement

endommagé. La batterie peut exploser si elle est exposée

au feu.

27. L’appareil doit être utilisé selon les directives fournies

dans ce manuel d’instructions. ECOVACSROBOTICS

ne peut pas être tenu responsable des blessures ou des

dommages causés par une utilisation inappropriée.

28. An de réduire le risque de blessure, une surveillance

étroite est nécessaire lorsqu’un appareil est utilisé près

d’enfants.

29. Ne pas entrer en contact avec les pièces en mouvement.

30. Risque de décharge électrique. Ne pas exposer à la pluie;

ranger à l’intérieur.

31. Prévenir le démarrage accidentel. S’assurer que

l’interrupteur est à la position d’arrêt avant de connecter

au bloc-piles, de ramasser ou de transporter l’appareil.

Transporter l’appareil avec le doigt sur l’interrupteur ou

l’alimenter alors que l’interrupteur est à la position de

marche peut augmenter les risques d’accident.

32. Ne recharger l’appareil qu’avec le chargeur recommandé

par le fabricant. Un chargeur qui est adapté pour un type

de bloc-batterie peut créer un risque d’incendie lorsqu’il

est utilisé avec un autre bloc-batterie.

33. Utiliser les appareils uniquement avec les blocs-batteries

conçus à cet effet. L’utilisation de tout autre bloc-batterie

peut créer un risque de blessure et d’incendie.

34. Dans des conditions abusives, du liquide peut être éjecté

de la batterie; éviter tout contact avec ce liquide. En cas

de contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. Si du liquide entre en contact avec

les yeux, rincer immédiatement avec de l’eau et consulter

un professionnel de la santé. Le liquide s’échappant de la

batterie peut causer des irritations ou des brûlures.

35. N’utilisez pas un bloc-batterie ou un appareil qui est

endommagé ou modié. Les batteries endommagées ou

modiées peuvent avoir un comportement imprévisible

pouvant causer un incendie, une explosion ou des blessures.

36. N’exposez pas un bloc-batterie ou un appareil au feu ou

à une température élevée. Une exposition au feu ou à une

température supérieure à 130°C peut causer une explosion.

La température de 130°C est équivalente à 265°F.

37. Suivez toutes les instructions de recharge et ne rechargez pas

le bloc-batterie ou l’appareil si la température est en dehors de

la plage spéciée dans les instructions. Une recharge incorrecte

ou à une température en dehors de la plage spéciée peut

endommager la batterie et augmenter le risque d’incendie.

26FRCA

38. L’entretien doit être effectué par un technicien qualié

uniquement avec des pièces de rechange identiques. Cela

assurera le maintien de la sécurité du produit.

39. Ne modiez pas l’appareil ou le bloc-batterie (le cas

échéant), sauf comme indiqué dans les instructions

d’utilisation et d’entretien.

40. La température ambiante minimale pour le stockage

de la batterie est de 30 °C et la plage de température

ambiante recommandée Pour la charge, la température

est comprise entre 4 °C et 40 °C.

41. Lorsque le bloc-piles n'est pas utilisé, gardez-le à l'écart

des autres objets en métal, comme des trombones,

des pièces de monnaie, des clés, des clous, des vis ou

d'autres petits objets métalliques qui peuvent faire une

connexion d'un terminal à un autre. Court-circuit de la

batterie les bornes peuvent provoquer des crises ou un

incendie.

42. Ne pas débrancher l'adaptateur en tirant sur le cordon.

Pour débrancher, saisissez la che et non le cordon.

43. Débranchez l'adaptateur de la prise lorsqu'il n'est pas

utilisé et avant l'entretien ou le nettoyage.

44. N'utilisez aucun appareil avec un cordon ou une che

endommagée, ou après un mauvais fonctionnement de

l'appareil, une chute ou un endommagement de quelque

manière que ce soit. Renvoyez l'appareil au centre de

service autorisé le plus proche pour examen, réparation

ou réglage électrique ou mécanique.

45. Pour réduire le risque de décharge électrique, ne mettez

pas l'adaptateur dans l'eau ou tout autre liquide. Ne

placez pas et ne rangez pas l'appareil là où il pourrait

tomber ou être tiré dans une baignoire ou un évier.

46. Utilisez seulement le chargeur fourni par le fabricant pour

recharger.

CONSERVER CES INSTRUCTIONS

Déclaration sur les interférences de la Federal Communi-

cations Commission (FCC)

Cet équipement a été testé et jugé conforme aux limites pour

appareils numériques de classe B, conformément à la sec-

tion 15 des règlements de la FCC.

Ces limites sont destinées à assurer une protection raison-

nable contre les interférences nuisibles dans une installation

résidentielle. Cet équipement génère, utilise et peut émettre

de l’énergie radioélectrique et peut, en cas d’installation ou

d’utilisation non conforme aux instructions, engendrer des

interférences nuisibles aux communications radio.

Cependant, on ne peut pas garantir que des interférences ne

se produiront pas dans certaines installations. Si cet équi-

pement cause des interférences nuisibles à la réception des

signaux de radio ou de télévision, ce qui peut être déterminé

en allumant et en éteignant l’appareil, nous conseillons à l’uti-

lisateur d’essayer de corriger ces interférences à l’aide d’un

des moyens suivants :

Réorienter ou repositionner l’antenne de réception.

Augmenter la distance séparant l’équipement du récepteur.

Brancher l’équipement dans une prise sur un circuit différent

de celui auquel le récepteur est branché.

Consulter le revendeur ou un technicien qualifié spécialisé en

radio/téléviseur pour obtenir de l’aide.

Le présent appareil est conforme aux CNR d'Industrie Cana-

27 FRCA

Transformateur d’isolation de sé-

curité résistant aux courts-circuits

Alimentation commutée

Pour utilisation intérieure seule-

ment.

Courant continu

Courant alternatif

da applicables aux appareils radio exempts de licence.L'ex-

ploitation est autorisée aux deux conditions suivantes:

(1) cet appareil ne doit pas engendrer des interférences

nuisibles et (2), cet appareil doit accepter toute interférence

reçue, y compris les interférences pouvant entraîner un

fonctionnement indésirable.

Avertissement de la : Toute transformation ou modification

non expressément autorisée par l’autorité responsable de la

conformité pourrait annuler le droit de l’utilisateur à utiliser cet

équipement.

Avertissement relatif à l’exposition aux radiofréquences

Cet équipement est conforme aux limites d’exposition aux

radiations définies par la FCC pour un environnement non

contrôlé.

Les antennes installées doivent être situées de facon à ce

que la population ne puisse. y être exposée à une distance

de moin de 20 cm. Installer les antennes de facon à ce que

le.personnel ne puisse approcher à 20 cm ou moins de la

position centrale de l' antenne.

28FRCA

WINBOT + câblecomposite Adaptateur secteur

Manuel d'instructions

Solution denettoyage ECOVACS WINBOT Tampon d'essuyage

* leschiffres du présent manuel sont fournis à titre indicatif seulement et peuvent différer deceux del'appareil. La conception et les spécications du produit peuvent

être modiées sans préavis.

1.1 Contenu de l'emballage

1. Contenu du produit

Manuel d'instructions

29 FRCA

1.2 Schéma du produit

Vue deface

Vue du bas

Voyant d'état / Bouton START

Pare-chocs

Buse de pulvérisation

Ouverture de remplissage

Ventilateur

Brosse autonettoyante

Chenilles à roulettes motrices

Brosse TruEdge

Rouleaux latéraux

Brosse autonettoyante

Chenilles à roulettes motrices

Voyant de niveau de liquide

Capteurs sphériques

Capteur d'aspiration

Bouton RESET (Réinitialisation)

Voyant lumineux d'état inférieur

30FRCA

N'utilisez pas WINBOT sur des fenêtres présentant

dela condensation ou des taches d'huile, ni dans des

environnements extrêmement froids ou chauds.

N'utilisez pas WINBOT sur des fenêtres trop

petites ou deforme irrégulière.

WINBOT peut rencontrer des difcultés à se déplacer dans

lesconditions suivantes.

WINBOT ne peut pas se déplacer dans lesconditions suivantes.

Condensation

Petit verre

En dessous de0 °C Au-dessus de40 °C

Formes irrégulières

lessituations suivantes ne sont pas recommandées pour utiliser

WINBOT:

Taches d'huile

2. Démarrage rapide

WINBOT offre des performances optimalessur des surfaces sèches

et à des températures supérieures à 0

°C

WINBOT offre des performances optimalessur lesfenêtres carrées et

degrandetaille.

2.1

Remarques avant lenettoyage

31 FRCA

N'utilisez pas WINBOT sur des fenêtres irrégulières.

WINBOT peut rencontrer une pression d'air insufsante dans

lesconditions suivantes.

Autocollants électrostatiques

pour fenêtres, stickers, etc.

Verre bombé Hauteur d'obstacle< 4

mm (0,157po)

Fissures

WINBOT fonctionne mieux sur une surface lisse et plane aﬁn d'assurer

une aspiration stableet un mouvement ﬂuide.

Hauteur du cadre < 2 mm (0,0787po)

Ne laissez pas l'adaptateur suspendu en l'air

lorsque vous nettoyez degrandes fenêtres

vitrées.

WINBOT peut tomber s'il est suspendu de manière prolongée. Par

conséquent, placez toujours l'adaptateur au sol.

adaptateur suspendu en l'air

<2 mm

(0,0787 po)

32FRCA

Pour nettoyer lesportes vitrées, ouvrez la porte avant

defixer WINBOT afin d'éviter que celui-ci ne tombe en raison

del'étroitesse del'espace entre lesbattants.

La cordedesécurité et son mousqueton sont préinstallés en

usine. Ne lesdémontez pas demanière arbitraire.

Remarque :

Veuillez retirer tous les matériaux de protection, y compris, mais

sans s'y limiter, les bandes de protection EPE qui enveloppent

WINBOT et les 󽗉lms de protection sur les côtés de WINBOT.

N'utilisez pas WINBOT à proximité d'espaces

étroits proches desa hauteur.

WINBOT peut se coincer lorsque des espaces étroits, des

ouvertures ou des interstices entre lespoignées defenêtre/poignées

deporte/caissons derideaux/armoires et des surfaces tellesque

lesmurs/fenêtres sont proches desa hauteur.

Essayez deplacer WINBOT dans l'espace pour vériﬁer qu'il peut

passer sans problème; s'il reste coincé, évitez d'utiliser lerobot

à cet endroit aﬁn d'éviter del'endommager ou d'endommager

lesmeublesenvironnants.

33 FRCA

2.2 Connexion réseau

b. Commandemanuelleet retour au coin

c. Pulvérisation automatique et manuelle

d. Alertes deremplacement des accessoires pour un meilleur net-

toyage

Nettoyage approfondi : parcours denettoyage plus dense pour éliminer la

poussière tenace.

Nettoyage en profondeur : nettoyage intensif pour un résultat impeccable.

Nettoyage rapide: élimination rapidedela poussière légère.

Nettoyage des bords : nettoyage lelong des bords pour éliminer la pous-

sière accumulée.

Nettoyage par zone : gauche et droite — division exiblepour un nettoyage

ciblé.

Nettoyage localisé : essuyage répété pour éliminer la poussière localisée.

Nettoyage intensif : essuyage segmenté pour une efcacité accrue.

Dans l'application, vous pouvez basculer entre lesvues intérieures et

extérieures des fenêtres. La télécommandemanuelleaideà éliminer

lestaches tenaces. La fonction «Retour au coin» renvoie instantané-

ment lerobot vers un anglespécié.

WINBOT pulvérise automatiquement del'eau par défaut pour opti-

miser lesrésultats denettoyage. La pulvérisation manuelled'eau est

également disponiblevia la télécommande.

2. Une fois l'installation terminée, procédez à l'enregistrement, à la

connexion et à la connexion réseau en suivant lesinstructions af-

chées dans l'application.

1. Scannez lecodeQR ci-dessous pour télécharger l'application ECOVACS

HOME, ou recherchez et téléchargez cette application dans l'App Store.

Vue du bas

Téléchargez l'application ECOVACS HOME pour contrôler votre WIN-

BOT et débloquer davantage defonctionnalités.

a. Plusieurs modes de nettoyage

34FRCA

Branchez lecâbled'alimentation, l'adaptateur sec-

teur et la ﬁche deWINBOT

* Veuillez vérifier que la batterie est complètement chargée avant utilisation.

letemps decharge est d'environ 3 heures.

* WINBOT est adapté à des environnements d'une température comprise entre

0 et 40 °C. Veuillez ne pas charger WINBOT dans des endroits où la tempéra-

ture dépasse cette plage.

* Pour maintenir la durée et l'efcacité dela charge, rechargez l'appareil à une

température comprise entre 4 et 40 °C.

* Ne mettez pas WINBOT hors tension pendant son fonctionnement, car il ris-

querait detomber.

Suivez lesétapes illustrées pour effectuer correctement lebran-

chement. Un branchement incorrect peut entraîner un échec

dela charge ou endommager la batterie.

2.3 Démarrage

Ajout desolution nettoyante

Il est recommandé d'utiliser la solution nettoyante ECOVACS WINBOT pour

obtenir des résultats optimaux.

Si la solution nettoyante ECOVACS WINBOT vient à manquer, vous pouvez

utiliser temporairement del'eau du robinet.

Cependant, la solution denet-

toyage ECOVACS WINBOT offre demeilleurs résultats denettoyage.

Pour éviter d'endommager leproduit, n'utilisez aucune solution nettoyante

autre que la solution nettoyante ECOVACS WINBOT.

N'utilisez pas d'eau pu-

riée ou ltrée.

Versez la solution nettoyante ECOVACS WINBOT dans leréservoir

d'eau. La capacité maximaledu réservoir d'eau est d'environ 80 ml.

Maximum :

80 ml

35 FRCA

1. Mouillez letampon d'essuyage

2. Essorez letampon d'essuyage

3. Apposez letampon d'essuyage

Avant utilisation, humidiez letampon d'essuyage.

Essorez letampon d'essuyage pour chasser l'eau. Pour garantir une

bonne efcacité denettoyage, essorez-leautant que possible.

Collez letampon d'essuyage sur levelcro situé au bas deWIN-

BOT, en veillant à aligner correctement lescôtés étroits et larges.

Appuyez ensuite fermement pour bien xer letampon.

Installer letampon d'essuyage

Côté large

Côté étroit

36FRCA

Attachez lecordon desécurité

Attachez correctement lecordon desécurité à un objet stablequi ne

peut pas être facilement déplacé (par exemple, pied detable, pied

dechaise, pied delit, pied decanapé, tringleà rideaux, rampe d'es-

calier, etc.) et verrouillez lemousqueton comme indiqué ci-dessous.

Remarque : Veuillez veiller à utiliser ce produit sous surveillance.

Aucune personne ou aucun animal ne doit se tenir directement sous la zone

detravail deWINBOT. Assurez-vous qu'il n'y a pas d'objets devaleur ou fra-

gilessous cette zone.

* Il est recommandé d'attacher lecordon desécurité avec lemousqueton à une

rampe métallique solideet sûre.

Pour garantir la sécurité, veillez à bien xer lemousqueton avant

utilisation.

37 FRCA

1. Avant lenettoyage, assurez-vous que la surface à nettoyer est plus

grandeque la tailledeWINBOT, puis xez-leà la fenêtre.

2. Branchez l'alimentation électrique et appuyez longuement sur

lebouton dedémarrage WINBOT pendant 2 secondes.

3. Après avoir entendu leventilateur démarrer, placez la partie infé-

rieure deWINBOT (lecôté avec letampon d'essuyage) sur la vitre.

WINBOT adhère automatiquement à la vitre et commence lenet-

toyage.

* Ne collez pas leWINBOT trop près du bord lorsque vous nettoyez la vitre sans

cadre. Il est recommandé dese tenir à plus de10 cm du bord.

* WINBOT ne peut nettoyer que lessurfaces planes. Veuillez vous assurer que

l'épaisseur dela vitre n'est pas inférieure à 3mm.

* Après la mise en marche, éloignez leventilateur des cheveux et des petits

objets an d'éviter tout blocage.

* Nettoyez régulièrement letampon d'essuyage et retirez toutes lespetites

particulesqui s'y trouvent an d'éviter derayer la vitre.

* Ne vous tenez pas sous ou à proximité deWINBOT pendant qu'il nettoie.

Démarrer

2.4 Commencer à nettoyer

2.5 Finition

Pendant lenettoyage, appuyez sur sur WINBOT ou mettez-leen

pause via l'application.

Mettre en pause

Retirer leWINBOT

Une fois lenettoyage terminé, WINBOT revient à sa position dedé-

part et émet un bip. Tenez fermement la poignée, puis appuyez et

maintenez enfoncé pendant 2 secondes, jusqu'à ce que leventila-

teur s'arrête, avant deretirer WINBOT.

38FRCA

Mise hors tension

Détacher lecordon desécurité

2.6 Entretien pendant lenettoyage

1. Assurez-vous que le ventilateur de WINBOT n'est pas activé.

2. Placez WINBOT sur le tampon de nettoyage en veillant à ce que

les deux brosses soient bien en contact avec le tampon.

3. Appuyez simultanément sur les butées des deux côtés près des

brosses. Relâchez-les lorsque vous entendez le message vocal « Je

commence à nettoyer la bosse ».

4. le message vocal « La brosse a été nettoyée avec succès » indique

que le processus de nettoyage est terminé.

39 FRCA

3. Maintenance des composants

Retirez letampon d'essuyage. Lavez-leà l'eau du robinet et esso-

rez-leautant que possibleavant utilisation.

* Nettoyez régulièrement letampon d'essuyage an deprolonger sa durée

devie. Si letampon d'essuyage est usé ou n'adhère plus correctement au

velcro, remplacez-lepar un neuf an d'obtenir des performances denettoyage

optimales.

Découvrez d'autres accessoires sur l'application ECOVACS HOME ou sur

https://www.ecovacs.com/global.

Tampon d'essuyage

Réservoir d'eau

a. Remplacer letampon d'essuyage

Nettoyage du réservoir d'eau

Côté large

Côté étroit

b. Tampon delavage

Retirez letampon d'essuyage saleet xez-en un nouveau à plat dans

lesupport situé au bas deWINBOT. Appuyez et lissez letampon

pour garantir un ajustement sûr. Assurez-vous que lescôtés larges et

étroits du tampon d'essuyage sont alignés avec ceux du support.

Une fois que WINBOT a terminé lenettoyage, videz leréservoir d'eau

pour éliminer lesrésidus desolution nettoyante.

Veillez à ne pas coller letampon d'essuyage à l'extérieur du support an dene

pas nuire au bon fonctionnement du

WINBOT.

* Si levelcro du support du tampon d'essuyage est poussiéreux, utilisez une

brosse denettoyage pour enlever la poussière. Ne lavez pas à l'eau an d'éviter

que del'eau ne pénètre dans la partie inférieure du robot, ce qui pourrait l'en-

dommager.

40FRCA

* Après que WINBOT ait émis un avertissement debatterie faible, assurez-vous que WINBOT est complètement chargé avant del'utiliser ou deleranger an d'éviter

deréduire la durée devie dela batterie.

* Si vous prévoyez dene pas utiliser WINBOT pendant une périodeprolongée, rechargez-lecomplètement, éteignez-leet rangez-lecorrectement. Pour éviter d'endom-

mager la batterie et d'empêcher sa recharge en raison d'une décharge excessive, rechargez-la au moins une fois tous lessix mois.

Côté large

Côté étroit

Ventilateur: essuyez avec un chiffon sec pour éviter

d'endommager la force d'aspiration deWINBOT.

Rouleaux latéraux: essuyez-lesavec un chif-

fon sec pour préserver leur sensibilité.

Capteurs sphériques: essuyez-lesavec un

chiffon sec pour préserver leur sensibilité.

Composant inférieur

Chenilles à roulettes motrices

Avant de nettoyer, assurez-vous que le ventilateur ne fonctionne

pas. Utilisez l'application ECOVACS HOME pour contrôler WINBOT

à distance et véri󽗉er les traces laissées par les chenilles à roulettes

motrices. Interrompez le fonctionnement des chenilles à roulettes

motrices si vous constatez la présence de saletés. Essuyez ensuite

les chenilles à l'aide d'un chi󽗈on propre.

Après avoir nettoyé les traces laissées par les che-

nilles à roulettes motrices, installez le tampon

d'essuyage et reprenez les tâches de nettoyage.

41 FRCA

4. Voyant lumineux d'état

5. Dépannage

N° Problèmes Causes possibles Solutions

WINBOT glisse, par

exempleil se déplace

latéralement ou tremble.

letampon d'essuyage est trop humide.

Reportez-vous à la section [Entretien des compo-

sants] dece manuel pour remplacer letampon d'es-

suyage.

WINBOT nettoie lestaches indésirables, tellesque

lestaches d'huile.

Reportez-vous à la section [Entretien des compo-

sants] dece manuel pour nettoyer leschenilles à

roulettes motrices.

WINBOT émet un

message vocal

«Pression d'air

insufsante».

letampon d'essuyage n'est pas xé correctement.

Retirez letampon d'essuyage et remettez-leen place.

Assurez-vous que lescôtés larges et étroits du tam-

pon d'essuyage sont alignés avec ceux du support.

Il y a des ssures ou des crevasses sur la vitre.

N'utilisez pas WINBOT sur des surfaces présentant

des interstices.

Il y a depetits obstaclessur la surface dela vitre.

Couvrez manuellement lesobstaclesavant d'utiliser

WINBOT.

5.1 Résolution des problèmes

Voyant indicateur Effet lumineux Signication

Bouton START / Voyant d'état inférieur

Bleu permanent WINBOT fonctionne correctement.

Rouge clignotant

Dysfonctionnement. WINBOT ne fonctionne pas

correctement.

Voyant lumineux d'état del'adaptateur

Vert permanent

WINBOT consomme peu d'électricité, par exempleen

modeveille.

Rouge en continu

WINBOT consomme beaucoup d'électricité, par

exempleen modedecharge.

42FRCA

WINBOT émet

lemessage vocal

«Bloqué».

Leschenilles à roulettes motrices sont bloquées.

Vériez s'il y a dela poussière ou des débris sur

leschenilles à roulettes motrices. Si c'est lecas, net-

toyez-lesà l'aided'outils. Redémarrez ensuite WIN-

BOT pour lenettoyage automatique. Si leproblème

persiste, veuillez contacter leservice à la clientèle.

Il y a depetits obstaclessur la surface dela vitre.

WINBOT ne peut pas détecter lesobstaclesou

lescadres dont la hauteur est inférieure à 4mm.

Dans ce cas, rendez-vous dans l'application et suivez

lesinstructions pour aider WINBOT.

WINBOT émet

lemessage vocal

«Bloqué».

Il n'y a pas desolution nettoyante dans leréservoir

d'eau.

Veuillez ajouter la solution nettoyante ECOVACS WIN-

BOT en temps opportun.

La fonction depulvérisation automatique est

désactivée dans l'application.

Veuillez accéder à l'application et activer la fonction

depulvérisation automatique.

WINBOT nettoie avec peu d'eau.

1. Éteignez WINBOT, redémarrez-leet reconnectez-le.

2. Accédez à l'application et suivez lesprécautions

sur la pulvérisation automatique pour résoudre lepro-

blème.

3. Si leproblème persiste, veuillez contacter leservice

à la clientèle.

WINBOT émet un mes-

sage vocal « WINBOT

rencontre un obstacle ».

les composants internes sont anormaux.

Tenez fermement le câble composite et ne vous

tenez pas directement sous WINBOT a󽗉n d'éviter

toute blessure en cas de chute de WINBOT. Faites

glisser lentement WINBOT jusqu'à ce qu'il soit

accessible. Appuyez sur le bouton START et main-

tenez-le enfoncé pendant 2 secondes, puis retirez

le WINBOT. Éteignez WINBOT, débranchez l'alimen-

tation électrique, puis redémarrez-le. Si le problème

persiste après le redémarrage, veuillez contacter

le service clientèle.

43 FRCA

WINBOT n'est pas revenu

à son point d'origine et ne

peut pas être retiré.

L'algorithme contient une erreur.

En raison dela précision du calcul, il peut y avoir une légère

erreur. L'erreur normaleest inférieure à 21 cm. Si l'erreur

deretour à l'origine deWINBOT est trop importante et qu'il

est difcilederécupérer leWINBOT, veuillez vous rendre

dans l'application et contrôler à distance leWINBOT pour

leramener à une position où il sera faciledeleretirer.

La fonction decommandeà distance a

été utilisée après que WINBOT ait été

xé, donc WINBOT ne connaît pas sa

position d'origine.

Accédez à l'application et utilisez la télécommandepour

aider WINBOT à revenir à une position facileà nettoyer.

WINBOT vous invite voca-

lement à «éviter lescoins

dela fenêtre».

Lors du nettoyage devitrage sans cadre,

la position d'adhérence deWINBOT est

trop proche du cadre dela fenêtre.

Tenez la poignée deWINBOT, appuyez sur lebouton START

deWINBOT et maintenez-leenfoncé pendant 2 secondes,

puis retirez et remettez leWINBOT en place. Il est recom-

mandé que la position d'adhérence soit à plus de10cm des

coins dela fenêtre.

Lorsque vous connectez lerobot via Bluetooth dans l'application ECOVACS HOME, veuillez vous assurer que lesconditions suivantes

sont remplies à la fois pour lerobot et votre téléphone:

1. leBluetooth est activé sur votre téléphone.

2. La station est sous tension et levoyant lumineux est allumé.

3. Appairez WINBOT via Bluetooth dans l'application ECOVACS HOME. Évitez d'effectuer l'appairage via lesparamètres Bluetooth devotre

téléphone.

4. leBluetooth et leWi-Fi peuvent interférer l'un avec l'autre pendant l'appairage. Pour optimiser la connexion, placez WINBOT à proximité du

téléphone et loin du routeur Wi-Fi.

5. Si WINBOT ne parvient pas à se connecter à l'application, essayez dedéconnecter lesautres appareils Bluetooth connectés, assurez-vous que

WINBOT n'est pas appairé avec un autre téléphone, puis réessayez.

6. Lorsque vous utilisez la télécommande, la connexion Bluetooth peut être interrompue si letéléphone est trop éloigné ou si lesdeux appareils

sont séparés par des murs. Si la connexion est interrompue, essayez devous reconnecter en vous rapprochant.

7. Lorsque vous utilisez WINBOT, autorisez l'application ECOVACS HOME à accéder aux autorisations delocalisation, deBluetooth et destockage

du téléphone.

Si lesméthodes ci-dessus ne permettent pas d'établir la connexion, veuillez contacter leservice clientèle.

5.2 Connecter WINBOT à l'application

44FRCA

6. Spéciﬁcations techniques

Vue du bas

Accéder au manuel d'instructions complet

Scannez le code QR sur le robot pour accéder au manuel d'instructions complet.

ModèleWINBOT

WG891-12

Modèled'adaptateur sec-

teur

GM95-240375-D

Entrée nominale

24 V

3,75A Entrée

: 100-240 V ~ 50-60 Hz 2,5 A

Puissance nominale

90 W

Sortie

: 24 V

3,75 A

271*271*77(10,67"*10,67"*3,03")

2400-2483,5 MHz

Dimensions deWINBOT

(L × l × H en mm)

Bandes de fréquences

La puissance de sortie du module sans fil est inférieure à 100 mW.

Remarque : les spécifications techniques et de conception peuvent être modifiées pour améliorer continuellement le produit.

ESLA

Instrucciones importantes de seguridad

1. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE

APARATO.

2. Este aparato no está diseñado para ser usado por niños

menores de 8 años o cualquier persona que carezca de

conocimientos sobre el uso adecuado. La supervisión

puede ser necesaria. No permita que los niños jueguen

con el Aparato.

3. No utilice el aparato en ambientes extremadamente

calientes, fríos o húmedos (menores a 0 °C/32 °F, superiores

a 40 °C/104 °F o con una humedad superior al 65 %). Se

puede utilizar el Aparato para limpiar ventanas exteriores

si esté atado correctamente a la cápsula de seguridad, los

vientos estén calmos, y no esté lloviendo o nevando.

4. Asegúrese de que el Aparato esté conectado mientras

esté funcionando. El Aparato tiene una Batería de Reserva

que es cargada durante el uso. La Batería de Reserva

enciende el aparato si se convierte desconectado o si falla

la electricidad.

5. No deje el Aparato desatendido cuando esté enchufado.

6. SOLAMENTE para uso doméstico. No utilice el aparato en

entornos comerciales o industriales.

7. No utilice el Aparato sobre vidrio roto.

8. Utilice únicamente los accesorios recomendados o

suministrados por el fabricante. Utilice únicamente la

Batería de Reserva y el Adaptador de Corriente originales

suministrados por el fabricante.

9. Asegúrese de que la tensión de red coincide con la tensión

de alimentación marcada en el Adaptador de Corriente.

10. No utilice el Aparato sobre una ventana enmarcada con

un marco más pequeño de 5 mm (0.2 pulgadas).

11. No utilice el Aparato en ventanas húmedas o grasientas.

12. Guarde el Aparato lejos del calor y de materiales inamables.

13. No utilice el Aparato si no se adhiere rmemente al vidrio

o tiene signos visibles de daños.

14. Para reducir el riesgo de descarga eléctrica, no ponga el

Aparato en el agua u otro líquido. No ponga ni guarde el

Aparato donde pueda caer o ser empujado a una bañera

o fregadero.

15. No toque el enchufe de alimentación o el Aparato con las

manos mojadas.

16. No cargue el Aparato en ambientes extremadamente fríos

o calientes, lo que puede afectar la vida útil de la batería.

17. Al cargar el Aparato, no lo ponga en otros aparatos

eléctricos y manténgalo alejado del fuego y de líquidos.

18. Tenga cuidado de no dañar el cable de alimentación. No

tire ni transporte el Aparato por el cable de alimentación,

no utilice el cable de alimentación como un mango,

no cierre la ventana en el cable de alimentación, ni

ponga objetos pesados sobre el cable de alimentación.

Mantenga el cable alejado de supercies calientes.

19. No utilice un cable de alimentación o receptáculo dañado. No

utilice el Aparato si no funciona correctamente, si ha caído,

dañado, o entró en contacto con el agua. Debe repararlo el

fabricante o su agente de servicios a n de evitar riesgos.

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

ADVERTENCIA : Lea todas las instrucciones

y advertencias de seguridad. En caso de no seguir las

advertencias e instrucciones pueden producirse descargas

eléctricas, incendios o lesiones graves.

46ESLA

20. Si el cable de alimentación esté dañado, debe ser

reemplazado por el fabricante o su agente de servicio con

el n de evitar situaciones de peligro.

21. El enchufe debe ser retirado del receptáculo antes

de la limpieza o el mantenimiento del Aparato. No

desenchufe el Adaptador de Corriente tirando del cable

de alimentación.

22. La Batería de Reserva debe ser reemplazada por el

fabricante o su agente de servicio con el n de evitar

situaciones de peligro.

23. Antes de desechar el aparato, debe quitar y desechar

la batería de reserva de acuerdo con las leyes y

disposiciones locales.

24. El Aparato debe ser desconectado del receptáculo antes

de retirar la batería para la eliminación del Aparato.

25. Deseche las baterías usadas de acuerdo con las leyes y

normativas locales.

26. No incinere el aparato incluso si presenta un daño grave.

La batería puede explotar en el fuego.

27. El aparato debe ser utilizado de acuerdo con las

instrucciones de este Manual de instrucciones. ECOVACS

ROBOTICS no se hace responsable de los daños o

lesiones causados por el uso indebido del aparato.

28. Para reducir el riesgo de lesiones, cuando se utiliza el

aparato cerca de niños, es necesario llevar a cabo una

supervisión estricta.

29. No permita que las piezas móviles entren en contacto.

30. Peligro de descarga eléctrica. No lo exponga a la lluvia,

guárdelo en un lugar cerrado.

31. Evite un arranque accidental. Asegúrese de que el

interruptor está en la posición de apagado antes de

conectar a la batería, recoger o transportar el aparato.

No desplace el aparato con el dedo en el interruptor ni lo

manipule en exceso si tiene el interruptor encendido, así

evitará accidentes.

32. Recargue únicamente con el cargador especicado por

el fabricante. Un cargador que es apto para un tipo de

batería puede implicar un riesgo de incendio si se utiliza

con otra batería.

33. Utilice los aparatos solo con baterías especícamente

designadas. El uso de cualquier otra batería puede

implicar riesgo de lesiones e incendios.

34. En condiciones indebidas, la batería puede expulsar

líquido; evite el contacto con este. En caso de que se

produzca contacto accidental, enjuague con agua.

Adicionalmente, si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado por la

batería puede causar irritación en la piel o quemaduras.

35. No utilice baterías ni aparatos que estén dañados o se

hayan modicado. Las baterías dañadas o modicadas

pueden tener comportamientos impredecibles que pueden

causar incendios, explosiones o riesgo de lesiones.

36. No exponga la batería o el aparato al fuego o a temperaturas

demasiado elevadas. La exposición al fuego o a temperaturas

por encima de 130 °C puede causar una explosión. Una

temperatura de 130 °C es equivalente a 265 °F.

37. Siga todas las instrucciones de carga y no cargue la

batería ni el aparato si la temperatura excede el rango de

temperatura especicado en las instrucciones. Cargar el

aparato de manera incorrecta o a temperaturas que estén

fuera del rango especicado puede dañar la batería y

aumentar el riesgo de incendio.

38. El mantenimiento debe hacerlo una persona calicada

para realizar reparaciones y que utilice solamente piezas

de reemplazo idénticas a las originales. Esto garantizará

que se preserve la seguridad del producto.

ESLA

39. No modique ni intente reparar el aparato o la batería

(según corresponda), excepto según lo indicado en las

instrucciones de uso y cuidado.

40. La temperatura ambiente mínima para almacenar la

batería es de –30 °C y el rango de temperatura ambiente

recomendado para la carga es de 4 °C a 40 °C.

41. Cuando no se use la batería, manténgala lejos de objetos

metálicos, como clips para papel, monedas, llaves,

clavos, tornillos u otros objetos metálicos pequeños

que pueden provocar una conexión de un terminal a

otro. Cruzar los terminales de la batería puede provocar

quemaduras o un incendio.

42. No desenchufe el adaptador tirando del cable. Para

desenchufarlo, agarre el enchufe, no el cable.

43. Desenchufe el adaptador del tomacorriente cuando no

lo esté utilizando y antes de realizar cualquier servicio o

limpieza.

44. No opere ningún electrodoméstico con un cable o

enchufe dañado, ni después de que el electrodoméstico

presente una falla o se caiga o se dañe de cualquier

manera. Devuelva el electrodoméstico al centro de

servicio autorizado más cercano para su examen,

reparación o ajuste eléctrico o mecánico.

45. Para reducir el riesgo de electrocución, no ponga el

adaptador en agua ni en ningún otro líquido. No coloque

ni almacene el electrodoméstico en un lugar donde pueda

caer o ser tirado hacia una bañera o fregadero.

46. Utilice solo el cargador suministrado por el fabricante para

recargar.

GUARDE ESTAS INSTRUCCIONES

Declaración de interferencia de la Comisión Federal de

Comunicaciones (FCC)

Se sometió a prueba el equipo y se demostró que cumple con

los límites para un dispositivo digital de clase B, conforme a

la parte 15 de las normas de la FCC.

Estos límites están diseñados para proporcionar una

protección razonable contra interferencias perjudiciales en

una instalación residencial. Este equipo genera, utiliza y

puede irradiar energía de radiofrecuencia y, si no se instala y

utiliza según las instrucciones, puede provocar interferencias

perjudiciales en las comunicaciones de radio.

Sin embargo, no hay garantía de que no se producirán

interferencias en una instalación en particular. Si este equipo

causa interferencias perjudiciales para la recepción de

radio o televisión, lo cual puede determinarse apagando y

encendiendo el equipo, se recomienda al usuario que intente

corregir la interferencia mediante una de las siguientes

medidas:

Vuelva a orientar o ubicar la antena receptora.

Aumente la separación entre el equipo y el receptor.

Conecte el equipo a una toma de corriente en un circuito

distinto al que está conectado el receptor.

Consulte al distribuidor o a un técnico experimentado en

radio/TV para obtener ayuda.

Este dispositivo cumple con la Parte 15 de las normas de la

FCC/RSS de exención de licencia de Innovación de industria

de Canadá. La operación está sujeta a las dos condiciones

siguientes:

(1) este dispositivo no debe causar interferencias

perjudiciales, y (2) este dispositivo debe aceptar cualquier

interferencia recibida, incluidas las interferencias que puedan

48ESLA

causar un funcionamiento inadecuado.

Precaución de la: Los cambios o modificaciones que no

hayan sido expresamente aprobados por la parte responsable

del cumplimiento podrían anular la autoridad del usuario para

operar este equipo.

Advertencia de exposición a RF

Este equipo cumple con los límites de exposición a la

radiación establecidos por la FCC para un entorno no

controlado.

Para cumplir con los requisitos de exposición a RF de la FCC

y la IC, se debe mantener una distancia de separación de 20

cm o más entre la antena de este dispositivo y las personas

durante el funcionamiento del dispositivo. Para garantizar

el cumplimiento, no se recomienda utilizarlo a una distancia

inferior a la indicada.

Transformador de aislamiento

de seguridad a prueba de

cortocircuitos

Cambio de modo de la fuente de

alimentación

Únicamente para uso en interiores

Corriente continua

Corriente alterna

ESLA

WINBOT + cable compuesto Adaptador de alimentación

Manual de instrucciones

Solución limpiadora ECOVACS WINBOT Almohadilla limpiadora

* Las figuras de este manual son solo para referencia y pueden diferir del aparato. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

1.1 Contenido del paquete

1. Contenido del producto

Manual de instrucciones

50ESLA

1.2 Diagrama del producto

Vista frontal

Vista inferior

Indicador luminoso de estado/

Botón ARRANQUE

Parachoques

Boquilla rociadora

Apertura de llenado

Ventilador

Cepillo autolimpiante

Huellas de ruedas motrices

Cepillo TruEdge

Rodillos laterales

Cepillo autolimpiante

Huellas de ruedas motrices

Indicador de nivel de líquido

Sensores esféricos

Sensor de aspiración

Botón RESET

Indicador luminoso de estado inferior

ESLA

No utilice WINBOT en ventanas con

condensación o manchas de aceite, ni en

entornos extremadamente fríos o calientes.

No utilice WINBOT en ventanas que sean

demasiado pequeñas o que tengan formas

irregulares.

WINBOT puede tener dificultades para moverse en las siguientes

condiciones.

WINBOT no puede moverse en las siguientes condiciones.

Condensación

Vidrio pequeño

Por debajo de 0°C Por encima de 40°C

Formas irregulares

No se recomienda utilizar WINBOT en las siguientes situaciones:

Manchas de aceite

2. Inicio rápido

WINBOT ofrece rendimiento óptimo en superficies secas y a

temperaturas superiores a 0

℃

WINBOT ofrece rendimiento óptimo en ventanas cuadradas y

grandes.

2.1

Notas antes de la limpieza

52ESLA

No utilice WINBOT en ventanas irregulares.

WINBOT puede experimentar una presión de aire insuficiente en las

siguientes condiciones.

Calcomanías electrostáticos para

ventanas, etiquetas adhesivas, etc.

Vidrio curvado Altura del obstáculo < 4

mm (0.157")

Grietas

WINBOT funciona mejor en superficies lisas y planas para asegurar

succión estable y movimiento fluido.

Altura del marco < 2 mm(0.0787")

No deje el adaptador suspendido en el aire

cuando limpie ventanas de cristal grandes.

WINBOT puede caerse debido a una suspensión prolongada. Por lo tanto,

coloque siempre el adaptador en el suelo.

adaptador suspendido en el aire

<2 mm

(0,0787")

ESLA

Para limpiar puertas con paneles de cristal, abra la puerta antes

de colocar WINBOT para evitar que WINBOT se caiga debido a

los estrechos espacios de la puerta.

La cuerda de seguridad y su mosquetón vienen preinstalados de

fábrica. No lo desensamble a su antojo.

Nota:

Retire todos los materiales protectores, incluyendo pero no

limitado a, las tiras protectoras de EPE que envuelven a WINBOT

y las películas protectoras de los laterales de WINBOT.

No utilice WINBOT cerca de espacios estrechos

cercanos a su altura.

WINBOT puede atascarse cuando hay tramos, aberturas o espacios

estrechos entre las manijas de las ventanas/manijas de puertas/

cajas de cortinas/armarios y superficies como paredes/ventanas,

que estén cerca de su altura.

Intente colocar WINBOT entre el espacio para confirmar que puede

pasar sin problemas; si se atasca, no utilice el robot en ese lugar para

evitar daños tanto al propio robot como a los muebles circundantes.

54ESLA

2.2 Conexión de red

b. Control manual y Retorno de esquinas

c. Rocío automático y manual

d. Alertas de sustitución de accesorios para brindar una mejor

experiencia de limpieza

Limpiezaminuciosa: Recorrido de limpieza más denso para enfrentar el

polvo más resistente.

Limpiezaprofunda: Limpieza intensiva para obtener un acabado

impecable.

Limpieza rápida: Remoción rápida de polvo ligero.

Limpieza de bordes: Limpieza a lo largo de los bordes para eliminar el

polvo acumulado.

Limpieza por zonas: Hacia la izquierda y hacia la derecha—división

flexible para obtener una limpieza específica.

Limpieza de manchas: Limpieza repetida para remover el polvo

localizado.

Limpieza intensiva: Pasadas segmentadas para obtener mayor eficiencia.

En la Aplicación, se puede cambiar la vista entre las ventanas

interiores y exteriores. El control remoto manual ayuda a remover

manchas difíciles. La función "Volver a la esquina" regresa al robot

instantáneamente a una esquina especificada.

WINBOT rocía agua automáticamente de forma predeterminada para

obtener mejores resultados de limpieza. También se puede rociar

agua manualmente mediante un control remoto.

2. Cuando finalice la instalación, complete el registro, inicie sesión y

conecte a la red siguiendo las instrucciones de la Aplicación.

1. Escanee el código QR que aparece en la parte inferior para descargar

la Aplicación ECOVACS HOME, o busque y descargue la Aplicación en la

tienda de Aplicaciones.

Vista inferior

Descargue la aplicación ECOVACS HOME para controlar su WINBOT

y desbloquear más funciones.

a. Múltiples modos de limpieza

ESLA

Conecte el Cable de alimentación, Adaptador de

corriente y Enchufe del WINBOT

* Por favor, asegúrese de que la batería esté completamente cargada antes de

utilizarla. El tiempo de carga será de aproximadamente 3 horas.

* WINBOT es adecuado para entornos con temperaturas entre 0 y 40°C. No

cargue WINBOT en lugares donde la temperatura exceda este rango.

* Para mantener el tiempo y la eficiencia de carga, cargue dentro de un rango

de temperatura de 4 a 40°C.

* No apague WINBOT mientras está en funcionamiento, ya que corre el riesgo

de caerse.

Siga los pasos ilustrados para realizar la conexión correcta. Una

conexión incorrecta puede provocar fallas en la carga o daños en

la batería.

2.3 Primeros pasos

Añadir solución limpiadora

Se recomienda utilizar la solución limpiadora ECOVACS WINBOT para obtener

resultados óptimos de limpieza.

Si se agota la solución limpiadora ECOVACS WINBOT, se puede utilizar agua

de la llave de forma temporal.

Sin embargo, la solución limpiadora ECOVACS

WINBOT ofrece mejores resultados de limpieza.

Para evitar daños al producto, no utilice ninguna solución limpiadora que no

sea la solución limpiadora ECOVACS WINBOT.

No utilice agua purificada ni

agua filtrada.

Añada la solución limpiadora ECOVACS WINBOT al tanque de agua.

La capacidad máxima del tanque de agua es de unos 80 ml.

Máximo:

80 ml

56ESLA

1. Humedezca la almohadilla limpiadora

2. Exprima la almohadilla limpiadora

3. Pegue la almohadilla limpiadora

Antes de usar, humedezca la almohadilla limpiadora.

Exprima la almohadilla limpiadora para escurrir el agua. Para asegurar

un buen desempeño de limpieza, escúrralo todo lo que pueda.

Pegue la almohadilla limpiadora en el velcro de la parte inferior del

WINBOT, asegurándose de que los lados estrechos y anchos estén

alineados correctamente. A continuación, presione firmemente para

fijar la almohadilla en su sitio.

Instalar almohadilla limpiadora

Lado ancho

Lado estrecho

ESLA

Ate la cuerda de seguridad

Ate correctamente la cuerda de seguridad a un objeto estable que

no se pueda mover fácilmente (por ejemplo, la pata de una mesa,

silla, cama o sofá, un cortinero, la barandilla de una escalera, etc.) y

bloquee el mosquetón como se muestra a continuación.

Nota: Por favor, asegúrese de utilizarlo bajo supervisión.

Se prohíbe a personas o animales permanecer directamente debajo del área

de trabajo de WINBOT. Asegúrese de que no haya objetos valiosos o frágiles

debajo de esta área.

* Se recomienda fijar la cuerda de seguridad con el mosquetón a una barandilla

metálica firme y segura.

Para asegurar la seguridad, por favor cerciórese de fijar bien el

mosquetón antes de utilizarlo.

58ESLA

1. Antes de limpiar, asegúrese de que el área a limpiar sea más

grande que el tamaño del WINBOT y, a continuación, fíjelo a las

ventanas.

2. Conecte la fuente de alimentación y mantenga oprimido el botón

de arranque de WINBOT durante 2 segundos.

3. Después de escuchar que el ventilador se pone en marcha,

coloque la parte inferior del WINBOT (el lado con la almohadilla

limpiadora) sobre el cristal. WINBOT se adherirá automáticamente a

la ventana y comenzará a limpiar.

* No pegue el WINBOT demasiado cerca del borde cuando limpie cristales sin

marco. Se recomienda mantener una distancia mayor a 10 cm del borde.

* WINBOT solo puede limpiar superficies planas. Asegúrese de que el espesor

del cristal no sea inferior a 3 mm.

* Después de encenderlo, mantenga el ventilador alejado del cabello y de

objetos pequeños para evitar obstrucciones.

* Limpie regularmente la almohadilla limpiadora y remueva cualquier partícula

pequeña que haya en la almohadilla para evitar rayar el cristal.

* No permanezca debajo ni cerca del WINBOT mientras está limpiando.

Comenzar

2.4 Iniciar la limpieza

2.5 Acabado

Durante la limpieza, oprima el en WINBOT o páuselo mediante la

Aplicación.

Pausa

Remover WINBOT

Cuando finalice la limpieza, WINBOT volverá a la posición inicial y

emitirá un pitido. Por favor, sujete firmemente el asa, luego mantenga

oprimido el durante 2 segundos hasta que el ventilador se detenga

antes de remover WINBOT.

ESLA

Apagar

Desabrochar la cuerda de seguridad

2.6 Mantenimiento durante la limpieza

1. Asegúrese de que el ventilador de WINBOT no esté activado.

2. Coloque WINBOT sobre la almohadilla limpiadora, asegurándose

de que ambos cepillos estén completamente en contacto con la

almohadilla.

3. Presione simultáneamente los parachoques a ambos lados,

cerca de los cepillos. Suéltelos cuando escuche la indicación de voz

"Voy a empezar a limpiar el cepillo."

4. La indicación de voz "El cepillo se limpió exitosamente" indica

que el proceso de limpieza 󽗉nalizó.

60ESLA

3. Mantenimiento de componentes

Remueva la almohadilla limpiadora. Lávelo con agua de la llave y

escúrralo lo más posible antes de usarlo.

* Limpie regularmente la almohadilla limpiadora para prolongar su vida útil. Si la

almohadilla limpiadora se desgasta o deja de adherirse correctamente al velcro,

sustitúyala por una nueva para obtener un rendimiento de limpieza óptimo.

Explore más accesorios en la Aplicación ECOVACS HOME o en https://www.

ecovacs.com/global.

Almohadilla limpiadora

Tanque de agua

a. Reemplace la almohadilla limpiadora

Limpieza del tanque de agua

Lado ancho

Lado estrecho

b. Lave la almohadilla limpiadora

Remueva la almohadilla limpiadora sucia y coloque una nueva de

forma plana dentro del soporte de la almohadilla limpiadora situado

en la parte inferior del WINBOT. Presione y alise la almohadilla para

asegurar un ajuste seguro. Asegúrese de que los lados anchos y

estrechos de la almohadilla limpiadora estén alineados con los del

soporte.

Una vez que WINBOT haya completado la limpieza, vacíe la solución

limpiadora restante del tanque de agua.

Tenga cuidado de no pegar la almohadilla limpiadora afuera del soporte para

evitar afectar la

operación de WINBOT.

* Si el velcro del soporte de la almohadilla limpiadora está polvoriento, utilice un

cepillo de limpieza para remover el polvo. No lo lave con agua para evitar que

entre agua a la parte inferior del robot, lo que podría provocar daños.

ESLA

* Después de que WINBOT emita una advertencia de batería baja, asegúrese de que WINBOT esté completamente cargado antes de usarlo o guardarlo para evitar

reducir la vida útil de la batería.

* Si no va a utilizar WINBOT durante un periodo prolongado, cárguelo completamente, apáguelo y guárdelo adecuadamente. Para evitar daños a la batería y fallas en la

carga debido a una descarga excesiva, recárguela al menos una vez cada seis meses.

Lado ancho

Lado estrecho

Ventilador: Límpielo con un trapo seco para

evitar daños en la fuerza de aspiración del

WINBOT.

Rodillos laterales: Límpielos con un trapo

seco para mantener su sensibilidad.

Rodillos esféricos: Límpielos con un trapo seco

para mantener su sensibilidad.

Componente inferior

Huellas de ruedas motrices

Antes de limpiar, asegúrese de que el ventilador no esté

funcionando. Utilice la aplicación ECOVACS HOME para controlar

WINBOT de forma remota y comprobar las huellas de las ruedas

motrices. Pause la operación de las huellas de las ruedas motrices

si se encuentra suciedad. A continuación, limpie las huellas con un

trapo limpio.

Después de limpiar las huellas de las ruedas

motrices, instale la almohadilla limpiadora y

reanude las tareas de limpieza.

62ESLA

4. Luz indicadora de estado

5. Resolución de problemas

No. Problemas Posibles causas Soluciones

WINBOT resbala, por

ejemplo, deslizándose

hacia los lados o

sacudiendo el cuerpo.

La almohadilla limpiadora está demasiado

húmeda.

Consulte [Mantenimiento de componentes] en este

manual para sustituir la almohadilla limpiadora.

WINBOT limpia manchas no recomendadas, como

manchas de aceite.

Consulte la sección [Mantenimiento de componentes]

de este manual para limpiar las huellas de las ruedas

motrices.

WINBOT emite la

indicación de voz

"Presión de aire

insuficiente".

La almohadilla limpiadora no está bien colocada.

Remueva la almohadilla limpiadora y vuelva a

colocarla. Asegúrese de que los lados anchos

y estrechos de la almohadilla limpiadora estén

alineados con los del soporte.

Hay espacios o grietas en la ventana. No utilice WINBOT en superficies con espacios.

Hay obstáculos bajos en la superficie de la

ventana.

Cubra manualmente los obstáculos antes de utilizar

WINBOT.

5.1 Resolución de problemas

Indicador Efecto luminoso Significado

Botón ARRANQUE/ Luz indicadora de estado inferior

Azul sólido WINBOT funciona correctamente.

Rojo intermitente

Falla de funcionamiento. WINBOT no puede funcionar

correctamente.

Luz indicadora de estado de adaptador

Verde sólido

WINBOT consume baja corriente, por ejemplo, en el

modo de espera.

Rojo permanente

WINBOT consume alta corriente, por ejemplo, en el

modo de carga.

ESLA

WINBOT emite

indicaciones de voz

"Atascado".

Las huellas de las ruedas motrices están

atascadas.

Verifique si hay polvo o residuos en las huellas de las

ruedas motrices. Si es así, límpielas con herramientas.

A continuación, reinicie WINBOT para iniciar la

limpieza automática. Si el problema persiste, por

favor contacte a servicio al cliente.

Hay obstáculos bajos en la superficie de la

ventana.

WINBOT no puede detectar obstáculos ni marcos con

una altura inferior a 4 mm. En este caso, por favor

vaya a la Aplicación y siga las instrucciones para

ayudar a WINBOT.

WINBOT emite

indicaciones de voz

"Atascado".

No hay solución limpiadora en el tanque de agua.

Por favor, añada solución limpiadora ECOVACS

WINBOT a tiempo.

La función de auto-rocío está desactivada en la

Aplicación.

Por favor, vaya a la Aplicación y active la función de

auto-rocío.

WINBOT está limpiando con un nivel de agua

bajo.

1. Apague WINBOT, reinícielo y vuelva a colocarlo.

2. Visite la Aplicación y siga las precauciones de auto-

rocío para resolver el problema.

3. Si el problema persiste, por favor contacte a

servicio al cliente.

WINBOT emite la

indicación de voz

"WINBOT encuentra un

obstáculo".

Los componentes internos son anormales.

Sujete 󽗉rmemente el cable compuesto y no se

coloque directamente debajo del WINBOT para

evitar lesiones por caída del WINBOT. Arrastre

lentamente el WINBOT hasta que pueda alcanzarse.

Mantenga oprimido el botón ARRANQUE durante

2 segundos y, a continuación, remueva WINBOT.

Apague WINBOT, desconecte la alimentación y, a

continuación, reinícielo. Si el problema persiste

después de reiniciar, por favor contacte a servicio al

cliente.

64ESLA

WINBOT no ha vuelto a

su origen y no se puede

remover.

Hay un error en el algoritmo.

Afectado por la precisión del cálculo, puede haber un ligero

error. El error normal es inferior a 21 cm. Si el error de

WINBOT al volver al origen es demasiado grande y resulta

incómodo recuperar WINBOT, por favor vaya a la Aplicación

y controle WINBOT de forma remota para que vuelva a una

posición en la que sea fácil removerlo.

La función de control remoto se utilizó

después de adherir WINBOT, por lo que

WINBOT no conoce la posición original.

Vaya a la Aplicación y utilice el control remoto para ayudar

a WINBOT a volver a una posición en la que sea fácil

removerlo.

WINBOT indica por

voz "Por favor, evite las

esquinas de la ventana."

Al limpiar cristales sin marco, la

posición de adherencia de WINBOT

está demasiado cerca del marco de la

ventana.

Sujete el asa de WINBOT, mantenga oprimido el botón

ARRANQUE de WINBOT durante 2 segundos y, a

continuación, remueva y vuelva a colocar WINBOT. Se

recomienda que la posición de adhesión esté a más de 10

cm de distancia de las esquinas de la ventana.

Al conectar el robot a través de Bluetooth en la Aplicación ECOVACS HOME, por favor asegúrese de que se cumplan las siguientes

condiciones tanto para el robot como para su teléfono:

1. Que el Bluetooth de su teléfono esté activado.

2. Que la estación esté encendida y la luz indicadora esté encendida.

3. Vincule WINBOT a través de Bluetooth en la Aplicación ECOVACS HOME; evite vincularlo a través de la configuración de Bluetooth de su

teléfono.

4. El Bluetooth y el Wi-Fi pueden interferir entre sí durante la vinculación. Para obtener una conexión óptima, mantenga WINBOT cerca del teléfono

y alejado del direccionador de Wi-Fi.

5. Si WINBOT no se conecta a la Aplicación, intente desconectar otros dispositivos Bluetooth conectados, asegúrese de que WINBOT no esté

vinculado con otro teléfono, y entonces vuelva a intentarlo.

6. Cuando se utiliza el control remoto, es posible que la conexión Bluetooth se interrumpa si el teléfono está demasiado lejos o si hay paredes

enmedio. Si se desconecta, intente volver a conectarse a una distancia más cercana.

7. Cuando utilice WINBOT, permita que la Aplicación ECOVACS HOME obtenga acceso a la ubicación, a Bluetooth y al almacenamiento del

teléfono.

Si los métodos anteriores no le ayudan a conectarse, por favor contacte a servicio a clientes.

5.2 Conectar WINBOT con la Aplicación

ESLA

6. Especificaciones técnicas

Vista inferior

Obtenga acceso al Manual de instrucciones completo

Escanee el código QR del robot para obtener acceso al manual de

instrucciones completo.

Modelo WINBOT

WG891-12

Modelo del adaptador de

corriente

GM95-240375-D

Entrada nominal

24 V

3.75 A Entrada

: 100-240 V ~ 50-60 Hz 2.5 A

Potencia nominal

90 W

Salida

: 24 V

3.75 A

271*271*77(10.67"*10.67"*3.03")

2400-2483.5 MHz

Dimensiones de WINBOT

(L × W × H mm)

Bandas de frecuencia

La potencia de salida del módulo Wi-Fi es inferior a 100 mW.

Nota: Las especificaciones técnicas y de diseño pueden modificarse a fin de mejorar el producto continuamente.

Ecovacs Home Service Robotics Co., Ltd.

No. 518 Songwei Road, Wusongjiang industry Park, Guoxiang Street,

Wuzhong District, Suzhou, Jiangsu, China.

Ecovacs WINBOT W2S Edge-Cleaning, 3-Nozzle Spray, 10-Level Safety

Product's Documents

Instruction Manuals WINBOT W2S Instruction Manual US CA.

Specifications

Ecovacs WINBOT W2S Questions and Answers
