Technical Support and E-Warranty Certificate www.vevor.com/support
ROOF RACK
MODEL: HJ-RB023B
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
MODEL: HJ-RB023B
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ROOF RACK
background
Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
PRODUCT PAREMETERS
Model
Applicable Vehicle Models
Material
HJ-RB023B
SUBARU FORESTER
2014-2021
6063-T6
Warning: When loading cargos, the speed of the car should not exceed 80 km/h
(50 mile/h), and large items should be covered with a windproof cover or safety net.
SAFETY & WARNING
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury,or damage valuable property.
Adhere to all Department of Transportation (D.O.T.) requirements when using
this product. Use ropes and tie-downs to securely hold all cargo in place.
Do not overload the Roof Rack. Never exceed the maximum weight capacity
of 200 lbs.
Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
Make sure the vehicle’s engine is OFF, with the parking brake set, before
loading or unloading the Roof Rack.
Do not use to hold or restrain human or animal weight in any manner.
Use common sense when working. Stay alert and concentrate when setting up
and using the Roof Rack. Never work while under the influence of alcohol, drugs
or medications.
While assembling and using the Roof Rack, keep the work area clean and
well-lighted. Keep spectators and children out of the work area.
background
Consider the weight that the roof can bear.
Consider the load-bearing capacity of the roof basket.
When installing the product, the accessories must be securely installed.
When loading cargos, please use a safety net to prevent them from falling off.
For bulky items like kayaks,they need to be accompanied by windproof covers and
other items to reduce wind resistance before they can be checked in.
When loading cargos, the cargos cannot exceed the tested load-bearing
capacity to prevent deformation or detachment of the roof rack.

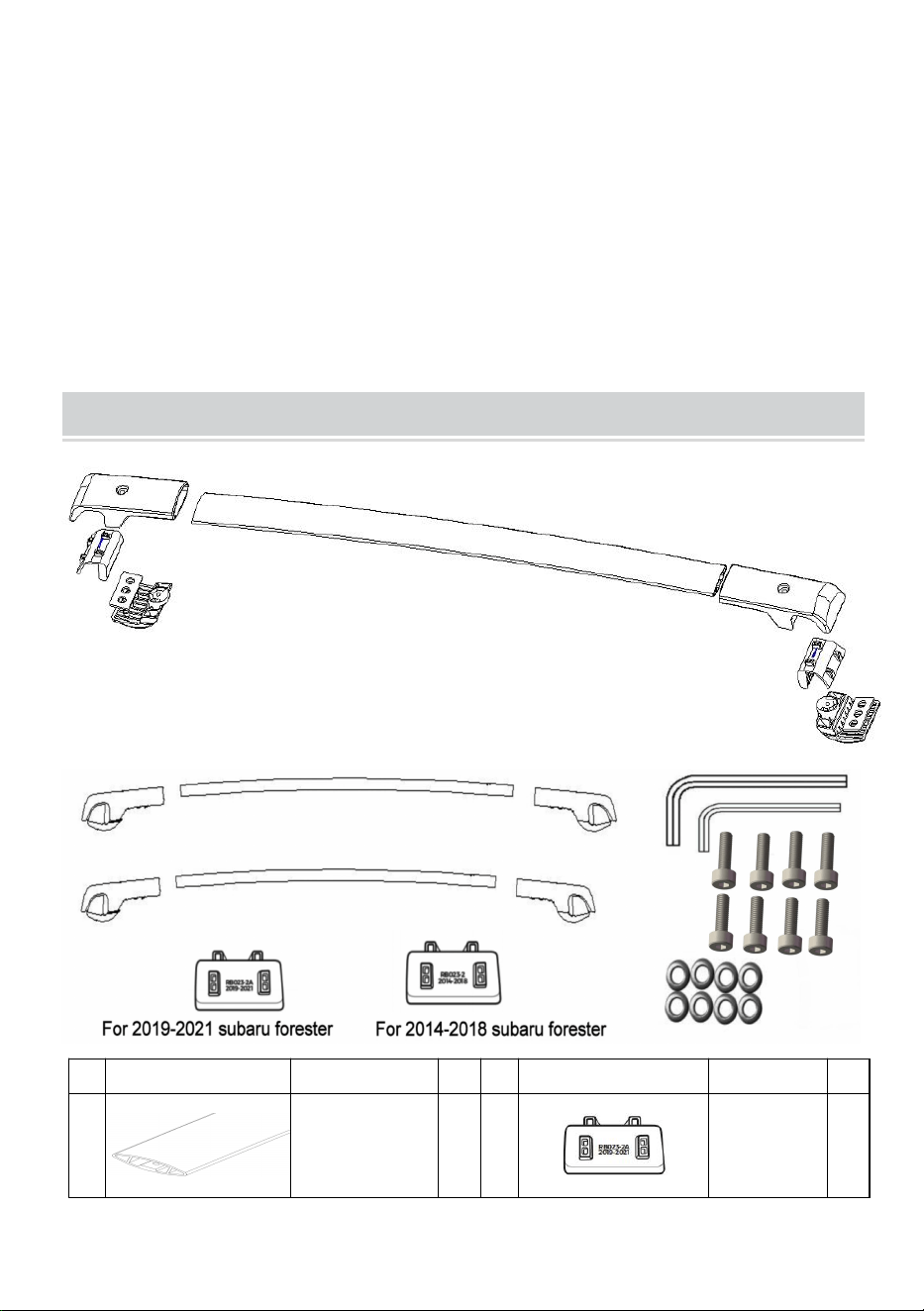

ACCESSORY LIST
NO
NAME
QTY
NO
NAME
QTY
A
Front Roof
Rack (Longer)
1
F
Adaptor
spacer(201
9-2021)
4
background
Note
：
Distinguish Front and Rear Roof Rack: The front roof rack was longer than the rear
one.
OPERATION
B
Rear Roof
Rack
(Shorter)
1
G
Adaptor
spacer(201
4-2018)
4
C
Adaptor
4
H
M6 Flat
Washer
8
D
Allen Key
5mm
1
I
M6 Screw
8
E
Allen Key
6mm
1
background

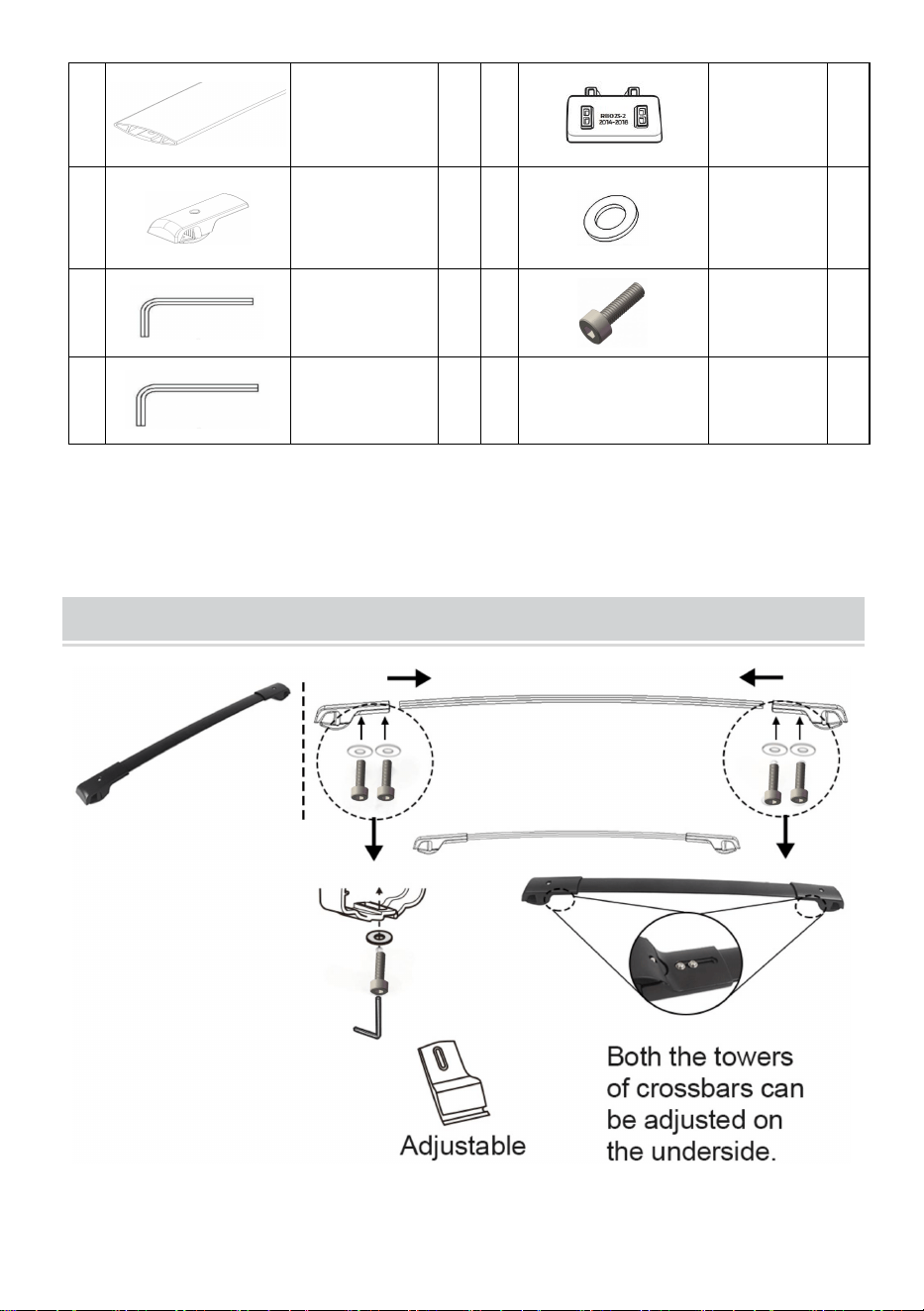

1.First, install and fix the left and right adaptor on the left and right sides of the front
and rear aluminum tubes, respectively, and fix them with M6 screws+M6 spacer;
then install them to the roof rack as shown in the picture.
Tips: Do not tighten the hexagon socket bolts yet .

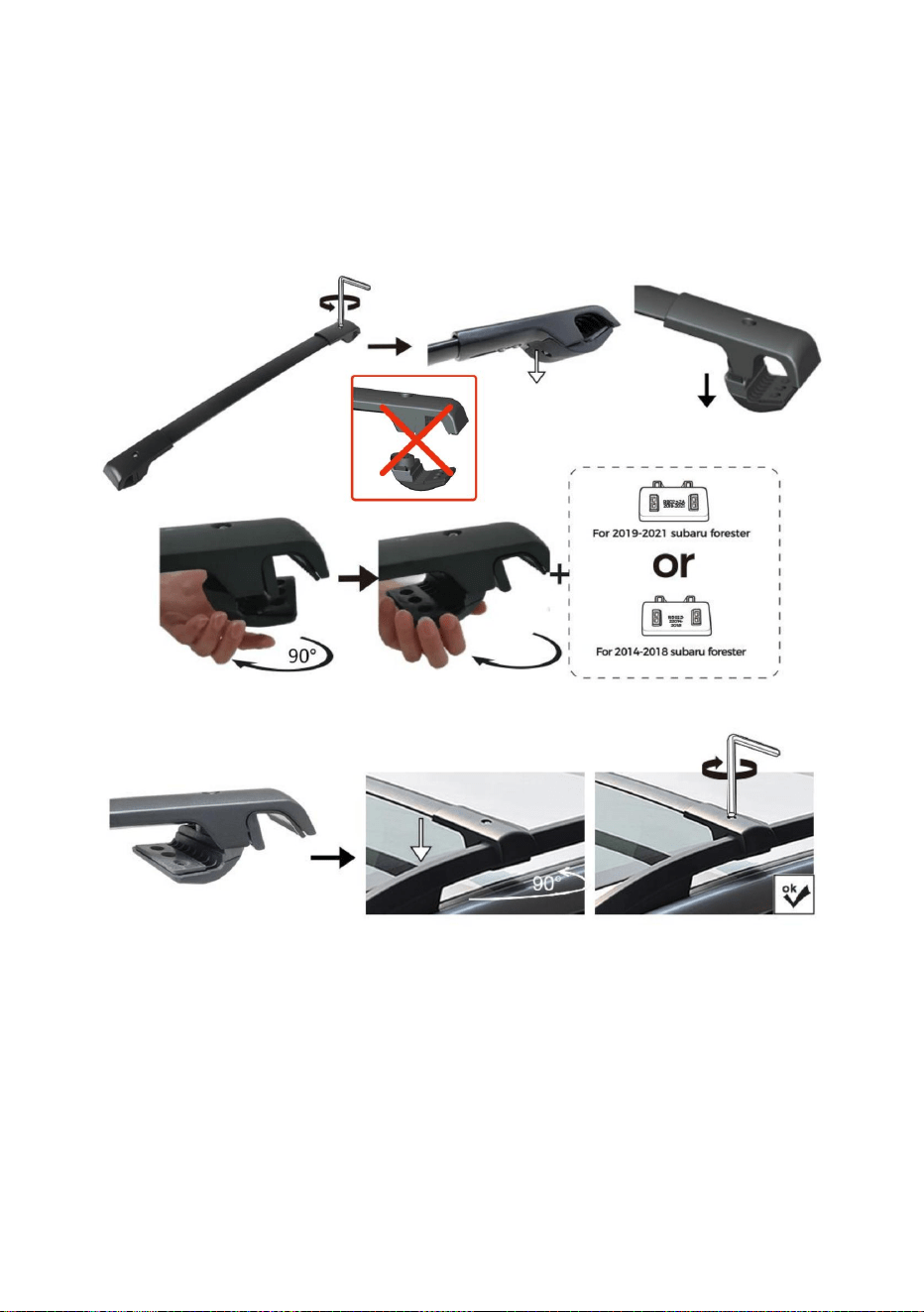

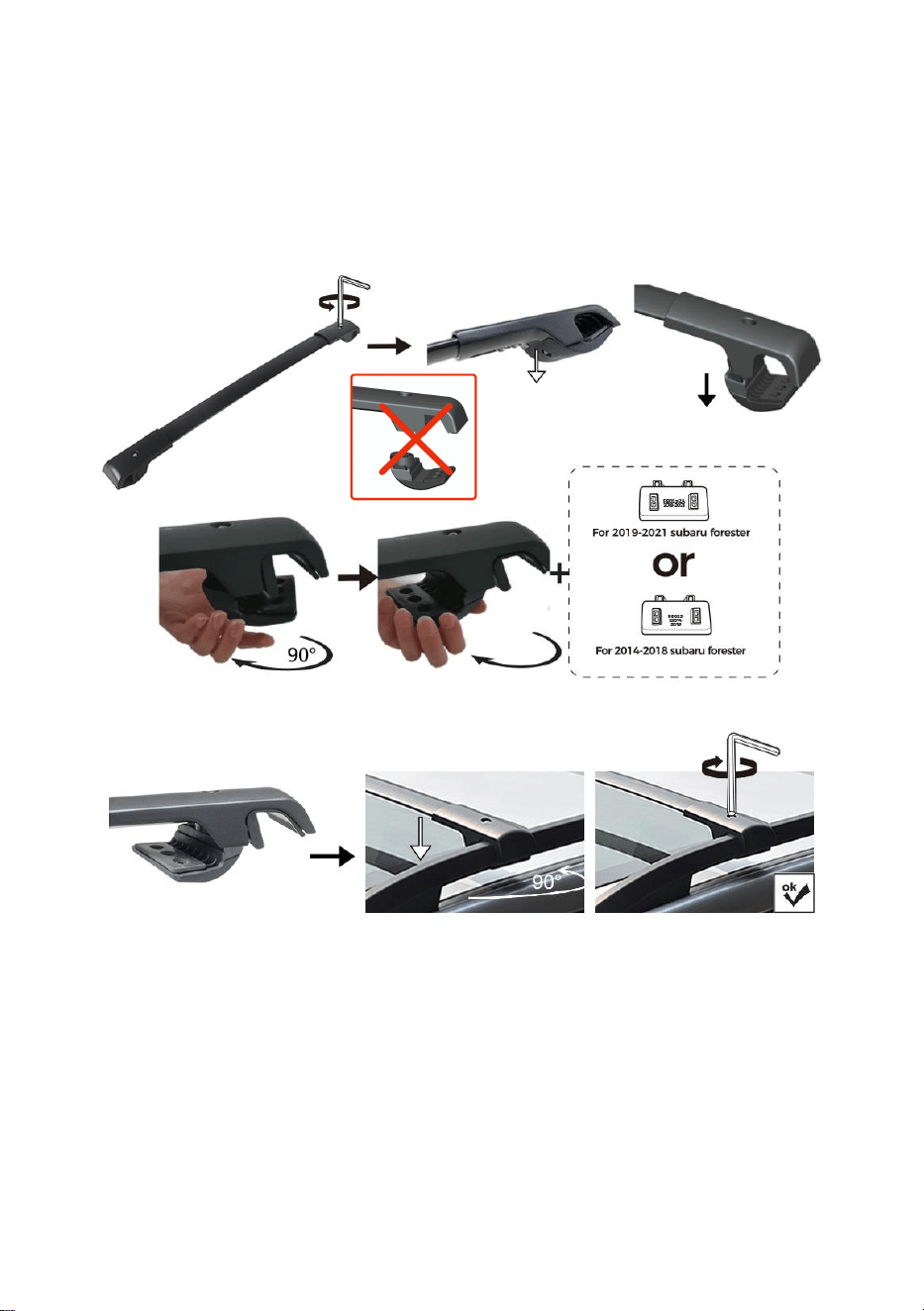

2.Loosen the Allen head bolts.
Note: The lower arm/clamp cannot be completely separated from the adapter.
The degree of loosening of the upper screws of the adapter is: the lower arm/
clamp can rotate 90 degrees.
3. Rotate the lower arm 90 degrees.
4. Place the roof rack in the proper position on the roof rail, and guild the rail into
the slot.
5. Rotate the lower arm back to its original position.
background
6. Tighten the upper Allen bolts.
7. Tighten the lower Allen bolts.
8. Place the other roof rack 24"-32" away from the first one. Repeat steps 2 to 7 to
install.
9. Tighten and check before daily use.
Address：
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Made in China
