Vevor HJ-RB021-54 Universal Roof Rack Cross Bars HJ-RB021-54"

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
HJ-RB021-54

User Manual

This is the main product document for model HJ-RB021-54".

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
ROOF RACK
SERIES: HJ-RB021
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
SERIES: HJ-RB021
Have product questions? Need technical support? Please feel free to contact
us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
ROOF RACK
background
Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
PRODUCT PAREMETERS
Model
Applicable Vehicle
Models
Rack Length
HJ-RB021-120CM
Empty Vertical Bar
47.2” / 1200mm
HJ-RB021-123CM
Empty Vertical Bar
48.4” / 1230mm
HJ-RB021-132CM
Empty Vertical Bar
52” / 1320mm
HJ-RB021-135CM
Empty Vertical Bar
53” / 1350mm
HJ-RB021-54”
Empty Vertical Bar
54” / 1370mm
Warning: When loading cargos, the speed of the car should not exceed 80 km/h
(50 mile/h), and large items should be covered with a windproof cover or safety net.
SAFETY & WARNING
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury, or damage valuable property.
Adhere to all Department of Transportation (D.O.T.) requirements when using
this product. Use ropes and tie-downs to securely hold all cargo in place.
Do not overload the Roof Rack. Never exceed the maximum weight capacity
of 200 lbs.
Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
Make sure the vehicle’s engine is OFF, with the parking brake set, before
loading or unloading the Roof Rack.
Do not use to hold or restrain human or animal weight in any manner.
Use common sense when working. Stay alert and concentrate when setting
up and using the Roof Rack. Never work while under the influence of alcohol,
drugs, or medications.
background
While assembling and using the Roof Rack, keep the work area clean and
well-lighted. Keep spectators and children out of the work area.
Consider the weight that the roof can bear.
Consider the load-bearing capacity of the roof basket.
When installing the product, the accessories must be securely installed.
When loading cargos, please use a safety net to prevent them from falling off.
For bulky items like kayaks,they need to be accompanied by windproof
covers and other items to reduce wind resistance before they can be checked
in.
When loading cargos, the cargos cannot exceed the tested load-bearing
capacity to prevent deformation or detachment of the roof rack.
ACCESSORY LIST
①
②
③
④
⑤
Aluminum bar
X2
Adaptor
X4
End cover
X4
Key
X2
M5 Allen key
X1
background
OPERATION
A. Installation step 1
：
1. Firstly, install the screws & flat washers & square nuts together, and then install
them into the slot of the aluminum tube. Attention: The screw plate is installed in
front of the front clamp of the adaptor and should be tightly against the front clamp
to prevent loosening of the adaptor clamp.
2. Install the four adaptors into the grooves on both sides of the cross bars, then
install and fix each bar plug on the cross bar, and then install the bar plug after the
cross bar is completely installed and fixed on the roof rack.
B. Installation step 2：
The fixing plate should be installed
tightly against the front clamp
position.
Install the fixing plate at the
position shown in the picture.
background
background
Model
Inner sides of the roof bars
HJ-RB021-120CM
190 to 1010 mm
HJ-RB021-123CM
190 to 1040 mm
HJ-RB021-132CM
190 to 1130 mm
HJ-RB021-135CM
190 to 1160 mm
HJ-RB021-54”
190 to 1180 mm

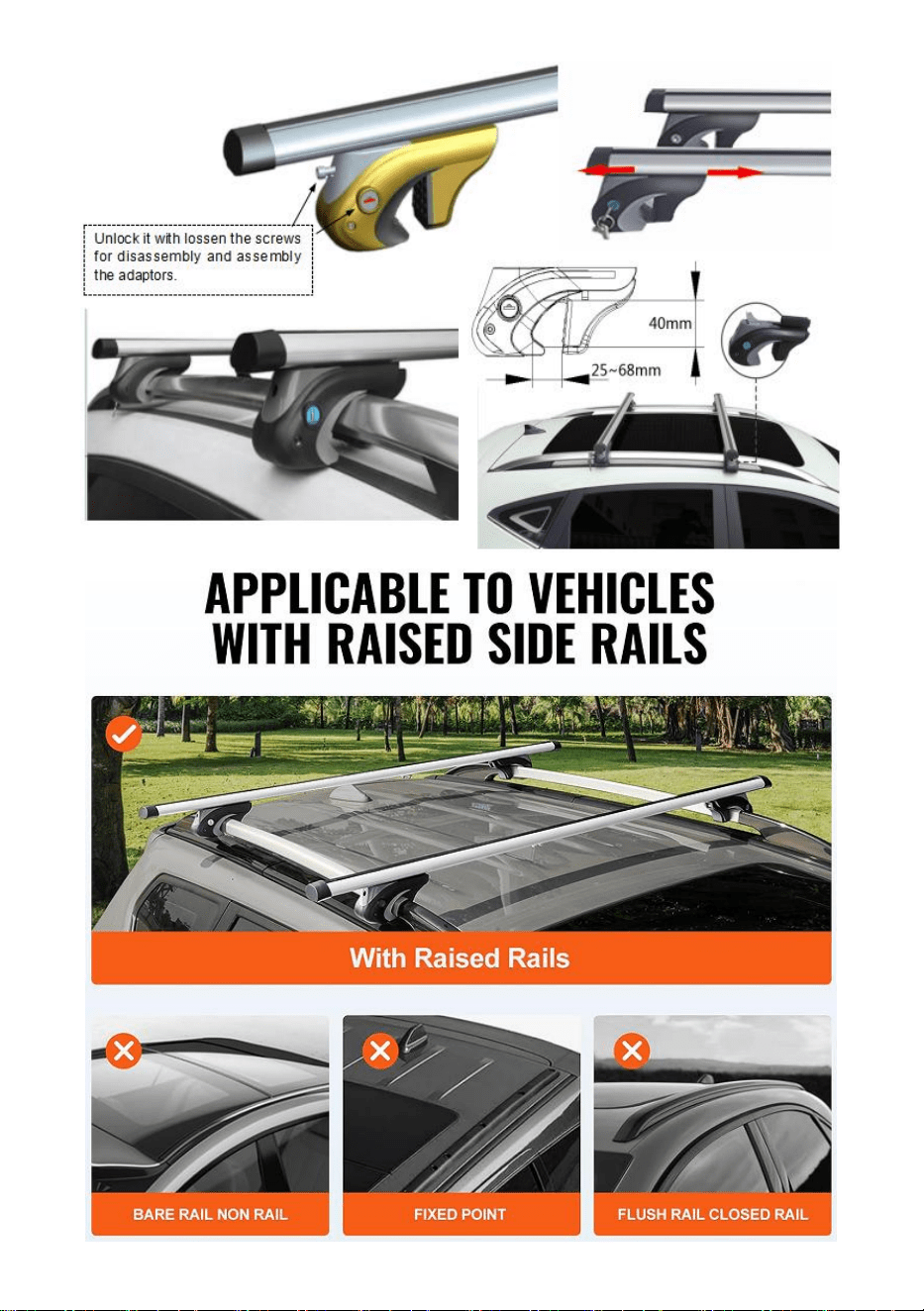

1.
First, use the key to open the out anti-theft cover, then use the hexagonal key
to tighten the screws in the out anti-theft cover to adjust the loading position, move
the adaptors left and right in the cross bar slot to the appropriate loading position,
and then tighten and fix the screws; Finally, close the out anti-theft lock.
2.Before and after each use, check to make sure that all hardware is tightly
secured.Regularly inspect for damage.If fraying or distortion is found,immediately
discontinue use.
* Total product length reduced by 190mm.
Maximum suitable width between the inner sides of the roof bars
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technical Support and E-Warranty Certificate
www.vevor.com/support
