ROOF RACK
MODEL:HJ-RB033
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
MODEL:HJ-RB033
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ROOF RACK
background
Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
PRODUCT PAREMETERS
SAFETY & WARNING
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury, or damage valuable property.
Adhere to all Department of Transportation (D.O.T.) requirements when using
this product. Use ropes and tie downs to securely hold all cargo in place.
Do not overload the Roof Rack. Never exceed the maximum weight capacity
of 160 lbs.
Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
Make sure the vehicle’s engine is OFF, with the parking brake set, before
loading or unloading the Roof Rack.
Do not use to hold or restrain human or animal weight in any manner.
Use common sense when working. Stay alert and concentrate when setting up
and using the Roof Rack. Never work while under the influence of alcohol, drugs
or medications.
While assembling and using the Roof Rack, keep the work area clean and
well-lighted. Keep spectators and children out of the work area.
Consider the weight that the roof can bear.
Consider the load-bearing capacity of the roof basket.
Model
Applicable Vehicle Models
Material
HJ-RB033
RAV4 2020-2023
（
With original roof bar
）
6063-T6
Warning: When loading cargos, the speed of the car should not exceed 80 km/h
(50 mile/h), and large items should be covered with a windproof cover or safety net.
background
When installing the product, the accessories must be securely installed.
When loading cargos, please use a safety net to prevent them from falling off.
For bulky items like kayaks,they need to be accompanied by windproof covers and
other items to reduce wind resistance before they can be checked in.
When loading cargos, the cargos cannot exceed the tested load-bearing
capacity to prevent deformation or detachment of the roof rack.

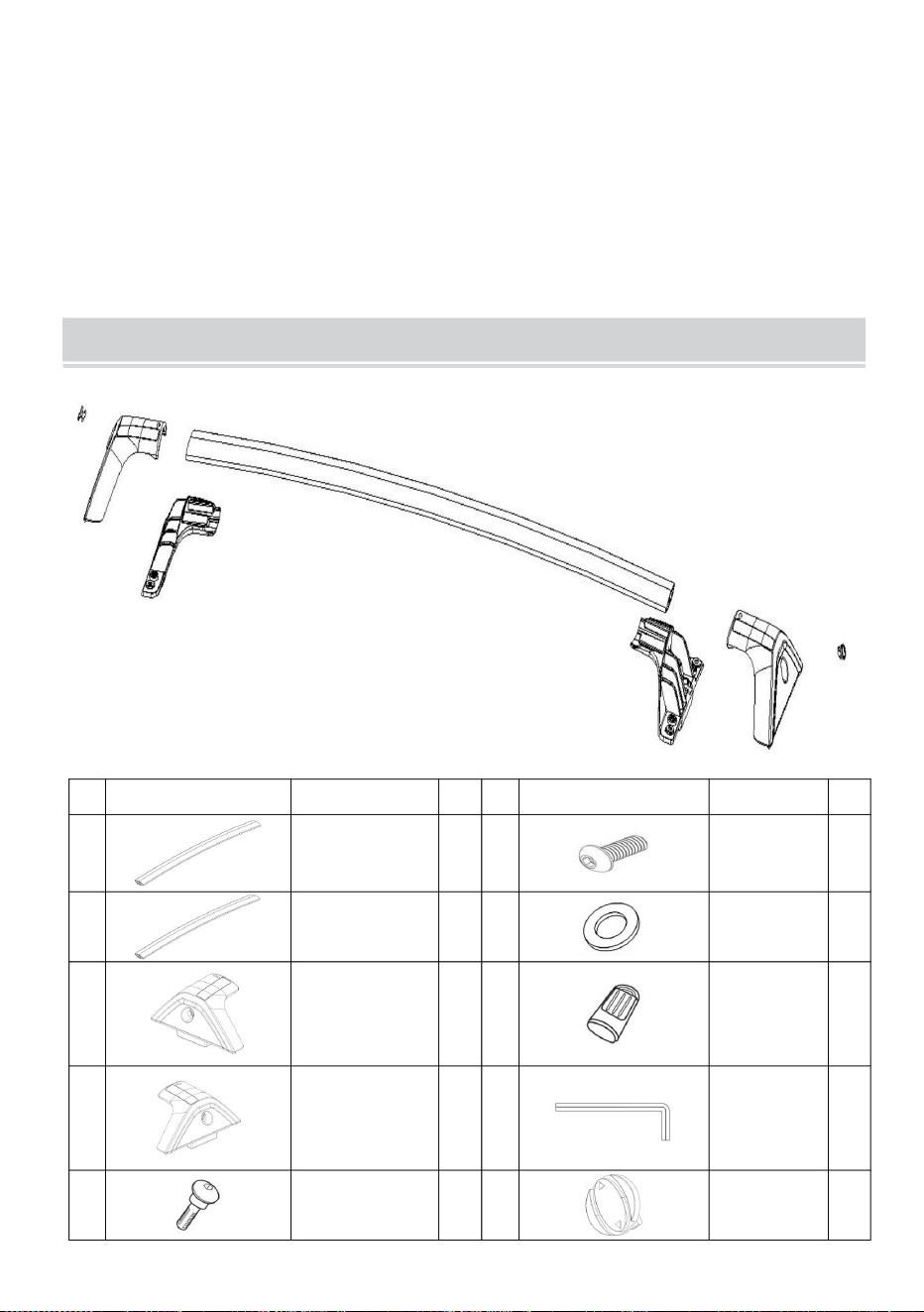

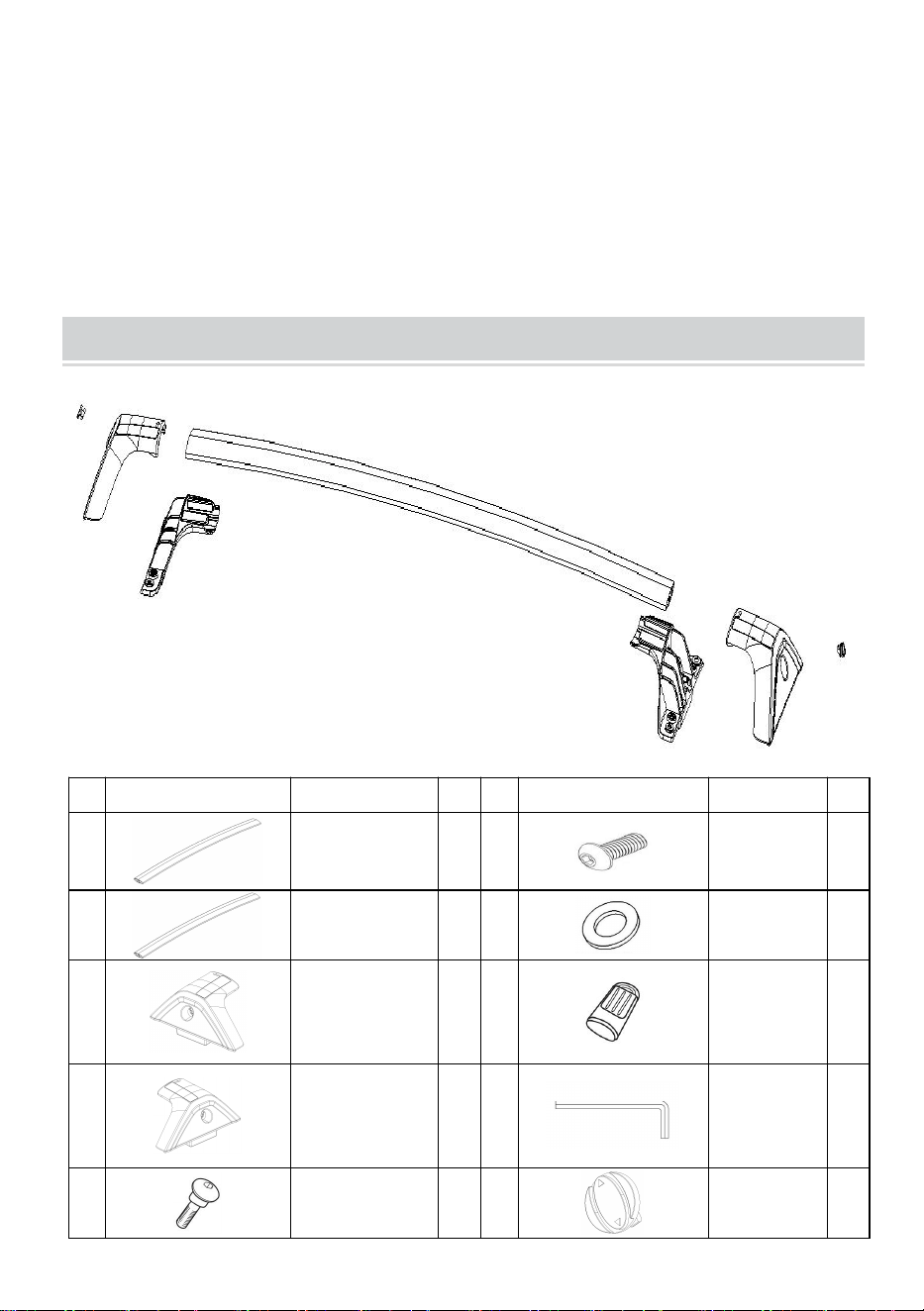

ACCESSORY LIST
NO
NAME
QTY
NO
NAME
QTY
A
Front Cross Bar
(Longer)
1
F
Socket Head Bolt
4
B
Rear Cross Bar
(Shorter)
1
G
Flat Washer
4
C
Front left/right
Mounting Support w/
Cover
2
H
Cap Lock Key
2
D
Rear left/right
Mounting Support
Gasket
2
I
M4/M5 Hex
Wrench
2
E
Shoulder Bolt
8
J
Plastic lock
cylinder
4
background
OPERATION

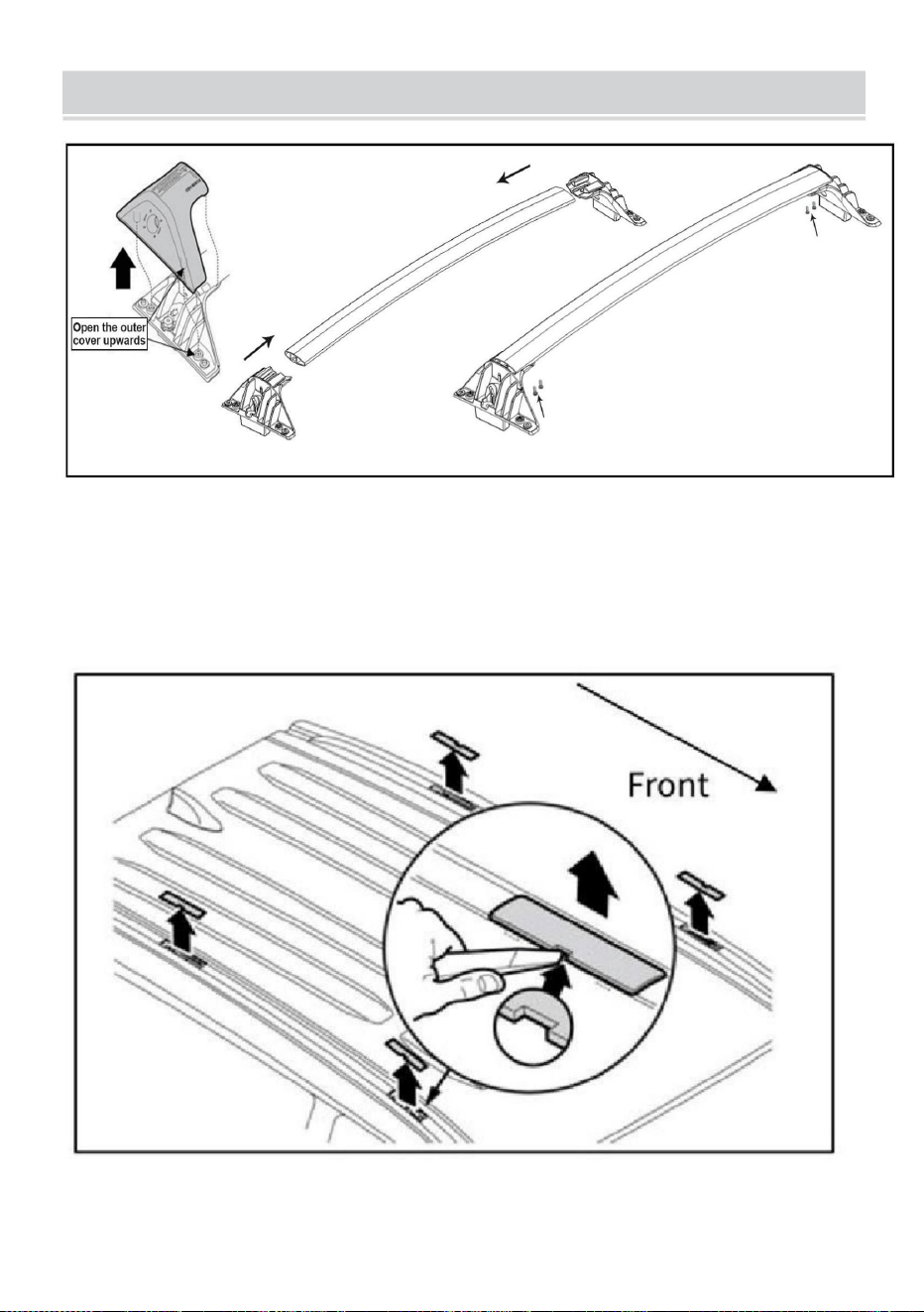

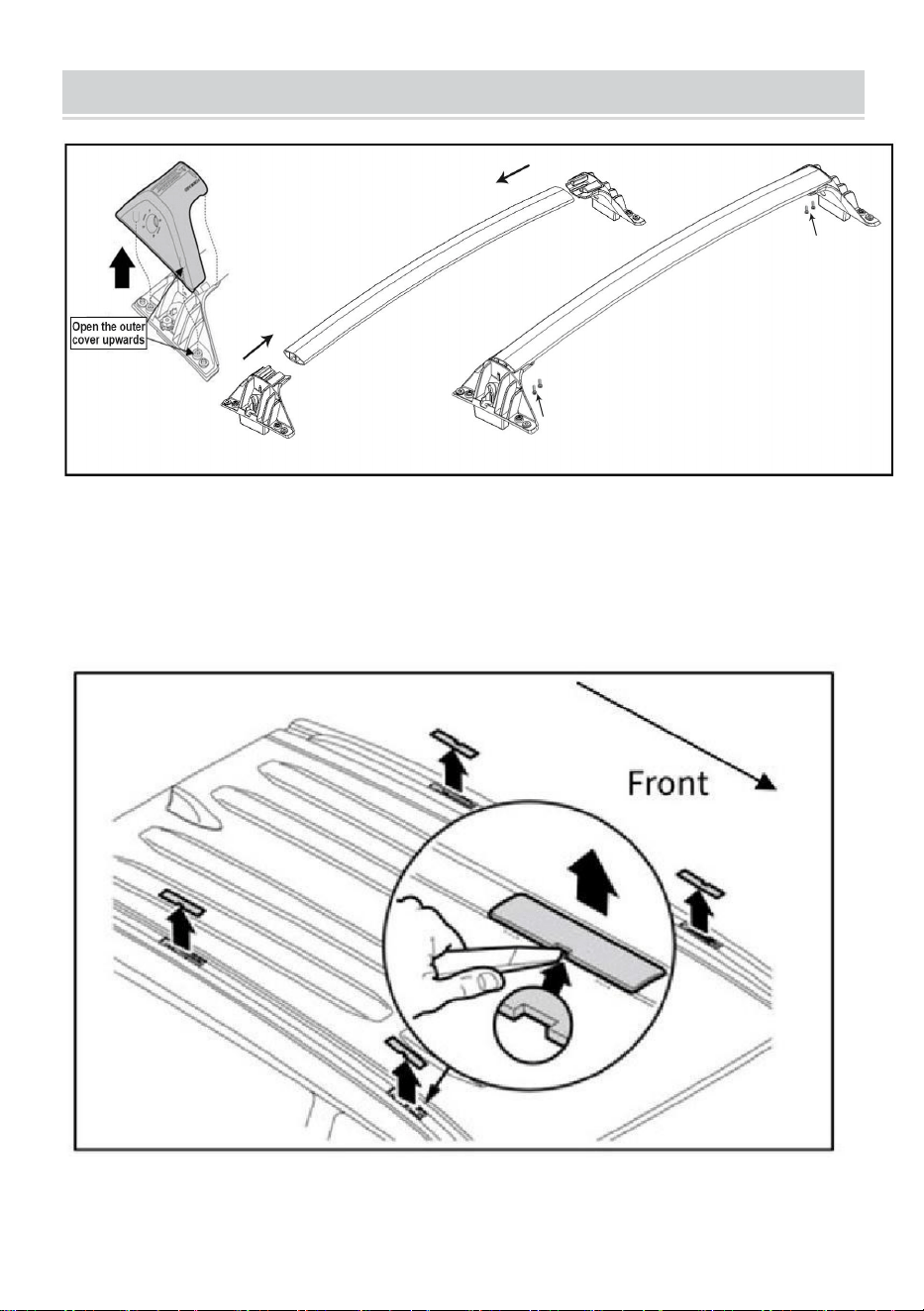

1.Open the outer cover upwards.
2.Assemble the front and rear roof racks as shown. Insert the cross bar into the
mounting support and secure it with shoulder bolts.
3.Clean the roof before install the roof rack.
background
4.Using a flat head screwdriver wrapped with a shop towel, remove the four
roof trim rail covers. Keep the covers and store in glove box.
5. Locate“FL/FR/RL/RR” on the bottom of the mounting support and
gasket. Engage the proper gasket to the bottom of mounting support.
6. Make sure gaskets are flushed to support of roof rack.If necessary,
pull the rubber tab through the hole.
7.Place the front roof rack supports inside the roof rail openings.
background

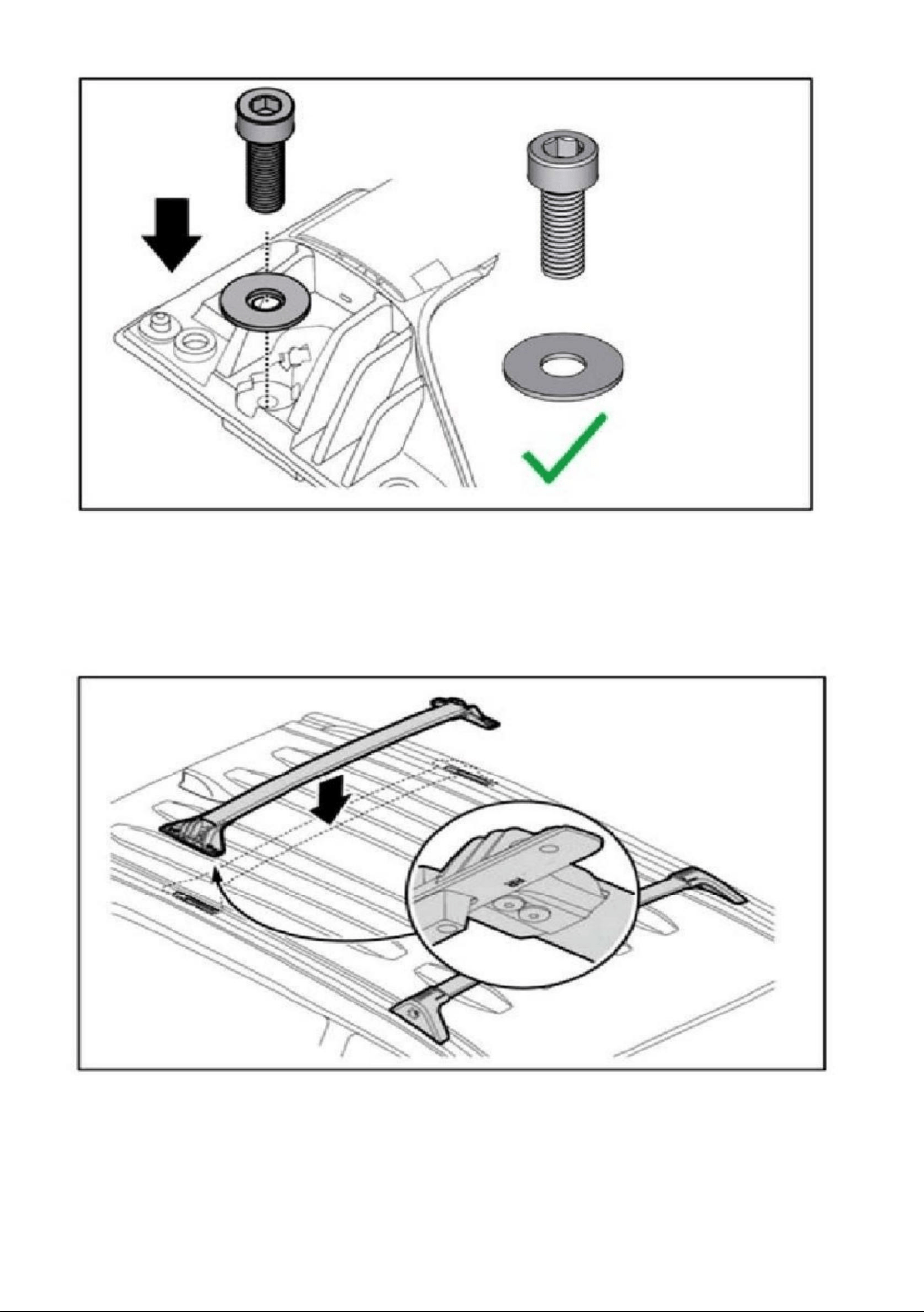

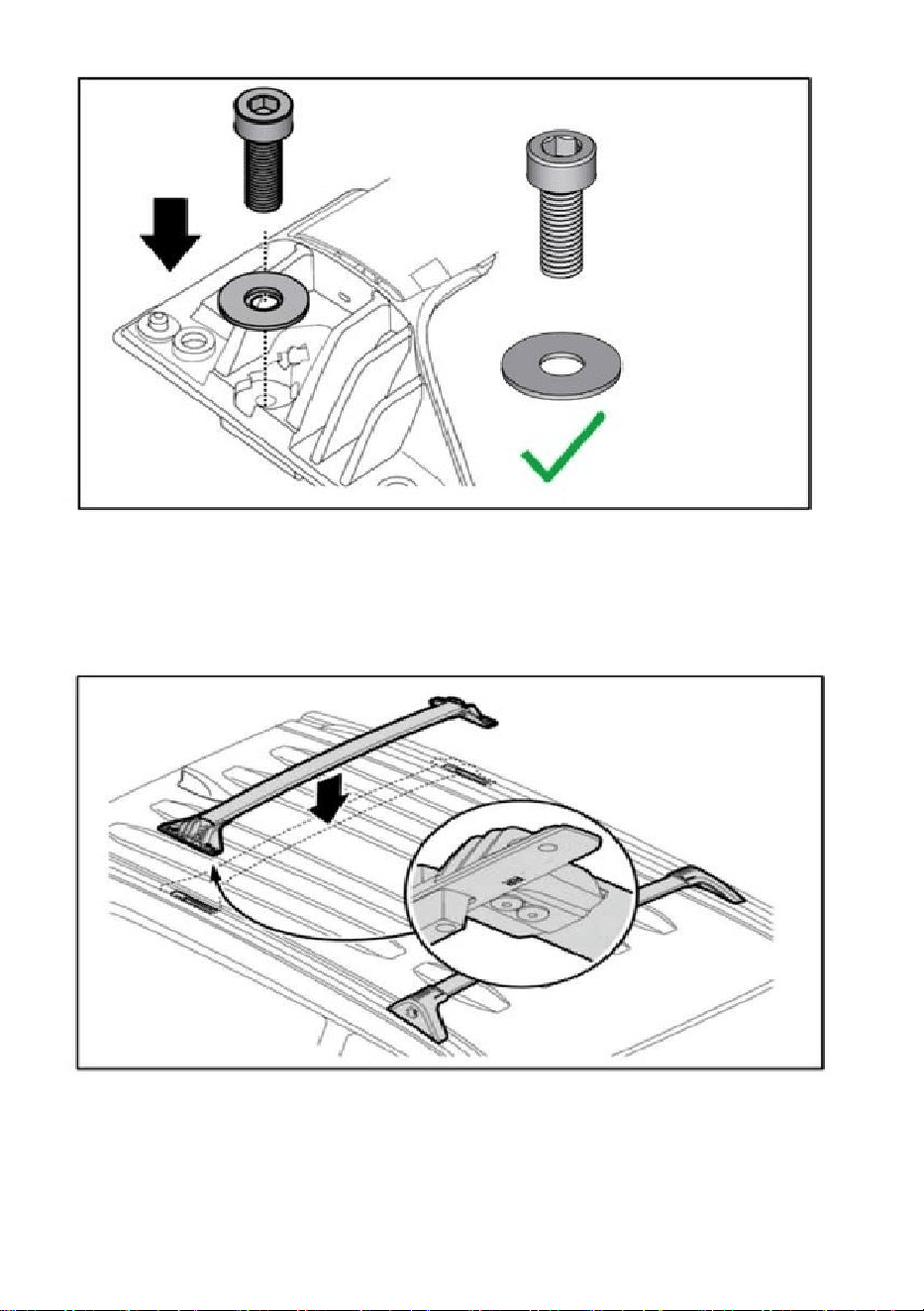

8.Secure the front mounting supports with socket head bolts and flat washers.
Torque the socket head bolts to 8lb ·ft.

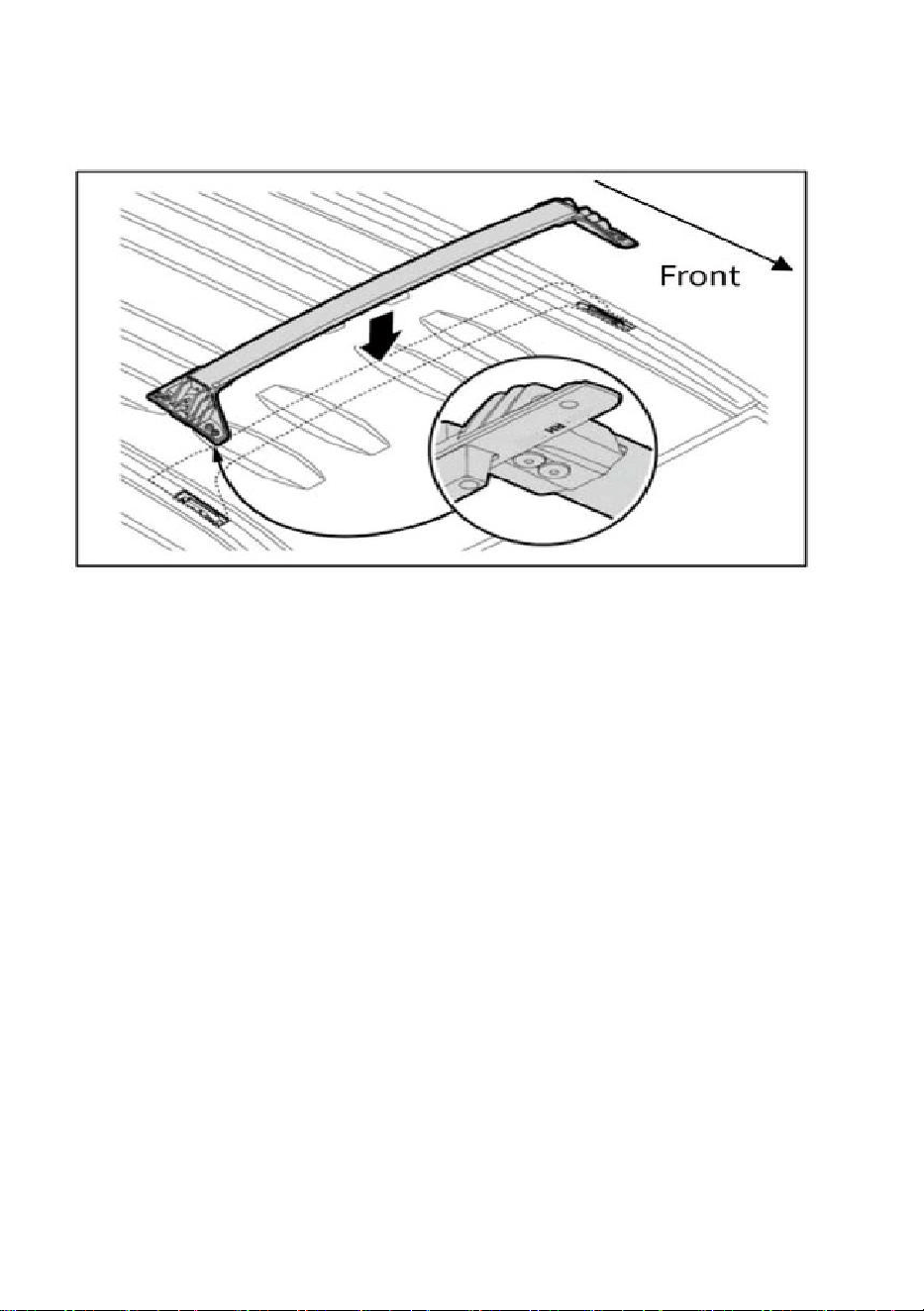

9.Place the rear roof rack supports inside the roof rail openings.
background
10.Secure the rear mounting supports with two socket head bolts and two flat
washers. Torque the socket head bolts to 8 lb ·ft.
11.Torque the shoulder bolts underneath the mounting supports to 6 lb ·ft.
12.After installing each roof rack, check that the gasket on the mounting support is
not protruding. If it is, push the gasket into position using a trim tool.

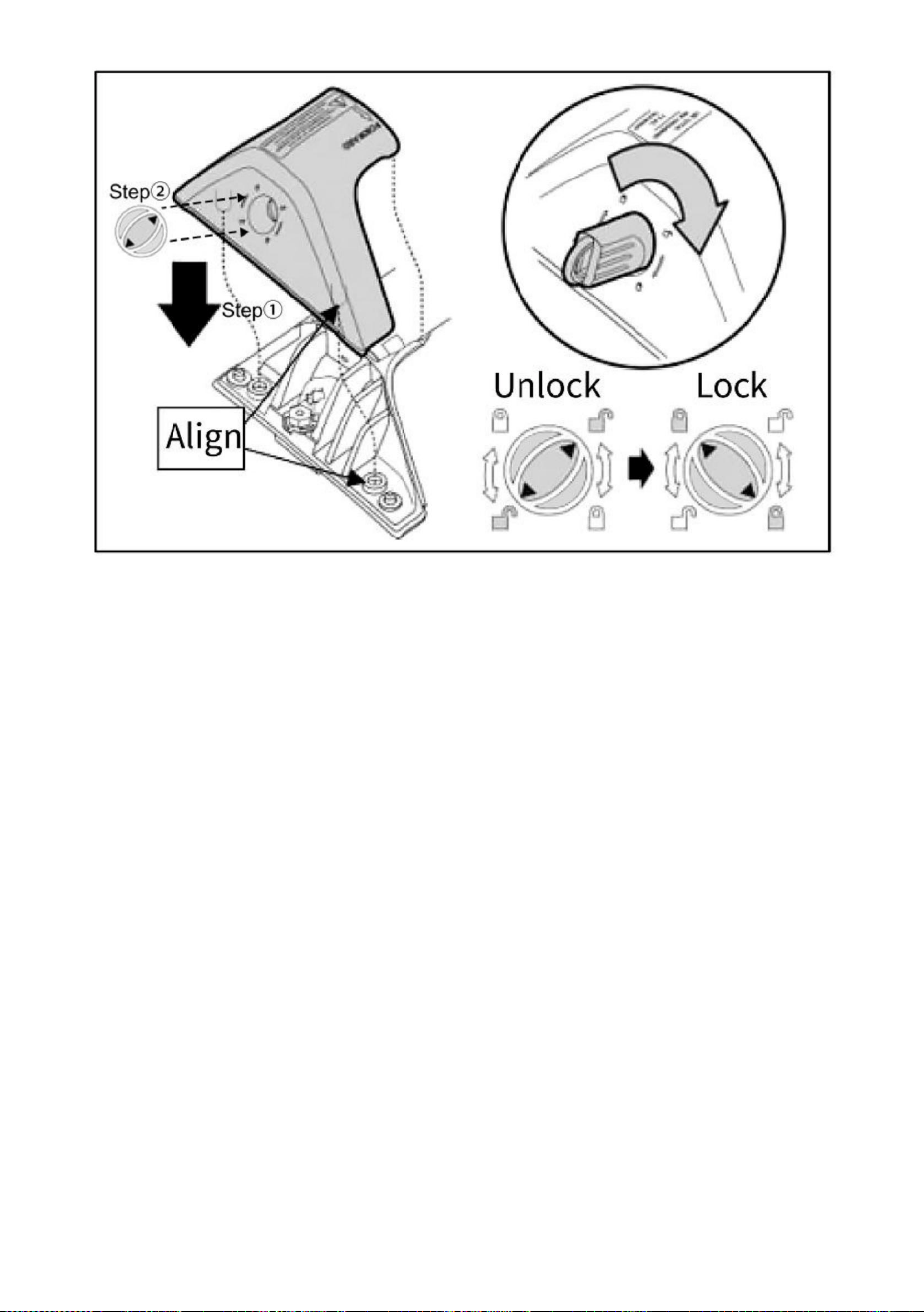

13.Carefully align the ball and socket joint, making sure they are centered, and
apply slight downward force to engage the ball and socket until the cover snaps
into place.
14.Apply slight force to the top of the cover to engage retention features to the roof
rack.

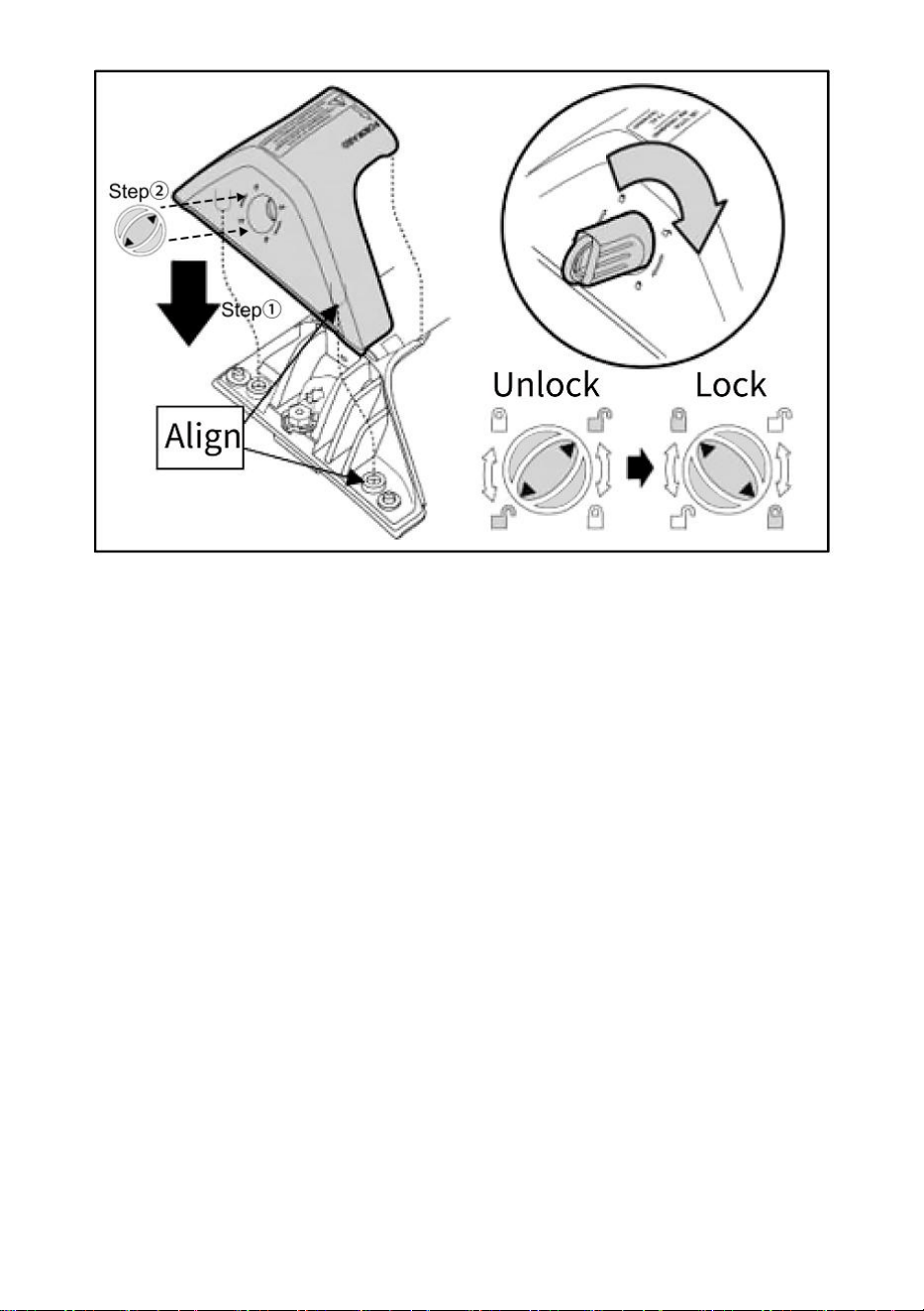

15.Use the cap lock key, and rotate the lock 90°to the locked position.
16. Note
：①
Install firstly the plastic housing of the adaptor out cover, ②and then
install the lock cylinder. After installing the roof rack, rock each rack to make sure it
is secure.
background
Address：
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Made in China
background
MODÈLE:HJRB033
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous
vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous
sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
PORTEBAGAGESDETOIT
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
