Manuale d’uso e
manutenzione
Use and
maintenance
manual
Manuel
d’utilisation et de
maintenance
Manual de uso y
mantenimiento
I
Indice
Simboli, Divieti e Prescrizioni ……….…………………….
1
Una scelta di qualità ………………………….…………….
3
Istruzioni e avvertenze generali …..……………………....
4
Installazione del nuovo apparecchio ..………….………...
5
Pulizia ……………………………………….……………….
6
Pressostato e modalità protezione. Pulizia filtro….……..
8

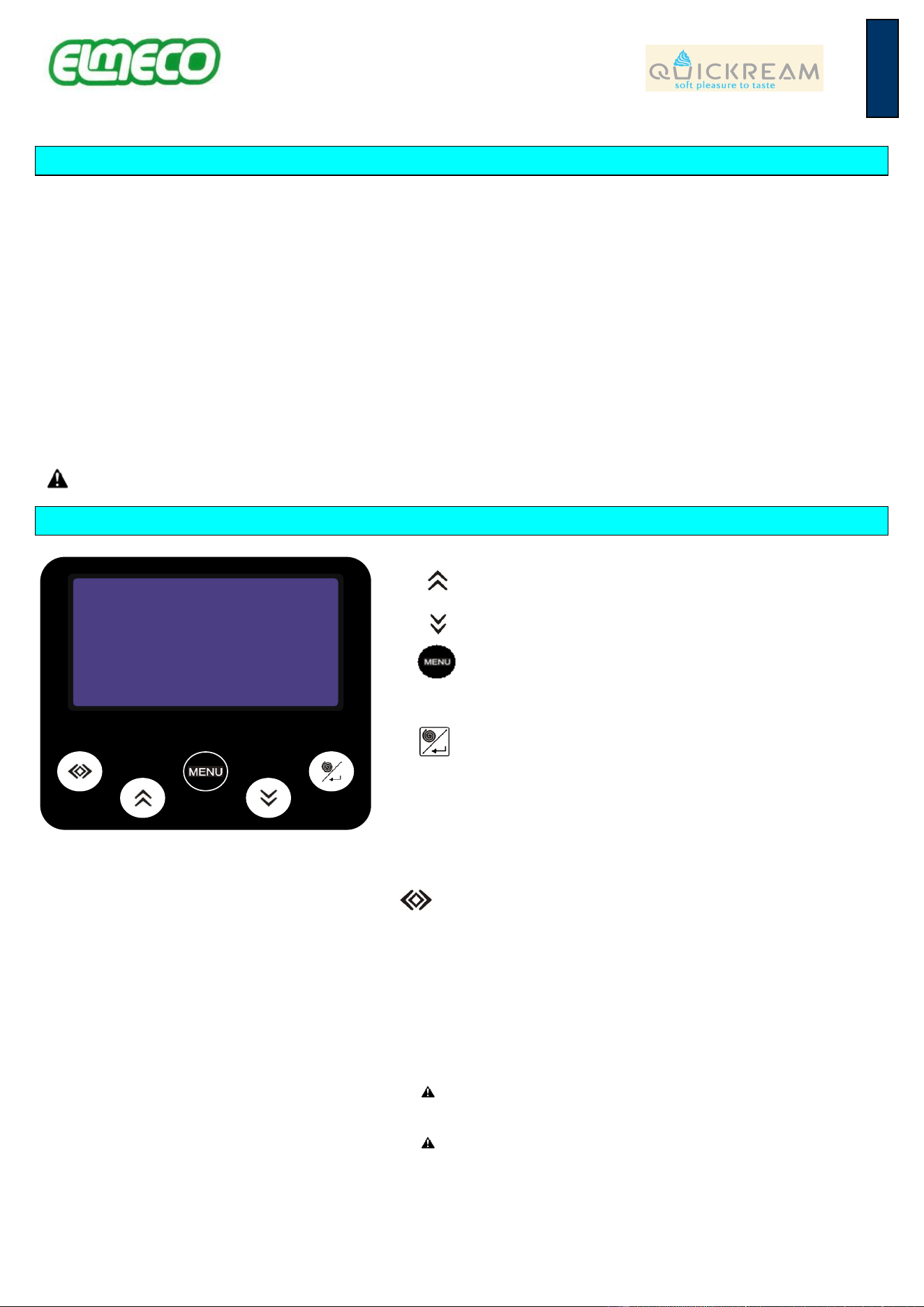

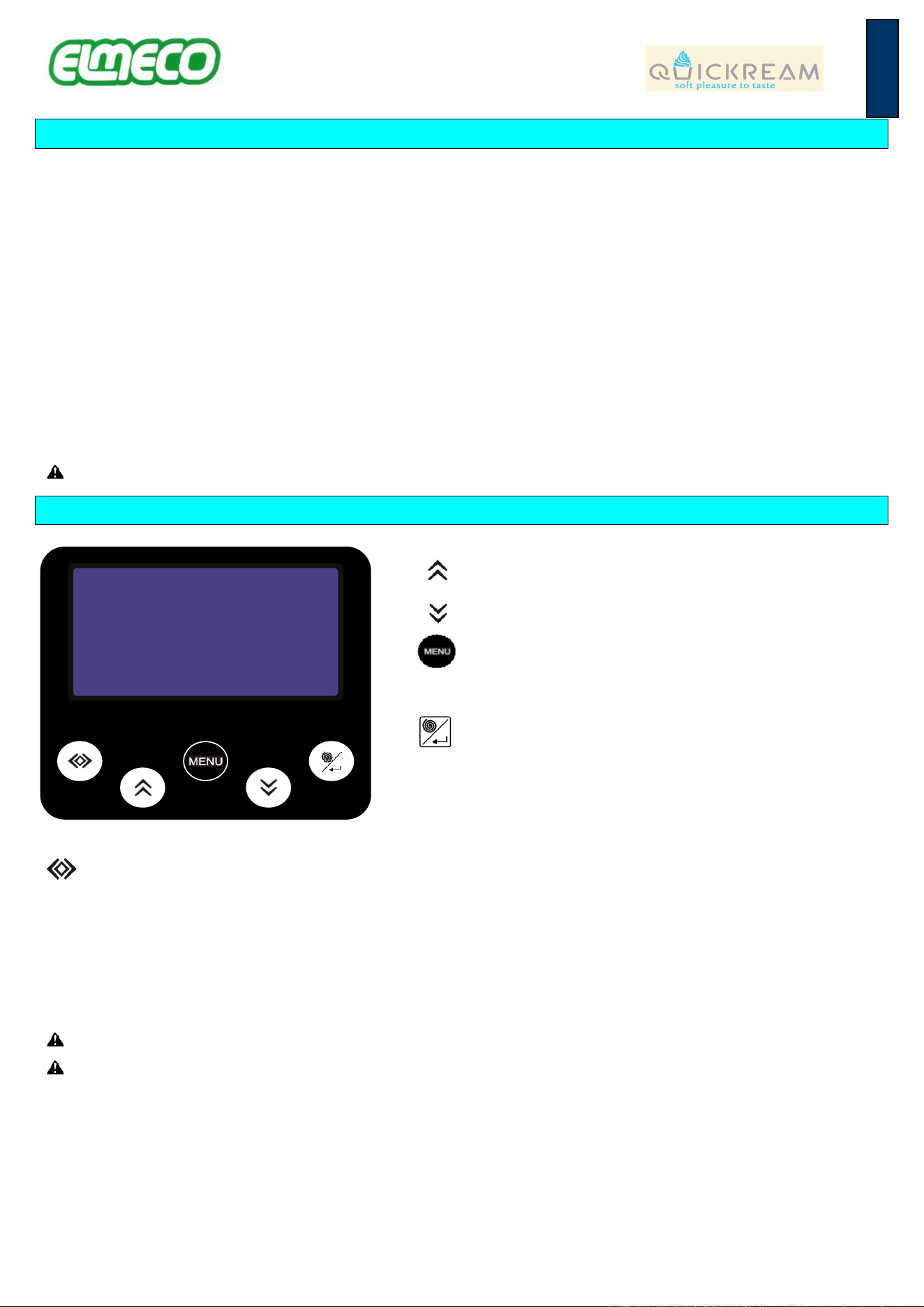

Comandi e segnalazioni …………………………………...
8
Come iniziare la produzione di soft ice cream …………..
9
Blocco tastiera ……………………………………..……….
11
Erogazione prodotto / Contadosi …..………………….….
11
Night Mode AUT.……………………………………..….....
12
Uso della TLI (Temperatura limite inferiore) .…..........….
13
Impostazione del sottomenu Service …...…………….….
14
Regole fondamentali di sicurezza …..…………………….
16
Smaltimento del vecchio apparecchio ……………….......
17
Assistenza tecnica …………………………………...…….
17
Problemi e Soluzioni Quickream ..………..……...............
18

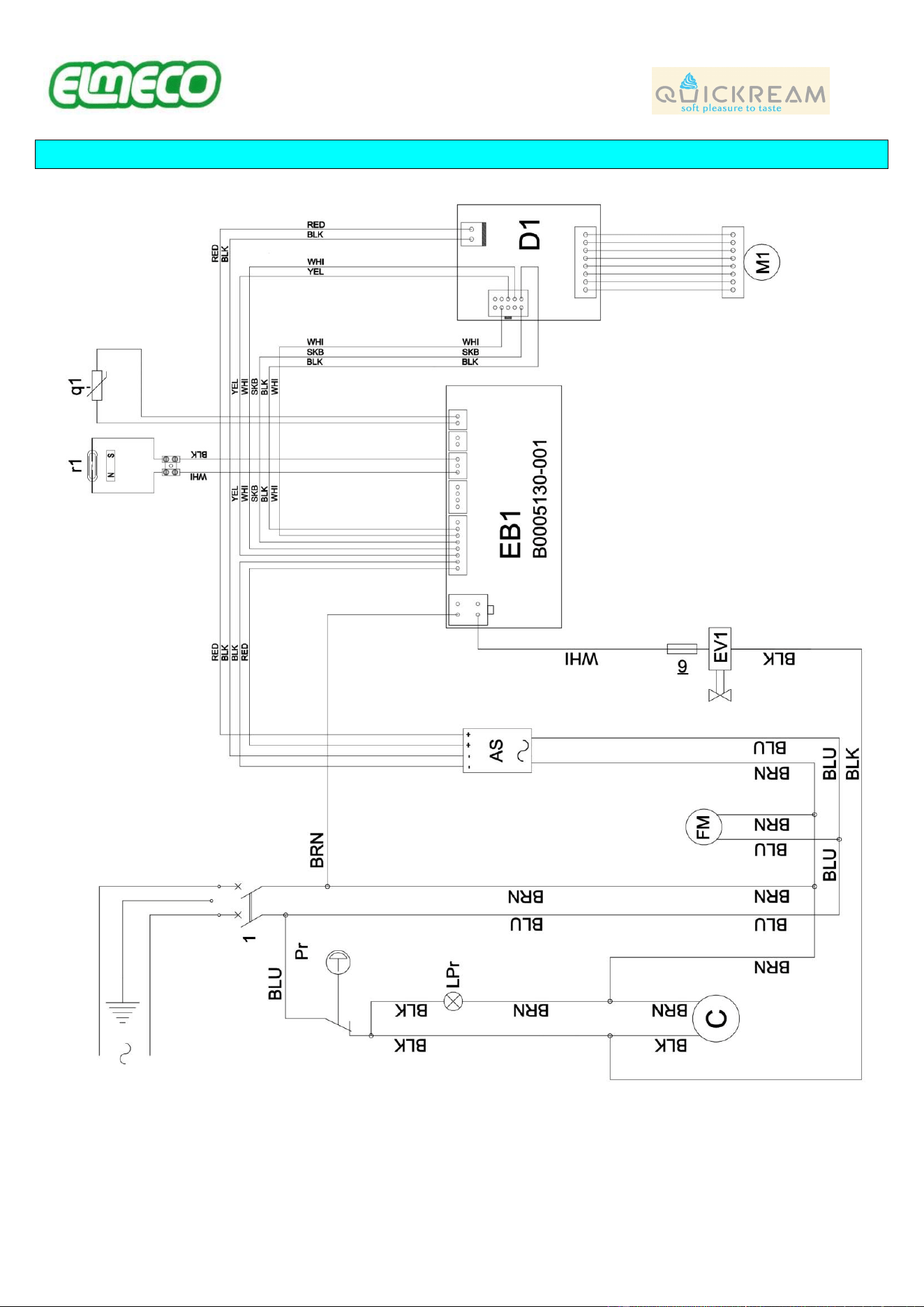

Impianto elettrico …..……………………….………………
73

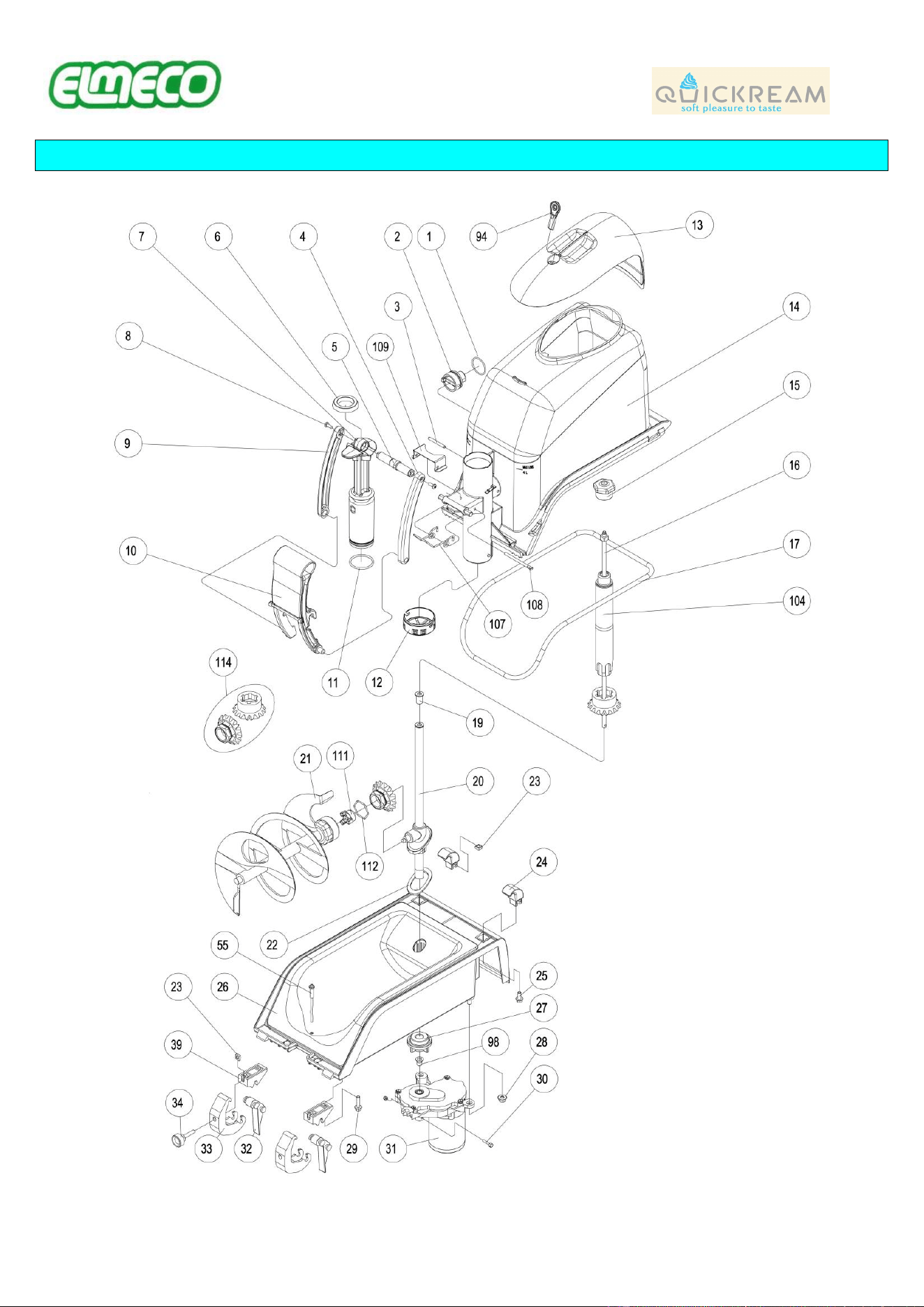

Esploso……...…………………………………….………....
75

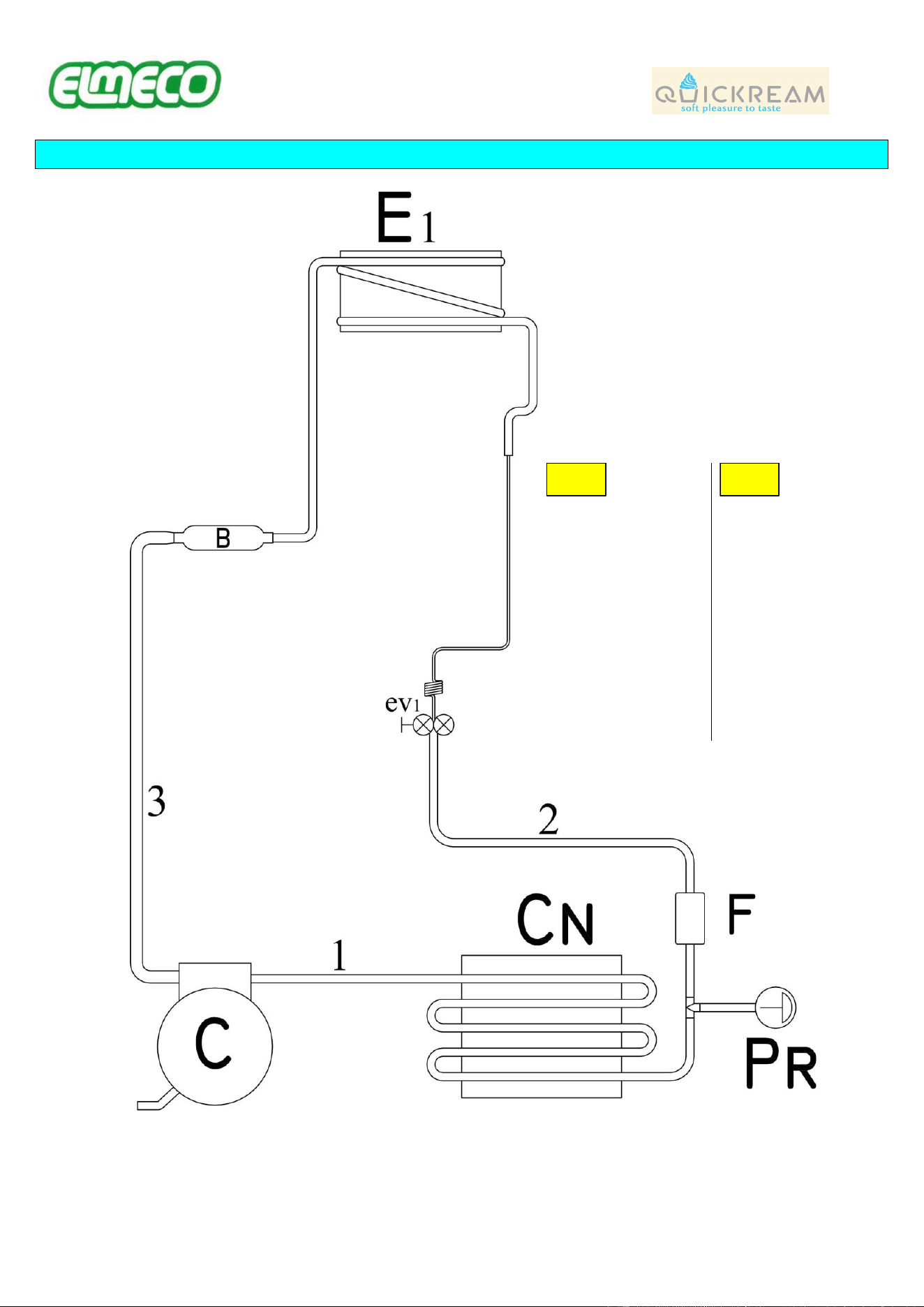

Impianto frigorifero ……………………….…………..….…
77
Certificato di garanzia …………………………….………..
84
Dichiarazione di conformità ……………………………….
80
FR
Sommaire
Symboles Interdictions et Prescriptions………………….
36
Un choix de qualité…….………………………….……….
38
Instructions et mises en garde générales.……………....
39
Installation du nouvel appareil…………………………….
40
Nettoyage.……………………………………….………….
41
mode de protection. Nettoyage des condensateurs……
43
Commandes, fonctions et signalisations ………………...
43
Comment commencer la production de Soft ice cream...
44
Verrouillage du clavier……………………………….……..
46
Distribution de produit / Compteur de portions…………..
46
Mode Nuit AUT……...………………………………..….....
47
TLI (Température limite inférieure)………………………..
48
Définition du sous-menu Service………………………….
49
Règles fondamentales de sécurité………………………..
51
Mise au rebut de l’ancien appareil………………………...
52
Assistance technique……………………………………….
52
Problèmes et solutions Quickream ..………..……….......
53
Installation Electrique……………………………………….
73
Vues éclatées……………………………………………….
75
Installation Frigorifique……………………………………..
77
Déclaration de conformité………………………………….
84
Garantie………………………………………………………
82
GB
Index
Symbols Prohibitions and prescriptions…………..……
19
A quality choice …………………………….……………..
21
Instructions and general warnings …………..……….....
22
Installation of the machine .............................................
23
Cleaning ……………………………………….……….….
24
Protection mode and Condenser cleaning procedure…
26
Controls and signals ………………………………..…....
26
How to produce Soft Ice Cream …………….……….….
27
Keypad lock ……..…………………………………….…..
29
Product dispensing / Dose Counte…………..…..……...
29
Night Mode AUT ……………………………………….....
30
Use of the TLI (Lower Limit Temperature) .……….…...
31
Service submenu settings …………………………….…
32
Important Security Rules ……………………………..….
34
Disposal of the old machine ……………………………..
34
Technical assistance ……………………………….…....
34
Quickream trouble shooting guide..…………….............
35
Electric System ..……………………………….…………
73
Exploded ………………………………………………......
75
Cooling System …………………………………..……….
77
Declaration of Conformity ………………………………..
84
Warranty ……………………………………….…………..
81
Registration Card …………………………………………
86
ES
Index
Symbols Prohibiciones y prescripciones………..…..…
54
Una Elección de Calidad……………….….……………..
56
Instrucciones y advertencias generales...…..……….....
57
Instalación de la máquina.............................................
58
Limpieza……………………………………….……….….
59
Modo de protección y limpieza del condensador………
61
Controles y Señalizaciones…………………….…..…....
61
Cómo fabricar Helado Soft……………….….……….….
62
Bloqueo del Teclado………………………………….…..
64
Dispensación del Producto / Dosificador.…..…..……...
64
Modo Noche AUT..…………………………………….....
65
Uso de TLI (Límite mínimo de temperatura)...…….…...
66
Ajustes del Submenu de Servicio (Service)...……….…
67
IMPORTANTE: Reglas de Seguridad...……………..….
69
Desechar su vieja máquina..……………………………..
70
Asistencia Técnica….……………………………….…....
70
Guia de Problemas y Soluciones de Quickream...........
71
Instalación Eléctrica…………………………….…………
73
Despiece ………………………………………………......
75
Aparato Frigorífico ...……………………………..……….
77
Declaración de conformidad …...………………………..
84
Garantía ……………………………………….…………..
83
- 1 -
ITALIANO
Simboli
ATTENZIONE: Materiale infiammabile.
Prima di eseguire qualsiasi intervento è necessario leggere e seguire attentamente le istruzioni
contenute all'interno del Manuale d'Uso. Qualsiasi lavoro di assistenza su macchinari con
refrigerante R290 dovrà essere effettuato esclusivamente da personale esperto e preparato
sulle procedure di gestione del gas R290. Le attività devono essere eseguite dal personale
indicato da costruttore e dal distributore che ha effettuato la vendita del prodotto. Utilizzare
esclusivamente componenti adatti; se i componenti devono essere sostituiti è importante
utilizzare ricambi originali e approvati per l’uso specifico.
ATTENZIONE
Divieti e Prescrizioni
L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano ridotte; oppure con mancanza di esperienza o
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l’intermediazione
di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l'uso dell'apparecchio.
I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
Per un corretto funzionamento utilizzare la macchina alla massima temperatura di 32°C e
minima di 24°C.
La manutenzione della macchina deve essere eseguita alla massima temperatura di 32°C e
minima di 15°C.
L'apparecchio non è adatto per l'installazione in una zona in cui potrebbe essere utilizzato
un getto d'acqua.
L'apparecchio non deve essere pulito con un getto d'acqua.
L'apparecchio può essere installato in luoghi dove il suo uso e la manutenzione è limitato a
personale qualificato.
L’accesso alla zona di servizio è limitato alle persone che hanno la conoscenza e pratica
della macchina, in particolare per quanto concerne la sicurezza e l'igiene.
ATTENZIONE: Verificare che le aperture di ventilazione, sia sull’apparecchiatura che nella
struttura ad incasso, non siano ostruite.
- 2 -
ITALIANO
ATTENZIONE: Non utilizzare mezzi meccanici o altri dispositivi per accelerare lo
sbrinamento, ma servirsi unicamente di quelli consigliati dal produttore.
ATTENZIONE: Non danneggiare il circuito refrigerante.
ATTENZIONE: Non usare dispositivi elettronici nei scompartimenti per la conservazione
degli alimenti a condizione che non siano stati approvati dal produttore.
Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile
in questo apparecchio.
Il presente apparecchio è concepito per essere utilizzato in applicazioni domestiche e simili
quali:
• La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi;
• Le fattorie e dai clienti negli alberghi, nei motel e in altri ambienti di tipo residenziale;
• I bed and breakfast.
• I servizi catering e applicazioni simili non per la vendita al dettaglio.
ATTENZIONE: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione
non sia bloccato o danneggiato.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante.
ATTENZIONE: Non posizionare adattatori, prese multiple e/o prolunghe nel retro del
macchinario.
Per un funzionamento sicuro l'inclinazione massima dell'apparecchio è di 1,5 gradi verso il
lato anteriore.
Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza
sorveglianza.
I bambini non devono giocare con l'apparecchio.
Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da
persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e
conoscenza se sono stati sottoposti a supervisione o istruzione sull'uso dell'apparecchio in
modo sicuro e comprendono i pericoli coinvolti.
I bambini di età compresa tra 3 e 8 anni possono caricare e scaricare apparecchiature di
refrigerazione.
Il livello sonoro ponderato in base alla curva A non supera 70 dB.
Non riempire la vasca con solo acqua. In caso di congelamento del prodotto, spegnere il
modulo elettronico fino a che il prodotto non diventa liquido.
Il presente modello può essere utilizzato per la produzione di granita, sorbetto e bibita
fredda.
Utilizzare solo acqua potabile per la preparazione delle miscele.
Utilizzare latte a lunga conservazione nella produzione di sorbetto.
Per dettagli e precauzioni per l'installazione, vedere a pagina 5.
Per dettagli e precauzioni per la pulizia, vedere a pagina 6.
- 3 -
ITALIANO
Una scelta di qualità
Elmeco conduce la propria attività in conformità delle Vision 2000 / ISO 14001
Aver scelto Elmeco, ed in particolare Quickream dimostra la Sua sensibilità nei confronti
dell’innovazione. Grazie quindi per aver capito l’importanza di lavorare con un’azienda per la
quale la parola “qualità” non è un termine astratto. Per tutti noi della Elmeco, qualità è un
impegno concreto. Significa ribadire ogni giorno quella peculiarità innovativa che in passato ci
ha contraddistinto come inventori della prima macchina per granite e che oggi ci riconferma
come leader dell’avanguardia tecnica e tecnologica. Significa operare in azienda nell’ottica del
continuo miglioramento organizzativo e gestionale, in accordo con le normative ISO
9001:2000. Significa porre al centro dell’attenzione il cliente e dedicare investimenti e risorse
al continuo soddisfacimento delle sue esigenze.
Per Lei che ha scelto Elmeco, qualità significa invece poter operare con prodotti affidabili e
duraturi, poter contare su un’assistenza puntuale e qualificata, poter lavorare sempre meglio
e con maggior redditività.
Queste istruzioni sono disponibili anche in formato elettronico sul nostro sito web
www.elmeco.com.
621
- 4 -
ITALIANO
Istruzioni e avvertenze generali
Prima di mettere in funzione l’apparecchio leggete attentamente le informazioni riportate in questo manuale di servizio;
sarete così in grado di installare, usare ed effettuare correttamente la manutenzione della macchina. Il presente
modello, per la produzione di soft ice cream, basato sulla gestione della temperatura, garantisce l’assoluta omogeneità
del prodotto e la regolazione della sua densità, attraverso un innovativo controllo elettronico.
Quickream
Capacità
(litri)
Capacità
(galloni)
Dimensioni
(mm)
Dimensioni
(pollici)
Potenza/Voltaggio/Frequenza
Colore
3-4 litri
1 gallone
712x276x471
28X10.86X18.54
420W/220-230Volts/50Hz
530W/115Volts/60Hz
420W/220Volts/60Hz
Bianco
Nero
Conservate accuratamente le istruzioni per l’uso e il montaggio, eventualmente anche per il successivo acquirente. Il
costruttore declina ogni responsabilità per danni derivanti dall’inosservanza delle seguenti istruzioni.
Effettuate l’installazione in base alle istruzioni per il montaggio. L’alimentazione elettrica deve corrispondere ai dati di
targa riportati nella parte anteriore della macchina dietro il gocciolatoio (fig.4 pos. C).

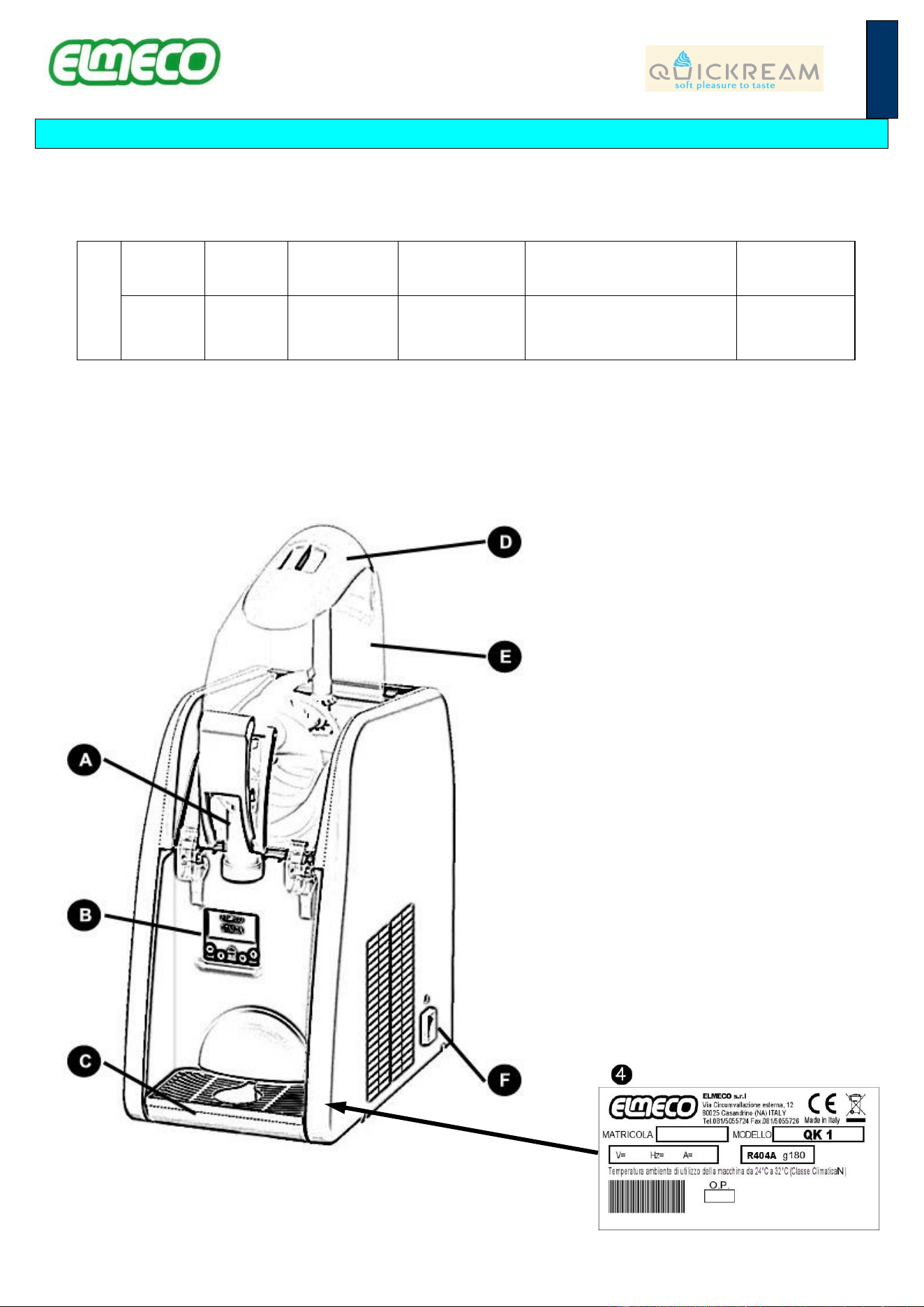

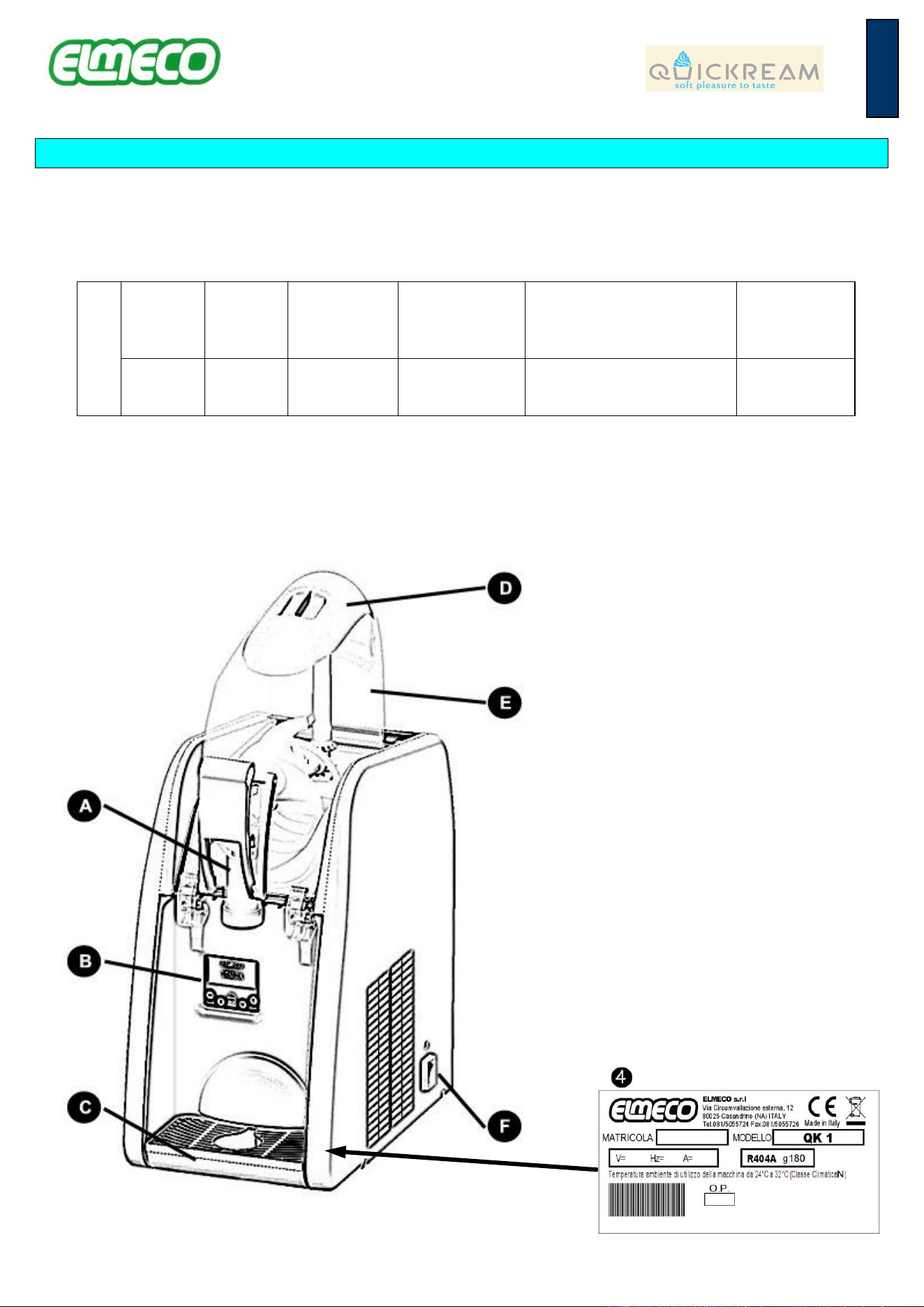

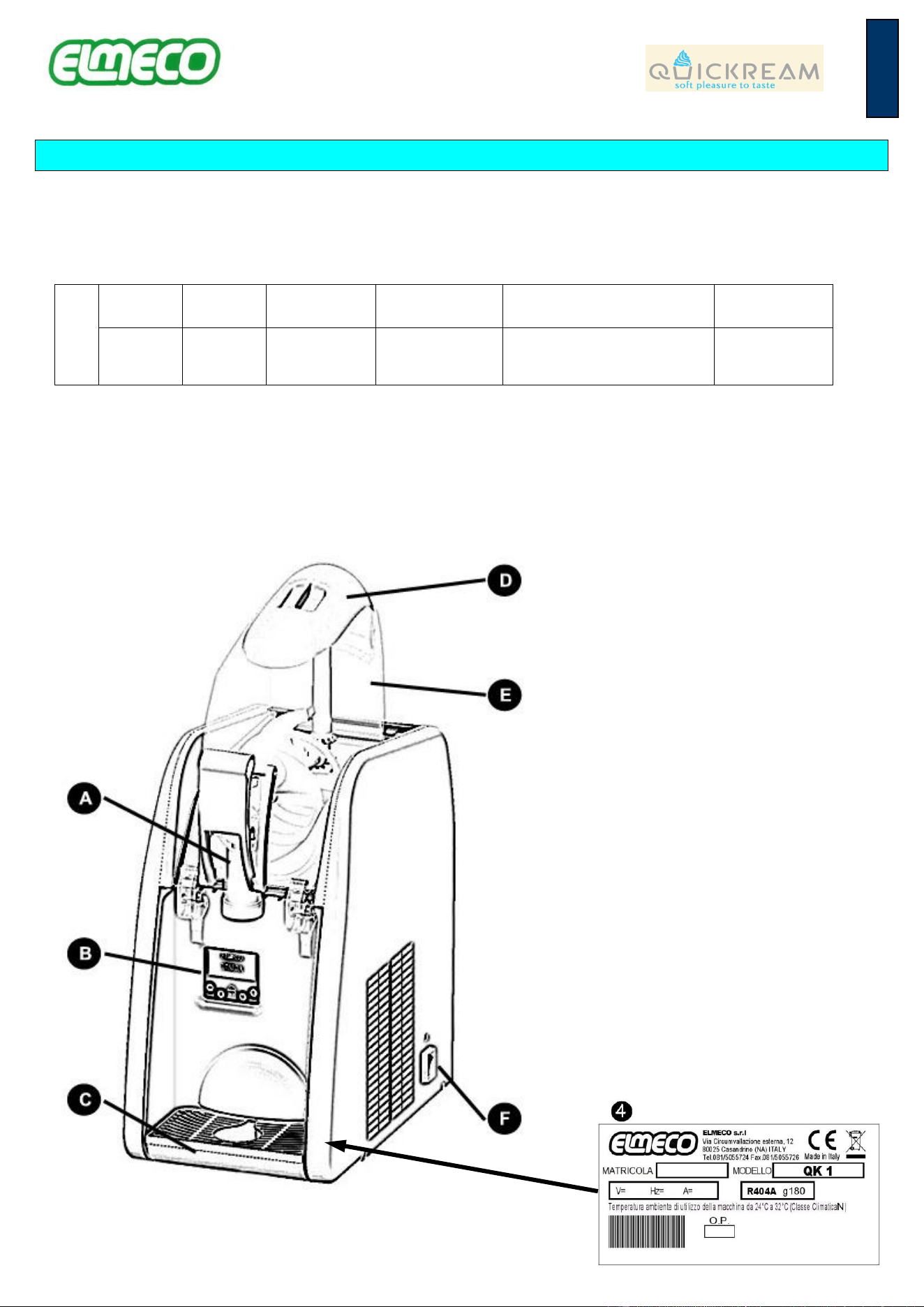

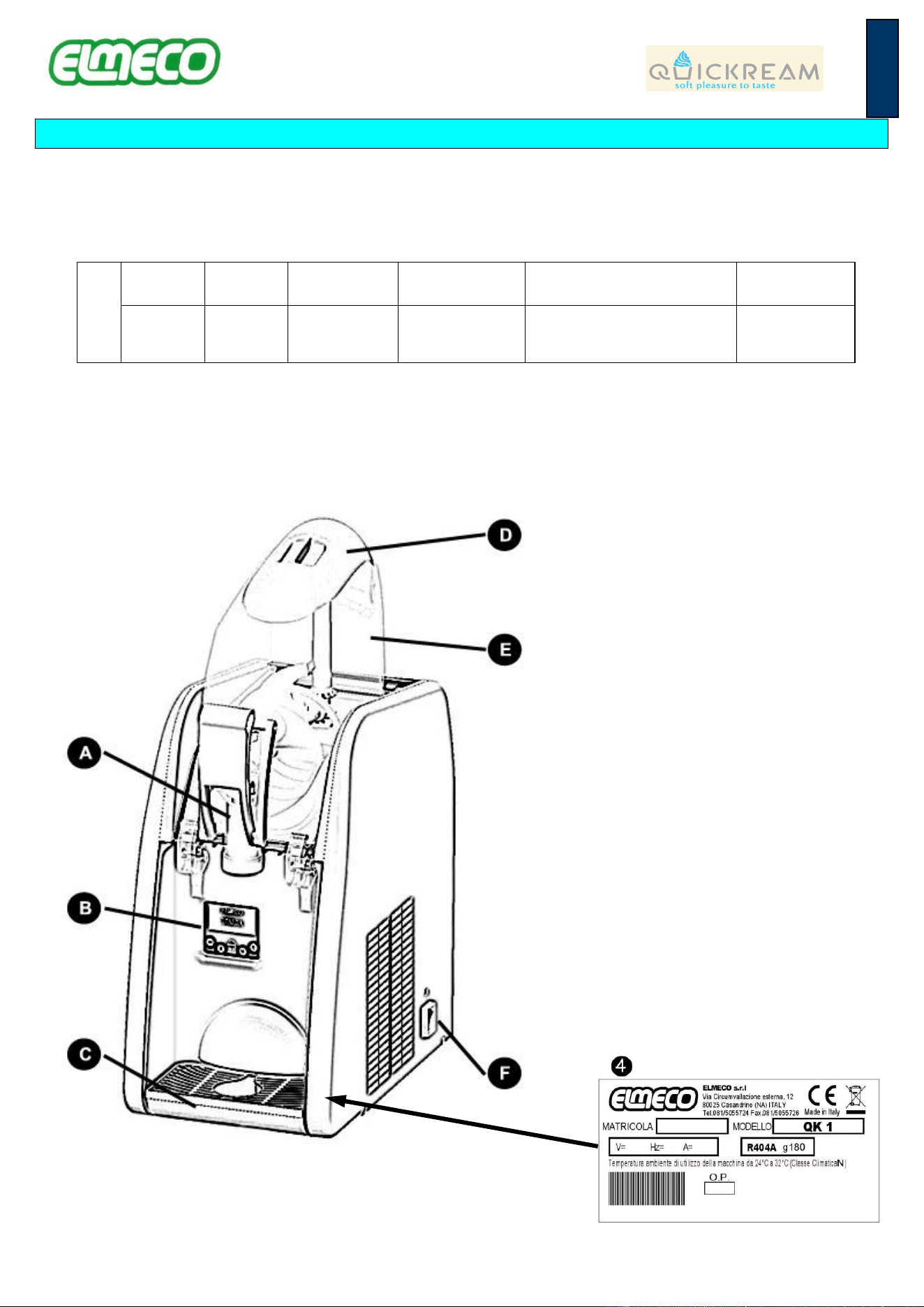

A- Rubinetto
B- Elettronica di pilotaggio
C- Gocciolatoio
D- Cupolino
E- Contenitore trasparente
F- Interruttore generale
- 5 -
ITALIANO

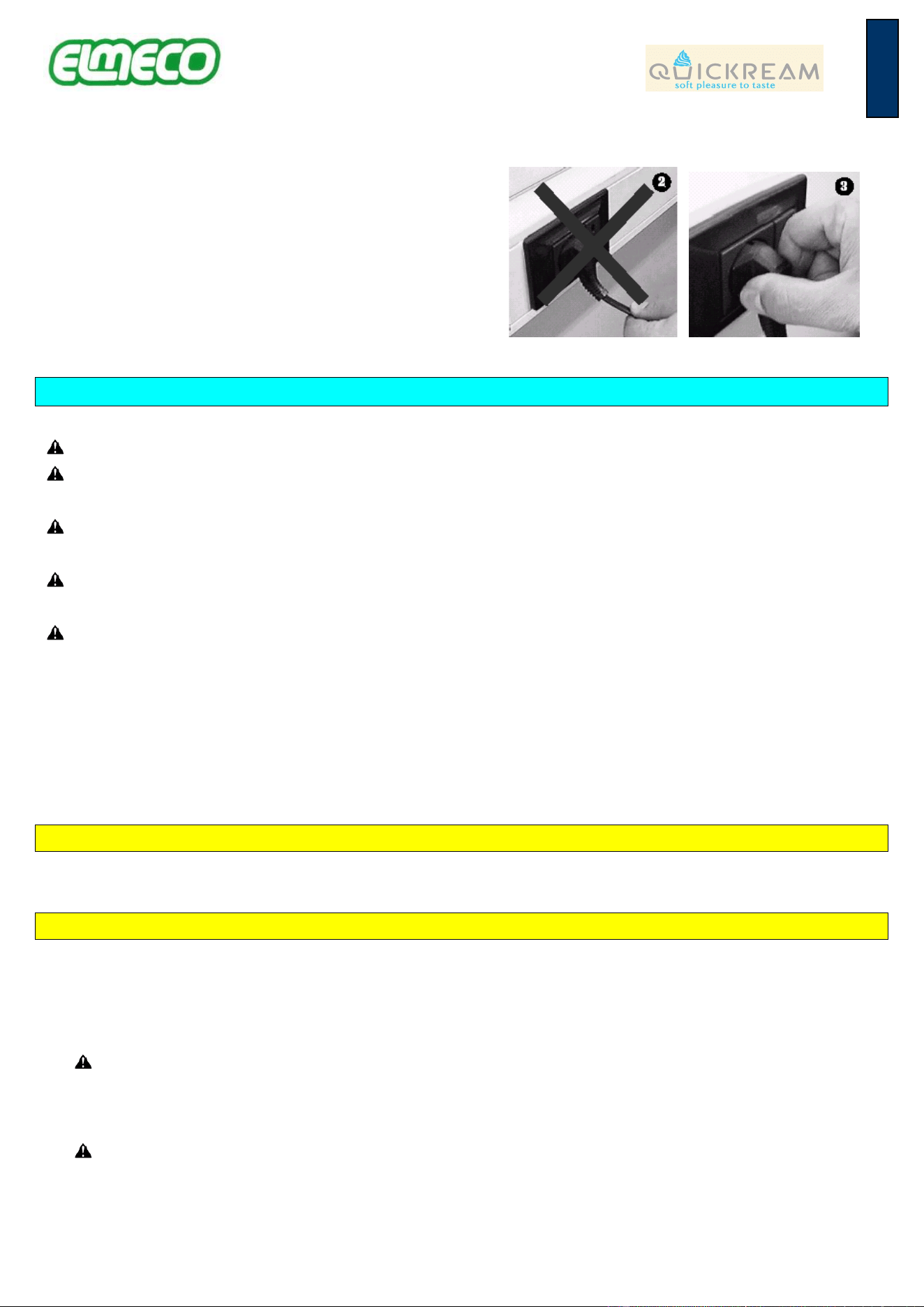

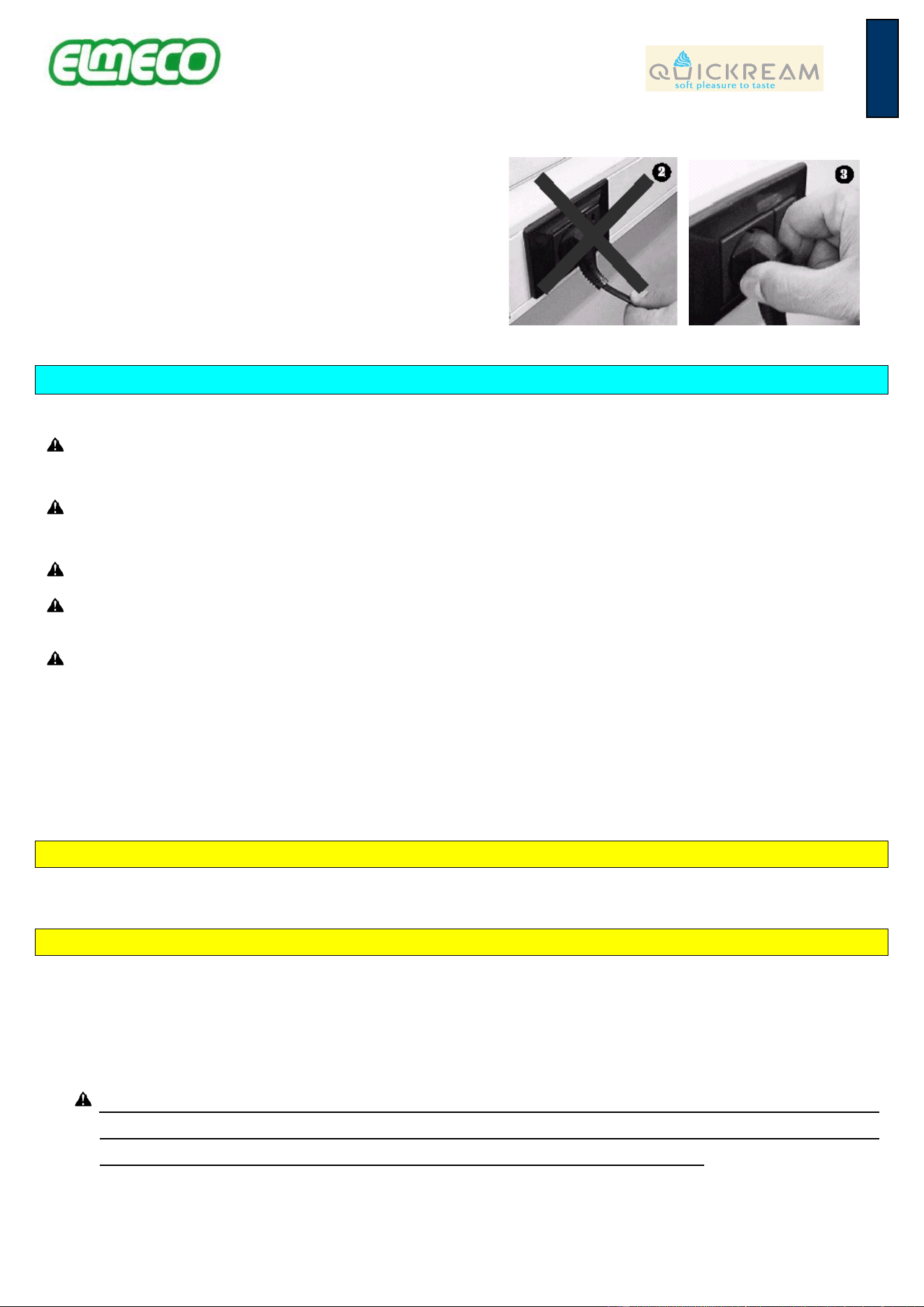

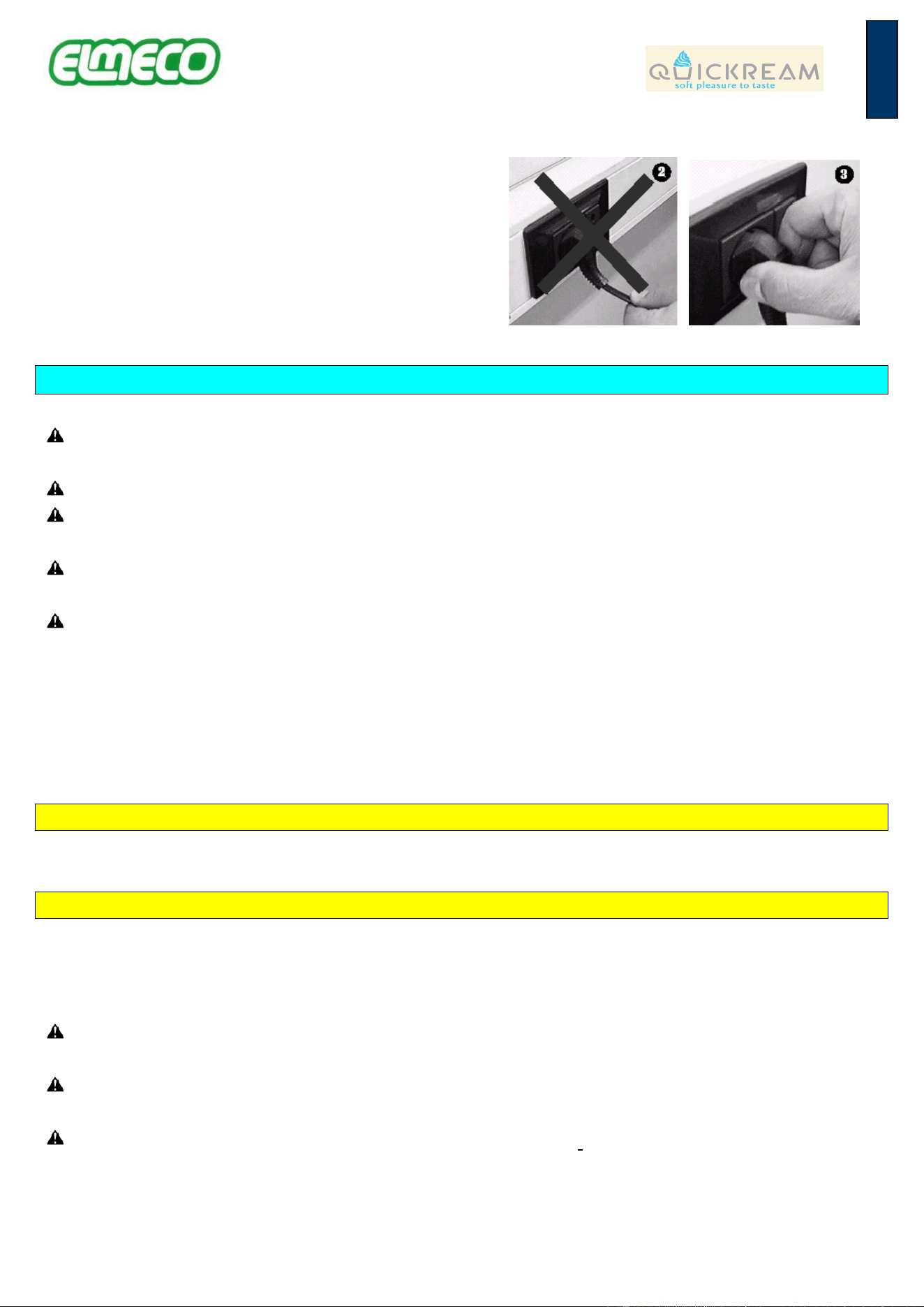

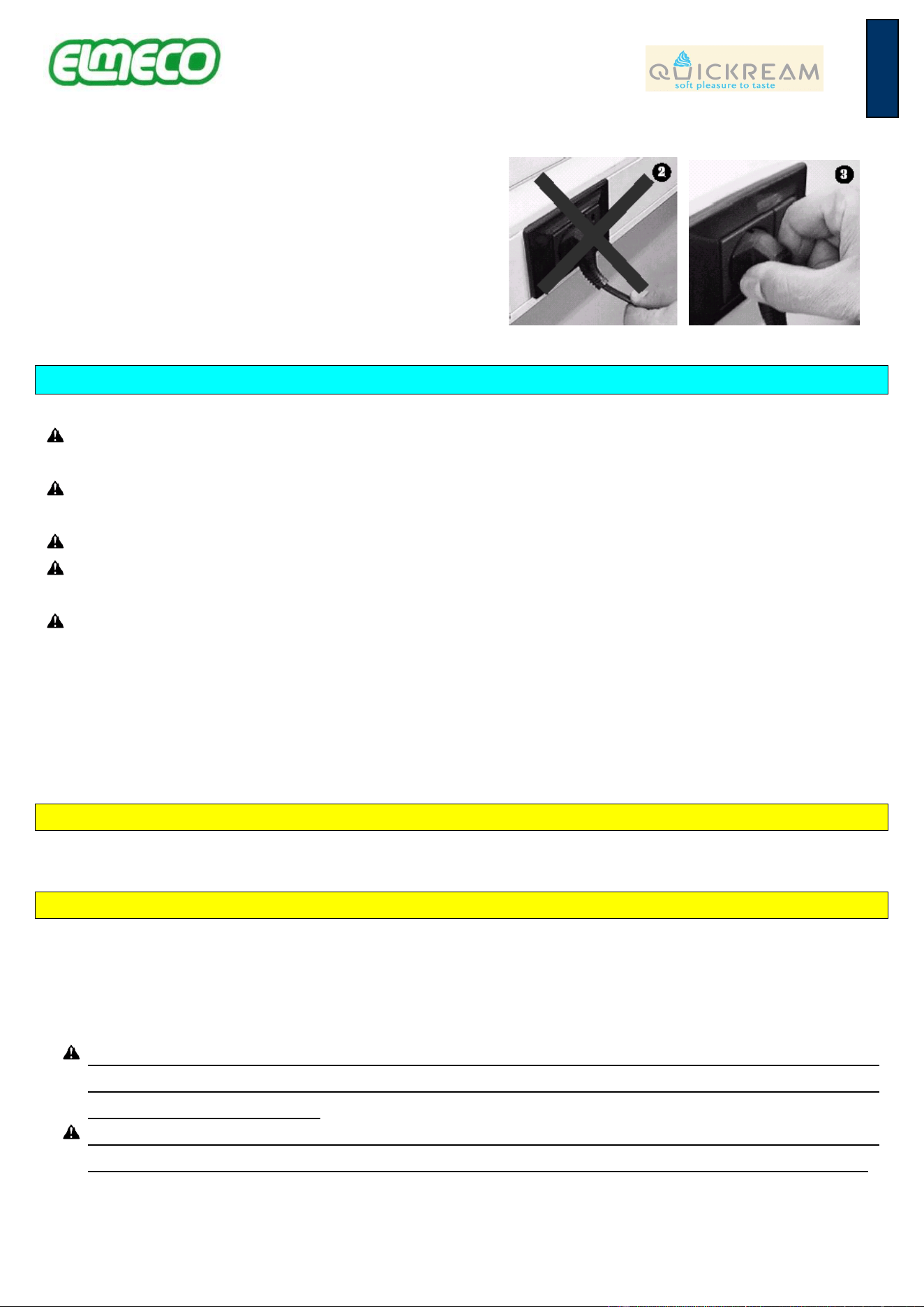

Durante la manutenzione e la pulizia, o in caso di
funzionamento difettoso, scollegare l’apparecchio dalla rete
elettrica, disinserendo la spina dalla presa di alimentazione
- tirando la spina e non il cavo - (figg.2 e 3).
Le riparazioni devono essere effettuate solo ed
esclusivamente da personale specializzato ed autorizzato.
Riparazioni eseguite non a regola d’arte possono costituire
grave pericolo per l’utilizzatore. Contattate l’Azienda per
conoscere il Centro Assistenza Tecnico autorizzato a Voi più
vicino.
Installazione del nuovo apparecchio
Prima di installare l’apparecchio, verificare che:
L’apparecchio non abbia subito danni durante il trasporto. In caso di dubbio consultare
il fornitore;
Il Quickream sia posizionato in modo che non ci sia nessuna fonte di calore nelle sue
prossimità;
L’impianto di alimentazione elettrica sia fornito di messa a terra a norma di legge;
La portata elettrica dell’impianto sia adeguata alla potenza massima dell’apparecchio,
come indicato nei dati di targa (fig.4 pag.4).
Se richiesto dalla normativa locale, è possibile avere l'apparecchio collegato
permanentemente alla rete elettrica, rif. National Electrical Code (NEC) e NFPA 70. In
questo caso, è necessario rimuovere il pannello laterale, scollegare il cavo di
alimentazione dal cablaggio della macchina, rimuoverlo dalla macchina e sostituirlo con
il cavo permanente rispettando le normative locali.
In caso di dubbi consultare esclusivamente personale specializzato.
Per installare l’apparecchio leggere attentamente le istruzioni riportate di seguito.
Avvertenze
Questo apparecchio deve essere destinato solo all’uso per il quale è stato realizzato. Ogni altro utilizzo è da considerarsi
improprio e quindi pericoloso.
Installazione
È preferibile far eseguire l’installazione da personale qualificato. Un’errata installazione può causare danni a persone o
cose, per i quali il costruttore declina ogni responsabilità.
Una volta tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio. Gli elementi dell’imballaggio (sacchetti in
plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti
di pericolo.
Nelle operazioni di trasporto o sollevamento, il Quickream, non deve mai essere
afferrato per i contenitori trasparenti. La Elmeco non risponde dei danni provocati dalle
suddette errate manovre.
Posizionare l’apparecchio in modo che nessuna fonte di calore si trovi vicino alle pareti
grigliate. Accertarsi che attorno alla macchina vi sia uno spazio libero di almeno 25 cm.
- 6 -
ITALIANO
Appoggiare l’apparecchio su un banco in grado di sostenerne il peso, anche a carico
completo.
È sconsigliato il collegamento elettrico per mezzo di adattatori, prese multiple e/o prolunghe. Se necessario, utilizzare
esclusivamente materiale conforme alle norme vigenti di sicurezza, per intensità di corrente fino a quella indicata nei
dati di targa (fig.4 pag.4).
Dopo avere collegato l’apparecchio all’impianto elettrico e avere acceso l’interruttore generale, verificare che esca aria
dalle griglie laterali.
Pulizia
Prima di mettere in funzione l’apparecchio è opportuno effettuarne la pulizia
Seguire sempre le disposizioni riguardanti la pulizia degli enti governativi preposti.
La pulizia e la sanitizzazione deve essere effettuata quotidianamente.
Prima di effettuare ogni operazione, spegnere l’interruttore generale della macchina
(pag.4 pos.F) e scollegare la spina dall’alimentazione.
Utilizzare una soluzione di acqua fredda e ipoclorito di sodio (candeggina) nella
proporzione di 10 grammi (1/2 cucchiaio) per ogni litro di acqua. Risciacquare con acqua
tiepida.
Una quantità maggiore di candeggina potrebbe danneggiare il materiale delle eliche.
Se le parti in plastica sono lavate in lavastoviglie assicurarsi che le temperature non
superino mai i 60°C o 140°F, poiché potrebbero danneggiarsi.
Non utilizzare mai polveri abrasive.
Si raccomanda di pulire il filtro almeno una volta alla settimana.
La pulizia è fondamentale per la migliore durata e conservazione dell’apparecchio; è opportuno quindi sottoporre
periodicamente a pulizia le parti a contatto con il prodotto alimentare, utilizzando la seguente procedura.
Procedura pulizia vasca

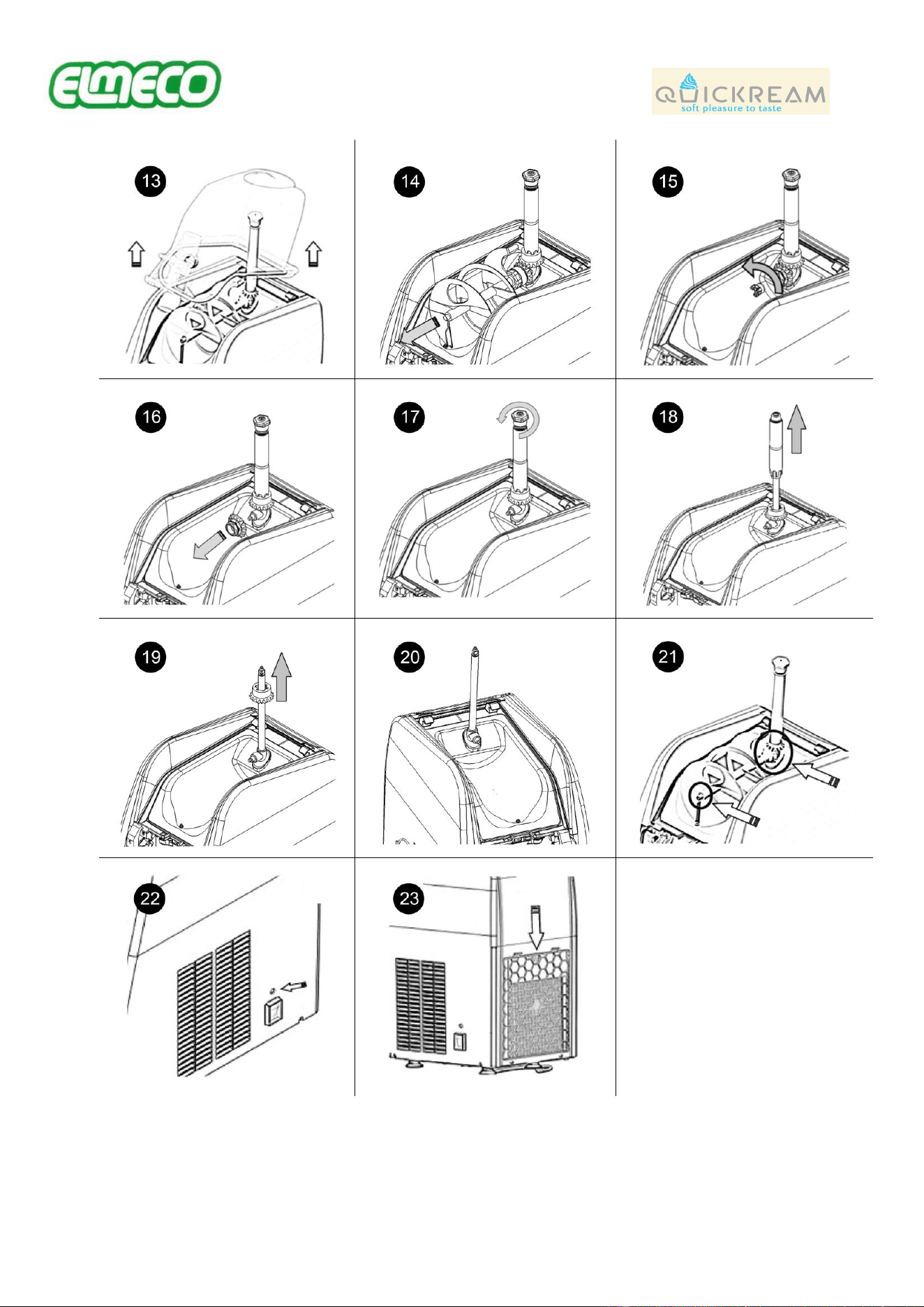

Vedere foto esplicative alle pagine 78-79 del presente libretto di istruzioni:
- Il macchinario durante la procedura di pulizia deve avere obbligatoriamente il sistema frigorifero spento. Selezionare
o la modalità di “MOTOR ON” oppure “MODE ON”, vedi pag. 9;
- Munirsi di guanti monouso;
- Svuotare il contenitore aprendo il rubinetto. Il prodotto residuo può essere conservato in frigo, in appositi
contenitori destinati all’uso, se consentito dagli enti locali preposti;

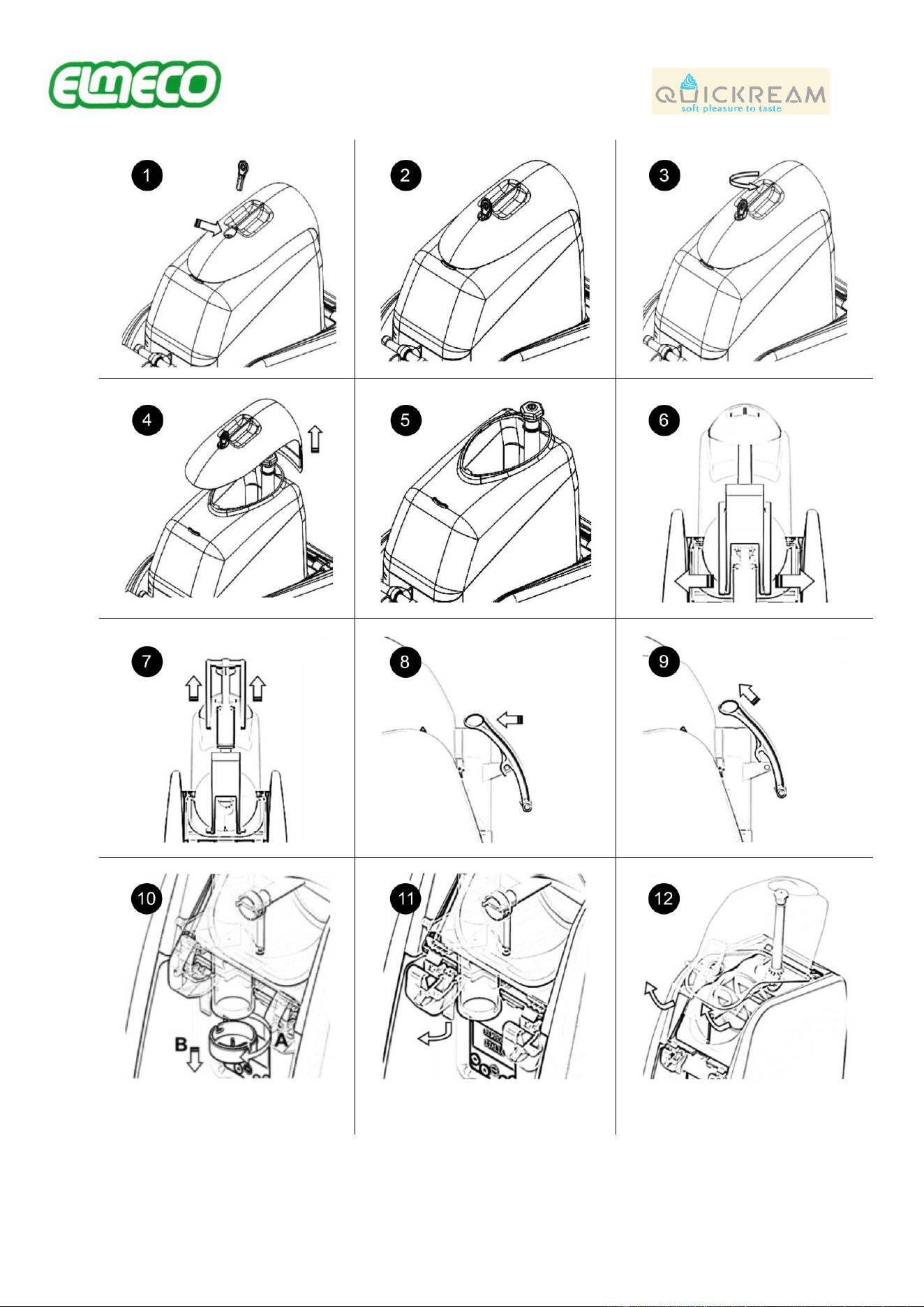

- Rimuovere la cupola come mostrato in fig. 1-2-3-4-5;
- Versare acqua all’interno del contenitore e svuotarlo;
- Spegnere il macchinario e scollegare l’apparecchio dalla rete elettrica;
- Rimuovere il rubinetto dal contenitore come mostrato in fig.6-7-8-9;
- Rimuovere la ghiera con foro a stella come mostrato in fig.10;
- Rimuovere le manopole di fissaggio ganci, ove presenti;
- Aprire i ganci come mostrato in fig.11 e sollevare il contenitore come da fig.12-13;
- Rimuovere cassetto raccogli condensa presente sulla parte superiore del pannello frontale come mostrato in fig.13
- Rimuovere le eliche, orizzontale e verticale, come mostrato in fig.14-15-16-17-18-19;
- Immergere le parti smontate in una soluzione di acqua tiepida e candeggina (10 gr/litro d’acqua);
- 7 -
ITALIANO
- Preparare altra soluzione di acqua tiepida e candeggina (10 gr/litro d’acqua). Immergere un panno che sarà usato
per pulire la vaschetta d’acciaio e le parti superiori ad essa collegate (fig.20);
- Sciacquare bene con acqua fresca e asciugare tutte le parti che sono state soggette a lavaggio;
- Con un panno umido pulire tutte le parti esteriori della macchina;
- Riassemblare il tutto;
Lubrificare con vaselina alimentare i punti indicati in fig.21 (ingranaggi eliche e lato frontale elica orizzontale)
onde evitare la comparsa di cigolio (fischio) dovuto allo sfregamento tra le due plastiche.
- Riallacciare l’apparecchio alla rete elettrica.

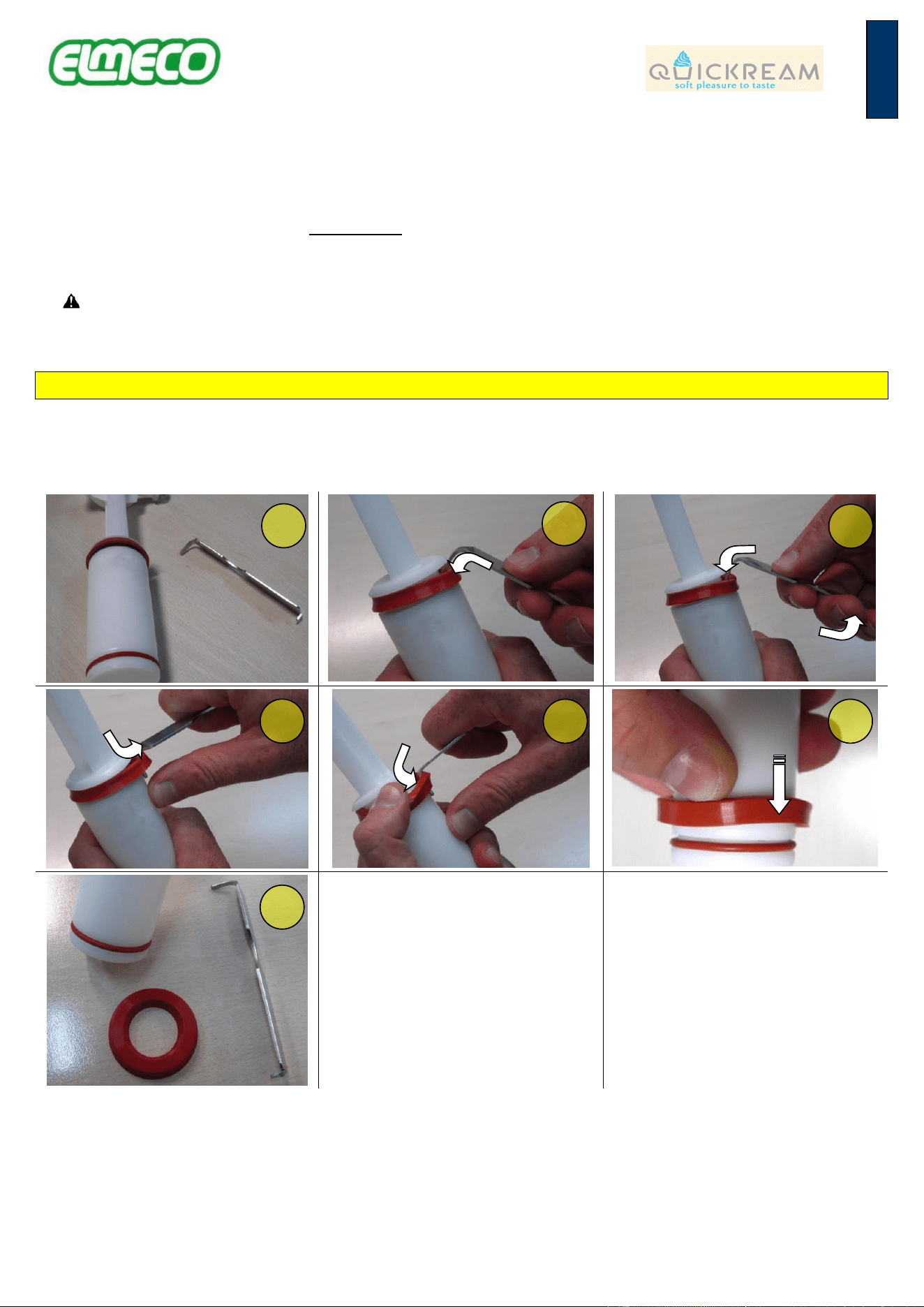

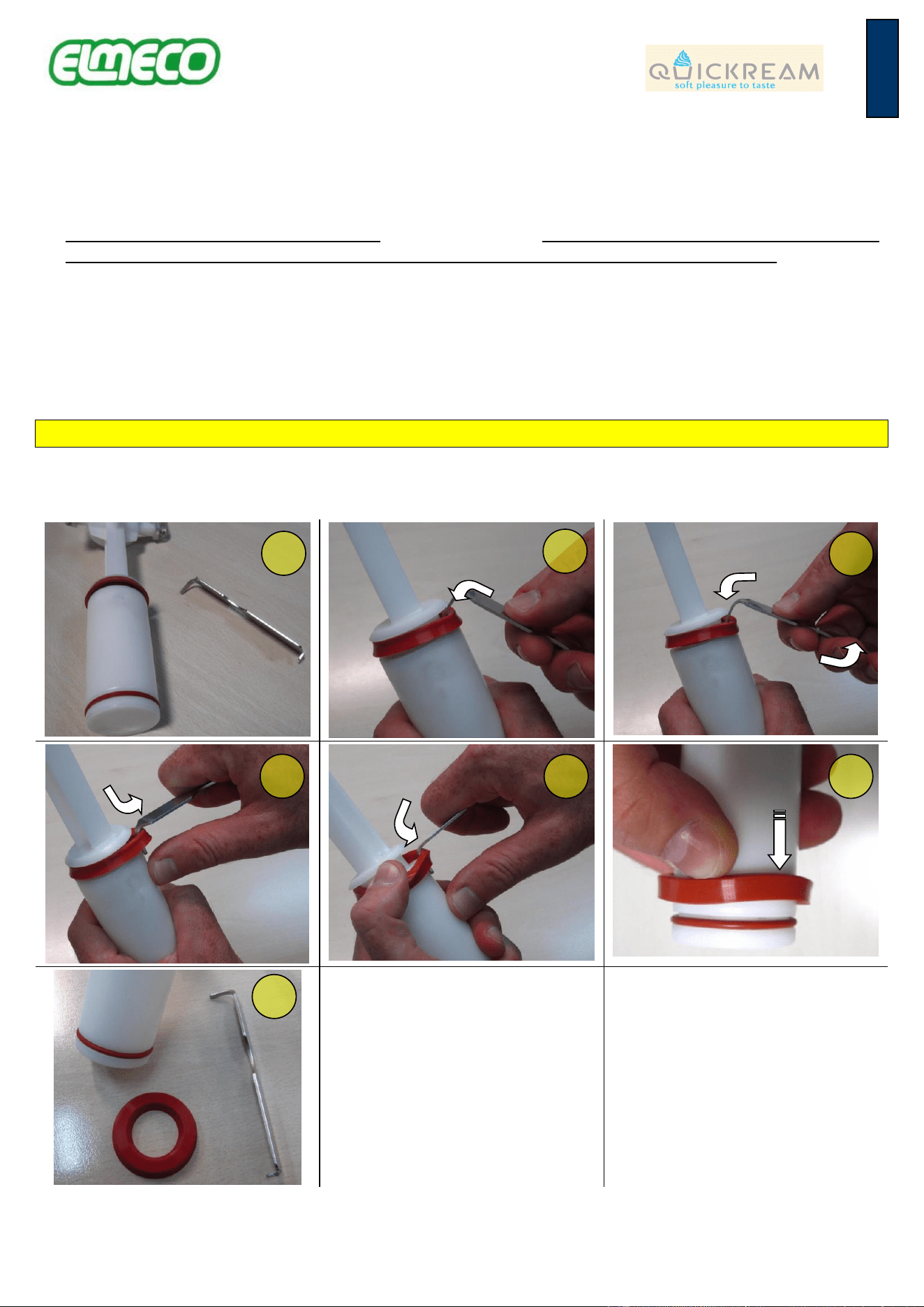

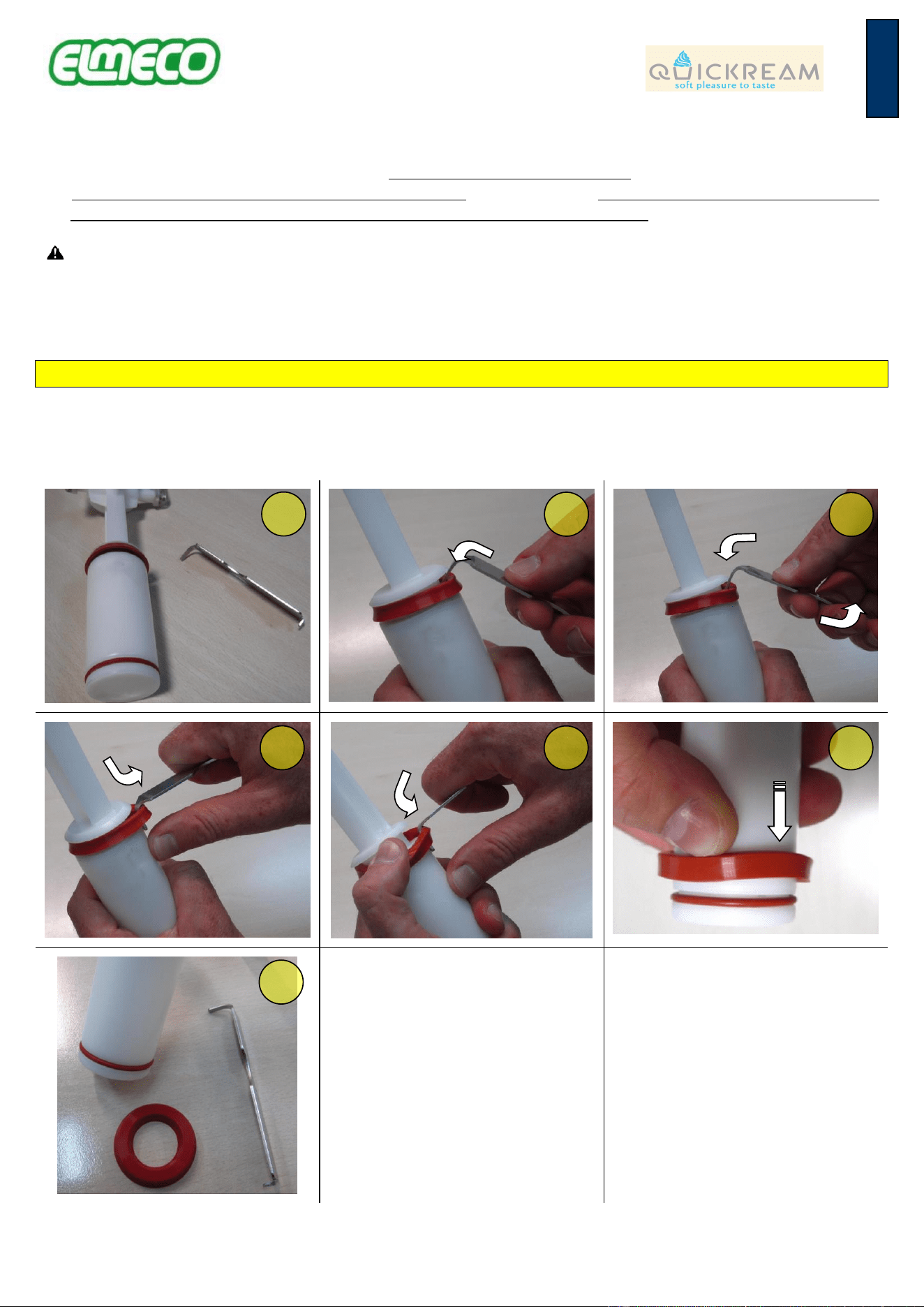

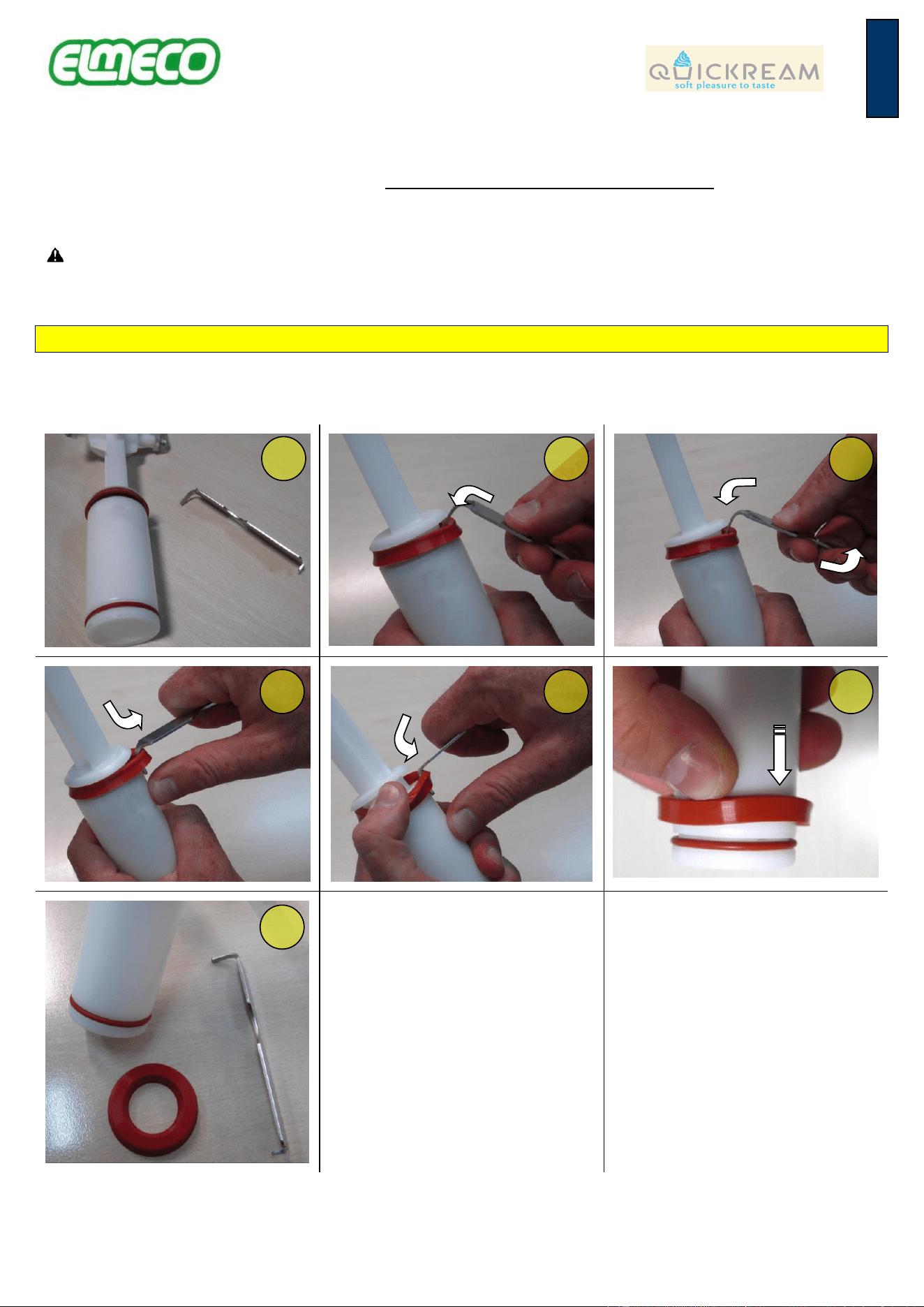

Procedura smontaggio guarnizione pistone per pulizia
Una volta rimosso il pistone dal contenitore, seguire attentamente le immagini di seguito riportate per poter effettuare
lo smontaggio della guarnizione a labbro. L’utensile mostrato nelle immagini fa parte della dotazione del Quickream.
Dopo lo smontaggio lavare la guarnizione e la sede del pistone, come descritto nel paragrafo pulizia e rimontare il tutto.
1
2
4
5
6
7
3
- 8 -
ITALIANO
Pressostato e modalità protezione. Pulizia filtro condensatore
Sul pannello laterale destro vi è una spia verde (vedi fig.22 pag.79). Lo spegnimento di questa spia segnala l’intervento
del pressostato per raggiungimento di elevata pressione all’interno del circuito frigorifero della macchina. Il pressostato
è provvisto di riarmo automatico, quando le pressioni saranno diminuite il compressore ritornerà a funzionare e la spia
si accenderà.
La sovrappressione può avere origine da:
1. Fonti esterne di calore che determinano l’innalzamento della temperatura interna della macchina;
2. Circolazione dell’aria ostruita;
3. Filtro sporco.
Se la causa è questo ultimo caso:
• Rimuovere il filtro posizionato nella parte posteriore dell’apparecchio (vedi fig.23 pag.79);
• Pulire il filtro con aria compressa.
pulire il filtro almeno una volta alla settimana.

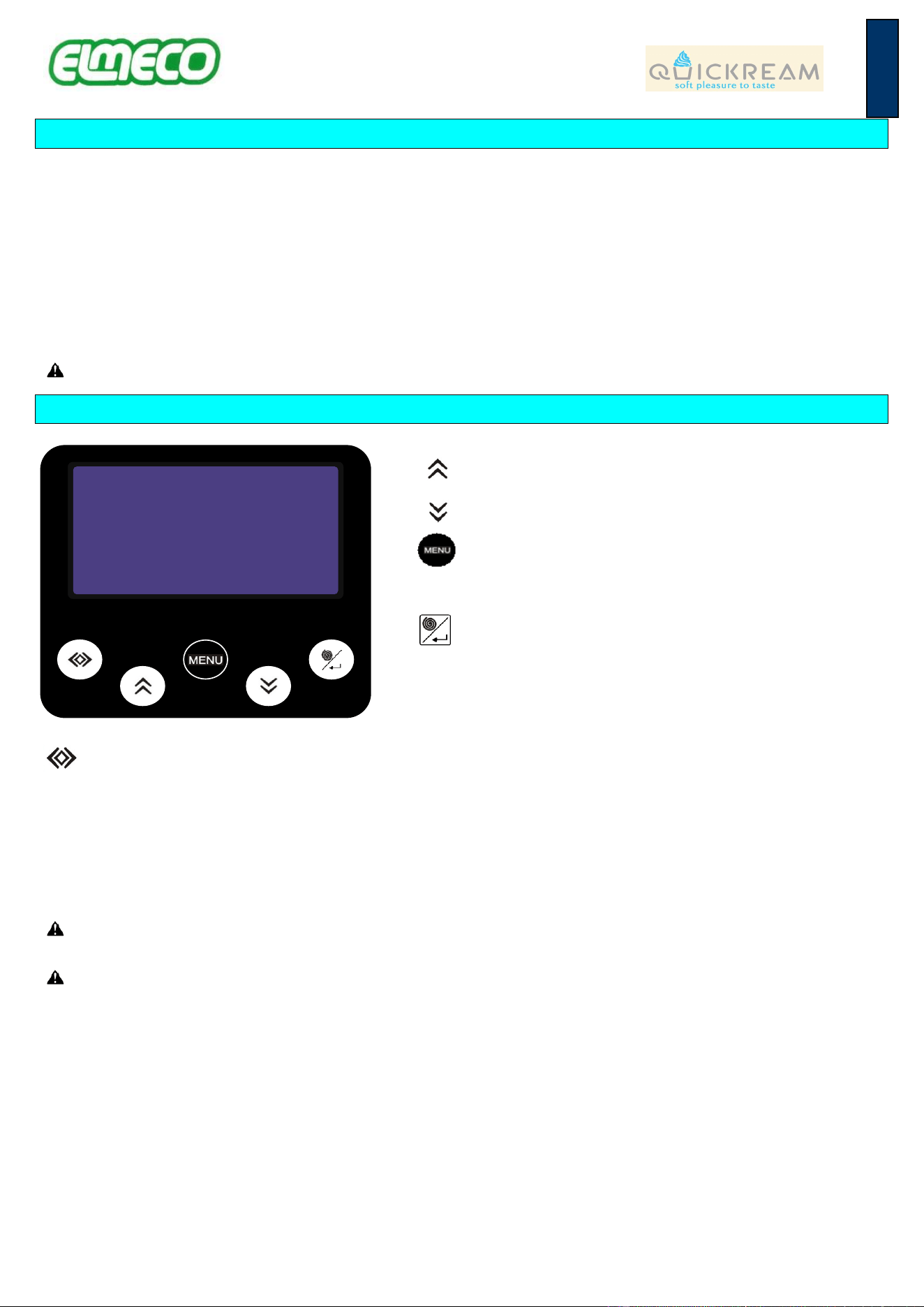

Comandi e segnalazioni
- nell’ambito del menu: scorrimento in avanti;
- nell’ambito del menu: scorrimento all’indietro;
- entrata nel menu;
- uscita dal menu.
- tasto accensione delle eliche;
- in caso di variazione di valori di un parametro,
conferma del valore selezionato (enter) con ritorno al
livello superiore di menu;
- selezione della modalità di funzionamento, secondo un approccio ciclico:
o SOFT MODE - modalità soft;
o NIGHT MODE - modalità notturno;
o MOTOR ON - freddo spento;
- in caso di variazione di valori di un parametro, scorrimento orizzontale tra parametri secondo un approccio
ciclico;
La membrana del comando elettronico non va pulita con sostanze o materiale abrasivo.
Nel caso in cui la macchina venga spenta, alla riaccensione il modulo elettronico si posizionerà sulla schermata
principale “MODE ON”, vedi pag.9.
Soft Premium Cream
- 9 -
ITALIANO
Come iniziare la produzione di Soft ice cream
Utilizzare solo acqua potabile per la preparazione delle miscele.
Utilizzare latte a lunga conservazione nella produzione di miscele.
Non riempire la vasca con solo acqua. In caso di congelamento del prodotto, spegnere il modulo elettronico
fino a che il prodotto non diventa liquido.
Se la miscela contiene prodotto alcolico, considerare che 15%, sulla miscela totale, è il valore massimo
consentito che può andare a contatto con le parti plastiche.
Se l’elica orizzontale viene bloccata dall’insorgere di blocchi di ghiaccio, dovuti alla presenza di poco zucchero o
per altre ragioni, come corpi estranei nella vasca, si può causare la rottura delle eliche.
Se il prodotto in vasca ghiaccia completamente spegnere il macchinario, attendere che il prodotto diventi
completamente liquido, svuotare la vasca e verificare la causa del problema (es. mancanza di zucchero,
mancata chiusura elettrovalvola, ecc.).
Il prodotto deve essere mantenuto ad una temperatura non superiore a 5°C per periodi specificati dal
produttore, ma comunque per non più di 5 giorni. In caso di guasto dell’impianto frigorifero è opportuno
verificare l’eventuale deterioramento del prodotto.
Effettuare le operazioni di pulizia descritte nel paragrafo “PULIZIA”.
Spegnere interruttore generale prima di riempire il contenitore.
Rimuovere il coperchio ed introdurre il prodotto nel contenitore (max 4 litri - consigliato 2,5/3 litri).
Si consiglia di versare un prodotto conservato freddo in frigorifero.
Accendendo l’interruttore generale (pag.4 pos.F), sul display del modulo elettronico si visualizza
e successivamente
Premere il tasto per avviare la rotazione delle eliche. Sul display si visualizza
Per fermare la rotazione delle eliche tenere premuto il tasto per almeno 2 secondi.
Agendo sul tasto selettore della modalità si potrà selezionare “SOFT MODE”, “NIGHT MODE MAN” o ritornare alla
sola condizione di eliche in rotazione “MOTOR ON”. In base all’impostazione data sul display si visualizza
Impostando “SOFT MODE” si leggerà sulla riga inferiore il messaggio “WAIT PLEASE”. Questo indica che il prodotto non è
ancora pronto ad essere erogato. In questa condizione la velocità di rotazione delle eliche è 50rpm (default); questa può
essere variata utilizzando le funzioni del sottomenu della schermata SERVICE;
Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
Scorrere con i tasti o sino alla schermata TLI
Confermando con tasto si visualizza la temperatura TLI impostata sul modulo elettronico di controllo
SoftPremiumCream
Rev. XX
MODE ON
Press
MOTOR ON
Press
SOFT MODE
WAIT PLEASE
NIGHT MODE MAN
MOTOR ON
Press
> TLI
- 10 -
ITALIANO
Scorrere con i tasti o sino alla schermata TLI
Confermando con tasto si visualizza la temperatura TLI impostata sul modulo elettronico di controllo
Diminuire il valore di TLI a -8,5°C, utilizzando il tasto , laddove il fornitore del prodotto non abbia dato chiare
informazioni sulla TLI da impostare. Confermare premendo il tasto
Per uscire dal menu premere il tasto
In questa condizione il modulo di controllo elettronico ricercherà in modo automatico la temperatura ideale del
prodotto versato nel contenitore
Il fatto che sia impostata una TLI uguale a -8,5°C non vuol dire che il prodotto in vasca (vedi temperatura
riportata nella schermata TANK TEMPERAT.) arrivi a quella temperatura. Poiché il modulo di controllo
elettronico ricerca automaticamente la temperatura ideale del prodotto si può riscontrare che la
temperatura della schermata TANK TEMPERAT. sia superiore a quella impostata nella schermata TLI; la
temperatura del prodotto può essere diversa a secondo del prodotto utilizzato.
Il prodotto pronto verrà segnalato dal display con la visualizzazione sulla riga inferiore del messaggio “READY TO SERVE”.
In questa condizione la velocità di rotazione delle eliche diminuisce a 30rpm (default); questa può essere variata
utilizzando le funzioni del sottomenu della schermata SERVICE;
Può capitare che la macchina venga spenta, agendo su interruttore generale, o venga fermata la rotazione delle eliche,
agendo sul tasto . Con una temperatura di prodotto in vasca al di sotto di -2,0°C, alla successiva pressione di uno dei
due tasti, interruttore generale o accensione eliche , si visualizzerà sul display
Con la procedura attiva le eliche rimarranno ferme fino a che il “9” non diventa “1”. Trascorso tale tempo (contatore alla
rovescia) le eliche ritorneranno a funzionare e il modulo elettronico si posizionerà nella condizione precedente allo
spegnimento. Durante il conto alla rovescia non deve essere premuto alcun tasto.
Onde causare il reset della funzione “WAIT 9 MINUTES FOR AUGERS”, sopra indicata, è importante che la
macchina non venga spenta e accesa se il contatore alla rovescia è in funzione.
Tale procedura serve a proteggere gli ingranaggi e le eliche da sforzi meccanici anomali causati dall’insorgere
di pezzi di ghiaccio sul fondo della vasca inox. Questi blocchi di ghiaccio possono provocare rumori di
ingranaggi che slittano tra di loro sino al completo arresto della rotazione dell’elica. Se la macchina non
dovesse ripartire chiamare il servizio assistenza.
Nel caso il prodotto in vasca sia pronto “Soft Mode READY TO SERVE”, può capitare che si visualizzi sul display
Questa procedura si attiva quando è presente una quantità esigua di prodotto nel contenitore. In questa condizione
l’elettrovalvola viene disalimentata per un tempo di 5 minuti per evitare la formazione di uno strato di ghiaccio sul
fondo vasca; trascorso tale tempo la procedura si disattiva.
In questa condizione deve essere rabboccato il contenitore.
SOFT MODE
READY TO SERVE
WAIT 9 MINUTES
FOR AUGER
TLI
-4,0°C
> TLI
LOW MIX
PLEASE REFILL
- 11 -
ITALIANO
Blocco tastiera
È possibile rendere inattiva la tastiera bloccando la funzione di tutti i tasti eccetto quello del MENU. Per fare ciò seguire
la seguente procedura:
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
2. Scorrere con i tasti o sino alla schermata KEYBOARD
3. Confermando con il tasto si visualizza l’attuale impostazione della tastiera
4. Variare ENABLED in DISABLED, per rendere inattiva la tastiera, utilizzando i tasti o
5. Dopo aver impostato il nuovo stato della tastiera confermare con il tasto
6. Per uscire dal menu premere il tasto .
Quando la tastiera risulta inattiva “DISABLED” si visualizzerà un triangolo nel lato superiore destro del display
Questa funzione è indicata in applicazioni self-service per impedire di modificare i valori impostati.
Erogazione prodotto / Contadosi
Quickream è dotato di un rubinetto che una volta aperto fa entrare il prodotto in una camera. Una volta riempita questa
camera si potrà provvedere a spingere il prodotto soft nel bicchiere o cialda.
La camera ci permette di erogare sempre circa 70 gr di prodotto in pochissimo tempo e di contare le porzioni erogate.
Il conta porzioni funziona solo se sul display è riportata la dicitura “Soft Mode READY TO SERVE”.
Per conoscere il numero delle porzioni erogate basta seguire la seguente procedura:
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
2. Scorrere con i tasti o sino alla schermata DOSE COUNTER
3. Confermando con il tasto si visualizzano il numero di porzioni erogate
> DOSE COUNTER
DOSE COUNTER
055
> KEYBOARD
> KEYBOARD
ENABLED
> KEYBOARD
DISABLED
SOFT MODE ▲_
WAIT PLEASE
- 12 -
ITALIANO
4. Il valore si può azzerare tenendo premuto il tasto fino a che non si visualizzi “000”
5. Per uscire dal menu premere prima il tasto e poi il tasto
Nel caso in cui non venga premuto alcun tasto il modulo elettronico, trascorso un certo tempo, esce in modo
automatico dal menu.
Night Mode AUT
La funzione “NIGHT MODE” serve a mantenere il prodotto liquido ad una temperatura inferiore a 0°C/32°F, durante la
fase di chiusura del locale o quando richiesto dall’utente. Questa funzione può essere gestita in modalità manuale,
impostando “NIGHT MODE MAN” come riportato a pag.9, oppure in modalità automatica, impostando gli orari di ON e
OFF. In caso di impostazione degli orari, il macchinario in modo automatico si porterà dalla condizione di “SOFT MODE”
a “NIGHT MODE AUT” e viceversa. Nella condizione di “NIGHT MODE AUT” o “NIGHT MODE MAN” la velocità di
rotazione delle eliche è uguale a 20rpm. Quello di ON indica l’orario di passaggio da “SOFT MODE” a “NIGHT MODE
AUT”, mentre quello di OFF indica l’orario di passaggio da “NIGHT MODE AUT” a “SOFT MODE”. Questa funzione viene
utilizzata quando si vuole che il prodotto sia già pronto all’uso alla riapertura del locale. Prima di impostare gli orari della
funzione “NIGHT MODE” è necessario impostare la data e l’orario locale. Per fare ciò seguire la seguente procedura:
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
2. Scorrere con i tasti o sino alla schermata DATE
3. Confermando con il tasto si visualizza la data impostata sul modulo di controllo elettronico
4. Impostare la data corretta, se necessario, utilizzando i tasti o per aumentare o diminuire il valore, e il tasto
per spostare il cursore in orizzontale. La data apparirà secondo il seguente ordine: GG/MM/AA
5. Dopo aver impostato la data confermare con il tasto
6. Scorrere con i tasti o sino alla schermata TIME
7. Confermando con il tasto si visualizza l’orario impostata sul modulo di controllo elettronico
8. Impostare l’orario corretto, se necessario, utilizzando i tasti o per aumentare o diminuire il valore, e il
tasto per spostare il cursore in orizzontale. L’orario apparirà secondo il seguente ordine: HH/MM
9. Dopo aver impostato l’orario confermare con il tasto
10. Per uscire dal menu premere il tasto
A questo punto è possibile impostare gli orari di ON e OFF della funzione “NIGHT MODE”. Per fare ciò seguire la
seguente procedura:
DOSE COUNTER
000
> DATE
DATE
17/01/12
> TIME
TIME
11:43
- 13 -
ITALIANO
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
2. Scorrere con i tasti o sino alla schermata NIGHT MODE
3. Confermando con il tasto si visualizzano i due orari di ON e OFF sul modulo di controllo elettronico
4. Impostare gli orari di ON e OFF utilizzando i tasti o , per aumentare o diminuire il valore, e il tasto per
spostare il cursore in orizzontale
Nel caso in cui gli orari coincidono a “00:00” la funzione è disattivata.
5. Dopo aver impostato l’orario confermare con il tasto
6. Per uscire dal menu premere il tasto .
Uso della TLI (Temperatura limite inferiore)
In stato di prodotto “WAIT PLEASE” può capitare, contrariamente a quanto indicato da Quickream, che il prodotto sia
pronto per essere servito. In questa situazione il cliente può utilizzare la funzione TLI impostando la temperatura a cui il
prodotto risulta essere pronto.
Per l’impostazione di TLI procedere come segue :
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
2. Scorrere con i tasti o sino alla schermata TANK TEMPERAT.
3. Confermando con il tasto si visualizza nella riga inferiore del display la temperatura a cui il prodotto si trova.
Nell’esempio la temperatura è -6,4°C
4. Rilevare la temperatura
5. Premere il tasto per ritornare alla schermata precedente
6. Scorrere con i tasti o sino alla schermata TLI
7. Confermando con tasto si visualizza la temperatura TLI impostata sul modulo elettronico di controllo. Nel
nostro caso è -8,0°C
8. Impostare la nuova TLI utilizzando i tasti o portando il suo valore a quello rilevato al punto “4.”
9. Dopo aver impostato la temperatura confermare con il tasto
On NIGHT Off
00:00 00:00
> TANK TEMPERAT.
TLI
-8,0°C
TANK TEMPERAT.
-6,4°C •
> TLI
TLI
-6,4°C
> NIGHT MODE
- 14 -
ITALIANO
10. Per uscire dal menu premere il tasto .
Impostazione del sottomenu Service
Il Quickream viene fornito con dei parametri impostati di default utili al funzionamento con svariati prodotti. I parametri
vengono di seguito elencati:
Service step V1 V1= 50rpm (default) T1= -3,0°C (default)
Service step V2 V2= 40rpm (default) T2= -3,5°C (default)
Service step V3 V3= 30rpm (default) RTS= non impostabile
RTS Time 10 minuti (default)
EV OFF Time 10minuti (default)
La variazione di tali parametri deve essere effettuata solo ed esclusivamente da personale specializzato ed autorizzato.
In caso di variazione di uno o più parametri del sottomenu SERVICE vi è la possibilità di effettuare un reset impostando
quelli di default. Per fare ciò seguire la seguente procedura:
1. Accertarsi che l’apparecchio sia spento; interruttore generale (pag.4 pos.F) in posizione OFF
2. Tenendo premuto il tasto , sul modulo di controllo elettronico, accendere l’interruttore generale. Il tasto
dovrà essere rilasciato quando sul display del modulo elettronico si visualizza
Per l’impostazione di SERVICE procedere come segue:
1. Premere il tasto sul modulo di controllo elettronico per visualizzare le voci del menu
Da premettere che in qualsiasi schermata del menu/sottomenu ci si trovi, il modulo elettronico fuoriesce da
questi nel caso in cui non vi sia pressione di alcun tasto per un tempo di 30 secondi o nel caso in cui venga
premuto il tasto . Se questo accade il modulo elettronico si posiziona sulla schermata precedente
all’accesso del menu.
2. Scorrere con i tasti o sino alla schermata SERVICE
3. Tenere premuto il tasto per un tempo maggiore di 6 secondi e comunque fino a che non si visualizzi la prima
voce del sottomenu SERVICE
La finestra riporta la velocità “V1”, lampeggiante, a cui devono ruotare le eliche dall’accensione del macchinario
fino a che non viene raggiunta la temperatura “T1”.
a. Premere il tasto o per cambiare il valore di V1 “min 20 / max 70 per step di 1rpm”
b. Premere il tasto per passare al successivo parametro T1 “min -8,5°C / max -2,5°C per step di 0,5°C”
4. Confermando con il tasto si visualizza la seconda voce del sottomenu SERVICE
La finestra riporta la velocità “V2”, lampeggiante, a cui devono ruotare le eliche una volta che è stata superata la
temperatura “T1”. Tale velocità è mantenuta fino a che non viene raggiunta la temperatura “T2”.
> SERVICE
SERVICE STEP V1
V1rpm T1°C
SERVICE STEP V2
V2rpm T2°C
RESET OK
- 15 -
ITALIANO
Non è impostabile una temperatura “T2” più calda di “T1”.
a. Premere il tasto o per cambiare il valore di V2 “min 20 / max 70 per step di 1rpm”
b. Premere il tasto per passare al successivo parametro T2 “min -8,5°C / max -2,5°C per step di 0,5°C”
5. Confermando con il tasto si visualizza la terza voce del sottomenu SERVICE
La finestra riporta la velocità “V3”, lampeggiante, a cui devono ruotare le eliche una volta che è stata superata la
temperatura “T2”. Tale velocità è mantenuta anche nella fase di mantenimento del prodotto “READY TO SERVE” a
patto che non ci siano erogazioni in atto.
a. Premere il tasto o per cambiare il valore di V3 “min 20 / max 70 per step di 1rpm”
b. Il parametro “RTS” è fisso e non modificabile; questo corrisponde alla temperatura che il modulo elettronico
memorizza quando trova la condizione di “READY TO SERVE”
6. Confermando con il tasto si visualizza la quarta voce del sottomenu SERVICE
La finestra riporta l’arco temporale in cui il modulo elettronico, tramite il controllo della diminuzione della
temperatura, decide quando far cambiare la condizione “WAIT PLEASE” in “READY TO SERVE”. Seppur sia
presente “READY TO SERVE” l’elettrovalvola rimane accesa in quanto pilotata dalla quinta voce del sottomenu “EV
OFF TIME”. Nella condizione di “EV OFF TIME = RTS TIME” si ha che il passaggio da “WAIT PLEASE” a “READY TO
SERVE” e lo spegnimento dell’elettrovalvola coincidono.
a. Premere il tasto o per cambiare il valore di 10 “min 03 / max 20 per step di 1min.”
7. Confermando con il tasto si visualizza la quinta voce del sottomenu SERVICE
La finestra riporta l’arco temporale in cui il modulo elettronico, tramite il controllo della diminuzione della
temperatura, decide quando far spegnere l’elettrovalvola e iniziare il mantenimento del prodotto.
a. Premere il tasto o per cambiare il valore di 10 “min 03 / max 20 per step di 1min.”
8. Confermando con il tasto si ritorna alla schermata SERVICE
9. Per uscire dal menu premere il tasto
Esempio di funzionamento
V1=70rpm
V2=50rpm
V3=40rpm
RTS time=10’
T1=-3,5°C
T2=-4,5°C
EV off time=10’
Impostando le voci del sottomenu SERVICE come da tabella sovrastante si ha il seguente funzionamento:
SERVICE STEP V3
V3rpm RTS
RTS TIME
10min.
EV OFF TIME
10min.
> SERVICE
- 16 -
ITALIANO
• Al passaggio da “Motor On” a “Soft Mode WAIT PLEASE” le eliche ruotano alla velocità di 70rpm a patto che la
temperatura letta nella finestra TANK TEMPERAT. sia più calda di -3,5°C (es. -3,0°C);
• Quando la temperatura del prodotto raggiunge i -3,5°C la velocità diminuisce a 50rpm. Questo è valido se sul
display è riportato ancora “Soft Mode WAIT PLEASE”;
• Quando la temperatura raggiunge i -4,5°C la velocità diminuisce a 40rpm. Questa velocità sarà mantenuta anche
se il display riporta “Soft Mode READY TO SERVE” e per tutto il tempo di mantenimento del prodotto.
• La velocità dell’elica durante l’erogazione del prodotto, cioè all’apertura del rubinetto, è di 30 rpm. Dopo 20
secondi dalla chiusura del rubinetto la velocità segue quella impostata nel menù service;
Il passaggio da “WAIT PLEASE” a “READY TO SERVE” fa predominare la velocità V3 sulle altre due, V1 e V2, e
cioè se con uno specifico prodotto si ha il “READY TO SERVE” a -3,4°C si avrà che la velocità diminuirà da
70rpm a 40rpm senza passare per 50rpm.
• Se per un tempo di 10 minuti il modulo di controllo elettronico non legge alcuna variazione della temperatura del
prodotto viene considerata questa ultima quella corrispondente a “READY TO SERVE”. Il modulo di controllo
elettronico spegnerà ed accenderà l’elettrovalvola in modo da avere, in vasca, una temperatura intorno a quella
trovata.
È consigliabile che i tempi di RTS TIME e EV OFF TIME siano uguali, così facendo lo spegnimento della
elettrovalvola corrisponde al passaggio da “WAIT PLEASE” a “READY TO SERVE”.
Regole fondamentali di sicurezza
Non toccare l’apparecchio quando si hanno mani e/o piedi bagnati.
Non usare l’apparecchio a piedi nudi.
L'apparecchio può essere installato in luoghi dove il suo uso e la manutenzione è limitato a personale qualificato.
Questo apparecchio non è destinato ad essere installato in cucine.
Non lasciare l’apparecchio esposto agli agenti atmosferici.
Non tirare il cavo di alimentazione per scollegare l’apparecchio dalla rete elettrica.
Non rimuovere i pannelli prima di aver scollegato l’apparecchio dalla rete elettrica.
Non togliere protezioni e/o coperture che richiedono l'utilizzo di utensili per la loro asportazione.
- 17 -
ITALIANO
Smaltimento del vecchio apparecchio
Qualora l’apparecchio non possa essere riparato, si raccomanda di renderlo inoperante tagliando il cavo di
alimentazione, dopo averlo scollegato dalla rete elettrica.
Istruzioni ecologiche
Gli apparecchi frigoriferi prodotti, come del resto la maggior parte degli altri apparati refrigeratori, congelatori e
condizionatori presenti sul mercato, utilizzano il freon come gas refrigerante. Il freon, così come altri liquidi refrigeranti,
è un gas ad alto impatto ambientale.
Anche se la tipologia di gas che il fornitore utilizza per la produzione dei suoi macchinari è ecologica (R290 - Propano),
l’Azienda in questione impone comunque agli acquirenti di essere a conoscenza, sin dal momento dell’acquisto, di
quanto segue e di attenersi alle norme di riferimento.
Gli apparecchi frigoriferi devono essere smaltiti dal relativo servizio di smaltimento comunale o azienda privata
autorizzata equivalente.
Avere cura che le tubazioni rigide del frigorifero non vengano danneggiate fino al loro ritiro per lo smaltimento accurato
ed ecologico.
Tutti i materiali d’imballaggio impiegati possono essere smaltiti senza alcun pericolo.
Assistenza Tecnica
L’eventuale riparazione dell’apparecchio (Esempio: sostituzione cavo di alimentazione) dovrà essere effettuata
esclusivamente da un Centro Assistenza Tecnico autorizzato, con l’utilizzo di ricambi originali.
Attenzione! Qualsiasi lavoro di assistenza sui macchinari caricati con refrigerante R290 dovrà essere
effettuato esclusivamente da personale esperto e preparato sulle procedure di gestione del gas R290. Le
attività devono essere eseguite dal personale indicato dal Costruttore o dal Distributore che ha effettuato la
vendita del prodotto.
- 18 -
ITALIANO
Problemi e Soluzioni Quickream
- Qualsiasi accesso manuale all’interno della vasca trasparente deve essere effettuata con il macchinario
spento.
E’ presente una perdita di
prodotto dallo scarico
condensa posto sul pannello
frontale
• La guarnizione vasca non è posizionata bene nella sede presente su vasca
trasparente.
Scollegare il
cavo alimentazione
dalla rete elettrica
La produzione di gelato, sia
a “Soft Mode” che a “Night
Mode”, continua fino a che
le eliche non si bloccano
• La sonda termostato è scollegata elettricamente o non funziona.
Scollegare il
cavo alimentazione
dalla rete elettrica
Il prodotto non si addensa
Il prodotto non raggiunge la temperatura ideale e il modulo elettronico segnala “Ready to
Serve”. Verificare l’impostazione di TLI variando il suo valore come riportato a pag 9.
La macchina non raffredda e
la spia verde, posta sul
pannello laterale destro, è
spenta
E’ intervenuto il pressostato. Il pressostato è provvisto di riarmo automatico; quando le
pressioni saranno diminuite il compressore ritornerà a funzionare e la spia si accenderà.
Per evitare il ripetersi di questa situazione effettuate la procedura di pulizia del
condensatore descritta a pag.8.
Scollegare il
cavo alimentazione
dalla rete elettrica
Sia a “Soft Mode”, che a
“Night Mode” e a “Motor
ON” le eliche non girano
La rotazione del motoriduttore non viene trasmessa alle eliche. Questo può essere
causato:
• Dalla rottura della vite di trasmissione pos.30 dell’esploso a pag.75;
• Dalla rottura di uno o più denti di una delle eliche;
• Dalla rottura dell’albero trasmissione pos.16 dell’esploso a pag.75. La rottura può
essere lato superiore (dado quadro) o lato inferiore (interno macchina).
Scollegare il
cavo alimentazione
dalla rete elettrica
I denti degli ingranaggi delle
eliche si sganciano tra loro
fino al blocco definitivo
dell’elica orizzontale
Verificare che la ghiera fissaggio elica verticale pos.15 dell’esploso a pag.75 sia serrata
bene.
L’elica orizzontale gratta sul
fondo vasca durante la
rotazione provocando
rumore e vibrazione
E’ presente poco prodotto nella vasca inox; questo causa la non copertura
dell’evaporatore sul lato posteriore con conseguente formazione di uno strato di ghiaccio.
L’elica, durante la rotazione, gratta il ghiaccio provocando rumore e vibrazione. In questa
condizione è da aggiungere prodotto in vasca.
Durante la rotazione delle
eliche si avverte un cigolìo
Il rumore proviene dagli ingranaggi delle eliche verticale ed orizzontale. Si rimuove
applicando della vaselina alimentare sui punti evidenziati in fig.21 a pag.79.
Sul display del modulo
elettronico appare la scritta
“Low Mix Please Refill”
Tale scritta è legata ad una quantità esigua di prodotto in vasca. In questa condizione il
prodotto viene spostato tutto sulla parte frontale della vasca con una conseguente
riduzione del raffreddamento; a protezione di ciò il freddo rimane spento per 5 minuti.
Trascorso tale tempo la scritta scompare e il freddo si riaccende.
Aggiungere prodotto
in vasca
Sul display del modulo
elettronico appare la scritta
“Error:2,” lampeggiante
• Il prodotto in vasca è ad una temperatura più fredda di -8,5°C;
• La sonda termostato è in corto circuito.
In questa condizione il freddo viene spento.
Chiamare
assistenza tecnica
per maggiori
informazioni
- 19 -
ENGLISH
Symbols
WARNING: Flammable material.
Before performing any operation it’s mandatory to read the instruction given in the User's
Manual. Any technical support intervention on the display cabinets loaded with refrigerant
R290 must be performed exclusively by qualified staff trained on the procedures for handling
gas R290.The operations should be carried out by the staff appointed by the Manufacturer or
the Distributor from which you have purchased the product. Only use appropriate
components. If the components must be replaced, it important to use only original spare parts
that have been approved for their intended use.
Warning
Prohibitions and Prescriptions
This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety.
Children being supervised not to play with the appliance.
For correct operation use the machine at maximum temperature of 32°C/89.6°F and
minimum 24°C/75.2°F.
Machine maintenance must be performed at the maximum temperature of 32°C/ 89.6°F
and minimum of 15°C/59°F.
The appliance is not suitable for installation in an area where a water jet could be used.
The appliance must not be cleaned by a water jet.
The appliance is only to be installed in locations where its use and maintenance is
restricted to trained personnel.
The access to the service area should only be permitted to persons having knowledge and
practical experience of the appliance, in particular as far as safety and hygiene are
concerned.
WARNING: Keep ventilation openings, in the appliance enclosure or in the built-in
structure, clear of obstruction.
- 20 -
ENGLISH
WARNING: Do not use mechanical devices or other means to accelerate the defrosting
process, other than those recommended by the manufacturer.
WARNING: Do not damage the refrigerant circuit.
WARNING: Do not use electrical appliances inside the food storage compartments of the
appliance, unless they are of the type recommended by the manufacturer.
Do not store explosive substances such as aerosol cans with a flammable propellant in this
appliance
This appliance is intended to be used in household and similar applications such as:
• Staff kitchen areas in shops, offices and other working environments.
• Farmhouses and by clients in hotels, motels and other residential type environments.
• Bed and breakfast type environments.
• Catering and similar non-retail applications.
WARNING: When positioning the appliance, ensure the supply cord is not trapped or
damaged.
If the supply cord is damaged, it must be replaced by the manufacturer.
WARNING: Do not locate multiple portable socket-outlets or portable power supplies at
the rear of the appliance.
For safe operation the maximum tilt of the appliance is 1,5 degrees towards the front side
(outlet).
Cleaning and user maintenance shall not be made by children without supervision.
Children shall not to play with the appliance.
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved.
Children aged from 3 to 8 years are allowed to load and unload refrigerating appliances.
The a-weighted sound pressure level is below 70 db.
Don’t fill the tank with only water. In case of freezing product switch off the board until the
product will be liquid.
This machine can be used to produce cold drink, slush, and sorbets.
To prepare the product mix use only drinkable water.
Use UHT milk in the production of sorbet.
For details and precautions for installation see page 23.
For details and precautions for cleaning see page 24.
- 21 -
ENGLISH
A quality choice
Elmeco's activity complies with the following certifications: Vision 2000 / ISO 14001
Choosing Elmeco, and in particular Quickream means you are innovation-sensitive. Thanks for
understanding the importance of working with a company that cares for "quality" not just as
an abstract concept but as a concrete engagement. Since the beginning of our history when
we invented the first slush machine, we aimed to renovate our idea of innovation every day.
Thanks to this approach, today we are considered as leaders in the advanced technology field.
We therefore work and try to be more and more efficient in the organization and
management sectors of our company, pursuant the ISO 9001:2000 standards. Customer and
his needs are our focus.
By choosing Elmeco, you showed that for you quality is a synonym of working with reliable
and lasting products, having at your disposable a precise and qualified assistance and gaining
greater earning capacity.
These instructions are also available in electronic format on our website www.elmeco.com.
621
- 22 -
ENGLISH
Instructions and general warnings
Before starting the machine, carefully read the information contained in this guide; you will thus be able to install, use
and properly maintain your machine. This machine for the production of ice cream, temperature-based, grants the
absolute homogeneity of the product and the regulation of its density, through an innovative electronic control.
Quickream
Capacity
(litres)
Capacity
(gallons)
Dimensions
(mm)
Dimensions
(inches)
Power/Voltage/Frequency
Color
3-4 liters
1 gallon
712x276x471
28X10.86X18.54
420W/220-230Volts/50Hz
530W/115Volts/60Hz
420W/220Volts/60Hz
White
Black
Carefully keep the use and mounting instructions, for future purchasers too. The manufacturer declines all responsibility
for damages deriving from failure to comply with the following instructions.
Install the machine according to the mounting instructions. The power supply must correspond to the rating plate data
reported on the front side of the machine behind the drip tray (C).
A- Tap
B- Control electronic board
C- Drip tray
D- Cover
E- Transparent tank
F- Main switch
- 23 -
ENGLISH
During maintaining and cleaning, or in case of
malfunctioning, disconnect the machine from the electric
network, by unplugging it - do not pull the wire but the
plug itself - (pict. 2 and 3).
Repairing must be made only by authorized and skilled
technicians. Reparations that are not state-of-the art may
be dangerous for the user. Please contact our company to
know the Authorized service center closer to you.
Installation of the machine
Before installing the machine, verify that:
The machine is not damaged during the transportation. In case of doubts consult your
vendor;
Quickream is located far from any heating source;
The power supply plant is endowed with a grounding system in accordance with
applicable law;
The electric capacity complies with the maximum power of the machine itself, as stated
in the plate (picture 4 page 22).
If required by the local regulation, it is possible to have the appliance permanently
connected to the electrical power supply, ref. National Electrical Code (NEC) and NFPA
70. If this is the case, it is necessary to remove the side panel, disconnect the power
cable from the machine wiring, remove it from the machine and replace it with the
permanent cable by respecting the local codes.
If any doubt or concern, please only contact trained and authorized personnel.
Carefully read the following instructions before installing the machine.
Warnings
This machine must be used only for the purposes it was manufactured for. Any other use is to be considered as
dangerous.
Installation
It is recommended that the installation is carried out by a skilled technician. The manufacturer will not be held
responsible under any circumstances for a wrong installation that could cause damage to people or things.
Once unpacked, verify that the machine is intact. The packing elements (plastic bags, expanded polystyrene, nails, etc.)
must not be left at children's reach as they can be dangerous.
During transportation, do not lift Quickream by using the transparent tanks. Elmeco
will not be held responsible for the above mentioned wrong maneuvers
Place the machine far from any heating source. Verify it has sufficient free space
(more or less 25 cm) around it.
Place the machine on a counter that can bear its load.
do NOT to connect the machine through adaptors, multiple plugs and/or extensions. If necessary, only use materials in
accordance with the existing security laws concerning the power intensity as indicated in the plate data (pic.4 page 22).
- 24 -
ENGLISH
After connecting the machine to the electric network and switching it, verify the air flow from the side grids.
Setting temperatures scales “°C - °F”(valid for revision 16v1 and higher)
Machine comes with temperature settings set to Celsius (°C) as a default. For revision “16v1” and higher of the control
board, operator can switch between degrees Celsius (°C) and Fahrenheit (°F) by following below procedure:
1. Make sure the machine is turned off; main switch (page.22 pos. F) in OFF position
2. While holding down button on the front control board, turn the machine back ON. Release button,
when control board’s screen shows
3. In order to return back to the degrees Celsius (°C), repeat what is in the previous step
Cleaning
Before switching the machine on, it should be cleaned properly.
Always comply with the provisions of the local authorities in charge regarding the
cleaning of the machine.
Daily clean and sanitize the machine.
Before carrying out whatever operation, switch off the machine (page 22 pos. F) and
unplug it.
Use a solution of cold water and sodium hypochlorite (bleach) with the following
proportion: 10 grams (1/2 tea spoon) for each liter of water. Rinse with warm water.
A greater quantity of bleach could damage the augers.
If the plastic parts are dishwashed, ensure the temperature is not higher than 60°C or
140°F, because they could be damaged.
Do not use abrasive powder.
It is recommended to clean the filter at least once a week.
Cleaning is very important if you want the machine to last longer; it is therefore useful to periodically wash all parts in
contact with the product, using the following procedure:
Cleaning the tank
Please see the pictures at pages 78-79 of this instruction manual:
- During the cleaning procedure, the machine must have the refrigerator system turned off. Select or the "MOTOR
ON" mode or “MODE ON” mode, see page 27;
- Use disposable gloves;
- Open the tap in order to empty the tank. Leftovers can be kept in the refrigerator, in special tanks, if allowed by the
local authorities in charge;
- Remove the cover, as illustrated in pic. 1-2-3-4-5;
- Pour water in the tank and empty it again;
- Switch the machine OFF by the main switch and unplug the power supply;
- Remove the tap from the tank as illustrated in pic.6-7-8-9;
- Remove the sleeve with star hole as illustrated in pic.10;
- Remove the hooks grips, if present;
- Open the hooks as illustrated in pic.11 and lift the tank as in pic.12-13;
TEMP. SET IN °F
TEMP. SET IN °C
- 25 -
ENGLISH
- Remove the horizontal and vertical augers as shown in pic.14-15-16-17-18-19;
- Dip all parts in a solution of warm water and bleach (10 gr/litre of water);
- Prepare some other solution of warm water and bleach (10 gr/litre of water) and dip a cloth in it. This will be used
to clean the steel tank and the parts connected to it (pic.20);
- Wash with fresh water and dry all washed parts;
- Use a damp cloth to clean all the external parts;
- Reassemble the machine.
Lubricate the points indicated in fig. 21 (auger mechanism and front side of the horizontal auger) with food-
grade Vaseline, to avoid any eventual noise (whistle) due to friction between the two plastic elements.
- Connect the machine to the power supply.
Disassembling the piston seal for cleaning
On removing the piston from the container, carefully follow the steps in the images below to dismantle the shaft seal.
The tool in the images is provided with the Quickream machine.
After disassembly, wash the seal and the piston housing as described in the cleaning paragraph and reassemble the
parts.
1
2
4
5
6
7
3
- 26 -
ENGLISH
Pressure switch and protection mode Condenser cleaning procedure
On the right side panel there is a green light (see pic.22 page 79). If it switches off, it means that the pressure switch
intervened as the machine reached a high pressure inside the cooling circuit. The pressure switch is equipped with
automatic reset, when the pressures have decreased, the compressor will return to operation and the light will come
on.
A too high pressure can be caused by:
1. The machine is located close to an heating source and its internal temperature increases;
2. The air circulation is obstructed;
3. Dirty filter.
If the cause Is this last case:
• Remove the filter from the rear of the machine (see pic.23 page 79);
• Clean the filter with compressed air.
Clean the filtre at least once a week.
Controls and signals
- within the menu, it means to go forward;
- within the menu, it means to go backward;
- enter the menu;
- exit the menu.
- augers switch on;
- if the values of a parameter are changed, it let you
confirm the selected value (enter) and returns to the
upper menu;
- selection of the functioning mode, in a cyclic sequence:
o SOFT MODE - soft mode;
o NIGHT MODE - night mode;
o MOTOR ON - Cold-Switched off;
- if the values of a parameter are changed, it scrolls horizontally between the parametrs in a cyclic sequence;
Do not wash the membrane of the electronic control with abrasive substances or cloths.
In the event that the machine is turned off, when it is turned on again, the electronic module will be positioned
on the main screen "MODE ON", see page 27.
Soft Premium Cream
- 27 -
ENGLISH
How to produce Soft Ice Cream
To prepare the product mix use only drinkable water.
Use UHT milk in the production of mix.
Don’t fill the tank with only water. In case of freezing product switch off the board until the product will be
liquid.
Warning! If the mixture contains alcoholic product, consider that 15%, on total mixture, is the maximum value
that can come into contact with plastic parts.
If the horizontal auger is blocked because of ice blocks due to a lack of sugar or to other reasons, such as foreign
bodies in the tank, the augers can undergo a break.
If the product freeze completely turn off the machine, wait until the product becomes completely liquid, empty
the tank and check the cause of the problem (ie. Lack of sugar, failure to close solenoid valve, etc.).
The product must be maintained at a temperature not exceeding 5°C for periods specified by the manufacturer,
but for not more than 5 days. In case of failure of the refrigerator system the product should be inspected to
determine whether it has deteriorated.
Clean the machine as described in the “CLEANING” paragraph.
Turn off the main switch before filling the tank.
Remove the cover and pour the mix in the tank (max 4 liters - recommended 2,5/3 liters).
It is recommended to pour an already refrigerated product.
When switch on the machine (page22 pos.F), the following menu will be displayed
and
Press the key to start the augers rotation. The following menu is displayed
To stop the augers press the key for at least 2 seconds.
By pressing the button, you can select “SOFT MODE”, “NIGHT MODE” or return to the “MOTOR ON” condition in
which the augers rotate. According to the display setting you can see
By setting “SOFT MODE” you will read “WAIT PLEASE” on the line below. This message indicates that the product is not
ready yet. In this condition the augers turn at 50rpm (default); this can be adjusted by changing the submenu settings in
the SERVICE section.
To view the menu options, press the button on the electronic control unit.
Use the or keys to find the TLI screen
Press the button to confirm and view the TLI temperature that has been set on the electronic control panel.
SoftPremiumCream
Rev. XX
MODE ON
Press
MOTOR ON
Press
SOFT MODE
WAIT PLEASE
NIGHT MODE MAN
MOTOR ON
Press
TLI
-4,0°C
> TLI
TLI
24.8°F
- 28 -
ENGLISH
If the product supplier has not provided clear instructions, using the key to decrease the TLI values to -8,5°C/16.7°F.
Press the button to confirm.
To exit the menu press the key.
In this case, the electronic control unit will automatically seek the ideal temperature for the product in the tank.
Even if the machine is set to a TLI temperature of -8,5°C/16.7°F, this does not necessarily mean that the
product in the tank (see temperature on the TANK TEMPERAT. screen) will arrive at said temperature. As
the electronic module automatically searches for the ideal product temperature, the temperature
registered on the TANK TEMPERAT. display may be higher than that on the TLI screen; product
temperatures may vary according to the type of product used.
When the product is ready, you can see “READY TO SERVE” on the display. In this case, the speed of the augers decrease
to 30rpm (default); this may be adjusted by changing the submenu settings in the SERVICE section;
It may happen that during production of ice cream, with a temperature of product below -2,0°C/28.4°F, the machine is
switched off, acting on main switch, or stop the rotation of the augers, acting on the augers switch . With the next
press of one of the two buttons, main switch or augers switch , you can see on the display
When this procedure is activated, the augers will remain in stop position until the "9" becomes "1". After this time
(countdown counter) the augers will return to work and the electronic board will set in the previous condition before of
the shutdown. During the countdown must not be pressed any key.
To avoid reset of the above mentioned “WAIT 9 MINUTES FOR AUGERS” function, it is important that the
machine is not switched ‘on’ or ‘off’ when the countdown function is active.
This procedure serves to protect the gears and augers from abnormal loads caused by some ice pieces at the
bottom of the stainless steel. The ice can cause noise deriving from the gears that skid until the complete
block of the augers. If the machine does not restart, call the service support.
In the event the product in the tank is ready, i.e. on “Soft Mode READY TO SERVE”, the display may show the following
warning:
This procedure is active when there is a lack of product in the tank. In this case, the solenoid valve will not be fed for a
period of 5 minutes, to avoid the formation of ice on the bottom of the tank; after this time limit the procedure is
deactivated.
If this occurs re-fill the tank.
SOFT MODE
READY TO SERVE
WAIT 9 MINUTES
FOR AUGER
LOW MIX
PLEASE REFILL
- 29 -
ENGLISH
Keypad lock
The key pad can be locked, with the exception of the MENU key. To lock the keyboard proceed as follows:
1. To view the menu options, press the key on the electronic control panel.
2. Use the or keys to scroll to the KEYBOARD screen.
3. Press the key to view the current keyboard settings.
4. Change ENABLED to DISABLED, to render the keyboard inactive, by using the or keys.
5. After selecting the new keyboard setting, press the key to confirm.
6. To exit the menu press the key.
When the keyboard is “DISABLED” a triangle will appear in the upper right corner of the display.
This function is suitable for use in self-service locations, to avoid unwanted modification to the settings.
Product dispensing / Dose Counter
If the tap of Quickream is opened, it lets the product enter a little container, only after it is filled, the product is ready to
be served in a glass or wafer.
The above mentioned container allows to serve approximately 70 grams of product in a very short time and to count the
portions served.
The portion counter will only appear on the display when the machine reads “Soft Mode READY TO SERVE”.
In order to count the portions served, please see the following procedure:
1. Press the button on the electronic control panel to view the menu entries
2. Press the or buttons until you reach the DOSE COUNTER screen
3. By pressing the button, you can see the number of portions served
4. The value can be set to zero if you press the button until “000” is displayed
> DOSE COUNTER
DOSE COUNTER
055
DOSE COUNTER
000
> KEYBOARD
> KEYBOARD
ENABLED
> KEYBOARD
DISABLED
SOFT MODE ▲_
WAIT PLEASE
- 30 -
ENGLISH
5. To exit the menu, press the button and then the button
If no button is pressed on the electronic panel, after a short time, it automatically exit the menu.
Night Mode AUT
The application Defrost described cannot be used in Hong Kong in according with rules. The Quickream machine
has to be empty and sanitized daily.
The “NIGHT MODE” is useful to keep the product liquid with a temperature lower than 0°C/32°F, when the restaurant or
café is closed or if requested by the user. This mode can be manual, by setting “NIGHT MODE MAN” as illustrated at
page 27, or automatic, by setting the ON and OFF hours. In this case, the machine will automatically switch from “SOFT
MODE” to “NIGHT MODE AUT” and viceversa. In “NIGHT MODE AUT” or “NIGHT MODE MAN” the speed of the augers is
20rpm.The "ON" hour indicates the time in which the machine switches from “SOFT MODE” to “NIGHT MODE AUT”,
while the "OFF" hour indicates the time in which the machine switches from “NIGHT MODE AUT” to “SOFT MODE”. This
mode is used when you want the product to be ready at a certain time. Before setting the “NIGHT MODE” hour, it is
important to set the date and time of the restaurant or café where it is installed with the following procedure:
1. Press the button on the electronic control panel to view the menu entries
2. Press the or buttons until you reach the DATE screen
3. By pressing the button, you can see the date set on the electronic control panel
4. Set the correct date, if necessary, with the or buttons, in order to increase or decrease the values and the
button in order to move the cursor horizontally. The date will have the following format: DD/MM/YY
5. After setting the date, press the button
6. Press the or buttons until you reach the TIME screen
7. If you press the button, the time set in the electronic control panel is displayed
8. Set the correct time, if necessary, using the or buttons, in order to increase or decrease the value and the
button in order to move the cursor horizontally. Time will be displayed with the following format: HH/MM
9. After setting the time, press the button
10. To exit the menu press the button
It is now possible to set the ON and OFF hours of the “NIGHT MODE”. See the following procedure:
1. Press the button on the electronic control panel to view the menu entries
2. Press the or buttons until you reach the NIGHT MODE screen
> DATE
> TIME
TIME
11:43
DATE
17/01/12
- 31 -
ENGLISH
3. If you press the button, the ON and OFF hours are displayed on the control panel
4. Set the ON and OFF hours with the or buttons, in order to increase or decrease the value, and the
button to move the cursor horizontally
If the On and Off hours are the same or they are set on “00:00” this function is deactivated.
5. After setting the time, press the button
6. To exit the menu press the button.
Use of the TLI (Lower Limit Temperature)
If the machine is in “WAIT PLEASE” status, the product should not be ready to be served, but sometimes this might not
be true. If so, the customer can use the TLI function setting the correct temperature for the product.
In order to set the TLI see the following procedure:
1. Press the button on the electronic control panel to view the menu entries
2. Press the or buttons until you reach the TANK TEMPERAT. screen
3. If you press the button, on the lower line of the display you can see the temperature of the product. In the
following example the temperature is -6,4°C/20.5°F
4. Notice the temperature
5. Press the button to return to the previous screen
6. Press the or buttons until you reach the TLI screen
7. Press the button to see the TLI temperature set on the control electronic board. In this example it is -
8,0°C/17.6°F
8. Set the new TLI with the or buttons to the temperature reported at number “4”
9. After setting the temperature, press the button
10. To exit the menu press the button.
> NIGHT MODE
On NIGHT Off
00:00 00:00
> TANK TEMPERAT.
TLI
-8,0°C
TANK TEMPERAT.
-6,4°C •
> TLI
TLI
-6,4°C
TANK TEMPERAT.
20.5°F •
TLI
17.6°F
TLI
20.5°F
- 32 -
ENGLISH
Service submenu settings
Quickream is supplied with a number of pre-established, default settings, which can be used for various products. The
settings are as follows:
Service step V1 V1= 50rpm (default) T1= -3,0°C/26.6°F (default)
Service step V2 V2= 40rpm (default) T2= -3,5°C/25.7°F (default)
Service step V3 V3= 30rpm (default) RTS= not settable
RTS Time 10 minutes (default)
EV OFF Time 10 minutes (default)
Any modifications to these settings must be carried out by specialist and authorized personnel only.
In order to reset SERVICE menu’s settings to their default, please follow below procedure:
1. Make sure the machine is turned off; main switch (page.22 pos.F) in OFF position
2. While holding button on the front control board, turn the machine back ON. Release button, when
control board’s screen shows
To modify the SERVICE settings, proceed as follows:
1. To view the menu options, press the key on the electronic control panel
Please note that on any menu, if a key is not pressed within 30 seconds, or if the key is pressed
again, the control panel will automatically exit the menu. When this occurs, the electronic control unit will
return to the previous screen.
2. Use the or keys to search for the SERVICE screen.
3. Hold the key down for at least 6 seconds or until the first option of the SERVICE submenu appears on screen.
The display will flash and show the “V1” speed at which the augers must turn when the machine is switched on
until the machine has reached the “T1”temperature.
a. Press the or keys to change the V1 “20 min. / max 70 in steps of 1rpm” settings.
b. Press the key to switch to the next T1 “-8,5°C/16.7°F min. / max -2,5°C/27.5°F in steps of 0,5°C/0.9°F”
setting
4. Press the key to confirm; the display will show the second option of the SERVICE submenu.
The display will flash and show the “V2” speed at which the augers must turn once the “T1” temperature has
been exceeded. Said velocity is maintained until the “T2” temperature is reached.
It is not possible to set a “T2” temperature that is higher than the “T1” temperature.
a. Press the or keys to change the V2 “20 min. / max 70 in steps of 1rpm” settings.
> SERVICE
SERVICE STEP V1
V1rpm T1°C
SERVICE STEP V2
V2rpm T2°C
RESET OK
SERVICE STEP V1
V1rpm T1°F
SERVICE STEP V2
V2rpm T2°F
- 33 -
ENGLISH
b. Press the key to switch to the next T2 “-8,5°C/16.7°F min. / max -2,5°C/27.5°F in steps of 0,5°C/0.9°F”
settings.
5. Press the key to confirm; the display will show the third option of the SERVICE submenu.
The display will flash and show the “V3” speed at which the augers must turn once the “T2” temperature has
been exceeded. Said velocity is maintained also during the “READY TO SERVE” product maintenance stage, unless
the machine is not dispensing.
a. Press the or keys to change the V3 “20 min. / max 70 in steps of 1rpm”
b. The“RTS” is fixed and cannot be changed; this setting corresponds to the temperature that is stored in the
electronic unit’s memory when it is in “READY TO SERVE” mode.
6. Press the key to confirm; the display will show the fourth option of the SERVICE submenu.
The display shows the time period in which the electronic unit, by controlling the temperature decrease, decides
when to change from “WAIT PLEASE” to “READY TO SERVE” mode. Although “READY TO SERVE” mode can be
seen, the solenoid valve is still active, because it is controlled by “EV OFF TIME”, the fifth option of the submenu.
In “EV OFF TIME = RTS TIME” mode, the machine passes from “WAIT PLEASE” to “READY TO SERVE” and the
deactivation of the solenoid valve coincide. The default value is RTS TIME= 10min.
a. Press the or keys to change the 10 “03 min. / max 20 in steps of 1min.” Settings.
7. Press the key to confirm; the fifth option of the SERVICE submenu will appear on the display.
The display shows the time period in which the electronic unit, by controlling the temperature decrease, decides
when to deactivate the solenoid valve and when to product maintenance. The default setting is: EV OFF TIME=
10min
a. Press the or keys to change the 10 “min. 03 / max 20 in steps of 1min.” settings.
8. On pressing the confirm key the control panel will return to the SERVICE screen.
9. Press the key to exit the menu.
Examples of settings
V1=70rpm
V2=50rpm
V3=40rpm
RTS time= 10’
T1=-3,5°C
25.7°F
T2=-4,5°C
23.9°F
EV off time=10’
When the SERVICE submenu is set according to the above table, the machine will function as follows:
• When passing from “Motor On” to “Soft Mode WAIT PLEASE” mode, the augers turn at 70rpm, as long as the
temperature shown on the TANK TEMPERAT. screen is warmer than -3,5°C/25.7°F (e.g. -3,0°C/26.6°F);
SERVICE STEP V3
V3rpm RTS
RTS TIME
10min.
EV OFF TIME
10min.
> SERVICE
- 34 -
ENGLISH
• When the product temperature reaches -3,5°C/25.7°F, the speed reduces to 50rpm. This is valid if the display still
reads “Soft Mode WAIT PLEASE”;
• When the temperature reaches -4,5°C/23.9°F, the speed decreases to 40rpm. This speed will be maintained even
if the display reads “Soft Mode READY TO SERVE” and will do so for the entire maintenance period of the
product.
• During product dispensing, i.e. when the tap is opened, the auger runs at 30 rpm. 20 seconds after closing the
tap the speed follows that set in the service menu.
During the “WAIT PLEASE” to “READY TO SERVE” phase the V3 speed predominates over the, V1 and V2
speeds. Therefore, if a specific product shows “READY TO SERVE” at -3,4°C/25.9°F, the velocity will reduce
from 70rpm to 40rpm, skipping the 50rpm stage.
• If the electronic control panel does not detect any variations in product temperature for 10 minutes, then the
latter will be considered “READY TO SERVE”. The electronic control unit will turn off and the solenoid valve will
come on, in order to maintain a constant tank temperature.
It is advisable to make sure the RTS TIME and EV OFF TIME are the same. In this way, the deactivation of
the solenoid valve will correspond with the passage from “WAIT PLEASE” to “READY TO SERVE”.
Important Security Rules
Do not touch the machine with wet hands or feet.
Do not use the machine bare footed.
This appliance is not intended to be installed in kitchens.
Do not expose the machine to the weather.
Do not pull the power wire in order to disconnect the machine from the electrical network.
Do not remove the panels before disconnecting the machine from the electrical network.
Do not remove protections and / or covers that require the use of tools for their removal.
Disposal of the old machine
Discarded machine must be unusable. Unplug the machine and cut the power wire.
Ecological instruction
The refrigerators produced, like most other refrigeration, freezing and air-conditioners on the market, use Freon as
refrigerating gas. Freon, like other coolants, is a gas with a high environmental impact.
Even if the type of gas that the supplier uses for the production of its machinery is environmentally friendly (R290 -
Propano), the Company in question nonetheless requires purchasers to be aware of the following, from the time of
purchase, follow the reference standards.
All refrigerating machines must be disposed by the local administration service or by an equivalent private authorized
company.
Take care not to damage the rigid tubes of the refrigerator until they are taken back in order to be carefully and
ecologically disposed.All packaging materials can be disposed without any danger.
Technical assistance
Only an authorized service center can repair the machines (e.g. a power cord substitution) using original spare parts.
The out-of-use machines must be disabled. Disconnect the plug from the electrical network and cut the cable.
Warning! Any assistance work on machines loaded with R290 refrigerant must be performed by
knowledgeable and experienced person on the R290 gas management procedures. The activities must be
carried out by personnel designated by the manufacturer or the distributor who made the sale of the product
- 35 -
ENGLISH
Quickream trouble shooting guide
- For all manual interventions, always make sure the machine is switched off and disconnected from the
power supply.
The product is leaking from
the condensation outlet on
the front panel
• The tank seal has not been fitted correctly in the transparent tank housing.
Disconnect the
power cable from the
power supply.
Both in “Soft Mode” and
“Night Mode”, the ice cream
production continues until
the augers lock
• The thermostat sensor is broken or has not been connected to the power supply.
Disconnect the
power cable from the
power supply.
The product does not
thicken
The product does not reach the ideal temperature and the electronic control panel reads
“Ready to Serve”. Check the TLI settings and adjust them as described on p.23.
The machine does not cool
and the green light on the
right side panel is OFF
The pressure switch has intervened. The pressure switch is equipped with automatic
reset; when the pressures have decreased, the compressor will return to operation and
the light will come on.
To avoid repeating this situation, perform the condenser cleaning procedure described on
page 26.
Disconnect the
power cable from the
power supply.
The augers do not turn In
“Soft Mode”, “Night Mode”
or “Motor ON” mode
The rotation of the gearmotor is not being transmitted to the augers. This can be caused
by:
• a breakage of the transmission screw, no. 30 in the exploded view diagram on pag.75;
• a breakage of one or more of the auger teeth;
• A breakage of the drive shaft, no.16 in the exploded view diagram on pag.75. The
breakage could be at the top (square nut) or the bottom (inside the machine).
Disconnect the
power cable from the
power supply.
The teeth of the auger
mechanism come apart until
the horizontal auger stops
completely
Make sure that the fixing seal on the vertical auger, no. 15 in the exploded diagram on
pag. 75, is attached securely.
When turning, the horizontal
auger scrapes on the bottom
of the tank, causing noise
and vibration
There is not enough product in the inox tank; this leaves the rear evaporator uncovered,
with the subsequent formation of ice on the bottom of the tank. As the auger turns it
scrapes on the tank, causing noise and vibration. If this occurs refill the tank with the
relevant product.
The augers make a
squeaking noise when they
turn
The noise is coming from the horizontal and vertical augers. This can be stopped by
applying food-grade Vaseline to the areas shown in fig. 21 on pag.79.
The display shows the
warning: “Low Mix Please
Refill”
This warning appears when there is not enough product in the tank. If this occurs, the
product is moved to the front of the tank, which subsequently reduces the cooling rate; to
compensate the cooling system is switched off for 5 minutes. After this time the warning
disappears and the cooling system switches back on.
Refill the tank.
The control panel flashes,
showing the warning:
“Error:2,”
• The product in the tank is colder than -8,5°C/16.7°F;
• The thermostat sensor has short-circuited.
If this occurs the cooler switches off.
Contact technical
support for advice.
- 36 -
FRANÇAIS
Symboles
ATTENTION : Matière inflammable.
Avant d'effectuer tout travail, lire et suivre attentivement les instructions du manuel
d’utilisation. Toute intervention sur des machines utilisant le réfrigérant R290 doit être
effectuée uniquement par un personnel expérimenté et formé aux procédures de gestion du
gaz R290. Les activités doivent être effectuées par le personnel indiqué par le fabricant et par
le distributeur qui a vendu le produit. Utiliser exclusivement des composants appropriés ; si
des composants doivent être remplacés, il est important d'utiliser des pièces de rechange
originales approuvées pour l'usage spécifique.
ATTENTION
Interdictions et Prescriptions
L'appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les
capacités physiques, sensorielles ou mentales sont altérées ou qui manquent d'expérience
ou de connaissances, sauf si elles ont été supervisées ou ont reçu des instructions
concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Pour un fonctionnement correct, utiliser l'appareil à une température maximale de 32°C et
minimale de 24°C.
La maintenance de l’appareil doit être exécutée à une température maximale de 32°C et
minimale de 15°C.
L'appareil ne peut pas être installé dans une zone où un jet d'eau pourrait être utilisé.
L'appareil ne doit pas être nettoyé au jet d'eau.
L'appareil peut être installé dans des lieux où son utilisation et sa maintenance sont
réservées à un personnel qualifié.
L'accès à la zone de service est limité aux personnes qui ont une connaissance théorique et
pratique de la machine, notamment en matière de sécurité et d'hygiène.
ATTENTION : Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil
ou dans la structure intégrée, ne soient pas obstrués.
- 37 -
FRANÇAIS
ATTENTION : Ne pas utiliser de moyens mécaniques ou d'autres dispositifs pour accélérer le
dégivrage, mais utiliser uniquement ceux recommandés par le fabricant.
ATTENTION : Ne pas endommager le circuit de réfrigération.
ATTENTION : Ne pas utiliser d'appareils électroniques dans les compartiments de stockage
des aliments, sauf s'ils ont été approuvés par le fabricant.
Ne pas stocker de substances explosives, telles que des bombes aérosols contenant du gaz
propulseur inflammable, dans cet équipement.
Cet équipement est conçu pour être utilisé dans des applications domestiques et similaires,
telles que :
• L'espace cuisine destiné au personnel de magasins, bureaux et autres environnements
de travail ;
• Les fermes et une utilisation par les clients des hôtels, motels et autres environnements
résidentiels ;
• La chambre d'hôtes ;
• Services de restauration et applications similaires non destinés à la vente au détail.
ATTENTION : Lorsque l’on positionne l'appareil, s’assurer que le cordon d'alimentation n'est pas
bloqué ou endommagé.
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant.
ATTENTION : Ne pas placer d'adaptateurs, de prises multiples et/ou de rallonges à l'arrière de
l'appareil.
Pour un fonctionnement en toute sécurité, l'inclinaison maximale de la machine est de 1,5 degré
vers l'avant.
Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
Les enfants ne doivent pas jouer avec l'appareil.
Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes ayant
des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de
connaissances si elles ont été supervisées ou ont reçu des instructions sur l’utilisation de
l’appareil en toute sécurité et si elles comprennent les risques impliqués.
Les enfants âgés de 3 à 8 ans peuvent charger et décharger des équipements de réfrigération.
Le niveau sonore pondéré A ne dépasse pas 70 dB.
Ne pas remplir la cuve uniquement avec de l'eau. Si le produit gèle, éteindre le module
électronique jusqu'à ce que le produit devienne liquide.
Ce modèle peut être utilisé pour la production de granita, de sorbets et de boissons fraîches.
Utiliser uniquement de l'eau potable pour la préparation des mélanges.
Utiliser du lait de longue conservation pour produire les sorbets.
Pour les détails et les précautions pour l’installation, voir page 40.
Pour les détails et les précautions pour le nettoyage, voir page 41.
- 38 -
FRANÇAIS
Un choix de qualité
Elmeco mène ses activités conformément à la Vision 2000 / ISO 14001
Le fait d'avoir choisi Elmeco, et en particulier First Class, la nouvelle et à ce jour unique
machine multifonction à double hélice, démontre votre sensibilité à l'innovation. Merci d'avoir
compris l'importance de travailler avec une entreprise pour laquelle le mot « qualité » n'est
pas un terme abstrait. Pour nous tous chez Elmeco, la qualité est un engagement concret. Cela
signifie réaffirmer chaque jour cette particularité innovante qui nous a distingués dans le
passé en tant qu'inventeurs de la première machine à granita et qui nous confirme aujourd'hui
comme leaders en termes de techniques et de technologies d’avant-garde. Cela signifie que
l’entreprise, en interne, opère dans une optique d'amélioration continue de l'organisation et
de la gestion, conformément à la certification Vision 2000. Cela signifie mettre le client au
centre de l'attention et consacrer des investissements et des ressources à la satisfaction
continue de ses besoins.
Pour vous qui avez choisi la qualité Elmeco, cela signifie plutôt pouvoir travailler avec des
produits fiables et durables, pouvoir compter sur une assistance ponctuelle et qualifiée,
pouvoir travailler mieux et de manière plus rentable.
Ces instructions sont également disponibles en format électronique sur notre site web
www.elmeco.com.
- 39 -
FRANÇAIS
Instructions et mises en garde générales
Avant de mettre la machine en service, lire attentivement les informations contenues dans ce manuel de maintenance
afin de pouvoir installer, utiliser et entretenir correctement la machine. Le présent modèle, pour la production de
granita, de sorbets et de boissons froides, garantit l'homogénéité absolue du produit et le réglage de sa densité, au
moyen d’un contrôle électronique innovant.
Quickream
Capacité
max
(litres)-
(gallons)
Dimensio
ns
(mm) -
(pouce)
Puissance/Te
nsion/Fréque
nce
Capacité max
(litres)-(gallons)
Capacité max
(litres)-(gallons)
Dimensions
(mm) - (pouce)
3-4 Litres
1 gallons
712x276x471
28X10.86X18.54
420W/220-230Volts/50Hz
530W/115Volts/60Hz
420W/220Volts/60Hz
Blanc
Noir
Conserver soigneusement les instructions d'utilisation et de montage, éventuellement aussi pour le prochain acheteur.
Le fabricant décline toute responsabilité pour les dommages résultant du non-respect des instructions suivantes.
Effectuer l’installation conformément aux instructions de montage. L’alimentation électrique doit correspondre aux
données de la plaque (fig.4 page 39) située sur le côté droit de la machine.
A- Robinet
B- Électronique de
commande
C- Bac de récupération
D- Coupole
E- Cuve transparente
F- Interrupteur général
A-
- 40 -
FRANÇAIS
Lors de la maintenance et du nettoyage, ou en cas de
fonctionnement défectueux, débrancher l'appareil du
secteur en retirant la fiche de la prise de courant - en tirant
sur la fiche et non sur le câble - (fig. 2 et 3).
Les réparations ne peuvent être effectuées que par un
personnel qualifié et autorisé. Des réparations effectuées
de manière incorrecte peuvent représenter un grave danger
pour l'utilisateur. Contacter l'entreprise pour trouver le
Centre d'assistance technique agréé le plus proche.
.
Installation du nouvel appareil
Avant d'installer l’appareil, vérifier que :
l’appareil n’a subi aucun dommage pendant le transport. En cas de doute, consulter le
fournisseur ;
le Quickream est positionné de manière à ce qu'il n'y ait pas de source de chaleur à
proximité ;
le système d'alimentation électrique est mis à la terre conformément à la loi ;
la capacité électrique du système est suffisante pour la puissance maximale de l'appareil,
comme indiqué sur la plaque signalétique (fig.4 pag.39).
Si la réglementation locale l'exige, il est possible de faire brancher l'appareil en
permanence à l'alimentation électrique réf. National Electrical Code (NEC) et NFPA 70. Si
tel est le cas, il est nécessaire de retirer le panneau latéral, de débrancher le câble
d'alimentation du câblage de la machine, de le retirer de la machine et de le remplacer
par le câble permanent en respectant les codes.
En cas de doute, ne consulter que du personnel spécialisé.
Pour installer l'appareil, lire attentivement les instructions suivantes.
Mises en garde
Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu. Toute autre utilisation doit être considérée
comme inappropriée et donc dangereuse.
Installation
Il est préférable de faire effectuer l'installation par du personnel qualifié. Une installation incorrecte peut causer des
dommages aux personnes ou aux biens, pour lesquels le fabricant n'assume aucune responsabilité.
Une fois l'emballage retiré, s'assurer que l’appareil est en parfait état. Les éléments d'emballage (sacs en plastique,
polystyrène expansé, clous, etc.) ne doivent pas être laissés à la portée des enfants, car ils constituent des sources
potentielles de danger.
Lors des opérations de transport ou de levage, le Quickream ne doit jamais être saisi
au niveau des cuves transparentes. Elmeco ne peut être tenu responsable des
dommages causés par les manœuvres incorrectes susmentionnées.
- 41 -
FRANÇAIS
Positionner l’appareil de manière à ce qu'aucune source de chaleur ne soit proche des
grilles. S'assurer qu'il y a au moins 25 cm d'espace libre autour de l’appareil.
Poser l’appareil sur un comptoir en mesure de supporter son poids, y compris quand
celui-ci est à pleine charge.
Le branchement électrique au moyen d'adaptateurs, de prises multiples et/ou de rallonges n'est pas recommandé. Si
nécessaire, utiliser exclusivement du matériel conforme aux normes de sécurité en vigueur, pour des intensités de
courant allant jusqu’à celle indiquée sur la plaque signalétique (fig.4 page 39).
Après avoir branché l’appareil au secteur et après avoir allumé l’interrupteur général, vérifier que l’air sort des grilles
latérales.
Nettoyage
Il est nécessaire de nettoyer l’appareil avant de le mettre en marche.
Toujours suivre les dispositions des organismes gouvernementaux compétents pour le
nettoyage.
Le nettoyage et la désinfection doivent être effectués quotidiennement.
Avant d’effectuer toute opération, éteindre l’interrupteur général de la machine (pos.
F page 39) et débrancher la fiche de l’alimentation.
Utiliser une solution à base d’eau tiède et d’hypochlorite de sodium (eau de Javel) en
respectant les proportions suivantes : 10 grammes (1/2 cuillère) pour chaque litre
d’eau. Rincer à l’eau tiède.
Une plus grande quantité d’eau de Javel pourrait endommager le matériau des
hélices.
Si les pièces en plastique sont lavées au lave-vaisselle, s’assurer que les températures
ne dépassent jamais 60°C ou 140°F, car cela pourrait les endommager.
Ne pas utiliser de poudres abrasives.
Il est recommandé de nettoyer le filtre au moins une fois par semaine.
Le nettoyage est fondamental pour une plus grande durée de vie des cuves et la conservation de l'appareil ; il est donc
conseillé de nettoyer périodiquement les parties en contact avec les aliments en se conformant à la procédure
suivante :
- Procédure de nettoyage des cuves
- Voir photos d’explication pages 78-79 du présent manuel d’utilisation :
- Pendant la procédure de nettoyage, la machine doit obligatoirement avoir le système de réfrigération éteint.
Sélectionnez là où le mode «MOTOR ON» s'oppose au «MODE ON», voir page. 44;
- Se munir de gants jetables ;
- Vider la cuve en ouvrant le robinet. Le produit resté dans la cuve peut être conservé dans le réfrigérateur dans des
récipients spéciaux destinés à être utilisés si les autorités locales compétentes l'autorisent ;
- Retirer le couvercle comme indiqué dans les fig.2-3-4-5 ;
- Verser de l'eau dans le récipient et le vider ;
- Éteindre l'appareil et le débrancher du secteur ;
- Retirer le robinet du récipient comme indiqué dans les fig.6-7-8-9 ;
- Retirer la bague à trou en étoile comme indiqué sur la fig.10;
- Retirer les molettes de fixation des crochets, le cas échéant ;
- Ouvrir les crochets comme indiqué dans la fig.10 et soulever le conteneur comme indiqué dans la fig.11-12 ;
- Retirer le bac de récupération du condensat sur la partie supérieure du panneau avant, comme indiqué dans la
fig.13 ;
- Retirer l'hélice horizontale et celle verticale comme indiqué dans les fig.14-15-16-17 ;
- 42 -
FRANÇAIS
- Plonger les parties démontées dans une solution d'eau tiède et d'eau de Javel (10 g/litre d’eau) et les frotter avec le
goupillon fourni avec l'appareil ;
- Rincer abondamment à l’eau froide et sécher toutes les pièces qui ont été lavées ;
- Préparer une autre solution d'eau tiède et d'eau de Javel (10 g/litre d'eau). Y plonger un chiffon qui sera utilisé pour
nettoyer la cuvette en inox et les parties supérieures qui lui sont raccordées (fig.18) ;
- Avec un chiffon humide, nettoyer toutes les parties extérieures de l'appareil ;
Il est recommandé de lubrifier avec de la vaseline alimentaire les points indiqués en fig.21 pag. 79 (engrenages
hélices et face frontale de l'hélice horizontale) afin d'éviter l'apparition d'un sifflement dû au frottement entre les
deux plastiques.
- Remonter l’ensemble ;
- Rebrancher l’appareil au secteur.
Procédure de démontage de la garniture du piston pour le nettoyage
Une fois que le piston a été retiré du récipient, suivre attentivement les images ci-dessous pour démonter le joint à lèvre. L'outil
montré sur les photos fait partie de l'équipement du Quickream.
Après le démontage, laver le joint et le siège du piston, comme décrit dans le paragraphe « Nettoyage », puis remonter les
composants.
1
2
4
5
6
7
3
- 43 -
FRANÇAIS
Pressostat et mode de protection. Nettoyage des condensateurs
Sur le panneau latéral droit, il y a un voyant vert (voir fig. 22 page 79). Éteindre cette lumière cela signifie que le
pressostat s'est déclenché pour atteinte d'une température élevée à l'intérieur de l'appareil ; dans ce cas, le
compresseur s'éteint et le refroidissement s'interrompt pour éviter d'endommager le système de réfrigération. La
machine entre en protection.
La surchauffe peut être due à :
1. Filtre sale ; dans ce cas, retirer et nettoyer le filtre (fig.23 page 79) ;
2. Sources de chaleur externes qui déterminent l'augmentation de la température interne de la machine ;
3. Circulation de l'air obstruée.
nettoyer le filtre au moins une fois par semaine.
Commandes, fonctions et signalisations
- dans le menu: défilement vers l'avant;
- dans le menu: faire défiler vers l'arrière;
- entrer dans le menu;
- sortir du menu.
- bouton d'alimentation de l'hélice;
en cas de modification des valeurs d'un paramètre,
confirmation de la valeur sélectionnée (entrée) avec
retour au niveau de menu supérieur;
- sélection du mode de fonctionnement, selon une approche cyclique:
o SOFT MODE - modalité soft;
o NIGHT MODE - modalité nuit;
o MOTOR ON – froid éteindre;
- en cas de variation des valeurs d'un paramètre, défilement horizontal entre paramètres selon une approche
cyclique;
La membrane de la commande électronique ne doit pas être nettoyée avec des substances ou des matières
abrasives.
Si la machine est éteinte, au moment du rallumage, le module électronique reprend son fonctionnement
MOTRO ON
Soft Premium Cream
- 44 -
FRANÇAIS
Comment commencer la production de Soft ice cream
Utiliser uniquement de l'eau potable pour la préparation des mélanges.
Utiliser du lait de longue conservation dans la production de mélanges.
Ne pas remplir la cuve uniquement avec de l'eau. Si le produit gèle, éteindre le module électronique jusqu'à ce
que le produit devienne liquide.
Si le mélange contient un produit alcoolisé, il convient de considérer que 15 % du mélange total est la valeur
maximale autorisée qui peut entrer en contact avec les pièces en plastique.
Si l'hélice horizontale est bloquée par des blocs de glace, en raison de la présence de peu de sucre ou pour d'autres
raisons, telles que la présence de corps étrangers dans la cuve, les hélices peuvent se rompre.
Si le produit dans la cuve gèle complètement, éteindre la machine, attendre que le produit devienne
complètement liquide, vider la cuve et vérifier la cause du problème (par exemple, manque de sucre,
électrovanne pas fermée correctement, etc.).
Le produit doit être conservé à une température ne dépassant pas 5°C pour la durée indiquée par le fabricant,
mais pas plus de 5 jours. En cas de panne du système de réfrigération, il est conseillé de vérifier si le produit n'est
pas détérioré.
Effectuez les opérations de nettoyage décrites dans le paragraphe «NETTOYAGE».
Éteindre l'interrupteur général avant de remplir la cuve.
Soulever les couvercles et verser le mélange dans les cuves (max 4 litres - recommandé 2,5 / 3 litres).
Si consiglia di versare un prodotto conservato freddo in frigorifero.
En activant l'interrupteur principal (page 39 pos.F), l'écran du module électronique affichera
suivi par
appuie sur le bouton pour démarrer la rotation des hélices. L'écran affiche
Pour arrêter la rotation des hélices, maintenez le bouton enfoncé pendant au moins 2 secondes.
En appuyant sur le bouton de sélection de mode vous pouvez sélectionner “SOFT MODE”, “NIGHT MODE MAN” o
retour à l'état “MOTOR ON”. de l'hélice en rotation uniquement. En fonction du réglage de la date, l'écran affiche
En réglant «SOFT MODE», le message «WAIT PLEASE» sera lu sur la ligne du bas. Cela indique que le produit n'est pas
encore prêt à être distribué. Dans ces conditions, la vitesse de rotation de l'hélice est de 50 tr / min (par défaut); cela
peut être modifié à l'aide des fonctions du sous-menu de l'écran SERVICE;
Appuyez sur le bouton u module de commande électronique pour afficher les éléments du menu
Faites défiler avec les touches ou ou jusqu'à l'écran TLI
En confirmant avec la touche la température TLI réglée sur le module de commande électronique est affichée
SoftPremiumCream
Rev. XX
MODE ON
Press
MOTOR ON
Press
SOFT MODE
WAIT PLEASE
NIGHT MODE MAN
MOTOR ON
Press
> TLI
- 45 -
FRANÇAIS
Confirmer avec la touche la température TLI réglée sur le module de commande électronique est affichée
Diminuer la valeur TLI à -8,5 ° C, à l'aide de la touche , lorsque le fournisseur du produit n'a pas donné d'informations
claires sur le TLI à fixer. Confirmer en appuyant sur la touche
Pour quitter le menu, appuyez sur la touche
Dans cette condition, le module de contrôle électronique recherchera automatiquement la température idéale du
produit versé dans le récipient
Le fait qu'un TLI égal à -8,5 ° C soit réglé ne signifie pas que le produit dans le réservoir (voir température
indiquée sur l'écran TEMPÉRAT DU RÉSERVOIR) atteint cette température. Comme le module de commande
électronique recherche automatiquement la température idéale du produit, il se peut que la température sur le
RÉSERVOIR TEMPÉRAT. est supérieur à celui défini dans l'écran TLI; la température du produit peut différer selon
le produit utilisé.
Le produit prêt sera signalé sur l'écran avec le message “READY TO SERVE”. sur la ligne du bas. Dans cette condition, la
vitesse de rotation des hélices diminue à 30 rpm (par défaut); cela peut être modifié à l'aide des fonctions du sous-menu
de l'écran SERVICE;
Il peut arriver que la machine soit éteinte en agissant sur l'interrupteur principal, ou que la rotation des hélices soit
arrêtée en appuyant sur le bouton . Avec une température du produit dans le réservoir inférieure à -2,0 ° C, la
prochaine fois que vous appuyez sur l'un des deux boutons, interrupteur principal ou allumage de l'hélice , apparaît
à l'écran
Avec la procédure active, les hélices resteront stationnaires jusqu'à ce que le «9» devienne «1». Passé ce temps (compte
à rebours), les hélices retourneront au travail et le module électronique se positionnera dans l'état précédant l'arrêt.
Aucune touche ne doit être enfoncée pendant le compte à rebours.
Afin de réinitialiser la fonction “WAIT 9 MINUTES FOR AUGERS”, indiquée ci-dessus, il est important que la
machine ne soit pas éteinte et allumée si le compte à rebours est en cours.
Cette procédure sert à protéger les engrenages et les hélices contre les sollicitations mécaniques anormales
provoquées par l'émergence de morceaux de glace sur le fond du réservoir en acier inoxydable. Ces blocs de
glace peuvent provoquer des bruits d'engrenages glissant entre eux jusqu'à ce que la rotation de l'hélice s'arrête
complètement. Si la machine ne démarre pas, appelez le service d'assistance
Si le produit dans la cuve est prêt "Soft Mode READY TO SERVE", il se peut que l'écran affiche
Cette procédure est activée lorsqu'il y a une petite quantité de produit dans le conteneur. Dans cette condition,
l'électrovanne est déconnectée pendant une durée de 5 minutes pour éviter la formation d'une couche de glace sur le
fond du réservoir; après ce temps, la procédure est désactivée.
Dans cette condition, le conteneur doit être rempli.
SOFT MODE
READY TO SERVE
WAIT 9 MINUTES
FOR AUGER
TLI
-4,0°C
LOW MIX
PLEASE REFILL
- 46 -
FRANÇAIS
Verrouillage du clavier
Il est possible de rendre le clavier inactif en bloquant la fonction de toutes les touches sauf la touche MENU. Pour ce
faire, suivez la procédure ci-dessous:
1. Appuyez sur le bouton du module de commande électronique pour afficher les éléments de menu
2. Faites défiler avec les touches ou jusqu'à l'écran KEYBOARD
3. Confirmer avec la touche le réglage actuel du clavier s'affiche
4. Changez ENABLED en DISABLED, pour rendre le clavier inactif, à l'aide des touches ou
5. Après avoir défini le nouvel état du clavier, confirmez avec la touche
6. Pour quitter le menu, appuyez sur la touche .
Lorsque le clavier est inactif “DISABLED” un triangle s'affiche dans le coin supérieur droit de l'écran
Cette fonction est indiquée dans les applications en libre-service pour éviter de modifier les valeurs de consigne.
Distribution de produit / Compteur de portions
Quickream est équipé d'un robinet qui, une fois ouvert, laisse entrer le produit dans une chambre. Une fois cette
chambre remplie, le produit mou peut être poussé dans le verre ou la dosette.
La chambre nous permet de toujours distribuer environ 70 grammes de produit en très peu de temps et de compter les
portions livrées.
Le compteur de portions ne fonctionne que si le libellé apparaît à l'écran “Soft Mode READY TO SERVE”.
Pour connaître le nombre de portions distribuées, suivez simplement la procédure ci-dessous:
1. ppuyez sur le bouton du module de commande électronique pour afficher les éléments de menu
2. Faites défiler avec les touches ou ou jusqu'à l'écran DOSE COUNTER
3. En confirmant avec la touche, le nombre de portions servies est affiché
> DOSE COUNTER
DOSE COUNTER
055
> KEYBOARD
> KEYBOARD
ENABLED
> KEYBOARD
DISABLED
SOFT MODE ▲_
WAIT PLEASE
- 47 -
FRANÇAIS
4. La valeur peut être réinitialisée en maintenant la touche enfoncée jusqu'à ce que s'affiche “000”
5. Pour quitter le menu, appuyez d'abord sur la touche puis sur la touche
Si aucune touche n'est enfoncée, le module électronique quitte automatiquement le menu après un certain
temps.
Mode Nuit AUT
La fonction “NIGHT MODE” permet de maintenir le produit liquide à une température inférieure à 0 ° C / 32 ° F, pendant
la phase de fermeture de la pièce ou à la demande de l'utilisateur. Cette fonction peut être gérée en mode manuel, en
réglant “NIGHT MODE MAN” comme indiqué à la page 44, ou en mode automatique, en réglant les heures ON et OFF. Si
les heures sont réglées, la machine passera automatiquement de la condition «SOFT MODE» à «NIGHT MODE AUT» et
vice versa. Dans la condition «NIGHT MODE AUT» ou «NIGHT MODE MAN», la vitesse de rotation des hélices est égale à
20 rpm. Le ON indique le temps de transition du "SOFT MODE" au "NIGHT MODE AUT", tandis que le OFF indique le
temps de transition du "NIGHT MODE AUT" au "SOFT MODE". Cette fonction est utilisée lorsque vous souhaitez que le
produit soit prêt à être utilisé lors de la réouverture de la pièce. Avant de régler les heures de la fonction "NIGHT
MODE", il est nécessaire de régler la date et l'heure locales. Pour ce faire, suivez la procédure ci-dessous:
1. Appuyez sur le bouton u module de commande électronique pour afficher les éléments de menu
2. Faites défiler avec les touches ou jusqu'à l'écran DATE
3. La confirmation avec la touche affiche la date réglée sur le module de commande électronique
4. Réglez la date correcte, si nécessaire, en utilisant les touches ou pour augmenter ou diminuer la valeur,
et la touche pour déplacer le curseur horizontalement. La date apparaîtra dans l'ordre suivant: GG/MM/AA
5. Après avoir réglé la date, confirmez avec la touche
6. Faites défiler avec les touches ou jusqu'à l'écran TIME
7. En confirmant avec la touche l'heure réglée sur le module de commande électronique s'affiche
8. Réglez l'heure correcte, si nécessaire, en utilisant les touches ou pour augmenter ou diminuer la valeur,
et la touche pour déplacer le curseur horizontalement. L'heure apparaîtra dans l'ordre suivant: HH/MM
9. Après avoir réglé l'heure, confirmez avec la touche
10. Pour quitter le menu, appuyez sur la touche
À ce stade, il est possible de régler les heures ON et OFF de la fonction «NIGHT MODE». Pour ce faire, suivez la
procédure ci-dessous:
DOSE COUNTER
000
> DATE
DATE
17/01/12
> TIME
TIME
11:43
- 48 -
FRANÇAIS
7. Appuyez sur le bouton du module de commande électronique pour afficher les éléments de menu
8. Faites défiler avec les touches ou jusqu'à l'écran NIGHT MODE
9. En confirmant avec la touche les deux heures ON et OFF sont affichées sur le module de commande
électronique
10. Réglez les heures ON et OFF en utilisant les touches ou pour augmenter ou diminuer la valeur et la touche
pour déplacer le curseur horizontalement
Si les heures coïncident avec «00:00», la fonction est désactivée.
11. Après avoir réglé l'heure, confirmez avec la touche
12. Pour quitter le menu, appuyez sur la touche .
TLI (Température limite inférieure)
Dans l'état du produit «WAIT PLEASE», il peut arriver, contrairement à ce qu'indique Quickream, que le produit soit prêt
à être servi. Dans cette situation, le client peut utiliser la fonction TLI en réglant la température à laquelle le produit est
prêt.
Pour régler TLI, procédez comme suit:
1. Appuyez sur le bouton du module de commande électronique pour afficher les éléments de menu
2. Faites défiler avec les touches ou jusqu'à l'écran TANK TEMPERAT.
3. En confirmant avec la touche a température à laquelle se trouve le produit est indiquée dans la ligne
inférieure de l'écran. Dans l'exemple, la température est de -6,4 ° C
4. Prenez la température
5. Appuyez sur la touche pour revenir à l'écran précédent
6. Faites défiler avec les touches ou jusqu'à l'écran TLI
7. En confirmant avec la touche la température TLI réglée sur le module de commande électronique est
affichée. Dans notre cas, il est de -8,0°C
8. Réglez le nouveau TLI à l'aide des touches ou en ramenant sa valeur à celle détectée au point “4.”
On NIGHT Off
00:00 00:00
> TANK TEMPERAT.
TLI
-8,0°C
TANK TEMPERAT.
-6,4°C •
>TLI
> NIGHT MODE
- 49 -
FRANÇAIS
9. Après avoir réglé la température, confirmez avec la touche
10. Pour quitter le menu, appuyez sur la touche .
Définition du sous-menu Service
Le Quickream est fourni avec des paramètres définis par défaut utiles pour fonctionner avec divers produits. Les
paramètres sont listés ci-dessous:
Service step V1 V1= 50rpm (défaut) T1= -3,0°C (défaut)
Service step V2 V2= 40rpm (défaut) T2= -3,5°C (défaut)
Service step V3 V3= 30rpm (défaut) RTS= non réglable
RTS Time 10 minuti (défaut)
EV OFF Time 10minuti (défaut)
La variation de ces paramètres doit être effectuée uniquement et exclusivement par du personnel spécialisé et autorisé.
Si un ou plusieurs paramètres du sous-menu SERVICE sont modifiés, il est possible d'effectuer une réinitialisation en
définissant les paramètres par défaut. Pour ce faire, suivez la procédure ci-dessous:
1. Assurez-vous que l'appareil est éteint; interrupteur principal (page 39 pos.F) en position OFF
2. out en maintenant enfoncé le bouton , du module de commande électronique, allumez l'interrupteur
principal. Le clé doit être relâchée lorsqu'elle apparaît sur l'affichage du module électronique
Pour configurer le SERVICE, procédez comme suit:
1. Appuyez sur le bouton du module de commande électronique pour afficher les éléments de menu
Il faut supposer que dans n'importe quel écran du menu / sous-menu dans lequel vous vous trouvez, le
module électronique en sortira si aucune touche n'est enfoncée pendant 30 secondes ou si la touche est
enfoncée. . Si cela se produit, le module électronique est positionné sur l'écran avant d'accéder au
menu.
2. Faites défiler avec les touches ou jusqu'à l'écran SERVICE
3. Maintenez la touche enfoncée pendant plus de 6 secondes et dans tous les cas jusqu'à ce que le premier
élément du sous-menu s'affiche SERVICE
La fenêtre affiche la vitesse de clignotement "V1", à laquelle les hélices doivent tourner depuis le démarrage de la
machine jusqu'à ce que la température "T1" soit atteinte.
a. Appuyez sur la touche ou pour modifier la valeur de V1 “min 20 / max 70 par pas de 1rpm”
b. Appuyez sur la touche pour passer au paramètre suivant T1 “min -8,5°C / max -2,5°C par pas de 0,5°C”
4. Confirmer avec la touche affiche le deuxième élément du sous-menu SERVICE
TLI
-6,4°C
> SERVICE
SERVICE STEP V1
V1rpm T1°C
RESET OK
- 50 -
FRANÇAIS
La fenêtre indique la vitesse de clignotement "V2" à laquelle les hélices doivent tourner une fois la température
"T1" dépassée. Cette vitesse est maintenue jusqu'à ce que la température «T2» soit atteinte.
Il n'est pas possible de régler une température «T2» plus chaude que «T1»
a. Appuyez sur la touche ou pour modifier la valeur de V2 “min 20 / max 70 par pas de 1rpm”
b. Appuyez sur la touche pour passer au paramètre suivant T2 “min -8,5°C / max -2,5°C par pas de 0,5°C”
5. Confirmer avec la touche affiche le deuxième élément du sous-menu SERVICE
La fenêtre indique la vitesse de clignotement "V3" à laquelle les hélices doivent tourner une fois la température
"T2" dépassée. Cette vitesse est également maintenue pendant la phase de maintenance du produit «READY TO
SERVE» tant qu'il n'y a pas de livraisons en cours.
a. Appuyez sur la touche ou pour modifier la valeur de V3 “min 20 / max 70 par pas de 1rpm”
b. Le paramètre «RTS» est fixe et ne peut pas être modifié; cela correspond à la température que le module
électronique stocke lorsqu'il trouve la condition “READY TO SERVE”
6. En confirmant avec la touche le quatrième élément du sous-menu s'affiche SERVICE
La fenêtre montre l'intervalle de temps pendant lequel le module électronique, en contrôlant la diminution de la
température, décide quand changer la condition « WAIT PLEASE » en « READY TO SERVE ». Même si "READY TO
SERVE" est présent, l'électrovanne reste allumée car elle est commandée par le cinquième élément du sous-menu
"EV OFF TIME". Dans la condition "EV OFF TIME = RTS TIME", le passage de "WAIT PLEASE" à "READY TO SERVE"
et l'arrêt de l'électrovanne coïncident. La valeur par défaut est: RTS TIME = 10min.
a. Appuyez sur la touche ou pour modifier la valeur de 10 .min 03 / max 20 par pas de 1min.”
7. En confirmant avec la touche le quatrième élément du sous-menu s'affiche SERVICE
La fenêtre montre le laps de temps dans lequel le module électronique, en contrôlant la diminution de la
température, décide quand éteindre l'électrovanne et commencer à entretenir le produit. La valeur par défaut
est: EV OFF TIME = 10min
a. Appuyez sur la touche ou pour modifier la valeur de 10 .min 03 / max 20 par pas de 1min.”
8. En confirmant avec la touche le quatrième élément du sous-menu s'affiche SERVICE
9. Pour quitter le menu, appuyez sur la touche
SERVICE STEP V2
V2rpm T2°C
SERVICE STEP V3
V3rpm RTS
RTS TIME
10min.
EV OFF TIME
10min.
> SERVICE
- 51 -
FRANÇAIS
Exemple d'opération
V1=70rpm
V2=50rpm
V3=40rpm
RTS time=10’
T1=-3,5°C
T2=-4,5°C
EV off time=10’
En réglant les éléments du sous-menu SERVICE comme indiqué dans le tableau ci-dessus, l'opération suivante est
obtenue:
• Lors du passage de «Motor On» au «Soft Mode WAIT PLEASE», les hélices tournent à une vitesse de 70 rpm tant
que la température lue dans la TANK TEMPERAT. est plus chaud que -3,5°C (es. -3,0°C);
• Lorsque la température du produit atteint -3,5 ° C, la vitesse diminue à 50 rpm. Ceci est valable si l'écran affiche
toujours "Soft Mode WAIT PLEASE";
• Lorsque la température atteint -4,5 ° C, la vitesse diminue à 40 rpm. Cette vitesse sera maintenue même si
l'écran affiche «Soft Mode READY TO SERVE» et pendant toute la durée de maintien du produit.
• Lors de la distribution du produit, c'est à dire lorsque le robinet est ouvert, la vis sans fin tourne à 30 tr/min. 20
secondes après la fermeture du robinet, la vitesse suit celle programmée dans le menu de service;
Le passage de "WAIT PLEASE" à "READY TO SERVE" fait prédominer la vitesse V3 sur les deux autres, V1 et V2,
et c'est-à-dire que si avec un produit spécifique vous avez le "READY TO SERVE" à -3,4 ° C vous aurez que la
vitesse diminuera de 70 rpm à 40 rpm sans passer par 50 rpm.
• Si pendant une période de 10 minutes le module de commande électronique ne lit aucune variation de la
température du produit, celle-ci est considérée comme celle correspondant à “READY TO SERVE”. Le module de
commande électronique va éteindre et rallumer l'électrovanne afin d'avoir, dans le réservoir, une température
proche de celle trouvée
Il est souhaitable que les temps de RTS TIME et EV OFF TIME soient les mêmes, de cette manière la coupure de
l'électrovanne correspond au passage de «WAIT PLEASE» à «READY TO SERVE»
Règles fondamentales de sécurité
Ne pas toucher l’appareil avec les mains et/ou les pieds mouillés.
Ne pas utiliser l’appareil quand on est pieds nus.
L'appareil peut être installé dans des lieux où son utilisation et sa maintenance sont réservées à un personnel
qualifié.
Cet appareil n’est pas destiné à être installé dans des cuisines.
Ne pas laisser l’appareil exposé aux agents atmosphériques.
Ne pas tirer sur le cordon d’alimentation pour débrancher l’appareil du secteur.
Ne pas retirer les panneaux avant d’avoir débranché l’appareil du secteur.
Ne pas retirer des protections et/ou des couvercles nécessitant l’utilisation d’outils pour leur démontage
- 52 -
FRANÇAIS
Mise au rebut de l’ancien appareil
Les appareils hors service doivent être rendus inutilisables. Débrancher la fiche du secteur et couper le cordon
d'alimentation.
Instructions écologiques
Les appareils de réfrigération produits, comme la plupart des autres appareils de réfrigération, congélateurs et
climatiseurs sur le marché, utilisent le fréon comme gaz réfrigérant. Le fréon, comme d'autres réfrigérants, est un gaz
ayant un impact environnemental élevé.
Même si le type de gaz que le fournisseur utilise pour la production de ses machines est respectueux de
l'environnement (R290 - Propane), l'entreprise en question exige toujours des acheteurs qu'ils soient conscients, dès
l'achat, des points suivants et qu'ils respectent les normes de référence.
Les appareils de réfrigération doivent être éliminés par le service municipal de gestion des déchets compétent ou par
une entreprise privée autorisée équivalente. Veiller à ce que les tubes rigides du circuit de réfrigération ne soient pas
endommagés avant qu'ils ne soient collectés pour être éliminés de manière appropriée et dans le respect de
l'environnement.
Tous les matériaux d'emballage utilisés peuvent être éliminés sans danger.
Assistance technique
L’éventuelle réparation de l’appareil (par exemple : remplacement du cordon d’alimentation) devra être effectuée
exclusivement par un Centre d’Assistance Technique Agréé, avec l'utilisation de pièces de rechange originales.
Attention ! Toute intervention d’assistance sur des machines chargées de réfrigérant R290 doit être effectuée
uniquement par un personnel expérimenté et formé aux procédures de gestion du gaz R290. Les activités
doivent être effectuées par le personnel indiqué par le fabricant et par le distributeur qui a vendu le produit.
- 53 -
FRANÇAIS
Problèmes et solutions Quickream
- Tout accès manuel à l'intérieur du réservoir transparent doit être effectué avec la machine éteinte.
Il y a une perte de produit de
l'évacuation des condensats
sur le panneau avant
• Le joint du réservoir n'est pas bien positionné dans le siège du réservoir transparent.
Débranchez
le cordon
d'alimentation du
secteur
La production de glaces, à la
fois en "Soft Mode" et en
"Night Mode", se poursuit
jusqu'à l'arrêt des hélices
• La sonde du thermostat est déconnectée électriquement ou ne fonctionne pas.
Débranchez
le cordon
d'alimentation du
secteur
Le produit ne s'épaissit pas
Le produit n'atteint pas la température idéale et le module électronique signale «Prêt à
servir». Vérifiez le paramètre TLI en modifiant sa valeur comme indiqué à la page 44.
La machine ne refroidit pas
et le voyant vert, situé sur le
panneau latéral droit, est
éteint
Le pressostat est intervenu. Le pressostat est équipé d'une réinitialisation automatique;
lorsque les pressions ont diminué, le compresseur recommence à fonctionner et le voyant
s'allume.
Pour éviter de répéter cette situation, effectuez la procédure de nettoyage du condenseur
décrite à la page 43.
Débranchez
le cordon
d'alimentation du
secteur
En "Soft Mode", "Night
Mode" et "Motor ON", les
hélices ne tournent pas
La rotation du motoréducteur n'est pas transmise aux hélices. Cela peut être causé par:
• De la rupture de la vis de transmission pos.30 de la vue éclatée à la page 75;
• De la rupture d'une ou plusieurs dents de l'une des hélices;
• • De la rupture de l'arbre de transmission pos.16 de la vue éclatée à la page 75. La
rupture peut être le côté supérieur (écrou carré) ou le côté inférieur (à l'intérieur de la
machine).
Débranchez
le cordon
d'alimentation du
secteur
Les dents des engrenages
d'hélice sont libérées l'une
de l'autre jusqu'au bloc final
de l'hélice horizontale
Vérifier que l'écrou de fixation de l'hélice verticale pos.15 de la vue éclatée à la page 75
est bien serré.
L'hélice horizontale raye sur
le fond du réservoir pendant
la rotation provoquant du
bruit et des vibrations
Il y a peu de produit dans le réservoir en acier inoxydable; cela empêche l'évaporateur de
se couvrir sur la face arrière avec la formation consécutive d'une couche de glace.
L'hélice, lors de la rotation, égratigne la glace provoquant du bruit et des vibrations. Dans
cette condition, le produit doit être ajouté au réservoir.
Un grincement se fait
entendre lors de la rotation
des hélices
Le bruit provient des engrenages des hélices verticales et horizontales. Il peut être
éliminé en appliquant de la vaseline alimentaire sur les points mis en évidence sur la
fig.21 à la page 79.
Le message "Low Mix
Please Refill" apparaît sur
l'écran du module
électronique
Cette écriture est liée à une petite quantité de produit dans le réservoir. Dans cette
condition, l'ensemble du produit est déplacé vers l'avant du réservoir avec une réduction
conséquente du refroidissement; pour protéger cela, le froid reste éteint pendant 5
minutes. Passé ce temps, l'écriture disparaît et le froid revient.
Aggiungere prodotto
in vasca
«Erreur: 2» clignotante
apparaît sur l'affichage du
module électronique
• Le produit dans le réservoir est à une température plus froide que -8,5 ° C;
• • La sonde du thermostat est en court-circuit.
Dans cette condition, le froid est éteint.
Chiamare
assistenza tecnica
per maggiori
informazioni
- 54 -
ESPAÑOL
Símbolos
ATENCIÓN: Material inflamable.
Antes de realizar cualquier intervención es necesario leer y seguir atentamente las
instrucciones contenidas en el Manual de Uso. Cualquier trabajo de asistencia en máquinas
con refrigerante R290 deberá ser realizado exclusivamente por personal experto y preparado
en los procedimientos de gestión del gas R290. Las actividades deben ser realizadas por el
personal indicado por el fabricante y el distribuidor que ha realizado la venta del producto.
Utilizar exclusivamente componentes adecuados; si los componentes deben ser sustituidos es
importante utilizar recambios originales y aprobados para el uso específico.
ATENCIÓN
Prohibiciones y Prescripciones
El aparato no ha sido diseñado para ser usado por personas (incluyendo niños) con
capacidades físicas, sensoriales o mentales reducidas, o sin experiencia ni conocimientos, a
menos que se hayan podido beneficiar, mediante la intermediación de una persona
responsable de su seguridad, de una vigilancia o de instrucciones relativas.
Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.
Para un funcionamiento correcto, utilizar la máquina a una temperatura máxima de 32°C y
mínima de 24°C.
El mantenimiento de la máquina debe realizarse a una temperatura máxima de 32°C y a
una mínima de 15°C.
El aparato no es adecuado para la instalación en una zona donde podría utilizarse un
chorro de agua.
El aparato no debe limpiarse con un chorro de agua.
El aparato puede ser instalado en lugares donde su uso y mantenimiento se limita a
personal cualificado.
El acceso a la zona de servicio se limita a las personas que tienen el conocimiento y la
práctica de la máquina, en especial en lo que se refiere a la seguridad e higiene.
ATENCIÓN: Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento
del aparato o de la estructura empotrada.
- 55 -
ESPAÑOL
ATENCIÓN: No utilizar medios mecánicos ni otros dispositivos para acelerar la
descongelación, sino usar únicamente aquellos aconsejados por el fabricante
ATENCIÓN: No dañar el circuito de refrigeración.
ATENCIÓN: No usar dispositivos electrónicos en los compartimentos para la conservación
de los alimentos, siempre que no hayan sido aprobados por el fabricante.
No conservar sustancias explosivas, tales como aerosoles con propulsor inflamable en este
aparato.
Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares tales
como:
• La zona de cocina destinada a los empleados en tiendas, oficinas y otros entornos
laborales;
• Las granjas y por los clientes en los hoteles, moteles y otros ambientes de tipo
residencial;
• Los Bed and breakfast;
• Los servicios de cáterin y aplicaciones similares no destinados a la venta al por menor.
ATENCIÓN: Al colocar el aparato asegurarse de que el cable de alimentación no esté
bloqueado o dañado.
Si el cable de alimentación está dañado debe ser sustituido por el fabricante.
ATENCIÓN: No colocar adaptadores, tomas múltiples y/o prolongadores en la parte trasera
de la máquina.
Para un funcionamiento seguro, la inclinación máxima del aparato es de 1,5 grados hacia el
lado frontal.
Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin
vigilancia.
Los niños no deben jugar con el aparato.
Este aparato puede ser utilizado por niños de 8 años o más y por personas con capacidades
físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si no han
sido sometidos la supervisión o instrucciones sobre cómo usar el aparato de forma segura y
comprenden los peligros inherentes.
Los niños de entre 3 y 8 años pueden cargar y descargar aparatos de refrigeración
El nivel sonoro ponderado según la curva A no supera los 70 dB.
No llenar el depósito con agua solamente. En caso de congelación del producto, apagar el
módulo electrónico hasta que el producto no se vuelva líquido.
Este modelo puede ser utilizado para la producción de granizado, sorbete y bebida fría
Utilizar sólo agua potable para la preparación de las mezclas.
Utilizar leche de larga duración en la producción de sorbete.
Para detalles y precauciones para la instalación consultar la página 58.
Para detalles y precauciones para la limpieza consultar la página 59.
- 56 -
ESPAÑOL
Una Elección de Calidad
La empresa que fabrica esta máquina está certificada por Vision en la normativa 2000 / ISO
14001
Eligiendo Quickream, la nueva máquina electrónica con reducidas dimensiones, demuestra su
sensibilidad por la innovación. Le agradecemos reconozca la importancia de trabajar con una
empresa preocupada por la “calidad”, no sólo en el concepto abstracto del concepto, además
en su compromiso. Desde los inicios de nuestra empresa, cuando inventamos la primera
máquina granizadora, nuestro objetivo siempre ha sido la innovación día a día. Gracias a
nuestra estrategia de innovación, nuestra empresa es hoy en día considerada como una de las
empresas líderes en el campo de la tecnología avanzada. Por eso trabajamos para intentar ser
cada vez más y más eficientes en administración y dirección de nuestra empresa, cumpliendo
con los estándares de la normativa ISO 9001:2000. Los clientes y sus necesidades son nuestro
objetivo.
Eligiendo esta máquina y la empresa que la fabrica demuestra que para usted calidad es
sinónimo de trabajar con productos de alta calidad y durabilidad, teniendo a su disposición
una precisa y cualificada asistencia, adquiriendo de este modo una gran cualidad.
Estas instrucciones están disponibles también en formato electrónico en nuestra página web
www.elmeco.com
- 57 -
ESPAÑOL
Instrucciones y advertencias generales
Antes de poner en marcha la máquina, lea cuidadosamente la información de esta guía, de este modo será capaz de
instalar, utilizar y hacer el mantenimiento de su máquina. Este modelo de máquina, fabricado para la producción de
helado soft, basado en la temperatura, garantiza la absoluta homogeneidad del producto y el ajuste de su densidad, a
través de un innovador control electrónico.
Quickream
Capacidad
(litros)
Capacidad
(gallones)
Dimensionse
(mm)
Dimensiones
(Inches)
Potencia/Voltage/Frequencia
Color
3-4 liters
1gallon
712x276x471
28X10.86X18.54
420W/220-230Volts/50Hz
530W/115Volts/60Hz
420W/220Volts/60Hz
Blanco
Negro
Siga cuidadosamente las instrucciones de montaje, consérvelas para un futuro montaje. El fabricante declina cualquier
responsabilidad del daño derivado del incumplimiento de las siguientes instrucciones.
Instale la máquina siguiendo las instrucciones de montaje. La potencia usada debe corresponder a la indicada en la
información reportada en la placa de la parte frontal de la máquina, debajo de la bandeja de goteo (C).
A- Grifo
B- Módulo electrónico
C- Bandeja de goteo
D- Tapa
E- Depósito transparente
F- Interruptor principal
- 58 -
ESPAÑOL
Durante el mantenimiento y limpieza, o en caso de que la
máquina no funcione correctamente, desconecte la
máquina desenchufándola del suministro eléctrico – no
estire del cable para desenchufarla (imagen 2 y 3).
La reparación de la máquina debe realizarse sólo por
técnicos especializados autorizados. Las reparaciones no
efectuadas por técnicos profesionales pueden suponer un
peligro para el usuario. Les rogamos contacten con nuestra
empresa para localizar el centro de servicio técnico más
cercano a usted.
Instalación de la máquina
Antes de instalar la máquina, verifique que:
Quickream está ubicada en un lugar apartado de fuentes de calor;
La máquina no ha sido dañada durante su transporte, en caso de duda consulte con su
proveedor;
El suministro de potencia eléctrica está dotado con un sistema de tierra de acuerdo
con la ley aplicable;
La capacidad eléctrica del sistema cumple con el máximo de potencia de la máquina,
como se indica en la placa (imagen 4 pág. 57).
Si así lo exige la normativa local, es posible tener el aparato permanentemente
conectado a la red eléctrica, ref. National Electrical Code (NEC) y NFPA 70. Si este es el
caso, es necesario quitar el panel lateral, desconectar el cable de alimentación del
cableado de la máquina, retirarlo de la máquina y reemplazarlo con el cable permanente
respetando las normas locales. códigos.
Si tiene alguna duda, por favor contacte con personal especializado autorizado.
Lea cuidadosamente las siguientes instrucciones antes de la instalación de la máquina.
Advertencia
Esta máquina debe ser solo usada para el uso indicado por el fabricante, el uso de la misma para cualquier otro
propósito puede resultar altamente peligroso.
Instalación
Se recomienda que la instalación sea efectuada por personal cualificado. El fabricante no se hace responsable de
cualquier circunstancia derivada de la mala instalación ya que puede causar daños personales o de cosas.
Una vez desembalada la máquina, verifique que está intacta. Los elementos de embalaje (bolsas de plástico, polietileno,
tornillos, etc.) deben estar fuera del alcance de los niños ya que pueden resultar peligrosos.
Durante el transporte, no eleve ni manipule la máquina Quickream cogiéndola por el
depósito transparente, esta empresa no se hace responsable de problemas derivados
de esta maniobra.
Coloque la máquina apartada de cualquier foco de calor. Verifique que tiene
suficiente espacio alrededor (25cm).
- 59 -
ESPAÑOL
Ubique la máquina en lugar seguro, que aguante su peso.
Recomendamos que NO conecten la máquina a la red eléctrica a través de adaptadores, enchufes múltiples y/o
extensiones. Si fuera necesario, utilice únicamente materiales que cumplan con la normativa existente concernientes a
la intensidad de potencia eléctrica como se indica en la placa (imagen 4 pág. 57). Después de haberla conectado al
sistema eléctrico y haberla iniciado, verifique que fluye el aire en las rejillas laterales.
Ajustes de escalas de temperatura “°C - °F”(válido para revisiones 16v1 y superiores)
La máquina viene con los ajustes de temperatura en grados Celsius (°C) como predeterminado. En la revisión “16v1” y
superiores del panel de control, el operario puede cambiar entre grados Celsius (°C) y Fahrenheit (°F) siguiendo los
siguientes pasos:
1. Asegúrese que su máquina está apagada; con el interruptor principal en OFF (pág. 57 pos F).
2. Mientras mantiene pulsado el botón en el panel de control frontal, vuelva a encender la máquina, posición
ON. Suelte el botón cuando en la pantalla aparezca
3. Para volver a ajustar en grados Celsius (°C), repita los pasos anteriores, hasta que aparezca en pantalla
Limpieza
Antes de encender la máquina, debe de limpiar ésta apropiadamente,
Cumplir siempre con las disposicioes de las autoridades locales acerca de la limplieza de la máquina.
Limpiar y desinfectar diariamente la máquina.
Antes de iniciar cualquier operacion, apague la máquina (pág. 57 pos. F) y desenchufela.
Utilice una disolución de agua fría con hipoclorito sódico (lejía) con las siguientes proporciones: 10grs (1/2
cucharadita) de lejía por cada litro de agua. Aclare con agua templada.
Una proporción mayor de lejía podría ser dañar las palas.
Si las piezas plásticas son lavables, asegurese de que la temperatura no es mayor a 60°C o 140°F, ya que podrían
dañarse.
No utilice productos abrasivos en polvo.
Se recomienda limpiar el filtro al menos una vez a la semana.
Para conseguir que su máquina dure el mayor tiempo posible es muy importante la limpieza, por lo tanto será de gran
ayuda limpiar periódicamente todas las piezas que estén en contacto con el producto, llevando a cabo el siguiente
procedimiento.
Limpieza del Depósito
Por favor, vea imágenes en pág. 78-79 de este manual:
- Durante el procedimiento de limpieza, la máquina debe tener el sistema frigorífico apagado. Seleccione o el modo
"MOTOR ON" o el modo "MODE ON", consulte la página 62;
- Utilice guantes desechables;
- Abra el grifo para vaciar el depósito. Puede conservar el producto que extraiga en frio en envases especiales si las
autoridades sanitarias locales lo permiten;
- Quite la tapa, según se indica en la imagen 1;
- Llene el depósito de agua y vuélvalo a vaciar;
- Apague la máquina con el interruptor principal y desconecte la fuente de alimentación;
- Quite el gripo del depósito según se muestra en las imágenes 2-3-4-5;
TEMP. EN °F
TEMP. EN °C
- 60 -
ESPAÑOL
- Quite la funda con perforaciones con forma de estrella como se muestra en la imagen 6;
- Quite los ganchos, si estuvieran ;
- Abra los grupos como se muestra en la imagen 7 y eleve el depósito como en la imagen 8-9;
- Retire la pala horizontal y vertical como se muestra en las imágenes 10-11-12;
- Sumerja todas las piezas en agua templada con lejía (10gr/litro agua);
- Prepare de nuevo agua templada con lejía (10gr/litro de agua) y moje un trajo en la disolución. Con este trapo
limpiará la parte de acero inoxidable del depósito y las zonas que estén en contacto a ella (imagen 13);
- Lave con agua limpia y seque todas las piezas;
- Utilice un trapo húmedo para limpiar las partes externas;
ponga lubricante, grasa (vaselina) alimentaria, en los puntos indicados en la imagen 14 (mecanismos de
engranajes y zona frontal de la pala horizontal) para evitar cualquier posible ruido (pitido) proveniente de la
fricción entre dos elementos plásticos.
- Vuelva a montar la máquina;
- Conectar la máquina a la fuente de alimentación.
Desmontaje de la junta del pistón para su limpieza
Una vez desmontado el pistón, para desmontar la junta, siga cuidadosamente los pasos mostrados en las siguientes
imágenes. La herramienta que se muestra en las imágenes le ha sido suministrada con su máquina Quickream. Después
de desmontarlo, lave la junta y el pistón como se describe en el párrafo de limpieza y monte de nuevo las piezas.
1
2
4
5
6
7
3
- 61 -
ESPAÑOL
Procedimiento de reseteo del presostato Y de limpieza del filtro de condensación
En el panel derecho hay una luz verde (ver imagen 22 pág.79). Si está apagada, significa que el interruptor de presión ha
sido intervenido ya que la máquina ha alcanzado un nivel de temperatura interna alta. El presostato está equipado con
rearme automático, cuando las presiones hayan disminuido, el compresor volverá a funcionar y la luz se encenderá.
Una temperatura muy alta podría ser causada por:
1. La máquina está ubicada cerca de un foco de calor y su temperatura interna se incrementa;
2. La circulación de aire está obstruida.
3. Filtro sucio; retire y limpie el filtro (ver imagen 23 pág.79);
Si la causa es este último caso:
• Retire el filtro de la parte trasera de la máquina (ver foto 23 página 79);
• Limpiar el filtro con aire comprimido.
Limpie el filtro al menos una vez a la semana.
Controles y Señalizaciones
- dentro del menú, significa ir hacia delante;
- dentro del menú, significa ir hacia atrás;
- entrar en el menu;
- salir del menu.
- palas encendidas;
- si los valores del parámetro se cambian, te permitirá
confirmar el valor seleccionado (enter) y volver al menú
anterior;
- selección del modo en marcha en una secuencia ciclíca:
o MODO SOFT;
o MODO NOCHE MAN;
o MOTOR ON; interruptor de frio apagado;
- Si los valores del parametro se cambian, se desplaza
horizontalmente entre las secuencias de los parámetros
ciclícos.
No lavar las membranas de los controles eléctricos con
sustancias abrasivas o trapos.
En caso de que la máquina se apague, cuando se vuelva a
encender, el módulo electrónico se posicionará en la
pantalla principal "MODO ON", ver página 44
SoftPremiumCream
- 62 -
ESPAÑOL
Cómo fabricar Helado Soft
Para preparar el mix utilice únicamente agua potable.
Usar leche UHT en la producción de productos
Si la mezcla contiene producto alcohólico considere che el 15% en la mezcla total, es el valor máximo permitido
que puede entrar a contacto con las partes de plástico.
Si la pala horizontal se bloquea cuando encuentra pedazos de hielo, debido a que hay poco azúcar o por otras
razones como cuerpos extraños en la cuba, las palas se pueden romper.
Si el producto en la cuba se hiela completamente, apague la máquina, espere a que se convierta en
completamente líquido, vacíe la cuba y compruebe la causa del inconveniente (ej: falta azúcar, no se ha cerrado la
electroválvula, etc.).
El producto debe mantenerse a una temperatura no superior a los 5°C durante períodos especificados por el
fabricante, pero siempre no más de 5 días. En caso de avería de la instalación frigorífica, es conveniente comprobar si
se ha deteriorado el producto.
• Limpie la máquina como se ha descrito en el párrafo anterior.
apagar la máquina antes de llenar el tanque
• Retire la tapa y vierta el mix en el depósito (máximo 4 litros- recomendado 2,5/3 litros).
Atención: Se recomienda verter producto previamente refrigerado.
• Cuando ponga en marcha la máquina (pagina 57 pos. F), aparecerá el siguiente menú:
y
• Pulse la tecla para que las palas comiencen a rotar. Aparecerá el siguiente menú:
• Para parar las palas mantenga pulsada la tecla durante al menos 2 segundos.
• Si pulsa la tecla , podrá seleccionar entre “MODO SOFT”, “MODO NOCHE MAN” o volver a “MOTOR ON”, en este
modo las palas rotan. De acuerdo a la pantalla podrá ver:
• Si selecciona el “MODO SOFT” aparecerá “ESPERE POR FAVOR” en la línea de abajo. Este mensaje indica que el
producto no está todavía preparado. En este modo las palas giran a 50rpm (modo por defecto); puede ser ajustado
con el submenú ajustes en la sección de SERVICE.
• Para ver las opciones de menú pulse la tecla en la unidad de control.
• Use las teclas o para encontrar en la pantalla TEMP.LIM.MIN (TLI)
• Pulse la tecla para confirmar y ver la temperatura que ha sido programada en el panel de control electrónico.
SoftPremiumCream
Rev. XX
MODO ON
Pulsar
MOTOR ON
Pulsar
MODO SOFT
ESPERE POR FAVOR
MODO NOCHE MAN
MOTOR ON
Pulsar
TEMP.LIM.MIN
-4,0°C
> TEMP.LIM.MIN
TEMP.LIM.MIN
24.8°F
- 63 -
ESPAÑOL
• Si el proveedor de su producto no le ha aportado instrucciones claras, usando la tecla podrá bajar los valores TLI
a -8,5°C/16.7°F. Pulse la tecla para confirmar.
• Para salir del menú, pulse la tecla .
• En este caso, la unidad de control electrónica visualizará automáticamente la temperatura ideal del producto en el
depósito.
Aunque la máquina haya sido programada para una temperatura TLI -8,5°C/16.7°F, esto no significa
necesariamente que el producto del depósito (ver la temperatura en la pantalla del depósito
TEMP.DEPOSITO) vaya a alcanzar dicha temperatura. El módulo automático de temperatura busca la
temperatura ideal para el producto, la temperatura registrada en la pantalla del depósito (TEMP.DEPOSITO)
tal vez sea más alta que la temperatura TLI de la pantalla, la temperatura del producto puede variar
dependiendo del producto utilizado.
• Cuando el producto esté listo, podrá observar “LISTO SERVIR” en la pantalla. En este caso, la velocidad de las palas
disminuye a 30rpm (por defecto); este parámetro puede ser ajustado cambiando los ajustes del submenú en la
sección SERVICE;
Puede ocurrir que durante la fabricación del helado, con una temperatura del producto por debajo de -2°C/28.4°F la
máquina se apague, actuando sobre el interruptor principal, o parando la rotación de las palas, actuando sobre el
interruptor de las palas . Pulsando cualquiera de los dos botones, interruptor principal o interruptor de las
palas , podrá ver los siguiente en la pantalla;
Cuando este procedimiento se active, las palas quedaran paradas hasta que el número “9” se convierta en “1”. Después
de este intervalo de tiempo (cuenta marcha atrás) las palas comenzaran a rotar y el módulo electrónico volverá a su
condición previa. Durante la cuenta atrás no debe pulsar ninguna tecla.
Para evitar resetear lo mencionado anteriormente de la función “ESPERE 9 MIN. STOP GIRO PALAS”, es muy
importante que la máquina no sea ni encendida ni apagada durante la función de cuenta atrás.
Este procedimiento es necesario para proteger los engranajes y palas de una carga inadecuada causada por
algunos helados que pueden depositar hielo o sustancias en el fondo el depósito, sobre el acero inoxidable. La
presencia de hielo puede provocar ruidos causado por los engranajes al resbalar, e incluso puede bloquear éstos.
Si la máquina no se reinicia, póngase en contacto con el servicio técnico de su máquina.
En caso de que el producto del depósito esté listo, por ejemplo “Modo Soft LISTO SERVIR”, puede que aparezca la
siguiente advertencia en la pantalla:
Este procedimiento se activa cuando hay poca cantidad de producto en el depósito. En este caso, la electroválvula
estará deshabilitada durante 5 minutos para evitar la formación de una capa de hielo en la parte inferior del depósito;
después de este tiempo el procedimiento quedará desactivado.
Si esto ocurre rellene el depósito.
MODO SOFT
LISTO SERVIR
ESPERE 9 MIN.
STOP GIRO PALAS
NIVEL BAJO PROD.
ANADA PRODUCTO
- 64 -
ESPAÑOL
Bloqueo del Teclado
El teclado puede ser bloqueado, a excepción de la tecla MENU. Para bloquear el teclado siga los siguientes pasos:
7. Para ver las opciones del menú pulse la tecla del panel de control electrónico.
8. Use las teclas o para moverse por el teclado de la pantalla TECLADO.
9. Pulse la tecla para ver los ajustes actuales del teclado.
10. Cambie ACTIVADO o DESACTIVADO, para que el teclado se quede inhabilitado utilizando las teclas o .
11. Después de seleccionar los ajustes del teclado pulse la tecla para confirmar.
12. Para salir del menú pulse la tecla .
Cuando el teclado está deshabilitado “DESACTIVADO”, aparecerá un triangulo en la esquina derecha superior de la
pantalla.
Está función es de gran ayuda cuando la máquina es para uso self-service, ya que de este modo evitará modificaciones
en los ajustes.
Dispensación del Producto / Dosificador
Quickream está dotado con una llave de paso (grifo) que una vez abierta deja el que el producto pase a un habitáculo.
Una vez lleno éste, se podrá servir el producto en el recipiente que vaya a servir el helado soft.
La capacidad del habitáculo es de aproximadamente 70 gramos de producto, que puede servirse con rapidez y además
nos permite contar el número de servicios.
El contador de servicios solo aparecerá en la pantalla cuando la máquina esté en “Modo Soft LISTO SERVIR”.
Para poder contar las porciones servidas, por favor siga los siguientes pasos:
6. Pulse la tecla del panel de control electrónico para ver las opciones de menú.
7. Pulse las teclas o hasta llegar a la pantalla CONTADOR DOSIS
8. Pulsando la tecla podrá ver el número de porciones servidas
9. El valor puede ponerse a cero presionando la tecla hasta que aparezca en pantalla “000”
> CONTATOR DOSIS
CONTATOR DOSIS
055
CONTATOR DOSIS
000
> TECLADO
> TECLADO
ACTIVADO
> TECLADO
DESACTIVADO
MODO SOFT ▲_
ESPERE POR FAVOR
- 65 -
ESPAÑOL
10. Para salir del menú, pulse la tecla y después la tecla
Si no se presiona ningún botón en el panel electrónico, al cabo de poco tiempo, saldrá automáticamente del
menú.
Modo Noche AUT
La aplicación Defrost descrita no se puede utilizar en Hong Kong de acuerdo con las normas. La máquina
Quickream debe vaciarse y desinfectarse diariamente
“MODO NOCHE AUT” es útil para mantener el producto líquido a una temperatura menor de 0°C/32°F, para cuando el
restaurante o bar esté cerrado o porque así lo requiera el usuario. Esta selección puede estar programada en
modo manual, ajustando “MODO NOCHE MAN” como se muestra en la página 44, o automático, ajustando horas de ON
(encendido) y OFF (apagado). In este caso, la máquina automáticamente cambiará de “MODO SOFT” a “MODO NOCHE
AUT” y viceversa. Tanto en “MODO NOCHE AUT” como en “MODO NOCHE MAN” la velocidad de las palas será 20rpm.
La hora “ON” indica la hora en que la máquina cambia de “MODO SOFT” a “MODO NOCHE AUT”, mientras que la hora
“OFF” indica la hora en que la máquina cambia de “MODO NOCHE AUT” a “MODO SOFT”. Este modo se utiliza cuando
quiere que el producto esté preparado a una ahora específica. Es muy importante que antes de ajustar la hora “MODO
NOCHE” haya ajustado la fecha y hora de su restaurante o bar siguiendo los siguientes pasos:
7. Pulsa la tecla del panel de control electrónico para ver las opciones de menú
8. Pulse o hasta que vea FECHA en su pantalla.
9. Manteniendo pulsada la tecla verá la fecha en la pantalla del panel electrónico.
10. Ajuste la fecha correcta, si fuera necesario, pulsando las teclas o para aumentar o disminuir los valores, y
pulse la tecla para mover el cursor horizontalmente. La fecha tendrá el siguiente formato: DD/MM/YY
11. Después de haber ajustado la fecha, pulse la tecla
12. Pulse o hasta ver HORA en su pantalla.
8. Si pulsa aparecerá la hora en la pantalla del panel electrónico.
11. Ajuste la hora correcta si fuera necesario pulsando las teclas o para aumentar o disminuir los valores y
pulse la tecla para mover el cursor horizontalmente. La hora tendrá el siguiente formato: HH/MM
12. Después de haber ajustado la fecha, pulse la tecla
13. Para salir del menú pulse la tecla
En éste punto le será posible ajustar las horas de “ON” y “OFF” del “MODO NOCHE”. Siga los siguientes pasos:
7. Pulse la tecla del panel de control electrónico para ver las opciones del menú.
> FECHA
> HORA
HORA
11:43
FECHA
17/01/12
- 66 -
ESPAÑOL
8. Pulse las teclas o hasta ver MODO NOCHE en la pantalla.
9. Si pulsa la tecla las horas ON y OFF aparecerán en la pantalla del panel de control.
10. Ajuste las horas de ON y OFF utilizando teclas o para aumentar o disminuir el valor y pulse la tecla
para mover el cursos horizontalmente.
Si la hora ON y OFF es la misma o están ajustadas en “00:00” esta función quedará desactivada.
11. Después de ajustar la hora, pulsa la tecla
12. Para salir del menú pulse la tecla
Uso de TLI (Límite mínimo de temperatura)
Si la máquina está en estado “ESPERE POR FAVOR” el producto no estará listo para servir, aunque algunas veces sí lo
está. Si es así, podrá utilizar la función TLI para ajustar la temperatura correcta del producto.
Para ajustar TLI siga los siguientes pasos:
11. Pulse la tecla del panel del control electrónico para ver las opciones del menú.
12. Pulse las teclas o hasta que vea en al pantalla TEMP. DEPOSITO.
13. Si pulsa la tecla en la última línea aparecerá la temperatura del producto. A continuación se muestra un
ejemplo donde la temperatura es -6,4°C/20.5°F
14. Anote la temperatura
15. Pulse la tecla para volver a la pantalla anterior
16. Pulse las teclas o hasta que vea en la pantalla TLI
17. Pulse la tecla para ver la temperatura TLI, temperatura ajustada en el panel de control electrónico. En el
siguiente ejemplo es -8,0°C/17.6°F
18. Escriba la nueva temperatura TLI usando las teclas o , temperatura indicada en el punto “4”
19. Después de haber ajustado la temperatura, pulse la tecla
20. Para salir del menú pulse la tecla .
El valor de TLI puede variar entre un mínimo de -8.5 °C (17.6°F) y un máximo de -1.0 °C (30.2°F).
On NOCHE Off
00:00 00:00
> MODO NOCHE
> TEMP. DEPOSITO
TEMP.LIM.MIN
-8,0°C
TEMP. DEPOSITO
-6,4°C •
> TEMP.LIM.MIN
TEMP.LIM.MIN
-6,4°C
TEMP. DEPOSITO
20.5°F •
TEMP.LIM.MIN
17.6°F
TEMP.LIM.MIN
20.5°F
- 67 -
ESPAÑOL
Ajustes del Submenu de Servicio (Service)
Quickream tiene un número amplio de ajustes pre-establecidos de fábrica, que pueden utilizarse con varios productos.
Los ajustes son los siguientes:
SERVICE PASO V1 V1= 50rpm (por defecto) T1= -3,0°C/26.6°F (por defecto)
SERVICE PASO V2 V2= 40rpm (por defecto) T2= -3,5°C/25.7°F (por defecto)
SERVICE PASO V3 V3= 30rpm (por defecto) RTS= sin ajustar
TIEMPO RTS 10 minutos (por defecto)
TIEMPO EV OFF 10 minutos (por defecto)
Cualquier modificación de estos ajustes debe ser efectuada por especialistas o personal autorizado. Para restablecer los
ajustes del menú SERVICIO a ajustes predeterminados siga los siguientes pasos:
1. Asegúrese que su máquina está apagada; con el interruptor principal en OFF (pagina 57 pos F).
2. Mientras mantiene pulsado el botón del panel frontal, encienda la máquina de nuevo, posición ON. Suelte el
botón cuando en la pantalla aparezca
Para modificar los ajustes de SERVICE siga los siguientes pasos:
10. Para ver las opciones del menú, pulse la tecla del panel de control electrónico.
Por favor tenga en cuenta que en cualquier menú, si no se pulsa ninguna tecla en un transcurso de tiempo
inferior a 30 segundos, o si la tecla vuelve a ser pulsada, saldrá automáticamente del menú. Cuando
esto ocurra, la unidad de control electrónico volverá a la pantalla anterior.
11. Use las teclas o hasta ver en la pantalla SERVICE
12. Mantenga apretada la tecla por al menos 6 segundos o hasta que aparezca en la pantalla la opción del
primer submenú.
El texto de la pantalla parpadeará y aparecerá velocidad “V1” que es la velocidad a la que las palas deben girar
cuando su máquina está encendida hasta que alcance la temperatura “T1”.
c. Pulse las teclas o para cambiar V1 “20 min. / max 70 en un rango de 1rpm”.
d. Pulse la tecla para cambiar al siguiente paso cambiar temperatura T1 “-8,5°C/16.7°F min. / máx. -
2,5°C/27.5°F en rangos de 0,5°C/0.9°F”
13. Pulse la tecla para confirmar; en la pantalla aparecerá la segunda opción del submenú SERVICE
El texto de la pantalla parpadeará y aparecerá velocidad “V2” que es la velocidad a la que las palas deben girar si
se excede la temperatura “T1”. Esta velocidad se mantendrá hasta que se alcance la temperatura “T2”.
No es posible programar la temperatura “T2” con un valor superior a la temperatura “T1”.
> SERVICE
SERVICE PASO V1
V1rpm T1°C
SERVICE PASO V2
V2rpm T2°C
RESET OK
SERVICE PASO V1
V1rpm T1°F
SERVICE PASO V2
V2rpm T2°F
- 68 -
ESPAÑOL
a. Pulse las teclas o para cambiar la velocidad V2 “20 min. / máx. 70 en rangos de 1rpm”.
b. Pulse la tecla para cambiar al siguiente paso temperatura T2 “-8,5°C/16.7°F min. / máx. -2,5°C/27.5°F en
rangos de 0,5°C/0.9°F”.
14. Pulse la tecla para confirmar; en la pantalla aparecerá la tercera opción del submenú SERVICE
El texto de la pantalla parpadeará y aparecerá velocidad “V3” que es la velocidad a la que las palas deben girar si
se excede la temperatura “T2”. Esta velocidad se mantendrá también durante el modo “LISTO SERVIR”, a no ser
que la máquina no esté sirviendo.
a. Pulsa las teclas o para cambiar la temperatura V3 “20 min. / máx. 70 en rangos de 1rpm”
b. El “RTS” tiene un valor fijo establecido y no es posible cambiarlo; este ajuste corresponde a la temperatura
ajustada en la memoria de la unidad electrónica en el modo “LISTO SERVIR”.
15. Pulse la tecla para confirmar; en la pantalla aparecerá la cuarta opción del submenú SERVICE
En la pantalla aparecerá el intervalo de tiempo en el cual la unidad electrónica, controlando descenso de la
temperatura, permanecerá para cambiar de modo “ESPERE POR FAVOR” a “LISTO SERVIR”. Aunque el modo
“LISTO SERVIR” aparezca en la pantalla, la electroválvula estará activada ya que está controlada por “TIEMPO EV
OFF”, la quinta opción del submenú. En el modo “TIEMPO EV OFF = TIEMPO RST” la máquina pasa de “ESPERE
POR FAVOR” a “LISTO SERVIR” que coincide con la desactivación de la electroválvula. El valor programado por
defecto es: TIEMPO RTS = 10 min.
a. Pulse las teclas o para cambiar el tiempo 10 “03 min. / máx. 20 en rangos de 1min.”.
16. Pulse la tecla para confirmar; en la pantalla aparecerá la quinta opción del submenú SERVICE
En la pantalla aparecerá el intervalo de tiempo en el cual la unidad electrónica, controlando descenso de la
temperatura, permanecerá hasta la desactivación de la electroválvula y el mantenimiento del producto. El valor
programado por defecto es: TIEMPO EV OFF = 10min
a. Pulse las teclas o para cambiar el tiempo 10 “min. 03 / max 20 en rangos de 1min.”.
17. Pulse la tecla para confirmar, y el panel de control retrocederá a la pantalla SERVICE
18. Pulse la tecla para salir del menú.
Ejemplos de ajustes
V1=70rpm
V2=50rpm
V3=40rpm
Tiempo RTS= 10’
T1=-3,5°C
25.7°F
T2=-4,5°C
23.9°F
Tiempo EV OFF=10’
Si el submenú SERVICE está programado como se muestra en la tabla de arriba, la máquina funcionará como se indica a
continuación:
SERVICE PASO V3
V3rpm RTS
TIEMPO RTS
10min.
TIEMPO EV OFF
10min.
> SERVICE
- 69 -
ESPAÑOL
• Para pasar de modo “Motor On” a modo “Modo Soft ESPERE POR FAVOR”, las palas giran a 70rpm, siempre y
cuando la temperatura del depósito TEMP. DEPÓSITO que se muestra en la pantalla sea superior a -3,5°C/25.7°F
(ejem. -3,0°C/26.6°F);
• Cuando el producto alcance una temperatura de-3,5°C/25.7°F, la velocidad de las palas se reducirá a 50rpm. Este
ajuste es válido si en la pantalla todavía aparece “Modo Soft ESPERE POR FAVOR”;
• Cuando el producto alcance una temperatura de -4,5°C/23.9°F, la velocidad se reducirá a 40rpm. Esta velocidad se
mantendrá incluso aunque en la pantalla aparezca “Modo Soft LISTO SERVIR” y permanecerá así todo el periodo
de mantenimiento del producto.
• Durante la dispensación del producto, es decir, cuando se abre el grifo, el sinfín gira a 30 rpm. 20 segundos
después de cerrar el grifo la velocidad sigue la configurada en el menú de servicio.
Durante la fase “ESPERE POR FAVOR” a “LISTO SERVIR” la velocidad V3 predomina sobre las velocidades de
V1 y V2. De todos modos, si en algún caso se mostrara “LISTO SERVIR” en -3,4°C/25.9°F, la velocidad se
reducirá de 70rpm a 40rpm, saltándose el paso de 50rpm.
• Si durante 10 minutos el panel electrónico no detectara ninguna variación en la temperatura del producto, se
considerará que el producto está “LISTO PARA SERVIR”. La unidad de control electrónico se apagará y la
electroválvula se activará para poder mantener una temperatura constante en el depósito.
Se aconseja asegurarse de que los parámetros TIEMPO RTS y TIEMPO EV OFF son los mismos. De este
modo, la desactivación de la válvula solenoide corresponderá con el paso de “ESPERE POR FAVOR” a
“LISTO SERVIR”.
IMPORTANTE: Reglas de Seguridad
• No toque la máquina con las manos o pies mojados.
• No utilice la máquina cuando esté descalzo.
• Esta máquina no ha sido diseñada para ser instalada en cocinas.
• No exponer esta máquina al aire libre.
• No tirar del cable para desconectar la máquina del suministro eléctrico.
• No quitar los paneles laterales antes de haber desconectado la máquina del suministro eléctrico.
• No retire protecciones y/o cubiertas que requieran el uso de herramientas para su remoción.
- 70 -
ESPAÑOL
Asistencia Técnica
La eventual reparación del aparato (Ejemplo: sustitución del cable de alimentación) deberá ser realizada exclusivamente
por un Centro de Servicio Técnico Autorizado, con el uso de recambios originales.
¡Atención! Cualquier trabajo de asistencia en las máquinas cargadas con refrigerante R290 deberá ser
realizado exclusivamente por personal experto y preparado sobre procedimientos de gestión del gas R290
. Las actividades deben ser realizadas por el personal indicado por el Fabricante y el Distribuidor que ha
realizado la venta del producto.
Desechar su vieja máquina
Si su máquina no puede ser reparada, le aconsejamos desconectarla de la red y después cortar el cable de alimentación.
Instrucciones Ecológicas
Los aparatos de refrigeración fabricados, como, por otra parte, la mayoría de los otros aparatos de refrigeración,
congeladores y acondicionadores presentes en el mercado, utilizan freón como gas refrigerante. El freón, así como otros
líquidos refrigerantes, es un gas con un alto impacto ambiental.
Aunque el tipo de gas que el proveedor utiliza para la producción de sus máquinas es ecológico (R290 - Propano), la
Empresa en cuestión impone, de todas maneras, que los compradores sean conscientes, desde el momento de la
compra, de todo lo siguiente y que se atengan a las normas de referencia.
Los aparatos de refrigeración deben ser eliminados por el servicio de eliminación municipal correspondiente o por una
empresa privada autorizada equivalente. Asegurarse de que las tuberías rígidas del frigorífico no estén dañadas hasta su
retirada para una eliminación precisa y ecológica.
Todos los materiales de embalaje utilizados pueden eliminarse sin ningún peligro.
- 71 -
ESPAÑOL
Guia de Problemas y Soluciones de Quickream
Para cualquier intervención manual, asegúrese de que la máquina está apagada y desconectada del
suministro eléctrico.
Gotea producto debido a
condensación en el panel
frontal.
• La junta del depósito no ha sido colocada correctamente en el depósito transparente.
Desenchufe
el cable del
suministro eléctrico.
Tanto en “Modo Soft” como
“Modo Noche”, continúa
haciéndose el soft hasta que
las palas se bloquean.
• El sensor del termostato está roto o no ha sido enchufado.
Desenchufe
el cable del
suministro eléctrico
El producto no espesa
El producto no alcanza la temperatura ideal y en la pantalla del panel de control aparece
“Listo Servir”. Revise los ajustes TLI y reajústelos siguiendo los pasos indicados en la
página 62.
La máquina no enfría y la luz
verde del panel lateral
derecho está APAGADA Ha
intervenido el presostato.
El presostato está equipado con rearme automático; cuando las presiones hayan
disminuido, el compresor volverá a funcionar y la luz se encenderá.
Para evitar que se repita esta situación, realice el procedimiento de limpieza del
condensador descrito en la página 59 .
Desenchufe
el cable del
suministro eléctrico.
Las palas no giran en “Modo
Soft”, “Modo Noche” o
“Motor ON”.
La rotación de los engranajes no está siendo transmitida a las palas. Esto puede ser
causado por lo siguiente:
• Rotura en el eje de transmisión, nº 30 del despiece en página 75;
• Rotura de uno o varios dientes de los engranajes;
• Rotura del eje de transmisión, nº 16 del despiece en página 75. La rotura podría
encontrarse en la parte superior (tuerca cuadrada) o en la parte inferior (dentro de la
máquina).
Desenchufe
el cable del
suministro eléctrico.
Los dientes del mecanismo
de las palas están
separados y la pala
horizontal está
completamente parada.
Asegúrese de que la abrazadera de la pala vertical, nº 15 del despiece en página 75, está
bien colocada.
Cuando gira la pala
horizontal roza en la parte
inferior del depósito
causando ruido y vibración.
No hay suficiente producto en el depósito, esto hace que el evaporador quede
descubierto lo que provoca formación de hielo en la parte inferior del depósito. Cuando
giran las palas provoca un roce en el depósito, causando ruido y vibración. Si esto
ocurriera rellene el depósito con más producto.
Las palas chirrían cuando
giran.
El ruido proviene de las palas horizontal y vertical. Esto puede ser solucionado poniendo
vaselina-grasa alimentaria en las áreas que se muestran en la imagen 21 de la pág. 79.
En la pantalla aparece una
advertencia: “Nivel Bajo
Prod. Añada Producto”
(poco producto, por favor
rellene).
Esta alarma aparece cuando no hay suficiente producto en el depósito. Si esto ocurriera,
el producto se desplaza al frontal del depósito lo que provoca una reducción de la
refrigeración, para compensar el sistema de frío se desactiva durante 5 minutos. Después
de este tiempo la alarma desaparece y el sistema de refrigeración se activa de nuevo.
Rellene el depósito
de producto
El panel de control parpadea
mostrando la advertencia:
“Error:2,”
• El producto del depósito está más frio que -8,5°C / 16.7°F;
• El sensor del termostato tiene un circuito corto.
Si esto ocurriera el enfriador se desconecta
Contacte con
Servicio Técnico
especializado.
- 72 -
APPENDICE
APPENDIX
ANNEXE
APÉNDICE
- 73 -
Impianto Elettrico / Electric System / Installation Electrique / Instalación Eléctrica
- 74 -
I
A: Filtro antidisturbo (220-230V/50HZ)
1: Interruttore generale
Pr: Pressostato
LPr: Spia pressostato
C: Compressore
FM: Motoventilatore
AS: Alimentatore switching
EV1: Elettrovalvola
9: Fusibile 5X20mm F315mA
M1: Motoriduttore brushless
EB1: Modulo elettronico B0005130-001
D1: Driver brushless
q1: Termostato PT1000
r1: Sensore reed
Colori
BRN Marrone
BLU Blu
GRN Giallo/Verde
RED Rosso
BLK Nero
WHI Bianco
GRY Grigio
VIO Viola
ORA Arancione
YEL Giallo
GB
A: Suppressor filter (220-230V/50HZ)
1: Main switch
Pr: Pressure switch
LPr: Pressure switch light
C: Compressor
FM: Fan motor
AS: Single Output Switching Power Supply
EV1: Solenoid valve
9: Fuse 5X20mm F315mA
M1: Brushless gear motor
EB1: Electronic board B0005130-001
D1: Brushless driver
q1: PT1000 thermostat
r1: Reed sensor
Colors
BRN Brown
BLU Blue
GRN Yellow/Green
RED Red
BLK Black
WHI White
GRY Grey
VIO Purple
ORA Orange
YEL Yellow
- 75 -
Esploso /Exploded View / Vues éclatées / Despiece
- 76 -
I
GB
#
CODICI/CODES
DESCRIZIONE
DESCRIPTION
1
B0004107-002
GUARNIZIONE TENUTA MANICOTTO OR2106
FOOD SYLICON SLEEVE HOLDING GASKET OR2106
2
B0004101-002
MANICOTTO QUICKREAM
QUICKREAM SLEEVE
3
B0000110-001
SPINA CILINDRICA 4X35MM INOX A2
STEEL CYLINDRICAL PLUG 4X35MM
4
B0003108-002
PONTE DESTRO LEVA POLICARBONATO
POLYCARBONATE RIGHT LEVER CONNECTION
5
B0003106-001
ASSE CONGIUNZIONE PONTI DELRIN + OTTONE
CONNECTIONS JUNCTION AXSIS
6
B0003111-001
GUARNIZIONE GOLA RUBINETTO SILICONE DE156
SILICON TAP RELIEF GASKET DE156
7
B0003109-003
PISTONE SCARICO COMPLETO QUICKREAM
QUICKREAM COMPLETE DRAIN PISTON
8
P0006105-001
VITE TC CROCE M4X10MM INOX
STEEL SCREW
9
B0003107-002
PONTE SINISTRO LEVA POLICARBONATO
POLYCARBONATE LEFT HANDLE BRIDGE
10
B0003120-001
LEVA SCARICO QUICKREAM
QUICKREAM POLYCARBONATE HANDLE
11
B0003112-002
GUARNIZIONE OR SILICONE PISTONE OR3118
PISTON SILICON GASKET OR 3118
12
B0003101-001
EROGATORE SOFT STELLA QUICKREAM
STAR SUPPLY VALVE
13
B0006109-002
CUPOLA TRASPARENTE CON CHIAVE DI BLOCCO
TRANSPARENT COVER WITH KEY LOCK
14
B0000102-003
VASCA TRASPARENTE QUICKREAM
QUICKREAM TRANSPARENT TANK
15
M0000107-001
GHIERA FISSAGGIO ELICA VERTICALE POM + INOX
VERTICAL BLADE FIXING RING
16
B0000106-001
ALBERO TRASMISSIONE CON DADO INOX
STEEL SHAFT WITH STEEL NUT
17
L0000106-001
GUARNIZIONE VASCA BB/QK
TANK GASKET BB/QK
19
M0000104-001
BOCCOLA CANOTTO TRASMISSIONE POM
TRANSMISSION SHAFT BUSHING
20
B0000103-004
CANOTTO TRASMISSIONE QK CON BOCCOLA V.2017
QUICKREAM TRANSMISSION SHAFT WITH BUSHING 2017 VERS.
21
B0004102-003
ELICA ORIZZONTALE QK VERSIONE 2017
QUICKREAM HORIZONTAL AUGER 2017 VERS.
22
A0000114-001
GUARNIZIONE O-RING CANOTTO TRASMISSIONE
TRANSMISSION SHAFT GASKET
23
M0000120-001
DADO QUADRO D5 FERRO ZN UNI 5597
D5 SQUARE NUT
24
M0006103-003
CERNIERA POSTERIORE NERA
BLACK REAR HINGE
25
M0001101-001
VITE TE FLANGIATA 5X12 ZINCATA
TE GALVANIZED SCREW 5X12
26
B0002101-002
ASSIEME VASCA QUICKREAM NERO
QUICKREAM COMPLETE BLACK TANK
27
M0000105-001
GHIERA FISSAGGIO CANOTTO POM + OTTONE
SHAFT FIXING RING
28
DADOD.6ZFL
DADO M6 FLANGIATO
M6 NUT
29
A0000115-001
VITE TE FLANGIATA M5X20MM
SCREW TE M5X20MM
30
B0000117-001
ASSIEME VITE + DADO M3 BRUSHLESS/TRASMISSIONE QK
KIT SCREW+NUT M3 BRUSHLESS/TRANSMISSION QK
31
B0005102-001
MOTORIDUTTORE BRUSHLESS
BRUSHLESS GEARMOTOR 24VDC
32
M0006115-003
CERNIERA ANTERIORE NERA
BLACK FRONT HINGE
33
M0006102-003
GANCIO CERNIERA NERO
BLACK HINGE HOOK
34
M0006119-001
MANOPOLA FISSAGGIO GANCI M5X25mm
SPLINED KNOB
39
M0006116-003
BASE NERA
BLACK BASE
55
B0005101-001
TERMOSTATO ELETTRONICO PT1000 QUICKREAM
ELECTRONIC THERMOSTAT PROBE COMPLETE
94
B0006113-001
CHIAVE SBLOCCO CUPOLA
COVER UNLOCK KEY
98
A0000117-001
BOCCOLA CENTRAGGIO MOTORIDUTTORE / ALBERO
GEAR MOTOR BUSHING
104
B0004113-001
ELICA VERTICALE CON BOCCOLA INOX
QUICKREAM VERTICAL AUGER WITH BUSHING
107
B0003118-001
MOLLA CHIUSURA RUBINETTO
TAP CLOSING SPRING
108
B0003115-001
SPINA BLOCCAGGIO MOLLA
SPRING LOCKING PIN
109
B0003119-001
STAFFA RIDUZIONE APERTURA RUBINETTO
OPENING TAP REDUCTION BRACKET
111
B0004115-001
GHIERA BLOCCAGGIO INGRANAGGIO ORIZZONTALE
HORIZONTAL GEAR FIXING RING
112
B0004116-001
GUARNIZIONE O-RING INGRANAGGIO ORIZZONTALE
HORIZONTAL GEAR GASKET
114
B0004114-007
COPPIA CONICA PA6FV+POM-C ESAGONO
BEVEL GEAR PAIRS PA6FV+POM-C HEXAGON
- 77 -
-Impianto Frigorifero / Cooling System / Installation Frigorifique / Aparato Frigorífico
I
C: Compressore
Cn: Condensatore
F: Filtro deidratore
B: Boiler
ev1: Elettrovalvola
E1: Evaporatore
1: Linea scarico
2: Linea liquido
3: Linea aspirazione
Pr: Pressostato
GB
C: Compressor
Cn: Condenser
F: Dryer filter
B: Accumulator
ev1: Solenoid valve
E1: Evaporator
1: Discharge line
2: Liquid line
3: Suction line
Pr: Pressure switch
- 78 -
- 79 -
- 80 -
DICHIARAZIONE DI CONFORMITÀ
DECLARATION OF CONFORMITY
In accordo con la Direttiva LVD 2014/35/UE e con la Direttiva Compatibilità Elettromagnetica 2014/30/UE.
According to the LVD Directive 2014/35/UE and the EMC Directive 2014/30/UE.
Tipo di apparecchio - Type of equipment: MACCHINA DEL GELATO – ICECREAM MACHINE
Marchio Commerciale - Trademark ELMECO
Modello - Type designation QUICKREAM 220-230V/50Hz _ SERIE GREEN
Costruttore - Manufacturer ELMECO
Indirizzo - Address VIA CIRCUMVALLAZIONE ESTERNA N. 12 80025 CASANDRINO (NA)
Telefono n° - Telephone no. 0039/081/5055724 - 5057068 - 5054028
Telefax n° - Telefax no. 0039/081/5055726
Le norme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della
buona arte in materia di sicurezza in vigore nella CEE sono:
The following harmonized standards or technical specifications (designations) which comply with good engineering
practice in safety matters in force within the EEC have been applied:
Norme o altri documenti normativi Rapporto di collaudo - Schede Tecniche
standards or other normative documents Test report - Technical file
IEC 60335-1:2010 COR1:2010, COR 2:2011, AMD1:2013, COR1:2014, AMD2:2016, COR1:2016
IEC 60335-2-24:2010 + A1:2015 + A2:2016
IEC 60335-2-75:2012, AMD1:2015, AMD2:2018
EN 60335-1:2012 + AC:2014 + A11:2014 + A12:2017 + A13:2017 + A14:2019 + A1:2019 + A2:2019
EN 60335-2-24:2010 + A1:2019 + A2:2019
EN 60335-2-75:2004 + A1:2005 + A11:2006 + A2:2008 + A12:2010
EN 55014-1: 2017
EN 55014-2: 2015
IEC 61000-3-2:2018
IEC 61000-3-3: 2013 + AMD1
EN 61000-3-2: 2019
EN 61000-3-3: 2013
CISPR 14-1: 2016
CISPR 14-2: 2015
Informazioni ulteriori
Additional information
In qualità di costruttore e/o rappresentante autorizzato dalla società all’interno della CEE, si dichiara sotto la propria
responsabilità che gli apparecchi sono conformi alle esigenze essenziali previste dalle Direttive su menzionate.
As the manufacturer’s authorized established within ECC, we declare under out sole responsibility that the equipment
follows the provisions of the directive states above.
Data e luogo di emissione Nome e firma di persona autorizzata
Date and place of issue Name and signature of authorized person
NAPOLI
NAPLES
RUMOROSITÀ - NOISINESS - GERAUSCHPEGEL - BRUIT - RUIDOSO
Modello - Model - Muster - Modèle - Muestra
- 81 -
ELMECO LIMITED PRODUCT WARRANTY
New machines that have been manufactured by Elmeco SRL Italy and all parts thereof are conditionally
warranted to the original user by Elmeco SRL to be free from defects in material and workmanship under
normal use
SERVICE AS FOLLOWS:
Frozen/Slush Elmeco’s machine and all components unless specified below–
1-year labor (proof of purchase and serial number required) and 2 years parts. Only for USA and CANADA
market the electronic board has 3 years of warranty and the Compressor 5 years.
During the warranty period (first year), Elmeco at its option and after inspection, repair or replace defective unit
with no charge for parts or bench labour.
This warranty period starts from the date of purchase proved by the copy of purchase document where is
clearly specified Model and Serial Number of the machine. If no information about the installation date is
received within 6 months of purchase, the warranty starts from the date of manufacture of the machine.
Bench labour does not include service agent’s travel time, or cost of shipping to and from the service station.
The buyer shall give prompt notice to Elmeco SRL for any claim to be made under warranty via telephone at
1-877-4ELMECO (1-877-435-6326).
Customer support will diagnose problem over phone and upon request of Elmeco, the defective
parts/equipment shall be shipped prepaid to Elmeco.
THIS WARRANTY DOES NOT APPLY TO ANY EQUIPMENT, COMPONENT OR PART THAT WAS NOT
MANUFACTURED BY ELMECO OR THAT, IN ELEMCO’S JUDGMENT, HAS BEEN AFFECTED BY:
• WARRANTY DOES NOT APPLY TO MACHINES OR ANY PARTS WHICH HAVE BEEN SUBJECT TO ANY ACCIDENT,
MISUSE, NEGLECT, ALTERATION, FAILURE TO FOLLOW OPERATING INSTRUCTIONS, OR USE WITH EQUIPMENT WITH
WHICH IT IS NOT INTENDED TO BE USED
• USE ON INCORRECT VOLTAGE, IMPROPER VENTILATION, DAMAGE CAUSED IN TRANSIT, IMPROPER INSTALLATION
OR OPERATION, AS AND NOT LIMITED TO CORROSIVE ENVIRONMENTS / NORMAL CORROSION, NON-PERIODIC
CLEANING AND DESCALING, IMPROPER STORAGE
• IMPROPER MAINTENANCE OR REPAIR, FIRE, FLOOD OR ACTS OF GOD
• THIS WARRANTY DOES NOT COVER NORMAL PREVENTIVE MAINTENANCE AND CLEANING SUCH AS, BUT NOT LIMITED
TO, CONDENSER CLEANING, HIGH PRESSURE SWITCH RESET, COTTER PIN REPLACEMENT, O-RINGS, SEALS OR
LIGHTING REPLACEMENT, FUSES, ELECTRICAL COILS, ELECTRICAL COMPRESSOR COMPONENTS
• THIS WARRANTY DOES NOT COVER PLASTIC PARTS, RUBBER PARTS OR ANY OTHER WEAR ITEMS
• THIS WARRANTY DOES NOT COVER ANY SEALED SYSTEM THAT HAS BEEN BROKEN INTO (EX. GEAR MOTOR,
COMPRESSOR)
• THIS WARRANTY DOES NOT COVER ANY PART OR ASSEMBLY THAT HAS BEEN ALTERED, MODIFIED OR CHANGED
• THIS WARRANTY DOES NOT COVER UNIT WHOSE REFRIGERATION SYSTEM IS MODIFIED
• THIS WARRANTY DOES NOT COVER THE COSTS OF REPAIRS MADE OR ATTEMPTED BY ANYONE WITHOUT PRIOR
AUTHORIZATION BY ELMECO SRL OR ITS AUTHORIZED PARTNERS SERVICE DEPARTMENT
• THIS WARRANTY DOES NOT COVER MACHINE MAINTAINED WITHOUT THE REQUIRED AIR CLEARANCE ON ALL SIDES,
OR LOCATED IN CLOSE PROXIMITY TO HEAT PRODUCING OR POWDER EQUIPMENT
• THIS WARRANTY DOES NOT COVER UNIT OR PART FAILURE CAUSED BY WATER CONDITIONS
• THIS WARRANTY DOES NOT COVER TEMPORARY NON-FUNCTIONING CONDITIONS WHICH CAN OCCUR WITH NORMAL
USE AND WHICH CAN BE READILY REMEDIED BY THE USER BY REFERRING TO THE USERS INSTRUCTIONS OR
CALLING ELMECO OR ITS AUTHOROZED PARTNERS.
The model and serial number shall be supplied to the service department of Elmeco along with the defective
parts or unit.
Please Note: Warranty only valid when warranty registration card is sent in and processed .
The dealers, distributors, employees and agents of Elmeco srl are not authorized to modify this warranty
neither written nor oral or to add warranties that are binding to Elmeco srl.
Elmeco srl Elmeco LLC
Via Circumvallazione Est. 12 652 Griffith Road, Suite E
Casandrino (NA) 80025, Italy Charlotte, NC 28217 U.S.A.
Tel: 0039 081 5055724 Tel# (877) 435-6326
- 82 -
GARANTIE PRODUIT LIMITÉE ELMECO
Les machines neuves fabriquées par Elmeco SRL Italie et toutes leurs pièces sont garanties par Elmeco SRL à
l'utilisateur d'origine, sous réserve de l'absence de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation
SERVICE COMME SUIT :
La machine à granita et boissons froides Elmeco et tous ses composants, à l'exception de ce qui est spécifié ci-
dessous :
1 an sur main-d'œuvre (preuve d'achat et numéro de série requis), 2 ans sur pièces détachées Uniquement pour les
marchés USA et CANADA, la carte électronique a 3 ans de garantie et le compresseur 5 ans.
Pendant la période de garantie (première année), Elmeco, à sa discrétion et après inspection, répare ou remplace
l'appareil défectueux sans frais de pièces ou de main d'œuvre.
Cette période de garantie commence à la date d'achat prouvée par la copie du document d'achat indiquant clairement le
modèle et le numéro de série de l'appareil. Si aucune information sur la date d'installation n'est reçue dans les 6 mois
suivant l'achat, la garantie commence à partir de la date de fabrication de la machine.
La main-d'œuvre ne comprend pas le temps de déplacement de l'agent de service ni les frais d'expédition vers et
depuis le centre de service.
L'acheteur doit informer rapidement Elmeco SRL de toute réclamation au titre de la garantie par téléphone au 1-877-
4ELMECO (1-877-435-6326).
L'assistance clientèle diagnostiquera le problème par téléphone et, à la demande d'Elmeco, les pièces/équipements
défectueux seront expédiés en port payé à Elmeco.
CETTE GARANTIE NE S’APPLIQUE PAS AUX ÉQUIPEMENTS, COMPOSANTS OU PIÈCES QUI N'ONT PAS ÉTÉ
FABRIQUÉS PAR ELMECO OU QUI, SELON LE JUGEMENT D'ELEMCO, ONT ÉTÉ AFFECTÉS PAR :
• LA GARANTIE NE S'APPLIQUE PAS AUX MACHINES OU À TOUTE PIÈCE QUI A FAIT L'OBJET D'UN ACCIDENT, D'UNE MAUVAISE
UTILISATION, D'UNE NÉGLIGENCE, D'UNE ALTÉRATION, D'UN NON-RESPECT DES INSTRUCTIONS D'UTILISATION OU D'UNE
UTILISATION AVEC UN ÉQUIPEMENT AVEC LEQUEL LES MACHINES NE SONT PAS DESTINÉES À ÊTRE UTILISÉES
• UTILISATION À UNE TENSION INCORRECTE, VENTILATION INADÉQUATE, DOMMAGES CAUSÉS PENDANT LE TRANSPORT,
INSTALLATION OU UTILISATION INADÉQUATE, COMME PAR EXEMPLE, ET SANS S’Y LIMITER : ENVIRONNEMENTS CORROSIFS /
CORROSION NORMALE, NETTOYAGE ET DÉTARTRAGE NON PÉRIODIQUES, STOCKAGE INADÉQUAT
• MAINTENANCE OU RÉPARATION INCORRECTE, INCENDIE, INONDATION OU CAS DE FORCE MAJEURE
• CETTE GARANTIE NE COUVRE PAS LA MAINTENANCE ET LE NETTOYAGE PRÉVENTIFS NORMAUX TELS QUE, MAIS SANS S'Y
LIMITER, LE NETTOYAGE DU CONDENSEUR, LE RÉARMEMENT DU PRESSOSTAT HAUTE PRESSION, LE REMPLACEMENT DE
LA GOUPILLE FENDUE, LES JOINTS TORIQUES, LES JOINTS D'ÉTANCHÉITÉ OU LE REMPLACEMENT DE L'ÉCLAIRAGE, LES
FUSIBLES ET LES BOBINES ÉLECTRIQUES , COMPOSANTS DU COMPRESSEUR ÉLECTRIQUE ,
• CETTE GARANTIE NE COUVRE PAS LES PIÈCES EN PLASTIQUE, LES PIÈCES EN CAOUTCHOUC OU TOUT AUTRE ÉLÉMENT
D'USURE
• CETTE GARANTIE NE COUVRE PAS LES SYSTÈMES SCELLÉS QUI ONT ÉTÉ FORCÉS (PAR EX. MOTEUR À ENGRENAGES,
COMPRESSEUR)
• CETTE GARANTIE NE COUVRE PAS LES PIÈCES OU ASSEMBLAGES QUI ONT ÉTÉ ALTÉRÉS, MODIFIÉS OU CHANGÉS
• CETTE GARANTIE NE COUVRE PAS LES APPAREILS DONT LE SYSTÈME DE RÉFRIGÉRATION EST MODIFIÉ
• CETTE GARANTIE NE COUVRE PAS LES COÛTS DES RÉPARATIONS EFFECTUÉES OU TENTÉES PAR QUICONQUE SANS
AUTORISATION PRÉALABLE D'ELMECO SRL OU DU SERVICE APRÈS-VENTE DE SES PARTENAIRES AGRÉÉS
• CETTE GARANTIE NE COUVRE PAS LES MACHINES ENTRETENUES SANS L'ESPACE D'AIR REQUIS DE TOUS LES CÔTÉS, OU
SITUÉES À PROXIMITÉ D'ÉQUIPEMENTS PRODUISANT DE LA CHALEUR OU DE LA POUDRE
• CETTE GARANTIE NE COUVRE PAS LES PANNES D'APPAREILS OU DE PIÈCES CAUSÉES PAR LES CARACTÉRISTIQUES DE L’EAU
• CETTE GARANTIE NE COUVRE PAS LES PROBLÈMES TEMPORAIRES DE NON-FONCTIONNEMENT QUI PEUVENT SURVENIR
LORS D'UNE UTILISATION NORMALE ET AUXQUELS L'UTILISATEUR PEUT FACILEMENT REMÉDIER EN CONSULTANT LE
MANUEL D’UTILISATION OU EN APPELANT ELMECO OU SES PARTENAIRES AGRÉÉS.
Le modèle et le numéro de série doivent être fournis au service après-vente d'Elmeco avec que les pièces ou l'appareil
défectueux.
A noter : La garantie n'est valable que lorsque la carte d'enregistrement de la garantie est envoyée et traitée.
Les concessionnaires, distributeurs, employés et agents d’Elmeco srl ne sont pas autorisés à modifier cette garantie, ni
par écrit ni oralement, ni à ajouter des garanties engageant Elmeco srl.
Elmeco srl Elmeco LLC
Via Circumvallazione Est. 12 652 Griffith Road, Suite E
Casandrino (NA) 80025, Italy Charlotte, NC 28217 U.S.A.
Tél. : 0039 081 5055724 Tel# (877) 435-6326
- 83 -
GARANTÍA LIMITADA DEL PRODUCTO ELMECO
Las nuevas máquinas que han sido fabricadas por Elmeco SRL Italia y todas sus partes están condicionalmente
garantizadas al usuario original por Elmeco SRL como libres de defectos en el material y mano de obra durante un uso
normal
SERVICIO DE LA SIGUIENTE MANERA:
La máquina de Frozen/Slush de Elmeco y todos los componentes a menos que se especifique lo siguiente–
1 año de mano de obra (prueba de compra y número de serie requeridos), 2 años en piezas. Solo para el
mercado de USA y CANADÁ la Placa Electrónica tiene 3 años de garantía y el Compresor 5 años..
Durante el período de garantía (primer año), Elmeco, a su elección, y después de la inspección, reparará o
sustituirá la unidad defectuosa sin cargo alguno por piezas o mano de obra de banco.
Este período de garantía comienza a partir de la fecha de compra demostrada por la copia del documento de
compra donde se especifica claramente el Modelo y Número de serie de la máquina. Si no se recibe
información sobre la fecha de instalación dentro de los 6 meses posteriores a la compra, la garantía comienza
a partir de la fecha de fabricación de la máquina.
La mano de obra de banco no incluye el tiempo de viaje del agente de servicio, ni el coste del envío hacia y
desde la estación de servicio.
El comprador notificará rápidamente a Elmeco SRL cualquier reclamación que se haga bajo garantía por
teléfono al 1-877-4ELMECO (1-877-435-6326).
El servicio de atención al cliente diagnosticará el problema por teléfono y, a petición de Elmeco, las
piezas/equipos defectuosos se enviarán prepagados a Elmeco.
ESTA GARANTIA NO SE APLICA A NINGÚN EQUIPO, COMPONENTE O PARTE QUE NO HAYA SIDO
FABRICADO POR ELMECO O QUE, A JUICIO DE ELEMCO, HAYA SIDO AFECTADO POR:
• LA GARANTÍA NO SE APLICA A MÁQUINAS O PIEZAS QUE HAYAN SIDO OBJETO DE ALGÚN ACCIDENTE, MAL USO,
NEGLIGENCIA, ALTERACIÓN, INCUMPLIMIENTO DE LAS INSTRUCCIONES DE FUNCIONAMIENTO O USO CON UN EQUIPO
CON EL CUAL NO ESTÁ DESTINADO A SER USADO
• USO CON VOLTAJE INCORRECTO, VENTILACIÓN INADECUADA, DAÑO CAUSADO EN TRÁNSITO, INSTALACIÓN U OPERACIÓN
INADECUADA, ADEMÁS DE, Y SIN LIMITARSE A, AMBIENTES CORROSIVOS/CORROSIÓN NORMAL, LIMPIEZA Y
DESCALCIFICACIÓN NO PERIÓDICAS, ALMACENAMIENTO INADECUADO
• MANTENIMIENTO O REPARACIÓN INADECUADOS, INCENDIOS, INUNDACIONES O DESASTRES NATURALES
• ESTA GARANTÍA NO CUBRE EL MANTENIMIENTO PREVENTIVO NORMAL Y LA LIMPIEZA, ADEMÁS DE, Y SIN LIMITARSE A
LIMPIEZA DEL CONDENSADOR, RESTABLECIMIENTO DEL INTERRUPTOR DE ALTA PRESIÓN, SUSTITUCIÓN DEL PASADOR,
JUNTAS TÓRICAS, SELLOS O SUSTITUCIÓN DE ILUMINACIÓN, FUSIBLES Y BOBINAS ELÉCTRICAS, COMPONENTES DEL
COMPRESOR ELÉCTRICO
• ESTA GARANTÍA NO CUBRE PIEZAS DE PLÁSTICO, PIEZAS DE CAUCHO NI NINGÚN OTRO ELEMENTO DE DESGASTE
• ESTA GARANTÍA NO CUBRE NINGÚN SISTEMA SELLADO QUE HAYA SIDO ROTO (POR EJEMPLO, MOTOR DE ENGRANAJES,
COMPRESOR)
• ESTA GARANTÍA NO CUBRE NINGUNA PIEZA O ENSAMBLAJE QUE HAYA SIDO ALTERADO, MODIFICADO O CAMBIADO
• ESTA GARANTÍA NO CUBRE LA UNIDAD CUYO SISTEMA DE REFRIGERACIÓN HAYA SIDO MODIFICADO
• ESTA GARANTÍA NO CUBRE LOS COSTES DE REPARACIONES HECHAS O INTENTADAS POR CUALQUIER PERSONA SIN LA
AUTORIZACIÓN PREVIA DE ELMECO SRL O SU DEPARTAMENTO DE SERVICIO AUTORIZADO DE SOCIOS
• ESTA GARANTÍA NO CUBRE LA MÁQUINA MANTENIDA SIN EL ESPACIO LIBRE DE AIRE REQUERIDO EN TODOS LOS LADOS, O
UBICADA CERCA DE EQUIPOS DE PRODUCCIÓN DE CALOR O POLVO
• ESTA GARANTÍA NO CUBRE FALLOS DE LA UNIDAD O DE PIEZAS CAUSADOS POR CONDICIONES DEL AGUA
• ESTA GARANTÍA NO CUBRE LAS CONDICIONES TEMPORALES DE NO FUNCIONAMIENTO QUE PUEDEN OCURRIR CON EL
USO NORMAL Y QUE PUEDEN SER FÁCILMENTE REMEDIADAS POR EL USUARIO REMITIÉNDOSE A LAS INSTRUCCIONES
DEL USUARIO O LLAMANDO A ELMECO O A SUS SOCIOS AUTORIZADOS.
El modelo y el número de serie se suministrarán al departamento del servicio de Elmeco junto con las piezas o
unidades defectuosas.
Por favor, tenga en cuenta: Garantía válida solo cuando se envía y procesa la tarjeta de registro de la garantía.
Los comerciantes, distribuidores, empleados y agentes de Elmeco Srl no están autorizados a modificar esta garantía
ni por escrito ni oralmente, ni a añadir garantías vinculantes para Elmeco srl.
Elmeco srl Elmeco LLC
Via Circumvallazione Est. 12 652 Griffith Road, Suite E
Casandrino (NA) 80025, Italia Charlotte, NC 28217 Estados Unidos
Tel: 0039 081 5055724 Tel# (877) 435-6326
- 84 -
Certificato di Garanzia (Valido solo per mercato Italiano)
Timbro e firma del rivenditore
Condizioni di garanzia:
1 anno di manodopera (prova di acquisto e numero di serie richiesti), 2 anni componenti.
Durante il periodo di garanzia (primo anno), Elmeco a sua discrezione e dopo l'ispezione, ripara o sostituisce
l'unità difettosa senza alcun addebito per ricambi e manodopera.
Questo periodo di garanzia decorre dalla data di acquisto comprovata dalla copia del documento di acquisto in
cui è chiaramente specificato il modello e il numero di serie della macchina. Se entro 6 mesi dall’acquisto non
si riceve nessuna informazione della data di installazione la garanzia parte dalla data di fabbricazione della
macchina. La garanzia è a giudizio del produttore. La manodopera non include il tempo di viaggio
dell’assistenza tecnica o il costo di spedizione da e per il centro assistenza. Gli apparecchi devono essere
inoltrati ai centri di assistenza in porto franco. Le spese, i rischi ed i danni relativi agli apparecchi trasportati
sono a carico dell’acquirente.
L'acquirente dovrà darne tempestiva comunicazione a Elmeco SRL contattando il numero verde 800 288 398.
L'assistenza clienti diagnosticherà il problema telefonicamente e, a suo costo, può chiedere il ritiro del
componente difettoso per ulteriori analisi. La mancata disponibilità del componente annulla il contratto. La
garanzia non si applica a macchine o parti che sono state soggette a incidenti, uso improprio, negligenza,
alterazione, mancata osservanza delle istruzioni operative o utilizzo con apparecchiature con le quali non è
previsto l'uso, etichetta di identificazione illeggibile, voltaggio errato, ventilazione impropria, danni causati
durante il trasporto, installazione o funzionamento impropri come e non limitati ad ambienti corrosivi /
corrosione normale pulizia e decalcificazione non periodica, conservazione impropria, manutenzione o
riparazione inadeguata, incendi, inondazioni o cause di forza maggiore, guasti causati dalle condizioni
dell'acqua , normale manutenzione preventiva e pulizia quali, a titolo esemplificativo ma non esaustivo, pulizia
del condensatore, ripristino del pressostato di alta pressione, sostituzione della coppiglia, sostituzione
dell'illuminazione, fusibili, bobina elettrica e parti elettrica del compressore. Questa garanzia non copre le parti
in plastica, le parti in gomma, gli o-ring, le guarnizioni o altri elementi soggetti a usura, luci, bobine e parti
elettriche del compressore.
Qualsiasi sistema sigillato che è stato manomesso (es. motoriduttore, compressore), qualsiasi parte o gruppo
che è stato alterato, modificato o cambiato, unità il cui sistema di refrigerazione è stato modificato
Questa garanzia non copre i costi di riparazioni effettuate o tentate da chiunque. L'autorizzazione deve
pervenire ESCLUSIVAMENTE a Elmeco SRL.
Questa garanzia non copre la macchina sottoposta a manutenzione senza il necessario spazio libero su tutti i
lati o situata in prossimità di apparecchiature che producono calore o polvere.
La presente garanzia non copre condizioni di mancato funzionamento temporaneo che possono verificarsi con
il normale utilizzo e alle quali l'utente può prontamente porre rimedio facendo riferimento alle istruzioni per
l'utente o chiamando Elmeco o suoi partner autorizzati.
ATTENZIONE! RISPEDIRE LA GARANZIA!
NON SPEDIRE QUESTA PARTE!
Compilare, tagliare e conservare. Senza il presente talloncino, la garanzia non è operante!
Acquirente: Spett.le ________________________________
Modello: ____________________
Numero Matricola: ____________________
Parti e casistiche non in garanzia: coppiglie; riarmo del pressostato; pulizia generale ed ordinaria
manutenzione; manomissione di qualsiasi componente; utilizzo di componenti non originali e/o difettati;
rottura accidentale di componenti; rottura di componenti dovuta al trasporto.
DATA DI ACQUISTO
_ _/_ _/_ _
Data di acquisto _ _/_ _/_ _
Modello QK__ (1 o 2)
Matricola_ _ _ _ _ _ _ _ _ _
Dati dell’acquirente (scrivere in stampatello) Spett.le ……………………………………..
Via………………………………………………………………………………………………………………………………………….
C.a.p…………………… Città……………………………………………. Prov. (……)
- 85 -
- 86 -
Warranty Registration Card
(for U.S.A. and Canada only
)
Thank you for
choosing Elmeco. To register your warranty for this product, complete the information below,
please send the card to the address noted below.
Name ____________________________________________________________________________________
Address __________________________________________________________________________________
City/State/Zip ___________________________________________ Telephone _________________________
Model Purchased ___________________________________________________________________________
Serial Number ______________________________________________________________________________
Date Purchased ________________________ Distributor from which Purchased _________________________
Distributor City and State
_____________________________________________________________________
May we e
-mail you information on other Elmeco products and promotions? ______________________________
Your e
-mail address will not be disclosed to any third party.
If yes, please provide your e
-mail address ________________________________________________________
Elmeco srl American Branch Office
652 Griffith Road, Suite E
, Charlotte, NC 28217, U.S.A., Tel# (877) 435
-6326, Fax# (704) 666
-5141
www.elmeco.com
Elmeco
02-24
