Manual de usuario de la
ES
Do not use to pick up flammable or combustible liquids, such as
gasoline, or use in areas where they may be present.
Do not pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
Do not use without dust cup and/or filters in place.
Prevent unintentional starting. Ensure the switch is in the off-
position before connecting to battery pack, picking up or carrying the
appliance. Carrying the appliance with your finger on the switch or
energizing appliance that have the switch on invites accidents.
Disconnect the battery pack from the appliance before making
any adjustments, changing accessories, or storing appliance. Such
preventive safety measures reduce the risk of starting the appliance
accidentally.
Recharge only with the charger specified by the manufacturer. A
charger that is suitable for one type of battery pack may create a risk of
fire when used with another battery pack.
Use appliances only with specifically designated battery packs. Use of
any other battery packs may create a risk of injury and fire.
When battery pack is not in use, keep it away from other metal objects,
like paper clips, coins, keys, nails, screws or other small metal objects,
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from the battery;
avoid contact. If contact accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or appliance that is damaged or modified.
Damaged or modified batteries may exhibit unpredictable behavior
resulting in fire, explosion or risk of injury.
Do not expose a battery pack or appliance to fire or excessive
temperature. Exposure to fire or temperature above 130℃ may cause
explosion.
Follow all charging instructions and do not charge the battery pack
or appliance outside of the temperature range specified in the
instructions. Charging improperly or at temperatures outside of the
specified range may damage the battery and increase the risk of fire.
Have servicing performed by a qualified repair person using only
identical replacement parts. This will ensure that the safety of the
product is maintained.
Product Overview

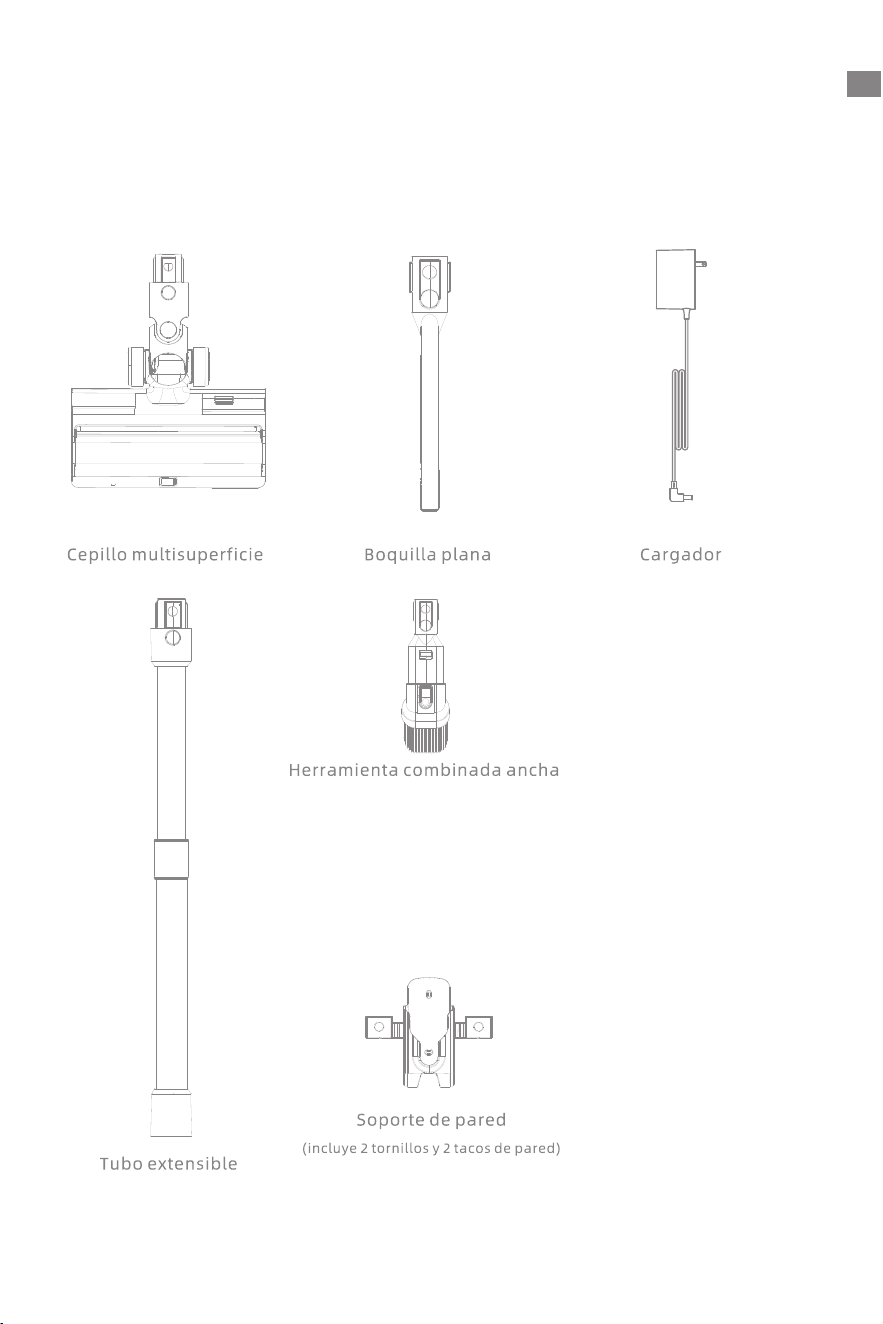

Accessories
Note: The images in this manual are for illustrative purposes only. The actual product
may differ.
Multi-Surface Brush Flat nozzle
Extendable Rod
Wall Mount
(Including screw x 2, wall plug x 2)
Wide Combination Tool
Charger

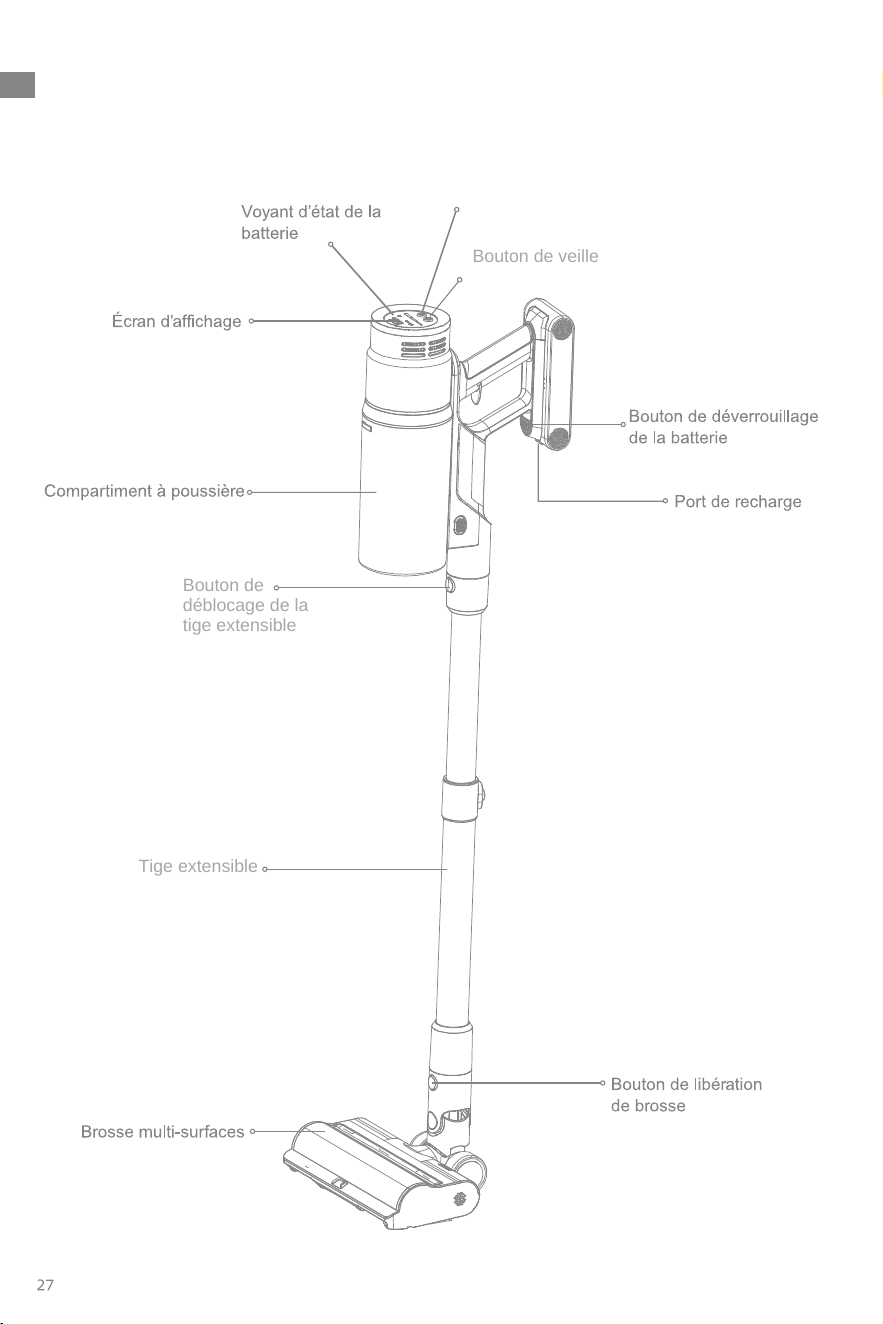

Product Overview
LED Battery Status
Indicator
Display Screen
Dust Cup
Extendable Rod
Release Button
Extendable Rod
Multi-Surface Brush
Suction Level switch
.Press to switch the suction level
Standby Button
Gently press the standby button to turn on the device;
press it again to turn it off.
Battery Release Button
Charging Port
Brush Release Button
Product Overview

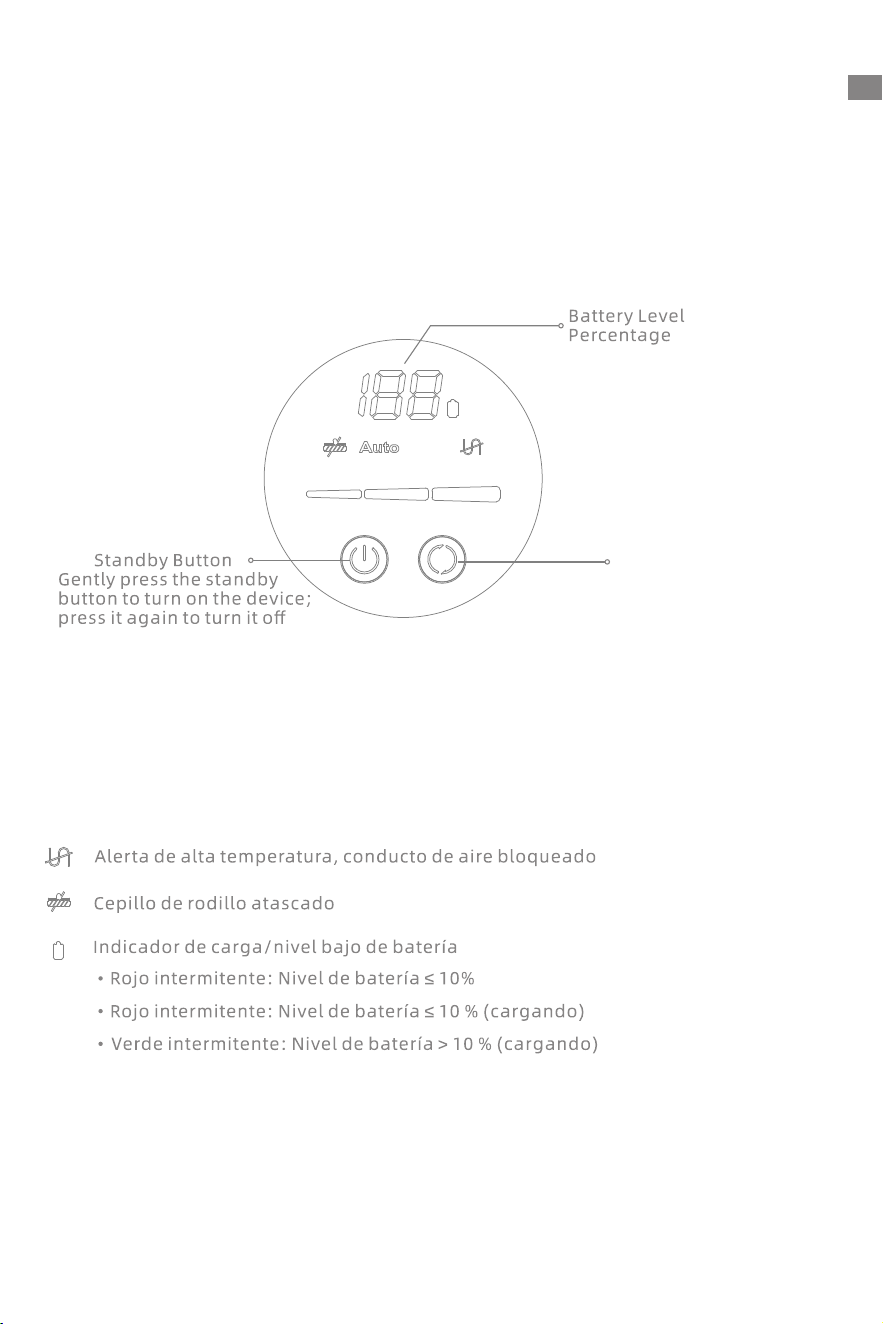

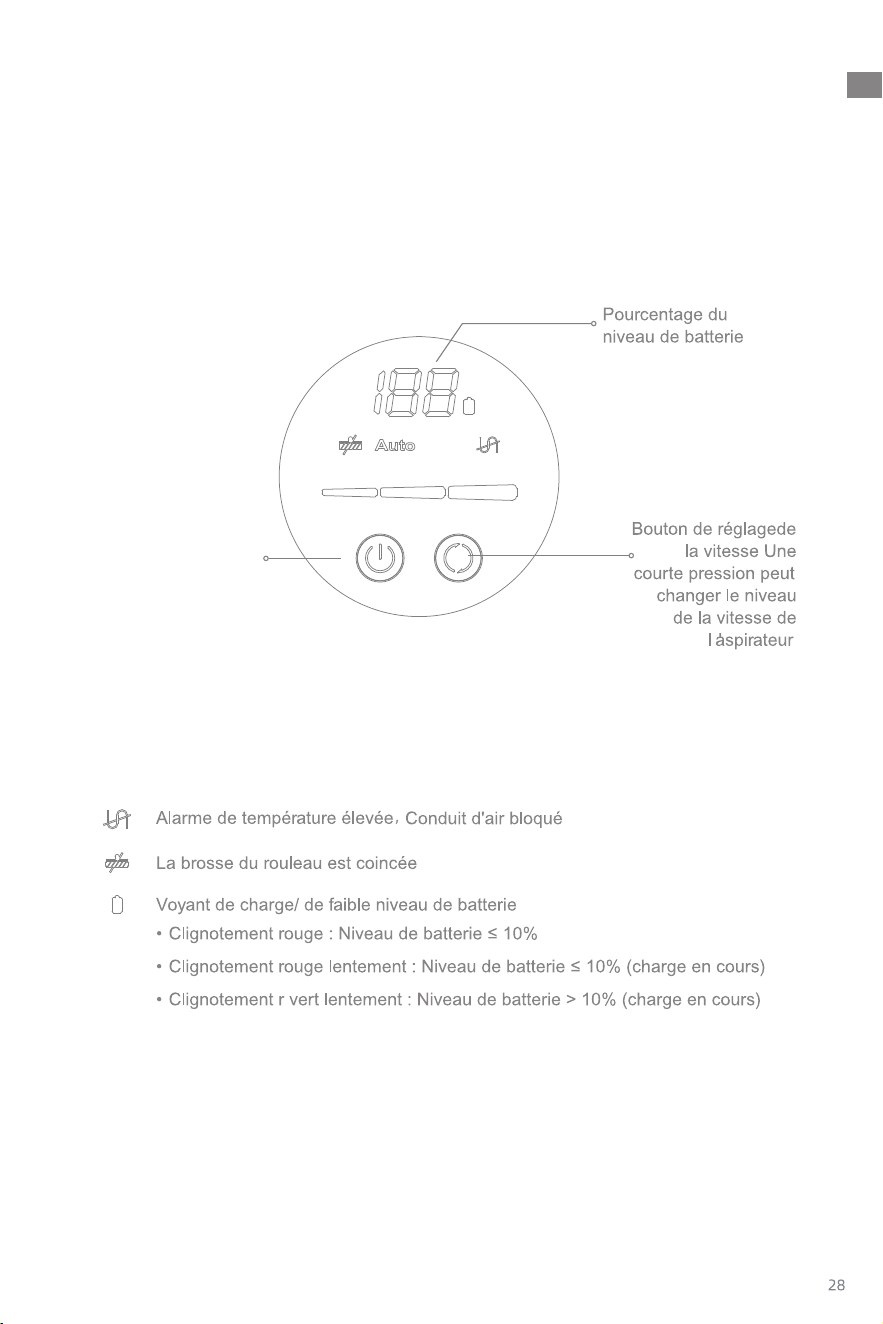

Introduction of Display Screen
Standby Button
Gently press the standby
press it again to turn it off.
High-temperature Alert, Air Duct Blocked
Roller Brush Stuck
button to turn on the device;
Charging/Low Battery Level Indicator
Installation

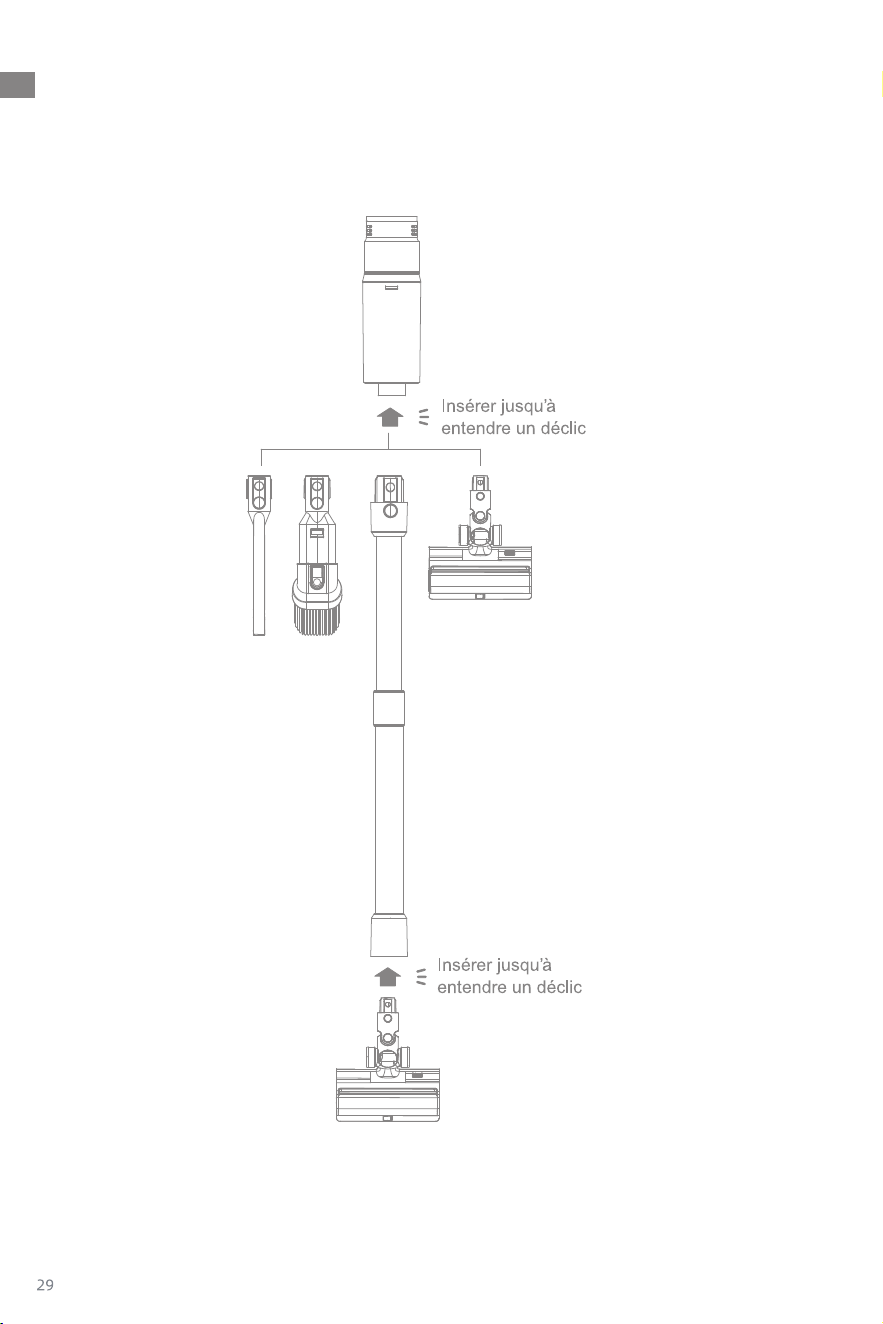

Vacuum Installation Diagram
Installation
Wall Mount Installation Diagram
•
1. Lean the wall mount against the wall and mark the screw hole positions with a pencil.
2. Use a power drill with an 6 mm drill bit to drill a hole into each marker，then insert
a wall plug into each hole.
3. Align the locating holes on the mount with the holes on the wall. Fasten it to the wall
with the included screws.
The wall mount is an optional accessory. You can install it based on your needs.
• The wall mount should be installed on a cool, dry surface with an electrical outlet
nearby. Prior to installing, ensure that there are no electrical wires or pipes in the space
directly behind installment position.
Note:
Charging

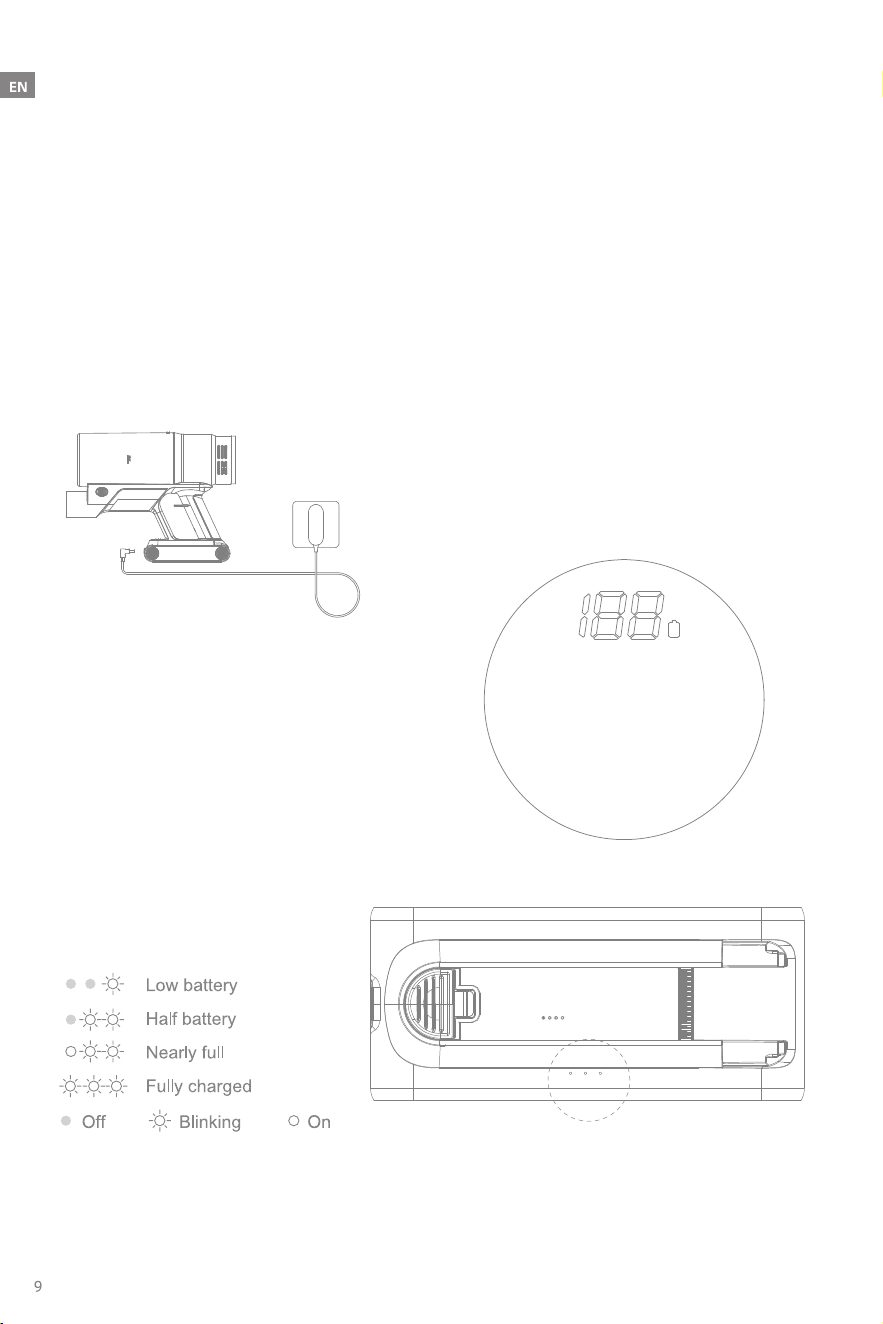

Charging the vacuum with the charger
Charging Methods
Note:
• Fully charge the vacuum before using it for the first time.
• A full charge will take approx. 5 hours.
Display Screen
• Vacuuming in Max Mode for a prolonged period will cause the battery to heat up,
which increases charging time. Allow the vacuum to cool down for 30 minutes before
charging it.
Battery Status Display
The number on the display screen
represents the current battery level in a
percentage during charging. When the
number becomes 100, the battery is fully
charged.
Note: Once the vacuum is fully charged, the indicator will turn off after 10 minutes,
and the vacuum will enter energy-saving mode.
LED Battery Status Indicator
Note:
resume use until the battery temperature returns to normal.
If any rotating part becomes stuck, the vacuum may shut off automatically. Remove any
trapped foreign objects, then resume use.
When the battery becomes overheated, the vacuum will automatically shut off. Then

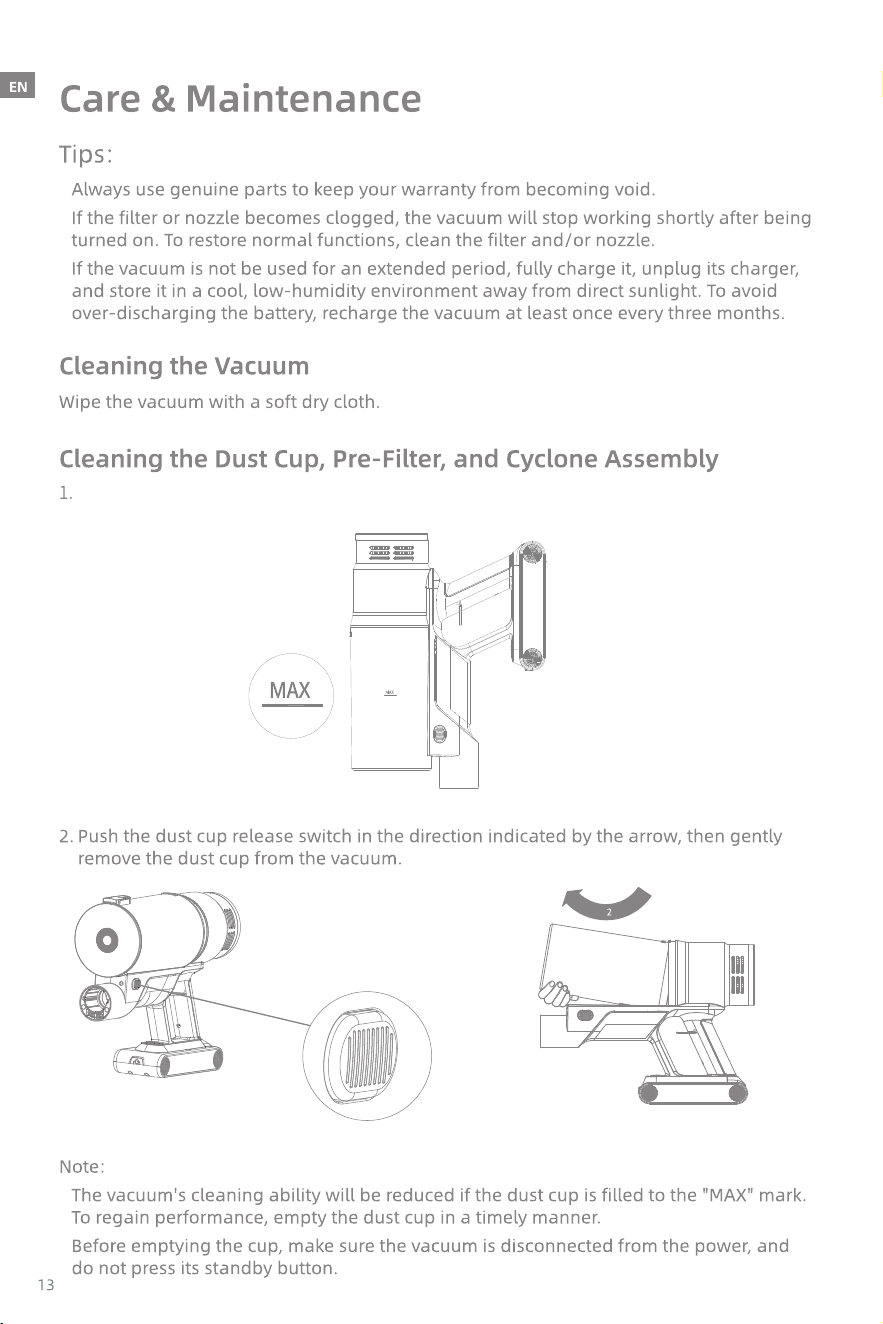

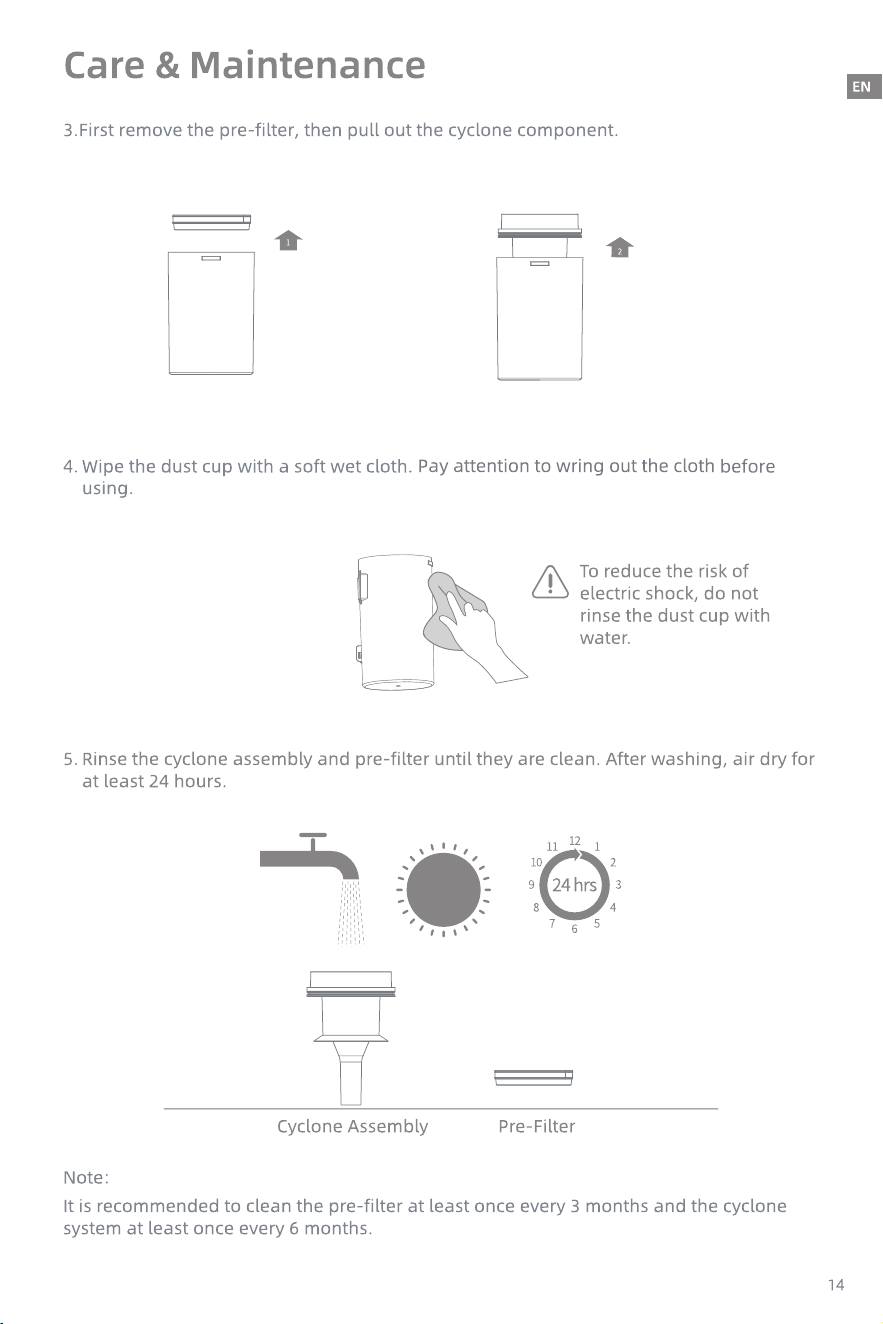

Press the dust cup bottom cover release button,then empty the contents.
Care & Maintenance

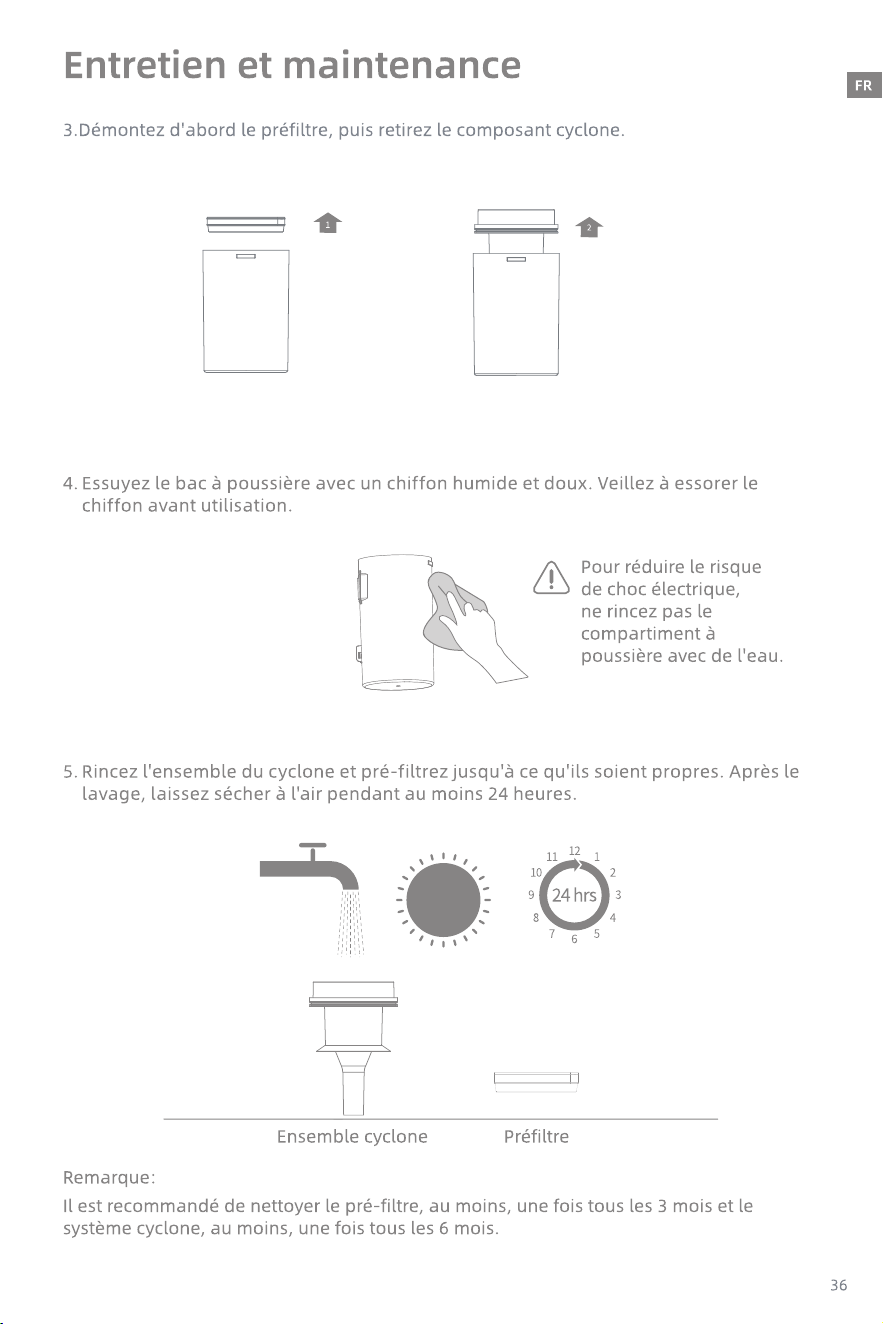

Installing the Dust Cup, Pre-Filter, and Cyclone Assembly
1. Insert the cyclone assembly vertically into the dust cup, and make sure that the handle
3. Slightly tilt the dust cup so its slot aligns with the clip on the vacuum. Then gently push
the dust cup until it clicks into place.
of the cyclone assembly line up with the slot on the left side of the dust cup.
2. Place the pre-lter with its front side facing up into the cyclone assembly.
Care & Maintenance
Cleaning the Multi- Surface Brush
2. Use scissor to cut o the hairs and
bers that get stuck on the brush.
Wipe the dust from the notch and
transparent cover with a dry cloth or
paper towel. Thoroughly dry before
use.
1. Turn the lock counterclockwise until
it stops, then remove the brush roller
from the brush.
4. Stand the brush roller upright for at
least 24 hours until it is fully dry.
3. When it is dirty, rinse the brush roller
with clean water until it is clean.
The vacuum contains a removable rechargeable lithium-ion battery pack which has a
limited number of recharge cycles. After extended use, the battery pack may no longer
hold a charge. If this happens, it means the battery pack has reached the end of its life
cycle and needs to be replaced.

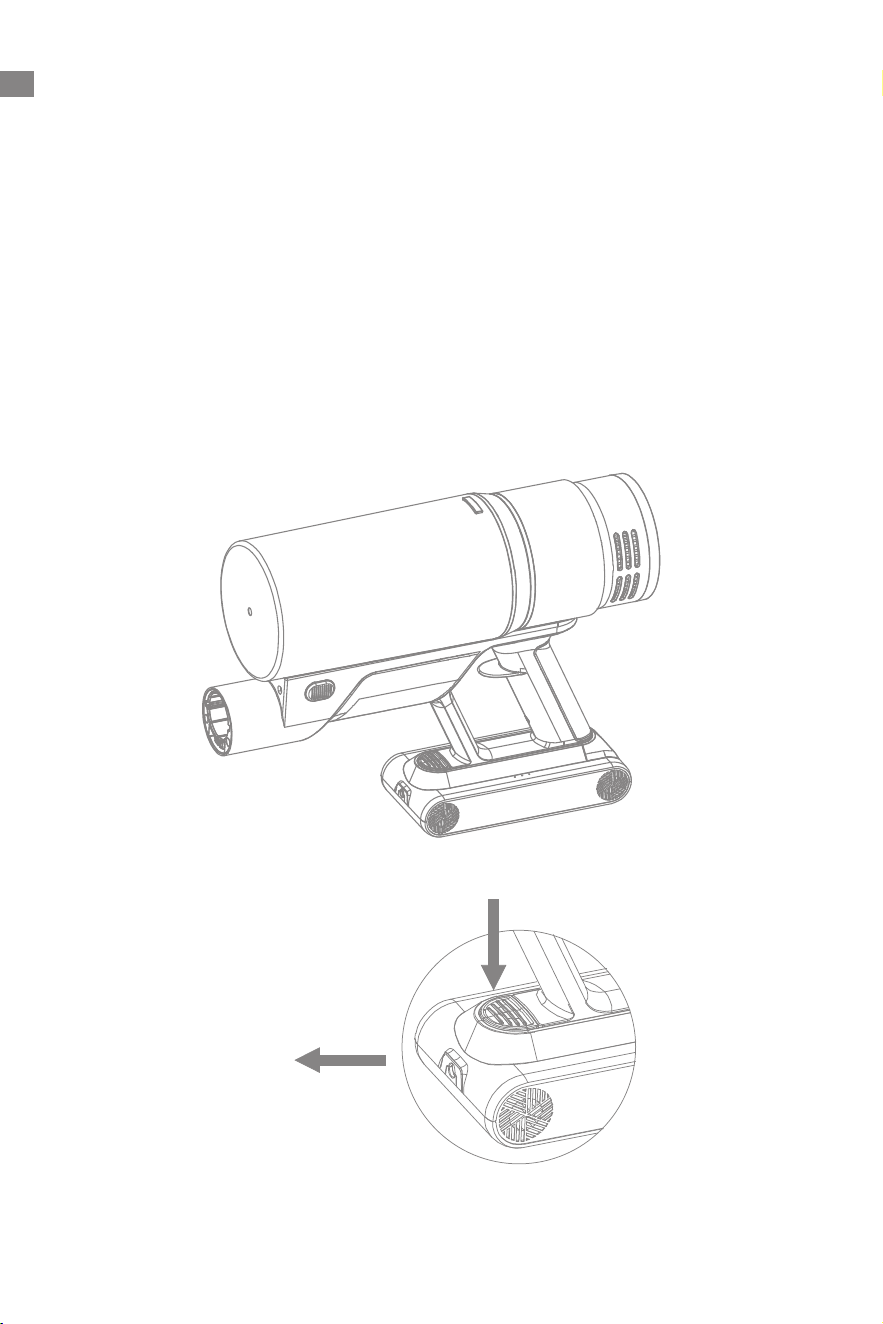

Press down the battery pack release button and slide the battery pack to the left, as
illustrated, to remove it.
Install the new battery pack.
Care & Maintenance
Battery Pack
Specifications
The lithium-ion pack contains substances that are hazardous to the environment. Before
disposing of the vacuum, please remove the battery pack, then discard or recycle it in
accordance with local laws and regulations of the country or region it is used in.
Vacuum
Model VRV22A
Charging Voltage 35 V Rated Voltage 29.6 V
Rated Power 350 W Charging Time Approx. 5 hours
Multi-Surface Brush
Model VMBN
Rated Power 40 W Rated Voltage 29. 6 V
Charger
Model CZH015350050USWQ
Input 100-240 V 50/60 Hz 0.5 A
Output 35 V 0. 5 A
Rechargeable Lithium-Ion Battery Pack
Model P11-A
Nominal Voltage 29.6 V Nominal Capacity 2200 mAh
Rated Capacity 2150 mAh Energy 63. 64 Wh
EN
FAQ
If the vacuum is not working properly, please refer to the table below.
Errors Possible Causes Solutions
Vacuum does not work.
Vacuum is out of battery or low
on power.
Fully charge the vacuum, then
continue to use it.
Overheat protection mode
triggered by a blockage.
Clean the suction openings or air
duct. Wait until the vacuum cools
down, then reactivate it.
Suction opening or air duct is
blocked.
Clear any blockage from suction
opening or air duct.
Weak suction force.
Dust cup is full and/or lter
assembly is clogged.
Empty the dust cup and clean the
lter assembly.
Attachment is blocked.
Clear any blockage in the
attachment.
Motor is making a
strange noise.
Main suction opening or
extension rod is blocked
Clear any blockage in the main
suction opening or extension rod.
The rst indicator is red
when using the vacuum.
Battery pack is damaged.
Please contact the after-sales service
department for maintenance.
The rst indicator blinks
red when charging the
vacuum.
The charger is incompatible.
Only use the original charger to
charge the vacuum.
The battery indicator
does not light when
charging.
The charger does not plug into
the vacuum well.
Check whether the charger is
properly plugged into the vacuum.
The battery is fully charged
and went into sleep mode.
The vacuum can be used normally.
If the problem persists after ruling out the above two possibilities,
please contact the after-sales service department for maintenance.
The vacuum charges
slowly.
Battery temperature is toolow
or too high.
Wait until the battery's temperature
returns normal, then continue to use
the vacuum.
LED lights of the multi-
surface brush do not
work.
LED lights are damaged.
Please contact the after-sales
department for maintenance.
Troubleshooting
If the vacuum is not working properly, the screen display will show an error message.
Please refer to the troubleshooting table to find your solution.
Error Icon Status Error Message Solutions
Blinking Red
High-temperature
Alert
Please wait until the motor
temperature returns normal.
Refer to the [Cleaning the Multi-Surface
Brush] section to clean the debris and Blinking Red Roller brush stuck
hair tangled on the brush roller.
Blinking Red Air Duct Blocked
If one of the error codes from E0 to E4 appears on the display, please contact the after-sales
Check whether the dust cup,
extendable Rod , and multi-surface
brush are clogged.
service team for repair.

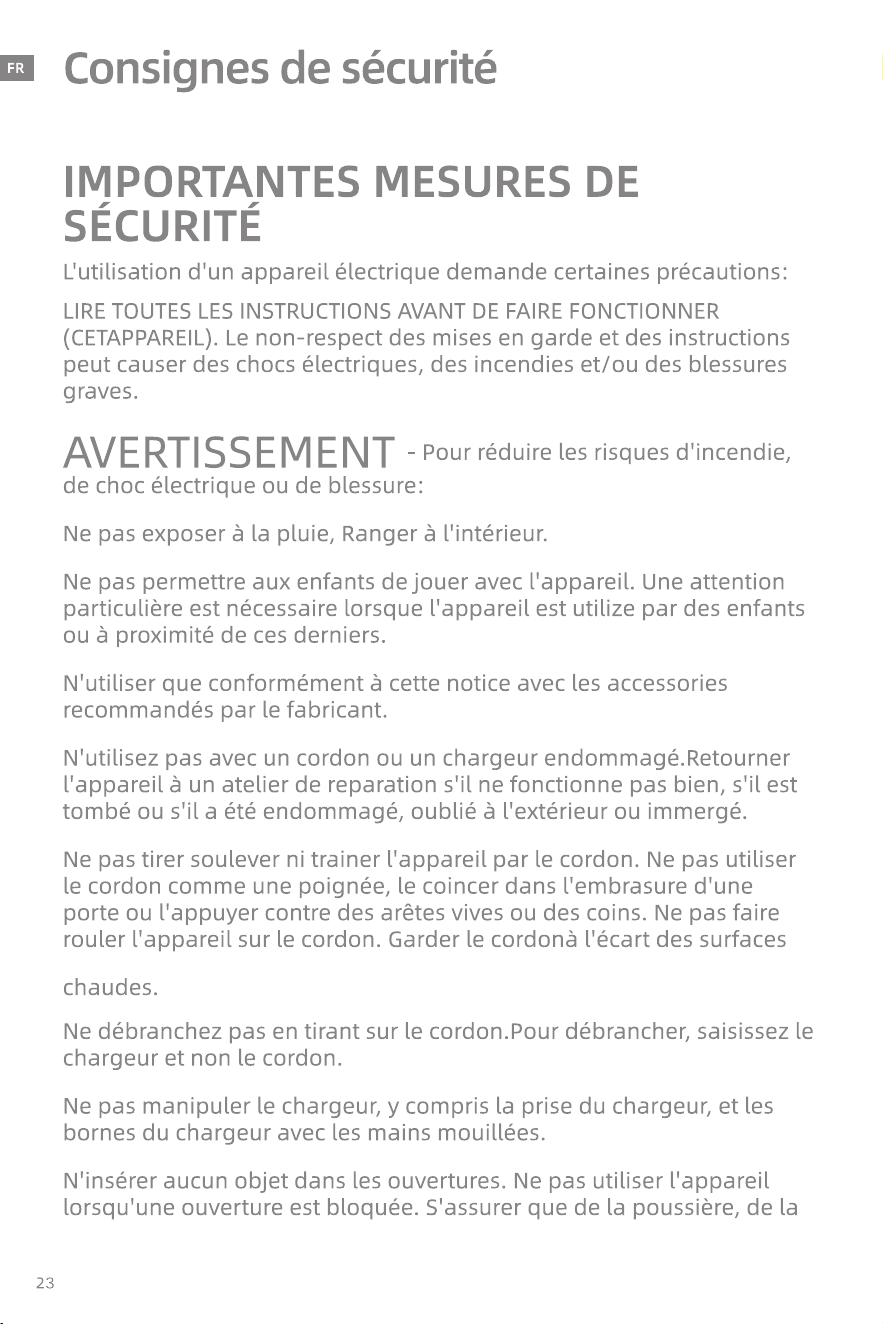

peluche, des cheveux ou d'autres matières ne réduisent pas le debit
d'air.
Maintenir les cheveux, les vêtements amples, les doigts et toutes les
parties du corps à l'écart des ouvertures et des pieces mobiles.
User de prudence lors du nettoyage des escaliers.
Ne pas aspirer des liquids inflammables ou combustibles, comme de
l'essence, et ne pas faire fonctionner dans des endroits où peuvent se
trouver de tells liquides.
Ne pas aspirer de matières en combustion ou qui dégagent de la
fumée, comme des cigarettes, des allumettes ou des cendres chaudes.
Ne pas utiliser l'appareil si le sac à poussière ou le filter n'est pas en
place.
Emêcher une mise en marche accidentelle. S'assurer que l'interrupteur
est à la position arrêt avant de raccorder la batterie, de lever ou de
déplacer l'appareil. Transporter l'appareil en gardant un doigt sur
l'interrupteur, ou mettre sous tension un appareil dont l'interrupteur est
à la position marche peut causer un accident.
Retirer la batterie de l'appareil avant d'effectuer des réglages, changer
les accessoires ou ranger l'appareil. Ces mesures de sécurité ont pour
but d'éviter une mise en marche accidentelle de l'appareil.
Recharger uniquement avec le chargeur prescrit par le fabricant. Un
chargeur convenant à un type de batterie peut présenter un risque
d'incendie lorsqu'il est utilisé avec une autre batterie.
Utiliser uniquement les batteries recommandées pour l'appareil.
L'utilisation d'autres types de batteries peut présenter un risque de
blessure ou d'incendie.
Lorsque l'appareil n'est pas utilisé, tenir la batterie loin d'objets
métalliques comme des trombones, des pièces de monnaie, des clés,
des clous, des vis ou autres petits objets qui pourraient établir une
liaison entre les bornes. Un courtcircuit des bornes des batteries peut
causer des brûlures ou un incendie.
En condition d'usage abusif, du liquide peut s'échapper de la batterie ;

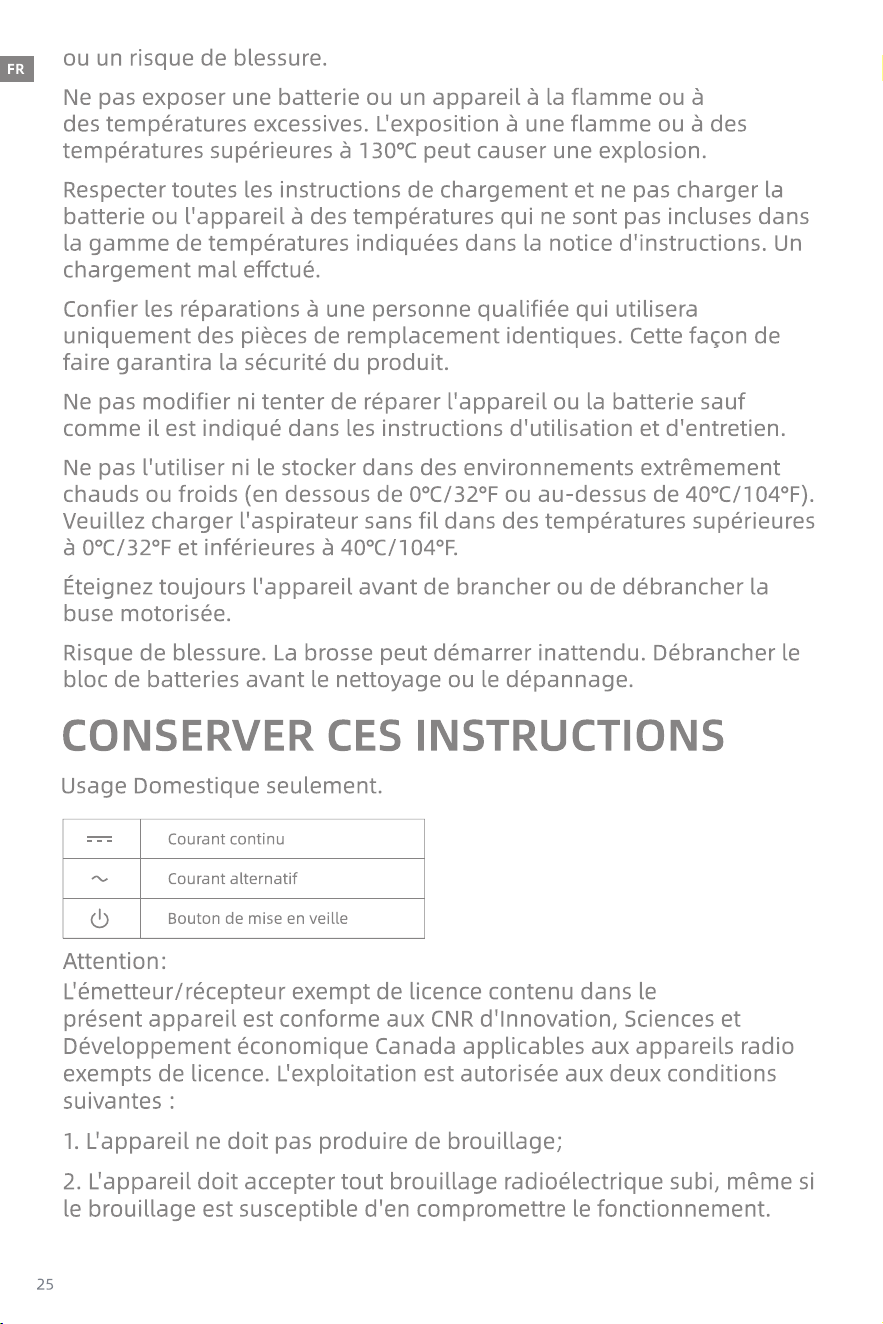

éviter tout contact avec ce liquide. En cas de contact accidentel, rincer
abondamment avec de l'eau. En cas de contact avec les yeux, consulter
également un médecin. Le liquide projeté peut causer des irritations ou
des brûlures.
Ne pas utiliser une batterie ou un appareil endommagé ou qui a été
modifié. Des batteries endommagées ou modifies peuvent avoir un
comportement imprévisible pouvant causer un incendie, une explosion
FR
Présentation du produit
Accessories
Brosse multi-surfaces
Tige extensible
Hinweis: Die Abbildungen in diesem Handbuch dienen nur als Referenz, bitte beziehen
Sie sich auf das tatsächliche Aussehen.
Support mural
(comprenant une vis ×2,
Buse plate
une prise murale ×2)
Outil à combinaison large
FR
Chargeur
Présentation du produit
Nom du composant
FR
Bouton de réglagede
.la vitesse Une courte pression peut
changer le niveau de la vitesse de
l'aspirateur
.Appuyer pour démarrer.
Bouton de veille
.Appuyer pour éteindre.
Bouton de
déblocage de la
tige extensible
Tige extensible
Bouton de mise en veille
• Appuyer pour démarrer
• Relâcher pour arrêter
Présentation du produit
Fonction introduction de l'écran d'affichage
FR
Bouton de veille
,
Installation
Installation des accessoires sur l’aspirateur
FR
Installation
Schéma d'installation du support mural
• Le support mural est un accessoire en option. Vous pouvez l'installer en fonction de vos
1. Appuyez le support mural contre le mur et marquez les positions des trous de vis avec
un crayon.
2. Utilisez une perceuse électrique avec une fraise de 6mm pour percer un trou à chaque
emplacement indiqué sur le patron d’installation. Ensuite, insérez une cheville murale
dans chaque trou.
3. Alignez les trous du support avec les trous du mur. Fixez-le au mur à l'aide des vis
fournies.
besoins.
• Le support mural doit être installé sur une surface fraîche et sèche, avec une
prise électrique à proximité. Avant de l'installer, assurez-vous qu'il n'y a pas de
fils électriques ou de tuyaux dans l'espace situé directement derrière la position
d'installation.
Remarque:
FR
Recharge
Recharge de l’aspirateur avec le chargeur
Modes de charge
Remarque:
• Chargez entièrement la batterie de l’aspirateur avant la première utilisation.
• Cette opération dure environ5heures.
Écran d’affichage
Affichage des modes de
• L’aspiration en mode Maximum pendant une période prolongée peut entraîner la
surchauffe de la batterie, ce qui augmente le temps de charge. Laissez l’aspirateur
refroidir pendant 30minutes avant de le charger.
fonctionnement
Le nombre figurant sur l’écran d’affichage
représente le niveau de batterie actuel en
pourcentage pendant la charge. Lorsque
ce nombre atteint 100, la batterie est
complètement chargée.
Remarque: Une fois l’aspirateur entièrement chargé, le voyant s’éteint au bout de 5
minutes et l’appareil passe en mode économie d’énergie.
Voyant d’état de la batterie
Batterie faible
Batterie à moitié vide
Batterie presque pleine
Entièrement chargée
Arrêt Clignotant Marche
FR
Entretien et maintenance
Précautions concernant la maintenance
• Utilisez toujours des pièces d’origine, faute de quoi la garantie pourrait être annulée.
• En cas d’obstruction du filtre ou du bec, l’aspirateur s’arrête de fonctionner peu après avoir
été mis sous tension. Nettoyez le filtre ou le bec afin de rétablir son fonctionnement.
• Si vous ne prévoyez pas d’utiliser l’aspirateur pendant une période prolongée, chargez-le
entièrement, débranchez-le, puis entreposez-le dans un endroit frais, à l’abri de l’humidité et
de la lumière directe du soleil. Afin d’éviter une décharge excessive de la batterie, rechargez
l’aspirateur au moins une fois tous les trois mois.
Nettoyage de l’aspirateur Vacuum.
Essuyez l’aspirateur avec un chiffon doux et sec.
Remarque:
• La capacité de nettoyage de l’aspirateur diminuera si le compartiment à poussière est
rempli jusqu’au niveau «MAX». Videz-le pour améliorer les performances.
• Avant de vider le bac, assurez-vous que l'aspirateur est débranché et n'appuyez pas
sur le bouton de mise en veille.
2. Poussez l’interrupteur de déverrouillage du compartiment à poussière dans la direction
indiquée par la èche, puis retirez délicatement le compartiment à poussière de l’aspirateur.
Nettoyage du compartiment à poussière, du préfiltre et de
l’ensemble cyclone
Appuyez sur le bouton de libération du couvercle inférieur de la coupe à
poussière, puis videz son contenu.
Entretien et maintenance
Installation du compartiment à poussière, du préfiltre et de
l’ensemble cyclone
3.
1. Insérez l’ensemble cyclone à la verticale dans le compartiment à poussière.
Inclinez légèrement le compartiment à poussière pour que son encoche soit alignée
avec le clip sur l’aspirateur. Enfoncez délicatement le compartiment à poussière jusqu’à
entendre un déclic.
2. Placez le préltre face vers le haut dans l’ensemble cyclone.
Entretien et maintenance
Nettoyage du filtre
4. Laissez le ltre sécher complètement
pendant au moins 24heures.
3. Nettoyez le ltre avec de l’eau claire.
Assurez-vous de faire pivoter le ltre
à 360° an de bien éliminer toute
poussière coincée dedans. Tapotez
légèrement le ltre plusieurs fois pour
éliminer tout excès de poussière.
1.Comme illustré, dévissez le couvercle
supérieur et retirez la cartouche
2. Retirez le filtre de l’aspirateur en tirant
dessus, dans la direction indiquée sur
le schéma. filtrante de l'appareil.
Remarque:
• Il est recommandé de nettoyer le filtre tous les 4à6mois.
• Pour nettoyer le filtre, n’utilisez que de l’eau claire. N’utilisez pas de détergents.
• N’essayez pas de nettoyer le filtre avec une brosse ou vos doigts.
Entretien et maintenance
Installation du filtre
Insérez le ltre dans l’aspirateur et
enfoncez-le délicatement, comme
indiqué sur le schéma.
2.Comme illustré, revissez le couvercle
supérieur pour réinstaller la cartouche
filtrante.
Entretien et maintenance
Nettoyage de la brosse multi-surfaces
2. Utilisez des ciseaux pour couper les
poils et les bres qui restent coincés
sur le rouleau. Essuyez la poussière de
l'encoche et du couvercle transparent
avec un chion sec ou une serviette
en papier. Séchez-les soigneusement
avant de les utiliser.
1. Tournez le verrou dans le sens inverse
des aiguilles d'une montre jusqu'à ce
qu'il s'arrête, puis retirez le rouleau de
la brosse à rouleau.
4. Mettez le rouleau en position verticale
pendant au moins 24 heures jusqu'à ce
qu'elle soit complètement sec.
3. Lorsqu'il est sale, rincez le rouleau
à l'eau claire jusqu'à ce qu'elle soit
propre.
L’aspirateur contient une batterie lithium-ion rechargeable disposant d’un nombre
limité de cycles de charge. Après un usage prolongé, la batterie est susceptible de se
décharger rapidement. Si c’est le cas, cela signifie que la batterie est arrivée au bout
de sa durée de vie et doit être remplacée.
Appuyez sur le bouton de déverrouillage de la batterie et faites-la glisser vers la
gauche pour la retirer, comme illustré sur le schéma.
Installez la nouvelle batterie.
Entretien et maintenance
Batterie
Caractéristiques
La batterie lithium-ion contient des substances dangereuses pour l’environnement.
Avant de mettre l’aspirateur au rebut, retirez d’abord la batterie pour la jeter ou la
recycler conformément à la législation et à la réglementation locales du pays ou de
la région dans lequel ou laquelle il est utilisé.
Aspirateur
Modèle VRV22A
Tension de charge 35 V Tension nominale 29.6 V
Puissance nominale 350 W Temps de Charge Environ 5 heures
Brosse multi-surfaces
Modèle VMBN
Puissance nominale 40 W Tension nominale 29.6 V
Chargeur
Modèle CZH015350050USWQ
Entrée 100-240 V 50/60 Hz 0.5 A
Sortie 35 V
0.5 A
Batterie rechargeable lithium-ion
Modèle de la
batterie
P11-A
Tension nominale 29.6 V Capacité nominale 2200 mAh
Capacité de
fonctionnement
2150 mAh Énergie 63.64 Wh
FAQ
En cas de dysfonctionnement de l’aspirateur, consultez le tableau ci-dessous.
Erreur Cause possible Solution
L’aspirateur ne
fonctionne pas.
La batterie est déchargée ou
faible.
Rechargez complètement
l’aspirateur avant de reprendre
votre utilisation.
Le mode de protection contre
la surchauffe se déclenche
suite à une obstruction.
Attendez que l’aspirateur
refroidisse, puis réactivez-le.
L’orifice d’aspiration ou le
conduit d’air est obstrué.
Retirez les débris susceptibles de
bloquer l’orifice d’aspiration ou le
conduit d’air.
La puissance
d’aspiration est
affaiblie.
Le compartiment à poussière
est rempli et/ou le filtre est
obstrué.
Videz le compartiment à poussière
et nettoyez l’ensemble filtre.
L’accessoire est obstrué.
Retirez les débris susceptibles
d’obstruer l’accessoire.
Le moteur fait un bruit
anormal.
L’orifice d’aspiration principal
ou la tige de rallonge est
obstruée.
Degagez les bouchons dans
l'embout principal ou l'extension en
fibre de carbone.
Le premier indicateur
est rouge lors de
l'utilisation de
l'aspirateur.
La batterie est endommagée.
Contactez le service après-vente
pour assurer la maintenance.
Le premier voyant
clignote en rouge
quand l’aspirateur est
en charge.
Le chargeur n’est pas
compatible.
Utilisez uniquement le chargeur
d’origine pour recharger
l’aspirateur.
Le voyant de batterie
ne s’allume pas lorsque
l’aspirateur est en
charge.
Le chargeur n’est pas
connecté à l’aspirateur.
Assurez-vous que le chargeur est
branché correctement.
La batterie est complètement
chargée et l’appareil est
passé en mode veille.
L’aspirateur peut être utilisé
normalement.
Si le problème persiste après avoir écarté les deux possibilités ci-
dessus, contactez le service après-vente qui vous aidera.
La batterie charge
lentement.
La température de la batterie
est trop basse ou trop élevée.
Attendez que la température de
la batterie revienne à un niveau
normal, puis reprenez votre session
de nettoyage.
Les lumières LED
de la brosse pour
multi-surfaces ne
fonctionnent pas.
Les lumières LED sont
endommagées.
Contactez le service après-vente
qui vous aidera.
Indication pour la panne
Si vous devez prêter attention à une anomalie quelconque pendant l'utilisation du
produit, l'écran affichera un message d'avertissement. Vous devez suivre les instructions
à l'écran pour que les performances restent normales.
Icône d’erreur Statut Message d’erreur Solutions
Clignotement
rouge
Alarme de
température élevée
Attendez que la température de la
batterie revienne à un niveau normal
avant de reprendre votre session de
nettoyage.
Clignotement
orange
La brosse du rouleau
est coincée
Reportez-vous à la section [Nettoyage
de la brosse pour multi-surfaces] pour
retirer les débris et les cheveux enroulés
autour de la brosse à rouleau.
Clignotement
orange
Conduit d'air bloqué
Si l'un des codes de défaut de E0 à E4 s'affiche, veuillez contacter l'équipe de service après-vente pour
Vérifiez si le bac à poussière, la tige
télescopique et la brosse multi-
surfaces sont obstrués.
toute réparation.
ES Información de seguridad
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
- Para reducir el riesgo de incendio,
descarga eléctrica o lesiones:
No utilizar al aire libre ni sobre superficies mojadas.
No debe utilizarse como juguete. Se requiere especial atención
cuando lo utilicen niños, mascotas o plantas, o cuando esté
cerca de ellos.
Utilizar únicamente como se describe en este manual. Utilizar
solo los accesorios recomendados por el fabricante.
No lo utilice con el cable o el cargador dañados. Si el aparato no
funciona correctamente, se ha caído, se ha dañado, se ha
dejado a la intemperie o se ha mojado, devuélvalo a un centro
de servicio técnico.
No tire ni transporte el aparato por el cable, no lo use como asa,
no cierre una puerta sobre él ni lo pase por bordes o esquinas
afiladas. No pase el aparato por encima del cable. Mantenga el
cable alejado de superficies calientes.
No desenchufe tirando del cable. Para desenchufarlo, sujete el
cargador, no el cable.
No manipule el cargador, incluyendo el enchufe y los terminales,
con las manos mojadas.
No introduzca ningún objeto en las aberturas. No lo utilice si
alguna abertura está bloqueada; manténgalo libre de polvo,
pelusa, cabello y cualquier cosa que pueda reducir el flujo de
aire.
Mantenga el cabello, la ropa suelta, los dedos y cualquier parte
del cuerpo alejados de las aberturas y las partes móviles.
Tenga especial cuidado al limpiar las escaleras.
No lo utilice para recoger líquidos inflamables o combustibles,
como la gasolina, ni en zonas donde puedan estar presentes.
Al utilizar un aparato eléctrico, siempre se deben seguir las
precauciones básicas, incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO).
El incumplimiento de las advertencias e instrucciones puede
provocar descargas eléctricas, incendios y/o lesiones graves
ES
45
No recoja nada que esté ardiendo o humeando, como cigarrillos,
cerillas o cenizas calientes.
No lo utilice sin el depósito de polvo y/o los filtros colocados.
Evite el arranque involuntario. Asegúrese de que el interruptor
esté apagado antes de conectar la batería, levantar o transportar
el aparato. Transportar el aparato con el dedo sobre el interruptor
o encenderlo con el interruptor encendido aumenta el riesgo de
accidentes.
Desconecte la batería del aparato antes de realizar ajustes, cam-
biar accesorios o guardarlo. Estas medidas de seguridad preven-
tivas reducen el riesgo de encender el aparato accidentalmente.
Recargue únicamente con el cargador especificado por el fabri-
cante. Un cargador adecuado para un tipo de batería puede
provocar un incendio si se utiliza con otro tipo de batería.
Utilice únicamente aparatos con baterías específicamente diseña-
das para ello. El uso de otras baterías puede provocar lesiones e
incendios.
Cuando no utilice la batería, manténgala alejada de objetos
metálicos como clips, monedas, llaves, clavos, tornillos u otros
objetos pequeños que puedan provocar un cortocircuito entre sus
terminales. Un cortocircuito entre los terminales de la batería
puede causar quemaduras o un incendio.
En condiciones de uso inadecuado, puede salir líquido de la
batería; evite el contacto. Si ocurre contacto accidentalmente,
enjuague con agua. Si el líquido entra en contacto con los ojos,
busque atención médica de inmediato. El líquido que sale de la
batería puede causar irritación o quemaduras.
No utilice baterías ni aparatos dañados o modificados. Las bat-
erías dañadas o modificadas pueden presentar un comporta-
miento impredecible que puede provocar incendios, explosiones
o lesiones.
No exponga la batería ni el aparato al fuego ni a temperaturas
excesivas. La exposición al fuego o a temperaturas superiores a
130 °C puede provocar una explosión.
Siga todas las instrucciones de carga y no cargue la batería ni el
aparato fuera del rango de temperatura especificado en las
instrucciones. Una carga incorrecta o a temperaturas fuera del
rango especificado puede dañar la batería y aumentar el riesgo
de incendio.
Un técnico cualificado debe realizar el mantenimiento utilizando
únicamente piezas de repuesto idénticas. Esto garantizará la
seguridad del producto.
ES
46
Solo para uso doméstico.
Precaución:
Este dispositivo cumple con la Parte 15 de las Normas de la FCC / RSS
exentas de licencia de Innovación, Ciencia y Desarrollo Económico de
Canadá. Su funcionamiento está sujeto a las dos condiciones siguien-
tes:
1. Este dispositivo no debe causar interferencias perjudiciales.
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluy-
endo la que pueda causar un funcionamiento no deseado.
Los cambios o modificaciones no aprobados expresamente por la parte
responsable del cumplimiento podrían anular la autorización del
usuario para operar el equipo.
Este equipo ha sido probado y cumple con los límites para un dispositi-
vo digital de Clase B, de conformidad con la parte 15 de las Normas de
la FCC.
Estos límites están diseñados para proporcionar una protección razon-
able contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y,
si no se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales en las radiocomunicaciones. Sin embargo,
no se garantiza que no se produzcan interferencias en una instalación
en particular. Si este equipo causa interferencias perjudiciales en la
recepción de radio o televisión, lo cual se puede determinar encendien-
do y apagando el equipo, se recomienda al usuario que intente corregir
la interferencia mediante una o varias de las siguientes medidas.
Corriente continua
Corriente alterna
Botón de espera
GUARDE ESTAS INSTRUCCIONES
No lo modifique, ni intente reparar el aparato ni la batería, salvo
lo indicado en las instrucciones de uso y cuidado.
No lo utilice ni lo almacene en ambientes extremadamente cali-
entes o fríos (por debajo de 0 °C/32 °F o por encima de 40 °C/104
°F). Cargue la aspiradora inalámbrica a una temperatura superior
a 0 °C/32 °F e inferior a 40 °C/104 °F.
Apague siempre este aparato antes de conectar o desconectar la
boquilla motorizada.
Riesgo de lesiones. El cepillo puede activarse inesperadamente.
Desconecte la batería antes de limpiarla o realizarle mantenimiento.
ES
47
Descripción general del producto
Accesorios
Nota: Las imágenes de este manual son solo a título ilustrativo. El producto real puede variar.
ES
48
Descripción general del producto
Nombres de los componentes
ES
49
Estado de la batería LED
Indicador
Pantalla
Recipiente para polvo
Tubo extensible
Botón de liberación
Tubo extensible
Cepillo multisuperficie
Botón de liberación del cepillo
Puerto de carga
Botón de liberación
de la batería
Botón de espera
Presione suavemente el botón de
espera para encender el dispositivo;
vuelve a pulsarlo para apagarlo.
Interruptor de nivel de succión
Pulse para cambiar el nivel de succión
50
ES
Descripción general del producto
Introducción a la pantalla
Suction Level Switch
Press briefly to switch
the suction level.
51
ES
Instalación
Diagrama de instalación de la aspiradora
Instalación
Diagrama de instalación del soporte de pared
1. Apoye el soporte de pared contra la pared y marque la posición de los orificios para los tornillos con
un lápiz.
2. Utilice un taladro eléctrico con una broca de 6 mm para perforar un agujero en cada marcador y, a
continuación, inserte un taco de pared en cada agujero.
3. Alinee los orificios de fijación del soporte con los orificios de la pared. Fíjelo a la pared con los
tornillos incluidos.
Nota:
• El soporte de pared es un accesorio opcional. Puede instalarlo según sus necesidades.
• El soporte de pared debe instalarse sobre una superficie fresca y seca, con una toma de corriente
cerca. Antes de la instalación, asegúrese de que no haya cables eléctricos ni tuberías en el espacio
situado justo detrás del lugar de montaje.
ES
52
Carga
Nota:
• Cargue completamente la aspiradora antes de usarla por primera vez.
• Una carga completa tardará unas 5 horas.
• El uso prolongado de la aspiradora en modo Max hará que la batería se caliente, lo que aumentará el
tiempo de carga. Deje que la aspiradora se enfríe durante 30 minutos antes de cargarla.
Cargar la aspiradora con el cargador
Métodos de carga
Pantalla
Indicador de estado de la batería
El número que aparece en la pantalla representa el nivel
actual de la batería en porcentaje durante la carga.
Cuando el número llega a 100, la batería está
completamente cargada.
Indicador LED de estado de la batería
Nota: Una vez que la aspiradora esté completamente cargada, el indicador se apagará después
de 10 minutos y la aspiradora entrará en modo de ahorro
ES
53
Cómo usar
Uso de diferentes accesorios
Para aspirar el polvo de cortinas, teclados, techos, sofás, interiores de vehículos, mesas de centro, etc.
Herramienta combinada ancha
Nota:
• El cepillo multisuperficie se puede acoplar directamente a la aspiradora.
• Cuando el aparato se pone en marcha, las luces situadas delante del rodillo del cepillo se encienden
automáticamente, lo que facilita su uso.
•
•
Cuando lo utilice sobre alfombras de juego para bebés, moquetas o para
aspirar granos de café, palomitas de maíz y otros gránulos, encienda el interruptor del cepillo.
Cuando aspire sobre baldosas, suelos de madera u otras superficies duras,
apague el interruptor.
ES
54
55
Cómo usar
Uso de diferentes accesorios
Ideal para aspirar grietas, esquinas de puertas y ventanas, escaleras y otros lugares de difícil acceso.
Boquilla plana
La aspiradora se puede colocar en el soporte de pared cuando no se esté utilizando.
Soporte de pared
Nota:
• No coloque la aspiradora sola en el soporte de pared.
• Colóquelo en el soporte de pared después de conectarlo con el tubo de extensión y el cepillo
multisuperficie.
ES
ES
Nota:
• Sialgunapiezagiratoriaseatasca,laaspiradorapuedeapagarseautomáticamente.Retirecualquier
objetoextrañoquehayaquedadoatrapadoy,acontinuación,vuelvaaencenderla.
• Cuandolabateríasecalienteenexceso,laaspiradoraseapagaráautomáticamente.Vuelvaa
encenderlaunavezquelatemperaturadelabateríahayavueltoalanormalidad.
56
ES
57
Cuidado y mantenimiento
Limpie la aspiradora con un paño suave y seco.
Limpiar la aspiradora
Limpieza del depósito de polvo, el prefiltro y el conjunto ciclónico.
Recomendaciones:
• Utilice siempre piezas originales para evitar que su garantía quede anulada.
• Si el filtro o la boquilla se obstruyen, la aspiradora dejará de funcionar poco después de encenderla.
Para restablecer su funcionamiento normal, limpie el filtro o la boquilla.
• Si no va a utilizar la aspiradora durante mucho tiempo, cárguela completamente, desconecte el
cargador y guárdela en un lugar fresco y húmedo, alejado de la luz solar directa. Para evitar que la
batería se descargue por completo, recárguela al menos una vez cada tres meses.
2. Presione el interruptor de liberación del depósito de polvo en la dirección indicada por la flecha y
retire con cuidado el depósito de polvo de la aspiradora.
1.Presione el botón de liberación de la copa de polvo y luego vacíe su contenido.
Nota:
La capacidad de limpieza de la aspiradora se verá reducida si el depósito de
polvo se llena hasta la marca "MAX".Para recuperar su rendimiento,vacíe el
depósito de polvo a tiempo.
Antes de vaciar el depósito,asegúrese de que la aspiradora esté desconectada de
la corriente y no pulse el botón de encendido/apagado.
Cuidado y mantenimiento
Para reducir el riesgo de
descarga eléctrica, no enjuague
el depósito de polvo con agua.
ES
58
Nota:
Se recomienda limpiar el prefiltro al menos una vez cada 3 meses y el sistema ciclónico al menos una
vez cada 6 meses.
Ensamblaje de ciclones Prefiltro
5. Enjuague el conjunto ciclónico y el prefiltro hasta que estén limpios. Después del lavado, déjelos
secar al aire durante al menos 24 horas.
4. Limpie el depósito de polvo con un paño suave y húmedo. Asegúrese de escurrir bien el paño antes
de usarlo.
3.Primero retire el prefiltro y luego extraiga el componente ciclónico.
Cuidado y mantenimiento
Instalación del depósito de polvo, el prefiltro y el conjunto ciclónico.
ES
59
3. Incline ligeramente el depósito de polvo para que su ranura se alinee con el clip de la aspiradora.
Empuje suavemente el depósito de polvo hasta que encaje en su sitio.
1. Inserte el conjunto ciclónico verticalmente en el depósito de polvo y asegúrese de que el asa del
2. Coloque el prefiltro con su cara frontal hacia arriba dentro del conjunto ciclónico.
conjunto ciclónico coincida con la ranura del lado izquierdo del depósito de polvo.
Cuidado y mantenimiento
1. Como se muestra en la figura,
desenrosque la tapa superior y retire el
cartucho del filtro de la unidad principal.
2. Extraiga el filtro de la aspiradora en la
dirección que se muestra en el diagrama.
Limpieza del filtro
3. Limpie el filtro con agua limpia.
Asegúrese de girar el filtro 360° para eliminar
completamente todo el polvo atrapado en él.
Golpee suavemente el filtro varias veces para
eliminar cualquier resto de suciedad.
4. Deje que el filtro se seque al aire
durante 24 horas.
Nota:
• Se recomienda limpiar el filtro una vez cada 4 a 6 meses.
• Utilice únicamente agua limpia para lavar el filtro. No utilice detergente.
• No intente limpiar el filtro con un cepillo ni con los dedos.
ES
60
Cuidado y mantenimiento
1. Introduzca el filtro en la aspiradora y
presiónelo suavemente hacia abajo, como
se muestra en la ilustración.
2. Como se muestra en la figura, vuelva a
enroscar la tapa superior para reinstalar el
cartucho del filtro.
Instalación del filtro
ES
61
Cuidado y mantenimiento
Limpieza del cepillo multisuperficie
2. Use tijeras para cortar los pelos y fibras
que se hayan adherido al cepillo. Limpie el
polvo de la muesca y la tapa transparente
con un paño seco o una toalla de papel.
Seque bien antes de usar.
3. Cuando esté sucio, enjuague el rodillo del
cepillo con agua limpia hasta que quede
limpio.
4. Coloque el rodillo del cepillo en
posición vertical durante al menos 24
horas hasta que esté completamente
seco.
ES
62
1. Gire el seguro en sentido contrario a las
agujas del reloj hasta que se detenga y retire
el rodillo del cepillo.
Cuidado y mantenimiento
La aspiradora contiene una batería recargable de iones de litio extraíble con un número limitado de
ciclos de recarga. Tras un uso prolongado, es posible que la batería deje de retener la carga. Si esto
ocurre, significa que la batería ha llegado al final de su vida útil y debe reemplazarse.
1. Presione el botón de liberación de la batería y deslice la batería hacia la derecha, como se
muestra en la ilustración, para extraerla.
2. Instale la nueva batería.
Paquete de baterías
ES
63
La batería de iones de litio contiene sustancias peligrosas para el medio ambiente. Antes de
desechar la aspiradora, retire la batería y deséchela o recíclela de acuerdo con las leyes y regula-
ciones locales del país o región donde se utilice.
Aspiradora
Cepillo multisuperficie
Cargador
Paquete de baterías recargables de iones de litio
Modelo
Modelo
Modelo
Modelo
VRV22A
Voltaje de carga
Potencia nominal Tensión nominal
CZHO1535 OO5OUSWQ
100-240 V 50/60 Hz 0,5 A
P11-A
VMBM
Entrada
Voltaje nominal
Capacidad nominal
Capacidad nominal
Energía
40 W
350 W
2200 mAh
2150 mAh 63,64 Wh
Salida
Potencia nominal
Tensión nominal
Tiempo de carga Aprox. 5 horas
Especificaciones
29,6 V
29,6 V
35V
29,6 V
35 V 0,5 A
ES
64
PREGUNTAS FRECUENTES
Si la aspiradora no funciona correctamente, consulte la tabla a continuación.
Errores Posibles causas Soluciones
La aspiradora no
funciona
La aspiradora no tiene batería o
tiene poca potencia.
Cargue completamente la aspiradora y
luego continúe usándola.
Modo de protección contra
sobrecalentamiento activado por
una obstrucción.
Limpie las aberturas de succión o
el conducto de aire. Espere a que la
aspiradora se enfríe y luego vuelva a
activarla.
La abertura de succión o el conducto
de aire está bloqueado.
Elimine cualquier obstrucción en la
abertura de succión o en el conducto de
aire.
Fuerza de succión
débil.
El depósito de polvo está lleno y/o el
Vacíe el depósito de polvo y limpie el
El archivo adjunto está bloqueado.
Elimine cualquier obstrucción en el
accesorio.
El motor está
haciendo un ruido
extraño.
La abertura de succión principal o la
varilla de extensión están obstruidas.
Elimine cualquier obstrucción en la
abertura de succión principal o en la
varilla de extensión.
El primer indicador
se ilumina en rojo al
usar la aspiradora.
La batería está dañada.
Para el mantenimiento, puede
contactarse con el departamento de
servicio postventa.
El primer indicador
parpadea en
rojo al cargar la
aspiradora.
El cargador es incompatible.
Utilice únicamente el cargador original
para cargar la aspiradora.
El indicador de
batería no se
enciende durante
la carga.
El cargador no se conecta bien
a la aspiradora.
Comprueba que el cargador esté
correctamente enchufado a la
aspiradora.
La batería está completamente
cargada y entró en modo de
suspensión.
La aspiradora se puede utilizar con
normalidad.
Si el problema persiste tras descartar las dos posibilidades anteriores,
puede contactarse con el departamento de servicio postventa para solicitar
mantenimiento.
La aspiradora se
carga lentamente.
La temperatura de la batería es
demasiado baja o demasiado alta.
Espere a que la temperatura de la
batería vuelva a la normalidad y
continúe utilizando la aspiradora.
Las luces LED
del cepillo
funcionan.
Las luces LED están dañadas.
Para el mantenimiento, puede
contactarse con el departamento de
posventa.
ES
65
Solución de problemas
Si la aspiradora no funciona correctamente, la pantalla mostrará un mensaje de error. Consulte la
tabla de solución de problemas para encontrar la solución.
Icono de error Estado Mensaje de error Soluciones
Rojo intermitente
Alta temperatura
Alerta
Espere hasta que la
temperatura del motor
vuelva a la normalidad.
Rojo intermitente
Cepillo de rodillo
atascado
Consulte la sección
[Limpieza del cepillo
multiusos] para limpiar los
residuos y el pelo enredado
en el rodillo del cepillo.
Rojo intermitente
Conducto de aire
bloqueado
Compruebe si el depósito
de polvo, la varilla
extensible o el cepillo
obstruidos.
Si aparece alguno de los códigos de error de EO a E4 en la pantalla, puede contactarse
con el equipo de servicio posventa para su reparación.
ES
66
Jiangsu Pristine Smart Home Co.,Ltd
Jiangsu Pristine Smart Home Co Ltd
