Technical Support and E-Warranty Certificate www.vevor.com/support
MANUAL TRAILER MOVER
USER MANUAL
MODEL:QYC600-B
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
- 1 -
MODEL:QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
WARNING: Read and understand all instructions. Failure to follow all
instructions listed below may result in serious injury.
1.Check whether the tire has enough gas before use. If the tire gas is not
enough, please inflate the tire before use.
2.Check whether the screw part is loose, if yes, please tighten it. 3.Do not
overload.
CAUTION: Please read the instructions for safe operation carefully.
Assembly Precautions
1.Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3.Keep assembly area clean and well-lit.
4.Keep bystanders out of the area during assembly.
5.Do not assemble when tired or when under t
he influence of alcohol,
drugs or medication.
6.Weight capacity and other product capabilities apply to properly and
completely assembled product only.
Use Precautions
TO PREVENT SERIOUS INJURY AND DEATH FROM TIPPING:
1.Do not sit, stand or climb on this item.
2.This product is not a toy. Do not allow children to play with or near this
item.
3.Do n
ot lift while loaded.
4.To prevent tipping,push/pull using supplied handle only. 5.Use as
intended only.
6.Inspect before every use. Do not use it if parts are loose or damaged.
7.After use, please dry before storage to avoid rusting of bolts affecting
use.
SAVE THESE INSTRUCTIONS
- 3 -
MODEL AND PARAMETERS
Model
QYC600-B
Max. Gross Trailer WT
600 lbs
Trailer Ball
1-7/8"
The height of the trailer ball
16.5 / 22 inch
Wheel
10"
Material
Steel
STRUCTURE DIAGRAM
1
3
2
5
.--"
1. Handle 2. Supporting Plate 3. Trailer Ball 4. Wheel 5. Pin
4
- 4 -
COMPONENTS
A ×1
B ×1
C ×1
D
×
2
E ×1
F ×1
G ×1
H(M10*50)
×
5
I ×5
J(M20)
×
2
K(Ф20) ×4
L ×1
ASSEMBLY
Tools needed
Socket Wrench
- 5 -

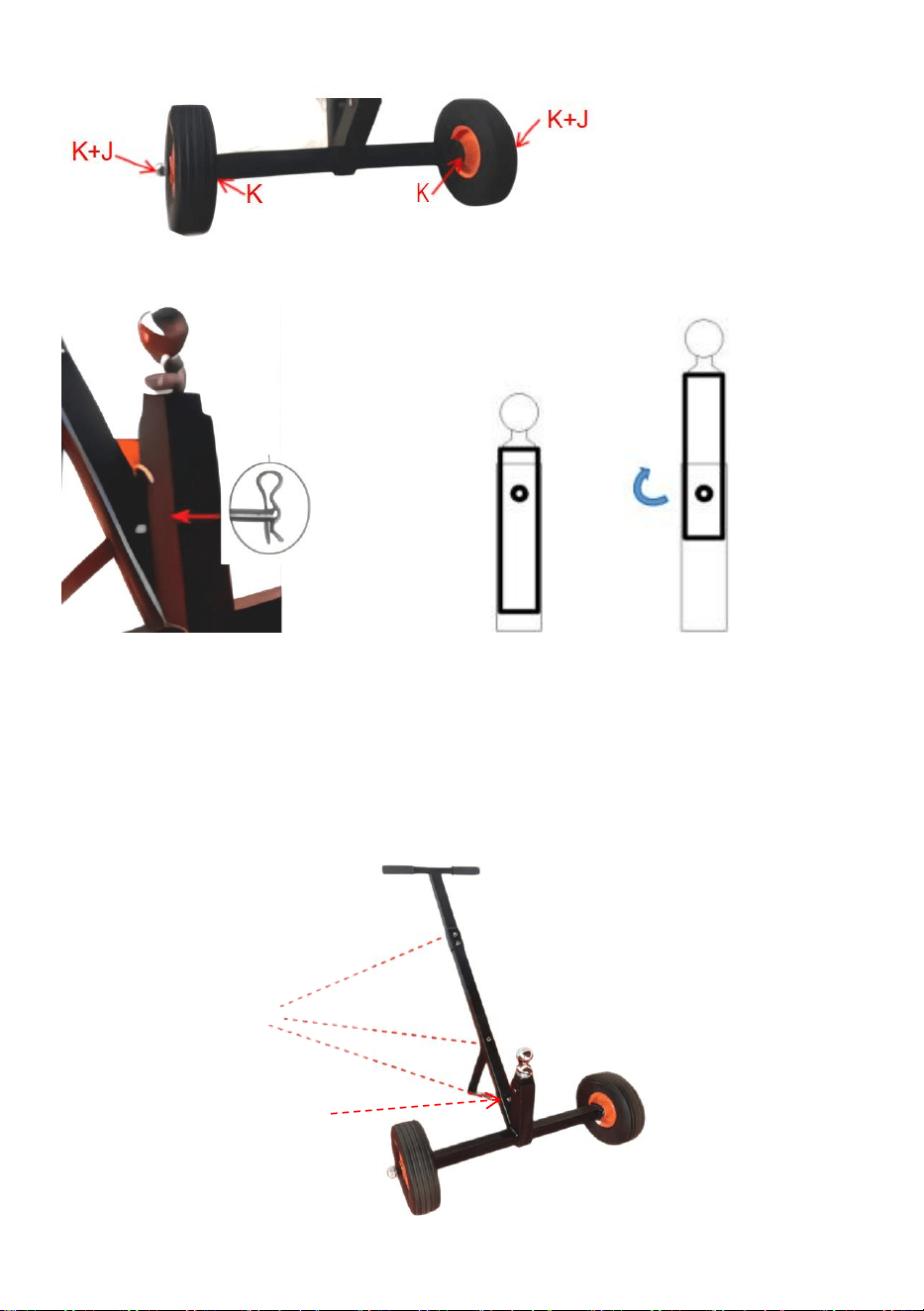

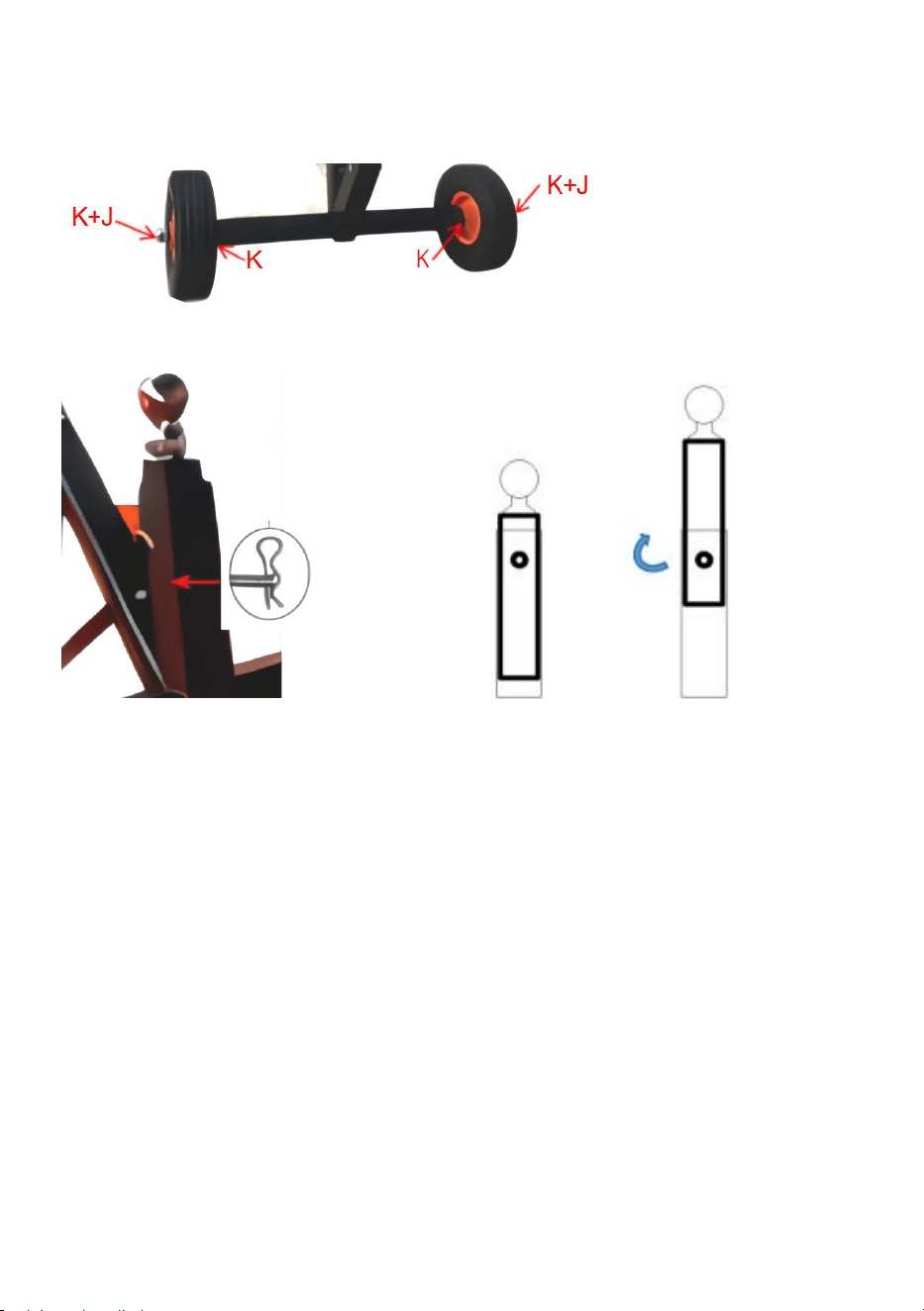

Step 1: Install wheels with K+J .
Step 2: Install ball set as required and lock it with pin.
NOTE:
The height of the trai
ler ball can be universal over the mounting
rod installation to achieve two heights.
Step 3: Install the supporting plate and handle .
NOTE: Please assemble the screws and nuts here according to our display
method.
H+I
If installation space is
limited, you may not
install the spring washer.
- 6 -
Step 4: Assembly completed.
MAINTENANCE
Do not overload.
After use, please dry before storage to avoid rusting of bolts affecting use.
Check bolts regularly for looseness.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
UK
REP
EC
REP
- 8 -
Support technique et Certificat de garantie électronique www.vevor.com/support
REMORQUE MANUELLE DÉMÉNAGEUR
UTILISATEUR MANUEL
MODÈLE : QYC 600-B
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par
nous uniquement
représente une estimation des économies dont vous pourriez bénéficier en achetant
certains outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture
toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir
vérifier soigneusement
lorsque vous passez une commande chez nous si vous êtes réellement Économie
Moitié par rapport aux plus grandes marques.
- 1 -
MODÈLE : QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
AVERTISSEMENT: Lisez et comprenez tout instructions . Défaut de
suivre tous les instructions énumérées ci-dessous peut résulter
sérieusement blessure.
1. Vérifiez si le pneu a suffisamment de gaz avant utiliser. Si le gaz des
pneus est pas assez, veuillez gonfler le pneu avant utiliser.
2.Vérifiez si la partie vissée est lâche, si oui, S'il vous plaît, serrez-le. 3. Ne
pas surcharge.
PRUDENCE: Veuillez lire attentivement les instructions pour une
utilisation en toute sécurité. Assemblée Précautions
1. Assemblez uniquement selon ces instructions. Un assemblage incorrect
peut créer dangers.
2. Porter Des lunettes de sécurité et des gants de travail robustes
approuvés par l'ANSI pendant assemblée.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l’assemblage.
5. Ne pas monter si vous êtes fatigué ou sous l'
influence de l'alcool,
drogues ou médicament.
6. La capacité de poids et les autres capacités du produit s'appliquent à
correctement et produit entièrement assemblé seulement.
Utiliser Précautions
POUR PRÉVENIR DES BLESSURES GRAVES ET LA MORT DE TIPP ING:
1. Ne vous asseyez pas, ne restez pas debout ou grimper sur ce article.
2. Ce produit est pas à oy. Ne pas permettre enfants à jouer avec ou près
ce article.
3. Ne pas
soulever pendant la charge.
4. Pour éviter tout basculement, poussez/tirez uniquement à l'aide de la
poignée fournie. 5. À utiliser uniquement comme prévu.
6. Inspectez avant chaque utilisation. Ne l'utilisez pas si parties sont lâche
ou endommagé. 7.Après utilisation, veuillez sécher avant stockage à éviter
rouille de boulons affectant utiliser.
- 3 -
SAUVEZ-LES INSTRUCTIONS
- 4 -
MODEL AND PARAMETERS
Modèle
QYC600-B
Max. Brut Remorque WT
600 livres
Bande-annonce Balle
1-7/8"
Le hauteur de la remorque
balle
16.5 / 22 pouce
Roue
10"
Matériel
Acier
STRUCTURE DIAGRAMME
1
3
2
5
.--"
1. Poignée 2. Soutenir Plaque 3. Boule de remorque 4. Roue 5.
Épingle
4
- 5 -
COMPOSANTS
UN × 1
B × 1
C × 1
D
×
2
E × 1
F × 1
G × 1
H (M10*50)
×
5
je × 5
J (M20)
×
2
K (F20) × 4
L × 1
ASSEMBLÉE
Outils nécessaire
Clé à douille
- 6 -

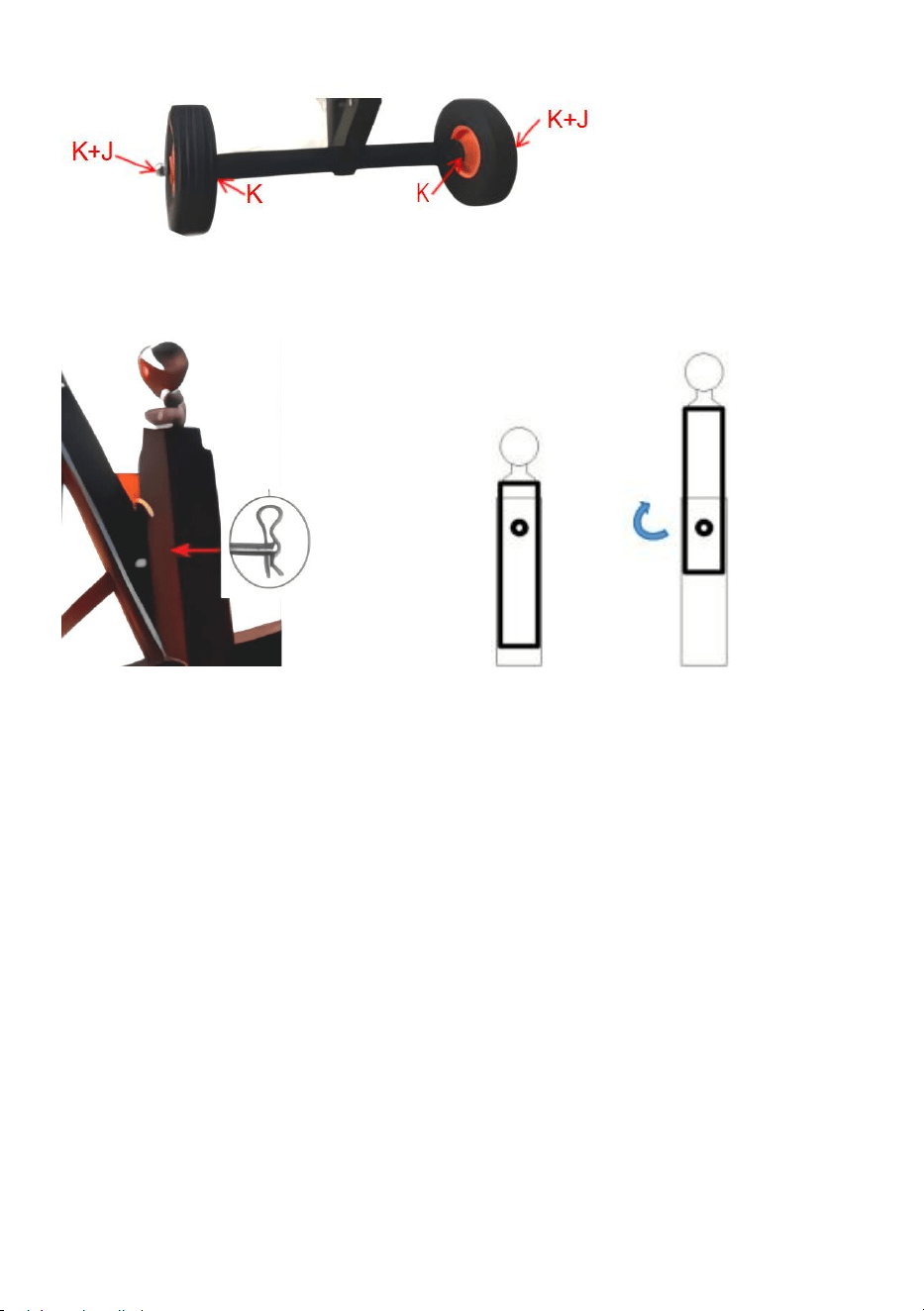

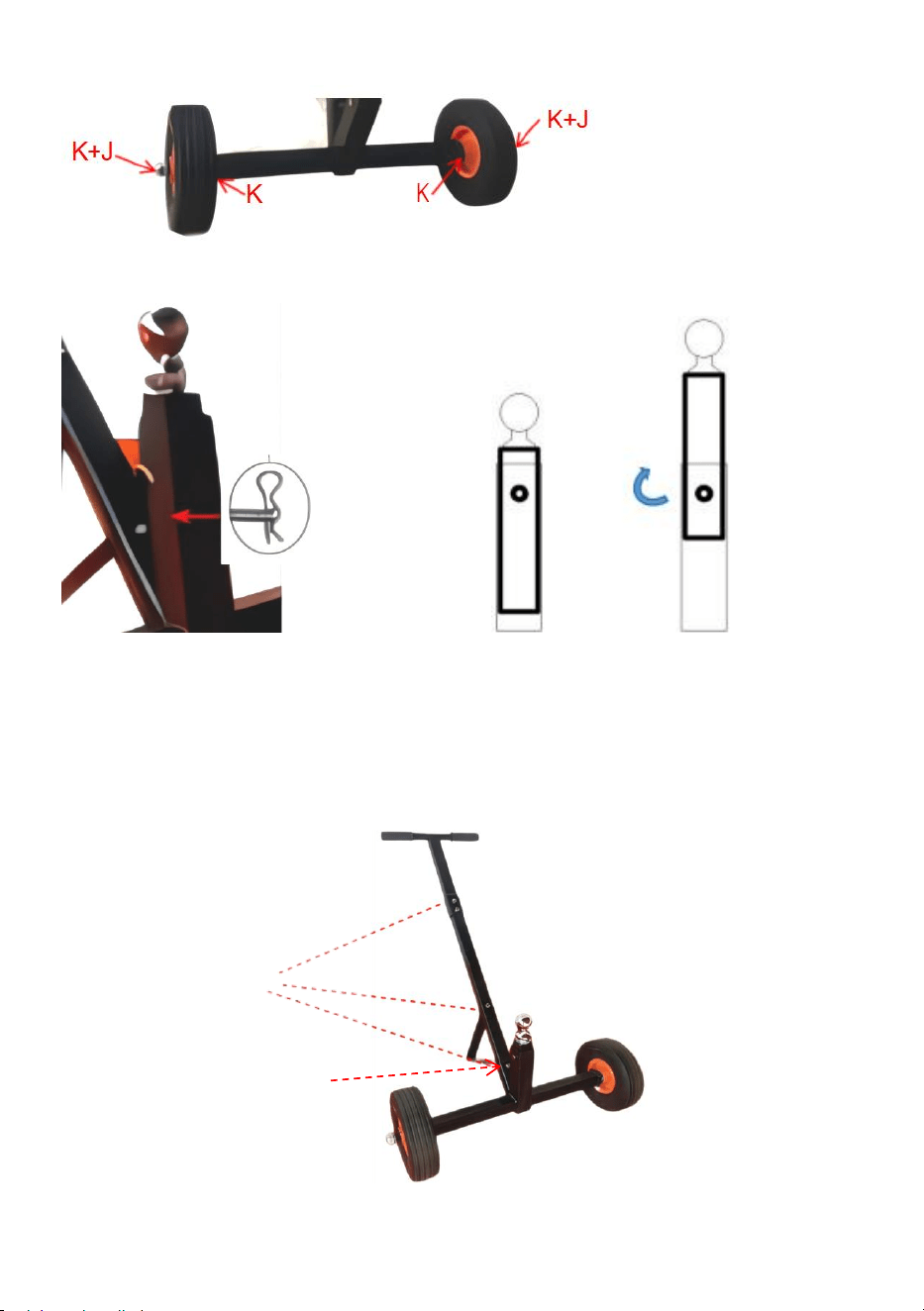

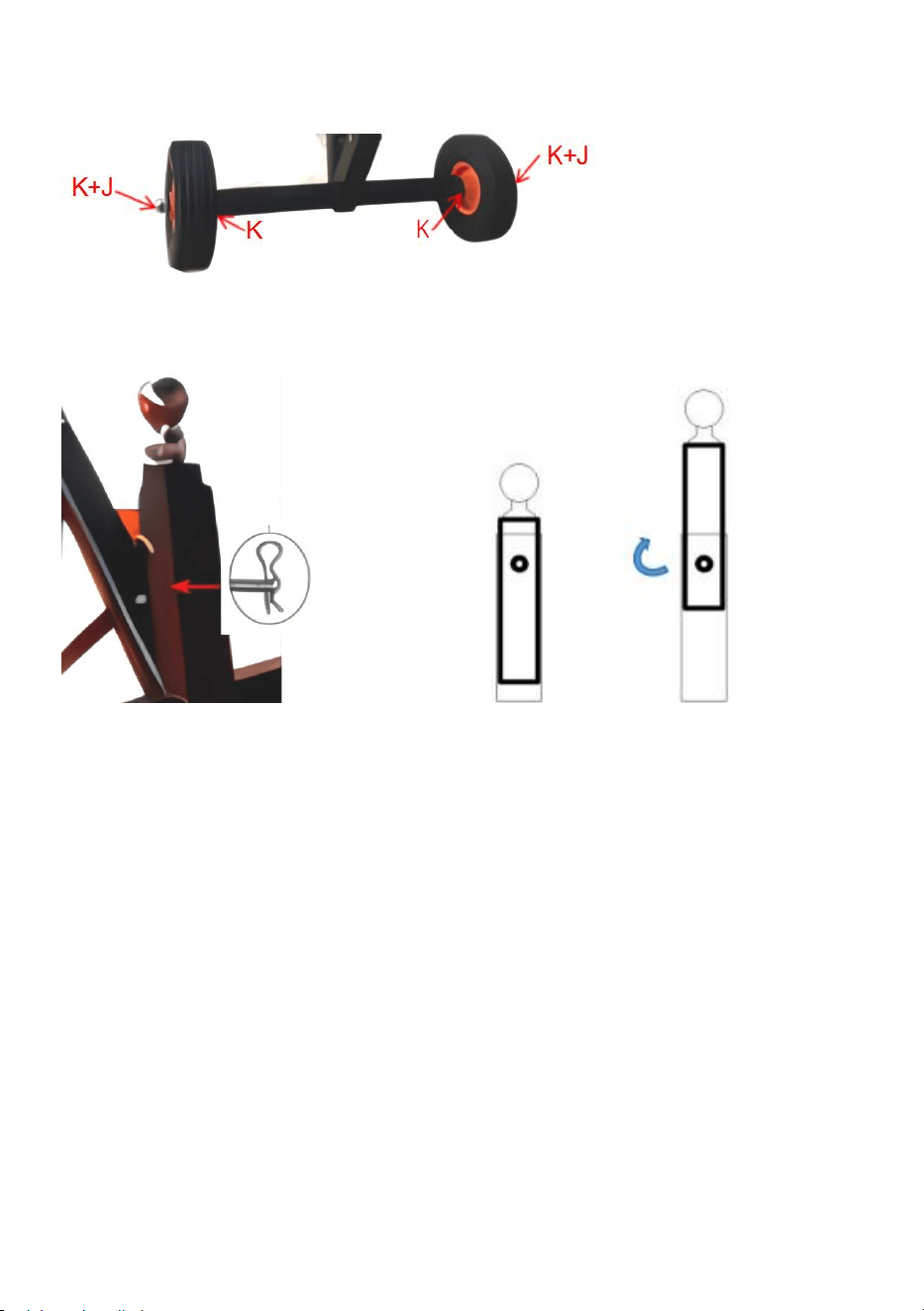

Étape 1: Installer des roues avec K+ J .
Étape 2 : Installer jeu de billes selon les besoins et verrouillage avec une
épingle .
NOTE:
Le hauteur de le L a b o u l e d e remorque
peut être
universellement installée sur la tige de montage pour atteindre deux
hauteurs.
Étape 3 : Installer la plaque de support et poignée .
REMARQUE : Veuillez assembler les vis et les écrous ici selon notre
méthode d'affichage .
- 7 -
Étape 4 : Assemblage terminé.
MAINTENANCE
Faire ne pas surcharger.
Après utilisation, s'il te plaît sec avant stockage à éviter rouille de boulons
affectant utiliser.
Vérifiez régulièrement les boulons pour desserrer .
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
E- CrossStu SARL
Mayence Rue Landstr. 69, 60329 Francfort suis Principal .
EC
REP
H+I
If installation space is
limited, you may not
install the spring washer.
- 8 -
Oui CONSULTANT LIMITÉ.
C/ O Oui Consultant Limité Bureau 147, Centurion Maison
, Londres Route , Staines - upon - Thames , Surrey , TW
18 4 AX
UK
REP
- 10 -
Technischer Support und E-Garantie- Zertifikat www.vevor.com/support
HANDBUCH-ANHÄNGER MOVER
BENUTZER HANDBUCH
MODELL : QYC 600-B
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur
verwenden
stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter
Werkzeuge erzielen können
mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abdeckung
alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfen
sorgfältig
wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern
Hälfte im Vergleich mit den Top-Großmarken.
- 1 -
MODELL:QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
WARNUNG: Lesen und verstehen Sie alles Anweisungen .
Nichtbefolgen aller Anweisungen aufgeführt unten kann das Ergebnis sein
im Ernst Verletzung.
1.Überprüfen Sie, ob der Reifen genügend Gas hat, bevor verwenden.
Wenn das Reifengas Ist nicht genug, Bitte pumpen Sie den Reifen vor
verwenden.
2.Überprüfen Sie, ob das Schraubteil lose, wenn ja, bitte festziehen.
3.Nicht Überlast.
VORSICHT: Für einen sicheren Betrieb lesen Sie bitte die Anleitung
sorgfältig durch. Montage Vorsichtsmaßnahmen
1. Nur gemäß dieser Anleitung zusammenbauen. Eine unsachgemäße
Montage kann erstellen Gefahren.
2. Tragen ANSI-zugelassene Schutzbrille und strapazierfähige
Arbeitshandschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich
fern.
5.Nicht zusammenbauen, wenn Sie müde sind oder unter
Alkoholeinfluss
stehen, Drogen oder Medikamente.
6.Gewichtskapazität und andere Produkteigenschaften gelten für richtig
Und komplett montiertes Produkt nur.
Verwenden Vorsichtsmaßnahmen
UM SCHWERE VERLETZUNGEN UND TOD ZU VERHINDERN VOM TIPP
ING:
1. Nicht sitzen, stehen oder Aufstieg An Das Artikel.
2.Dieses Produkt ist nicht bei oy. Nicht erlauben Kinder Zu spielen mit
oder nahe Das Artikel.
3. Nicht
im beladenen Zustand heben.
4. Um ein Umkippen zu verhindern, drücken/ziehen Sie nur mit dem
mitgelieferten Griff. 5. Verwenden Sie das Gerät nur bestimmungsgemäß.
- 3 -
6.Vor jedem Gebrauch überprüfen. Nicht verwenden Wenn Teile Sind lose
oder beschädigt. 7.Nach dem Gebrauch bitte trocknen, bevor Lagerung zu
vermeiden Rostbildung von Bolzen beeinflussend verwenden.
SPEICHERN SIE DIESE ANWEISUNGEN
- 4 -
MODEL AND PARAMETERS
Modell
QYC600-B
Max. Brutto Trailer WT
600 Pfund
Anhänger Ball
1-7/8"
Der Höhe des Anhängers
Ball
16,5 / 22 Zoll
Rad
10"
Material
Stahl
STRUKTUR DIAGRAMM
1
3
2
5
.--"
1. Griff 2. Unterstützung Platte 3. Kugelkopf 4. Rad 5. Stift
4
- 5 -
KOMPONENTEN
A × 1
B × 1
C × 1
D
×
2
E × 1
F × 1
G × 1
H (M10*50)
×
5
ICH × 5
J (M20)
×
2
K (F20) × 4
L × 1
MONTAGE
Werkzeuge nötig
Steckschlüssel
- 6 -
Schritt 1: Räder montieren mit K+ J .
Schritt 2: Installieren Kugelsatz nach Bedarf und Verriegelung Befestigen
Sie es mit einer Stecknadel .
NOTIZ:
Der Höhe von Die D i e Anhängerkugel
lässt sich universell über
die Montagestange montieren, um zwei Höhen zu erreichen.
Schritt 3: Installieren Sie die Stützplatte Und handhaben .
HINWEIS: Bitte montieren Sie hier die Schrauben und Muttern
entsprechend unserer Darstellung .
- 7 -
Schritt 4: Montage abgeschlossen.
MAINTENANCE
Tun nicht überlasten.
Nach Gebrauch Bitte trocken vor Lagerung Zu vermeiden Rostbildung von
Bolzen beeinflussend verwenden.
Überprüfen Sie die Schrauben regelmäßig auf lockern .
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu GmbH
Mainzer Landstr. 69, 60329 Frankfurt Bin Hauptsächlich .
EC
REP
H+I
If installation space is
limited, you may not
install the spring washer.
- 8 -
YH BERATUNG BESCHRÄNKT.
C/ O YH Beratung Beschränkt Büro 147, Zenturio Haus ,
London Road , Staines - upon - Thames , Surrey , TW 18
4 AX
UK
REP
- 10 -
Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support
RIMORCHIO MANUALE TRASLOCATORE
UTENTE MANUALE
MODELLO : QYC 600-B
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi
rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti
con noi rispetto ai principali marchi top e non significa necessariamente copertina
tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare
accuratamente
quando effettui un ordine con noi se sei effettivamente Risparmio
Metà rispetto ai marchi più importanti.
- 1 -
MODELLO:QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
AVVERTIMENTO: Leggi e comprendi tutto istruzioni . Mancato
rispetto di tutti gli istruzioni elencate sotto potrebbe risultare in modo serio
infortunio.
1. Controllare che il pneumatico abbia abbastanza carburante prima
utilizzo. Se il gas del pneumatico È non Abbastanza, si prega di gonfiare il
pneumatico prima utilizzo.
2. Controllare se la parte della vite è sciolto, se sì, per favore stringilo. 3.
Non sovraccarico.
ATTENZIONE: Si prega di leggere attentamente le istruzioni per un
funzionamento sicuro. Assemblea Precauzioni
1. Montare solo seguendo queste istruzioni. Un montaggio non corretto
può creare pericoli.
2. Indossare Occhiali di sicurezza approvati ANSI e guanti da lavoro
resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non riunirsi quando si è stanchi o sotto l'
effetto dell'alcool, droga o
farmaco.
6. La capacità di peso e altre capacità del prodotto si applicano a
correttamente E prodotto completamente assemblato soltanto.
Utilizzo Precauzioni
PER PREVENIRE LESIONI GRAVI E MORTE DA TIPP ING:
1. Non stare seduto, non stare in piedi O scalata SU Questo articolo.
2.Questo prodotto è non a oy. Non fare permettere bambini A giocare con
O vicino Questo articolo.
3. Non
sollevare oggetti carichi.
4. Per evitare il ribaltamento, spingere/tirare utilizzando solo la maniglia in
dotazione. 5. Utilizzare solo come previsto.
6.Ispezionare prima di ogni utilizzo. Non utilizzarlo Se parti Sono allentato
o danneggiato. 7. Dopo l'uso, asciugare prima conservazione da evitare
arrugginire Di bulloni che colpisce utilizzo.
- 3 -
SALVA QUESTI ISTRUZIONI
- 4 -
MODEL AND PARAMETERS
Modello
Modello QYC600-B
Max. Lordo Rimorchio WT
600 libbre
Rimorchio Palla
1-7/8"
IL altezza del rimorchio palla
16.5 / 22 pollice
Ruota
10"
Materiale
Acciaio
STRUTTURA DIAGRAMMA
1
3
2
5
.--"
1. Maniglia 2. Supporto Piastra 3. Sfera del rimorchio 4. Ruota 5.
Spillo
4
- 5 -
COMPONENTI
UN × 1
B × 1
C × 1
D
×
2
E × 1
F × 1
G × 1
H (M10*50)
×
5
IO × 5
J (M20)
×
2
K (F20) × 4
l × 1
ASSEMBLAGGIO
Utensili necessario
Chiave a bussola
- 6 -
Fare un passo 1: Installare le ruote con K+ J .
Fase 2: Installare impostare la palla come richiesto e bloccare con lo spillo .
NOTA:
IL altezza Di IL l a s f e r a del rimorchio
può essere installata
universalmente sull'asta di montaggio per raggiungere due altezze.
Fase 3: Installare la piastra di supporto E maniglia .
NOTA: si prega di assemblare le viti e i dadi seguendo il nostro metodo di
visualizzazione .
H+I
If installation space is
limited, you may not
install the spring washer.
- 7 -
Fase 4: assemblaggio completato.
MAINTENANCE
Fare non sovraccaricare.
Dopo l'uso, Per favore Asciutto Prima magazzinaggio A Evitare arrugginire
Di bulloni che colpisce utilizzo.
Controllare regolarmente i bulloni per allentare ess.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu Società a responsabilità limitata
Magonza Via della Terra .69, 60329 Francoforte Sono
Principale .
YH CONSULENZA LIMITATO.
C/ O YH Consulenza Limitato Ufficio 147, Centurione
Casa , Londra Strada , Staines - upon - Thames , Surrey ,
TW 18 4 AX
UK
REP
EC
REP
- 9 -
Soporte técnico y Certificado de garantía electrónica www.vevor.com/support
REMOLQUE MANUAL AGENTE DE
MUDANZAS
USUARIO MANUAL
MODELO : QYC 600-B
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente
por nosotros
Representa una estimación de los ahorros que podría obtener al comprar ciertas
herramientas.
con nosotros en comparación con las principales marcas líderes y no significa
necesariamente cubrir
Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar
con cuidado
Cuando realiza un pedido con nosotros, si realmente está Ahorro
Medio en comparación con las principales marcas líderes.
- 1 -
MODELO: QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
ADVERTENCIA: Lea y comprenda todo instrucciones . No seguir
todas las instrucciones enumeradas abajo puede resultar En serio lesión.
1. Compruebe si el neumático tiene suficiente combustible antes usar. Si
el gas de los neumáticos es no suficiente, Por favor, infle el neumático
antes usar.
2. Compruebe si la parte del tornillo está perder, en caso afirmativo, Por
favor apriételo. 3.No lo hagas sobrecarga.
PRECAUCIÓN: Lea atentamente las instrucciones para un uso
seguro. Asamblea Precauciones
1. Realice el montaje únicamente de acuerdo con estas instrucciones. Un
montaje inadecuado puede crear peligros
2. Desgaste Gafas de seguridad aprobadas por ANSI y guantes de trabajo
resistentes durante asamblea.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No se reúna cuando esté cansado o bajo la
influencia del alcohol.
drogas o medicamento.
6. La capacidad de peso y otras capacidades del producto se aplican a
adecuadamente y producto completamente ensamblado solo.
Usar Precauciones
PARA PREVENIR LESIONES GRAVES Y LA MUERTE DESDE TIPP ING:
1.No te sientes, quédate de pie o trepar en este artículo.
2.Este producto es No en oy. No permitir niños a jugar con o cerca este
artículo.
3. No
levante mientras esté cargado.
4. Para evitar que se vuelque, empuje o tire utilizando únicamente el
mango suministrado. 5. Utilícelo únicamente según lo previsto.
6. Inspeccione antes de cada uso. No lo use. si regiones son suelto o
dañado. 7. Después del uso, séquelo antes almacenamiento para evitar
Oxidación de pernos conmovedor usar.
- 3 -
GUARDE ESTOS INSTRUCCIONES
- 4 -
MODEL AND PARAMETERS
Modelo
QYC600-B
Máximo Bruto Tráiler WT
600 libras
Tráiler Pelota
1-7/8"
El altura del remolque pelota
16,5 / 22 pulgada
Rueda
10"
Material
Acero
ESTRUCTURA DIAGRAMA
1
3
2
5
.--"
1. Manejar 2. Apoyo Placa 3. Bola de remolque 4. Rueda 5. Alfiler
4
- 5 -
COMPONENTES
A × 1
B × 1
do × 1
D
×
2
mi × 1
F × 1
GRAMO × 1
Alto (M10*50)
× 5
I × 5
J (M20)
×
2
K (F20) × 4
l
×
1
ASAMBLEA
Herramientas
necesario
Llave de tubo
- 6 -
Paso 1: Instalar ruedas con K+ J .
Paso 2: Instalar Juego de bolas según necesidad y bloqueo. con alfiler
NOTA: El altura de el L a b o l a d e remolque
se puede instalar de
forma universal sobre la varilla de montaje para lograr dos alturas.
Paso 3: Instalar la placa de soporte y manejar .
NOTA: Ensamble los tornillos y tuercas aquí de acuerdo con nuestro
método de visualización .
- 7 -
Paso 4: Montaje completado.
MAINTENANCE
Hacer No sobrecargue.
Después de su uso, por favor seco antes almacenamiento a evitar
Oxidación de pernos conmovedor usar.
Revise los pernos regularmente para aflojar
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu Sociedad Limitada
Maguncia Calle del país 69, 60329 Fráncfort soy Principal .
EC
REP
H+I
If installation space is
limited, you may not
install the spring washer.
- 8 -
Sí CONSULTANTE LIMITADO.
C/ O Sí Consultante Limitado Oficina 147, Centurión Casa
, Londres Carretera , Staines - upon - Thames , Surrey ,
TW 18 4 AX
UK
REP
- 10 -
Wsparcie techniczne i Certyfikat E-Gwarancji www.vevor.com/support
PRZYCZEPA RĘCZNA WNIOSKODAWCA
UŻYTKOWNIK PODRĘCZNIK
MODEL : QYC 600-B
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane
wyłącznie przez nas
przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone
narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka
wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu
ostrożnie
gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność
Połowa w porównaniu z wiodącymi markami.
- 1 -
MODEL:QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
OSTRZEŻENIE: Przeczytaj i zrozum wszystko instrukcje .
Nieprzestrzeganie wszystkich wymienione instrukcje poniżej może
wyniknąć poważnie obrażenia.
1. Sprawdź, czy opona ma wystarczającą ilość gazu przed używać. Jeśli
gaz w oponach Jest nie wystarczająco, proszę napompować oponę przed
używać.
2. Sprawdź, czy część śrubowa jest luźny, jeśli tak, Proszę dokręcić. 3.
Nie przeciążać.
OSTROŻNOŚĆ: Przeczytaj uważnie instrukcję, aby zapewnić
bezpieczną obsługę. Montaż Środki ostrożności
1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją.
Nieprawidłowy montaż może tworzyć zagrożenia.
2. Nosić Okulary ochronne i wytrzymałe rękawice robocze zatwierdzone
przez ANSI podczas montaż.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre
oświetlenie.
4. Podczas montażu nie dopuszczać osób postronnych na teren montażu.
5. Nie należy gromadzić się, będąc zmęczonym lub pod
wpływem
alkoholu. narkotyki lub lek.
6. Nośność i inne możliwości produktu mają zastosowanie do odpowiednio
I produkt całkowicie zmontowany tylko.
Używać Środki ostrożności
ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I ŚMIERCI OD NAPIWKÓW:
1. Nie siadaj, stań Lub wspinać się NA Ten przedmiot.
2. Ten produkt jest nie w oy. Nie umożliwić dzieci Do grać z Lub w pobliżu
Ten przedmiot.
3. Nie
podnoś, gdy jesteś obciążony.
4. Aby zapobiec przewróceniu, należy pchać/ciągnąć wyłącznie za
dołączony uchwyt. 5. Używać wyłącznie zgodnie z przeznaczeniem.
- 3 -
6.Przed każdym użyciem sprawdź. Nie używaj Jeśli strony Czy luźne lub
uszkodzone. 7. Po użyciu należy je wysuszyć przed przechowywanie, aby
uniknąć rdzewienie z śruby wpływający używać.
ZAPISZ TO INSTRUKCJE
- 4 -
MODEL AND PARAMETERS
Model
QYC600-B
Maks. brutto Przyczepa
WT
600 funty
Przyczepa Piłka
1-7/8"
Ten wysokość przyczepy
piłka
16,5 / 22 cal
Koło
10"
Tworzywo
Stal
STRUKTURA DIAGRAM
1
3
2
5
.--"
1. Uchwyt 2. Wspieranie Płyta 3. Kula przyczepy 4. Koło 5. Szpilka
4
- 5 -
SKŁADNIKI
A × 1
B × 1
C × 1
D
×
2
mi × 1
F × 1
G × 1
H (M10*50)
×
5
I × 5
J (M20)
×
2
K (F20) × 4
L × 1
MONTAŻ
Narzędzia
wymagany
Klucz nasadowy
- 6 -
Krok 1: Zamontuj koła za pomocą K+ J .
Krok 2: Zainstalować ustaw piłkę zgodnie z potrzebami i zablokuj z
pinezką .
NOTATKA:
Ten wysokość z ten K u l a przyczepy
może być uniwersalna,
montowana na drążku montażowym, co umożliwia osiągnięcie dwóch
wysokości.
Krok 3: Zamontuj płytę nośną I uchwyt .
UWAGA: Proszę zamontować śruby i nakrętki zgodnie z naszą metodą
wyświetlania .
- 7 -
Krok 4: Montaż ukończony.
MAINTENANCE
Do nie przeciążać.
Po użyciu, Proszę suchy zanim składowanie Do unikać rdzewienie z
śruby wpływający używać.
Regularnie sprawdzaj śruby pod kątem poluzować ess.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu Spółka z o.o.
Mainzer ul. 69, 60329 Frankfurt jestem Główny .
EC
REP
H+I
If installation space is
limited, you may not
install the spring washer.
- 8 -
YH ORDYNACYJNY OGRANICZONY.
C/ O YH Ordynacyjny Ograniczony Biuro 147, Centurion
Dom , Londyn Droga , Staines - upon - Thames , Surrey ,
TW 18 4 AX
UK
REP
- 10 -
Technische ondersteuning en E- garantiecertificaat www.vevor.com/support
HANDMATIGE AANHANGWAGEN
VERHUIZER
GEBRUIKER HANDMATIG
MODEL : QYC 600-B
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te
leveren.
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons
worden gebruikt
geeft een schatting van de besparingen die u kunt behalen door bepaalde
gereedschappen te kopen
bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag
alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te verifiëren
voorzichtig
wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing
Half in vergelijking met de grote topmerken.
- 1 -
MODEL:QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
WAARSCHUWING: Lees en begrijp alles instructies . Het niet
naleven van alle instructies vermeld onderstaand kan resulteren in ernst
blessure.
1. Controleer of de band voldoende gas heeft voordat u gaat rijden gebruik.
Als het bandengas is niet genoeg, pomp de band op voordat u gebruik.
2. Controleer of het schroefgedeelte goed vastzit. loszittend, indien ja,
draai het vast. 3.Doe niet overbelasting.
VOORZICHTIGHEID: Lees de instructies zorgvuldig door voor een
veilige bediening. Montage Voorzorgsmaatregelen
1. Monteer het geheel uitsluitend volgens deze instructies. Onjuiste
montage kan creëren gevaren.
2. Draag ANSI-goedgekeurde veiligheidsbrillen en robuuste
werkhandschoenen tijdens montage.
3. Zorg dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet in de groep zitten als u moe bent of onder
invloed van alcohol,
medicijnen of medicatie.
6. Gewichtscapaciteit en andere productmogelijkheden zijn van
toepassing op op de juiste manier En volledig gemonteerd product alleen.
Gebruik Voorzorgsmaatregelen
OM ERNSTIG LETSEL EN DE DOOD TE VOORKOMEN VAN TIPP ING:
1. Ga niet zitten, sta niet of beklimmen op dit item.
2.Dit product is niet bij oy. Niet doen toestaan kinderen naar toneelstuk
met of in de buurt van dit item.
3. Til niet
terwijl het geladen is.
4. Om kantelen te voorkomen, duw/trek alleen met behulp van de
meegeleverde handgreep. 5. Gebruik het product alleen zoals bedoeld.
6. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen Zijn los of
beschadigd. 7. Na gebruik eerst laten drogen voordat u opslag om te
voorkomen roesten van bouten beïnvloedend gebruik.
- 3 -
BEWAAR DEZE INSTRUCTIES
- 4 -
MODEL AND PARAMETERS
Model
QYC600-B
Max. Bruto Aanhangwagen
WT
600 pond
Aanhangwagen Bal
1-7/8"
De hoogte van de aanhanger
bal
16.5 / 22 duim
Wiel
10"
Materiaal
Staal
STRUCTUUR DIAGRAM
1
3
2
5
.--"
1. Handvat 2. Ondersteunen Plaat 3. Aanhangwagenkogel 4. Wiel 5.
Pin
4
- 5 -
COMPONENTEN
A × 1
B × 1
C × 1
D
×
2
E × 1
F × 1
G × 1
H (M10*50)
×
5
I × 5
J (M20)
×
2
K (F20) × 4
L × 1
MONTAGE
Hulpmiddelen
nodig
Dopsleutel
- 6 -
Stap 1: Wielen monteren met K+ J .
Stap 2: Installeren balset naar wens en slot het met pin .
OPMERKING:
De hoogte van de De
kogel kan universeel over de
montagestang worden geïnstalleerd om twee hoogtes te bereiken.
Stap 3: Installeer de steunplaat En hendel .
LET OP: Monteer de schroeven en moeren volgens onze
weergavemethode .
- 7 -
Stap 4: Montage voltooid.
MAINTENANCE
Doen niet overbelasten.
Na gebruik, Alsjeblieft droog voor opslag naar voorkomen roesten van
bouten beïnvloedend gebruik.
Controleer de bouten regelmatig op maak los.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
E- CrossStu Besloten vennootschap
Mainzer Landstraat .69, 60329 Frankfurt ben Voornaamst .
EC
REP
H+I
If installation space is
limited, you may not
install the spring washer.
- 8 -
JH ADVIES BEPERKT.
C/ O JH Advies Beperkt Kantoor 147, Centurio Huis ,
Londen Weg , Staines - upon - Thames , Surrey , TW 18 4
AX
UK
REP
- 10 -
Teknisk support och E- garanticertifikat www.vevor.com/support
MANUELL TRAILER UPPHOVSMAN
ANVÄNDARE MANUELL
MODELL : QYC 600-B
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss
representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg
med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt
när du gör en beställning hos oss om du faktiskt gör det Sparande
Halv i jämförelse med de främsta varumärkena.
- 1 -
MODELL: QYC600-B
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MANUAL TRAILER MOVER
- 2 -
SAFETY INSTRUCTIONS
VARNING: Läs och förstå allt instruktioner . Underlåtenhet att följa
alla instruktioner listade nedan kan bli resultatet på allvar skada.
1.Kontrollera om däcket har tillräckligt med gas innan använda. Om däcket
gas är inte tillräckligt, snälla pumpa upp däcket innan använda.
2.Kontrollera om skruvdelen är lösa, om ja, snälla dra åt den. 3. Gör inte
det överbelastning.
FÖRSIKTIGHET: Läs instruktionerna för säker användning noggrant.
Montering Försiktighetsåtgärder
1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa
faror.
2. Slitage ANSI-godkända skyddsglasögon och kraftiga arbetshandskar
under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop när du är trött eller under
påverkan av alkohol, droger eller
medicin.
6.Viktkapacitet och andra produktegenskaper gäller för ordentligt och
färdigmonterad produkt endast.
Använda Försiktighetsåtgärder
FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL FRÅN TIPP
ING:
1.Sitt inte, stå eller klättra på detta punkt.
2.Denna produkt är inte vid oy. Gör inte det tillåta barn till spela med eller
nära detta punkt.
3.
Lyft inte medan den är lastad.
4.För att förhindra tippning, tryck/dra endast med det medföljande
handtaget. 5. Använd endast på avsett sätt.
6. Inspektera före varje användning. Använd den inte om delar är lös eller
skadad. 7. Efter användning, vänligen torka innan förvaring att undvika
rostar av bultar påverkar använda.
- 3 -
SPARA DESSA INSTRUKTIONER
- 4 -
MODEL AND PARAMETERS
Modell
QYC600-B
Max. Brutto Trailer WT
600 lbs
Trailer Boll
1-7/8"
De höjden på släpet boll
16,5 / 22 tum
Hjul
10"
Material
Stål
STRUKTURERA DIAGRAM
1
3
2
5
.--"
1. Handtag 2. Stödja Plåt 3. Trailerkula 4. Hjul 5. Stift
4
- 5 -
KOMPONENTER
A × 1
B × 1
C × 1
D
×
2
E × 1
F × 1
G × 1
H (M10*50)
×
5
jag × 5
J (M20)
×
2
K (F20) × 4
L × 1
MONTERING
Verktyg behövs
Hylsnyckel
- 6 -
Steg 1: Montera hjul med K+ J .
Steg 2: Installera kul set efter behov och lås det med stift .
NOTERA:
De höjd av de släpkulan
kan vara universell över
monteringsstångsinstallationen för att uppnå två höjder.
Steg 3: Montera stödplattan och hantera .
OBS: Montera skruvarna och muttrarna här enligt vår visningsmetod .
Steg 4: Monteringen slutförd.
H+I
If installation space is
limited, you may not
install the spring washer.
- 7 -
MAINTENANCE
Do inte överbelasta.
Efter användning, behaga torka före lagring till undvika rostar av bultar
påverkar använda.
Kontrollera regelbundet bultar för lossa ess.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E- CrossStu GmbH
Mainzer Landstr .69, 60329 Frankfurt am Huvudsaklig .
YH KONSULTAT BEGRÄNSAD.
C/ O YH Konsultverksamhet Begränsad Kontor 147,
Centurion House , London Road , Staines - upon - Thames
, Surrey , TW 18 4 AX
UK
REP
EC
REP
