Cordless Stick Vacuum
User Manual
R20 Pure
User Manual
Manuel d'utilisation
Manual de usuario
1
25
49
EN
FR
ES
1
EN
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always
be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE). Failure to
follow the warnings and instructions may result in electric shock, fire
and/or serious injury.
SAVE THESE INSTRUCTIONS
Household use only.
WARNING
– To reduce the risk of fire, electric shock, or
injury:
Do not use outdoors or on wet surfaces.
Do not allow to be used as a toy. Close attention is necessary when
used by or near children, pets or plants.
Use only as described in this manual. Use only manufacturer's
recommended attachments
Do not use with damaged cord or charger. If appliance is not working
as it should, has been dropped, damaged, left outdoors, or dropped
into water, return it to a service center.
Do not pull or carry by cord, use cord as a handle, close a door
on cord, or pull cord around sharp edges or corners. Do not run
appliance over cord. Keep cord away from heated surfaces.
Do not unplug by pulling on cord. To unplug, grasp the charger, not
the cord.
Do not handle charger, including charger plug, and charger terminals
with wet hands
Do not put any object into openings. Do not use with any opening
blocked; keep free of dust, lint, hair, and anything that may reduce air
flow.
Keep hair, loose clothing, fingers, and all parts of body away from
openings and moving parts.
Use extra care when cleaning on stairs.
Safety Information
2
EN
Do not use to pick up flammable or combustible liquids, such as
gasoline, or use in areas where they may be present.
Do not pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
Do not use without dust cup and/or filters in place.
Prevent unintentional starting. Ensure the switch is in the off-
position before connecting to battery pack, picking up or carrying the
appliance. Carrying the appliance with your finger on the switch or
energizing appliance that have the switch on invites accidents.
Disconnect the battery pack from the appliance before making
any adjustments, changing accessories, or storing appliance. Such
preventive safety measures reduce the risk of starting the appliance
accidentally.
Recharge only with the charger specified by the manufacturer. A
charger that is suitable for one type of battery pack may create a risk of
fire when used with another battery pack.
Use appliances only with specifically designated battery packs. Use of
any other battery packs may create a risk of injury and fire.
When battery pack is not in use, keep it away from other metal objects,
like paper clips, coins, keys, nails, screws or other small metal objects,
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from the battery;
avoid contact. If contact accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or appliance that is damaged or modified.
Damaged or modified batteries may exhibit unpredictable behavior
resulting in fire, explosion or risk of injury.
Do not expose a battery pack or appliance to fire or excessive
temperature. Exposure to fire or temperature above 130℃ may cause
explosion.
Follow all charging instructions and do not charge the battery pack
or appliance outside of the temperature range specified in the
instructions. Charging improperly or at temperatures outside of the
specified range may damage the battery and increase the risk of fire.
Have servicing performed by a qualified repair person using only
identical replacement parts. This will ensure that the safety of the
product is maintained.
3
EN
Do not modify or attempt to repair the appliance or the battery pack
except as indicated in the instructions for use and care.
Do not use and store in extremely hot or cold environments (below
0℃/32°F or above 40℃/104°F). Please charge the cordless vacuum
cleaner in temperature above 0℃/32°F and below 40℃/104°F.
Always turn off this appliance before connecting or disconnecting
motorized nozzle.
Risk Of Injury. Brush May Start Unexpectedly. Disconnect Battery Pack
Before Cleaning Or Servicing.
Caution:
This device complies with Part 15 of the FCC Rules / Innovation,
Science and Economic Development Canada's licence-exempt RSS(s).
Operation is subject to the following two conditions:
1. this device may not cause harmful interference.
2. this device must accept any interference received, including
interference that may cause undesired operation.
Changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate
the equipment.
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or
more of the following.
Direct current
Alternating current
Standby Button
4
EN
Product Overview

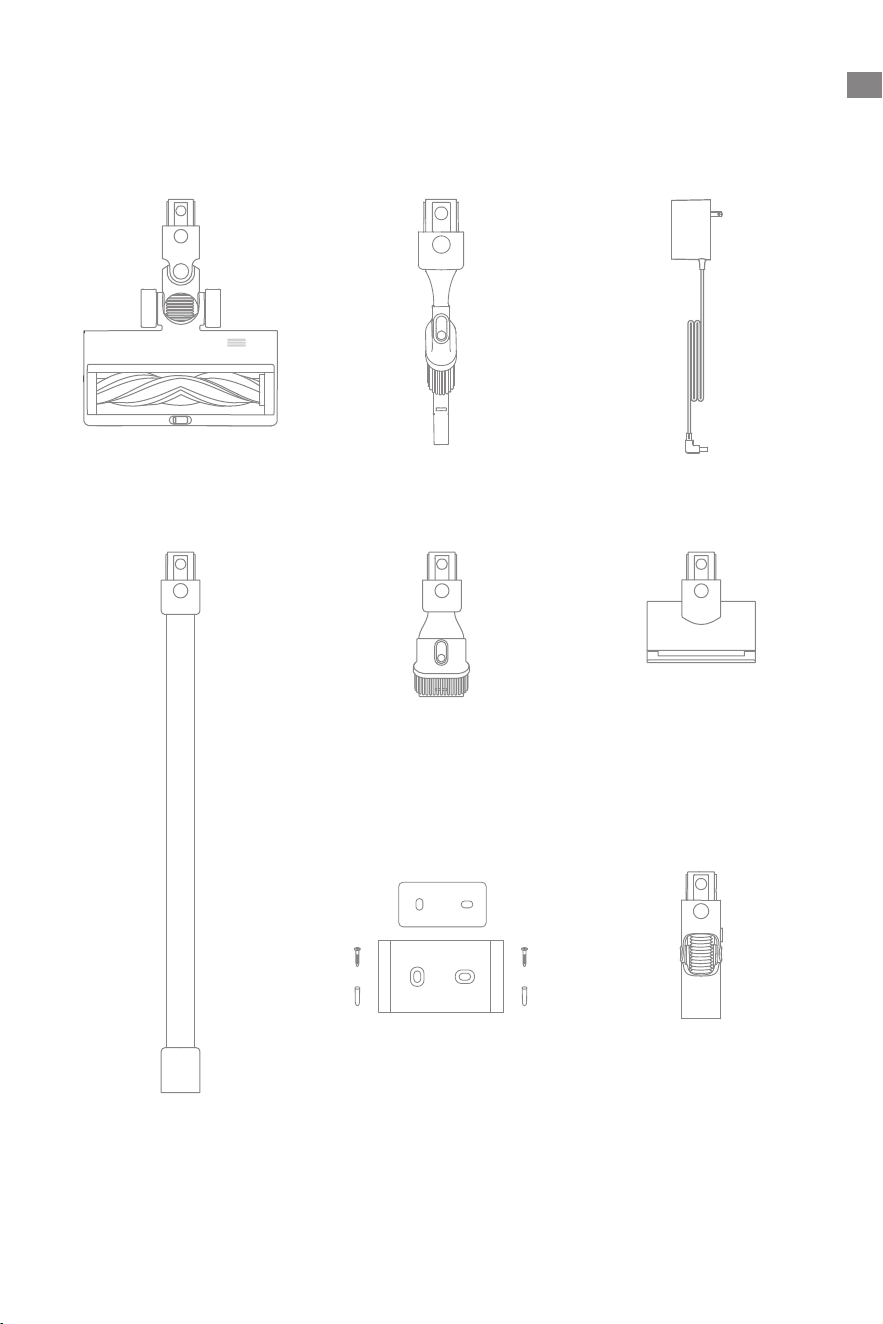

Accessories
Note: The images in this manual are for illustrative purposes only. The actual product
may differ.
Multi-Surface Brush
Extension Rod Flexible Adapter
Combination Tool
Wall Mount
(Including screw × 2, wall
plug × 2, and mounting
template sticker)
Wide Combination Tool
Charger
Motorized Mini-Brush
Charging Port
Antistatic Contact
LED Battery Status
Indicator
Display Screen
Battery Release Button
Standby Button
• Press to start
• Release to stop
Dust Cup
Extension Rod
Release Button
Dust Cup Bottom
Cover Release Button
Extension Rod
Brush Release Button
Multi-Surface Brush
5
EN
Product Overview

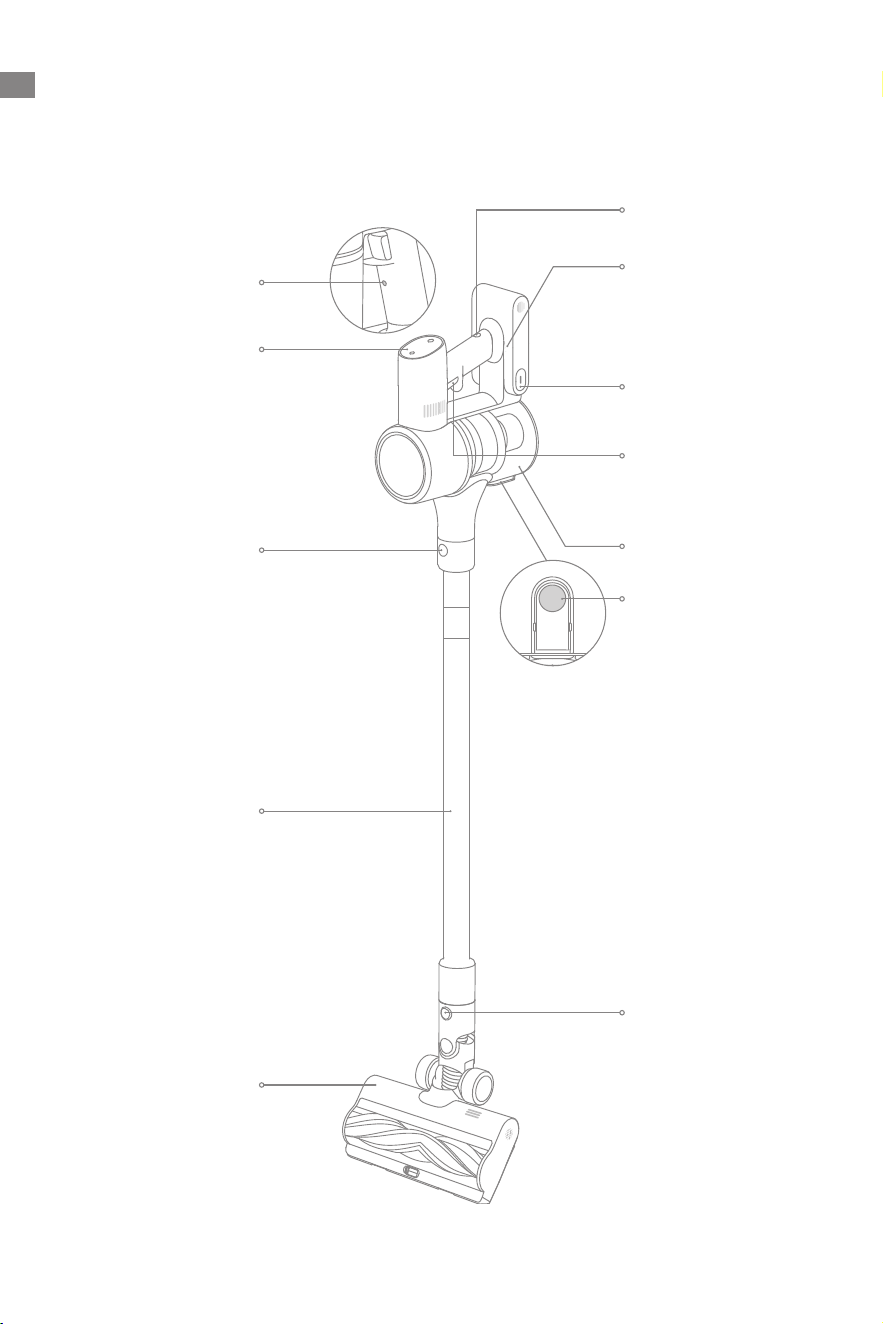

Component Names
6
EN
Product Overview
Introduction of Display Screen
Charging/Low Battery Level Indicator
• Blinking red: Battery level ≤ 10%
• Pulsing red: Battery level ≤ 10% (charging)
• Pulsing green: Battery level > 10% (charging)
Roller Brush Stuck
Air Duct Blocked
High-temperature Alert
Error
Filter is expiring
Lock Status
Suction Level Switch
Press briefly to switch
the suction level.
Trigger Switch Lock
Press briefly to enter/
exit lock.
Battery Level
Percentage
When the display
screen shows "LO",
it indicates that the
battery level is lower
than 10%.
Suction Level
The color of fan-
shaped icon changes
with different modes.
Click
Click
Click
Click
7
EN
Installation

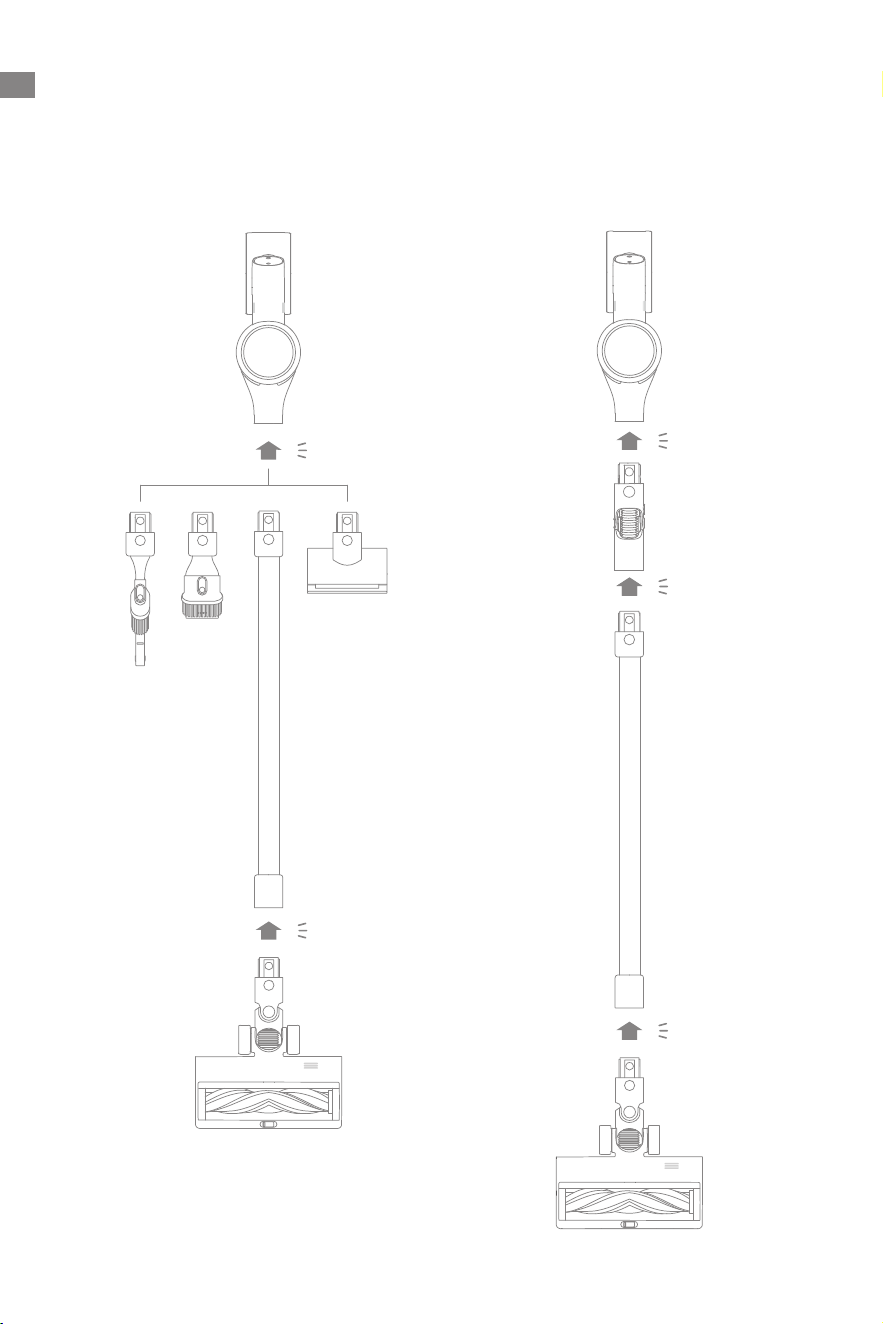

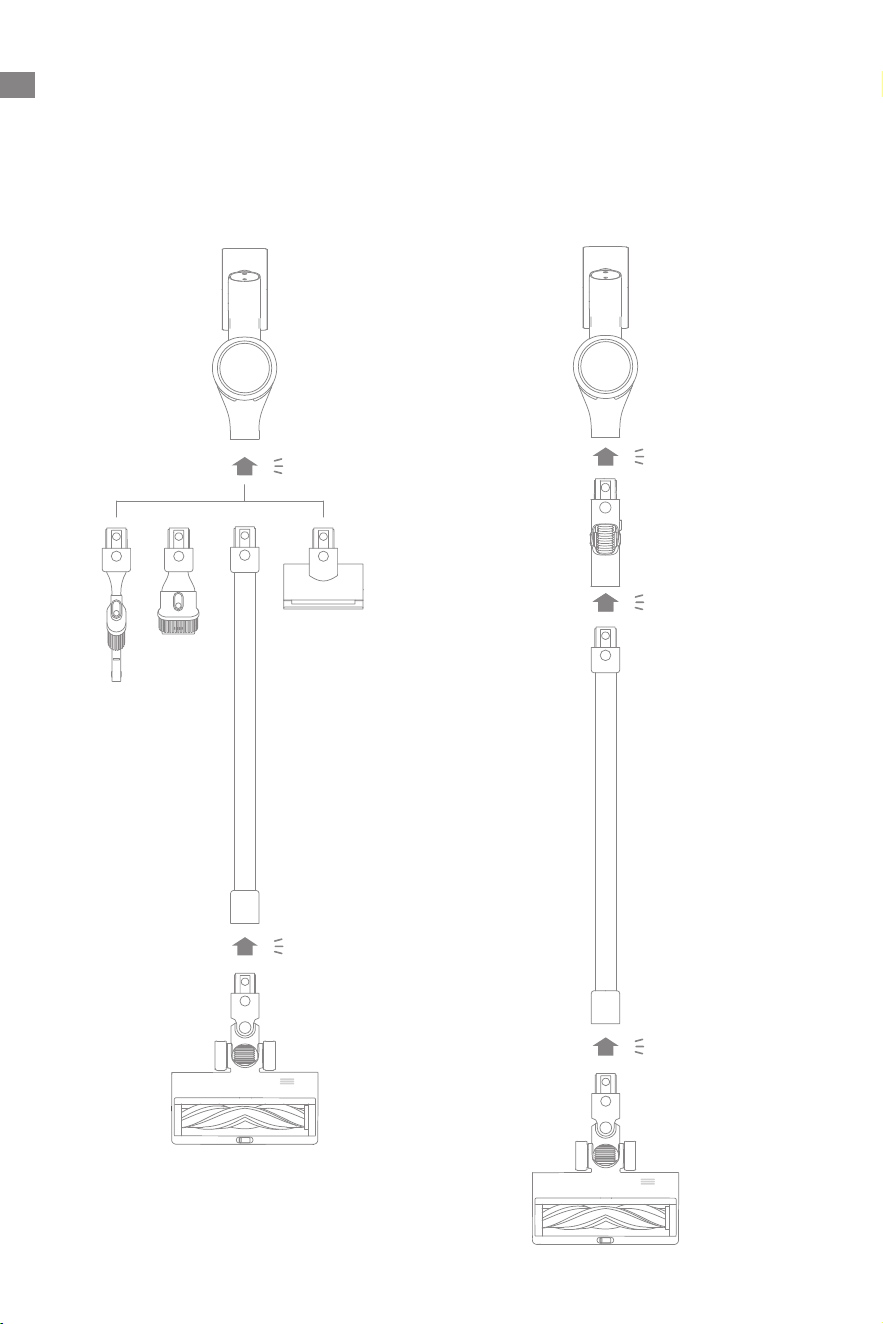

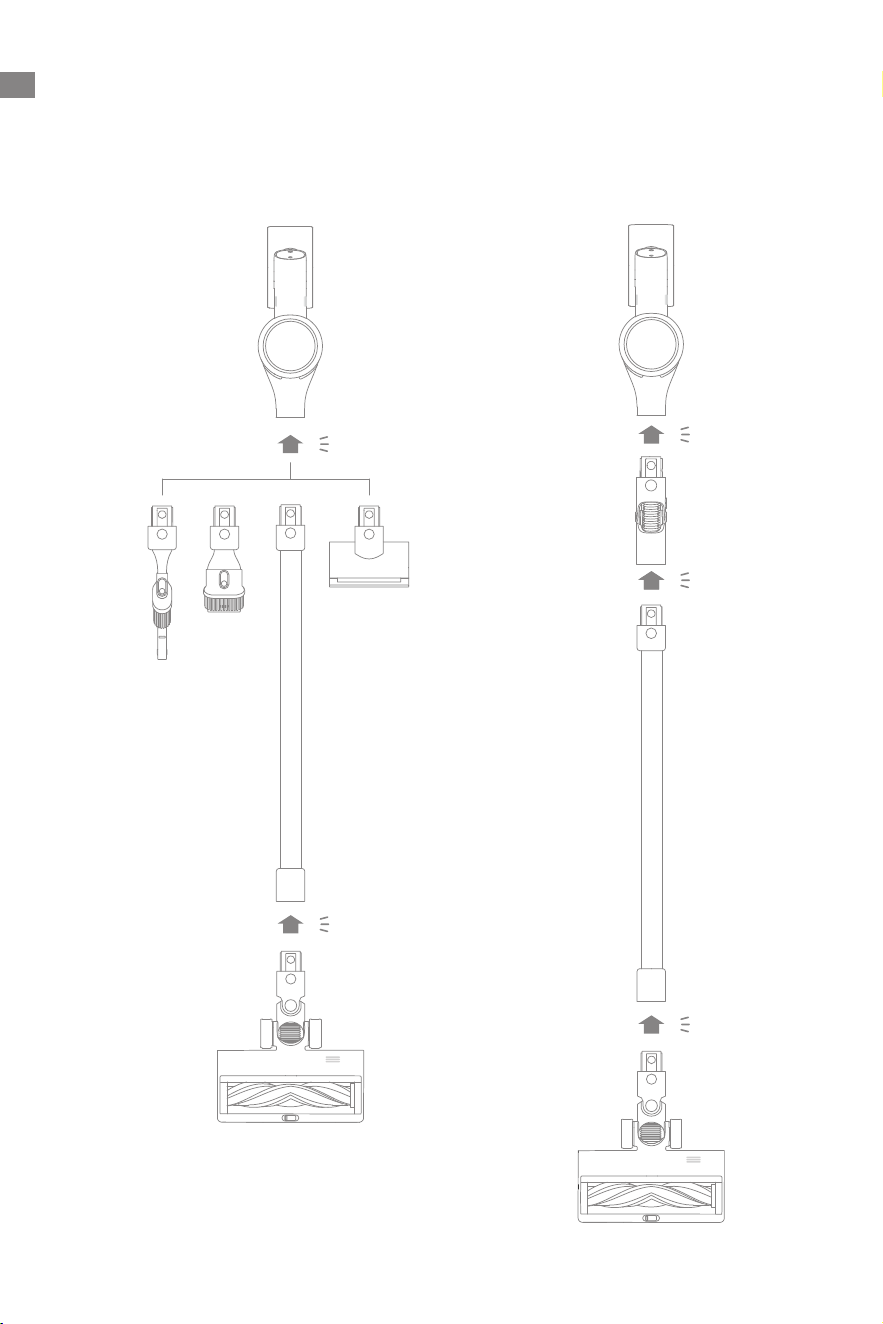

Vacuum Installation Diagram
8
EN
Installation
Wall Mount Installation Diagram
1. Paste the mounting template sticker on the wall. The bottom edge of the mounting
template sticker should be parallel to and about 107cm from the ground.
2. Use a power drill with an 8 mm drill bit to drill a hole into each marker on the mounting
template sticker, then insert a wall plug into each hole.
3. Align the locating holes on the mount with the holes on the wall. Fasten it to the wall
with the included screws.
• The wall mount is an optional accessory. You can install it based on your needs.
• The wall mount should be installed on a cool, dry surface with an electrical outlet
nearby. Prior to installing, ensure that there are no electrical wires or pipes in the space
directly behind installment position.
Note:
107 cm
9
EN

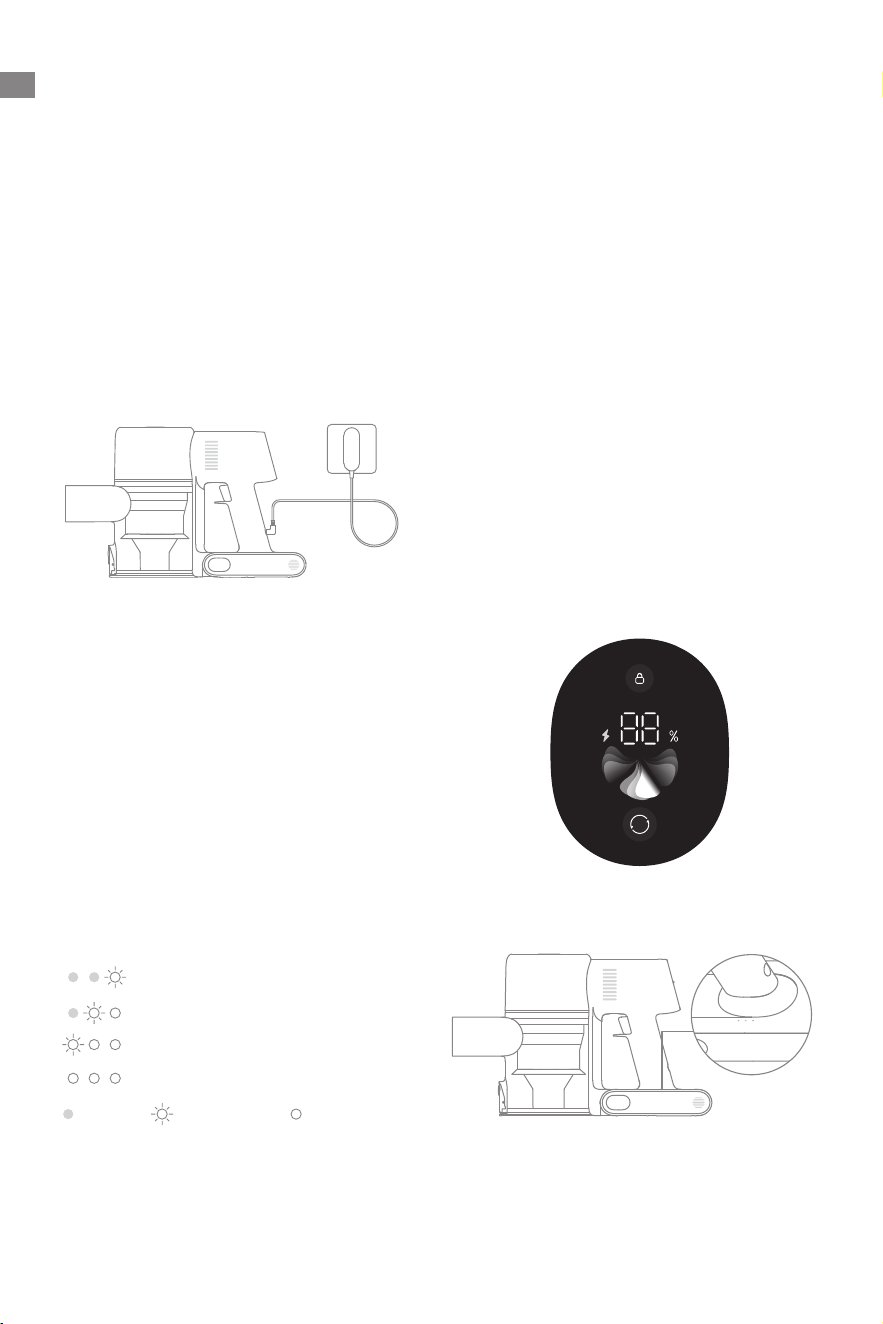

Charging
Charging the vacuum with the charger
Charging Methods
Note:
• Fully charge the vacuum before using it for the first time.
• A full charge will take approx. 4 hours.
• Vacuuming in Turbo Mode for a prolonged period will cause the battery to heat up,
which increases charging time. Allow the vacuum to cool down for 30 minutes before
charging it.
Display Screen
Battery Status Display
The number on the display screen
represents the current battery level in a
percentage during charging. When the
number becomes 100, the battery is fully
charged.
Note: Once the vacuum is fully charged,
the indicator will turn off after 5 minutes,
and the vacuum will enter energy-saving
mode.
LED Battery Status Indicator
Low battery
Half battery
Nearly full
Fully charged
O Blinking On
10
EN

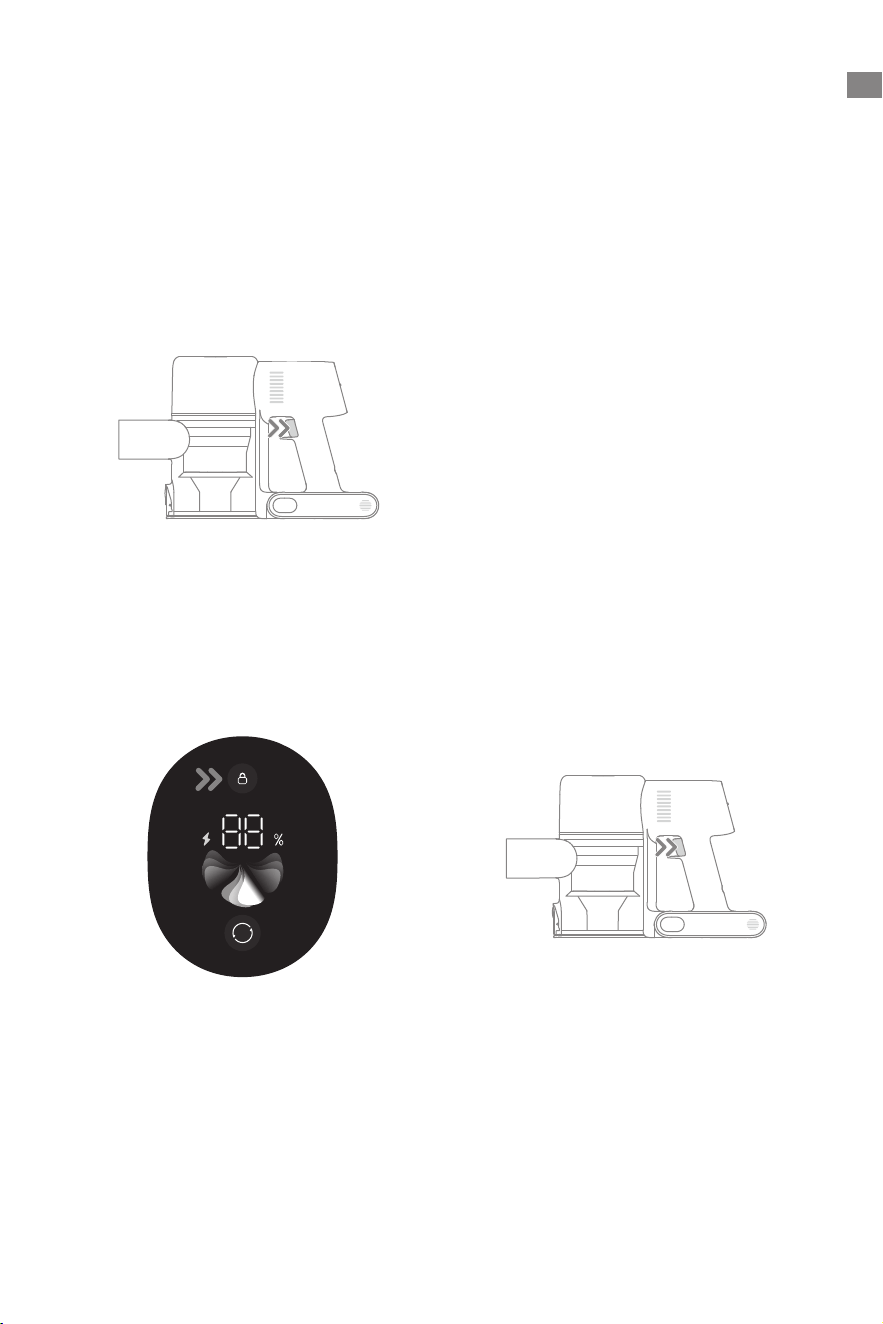

How to Use
Working Methods
Select from two working methods for the vacuum, which can be selected based on your
own needs.

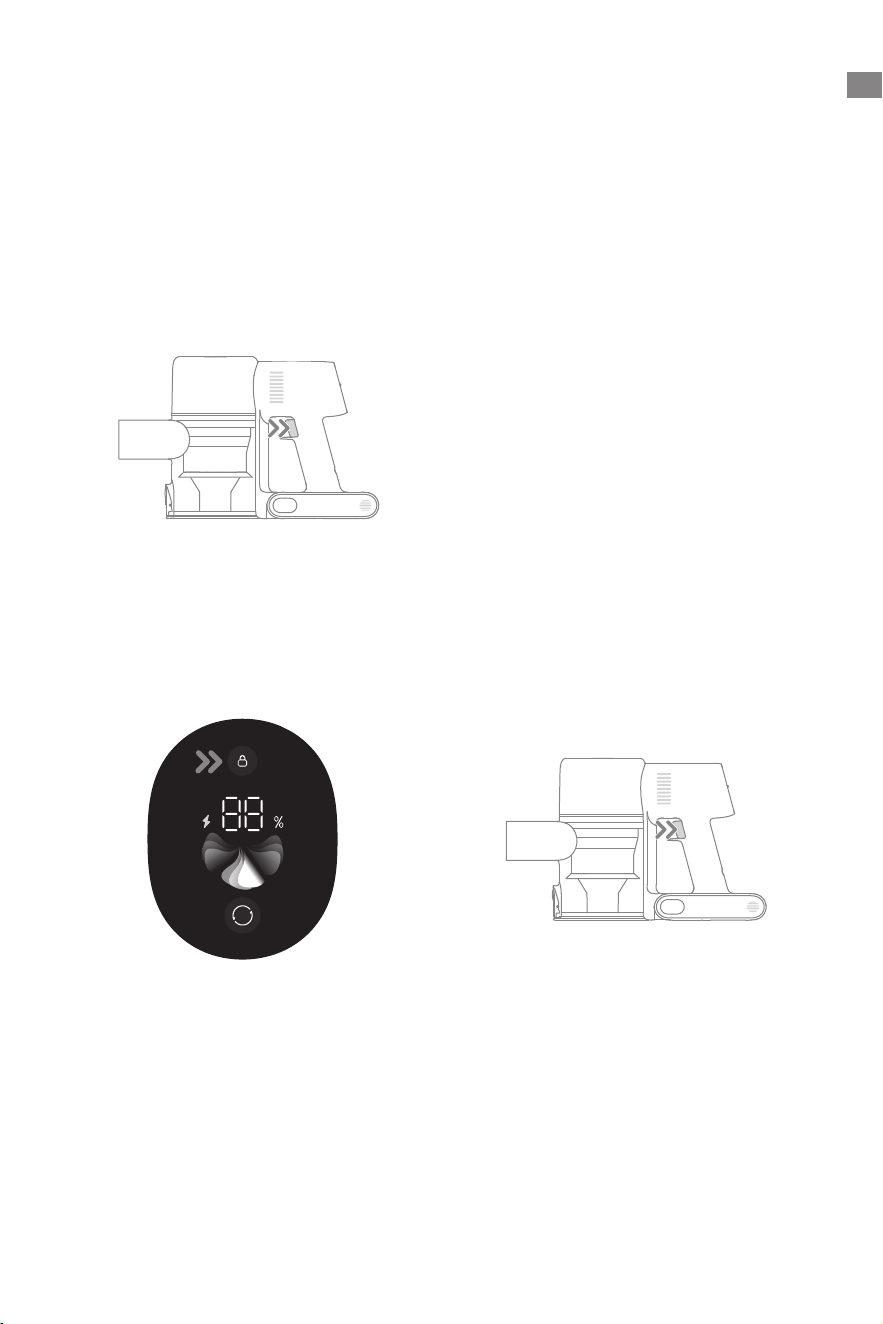

Method 1: Discontinuous Cleaning Mode
Press and hold the standby button to start the appliance, and release the button to stop
immediately.
Method 2: Continuous Cleaning Mode
(Trigger Switch Lock)
Press the trigger switch lock to switch to Continuous Cleaning Mode, and then briefly
press the standby button to keep the vacuum in Continuous Cleaning Mode.
Note:
• Use the trigger switch lock to free your fingers and avoid finger fatigue caused by
holding the standby button.
• Press the trigger switch lock again to quit Continuous Cleaning Mode.
11
EN

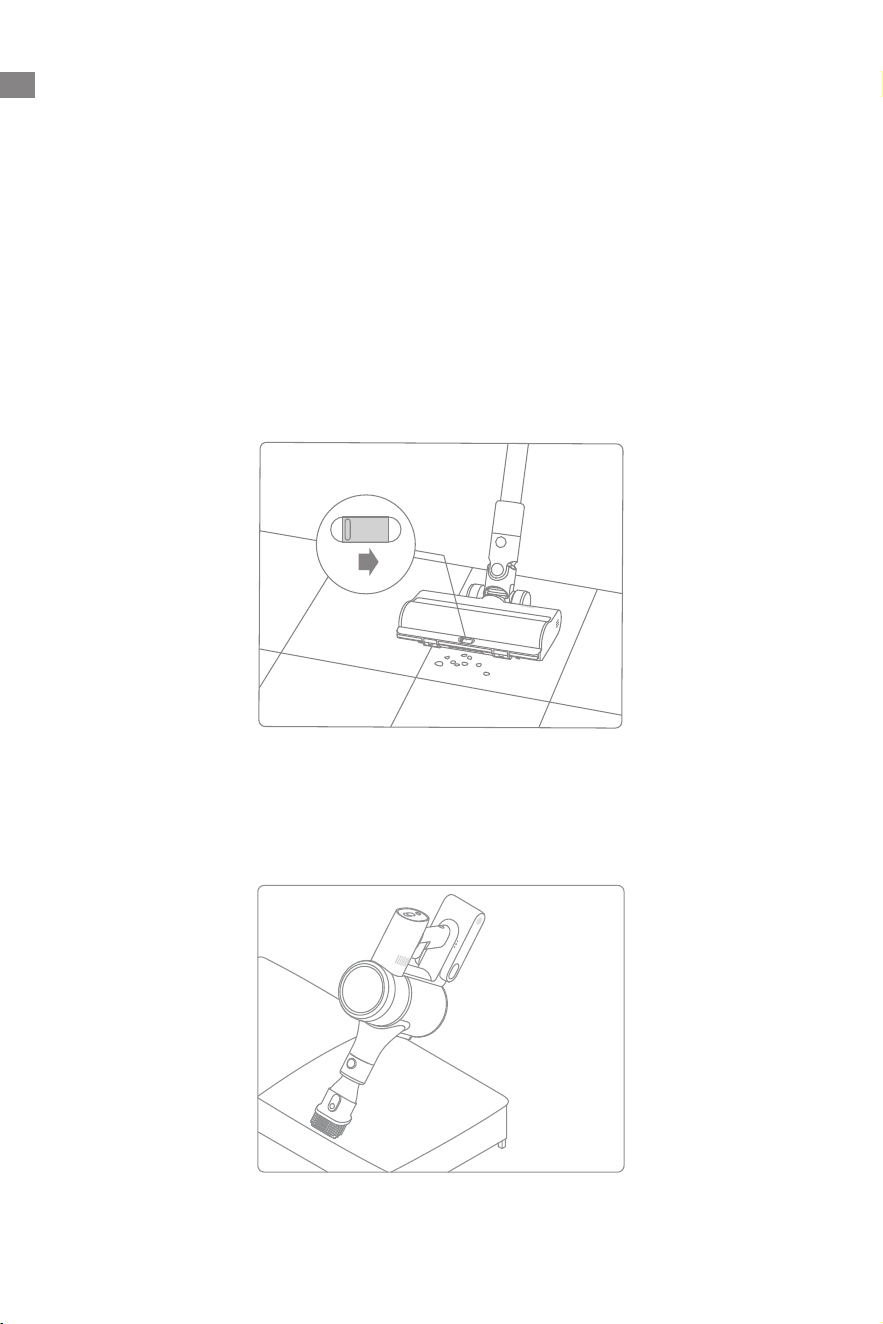

How to Use
Using Different Accessories
-

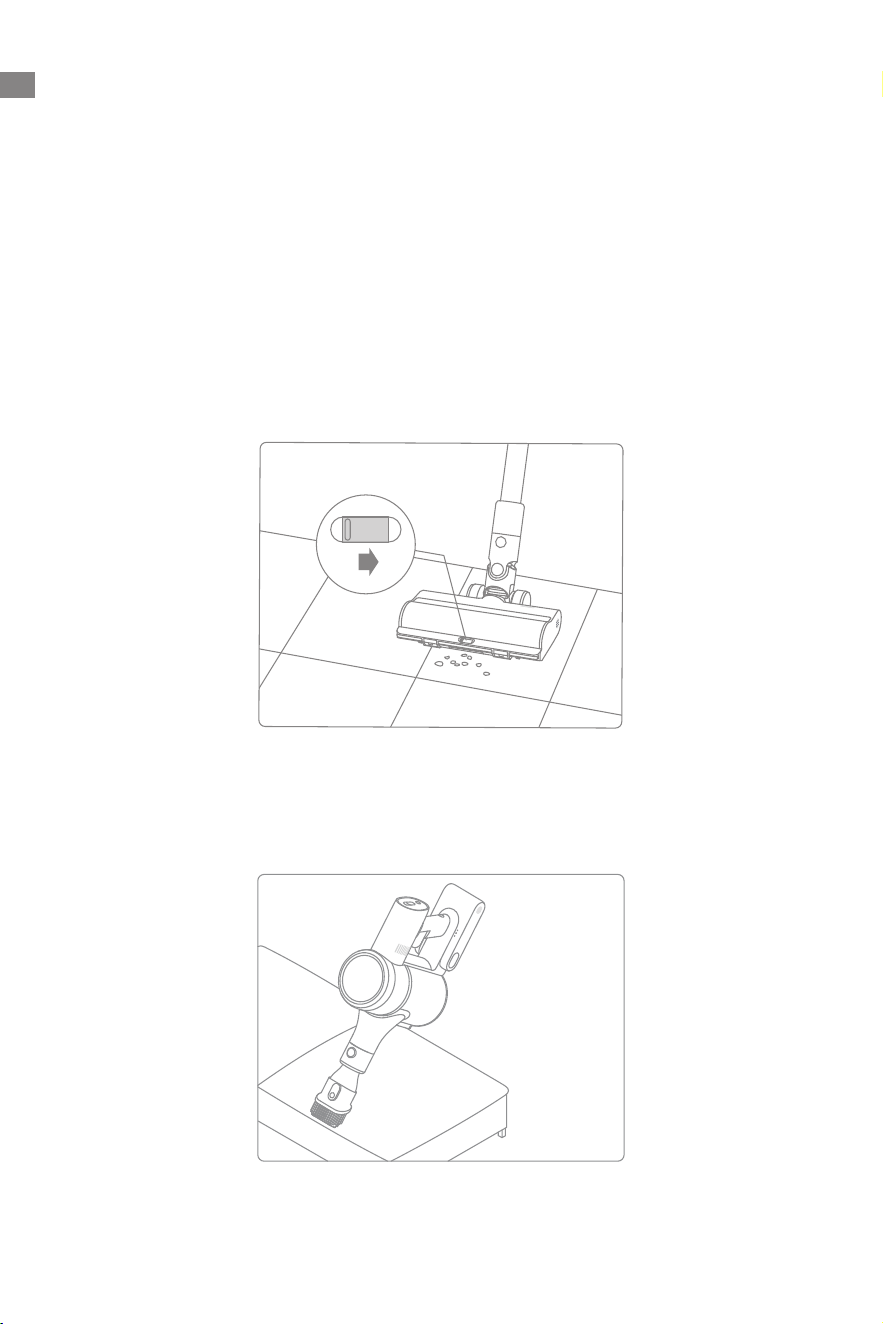

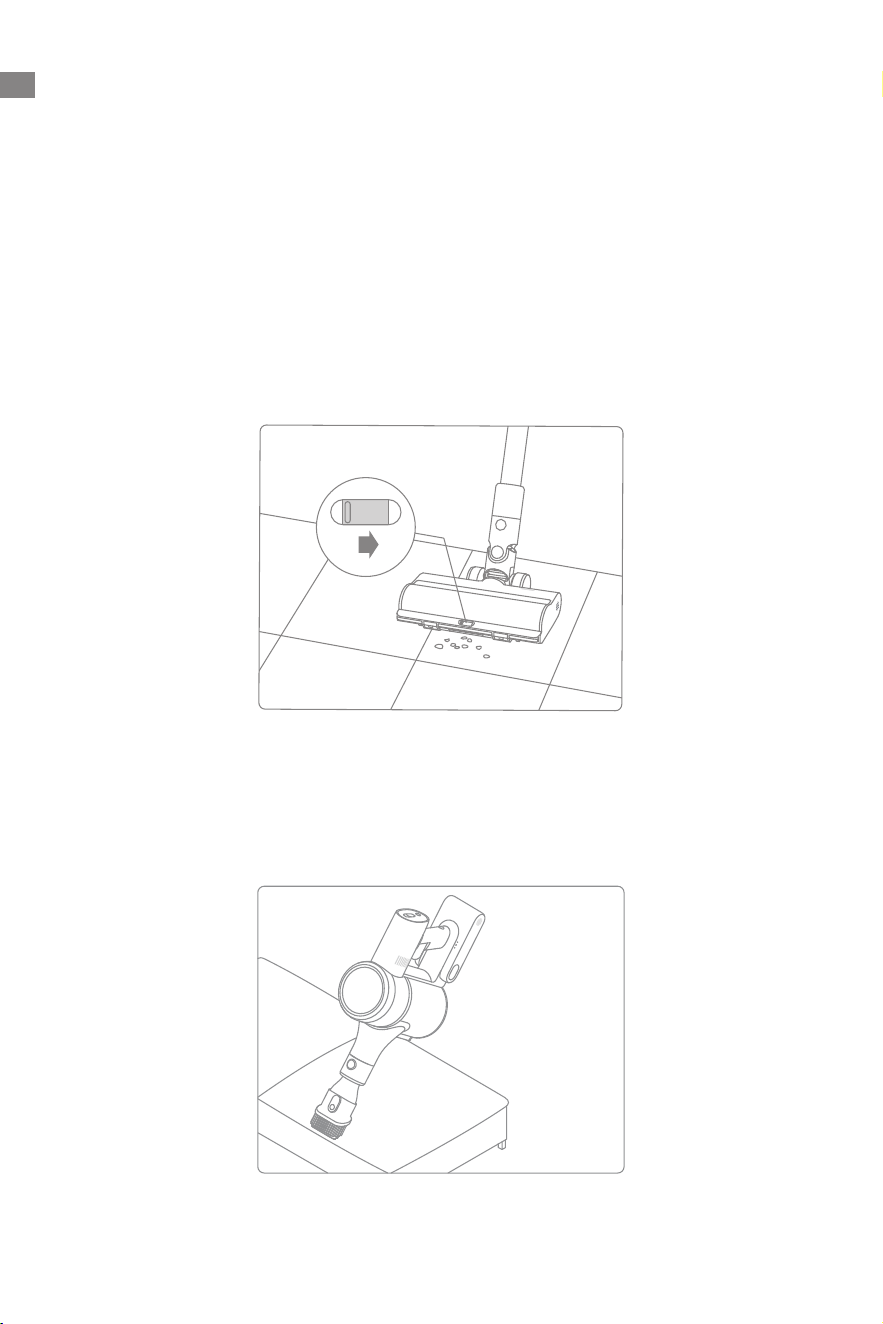

When using on baby play mats, carpets or for vacuuming coffee beans, pop corn and
other pellets, turn on the switch on the brush.
-
When vacuuming on tiles, wooden floors or other hard surfaces, turn off the switch.
Note:
• The multi-surface brush can be attached directly to the vacuum.
• When the appliance starts, the lights in front of the brush roller will automatically turn
on, which is convenient for use.
Multi-Surface Brush
Wide Combination Tool
For vacuuming dust from curtains, keyboards, ceilings, sofas, vehicle interiors, coffee
tables, etc.
12
EN

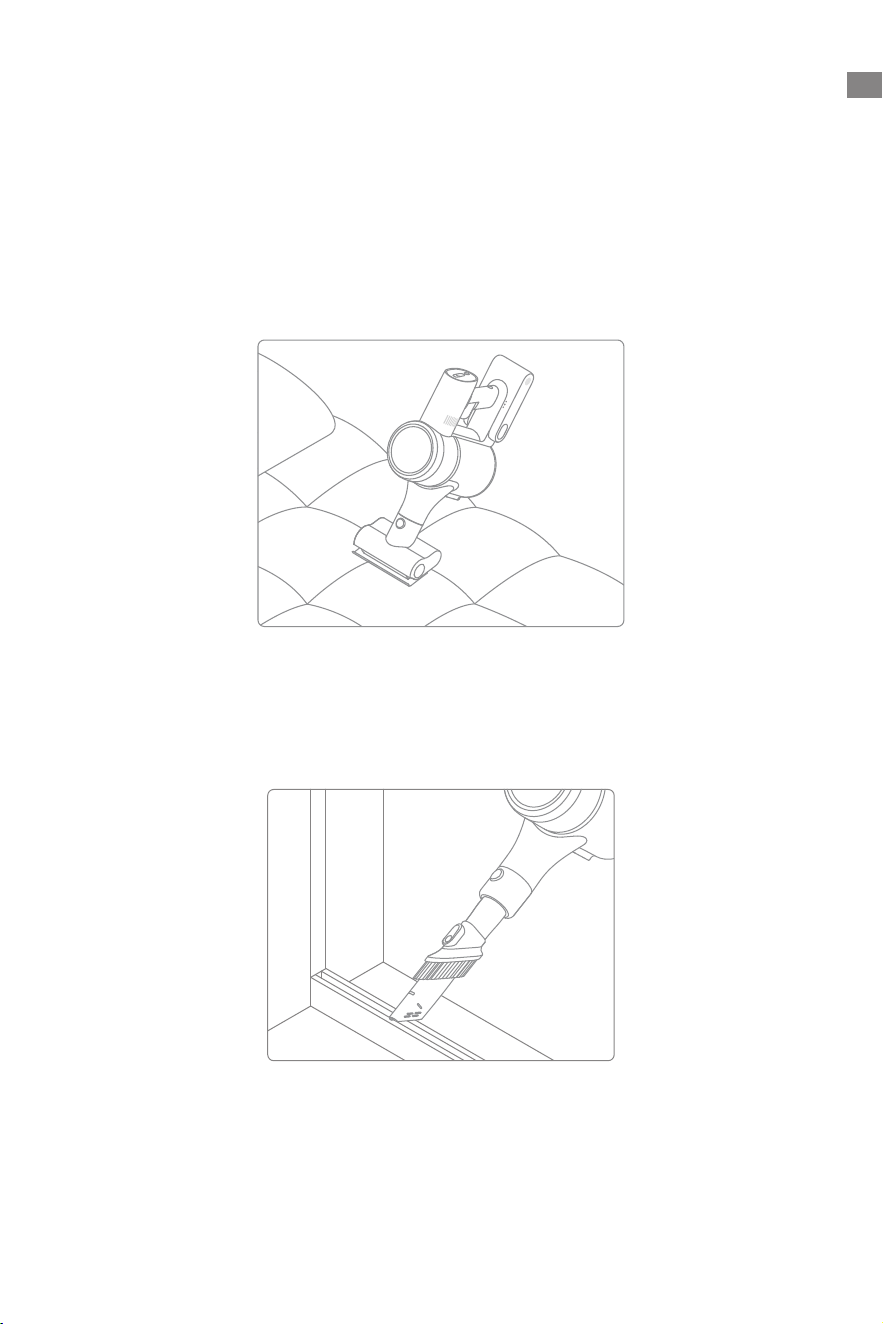

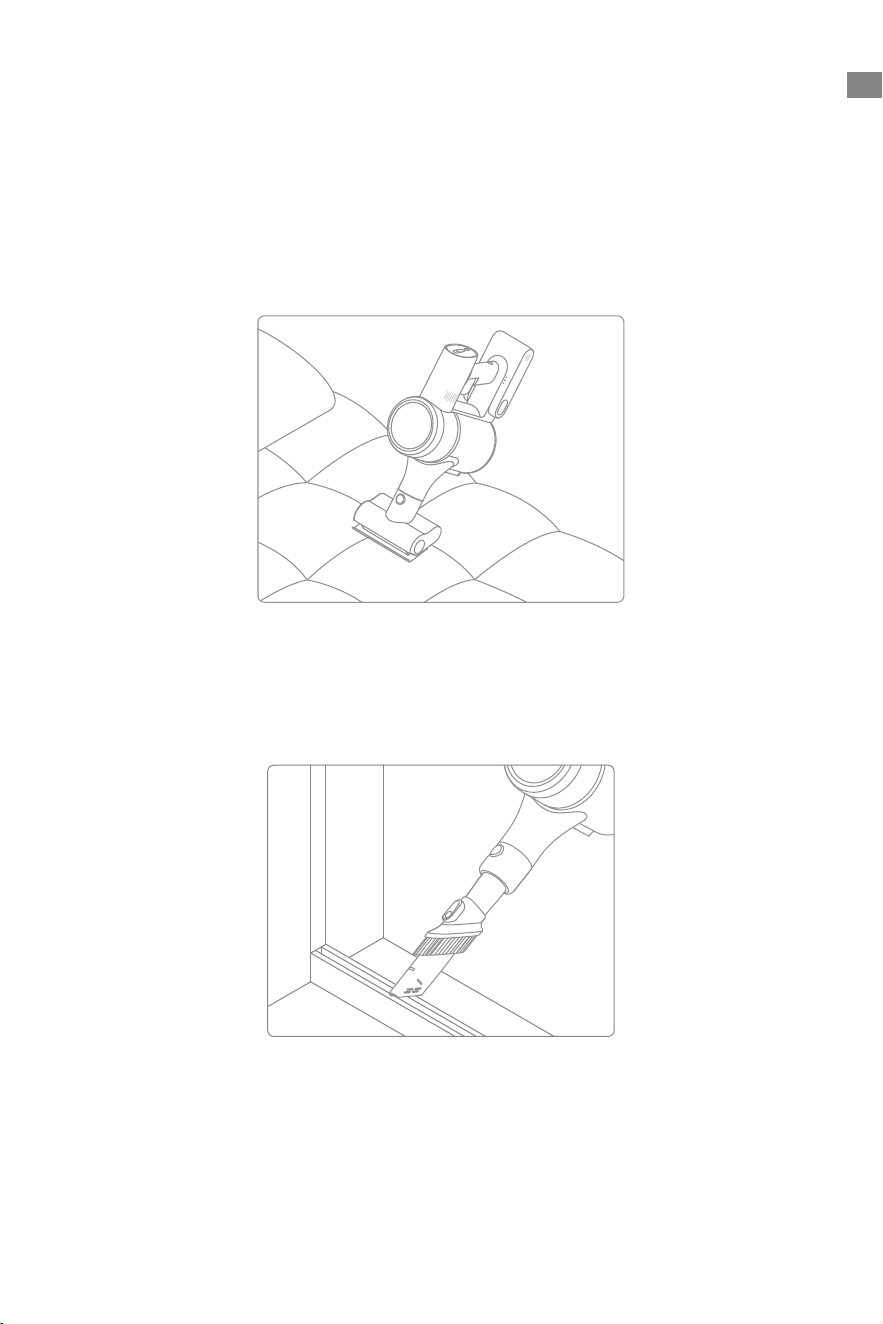

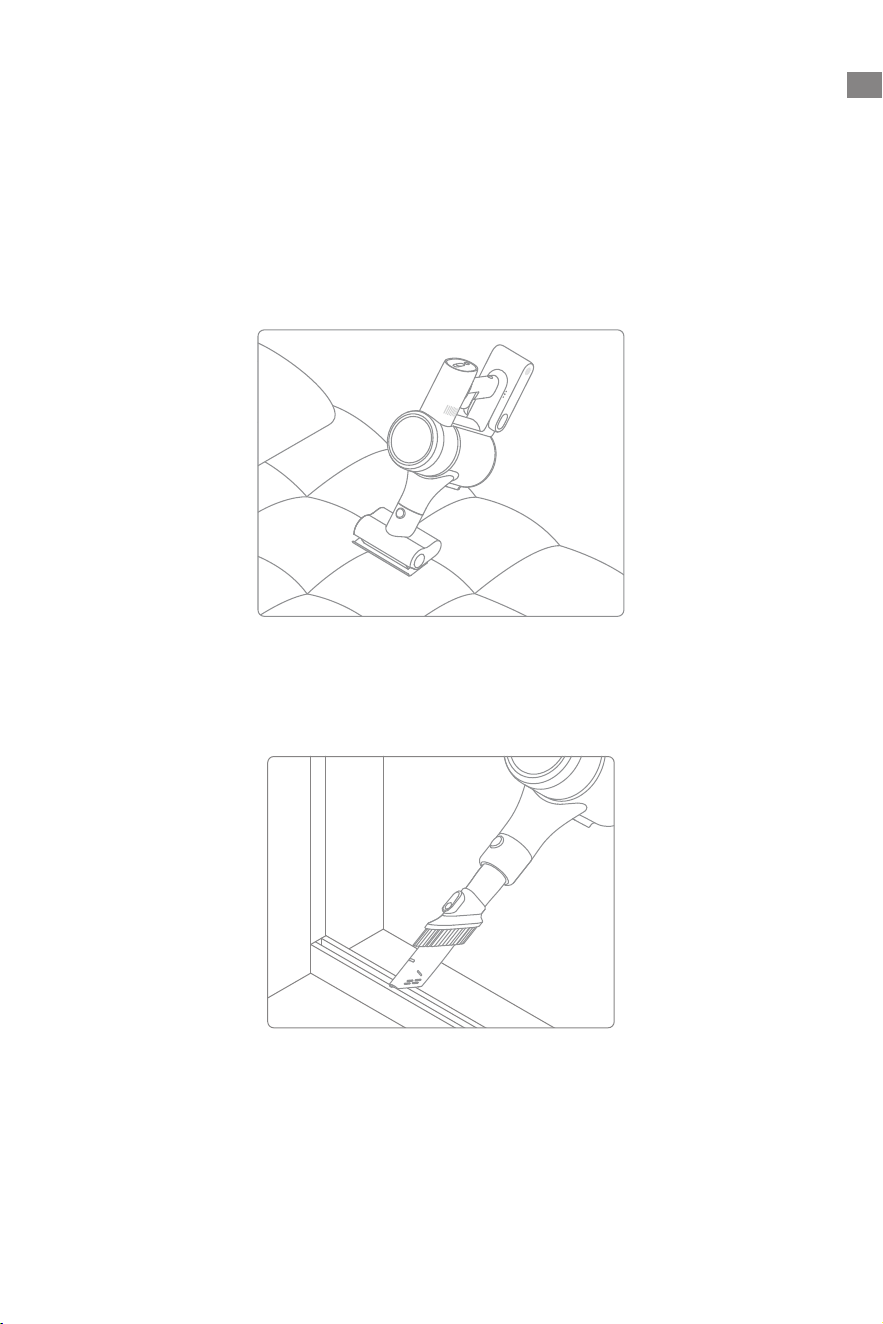

For vacuuming dirt, pet hair, and other stubborn debris from sofas, bedding, and other
fabric surfaces.
Note: It is not recommended to vacuum on fragile surfaces, such as silk.
Suitable for vacuuming cracks, corners of doors and windows, stairs, and other hard-to-
reach places.
How to Use
Using Different Accessories
Motorized Mini-Brush
Combination Tool
13
EN
Note:

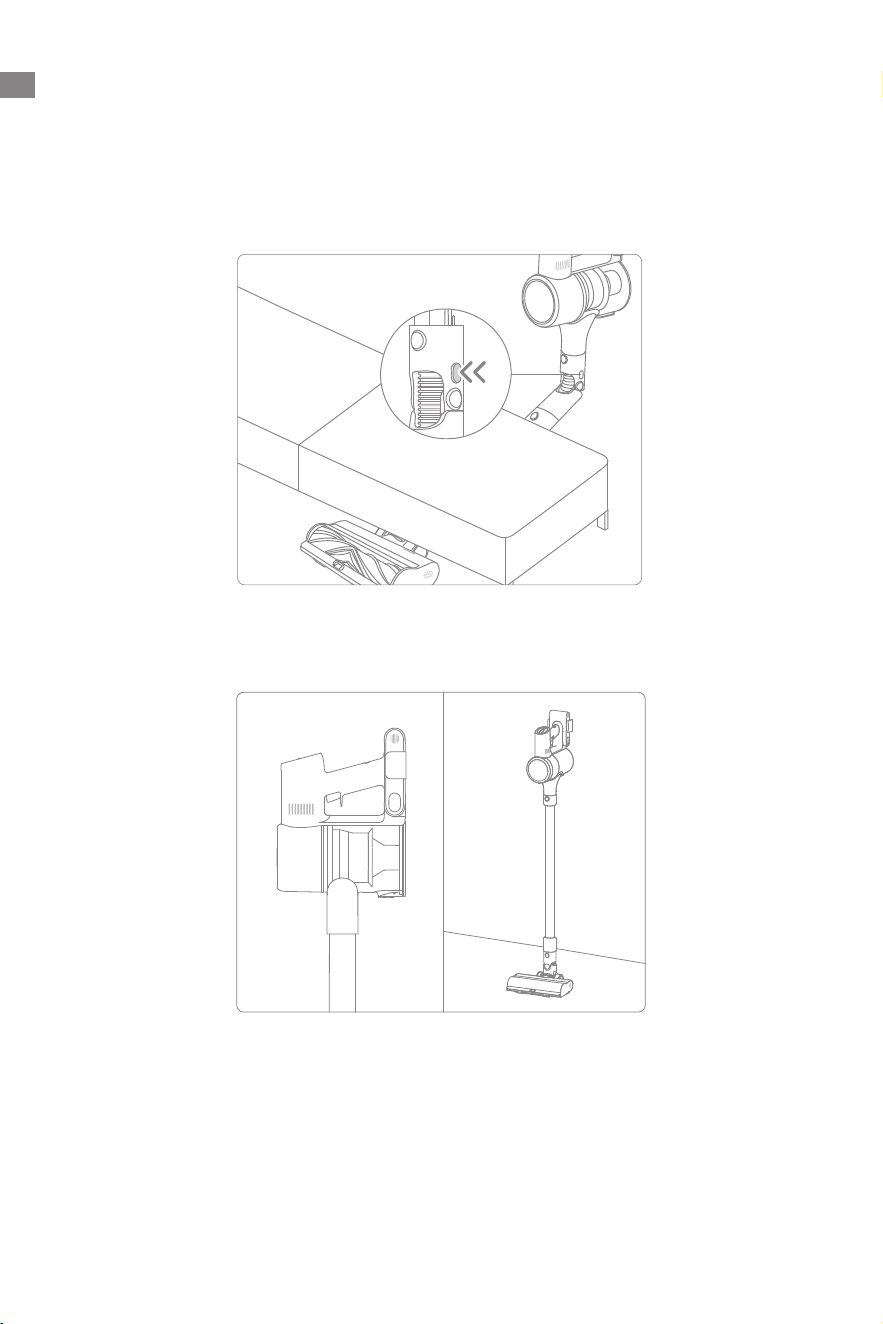

• Do not put the vacuum cleaner alone on the wall mount.
• Place it on the wall mount after connecting it with the extension rod and the smart
multi-surface brush.

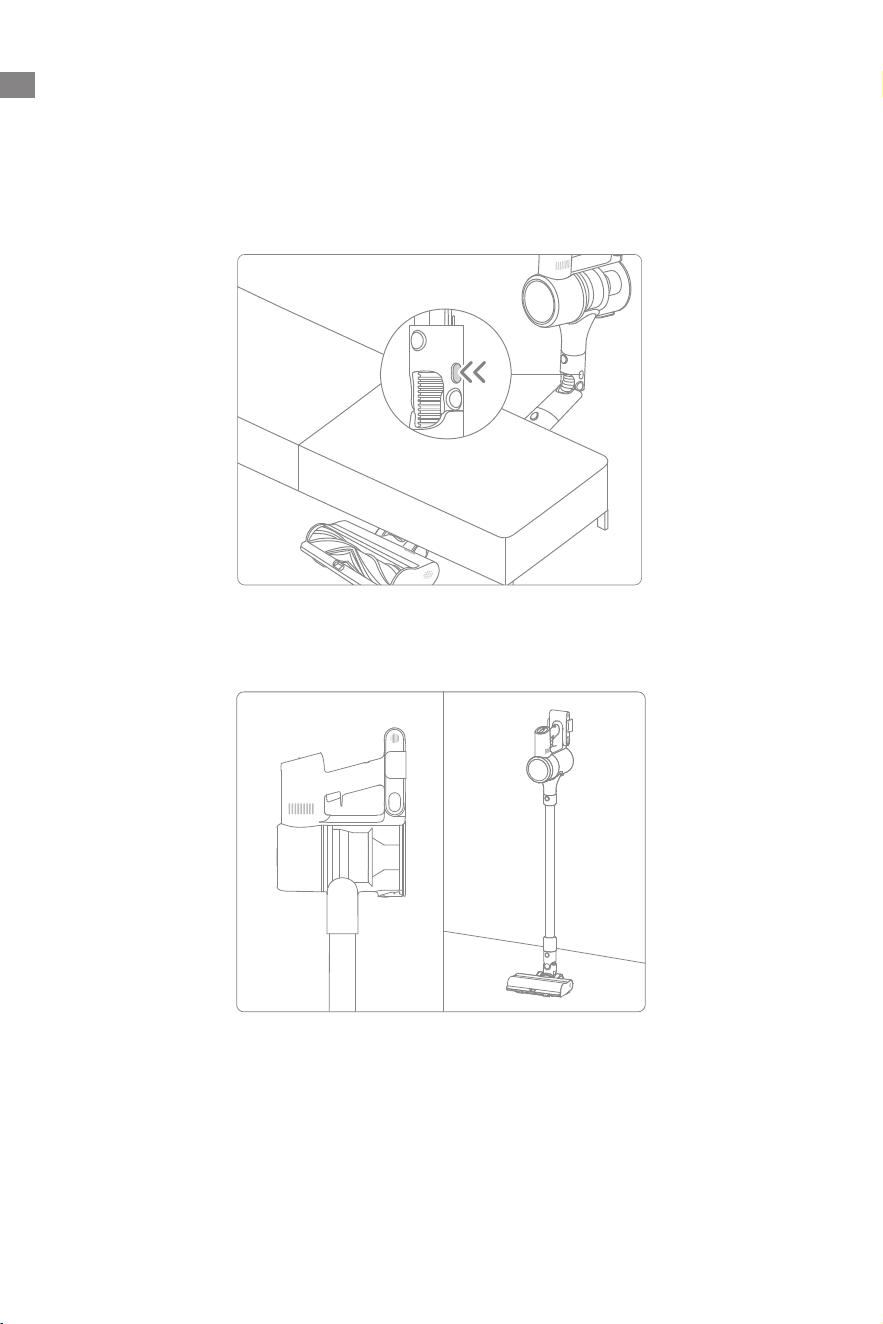

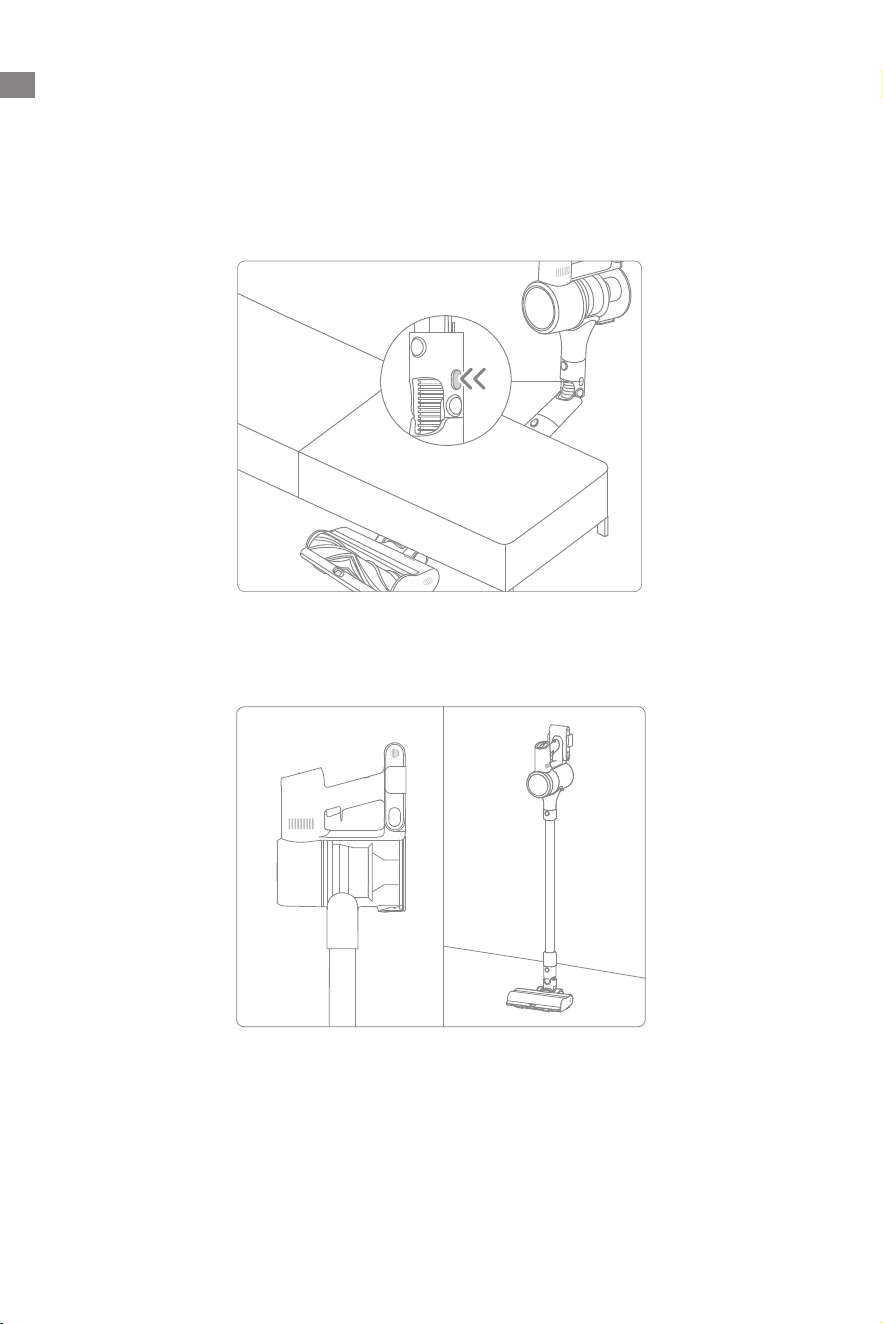

The vacuum cleaner can be placed on the wall mount when it is not in use.
Bending and extending the rod with one click can easily reach under low-lying furniture,
such as bed and sofa.
Note:
• If any rotating part becomes stuck, the vacuum may shut off automatically. Remove any
trapped foreign objects, then resume use.
• When the battery becomes overheated, the vacuum will automatically shut off. Then
resume use until the battery temperature returns to normal.
How to Use
Using Different Accessories
Wall Mount
Flexible Adapter
14
EN

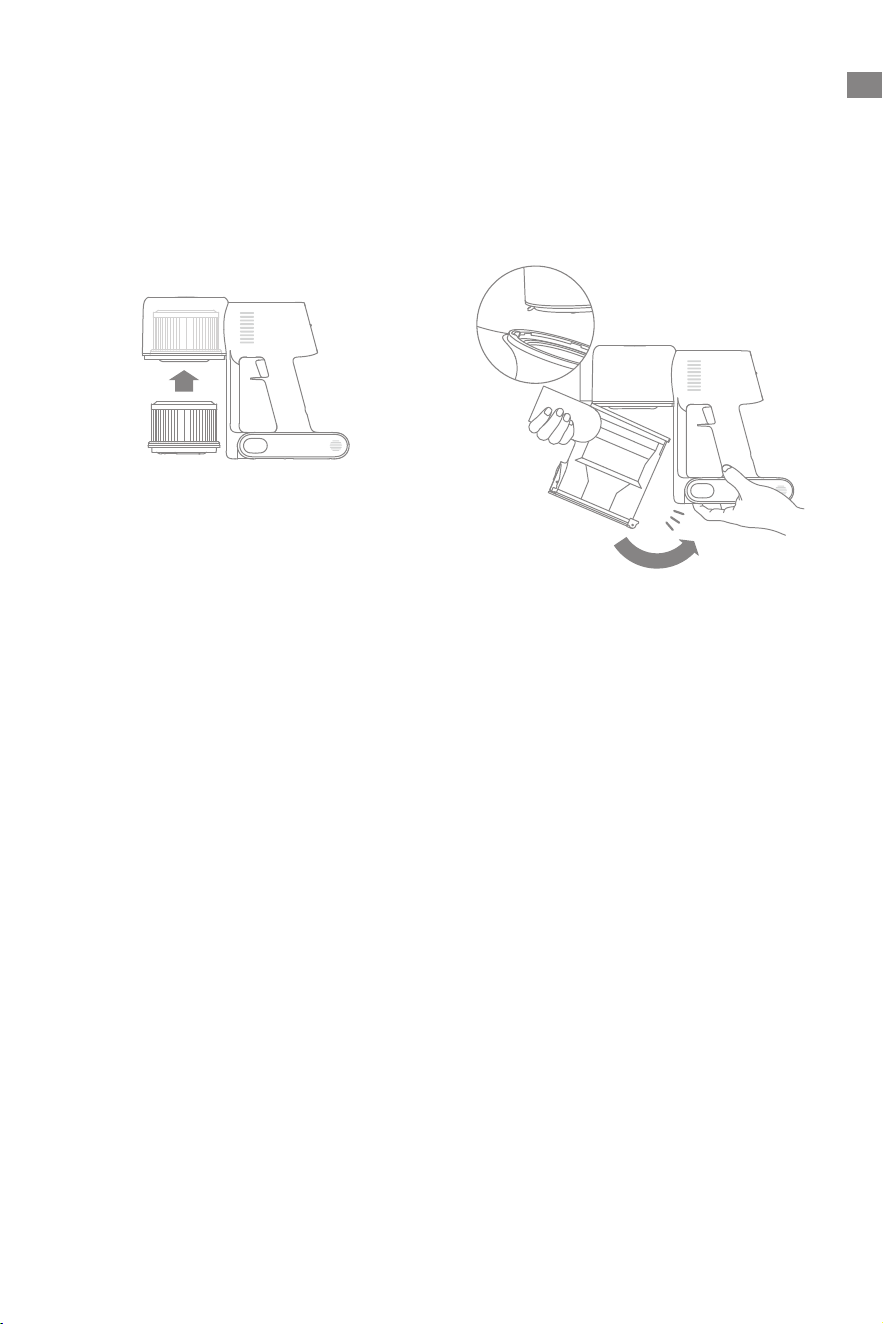

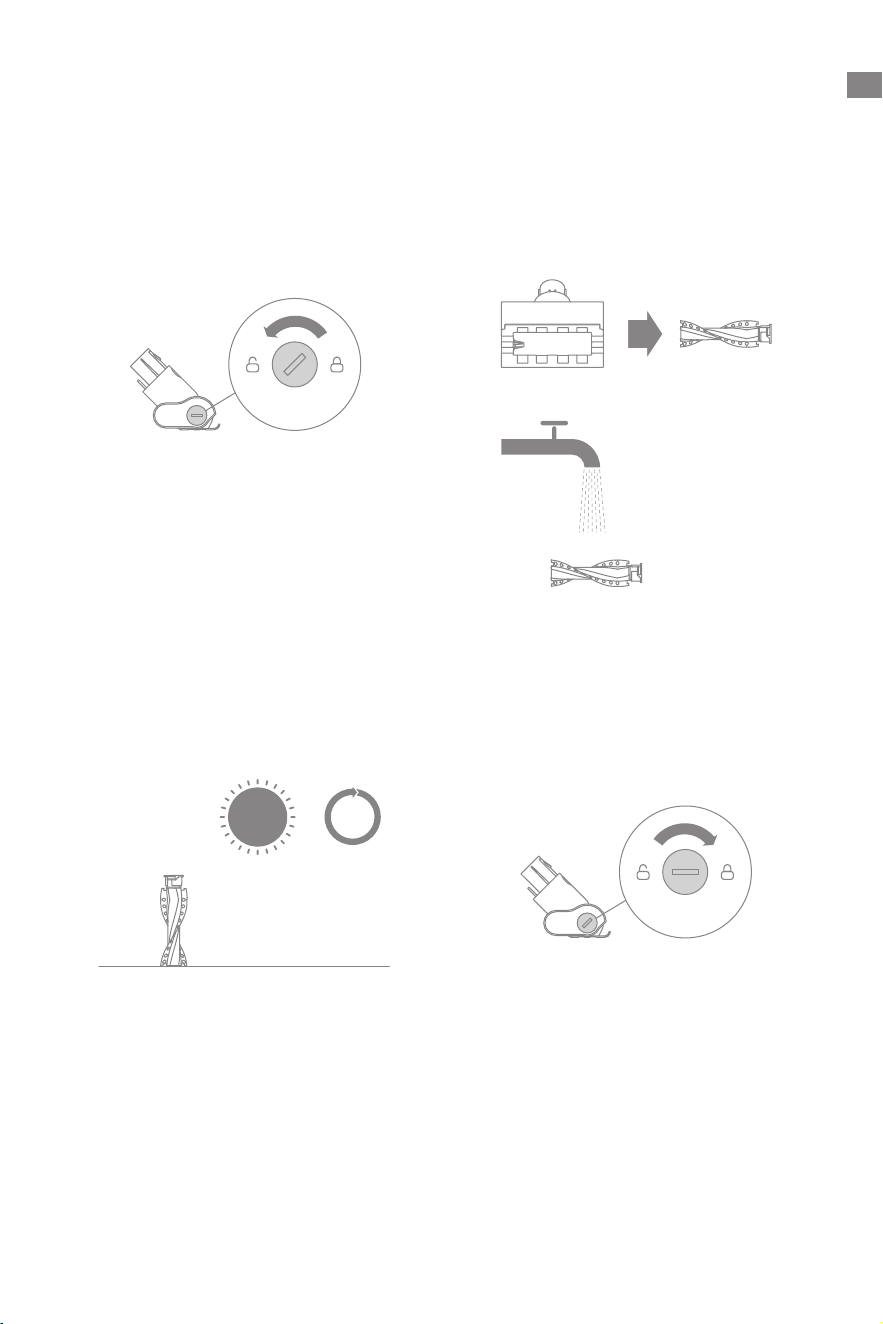

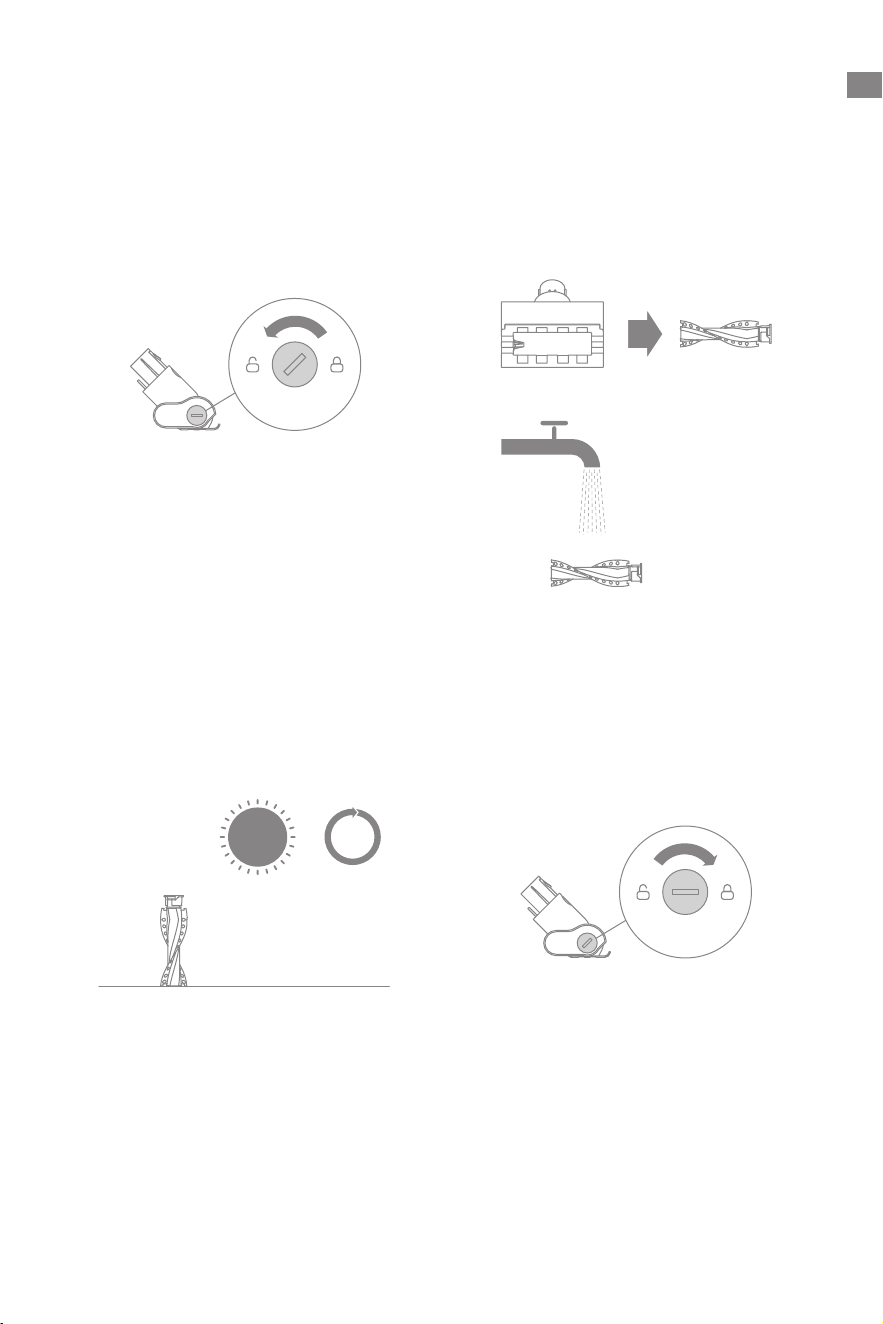

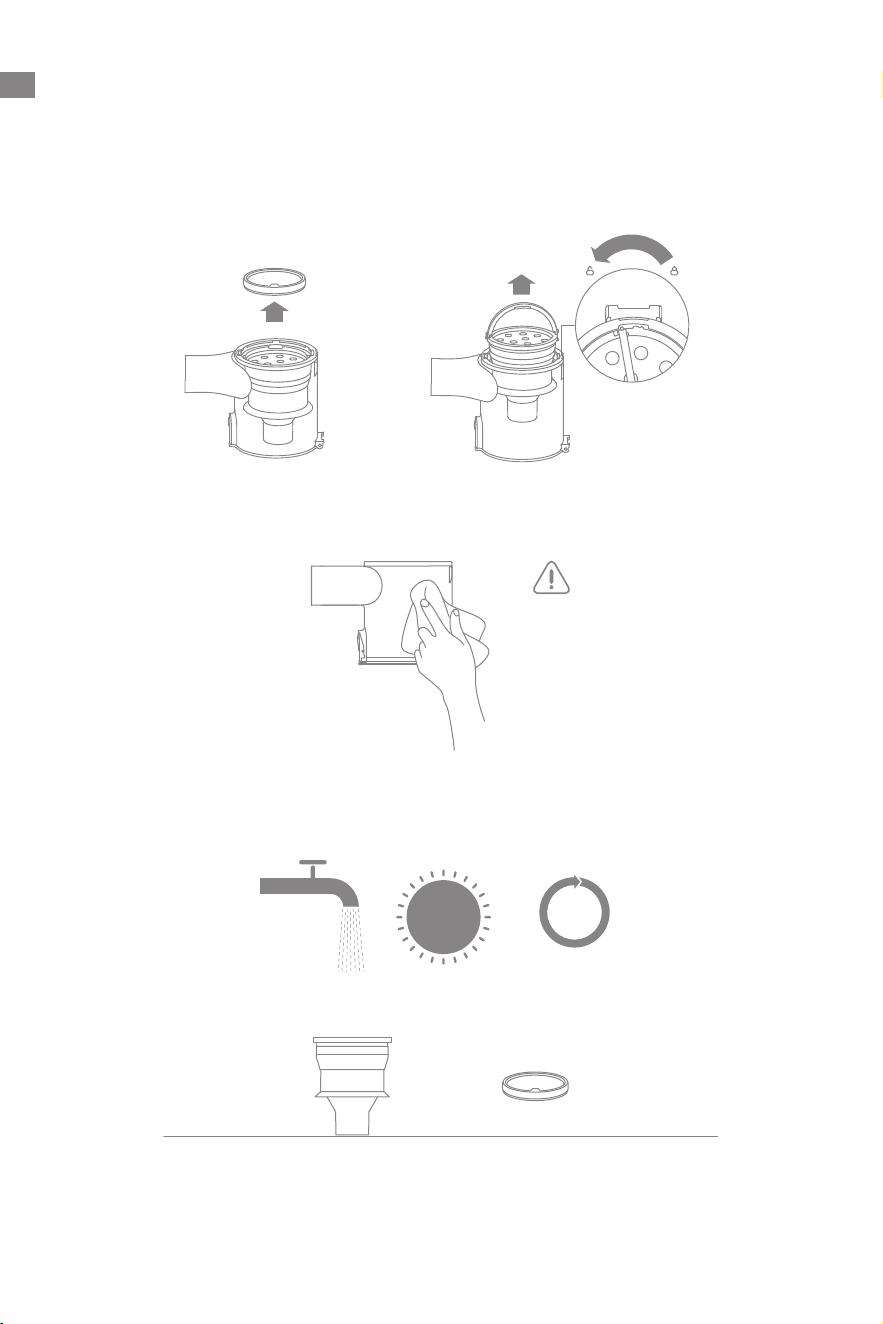

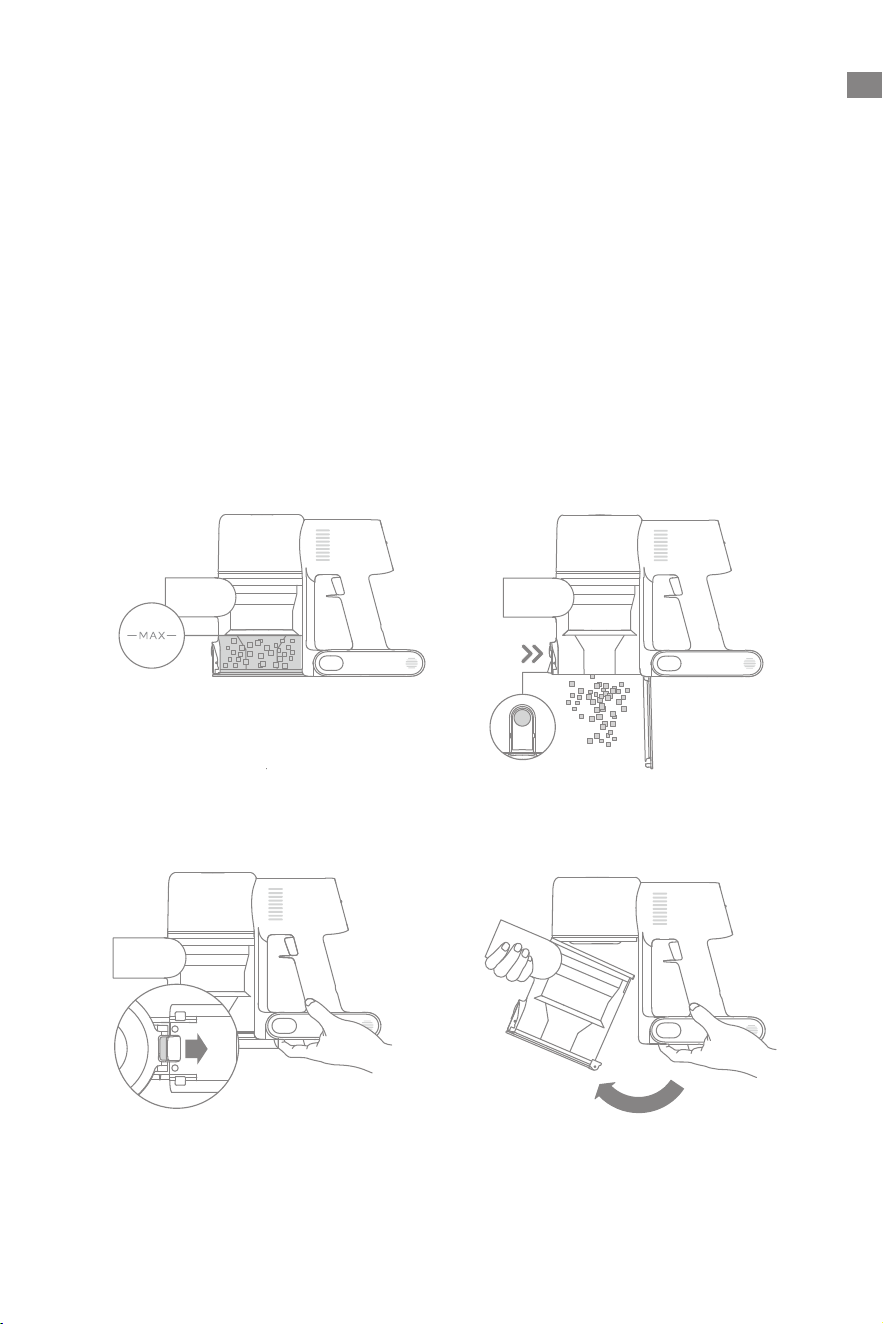

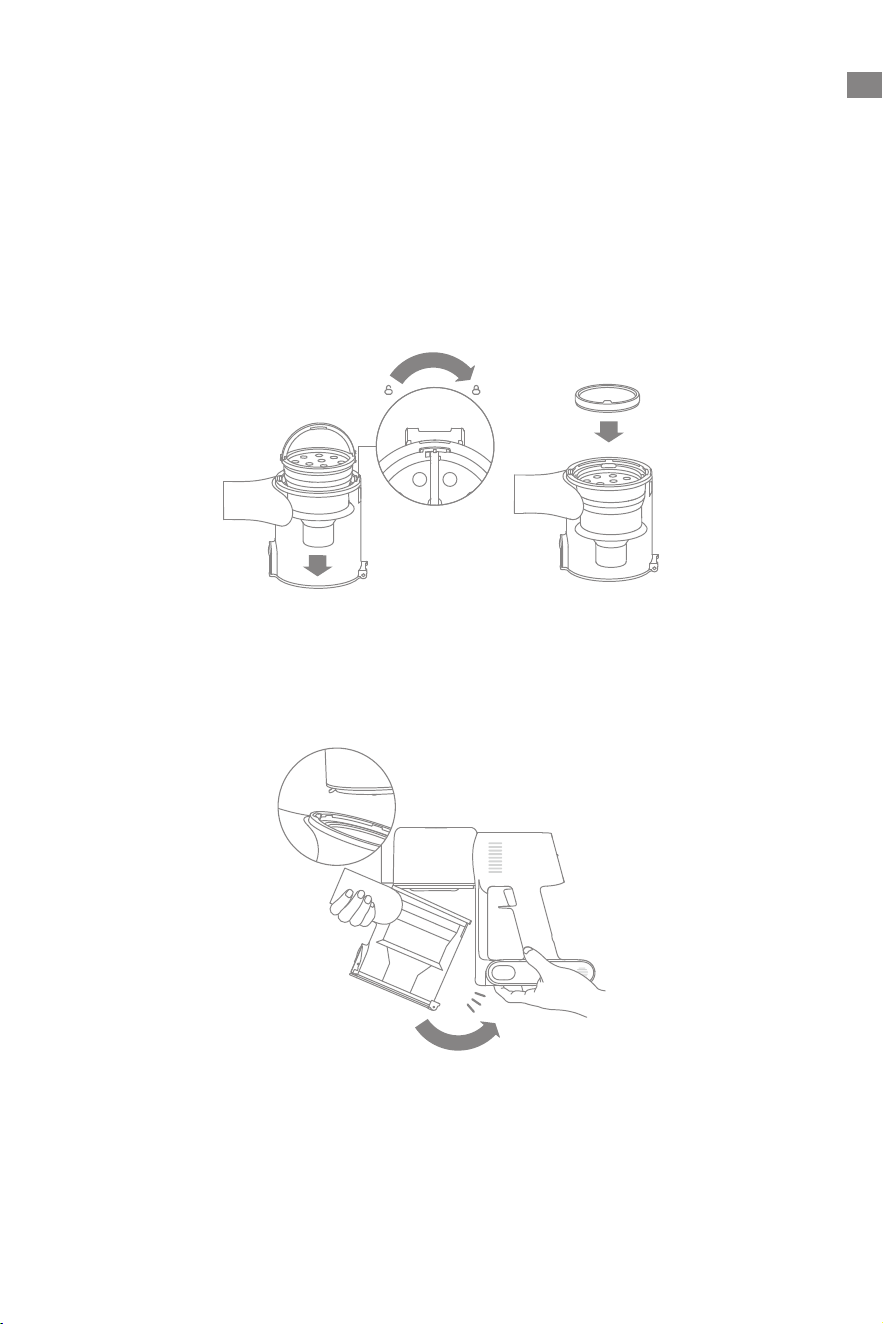

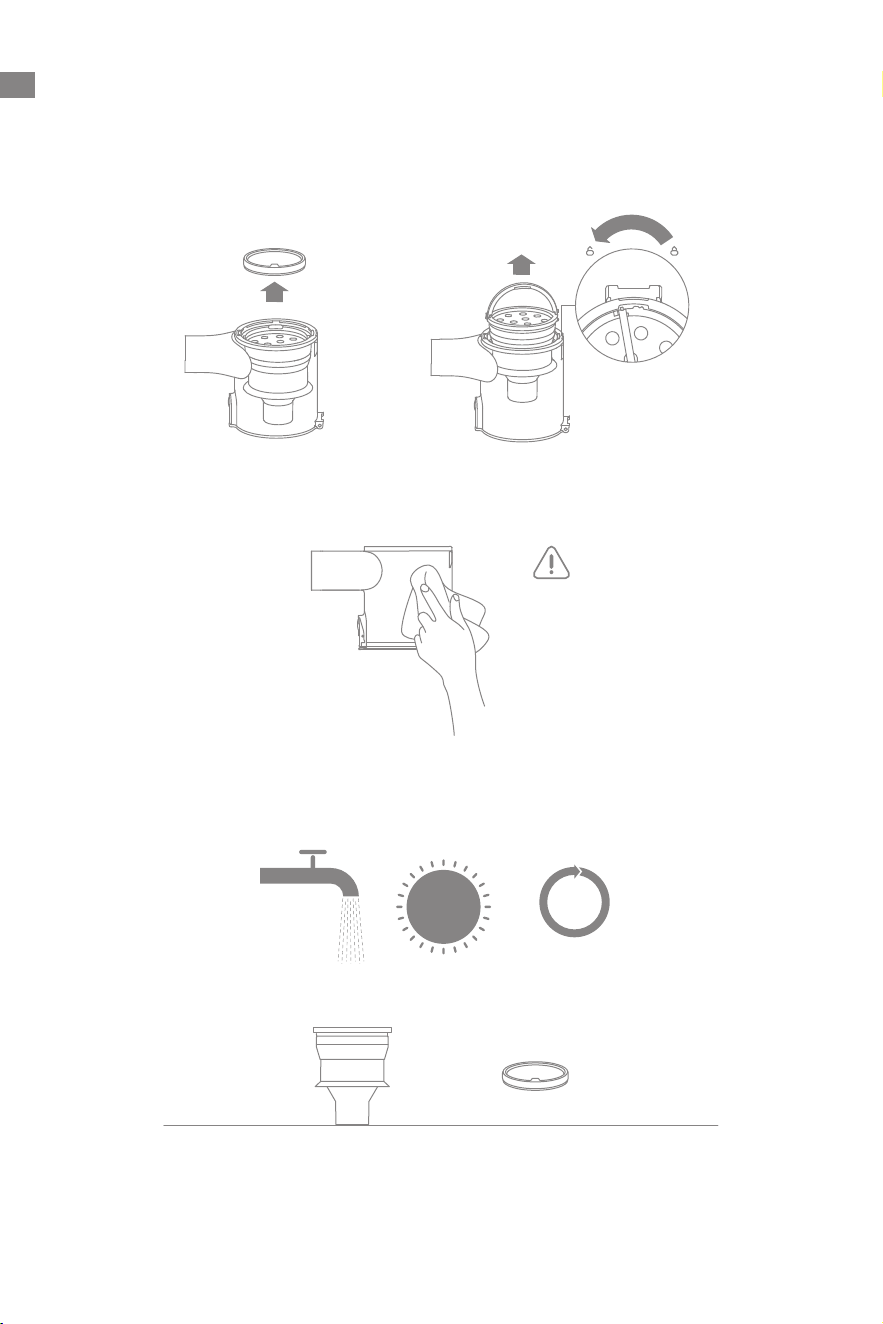

Care & Maintenance
Tips:
• Always use genuine parts to keep your warranty from becoming void.
• If the filter or nozzle becomes clogged, the vacuum will stop working shortly after being
turned on. To restore normal functions, clean the filter and/or nozzle.
• If the vacuum is not be used for an extended period, fully charge it, unplug its charger,
and store it in a cool, low-humidity environment away from direct sunlight. To avoid
over-discharging the battery, recharge the vacuum at least once every three months.

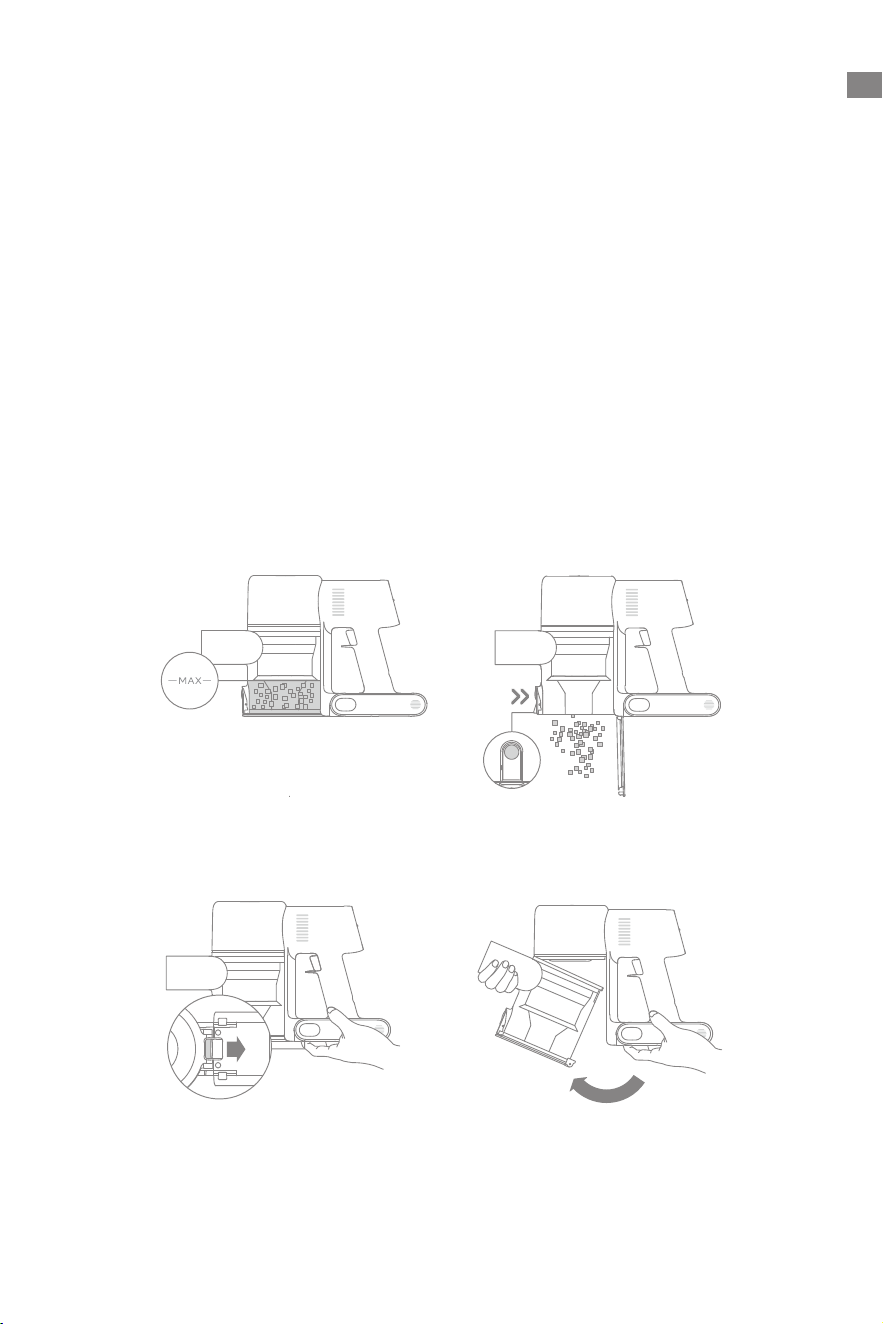

Cleaning the Vacuum
Wipe the vacuum with a soft dry cloth.
Note:
• The vacuum's cleaning ability will be reduced if the dust cup is filled to the "MAX" mark.
To regain performance, empty the dust cup in a timely manner.
• Before emptying the cup, make sure the vacuum is disconnected from the power, and
do not press its standby button.
1.
Press the dust cup bottom cover release button, then empty the contents.
2. Push the dust cup release switch in the direction indicated by the arrow, then gently
remove the dust cup from the vacuum.
Cleaning the Dust Cup, Pre-Filter, and Cyclone Assembly
1
2
15
EN
Care & Maintenance
3. Remove the pre-lter rst, then lift the handle of the cyclone assembly and turn it
counterclockwise until it stops, then pull to lift out the cyclone assembly.
4. Wipe the dust cup with a soft wet cloth. Pay attention to wring out the discloth before
using.
To reduce the risk of
electric shock, do not
rinse the dust cup with
water.
5. Rinse the cyclone assembly and pre-lter until they are clean. After washing, air dry for
at least 24 hours.
Note:
It is recommended to clean the pre-filter at least once every 3 months and the cyclone
system at least once every 6 months.
1
2
3
12
6
111
57
210
48
39
24 hrs
Cyclone Assembly Pre-Filter
16
EN
Care & Maintenance

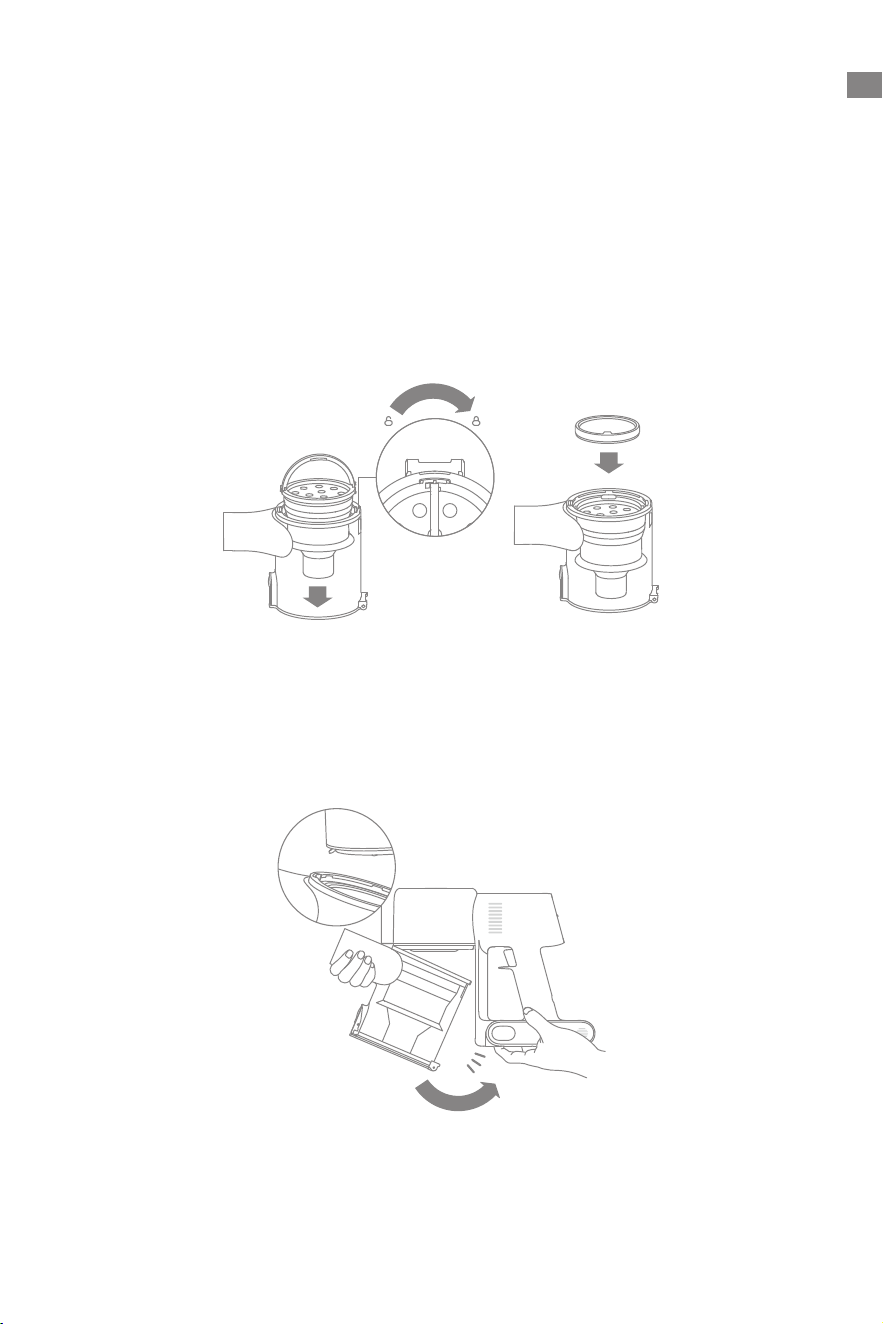

Installing the Dust Cup, Pre-Filter, and Cyclone Assembly
1. Insert the cyclone assembly vertically into the dust cup, and make sure that the handle
of the cyclone assembly line up with the slot on the left side of the dust cup. Turn the
handle clockwise until it locks, then ip the handle down.
3. Slightly tilt the dust cup so its slot aligns with the clip on the vacuum. Then gently push
the dust cup until it clicks into place.
2. Place the pre-lter with its front side facing up into the cyclone assembly.
3
1
2
3
17
EN
Care & Maintenance

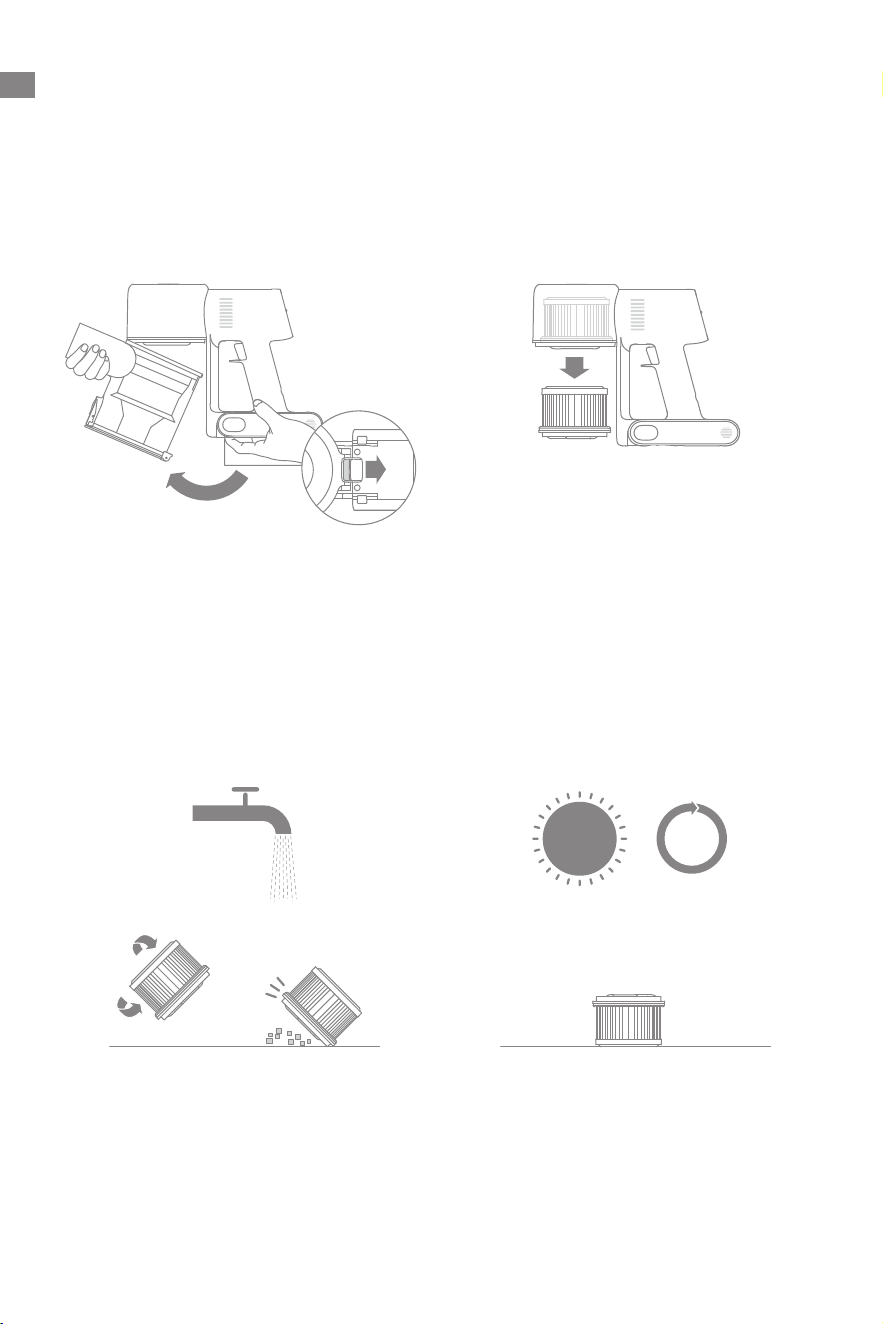

Cleaning the Filter
4. Allow the filter to air dry for 24 hours.3. Clean the lter with clean water.
Make sure you rotate the lter 360° to
thoroughly and remove all dust caught
in the lter. Lightly tap the lter several
times to remove any excess dirt.
2. Remove the lter from the vacuum by
pulling it down in the direction shown in
the gure.
1. Remove the dust cup as shown in the
gure.
12
6
111
57
210
48
39
24 hrs
2
1
12
6
111
57
210
48
39
24 hrs
Note:
• It is recommended to clean the filter once every 4 to 6 months.
• Only use clean water to wash the filter. Do not use detergent.
• Do not attempt to clean the filter with a brush or finger.
18
EN
Care & Maintenance
Installing the Filter
1.
Insert the lter into the vacuum and
gently press down, as illustrated.
2. Reinstall the dust cup.
19
EN
Care & Maintenance

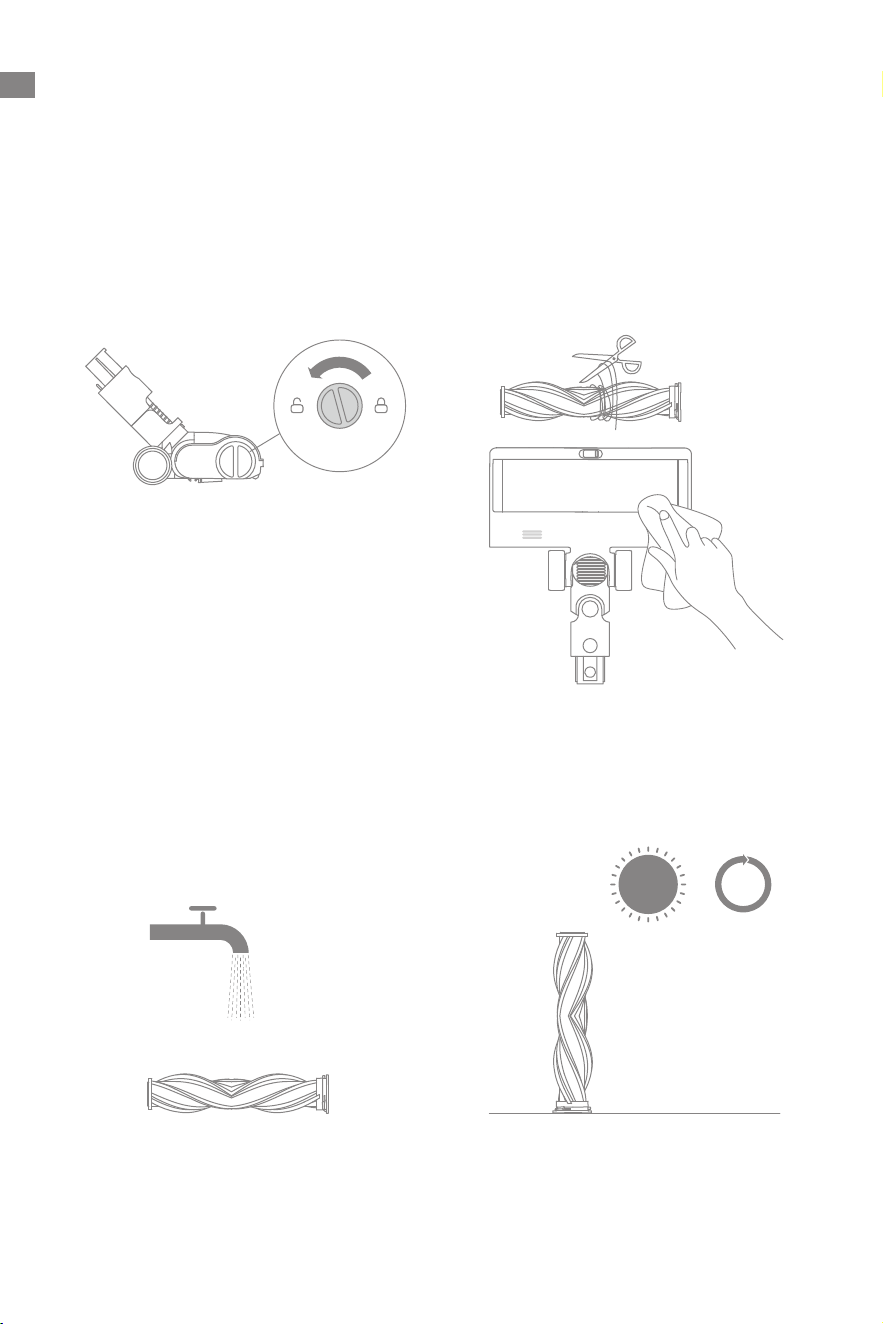

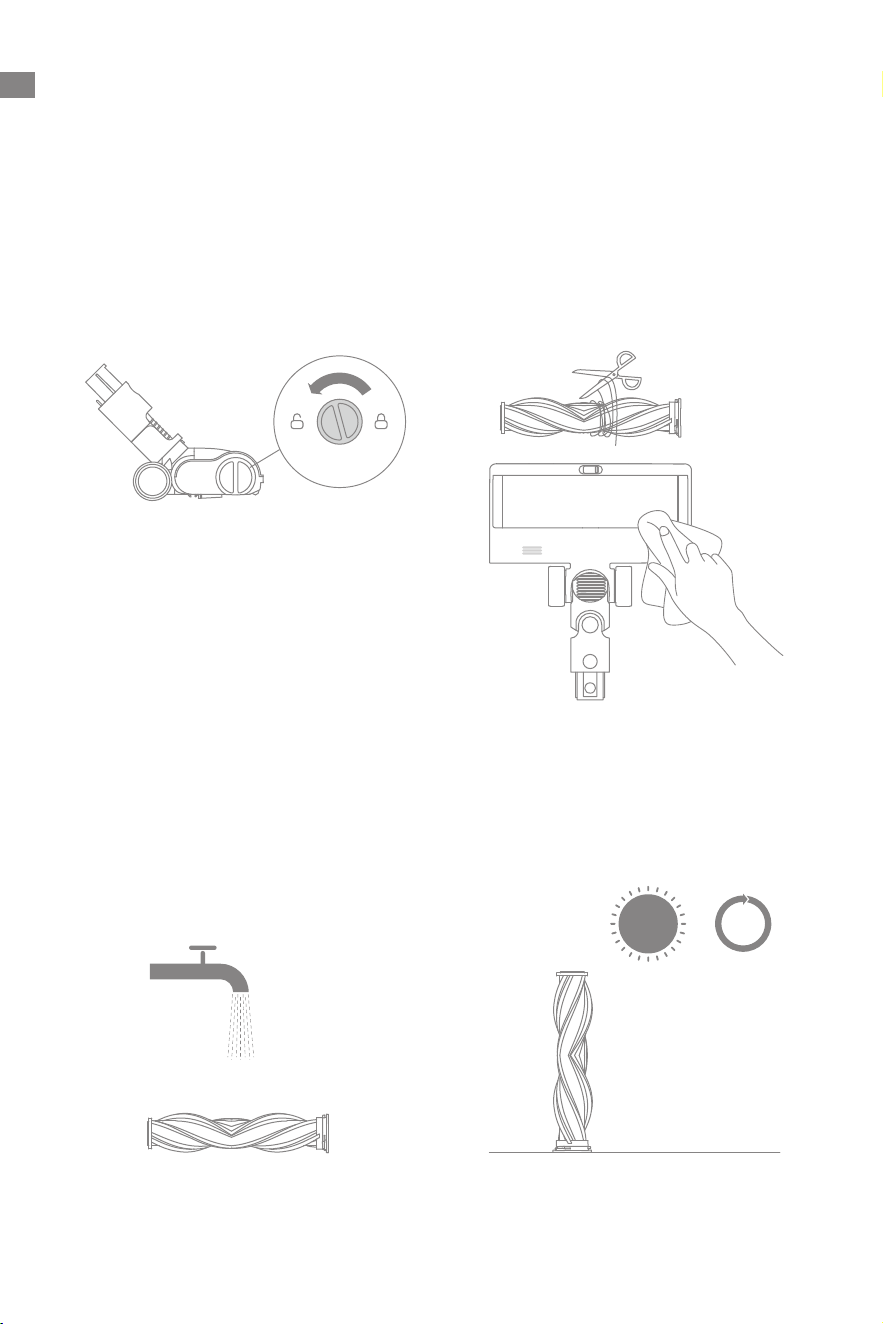

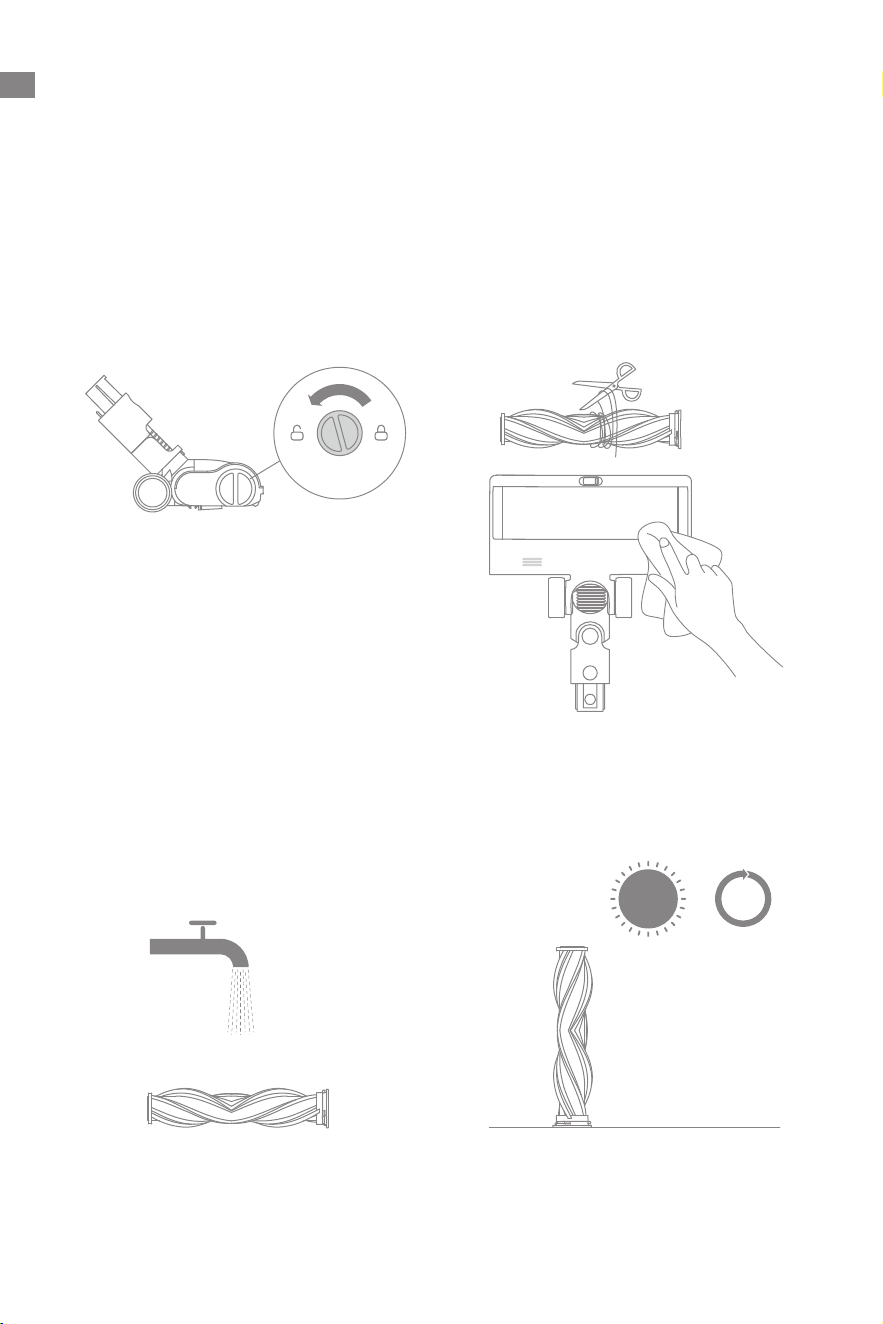

Cleaning the Multi- Surface Brush
2. Use scissor to cut o the hairs and
bers that get stuck on the brush.
Wipe the dust from the notch and
transparent cover with a dry cloth or
paper towel. Thoroughly dry before
use.
1. Turn the lock counterclockwise until
it stops, then remove the brush roller
from the brush.
4. Stand the brush roller upright for at
least 24 hours until it is fully dry.
3. When it is dirty, rinse the brush roller
with clean water until it is clean.
12
6
111
57
210
4
3
8
9
24 hrs
20
EN
2. After unlocking the motorized mini-brush,
remove the brush roller, then rinse and
clean it.
1.
Use a coin as illustrated to rotate the
lock counterclockwise until you hear a
click.
3. Stand the brush roller upright in a well-
ventilated area for at least 24 hours
until it is fully dry.
4. Once the brush roller is dry, reinstall it
by following the disassembly steps in
reverse.
Care & Maintenance
Cleaning the Motorized Mini-Brush
12
6
111
57
210
4
3
8
9
24 hrs
21
EN
The vacuum contains a removable rechargeable lithium-ion battery pack which has a
limited number of recharge cycles. After extended use, the battery pack may no longer
hold a charge. If this happens, it means the battery pack has reached the end of its life
cycle and needs to be replaced.
1.
Press down the battery pack release button and slide the battery pack to the right, as
illustrated, to remove it.
2.
Install the new battery pack.
Care & Maintenance
Battery Pack
22
EN
Specifications
The lithium-ion pack contains substances that are hazardous to the environment. Before
disposing of the vacuum, please remove the battery pack, then discard or recycle it in
accordance with local laws and regulations of the country or region it is used in.
Vacuum
Model VRV13B
Charging Voltage 34 V Rated Voltage 28. 8 V
Rated Power 425 W Charging Time Approx. 4 hours
Motorized Mini-Brush
Model VMM4
Rated Power 20 W Rated Voltage 25. 2 V
Multi-Surface Brush
Model VMBZ
Rated Power 40 W Rated Voltage 25. 2 V
Charger
Model ZD024M340090US
Input 100-240 V 50/60 Hz 0.8 A
Output 34 V 0. 9 A
Rechargeable Lithium-Ion Battery Pack
Model V2437-8S1P-BWB
Nominal Voltage 28. 8 V Nominal Capacity 2500 mAh
Rated Capacity 2300 mAh Energy 66. 24 Wh
23
EN
FAQ
If the vacuum is not working properly, please refer to the table below.
Errors Possible Causes Solutions
Vacuum does not work.
Vacuum is out of battery or low
on power.
Fully charge the vacuum, then
continue to use it.
Overheat protection mode
triggered by a blockage.
Clean the suction openings or air
duct. Wait until the vacuum cools
down, then reactivate it.
Suction opening or air duct is
blocked.
Clear any blockage from suction
opening or air duct.
Weak suction force.
Dust cup is full and/or lter
assembly is clogged.
Empty the dust cup and clean the
lter assembly.
Attachment is blocked.
Clear any blockage in the
attachment.
Motor is making a
strange noise.
Main suction opening or
extension rod is blocked
Clear any blockage in the main
suction opening or extension rod.
The rst indicator is red
when using the vacuum.
Battery pack is damaged.
Please contact the after-sales service
department for maintenance.
The rst indicator blinks
red when charging the
vacuum.
The charger is incompatible.
Only use the original charger to
charge the vacuum.
The battery indicator
does not light when
charging.
The charger does not plug into
the vacuum well.
Check whether the charger is
properly plugged into the vacuum.
The battery is fully charged
and went into sleep mode.
The vacuum can be used normally.
If the problem persists after ruling out the above two possibilities,
please contact the after-sales service department for maintenance.
The vacuum charges
slowly.
Battery temperature is toolow
or too high.
Wait until the battery's temperature
returns normal, then continue to use
the vacuum.
LED lights of the multi-
surface brush do not
work.
LED lights are damaged.
Please contact the after-sales
department for maintenance.
24
EN
Troubleshooting
If the vacuum is not working properly, the screen display will show an error message.
Please refer to the troubleshooting table to find your solution.
Error Icon Status Error Message Solutions
Blinking Red
High-temperature
Alert
Please wait until the motor
temperature returns normal.
Blinking Orange Roller brush stuck
Refer to the [Cleaning the Multi-Surface
Brush] section to clean the debris and
hair tangled on the brush roller.
Blinking Orange Air Duct Blocked
Check whether the dust cup,
extension rod, multi-surface brush, or
motorized mini-brush is blocked.
Solid orange Filter is expiring
Please replace the filter in time. After
replacing the filter, press and hold the
trigger switch lock for 3 seconds to
reset the filter.
If one of the error codes from E0 to E4 appears on the display, please contact the after-sales
service team for repair.
25
FR
Consignes de sécurité
IMPORTANTES MESURES DE
SÉCURITÉ
L'utilisation d'un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER
(CETAPPAREIL). Le non-respect des mises en garde et des instructions
peut causer des chocs électriques, des incendies et/ou des blessures
graves.
CONSERVER CES INSTRUCTIONS
Usage Domestique seulement.
AVERTISSEMENT
- Pour réduire les risques d'incendie,
de choc électrique ou de blessure:
Ne pas exposer à la pluie, Ranger à l'intérieur.
Ne pas permettre aux enfants de jouer avec l'appareil. Une attention
particulière est nécessaire lorsque l'appareil est utilize par des enfants
ou à proximité de ces derniers.
N'utiliser que conformément à cette notice avec les accessories
recommandés par le fabricant.
N'utilisez pas avec un cordon ou un chargeur endommagé.Retourner
l'appareil à un atelier de reparation s'il ne fonctionne pas bien, s'il est
tombé ou s'il a été endommagé, oublié à l'extérieur ou immergé.
Ne pas tirer soulever ni trainer l'appareil par le cordon. Ne pas utiliser
le cordon comme une poignée, le coincer dans l'embrasure d'une
porte ou l'appuyer contre des arêtes vives ou des coins. Ne pas faire
rouler l'appareil sur le cordon. Garder le cordonà l'écart des surfaces
chaudes.
Ne débranchez pas en tirant sur le cordon.Pour débrancher, saisissez le
chargeur et non le cordon.
Ne pas manipuler le chargeur, y compris la prise du chargeur, et les
bornes du chargeur avec les mains mouillées.
N'insérer aucun objet dans les ouvertures. Ne pas utiliser l'appareil
lorsqu'une ouverture est bloquée. S'assurer que de la poussière, de la
26
FR
peluche, des cheveux ou d'autres matières ne réduisent pas le debit
d'air.
Maintenir les cheveux, les vêtements amples, les doigts et toutes les
parties du corps à l'écart des ouvertures et des pieces mobiles.
User de prudence lors du nettoyage des escaliers.
Ne pas aspirer des liquids inflammables ou combustibles, comme de
l'essence, et ne pas faire fonctionner dans des endroits où peuvent se
trouver de tells liquides.
Ne pas aspirer de matières en combustion ou qui dégagent de la
fumée, comme des cigarettes, des allumettes ou des cendres chaudes.
Ne pas utiliser l'appareil si le sac à poussière ou le filter n'est pas en
place.
Emêcher une mise en marche accidentelle. S'assurer que l'interrupteur
est à la position arrêt avant de raccorder la batterie, de lever ou de
déplacer l'appareil. Transporter l'appareil en gardant un doigt sur
l'interrupteur, ou mettre sous tension un appareil dont l'interrupteur est
à la position marche peut causer un accident.
Retirer la batterie de l'appareil avant d'effectuer des réglages, changer
les accessoires ou ranger l'appareil. Ces mesures de sécurité ont pour
but d'éviter une mise en marche accidentelle de l'appareil.
Recharger uniquement avec le chargeur prescrit par le fabricant. Un
chargeur convenant à un type de batterie peut présenter un risque
d'incendie lorsqu'il est utilisé avec une autre batterie.
Utiliser uniquement les batteries recommandées pour l'appareil.
L'utilisation d'autres types de batteries peut présenter un risque de
blessure ou d'incendie.
Lorsque l'appareil n'est pas utilisé, tenir la batterie loin d'objets
métalliques comme des trombones, des pièces de monnaie, des clés,
des clous, des vis ou autres petits objets qui pourraient établir une
liaison entre les bornes. Un courtcircuit des bornes des batteries peut
causer des brûlures ou un incendie.
En condition d'usage abusif, du liquide peut s'échapper de la batterie ;
éviter tout contact avec ce liquide. En cas de contact accidentel, rincer
abondamment avec de l'eau. En cas de contact avec les yeux, consulter
également un médecin. Le liquide projeté peut causer des irritations ou
des brûlures.
Ne pas utiliser une batterie ou un appareil endommagé ou qui a été
modifié. Des batteries endommagées ou modifies peuvent avoir un
comportement imprévisible pouvant causer un incendie, une explosion
27
FR
ou un risque de blessure.
Ne pas exposer une batterie ou un appareil à la flamme ou à
des températures excessives. L'exposition à une flamme ou à des
températures supérieures à 130℃ peut causer une explosion.
Respecter toutes les instructions de chargement et ne pas charger la
batterie ou l'appareil à des températures qui ne sont pas incluses dans
la gamme de températures indiquées dans la notice d'instructions. Un
chargement mal effctué.
Confier les réparations à une personne qualifiée qui utilisera
uniquement des pièces de remplacement identiques. Cette façon de
faire garantira la sécurité du produit.
Ne pas modifier ni tenter de réparer l'appareil ou la batterie sauf
comme il est indiqué dans les instructions d'utilisation et d'entretien.
Ne pas l'utiliser ni lestocker dans des environnements extrêmement
chauds ou froids (en dessous de 0℃/32°F ou au-dessus de 40℃/104°F).
Veuillez charger l'aspirateur sans fil dans des températures supérieures
à 0℃/32°F et inférieures à 40℃/104°F.
Éteignez toujours l'appareil avant de brancher ou de débrancher la
buse motorisée.
Risque de blessure. La brosse peut démarrer inattendu. Débrancher le
bloc de batteries avant le nettoyage ou le dépannage.
Attention:
L'émetteur/récepteur exempt de licence contenu dans le
présent appareil est conforme aux CNR d'Innovation, Sciences et
Développement économique Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisée aux deux conditions
suivantes :
1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si
le brouillage est susceptible d'en compromettre le fonctionnement.
Courant continu
Courant alternatif
Bouton de mise en veille
28
FR
Présentation du produit
Accessories
Hinweis: Die Abbildungen in diesem Handbuch dienen nur als Referenz, bitte beziehen
Sie sich auf das tatsächliche Aussehen.
Brosse multi-surfaces
Tige de rallonge
Outil combiné
Support mural
(comprenant une vis ×2, une
prise murale ×2, et un
autocollant de gabarit de
montage)
Outil à combinaison large
Chargeur
Mini-brosse motorisée
Adaptateur flexible
Port de recharge
Contact antistatique
Voyant d’état de la
batterie
Écran d’affichage
Bouton de déverrouillage
de la batterie
Bouton de mise en veille
• Appuyer pour démarrer
• Relâcher pour arrêter
Compartiment à poussière
Bouton de
déblocage de la
tige d'extension
Bouton de
déverrouillage du capot
inférieur du
compartiment à
poussière
Tige de rallonge
Bouton de libération
de brosse
Brosse multi-surfaces
29
FR
Présentation du produit
Nom du composant
Bouton de mise en veille
• Appuyer pour démarrer
• Relâcher pour arrêter
30
FR
Présentation du produit
Fonction introduction de l'écran d'affichage
Voyant de charge/ de faible niveau de batterie
• Clignotement rouge: Niveau de batterie≤10%
• Clignotement rouge lentement: Niveau de batterie≤10% (charge en cours)
• Clignotement r vert lentement: Niveau de batterie>10% (charge en cours)
La brosse du rouleau est coincée
Conduit d'air bloqué
Alarme de température élevée
Erreurs
Le filtre sera bientôt périmé
État verrouillé
Bouton de réglagede
la vitesse Une
courte pression peut
changer le niveau
de la vitesse de
l'aspirateur
Verrouillage de
l'interrupteur à gâchette
Cliquez pour changer de
mode de travail
Pourcentage du
niveau de batterie
Lorsque l’écran affiche
« LO », cela indique
que le niveau de
batterie est inférieur à
10 %.
Niveau d'aspiration
La couleur du
symbole en forme de
ventilateur varie en
fonction des modes
sélectionnés.
Insérer jusqu’à
entendre un déclic
Insérer jusqu’à
entendre un déclic
Insérer jusqu’à
entendre un déclic
Insérer jusqu’à
entendre un déclic
Insérer jusqu’à
entendre un déclic
31
FR
Installation
Installation des accessoires sur l’aspirateur
32
FR
Installation
Schéma d'installation du support mural
1. Collez l'autocollant de montage sur le mur. Le bord inférieur de l'autocollant du gabarit
de montage doit être parallèle au sol et à environ 107 cm de celui-ci.
2. Utilisez une perceuse électrique avec une fraise de 8mm pour percer un trou à chaque
emplacement indiqué sur le patron d’installation. Ensuite, insérez une cheville murale
dans chaque trou.
3. Alignez les trous du support avec les trous du mur. Fixez-le au mur à l'aide des vis
fournies.
• Le support mural est un accessoire en option. Vous pouvez l'installer en fonction de vos
besoins.
• Le support mural doit être installé sur une surface fraîche et sèche, avec une
prise électrique à proximité. Avant de l'installer, assurez-vous qu'il n'y a pas de
fils électriques ou de tuyaux dans l'espace situé directement derrière la position
d'installation.
Remarque:
107 cm
33
FR
Recharge
Recharge de l’aspirateur avec le chargeur
Modes de charge
Remarque:
• Chargez entièrement la batterie de l’aspirateur avant la première utilisation.
• Cette opération dure environ4heures.
• L’aspiration en mode Turbo pendant une période prolongée peut entraîner la
surchauffe de la batterie, ce qui augmente le temps de charge. Laissez l’aspirateur
refroidir pendant 30minutes avant de le charger.
Écran d’affichage
Affichage des modes de
fonctionnement
Le nombre figurant sur l’écran d’affichage
représente le niveau de batterie actuel en
pourcentage pendant la charge. Lorsque
ce nombre atteint 100, la batterie est
complètement chargée.
Remarque: Une fois l’aspirateur
entièrement chargé, le voyant s’éteint au
bout de 5minutes et l’appareil passe en
mode économie d’énergie.
Voyant d’état de la batterie
Batterie faible
Batterie à moitié vide
Batterie presque pleine
Entièrement chargée
Arrêt Clignotant Marche
34
FR
Mode d’utilisation
Mode de nettoyage
Il existe deux modes de fonctionnement pour l'aspirateur, qui peuvent être
sélectionnés en fonction de vos propres besoins.
Mode 1 : Mode de nettoyage discontinu
Maintenez le bouton de mise en veille enfoncé pour démarrer l'appareil, et relâchez le
bouton pour l'arrêter immédiatement.
Mode 2 : Mode de nettoyage continu
(verrouillage de l'interrupteur à gâchette)
Appuyez sur le verrou de l'interrupteur à gâchette pour passer en mode Nettoyage
continu, puis appuyez brièvement sur le bouton de mise en veille pour maintenir
l'aspirateur en mode Nettoyage continu.
Remarque:
• L'utilisation du verrou de l'interrupteur à gâchette permet de soulager les doigts de la
fatigue causée par la pression sur le bouton de mise en veille.
• Appuyez à nouveau sur le verrou de la gâchette pour quitter le mode Nettoyage
continu.
35
FR
Mode d’utilisation
Utilisation des différents accessoires
-
Lors de l'utilisation sur des tapis de jeu pour bébé, des tapis ou pour aspirer des
grains de café, du maïs soufflé et d'autres pellets, allumez l'interrupteur sur la brosse.
-
Pour aspirer sur le carrelage, les planchers en bois ou autres surfaces dures, éteignez
l'interrupteur.
Remarque :
• La brosse multi-surfaces peut être fixée directement à l'aspirateur.
• Lorsque l’appareil démarre, les lumières devant la brosse à rouleau s’allumeront
automatiquement, ce qui est pratique à l’utilisation.
Brosse multi-surfaces
Outil à combinaison large
Pour l’aspiration de rideaux, canapés, intérieur de véhicules, tables de salon, etc.
36
FR
Pour l’aspiration de poussière, poils d’animaux et autres résidus tenaces sur des
canapés, linges de lit et autres surfaces en tissu.
Remarque : il n'est pas recommandé de passer l'aspirateur sur les surfaces qui
accrochent, comme la soie.
Adapté à l’aspiration dans les fentes, les coins des portes et fenêtres, les escaliers et
tout autre endroit difficile d’accès.
Mode d’utilisation
Utilisation des différents accessoires
Mini-brosse motorisée
Outil combiné
37
FR
Remarque:
• Ne posez pas l'aspirateur seul sur le support mural.
• Placez-le sur le support mural après l'avoir relié à la tige d'extension et la brosse multi-
surfaces.
L'aspirateur peut être placé sur le support mural lorsqu'il n'est pas utilisé.
Remarque:
• Si un pièce rotative se coince, l’aspirateur est susceptible de s’éteindre
automatiquement. Retirez tout objet coincé dans l’aspirateur, puis poursuivez votre
utilisation.
• Quand le moteur surchauffe en fonctionnement, l’aspirateur s’éteint automatiquement.
Attendez que la température de la batterie revienne à un niveau normal, puis
poursuivez votre utilisation.
Mode d’utilisation
Utilisation des différents accessoires
Montage mural
Plier et etendre la barre en un clic permet d'atteindre facilement l'endessous des meubles
les plus bas, comme les lits ou sofas.
Adaptateur flexible
38
FR
Entretien et maintenance
Précautions concernant la maintenance
• Utilisez toujours des pièces d’origine, faute de quoi la garantie pourrait être annulée.
• En cas d’obstruction du filtre ou du bec, l’aspirateur s’arrête de fonctionner peu après avoir
été mis sous tension. Nettoyez le filtre ou le bec afin de rétablir son fonctionnement.
• Si vous ne prévoyez pas d’utiliser l’aspirateur pendant une période prolongée, chargez-le
entièrement, débranchez-le, puis entreposez-le dans un endroit frais, à l’abri de l’humidité et
de la lumière directe du soleil. Afin d’éviter une décharge excessive de la batterie, rechargez
l’aspirateur au moins une fois tous les trois mois.
Nettoyage de l’aspirateur Vacuum.
Essuyez l’aspirateur avec un chiffon doux et sec.
Remarque:
• La capacité de nettoyage de l’aspirateur diminuera si le compartiment à poussière est
rempli jusqu’au niveau «MAX». Videz-le pour améliorer les performances.
• Avant de vider le bac, assurez-vous que l'aspirateur est débranché et n'appuyez pas
sur le bouton de mise en veille.
1.
Appuyez sur le bouton de déverrouillage du capot inférieur du compartiment à
poussière, puis videz celui-ci.
2. Poussez l’interrupteur de déverrouillage du compartiment à poussière dans la direction
indiquée par la èche, puis retirez délicatement le compartiment à poussière de l’aspirateur.
Nettoyage du compartiment à poussière, du préfiltre et de
l’ensemble cyclone
1
2
39
FR
Entretien et maintenance
3. Retirez d’abord le préfiltre, puis levez la poignée de l’ensemble cyclone et
tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’elle ne
puisse plus tourner. Tirez ensuite pour soulever l’ensemble cyclone.
4. Essuyez le bac à poussière avec un chiffon humide et doux. Veillez à essorer le
chiffon avant utilisation.
Pour réduire le risque
de choc électrique,
ne rincez pas le
compartiment à
poussière avec de l'eau.
5. Rincez l'ensemble du cyclone et pré-filtrez jusqu'à ce qu'ils soient propres. Après le
lavage, laissez sécher à l'air pendant au moins 24 heures.
Remarque:
Il est recommandé de nettoyer le pré-filtre, au moins, une fois tous les 3 mois et le
système cyclone, au moins, une fois tous les 6 mois.
1
2
3
12
6
111
57
210
48
39
24 hrs
Ensemble cyclone Préfiltre
40
FR
Entretien et maintenance
Installation du compartiment à poussière, du préfiltre et de
l’ensemble cyclone
1. Insérez l’ensemble cyclone à la verticale dans le compartiment à poussière. Assurez-
vous que la poignée de l’ensemble cyclone est alignée avec l’encoche située à gauche
du compartiment à poussière. Tournez la poignée dans le sens des aiguilles d’une
montre jusqu’à ce qu’elle se verrouille, puis rabattez-la.
3. Inclinez légèrement le compartiment à poussière pour que son encoche soit alignée
avec le clip sur l’aspirateur. Enfoncez délicatement le compartiment à poussière jusqu’à
entendre un déclic.
2. Placez le préltre face vers le haut dans l’ensemble cyclone.
3
1
2
3
41
FR
Entretien et maintenance
Nettoyage du filtre
4. Laissez le ltre sécher complètement
pendant au moins 24heures.
3. Nettoyez le ltre avec de l’eau claire.
Assurez-vous de faire pivoter le ltre
à 360° an de bien éliminer toute
poussière coincée dedans. Tapotez
légèrement le ltre plusieurs fois pour
éliminer tout excès de poussière.
2. Retirez le ltre de l’aspirateur en tirant
dessus, dans la direction indiquée sur le
schéma.
1. Nettoyage du ltreRetirez le
compartiment à poussière comme
illustré sur le schéma.
12
6
111
57
210
48
39
24 hrs
2
1
12
6
111
57
210
48
39
24 hrs
Remarque:
• Il est recommandé de nettoyer le filtre tous les 4à6mois.
• Pour nettoyer le filtre, n’utilisez que de l’eau claire. N’utilisez pas de détergents.
• N’essayez pas de nettoyer le filtre avec une brosse ou vos doigts.
42
FR
Entretien et maintenance
Installation du filtre
1.
Insérez le ltre dans l’aspirateur et
enfoncez-le délicatement, comme
indiqué sur le schéma.
2. Réinstallez le compartiment à poussière.
43
FR
Entretien et maintenance
Nettoyage de la brosse multi-surfaces
2. Utilisez des ciseaux pour couper les
poils et les bres qui restent coincés
sur le rouleau. Essuyez la poussière de
l'encoche et du couvercle transparent
avec un chion sec ou une serviette
en papier. Séchez-les soigneusement
avant de les utiliser.
1. Tournez le verrou dans le sens inverse
des aiguilles d'une montre jusqu'à ce
qu'il s'arrête, puis retirez le rouleau de
la brosse à rouleau.
4. Mettez le rouleau en position verticale
pendant au moins 24 heures jusqu'à ce
qu'elle soit complètement sec.
3. Lorsqu'il est sale, rincez le rouleau
à l'eau claire jusqu'à ce qu'elle soit
propre.
12
6
111
57
210
4
3
8
9
24 hrs
44
FR
2. Après avoir déverrouillé la mini-brosse
motorisée, retirez le rouleau, puis rincez-
la et nettoyez-la.
1.
Utilisez une pièce de monnaie pour
faire tourner le verrou dans le sens
inverse des aiguilles d’une montre
jusqu’à entendre un déclic.
3. Placez le rouleau en position verticale
dans un endroit bien ventilé pendant au
moins 24 heures, jusqu'à ce qu'elle soit
complètement sèche.
4. Une fois que le rouleau est sèche,
réinstallez-la en suivant les étapes de
démontage en sens inverse.
Entretien et maintenance
Nettoyage de la mini-brosse motorisée
12
6
111
57
210
4
3
8
9
24 hrs
45
FR
L’aspirateur contient une batterie lithium-ion rechargeable disposant d’un nombre
limité de cycles de charge. Après un usage prolongé, la batterie est susceptible de se
décharger rapidement. Si c’est le cas, cela signifie que la batterie est arrivée au bout
de sa durée de vie et doit être remplacée.
1.
Appuyez sur le bouton de déverrouillage de la batterie et faites-la glisser vers la droite
pour la retirer, comme illustré sur le schéma.
2.
Installez la nouvelle batterie.
Entretien et maintenance
Batterie
46
FR
Caractéristiques
La batterie lithium-ion contient des substances dangereuses pour l’environnement.
Avant de mettre l’aspirateur au rebut, retirez d’abord la batterie pour la jeter ou la
recycler conformément à la législation et à la réglementation locales du pays ou de
la région dans lequel ou laquelle il est utilisé.
Aspirateur
Modèle VRV13B
Tension de charge 34 V Tension nominale 28,8 V
Puissance nominale 425 W Temps de Charge Environ 4heures
Mini-brosse motorisée
Modèle VMM4
Puissance nominale 20 W Tension nominale 25,2 V
Brosse multi-surfaces
Modèle VMBZ
Puissance nominale 40 W Tension nominale 25,2 V
Chargeur
Modèle ZD024M340090US
Entrée 100-240 V 50/60 Hz 0,8 A
Sortie 34 V 0,9 A
Batterie rechargeable lithium-ion
Modèle de la
batterie
V2437-8S1P-BWB
Tension nominale 28,8 V Capacité nominale 2500 mAh
Capacité de
fonctionnement
2300 mAh Énergie 66,24 Wh
47
FR
FAQ
En cas de dysfonctionnement de l’aspirateur, consultez le tableau ci-dessous.
Erreur Cause possible Solution
L’aspirateur ne
fonctionne pas.
La batterie est déchargée ou
faible.
Rechargez complètement
l’aspirateur avant de reprendre
votre utilisation.
Le mode de protection contre
la surchauffe se déclenche
suite à une obstruction.
Attendez que l’aspirateur
refroidisse, puis réactivez-le.
L’orifice d’aspiration ou le
conduit d’air est obstrué.
Retirez les débris susceptibles de
bloquer l’orifice d’aspiration ou le
conduit d’air.
La puissance
d’aspiration est
affaiblie.
Le compartiment à poussière
est rempli et/ou le filtre est
obstrué.
Videz le compartiment à poussière
et nettoyez l’ensemble filtre.
L’accessoire est obstrué.
Retirez les débris susceptibles
d’obstruer l’accessoire.
Le moteur fait un bruit
anormal.
L’orifice d’aspiration principal
ou la tige de rallonge est
obstruée.
Degagez les bouchons dans
l'embout principal ou l'extension en
fibre de carbone.
Le premier indicateur
est rouge lors de
l'utilisation de
l'aspirateur.
La batterie est endommagée.
Contactez le service après-vente
pour assurer la maintenance.
Le premier voyant
clignote en rouge
quand l’aspirateur est
en charge.
Le chargeur n’est pas
compatible.
Utilisez uniquement le chargeur
d’origine pour recharger
l’aspirateur.
Le voyant de batterie
ne s’allume pas lorsque
l’aspirateur est en
charge.
Le chargeur n’est pas
connecté à l’aspirateur.
Assurez-vous que le chargeur est
branché correctement.
La batterie est complètement
chargée et l’appareil est
passé en mode veille.
L’aspirateur peut être utilisé
normalement.
Si le problème persiste après avoir écarté les deux possibilités ci-
dessus, contactez le service après-vente qui vous aidera.
La batterie charge
lentement.
La température de la batterie
est trop basse ou trop élevée.
Attendez que la température de
la batterie revienne à un niveau
normal, puis reprenez votre session
de nettoyage.
Les lumières LED
de la brosse pour
multi-surfaces ne
fonctionnent pas.
Les lumières LED sont
endommagées.
Contactez le service après-vente
qui vous aidera.
48
FR
Indication pour la panne
Si vous devez prêter attention à une anomalie quelconque pendant l'utilisation du
produit, l'écran affichera un message d'avertissement. Vous devez suivre les instructions
à l'écran pour que les performances restent normales.
Icône d’erreur Statut Message d’erreur Solutions
Clignotement
rouge
Alarme de
température élevée
Attendez que la température de la
batterie revienne à un niveau normal
avant de reprendre votre session de
nettoyage.
Clignotement
orange
La brosse du rouleau
est coincée
Reportez-vous à la section [Nettoyage
de la brosse pour multi-surfaces] pour
retirer les débris et les cheveux enroulés
autour de la brosse à rouleau.
Clignotement
orange
Conduit d'air bloqué
Vérifiez si le bac à poussière, la tige
d'extension, la brosse pour multi-
surfaces, la brosse à rouleau souple
ou la petite brosse motorisée est
bloqué.
Orange fixe
Le filtre sera bientôt
périmé
Veuillez remplacer le filtre à temps.
Après avoir remplacé le filtre,
maintenez le verrou de la gâchette
enfoncé pendant 3 secondes pour
réinitialiser le filtre.
Si l'un des codes de défaut de E0 à E4 s'affiche, veuillez contacter l'équipe de service après-vente pour
toute réparation.
49
ES
Instrucciones de seguridad
importantes
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Cuando utiliza un aparato eléctrico, siempre debe seguir las
precauciones básicas, incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO). El
incumplimiento de las advertencias e instrucciones puede provocar
descarga eléctrica, incendio y/o lesiones graves.
GUARDE ESTAS INSTRUCCIONES
Solo para uso doméstico.
ADVERTENCIA
– Para reducir el riesgo de incendio,
descarga eléctrica o lesiones:
No lo utilice al aire libre o sobre superficies mojadas.
No permita que se utilice como un juguete. Debe prestar mucha
atención cuando se utiliza cerca de niños, mascotas o plantas.
Use únicamente como se describe en este manual. Sólo utilice los
accesorios recomendados por el fabricante.
No utilizarlo con un cable o cargador dañados. Si el aparato no
funciona correctamente, se ha caído, dañado, dejado al aire libre o
sumergido en agua, remítalo a un centro de servicio.
No tire ni transporte agarrando el cable, no use el cable como asa, no
cierre puertas encima del cable ni pase el cable por bordes o esquinas
afiladas. No pase el aparato por encima del cable. Mantenga el cable
alejado de superficies calientes.
No desconecte tirando del cable.
Para desenchufar, agarre el cargador, no el cable.
No manipule el cargador, el enchufe del cargador y los terminales del
cargador con las manos mojadas.
No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna
abertura bloqueada; manténgalo libre de polvo, pelusas, cabello y
cualquier material que pueda reducir el flujo de aire.
50
ES
Mantenga el cabello, la ropa holgada, los dedos y todas las partes del
cuerpo alejados de las aberturas y las piezas móviles.
Tenga mucho cuidado cuando limpie escaleras.
No lo use para limpiar líquidos inflamables o combustibles, como
gasolina, ni lo use en zonas donde puedan estar presentes.
No limpie nada que se esté quemando o humeando, como cigarrillos,
cerillas o cenizas calientes.
No lo utilice sin la compartimento de polvo o los filtros instalados.
Evite el encendido involuntario. Asegúrese de que el interruptor esté
apagado antes de conectarlo a la batería, levantarlo o transportarlo.
Transportar el aparato con el dedo apoyado en el interruptor o
energizar el aparato con el interruptor encendido puede causar
accidentes.
Desconecte la batería del aparato antes de realizar cualquier ajuste,
cambiar accesorios o almacenar el aparato. Estas medidas preventivas
de seguridad reducen el riesgo de encender por accidente el aparato.
Recargue sólo con el cargador especificado por el fabricante. Un
cargador adecuado para un tipo de batería puede provocar riesgo de
incendio si se utiliza en otra batería.
Use sus aparatos sólo con las baterías específicamente indicadas.
El uso de cualquier otra batería puede provocar riesgo de lesiones e
incendio.
Cuando la batería no esté en uso, manténgala alejada de objetos
metálicos, como clips de papel, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que pueden provocar la conexión de
los terminales. Un cortocircuito en los terminales de la batería puede
provocar quemaduras o incendios.
Bajo condiciones abusivas, puede haber fugas de líquido en la
batería; evite el contacto. Si ocurre contacto accidental, enjuague con
agua. Si el líquido entra en contacto con los ojos, busque atención
médica. El líquido derramado de la batería puede provocar irritación o
quemaduras.
No utilice una batería o un aparato dañado o modificado. Las
baterías dañadas o modificadas pueden tener un comportamiento
impredecible que resulte en fuego, explosión o lesiones.
No exponga una batería o un aparato al fuego ni a temperaturas
excesivas. La exposición al fuego o una temperatura superior a 130℃
puede provocar explosiones.
Siga todas las instrucciones de carga y no cargue la batería o el
51
ES
aparato fuera del rango de temperatura indicado en las instrucciones.
La carga incorrecta o a temperaturas fuera del rango indicado puede
dañar la batería y aumentar el riesgo de incendio.
Remita el servicio a un técnico calificado que utilice únicamente
idénticas piezas de repuesto. Esto asegurará que se mantenga la
seguridad del producto.
No modifique ni intente reparar el aparato o la batería, excepto de la
forma indicada en las instrucciones de uso y cuidado.
No utilizacón ni almacenamiento en ambientes muy calientes o fríos
(por debajo de 0℃ / 32°F o por encima de 40℃ / 104°F). Cargue la
aspiradora inalámbrica a temperatura de entre 0℃/32°F y 40℃/104 °F.
Apague este aparato siempre antes de conectar o desconectar la
boquilla motorizada.
Riesgo de lesiones. El cepillo podría activarse de forma inesperada.
Desconecte el paquete de baterías antes de limpiarlo o realizarle
mantenimiento.
Precaución:
Este dispositivo cumple con la Parte 15 de las Normas de la FCC /
Innovación, Ciencia y Desarrollo Económico RSS(s) exentos de licencia de
Canadá. El funcionamiento está sujeto a las siguientes dos condiciones: (1)
este dispositivo no puede causar interferencias dañinas. (2) este dispositivo
debe aceptar cualquier interferencia recibida, incluida la interferencia que
pueda provocar un funcionamiento no deseado.
Cambios o modificaciones no aprobados expresamente por la parte
responsable del cumplimiento podrían anular la autoridad del usuario
para operar el equipo.
Este equipo ha sido probado y se determinó que cumple con los límites
para un dispositivo digital de Clase B, de conformidad con la parte 15
de las Normas de la FCC. Estos límites están diseñados para brindar una
protección razonable contra interferencias dañinas en una instalación
residencial. Este equipo genera usos y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones,
puede causar interferencias dañinas en las comunicaciones por radio. Sin
embargo, no hay garantía de que no se produzcan interferencias en una
instalación en particular. Si este equipo causa interferencias dañinas en
la recepción de radio o televisión, lo que se puede determinar con apagar
y encendenr el equipo, se recomienda que el usuario intente corregir la
interferencia mediante una o más de las siguientes acciones.
Corriente continua
Corriente alterna
Botón de espera
52
ES
Descripción del producto
Accesorios
Nota: Las imágenes de este manual son solo para fines ilustrativos. El producto real
puede variar.
Cepillo multisuperficie
Tubo extensor
Herramienta de combinación
Soporte de pared
(Incluye tornillos × 2, taco
de pared × 2 y etiqueta
adhesiva de plantilla de
montaje)
Herramienta de
combinación amplia
Cargador
Minicepillo eléctrico
Adaptador flexible
Puerto de carga
Contacto antiestático
Indicador LED de
estado de la batería
Pantalla de
visualización
Botón de liberación de la
batería
Botón de espera
• Presione para empezar
• Libere para detener
Recipiente de polvo
Botón de
liberación del
tubo extensor
Botón de liberación de
la cubierta inferior del
recipiente de polvo
Tubo extensor
Botón de liberación
del cepillo
Cepillo multisuperficie
53
ES
Descripción del producto
Nombres de componentes
54
ES
Descripción del producto
Introducción de la pantalla de visualización
Cargando/Indicador de bajo nivel de batería
• Rojo parpadeante: Nivel de batería ≤ 10%
• Rojo pulsante: Nivel de batería ≤ 10% (cargando)
• Verde pulsante: Nivel de batería > 10% (cargando)
Cepillo de rodillo atascado
Conducto de aire bloqueado
Advertencia de alta temperatura
Error
El filtro está caducando
Estado de bloqueo
Interruptor de nivel
de succión
Presione brevemente
para cambiar el nivel
de succión.
Bloqueo del interruptor
del gatillo
Presione brevemente
para ingresar o salir del
bloqueo.
Porcentaje de nivel de
batería
Cuando la pantalla de
visualización muestra
"LO", está indicando que
el nivel de la batería está
por debajo del 10%.
Nivel de succión
El color del icono en
forma de abanico
cambia con los
distintos modos.
Clic
Clic
Clic
Clic
Clic
55
ES
Instalación
Diagrama de instalación de la aspiradora
56
ES
Instalación
Diagrama de instalación de soporte de pared
1. Pegue la etiqueta adhesiva de plantilla de montaje en la pared. El borde inferior de
la etiqueta adhesiva de la plantilla de montaje debe estar paralelo al suelo y a unos
107cm del mismo.
2. Utilice un taladro eléctrico con una broca de 8mm para perforar un orificio en cada
marcador de la etiqueta adhesiva de la plantilla de montaje y, a continuación, inserte
un taco de pared en cada orificio.
3. Alinee los orificios de ubicación del soporte con los orificios de la pared. Fíjelo a la
pared con los tornillos incluidos.
Nota:
• El soporte de pared es un accesorio opcional. Puede instalarlo basado en sus
necesidades.
• El soporte de pared debe instalarse sobre una superficie fresca y seca con una toma
de corriente cerca. Antes de instalarlo, asegúrese de que no haya cables ni tuberías
eléctricas en el espacio directamente detrás de la posición de instalación.
107 cm
57
ES
Carga
Cargando la aspiradora con el cargador
Métodos de carga
Nota:
• Cargue completamente la aspiradora antes de usarla por primera vez.
• Una carga completa demorará aproximadamente 4 horas.
• Aspirar en modo turbo durante un período prolongado hará que la batería se
caliente, lo que aumentará el tiempo de carga. Deje que la aspiradora se enfríe
durante 30 minutos antes de cargarla.
Pantalla de visualización
Visualización del estado de
la batería
El número en la pantalla de visualización
representa el nivel actual de la batería en
un porcentaje durante la carga. Cuando
el número llega a 100, la batería está
completamente cargada.
Nota: Una vez que la aspiradora esté
completamente cargada, el indicador se
apagará después de 5 minutos y la aspiradora
entrará en modo de ahorro de energía.
Indicador LED de estado de la batería
Batería baja
Batería a la mitad
Casi completa
Completamente cargada
Apagado Parpadeando Encendido
58
ES
Cómo utilizar
Métodos de funcionamiento
Seleccione entre dos métodos de funcionamiento de la aspiradora, que se pueden
seleccionar basado en sus propias necesidades.
Método 1: Modo de limpieza discontinua
Presione y mantenga pulsado el botón de espera para encender el aparato y suelte el
botón para detenerlo inmediatamente.
Método 2: Modo de limpieza continua
(bloqueo de gatillo interruptor)
Pulse el bloqueo del interruptor de gatillo para cambiar al modo de limpieza continua y,
a continuación, pulse brevemente el botón de espera para mantener la aspiradora en el
modo de limpieza continua.
Nota:
• Utilice el bloqueo del interruptor de gatillo del interruptor para liberar sus dedos y
evitar la fatiga de los dedos causada por sujetar el botón de espera.
• Pulse de nuevo el bloqueo del interruptor de gatillo para salir del modo de limpieza
continua.
59
ES
Cómo utilizar
Usando diferentes accesorios
-
Al usar sobre tapetes de juego para bebés, alfombras, o para aspirar granos de café,
palomitas de maíz y otros granulados, encienda el interruptor en el cepillo.
-
Al aspirar sobre losas, pisos de madera u otras superficies duras, apague el
interruptor en el cepillo.
Nota:
• El cepillo multisupertficie puede ser adjuntado directamente a la aspiradora.
• Cuando el aparato se pone en marcha, las luces en frente del rodillo del cepillo se
encienden automáticamente, lo que resulta muy conveniente.
Cepillo multisuperficie
Herramienta de combinación amplia
Para aspirar el polvo de cortinas, teclados, techos, sofás, interiores de vehículos, mesas
de café, etc.
60
ES
Para aspirar suciedad, pelos de mascotas y otros residuos difíciles de sofás, ropa de
cama y otras superficies de tela.
Nota: No se recomienda aspirar sobre superficies frágiles, como la seda.
Adecuada para aspirar en grietas, esquinas de puertas y ventanas, escaleras y otros
lugares de difícil acceso.
Cómo utilizar
Usando diferentes accesorios
Minicepillo eléctrico
Herramienta de combinación
61
ES
Nota:
• No coloque la aspiradora sola en el soporte de pared.
• Colóquela en el soporte de pared después de conectarla con el tubo extensor y el
cepillo multisuperficie inteligente.
La aspiradora se puede colocar en el soporte de pared cuando no esté en uso.
Nota:
• Si alguna pieza giratoria se atasca, la aspiradora puede apagarse automáticamente.
Retire los objetos extraños atrapados y luego reanude el uso.
• Cuando la batería se sobrecaliente, la aspiradora se apagará automáticamente. Luego
reanude el uso hasta que la temperatura de la batería vuelva a la normalidad.
Cómo utilizar
Usando diferentes accesorios
Soporte de pared
Doblar y extender la varilla con un clic puede alcanzar fácilmente bajo muebles de altura
baja, como camas y sofás.
Adaptador flexible
62
ES
Cuidado y mantenimiento
Consejos:
• Utilice siempre partes originales para evitar que se anule la garantía.
• Si el filtro o la boquilla se obstruyen, la aspiradora dejará de funcionar poco después de
encenderla. Para restablecer las funciones normales, limpie el filtro y/o la boquilla.
• Si la aspiradora no se usa durante un largo período de tiempo, cárguela completamente,
desconecte el cargador, y guárdela en un ambiente fresco de baja humedad, retirado de la
luz solar directa. Para evitar la descarga profunda de la batería, recargue la aspiradora al
menos una vez cada tres meses.
Limpieza de la aspiradora
Limpie la aspìradora con un paño suave y seco.
Nota:
• La capacidad de limpieza de la aspiradora se verá reducida si el recipiente de polvo
se llena hasta la marca "MAX". Para recuperar el rendimiento, vacíe el recipiente de
polvo de manera oportuna.
• Antes de vaciar el recipiente, asegúrese de que la aspiradora esté desconectada de la
alimentación y no presione el botón de espera.
1.
Presione el botón de liberación de la cubierta inferior del recipiente del polvo y
luego vacíe el contenido.
2. Presione el interruptor de liberación del recipiente de polvo en la dirección indicada por la
echa, luego retire con cuidado el recipiente de polvo de la aspiradora.
Limpieza del recipiente de polvo, el prefiltro y el conjunto
ciclónico
1
2
63
ES
Cuidado y mantenimiento
3. Primero retire el prefiltro, luego levante la manija del conjunto ciclónico y gírela
en sentido antihorario hasta que se detenga, luego tire para levantar el conjunto
ciclónico.
4. Limpie el recipiente de polvo con un paño suave y húmedo. Preste atención a escurrir
el paño antes de usarlo.
Para reducir el riesgo de
descarga eléctrica, no
enjuague el recipiente
de polvo con agua.
5. Enjuague el conjunto ciclónico y el prefiltro hasta que estén limpios. Tras el lavado,
seque al aire libre durante al menos 24 horas.
Nota:
Se recomienda limpiar el prefiltro al menos una vez cada 3 meses y el sistema ciclónico
al menos una vez cada 6 meses.
1
2
3
12
6
111
57
210
48
39
24 hrs
Conjunto ciclónico Prefiltro
64
ES
Cuidado y mantenimiento
Instalación del recipiente de polvo, el prefiltro y el conjunto
ciclónico
1. Inserte el conjunto ciclónico verticalmente en el recipiente de polvo y asegúrese de
que la manija del conjunto ciclónico esté alineada con la ranura del lado izquierdo
del recipiente de polvo. Gire la manija en el sentido horario hasta que se trabe y luego
gírela hacia abajo.
3. Incline ligeramente el recipiente de polvo para que su ranura quede alineada con
el clip de la aspiradora. Luego empuje suavemente el recipiente de polvo hasta que
encaje en su lugar.
2. Coloque el preltro con su lado frontal mirando hacia arriba dentro del conjunto
ciclónico.
3
1
2
3
65
ES
Cuidado y mantenimiento
Limpieza del filtro
4.Deje que el ltro se seque al aire
durante 24 horas.
3. Limpie el ltro con agua limpia.
Asegúrese de girar el ltro 360° para
limpiarlo por completo y eliminar todo
el polvo atrapado en el ltro. Golpee
suavemente el ltro varias veces para
remover cualquier exceso de suciedad.
2. Retire el ltro de la aspiradora tirando
de él hacia abajo en la dirección que se
muestra en la gura.
1. Retire el recipiente de polvo como se
muestra en la gura.
12
6
111
57
210
48
39
24 hrs
2
1
12
6
111
57
210
48
39
24 hrs
Nota:
• Se recomienda limpiar el filtro una vez cada 4 a 6 meses.
• Utilice únicamente agua limpia para lavar el filtro. No utilice detergente.
• No intente limpiar el filtro con un cepillo ni con el dedo.
66
ES
Cuidado y mantenimiento
Instalación del filtro
1.
Inserte el ltro en la aspiradora y
presione suavemente hacia abajo, como
se muestra en la ilustración.
2. Vuelva a instalar el recipiente de polvo.
67
ES
Cuidado y mantenimiento
Limpieza del cepillo multisuperficie
2. Use tijeras para cortar los cabellos y
bras que se atascan en el cepillo.
Limpie el polvo de la muesca y cubierta
transparente con un paño seco o toalla
de papel. Secar minuciosamente antes
de usarse.
1. Gire el bloqueo en sentido antihorario
hasta que se detenga y luego retire el
rodillo del cepillo.
4. Coloque el rodillo del cepillo en
posición vertical durante al menos 24
horas hasta que esté completamente
seco.
3. Cuando esté sucio, enjuague el rodillo
del cepillo con agua limpia hasta que
esté limpio.
12
6
111
57
210
4
3
8
9
24 hrs
68
ES
2. Después de desbloquear el minicepillo
eléctrico, retire el rodillo del cepillo,
luego enjuáguelo y límpielo.
1.
Use una moneda como se ilustra para
girar el seguro en sentido antihorario
hasta que oiga un clic.
3. Coloque el rodillo del cepillo en posición
vertical en un lugar bien ventilado
durante al menos 24 horas hasta que
esté completamente seco.
4. Una vez seco el rodillo del cepillo,
vuelva a instalarlo siguiendo los pasos
de desmontaje a la inversa.
Cuidado y mantenimiento
Limpieza del minicepillo eléctrico
12
6
111
57
210
4
3
8
9
24 hrs
69
ES
La aspiradora contiene un paquete de baterías de iones de litio recargable y extraíble
que tiene una cantidad limitada de ciclos de recarga. Después de un uso prolongado,
es posible que el paquete de baterías ya no conserve la carga. Si esto sucede, significa
que el paquete de baterías ha llegado al final de su ciclo de vida y debe reemplazarse.
1.
Presione el botón de liberación del paquete de baterías y deslícelo hacia la derecha,
como se ilustra, para retirarlo.
2.
Instale el nuevo paquete de baterías.
Cuidado y mantenimiento
Paquete de baterías
70
ES
Especificaciones
El paquete de baterías de iones de litio contiene sustancias peligrosas para el medio
ambiente. Antes de deshacerse de la aspiradora, extraiga la batería y, a continuación,
deséchela o recíclela de acuerdo con las leyes y normativas locales del país o región
donde se utilice.
Aspiradora
Modelo VRV13B
Voltaje de carga 34V Voltaje máximo 28,8V
Potencia máxima 425W Tiempo de carga Aprox.4horas
Minicepillo eléctrico
Modelo VMM4
Potencia máxima 20W Voltaje máximo 25,2V
Cepillo multisupercie
Modelo VMBZ
Potencia máxima 40W Voltaje máximo 25,2V
Cargador
Modelo ZD024M340090US
Entrada 100-240V 50/60Hz 0,8A
Salida 34V 0,9A
Paquete de baterías de iones de litio recargable
Modelo V2437-8S1P-BWB
Voltaje nominal 28,8 V Capacidad nominal 2500mAh
Capacidad máxima 2300mAh Energía 66,24Wh
71
ES
Preguntas frecuentes
Si la aspiradora no funciona correctamente, consulte la siguiente tabla.
Errores Causas posibles Soluciones
La aspiradora no
funciona.
La aspiradora se quedó sin
batería o tiene poca carga.
Cargue completamente la
aspiradora y luego continúe
usándola.
El modo de protección contra
sobrecalentamiento se activó
debido a un bloqueo.
Limpie las aberturas de succión o
el conducto de aire. Espere a que
la aspiradora se enfríe y vuelva a
activarla.
La abertura de succión o
el conducto de aire están
bloqueados.
Elimine cualquier obstrucción de la
abertura de succión o del conducto
de aire.
La fuerza de succión es
débil.
El recipiente de polvo está
lleno y/o el conjunto de ltros
está obstruido.
Vacíe el recipiente de polvo y limpie
el conjunto de ltros.
El accesorio está bloqueado.
Quite cualquier elemento que esté
bloqueando el accesorio.
El motor hace un ruido
extraño.
La abertura de succión
principal o el tubo extensor
están bloqueados.
Elimine cualquier obstrucción en la
abertura de succión principal o el
tubo extensor.
El primer indicador
está en rojo cuando
se está utilizando la
aspiradora.
El paquete de baterías está
dañado.
Póngase en contacto con el
departamento de servicio posventa
para el mantenimiento.
El primer indicador
parpadea en rojo
cuando se está
cargando la aspiradora.
El cargador no es compatible.
Utilice únicamente el cargador
original para cargar la aspiradora.
El indicador de batería
no se enciende durante
la carga.
El cargador no se conecta
correctamente a la
aspiradora.
Compruebe que el cargador esté
correctamente conectado a la
aspiradora.
La batería está
completamente cargada y
pasó al modo de suspensión.
La aspiradora se puede utilizar con
normalidad.
Si el problema persiste después de descartar las dos posibilidades
anteriores, comuníquese con el departamento de servicio posventa
para el mantenimiento.
La aspiradora se carga
lentamente.
La temperatura de la batería
es demasiado baja o
demasiado alta.
Espere hasta que la temperatura de
la batería vuelva a la normalidad
y luego continúe usando la
aspiradora.
Las luces LED en el
cepillo de supercie
múltiple no funcionan.
Las luces LED están dañadas.
Póngase en contacto con el
departamento de posventa para el
mantenimiento.
72
ES
Solución de problemas
Si la aspiradora no funciona correctamente, la pantalla de visualización mostrará
un mensaje de error. Consulte la tabla de solución de problemas para encontrar su
solución.
Icono
de error
Estado Mensaje de error Soluciones
Rojo parpadeante
Advertencia de alta
temperatura
Espere y continúe usando el motor
hasta que la temperatura sea
normal.
Naranja
parpadeante
Cepillo de rodillo
atascado
Consulte la sección (Limpieza del
cepillo multisuperficie) para limpiar
los residuos y cabellos atascados
alrededor del rodillo del cepillo.
Naranja
parpadeante
Conducto de aire
bloqueado
Compruebe si el recipiente de
polvo, el tubo extensor, el cepillo
multisuperficie o el minicepillo
eléctrico están bloqueados.
Naranja fijo
El filtro está
caducando
Por favor, reemplace el filtro a
tiempo. Después de reemplazar
el filtro, presione y mantenga el
bloqueo del interruptor de gatillo
por 3 segundos para reiniciar el
filtro.
Si aparece en pantalla alguno de los códigos de error desde E0 hasta E4, por favor contacte al
equipo de servicio postventa para reparación.
