RP17407 VEVOR Air Impact Wrench, 1/2" Drive Pneumatic User Manual

Air Impact Wrench

Model:RP17407

This is the original instruction, please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product you

received. Please forgive us that we won't inform you again if there are any

technology or software updates on our product.

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Air Impact Wrench

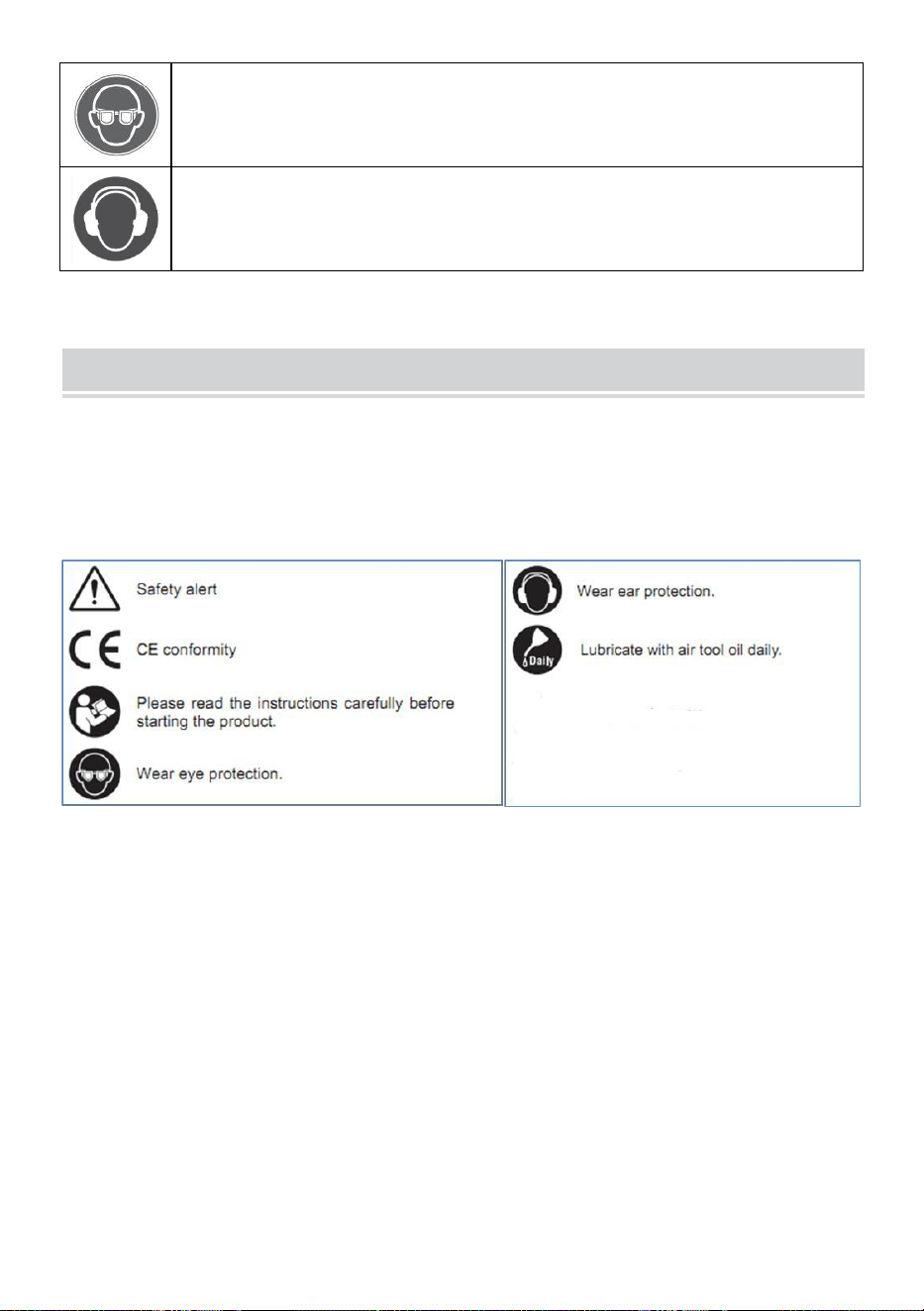

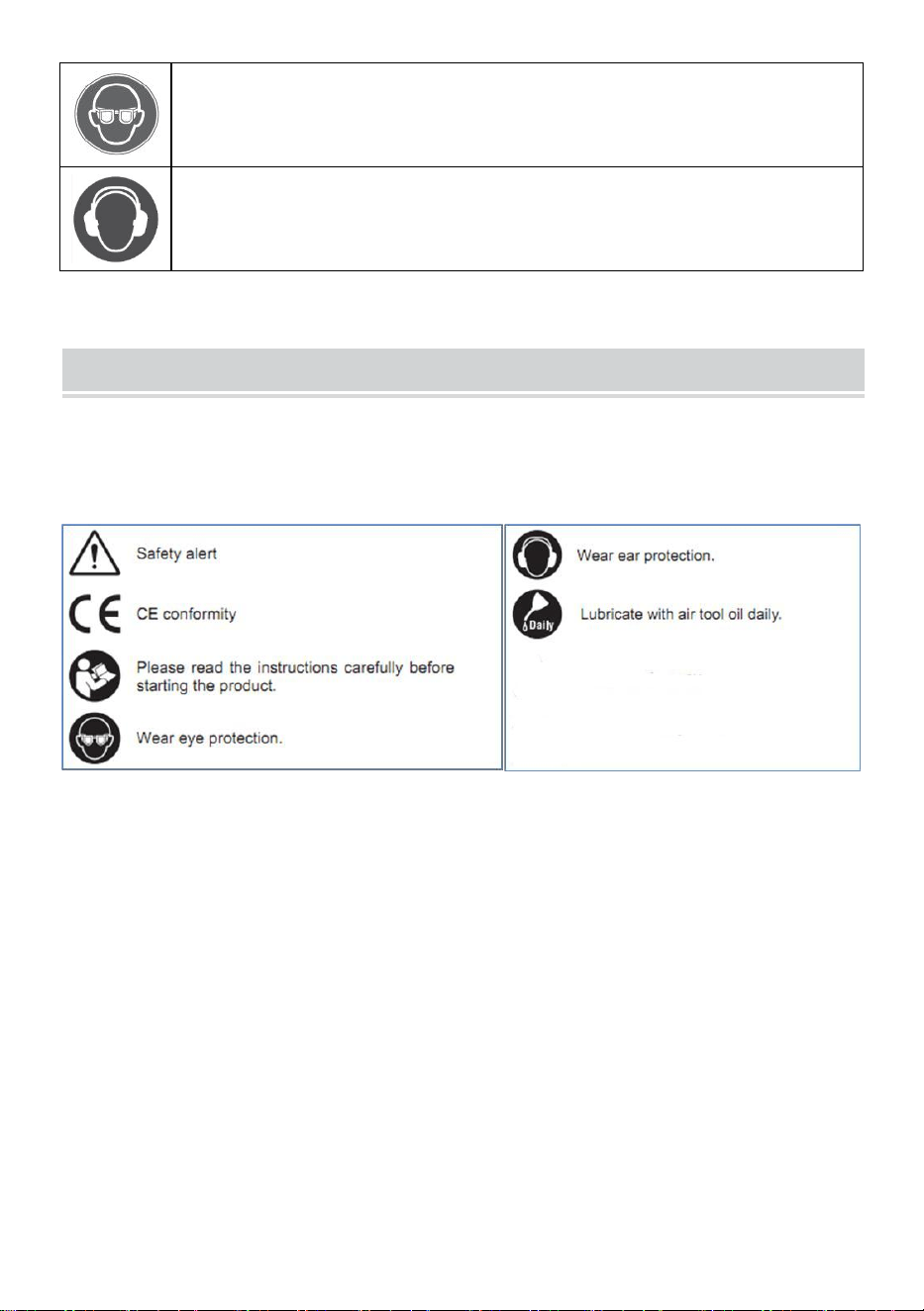

Warning-marking concerning risk of Eye Injury

Warning-marking concerning Risk of Hearing Loss

First Time Usage

IMPORTANT:

Upon receipt of the product, read and follow all safety rules,operating instructions

before first use it. And retain this manual for future reference

Contain:

◎ TECHNICAL SPECIFICATIONS

◎ SAFETY GUIDELINES

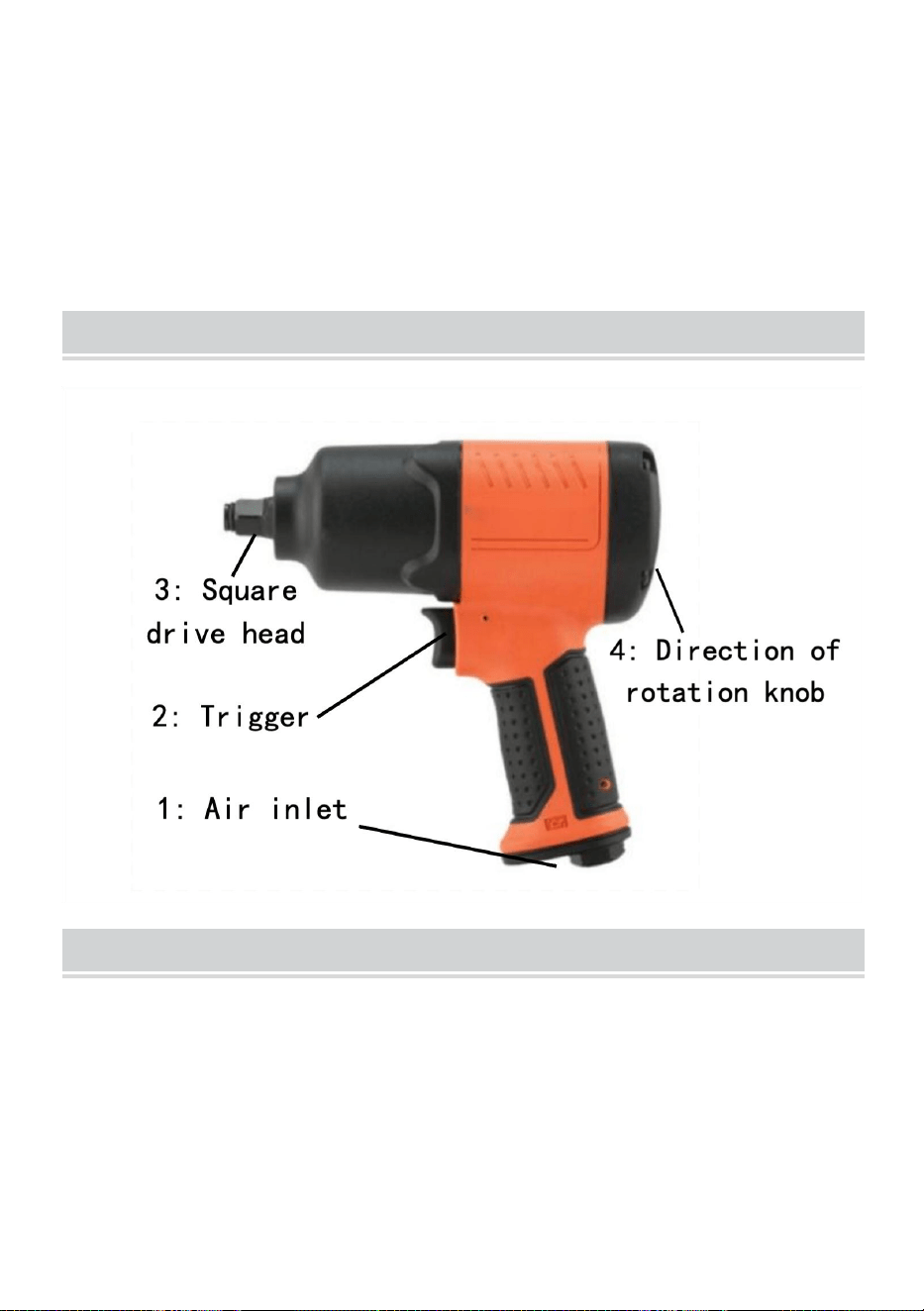

◎ KEY PARTS DIAGRAM

◎ IMPORTANT INFORMATION

◎ OPERATING INSTRUCTIONS

◎ MAINTENANCE

◎ TROUBLESHOOTING

◎ EXPLODED VIEW

◎ PARTS LIST

Technical Data

Model

RP17407

Color

Orange&Black

Square drive

head:

1/2”(12.7mm)

Capacity bolt

size:

5/8”(16mm)

Air hose

required:

3/8”

Air inlet:

1/4” ID(13mm)

SPEED

(NO LOAD):

7500RPM±10%

A weighted

sound pressure

level:

106.6dB(A)

Max loosening

torque:

1355N.m

Sound power

level:

94.6dB(A)

Working

pressure:

90-120PSI

Vibration in

handle:

5.99m/s²,K=1.1

m/s²

Accessories

NA type

1.Lubricating oil *1

2. Americe-style pipe joint *1

3. Box wrench * 1

4. Instruction Manual *1

EU type

1.Lubricating oil *1

2. European-style pipe joint *1

3. Australian pipe joint * 1

4. Box wrench * 1

6. Instruction Manual *1

SCFM: Standard Cubic Feet per Minute (the volumetric flow rate of a far

corrected to standardized conditions of temperature and pressure).

NPT: National Pipe Thread

Environmental Responsibilities

Please recycle unwanted materials instead of disposing of them as waste. All tools,

hoses and packaging should be sorted, taken to the local recycling centre and

disposed of in an environmentally safeway.

SAFETY GUIDELINES

DANGER!

Potential hazard that will result in serious injury or loss of life.

WARNING!

Potential hazard that could result in serious injury or loss of life.

CAUTION!

Potential hazard that may result in moderate injury or damage to

equipment.

NOTE: The world "Note" is used to inform the reader of something he/she

needs to know about the tool.

PERSONAL SAFETY

These precautions are intended for the personal safety of the user and

others working with the user. Please take time to read and understand

them.

DANGER!

Potential hazard that will result in serious injury or loss of life.

• Keep children away from the work area. Do not allow children to handle

power tools.

• Do not use a tool that is leaking air, that has missing or damaged parts, or

that requires repairs. Verify that all screws are securely tightened.

• Never attempt to override tool safety features.

• Do not allow unskilled or untrained individuals to operate Air-powered

impact wrench or any other air-powered tools.

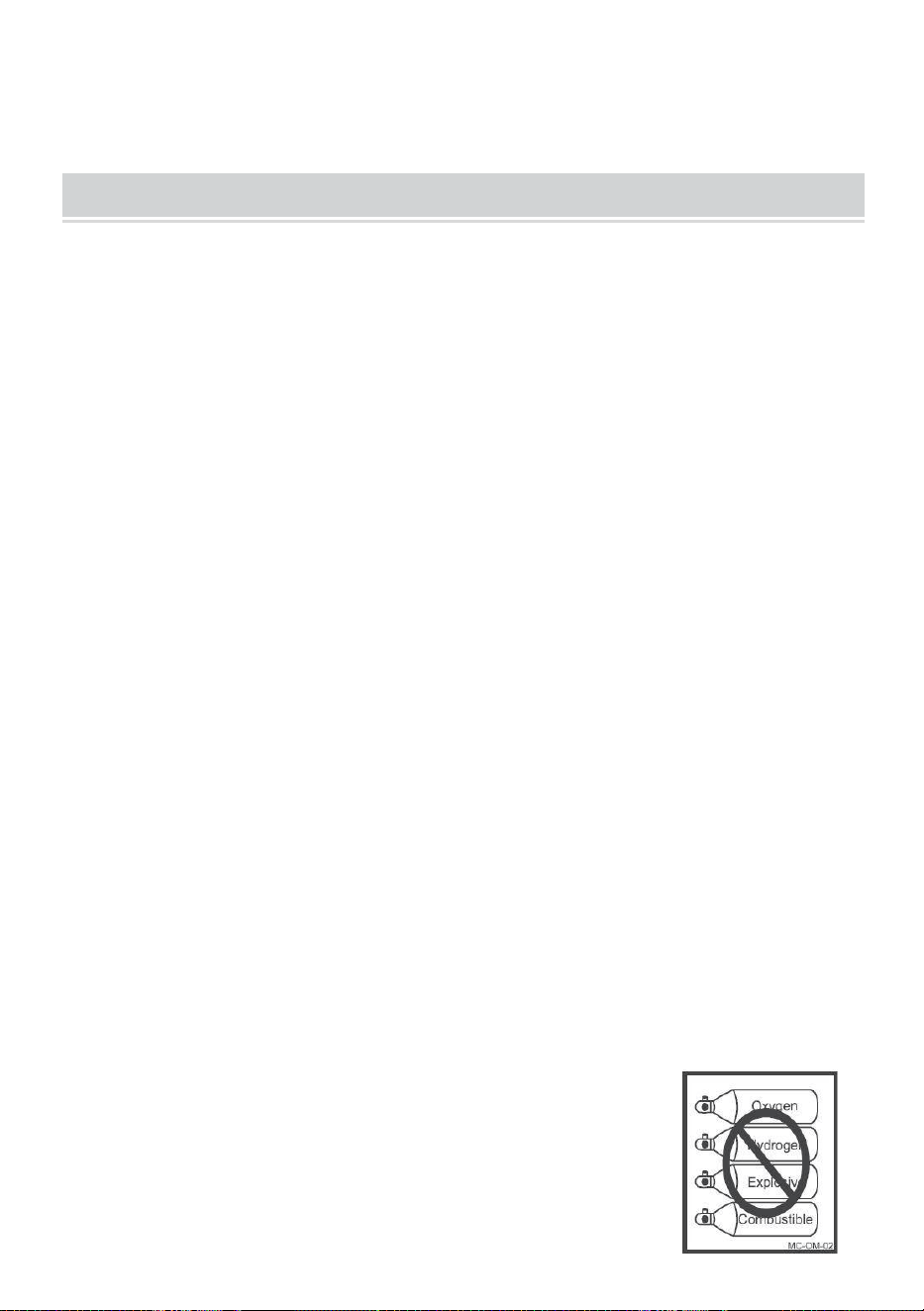

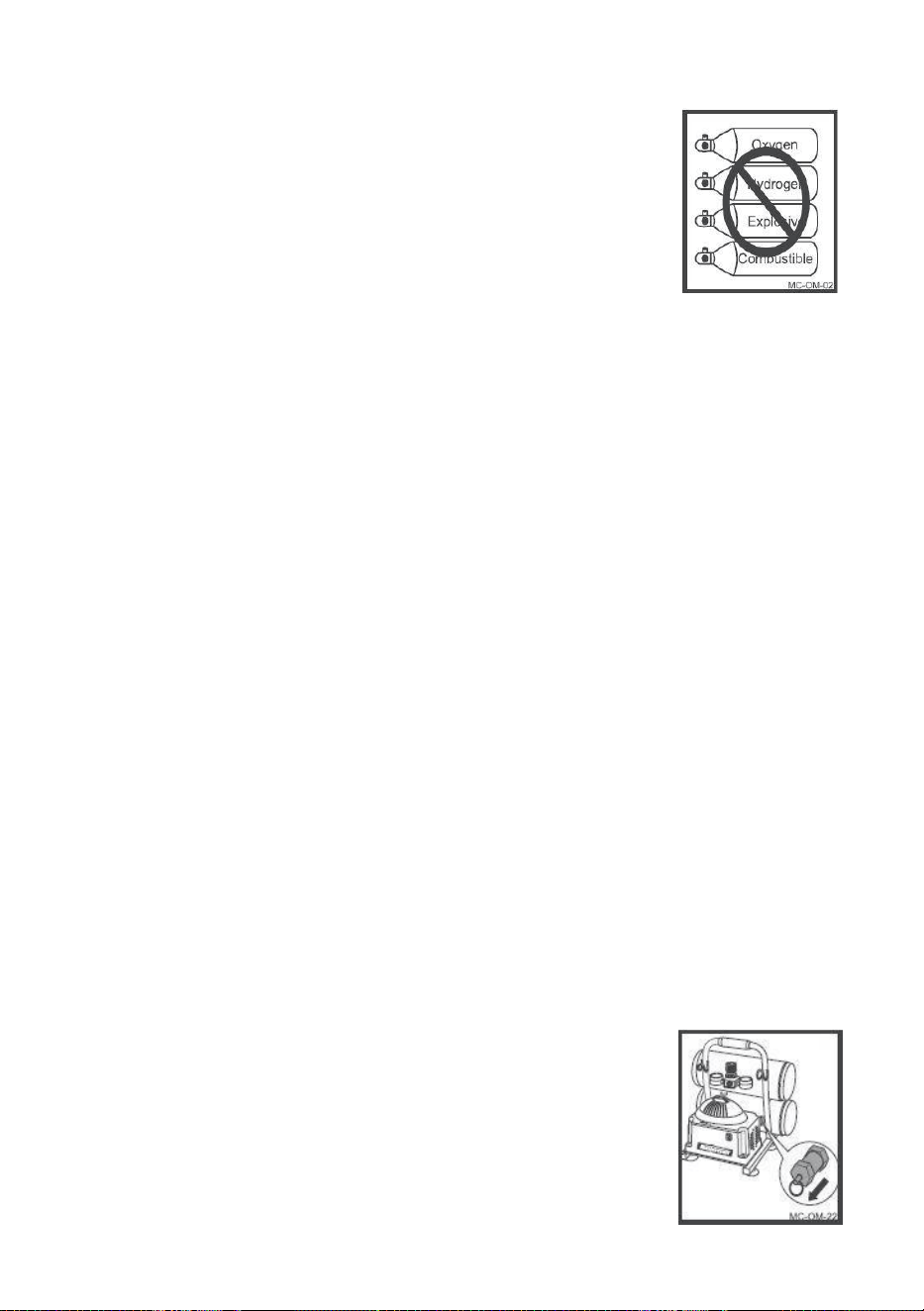

• Do not use oxygen or any other combustible or bottled

gas to power air powered tools. Failure to observe this

warning can cause explosion and serious personal

injury or death. Use only the compressed air to power

air-powered tools, Use a minimum of 25' (7.6m) of hose

to connect the tool to the compressor. Failure to comply

will result in serious injury or loss of life.

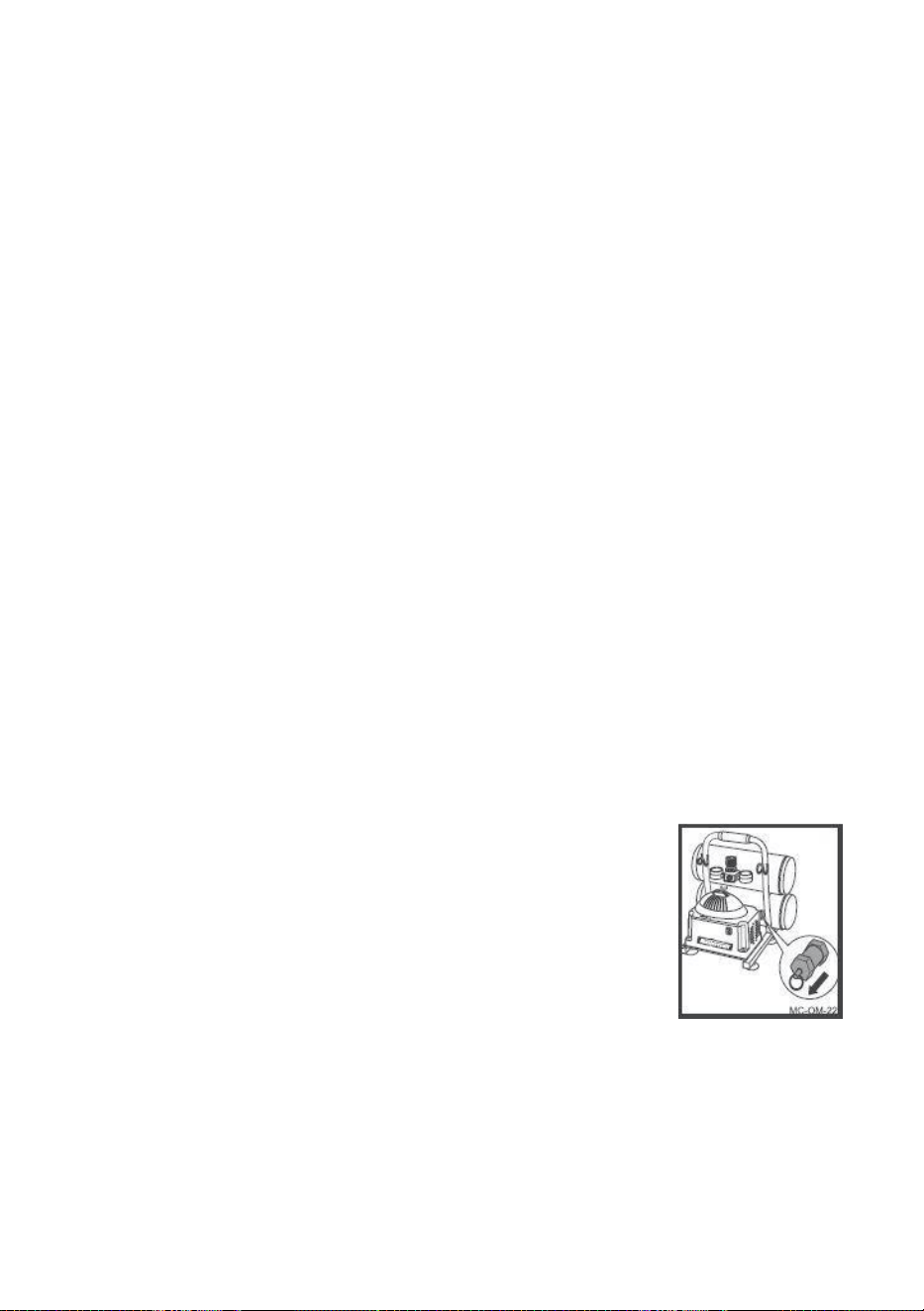

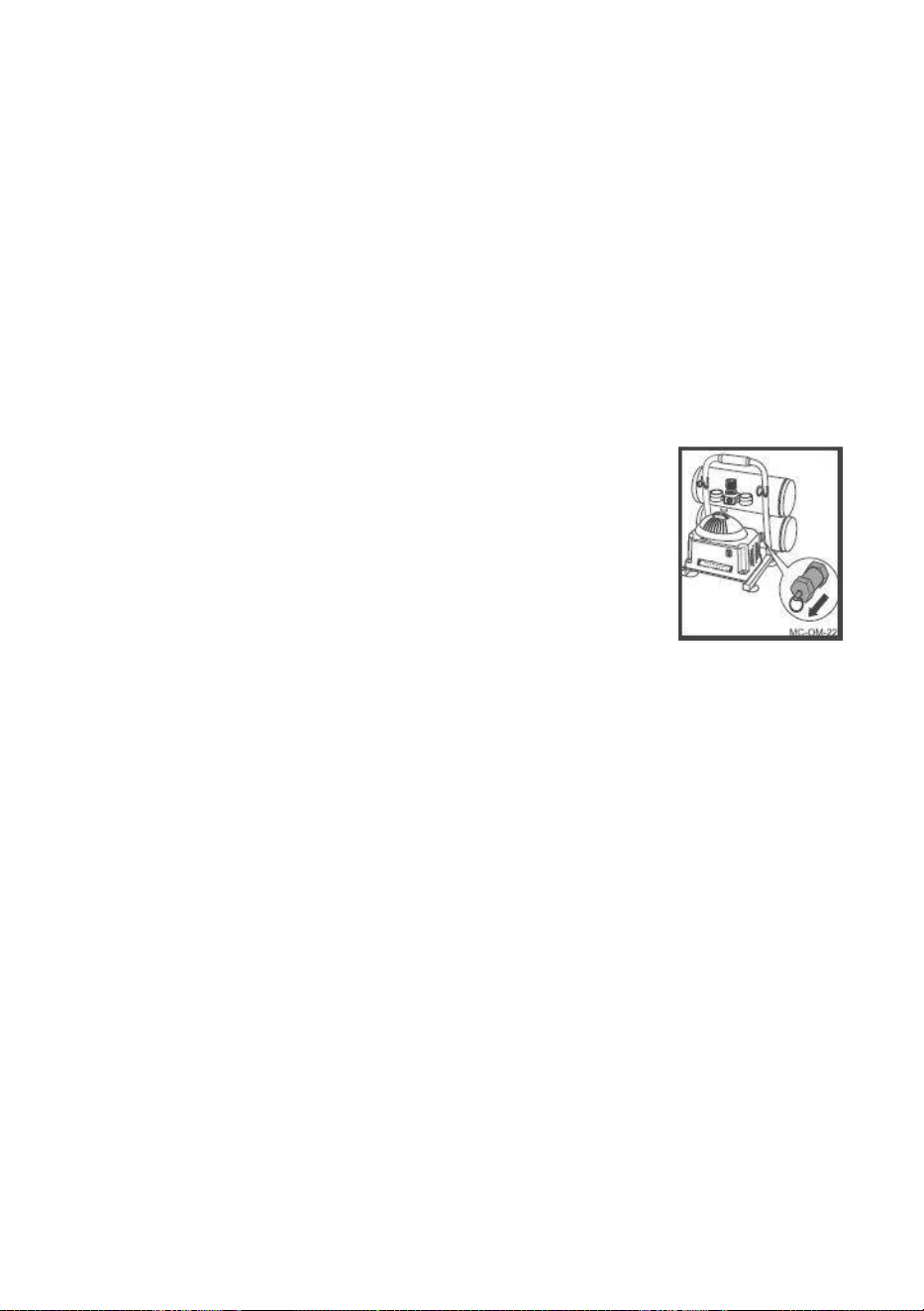

• Risk of electric shock: Do not expose a compressor to rain. Store it

indoors. Compressor must be grounded. Do not use grounding adaptors.

• Risk of personal injury: Do not direct compressed air from the air hose

toward the user or other personnel.

• Risk of inhalation: Never directly inhale the air produced by the

compressor.

•Risk of bursting: Do not adjust the pressure switch or safety valve for any

reason. They have been preset at the factory for this compressor's

maximum pressure. Tampering with the pressure switch or the safety valve

may cause personal injury or property damage.

•Risk of burns: The pump and the manifold generate high temperatures. In

order to avoid burns or other injuries, do not touch the pump, the manifold,

or the transfer tube while the compressor is running. Allow the parts to cool

down before handling or servicing. Keep children away from the

compressor at all times.

• Risk of bursting: Make sure the regulator is adjusted

so that the compressor outlet pressure is set lower than

the maximum operating pressure of the tool. Before

starting the compressor, pull the ring on the safety valve

to make sure the valve moves freely. Drain water from

tank after each use. Do not weld or repair tank. Relieve

all pressure in the hose before removing or attaching accessories.

WARNING!

Potential hazard that will result in serious injury or loss of life.

• Always ensure that the work piece is firmly secured leaving both hands

free to control the tool.

• Always keep your air tool clean and lubricated. Daily lubrication is

essential to avoid internal corrosion and possible failure.

• Do not overload the tool. Allow the tool to operate at its optimum speed

for maximum efficiency. Excessive overload

can cause the tool casing to split, and may also lead to excessive wear on

moving parts and possible failure.

• Use only the light weight coil hoses. For connecting the tool to the

compressor coupling. Do not fit quick change couplings onto the tool, as the

vibration can lead to damage or failure of the coupling.

• Always ensure that the tool has stopped before connecting it to the air

supply.

• Verify that grinding accessories that are used with this tools are rated at or

above the tool's speed rating (7500RPM).

• Failure to properly match the accessory to the tool could result in serious

personal injury.

• Always ensure that the accessories are rated/ designed for use with the

tool.

• Ensure that the accessories are correctly and securely fastened before

connecting the tool to the air supply.

• Locate the compressor in a well-ventilated area. For cooling, at a minimum

of 12"(31cm) away from the nearest wall.

• Protect the air hose and the power cord from damage and puncture.

Inspect them for weak or worn spots every week,and replace them if

necessary.

• Always wear hearing protection when using the air compressor. Failure to

do so may result in hearing loss.

• Do not carry the compressor while it is running.

• Do not operate the compressor if it is not in a stable position.

• Do not operate the compressor on a rooftop or in an elevated position

that could allow the unit to fall or be tipped over.

• Always replace a damaged gauge before operating the unit again.

CAUTION!

Potential hazard that may result in moderate injury or damage to equipment.

• Keep proper footing at all times in order to ensure correct balance.

• Do not wear watches, rings, bracelets, or loose clothing when using any

air tool.

• For optimal safety and tool performance, inspect the tool daily in order to

ensure free movement of the trigger, safety mechanisms, and springs.

• Keep the work area clean. A cluttered or dirty workbench may lead to an

accident. Floors should be kept clear.

• This tool is not a toy. Use it with caution.

• Use the tool in a well-ventilated area.

• Verity that the tool has stopped before putting it down after use.

• Handling and storage of oil: Use with adequate ventilation. Avoid contact

of oil with eyes, skin and clothing. Avoid breathing spray or mist. Store in a

tightly closed container in a cool, dry, well-ventilated area free from

incompatible substances.

• Do not use the tool near or below freezing temperatures, as doing so may

cause tool failure.

• Do not store the tool in a freezing environment to prevent ice formation on

the operating valves of the tool, as doing may cause tool failure.

• Disconnect the tool from the air supply and turn off the

compressor before changing any accessories,

performing any maintenance, servicing, when the tool is

not in use, when it is being handed to another person,

and when it is left unattended. Failure to comply may

result in moderate injury or damage to equipment.

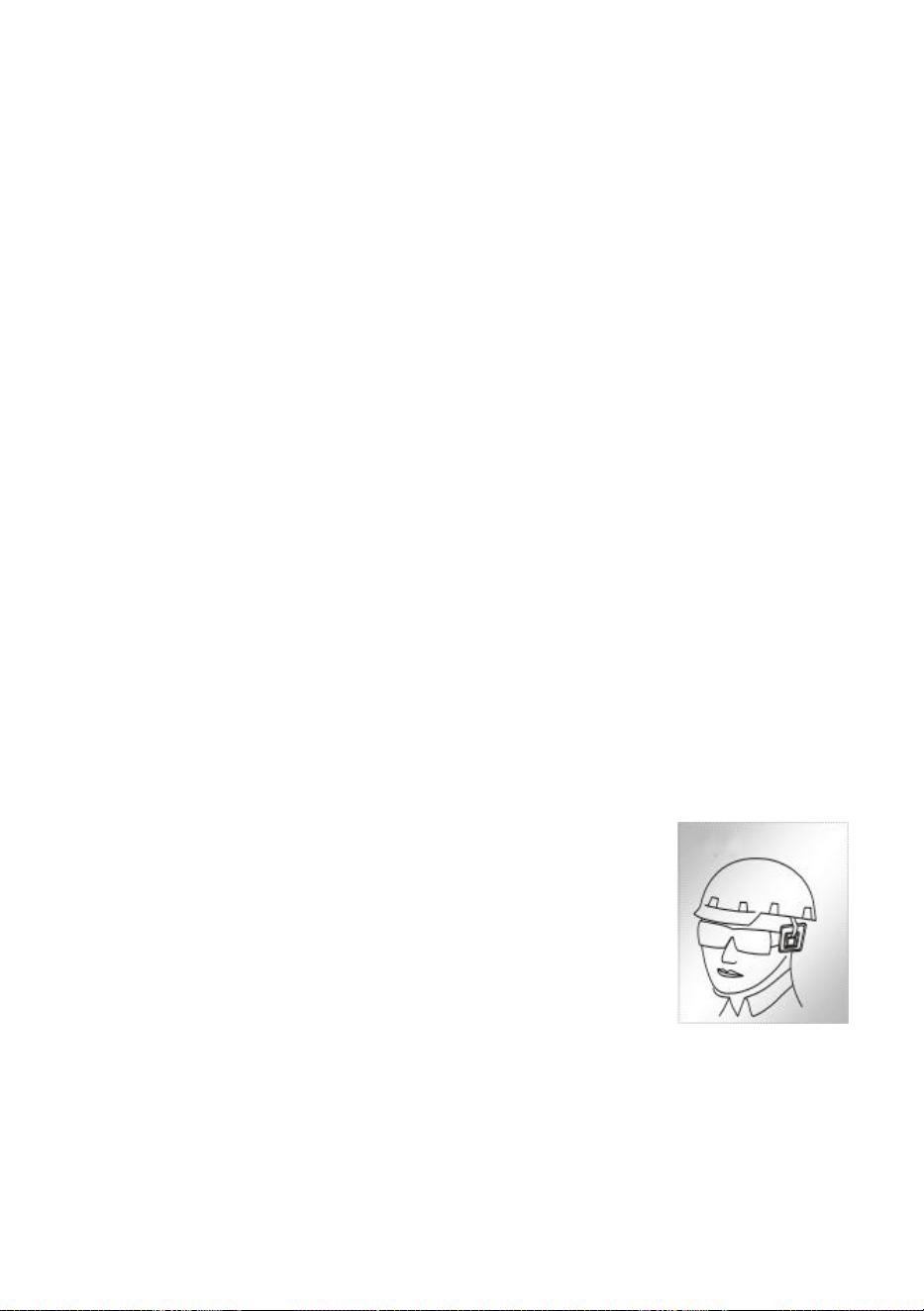

• Use safety goggles and ear protection: Wear safety glasses with side

shields when operating the tool/compressor and verify that others in the

work area are also wearing safety glass.requirements and must provide

protection from flying particles from the front and the sides. Air-powered

tools are loud and the sound can cause hearing damage. Always wear ear

protection to help prevent hearing damage and loss. Failure to comply may

result in moderate injury.

Note: Recycle unwanted materials rather than disposing of it as waste. Sort

the tools, hoses, and package in specific categories and take them to the

local recycling center or dispose of them in an environmentally safe way.

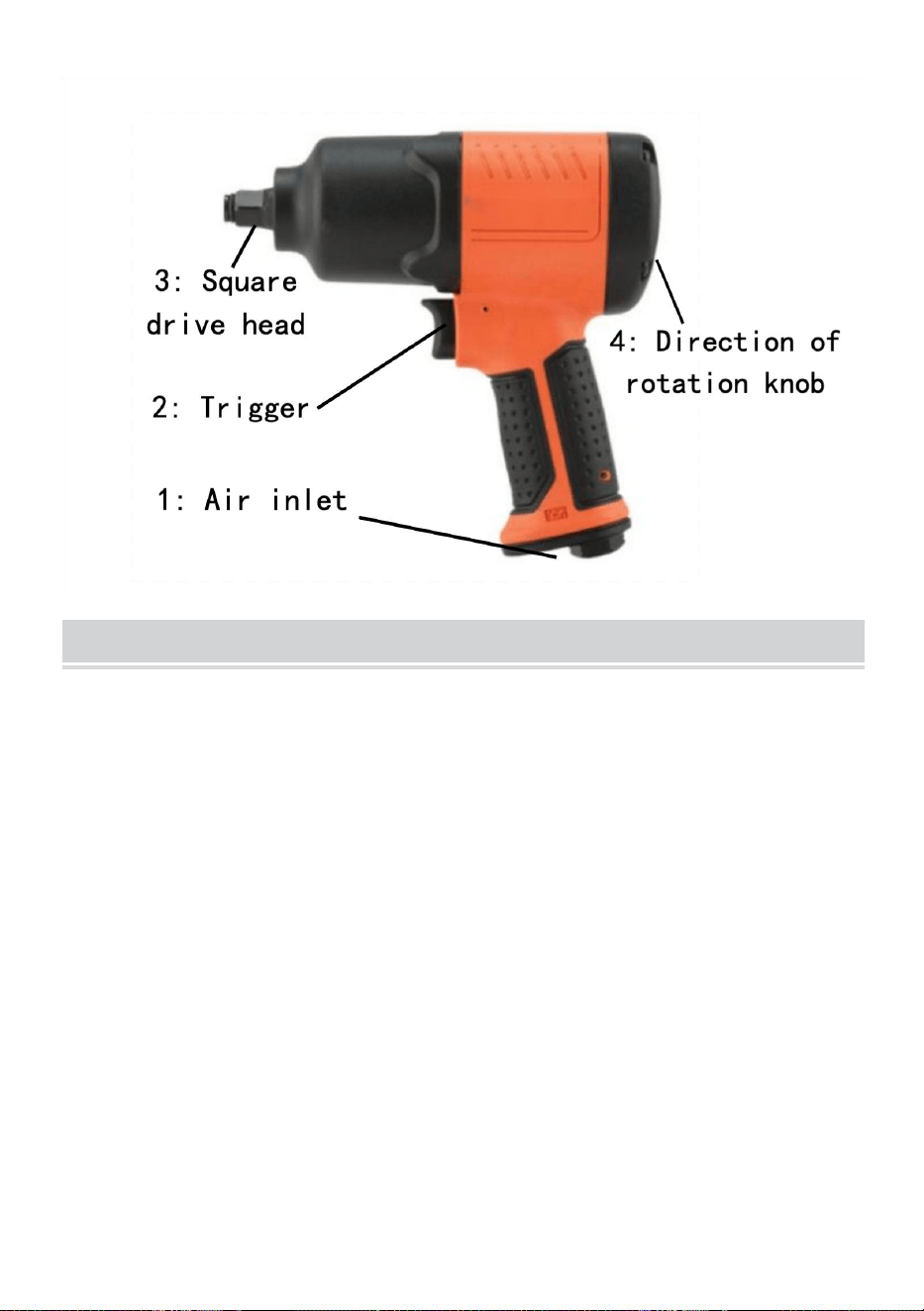

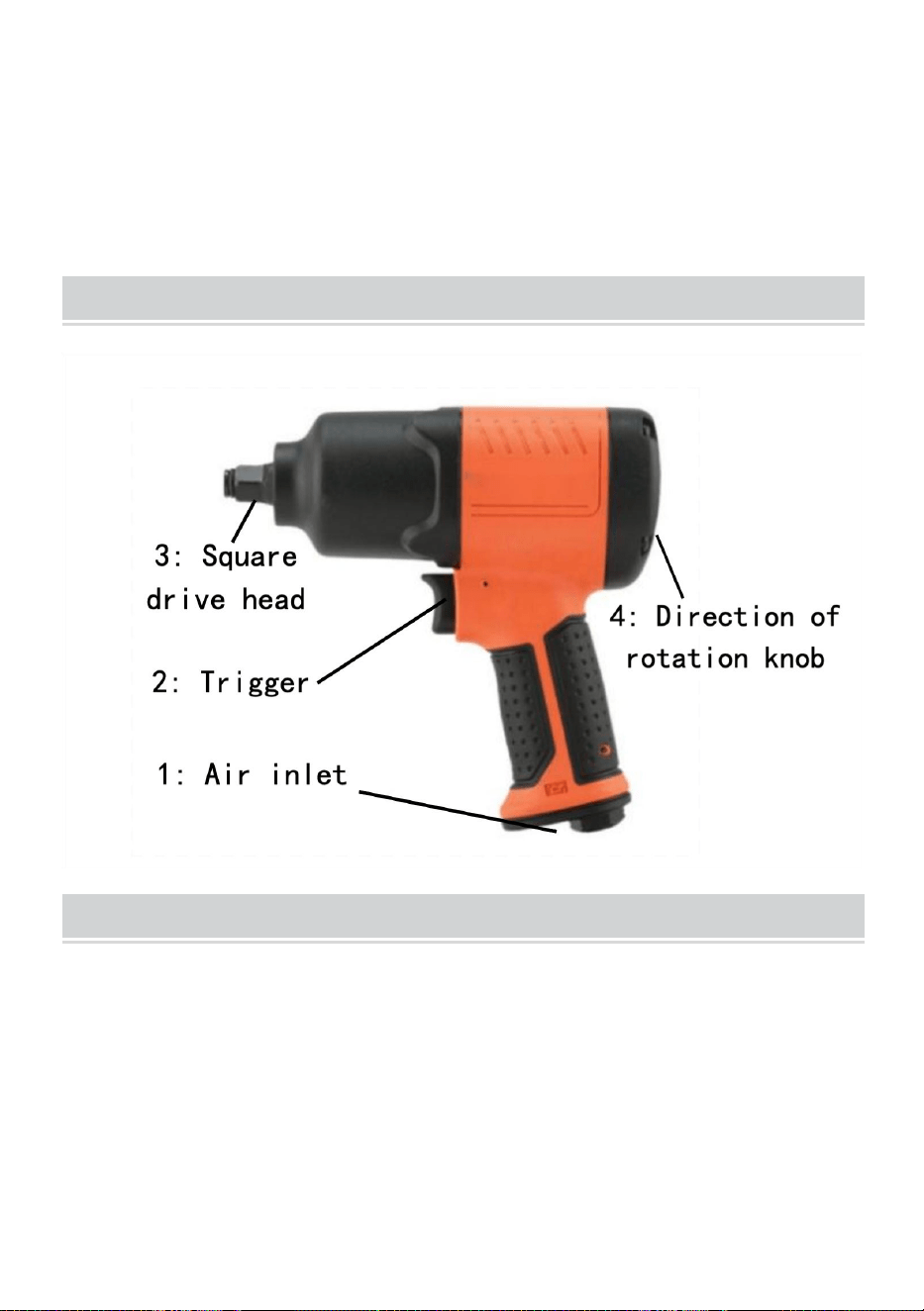

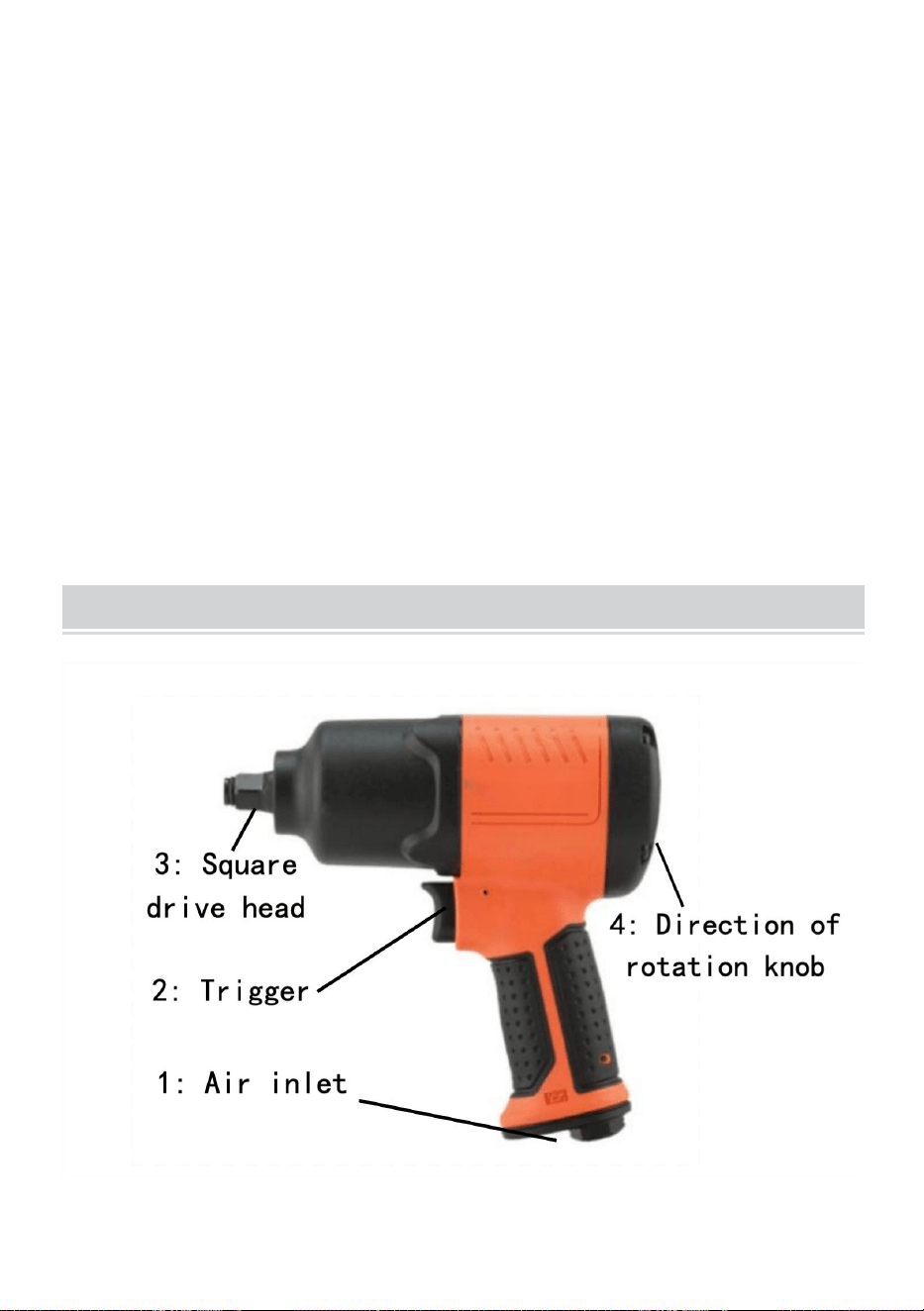

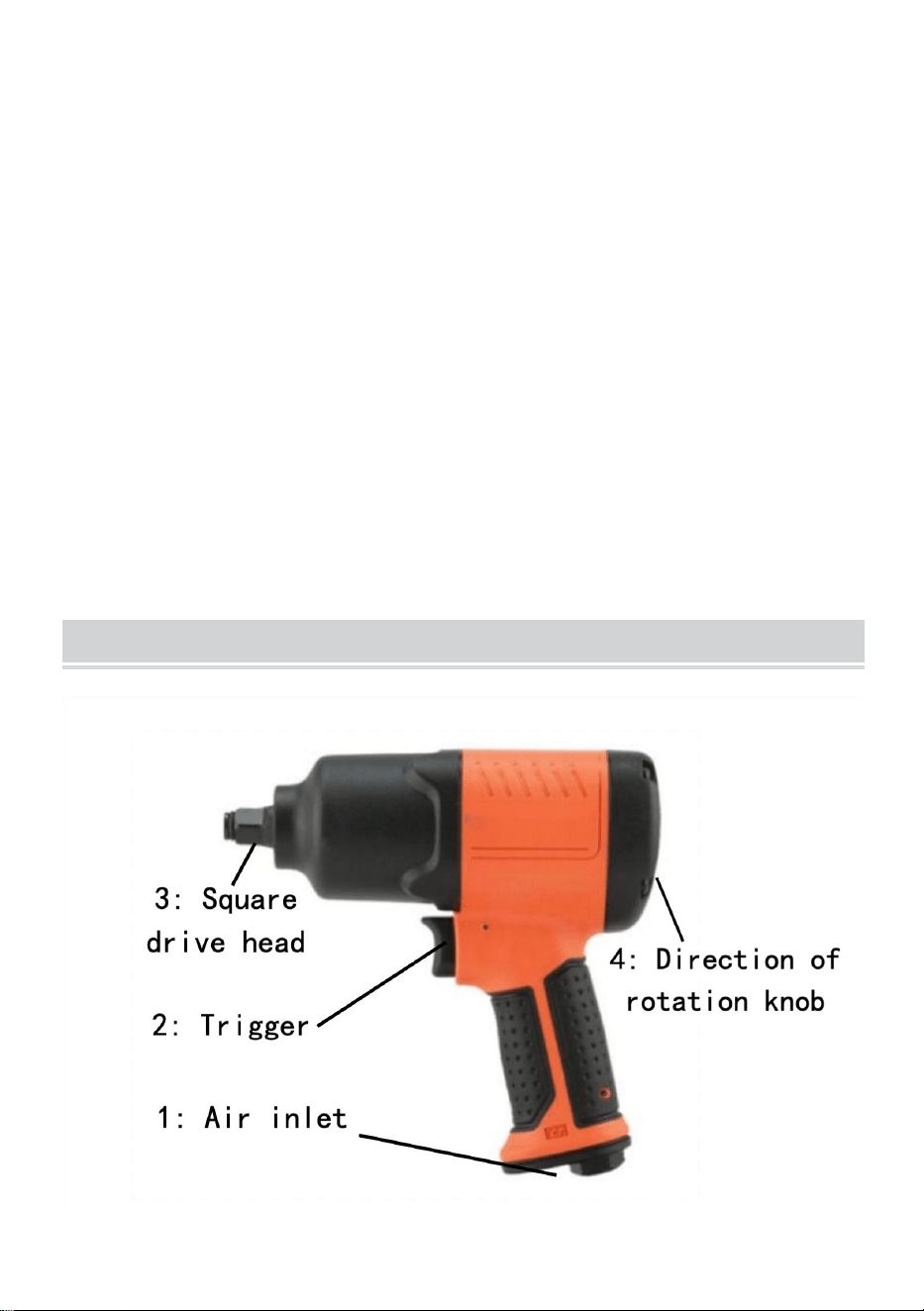

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

General usage description

The VEVOR air-powered impact wrench features Impact of job security,

free from vibration, heat, electromagnetic, etc, segmented in take structure

design, handing more accurate. tool has the appearance of new, large

torque, low noise characteristics. knob to change the structure, the pros

and cons easily manipulated, high alloy steel, ensuring a more durable

wear, greatly extend the service life. Best used for high volume work on

maintenance, trucks, buses, and heavy equipment etc.

Compatible compressor and air tool:

GUIDELINES FOR PROPER USAGE AND POERATION

Always ensure the use of appropriately matched air tools and compressors.

The compressor should be able to supply a minimal air delivery of 6.3

SCFM@90PSI to ensure the compressor can run continuously with the

VEVOR Air-Powered Impact wrench. Using tools or a combination of tools

that together or separately require air pressure more than that of

which the air compressor can deliver will reduce performance and could

void the compressor or tool guarantee/warranty

Air compressor size

& power

2HP

2-1/2 HP

3+ HP

5-6 Gallons

Light duty and

intermittent use

Light duty and

intermittent use

Medium duty

and intermittent use

8-11 Gallons

Light duty and

intermittent use

Medium duty and

intermittent use

Heavy duty and

continuous use

15+ Gallons

Medium duty and

intermittent use

Heavy duty and

continuous use

Heavy duty and

continuous use

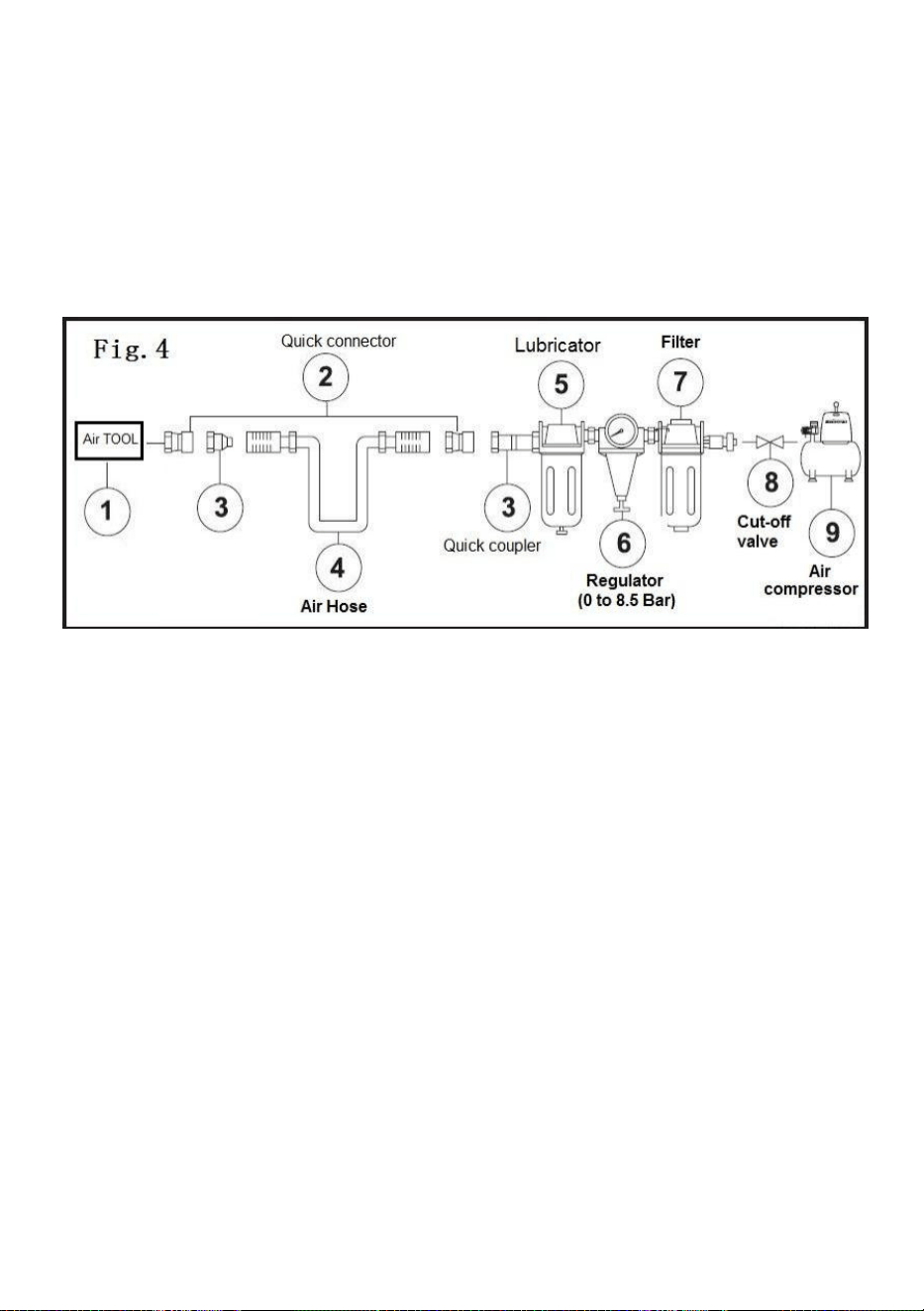

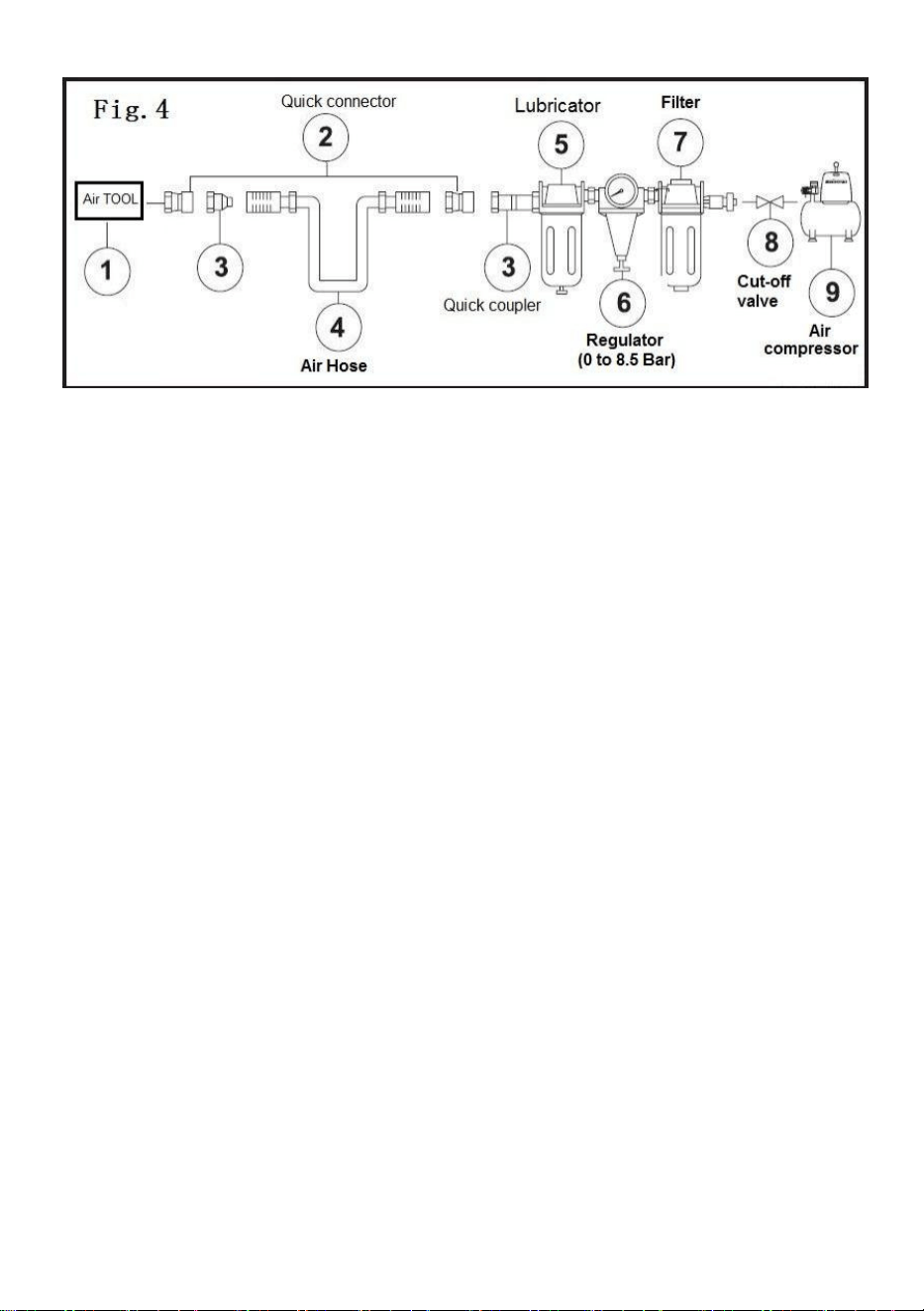

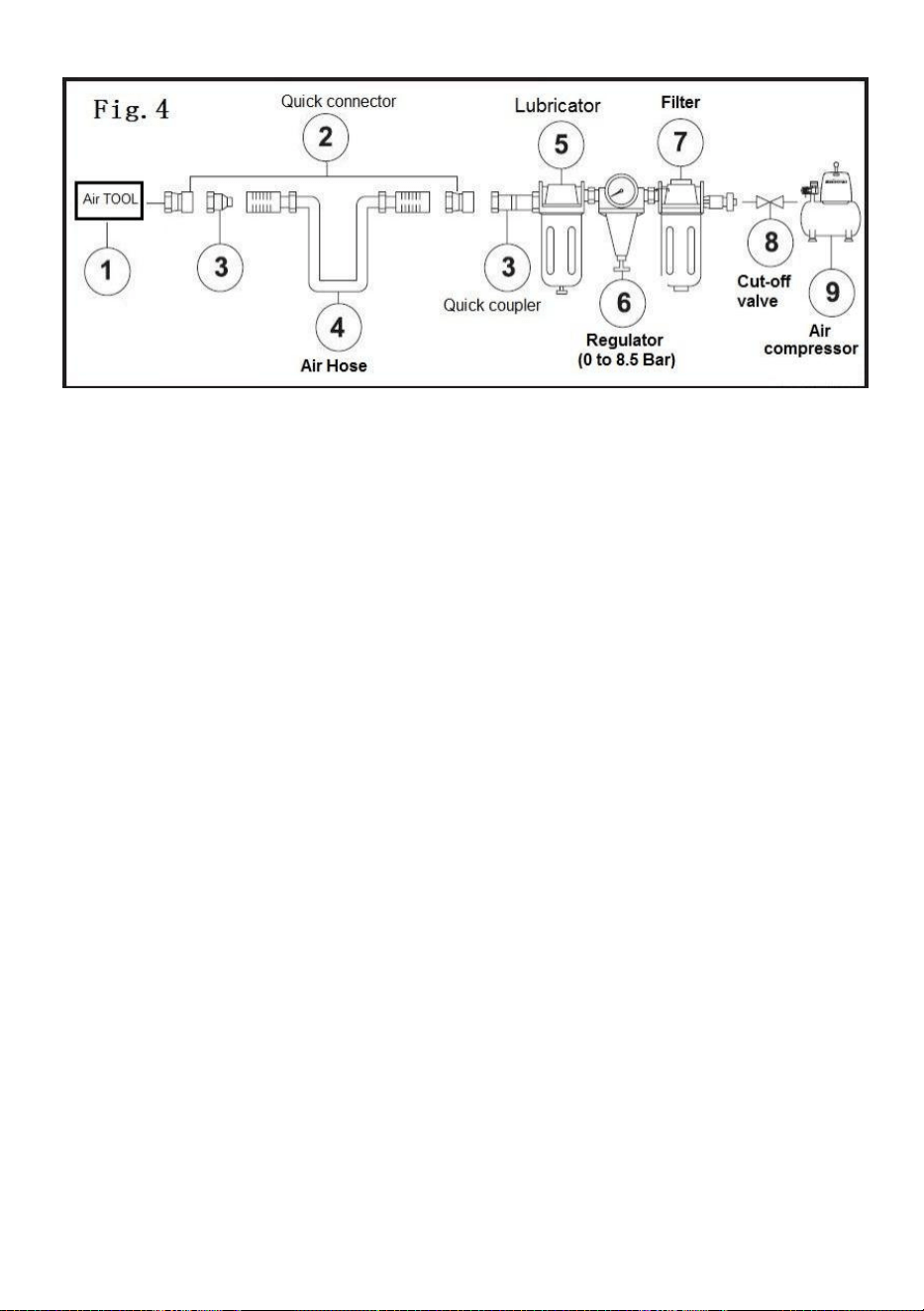

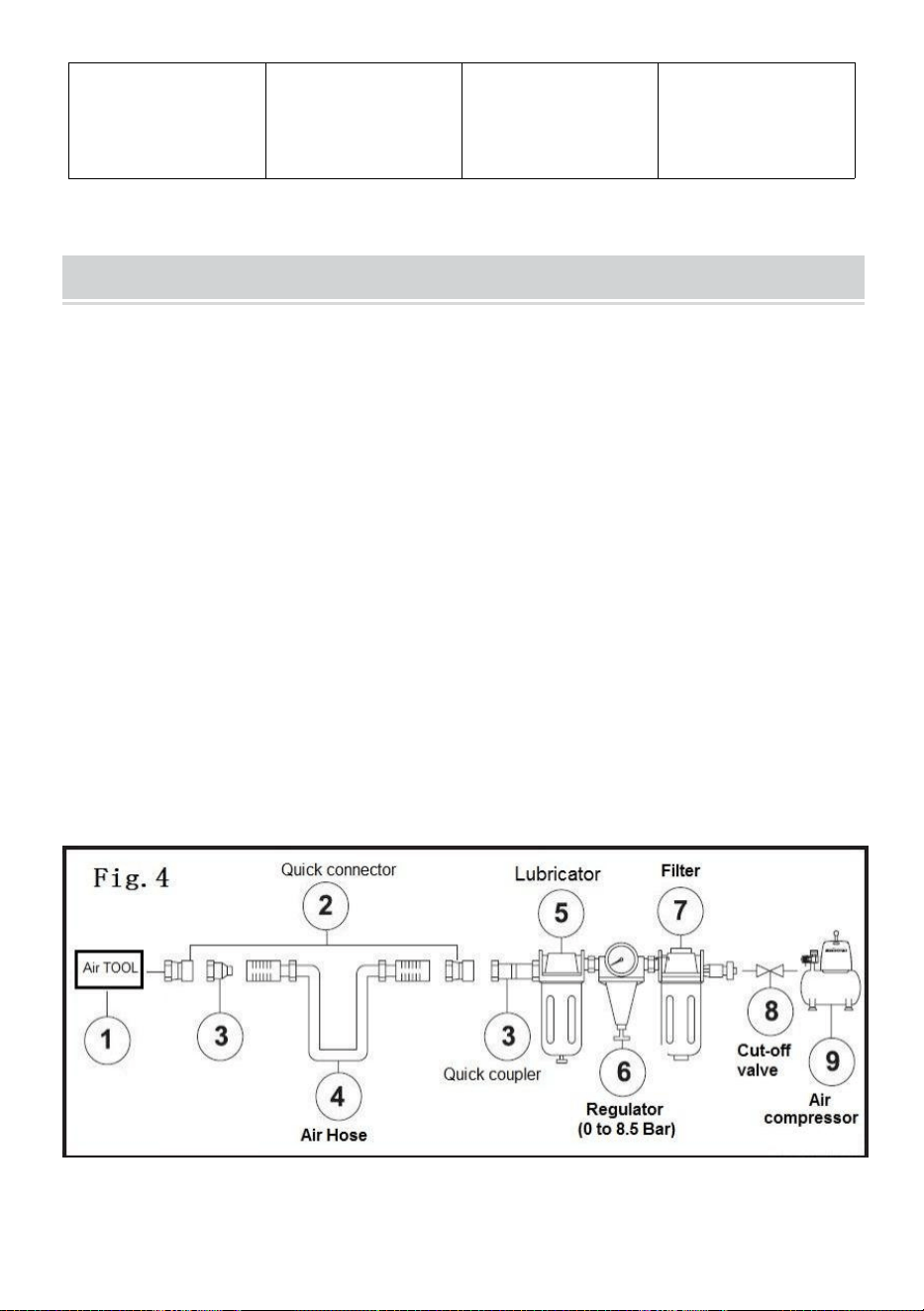

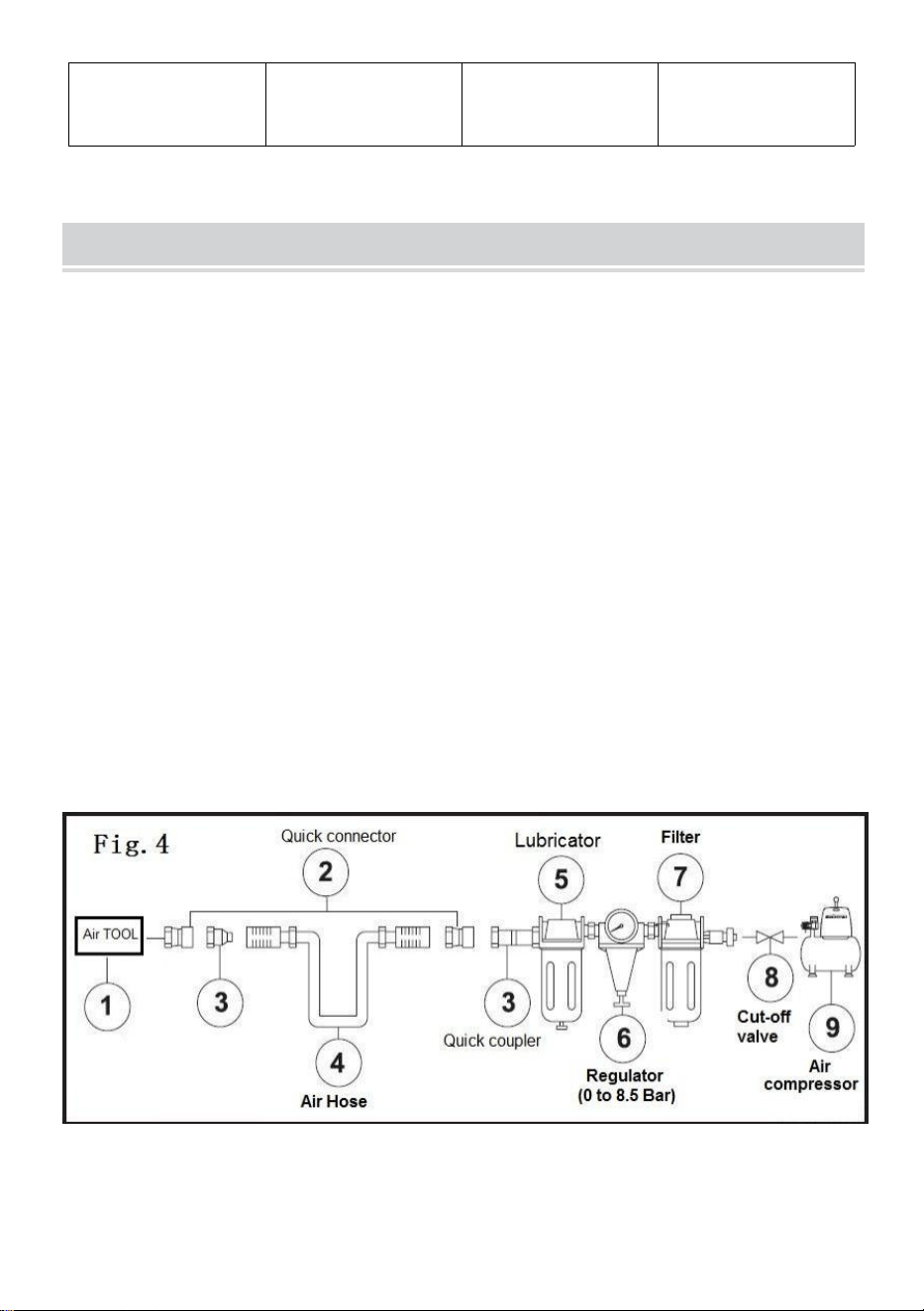

AIR SYSTEM

 Always use clean, dry, regulated, compressed air at 6.3 to 8.3bar (90

to 120PSI).

 Do not exceed the maximum and minimum pressure. Operating the

tool at the wrong pressure (too low or too high) will cause excessive

noise or rapid wear.

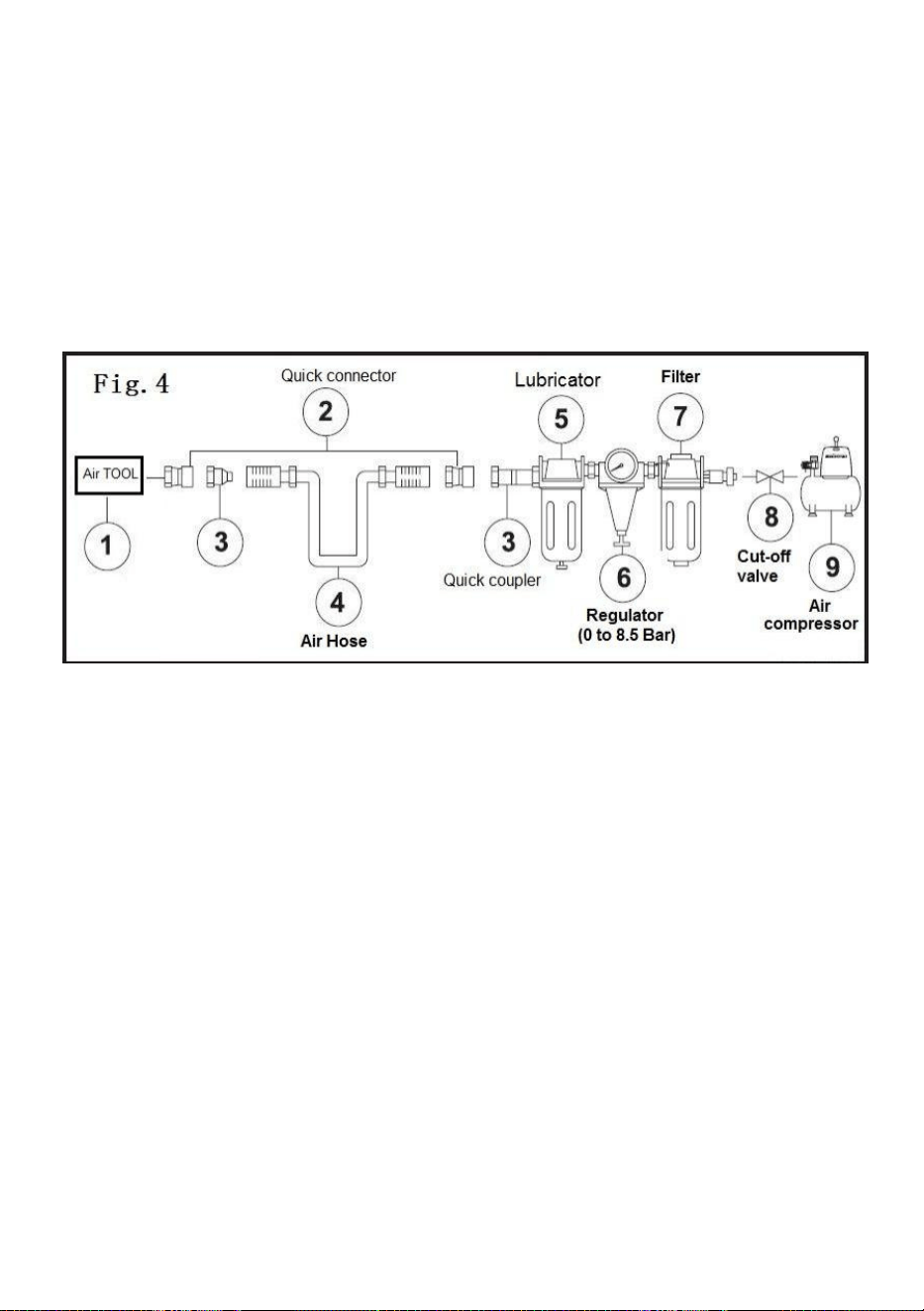

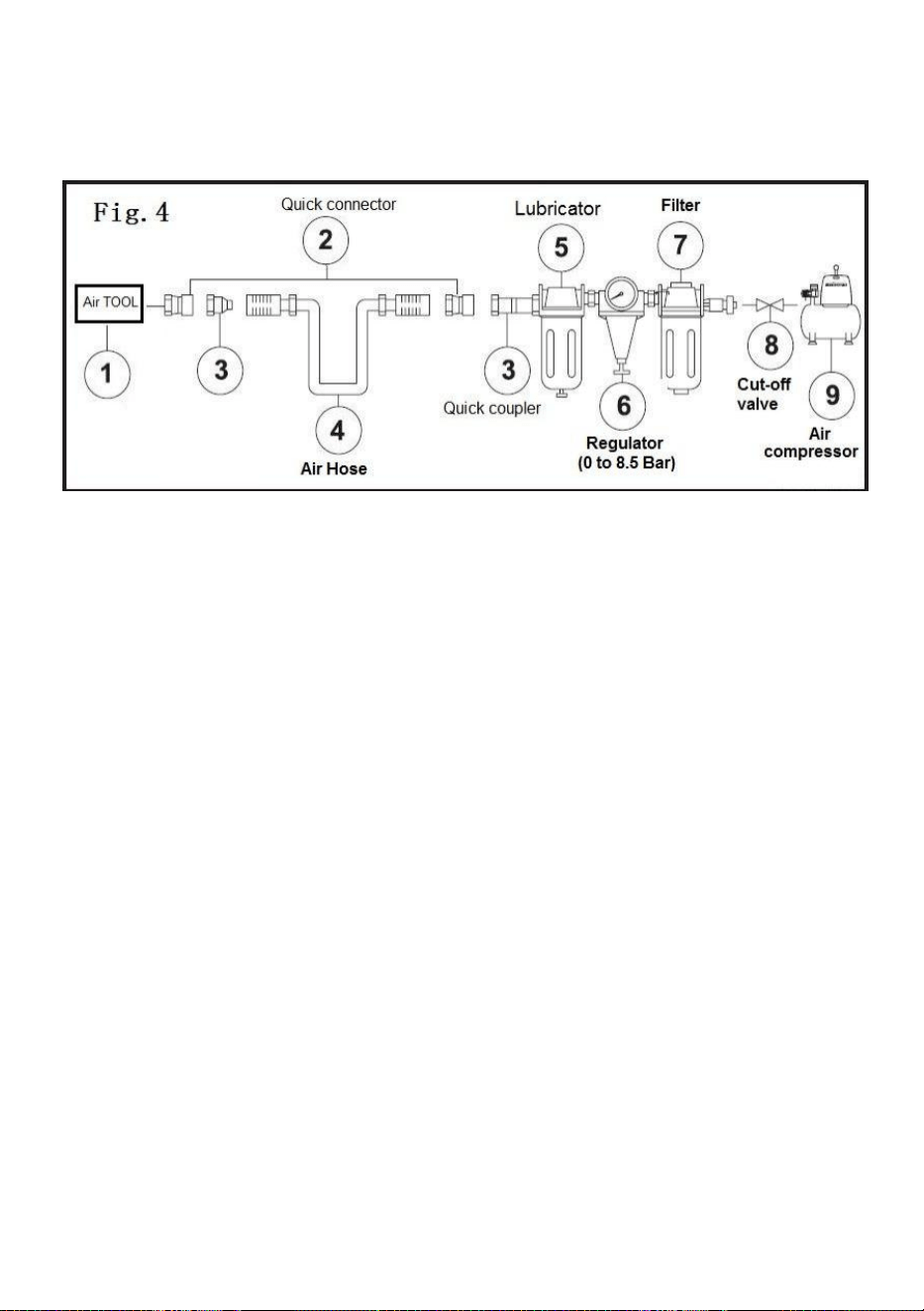

 It is recommended that a filter-regulator-lubricator be used and be

located as close to the tool as possible.

 If a filter-regulator-lubricator is not installed, place up to 6 drops of

pneumatic tool oil into the air inlet plug before each use.

 If a filter-regulator-lubricator is installed, keep the air filter clean. A dirty

filter will reduce the air pressure to the tool, which will cause a

reduction in power, efficiency, and general performance.

CAUTION!

Potential hazard that may result in moderate injury or damage to

equipment.

 Verify that all connections in the air supply system are sealed in order

to prevent air from leaking. Failure to comply will result in moderate

injury or damage to equipment.

 Read this instruction manual thoroughly or have tool operators read

thoroughly before using the tool.

 Read all safety guidelines (see section “Safety guidelines”) at the

beginning of this manual.

 Always inspect the air tool prior to each use to Ensure proper use of

power source.

 Determine whether the tool is in proper working order.

 Only use accessories which are specifically designed for use with this

tool (see section ”technical specifications”).

 Drain the compressor tank daily. Water in the air supply line will

damage the tool.

 Clean the air inlet and the filter weekly.

 Line pressure should be increased to compensate for unusually long

air hoses. The hose diameter should be 3/8”ID.

WARNING!

Potential hazard that will result in serious injury or loss of life.

 Do not use the tool if it is not in proper working order.

 Do not use oxygen or any other combustible or bottled gas to power

this tool.

 Do not use this tool in the presence of any flammable liquids or gases.

 Keep hose away from heat, oil, and sharp edges. Check hose for wear

and tear, and ensure that all connections are secure. Failure to comply

could lead to serious injury or loss of life.

 Keep hands and other parts of the body away from the work areas

when connecting the air supply. Failure to comply could lead to serious

injury or loss of life.

OPERATING INSTRUCTIONS

Loading and operation

 Carefully read all instructions provided in this manual and understand

them thoroughly before using the tool.

 Do not use Impact wrench accessories other than those that are

specifically designed for use with the Air-powered impact wrench.

Failure to comply will result in serious injury or loss of life.

 Verify that the air supply is clean before operating the Air powered

impact wrench.

1. Plug in compressor, turn it on set the pressure regulator to 90psi, attach

one end of the air hose to the compressor and the other end of the air hose

to the tool . Use plumber’s tape to avoid air leak ( see section” Technical

specifications”).

2. Place and lock the socket over the square drive of the Air-powered

impact wrench.

3. Place the socket over a nut to be removed or installed and press the

trigger at the top of the handle to operate the tool.

4. For reverse (R ) rotation, press the speed control knob on the left side of

the tool; For forward (F) rotation, press the speed control knob on the right

side of the tool; Rotate the speed control knob on the left side of the tool

during reverse rotation to control the speed of the air flow as required.

Rotate the speed control knob on the right side of the tool during forward

rotation to control the speed of the air flow as required.

5. After using the tool, disconnect the air hose from the tool.

WARNING!

Potential hazard that will result in serious injury or loss of life.

 Hold the tool firmly with hands.

 Do not apply additional or excessive force to the tool when working.

 Do not allow the tool to run free for an extended period of time. Doing

so will shorten the life of the tool.

 Verify that the air supply is clean and air pressure does not exceed

90psi (6.3bar) while operating the tool. If the air pressure is too high or

unclean, it will shorten the life of the tool. Failure to comply could result

in serious injury or loss of life.

MAINTENANCE

WARNING!

Potential hazard that will result in serious injury or loss of life.

 Disconnect the tool from the air supply before changing accessories,

servicing, or performing maintenance.

 Only use the tool after replacing or repairing the damaged parts or

accessories.

 Use only recommended and properly rated replacement parts and

accessories. Failure to comply will lead to serious

 injury or loss of life.

 Repairs must be performed by a qualified service technician.

Maintenance

required

Description

Tools or

materials

required

Maximum service interval

Each use or every

2 hrs

Monthly

needed

General

inspection-free

movement

Trigger, spring,

safety

mechanism

None

In-depth

inspection

Worn or broken

parts

Replace worn or

broken parts

Lubrication

See below

Pneumatic

tool oil

 Lubrication: If the Air-powered impact wrench and the compressor are

not equipped with an in –line lubrication system, place up to 6 drops of

pneumatic tool oil into the air inlet before each work day or after every

2 hours of continuous use, depending on the characteristics of work

piece.

 Air-operated tools must be inspected periodically, and worn or broken

parts must be replaced in order to keep tools operating safety and

efficiently.

 Inspect and replace worn or damaged O-rings, seals, etc. Tighten all

screws and caps frequently in order to help prevent personal injury.

 Loss of power or erratic action may be due to the following

- Excessive drain in the air line.

- Moisture or restriction in the air pipe.

- Incorrect size or type of hose connector. Check the air supply and follow

instructions.

- Grit or gum deposits in the tool may also reduce performance.

 Inspect the trigger, the spring, and the safety mechanism for free

movement on a regular basis in order to ensure that the safety system

is fully functional.

 Verify that no part is loose or missing and that no part is stuck or

jammed.

 Disconnect the tool from the air supply, clean, and store it in a sale, dry,

and childproof location, when tool is not in use.

 When temperatures are below freezing, keep tools as warm as

possible using any safe, convenient method.

 Check the air supply for correct size and type of hose connectors. To

avoid loss of power or erratic action, ensure that there is no additional

drain on the air line and no moisture or restriction in the air pipe.

Storage:

 Apply an ample amount of lubrication before storing the tool.

 Run the tool for approximately 30 seconds after lubricating, in order to

ensure that the lubrication is uniformly distributed throughout the tool.

 Store the tool in a clean and dry environment.

TROUBLESHOOTING

The following chart lists common issues and solutions. Please read it

carefully and follow all instructions closely.

WARNING!

Potential hazard that will result in serious injury or loss of life.

 If any of the following symptoms appear while the tool is in use, turn it

off and disconnect it from the air supply immediately. Failure to heed

this warning will result in serious personal injury.

 Disconnect the tool from the air supply before making any

adjustments.

 Repairs must be performed by a qualified service technician only

PROBLEMS

POSSIBLE CAUSES

REMEDIES

Tool runs at

normal

speed but

loses under

load

. Motor parts worn.

. Cam clutch worn or

sticking due to lack of

lubricant.

- Lubricating clutch housing.

- Check for excess clutch oil. Clutch cases

need only be half full. Overfilling can cause

drag on high speed clutch parts, ie. a typical

oiled/lubricated wrench requires 1/2 ounce of

oil.

GREASE LUBRICATED:NOTE: Heat usually

indicates insufficient grease in chamber.

Severe operating conditions may require more

frequent lubrication.

Tool runs

slowly. Air

flows slightly

from

exhaust

. Motor parts jammed with

dirt particles

. Power regulator in closed

position

. Air flow blocked by dirt.

. Check air inlet filter for blockage.

. Pour air tool lubricating oil into air inlet as per

instructions.

. Operate tool in short bursts quickly reversing

rotation back and forth where applicable.

■ Repeat above as needed.

Tools will not

run. Air flows

freely from

exhaust

. One or more motor vanes

stuck due to material

buildup.

. Pour air tool lubricating tool into air inlet.

. Operate tool in short bursts of forward and/or

reverse rotation where applicable.

. Tap motor housing gently with plastic mallet.

. Disconnect supply. Free motor by rotating

driveshank manually where applicable

Tool will not

shut off

. ‘O’ rings throttle valve

dislodged from seat inlet

valve.

. Replace O-rings or return to service center.

Note: Repairs should be carried out by a qualified person.

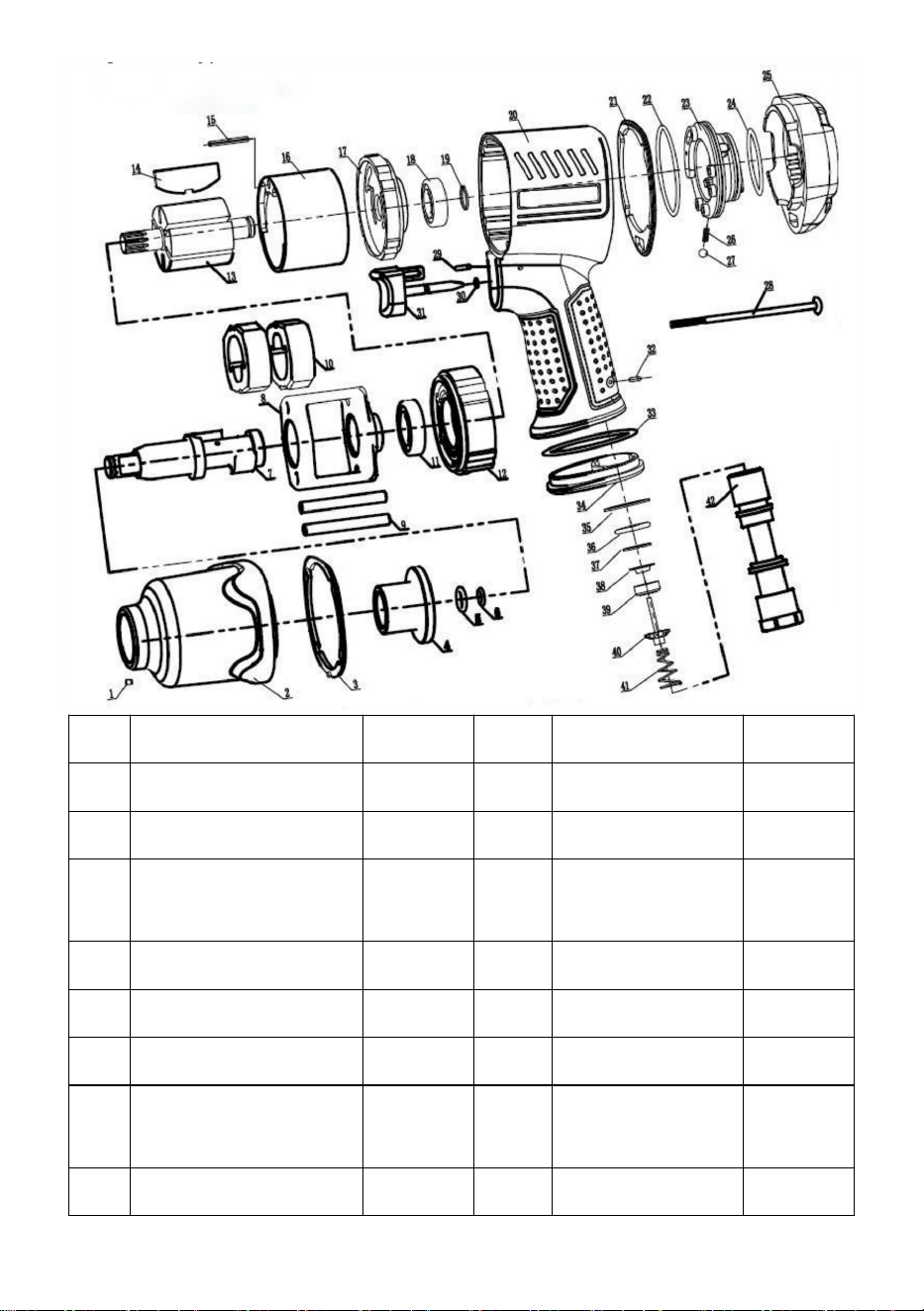

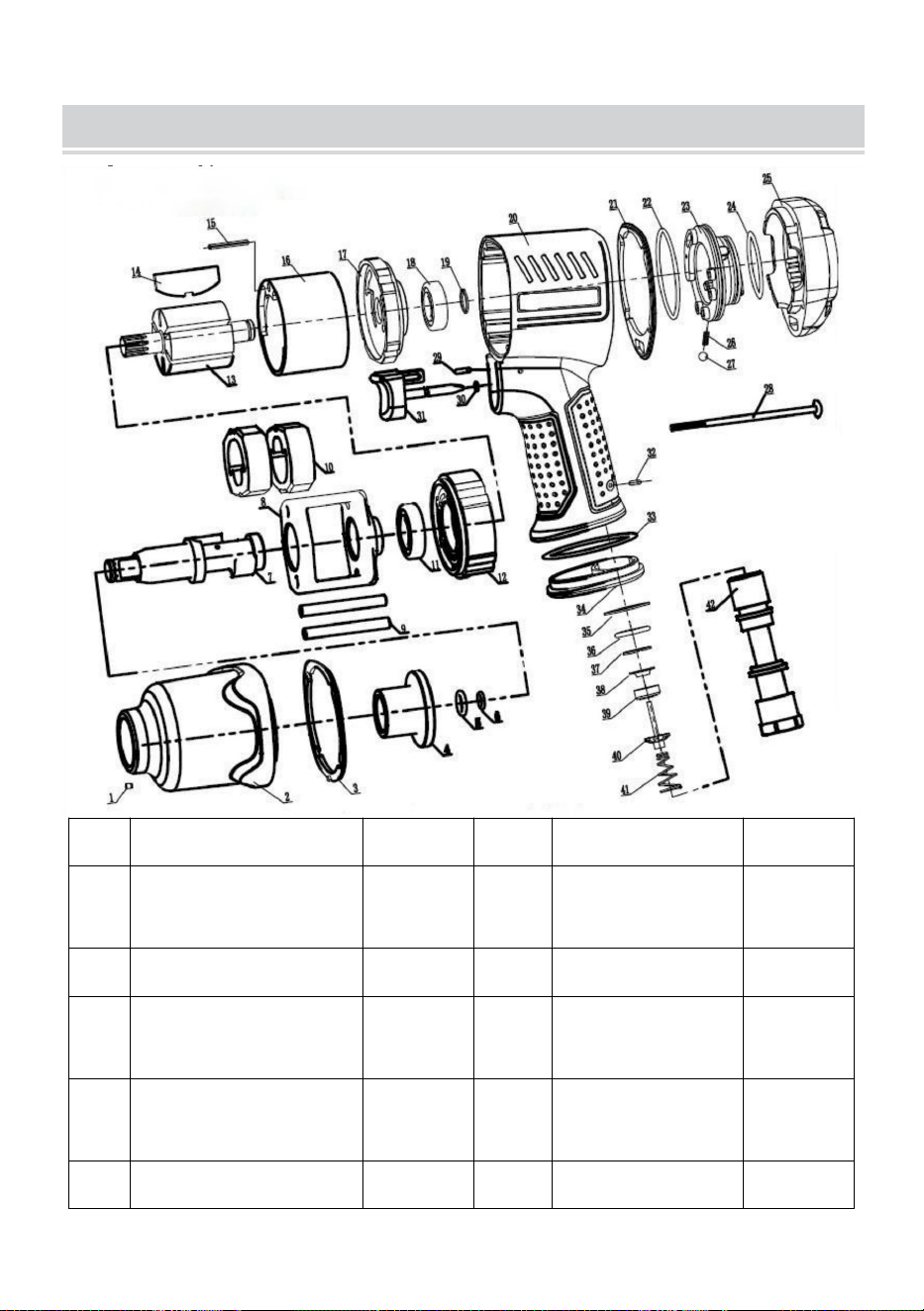

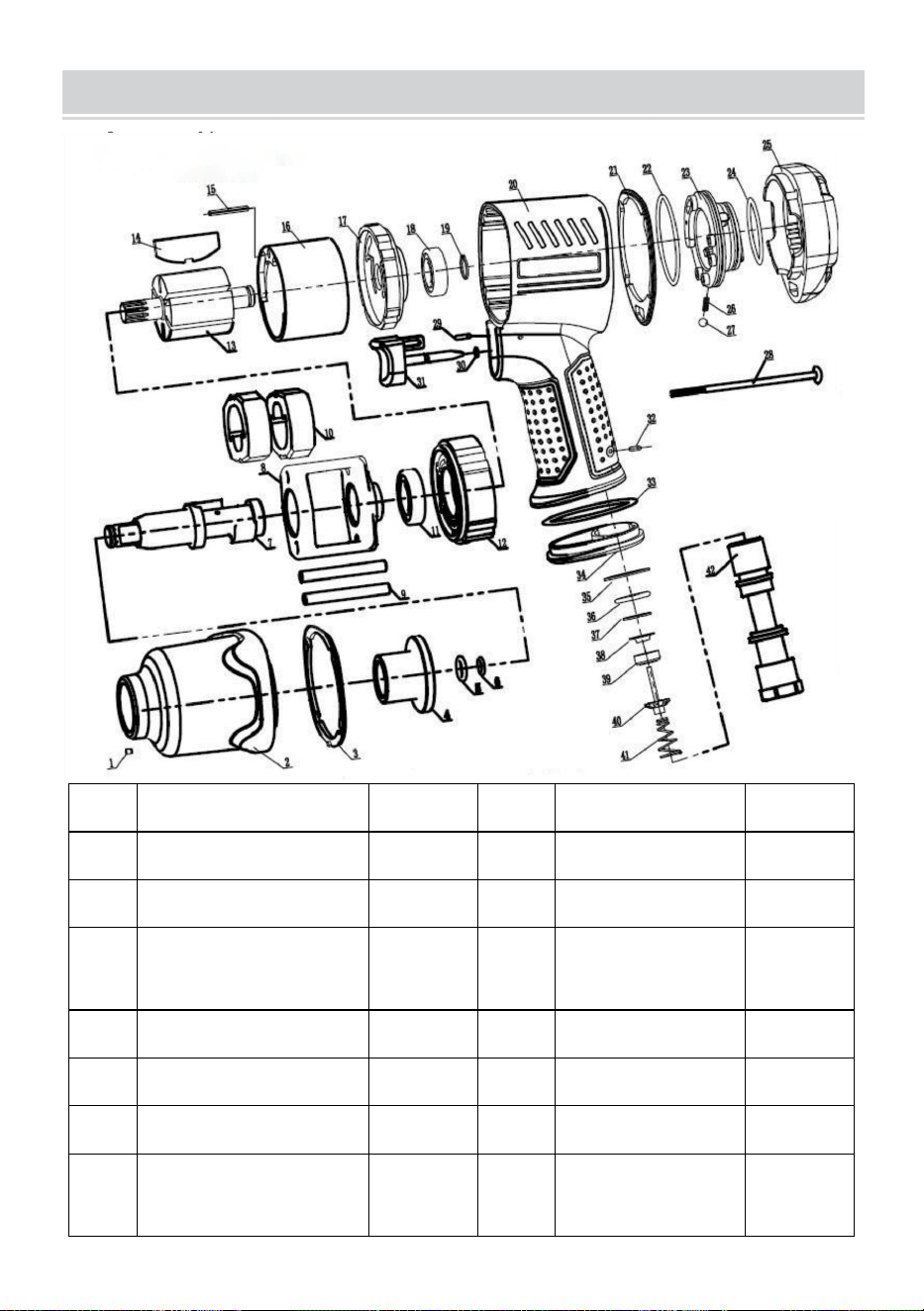

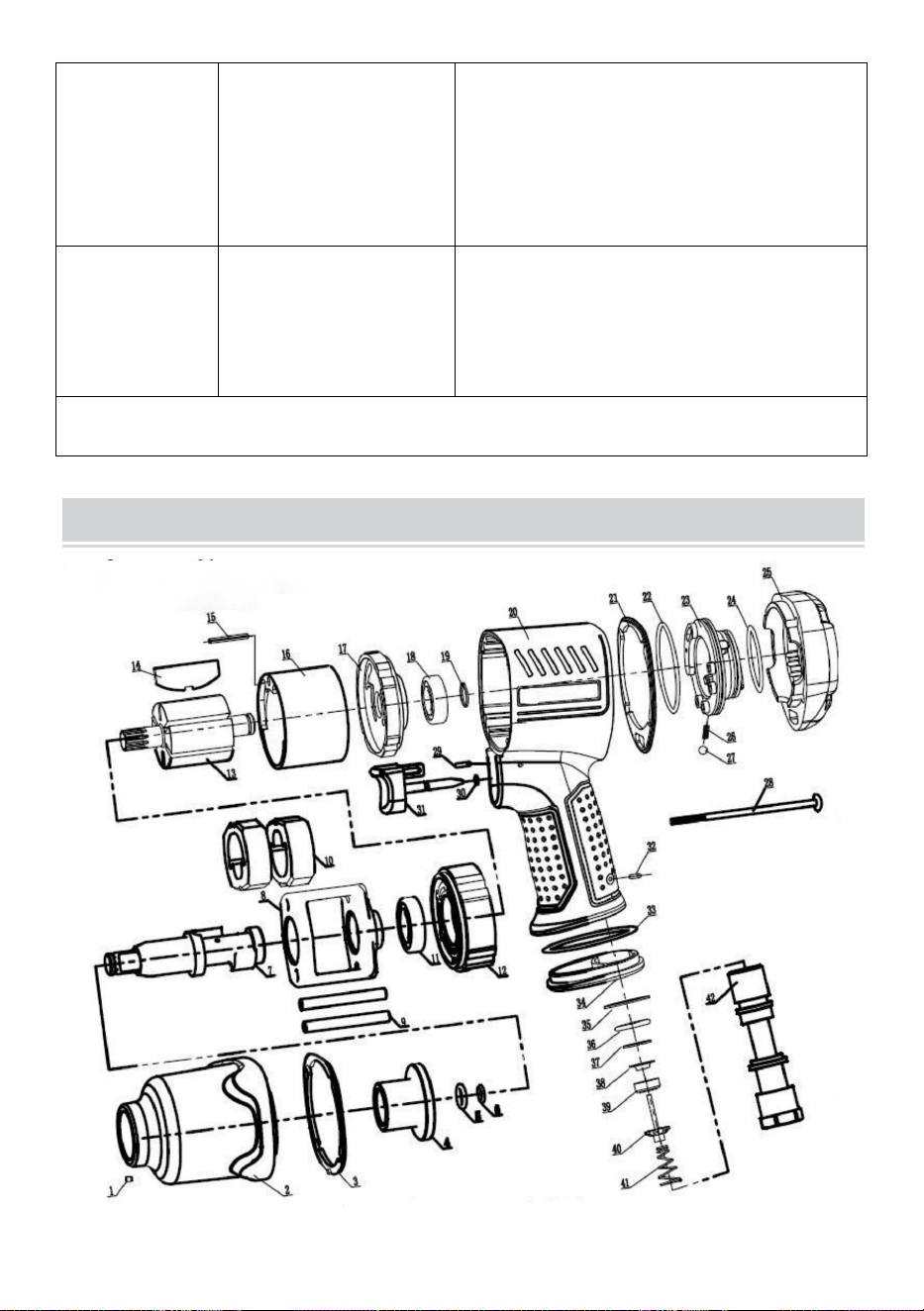

EXPLODED VIEW & PARTS LIST

No.

Description

Qty

No.

Description

Qty

Press-oiling cup

Rotary controller

Body cover

O-ring

Before sealing

washerr

Closing

Oilite bushing

Bearing spring

Anvil Collar

Bearing

O-ring7.5*1.8

Bolt

Anvil

elastic

cylindrical pin

Hammer Cage

O-ring

Hammer Pin

Trigger

Hammer Dog

Seal

O-ring 38*1.8

Cylinder head

Exhaust cap

Rotor

Inlet connector

washer

Rotor blade

O-ring

elastic cylindrical pin

Internal circlip

cylinder

Plug cap

Rear cover

Plug

bushing

Valve pin

Gasket

Valve spring

Gunbody

Inlet connector

End seal

O-ring

Note:

If you need spare parts of this model, pls feel free to contact us or the distributor

where you bought this tool. Tks!

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Clé à chocs pneumatique

Modèle : RP17407

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité

du manuel avant utilisation. VEVOR se réserve le droit d'interpréter

clairement ce manuel d'utilisation. L'apparence du produit dépend du

produit que vous avez reçu. Veuillez nous excuser pour les éventuelles

mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur

doit lire attentivement le manuel d'instructions.

Air Impact Wrench

Avertissement - marquage concernant le risque de blessure

oculaire

Avertissement - marquage concernant le risque de perte

auditive

First Time Usage

IMPORTANT:

Dès réception du produit, veuillez lire et respecter toutes les consignes de sécurité

et le mode d'emploi avant la première utilisation. Conservez ce manuel pour

référence ultérieure.

Contenir:

◎ SPÉCIFICATIONS TECHNIQUES

◎ CONSIGNES DE SÉCURITÉ

◎ SCHÉMA DES PIÈCES CLÉS

◎ INFORMATIONS IMPORTANTES

◎ MODE D'EMPLOI

◎ ENTRETIEN

◎ DÉPANNAGE

◎ VUE ÉCLATÉE

◎ LISTE DES PIÈCES

Technical Data

Modèle

RP17407

Couleur

Orange et noir

Tête

d'entraînement

carrée :

1/2 ” ( 12,7 mm )

Capacité de la

taille du boulon :

5/8 ”( 16 mm)

Tuyau d'air

requis :

3/8 ”

Entrée d'air :

1/4 ” ID (13 mm )

VITESSE (NON)

CHARGER):

75 00 tr/min ± 10 %

Un niveau de

pression

acoustique

pondéré :

106,6 dB(A)

Couple de

desserrage

maximal :

1355 N.m

Niveau de

puissance

acoustique :

94,6 dB(A)

Pression de

travail :

90-120 PSI

Vibration dans la

poignée :

5,99 m/s², K =

1,1 m/s²

Accessoires

Type NA

1. Huile lubrifiante *1

2. Joint de tuyau de style américain

* 1

3. Clé à douille * 1

4. Manuel d'instructions *1

type UE

1. Huile lubrifiante *1

2. Joint de tuyau de style européen

3. Joint de tuyau australien * 1

4. Clé à douille * 1

6. Manuel d'instructions *1

SCFM : Pieds cubes standard par minute (le débit volumétrique d'un réservoir

corrigé selon des conditions normalisées de température et de pression).

NPT : filetage national pour tuyaux

Responsabilités environnementales

Veuillez recycler les matériaux non utilisés au lieu de les jeter. Tous les outils,

tuyaux et emballages doivent être triés, apportés au centre de recyclage local et

éliminés de manière écologique.

SAFETY GUIDELINES

DANGER!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou des

dommages équipement.

REMARQUE : Le terme « Note » est utilisé pour informer le lecteur de

quelque chose qu’il doit savoir sur l’outil.

SÉCURITÉ PERSONNELLE

Ces précautions visent à assurer la sécurité personnelle de l'utilisateur et

des autres personnes travaillant avec lui. Veuillez prendre le temps de les

lire et de les comprendre.

DANGER!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

• Tenir les enfants éloignés de la zone de travail. Ne pas laisser les enfants

manipuler les outils électriques.

• N'utilisez pas d'outil présentant une fuite d'air, dont certaines pièces sont

manquantes ou endommagées, ou nécessitant des réparations. Vérifiez

que toutes les vis sont bien serrées.

• Ne tentez jamais de contourner les fonctions de sécurité de l’outil.

• Ne laissez pas des personnes non qualifiées ou non formées utiliser une

clé à chocs pneumatique ou tout autre outil pneumatique.

• N'utilisez pas d'oxygène ni aucun autre combustible ni

gaz en bouteille pour alimenter les outils pneumatiques.

Le non-respect de cet avertissement peut provoquer

une explosion et des blessures graves, voire mortelles.

Utilisez uniquement de l'air comprimé pour alimenter les

outils pneumatiques. Utilisez un tuyau d'au moins 7,6 m

(25 pi) pour raccorder l'outil au compresseur. Le non-respect de cette

consigne peut entraîner des blessures graves, voire mortelles.

• Risque de choc électrique : Ne pas exposer le compresseur à la pluie. Le

ranger à l'intérieur. Le compresseur doit être mis à la terre. Ne pas utiliser

d'adaptateur de mise à la terre.

• Risque de blessure corporelle : Ne dirigez pas l’air comprimé du tuyau

d’air vers l’utilisateur ou d’autres personnes.

• Risque d’inhalation : Ne jamais inhaler directement l’air produit par le

compresseur.

Risque d'éclatement : Ne réglez en aucun cas le pressostat ni la soupape

de sécurité. Ils ont été préréglés en usine pour la pression maximale de ce

compresseur. Toute modification du pressostat ou de la soupape de

sécurité peut entraîner des blessures ou des dommages matériels.

Risque de brûlure : La pompe et le collecteur génèrent des températures

élevées. Pour éviter toute brûlure ou blessure, ne touchez ni la pompe, ni

le collecteur, ni le tube de transfert lorsque le compresseur est en marche.

Laissez refroidir les pièces.

avant toute manipulation ou entretien. Tenir les enfants éloignés du

compresseur en tout temps.

Risque d'éclatement : Assurez-vous que le régulateur

est réglé de manière à ce que la pression de sortie du

compresseur soit inférieure à la pression de

fonctionnement maximale de l'outil. Avant de démarrer

le compresseur, tirez sur la bague de la soupape de

sécurité pour vous assurer qu'elle se déplace librement.

Vidangez l'eau du réservoir après chaque utilisation. Ne soudez pas et ne

réparez pas le réservoir. Relâchez toute la pression du tuyau avant de

retirer ou de fixer des accessoires.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

• Assurez-vous toujours que la pièce à travailler est fermement fixée,

laissant les deux mains libres pour contrôler l'outil.

• Gardez toujours votre outil pneumatique propre et lubrifié. Une

lubrification quotidienne est essentielle pour éviter la corrosion interne et

d'éventuelles pannes.

• Ne surchargez pas l'outil. Laissez-le fonctionner à sa vitesse optimale pour

une efficacité maximale. Surcharge excessive

peut provoquer la fissuration du boîtier de l'outil et peut également entraîner

une usure excessive des pièces mobiles et une éventuelle défaillance.

• Utiliser uniquement des flexibles spiralés légers. Pour raccorder l'outil au

raccord du compresseur. Ne pas installer de raccords rapides sur l'outil, car

les vibrations pourraient endommager ou casser le raccord.

• Assurez-vous toujours que l’outil est arrêté avant de le connecter à

l’alimentation en air.

• Vérifiez que les accessoires de meulage utilisés avec ces outils sont

évalués à une vitesse égale ou supérieure à la vitesse nominale de l'outil (7

500 tr/min).

• Le fait de ne pas adapter correctement l’accessoire à l’outil peut entraîner

des blessures graves.

• Assurez-vous toujours que les accessoires sont conçus pour être utilisés

avec l’outil.

• Assurez-vous que les accessoires sont correctement et solidement fixés

avant de connecter l’outil à l’alimentation en air.

• Placez le compresseur dans un endroit bien aéré. Pour le refroidissement,

à au moins 31 cm (12 po) du mur le plus proche.

• Protégez le tuyau d'air et le cordon d'alimentation contre les dommages et

les perforations. Inspectez-les chaque semaine pour détecter toute usure ou

faiblesse et remplacez-les si nécessaire.

• Portez toujours une protection auditive lorsque vous utilisez le

compresseur d'air. Le non-respect de cette consigne peut entraîner une

perte auditive.

• Ne transportez pas le compresseur lorsqu’il est en marche.

• Ne pas faire fonctionner le compresseur s’il n’est pas dans une position

stable.

• Ne faites pas fonctionner le compresseur sur un toit ou dans une position

élevée qui pourrait permettre à l’appareil de tomber ou de basculer.

• Remplacez toujours une jauge endommagée avant de réutiliser l’appareil.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou des

dommages à l’équipement.

• Gardez toujours une bonne position pour assurer un bon équilibre.

• Ne portez pas de montres, de bagues, de bracelets ou de vêtements

amples lorsque vous utilisez un outil pneumatique.

• Pour une sécurité et des performances optimales de l’outil, inspectez-le

quotidiennement afin de garantir le libre mouvement de la gâchette, des

mécanismes de sécurité et des ressorts.

• Maintenir la zone de travail propre. Un établi encombré ou sale peut

entraîner un accident. Les sols doivent être dégagés.

• Cet outil n'est pas un jouet. Utilisez-le avec précaution.

• Utilisez l’outil dans un endroit bien aéré.

• Vérifier que l’outil est arrêté avant de le poser après utilisation.

• Manipulation et stockage de l'huile : Utiliser avec une ventilation adéquate.

Éviter le contact de l'huile avec les yeux, la peau et les vêtements. Éviter de

respirer les aérosols ou le brouillard. Conserver dans un récipient

hermétiquement fermé, dans un endroit frais, sec et bien ventilé, exempt de

substances incompatibles.

• N’utilisez pas l’outil à des températures proches ou inférieures au point de

congélation, car cela pourrait entraîner une défaillance de l’outil.

• Ne stockez pas l’outil dans un environnement glacial afin d’éviter la

formation de glace sur les vannes de fonctionnement de l’outil, car cela

pourrait entraîner une défaillance de l’outil.

• Débranchez l'outil de l'alimentation en air et éteignez le

compresseur avant de changer un accessoire,

d'effectuer un entretien ou une réparation, lorsque l'outil

n'est pas utilisé, lorsqu'il est remis à une autre personne ou lorsqu'il est

laissé sans surveillance. Le non-respect de cette consigne peut entraîner

des blessures légères ou des dommages matériels.

• Portez des lunettes de sécurité et une protection auditive : portez des

lunettes de sécurité avec protections latérales lorsque vous utilisez

l'outil/compresseur et vérifiez que les autres personnes présentes dans la

zone de travail portent également des lunettes de sécurité. Les outils

pneumatiques sont bruyants et leur bruit peut endommager l'ouïe. Portez

toujours une protection auditive pour éviter les dommages et la perte

d'audition. Le non-respect de ces exigences peut entraîner des blessures

modérées.

Remarque : Recyclez les matériaux indésirables plutôt que de les jeter.

Triez les outils, les tuyaux et l'emballage par catégories spécifiques et

apportez-les au centre de recyclage local ou jetez-les dans un endroit

respectueux de l'environnement. chemin.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Description générale de l'utilisation

La clé à chocs pneumatique VEVOR offre une sécurité d'utilisation

optimale, sans vibrations, chaleur, champs électromagnétiques, etc., et sa

structure segmentée assure une manipulation plus précise. Son design

innovant offre un couple élevé et un faible niveau sonore. Son bouton de

réglage de la structure, facile à manipuler, et son acier fortement allié

garantissent une résistance accrue à l'usure et une durée de vie

considérablement prolongée. Idéale pour les travaux de maintenance

intensifs, notamment sur les camions, les bus et les équipements lourds.

Compresseur et outil pneumatique compatibles :

DIRECTIVES POUR UNE UTILISATION ET UNE FONCTIONNEMENT

APPROPRIÉS

Assurez-vous toujours d'utiliser des outils pneumatiques et des

compresseurs adaptés. Le compresseur doit pouvoir fournir un débit d'air

minimal de 6,3 SCFM à 90 PSI pour garantir un fonctionnement continu

avec la clé à chocs pneumatique VEVOR. L'utilisation d'outils ou d'une

combinaison d'outils nécessitant, ensemble ou séparément, une pression

d'air supérieure à celle de

que le compresseur d'air peut fournir réduira les performances et pourrait

annuler la garantie du compresseur ou de l'outil

Taille et puissance

du compresseur d'air

2 CV

2-1 /2 CV

3 + HP

5 à 6 gallons

Usage léger et

intermittent

Usage léger et

intermittent

Usage moyen et

utilisation

intermittente

8 - 1 1 gallons

Usage léger et

intermittent

Usage moyen et

utilisation

intermittente

Usage intensif et

continu

1 5+ gallons

Usage moyen et

utilisation

Usage intensif et

continu

Usage intensif et

continu

intermittente

AIR SYSTEM

 Utilisez toujours de l'air comprimé propre, sec et régulé à une pression

de 6,3 à 8,3 bars (90 à 120 PSI).

 Ne dépassez pas les pressions maximale et minimale. Une pression

inadaptée (trop basse ou trop élevée) entraînera un bruit excessif et

une usure rapide de l'outil.

 Il est recommandé d'utiliser un filtre-régulateur-lubrificateur et de le

placer le plus près possible de l'outil.

 Si un filtre-régulateur-lubrificateur n'est pas installé, placez jusqu'à 6

gouttes d'huile pour outil pneumatique dans le bouchon d'admission

d'air avant chaque utilisation.

 Si un filtre-régulateur-lubrificateur est installé, veillez à ce que le filtre à

air soit propre. Un filtre sale réduira la pression d'air dans l'outil, ce qui

entraînera une baisse de puissance, d'efficacité et de performances

générales.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou des

dommages à l’équipement.

 Vérifiez que tous les raccords du système d'alimentation en air sont

étanches afin d'éviter toute fuite d'air. Le non-respect de cette

consigne entraînera des blessures légères ou des dommages

matériels.

 Lisez attentivement ce manuel d’instructions ou demandez aux

opérateurs de l’outil de le lire attentivement avant d’utiliser l’outil.

 Lisez toutes les consignes de sécurité (voir la section « Consignes de

sécurité ») au début de ce manuel.

 Inspectez toujours l’outil pneumatique avant chaque utilisation pour

garantir une utilisation correcte de la source d’alimentation.

 Déterminer si l’outil est en bon état de fonctionnement.

 Utilisez uniquement des accessoires spécifiquement conçus pour être

utilisés avec cet outil (voir la section « Spécifications techniques »).

 Vidangez quotidiennement le réservoir du compresseur. La présence

d'eau dans la conduite d'alimentation en air endommagera l'outil.

 Nettoyez l’entrée d’air et le filtre chaque semaine.

 La pression de la conduite doit être augmentée pour compenser la

longueur inhabituelle des tuyaux d'air. Le diamètre intérieur du tuyau

doit être de 3/8 po.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

 N'utilisez pas l'outil s'il n'est pas en bon état de fonctionnement.

 N’utilisez pas d’oxygène ni aucun autre gaz combustible ou en

bouteille pour alimenter cet outil.

 N’utilisez pas cet outil en présence de liquides ou de gaz

inflammables.

 Tenir le tuyau éloigné de la chaleur, de l'huile et des bords tranchants.

Vérifier l'état du tuyau et la solidité de toutes les connexions. Le

non-respect de ces consignes peut entraîner des blessures graves,

voire mortelles.

 Gardez les mains et autres parties du corps éloignées des zones de

travail lors du raccordement de l'alimentation en air. Le non-respect de

cette consigne peut entraîner des blessures graves, voire mortelles.

OPERATING INSTRUCTIONS

Chargement et fonctionnement

 Lisez attentivement toutes les instructions fournies dans ce manuel et

comprenez-les parfaitement avant d’utiliser l’outil.

 N'utilisez pas d'accessoires pour clé à chocs autres que ceux

spécifiquement conçus pour la clé à chocs pneumatique. Le

non-respect de cette consigne entraînera des blessures graves, voire

mortelles.

 Vérifiez que l’alimentation en air est propre avant d’utiliser la clé à

chocs pneumatique.

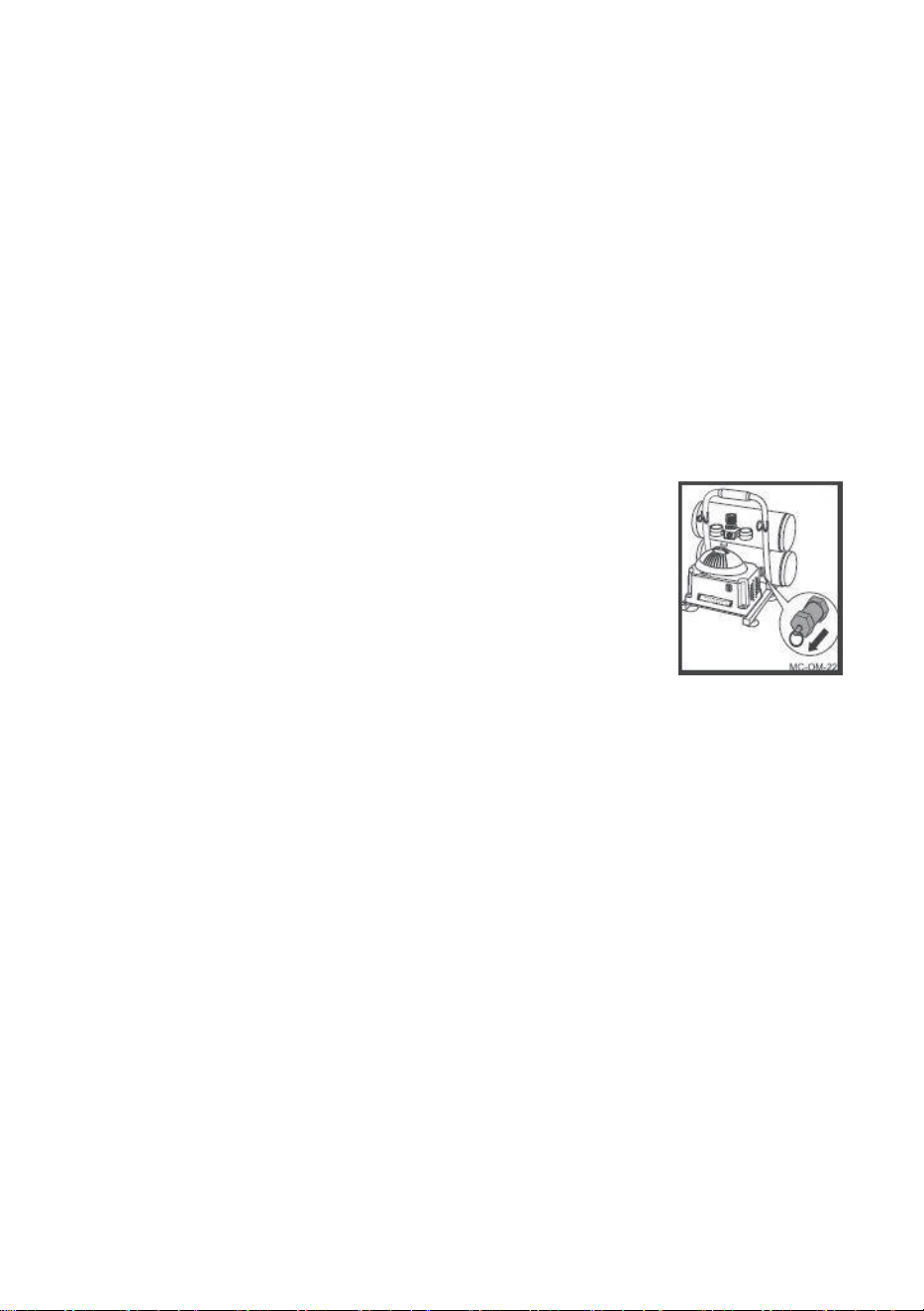

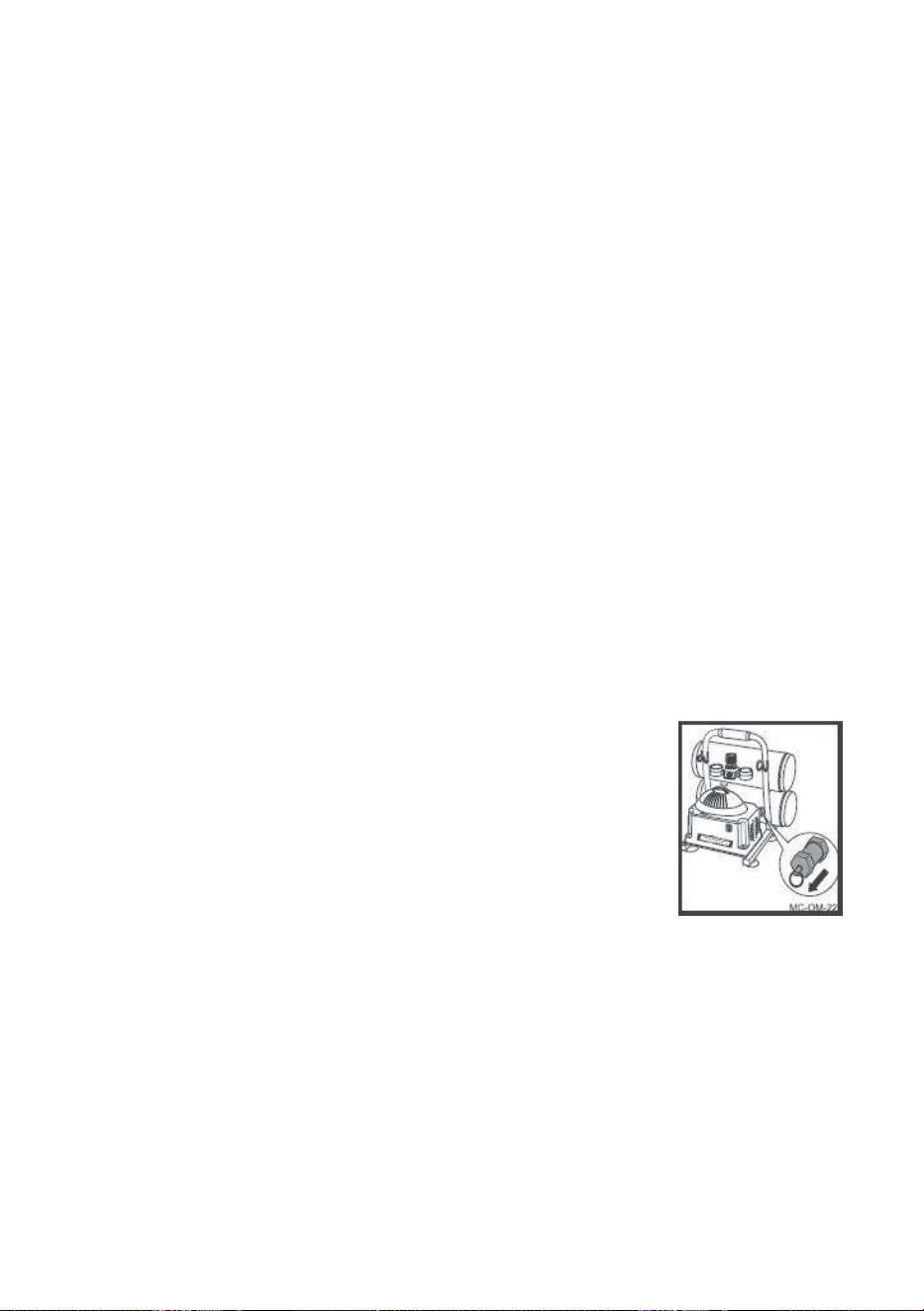

1. Branchez le compresseur, mettez-le en marche, réglez le régulateur de

pression sur 90 psi, fixez une extrémité du tuyau d'air au compresseur et

l'autre à l'outil. Utilisez du ruban de plomberie pour éviter les fuites d'air

(voir la section « Spécifications techniques »).

2. Placez et verrouillez la douille sur le carré d'entraînement de la clé à

chocs pneumatique.

3. Placez la douille sur un écrou à retirer ou à installer et appuyez sur la

gâchette en haut de la poignée pour faire fonctionner l'outil.

4. Pour la rotation arrière (R), appuyez sur le bouton de réglage de la

vitesse situé à gauche de l'outil ; pour la rotation avant (F), appuyez sur le

bouton de réglage de la vitesse situé à droite de l'outil ; en rotation arrière,

tournez le bouton de réglage de la vitesse situé à gauche de l'outil pour

régler la vitesse du flux d'air selon vos besoins. En rotation avant, tournez

le bouton de réglage de la vitesse situé à droite de l'outil pour régler la

vitesse du flux d'air selon vos besoins.

5. Après avoir utilisé l’outil, débranchez le tuyau d’air de l’outil.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

 Tenez fermement l’outil avec les mains.

 N'appliquez pas de force supplémentaire ou excessive sur l'outil

pendant le travail.

 Ne laissez pas l'outil fonctionner librement pendant une période

prolongée. Cela réduirait sa durée de vie.

 Vérifiez que l'alimentation en air est propre et que la pression d'air ne

dépasse pas 90 psi (6,3 bar) pendant l'utilisation de l'outil. Une

pression d'air trop élevée ou impure réduira la durée de vie de l'outil.

Le non-respect de cette consigne peut entraîner des blessures graves,

voire mortelles.

MAINTENANCE

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

 Débranchez l’outil de l’alimentation en air avant de changer

d’accessoires, de procéder à l’entretien ou à la maintenance.

 N’utilisez l’outil qu’après avoir remplacé ou réparé les pièces ou

accessoires endommagés.

 Utilisez uniquement les pièces de rechange et les accessoires

recommandés et correctement évalués. Le non-respect de ces

instructions entraînera de graves conséquences.

 blessure ou perte de vie.

 Les réparations doivent être effectuées par un technicien de service

qualifié.

Entretien requis

Description

Outils ou

matériels

requis

Service maximal intervalle

Chaque utiliser

ou chaque 2

heures

Mensuel

Comme

nécessaire

Inspection

générale gratuite

mouvement

Déclencheur,

ressort, sécurité

mécanisme

Aucun

En profondeur

inspection

Usé ou cassé

parties

Remplacer porté

ou cassé parties

Lubrification

Voir ci-dessous

outil

pneumatique

huile



Lubrification : Si la clé à chocs pneumatique et le compresseur ne sont

pas équipés d'un système de lubrification en ligne, placez jusqu'à 6

gouttes d'huile pour outil pneumatique dans l'entrée d'air avant chaque

journée de travail ou toutes les 2 heures d'utilisation continue, selon

les caractéristiques de la pièce à usiner.



Les outils pneumatiques doivent être inspectés périodiquement et les

pièces usées ou cassées doivent être remplacées afin de maintenir les

outils en état de fonctionnement sûr et efficace.



Inspectez et remplacez les joints toriques, joints, etc. usés ou

endommagés. Serrez fréquemment toutes les vis et tous les

capuchons afin d'éviter les blessures corporelles.



Une perte de puissance ou une action erratique peut être due aux

raisons suivantes

- Drainage excessif dans la conduite d'air.

- Humidité ou restriction dans le conduit d'air.

- Taille ou type de raccord de tuyau incorrect. Vérifiez l'alimentation en air et

suivez les instructions.

- Les dépôts de sable ou de gomme dans l'outil peuvent également réduire les

performances.



Inspectez régulièrement la gâchette, le ressort et le mécanisme de

sécurité pour vous assurer qu'ils fonctionnent librement afin de

garantir que le système de sécurité est entièrement fonctionnel.

 Vérifiez qu’aucune pièce n’est desserrée ou manquante et qu’aucune

pièce n’est coincée ou bloquée.

 Débranchez l'outil de l'alimentation en air, nettoyez-le et rangez-le

dans un endroit propre, sec et à l'abri des enfants lorsque l'outil n'est

pas utilisé.

 Lorsque les températures sont inférieures à zéro, gardez les outils

aussi chauds que possible en utilisant une méthode sûre et pratique.

 Vérifiez la taille et le type de raccords de flexibles d'alimentation en air.

Pour éviter toute perte de puissance ou tout fonctionnement irrégulier,

assurez-vous qu'il n'y a pas de fuite supplémentaire sur la conduite

d'air, ni d'humidité ni de restriction dans le tuyau d'air.

Stockage:

 Appliquez une quantité suffisante de lubrifiant avant de ranger l’outil.

 Faites fonctionner l’outil pendant environ 30 secondes après la

lubrification, afin de garantir que la lubrification est uniformément

répartie dans tout l’outil.

 Rangez l’outil dans un environnement propre et sec.

TROUBLESHOOTING

Le tableau suivant répertorie les problèmes courants et leurs solutions.

Veuillez le lire attentivement et suivre scrupuleusement toutes les

instructions.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

 Si l'un des symptômes suivants apparaît pendant l'utilisation de l'outil,

éteignez-le et débranchez-le immédiatement de l'alimentation en air.

Le non-respect de cet avertissement peut entraîner des blessures

graves.

 Débranchez l’outil de l’alimentation en air avant d’effectuer tout

réglage.

 Les réparations doivent être effectuées uniquement par un technicien

de service qualifié

PROBLÈMES

CAUSES POSSIBLES

REMÈDES

L'outil

fonctionne

normalement

vitesse mais

perd sous

charge

Pièces de moteur porté.

. Embrayage à came usé

ou collant en raison d'un

manque de lubrifiant.

- Lubrification du carter d'embrayage.

- Vérifiez l'excès d'huile d'embrayage. Les

carters d'embrayage ne doivent être remplis

qu'à moitié. plein. Surremplissage peut

provoquer une traînée sur les pièces

d'embrayage à grande vitesse, c'est-à-dire un

phénomène typique

une clé huilée/lubrifiée nécessite 1/2 once

d'huile.

LUBRIFIÉ À LA GRAISSE :REMARQUE : La

chaleur indique généralement Manque de

graisse dans la chambre. Conditions de

fonctionnement difficiles. peut nécessiter une

lubrification plus fréquente.

L'outil tourne

lentement.

L'air s'échappe

légèrement de

l'échappement.

Pièces du moteur

bloquées par des

particules de saleté

. Régulateur de puissance

en position fermée

. Flux d'air bloqué par la

saleté.

Vérifiez que le filtre d’entrée d’air n’est pas

obstrué.

Versez l’huile de lubrification pour outil

pneumatique dans l’entrée d’air conformément

aux instructions.

. Faites fonctionner l'outil par courtes rafales

en inversant rapidement la rotation d'avant en

arrière, le cas échéant.

■ Répétez l’opération ci-dessus si nécessaire.

Les outils ne

fonctionnent

pas. L'air

circule

librement

échappement

. Une ou plusieurs aubes

de moteur bloquées en

raison d'une accumulation

de matière.

Versez le lubrifiant pour outil pneumatique

dans l'entrée d'air.

. Utilisez l'outil par courtes rotations avant

et/ou arrière, le cas échéant.

Tapez doucement sur le boîtier du moteur

avec un maillet en plastique.

Couper l'alimentation. Libérer le moteur en

tournant manuellement la tige de

transmission, le cas échéant.

L'outil ne

s'éteint pas

. Les joints toriques du

papillon des gaz se sont

délogés du siège de la

soupape d'admission.

Remplacez les joints toriques ou retournez-les

au centre de service.

Remarque : les réparations doivent être effectuées par une personne qualifiée.

EXPLODED VIEW & PARTS LIST

Non.

Description

Qté

Non.

Description

Qté

Tasse d'huile de presse

Contrôleur rotatif

Couverture du corps

joint torique

Avant la rondelle d'

étanchéité

Clôture

Bague Oilite

Ressort de

roulement

Collier d'enclume

Palier

Joint torique 7,5*1,8

Boulon

Enclume

goupille

cylindrique

élastique

Cage à marteaux

joint torique

Goupille de marteau

Déclenchement

Chien marteau

épingle

Joint

Joint torique

38*1,8

Culasse

Bouchon

d'échappement

Rotor

Rondelle du

connecteur

d'entrée

Pale de rotor

joint torique

goupille cylindrique

élastique

Circlip interne

cylindre

Bouchon de prise

Couverture arrière

Prise

bague

Goupille de

soupape

Joint

ressort de

soupape

Corps d'artillerie

Connecteur

d'entrée

Joint d'extrémité

joint torique

Note:

Si vous avez besoin de pièces détachées pour ce modèle, n'hésitez pas à nous

contacter ou à contacter le distributeur auprès duquel vous avez acheté cet outil.

Merci !

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW

2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Druckluft-Schlagschrauber

Modell: RP17407

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das

Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren.

Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben

Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder

Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der

Benutzer die Bedienungsanleitung sorgfältig lesen.

Air Impact Wrench

Warnung - Kennzeichnung bezüglich der Gefahr einer

Augenverletzung

Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko

First Time Usage

WICHTIG:

Lesen und befolgen Sie nach Erhalt des Produkts alle Sicherheitshinweise und

Bedienungsanleitungen vor dem ersten Gebrauch. Bewahren Sie dieses

Handbuch zum späteren Nachschlagen auf.

Enthalten:

◎ TECHNISCHE DATEN

◎ SICHERHEITSRICHTLINIEN

◎ DIAGRAMM DER WICHTIGSTEN TEILE

◎ WICHTIGE INFORMATIONEN

◎ BEDIENUNGSANLEITUNG

◎ WARTUNG

◎ FEHLERBEHEBUNG

◎ EXPLOSIONSZEICHNUNG

◎ TEILELISTE

Technical Data

Modell

RP17407

Farbe

Orange&Schwarz

Vierkant-Antriebskopf:

1/2 Zoll

( 12,7

mm )

Kapazität

Bolzengröße:

5/8 Zoll ( 16 mm)

Benötigter

Luftschlauch:

3 /8 Zoll

Lufteinlass:

1/4 Zoll

Innendurchmesser

(13 mm )

GESCHWINDIGKEIT

(KEINE LADEN):

75.00

U/min ±

10 %

Ein bewerteter

Schalldruckpegel:

106,6 dB(A)

Max.

Lösedrehmoment:

1355N.m

Schallleistungspegel:

94,6 dB(A)

Betriebsdruck:

90-120

PSI

Vibration im Griff:

5,99 m/s², K = 1,1

m/s²

Zubehör

NA-Typ

1. Schmieröl *1

2. Rohrverbindung im amerikanischen

Stil *1

3. Ringschlüssel * 1

4. Bedienungsanleitung *1

EU-Typ

1. Schmieröl *1

2. Rohrverbindung im europäischen Stil

3. Australische Rohrverbindung * 1

4. Ringschlüssel * 1

6. Bedienungsanleitung *1

SCFM: Standardkubikfuß pro Minute (die Volumenstromrate eines Fars, korrigiert

auf standardisierte Temperatur- und Druckbedingungen).

NPT: Nationales Rohrgewinde

Umweltverantwortung

Bitte recyceln Sie nicht benötigte Materialien, anstatt sie als Abfall zu entsorgen.

Alle Werkzeuge, Schläuche und Verpackungen sollten sortiert, zum örtlichen

Recyclinghof gebracht und umweltgerecht entsorgt werden.

SAFETY GUIDELINES

GEFAHR!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder Schäden

führen kann Ausrüstung.

HINWEIS: Das Wort „Hinweis“ wird verwendet, um den Leser über etwas

zu informieren, das er/sie über das Tool wissen muss.

PERSÖNLICHE SICHERHEIT

Diese Vorsichtsmaßnahmen dienen der persönlichen Sicherheit des

Benutzers und anderer Personen, die mit ihm zusammenarbeiten. Bitte

nehmen Sie sich die Zeit, sie zu lesen und zu verstehen.

GEFAHR!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

• Halten Sie Kinder vom Arbeitsbereich fern. Erlauben Sie Kindern nicht,

mit Elektrowerkzeugen zu hantieren.

• Verwenden Sie kein Werkzeug, bei dem Luft austritt, bei dem Teile fehlen

oder beschädigt sind oder das repariert werden muss. Stellen Sie sicher,

dass alle Schrauben fest angezogen sind.

• Versuchen Sie niemals, die Sicherheitsfunktionen des Werkzeugs außer

Kraft zu setzen.

• Erlauben Sie nicht, dass ungelernte oder ungeschulte Personen einen

Druckluft-Schlagschrauber oder andere Druckluftwerkzeuge bedienen.

Verwenden Sie keinen Sauerstoff oder andere

brennbare oder abgefüllte Gase zum Betrieb von

Druckluftwerkzeugen. Die Nichtbeachtung dieser

Warnung kann zu Explosionen und schweren

Verletzungen oder zum Tod führen. Verwenden Sie

ausschließlich Druckluft zum Betrieb von

Druckluftwerkzeugen. Verwenden Sie einen mindestens 7,6 m langen

Schlauch, um das Werkzeug an den Kompressor anzuschließen. Die

Nichtbeachtung kann zu schweren Verletzungen oder zum Tod führen.

• Stromschlaggefahr: Kompressor nicht dem Regen aussetzen. Im Haus

lagern. Kompressor muss geerdet sein. Keine Erdungsadapter verwenden.

• Verletzungsgefahr: Richten Sie die Druckluft aus dem Luftschlauch nicht

auf den Benutzer oder andere Personen.

• Inhalationsgefahr: Atmen Sie die vom Kompressor erzeugte Luft niemals

direkt ein.

• Berstgefahr: Verstellen Sie den Druckschalter oder das Sicherheitsventil

unter keinen Umständen. Sie sind werkseitig auf den Maximaldruck dieses

Kompressors voreingestellt. Manipulationen am Druckschalter oder

Sicherheitsventil können zu Personen- oder Sachschäden führen.

• Verbrennungsgefahr: Pumpe und Verteiler erzeugen hohe Temperaturen.

Um Verbrennungen oder andere Verletzungen zu vermeiden, berühren Sie

die Pumpe, den Verteiler oder das Transferrohr nicht, während der

Kompressor läuft. Lassen Sie die Teile abkühlen.

Vor der Handhabung oder Wartung den Kompressor herunterfahren.

Kinder stets vom Kompressor fernhalten.

• Berstgefahr: Stellen Sie sicher, dass der Regler so

eingestellt ist, dass der Kompressorausgangsdruck

niedriger ist als der maximale Betriebsdruck des

Werkzeugs. Ziehen Sie vor dem Starten des

Kompressors am Ring des Sicherheitsventils, um

sicherzustellen, dass sich das Ventil frei bewegt.

Lassen Sie nach jedem Gebrauch das Wasser aus dem Tank ab.

Schweißen oder reparieren Sie den Tank nicht. Lassen Sie den Schlauch

vollständig drucklos, bevor Sie Zubehör entfernen oder anbringen.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

• Achten Sie immer darauf, dass das Werkstück fest sitzt und Sie beide

Hände zur Führung des Werkzeugs frei haben.

• Halten Sie Ihr Druckluftwerkzeug stets sauber und geschmiert. Tägliches

Schmieren ist wichtig, um innere Korrosion und mögliche Ausfälle zu

vermeiden.

• Überlasten Sie das Werkzeug nicht. Lassen Sie das Werkzeug mit

optimaler Drehzahl laufen, um maximale Effizienz zu erzielen. Übermäßige

Überlastung

kann zum Reißen des Werkzeuggehäuses führen und außerdem zu

übermäßigem Verschleiß beweglicher Teile und möglicherweise zu einem

Ausfall führen.

• Verwenden Sie ausschließlich leichte Spiralschläuche. Zum Anschluss des

Werkzeugs an die Kompressorkupplung. Montieren Sie keine

Schnellwechselkupplungen am Werkzeug, da die Vibrationen zu

Beschädigungen oder zum Ausfall der Kupplung führen können.

• Stellen Sie immer sicher, dass das Werkzeug zum Stillstand gekommen ist,

bevor Sie es an die Luftversorgung anschließen.

• Stellen Sie sicher, dass die mit diesem Werkzeug verwendeten

Schleifzubehöre mindestens die Nenndrehzahl des Werkzeugs (7500 U/min)

aufweisen.

• Wenn das Zubehör nicht richtig zum Werkzeug passt, kann dies zu

schweren Verletzungen führen.

• Stellen Sie immer sicher, dass das Zubehör für die Verwendung mit dem

Werkzeug geeignet/konzipiert ist.

• Stellen Sie sicher, dass das Zubehör richtig und sicher befestigt ist, bevor

Sie das Werkzeug an die Luftversorgung anschließen.

• Stellen Sie den Kompressor an einem gut belüfteten Ort auf. Zur Kühlung

sollte er mindestens 31 cm von der nächsten Wand entfernt sein.

• Schützen Sie den Luftschlauch und das Netzkabel vor Beschädigungen

und Löchern. Überprüfen Sie sie wöchentlich auf Schwachstellen und

Verschleiß und ersetzen Sie sie gegebenenfalls.

• Tragen Sie beim Arbeiten mit dem Luftkompressor immer einen

Gehörschutz. Andernfalls kann es zu Hörverlust kommen.

• Tragen Sie den Kompressor nicht, während er läuft.

• Betreiben Sie den Kompressor nicht, wenn er nicht in einer stabilen

Position steht.

• Betreiben Sie den Kompressor nicht auf einem Dach oder in erhöhter

Position, da das Gerät herunterfallen oder umkippen könnte.

• Ersetzen Sie ein beschädigtes Messgerät immer, bevor Sie das Gerät

wieder in Betrieb nehmen.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder Sachschäden

führen kann.

• Sorgen Sie jederzeit für einen sicheren Stand, um das richtige

Gleichgewicht zu gewährleisten.

• Tragen Sie beim Arbeiten mit Druckluftwerkzeugen keine Uhren, Ringe,

Armbänder oder weite Kleidung.

• Um optimale Sicherheit und Werkzeugleistung zu gewährleisten,

überprüfen Sie das Werkzeug täglich, um die freie Bewegung des Auslösers,

der Sicherheitsmechanismen und der Federn sicherzustellen.

• Halten Sie den Arbeitsbereich sauber. Eine unordentliche oder schmutzige

Werkbank kann zu Unfällen führen. Der Boden sollte freigehalten werden.

• Dieses Werkzeug ist kein Spielzeug. Gehen Sie vorsichtig damit um.

• Verwenden Sie das Werkzeug in einem gut belüfteten Bereich.

• Stellen Sie sicher, dass das Werkzeug zum Stillstand gekommen ist, bevor

Sie es nach dem Gebrauch ablegen.

• Handhabung und Lagerung von Öl: Bei ausreichender Belüftung

verwenden. Kontakt des Öls mit Augen, Haut und Kleidung vermeiden.

Einatmen von Sprühnebel oder Nebel vermeiden. In einem dicht

verschlossenen Behälter an einem kühlen, trockenen, gut belüfteten Ort

ohne unverträgliche Substanzen lagern.

• Verwenden Sie das Werkzeug nicht bei Temperaturen nahe oder unter

dem Gefrierpunkt, da dies zu einem Werkzeugausfall führen kann.

• Lagern Sie das Werkzeug nicht in einer Umgebung mit Frost, um

Eisbildung an den Betriebsventilen des Werkzeugs zu vermeiden, da dies

zu einem Ausfall des Werkzeugs führen kann.

• Trennen Sie das Werkzeug von der

Druckluftversorgung und schalten Sie den Kompressor

aus, bevor Sie Zubehörteile austauschen,

Wartungsarbeiten durchführen, das Werkzeug nicht

benutzen, es einer anderen Person übergeben oder es

unbeaufsichtigt lassen. Bei Nichtbeachtung kann es zu

mittelschweren Verletzungen oder Sachschäden kommen.

• Schutzbrille und Gehörschutz verwenden: Tragen Sie beim Arbeiten mit

dem Werkzeug/Kompressor eine Schutzbrille mit Seitenschutz und stellen

Sie sicher, dass auch andere Personen im Arbeitsbereich eine Schutzbrille

tragen. Die Vorschriften müssen den Anforderungen entsprechen und

Schutz vor umherfliegenden Partikeln von vorne und von den Seiten bieten.

Druckluftwerkzeuge sind laut und können Gehörschäden verursachen.

Tragen Sie immer einen Gehörschutz, um Gehörschäden und -verlust

vorzubeugen. Bei Nichtbeachtung kann es zu mittelschweren Verletzungen

kommen.

Hinweis: Nicht benötigte Materialien können Sie recyceln, anstatt sie als

Abfall zu entsorgen. Sortieren Sie Werkzeuge, Schläuche und

Verpackungen nach Kategorien und bringen Sie sie zum örtlichen

Recyclinghof oder entsorgen Sie sie umweltgerecht. Weg.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Allgemeine Anwendungsbeschreibung

Der druckluftbetriebene Schlagschrauber von VEVOR bietet hohe

Arbeitssicherheit, ist frei von Vibrationen, Hitze und elektromagnetischen

Feldern. Die segmentierte Struktur ermöglicht eine präzisere Handhabung.

Das Werkzeug besticht durch sein neues Erscheinungsbild, sein hohes

Drehmoment und seine geringe Geräuschentwicklung. Die Struktur lässt

sich über einen Drehknopf verändern, die Vor- und Nachteile sind leicht zu

handhaben. Hochlegierter Stahl sorgt für eine längere Lebensdauer und

verlängert die Lebensdauer erheblich. Ideal für umfangreiche

Wartungsarbeiten an LKWs, Bussen und Schwermaschinen.

Kompatibler Kompressor und Druckluftwerkzeug:

RICHTLINIEN FÜR DIE RICHTIGE VERWENDUNG UND BETRIEB

Stellen Sie immer sicher, dass Sie passende Druckluftwerkzeuge und

Kompressoren verwenden. Der Kompressor sollte eine Mindestluftleistung

von 6,3 SCFM bei 90 PSI liefern können, um einen Dauerbetrieb mit dem

VEVOR Druckluft-Schlagschrauber zu gewährleisten. Die Verwendung von

Werkzeugen oder einer Kombination von Werkzeugen, die zusammen

oder einzeln einen höheren Luftdruck benötigen als

die der Luftkompressor liefern kann, verringert die Leistung und kann zum

Erlöschen der Garantie/Gewährleistung des Kompressors oder Werkzeugs

führen

Größe und Leistung

des Luftkompressors

2 PS

2½ PS

3 + PS

5 - 6 Gallonen

Leichte

Beanspruchung und

intermittierender

Einsatz

Leichte

Beanspruchung und

intermittierender

Einsatz

Mittlere

Beanspruchung und

intermittierende

Verwendung

8 - 1 1 Gallonen

Leichte

Beanspruchung und

intermittierender

Einsatz

Mittlere

Beanspruchung und

intermittierende

Verwendung

Hohe

Beanspruchung und

Dauereinsatz

1 5+ Gallonen

Mittlere

Beanspruchung und

intermittierende

Verwendung

Hohe

Beanspruchung und

Dauereinsatz

Hohe

Beanspruchung und

Dauereinsatz

AIR SYSTEM



Verwenden Sie immer saubere, trockene, geregelte Druckluft mit 6,3

bis 8,3 Bar (90 bis 120 PSI).



Überschreiten Sie nicht den maximalen und minimalen Druck. Der

Betrieb des Werkzeugs mit falschem Druck (zu niedrig oder zu hoch)

führt zu übermäßigem Lärm oder schnellem Verschleiß.



Es wird empfohlen, einen Filter-Regler-Öler zu verwenden und ihn so

nah wie möglich am Werkzeug zu platzieren.

 Wenn kein Filter-Regler-Öler installiert ist, geben Sie vor jedem

Gebrauch bis zu 6 Tropfen Druckluftwerkzeugöl in den

Lufteinlassstopfen.

 Wenn ein Filter-Regler-Öler installiert ist, halten Sie den Luftfilter

sauber. Ein verschmutzter Filter verringert den Luftdruck zum

Werkzeug, was zu Leistungseinbußen, Effizienzverlusten und einer

allgemeinen Leistungsminderung führt.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder

Sachschäden führen kann.

 Stellen Sie sicher, dass alle Anschlüsse im Luftversorgungssystem

dicht sind, um Luftlecks zu vermeiden. Andernfalls kann es zu

mittelschweren Verletzungen oder Geräteschäden kommen.

 Lesen Sie diese Bedienungsanleitung vor der Verwendung des

Werkzeugs gründlich durch oder lassen Sie sie von

Werkzeugbedienern gründlich lesen.

 Lesen Sie alle Sicherheitshinweise (siehe Abschnitt

„Sicherheitshinweise“) am Anfang dieser Anleitung.

 Überprüfen Sie das Druckluftwerkzeug vor jedem Gebrauch, um

sicherzustellen, dass die Stromquelle ordnungsgemäß verwendet

wird.

 Stellen Sie fest, ob das Werkzeug ordnungsgemäß funktioniert.

 Verwenden Sie nur Zubehör, das speziell für die Verwendung mit

diesem Werkzeug vorgesehen ist (siehe Abschnitt „Technische

Daten“).

 Entleeren Sie den Kompressortank täglich. Wasser in der

Luftzufuhrleitung beschädigt das Werkzeug.

 Reinigen Sie den Lufteinlass und den Filter wöchentlich.

 Um ungewöhnlich lange Luftschläuche auszugleichen, sollte der

Leitungsdruck erhöht werden. Der Schlauchdurchmesser sollte 3/8

Zoll (ca. 9,5 mm) betragen.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

 Verwenden Sie das Werkzeug nicht, wenn es nicht ordnungsgemäß

funktioniert.

 Verwenden Sie zum Betrieb dieses Werkzeugs keinen Sauerstoff oder

andere brennbare oder abgefüllte Gase.

 Verwenden Sie dieses Werkzeug nicht in der Nähe von brennbaren

Flüssigkeiten oder Gasen.

 Halten Sie den Schlauch von Hitze, Öl und scharfen Kanten fern.

Überprüfen Sie den Schlauch auf Verschleiß und stellen Sie sicher,

dass alle Anschlüsse fest sitzen. Bei Nichtbeachtung besteht die

Gefahr schwerer Verletzungen oder Lebensgefahr.

 Halten Sie beim Anschließen der Druckluftzufuhr Hände und andere

Körperteile vom Arbeitsbereich fern. Bei Nichtbeachtung kann es zu

schweren Verletzungen oder zum Tod kommen.

OPERATING INSTRUCTIONS

Laden und Betrieb

 Lesen Sie alle Anweisungen in diesem Handbuch sorgfältig durch und

machen Sie sich mit ihnen vertraut, bevor Sie das Werkzeug

verwenden.

 Verwenden Sie ausschließlich Schlagschrauberzubehör, das speziell

für den Einsatz mit dem Druckluft-Schlagschrauber vorgesehen ist.

Bei Nichtbeachtung können schwere Verletzungen oder Todesfälle

auftreten.

 Stellen Sie sicher, dass die Luftzufuhr sauber ist, bevor Sie den

Druckluft-Schlagschrauber in Betrieb nehmen.

1. Schließen Sie den Kompressor an, schalten Sie ihn ein und stellen Sie

den Druckregler auf 90 psi ein. Befestigen Sie ein Ende des Luftschlauchs

am Kompressor und das andere Ende am Werkzeug. Verwenden Sie

Klebeband, um Luftlecks zu vermeiden (siehe Abschnitt „Technische

Daten“).

2. Platzieren und verriegeln Sie die Stecknuss über dem Vierkantantrieb

des Druckluft-Schlagschraubers.

3. Platzieren Sie die Stecknuss über einer zu entfernenden oder zu

installierenden Mutter und drücken Sie den Auslöser oben am Griff, um

das Werkzeug zu betätigen.

4. Für die Rückwärtsdrehung (R) drücken Sie den Geschwindigkeitsregler

auf der linken Seite des Werkzeugs. Für die Vorwärtsdrehung (F) drücken

Sie den Geschwindigkeitsregler auf der rechten Seite des Werkzeugs.

Drehen Sie während der Rückwärtsdrehung den Geschwindigkeitsregler

auf der linken Seite des Werkzeugs, um die Geschwindigkeit des

Luftstroms nach Bedarf zu regeln. Drehen Sie während der

Vorwärtsdrehung den Geschwindigkeitsregler auf der rechten Seite des

Werkzeugs, um die Geschwindigkeit des Luftstroms nach Bedarf zu

regeln.

5. Trennen Sie nach der Verwendung des Werkzeugs den Luftschlauch vom

Werkzeug.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

 Halten Sie das Werkzeug mit den Händen fest.

 Wenden Sie beim Arbeiten keine zusätzliche oder übermäßige Kraft

auf das Werkzeug an.

 Lassen Sie das Werkzeug nicht über einen längeren Zeitraum frei

laufen. Dies verkürzt die Lebensdauer des Werkzeugs.

 Stellen Sie sicher, dass die Druckluftzufuhr sauber ist und der

Luftdruck während des Betriebs des Werkzeugs 6,3 bar (90 psi) nicht

überschreitet. Zu hoher oder unsauberer Luftdruck verkürzt die

Lebensdauer des Werkzeugs. Andernfalls kann es zu schweren

Verletzungen oder zum Tod kommen.

MAINTENANCE

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

 Trennen Sie das Werkzeug von der Luftzufuhr, bevor Sie

Zubehörteile wechseln, Wartungsarbeiten durchführen oder

Instandhaltungsarbeiten durchführen.

 Verwenden Sie das Werkzeug erst, nachdem Sie die beschädigten

Teile oder Zubehörteile ausgetauscht oder repariert haben.

 Verwenden Sie nur empfohlene und entsprechend bewertete

Ersatzteile und Zubehör. Die Nichtbeachtung führt zu schweren

 Verletzungen oder Todesfälle.

 Reparaturen müssen von einem qualifizierten Servicetechniker

durchgeführt werden.

Wartung

erforderlich

Beschreibung

Werkzeuge oder

Materialien

erforderlich

Maximaler Service Intervall

Jede verwenden

oder jeder 2 Std.

Monatlich

Als

benötigt

HU-frei

Bewegung

Abzug, Feder,

Sicherung

Mechanismus

Keiner

Ausführlich

Inspektion

Abgenutzt

oder

gebrochen

Teile

Ersetzen

getragen oder

gebrochen Teile

Schmierung

Sehen unten

Druckluftwerkzeug

Öl

 Schmierung: Wenn der Druckluft-Schlagschrauber und der

Kompressor nicht mit einem Inline-Schmiersystem ausgestattet sind,

geben Sie je nach Beschaffenheit des Werkstücks vor jedem

Arbeitstag oder alle 2 Stunden Dauerbetrieb bis zu 6 Tropfen

Druckluftwerkzeugöl in den Lufteinlass.

 Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft und

abgenutzte oder defekte Teile ausgetauscht werden, damit die

Werkzeuge sicher und effizient arbeiten.

 Überprüfen und ersetzen Sie abgenutzte oder beschädigte O-Ringe,

Dichtungen usw. Ziehen Sie alle Schrauben und Kappen regelmäßig

fest, um Verletzungen zu vermeiden.

 Ein Leistungsverlust oder eine unregelmäßige Funktion können

folgende Ursachen haben

- Übermäßiger Abfluss in der Luftleitung.

- Feuchtigkeit oder Verstopfung in der Luftleitung.

- Falsche Größe oder Art des Schlauchanschlusses. Überprüfen Sie die Luftzufuhr

und befolgen Sie die Anweisungen.

- Auch Sand- oder Gummiablagerungen im Werkzeug können die Leistung

beeinträchtigen.

 Um die volle Funktionsfähigkeit des Sicherungssystems

sicherzustellen, überprüfen Sie regelmäßig den Abzug, die Feder und

den Sicherungsmechanismus auf Leichtgängigkeit.

 Stellen Sie sicher, dass keine Teile lose sind oder fehlen und dass

keine Teile feststecken oder verklemmt sind.

 Trennen Sie das Werkzeug von der Luftzufuhr, reinigen Sie es und

bewahren Sie es an einem sicheren, trockenen und kindersicheren Ort

auf, wenn es nicht verwendet wird.

 Halten Sie Ihre Werkzeuge bei Temperaturen unter dem Gefrierpunkt

mit einer sicheren und praktischen Methode so warm wie möglich.

 Überprüfen Sie die Luftzufuhr auf die richtige Größe und Art der

Schlauchanschlüsse. Um Leistungsverluste oder Fehlfunktionen zu

vermeiden, stellen Sie sicher, dass sich in der Luftleitung kein

zusätzlicher Abfluss befindet und dass keine Feuchtigkeit oder

Verengung im Luftrohr vorhanden ist.

Lagerung:

 Tragen Sie vor der Lagerung des Werkzeugs reichlich Schmiermittel

auf.

 Lassen Sie das Werkzeug nach dem Schmieren etwa 30 Sekunden

lang laufen, um sicherzustellen, dass die Schmierung gleichmäßig im

gesamten Werkzeug verteilt ist.

 Bewahren Sie das Werkzeug in einer sauberen und trockenen

Umgebung auf.

TROUBLESHOOTING

Die folgende Tabelle listet häufige Probleme und Lösungen auf. Bitte lesen

Sie sie sorgfältig durch und befolgen Sie alle Anweisungen genau.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

 Wenn während des Betriebs eines der folgenden Symptome auftritt,

schalten Sie das Gerät sofort aus und trennen Sie es von der

Druckluftzufuhr. Die Nichtbeachtung dieser Warnung kann zu

schweren Verletzungen führen.

 Trennen Sie das Werkzeug von der Luftzufuhr, bevor Sie

Einstellungen vornehmen.

 Reparaturen dürfen nur von einem qualifizierten Servicetechniker

durchgeführt werden

PROBLEME

MÖGLICHE URSACHEN

RECHTSMITTEL

Das Werkzeug

läuft mit

normaler

Geschwindigkeit,

verliert aber

unter Last

Motorteile getragen.

. Nockenkupplung

verschlissen oder

festgeklemmt aufgrund

von

Schmiermittelmangel.

- Kupplungsgehäuse schmieren.

- Auf überschüssiges Kupplungsöl prüfen.

Kupplungsgehäuse müssen nur halb voll.

Überfüllung kann bei

Hochgeschwindigkeitskupplungsteilen zu

Widerstand führen, d. h. ein typischer

Ein geölter/geschmierter Schraubenschlüssel

benötigt 1/2 Unze Öl.

FETTGESCHMIERTE:HINWEIS: Hitze zeigt

normalerweise unzureichendes Fett in der

Kammer. Schwere Betriebsbedingungen

Möglicherweise ist eine häufigere

Schmierung erforderlich.

Das Werkzeug

läuft langsam.

Aus dem Auspuff

strömt leicht Luft

. Motorteile mit

Schmutzpartikeln

verstopft

. Leistungsregler in

geschlossener Stellung

. Luftstrom durch

Schmutz blockiert.

. Überprüfen Sie den Lufteinlassfilter auf

Verstopfungen.

. Gießen Sie gemäß den Anweisungen

Schmieröl für Druckluftwerkzeuge in den

Lufteinlass.

. Betreiben Sie das Werkzeug in kurzen

Stößen und ändern Sie gegebenenfalls die

Drehung schnell vor und zurück.

■ Wiederholen Sie den obigen Vorgang nach

Bedarf.

Werkzeuge

laufen nicht. Luft

strömt frei aus

Auspuff

. Ein oder mehrere

Motorflügel stecken

aufgrund von

Materialansammlungen

fest.

. Gießen Sie das Schmiermittel für

Druckluftwerkzeuge in den Lufteinlass.

. Betreiben Sie das Werkzeug gegebenenfalls

in kurzen Vorwärts- und/oder

Rückwärtsrotationsstößen.

. Mit einem Kunststoffhammer leicht auf das

Motorgehäuse klopfen.

. Stromversorgung trennen. Motor ggf. durch

manuelles Drehen der Antriebswelle

freigeben

Werkzeug

schaltet nicht ab

. O-Ringe der

Drosselklappe haben

sich vom Sitz des

Einlassventils gelöst.

. O-Ringe ersetzen oder an das Servicecenter

zurückschicken.

Hinweis: Reparaturen sollten von einer qualifizierten Person durchgeführt werden.

EXPLODED VIEW & PARTS LIST

NEIN.

Beschreibung

Menge

NEIN.

Beschreibung

Menge

Press-Ölbecher

Drehregler

Körperabdeckung

O-Ring

Vor dem Versiegeln

der Unterlegscheibe

Schließen

Oilite-Buchse

Tragfeder

Ambosskragen

Lager

O-Ring 7,5 x 1,8

Bolzen

Amboss

elastischer

Zylinderstift

Hammerkäfig

O-Ring

Hammerstift

Auslösen

Hammer Dog

Stift

Siegel

O-Ring 38*1,8

Zylinderkopf

Auspuffkappe

Rotor

Unterlegscheibe für

den

Einlassanschluss

Rotorblatt

O-Ring

elastischer Zylinderstift

Innensicherungsring

Zylinder

Zündkerzenkappe

Hintere Abdeckung

Stecker

Buchse

Ventilstift

Dichtung

Ventilfeder

Waffenkörper

Einlassanschluss

Enddichtung

O-Ring

Notiz:

Wenn Sie Ersatzteile für dieses Modell benötigen, wenden Sie sich bitte an uns

oder den Händler, bei dem Sie dieses Werkzeug gekauft haben. Danke!

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Chiave a percussione pneumatica

Modello: RP17407

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le

istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la

piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà

dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso

di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve

leggere attentamente il manuale di istruzioni.

Air Impact Wrench

Attenzione - segnaletica relativa al rischio di lesioni agli occhi

Attenzione - segnaletica relativa al rischio di perdita dell'udito

First Time Usage

IMPORTANTE:

Al ricevimento del prodotto, leggere e seguire tutte le norme di sicurezza e le

istruzioni operative prima del primo utilizzo. Conservare il presente manuale per

riferimento futuro.

Contenere:

◎ SPECIFICHE TECNICHE

◎ LINEE GUIDA DI SICUREZZA

◎ DIAGRAMMA DELLE PARTI CHIAVE

◎ INFORMAZIONI IMPORTANTI

◎ ISTRUZIONI PER L'USO

◎ MANUTENZIONE

◎ RISOLUZIONE DEI PROBLEMI

◎ VISTA ESPLOSA

◎ ELENCO DEI COMPONENTI

Technical Data

Modello

Codice articolo:

RP17407

Colore

Arancione e nero

Testa quadra:

1/2 "( 12,7 mm )

Capacità

dimensione

bullone:

5/8 "( 16 mm)

Tubo dell'aria

necessario:

3/8 "

Presa d'aria:

1/4 "ID (13 mm )

VELOCITÀ (NO

CARICO):

75 00 giri/min±10%

Un livello di

pressione sonora

ponderato:

106,6 dB(A)

Coppia di

allentamento

massima:

1355N.m

Livello di potenza

sonora:

94,6 dB(A)

Pressione di

esercizio:

90-120 PSI

Vibrazione

nell'impugnatura:

5,99 m/s², K =

1,1 m/s²

Accessori

Tipo NA

1. Olio lubrificante *1

2. Giunto per tubo tipo Americe *1

3. Chiave a tubo * 1

4. Manuale di istruzioni *1

Tipo UE

1. Olio lubrificante *1

2. Giunto per tubi in stile europeo *1

3. Giunto per tubi australiano * 1

4. Chiave a tubo * 1

6. Manuale di istruzioni *1

SCFM: piedi cubi standard al minuto (la portata volumetrica di un volume

ampiamente corretta in base a condizioni standardizzate di temperatura e

pressione).

NPT: filettatura nazionale per tubi

Responsabilità ambientali

Si prega di riciclare i materiali indesiderati invece di smaltirli come rifiuti. Tutti gli

utensili, i tubi e gli imballaggi devono essere separati, portati al centro di riciclaggio

locale e smaltiti nel rispetto dell'ambiente.

SAFETY GUIDELINES

PERICOLO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

AVVERTIMENTO!

Pericolo potenziale che potrebbe provocare lesioni gravi o la perdita della

vita.

ATTENZIONE!

Pericolo potenziale che può provocare lesioni moderate o danni a

attrezzatura.

NOTA: La parola "Nota" viene utilizzata per informare il lettore di qualcosa

che deve sapere sullo strumento.

SICUREZZA PERSONALE

Queste precauzioni sono pensate per la sicurezza personale dell'utente e

di chi lavora con lui. Si prega di leggere attentamente e comprendere le

presenti istruzioni.

PERICOLO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

• Tenere i bambini lontani dall'area di lavoro. Non permettere ai bambini di

maneggiare utensili elettrici.

• Non utilizzare utensili che presentano perdite d'aria, parti mancanti o

danneggiate o che richiedono riparazioni. Verificare che tutte le viti siano

ben serrate.

• Non tentare mai di bypassare le funzioni di sicurezza dell'utensile.

• Non consentire a persone non qualificate o non addestrate di utilizzare la

chiave a percussione ad aria compressa o altri utensili ad aria compressa.

• Non utilizzare ossigeno o altri gas combustibili o in

bombola per alimentare utensili pneumatici. La mancata

osservanza di questa avvertenza può causare

esplosioni e gravi lesioni personali o morte. Utilizzare

solo aria compressa per alimentare utensili pneumatici.

Utilizzare un tubo flessibile di almeno 7,6 m (25') per collegare l'utensile al

compressore. La mancata osservanza di questa avvertenza comporterà

gravi lesioni o morte.

• Rischio di scossa elettrica: non esporre il compressore alla pioggia.

Conservarlo al chiuso. Il compressore deve essere collegato a terra. Non

utilizzare adattatori di messa a terra.

• Rischio di lesioni personali: non dirigere l'aria compressa dal tubo

flessibile dell'aria verso l'utente o altro personale.

• Rischio di inalazione: non inalare mai direttamente l'aria prodotta dal

compressore.

•Rischio di scoppio: non regolare il pressostato o la valvola di sicurezza per

nessun motivo. Sono stati preimpostati in fabbrica per la pressione

massima di questo compressore. La manomissione del pressostato o della

valvola di sicurezza può causare lesioni personali o danni materiali.

•Rischio di ustioni: la pompa e il collettore generano temperature elevate.

Per evitare ustioni o altre lesioni, non toccare la pompa, il collettore o il

tubo di trasferimento mentre il compressore è in funzione. Lasciare

raffreddare le parti.

prima di maneggiare o effettuare interventi di manutenzione. Tenere

sempre i bambini lontani dal compressore.

• Rischio di scoppio: assicurarsi che il regolatore sia

regolato in modo che la pressione di uscita del

compressore sia inferiore alla pressione massima di

esercizio dell'utensile. Prima di avviare il compressore,

tirare l'anello sulla valvola di sicurezza per assicurarsi

che la valvola si muova liberamente. Scaricare l'acqua

dal serbatoio dopo ogni utilizzo. Non saldare o riparare il serbatoio.

Scaricare tutta la pressione nel tubo flessibile prima di rimuovere o

collegare gli accessori.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

• Assicurarsi sempre che il pezzo in lavorazione sia fissato saldamente,

lasciando entrambe le mani libere per controllare l'utensile.

• Mantenete sempre pulito e lubrificato il vostro utensile pneumatico. La

lubrificazione giornaliera è essenziale per evitare corrosione interna e

possibili guasti.

• Non sovraccaricare l'utensile. Lasciarlo funzionare alla velocità ottimale per

la massima efficienza. Sovraccarico eccessivo

può causare la rottura dell'involucro dell'utensile e può anche dare luogo a

un'usura eccessiva delle parti mobili e a possibili guasti.

• Utilizzare solo tubi flessibili a spirale leggeri. Per collegare l'utensile al

raccordo del compressore. Non montare raccordi a sgancio rapido

sull'utensile, poiché le vibrazioni possono danneggiarlo o romperlo.

• Assicurarsi sempre che l'utensile sia fermo prima di collegarlo

all'alimentazione dell'aria.

• Verificare che gli accessori di rettifica utilizzati con questi utensili abbiano

una velocità pari o superiore a quella nominale dell'utensile (7500 giri/min).

• Il mancato abbinamento corretto dell'accessorio all'utensile può provocare

gravi lesioni personali.

• Assicurarsi sempre che gli accessori siano adatti/progettati per l'uso con

l'utensile.

• Prima di collegare l'utensile all'alimentazione dell'aria, assicurarsi che gli

accessori siano fissati correttamente e saldamente.

• Posizionare il compressore in un'area ben ventilata. Per il raffreddamento,

ad almeno 31 cm di distanza dalla parete più vicina.

• Proteggere il tubo dell'aria e il cavo di alimentazione da danni e forature.

Ispezionarli ogni settimana per individuare eventuali punti deboli o usurati e

sostituirli se necessario.

• Indossare sempre protezioni acustiche quando si utilizza il compressore

d'aria. In caso contrario, si potrebbe verificare la perdita dell'udito.

• Non trasportare il compressore mentre è in funzione.

• Non azionare il compressore se non si trova in una posizione stabile.

• Non utilizzare il compressore sul tetto o in una posizione elevata in cui

potrebbe cadere o ribaltarsi.

• Sostituire sempre un indicatore danneggiato prima di utilizzare

nuovamente l'unità.

ATTENZIONE!

Pericolo potenziale che potrebbe provocare lesioni moderate o danni

all'attrezzatura.

• Mantenere sempre un appoggio corretto per garantire il corretto equilibrio.

• Non indossare orologi, anelli, braccialetti o abiti larghi quando si utilizza un

utensile pneumatico.

• Per una sicurezza e prestazioni ottimali dell'utensile, ispezionarlo

quotidianamente per garantire il libero movimento del grilletto, dei

meccanismi di sicurezza e delle molle.

• Mantenere pulita l'area di lavoro. Un banco di lavoro in disordine o sporco

può causare incidenti. I pavimenti devono essere tenuti puliti.

• Questo strumento non è un giocattolo. Usalo con cautela.

• Utilizzare l'utensile in un'area ben ventilata.

• Verificare che l'utensile sia fermo prima di riporlo dopo l'uso.

• Manipolazione e conservazione dell'olio: utilizzare con ventilazione

adeguata. Evitare il contatto dell'olio con occhi, pelle e indumenti. Evitare di

respirare spruzzi o nebbie. Conservare in un contenitore ben chiuso in un

luogo fresco, asciutto e ben ventilato, privo di sostanze incompatibili.

• Non utilizzare l'utensile a temperature prossime o inferiori allo zero, poiché

ciò potrebbe causarne il guasto.

• Non conservare l'utensile in un ambiente ghiacciato per evitare la

formazione di ghiaccio sulle valvole operative dell'utensile, poiché ciò

potrebbe causarne il guasto.

• Scollegare l'utensile dall'alimentazione dell'aria e

spegnere il compressore prima di sostituire qualsiasi

accessorio, eseguire qualsiasi intervento di

manutenzione, assistenza, quando l'utensile non è in

uso, quando viene consegnato a terzi o quando viene

lasciato incustodito. La mancata osservanza di queste

precauzioni può causare lesioni di lieve entità o danni all'attrezzatura.

• Utilizzare occhiali di sicurezza e protezioni acustiche: indossare occhiali di

sicurezza con protezioni laterali quando si utilizza l'utensile/compressore e

verificare che anche le altre persone presenti nell'area di lavoro indossino

occhiali di sicurezza. Gli utensili pneumatici sono rumorosi e il rumore può

causare danni all'udito. Indossare sempre protezioni acustiche per prevenire

danni o perdite dell'udito. La mancata osservanza di queste precauzioni può

causare lesioni di moderata entità.

Nota: riciclare i materiali indesiderati anziché smaltirli come rifiuti. Separare

gli utensili, i tubi e l'imballaggio in categorie specifiche e portarli al centro di

riciclaggio locale o smaltirli in un luogo sicuro per l'ambiente. modo.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Descrizione generale dell'uso

L'avvitatore a impulsi pneumatico VEVOR offre sicurezza sul lavoro,

assenza di vibrazioni, calore, campi elettromagnetici, ecc., e una struttura

segmentata per una maggiore precisione. L'utensile presenta un aspetto

innovativo, elevata coppia e bassa rumorosità. La manopola per

modificare la struttura, i pro e i contro sono facilmente manipolabili.

L'acciaio altolegato garantisce una maggiore resistenza all'usura e ne

prolunga notevolmente la durata. Ideale per lavori di manutenzione

intensiva su camion, autobus e attrezzature pesanti, ecc.

Compressore e utensile pneumatico compatibili:

LINEE GUIDA PER UN USO E UNA CORRETTA FUNZIONE

Assicurarsi sempre di utilizzare utensili pneumatici e compressori

adeguatamente abbinati. Il compressore deve essere in grado di fornire

una portata d'aria minima di 6,3 SCFM a 90 PSI per garantire il

funzionamento continuo dell'avvitatore a impulsi pneumatico VEVOR.

L'utilizzo di utensili o una combinazione di utensili che, insieme o

separatamente, richiedono una pressione dell'aria superiore a quella di

che il compressore d'aria può erogare ridurrà le prestazioni e potrebbe

invalidare la garanzia del compressore o dell'utensile

Dimensioni e

potenza del

compressore d'aria

2 CV

2 -1/2 CV

3 + CV

5 - 6 galloni

Utilizzo leggero e

intermittente

Utilizzo leggero e

intermittente

Per impieghi medi e

uso intermittente

8 - 1 1 galloni

Utilizzo leggero e

intermittente

Per impieghi medi e

uso intermittente

Utilizzo intensivo e

continuo

1 5+ galloni

Per impieghi medi e

uso intermittente

Utilizzo intensivo e

continuo

Utilizzo intensivo e

continuo

AIR SYSTEM

 Utilizzare sempre aria compressa pulita, asciutta e regolata a 6,3-8,3

bar (90-120 PSI).

 Non superare la pressione massima e minima. L'utilizzo dell'utensile a

una pressione errata (troppo bassa o troppo alta) causerà rumorosità

eccessiva o una rapida usura.

 Si consiglia di utilizzare un filtro-regolatore-lubrificatore e di

posizionarlo il più vicino possibile all'utensile.

 Se non è installato un filtro-regolatore-lubrificatore, versare fino a 6

gocce di olio per utensili pneumatici nel tappo di ingresso dell'aria

prima di ogni utilizzo.

 Se è installato un filtro-regolatore-lubrificatore, mantenere pulito il filtro

dell'aria. Un filtro sporco ridurrà la pressione dell'aria all'utensile, con

conseguente riduzione di potenza, efficienza e prestazioni generali.

ATTENZIONE!

Pericolo potenziale che potrebbe provocare lesioni moderate o danni

all'attrezzatura.

 Verificare che tutti i collegamenti del sistema di alimentazione dell'aria

siano sigillati per evitare perdite d'aria. La mancata osservanza di

queste precauzioni può causare lesioni di lieve entità o danni alle

apparecchiature.

 Leggere attentamente il presente manuale di istruzioni o farlo leggere

attentamente agli operatori prima di utilizzare l'utensile.

 Leggere attentamente tutte le norme di sicurezza (vedere la sezione

“Norme di sicurezza”) all’inizio del presente manuale.

 Ispezionare sempre l'utensile pneumatico prima di ogni utilizzo per

garantire il corretto utilizzo della fonte di alimentazione.

 Verificare se l'utensile funziona correttamente.

 Utilizzare solo accessori specificamente progettati per l'uso con

questo utensile (vedere la sezione "Dati tecnici").

 Svuotare il serbatoio del compressore ogni giorno. La presenza di

acqua nella linea di alimentazione dell'aria danneggerà l'utensile.

 Pulire settimanalmente la presa d'aria e il filtro.

 La pressione di linea deve essere aumentata per compensare la

lunghezza insolita dei tubi dell'aria. Il diametro del tubo deve essere di

3/8" di pollice di diametro interno.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Non utilizzare l'utensile se non è in perfette condizioni di

funzionamento.

 Non utilizzare ossigeno o altri gas combustibili o in bombola per

alimentare questo utensile.

 Non utilizzare questo utensile in presenza di liquidi o gas infiammabili.

 Tenere il tubo flessibile lontano da fonti di calore, olio e spigoli vivi.

Controllare l'usura del tubo flessibile e assicurarsi che tutti i

collegamenti siano ben saldi. La mancata osservanza di queste

precauzioni può causare lesioni gravi o morte.

 Tenere mani e altre parti del corpo lontane dalle aree di lavoro durante

il collegamento dell'aria compressa. La mancata osservanza di queste

precauzioni potrebbe causare lesioni gravi o addirittura la morte.

OPERATING INSTRUCTIONS

Caricamento e funzionamento

 Leggere attentamente tutte le istruzioni fornite nel presente manuale e

comprenderle appieno prima di utilizzare l'utensile.

 Non utilizzare accessori per avvitatori a impulsi diversi da quelli

specificamente progettati per l'uso con l'avvitatore a impulsi

pneumatico. La mancata osservanza di queste istruzioni può causare

lesioni gravi o addirittura la morte.

 Prima di utilizzare la chiave a percussione ad aria compressa,

verificare che l'alimentazione dell'aria sia pulita.

1. Collegare il compressore, accenderlo, impostare il regolatore di

pressione a 90 psi, collegare un'estremità del tubo dell'aria al compressore

e l'altra estremità all'utensile. Utilizzare del nastro da idraulico per evitare

perdite d'aria (vedere la sezione "Specifiche tecniche").

2. Posizionare e bloccare la bussola sull'attacco quadro della chiave a

percussione ad aria compressa.

3. Posizionare la bussola sul dado da rimuovere o installare e premere il

grilletto nella parte superiore dell'impugnatura per azionare l'utensile.

4. Per la rotazione inversa (R), premere la manopola di controllo della

velocità sul lato sinistro dell'utensile; per la rotazione in avanti (F), premere

la manopola di controllo della velocità sul lato destro dell'utensile; ruotare

la manopola di controllo della velocità sul lato sinistro dell'utensile durante

la rotazione inversa per controllare la velocità del flusso d'aria secondo

necessità. Ruotare la manopola di controllo della velocità sul lato destro

dell'utensile durante la rotazione in avanti per controllare la velocità del

flusso d'aria secondo necessità.

5. Dopo aver utilizzato l'utensile, scollegare il tubo dell'aria dall'utensile.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Tenere saldamente l'utensile con le mani.

 Non applicare forza eccessiva o supplementare all'utensile durante il

lavoro.

 Non lasciare l'utensile in funzione a vuoto per un periodo di tempo

prolungato. Ciò ne ridurrà la durata.

 Verificare che l'alimentazione dell'aria sia pulita e che la pressione

dell'aria non superi i 90 psi (6,3 bar) durante l'utilizzo dell'utensile. Una

pressione dell'aria troppo alta o sporca ridurrà la durata dell'utensile.

La mancata osservanza di queste istruzioni potrebbe causare lesioni

gravi o addirittura la morte.

MAINTENANCE

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Scollegare l'utensile dall'alimentazione dell'aria prima di sostituire

gli accessori, di effettuare la manutenzione o di effettuare interventi di

manutenzione.

 Utilizzare l'utensile solo dopo aver sostituito o riparato le parti o gli

accessori danneggiati.

 Utilizzare solo parti di ricambio e accessori consigliati e

correttamente classificati. La mancata osservanza di queste istruzioni

può causare gravi danni.

 lesioni o perdita della vita.

 Le riparazioni devono essere eseguite da un tecnico qualificato.

Manutenzione

necessario

Descrizione

Strumenti o

materiali

necessario

Servizio massimo intervallo

Ogni usare o ogni

2 ore

Mensile

COME

necessario

Ispezione

generale gratuita

movimento

Grilletto, molla,

sicurezza

meccanismo

Nessuno

Approfondito

ispezione

Indossato o

rotto parti

Sostituire logoro

O rotto parti

Lubrificazione

Vedere sotto

Utensile

pneumatico

olio



Lubrificazione: se la chiave a percussione ad aria compressa e il

compressore non sono dotati di un sistema di lubrificazione in linea,

versare fino a 6 gocce di olio per utensili pneumatici nell'ingresso

dell'aria prima di ogni giornata di lavoro o dopo ogni 2 ore di utilizzo

continuo, a seconda delle caratteristiche del pezzo da lavorare.



Gli utensili ad aria compressa devono essere ispezionati

periodicamente e le parti usurate o rotte devono essere sostituite per

garantire il funzionamento sicuro ed efficiente degli utensili.

 Ispezionare e sostituire gli O-ring, le guarnizioni, ecc. usurati o

danneggiati. Serrare frequentemente tutte le viti e i tappi per evitare

lesioni personali.

 La perdita di potenza o un'azione irregolare possono essere dovute a

quanto segue

- Scarico eccessivo nella linea dell'aria.

- Umidità o restringimento nel condotto dell'aria.

- Dimensioni o tipo di raccordo del tubo non corretti. Controllare l'alimentazione

dell'aria e seguire le istruzioni.

- Anche i depositi di sabbia o gomma nell'utensile possono ridurre le prestazioni.

 Controllare regolarmente il grilletto, la molla e il meccanismo di

sicurezza per verificarne il libero movimento, in modo da garantire che

il sistema di sicurezza sia perfettamente funzionante.

 Verificare che nessuna parte sia allentata o mancante e che nessuna

parte sia bloccata o inceppata.

 Quando non è in uso, scollegare l'utensile dall'alimentazione dell'aria,

pulirlo e riporlo in un luogo asciutto, pulito e a prova di bambino.

 Quando le temperature sono sotto lo zero, mantieni gli utensili il più

caldi possibile utilizzando qualsiasi metodo sicuro e pratico.

 Controllare l'alimentazione dell'aria per verificare la corretta

dimensione e tipologia dei connettori del tubo flessibile. Per evitare

perdite di potenza o funzionamento irregolare, assicurarsi che non vi

siano scarichi aggiuntivi sulla linea dell'aria e che non vi siano umidità

o ostruzioni nel tubo dell'aria.

Magazzinaggio:

 Applicare abbondante lubrificante prima di riporre l'utensile.

 Dopo la lubrificazione, far funzionare l'utensile per circa 30 secondi per

garantire che la lubrificazione venga distribuita uniformemente su tutto

l'utensile.

 Conservare l'utensile in un ambiente pulito e asciutto.

TROUBLESHOOTING

La seguente tabella elenca i problemi più comuni e le relative soluzioni. Si

prega di leggerla attentamente e di seguire scrupolosamente tutte le

istruzioni.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Se si verifica uno dei seguenti sintomi durante l'utilizzo dell'utensile,

spegnerlo e scollegarlo immediatamente dall'alimentazione dell'aria.

La mancata osservanza di questa avvertenza può causare gravi

lesioni personali.

 Prima di effettuare qualsiasi regolazione, scollegare l'utensile

dall'alimentazione dell'aria.

 Le riparazioni devono essere eseguite solo da un tecnico qualificato

PROBLEMI

POSSIBILI CAUSE

RIMEDI

Lo strumento

funziona

normalmente

velocità ma

perde sotto

carico

Parti del motore logoro.

Frizione a camme usurata

o bloccata a causa della

mancanza di lubrificante.

- Lubrificazione della campana della frizione.

- Controllare l'olio della frizione in eccesso. I

carter della frizione devono essere solo a metà

pieno. Riempimento eccessivo può causare

resistenza sulle parti della frizione ad alta

velocità, vale a dire un tipico

una chiave lubrificata/oliata richiede 1/2 oncia

di olio.

LUBRIFICAZIONE A GRASSO:NOTA: il calore

di solito indica Grasso insufficiente nella

camera. Condizioni operative gravose

potrebbe richiedere una lubrificazione più

frequente.

L'utensile

funziona

lentamente.

L'aria

fuoriesce

leggermente

dallo scarico.

Parti del motore incastrate

con particelle di sporco

Regolatore di potenza in

posizione chiusa

Flusso d'aria bloccato

dallo sporco.

Controllare che il filtro di ingresso dell'aria non

sia ostruito.

Versare l'olio lubrificante per utensili

pneumatici nell'ingresso dell'aria secondo le

istruzioni.

Azionare l'utensile a brevi intervalli, invertendo

rapidamente la rotazione avanti e indietro, se

possibile.

■ Ripetere quanto sopra se necessario.

Gli utensili

non

funzionano.

L'aria fluisce

liberamente

da scarico

Una o più pale del motore

bloccate a causa

dell'accumulo di materiale.

Versare il lubrificante per utensili pneumatici

nell'ingresso dell'aria.

Se applicabile, azionare l'utensile con brevi

raffiche di rotazione in avanti e/o indietro.

Picchiettare delicatamente l'alloggiamento del

motore con un martello di plastica.

Scollegare l'alimentazione. Liberare il motore

ruotando manualmente il gambo di

trasmissione, se applicabile.

Lo strumento

non si spegne

Gli O-ring della valvola a

farfalla si sono staccati

dalla sede della valvola di

ingresso.

Sostituire gli O-ring o restituirli al centro di

assistenza.

Nota: le riparazioni devono essere eseguite da personale qualificato.

EXPLODED VIEW & PARTS LIST

NO.

Descrizione

Quantità

NO.

Descrizione

Quantità

Tazza per pressatura e

oliatura

Controllore

rotativo

Copertura del corpo

O-ring

Prima di sigillare

la rondella

Chiusura

Boccola Oilite

Molla del

cuscinetto

Collare a incudine

Cuscinetto

O-ring 7,5*1,8

Bullone

Incudine

perno cilindrico

elastico

Gabbia del martello

O-ring

Perno del martello

Grilletto

Cane martello

spillo

Foca

Guarnizione di

tenuta 38*1,8

Testata del cilindro

Tappo di scarico

Rotore

Rondella del

connettore di

ingresso

Pala del rotore

O-ring

perno cilindrico elastico

Anello elastico

interno

cilindro

Tappo della spina

Copertura posteriore

Tappo

boccola

Perno della valvola

Guarnizione

Molla della valvola

Gunbody

Connettore di

ingresso

Guarnizione terminale

O-ring

Nota:

Se hai bisogno di pezzi di ricambio per questo modello, non esitare a contattare

noi o il distributore presso il quale hai acquistato questo strumento. Grazie!

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Llave de impacto neumática

Modelo: RP17407

Estas son las instrucciones originales; lea atentamente todas las

instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho

de interpretar su manual de usuario. La apariencia del producto dependerá

del producto que haya recibido. Le rogamos que nos disculpe si no le

informamos de nuevo si hay actualizaciones tecnológicas o de software en

nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario

debe leer atentamente el manual de instrucciones.

Air Impact Wrench

Advertencia : marcado sobre el riesgo de lesiones oculares.

Advertencia : marcado sobre el riesgo de pérdida auditiva

First Time Usage

IMPORTANTE:

Al recibir el producto, lea y siga todas las normas de seguridad e instrucciones de

uso antes de usarlo por primera vez. Conserve este manual para futuras

consultas.

Contener:

◎ ESPECIFICACIONES TÉCNICAS

◎ PAUTAS DE SEGURIDAD

◎ DIAGRAMA DE PIEZAS CLAVE

◎ INFORMACIÓN IMPORTANTE

◎ INSTRUCCIONES DE FUNCIONAMIENTO

◎ MANTENIMIENTO

◎ SOLUCIÓN DE PROBLEMAS

◎ VISTA DESPIECE

◎ LISTA DE PIEZAS

Technical Data

Modelo

RP17407

Color

Naranja y negro

Cabezal de

accionamiento

cuadrado:

1/2 ”( 12,7 mm )

Tamaño del

perno de

capacidad:

5/8 ”( 16 mm)

Manguera de

aire necesaria:

3/8 ”

Entrada de aire:

1/4 ” de diámetro

interior (13 mm )

VELOCIDAD

(NO CARGA):

75 00 RPM ± 10 %

Un nivel de

presión sonora

ponderado:

106,6 dB(A)

Par máximo de

aflojamiento:

1355 N.m

Nivel de potencia

sonora:

94,6 dB(A)

Presión de

trabajo:

90-120 PSI

Vibración en el

mango:

5,99 m/s², K=1,1

m/s²

Accesorios

Tipo NA

1.Aceite lubricante *1

2. Junta de tubería estilo americano

3. Llave de caja * 1

4. Manual de instrucciones *1

Tipo UE

1.Aceite lubricante *1

2. Unión de tubería de estilo

europeo *1

3. Junta de tubería australiana * 1

4. Llave de caja * 1

6. Manual de instrucciones *1

SCFM: Pies cúbicos estándar por minuto (el caudal volumétrico corregido a

condiciones estandarizadas de temperatura y presión).

NPT: Rosca nacional para tuberías

Responsabilidades ambientales

Recicle los materiales no deseados en lugar de desecharlos. Todas las

herramientas, mangueras y embalajes deben clasificarse, llevarse al punto limpio

local y desecharse de forma segura para el medio ambiente.

SAFETY GUIDELINES

¡PELIGRO!

Peligro potencial que provocará lesiones graves o pérdida de vida.

¡ADVERTENCIA!

Peligro potencial que podría provocar lesiones graves o pérdida de vida.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o daños a

equipo.

NOTA: La palabra “Nota” se utiliza para informar al lector de algo que

necesita saber sobre la herramienta.

SEGURIDAD PERSONAL

Estas precauciones son para la seguridad personal del usuario y de

quienes trabajan con él. Por favor, tómese el tiempo de leerlas y

comprenderlas.

¡PELIGRO!

Peligro potencial que provocará lesiones graves o pérdida de vida.

• Mantenga a los niños alejados del área de trabajo. No permita que

manipulen herramientas eléctricas.

No utilice una herramienta que tenga fugas de aire, piezas faltantes o

dañadas, o que requiera reparación. Compruebe que todos los tornillos

estén bien apretados.

• Nunca intente anular las características de seguridad de la herramienta.

• No permita que personas no calificadas o sin capacitación operen la llave

de impacto neumática ni ninguna otra herramienta neumática.

No utilice oxígeno ni ningún otro gas combustible ni

envasado para alimentar herramientas neumáticas. El

incumplimiento de esta advertencia puede causar una

explosión y lesiones personales graves o la muerte.

Utilice únicamente aire comprimido para alimentar

herramientas neumáticas. Utilice una manguera de al

menos 7,6 m (25 pies) para conectar la herramienta al compresor. El

incumplimiento puede provocar lesiones graves o la muerte.

Riesgo de descarga eléctrica: No exponga el compresor a la lluvia.

Guárdelo en un lugar cerrado. El compresor debe estar conectado a tierra.

No utilice adaptadores de tierra.

• Riesgo de lesiones personales: No dirija el aire comprimido desde la

manguera de aire hacia el usuario u otro personal.

• Riesgo de inhalación: Nunca inhale directamente el aire producido por el

compresor.

Riesgo de rotura: No ajuste el presostato ni la válvula de seguridad por

ningún motivo. Vienen preajustados de fábrica para la presión máxima de

este compresor. Manipular el presostato o la válvula de seguridad puede

causar lesiones personales o daños materiales.

Riesgo de quemaduras: La bomba y el colector generan altas

temperaturas. Para evitar quemaduras u otras lesiones, no toque la bomba,

el colector ni el tubo de transferencia mientras el compresor esté en

funcionamiento. Deje que las piezas se enfríen.

Antes de manipularlo o repararlo, manténgalo alejado de los niños en todo

momento.

Riesgo de reventón: Asegúrese de que el regulador

esté ajustado de forma que la presión de salida del

compresor sea inferior a la presión máxima de

funcionamiento de la herramienta. Antes de arrancar el

compresor, tire del anillo de la válvula de seguridad

para comprobar que se mueve libremente. Drene el

agua del tanque después de cada uso. No suelde ni repare el tanque.

Libere la presión de la manguera antes de retirar o instalar accesorios.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

• Asegúrese siempre de que la pieza de trabajo esté firmemente sujeta

dejando ambas manos libres para controlar la herramienta.

Mantenga siempre su herramienta neumática limpia y lubricada. La

lubricación diaria es esencial para evitar la corrosión interna y posibles

fallos.

No sobrecargue la herramienta. Permita que funcione a su velocidad óptima

para obtener la máxima eficiencia. Sobrecarga excesiva

puede provocar que la carcasa de la herramienta se rompa y también puede

generar un desgaste excesivo en las piezas móviles y una posible falla.

Utilice únicamente mangueras flexibles de bobina ligeras para conectar la

herramienta al acoplamiento del compresor. No instale acoplamientos de

cambio rápido en la herramienta, ya que la vibración puede dañarlos o

provocar su fallo.

• Asegúrese siempre de que la herramienta se haya detenido antes de

conectarla al suministro de aire.

• Verifique que los accesorios de esmerilado que se utilizan con estas

herramientas tengan una clasificación igual o superior a la velocidad

nominal de la herramienta (7500 RPM).

• Si no se combina correctamente el accesorio con la herramienta, podrían

producirse lesiones personales graves.

• Asegúrese siempre de que los accesorios estén clasificados/diseñados

para su uso con la herramienta.

• Asegúrese de que los accesorios estén fijados de forma correcta y segura

antes de conectar la herramienta al suministro de aire.

• Coloque el compresor en un área bien ventilada. Para enfriar, colóquelo a

una distancia mínima de 31 cm (12") de la pared más cercana.

Proteja la manguera de aire y el cable de alimentación de daños y

perforaciones. Inspeccione semanalmente si presentan puntos débiles o

desgastados y reemplácelos si es necesario .

• Use siempre protección auditiva al utilizar el compresor de aire. De lo

contrario, podría sufrir pérdida de audición.

• No transporte el compresor mientras esté en funcionamiento.

• No opere el compresor si no está en una posición estable.

• No opere el compresor en un techo o en una posición elevada que pueda

permitir que la unidad se caiga o se vuelque.

• Siempre reemplace un medidor dañado antes de volver a operar la unidad.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o daños al

equipo.

• Mantenga una postura adecuada en todo momento para garantizar un

equilibrio correcto.

• No use relojes, anillos, pulseras ni ropa suelta cuando utilice cualquier

herramienta neumática.

• Para una seguridad y un rendimiento óptimos de la herramienta,

inspecciónela diariamente para garantizar el libre movimiento del gatillo, los

mecanismos de seguridad y los resortes.

Mantenga el área de trabajo limpia. Un banco de trabajo desordenado o

sucio puede provocar un accidente. Los pisos deben mantenerse

despejados.

Esta herramienta no es un juguete. Úsela con precaución.

• Utilice la herramienta en un área bien ventilada.

• Verifique que la herramienta se haya detenido antes de dejarla después de

su uso.

Manipulación y almacenamiento del aceite: Usar con ventilación adecuada.

Evitar el contacto del aceite con los ojos, la piel y la ropa. Evitar respirar el

aerosol o la niebla. Almacenar en un recipiente hermético en un lugar fresco,

seco y bien ventilado, libre de sustancias incompatibles .

• No utilice la herramienta cerca o por debajo de temperaturas de

congelación, ya que hacerlo puede provocar fallas en la herramienta.

• No guarde la herramienta en un ambiente helado para evitar la formación

de hielo en las válvulas de funcionamiento de la herramienta, ya que

hacerlo podría provocar fallas en la herramienta.

entregue a otra persona o cuando se deje sin

supervisión. El incumplimiento puede provocar lesiones

leves o daños al equipo.

Use gafas de seguridad y protección auditiva: Use gafas

de seguridad con protección lateral al operar la

herramienta/compresor y verifique que las demás

personas en el área de trabajo también las usen. Deben cumplir con los

requisitos de seguridad y brindar protección contra partículas proyectadas

por la parte frontal y los laterales. Las herramientas neumáticas son

ruidosas y el sonido puede causar daño auditivo. Use siempre protección

auditiva para prevenir daño y pérdida de audición. El incumplimiento puede

resultar en lesiones leves.

Nota: Recicle los materiales no deseados en lugar de desecharlos.

Clasifique las herramientas, las mangueras y el paquete en categorías

específicas y llévelos al centro de reciclaje local o deséchelos en un lugar

seguro para el medio ambiente. forma.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Descripción de uso general

La llave de impacto neumática VEVOR ofrece seguridad en el trabajo, libre

de vibraciones, calor y electromagnetismo, y con un diseño de estructura

segmentada que proporciona mayor precisión. La herramienta presenta un

diseño innovador, gran torque y bajo nivel de ruido. Su perilla permite

cambiar la estructura fácilmente, con sus ventajas y desventajas.

Fabricada en acero de alta aleación, garantiza una mayor durabilidad y

una vida útil mucho mayor. Ideal para trabajos de alto volumen en

mantenimiento, camiones, autobuses y equipo pesado, entre otros.

Compresor y herramienta neumática compatibles:

DIRECTRICES PARA EL USO Y FUNCIONAMIENTO ADECUADOS

Asegúrese siempre de utilizar herramientas neumáticas y compresores

adecuados. El compresor debe poder suministrar un caudal mínimo de

aire de 6,3 SCFM a 90 PSI para garantizar que funcione continuamente

con la llave de impacto neumática VEVOR. El uso de herramientas o una

combinación de herramientas que, juntas o por separado, requieran una

presión de aire superior a la de...

que el compresor de aire puede entregar reducirá el rendimiento y podría

anular la garantía del compresor o de la herramienta.

Tamaño y potencia

del compresor de

aire

2 caballos de fuerza

3 + HP

5 - 6 galones

Trabajo ligero y uso

intermitente

Trabajo ligero y uso

intermitente

Trabajos medianos y

uso intermitente

8 - 1 1 galones

Trabajo ligero y uso

intermitente

Trabajos medianos y

uso intermitente

Trabajo pesado y

uso continuo

1 5+ galones

Trabajos medianos y

uso intermitente

Trabajo pesado y

uso continuo

Trabajo pesado y

uso continuo

AIR SYSTEM

 Utilice siempre aire comprimido limpio, seco y regulado de 6,3 a 8,3

bar (90 a 120 PSI).

 No exceda la presión máxima ni la mínima. Operar la herramienta a

una presión incorrecta (demasiado baja o demasiado alta) provocará

ruido excesivo o un desgaste prematuro.

 Se recomienda utilizar un filtro-regulador-lubricador y ubicarlo lo más

cerca posible de la herramienta.

 Si no está instalado un filtro-regulador-lubricador, coloque hasta 6

gotas de aceite para herramientas neumáticas en el tapón de entrada

de aire antes de cada uso.

 Si se instala un filtro-regulador-lubricador, mantenga limpio el filtro de

aire. Un filtro sucio reducirá la presión de aire que llega a la

herramienta, lo que reducirá la potencia, la eficiencia y el rendimiento

general.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o daños al

equipo.

 Verifique que todas las conexiones del sistema de suministro de aire

estén selladas para evitar fugas. De lo contrario, se producirán

lesiones leves o daños al equipo.

 Lea este manual de instrucciones detenidamente o haga que los

operadores de la herramienta lo lean detenidamente antes de utilizar

la herramienta.

 Lea todas las pautas de seguridad (consulte la sección “Pautas de

seguridad”) al comienzo de este manual.

 Inspeccione siempre la herramienta neumática antes de cada uso

para garantizar el uso adecuado de la fuente de energía.

 Determinar si la herramienta está en condiciones adecuadas de

funcionamiento.

 Utilice únicamente accesorios diseñados específicamente para su uso

con esta herramienta (consulte la sección “especificaciones

técnicas”).

 Vacíe el tanque del compresor diariamente. El agua en la línea de

suministro de aire dañará la herramienta.

 Limpie la entrada de aire y el filtro semanalmente.

 Se debe aumentar la presión de la línea para compensar las

mangueras de aire inusualmente largas. El diámetro de la manguera

debe ser de 3/8" de diámetro interior.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 No utilice la herramienta si no está en buenas condiciones de

funcionamiento.

 No utilice oxígeno ni ningún otro gas combustible o envasado para

alimentar esta herramienta.

 No utilice esta herramienta en presencia de líquidos o gases

inflamables.

 Mantenga la manguera alejada del calor, el aceite y los bordes

afilados. Revise la manguera para detectar desgaste y asegúrese de

que todas las conexiones estén bien sujetas. El incumplimiento podría

causar lesiones graves o incluso la muerte.

 Mantenga las manos y otras partes del cuerpo alejadas de las áreas

de trabajo al conectar el suministro de aire. El incumplimiento podría

causar lesiones graves o la muerte.

OPERATING INSTRUCTIONS

Carga y operación

 Lea atentamente todas las instrucciones proporcionadas en este

manual y compréndalas completamente antes de utilizar la

herramienta.

 No utilice accesorios para llaves de impacto que no estén diseñados

específicamente para la llave de impacto neumática. El

incumplimiento puede provocar lesiones graves o la muerte.

 Verifique que el suministro de aire esté limpio antes de operar la llave

de impacto neumática.

1. Conecte el compresor, enciéndalo, ajuste el regulador de presión a 90

psi, conecte un extremo de la manguera de aire al compresor y el otro

extremo a la herramienta. Use cinta de plomero para evitar fugas de aire

(consulte la sección "Especificaciones técnicas").

2. Coloque y bloquee el dado sobre el accionamiento cuadrado de la llave

de impacto neumática.

3. Coloque el casquillo sobre la tuerca que va a quitar o instalar y presione

el gatillo en la parte superior del mango para operar la herramienta.

4. Para la rotación en reversa (R), presione la perilla de control de

velocidad ubicada a la izquierda de la herramienta. Para la rotación hacia

adelante (F), presione la perilla de control de velocidad ubicada a la

derecha de la herramienta. Gire la perilla de control de velocidad ubicada a

la izquierda de la herramienta durante la rotación en reversa para controlar

la velocidad del flujo de aire según sea necesario. Gire la perilla de control

de velocidad ubicada a la derecha de la herramienta durante la rotación

hacia adelante para controlar la velocidad del flujo de aire según sea

necesario.

5. Después de utilizar la herramienta, desconecte la manguera de aire de la

herramienta.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 Sujete la herramienta firmemente con las manos.

 No aplique fuerza adicional o excesiva a la herramienta mientras

trabaja.

 No deje la herramienta funcionando sin control durante un período

prolongado. Esto acortará su vida útil.

 Verifique que el suministro de aire esté limpio y que la presión no

supere los 90 psi (6,3 bar) al utilizar la herramienta. Si la presión de

aire es demasiado alta o no está limpia, acortará la vida útil de la

herramienta. De lo contrario, podrían producirse lesiones graves o la

muerte.

MAINTENANCE

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 Desconecte la herramienta del suministro de aire antes de cambiar

accesorios, realizar tareas de mantenimiento o reparación.

 Utilice la herramienta únicamente después de reemplazar o reparar

las piezas o accesorios dañados.

 Utilice únicamente piezas de repuesto y accesorios recomendados

y con la clasificación adecuada. El incumplimiento puede dar lugar a

lesiones graves.

 lesiones o pérdida de vida.

 Las reparaciones deben ser realizadas por un técnico de servicio

calificado.

Mantenimiento

requerido

Descripción

Herramientas

materiales

requerido

Máximo servicio intervalo

Cada usar o cada

2 horas

Mensual

Como

necesario

Inspección

general gratuita

movimiento

Gatillo, resorte,

seguridad

mecanismo

Ninguno

En profundidad

inspección

Desgastado o

roto regiones

Reemplazar

gastado o roto

regiones

Lubricación

Ver abajo

herramienta

neumática

aceite



Lubricación: Si la llave de impacto neumática y el compresor no están

equipados con un sistema de lubricación en línea, coloque hasta 6

gotas de aceite para herramientas neumáticas en la entrada de aire

antes de cada día de trabajo o después de cada 2 horas de uso

continuo, dependiendo de las características de la pieza de trabajo.



Las herramientas neumáticas deben inspeccionarse periódicamente y

las piezas desgastadas o rotas deben reemplazarse para mantener

las herramientas funcionando de manera segura y eficiente.



Inspeccione y reemplace juntas tóricas, sellos, etc. desgastados o

dañados. Apriete todos los tornillos y tapas con frecuencia para

ayudar a prevenir lesiones personales.



La pérdida de potencia o el funcionamiento errático pueden deberse a

lo siguiente:

- Drenaje excesivo en la línea de aire.

- Humedad o restricción en la tubería de aire.

- Tamaño o tipo de conector de manguera incorrectos. Revise el suministro de

aire y siga las instrucciones.

- Los depósitos de arenilla o goma en la herramienta también pueden reducir el

rendimiento.



Inspeccione periódicamente el gatillo, el resorte y el mecanismo de

seguridad para verificar que se muevan libremente a fin de garantizar

que el sistema de seguridad funcione completamente.



Verifique que no haya ninguna pieza suelta o faltante y que no haya

ninguna pieza atascada o trabada.



Desconecte la herramienta del suministro de aire, límpiela y guárdela

en un lugar seguro, seco y a prueba de niños, cuando no esté en uso.



Cuando las temperaturas estén bajo cero, mantenga las herramientas

lo más calientes posible utilizando cualquier método seguro y

conveniente.



Compruebe que el suministro de aire tenga el tamaño y tipo correctos

de conectores de manguera. Para evitar pérdidas de potencia o un

funcionamiento errático, asegúrese de que no haya drenaje adicional

en la línea de aire ni humedad ni obstrucciones en la tubería.

Almacenamiento:

 Aplique una cantidad abundante de lubricación antes de guardar la

herramienta.

 Haga funcionar la herramienta durante aproximadamente 30

segundos después de lubricarla, para garantizar que la lubricación se

distribuya uniformemente en toda la herramienta.

 Guarde la herramienta en un entorno limpio y seco.

TROUBLESHOOTING

La siguiente tabla enumera problemas comunes y sus soluciones. Léala

atentamente y siga todas las instrucciones al pie de la letra.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 Si se presenta alguno de los siguientes síntomas mientras la

herramienta está en uso, apáguela y desconéctela del suministro de

aire inmediatamente. No seguir esta advertencia puede provocar

lesiones personales graves.

 Desconecte la herramienta del suministro de aire antes de realizar

cualquier ajuste.

 Las reparaciones deben ser realizadas únicamente por un técnico de

servicio calificado.

PROBLEMAS

POSIBLES CAUSAS

REMEDIOS

herramienta

funciona con

normalidad

velocidad

pero pierde

bajo carga

Piezas de motor gastado.

Embrague de levas

desgastado o atascado

por falta de lubricante.

- Lubricación de la carcasa del embrague.

- Compruebe si hay exceso de aceite de

embrague. Las cajas de embrague solo

necesitan estar a la mitad. lleno. Llenado

excesivo Puede causar arrastre en piezas de

embrague de alta velocidad, es decir, un típico

Una llave lubricada/aceitada requiere 1/2 onza

de aceite.

LUBRICADO CON GRASA: NOTA: El calor

generalmente indica Grasa insuficiente en la

cámara. Condiciones de funcionamiento

severas. Puede requerir lubricación más

frecuente.

herramienta

funciona

lentamente. El

aire fluye

ligeramente

por el escape.

Piezas del motor

atascadas con partículas

de suciedad.

Regulador de potencia en

posición cerrada

. Flujo de aire bloqueado

por suciedad.

. Compruebe si el filtro de entrada de aire está

bloqueado.

Vierta el aceite lubricante para herramientas

neumáticas en la entrada de aire según las

instrucciones.

. Opere la herramienta en ráfagas cortas

invirtiendo rápidamente la rotación hacia

adelante y hacia atrás cuando sea posible.

■ Repita lo anterior según sea necesario.

Las

herramientas

no funcionan.

El aire fluye

libremente

desde escape

. Uno o más álabes del

motor se atascaron debido

a la acumulación de

material.

. Vierta el lubricante para herramientas

neumáticas en la entrada de aire.

Opere la herramienta en ráfagas cortas de

rotación hacia adelante y/o hacia atrás cuando

sea posible.

Golpee suavemente la carcasa del motor con

un mazo de plástico.

Desconecte la alimentación. Libere el motor

girando manualmente el vástago de

transmisión, si corresponde.

herramienta

no se apaga

. Los anillos 'O' de la

válvula de mariposa se

desprendieron de la

válvula de entrada del

asiento.

. Reemplace las juntas tóricas o devuélvalo al

centro de servicio.

Nota: Las reparaciones deben ser realizadas por una persona calificada.

EXPLODED VIEW & PARTS LIST

No.

Descripción

Cantidad

No.

Descripción

Cantidad

Taza de engrase a

presión

Controlador

rotatorio

cubierta del cuerpo

Junta tórica

Antes de sellar

la arandela

Cierre

Buje de Oilite

Resorte de

cojinete

Collar de yunque

Cojinete

Junta tórica 7,5*1,8

Tornillo

Yunque

pasador cilíndrico

elástico

Jaula de martillo

Junta tórica

Pasador de martillo

Desencadenar

Perro martillo

alfiler

Sello

Junta tórica 38*1,8

Culata

Tapa de escape

Rotor

Arandela del

conector de

entrada

Pala del rotor

Junta tórica

pasador cilíndrico

elástico

Anillo de retención

interno

cilindro

Tapa del enchufe

Cubierta trasera

Enchufar

cojinete

Pasador de

válvula

Empaquetadora

Resorte de válvula

Cuerpo del cañón

Conector de

entrada

Sello final

Junta tórica

Nota:

Si necesita repuestos para este modelo, no dude en contactarnos o al distribuidor

donde compró la herramienta. ¡Gracias!

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW

2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Klucz pneumatyczny udarowy

Model: RP17407

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne

zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo

do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd

produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o

wyrozumiałość, ale nie będziemy Państwa ponownie informować o

aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik

powinien uważnie przeczytać instrukcję obsługi.

Air Impact Wrench

Ostrzeżenie - oznaczenie dotyczące ryzyka uszkodzenia oka

Ostrzeżenie – oznaczenie dotyczące ryzyka utraty słuchu

First Time Usage

WAŻNY:

Po otrzymaniu produktu, przed pierwszym użyciem, należy przeczytać i

przestrzegać wszystkich zasad bezpieczeństwa oraz instrukcji obsługi. Zachowaj

tę instrukcję do wykorzystania w przyszłości.

Zawierać:

◎ DANE TECHNICZNE

◎ WYTYCZNE BEZPIECZEŃSTWA

◎ SCHEMAT KLUCZOWYCH CZĘŚCI

◎ WAŻNE INFORMACJE

◎ INSTRUKCJA OBSŁUGI

◎ KONSERWACJA

◎ ROZWIĄZYWANIE PROBLEMÓW

◎ WIDOK ROZBITY

◎ LISTA CZĘŚCI

Technical Data

Model

RP17407

Kolor

Pomarańczowo-czarny

Głowica

napędowa

kwadratowa:

1/2 cala ( 12,7

mm )

Rozmiar śruby

nośności:

5/8 cala ( 16 mm)

Wymagany

wąż

sprężonego

powietrza:

3/8 ”

Wlot powietrza:

1/4 ” średnica

wewnętrzna (13 mm )

PRĘDKOŚĆ

(NIE

OBCIĄŻENIE):

7500 obr./min ±

10%

Ważony

poziom

ciśnienia

akustycznego:

106,6 dB(A)

Maksymalny

moment

odkręcania:

1355Nm

Poziom mocy

akustycznej:

94,6 dB(A)

Ciśnienie

robocze:

90-120 PSI

Wibracje w

uchwycie:

5,99 m/s², K=1,1 m/s²

Akcesoria

Typ NA

1.Olej smarowy *1

2. Złącze rurowe w stylu amerykańskim

3. Klucz nasadowy * 1

4. Instrukcja obsługi *1

Typ UE

1.Olej smarowy *1

2. Złącze rurowe typu europejskiego *1

3. Złącze rurowe australijskie * 1

4. Klucz nasadowy * 1

6. Instrukcja obsługi *1

SCFM: Standardowe stopy sześcienne na minutę (objętościowy przepływ wody

skorygowany do standardowych warunków temperatury i ciśnienia).

NPT: Narodowy gwint rurowy

Odpowiedzialność środowiskowa

Prosimy o recykling niepotrzebnych materiałów zamiast wyrzucania ich do śmieci.

Wszystkie narzędzia, węże i opakowania należy posegregować, dostarczyć do

lokalnego punktu recyklingu i zutylizować w sposób bezpieczny dla środowiska.

SAFETY GUIDELINES

NIEBEZPIECZEŃSTWO!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować umiarkowane obrażenia

lub uszkodzenia sprzęt.

UWAGA: Słowo „Uwaga” służy do poinformowania czytelnika o czymś, co

powinien wiedzieć na temat narzędzia.

BEZPIECZEŃSTWO OSOBISTE

Niniejsze środki ostrożności mają na celu zapewnienie bezpieczeństwa

osobistego użytkownika i osób z nim współpracujących. Prosimy o

poświęcenie czasu na ich przeczytanie i zrozumienie.

NIEBEZPIECZEŃSTWO!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

• Trzymaj dzieci z dala od miejsca pracy. Nie pozwalaj dzieciom

obsługiwać elektronarzędzi.

• Nie używaj narzędzia, z którego uchodzi powietrze, którego brakuje lub

które ma uszkodzone części, lub które wymaga naprawy. Sprawdź, czy

wszystkie śruby są mocno dokręcone.

• Nigdy nie próbuj omijać zabezpieczeń narzędzia.

• Nie należy pozwalać osobom niewykwalifikowanym lub

nieprzeszkolonym na obsługę klucza udarowego pneumatycznego lub

innych narzędzi pneumatycznych.

• Nie używaj tlenu ani innego gazu palnego ani gazu z

butli do zasilania narzędzi pneumatycznych.

Nieprzestrzeganie tego ostrzeżenia może spowodować

wybuch i poważne obrażenia ciała lub śmierć. Do

zasilania narzędzi pneumatycznych używaj wyłącznie

sprężonego powietrza. Do podłączenia narzędzia do

sprężarki użyj węża o długości co najmniej 7,6 m (25 stóp).

Nieprzestrzeganie tego zalecenia może skutkować poważnymi

obrażeniami ciała lub utratą życia.

• Ryzyko porażenia prądem: Nie wystawiać sprężarki na działanie deszczu.

Przechowywać ją w pomieszczeniu. Sprężarka musi być uziemiona. Nie

używać adapterów uziemiających.

• Ryzyko obrażeń ciała: Nie należy kierować strumienia sprężonego

powietrza z węża w stronę użytkownika lub innych osób.

• Ryzyko wdychania: Nigdy nie wdychaj bezpośrednio powietrza

wytwarzanego przez sprężarkę.

• Ryzyko pęknięcia: Pod żadnym pozorem nie należy regulować

wyłącznika ciśnieniowego ani zaworu bezpieczeństwa. Zostały one

fabrycznie ustawione na maksymalne ciśnienie tego kompresora.

Manipulowanie wyłącznikiem ciśnieniowym lub zaworem bezpieczeństwa

może spowodować obrażenia ciała lub uszkodzenie mienia.

• Ryzyko oparzenia: Pompa i kolektor generują wysokie temperatury. Aby

uniknąć oparzeń lub innych obrażeń, nie dotykaj pompy, kolektora ani

przewodu przesyłowego podczas pracy sprężarki. Pozostaw części do

ostygnięcia.

Przed przystąpieniem do obsługi lub serwisowania należy wyłączyć

sprężarkę. Dzieci powinny być zawsze trzymane z dala od sprężarki.

• Ryzyko pęknięcia: Upewnij się, że regulator jest

ustawiony tak, aby ciśnienie wylotowe sprężarki było

niższe niż maksymalne ciśnienie robocze narzędzia.

Przed uruchomieniem sprężarki pociągnij za pierścień

zaworu bezpieczeństwa, aby upewnić się, że zawór

porusza się swobodnie. Po każdym użyciu opróżnij

zbiornik z wody. Nie spawaj ani nie naprawiaj zbiornika. Przed

demontażem lub podłączeniem akcesoriów całkowicie usuń ciśnienie z

węża.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

• Zawsze upewnij się, że obrabiany element jest solidnie zamocowany i że

obie ręce pozostają wolne, umożliwiając kontrolę narzędzia.

• Zawsze utrzymuj narzędzie pneumatyczne w czystości i smarowaniu.

Codzienne smarowanie jest niezbędne, aby uniknąć wewnętrznej korozji i

ewentualnych awarii.

• Nie przeciążaj narzędzia. Pozwól narzędziu pracować z optymalną

prędkością, aby zapewnić maksymalną wydajność. Nadmierne przeciążenie

może spowodować pęknięcie obudowy narzędzia, a także doprowadzić do

nadmiernego zużycia ruchomych części i ewentualnej awarii.

• Używaj wyłącznie lekkich węży spiralnych. Do podłączenia narzędzia do

złącza sprężarki. Nie montuj szybkozłączek na narzędziu, ponieważ

wibracje mogą doprowadzić do uszkodzenia lub awarii złącza.

• Zawsze upewnij się, że narzędzie jest zatrzymane przed podłączeniem go

do źródła powietrza.

• Sprawdź, czy akcesoria szlifierskie używane z tymi narzędziami mają

prędkość równą lub wyższą od prędkości znamionowej narzędzia (7500

obr./min).

• Nieprawidłowe dopasowanie akcesoriów do narzędzia może spowodować

poważne obrażenia ciała.

• Zawsze należy upewnić się, że akcesoria są przeznaczone do użytku z

danym narzędziem.

• Przed podłączeniem narzędzia do źródła sprężonego powietrza należy

upewnić się, że akcesoria są prawidłowo i bezpiecznie zamocowane.

• Umieść sprężarkę w dobrze wentylowanym pomieszczeniu. W celu

zapewnienia chłodzenia, umieść ją w odległości co najmniej 31 cm od

najbliższej ściany.

• Chroń wąż powietrza i przewód zasilający przed uszkodzeniami i

przebiciami. Sprawdzaj je co tydzień pod kątem osłabień lub przetarć i w

razie potrzeby wymień.

• Podczas korzystania ze sprężarki powietrza należy zawsze nosić ochronę

słuchu. Nieprzestrzeganie jej może spowodować utratę słuchu.

• Nie przenoś sprężarki, gdy jest włączona.

• Nie uruchamiaj sprężarki, jeżeli nie znajduje się ona w stabilnej pozycji.

• Nie należy używać sprężarki na dachu lub w pozycji podwyższonej, gdyż

może to spowodować upadek lub przewrócenie się urządzenia.

• Przed ponownym użyciem urządzenia należy zawsze wymienić

uszkodzony wskaźnik.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować obrażenia średniego

stopnia lub uszkodzenie sprzętu.

• Zawsze zachowuj równowagę, aby zachować równowagę.

• Podczas korzystania z narzędzi pneumatycznych nie należy nosić

zegarków, pierścionków, bransoletek ani luźnych ubrań.

• Aby zapewnić optymalne bezpieczeństwo i wydajność narzędzia, należy

codziennie dokonywać jego przeglądu w celu zapewnienia swobodnego

ruchu języka spustowego, mechanizmów zabezpieczających i sprężyn.

• Utrzymuj miejsce pracy w czystości. Zagracony lub brudny stół roboczy

może być przyczyną wypadku. Podłogi powinny być czyste.

• To narzędzie nie jest zabawką. Należy go używać ostrożnie.

• Używaj narzędzia w dobrze wentylowanym pomieszczeniu.

• Przed odłożeniem narzędzia po użyciu sprawdź, czy się zatrzymało.

• Postępowanie z olejem i jego przechowywanie: Stosować z odpowiednią

wentylacją. Unikać kontaktu oleju z oczami, skórą i odzieżą. Unikać

wdychania rozpylonej cieczy lub mgły. Przechowywać w szczelnie

zamkniętym pojemniku w chłodnym, suchym i dobrze wentylowanym

miejscu, wolnym od substancji niezgodnych.

• Nie należy używać narzędzia w temperaturach bliskich zera lub niższych,

gdyż może to spowodować jego uszkodzenie.

• Nie należy przechowywać narzędzia w środowisku zamarzającym, aby

zapobiec tworzeniu się lodu na zaworach roboczych narzędzia, gdyż może

to spowodować jego uszkodzenie.

• Odłącz narzędzie od dopływu powietrza i wyłącz

sprężarkę przed wymianą akcesoriów, wykonywaniem

prac konserwacyjnych, serwisowych, gdy narzędzie nie

jest używane, gdy jest przekazywane innej osobie oraz

gdy jest pozostawione bez nadzoru. Nieprzestrzeganie

tych zaleceń może spowodować obrażenia ciała o

umiarkowanym nasileniu lub uszkodzenie sprzętu.

• Stosuj okulary ochronne i ochronę słuchu: Podczas obsługi

narzędzia/sprężarki noś okulary ochronne z osłonami bocznymi i upewnij się,

że inne osoby w miejscu pracy również noszą okulary ochronne.

Wymagania dotyczące ochrony słuchu muszą zapewniać ochronę przed

odpryskami z przodu i z boku. Narzędzia pneumatyczne są głośne, a hałas

może spowodować uszkodzenie słuchu. Zawsze noś ochronę słuchu, aby

zapobiec uszkodzeniu i utracie słuchu. Nieprzestrzeganie tych zaleceń

może spowodować obrażenia o umiarkowanym nasileniu.

Uwaga: Zamiast wyrzucać niepotrzebne materiały, poddawaj je

recyklingowi. Posortuj narzędzia, węże i opakowania według kategorii i

zanieś je do lokalnego punktu recyklingu lub zutylizuj w sposób bezpieczny

dla środowiska. sposób.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Ogólny opis zastosowania

Klucz udarowy pneumatyczny VEVOR zapewnia bezpieczeństwo pracy,

brak wibracji, ciepła, zakłóceń elektromagnetycznych itp., a jego

segmentowana konstrukcja zapewnia większą precyzję. Narzędzie

charakteryzuje się nowym wyglądem, dużym momentem obrotowym i

niskim poziomem hałasu. Pokrętło do zmiany konstrukcji, łatwe w obsłudze,

wykonane ze stali wysokostopowej, zapewnia większą odporność na

zużycie i znacznie wydłuża żywotność. Najlepiej sprawdza się przy

pracach konserwacyjnych o dużej objętości, w samochodach ciężarowych,

autobusach i ciężkim sprzęcie itp.

Kompatybilny kompresor i narzędzie pneumatyczne:

WYTYCZNE DOTYCZĄCE PRAWIDŁOWEGO UŻYTKOWANIA I

EKSPLOATACJI

Zawsze należy stosować odpowiednio dobrane narzędzia pneumatyczne i

sprężarki. Sprężarka powinna być w stanie dostarczyć minimalne ciśnienie

sprężonego powietrza 6,3 SCFM przy ciśnieniu 90 PSI, aby zapewnić

ciągłą pracę sprężarki z kluczem udarowym pneumatycznym VEVOR.

Używanie narzędzi lub kombinacji narzędzi, które razem lub osobno

wymagają ciśnienia sprężonego powietrza wyższego niż

jaką może dostarczyć sprężarka powietrza, spowoduje obniżenie

wydajności i może unieważnić gwarancję/rękojmię sprężarki lub narzędzia

Rozmiar i moc

sprężarki powietrza

2 KM

2 -1/2 KM

3 + HP

5 - 6 galonów

Do lekkich prac i

okresowego

użytkowania

Do lekkich prac i

okresowego

użytkowania

Średnio ciężki i

przerywane użycie

8 - 1 1 galonów

Do lekkich prac i

okresowego

użytkowania

Średnio ciężki i

przerywane użycie

Ciężkie warunki i

ciągłe użytkowanie

1 5+ galonów

Średnio ciężki i

przerywane użycie

Ciężkie warunki i

ciągłe użytkowanie

Ciężkie warunki i

ciągłe użytkowanie

AIR SYSTEM



Zawsze należy używać czystego, suchego, regulowanego sprężonego

powietrza o ciśnieniu od 6,3 do 8,3 bara (od 90 do 120 PSI).



Nie przekraczaj maksymalnego i minimalnego ciśnienia. Używanie

narzędzia przy niewłaściwym ciśnieniu (zbyt niskim lub zbyt wysokim)

spowoduje nadmierny hałas lub szybkie zużycie.



Zaleca się stosowanie filtra-regulatora-smarownika, umieszczonego

jak najbliżej narzędzia.



Jeżeli nie zamontowano filtra-regulatora-smarownicy, przed każdym

użyciem należy wpuścić do wlotu powietrza do 6 kropli oleju do

narzędzi pneumatycznych.



Jeśli zainstalowany jest filtr-regulator-smarownica, należy utrzymywać

filtr powietrza w czystości. Brudny filtr obniży ciśnienie powietrza

dopływającego do narzędzia, co spowoduje spadek mocy, wydajności

i ogólnej wydajności.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować obrażenia średniego

stopnia lub uszkodzenie sprzętu.

 Sprawdź, czy wszystkie połączenia w układzie zasilania powietrzem

są szczelne, aby zapobiec wyciekom powietrza. Nieprzestrzeganie

tego zalecenia może skutkować obrażeniami ciała o umiarkowanym

nasileniu lub uszkodzeniem sprzętu.

 Przed użyciem narzędzia należy uważnie przeczytać niniejszą

instrukcję obsługi lub poprosić o jej dokładne przeczytanie operatora

narzędzia.

 Przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa (patrz

rozdział „Wskazówki dotyczące bezpieczeństwa”) na początku

niniejszej instrukcji.

 Przed każdym użyciem należy zawsze sprawdzić narzędzie

pneumatyczne, aby mieć pewność, że źródło zasilania jest używane

prawidłowo.

 Sprawdź, czy narzędzie jest w dobrym stanie technicznym.

 Należy używać wyłącznie akcesoriów specjalnie zaprojektowanych do

stosowania z tym narzędziem (patrz rozdział „Dane techniczne”).

 Codziennie opróżniaj zbiornik sprężarki. Woda w przewodzie

doprowadzającym powietrze może uszkodzić narzędzie.

 Raz w tygodniu należy czyścić wlot powietrza i filtr.

 Należy zwiększyć ciśnienie w przewodzie, aby skompensować

nietypowo długie przewody powietrzne. Średnica przewodu powinna

wynosić 3/8 cala (3/8 cala).

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Nie używaj narzędzia, jeśli nie jest ono w dobrym stanie technicznym.

 Do zasilania tego narzędzia nie należy używać tlenu ani innego gazu

palnego lub gazu w butlach.

 Nie należy używać tego narzędzia w obecności łatwopalnych cieczy

lub gazów.

 Trzymaj wąż z dala od źródeł ciepła, oleju i ostrych krawędzi. Sprawdź

wąż pod kątem zużycia i upewnij się, że wszystkie połączenia są

solidne. Nieprzestrzeganie tych zasad może prowadzić do poważnych

obrażeń ciała lub utraty życia.

 Podczas podłączania dopływu powietrza należy trzymać ręce i inne

części ciała z dala od miejsca pracy. Nieprzestrzeganie tego zalecenia

może prowadzić do poważnych obrażeń ciała lub utraty życia.

OPERATING INSTRUCTIONS

Ładowanie i obsługa

 Przed użyciem narzędzia należy uważnie przeczytać wszystkie

instrukcje zawarte w niniejszej instrukcji i dokładnie je zrozumieć.

 Nie używaj akcesoriów do kluczy udarowych innych niż te

przeznaczone specjalnie do użytku z kluczami pneumatycznymi.

Nieprzestrzeganie tego zalecenia może skutkować poważnymi

obrażeniami ciała lub utratą życia.

 Przed użyciem klucza udarowego pneumatycznego należy sprawdzić,

czy dopływ powietrza jest czysty.

1. Podłącz sprężarkę, włącz ją, ustaw regulator ciśnienia na 90 psi,

podłącz jeden koniec węża pneumatycznego do sprężarki, a drugi koniec

węża pneumatycznego do narzędzia. Użyj taśmy hydraulicznej, aby

zapobiec wyciekowi powietrza (patrz sekcja „Dane techniczne”).

2. Umieść i zablokuj nasadkę na napędzie kwadratowym klucza

udarowego pneumatycznego.

3. Umieść nasadkę na nakrętce, którą chcesz zdjąć lub założyć i naciśnij

spust znajdujący się u góry rękojeści, aby uruchomić narzędzie.

4. Aby włączyć bieg wsteczny (R), naciśnij pokrętło regulacji prędkości po

lewej stronie narzędzia. Aby włączyć bieg do przodu (F), naciśnij pokrętło

regulacji prędkości po prawej stronie narzędzia. Obróć pokrętło regulacji

prędkości po lewej stronie narzędzia podczas obrotów wstecznych, aby

dostosować prędkość przepływu powietrza. Obróć pokrętło regulacji

prędkości po prawej stronie narzędzia podczas obrotów do przodu, aby

dostosować prędkość przepływu powietrza.

5. Po użyciu narzędzia odłącz wąż pneumatyczny od narzędzia.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Trzymaj narzędzie mocno rękoma.

 Podczas pracy nie należy stosować dodatkowej lub nadmiernej siły do

obsługi narzędzia.

 Nie pozostawiaj narzędzia pracującego swobodnie przez dłuższy czas.

Skróci to jego żywotność.

 Upewnij się, że dopływ powietrza jest czysty, a jego ciśnienie nie

przekracza 90 psi (6,3 bara) podczas pracy narzędzia. Zbyt wysokie

lub zanieczyszczone ciśnienie powietrza skróci żywotność narzędzia.

Nieprzestrzeganie tego zalecenia może spowodować poważne

obrażenia ciała lub utratę życia.

MAINTENANCE

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Przed wymianą akcesoriów, serwisowaniem lub konserwacją

należy odłączyć narzędzie od dopływu powietrza.

 Używaj narzędzia wyłącznie po wymianie lub naprawie

uszkodzonych części lub akcesoriów.

 Używaj wyłącznie zalecanych i odpowiednio dobranych części

zamiennych i akcesoriów. Nieprzestrzeganie tych zaleceń może

prowadzić do poważnych

 obrażenia lub utrata życia.

 Naprawy muszą być wykonywane przez wykwalifikowanego

technika serwisowego.

Konserwacja

wymagany

Opis

Narzędzia lub

przybory

wymagany

Maksymalna obsługa interwał

Każdy użyj lub

każdy 2 godz.

Miesięczny

Jak

wymagany

Ogólne bez

kontroli ruch

Spust,

sprężyna,

bezpieczeństwo

mechanizm

Nic

Dogłębnie

kontrola

Zużyte lub

złamany strony

Zastępować

noszony Lub

złamany strony

Smarowanie

Widzieć poniżej

Narzędzie

pneumatyczne

olej

 Smarowanie: Jeśli klucz udarowy pneumatyczny i sprężarka nie są

wyposażone w układ smarowania liniowego, przed każdym dniem

roboczym lub po każdych 2 godzinach ciągłej pracy, w zależności od

właściwości obrabianego przedmiotu, należy wpuścić do wlotu

powietrza do 6 kropli oleju do narzędzi pneumatycznych.

 Narzędzia pneumatyczne należy poddawać okresowym przeglądom, a

zużyte lub uszkodzone części należy wymieniać w celu zapewnienia

bezpiecznej i wydajnej pracy narzędzi.

 Sprawdź i wymień zużyte lub uszkodzone pierścienie uszczelniające,

uszczelki itp. Często dokręcaj wszystkie śruby i nakrętki, aby zapobiec

obrażeniom ciała.

 Utrata mocy lub nieregularne działanie mogą być spowodowane

następującymi czynnikami:

- Nadmierny drenaż w linii powietrza.

- Wilgoć lub ograniczenie przepływu powietrza w rurze powietrznej.

- Nieprawidłowy rozmiar lub typ przyłącza węża. Sprawdź dopływ powietrza i

postępuj zgodnie z instrukcjami.

- Osad z piasku lub gumy w narzędziu może również zmniejszyć wydajność.

 Aby mieć pewność, że system bezpieczeństwa działa prawidłowo,

należy regularnie sprawdzać, czy spust, sprężyna i mechanizm

bezpieczeństwa poruszają się swobodnie.

 Sprawdź, czy żadna część nie jest luźna lub nie brakuje, a także czy

żadna część nie jest zablokowana lub zacięta.

 Odłącz narzędzie od dopływu powietrza, wyczyść je i przechowuj w

miejscu suchym, zabezpieczonym przed dziećmi, gdy nie jest

używane.

 Gdy temperatura spada poniżej zera, należy utrzymywać narzędzia w

cieple, korzystając z dowolnej bezpiecznej i wygodnej metody.

 Sprawdź dopływ powietrza pod kątem prawidłowego rozmiaru i

rodzaju przyłączy węży. Aby uniknąć utraty mocy lub nieregularnego

działania, upewnij się, że w przewodzie powietrza nie ma

dodatkowego odpływu ani wilgoci ani ograniczeń.

Składowanie:

 Przed odłożeniem narzędzia do przechowywania należy je obficie

nasmarować.

 Po nasmarowaniu należy uruchomić narzędzie na około 30 sekund,

aby mieć pewność, że smar równomiernie rozprowadzi się po całym

narzędziu.

 Przechowuj narzędzie w czystym i suchym miejscu.

TROUBLESHOOTING

Poniższa tabela zawiera listę typowych problemów i ich rozwiązań.

Prosimy o uważne przeczytanie i ścisłe przestrzeganie wszystkich

instrukcji.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Jeśli podczas użytkowania narzędzia wystąpi którykolwiek z

poniższych objawów, należy je natychmiast wyłączyć i odłączyć od

dopływu powietrza. Nieprzestrzeganie tego ostrzeżenia może

skutkować poważnymi obrażeniami ciała.

 Przed przystąpieniem do jakichkolwiek regulacji należy odłączyć

narzędzie od dopływu powietrza.

 Naprawy może wykonywać wyłącznie wykwalifikowany technik

serwisowy

PROBLEMY

MOŻLIWE PRZYCZYNY

ŚRODKI ZARADCZE

Narzędzie

działa

normalnie

prędkość, ale

traci pod

obciążeniem

Części silnika noszony.

. Sprzęgło krzywkowe

zużyte lub zacinające się z

powodu braku środka

smarującego.

- Smarowanie obudowy sprzęgła.

- Sprawdź, czy nie ma nadmiaru oleju w

sprzęgle. Skrzynie sprzęgła wystarczy

wymienić na połowę. pełny. Przepełnienie

może powodować opór na częściach sprzęgła

szybkoobrotowego, tj. typowy

Naoliwiony/smarowany klucz wymaga 1/2 uncji

oleju.

SMAROWANE: UWAGA: Ciepło zwykle

wskazuje Niedobór smaru w komorze. Trudne

warunki pracy. może wymagać częstszego

smarowania.

Narzędzie

pracuje

powoli.

Powietrze

lekko wypływa

z wydechu.

Części silnika zatkane

cząsteczkami brudu

Regulator mocy w pozycji

zamkniętej

. Przepływ powietrza

zablokowany przez brud.

. Sprawdź, czy filtr wlotu powietrza nie jest

zablokowany.

. Wlać olej smarujący do narzędzi

pneumatycznych do wlotu powietrza zgodnie z

instrukcją.

. W razie potrzeby należy obsługiwać

narzędzie krótkimi seriami, szybko zmieniając

kierunek obrotów w przód i w tył.

■ W razie potrzeby powtórz powyższe

czynności.

Narzędzia nie

będą działać.

Powietrze

swobodnie

przepływa z

wydechowy

. Jedna lub więcej łopatek

silnika zablokowanych z

powodu nagromadzenia

się materiału.

. Wlać środek smarujący do narzędzia

pneumatycznego do wlotu powietrza.

. W razie potrzeby należy obsługiwać

narzędzie krótkimi seriami obrotów do przodu

i/lub do tyłu.

. Delikatnie postukaj w obudowę silnika

plastikowym młotkiem.

Odłączyć zasilanie. Uwolnić silnik, obracając

ręcznie trzpień napędowy, jeśli jest to możliwe.

Narzędzie nie

wyłącza się

. Pierścienie

uszczelniające

przepustnicy wypadły z

gniazda zaworu

wlotowego.

Wymień pierścienie uszczelniające lub zwróć

produkt do punktu serwisowego.

Uwaga: Naprawy powinna wykonywać osoba wykwalifikowana.

EXPLODED VIEW & PARTS LIST

NIE.

Opis

Ilość

NIE.

Opis

Ilość

Kubek do tłoczenia

oleju

Kontroler obrotowy

Osłona ciała

Pierścień

uszczelniający

Przed uszczelnieniem

podkładki

Zamknięcie

Tuleja Oilite

Sprężyna

łożyskowa

Kołnierz kowadłowy

Łożysko

Pierścień

uszczelniający 7,5*1,8

Śruba

Kowadło

elastyczny

sworzeń

cylindryczny

Klatka młotkowa

Pierścień

uszczelniający

Kołek młotkowy

Spust

Pies młot

szpilka

Foka

Pierścień

uszczelniający

38*1,8

Głowica cylindra

Kołpak

wydechowy

Wirnik

Podkładka złącza

wlotowego

Łopata wirnika

Pierścień

uszczelniający

elastyczny sworzeń

cylindryczny

Pierścień osadczy

wewnętrzny

cylinder

Zatyczka

Tylna okładka

Wtyczka

tuleja

Iglica zaworu

Uszczelka

Sprężyna zaworu

Gunbody

Złącze wlotowe

Uszczelnienie końcowe

Pierścień

uszczelniający

Notatka:

Jeśli potrzebujesz części zamiennych do tego modelu, skontaktuj się z nami lub z

dystrybutorem, u którego kupiłeś to narzędzie. Dzięki!

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Luchtslagsleutel

Model: RP17407

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat

u het product gebruikt. VEVOR behoudt zich het recht voor om de

gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet

kwalijk dat we u niet meer op de hoogte stellen van eventuele

technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de

gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Air Impact Wrench

Waarschuwing - markering met betrekking tot het risico op

oogletsel

Waarschuwing - markering met betrekking tot risico op

gehoorverlies

First Time Usage

BELANGRIJK:

Lees na ontvangst van het product alle veiligheidsvoorschriften en

gebruiksaanwijzingen door en volg deze op voordat u het voor het eerst gebruikt.

Bewaar deze handleiding voor toekomstig gebruik.

Bevatten:

◎ TECHNISCHE SPECIFICATIES

◎ VEILIGHEIDSVOORSCHRIFTEN

◎ BELANGRIJKSTE ONDERDELENSCHEMA

◎ BELANGRIJKE INFORMATIE

◎ GEBRUIKSAANWIJZING

◎ ONDERHOUD

◎ PROBLEEMOPLOSSING

◎ EXPLODED VIEW

◎ ONDERDELENLIJST

Technical Data

Model

RP17407

Kleur

Oranje&Zwart

Vierkante

aandrijfkop:

1/2 inch

( 12,7 mm )

Capaciteit boutmaat:

5/8 inch ( 16

mm)

Benodigde

luchtslang:

3 /8”

Luchtinlaat:

1/4 inch

binnendiameter

(13 mm)

SNELHEID

(GEEN LADEN):

7500 tpm ±

10%

Een gewogen

geluidsdrukniveau:

106,6 dB(A)

Maximaal

losdraaimoment:

1355 Nm

Geluidsvermogensniveau:

94,6 dB(A)

Werkdruk:

90-120 PSI

Trillingen in het handvat:

5,99

m/s²,K=1,1

m/s²

Accessoires

NA-type

1. Smeerolie *1

2. Pijpverbinding in Amerikaanse stijl *1

3. Dopsleutel * 1

4. Gebruiksaanwijzing *1

EU-type

1. Smeerolie *1

2. Europese pijpverbinding *1

3. Australische pijpverbinding * 1

4. Dopsleutel * 1

6. Gebruiksaanwijzing *1

SCFM: Standard Cubic Feet per Minute (het volumetrische debiet van een

vloeistof, gecorrigeerd voor gestandaardiseerde omstandigheden qua

temperatuur en druk).

NPT: Nationale Pijpdraad

Milieuverantwoordelijkheden

Recycle ongewenste materialen in plaats van ze als afval weg te gooien. Alle

gereedschappen, slangen en verpakkingen dienen te worden gesorteerd, naar het

lokale recyclingcentrum te worden gebracht en op een milieuvriendelijke manier te

worden afgevoerd.

SAFETY GUIDELINES

GEVAAR!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of overlijden.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matig letsel of schade aan apparatuur.

OPMERKING: Het woord "Opmerking" wordt gebruikt om de lezer te

informeren over iets dat hij/zij moet weten over het gereedschap.

PERSOONLIJKE VEILIGHEID

Deze voorzorgsmaatregelen zijn bedoeld voor de persoonlijke veiligheid

van de gebruiker en anderen die met hem samenwerken. Neem de tijd om

ze te lezen en te begrijpen.

GEVAAR!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

• Houd kinderen uit de buurt van de werkplek. Laat kinderen geen

elektrisch gereedschap gebruiken.

• Gebruik geen gereedschap waar lucht uit lekt, waarvan onderdelen

ontbreken of beschadigd zijn, of dat gerepareerd moet worden. Controleer

of alle schroeven goed vastzitten.

• Probeer nooit de veiligheidsvoorzieningen van het gereedschap te

omzeilen.

• Laat ongeschoolde of ongetrainde personen geen luchtaangedreven

slagsleutels of andere luchtaangedreven gereedschappen bedienen.

• Gebruik geen zuurstof of ander brandbaar gas of

flessengas om persluchtgereedschap van stroom te

voorzien. Het niet in acht nemen van deze

waarschuwing kan een explosie en ernstig persoonlijk

letsel of de dood tot gevolg hebben. Gebruik alleen perslucht om

persluchtgereedschap van stroom te voorzien. Gebruik een slang van

minimaal 7,6 meter om het gereedschap op de compressor aan te sluiten.

Het niet in acht nemen hiervan kan leiden tot ernstig letsel of de dood.

• Risico op elektrische schokken: Stel een compressor niet bloot aan regen.

Bewaar hem binnenshuis. De compressor moet geaard zijn. Gebruik geen

aardingsadapters.

• Risico op persoonlijk letsel: Richt de perslucht uit de luchtslang niet op de

gebruiker of ander personeel.

• Inademingsgevaar: Adem de lucht die door de compressor wordt

geproduceerd nooit rechtstreeks in.

• Risico op barsten: Stel de drukschakelaar of het veiligheidsventiel om

welke reden dan ook niet af. Deze zijn in de fabriek afgesteld op de

maximale druk van deze compressor. Het manipuleren van de

drukschakelaar of het veiligheidsventiel kan leiden tot persoonlijk letsel of

materiële schade.

• Risico op brandwonden: De pomp en het verdeelstuk genereren hoge

temperaturen. Om brandwonden of ander letsel te voorkomen, mag u de

pomp, het verdeelstuk of de overbrengingsbuis niet aanraken terwijl de

compressor draait. Laat de onderdelen afkoelen.

Voordat u de compressor bedient of onderhoudt, dient u deze eerst uit de

buurt van kinderen te houden.

• Risico op barsten: Zorg ervoor dat de regelaar zo is

afgesteld dat de uitlaatdruk van de compressor lager is

ingesteld dan de maximale werkdruk van het

gereedschap. Trek vóór het starten van de compressor

aan de ring van het veiligheidsventiel om te controleren

of het ventiel vrij kan bewegen. Tap na elk gebruik het

water uit de tank af. Las of repareer de tank niet. Ontlast alle druk in de

slang voordat u accessoires verwijdert of bevestigt.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

• Zorg er altijd voor dat het werkstuk stevig vastzit, zodat u beide handen

vrij hebt om het gereedschap te bedienen.

• Houd uw luchtgereedschap altijd schoon en gesmeerd. Dagelijkse

smering is essentieel om interne corrosie en mogelijke storingen te

voorkomen.

• Overbelast het gereedschap niet. Laat het gereedschap op optimale

snelheid werken voor maximale efficiëntie. Overmatige overbelasting

kan ervoor zorgen dat de behuizing van het gereedschap scheurt en kan

leiden tot overmatige slijtage van bewegende delen en mogelijke defecten.

• Gebruik alleen lichtgewicht spiraalslangen. Sluit het gereedschap aan op

de compressorkoppeling. Monteer geen snelkoppelingen op het

gereedschap, aangezien trillingen kunnen leiden tot schade aan of defecten

aan de koppeling.

• Zorg er altijd voor dat het gereedschap stilstaat voordat u het op de

luchttoevoer aansluit.

• Controleer of de slijpaccessoires die met dit gereedschap worden gebruikt,

een snelheid hebben die gelijk is aan of hoger is dan de toegestane snelheid

van het gereedschap (7500 RPM).

• Als het accessoire niet goed op het gereedschap is afgestemd, kan dit

leiden tot ernstig persoonlijk letsel.

• Zorg er altijd voor dat de accessoires geschikt zijn voor gebruik met het

gereedschap.

• Zorg ervoor dat de accessoires goed vastzitten voordat u het gereedschap

op de luchttoevoer aansluit.

• Plaats de compressor in een goed geventileerde ruimte. Voor koeling

minimaal 31 cm van de dichtstbijzijnde muur.

• Bescherm de luchtslang en het netsnoer tegen beschadiging en perforatie.

Controleer ze wekelijks op zwakke plekken of slijtage en vervang ze indien

nodig.

• Draag altijd gehoorbescherming bij gebruik van de luchtcompressor. Het

niet dragen hiervan kan leiden tot gehoorverlies.

• Draag de compressor niet terwijl deze draait.

• Laat de compressor niet draaien als deze niet stabiel staat.

• Laat de compressor niet op een dak of op een verhoogde plaats werken,

aangezien het apparaat dan kan vallen of omvallen.

• Vervang altijd een beschadigde meter voordat u het apparaat opnieuw

gebruikt.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matige verwondingen of schade aan de

apparatuur.

• Zorg te allen tijde voor een goede houding om een goed evenwicht te

garanderen.

• Draag geen horloges, ringen, armbanden of losse kleding wanneer u

luchtgereedschap gebruikt.

• Voor optimale veiligheid en optimale prestaties van het gereedschap dient

u het gereedschap dagelijks te inspecteren om er zeker van te zijn dat de

trekker, de veiligheidsmechanismen en de veren vrij kunnen bewegen.

• Houd de werkplek schoon. Een rommelige of vuile werkbank kan leiden tot

een ongeval. Vloeren moeten vrij blijven.

• Dit gereedschap is geen speelgoed. Gebruik het met de nodige

voorzichtigheid.

• Gebruik het gereedschap in een goed geventileerde ruimte.

• Controleer of het gereedschap stilstaat voordat u het na gebruik weglegt.

• Behandeling en opslag van olie: Gebruik met voldoende ventilatie. Vermijd

contact van de olie met ogen, huid en kleding. Vermijd inademing van spray

of nevel. Bewaren in een goed gesloten verpakking op een koele, droge,

goed geventileerde plaats, vrij van onverenigbare stoffen.

• Gebruik het gereedschap niet bij temperaturen onder het vriespunt, omdat

dit tot defecten van het gereedschap kan leiden.

• Bewaar het gereedschap niet in een vriesomgeving om ijsvorming op de

bedieningskleppen van het gereedschap te voorkomen. Dit kan namelijk tot

defecten aan het gereedschap leiden.

• Koppel het gereedschap los van de luchttoevoer en

schakel de compressor uit voordat u accessoires

verwisselt, onderhoud uitvoert, service uitvoert, het

gereedschap niet gebruikt, het aan iemand anders

doorgeeft of het onbeheerd achterlaat. Het niet naleven

hiervan kan leiden tot matig letsel of schade aan de

apparatuur.

• Gebruik een veiligheidsbril en gehoorbescherming: Draag een

veiligheidsbril met zijbescherming tijdens het bedienen van het

gereedschap/de compressor en controleer of anderen in de werkruimte ook

een veiligheidsbril dragen. De veiligheidseisen moeten voldoen aan de

veiligheidseisen en bescherming bieden tegen rondvliegende deeltjes van

voren en opzij. Luchtdrukgereedschappen maken veel lawaai en het geluid

kan gehoorschade veroorzaken. Draag altijd gehoorbescherming om

gehoorschade en -verlies te voorkomen. Het niet naleven hiervan kan leiden

tot matig letsel.

Let op: Recycle ongewenste materialen in plaats van ze als afval weg te

gooien. Sorteer het gereedschap, de slangen en de verpakking in specifieke

categorieën en breng ze naar het plaatselijke recyclingcentrum of voer ze af

op een milieuvriendelijke manier. manier.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Algemene gebruiksbeschrijving

De VEVOR luchtaangedreven slagmoersleutel biedt een betrouwbare

werking, is trillings-, hitte-, elektromagnetische, enz.-vrij en heeft een

gesegmenteerd ontwerp voor een nauwkeurigere hantering. Het

gereedschap heeft een nieuw uiterlijk, een hoog koppel en een laag

geluidsniveau. De knop om de structuur te veranderen, de voor- en

nadelen zijn eenvoudig te bedienen. Hooggelegeerd staal garandeert een

langere levensduur en een langere levensduur. Het meest geschikt voor

intensief gebruik bij onderhoud, vrachtwagens, bussen en zwaar materieel.

Compatibele compressor en luchtgereedschap:

RICHTLIJNEN VOOR CORRECT GEBRUIK EN BEVOEGING

Zorg er altijd voor dat u goed op elkaar afgestemde luchtgereedschappen

en compressoren gebruikt. De compressor moet een minimale

luchtopbrengst van 6,3 SCFM bij 90 PSI kunnen leveren om ervoor te

zorgen dat de compressor continu kan draaien met de VEVOR

luchtaangedreven slagmoersleutel. Gebruik geen gereedschap of een

combinatie van gereedschappen die samen of afzonderlijk meer luchtdruk

nodig hebben dan de druk van de VEVOR-persluchtsleutel.

die de luchtcompressor kan leveren, zal de prestaties verminderen en kan

de garantie/garantie op de compressor of het gereedschap ongeldig

maken

Grootte en

vermogen van de

luchtcompressor

2 pk

2 -1/2 pk

3 + pk

5 - 6 gallons

Licht en incidenteel

gebruik

Licht en incidenteel

gebruik

Middelzware en

intermitterend

gebruik

8 - 1 1 gallons

Licht en incidenteel

gebruik

Middelzware en

intermitterend

gebruik

Zwaar en continu

gebruik

1 5+ gallons

Middelzware en

intermitterend

gebruik

Zwaar en continu

gebruik

Zwaar en continu

gebruik

AIR SYSTEM



Gebruik altijd schone, droge, gereguleerde perslucht met een druk van

6,3 tot 8,3 bar (90 tot 120 PSI).



Overschrijd de maximale en minimale druk niet. Het gebruik van het

gereedschap met een verkeerde druk (te laag of te hoog) veroorzaakt

overmatig lawaai of snelle slijtage.



Het wordt aanbevolen om een filter-regelaar-smeerapparaat te

gebruiken en dit zo dicht mogelijk bij het gereedschap te plaatsen.



Als er geen filter-regelaar-smeerapparaat is geïnstalleerd, doe dan

vóór elk gebruik maximaal 6 druppels olie voor pneumatisch

gereedschap in de luchtinlaatplug.



Als er een filter-regelaar-smeerapparaat is geïnstalleerd, houd het

luchtfilter dan schoon. Een vuil filter verlaagt de luchtdruk naar het

gereedschap, wat leidt tot een afname van het vermogen, de

efficiëntie en de algehele prestaties.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matige verwondingen of schade aan

de apparatuur.

 Controleer of alle aansluitingen in het luchttoevoersysteem goed zijn

afgedicht om lekkage van lucht te voorkomen. Indien u dit niet doet,

kan dit leiden tot matig letsel of schade aan de apparatuur.

 Lees deze gebruiksaanwijzing zorgvuldig door, of laat degene die het

gereedschap bedient, deze zorgvuldig doorlezen voordat u het

gereedschap gaat gebruiken.

 Lees alle veiligheidsrichtlijnen (zie het hoofdstuk

“Veiligheidsrichtlijnen”) aan het begin van deze handleiding.

 Controleer het luchtgereedschap altijd vóór elk gebruik om zeker te

zijn dat de stroombron correct wordt gebruikt.

 Bepaal of het gereedschap naar behoren functioneert.

 Gebruik uitsluitend accessoires die speciaal voor dit gereedschap zijn

ontworpen (zie het gedeelte ‘technische specificaties’).

 Leeg de compressortank dagelijks. Water in de luchttoevoerleiding

kan het gereedschap beschadigen.

 Maak de luchtinlaat en het filter wekelijks schoon.

 De leidingdruk moet worden verhoogd om ongewoon lange

luchtslangen te compenseren. De slangdiameter moet 3/8"

binnendiameter zijn.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Gebruik het gereedschap niet als het niet naar behoren functioneert.

 Gebruik geen zuurstof of andere brandbare gassen of flessengas om

dit gereedschap van stroom te voorzien.

 Gebruik dit gereedschap niet in de buurt van ontvlambare vloeistoffen

of gassen.

 Houd de slang uit de buurt van hitte, olie en scherpe randen.

Controleer de slang op slijtage en zorg ervoor dat alle aansluitingen

goed vastzitten. Niet-naleving hiervan kan leiden tot ernstig letsel of

zelfs de dood.

 Houd uw handen en andere lichaamsdelen uit de buurt van de

werkgebieden wanneer u de luchttoevoer aansluit. Het niet naleven

hiervan kan leiden tot ernstig letsel of zelfs de dood.

OPERATING INSTRUCTIONS

Laden en bedienen

 Lees alle instructies in deze handleiding zorgvuldig door en zorg dat u

ze volledig begrijpt voordat u het gereedschap gaat gebruiken.

 Gebruik geen andere accessoires voor slagmoersleutels dan die

welke specifiek zijn ontworpen voor gebruik met de luchtaangedreven

slagmoersleutel. Het niet naleven hiervan kan leiden tot ernstig letsel

of zelfs de dood.

 Controleer of de luchttoevoer schoon is voordat u de

luchtaangedreven slagschroevendraaier gebruikt.

1. Sluit de compressor aan, zet hem aan en stel de drukregelaar in op 90

psi. Bevestig het ene uiteinde van de luchtslang aan de compressor en het

andere uiteinde aan het gereedschap. Gebruik loodgieterstape om

luchtlekken te voorkomen (zie paragraaf "Technische specificaties").

2. Plaats de dop op de vierkante aandrijving van de luchtslagsleutel en

vergrendel deze.

3. Plaats de dop op een moer die u wilt verwijderen of installeren en druk

op de trekker bovenaan het handvat om het gereedschap te bedienen.

4. Voor achteruit (R) draaien drukt u op de snelheidsregelknop aan de

linkerkant van het gereedschap; voor vooruit (F) draaien drukt u op de

snelheidsregelknop aan de rechterkant van het gereedschap; Draai de

snelheidsregelknop aan de linkerkant van het gereedschap tijdens

achteruit draaien om de snelheid van de luchtstroom naar wens te regelen.

Draai de snelheidsregelknop aan de rechterkant van het gereedschap

tijdens vooruit draaien om de snelheid van de luchtstroom naar wens te

regelen.

5. Koppel na gebruik van het gereedschap de luchtslang los van het

gereedschap.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Houd het gereedschap stevig met uw handen vast.

 Oefen tijdens het gebruik geen extra of buitensporige kracht uit op het

gereedschap.

 Laat het gereedschap niet te lang ongebruikt draaien. Dit verkort de

levensduur van het gereedschap.

 Controleer of de luchttoevoer schoon is en de luchtdruk niet hoger is

dan 90 psi (6,3 bar) tijdens het gebruik van het gereedschap. Een te

hoge of onzuivere luchtdruk verkort de levensduur van het

gereedschap. Niet-naleving hiervan kan leiden tot ernstig letsel of zelfs

de dood.

MAINTENANCE

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Koppel het gereedschap los van de luchttoevoer voordat u

accessoires verwisselt, onderhoud pleegt of reparaties uitvoert.

 Gebruik het gereedschap pas nadat u de beschadigde onderdelen

of accessoires hebt vervangen of gerepareerd.

 Gebruik uitsluitend aanbevolen en correct beoordeelde

vervangende onderdelen en accessoires. Het niet naleven hiervan kan

leiden tot ernstige schade.

 letsel of verlies van een mensenleven.

 Reparaties moeten worden uitgevoerd door een gekwalificeerde

servicetechnicus.

Onderhoud

vereist

Beschrijving

Gereedschap

materialen

Maximale service interval

Elk gebruik of elk

2 uren

Maandelijks

Als

nodig

vereist

Algemene

inspectievrij

beweging

Trekker, veer,

veiligheid

mechanisme

Geen

Diepgaand

inspectie

Versleten of

gebroken

onderdelen

Vervangen

versleten of

gebroken

onderdelen

Smering

Zien

onderstaand

Pneumatisch

gereedschap

olie



Smering: Als de luchtaangedreven slagschroevendraaier en de

compressor niet zijn uitgerust met een in-line smeersysteem, doe dan

vóór elke werkdag of na elke 2 uur continu gebruik maximaal 6

druppels pneumatische gereedschapsolie in de luchtinlaat, afhankelijk

van de eigenschappen van het werkstuk.



Luchtbediende gereedschappen moeten regelmatig worden

gecontroleerd en versleten of kapotte onderdelen moeten worden

vervangen om ervoor te zorgen dat het gereedschap veilig en efficiënt

blijft werken.



Controleer en vervang versleten of beschadigde O-ringen,

afdichtingen, enz. Draai alle schroeven en doppen regelmatig vast om

persoonlijk letsel te voorkomen.



Verlies van vermogen of onregelmatige werking kan te wijten zijn aan

de volgende oorzaken:

- Overmatige lekkage in de luchtleiding.

- Vocht of verstopping in de luchtleiding.

- Onjuiste maat of type slangaansluiting. Controleer de luchttoevoer en volg de

instructies.

- Ook gruis- of gomafzettingen in het gereedschap kunnen de prestaties

verminderen.

 Controleer regelmatig of de trekker, de veer en het

veiligheidsmechanisme vrij kunnen bewegen, om er zeker van te zijn

dat het veiligheidssysteem goed functioneert.

 Controleer of er geen onderdelen loszitten, ontbreken en of er geen

onderdelen vastzitten of vastzitten.

 Koppel het gereedschap los van de luchttoevoer, maak het schoon en

bewaar het op een veilige, droge en kindveilige plaats wanneer u het

gereedschap niet gebruikt.

 Wanneer de temperatuur onder het vriespunt ligt, houd het

gereedschap dan zo warm mogelijk. Gebruik hiervoor een veilige en

gemakkelijke methode.

 Controleer de luchttoevoer op de juiste maat en het juiste type

slangaansluitingen. Om vermogensverlies of onregelmatige werking te

voorkomen, dient u ervoor te zorgen dat er geen extra afvoer in de

luchtleiding zit en dat er geen vocht of verstoppingen in de luchtleiding

zitten.

Opslag:

 Breng voldoende smeermiddel aan voordat u het gereedschap

opbergt.

 Laat het gereedschap ongeveer 30 seconden draaien na het smeren,

om ervoor te zorgen dat het smeermiddel gelijkmatig door het

gereedschap wordt verdeeld.

 Bewaar het gereedschap op een schone en droge plaats.

TROUBLESHOOTING

De volgende tabel bevat veelvoorkomende problemen en oplossingen.

Lees deze aandachtig door en volg alle instructies nauwgezet.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Als een van de volgende symptomen optreedt tijdens gebruik van het

gereedschap, schakel het dan onmiddellijk uit en koppel het los van de

luchttoevoer. Het negeren van deze waarschuwing kan leiden tot

ernstig persoonlijk letsel.

 Koppel het gereedschap los van de luchttoevoer voordat u

aanpassingen doorvoert.

 Reparaties mogen uitsluitend worden uitgevoerd door een

gekwalificeerde servicetechnicus

PROBLEMEN

MOGELIJKE

OORZAKEN

REMEDIES

Gereedschap

loopt normaal

snelheid maar

verliest onder

belasting

Motoronderdelen

versleten.

. Nokkenaskoppeling

versleten of vastgelopen

door gebrek aan

smeermiddel.

- Smering van de koppelingsbehuizing.

- Controleer op overtollige koppelingsolie.

Koppelingshuizen hoeven slechts half te zijn.

vol. Te vol kan leiden tot wrijving op

onderdelen van de hogesnelheidskoppeling,

d.w.z. een typische

Voor een geoliede/gesmeerde sleutel is 15 ml

olie nodig.

VET GESMEERD:LET OP: Hitte geeft

meestal aan Onvoldoende vet in de kamer.

Zware bedrijfsomstandigheden. kan vaker

smeren nodig hebben.

Gereedschap

loopt langzaam.

Lucht stroomt

lichtjes uit de

uitlaat.

Motoronderdelen vol met

vuildeeltjes

. Vermogensregelaar in

gesloten positie

. Luchtstroom

geblokkeerd door vuil.

Controleer het luchtinlaatfilter op

verstoppingen.

Giet de smeerolie voor luchtdrukgereedschap

in de luchtinlaat volgens de instructies.

Bedien het gereedschap in korte

uitbarstingen en draai daarbij indien mogelijk

snel heen en weer.

■ Herhaal het bovenstaande indien nodig.

Gereedschappen

werken niet.

Lucht stroomt vrij

uit uitlaat

. Een of meer

motorvinnen zitten vast

door ophoping van

materiaal.

Giet het smeermiddel voor luchtgereedschap

in de luchtinlaat.

Bedien het gereedschap indien van

toepassing in korte voorwaartse en/of

achterwaartse rotatiestoten.

Tik zachtjes op de motorbehuizing met een

plastic hamer.

Koppel de voeding los. Maak de motor vrij

door de aandrijfas handmatig te draaien

(indien van toepassing).

Gereedschap

schakelt niet uit

. O-ringen van gasklep

losgeraakt van

inlaatklepzitting.

Vervang de O-ringen of stuur ze terug naar

het servicecentrum.

Let op: Reparaties dienen door een gekwalificeerd persoon te worden uitgevoerd.

EXPLODED VIEW & PARTS LIST

Nee.

Beschrijving

Aantal

Nee.

Beschrijving

Aantal

Pers-oliebeker

Draaiknop

Lichaamsbedekking

O-ring

Voor

de afdichtring

Sluiting

Oilite-bus

Lagerveer

Aambeeldkraag

Handelswijze

O-ring 7,5 * 1,8

Bout

Aambeeld

elastische

cilindrische pen

Hamerkooi

O-ring

Hamerpen

Trekker

Hamerhond

Zegel

O-ring 38*1.8

Cilinderkop

Uitlaatdop

Rotor

Inlaatconnectorring



Rotorblad

O-ring

elastische cilindrische

pen

Interne borgring

cilinder

Dop van de

stekker

Achterklep

Plug

bus

Kleppen

Pakking

Klepveer

Geweerlichaam

Inlaatconnector

Eindafdichting

O-ring

Opmerking:

Mocht u reserveonderdelen voor dit model nodig hebben, neem dan gerust

contact met ons op of met de distributeur waar u dit gereedschap hebt gekocht.

Bedankt!

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Luftslagsnyckel

Modell: RP17407

- 1 -

Modell: RP17407

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant

innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av

vår användarmanual. Produktens utseende ska vara beroende av den

produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera

dig igen om det finns några teknik- eller programuppdateringar för vår

produkt.

Varning – För att minska risken för skador måste användaren

läsa instruktionsmanualen noggrant.

Air Impact Wrench

- 2 -

Varning - märkning gällande risk för ögonskada

Varning - märkning gällande risk för hörselnedsättning

First Time Usage

VIKTIG:

Vid mottagandet av produkten, läs och följ alla säkerhetsföreskrifter och

bruksanvisningar innan du använder den första gången. Spara även denna

manual för framtida bruk.

Innehålla:

◎ TEKNISKA SPECIFIKATIONER

◎ SÄKERHETSRIKTLINJER

◎ DIAGRAM ÖVER VIKTIGA DELAR

VIKTIG INFORMATION

◎ BRUKSANVISNING

◎ UNDERHÅLL

◎ FELSÖKNING

◎ SPRÄNGSKISS

◎ DELLISTA

- 3 -

Technical Data

Modell

RP17407

Färg

Orange och

svart

Fyrkantsdrivhuvud:

1/2 ” ( 12,7 mm )

Kapacitet

bultstorlek:

16 mm 

Luftslang krävs:

3/8 ”

Luftinlopp:

1/4 ”

innerdiameter

(13 mm )

HASTIGHET (NEJ

LADDA):

75 00 varv/min ±

10 %

En viktad

ljudtrycksnivå:

106,6 dB(A)

Max

lossningsmoment:

1355 Nm

Ljudeffektnivå:

94,6 dB(A)

Arbetstryck:

90-120 PSI

Vibrationer i

handtaget:

5,99 m/s², K=1,1

m/s²

Tillbehör

NA-typ

1. Smörjolja * 1

2. Rörskarv i amerikansk stil *1

3. Boxnyckel * 1

4. Bruksanvisning *1

EU-typ

1. Smörjolja * 1

2. Rörkoppling i europeisk stil *1

3. Australisk rörkoppling * 1

4. Boxnyckel * 1

6. Bruksanvisning *1

SCFM: Standardkubikfot per minut (volymflödet för en behållare korrigerat till

standardiserade temperatur- och tryckförhållanden).

NPT: Nationell rörgänga

Miljöansvar

Återvinn oönskat material istället för att slänga det som avfall. Alla verktyg, slangar

och förpackningar ska sorteras, lämnas till den lokala återvinningscentralen och

kasseras på ett miljövänligt sätt.

- 4 -

SAFETY GUIDELINES

FARA!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

FÖRSIKTIGHET!

Potentiell fara som kan leda till måttliga skador eller skador på utrustning.

OBS: Ordet "Obs" används för att informera läsaren om något han/hon

behöver veta om verktyget.

PERSONLIG SÄKERHET

Dessa försiktighetsåtgärder är avsedda för användarens och andras

personliga säkerhet. Vänligen ta dig tid att läsa och förstå dem.

FARA!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

• Håll barn borta från arbetsområdet. Låt inte barn hantera elverktyg.

• Använd inte ett verktyg som läcker luft, som har saknade eller skadade

delar, eller som behöver repareras. Kontrollera att alla skruvar är ordentligt

åtdragna.

• Försök aldrig att åsidosätta verktygets säkerhetsfunktioner.

• Låt inte okvalificerade eller outbildade personer använda en

tryckluftsdriven slagnyckel eller andra tryckluftsdrivna verktyg.

• Använd inte syrgas eller annan brännbar gas eller gas

på flaska för att driva tryckluftsdrivna verktyg.

Underlåtenhet att följa denna varning kan orsaka

explosion och allvarliga personskador eller dödsfall.

Använd endast tryckluft för att driva tryckluftsdrivna

verktyg. Använd minst 7,6 m slang för att ansluta

verktyget till kompressorn. Underlåtenhet att följa anvisningarna kan leda

till allvarliga skador eller dödsfall.

• Risk för elektrisk stöt: Utsätt inte kompressorn för regn. Förvara den

inomhus. Kompressorn måste vara jordad. Använd inte jordningsadaptrar.

• Risk för personskada: Rikta inte tryckluft från luftslangen mot användaren

eller annan personal.

- 5 -

• Risk för inandning: Andas aldrig in luften som produceras av

kompressorn direkt.

• Risk för sprängning: Justera inte tryckbrytaren eller säkerhetsventilen av

någon anledning. De har förinställts på fabriken för denna kompressors

maximala tryck. Manipulering av tryckbrytaren eller säkerhetsventilen kan

orsaka personskador eller egendomsskador.

• Risk för brännskador: Pumpen och grenröret genererar höga

temperaturer. För att undvika brännskador eller andra skador, rör inte

pumpen, grenröret eller överföringsröret medan kompressorn är igång. Låt

delarna svalna.

innan hantering eller service. Håll barn borta från kompressorn hela tiden.

• Risk för sprängning: Se till att regulatorn är justerad så

att kompressorns utloppstryck är inställt lägre än

verktygets maximala driftstryck. Dra i ringen på

säkerhetsventilen innan du startar kompressorn för att

säkerställa att ventilen rör sig fritt. Töm vatten från

tanken efter varje användning. Svetsa eller reparera

inte tanken. Sänk allt tryck i slangen innan du tar bort eller monterar

tillbehör.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

• Se alltid till att arbetsstycket är ordentligt fastsatt så att båda händerna är

fria att styra verktyget.

• Håll alltid ditt luftverktyg rent och smort. Daglig smörjning är avgörande

för att undvika inre korrosion och eventuella fel.

• Överbelasta inte verktyget. Låt verktyget arbeta med optimal hastighet för

maximal effektivitet. Överbelastning

kan orsaka att verktygshöljet spricker och kan även leda till överdrivet slitage

på rörliga delar och eventuellt haveri.

• Använd endast lätta spiralslangar. För att ansluta verktyget till

kompressorkopplingen. Montera inte snabbkopplingar på verktyget,

eftersom vibrationer kan leda till skador eller fel på kopplingen.

• Se alltid till att verktyget har stannat innan du ansluter det till lufttillförseln.

• Kontrollera att sliptillbehören som används med dessa verktyg är klassade

- 6 -

för eller över verktygets hastighetsklassificering (7500 varv/min).

• Om tillbehöret inte matchas korrekt med verktyget kan det leda till allvarliga

personskador.

• Se alltid till att tillbehören är klassade/konstruerade för användning med

verktyget.

• Se till att tillbehören är korrekt och säkert fastsatta innan verktyget ansluts

till lufttillförseln.

• Placera kompressorn i ett välventilerat utrymme. För kylning, minst 31 cm

från närmaste vägg.

• Skydda luftslangen och nätsladden från skador och punkteringar.

Kontrollera dem varje vecka för svaga eller slitna punkter och byt ut dem vid

behov.

• Använd alltid hörselskydd när du använder luftkompressorn. Underlåtenhet

att göra det kan leda till hörselnedsättning.

• Bär inte kompressorn medan den är igång.

• Använd inte kompressorn om den inte är i ett stabilt läge.

• Använd inte kompressorn på ett tak eller i en upphöjd position där enheten

kan falla eller välta.

• Byt alltid ut en skadad mätare innan enheten används igen.

FÖRSIKTIGHET!

Potentiell fara som kan leda till måttliga skador eller skador på utrustning.

• Se till att du har ordentligt fotfäste hela tiden för att säkerställa korrekt

balans.

• Bär inte klockor, ringar, armband eller löst sittande kläder när du använder

luftverktyg.

• För optimal säkerhet och verktygsprestanda, inspektera verktyget dagligen

för att säkerställa att avtryckaren, säkerhetsmekanismerna och fjädrarna rör

sig fritt.

• Håll arbetsytan ren. En rörig eller smutsig arbetsbänk kan leda till en olycka.

Golven bör hållas rena.

• Detta verktyg är inte en leksak. Använd det med försiktighet.

• Använd verktyget i ett välventilerat utrymme.

• Kontrollera att verktyget har stannat innan du lägger ner det efter

- 7 -

användning.

• Hantering och förvaring av olja: Använd med tillräcklig ventilation. Undvik

kontakt med ögon, hud och kläder. Undvik att inandas spray eller dimma.

Förvara i en tätt sluten behållare på en sval, torr och välventilerad plats, fri

från oförenliga ämnen.

• Använd inte verktyget nära eller under fryspunkten, eftersom det kan

orsaka verktygsfel.

• Förvara inte verktyget i en frysande miljö för att förhindra isbildning på

verktygets manöverventiler, eftersom det kan orsaka verktygsfel.

• Koppla bort verktyget från lufttillförseln och stäng av

kompressorn innan du byter tillbehör, utför underhåll

eller service, när verktyget inte används, när det

överlämnas till en annan person och när det lämnas utan

uppsikt. Underlåtenhet att följa anvisningarna kan leda

till måttliga skador eller skador på utrustningen.

• Använd skyddsglasögon och hörselskydd: Använd skyddsglasögon med

sidoskydd när du använder verktyget/kompressorn och kontrollera att andra

i arbetsområdet också bär skyddsglasögon. Krav måste skydda mot

flygande partiklar framifrån och från sidorna. Luftdrivna verktyg är högljudda

och ljudet kan orsaka hörselskador. Använd alltid hörselskydd för att

förhindra hörselskador och hörselnedsättning. Underlåtenhet att följa dessa

krav kan leda till måttliga skador.

Obs: Återvinn oönskat material istället för att slänga det som avfall. Sortera

verktyg, slangar och förpackningar i specifika kategorier och lämna dem till

den lokala återvinningscentralen eller kassera dem på ett miljövänligt sätt.

sätt.

KEY PARTS DIAGRAM

- 8 -

IMPORTANT INFORMATION

Allmän användningsbeskrivning

VEVOR luftdrivna slagnyckel har en effekt som ökar arbetssäkerheten, är

fri från vibrationer, värme, elektromagnetism etc., segmenterad i sin

strukturdesign för mer exakt hantering. Verktyget har ett nytt utseende,

stort vridmoment, låga ljudegenskaper. Vred för att ändra strukturen, för-

och nackdelar lättmanövrerade, höglegerat stål, vilket säkerställer ett mer

hållbart slitage, vilket avsevärt förlänger livslängden. Används bäst för

arbete med stora volymer av underhåll, lastbilar, bussar och tung

utrustning etc.

Kompatibel kompressor och luftverktyg:

RIKTLINJER FÖR KORREKT ANVÄNDNING OCH PERSONALISERING

Se alltid till att använda lämpligt anpassade luftverktyg och kompressorer.

Kompressorn bör kunna leverera ett minimalt lufttryck på 6,3

SCFM@90PSI för att säkerställa att kompressorn kan köras kontinuerligt

med VEVOR luftdrivna slagnyckel. Använd verktyg eller en kombination av

verktyg som tillsammans eller separat kräver mer lufttryck än det för

- 9 -

som luftkompressorn kan leverera kommer att minska prestandan och kan

ogiltigförklara kompressorns eller verktygets garanti.

Luftkompressorns

storlek och effekt

2 hk

2-1 /2 hk

3+ hk

5–6 gallon 

Lätt och intermittent

användning

Lätt och intermittent

användning

Medeltung och

intermittent

användning

8 - 1 1 gallon

Lätt och intermittent

användning

Medeltung och

intermittent

användning

Tung och

kontinuerlig

användning

15+ gallon

Medeltung och

intermittent

användning

Tung och

kontinuerlig

användning

Tung och

kontinuerlig

användning

AIR SYSTEM



Använd alltid ren, torr, reglerad tryckluft vid 6,3 till 8,3 bar (90 till 120

PSI).



Överskrid inte max- och lägsta tryck. Att använda verktyget med fel

tryck (för lågt eller för högt) orsakar för mycket buller eller snabbt

slitage.



Det rekommenderas att en filterregulator-smörjapparat används och

placeras så nära verktyget som möjligt.



Om ingen filterregulator och smörjanordning är installerad, droppa upp

till 6 droppar pneumatisk verktygsolja i luftinloppspluggen före varje

användning.



Om en filterregulator-smörjare är installerad, håll luftfiltret rent. Ett

smutsigt filter minskar lufttrycket till verktyget, vilket leder till minskad

effekt, effektivitet och allmän prestanda.

- 10 -

FÖRSIKTIGHET!

Potentiell fara som kan leda till måttliga skador eller skador på

utrustning.

 Kontrollera att alla anslutningar i lufttillförselsystemet är tätade för att

förhindra luftläckage. Underlåtenhet att följa anvisningarna kan leda till

måttliga skador eller skador på utrustningen.

 Läs denna instruktionsmanual noggrant eller låt verktygsoperatörer

läsa den noggrant innan de använder verktyget.

 Läs alla säkerhetsföreskrifter (se avsnittet ”Säkerhetsföreskrifter”) i

början av denna manual.

 Kontrollera alltid luftverktyget före varje användning för att säkerställa

att strömkällan används korrekt.

 Avgör om verktyget är i korrekt fungerande skick.

 Använd endast tillbehör som är specifikt utformade för användning

med detta verktyg (se avsnittet ”Tekniska specifikationer”).

 Töm kompressorns tank dagligen. Vatten i lufttillförseln kommer att

skada verktyget.

 Rengör luftintaget och filtret varje vecka.

 Ledningstrycket bör ökas för att kompensera för ovanligt långa

luftslangar. Slangdiametern bör vara 3/8” invändig diameter.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Använd inte verktyget om det inte är i korrekt fungerande skick.

- 11 -

 Använd inte syrgas eller någon annan brännbar eller flaskgas för att

driva detta verktyg.

 Använd inte detta verktyg i närheten av brandfarliga vätskor eller

gaser.

 Håll slangen borta från värme, olja och vassa kanter. Kontrollera

slangen för slitage och se till att alla anslutningar är säkra.

Underlåtenhet att följa anvisningarna kan leda till allvarliga skador eller

dödsfall.

 Håll händer och andra kroppsdelar borta från arbetsområdena när

lufttillförseln ansluts. Underlåtenhet att följa anvisningarna kan leda till

allvarliga skador eller dödsfall.

OPERATING INSTRUCTIONS

Lastning och drift

 Läs noggrant alla instruktioner i denna manual och förstå dem

noggrant innan du använder verktyget.

 Använd inte andra slagnyckeltillbehör än de som är specifikt

utformade för användning med den tryckluftdrivna slagnyckeln.

Underlåtenhet att följa anvisningarna kan leda till allvarliga skador eller

dödsfall.

 Kontrollera att lufttillförseln är ren innan du använder den

tryckluftdrivna slagnyckeln.

1. Anslut kompressorn, slå på den, ställ in tryckregulatorn på 90 psi, fäst

ena änden av luftslangen till kompressorn och den andra änden av

luftslangen till verktyget. Använd rörmokartejp för att undvika luftläckage

(se avsnittet "Tekniska specifikationer").

2. Placera och lås hylsan över fyrkantsfattningen på den tryckluftdrivna

slagnyckeln.

3. Placera hylsan över en mutter som ska tas bort eller monteras och tryck

på avtryckaren högst upp på handtaget för att använda verktyget.

4. För bakåtrotation (R), tryck på hastighetsreglaget på vänster sida av

verktyget. För framåtrotation (F), tryck på hastighetsreglaget på höger sida

- 12 -

av verktyget. Vrid hastighetsreglaget på vänster sida av verktyget under

bakåtrotation för att styra luftflödets hastighet efter behov. Vrid

hastighetsreglaget på höger sida av verktyget under framåtrotation för att

styra luftflödets hastighet efter behov.

5. Koppla bort luftslangen från verktyget efter att du har använt det.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Håll verktyget stadigt med händerna.

 Använd inte extra eller överdriven kraft på verktyget under arbetet.

 Låt inte verktyget gå fritt under en längre tid. Det förkortar verktygets

livslängd.

 Kontrollera att lufttillförseln är ren och att lufttrycket inte överstiger 90

psi (6,3 bar) när verktyget används. Om lufttrycket är för högt eller

smutsigt förkortar det verktygets livslängd. Underlåtenhet att följa

anvisningarna kan leda till allvarliga skador eller dödsfall.

MAINTENANCE

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Koppla bort verktyget från lufttillförseln innan du byter tillbehör, utför

service eller underhåll.

 Använd endast verktyget efter att de skadade delarna eller tillbehören

har bytts ut eller reparerats.

 Använd endast rekommenderade och korrekt klassade reservdelar

och tillbehör. Underlåtenhet att följa dessa instruktioner leder till

allvarliga

 skada eller förlust av liv.

 Reparationer måste utföras av en kvalificerad servicetekniker.

Underhåll

nödvändig

Beskrivning

Verktyg eller

material

nödvändig

Maximal service intervall

Varje använda

eller varje 2

Månatlig

Som

behövs

- 13 -

timmar

Fri från allmän

inspektion rörelse

Avtryckare,

fjäder, säkerhet

mekanism

Ingen

Djupgående

inspektion

Slitna eller

bruten delar

Ersätta sliten eller

bruten delar

Smörjning

Se nedan

Pneumatiskt

verktyg olja



Smörjning: Om den tryckluftdrivna slagnyckeln och kompressorn inte

är utrustade med ett inbyggt smörjsystem, droppa upp till 6 droppar

tryckluftsolja i luftintaget före varje arbetsdag eller efter varannan

timmes kontinuerlig användning, beroende på arbetsstyckets

egenskaper.



Luftdrivna verktyg måste inspekteras regelbundet, och slitna eller

trasiga delar måste bytas ut för att verktygen ska fungera säkert och

effektivt.



Inspektera och byt ut slitna eller skadade O-ringar, tätningar etc. Dra

åt alla skruvar och lock ofta för att förhindra personskador.



Strömförlust eller oregelbunden handling kan bero på följande

- För mycket dränering i luftledningen.

- Fukt eller stopp i luftröret.

- Felaktig storlek eller typ av slangkoppling. Kontrollera lufttillförseln och följ

instruktionerna.

- Smuts- eller gummiavlagringar i verktyget kan också minska prestandan.



Kontrollera regelbundet att avtryckaren, fjädern och

säkerhetsmekanismen kan röra sig fritt för att säkerställa att

säkerhetssystemet fungerar fullt ut.



Kontrollera att ingen del är lös eller saknas och att ingen del har

fastnat eller fastnat.

- 14 -

 Koppla bort verktyget från lufttillförseln, rengör det och förvara det på

en säker, torr och barnsäker plats när det inte används.

 När temperaturen är under fryspunkten, håll verktygen så varma som

möjligt med hjälp av en säker och bekväm metod.

 Kontrollera lufttillförseln för korrekt storlek och typ av slangkopplingar.

För att undvika strömavbrott eller oregelbunden funktion, se till att det

inte finns något ytterligare dränering på luftledningen och ingen fukt

eller stopp i luftröret.

Lagring:

 Applicera rikligt med smörjmedel innan verktyget förvaras.

 Kör verktyget i cirka 30 sekunder efter smörjning för att säkerställa att

smörjmedlet är jämnt fördelat i hela verktyget.

 Förvara verktyget i en ren och torr miljö.

TROUBLESHOOTING

Följande tabell listar vanliga problem och lösningar. Läs den noggrant och

följ alla instruktioner noggrant.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Om något av följande symtom uppstår medan verktyget används,

stäng av det och koppla bort det från lufttillförseln omedelbart.

Underlåtenhet att följa denna varning kan leda till allvarliga

personskador.

 Koppla bort verktyget från lufttillförseln innan du gör några justeringar.

 Reparationer får endast utföras av en kvalificerad servicetekniker

PROBLEM

MÖJLIGA ORSAKAR

ÅTGÄRDER

- 15 -

Verktyget går

normalt

hastighet men

förlorar under

belastning

Motordelar sliten.

Kamkopplingen är sliten

eller kärvar på grund av

brist på smörjmedel.

- Smörjning av kopplingshuset.

- Kontrollera om det finns överskott av

kopplingsolja. Kopplingshusen behöver bara

vara halvvägs full. Överfyllning kan orsaka

motstånd på högvarviga kopplingsdelar, dvs.

en typisk

En oljad/smord skiftnyckel kräver 120 ml olja.

SMÖRT MED FETT: OBS: Värme indikerar

vanligtvis otillräckligt med fett i kammaren.

Svåra driftsförhållanden. kan kräva mer

frekvent smörjning.

Verktyget går

långsamt. Luft

strömmar lätt

från

avgasröret.

Motordelar fastnade med

smutspartiklar

Effektregulator i stängt

läge

Luftflödet blockerat av

smuts.

Kontrollera luftinloppsfiltret för blockering.

Häll smörjolja för luftverktyget i luftinloppet

enligt anvisningarna.

Kör verktyget i korta intervaller och vänd

snabbt rotationen fram och tillbaka där så är

tillämpligt.

■ Upprepa ovanstående vid behov.

Verktygen går

inte. Luften

flödar fritt från

uttömma

En eller flera motorvingar

har fastnat på grund av

materialavlagringar.

Häll smörjmedlet för luftverktyget i luftinloppet.

Kör verktyget i korta intervaller med rotation

framåt och/eller bakåt där så är tillämpligt.

Knacka försiktigt på motorhuset med en

plastklubba.

Koppla bort matningen. Frigör motorn genom

att rotera drivaxeln manuellt där så är

tillämpligt.

Verktyget

stängs inte av

O-ringar på gasspjället har

lossnat från sätets

inloppsventil.

Byt ut O-ringar eller returnera till servicecenter.

Obs: Reparationer bör utföras av en kvalificerad person.

- 16 -

EXPLODED VIEW & PARTS LIST

Inga.

Beskrivning

Antal

Inga.

Beskrivning

Antal

Pressoljningskopp

Rotationsreglage

Kroppsskydd

O-ring

Innan

tätningsbricka

Stängning

Oilite-bussning

Lagerfjäder

Städkrage

Lager

O-ring 7,5*1,8

Bult

Städ

elastisk

cylindrisk stift

- 17 -

Hammarbur

O-ring

Hammarstift

Utlösare

Hammarhund

stift

Täta

O-ring 38*1,8

Topplock

Avgasmunstycke

Rotor

Bricka för

inloppsanslutning

Rotorblad

O-ring

elastisk cylindrisk stift

Invändig låsring

cylinder

Kontaktlock

Bakre lock

Plugg

bussning

Ventilstift

Packning

Ventilfjäder

Vapenkropp

Inloppsanslutning

Ändtätning

O-ring

Notera:

Om du behöver reservdelar till den här modellen är du välkommen att kontakta oss

eller distributören där du köpte verktyget. Tack!

- 18 -

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 19 -

- 20 -

RP17407 VEVOR Air Impact Wrench, 1/2" Drive Pneumatic Impact Wrench Up to 1100 ft-lbs Reverse Torque, 7500RPM 4-Speed Adjustable & Lightweight Pneumatic Gun for Auto Repairs and Maintenance

Product's Documents

User Manual

Specifications

Vevor RP17407 Questions and Answers

Related Products

Vevor ZG-GA+ Air Jack 3 Ton/6600 lbs Pneumatic Jack with Heightened Column for Sedan

Vevor SWEET-9900S Pneumatic Air Riveter Heavy Duty Rivet Gun Tool Kit 13 Size Nose Pieces

Vevor ZG-A+ Air Jack 5 Ton/11000 lbs Pneumatic Jack

Vevor ZG-I+ Air Jack 6 Ton/13000 lbs Pneumatic Jack

Vevor ZG-G Triple Bag Air Jack 3 Ton/6600 lbs Pneumatic Jack

Vevor LD-801 Air Operated Grease Gun, 6000PSI, 14 OZ/400 CC Capacity Heavy Duty Pneumatic Grease Gun
