POWER TROWEL

MODEL:HMR950、HMR1200

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:HMR950、HMR1200

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

POWER TROWEL

- 2 -

IMPORTANT SAFEGUARDS

WARNING: Read and understand this entire manual before

operating or servicing this product. Failure to follow these

warnings and instructions can cause personal injury or

damage to valuable property.

1.Safety Information

1.1 Laws Pertaining to Spark Arresters

Notice: State Health Safety Codes and Public Resources Codes specify

that in certain locations spark arresters be used on internal combustion

engines that use hydrocarbon fuels. A spark arrester is a device designed

to prevent accidental discharge of sparks or flames from the engine

exhaust. Spark arresters are qualified and rated by the United States

Forest Service for this purpose.

In order to comply with local laws regarding spark arresters, consult the

engine distributor or the local Health and Safety Administrator.

1.2 Operating Safety

WARNING

Familiarity and proper training are required for the safe operation of

equipment! Equipment operated improperly or by untrained personnel can

be dangerous! Read the operating instructions contained in both this

manual and the engine manual and familiarize yourself with the location

and proper use of all controls. Inexperienced operators should receive

instruction from someone familiar with the equipment before

being allowed to operate the machine.

• NEVER allow anyone to operate this equipment without proper training.

People operating this equipment must be familiar with the risks and

hazards associated with it.

• NEVER touch the engine or muffler while the engine is on or immediately

after it has been turned off. These areas get hot and may cause burns.

• NEVER use accessories or attachments that are not recommended by

- 3 -

Tomahawk Power. Damage to equipment and injury to the user may result.

• NEVER leave machine running unattended.

• ALWAYS be sure operator is familiar with proper safety precautions and

operation techniques before using machine.

• ALWAYS wear ANSI Z87.1-approved safety goggles or safety glasses

with side shields,or when needed, a face shield. Use a dust mask in dusty

work conditions. Also use non-skid safety shoes, hardhat, gloves, dust

collection systems, and hearing protection when appropriate. This applies

to all persons in the work area.

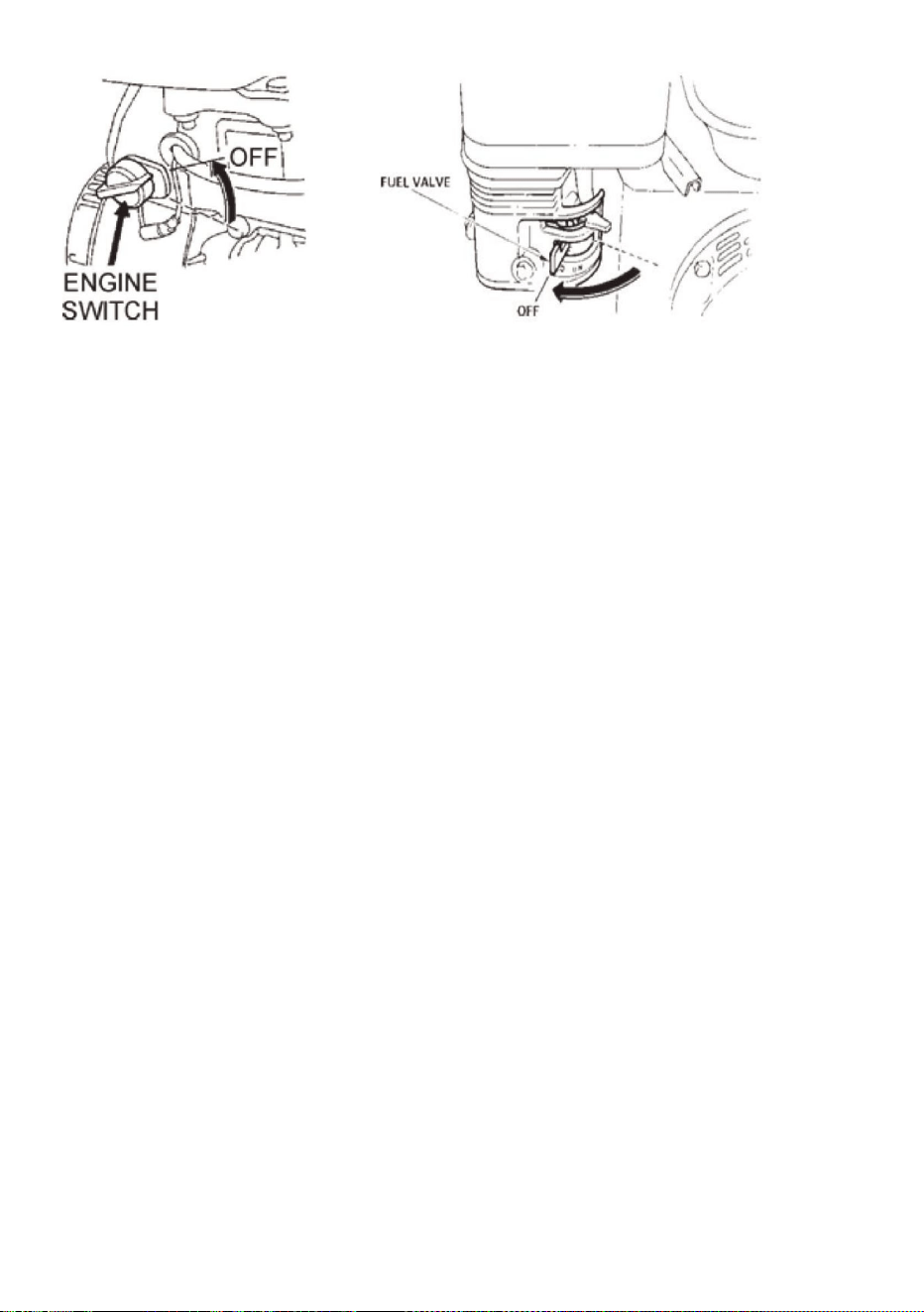

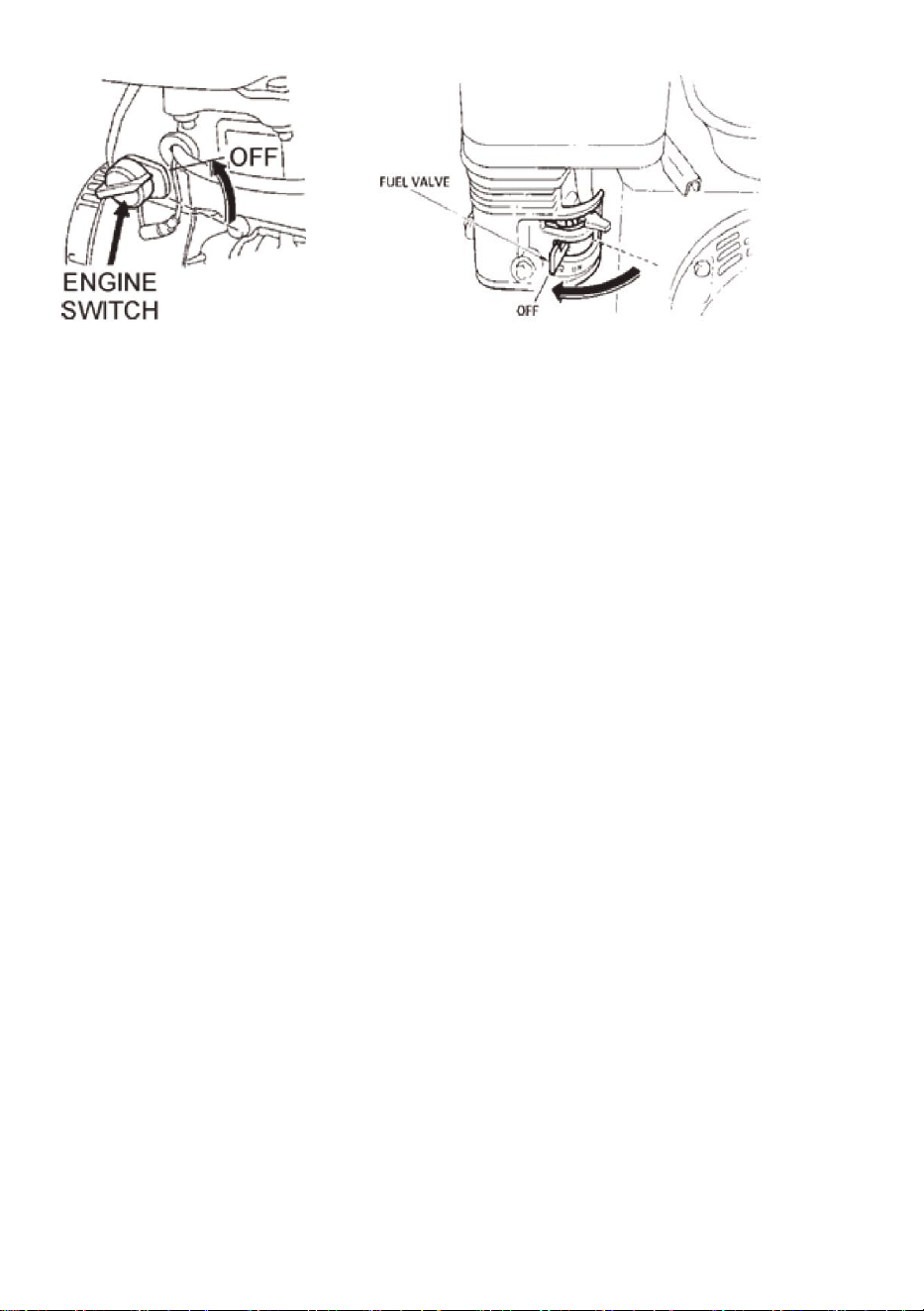

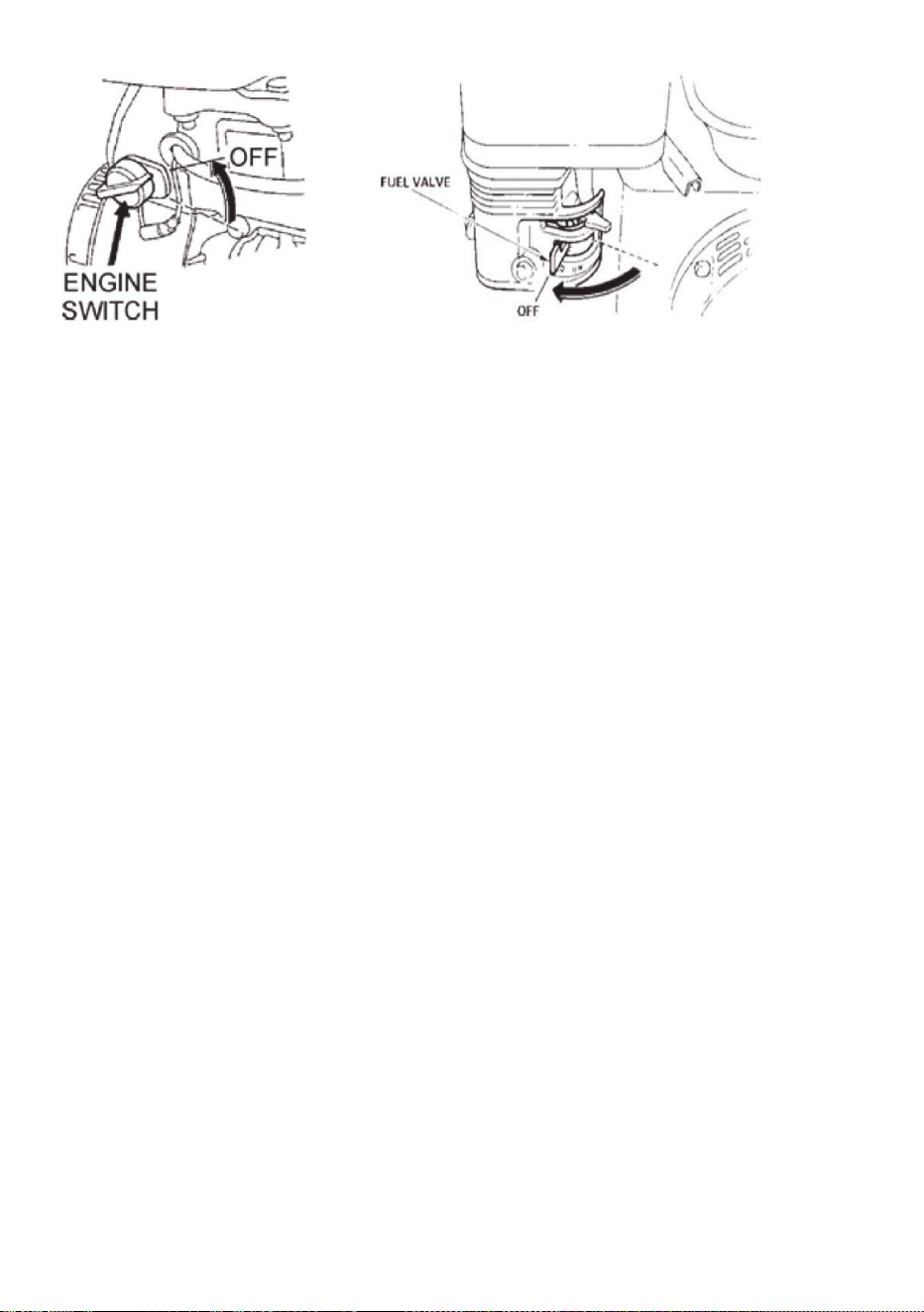

• ALWAYS close fuel valve on engines equipped with one when machine is

not being operated.

• ALWAYS store equipment properly when it is not being used. Equipment

should be stored in a clean, dry location out of the reach of children.

• ALWAYS operate machine with all safety devices and guards in place

and in working order. DO NOT modify or remove safety devices. DO NOT

operate machine if any safety devices or guards are missing or inoperative.

• ALWAYS read, understand, and follow procedures in Operator's Manual

before attempting to operate equipment.

1.3 Safety while using Combustion Engines

DANGER

Internal combustion engines present special hazards during operation

and fueling! Read and follow warning instructions in engine owner's

manual and safety guidelines below. Failure to follow warnings and

DANGER safety guidelines could result in severe

injury or death.

• DO NOT run machine indoors or in an enclosed area such as a deep

trenches unless there is adequate ventilation, through such items as

exhaust fans or hoses are provided. Gasoline exhaust from the

engine contains poisonous carbon monoxide gas; exposure to

carbon monoxide can cause loss of consciousness and may lead to

- 4 -

death.

• DO NOT smoke while operating machine.

• DO NOT smoke when refueling engine.

• DO NOT refuel hot or running engine.

• DO NOT refuel engine near open flame.

• DO NOT spill fuel when refueling engine.

• DO NOT run engine near open flames.

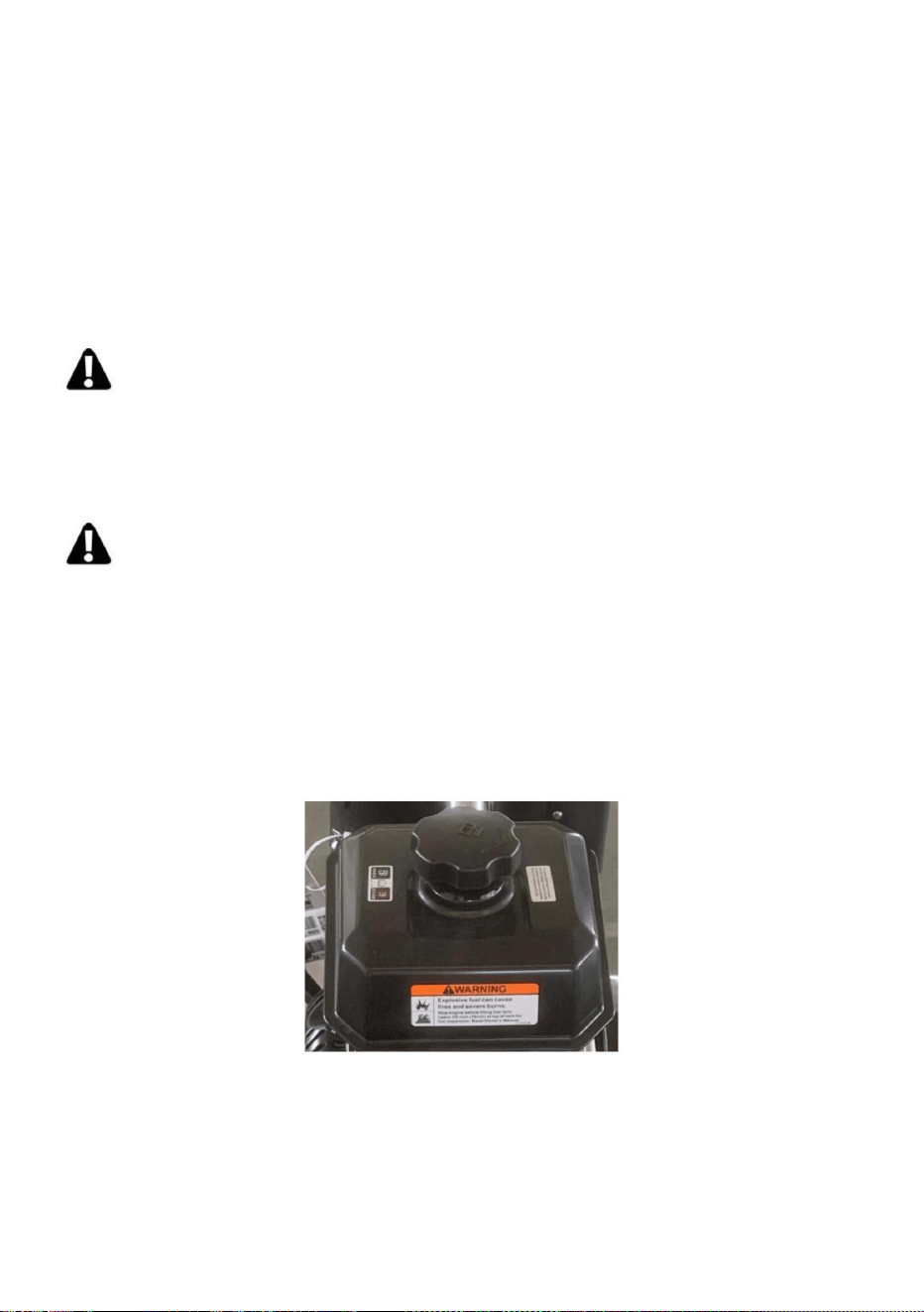

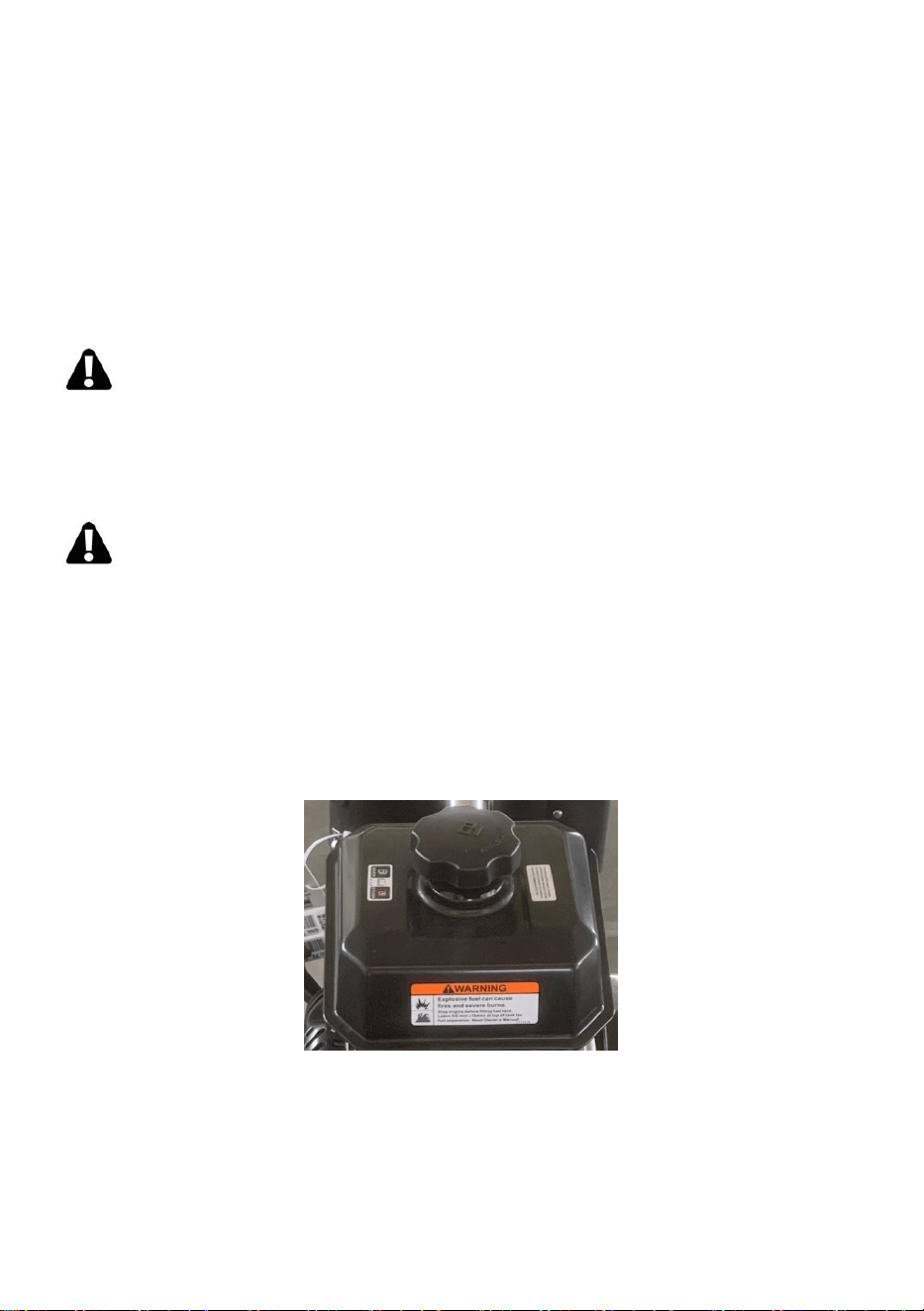

• ALWAYS refill fuel tank in well-ventilated area.

• ALWAYS replace fuel tank cap after refueling.

• ALWAYS check fuel lines and fuel tank for leaks and cracks before

starting engine.

• DO NOT run machine if fuel leaks are present or fuel lines are loose.

1.4 Service Safety

WARNING

Poorly maintained equipment can become a safety hazard! In order for the

equipment to operate safely and properly over a long period of time,

periodic

maintenance and occasional repairs are necessary.

• DO NOT attempt to clean or service machine while it is running.

Rotating parts can cause severe injury.

• DO NOT crank a flooded engine with the spark plug removed on

gasoline-powered engines. Fuel trapped in the cylinder will squirt out

the spark plug opening.

• DO NOT test for spark on gasoline-powered engines, if engine is

flooded or the smell of gasoline is present. A stray spark could ignite

fumes.

• DO NOT use gasoline or other types of fuels or flammable solvents

to clean parts, especially in enclosed areas. Fumes from fuels and

solvents can become explosive.

• ALWAYS keep area around muffler free of debris such as leaves,

paper, cartons, etc. A hot muffler could ignite them, starting a fire.

- 5 -

• ALWAYS replace worn or damaged components with spare parts

designed and recommended by Tomahawk Power.

• ALWAYS disconnect spark plug on machines equipped with

gasoline engines, before servicing, to avoid accidental start-up.

• ALWAYS keep machine clean and labels legible. Replace all missing

and hard-to-read labels. Labels provide important operating

instructions and warn of dangers and hazards.

• ALWAYS check for damaged parts before each use. Carefully check

that the trowel will operate properly and perform its intended function.

Replace damaged or worn parts immediately. Never operate the

trowel with a damaged part.

• ALWAYS inspect the screed prior to placing in storage and before

re-use. Store the trowel in a dry, secure place out of the reach of

children when not in use.

• ALWAYS use only accessories that are recommended by the

manufacturer for use with the trowel . Accessories that may be

suitable for one trowel may create a risk of injury when used with the

screed equipment.

• ALWAYS keep blades clean when not in use and guards in place and

in working order.

2 Product information

2.1 Intended Use

Leave laborious hand-finishing tasks in the past with the Tomahawk Power

Trowels! Densify concrete floors with ease for your ideal finishing results

on projects including driveways, basements, and commercial/industrial

jobs.

2.2 Trowel Familiarization

VEVOR’s Power Trowels are designed for the floating and finishing of

concrete slabs.Analyze your trowel and take notice of each component: the

engine, blades, quick pitch control, air cleaner, centrifugal stop switch,

clutch and pulley system. Be sure that there is always oil in the engine.

2.3 Safety

- 6 -

Before using your power trowel, read all of the safety instructions carefully.

Safety instructions are available throughout this manual and on the

equipment. Safety information should remain in good, readable condition.

Operators must be well trained on the operations and maintenance of the

trowel.

Before starting, test the trowel on a flat, watered down section of finished

concrete. Test on a section that is free of any debris and other objects.

The trial test run will increase operator confidence, while helping familiarize

yourself with the trowel’s controls. In addition, this will help operators

understand how the power trowel functions under real conditions.

2.4 Engine

VEVOR’s Power Trowels are powered by Kohler Engines. Refer to the

engine owner’s manual for instructions regarding the operation and

maintenance of your engine.The engine manual is included with your

trowel.

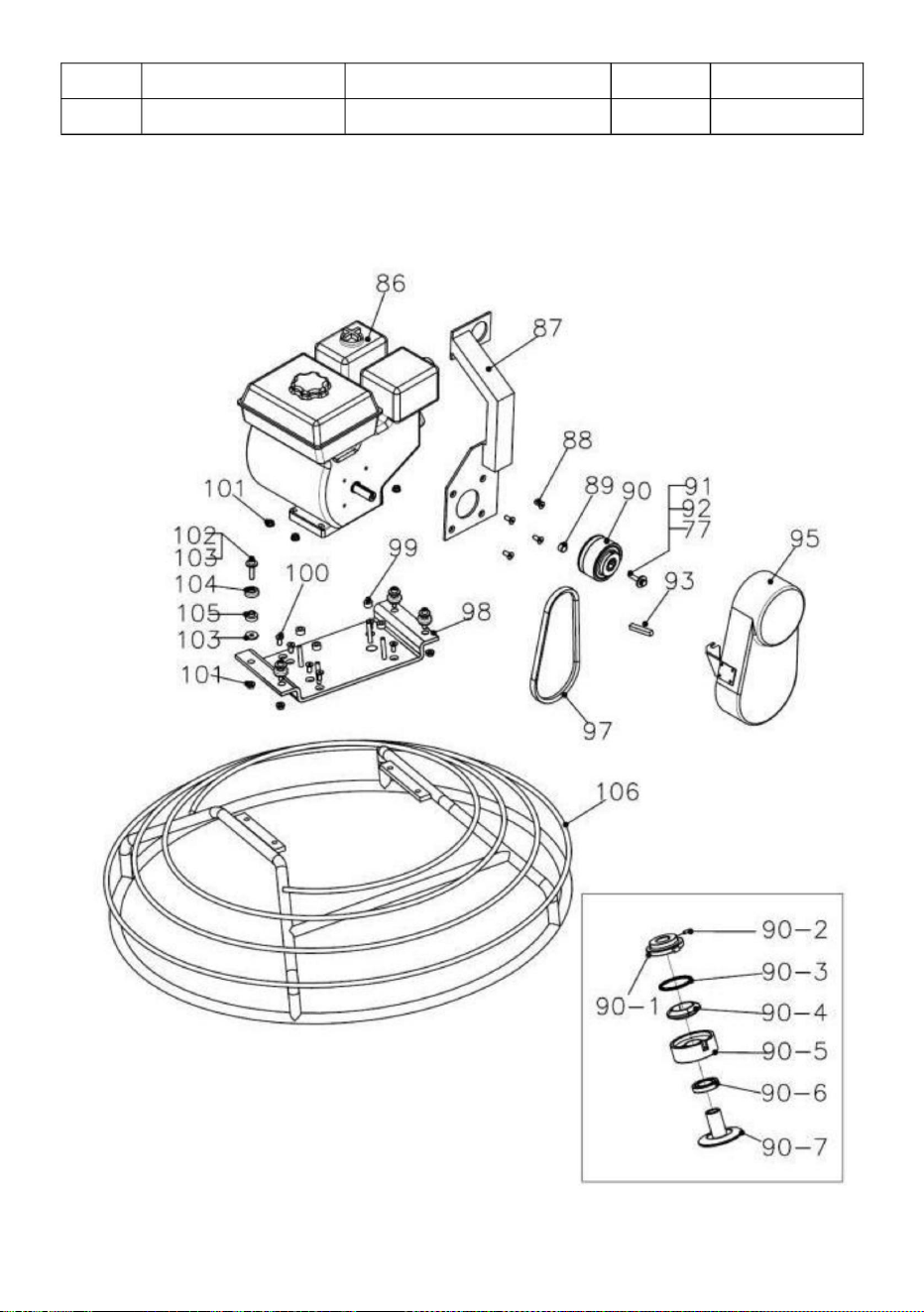

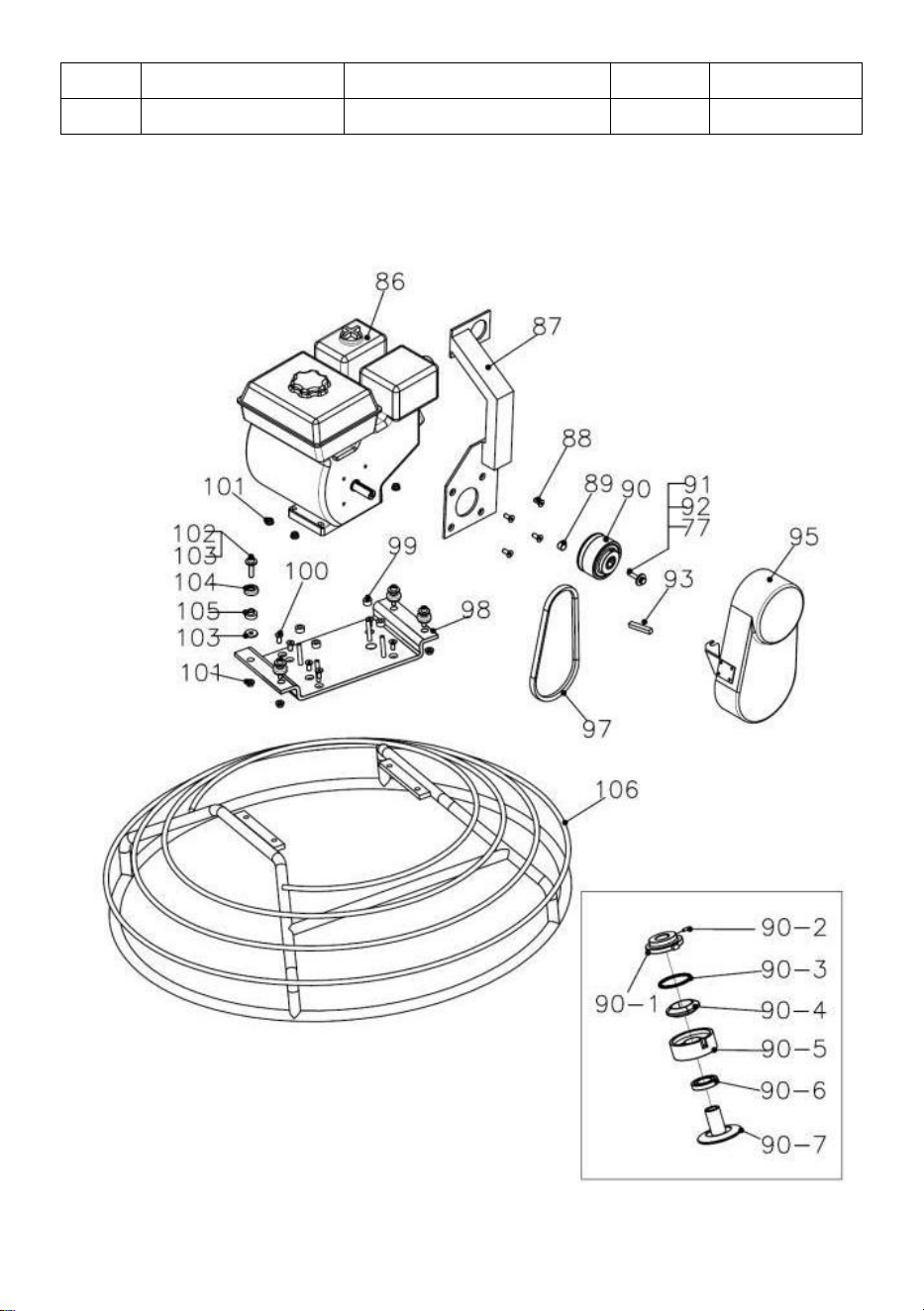

2.5 Drive System

The power is transferred from the engine to the gearbox input shaft via a

V-belt pulley drive

system. The pulley engages using either a centrifugal or manual clutch.

Refer to the Parts section of this manual for more information.

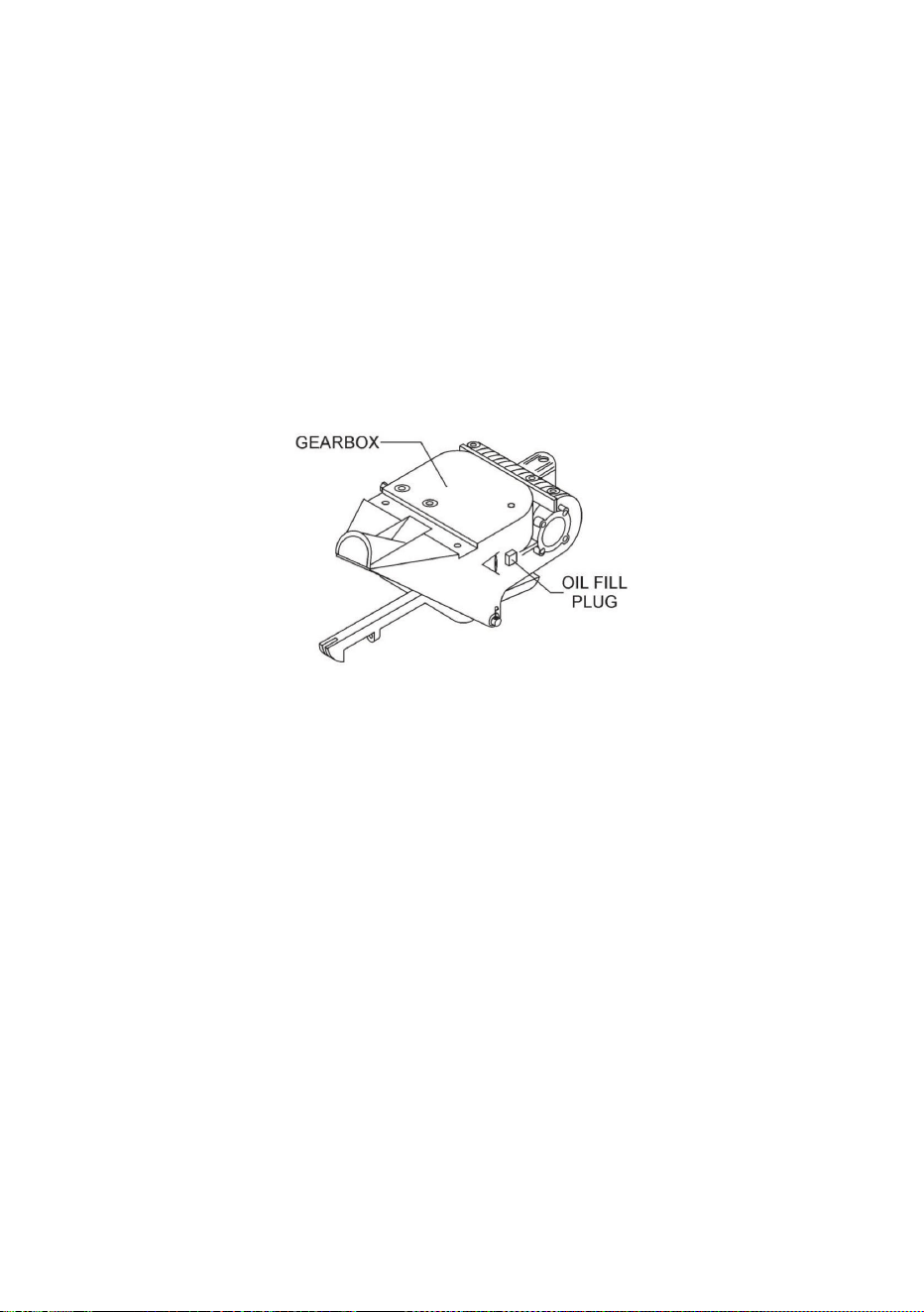

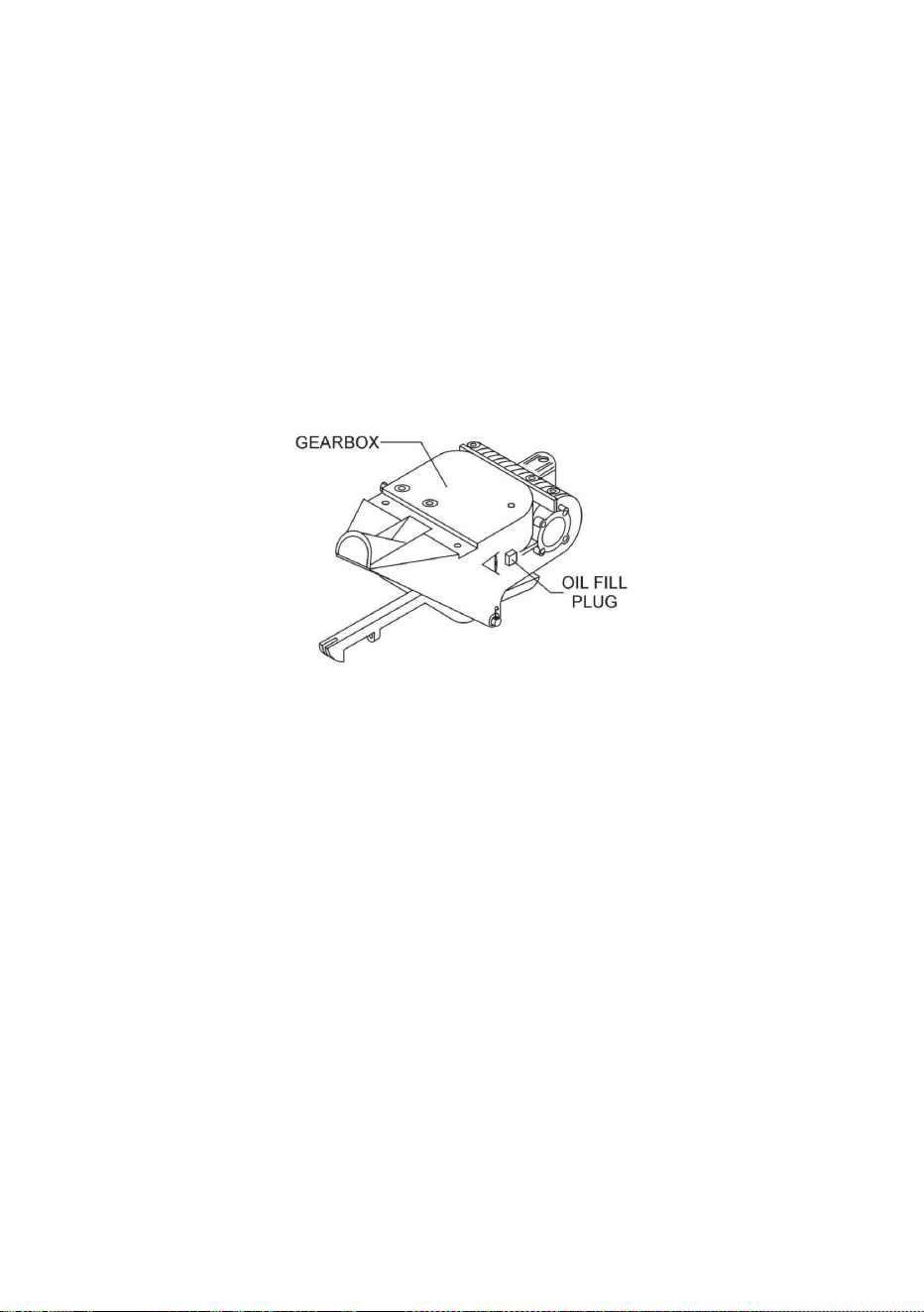

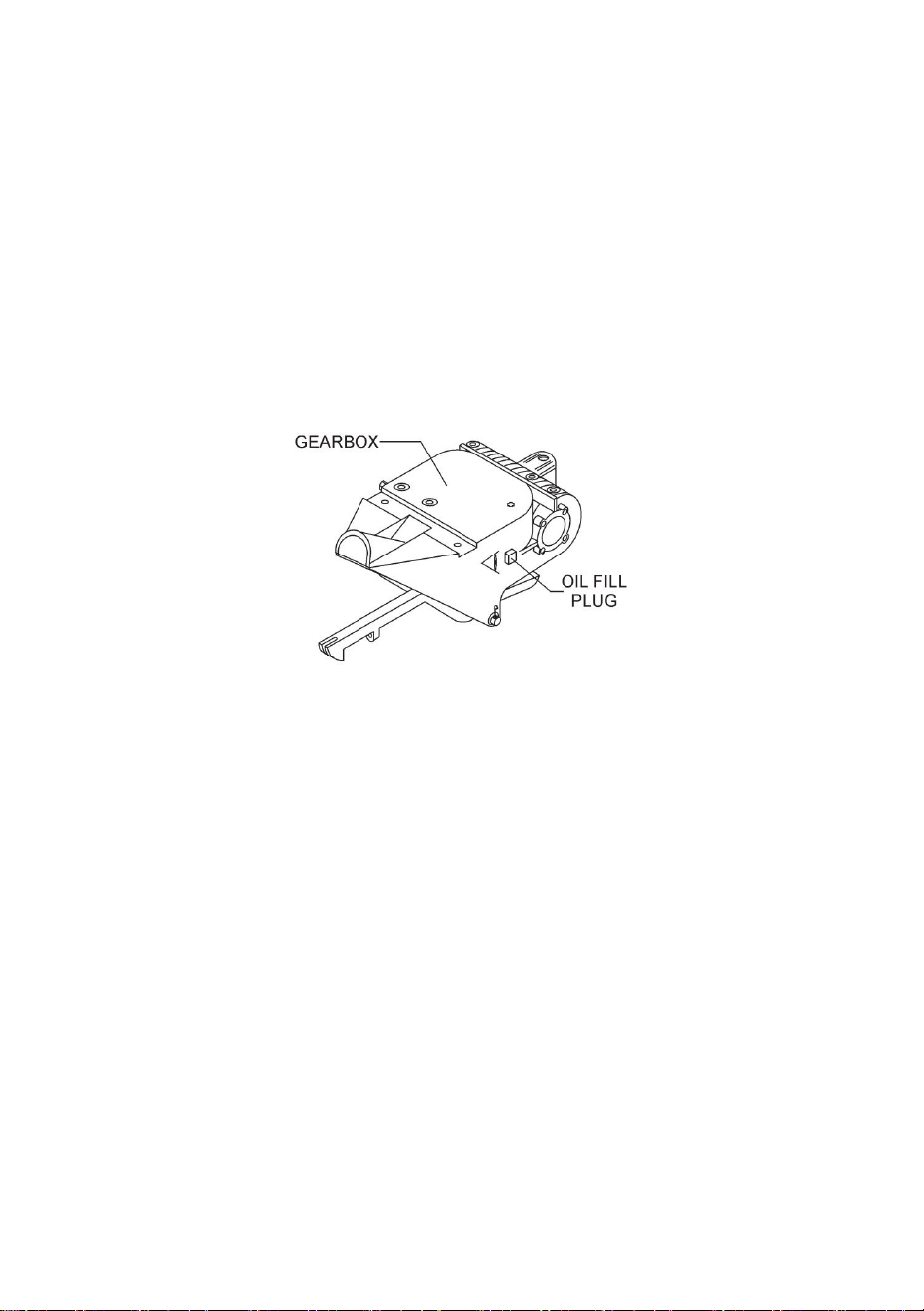

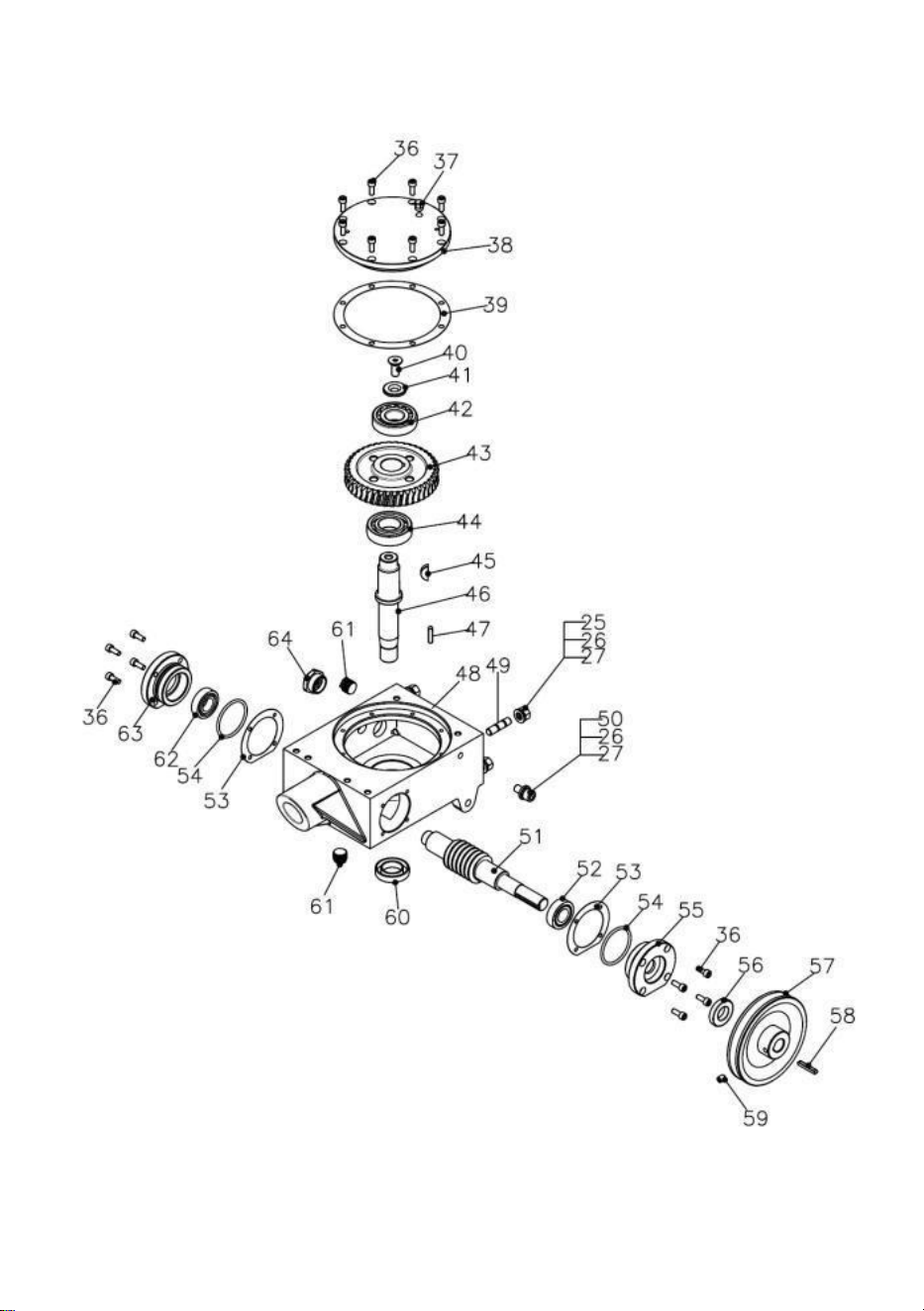

2.6 Gearbox

The gearbox is located beneath the engine and transfers power to the rotor

or spiderbox assembly. The gearbox controls the rotational speed of the

trowel and is equipped with two shafts (input and output).

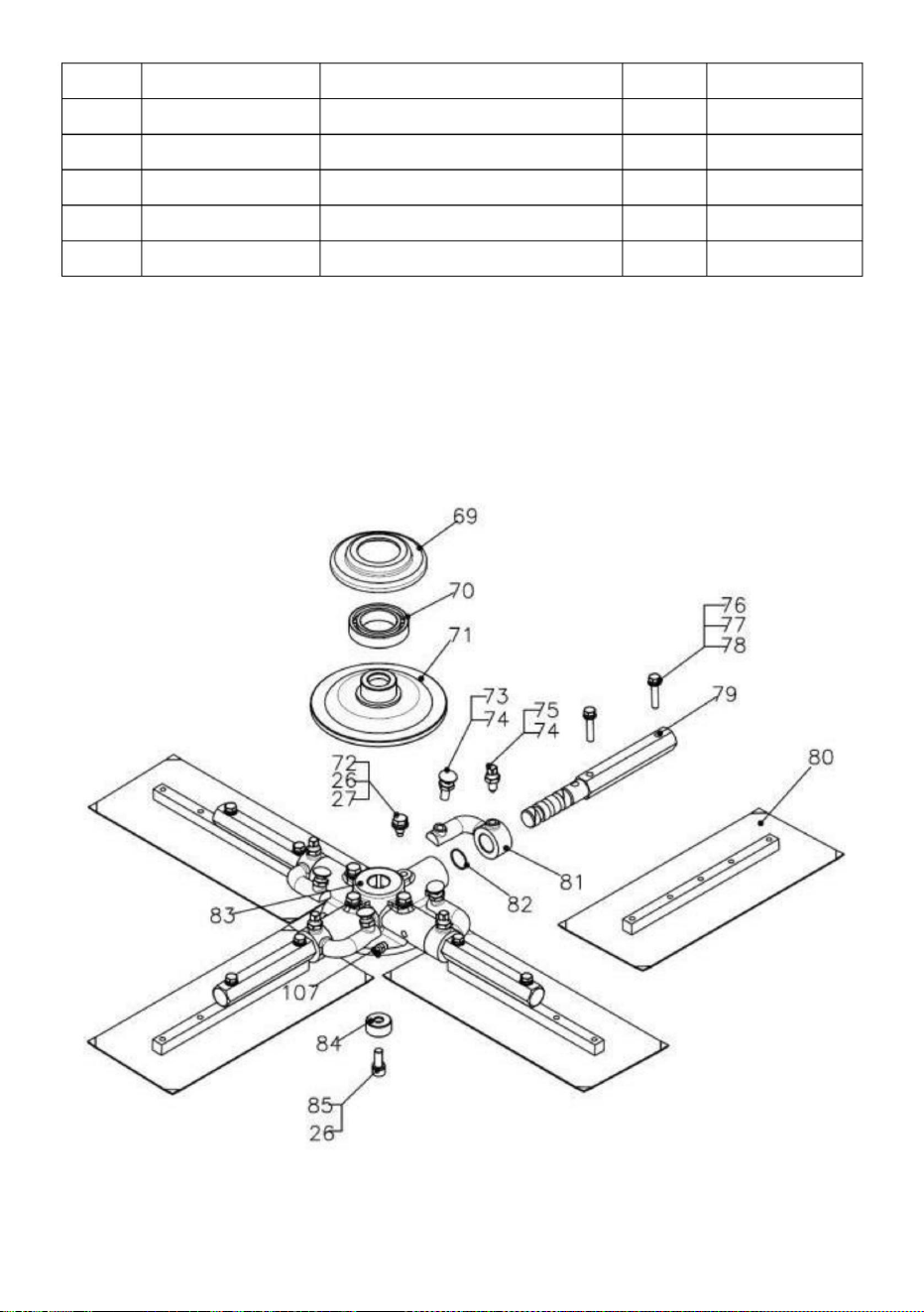

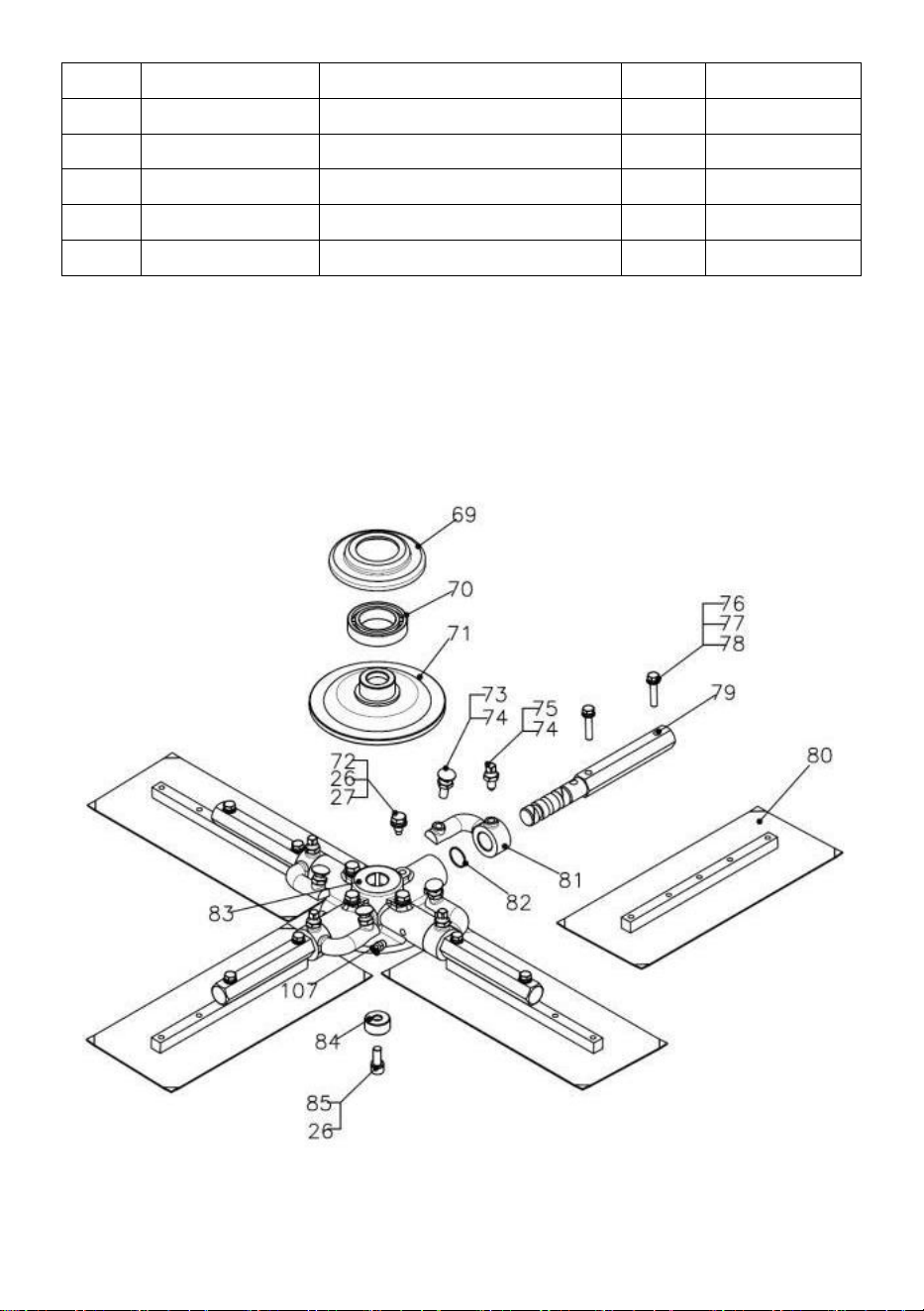

2.7 Spiderbox

The vertical output shaft of the gearbox connects to a cast hub called the

spiderbox. The spiderbox has 4 arms that extend outward that are used for

attachment of blades or other accessories. Remember: when the gearbox

output shaft rotates, so does the spiderbox assembly.

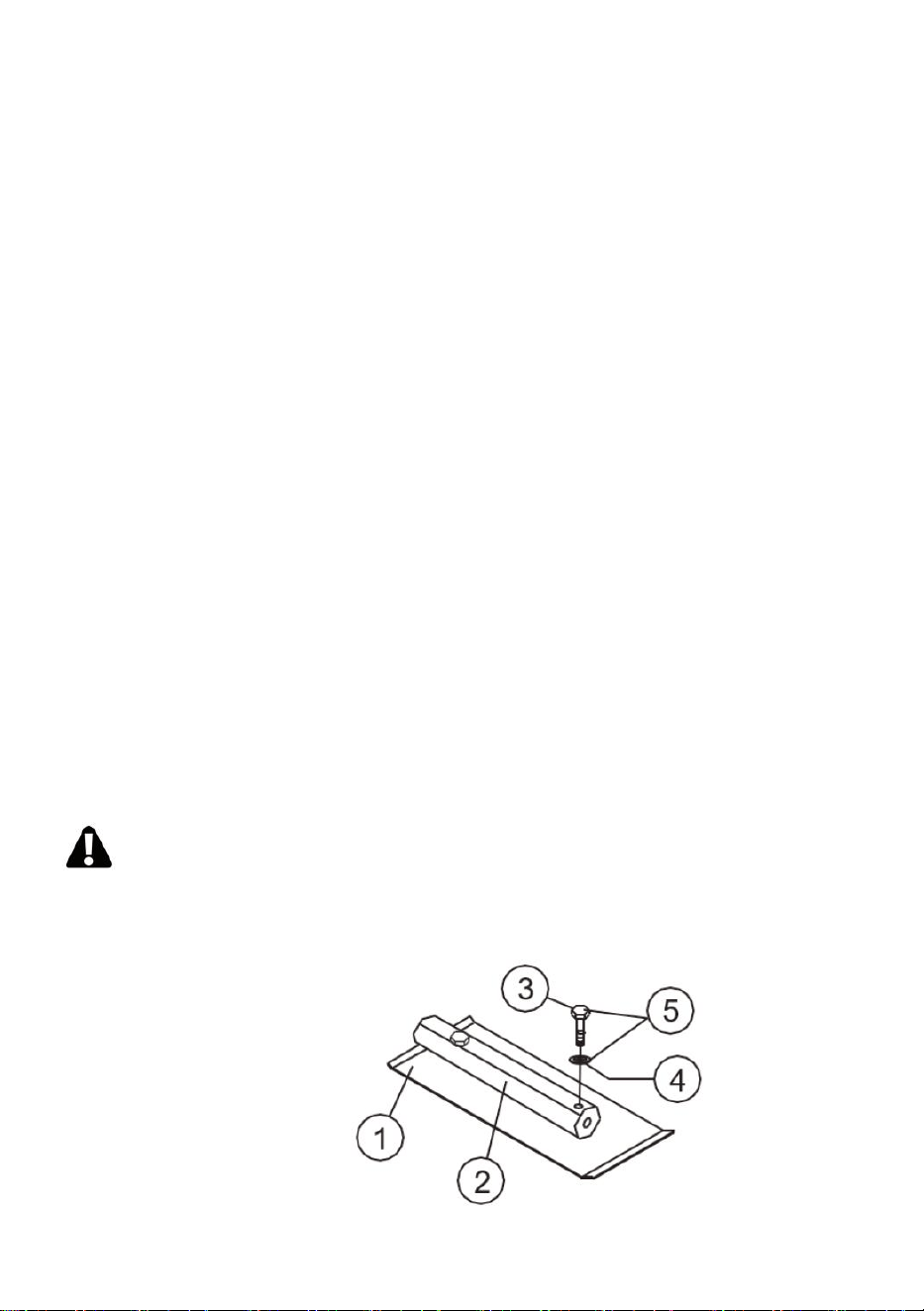

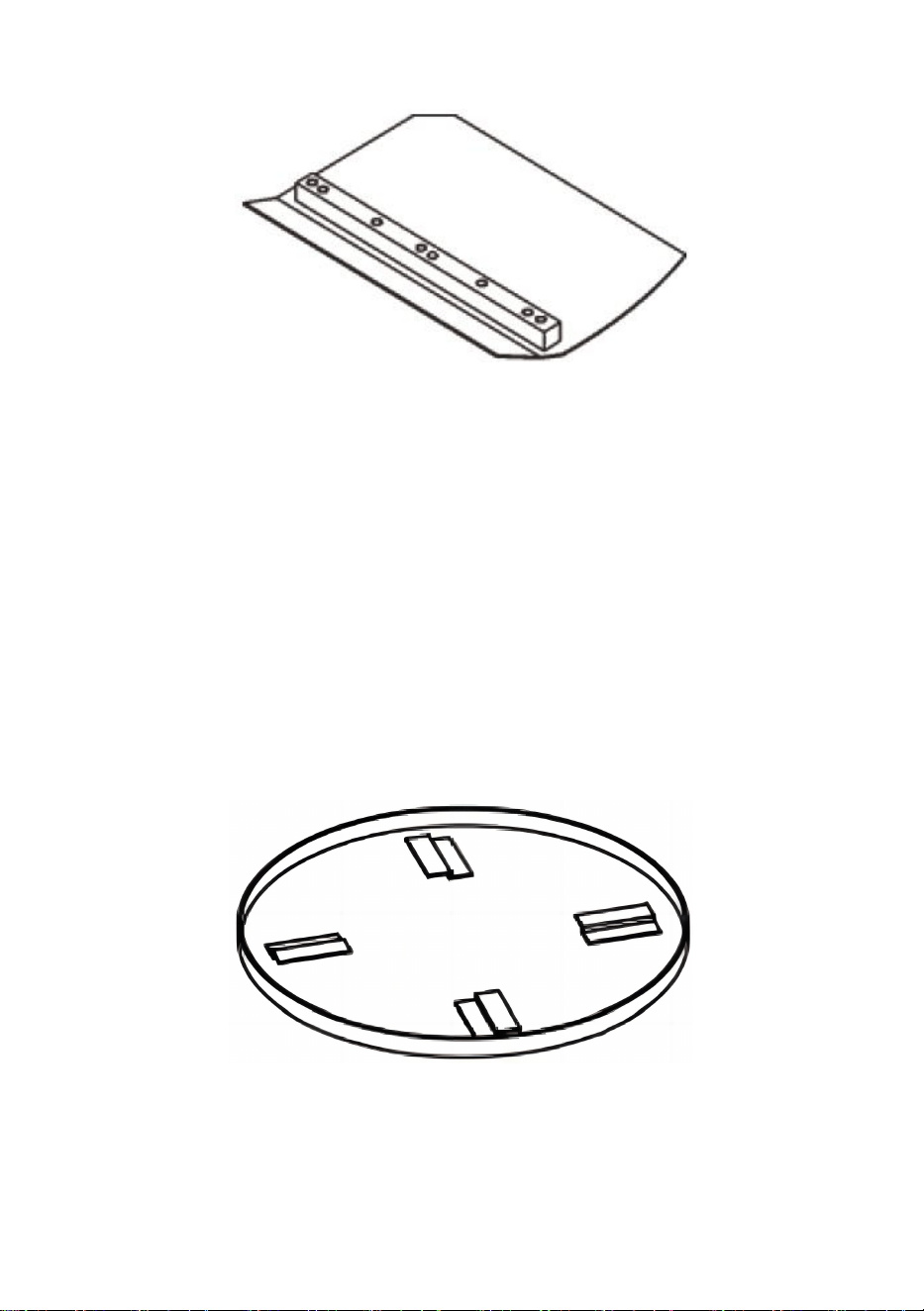

2.8 Blades

The blades of the trowel are used to finish the concrete as they rotate

around your given surface. This trowel includes 4 combination blades per

rotor. They are equally spaced in a radial pattern and attached to the

- 7 -

vertical rotating shaft by means of the spider assembly.

2.9 Centrifugal Clutch

In the event of a trowel runaway condition (the operator releases the

handle), the centrifugal clutch will stop the engine and bring the trowel to a

complete stop.

2.10 Training

For proper training education, refer to the “TRAINING CHECKLIST”

section located in the back of this manual. This checklist contains an

outline for an experienced operators to provide training to a new operator.

3. Technical Specifications

Trowel

Model

HMR950

HMR1200

Engine

CH260

CH440

Number of blades

Disc diameter

38in

46in

Optimum blade Angle

adjustment(°)

0-15

Engine

Model

CH440

Type

4-stroke,overheard camshaft,1 cylinder

Transmission system

Worm gear and worm

Fuel consumption

(g/kWh)

374

Maximum speed (r/min)

2800

4 User guide

4.1 Express setup

- 8 -

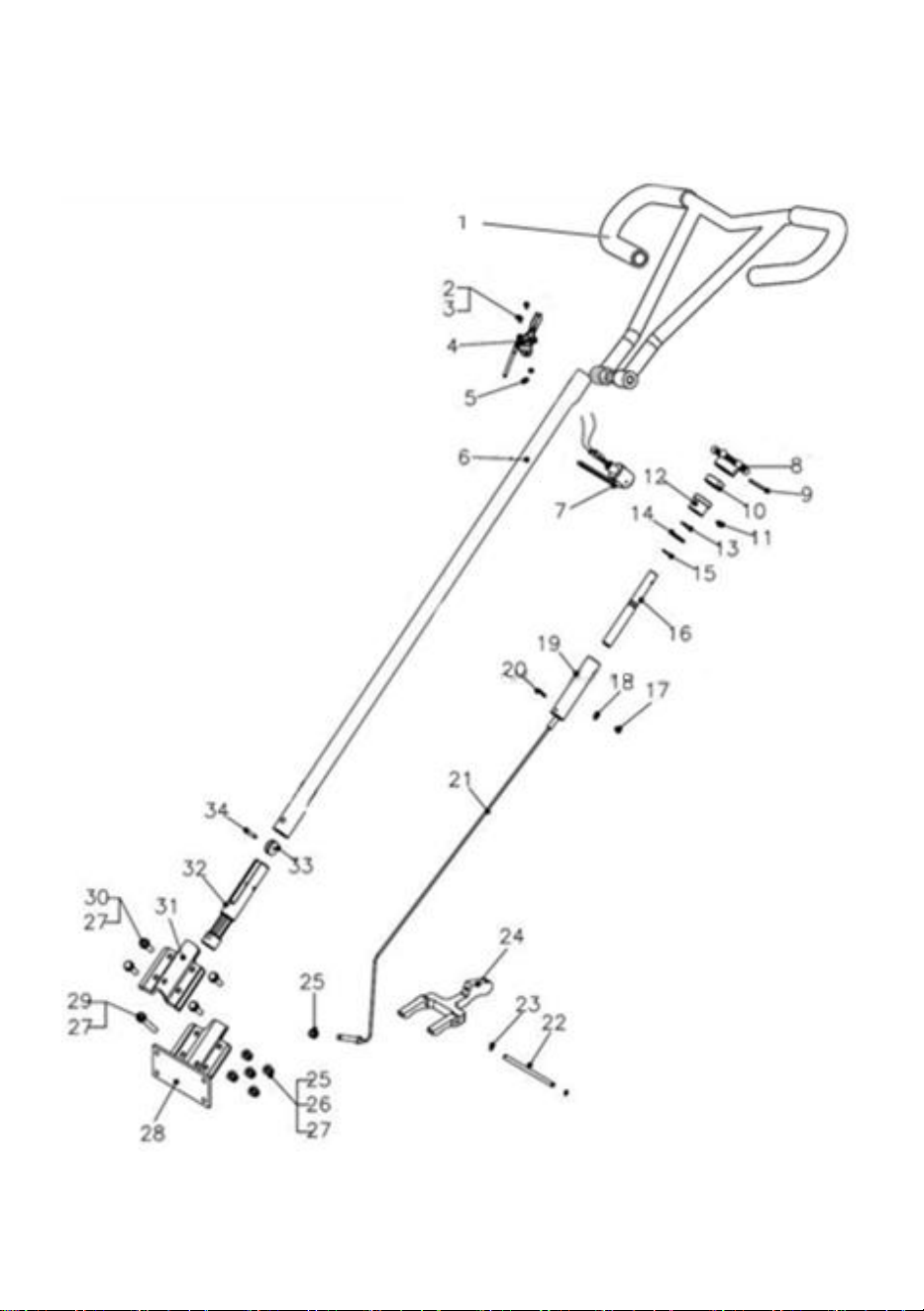

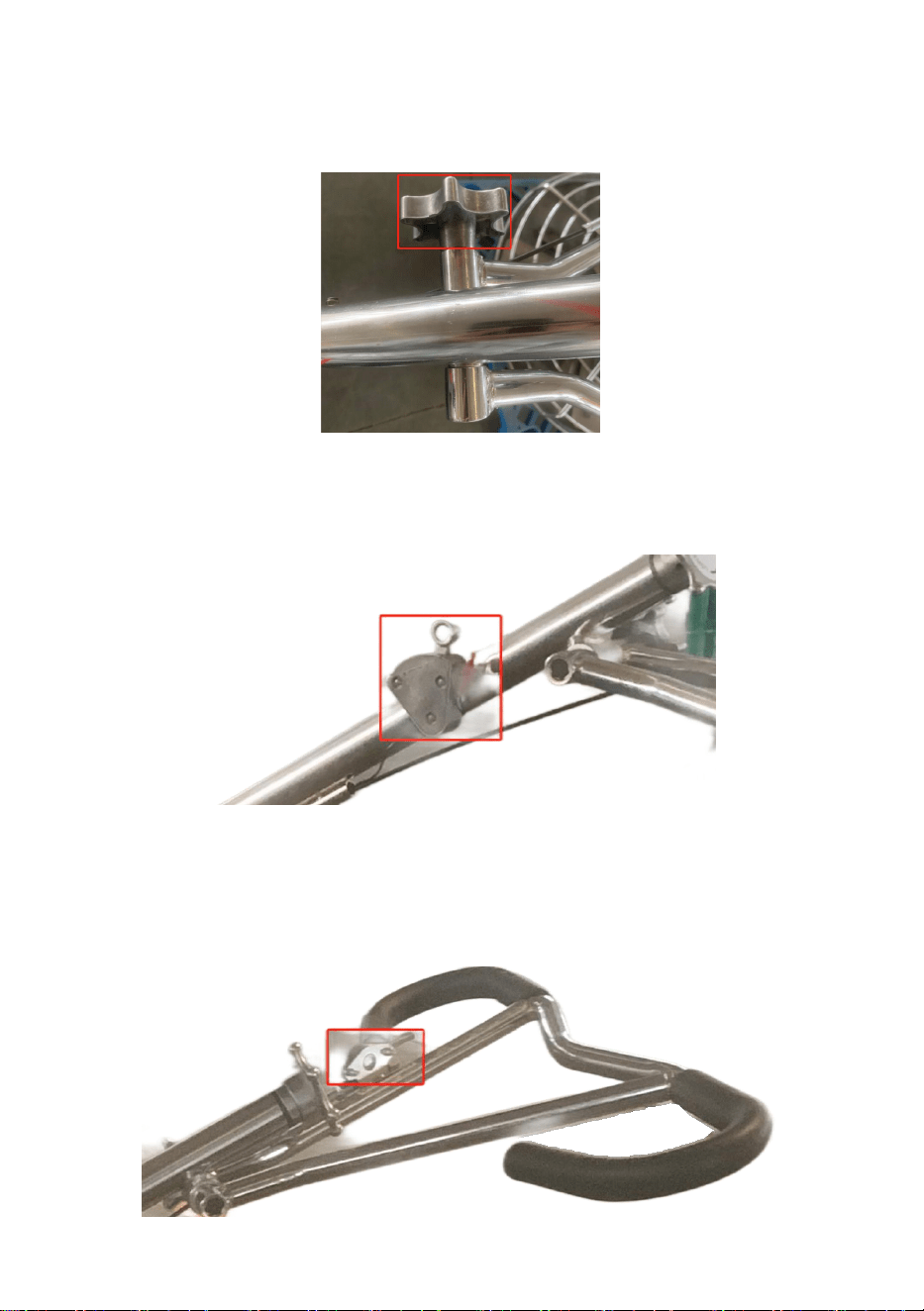

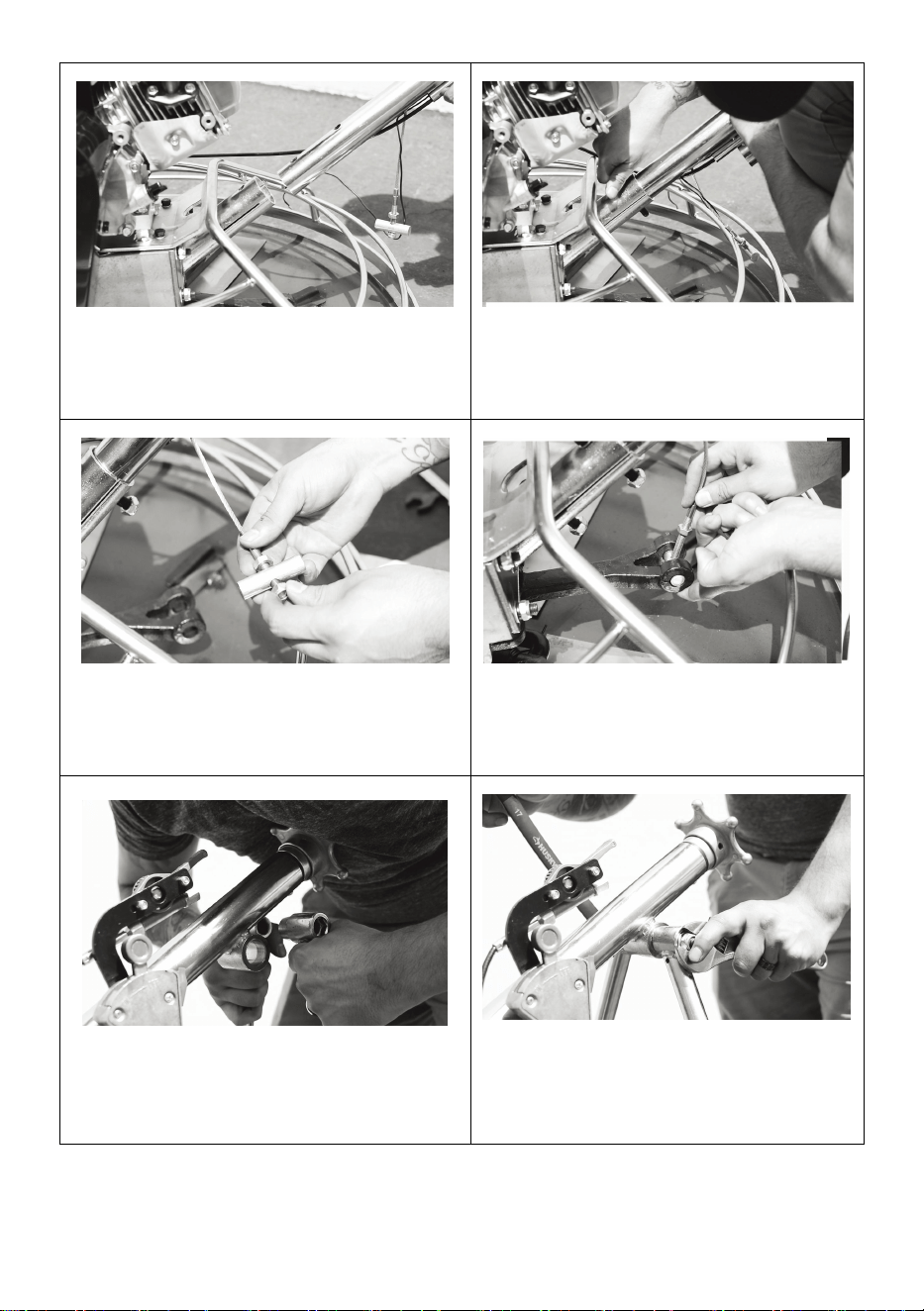

Step1:Insert the end of the handle

bar column into the base of the

trowel.

Step2:Insert the bolts and

washers through the holes in the

handle bar - fasten with a nut.

Step3:Unscrew the nut from the pin

and insert the pin through the base

of the trowel.

Step4:Fit the screw through the

pin and fasten the nuts on the top

and bottom to keep it in place.

Step5:Fit the handle bars around

the eye towards the top of the

handle bar column.

Step6:Place the bolt through the

base of the handles and then

fasten with a nut on the end.

4.2 Quick start guide

- 9 -

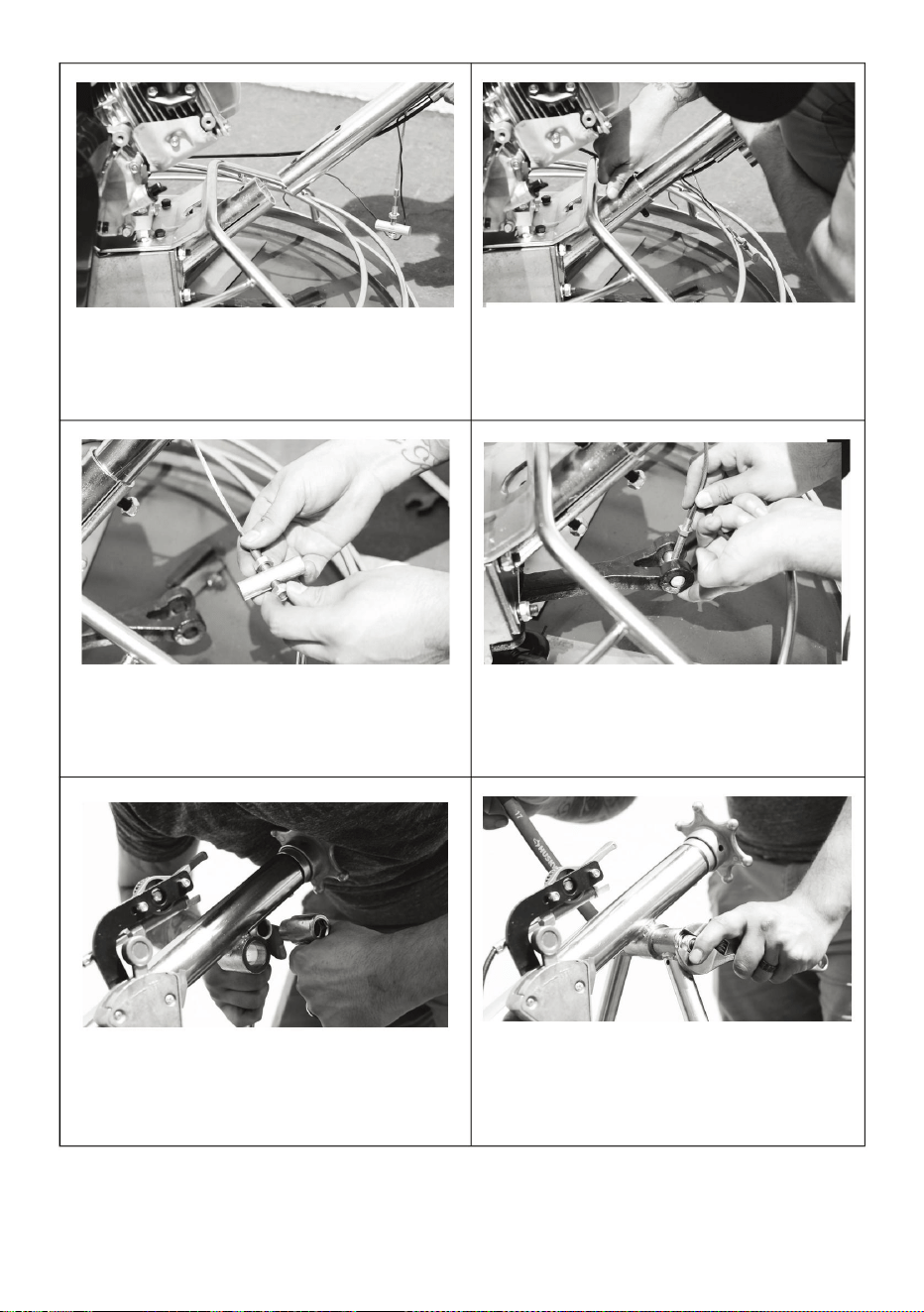

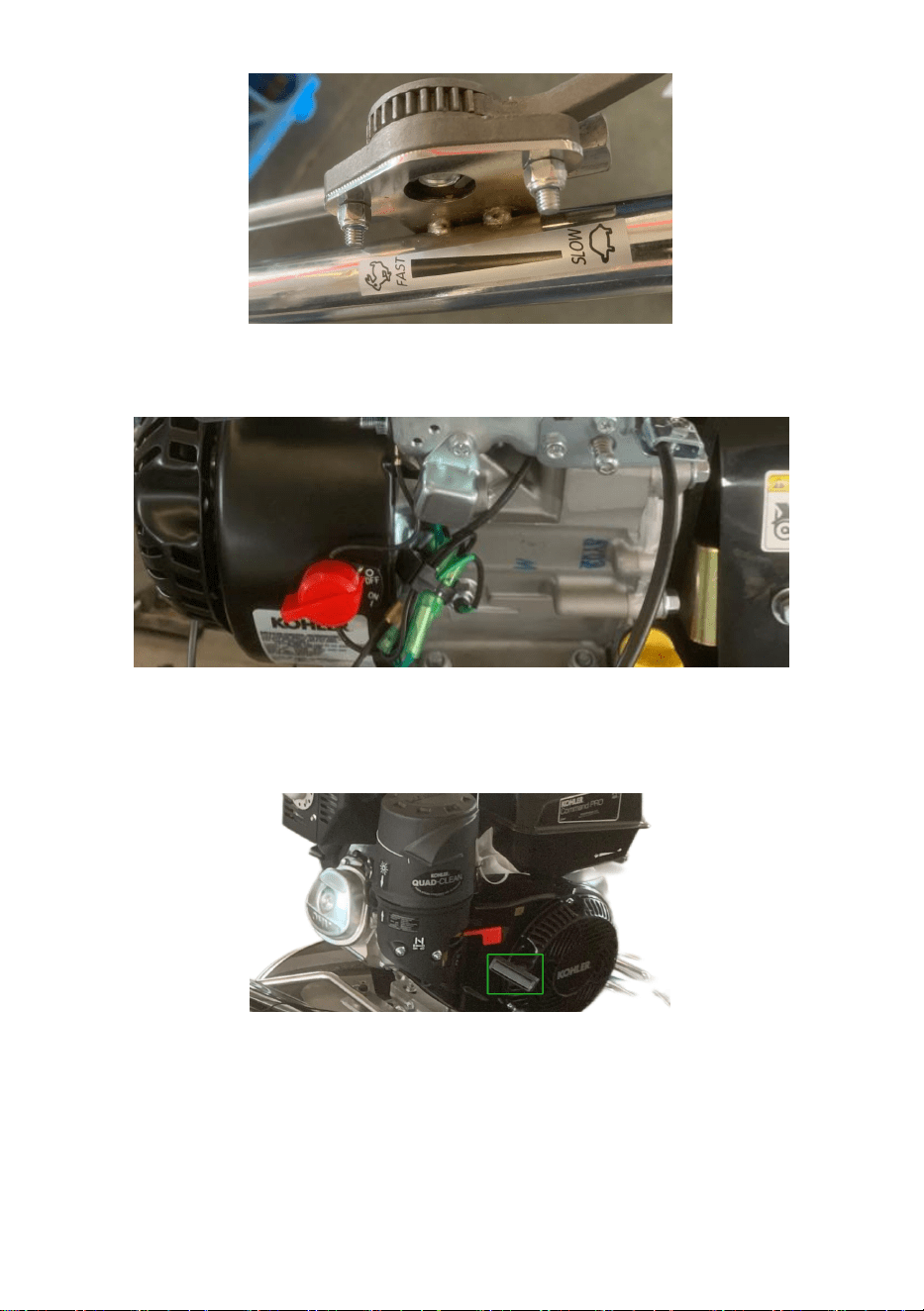

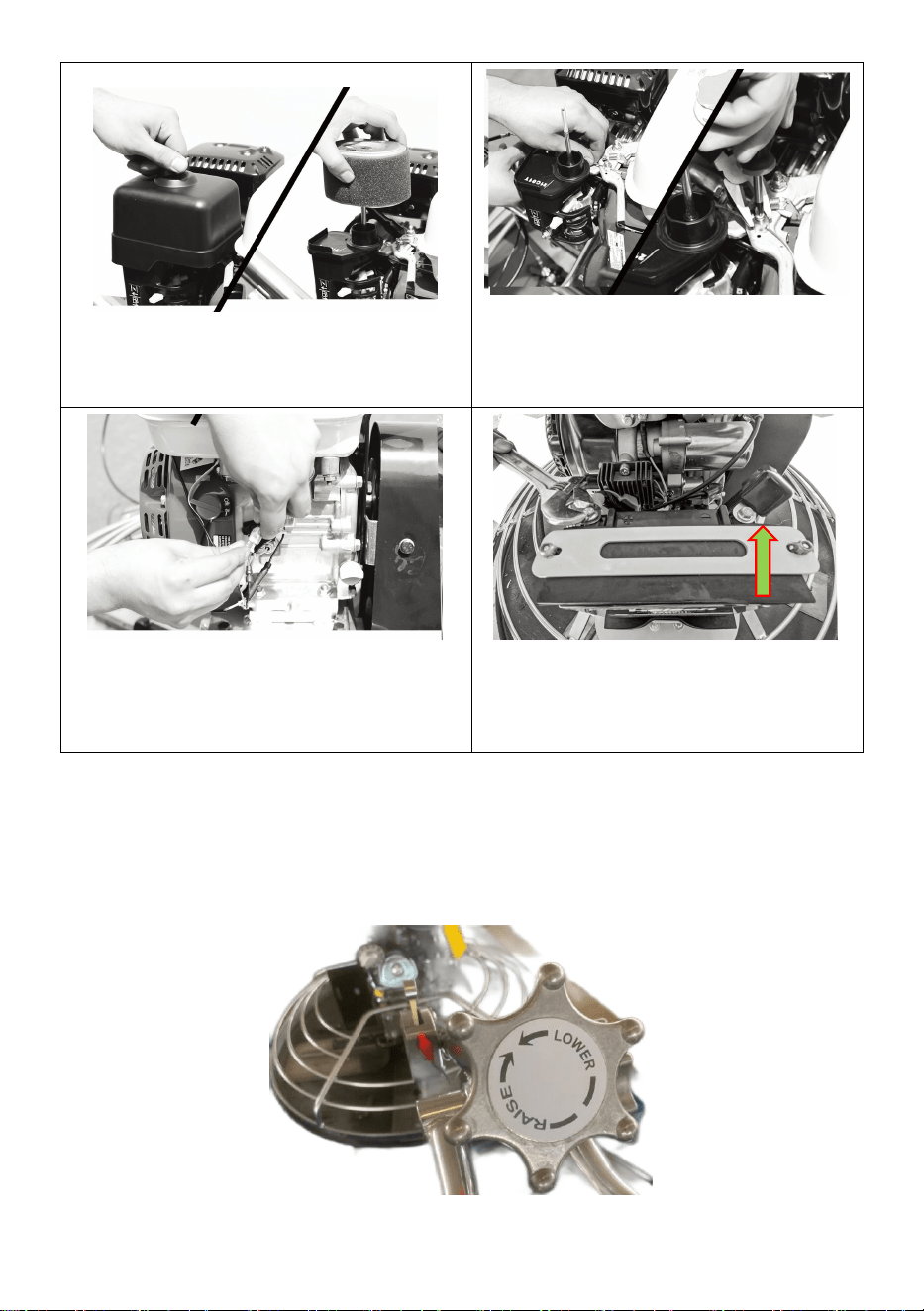

Step:7 To attach the throttle cable,

remove the air filter and the cover.

Step:8 Feed the cable through the

pivot nut and through the swivel

stop, then fasten the screw.

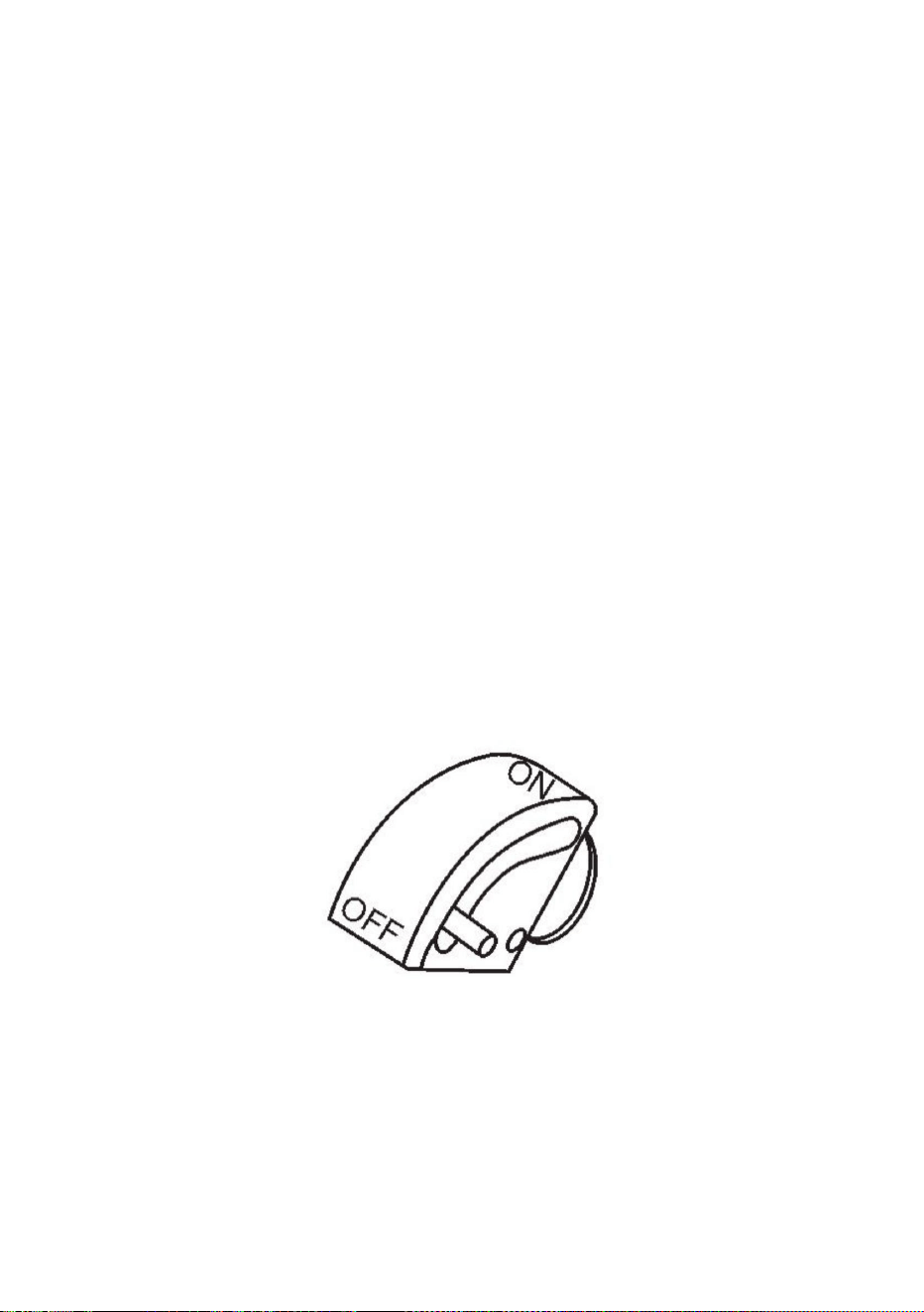

Step:9 Bring the kill switch wire to

the front of the engine and connect

it the the shut off switch.

Step:10 Fasten the positive (red)

and negative (black) engine leads

to the battery.

5. Controls and Components

5.1 Handle

Includes a "starwheel" for manually adjusting blade angle .

- 10 -

5.2 Foldable Quick Pitch Handle

Employs a lever handle to quickly adjust blade pitch. Handle folds for

storage.

5.3 Centrifugal Kill Switch

In the event the operator loses control of the trowel, this switch will

shut-down the engine.

5.4 Throttle Control Lever

The throttle controls the speed of the engine. Move the hand lever towards

the operator to increase engine speed (high), away from the operator to

decrease engine speed (low).

- 11 -

5.5 Bicycle Handlebars

The trowel’s wider handlebars allow for higher stability, balance, and

maneuverability.Replace handle grips if they become worn or damaged.

5.6 Engine

VEVOR’s Trowels use Kohler engines and are backed by a 3-year engine

warranty for reliable service.

5.7 Blade Pitch Control

Adjust the trowel’s steel blades from 0-15 degrees to achieve a matte, light

gloss, or gleaming finish.

5.8 Guard Ring

NEVER put hands and feet inside the guard ring.

5.9 Trowel Arm

Provides attachment points for the blades. If the blades show uneven wear

patterns or if blades wear out faster than others, the trowel arm may need

to be replaced.

5.10 Blades

This trowel is equipped with 4 combo hardened, steel blades designed for

both float and finish operations. These blades are interchangeable with

most manufacturers.

5.11 V-Belt Cover

Remove this cover to gain access to the V-Belt. NEVER operate the trowel

with this cover removed.

5.12 Handle

Loosen to fold handle.

5.2 Additional Components

5.2.1 Stabilizer Ring

The stabilizer ring reduces the vibrations from the trowel arm and keeps it

balanced.

5.2.2 Float Pan

Designed to clip onto the combo blades, the float pan works to break down

high spots, bringing mortar to the surface and producing a uniform and

- 12 -

level slab.

5.2.3 Auxiliary Lifting Tube

Use this tube to lift the trowel onto a slab. Tube is to be inserted into the

socket located in front of the gearbox. Available with select units.

6. ENGINE

6.1 Servicing

VEVOR’s Trowels are powered by Kohler engines. The engine must be

checked for proper lubrication and filled with fuel prior to operation. Refer

to the manufacturers engine manual for instructions & details of operation

and servicing. If a problem should arise, or if you have any questions about

your engine, consult an authorized Kohler servicing dealer.

The Importance Of Maintenance

Good maintenance is essential for safe, economical and trouble-free

operation. It will also help reduce pollution.

WARNING

• Improper maintenance, or failure to correct a problem before operation,

can cause a malfunction in which you can be seriously hurt or killed.

Always follow the inspection and maintenance recommendations and

schedules in this owner’s manual.

To help you properly care for your engine, the following pages include a

maintenance schedule, routine inspection procedures, and simple

maintenance procedures using basic hand tools. Other service tasks that

are more difficult, or require special tools, are best handled by

professionals and are normally performed by a Kohler technician or other

qualified mechanic.

The maintenance schedule applies to normal operating conditions. If you

operate your engine under severe conditions, such as sustained high-load

or high-temperature operation, or use in unusually wet or dusty conditions,

consult your servicing dealer for recommendations applicable to your

individual needs and use.

- 13 -

Maintenance, replacement, or repair of the emission control devices

and systems may be performed by any engine repair establishment

or individual, using parts that are ‘‘certified’’ to EPA standards.

6.2 Maintenance Safety

Some of the most important safety precautions follow. However, we cannot

warn you of every conceivable hazard that can arise in performing

maintenance. Only you can decide whether or not you should perform a

given task.

WARNING

Failure to properly follow maintenance instructions and precautions

can cause you to be seriously hurt or killed. Always follow the

procedures and precautions in this owner’s manual.

CAUTION:

NEVER attempt to lift the trowel by yourself.

ALWAYS get assistance from another person to help lift the trowel.

6.2 Maintenance Safety Continued

6.2.1 Fuel Filler Cap

Remove this cap to add unleaded gasoline to the fuel tank. Make sure the

fuel filler cap is tightened securely. DO NOT overfill.

6.2.2 Throttle Lever

The throttle lever is used to adjust engine RPM speed (lever advanced

forward SLOW, lever back toward operator FAST).

- 14 -

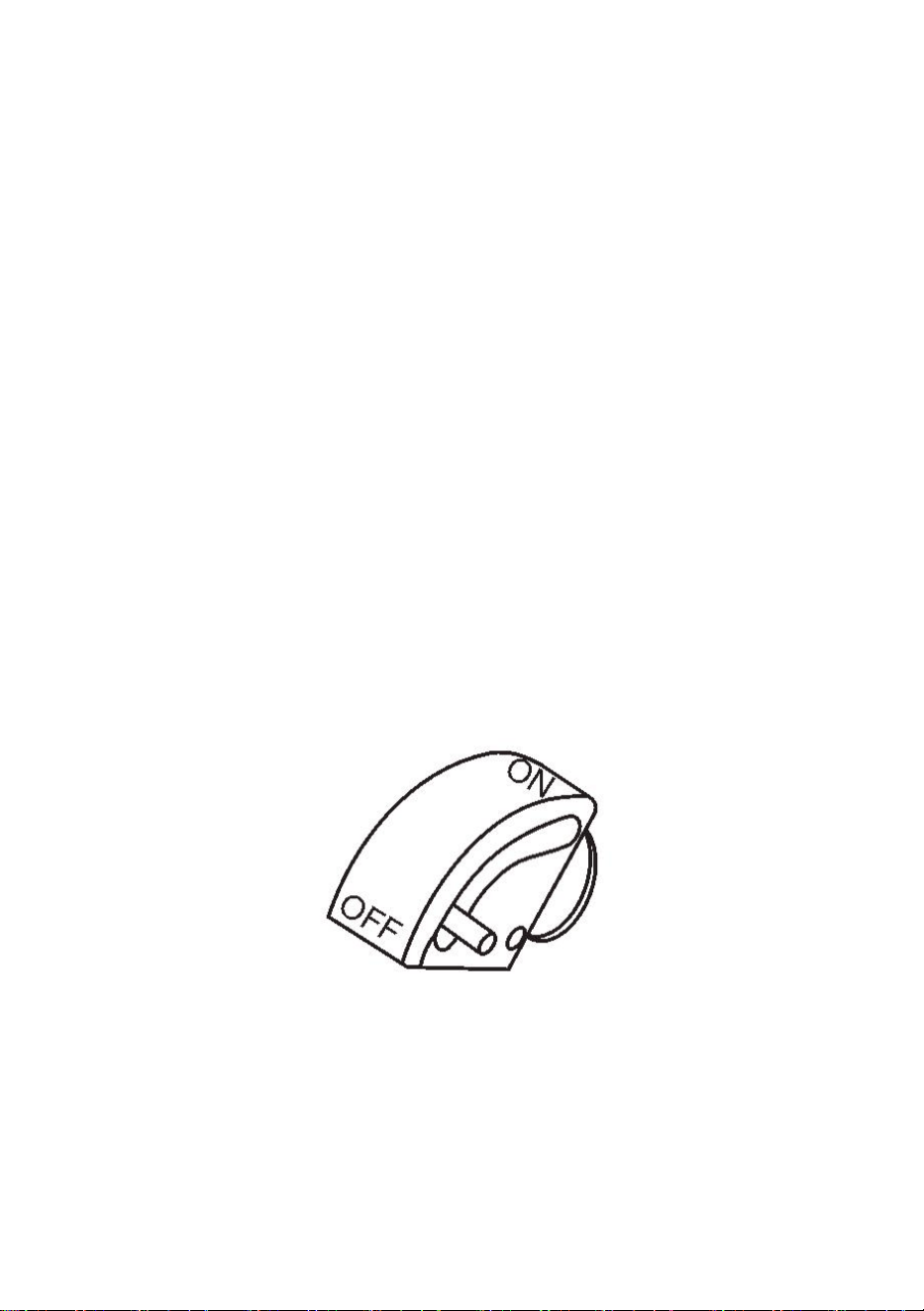

6.2.3 Engine ON/OFF Switch

ON position permits engine starting, OFF position stops engine operations.

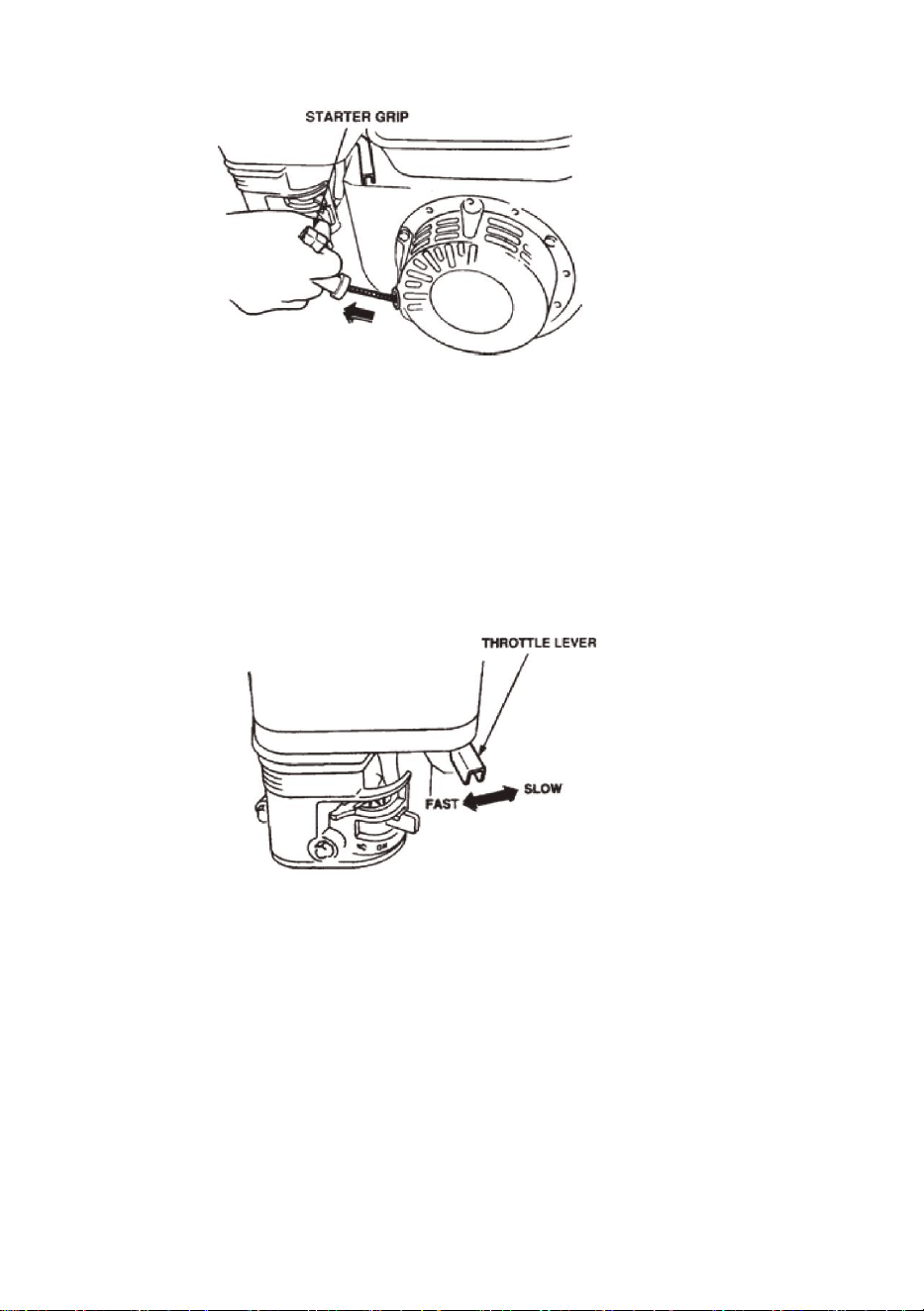

6.2.4 Recoil Starter (Pull Rope)

Manual-starting method. Pull the starter grip until resistance is felt, then

pull briskly and smoothly.

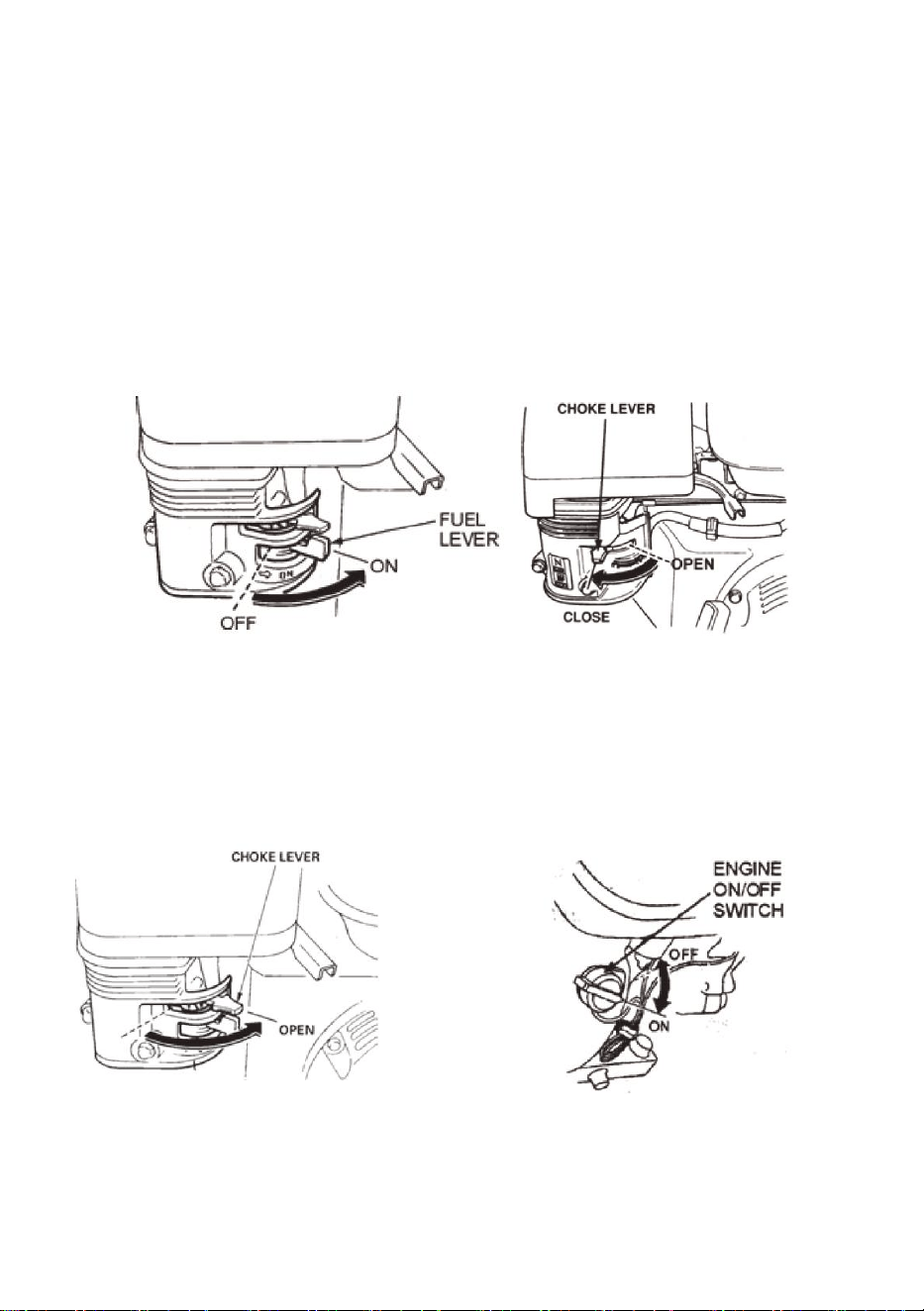

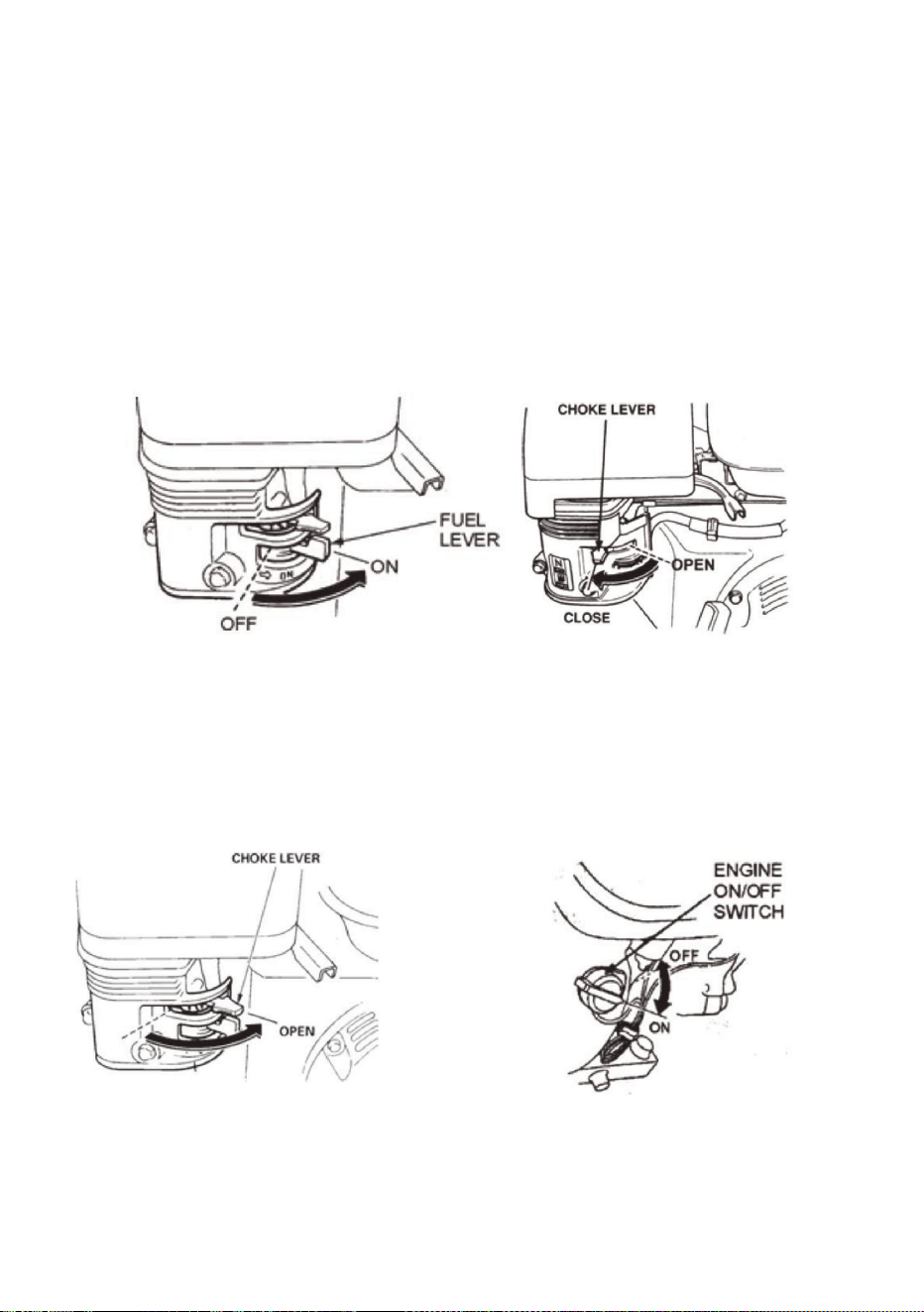

6.2.5 Fuel Valve Level

OPEN to let fuel flow, CLOSE to stop the flow of fuel.

6.2.6 Choke Lever

Used in the starting of a cold engine or in cold weather conditions, the

choke enriches the fuel mixture.

- 15 -

6.2.7 Air Cleaner

The air cleaner prevents dirt and other debris from entering the fuel system.

To access the filter element, remove the wing-nut on top of the air filter

canister.

NOTE:

Do not operate the engine without an air filter, with a damaged air

filter, or a filter in need of replacement. This will allow dirt to enter the

engine and cause rapid engine wear.

6.2.8 Spark Plug

The spark plug provides a spark to the ignition system. Clean the spark

plug once a week. Set the spark plug gap to 0.6 - 0.7mm (0.028 - 0.031in).

6.2.9 Muffler

The muffler is used to reduce noise and emissions from the engine.

WARNING

Engine components can generate extreme heat. To prevent burns, DO

NOT touch these areas while the engine is running or immediately after

operating.

NEVER operate the engine with the muffler removed.

6.2.10 Fuel Tank

The fuel tank holds unleaded gasoline. For more information, refer to the

engine owner’s manual.

7. PRE-INSPECTION

NEVER operate the power trowel in a confined area or enclosed structure

that does not provide ample free flow of air.

ALWAYS wear approved eyewear and hearing protection before

operating the trowel.

NEVER place hands or feet inside the guard rings while the engine is

running.

ALWAYS shut the engine down before performing any kind of

maintenance on the trowel.

- 16 -

It is recommended that the trowel's kill switch be used to stop the engine

after every use. Doing this will verify that the switch is working properly and

presents no danger to the operator.

7.1 Before Starting

7.1.1 Read the safety instructions at the beginning of this manual.

7.1.2 Clean the power trowel by removing dirt and dust, particularly in the

engine cooling air inlet, carburetor, and air cleaner.

7.1.3 Check the air filter for dirt and dust. If the air filter is dirty, replace it

with a new one as required.

7.1.4 Check the carburetor for external dirt and dust. Clean it with dry

compressed air.

7.1.5 Check fastening nuts and bolts for tightness.

7.2 Engine Oil Check

7.2.1 To check the engine oil level, place the power trowel on a secure

level ground with the engine stopped.

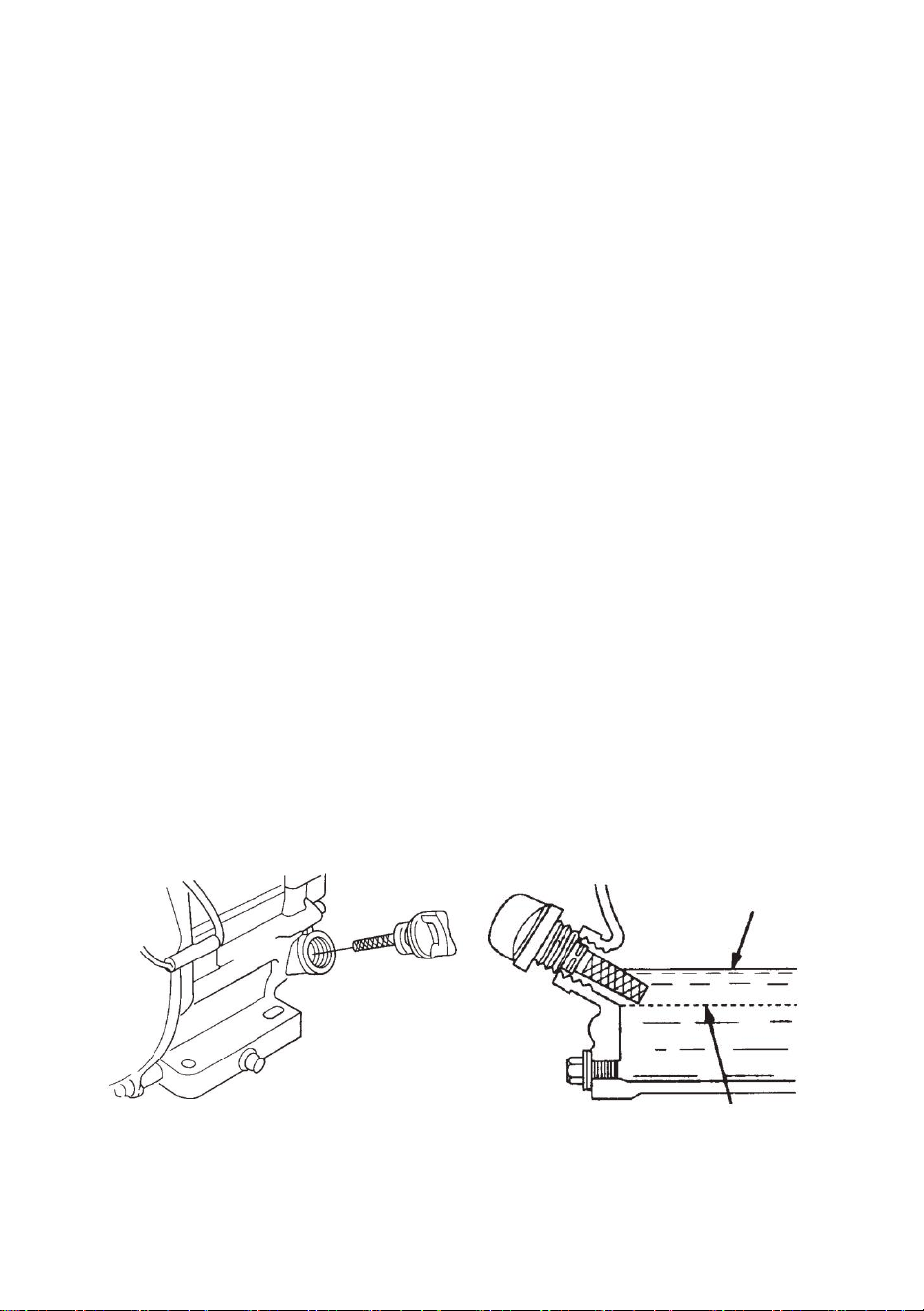

7.2.2 Remove the filler dipstick from the engine oil filler hole (FIG. 2) and

wipe it clean.

7.2.3 Insert and remove the dipstick without screwing it into the filler neck.

Check the oil level shown on the dipstick.

7.2.4 If the oil level is low (FIG. 3), fill to the edge of the oil filler hole with

the recommended with SAE10W-30 4 stroke oil. Maximum oil capacity is

400 cc.

FIG.2 FIG.3

- 17 -

7.3 Fuel Check

Engine fuels are highly flammable and can be dangerous if mishandled.

DO NOT smoke while refueling. DO NOT attempt to refuel the trowel if the

engine is hot or running.

7.3.1 Remove the gasoline cap that is located on top of the fuel tank.

7.3.2 Visually inspect to see if fuel level is low. If fuel is low, replenish with

89 Octane gasoline.

7.3.3 When refueling, be sure to use a strainer for filtration. DO NOT top-off

the fuel. Wipe up any spilled fuel.

FIG.4

7.4 Gearbox Oil

7.4.1 Determine if the gearbox oil is low by removing the oil plug located on

the side of the

gearbox. This plug will be marked by the "check" decal. See FIG. 4. The

correct level of the lubrication oil should be to the bottom of the fill plug.

7.4.2 If lubrication oil begins to seep out as the drain plug is being removed,

then it can be assumed that the gearbox has a sufficient amount of oil.

7.4.3 If lubrication oil does not seep out as the drain plug is being removed,

fill with type ISO 680 gearbox lubricant oil until the oil filler hole overflows.

7.5 V-Belt Check

A worn or damaged V-belt can adversely affect the performance of your

power trowel. If a V-belt is defective or worn out, simply replace the V-belt

as outlined in the maintenance section of this manual.

- 18 -

7.6 Blade Check

Before starting, check for worn or damaged blades. If one blade is worn out

while the others look new, this could be because of a blade pitch problem.

Refer to the maintenance section of this manual for instructions on the

blade pitch adjustment procedure. Replace any worn out blades.

7.7 SAFETY KILL SWITCHES

This power trowel has been equipped with a safety kill switch. Safety kill

switches should be tested every time the engine is started.

NOTE

NEVER! disable or disconnect the kill switch. It is provided for

operator safety. Injury may result if it is disabled, disconnected, or

improperly maintained.

7.8 HANDLE PRESS KILL SWITCH

Located on the main handle tube is a red switch (FIG. 5). The switching

mechanism of this switch should operate freely and should always be kept

in this condition. With the switch in the OFF position, the engine should not

start or run. The purpose of this switch is to stop the engine in a runaway

situation, (i.e.-the operator releasing the handle during operation).

FIG.5

DO NOT let the machine sit unused with the engine at high speed for an

extended period of time. It will cause premature belt wear or may destroy

the belt.

ALWAYS set the engine speed to idle when the hand clutch is disengaged.

- 19 -

8. INITIAL START-UP

Lifting the Trowel Onto a Slab

8.1 Auxiliary Lifting Tube

Remove the auxiliary lifting tube located on top of the main handle. Insert

the tube into the socket located on the opposite side of the gearbox from

the handle. Make sure that the hole in the tube engages with the pin in the

socket. With one person lifting from the main handle, and another lifting

from the auxiliary lifting tube, pick up the machine to move onto a slab.

WARNING

The trowel must be stabilized by the person carrying the operator’s

handle. If it is not stabilized properly the handle may swing around

and flip the trowel, thus causing damage to the trowel and bodily

injury.

8.2 Lifting Bale

The lift bale is optional on new trowels. It provides an optimal lift point for

moving the trowel. Lift bales or forklift can be used to lift a trowel up onto a

building with a crane.

Using a crane to move a machine with a lift bale is highly recommended,

and is perfectly safe for the machine. Extra care should be taken when

lifting the machine off the ground, though. Serious damage to the machine

or personal injury could be caused by dropping a trowel.

8.2 Lifting Bale Continued

This section is intended to assist the operator with the initial start-up of the

walk-behind trowel. It is extremely important that this section be read

carefully before attempting to use the trowel in the field.

DO NOT use your trowel until this section is thoroughly understood.

WARNING

DO NOT attempt to operate the trowel until the Safety, General

Information, and Inspection sections of this manual have been read

and thoroughly understood. Depending on the engine manufacturer,

- 20 -

operating steps may vary. See engine manufacturer's operating

manual.

9. STARTING THE ENGINE

9.1 Place the engine fuel valve lever (FIG. 6) to the "ON" position.

9.2 Place the trowel's throttle lever (FIG. 1) to the "IDLE" position.

9.3 Place the choke lever (FIG. 7) in the "CLOSED " position if starting a

cold engine.

FIG.6 FIG.7

9.4 Place the choke lever (FIG. 8) in the "OPEN" position if starting a warm

engine or the temperature is warm.

9.5 Place the engine ON/OFF switch (FIG. 9) in the "ON " position.

FIG.8 FIG.9

9.6 Grasp the starter grip (FIG. 10) and slowly pull it out. The resistance

becomes the hardest at a certain position, corresponding to the

- 21 -

compression point. Pull the starter grip briskly and smoothly for starting.

FIG.10

9.7 If the engine has started, slowly return the choke lever (FIG. 7) to the

OPEN position. If the engine has not started repeat steps 1 through 6.

9.8 Before the trowel is placed into operation, run the engine for several

minutes. Check for fuel leaks, and noises that would associate with a loose

V-belt cover or component.

9.9 To begin troweling, move the throttle lever (FIG. 11) toward the "FAST"

position.

FIG.11

10. STOPPING THE ENGINE

10.1 Move the throttle lever to the IDLE or SLOW position (FIG. 11) and

run the engine for three minutes at low speed.

10.2 After the engine cools, turn the engine start/stop switch to the “OFF”

position (FIG. 12).

10.3 Close the fuel shut- off valve (FIG. 13) by moving the fuel valve lever

to the OFF position.

- 22 -

FIG.12 FIG.13

11. OPERATION

The following steps are intended as a basic guide to machine operation,

and are not to be considered a complete guide to concrete finishing. Read

the “Training” section of this manual for more information.

11.1 Maneuvering the Trowel

11.1.1 Get into the operator’s position behind the handle. With a secure

foothold and a rm grasp on the handles slowly increase the engine speed

until the desired blade speed is obtained.

11.1.2 To maneuver the trowel, gently lift up on or press down on the main

trowel handle.

To move the machine to the operator’s left, lift up on the handle, to move

the machine to the right, push down on the handle.

11.1.3 Adjust the blade pitch on the Standard handle, by turn the Pitch

Adjust Wheel clockwise or counter- clockwise.

• To move the trowel to the operator's left, Lift up on the handle, to

move the trowel to the right push down on the handle.

• Remember! that if you let goof the trowel, just step away and let the

trowel come to a complete STOP before trying to recover the trowel.

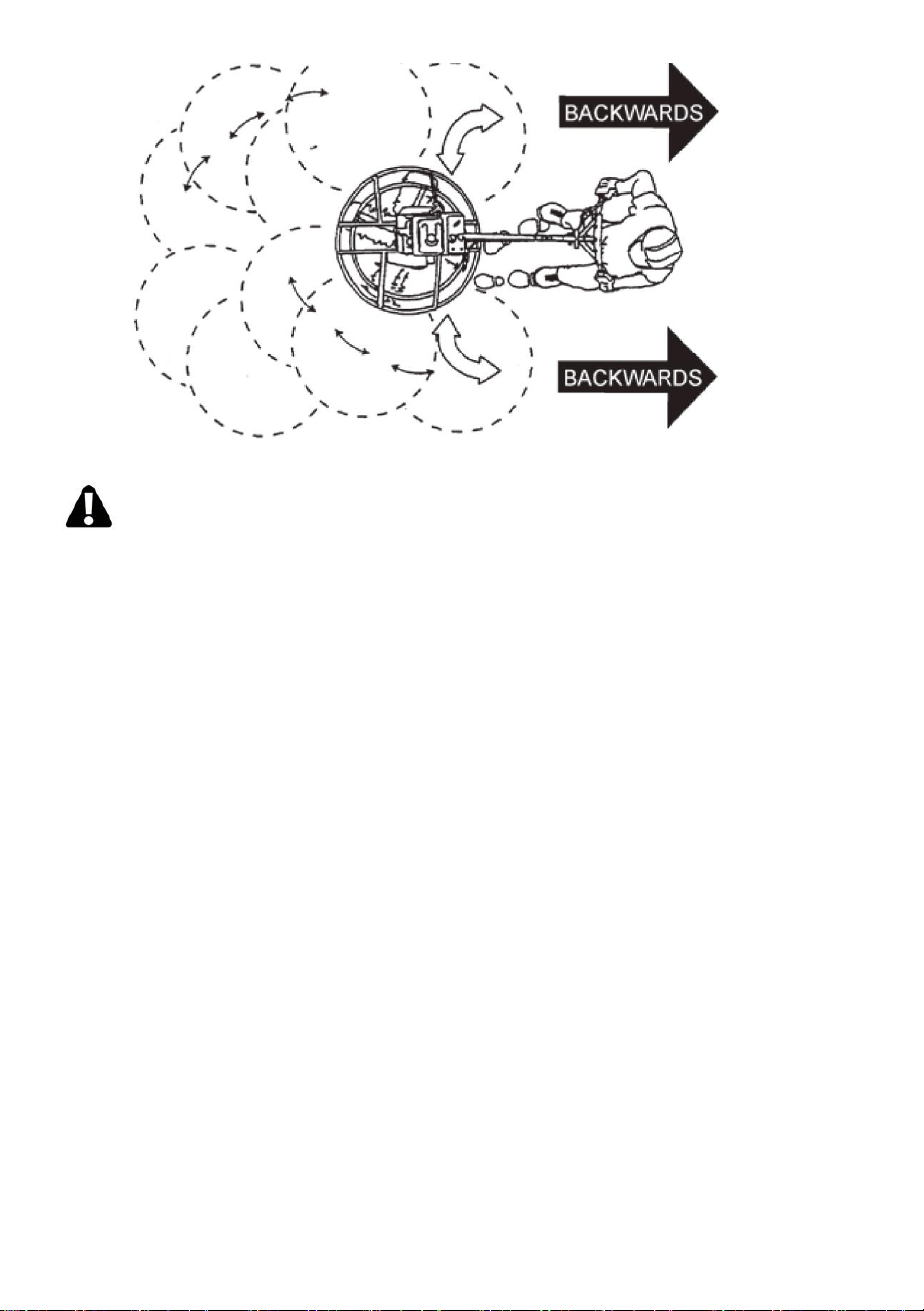

• The best method for finishing concrete is to slowly walk backwards

with the trowel, guiding the trowel from side to side. This will cover all

footprints on wet concrete.

- 23 -

FIG.14

WARNING

NEVER place your feet or hands inside the guard rings while starting or

operating this equipment.

ALWAYS keep clear of rotating or moving parts while operating this

equipment.

12. ACCESSORY OPTIONS

12.1 Blades

NOTE

Blades should be changed when they fail to finish concrete in a satisfactory

manner.

Blades are a vital part of finishing concrete. This Trowel has been designed

to finish concrete and is built to stringent quality standards out of the finest

trowel steel. If you need replacement blades, consult your parts list in this

manual for part numbers.

12.2 Combo Blades

This trowel was equipped with combination FLOAT/FINISH (FIG. 15)

blades as original equipment. These blades have been designed for

optimum performance in both the floating and finishing operations. These

- 24 -

blades are versatile and should take care of most troweling needs.

FIG.15

12.3 Finish Blades (Optional)

These blades have been specifically designed for finish operations with

this trowel. They will provide a premium surface finishing capability from

your trowel. They should only be used after the concrete has set to the

point where the trowel does not sink into the concrete when placed on it.

12.4 Clip-On Float Blades (Optional)

These blades will clip (FIG.16) on to an existing installed blade, allowing

your finisher to float on “wet” concrete so that the troweling operation can

begin as early as possible. They are easily removable, so that after the

floating operation, when the concrete is sufficiently cured, they can be

removed to expose the finish blades for continued troweling.

FIG.16

12.5 Float Discs (Optional)

These round discs attach to the spiders and allow the machine to “float” on

“wet” concrete. The disc design allows early floating and easy movement

- 25 -

from wet to dry areas. They are also very effective in embedding large

aggregates and surface hardeners.

13. MAINTENANCE

13.1 Maintenance Schedule

Daily (8-10 Hours)

1. Check the oil level in the engine crankcase and gear box, fill as

necessary.

2. Check V-belt.

Weekly (50-60 Hours)

1. Relube arms, thrust collar and clutch

2. Replace blades if necessary.

3. Check and clean or replace the engine air filter as necessary.

4. Replace engine oil and filter as necessary, see engine manual.

Monthly (200-300 Hours)

1. Remove, clean, reinstall and relube the arms and thrust collar. Adjust the

blade arms.

Yearly (2000-2500 Hours)

1. Check and replace if necessary the arm bushings, thrust collar bushings

and shaft seals.

2. Check pitch control cables for wear.

3. Adjust blade speed.

13.2 Trowel Arm Adjustment

Use the following procedure to check and adjust trowel arms, and check for

worn or damaged components when it becomes apparent that the trowel is

finishing poorly or in need of routine maintenance. Look for the following

indications. Trowel arm alignment,

worn spider bushings or bent trowel arms may the cause.

• Are blades wearing unevenly? Is one blade completely worn out while the

others look new?

• Does the machine have a perceptible rolling or bouncing motion when in

- 26 -

use?

• Look at the machine while it is running; do the guard rings “rock up and

down” relative to the ground?

13.2.1 Place the trowel in a FLAT, LEVEL area.

A level, clean area to test the trowel prior to and after is essential. Any

unlevel spots in the floor or debris under the trowel blades will give an

incorrect perception of adjustment. Ideally, a 5 x 5 Ft. (1.5 x 1.5 Meter)

three-quarter inch (19 mm) thick FLAT steel plate should be used for

testing.

13.2.2 Pitch the blades as flat as possible. The adjustment bolts should all

barely make contact with the lower wear plate on the spiderbox. If one is

not making contact, adjustment will be necessary. (FIG.17,FIG.4).

13.2 Trowel Arm Adjustment Continued

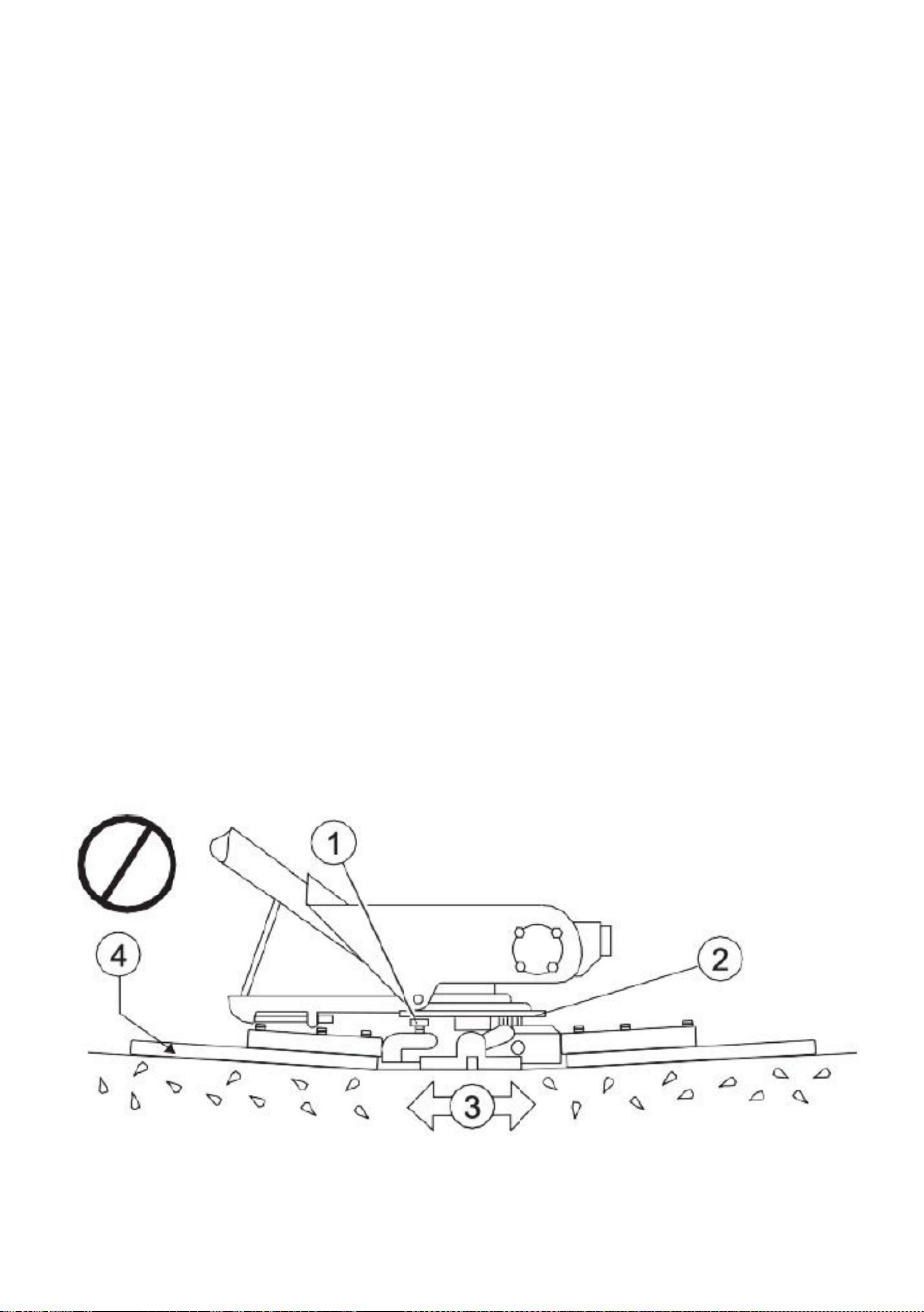

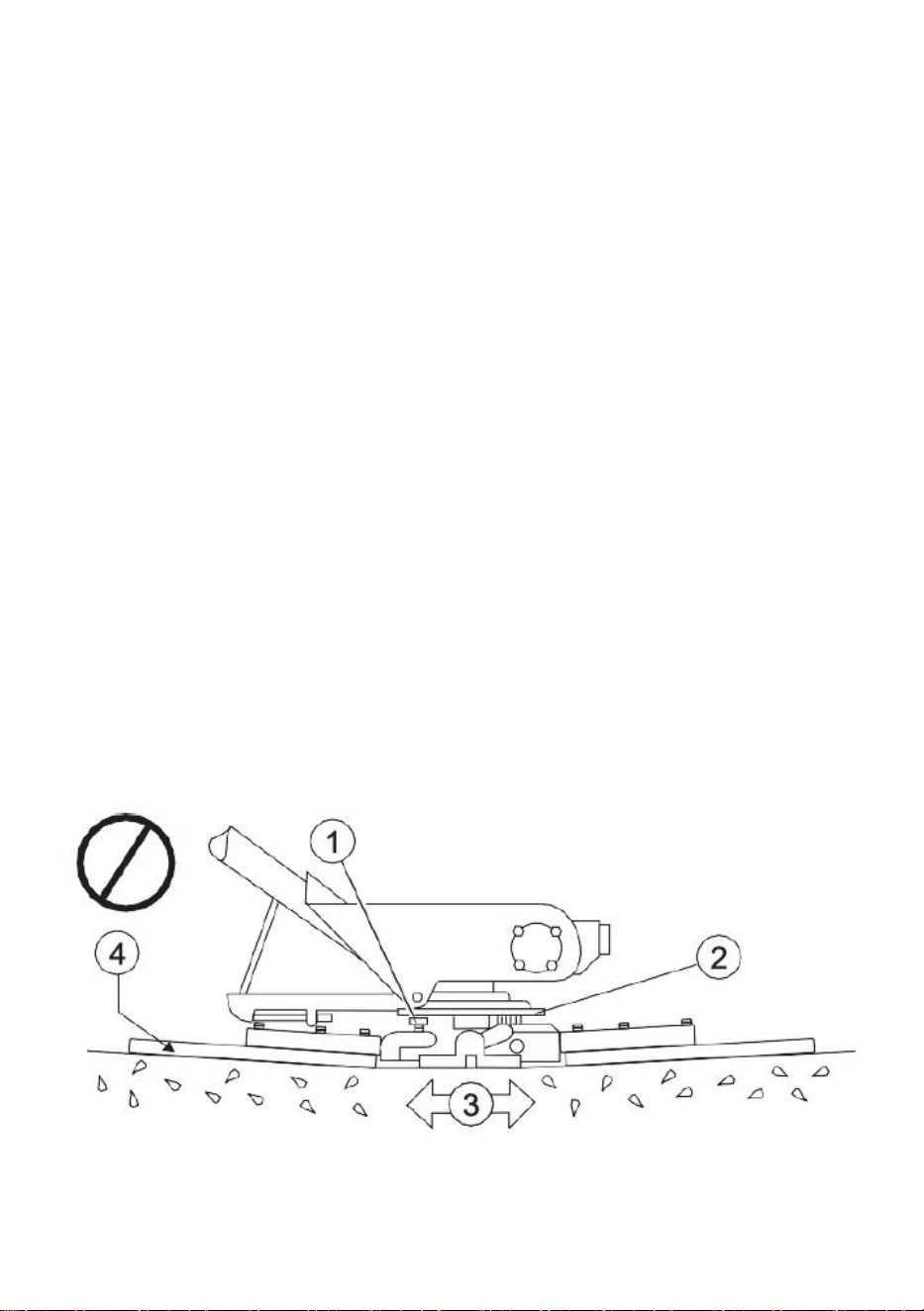

FIG.17 illustrates, "incorrect alignment", worn spider bushings or bent

trowel arms. Check that the adjustment bolt is barely touching (0.10" max.

clearance) lower wear plate. All alignment bolts should be spaced the

same distance from the lower wear plate.

1 Adjustment Bolt

2 Lower Wear Plate

3 Surface

4 "Dished" Effect on Finished Concrete

FIG.17

13.3 Trowel Blade Removal

- 27 -

13.3.1 Remove the trowel blades from the trowel arm by removing the two

hex head bolts from the trowel arm. Set blades aside.

13.3.2 Wire brush any build-up of concrete from all six sides of the trowel

arm. Repeat this for the remaining three arms.

13.4 Re-Assembly

13.4.1 Clean and examine the upper/lower wear plates and thrust the

collar.

13.4.2 Examine the entire spider assembly. Wire brush any concrete or

rust build-up. If any spider components are found to be damaged or

misshaped, replace it.

13.4.3 Reinstall bronze bushing on the trowel arms.

13.4.4 Repeat above steps for each trowel arm.

13.4.5 Make sure that the spring tensioner is in the correct position to exert

tension on the trowel arm.

13.4.6 With the bronze bushing already installed, insert all the trowel arms

with levers into the spider plate.

13.4.7 Use care to align the grease hole on the bronze bushing with the

grease hole fitting on the spider plate.

13.4.8 Lock the trowel arms in place by tightening the hex head bolt with

zerk grease fitting and jam nut.

13.4.9 Re-install the blades onto the trowel arms.

13.4.10 Install the stabilizer ring onto the spider assembly.

WARNING

Disconnect the spark plug wire from the spark plug and secure away from

the engine before performing maintenance or adjustments on the machine.

①Blade

②Blade Arm

③Hex Head Bolt

④Lock Washer

⑤Remove from Arm

13.5 Changing

Blades

FIG.18

- 28 -

Only

We recommend that all of the blades are changed at the same time. The

trowel may wobble or bounce if not.

13.5.1 Place the machine on a flat, level surface. Adjust the blade pitch

control to make the blades as flat as possible.

NOTE

Pay attention to the blade orientation on the trowel arm.

13.5.2 Remove the two bolts and lock the washers that secure the blade to

the trowel arm.

13.5.3 Remove the blade.

13.5.4 Using a wire brush, scrape all concrete particles and forgein debris

from the trowel arm.

13.5.5 Install the new trowel blade onto the trowel arm. Make sure the

blade is installed correctly, maintaining the proper orientation for direction

of rotation.

13.5.6 Reinstall the two bolts and lock washers that secure the blade to the

trowel arm. Tighten the bolts securely.

13.5.7 Repeat steps for all remaining blades.

13.6 Installing Pans onto Finisher Blades

WARNING

Lifting/Crush Hazard.

Do NOT lift the trowel with the pans attached.

ALWAYS install the pans on the work area or an area that is next

to/level with the work area.

DO NOT lift the trowel when the pans are attached.

13.6.1 Lift the trowel just enough to slide the pan under the blades. With

the blades adjacent to the Z-clips, lower the finisher onto the pan.

13.6.2 Rotate the blades into position under the Z-clips. Ensure that the

blades are rotated in the direction of travel when the machine is in

operation. Or, use the engine to rotate the blades into position.

13.6.3 Attach the blade tie-downs to the far side of the Z-clip brackets with

tie-down knobs.

- 29 -

13.6.4 Before the machine is put back into operation, check to make sure

that the blade edges are secured under the Z-clips.

13.6.5 Before the machine is put back into operation, check to make sure

that the tie-downs are secured firmly over the edges of the blade.

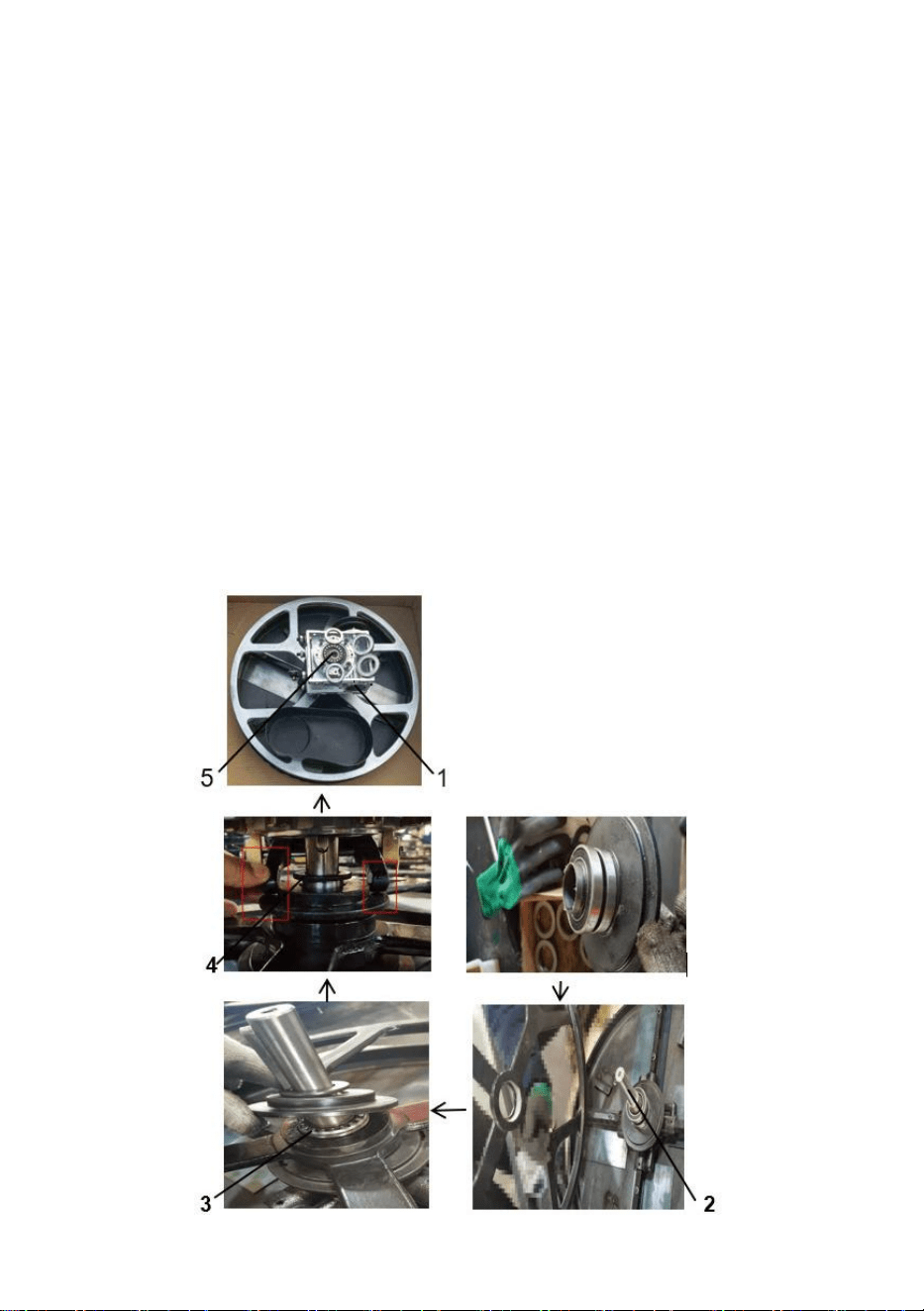

13.7 Spider Box Removal

13.7.1 Once it is determined that an adjustment is required, remove the

spider assembly from the gearbox shaft as follows:

13.7.2 Remove the zerk fitting and allen head screw designated by the

letter “S”.

13.7.3 On the opposite side of the spider block, there is another zerk fitting

and allen head screw. Remove both of these components.

13.7.4 Lift the upper trowel assembly off of the spider assembly.

NOTE

A slight tap with a rubber mallet may be necessary to dislodge the spider

from the main shaft of the gearbox.

- 30 -

14 Parts List

Handle

- 31 -

REF

Parts No.

Description

Q’TY

Dimension

RG-003

Plastic Cover

QSC-M4*8

Screw

M4x8

QWS-PM4

Plate Washer

TSA-01

Throttle Assy.

QNT-NM4

Nylock Nut

W436F-001

Handle WA

PAS-02

Stop Switch(release bar

Type)

436F-01-001

Adjust Knob

QSP-5X50

Spring Pin

5x50

QBR-51104

Bearing

QBL-M6X10

Bolt

M6x10

436F-01-004

Aluminium Guide

QWS-WM19

Wave Washer

M19

QWS-PM19

Plate Washer

M19

QSR-S18

Snap Ring

S18

436F-01-002

Adjust Screw Pipe

QBL-M6X8

Bolt

M6X8

QWS-PM6

Spring Washer

436F-01-003

Screw Guide

QSP-5X30

Spring Pin

5X30

436F-01-007

Steel Wire

436F-02-004

Yoke Arm Pin

QSR-S10

Snap Ring

S10

436F-02-003

Yoke Arm

QNT-NM10

Nylock Nut

M10

QWS-SM10

Spring Washer

M10

QWS-PM10

Plate Washer

M10

436F-02-001

Handle Support Base

- 32 -

QBL-M10X70

Bolt

M10X70

QBL-M10X35

Bolt

M10X35

436F-02-002

Upper Bracket

436F-01-005

Alumium yoke

436A-01-010

Wheel

QSP-3X30

Spring Pin

3X30

Blade

- 33 -

REF

Parts No.

Description

Q’TY

Dimension

QWS-SM10

Spring Washer

M10

QWS-PM10

Plate Washer

M10

436F-02-005B

Press Plate Cap

QBR-6009

Bearing

6009

436F-02-006B

Press Plate Cap

QBL-M10X20

Bolt

M10X20

QBL-BBM10X35

Round Head Bolt

M10X35

QNT-TM10

Thin Nut

M10

QBL-SHM10X30

Square Head Bolt

QBL-7/16X11/2

Bolt

7/16*3/2L

QWS-SM8

Spring Washer

QWS-PM8

Plate Washer

436F-02-009B

Blade Arm

436F-02-014

Blade Assembly

436F-02-008

Tilt Arm

QOR-S22

O-ring

22x1.5t

436F-02-007B

Spider

436F-02-010

Spider Bushing

QBL-LM10X30

Socket Bolt

M10x30

- 34 -

Gear Box

- 35 -

REF

Parts No.

Description

Q’TY

Dimension

436F-03

Gear Box Assembly

QNT-NM10

Nylock Nut

M10

QWS-SM10

Spring Washer

M10

QWS-PM10

Plate Washer

M10

QBL-M6X16

Bolt

M6X16L

QRV-M8

Release Valve

436F-03-004

Big Cover

436F-03-005

Gasket of Big Cover

QBL-FHM10x25

Flat Socket Head Bolt

M10x25

QWS-SSM10

Washer

M10

QBR-30305

Bearing

30305

436F-03-008

Worm Gear

QBR-6206

Bearing

6206

QKY-W6X10X25

Wood Key

6X10X25

436F-02-012

Main Shaft

QKY-6X25

Key

6X25

436F-03-001

Shell

QBL-STM10x40

Stud Bolt

M10x40

QBL-M10X16

Bolt

M10X16

436F-03-007

Worm Shaft

QBR-32004

Bearing

32004

436F-03-006

Gasket of Side Cover

QOR-P55

O-Ring

55x3.5t

436F-03-003

Output Side Cover

QOS-20X40X8

Oil Seal

436F-04-005

Pulley

QKY-5X35

Key

5X35

QBL-M8X10

Bolt

M8X10

QOS-27X47X10

Oil Seal

27X47X10

436A-03-008WT

Oil Drain

QBR-6004

Bearing

6004

- 36 -

436F-03-002

Side Cover

QOCW-M27x1.5

Oil Check Windows

M27x1.5

Safety Ring

- 37 -

REF

Parts No.

Description

Q’TY

Dimension

QWS-SM8

Spring Washer

GX160

Engine GX-160

W436F-005

Hook Lift

QBL-SHM8X20

Socket Head Cap Bolt

436F-04-013

Clutch Busing

CA-01

Clutch

90-1

CA-01-004

Face Plate

90-2

QBL-AM8x16

Set Screw

M8x16

90-3

CA-01-005

Clutch Spring

90-4

CA-01-003

Shoe Weight

90-5

CA-01-002

Clutch Drum

90-6

QBR-6006

Bearing

6006

90-7

CA-01-001

Clutch Shaft

QBL-M8X35

Bolt

M8X35

QWS-SPM8

Special Plate Washer

QKY-5x5x50

Key

5x5x50

436F-04-006

Belt Cover

QBT-A26

V-Belt

A26

W436F-002

Engine Mount Plate

436F-04-107

Engine Mount Bushing

100

QBL-FHM8X20

Flat Head Cap Bolt

M8X20

101

QNT-M8

Nut

102

QBL-LM8X40

Socket Head Bolt

M8X40

103

QWS-PM8

104

436F-04-004

Cup

105

436F-04-003

Rubber

106

W436F-004B

Safety Ring

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:HMR950,HMR1200

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznouspar

rapportauxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.

parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

TRUELLEÉLECTRIQUE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld’utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonnerque

nousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

<Imageuniquementpourréférence>

MODÈLE:HMR950,HMR1200

BESOIND'AIDE?CONTACTEZNOUS!

TRUELLEÉLECTRIQUE

1

Machine Translated by Google

1.Informationsdesécurité

AVERTISSEMENT

1.2Sécuritédefonctionnement

Afindevousconformerauxloislocalesconcernantlespareétincelles,consultezle

distributeurdumoteuroul'administrateurlocaldesantéetdesécurité.

Uneconnaissanceetuneformationappropriéesontnécessairespourutiliser

l'équipemententoutesécurité!Unéquipementutilisédemanièreinappropriéeoupardu

personnelnonformépeutêtredangereux!Lisezlesinstructionsd'utilisationcontenues

danscemanueletdanslemanueldumoteuretfamiliarisezvousavecl'emplacementet

l'utilisationappropriéedetouteslescommandes.Lesopérateursinexpérimentésdoivent

recevoirdesinstructionsd'unepersonnefamiliariséeavecl'équipement

avantd'êtreautorisésàutiliserlamachine.•NE

JAMAISpermettreàquiconqued'utilisercetéquipementsansformationappropriée.

1.1LoisrelativesauxpareétincellesAvis:Les

codesdesécuritésanitairedesÉtatsetlescodesdesressourcespubliquesprécisentque,

danscertainsendroits,despareétincellesdoiventêtreutiliséssurlesmoteursà

combustioninterneutilisantdescarburantsàbased'hydrocarbures.Unpareétincellesestun

dispositifconçupourempêcherladéchargeaccidentelled'étincellesoudeflammes

provenantdel'échappementdumoteur.Lespareétincellessontqualifiésetévaluésà

ceteffetparleServiceforestierdesÉtatsUnis.

AVERTISSEMENT:Lisezetcomprenezl'intégralitédecemanuelavant

d'utiliseroud'entretenirceproduit.Lenonrespectdecesavertissements

etinstructionspeutentraînerdesblessurescorporellesoudes

dommagesàdesbiensdevaleur.

Lespersonnesutilisantcetéquipementdoiventêtrefamiliariséesaveclesrisqueset

dangersquiysontassociés.

•NEJAMAIStoucherlemoteuroulesilencieuxlorsquelemoteurestenmarcheou

immédiatementaprèssonarrêt.Ceszonesdeviennentchaudesetpeuventprovoquer

desbrûlures.•N'utilisezJAMAISd'accessoiresoud'accessoiresnonrecommandéspar

GARANTIESIMPORTANTES

2

Machine Translated by Google

3

systèmesdecollecteetprotectionauditive,lecaséchéant.Ças'applique

doitêtrestockédansunendroitpropreetsec,horsdeportéedesenfants.•TOUJOURSfairefonctionner

lamachineavectouslesdispositifsdesécuritéetprotectionsenplace.

DANGERlesconsignesdesécuritépourraiententraînerdegraves

n'estpasexploité.•

TOUJOURSrangerl'équipementcorrectementlorsqu'iln'estpasutilisé.Équipement

manueletconsignesdesécuritécidessous.Lenonrespectdesavertissementset

techniquesdefonctionnementavantd'utiliserlamachine.•Portez

TOUJOURSdeslunettesdesécuritéoudeslunettesdesécuritéapprouvéesANSIZ87.1.

avantd'essayerd'utiliserl'équipement.

tranchéesàmoinsqu'iln'yaituneventilationadéquate,àtraversdesélémentstelsque

desventilateursoudestuyauxd'extractionsontfournis.Échappementd'essencedu

PuissanceTomahawk.Desdommagesàl'équipementetdesblessuresàl'utilisateurpourraientenrésulter.•NE

JAMAISlaisserlamachinefonctionnersanssurveillance.•Assurez

vousTOUJOURSquel'opérateurconnaîtlesprécautionsdesécuritéappropriéeset

etenétatdemarche.NEPASmodifierouretirerlesdispositifsdesécurité.NEPAS

fairefonctionnerlamachinesidesdispositifsdesécuritéoudesprotectionssontmanquantsouinopérants.•

TOUJOURSlire,comprendreetsuivrelesprocéduresdumanueldel'opérateur.

conditionsdetravail.Utilisezégalementdeschaussuresdesécuritéantidérapantes,uncasque,desgantsetdesgantsantipoussière.

blessureoudécès.•

NEPASfairefonctionnerlamachineàl'intérieuroudansunendroitclostelqu'unendroitprofond.

lemonoxydedecarbonepeutprovoquerunepertedeconscienceetentraîner

avecdesécranslatérauxou,sinécessaire,unécranfacial.Utilisezunmasqueantipoussièreencasdepoussière

lemoteurcontientdumonoxydedecarbonetoxique;expositionà

àtouteslespersonnesprésentesdanslazonede

travail.•TOUJOURSfermerlerobinetdecarburantsurlesmoteursquiensontéquipéslorsquelamachineestenmarche.

Lesmoteursàcombustioninterneprésententdesrisquesparticulierspendantleurfonctionnement

etfaireleplein!Lisezetsuivezlesinstructionsd'avertissementdanslemanueldupropriétairedumoteur.

1.3Sécuritélorsdel'utilisationdesmoteursàcombustion

DANGER

Machine Translated by Google

4

Lespiècesenrotationpeuventprovoquerdesblessuresgraves.

•NEPASlancerunmoteurnoyéaveclabougied'allumageretirée.

unentretienetdesréparationsoccasionnellessontnécessaires.•N'essayez

PASdenettoyeroud'entretenirlamachinependantqu'elleestenmarche.

moteursàessence.Lecarburantemprisonnédanslecylindrevajaillir

l'ouverturedelabougied'allumage.•

NEPAStesterlaprésenced'étincellessurlesmoteursàessence,silemoteurest

Unéquipementmalentretenupeutdevenirundangerpourlasécurité!Pourquele

l'équipementpourfonctionnercorrectementetentoutesécuritésurunelonguepériodedetemps,

périodiquement

démarragedumoteur.•

NEPASfairefonctionnerlamachines'ilyadesfuitesdecarburantousilesconduitesdecarburantsontdesserrées.

lamort.•

NEPASfumerpendantquevousutilisezlamachine.•NEPASfumer

lorsquevousfaiteslepleindumoteur.•NEPASfairelepleinde

carburantavecunmoteurchaudouenmarche.•NEPASfaire

lepleindumoteuràproximitéd'uneflammenue.•NEPAS

renverserdecarburantlorsquevousfaiteslepleindumoteur.•NE

PASfairetournerlemoteuràproximitédeflammesnues.•

TOUJOURSremplirleréservoirdecarburantdansunendroitbienventilé.•

TOUJOURSremettrelebouchonduréservoirdecarburantaprèsavoirfaitle

plein.•VérifiezTOUJOURSlesconduitesdecarburantetleréservoirdecarburantpourdécelerdesfuitesetdesfissuresavant

inondéouuneodeurd'essenceestprésente.Uneétincelleparasitepourraits'enflammer

des

fumées.•NEPASutiliserd'essenceoud'autrestypesdecarburantsoudesolvantsinflammables.

lessolvantspeuventdevenirexplosifs.•TOUJOURS

garderlazoneautourdusilencieuxexemptededébristelsquefeuilles,papier,cartons,etc.Unsilencieux

chaudpourraitlesenflammeretdéclencherunincendie.

pournettoyerlespièces,notammentdanslesespacesclos.Lesvapeursdescarburantset

AVERTISSEMENT

1.4Sécuritédesservices

Machine Translated by Google

2Informationssurleproduit

5

2.3Sécurité

2.1Utilisationprévue

2.2Familiarisationaveclatruelle

instructionsetavertirdesdangersetdesdangers.•Vérifiez

TOUJOURSlespiècesendommagéesavantchaqueutilisation.Vérifiezsoigneusement

truelleavecunepartieendommagée.•

TOUJOURSinspecterlachapeavantdelaplaceraustockageetavant

Remplacezimmédiatementlespiècesendommagéesouusées.N’utilisezjamaisle

moteur,pales,contrôledepasrapide,filtreàair,interrupteurd'arrêtcentrifuge,système

d'embrayageetdepoulie.Assurezvousqu'ilyatoujoursdel'huiledanslemoteur.

conçuetrecommandéparTomahawkPower.•TOUJOURSdébrancher

labougied'allumagesurlesmachineséquipées

•UtilisezTOUJOURSuniquementlesaccessoiresrecommandésparle

Truelles!Densifiezfacilementlessolsenbétonpourdesrésultatsdefinitionidéaux

surdesprojetscomprenantdesallées,dessoussolsetdesprojetscommerciaux/industriels

•TOUJOURSremplacerlescomposantsusésouendommagéspardespiècesderechange

réutilisation.Rangezlatruelledansunendroitsecetsécurisé,horsdeportéedes

enfantslorsqu'ilsnesontpasutilisés.

etdesétiquettesdifficilesàlire.Lesétiquettesfournissentunfonctionnementimportant

adaptéàunetruellepeutcréerunrisquedeblessurelorsqu'ilestutiliséavecle

OubliezlestâcheslaborieusesdefinitionmanuelleavecleTomahawkPower

moteursàessence,avantl'entretien,pourévitertoutdémarrageaccidentel.•TOUJOURS

garderlamachinepropreetlesétiquetteslisibles.Remplacertouslesmanquants

fabricantpouruneutilisationaveclatruelle.Lesaccessoirespouvantêtre

emplois.

dallesdebéton.Analysezvotretruelleetnotezchaquecomposant:le

quelatruellefonctionneracorrectementetrempliralafonctionprévue.

équipementdechape.•

TOUJOURSgarderleslamespropreslorsqu'ellesnesontpasutiliséesetlesprotectionsenplaceet

enétatdemarche.

LestruellesmécaniquesdeVEVORsontconçuespourleflottageetlafinitionde

Machine Translated by Google

6

truelle.

autourdevotresurfacedonnée.Cettetruellecomprend4lamescombinéespar

L'essaid'essaiaugmenteralaconfiancedesopérateurs,toutenaidantàsefamiliariser

Lapuissanceesttransféréedumoteuràl'arbred'entréedelaboîtedevitessesviaun

L'arbredesortieverticaldelaboîtedevitessesseconnecteàunmoyeumouléappeléle

béton.Testezsurunesectionexemptedetoutdébrisetautresobjets.

Desinstructionsdesécuritésontdisponiblestoutaulongdecemanueletsurle

système.Lapoulies'enclencheàl'aided'unembrayagecentrifugeoumanuel.

ReportezvousàlasectionPiècesdecemanuelpourplusd'informations.

fixationdelamesouautresaccessoires.N'oubliezpas:lorsquelaboîtedevitesses

Avantd'utiliservotretruellemécanique,lisezattentivementtouteslesconsignesdesécurité.

vousmêmeaveclescommandesdelatruelle.Deplus,celaaideralesopérateurs

comprendrecommentfonctionnelatruellemécaniqueenconditionsréelles.

Lesopérateursdoiventêtrebienforméssurlesopérationsetlamaintenancedu

manueldupropriétairedumoteurpourobtenirdesinstructionsconcernantlefonctionnementet

Entraînementparpoulieàcourroietrapézoïdale

Laboîtedevitessesestsituéesouslemoteurettransfèrelapuissanceaurotor

équipement.Lesinformationsdesécuritédoiventresterenbonétatetlisibles.

LestruellesmécaniquesVEVORsontalimentéespardesmoteursKohler.Seréférerau

boîted'araignée.LaSpiderboxa4brasquis'étendentversl'extérieuretquisontutiliséspour

L'arbredesortietourne,toutcommel'ensembleSpiderbox.

truelleetestéquipédedeuxarbres(entréeetsortie).

Leslamesdelatruelleserventàfinirlebétonlorsdeleurrotation

rotor.Ilssontégalementespacésselonunmotifradialetattachésau

Avantdecommencer,testezlatruellesurunesectionplateetdiluéeduboisfini.

entretiendevotremoteur.Lemanueldumoteurestinclusavecvotre

truelle.

ouunensemblespiderbox.Laboîtedevitessescontrôlelavitessederotationdu

2.5Systèmed'entraînement

2.8Lames

2.6Boîtedevitesses

2.4Moteur

2.7Boîted'araignée

Machine Translated by Google

Truelle

2.10Formation

2.9Embrayagecentrifuge

4.1Configurationexpress

Moteur

7

4Guided'utilisation

3.Spécificationstechniques

Consommationdecarburant

Vitessemaximale(tr/min)

Modèle HMR1200

38pouces

Pouruneformationappropriée,reportezvousàlasection«LISTEDECONTRÔLEDE

FORMATION»situéeàlafindecemanuel.Cettelistedecontrôlecontientun

CH260

Angledelameoptimal

Modèle

arrêtcomplet.

Diamètredudisque 46pouces

374

(g/kWh)

Encasd'emballementdelatruelle(l'opérateurrelâchela

Moteur

015

CH440

Systèmedetransmission

arbrerotatifverticalaumoyendel’ensemblearaignée.

planpermettantàunopérateurexpérimentédefourniruneformationàunnouvelopérateur.

réglage(°)

Taper

HMR950

015

2800

poignée),l'embrayagecentrifugearrêteralemoteuretamèneralatruelleàune

Nombredelames

Vissansfinetvissansfin

4temps,arbreàcamesentendu,1cylindre

Machine Translated by Google

8

Étape5:placezleguidonautourdel'œilversle

hautdelacolonneduguidon.

Étape4:insérezlavisdanslagoupilleetfixez

lesécrousenhautetenbaspourlamainteniren

place.

Étape6:Placezleboulonàtraverslabasedes

poignées,puis

fixeravecunécrouàl'extrémité.

truelle.

Étape3:dévissezl'écroudelagoupilleetinsérezla

goupilledanslabasedelatruelle.

Étape2:Insérezlesboulonsetles

rondellesdanslestrousduguidon–fixezles

avecunécrou.

Étape1:insérezl'extrémitédelacolonnedu

guidondanslabasedu

4.2Guidededémarragerapide

Machine Translated by Google

5.1Poignée

9

5.Commandesetcomposants

l'avantdumoteuretconnectez

Étape:9Amenezlefilducoupecircuità

c'estl'interrupteurd'arrêt.

Étape:10Fixezlepositif(rouge)

arrêtezvous,puisserrezlavis.

Étape:7Pourfixerlecâbled'accélérateur,retirez

lefiltreàairetlecouvercle.

l'écroudepivotetàtraverslepivot

Étape:8Faitespasserlecâbleàtraversle

etfilsmoteurnégatifs(noirs)

àlabatterie.

Comprendune«roueenétoile»pourréglermanuellementl'angledelalame.

Machine Translated by Google

dix

5.3Interrupteurd'arrêtcentrifuge

Danslecasoùl'opérateurperdlecontrôledelatruelle,cetinterrupteurarrêtera

lemoteur.

5.2PoignéepliableàpasrapideUtiliseune

poignéeàlevierpourréglerrapidementlepasdelalame.Lapoignéesepliepourle

rangement.

5.4Levierdecommandede

l'accélérateurL'accélérateurcontrôlelavitessedumoteur.Déplacezlelevierversl'opérateur

pouraugmenterlerégimemoteur(haut),etloindel'opérateurpourdiminuerlerégime

moteur(bas).

Machine Translated by Google

5.2Composantssupplémentaires

11

LestruellesVEVORutilisentdesmoteursKohleretsontsoutenuesparunmoteurde3ans.

Ajustezleslamesenacierdelatruellede0à15degréspourobtenirunfinimatetléger.

Cettetruelleestéquipéede4lamesenaciertrempécombinéesconçuespour

NEJAMAISmettrelesmainsetlespiedsàl’intérieurdel’anneaudeprotection.

Leguidonpluslargedelatruellepermetuneplusgrandestabilité,unmeilleuréquilibreet

laplupartdesfabricants.

équilibré.

brillantoufinitionbrillante.

lesopérationsdeflottementetdefinition.Ceslamessontinterchangeablesavec

Fournitdespointsdefixationpourleslames.Sileslamesprésententuneusureinégale

aveccecouvercleretiré.

L'anneaustabilisateurréduitlesvibrationsdubrasdelatruelleetlemaintient

pointsélevés,ramenantlemortieràlasurfaceetproduisantunecoucheuniformeet

Manœuvrabilité.Remplacezlespoignéessiellessontuséesouendommagées.

Retirezcecouverclepouraccéderàlacourroietrapézoïdale.NEJAMAISutiliserlatruelle

Conçupourseclipsersurleslamescombinées,leplateauflottantfonctionnepoursedécomposer.

Desserrezpourplierlapoignée.

garantiepourunservicefiable.

motifsousileslamess'usentplusrapidementquelesautres,lebrasdelatruellepeutavoirbesoin

êtreremplacé.

5.9Brasdetruelle

5.10Lames

5.11Couvercledecourroietrapézoïdale

5.12Poignée

5.7Contrôledupasdepale

5.8Anneaudegarde

5.6Moteur

5.5Guidonsdevélo

5.2.1Anneaustabilisateur

5.2.2Bacflottant

Machine Translated by Google

L'importancedel'entretien

6.MOTEUR

12

6.1Entretien

5.2.3Tubedelevageauxiliaire

AVERTISSEMENT

vérifiépourunelubrificationadéquateetremplidecarburantavantl'utilisation.Référer

Suiveztoujourslesrecommandationsd'inspectionetd'entretienet

fairefonctionnervotremoteurdansdesconditionsdifficiles,tellesqu'unechargeélevéeetsoutenue

LestruellesVEVORsontpropulséespardesmoteursKohler.Lemoteurdoitêtre

•Unentretieninappropriéoulefaitdenepascorrigerunproblèmeavantl'utilisationpeutprovoquer

undysfonctionnementpouvantentraînerdesblessuresgraves,voirelamort.

votremoteur,consultezunrevendeuragrééKohler.

Pourvousaideràbienprendresoindevotremoteur,lespagessuivantescomprennentun

calendrierdemaintenance,procéduresd'inspectionderoutineetsimplicité

Leprogrammed'entretiens'appliqueauxconditionsnormalesdefonctionnement.Situ

etl'entretien.Siunproblèmesurvientousivousavezdesquestionsconcernant

aumanueldumoteurdufabricantpourlesinstructionsetlesdétailsdefonctionnement

dalledeniveau.

prisesituéedevantlaboîtedevitesses.Disponibleaveccertainesunités.

horairesdanscemanueldupropriétaire.

Unbonentretienestessentielpourunfonctionnementsûr,économiqueetsansproblème

sontplusdifficiles,ounécessitentdesoutilsspéciaux,sontmieuxgéréspar

Utilisezcetubepoursouleverlatruellesurunedalle.Letubedoitêtreinsérédansle

procéduresd'entretienàl'aided'outilsmanuelsdebase.Autrestâchesdeservicequi

ouunfonctionnementàhautetempérature,ouuneutilisationdansdesconditionsinhabituellementhumidesou

poussiéreuses,consultezvotrerevendeuragréépourobtenirdesrecommandationsapplicablesàvotre

besoinsetusagesindividuels.

mécanicienqualifié.

opération.Celacontribueraégalementàréduirelapollution.

professionnelsetsontnormalementeffectuésparuntechnicienKohlerouautre

Machine Translated by Google

PRUDENCE:

6.2.1Bouchonderéservoirdecarburant

AVERTISSEMENT

6.2Sécuritédel'entretien

6.2.2Levierd'accélérateur

6.2Sécuritédelamaintenance(suite)

Certainesdesprécautionsdesécuritélesplusimportantessuivent.Cependant,nousnepouvonspas

tâchedonnée.

entretien.Vousseulpouvezdécidersivousdevezounoneffectuerune

etlessystèmespeuventêtreréalisésparn'importequelétablissementderéparationdemoteurs

lebouchonduréservoirdecarburantestbienserré.Nepastropremplir.

peutvousblessergravement,voirevoustuer.Suiveztoujoursles

Nonrespectdesinstructionsetprécautionsd’entretien

Entretien,remplacementouréparationdesdispositifsdecontrôledesémissions

Retirezcebouchonpourajouterdel'essencesansplombdansleréservoirdecarburant.Assurezvousquele

avantLENT,levierversl'opérateurRAPIDEMENT).

ouindividuel,enutilisantdespièces«certifiées»selonlesnormesEPA.

procéduresetprécautionsdanscemanueldupropriétaire.

Lelevierd'accélérateurestutilisépourréglerlerégimemoteur(levieravancé).

vousavertirdetoutdangerimaginablepouvantsurvenirlorsdel'exécution

TOUJOURSobtenirl’aided’uneautrepersonnepourvousaideràsouleverlatruelle.

N'essayezJAMAISdesouleverlatruelleparvousmême.

13

Machine Translated by Google

OUVRIRpourlaissercoulerlecarburant,FERMERpourarrêterlefluxdecarburant.

Méthodededémarragemanuel.Tirezsurlapoignéedudémarreurjusqu'àcequ'unerésistancesefassesentir,

puistirezrapidementetdoucement.

6.2.5Niveaudurobinetdecarburant

6.2.6Levierdestarter

Utilisélorsdudémarraged'unmoteurfroidoupartempsfroid,lestarterenrichitle

mélangedecarburant.

6.2.4Démarreuràrappel(cordedetraction)

6.2.3L'interrupteurmarche/arrêtdumoteurLa

positionONpermetledémarragedumoteur,lapositionOFFarrêtelefonctionnementdumoteur.

14

Machine Translated by Google

7.PRÉINSPECTION

15

NOTE:

moteuretprovoqueruneusurerapidedumoteur.

enfonctionnement.

fairefonctionnerlatruelle.

filtreouunfiltreàremplacer.Celapermettraàlasaletédepénétrerdans

NEtouchezPASceszonespendantquelemoteurtourneouimmédiatementaprès

Lefiltreàairempêchelasaletéetautresdébrisdepénétrerdanslesystèmedecarburant.

branchezleunefoisparsemaine.Réglezl'écartementdesbougiesd'allumagesur0,6à0,7mm(0,028à0,031pouces).

Leréservoirdecarburantcontientdel'essencesansplomb.Pourplusd'informations,reportezvousau

encoursd'exécution.

Labougied'allumagefournituneétincelleausystèmed'allumage.Nettoyerl'étincelle

NEJAMAISfairefonctionnerlemoteuraveclesilencieuxretiré.

boîte.

Lesilencieuxestutilisépourréduirelebruitetlesémissionsdumoteur.

Pouraccéderàl'élémentfiltrant,retirezl'écrouàoreillessurledessusdufiltreàair.

manueldupropriétairedumoteur.

entretienàlatruelle.

celanepermetpasunelibrecirculationdel’air.

Nefaitespasfonctionnerlemoteursansfiltreàair,avecuncircuitd'airendommagé.

Lescomposantsdumoteurpeuventgénérerunechaleurextrême.Pouréviterlesbrûlures,FAIRE

NEJAMAISutiliserlatruellemécaniquedansunezoneconfinéeouunestructurefermée.

PortezTOUJOURSdeslunettesetuneprotectionauditiveapprouvéesavant

AVERTISSEMENT

NEJAMAISplacerlesmainsoulespiedsàl'intérieurdesanneauxdeprotectionlorsquelemoteurestenmarche.

6.2.9Silencieux

6.2.10Réservoirdecarburant

6.2.8Bougied'allumage

6.2.7Filtreàair

TOUJOURSarrêterlemoteuravantd'effectuertouttypede

Machine Translated by Google

16

7.1.1Lisezlesconsignesdesécuritéaudébutdecemanuel.

7.1.3Vérifiezlefiltreàairpourdécelerdelasaletéetdelapoussière.Silefiltreàairestsale,remplacezle

essuyezle.

entréed'airderefroidissementdumoteur,carburateuretfiltreàair.

7.2.2Retirezlajaugederemplissagedel'orificederemplissaged'huilemoteur(FIG.2)et

aprèschaqueutilisation.Celavérifieraquelecommutateurfonctionnecorrectementet

aircomprimé.

Vérifiezleniveaud'huileindiquésurlajauge.

7.2.4Sileniveaud'huileestbas(FIG.3),remplissezjusqu'auborddel'orificederemplissaged'huileavec

Ilestrecommandéd'utiliserlecoupecircuitdelatruellepourarrêterlemoteur.

avecunnouveausinécessaire.

7.1.4Vérifiezlecarburateurpourdécelertoutesaletéetpoussièreexternes.Nettoyezleàsec

7.2.3Inséreretretirerlajaugesanslavisserdanslegoulotderemplissage.

400cc.

neprésenteaucundangerpourl’opérateur.

7.1.5Vérifierleserragedesécrousetdesboulonsdefixation.

celuirecommandéavecl'huile4tempsSAE10W30.Lacapacitémaximaled'huileest

FIG.3

7.1.2Nettoyerlatruellemécaniqueenenlevantlasaletéetlapoussière,particulièrement

7.2.1Pourvérifierleniveaud'huilemoteur,placezlatruellemécaniquesurun

terrainplataveclemoteurarrêté.

FIG.2

7.2Contrôledel'huilemoteur

7.1Avantdecommencer

Machine Translated by Google

17

7.5Vérificationdelacourroietrapézoïdale

7.3Contrôleducarburant

7.4Huiledeboîtedevitesses

7.3.1Retirezlebouchond'essencesituéaudessusduréservoirdecarburant.

7.3.3Lorsduravitaillement,veillezàutiliserunecrépinepourlafiltration.NEPAScompléter

onpeutalorssupposerquelaboîtedevitessescontientunequantitéd'huilesuffisante.

Essenceàindiced'octanede89.

7.4.2Sil'huiledelubrificationcommenceàs'écoulerlorsduretraitdubouchondevidange,

Lescarburantsmoteursonthautementinflammablesetpeuventêtredangereuxs’ilssontmalmanipulés.

rempliravecdel'huilelubrifiantepourboîtedevitessestypeISO680jusqu'àcequel'orificederemplissaged'huiledéborde.

FIG.4

lecarburant.Essuyeztoutcarburantdéversé.

7.4.3Sil'huiledelubrificationnes'écoulepaslorsduretraitdubouchondevidange,

lemoteurestchaudoutourne.

lecôtédu

truellemécanique.Siunecourroietrapézoïdaleestdéfectueuseouusée,remplacezsimplementlacourroietrapézoïdale

NEPASfumerpendantleravitaillement.N'essayezPASderavitaillerlatruellesile

7.4.1Déterminezsileniveaud'huiledelaboîtedevitessesestbasenretirantlebouchond'huilesituésur

Unecourroietrapézoïdaleuséeouendommagéepeutnuireauxperformancesdevotre

7.3.2Inspectervisuellementpourvoirsileniveaudecarburantestbas.Sileniveaudecarburantestbas,faiteslepleinavec

boîtedevitesses.Cetteficheseramarquéeparl'autocollant"check".VoirlaFIG.4.Le

Leniveaucorrectd’huiledelubrificationdoitsetrouveraubasdubouchonderemplissage.

commeindiquédanslasectionentretiendecemanuel.

Machine Translated by Google

18

7.7INTERRUPTEURSD'ARRÊTDESÉCURITÉ

NElaissezPASlamachineinutiliséeaveclemoteuràhautevitessependantunepériodeprolongée.

7.8COMMUTATEURD'ARRÊTÀPOIGNÉE

7.6Vérificationdelalame

procédurederéglagedupasdepale.Remplaceztoutesleslamesusées.

Lesinterrupteursdoiventêtretestésàchaquedémarragedumoteur.

démarrerouexécuter.Lebutdecetinterrupteurestd'arrêterlemoteurencasd'emballement

Cettetruellemécaniqueaétééquipéed'uninterrupteurd'arrêtdesécurité.Tuerentoutesécurité

Danscettecondition.Avecl'interrupteurenpositionOFF,lemoteurnedoitpas

Avantdecommencer,vérifiezleslamesuséesouendommagées.Siunelameestusée

sécuritédesopérateurs.Desblessurespeuventsurvenirs'ilestdésactivé,déconnectéou

FIG.5

JAMAIS!désactiveroudéconnecterlecoupecircuit.Ilestprévupour

NOTE

situation(c'estàdirel'opérateurrelâchantlapoignéependantlefonctionnement).

ReportezvousàlasectionEntretiendecemanuelpourobtenirdesinstructionssurle

laceinture.

alorsquelesautressemblentneufs,celapourraitêtredûàunproblèmedepasdepale.

malentretenu.

périodedetempsprolongée.Celaentraîneraituneusureprématuréedelacourroieoupourraitdétruire

Lemécanismedecetinterrupteurdoitfonctionnerlibrementetdoittoujoursêtreconservé

Surletubedelapoignéeprincipalesetrouveuninterrupteurrouge(FIG.5).Lacommutation

TOUJOURSréglerlerégimemoteurauralentilorsquel’embrayageàmainestdébrayé.

Machine Translated by Google

letubedansladouillesituéeducôtéopposédelaboîtedevitessesà

depuisletubedelevageauxiliaire,releverlamachinepourladéplacersurunedalle.

bâtimentavecunegrue.

prise.Avecunepersonnesoulevantlapoignéeprincipaleetuneautresoulevant

déplacerlatruelle.Desballesdelevageouunchariotélévateurpeuventêtreutiliséspoursouleverunetruellesurun

poignée.S'iln'estpascorrectementstabilisé,lapoignéepeutosciller

Souleverlatruellesurunedalle

cependant,ensoulevantlamachinedusol.Gravesdommagesàlamachine

oudesblessurespourraientêtrecauséesparlachuted'unetruelle.

Latruelledoitêtrestabiliséeparlapersonneportantlesacdel'opérateur.

L'utilisationd'unegruepourdéplacerunemachineavecuneballerelevableestfortementrecommandée

etparfaitementsûrepourlamachine.Desprécautionssupplémentairesdoiventêtrepriseslorsque

N'utilisezPASvotretruelletantquecettesectionn'estpasparfaitementcomprise.

Retirezletubedelevageauxiliairesituéaudessusdelapoignéeprincipale.Insérer

blessure.

Cettesectionestdestinéeàaiderl'opérateurlorsdudémarrageinitialdu

N'essayezPASd'utiliserlatruelleavantquelesinstructionsdesécuritéetgénérales

LessectionsInformationsetInspectiondecemanuelontétélues

etretournezlatruelle,causantainsidesdommagesàlatruelleetaucorps

etbiencompris.Selonleconstructeurdumoteur,

soigneusementavantd'essayerd'utiliserlatruellesurleterrain.

lapoignée.Assurezvousqueletroudutubes'engagedanslagoupilledu

Laballerelevableestoptionnellesurlestruellesneuves.Ilfournitunpointdelevageoptimalpour

truelleàconducteurmarchant.Ilestextrêmementimportantquecettesectionsoitlue

19

8.2Levagedelaballe

8.2Levagedelaballe(suite)

AVERTISSEMENT

8.1Tubedelevageauxiliaire

AVERTISSEMENT

8.DÉMARRAGEINITIAL

Machine Translated by Google

9.DÉMARRAGEDUMOTEUR

FIG.6

moteurfroid.

devientleplusdifficileàunecertaineposition,correspondantau

moteuroulatempératureestchaude.

manuel.

lesétapesdefonctionnementpeuventvarier.Voirlemoded'emploidumotoriste

9.4Placerlelevierdestarter(FIG.8)enposition"OUVERT"sivousdémarrezunmoteuràchaud.

FIG.7

9.1Placezlelevierdurobinetdecarburantdumoteur(FIG.6)enposition"ON".

FIG.8

9.5Placerl'interrupteurON/OFFdumoteur(FIG.9)enposition"ON".

9.3Placerlelevierdestarter(FIG.7)enposition"FERMÉ"sivousdémarrezun

9.6Saisissezlapoignéededémarrage(FIG.10)etretirezlalentement.Larésistance

FIG.9

9.2Placezlelevierd'accélérateurdelatruelle(FIG.1)enposition«IDLE».

20

Machine Translated by Google

10.ARRÊTDUMOTEUR

minutes.Vérifiezlesfuitesdecarburantetlesbruitsquipourraientêtreassociésàun

9.8Avantdemettrelatruelleenservice,faitestournerlemoteurpendantplusieurs

Couvercleoucomposantdecourroietrapézoïdale.

9.9Pourcommenceràtruelle,déplacezlelevierd'accélérateur(FIG.11)verslaposition«RAPIDE».

9.7Silemoteuradémarré,ramenezlentementlelevierdestarter(FIG.7)enposition

Postelibre.Silemoteurn'apasdémarré,répétezlesétapes1à6.

FIG.10

pointdecompression.Tirezvivementetdoucementsurlapoignéedudémarreurpourdémarrer.

FIG.11

10.1Déplacezlelevierd'accélérateurenpositionIDLEouSLOW(FIG.11)et

faitestournerlemoteurpendanttroisminutesàbassevitesse.

10.2Unefoislemoteurrefroidi,tournezl'interrupteurdedémarrage/arrêtdumoteursurlaposition

«OFF»(FIG.12).

10.3Fermezlerobinetd'arrêtdecarburant(FIG.13)endéplaçantlelevierdurobinetdecarburant

enpositionOFF.

21

Machine Translated by Google

11.1Manœuvrerlatruelle

22

11.FONCTIONNEMENT

latruelles'ARRÊTEcomplètementavantd'essayerderécupérerlatruelle.•Lameilleureméthode

pourfinirlebétonestdemarcherlentementàreculons.

prisedupiedetprisefermedespoignées,augmentezlentementlerégimemoteur

11.1.1Mettezvousenpositiond'opérateurderrièrelapoignée.Avecunaccèssécurisé

déplacezlatruelleversladroiteenappuyantsurlapoignée.•Souvienstoi!que

sivouslâchezlatruelle,éloignezvousetlaissezle

FIG.13

manchedetruelle.

empreintesdepassurbétonhumide.

11.1.2Pourmanœuvrerlatruelle,soulevezdoucementouappuyezsurle

FIG.12

jusqu'àcequelavitessedelamesouhaitéesoitobtenue.

aveclatruelle,enguidantlatruelled'uncôtéàl'autre.Celacouvriratout

Lesétapessuivantessontdestinéesàservirdeguidedebasepourlefonctionnementdelamachine

etnedoiventpasêtreconsidéréescommeunguidecompletpourlafinitiondubéton.Lire

lamachineversladroite,appuyezsurlapoignée.

Pourdéplacerlamachineverslagauchedel'opérateur,soulevezlapoignéepourdéplacer

Réglezlarouedanslesensdesaiguillesd’unemontreoudans

lesensinverse.•Pourdéplacerlatruelleverslagauchedel'opérateur,soulevezlapoignéepour

11.1.3RéglezlepasdelalamesurlapoignéeStandard,entournantleboutonPitch

lasection«Formation»decemanuelpourplusd'informations.

Machine Translated by Google

12.1Lames

AVERTISSEMENT

23

12.OPTIONSD'ACCESSOIRES

manière.

NOTE

Leslamessontunélémentessentieldelafinitiondubéton.Cettetruelleaétéconçuepourfinirlebéton

etestconstruiteselondesnormesdequalitéstrictesàpartirdumeilleuracierdetruelle.Sivousavez

besoindelamesderechange,consultezvotrelistedepiècesdanscemanuelpourconnaîtreles

numérosdepièce.

12.2LamescombinéesCette

truelleétaitéquipéedelamescombinéesFLOAT/FINISH(FIG.15)commeéquipementd'origine.

Ceslamesontétéconçuespourdesperformancesoptimalesdanslesopérationsdeflottageet

definition.Ces

TenezvousTOUJOURSàl’écartdespiècesrotativesoumobileslorsquevousutilisezcet

équipement.

Leslamesdoiventêtrechangéeslorsqu'ellesneparviennentpasàfinirlebétondemanièresatisfaisante.

NEJAMAISplacervospiedsouvosmainsàl’intérieurdesanneauxdeprotectionlorsdudémarrage

oudel’utilisationdecetéquipement.

FIG.14

Machine Translated by Google

24

Ceslamesontétéspécialementconçuespourlesopérationsdefinitionaveccettetruelle.

Ilsoffrirontunecapacitédefinitiondesurfacehautdegammeàvotretruelle.Ilsnedoivent

êtreutilisésqu'unefoisquelebétonaprisaupointoùlatruellenes'enfoncepasdansle

bétonlorsqu'elleestplacéedessus.

Ceslamesseclipseront(FIG.16)surunelameinstalléeexistante,permettantàvotrefinisseur

deflottersurdubéton«humide»afinquel'opérationdetruellepuissecommencerleplustôt

possible.Ilssontfacilementamovibles,desortequ'aprèsl'opérationdeflottage,lorsquele

bétonestsuffisammentdurci,ilspeuventêtreretiréspourexposerleslamesdefinition

pouruntruelagecontinu.

FIG.15

Leslamessontpolyvalentesetdevraientrépondreàlaplupartdesbesoinsdetruelle.

Cesdisquesrondssefixentsurlesaraignéesetpermettentàlamachinede«flotter»surdu

béton«humide».Laconceptiondudisquepermetunflottementprécoceetunmouvementfacile

FIG.16

12.4Lamesdeflotteurclipsables(enoption)

12.3Lamesdefinition(enoption)

12.5Disquesflotteurs(enoption)

Machine Translated by Google

13.ENTRETIEN

25

Hebdomadaire(5060heures)

Annuel(2000à2500heures)

Quotidien(810heures)

13.1Calendrierd'entretien

13.2Réglagedubrasdelatruelle

Mensuel(200300heures)

2.Vérifiezlacourroietrapézoïdale.

lesindications.L’alignementdesbrasdetruelle,

desbaguesaraignéesuséesoudesbrasdetruellepliéspeuventenêtrelacause.•

Leslamess'usentellesdemanièreinégale?Unelameestellecomplètementuséealorsquele

nécessaire.

brasdelame.

2.Remplacezleslamessinécessaire.

granulatsetdurcisseursdesurface.

etlesjointsd'arbre.

2.Vérifiezl'usuredescâblesdecommandedepas.

1.Relubrifierlesbras,lecollierdepousséeetl'embrayage

deszoneshumidesauxzonessèches.Ilssontégalementtrèsefficacespourintégrerdegrandes

1.Vérifiezetremplacezsinécessairelesbaguesdebrasetlesbaguesdecollierdepoussée.

4.Remplacezl'huilemoteuretlefiltresinécessaire,voirlemanueldumoteur.

malfiniounécessitantunentretienderoutine.Recherchezcequisuit

d'autresontl'airneufs?

•Lamachineprésentetelleunmouvementderoulementouderebondperceptiblelorsqu'elleest

3.Vérifiezetnettoyezouremplacezlefiltreàairdumoteursinécessaire.

3.Ajustezlavitessedelalame.

composantsusésouendommagéslorsqu'ildevientévidentquelatruelleest

1.Vérifiezleniveaud'huiledanslecartermoteuretlaboîtedevitesses,remplissezcomme

1.Retirez,nettoyez,réinstallezetlubrifiezlesbrasetlecollierdepoussée.Ajustele

Utilisezlaprocéduresuivantepourvérifieretajusterlesbrasdelatruelle,etvérifiez

Machine Translated by Google

26

1boulonderéglage

Uneplaqued'acierPLATEdetroisquartsdepouce(19mm)d'épaisseurdoitêtreutiliséepour

perceptionincorrectedel'ajustement.Idéalement,un5x5pieds.(1,5x1,5mètres)

mêmedistancedelaplaqued'usureinférieure.

•Regardezlamachinependantqu'elleestenmarche;estcequelesanneauxdegarde"sebalancentet

entrentàpeineencontactaveclaplaqued'usureinférieuredelaboîteàaraignée.Sil'onest

4Effet«bombé»surlebétonfini

3Surfaces

utiliser?

13.2.2Inclinezlespalesaussiàplatquepossible.Lesboulonsderéglagedoiventtous

essai.

2Plaqued'usureinférieure

13.2.1PlacezlatruelledansunezonePLATEETNIVEAU.

neprenantpascontact,unajustementseranécessaire.(FIG.17,FIG.4).

verslebas»parrapportausol?

FIG.17

desendroitsinégauxdanslesoloudesdébrissousleslamesdelatruelledonnerontun

brasdetruelle.Vérifiezqueleboulonderéglagetoucheàpeine(jeumaximumde0,10po)laplaque

d'usureinférieure.Touslesboulonsd'alignementdoiventêtreespacésdu

LaFIG.17illustreun«alignementincorrect»,desbaguesd'araignéeuséesoupliées.

Unezoneplaneetproprepourtesterlatruelleavantetaprèsestessentielle.N'importelequel

13.2Réglagedubrasdelatruelle(suite)

13.3Retraitdelalamedetruelle

Machine Translated by Google

27

boulonsàtêtehexagonaledubrasdelatruelle.Mettezleslamesdecôté.

13.4.3Réinstallerlabagueenbronzesurlesbrasdelatruelle.

GraisseurZerketcontreécrou.

accumulationderouille.Sidescomposantsdel'araignéesontendommagésou

troudegraissagesurlaplaquearaignée.

Brasdelame

collier.

avecdesleviersdanslaplaquearaignée.

moteuravantd'effectuerl'entretienoulesréglagessurlamachine.

tensionsurlebrasdelatruelle.

FBIlGa.d1e8s

13.3.2Brossemétalliquepourtouteaccumulationdebétonsurlessixcôtésdelatruelle

13.4.4Répétezlesétapescidessuspourchaquebrasdetruelle.

13.4.8Verrouillezlesbrasdelatruelleenplaceenserrantleboulonàtêtehexagonaleavec

13.4.9Réinstallezleslamessurlesbrasdelatruelle.

Boulonàtêtehexagonale

Retirerdubras

13.3.1Retirezleslamesdelatruelledubrasdelatruelleenretirantlesdeux

13.4.2Examinezl'ensembledel'araignéedanssonensemble.Brossemétalliquesurtoutbétonou

13.4.7Prendresoind'alignerletroudegraissesurlabagueenbronzeavecle

Lame

déformé,remplacezle.

13.4.1Nettoyeretexaminerlesplaquesd'usuresupérieure/inférieureetpousserles

Débranchezlefildelabougied'allumageetfixezleàl'écartde

13.4.6Avecladouilleenbronzedéjàinstallée,insérertouslesbrasdelatruelle

bras.Répétezcetteopérationpourlestroisbrasrestants.

13.4.5Assurezvousqueletendeuràressortestdanslabonnepositionpourexercer

13.4.10Installezl'anneaustabilisateursurl'ensemblearaignée.

Rondelledeblocage

AVERTISSEMENT

13.4Réassemblage

13.5Modification

Machine Translated by Google

28

Seulement

AVERTISSEMENT

Nousrecommandonsdechangertoutesleslamesenmêmetemps.Le

13.5.4Àl'aided'unebrossemétallique,grattertouteslesparticulesdebétonetdébrisdeforge

leslamesadjacentesauxclipsenZ,abaissezlefinisseursurleplateau.

lebrasdelatruelle.

13.5.7Répétezlesétapespourtoutesleslamesrestantes.

Faitesattentionàl'orientationdelalamesurlebrasdelatruelle.

13.5.6Réinstallezlesdeuxboulonsetrondellesdeblocagequifixentlalameausupport.

NEsoulevezPASlatruellelorsquelescasserolessontfixées.

commandepourrendreleslamesaussiplatesquepossible.

TOUJOURSinstallerlescasserolessurlazonedetravailousurunezoneproche

Lalameestinstalléecorrectement,enconservantlabonneorientationpourladirection

boutonsd'arrimage.

Danslecascontraire,latruellepourraitvacillerourebondir.

dubrasdelatruelle.

13.6Installationdescasserolessurleslamesdufinisseur

13.6.2FaitespivoterleslamesenpositionsouslesclipsenZ.Assurezvousquele

Risquedelevage/écrasement.

opération.Ouutilisezlemoteurpourfairetournerleslamesenposition.

13.5.3Retirezlalame.

13.5.2Retirezlesdeuxboulonsetverrouillezlesrondellesquifixentlalameà

brasdetruelle.Serrezfermementlesboulons.

13.6.1Soulevezlatruellejusteassezpourglisserlapoêlesousleslames.Avec

NOTE

auniveaudelazonedetravail.

derotation.

13.5.1Placezlamachinesurunesurfaceplaneetdeniveau.Ajusterlepasdelalame

13.5.5Installezlanouvellelamedetruellesurlebrasdelatruelle.Assurezvousquele

NesoulevezPASlatruelleaveclescasserolesattachées.

leslamestournentdanslesensdelamarchelorsquelamachineesten

13.6.3Fixezlesattachesdelamedel'autrecôtédessupportsenZavec

Machine Translated by Google

29

13.7.1Unefoisqu'ilestdéterminéqu'unajustementestnécessaire,retirezle

l'ensembleétoiledel'arbredeboîtedevitessescommesuit:

13.7.2RetirezleraccordZerketlavisàtêteAllendésignésparle

deslettres".

13.6.5Avantderemettrelamachineenservice,vérifierque

quelesattachessontfermementfixéessurlesbordsdelalame.

quelesbordsdelalamesontfixéssouslesclipsenZ.

13.6.4Avantderemettrelamachineenservice,vérifiezque

13.7.3Surlecôtéopposédublocaraignée,ilyaunautreraccordZerk

etvisàtêteallen.Supprimezcesdeuxcomposants.

13.7.4Soulevezl'ensembledetruellesupérieurdel'ensembled'araignée.

NOTE

Unlégercoupavecunmailletencaoutchoucpeutêtrenécessairepourdélogerl'araignée

del'arbreprincipaldelaboîtedevitesses.

13.7Retraitdelaboîted'araignée

Machine Translated by Google

30

14Listedespièces

Poignée

Machine Translated by Google

13QWSWM19

27QWSPM10

14QWSPM19

5x50

Fild'acier

22436F02004

18QWSPM6

Taper)

Vis

M10

Anneauélastique

dix

28436F02001

M6x10

Goupilledebrasdejoug

19436F0100320

Boutonderéglage

Goupilleàressort

Boulonde

roulement

Rondelledeplaque

M10

Ajusterletuyauàvis

Boulon

QSRS18

ÉcrouNylock

Guideenaluminium

PAS02

M6X8

5

M4x8

Description

Rondelleàressort

16436F01002

Rondelleàressort

Anneauélastique

QSRS10

436F01001

QNTNM4

QSP5X30

TSA01

Couvertureplastique

RÉF.Numérodepièce

Guidevis

M19

Brasdejoug

Rondelleondulée

436F02003

QSP5X50

W436F001

5X30

Goupilleélastique

Ensembled'accélérateur.

QtéDimension

Rondelledeplaque

S10

Rondelledeplaque

QBR51104

436F01007

17QBLM6X8

Poignéeàécrou

Nylock,

interrupteurd'arrêtWA(barrededégagement

M19

QSCM4*8

Basedesupportdepoignée

25QNTNM10

12436F01004

dix

11QBLM6X10

POIDS

RG003

M10

S18

QWSPM4

26QWSSM10

31

Machine Translated by Google

32436F01005

QSP3X30

M10X70

30QBLM10X35

Supportsupérieur

Jougenaluminium

29QBLM10X70

Boulon

436F02002

M10X35

Goupilleélastique

Roue

Lame

33436A01010

3X30

32

Machine Translated by Google

QtéDimension

M10

QWSPM8

ÉCRIRES22

Numérodepièce

Boulon

QBR6009

Rondelledeplaque

Assemblagedelalame

M10

Baguearaignée

Rondelledeplaque

6009

436F02010

Description

RÉF

436F02006B

Brasinclinable

73BoulonàtêterondeQBLBBM10X35

75QBLSHM10X30Boulonàtêtecarrée76

Boulonàdouille

Capuchondeplaquedepresse

M10

QWSSM10

M10X20

436F02009B

QBLLM10X30

QBLM10X20

436F02007B

QNTTM10

QBL7/16X11/2

81

82 22x1,5t

Palier

QWSPM10

M10X35

436F02014

M10x30

Boulon

Jointtorique

QWSSM8

436F02008

Capuchondeplaquedepresse

436F02005B

Rondelleàressort

Brasdelame

Écroufin

7/16*3/2L

Araignée

Rondelleàressort

33

Machine Translated by Google

Boîtedevitesses

34

Machine Translated by Google

32004

M10x25

41QWSSSM10

M10x40

M10

6206

Description

Couverclelatéraldesortie

436F02012

ÉCRIREP55

M10Machineàlaver

M10X16

JointdeGrandCouvercle

6X10X25

QNTNM10

Assemblagedelaboîtedevitesses

5X35

JointHuile

QKY6X25

Poulie

Palier

30305

436F03003

M10

QtéDimension

QBR6004

M8X10

QWSSM10

ÉcrouNylock

Rondelleàressort

Clé

Cléenbois

Palier

56QOS20X40X8

436F03007

M6X16L

QWSPM10

JointHuile 27X47X10

6X25

436F03001

Rondelledeplaque

RÉF

Boulon

L'arbreprincipal

Vissansfin

QBR32004

QBR30305

36

37

QBLM6X16

Vidanged'huile

QRVM8

QBLM8X10

Clé

Boulon

Numérodepièce

55x3,5t

436F04005

436F03006

Palier

Haras

6004

Boulon

436F03004

Soupapededécharge

60QOS27X47X10

49QBLSTM10x40

Coquille

QBR6206

QKY5X35

Palier

436F03008

436F03005

40QBLFHM10x25Boulonàtêtecreuseplate

Arbreàvissansfin

M10

Grandecouverture

61436A03008WT

50QBLM10X16

436F03

Jointtorique

45QKYW6X10X2546

Jointducouverclelatéral

35

Machine Translated by Google

36

M27x1,5

Anneaudesécurité

Couverclelatéral

64Fenêtresdecontrôled'huileQOCWM27x1,5

436F0300263

Machine Translated by Google

CA01002

A26

W436F005

Plaquefrontale

436F04013

QBTA26

Arbred'embrayage

Caoutchouc

103

CA01005

907

Anneaudesécurité

100QBLFHM8X20Boulonàtêteplate101

901

Ressortd'embrayage

Clé

M8X40

CA01

5x5x50

Visderéglage

Noix

6006

W436F002

104

904

CA01001

QNTM8

88QBLSHM8X20Boulonàtêtecreuse

Poidsdelachaussure

CA01004

Boulonàtêtecreuse

Couverturedeceinture

106W436F004B

Crochetdelevage

RondelledeplaquespécialeQWSSPM8

M8x16

105

436F04107

Rondelleàressort

CA01003

102QBLLM8X40

Boulon

QWSSM8

Bused'embrayage

QBLM8X35

902QBLAM8x16

Tambourd'embrayage

QKY5x5x50

QWSPM8

Tasse

906

Plaquedesupportmoteur

Courroietrapézoïdale

MoteurGX160

436F04003

905

M8X20

M8X35

GX160

Embrayage

436F04006

Palier

436F04004

903

QBR6006

Douilledesupportmoteur

Description

QtéDimension

Numérodepièce

RÉF

37

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: HMR950, HMR1200

KELLER

Technischer Support und E-Garantiezertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich

eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien

abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-

Marken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

- 1 -

KELLER

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen

sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt

von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht

erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/

support

MODELL: HMR950, HMR1200

Machine Translated by Google

Um die örtlichen Gesetze zu Funkenfängern einzuhalten, wenden Sie sich an den Motorhändler

oder den örtlichen Gesundheits- und Sicherheitsbeauftragten.

Für den sicheren Umgang mit Geräten sind Vertrautheit und entsprechende Schulung

erforderlich! Unsachgemäß oder von ungeschultem Personal betriebene Geräte können gefährlich

sein! Lesen Sie die in diesem Handbuch und im Motorhandbuch enthaltenen

Bedienungsanleitungen und machen Sie sich mit der Lage und der ordnungsgemäßen

Verwendung aller Bedienelemente vertraut. Unerfahrene Bediener sollten eine Einweisung

durch eine mit der Maschine vertraute Person erhalten, bevor sie die Maschine

bedienen dürfen. • Erlauben Sie NIEMALS

jemandem, dieses Gerät ohne entsprechende Schulung zu bedienen.

1.1 Gesetze in Bezug auf Funkenfänger Hinweis:

Staatliche Gesundheits- und Sicherheitsvorschriften und Vorschriften für öffentliche Ressourcen

legen fest, dass an bestimmten Orten Funkenfänger an Verbrennungsmotoren verwendet

werden müssen, die Kohlenwasserstoff-Kraftstoffe verwenden. Ein Funkenfänger ist eine

Vorrichtung, die den versehentlichen Austritt von Funken oder Flammen aus den

Motorabgasen verhindern soll. Funkenfänger sind für diesen Zweck vom United States

Forest Service qualifiziert und zugelassen.

WARNUNG: Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie

dieses Produkt in Betrieb nehmen oder warten. Die Nichtbeachtung dieser

Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

Personen, die dieses Gerät bedienen, müssen mit den damit verbundenen Risiken und

Gefahren vertraut sein.

• Berühren Sie NIEMALS den Motor oder den Schalldämpfer, während der Motor läuft oder

unmittelbar nachdem er abgestellt wurde. Diese Bereiche werden heiß und können zu

Verbrennungen führen. • Verwenden Sie NIEMALS Zubehör oder Aufsätze, die nicht von empfohlen werden

- 2 -

1.Sicherheitsinformationen

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG

1.2 Betriebssicherheit

Machine Translated by Google

1.3 Sicherheit beim Einsatz von Verbrennungsmotoren

GEFAHR

nicht operiert wird. • Bewahren

Sie die Ausrüstung IMMER ordnungsgemäß auf, wenn sie nicht verwendet wird. Ausrüstung

Beachten Sie die nachstehenden Handbuch- und Sicherheitsrichtlinien. Nichtbeachtung von Warnungen und

sollten an einem sauberen, trockenen Ort außerhalb der Reichweite von Kindern aufbewahrt werden. •

Betreiben Sie die Maschine IMMER mit angebrachten Sicherheitsvorrichtungen und Schutzvorrichtungen

GEFAHR Sicherheitsrichtlinien können zu schwerwiegenden Folgen führen

und funktionstüchtig. Sicherheitsvorrichtungen NICHT verändern oder entfernen. NICHT

Verletzung oder Tod.

• Betreiben Sie die Maschine NICHT im Innenbereich oder in einem geschlossenen Bereich, z. B. einer Tiefgarage

Tomahawk Power. Es kann zu Schäden an der Ausrüstung und Verletzungen des Benutzers kommen. • Lassen

Sie die Maschine NIEMALS unbeaufsichtigt laufen. • Stellen Sie

IMMER sicher, dass der Bediener mit den entsprechenden Sicherheitsvorkehrungen vertraut ist

Betreiben Sie die Maschine nicht, wenn Sicherheitsvorrichtungen oder Schutzvorrichtungen fehlen oder nicht

funktionieren. • Lesen, verstehen und befolgen Sie IMMER die Anweisungen in der Bedienungsanleitung

Gräben, es sei denn, es besteht eine ausreichende Belüftung durch Gegenstände wie

Informieren Sie sich vor der Verwendung der Maschine über die

Bedienungstechniken. • Tragen Sie IMMER eine nach ANSI Z87.1 zugelassene Schutzbrille oder Schutzbrille

bevor Sie versuchen, das Gerät zu bedienen.

Abluftventilatoren oder Schläuche sind vorhanden. Benzinabgase aus dem

mit Seitenschutz oder bei Bedarf einem Gesichtsschutz. Verwenden Sie bei Staub eine Staubmaske

Motor enthält giftiges Kohlenmonoxidgas; Exposition gegenüber

Arbeitsbedingungen. Verwenden Sie außerdem rutschfeste Sicherheitsschuhe, einen Schutzhelm, Handschuhe und Staub

Kohlenmonoxid kann zu Bewusstlosigkeit führen und dazu führen

Sammelsysteme und gegebenenfalls Gehörschutz. Dies gilt

Beim Betrieb von Verbrennungsmotoren bestehen besondere Gefahren

an alle Personen im Arbeitsbereich. • Schließen

Sie bei Motoren, die damit ausgestattet sind, IMMER das Kraftstoffventil, wenn die Maschine in Betrieb ist

und tanken! Lesen und befolgen Sie die Warnhinweise im Handbuch des Motorbesitzers

- 3 -

Machine Translated by Google

WARNUNG

1.4 Servicesicherheit

Rotierende Teile können schwere Verletzungen

verursachen. • Starten Sie einen überfluteten Motor NICHT, wenn die Zündkerze entfernt ist

Wartung und gelegentliche Reparaturen sind erforderlich. • Versuchen

Sie NICHT, die Maschine zu reinigen oder zu warten, während sie läuft.

benzinbetriebene Motoren. Im Zylinder eingeschlossener Kraftstoff spritzt heraus

die Zündkerzenöffnung. • Bei

benzinbetriebenen Motoren NICHT auf Funken prüfen, sofern dies der Fall ist

Schlecht gewartete Geräte können zum Sicherheitsrisiko werden! Damit die

um sicherzustellen, dass die Ausrüstung über einen längeren Zeitraum hinweg sicher und ordnungsgemäß

funktioniert

Motor starten. •

Betreiben Sie die Maschine NICHT, wenn Kraftstofflecks vorhanden sind oder die Kraftstoffleitungen locker sind.

Tod. •

Rauchen Sie NICHT, während Sie die Maschine bedienen. • Beim

Auftanken des Motors NICHT rauchen. • NICHT bei heißem

oder laufendem Motor tanken. • Betanken Sie den Motor

NICHT in der Nähe offener Flammen. • Beim Auftanken des

Motors KEINEN Kraftstoff verschütten. • Lassen Sie den Motor

NICHT in der Nähe von offenem Feuer laufen. • Füllen Sie

den Kraftstofftank IMMER an einem gut belüfteten Ort auf. • Setzen Sie

den Tankdeckel IMMER nach dem Tanken wieder auf. • Überprüfen

Sie die Kraftstoffleitungen und den Kraftstofftank vorher IMMER auf Undichtigkeiten und Risse

überflutet oder es riecht nach Benzin. Ein verirrter Funke könnte sich entzünden

Dämpfe.

• KEIN Benzin oder andere Kraftstoffe oder brennbare Lösungsmittel verwenden

Lösungsmittel können explosiv werden. •

Halten Sie den Bereich um den Schalldämpfer IMMER frei von Fremdkörpern wie Blättern,

Papier, Kartons usw. Ein heißer Schalldämpfer könnte diese entzünden und einen Brand auslösen.

zum Reinigen von Teilen, insbesondere in geschlossenen Räumen. Dämpfe von Kraftstoffen und

- 4 -

Machine Translated by Google

2.2 Kennenlernen der Kelle

2.1 Verwendungszweck

2.3 Sicherheit

2 Produktinformationen

Betonplatten. Analysieren Sie Ihre Kelle und achten Sie auf jede Komponente: die

Beschädigte oder verschlissene Teile sofort ersetzen. Betreiben Sie das niemals

Motor, Rotorblätter, schnelle Pitch-Steuerung, Luftfilter, Fliehkraft-Stoppschalter, Kupplung und

Riemenscheibensystem. Stellen Sie sicher, dass sich immer Öl im Motor befindet.

Kelle mit einem beschädigten Teil. •

Überprüfen Sie den Estrich IMMER vor der Lagerung und vor der Lagerung

Wiederverwendung. Bewahren Sie die Kelle an einem trockenen, sicheren Ort außerhalb der Reichweite von Personen auf

Mit dem Tomahawk Power gehört die mühsame manuelle Nachbearbeitung der Vergangenheit an

• Ersetzen Sie verschlissene oder beschädigte Komponenten IMMER durch Ersatzteile

Kinder bei Nichtgebrauch.

Kellen! Verdichten Sie Betonböden ganz einfach, um optimale Endergebnisse zu erzielen

entworfen und empfohlen von Tomahawk Power. • Ziehen Sie bei

Maschinen, die damit ausgestattet sind, IMMER die Zündkerze ab

• Verwenden Sie IMMER nur das vom Hersteller empfohlene Zubehör

bei Projekten wie Einfahrten, Kellern und Gewerbe/Industrie

Benzinmotoren vor der Wartung, um ein versehentliches Starten zu vermeiden. • Halten

Sie die Maschine IMMER sauber und sorgen Sie dafür, dass die Etiketten lesbar sind. Ersetzen Sie alles Fehlende

Hersteller für die Verwendung mit der Kelle. Zubehör, das sein kann

Arbeitsplätze.

und schwer lesbare Etiketten. Etiketten geben wichtige Hinweise zur Bedienung

Bei der Verwendung mit der Glättmaschine besteht Verletzungsgefahr

Anweisungen und warnen vor Gefahren und Gefahren. • Überprüfen

Sie vor jedem Gebrauch IMMER, ob beschädigte Teile vorhanden sind. Sorgfältig prüfen

Estrichausrüstung. • Halten

Sie die Klingen IMMER sauber, wenn sie nicht verwendet werden, und halten Sie die Schutzvorrichtungen an Ort und Stelle

Die Glättglätter von VEVOR sind für das Glätten und Endbearbeiten konzipiert

dass die Glättmaschine ordnungsgemäß funktioniert und ihre vorgesehene Funktion erfüllt.

In der Reihenfolge.

- 5 -

Machine Translated by Google

2.6 Getriebe

2,8 Klingen

2.5 Antriebssystem

2.4 Motor

2.7 Spiderbox

Kelle und ist mit zwei Wellen (Eingang und Ausgang) ausgestattet.

Beton. Testen Sie an einem Abschnitt, der frei von Schmutz und anderen Gegenständen ist.

um Ihre gegebene Oberfläche. Diese Kelle enthält jeweils 4 Kombinationsklingen

Rotor. Sie sind in einem gleichmäßigen radialen Muster angeordnet und an der befestigt

Der Probelauf erhöht das Vertrauen des Bedieners und erleichtert gleichzeitig die Einarbeitung

Die Kraftübertragung vom Motor auf die Getriebeeingangswelle erfolgt über einen

Die vertikale Abtriebswelle des Getriebes ist mit einer Gussnabe namens verbunden

selbst mit den Bedienelementen des Glätters. Darüber hinaus wird dies den Betreibern helfen

Keilriemenscheibenantrieb

Spinnenbox. Die Spinnenbox verfügt über 4 Arme, die nach außen ragen und dazu dienen

Lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie Ihren Flügelglätter verwenden.

verstehen, wie der Flügelglätter unter realen Bedingungen funktioniert.

System. Die Riemenscheibe wird entweder über eine Fliehkraftkupplung oder eine manuelle Kupplung eingekuppelt.

Befestigung von Klingen oder anderem Zubehör. Denken Sie daran: wenn das Getriebe

Sicherheitshinweise finden Sie in diesem Handbuch und auf der

Weitere Informationen finden Sie im Abschnitt „Teile“ dieses Handbuchs.

Die Abtriebswelle dreht sich, ebenso wie die Spiderbox-Baugruppe.

Ausrüstung. Sicherheitsinformationen sollten in gutem, lesbarem Zustand bleiben.

Die Flügelglätter von VEVOR werden von Kohler-Motoren angetrieben. Siehe die

Die Bediener müssen in der Bedienung und Wartung des Geräts gut geschult sein

Anweisungen zum Betrieb finden Sie in der Bedienungsanleitung des Motors

Das Getriebe befindet sich unter dem Motor und überträgt die Kraft auf den Rotor

Kelle.

Wartung Ihres Motors. Das Motorhandbuch liegt Ihrem Motor bei

oder Spiderbox-Montage. Das Getriebe steuert die Drehzahl des

Die Flügel der Kelle werden verwendet, um den Beton zu bearbeiten, während sie rotieren

Bevor Sie beginnen, testen Sie die Kelle auf einer ebenen, verwässerten Fläche der fertigen Fläche

Kelle.

- 6 -

Machine Translated by Google

3. Technische Spezifikationen

4 Benutzerhandbuch

Kelle

2.10 Schulung

2.9 Fliehkraftkupplung

4.1 Express-Setup

Motor

HMR950

2800

0-15

4-Takt, obenliegende Nockenwelle, 1 Zylinder

Kraftstoffverbrauch

Griff), stoppt die Fliehkraftkupplung den Motor und bringt die Glättmaschine zum Stillstand

Anzahl der Klingen

Schneckengetriebe und Schnecke

Maximale Geschwindigkeit (U/min)

vertikale rotierende Welle mittels der Spinnenbaugruppe.

0-15

CH440

Übertragungssystem

Leitfaden für einen erfahrenen Bediener zur Schulung eines neuen Bedieners.

Einstellung (°)

Typ

Vollständiger Stopp.

Scheibendurchmesser

374

46 Zoll

Im Falle eines Durchgehens der Glättmaschine (der Bediener gibt die Glättmaschine frei).

Motor

CH440

(g/kWh)

38 Zoll

Modell HMR1200

Informationen zur ordnungsgemäßen Schulung finden Sie im Abschnitt „SCHULUNGS-

CHECKLISTE“ hinten in diesem Handbuch. Diese Checkliste enthält eine

CH260

Optimaler Klingenwinkel

Modell

- 7 -

Machine Translated by Google

4.2 Kurzanleitung

Schritt 5: Bringen Sie den Lenker um die Öse

herum zur Oberseite der Lenkersäule an.

Schritt 4: Stecken Sie die Schraube durch

den Stift und befestigen Sie die Muttern oben

und unten, um sie an Ort und Stelle zu halten.

Schritt 6: Stecken Sie den Bolzen durch die

Basis der Griffe und dann

am Ende mit einer Mutter befestigen.

Schritt 2: Führen Sie die Schrauben

und Unterlegscheiben durch die Löcher im

Lenker ein und befestigen Sie sie mit einer Mutter.

Schritt 3: Schrauben Sie die Mutter vom Stift ab

und führen Sie den Stift durch die Basis der Kelle

ein.

Kelle.

Schritt 1: Führen Sie das Ende der Lenkersäule

in die Basis des ein

- 8 -

Machine Translated by Google

5.1 Griff

5. Bedienelemente und Komponenten

vorne am Motor anbringen und anschließen

Schritt: 9 Bringen Sie das Kill-Schalter-Kabel an

Es ist der Ausschalter.

Schritt:10 Befestigen Sie das Positiv (rot)

anhalten und dann die Schraube festziehen.

Schritt: 7 Um den Gaszug anzubringen,

entfernen Sie den Luftfilter und die Abdeckung.

Drehgelenkmutter und durch das Drehgelenk

Schritt: 8 Führen Sie das Kabel durch

Enthält ein „Sternrad“ zur manuellen Einstellung des Klingenwinkels.

zur Batterie.

und negative (schwarze) Motorleitungen

- 9 -

Machine Translated by Google

- 10 -

5.3 Fliehkraft-Abschaltschalter Für

den Fall, dass der Bediener die Kontrolle über den Flügelglätter verliert, schaltet

dieser Schalter den Motor ab.

5.2 Klappbarer Quick-Pitch-Griff Mit Hebelgriff

zur schnellen Einstellung der Blattneigung. Der Griff lässt sich zur Aufbewahrung

zusammenklappen.

5.4 Gashebel Der Gashebel steuert

die Drehzahl des Motors. Bewegen Sie den Handhebel in Richtung des Bedieners, um die

Motorgeschwindigkeit zu erhöhen (hoch), und vom Bediener weg, um die Motorgeschwindigkeit

zu verringern (niedrig).

Machine Translated by Google

5.2 Zusätzliche Komponenten

- 11 -

Zum Einklappen des Griffs lösen.

Diese Kelle ist mit 4 kombinierten Klingen aus gehärtetem Stahl ausgestattet

Stellen Sie die Stahlklingen der Kelle im Bereich von 0 bis 15 Grad ein, um ein mattes, helles Ergebnis zu erzielen

Der Stabilisatorring reduziert die Vibrationen des Glättarms und hält ihn

Glanz oder glänzendes Finish.

sowohl Float- als auch Finish-Operationen. Diese Klingen sind austauschbar mit

die meisten Hersteller.

NIEMALS Hände und Füße in den Schutzring stecken.

Der breitere Lenker des Glätters ermöglicht eine höhere Stabilität, Balance und

ausgewogen.

Entfernen Sie diese Abdeckung, um Zugang zum Keilriemen zu erhalten. Betreiben Sie den Glätter NIEMALS

Manövrierfähigkeit. Ersetzen Sie die Griffe, wenn sie abgenutzt oder beschädigt sind.

Die Schwimmerpfanne ist so konzipiert, dass sie an den Combo-Klingen befestigt werden kann, sodass sie zerfällt

wenn diese Abdeckung entfernt wurde.

Bietet Befestigungspunkte für die Klingen. Wenn die Messer ungleichmäßigen Verschleiß aufweisen

Die Kellen von VEVOR verwenden Kohler-Motoren und sind mit einem 3-Jahres-Motor ausgestattet

hohe Stellen, bringt Mörtel an die Oberfläche und erzeugt eine gleichmäßige und gleichmäßige Oberfläche

Muster oder wenn die Klingen schneller verschleißen als andere, muss möglicherweise der Glättarm verwendet werden

Garantie für zuverlässigen Service.

ersetzt werden.

5.9 Glättarm

5.10 Klingen

5.11 Keilriemenabdeckung

5.2.2 Schwimmerpfanne

5.7 Blattneigungssteuerung

5.8 Schutzring

5.6 Motor

5.5 Fahrradlenker

5.2.1 Stabilisatorring

5.12 Griff

Machine Translated by Google

6. MOTOR

Die Bedeutung der Wartung

- 12 -

6.1 Wartung

5.2.3 Hilfshubrohr

WARNUNG

Die Kellen von VEVOR werden von Kohler-Motoren angetrieben. Der Motor muss sein

• Unsachgemäße Wartung oder das Versäumnis, ein Problem vor dem Betrieb zu beheben, kann zu

Fehlfunktionen führen, die zu schweren oder tödlichen Verletzungen führen können.

qualifizierter Mechaniker.

Der Wartungsplan gilt für normale Betriebsbedingungen. Wenn du

Befolgen Sie stets die Inspektions- und Wartungsempfehlungen und

Vor dem Betrieb auf ordnungsgemäße Schmierung prüfen und mit Kraftstoff füllen. Verweisen

Betreiben Sie Ihren Motor unter erschwerten Bedingungen, wie z. B. anhaltend hoher Belastung

oder Hochtemperaturbetrieb oder die Verwendung unter ungewöhnlich nassen oder staubigen Bedingungen,

wenden Sie sich an Ihren Wartungshändler, um Empfehlungen für Ihr Gerät zu erhalten

Anweisungen und Einzelheiten zum Betrieb finden Sie im Motorhandbuch des Herstellers

und Service. Falls ein Problem auftreten sollte oder Sie Fragen dazu haben

ebene Platte.

Zeitpläne in dieser Bedienungsanleitung.

Um Ihnen bei der richtigen Pflege Ihres Motors zu helfen, finden Sie auf den folgenden Seiten Folgendes:

Ihres Motors wenden Sie sich an einen autorisierten Kohler-Wartungshändler.

Wartungsplan, routinemäßige Inspektionsverfahren und einfach

individuelle Bedürfnisse und Nutzung.

Wartungsverfahren mit einfachen Handwerkzeugen. Weitere Serviceaufgaben, die

Verwenden Sie dieses Rohr, um die Kelle auf eine Platte zu heben. Rohr ist in das einzuführen

schwieriger sind oder Spezialwerkzeuge erfordern, erledigen Sie am besten von

Steckdose vor dem Getriebe. Verfügbar mit ausgewählten Einheiten.

Eine gute Wartung ist für Sicherheit, Wirtschaftlichkeit und Störungsfreiheit unerlässlich

Betrieb. Es wird auch dazu beitragen, die Umweltverschmutzung zu reduzieren.

Die Arbeiten werden von Fachleuten durchgeführt und normalerweise von einem Kohler-Techniker oder einem anderen Techniker durchgeführt

Machine Translated by Google

VORSICHT:

6.2.1 Tankdeckel

WARNUNG

6.2 Wartungssicherheit

6.2.2 Gashebel

6.2 Wartungssicherheit Fortsetzung

Wartung. Nur Sie können entscheiden, ob Sie eine durchführen sollten oder nicht

gegebene Aufgabe.

Entfernen Sie diesen Deckel, um bleifreies Benzin in den Kraftstofftank einzufüllen. Stellen Sie sicher, dass

Wartung, Austausch oder Reparatur der Emissionskontrollgeräte

Nichtbeachtung der Wartungsanweisungen und Vorsichtsmaßnahmen

Der Tankdeckel ist fest angezogen. Nicht überfüllen.

und Systeme können von jeder Motorenreparaturwerkstatt durchgeführt werden

kann zu schweren Verletzungen oder zum Tod führen. Befolgen Sie immer die

Verfahren und Vorsichtsmaßnahmen in dieser Bedienungsanleitung.

oder einzeln, unter Verwendung von Teilen, die nach EPA-Standards „zertifiziert“ sind.

Mit dem Gashebel wird die Motordrehzahl eingestellt (Hebel vorgeschoben).

vorwärts LANGSAM, Hebel schnell zurück zum Bediener).

Nachfolgend finden Sie einige der wichtigsten Sicherheitsvorkehrungen. Das können wir jedoch nicht

Versuchen Sie NIEMALS , den Glätter selbst anzuheben.

warnen Sie vor allen erdenklichen Gefahren, die bei der Durchführung auftreten können

Lassen Sie sich beim Anheben des Glätters IMMER von einer anderen Person unterstützen.

- 13 -

Machine Translated by Google

ÖFFNEN, um Kraftstoff fließen zu lassen, SCHLIESSEN, um den Kraftstofffluss zu stoppen.

Manuelle Startmethode. Ziehen Sie am Startergriff, bis Sie einen Widerstand spüren, und ziehen Sie dann kräftig und

gleichmäßig.

6.2.4 Reversierstarter (Zugseil)

6.2.6 Choke-Hebel Wird

beim Anlassen eines kalten Motors oder bei kalten Wetterbedingungen verwendet und

reichert das Kraftstoffgemisch an.

6.2.5 Füllstand des Kraftstoffventils

6.2.3 Motor EIN/AUS Die Position

ON ermöglicht das Starten des Motors, die Position OFF stoppt den Motorbetrieb.

- 14 -

Machine Translated by Google

7. VORINSPEKTION

Dadurch ist kein ausreichend freier Luftstrom gewährleistet.

Filter oder ein Filter, der ausgetauscht werden muss. Dadurch kann Schmutz eindringen

Berühren Sie diese Bereiche NICHT , während der Motor läuft oder unmittelbar danach

Motor und verursachen schnellen Motorverschleiß.

Betriebs.

Bedienung der Glättmaschine.

Betreiben Sie den Motor NIEMALS mit abgenommenem Schalldämpfer.

Die Zündkerze versorgt das Zündsystem mit einem Funken. Reinigen Sie den Funken

läuft.

Der Luftfilter verhindert, dass Schmutz und andere Ablagerungen in das Kraftstoffsystem gelangen.

Einmal pro Woche einstecken. Stellen Sie den Zündkerzenabstand auf 0,6–0,7 mm (0,028–0,031 Zoll) ein.

Der Kraftstofftank enthält bleifreies Benzin. Weitere Informationen finden Sie im

Um an das Filterelement zu gelangen, entfernen Sie die Flügelmutter oben am Luftfilter

Betriebsanleitung des Motors.

Wartung an der Kelle.

Der Schalldämpfer dient der Reduzierung von Geräuschen und Emissionen des Motors.

Kanister.

NOTIZ:

Betreiben Sie den Motor nicht ohne Luftfilter, wenn die Luft beschädigt ist

Motorkomponenten können extreme Hitze erzeugen. Um Verbrennungen vorzubeugen, tun Sie es

Betreiben Sie den Flügelglätter NIEMALS in einem geschlossenen Bereich oder einer geschlossenen Struktur

Tragen Sie vorher IMMER eine zugelassene Schutzbrille und einen Gehörschutz

WARNUNG

6.2.9 Schalldämpfer

6.2.10 Kraftstofftank

6.2.8 Zündkerze

6.2.7 Luftfilter

Stellen Sie IMMER den Motor ab, bevor Sie irgendwelche Arbeiten ausführen

NIEMALS Hände oder Füße in die Schutzringe stecken, während der Motor läuft

- 15 -

Machine Translated by Google

7.1 Vor dem Start

7.2 Kontrolle des Motoröls

ABB. 3

Motorkühllufteinlass, Vergaser und Luftfilter.

7.2.2 Entfernen Sie den Einfüllmessstab aus der Motoröl-Einfüllöffnung (ABB. 2) und

7.1.3 Luftfilter auf Schmutz und Staub prüfen. Wenn der Luftfilter verschmutzt ist, ersetzen Sie ihn

Wischen Sie es sauber.

bei Bedarf mit einem neuen.

7.2.3 Den Ölmessstab einsetzen und herausnehmen, ohne ihn in den Einfüllstutzen einzuschrauben.

Es wird empfohlen, den Notausschalter des Glätters zu verwenden, um den Motor abzustellen

7.1.4 Überprüfen Sie den Vergaser auf äußeren Schmutz und Staub. Reinigen Sie es trocken

Überprüfen Sie den am Ölmessstab angezeigten Ölstand.

nach jedem Gebrauch. Dadurch wird überprüft, ob der Schalter ordnungsgemäß funktioniert

Druckluft.

7.2.4 Wenn der Ölstand niedrig ist (ABB. 3), füllen Sie ihn bis zum Rand der Öleinfüllöffnung auf

stellt für den Bediener keine Gefahr dar.

7.1.5 Befestigungsmuttern und -schrauben auf festen Sitz prüfen.

empfohlen mit SAE10W-30 4-Takt-Öl. Die maximale Ölkapazität beträgt

400 ccm.

7.1.1 Lesen Sie die Sicherheitshinweise am Anfang dieser Anleitung.

7.2.1 Um den Motorölstand zu prüfen, stellen Sie den Flügelglätter auf einen sicheren Untergrund

ABB.2

7.1.2 Reinigen Sie den Flügelglätter, indem Sie Schmutz und Staub entfernen, insbesondere im Bereich

ebener Boden bei abgestelltem Motor.

- 16 -

Machine Translated by Google

Benzin mit 89 Oktan.

7.4.2 Wenn beim Entfernen der Ablassschraube Schmieröl auszutreten beginnt,

7.3.3 Beim Tanken unbedingt ein Sieb zur Filterung verwenden. NICHT auffüllen

dann kann davon ausgegangen werden, dass das Getriebe über ausreichend Öl verfügt.

der Treibstoff. Wischen Sie verschütteten Kraftstoff auf.

7.4.3 Wenn beim Entfernen der Ablassschraube kein Schmieröl austritt,

ABB.4

Mit Getriebeschmieröl Typ ISO 680 auffüllen, bis die Öleinfüllöffnung überläuft.

Motorkraftstoffe sind leicht entzündlich und können bei unsachgemäßer Handhabung gefährlich sein.

Beim Tanken NICHT rauchen. Versuchen Sie NICHT, den Glätter aufzutanken, wenn dies der Fall ist

7.4.1 Stellen Sie fest, ob der Getriebeölstand niedrig ist, indem Sie den Ölstopfen entfernen

Ein verschlissener oder beschädigter Keilriemen kann die Leistung Ihres Motors beeinträchtigen

Der Motor ist heiß oder läuft.

die Seite des

Elektroglätter. Sollte ein Keilriemen defekt oder verschlissen sein, tauschen Sie einfach den Keilriemen aus

7.3.1 Entfernen Sie den Tankdeckel, der sich oben auf dem Kraftstofftank befindet.

Getriebe. Dieser Stecker ist mit dem „Häkchen“-Aufkleber gekennzeichnet. Siehe ABB. 4. Die

wie im Abschnitt „Wartung“ dieses Handbuchs beschrieben.

7.3.2 Führen Sie eine Sichtprüfung durch, um festzustellen, ob der Kraftstoffstand niedrig ist. Wenn der Kraftstoffstand niedrig ist, füllen Sie ihn nach

Der korrekte Schmierölstand sollte bis zur Unterkante des Einfüllstopfens reichen.

7.4 Getriebeöl

7.3 Kraftstoffkontrolle

7.5 Keilriemenprüfung

- 17 -

Machine Translated by Google

Dieser Flügelglätter ist mit einem Sicherheits-Notausschalter ausgestattet. Sicherheitskill

in diesem Zustand. Wenn der Schalter auf OFF steht, sollte der Motor nicht laufen

Die Schalter sollten bei jedem Anlassen des Motors überprüft werden.

starten oder ausführen. Der Zweck dieses Schalters besteht darin, den Motor bei einem Durchgehen zu stoppen

NOTIZ

Situation (d. h. der Bediener lässt den Griff während des Betriebs los).

NIEMALS! Deaktivieren oder trennen Sie den Kill-Schalter. Es ist vorgesehen

ABB.5

Überprüfen Sie vor dem Start, ob die Messer abgenutzt oder beschädigt sind. Wenn eine Klinge abgenutzt ist

Sicherheit des Bedieners. Es kann zu Verletzungen kommen, wenn es deaktiviert, getrennt oder nicht angeschlossen ist

Während die anderen neu aussehen, könnte dies an einem Blattneigungsproblem liegen.

unsachgemäß gepflegt.

längere Zeitspanne. Dies führt zu vorzeitigem Riemenverschleiß oder kann zur Zerstörung des Riemens führen

Anweisungen dazu finden Sie im Abschnitt „Wartung“ dieses Handbuchs

der Gürtel.

Verfahren zur Blattneigungseinstellung. Ersetzen Sie abgenutzte Klingen.

Am Hauptgriffrohr befindet sich ein roter Schalter (ABB. 5). Der Wechsel

Stellen Sie die Motordrehzahl IMMER auf Leerlauf, wenn die Handkupplung ausgekuppelt ist.

Der Mechanismus dieses Schalters sollte frei funktionieren und stets aufbewahrt werden

7.8 GRIFF DRÜCKEN SIE DEN KILL-SCHALTER

Lassen Sie die Maschine NICHT längere Zeit unbenutzt stehen, während der Motor mit hoher Drehzahl läuft

7.7 SICHERHEITSKILLSCHALTER

7.6 Messerprüfung

- 18 -

Machine Translated by Google

8.2 Ballen anheben

8.2 Heben des Ballens Fortsetzung

WARNUNG

8.1 Hilfshubrohr

WARNUNG

sorgfältig, bevor Sie versuchen, die Kelle auf dem Feld einzusetzen.

Steckdose. Dabei hebt eine Person den Hauptgriff und eine andere hebt ihn an

Bewegen der Kelle. Heben Sie Ballen an oder heben Sie einen Gabelstapler an, um eine Kelle auf einen Boden zu heben

Benutzen Sie die Kelle NICHT , bis Sie diesen Abschnitt vollständig verstanden haben.

Heben Sie die Maschine vom Hilfshubrohr an, um sie auf eine Platte zu bewegen.

Bauen mit einem Kran.

Die Verwendung eines Krans zum Bewegen einer Maschine mit angehobenem Ballen wird

dringend empfohlen und ist absolut sicher für die Maschine. Wann ist besondere Vorsicht geboten?

Versuchen Sie NICHT, den Glätter zu betreiben, bis die Sicherheitshinweise im Allgemeinen vorliegen

Der Glätter muss von der Person, die ihn trägt, stabilisiert werden

Heben Sie die Maschine jedoch nicht vom Boden ab. Schwerer Schaden an der Maschine

Die Abschnitte „Informationen“ und „Inspektion“ dieses Handbuchs wurden gelesen

handhaben. Wenn es nicht richtig stabilisiert ist, kann der Griff herumschwingen

Anheben der Kelle auf eine Platte

Durch das Herunterfallen einer Glättmaschine kann es zu Verletzungen kommen.

und gründlich verstanden. Je nach Motorenhersteller

und die Kelle umdrehen, was zu Schäden an der Kelle und anderen Personen führen kann

Entfernen Sie das Hilfshubrohr oben am Hauptgriff. Einfügen

Verletzung.

Dieser Abschnitt soll dem Bediener bei der Erstinbetriebnahme des helfen

Stecken Sie das Rohr in die Buchse auf der gegenüberliegenden Seite des Getriebes

handgeführte Kelle. Es ist äußerst wichtig, dass dieser Abschnitt gelesen wird

der Griff. Stellen Sie sicher, dass das Loch im Rohr in den Stift im Rohr eingreift

Der Hubballen ist bei neuen Glättern optional. Es bietet einen optimalen Hebepunkt für

8. ERSTE INBETRIEBNAHME

- 19 -

Machine Translated by Google

9. STARTEN DES MOTORS

kalter Motor.

wird an einer bestimmten Position am härtesten, entsprechend der

ABB.6 ABB.7

Die Bedienschritte können variieren. Siehe Betriebsanleitung des Motorenherstellers

9.4 Stellen Sie den Choke-Hebel (ABB. 8) in die Position „OFFEN“, wenn Sie einen Warmstart durchführen

Handbuch.

Motor oder die Temperatur ist warm.

9.5 Stellen Sie den EIN/AUS-Schalter des Motors (ABB. 9) auf die Position „EIN“.

ABB.8

9.1 Stellen Sie den Kraftstoffventilhebel des Motors (ABB. 6) auf die Position „ON“.

9.2 Stellen Sie den Gashebel des Flügelglätters (ABB. 1) auf die Position „IDLE“.

ABB.9

9.3 Bringen Sie den Choke-Hebel (ABB. 7) beim Starten in die Position „GESCHLOSSEN“.

9.6 Fassen Sie den Startergriff (ABB. 10) und ziehen Sie ihn langsam heraus. Der Widerstand

- 20 -

Machine Translated by Google

10. STOPPEN DES MOTORS

Protokoll. Auf Kraftstofflecks und Geräusche prüfen, die auf eine lose Verbindung hinweisen

9.8 Bevor Sie den Flügelglätter in Betrieb nehmen, lassen Sie den Motor einige Zeit lang laufen

Keilriemenabdeckung oder Bauteil.

9.9 Um mit dem Glätten zu beginnen, bewegen Sie den Gashebel (ABB. 11) in Richtung „SCHNELL“.

9.7 Wenn der Motor angesprungen ist, stellen Sie den Choke-Hebel (ABB. 7) langsam wieder auf die Position

Freie Stelle. Wenn der Motor nicht gestartet ist, wiederholen Sie die Schritte 1 bis 6.

ABB.10

Kompressionspunkt. Ziehen Sie zum Anlassen zügig und gleichmäßig am Startergriff.

Lassen Sie den Motor drei Minuten lang bei niedriger Drehzahl laufen.

10.1 Bewegen Sie den Gashebel in die Position LEERLAUF oder LANGSAM (ABB. 11) und

10.2 Nachdem der Motor abgekühlt ist, drehen Sie den Start-/Stoppschalter des Motors in die Position „OFF“

(ABB. 12).

in die AUS-Position bringen.

10.3 Schließen Sie den Kraftstoffabsperrhahn (ABB. 13), indem Sie den Kraftstoffhahnhebel bewegen

ABB.11

- 21 -

Machine Translated by Google

11. BETRIEB

11.1 Manövrieren der Kelle

11.1.1 Nehmen Sie die Bedienerposition hinter dem Griff ein. Mit einem sicheren

Bewegen Sie die Kelle nach rechts und drücken Sie den Griff nach unten. •

Erinnern! Wenn Sie die Kelle loslassen, treten Sie einfach zurück und lassen Sie das

Durch einen festen Halt und einen festen Griff an den Griffen wird die Motordrehzahl langsam erhöht

Stellen Sie sicher, dass die Glättmaschine vollständig zum Stillstand gekommen ist, bevor Sie

versuchen, die Glättmaschine zu bergen. • Die beste Methode zur Betonbearbeitung besteht darin, langsam rückwärts zu gehen

bis die gewünschte Messergeschwindigkeit erreicht ist.

mit der Kelle, indem Sie die Kelle von einer Seite zur anderen führen. Damit ist alles abgedeckt

ABB.12

11.1.2 Um den Glätter zu manövrieren, heben Sie ihn vorsichtig an oder drücken Sie ihn nach unten

Fußabdrücke auf nassem Beton.

ABB.13

Kellengriff.

Um die Maschine nach links vom Bediener zu bewegen, heben Sie den Griff an, um sie zu bewegen

Die folgenden Schritte dienen als grundlegende Anleitung für den Maschinenbetrieb und sind nicht als

vollständige Anleitung für die Betonbearbeitung zu betrachten. Lesen

Drehen Sie die Maschine nach rechts und drücken Sie den Griff nach unten.

Weitere Informationen finden Sie im Abschnitt „Schulung“ dieses Handbuchs.

11.1.3 Passen Sie die Blattneigung am Standardgriff an, indem Sie die Neigung drehen

Stellen Sie das Rad im Uhrzeigersinn oder gegen den Uhrzeigersinn

ein. • Um den Flügelglätter nach links vom Bediener zu bewegen, heben Sie den Griff an

- 22 -

Machine Translated by Google

12. ZUBEHÖROPTIONEN

12.1 Klingen

WARNUNG

Benehmen.

NOTIZ

Klingen sind ein wesentlicher Bestandteil der Betonbearbeitung. Diese Kelle wurde für die

Bearbeitung von Beton entwickelt und wird nach strengen Qualitätsstandards aus feinstem

Kellenstahl hergestellt. Wenn Sie Ersatzklingen benötigen, finden Sie die Teilenummern in der

Teileliste in diesem Handbuch.

Legen Sie Ihre Füße oder Hände NIEMALS in die Schutzringe, während Sie dieses Gerät

starten oder bedienen.

Die Klingen sollten ausgetauscht werden, wenn sie den Beton nicht zufriedenstellend bearbeiten

Halten Sie sich beim Betrieb dieses Geräts IMMER von rotierenden oder beweglichen

Teilen fern.

ABB.14

12.2 Kombimesser Dieser

Glätter war als Erstausrüstung mit kombinierten FLOAT/FINISH-Blättern (ABB. 15)

ausgestattet. Diese Klingen wurden für optimale Leistung sowohl beim Gleit- als auch

beim Endbearbeitungsvorgang entwickelt. Diese

- 23 -

Machine Translated by Google

- 24 -

Diese Klingen wurden speziell für die Endbearbeitung mit dieser Kelle entwickelt. Sie sorgen mit Ihrer

Kelle für eine erstklassige Oberflächenbearbeitung. Sie sollten erst verwendet werden, wenn der Beton

so weit ausgehärtet ist, dass die Kelle beim Aufsetzen nicht mehr in den Beton einsinkt.

Diese Klingen werden an einer bereits installierten Klinge befestigt (ABB. 16), sodass Ihr Fertiger auf

„nassem“ Beton schwimmen kann, sodass der Glättvorgang so früh wie möglich beginnen kann. Sie sind

leicht abnehmbar, so dass sie nach dem Schwimmvorgang, wenn der Beton ausreichend ausgehärtet

ist, entfernt werden können, um die Endbearbeitungsblätter für das weitere Glätten freizulegen.

ABB.15

Die Klingen sind vielseitig einsetzbar und sollten die meisten Glättanforderungen erfüllen.

Diese runden Scheiben werden an den Spinnen befestigt und ermöglichen der Maschine, auf „nassem“ Beton

zu „schwimmen“. Das Scheibendesign ermöglicht ein frühes Aufschwimmen und eine einfache Bewegung

ABB.16

12.4 Aufsteckbare Schwimmerblätter (optional)

12.3 Finish-Klingen (optional)

12.5 Schwimmscheiben (optional)

Machine Translated by Google

13. WARTUNG

Wöchentlich (50–60 Stunden)

Jährlich (2000–2500 Stunden)

Täglich (8–10 Stunden)

13.1 Wartungsplan

13.2 Glättarmeinstellung

Monatlich (200–300 Stunden)

abgenutzte oder beschädigte Bauteile, wenn sich herausstellt, dass der Glätter beschädigt ist

notwendig.

Klingenarme.

die Verarbeitung ist schlecht oder eine routinemäßige Wartung ist erforderlich. Achten Sie auf Folgendes

2. Keilriemen prüfen.

Hinweise. Die Ausrichtung des Glättarms,

verschlissene Spinnenbuchsen oder verbogene Glättarme können die Ursache

sein. • Verschleißen die Klingen ungleichmäßig? Ist eine Klinge währenddessen vollständig abgenutzt?

1. Überprüfen Sie die Armbuchsen und die Druckringbuchsen und tauschen Sie sie bei Bedarf aus

andere sehen neu aus?

1. Arme, Druckring und Kupplung neu schmieren

von nassen bis trockenen Bereichen. Sie eignen sich auch sehr gut zum Einbetten großer Flächen

und Wellendichtungen.

• Hat die Maschine beim Einfahren eine spürbare Roll- oder Hüpfbewegung?

2. Ersetzen Sie die Klingen bei Bedarf.

Zuschlagstoffe und Oberflächenhärter.

2. Überprüfen Sie die Pitch-Steuerkabel auf Verschleiß.

3. Prüfen und reinigen oder ersetzen Sie den Motorluftfilter nach Bedarf.

3. Passen Sie die Klingengeschwindigkeit an.

4. Motoröl und Filter nach Bedarf austauschen, siehe Motorhandbuch.

Gehen Sie wie folgt vor, um die Glättarme zu prüfen, einzustellen und zu prüfen

1. Überprüfen Sie den Ölstand im Motorkurbelgehäuse und im Getriebe und füllen Sie ihn auf

1. Arme und Druckring ausbauen, reinigen, wieder einbauen und neu schmieren. Verstelle die

- 25 -

Machine Translated by Google

13.3 Ausbau des Glättmessers

13.2 Glättarmeinstellung Fortsetzung

falsche Wahrnehmung der Anpassung. Idealerweise ein 5 x 5 Fuß großes. (1,5 x 1,5 Meter)

gleichen Abstand von der unteren Verschleißplatte haben.

Es sollte eine 19 mm dicke, flache Stahlplatte verwendet werden

1 Einstellschraube

testen.

2 Untere Verschleißplatte

verwenden?

13.2.2 Stellen Sie die Rotorblätter so flach wie möglich ein. Die Einstellschrauben sollten alle

3 Oberfläche

• Schauen Sie sich die Maschine an, während sie läuft; Machen Sie die Schutzringe „rock up and

Habe kaum Kontakt mit der unteren Verschleißplatte am Spiderbox. Wenn einer ist

4 „Gewölbter“ Effekt auf fertigem Beton

nach unten“ relativ zum Boden?

Wenn kein Kontakt besteht, ist eine Anpassung erforderlich. (Abb. 17, Abb. 4).

ABB.17

13.2.1 Platzieren Sie den Glätter auf einer FLACHEN, EBENEN Fläche.

Ein ebener, sauberer Bereich zum Testen des Glätters vor und nach dem Glätten ist unerlässlich. Beliebig

Abb. 17 zeigt „falsche Ausrichtung“, verschlissene oder verbogene Spinnenbuchsen

Unebene Stellen im Boden oder Schmutz unter den Glättklingen verursachen ein Problem

Kellenarme. Stellen Sie sicher, dass die Einstellschraube die untere Verschleißplatte kaum berührt (max. 0,10

Zoll). Alle Ausrichtungsschrauben sollten einen entsprechenden Abstand haben

- 26 -

Machine Translated by Google

WARNUNG

13.4 Wiederzusammenbau

13.5 Ändern

13.4.1 Reinigen und prüfen Sie die oberen/unteren Verschleißplatten und drücken Sie sie

13.4.6 Wenn die Bronzebuchse bereits montiert ist, alle Glättarme einsetzen

Trennen Sie das Zündkerzenkabel von der Zündkerze und sichern Sie es

ÿSicherungsscheibe

13.4.10 Installieren Sie den Stabilisatorring auf der Spinnenbaugruppe.

13.4.5 Stellen Sie sicher, dass sich der Federspanner in der richtigen Position befindet

Arm. Wiederholen Sie dies für die verbleibenden drei Arme.

13.3.1 Entfernen Sie die Glättmesser vom Glättarm, indem Sie die beiden entfernen

verformt, ersetzen Sie es.

13.4.8 Arretieren Sie die Glättarme, indem Sie die Sechskantschraube festziehen

ÿSechskantschraube

13.4.7 Achten Sie darauf, das Fettloch an der Bronzebuchse mit dem auszurichten

13.4.2 Untersuchen Sie die gesamte Spinnenbaugruppe. Drahtbürsten Sie jeden Beton oder

ÿKlinge

FBIlGa.d1e8s

Spannung am Glättarm.

13.4.4 Wiederholen Sie die obigen Schritte für jeden Glättarm.

13.3.2 Sämtliche Betonansammlungen von allen sechs Seiten der Kelle mit einer Drahtbürste abbürsten

13.4.9 Bringen Sie die Klingen wieder an den Glättarmen an.

ÿVom Arm entfernen

ÿKlingenarm

Rostbildung. Wenn festgestellt wird, dass Spinnenkomponenten beschädigt sind oder

Fettlochbefestigung an der Spinnenplatte.

Sechskantschrauben vom Glättarm. Legen Sie die Klingen beiseite.

13.4.3 Bringen Sie die Bronzebuchse wieder an den Glättarmen an.

Kragen.

mit Hebeln in die Spinnenplatte.

Lassen Sie den Motor ab, bevor Sie Wartungs- oder Einstellarbeiten an der Maschine durchführen.

Zerk-Schmiernippel und Kontermutter.

- 27 -

Machine Translated by Google

NOTIZ

der Rotation.

auf bzw. auf gleicher Höhe mit dem Arbeitsbereich.

Bei eingeschalteter Maschine werden die Messer in Fahrtrichtung gedreht

Heben Sie die Kelle NICHT mit angebrachten Pfannen an.

13.5.1 Stellen Sie die Maschine auf eine ebene, ebene Fläche. Passen Sie die Blattneigung an

13.5.5 Installieren Sie das neue Glättmesser am Glättarm. Stellen Sie sicher, dass

13.6.3 Befestigen Sie die Blattbefestigungen mit an der anderen Seite der Z-Clip-Halterungen

13.5.3 Entfernen Sie die Klinge.

13.6 Anbringen der Pfannen an den Finisher-Messern

13.6.2 Drehen Sie die Klingen in Position unter den Z-Clips. Stellen Sie sicher, dass die

Glättarm. Ziehen Sie die Schrauben fest an.

13.5.2 Entfernen Sie die beiden Schrauben und sichern Sie die Unterlegscheiben, mit denen das Messer befestigt ist

13.6.1 Heben Sie die Kelle gerade so weit an, dass die Pfanne unter die Klingen geschoben werden kann. Mit

Kontrolle, um die Klingen so flach wie möglich zu machen.

Befestigungsknöpfe.

Die Klinge ist korrekt installiert und behält die richtige Richtungsausrichtung bei

Stellen Sie die Pfannen IMMER auf dem Arbeitsbereich oder einem angrenzenden Bereich auf

vom Glättarm.

Andernfalls kann die Kelle wackeln oder springen.

Hebe-/Quetschgefahr.

Betrieb. Oder verwenden Sie den Motor, um die Messer in Position zu bringen.

Halten Sie die Klingen neben den Z-Clips und senken Sie den Finisher auf die Pfanne ab.

der Glättarm.

13.5.7 Wiederholen Sie die Schritte für alle verbleibenden Klingen.

13.5.4 Kratzen Sie mit einer Drahtbürste alle Betonpartikel und Fremdkörper ab

Wir empfehlen, alle Klingen gleichzeitig zu wechseln. Der

Achten Sie auf die Blattausrichtung am Glättarm.

13.5.6 Bringen Sie die beiden Schrauben und Sicherungsscheiben wieder an, mit denen die Klinge am befestigt ist

Heben Sie die Kelle NICHT an, wenn die Pfannen angebracht sind.

WARNUNG

Nur

- 28 -

Machine Translated by Google

13.7 Ausbau der Spinnenbox

13.7.1 Sobald festgestellt wird, dass eine Anpassung erforderlich ist, entfernen Sie die

Entfernen Sie die Zahnkranzbaugruppe wie folgt von der Getriebewelle:

13.7.2 Entfernen Sie den durch gekennzeichneten Zerk-Anschluss und die Inbusschraube

13.7.4 Heben Sie die obere Glättbaugruppe von der Spinnenbaugruppe ab.

13.6.5 Bevor Sie die Maschine wieder in Betrieb nehmen, prüfen Sie dies unbedingt

Stellen Sie sicher, dass die Zurrgurte fest über den Klingenkanten befestigt sind.

dass die Klingenkanten unter den Z-Clips befestigt sind.

13.6.4 Bevor die Maschine wieder in Betrieb genommen wird, ist eine Überprüfung durchzuführen

NOTIZ

Briefe".

13.7.3 Auf der gegenüberliegenden Seite des Spider-Blocks befindet sich ein weiterer Zerk-Anschluss

Möglicherweise ist ein leichter Schlag mit einem Gummihammer erforderlich, um die Spinne zu lösen

von der Hauptwelle des Getriebes.

und Innensechskantschraube. Entfernen Sie beide Komponenten.

- 29 -

Machine Translated by Google

Handhaben

14 Teileliste

- 30 -

Machine Translated by Google

- 31 -

13 QWS-WM19

27 QWS-PM10

14 QWS-PM19

5x50

Stahldraht

22 436F-02-004

18 QWS-PM6

Typ)

Schrauben

M10

Sprengring

28 436F-02-001

M6x10

Jocharmstift

19 436F-01-003 20

Stellen Sie den

Lagerbolzen

des

Knopffederstifts ein

Plattenwascher

M10

Schraubenrohr anpassen

Bolzen

QSR-S18

Nylock-Mutter

Aluminiumführung

PAS-02

M6X8

M4x8

Beschreibung

Federscheibe

16 436F-01-002

Federscheibe

Sprengring

QSR-S10

436F-01-001

QNT-NM4

QSP-5X30

TSA-01

Plastikhülle

REF Teile-Nr.

Schraubenführung

M19

Jocharm

Wellenscheibe

436F-02-003

QSP-5X50

W436F-001

5X30

Federstift

Drosselklappe.

Menge Dimension

Plattenwascher

S10

Plattenwascher

QBR-51104

436F-01-007

17 QBL-M6X8

Nylock-

Muttergriff WA-

Stoppschalter (Entriegelungsstange).

M19

QSC-M4*8

Griffstützbasis

25 QNT-NM10

12 436F-01-004

11 QBL-M6X10

RG-003

M10

S18

QWS-PM4

26 QWS-SM10

Machine Translated by Google

Klinge

QSP-3X30

M10X70Bolzen

M10X35

29 QBL-M10X70

Bolzen

Obere Halterung

30 QBL-M10X35

Aluminiumjoch

Rad

436F-02-002

Federstift

32 436F-01-005

3X30

33 436A-01-010

- 32 -

Machine Translated by Google

Menge Dimension

QWS-PM8

M10

SCHREIBEN-S22

Teile Nr.

Bolzen

QBR-6009

Plattenwascher

Klingenmontage

M10

Spinnenbuchse

Plattenwaschmaschine

6009

436F-02-010

Beschreibung

REF

436F-02-006B

Neigungsarm

73 QBL-BBM10X35 Rundkopfschraube

75 QBL-SHM10X30 Vierkantschraube 76

Steckbolzen

Plattenkappe drücken

M10

QWS-SM10

M10X20

436F-02-009B

QBL-LM10X30

QBL-M10X20

436F-02-007B

QNT-TM10

QBL-7/16X11/2

82 22x1,5t

Lager

QWS-PM10

M10X35

436F-02-014

M10x30

Bolzen

O-Ring

QWS-SM8

436F-02-008

Plattenkappe drücken

436F-02-005B

Federscheibe

Klingenarm

Dünne Nuss

7/16*3/2L

Spinne

Federscheibe

- 33 -

Machine Translated by Google

Getriebe

- 34 -

Machine Translated by Google

32004

M10x25

41 QWS-SSM10

M10x40

M10

6206

Beschreibung

Ausgangsseitige Abdeckung

436F-02-012

SCHREIBEN-

P55 55

M10Waschmaschine

M10X16

Dichtung der großen Abdeckung

6X10X25

QNT-NM10

Getriebebaugruppe

5X35

Öldichtung

QKY-6X25

Rolle

Lager

30305

436F-03-003

M10

Menge Dimension

QBR-6004

M8X10

QWS-SM10

Nylock-Mutter

Federscheibe

Schlüssel

Holzschlüssel

Lager

56 QOS-20X40X8

436F-03-007

M6X16L

QWS-PM10

Öldichtung 27X47X10

6X25

436F-03-001

Plattenwascher

REF

Bolzen

Hauptwelle

Schneckengetriebe

QBR-32004

QBR-30305

QBL-M6X16

Ölablass

QRV-M8

QBL-M8X10

Schlüssel

Bolzen

Teile Nr.

55x3,5t

436F-04-005

436F-03-006

Lager

Gestütsladen

6004

Bolzen

436F-03-004

Ablassventil

60 QOS-27X47X10

49 QBL-STM10x40

Hülse

QBR-6206

QKY-5X35

Lager

436F-03-008

436F-03-005

40 QBL-FHM10x25 Flachkopfschraube

Schneckenwelle

M10

Große Abdeckung

61 436A-03-008WT

50 QBL-M10X16

436F-03

O-Ring

45 QKY-W6X10X25 46

Dichtung der Seitenabdeckung

- 35 -

Machine Translated by Google

- 36 -

M27x1,5

Sicherheitsring

Seitenabdeckung

64 QOCW-M27x1,5 Ölkontrollfenster

436F-03-00263

Machine Translated by Google

CA-01-002

A26

W436F-005

Frontplatte

436F-04-013

QBT-A26

Kupplungswelle

Gummi

103

CA-01-005

90-7

Sicherheitsring

100 QBL-FHM8X20 Flachkopfschraube 101

90-1

Kupplungsfeder

Schlüssel

M8X40

CA-01

5x5x50

Stellschraube

Nuss

6006

W436F-002

104

90-4

CA-01-001

QNT-M8

88 QBL-SHM8X20 Innensechskantschraube

Schuhgewicht

CA-01-004

Innensechskantschraube

Riemenabdeckung

106 W436F-004B

Hakenlift

QWS-SPM8 Spezial-Plattenwascher

M8x16

105

436F-04-107

Federscheibe

CA-01-003

102 QBL-LM8X40

Bolzen

QWS-SM8

Kupplungsbusing

QBL-M8X35

90-2 QBL-AM8x16

Kupplungstrommel

QKY-5x5x50

QWS-PM8

Tasse

90-6

Motormontageplatte

Keilriemen

Motor GX-160

436F-04-003

90-5

M8X20

M8X35

GX160

Kupplung

436F-04-006

Lager

436F-04-004

90-3

QBR-6006

Motorlagerbuchse

Beschreibung

Menge Dimension

Teile Nr.

REF

- 37 -

Machine Translated by Google

Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: HMR950, HMR1200

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

CAZZUOLA POTENTE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

MODELLO: HMR950, HMR1200

HO BISOGNO DI AIUTO? CONTATTACI!

CAZZUOLA POTENTE

- 1 -

Machine Translated by Google

1. Informazioni sulla sicurezza

1.2 Sicurezza operativa

AVVERTIMENTO

1.1 Leggi relative ai parascintille Avviso: i codici

statali di sicurezza sanitaria e i codici di risorse pubbliche specificano che in alcuni luoghi i

parascintille devono essere utilizzati sui motori a combustione interna che utilizzano

carburanti idrocarburi. Un parascintille è un dispositivo progettato per impedire la fuoriuscita

accidentale di scintille o fiamme dallo scarico del motore. I parascintille sono qualificati

e valutati dal Servizio forestale degli Stati Uniti per questo scopo.

• Non toccare MAI il motore o la marmitta mentre il motore è acceso o immediatamente dopo

che è stato spento. Queste aree si surriscaldano e possono provocare ustioni. • Non

utilizzare MAI accessori o accessori non consigliati da

Per rispettare le leggi locali relative ai parascintille, consultare il distributore del motore o

l'amministratore locale per la salute e la sicurezza.

AVVERTENZA: leggere e comprendere l'intero manuale prima di utilizzare

o sottoporre a manutenzione questo prodotto. La mancata osservanza

di queste avvertenze e istruzioni può causare lesioni personali o

danni a beni di valore.

Le persone che utilizzano questa apparecchiatura devono avere familiarità con i

rischi e i pericoli ad essa associati.

Per il funzionamento sicuro dell'apparecchiatura sono necessarie familiarità e

formazione adeguata! L'attrezzatura utilizzata in modo improprio o da personale non

addestrato può essere pericolosa! Leggere le istruzioni per l'uso contenute sia nel

presente manuale che nel manuale del motore e acquisire familiarità con la posizione e

l'uso corretto di tutti i comandi. Gli operatori inesperti dovrebbero ricevere istruzioni da

qualcuno che abbia familiarità con l'attrezzatura prima di poter utilizzare la

macchina. • Non consentire MAI a nessuno di

utilizzare questa apparecchiatura senza un'adeguata formazione.

TUTELA IMPORTANTE

-2-

Machine Translated by Google

- 3 -

Potenza del Tomahawk. Potrebbero verificarsi danni all'apparecchiatura e lesioni all'utente. • Non lasciare

MAI la macchina in funzione senza sorveglianza. • Assicurarsi

SEMPRE che l'operatore abbia familiarità con le opportune precauzioni di sicurezza e

e funzionante. NON modificare o rimuovere i dispositivi di sicurezza. NON

utilizzare la macchina se i dispositivi di sicurezza o le protezioni sono mancanti o non funzionanti. • Leggere,

comprendere e seguire SEMPRE le procedure contenute nel Manuale dell'operatore

lesioni o morte. •

NON utilizzare la macchina all'interno o in un'area chiusa come ad esempio una profondità

prima di tentare di utilizzare l'apparecchiatura.

tecniche operative prima di utilizzare la macchina. • Indossare

SEMPRE occhiali o occhiali protettivi approvati ANSI Z87.1

trincee a meno che non vi sia un'adeguata ventilazione, attraverso elementi come

vengono forniti ventilatori o tubi di scarico. Scarico benzina dal

non essere operato. •

Conservare SEMPRE l'attrezzatura correttamente quando non viene utilizzata. Attrezzatura

manuale e le linee guida di sicurezza riportate di seguito. Mancato rispetto degli avvertimenti e

deve essere conservato in un luogo pulito e asciutto, fuori dalla portata dei bambini. • Utilizzare

SEMPRE la macchina con tutti i dispositivi di sicurezza e le protezioni in posizione

PERICOLO linee guida di sicurezza potrebbero provocare gravi

I motori a combustione interna presentano rischi particolari durante il funzionamento

sistemi di raccolta e, se del caso, protezioni per l'udito. Questo si applica

a tutte le persone presenti nell'area di lavoro.

• Chiudere SEMPRE la valvola del carburante sui motori dotati di una valvola quando la macchina è ferma

con protezioni laterali o, se necessario, una visiera. Utilizzare una maschera antipolvere in ambienti polverosi

e fare rifornimento! Leggere e seguire le istruzioni di avvertenza riportate nel manuale del proprietario del motore

il monossido di carbonio può causare perdita di coscienza e può portare a

condizioni di lavoro. Utilizzare anche scarpe antinfortunistiche antiscivolo, elmetto protettivo, guanti, polvere

il motore contiene gas velenoso di monossido di carbonio; esposizione a

PERICOLO

1.3 Sicurezza nell'utilizzo dei motori a combustione

Machine Translated by Google

-4-

sono necessarie manutenzioni e riparazioni occasionali. • NON

tentare di pulire o riparare la macchina mentre è in funzione.

motori a benzina. Il carburante intrappolato nel cilindro verrà schizzato fuori

Le parti rotanti possono causare gravi lesioni. • NON

avviare il motore ingolfato con la candela rimossa

per pulire le parti, soprattutto in ambienti chiusi. Fumi da combustibili e

Un'attrezzatura inadeguatamente mantenuta può diventare un pericolo per la sicurezza! Affinché il

apparecchiature per funzionare in modo sicuro e corretto per un lungo periodo di tempo,

periodico

avviare il motore. •

NON azionare la macchina se sono presenti perdite di carburante o se i tubi del carburante sono allentati.

morte.

• NON fumare mentre si utilizza la macchina. • NON

fumare durante il rifornimento del motore. • NON

rifornire di carburante il motore caldo o in funzione.

• NON rifornire il motore vicino a fiamme libere. • NON

versare carburante durante il rifornimento del motore. •

NON far funzionare il motore vicino a fiamme libere.

• Riempire SEMPRE il serbatoio del carburante in un'area ben

ventilata. • Riposizionare SEMPRE il tappo del serbatoio del

carburante dopo il rifornimento. • Prima controllare SEMPRE che i tubi del carburante e il serbatoio del carburante non presentino perdite o crepe

è allagato o è presente odore di benzina. Potrebbe accendersi una scintilla vagante

fumi. •

NON utilizzare benzina o altri tipi di carburante o solventi infiammabili

l'apertura della candela. • NON

testare la scintilla sui motori a benzina, se il motore lo è

i solventi possono diventare esplosivi. •

Mantenere SEMPRE l'area intorno alla marmitta libera da detriti come foglie, carta,

cartoni, ecc. Una marmitta calda potrebbe accenderli, provocando un incendio.

1.4 Sicurezza del servizio

AVVERTIMENTO

Machine Translated by Google

2 Informazioni sul prodotto

2.2 Familiarizzazione con la cazzuola

2.1 Uso previsto

2.3 Sicurezza

• Sostituire SEMPRE i componenti usurati o danneggiati con pezzi di ricambio

riutilizzo. Conservare la cazzuola in un luogo asciutto e sicuro, fuori dalla portata di

bambini quando non in uso.

Lasciate nel passato i laboriosi compiti di finitura manuale con Tomahawk Power

• Utilizzare SEMPRE solo gli accessori consigliati da

progettato e consigliato da Tomahawk Power. • Scollegare

SEMPRE la candela sulle macchine dotate di

Cazzuole! Densifica facilmente i pavimenti in cemento per ottenere risultati di finitura ideali

su progetti che includono vialetti, scantinati e ambienti commerciali/industriali

Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai il

motore, pale, controllo rapido del passo, filtro dell'aria, interruttore di arresto centrifugo,

frizione e sistema di pulegge. Assicurarsi che ci sia sempre olio nel motore.

cazzuola con una parte

danneggiata. • Ispezionare SEMPRE il massetto prima dello stoccaggio e prima

attrezzatura per

massetto. • Mantenere SEMPRE le lame pulite quando non in uso e le protezioni in posizione

istruzioni e avvisare di pericoli e pericoli. • Controllare

SEMPRE la presenza di parti danneggiate prima di ogni utilizzo. Controllare attentamente

lastre di cemento.Analizza la tua cazzuola e prendi nota di ogni componente: il

che la cazzuola funzioni correttamente e svolga la funzione prevista.

motori a benzina, prima della manutenzione, per evitare avviamenti accidentali.

• Mantenere SEMPRE la macchina pulita e le etichette leggibili. Sostituisci tutto ciò che manca

produttore per l'uso con la cazzuola. Accessori che potrebbero essere

funzionante.

Le frattazze elettriche VEVOR sono progettate per la flottazione e la finitura di

ed etichette difficili da leggere. Le etichette forniscono operazioni importanti

adatto per una cazzuola può creare rischio di lesioni se utilizzato con la

lavori.

-5-

Machine Translated by Google

2.6 Cambio

2.5 Sistema di azionamento

2.4 Motore

2.7 Scatola del ragno

2.8 Lame

l'albero di uscita ruota, così come il gruppo spiderbox.

Prima di utilizzare la frattazzatrice, leggere attentamente tutte le istruzioni di sicurezza.

te stesso con i comandi della cazzuola. Inoltre, questo aiuterà gli operatori

capire come funziona la frattazzatrice in condizioni reali.

Trasmissione con puleggia a cinghia trapezoidale

Le istruzioni di sicurezza sono disponibili in questo manuale e sul

sistema. La puleggia si innesta utilizzando una frizione centrifuga o manuale.

Fare riferimento alla sezione Parti di questo manuale per ulteriori informazioni.

L'albero di uscita verticale del cambio si collega a un mozzo fuso chiamato

scatola di ragno. Lo spiderbox ha 4 bracci che si estendono verso l'esterno e vengono utilizzati per

attacco di lame o altri accessori. Ricorda: quando il cambio

calcestruzzo. Effettuare il test su una sezione priva di detriti e altri oggetti.

Le lame della cazzuola vengono utilizzate per rifinire il calcestruzzo mentre ruotano

Il test di prova aumenterà la fiducia dell'operatore, aiutandolo a familiarizzare

La potenza viene trasferita dal motore all'albero di ingresso del cambio tramite a

manutenzione del motore. Il manuale del motore è incluso nella confezione

cazzuola.

cazzuola ed è dotata di due alberi (entrata e uscita).

rotore. Sono equidistanti secondo uno schema radiale e attaccati al

intorno alla tua superficie. Questa cazzuola include 4 lame combinate ciascuna

Prima di iniziare, provare la cazzuola su una sezione piana e diluita del finito

attrezzatura. Le informazioni sulla sicurezza devono rimanere in buone condizioni e leggibili.

Le frattazzatrici elettriche VEVOR sono alimentate da motori Kohler. Fare riferimento al

cazzuola.

Il cambio si trova sotto il motore e trasferisce la potenza al rotore

Gli operatori devono essere ben addestrati sul funzionamento e sulla manutenzione del

manuale del proprietario del motore per istruzioni relative al funzionamento e

o gruppo spiderbox. Il cambio controlla la velocità di rotazione del

-6-

Machine Translated by Google

4 Guida per l'utente

3. Specifiche tecniche

2.10 Formazione

Cazzuola

2.9 Frizione centrifuga

Motore

4.1 Configurazione rapida

regolazione(°)

Tipo

schema per operatori esperti per fornire formazione a un nuovo operatore.

Sistema di trasmissione

albero rotante verticale mediante il gruppo spider.

CH440

0-15

Ingranaggio a vite senza fine e vite senza fine

Velocità massima (giri/min)

maniglia), la frizione centrifuga fermerà il motore e porterà la frattazzatrice in posizione a

4 tempi, albero a camme, 1 cilindro

Numero di lame

0-15

2800

Consumo di carburante

HMR950

Per una formazione adeguata sulla formazione, fare riferimento alla sezione "ELENCO DI

CONTROLLO DELLA FORMAZIONE" situata sul retro di questo manuale. Questa lista di controllo contiene un

CH260

Modello

Angolo ottimale della lama

38 pollici

Modello HMR1200

In caso di fuga della cazzuola (l'operatore rilascia il

Motore

CH440

(g/kWh)

arresto completo.

Diametro del disco

374

46 pollici

-7-

Machine Translated by Google

4.2 Guida rapida

Passaggio 3: svitare il dado dal perno e inserire il

perno attraverso la base della cazzuola.

Passaggio 4: inserire la vite nel perno e

fissare i dadi sulla parte superiore e inferiore per

mantenerla in posizione.

Passaggio 6: posizionare il bullone attraverso

la base delle maniglie e poi

Passaggio 2: inserire i bulloni e le

rondelle attraverso i fori nel manubrio e fissarli

con un dado.

Passaggio 5: adattare il manubrio attorno

all'occhio verso la parte superiore della

colonna del manubrio.

cazzuola.

Passaggio 1: inserire l'estremità della colonna

del manubrio nella base del

fissare con un dado all'estremità.

-8-

Machine Translated by Google

5.1 Maniglia

-9-

5. Controlli e componenti

Passo:7 Per collegare il cavo

dell'acceleratore, rimuovere il filtro dell'aria e il coperchio.

Passaggio:9 Portare il cavo del kill switch a

è l'interruttore di spegnimento.

Passo:10 Fissare il positivo (rosso)

fermarsi, quindi serrare la vite.

la parte anteriore del motore e collegarlo

dado del perno e attraverso il girello

Passo:8 Fai passare il cavo attraverso

alla batteria.

Include una "ruota a stella" per la regolazione manuale dell'angolazione della lama.

e cavi motore negativi (neri).

Machine Translated by Google

5.3 Interruttore di arresto

centrifugo Nel caso in cui l'operatore perda il controllo della frattazzatrice,

questo interruttore spegnerà il motore.

5.2 Maniglia pieghevole Quick Pitch Utilizza

una maniglia a leva per regolare rapidamente il passo della lama. Gestire le pieghe

per riporlo.

5.4 Leva di controllo

dell'acceleratore L'acceleratore controlla la velocità del motore. Spostare la leva manuale

verso l'operatore per aumentare la velocità del motore (alta), lontano dall'operatore per

diminuire la velocità del motore (bassa).

- 10 -

Machine Translated by Google

5.2 Componenti aggiuntivi

- 11 -

Allentare per piegare la maniglia.

Questa cazzuola è dotata di 4 lame combinate in acciaio temprato progettate per

Regola le lame in acciaio della cazzuola da 0 a 15 gradi per ottenere un risultato opaco e leggero

Non inserire MAI mani e piedi all'interno dell'anello di protezione.

Il manubrio più ampio della cazzuola consente maggiore stabilità, equilibrio e

L'anello stabilizzatore riduce le vibrazioni del braccio della spatola e le mantiene

la maggior parte dei produttori.

equilibrato.

finitura lucida o brillante.

sia le operazioni di float che quelle di finitura. Queste lame sono intercambiabili con

Fornisce punti di attacco per le lame. Se le lame mostrano un'usura irregolare

Rimuovere questa copertura per accedere alla cinghia trapezoidale. Non azionare MAI la cazzuola

Progettata per agganciarsi alle lame combinate, la vaschetta galleggiante funziona per rompersi

manovrabilità. Sostituire le impugnature se usurate o danneggiate.

con questa copertura rimossa.

punti alti, portando la malta in superficie e producendo un'uniforme e

garanzia di un servizio affidabile.

da sostituire.

modelli o se le lame si consumano più velocemente di altre, potrebbe essere necessario il braccio della cazzuola

Le cazzuole VEVOR utilizzano motori Kohler e sono supportati da un motore di 3 anni

5.9 Braccio della cazzuola

5.10 Lame

5.11 Copertura cinghia trapezoidale

5.2.2 Piatto galleggiante

5.7 Controllo del passo della lama

5.8 Anello di guardia

5.6 Motore

5.5 Manubrio della bicicletta

5.2.1 Anello stabilizzatore

5.12 Maniglia

Machine Translated by Google

6. MOTORE

L'importanza della manutenzione

- 12 -

6.1 Manutenzione

5.2.3 Tubo di sollevamento ausiliario

AVVERTIMENTO

Il programma di manutenzione si applica alle normali condizioni operative. Se tu

Seguire sempre le raccomandazioni di ispezione e manutenzione e

controllato per verificare la corretta lubrificazione e riempito di carburante prima dell'uso. Fare riferimento

utilizzare il motore in condizioni gravose, ad esempio con carico elevato prolungato

Le cazzuole VEVOR sono alimentate da motori Kohler. Il motore deve esserlo

• Una manutenzione impropria o la mancata correzione di un problema prima dell'uso possono

provocare malfunzionamenti con conseguenti lesioni gravi o mortali.

motore, consultare un rivenditore autorizzato Kohler.

programma di manutenzione, procedure di ispezione di routine e semplici

o per il funzionamento ad alta temperatura o per l'uso in condizioni insolitamente umide o polverose,

consultare il rivenditore per i consigli applicabili al proprio

Per aiutarti a prenderti cura adeguatamente del tuo motore, le pagine seguenti includono a

e assistenza. Se dovesse sorgere un problema o se hai domande in merito

solaio livellato.

esigenze e usi individuali.

consultare il manuale del motore del produttore per istruzioni e dettagli sul funzionamento

programmi in questo manuale del proprietario.

presa posta davanti al cambio. Disponibile con unità selezionate.

Una buona manutenzione è essenziale per un funzionamento sicuro, economico e senza problemi

procedure di manutenzione utilizzando strumenti manuali di base. Altri compiti di servizio che

Utilizzare questo tubo per sollevare la spatola su una lastra. Il tubo deve essere inserito nel

sono più difficili o richiedono strumenti speciali, è meglio gestirli

professionisti e vengono normalmente eseguiti da un tecnico Kohler o altro

operazione. Aiuterà anche a ridurre l’inquinamento.

meccanico qualificato.

Machine Translated by Google

ATTENZIONE:

6.2 Sicurezza durante la manutenzione Continua

AVVERTIMENTO

6.2 Sicurezza durante la manutenzione

6.2.1 Tappo del bocchettone di rifornimento carburante

6.2.2 Leva dell'acceleratore

dato compito.

manutenzione. Solo tu puoi decidere se eseguire o meno un

e i sistemi possono essere eseguiti da qualsiasi officina di riparazione motori

può causare gravi ferite o la morte. Segui sempre il

il tappo del bocchettone di rifornimento del carburante sia serrato saldamente. Non riempire eccessivamente.

Manutenzione, sostituzione o riparazione dei dispositivi di controllo delle emissioni

Mancata osservanza delle istruzioni e precauzioni di manutenzione

Rimuovere questo tappo per aggiungere benzina senza piombo al serbatoio del carburante. Assicurati che

La leva dell'acceleratore viene utilizzata per regolare la velocità del motore (leva avanzata

procedure e precauzioni descritte in questo manuale dell'utente.

o individuale, utilizzando parti "certificate" secondo gli standard EPA.

avanti LENTO, leva indietro verso l'operatore VELOCE).

avvisarti di ogni possibile pericolo che può sorgere durante l'esecuzione

Chiedere SEMPRE l'assistenza di un'altra persona per sollevare la cazzuola.

Non tentare MAI di sollevare la cazzuola da soli.

Seguono alcune delle più importanti precauzioni di sicurezza. Tuttavia, non possiamo

- 13 -

Machine Translated by Google

APRIRE per far fluire il carburante, CHIUDERE per interrompere il flusso di carburante.

Metodo di avvio manuale. Tirare l'impugnatura di avviamento finché non si avverte resistenza, quindi tirare con

decisione e senza intoppi.

6.2.4 Avviamento a strappo (a fune)

6.2.6 Leva dell'aria

Utilizzata per avviare un motore freddo o in condizioni climatiche fredde, la leva dell'aria

arricchisce la miscela di carburante.

6.2.5 Livello valvola carburante

6.2.3 Interruttore ON/OFF del motore La

posizione ON consente l'avviamento del motore, la posizione OFF arresta il funzionamento del motore.

- 14 -

Machine Translated by Google

7. ISPEZIONE PRELIMINARE

- 15 -

che non fornisce un ampio flusso d'aria libero.

operativo.

motore e provocarne una rapida usura.

azionando la cazzuola.

filtro o un filtro che necessita di sostituzione. Ciò consentirà allo sporco di entrare

NON toccare queste aree mentre il motore è in funzione o immediatamente dopo

collegare una volta alla settimana. Impostare la distanza tra gli elettrodi su 0,6 - 0,7 mm (0,028 - 0,031 pollici).

Il filtro dell'aria impedisce l'ingresso di sporco e altri detriti nel sistema di alimentazione.

Il serbatoio del carburante contiene benzina senza piombo. Per ulteriori informazioni, fare riferimento a

La candela fornisce una scintilla al sistema di accensione. Pulisci la scintilla

corsa.

Non far funzionare MAI il motore con la marmitta rimossa.

contenitore.

La marmitta viene utilizzata per ridurre il rumore e le emissioni del motore.

manuale del proprietario del motore.

manutenzione sulla cazzuola.

Per accedere all'elemento filtrante, rimuovere il dado ad alette sulla parte superiore del filtro dell'aria

Non far funzionare il motore senza filtro dell'aria, con l'aria danneggiata

I componenti del motore possono generare calore estremo. Per evitare ustioni, FARE

NOTA:

Non utilizzare MAI la frattazzatrice in un'area ristretta o in una struttura chiusa

Indossare SEMPRE occhiali e protezioni acustiche approvati prima

6.2.10 Serbatoio del carburante

6.2.8 Candela

AVVERTIMENTO

6.2.9 Marmitta

6.2.7 Filtro dell'aria

Spegnere SEMPRE il motore prima di eseguire qualsiasi tipo di operazione

Non inserire MAI mani o piedi negli anelli di protezione mentre il motore è in funzione

Machine Translated by Google

7.2 Controllo dell'olio motore

7.1 Prima di iniziare

FIG.3

puliscilo.

7.1.3 Controllare il filtro dell'aria per sporco e polvere. Se il filtro dell'aria è sporco, sostituirlo

presa d'aria di raffreddamento del motore, carburatore e filtro dell'aria.

7.2.2 Rimuovere l'astina di riempimento dal foro di riempimento dell'olio motore (FIG. 2) e

aria compressa.

dopo ogni utilizzo. In questo modo si verificherà che l'interruttore funzioni correttamente e

7.2.4 Se il livello dell'olio è basso (FIG. 3), riempire fino al bordo del foro di riempimento dell'olio con

Controllare il livello dell'olio indicato sull'astina.

Si consiglia di utilizzare l'interruttore di arresto della cazzuola per arrestare il motore

7.1.4 Controllare il carburatore per sporco e polvere esterni. Pulirlo con asciutto

con uno nuovo come richiesto.

7.2.3 Inserire e rimuovere l'astina senza avvitarla nel bocchettone di riempimento.

quello consigliato con olio SAE10W-30 per motori a 4 tempi. La capacità massima dell'olio è

7.1.5 Controllare il serraggio di dadi e bulloni di fissaggio.

non presenta alcun pericolo per l'operatore.

400 cc.

7.1.2 Pulire la frattazzatrice rimuovendo sporco e polvere, in particolare nella

terreno pianeggiante con il motore spento.

FIG.2

7.2.1 Per controllare il livello dell'olio motore, posizionare la frattazzatrice su una superficie sicura

7.1.1 Leggere le istruzioni di sicurezza all'inizio di questo manuale.

-16-

Machine Translated by Google

allora si può presumere che la quantità di olio nel cambio sia sufficiente.

7.3.3 Durante il rifornimento, assicurarsi di utilizzare un filtro per il filtraggio. NON rabboccare

Benzina a 89 ottani.

7.4.2 Se l'olio lubrificante inizia a fuoriuscire mentre si rimuove il tappo di scarico,

I carburanti per motori sono altamente infiammabili e possono essere pericolosi se maneggiati in modo improprio.

riempire con olio lubrificante per cambi tipo ISO 680 finché il foro di riempimento dell'olio non trabocca.

FIGURA 4

il carburante. Asciugare il carburante versato.

7.4.3 Se l'olio lubrificante non fuoriesce durante la rimozione del tappo di scarico,

il motore è caldo o in funzione.

il lato del

Una cinghia trapezoidale usurata o danneggiata può influire negativamente sulle prestazioni del vostro

7.4.1 Determinare se il livello dell'olio della scatola del cambio è basso rimuovendo il tappo dell'olio situato su

NON fumare durante il rifornimento. NON tentare di rifornire di carburante la cazzuola se il

cazzuola elettrica. Se una cinghia trapezoidale è difettosa o usurata, è sufficiente sostituirla

7.3.2 Ispezionare visivamente per vedere se il livello del carburante è basso. Se il carburante è basso, rifornirlo

il livello corretto dell'olio lubrificante deve raggiungere il fondo del tappo di riempimento.

come indicato nella sezione manutenzione di questo manuale.

riduttore. Questa spina sarà contrassegnata dalla decalcomania "check". Vedere la FIG. 4. Il

7.3.1 Rimuovere il tappo della benzina che si trova sulla parte superiore del serbatoio del carburante.

7.4 Olio del cambio

7.3 Controllo del carburante

7.5 Controllo della cinghia trapezoidale

- 17 -

Machine Translated by Google

avviare o eseguire. Lo scopo di questo interruttore è quello di arrestare il motore in caso di fuoriuscita

gli interruttori devono essere testati ogni volta che si avvia il motore.

Questa frattazzatrice elettrica è stata dotata di un interruttore di sicurezza. Uccisione di sicurezza

in questa condizione. Con l'interruttore in posizione OFF, il motore non dovrebbe

sicurezza dell'operatore. Potrebbero verificarsi lesioni se viene disattivato, disconnesso o

Prima di iniziare, verificare la presenza di lame usurate o danneggiate. Se una lama è usurata

FIGURA 5

MAI! disabilitare o disconnettere il kill switch. È previsto

NOTA

situazione (ovvero l'operatore rilascia la maniglia durante il funzionamento).

Fare riferimento alla sezione manutenzione di questo manuale per istruzioni su

periodo di tempo prolungato. Ciò causerà un'usura prematura della cinghia o potrebbe distruggerla

mantenuto in modo improprio.

mentre gli altri sembrano nuovi, ciò potrebbe essere dovuto a un problema di passo della pala.

la cintura.

Il meccanismo di questo interruttore dovrebbe funzionare liberamente e dovrebbe essere sempre mantenuto

Impostare SEMPRE il regime del motore al minimo quando la frizione a mano è disinnestata.

Sul tubo principale dell'impugnatura è presente un interruttore rosso (FIG. 5). La commutazione

procedura di regolazione del passo della lama. Sostituire eventuali lame usurate.

7.8 MANEGGIARE PREMERE IL KILL SWITCH

7.7 KILL SWITCH DI SICUREZZA

7.6 Controllo della lama

NON lasciare la macchina inutilizzata con il motore ad alta velocità per un periodo di tempo prolungato

- 18 -

Machine Translated by Google

8.2 Sollevamento della balla

AVVERTIMENTO

8.1 Tubo di sollevamento ausiliario

8.2 Sollevamento della balla (continua).

- 19 -

attentamente prima di tentare di utilizzare la cazzuola sul campo.

NON utilizzare la cazzuola finché questa sezione non sarà stata compresa a fondo.

costruire con una gru.

dal tubo di sollevamento ausiliario sollevare la macchina per portarla su una lastra.

PRESA. Con una persona che solleva dalla maniglia principale e un'altra che solleva

muovendo la cazzuola. È possibile utilizzare balle di sollevamento o carrello elevatore per sollevare una cazzuola su a

Sollevamento della cazzuola su una lastra

maniglia. Se non è stabilizzato correttamente, la maniglia potrebbe oscillare

o lesioni personali potrebbero essere causate dalla caduta di una cazzuola.

sollevando la macchina da terra, però. Danni gravi alla macchina

La cazzuola deve essere stabilizzata dalla persona che trasporta quella dell'operatore

NON tentare di utilizzare la frattazzatrice fino alla Sicurezza Generale

Le sezioni Informazioni e Ispezione del presente manuale sono state lette

Si consiglia vivamente di utilizzare una gru per spostare una macchina con una balla di sollevamento

ed è perfettamente sicuro per la macchina. È necessario prestare particolare attenzione quando

e compreso appieno. A seconda del produttore del motore,

infortunio.

Rimuovere il tubo di sollevamento ausiliario situato sulla parte superiore dell'impugnatura principale. Inserire

e capovolgere la cazzuola, causando così danni alla cazzuola e al corpo

Questa sezione ha lo scopo di assistere l'operatore nell'avvio iniziale del

la maniglia. Assicurarsi che il foro nel tubo si incastri con il perno nel

La balla di sollevamento è opzionale sulle nuove cazzuole. Fornisce un punto di sollevamento ottimale per

cazzuola con guida da terra. È estremamente importante leggere questa sezione

il tubo nella presa posta sul lato opposto del cambio

8. AVVIO INIZIALE

Machine Translated by Google

-20-

FIGURA 6

motore freddo.

diventa il più difficile in una certa posizione, corrispondente a

Manuale.

motore o la temperatura è alta.

le fasi operative possono variare. Vedere il funzionamento del produttore del motore

9.4 Posizionare la leva dell'aria (FIG. 8) nella posizione "APERTO" se si avvia una fase di riscaldamento

FIG.7

9.1 Posizionare la leva della valvola del carburante del motore (FIG. 6) in posizione "ON".

FIG.8

9.5 Posizionare l'interruttore ON/OFF del motore (FIG. 9) in posizione "ON".

9.3 Posizionare la leva dell'aria (FIG. 7) nella posizione "CHIUSO" se si avvia a

9.6 Afferrare l'impugnatura di avviamento (FIG. 10) ed estrarla lentamente. La resistenza

FIGURA 9

9.2 Posizionare la leva dell'acceleratore della frattazzatrice (FIG. 1) in posizione "IDLE".

9. AVVIAMENTO DEL MOTORE

Machine Translated by Google

10. ARRESTO DEL MOTORE

Posizione aperta. Se il motore non si è avviato, ripetere i passaggi da 1 a 6.

9.8 Prima di mettere in funzione la frattazzatrice, far funzionare il motore per alcuni minuti

Copertura o componente della cinghia trapezoidale.

9.9 Per iniziare la frattazzatura, spostare la leva dell'acceleratore (FIG. 11) verso la posizione "VELOCE".

FIGURA 10

minuti. Verificare la presenza di perdite di carburante e rumori che potrebbero essere associati a un allentamento

9.7 Se il motore è avviato, riportare lentamente la leva dell'aria (FIG. 7) nella posizione

punto di compressione. Tirare l'impugnatura di avviamento con decisione e senza intoppi per avviare.

FIGURA 11

10.1 Spostare la leva dell'acceleratore in posizione IDLE o SLOW (FIG. 11) e

far funzionare il motore per tre minuti a bassa velocità.

10.2 Dopo che il motore si è raffreddato, ruotare l'interruttore di avvio/arresto del motore in posizione "OFF"

(FIG. 12).

10.3 Chiudere la valvola di intercettazione del carburante (FIG. 13) spostando la leva della valvola del carburante

in posizione SPENTO.

- 21 -

Machine Translated by Google

11.1 Manovra della cazzuola

- 22 -

11. FUNZIONAMENTO

cazzuola arrestarsi completamente prima di tentare di recuperare la cazzuola. • Il metodo

migliore per rifinire il calcestruzzo è camminare lentamente all'indietro

Il punto d'appoggio e la presa salda sulle maniglie aumentano lentamente la velocità del motore

11.1.1 Mettersi al posto dell'operatore dietro la maniglia. Con un sicuro

spostare la cazzuola verso destra e spingere verso il basso la maniglia.

• Ricordare! che se lasci andare la cazzuola, allontanati e lascia che

FIGURA 13

manico della cazzuola.

impronte sul cemento bagnato.

FIGURA 12

11.1.2 Per manovrare la cazzuola, sollevare delicatamente o premere verso il basso la principale

fino ad ottenere la velocità della lama desiderata.

con la cazzuola, guidando la cazzuola da un lato all'altro. Questo coprirà tutto

la macchina verso destra, spingere verso il basso la maniglia.

I seguenti passaggi sono intesi come guida di base al funzionamento della macchina e non

devono essere considerati una guida completa alla finitura del calcestruzzo. Leggere

Per spostare la macchina alla sinistra dell'operatore, sollevare la maniglia per spostarla

Regolare la rotella in senso orario o antiorario. • Per

spostare la frattazzatrice a sinistra dell'operatore, sollevare la maniglia, a

11.1.3 Regolare il passo della lama sulla maniglia Standard, ruotando il passo

la sezione “Formazione” di questo manuale per ulteriori informazioni.

Machine Translated by Google

12. OPZIONI ACCESSORIE

-23-

12.1 Lame

AVVERTIMENTO

maniera.

Le lame sono una parte vitale della finitura del calcestruzzo. Questa spatola è stata progettata per rifinire

il calcestruzzo ed è costruita secondo rigorosi standard di qualità con il miglior acciaio per spatola. Se hai

bisogno di lame di ricambio, consulta l'elenco delle parti in questo manuale per i numeri delle parti.

Le lame dovrebbero essere sostituite quando non riescono a rifinire il calcestruzzo in modo soddisfacente

12.2 Lame combinate Questa

frattazzatrice era dotata di lame combinate FLOAT/FINISH (FIG. 15) come attrezzatura originale.

Queste lame sono state progettate per prestazioni ottimali sia nelle operazioni flottanti che di

finitura. Questi

Tenersi SEMPRE lontani dalle parti rotanti o in movimento durante l'utilizzo di questa

apparecchiatura.

NOTA

Non inserire MAI i piedi o le mani all'interno degli anelli di protezione durante l'avvio o l'utilizzo di

questa apparecchiatura.

FIGURA 14

Machine Translated by Google

12.4 Pale galleggianti agganciabili (opzionali)

12.3 Lame di finitura (opzionale)

12.5 Dischi galleggianti (opzionali)

FIGURA 15

Queste lame si agganciano (FIG.16) a una lama installata esistente, consentendo alla finitrice di

galleggiare sul cemento "bagnato" in modo che l'operazione di spatolatura possa iniziare il prima

possibile. Sono facilmente rimovibili, tanto che dopo l'operazione di flottazione, quando il

calcestruzzo è sufficientemente stagionato, possono essere rimossi per esporre le lame di

finitura per la continuazione della spatolatura.

Queste lame sono state progettate specificatamente per le operazioni di finitura con questa

cazzuola. Forniranno una capacità di finitura superficiale premium dalla tua cazzuola. Dovrebbero

essere utilizzati solo dopo che il calcestruzzo si è solidificato al punto in cui la spatola non

affonda nel calcestruzzo quando viene posizionata su di esso.

le lame sono versatili e dovrebbero soddisfare la maggior parte delle esigenze di cazzuola.

FIGURA 16

Questi dischi rotondi si attaccano ai ragni e consentono alla macchina di "galleggiare" sul cemento

"bagnato". Il design del disco consente un movimento anticipato e facile

- 24 -

Machine Translated by Google

Giornaliero (8-10 ore)

Mensile (200-300 ore)

Settimanale (50-60 ore)

13.1 Programma di manutenzione

Annuale (2000-2500 ore)

13.2 Regolazione del braccio della lisciatrice

-25-

13. MANUTENZIONE

con finiture scadenti o che necessitano di manutenzione ordinaria. Cerca quanto segue

2. Controllare la cinghia trapezoidale.

indicazioni. La causa potrebbe essere l'allineamento

dei bracci della lisciatrice, le boccole della crociera usurate o i bracci piegati. • Le lame

si consumano in modo non uniforme? Una lama è completamente usurata mentre la

necessario.

bracci della lama.

2. Se necessario, sostituire le lame.

aggregati e indurenti superficiali.

2. Controllare l'usura dei cavi di controllo del passo.

e guarnizioni dell'albero.

1. Rilubrificare i bracci, il collare reggispinta e la frizione

dalle zone umide a quelle asciutte. Sono anche molto efficaci nell'incorporamento di grandi dimensioni

gli altri sembrano nuovi?

1. Controllare e sostituire, se necessario, le boccole del braccio e le boccole del collare reggispinta

• La macchina presenta un movimento di rotolamento o rimbalzo percettibile quando è inserita?

4. Sostituire l'olio motore e il filtro secondo necessità, vedere il manuale del motore.

3. Regolare la velocità della lama.

3. Controllare e pulire o sostituire il filtro dell'aria del motore secondo necessità.

1. Controllare il livello dell'olio nel basamento del motore e nella scatola del cambio, riempire come

1. Rimuovere, pulire, reinstallare e lubrificare nuovamente i bracci e il collare reggispinta. Aggiusta il

Utilizzare la seguente procedura per controllare e regolare i bracci della lisciatrice e verificare la presenza di

componenti usurati o danneggiati quando diventa evidente che la spatola lo è

Machine Translated by Google

13.3 Rimozione della lama della cazzuola

13.2 Regolazione del braccio della lisciatrice Continua

1 bullone di regolazione

Per questo è necessario utilizzare una piastra in acciaio PIANA spessa tre quarti di pollice (19 mm).

percezione errata della regolazione. Idealmente, un 5 x 5 piedi. (1,5 x 1,5 metri)

stessa distanza dalla piastra di usura inferiore.

• Osservare la macchina mentre è in funzione; gli anelli di guardia “si alzano e

entrare a malapena in contatto con la piastra di usura inferiore sullo spiderbox. Se uno lo è

4 Effetto "Contornato" sul Calcestruzzo Finito

3 Superficie

utilizzo?

13.2.2 Inclinare le lame il più piatto possibile. I bulloni di regolazione dovrebbero essere tutti

test.

2 Piastra antiusura inferiore

13.2.1 Posizionare la spatola su una zona PIANA E LIVELLATA.

FIGURA 17

se non si stabilisce il contatto, sarà necessario un aggiustamento. (FIG.17,FIG.4).

giù” rispetto al suolo?

macchie non livellate nel pavimento o detriti sotto le lame della cazzuola daranno un problema

bracci della cazzuola. Controllare che il bullone di regolazione tocchi appena (0,10" di gioco massimo) la

piastra antiusura inferiore. Tutti i bulloni di allineamento devono essere distanziati di

La FIG.17 illustra un "allineamento non corretto", boccole della crociera usurate o piegate

È essenziale un'area piana e pulita per testare la cazzuola prima e dopo. Qualunque

-26-

Machine Translated by Google

AVVERTIMENTO

13.4 Riassemblaggio

13.5 Modifica

ÿLama

13.4.2 Esaminare l'intero gruppo spider. Spazzola metallica qualsiasi cemento o

13.4.7 Fare attenzione ad allineare il foro per il grasso sulla boccola in bronzo con

13.3.1 Rimuovere le lame della cazzuola dal braccio della cazzuola rimuovendo le due

13.4.8 Bloccare i bracci della lisciatrice in posizione serrando il bullone a testa esagonale con

deformato, sostituirlo.

ÿBullone a testa esagonale

13.4.10 Installare l'anello stabilizzatore sul gruppo spider.

braccio. Ripeti l'operazione per le restanti tre braccia.

13.4.5 Assicurarsi che il tenditore della molla sia nella posizione corretta per esercitare

ÿRondella di sicurezza

Scollegare il filo della candela dalla candela e fissarlo lontano da

13.4.1 Pulire ed esaminare le piastre di usura superiori/inferiori e spingerle

13.4.6 Con la boccola in bronzo già installata, inserire tutti i bracci della frattazzatrice

collare.

con leve nella piastra del ragno.

il motore prima di eseguire manutenzioni o regolazioni sulla macchina.

accumulo di ruggine. Se si riscontra che qualche componente della spider è danneggiato o

raccordo del foro per il grasso sulla piastra della crociera.

ÿBraccio della lama

bulloni a testa esagonale dal braccio della cazzuola. Metti da parte le lame.

13.4.3 Reinstallare la boccola in bronzo sui bracci della frattazzatrice.

ingrassatore zerk e controdado.

13.3.2 Spazzolare con una spazzola metallica eventuali accumuli di calcestruzzo da tutti e sei i lati della spatola

13.4.4 Ripetere i passaggi precedenti per ciascun braccio della spatola.

13.4.9 Reinstallare le lame sui bracci della frattazzatrice.

ÿRimuovi dal braccio

tensione sul braccio della spatola.

FBIlGa.d1e8s

- 27 -

Machine Translated by Google

13.6.1 Sollevare la frattazzatrice quanto basta per far scorrere la padella sotto le lame. Con

13.5.2 Rimuovere i due bulloni e bloccare le rondelle che fissano la lama

braccio della cazzuola. Stringere saldamente i bulloni.

13.5.3 Rimuovere la lama.

13.6 Installazione delle pentole sulle lame della stazione di finitura

13.6.2 Ruotare le lame in posizione sotto i fermagli a Z. Assicurarsi che il

NON sollevare la spatola con le pentole attaccate.

13.6.3 Attaccare i fissaggi della lama al lato opposto delle staffe con clip a Z

13.5.1 Posizionare la macchina su una superficie piana e livellata. Regolare il passo della lama

13.5.5 Installare la nuova lama della cazzuola sul braccio della cazzuola. Assicurati che

le lame vengono ruotate nella direzione di marcia quando la macchina è all'interno

a/al livello dell'area di lavoro.

NOTA

di rotazione.

Prestare attenzione all'orientamento della lama sul braccio della spatola.

13.5.6 Reinstallare i due bulloni e le rondelle di bloccaggio che fissano la lama al

NON sollevare la spatola quando le pentole sono attaccate.

il braccio della cazzuola.

13.5.7 Ripetere i passaggi per tutte le lame rimanenti.

le lame adiacenti ai fermagli a Z, abbassare la finitrice sulla vaschetta.

Si consiglia di sostituire tutte le lame contemporaneamente. IL

13.5.4 Utilizzando una spazzola metallica, raschiare tutte le particelle di cemento ed eliminare i detriti

in caso contrario la spatola potrebbe oscillare o rimbalzare.

dal braccio della cazzuola.

Pericolo di sollevamento/schiacciamento.

operazione. Oppure utilizzare il motore per ruotare le lame in posizione.

controllo per rendere le lame quanto più piatte possibile.

la lama sia installata correttamente, mantenendo il corretto orientamento per la direzione

manopole di ancoraggio.

Installare SEMPRE le pentole nell'area di lavoro o in un'area adiacente

Soltanto

AVVERTIMENTO

-28-

Machine Translated by Google

-29-

che i fissaggi siano fissati saldamente sui bordi della lama.

gruppo spider dall'albero del cambio come segue:

13.7.2 Rimuovere il raccordo zerk e la vite a brugola indicata dal

lettera “S”.

13.6.5 Prima di rimettere in funzione la macchina, verificarne la sicurezza

13.7.1 Una volta stabilito che è necessaria una regolazione, rimuovere il

che i bordi della lama siano fissati sotto i fermagli a Z.

13.6.4 Prima di rimettere in funzione la macchina, verificarne la sicurezza

13.7.3 Sul lato opposto del blocco spider, c'è un altro raccordo zerk

e vite a brugola. Rimuovere entrambi questi componenti.

Potrebbe essere necessario un leggero colpo con un martello di gomma per rimuovere il ragno

13.7.4 Sollevare il gruppo frattazzo superiore dal gruppo spider.

dall'albero principale del cambio.

NOTA

13.7 Rimozione della scatola del ragno

Machine Translated by Google

- 30 -

14 Elenco delle parti

Maniglia

Machine Translated by Google

28 436F-02-001

M6x10

Perno del braccio del giogo

Regolare il bullone del

cuscinetto del perno

a molla della

manopola

19 436F-01-003 20

Lavapiatti

Regolare il tubo a vite

M10

14QWS-PM19

27QWS-PM10

5x50

Filo di acciaio

22 436F-02-004

Tipo)

18QWS-PM6

Vite

Anello a scatto

M10

Rondella elastica

Descrizione

16 436F-01-002

Rondella elastica

Anello a scatto

436F-01-001

QSR-S10

QNT-NM4

Bullone

QSR-S18

Dado Nylock

Guida in alluminio

PAS-02

M6X8

M4x8

5X30

Gruppo acceleratore.

Perno a molla

Dimensione Qtà

Lavapiatti

S10

QBR-51104

QSP-5X30

Cover di plastica

TSA-01

Guida per viti

RIF Parti N.

M19Rondella ondulata

Braccio del giogo

QSP-5X50

436F-02-003

W436F-001

11QBL-M6X10

PESO

RG-003

QWS-PM4

M10

S18

13QWS-WM19

26QWS-SM10

436F-01-007

Maniglia con

dado Nylock

Interruttore di arresto WA (barra di rilascio

17QBL-M6X8

QSC-M4*8

M19

Base di supporto della maniglia

12 436F-01-004

25QNT-NM10

- 31 -

Machine Translated by Google

Lama

M10X70

QSP-3X30

30QBL-M10X35

Giogo in alluminio

Staffa superiore

29 QBL-M10X70

Bullone

M10X35

436F-02-002

Ruota

Perno a molla

33 436A-01-010

3X30

32 436F-01-005

- 32 -

Machine Translated by Google

QNT-TM10

22x1,5t

QBL-7/16X11/2

436F-02-007B

QBL-M10X20

O-ring

8Bullone

Cuscinetto

436F-02-014

M10X35

QWS-PM10

M10x30

Rondella elastica

436F-02-005B

Premere il cappuccio della piastra

436F-02-008

QWS-SM8

M10

Ragno

Rondella elastica

Noce sottile

7/16*3/2L

Braccio a lama

Bullone

Assemblaggio della lama

Lavapiatti

QBR-6009

Dimensione Qtà

SCRIVI-S22

Parti n.

QWS-PM8

436F-02-010

Lavapiatti

6009

Boccola a ragno

M10

75 Bullone a testa quadrata QBL-SHM10X30 76

73 QBL-BBM10X35 Bullone a testa tonda

Braccio inclinabile

Descrizione

RIF

436F-02-006B

QBL-LM10X30

436F-02-009B

M10X20

M10

QWS-SM10

Premere il cappuccio della piastra

Bullone a presa

- 33 -

Machine Translated by Google

Riduttore

- 34 -

Machine Translated by Google

436F-03-005

M10

SCRIVI-P55

Rondella

M10X16

Guarnizione del coperchio grande

QNT-NM10

6X10X25

5X35

QKY-6X25

Gruppo scatola ingranaggi

Guarnizione dell'olio

M10x25

32004

41QWS-SSM10

M10x40

M10

Descrizione

6206

436F-02-012

Coperchio lato uscita

Chiave di legno

Rondella elastica

Chiave

Cuscinetto

56QOS-20X40X8

436F-03-007

M6X16L

Guarnizione dell'olio

QWS-PM10

6X25

27X47X10

Cuscinetto

Puleggia

30305

436F-03-003

Dimensione Qtà

M10

QBR-6004

QWS-SM10

Dado Nylock

M8X10

QRV-M8

QBL-M8X10

Parti n.

Chiave

55x3,5t

Bullone

436F-04-005

436F-03-006

Negozio di stalloni

Cuscinetto

436F-03-001

Lavapiatti

Albero principale

Bullone

RIF

Ingranaggio a vite senza fine

QBR-30305

QBR-32004

Scarico dell'olio

QBL-M6X16

40 Bullone a testa piatta con esagono incassato QBL-FHM10x25

Albero a vite senza fine

Grande copertina

M10

50QBL-M10X16

61 436A-03-008WT

436F-03

45 QKY-W6X10X25 46

O-ring

Guarnizione della copertura laterale

Bullone

6004

436F-03-004

49QBL-STM10x40

60QOS-27X47X10

Valvola di rilascio

Conchiglia

QBR-6206

QKY-5X35

436F-03-008

Cuscinetto

- 35 -

Machine Translated by Google

- 36 -

64 QOCW-M27x1.5 Finestrelle di controllo dell'olio

M27x1,5

Anello di sicurezza

Coperchio laterale

436F-03-00263

Machine Translated by Google

Bullone

102QBL-LM8X40

CA-01-003

436F-04-107

105

M8x16

Rondella speciale per piastre QWS-SPM8

Rondella elastica

90-6

Piastra di montaggio del motore

Tazza

QWS-SM8

QKY-5x5x50

90-2QBL-AM8x16

Tamburo della frizione

Bussola della frizione

QBL-M8X35

QWS-PM8

Frizione

GX160

M8X35

M8X20

90-5

Motore GX-160

Cinghia trapezoidale

436F-04-003

Boccola supporto motore

QBR-6006

90-3

Gomma

436F-04-004

Cuscinetto

436F-04-006

W436F-005

Albero frizione

QBT-A26

436F-04-013

Piastra frontale

103

A26

CA-01-002

Chiave

90-1

Molla frizione

100 Bullone a testa piatta QBL-FHM8X20 101

90-7

CA-01-005

Noce

Anello di sicurezza

90-4

6006

W436F-002

Vite di fissaggio

5x5x50

CA-01

M8X40

104

106W436F-004B

Copertura della cintura

Bullone a testa esagonale

Sollevatore a gancio

CA-01-004

88 QBL-SHM8X20 Bullone a testa esagonale

Peso della scarpa

QNT-M8

CA-01-001

Parti n.

Descrizione

RIF

Dimensione Qtà

- 37 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

PALETAELÉCTRICA

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

MODELO:HMR950,HMR1200

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

<Imagensólocomoreferencia>

MODELO:HMR950,HMR1200

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿NECESITASAYUDA?¡CONTÁCTENOS!

PALETAELÉCTRICA

1

Machine Translated by Google

1.Informacióndeseguridad

ADVERTENCIA

1.2Seguridadoperativa

Paracumplirconlasleyeslocalessobreapagachispas,consultealdistribuidordelmotor

oaladministradordesaludyseguridadlocal.

Laspersonasqueoperanesteequipodebenestarfamiliarizadasconlosriesgosy

peligrosasociadosconél.

1.1LeyesrelativasalosparachispasAviso:Los

códigosestatalesdeseguridadsanitariayloscódigosderecursospúblicosespecificanque

enciertoslugaressedebenutilizarparachispasenmotoresdecombustióninternaque

utilizancombustiblesdehidrocarburos.Unparachispasesundispositivodiseñadoparaevitar

ladescargaaccidentaldechispasollamasdelescapedelmotor.Losparachispas

estáncalificadosyclasificadosporelServicioForestaldelosEstadosUnidosparaeste

propósito.

ADVERTENCIA:Leaycomprendaestemanualcompletoantesdeoperar

orepararesteproducto.Elincumplimientodeestasadvertenciase

instruccionespuedeprovocarlesionespersonalesodañosabienes

valiosos.

•NUNCAtoqueelmotoroelsilenciadormientraselmotorestéencendidooinmediatamente

despuésdehaberloapagado.Estasáreassecalientanypuedencausarquemaduras.•

NUNCAutiliceaccesoriosoaditamentosquenoesténrecomendadospor

¡Serequierefamiliaridadycapacitaciónadecuadaparaelfuncionamientosegurodel

equipo!¡Elequipooperadoincorrectamenteoporpersonalnocapacitadopuedeserpeligroso!

Lealasinstruccionesdefuncionamientocontenidastantoenestemanualcomoenel

manualdelmotoryfamiliaríceseconlaubicaciónyelusoadecuadodetodosloscontroles.

Losoperadoressinexperienciadebenrecibirinstruccionesdealguienfamiliarizadocon

elequipoantesdequeselespermitaoperarlamáquina.•NUNCApermita

quenadieopereesteequiposinlacapacitación

adecuada.

CONSIDERACIONESIMPORTANTES

2

Machine Translated by Google

3

yenfuncionamiento.NOmodifiqueniretirelosdispositivosdeseguridad.NO

condicionesdetrabajo.Utilicetambiénzapatosdeseguridadantideslizantes,casco,guantes,

lesiónomuerte.•

NOhagafuncionarlamáquinaeninterioresoenunáreacerrada,comounlugarprofundo.

Elmonóxidodecarbonopuedecausarpérdidadelconocimientoyprovocar

elmotorcontienegasvenenosodemonóxidodecarbono;exposicióna

conprotectoreslaterales,ocuandoseanecesario,unprotectorfacial.Utiliceunamascarillacontraelpolvoenlugarespolvorientos.

atodaslaspersonaseneláreadetrabajo.•

SIEMPREcierrelaválvuladecombustibleenmotoresequipadosconunacuandolamáquinaestéenfuncionamiento.

ycombustible!Leaysigalasinstruccionesdeadvertenciaenelmanualdelpropietariodelmotor.

Losmotoresdecombustióninternapresentanriesgosespecialesdurantesufuncionamiento.

sistemasderecolecciónyprotecciónauditivacuandoseaapropiado.Estoseaplica

PELIGROlaspautasdeseguridadpodríanprovocarlesionesgraves.

debealmacenarseenunlugarlimpioysecofueradelalcancedelosniños.•SIEMPREoperela

máquinacontodoslosdispositivosdeseguridadyproteccionesensulugar.

nosiendooperado.•

SIEMPREguardeelequipocorrectamentecuandonoestéenuso.Equipo

manualypautasdeseguridadacontinuación.Noseguirlasadvertenciasy

técnicasdeoperaciónantesdeusarlamáquina.•SIEMPRE

usegafasdeseguridadolentesdeseguridadaprobadosporANSIZ87.1

antesdeintentaroperarelequipo.

Seproporcionanextractoresdeaireomangueras.Escapedegasolinadel

zanjasamenosquehayaventilaciónadecuada,atravésdeelementostalescomo

PoderTomahawk.Podríanproducirsedañosalequipoylesionesalusuario.•NUNCAdejelamáquina

funcionandodesatendida.•SIEMPREasegúresedequeel

operadorestéfamiliarizadoconlasprecaucionesdeseguridadadecuadasy

operelamáquinasialgúndispositivodeseguridadoprotecciónfaltaonofunciona.•SIEMPRElea,

comprendaysigalosprocedimientosdelManualdeloperador

1.3Seguridadalutilizarmotoresdecombustión

PELIGRO

Machine Translated by Google

4

equipoparafuncionardeformasegurayadecuadaduranteunlargoperíododetiempo,

Laspiezasgiratoriaspuedencausarlesionesgraves.•

NOarranqueunmotorahogadoconlabujíaquitada.

Motorespropulsadosporgasolina.Elcombustibleatrapadoenelcilindrosaldráachorros

laaberturadelabujía.•NOrealice

pruebasdechispaenmotoresagasolina,sielmotorestá

arranquedelmotor.•

NOhagafuncionarlamáquinasihayfugasdecombustibleosilaslíneasdecombustibleestánsueltas.

Esnecesariorealizarmantenimientoyreparacionesocasionales.•NO

intentelimpiarnirepararlamáquinamientrasestéfuncionando.

¡Losequiposmalmantenidospuedenconvertirseenunpeligroparalaseguridad!Paraqueel

muerte.

•NOfumemientrasoperalamáquina.•NOfumealrepostar

elmotor.•NOrepostecombustibleconelmotorcalienteo

enmarcha.•NOrepostecombustiblealmotorcercade

llamasabiertas.•NOderramecombustiblealrepostarel

motor.•NOhagafuncionarelmotorcercadellamasabiertas.

•SIEMPRElleneeltanquedecombustibleenunárea

bienventilada.•SIEMPREvuelvaacolocarlatapadeltanquede

combustibledespuésderepostar.•SIEMPREreviselaslíneasde

combustibleyeltanquedecombustibleparadetectarfugasygrietasantes

inundadoohayoloragasolina.Unachispaperdidapodríaencenderse

vapores.

•NOutilicegasolinauotrostiposdecombustiblesodisolventesinflamables.

paralimpiarpiezas,especialmenteenáreascerradas.Humosdecombustiblesy

Losdisolventespuedenvolverseexplosivos.•

SIEMPREmantengaeláreaalrededordelsilenciadorlibrederesiduoscomohojas,papel,

cartones,etc.Unsilenciadorcalientepodríaencenderlosyprovocarunincendio.

ADVERTENCIA

1.4Seguridaddelservicio

Machine Translated by Google

2Informacióndelproducto

5

2.2Familiarizaciónconlapaleta

2.1Usoprevisto

2.3Seguridad

reutilizar.Guardelapaletaenunlugarsecoysegurofueradelalcancede

yetiquetasdifícilesdeleer.Lasetiquetasproporcionaninformaciónoperativaimportante.

Adecuadoparaunallanapuedecrearunriesgodelesionescuandoseutilizaconla

DejeenelpasadolaslaboriosastareasdeacabadomanualconTomahawkPower

fabricanteparausarconlapaleta.Accesoriosquepuedenser

motoresdegasolina,antesdedarlesservicio,paraevitararranquesaccidentales.•

MantengaSIEMPRElamáquinalimpiaylasetiquetaslegibles.Reemplazartodoslosquefaltan

trabajos.

losasdehormigón.Analicesullanayobservecadacomponente:el

quelapaletafuncionarácorrectamenteyrealizarásufunciónprevista.

Enordendetrabajo.

equipoderegla.•

SIEMPREmantengalashojaslimpiascuandonoesténenusoylosprotectoresensulugary

instruccionesyadvertirdepeligrosypeligros.•SIEMPRErevise

sihaypiezasdañadasantesdecadauso.comprobarcuidadosamente

LasallanadorasVEVORestándiseñadasparaelflotadoyacabadode

paletaconunapartedañada.•

SIEMPREinspeccionelareglaantesdealmacenarlayantesde

Reemplacelaspiezasdañadasodesgastadasinmediatamente.Nuncaopereel

motor,cuchillas,controldepasorápido,filtrodeaire,interruptordeparadacentrífugo,

sistemadeembragueypolea.Asegúresedequesiemprehayaaceiteenelmotor.

DiseñadoyrecomendadoporTomahawkPower.•SIEMPREdesconecte

labujíaenmáquinasequipadascon

•SIEMPREutilicesóloaccesoriosrecomendadosporel

enproyectosqueincluyenentradasdevehículos,sótanosyespacioscomerciales/industriales

¡Paletas!Densifiquelospisosdeconcretoconfacilidadparaobtenerresultadosdeacabadoideales

•SIEMPREreemplaceloscomponentesdesgastadosodañadosconrepuestos

niñoscuandonoestéenuso.

Machine Translated by Google

6

Losoperadoresdebenestarbiencapacitadosenlasoperacionesymantenimientodel

manualdelpropietariodelmotorparaobtenerinstruccionessobreelfuncionamientoy

comprendercómofuncionalaallanadoraeléctricaencondicionesreales.

Transmisiónporpoleaconcorreatrapezoidal

equipo.Lainformacióndeseguridaddebepermanecerenbuenascondicionesylegible.

LasallanadoraseléctricasdeVEVORfuncionanconmotoresKohler.Referirsea

Lacajadecambiosestáubicadadebajodelmotorytransfierepotenciaalrotor.

cajadearaña.Laspiderboxtiene4brazosqueseextiendenhaciaafuerayqueseusanpara

paletayestáequipadacondosejes(entradaysalida).

Elejedesalidagira,aligualqueelconjuntodelacajadearaña.

Lashojasdelapaletaseutilizanparaterminarelhormigónmientrasgiran.

Antesdecomenzar,pruebelapaletaenunasecciónplanaydiluidaconaguadelacabado.

mantenimientodesumotor.Elmanualdelmotorseincluyeconsu

paleta.

oconjuntodecajadearaña.Lacajadecambioscontrolalavelocidadderotacióndel

paleta.

alrededordesusuperficiedada.Estapaletaincluye4hojascombinadaspor

rotor.Estánigualmenteespaciadosenunpatrónradialyunidosal

Lapruebadefuncionamientoaumentarálaconfianzadeloperadoryalmismotiempoayudaráafamiliarizarse

Lapotenciasetransfieredesdeelmotoralejedeentradadelacajadecambiosatravésdeun

Elejedesalidaverticaldelacajadecambiosseconectaauncubofundidollamado

concreto.Pruebeenunasecciónqueestélibredeescombrosyotrosobjetos.

Lasinstruccionesdeseguridadestándisponiblesentodoestemanualyenla

sistema.Lapoleaseacoplamedianteunembraguecentrífugoomanual.

ConsultelasecciónPiezasdeestemanualparaobtenermásinformación.

fijacióndecuchillasuotrosaccesorios.Recuerde:cuandolacajadecambios

Antesdeutilizarsuallanadoraeléctrica,leaatentamentetodaslasinstruccionesdeseguridad.

ustedmismoconloscontrolesdelapaleta.Además,estoayudaráalosoperadores

2.6Cajadecambios

2.7Cajaaraña

2.5Sistemadeaccionamiento

2.4motor

2.8Cuchillas

Machine Translated by Google

Paleta

Motor

2.10Entrenamiento

2.9Embraguecentrífugo

4.1Configuraciónrápida

7

4guíadeusuario

3.Especificacionestécnicas

HMR950

Modelo

015

2800

mango),elembraguecentrífugodetendráelmotoryllevarálaallanadoraauna

Númerodepalas

4tiempos,árboldelevasescuchado,1cilindro

Engranajehelicoidalygusano

Elconsumodecombustible

Sistemadetransmisión

CH440

015

Velocidadmáxima(r/min)

ejegiratorioverticalmedianteelconjuntodearaña.

esquemaparaqueunoperadorexperimentadobrindecapacitaciónaunnuevooperador.

ajuste(°)

Tipo

paradacompleta.

374

Diámetrodeldisco 46pulgadas

(g/kWh)

Motor

Encasodequelapaletasedesboque(eloperadorsueltael

CH440

Modelo HMR1200

caballosdefuerza

38pulgadas

Paraobtenerunaeducacióndecapacitaciónadecuada,consultelasección“LISTADEVERIFICACIÓN

DEENTRENAMIENTO”ubicadaenlaparteposteriordeestemanual.Estalistadeverificacióncontieneuna

CH260

Ánguloóptimodelahoja

Machine Translated by Google

4.2Guíadeiniciorápido

Paso4:Coloqueeltornilloatravésdel

pasadoryaprietelastuercasenlaparte

superioreinferiorparamantenerloensulugar.

Paso5:Coloquelasbarrasdelmanillar

alrededordelojohacialapartesuperior

delacolumnadelmanillar.

Paso6:Coloqueelpernoatravésdela

basedelasmanijasyluego

fijarconunatuercaenelextremo.

Paso2:Insertelospernosylas

arandelasatravésdelosorificiosdel

manillaryfíjelosconunatuerca.

Paso3:Desenrosquelatuercadelpasadore

inserteelpasadoratravésdelabasedela

paleta.

Paso1:Inserteelextremodelacolumnadel

manillarenlabasedel

8

Machine Translated by Google

5.1Mango

9

5.Controlesycomponentes

Paso:9Lleveelcabledelinterruptordeapagadoa

lapartedelanteradelmotoryconecte

eselinterruptordeapagado.

Paso:10Sujeteelpositivo(rojo)

deténgaseyluegoaprieteeltornillo.

Paso:7Paraconectarelcabledel

acelerador,retireelfiltrodeaireylacubierta.

tuercadepivoteyatravésdelpivote

Paso:8Paseelcableatravésdel

ycablesnegativos(negros)delmotor

Incluyeuna"ruedadeestrella"paraajustarmanualmenteelángulodelahoja.

alabatería.

Machine Translated by Google

5.4Palancadecontroldelacelerador

Elaceleradorcontrolalavelocidaddelmotor.Muevalapalancamanualhaciaeloperadorpara

aumentarlavelocidaddelmotor(alta),alejándoladeloperadorparadisminuirlavelocidaddel

motor(baja).

5.2MangoplegabledepasorápidoEmpleaun

mangodepalancaparaajustarrápidamenteelpasodelahoja.Mangoplegablepara

almacenamiento.

5.3Interruptordeapagadocentrífugo

Encasodequeeloperadorpierdaelcontroldelaallanadora,esteinterruptorapagará

elmotor.

10

Machine Translated by Google

5.2Componentesadicionales

11

acabadobrillanteoreluciente.

Proporcionapuntosdefijaciónparalascuchillas.Silascuchillasmuestranundesgastedesigual

operacionesdeflotaciónyfinalización.Estascuchillassonintercambiablescon

conestacubiertaquitada.

Retireestacubiertaparateneraccesoalacorreatrapezoidal.NUNCAoperelapaleta

maniobrabilidad.Reemplacelasempuñadurassisedesgastanodañan.

Diseñadoparaengancharsealascuchillascombinadas,elplatoflotantefuncionaparadescomponerse.

puntosaltos,llevandoelmorteroalasuperficieyproduciendounacapauniformey

Aflojeparadoblarlamanija.

garantíaparaunservicioconfiable.

serremplazado.

patronesosilashojassedesgastanmásrápidoqueotras,esposiblequeseanecesario

LasLlanasdeVEVORutilizanmotoresKohleryestánrespaldadasporunmotorde3años

Estapaletaestáequipadacon4hojascombinadasdeaceroendurecidodiseñadaspara

Ajustelashojasdeacerodelallanade0a15gradosparalograrunacabadomateyligero.

NUNCApongalasmanosylospiesdentrodelanillodeprotección.

Losmanillaresmásanchosdelapaletapermitenunamayorestabilidad,equilibrioy

lamayoríadelosfabricantes.

equilibrado.

Elanilloestabilizadorreducelasvibracionesdelbrazodelaallanadoraylomantiene

5.9Brazodepaleta

5.10Cuchillas

5.11Cubiertadecorreatrapezoidal

5.2.2Bandejaflotante

5.7Controldepasodelaspalas

5.8Anilloprotector

5.6motor

5.5Manillardebicicleta

5.2.1Anilloestabilizador

5.12Mango

Machine Translated by Google

Laimportanciadelmantenimiento

6.MOTOR

12

6.1Servicio

5.2.3Tubodeelevaciónauxiliar

ADVERTENCIA

Consulteelmanualdelmotordelfabricanteparaobtenerinstruccionesydetallesdefuncionamiento.

Unbuenmantenimientoesesencialparaunfuncionamientoseguro,económicoysinproblemas.

tomasituadadelantedelacajadecambios.Disponibleconunidadesseleccionadas.

horariosenestemanualdelpropietario.

Procedimientosdemantenimientoutilizandoherramientasmanualesbásicas.Otrastareasdeservicioque

Utiliceestetuboparalevantarlapaletasobreunalosa.Eltubodebeinsertarseenel

sonmásdifícilesorequierenherramientasespeciales,sonmejormanejadospor

necesidadesyusosindividuales.

mecánicocalificado.

operación.Tambiénayudaráareducirlacontaminación.

profesionalesynormalmentelosrealizauntécnicodeKohleruotro

Sigasiemprelasrecomendacionesdeinspecciónymantenimientoy

Serevisalalubricaciónadecuadaysellenaconcombustibleantesdelaoperación.Referirse

operesumotorbajocondicionesseveras,talescomocargaaltasostenida

LasallanadorasVEVORfuncionanconmotoresKohler.Elmotordebeser

•Unmantenimientoinadecuadoolafaltadecorreccióndeunproblemaantesdelaoperaciónpueden

causarunmalfuncionamientoenelqueustedpuedesufrirlesionesgravesoinclusolamuerte.

sumotor,consulteaundistribuidordeservicioautorizadoKohler.

programademantenimiento,procedimientosdeinspecciónderutinaysencillos

Elprogramademantenimientoseaplicaacondicionesnormalesdefuncionamiento.Siusted

Paraayudarleacuidaradecuadamentesumotor,lassiguientespáginasincluyenuna

yservicio.Sisurgealgúnproblemaositienealgunapreguntasobre

losanivelada.

ooperaciónaaltatemperatura,ousoencondicionesinusualmentehúmedasopolvorientas,consulteasu

distribuidordeservicioparaobtenerrecomendacionesaplicablesasu

Machine Translated by Google

13

Retireestatapaparaagregargasolinasinplomoaltanquedecombustible.Asegúrateque

avanceLENTO,palancahaciaatráshaciaeloperadorRÁPIDO).

procedimientosyprecaucionesenestemanualdelpropietario.

oindividual,utilizandopiezasqueestén"certificadas"segúnlasnormasdelaEPA.

LapalancadelaceleradorseutilizaparaajustarlavelocidaddeRPMdelmotor(palancaavanzada

advertirledetodoslospeligrosimaginablesquepuedansurgiralrealizar

SIEMPREobtengaayudadeotrapersonaparaayudaralevantarlapaleta.

NUNCAintentelevantarlapaletaustedmismo.

Acontinuaciónsepresentanalgunasdelasprecaucionesdeseguridadmásimportantes.Sinembargo,nopodemos

tareadada.

mantenimiento.Sóloustedpuededecidirsidebeonorealizaruna

ylossistemaspuedenserrealizadosporcualquierestablecimientodereparacióndemotores.

puedecausarlelesionesgravesolamuerte.Sigasiempreel

Latapadellenadodecombustibleestábienapretada.Nollenedemasiado.

Noseguiradecuadamentelasinstruccionesyprecaucionesdemantenimiento.

Mantenimiento,reemplazooreparacióndelosdispositivosdecontroldeemisiones.

ADVERTENCIA

6.2Seguridaddelmantenimiento(Continuación)

PRECAUCIÓN:

6.2Seguridaddelmantenimiento

6.2.1FuelFillerCap

6.2.2Palancadelacelerador

Machine Translated by Google

14

6.2.5Niveldelaválvuladecombustible

6.2.4Arrancadorderetroceso(cuerdadetracción)

6.2.3ElinterruptorON/OFFdelmotorLaposición

ONpermitearrancarelmotor,laposiciónOFFdetieneelfuncionamientodelmotor.

6.2.6Palancadel

estranguladorUtilizadoalarrancarunmotorfríooencondicionesdeclimafrío,el

estranguladorenriquecelamezcladecombustible.

Métododearranquemanual.Tiredelaempuñaduradearranquehastaquesientaresistencia,luegotireenérgicay

suavemente.

ABRIRparapermitirquefluyaelcombustible,CERRARparadetenerelflujodecombustible.

Machine Translated by Google

NUNCAopereelmotorsinelsilenciador.

frasco.

Elsilenciadorseutilizaparareducirelruidoylasemisionesdelmotor.

manualdelpropietariodelmotor.

Paraaccederalelementofiltrante,retirelatuercademariposaenlapartesuperiordelfiltrodeaire.

mantenimientodelallana.

quenoproporcionaunamplioflujolibredeaire.

Noopereelmotorsinfiltrodeaire,conunfiltrodeairedañado.

Loscomponentesdelmotorpuedengenerarcalorextremo.Paraevitarquemaduras,HAGA

NOTA:

operando.

motoryprovocarunrápidodesgastedelmismo.

operarlapaleta.

filtroounfiltroquenecesitaserreemplazado.Estopermitiráqueentresuciedadenel

NOtoqueestasáreasmientraselmotorestéenmarchaoinmediatamentedespués

Elfiltrodeaireevitaqueentresuciedadyotrosdesechosalsistemadecombustible.

enchufeunavezporsemana.Ajusteladistanciadelabujíaa0,60,7mm(0,0280,031pulg.).

Eltanquedecombustiblecontienegasolinasinplomo.Paraobtenermásinformación,consultela

correr.

Labujíaproporcionaunachispaalsistemadeencendido.Limpiarlachispa

15

7.INSPECCIÓNPREVIA

NUNCAoperelaallanadoraeléctricaenunáreaconfinadaoestructuracerrada.

6.2.10Tanquedecombustible

SIEMPREusegafasyprotecciónauditivaaprobadasantes

SIEMPREapagueelmotorantesderealizarcualquiertipode

6.2.9Silenciador

ADVERTENCIA

6.2.8Bujía

6.2.7Filtrodeaire

NUNCAcoloquelasmanosolospiesdentrodelosanillosprotectoresmientraselmotorestáenmarcha.

Machine Translated by Google

7.2Revisióndelaceitedelmotor

7.1Antesdecomenzar

conunonuevosegúnseanecesario.

7.2.3Insertaryquitarlavarillasinenroscarlaenlabocadellenado.

400cc.

7.1.5Verifiqueelaprietedelastuercasypernosdesujeción.

nopresentaningúnpeligroparaeloperador.

elrecomendadoconaceiteSAE10W30de4tiempos.Lacapacidadmáximadeaceitees

FIG.3

7.1.2Limpielaallanadoraquitandolasuciedadyelpolvo,particularmenteenla

terrenoniveladoconelmotorparado.

7.2.1Paraverificarelniveldeaceitedelmotor,coloquelaallanadorasobreunlugarseguro.

7.1.1Lealasinstruccionesdeseguridadalprincipiodeestemanual.

FIGURA2

límpielo.

7.1.3Reviseelfiltrodeaireenbuscadesuciedadypolvo.Sielfiltrodeaireestásucio,reemplácelo

Entradadeairederefrigeracióndelmotor,carburadoryfiltrodeaire.

7.2.2Retirelavarillamedidoradellenadodelorificiodellenadodeaceitedelmotor(FIG.2)y

despuésdecadauso.Hacerestoverificaráqueelinterruptorestéfuncionandocorrectamentey

airecomprimido.

7.2.4Sielniveldeaceiteesbajo(FIG.3),llenehastaelbordedelorificiodellenadodeaceitecon

Compruebeelniveldeaceitequesemuestraenlavarillamedidora.

Serecomiendautilizarelinterruptordeapagadodelaallanadoraparadetenerelmotor.

7.1.4Reviseelcarburadorenbuscadesuciedadypolvoexternos.Límpieloconseco

dieciséis

Machine Translated by Google

elcombustible.Limpiecualquiercombustiblederramado.

elmotorestácalienteoenmarcha.

elladodela

7.4.3Sielaceitelubricantenosefiltramientrasseretiraeltapóndedrenaje,

7.4.1Determinesielniveldeaceitedelacajadecambiosestábajoquitandoeltapóndeaceiteubicadoen

NOfumemientrasrepostacombustible.NOintentereabastecerlapaletasiel

Unacorreatrapezoidaldesgastadaodañadapuedeafectarnegativamenteelrendimientodesu

paletaeléctrica.Siunacorreatrapezoidalestádefectuosaodesgastada,simplementereemplácela.

7.3.2Inspeccionevisualmenteparaversielniveldecombustibleesbajo.Sielcombustibleestábajo,rellénelocon

Elnivelcorrectodeaceitelubricantedebeestarenlaparteinferiordeltapóndellenado.

cajadecambios.Esteenchufeestarámarcadoconlacalcomanía"check".Véaselafigura.4.El

7.3.1Retirelatapadegasolinaqueestáubicadaenlapartesuperiordeltanquedecombustible.

comosedescribeenlaseccióndemantenimientodeestemanual.

entoncessepuedesuponerquelacajadecambiostienesuficientecantidaddeaceite.

7.3.3Alrepostarcombustible,asegúresedeutilizaruncoladorparalafiltración.NOcompletar

Gasolinade89octanos.

7.4.2Sielaceitelubricantecomienzaafiltrarsemientrasseretiraeltapóndedrenaje,

Loscombustiblesparamotoressonaltamenteinflamablesypuedenserpeligrosossisemanejanincorrectamente.

llenarconaceitelubricanteparacajasdecambiostipoISO680hastaqueelorificiodellenadodeaceitesedesborde.

FIG.4

7.4Aceitedelacajadecambios

7.3Comprobacióndecombustible

7.5Revisióndelacorreatrapezoidal

17

Machine Translated by Google

NOTA

Consultelaseccióndemantenimientodeestemanualparaobtenerinstruccionessobreel

situación(esdecir,eloperadorquesueltalamanijadurantelaoperación).

elcinturón.

mantenidoincorrectamente.

Mientrasquelosdemásparecennuevos,estopodríadeberseaunproblemadepasodelasaspas.

Periododetiempoextendido.Causaráundesgasteprematurodelacorreaopuededestruir

Elmecanismodeesteinterruptordebefuncionarlibrementeysiempredebemantenerse

Ubicadoeneltubodelmangoprincipalhayuninterruptorrojo(FIG.5).Elcambio

Procedimientodeajustedelpasodelaspalas.Reemplacelascuchillasdesgastadas.

SIEMPREpongalavelocidaddelmotorenralentícuandoelembraguemanualestédesacoplado.

iniciaroejecutar.Elpropósitodeesteinterruptoresdetenerelmotorenunasituaciónfueradecontrol.

Losinterruptoresdebenprobarsecadavezquesearrancaelmotor.

Estaallanadoraeléctricahasidoequipadaconuninterruptordeseguridad.Muertedeseguridad

enestacondición.ConelinterruptorenlaposiciónAPAGADO,elmotornodebe

Antesdecomenzar,verifiquesihaycuchillasdesgastadasodañadas.Siunahojaestádesgastada

seguridaddeloperador.Sepuedenproducirlesionessisedesactiva,desconectao

FIG.5

¡NUNCA!deshabiliteodesconecteelinterruptordeapagado.estaprevistopara

7.8INTERRUPTORDEAPAGADODEPRESIÓNDELAMANIJA

7.7INTERRUPTORESDESEGURIDAD

7.6Verificacióndelahoja

NOdejelamáquinasinusarconelmotoraaltavelocidadduranteun

18

Machine Translated by Google

8.2Levantamientodelfardo

8.2Elevacióndelfardo(Continuación)

ADVERTENCIA

8.1Tubodeelevaciónauxiliar

ADVERTENCIA

19

Serecomiendaencarecidamenteutilizarunagrúaparamoverunamáquinaconunapaca

elevadora,yaqueesperfectamenteseguroparalamáquina.Sedebetenerespecialcuidadocuando

Retireeltubodeelevaciónauxiliarubicadoenlapartesuperiordelamanijaprincipal.Insertar

lesión.

Estasecciónestádestinadaaayudaraloperadorconlapuestaenmarchainicialdel

yvolteelapaleta,causandoasídañosalapaletayalcuerpo.

SehanleídolasseccionesdeInformacióneInspeccióndeestemanual.

ycompletamentecomprendido.Dependiendodelfabricantedelmotor,

cuidadosamenteantesdeintentarusarlapaletaenelcampo.

lamanija.Asegúresedequeelorificiodeltuboencajeconelpasadordel

Lapacaelevadoraesopcionalenlasallanadorasnuevas.Proporcionaunpuntodeelevaciónóptimopara

paletadeoperadorapie.Esextremadamenteimportantequeestasecciónsealeída.

eltuboenelcasquilloubicadoenelladoopuestodelacajadecambiosdesde

edificiocongrúa.

Desdeeltubodeelevaciónauxiliar,recogerlamáquinaparadesplazarlasobreunalosa.

enchufe.Conunapersonalevantandoelmangoprincipalyotralevantando

moviendolapaleta.Sepuedenusarbalaselevadorasounacarretillaelevadoraparalevantarunapaletasobreun

manejar.Sinoseestabilizaadecuadamente,elmangopuedeoscilar

Levantarlapaletasobreunalosa

osepodríancausarlesionespersonalesaldejarcaerunapaleta.

Sinembargo,levantarlamáquinadelsuelo.Dañosgravesalamáquina.

Laalisadoradebeserestabilizadaporlapersonaquellevaelequipodeloperador.

NOusesupaletahastaquecomprendacompletamenteestasección.

NOintenteoperarlaallanadorahastaquelasinstruccionesgeneralesydeseguridad

8.PUESTAENMARCHAINICIAL

Machine Translated by Google

9.ARRANQUEDELMOTOR

FIG.7

9.1Coloquelapalancadelaválvuladecombustibledelmotor(FIG.6)enlaposición"ON".

FIG.8

9.5ColoqueelinterruptordeENCENDIDO/APAGADOdelmotor(FIG.9)enlaposición"ON".

9.3Coloquelapalancadelestrangulador(FIG.7)enlaposición"CERRADO"siiniciaun

9.6Sujetelaempuñaduradelmotordearranque(FIG.10)yextráigalalentamente.Laresistencia

FIG.9

9.2Coloquelapalancadelaceleradordelaallanadora(FIG.1)enlaposición"INACTIVO".

FIG.6

motorfrío.

sevuelvemásdifícilenunadeterminadaposición,correspondienteala

motorolatemperaturaescálida.

manual.

Lospasosoperativospuedenvariar.Verelfuncionamientodelfabricantedelmotor.

9.4Coloquelapalancadelestrangulador(FIG.8)enlaposición"ABIERTO"siiniciauncalentamiento

20

Machine Translated by Google

21

9.8Antesdeponerenfuncionamientolaallanadora,hagafuncionarelmotordurantevarios

minutos.Verifiquesihayfugasdecombustibleyruidosqueseasociaríanconun

Cubiertaocomponentedelacorreatrapezoidal.

10.1MuevalapalancadelaceleradoralaposiciónIDLEoLENTO(FIG.11)y

9.7Sielmotorhaarrancado,regreselentamentelapalancadelestrangulador(FIG.7)alaposición

Posiciónabierta.Sielmotornohaarrancado,repitalospasos1a6.

FIG.10

puntodecompresión.Tiredelaempuñaduradearranqueenérgicaysuavementeparaarrancar.

FIG.11

9.9Paracomenzaraallanar,muevalapalancadelacelerador(FIG.11)hacialaposición"RÁPIDO".

10.3Cierrelaválvuladecierredecombustible(FIG.13)moviendolapalancadelaválvuladecombustible.

10.2Despuésdequeelmotorseenfríe,gireelinterruptordearranque/paradadelmotoralaposición

“OFF”(FIG.12).

alaposiciónAPAGADO.

Hagafuncionarelmotordurantetresminutosabajavelocidad.

10.PARADADELMOTOR

Machine Translated by Google

11.FUNCIONAMIENTO

22

11.1Maniobrandolapaleta

hastaobtenerlavelocidaddecuchilladeseada.

Lossiguientespasospretendenserunaguíabásicaparaelfuncionamientodelamáquina

ynodebenconsiderarseunaguíacompletaparaelacabadodelconcreto.Leer

lamáquinahacialaderecha,empujehaciaabajoelmango.

conlallana,guiandolallanadeladoalado.Estocubrirátodo

Paramoverlamáquinahacialaizquierdadeloperador,levanteelmango,paramover

Ajustelaruedaensentidohorariooantihorario.•Para

moverlapaletahacialaizquierdadeloperador,levanteelmangopara

11.1.3Ajusteelpasodelahojaenelmangoestándar,girandoelpaso

Consultelasección“Capacitación”deestemanualparaobtenermásinformación.

lapaletaseDETENGAporcompletoantesdeintentarrecuperarla.•Elmejormétodopara

terminarelconcretoescaminarlentamentehaciaatrás.

Unpuntodeapoyoparalospiesyunagarrefirmedelasmanijasaumentanlentamentelavelocidaddelmotor.

11.1.1Colóqueseenlaposicióndeloperadordetrásdelmango.Conunseguro

muevalapaletahacialaderechaypresioneelmangohaciaabajo.•

¡Recordar!quesisueltaslapaleta,simplementealéjateydejaquela

FIG.13

mangodepaleta.

Huellassobrehormigónhúmedo.

FIG.12

11.1.2Paramaniobrarlapaleta,levantesuavementeopresionehaciaabajolapaletaprincipal.

Machine Translated by Google

12.1Cuchillas

ADVERTENCIA

23

12.OPCIONESDEACCESORIOS

manera.

Lashojasdebencambiarsecuandonologranterminarelconcretodemanerasatisfactoria.

Lashojassonunapartevitaldelacabadodelhormigón.Estapaletahasidodiseñadaparadar

acabadoaconcretoyestáconstruidasegúnestrictosestándaresdecalidadconelmejoracero

parapaletas.Sinecesitacuchillasderepuesto,consultelalistadepiezasdeestemanual

paraobtenerlosnúmerosdepieza.

12.2HojascombinadasEsta

paletaestabaequipadaconhojascombinadasdeFLOTACIÓN/ACABADO(FIG.15)como

equipooriginal.Estashojashansidodiseñadasparaunrendimientoóptimotantoenlas

operacionesdeflotacióncomodeacabado.Estos

ManténgaseSIEMPREalejadodepiezasgiratoriasomóvilesmientrasoperaeste

equipo.

NOTA

NUNCAcoloquelospiesolasmanosdentrodelosanillosprotectoresmientrasenciendeu

operaesteequipo.

FIG.14

Machine Translated by Google

24

FIG.15

FIG.16

Estashojashansidodiseñadasespecíficamenteparaoperacionesdeacabadoconesta

paleta.Proporcionaránunacapacidadsuperiordeacabadodesuperficiesconsullana.

Sólodebenusarsedespuésdequeelconcretosehayafraguadohastaelpuntoenque

lapaletanosehundaenelconcretocuandosecolocasobreél.

Lashojassonversátilesydeberíancubrirlamayoríadelasnecesidadesdealisado.

Estashojasseengancharán(FIG.16)aunahojainstaladaexistente,loquepermitiráque

suacabadoraflotesobreelconcreto“húmedo”paraquelaoperacióndeallanadopueda

comenzarloantesposible.Sonfácilmenteremovibles,demodoquedespuésdela

operacióndeflotación,cuandoelconcretoestélosuficientementecurado,sepueden

quitarparaexponerlaspaletasdeacabadoparacontinuarconelalisado.

Estosdiscosredondosseadhierenalasarañasypermitenquelamáquina"flote"sobre

concreto"húmedo".Eldiseñodeldiscopermiteunaflotacióntempranayunmovimientofácil.

12.5Discosflotantes(opcional)

12.3Hojasdeacabado(opcional)

12.4Palasflotantesconclip(opcional)

Machine Translated by Google

13.MANTENIMIENTO

25

Diario(810horas)

Mensual(200300Horas)

Semanal(5060Horas)

13.1Programademantenimiento

Anual(20002500horas)

13.2Ajustedelbrazodelaallanadora

1.Verifiqueyreemplacesiesnecesarioloscasquillosdelbrazo,loscasquillosdelcollardeempuje

4.Reemplaceelaceitedelmotoryelfiltrosegúnseanecesario;consulteelmanualdelmotor.

¿Otrosparecennuevos?

•¿Tienelamáquinaunmovimientoperceptibledebalanceoorebotecuandoestáenfuncionamiento?

3.Reviseylimpieoreemplaceelfiltrodeairedelmotorsegúnseanecesario.

3.Ajustelavelocidaddelahoja.

componentesdesgastadosodañadoscuandoseaevidentequelapaletaestá

1.Verifiqueelniveldeaceiteenelcárterdelmotorylacajadecambios,llenecomo

1.Retire,limpie,reinstaleyvuelvaalubricarlosbrazosyelcollardeempuje.Ajustarel

Utiliceelsiguienteprocedimientoparaverificaryajustarlosbrazosdelaallanadorayverificarsi

indicaciones.Lacausapuedeserlaalineacióndel

brazodelaallanadora,loscasquillosdearañadesgastadosolosbrazosdelaallanadora

doblados.•¿Lascuchillassedesgastandemaneradesigual?¿Estáunahojacompletamentedesgastadamientrasla

2.Verifiquelacorreatrapezoidal.

necesario.

brazosdecuchilla.

2.Reemplacelascuchillassiesnecesario.

Agregadosyendurecedoresdesuperficies.

2.Compruebesiloscablesdecontroldepasoestándesgastados.

ysellosdeeje.

1.Relubricarlosbrazos,elcollardeempujeyelembrague

dezonashúmedasasecas.Tambiénsonmuyeficacesparaincrustargrandes

terminandomalonecesitandomantenimientoderutina.Busquelosiguiente

Machine Translated by Google

13.3Remocióndelahojadelapaleta

13.2Ajustedelbrazodelaallanadora(continuación)

pruebas.

13.2.1ColoquelallanaenunáreaPLANAYNIVELADA.

2Placadedesgasteinferior

Sinohacecontacto,seránecesariorealizarajustes.(FIG.17,FIG.4).

abajo”enrelaciónconelsuelo?

FIG.17

Lospuntosdesniveladosenelpisoolosescombrosdebajodelashojasdelapaletadaránun

brazosdepaleta.Verifiquequeelpernodeajusteapenastoque(espaciolibremáximode0,10")laplaca

dedesgasteinferior.Todoslospernosdealineacióndebenestarespaciados

LaFIG.17ilustra"alineaciónincorrecta",casquillosdearañadesgastadosodoblados.

Esesencialcontarconunáreaniveladaylimpiaparaprobarlapaletaantesydespués.Cualquier

1pernodeajuste

SedebeutilizarunaplacadeaceroPLANAdetrescuartosdepulgada(19mm)deespesorpara

Percepciónincorrectadelajuste.Idealmente,un5x5pies.(1,5x1,5metros)

mismadistanciadesdelaplacadedesgasteinferior.

•Mirarlamáquinamientrasestáenfuncionamiento;¿Losanillosdeguardia“semuevenhaciaarribay

apenashagacontactoconlaplacadedesgasteinferiordelacajadearaña.siunoes

4Efecto"enformadecuenco"enelhormigónacabado

3superficie

¿usar?

13.2.2Inclinelaspalaslomásplanasposible.Todoslospernosdeajustedeben

26

Machine Translated by Google

13.5Cambio

13.4Reensamblaje

ADVERTENCIA

13.4.1Limpieyexaminelasplacasdedesgastesuperior/inferioryempujeel

13.4.6Conelcasquillodebronceyainstalado,insertetodoslosbrazosdelapaleta.

Desconecteelcabledelabujíayasegúrelolejosde

13.4.10Instaleelanilloestabilizadorenelconjuntodearaña.

brazo.Repitaestoparalostresbrazosrestantes.

13.4.5Asegúresedequeeltensordelresorteestéenlaposicióncorrectaparaejercer

Arandeladeseguridad

Pernodecabezahexagonal

13.4.8Bloqueelosbrazosdelaallanadoraensulugarapretandoelpernodecabezahexagonalcon

13.3.1Retirelashojasdelapaletadelbrazodelapaletaquitandolosdos

deformado,reemplácelo.

13.4.7Tengacuidadodealinearelorificiodeengraseenelcasquillodebronceconel

13.4.2Examinetodoelconjuntodearaña.Cepilleconalambrecualquierhormigóno

Hoja

FBIlGa.d1e8s

tensiónenelbrazodelaallanadora.

13.4.4Repitalospasosanterioresparacadabrazodeallanadora.

13.3.2Cepilleconalambrecualquieracumulacióndeconcretoenlosseisladosdelapaleta.

13.4.9Vuelvaainstalarlashojasenlosbrazosdelaallanadora.

Retirardelbrazo

pernosdecabezahexagonaldelbrazodelaallanadora.Dejelascuchillasaunlado.

13.4.3Vuelvaainstalarelcasquillodebronceenlosbrazosdelaallanadora.

Brazodehoja

acumulacióndeóxido.Siseencuentraquealgúncomponentedelaarañaestádañadoo

orificiodeengraseenlaplacadearaña.

engrasadorzerkycontratuerca.

cuello.

conpalancasenlaplacadearaña.

elmotorantesderealizarmantenimientooajustesenlamáquina.

27

Machine Translated by Google

NOTA

derotación.

a/nivelconeláreadetrabajo.

NOlevantelapaletaconlasbandejascolocadas.

13.5.1Coloquelamáquinasobreunasuperficieplanaynivelada.Ajustarelpasodelahoja

13.5.5Instalelanuevahojadelaallanadoraenelbrazodelaallanadora.Asegúrateque

Lascuchillasgiranenladireccióndedesplazamientocuandolamáquinaestáen

13.6.3FijelosamarresdelahojaalladomásalejadodelossoportesdelclipZcon

13.6Instalacióndebandejasenlashojasdelaacabadora

13.6.2GirelascuchillasasuposicióndebajodelosclipsenZ.Asegúresedequeel

13.5.3Retirelacuchilla.

brazodepaleta.Aprietelospernosfirmemente.

13.5.2Retirelosdospernosybloqueelasarandelasquesujetanlahojaa

13.6.1Levantelapaletalosuficienteparadeslizarlabandejadebajodelascuchillas.Con

controleparaquelascuchillasquedenlomásplanasposible.

perillasdeamarre.

Lahojaestáinstaladacorrectamente,manteniendolaorientaciónadecuadaparaladirección.

SIEMPREinstalelasbandejaseneláreadetrabajooenunáreapróxima

delbrazodelapaleta.

Delocontrario,lapaletapuedetambalearseorebotar.

Peligrodelevantamiento/aplastamiento.

operación.Outiliceelmotorparagirarlascuchillasasuposición.

Recomendamoscambiartodaslascuchillasalmismotiempo.El

13.5.4Conuncepillodealambre,raspetodaslaspartículasdeconcretoylosrestosdeforja.

ConlascuchillasadyacentesalosclipsenZ,bajeelfinalizadorsobrelabandeja.

elbrazodelapaleta.

13.5.7Repitalospasosparatodaslashojasrestantes.

Presteatenciónalaorientacióndelahojaenelbrazodelaallanadora.

13.5.6Vuelvaainstalarlosdospernosylasarandelasdeseguridadquesujetanlahojaal

NOlevantelapaletacuandolasbandejasesténcolocadas.

ADVERTENCIA

Solo

28

Machine Translated by Google

13.7Extraccióndelacajaaraña

13.7.1Unavezquesedeterminaqueserequiereunajuste,retireel

conjuntodearañadelejedelacajadecambiosdelasiguientemanera:

13.7.2RetireelconectorZerkyeltornillodecabezaAllendesignadoporel

13.7.4Levanteelconjuntosuperiordelapaletaparaquitarlodelconjuntodearaña.

13.6.5Antesdevolveraponerlamáquinaenfuncionamiento,verifiqueparaasegurarse

quelosamarresesténaseguradosfirmementesobrelosbordesdelahoja.

quelosbordesdelahojaesténaseguradosdebajodelosclipsenZ.

13.6.4Antesdevolveraponerlamáquinaenfuncionamiento,verifiqueparaasegurarse

NOTA

13.7.3Enelladoopuestodelbloquedearaña,hayotroconectorZerk.

letra“S”.

Puedesernecesariodarleunligerogolpeconunmazodegomaparadesalojarlaaraña.

delejeprincipaldelacajadecambios.

ytornillodecabezaallen.Retireamboscomponentes.

29

Machine Translated by Google

Manejar

Listade14piezas

30

Machine Translated by Google

31

peso

18QWSPM6

Tipo)

Tornillo

M10

Anilloderetención

27QWSPM10

14QWSPM19

5x50

Alambredeacero

22436F02004

19436F0100320

Perilladeajuste

Pasadorde

resorte

Pernodecojinete

Lavadoradeplacas

M10

Ajustareltubodeltornillo

28436F02001

M6x10

Pasadordelbrazodelyugo

PAS02

M6X8

5

M4x8

Tornillo

QSRS18

Tuercadenailon

Guíadealuminio

Anilloderetención

QSRS10

436F01001

QNTNM4

Descripción

Arandeladeresorte

16436F01002

Arandeladeresorte

Brazodeyugo

Lavadoraondulada

436F02003

QSP5X50

W436F001

QSP5X30

TSA01

Cubiertaplástica

REFNúmerodepieza

Guíadetornillos

M19

Lavadoradeplacas

T10

Lavadoradeplacas

QBR51104

5X30

Elpasadorderesorte

Conjuntodelacelerador.

CantidadDimensión

M19

QSCM4*8

Basedesoportedelmango

25QNTNM10

12436F01004

436F01007

17QBLM6X8

Interruptorde

paradaWAcon

manijadetuercaNylock(barradeliberación

RG003

M10

T18

QWSPM4

26QWSSM10

13QWSWM19

11QBLM6X10

Machine Translated by Google

32

Tornillo

436F02002

M10X35

Rueda

Elpasadorderesorte

Cuchilla

33436A01010

32436F01005

3X30

M10X70

QSP3X30

30QBLM10X35

Yugodealuminio

Soportesuperior

29QBLM10X70

Tornillo

Machine Translated by Google

33

Araña

Númerodepiezas

CantidadDimensión

QWSPM8

ESCRIBIRS22

Conjuntodecuchillas

Tornillo

Lavadoradeplacas

QBR6009

Bujedearaña

M10

6009

436F02010

Lavadoradeplacas

ÁRBITRO

436F02006B

Descripción

73QBLBBM10X35Pernodecabezaredonda

75QBLSHM10X30Pernodecabezacuadrada76

Brazoinclinable

Tapadelaplacadeprensa

QWSSM10

M10

Perno

436F02009B

M10X20

QBLLM10X30

QBLM10X20

436F02007B

22x1,5t

QNTTM10

81

QBL7/16X11/2

436F02014

M10X35

M10x30

Cojinete

QWSPM10

Tornillo

juntatórica

436F02008

QWSSM8

Tapadelaplacadeprensa

Arandeladeresorte

436F02005B

Tuercafina

Brazodehoja

M10

Arandeladeresorte

7/16*3/2L

Machine Translated by Google

34

Cajadecambios

Machine Translated by Google

35

50QBLM10X16

6206

Descripción

Cubiertalateraldesalida

436F02012

32004

M10x25

41QWSSSM10

M10x40

M10

JuntadeTapaGrande

6X10X25

QNTNM10

Conjuntodecajadecambios

5X35

Sellodeaceite

QKY6X25

ESCRIBIR

P5555

M10Lavadora

M10X16

M10

CantidadDimensión

QBR6004

M8X10

QWSSM10

Tuercadenailon

Polea

Cojinete

30305

436F03003

436F03007

M6X16L

QWSPM10

Sellodeaceite 27X47X10

6X25

Arandeladeresorte

Llave

llavedemadera

Cojinete

56QOS20X40X8

QBR32004

QBR30305

36

37

QBLM6X16

Drenajedeaceite

436F03001

Lavadoradeplacas

ÁRBITRO

Tornillo

Ejeprincipal

Engranajedetornillo

436F04005

436F03006

Cojinete

Tiendadesementales

QRVM8

QBLM8X10

Llave

Tornillo

Númerodepiezas

55x3,5t

QBR6206

QKY5X35

Cojinete

436F03008

436F03005

6004

Tornillo

436F03004

Válvuladeescape

60QOS27X47X10

49QBLSTM10x40

Caparazón

436F03

Juntatórica

45QKYW6X10X2546

Juntadetapalateral

40QBLFHM10x25Pernodecabezahuecaplana

Ejesinfín

M10

dieciséis

Portadagrande

61436A03008WT

Machine Translated by Google

36

M27x1.5

Anillodeseguridad

Cubiertalateral

64QOCWM27x1.5Ventanasdeverificacióndeaceite

436F0300263

Machine Translated by Google

Bujedemontajedelmotor

CA01002

QBTA26

Ejedelembrague

A26

103

W436F005

Placafrontal

436F04013

907

Anillodeseguridad

100QBLFHM8X20Pernodecabezaplana101

CA01005

901

Resortedelembrague

Llave

Tuerca

CA01

Tornillodeajuste

5x5x50

M8X40

904

104

6006

W436F002

88QBLSHM8X20Pernodecabezahueca

CA01001

QNTM8

106W436F004B

Elevacióndegancho

Pesodelzapato

CA01004

Pernodecabezahueca

Cubiertadelcinturón

105

436F04107

Arandeladeresorte

LavadoradeplacasespecialQWSSPM8

M8x16

102QBLLM8X40

Tornillo

CA01003

Tambordeembrague

902QBLAM8x16

QKY5x5x50

QWSSM8

QWSPM8

Transportedelembrague

906

QBLM8X35

Placademontajedelmotor

Taza

905

Correatrapezoidal

MotorGX160

436F04003

GX160

Embrague

M8X20

M8X35

903

Cojinete

436F04006

436F04004

QBR6006

Goma

Descripción

CantidadDimensión

Númerodepiezas

ÁRBITRO

37

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODELE: HMR950, HMR1200

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

Zacieraczka mocy

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

<Zdjęcie tylko w celach informacyjnych>

MODELE: HMR950, HMR1200

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Zacieraczka mocy

- 1 -

Machine Translated by Google

1. Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE

1.2 Bezpieczeństwo użytkowania

Aby zachować zgodność z lokalnymi przepisami dotyczącymi łapaczy iskier, należy skonsultować się z

dystrybutorem silnika lub lokalnym administratorem ds. bezpieczeństwa i higieny pracy.

Do bezpiecznej obsługi sprzętu wymagana jest znajomość i odpowiednie przeszkolenie! Sprzęt

obsługiwany nieprawidłowo lub przez nieprzeszkolony personel może być niebezpieczny! Przeczytaj

instrukcje obsługi zawarte w tej instrukcji i instrukcji silnika oraz zapoznaj się z rozmieszczeniem i

właściwym użyciem wszystkich elementów sterujących. Niedoświadczeni operatorzy powinni otrzymać

instrukcje od osoby zaznajomionej ze sprzętem, zanim zostaną dopuszczeni do obsługi maszyny. •

NIGDY nie pozwalaj nikomu obsługiwać tego urządzenia bez odpowiedniego

przeszkolenia.

1.1 Przepisy dotyczące łapaczy iskier Uwaga: Państwowe

kodeksy bezpieczeństwa zdrowia i kodeksy zasobów publicznych określają, że w niektórych lokalizacjach

w silnikach spalinowych wewnętrznego spalania zasilanych paliwami węglowodorowymi należy

stosować łapacze iskier. Łapacz iskier to urządzenie zaprojektowane w celu zapobiegania przypadkowemu

wyrzuceniu iskier lub płomieni z układu wydechowego silnika. Łapacze iskier są kwalifikowane i

oceniane w tym celu przez Służbę Leśną Stanów Zjednoczonych.

OSTRZEŻENIE: Przed przystąpieniem do obsługi lub serwisowania tego produktu należy

przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych

ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie

cennego mienia.

Osoby obsługujące ten sprzęt muszą być zaznajomione z ryzykiem i zagrożeniami z nim

związanymi.

• NIGDY nie dotykaj silnika ani tłumika, gdy silnik jest włączony lub bezpośrednio po jego wyłączeniu.

Miejsca te nagrzewają się i mogą powodować oparzenia. • NIGDY nie używaj akcesoriów ani

przystawek, które nie są zalecane przez firmę

WAŻNI OCHRONIARZE

- 2 -

Machine Translated by Google

NIEBEZPIECZEŃSTWO

1.3 Bezpieczeństwo podczas użytkowania silników spalinowych

Silniki spalinowe stwarzają szczególne zagrożenia podczas pracy

Moc Tomahawka. Może to spowodować uszkodzenie sprzętu i obrażenia użytkownika. • NIGDY nie

pozostawiaj włączonej maszyny bez nadzoru. • ZAWSZE

upewnij się, że operator zna odpowiednie środki ostrożności i

należy przechowywać w czystym i suchym miejscu, niedostępnym dla dzieci. • ZAWSZE

obsługuj maszynę, gdy wszystkie urządzenia zabezpieczające i osłony są na swoim miejscu

NIEBEZPIECZEŃSTWO. Wskazówki bezpieczeństwa mogą skutkować poważnymi konsekwencjami

nie jest operowany. •

ZAWSZE prawidłowo przechowuj sprzęt, gdy nie jest używany. Sprzęt

poniżej instrukcja obsługi i wskazówki dotyczące bezpieczeństwa. Niezastosowanie się do ostrzeżeń i

okopach, chyba że zapewniona jest odpowiednia wentylacja, poprzez takie elementy jak

przed próbą obsługi sprzętu.

techniki obsługi przed użyciem maszyny. • ZAWSZE noś

okulary ochronne lub okulary ochronne posiadające certyfikat ANSI Z87.1

dostarczane są wentylatory wyciągowe lub węże. Wydech benzyny z

i sprawny. NIE modyfikuj ani nie usuwaj urządzeń zabezpieczających. NIE RÓB

obsługiwać maszynę, jeżeli brakuje jakichkolwiek urządzeń zabezpieczających lub osłon, lub gdy nie

działają one. • ZAWSZE czytaj, zrozum i postępuj zgodnie z procedurami zawartymi w Instrukcji obsługi

obrażenia lub śmierć.

• NIE WOLNO uruchamiać maszyny w pomieszczeniu zamkniętym lub w zamkniętej przestrzeni, np. głębokiej

tlenek węgla może powodować utratę przytomności i może prowadzić do

warunki pracy. Używaj również antypoślizgowego obuwia ochronnego, kasku, rękawiczek i kurzu

silnik zawiera trujący tlenek węgla; narażenie na

z osłonami bocznymi lub, w razie potrzeby, osłoną twarzy. W przypadku zapylenia używaj maski przeciwpyłowej

wszystkim osobom w miejscu pracy. •

ZAWSZE zamykaj zawór paliwa w silnikach wyposażonych w taki zawór, gdy maszyna jest uruchomiona

i tankowanie! Przeczytaj i postępuj zgodnie z instrukcjami ostrzegawczymi zawartymi w instrukcji obsługi silnika

systemy zbierania oraz, w stosownych przypadkach, środki ochrony słuchu. Dotyczy to

- 3 -

Machine Translated by Google

OSTRZEŻENIE

1.4 Bezpieczeństwo serwisu

konieczna jest konserwacja i okazjonalne naprawy. • NIE próbuj

czyścić ani naprawiać maszyny podczas jej pracy.

Obracające się części mogą spowodować poważne

obrażenia. • NIE uruchamiaj zalanego silnika przy wykręconej świecy zapłonowej

silniki benzynowe. Paliwo uwięzione w cylindrze zostanie wytryśnięte

otwór świecy zapłonowej. • NIE

sprawdzaj iskry w silnikach benzynowych, jeśli tak jest

rozruch silnika. • NIE

uruchamiaj maszyny, jeśli występują wycieki paliwa lub przewody paliwowe są poluzowane.

aby sprzęt działał bezpiecznie i prawidłowo przez długi okres czasu, okresowo

Nieprawidłowo konserwowany sprzęt może stanowić zagrożenie dla bezpieczeństwa! Aby

śmierć.

• NIE palić podczas obsługi maszyny. • NIE palić podczas

tankowania silnika. • NIE tankuj gorącego lub

pracującego silnika. • NIE tankuj silnika w pobliżu

otwartego płomienia. • NIE rozlewaj paliwa podczas

tankowania silnika. • NIE uruchamiaj silnika w pobliżu

otwartego ognia. • ZAWSZE uzupełniaj zbiornik paliwa

w dobrze wentylowanym pomieszczeniu. • ZAWSZE po

zatankowaniu zakręcaj korek wlewu paliwa. • ZAWSZE sprawdź

wcześniej przewody paliwowe i zbiornik paliwa pod kątem wycieków i pęknięć

zalany lub czuć zapach benzyny. Zbłąkana iskra może się zapalić

do czyszczenia części, szczególnie w pomieszczeniach zamkniętych. Opary z paliw i

rozpuszczalniki mogą stać się wybuchowe. •

ZAWSZE utrzymuj obszar wokół tłumika wolny od zanieczyszczeń, takich jak liście, papier,

kartony itp. Gorący tłumik może je zapalić, powodując pożar.

opary. •

NIE używaj benzyny ani innych rodzajów paliw ani łatwopalnych rozpuszczalników

- 4 -

Machine Translated by Google

2.2 Zapoznanie się z kielnią

2.1 Przeznaczenie

2.3 Bezpieczeństwo

- 5 -

2 Informacje o produkcie

sprzęt do jastrychu. •

ZAWSZE utrzymuj ostrza w czystości, gdy nie są używane, a osłony na swoim miejscu

• ZAWSZE wymieniaj zużyte lub uszkodzone elementy na części zamienne

kielnia z uszkodzoną częścią. • ZAWSZE

sprawdzaj jastrych przed składowaniem i przed jego składowaniem

Zacieraczki mechaniczne VEVOR są przeznaczone do zacierania i wykańczania

Natychmiast wymień uszkodzone lub zużyte części. Nigdy nie obsługuj

silnik, ostrza, szybka regulacja pochylenia, filtr powietrza, odśrodkowy wyłącznik krańcowy,

sprzęgło i układ koła pasowego. Upewnij się, że w silniku zawsze znajduje się olej.

Kielnie! Z łatwością zagęszczaj podłogi betonowe, aby uzyskać idealne rezultaty wykończenia

• ZAWSZE używaj wyłącznie akcesoriów zalecanych przez

zaprojektowane i zalecane przez Tomahawk Power. • ZAWSZE odłączaj

świecę zapłonową w maszynach wyposażonych w

przy projektach obejmujących podjazdy, piwnice i obiekty komercyjne/przemysłowe

ponowne użycie. Przechowuj kielnię w suchym, bezpiecznym i niedostępnym miejscu

dzieci, gdy nie są używane.

Zostaw żmudne prace związane z ręcznym wykańczaniem w przeszłości dzięki Tomahawk Power

i trudne do odczytania etykiety. Etykiety zapewniają ważne działanie

nadaje się do jednej kielni, może powodować ryzyko obrażeń podczas używania z nią

producenta do stosowania z kielnią. Akcesoria, które mogą być

silniki benzynowe przed serwisowaniem, aby uniknąć przypadkowego uruchomienia. •

ZAWSZE utrzymuj maszynę w czystości i czytelność etykiet. Wymień wszystkie brakujące

aby kielnia działała prawidłowo i spełniała swoją zamierzoną funkcję.

w stanie sprawnym.

Oferty pracy.

płyty betonowe. Przeanalizuj swoją kielnię i zwróć uwagę na każdy element:

instrukcją i ostrzegają przed niebezpieczeństwami i zagrożeniami.

• ZAWSZE przed każdym użyciem sprawdzaj, czy części nie są uszkodzone. Dokładnie sprawdź

Machine Translated by Google

2.6 Skrzynia biegów

2.5 Układ napędowy

2.4 Silnik

2.7 Pająk

2.8 Ostrza

konserwacji silnika. Instrukcja obsługi silnika jest dołączona do Twojego

Przed użyciem zacieraczki przeczytaj uważnie wszystkie instrukcje dotyczące bezpieczeństwa.

Próbne uruchomienie testowe zwiększy pewność operatora, jednocześnie pomagając w zapoznaniu się

Moc przekazywana jest z silnika na wał wejściowy skrzyni biegów poprzez:

Beton. Przetestuj na części wolnej od zanieczyszczeń i innych przedmiotów.

lub zestaw spiderbox. Skrzynia biegów steruje prędkością obrotową

Pionowy wał wyjściowy skrzyni biegów łączy się z odlewaną piastą zwaną tzw

system. Koło pasowe zazębia się za pomocą sprzęgła odśrodkowego lub ręcznego.

Instrukcje dotyczące bezpieczeństwa są dostępne w całej instrukcji oraz na stronie

Więcej informacji można znaleźć w części Części niniejszej instrukcji.

pajęczyna. Spiderbox ma 4 ramiona, które rozciągają się na zewnątrz i służą do

się ze sterowaniem zacieraczki. Ponadto pomoże to operatorom

zrozumieć, jak zacieraczka działa w rzeczywistych warunkach.

Napęd koła pasowego paska klinowego

mocowanie ostrzy lub innych akcesoriów. Pamiętaj: kiedy skrzynia biegów

Skrzynia biegów znajduje się pod silnikiem i przekazuje moc na wirnik

Operatorzy muszą być dobrze przeszkoleni w zakresie obsługi i konserwacji urządzenia

instrukcji obsługi silnika zawierającej instrukcje dotyczące obsługi i

wał wyjściowy obraca się, podobnie jak zespół pająka.

Zacieraczki mechaniczne VEVOR napędzane są silnikami Kohlera. Patrz

sprzęt. Informacje dotyczące bezpieczeństwa powinny pozostać w dobrym i czytelnym stanie.

Przed rozpoczęciem należy przetestować kielnię na płaskiej, rozwodnionej części wykończonej powierzchni

kielnia.

Ostrza kielni służą do wykańczania betonu podczas jego obrotu

zacieraczka i wyposażona jest w dwa wały (wlotowy i wyjściowy).

kielnia.

wirnik. Są one równomiernie rozmieszczone promieniście i przymocowane do

wokół danej powierzchni. Ta kielnia zawiera 4 ostrza kombinowane

- 6 -

Machine Translated by Google

3. Dane techniczne

4 Podręcznik użytkownika

- 7 -

Kielnia

2.10 Szkolenie

2.9 Sprzęgło odśrodkowe

Silnik

4.1 Szybka konfiguracja

uchwytu), sprzęgło odśrodkowe zatrzyma silnik i ustawi zacieraczkę w pozycji a

Liczba ostrzy

4-suwowy, słyszalny wałek rozrządu, 1 cylinder

Przekładnia ślimakowa i robak

Zużycie paliwa

HMR950

Maksymalna prędkość (obr/min)

2800

0-15

zarys szkolenia dla doświadczonych operatorów nowego operatora.

pionowy wał obrotowy za pomocą zespołu pająka.

regulacja (°)

Typ

System transmisji

0-15

CH440

(g/kWh)

Silnik

W przypadku niekontrolowanej pracy zacieraczki (operator zwalnia przycisk

CH440

całkowity przystanek.

374

Średnica dysku 46 cali

Informacje na temat prawidłowego szkolenia można znaleźć w części „LISTA

KONTROLNA SZKOLENIA” znajdująca się na końcu tej instrukcji. Ta lista kontrolna zawiera

CH260

Optymalny kąt ostrza

Model

Model HMR1200

38 cali

Machine Translated by Google

4.2 Skrócona instrukcja obsługi

Krok 4: Przełóż śrubę przez sworzeń i

dokręć nakrętki u góry i u dołu, aby

utrzymać ją na miejscu.

Krok 5: Załóż uchwyty wokół oka w

kierunku górnej części kolumny

uchwytu.

Krok 6: Umieść śrubę w podstawie

uchwytów, a następnie

zamocuj nakrętką na końcu.

kielnia.

Krok 3: Odkręć nakrętkę od sworznia i włóż

kołek przez podstawę kielni.

Krok 2: Włóż śruby i podkładki

przez otwory w kierownicy - dokręć

nakrętką.

Krok 1: Włóż koniec kolumny uchwytu do

podstawy

- 8 -

Machine Translated by Google

5.1 Uchwyt

- 9 -

5. Sterowanie i komponenty

Krok: 9 Doprowadź przewód wyłącznika awaryjnego do

z przodu silnika i podłącz

to wyłącznik.

zatrzymać, a następnie dokręcić śrubę.

Krok: 7 Aby przymocować linkę przepustnicy,

zdejmij filtr powietrza i pokrywę.

nakrętkę obrotową i przez krętlik

Krok: 8 Przeprowadź kabel przez

i ujemne (czarne) przewody silnika

do akumulatora.

Zawiera „koło gwiazdowe” do ręcznej regulacji kąta ostrza.

Krok: 10 Przymocuj dodatni (czerwony)

Machine Translated by Google

- 10 -

5.3 Wyłącznik odśrodkowy W przypadku,

gdy operator straci kontrolę nad zacieraczką, wyłącznik ten wyłączy silnik.

5.2 Składany uchwyt szybkiego pochylenia

Wykorzystuje uchwyt dźwigniowy do szybkiej regulacji nachylenia ostrza. Uchwyt składa się

do przechowywania.

5.4 Dźwignia sterowania przepustnicą

Przepustnica steruje prędkością silnika. Przesuń dźwignię ręczną w stronę operatora, aby zwiększyć

prędkość silnika (wysoka), lub od operatora, aby zmniejszyć prędkość silnika (niska).

Machine Translated by Google

5.2 Dodatkowe komponenty

- 11 -

do wymiany.

gwarancja niezawodnej obsługi.

Poluzuj, aby złożyć uchwyt.

Zacieraczki VEVOR wykorzystują silniki Kohlera i są objęte 3-letnią gwarancją

wzory lub jeśli ostrza zużywają się szybciej niż inne, może być konieczne użycie ramienia kielni

Zapewnia punkty mocowania ostrzy. Jeśli ostrza wykazują nierównomierne zużycie

po zdjęciu tej osłony.

wysokie punkty, wynosząc zaprawę na powierzchnię i tworząc jednolitą i

zwrotność.Wymień uchwyty, jeśli ulegną zużyciu lub uszkodzeniu.

Zdejmij tę osłonę, aby uzyskać dostęp do paska klinowego. NIGDY nie używaj kielni

większość producentów.

zrównoważony.

Zaprojektowana do mocowania na ostrzach typu combo, miska pływakowa ulega rozkładowi

NIGDY nie wkładać rąk ani stóp do pierścienia ochronnego.

połysk lub błyszczące wykończenie.

Szersza kierownica kielni pozwala na większą stabilność, równowagę i

zarówno operacje float, jak i Finish. Ostrza te są wymienne z

Pierścień stabilizujący redukuje drgania ramienia kielni i je utrzymuje

Ustaw stalowe ostrza pacy w zakresie 0-15 stopni, aby uzyskać matowy, jasny efekt

Kielnia ta jest wyposażona w 4 ostrza ze stali hartowanej typu combo, przeznaczone do

5.10 Ostrza

5.11 Osłona paska klinowego

5.8 Pierścień Strażniczy

5.12 Uchwyt

5.7 Kontrola nachylenia ostrza

5.9 Ramię kielni

5.6 Silnik

5.5 Kierownice rowerowe

5.2.1 Pierścień stabilizatora

5.2.2 Panka pływająca

Machine Translated by Google

6. SILNIK

Znaczenie konserwacji

- 12 -

6.1 Serwis

5.2.3 Pomocnicza rura podnosząca

OSTRZEŻENIE

Harmonogram konserwacji dotyczy normalnych warunków pracy. Jeśli ty

wykwalifikowany mechanik.

operacja. Pomoże to również zmniejszyć zanieczyszczenie.

specjalistów i są zwykle wykonywane przez technika firmy Kohler lub inną osobę

Aby urządzenie było bezpieczne, ekonomiczne i bezawaryjne, niezbędna jest dobra konserwacja

gniazdo umieszczone przed skrzynią biegów. Dostępne z wybranymi jednostkami.

są trudniejsze lub wymagają specjalnych narzędzi, najlepiej sobie z nimi poradzić

Użyj tej rurki, aby podnieść kielnię na płytę. Rurę należy włożyć do

procedury konserwacji przy użyciu podstawowych narzędzi ręcznych. Inne zadania serwisowe

Aby pomóc Ci właściwie dbać o silnik, na kolejnych stronach znajdują się:

indywidualnych potrzeb i zastosowań.

silnika, skonsultuj się z autoryzowanym dealerem firmy Kohler.

do instrukcji silnika producenta, aby uzyskać instrukcje i szczegóły działania

harmonogramów w tej instrukcji obsługi.

harmonogram konserwacji, rutynowe procedury kontroli i prostota

i serwisowanie. Jeśli pojawi się problem lub jeśli masz jakiekolwiek pytania dot

przed rozpoczęciem pracy sprawdzić pod kątem prawidłowego smarowania i napełnić paliwem. Wspominać

płaska płyta.

Zawsze postępuj zgodnie z zaleceniami dotyczącymi kontroli i konserwacji oraz

eksploatować silnik w trudnych warunkach, takich jak długotrwałe duże obciążenie

lub pracy w wysokiej temperaturze, bądź użytkowania w wyjątkowo mokrych lub zapylonych warunkach, należy

skonsultować się ze swoim sprzedawcą w celu uzyskania zaleceń dotyczących posiadanego urządzenia.

Zacieraczki firmy VEVOR napędzane są silnikami Kohlera. Silnik musi być

• Niewłaściwa konserwacja lub nieusunięcie problemu przed rozpoczęciem użytkowania może spowodować

awarię, w wyniku której możesz doznać poważnych obrażeń lub śmierci.

Machine Translated by Google

OSTROŻNOŚĆ:

6.2.1 Korek wlewu paliwa

OSTRZEŻENIE

6.2 Bezpieczeństwo konserwacji

6.2 Bezpieczeństwo konserwacji Ciąg dalszy

6.2.2 Dźwignia przepustnicy

ostrzegać o wszelkich możliwych zagrożeniach, które mogą wystąpić podczas wykonywania

ZAWSZE korzystaj z pomocy drugiej osoby przy podnoszeniu kielni.

Poniżej przedstawiono niektóre z najważniejszych środków ostrożności. Jednak nie możemy

NIGDY nie próbuj samodzielnie podnosić kielni.

do przodu WOLNO, dźwignia do tyłu w stronę operatora SZYBKO).

lub indywidualnie, przy użyciu części „certyfikowanych” zgodnie ze standardami EPA.

procedury i środki ostrożności opisane w niniejszej instrukcji obsługi.

korek wlewu paliwa jest dobrze dokręcony. Nie przepełniaj.

Dźwignia przepustnicy służy do regulacji prędkości obrotowej silnika (dźwignia wysunięta

i systemy mogą być wykonywane przez dowolny zakład zajmujący się naprawą silników

może spowodować poważne obrażenia lub śmierć. Zawsze postępuj zgodnie z

Zdejmij ten korek, aby dodać benzynę bezołowiową do zbiornika paliwa. Upewnij się, że

Niezastosowanie się do instrukcji konserwacji i środków ostrożności

dane zadanie.

Konserwacja, wymiana lub naprawa urządzeń kontroli emisji

konserwacja. Tylko Ty możesz zdecydować, czy powinieneś wykonać a

- 13 -

Machine Translated by Google

OTWARTY, aby umożliwić przepływ paliwa, ZAMKNIĘTY, aby zatrzymać przepływ paliwa.

Metoda ręcznego uruchamiania. Pociągnij uchwyt rozrusznika do momentu wyczucia oporu, a następnie pociągnij

energicznie i płynnie.

6.2.5 Poziom zaworu paliwa

6.2.6 Dźwignia ssania

Używana podczas uruchamiania zimnego silnika lub w niskich temperaturach, ssanie

wzbogaca mieszankę paliwową.

6.2.4 Rozrusznik linkowy (lina)

6.2.3 Silnik WŁ./WYŁ. Pozycja przełącznika

ON umożliwia uruchomienie silnika, pozycja OFF zatrzymuje pracę silnika.

- 14 -

Machine Translated by Google

7. KONTROLA WSTĘPNA

- 15 -

Nie uruchamiaj silnika bez filtra powietrza, z uszkodzonym powietrzem

Elementy silnika mogą wytwarzać ekstremalne ciepło. Aby zapobiec poparzeniom, ZRÓB

które nie zapewniają wystarczającego swobodnego przepływu powietrza.

NOTATKA:

kanister.

Tłumik służy do zmniejszenia hałasu i emisji z silnika.

Aby uzyskać dostęp do elementu filtrującego, zdejmij nakrętkę skrzydełkową na górze filtra powietrza

instrukcja obsługi silnika.

działanie.

konserwacja pacy.

Filtr powietrza zapobiega przedostawaniu się brudu i innych zanieczyszczeń do układu paliwowego.

podłączyć raz w tygodniu. Ustaw przerwę świecy zapłonowej na 0,6–0,7 mm (0,028–0,031 cala).

NIGDY nie uruchamiaj silnika ze zdemontowanym tłumikiem.

W zbiorniku paliwa mieści się benzyna bezołowiowa. Więcej informacji można znaleźć w

Świeca zapłonowa zapewnia iskrę w układzie zapłonowym. Oczyść iskrę

silnika i spowodować jego szybkie zużycie.

operacyjny.

obsługa kielni.

filtr lub filtr wymagający wymiany. Umożliwi to przedostanie się brudu do wnętrza

NIE dotykaj tych obszarów podczas pracy silnika lub bezpośrednio po nim

6.2.10 Zbiornik paliwa

NIGDY nie używaj zacieraczki w zamkniętym pomieszczeniu lub konstrukcji

ZAWSZE przed użyciem należy nosić zatwierdzone okulary i środki ochrony słuchu

NIGDY nie wkładać rąk ani stóp do pierścieni ochronnych, gdy silnik jest włączony

6.2.9 Tłumik

OSTRZEŻENIE

6.2.8 Świeca zapłonowa

6.2.7 Oczyszczacz powietrza

ZAWSZE wyłączaj silnik przed wykonaniem jakiejkolwiek czynności

Machine Translated by Google

7.2 Kontrola oleju silnikowego

7.1 Przed uruchomieniem

7.2.1 W celu sprawdzenia poziomu oleju silnikowego zacieraczkę należy umieścić na bezpiecznym miejscu

7.1.3 Sprawdź filtr powietrza pod kątem zanieczyszczeń i kurzu. Jeżeli filtr powietrza jest zabrudzony, należy go wymienić

Zaleca się użycie wyłącznika kielni w celu zatrzymania silnika

wytrzyj go do czysta.

wlot powietrza chłodzącego silnik, gaźnik i filtr powietrza.

7.2.2 Wyjmij prętowy wskaźnik poziomu z otworu wlewu oleju silnikowego (RYS. 2) i

RYS.2

Sprawdź poziom oleju wskazany na bagnecie.

po każdym użyciu. Wykonanie tej czynności pozwoli sprawdzić, czy przełącznik działa prawidłowo i

skompresowane powietrze.

7.2.4 Jeżeli poziom oleju jest niski (RYS. 3), napełnić do krawędzi otworu wlewu olejem

w razie potrzeby z nowym.

7.1.4 Sprawdź gaźnik pod kątem zewnętrznych zanieczyszczeń i kurzu. Wyczyść go na sucho

7.2.3 Włóż i wyjmij bagnet bez wkręcania go w szyjkę wlewu.

400 cm3.

7.1.5 Sprawdź dokręcenie nakrętek i śrub mocujących.

nie stwarza żadnego zagrożenia dla operatora.

7.1.2 Oczyścić zacieraczkę usuwając brud i kurz, zwłaszcza z wnętrza

równym podłożu przy wyłączonym silniku.

zalecany z olejem do silników czterosuwowych SAE10W-30. Maksymalna pojemność oleju wynosi

RYS.3

7.1.1 Przeczytaj wskazówki dotyczące bezpieczeństwa znajdujące się na początku niniejszej instrukcji.

- 16 -

Machine Translated by Google

skrzynia biegów. Wtyczka ta będzie oznaczona naklejką „check”. Patrz FIG. 4.

7.3.3 Podczas tankowania pamiętaj o zastosowaniu filtra siatkowego do filtracji. NIE dopełniaj

wówczas można założyć, że w skrzyni biegów znajduje się wystarczająca ilość oleju.

zgodnie z opisem w części poświęconej konserwacji w tej instrukcji.

Benzyna 89-oktanowa.

7.4.2 Jeżeli po odkręceniu korka spustowego zacznie wyciekać olej smarowy,

napełnić olejem do smarowania przekładni typu ISO 680, aż do przepełnienia otworu wlewowego oleju.

Paliwa silnikowe są wysoce łatwopalne i mogą być niebezpieczne w przypadku nieprawidłowego obchodzenia się z nimi.

paliwo. Wytrzyj rozlane paliwo.

RYS.4

7.4.3 Jeżeli po odkręceniu korka spustowego nie wypłynie olej smarowy,

kielnia elektryczna. Jeżeli pasek klinowy jest uszkodzony lub zużyty, wystarczy go wymienić

silnik jest gorący lub pracuje.

stronie

7.4.1 Sprawdź, czy poziom oleju w skrzyni biegów jest niski, wykręcając znajdujący się na nim korek oleju

NIE palić podczas tankowania. NIE próbuj uzupełniać paliwa w kielni, jeśli

7.3.2 Sprawdź wzrokowo, czy poziom paliwa jest niski. Jeśli paliwa jest mało, uzupełnij je

prawidłowy poziom oleju smarowego powinien sięgać dna korka wlewu.

Zużyty lub uszkodzony pasek klinowy może niekorzystnie wpłynąć na wydajność Twojego samochodu

7.3.1 Zdejmij korek benzyny znajdujący się na górze zbiornika paliwa.

7.4 Olej w skrzyni biegów

7.3 Kontrola paliwa

7.5 Kontrola paska klinowego

- 17 -

Machine Translated by Google

Na rurze rękojeści głównej znajduje się czerwony włącznik (RYS. 5). Przełączanie

przełączniki należy sprawdzać przy każdym uruchomieniu silnika.

zacznij lub biegnij. Celem tego przełącznika jest zatrzymanie silnika podczas niekontrolowanej jazdy

ZAWSZE ustawiaj prędkość obrotową silnika na jałową, gdy sprzęgło ręczne jest wyłączone.

Zacieraczka ta została wyposażona w wyłącznik bezpieczeństwa. Zabójstwo bezpieczeństwa

W tym stanie. Gdy przełącznik znajduje się w pozycji OFF, silnik nie powinien

RYS.5

Przed rozpoczęciem sprawdź, czy ostrza nie są zużyte lub uszkodzone. Jeśli jedno ostrze jest zużyte

bezpieczeństwo operatora. Uszkodzenie może nastąpić w przypadku wyłączenia, odłączenia lub

NOTATKA

NIGDY! wyłącz lub odłącz wyłącznik awaryjny. Jest to przewidziane

sytuacji (tj. operator zwalnia uchwyt podczas pracy).

pasek.

Instrukcje dotyczące konserwacji znajdują się w części niniejszej instrukcji dotyczącej konserwacji

niewłaściwie konserwowany.

podczas gdy inne wyglądają na nowe, może to wynikać z problemu z podziałką łopatek.

mechanizm tego wyłącznika powinien działać swobodnie i należy go zawsze konserwować

wydłużony okres czasu. Spowoduje to przedwczesne zużycie paska lub może go zniszczyć

procedura regulacji nachylenia ostrza. Wymień zużyte ostrza.

7.8 WYŁĄCZNIK NACIŚNIĘCIA UCHWYTU

NIE pozostawiaj maszyny nieużywanej z silnikiem pracującym na wysokich obrotach przez dłuższy czas

7.7 WYŁĄCZNIKI BEZPIECZEŃSTWA

7.6 Kontrola ostrza

- 18 -

Machine Translated by Google

8.2 Podnoszenie beli

OSTRZEŻENIE

8.1 Pomocnicza rura podnosząca

8.2 Ciąg dalszy podnoszenia beli

- 19 -

budynek z dźwigiem.

z pomocniczej rury podnoszącej podnieś maszynę, aby przenieść ją na płytę.

kielnia prowadzona. Przeczytanie tej sekcji jest niezwykle ważne

gniazdo elektryczne. Jedna osoba podnosi za główny uchwyt, a druga podnosi

poruszanie kielnią. Do uniesienia kielni na platformę można użyć wózka widłowego lub beli

NIE używaj kielni, dopóki nie zostanie dokładnie zrozumiany ten rozdział.

jednak podnieść maszynę z ziemi. Poważne uszkodzenie maszyny

Podnoszenie kielni na płytę

uchwyt. Jeśli nie jest odpowiednio ustabilizowany, rączka może się obracać

lub obrażenia ciała mogą być spowodowane upuszczeniem kielni.

Zdecydowanie zaleca się używanie dźwigu do przemieszczania maszyny z podnoszoną belą,

ponieważ jest ona całkowicie bezpieczna dla maszyny. Należy zachować szczególną ostrożność, gdy

Kielnia musi być stabilizowana przez osobę niosącą kielnię

NIE WOLNO próbować używać kielni przed zapoznaniem się z przepisami dotyczącymi bezpieczeństwa. Ogólne

Przeczytano rozdziały „Informacje” i „Przegląd” w tej instrukcji

Celem tej części jest pomoc operatorowi w pierwszym uruchomieniu urządzenia

Wyjmij pomocniczą rurę do podnoszenia znajdującą się na górze głównego uchwytu. Wstawić

obrażenia.

i dokładnie zrozumiane. W zależności od producenta silnika,

i obróć kielnię, powodując w ten sposób uszkodzenie kielni i korpusu

Uchwyt. Upewnij się, że otwór w rurze łączy się z kołkiem w rurce

Podnoszenie beli jest opcjonalne w przypadku nowych zacieraczek. Zapewnia optymalny punkt podnoszenia

ostrożnie przed próbą użycia kielni na polu.

rurkę do gniazda znajdującego się po przeciwnej stronie skrzyni biegów

8. PIERWSZE URUCHOMIENIE

Machine Translated by Google

- 20 -

9.3 Ustaw dźwignię ssania (RYS. 7) w pozycji „ZAMKNIĘTE” w przypadku uruchamiania a

9.6 Chwyć uchwyt rozrusznika (RYS. 10) i powoli go wyciągnij. Opór

9.2 Dźwignię przepustnicy zacieraczki (RYS. 1) ustawić w pozycji „JAŁOWE”.

FIG.9

9.1 Ustawić dźwignię zaworu paliwa silnika (RYS. 6) w pozycji „ON”.

RYS.8

9.5 Ustawić włącznik/wyłącznik silnika (RYS. 9) w pozycji „ON”.

podręcznik.

FIG.7

silnik lub temperatura jest wysoka.

9.4 Jeśli rozpoczynasz rozgrzewanie, ustaw dźwignię ssania (RYS. 8) w pozycji „OTWARTE”.

RYS.6

kroki operacyjne mogą się różnić. Zobacz działanie producenta silnika

zimny silnik.

staje się najtrudniejszy w określonej pozycji, odpowiadającej

9. URUCHOMIENIE SILNIKA

Machine Translated by Google

10. ZATRZYMANIE SILNIKA

9.8 Przed oddaniem zacieraczki do pracy należy uruchomić silnik na kilka minut

minuty. Sprawdź, czy nie ma wycieków paliwa i odgłosów, które mogłyby wiązać się z luzem

Osłona lub element paska klinowego.

RYS.11

9.7 Jeżeli silnik się uruchomił, powoli przesuń dźwignię ssania (RYS. 7) do pozycji

Otwarta pozycja. Jeśli silnik nie uruchomił się, powtórz kroki od 1 do 6.

RYS.10

punkt kompresji. W celu uruchomienia energicznie i płynnie pociągnij za uchwyt rozrusznika.

10.1 Przesuń dźwignię przepustnicy do pozycji JAŁOWEJ lub WOLNEJ (RYS. 11) i

10.2 Po ostygnięciu silnika przekręć włącznik/wyłącznik silnika do pozycji „OFF” (RYS. 12).

uruchomić silnik na trzy minuty na niskich obrotach.

10.3 Zamknąć zawór odcinający paliwo (RYS. 13) przesuwając dźwignię zaworu paliwa

do pozycji WYŁ.

9.9 Aby rozpocząć zacieranie należy przesunąć dźwignię przepustnicy (RYS. 11) w położenie

„SZYBKO”.

- 21 -

Machine Translated by Google

11.1 Manewrowanie kielnią

- 22 -

11. OBSŁUGA

11.1.3 Wyreguluj nachylenie ostrza na uchwycie standardowym, obracając pokrętło

oparcie stopy i mocny chwyt na uchwytach powoli zwiększają prędkość obrotową silnika

RYS.12

kielnia całkowicie się ZATRZYMA przed próbą odzyskania kielni. • Najlepszą metodą

wykańczania betonu jest powolne cofanie się

11.1.1 Zajmij stanowisko operatora za uchwytem. Z bezpiecznym

przesuń kielnię w prawo wciśnij uchwyt. • Pamiętać! że jeśli puścisz

kielnię, po prostu odsuń się i pozwól

ślady na mokrym betonie.

RYS.13

uchwyt kielni.

aż do uzyskania żądanej prędkości ostrza.

11.1.2 Aby manewrować zacieraczką, delikatnie unieś lub dociśnij główny element

za pomocą pacy, prowadząc kielnię z boku na bok. To obejmie wszystko

Poniższe kroki mają służyć jako podstawowy przewodnik po obsłudze maszyny i nie

należy ich uważać za kompletny przewodnik po wykańczaniu betonu. Czytać

maszynę w prawo, naciśnij uchwyt.

Aby przesunąć maszynę w lewo od operatora, podnieś uchwyt, aby przesunąć

Wyreguluj koło w prawo lub w lewo. • Aby przesunąć

kielnię w lewo od operatora, należy podnieść uchwyt, aby

więcej informacji znajdziesz w części „Szkolenie” tej instrukcji.

Machine Translated by Google

12. OPCJE AKCESORIÓW

- 23 -

12.1 Ostrza

OSTRZEŻENIE

NOTATKA

sposób.

Ostrza są istotną częścią wykańczania betonu. Kielnia ta została zaprojektowana do wykańczania

betonu i jest zbudowana zgodnie z rygorystycznymi normami jakości, z najlepszej stali kielni. Jeśli

potrzebujesz wymiennych ostrzy, sprawdź listę części w tej instrukcji, aby uzyskać numery części.

Podczas obsługi tego urządzenia ZAWSZE trzymaj się z daleka od obracających się lub

ruchomych części.

Ostrza należy wymienić, jeśli nie wykończą betonu w zadowalający sposób

NIGDY nie wkładaj stóp ani rąk do pierścieni ochronnych podczas uruchamiania lub obsługi

tego urządzenia.

RYS.14

12.2 Ostrza typu Combo Ta

kielnia została wyposażona w ostrza typu FLOAT/FINISH (RYS. 15) jako oryginalne

wyposażenie. Ostrza te zostały zaprojektowane z myślą o optymalnej wydajności zarówno

w operacjach zacierania, jak i wykańczania. Te

Machine Translated by Google

12,5 Tarcze pływakowe (opcjonalnie)

12.3 Ostrza wykańczające (opcjonalnie)

12.4 Pływające ostrza zatrzaskowe (opcjonalnie)

Ostrza te zostały specjalnie zaprojektowane do prac wykończeniowych za pomocą tej

kielni. Zapewniają doskonałe możliwości wykończenia powierzchni za pomocą pacy.

Należy ich używać dopiero po stwardnieniu betonu, w którym kielnia nie zagłębia się

w beton po umieszczeniu na nim.

Ostrza te mocuje się (RYS. 16) do już zainstalowanego ostrza, umożliwiając wykańczarce

unoszenie się na „mokrym” betonie, dzięki czemu operacja zacierania może rozpocząć

się tak wcześnie, jak to możliwe. Można je łatwo zdemontować, dzięki czemu po

operacji zacierania, gdy beton dostatecznie stwardnieje, można je usunąć, aby

odsłonić ostrza wykończeniowe do dalszego zacierania.

RYS.15

Ostrza są wszechstronne i powinny zaspokoić większość potrzeb związanych z zacieraniem.

RYS.16

Te okrągłe dyski mocowane są do pająków i umożliwiają maszynie „unoszenie się” na

„mokrym” betonie. Konstrukcja dysku umożliwia wczesne unoszenie się na wodzie i łatwy ruch

- 24 -

Machine Translated by Google

Tygodniowy (50-60 godzin)

Miesięcznie (200-300 godzin)

Codziennie (8-10 godzin)

13.1 Harmonogram konserwacji

Rocznie (2000-2500 godzin)

13.2 Regulacja ramienia kielni

- 25 -

13. KONSERWACJA

Aby sprawdzić i wyregulować ramiona kielni, należy zastosować się do poniższej procedury

2. Sprawdź pasek klinowy.

z obszarów mokrych do suchych. Są również bardzo skuteczne w osadzaniu dużych

wskazania. Przyczyną może być ustawienie ramion

kielni, zużyte tuleje krzyżowe lub wygięte ramiona kielni. • Czy ostrza zużywają się

nierównomiernie? Czy jedno ostrze jest całkowicie zużyte podczas

niezbędny.

ramiona z ostrzami.

słabo wykończone lub wymagające rutynowej konserwacji. Poszukaj poniższych

i uszczelnienia wału.

2. W razie potrzeby wymień ostrza.

kruszywa i utwardzacze powierzchniowe.

2. Sprawdź kable sterujące pochyleniem pod kątem zużycia.

1. Sprawdź i w razie potrzeby wymień tuleje wahaczy, tuleje kołnierza oporowego

1. Nasmaruj ramiona, kołnierz oporowy i sprzęgło

inne wyglądają na nowe?

• Czy maszyna po włączeniu odczuwa zauważalne toczenie się lub podskakiwanie?

4. W razie potrzeby wymień olej silnikowy i filtr, patrz instrukcja silnika.

3. Sprawdź i wyczyść lub wymień filtr powietrza silnika, jeśli to konieczne.

3. Dostosuj prędkość ostrza.

1. Sprawdź poziom oleju w skrzyni korbowej silnika i skrzyni biegów, uzupełnij wg

1. Wymontuj, wyczyść, zamontuj ponownie i nasmaruj ramiona i kołnierz oporowy. Poprawić

zużyte lub uszkodzone elementy, gdy okaże się, że kielnia jest

Machine Translated by Google

13.3 Demontaż ostrza kielni

13.2 Regulacja ramienia kielni, ciąg dalszy

FIG.17 przedstawia „nieprawidłowe ustawienie”, zużyte lub wygięte tulejki pająka

należy użyć PŁASKIEJ blachy stalowej o grubości trzech czwartych cala (19 mm).

używać?

1 śruba regulacyjna

nieprawidłowe postrzeganie dostosowania. Idealnie, 5x5 Ft. (1,5 x 1,5 metra)

w tej samej odległości od dolnej płyty ścieralnej.

3 Powierzchnia

• Spójrz na pracującą maszynę; czy pierścienie ochronne „podskoczą i

ledwo styka się z dolną płytką ścieralną na spiderboxie. Jeśli ktoś jest

4 Efekt „wgłębienia” na gotowym betonie

testowanie.

13.2.2 Rozstaw ostrza tak płasko, jak to możliwe. Śruby regulacyjne powinny wystarczyć

2 Dolna płyta ścieralna

13.2.1 Umieść kielnię na PŁASKIM, POZIOMYM terenie.

nie nawiązuje kontaktu, konieczna będzie regulacja. (RYS. 17, FIG. 4).

w dół” w stosunku do ziemi?

Nierówne plamy na podłodze lub zanieczyszczenia pod łopatkami zacieraczki spowodują

ramiona kielni. Sprawdź, czy śruba regulacyjna ledwo dotyka (maks. luz 0,10 cala) dolnej płyty

ścieralnej. Wszystkie śruby wyrównujące powinny być rozmieszczone w odstępie

RYS.17

Niezbędne jest równe, czyste miejsce do przetestowania kielni przed i po. Każdy

- 26 -

Machine Translated by Google

OSTRZEŻENIE

13.4 Ponowny montaż

13.5 Zmiana

Ramię ostrza

13.4.10 Zamontować pierścień stabilizatora na zespole pająka.

ramię. Powtórz tę czynność dla pozostałych trzech ramion.

13.4.5 Upewnij się, że napinacz sprężyny znajduje się w odpowiedniej pozycji do wywarcia nacisku

Podkładka zabezpieczająca

13.4.1 Oczyścić i sprawdzić górne/dolne płytki ścieralne oraz docisnąć

13.4.6 Po zamontowaniu tulei z brązu włożyć wszystkie ramiona kielni

Odłącz przewód świecy zapłonowej od świecy zapłonowej i zabezpiecz ją z dala od

13.4.7 Zachowaj ostrożność, aby wyrównać otwór smarowy na tulei z brązu z

13.4.2 Sprawdź cały zespół pająka. Szczotka druciana dowolny beton lub

13.3.1 Zdjąć łopatki kielni z ramienia kielni, zdejmując je obydwa

Ostrze

13.4.8 Zablokuj ramiona kielni dokręcając śrubę z łbem sześciokątnym

Śruba z łbem sześciokątnym

zniekształcony, wymień go.

13.4.4 Powtórzyć powyższe kroki dla każdego ramienia kielni.

13.3.2 Za pomocą szczotki drucianej nagromadzony beton ze wszystkich sześciu stron kielni

13.4.9 Zamontować ponownie ostrza na ramionach kielni.

Usuń z ramienia

FBILGa.d1e8s

napięcie ramienia kielni.

kołnierz.

z dźwigniami w płycie pająka.

silnik przed przystąpieniem do konserwacji lub regulacji maszyny.

śruby z łbem sześciokątnym od ramienia kielni. Odłóż ostrza na bok.

13.4.3 Zamontować ponownie tuleję z brązu na ramionach kielni.

zerkowa złączka do smarowania i przeciwnakrętka.

osadzanie się rdzy. Jeżeli okaże się, że jakiekolwiek elementy pająka są uszkodzone lub

Pasowanie otworu smarowego na płycie pająka.

- 27 -

Machine Translated by Google

NIE podnosić kielni z zamontowanymi patelniami.

13.5.1 Ustawić maszynę na płaskiej, poziomej powierzchni. Dostosuj nachylenie ostrza

13.5.5 Zamontować nowe ostrze kielni na ramieniu kielni. Upewnij się, że

Gdy maszyna jest włączona, ostrza obracają się w kierunku jazdy

13.6.3 Przymocuj mocowania ostrzy do dalszej strony wsporników Z-clip za pomocą

NOTATKA

obrotu.

do/na poziomie obszaru roboczego.

ramię kielni. Mocno dokręcić śruby.

13.5.2 Odkręć dwie śruby i zablokuj podkładki mocujące ostrze

13.6.1 Podnieś kielnię na tyle, aby wsunąć patelnię pod łopatki. Z

13.6 Instalowanie patelni na ostrzach finiszera

13.6.2 Obróć ostrza do pozycji pod zaciskami Z. Upewnij się, że

13.5.3 Zdejmij ostrze.

z ramienia kielni.

W przeciwnym razie kielnia może się chwiać lub odbijać.

Ryzyko podniesienia/zmiażdżenia.

operacja. Możesz też użyć silnika, aby obrócić ostrza w odpowiednie miejsce.

kontrolę, aby ostrza były jak najbardziej płaskie.

pokrętła do mocowania.

ostrze jest zamontowane prawidłowo, zachowując właściwą orientację kierunku

ZAWSZE instaluj patelnie w miejscu pracy lub w obszarze następnym

Zwróć uwagę na ustawienie ostrzy na ramieniu kielni.

13.5.6 Zamontuj ponownie dwie śruby i podkładki zabezpieczające mocujące ostrze do

NIE podnosić kielni, gdy patelnie są przymocowane.

Zalecamy jednoczesną wymianę wszystkich ostrzy. The

13.5.4 Za pomocą szczotki drucianej zeskrobać wszystkie cząsteczki betonu i odkuć gruz

ostrza przylegające do zacisków Z, opuść moduł wykańczający na patelnię.

ramię kielni.

13.5.7 Powtórz kroki dla wszystkich pozostałych ostrzy.

Tylko

OSTRZEŻENIE

- 28 -

Machine Translated by Google

13.7 Demontaż Spider Boxa

13.7.1 Po stwierdzeniu, że wymagana jest regulacja, usuń

montaż pająka z wału skrzyni biegów w następujący sposób:

13.7.2 Wymontować złączkę zerkową i śrubę z łbem sześciokątnym oznaczonym przez

listy".

13.6.5 Przed ponownym uruchomieniem maszyny należy sprawdzić

aby elementy mocujące były mocno zamocowane na krawędziach ostrza.

aby krawędzie ostrzy były zabezpieczone pod zaciskami Z.

13.6.4 Przed ponownym uruchomieniem maszyny należy sprawdzić

13.7.3 Po przeciwnej stronie łącznika krzyżowego znajduje się kolejna złączka zerk

i śruba imbusowa. Usuń oba te elementy.

13.7.4 Zdejmij górny zespół kielni z zespołu pająka.

Aby usunąć pająka, może być konieczne lekkie uderzenie gumowym młotkiem

NOTATKA

z głównego wału skrzyni biegów.

- 29 -

Machine Translated by Google

Uchwyt

14 Lista części

- 30 -

Machine Translated by Google

- 31 -

M19

Sworzeń ramienia jarzma

M6x10

28 436F-02-001

Wyreguluj rurę śrubową

M10

Podkładka do płyt

Wyreguluj śrubę

łożyska sworznia

sprężyny

pokrętła

19 436F-01-003 20

22 436F-02-004

Stalowy drut

5x50

14 QWS-PM19

27 QWS-PM10

Pierścień zatrzaskowy

M10

Śruba

Typ)

18 QWS-PM6

Podkładka sprężysta

16 436F-01-002

Podkładka sprężysta

Opis

QNT-NM4

436F-01-001

QSR-S10

Pierścień zatrzaskowy

Przewodnik aluminiowy

Nakrętka Nylock

QSR-S18

Śruba

M4x8

M6X8

PAS-02

Zespół przepustnicy.

ILOŚĆ Wymiar

Wiosenna szpilka

5X30

QBR-51104

Podkładka do płyt

S10

Podkładka do płyt

M19

Przewodnik po śrubach

REF Nr części

Plastikowa obudowa

TSA-01

QSP-5X30

W436F-001

QSP-5X50

436F-02-003

Pralka Falowa

Ramię jarzmowe

11 QBL-M6X10

13 QWS-WM19

26 QWS-SM10

QWS-PM4

M10

S18

RG-003

Uchwyt

nakrętki Nylock

WA Wyłącznik stopu (pręt zwalniający

17QBL-M6X8

436F-01-007

12 436F-01-004

25 QNT-NM10

Podstawa podtrzymująca uchwyt

QSC-M4*8

Machine Translated by Google

- 32 -

33 436A-01-010

Ostrze

32 436F-01-005

3X30

436F-02-002

Wiosenna szpilka

Górny wspornik

Koło

30QBL-M10X35

Śruba

M10X35

Śruba

QSP-3X30

29QBL-M10X70

M10X70

Jarzmo aluminiowe

Machine Translated by Google

- 33 -

Tuleja pająka

436F-02-005B

Podkładka sprężysta

Naciśnij zaślepkę płytki

QWS-SM8

436F-02-008

Pająk

7/16*3/2L

Podkładka sprężysta

M10

Ramię Ostrza

Cienka nakrętka

QBL-7/16X11/2

QNT-TM10

22x1,5t

436F-02-007B

QBL-M10X20

O-ring

Śruba

QWS-PM10

Łożysko

M10x30

M10X35

436F-02-014

Ramię przechylne

75 QBL-SHM10X30 Śruba z łbem kwadratowym 76

73 QBL-BBM10X35 Śruba z łbem okrągłym

Opis

NR NR

436F-02-006B

QBL-LM10X30

M10X20

436F-02-009B

Śruba gniazdowa

M10

QWS-SM10

Naciśnij zaślepkę płytki

QBR-6009

Podkładka do płyt

Śruba

Nr części

Zespół ostrza

ZAPIS-S22

ILOŚĆ Wymiar

QWS-PM8

Podkładka do płyt

436F-02-010

6009

M10

Machine Translated by Google

- 34 -

Skrzynia biegów

Machine Translated by Google

- 35 -

QBR-6206

M10X16

Pralka

ZAPIS-P55

M10

QKY-6X25

Uszczelka olejowa

Zespół skrzyni biegów

5X35

QNT-NM10

6X10X25

Uszczelka dużej pokrywy

M10

M10x40

41 QWS-SSM10

M10x25

32004

436F-02-012

Pokrywa boczna wyjścia

Opis

6206

56QOS-20X40X8

Łożysko

Klucz do drewna

Klucz

Podkładka sprężysta

6X25

27X47X10Uszczelka olejowa

QWS-PM10

M6X16L

436F-03-007

436F-03-003

30305

Łożysko

Krążek linowy

Nakrętka Nylock

QWS-SM10

M8X10

QBR-6004

ILOŚĆ Wymiar

M10

55x3,5t

Nr części

Śruba

Klucz

QBL-M8X10

QRV-M8

Łożysko

Sklep ze stadninami

436F-03-006

436F-04-005

Przekładnia robakowa

Śruba

Główny szyb

Podkładka do płyt

NR NR

436F-03-001

Spust oleju

QBL-M6X16

QBR-30305

QBR-32004

61 436A-03-008WT

50 QBL-M10X16

Duża okładka

M10

Wał Robaka

40 QBL-FHM10x25 Śruba z łbem gniazdowym płaskim

Uszczelka pokrywy bocznej

Pierścień uszczelniający

45 QKY-W6X10X25 46

436F-03

Powłoka

49 QBL-STM10x40

Zawór spustowy

60QOS-27X47X10

436F-03-004

Śruba

6004

436F-03-005

436F-03-008

Łożysko

QKY-5X35

Machine Translated by Google

- 36 -

M27x1,5

Boczna okładka

64 QOCW-M27x1,5 Okienka do kontroli oleju

436F-03-00263

Pierścień bezpieczeństwa

Machine Translated by Google

100 QBL-FHM8X20 Śruba z łbem płaskim 101

M8X35

M8X20

Pierścień bezpieczeństwa

GX160

Sprzęgło

Pasek klinowy

Silnik GX-160

436F-04-003

90-5

QBR-6006

Guma

Tuleja mocowania silnika

436F-04-006

Łożysko

436F-04-004

90-3

CA-01-003

91 Śruba

102 QBL-LM8X40

Specjalna podkładka płytowa QWS-SPM8

M8x16

105

436F-04-107

Podkładka sprężysta

Filiżanka

90-6

Płyta mocowania silnika

QWS-SM8

Magistrala sprzęgła

QBL-M8X35

90-2 QBL-AM8x16

Bęben sprzęgła

QKY-5x5x50

QWS-PM8

6006

W436F-002

104

90-4

M8X40

CA-01

5x5x50

Śruba ustalająca

Waga buta

CA-01-004

Śruba z łbem gniazdowym

Osłona paska

106 W436F-004B

Podnośnik hakowy

CA-01-001

QNT-M8

88 QBL-SHM8X20 Śruba z łbem gniazdowym

W436F-005

Przedni panel

436F-04-013

QBT-A26

Wał sprzęgła

103

CA-01-002

A26

90-1

Sprężyna sprzęgła

Klucz

CA-01-005

90-7

Orzech

Opis

ILOŚĆ Wymiar

Nr części

NR NR

- 37 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: HMR950, HMR1200

KRACHT TROFFEL

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er

technologie- of software-updates zijn voor ons product.

MODEL: HMR950, HMR1200

KRACHT TROFFEL

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

1.Veiligheidsinformatie

- 2 -

Raadpleeg de motordistributeur of de plaatselijke gezondheids- en veiligheidsbeheerder

om te voldoen aan de lokale wetgeving met betrekking tot vonkenvangers.

• Raak NOOIT de motor of de uitlaatdemper aan terwijl de motor aanstaat of onmiddellijk nadat

deze is afgezet. Deze gebieden worden heet en kunnen brandwonden veroorzaken. •

Gebruik NOOIT accessoires of hulpstukken die niet worden aanbevolen door

1.1 Wetten met betrekking tot vonkenvangers

Opmerking: Staatsveiligheidscodes voor de gezondheid en openbare hulpbronnen

specificeren dat op bepaalde locaties vonkenvangers moeten worden gebruikt op

verbrandingsmotoren die koolwaterstofbrandstoffen gebruiken. Een vonkenvanger is een

apparaat dat is ontworpen om onbedoelde ontlading van vonken of vlammen uit de

motoruitlaat te voorkomen. Vonkenvangers zijn voor dit doel gekwalificeerd en

beoordeeld door de United States Forest Service.

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u dit

product bedient of onderhoudt. Het niet opvolgen van deze

waarschuwingen en instructies kan persoonlijk letsel of schade aan

waardevolle eigendommen veroorzaken.

Mensen die deze apparatuur bedienen, moeten bekend zijn met de daaraan

verbonden risico's en gevaren.

Voor het veilig bedienen van apparatuur is kennis en een goede training vereist!

Apparatuur die onjuist of door ongetraind personeel wordt bediend, kan gevaarlijk zijn! Lees

de bedieningsinstructies in zowel deze handleiding als de motorhandleiding en maak

uzelf vertrouwd met de locatie en het juiste gebruik van alle bedieningselementen.

Onervaren operators moeten instructies krijgen van iemand die bekend is met de

apparatuur voordat ze de machine mogen bedienen. • Laat NOOIT iemand

deze apparatuur bedienen zonder de juiste

training.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING

1.2 Bedrijfsveiligheid

Machine Translated by Google

GEVAAR

1.3 Veiligheid tijdens het gebruik van verbrandingsmotoren

voordat u probeert de apparatuur te bedienen.

Afzuigventilatoren of slangen worden meegeleverd. Benzine-uitlaat van de

motor bevat giftig koolmonoxidegas; blootstelling aan

met zijschermen of, indien nodig, een gelaatsscherm. Gebruik in stoffige omgevingen een stofmasker

Koolmonoxide kan bewustzijnsverlies veroorzaken en tot gevolg hebben

arbeidsomstandigheden. Gebruik ook antislipveiligheidsschoenen, veiligheidshelm, handschoenen en stof

opvangsystemen en gehoorbescherming indien nodig. Dit geldt

Verbrandingsmotoren brengen tijdens de werking bijzondere gevaren met zich mee

voor alle personen in het werkgebied. •

Sluit ALTIJD de brandstofklep op motoren die hiermee zijn uitgerust als de machine aanstaat

en tanken! Lees en volg de waarschuwingsinstructies in de handleiding van de motoreigenaar

niet geopereerd. • Berg

apparatuur ALTIJD op de juiste manier op als deze niet wordt gebruikt. Apparatuur

handleiding en veiligheidsrichtlijnen hieronder. Het niet opvolgen van waarschuwingen en

GEVAAR veiligheidsrichtlijnen kunnen ernstige gevolgen hebben

moet op een schone, droge plaats worden bewaard, buiten het bereik van kinderen. • Bedien

de machine ALTIJD met alle veiligheidsvoorzieningen en beschermkappen op hun plaats

en in werkende staat. Wijzig of verwijder GEEN veiligheidsvoorzieningen. NIET DOEN

Tomahawk-kracht. Schade aan de apparatuur en letsel aan de gebruiker kunnen het gevolg zijn. • Laat

de machine NOOIT onbeheerd draaien. • Zorg er ALTIJD voor

dat de operator bekend is met de juiste veiligheidsmaatregelen en

Bedien de machine als er veiligheidsvoorzieningen of beschermkappen ontbreken of niet werken. •

Lees, begrijp en volg ALTIJD de procedures in de Gebruikershandleiding

letsel of overlijden.

• Laat de machine NIET binnenshuis of in een afgesloten ruimte, zoals een diepte, draaien

loopgraven, tenzij er voldoende ventilatie is, door middel van voorwerpen zoals

bedieningstechnieken voordat u de machine gebruikt. •

Draag ALTIJD een ANSI Z87.1-goedgekeurde veiligheidsbril of veiligheidsbril

- 3 -

Machine Translated by Google

WAARSCHUWING

1.4 Serviceveiligheid

Onderhoud en incidentele reparaties zijn noodzakelijk. • Probeer

NIET de machine schoon te maken of er onderhoud aan te plegen terwijl deze draait.

benzinemotoren. Brandstof die in de cilinder zit, zal naar buiten spuiten

Draaiende onderdelen kunnen ernstig letsel

veroorzaken. • Start een verzopen motor NIET terwijl de bougie is verwijderd

dampen.

• Gebruik GEEN benzine of andere soorten brandstoffen of brandbare oplosmiddelen

Slecht onderhouden apparatuur kan een veiligheidsrisico vormen! Om voor de

apparatuur om veilig en correct te functioneren gedurende een lange periode, periodiek

startende motor. •

Laat de machine NIET draaien als er brandstoflekken zijn of als de brandstofleidingen los zitten.

dood. •

Rook NIET tijdens het bedienen van de machine. •

Rook NIET tijdens het tanken van de motor. • Tank

GEEN warme of draaiende motor bij. • Vul de

motor NIET bij in de buurt van open vuur. • Mors

GEEN brandstof tijdens het tanken van de motor. •

Laat de motor NIET in de buurt van open vuur

draaien. • Vul de brandstoftank ALTIJD in een goed

geventileerde ruimte. • Vervang de tankdop ALTIJD na het

tanken. • Controleer vooraf ALTIJD de brandstofleidingen en de brandstoftank op lekkages en scheuren

om onderdelen te reinigen, vooral in gesloten ruimtes. Dampen van brandstoffen en

de bougieopening. • Test NIET

op vonken bij benzinemotoren, als de motor dat wel is

oplosmiddelen kunnen explosief worden.

• Houd de omgeving van de uitlaat ALTIJD vrij van vuil, zoals bladeren, papier,

dozen, enz. Een hete uitlaatdemper kan deze ontsteken en brand veroorzaken.

overstroomd of de geur van benzine aanwezig is. Een verdwaalde vonk kan ontbranden

- 4 -

Machine Translated by Google

2.2 Kennismaking met de troffel

2.1 Beoogd gebruik

2.3 Veiligheid

- 5 -

2 Productinformatie

• Gebruik ALTIJD alleen accessoires die worden aanbevolen door de

op projecten zoals opritten, kelders en commercieel/industrieel

fabrikant voor gebruik met de troffel. Accessoires die dat kunnen zijn

benzinemotoren, alvorens onderhoud uit te voeren, om onbedoeld starten te

voorkomen. • Zorg ervoor dat de machine ALTIJD schoon is en dat de labels leesbaar zijn. Vervang alle ontbrekende

banen.

en moeilijk leesbare etiketten. Etiketten bieden belangrijke bedieningselementen

instructies en waarschuwt voor gevaren en gevaren. •

Controleer vóór elk gebruik ALTIJD op beschadigde onderdelen. Controleer zorgvuldig

geschikt voor één troffel kan bij gebruik met de

dekvloer apparatuur. • Zorg

ervoor dat de messen ALTIJD schoon zijn wanneer ze niet worden gebruikt en dat de beschermkappen op hun plaats zitten

dat de troffel correct zal werken en de beoogde functie zal vervullen.

in operationele staat.

De Powertroffels van VEVOR zijn ontworpen voor het zweven en afwerken van

betonplaten. Analyseer uw troffel en let op elk onderdeel: de

Vervang beschadigde of versleten onderdelen onmiddellijk. Bedien nooit de

motor, messen, snelle pitchcontrole, luchtfilter, centrifugale stopschakelaar, koppeling

en katrolsysteem. Zorg ervoor dat er altijd olie in de motor zit.

troffel met een beschadigd

onderdeel. • Inspecteer ALTIJD de dekvloer voordat deze wordt opgeslagen en daarvoor

hergebruiken. Bewaar de troffel op een droge, veilige plaats, buiten het bereik van

• Vervang versleten of beschadigde onderdelen ALTIJD door reserveonderdelen

kinderen wanneer deze niet in gebruik zijn.

Met de Tomahawk Power behoren moeizame handmatige afwerkingstaken tot het verleden

Troffels! Verdicht betonvloeren met gemak voor uw ideale afwerkingsresultaten

ontworpen en aanbevolen door Tomahawk Power. • Koppel

ALTIJD de bougie los op machines die zijn uitgerust met

Machine Translated by Google

2.6 Versnellingsbak

2.7 Spiderbox

2.5 Aandrijfsysteem

2.4 Motor

2.8 Messen

Raadpleeg het onderdeel Onderdelen van deze handleiding voor meer informatie.

bevestiging van messen of andere accessoires. Denk eraan: bij de versnellingsbak

De krachttroffels van VEVOR worden aangedreven door Kohler-motoren. Verwijs naar de

apparatuur. Veiligheidsinformatie moet in goede, leesbare staat blijven.

de uitgaande as draait, net als de spiderbox-constructie.

De versnellingsbak bevindt zich onder de motor en brengt het vermogen over op de rotor

Operators moeten goed zijn opgeleid in de bediening en het onderhoud van de

troffel.

gebruikershandleiding van de motor voor instructies over de bediening en

De bladen van de troffel worden gebruikt om het beton af te werken terwijl ze draaien

onderhoud van uw motor. De motorhandleiding wordt meegeleverd met uw motor

Voordat u begint, test u de troffel op een vlak, verwaterd gedeelte van het afgewerkte stuk

troffel.

of spiderbox-montage. De versnellingsbak regelt het toerental van de

troffelmachine en is voorzien van twee assen (in- en uitgang).

concreet. Test op een gedeelte dat vrij is van vuil en andere voorwerpen.

rond uw gegeven oppervlak. Deze troffel wordt geleverd met 4 combinatiemessen per

rotor. Ze zijn gelijkmatig verdeeld in een radiaal patroon en bevestigd aan de

Het vermogen wordt via een motor van de motor naar de ingaande as van de versnellingsbak overgebracht

Het proefdraaien zal het vertrouwen van de machinist vergroten en tegelijkertijd de vertrouwdheid vergroten

De verticale uitgaande as van de versnellingsbak is verbonden met een gegoten naaf, de zogenaamde

spinnenbak. De spiderbox heeft 4 naar buiten uitstrekkende armen die hiervoor worden gebruikt

zelf met de bedieningselementen van de troffel. Bovendien zal dit operators helpen

Lees alle veiligheidsinstructies zorgvuldig door voordat u uw elektrische troffelmachine gebruikt.

Begrijp hoe de troffelmachine onder reële omstandigheden functioneert.

V-riemschijfaandrijving

systeem. De poelie grijpt aan met behulp van een centrifugaal- of handmatige koppeling.

Veiligheidsinstructies zijn overal in deze handleiding en op de website beschikbaar

- 6 -

Machine Translated by Google

4 Gebruikershandleiding

3. Technische specificaties

- 7 -

Troffel

Motor

2.10 Opleiding

2.9 Centrifugaalkoppeling

4.1 Snelle installatie

HMR950

0-15

2800

4-takt, gehoorde nokkenas, 1 cilinder

Brandstofverbruik

handgreep), zal de centrifugaalkoppeling de motor stoppen en de troffelmachine in beweging brengen

Aantal messen

Wormwiel en worm

Maximale snelheid (r/min)

verticale roterende as door middel van het spinsamenstel.

CH440

0-15

Transmissiesysteem

schets voor een ervaren operator om training te geven aan een nieuwe operator.

aanpassing(°)

Type

volledig stoppen.

Schijfdiameter 46in

374

In het geval van een overtoerentoestand van de troffelmachine (de operator laat de

Motor

CH440

(g/kWh)

38in

HMR1200Model

Voor de juiste training, zie het gedeelte “TRAININGSCHECKLIJST” achterin deze

handleiding. Deze checklist bevat een

CH260

Optimale bladhoek

Model

Machine Translated by Google

4.2 Snelstartgids

Stap 3: Schroef de moer van de pin los en

steek de pin door de basis van de troffel.

Stap 4: Steek de schroef door de pin en

draai de moeren aan de boven- en onderkant

vast om hem op zijn plaats te houden.

Stap 6: Plaats de bout door de basis van

de handgrepen en vervolgens

Stap 2: Steek de bouten en ringen

door de gaten in het stuur - zet vast met

een moer.

Stap 5: Plaats het stuur rond het oog

richting de bovenkant van de stuurkolom.

troffel.

Stap 1: Steek het uiteinde van de stuurkolom

in de basis van de

zet vast met een moer aan het uiteinde.

- 8 -

Machine Translated by Google

5.1 Handgreep

5. Bedieningselementen en componenten

Stap:7 Om de gaskabel te bevestigen,

verwijdert u het luchtfilter en het deksel.

Stap:9 Breng de draad van de dodemansschakelaar naar

het is de uitschakelaar.

en negatieve (zwarte) motorkabels

stop en draai vervolgens de schroef vast.

de voorkant van de motor en sluit deze aan

draaimoer en door de wartel

Stap:8 Voer de kabel door de

naar de batterij.

Inclusief een "sterwiel" voor het handmatig aanpassen van de bladhoek.

Stap:10 Bevestig de positieve (rood)

- 9 -

Machine Translated by Google

- 10 -

5.3 Centrifugale noodstopschakelaar

Als de machinist de controle over de troffelmachine verliest, schakelt deze schakelaar

de motor uit.

5.2 Opvouwbare Quick Pitch-handgreep

Maakt gebruik van een hendel om de bladhoek snel aan te passen. Handgreep

opvouwbaar voor opslag.

5.4 Gashendel De gashendel regelt

het toerental van de motor. Beweeg de hendel naar de bestuurder toe om het motortoerental

te verhogen (hoog), en van de bestuurder af om het motortoerental te verlagen (laag).

Machine Translated by Google

5.2 Aanvullende componenten

Steek NOOIT handen en voeten in de beschermring.

Het bredere stuur van de troffel zorgt voor een hogere stabiliteit, balans en stabiliteit

manoeuvreerbaarheid.Vervang de handgrepen als deze versleten of beschadigd zijn.

Verwijder deze afdekking om toegang te krijgen tot de V-riem. Bedien de troffel NOOIT

De vlotterpan is ontworpen om op de combomessen te klikken en werkt afbrekend

Biedt bevestigingspunten voor de messen. Als de messen ongelijkmatige slijtage vertonen

met deze hoes verwijderd.

hoge plekken, waardoor mortel naar de oppervlakte wordt gebracht en een uniforme en

De troffels van VEVOR maken gebruik van Kohler-motoren en worden ondersteund door een motor van 3 jaar

patronen of als bladen sneller verslijten dan andere, kan de troffelarm nodig zijn

garantie voor betrouwbare service.

vervangen worden.

Losmaken om de handgreep in te klappen.

Stel de stalen messen van de troffel af van 0-15 graden om een mat, licht resultaat te verkrijgen

Deze troffel is uitgerust met 4 combo geharde, stalen messen die zijn ontworpen voor:

glans of glanzende afwerking.

zowel vlotter- als finishbewerkingen. Deze mesjes zijn uitwisselbaar met

De stabilisatiering vermindert de trillingen van de troffelarm en houdt deze vast

de meeste fabrikanten.

evenwichtig.

5.9 Troffelarm

5.10 Messen

5.11 V-riemafdekking

5.12 Handgreep

5.7 Controle van de bladhelling

5.8 Beschermring

5.6 Motor

5.5 Fietsstuur

5.2.2 Vlotterpan

5.2.1 Stabilisatorring

- 11 -

Machine Translated by Google

Het belang van onderhoud

6. MOTOR

6.1 Onderhoud

5.2.3 Extra hefbuis

WAARSCHUWING

uw motor, raadpleeg dan een erkende Kohler-servicedealer.

onderhoudsschema, routine-inspectieprocedures en eenvoudig

Gebruik deze buis om de troffel op een plaat te tillen. De buis moet in de

onderhoudsprocedures met behulp van standaard handgereedschap. Andere servicetaken die

Voor een veilige, zuinige en probleemloze werking is goed onderhoud essentieel

stopcontact voor de versnellingsbak. Verkrijgbaar met geselecteerde eenheden.

moeilijker zijn of speciaal gereedschap vereisen, kunnen het beste worden aangepakt

operatie. Het zal ook helpen de vervuiling terug te dringen.

professionals en worden normaal gesproken uitgevoerd door een Kohler-technicus of iemand anders

gekwalificeerde monteur.

De troffels van VEVOR worden aangedreven door Kohler-motoren. De motor moet

• Onjuist onderhoud, of het niet oplossen van een probleem vóór gebruik, kan een storing

veroorzaken waarbij u ernstig gewond of dodelijk kunt raken.

Het onderhoudsschema geldt voor normale bedrijfsomstandigheden. als jij

gecontroleerd op goede smering en vóór gebruik gevuld met brandstof. Refereren

Volg altijd de inspectie- en onderhoudsaanbevelingen en

gebruik uw motor onder zware omstandigheden, zoals bij aanhoudende hoge belasting

Raadpleeg de motorhandleiding van de fabrikant voor instructies en bedieningsdetails

schema's in deze gebruikershandleiding.

of bij gebruik bij hoge temperaturen, of bij gebruik in ongewoon natte of stoffige omstandigheden,

raadpleeg dan uw servicedealer voor aanbevelingen die op uw toepassing van toepassing zijn

en onderhoud. Mocht er zich een probleem voordoen, of heeft u vragen hierover?

vlakke plaat.

Om u te helpen op de juiste manier voor uw motor te zorgen, bevatten de volgende pagina's:

individuele behoeften en gebruik.

- 12 -

Machine Translated by Google

- 13 -

en systemen mogen worden uitgevoerd door elk motorreparatiebedrijf

kan ertoe leiden dat u ernstig gewond raakt of wordt gedood. Volg altijd de

of individueel, waarbij gebruik wordt gemaakt van onderdelen die ''gecertificeerd'' zijn volgens de EPA-normen.

procedures en voorzorgsmaatregelen in deze gebruikershandleiding.

De gashendel wordt gebruikt om het motortoerental aan te passen (hendel naar voren

LANGZAAM vooruit, hendel SNEL terug richting bestuurder).

Hieronder volgen enkele van de belangrijkste veiligheidsmaatregelen. Dat kunnen wij echter niet

Probeer NOOIT de troffel zelf op te tillen.

u waarschuwen voor elk denkbaar gevaar dat tijdens het uitvoeren kan ontstaan

Vraag ALTIJD de hulp van iemand anders om de troffel op te tillen.

onderhoud. Alleen jij kunt beslissen of je wel of niet een

gegeven taak.

Verwijder deze dop om loodvrije benzine aan de brandstoftank toe te voegen. Zorg ervoor dat de

Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur

de tankdop goed vastzit. Niet laten overlopen.

Het niet correct opvolgen van de onderhoudsinstructies en voorzorgsmaatregelen

VOORZICHTIGHEID:

6.2 Onderhoudsveiligheid Vervolg

WAARSCHUWING

6.2 Onderhoudsveiligheid

6.2.1 Tankdop

6.2.2 Gashendel

Machine Translated by Google

- 14 -

6.2.5 Niveau brandstofklep

6.2.6 Chokehendel De

choke wordt gebruikt bij het starten van een koude motor of bij koud weer en verrijkt het

brandstofmengsel.

6.2.4 Terugloopstarter (trekkoord)

6.2.3 Motor AAN/UIT De schakelaar

AAN maakt het starten van de motor mogelijk, de UIT-stand stopt de werking van de motor.

OPEN om de brandstofstroom te laten stromen, DICHT om de brandstofstroom te stoppen.

Handmatige startmethode. Trek aan de startergreep tot u weerstand voelt en trek dan krachtig

en soepel.

Machine Translated by Google

Het luchtfilter voorkomt dat vuil en ander vuil het brandstofsysteem binnendringt.

één keer per week aansluiten. Stel de bougieafstand in op 0,6 - 0,7 mm (0,028 - 0,031 inch).

Om toegang te krijgen tot het filterelement verwijdert u de vleugelmoer bovenop het luchtfilter

De brandstoftank bevat loodvrije benzine. Voor meer informatie, zie de

gebruikershandleiding van de motor.

onderhoud aan de troffel.

De uitlaatdemper wordt gebruikt om het geluid en de emissies van de motor te verminderen.

bus.

OPMERKING:

Laat de motor niet draaien zonder luchtfilter, met beschadigde lucht

Motoronderdelen kunnen extreme hitte genereren. Om brandwonden te voorkomen, DOEN

dat niet voldoende vrije luchtstroom biedt.

filter of een filter dat vervangen moet worden. Hierdoor kan er vuil in komen

Raak deze gebieden NIET aan terwijl de motor draait of onmiddellijk daarna

motor en snelle motorslijtage veroorzaken.

actief.

bedienen van de troffel.

Laat de motor NOOIT draaien als de uitlaatdemper is verwijderd.

De bougie zorgt voor een vonk in het ontstekingssysteem. Maak de vonk schoon

rennen.

- 15 -

7. VOORINSPECTIE

Gebruik de elektrische troffelmachine NOOIT in een besloten ruimte of afgesloten structuur

Draag ALTIJD goedgekeurde oog- en gehoorbescherming

6.2.10 Brandstoftank

6.2.9 Geluiddemper

WAARSCHUWING

6.2.8 Bougie

6.2.7 Luchtfilter

Schakel ALTIJD de motor uit voordat u enige vorm van actie uitvoert

Plaats NOOIT handen of voeten binnen de beschermringen terwijl de motor draait

Machine Translated by Google

7.2 Motorolie controleren

7.1 Voordat u begint

samengeperste lucht.

7.2.4 Als het oliepeil laag is (FIG. 3), vul dan tot de rand van de olievulopening met

7.1.5 Controleer bevestigingsmoeren en bouten op vastzitten.

levert geen gevaar op voor de bediener.

aanbevolen met SAE10W-30 4-taktolie. Maximale oliecapaciteit is

400 cc.

7.1.1 Lees de veiligheidsinstructies aan het begin van deze handleiding.

7.2.1 Om het motoroliepeil te controleren, plaatst u de troffelmachine op een veilige plek

7.1.2 Reinig de troffelmachine door vuil en stof te verwijderen, vooral in de

vlakke ondergrond terwijl de motor is uitgeschakeld.

FIG. 2

FIG.3

luchtinlaat voor motorkoeling, carburateur en luchtfilter.

7.2.2 Verwijder de peilstok uit de vulopening van de motorolie (FIG. 2) en

veeg het schoon.

7.1.3 Controleer het luchtfilter op vuil en stof. Als het luchtfilter vuil is, vervang het dan

eventueel met een nieuwe.

7.1.4 Controleer de carburateur op vuil en stof van buitenaf. Maak het schoon met droog

Het wordt aanbevolen om de noodstopschakelaar van de troffelmachine te gebruiken om de motor te stoppen

7.2.3 Plaats en verwijder de peilstok zonder deze in de vulopening te schroeven.

Controleer het oliepeil dat op de peilstok staat.

na elk gebruik. Als u dit doet, wordt gecontroleerd of de schakelaar correct werkt

- 16 -

Machine Translated by Google

7.4.1 Bepaal of het oliepeil van de versnellingsbak laag is door de olieplug te verwijderen

Rook NIET tijdens het tanken. Probeer NIET de troffel bij te tanken als de

Een versleten of beschadigde V-riem kan de prestaties van uw auto nadelig beïnvloeden

elektrische troffel. Als een V-riem defect of versleten is, vervangt u eenvoudig de V-riem

De motor is heet of draait.

7.3.1 Verwijder de benzinedop die zich bovenop de brandstoftank bevindt.

de zijkant van de

versnellingsbak. Deze stekker wordt gemarkeerd door het "check"-embleem. Zie AFB. 4. De

7.3.2 Inspecteer visueel of het brandstofniveau laag is. Als de brandstof bijna op is, vul dan bij

Het juiste peil van de smeerolie moet tot aan de onderkant van de vulplug staan.

zoals beschreven in het onderhoudsgedeelte van deze handleiding.

89 Octaanbenzine.

7.4.2 Als smeerolie naar buiten begint te sijpelen terwijl de aftapplug wordt verwijderd,

dan kan ervan worden uitgegaan dat de versnellingsbak voldoende olie bevat.

7.3.3 Zorg ervoor dat u bij het tanken een zeef gebruikt voor filtratie. NIET bijvullen

de brandstof. Veeg eventueel gemorste brandstof op.

FIG.4

7.4.3 Als er geen smeerolie naar buiten sijpelt terwijl de aftapplug wordt verwijderd,

vul met versnellingsbakolie type ISO 680 tot de olievulopening overstroomt.

Motorbrandstoffen zijn licht ontvlambaar en kunnen gevaarlijk zijn als er verkeerd mee wordt omgegaan.

7.4 Versnellingsbakolie

7.3 Brandstofcontrole

7.5 V-riem controleren

- 17 -

Machine Translated by Google

veiligheid van de operator. Er kan letsel ontstaan als deze wordt uitgeschakeld, losgekoppeld of uitgeschakeld

onjuist onderhouden.

terwijl de anderen er nieuw uitzien, kan dit te wijten zijn aan een probleem met de bladhoek.

langere tijdsperiode. Dit veroorzaakt voortijdige slijtage van de riem of kan kapot gaan

de riem.

Raadpleeg het onderhoudsgedeelte van deze handleiding voor instructies over de

procedure voor het afstellen van de bladhoek. Vervang versleten messen.

Op de hoofdhandgreepbuis bevindt zich een rode schakelaar (FIG. 5). Het schakelen

Het mechanisme van deze schakelaar moet vrij kunnen werken en moet altijd worden bewaard

Zet het motortoerental ALTIJD op stationair als de handkoppeling is uitgeschakeld.

Deze elektrische troffelmachine is uitgerust met een veiligheidsschakelaar. Veiligheid doden

in deze conditie. Als de schakelaar in de UIT-stand staat, mag de motor dat niet doen

starten of rennen. Het doel van deze schakelaar is om de motor te stoppen als deze op hol slaat

schakelaars moeten elke keer dat de motor wordt gestart, worden getest.

OPMERKING

NOOIT! schakel de kill-schakelaar uit of koppel deze los. Er is in voorzien

situatie (dat wil zeggen: de operator laat de hendel los tijdens gebruik).

FIG.5

Controleer vóór het starten op versleten of beschadigde messen. Als één mes versleten is

7.8 HENDEL DRUK OP DE KILL-SCHAKELAAR

7.7 VEILIGHEIDS-KILL-SCHAKELAARS

7.6 Mescontrole

Laat de machine NIET een tijdje ongebruikt staan terwijl de motor op hoog toerental draait

- 18 -

Machine Translated by Google

8.2 Baal optillen

8.2 Baal optillen Vervolg

WAARSCHUWING

8.1 Extra hijsbuis

WAARSCHUWING

hendel. Als de handgreep niet goed is gestabiliseerd, kan deze rondzwaaien

of persoonlijk letsel kan worden veroorzaakt door het laten vallen van een troffel.

en draai de troffel om, waardoor schade aan de troffel en het lichaam wordt veroorzaakt

De secties Informatie en Inspectie van deze handleiding zijn gelezen

en grondig begrepen. Afhankelijk van de motorfabrikant,

Dit hoofdstuk is bedoeld om de operator te helpen bij de eerste inbedrijfstelling van de

blessure.

de buis in de aansluiting aan de andere kant van de versnellingsbak

Verwijder de extra hefbuis bovenop de hoofdhandgreep. Invoegen

achterloopspaan. Het is uiterst belangrijk dat dit gedeelte wordt gelezen

het handvat. Zorg ervoor dat het gat in de buis in de pen in de buis past

De liftbaal is optioneel op nieuwe troffels. Het biedt een optimaal liftpunt voor

zorgvuldig voordat u de troffel in het veld probeert te gebruiken.

stopcontact. Terwijl één persoon aan de hoofdhandgreep tilt, en een andere persoon tilt

het verplaatsen van de troffel. Hefbalen of een vorkheftruck kunnen worden gebruikt om een troffel op een troffel te tillen

Gebruik uw troffel NIET voordat u dit gedeelte volledig begrijpt.

bouwen met een kraan.

Pak de machine uit de extra hefbuis en verplaats hem naar een plaat.

Probeer de troffelmachine NIET te bedienen voordat de Veiligheid, Algemeen

Het gebruik van een kraan om een machine met een liftbaal te verplaatsen wordt ten zeerste

aanbevolen en is volkomen veilig voor de machine. Extra voorzichtigheid is geboden wanneer

De troffelmachine moet worden gestabiliseerd door de persoon die de troffel van de machinist draagt

De machine echter van de grond tillen. Ernstige schade aan de machine

De troffel op een plaat tillen

8. EERSTE OPSTARTEN

- 19 -

Machine Translated by Google

- 20 -

handmatig.

motor of de temperatuur is warm.

9.5 Zet de AAN/UIT-schakelaar van de motor (FIG. 9) in de stand "AAN".

9.1 Zet de brandstofklephendel van de motor (FIG. 6) in de stand "AAN".

FIG.8

9.2 Zet de gashendel van de troffelmachine (FIG. 1) in de stand "IDLE".

FIG.9

9.3 Zet de chokehendel (FIG. 7) in de stand "GESLOTEN" als u start

9.6 Pak de startgreep vast (FIG. 10) en trek deze langzaam naar buiten. Het verzet

koude motor.

wordt het moeilijkst op een bepaalde positie, overeenkomend met de

FIG.6 FIG.7

bedieningsstappen kunnen variëren. Zie de gebruiksaanwijzing van de motorfabrikant

9.4 Zet de chokehendel (FIG. 8) in de stand "OPEN" als u een warmloop start

9. STARTEN VAN DE MOTOR

Machine Translated by Google

10. DE MOTOR STOPPEN

Open positie. Als de motor niet is gestart, herhaalt u stap 1 tot en met 6.

9.8 Voordat de troffelmachine in gebruik wordt genomen, moet u de motor enkele malen laten draaien

V-snaarafdekking of onderdeel.

FIG.11

9.7 Als de motor is gestart, zet u de chokehendel (FIG. 7) langzaam terug in de stand

minuten. Controleer op brandstoflekken en geluiden die verband houden met een losse

FIG.10

compressie punt. Trek stevig en soepel aan de startergreep om te starten.

10.1 Zet de gashendel in de stand STATIONAIR of LANGZAAM (FIG. 11) en

10.2 Nadat de motor is afgekoeld, zet u de start/stop-schakelaar van de motor in de stand

“OFF” (FIG. 12).

Laat de motor drie minuten op laag toerental draaien.

10.3 Sluit de brandstofafsluitklep (FIG. 13) door de brandstofklephendel te bewegen

naar de UIT-positie.

9.9 Om met het troffelen te beginnen, zet u de gashendel (FIG. 11) in de richting van de

stand "SNEL".

- 21 -

Machine Translated by Google

11.1 Manoeuvreren met de troffel

- 22 -

11. BEDIENING

FIG.13

handvat van een troffel.

Om de machine naar links van de bestuurder te verplaatsen, tilt u de hendel op om te verplaatsen

De volgende stappen zijn bedoeld als basishandleiding voor de bediening van de machine en mogen

niet worden beschouwd als een volledige handleiding voor betonafwerking. Lezen

de machine naar rechts, duw de hendel naar beneden.

het hoofdstuk “Training” van deze handleiding voor meer informatie.

11.1.3 Pas de bladhelling op de standaardhandgreep aan door aan de steek te draaien

Stel het wiel rechtsom of linksom af. • Om de troffelmachine

naar links van de machinist te verplaatsen, tilt u de hendel omhoog, naar

11.1.1 Neem plaats in de bestuurderspositie achter de handgreep. Met een veilige

beweeg de troffel naar rechts en druk op de hendel. • Herinneren! dat als je

de troffel loslaat, je gewoon weggaat en de troffel laat staan

vaste voet en een stevige greep op de handgrepen verhogen langzaam het motortoerental

troffelmachine volledig tot stilstand komt voordat u probeert de troffel terug te halen. • De beste

methode voor het afwerken van beton is langzaam achteruit lopen

totdat de gewenste bladsnelheid is bereikt.

met de troffel, waarbij u de troffel heen en weer beweegt. Dit zal alles bestrijken

FIG.12

11.1.2 Om de troffel te manoeuvreren, tilt u de hoofdspaan voorzichtig op of drukt u deze naar beneden

voetafdrukken op nat beton.

Machine Translated by Google

12. ACCESSOIREOPTIES

- 23 -

WAARSCHUWING

12.1 Messen

manier.

Messen zijn een essentieel onderdeel van het afwerken van beton. Deze troffel is ontworpen voor het afwerken

van beton en is gebouwd volgens strenge kwaliteitsnormen uit het beste troffelstaal. Als u vervangende

messen nodig heeft, raadpleeg dan de onderdelenlijst in deze handleiding voor de onderdeelnummers.

Messen moeten worden vervangen als ze er niet in slagen het beton op een bevredigende manier af te werken

Blijf ALTIJD uit de buurt van roterende of bewegende onderdelen tijdens het bedienen van deze

apparatuur.

OPMERKING

Plaats NOOIT uw voeten of handen binnen de beschermringen tijdens het starten of bedienen van deze

apparatuur.

FIG.14

12.2 Combinatiebladen Deze

troffelmachine was standaard uitgerust met gecombineerde FLOAT/FINISH-bladen (FIG. 15). Deze

bladen zijn ontworpen voor optimale prestaties bij zowel zwevende als nabewerkingen. Deze

Machine Translated by Google

- 24 -

FIG.15

Deze bladen kunnen op een bestaand geïnstalleerd blad worden geklikt (FIG.16), waardoor

uw afwerkmachine op “nat” beton kan drijven, zodat het troffelwerk zo vroeg mogelijk kan

beginnen. Ze zijn gemakkelijk verwijderbaar, zodat ze na het zweven, wanneer het beton

voldoende is uitgehard, kunnen worden verwijderd om de afwerkmessen bloot te leggen

voor verder spaanwerk.

Deze bladen zijn speciaal ontworpen voor afwerkingsbewerkingen met deze troffel. Ze

zorgen voor een eersteklas oppervlakteafwerking met uw troffel. Ze mogen alleen worden

gebruikt nadat het beton zover is uitgehard dat de troffel niet in het beton zakt als hij erop

wordt geplaatst.

bladen zijn veelzijdig en zouden aan de meeste troffelbehoeften moeten voldoen.

FIG.16

Deze ronde schijven hechten zich aan de spinnen en zorgen ervoor dat de machine op “nat”

beton kan “zweven”. Het schijfontwerp maakt vroeg zweven en gemakkelijke beweging mogelijk

12.4 Opklikbare zwevende messen (optioneel)

12.3 Afwerkmessen (optioneel)

12.5 Vlotterschijven (optioneel)

Machine Translated by Google

13. ONDERHOUD

- 25 -

Wekelijks (50-60 uur)

Maandelijks (200-300 uur)

Dagelijks (8-10 uur)

13.1 Onderhoudsschema

Jaarlijks (2000-2500 uur)

13.2 Troffelarm afstellen

2. Vervang de messen indien nodig.

toeslagstoffen en oppervlakteverharders.

2. Controleer de pitch-controlekabels op slijtage.

3. Controleer en reinig of vervang het luchtfilter van de motor indien nodig.

3. Pas de messnelheid aan.

4. Vervang de motorolie en filter indien nodig, zie motorhandleiding.

Gebruik de volgende procedure om de troffelarmen te controleren en af te stellen, en controleer of

1. Controleer het oliepeil in het motorcarter en de versnellingsbak, vul bij zoals

1. Verwijder, reinig, installeer en smeer de armen en drukkraag opnieuw. Pas de .... aan

versleten of beschadigde onderdelen wanneer duidelijk wordt dat de troffelmachine beschadigd is

nodig.

mes armen.

slecht afgewerkt of routinematig onderhoud nodig. Zoek naar het volgende

2. V-riem controleren.

indicaties. Uitlijning van de troffelarm, versleten

spindelbussen of verbogen troffelarmen kunnen de oorzaak zijn. • Slijten de

messen ongelijkmatig? Is één mes volledig versleten terwijl de

1. Controleer en vervang indien nodig de armbussen en drukkraagbussen

anderen zien er nieuw uit?

1. Armen, drukkraag en koppeling opnieuw smeren

van natte naar droge gebieden. Ze zijn ook zeer effectief in het inbedden van grote

en asafdichtingen.

• Heeft de machine een waarneembare rollende of stuiterende beweging wanneer deze in de machine staat?

Machine Translated by Google

13.3 Verwijdering van het troffelblad

13.2 Afstelling troffelarm vervolgd

nauwelijks contact maken met de onderste slijtplaat op de spiderbox. Als dat zo is

4 "Scooteffect" op afgewerkt beton

Als u geen contact maakt, is aanpassing noodzakelijk. (FIG.17,FIG.4).

naar beneden” ten opzichte van de grond?

FIG.17

13.2.1 Plaats de troffel op een VLAK, NIVEAU gebied.

Een vlakke, schone ruimte om de troffel voor en na te testen is essentieel. Elk

FIG.17 illustreert "onjuiste uitlijning", versleten spinbussen of verbogen

oneffenheden in de vloer of vuil onder de troffelbladen kunnen een beschadiging veroorzaken

troffel armen. Controleer of de afstelbout de onderste slijtplaat nauwelijks raakt (max. 0,10

inch speling). Alle uitlijnbouten moeten zich op een afstand van de

onjuiste perceptie van aanpassing. Idealiter is een 5 x 5 Ft. (1,5 x 1,5 meter)

dezelfde afstand tot de onderste slijtplaat.

1 Stelbout

Hiervoor moet een platte stalen plaat van 19 mm dik worden gebruikt

testen.

gebruik?

13.2.2 Plaats de messen zo vlak mogelijk. De stelbouten moeten allemaal vastzitten

2 Onderste slijtplaat

3 Oppervlak

• Kijk naar de machine terwijl deze draait; doen de wachtringen “schommelen en

- 26 -

Machine Translated by Google

13.5 Veranderen

13.4 Hermontage

WAARSCHUWING

13.4.1 Reinig en inspecteer de bovenste/onderste slijtplaten en druk ze aan

13.4.6 Plaats alle troffelarmen terwijl de bronzen bus al is geïnstalleerd

Maak de bougiekabel los van de bougie en zet deze op een veilige plek vast

ÿVeerring

13.4.10 Installeer de stabilisatorring op de spinconstructie.

arm. Herhaal dit voor de overige drie armen.

13.4.5 Zorg ervoor dat de veerspanner in de juiste positie staat om te worden uitgeoefend

13.3.1 Verwijder de troffelbladen van de troffelarm door de twee te verwijderen

misvormd, vervang deze.

ÿZeskantbout

13.4.8 Vergrendel de troffelarmen op hun plaats door de zeskantbout vast te draaien

13.4.7 Zorg ervoor dat u het smeergat op de bronzen bus uitlijnt met de

13.4.2 Onderzoek de gehele spinconstructie. Staalborstel van beton of

ÿMes

FBIlGa.d1e8s

spanning op de troffelarm.

13.4.4 Herhaal bovenstaande stappen voor elke troffelarm.

13.3.2 Borstel eventuele betonophopingen van alle zes zijden van de troffel met een staalborstel

13.4.9 Installeer de bladen opnieuw op de troffelarmen.

ÿVerwijder van de arm

ÿBlade-arm

roestvorming. Als blijkt dat er onderdelen van de spider beschadigd zijn of

smeergatfitting op de spinplaat.

13.4.3 Plaats de bronzen bus terug op de troffelarmen.

smeervetnippel en contramoer.

kraag.

met hendels in de spinplaat.

de motor voordat u onderhoud of aanpassingen aan de machine uitvoert.

zeskantbouten van de troffelarm. Leg de messen opzij.

- 27 -

Machine Translated by Google

OPMERKING

van rotatie.

op/niveau met het werkgebied.

messen worden in de rijrichting gedraaid als de machine binnen staat

Til de troffel NIET op terwijl de pannen eraan bevestigd zijn.

13.5.1 Plaats de machine op een vlakke, vlakke ondergrond. Pas de bladhoek aan

13.5.5 Installeer het nieuwe troffelblad op de troffelarm. Zorg ervoor dat de

13.6.3 Bevestig de mesbevestigingen aan de andere kant van de Z-clipbeugels met

13.5.3 Verwijder het mes.

13.6.2 Draai de messen in positie onder de Z-clips. Zorg ervoor dat de

13.6 Pannen op finishermessen installeren

troffelarm. Draai de bouten stevig vast.

13.5.2 Verwijder de twee bouten en zet de ringen vast waarmee het mes is bevestigd

13.6.1 Til de troffel net voldoende op om de pan onder de messen te schuiven. Met

controle om de messen zo vlak mogelijk te maken.

vastzetknoppen.

Het mes is correct geïnstalleerd, waarbij de juiste richting voor de richting behouden blijft

Installeer de pannen ALTIJD op het werkgebied of een gebied ernaast

van de troffelarm.

De troffel kan wiebelen of stuiteren als dat niet het geval is.

Gevaar voor optillen/verpletteren.

operatie. Of gebruik de motor om de messen op hun plaats te draaien.

Plaats de messen naast de Z-clips en laat de finisher op de pan zakken.

de troffelarm.

13.5.7 Herhaal de stappen voor alle overige messen.

13.5.4 Schraap met een staalborstel alle betondeeltjes en smeedafval weg

Wij adviseren om alle messen tegelijkertijd te vervangen. De

Let op de richting van het blad op de troffelarm.

13.5.6 Plaats de twee bouten en borgringen terug waarmee het mes aan het mes is bevestigd

Til de troffel NIET op als de pannen zijn bevestigd.

WAARSCHUWING

Alleen

- 28 -

Machine Translated by Google

13.7 Verwijdering van de spinbox

dat de spanbanden stevig over de randen van het blad zijn bevestigd.

montage van de spin van de versnellingsbakas als volgt:

13.7.2 Verwijder de smeerfitting en de inbusbout aangegeven door de

brieven".

13.6.5 Controleer voor de zekerheid voordat de machine weer in gebruik wordt genomen

13.7.1 Zodra is vastgesteld dat een aanpassing nodig is, verwijdert u de

dat de mesranden onder de Z-clips vastzitten.

13.6.4 Controleer voor de zekerheid voordat de machine weer in gebruik wordt genomen

13.7.3 Aan de andere kant van het spinblok bevindt zich nog een zerkfitting

en inbusbout. Verwijder beide componenten.

13.7.4 Til de bovenste troffelconstructie van de spinconstructie.

Een lichte tik met een rubberen hamer kan nodig zijn om de spin los te maken

van de hoofdas van de versnellingsbak.

OPMERKING

- 29 -

Machine Translated by Google

Hendel

14 Onderdelenlijst

- 30 -

Machine Translated by Google

- 31 -

M4x8

M6X8

PAS-02

Aluminium gids

Nylock-moer

QSR-S18

Bout

QNT-NM4

436F-01-001

QSR-S10

Snap-ring

Veerring

16 436F-01-002

Veerring

Beschrijving

M10

Snap-ring

Schroef

Type)

18 QWS-PM6

22 436F-02-004

Stalen draad

5x50

14 QWS-PM19

27 QWS-PM10

Stel de schroefpijp af

M10

Plaatwasmachine

Stelknop

Veerpen

Lagerbout

19 436F-01-003 20

Jukarmpin

M6x10

28 436F-02-001

12 436F-01-004

25 QNT-NM10

QSC-M4*8

Handvatsteunbasis

M19

Nylock Moer

Handgreep WA

Stopschakelaar (ontgrendelingsstang

17 QBL-M6X8

436F-01-007

13 QWS-WM19

26 QWS-SM10

QWS-PM4

M10

S18

RG-003

GEW

11 QBL-M6X10

W436F-001

QSP-5X50

436F-02-003

Golf wasmachine

Juk-arm

M19

Schroefgeleider

REF-onderdeelnr.

Plastic hoesje

TSA-01

QSP-5X30

QBR-51104

S10

Plaatwasmachine

AANTAL Afmeting

Gaspedaal Assy.

Lente pin

5X30

Machine Translated by Google

- 32 -

30QBL-M10X35

Aluminium juk

Wiel

436F-02-002

Lente pin

32 436F-01-005

3X30

33 436A-01-010

Blad

QSP-3X30

M10X70Bout

M10X35

29 QBL-M10X70

Bout

Bovenste beugel

Machine Translated by Google

- 33 -

M10

Druk op plaatdop

436F-02-005B

Veerring

QWS-SM8

436F-02-008

Veerring

M10

7/16*3/2L

Spin

Dunne noot

Mesarm

22x1,5t

QNT-TM10

QBL-7/16X11/2

QBL-M10X20

436F-02-007B

Bout

O-ring

M10X35

436F-02-014

M10x30

Handelswijze

QWS-PM10

73 QBL-BBM10X35 Bout met ronde kop

75 QBL-SHM10X30 Bout met vierkante kop 76

Kantelarm

REF

436F-02-006B

Beschrijving

M10X20

436F-02-009B

QBL-LM10X30

Druk op plaatdop

M10

QWS-SM10

Inbusbout

Mesmontage

Bout

QBR-6009

Plaatwasmachine

Onderdelennr.

AANTAL Afmeting

QWS-PM8

SCHRIJF-S22

6009

436F-02-010

Plaatwasmachine

Spin bus

Machine Translated by Google

- 34 -

Versnellingsbak

Machine Translated by Google

- 35 -

QRV-M8

Nylock-moer

QWS-SM10

M8X10

AANTAL Afmeting

QBR-6004

M10

436F-03-003

30305

Handelswijze

Katrol

27X47X10

6X25

QWS-PM10

Oliekeerring

M6X16L

436F-03-007

56 QOS-20X40X8

Handelswijze

Houten sleutel

Sleutel

Veerring

Afdekking uitvoerzijde

436F-02-012

Beschrijving

6206

M10

M10x40

41 QWS-SSM10

M10x25

32004

QKY-6X25

Oliekeerring

Montage versnellingsbak

QNT-NM10

5X35

6X10X25

Pakking van grote deksel

M10X16

Wasmachine M10

SCHRIJF-P55

436F-03-005

436F-03-008

Handelswijze

QKY-5X35

QBR-6206

Schelp

49 QBL-STM10x40

60 QOS-27X47X10

Ontluchtingsventiel

436F-03-004

6004

Bout

Pakking van zijdeksel

O-ring

45 QKY-W6X10X25 46

436F-03

50 QBL-M10X16

61 436A-03-008WT

Grote dekking

M10

Wormschacht

40 QBL-FHM10x25 platte inbusbout

QBL-M6X16

Olie drainage

QBR-30305

QBR-32004

Wormwiel

Hoofdas

Bout

REF

Plaatwasmachine

436F-03-001

Handelswijze

Stoeterij Winkel

436F-03-006

436F-04-005

55x3,5t

Onderdelennr.

Bout

Sleutel

QBL-M8X10

Machine Translated by Google

- 36 -

64 QOCW-M27x1.5 Oliecontrolevensters

M27x1,5

Veiligheidsring

Zijdeksel

436F-03-00263

Machine Translated by Google

CA-01-005

GX160

Koppeling

M8X35

M8X20

90-5

V-riem

Motor GX-160

436F-04-003

QBR-6006

Motorsteunbus

Rubber

90-3

Handelswijze

436F-04-006

436F-04-004

Bout

102QBL-LM8X40

CA-01-003

436F-04-107

105

Veerring

M8x16

QWS-SPM8 Speciale plaatwasmachine

90-6

Motorsteunplaat

90-2 QBL-AM8x16

Koppelingstrommel

QKY-5x5x50

QWS-PM8

Beker

QWS-SM8

Koppeling bus

QBL-M8X35

90-4

6006

W436F-002

104

CA-01

Stelschroef

5x5x50

M8X40

Haaklift

CA-01-004

Gewicht schoen

Riemafdekking

Inbusbout

106 W436F-004B

88 QBL-SHM8X20 Inbusbout

CA-01-001

QNT-M8

Koppelingsas

QBT-A26

103

W436F-005

436F-04-013

Gezichtsplaat

CA-01-002

90-1

Koppelingsveer

Sleutel

A26

Noot

90-7

100 QBL-FHM8X20 Kapbout met platte kop 101

Veiligheidsring

Beschrijving

Onderdelennr.

REF

AANTAL Afmeting

- 37 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: HMR950, HMR1200

KRAFTSLÄPP

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan

du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att

vi inte kommer att informera dig igen om det finns någon teknik eller

mjukvaruuppdateringar på vår produkt.

MODELL: HMR950, HMR1200

BEHÖVS HJÄLP? KONTAKTA OSS!

KRAFTSLÄPP

- 1 -

Machine Translated by Google

1. Säkerhetsinformation

För att följa lokala lagar om gnistfångare, kontakta motordistributören eller den lokala hälso-

och säkerhetsadministratören.

• Rör ALDRIG motorn eller ljuddämparen medan motorn är på eller omedelbart efter att den har

stängts av. Dessa områden blir varma och kan orsaka brännskador. • Använd ALDRIG

tillbehör eller tillbehör som inte rekommenderas av

1.1 Lagar som hänför sig till gnistfångare

Meddelande: Statens hälsosäkerhetskoder och allmänna resurser anger att gnistfångare på

vissa platser ska användas på förbränningsmotorer som använder kolvätebränslen. En

gnistfångare är en anordning utformad för att förhindra oavsiktlig utsläpp av gnistor eller lågor

från motorns avgaser. Gnistfångare är kvalificerade och klassade av United States

Forest Service för detta ändamål.

VARNING: Läs och förstå hela denna manual innan du använder eller servar

denna produkt. Underlåtenhet att följa dessa varningar och instruktioner

kan orsaka personskada eller skada på värdefull egendom.

Personer som använder denna utrustning måste känna till de risker och faror som är

förknippade med den.

Förtrogenhet och korrekt utbildning krävs för säker användning av utrustning! Utrustning

som används felaktigt eller av outbildad personal kan vara farlig! Läs bruksanvisningen som finns

i både denna bruksanvisning och motormanualen och bekanta dig med placeringen och

korrekt användning av alla reglage. Oerfarna operatörer bör få instruktioner från någon som

är bekant med utrustningen innan de får använda maskinen. • Tillåt ALDRIG någon att

använda denna utrustning utan lämplig utbildning.

VIKTIGA SÄKERHETSÅTGÄRDER

- 2 -

VARNING

1.2 Driftsäkerhet

Machine Translated by Google

- 3 -

bör förvaras på en ren, torr plats utom räckhåll för barn. • Kör ALLTID maskinen

med alla säkerhetsanordningar och skydd på plats

Förbränningsmotorer utgör särskilda faror under drift

insamlingssystem och hörselskydd när så är lämpligt. Detta gäller

till alla personer i arbetsområdet. •

Stäng ALLTID bränslekranen på motorer utrustade med en sådan när maskinen är

och tankar! Läs och följ varningsanvisningarna i motorägarens

med sidoskydd, eller vid behov en ansiktsskärm. Använd en dammmask i dammiga

kolmonoxid kan orsaka medvetslöshet och kan leda till

arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar, damm

motorn innehåller giftig kolmonoxidgas; exponering för

Tomahawk Power. Det kan uppstå skador på utrustningen och användaren. • Lämna

ALDRIG maskinen igång utan uppsikt. • Se ALLTID till

att operatören är bekant med lämpliga säkerhetsåtgärder och

kör maskinen om någon säkerhetsanordning eller skydd saknas eller inte fungerar. • Läs,

förstå och följ ALLTID procedurerna i bruksanvisningen

och i fungerande skick. Modifiera eller ta INTE bort säkerhetsanordningar. LÅT BLI

innan du försöker använda utrustningen.

driftteknik innan du använder maskinen. • Bär ALLTID

ANSI Z87.1-godkända skyddsglasögon eller skyddsglasögon

skada eller

dödsfall. • Kör INTE maskinen inomhus eller i ett slutet område som t.ex

diken om det inte finns tillräcklig ventilation, genom sådana föremål som

frånluftsfläktar eller slangar medföljer. Bensinavgas från

inte opereras. • Förvara

ALLTID utrustning på rätt sätt när den inte används. Utrustning

manual och säkerhetsriktlinjer nedan. Underlåtenhet att följa varningar och

FARA säkerhetsriktlinjer kan resultera i allvarliga

FARA

1.3 Säkerhet vid användning av förbränningsmotorer

Machine Translated by Google

- 4 -

underhåll och enstaka reparationer är nödvändiga. • Försök INTE

att rengöra eller serva maskinen medan den är igång.

bensindrivna motorer. Bränsle som fastnat i cylindern kommer att spruta ut

Roterande delar kan orsaka allvarliga skador. • Dra

INTE igång en översvämmad motor med tändstiftet borttaget

ånga. •

ANVÄND INTE bensin eller andra typer av bränslen eller brandfarliga lösningsmedel

Dåligt underhållen utrustning kan bli en säkerhetsrisk! För att

utrustning för att fungera säkert och korrekt under en lång tidsperiod, periodisk

startar motorn. • Kör

INTE maskinen om det finns bränsleläckor eller om bränsleledningarna är lösa.

död. •

Rök INTE när du använder maskinen. • Rök INTE när du

tankar motorn. • Tanka INTE varm eller igång motor.

• Tanka INTE motorn nära öppen låga. • Spill INTE

bränsle när du tankar motorn. • Kör INTE motorn

nära öppen låga. • Fyll ALLTID på bränsletanken i ett

välventilerat utrymme. • Sätt ALLTID tillbaka

tanklocket efter tankning. • Kontrollera ALLTID bränsleledningar

och bränsletank för läckor och sprickor innan

för att rengöra delar, särskilt i slutna utrymmen. Rök från bränslen och

tändstiftsöppningen. • Testa

INTE för gnistor på bensindrivna motorer, om motorn är det

lösningsmedel kan bli explosiva. • Håll

ALLTID området runt ljuddämparen fritt från skräp som löv, papper, kartonger etc. En

het ljuddämpare kan antända dem och starta eld.

översvämmad eller lukten av bensin är närvarande. En herrelös gnista kan antändas

VARNING

1.4 Servicesäkerhet

Machine Translated by Google

2 Produktinformation

2.3 Säkerhet

2.1 Avsedd användning

2.2 Glättarens bekantskap

murslev med en skadad del. •

Inspektera ALLTID skriden före förvaring och före

skridutrustning. •

Håll ALLTID knivarna rena när de inte används och skydden på plats och

instruktioner och varnar för faror och faror. •

Kontrollera ALLTID för skadade delar före varje användning. Kontrollera noga

betongplattor. Analysera din murslev och lägg märke till varje komponent: den

att glättaren kommer att fungera korrekt och utföra sin avsedda funktion.

i fungerande skick.

tillverkare för användning med glättaren. Tillbehör som kan vara

bensinmotorer, före service, för att undvika oavsiktlig start. • Håll

ALLTID maskinen ren och etiketter läsliga. Ersätt alla som saknas

VEVORs Power Trowels är designade för flytning och efterbehandling av

och svårlästa etiketter. Etiketter ger viktig funktion

lämplig för en glättare kan skapa risk för skador när den används med

jobb.

• Byt ALLTID ut slitna eller skadade komponenter mot reservdelar

barn när de inte används.

återanvändning. Förvara glättaren på en torr och säker plats utom räckhåll för

• Använd ALLTID endast tillbehör som rekommenderas av

designad och rekommenderad av Tomahawk Power. •

Koppla ALLTID ur tändstiftet på maskiner utrustade med

Lämna mödosamma handarbeten i det förflutna med Tomahawk Power

Murslev! Förtäta betonggolv med lätthet för dina perfekta slutresultat

på projekt inklusive uppfarter, källare och kommersiella/industriella

Byt ut skadade eller slitna delar omedelbart. Använd aldrig

motor, blad, snabb pitch-kontroll, luftrenare, centrifugalstoppbrytare, kopplings-

och remskivasystem. Se till att det alltid finns olja i motorn.

- 5 -

Machine Translated by Google

- 6 -

Testkörningen kommer att öka operatörens förtroende, samtidigt som det hjälper till att bli bekant

underhåll av din motor. Motormanualen medföljer din

murslev.

glättare och är utrustad med två axlar (ingång och utgång).

rotor. De är lika fördelade i ett radiellt mönster och fästa vid

murslev.

Innan du börjar, testa glättaren på en plan, urvattnad del av färdigt

VEVORs Power Trowels drivs av Kohler Engines. Referera till

Utrustning. Säkerhetsinformationen bör förbli i gott och läsbart skick.

eller spiderbox montering. Växellådan styr rotationshastigheten på

Växellådan är placerad under motorn och överför kraften till rotorn

utgående axel roterar, så även spiderbox-enheten.

Operatörer måste vara väl utbildade i drift och underhåll av

motorns instruktionsbok för instruktioner angående drift och

Glättarens blad används för att avsluta betongen när de roterar

Innan du använder din elektriska glättare, läs alla säkerhetsinstruktionerna noggrant.

förstå hur den elektriska glättaren fungerar under verkliga förhållanden.

fastsättning av blad eller andra tillbehör. Kom ihåg: när växellådan

själv med glättarens kontroller. Dessutom kommer detta att hjälpa operatörer

Säkerhetsinstruktioner finns tillgängliga i hela denna manual och på

Kilremsdrift

Se avsnittet Delar i denna handbok för mer information.

systemet. Remskivan kopplas in med antingen en centrifugal eller manuell koppling.

spindellåda. Spiderboxen har 4 armar som sträcker sig utåt som används för

Växellådans vertikala utgående axel ansluter till ett gjutet nav som kallas

betong. Testa på en sektion som är fri från skräp och andra föremål.

runt din givna yta. Denna glättare innehåller 4 kombinationsblad per

Kraften överförs från motorn till växellådans ingående axel via en

2.6 Växellåda

2.5 Drivsystem

2.4 Motor

2.7 Spiderbox

2.8 Blad

Machine Translated by Google

2.10 Utbildning

Murslev

2.9 Centrifugalkoppling

Motor

4.1 Expressinställning

4 Användarhandbok

3. Tekniska specifikationer

CH440

I händelse av ett tillstånd med glättare som är rinnande (operatören släpper

Motor

(g/kWh)

374

46 tumSkivans diameter

helt stopp.

Optimal bladvinkel

Modell

För korrekt utbildning, se avsnittet "TRÄNINGSCHECKLISTA" som finns på baksidan av denna

handbok. Denna checklista innehåller en

CH260

Modell HMR1200

38 tum

handtag), kommer centrifugalkopplingen att stoppa motorn och föra glättaren till a

4-takt, överhörd kamaxel, 1 cylinder

Antal blad

Bränsleförbrukning

Snäckväxel och mask

Maxhastighet (r/min)

HMR950

0-15

2800

skiss för en erfaren operatör att ge utbildning till en ny operatör.

justering(°)

Typ

0-15

Transmissionssystem

vertikalt roterande axel med hjälp av spindelenheten.

CH440

- 7 -

Machine Translated by Google

- 8 -

Steg 3: Skruva loss muttern från stiftet och

för in stiftet genom basen på glättaren.

Steg 4: Sätt in skruven genom stiftet och

fäst muttrarna på toppen och botten för att

hålla den på plats.

Steg 6: Placera bulten genom basen av

handtagen och sedan

fäst med en mutter på änden.

murslev.

Steg 5: Montera styret runt ögat mot

toppen av styrets kolumn.

Steg 2: Sätt in bultarna och

brickorna genom hålen i styret - fäst med

en mutter.

Steg 1: Sätt in änden av styrstångens

kolumn i basen av

4.2 Snabbstartguide

Machine Translated by Google

5.1 Handtag

5. Kontroller och komponenter

Steg:7 För att fästa gaskabeln, ta bort

luftfiltret och locket.

Steg:9 För in kill switch-kabeln till

det är avstängningsknappen.

Steg:10 Fäst den positiva (röda)

stoppa och skruva sedan fast skruven.

framsidan av motorn och anslut

vridmutter och genom sviveln

Steg:8 Mata kabeln genom

till batteriet.

Inkluderar ett "stjärnhjul" för manuell justering av bladvinkeln.

och negativa (svarta) motorledningar

- 9 -

Machine Translated by Google

- 10 -

5.3 Centrifugaldödsomkopplare I

händelse av att operatören tappar kontrollen över glättaren kommer denna

omkopplare att stänga av motorn.

5.2 Vikbart handtag för snabb stigning

Använder ett spakhandtag för att snabbt justera bladlutningen. Handtagsveck för

förvaring.

5.4 Gasreglage Gasreglaget styr

motorns varvtal. Flytta handspaken mot föraren för att öka motorvarvtalet (högt), bort från

föraren för att minska motorvarvtalet (lågt).

Machine Translated by Google

5.2 Ytterligare komponenter

Justera glättarens stålblad från 0-15 grader för att få ett matt, lätt

mönster eller om bladen slits ut snabbare än andra, kan glättaren behöva

VEVORs glättare använder Kohler-motorer och stöds av en 3-årsmotor

Lossa för att vika handtaget.

garanti för pålitlig service.

att bli ersatt.

manövrerbarhet. Byt ut handtagen om de blir slitna eller skadade.

med detta lock borttaget.

höga fläckar, vilket tar murbruk till ytan och ger en enhetlig och

Ger fästpunkter för bladen. Om knivarna uppvisar ojämnt slitage

Ta bort detta skydd för att komma åt kilremmen. Använd ALDRIG glättaren

balanserad.

Utformad för att fästa på kombinationsbladen arbetar flyttråget för att bryta ner

glans eller glänsande finish.

Placera ALDRIG händer och fötter inuti skyddsringen.

Glättarens bredare styre möjliggör högre stabilitet, balans och

både flyt- och slutoperationer. Dessa blad är utbytbara med

de flesta tillverkare.

Stabilisatorringen minskar vibrationerna från glättararmen och håller kvar den

Denna glättare är utrustad med 4 kombohärdade stålblad avsedda för

5.9 Glättararm

5.10 Blad

5.11 Kilremskåpa

5.2.1 Stabilisatorring

5.7 Bladstigningskontroll

5.8 Skyddsring

5.6 Motor

5.5 Cykelstyre

5.2.2 Float Pan

5.12 Handtag

- 11 -

Machine Translated by Google

Vikten av underhåll

6. MOTOR

VARNING

5.2.3 Extra lyftrör

6.1 Service

din motor, kontakta en auktoriserad Kohler-serviceåterförsäljare.

underhållsschema, rutinmässiga inspektionsprocedurer och enkelt

Använd detta rör för att lyfta glättaren på en platta. Slangen ska föras in i

är svårare, eller kräver specialverktyg, hanteras bäst av

underhållsprocedurer med hjälp av grundläggande handverktyg. Andra serviceuppgifter som

individuella behov och användning.

uttag placerat framför växellådan. Finns med utvalda enheter.

Bra underhåll är avgörande för säkert, ekonomiskt och problemfritt

kvalificerad mekaniker.

drift. Det kommer också att bidra till att minska föroreningarna.

professionella och utförs normalt av en Kohler-tekniker eller annan

• Felaktigt underhåll, eller underlåtenhet att åtgärda ett problem före användning, kan orsaka

ett funktionsfel där du kan skadas allvarligt eller dödas.

VEVORs glättare drivs av Kohler-motorer. Motorn måste vara

kör din motor under svåra förhållanden, såsom långvarig hög belastning

kontrolleras för korrekt smörjning och fylls med bränsle före drift. Hänvisa

Följ alltid inspektions- och underhållsrekommendationerna och

Underhållsschemat gäller för normala driftförhållanden. Om du

till tillverkarens motormanual för instruktioner och detaljer om driften

scheman i denna bruksanvisning.

och service. Om ett problem skulle uppstå, eller om du har några frågor om

plan platta.

För att hjälpa dig att ta hand om din motor på rätt sätt, innehåller följande sidor en

eller högtemperaturdrift, eller användning i ovanligt våta eller dammiga förhållanden, kontakta

din återförsäljare för rekommendationer som gäller för din

- 12 -

Machine Translated by Google

VARNING:

6.2 Underhållssäkerhet fortsättning

VARNING

6.2 Underhållssäkerhet

6.2.1 Bränslepåfyllningslock

6.2.2 Gasreglage

och system kan utföras av alla motorreparationsanläggningar

kan göra att du blir allvarligt skadad eller dödad. Följ alltid

eller individuell, med delar som är ''certifierade'' enligt EPA-standarder.

procedurer och försiktighetsåtgärder i denna bruksanvisning.

Gasspaken används för att justera motorvarvtalet (spaken avancerat

framåt LÅNGSAMT, spak bakåt mot föraren FAST).

Några av de viktigaste säkerhetsåtgärderna följer. Det kan vi dock inte

Försök ALDRIG att lyfta glättaren själv.

varnar dig för alla tänkbara faror som kan uppstå vid uppträdande

Få ALLTID hjälp av en annan person för att hjälpa till att lyfta glättaren.

underhåll. Bara du kan bestämma om du ska utföra en

given uppgift.

Ta bort locket för att fylla på blyfri bensin i bränsletanken. Se till att

Underlåtenhet att korrekt följa underhållsinstruktioner och försiktighetsåtgärder

Underhåll, byte eller reparation av avgasreningsanordningar

tanklocket är ordentligt åtdraget. Överfyll INTE.

- 13 -

Machine Translated by Google

ÖPPNA för att låta bränsle flöda, STÄNG för att stoppa bränsleflödet.

Manuell startmetod. Dra i starthandtaget tills motstånd känns, dra sedan snabbt och mjukt.

6.2.5 Bränsleventilnivå

6.2.6 Choke Spak Används

vid start av en kall motor eller i kalla väderförhållanden, choken berikar bränsleblandningen.

6.2.4 Rekylstartare (dragrep)

6.2.3 Motor PÅ/AV-strömbrytare PÅ-läge

tillåter motorstart, AV-läge stoppar motorns arbete.

- 14 -

Machine Translated by Google

7. FÖRINSPEKTION

Luftrenaren förhindrar att smuts och annat skräp kommer in i bränslesystemet.

plugga en gång i veckan. Ställ in tändstiftsavståndet till 0,6 - 0,7 mm (0,028 - 0,031 tum).

För att komma åt filterelementet, ta bort vingmuttern ovanpå luftfiltret

Bränsletanken rymmer blyfri bensin. För mer information, se

motorns instruktionsbok.

underhåll på glättaren.

burk.

Ljuddämparen används för att minska buller och utsläpp från motorn.

NOTERA:

som inte ger tillräckligt fritt luftflöde.

Kör inte motorn utan luftfilter, med skadad luft

Motorkomponenter kan generera extrem värme. För att förhindra brännskador, GÖR

filter, eller ett filter som behöver bytas ut. Detta gör att smuts kommer in i

Rör INTE vid dessa områden medan motorn är igång eller omedelbart efter

använda glättaren.

motorn och orsaka snabbt motorslitage.

fungerar.

Kör ALDRIG motorn med ljuddämparen borttagen.

Tändstiftet ger en gnista till tändsystemet. Rengör gnistan

löpning.

Använd ALDRIG den elektriska glättaren i ett begränsat utrymme eller en sluten struktur

Bär ALLTID godkända glasögon och hörselskydd innan

6.2.10 Bränsletank

Placera ALDRIG händer eller fötter inuti skyddsringarna när motorn är igång

6.2.9 Ljuddämpare

VARNING

6.2.8 Tändstift

6.2.7 Luftrenare

Stäng ALLTID av motorn innan du utför någon form av

- 15 -

Machine Translated by Google

- 16 -

efter varje användning. Om du gör detta kommer du att verifiera att omkopplaren fungerar korrekt och

komprimerad luft.

utgör ingen fara för operatören.

7.1.5 Kontrollera att fästmuttrar och bultar är åtdragna.

7.2.4 Om oljenivån är låg (FIG. 3), fyll på till kanten av oljepåfyllningshålet med

rekommenderas med SAE10W-30 4-taktsolja. Maximal oljekapacitet är

400 cc.

7.1.1 Läs säkerhetsinstruktionerna i början av denna manual.

7.2.1 För att kontrollera motoroljenivån, placera den elektriska glättaren på ett säkert sätt

FIG.3

7.1.2 Rengör den elektriska glättaren genom att ta bort smuts och damm, särskilt i den

plan mark med avstängd motor.

FIG.2

motorns kylluftintag, förgasare och luftrenare.

7.2.2 Ta bort påfyllningsstickan från påfyllningshålet för motorolja (FIG. 2) och

7.1.3 Kontrollera luftfiltret för smuts och damm. Om luftfiltret är smutsigt, byt ut det

torka rent.

med en ny efter behov.

7.2.3 Sätt i och ta bort oljestickan utan att skruva in den i påfyllningsröret.

Det rekommenderas att glättarens dödlägesbrytare används för att stoppa motorn

7.1.4 Kontrollera förgasaren för extern smuts och damm. Rengör den med torr

Kontrollera oljenivån som visas på oljestickan.

7.2 Motoroljekontroll

7.1 Innan du startar

Machine Translated by Google

- 17 -

7.5 kilremskontroll

7.3 Bränslekontroll

7.4 Växellådsolja

Motorbränslen är mycket brandfarliga och kan vara farliga om de hanteras fel.

kraftspackel. Om en kilrem är defekt eller utsliten, byt bara ut kilremmen

Rök INTE när du tankar. FÖRSÖK INTE att tanka glättaren om

7.4.1 Fastställ om växellådans olja är låg genom att ta bort oljepluggen som sitter på

En sliten eller skadad kilrem kan påverka din prestanda negativt

motorn är varm eller går.

sidan av

7.3.1 Ta bort bensinlocket som sitter ovanpå bränsletanken.

växellåda. Denna kontakt kommer att märkas med "check"-dekalen. Se FIG. 4. Den

7.3.2 Inspektera visuellt om bränslenivån är låg. Om bränslet är lågt, fyll på med

korrekt nivå på smörjoljan ska vara till botten av påfyllningspluggen.

som beskrivs i underhållsavsnittet i denna handbok.

89 oktanig bensin.

7.4.2 Om smörjolja börjar sippra ut när avtappningspluggen tas bort,

7.3.3 Vid tankning, se till att använda en sil för filtrering. Fyll INTE på

då kan man anta att växellådan har en tillräcklig mängd olja.

bränslet. Torka upp eventuellt utspillt bränsle.

7.4.3 Om smörjolja inte sipprar ut när avtappningspluggen tas bort,

FIG.4

fyll på med växellådsolja av typ ISO 680 tills oljepåfyllningshålet svämmar över.

Machine Translated by Google

- 18 -

7.8 HANDTAG TRYCK DÖDSBRYTARE

7.7 SÄKERHETSBRYTARE

7.6 Bladkontroll

LÅT INTE maskinen stå oanvänd med motorn på hög hastighet under en

förarens säkerhet. Skador kan uppstå om den är inaktiverad, frånkopplad eller

Innan du börjar, kontrollera om det finns slitna eller skadade knivar. Om ett blad är utslitet

medan de andra ser nya ut, kan detta bero på ett problem med bladstigningen.

felaktigt underhållen.

längre tidsperiod. Det kommer att orsaka för tidigt bältesslitage eller kan förstöra

bältet.

Se underhållsavsnittet i denna handbok för instruktioner om

justeringsprocedur för bladstigning. Byt ut slitna blad.

På huvudhandtagets rör finns en röd strömbrytare (FIG. 5). Växlingen

mekanismen för denna omkopplare ska fungera fritt och ska alltid behållas

Ställ ALLTID motorvarvtalet på tomgång när handkopplingen är urkopplad.

Denna elektriska glättare har utrustats med en säkerhetsbrytare. Säkerhetsdöda

i detta tillstånd. Med strömbrytaren i läge OFF bör motorn inte

brytare bör testas varje gång motorn startas.

starta eller springa. Syftet med denna omkopplare är att stoppa motorn i en skenande

NOTERA

situation, (dvs operatören släpper handtaget under drift).

ALDRIG! inaktivera eller koppla bort stoppbrytaren. Det är försett

FIG.5

Machine Translated by Google

Lyfta glättaren på en platta

hantera. Om det inte stabiliseras ordentligt kan handtaget svänga runt

eller personskada kan orsakas av att du tappar en murslev.

och vänd glättaren, vilket på så sätt orsakar skador på glättaren och kroppen

Detta avsnitt är avsett att hjälpa operatören med den första uppstarten av

Ta bort det extra lyftröret som finns på toppen av huvudhandtaget. Föra in

skada.

och grundligt förstått. Beroende på motortillverkaren,

röret in i uttaget som ligger på motsatt sida av växellådan från

försiktigt innan du försöker använda glättaren på fältet.

handtaget. Se till att hålet i röret griper in i stiftet i

Lyftbalen är valfri på nya glättare. Det ger en optimal lyftpunkt för

gå-bakom murslev. Det är oerhört viktigt att detta avsnitt läses

uttag. Med en person som lyfter från huvudhandtaget och en annan lyfter

flytta glättaren. Lyftbalar eller gaffeltruck kan användas för att lyfta upp en glättare på en

från det extra lyftröret, plocka upp maskinen för att flytta upp på en platta.

bygga med en kran.

ANVÄND INTE din murslev förrän detta avsnitt är väl förstått.

Att använda en kran för att flytta en maskin med en lyftbal rekommenderas

starkt och är helt säkert för maskinen. Extra försiktighet bör iakttas när

Glättaren måste stabiliseras av den som bär operatörens

dock lyfta maskinen från marken. Allvarlig skada på maskinen

Information och inspektionsavsnitt i denna handbok har lästs

Försök INTE att använda glättaren förrän Säkerhet, Allmänt

VARNING

8.2 Lyfta bal

8.1 Extra lyftrör

8.2 Lyfta bal fortsättning

8. FÖRSTA UPPSTART

- 19 -

Machine Translated by Google

9. STARTA MOTORN

manuell.

motorn eller temperaturen är varm.

9.5 Sätt motorns ON/OFF-omkopplare (FIG. 9) i läget "ON".

9.1 Placera motorns bränsleventilspak (FIG. 6) till läget "PÅ".

FIG.8

9.2 Placera glättarens gasreglage (FIG. 1) till läget "TOMGÅNG".

FIG. 9

9.3 Placera chokereglaget (FIG. 7) i läget "STÄNGD" om du startar en

9.6 Ta tag i starthandtaget (FIG. 10) och dra långsamt ut det. Motståndet

kall motor.

blir svårast vid en viss position, motsvarande

FIG.6 FIG.7

driftsstegen kan variera. Se motortillverkarens drift

9.4 Placera choken (FIG. 8) i läge "ÖPPEN" om du startar en varm

- 20 -

Machine Translated by Google

10. STÄNG AV MOTORN

Öppen position. Om motorn inte har startat, upprepa steg 1 till 6.

9.8 Innan glättaren tas i drift, kör motorn flera gånger

Kilremskåpa eller komponent.

FIG. 11

9.7 Om motorn har startat, ställ långsamt tillbaka chokespaken (FIG. 7) till

minuter. Kontrollera efter bränsleläckor och ljud som kan förknippas med en lös

FIG. 10

kompressionspunkt. Dra i starthandtaget snabbt och mjukt för start.

10.1 Flytta gasreglaget till TOMGÅNGS- eller LÅNGSAMT läge (FIG. 11) och

kör motorn i tre minuter på låg hastighet.

10.3 Stäng bränsleavstängningsventilen (FIG. 13) genom att flytta bränsleventilspaken

till AV-läget.

10.2 Efter att motorn svalnat, vrid motorns start/stopp-omkopplare till läget "OFF" (FIG.

12).

9.9 För att börja glätta, flytta gasreglaget (FIG. 11) mot "SNABB"-läget.

- 21 -

Machine Translated by Google

11.1 Manövrera glättaren

11. DRIFT

fotfäste och ett rm-grepp om handtagen ökar sakta motorvarvtalet

11.1.3 Justera bladets stigning på standardhandtaget genom att vrida stigningen

avsnittet "Utbildning" i denna handbok för mer information.

Justera hjulet medurs eller moturs. • För att flytta

glättaren till operatörens vänster, Lyft upp på handtaget, till

För att flytta maskinen till förarens vänster, lyft upp handtaget för att flytta

Följande steg är avsedda som en grundläggande vägledning för maskindrift och ska inte

betraktas som en komplett vägledning för efterbehandling av betong. Läsa

maskinen till höger, tryck ned handtaget.

11.1.2 För att manövrera glättaren, lyft försiktigt upp eller tryck ner huvudet

FIG.12

tills önskad knivhastighet uppnås.

FIG.13

spackelhandtag.

med glättaren, styr glättaren från sida till sida. Detta kommer att täcka alla

fotspår på våt betong.

11.1.1 Gå in i förarplatsen bakom handtaget. Med en säker

flytta glättaren till höger och tryck ner handtaget. • Kom ihåg! att om

du släpper på murslev så är det bara att gå bort och låta den

sluta helt innan du försöker återställa glättaren. • Den bästa metoden för

efterbehandling av betong är att sakta gå bakåt

- 22 -

Machine Translated by Google

12. TILLBEHÖRSALTERNATIV

12.1 Blad

VARNING

sätt.

Blad är en viktig del av efterbehandling av betong. Denna glättare har designats för att ytbehandla

betong och är byggd enligt stränga kvalitetsstandarder av det finaste glättarstålet. Om du behöver

byta blad, se din reservdelslista i denna manual för artikelnummer.

Bladen bör bytas när de inte klarar av att avsluta betongen på ett tillfredsställande sätt

12.2 Kombinationsblad

Denna glättare var utrustad med kombinationsblad av FLOAT/FINISH (FIG. 15) som

originalutrustning. Dessa blad har designats för optimal prestanda vid både flytande och

efterbearbetning. Dessa

Håll ALLTID borta från roterande eller rörliga delar när du använder denna utrustning.

NOTERA

Placera ALDRIG dina fötter eller händer inuti skyddsringarna när du startar eller använder

denna utrustning.

FIG.14

- 23 -

Machine Translated by Google

12.4 Clip-On flytblad (tillval)

12.3 Finish Blades (valfritt)

12.5 Flytskivor (valfritt)

Dessa blad har designats speciellt för finishoperationer med denna

glättare. De kommer att ge en förstklassig ytfinish från din murslev. De bör

endast användas efter att betongen har stelnat till en punkt där glättaren

inte sjunker ner i betongen när den placeras på den.

Dessa blad kommer att fästas (FIG.16) på ett befintligt installerat blad,

vilket gör att din efterbehandlare kan flyta på "våt" betong så att glättningen

kan påbörjas så tidigt som möjligt. De är lätta att ta bort, så att efter

flytoperationen, när betongen är tillräckligt härdad, kan de tas bort för att

exponera slutbladen för fortsatt glättning.

FIG.15

bladen är mångsidiga och bör ta hand om de flesta glättningsbehov.

FIG.16

Dessa runda skivor fäster på spindlarna och låter maskinen "flyta" på "våt"

betong. Skivans design tillåter tidigt flytande och enkel rörelse

- 24 -

Machine Translated by Google

Varje vecka (50-60 timmar)

Varje månad (200-300 timmar)

Dagligen (8-10 timmar)

13.1 Underhållsschema

Årligen (2000-2500 timmar)

13.2 Justering av glättararm

13. UNDERHÅLL

2. Kontrollera kilrem.

slitna eller skadade komponenter när det blir uppenbart att glättaren är

1. Kontrollera oljenivån i motorns vevhus och växellåda, fyll på som

1. Ta bort, rengör, sätt tillbaka och smörj om armarna och tryckkragen. Justera

3. Kontrollera och rengör eller byt ut motorns luftfilter vid behov.

Använd följande procedur för att kontrollera och justera glättararmar och kontrollera efter

4. Byt ut motorolja och filter vid behov, se motormanualen.

3. Justera knivhastigheten.

1. Smörj om armar, tryckkrage och koppling

från våta till torra områden. De är också mycket effektiva för att bädda in stora

• Har maskinen en märkbar rullande eller studsande rörelse när den är i

1. Kontrollera och byt vid behov ut armbussningarna, tryckkragsbussningarna

2. Byt ut knivarna vid behov.

ballast och ythärdare.

2. Kontrollera stigningskontrollkablarna för slitage.

och axeltätningar.

andra ser nya ut?

indikationer. Glättararmsinriktning, slitna

spindelbussningar eller böjda glättararmar kan orsaken. • Slits knivarna

ojämnt? Är ena bladet helt utslitet medan

nödvändig.

bladarmar.

slutar dåligt eller i behov av rutinunderhåll. Leta efter följande

- 25 -

Machine Translated by Google

13.3 Borttagning av glättarblad

13.2 Justering av glättararm fortsättning

tre kvarts tum (19 mm) tjock PLAT stålplåt ska användas för

FIG. 17 illustrerar "felaktig inriktning", slitna spindelbussningar eller böjda

Ett jämnt, rent område för att testa glättaren före och efter är viktigt. Några

ojämna fläckar i golvet eller skräp under glättarbladen ger en

murslevarmar. Kontrollera att justeringsbulten knappt rör vid (0,10" max. spel) den nedre

slitplattan. Alla justeringsbultar ska placeras på avstånd från

inte tar kontakt kommer justering att behövas. (FIG. 17, FIG. 4).

ner” i förhållande till marken?

13.2.1 Placera glättaren på ett PLATT, JÄVLA område.

FIG. 17

använda sig av?

13.2.2 Vinkla knivarna så plant som möjligt. Justeringsbultarna ska alla

testning.

får knappt kontakt med den nedre slitplattan på spiderboxen. Om man är det

• Titta på maskinen medan den är igång; gör vaktringarna ”rock up and

2 Nedre slitplåt

3 Yta

4 "Dished" effekt på färdig betong

felaktig uppfattning om justering. Helst en 5 x 5 Ft. (1,5 x 1,5 meter)

samma avstånd från den nedre slitplattan.

1 justeringsbult

- 26 -

Machine Translated by Google

13.5 Byte

13.4 Återmontering

VARNING

ÿ Sexkantsbult

ÿ Ta bort från armen

13.4.9 Sätt tillbaka bladen på glättararmarna.

13.3.2 Stålborsta all ansamling av betong från alla sex sidor av glättaren

13.4.4 Upprepa ovanstående steg för varje glättararm.

FBIlGa.d1e8s

spänning på glättararmen.

motorn innan du utför underhåll eller justeringar på maskinen.

krage.

med spakar in i spindelplattan.

sexkantsbultar från glättararmen. Ställ bladen åt sidan.

13.4.3 Sätt tillbaka bronsbussningen på glättararmarna.

zerk smörjnippel och låsmutter.

ÿKlingarm

rostuppbyggnad. Om några spindelkomponenter visar sig vara skadade eller

smörjhålskoppling på spindelplattan.

ärm. Upprepa detta för de återstående tre armarna.

ÿLåsbricka

13.4.5 Se till att fjäderspännaren är i rätt läge att utöva

13.4.10 Montera stabiliseringsringen på spindelenheten.

13.4.1 Rengör och undersök de övre/nedre slitplåtarna och tryck på

13.4.6 Med bronsbussningen redan installerad, sätt in alla glättararmarna

Koppla bort tändstiftskabeln från tändstiftet och säkra bort från

13.4.2 Undersök hela spindelenheten. Stålborste valfri betong eller

13.4.7 Var försiktig för att rikta in fetthålet på bronsbussningen med

ÿ Blad

13.4.8 Lås glättararmarna på plats genom att dra åt sexkantsbulten med

13.3.1 Ta bort glättarbladen från glättararmen genom att ta bort de två

missformad, byt ut den.

- 27 -

Machine Translated by Google

Lyft-/klämrisk.

drift. Eller använd motorn för att rotera bladen på plats.

murslev kan vinkla eller studsa om inte.

från murslevarmen.

förankringsknoppar.

Installera ALLTID kokkärl på arbetsområdet eller ett område som är nästa

bladet är korrekt installerat och bibehåller rätt orientering för riktning

kontroll för att göra bladen så plana som möjligt.

Lyft INTE glättaren när kastrullerna är fastsatta.

Var uppmärksam på bladets orientering på glättararmen.

bladen intill Z-klämmorna, sänk ned efterbehandlaren på pannan.

Vi rekommenderar att alla blad byts samtidigt. De

13.5.4 Använd en stålborste för att skrapa alla betongpartiklar och förfalska skräp

13.5.6 Sätt tillbaka de två bultarna och låsbrickorna som håller fast bladet vid

murslevarmen.

13.5.7 Upprepa stegen för alla återstående blad.

13.5.1 Placera maskinen på en plan, jämn yta. Justera bladets stigning

knivarna roteras i färdriktningen när maskinen är i

13.5.5 Montera det nya glättarbladet på glättararmen. Se till att

Lyft INTE glättaren med kokkärlen påsatta.

13.6.3 Fäst bladfästena på den bortre sidan av Z-clipsfästena med

NOTERA

av rotation.

till/i nivå med arbetsområdet.

13.5.2 Ta bort de två bultarna och lås brickorna som håller fast bladet

glättararm. Dra åt bultarna ordentligt.

13.6.1 Lyft glättaren precis tillräckligt för att skjuta pannan under bladen. Med

13.6 Installation av kokkärl på efterbehandlarblad

13.5.3 Ta bort bladet.

13.6.2 Vrid bladen på plats under Z-klämmorna. Se till att

VARNING

Endast

- 28 -

Machine Translated by Google

13.7 Borttagning av spindellåda

att fästena är ordentligt säkrade över bladets kanter.

spindelenhet från växellådans axel enligt följande:

13.7.2 Ta bort nollkopplingen och insexskruven som anges av

brev".

13.6.5 Innan maskinen tas i drift igen, kontrollera för att vara säker

13.7.1 När det har fastställts att en justering krävs, ta bort

att bladkanterna är säkrade under Z-klämmorna.

13.6.4 Kontrollera innan maskinen tas i drift igen

13.7.3 På motsatt sida av spindelblocket finns en annan zerk-beslag

och insexskruv. Ta bort båda dessa komponenter.

13.7.4 Lyft bort den övre glättarenheten från spindelenheten.

En lätt knackning med en gummiklubba kan vara nödvändig för att få bort spindeln

från växellådans huvudaxel.

NOTERA

- 29 -

Machine Translated by Google

Hantera

14 Delarlista

- 30 -

Machine Translated by Google

- 31 -

M6x10

Ok Arm Pin

28 436F-02-001

Plattbricka

Justera skruvröret

M10

Justera

knoppfjäderstiftets lagerbult

19 436F-01-003 20

Ståltråd

22 436F-02-004

14 QWS-PM19

27 QWS-PM10

5x50

Snäppring

M10

Typ)

18 QWS-PM6

Skruva

16 436F-01-002

Fjäderbricka

Beskrivning

QNT-NM4

Snäppring

436F-01-001

QSR-S10

Nylåsmutter

Aluminiumguide

Bult

QSR-S18

M6X8

M4x8

PAS-02

Gasspjäll Assy.

Spring Pin

Q'TY Dimension

5X30

QBR-51104

Plattbricka

S10

Skruvguide

REF delar nr.

M19

QSP-5X30

Plastöverdrag

TSA-01

QSP-5X50

436F-02-003

W436F-001

Vågbricka

Ok arm

11 QBL-M6X10

13 QWS-WM19

26 QWS-SM10

RG-003

QWS-PM4

M10

S18

436F-01-007

Nylåsmutterhandtag WA stoppbrytare (frigöringsstång

17 QBL-M6X8

12 436F-01-004

25 QNT-NM10

QSC-M4*8

M19

Handtagsstödbas

Machine Translated by Google

- 32 -

QSP-3X30

32 436F-01-005

Blad

33 436A-01-010

3X30

Spring Pin

436F-02-002

Hjul

29 QBL-M10X70

Bult

30 QBL-M10X35

M10X35

Övre fäste

Ok av aluminium

M10X70

Machine Translated by Google

- 33 -

QNT-TM10

22x1,5t

QBL-7/16X11/2

436F-02-007B

QBL-M10X20

O-ring

8Bult

Lager

436F-02-014

M10X35

QWS-PM10

M10x30

Fjäderbricka

436F-02-005B

Tryck på plåtlock

436F-02-008

QWS-SM8

M10

Spindel

Fjäderbricka

Tunn mutter

7/16*3/2L

Bladarm

Bult

Bladmontering

Plattbricka

QBR-6009

Q'TY Dimension

SKRIV-S22

Delar nr.

QWS-PM8

436F-02-010

Plattbricka

6009

Spindelbussning

M10

75 QBL-SHM10X30 fyrkantsskruv 76

73 QBL-BBM10X35 Bolt med rund huvud

Tiltarm

436F-02-006B

REF

Beskrivning

QBL-LM10X30

436F-02-009B

M10X20

M10

QWS-SM10

Tryck på plåtlock

Hylsbult

Machine Translated by Google

- 34 -

Växellåda

Machine Translated by Google

- 35 -

Bricka

M10X16

SKRIV-P55

M10

5X35

QKY-6X25

Växellåda montering

Oljetätning

Packning av Big Cover

QNT-NM10

6X10X25

M10x40

M10

M10x25

32004

41 QWS-SSM10

436F-02-012

Utgångs sidokåpa

Beskrivning

6206

Lager

56 QOS-20X40X8

Trä nyckel

Fjäderbricka

Nyckel

Oljetätning

QWS-PM10

6X25

27X47X10

436F-03-007

M6X16L

436F-03-003

Lager

Remskiva

30305

QWS-SM10

M8X10

Nylåsmutter

Q'TY Dimension

M10

QBR-6004

Delar nr.

Nyckel

55x3,5t

Bult

QRV-M8

QBL-M8X10

Lager

Stud Shop

436F-04-005

436F-03-006

Bult

Huvudschakt

REF

Snäckväxel

436F-03-001

Plattbricka

Oljeavlopp

QBL-M6X16

QBR-30305

QBR-32004

Stort omslag

M10

61 436A-03-008WT

50 QBL-M10X16

40 QBL-FHM10x25 Flat Socket Head Bolt

Snäckskaft

Packning av sidokåpa

436F-03

O-ring

45 QKY-W6X10X25 46

49 QBL-STM10x40

60 QOS-27X47X10

Frigöringsventil

Skal

Bult

6004

436F-03-004

436F-03-008

Lager

436F-03-005

QBR-6206

QKY-5X35

Machine Translated by Google

- 36 -

64 QOCW-M27x1.5 Oljekontrollfönster

M27x1,5

Sidoskydd

436F-03-00263

Säkerhetsring

Machine Translated by Google

CA-01-001

102 QBL-LM8X40

Bult91

CA-01-003

105

436F-04-107

QWS-SPM8 Specialplåtbricka

M8x16

Fjäderbricka

90-6

Motormonteringsplatta

Kopp

QWS-SM8

Kopplingstrumma

90-2 QBL-AM8x16

Kopplingsbussning

QBL-M8X35

QKY-5x5x50

Koppling

QWS-PM8

GX160

M8X20

M8X35

90-5

Motor GX-160

Kilrem

436F-04-003

Sudd

QBR-6006

90-3

Motorfästes bussning

436F-04-004

Lager

W436F-005

436F-04-006

QBT-A26

Kopplingsaxel

Ansiktsplatta

436F-04-013

103

A26

CA-01-002

Nyckel

90-1

Kopplingsfjäder

Nöt

90-7

CA-01-005

100 QBL-FHM8X20 Flat Head Cap Bolt 101

Säkerhetsring

90-4

104

6006

5x5x50

Ställskruv

CA-01

W436F-002

M8X40

106 W436F-004B

Bult med insex

Bältesskydd

Skovikt

Kroklyft

CA-01-004

88 QBL-SHM8X20 Socket Head Cap Bolt

QNT-M8

Beskrivning

Delar nr.

REF

Q'TY Dimension

- 37 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor HMR1200 Power Walk-Behind Cement Trowel 46” 14HP Gas-Powered with Float Pan Blade

Product's Documents

User Manual

Specifications

Vevor HMR1200 Questions and Answers
