Vevor DS-16 Automatic Electric Strapping Machine Tool User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

Strapping Machine

MODEL: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Model: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Thank you very much for choosing this Strapping Machine

- Please read all of the instructions before using it.The information will help

you achieve the best possible results.

The products carried in this catalog may be different in color than the actual

item.

1.Safety instructions

Correct training is required. Personnel who are not properly trained are

not allowed to operate the strapping machine. Incorrect operation may

result in equipment damage or personal injury.

1.1 Battery operation

*Environmental protection

Please do not throw the used battery into the household garbage

can or wastewater bucket, please do not hit or burn the wasted battery.

* Short circuit hazard

Do not store the batteries with other metal objects. Please do not

disassemble the batteries yourself and store them in a dry and

frost-resistant room.The ambient temperature must not be higher than 50

degrees.

Do not charge used batteries and please replace them with new

ones when they are damaged or unusable.

1.2 Eye injury hazards

Please wear eye protection to prevent damage to your eyes when

using this product.

1.3 Operation

Please read the instructions carefully and train properly before use.

Persons who have not been properly trained are not allowed to operate the

baler, before tightening the straps, if the instructions are not followed or if

the strapping is loaded unreasonably can lead to breakage of the strapping

or machine failure. Do not put your hands on the binding area, the gluing

area or the cutting area of the cutter until you are familiar with the

baler.Place your hand on the binding area, the gluing area and the

cutter cut-out.

1.4 Friction welding area

You should check the condition of the friction welding area and

familiarise yourself with the control and adjustment of the friction time and

tightening time. Irregular friction time may result in poor bonding and lead

to serious damage, so please do not ship or transport boxes that have not

been properly packed and handled.

1.5 Packing straps distribution

Please use the specially designed belt tray carriage to dispense the

straps. When not in use, secure the end of the straps in the strapping fixing

opening.

1.6 Straps warning

Do not use straps to drag or lift loads as this may result in damage

to objects or personal injury.

1.7 Hazards of strap breakage

Improper operation; excessive tightened; not using the strapping

as required will cause the tension force to be lost or the strapping to break,

which may eventually cause the box/cargoes to be damaged and the

object to be broken, the operator to lose balance and fall, or the strapping

machine and the strapping to fly rapidly into the operator's face together

causing injury

■ Note：

* If the load is packed with sharp edges please add edge protection.

* Wrap the straps around the appropriate area to be strapped.

* The operator should not be in the same straight line position as the

strapping machine during tightening and friction to prevent the baler and

the straps from tipping over into the operator's face.And remind or ask

bystanders to stay away from the operating area during operation. Please

also use the strapping with the recommended width and strength

specifications, which will help to improve the quality and efficiency of the

packaging, as unsuitable strapping may cause the strapping to break or

the box to come loose during transportation.

1.8 Cutting straps

When cutting the straps, please use the appropriate cutting tool and

keep a safe distance from people, not in the same line as the straps and

away from the loose direction of the strapping. Please use the tools

specifically designed for cutting straps, no hammers, pliers, axes,

hacksaws etc.

1.9 Slip and fall hazards

Please keep the strapping area clean and tidy, as untidy work

areas can cause accidents and falls can occur if you do not land well or are

unbalanced before tension, especially in small work areas such as

stairwells. Try to keep your balance when handling. Both feet must be on a

flat and firm surface at the same time. Do not operate the device when you

are unwell or in a difficult physical condition.

Please note the precautions mentioned specifically for the work

area.

1.10 Dangers of the baler

* Good maintenance of the baler is very necessary.

* Check the baler parts regularly, if there is wear or damage, please

do not continue to use the baler until the parts are replaced.

* Do not use the baler without the straps

* Do not modify the baler as this may cause personal injury.

2.Technical parameters

2.1 Description of the battery strapping tool

DS-16 battery strapping tool comes with a perfect sealing

performance. It can make users enjoy an efficient way of strapping.DS-16

has its max tension power at 2500N and 9 grades can be adjusted by

digital display operation. It is powered by a high-capacity 6000mah lithium

battery, which makes it work 600 cycles per full charge. One of the key

selling points is that it is economical compared with the similar ones in the

market. It is a good product for dealers to explore and grasp the market

DS-16 is such a powerful tool and can be widely used in most industries.

2.2 Baler dimensions

Length：360MM

Width：130MM

Height：140MM

2.3 Strapping materials

Straps material: PET (polyester) and PP (polypropylene) tape with a

flat or embossed surface.

Straps specifications: width 9-16MM, thickness 0.4-1.2MM.

Please choose the straps of the appropriate size according to the

baler you buy.

2.4 Straps strength

Stretching force: adjustable from 600 to 3200 N, maximum value is

determined by the material of the straps.

Strap feeding in speed: 50-150MM/S. Friction strength: approx. 75%

of the strength value of the straps.

2.5 Working environment

The ambient temperature for operation is 5-45°C, with an optimum

working temperature of 15-25°C.

Use or store with care to protect against water and moisture.

3.Accessories

■ Note：Please use the attachments or accessories mentioned

in the manual, the usage of other attachments may cause damage to the

equipment or may cause personal injury.

3.1 Rechargeable portable baler

As the baler uses nickel-cadmium (Nicd) nickel-metal hydride

(NiMH) batteries, please purchase the batteries separately according to

the following parameters.

Type：Lithium Battery

Voltage：18V

Capacity：5000MAH

3.2 Battery charger

Direct charging (optional)

Charger input voltage: AC100-240V

Output voltage: 21V，2.5A

Charging time: about 90 minutes.

4.Operations

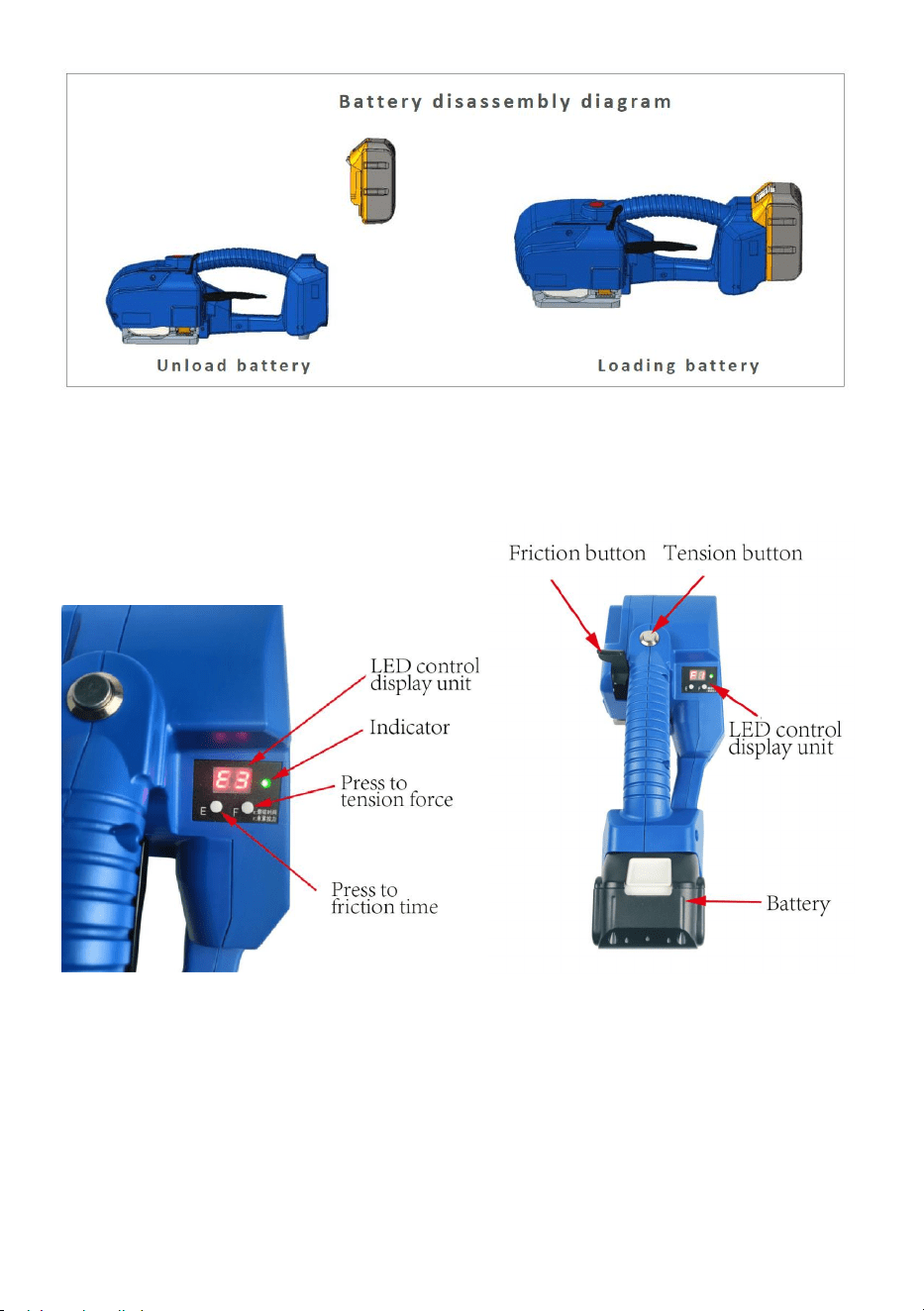

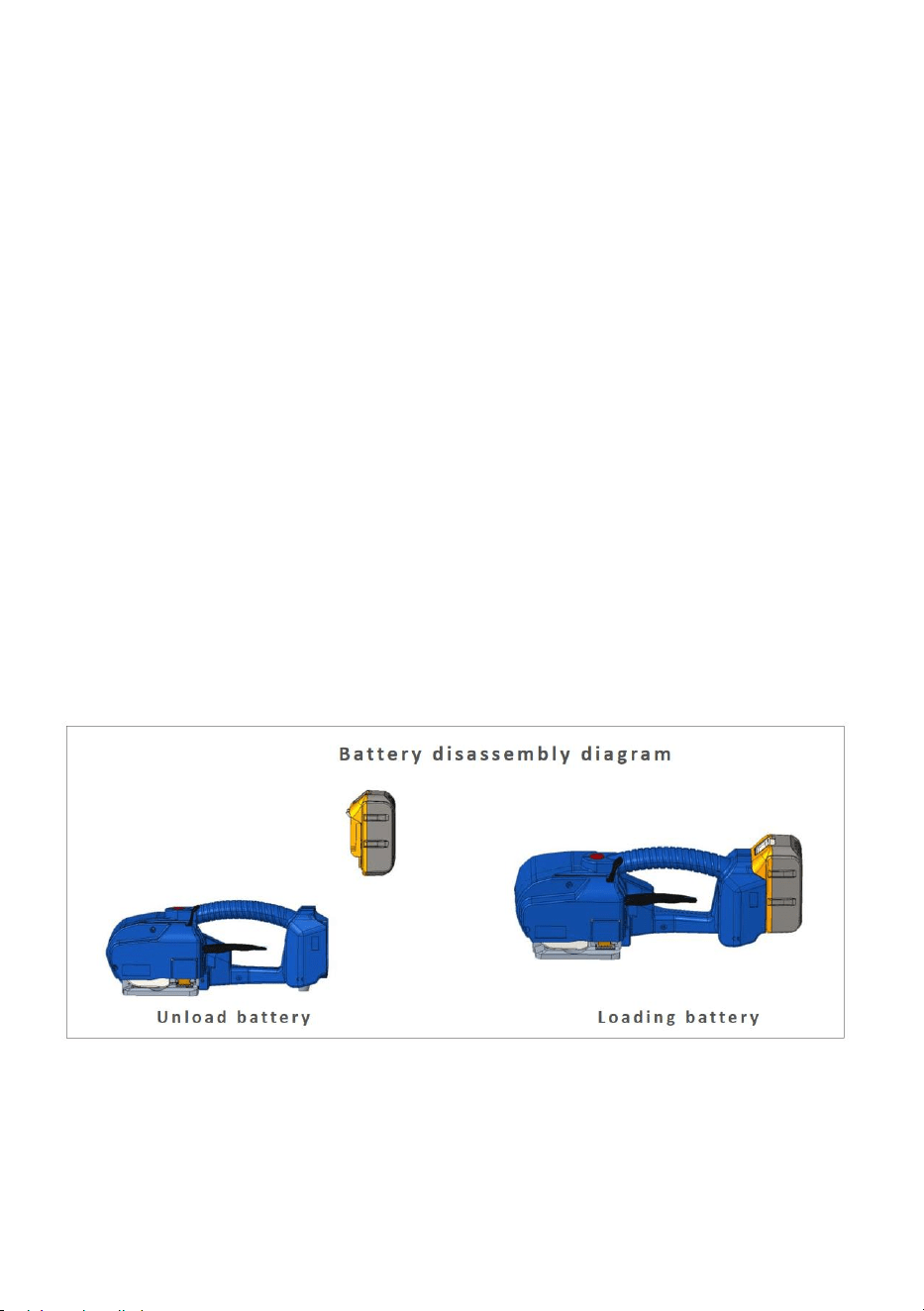

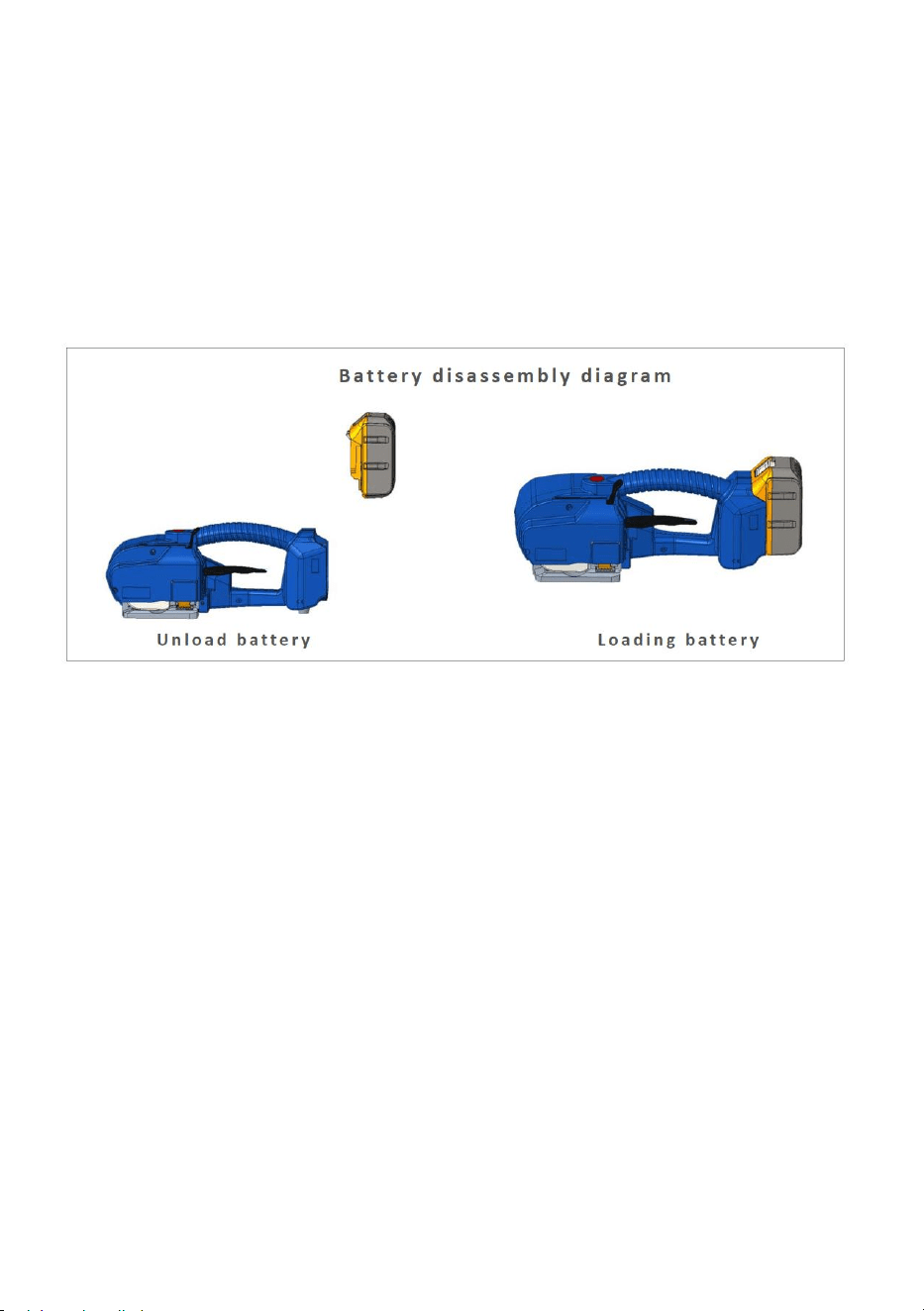

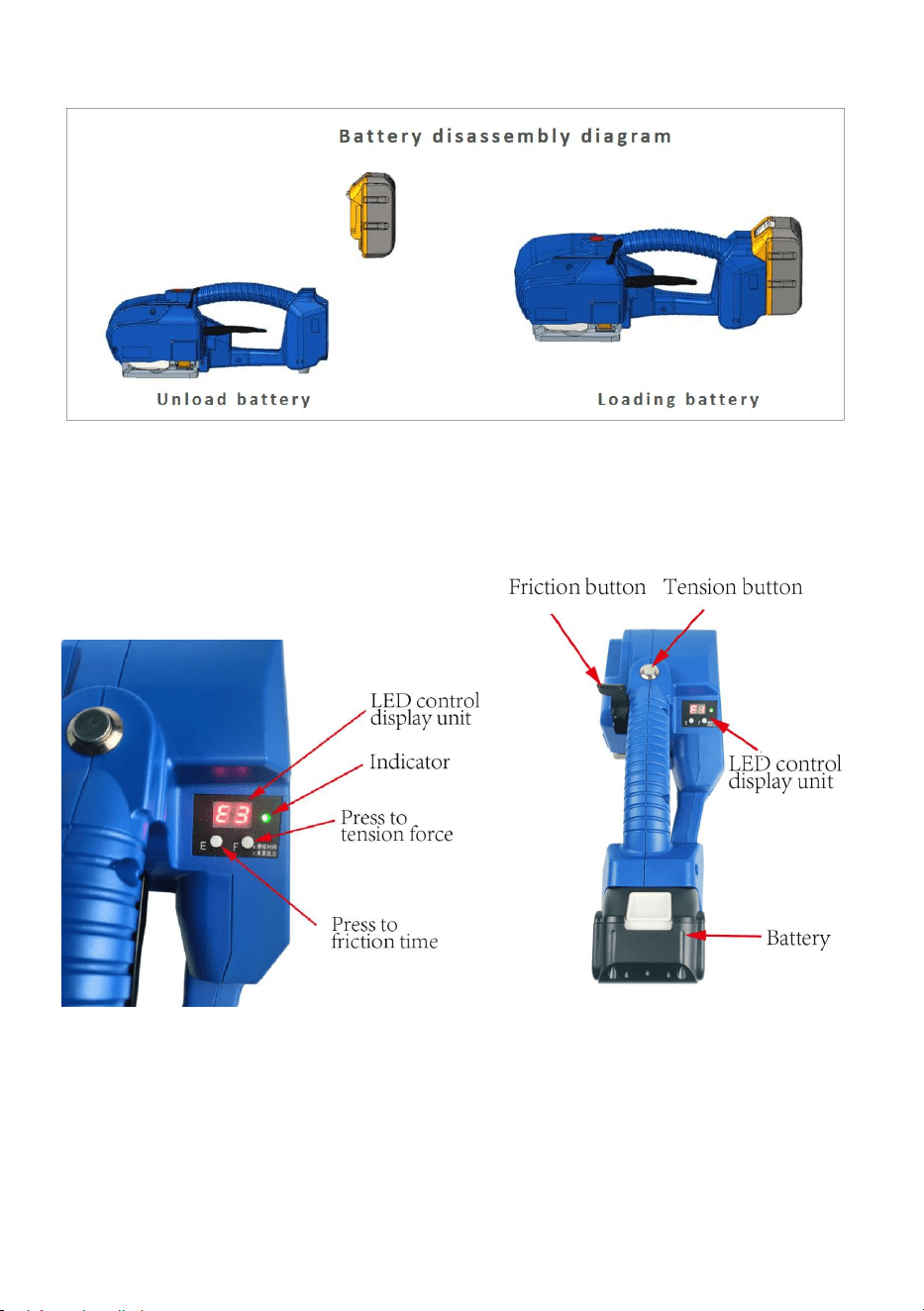

4.1 Battery installation

* Do not leave baler batteries in the rain or water.

* For safety reasons the battery is delivered uncharged and

separated from the device, please follow the instructions for assembly.

* Remove the battery by pressing the battery Clip Snap with your

thumb and extracting it upwards or by releasing the Clip Snap after loading

the battery.

* The indicator light is red when the battery is low, the indicator light is

red when charging, and the charging indicator light is green when charging

is complete.

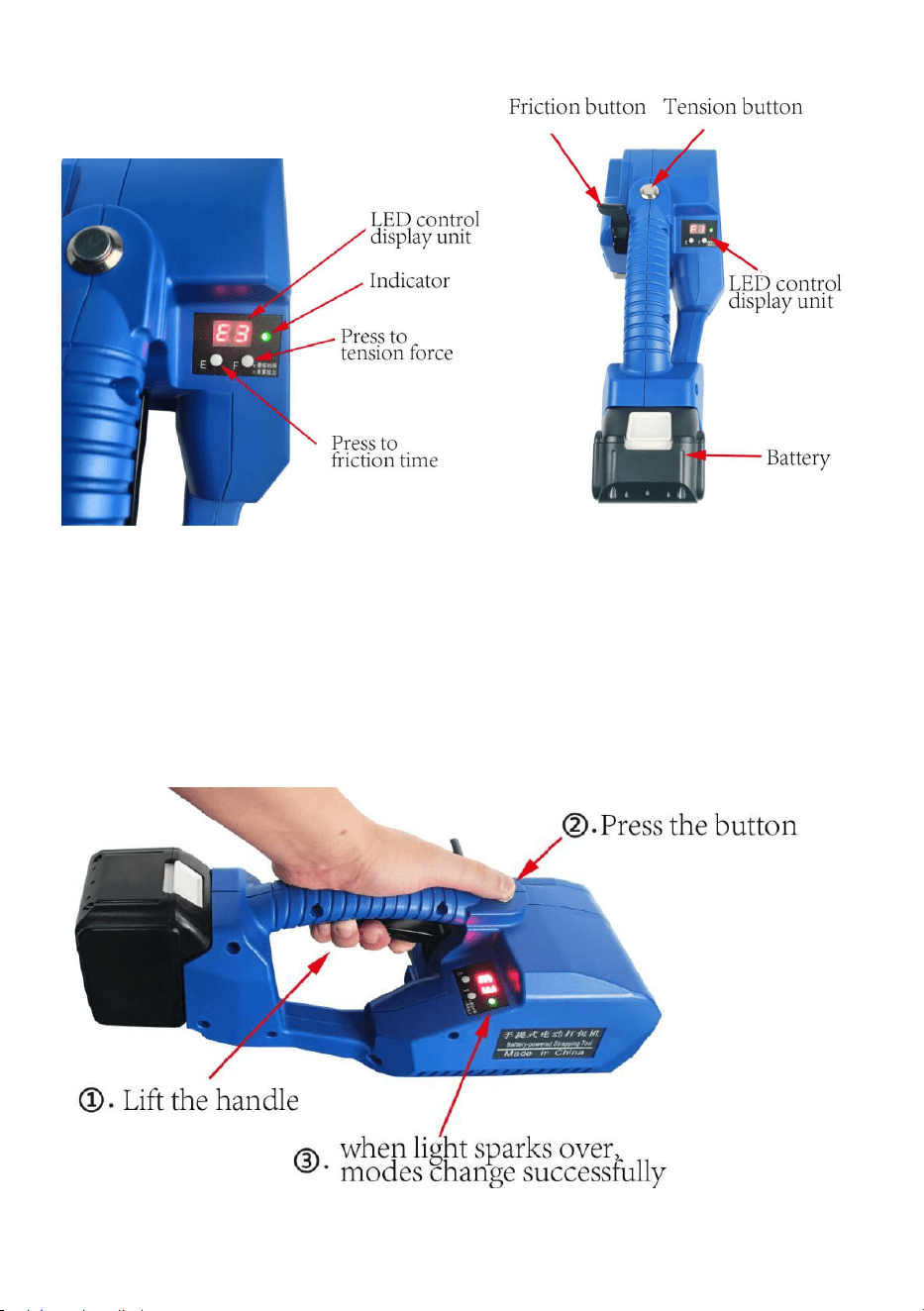

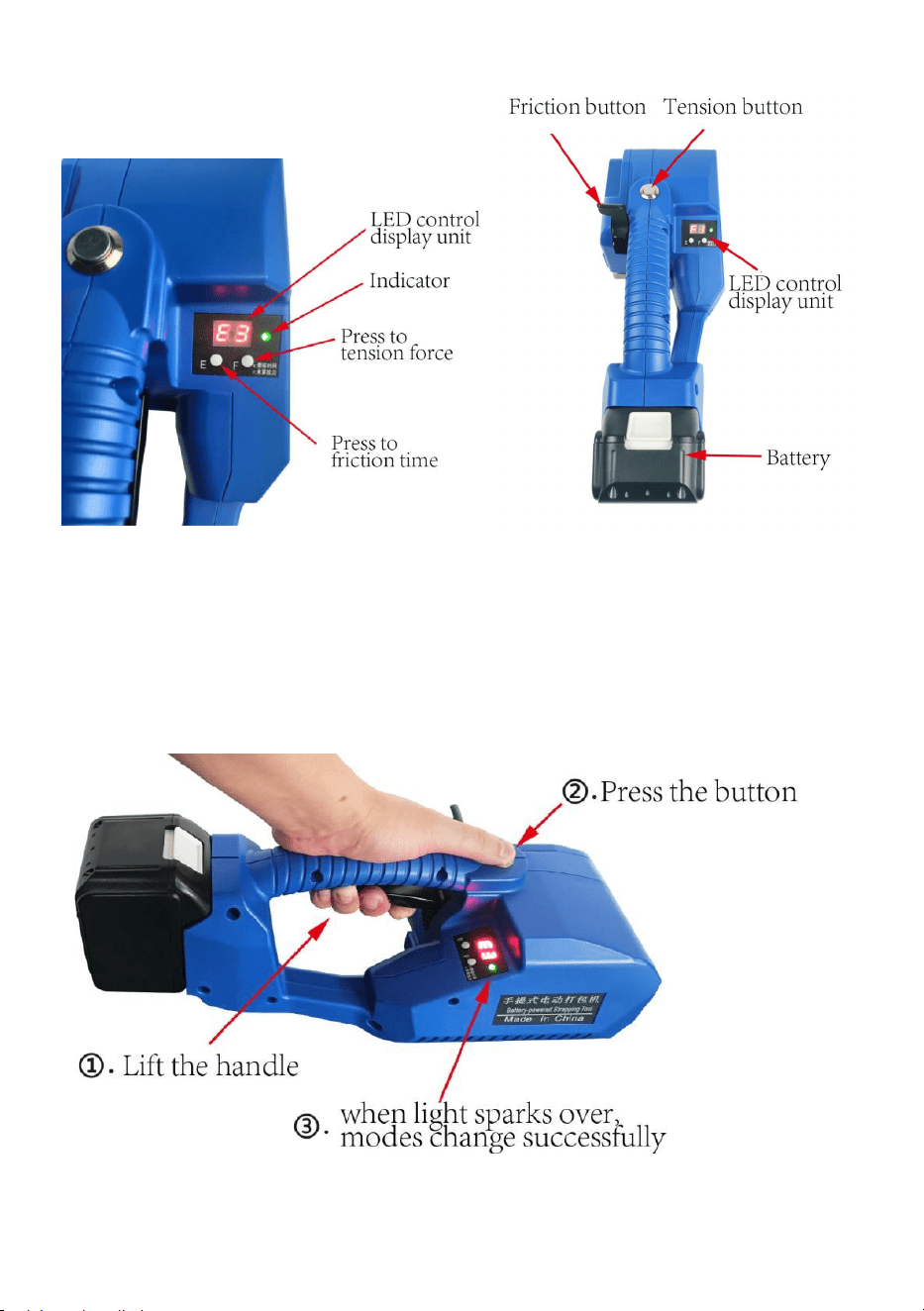

4.2 Operating elements

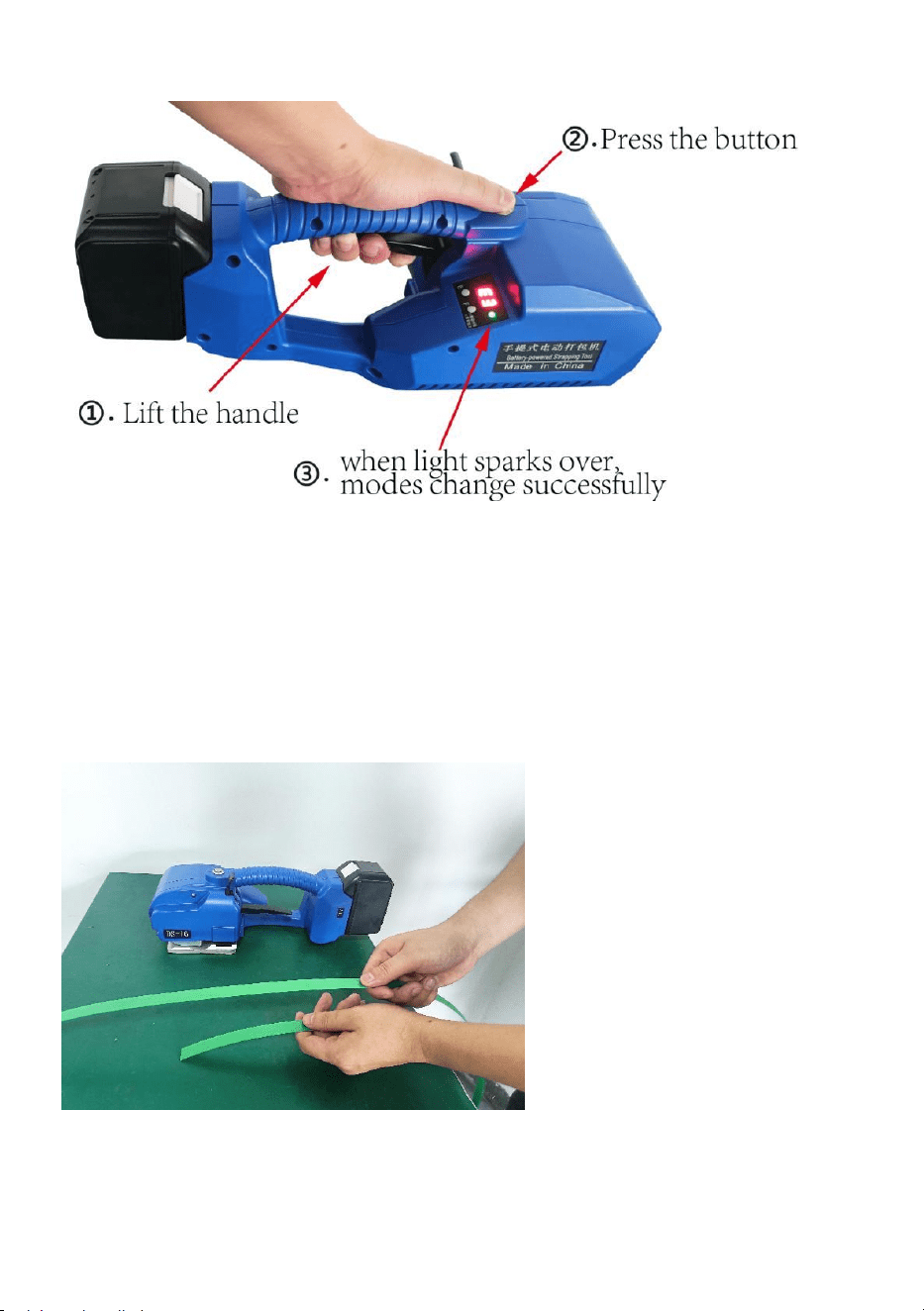

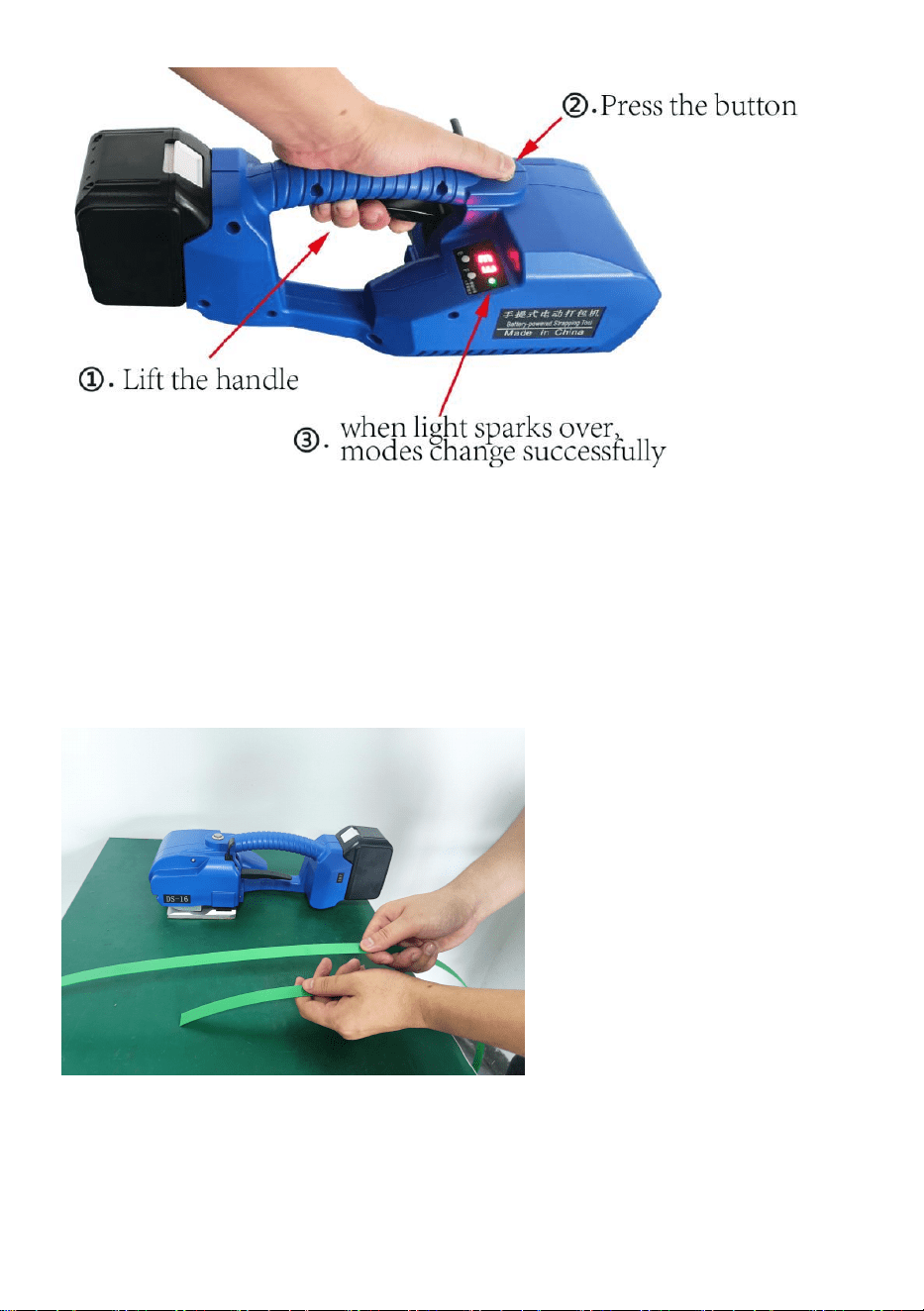

4.3 Semi-auto mode and auto mode

L-16 has 2 tension modes: one touch to tension and press button

continuously to tension. How to make mode conversion? Just press the

tension button and lift the handle at one time and when the indicator

flashes alternately, the mode conversion is done.

4.4 Baler operations

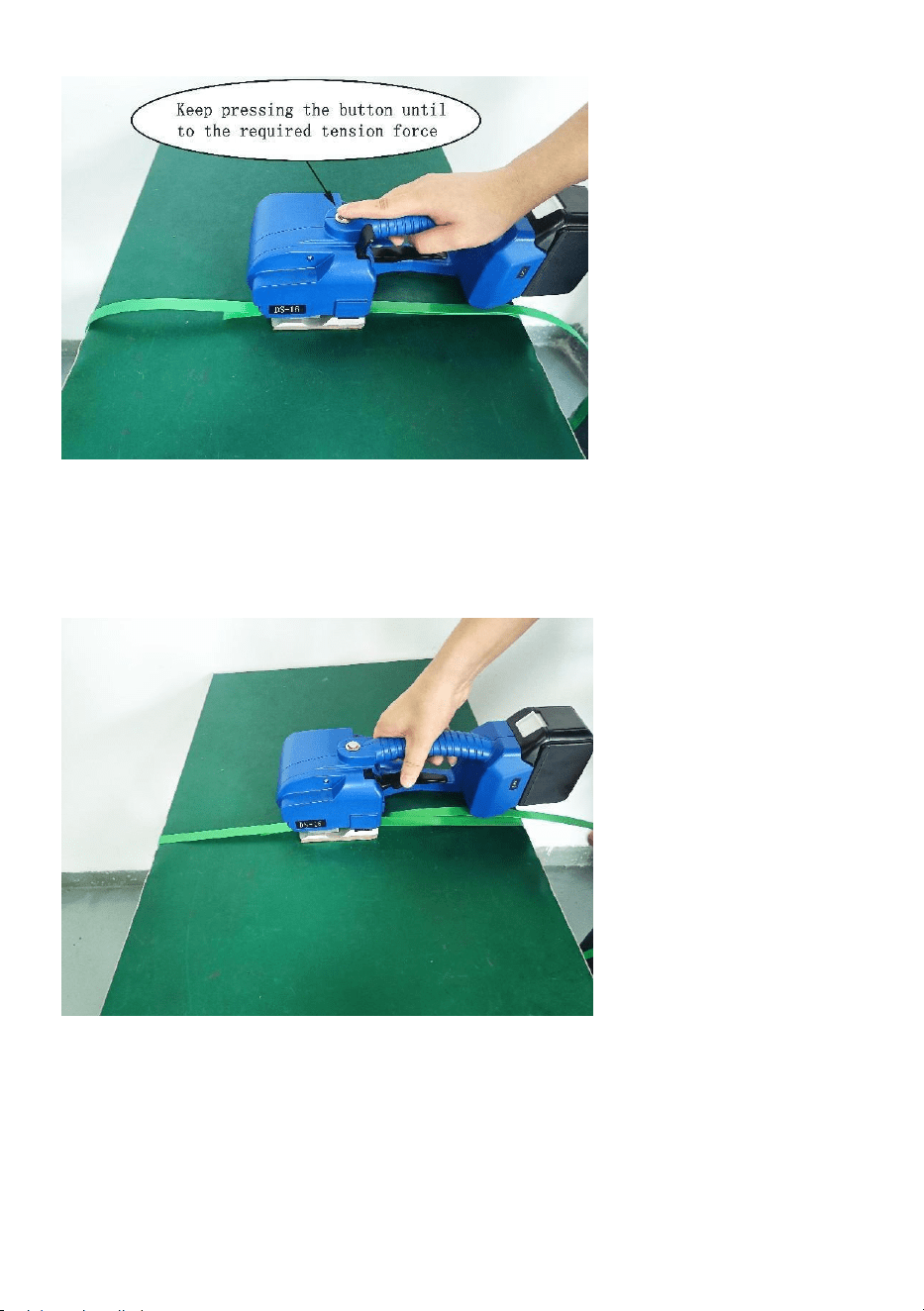

*Semi-auto tension mode（press button continuously to tension）

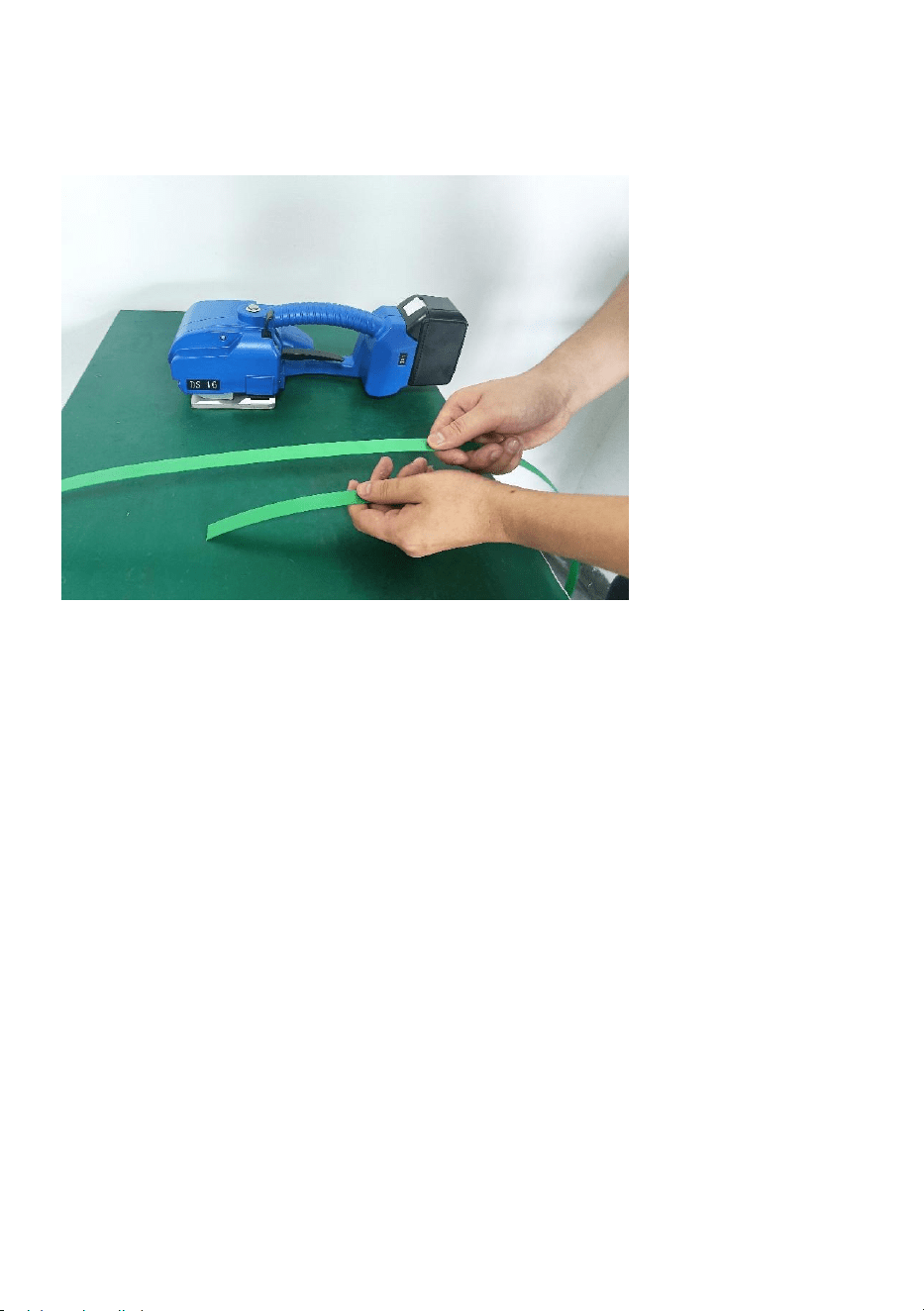

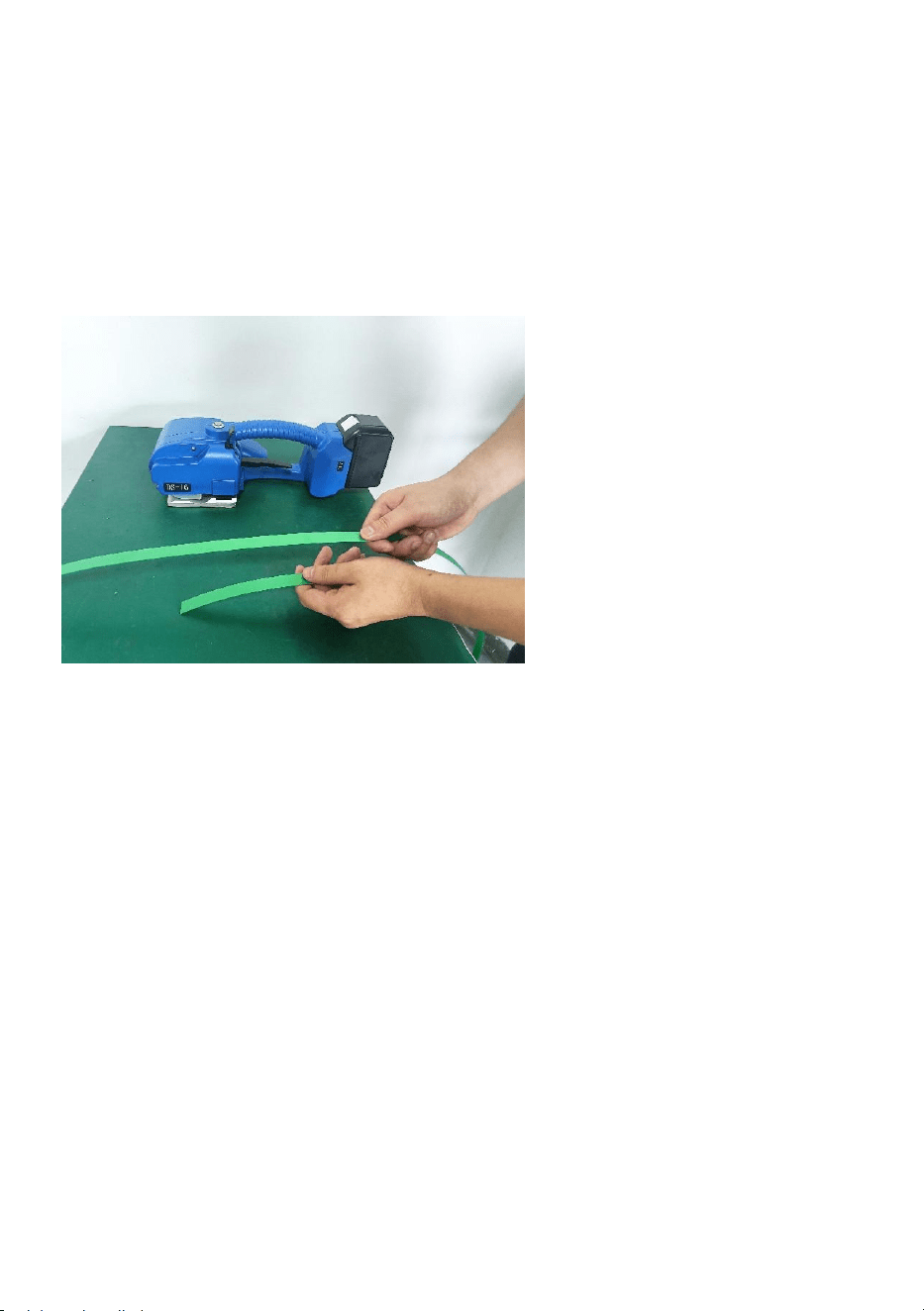

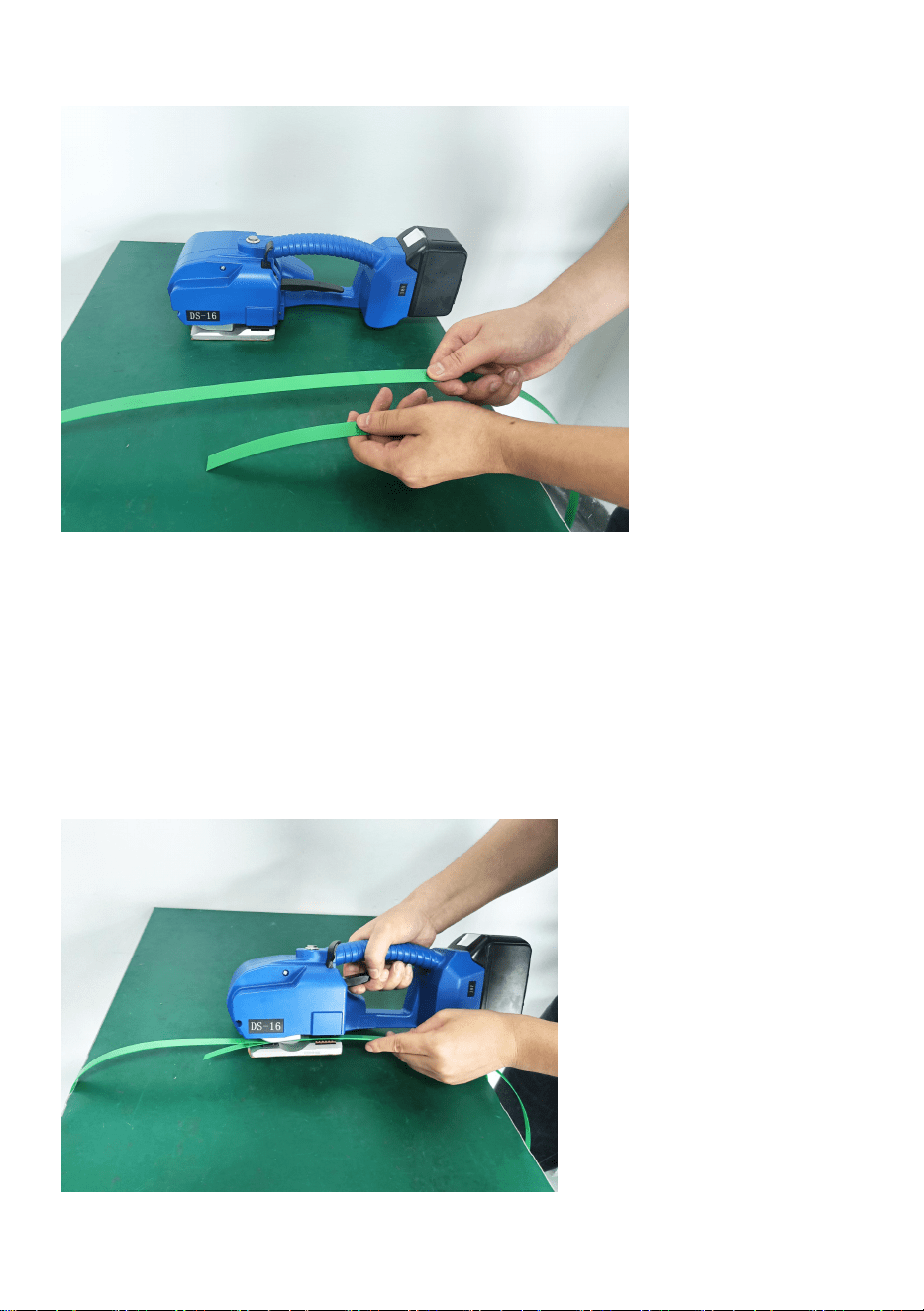

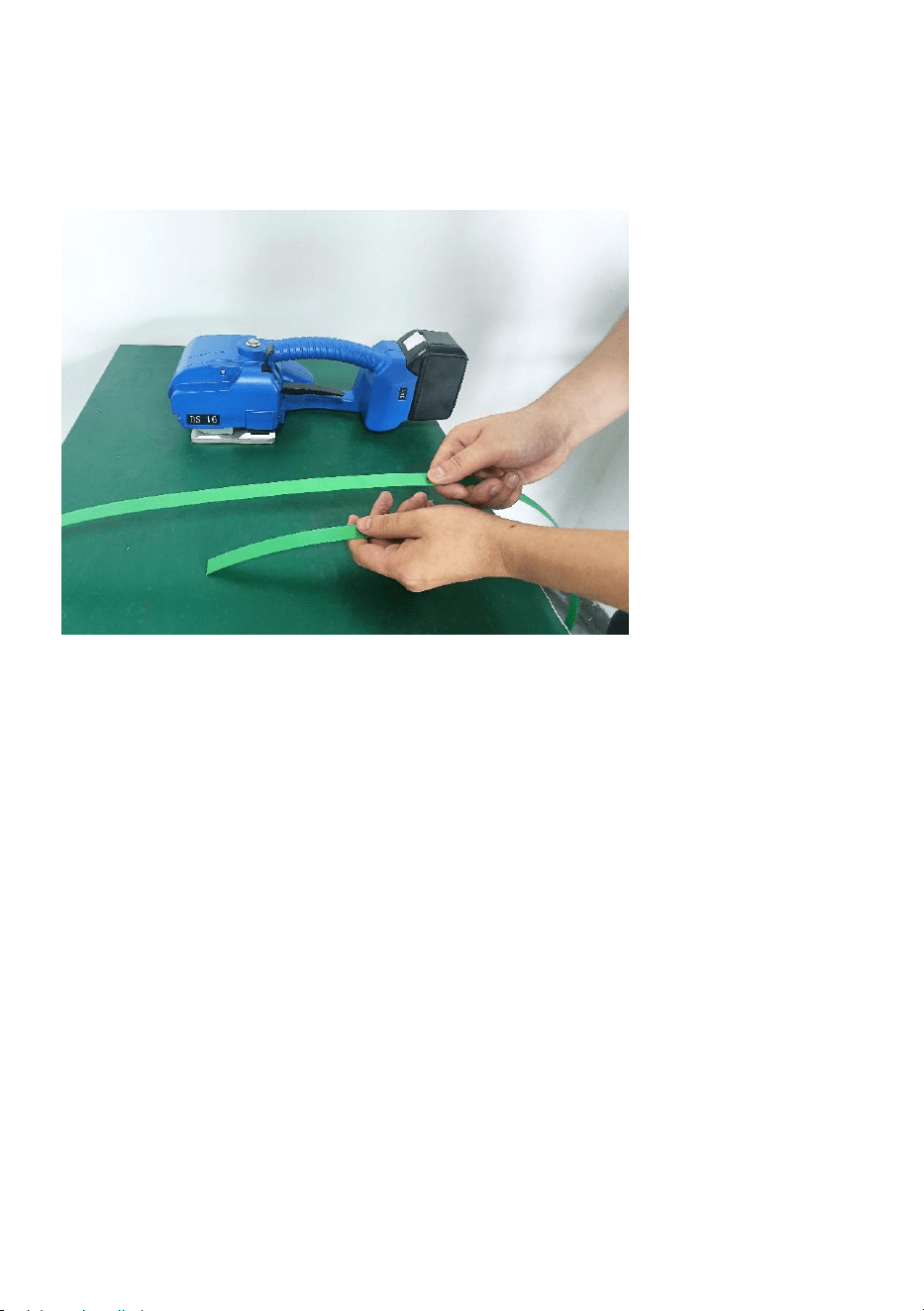

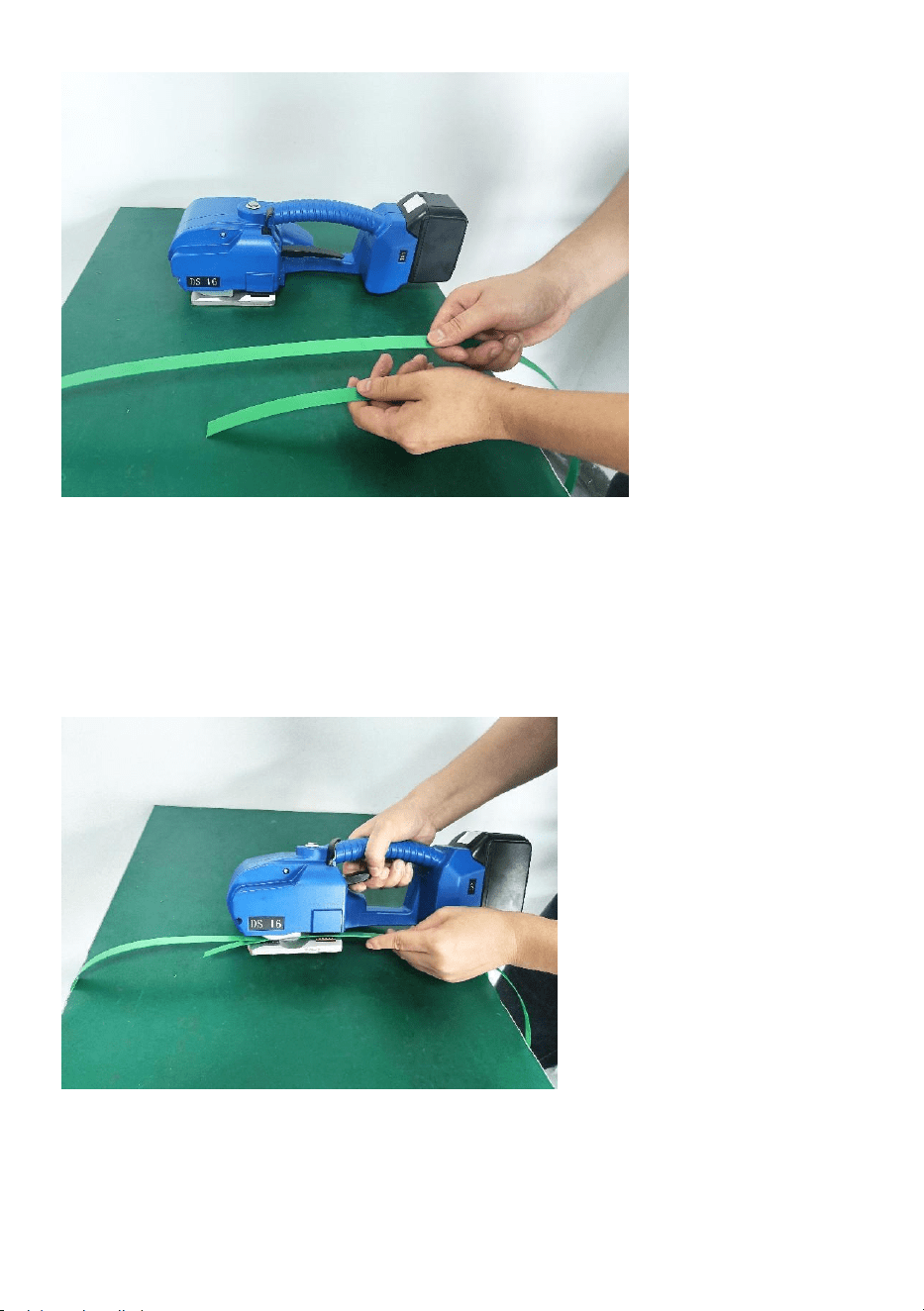

Step 1 Wrap and stack the straps

Please wrap the straps in the way as shown and do not allow the straps to

get wet with oil or other debris at any time.

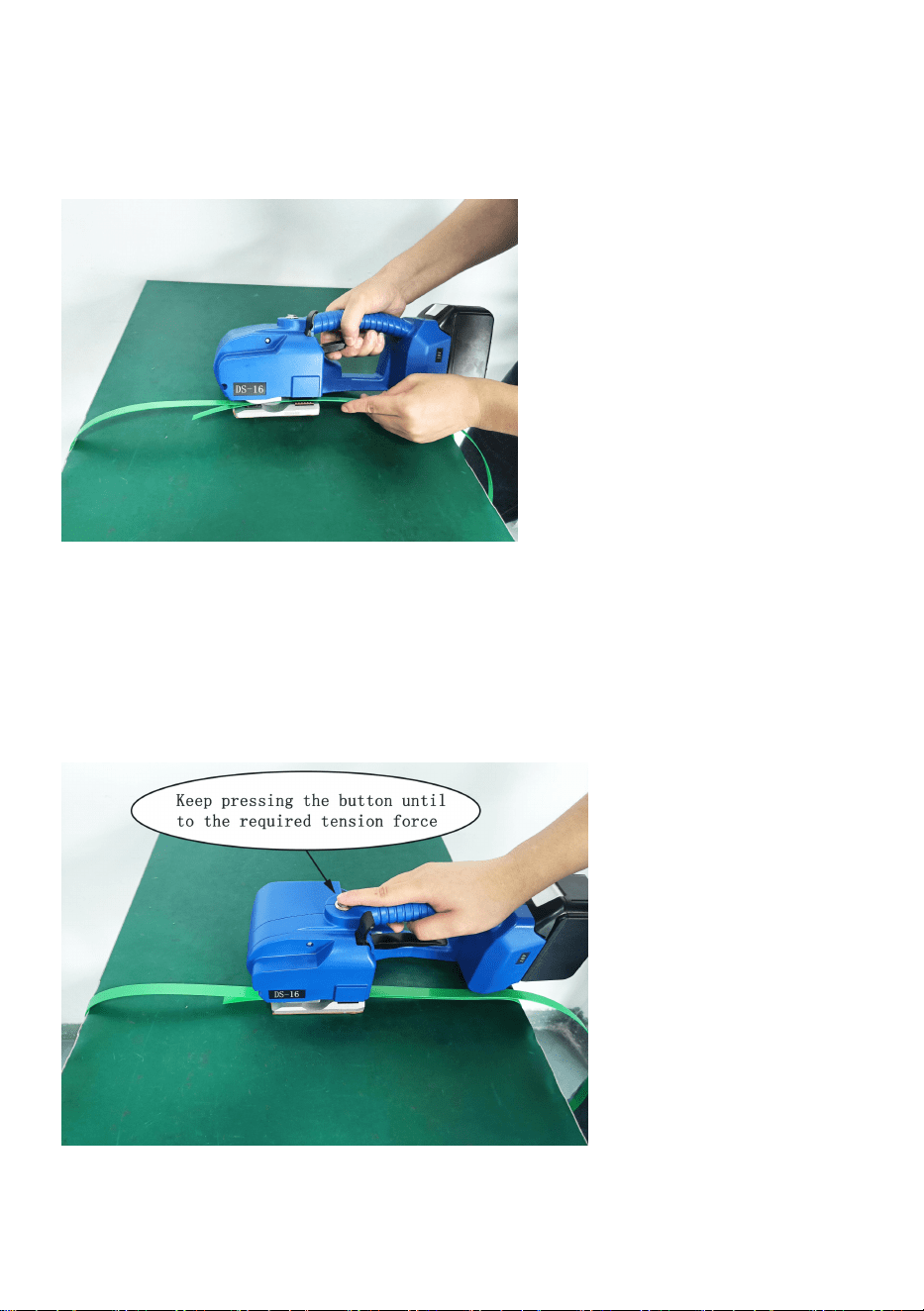

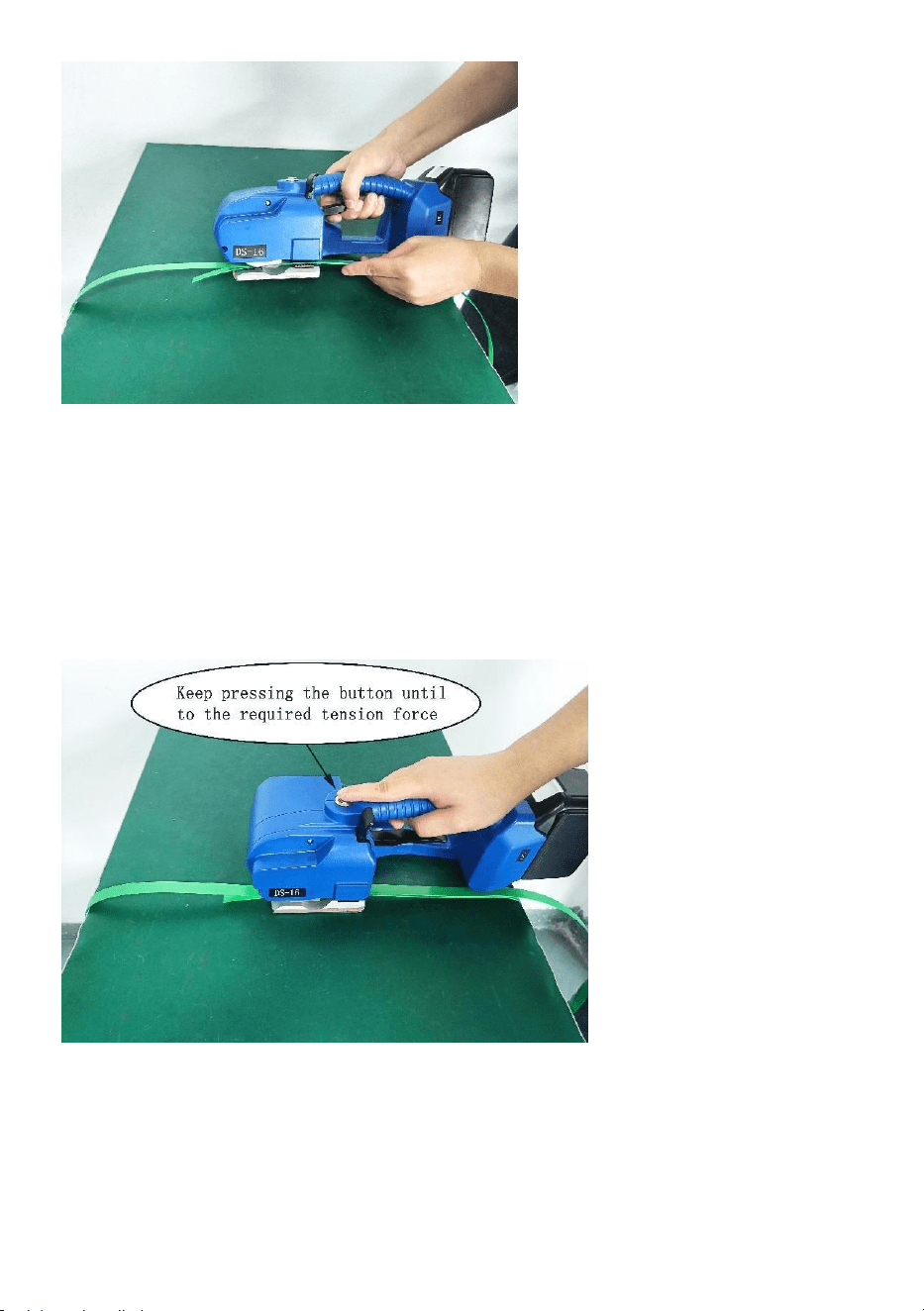

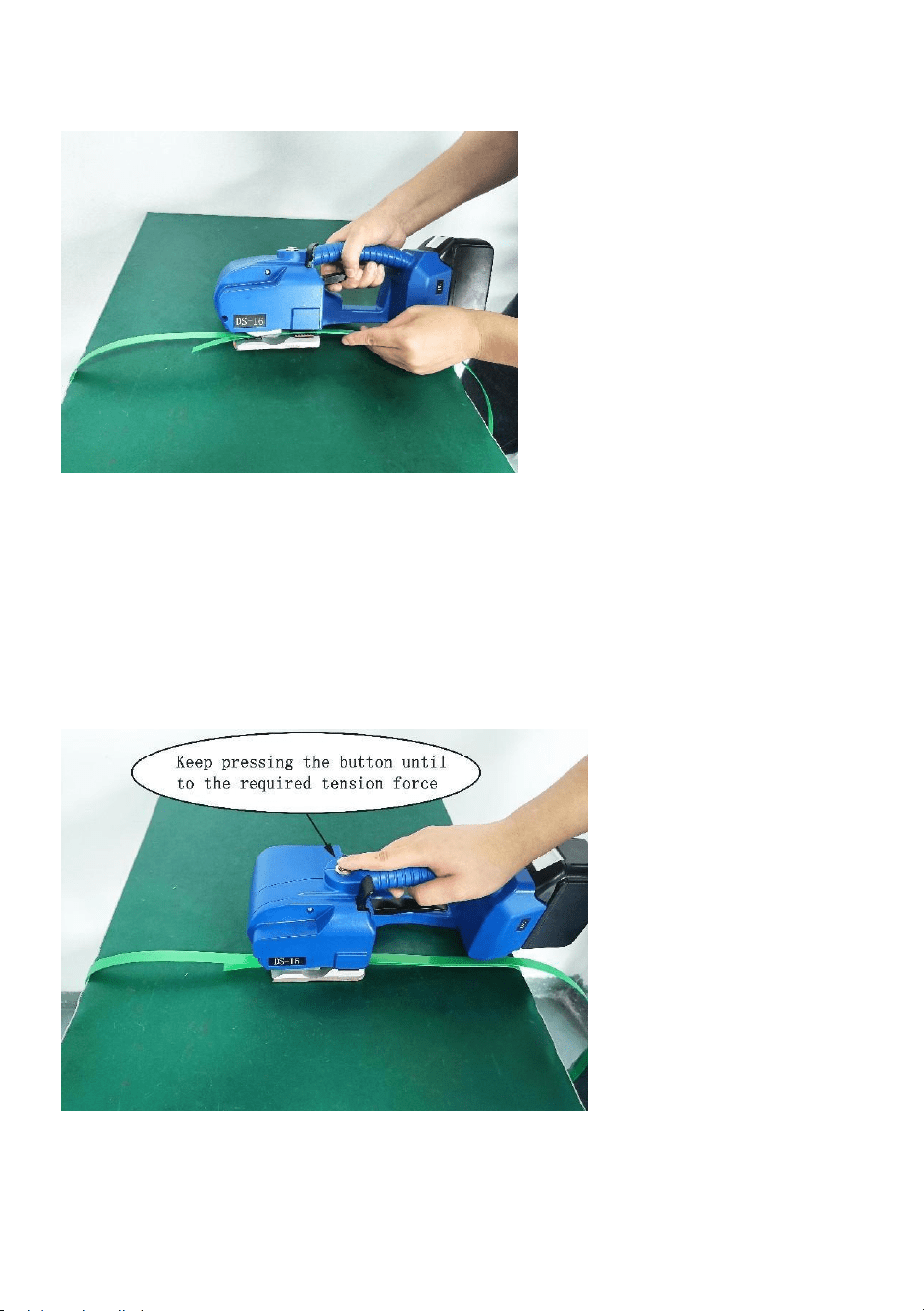

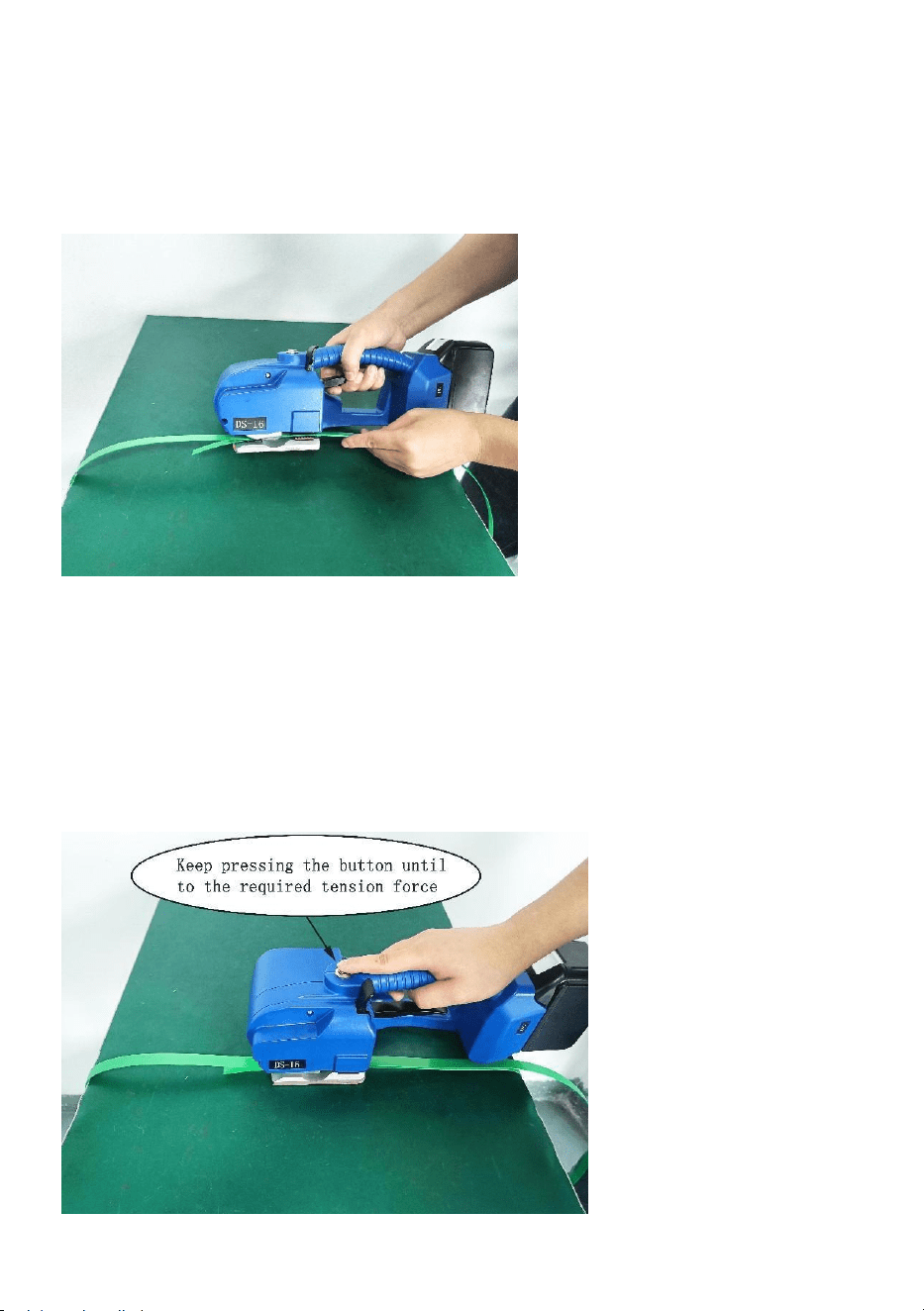

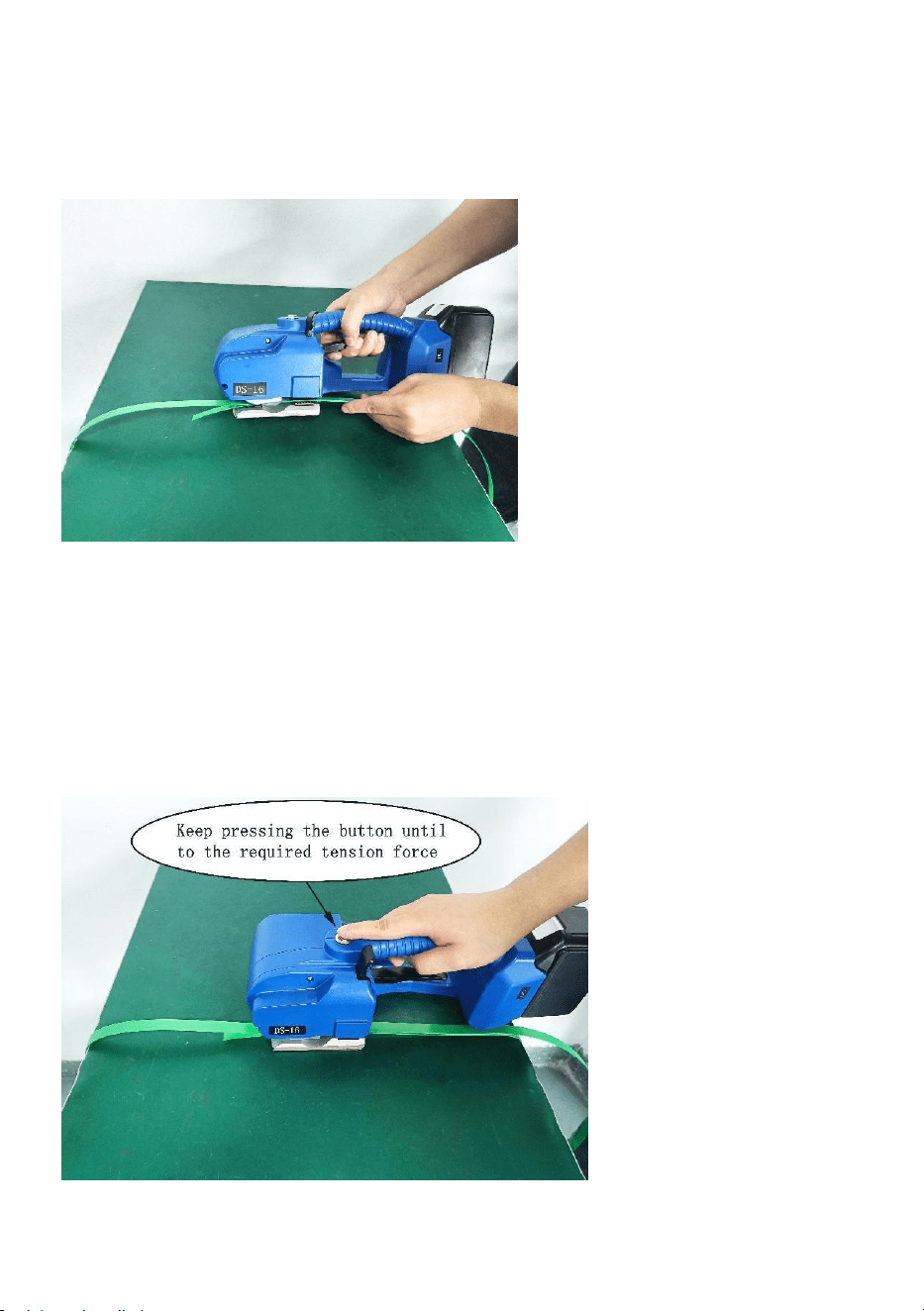

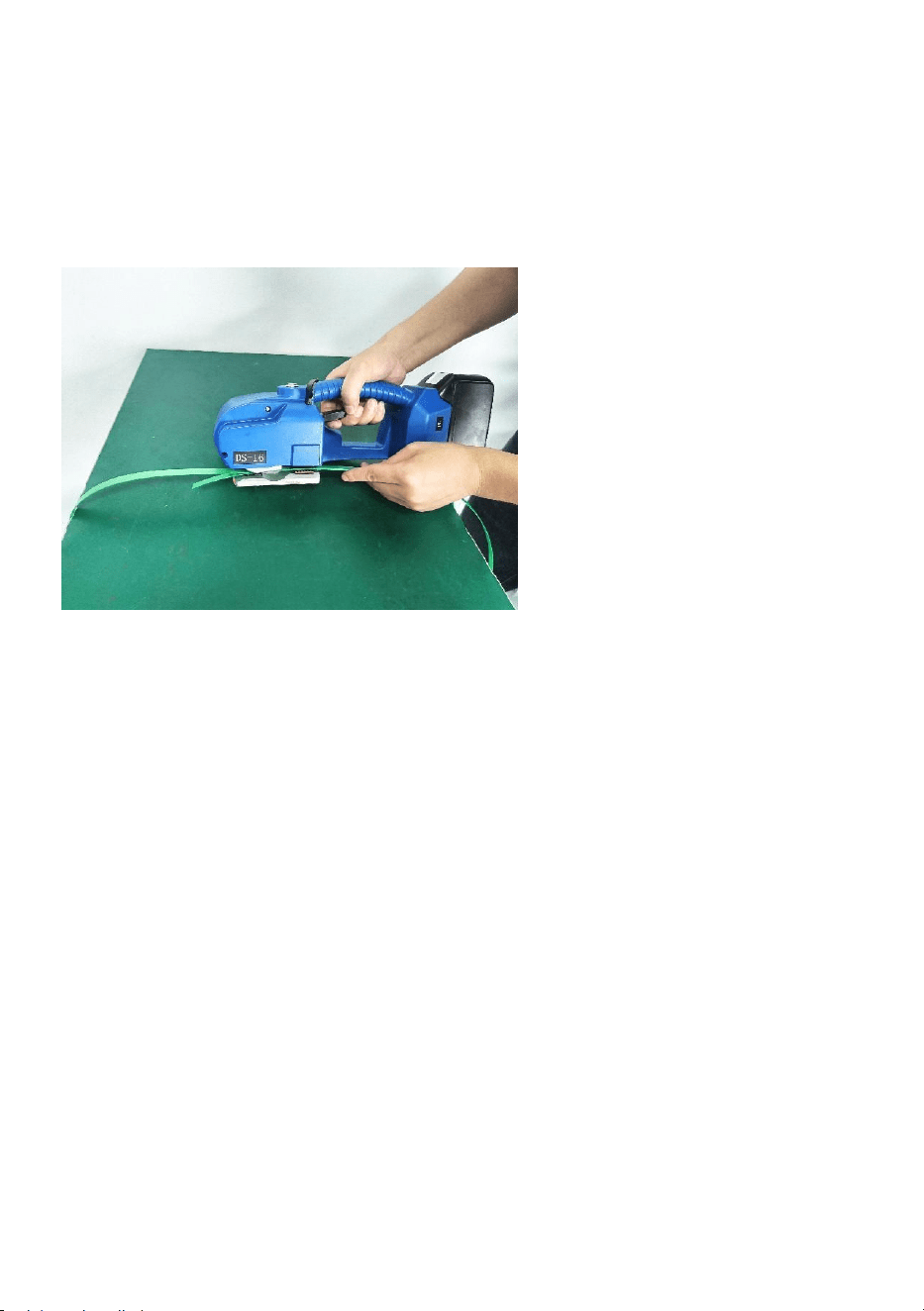

Step 2 inserts the straps into baler

When inserting the straps, the straps in the direction of tension

must be stacked at the top end, the bottom strapping should be stretched

to the bottom of the feeding wheel to cover the front of the tooth plate

5-10MM longer, when inserting the straps,please lift the handle with your

right hand, insert the straps with your left hand, the upper and lower ends

of straps must be stacked parallel to each other after releasing the lift

handle.

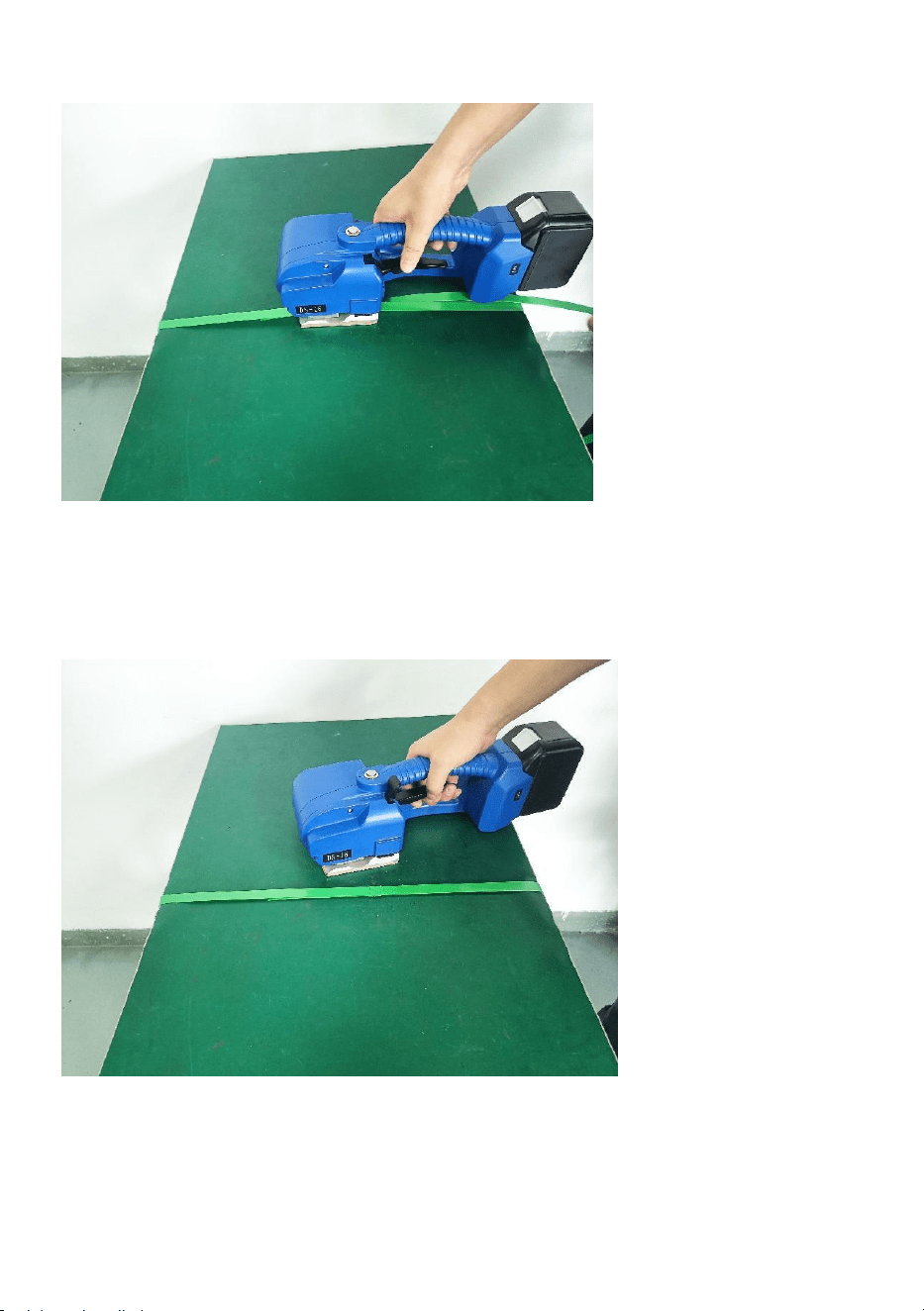

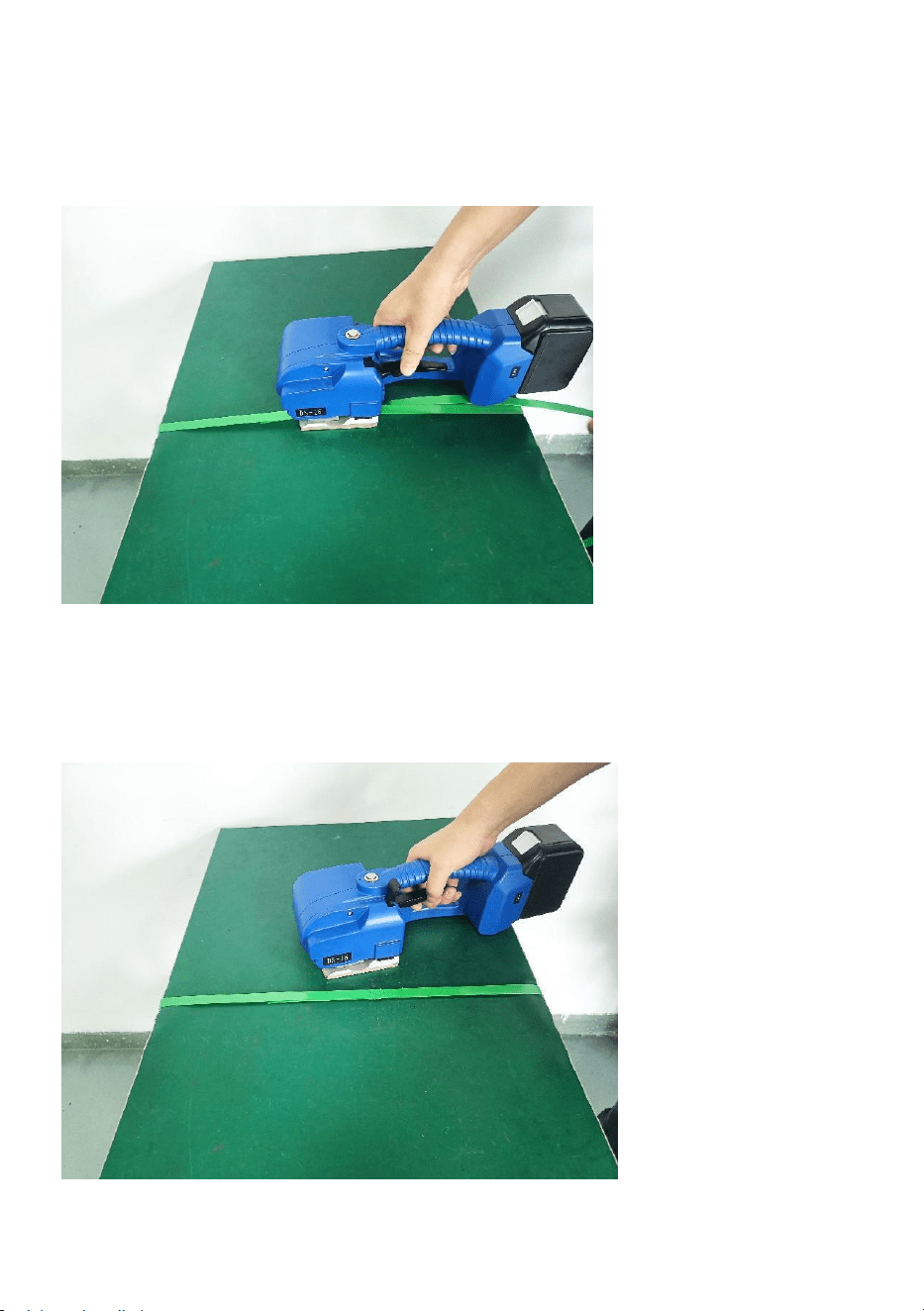

Step 3 Tighten or feeding in the straps

When you press the tension button and release it, the baler will give

you the default preset tightening time. When the tightness is not enough or

too tight, just increase or decrease the tension power grade appropriately

until it is appropriate. When tightening, keep the baler moving in parallel

and the forward direction of the baler free of sundries.

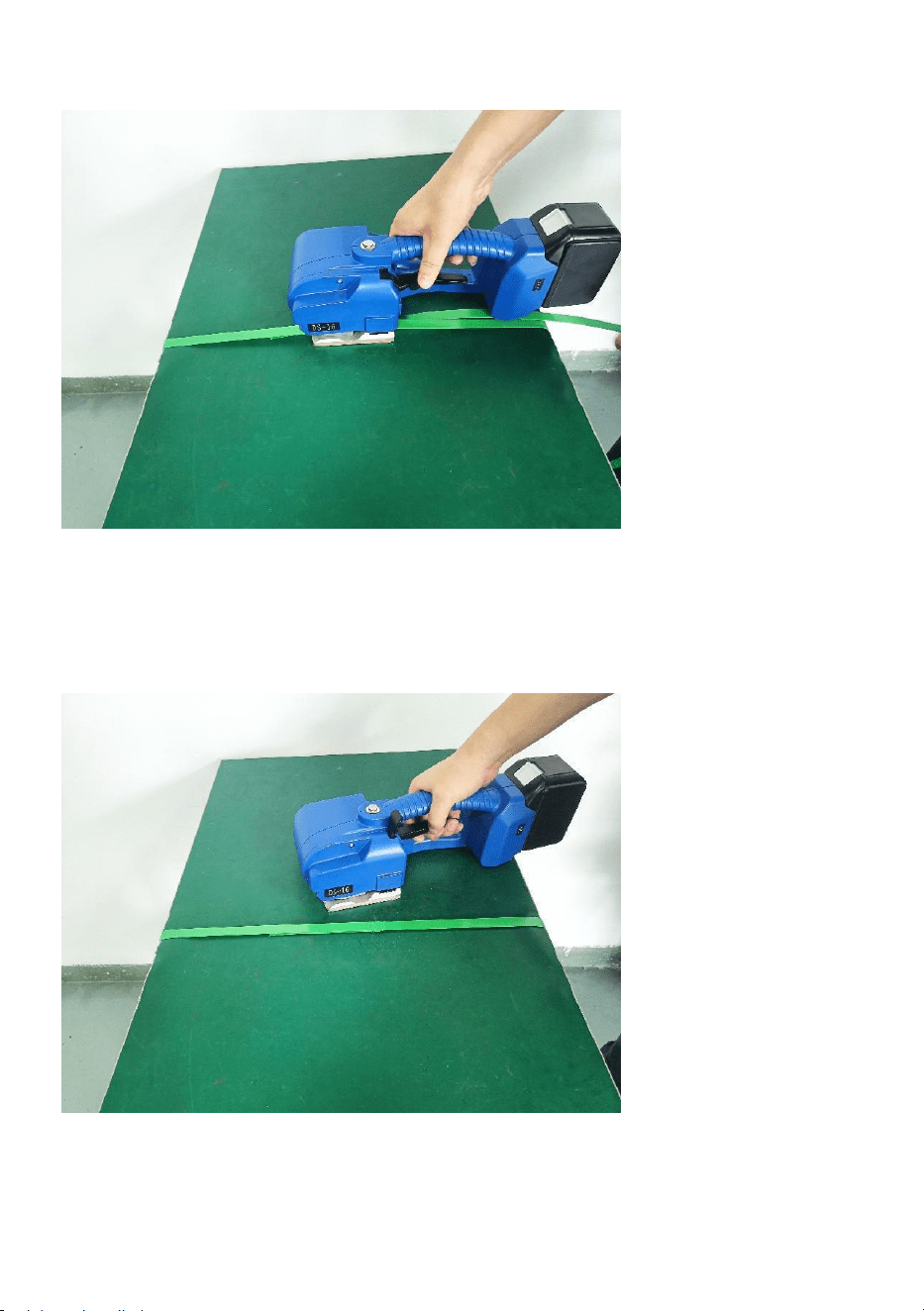

Step 4 Welding the straps

After pressing friction the button, the baler automatically seals and

cuts the straps(the time is preset by the system and can be increased or

decreased adjust the friction time grade).

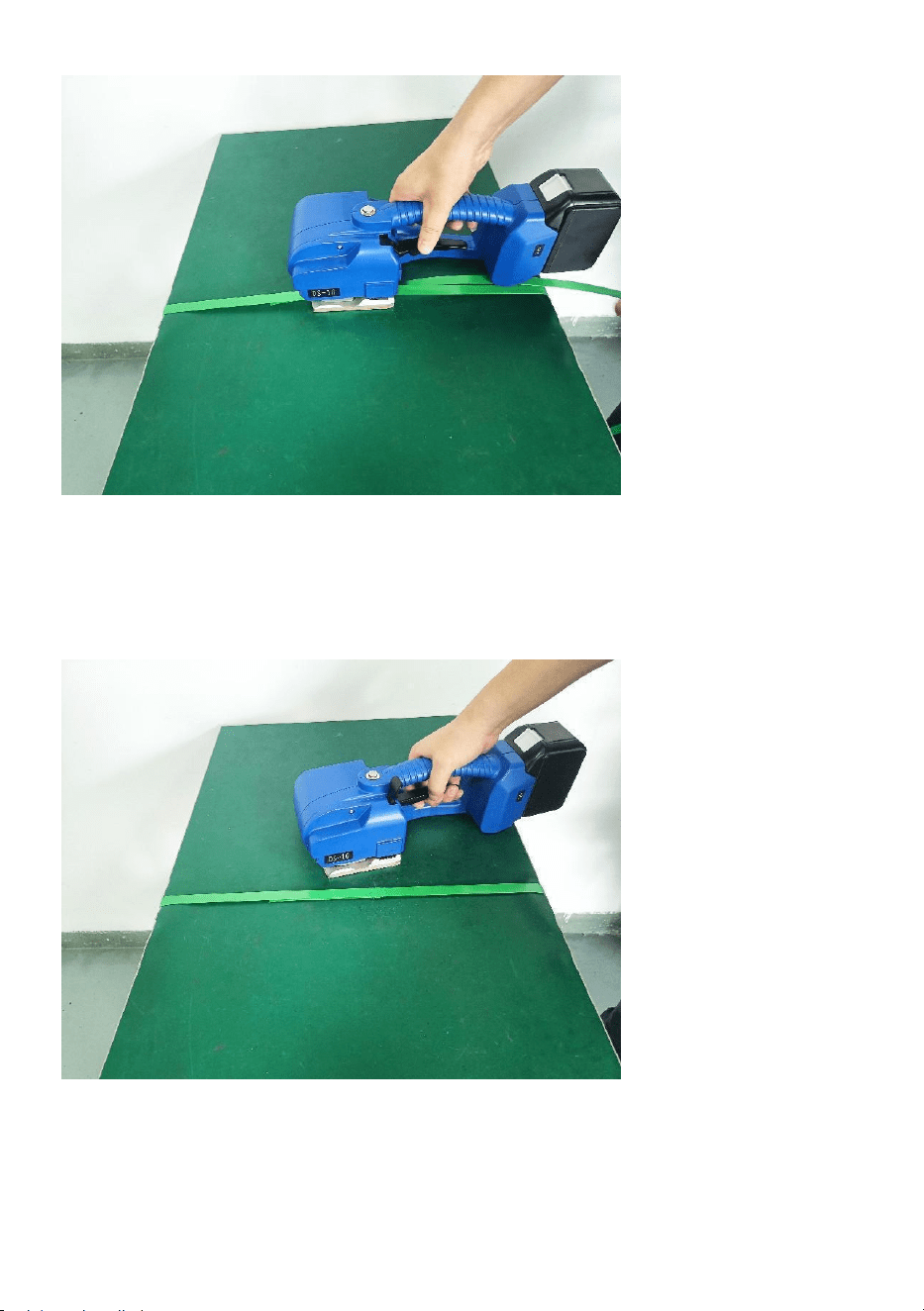

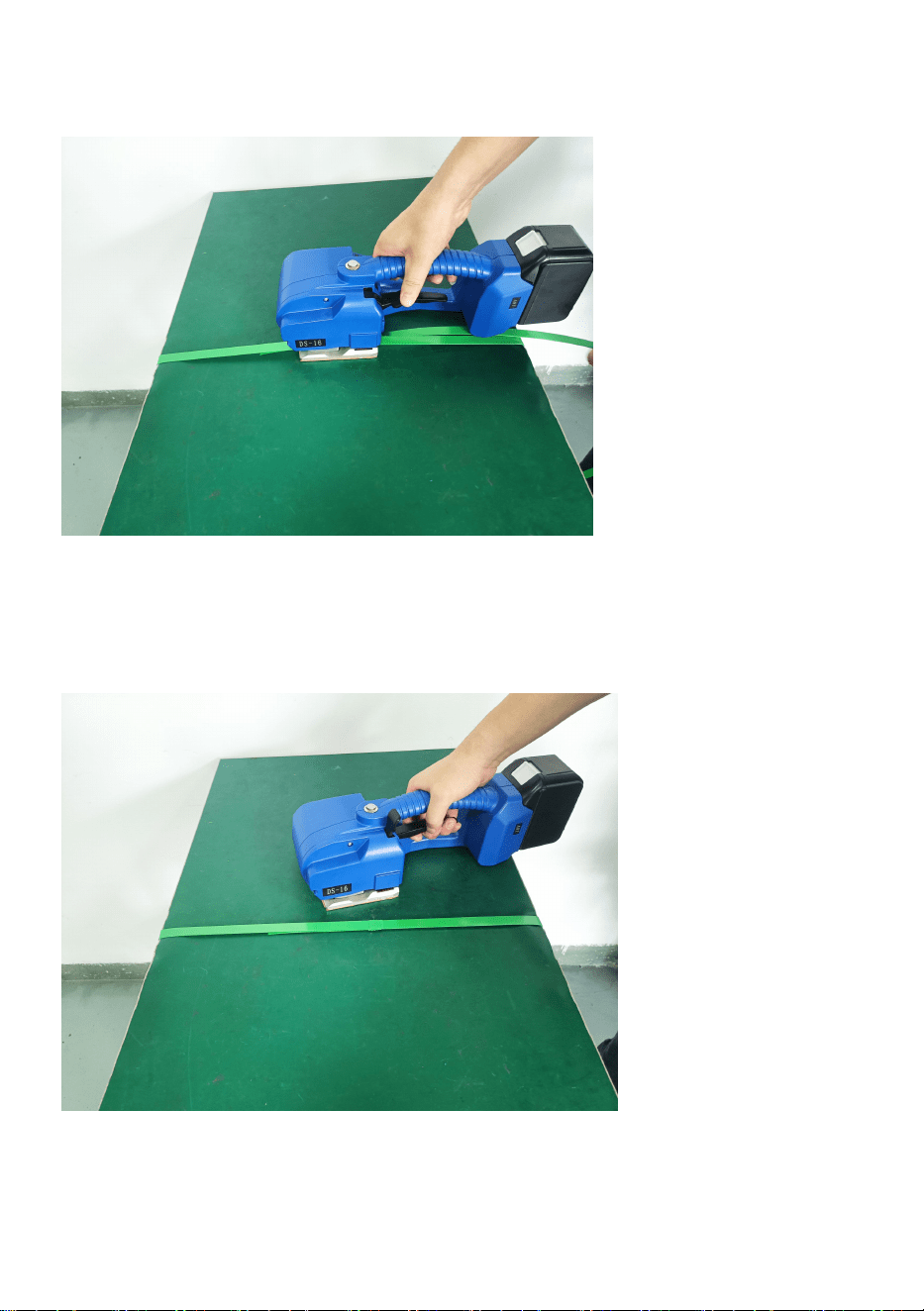

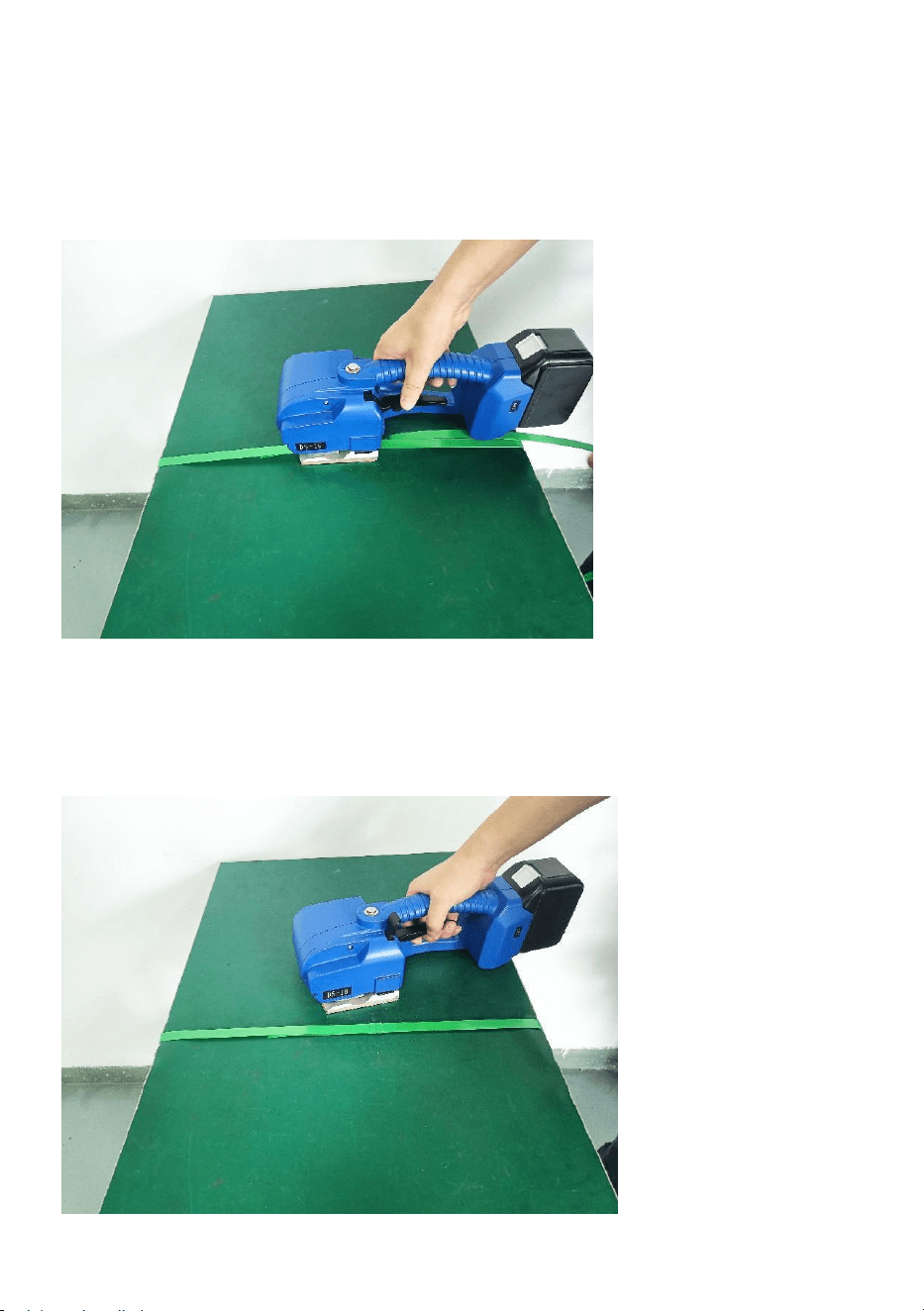

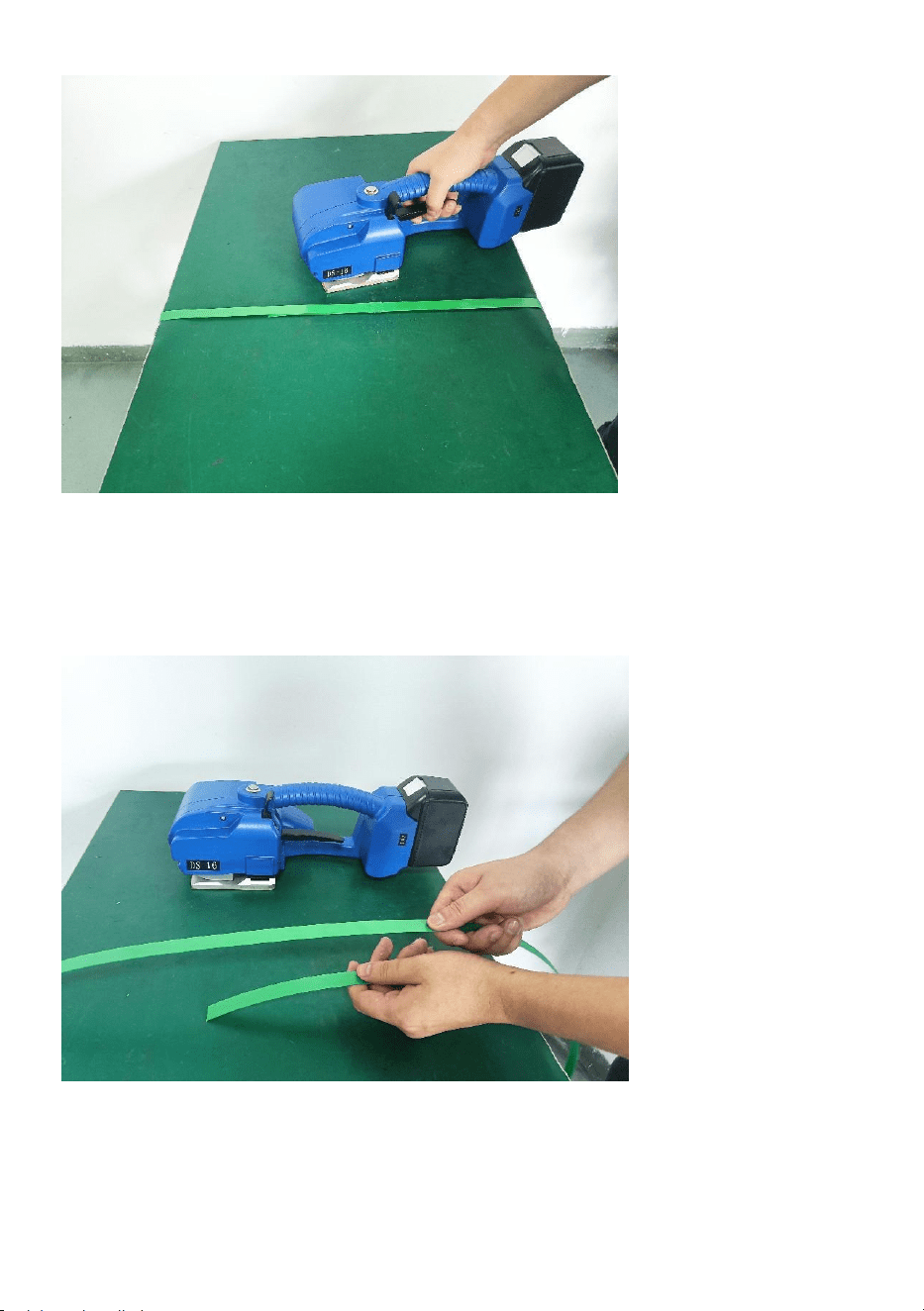

Step 5 Move away the baler

When the bonding operation is complete, lift the handle and

feeding wheel run reversely to loose the straps accordingly and then move

away the baler.

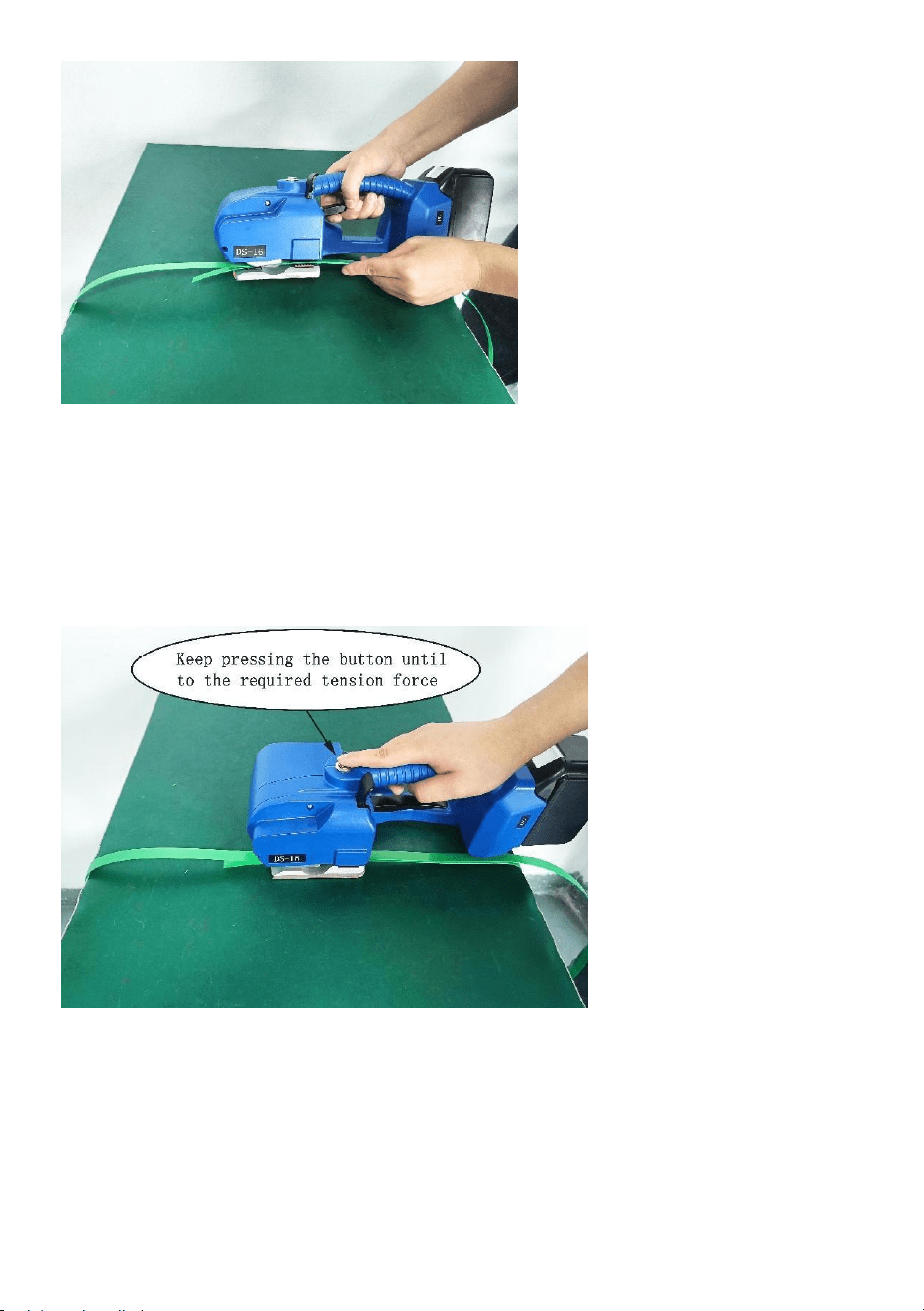

*One touch to tension mode

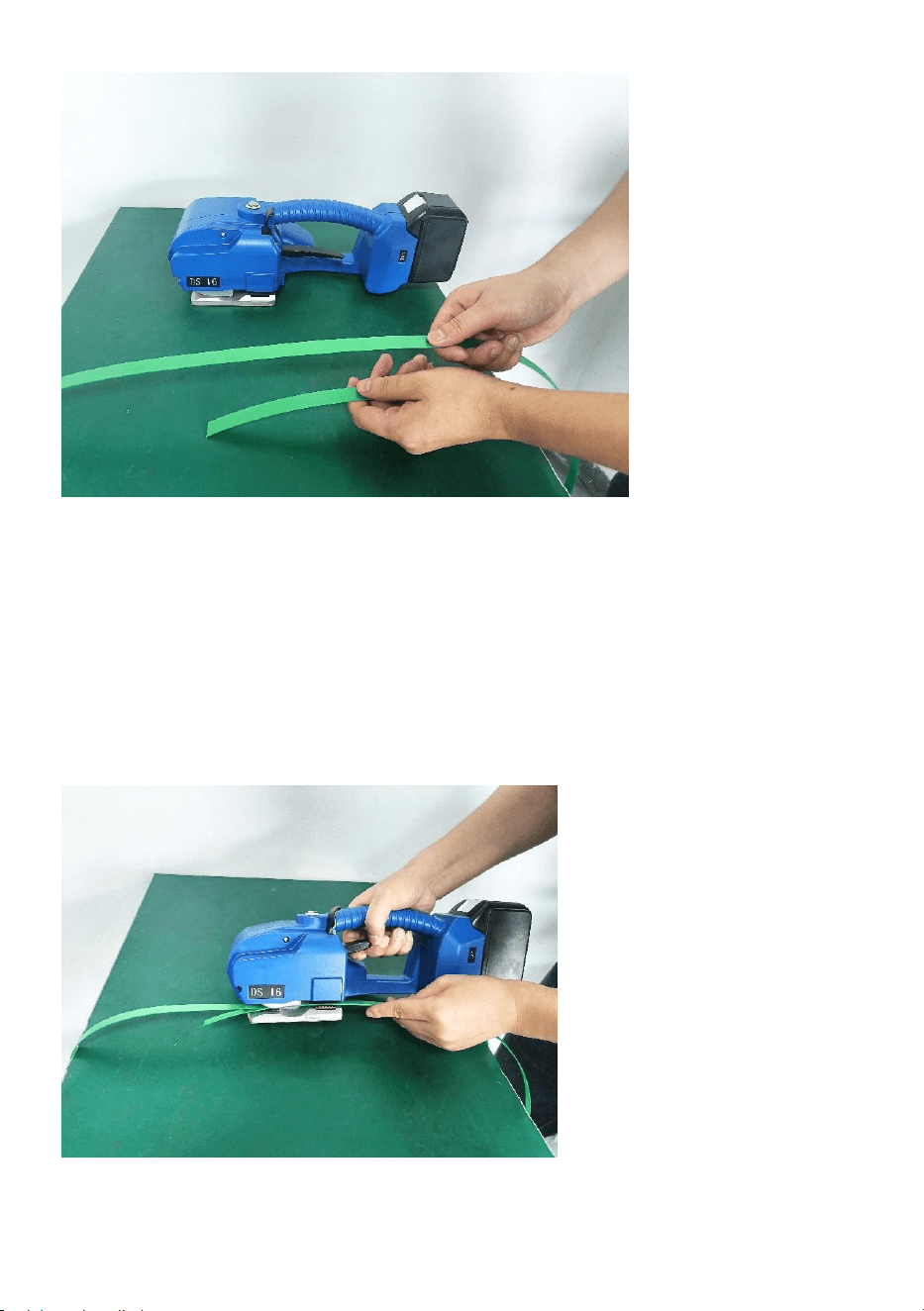

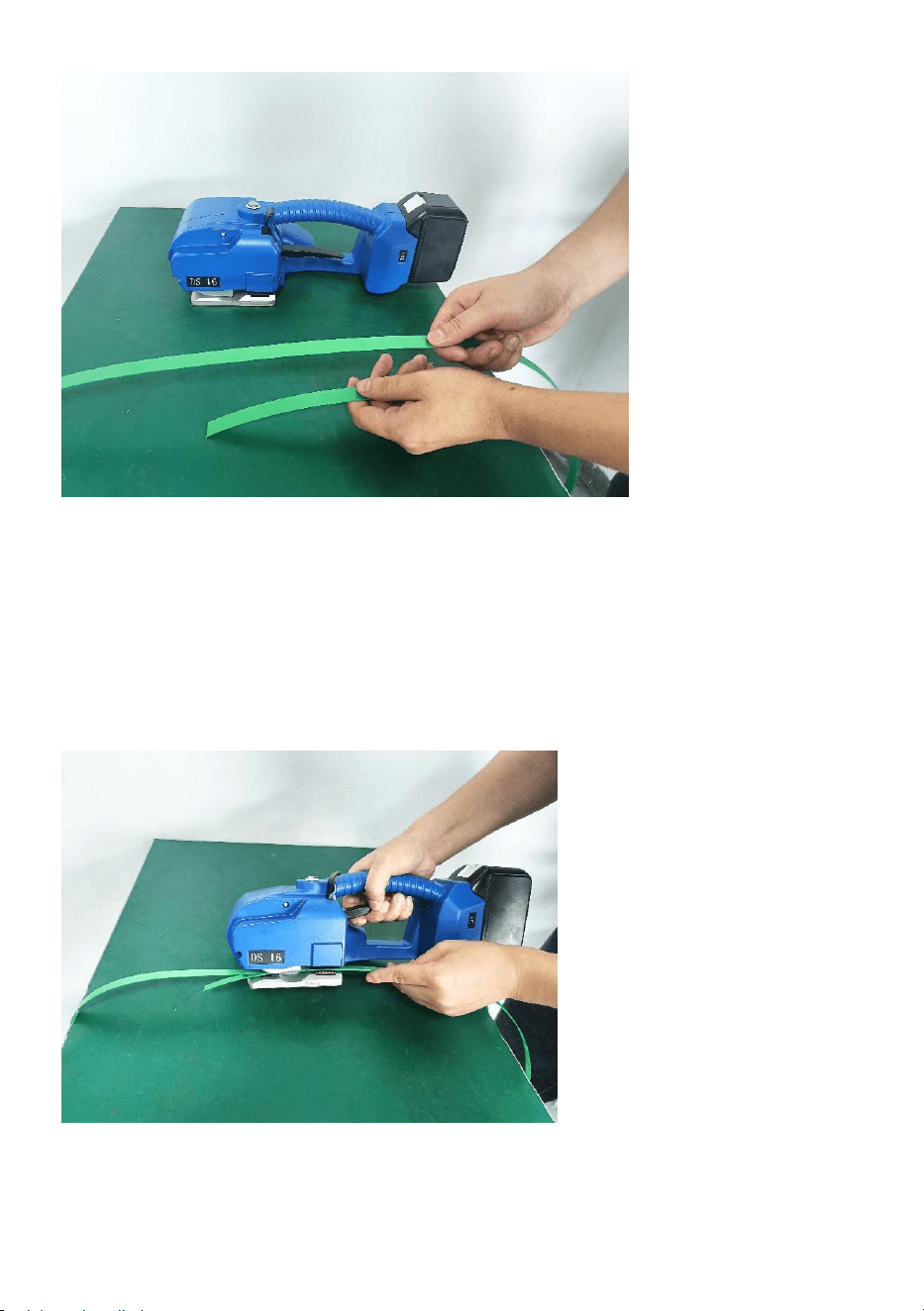

Step 1 Wrap and stack the straps

Please wrap the straps in the way as shown and do not allow the

straps to get wet with oil or other debris at any time.

Step 2 inserts the straps into baler

When inserting the straps, the straps in the direction of tension

must be stacked at the top end, the bottom strapping should be stretched

to the bottom of the feeding wheel to cover the front of the tooth plate

5-10MM longer, when inserting the straps,please lift the handle with your

right hand, insert the straps with your left hand, the upper and lower ends

of straps must be stacked parallel to each other after releasing the lift

handle.

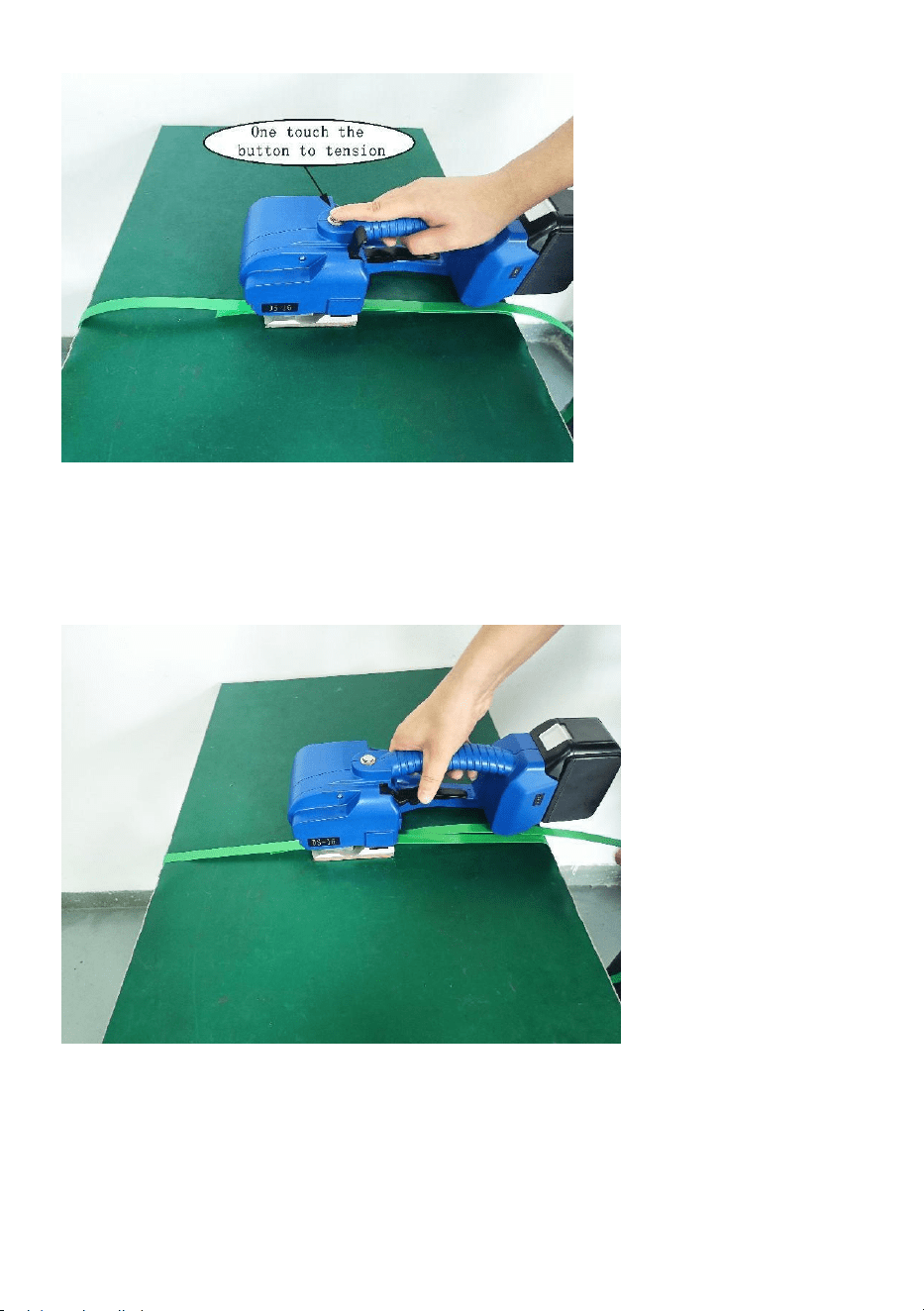

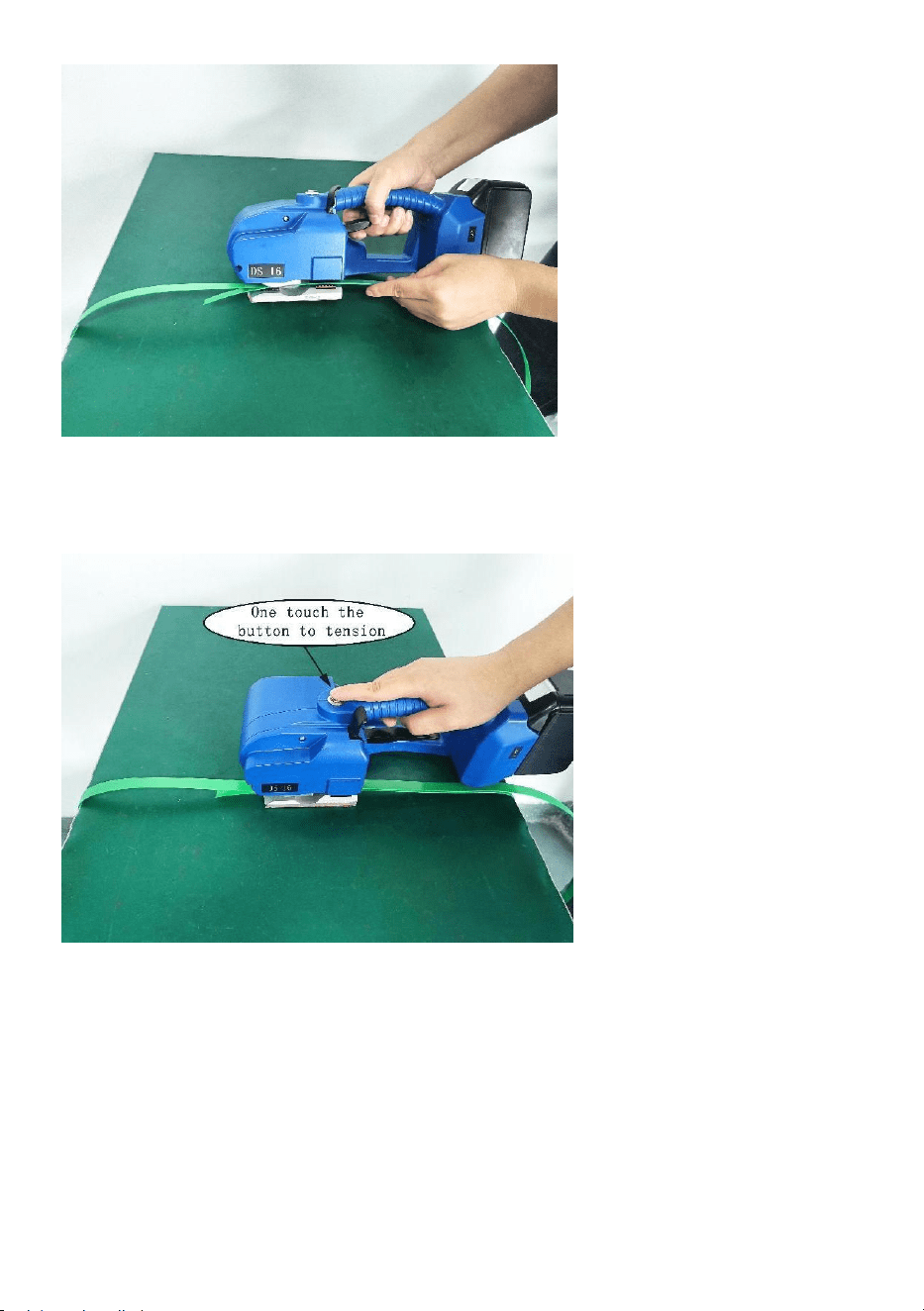

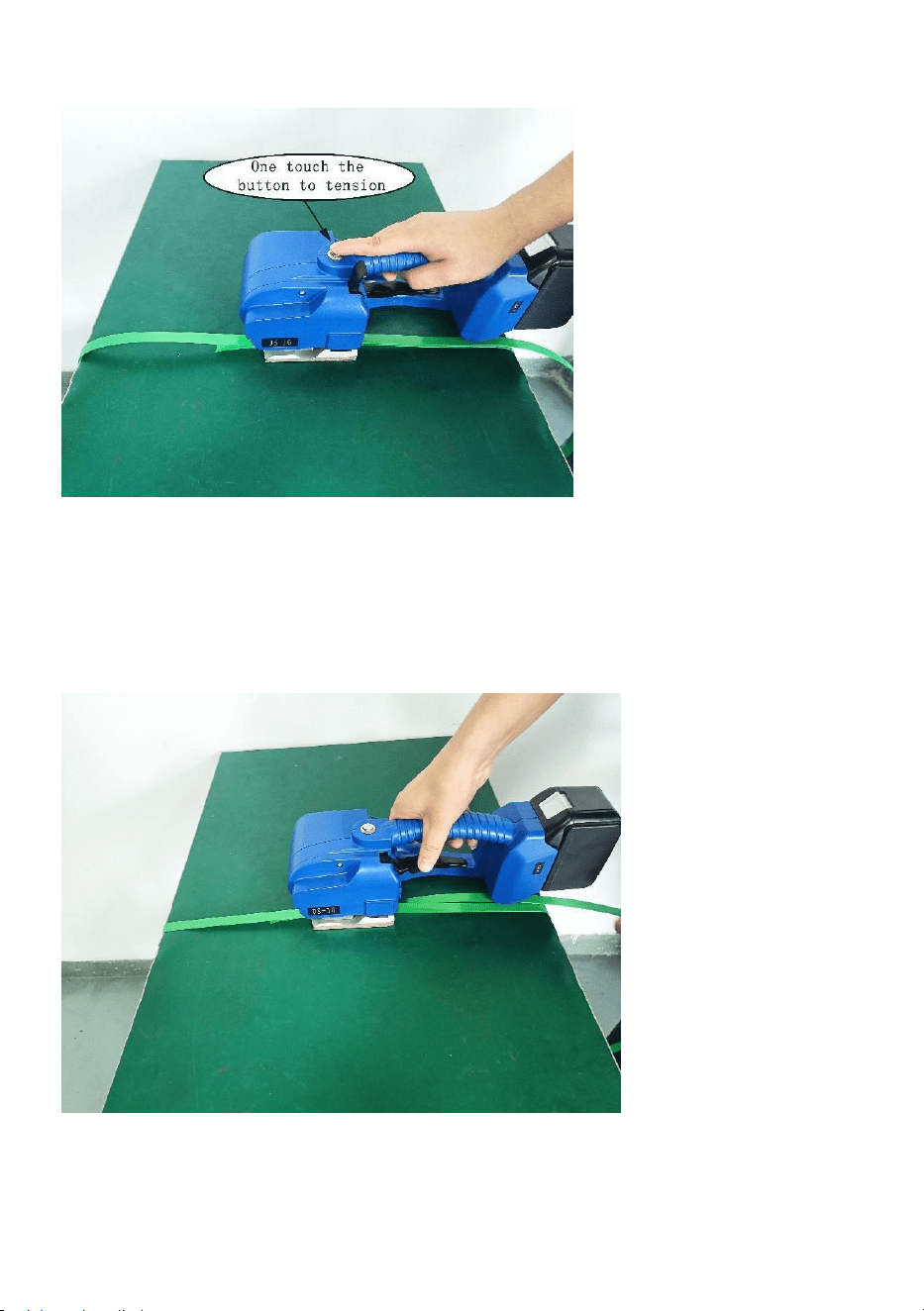

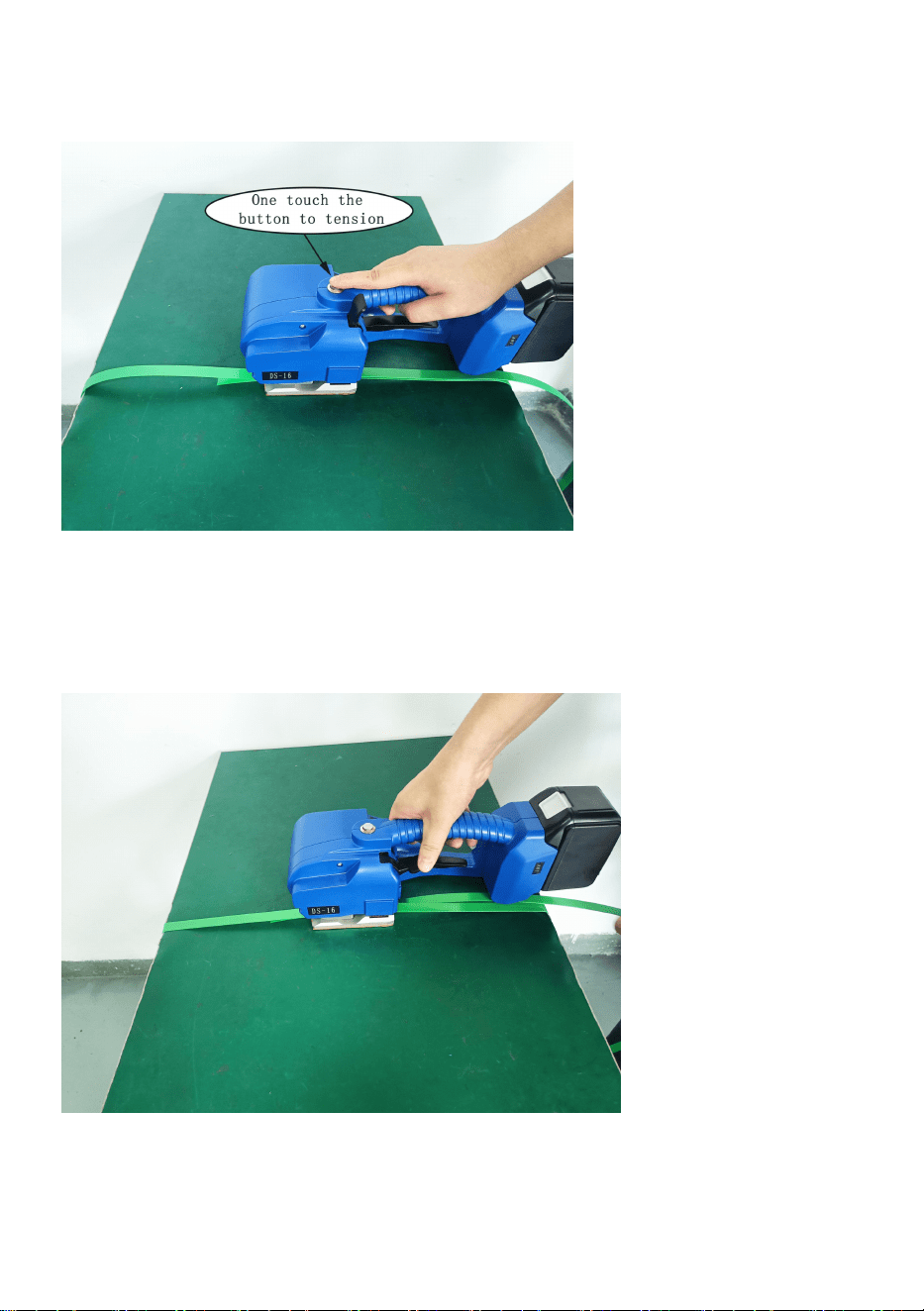

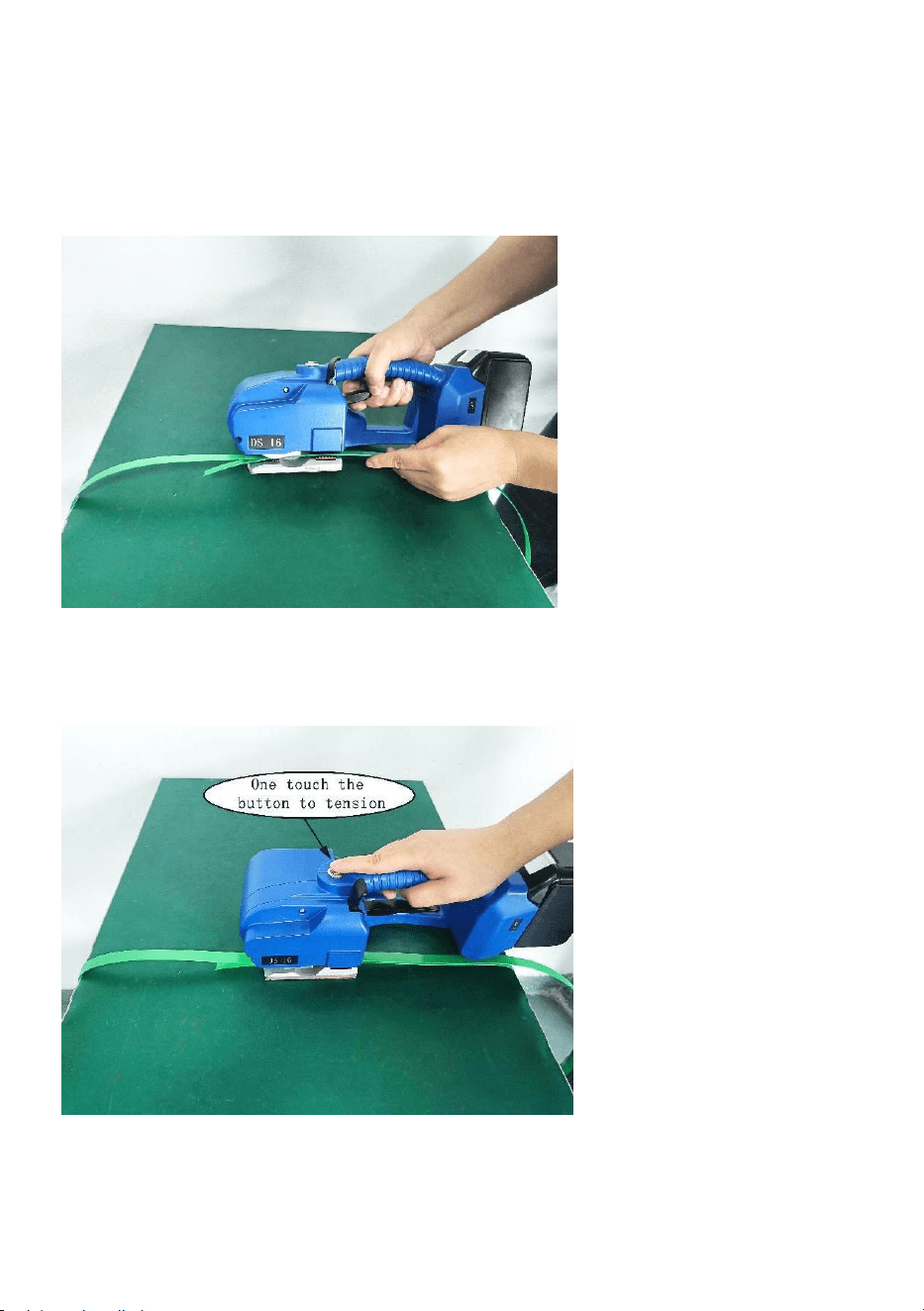

Step 3 Tighten straps

When you press the tension button and release it, the baler will

tension straps automatically.

Step 4 Welding the straps

After pressing friction the button, the baler automatically seals and

cuts the straps(the time is preset by the system and can be increased or

decreased adjust the friction time grade).

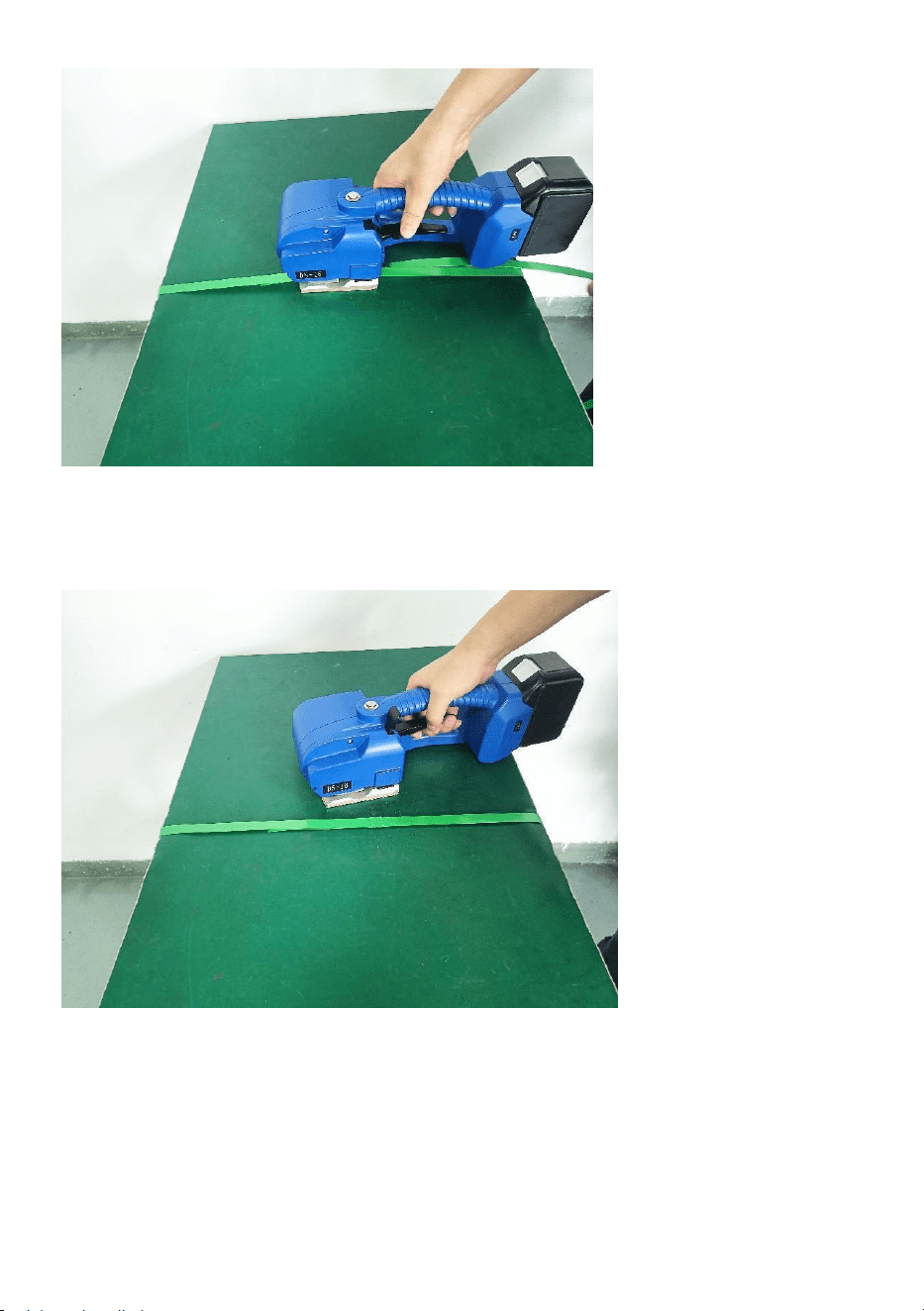

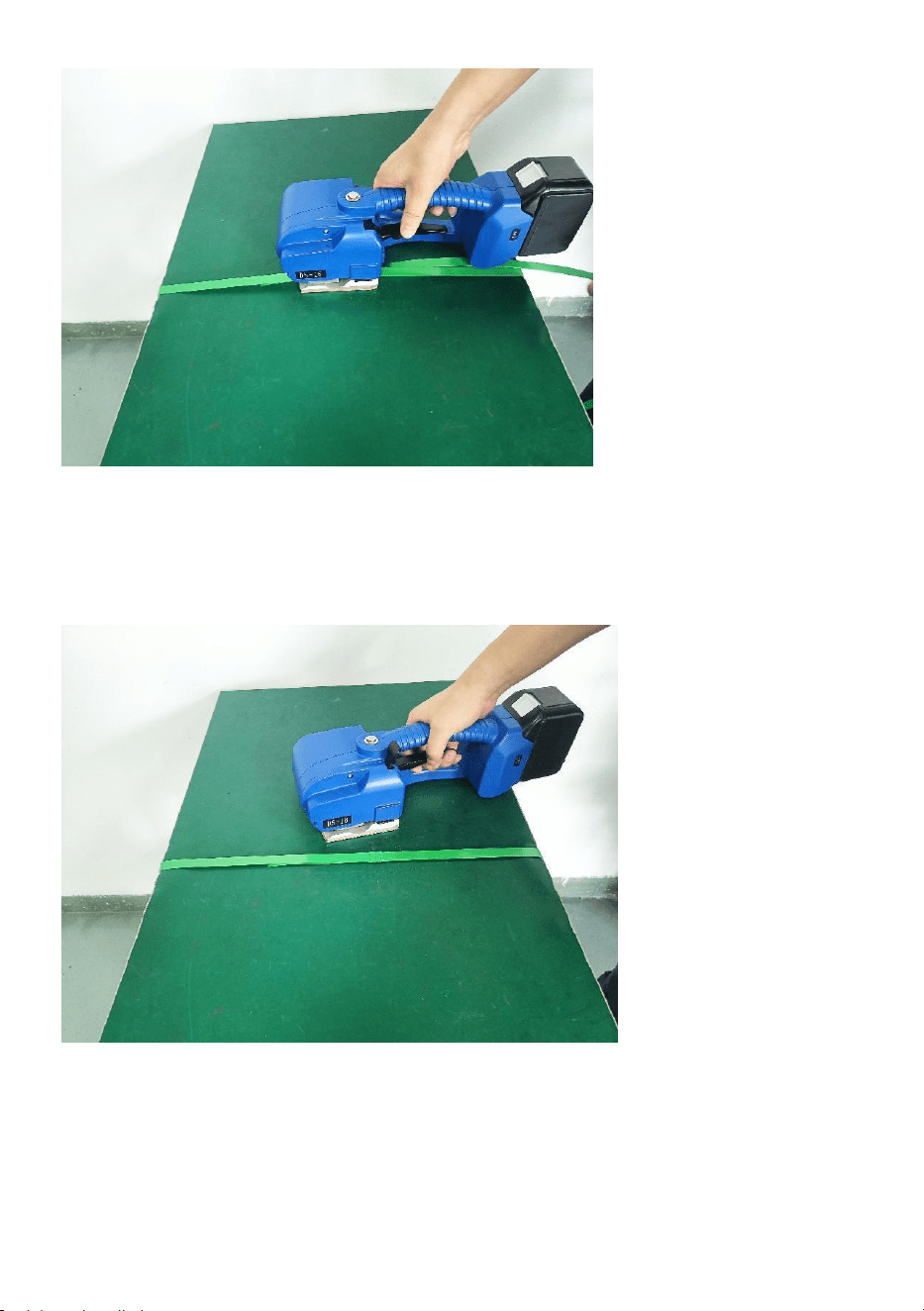

Step 5 Move away the baler

When the bonding operation is complete, lift the handle and feeding

wheel run reversely to loose the straps accordingly and then move away

the baler.

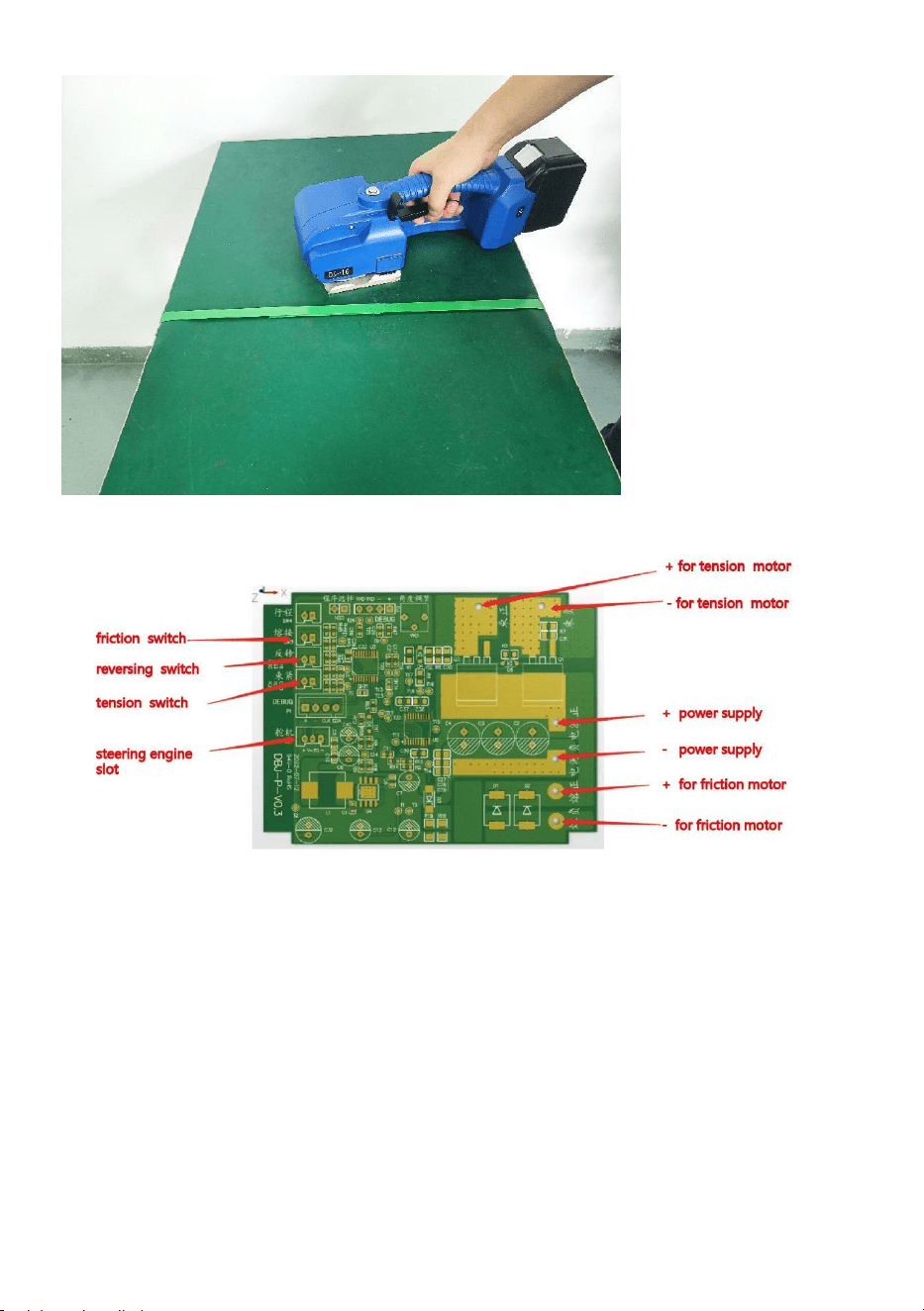

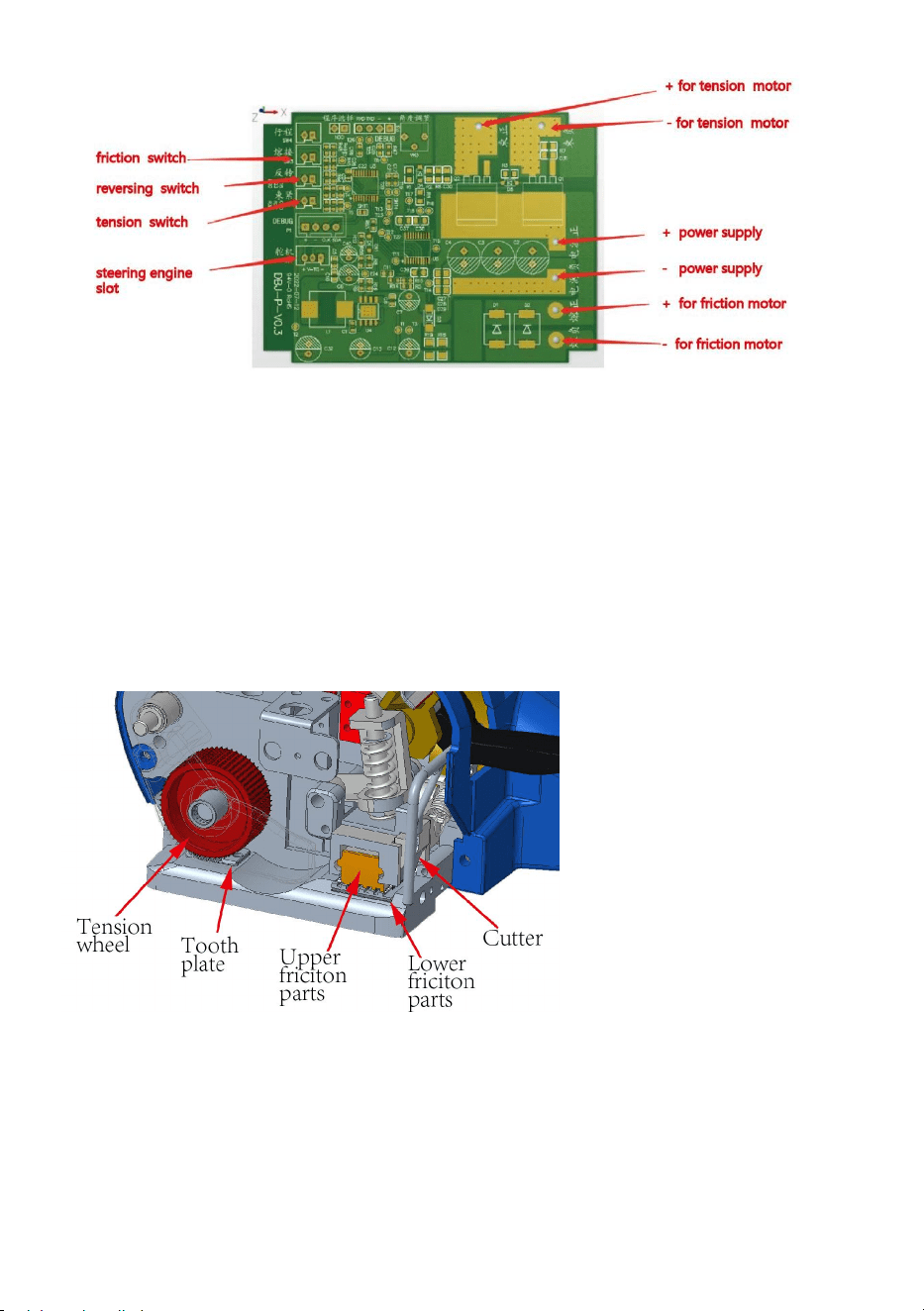

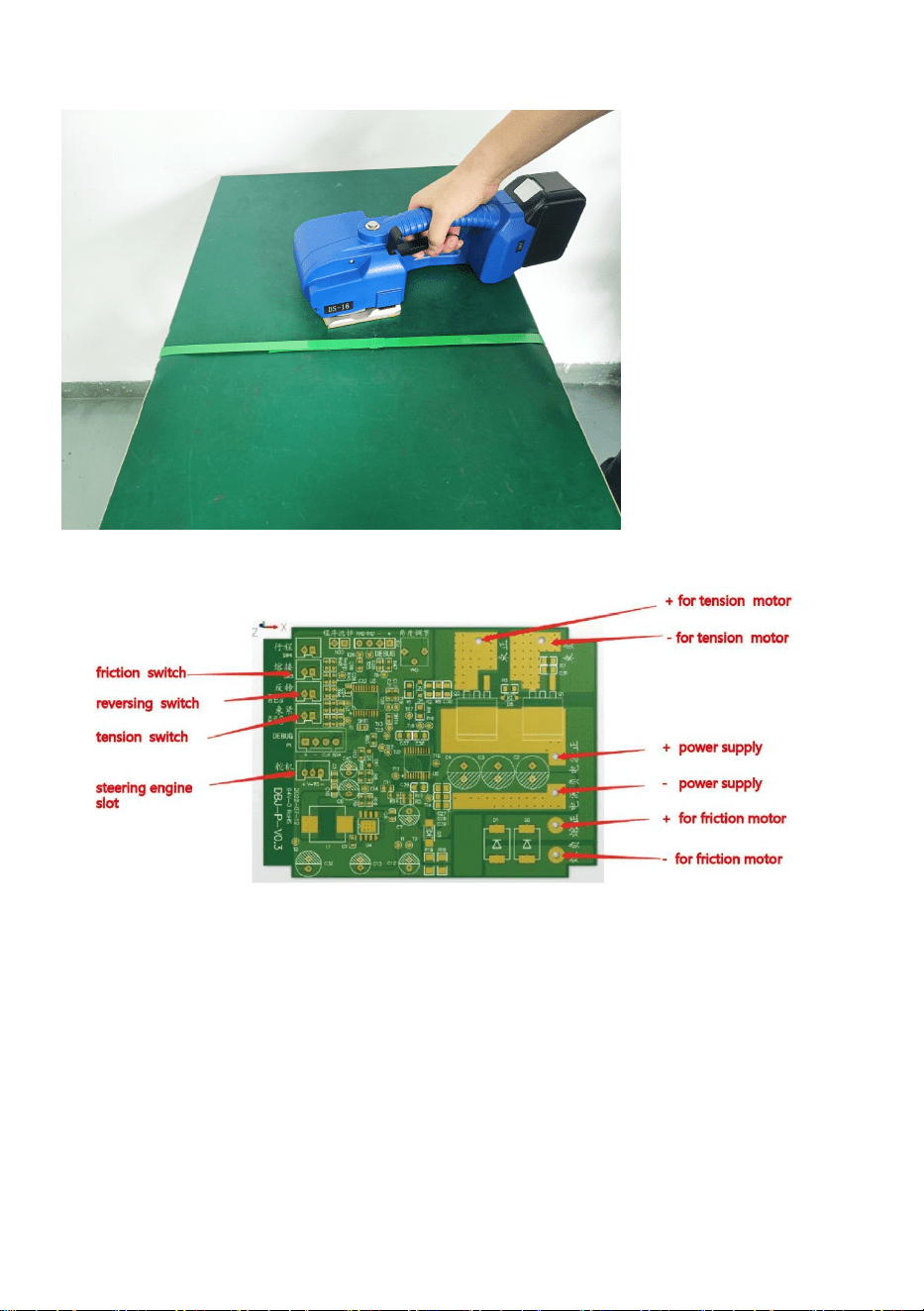

5.Electrical connections

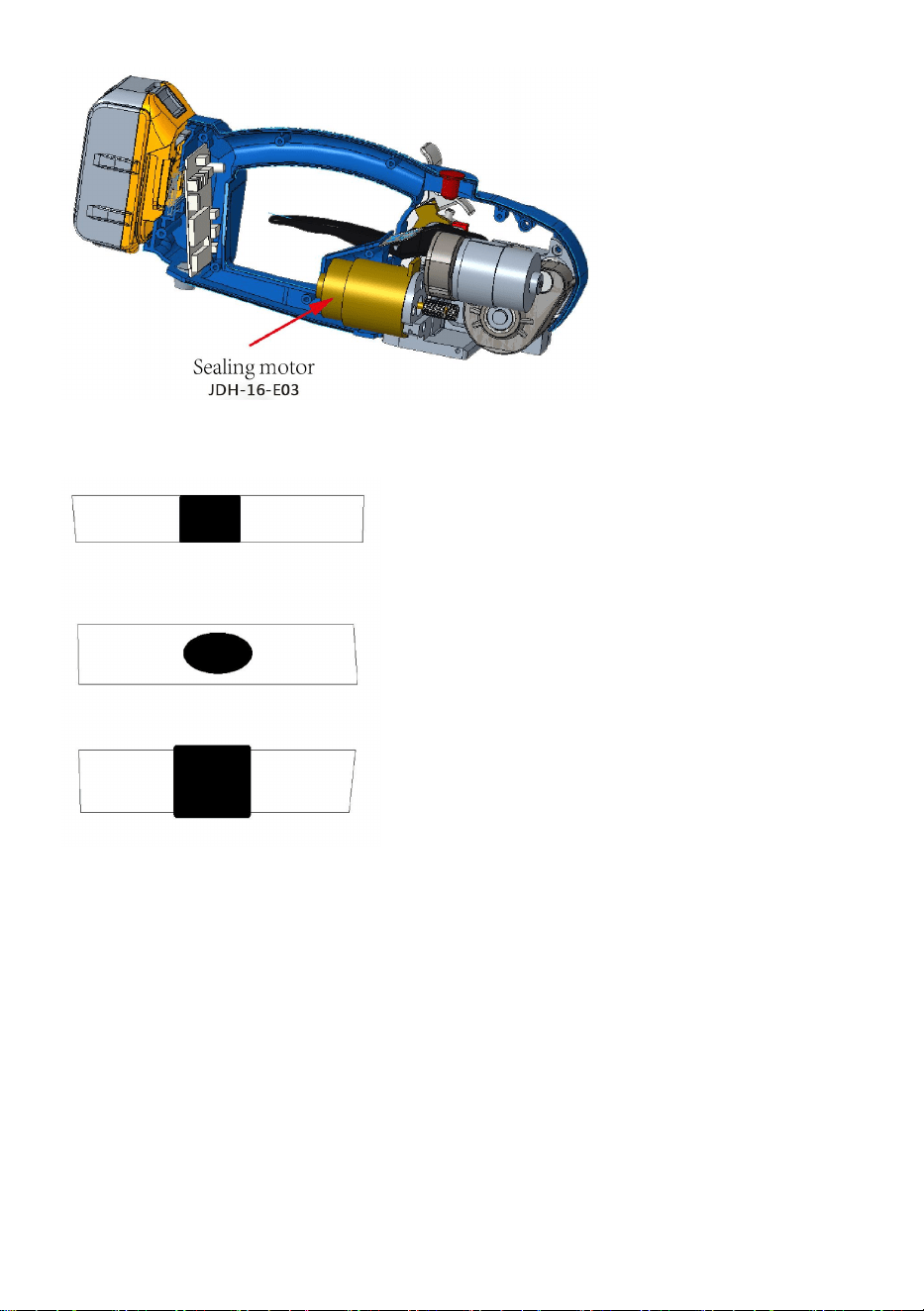

6.Wear parts replacement &bonding state adjustment

■ Note：Please disconnect the power switch and remove the batteries

before each service.

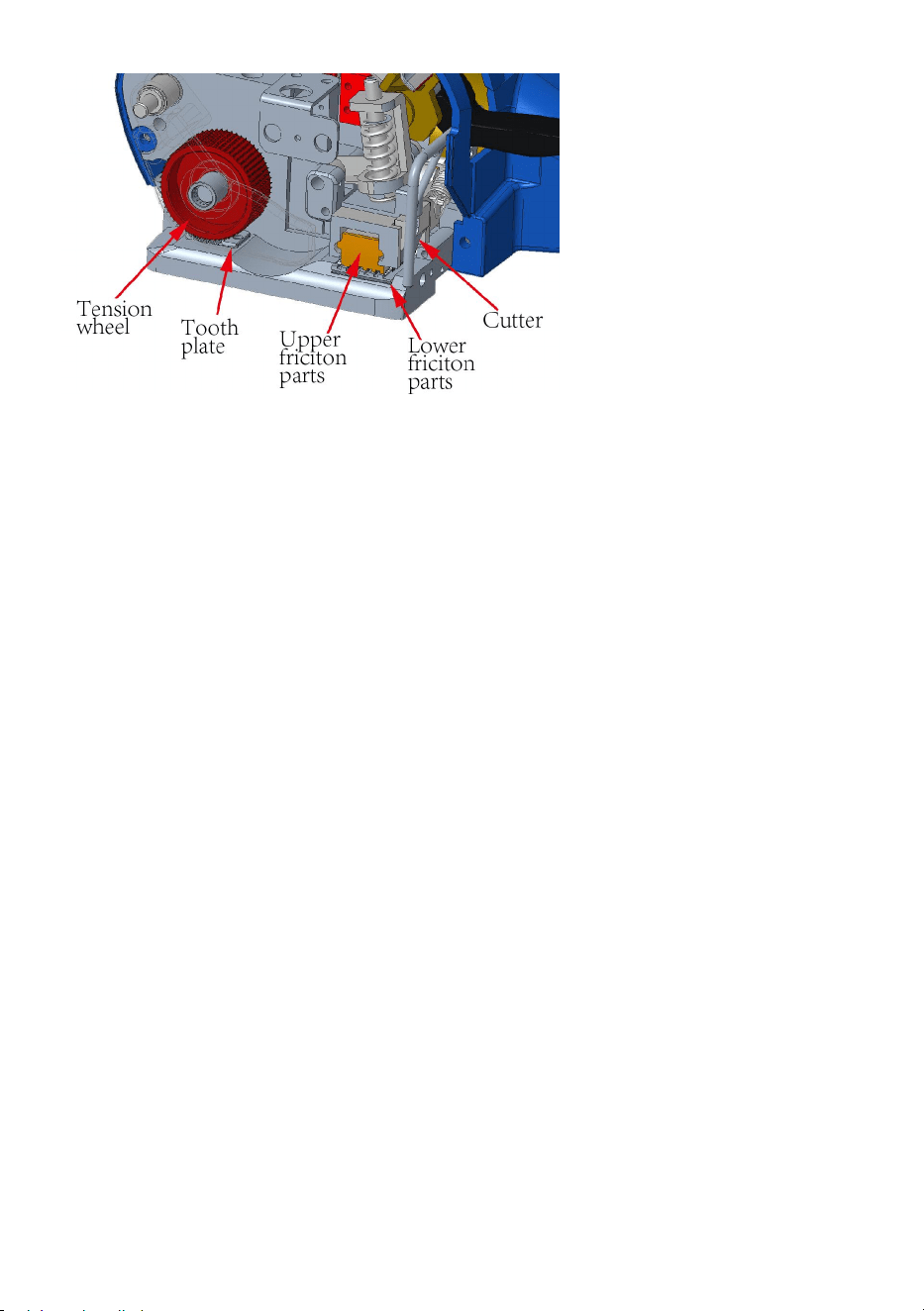

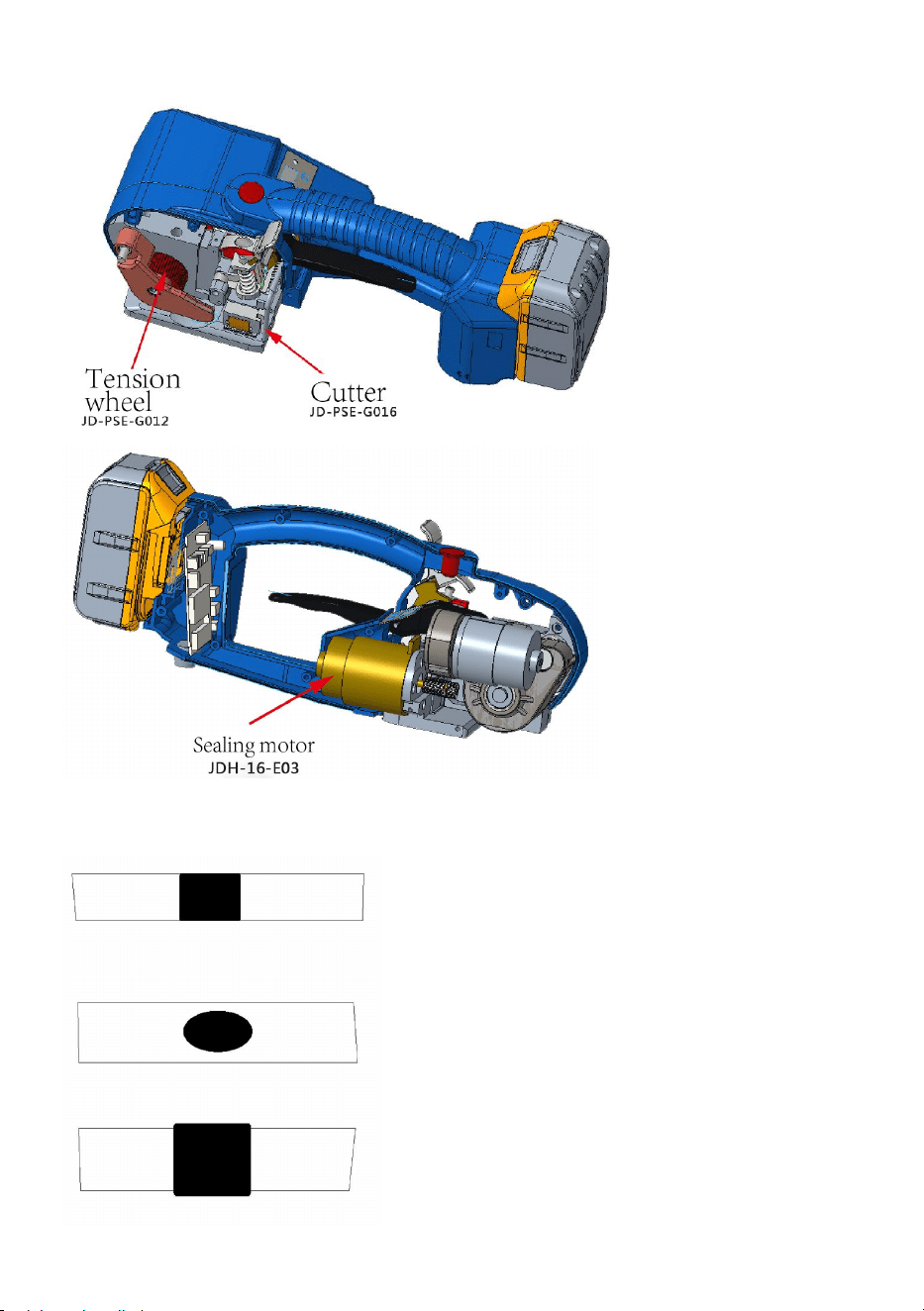

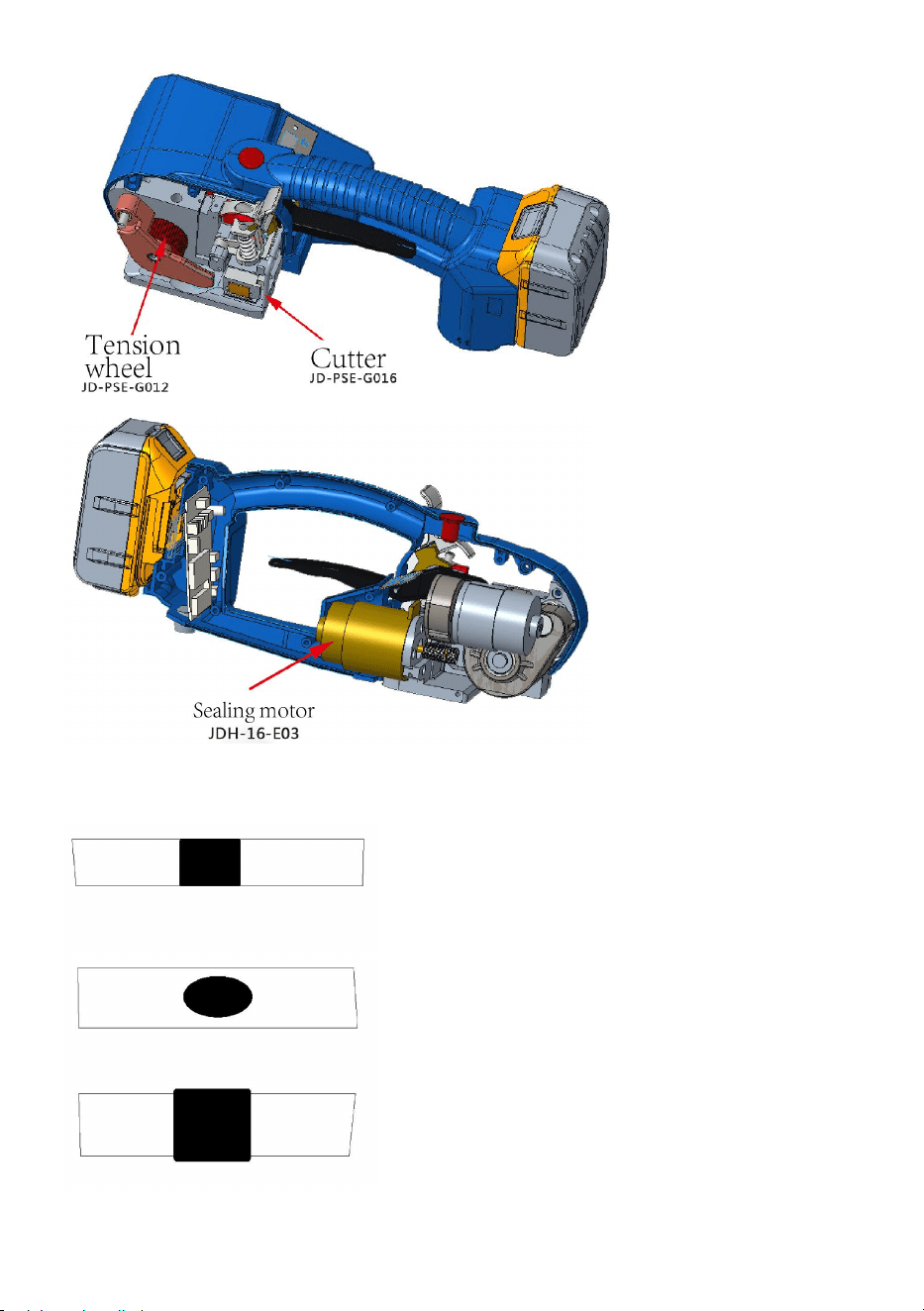

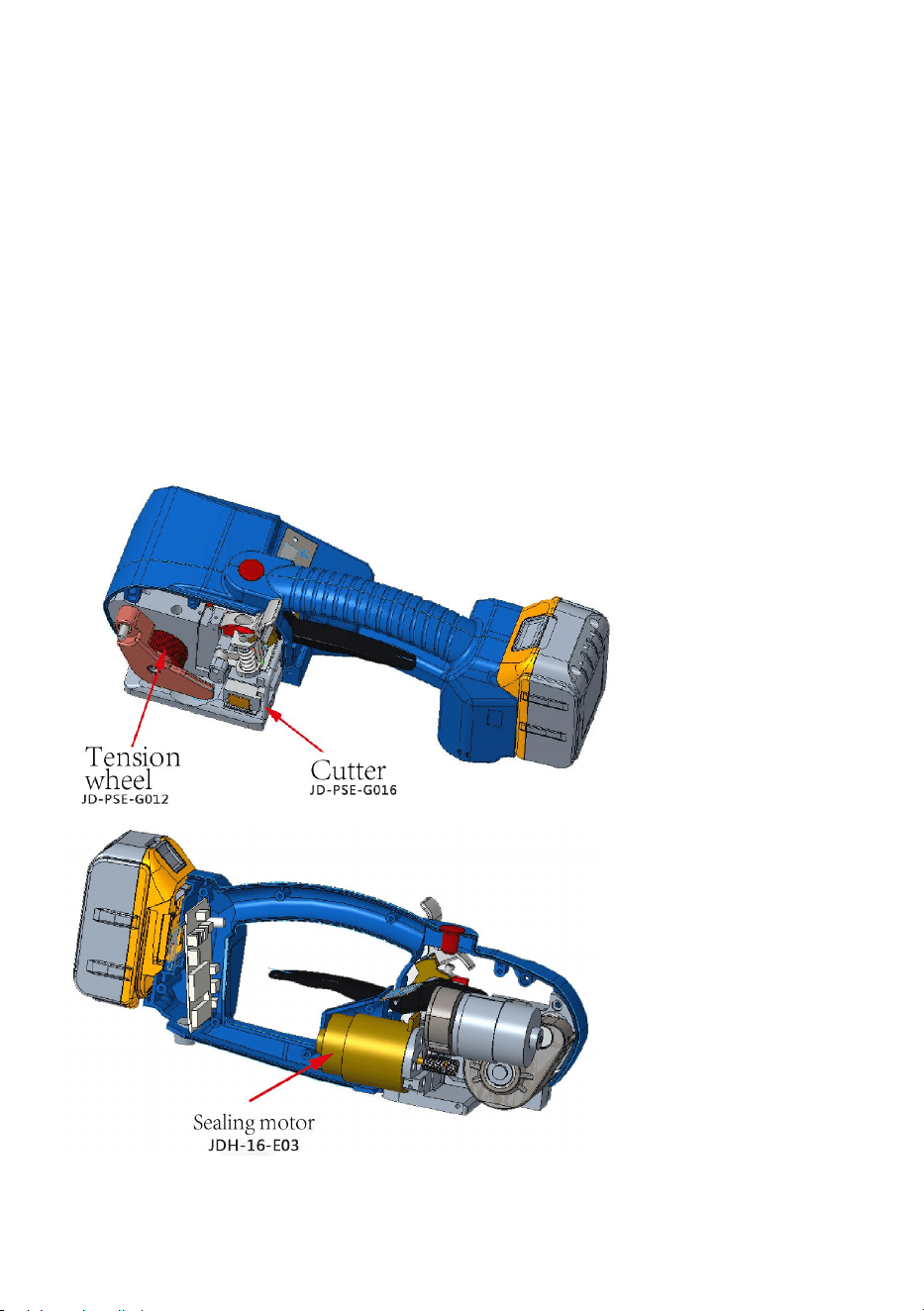

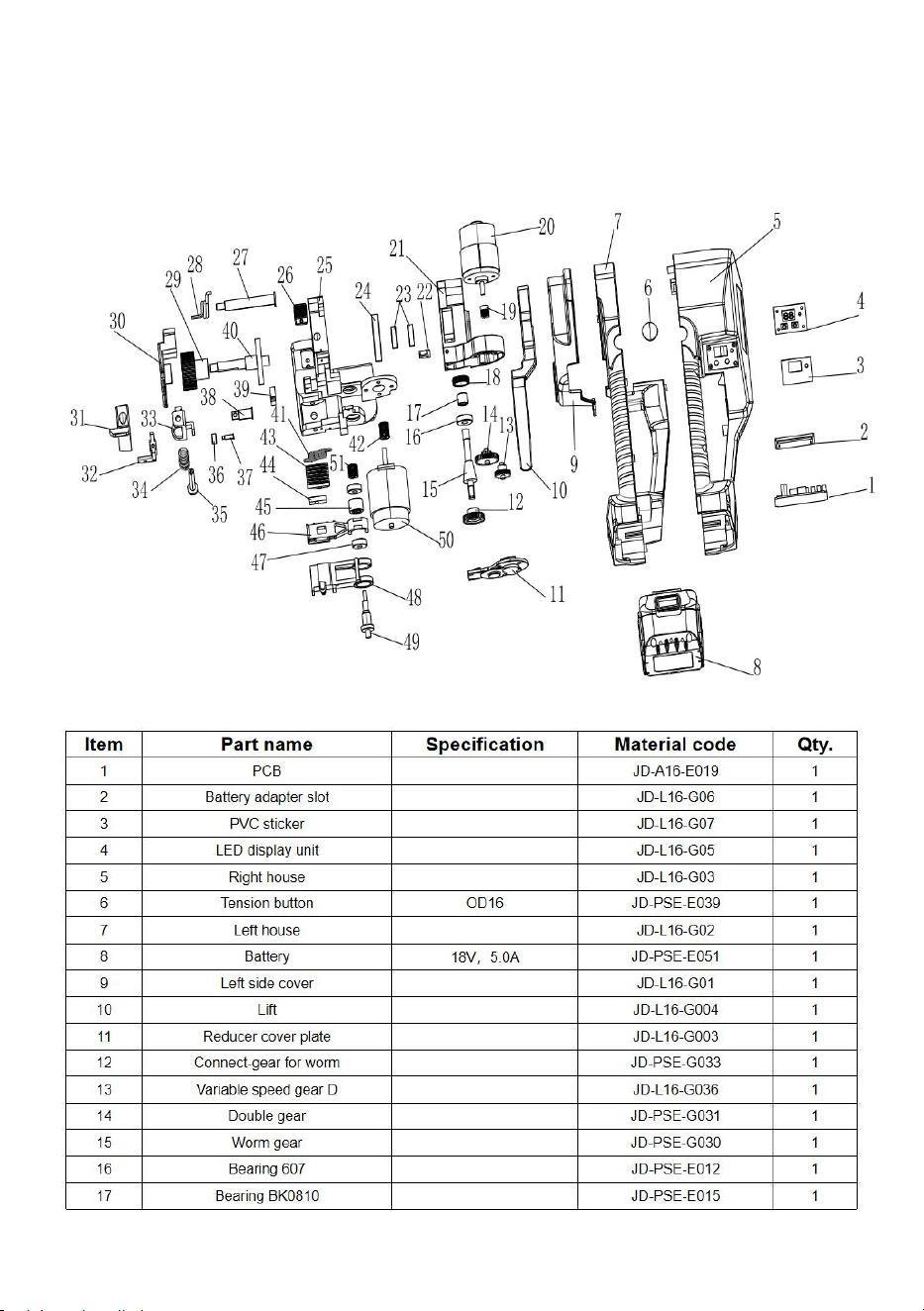

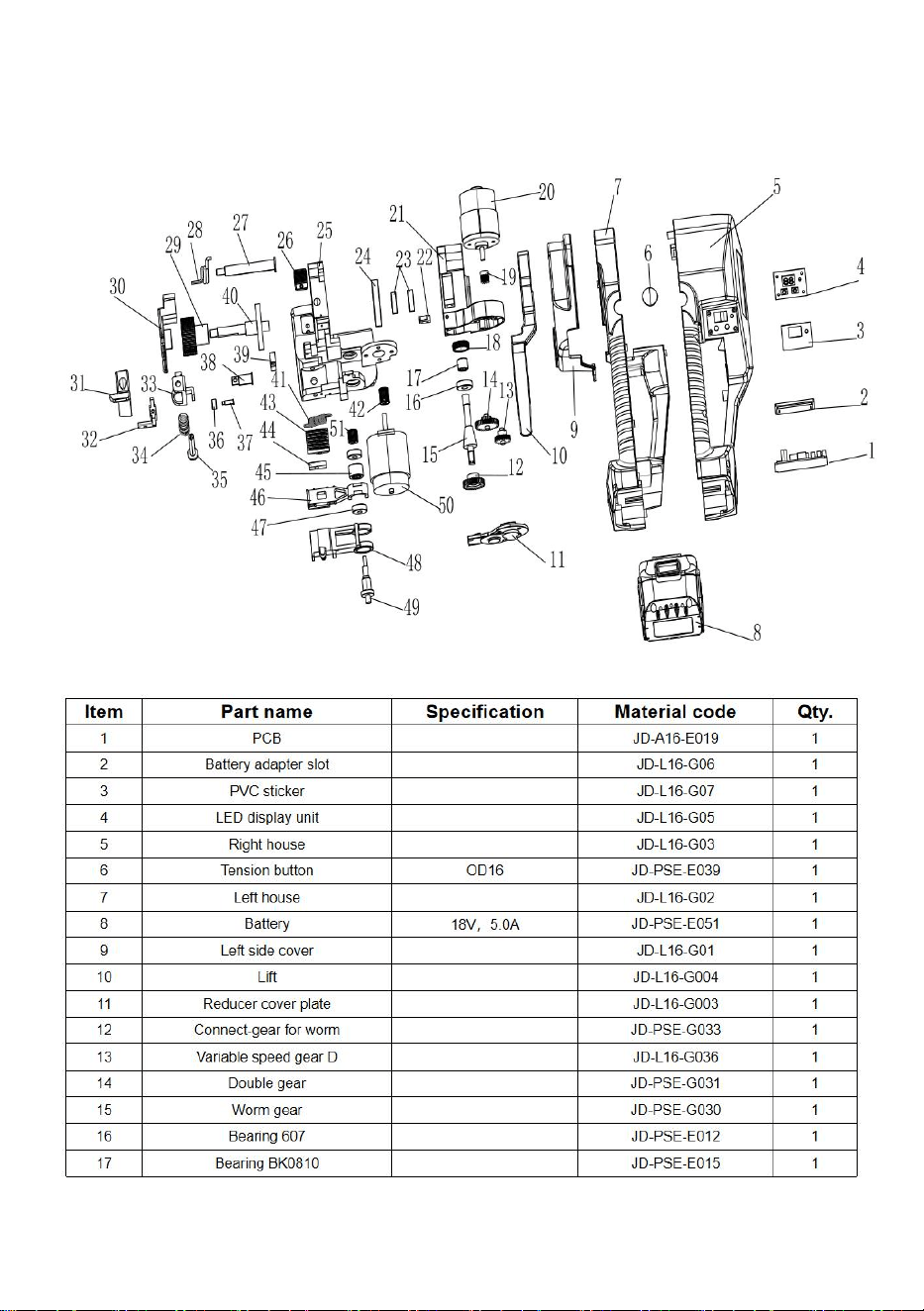

6.1 Wear parts replacement

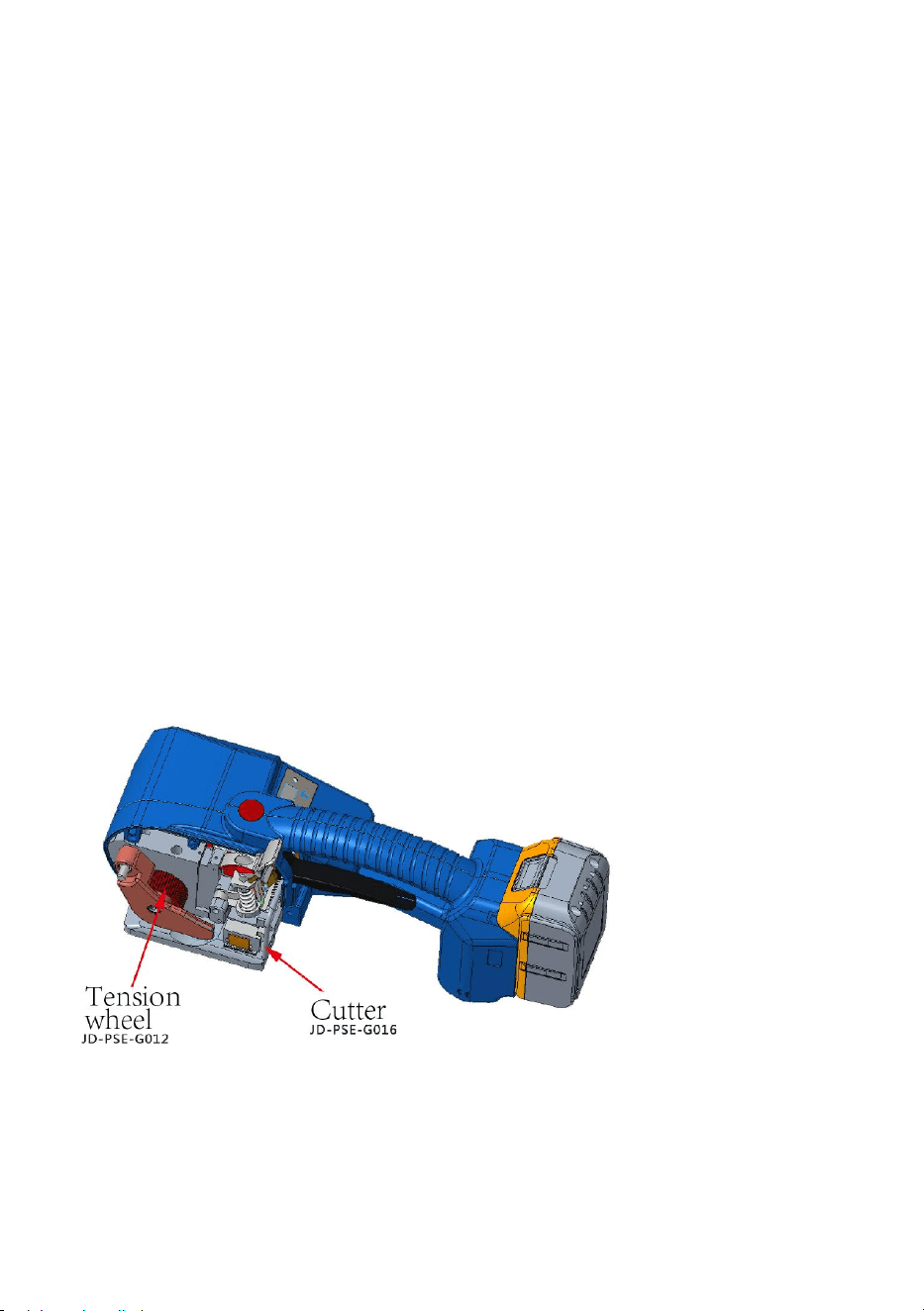

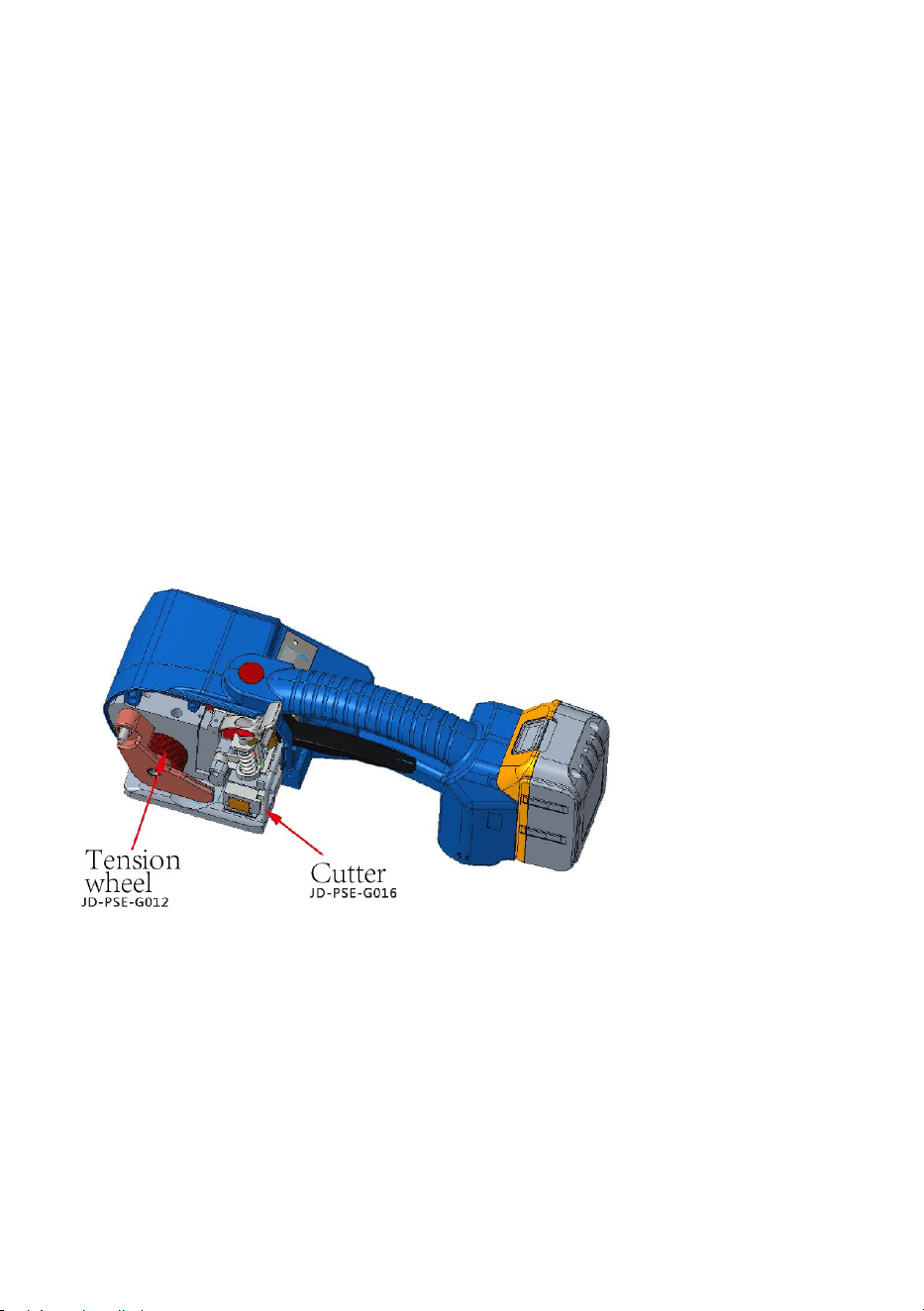

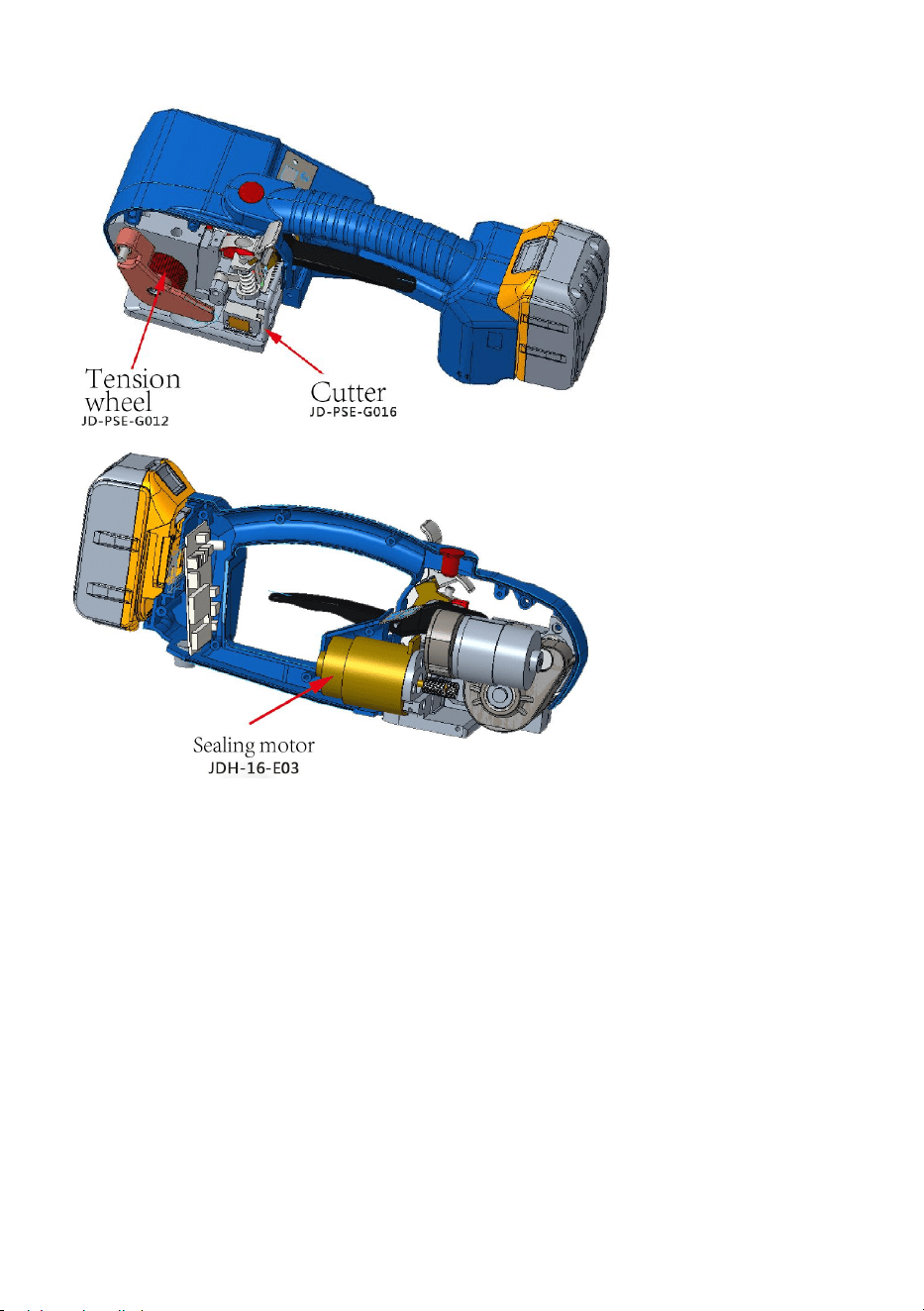

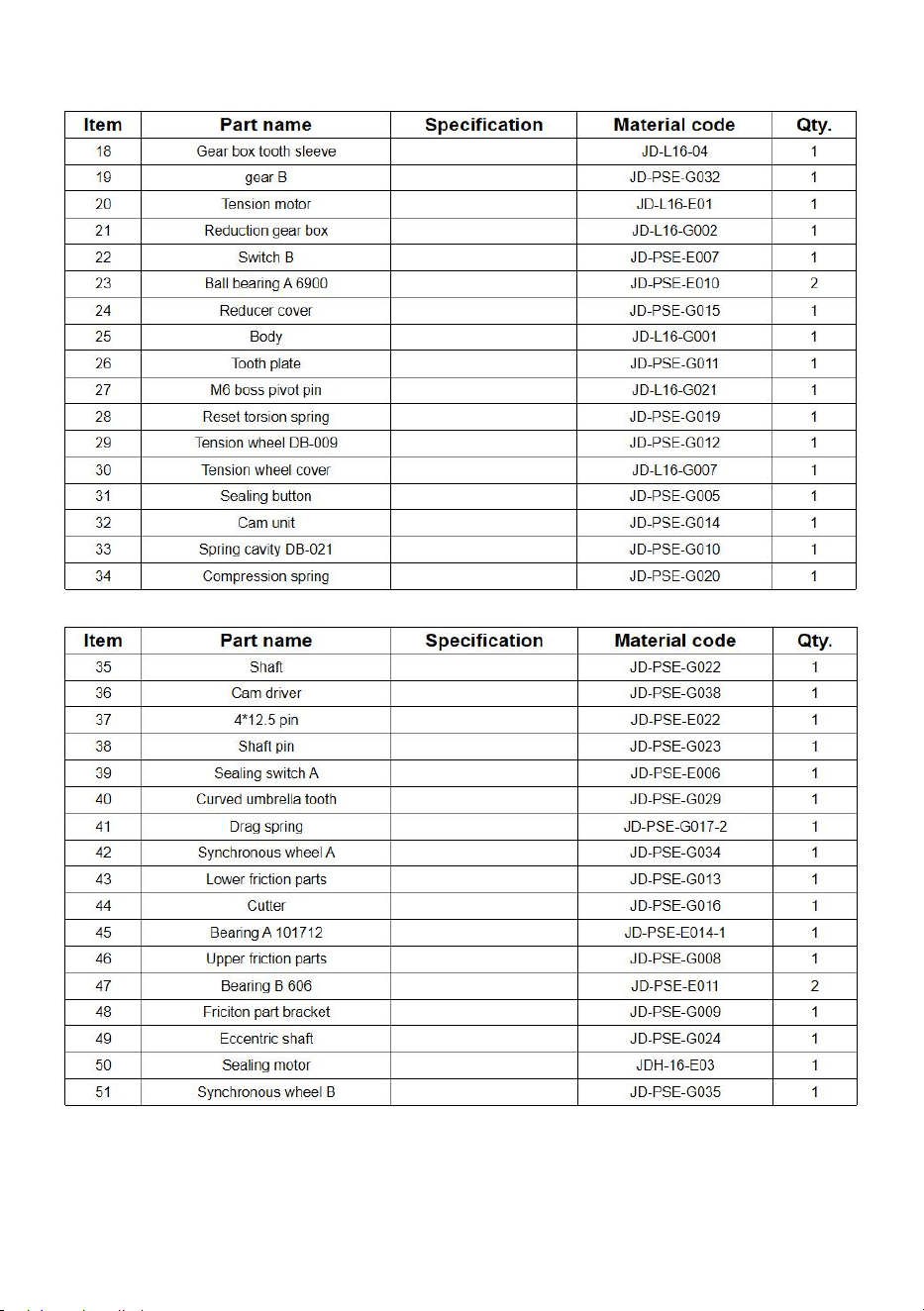

Cutter (JD-PSE-G016)： First loosen the screw on the left cover

plate (JD-L16-G01) and remove it, then remove the screw on the cutter

and remove the cutter for replacement. After installing the cutter, install it in

reverse order.

Lower toothed plate (JD-PSE-G011)： first remove the screws fixing

the toothed plate and remove it, then replace the ejected toothed plate.

After replacement, assemble it in the reverse order.

Tension wheel (JD-PSE-G012)：please remove the left cover plate

as described above, remove the nut fixed on the connecting shaft

(JD-L16-G021), remove the Tension wheel cover(JD-L16-G007), replace

the restraining wheel and replace it in reverse order.

Lower friction part (JD-PSE-G013) ： First loosen and remove the

headless screws fixed on the shaft of the lower friction part, push out the

lower friction part from the bottom for replacement, and then replace it in

reverse order.

6.2 Tightening, bonding and cutting adjustments

①. If the tightening slips, loosen the screws fixed on the tooth plate

and install the tooth plate gasket (JD-PSE-G028) to raise the tooth plate or

replace the tooth plate.

②. When using different packing belts with a thickness of

0.4-1.2MM, timely adjust the gap between the upper friction part

(JD-PSE-G008) and the lower friction part, otherwise poor welding will

occur. When adjusting the clearance between the upper and lower friction

part, first remove the left cover plate, then loosen the remove sealing

button (JD-PSE-G005), fix the lower compression shaft of the bonding

plate (JD-PSE-G022) with a slotted screwdriver, and then turn the nut on

the connecting shaft clockwise or counterclockwise. When rotating

clockwise, the clearance between the upper and lower friction part

becomes larger, and when rotating counterclockwise, the clearance

becomes smaller.

③. The bonding time and the tightening force are adjusted through the

digital display windows E and F on the right cover. Key E adjusts the fusion

time, and key F adjusts the tightening force, increasing from grade 1 to

grade 9.

④. Refer to the following chart for wear part replacement and

bonding & welding time (effect) adjustment.

Diagram of welding &bonding effect

7.Common electrical faults

In the process of use, the baler tool suddenly jammed and LED shows red

when the baling belt stuck in the machine can not be taken out, please

immediately turn power off, cut off the straps to remove the straps stuck in

the tool, promptly charge the battery or replace the battery.When

confirming the battery has power and the fault is not eliminated, you must

remove the left and right plastic covers after removing the battery to check

the tool, such as checking the switches or the wiring on each switch or on

motors has not fallen off, or replace the micro switch or replace the friction

sealing motor.

Perfect friction time

Friction time is too short

Friction time is too long

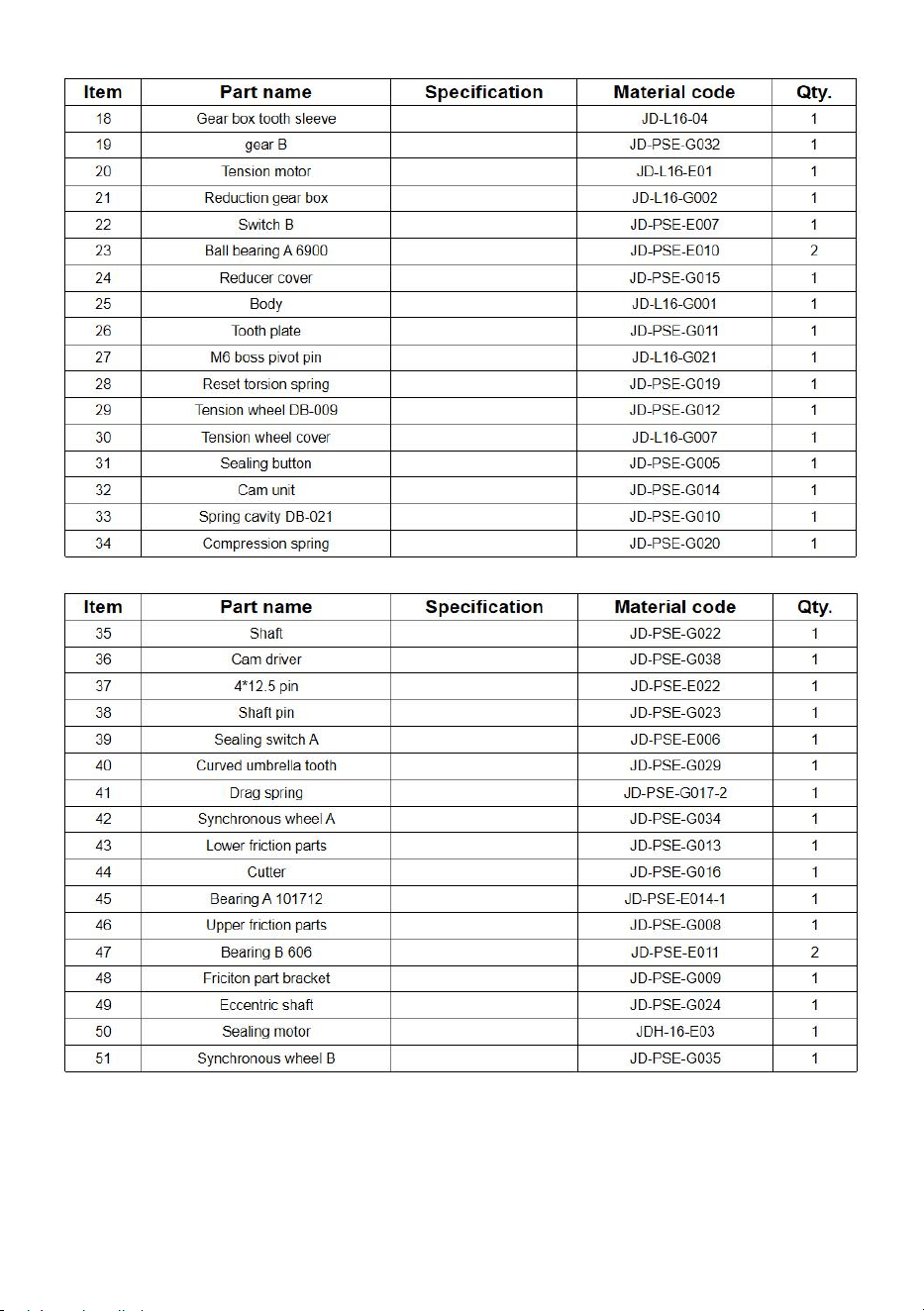

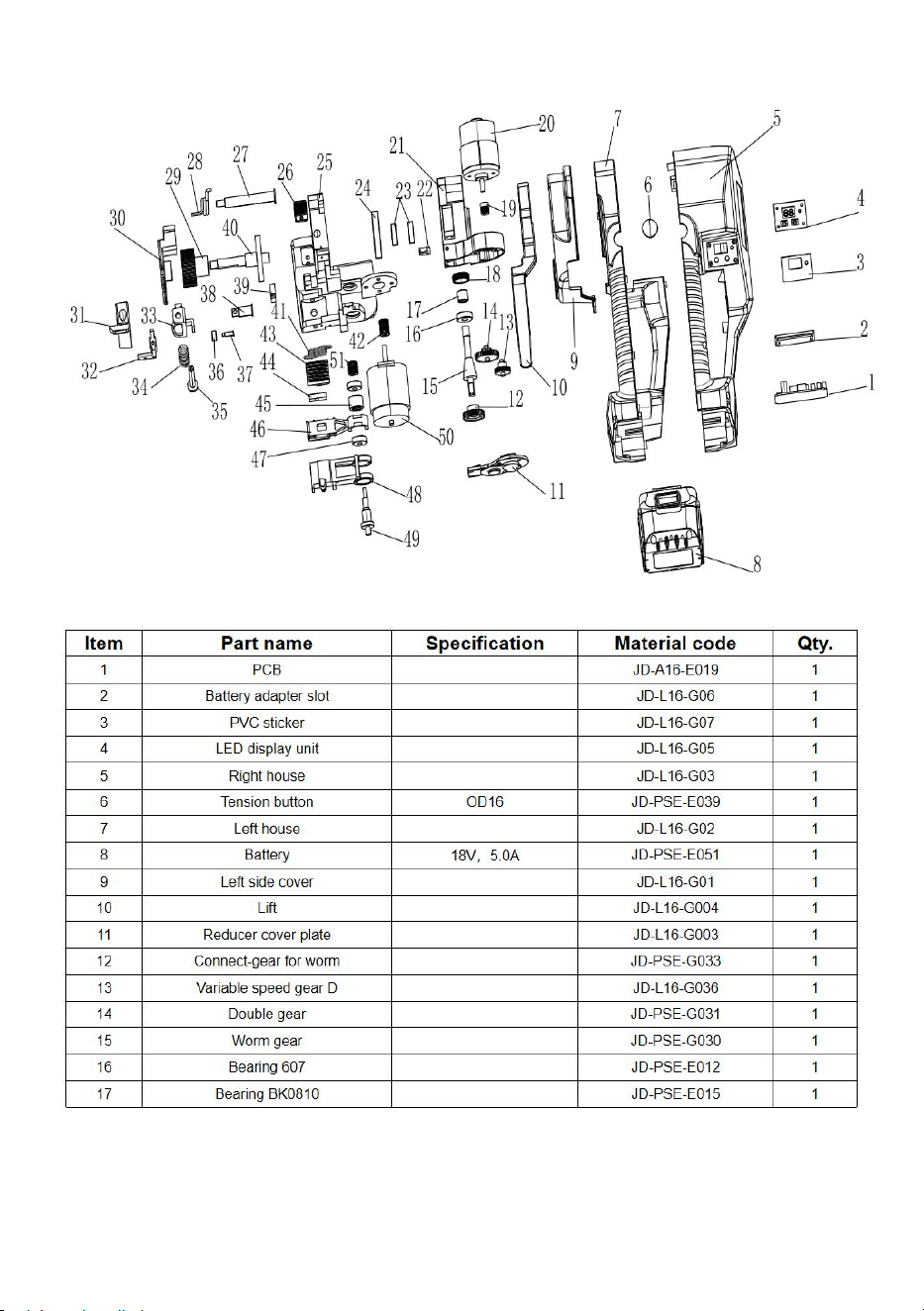

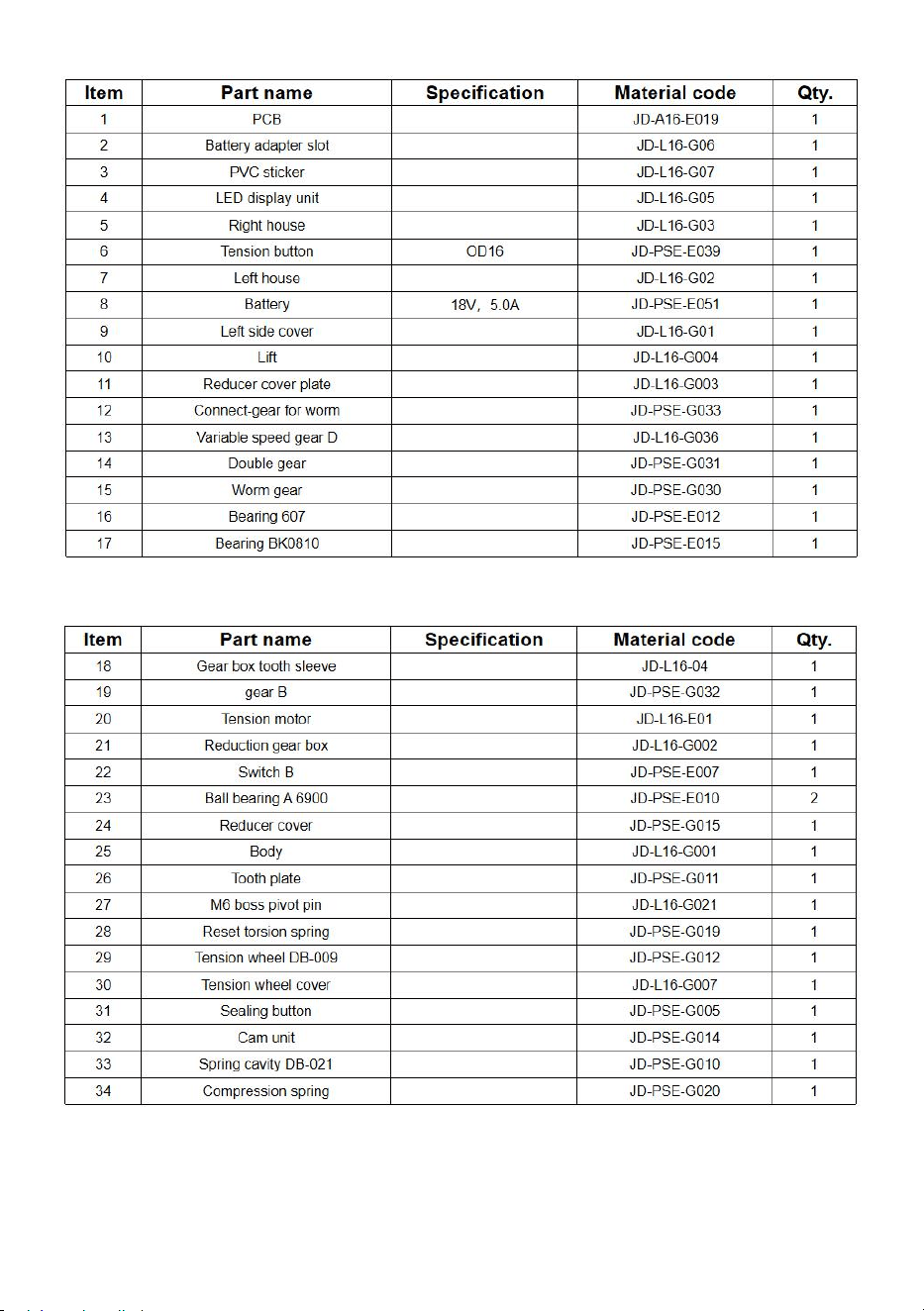

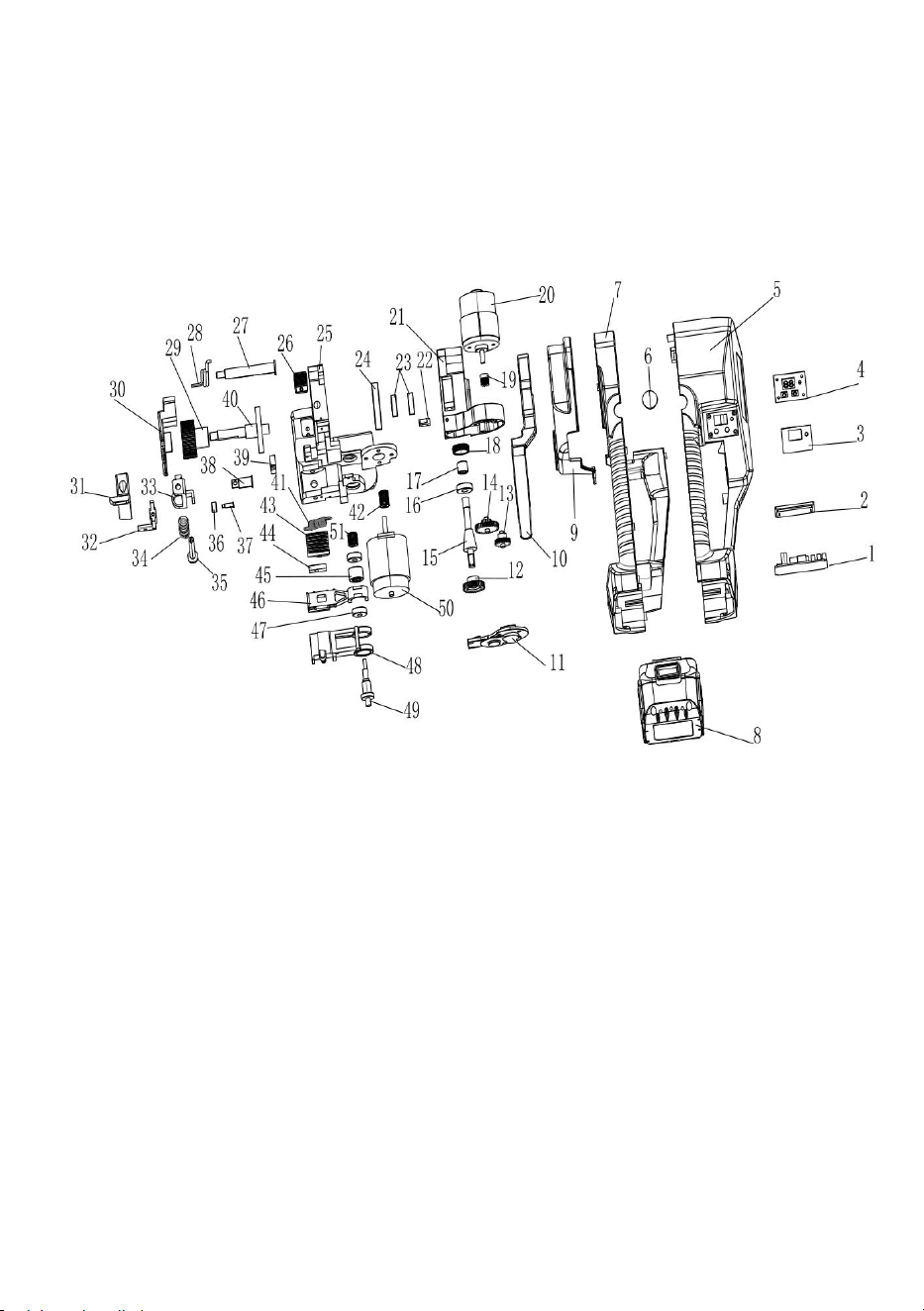

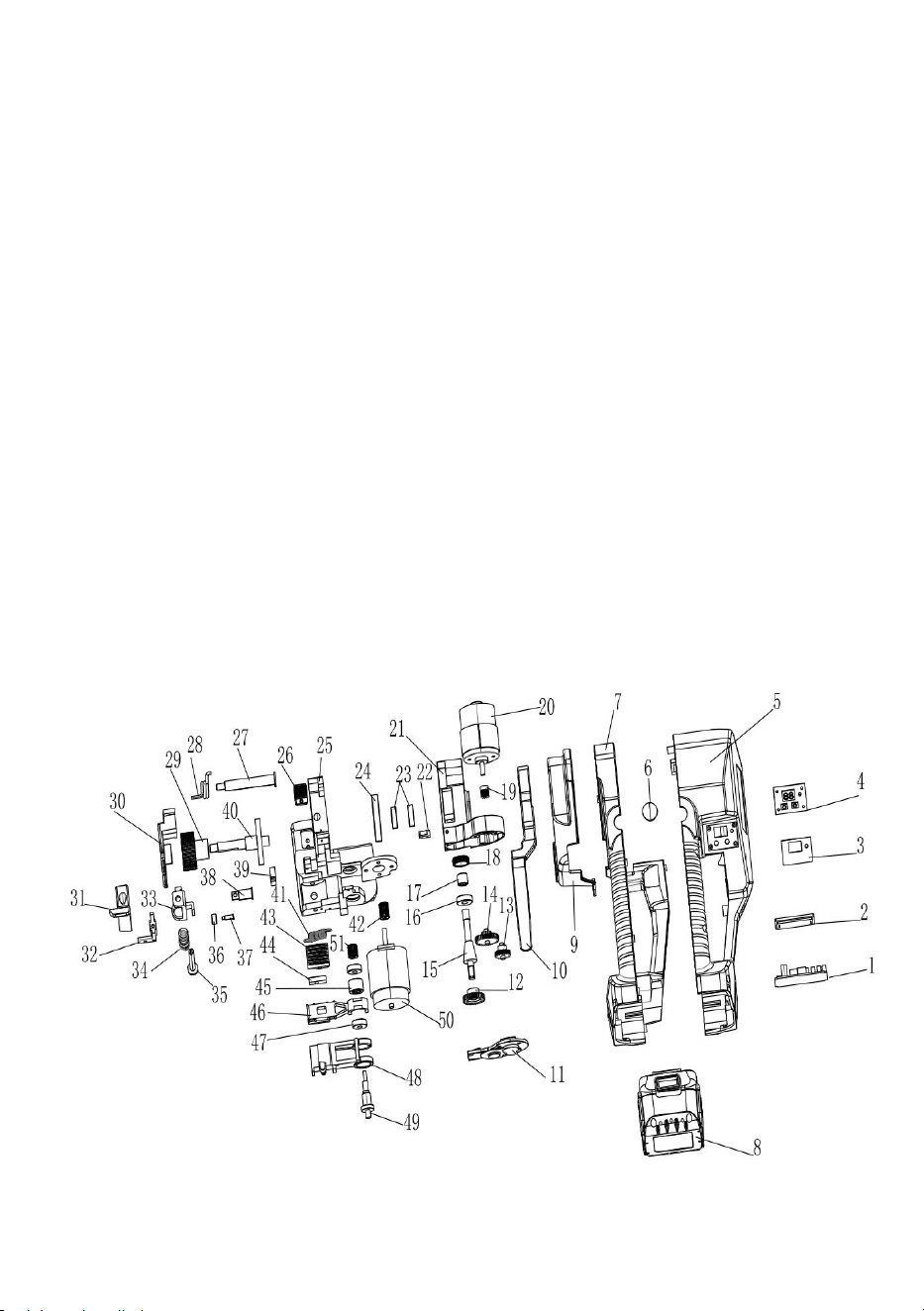

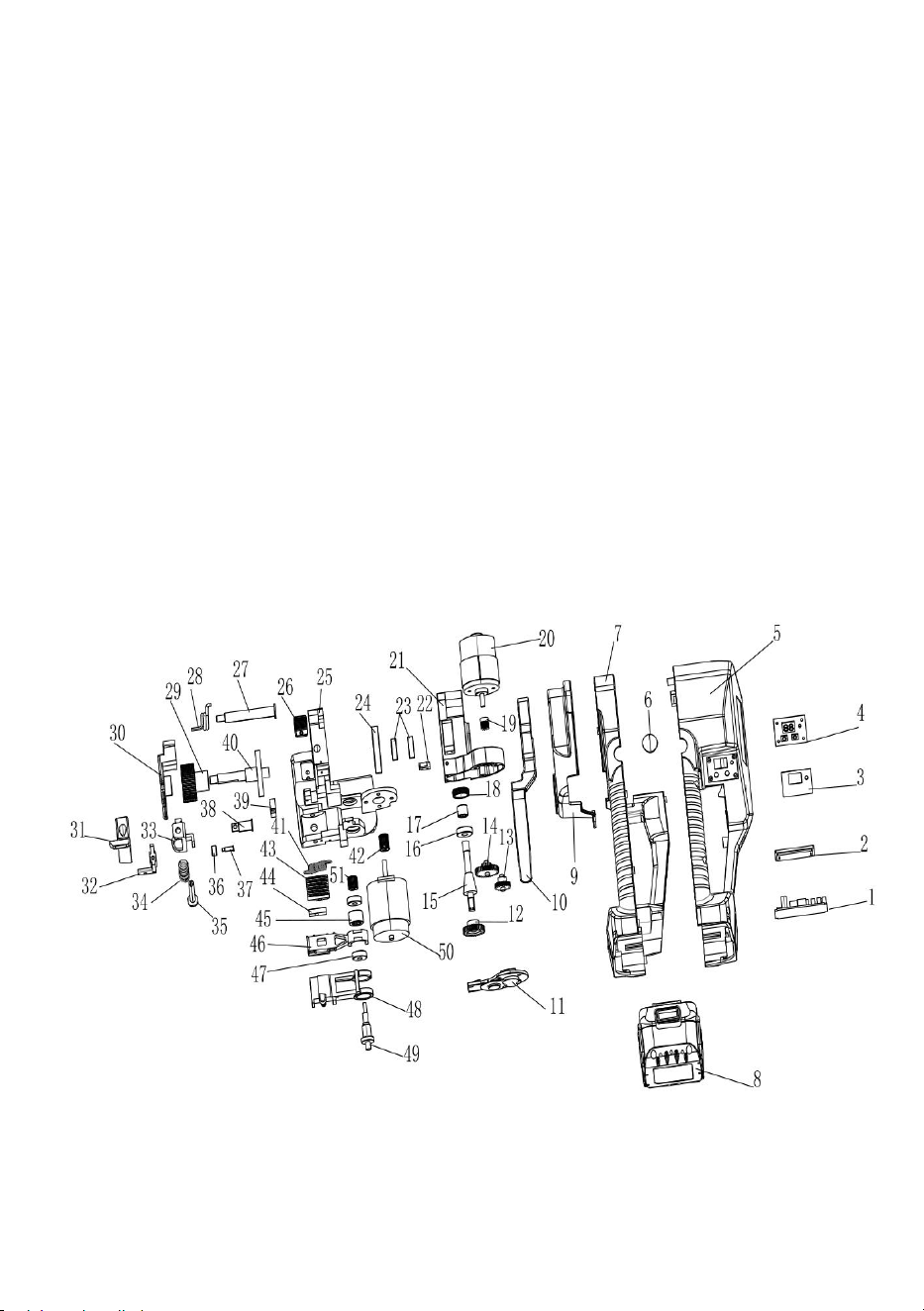

8、Product exploded view and parts list

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

Support technique et certificat de garantie électronique

www.vevor.com/support

Machine de cerclage

MODÈLE: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Modèle : DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Merci beaucoup d'avoir choisi cette machine de cerclage

- Veuillez lire toutes les instructions avant de l'utiliser. Les informations

vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur

différente de celle de l'article réel .

1. Consignes de sécurité

Une formation correcte est requise. Le personnel non correctement

formé n'est pas autorisé à utiliser la cercleuse. Une utilisation incorrecte

peut entraîner des dommages matériels ou des blessures corporelles.

1.1 Fonctionnement sur batterie

*Protection environnementale

Veuillez ne pas jeter la batterie usagée dans la poubelle domestique ou

dans le seau d'eaux usées, veuillez ne pas frapper ou brûler la batterie

usagée.

* Risque de court-circuit

Ne stockez pas les piles avec d'autres objets métalliques. Veuillez ne

pas démonter les piles vous-même et les stocker dans un endroit sec et

résistant au gel. La température ambiante ne doit pas dépasser 50 degrés.

Ne chargez pas les piles usagées et remplacez-les par des neuves

lorsqu'elles sont endommagées ou inutilisables.

1.2 Risques de blessures aux yeux

Veuillez porter des lunettes de protection pour éviter d'endommager vos

yeux lorsque vous utilisez ce produit.

1.3 Fonctionnement

Veuillez lire attentivement les instructions et vous entraîner

correctement avant utilisation. Les personnes qui n'ont pas été

correctement formées ne sont pas autorisées à utiliser la presse à balles

avant de serrer les sangles, si les instructions ne sont pas suivies ou si le

cerclage est chargé de manière déraisonnable, cela peut entraîner une

rupture du cerclage ou une panne de la machine. Ne posez pas vos mains

sur la zone de reliure, la zone de collage ou la zone de coupe du cutter tant

que vous n'êtes pas familiarisé avec la presse à balles. Placez votre main

sur la zone de reliure, la zone de collage et la zone de coupe.

découpe au cutter.

1.4 Zone de soudage par friction

Vous devez vérifier l'état de la zone de soudage par friction et vous

familiariser avec le contrôle et le réglage du temps de friction et du temps

de serrage. Un temps de friction irrégulier peut entraîner une mauvaise

adhérence et entraîner de graves dommages. Veuillez donc ne pas

expédier ou transporter des boîtes qui n'ont pas été correctement

emballées et manipulées.

1.5 Répartition des sangles d'emballage

Veuillez utiliser le chariot du plateau de ceinture spécialement

conçu pour distribuer les sangles. Lorsqu'elles ne sont pas utilisées, fixez

l'extrémité des sangles dans l'ouverture de fixation des sangles.

1.6 Avertissement concernant les sangles

N'utilisez pas de sangles pour traîner ou soulever des charges car

cela pourrait entraîner des dommages matériels ou des blessures

corporelles.

1.7 Risques de rupture de sangle

Mauvais fonctionnement ; trop serré; ne pas utiliser le cerclage

comme requis entraînera la perte de la force de tension ou la rupture du

cerclage, ce qui pourrait éventuellement endommager la boîte/les

marchandises et briser l'objet, faire perdre l'équilibre et tomber à

l'opérateur ou provoquer la machine de cerclage. et le cerclage heurte

rapidement le visage de l'opérateur, provoquant ainsi des blessures.

■ Remarque :

* Si la charge est remplie de bords tranchants, veuillez ajouter une

protection des bords.

* Enroulez les sangles autour de la zone appropriée à attacher.

* L'opérateur ne doit pas être dans la même position en ligne droite que la

cercleuse pendant le serrage et la friction pour éviter que la presse à balles

et les sangles ne basculent sur le visage de l'opérateur. Et rappelez ou

demandez aux spectateurs de rester à l'écart de la zone d'exploitation

pendant le fonctionnement. Veuillez également utiliser le cerclage avec les

spécifications de largeur et de résistance recommandées, ce qui

contribuera à améliorer la qualité et l'efficacité de l'emballage, car un

cerclage inadapté peut provoquer la rupture du cerclage ou le

détachement de la boîte pendant le transport.

1.8 Coupe des sangles

Lors de la coupe des sangles, veuillez utiliser l'outil de coupe approprié et

garder une distance de sécurité avec les personnes, pas dans la même

ligne que les sangles et loin de la direction lâche du cerclage. Veuillez

utiliser les outils spécialement conçus pour couper les sangles, pas de

marteaux, pinces, haches, scies à métaux, etc.

1.9 Risques de glissades et de chutes

Veuillez garder la zone de cerclage propre et bien rangée, car des zones

de travail en désordre peuvent provoquer des accidents et des chutes

peuvent survenir si vous n'atterrissez pas bien ou si vous êtes déséquilibré

avant la tension, en particulier dans les petites zones de travail telles que

les cages d'escalier. Essayez de garder votre équilibre lors de la

manipulation. Les deux pieds doivent être sur une surface plane et ferme

en même temps. N'utilisez pas l'appareil si vous n'êtes pas bien ou dans

une condition physique difficile.

Veuillez noter les précautions mentionnées spécifiquement pour la zone de

travail.

1.10 Dangers de la presse à balles

* Un bon entretien de la presse est très nécessaire.

* Vérifiez régulièrement les pièces de la presse. En cas d'usure ou de

dommages, veuillez ne pas continuer à utiliser la presse jusqu'à ce que les

pièces soient remplacées.

* N'utilisez pas la presse sans les sangles

* Ne modifiez pas la presse car cela pourrait provoquer des blessures.

2. Paramètres techniques

2.1 Description de l'outil de cerclage sur batterie

L'outil de cerclage de batterie DS-16 offre des performances d'étanchéité

parfaites. Il peut permettre aux utilisateurs de profiter d'un moyen de

cerclage efficace. Le DS-16 a sa puissance de tension maximale de 2 500

N et 9 niveaux peuvent être ajustés par affichage numérique. Il est

alimenté par une batterie au lithium haute capacité de 6 000 mAh, ce qui

lui permet de fonctionner 600 cycles par charge complète. L’un des

principaux arguments de vente est qu’il est économique par rapport aux

produits similaires disponibles sur le marché. C'est un bon produit pour

que les concessionnaires explorent et saisissent le marché. Le DS-16 est

un outil si puissant et peut être largement utilisé dans la plupart des

industries.

2.2 Dimensions de la presse

Longueur: 3 6 0MM

Largeur: 13 0 MM

Hauteur: 1 4 0MM

2.3 Matériaux de cerclage

Matériau des sangles : ruban PET (polyester) et PP (polypropylène) à

surface plane ou gaufrée.

Spécifications des sangles: largeur 9-16MM, épaisseur 0. 4-1.2MM .

Veuillez choisir les sangles de la taille appropriée en fonction de la presse

à balles que vous achetez.

2.4 Résistance des sangles

Force d'étirement : réglable de 60 0 à 32 00 N, la valeur maximale est

déterminée par le matériau des sangles.

Vitesse d'alimentation de la sangle : 50-150 MM/S. Résistance au

frottement : env. 75 % de la valeur de résistance des sangles.

2.5 Environnement de travail

La température ambiante de fonctionnement est de 5 à 45 °C, avec une

température de fonctionnement optimale de 15 à 25 °C.

Utiliser ou conserver avec soin pour se protéger de l’eau et de l’humidité.

3.Accessoires

■ Remarque : Veuillez utiliser les accessoires ou les

accessoires mentionnés dans le manuel, l'utilisation d'autres accessoires

peut endommager l'équipement ou provoquer des blessures.

3.1 Presse à balles portative rechargeable

Étant donné que la presse utilise des batteries nickel-cadmium (Nicd)

nickel-hydrure métallique (NiMH), veuillez acheter les batteries

séparément en fonction des paramètres suivants.

Type : batterie au lithium.

Tension : 18 V.

Capacité: 5000 MAH

3.2 Chargeur de batterie

Chargement direct (en option)

Tension d'entrée du chargeur : AC100-240 V.

Tension de sortie : 21 V, 2,5 A.

Temps de charge : environ 90 minutes.

4.Opérations

4.1 Installation de la batterie

* Ne laissez pas les batteries de la presse à balles sous la pluie ou dans

l'eau.

* Pour des raisons de sécurité, la batterie est livrée non chargée et

séparée de l'appareil, veuillez suivre les instructions de montage.

* Retirez la batterie en appuyant sur le Clip Snap de la batterie avec votre

pouce et en l'extrayant vers le haut ou en relâchant le Clip Snap après

avoir chargé la batterie.

* Le voyant est rouge lorsque la batterie est faible, le voyant est rouge lors

de la charge et le voyant de charge est vert lorsque la charge est terminée.

4.2 Éléments de commande

4.3 Mode semi-automatique et mode automatique

Le L-16 dispose de 2 modes de tension : une touche pour tendre et

appuyer continuellement sur le bouton pour tendre. Comment faire une

conversion de mode ? Appuyez simplement sur le bouton de tension et

soulevez la poignée en même temps et lorsque l'indicateur clignote

alternativement, la conversion de mode est effectuée.

4.4 Opérations de la presse

*Mode de tension semi-automatique (appuyez continuellement sur le

bouton pour tendre)

Étape 1 Enroulez et empilez les sangles

Veuillez enrouler les sangles de la manière indiquée et ne laissez à aucun

moment les sangles être mouillées par de l'huile ou d'autres débris.

L'étape 2 insère les sangles dans la presse

Lors de l'insertion des sangles, les sangles dans le sens de la tension

doivent être empilées à l'extrémité supérieure, la sangle inférieure doit être

étirée jusqu'au bas de la roue d'alimentation pour couvrir l'avant de la

plaque dentaire 5 à 10 mm plus longtemps, lors de l'insertion des

sangles. , veuillez soulever la poignée avec votre main droite, insérez les

sangles avec votre main gauche, les extrémités supérieure et inférieure

des sangles doivent être empilées parallèlement les unes aux autres après

avoir relâché la poignée de levage.

Étape 3 Serrez ou introduisez les sangles

Lorsque vous appuyez sur le bouton de tension et que vous le relâchez, la

presse vous donnera le temps de serrage prédéfini par défaut. Lorsque

l'étanchéité n'est pas suffisante ou trop serrée, augmentez ou diminuez

simplement le niveau de puissance de tension de manière appropriée

jusqu'à ce qu'elle soit appropriée. Lors du serrage, gardez la presse à

balles en mouvement parallèle et dans la direction avant de la presse sans

objets divers.

Étape 4 Souder les sangles

Après avoir appuyé sur le bouton par friction, la presse scelle et coupe

automatiquement les sangles (le temps est prédéfini par le système et peut

être augmenté ou diminué pour ajuster le niveau de temps de friction).

Étape 5 Éloignez la presse

Une fois l'opération de liage terminée, soulevez la poignée et la roue

d'alimentation en sens inverse pour desserrer les sangles en conséquence,

puis éloignez la presse.

*Une touche pour le mode tension

Étape 1 Enroulez et empilez les sangles

Veuillez enrouler les sangles de la manière indiquée et ne laissez à aucun

moment les sangles être mouillées par de l'huile ou d'autres débris.

L'étape 2 insère les sangles dans la presse

Lors de l'insertion des sangles, les sangles dans le sens de la tension

doivent être empilées à l'extrémité supérieure, la sangle inférieure doit être

étirée jusqu'au bas de la roue d'alimentation pour couvrir l'avant de la

plaque dentaire 5 à 10 mm plus longtemps, lors de l'insertion des

sangles. , veuillez soulever la poignée avec votre main droite, insérez les

sangles avec votre main gauche, les extrémités supérieure et inférieure

des sangles doivent être empilées parallèlement les unes aux autres après

avoir relâché la poignée de levage.

Étape 3 Serrez les sangles

Lorsque vous appuyez sur le bouton de tension et que vous le relâchez, la

presse à balles tend automatiquement les sangles.

Étape 4 Souder les sangles

Après avoir appuyé sur le bouton par friction, la presse scelle et coupe

automatiquement les sangles (le temps est prédéfini par le système et peut

être augmenté ou diminué pour ajuster le niveau de temps de friction).

Étape 5 Éloignez la presse

Une fois l'opération de liage terminée, soulevez la poignée et la roue

d'alimentation en sens inverse pour desserrer les sangles en conséquence,

puis éloignez la presse.

5.Connexions électriques

6. Remplacement des pièces d'usure et réglage de

l'état de liaison

■ Remarque : Veuillez débrancher l'interrupteur d'alimentation et retirer les

piles avant chaque entretien.

6.1 Remplacement des pièces d'usure

Couteau (JD-PSE-G016) : Desserrez d'abord la vis sur le couvercle

gauche (JD-L16-G01) et retirez-la, puis retirez la vis du couteau et retirez

le couteau pour le remplacer. Après avoir installé le cutter, installez-le dans

l'ordre inverse.

Plaque dentée inférieure (JD-PSE-G011) : retirez d'abord les vis fixant la

plaque dentée et retirez-la, puis remplacez la plaque dentée éjectée. Après

remplacement, assemblez-le dans l'ordre inverse.

Roue de tension (JD-PSE-G012) : veuillez retirer le couvercle gauche

comme décrit ci-dessus, retirer l'écrou fixé sur l'arbre de connexion

(JD-L16-G021), retirer le couvercle de la roue de tension (JD-L16-G007),

remplacer la roue de retenue et remplacez-la dans l'ordre inverse.

Pièce de friction inférieure (JD-PSE-G013) : desserrez et retirez d'abord

les vis sans tête fixées sur l'arbre de la pièce de friction inférieure, poussez

la pièce de friction inférieure vers le bas pour la remplacer, puis

remplacez-la dans l'ordre inverse.

6.2 Ajustements de serrage, de collage et de coupe

①. Si le serrage glisse, desserrez les vis fixées sur la plaque dentaire et

installez le joint de la plaque dentaire (JD-PSE-G028) pour relever la

plaque dentaire ou remplacer la plaque dentaire.

②. Lorsque vous utilisez différentes courroies d'emballage d'une épaisseur

de 0,4 à 1,2 mm, ajustez en temps opportun l'écart entre la partie de

friction supérieure (JD-PSE-G008) et la partie de friction inférieure, sinon

une mauvaise soudure se produira. Lors du réglage du jeu entre les parties

de friction supérieure et inférieure, retirez d'abord la plaque de

recouvrement gauche, puis desserrez le bouton de retrait d'étanchéité

(JD-PSE-G005), fixez l'arbre de compression inférieur de la plaque de

liaison (JD-PSE-G022) avec un tournevis plat, puis tournez l'écrou sur

l'arbre de connexion dans le sens des aiguilles d'une montre ou dans le

sens inverse. Lors d'une rotation dans le sens des aiguilles d'une montre,

le jeu entre les parties de friction supérieure et inférieure devient plus

grand, et lors d'une rotation dans le sens inverse des aiguilles d'une

montre, le jeu devient plus petit.

③. Le temps de collage et la force de serrage sont réglés via les fenêtres

d'affichage numérique E et F sur le capot droit. La touche E ajuste le temps

de fusion et la touche F ajuste la force de serrage, augmentant du grade 1

au grade 9.

④. Reportez-vous au tableau suivant pour le remplacement des pièces

d'usure et le réglage du temps (effet) de liaison et de soudage.

Schéma de l'effet de soudage et de liaison

Perfect friction time

Friction time is too short

Friction time is too long

7. Défauts électriques courants

En cours d'utilisation, l'outil de presse s'est soudainement bloqué et la LED

s'allume en rouge lorsque la courroie de pressage coincée dans la

machine ne peut pas être retirée. Veuillez immédiatement éteindre

l'alimentation, couper les sangles pour retirer les sangles coincées dans

l'outil, charger rapidement. La batterie ou remplacer la batterie. Lorsque

vous confirmez que la batterie est alimentée et que le défaut n'est pas

éliminé, vous devez retirer les couvercles en plastique gauche et droit

après avoir retiré la batterie pour vérifier l'outil, comme vérifier les

interrupteurs ou le câblage sur chaque interrupteur ou sur les moteurs

n'est pas tombé, ou remplacez le micro-interrupteur ou remplacez le

moteur d'étanchéité par friction.

9、Vue éclatée du produit et liste des pièces

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Support technique et certificat de garantie électronique

www.vevor.com/support

Zertifikat für technischen Support und E-Garantie

www.vevor.com/support

Umreifungsmaschine 

MODELL: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Modell: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Vielen Dank, dass Sie sich für diese Umreifungsmaschine entschieden

haben

- Bitte lesen Sie vor der Anwendung alle Anweisungen durch. Die

Informationen helfen Ihnen dabei, die bestmöglichen Ergebnisse zu

erzielen.

Die in diesem Katalog aufgeführten Produkte können farblich vom

tatsächlichen Artikel abweichen .

1.Sicherheitshinweise

Eine korrekte Schulung ist erforderlich. Nicht geschultes Personal darf

die Umreifungsmaschine nicht bedienen. Eine falsche Bedienung kann zu

Geräteschäden oder Personenschäden führen.

1.1 Batteriebetrieb

*Umweltschutz

Werfen Sie die Altbatterie bitte nicht in den Hausmüll oder in den

Abwassereimer, schlagen oder verbrennen Sie die Altbatterie bitte nicht.

* Kurzschlussgefahr

Lagern Sie die Akkus nicht zusammen mit anderen Metallgegenständen.

Bitte zerlegen Sie die Akkus nicht selbst und lagern Sie diese in einem

trockenen und frostsicheren Raum. Die Umgebungstemperatur darf nicht

höher als 50 Grad sein.

Laden Sie verbrauchte Batterien nicht auf und ersetzen Sie diese bitte

durch neue, wenn sie beschädigt oder unbrauchbar sind.

1.2 Gefahren durch Augenverletzungen

Bitte tragen Sie einen Augenschutz, um Augenschäden bei der

Verwendung dieses Produkts zu vermeiden.

1.3 Bedienung

Bitte lesen Sie die Anweisungen sorgfältig durch und trainieren Sie

vor der Verwendung ordnungsgemäß. Personen ohne entsprechende

Schulung dürfen die Ballenpresse nicht bedienen, bevor die Gurte

gespannt sind, die Anweisungen nicht befolgt werden oder das Gurtband

unangemessen belastet wird, kann dies zum Bruch des Gurtbandes oder

zum Ausfall der Maschine führen. Legen Sie Ihre Hände nicht auf den

Bindungsbereich, den Klebebereich oder den Schneidbereich des

Schneidgeräts, bis Sie mit der Ballenpresse vertraut sind. Legen Sie Ihre

Hand auf den Bindungsbereich, den Klebebereich und den

Fräserausschnitt.

1.4 Reibschweißbereich

Sie sollten den Zustand des Reibschweißbereichs überprüfen und

sich mit der Steuerung und Einstellung der Reibzeit und der Anziehzeit

vertraut machen. Eine unregelmäßige Reibzeit kann zu einer schlechten

Verbindung und zu schweren Schäden führen. Versenden oder

transportieren Sie daher keine Kartons, die nicht ordnungsgemäß verpackt

und behandelt wurden.

1.5 Verteilung der Packbänder

Zur Ausgabe der Gurte verwenden Sie bitte den speziell dafür

vorgesehenen Gurtablagewagen. Bei Nichtgebrauch fixieren Sie die

Gurtenden in der dafür vorgesehenen Gurtfixierungsöffnung.

1.6 Gurtwarnung

Verwenden Sie keine Gurte zum Ziehen oder Heben von Lasten, da

dies zu Sachschäden oder Verletzungen führen kann.

1.7 Gefahren durch Bandriss

Unsachgemäßer Betrieb; übermäßiges Anziehen; nicht

ordnungsgemäße Verwendung der Umreifung führt zum Verlust der

Spannkraft oder zum Reißen der Umreifung, was letztendlich zur

Beschädigung der Kiste/Ladung und zum Zerbrechen des Objekts führen

kann, oder dazu, dass der Bediener das Gleichgewicht verliert und stürzt,

oder dass die Umreifungsmaschine und die Umreifung zusammen schnell

in das Gesicht des Bedieners fliegen und Verletzungen verursachen.

■ Hinweis:

* Bei Ladung mit scharfen Kanten bitte Kantenschutz anbringen.

* Wickeln Sie die Gurte um den entsprechenden Bereich, der

festgeschnallt werden soll.

* Der Bediener sollte sich während des Spannens und der Reibung nicht in

derselben geraden Position wie die Umreifungsmaschine befinden, um zu

verhindern, dass die Ballenpresse und die Bänder in das Gesicht des

Bedieners kippen. Erinnern Sie Umstehende daran oder bitten Sie sie, sich

während des Betriebs vom Arbeitsbereich fernzuhalten. Bitte verwenden

Sie auch Umreifungsbänder mit den empfohlenen Breiten- und

Festigkeitsspezifikationen, um die Qualität und Effizienz der Verpackung

zu verbessern, da ungeeignete Umreifungsbänder dazu führen können,

dass die Umreifungsbänder reißen oder sich der Karton während des

Transports löst.

1.8 Bänder schneiden

Verwenden Sie beim Schneiden der Bänder bitte das entsprechende

Schneidwerkzeug und halten Sie einen Sicherheitsabstand zu Personen

ein, nicht in der gleichen Linie wie die Bänder und weg von der losen

Richtung des Bandes. Bitte verwenden Sie die speziell zum Schneiden von

Bändern entwickelten Werkzeuge, keine Hämmer, Zangen, Äxte,

Metallsägen usw.

1.9 Rutsch- und Sturzgefahr

Bitte halten Sie den Umreifungsbereich sauber und ordentlich, da

unordentliche Arbeitsbereiche zu Unfällen führen können und es zu

Stürzen kommen kann, wenn Sie nicht gut landen oder vor dem Spannen

aus dem Gleichgewicht geraten, insbesondere in kleinen Arbeitsbereichen

wie Treppenhäusern. Versuchen Sie, bei der Handhabung das

Gleichgewicht zu halten. Beide Füße müssen gleichzeitig auf einem

ebenen und festen Untergrund stehen. Betreiben Sie das Gerät nicht,

wenn Sie sich unwohl fühlen oder sich in einer schwierigen körperlichen

Verfassung befinden.

Bitte beachten Sie die speziell für den Arbeitsbereich genannten

Vorsichtsmaßnahmen.

1.10 Gefahren der Ballenpresse

* Eine gute Wartung der Ballenpresse ist unbedingt erforderlich.

* Überprüfen Sie die Teile der Ballenpresse regelmäßig. Bei Verschleiß

oder Beschädigung verwenden Sie die Ballenpresse bitte nicht weiter, bis

die Teile ausgetauscht wurden.

* Benutzen Sie die Ballenpresse nicht ohne Gurte

* Modifizieren Sie die Ballenpresse nicht, da dies zu Verletzungen führen

kann.

2.Technische Parameter

2.1 Beschreibung des Akku-Umreifungsgerätes

Das Akku-Umreifungsgerät DS-16 bietet eine perfekte

Versiegelungsleistung. Es ermöglicht Benutzern eine effiziente Umreifung.

Die maximale Spannkraft des DS-16 beträgt 2500 N und 9 Stufen können

über die digitale Anzeige eingestellt werden. Es wird von einer

6000-mAh-Lithiumbatterie mit hoher Kapazität angetrieben, die 600 Zyklen

pro voller Ladung ermöglicht. Eines der wichtigsten Verkaufsargumente ist,

dass es im Vergleich zu ähnlichen Geräten auf dem Markt preisgünstig ist.

Es ist ein gutes Produkt für Händler, um den Markt zu erkunden und zu

erobern. Das DS-16 ist ein so leistungsstarkes Werkzeug und kann in den

meisten Branchen weit verbreitet eingesetzt werden.

2.2 Abmessungen der Ballenpresse

Länge: 3,60 mm

Breite: 13 0 MM

Höhe: 1 4 0 mm

2.3 Umreifungsmaterialien

Bandmaterial: PET (Polyester) und PP (Polypropylen) Band mit flacher

oder geprägter Oberfläche.

Riemenspezifikationen: Breite 9–16 mm, Dicke 0,4–1,2 mm.

Bitte wählen Sie die Riemen in der passenden Größe entsprechend der

von Ihnen gekauften Ballenpresse.

2.4 Gurtstärke

Dehnkraft: einstellbar von 60 0 bis 32 00 N, Maximalwert wird durch das

Material der Gurte bestimmt.

Bandeinzugsgeschwindigkeit: 50–150 mm/s. Reibungsstärke: ca. 75 %

des Festigkeitswertes der Gurte.

2.5 Arbeitsumgebung

Die Umgebungstemperatur für den Betrieb beträgt 5–45 °C, die optimale

Arbeitstemperatur liegt bei 15–25 °C.

Vorsichtig verwenden oder lagern, um es vor Wasser und Feuchtigkeit zu

schützen.

3.Zubehör

■ Hinweis: Bitte verwenden Sie die im Handbuch genannten

Aufsätze oder Zubehörteile. Die Verwendung anderer Aufsätze kann zu

Schäden am Gerät oder zu Verletzungen führen.

3.1 Wiederaufladbare tragbare Ballenpresse

Da die Ballenpresse Nickel-Cadmium-Akkus (Nicd) und

Nickel-Metallhydrid-Akkus (NiMH) verwendet, erwerben Sie die Akkus bitte

separat gemäß den folgenden Parametern.

Typ: Lithiumbatterie

Spannung: 18 V

Kapazität: 5000 mAh

3.2 Batterieladegerät

Direktladung (optional)

Eingangsspannung des Ladegeräts: AC100–240 V

Ausgangsspannung: 21 V, 2,5 A

Ladezeit: ca. 90 Minuten.

4.Operationen

4.1 Batterieinstallation

* Lassen Sie die Batterien der Ballenpresse nicht im Regen oder im

Wasser liegen.

* Aus Sicherheitsgründen wird der Akku ungeladen und vom Gerät

getrennt geliefert, bitte beachten Sie die Hinweise zur Montage.

* Entfernen Sie den Akku, indem Sie mit dem Daumen auf den

Clip-Schnappverschluss des Akkus drücken und ihn nach oben

herausziehen oder indem Sie den Clip-Schnappverschluss nach dem

Laden des Akkus loslassen.

* Die Kontrollleuchte leuchtet rot, wenn der Akku fast leer ist, die

Kontrollleuchte leuchtet rot beim Laden und die Ladekontrollleuchte

leuchtet grün, wenn der Ladevorgang abgeschlossen ist.

4.2 Bedienelemente

4.3 Halbautomatischer Modus und automatischer Modus

L-16 hat 2 Spannungsmodi: einmaliges Berühren zum Spannen und

kontinuierliches Drücken der Taste zum Spannen. Wie erfolgt die

Modusumstellung? Drücken Sie einfach die Spannungstaste und heben

Sie gleichzeitig den Griff an. Wenn die Anzeige abwechselnd blinkt, ist die

Modusumstellung abgeschlossen.

4.4 Ballenpressenbetrieb

*Halbautomatischer Spannungsmodus (zum Spannen die Taste

kontinuierlich drücken)

Schritt 1 Wickeln und stapeln Sie die Bänder

Bitte wickeln Sie die Gurte wie gezeigt und achten Sie darauf, dass die

Gurte zu keinem Zeitpunkt mit Öl oder anderen Verunreinigungen nass

werden.

Schritt 2: Fügt die Bänder in die Ballenpresse ein

Beim Einlegen der Bänder müssen die Bänder in Zugrichtung am oberen

Ende gestapelt werden, das untere Umreifungsband sollte beim Einlegen

der Bänder bis zur Unterseite des Vorschubrades gedehnt werden, um die

Vorderseite der Zahnplatte 5-10 mm länger abzudecken Bitte heben Sie

den Griff mit der rechten Hand an, führen Sie die Gurte mit der linken Hand

ein. Die oberen und unteren Enden der Gurte müssen nach dem

Loslassen des Hebegriffs parallel zueinander gestapelt sein.

Schritt 3 Spannen oder Einführen der Gurte

Wenn Sie den Spannknopf drücken und loslassen, gibt Ihnen die

Ballenpresse die standardmäßig voreingestellte Spannzeit. Wenn die

Spannung nicht ausreicht oder zu fest ist, erhöhen oder verringern Sie

einfach die Spannungsstufe entsprechend, bis sie angemessen ist. Achten

Sie beim Festziehen darauf, dass sich die Ballenpresse parallel bewegt

und die Vorwärtsrichtung der Ballenpresse frei von Kleinteilen ist.

Schritt 4: Verschweißen der Gurte

Nach dem Drücken der Reibungstaste versiegelt und schneidet die

Ballenpresse die Bänder automatisch (die Zeit wird vom System

voreingestellt und kann durch Anpassen der Reibungszeit erhöht oder

verringert werden).

Schritt 5 Die Ballenpresse wegbewegen

Wenn der Bindevorgang abgeschlossen ist, heben Sie den Griff an und

lassen Sie das Zuführrad rückwärts laufen, um die Bänder entsprechend

zu lösen, und bewegen Sie dann die Ballenpresse weg.

*Ein Tastendruck zum Spannungsmodus

Schritt 1 Wickeln und stapeln Sie die Bänder

Bitte wickeln Sie die Gurte wie gezeigt und achten Sie darauf, dass die

Gurte zu keinem Zeitpunkt mit Öl oder anderen Verunreinigungen nass

werden.

Schritt 2: Fügt die Bänder in die Ballenpresse ein

Beim Einführen der Bänder müssen die Bänder in Spannungsrichtung am

oberen Ende gestapelt werden, das untere Band sollte bis zur Unterseite

des Zuführrads gespannt werden, um die Vorderseite der Zahnplatte 5–10

mm länger abzudecken. Heben Sie beim Einführen der Bänder bitte den

Griff mit der rechten Hand an und führen Sie die Bänder mit der linken

Hand ein. Die oberen und unteren Enden der Bänder müssen nach dem

Loslassen des Hebegriffs parallel zueinander gestapelt werden.

Schritt 3 Gurte festziehen

Wenn Sie den Spannungsknopf drücken und loslassen, spannt die

Ballenpresse die Bänder automatisch.

Schritt 4 Verschweißen der Bänder

Nach dem Drücken der Reibungstaste versiegelt und schneidet die

Ballenpresse die Bänder automatisch (die Zeit wird vom System

voreingestellt und kann durch Anpassen der Reibungszeit erhöht oder

verringert werden).

Schritt 5 Die Ballenpresse wegbewegen

Wenn der Bindevorgang abgeschlossen ist, heben Sie den Griff an und

lassen Sie das Zuführrad rückwärts laufen, um die Bänder entsprechend

zu lösen, und bewegen Sie dann die Ballenpresse weg.

5.Elektrische Anschlüsse

6. Austausch von Verschleißteilen und Anpassung des

Bindungszustands

■ Hinweis: Trennen Sie vor jeder Wartung den Netzschalter und entfernen

Sie die Batterien.

6.1 Verschleißteile austauschen

Fräser (JD-PSE-G016): Lösen Sie zuerst die Schraube an der linken

Abdeckplatte (JD-L16-G01) und entfernen Sie sie. Entfernen Sie dann die

Schraube am Fräser und entnehmen Sie den Fräser zum Austausch.

Installieren Sie den Fräser nach der Installation in umgekehrter

Reihenfolge.

Untere Zahnplatte (JD-PSE-G011): Entfernen Sie zuerst die Schrauben,

mit denen die Zahnplatte befestigt ist, und entfernen Sie sie. Ersetzen Sie

dann die ausgeworfene Zahnplatte. Nach dem Ersetzen bauen Sie sie in

umgekehrter Reihenfolge zusammen.

Spannrad (JD-PSE-G012): Bitte entfernen Sie die linke Abdeckplatte wie

oben beschrieben, entfernen Sie die an der Verbindungswelle befestigte

Mutter (JD-L16-G021), entfernen Sie die Spannradabdeckung

(JD-L16-G007) und ersetzen Sie sie Entfernen Sie das Rückhalterad und

tauschen Sie es in umgekehrter Reihenfolge aus.

Unteres Reibungsteil (JD-PSE-G013): Lösen und entfernen Sie zuerst die

kopflosen Schrauben, die an der Welle des unteren Reibungsteils befestigt

sind, drücken Sie das untere Reibungsteil zum Austausch von unten

heraus und setzen Sie es dann in umgekehrter Reihenfolge wieder ein.

6.2 Anzieh-, Klebe- und Schnitteinstellungen

①. Wenn das Anziehen rutscht, lösen Sie die an der Zahnplatte befestigten

Schrauben und installieren Sie die Zahnplattendichtung (JD-PSE-G028),

um die Zahnplatte anzuheben oder die Zahnplatte auszutauschen.

②. Wenn Sie verschiedene Packbänder mit einer Dicke von 0,4–1,2 mm

verwenden, stellen Sie den Spalt zwischen dem oberen Reibungsteil

(JD-PSE-G008) und dem unteren Reibungsteil rechtzeitig ein, da sonst

eine schlechte Schweißung auftritt. Wenn Sie den Abstand zwischen dem

oberen und unteren Reibungsteil einstellen, entfernen Sie zuerst die linke

Abdeckplatte, lösen Sie dann den Knopf zum Entfernen der Dichtung

(JD-PSE-G005) und befestigen Sie den unteren Kompressionsschaft der

Verbindungsplatte (JD-PSE-G022). einen Schlitzschraubendreher und

drehen Sie dann die Mutter an der Verbindungswelle im oder gegen den

Uhrzeigersinn. Bei einer Drehung im Uhrzeigersinn wird das Spiel

zwischen dem oberen und unteren Reibteil größer, bei einer Drehung

gegen den Uhrzeigersinn wird das Spiel kleiner.

③. Die Klebezeit und die Anzugskraft werden über die digitalen

Anzeigefenster E und F auf der rechten Abdeckung eingestellt. Taste E

stellt die Schweißzeit ein und Taste F regelt die Anzugskraft, die von Stufe

1 bis Stufe 9 erhöht wird.

④. Informationen zum Ersetzen von Verschleißteilen und zur Anpassung

der Klebe- und Schweißzeit (Wirkung) finden Sie in der folgenden Tabelle.

Diagramm des Schweiß- und Klebeeffekts

7.Häufige elektrische Fehler

Während des Gebrauchs klemmt das Ballenpressenwerkzeug plötzlich

und die LED leuchtet rot, wenn das in der Maschine feststeckende

Ballenpressenband nicht herausgenommen werden kann. Schalten Sie

bitte sofort die Stromversorgung aus und schneiden Sie die Bänder durch,

um die im Werkzeug feststeckenden Bänder zu lösen. Laden Sie die

Batterie umgehend auf oder ersetzen Sie die Batterie. Wenn Sie bestätigt

haben, dass die Batterie Strom hat und der Fehler nicht behoben ist,

müssen Sie nach dem Herausnehmen der Batterie die linke und rechte

Kunststoffabdeckung entfernen, um das Werkzeug zu überprüfen.

Perfect friction time

Friction time is too short

Friction time is too long

Überprüfen Sie beispielsweise, dass die Schalter oder die Verkabelung an

jedem Schalter oder an den Motoren nicht abgefallen ist, oder ersetzen Sie

den Mikroschalter bzw. den Reibungsdichtungsmotor.

10、Produktexplosionszeichnung und Teileliste

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Zertifikat für technischen Support und E-Garantie

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Macchina per imballaggi

MODELLO: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Modello: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Grazie mille per aver scelto questa reggiatrice

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti

aiuteranno a ottenere i migliori risultati possibili.

I prodotti presenti in questo catalogo potrebbero differire nel colore rispetto

all'articolo reale .

1.Istruzioni di sicurezza

È necessaria una formazione adeguata. Il personale non

adeguatamente formato non è autorizzato a utilizzare la reggiatrice. Un

funzionamento errato può provocare danni all'apparecchiatura o lesioni

personali.

1.1 Funzionamento a batteria

*Protezione ambientale

Si prega di non gettare la batteria usata nel bidone della spazzatura

domestica o nel secchio delle acque reflue, di non colpire o bruciare la

batteria scarica.

* Pericolo di cortocircuito

Non conservare le batterie insieme ad altri oggetti metallici. Si prega di

non smontare personalmente le batterie e di conservarle in un luogo

asciutto e resistente al gelo. La temperatura ambiente non deve essere

superiore a 50 gradi.

Non caricare le batterie usate e sostituirle con batterie nuove quando

sono danneggiate o inutilizzabili.

1.2 Rischi di lesioni agli occhi

Si prega di indossare una protezione per gli occhi per evitare danni agli

occhi durante l'utilizzo di questo prodotto.

1.3 Funzionamento

Si prega di leggere attentamente le istruzioni e di allenarsi

adeguatamente prima dell'uso. Le persone che non sono state

adeguatamente addestrate non sono autorizzate a utilizzare la pressa

prima di aver stretto le cinghie, se le istruzioni non vengono seguite o se le

cinghie vengono caricate in modo irragionevole ciò può portare alla rottura

delle cinghie o al guasto della macchina. Non mettere le mani sull'area di

legatura, sull'area di incollaggio o sull'area di taglio della taglierina finché

non si ha familiarità con la pressa. Posizionare la mano sull'area di

legatura, sull'area di incollaggio e sull'area di taglio

ritaglio della taglierina.

1.4 Zona di saldatura per attrito

È necessario verificare le condizioni dell'area di saldatura ad attrito

e familiarizzare con il controllo e la regolazione del tempo di attrito e del

tempo di serraggio. Un tempo di attrito irregolare può comportare un

cattivo incollaggio e causare gravi danni, quindi si prega di non spedire o

trasportare scatole che non siano state imballate e maneggiate

correttamente.

1.5 Distribuzione delle reggette di imballo

Utilizzare il carrello del vassoio appositamente progettato per

distribuire le cinghie. Quando non in uso, fissare l'estremità delle cinghie

nell'apertura di fissaggio delle cinghie.

1.6 Avvertenza sulle cinghie

Non utilizzare cinghie per trascinare o sollevare carichi poiché ciò

potrebbe causare danni a oggetti o lesioni personali.

1.7 Pericoli di rottura della reggia

Funzionamento improprio; eccessivo serrato; il mancato utilizzo

della reggiatura come richiesto causerà la perdita della forza di tensione o

la rottura della reggiatura, il che potrebbe eventualmente causare il

danneggiamento della scatola/del carico e la rottura dell'oggetto, la perdita

di equilibrio e la caduta dell'operatore o la reggiatura e le cinghie volano

rapidamente insieme contro il viso dell'operatore provocando lesioni

■ Nota:

* Se il carico presenta bordi taglienti, aggiungere una protezione sui

bordi.

* Avvolgere le cinghie attorno all'area appropriata da allacciare.

* L'operatore non deve trovarsi nella stessa posizione in linea retta della

reggiatrice durante il serraggio e l'attrito per evitare che la pressa per balle

e le cinghie si ribaltino in faccia all'operatore. Ricordare o chiedere agli

astanti di stare lontani dall'area operativa durante il funzionamento. Si

prega di utilizzare anche reggette con le specifiche di larghezza e

resistenza consigliate, che contribuiranno a migliorare la qualità e

l'efficienza dell'imballaggio, poiché una reggiatura non adatta potrebbe

causare la rottura della reggia o l'allentamento della scatola durante il

trasporto.

1.8 Taglio delle reggette

Quando si tagliano le cinghie, utilizzare l'utensile da taglio appropriato e

mantenere una distanza di sicurezza dalle persone, non sulla stessa linea

delle cinghie e lontano dalla direzione allentata della cinghia. Si prega di

utilizzare gli strumenti specifici per il taglio delle cinghie, senza martelli,

pinze, asce, seghetti, ecc.

1.9 Pericoli di scivolamento e caduta

Si prega di mantenere l'area di reggiatura pulita e ordinata, poiché aree di

lavoro disordinate possono causare incidenti e possono verificarsi cadute

se non si atterra bene o si è sbilanciati prima della tensione, soprattutto in

aree di lavoro piccole come le scale. Cerca di mantenere l'equilibrio

durante la manipolazione. Entrambi i piedi devono trovarsi

contemporaneamente su una superficie piana e solida. Non utilizzare il

dispositivo in caso di malessere o in condizioni fisiche difficili.

Si prega di notare le precauzioni menzionate specificamente per l'area di

lavoro.

1.10 Pericoli della pressa

* È assolutamente necessaria una buona manutenzione della pressa.

* Controllare regolarmente le parti della pressa. Se sono presenti segni di

usura o danni, non continuare a utilizzare la pressa finché le parti non

vengono sostituite.

* Non utilizzare la pressa senza le cinghie

* Non modificare la pressa poiché ciò potrebbe causare lesioni personali.

2.Parametri tecnici

2.1 Descrizione della tendireggia a batteria

Il tendireggia a batteria DS-16 è dotato di prestazioni di tenuta perfette.

Può far sì che gli utenti apprezzino un modo efficiente di reggiare. DS-16

ha la sua potenza di tensione massima a 2500 N e 9 gradi possono essere

regolati tramite il funzionamento del display digitale. È alimentato da una

batteria al litio ad alta capacità da 6000 mAh, che lo fa funzionare per 600

cicli per carica completa. Uno dei principali punti di forza è che è

economico rispetto a quelli simili sul mercato. È un buon prodotto per i

rivenditori per esplorare e comprendere il mercato. DS-16 è uno strumento

molto potente e può essere ampiamente utilizzato nella maggior parte dei

settori.

2.2 Dimensioni della pressa

Lunghezza: 3 6 0 mm

Larghezza: 13 0 MM

Altezza: 1 4 0 mm

2.3 Materiali di reggiatura

Materiale reggette: nastro in PET (poliestere) e PP (polipropilene) con

superficie piana o goffrata.

Specifiche dei cinturini: larghezza 9-16 mm, spessore 0,4 -1,2 mm.

Scegli le cinghie della misura appropriata in base alla pressa che acquisti.

2.4 Resistenza delle cinghie

Forza di allungamento: regolabile da 60 0 a 32 00 N, il valore massimo è

determinato dal materiale delle cinghie.

Velocità di avanzamento della cinghia: 50-150 MM/S. Forza di attrito: ca.

75% del valore di resistenza delle cinghie.

2.5 Ambiente di lavoro

La temperatura ambiente per il funzionamento è di 5-45°C, con una

temperatura di funzionamento ottimale di 15-25°C.

Utilizzare o conservare con cura per proteggerlo dall'acqua e dall'umidità.

3.Accessori

■ Nota: utilizzare gli accessori menzionati nel manuale,

l'utilizzo di altri accessori potrebbe causare danni all'apparecchiatura o

lesioni personali.

3.1 Pressa portatile ricaricabile

Poiché la pressa utilizza batterie al nichel-cadmio (Nicd) al nichel-metallo

idruro (NiMH), acquistare le batterie separatamente in base ai seguenti

parametri.

Tipo: batteria al litio

Voltaggio: 18 V

Capacità: 5000 MAH

3.2 Caricabatterie

Ricarica diretta (opzionale)

Voltaggio in ingresso del caricabatterie: AC100-240V

Voltaggio in uscita: 21 V, 2,5 A

Tempo di ricarica: circa 90 minuti.

4.Operazioni

4.1 Installazione della batteria

* Non lasciare le batterie della pressa sotto la pioggia o l'acqua.

* Per motivi di sicurezza la batteria viene consegnata scarica e separata

dal dispositivo, si prega di seguire le istruzioni per il montaggio.

* Rimuovere la batteria premendo il Clip Snap della batteria con il pollice

ed estraendolo verso l'alto oppure rilasciando il Clip Snap dopo aver

inserito la batteria.

* L'indicatore luminoso è rosso quando la batteria è scarica, l'indicatore

luminoso è rosso durante la ricarica e l'indicatore luminoso di ricarica è

verde quando la ricarica è completa.

4.2 Elementi operativi

4.3 Modalità semiautomatica e modalità automatica

L-16 ha 2 modalità di tensione: un tocco per tensionare e premere

continuamente il pulsante per tensionare. Come effettuare la conversione

della modalità? Basta premere il pulsante di tensione e sollevare la

maniglia contemporaneamente e quando l'indicatore lampeggia

alternativamente, la conversione della modalità è completata.

4.4 Operazioni della pressa

*Modalità di tensione semi-automatica (premere continuamente il

pulsante per tensionare)

Passaggio 1 Avvolgere e impilare le cinghie

Si prega di avvolgere le cinghie come mostrato e di non permettere mai

che le cinghie si bagnino con olio o altri detriti.

Il passaggio 2 inserisce le cinghie nella pressa

Quando si inseriscono le cinghie, le cinghie nella direzione della tensione

devono essere impilate all'estremità superiore, la cinghia inferiore deve

essere allungata fino al fondo della ruota di alimentazione per coprire la

parte anteriore della piastra dentata 5-10 mm più a lungo, quando si

inseriscono le cinghie ,si prega di sollevare la maniglia con la mano destra,

inserire le cinghie con la mano sinistra, le estremità superiore e inferiore

delle cinghie devono essere impilate parallelamente l'una all'altra dopo

aver rilasciato la maniglia di sollevamento.

Passaggio 3 Stringere o inserire le cinghie

Quando si preme il pulsante di tensione e lo si rilascia, la pressa fornirà il

tempo di serraggio preimpostato predefinito. Quando la tensione non è

sufficiente o è troppo stretta, è sufficiente aumentare o diminuire il grado di

potenza della tensione in modo appropriato fino a quando non è

appropriato. Durante il serraggio, mantenere la pressa in movimento

parallelo e la direzione di avanzamento della pressa libera da oggetti vari.

Passaggio 4 Saldatura delle cinghie

Dopo aver premuto il pulsante di attrito, la pressa sigilla e taglia

automaticamente le cinghie (il tempo è preimpostato dal sistema e può

essere aumentato o diminuito regolando il grado di tempo di attrito).

Passaggio 5 Allontanare la pressa

Una volta completata l'operazione di legatura, sollevare la maniglia e la

ruota di alimentazione girare all'indietro per allentare le cinghie di

conseguenza, quindi allontanare la pressa.

*Un tocco per la modalità tensione

Passaggio 1 Avvolgere e impilare le cinghie

Si prega di avvolgere le cinghie come mostrato e di non permettere mai

che le cinghie si bagnino con olio o altri detriti.

Il passaggio 2 inserisce le cinghie nella pressa

Quando si inseriscono le cinghie, le cinghie nella direzione della tensione

devono essere impilate all'estremità superiore, la cinghia inferiore deve

essere allungata fino al fondo della ruota di alimentazione per coprire la

parte anteriore della piastra dentata 5-10 mm più a lungo, quando si

inseriscono le cinghie ,si prega di sollevare la maniglia con la mano destra,

inserire le cinghie con la mano sinistra, le estremità superiore e inferiore

delle cinghie devono essere impilate parallelamente l'una all'altra dopo

aver rilasciato la maniglia di sollevamento.

Passaggio 3 Stringere le cinghie

Quando si preme il pulsante di tensione e lo si rilascia, la pressa tenderà

automaticamente le cinghie.

Passaggio 4 Saldatura delle cinghie

Dopo aver premuto il pulsante di attrito, la pressa sigilla e taglia

automaticamente le cinghie (il tempo è preimpostato dal sistema e può

essere aumentato o diminuito regolando il grado di tempo di attrito).

Passaggio 5 Allontanare la pressa

Una volta completata l'operazione di legatura, sollevare la maniglia e la

ruota di alimentazione girare all'indietro per allentare le cinghie di

conseguenza, quindi allontanare la pressa.

5.Collegamenti elettrici

6. Sostituzione delle parti soggette ad usura e

regolazione dello stato di incollaggio

■ Nota: scollegare l'interruttore di alimentazione e rimuovere le batterie

prima di ogni intervento di manutenzione.

6.1 Sostituzione parti soggette ad usura

Taglierina (JD-PSE-G016): innanzitutto allentare la vite sulla piastra di

copertura sinistra (JD-L16-G01) e rimuoverla, quindi rimuovere la vite sulla

taglierina e rimuovere la taglierina per la sostituzione. Dopo aver installato

la taglierina, installarla in ordine inverso.

Piastra dentata inferiore (JD-PSE-G011): rimuovere prima le viti che

fissano la piastra dentata e rimuoverla, quindi sostituire la piastra dentata

espulsa. Dopo la sostituzione, assemblarlo nell'ordine inverso.

Ruota di tensione (JD-PSE-G012): rimuovere la piastra di copertura

sinistra come descritto sopra, rimuovere il dado fissato sull'albero di

collegamento (JD-L16-G021), rimuovere il coperchio della ruota di

tensione (JD-L16-G007), sostituire la ruota di bloccaggio e sostituirla

nell'ordine inverso.

Parte di attrito inferiore (JD-PSE-G013): innanzitutto allentare e rimuovere

le viti senza testa fissate sull'albero della parte di attrito inferiore, spingere

fuori la parte di attrito inferiore dal fondo per la sostituzione, quindi

sostituirla in ordine inverso.

6.2 Regolazioni di serraggio, incollaggio e taglio

①. Se il serraggio scivola, allentare le viti fissate sulla piastra dentata e

installare la guarnizione della piastra dentata (JD-PSE-G028) per sollevare

la piastra dentata o sostituire la piastra dentata.

②. Quando si utilizzano nastri di tenuta diversi con uno spessore di 0,4-1,2

mm, regolare tempestivamente lo spazio tra la parte di attrito superiore

(JD-PSE-G008) e la parte di attrito inferiore, altrimenti si verificherà una

saldatura scadente. Quando si regola il gioco tra la parte di attrito

superiore e inferiore, rimuovere prima la piastra di copertura sinistra, quindi

allentare il pulsante di rimozione della guarnizione (JD-PSE-G005), fissare

l'albero di compressione inferiore della piastra di collegamento

(JD-PSE-G022) con un cacciavite a taglio, quindi ruotare il dado sull'albero

di collegamento in senso orario o antiorario. Quando si ruota in senso

orario, il gioco tra la parte superiore e quella inferiore della frizione

aumenta, mentre quando si ruota in senso antiorario il gioco diminuisce.

③. Il tempo di incollaggio e la forza di serraggio vengono regolati tramite le

finestre del display digitale E e F sul coperchio destro. Il tasto E regola il

tempo di fusione e il tasto F regola la forza di serraggio, aumentando dal

grado 1 al grado 9.

④. Fare riferimento alla seguente tabella per la sostituzione delle parti

soggette ad usura e la regolazione del tempo (effetto) di incollaggio e

saldatura.

Diagramma dell'effetto di saldatura e

incollaggio

7.Guasti elettrici comuni

Durante l'utilizzo, l'utensile della pressa si è bloccato improvvisamente e il

LED diventa rosso quando la cinghia di pressatura bloccata nella

macchina non può essere rimossa, spegnere immediatamente

l'alimentazione, tagliare le cinghie per rimuovere quelle bloccate

nell'utensile, caricare immediatamente la batteria o sostituire la batteria.

Quando si conferma che la batteria è alimentata e il guasto non viene

eliminato, è necessario rimuovere i coperchi di plastica sinistro e destro

dopo aver rimosso la batteria per controllare lo strumento, ad esempio

controllando gli interruttori o il cablaggio su ciascun interruttore o sui motori

non sia caduto, oppure sostituire il microinterruttore o sostituire la

guarnizione ad attrito del motore.

11、Vista esplosa del prodotto ed elenco delle

parti

Perfect friction time

Friction time is too short

Friction time is too long

Indirizzo : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

Máquina flejadora

MODELO: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Modelo: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Muchas gracias por elegir esta máquina flejadora

- Lea todas las instrucciones antes de usarlo. La información le ayudará a

lograr los mejores resultados posibles.

Los productos incluidos en este catálogo pueden tener un color diferente

al del artículo real .

1.Instrucciones de seguridad

Se requiere una formación correcta. No está permitido el manejo de la

máquina flejadora a personal que no esté debidamente formado. El

funcionamiento incorrecto puede provocar daños al equipo o lesiones

personales.

1.1 Funcionamiento con batería

*Protección del medio ambiente

No arroje la batería usada al cubo de basura doméstico ni al cubo de

aguas residuales, no golpee ni queme la batería desperdiciada.

* Peligro de cortocircuito

No guarde las baterías con otros objetos metálicos. No desmonte las

baterías usted mismo y guárdelas en un lugar seco y resistente a las

heladas. La temperatura ambiente no debe ser superior a 50 grados.

No cargue baterías usadas y reemplácelas por otras nuevas cuando

estén dañadas o inutilizables.

1.2 Peligros de lesiones oculares

Utilice protección ocular para evitar daños en los ojos al utilizar este

producto.

1.3 Operación

Lea atentamente las instrucciones y entrene adecuadamente antes

de usarlo. No se permite operar la empacadora a personas que no hayan

recibido la formación adecuada, antes de apretar las correas, si no se

siguen las instrucciones o si las correas se cargan de forma injustificada,

esto puede provocar la rotura de las correas o un fallo de la máquina. No

ponga sus manos en el área de encuadernación, el área de encolado o el

área de corte de la cortadora hasta que esté familiarizado con la

empacadora. Coloque su mano en el área de encuadernación, el área de

encolado y el

recorte del cortador.

1.4 Zona de soldadura por fricción

Debe comprobar el estado de la zona de soldadura por fricción y

familiarizarse con el control y ajuste del tiempo de fricción y el tiempo de

apriete. Un tiempo de fricción irregular puede provocar una unión

deficiente y provocar daños graves, así que no envíe ni transporte cajas

que no hayan sido empaquetadas y manipuladas adecuadamente.

1.5 Distribución de correas de embalaje

Utilice el carro de bandeja para cinturón especialmente diseñado

para dispensar las correas. Cuando no esté en uso, asegure el extremo de

las correas en la abertura de fijación de las correas.

1.6 Advertencia de correas

No utilice correas para arrastrar o levantar cargas, ya que esto

puede provocar daños a objetos o lesiones personales.

1.7 Peligros de rotura de la correa

Operación incorrecta; excesivamente apretado; no utilizar los flejes

como se requiere causará que se pierda la fuerza de tensión o que los

flejes se rompan, lo que eventualmente puede causar que las cajas/cargas

se dañen y el objeto se rompa, que el operador pierda el equilibrio y se

caiga, o que la máquina flejadora y las correas salgan volando

rápidamente hacia la cara del operador, causando lesiones

■ Nota:

* Si la carga tiene bordes afilados, agregue protección en los

bordes.

* Envuelva las correas alrededor del área apropiada a atar.

* El operador no debe estar en la misma posición en línea recta que la

máquina flejadora durante el ajuste y la fricción para evitar que la

empacadora y las correas se vuelquen hacia la cara del operador. Y

recuerde o solicite a las personas presentes que se mantengan alejadas

del área de operación durante la operación. Utilice también flejes con las

especificaciones de ancho y resistencia recomendadas, lo que ayudará a

mejorar la calidad y eficiencia del embalaje, ya que un flejado inadecuado

puede provocar que el flejado se rompa o que la caja se suelte durante el

transporte.

1.8 Cortar correas

Al cortar las correas, utilice la herramienta de corte adecuada y mantenga

una distancia segura de las personas, no en la misma línea que las

correas y lejos de la dirección suelta de las correas. Utilice herramientas

diseñadas específicamente para cortar correas, no martillos, alicates,

hachas, sierras para metales, etc.

1.9 Peligros de resbalones y caídas

Por favor mantenga limpia y ordenada la zona de flejado, ya que las zonas

de trabajo desordenadas pueden provocar accidentes y pueden

producirse caídas si no aterriza bien o se desequilibra antes de la tensión,

especialmente en zonas de trabajo pequeñas como escaleras. Trate de

mantener el equilibrio al manipularlo. Ambos pies deben estar sobre una

superficie plana y firme al mismo tiempo. No utilice el dispositivo si no se

encuentra bien o se encuentra en una condición física difícil.

Tenga en cuenta las precauciones mencionadas específicamente para el

área de trabajo.

1.10 Peligros de la empacadora

* Es muy necesario un buen mantenimiento de la empacadora.

* Revise las piezas de la empacadora con regularidad; si hay desgaste o

daños, no continúe usando la empacadora hasta que se reemplacen las

piezas.

* No utilice la empacadora sin las correas.

* No modifique la empacadora ya que esto puede causar lesiones

personales.

2.Parámetros técnicos

2.1 Descripción de la herramienta flejadora de baterías

La herramienta flejadora de batería DS-16 viene con un rendimiento de

sellado perfecto. Puede hacer que los usuarios disfruten de una forma

eficiente de flejado. DS-16 tiene su potencia de tensión máxima de 2500N

y se pueden ajustar 9 grados mediante la operación de pantalla digital.

Está alimentado por una batería de litio de 6000 mah de alta capacidad, lo

que hace que funcione 600 ciclos por carga completa. Uno de los puntos

clave de venta es que es económico en comparación con otros similares

en el mercado. Es un buen producto para que los distribuidores exploren y

comprendan el mercado. DS-16 es una herramienta muy poderosa y

puede usarse ampliamente en la mayoría de las industrias.

2.2 Dimensiones de la empacadora

Longitud: 3 6 0MM

Ancho: 13 0 MM

Altura: 1 4 0 MM

2.3 Materiales de flejado

Material de las correas: Cinta PET (poliéster) y PP (polipropileno) con

superficie plana o gofrada.

Especificaciones de las correas: ancho 9-16 MM, espesor 0, 4-1,2 MM.

Elija las correas del tamaño adecuado según la empacadora que compre.

2.4 Fuerza de las correas

Fuerza de estiramiento: ajustable de 60 0 a 32 00 N, el valor máximo está

determinado por el material de las correas.

Velocidad de alimentación de la correa: 50-150MM/S. Fuerza de fricción:

aprox. 75% del valor de resistencia de las correas.

2.5 Ambiente de trabajo

La temperatura ambiente de funcionamiento es de 5-45°C, siendo la

temperatura óptima de trabajo de 15-25°C.

Úselo o guárdelo con cuidado para protegerlo del agua y la humedad.

3.Accesorios

■ Nota: Utilice los accesorios mencionados en el manual; el

uso de otros accesorios puede causar daños al equipo o lesiones

personales.

3.1 Empacadora portátil recargable

Como la empacadora utiliza baterías de níquel-cadmio (Nicd) y

níquel-hidruro metálico (NiMH), compre las baterías por separado de

acuerdo con los siguientes parámetros.

Tipo: Batería de litio

Voltaje: 18 V.

Capacidad: 5000MAH

3.2 Cargador de batería

Carga directa (opcional)

Voltaje de entrada del cargador: AC100-240V

Voltaje de salida: 21 V, 2,5 A.

Tiempo de carga: unos 90 minutos.

4.Operaciones

4.1 Instalación de la batería

* No deje las baterías de la empacadora bajo la lluvia o el agua.

* Por motivos de seguridad la batería se entrega descargada y separada

del dispositivo, por favor siga las instrucciones de montaje.

* Retire la batería presionando el Clip Snap de la batería con el pulgar y

extrayéndolo hacia arriba o soltando el Clip Snap después de cargar la

batería.

* La luz indicadora es roja cuando la batería está baja, la luz indicadora es

roja cuando se carga y la luz indicadora de carga es verde cuando se

completa la carga.

4.2 Elementos operativos

4.3 Modo semiautomático y modo automático

L-16 tiene 2 modos de tensión: un toque para tensar y presionar el botón

continuamente para tensar. ¿Cómo hacer la conversión de modo?

Simplemente presione el botón de tensión y levante el mango al mismo

tiempo y cuando el indicador parpadee alternativamente, se realizará la

conversión de modo.

4.4 Operaciones de empacadora

*Modo de tensión semiautomático (presione el botón continuamente

para tensar)

Paso 1 Envuelva y apile las correas

Envuelva las correas como se muestra y no permita que se mojen con

aceite u otros residuos en ningún momento.

Paso 2 inserta las correas en la empacadora

Al insertar las correas, las correas en la dirección de tensión deben

apilarse en el extremo superior, las correas inferiores deben estirarse

hasta la parte inferior de la rueda de alimentación para cubrir la parte

delantera de la placa dentada 5-10 mm más larga, al insertar las correas. ,

levante la manija con la mano derecha, inserte las correas con la mano

izquierda, los extremos superior e inferior de las correas deben apilarse

paralelos entre sí después de soltar la manija de elevación.

Paso 3 Apriete o introduzca las correas

Cuando presiona el botón de tensión y lo suelta, la empacadora le dará el

tiempo de ajuste predeterminado predeterminado. Cuando el apriete no

sea suficiente o esté demasiado apretado, simplemente aumente o

disminuya el grado de potencia de tensión de manera adecuada hasta que

sea apropiado. Al apretar, mantenga la empacadora moviéndose en

paralelo y en dirección hacia adelante libre de artículos diversos.

Paso 4 Soldar las correas

Después de presionar el botón de fricción, la empacadora sella y corta

automáticamente las correas (el tiempo está preestablecido por el sistema

y se puede aumentar o disminuir para ajustar el grado de tiempo de

fricción).

Paso 5 Aleje la empacadora

Cuando se complete la operación de unión, levante la manija y la rueda de

alimentación en sentido inverso para aflojar las correas en consecuencia y

luego aleje la empacadora.

*Un toque para el modo de tensión

Paso 1 Envuelva y apile las correas

Envuelva las correas como se muestra y no permita que se mojen con

aceite u otros residuos en ningún momento.

Paso 2 inserta las correas en la empacadora

Al insertar las correas, las correas en la dirección de tensión deben

apilarse en el extremo superior, las correas inferiores deben estirarse

hasta la parte inferior de la rueda de alimentación para cubrir la parte

delantera de la placa dentada 5-10 mm más larga, al insertar las correas. ,

levante la manija con la mano derecha, inserte las correas con la mano

izquierda, los extremos superior e inferior de las correas deben apilarse

paralelos entre sí después de soltar la manija de elevación.

Paso 3 Apretar las correas

Cuando presiona el botón de tensión y lo suelta, la empacadora tensará

las correas automáticamente.

Paso 4 Soldar las correas

Después de presionar el botón de fricción, la empacadora sella y corta

automáticamente las correas (el tiempo está preestablecido por el sistema

y se puede aumentar o disminuir para ajustar el grado de tiempo de

fricción).

Paso 5 Aleje la empacadora

Cuando se complete la operación de unión, levante la manija y la rueda de

alimentación en sentido inverso para aflojar las correas en consecuencia y

luego aleje la empacadora.

5.Conexiones eléctricas

6. Reemplazo de piezas de desgaste y ajuste del

estado de unión

■ Nota: Desconecte el interruptor de alimentación y retire las baterías

antes de cada servicio.

6.1 Reemplazo de piezas de desgaste

Cortador (JD-PSE-G016): Primero afloje el tornillo de la placa de cubierta

izquierda (JD-L16-G01) y retírelo, luego retire el tornillo del cortador y

retire el cortador para reemplazarlo. Después de instalar el cortador,

instálelo en orden inverso.

Placa dentada inferior (JD-PSE-G011): primero retire los tornillos que fijan

la placa dentada y retírela, luego reemplace la placa dentada expulsada.

Después del reemplazo, móntelo en orden inverso.

Rueda tensora (JD-PSE-G012): retire la placa de cubierta izquierda como

se describe arriba, retire la tuerca fijada en el eje de conexión

(JD-L16-G021), retire la cubierta de la rueda tensora (JD-L16-G007),

reemplace la rueda de retención y reemplácela en orden inverso.

Parte de fricción inferior (JD-PSE-G013): Primero afloje y retire los tornillos

sin cabeza fijados en el eje de la parte de fricción inferior, empuje la parte

de fricción inferior desde la parte inferior para reemplazarla y luego

reemplácela en orden inverso.

6.2 Ajustes de apriete, pegado y corte

①. Si el apriete falla, afloje los tornillos fijados en la placa de dientes e

instale la junta de la placa de dientes (JD-PSE-G028) para levantar la

placa de dientes o reemplazar la placa de dientes.

②. Cuando utilice diferentes correas de empaque con un espesor de

0,4-1,2 mm, ajuste oportunamente el espacio entre la parte de fricción

superior (JD-PSE-G008) y la parte de fricción inferior; de lo contrario, se

producirá una soldadura deficiente. Al ajustar la holgura entre la parte de

fricción superior e inferior, primero retire la placa de cubierta izquierda,

luego afloje el botón de extracción de sellado (JD-PSE-G005), fije el eje de

compresión inferior de la placa de unión (JD-PSE-G022) con un

destornillador plano y luego gire la tuerca del eje de conexión en el sentido

de las agujas del reloj o en el sentido contrario a las agujas del reloj.

Cuando se gira en el sentido de las agujas del reloj, la holgura entre las

partes de fricción superior e inferior aumenta, y cuando se gira en el

sentido contrario a las agujas del reloj, la holgura se vuelve más pequeña.

③. El tiempo de unión y la fuerza de apriete se ajustan a través de las

ventanas de visualización digital E y F en la cubierta derecha. La tecla E

ajusta el tiempo de fusión y la tecla F ajusta la fuerza de apriete,

aumentando del grado 1 al grado 9.

④. Consulte la siguiente tabla para reemplazar piezas de desgaste y

ajustar el tiempo (efecto) de unión y soldadura.

Diagrama de efecto de soldadura y unión.

Perfect friction time

Friction time is too short

Friction time is too long

7.Fallas eléctricas comunes

En el proceso de uso, la herramienta empacadora se atasca

repentinamente y el LED se enciende en rojo cuando la correa de

empacado atascada en la máquina no se puede sacar, apague

inmediatamente la energía, corte las correas para quitar las correas

atascadas en la herramienta, cárguela rápidamente la batería o reemplace

la batería. Cuando confirme que la batería tiene energía y que la falla no

se elimina, debe quitar las cubiertas de plástico izquierda y derecha

después de quitar la batería para verificar la herramienta, como verificar

los interruptores o el cableado en cada interruptor o en los motores no se

ha caído, o reemplace el microinterruptor o reemplace el motor de sellado

por fricción.

12、Vista detallada del producto y lista de

piezas

Dirección : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Soporte técnico y certificado de garantía electrónica

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Maszyna do spinania

MODEL: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Model: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Dziękujemy bardzo za wybranie tej maszyny do spinania

- Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci

osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od

rzeczywistego .

1.Instrukcje bezpieczeństwa

Wymagane jest odpowiednie przeszkolenie. Personel, który nie został

odpowiednio przeszkolony, nie może obsługiwać maszyny wiążącej.

Nieprawidłowa obsługa może spowodować uszkodzenie sprzętu lub

obrażenia ciała.

1.1 Praca bateryjna

*Ochrona środowiska

Prosimy nie wyrzucać zużytego akumulatora do domowego kosza na

śmieci lub kubła na ścieki, nie uderzać ani nie spalać zużytego

akumulatora.

* Niebezpieczeństwo zwarcia

Nie przechowuj baterii razem z innymi metalowymi przedmiotami.

Prosimy nie demontować akumulatorów samodzielnie i przechowywać je w

suchym i mrozoodpornym pomieszczeniu. Temperatura otoczenia nie

może przekraczać 50 stopni.

Nie ładuj zużytych baterii, a jeśli są uszkodzone lub nie nadają się do

użytku, wymień je na nowe.

1.2 Niebezpieczeństwo obrażeń oczu

Należy nosić ochronę oczu, aby zapobiec uszkodzeniu oczu podczas

korzystania z tego produktu.

1.3 Obsługa

Przeczytaj uważnie instrukcję i odpowiednio przeszkol się przed

użyciem. Osoby, które nie zostały odpowiednio przeszkolone, nie mogą

obsługiwać prasy przed naciągnięciem pasów, jeżeli nie będą

przestrzegane instrukcje lub jeżeli pasy zostaną niewłaściwie obciążone,

może to doprowadzić do zerwania pasów lub awarii maszyny. Nie kładź rąk

na obszarze wiązania, obszarze klejenia ani obszarze cięcia noża, dopóki

nie zaznajomisz się z prasą. Połóż dłonie na obszarze wiązania, obszarze

klejenia i obszarze

wycięcie tnące.

1.4 Obszar zgrzewania tarciowego

Należy sprawdzić stan obszaru zgrzewania tarciowego oraz

zapoznać się ze sterowaniem i regulacją czasu tarcia oraz czasu

dokręcania. Nieregularny czas tarcia może spowodować słabe wiązanie i

poważne uszkodzenia, dlatego nie należy wysyłać ani transportować pudeł,

które nie zostały odpowiednio zapakowane i obsługiwane.

1.5 Rozmieszczenie pasów do pakowania

Do wydawania pasków należy używać specjalnie zaprojektowanego

wózka z tacą na pasek. Jeśli nie używasz paska, zamocuj koniec pasków

w otworze do mocowania paska.

1.6 Ostrzeżenie o paskach

Nie używaj pasów do ciągnięcia lub podnoszenia ładunków,

ponieważ może to spowodować uszkodzenie przedmiotów lub obrażenia

ciała.

1.7 Niebezpieczeństwo zerwania paska

Niewłaściwa obsługa; nadmierne dokręcenie; niezastosowanie

pasów zgodnie z wymaganiami spowoduje utratę siły naciągu lub zerwanie

pasów, co może ostatecznie spowodować uszkodzenie pudła/ładunku i

złamanie przedmiotu, utratę równowagi i upadek operatora lub maszynę

wiążącą i taśmy, które szybko wbiją się w twarz operatora, powodując

obrażenia

■ Uwaga:

* Jeżeli ładunek ma ostre krawędzie, należy zastosować

zabezpieczenie krawędzi.

* Owiń paski wokół odpowiedniego obszaru, który chcesz zapiąć.

* Operator nie powinien znajdować się w tej samej pozycji, co maszyna

wiążąca podczas napinania i tarcia, aby zapobiec przewróceniu się prasy i

pasów na twarz operatora. Przypomnij lub poproś osoby postronne, aby

podczas pracy trzymały się z daleka od obszaru roboczego. Prosimy

również o stosowanie taśm o zalecanej szerokości i wytrzymałości, co

pomoże poprawić jakość i wydajność opakowania, ponieważ

nieodpowiednie wiązanie może spowodować zerwanie taśmy lub

poluzowanie się pudełka w czasie transportu.

1.8 Cięcie pasów

Podczas przecinania pasów należy używać odpowiedniego narzędzia

tnącego i zachować bezpieczną odległość od ludzi, nie w tej samej linii co

paski i z dala od luźnego kierunku pasów. Proszę używać narzędzi

specjalnie zaprojektowanych do cięcia pasów, a nie młotków, szczypiec,

siekier, pił do metalu itp.

1.9 Niebezpieczeństwo poślizgu i upadku

Należy utrzymywać miejsce wiązania w czystości i porządku, ponieważ

zaniedbane miejsca pracy mogą być przyczyną wypadków i upadków, jeśli

nie wylądujesz dobrze lub stracisz równowagę przed napięciem,

szczególnie w małych obszarach pracy, takich jak klatki schodowe.

Podczas przenoszenia staraj się zachować równowagę. Obie stopy muszą

znajdować się jednocześnie na płaskiej i twardej powierzchni. Nie używaj

urządzenia, jeśli jesteś chory lub w trudnej kondycji fizycznej.

Należy zwrócić uwagę na środki ostrożności wymienione specjalnie dla

obszaru roboczego.

1.10 Niebezpieczeństwa związane z prasą

* Dobra konserwacja prasy jest bardzo konieczna.

* Regularnie sprawdzaj części prasy. W przypadku zużycia lub

uszkodzenia nie używaj prasy do czasu wymiany części.

* Nie używaj prasy bez pasów

* Nie modyfikuj prasy, ponieważ może to spowodować obrażenia ciała.

2. Parametry techniczne

2.1 Opis opasarki do akumulatorów

Wiązarka akumulatorowa DS-16 charakteryzuje się doskonałą

skutecznością uszczelniania. Może sprawić, że użytkownicy będą cieszyć

się wydajnym sposobem wiązania. DS-16 ma maksymalną moc naciągu

wynoszącą 2500 N i 9 stopni można regulować za pomocą wyświetlacza

cyfrowego. Zasilany jest baterią litową o dużej pojemności 6000mah, co

pozwala na pracę 600 cykli na pełnym naładowaniu. Jedną z kluczowych

cech sprzedaży jest to, że jest ekonomiczny w porównaniu z podobnymi

produktami na rynku. Jest to dobry produkt dla dealerów, pozwalający

zbadać i poznać rynek. DS-16 to potężne narzędzie, które może być

szeroko stosowane w większości gałęzi przemysłu.

2.2 Wymiary prasy

Długość: 3 6 0 MM

Szerokość: 13 0 MM

Wysokość: 1 4 0 MM

2.3 Materiały do pasania

Materiał pasków: taśma PET (poliester) i PP (polipropylen) o płaskiej lub

wytłaczanej powierzchni.

Specyfikacja pasków: szerokość 9-16 MM, grubość 0,4 -1,2 MM.

Proszę wybrać odpowiedni rozmiar pasów w zależności od zakupionej

prasy.

2.4 Siła pasów

Siła rozciągająca: regulowana w zakresie od 60 0 do 32 00 N, maksymalna

wartość zależy od materiału pasków.

Prędkość podawania taśmy: 50-150 MM/S. Siła tarcia: ok. 75% wartości

wytrzymałości pasów.

2.5 Środowisko pracy

Temperatura otoczenia podczas pracy wynosi 5-45°C, optymalna

temperatura pracy wynosi 15-25°C.

Używaj lub przechowuj ostrożnie, aby chronić przed wodą i wilgocią.

3. Akcesoria

▪ Uwaga: Należy używać dodatków lub akcesoriów

wymienionych w instrukcji. Używanie innych dodatków może spowodować

uszkodzenie sprzętu lub obrażenia ciała.

3.1 Przenośna prasa akumulatorowa

Ponieważ prasa wykorzystuje akumulatory niklowo-kadmowe (Nicd)

niklowo-metalowo-wodorkowe (NiMH), akumulatory należy zakupić

osobno, zgodnie z poniższymi parametrami.

Typ: bateria litowa

Napięcie: 18 V

Pojemność: 5000 MAH

3.2 Ładowarka akumulatora

Ładowanie bezpośrednie (opcjonalnie)

Napięcie wejściowe ładowarki: AC100-240V

Napięcie wyjściowe: 21 V, 2,5 A

Czas ładowania: około 90 minut.

4. Operacje

4.1 Instalacja baterii

* Nie zostawiaj akumulatorów prasy belującej na deszczu lub w wodzie.

* Ze względów bezpieczeństwa akumulator dostarczany jest w stanie

nienaładowanym i oddzielony od urządzenia, należy postępować zgodnie

z instrukcją montażu.

* Wyjmij baterię, naciskając zatrzask zatrzaskowy akumulatora kciukiem i

wyciągając go do góry lub zwalniając zatrzask zatrzaskowy po

załadowaniu akumulatora.

* Lampka kontrolna świeci na czerwono, gdy poziom naładowania baterii

jest niski, lampka kontrolna świeci na czerwono podczas ładowania, a

kontrolka ładowania świeci na zielono, gdy ładowanie jest zakończone.

4.2 Elementy obsługi

4.3 Tryb półautomatyczny i tryb automatyczny

L-16 ma 2 tryby napinania: napinanie jednym dotknięciem i napinanie

przycisku w sposób ciągły. Jak dokonać konwersji trybu? Wystarczy

nacisnąć przycisk naciągu i jednorazowo podnieść rączkę, a gdy kontrolka

zacznie migać na przemian, konwersja trybu zostanie dokonana.

4.4 Operacje prasy

*Tryb półautomatycznego napinania (naciśnij przycisk w sposób

ciągły, aby napiąć)

Krok 1 Owiń i ułóż paski

Proszę owinąć paski w sposób pokazany na rysunku i nie dopuścić do ich

zamoczenia olejem lub innymi zanieczyszczeniami.

Krok 2 polega na umieszczeniu pasów w prasie

Podczas zakładania pasów należy je ułożyć w kierunku naprężenia na

górnym końcu, dolne paski należy naciągnąć do spodu koła podającego

tak, aby podczas zakładania pasów zakryć przód płytki zębatej o 5-10MM

dłużej ,unieś uchwyt prawą ręką, lewą ręką włóż paski, górny i dolny koniec

pasów należy po zwolnieniu uchwytu ułożyć równolegle do siebie.

Krok 3 Naciągnij lub wsuń paski

Po naciśnięciu i zwolnieniu przycisku napinania prasa wyświetli domyślny

czas naprężenia. Gdy szczelność jest niewystarczająca lub zbyt ciasna, po

prostu odpowiednio zwiększ lub zmniejsz stopień siły naprężenia, aż

będzie odpowiedni. Podczas dokręcania należy utrzymywać prasę

poruszającą się równolegle, a prasę w kierunku do przodu wolną od

przedmiotów.

Krok 4 Zgrzewanie pasów

Po naciśnięciu przycisku tarcia prasa automatycznie zgrzewa i przecina

pasy (czas jest ustawiany przez system i można go zwiększać lub

zmniejszać, regulując stopień czasu tarcia).

Krok 5 Odsuń prasę

Po zakończeniu wiązania podnieś uchwyt i koło podające obracaj się w

odwrotnym kierunku, aby odpowiednio poluzować paski, a następnie

odsuń prasę.

* Jedno dotknięcie, aby przejść do trybu napięcia

Krok 1 Owiń i ułóż paski

Proszę owinąć paski w sposób pokazany na rysunku i nie dopuścić do ich

zamoczenia olejem lub innymi zanieczyszczeniami.

Krok 2 polega na umieszczeniu pasów w prasie

Podczas zakładania pasów należy je ułożyć w kierunku naprężenia na

górnym końcu, dolne paski należy naciągnąć do spodu koła podającego

tak, aby podczas zakładania pasów zakryć przód płytki zębatej o 5-10MM

dłużej ,unieś uchwyt prawą ręką, lewą ręką włóż paski, górny i dolny koniec

pasów należy po zwolnieniu uchwytu ułożyć równolegle do siebie.

Krok 3 Zaciśnij paski

Po naciśnięciu i zwolnieniu przycisku napinania prasa automatycznie

napina pasy.

Krok 4 Zgrzewanie pasów

Po naciśnięciu przycisku tarcia prasa automatycznie zgrzewa i przecina

pasy (czas jest ustawiany przez system i można go zwiększać lub

zmniejszać, regulując stopień czasu tarcia).

Krok 5 Odsuń prasę

Po zakończeniu wiązania podnieś uchwyt i koło podające obracaj się w

odwrotnym kierunku, aby odpowiednio poluzować paski, a następnie

odsuń prasę.

5.Połączenia elektryczne

6. Wymiana części zużywalnych i regulacja stanu

łączenia

▪ Uwaga: Przed każdym serwisowaniem należy odłączyć wyłącznik

zasilania i wyjąć baterie.

6.1 Wymiana części zużywalnych

Nóż (JD-PSE-G016): Najpierw poluzuj śrubę na lewej pokrywie

(JD-L16-G01) i zdejmij ją, następnie wykręć śrubę na nożu i wyjmij nóż w

celu wymiany. Po zamontowaniu noża należy go zamontować w odwrotnej

kolejności.

Dolna płytka zębata (JD-PSE-G011): najpierw odkręć śruby mocujące

płytkę zębatą i wyjmij ją, następnie wymień wysuniętą płytkę zębatą. Po

wymianie zmontuj go w odwrotnej kolejności.

Koło napinające (JD-PSE-G012): zdejmij lewą pokrywę zgodnie z

powyższym opisem, odkręć nakrętkę zamocowaną na wale łączącym

(JD-L16-G021), zdejmij pokrywę koła napinającego (JD-L16-G007),

wymień koło zabezpieczające i wymienić je w odwrotnej kolejności.

Dolna część cierna (JD-PSE-G013): Najpierw poluzuj i usuń śruby bez łba

zamocowane na wale dolnej części ciernej, wypchnij dolną część cierną od

dołu w celu wymiany, a następnie wymień ją w odwrotnej kolejności.

6.2 Regulacja dokręcania, klejenia i cięcia

①. Jeśli dokręcenie się poluzuje, poluzuj śruby przymocowane do płytki

zębatej i zamontuj uszczelkę płytki zębatej (JD-PSE-G028), aby podnieść

płytkę zębatą lub wymienić płytkę zębatą.

②. W przypadku stosowania różnych pasów uszczelniających o grubości

0,4–1,2 mm należy w odpowiednim czasie wyregulować odstęp między

górną częścią cierną (JD-PSE-G008) a dolną częścią cierną, w

przeciwnym razie nastąpi słabe spawanie. Podczas regulacji luzu

pomiędzy górną i dolną częścią cierną należy najpierw zdjąć lewą osłonę,

następnie poluzować przycisk usuwania uszczelki (JD-PSE-G005),

zamocować dolny wał dociskowy płytki łączącej (JD-PSE-G022) za

pomocą śrubokrętem płaskim, a następnie obróć nakrętkę na wale

łączącym w prawo lub w lewo. Przy obrocie w kierunku zgodnym z ruchem

wskazówek zegara luz pomiędzy górną i dolną częścią cierną staje się

większy, a przy obrocie w kierunku przeciwnym do ruchu wskazówek

zegara luz staje się mniejszy.

③. Czas wiązania i siłę dokręcania można regulować za pomocą

cyfrowych okienek E i F na prawej pokrywie. Klawisz E reguluje czas

zgrzewania, a klawisz F reguluje siłę dokręcania, zwiększając ją od stopnia

1 do stopnia 9.

④. Informacje na temat wymiany części zużywalnych oraz regulacji czasu

(efektu) klejenia i spawania można znaleźć w poniższej tabeli.

Schemat efektu spawania i łączenia

7. Typowe usterki elektryczne

W trakcie użytkowania prasa nagle się zacięła, a dioda LED świeci na

czerwono, gdy nie można wyjąć paska prasującego, który utknął w

maszynie. Należy natychmiast wyłączyć zasilanie, odciąć paski, aby

usunąć te, które utknęły w narzędziu, natychmiast naładować akumulator

lub wymień go. Po upewnieniu się, że akumulator jest naładowany i

usterka nie została usunięta, po wyjęciu akumulatora należy zdjąć lewą i

prawą plastikową osłonę w celu sprawdzenia narzędzia, np. sprawdzenia

przełączników lub okablowania każdego przełącznika lub na silnikach nie

odpadła lub wymień mikroprzełącznik lub wymień silnik z uszczelnieniem

Perfect friction time

Friction time is too short

Friction time is too long

ciernym.

13、Widok rozstrzelony produktu i lista części

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Omsnoeringsmachine 

MODEL: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Model: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Hartelijk dank dat u voor deze omsnoeringsmachine hebt gekozen

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de

best mogelijke resultaten te bereiken.

De producten in deze catalogus kunnen qua kleur afwijken van het

daadwerkelijke artikel .

1.Veiligheidsinstructies

Een juiste opleiding is vereist. Ondeskundig opgeleid personeel mag de

omsnoeringsmachine niet bedienen. Een onjuiste bediening kan leiden tot

schade aan de apparatuur of persoonlijk letsel.

1.1 Batterijwerking

*Milieubescherming

Gooi de gebruikte batterij niet in de huisvuilbak of de afvalwateremmer.

Sla de lege batterij niet en verbrand deze niet.

*Kortsluitingsgevaar

Bewaar de batterijen niet samen met andere metalen voorwerpen.

Demonteer de batterijen a.u.b. niet zelf en bewaar ze in een droge en

vorstbestendige ruimte. De omgevingstemperatuur mag niet hoger zijn dan

50 graden.

Laad gebruikte batterijen niet op en vervang ze door nieuwe wanneer ze

beschadigd of onbruikbaar zijn.

1.2 Gevaren voor oogletsel

Draag oogbescherming om schade aan uw ogen te voorkomen bij gebruik

van dit product.

1.3 Bediening

Lees de instructies aandachtig door en train goed voor gebruik.

Personen die niet goed zijn opgeleid, mogen de balenpers niet bedienen

voordat de banden zijn vastgemaakt. Als de instructies niet worden

gevolgd of als de banden onredelijk worden belast, kan dit leiden tot breuk

van de banden of defecten aan de machine. Plaats uw handen pas op het

bindgebied, het lijmgebied of het snijgebied van de snijder als u vertrouwd

bent met de balenpers. Plaats uw hand op het bindgebied, het lijmgebied

en de

snijder uitgesneden.

1.4 Wrijvingslasgebied

U dient de toestand van het wrijvingslasgebied te controleren en

uzelf vertrouwd te maken met de controle en aanpassing van de

wrijvingstijd en aanhaaltijd. Onregelmatige wrijvingstijd kan resulteren in

een slechte hechting en tot ernstige schade leiden. Verzend of transporteer

daarom geen dozen die niet op de juiste manier zijn verpakt en behandeld.

1.5 Distributie van pakriemen

Gebruik voor het afgeven van de riemen de speciaal ontworpen

gordelgootslede. Wanneer u de banden niet gebruikt, bevestigt u het

uiteinde van de banden in de bevestigingsopening voor de banden.

1.6 Waarschuwing voor riemen

Gebruik geen riemen om lasten te slepen of op te tillen, aangezien

dit kan leiden tot schade aan voorwerpen of persoonlijk letsel.

1.7 Gevaren van breuk van de riem

Onjuiste bediening; overmatig strak; Als u de omsnoering niet

gebruikt zoals vereist, gaat de spankracht verloren of breekt de

omsnoering, waardoor uiteindelijk de doos/lading beschadigd kan raken en

het voorwerp kapot kan gaan, de operator zijn evenwicht kan verliezen en

kan vallen, of de omsnoeringsmachine kan verdwijnen. en de banden

vliegen snel in het gezicht van de bestuurder en veroorzaken letsel

■ Opmerking:

* Indien de lading scherpe randen heeft, dient u randbescherming

toe te voegen.

* Wikkel de banden rond het juiste gebied dat moet worden vastgebonden.

* De bestuurder mag zich tijdens het aanspannen en wrijving niet in

dezelfde rechte lijn bevinden als de omsnoeringsmachine, om te

voorkomen dat de balenpers en de riemen in het gezicht van de bestuurder

vallen. Herinner of vraag omstanders om tijdens het gebruik uit de buurt

van het werkgebied te blijven. Gebruik ook omsnoeringsband met de

aanbevolen breedte- en sterktespecificaties, wat de kwaliteit en efficiëntie

van de verpakking zal helpen verbeteren, aangezien ongeschikte

omsnoeringsband ertoe kan leiden dat de omsnoeringsband breekt of dat

de doos tijdens het transport losraakt.

1.8 Snijden van banden

Gebruik bij het doorknippen van de banden het juiste snijgereedschap en

houd een veilige afstand tot mensen, niet in dezelfde lijn als de banden en

uit de buurt van de losse richting van de omsnoering. Gebruik het

gereedschap dat speciaal is ontworpen voor het doorknippen van banden,

geen hamers, tangen, bijlen, ijzerzagen enz.

1.9 Gevaar voor uitglijden en vallen

Houd het omsnoeringsgebied schoon en netjes, omdat slordige

werkplekken ongelukken kunnen veroorzaken en vallen kan optreden als u

niet goed landt of uit balans bent voordat u spanning opdoet, vooral in

kleine werkruimtes zoals trappenhuizen. Probeer tijdens het hanteren uw

evenwicht te bewaren. Beide voeten moeten tegelijkertijd op een vlakke en

stevige ondergrond staan. Gebruik het apparaat niet als u zich niet lekker

voelt of in een moeilijke lichamelijke toestand verkeert.

Houd rekening met de voorzorgsmaatregelen die specifiek voor het

werkgebied zijn vermeld.

1.10 Gevaren van de balenpers

* Goed onderhoud van de balenpers is zeer noodzakelijk.

* Controleer de onderdelen van de balenpers regelmatig. Als er sprake is

van slijtage of schade, gebruik de balenpers dan niet verder totdat de

onderdelen zijn vervangen.

* Gebruik de balenpers niet zonder de riemen

* Breng geen wijzigingen aan aan de balenpers, aangezien dit persoonlijk

letsel kan veroorzaken.

2. Technische parameters

2.1 Beschrijving van het accu-omsnoeringsapparaat

De DS-16 accu-omsnoeringsmachine heeft een perfecte sluitprestatie. Het

zorgt ervoor dat gebruikers kunnen genieten van een efficiënte manier van

omsnoeren. De DS-16 heeft een maximale spankracht van 2500N en 9

graden kunnen worden aangepast via digitale displaybediening. Hij wordt

aangedreven door een 6000 mAh lithiumbatterij met hoge capaciteit,

waardoor hij 600 cycli kan werken per volledige lading. Een van de

belangrijkste verkoopargumenten is dat het zuinig is in vergelijking met

vergelijkbare producten op de markt. Het is een goed product voor dealers

om de markt te verkennen en te grijpen. DS-16 is zo'n krachtig hulpmiddel

en kan op grote schaal in de meeste industrieën worden gebruikt.

2.2 Afmetingen van de balenpers

Lengte: 3 6 0 MM

Breedte: 13 0 MM

Hoogte: 1 4 0 MM

2.3 Omsnoeringsmaterialen

Materiaal banden: PET (polyester) en PP (polypropyleen) tape met een

vlak of reliëfoppervlak.

Specificaties bandjes: breedte 9-16MM, dikte 0,4 -1,2MM .

Kies de riemen van de juiste maat, afhankelijk van de balenpers die u

koopt.

2.4 Sterkte van de banden

Rekkracht: instelbaar van 60 0 tot 32 00 N, maximale waarde wordt

bepaald door het materiaal van de banden.

Bandinvoersnelheid: 50-150 MM/S. Wrijvingssterkte: ca. 75% van de

sterktewaarde van de banden.

2.5 Werkomgeving

De omgevingstemperatuur voor gebruik is 5-45°C, met een optimale

werktemperatuur van 15-25°C.

Zorgvuldig gebruiken of bewaren ter bescherming tegen water en vocht.

3. Accessoires

■ Opmerking: gebruik de hulpstukken of accessoires die in de

handleiding worden genoemd. Het gebruik van andere hulpstukken kan

schade aan de apparatuur of persoonlijk letsel veroorzaken.

3.1 Oplaadbare draagbare balenpers

Aangezien de balenpers nikkel-cadmium (Nicd)-nikkel-metaalhydride

(NiMH)-batterijen gebruikt, dient u de batterijen apart aan te schaffen

volgens de volgende parameters.

Type: lithiumbatterij

Spanning: 18V

Capaciteit: 5000 MAH

3.2 Acculader

Direct opladen (optioneel)

Ingangsspanning van de lader: AC100-240V

Uitgangsspanning: 21V, 2,5A

Oplaadtijd: ongeveer 90 minuten.

4. Operaties

4.1 Installatie van de batterij

* Laat de accu's van de balenpers niet in de regen of in het water liggen.

* Om veiligheidsredenen wordt de batterij ongeladen en gescheiden van

het apparaat geleverd. Volg de instructies voor montage.

* Verwijder de batterij door met uw duim op de batterij Clip Snap te drukken

en deze naar boven te trekken of door de Clip Snap los te laten na het

plaatsen van de batterij.

* Het indicatielampje is rood als de batterij bijna leeg is, het indicatielampje

is rood tijdens het opladen en het oplaadindicatielampje is groen als het

opladen is voltooid.

4.2 Bedieningselementen

4.3 Semi-automatische modus en automatische modus

L-16 heeft 2 spanningsmodi: één aanraking om te spannen en druk continu

op de knop om te spannen. Hoe modusconversie te maken? Druk gewoon

op de spanningsknop en til de hendel in één keer op. Wanneer de indicator

afwisselend knippert, is de modusconversie voltooid.

4.4 Bediening van de balenpers

*Semi-automatische spanningsmodus (druk continu op de knop om

te spannen)

Stap 1 Wikkel de banden in en stapel ze op elkaar

Wikkel de banden op de manier zoals afgebeeld en zorg ervoor dat de

banden nooit nat worden door olie of ander vuil.

Bij stap 2 worden de banden in de balenpers gestoken

Bij het inbrengen van de banden moeten de banden in de richting van de

spanning aan de bovenkant worden gestapeld, de onderste omsnoering

moet worden uitgerekt tot aan de onderkant van het invoerwiel om de

voorkant van de tandplaat 5-10MM langer te bedekken, bij het inbrengen

van de banden Til de hendel op met uw rechterhand, steek de riemen in

met uw linkerhand. De bovenste en onderste uiteinden van de riemen

moeten evenwijdig aan elkaar worden gestapeld nadat u de tilhendel hebt

losgelaten.

Stap 3 Trek de banden aan of voer ze in

Wanneer u op de spanknop drukt en deze weer loslaat, geeft de balenpers

u de standaard vooraf ingestelde spantijd. Wanneer de spanning niet

voldoende of te strak is, verhoogt of verlaagt u gewoon de spanningsgraad

totdat deze geschikt is. Zorg er bij het vastdraaien voor dat de balenpers

parallel beweegt en dat de voorwaartse richting van de balenpers vrij is

van allerlei voorwerpen.

Stap 4 Het lassen van de banden

Nadat u op de wrijvingsknop heeft gedrukt, sluit de balenpers automatisch

de banden af en snijdt deze af (de tijd wordt vooraf ingesteld door het

systeem en kan worden verhoogd of verlaagd door de wrijvingstijd aan te

passen).

Stap 5 Verplaats de balenpers

Wanneer het lijmen is voltooid, tilt u de hendel op en draait u het invoerwiel

in de omgekeerde richting om de riemen los te maken, en verplaatst u

vervolgens de balenpers.

* Eén aanraking naar de spanningsmodus

Stap 1 Wikkel de banden in en stapel ze op elkaar

Wikkel de banden op de manier zoals afgebeeld en zorg ervoor dat de

banden nooit nat worden door olie of ander vuil.

Bij stap 2 worden de banden in de balenpers gestoken

Bij het inbrengen van de banden moeten de banden in de richting van de

spanning aan de bovenkant worden gestapeld, de onderste omsnoering

moet worden uitgerekt tot aan de onderkant van het invoerwiel om de

voorkant van de tandplaat 5-10MM langer te bedekken, bij het inbrengen

van de banden Til de hendel op met uw rechterhand, steek de riemen in

met uw linkerhand. De bovenste en onderste uiteinden van de riemen

moeten evenwijdig aan elkaar worden gestapeld nadat u de tilhendel hebt

losgelaten.

Stap 3 Trek de banden strak

Wanneer u de spanknop indrukt en loslaat, spant de balenpers de banden

automatisch aan.

Stap 4 Het lassen van de banden

Nadat u op de wrijvingsknop heeft gedrukt, sluit de balenpers automatisch

de banden af en snijdt deze af (de tijd wordt vooraf ingesteld door het

systeem en kan worden verhoogd of verlaagd door de wrijvingstijd aan te

passen).

Stap 5 Verplaats de balenpers

Wanneer het lijmen is voltooid, tilt u de hendel op en draait u het invoerwiel

in de omgekeerde richting om de riemen los te maken, en verplaatst u

vervolgens de balenpers.

5.Elektrische aansluitingen

6. Vervanging van slijtageonderdelen en aanpassing

van de hechtingsstatus

■ Opmerking: Koppel vóór elk onderhoud de aan/uit-schakelaar los en

verwijder de batterijen.

6.1 Vervanging van slijtageonderdelen

Snijder (JD-PSE-G016): Draai eerst de schroef op de linker afdekplaat

(JD-L16-G01) los en verwijder deze, verwijder vervolgens de schroef op de

snijder en verwijder de snijder voor vervanging. Nadat u de snijder hebt

geïnstalleerd, installeert u deze in omgekeerde volgorde.

Onderste tandplaat (JD-PSE-G011): verwijder eerst de schroeven

waarmee de tandplaat is bevestigd en verwijder deze, plaats vervolgens

de uitgeworpen tandplaat terug. Na het vervangen monteert u deze in

omgekeerde volgorde.

Spanwiel (JD-PSE-G012): verwijder de linker afdekplaat zoals hierboven

beschreven, verwijder de moer die op de verbindingsas is bevestigd

(JD-L16-G021), verwijder de spanwielafdekking (JD-L16-G007), vervang

het vasthoudwiel en plaats het terug in omgekeerde volgorde.

Onderste wrijvingsdeel (JD-PSE-G013): Draai eerst de koploze schroeven

los en verwijder deze die op de as van het onderste wrijvingsdeel zijn

bevestigd, duw het onderste wrijvingsdeel vanaf de onderkant naar buiten

voor vervanging en plaats het vervolgens in omgekeerde volgorde terug.

6.2 Afstellingen voor vastdraaien, lijmen en snijden

①. Als het vastdraaien mislukt, draait u de schroeven los die op de

tandplaat zijn bevestigd en installeert u de tandplaatpakking

(JD-PSE-G028) om de tandplaat omhoog te brengen of de tandplaat te

vervangen.

②. Wanneer u verschillende verpakkingsbanden met een dikte van 0,4-1,2

mm gebruikt, pas dan tijdig de opening tussen het bovenste wrijvingsdeel

(JD-PSE-G008) en het onderste wrijvingsdeel aan, anders zal slecht

lassen optreden. Wanneer u de speling tussen het bovenste en onderste

wrijvingsdeel aanpast, verwijdert u eerst de linker afdekplaat en maakt u

vervolgens de knop voor het verwijderen van de afdichting los

(JD-PSE-G005). Bevestig de onderste compressie-as van de

verbindingsplaat (JD-PSE-G022) met een platte schroevendraaier en draai

vervolgens de moer op de verbindingsas met de klok mee of tegen de klok

in. Bij rechtsom draaien wordt de speling tussen het bovenste en onderste

wrijvingsdeel groter, en bij linksom draaien wordt de speling kleiner.

③. De lijmtijd en de spankracht worden aangepast via de digitale

displayvensters E en F op de rechterkap. Toets E past de fusietijd aan, en

toets F past de aanhaalkracht aan, oplopend van graad 1 tot graad 9.

④. Raadpleeg het volgende schema voor het vervangen van slijtdelen en

het aanpassen van de las- en lastijd (effect).

Diagram van las- en hechtingseffect

Perfect friction time

Friction time is too short

Friction time is too long

7. Veelvoorkomende elektrische storingen

Tijdens het gebruik loopt het balenpersgereedschap plotseling vast en de

LED brandt rood wanneer de balenpersband die in de machine vastzit niet

kan worden verwijderd. Schakel de stroom onmiddellijk uit, knip de riemen

af om de riemen die in het gereedschap vastzitten te verwijderen en laad

ze onmiddellijk op de accu of vervang de accu. Wanneer u bevestigt dat de

accu stroom heeft en de storing niet is verholpen, moet u na het

verwijderen van de accu de plastic afdekkingen links en rechts verwijderen

om het gereedschap te controleren, zoals het controleren van de

schakelaars of de bedrading op elke schakelaar of op de motoren is er niet

af gevallen, of vervang de microschakelaar of vervang de

wrijvingsafdichtingsmotor.

14、Explosietekening van het product en

onderdelenlijst

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk support och e-garanticertifikat

www.vevor.com/support

Bandning M achine

MODELL: DS-16

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Modell: DS-16

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

STRAPPING MACHINE

INSTRUCTIONS

Tack så mycket för att du valde denna Strapping M achine

- Läs igenom alla instruktioner innan du använder den. Informationen

hjälper dig att uppnå bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska varan .

1. Säkerhetsanvisningar

Korrekt utbildning krävs. Personal som inte är ordentligt utbildad får inte

använda bandningsmaskinen. Felaktig användning kan leda till skador på

utrustningen eller personskador.

1.1 Batteridrift

*Miljöskydd

Kasta inte det använda batteriet i hushållssoporna eller

avloppsvattenhinken, snälla slå eller bränn inte det förbrukade batteriet.

* Kortslutningsrisk

Förvara inte batterierna tillsammans med andra metallföremål. Ta inte

isär batterierna själv och förvara dem i ett torrt och frosttåligt rum.

Omgivningstemperaturen får inte vara högre än 50 grader.

Ladda inte använda batterier och byt ut dem mot nya när de är skadade

eller oanvändbara.

1.2 Risk för ögonskador

Vänligen använd ögonskydd för att förhindra skador på dina ögon när du

använder denna produkt.

1.3 Drift

Läs instruktionerna noggrant och träna ordentligt före användning.

Personer som inte är ordentligt utbildade får inte använda balpressen,

innan de spänns åt, om instruktionerna inte följs eller om bandet belastas

orimligt kan leda till att bandet går sönder eller maskinfel. Lägg inte

händerna på bindningsområdet, limningsområdet eller skärområdet förrän

du är bekant med balpressen. Placera handen på bindningsområdet,

limningsområdet och

fräs utskärning.

1.4 Friktionssvetsområde

Du bör kontrollera friktionssvetsområdets tillstånd och bekanta dig

med kontroll och justering av friktionstiden och åtdragningstiden.

Oregelbunden friktionstid kan resultera i dålig vidhäftning och leda till

allvarliga skador, så vänligen skicka eller transportera inte lådor som inte

har packats och hanterats ordentligt.

1.5 Fördelning av packband

Använd den specialdesignade bältesvagnen för att dispensera

remmarna. När den inte används, fäst änden av remmarna i öppningen för

fästanordningen.

1.6 Remmar varning

Använd inte remmar för att dra eller lyfta laster eftersom det kan

leda till skador på föremål eller personskador.

1.7 Risker för att bandet går sönder

Felaktig drift; överdrivet åtdragen; att inte använda bandet som

krävs kommer att leda till att spänningskraften tappas eller att bandet går

sönder, vilket så småningom kan göra att lådan/lasterna skadas och

föremålet går sönder, att operatören tappar balansen och faller, eller

bandningsmaskinen och att bandet flyger snabbt in i operatörens ansikte

tillsammans och orsakar skada

■ Obs:

* Om lasten är packad med vassa kanter, lägg till kantskydd.

* Linda remmarna runt det lämpliga området som ska spännas fast.

* Operatören bör inte vara i samma raka position som bandningsmaskinen

under åtdragning och friktion för att förhindra att balpressen och remmarna

tippar över i operatörens ansikte. Och påminn eller be åskådare att hålla

sig borta från arbetsområdet under drift. Använd även bandet med

rekommenderad bredd och styrka, vilket kommer att bidra till att förbättra

kvaliteten och effektiviteten på förpackningen, eftersom olämplig bandning

kan göra att bandet går sönder eller att kartongen lossnar under

transporten.

1.8 Klippband

När du skär av remmarna, använd lämpligt skärverktyg och håll ett säkert

avstånd från människor, inte i samma linje som remmarna och bort från

bandets lösa riktning. Använd de verktyg som är speciellt utformade för att

skära remmar, inga hammare, tänger, yxor, bågfilar etc.

1.9 Halk- och fallrisk

Håll bandningsområdet rent och snyggt, eftersom stökiga arbetsytor kan

orsaka olyckor och fall kan inträffa om du inte landar bra eller är

obalanserad före spänningar, särskilt i små arbetsområden som trapphus.

Försök att hålla balansen när du hanterar. Båda fötterna måste vara på ett

plant och stadigt underlag samtidigt. Använd inte enheten när du mår dåligt

eller i ett svårt fysiskt tillstånd.

Observera de försiktighetsåtgärder som nämns specifikt för

arbetsområdet.

1.10 Faror med balpressen

* Bra underhåll av balpressen är mycket nödvändigt.

* Kontrollera balpressens delar regelbundet, om det finns slitage eller

skador, fortsätt inte att använda balpressen förrän delarna har bytts ut.

* Använd inte balpressen utan remmarna

* Modifiera inte balpressen eftersom detta kan orsaka personskada.

2. Tekniska parametrar

2.1 Beskrivning av batteribandningsverktyget

DS-16 batteribandningsverktyg kommer med en perfekt tätningsprestanda.

Det kan få användare att njuta av ett effektivt sätt att banda. DS-16 har sin

maximala spänningskraft på 2500N och 9 grader kan justeras med digital

displayfunktion. Den drivs av ett högkapacitets 6000 mah litiumbatteri,

vilket gör att den fungerar 600 cykler per full laddning. En av de viktigaste

försäljningsargumenten är att den är ekonomisk jämfört med de liknande

på marknaden. Det är en bra produkt för återförsäljare att utforska och

förstå marknaden DS-16 är ett så kraftfullt verktyg och kan användas flitigt i

de flesta branscher.

2.2 Balpressens mått

Längd: 3 6 0MM

Bredd: 13 0 MM

Höjd: 1 4 0MM

2.3 Bandmaterial

Remmaterial: PET (polyester) och PP (polypropen) tejp med en plan eller

präglad yta.

Bandspecifikationer: bredd 9-16MM, tjocklek 0,4 -1,2MM .

Vänligen välj remmarna i lämplig storlek beroende på vilken balpress du

köper.

2.4 Remmarnas styrka

Sträckkraft: justerbar från 60 0 till 32 00 N, maximalt värde bestäms av

materialet i banden.

Bandmatning i hastighet: 50-150MM/S. Friktionshållfasthet: ca. 75 % av

remmarnas styrka.

2.5 Arbetsmiljö

Omgivningstemperaturen för drift är 5-45°C, med en optimal

arbetstemperatur på 15-25°C.

Använd eller förvara försiktigt för att skydda mot vatten och fukt.

3.Tillbehör

■ Obs: Använd de tillbehör eller tillbehör som nämns i

manualen, användning av andra tillbehör kan orsaka skador på

utrustningen eller kan orsaka personskador.

3.1 Uppladdningsbar bärbar balpress

Eftersom balpressen använder nickel-kadmium (Nicd) nickel-metallhydrid

(NiMH) batterier, vänligen köp batterierna separat enligt följande

parametrar.

Typ: Litiumbatteri

Spänning: 18V

Kapacitet: 5000MAH

3.2 Batteriladdare

Direktladdning (tillval)

Laddarens inspänning: AC100-240V

Utspänning: 21V, 2,5A

Laddningstid: ca 90 minuter.

4. Operationer

4.1 Batteriinstallation

* Lämna inte balpressens batterier i regn eller vatten.

* Av säkerhetsskäl levereras batteriet oladdat och separerat från enheten,

följ instruktionerna för montering.

* Ta bort batteriet genom att trycka på batteriet Clip Snap med tummen och

dra ut det uppåt eller genom att släppa Clip Snap efter att ha laddat

batteriet.

* Indikatorlampan lyser rött när batterinivån är låg, indikatorlampan är röd

vid laddning och laddningsindikatorlampan är grön när laddningen är klar.

4.2 Manöverelement

4.3 Semi-autoläge och autoläge

L-16 har 2 spänningslägen: ett tryck för att spänna och tryck på knappen

kontinuerligt för att spänna. Hur gör man lägeskonvertering? Tryck bara på

spänningsknappen och lyft handtaget på en gång och när indikatorn

blinkar växelvis är lägesomvandlingen klar.

4.4 Balpressoperationer

*Halvautomatiskt spänningsläge（tryck på knappen kontinuerligt för

att spänningen）

Steg 1 Linda och stapla remmarna

Linda in remmarna på det sätt som visas och låt inte remmarna bli blöta

med olja eller annat skräp när som helst.

Steg 2 för in remmarna i balpressen

Vid insättning av remmarna måste remmarna i spänningsriktningen staplas

i den övre änden, bottenremmen ska sträckas till botten av matningshjulet

för att täcka framsidan av tandplattan 5-10MM längre, när remmarna sätts

in ,lyft handtaget med höger hand, sätt in remmarna med vänster hand, de

övre och nedre ändarna av remmarna måste staplas parallellt med

varandra efter att lyfthandtaget har släppts.

Steg 3 Dra åt eller mata in remmarna

När du trycker på spänningsknappen och släpper den kommer balpressen

att ge dig den förinställda åtdragningstiden. När tätheten inte räcker till eller

är för snäv är det bara att öka eller minska spänningsgraden på lämpligt

sätt tills det är lämpligt. När du drar åt, håll pressen i rörelse parallellt och

pressens framåtriktning fri från diverse.

Steg 4 Svetsa remmarna

Efter att ha tryckt på friktionsknappen förseglar och klipper balpressen

automatiskt remmarna (tiden är förinställd av systemet och kan ökas eller

minskas, justera friktionstidsgraden).

Steg 5 Flytta bort balpressen

När limningen är klar lyfter du handtaget och matarhjulet körs omvänt för

att lossa remmarna i enlighet med detta och flytta sedan bort balpressen.

*En knapptryckning till spänningsläge

Steg 1 Linda och stapla remmarna

Linda in remmarna på det sätt som visas och låt inte remmarna bli blöta

med olja eller annat skräp när som helst.

Steg 2 för in remmarna i balpressen

Vid insättning av remmarna måste remmarna i spänningsriktningen staplas

i den övre änden, bottenremmen ska sträckas till botten av matningshjulet

för att täcka framsidan av tandplattan 5-10MM längre, när remmarna sätts

in ,lyft handtaget med höger hand, sätt in remmarna med vänster hand, de

övre och nedre ändarna av remmarna måste staplas parallellt med

varandra efter att lyfthandtaget har släppts.

Steg 3 Dra åt remmarna

När du trycker på spänningsknappen och släpper den kommer balpressen

att spänna remmarna automatiskt.

Steg 4 Svetsa remmarna

Efter att ha tryckt på friktionsknappen förseglar och klipper balpressen

automatiskt remmarna (tiden är förinställd av systemet och kan ökas eller

minskas, justera friktionstidsgraden).

Steg 5 Flytta bort balpressen

När limningen är klar lyfter du handtaget och matarhjulet körs omvänt för

att lossa remmarna i enlighet med detta och flytta sedan bort balpressen.

5.Elektriska anslutningar

6. Byte av slitdelar och justering av limningstillstånd

■ Obs: Koppla ur strömbrytaren och ta ur batterierna före varje service.

6.1 Byte av slitdelar

Kutter (JD-PSE-G016): Lossa först skruven på den vänstra täckplåten

(JD-L16-G01) och ta bort den, ta sedan bort skruven på fräsen och ta bort

fräsen för byte. Efter att du har installerat kniven, installera den i omvänd

ordning.

Nedre tandplatta (JD-PSE-G011): Ta först bort skruvarna som fäster

tandplattan och ta bort den, sätt sedan tillbaka den utskjutna tandplattan.

Efter byte, montera den i omvänd ordning.

Spännhjul (JD-PSE-G012): vänligen ta bort den vänstra täckplattan enligt

beskrivningen ovan, ta bort muttern som är fäst på anslutningsaxeln

(JD-L16-G021), ta bort spännhjulskåpan (JD-L16-G007), byt ut spärrhjulet

och sätt tillbaka det i omvänd ordning.

Nedre friktionsdel (JD-PSE-G013): Lossa först och ta bort de huvudlösa

skruvarna som är fästa på axeln på den nedre friktionsdelen, tryck ut den

nedre friktionsdelen från botten för byte och sätt sedan tillbaka den i

omvänd ordning.

6.2 Åtdragnings-, limnings- och skärjusteringar

①. Om åtdragningen slirar lossar du skruvarna på tandplattan och

installerar tandplattans packning (JD-PSE-G028) för att höja tandplattan

eller byta ut tandplattan.

②. När du använder olika packningsband med en tjocklek på 0,4-1,2MM,

justera i tid gapet mellan den övre friktionsdelen (JD-PSE-G008) och den

nedre friktionsdelen, annars uppstår dålig svetsning. Vid justering av spelet

mellan den övre och nedre friktionsdelen, ta först bort den vänstra

täckplåten, lossa sedan knappen för att ta bort tätning (JD-PSE-G005),

fixera den nedre kompressionsaxeln på bindningsplattan (JD-PSE-G022)

med en slitsad skruvmejsel och vrid sedan muttern på anslutningsaxeln

medurs eller moturs. Vid rotation medurs blir spelet mellan den övre och

nedre friktionsdelen större, och vid rotation moturs blir spelet mindre.

③. Vidhäftningstiden och åtdragningskraften justeras genom de digitala

displayfönstren E och F på höger lucka. Knapp E justerar smälttiden och

tangent F justerar åtdragningskraften och ökar från grad 1 till grad 9.

④. Se följande tabell för utbyte av slitdelar och justering av limning och

svetstid (effekt).

Diagram över svets- och bindningseffekt

7.Vanliga elektriska fel

Under användningen fastnade plötsligt balpressverktyget och LED-lampan

lyser rött när balbandet som fastnat i maskinen inte kan tas ut. Stäng

omedelbart av strömmen, klipp av remmarna för att ta bort remmarna som

fastnat i verktyget, ladda omedelbart batteriet eller byt ut batteriet. När du

bekräftar att batteriet har ström och att felet inte har åtgärdats måste du ta

bort de vänstra och högra plastkåporna efter att du tagit bort batteriet för

att kontrollera verktyget, till exempel kontrollera strömbrytarna eller

kablarna på varje strömbrytare eller på motorer inte har fallit av, eller byt ut

mikrobrytaren eller byt ut friktionstätningsmotorn.

15、Produktens sprängskiss och

reservdelslista

Perfect friction time

Friction time is too short

Friction time is too long

Adress : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Teknisk support och e-garanticertifikat

www.vevor.com/support

Vevor DS-16 Automatic Electric Strapping Machine Tool for PP/PET 0.35"-0.63" Straps

Product's Documents

User Manual

Specifications

Vevor DS-16 Questions and Answers
