Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Art.Nr.
5907802901 / 59078029969
AusgabeNr.
5907802901_0004
Rev.Nr.
20/08/2025
PM1800D
DE
Doppel Farb- und Mörtelrührwerk
Originalbedienungsanleitung
5
GB
Double paint and mortar stirrer
Translation of original instruction manual
17
FR
Malaxeur à double turbine
Traduction des instructions d’origine
27
IT
Doppio agitatore per vernici e malte
La traduzione dal manuale di istruzioni originale
38
NL
Dubbele verf- en mortelmixer
Vertaling van de originele gebruikshandleiding
48
ES
Mezclador doble de pintura y mortero
Traducción del manual de instrucciones original
59
PT
Agitador de argamassa e tinta duplo
Tradução do manual de operação original
70
CZ
Dvojité míchací zaízení barev a malty
Překlad originálního návodu k obsluze
81
SK
Dvojité miešadlo farieb a malty
Preklad originálneho návodu na obsluhu
91
HU
Dupla szárú festék- és habarcskever
Eredeti használati utasítás fordítása
101
PL
Podwójne mieszadło do farb i zapraw
Tłumaczenie oryginalnej instrukcji obsługi
111
HR
Dvostruka miješalica lakova i morta
Prijevod originalnog priručnika za uporabu
122
SI
Dvojni mešalnik za barvo in malto
Prevod originalnih navodil za uporabo
132
EE
Topelt värvi- ja
mördisegamismehhanism
Originaalkäitusjuhendi tõlge
142
LT
Dvigubas daž— ir skiedinio maišytuvas
Originalios naudojimo instrukcijos vertimas
152
LV
Dubultais krsas un javas maisfltjs
Oriģinālās lietošanas instrukcijas tulkojums
162
SE
Dubbel färg- och murbruksblandare
Översättning av original-bruksanvisning
172
FI
Kaksinkertainen maalin ja laastin
sekoittaja
Käännös alkuperäisestä käyttöohjeesta
182
DK
Dobbelt maling- og mørtelrøreværk
Oversættelse fra den oprindelige betjeningsvejledning
192
NO
Dobbel malings- og mørtelrøreverk
Oversettelse av den originale brukerveiledningen
202
BG
>yÜcgw xíàÇwèÇw aw xÜó b çÜàÜâwg
Превод на оригиналното ръководство за
експлоатация
212
GR
ß7F" K;KLM#O/!K" 8 ;7K:-OC; 8K7
A!C:-OC;
Μετάφραση του πρωτοτύπου των οδηγιών χρήσης
223
RO
Amestec tor dublu de vopsea şi mortar
Traducere din manualul de exploatare original
234
RS
Dvostruka mešalica za boju i malter
Prevod originalnog uputstva za upotrebu
244
TR
İkili boya ve harç karıştırma cihazı
Orijinal kullanım talimatı çevirisi
254
Made in P.R.C.
www.scheppach.com
2
www.scheppach.com
3
1
1
23
5
4
7
6
8
9
10
12
11
www.scheppach.com
4
2
L
R
L R
3
2
10
9
3
b
a
11
12
4 5
4
5
6
6
MAX MIN
7
7
I
I
I
www.scheppach.com
DE
|
5
Erklärung der Symbole auf dem Produkt
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-
cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst
beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und
beachten!
Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehörschutz.
Tragen Sie bei Staubentwicklung eine Staubschutzmaske.
Schutzklasse II
Das Produkt entspricht den geltenden europäischen Richtlinien.
Das Produkt entspricht den geltenden serbischen Richtlinien.
www.scheppach.com
6
|
DE
Inhaltsverzeichnis: Seite:
1. Einleitung ........................................................................................................... 7
2. Produktbeschreibung (Abb. 1) ........................................................................... 7
3. Lieferumfang ...................................................................................................... 7
4. Bestimmungsgemäße Verwendung .................................................................. 7
5. Allgemeine Sicherheitshinweise ....................................................................... 8
6. Technische Daten .............................................................................................. 10
7. Auspacken ......................................................................................................... 11
8. Zusammenbau (Abb. 2-4) .................................................................................. 11
9. Inbetriebnahme .................................................................................................. 11
10. Wartung und Pege ........................................................................................... 12
11. Reparatur & Ersatzteilbestellung ....................................................................... 12
12. Elektrischer Anschluss ...................................................................................... 13
13. Lagerung ............................................................................................................ 13
14. Entsorgung und Wiederverwertung .................................................................. 13
15. Mögliche Störungen........................................................................................... 14
16. Konformitätserklärung ....................................................................................... 266
www.scheppach.com
DE
|
7
1. Einleitung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-
ten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie
Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich
arbeiten, und wie Sie Gefahren vermeiden, Reparatur-
kosten sparen, Ausfallzeiten verringern und die Zuver-
lässigkeit und Lebensdauer des Gerätes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plas-
tikhülle geschützt vor Schmutz und Feuchtigkeit, bei
dem Gerät auf. Sie muss von jeder Bedienungsperson
vor Aufnahme der Arbeit gelesen und sorgfältig beach-
tet werden
.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die damit
verbundenen Gefahren unterrichtet sind. Das gefor-
derte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthaltenen
Sicherheitshinweisen und den besonderen Vorschrif-
ten Ihres Landes sind die für den Betrieb von bauglei-
chen Maschinen allgemein anerkannten technischen
Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und den
Sicherheitshinweisen entstehen.
2. Produktbeschreibung (Abb. 1)
1. Rührgerät
2. Mörtel-Rührquirl - R
3. Mörtel-Rührquirl - L
4. EIN-AUS Schalter
5. Einschaltsperre
6. Drehzahlregulierung
7. 2 Gang-Schalter
8. Handgri
9. Aufnahme - R
10. Aufnahme - L
11. Hülse - R
12. Hülse - L
3. Lieferumfang
Pos. Anzahl Bezeichnung
2 /3 2x Rührstab
1 1x Rührgerät
2x Ersatzkohlebürsten
1x Bedienungsanleitung
4. Bestimmungsgemäße Verwendung
Die Maschine ist zum Anmischen von üssigen und
pulverförmigen Baustoen wie Farben, Mörtel, Kleber,
Putze und ähnlichen Substanzen bestimmt. Je nach
Materialkonsistenz und Mischmenge, ist der passende
Rührer mit entsprechender Mischwirkung einzusetzen.
Das Produkt darf nur nach seiner Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für daraus
hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, so-
wie die Montageanleitung und Betriebshinweise in der
Bedienungsanleitung.
www.scheppach.com
8
|
DE
Personen, die das Produkt verwenden und warten,
müssen mit diesem vertraut und über mögliche Gefah-
ren unterrichtet sein.
Veränderungen an dem Produkt schließen eine Haf-
tung des Herstellers und daraus entstehende Schäden
gänzlich aus.
Das Produkt darf nur mit Originalteilen und Original-
zubehör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften
des Herstellers sowie die in den Technischen Daten
angegebenen Abmessungen müssen eingehalten wer-
den.
Bitte beachten Sie, dass unsere Produkte bestim-
mungsgemäß nicht für den gewerblichen, handwerkli-
chen oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Produkt
in Gewerbe-, Handwerks- oder Industriebetrieben so-
wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
5. Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
m WARNUNG!
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzleitung) und auf akkube-
triebene Elektrowerkzeuge (ohne Netzleitung).
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
be¿nden. Elektrowerkzeuge erzeugen Funken,
die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle über
das Elektrowerkzeug verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Ver-
wenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen. Un-
veränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie von Rohren, Heizungen, Her -
den und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
c) Halten Sie Ihre Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektri-
schen Schlages.
d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der Steck-
dose zu ziehen. Halten Sie die Anschlusslei-
tung fern von Hitze, Öl, scharfen Kanten oder
sich bewegenden Teilen. Beschädigte oder ver-
wickelte Anschlussleitungen erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungslei-
tungen, die auch für den Außenbereich geeig-
net sind. Die Anwendung einer für den Außenbe-
reich geeigneten Verlängerungsleitung verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in
feuchter Umgebung nicht vermeidbar ist, ver-
wenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters ver-
mindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerk-
zeugs kann zu ernsthaften Verletzungen führen.
www.scheppach.com
DE
|
9
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeugs, ver-
ringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elek-
trowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeugs den Finger
am Schalter haben oder das Elektrowerkzeug ein-
geschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Teil des Elektrowerk-
zeugs bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und behalten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in un-
erwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Sie
Haare und Kleidung fern von sich bewegenden
Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen er-
fasst werden.
g) Wenn Staubabsaug- und -au-angeinrichtun-
gen montiert werden können, sind diese an-
zuschließen und richtig zu verwenden. Die
Verwendung einer Staubabsaugung kann Gefähr-
dungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit
und setzen Sie sich nicht über die Sicherheits-
regeln für Elektrowerkzeuge hinweg, auch
wenn Sie nach vielfachem Gebrauch mit dem
Elektrowerkzeug vertraut sind.
Achtloses Handeln kann binnen Sekundenbruch-
teilen zu schweren Verletzungen führen.
4. Verwendung und Behandlung des Elektro-
werkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür be-
stimmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist ge-
fährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie einen abnehmbaren
Akku, bevor Sie Geräteeinstellungen vorneh-
men, Einsatzwerkzeugteile wechseln oder das
Elektrowerkzeug weglegen. Diese Vorsichts-
maßnahme verhindert den unbeabsichtigten Start
des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie keine Personen das Elektrowerk-
zeug benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
Sie von unerfahrenen Personen benutzt werden.
e) Pegen Sie Elektrowerkzeuge und Zubehör
mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und nicht klem-
men, ob Teile gebrochen oder so beschädigt
sind, dass die Funktion des Elektrowerkzeugs
beeinträchtigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des Elektrowerkzeugs
reparieren. Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkezuge scharf und sau-
ber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör und
Einsatzwerkzeug usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
h) Halten Sie Gri-e und Gri-ächen trocken,
sauber und frei von Öl und Fett. Rutschige Grif-
fe und Griächen erlauben keine sichere Bedie-
nung und Kontrolle des Elektrowerkzeugs in un-
vorhergesehenen Situationen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
¿ziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeuges
erhalten bleibt.
www.scheppach.com
10
|
DE
m ACHTUNG!
Dieses Elektrowerkzeug erzeugt während des Betriebs
ein elektromagnetisches Feld. Dieses Feld kann unter
bestimmten Umständen aktive oder passive medizi-
nische Implantate beeinträchtigen. Um die Gefahr von
ernsthaften oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Implantaten
ihren Arzt und den Hersteller vom medizinischen Implan-
tat zu konsultieren, bevor die Maschine bedient wird.
Sicherheitshinweise für Rührgerät
a) Halten Sie das Elektrowerkzeug mit beiden
Händen an den dafür vorgesehenen Handgrif-
fen. Ein Verlust der Kontrolle kann zu Verletzun-
gen führen.
b) Sorgen Sie zur Vermeidung einer gefährlichen
Atmosphäre für ausreichende Belüftung beim
Verrühren von brennbaren Sto-en. Sich bilden-
de Dämpfe können eingeatmet oder durch die vom
Elektrowerkzeug erzeugten Funken entzündet
werden.
c) Verrühren Sie keine Lebensmittel. Elektrowerk-
zeuge und deren Einsatzwerkzeuge sind nicht
zum Verarbeiten von Lebensmitteln konstruiert.
d) Halten Sie die Netzanschlussleitung vom Ar-
beitsbereich fern. Die Netzleitung kann sich an
der Mischstange verfangen.
e) Sorgen Sie für einen festen und sicheren Stand
des Rührbehälters. Ein nicht ordnungsgemäß ge-
sicherter Behälter kann sich unverhot bewegen.
f) Achten Sie darauf, dass keine Flüssigkeit
gegen das Gehäuse des Elektrowerkzeugs
spritzt. In das Elektrowerkzeug eingedrungene
Flüssigkeit kann zu Beschädigung und elektri-
schem Schlag führen.
g) Befolgen Sie die Anweisungen und Sicher-
heitshinweise für das zu verrührende Material.
Das zu verrührende Material kann gesundheits-
schädlich sein.
h) Falls das Elektrowerkzeug in das zu verrüh-
rende Material fällt, ziehen Sie sofort den Netz-
stecker und lassen Sie das Elektrowerkzeug
durch quali¿ziertes Fachpersonal prüfen.
Hineingreifen in den Behälter, mit dem noch an
der Steckdose hängenden Elektrowerkzeug darin
kann zu einem elektrischen Schlag führen.
i) Greifen Sie während des Rührvorgangs nicht
mit den Händen in den Rührbehälter oder füh-
ren Sie keine anderen Gegenstände hinein. Ein
Kontakt mit der Mischstange kann zu ernsthaften
Verletzungen führen.
j) Lassen Sie das Elektrowerkzeug nur im Rühr-
behälter an- und auslaufen. Die Mischstange
kann in unkontrollierter Weise herumschleudern
oder sich verbiegen
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
• Lungenschäden, falls keine geeignete Staubschutz-
maske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
• Gesundheitsschäden, die aus Hand-Arm- Schwin-
gungen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht ord-
nungsgemäß geführt und gewartet wird.
6. Technische Daten
Nennspannung 230 V~, 50 Hz
Leistungsaufnahme 1800 W
Leerlauf-Drehzahl 0-450 min
-1
/ 0-790 min
-1
Schutzklasse II
Werkzeugaufnahme Φ14mm
Gewicht 7,2 kg
Technische Änderungen vorbehalten!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 62841 ermittelt.
Schalldruckpegel L
pA
98 dB
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
101 dB
Unsicherheit K
WA
3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 62841.
www.scheppach.com
DE
|
11
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo--
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Zusammenbau (Abb. 2-4)
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
8.1 Rührquirle einspannen
Verletzungsgefahr! Tragen Sie Schutzhandschuhe.
• Die Aufnahmen für die Rührquirle (9/10) sowie die
Rührquirle (2/3) sind durch Buchstaben gekenn-
zeichnet R und L.
• Schieben Sie jeweils die Hülse (11/12) nach unten
und stecken Sie die Rührquirle (2/3) in die entspre-
chend gekennzeichneten Aufnahmen (9/10). Achten
Sie darauf, dass bei jedem Rührquirl der Stift (a) in
der Nut (b) sitzt.
• Lassen Sie die Hülse los. Der Rührquirl wird ar-
retiert.
m Kontrollieren Sie die Rührquirle auf festen Sitz
durch Ziehen am Werkzeug.
9. Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie Einstel-
lungen am Gerät vornehmen.
Ein- und Ausschalten
Benutzen Sie kein Gerät, bei dem sich der Schal-
ter nicht ein- und ausschalten lässt. Beschädigte
Schalter müssen unverzüglich vom Kundendienst
repariert oder ersetzt werden.
Einschalten (Abb. 5)
• Betätigen Sie zuerst die Einschaltsperre (5). Drü-
cken Sie den EIN-AUS Grischalter (4).
Starten Sie die Maschine in der niedrigsten Dreh-
zahlstufe (Stufe 1)
Ausschalten
• Lassen Sie den EIN-AUS Grischalter (4) los.
Schwingungsemissionswert a
h
= 2,90 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, ändern und in
Ausnahmefällen über dem angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der Beein-
trächtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
• Tragen Sie Handschuhe.
7. Auspacken
• Önen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
www.scheppach.com
12
|
DE
ten die Kunststoteile des Gerätes angreifen. Ach-
ten Sie darauf, dass kein Wasser in das Geräteinne-
re gelangen kann.
• Ölen Sie zur Verlängerung des Werkzeuglebens
einmal pro Monat die Drehteile. Ölen Sie nicht den
Motor.
Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die Kohle-
bürsten durch eine Elektrofachkraft überprüfen. Ach-
tung! Die Kohlebürsten dürfen nur von einer Elektro-
fachkraft ausgewechselt werden.
11. Reparatur & Ersatzteilbestellung
Nach Reparatur oder Wartung vergewissern Sie sich,
ob alle sicherheitstechnischen Teile angebracht und in
einwandfreiem Zustand sind. Verletzungsgefährdende
Teile vor anderen Personen und Kindern unzugänglich
aufbewahren.
Achtung: Laut Produkthaftungsgesetz wird nicht für
Schäden gehaftet, die durch unsachgemäße Repara-
turen oder durch Nichtverwendung von Originalersatz-
teilen verursacht werden.
Beauftragen Sie einen Kundendienst oder einen auto-
risierten Fachmann. Entsprechendes gilt auch für Zu-
behörteile.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.

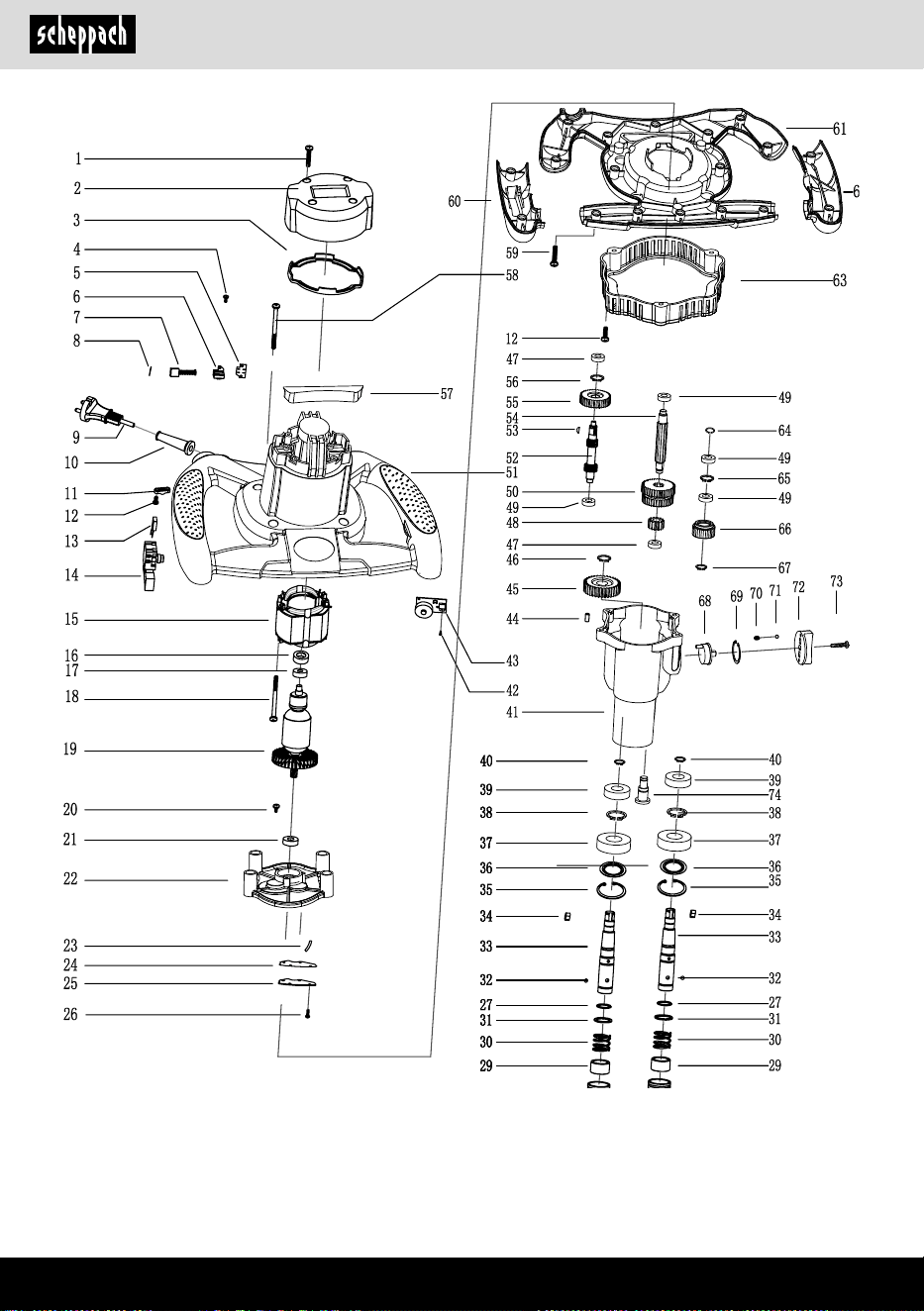

11.1 Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden:
• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes
Ersatzteile / Zubehör Artikel-Nr.:
Kohlebürsten 5907802001
Rührstab 5907802701
11.2 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsmäßigen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Ein Dauerbetrieb ist bei diesem Gerät nicht mög-
lich.
Drehzahlregulierung (Abb. 6)
Bei dieser Ausführung ist die Drehzahl des Motors
und somit die Rührleistung regulierbar (Stufe 1 bis 6).
• Sie können die Drehzahl stufenlos durch die Dreh-
zahlregulierung (6) einstellen.
2-Gang-Getriebe (Abb. 7)
Das Gerät ist mit einem 2-Gang-Getriebe ausgestat-
tet. Sollte sich der Gangwahlschalter nicht arretieren
lassen, drehen Sie etwas am Rührstab.
• Für die Gang-Wahl drehen Sie den Schalter (7) um
180°.
1. Gang: 0 min
–1
bis 450 min
–1
2. Gang: 0 min
-1
bis 790 min
-1
Betätigen Sie den Schalter nur im Stillstand.
Arbeiten mit dem Farb- und Mörtelrührer
Beim Rührerwechsel muss der Netzstecker gezogen
werden.
Beim Eintauchen in das Mischgut, bzw. Herausneh-
men aus dem Mischgut mit reduzierter Drehzahl arbei-
ten. Nach dem vollständigen Eintauchen Drehzahl bis
zum Maximum steigern, damit ist eine ausreichende
Motorkühlung gewährleistet. Während des Mischvor-
gangs die Maschine durch das Mischgefäß führen. So
lange mischen, bis das ganze Mischgut vollständig
durchgearbeitet ist. Nach Beendigung der Mischarbei-
ten den Rührer reinigen.
10. Wartung und Pege
m Warnung! Vor jeglicher Einstellung, Instandhaltung
oder Instandsetzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem sauberen
Tuch ab oder blasen Sie es mit Druckluft bei niedri-
gem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuch-
ten Tuch und etwas Schmierseife. Verwenden Sie
keine Reinigungs- oder Lösungsmittel; diese könn-
www.scheppach.com
DE
|
13
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen.
Verwenden Sie nur Anschlussleitungen mit Kenn-
zeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Anschlussart X
Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch eine besondere An-
schlussleitung ersetzt werden, die vom Hersteller oder
seinem Kundendienst erhältlich ist.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes
13. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30˚C.
Bewahren Sie das Elektrowerkzeug in der Original-
verpackung auf.
Decken Sie das Elektrowerkzeug ab, um es vor Staub
oder Feuchtigkeit zu schützen.
Bewahren Sie die Bedienungsanleitung bei dem Elek-
trowerkzeug auf.
14. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
Verschleißteile*: Rührstab, Kohlebürsten
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
12. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
• Das Produkt erfüllt die Anforderungen der EN 61000-
3-11 und unterliegt Sonderanschlussbedingungen.
Das heißt, dass eine Verwendung an beliebigen frei
wählbaren Anschlusspunkten nicht zulässig ist
.
• Das Gerät kann bei ungünstigen Netzverhältnissen zu
vorübergehenden Spannungsschwankungen führen.
• Das Produkt ist ausschließlich zur Verwendung an
Anschlusspunkten vorgesehen, die
a) eine maximale zulässige Netzimpedanz “Z”
(Zmax = 0,355 Ω) nicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von
mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig
in Rücksprache mit Ihrem Energieversorgungsun-
ternehmen, dass Ihr Anschlusspunkt, an dem Sie
das Produkt betreiben möchten, eine der beiden
genannten Anforderungen a) oder b) erfüllt.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
www.scheppach.com
14
|
DE
Hinweise zum Elektro- und Elektronikgerätegesetz
(ElektroG)
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer
getrennten Erfassung bzw. Entsorgung zu-
zuführen!
• Altbatterien oder -akkus, welche nicht fest im Altge-
rät verbaut sind, müssen vor Abgabe zerstörungs-
frei entnommen werden! Deren Entsorgung wird
über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-
geräten sind nach deren Gebrauch gesetzlich zur
Rückgabe verpichtet.
• Der Endnutzer trägt die Eigenverantwortung für das
Löschen seiner personenbezogenen Daten auf dem
zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne be-
deutet, dass Elektro- und Elektronikaltgeräte nicht
über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgen-
den Stellen unentgeltlich abgegeben werden:
- Öentlich-rechtliche Entsorgungs- bzw. Sammel-
stellen (z. B. kommunale Bauhöfe).
- Verkaufsstellen von Elektrogeräten (stationär und
online), sofern Händler zur Rücknahme verpich-
tet sind oder diese freiwillig anbieten.
- Bis zu drei Elektroaltgeräte pro Geräteart, mit
einer Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neu-
gerätes vom Hersteller kostenfrei bei diesem ab-
geben oder einer anderen autorisierten Sammel-
stelle in Ihrer Nähe zuführen.
- Weitere ergänzende Rücknahmebedingungen
der Hersteller und Vertreiber erfahren Sie beim
jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerä-
tes durch den Hersteller an einen privaten Haushalt,
kann dieser die unentgeltliche Abholung des Elekt-
roaltgerätes, auf Nachfrage vom Endnutzer, veran-
lassen. Setzen Sie sich hierzu mit dem Kundenser-
vice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den
Ländern der Europäischen Union installiert und ver-
kauft werden und die der Europäischen Richtlinie
2012/19/EU unterliegen. In Ländern außerhalb der
Europäischen Union können davon abweichende
Bestimmungen für die Entsorgung von Elektro- und
Elektronik-Altgeräten gelten.
15. Mögliche Störungen
Problem Mögliche Ursache Beseitigung
Motor läuft nicht an
Netzspannung fehlt
(Stromausfall)
Absicherung überprüfen
Anschlusskabel defekt
Kabel austauschen bzw. Kabel überprüfen
lassen (Elektrofachmann) defekte Kabel nicht
mehr benutzen
Motor oder Schalter defekt
zur Problembehebung wenden Sie sich an
den Hersteller oder an eine von ihm benannte
Firma
Ungewöhnliche Vibrationen
Rührquirl defekt Rührquirl austauschen
Rührwelle defekt
zur Problembehebung wenden Sie sich an
den Hersteller oder an eine von ihm benannte
Firma
Falsches Mischgut
Falsche Verarbeitung. Beachten Sie die
Verarbeitungsvorschriften des Herstellers
Gerät läuft an blockiert
jedoch bei geringer
Belastung und schaltet evtl.
automatisch ab
Verlängerungskabel zu lang
oder zu kleiner Querschnitt
Verlängerungskabel mindestens 1,5 mm
2
bei
maximal 25 m Länge
Steckdose zu weit vom
Hauptanschluss und zu
kleiner Querschnitt der
Anschlussleitung
Bei längerem Kabel-Querschnitt mindestens
2,5 mm
2
www.scheppach.com
DE
|
15
Garantiebedingungen
Revisionsdatum 26.11.2021
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und
bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-
rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.
Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt
erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her-
stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt
(ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu-
stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden
Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung
(z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts
unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht
zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge-
waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver-
schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht
bestimmungsgemäß verwendet werden.
- Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden.
- Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
- Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
- Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.
4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das
Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung
von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän-
gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt.
Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin
enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll-
ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät
ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht
berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall
melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der
Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der
entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät
(modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte
Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur
/ Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien
Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und
Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
www.scheppach.com
16
|
DE
5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.
Bitte verwenden Sie vorzugsweise unser Formular auf unserer
Homepage: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und
Anmeldung bei unserem Service-Center.
Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit
unserem Service-Center zwingende Voraussetzung.
6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb
14 Tagen nach Eingang in unserem Service-Center.
Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so
informieren wir Sie rechtzeitig.
7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver-
schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen
beschädigte Batterien / Akkus.
8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei
unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per
Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage
(www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [email protected]
· Internet: http://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
DokumenteKontakt
Reparatur
www.scheppach.com
GB
|
17
Explanation of the symbols on the product
Symbols are used in this manual to draw your attention to potential hazards. The safety symbols and the
accompanying explanations must be fully understood. The warnings themselves will not rectify a hazard and cannot
replace proper accident prevention measures.
Read the operating instructions to reduce the risk of inquiry
Wear safety goggles!
Wear ear-mus!
Wear a breathing mask!
Protection class II
The product complies with the applicable European directives.
The product complies with the applicable Serbian directives.
www.scheppach.com
18
|
GB
Table of contents: Page:
1. Introduction ........................................................................................................ 19
2. Product description (g. 1) ................................................................................. 19
3. Scope of delivery ............................................................................................... 19
4. Proper use ......................................................................................................... 19
5. General safety information ................................................................................ 20
6. Technical data .................................................................................................... 22
7. Unpacking .......................................................................................................... 22
8. Assembling (Fig. 2-4)......................................................................................... 23
9. Commissioning .................................................................................................. 23
10. Maintenance and care ....................................................................................... 23
11. Repair & ordering spare parts ........................................................................... 24
12. Electrical connection ......................................................................................... 24
13. Storage .............................................................................................................. 25
14. Disposal and recycling ....................................................................................... 25
15. Troubleshooting ................................................................................................. 26
16. Declaration of conformity .................................................................................. 266
www.scheppach.com
GB
|
19
The machine can only be operated by persons who were
instructed concerning the operation of the machine and
who are informed about the associated dangers. The
minimum age requirement must be complied with.
In addition to the safety notices contained in this op-
erating manual and the particular instructions for your
country, the generally recognised technical regula-
tions for the operation of identical devices must be
complied with.
We accept no liability for accidents or damage that
occur due to a failure to observe this manual and the
safety instructions.
2. Product description (¿g. 1)
1. Hand-Mixer
2. Mortar beater - R
3. Mortar beater - L
4. ON / OFF-switch
5. Trip switch
6. Speed control
7. 2-speed switch
8. Handle
9. Holder - R
10. Holder - L
11. Sleeve - R
12. Sleeve - L
3. Scope of delivery
Item Quantity Designation
2 /3 2x Mortar beater
1 1x Hand-Mixer
2x Replacement carbon brushes
1x Operating manual
4. Proper use
This machine is designed to mix liquid and powdery
materials such as paint, mortar, adhesive, plaster and
similar substances evenly and homogeneously. De-
pending on the material consistency and mixing quan-
tity, the appropriate stirrer with the appropriate mixing
eect should be used.
The product may only be used in the intended manner.
Any use beyond this is improper. The user/operator, not
the manufacturer, is responsible for damages or injuries
of any type resulting from this.
1. Introduction
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Dear customer,
We hope your new tool brings you much enjoyment
and success.
Note:
According to the applicable product liability laws, the
manufacturer of the device does not assume liability
for damages to the product or damages caused by the
product that occurs due to:
• Improper handling,
• Non-compliance of the operating instructions,
• Repairs by third parties, not by authorized service
technicians,
• Installation and replacement of non-original spare
parts,
• Application other than specied,
• A breakdown of the electrical system that occurs
due to the non-compliance of the electric regu-
lations and VDE regulations 0100, DIN 57113 /
VDE0113.
We recommend:
Read through the complete text in the operating in-
structions before installing and commissioning the
device.
The operating instructions are intended to help the us-
er to become familiar with the machine and take ad-
vantage of its application possibilities in accordance
with the recommendations.
The operating instructions contain important infor-
mation on how to operate the machine safely, profes-
sionally and economically, how to avoid danger, costly
repairs, reduce downtimes and how to increase relia-
bility and service life of the machine.
In addition to the safety regulations in the operating
instructions, you have to meet the applicable regula-
tions that apply for the operation of the machine in your
country.
Keep the operating instructions package with the
machine at all times and store it in a plastic cover to
protect it from dirt and moisture. Read the instruction
manual each time before operating the machine and
carefully follow its information.
www.scheppach.com
20
|
GB
2. Electrical safety
a) Power tool plugs must match the outlet. Nev-
er modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords in-
crease the risk of electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment such
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the o--position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
An element of the intended use is also the observance of
the safety instructions, as well as the assembly instruc-
tions and operating information in the operating manual.
Persons who operate and maintain the product must be
familiar with the manual and must be informed about
potential dangers.
The liability of the manufacturer and resulting damages
are excluded in the event of modications of the product.
The product may only be operated with original parts
and original accessories from the manufacturer.
The safety, operating and maintenance specications of
the manufacturer, as well as the dimensions specied in
the technical data, must be observed.
Please note that our products were not designed with
the intention of use for commercial or industrial purpo-
ses. We assume no guarantee if the product is used in
commercial or industrial applications, or for equivalent
work.
5. General safety information
General power tool safety warnings
m WARNING!
Read all safety warnings, instructions, illustra-
tions and speci¿cations provided with this power
tool.
Failure to follow all instructions listed below may result
in electric shock, re and/or serious injury.
Save all warnings and instructions for future ref-
erence.
The term „power tool“ in the warnings refers to your
mains-operated (corded) power tool or battery-operat-
ed (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
b) Do not operate power tools in explosive at-
mospheres, such as in the presence of am-
mable liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while op-
erating a power tool. Distractions can cause you
to lose control.
www.scheppach.com
GB
|
21
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations dierent from those intended
could result in a hazardous situation.
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unexpected
situations.
5. Service
a) Have your power tool serviced by a quali¿ed
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
m ATTENTION!
This power tool generates an electromagnetic eld dur-
ing operation. This eld can impair active or passive
medical implants under certain conditions. In order to
prevent the risk of serious or deadly injuries, we recom-
mend that persons with medical implants consult with
their physician and the manufacturer of the medical im-
plant prior to operating the machine.
Mixer safety instructions
a) Always hold the power tool with both hands on
the intended handles. Loss of control can cause
personal injury.
b) Ensure su-cient ventilation when mixing
ammable materials to avoid a hazardous at-
mosphere. Developing vapour may be inhaled or
be ignited by the sparks the power tool produces.
c) Do not mix food. Power tools and their accesso-
ries are not designed for processing food.
d) Keep the cord away from the working area. The
cord may be entangled by the stirrer.
e) Ensure that the mixing container is placed in a
¿rm and secure position. A container that is not
properly secured may move unexpectedly.
f) Ensure that no liquid splashes against the
housing of the power tool. Liquid that has pene-
trated the power tool can cause damage and lead
to electric shock.
g) Follow the instructions and warnings for the
material to be mixed. Material to be mixed may
be harmful.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, en-
sure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
h) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a sec-
ond.
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and o-. Any power tool that can-
not be controlled with the switch is dangerous and
must be repaired.
c) Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing pow-
er tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
e) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition that
may a-ect the power tool’s operation. If dam-
aged, have the power tool repaired before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
www.scheppach.com
22
|
GB
Wear ear-mu-s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 62841.
Vibration emission value a
h
= 2,90 m/s
2
K uncertainty = 1,5 m/s
2
Additional information for electric power tools
Warning!
The specied vibration value was established in ac-
cordance with a standardized testing method. It may
change according to how the electric equipment is
used and may exceed the specied value in excep-
tional circumstances.
The specied vibration value can be used to compare
the equipment with other electric power tools.
The specied vibration value can be used for initial
assessment of a harmful eect.
Keep the noise emissions and vibrations to a min-
imum.
• Only use appliances which are in perfect working
order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever necessary.
• Switch the appliance o when it is not in use.
• Wear protective gloves.
7. Unpacking
• Open the packaging and carefully remove the prod-
uct.
• Remove the packaging material, as well as the pack-
aging and transport safety devices (if present).
• Check whether the scope of delivery is complete.
• Check the product and accessory parts for transport
damage. In the event of complaints the carrier must
be informed immediately. Later claims will not be
recognised.
• If possible, keep the packaging until the expiry of the
warranty period.
• Familiarise yourself with the product by means of the
operating manual before using for the rst time.
• With accessories as well as wearing parts and re-
placement parts use only original parts. Spare parts
can be obtained from your specialist dealer.
h) If the power tool falls into the material to be
mixed, unplug the power tool immediately and
have the power tool checked by a quali¿ed re-
pair person. Reaching into the mixing container
with the power tool still plugged in can lead to elec-
tric shock.
i) Do not reach into the mixing container with
your hands or insert any other objects into it
while mixing. Contact with the stirrer may lead to
serious personal injury.
j) Start up and run down the power tool in the
mixing container only. The stirrer may bend or
spin in an uncontrolled manner.
Residual risks
Even if you use this electric power tool in accord-
ance with instructions, certain residual risks can-
not be rules out. The following hazards may arise
in connection with the equipment’s construction
and layout:
• Lung damage if no suitable protective dust mask
is used.
• Damage to hearing if no suitable ear protection is
used.
• Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
6. Technical data
Mains voltage 230 V~, 50 Hz
Power input 1800 W
Idling speed 0-450 min
-1
/ 0-790 min
-1
Protection class II
Tool holder Φ14mm
Weight 7.2 kg
Subject to technical modications!
Sound and vibration
Sound and vibration values were measured in accord-
ance with EN 62841.
Sound pressure level L
pA
98 dB
Uncertainty K
pA
3 dB
Sound power level L
WA
101 dB
Uncertainty K
WA
3 dB
www.scheppach.com
GB
|
23
This machine is not suited for continuous oper-
ation.
Speed control (Fig. 6)
With this type, the motor‘s speed and thus the agitator
performance can be adjusted. (Level 1 - 6).
• You can continuously adjust the speed with the
speed control (6).
2- speed gear (Fig. 7)
The device is equipped with a 2-speed gear. If the
gear selection switch cannot be locked, turn the stir-
ring sta a little.
• For the speed selection turn the switch (7) by 180°.
1. speed: 0 min
–1
- 450 min
–1
2. speed: 0 min
-1
- 790 min
-1
Only operate this switch at standstill.
Working with the paint and mortar mixing tool
Before changing the mixing tool you must pull the pow-
er plug.
Reduce the working speed when you immerse the mix-
ing tool into the material you want to mix and when
you take it out again. When the mixing tool is fully im-
mersed, raise the speed to maximum in order to en-
sure adequate cooling of the motor. Move the mixing
tool through the mixing container during the mixing
operation. Continue mixing until all the material has
been thoroughly processed. When you are nished
with your mixing work, clean the mixing tool.
10. Maintenance and care
m Warning! Pull out the mains plug before carrying
out any setting, servicing or repair work!
General maintenance measures
• Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
down with compressed air at low pressure.
• We recommend that you clean the equipment im-
mediately after you use it.
• Clean the equipment regularly with a damp cloth
and some soft soap. Do not use cleaning agents
or solvents; these may be aggressive to the plastic
parts in the equipment. Ensure that no water can
get into the interior of the equipment.
• When ordering please provide our article number as
well as type and year of manufacture for the product.
m WARNING!
The product and the packaging material are not
children‘s toys! Do not let children play with plas-
tic bags, ¿lms or small parts! There is a danger of
choking or su-ocating!
8. Assembling (Fig. 2-4)
m Attention!
Always make sure the product is fully assembled
before commissioning!
8.1 Chucking the beaters
Risk of injury! Wear protective gloves.
• The beater holders (9/10) and the beaters them-
selves are identied by the letters R and L.
• Push the sleeve (11/12) down and connect the beat-
ers (2/3) to the appropriately identied holders (9/10)
.
Make sure that the pin (a) is in the groove (b) on
each beater.
• Release the sleeve. The beater is locked.
m Check the safe seating of the beaters by pulling
on them.
9. Commissioning
Before you connect the equipment to the mains supply
make sure that the data on the rating plate are identi-
cal to the mains data.
Always pull the power plug before making adjustments
to the equipment.
Switching on/o-
Do not use any device where the switch can not
be switched on and o-. Damaged switches must
be repaired or replaced immediately by the cus-
tomer service.
Switching on (Fig.5)
• Operate the trip switch (5) at rst. Press the ON/
OFF button (4) on the handle.
Start the machine at the lowest rotational speed
(Level 1).
Switching o
• Release the ON/OFF handle button (4).
www.scheppach.com
24
|
GB
12. Electrical connection
The electrical motor installed is connected and
ready for operation. The connection complies with
the applicable VDE and DIN provisions.
The customer‘s mains connection as well as the
extension cable used must also comply with these
regulations.
• The product meets the requirements of EN 61000-
3-11 and is subject to special connection conditions.
This means that use of the product at any freely se-
lectable connection point is not allowed.
• Given unfavorable conditions in the power supply
the product can cause the voltage to uctuate tem-
porarily.
• The product is intended solely for use at connec-
tion points that
• a) do not exceed a maximum permitted supply im-
pedance “Z” (Zmax = 0,355 Ω) or
b) have a continuous current-carrying capacity of
the mains of at least 100 A per phase.
• As the user, you are required to ensure, in consulta-
tion with your electric power company if necessary,
that the connection point at which you wish to oper-
ate the product meets one of the two requirements,
a) or b), named above.
Damaged electrical connection cable
The insulation on electrical connection cables is of-
ten damaged.
This may have the following causes:
• Passage points, where connection cables are
passed through windows or doors.
• Kinks where the connection cable has been improp-
erly fastened or routed.
• Places where the connection cables have been cut
due to being driven over.
• Insulation damage due to being ripped out of the
wall outlet.
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not
be used and are life-threatening due to the insulation
damage.
Check the electrical connection cables for damage
regularly. Make sure that the connection cable does
not hang on the power network during the inspection.
Electrical connection cables must comply with the ap-
plicable VDE and DIN provisions. Only use connection
• In order to extend the service life of the tool, oil
the rotary parts once monthly. Do not oil the motor.
Brush inspection
In case of excessive sparking, have the carbon brush-
es checked only by a qualied electrician. Important.
The carbon brushes should not be replaced by anyone
but a qualied electrician.
11. Repair & ordering spare parts
After any repair or maintenance work, make sure that
all safety-related parts are in place and in perfect con-
dition. All parts which may cause injury must be kept
where they are inaccessible to children or others.
Attention: According to the German Product Liability
Act, no liability is accepted for damage caused by im-
proper repairs or by not using original spare parts.
Such work should be performed by a customer service
centre or an authorised specialist. The same applies to
accessory parts.
Connections and repairs
Connections and repair work on the electrical equip-
ment may only be carried out by electricians.
11.1 Ordering spare parts
Please provide the following information when order-
ing spare parts:
• Model designation
• Article number
• Type plate data
Spare parts / accessories
Carbon brushes - Article no: 5907802001
Mixing rod - Article no: 5907802701
11.2 Service information
With this product, it is necessary to note that the fol-
lowing parts are subject to natural or usage-related
wear, or that the following parts are required as con-
sumables.
Wearing parts*: Carbon brushes, Mixing rod
* may not be included in the scope of delivery!
Spare parts and accessories can be obtained from our
Service Centre. To do this, scan the QR code on the
front page.
www.scheppach.com
GB
|
25
Waste electrical and electronic equipment
does not belong in household waste, but
must be collected and disposed of sepa-
rately!
• Used batteries or rechargeable batteries that are not
installed permanently in the old appliance must be
removed non-destructively before disposal. Their
disposal is regulated by the battery law.
• Owners or users of electrical and electronic devices
are legally obliged to return them after use.
• The end user is responsible for deleting their per-
sonal data from the old device being disposed of!
• The symbol of the crossed-out dustbin means that
waste electrical and electronic equipment must not
be disposed of with household waste.
• Waste electrical and electronic equipment can be
handed in free of charge at the following places:
- Public disposal or collection points (e.g. municipal
works yards)
- Points of sale of electrical appliances (stationary
and online), provided that dealers are obliged to
take them back or oer to do so voluntarily.
- Up to three waste electrical devices per type of
device, with an edge length of no more than 25
centimetres, can be returned free of charge to
the manufacturer without prior purchase of a new
device from the manufacturer or taken to another
authorised collection point in your vicinity.
- Further supplementary take-back conditions of
the manufacturers and distributors can be ob-
tained from the respective customer service.
• If the manufacturer delivers a new electrical appli-
ance to a private household, the manufacturer can
arrange for the free collection of the old electrical
appliance upon request from the end user. Please
contact the manufacturer’s customer service for
this.
• These statements only apply to devices installed
and sold in the countries of the European Union
and which are subject to the European Directive
2012/19/EU. In countries outside the European Un-
ion, dierent regulations may apply to the disposal of
waste electrical and electronic equipment.
cables with the marking „H05VV-F“.
The printing of the type designation on the connection
cable is mandatory.
Connection type X
If the mains connection cable of this device is dam-
aged, it must be replaced by a special connection ca-
ble which can be obtained from the manufacturer or
its service department.
AC motor
• The mains voltage must be 230 V~
• Extension cables up to 25 m long must have a
cross-section of 1.5 mm
2
.
Connections and repairs of electrical equipment may
only be carried out by an electrician.
Please provide the following information in the event
of any enquiries:
• Type of current for the motor
• Machine data - type plate
• Motor data - type plate
13. Storage
Store the device and its accessories in a dark, dry and
frost-proof place that is inaccessible to children. The
optimum storage temperature is between 5 and 30˚C.
Store the electrical tool in its original packaging.
Cover the electrical tool in order to protect it from dust
and moisture.
Store the operating manual with the electrical tool.
14. Disposal and recycling
Notes for packaging
The packaging materials are recy-
clable. Please dispose of packag-
ing in an environmentally friendly
manner.
Notes on the electrical and electronic equipment
act [ElektroG]
www.scheppach.com
26
|
GB
15. Troubleshooting
Problem Possible cause Remedy
Motor does not start.
No power supply (power failure) Check fuses
Mains cable defective.
Exchange defect cable, respectively
check extension cable, (by electrician)
Never use defect lead
Motor or switch defect
To correct the problem, refer to the
manufacturer or other approved ser-
vice centre.
Unusual vibrations
Beater defective. Replace the beater.
Chuck defective.
To correct the problem, refer to the
manufacturer or other approved ser-
vice centre.
Non-intended material to be mixed.
Incorrect processing. Follow the pro-
cessing instructions from the supplier.
Device starts but blocks
under slight load and cuts
o automatically.
Extension cable too long, or crosssec-
tion too small.
Extension cable at least 1,5 mm
2
,
maximum 25 m long.
Socket too far away from main connec-
tion, and cross-section of connection
lead too small.
Cross- section of at least 2,5 mm
2
in
longer cables.
www.scheppach.com
FR
|
27
Explication des symboles sur le produit
L’utilisation de symboles dans ce manuel permet d’attirer votre attention sur les éventuels risques. Les symboles
de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en
eux-même ne permettent pas d‘éliminer les risques ni de remplacer les mesures adaptées pour la prévention des
accidents.
Pour réduire le risque de blessure, lisez le mode d’emploi!
Portez des lunettes de protection !
Portez une protection auditive !
Portez un masque anti-poussière !
Classe de protection II
Le produit respecte les directives européennes en vigueur.
Le produit respecte les directives serbes en vigueur.
www.scheppach.com
28
|
FR
Table des matières: Page:
1. Introduction ........................................................................................................ 29
2. Description du produit (g. 1) ............................................................................ 29
3. Fournitures ......................................................................................................... 29
4. Emploi conforme à l’usage prévu ...................................................................... 29
5. Consignes de sécurité générales ...................................................................... 30
6. Données techniques .......................................................................................... 32
7. Déballage ........................................................................................................... 33
8. Assemblage (g. 2-4)......................................................................................... 33
9. Mise en service .................................................................................................. 33
10. Maintenance et entretien ................................................................................... 34
11. Réparation & commande de pièces de rechange ............................................. 34
12. Raccordement électrique .................................................................................. 35
13. Stockage ............................................................................................................ 35
14. Élimination et recyclage ..................................................................................... 36
15. Dépannage ........................................................................................................ 37
16. Déclaration de conformité ................................................................................. 266
FR
www.scheppach.com
FR
|
29
Seules les personnes formées à l‘utilisation de la ma-
chine et conscientes des risques associés sont au-
torisées à travailler avec la machine. L‘âge minimum
requis doit être respecté.
En plus des recommandations concernant la sécurité
contenues dans cette notice et de la réglementation
spécique en vigueur pour l’utilisation d’appareils si-
milaires dans votre pays de résidence, il convient de
respecter les règles techniques reconnues.
Nous déclinons toute responsabilité concernant les
accidents ou dommages qui surviendraient en raison
d’un non-respect de cette notice et des consignes de
sécurité.
2. Description du produit (¿g. 1)
1. Mélangeur de mortier
2. Batteur de mortier - R
3. Batteur de mortier - L
4. Interrupteur MARCHE/ ARRET
5. Blocage de mise en marche
6. Réglage de la vitesse de rotation
7. Commutateur de 2 vitesses
8. Poignée
9. Logement - R
10. Logement - L
11. Douille - Rw
12. Douille - L
3. Fournitures
Pos. Quantité Désignation
2 /3 2x Batteur de mortier
1 1x Mélangeur de mortier
2x Balais de carbone de
rechange
1x Notice d’utilisation
4. Emploi conforme à l’usage prévu
La machine est conçue pour mélanger des maté-
riaux de construction liquides et poudreux tels que
les couleurs, mortiers, colles et autres substances
semblables. En fonction de la consistance du maté-
riau et de la quantité à mélanger, il faut employer le
mélangeur approprié ayant un eet de mélange cor-
respondant.
1. Introduction
Fabricant :
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Cher client,
Nous espérons que votre nouvelle machine vous ap-
portera de la satisfaction et de bons résultats.
Remarque :
Selon la loi en vigueur sur la responsabilité du fait des
produits, le fabricant n’est pas tenu pour responsable
de tous les dommages subis par cet appareil et pour
tous les dommages résultant de son utilisation, dans
les cas suivants :
• Mauvaise manipulation,
• Non-respect des instructions d‘utilisation,
• Travaux de réparation eectués par des tiers, par
des spécialistes non agréés,
• Remplacement et montage de pièces de rechange
qui ne sont pas d‘origine.
• Utilisation non conforme,
• Lors d’une défaillance du système électrique en cas
de non-respect des réglementations électriques et
des normes VDE 0100, DIN 57113 / VDE0113.
Nous vous recommandons :
De lire intégralement le manuel d’utilisation, avant d’ef-
fectuer le montage et la mise en service.
Le présent manuel d‘utilisation vous facilitera la prise
en main et la connaissance de la machine, tout en vous
permettant d‘en utiliser pleinement le potentiel dans le
cadre d’une utilisation conforme.
Les instructions importantes qu’il contient vous ap-
prendront comment travailler avec la machine de ma-
nière sûre, rationnelle et économique ; comment éviter
les dangers, réduire les coûts de réparation et réduire
les périodes d’indisponibilité ; comment enn augmen-
ter la abilité et la durée de vie de la machine.
En plus des consignes de sécurité contenues dans ce
manuel d‘utilisation, vous devez respecter scrupuleu-
sement les réglementations et les lois applicables lors
de l‘utilisation de la machine dans votre pays.
Conservez le manuel d‘utilisation dans une pochette
plastique pour le protéger de la saleté et de l‘humidité,
auprès de la machine. Avant de commencer à travailler
avec la machine, chaque utilisateur doit lire le manuel
d‘utilisation puis le suivre attentivement.
www.scheppach.com
30
|
FR
1. Sécurité au poste de travail
a) Faire en sorte que la zone de travail soit propre
et bien éclairée. Le désordre ou des zones de
travail non éclairées peuvent entraîner des acci-
dents.
b) Ne pas utiliser l’outil électrique dans un en-
vironnement propice aux explosions, où se
trouvent des liquides, gaz ou poussières in-
ammables. Les outils électriques génèrent des
étincelles, susceptibles de mettre le feu à la pous-
sière ou aux vapeurs.
c) Pendant l‘utilisation de l‘outil électrique,
maintenir les enfants et tiers à bonne dis-
tance. Toute déviation peut entraîner une perte
de contrôle de l‘outil électrique.
2. Sécurité électrique
a) Le connecteur de raccordement de l‘outil élec-
trique doit correspondre à la prise. Ne modi-
¿er d‘aucune manière le connecteur. N‘utiliser
aucun connecteur adaptateur avec des outils
électriques mis à la terre. Des connecteurs non
modiés et ches adaptées réduisent le risque de
choc électrique.
b) Éviter tout contact physique avec les surfaces
mises à la terre, par exemple, tuyaux, chauf-
fages, cuisinières et réfrigérateurs. Si le corps
est mis à la terre, le risque de choc électrique est
plus important.
c) Mettre vos outils électriques à l‘abri de la pluie
ou de l‘humidité. La pénétration d’eau dans un
appareil électrique augmente le risque de choc
électrique.
d) Ne pas utiliser le câble de raccordement pour
transporter ou suspendre l’outil électrique, ni
pour débrancher le connecteur de la prise de
courant. Maintenir le câble de raccordement
à l‘abri de la chaleur, de l‘huile, des arêtes
coupantes ou des pièces mobiles. Des câbles
de raccordement endommagés ou emmêlés aug-
mentent le risque de choc électrique.
e) Si l’outil électrique est utilisé à l‘extérieur, se
servir d’une rallonge autorisée pour l‘exté-
rieur. Le recours à une rallonge convenant à l‘ex-
térieur réduit le risque de choc électrique.
f) Si l’outil électrique doit impérativement être
utilisé en milieu humide, utiliser un disjonc-
teur di-érentiel. Le recours à un disjoncteur de
protection à courant de fuite réduit le risque de
choc électrique.
Le produit doit être utilisé selon les dispositions cor-
respondantes. Toute autre utilisation est considérée
comme étant non conforme. Le fabricant décline toute
responsabilité quant aux dommages ou blessures qui
en résulteraient. Dans ce cas, l‘utilisateur/opérateur
est le seul responsable.
Une utilisation conforme consiste également à respec-
ter les consignes de sécurité, ainsi que les instructions
de montage et les consignes d‘utilisation de la notice
d’utilisation.
Les personnes utilisant le produit et en assurant la
maintenance doivent être familiarisés avec celui-ci et
connaître les dangers possibles qu’il implique.
Toute modication du produit annule toute garantie du
fabricant pour les dommages en résultant.
Le produit ne doit être utilisé qu’avec des pièces de re-
change et des accessoires originaux du fabricant.
Respecter les prescriptions de sécurité, de travail et
de maintenance du fabricant, ainsi que les dimensions
indiquées dans les caractéristiques techniques.
Remarque : conformément aux dispositions, nos pro-
duits n’ont pas été conçus pour une utilisation commer-
ciale, artisanale ou industrielle. Nous déclinons toute
responsabilité si le produit est utilisé dans des exploi-
tations commerciales, artisanales ou industrielles, ou
dans le cadre d’activités comparables.
5. Consignes de sécurité générales
Consignes de sécurité générales pour les outils
électriques
m AVERTISSEMENT !
Lisez toutes les consignes de sécurité, instruc-
tions, illustrations et caractéristiques techniques
de cet outil électrique.
Toute négligence dans le respect des instructions sui-
vantes peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
Conserver à l‘avenir toutes les consignes de sécu-
rité et instructions.
Le terme d‘« outil électrique « utilisé dans les consignes
de sécurité désigne les outils électriques sur secteur
(avec câble secteur) ou les outils électriques sur batte-
rie (sans câble secteur).
www.scheppach.com
FR
|
31
4. Utilisation et manipulation de l’outil électrique
a) Ne pas surcharger l‘outil électrique. Utiliser
l‘outil électrique qui convient au travail à ré-
aliser. L’outil électrique adapté fonctionne en eet
de manière plus satisfaisante et plus sûre dans la
plage de puissance indiquée.
b) Ne pas utiliser un outil électrique dont l’inter-
rupteur est défectueux. Un outil électrique qu‘il
est devenu impossible d‘activer ou de désactiver
représente un danger et doit être réparé.
c) Retirer le connecteur de la prise de courant et/
ou retirer la batterie amovible avant d’entre-
prendre de régler l‘appareil, de remplacer les
pièces de l’outil d’insertion ou de déposer l‘ou-
til électrique. Cette mesure de sécurité empêche
le démarrage impromptu de l‘outil électrique.
d) Conserver les outils électriques inutilisés
hors de portée des enfants. L’outil électrique
ne doit pas être utilisé par des personnes qui
ne sont pas familières de ces outils ou qui
n‘ont pas lu ces instructions. Les outils élec-
triques représentent un danger s‘ils sont utilisés
par des personnes inexpérimentées.
e) Prendre soin des outils électriques et acces-
soires. Véri¿er si les pièces mobiles fonc-
tionnent parfaitement, ne sont pas bloquées
ou si certaines pièces sont cassées ou si en-
dommagées qu‘elles nuisent au bon fonction-
nement de l‘outil électrique. Faire réparer les
pièces endommagées avant d’utiliser l’outil
électrique. De nombreux accidents sont dus à
des outils électriques mal entretenus.
f) Maintenir les outils de coupe aiguisés et
propres. Des outils de coupe bien entretenus, aux
arêtes de coupe aiguisées, se coincent moins et
sont plus faciles à guider.
g) Utiliser l’outil électrique, les accessoires, les
outils auxiliaires, etc. conformément à ces
instructions. Tenir compte des conditions de
travail et de l’activité à réaliser. Toute utilisa-
tion des outils électriques dans des buts autres
que ceux prévus peut entraîner des situations de
danger.
h) Veiller à ce que les poignées et leurs sur-
faces de préhension soient sèches, propres et
exemptes d‘huile et de graisse. Des poignées
et surfaces de préhension de poignées glissantes
compromettent la sécurité d’utilisation et de
contrôle de l’outil électrique dans les situations
inattendues.
3. Sécurité des personnes
a) Se montrer attentif et faire attention à ses
actes et procéder avec prudence lors du tra-
vail avec un outil électrique. Ne pas utiliser
l‘outil électrique en cas de fatigue ou si l‘on
est sous l‘inuence de drogues, de l‘alcool ou
de médicaments. Tout moment d‘inattention lors
de l‘utilisation de l’outil électrique peut conduire à
des blessures extrêmement graves.
b) Toujours porter un équipement de protection
individuelle et des lunettes de protection. Quel
que soit le type d’outil électrique et son mode
d’utilisation, le port d‘un équipement de protection
individuelle, tel qu’un masque antipoussières, des
chaussures de sécurité antidérapantes, un casque
de protection ou une protection auditive réduit le
risque de blessures.
c) Éviter toute mise en service involontaire. Veil-
ler à ce que l‘outil électrique soit arrêté avant
de le brancher sur l’alimentation électrique et/
ou la batterie, de le prendre ou de le porter. Le
fait de porter l’outil électrique avec le doigt sur l’in-
terrupteur ou alors que l‘outil électrique est activé
et raccordé à l’alimentation électrique peut entraî-
ner des accidents.
d) Avant d‘activer l‘outil électrique, retirer les ou-
tils de réglage ou clés de serrage. Tout outil ou
clé se trouvant dans une pièce rotative de l‘outil
électrique peut entraîner des blessures.
e) Éviter toute position du corps anormale. Veil-
ler à conserver une position stable et à tou-
jours maintenir son équilibre. Ainsi, il est pos-
sible de mieux contrôler l‘outil électrique en cas de
situation inattendue.
f) Porter des vêtements adaptés. Ne pas porter de
vêtements amples ou de bijoux. Maintenir les che-
veux et vêtements à bonne distance des pièces
mobiles. Les vêtements amples, bijoux ou cheveux
longs risquent d‘être happés par les pièces mobiles.
g) Si des dispositifs d‘aspiration et de collecte
des poussières peuvent être montés, veiller à
ce qu‘ils soient raccordés et utilisés correcte-
ment. Le recours à une aspiration des poussières
peut réduire les risques liés à la poussière.
h) Ne pas se laisser aller à une fausse impression
de sécurité et négliger de respecter les règles
de sécurité applicables aux outils électriques,
même une fois parfaitement familiarisé avec
l’utilisation de cet outil électrique. Toute mani-
pulation négligente peut entraîner des blessures
graves en quelques fractions de seconde.
www.scheppach.com
32
|
FR
j) Laissez l’outil électrique démarrer et s’arrêter
uniquement dans le récipient de mélange. La
tige de mélange peut être projetée ou pliée de ma-
nière incontrôlée.
Risques résiduels
Même en utilisant cet outil électrique confor-
mément aux prescriptions, il reste toujours des
risques résiduels. Les dangers suivants peuvent
apparaître en rapport avec la construction et le
modèle de cet outil électrique :
• Lésions des poumons si aucun masque antipous-
sière adéquat n’est porté.
• Décience auditive si aucun casque anti-bruit ap-
proprié n’est porté.
• Atteintes à la santé issues des vibrations mainbras,
si l’appareil est utilisé pendant une longue période
ou s’il n’a pas été employé ou entretenu dans les
règles de l’art.
6. Données techniques
Tension du réseau 230 V~, 50 Hz
Puissance absorbée 1800 W
Vitesse de marche à
vide
0-450 min
-1
/ 0-790
min
-1
Catégorie de protection II
Porte-outil Φ 14mm
Poids 7,2 kg
Sous réserve de modications techniques!
Bruit et vibration
Les valeurs de bruit et de vibration ont été détermi-
nées conformément à la norme EN 62841.
Niveau de pression acoustique L
pA
98 dB
Imprécision K
pA
3 dB
Niveau de puissance acoustique L
WA
101 dB
Imprécision K
WA
3 dB
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des vec-
teurs de trois directions) ont été déterminées confor-
mément à EN 62841.
5. Entretien
a) Ne con¿er la réparation de l‘outil électrique
qu‘à des spécialistes quali¿és et utiliser uni-
quement des pièces de rechange d’origine.
Ainsi, la sécurité de l‘outil électrique est garantie.
m ATTENTION !
Pendant son fonctionnement, cet outil électrique gé-
nère un champ électromagnétique. Ce champ peut
dans certaines circonstances nuire aux implants médi-
caux actifs ou passifs. Pour réduire les risques de bles-
sures graves voire mortelles, nous recommandons aux
personnes porteuses d‘implants médicaux de consul-
ter leur médecin, ainsi que le fabricant de leur implant
avant d‘utiliser la machine.
Consignes de sécurité applicables pour mélangeur
a) Tenez l’outil électrique avec les deux mains
sur les poignées fournies. Une perte de contrôle
peut conduire à des blessures.
b) Pour éviter une atmosphère dangereuse, as-
surer une aération su-sante lors de l’agitation
des matériaux combustibles. Les vapeurs qui
se forment peuvent être inhalées ou enammées
par les étincelles générées par l’outil électrique.
c) Ne remuez aucuns aliments. Les outils élec-
triques et leurs outils auxiliaires ne sont pas
conçus pour traiter les aliments.
d) Maintenez le câble de raccordement à distance
de la zone de travail. Le cordon d’alimentation
peut risquent d’être happé par la tige de mélange.
e) Assurez-vous que le récipient de mélange est
stable et sécurisé. Un récipient de mélange mal
sécurisé peut se déplacer de façon inattendue.
f) Assurez-vous qu’aucun liquide n’éclabousse
le boîtier de l’outil électrique. Le liquide qui a
pénétré dans l’outil électrique peut provoquer des
dommages et des chocs électriques.
g) Respectez les instructions et les consignes de
sécurité pour le matériau à mélanger. Le ma-
tériau à mélanger peut être nocive pour la santé.
h) Si l’outil électrique tombe dans le matériau à
mélanger, débranchez immédiatement la ¿che
secteur et faites véri¿er l’outil électrique par
des spécialistes quali¿és. Atteindre le récipient
avec l’outil électrique toujours attaché à la prise
peut entraîner un choc électrique.
i) Ne mettez pas vos mains dans le récipient et
n’insérez aucun autre objet pendant le proces-
sus de mixage. Le contact avec la tige de mé-
lange peut entraîner de graves blessures.
www.scheppach.com
FR
|
33
m AVERTISSEMENT !
Le produit et les matériaux d’emballage ne sont
pas des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, ¿lms d‘emballage et
pièces de petite taille ! Il existe un risque d‘inges-
tion et d‘étou-ement !
8. Assemblage (¿g. 2-4)
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
8.1 Serrage du batteurs
Risque de bleussures! Porter des gants de protection.
• Les logements pour les batteurs (9/10) ainsi que
les batteurs (2/3) sont repérés par les lettres R et L
• Glisser respectivement la douille (11/12) vers le bas
et placez les batteurs (2/3) dans les logements re-
pérés correspondants (9/10).
Veiller à ce que pour chaque batteur, la tige (a) soit
placée dans la rainure (b).
• Relâcher la douille. Le batteur est bloqué.
m Contrôler si les batteurs sont montés correcte-
ment en tirant sur l’outil.
9. Mise en service
Assurez-vous, avant de connecter la machine, que les
données se trouvant sur la plaque de signalisation cor-
respondent bien aux données du réseau.
Enlevez systématiquement la che de contact avant
de paramétrer l’appareil.
Interrupteur marche/arrêt
Ne jamais utiliser un appareil dont l‘interrupteur
ne peut pas être fermé et ouvert. Les interrupteurs
endommagés doivent être immédiatement réparés
ou remplacés par le S.A.V.
Mise en marche (Fig.5)
• Actionner tout d’abord le blocage de mise en
marche (5). Actionner l‘interrupteur de poignée
MARCHE/ARRET (4).
Démarrez la machine avec la vitesse de rotation
la moins élevée.
Valeur dʼémission des vibrations a
h
= 2,90 m/s
2
Imprécision K = 1,5 m/s
2
Informations supplémentaires sur les outils élec-
triques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut éga-
lement être utilisée pour estimer l’altération au début.
Limitez le niveau sonore et les vibrations à un mi-
nimum !
• Utilisez exclusivement des appareils en excellent
état.
• Entretenez et nettoyez l’appareil régulièrement.
• Adaptez votre façon de travailler à l’appareil.
• Ne surchargez pas l’appareil.
• Faites contrôler l’appareil le cas échéant.
• Mettez l’appareil hors circuit lorsque vous ne l’utili-
sez pas. n Portez des gants.
7. Déballage
• Ouvrez l’emballage et sortez délicatement le pro-
duit.
• Retirez le matériau d‘emballage, ainsi que les pro-
tections d‘emballage et de transport (s‘il y a lieu).
• Vériez que les fournitures sont complètes.
• Vériez que le produit et les accessoires n’ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l‘emballage jusqu‘à la n de la
période de garantie.
• Familiarisez-vous avec le produit à l‘aide de la notice
d‘utilisation avant de commencer à l‘utiliser.
• N‘utilisez que des pièces d’origine pour les acces-
soires ainsi que les pièces d‘usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez la référence, ainsi
que le type et l‘année de construction du produit.
www.scheppach.com
34
|
FR
• Nous vous recommandons de nettoyer l‘appareil
après chaque utilisation.
• Nettoyer régulièrement l’appareil avec un chion hu-
mide et un peu de savon noir. N’utilisez pas de pro-
duits de nettoyage ou de solvants qui risqueraient
d’attaquer les composants en plastique de l‘appa-
reil. Veillez à ce que l’eau ne puisse pas pénétrer à
l’intérieur de l‘appareil.
• Huilez les pièces rotatives une fois par mois pour
prolonger la durée de vie de l‘outil. N’huilez pas le
moteur.
Balais de charbon,
Si trop d’étincelles sont générées, faites vérier les ba-
lais de charbon par un électricien qualié. Attention !
Les balais de charbon ne doivent être remplacés que
par un électricien qualié.
11. Réparation & commande de pièces
de rechange
Assurez-vous après toute réparation ou travail de
maintenance que toutes les pièces relatives à la sécu-
rité sont bien montées et en état irréprochable. Placez
les pièces dangereuses hors de portée des autres per-
sonnes et des enfants.
Avertissement : la loi allemande de responsabilité
produit décharge le fabricant de toute responsabilité en
cas de dommages dus à des réparations incorrectes
ou à la non-utilisation de pièces de rechange d’origine.
Faites-les eectuer dans un atelier de service après-
vente ou un spécialiste dûment autorisé. Il en va de
même pour les accessoires.
Raccords et réparations
Les raccordements et réparations sur l‘équipement
électrique ne doivent être eectués que par un élec-
tricien spécialisé.
11.1 Commande de pièces de rechange
Les informations suivantes sont nécessaires pour
commander des pièces de rechange :
• Désignation du modèle
• Référence
• Informations de la plaque signalétique
Pièces de rechange / accessoires
Balais de carbone -Pièces d’usure.: 5907802001
Agitateur - Pièces d’usure.: 5907802701
Arrêt
• Relâcher l‘interrupteur de poignée MARCHE/AR-
RET (4).
Un fonctionnement permanent de cet appareil
n‘est pas possible.
Réglage de la vitesse de rotation (Fig.6)
Avec cette version de la machine, la vitesse de rota-
tion du moteur et ainsi la puissance d‘agitation sont
réglables (niveau 1 à 6).
• La vitesse de rotation peut être réglée en continu à
l‘aide du bouton de réglage de la vitesse de rotation (6).
2- Vitesses (Fig.7)
L‘appareil est muni d‘un engrenage à 2 vitesses. Si le
sélecteur de vitesse ne s’enclenche pas, faites tourner
légèrement l‘agitateur.
• Pour sélectionner la vitesse, tourner l’interrupteur
(7) à 180°.
1. Vitesse: 0 min
–1
- 450 min
–1
2. Vitesse: 0 min
-1
- 790 min
-1
Actionner l’interrupteur uniquement lorsque la
machine est à l‘arrêt.
Travailler avec le mélangeur de couleur et de mortier
Pour changer de mélangeur, retirez la che secteur.
En plongeant dans le mélange et/ou en retirant le mé-
langeur du mélange, réduisez la vitesse de rotation.
Après avoir intégralement plongé le mélangeur dans
le mélange, augmentez la vitesse jusqu’au maximum
ce qui garantit un refroidissement susant du moteur.
Pendant le mélange, guidez la machine dans le réci-
pient de mélange. Continuez à mélanger tant que le
mélange n’est pas complètement traité. Après le mé-
lange, nettoyez le mélangeur.
10. Maintenance et entretien
m Avertissement ! Avant tout réglage, entretien ou ré-
paration, débranchez la che secteur !
Mesures de maintenance générales
• Veillez à ce que les dispositifs de protection, le vo-
let d’aération et le logement du moteur restent aussi
exempts de poussières et d’impuretés que possible.
Frottez l’appareil avec un chion propre ou souez
dessus avec de l’air comprimé à faible pression.
www.scheppach.com
FR
|
35
• Des détériorations de l‘isolation dues à un arrache-
ment hors de la prise murale.
• Des ssures dues au vieillissement de l‘isolation.
Des câbles de raccordement électriques endommagés
de la sorte ne doivent pas être utilisés et, en raison
de leur isolation défectueuse, ils présentent un danger
de mort.
Vérier régulièrement que les câbles de raccorde-
ment électriques ne sont pas endommagés. Lors du
contrôle, veiller à ce que le câble de raccordement ne
soit pas connecté au réseau. Les câbles de raccorde-
ment électriques doivent correspondre aux disposi-
tions VDE et DIN en vigueur. N‘utilisez que des câbles
de raccordement marqués du sigle H05VV-F.
L‘inscription du type sur le câble de raccordement est
obligatoire.
Type de raccordement X
Si le câble de raccordement au secteur de l’appareil
est endommagé, il devra être remplacé par un nouveau
câble de raccordement spécial, disponible chez le fa-
bricant ou au service après-vente de ce dernier.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les conducteurs des rallonges d‘une longueur maxi.
de 25 m doivent présenter une section de 1,5 mm
2
.
Les raccordements et réparations de l‘équipement
électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données sui-
vantes :
• Type de courant du moteur
• Données gurant sur la plaque signalétique de la
machine
• Données gurant sur la plaque signalétique du mo-
teur
13. Stockage
Entreposer l’appareil et ses accessoires dans un lieu
sombre, sec et à l’abri du gel. En outre, ce lieu doit être
hors de portée des enfants. La température de stoc-
kage optimale se situe entre 5 °C et 30 °C.
Conserver l’outil électrique dans l’emballage d’origine.
Recouvrir l’outil électrique an de le protéger de la
poussière ou de l’humidité.
Conserver la notice d’utilisation à proximité de l’outil
électrique.
11.2 Informations de service
Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l’utilisation
et que les composants suivants sont nécessaires en
tant que consommables.
Pièces d’usure*: Agitateur, Balais de carbone
* ne sont pas des composants obligatoires de la livrai-
son !
Les pièces de rechange et accessoires sont dispo-
nibles auprès de notre centre de services. Pour ce
faire, scannez le QR Code gurant sur la page d‘ac-
cueil.
12. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner
une fois raccordé. Le raccordement correspond
aux dispositions VDE et DIN en vigueur.
Le branchement au secteur e-ectué par le client
ainsi que la rallonge électrique utilisée doivent
correspondre à ces prescriptions.
• Le produit répond aux exigences de la norme EN
61000-3-11 et est soumis à des conditions de rac-
cordement spéciales. Autrement dit, il est interdit
de l’utiliser sur un point de raccordement au choix.
• L’appareil peut entraîner des variations de tension
provisoires lorsque le réseau n’est pas favorable.
• Le produit est exclusivement prévu pour l’utilisation
aux points de raccordement
a) qui ne dépassent pas une impédance de réseau
maximale autorisée de „Z“ (Zmax. = 0,355 Ω) ou
b) qui ont une intensité admissible du courant per-
manent d’au moins 100 A par phase.
• En tant qu’utilisateur, vous devez vous assurer, si
nécessaire en consultant votre entreprise d’électri-
cité locale, que le point de raccordement avec le-
quel vous voulez exploiter le produit, répond à l’une
des deux exigences a) ou b).
Câble de raccordement électrique défectueux
Des détériorations de l‘isolation sont souvent pré-
sentes sur les câbles de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les câbles ont été passés
par des fenêtres ou des portes entrebâillées.
• Des pliures dues à une xation ou à un chemine-
ment incorrects des câbles.
• Des coupures si l’on roulé sur les câbles.
www.scheppach.com
36
|
FR
14. Élimination et recyclage
Consignes relatives à l’emballage
Les matériaux d’emballage sont
recyclables. Merci d’éliminer les
emballages de manière respec-
tueuse de l’environnement.
Consignes relatives à la loi allemande sur les ap-
pareils électriques et électroniques
Les appareils électriques et électroniques
usagés ne doivent pas être jetés avec les
ordures ménagères, mais éliminés séparé-
ment !
• Retirer les piles ou batteries amovibles usagées de
manière non destructive avant de déposer vos dé-
chets électroniques dans un point de collecte ! L’éli-
mination des piles et batteries est réglementée par
la loi allemande sur les piles.
• Les propriétaires et utilisateurs d’appareils élec-
triques et électroniques sont légalement tenus de
les rapporter à l’issue de leur utilisation.
• Il incombe à l’utilisateur nal de supprimer ses don-
nées à caractère personnel enregistrées sur l’appa-
reil usagé !
• Le symbole représentant une poubelle barrée signi-
e que les appareils électriques et électroniques ne
doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent
être gratuitement déposés :
- Dans les points de collecte et d’élimination pu-
blics (dépôts municipaux p. ex.)
- Dans les points de vente d’appareils électro-
niques (sur place ou en ligne) si le distributeur est
tenu de les reprendre ou propose ce service.
- Vous pouvez déposer jusqu’à trois appareils élec-
troniques usagés dont les bords ne dépassent
pas 25 centimètres de longueur auprès du fabri-
cant ou d’un point de collecte agréé situé près de
chez vous sans acheter de nouvel appareil.
- Pour plus de détails concernant les conditions de
reprise des fabricants et distributeurs, contactez
le service client correspondant.
• En cas de livraison d’un nouvel appareil électro-
nique à un consommateur privé par le fabricant, le
fabricant peut accepter de reprendre l’appareil élec-
tronique usagé gratuitement sur demande de l’utili-
sateur nal. Pour en être sûr, contactez le service
client du fabricant.
• Ces déclarations ne s’appliquent qu’aux appareils
vendus et installés dans les pays membres de
l’Union européenne et visés par la directive euro-
péenne 2012/19/UE. D’autres dispositions d’élimi-
nation des appareils électriques et électroniques
usagés peuvent s’appliquent dans les pays hors de
l’Union européenne.
www.scheppach.com
FR
|
37
15. Dépannage
Problème Cause possible Remède
Le moteur ne démarre
pas
Absence de tension secteur Vérier le fusible
Câble de raccordement défec-
tueux
Remplacer le câble d’alimentation ou le faire
contrôler par un électricien
Vériez le câble, ne vous servez jamais d’un
câble défectueux
Moteur ou commutateur défec-
tueux
S’adresser au constructeur ou à une autre
entreprise an de remédier au problème.
Vibrations inhabituelles
Batteur défectueux Remplacer le batteur
Mandrin défectueux
S’adresser au constructeur ou à une autre
entreprise an de remédier au problème.
Mauvaise matière à mélanger
Traitement incorrect. Respecter les consignes
de traitement des fabricants.
L‘appareil démarre,
mais il bloque en cas de
faible charge et s‘arrête
automatiquement.
le câble de rallonge est trop long
ou sa section trop petite.
Câble prolongateur d’au moins 1,5 mm², long
de 25 m au maximum.
La prise est trop éloignée du
raccordement principal et la ligne
de raccordement présente une
section trop petite.
En présence d‘un câble plus long, section de
2,5 mm² au minimum.
www.scheppach.com
38
|
IT
Spiegazione dei simboli sul prodotto
L‘utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza
e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non
eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.
Per ridurre il rischio di lesioni leggete le istruzioni per l’uso!
Indossate gli occhiali protettivi!
Portate cue antirumore!
Mettete una maschera antipolvere!
Classe di protezione II
Il prodotto è conforme alle direttive europee in vigore.
Il prodotto è conforme alle direttive serbe in vigore.
www.scheppach.com
IT
|
39
Indice: Pagina:
1. Introduzione ....................................................................................................... 40
2. Descrizione del prodotto (Fig. 1) ....................................................................... 40
3. Contenuto della fornitura ................................................................................... 40
4. Impiego conforme alla destinazione d‘uso ........................................................ 40
5. Indicazioni di sicurezza generali ....................................................................... 41
6. Dati tecnici ......................................................................................................... 43
7. Disimballaggio ................................................................................................... 44
8. Montaggio (Fig. 2-4) .......................................................................................... 44
9. Messa in funzione .............................................................................................. 44
10. Manutenzione e cura ......................................................................................... 45
11. Riparazione e ordine dei pezzi di ricambio ....................................................... 45
12. Allaccio elettrico ................................................................................................ 46
13. Stoccaggio ......................................................................................................... 46
14. Smaltimento e riciclaggio .................................................................................. 47
15. Risoluzione dei guasti ........................................................................................ 47
16. Dichiarazione di conformità ............................................................................... 266
www.scheppach.com
40
|
IT
Oltre agli avvisi di sicurezza contenuti nelle presenti
istruzioni per l‘uso e alle disposizioni speciali in vigore
nel proprio Paese, devono essere rispettate le regole
tecniche generalmente riconosciute per l‘esercizio di
macchine di lavorazione.
Si declina ogni responsabilità in caso di incidenti o
danni dovuti al mancato rispetto delle presenti istru-
zioni e delle avvertenze di sicurezza.
2. Descrizione del prodotto (Fig. 1)
1. Mescolatore
2. Frullino agitatore a dischi - R
3. Frullino agitatore a dischi - L
4. Interruttore ON/OFF
5. Blocco dell’accensione
6. Regolazione del numero di giri
7. Interruttore a 2 velocità
8. Maniglia
9. Alloggiamento - R
10. Alloggiamento - L
11. Bussola - R
12. Bussola - L
3. Contenuto della fornitura
Pos. Quantità Denominazione
2 /3 2x Frullino agitatore a dischi
1 1x Mescolatore
2x Spazzole di ricambio in
carbonio
1x Istruzioni per l‘uso
4. Impiego conforme alla destinazio-
ne d‘uso
La macchina è concepita per la miscelazione di so-
stanze liquide o in polvere come vernici, malta, ade-
sivo, intonaco e sostanze simili. A seconda della con-
sistenza del materiale e della quantità da mescolare,
occorre utilizzare il miscelatore adatto, con il corri-
spondente eetto di miscelazione.
È consentito impiegare il prodotto solo conformemente
alla sua destinazione d‘uso. Un uso diverso o che oltre-
passi quello previsto è da considerarsi non conforme.
L‘utente/l‘operatore, e non il produttore, è unico respon-
sabile dei danni o delle lesioni provocati da un uso non
conforme.
1. Introduzione
Fabbricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Egregio cliente,
Le auguriamo un piacevole utilizzo del Suo nuovo ap-
parecchio.
Avvertenza:
Ai sensi della legge sulla responsabilità dei prodotti
attualmente in vigore, il fabbricante non è responsa-
bile per eventuali danni che si dovessero vericare a
questa apparecchiatura o a causa di questa in caso di:
• utilizzo improprio,
• inosservanza delle istruzioni per l’uso,
• riparazioni eettuate da specialisti terzi non auto-
rizzati,
• installazione e sostituzione di ricambi non originali,
• utilizzo non conforme,
• avaria dell’impianto elettrico in caso di inosservan-
za delle disposizioni in materia elettrica e delle nor-
me VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, legge-
re tutto il testo delle istruzioni per l‘uso.
Le presenti istruzioni per l’uso le consentono di cono-
scere l‘utensile elettrico e di sfruttare le sue possibilità
d’impiego conformi.
Le istruzioni per l‘uso contengono avvertenze impor-
tanti su come utilizzare l‘utensile elettrico in modo
sicuro, corretto ed economico e su come evitare i
pericoli, risparmiare sui costi di riparazione, ridurre i
tempi di inattività ed aumentare l‘adabilità e la durata
dell‘utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle qui
presenti istruzioni per l‘uso, è necessario altresì osser-
vare le norme in vigore nel proprio Paese per l‘utilizzo
dell‘utensile elettrico.
Conservare le istruzioni per l’uso vicino all‘utensile
elettrico, protette da sporcizia e umidità in una coperti-
na di plastica. Esse devono essere attentamente lette
e scrupolosamente osservate da tutti gli operatori pri-
ma di iniziare il lavoro.
Sull‘utensile elettrico possono lavorare soltanto perso-
ne che sono state istruite sul suo uso e sui pericoli ad
esso collegati. L‘età minima richiesta per gli operatori
deve essere assolutamente rispettata.
www.scheppach.com
IT
|
41
c) Tenere i bambini e le altre persone distanti du-
rante l‘utilizzo dell’attrezzo elettrico. In caso di
deviazione, si potrebbe perdere il controllo dell’at-
trezzo elettrico.
2. Sicurezza elettrica
a) Il connettore dell’elettroutensile deve essere
adatto per la presa di corrente e non deve es-
sere assolutamente modi¿cato. Non utilizzare
adattatori con gli attrezzi elettrici con collega-
mento a terra. Il rischio di scossa elettrica si ridu-
ce se si utilizzano spine non modicate e prese di
corrente adatte.
b) Evitare il contatto tra il corpo e le super¿ci che
scaricano a terra, come ad es. tubi, elementi
riscaldanti, fornelli e frigoriferi. Sussiste un ri-
schio elevato di scarica elettrica, se il proprio cor-
po è a potenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da
pioggia o umidità. La penetrazione di acqua
in un apparecchio elettrico aumenta il rischio di
scosse elettriche.
d) Non utilizzare in modo scorretto il cavo di
collegamento per trasportare e appendere
l’attrezzo elettrico o per estrarre la spina dalla
presa. Tenere il cavo di collegamento lontano
da calore, olio, spigoli appuntiti o parti in mo-
vimento. Il rischio di scossa elettrica aumenta se
si utilizzano cavi di collegamento danneggiati o
aggrovigliati.
e) Quando si lavora all’aperto con un attrezzo
elettrico, utilizzare soltanto un cordone di
prolunga indicato anche per l’uso in ambienti
esterni. L‘impiego di un cordone di prolunga ido-
neo all’uso in ambienti esterni riduce il rischio di
scossa elettrica.
f) Se non è possibile evitare di utilizzare l’attrez-
zo elettrico in un ambiente umido, utilizzare
un interruttore di-erenziale. L’impiego di un in-
terruttore dierenziale riduce il rischio di scossa
elettrica.
3. Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che
si fa e procedere in modo ragionevole quando
si lavora con un attrezzo elettrico. Non utiliz-
zare l’attrezzo elettrico quando si è stanchi o
sotto l‘e-etto di droghe, alcool o medicinali.
Un momento di disattenzione durante l‘uso dell’at-
trezzo elettrico può causare lesioni gravi.
L‘osservanza delle indicazioni di sicurezza, nonché il
rispetto delle istruzioni di montaggio e delle indicazioni
operative contenute nelle istruzioni per l‘uso sono fon-
damentali al ne di un utilizzo del dispositivo conforme
alla destinazione d‘uso.
Le persone che utilizzano il prodotto e ne eseguono la
manutenzione devono possedere una certa dimestichezza
con lo stesso ed essere al corrente dei possibili pericoli.
Modiche al prodotto escludono completamente la re-
sponsabilità del produttore per i danni che ne derivano.
Il prodotto può essere utilizzato soltanto con componenti
e accessori originali del produttore.
Le disposizioni relative alla sicurezza, al lavoro e alla
manutenzione del produttore e le misure indicate nei
Dati tecnici devono essere rispettate.
Si prega di osservare che i nostri prodotti non sono de-
stinati a un uso commerciale, artigianale o industriale.
Si declina ogni responsabilità qualora il prodotto venga
impiegato nel quadro di un‘attività commerciale, artigia-
nale, industriale o simili.
5. Indicazioni di sicurezza generali
Indicazioni generali di sicurezza per gli attrezzi
elettrici.
m AVVISO!
Leggere tutte le indicazioni di sicurezza, le istru-
zioni, le illustrazioni e i dati tecnici dei quali è do-
tato questo attrezzo elettrico.
L’inosservanza delle seguenti istruzioni può provocare
scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le
istruzioni per ulteriore consultazione.
Il termine “elettroutensile” utilizzato nelle indicazioni di
sicurezza si riferisce a utensili elettrici alimentati dalla
rete (con cavo di rete) e a utensili elettrici funzionanti a
batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Tenere la zona di lavoro pulita e ben illuminata.
Zone di lavoro disordinate e non illuminate potreb-
bero provocare infortuni.
b) Non lavorare con l’attrezzo elettrico in aree a
rischio di esplosione, nelle quali si trovino u-
idi, gas o polveri in¿ammabili. Gli attrezzi elet-
trici generano scintille che possono inammare la
polvere o i vapori.
www.scheppach.com
42
|
IT
b) Non utilizzare attrezzi elettrici con interruttore
difettoso. Un attrezzo elettrico che non si riesce
più ad accendere o spegnere è pericoloso e deve
essere riparato.
c) Estrarre la spina dalla presa e/o rimuovere
l’accumulatore estraibile prima di impostare i
parametri dell’apparecchio, di sostituire parti
degli attrezzi ausiliari o di riporre l’attrezzo
elettrico. Questa precauzione impedisce l’avvio
accidentale dell’elettroutensile.
d) Tenere gli elettroutensili non utilizzati fuori
dalla portata dei bambini. Non lasciare che
l’attrezzo elettrico venga utilizzato da chi non
ha dimestichezza nel suo uso o non ha letto le
presenti istruzioni. Gli elettroutensili sono peri-
colosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e gli accessori
con la massima cura. Controllare che i compo-
nenti mobili funzionino in modo impeccabile e
non si blocchino; veri¿care che non ci siano
componenti rotti o danneggiati che possano
inuenzare il funzionamento dell’attrezzo elet-
trico. Fare riparare i componenti danneggiati
prima dell’utilizzo dell’attrezzo elettrico. Molti
infortuni sono dovuti a una scorretta manutenzio-
ne degli attrezzi elettrici.
f) Conservare gli utensili di taglio a-lati e puliti.
Utensili di taglio con bordi alati e sottoposti ad
una manutenzione accurata si bloccano con una
frequenza minore e sono più agevoli da control-
lare.
g) Utilizzare l’attrezzo elettrico, gli accessori, gli
attrezzi ausiliari etc. attenendosi alle istruzio-
ni. e prendendo in considerazione le condizio-
ni operative e l’attività da svolgere. Un utilizzo
degli attrezzi elettrici per applicazioni diverse da
quelle previste può comportare situazioni perico-
lose.
h) Mantenere le maniglie e le relative super¿ci
asciutte, pulite e libere da olio e grasso. Ma-
niglie e superci della maniglia scivolose non per-
mettono un comando e un controllo dell’attrezzo
elettrico sicuri in situazioni imprevedibili.
5. Assistenza
a) Far riparare l’attrezzo elettrico soltanto da
personale specializzato e quali¿cato e solo
utilizzando pezzi di ricambio originali. In que-
sto modo si garantisce il costante funzionamento
sicuro dell’elettroutensile.
b) Indossare dispositivi di protezione individuale
e, sempre, occhiali protettivi. Indossare disposi-
tivi di protezione individuale, quali maschera anti-
polvere, calzature di sicurezza antiscivolo, elmetto
di sicurezza o otoprotettori, a seconda del tipo di
utilizzo dell’attrezzo elettrico, riduce il rischio di
lesioni.
c) Evitare una messa in funzione accidentale.
Accertarsi che l’attrezzo elettrico sia spento
prima di collegarlo all’alimentazione elettrica
e/o all’accumulatore, o prima di sollevarlo o
trasportarlo. Se durante il trasporto dell’attrez-
zo elettrico si tiene il dito sull‘interruttore o se si
collega l’attrezzo elettrico già acceso alla corrente
elettrica, possono vericarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione
o chiavi inglesi prima di accendere l’attrezzo
elettrico. Un attrezzo elettrico o una chiave che si
trova all’interno di una parte dell’attrezzo elettrico
in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la
posizione sia sicura e mantenere sempre l‘e-
quilibrio. In questo modo è possibile controllare
in modo migliore l’attrezzo elettrico in situazioni
impreviste.
f) Indossare abbigliamento adeguato. Non in-
dossare indumenti larghi o gioielli. Tenere ca-
pelli e capi d’abbigliamento lontani dalle parti
in movimento. Vestiti larghi, gioielli o capelli lun-
ghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspira-
zione e raccolta della polvere, collegarli e uti-
lizzarli correttamente. L‘utilizzo di un sistema di
aspirazione della polvere può ridurre i rischi dovuti
alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di
pericolo e tenere conto delle regole di sicu-
rezza per gli attrezzi elettrici anche nel caso in
cui, dopo vari utilizzi dell‘attrezzo elettrico, sia
stata acquisita una certa familiarità. Maneggia-
re l’attrezzo senza fare attenzione può causare
gravi lesioni nel giro di pochi secondi.
4. Utilizzo e gestione dell’elettroutensile
a) Non sovraccaricare l’attrezzo elettrico. Utiliz-
zare l’attrezzo elettrico adatto al lavoro ese-
guito. Con l’attrezzo elettrico adatto, si lavora me-
glio e con maggior sicurezza mantenendosi entro
il campo di potenza specicato.
www.scheppach.com
IT
|
43
j) Fare accendere e spegnere l’attrezzo elettrico
solo nel recipiente di agitazione. La pala misce-
latrice può girare velocemente e in modo incontrol-
lato oppure piegarsi
Rischi residui
Anche se questo elettroutensile viene utilizzato
secondo le norme, continuano a sussistere rischi
residui. In relazione alla struttura e al funziona-
mento di questo elettroutensile potrebbero pre-
sentarsi i seguenti pericoli:
• Danni all’apparato respiratorio nel caso in cui non
venga indossata una maschera antipolvere ade-
guata.
• Danni all’udito nel caso in cui non vengano indos-
sate cue antirumore adeguate.
• Danni alla salute derivanti da vibrazioni manobrac-
cio se l’apparecchio viene utilizzato a lungo, non
viene tenuto in modo corretto o se la manutenzione
non è appropriata.
6. Dati tecnici
Tensione di rete 230 V~, 50 Hz
Potenza assorbita 1800 W
Numero di giri al
minimo
0-450 min
-1
/ 0-790 min
-1
Grado di protezione II
Portautensili Φ 14mm
Peso 7,2 kg
Con riserva di modiche tecniche!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 62841.
Livello di pressione acustica L
pA
98 dB
Incertezza K
pA
3 dB
Livello di potenza acustica L
WA
101 dB
Incertezza K
WA
3 dB
Portate cu-e antirumore.
Lʼeetto del rumore può causare la perdita dellʼudito.
m ATTENZIONE!
Questo elettroutensile genera un campo magnetico
durante l‘esercizio. Tale campo può danneggiare im-
pianti medici attivi o passivi in particolari condizioni.
Per ridurre il rischio di lesioni serie o mortali, si racco-
manda alle persone con impianti medici di consultare
il proprio medico e il produttore dell‘impianto medico
prima di utilizzare la macchina.
Indicazioni di sicurezza per agitatore
a) Tenere l’attrezzo elettrico con entrambe le
mani dalle apposite impugnature. Una perdita
di controllo può provocare lesioni.
b) Garantire un’aerazione su-ciente durante l’a-
gitazione di sostanze in¿ammabili per evitare
la formazione di un’atmosfera pericolosa. I va-
pori che si creano possono essere inalati oppure
le scintille che si generano dall’attrezzo elettrico
possono inammarsi.
c) Non mescolare generi alimentari. Gli attrezzi
elettrici e i relativi inserti non sono concepiti per
lavorare i generi alimentari.
d) Tenere il cavo di allacciamento alla rete lonta-
no dalla zona di lavoro. Il cavo di rete può impi-
gliarsi nella pala miscelatrice.
e) Fare in modo che il recipiente di agitazione
abbia una posizione stabile e sicura. Se il re-
cipiente di agitazione non è ssato correttamente,
può muoversi insperatamente.
f) Assicurarsi che non vengano spruzzati dei li-
quidi contro l’alloggiamento dell’attrezzo elet-
trico. I liquidi che penetrano nell’attrezzo elettri-
co possono provocare danneggiamenti e scosse
elettriche.
g) Rispettare le istruzioni e le indicazioni di si-
curezza relative al materiale da mescolare. Il
materiale da mescolare può essere nocivo per la
salute.
h) Se l’attrezzo elettrico cade nel materiale da
mescolare, staccare subito la spina elettrica
e fare controllare l’attrezzo elettrico da parte
di personale specializzato e quali¿cato. Il con-
tatto del recipiente con l’attrezzo elettrico ancora
attaccato alla presa di corrente può provocare una
scossa elettrica.
i) Non toccare con le mani il recipiente di agita-
zione durante il processo di agitazione e non
inserirvi dentro altri oggetti. Il contatto con la
pala miscelatrice può causare gravi lesioni.
www.scheppach.com
44
|
IT
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l‘anno di costruzione del prodotto.
m AVVISO!
Il prodotto e il materiale d‘imballaggio non sono
giocattoli per bambini! I bambini non devono gio-
care con i sacchetti di plastica, pellicole e picco-
le parti! Sussiste il pericolo di ingerimento e sof-
focamento!
8. Montaggio (Fig. 2-4)
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
8.1 Serraggio del frullino agitatore
Pericolo di lesioni! Indossare guanti di protezione!
• Gli alloggiamenti dei frullini agitatori (9/10) e i frullini
agitatori (2/3) sono contrassegnati con le lettere R e L
• Spostare la bussola (11/12) verso il basso e inserire i
frullini agitatori (2/3) nei rispettivi alloggiamenti (9/10).
Assicurarsi che la spina (a) di ogni frullino agitatore
si trovi all’interno della scanalatura (b).
• Rilasciare la bussola. Il frullino agitatore si blocca.
m Assicurarsi che i frullini agitatori siano saldi in
posizione tirando con l’utensile.
9. Messa in funzione
Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identicazione
corrispondano a quelli di rete.
Staccate sempre la spina di alimentazione prima di
ogni impostazione all’utensile.
Accensione / Spegnimento
Non utilizzare apparecchi il cui interruttore sia dif-
¿cile da attivare e disattivare. Gli interruttori dan-
neggiati devono essere immediatamente riparati
o sostituiti dal servizio clienti.
Accensione (Fig.5)
• Azionare innanzitutto il blocco dell‘accensione (5).
Premere l’interruttore ON-OFF (4) posto sull’impu-
gnatura.
Valori complessivi delle vibrazioni (somma vettoriale
delle tre direzioni) rilevati secondo la norma EN 62841.
Valore emissione vibrazioni a
h
= 2,90 m/s
2
Incertezza K = 1,5 m/s
2
Ulteriori informazioni per elettroutensili
Avvertimento!
Il valore di emissione di vibrazioni indicato è stato mi-
surato secondo un metodo di prova normalizzato e
può variare a seconda del modo in cui l’elettrouten-
sile viene utilizzato e, in casi eccezionali, può essere
superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può es-
sere usato per il confronto tra elettroutensili di mar-
chi diversi.
Il valore di emissione di vibrazioni può essere utiliz-
zato anche per una valutazione preliminare dei rischi.
Limitate al minimo lo sviluppo di rumore e le vi-
brazioni!
• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia
dell’apparecchio.
• Adattate il vostro modo di lavorare all’apparecchio.
• Non sovraccaricate l’apparecchio.
• Fate eventualmente controllare l’apparecchio.
• Spegnete l’apparecchio se non lo utilizzate.
• Indossate i guanti.
7. Disimballaggio
• Aprire l‘imballaggio ed estrarre con cautela il pro-
dotto.
• Rimuovere il materiale di imballaggio nonché le
stae di sicurezza per il trasporto e l‘imballaggio (se
presenti).
•
Controllare se il contenuto della fornitura è completo
.
• Controllare il prodotto e gli accessori per rilevare
l‘eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l‘imballaggio no alla
scadenza della garanzia.
• Prima dell‘impiego familiarizzare con il prodotto con
l‘ausilio delle istruzioni per l‘uso.
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
www.scheppach.com
IT
|
45
sibile privi di polvere e di sporcizia. Pulire l‘apparec-
chio stronando con un panno pulito o soando con
aria compressa a bassa pressione.
• Si raccomanda di pulire l‘apparecchio subito dopo
ogni utilizzo.
• Pulire regolarmente l‘apparecchio con un panno
umido e del sapone molle. Non impiegare detergen-
ti o solventi; questi potrebbero corrodere le parti di
plastica dell‘apparecchio. Assicurarsi che non pos-
sa penetrare acqua all‘interno dell‘apparecchio.
• Per allungare la durata di vita dell‘utensile oliare una
volta al mese le parti rotanti. Non oliare il motore.
Spazzole di carbone
In caso di sviluppo eccessivo di scintille, fare control-
lare le spazzole di carbone da un elettricista specia-
lizzato. Attenzione! Le spazzole di carbone possono
essere sostituite solo da un elettricista specializzato.
11. Riparazione e ordine dei pezzi di
ricambio
Dopo la riparazione o la manutenzione, assicurarsi che
tutti i componenti tecnici di sicurezza siano applicati e
si trovino in stato impeccabile. Conservare in un posto
inaccessibile i componenti potenzialmente pericolosi
per altre persone e bambini.
Avviso: Come da legge di responsabilità sui prodotti,
non si è responsabili di danni dovuti a riparazioni im-
proprie o non utilizzo di pezzi di ricambio originali.
Incaricare un servizio clienti o un esperto autorizzato.
Lo stesso vale anche per gli accessori.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all‘impianto elettrico
possono essere eseguiti soltanto da un elettricista
qualicato.
11.1 Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessa-
rio indicare quanto segue:
• Denominazione del modello
• Numero di articolo
• Dati della targhetta identicativa
Ricambi / Accessori
spazzole di carbone - N. di articolo:: 5907802001
Asta di miscelazione - N. di articolo:.: 5907802701
Avviare la macchina con il numero di giri minimo
(livello 1).
Spegnimento
• Rilasciare l’interruttore ON-OFF posto sull’impu-
gnatura.
Il presente apparecchio non prevede la possibilità
di funzionamento continuo.
Regolazione del numero di giri (Fig.6)
Questa versione consente di regolare il numero di giri
del motore e, di conseguenza, il rendimento (livello
1 – 6).
• È possibile regolare il numero di giri in continuo at-
traverso la regolazione del numero di giri (6).
2-Velocità (Fig.7)
L’apparecchio è dotato di cambio a 2 velocità. Se non
è possibile bloccare il selettore marce, ruotare legger-
mente l‘asta agitatrice.
• Per la selezione della velocità ruotare il selettore
(7) di 180°.
1. Velocità: 0 min
–1
a 450 min
–1
2. Velocità: 0 min
-1
a 790 min
-1
Azionare il selettore solo ad apparecchio fermo.
Lavorare con l’agitatore per pittura e malta
Staccate la spina dalla presa di corrente mentre si
cambia la frusta dell’agitatore.
Lavorate con un numero di giri ridotto nell’immergere
l’utensile nella sostanza da mescolare o nell’estrarlo.
Dopo l’immersione completa aumentate al massimo il
numero di giri per garantire un rareddamento su-
ciente del motore. Durante il processo di mescolatura
muovete l’elettroutensile nel rispettivo recipiente. Me-
scolate nché tutto il materiale sia stato completamen-
te lavorato. Al termine delle operazioni di mescolatura
pulite la frusta dell’agitatore.
10. Manutenzione e cura
m Avviso! Prima di qualsiasi regolazione, manutenzio-
ne o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
• Mantenere i dispositivi di protezione, le feritoie di
ventilazione e l‘alloggiamento del motore il più pos-
www.scheppach.com
46
|
IT
• Danni all‘isolamento causati dalle operazioni di di-
stacco dalla presa a parete.
• Cricche a causa dell‘invecchiamento dell‘isolamen-
to.
Tali cavi di alimentazione elettrica difettosi non posso-
no essere utilizzati e rappresentano un pericolo mor-
tale a causa dei danni all‘isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, du-
rante tale controllo, il cavo di alimentazione non sia
collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere con-
formi alle disposizioni VDE e DIN pertinenti. Utiliz-
zare soltanto i cavi di alimentazione con la dicitura
H05V V-F.
La stampa della denominazione del modello sul cavo
di alimentazione è obbligatoria.
Tipo di collegamento X
Se il cavo di allacciamento alla rete è danneggiato,
occorre sostituirlo con un’altra linea di allacciamento,
disponibile presso il produttore o il suo servizio di as-
sistenza clienti.
Motore a corrente alternata
• La tensione di alimentazione deve essere di
230 V~
• I cavi di prolunga no a 25 m di lunghezza devono
avere una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all‘impianto elettri-
co possono essere eseguiti soltanto da un elettricista
qualicato.
N caso di domande indicare i seguenti dati:
• Tipo di corrente del motore
• Dati dell‘etichetta identicativa della macchina
• Dati dell‘etichetta identicativa del motore
13. Stoccaggio
Conservate l’apparecchio e i suoi accessori in un luo-
go buio, asciutto, al riparo dal gelo e non accessibile ai
bambini. La temperatura ottimale per la conservazione
è compresa tra i 5 e i 30°C.
Conservate l’elettroutensile nell’imballaggio originale.
Coprire l’elettroutensile per proteggerlo da polvere o
umidità.
11.2 Informazioni sulle riparazioni
Occorre osservare che i seguenti pezzi di questo prodotto
sono soggetti a usura dovuta all‘uso o naturale o che i se-
guenti pezzi sono necessari come materiali di consumo.
Pezzi soggetti a usura*: Asta di miscelazione, spazzo-
le di carbone
* non necessariamente compreso nel contenuto della
fornitura!
I pezzi di ricambio e gli accessori sono reperibili presso
il nostro Service Center. Scansionare a tal ne il codice
QR che si trova in prima pagina.
12. Allaccio elettrico
Il motore elettrico installato è collegato e pronto
per l‘esercizio. L‘allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti.
L‘allacciamento alla rete del cliente e il cavo di
prolunga utilizzato devono essere conformi a ta-
li norme.
• Il prodotto soddisfa i requisiti della norma EN
61000-3-11 ed è soggetto a condizioni speciali di
collegamento. Ciò signica che non ne è consentito
l’uso con collegamento prese scelte a piacimento.
• In caso di condizioni di rete sfavorevoli l’apparec-
chio può causare delle variazioni temporanee di
tensione.
• Il prodotto è concepito solo per l’utilizzo collegato
a prese che
a) non superino una massima impedenza di rete „Z“
(Zmax. = 0,355 Ω), oppure
b) che abbiano una resistenza di corrente continua
della rete almeno di 100 A per fase.
• In qualità di utilizzatore, dovete assicurare, se ne-
cessario rivolgendovi al vostro ente di fornitura
dell’energia elettrica, che la presa di collegamento
dalla quale volete azionare il prodotto soddis uno
dei due requisiti citati a) oppure b).
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si vericano spesso
danni all‘isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione ven-
gono fatti passare attraverso nestre o interstizi di
porte.
• Piegature a causa del ssaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
www.scheppach.com
IT
|
47
• I dispositivi elettrici ed elettronici possono essere
restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico
(ad es. depositi comunali)
- Punti vendita di dispositivi elettronici (sici e onli-
ne), nella misura in cui il distributore sia tenuto al
ritiro o lo ora in modo volontario.
- È possibile consegnare gratuitamente al produt-
tore, senza dovere acquistare prima un nuovo di-
spositivo da questi, no a tre dispositivi elettronici
usati per ogni tipo di dispositivo con una lunghez-
za del bordo di massimo 25 centimetri, oppure
portare il dispositivo presso un altro centro di rac-
colta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del pro-
duttore e del distributore sono reperibile presso
il rispettivo servizio clienti.
• In caso di consegna da parte del produttore di un nuovo
dispositivo elettronico presso un privato, quest’ultimo
può richiedere il ritiro gratuito del dispositivo elettronico
usato, su richiesta dell’utente nale stesso. Contattare
a tale proposito il servizio clienti del produttore.
• Quanto esposto si applica solo ad apparecchi installati e
distribuiti in un paese dell’Unione Europea e soggetti alla
Direttiva europea 2012/19/UE. Nel paesi al di fuori dell’U-
nione Europea possono applicarsi norme diverse per lo
smaltimento di dispositivi elettrici ed elettronici usati.
14. Smaltimento e riciclaggio
Avvertenze per l’imballaggio
Il materiale d’imballaggio è ricicla-
bile. Si prega di smaltire gli imbal-
laggi nel rispetto dell’ambiente.
Avvertenze relative alla legge sui dispositivi elet-
trici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non
rientrano nei ri¿uti domestici, ma devono
essere trattati e smaltiti in modo separato!
• Le batterie o gli accumulatori utilizzati non integrati
nel dispositivo usato devono essere rimossi prima
della consegna, senza distruggerli! Il loro smalti-
mento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed
elettronici sono tenuti per legge a restituirli al termi-
ne della loro durata utile.
• L’utente nale è responsabile in prima persona per
la cancellazione dei suoi dati personali in relazione
al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica
che i dispositivi elettrici ed elettronici non possono
essere smaltiti insieme ai normali riuti domestici.
15. Risoluzione dei guasti
Problema Possibile causa Eliminazione
Il motore non si
avvia
Mancala tensione di rete (mancanza di
corrente).
Controllare la protezione
Cavo di collegamento difettoso
Sostituire il cavo oppure lasciare controllare il
cavo (tecnico specializzato in elettrotecnica).
I cavi difettosi non devono più essere utilizzati
Motore o interruttore difettosi
Per la rimozione dei disturbi, rivolgersi al pro-
duttore oppure ad un‘azienda da lui autorizzata
Vibrazioni incon-
suete
Frullino difettoso Sostituire il frullino
Testa portapezzo difettosa
Per la rimozione dei disturbi, rivolgersi al pro-
duttore oppure ad un‘azienda da lui autorizzata
Miscela errata
Lavorazione errata. Attenersi alle prescrizioni
di lavorazione del produttore.
L‘apparecchio
si avvia, ma si
blocca con carico
ridotto e si spegne
automaticamente.
Cavo di prolunga troppo lungo o sezio-
ne troppo piccola.
Cavo di allacciamento con una sezione di alme-
no 1,5 mm², è una lunghezza massima di 25 m.
Presa troppo lontana dal collegamento
principale e sezione del conduttore di
collegamento troppo piccola
Con i cavi lunghi la sezione deve essere alme-
no di 2,5 mm².
www.scheppach.com
48
|
NL
Verklaring van de symbolen op het product
Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico’s. De
veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorko-
men geen risico’s en kunnen de juiste maatregelen betreende ongevallenpreventie niet vervangen.
Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheids-
voorschriften!
Draag een veiligheidsbril.
Draag gehoorbescherming.
Draag een stofmasker bij stofontwikkeling.
Beschermingsklasse II
Het product voldoet aan de geldende EU-bepalingen.
Het product voldoet aan de geldende Servische richtlijnen.
www.scheppach.com
NL
|
49
Inhoudsopgave: Pagina:
1. Inleiding .............................................................................................................. 50
2. Productbeschrijving (afb. 1) ............................................................................... 50
3. Meegeleverd ...................................................................................................... 50
4. Beoogd gebruik.................................................................................................. 50
5. Algemene veiligheidsvoorschriften ................................................................... 51
6. Technische gegevens ........................................................................................ 53
7. Uitpakken ........................................................................................................... 54
8. Montage (afb. 2 -4) ............................................................................................ 54
9. Ingebruikname ................................................................................................... 54
10. Onderhoud en reparatie .................................................................................... 55
11. Reparatie & bestellen van reserveonderdelen .................................................. 55
12. Elektrische aansluiting ....................................................................................... 56
13. Opslag ................................................................................................................ 56
14. Afvalverwerking en hergebruik .......................................................................... 57
15. Mogelijke storingen ............................................................................................ 58
16. Conformiteitsverklaring...................................................................................... 266
www.scheppach.com
50
|
NL
Aan het apparaat mogen alleen personen werken, die
voor het gebruik van het apparaat geïnstrueerd en over
de daarmee verbonden gevaren geïnformeerd zijn. De
vereiste minimumleeftijd moet aangehouden worden.
Naast de in deze gebruikshandleiding opgenomen vei-
ligheidsvoorschriften en de bijzondere voorschriften
van uw land moet u de algemeen erkende technische
voorschriften in acht nemen voor de werking van ma-
chines van hetzelfde type.
Wij kunnen niet aansprakelijk worden gesteld voor on-
gevallen of schade, veroorzaakt door niet-naleving van
deze handleiding of de veiligheidsvoorschriften.
2. Productbeschrijving (afb. 1)
1. Roerapparaat
2. Mortel roerapparaat - R
3. Mortel roerapparaat - L
4. Aan/uit-schakelaar
5. inschakelblokkering
6. Toerenregeling
7. Schakelaar met 2 versnellingen
8. handgreep
9. Opname - R
10. Opname - L
11. Huls - R
12. Huls - L
3. Meegeleverd
Pos. Aantal Aanduiding
2 /3 2x Mortel roerapparaat
1 1x Roerapparaat
2x Reservekoolborstels
1x Gebruikshandleiding
4. Beoogd gebruik
De machine wordt gebruikt voor het mengen van vloeibare
en poedervormige grondstoen als verf, mortel, lijm, pleis-
ter en soortgelijke substanties. Afhankelijk van de materi-
aalconsistentie en menghoeveelheid, moet de juiste roer-
der met overeenkomstige mengwerking worden gebruikt.
Het product mag uitsluitend voor het beoogde doel
worden gebruikt. Elk ander of verdergaand gebruik
is niet volgens de voorschriften. De gebruiker/bedie-
ner en niet de fabrikant is aansprakelijk voor ontstane
schade of elke vorm van letsel.
1. Inleiding
Fabrikant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Geachte klant,
Wij wensen u veel plezier en succes bij het werken met
uw nieuwe apparaat.
Aanwijzing:
De fabrikant van dit apparaat is volgens de van kracht
zijnde wet inzake productaansprakelijkheid niet aan-
sprakelijk voor schade die aan dit apparaat of door dit
apparaat ontstaan bij:
• ondeskundige behandeling,
• Niet in acht nemen van de gebruikshandleiding
• reparaties door derden, niet geautoriseerde vak-
mensen
• inbouw en vervanging van niet-originele reserveon-
derdelen
• Niet-beoogd gebruik
• Uitvallen van de elektrische installatie bij het niet
in acht nemen van de elektrische voorschriften en
VDE-voorschriften 0100, DIN 57113 / VDE 0113
Let op:
Lees voor de montage en voor de inbedrijfstelling de
complete tekst van de gebruikshandleiding door.
De gebruiksaanwijzing is bedoeld om het gemakkelij-
ker te maken, uw apparaat te leren kennen en de be-
oogde toepassingsmogelijkheden van het apparaat te
benutten.
De gebruikshandleiding bevat belangrijke aanwij-
zingen, hoe u met het apparaat veilig, vakkundig en
economisch werkt en hoe u gevaren vermijdt, repa-
ratiekosten uitspaart, uitvaltijden vermindert en de
betrouwbaarheid en levensduur van het apparaat ver-
hoogt.
Aanvullend op de veiligheidsbepalingen van deze ge-
bruikshandleiding moet u absoluut de voor de werking
van het apparaat geldende voorschriften van uw land
in acht nemen.
Bewaar de gebruikshandleiding bij het product in een
plastic hoes, beschermd tegen vuil en vocht. De ge-
bruikshandleiding moet door elke bediener van de ma-
chine voor aanvang van de werkzaamheden worden
gelezen en zorgvuldig worden nageleefd.
www.scheppach.com
NL
|
51
b) Werk met het elektrisch gereedschap niet in
een explosiegevaarlijke omgeving, waarin zich
brandbare vloeisto-en, gas of stof bevinden.
Elektrisch gereedschap kan vonken veroorzaken,
die het stof of de dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het
gebruik uit de buurt van het elektrische ge-
reedschap. Bij afbuiging kunt u de controle over
het elektrische apparaat verliezen.
2. Elektrische veiligheid
a) De aansluitstekker van het elektrische ge-
reedschap moet in het stopcontact passen.
De stekker mag op geen enkele wijze worden
gewijzigd. Gebruik geen adapterstekker sa-
men met geaard elektrisch gereedschap. On-
gewijzigde stekkers en passende stopcontacten
verminderen het risico op elektrische schok.
b) Let op dat uw lichaam geen contact maakt
met geaarde onderdelen zoals bijv. buizen,
radiatoren, elektrische haarden, koelkasten.
Er bestaat een verhoogd risico op een elektrische
schok als uw lichaam geaard is.
c) Houd uw elektrisch gereedschap uit de buurt
van regen of vocht. Binnendringing van water in
een elektrisch apparaat vergroot het risico op een
elektrische schok.
d) Gebruik het snoer niet om het elektrische
gereedschap te dragen, aan op te hangen of
om de stekker uit het stopcontact te trekken.
Houd het snoer uit de buurt van hitte, scher-
pe randen of bewegende delen. Beschadigde of
opgewikkelde snoeren verhogen het risico op een
elektrische schok.
e) Als u met een elektrisch gereedschap in de
open lucht werkt, gebruik dan alleen een ver-
lengsnoer dat ook geschikt is voor gebruik
buitenshuis. De toepassing van een voor bui-
tenshuis gebruik geschikt verlengsnoer vermin-
dert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereed-
schap in een vochtige omgeving niet kan wor-
den vermeden, gebruik dan een aardlekscha-
kelaar. Het gebruik van een aardlekschakelaar
voorkomt het risico op een elektrische schok.
Ook de naleving van de veiligheidsvoorschriften, de
montagehandleiding en de aanwijzingen in de ge-
bruikshandleiding maken deel uit van het beoogd ge-
bruik.
Personen die het product gebruiken of onderhoud aan
het product verrichten, moeten hiermee bekend zijn en
op de hoogte zijn van de mogelijke gevaren.
De fabrikant is niet aansprakelijk voor wijzigingen die
aan het product worden aangebracht en de hieruit
voortvloeiende schade.
Het product mag uitsluitend met de originele onderde-
len en originele accessoires van de fabrikant worden
gebruikt.
De veiligheids-, werk- en onderhoudsvoorschriften van
de fabrikant alsook de in de technische gegevens aan-
gegeven afmetingen moeten in acht worden genomen.
Let erop dat onze producte volgens het beoogd gebruik
niet voor bedrijfsmatige, ambachtelijke of industriële
toepassingen zijn ontworpen. Wij aanvaarden geen
aansprakelijkheid wanneer het product in bedrijfsma-
tige, ambachtelijke of industriële ondernemingen of bij
soortgelijke werkzaamheden worden ingezet.
5. Algemene veiligheidsvoorschriften
Algemene veiligheidsvoorschriften voor elektri-
sche apparaten
m WAARSCHUWING!
Lees alle veiligheidsvoorschriften, aanwijzingen,
afbeeldingen en technische gegevens die bij deze
elektrische machine zijn meegeleverd.
Nalatigheden bij het niet naleven van de onderstaande
aanwijzingen kunnen elektrische schok, brand en/of
ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwij-
zingen voor toekomstig gebruik.
Het in de veiligheidsvoorschriften gebruikte begrip
“Elektrisch gereedschap” is van toepassing op netge-
voed elektrisch gereedschap (met netsnoer) en op ac-
cugevoed elektrisch gereedschap (zonder netsnoer).
1. Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed ver-
licht. Rommel of slecht verlichte werkplaatsen
kunnen leiden tot ongevallen.
www.scheppach.com
52
|
NL
4. Gebruik en behandeling van het elektrische ge-
reedschap
a) Zorg dat het elektrische gereedschap niet
overbelast raakt. Gebruik voor de werkzaam-
heden het daarvoor bedoelde elektrische ge-
reedschap. Met het juiste elektrisch gereedschap
werkt u beter en veiliger in het aangegeven ver-
mogensbereik.
b) Gebruik geen elektrisch gereedschap, waar-
van de schakelaar defect is. Een elektrisch ge-
reedschap, dat niet meer in- of uitgeschakeld kan
worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of ver-
wijder de uitneembare accu voordat u de appa-
raatinstellingen wijzigt, inzetstukken vervangt
of het elektrische apparaat weglegt. Deze voor-
zorgsmaatregelen voorkomen dat het elektrische
gereedschap onbedoeld start.
d) Bewaar ongebruikt elektrisch gereedschap bui-
ten het bereik van kinderen. Laat het elektrisch
apparaat niet gebruiken door personen die er
niet mee vertrouwd zijn of deze aanwijzingen niet
hebben gelezen. Elektrische apparaten zijn gevaar-
lijk als ze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektri-
sche apparaten en accessoires. Controleer of
bewegende delen probleemloos functioneren
en niet klemmen, of onderdelen gebroken of
beschadigd zijn, waardoor de functie van het
elektrische gereedschap wordt beïnvloed.
Laat beschadigde onderdelen voor gebruik
van het elektrische apparaat eerst repareren.
Veel ongevallen ontstaan door slecht onderhou-
den elektrisch gereedschap.
f) Houd snijgereedschap scherp en schoon.
Zorgvuldig onderhouden snijgereedschap met
scherpe snijranden komt minder snel vast te zitten
en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, accessoires
en inzetstukken, etc. overeenkomstig deze
aanwijzingen. Houd daarbij rekening met de
omstandigheden waarin gewerkt wordt en de
uit te voeren werkzaamheden. Het gebruik van
elektrisch gereedschap voor andere toepassingen
dan het voorgeschreven gebruik kan leiden tot ge-
vaarlijke situaties.
h) Houd grepen en greepoppervlakken droog,
schoon en vrij van olie en vet. Als grepen en
greepoppervlakken glad zijn, kan het elektrisch
gereedschap in onvoorziene situaties niet veilig
bediend en onder controle gehouden worden.
3. Veiligheid van personen
a) Wees altijd voorzichtig, let op waar u mee
bezig bent en ga verstandig te werk bij werk-
zaamheden met elektrisch gereedschap. Maak
geen gebruik van elektrisch gereedschap als
u moe bent of onder invloed bent van drugs,
alcohol of medicamenten. Een moment van on-
achtzaamheid bij gebruik van het elektrische ge-
reedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen
en ook altijd een veiligheidsbril. Het dragen
van persoonlijke beschermingsmiddelen zoals
een stofmasker, antislip-veiligheidsschoenen, een
veiligheidshelm of gehoorbescherming, al naar
gelang het soort gereedschap en de toepassing
ervan, verkleint het risico op verwondingen.
c) Vermijd ingebruikname zonder toezicht. Con-
troleer of het elektrisch gereedschap is uitge-
schakeld voordat u het op de stroomvoorzie-
ning en/of de accu aansluit, het gereedschap
oppakt of draagt. Als u tijdens het dragen van het
elektrische gereedschap uw vinger op de schake-
laar hebt of het reeds ingeschakelde elektrische
apparaat op de stroomvoorziening aansluit, kan dit
tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel,
voordat u het elektrische gereedschap inscha-
kelt. Een gereedschap of sleutel dat/die zich in een
draaiend onderdeel van het elektrische gereed-
schap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding.
Zorg voor een stabiele positie en zorg ervoor
dat u altijd uw evenwicht behoudt. Daardoor
kunt u het elektrische gereedschap in onverwach-
te situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde
kleding of sieraden. Houd haren en kleding
uit de buurt van bewegende delen. Loszittende
kleding, sieraden of lange haren kunnen worden
vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen
worden gemonteerd, moeten deze worden aange-
sloten en juist worden toegepast. Het gebruik van
een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en
houd u altijd aan de veiligheidsvoorschriften
voor elektrische apparaten, ook als u ervaren
bent met het elektrisch apparaat. Achteloos
handelen kan in een fractie van een seconde tot
ernstige verwondingen leiden.
www.scheppach.com
NL
|
53
i) Steek uw handen niet in de mengkom en plaats
geen andere voorwerpen tijdens het mengpro-
ces. Contact met de mengstaaf kan tot ernstig
letsel leiden.
j) Laat het elektrisch apparaat alleen starten en
stoppen in de mengkom. De mengstaaf kan on-
gecontroleerd gaan slingeren of buigen.
Restrisico‘s
Ook als u dit elektrisch apparaat conform de voor-
schriften gebruikt, blijven er altijd restrisico’s be-
staan. De volgende gevaren kunnen in relatie tot
de constructie en de uitvoering van dit elektrisch
apparaat optreden:
• Longschade, als geen geschikt stofmasker wordt
gedragen.
• Gehoorschade, als de voorgeschreven gehoorbe-
scherming niet wordt gedragen.
• Lichamelijk letsel door hand-arm-bewegingen als
het apparaat gedurende een langere periode wordt
gebruikt of niet conform de voorschriften wordt be-
diend en onderhouden.
6. Technische gegevens
Nominale spanning 230 V~, 50 Hz
Opgenomen vermogen 1800 W
Stationair-toerental 0-450 min
-1
/ 0-790 min
-1
Beschermingsklasse II
Gereedschapopname Φ 14mm
Gewicht 7,2 kg
Technische wijzigingen voorbehouden!
Geluid en trilling
De geluids- en trillingswaarden zijn bepaald volgens
EN 62841.
Geluidsdrukniveau L
pA
98 dB
Onzekerheid K
pA
3 dB
Geluidsvermogensniveau L
WA
101 dB
Onzekerheid K
WA
3 dB
Draag gehoorbescherming.
Het eect van lawaai kan gehoorverlies zijn.
5. Service
a) Laat uw elektrisch gereedschap uitsluitend
door gekwali¿ceerd deskundig personeel
repareren met uitsluitend originele reserve-
onderdelen. Hiermee blijft veilig gebruik van het
elektrisch gereedschap gewaarborgd.
m LET OP!
Dit elektrisch apparaat genereert een elektromagne-
tisch veld als het is ingeschakeld. Dit veld kan onder
bepaalde omstandigheden interfereren met actieve
of passieve medische implantaten. Om het risico op
ernstig of dodelijk letsel te beperken, raden we perso-
nen met medische implantaten aan om hun arts en de
fabrikant van het medische implantaat te raadplegen
voordat de machine wordt gebruikt.
Veiligheidsvoorschriften voor roerapparaat
a) Houd het elektrisch apparaat met de beide han-
den vast bij de hiervoor bestemde handgrepen.
Het verlies van controle kan tot letsel leiden.
b) Zorg voor voldoende ventilatie bij het roeren
van brandbare materialen om een gevaarlij-
ke atmosfeer te vermijden. Dampen die zich
vormen, kunnen worden ingeademd of ontstoken
door de vonken die door het elektrisch apparaat
worden geproduceerd.
c) Roer geen voedsel. Elektrisch gereedschap en
hun gereedschap is niet ontworpen om voedsel te
verwerken.
d) Houd de netsnoer buiten het gebied waar ge-
werkt wordt. De netsnoer kan vast komen te zit-
ten op de mengstaaf.
e) Zorg ervoor dat de mengkom stabiel en stevig
staat. Een niet goed beveiligde mengkom kan on-
verwacht bewegen.
f) Zorg ervoor dat er geen vloeistof tegen de be-
huizing van het elektrische gereedschap spat.
Vloeistof die in het elektrische gereedschap is
gekomen, kan tot beschadigingen en elektrische
schokken leiden.
g) Volg de instructies en veiligheidsinstructies
voor het te mengen materiaal. Het te mengen
materiaal kan schadelijk voor de gezondheid zijn.
h) Als het elektrisch apparaat in het te mengen
materiaal valt, trek dan onmiddellijk de stek-
ker uit het stopcontact en laat het elektrisch
apparaat door gekwali¿ceerde specialisten
controleren. Als u in de mengkom reikt terwijl het
elektrisch apparaat nog aan het stopcontact is be-
vestigd, kan dit tot een elektrische schok leiden.
www.scheppach.com
54
|
NL
mWAARSCHUWING!
Het product en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage (afb. 2 -4)
m Let op!
Het product voor de ingebruikname absoluut vol-
ledig monteren!
8.1 Roerapparaat vastklemmen
Gevaar voor letsel! Draag veiligheidshandschoenen.
• De houders voor de roerapparaaten (9/10) en de
roerapparaaten (2/3) zijn te herkennen aan de let-
ters
R en L
• Schuif de hulsen (11/12) naar beneden en steek de
roerapparaaten (2/3) in de daarvoor bestemde op-
names (9/10).
Zorg ervoor dat de pen (a) in de groef (b) van elke
roerapparaat zit.
• Laat de huls los. Het roerapparaat is vergrendeld.
m Controleer of het roerapparaat stevig vastzit door
aan het gereedschap te trekken.
9. Ingebruikname
Controleer vóór het aansluiten of de specicaties op
het typeplaatje overeenkomen met de gegevens van
het stroomnet.
Trek altijd de voedingsstekker eruit voordat u instellin-
gen aan het apparaat uitvoert.
In- en uitschakelen
Gebruik geen elektrisch apparaat gereedschap
waarbij de schakelaar niet kan worden in- of uit-
geschakeld. Beschadigde schakelaars moeten di-
rect door ons servicecentrum worden gerepareerd
of worden vervangen.
Inschakelen (afb. 5)
• Activeer eerst de inschakelblokkering (5). Druk op
de AAN-UIT-handgreepschakelaar (4).
Totale trillingswaarden (vectorsom van drie richtingen)
bepaald conform EN 62841.
Trillingsemissiewaarde a
h
= 2,90 m/s
2
Onzekerheid K = 1,5 m/s
2
Algemene informatie voor elektrische apparaten
Waarschuwing!
De opgegeven trillingsemissiewaarde is gemeten vol-
gens een standaardtestmethode en kan, afhankelijk
van de wijze, waarop het elektrische apparaat wordt
gebruikt, wijzigen en in uitzonderingsgevallen boven
de opgegeven waarde liggen.
De opgegeven trillingsemissiewaarde kan in vergelijk
met een elektrisch apparaat met een andere worden
gebruikt.
De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een inleidende indicatie van de beperking.
Beperk de geluidsproductie en trillingen tot een
minimum!
• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.
• Draag handschoenen.
7. Uitpakken
• Open de verpakking en verwijder het product voor-
zichtig.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het product aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het product aan.
www.scheppach.com
NL
|
55
• Wij adviseren om het apparaat direct na elk gebruik
te reinigen.
• Reinig het apparaat regelmatig met een vochtige
doek en wat zachte zeep. Gebruik geen reinigings-
of oplosmiddelen. Hierdoor kunnen de kunststofon-
derdelen van het apparaat worden aangetast. Let op
dat er geen water in het apparaat terecht komt.
• Olie om de levensduur van het apparaat te verlen-
gen eenmaal per maand de draaiende delen. De
motor niet oliën.
Koolborstels
Bij overmatige vonkvorming moet u de koolborstels
door een elektricien laten controleren. Let op! De kool-
borstels mogen alleen door een elektricien worden
vervangen.
11. Reparatie & bestellen van reserve-
onderdelen
Na reparatie of onderhoud controleren of alle veilig-
heidstechnische delen zijn bevestigd en in optimale
toestand zijn. Delen, waarbij er gevaar voor verwon-
ding voor andere personen en kinderen bestaat, on-
toegankelijk bewaren.
Let op: Conform de wetgeving voor productgaranties
wordt er geen garantie geboden voor schade die ont-
staan is door incorrecte reparaties of door het niet ge-
bruiken van originele reserveonderdelen.
Draag hiertoe een klantenservice of een geautoriseer-
de specialist op. Overeenkomstig geldt dit ook voor
accessoires.
Aansluitingen en reparaties
Aansluitingen en reparaties van de elektrische appa-
ratuur mogen uitsluitend door een elektromonteur wor-
den uitgevoerd.
11.1 bestelling van reserveonderdelen
Bij het bestellen van reserveonderdelen moeten de
volgende gegevens worden vermeld:
• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje
Reserveonderdelen/accessoires
koolborstels - Artikelnr.: 5907802001
Roerstaaf - Artikelnr.: 5907802701
Start de machine op het laagste toerental (niveau 1)
Uitschakelen
• Druk op de AAN-UIT-handgreepschakelaar.
Continu gebruik is niet mogelijk met dit apparaat.
Toerentalregelaar (afb. 6)
Bij deze uitvoering is het toerental van de motor en
daarmee het roervermogen te regelen (niveaus 1 t/m 6).
• Met de toerentalregelaar (6) kunt u de snelheid
traploos instellen.
Aandrijving met 2 versnellingen (afb. 7)
Het apparaat beschikt over een aandrijving met 2
versnellingen. Als de versnellingsschakelaar niet kan
worden vergrendeld, draait u de roerstaaf een beetje.
• Om de versnelling te schakelen, draai de schake-
laar (7) 180 °.
1. Versnelling:0 min
–1
tot 450 min
–1
2. Versnelling:0 min
-1
tot 790 min
-1
Bedien de schakelaar alleen bij stilstand.
Werken met de kleur- en mortelmixer
Bij het verwisselen van de mixer moet de netvoedings-
stekker uit het stopcontact worden gehaald.
Tijdens het onderdompelen in het mengproduct resp.
bij het omhoogtrekken uit het mengproduct moet met
een gereduceerd toerental worden gewerkt. Zodra de
mixer volledig is ondergedompeld, het toerental tot het
maximum verhogen, zodat er een voldoende koeling
van de motor kan worden gewaarborgd. Tijdens het
mengen de machine door de mengkuip bewegen. Zo
lang mengen tot het volledige mengproduct goed is
vermengd. Zodra de mengwerkzaamheden zijn afge-
rond, moet de mixer worden gereinigd.
10. Onderhoud en reparatie
m Waarschuwing! Trek altijd de voedingsstekker uit
het stopcontact voordat u instellings-, onderhouds- of
reparatiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
•
Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-
ven en de motorbehuizing zo stof- en vuilvrij mogelijk
zijn. Wrijf het apparaat met een schone doek schoon
of blaas het met perslucht bij een lage druk
uit.
www.scheppach.com
56
|
NL
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de
isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig
op schade. Let erop dat bij het controleren de aan-
sluitkabel niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante
VDE- en DIN-voorschriften voldoen.
Gebruik uitsluitend aansluitkabels met de aanduiding
H05V V-F.
Op de aansluitkabel moet de typeaanduiding vermeld
staan.
Aansluittype X
Als het netsnoer van dit apparaat beschadigd is, moet
dit worden vervangen door een speciaal uitgevoerd
netsnoer, dat verkrijgbaar is bij de fabrikant of diens
klantenservice.
Wisselstroommotor
• De netspanning moet 230 V~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een
doorsnede hebben van 1,5 vierkante millimeter.
Aansluitingen en reparaties van de elektrische uitrus-
ting mogen uitsluitend door een elektromonteur wor-
den uitgevoerd.
Vermeld in geval van vragen de volgende gegevens:
• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
13. Opslag
Sla het apparaat en de hulpstukken op een donkere,
droge en vorstvrije plaats en voor kinderen ontoegan-
kelijke plaats op. De optimale opslagtemperatuur ligt
tussen 5 en 30˚C.
Bewaar het elektrisch apparaat in de originele ver-
pakking.
Dek het elektrisch apparaat af ter bescherming tegen
stof en vocht.
Bewaar de gebruikshandleiding bij het elektrische ap-
paraat.
11.2 Service-informatie
Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtageonderdelen*: Roerstaaf, koolborstels
* niet persé in de levering opgenomen!
Reserveonderdelen en accessoires zijn verkrijgbaar
bij ons servicecentrum. Scan hiertoe de QR-code op
de titelpagina.
12. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften voldoen.
• Het product voldoet aan de eisen van EN 61000-3-
11 en valt onder speciale aansluitingsvoorwaarden.
Dit betekent dat gebruik op een willekeurig vrij te
kiezen aansluitpunt niet toegestaan is.
• Het apparaat kan tijdelijke spanningsschommelin-
gen veroorzaken bij ongunstige condities van het
elektriciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik
op aansluitpunten, die
a) een maximale toegestane netwerkimpedantie “Z”
(Zmax = 0,355 Ω) niet overschrijdt, of
b) een duurstroombelastbaarheid van het netwerk
van ten minste 100 A per fase hebben.
• Als gebruiker moet u ervoor zorgen, indien nodig in
overleg met uw energiebedrijf, dat uw aansluitpunt,
waarmee u uw product gebruiken wilt, aan een van
beide genoemde eisen a) of b) voldoet.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stop-
contact is getrokken.
• Scheuren door veroudering van de isolatie.
www.scheppach.com
NL
|
57
14. Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn re-
cyclebaar. Verpakkingen milieu-
vriendelijk afvoeren.
Aanwijzingen betre-ende de wetgeving Afgedank-
te elektrische en elektronische apparatuur (AEEA)
Afgedankte elektrische en elektronische
apparatuur behoort niet bij het huishoude-
lijke afval, maar moeten worden ingeza-
meld resp. gescheiden worden afgevoerd!
• Oude batterijen of accu’s die niet vast in het afge-
dankte apparatuur zijn geïntegreerd, moeten vóór
het afvoeren op niet-destructieve wijze worden ver-
wijderd! Het afvoeren hiervan is geregeld in de wet-
geving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elek-
tronische apparaten zijn wettelijk verplicht om na
gebruik de batterijen en accu’s in te leveren.
• De eindgebruiker is verantwoordelijk voor het wis-
sen van persoonsgerelateerde gegevens op het af
te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak bete-
kent dat afgedankte elektrische en elektronische ap-
paratuur niet bij het huishoudelijk afval mag worden
gegooid.
• Afgedankte elektrische en elektronische apparatuur
kunnen bij de volgende punten kosteloos worden
ingeleverd:
- Openbare afvalverwijderings- of inzamelpunten
(bijv. gemeentewerven)
- Verkooppunten van elektrische apparaten (statio-
nair en online), voor zover dealers verplicht zijn ze
terug te nemen of dit vrijwillig aanbieden.
- Tot drie afgedankte elektronische apparaten
per apparaattype, met een randlengte van niet
meer dan 25 centimeter, kunnen gratis naar de
fabrikant worden teruggebracht zonder eerst een
nieuw apparaat van de fabrikant te hoeven kopen,
of naar een ander erkend inzamelpunt in je omge-
ving worden gebracht.
- Voor verdere aanvullende terugnamevoorwaar-
den van de fabrikanten en distributeurs verzoe-
ken wij u contact op te nemen met de betreende
klantenservice.
• Bij levering van een nieuw elektrisch apparaat door
de fabrikaat aan een particulier huishouden, kan de
fabrikant op verzoek van de eindgebruiker zorgen
voor het kosteloos afhalen van het afgedankte elek-
trische apparaat. Neem hiertoe contact op met de
klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten
die in de landen van de Europese Unie worden ge-
installeerd en verkocht en die onder de Europese
Richtlijn 2012/19/EU vallen. In landen buiten de Eu-
ropese Unie kunnen andere voorschriften gelden
voor het afvoeren van afgedankte elektrische en
elektronische apparatuur.
www.scheppach.com
58
|
NL
15. Mogelijke storingen
Probleem Mogelijke oorzaak Verhelpen
Motor start niet
Geen netspanning
(stroomuitval)
Zekering controleren
Aansluitkabel defect
Kabel vervangen resp. kabel laten controleren
(elektricien) defecte kabel niet meer gebruiken
Motor of schakelaar
defect
Voor het verhelpen van problemen dient u contact
op te nemen met de fabrikant of een door hem
aangewezen rma
Ongewone trillingen
Roermenger defect Roermenger vervangen
Roeras defect
Voor het verhelpen van problemen dient u contact
op te nemen met de fabrikant of een door hem
aangewezen rma
Onjuist mengproduct
Onjuiste verwerking. Neem de verwerkingsvoor-
schriften van de fabrikant in acht
Apparaat start maar blok-
keert bij geringe belasting
en schakelt vervolgens
automatisch uit.
Verlengsnoer te lang of te
kleine diameter.
Verlengsnoer moet ten minste 1,5 mm
2
met een
maximum lengte van 25 m zijn.
Stopcontact te ver van de
hoofdaansluiting en een
te kleine diameter van het
netsnoer.
Bij een langere kabel moet deze een minimumdia-
meter hebben van 2,5 mm
2
.
www.scheppach.com
ES
|
59
Declaración de los símbolos en el producto
Este manual utiliza símbolos para llamar su atención sobre los posibles riesgos. Los símbolos de seguridad y
explicaciones que acompañan a estos deben ser comprendidos perfectamente. Las propias advertencias no
descartan ningún riesgo y no deben ser sustitutivas de unas medidas correctas para prevenir accidentes.
¡Antes de la puesta en marcha, leer y seguir el manual de instrucciones así como las
indicaciones de seguridad!
Use gafas de protección.
Utilice protección auditiva.
Lleve una mascarilla antipolvo cuando se genere polvo.
Clase de protección II
El producto cumple con las normativas europeas vigentes.
El producto cumple con las normativas serbias vigentes.
www.scheppach.com
60
|
ES
Índice de contenidos: Página:
1. Introducción ....................................................................................................... 61
2. Descripción del producto (g. 1) ........................................................................ 61
3. Volumen de suministro ...................................................................................... 61
4. Uso previsto ....................................................................................................... 61
5. Indicaciones generales de seguridad ............................................................... 62
6. Datos técnicos ................................................................................................... 64
7. Desembalaje ...................................................................................................... 65
8. Composición (g. 2-4) ....................................................................................... 65
9. Puesta en marcha .............................................................................................. 65
10. Mantenimiento y conservación .......................................................................... 66
11. Reparación y pedido de piezas de repuesto ..................................................... 66
12. Conexión eléctrica ............................................................................................. 67
13. Almacenamiento ................................................................................................ 68
14. Eliminación y reciclaje ....................................................................................... 68
15. Posibles averías ................................................................................................. 69
16. Declaración de conformidad ............................................................................. 266
www.scheppach.com
ES
|
61
En el aparato solo deben trabajar personas instruidas
en su manejo y familiarizadas con los peligros que este
conlleva. Debe respetarse la edad laboral mínima.
Además de las indicaciones de seguridad incluidas en
el presente manual de instrucciones y las prescripcio-
nes especiales vigentes en su país, deberán obser-
varse las normas técnicas generalmente reconocidas
para el funcionamiento de máquinas de estructura si-
milar.
Declinamos cualquier responsabilidad de posibles ac-
cidentes o daños que puedan producirse por no obe-
decer las presentes instrucciones e indicaciones de
seguridad.
2. Descripción del producto (¿g. 1)
1. Agitador
2. Paleta del agitador de mortero - D
3. Paleta del agitador de mortero - I
4. Interruptor de encendido/apagado
5. Bloqueo de conexión
6. Regulación del número de revoluciones
7. Interruptor de 2 marchas
8. Asidero
9. Alojamiento - D
10. Alojamiento - L
11. Manguito - D
12. Manguito - L
3. Volumen de suministro
Pos. Cantidad Denominación
2 /3 2 uds. Paleta del agitador de mortero
1 1 Agitador
2 uds. Escobillas de carbón de
repuesto
1 Manual de instrucciones
4. Uso previsto
La máquina está diseñada para mezclar materiales de
construcción líquidos y en polvo como pintura, morte-
ro, pegamento, yeso y sustancias similares. Depen-
diendo de la consistencia del material y la cantidad
a mezclar, se debe usar el agitador apropiado con el
efecto de mezcla adecuado.
1. Introducción
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen (Alemania)
Estimado cliente:
Le deseamos éxito y disfrute al trabajar con su nuevo
aparato.
Nota:
El fabricante de este aparato, de acuerdo con la legis-
lación alemana de responsabilidad sobre productos,
no se hace responsable de los daños originados en
este aparato o causados por éste en los siguientes
casos:
• Manejo incorrecto
• Inobservancia de las instrucciones de servicio
• reparaciones efectuadas por personal técnico no
autorizado ajeno a nuestra empresa,
• montaje y sustitución de piezas de repuesto no ori-
ginales,
• empleo no conforme al previsto
• fallos de la instalación eléctrica en caso de incum-
plimiento de las normas eléctricas y disposiciones
VDE 0100, DIN 57113 / VDE 0113
Observe lo siguiente:
Lea antes del montaje y de la puesta en marcha el tex-
to completo del presente manual de instrucciones.
El presente manual de instrucciones tiene como n fa-
cilitarle los conocimientos necesarios sobre su aparato
y que pueda aprovechar sus posibilidades de uso con-
forme a las previstas.
El manual de instrucciones incluye importantes indica-
ciones sobre cómo debe trabajar con el aparato de for-
ma segura, competente y rentable y cómo puede evitar
peligros, ahorrar costes por reparaciones, reducir los
tiempos de inactividad y aumentar la abilidad y la vida
útil del aparato.
Además de las normas de seguridad incluidas en este
manual de instrucciones, deberá observar estricta-
mente las prescripciones vigentes en su país para el
funcionamiento del aparato.
Conserve el manual de instrucciones en una funda de
plástico, protegido del polvo y de la humedad, con el
aparato. Este deberá leerse y observarse con atención
por cada persona empleada antes de comenzar a tra-
bajar por primera vez.
www.scheppach.com
62
|
ES
1. Seguridad en el lugar de trabajo
a) Tenga su zona de trabajo ordenada y bien ilu-
minada. Las zonas de trabajo desordenadas o
mal iluminadas pueden causar accidentes.
b) Con la herramienta eléctrica, no trabaje en
entornos en peligro de explosión en los que
haya líquidos, gases o polvos inamables. Las
herramientas eléctricas producen chispas que
pueden inamar el polvo o los vapores.
c) Cuando use esta herramienta eléctrica, no
permita que se acerquen niños ni otras perso-
nas. Al distraerse puede perder el control de la
herramienta eléctrica.
2. Seguridad eléctrica
a) La clavija de conexión de la herramienta eléctri-
ca debe ser compatible con la toma de enchu-
fe. Bajo ningún concepto se debe modi¿car la
clavija. No utilice adaptadores de conexión en
las herramientas eléctricas con toma de tierra.
Las clavijas compatibles y sin modicar reducen el
riesgo de una descarga eléctrica.
b) Evite el contacto corporal con las super¿cies
conectadas a tierra tales como tuberías, ca-
lentadores, estufas y refrigeradores. Existe un
mayor riesgo de descarga eléctrica si su cuerpo
está en contacto con la tierra.
c) Mantenga las herramientas eléctricas alejadas
de la lluvia o la humedad. La entrada de agua en
el aparato eléctrico aumenta el riesgo de descar-
ga eléctrica.
d) No modi¿que la ¿nalidad del cable de cone-
xión para cargar, colgar la herramienta eléctri-
ca o para desenchufar la clavija de la toma de
enchufe. Aleje el cable de conexión de fuentes
de calor, de aceite, de bordes a¿lados o de
componentes móviles. Unos cables de conexión
dañados o enredados aumentan el riesgo de una
descarga eléctrica.
e) Si trabaja con una herramienta eléctrica al aire
libre, emplee solo cables alargadores que tam-
bién sean adecuados para zonas exteriores. El
uso de un cable alargador adecuado para zonas
exteriores reduce el riesgo de una descarga eléc-
trica.
f) Si no se puede evitar el funcionamiento de la
herramienta eléctrica en un entorno húmedo,
emplee un interruptor de corriente de defecto.
El uso de un interruptor de protección de corriente
residual reduce el riesgo de una descarga eléc-
trica.
El producto solo debe utilizarse para el uso previsto.
Se considerará inapropiado cualquier uso que vaya
más allá. Los daños o lesiones de cualquier tipo produ-
cidos a consecuencia de lo anterior serán responsabi-
lidad del usuario/operario, no del fabricante.
El cumplimiento de las indicaciones de seguridad tam-
bién forma parte del uso conforme al previsto, al igual
que el manual de montaje y las instrucciones de fun-
cionamiento en el manual de instrucciones.
Las personas que se ocupen del manejo y uso del
producto, deben estar familiarizadas con el mismo e
informados sobre los posibles peligros.
Si el usuario hiciera modicaciones en el producto, el
fabricante no se responsabilizará de ningún daño que
ello pueda causar.
El producto debe usarse únicamente con piezas y ac-
cesorios originales del fabricante.
Deben observarse las prescripciones de seguridad,
trabajo y mantenimiento del fabricante, así como las
dimensiones indicadas en los Datos técnicos.
Recuerde que nuestros productos no están diseñados
para usos comerciales, artesanales ni industriales. No
concedemos ningún tipo de garantía si se utiliza el pro-
ducto en empresas comerciales, artesanales o industria-
les, ni en actividades de características similares.
5. Indicaciones generales de seguri-
dad
Indicaciones generales de seguridad para herra-
mientas eléctricas
m ¡ADVERTENCIA!
Lea todas las indicaciones de seguridad, instruc-
ciones, ilustraciones y datos técnicos que acom-
pañan a esta herramienta eléctrica.
Si no se respetan las siguientes instrucciones, puede
producirse una descarga eléctrica, un incendio y/o le-
siones graves.
Conserve todas las indicaciones de seguridad e
instrucciones para futuros usos.
El término empleado en las indicaciones de seguridad
“Herramienta eléctrica” se reere tanto a las herra-
mientas eléctricas conectadas a la red eléctrica (con
línea de alimentación) como a las herramientas eléc-
tricas que funcionan por batería (sin línea de alimen-
tación).
www.scheppach.com
ES
|
63
4. Uso y tratamiento de la herramienta eléctrica
a) No sobrecargue la herramienta eléctrica. Tra-
baje con la herramienta eléctrica adecuada. Si
usa la herramienta eléctrica adecuada, trabajará
mejor y más seguro dentro del rango de potencia
indicado.
b) No emplee una herramienta eléctrica con un
interruptor defectuoso. Una herramienta eléctri-
ca que ya no se pueda conectar o desconectar de
nuevo, es peligrosa y se debe reparar.
c) Retire la clavija de conexión de la toma de en-
chufe y/o retire una batería extraíble antes de
realizar ajustes en el aparato, cambiar piezas
intercambiables de la herramienta o guardar
la herramienta eléctrica. Esta medida de pre-
caución evita el arranque involuntario de la herra-
mienta eléctrica.
d) Mantenga las herramientas eléctricas que no
utilice fuera del alcance de los niños. No deje
utilizar la herramienta eléctrica a ninguna per-
sona que no esté familiarizada con ella o que
no haya leído estas instrucciones. Las herra-
mientas eléctricas son peligrosas si son utilizadas
por personas sin experiencia.
e) Cuide con esmero las herramientas eléctri-
cas y los accesorios de la misma. Compruebe
que las piezas móviles funcionan bien y no se
atascan, que no hay piezas rotas ni dañadas, y
que la herramienta eléctrica funciona correc-
tamente. Si hay alguna pieza dañada, repárela
antes de usar la herramienta eléctrica. Muchos
accidentes se deben a herramientas eléctricas
que no han recibido el debido mantenimiento.
f) Mantenga las herramientas de corte a¿ladas
y limpias. Las herramientas de corte con bordes
cortantes y alados conservadas cuidadosamente
se atascan menos y son más fáciles de conducir.
g) Use la herramienta eléctrica, los accesorios,
la herramienta intercambiable, etc. conforme
a estas instrucciones. Tenga en cuenta las
condiciones de trabajo y los trabajos que se
deben realizar. El uso de herramientas eléctricas
para nes no previstos puede ser peligroso.
h) Mantenga las empuñaduras y sus super¿cies
secas, limpias y libres de aceite y grasa. Unas
empuñaduras y unas supercies de agarre resba-
ladizas no permiten realizar un manejo y control
seguro de la herramienta eléctrica en situaciones
imprevistas.
3. Seguridad de las personas
a) Sea cuidadoso y preste atención a lo que hace,
y realice con prudencia el trabajo con una
herramienta eléctrica. No use ninguna herra-
mienta eléctrica si está cansado o si está bajo
el efecto de drogas, alcohol o medicamentos.
Un descuido durante el uso de la herramienta
eléctrica puede causar lesiones graves.
b) Use equipo de protección individual y lleve
siempre gafas de protección. La utilización
de equipos de protección individual (tales como
mascarilla antipolvo, calzado de seguridad anti-
deslizante, casco protector o protección auditiva)
adecuados al tipo de herramienta eléctrica y a su
empleo reduce el riesgo de sufrir lesiones.
c) Evite una puesta en marcha accidental. Ase-
gúrese de que la herramienta eléctrica se
encuentre desconectada antes de cogerla o
transportarla o conectarla a la alimentación de
corriente y/o a la batería. Si transporta la herra-
mienta eléctrica con el dedo puesto en el interrup-
tor o conecta la herramienta eléctrica a la toma de
corriente estando ésta en posición de encendido,
puede causar un accidente.
d) Antes de encender la herramienta eléctrica,
retire cualquier herramienta eléctrica o llave
inglesa. Una herramienta o una llave puesta en
una pieza giratoria de la herramienta eléctrica
pueden causar lesiones.
e) Evite posturas forzadas. Procure una buena
estabilidad y mantenga siempre el equilibrio.
Así controlará mejor la herramienta eléctrica si
surge una situación imprevista.
f) Use ropa adecuada. No use ropa holgada ni
joyas. No acerque el cabello ni la ropa a las
piezas móviles. La ropa holgada, las joyas y el
cabello largo pueden engancharse en las piezas
móviles.
g) Si pueden instalarse dispositivos de aspira-
ción y recogida de polvo, estos deberán co-
nectarse y emplearse de forma correcta. El
empleo de un aspirador de polvo puede reducir
los riesgos derivados del polvo.
h) No se confíe ni ignore las reglas de seguridad
de las herramientas eléctricas, ni siquiera en
caso de estar familiarizado con la herramienta
eléctrica por un uso frecuente de la misma. Un
manejo poco atento puede causar lesiones de ex-
trema gravedad en fracciones de segundo.
www.scheppach.com
64
|
ES
i) No introduzca las manos en el recipiente de
mezcla ni inserte ningún otro objeto mientras
se está mezclando. El contacto con la cesta mez-
cladora puede causar lesiones personales graves.
j) Arranque y apague la herramienta eléctrica
sólo en el recipiente de mezcla. La cesta mez-
cladora puede doblarse o girar de manera descon-
trolada
Riesgos residuales
Aunque esta herramienta eléctrica se maneje se-
gún el reglamento, siempre puede haber riesgos
residuales. Los siguientes peligros se pueden pre-
sentar asociados con la forma de construcción y
el modelo de esta herramienta eléctrica:
• Daños pulmonares si no se emplea una mascarilla
antipolvo adecuada.
• Daños auditivos si no se emplea una protección
auditiva adecuada.
• Daños a la salud, derivados de oscilaciones entre
manos y brazos, en caso de que el aparato se uti-
lice durante un periodo de tiempo más prolongado
o no se conduzca de forma correcta y el manteni-
miento sea inadecuado.
6. Datos técnicos
Tensión nominal 230 V~, 50 Hz
Consumo de potencia 1800 W
Número de revoluciones
en marcha al ralentí
0-450 rpm / 0-790 rpm
Clase de protección II
Portaherramientas Φ 14mm
Peso 7,2 kg
¡Reservado el derecho a introducir modicaciones
técnicas!
Ruidos y vibraciones
Los valores de emisión de ruidos y vibraciones han
sido determinados con arreglo a la norma EN 62841.
Nivel de presión acústica L
pA
98 dB
Incertidumbre K
pA
3 dB
Nivel de potencia acústica L
WA
101 dB
Incertidumbre K
WA
3 dB
5. Servicio técnico
a) Encargue la reparación de su herramienta
eléctrica solamente a personal técnico cuali-
¿cado y únicamente con piezas de repuesto
originales. Así garantizará que la herramienta
eléctrica siga siendo segura.
m ¡ATENCIÓN!
Esta herramienta eléctrica produce un campo electro-
magnético mientras funciona. Este campo puede per-
judicar bajo circunstancias concretas implantes médi-
cos activos o pasivos. Con el n de reducir el peligro
de lesiones graves o mortales, recomendamos a las
personas con implantes médicos que consulten tanto
a su médico como al fabricante del implante médico
antes de manejar la máquina.
Indicaciones de seguridad para mezcladoras
a) Sostenga la herramienta eléctrica con ambas ma-
nos por las empuñaduras correspondientes. La
pérdida de control puede causar lesiones personales.
b) Asegure una ventilación su¿ciente cuando
mezcle materiales inamables para evitar una
atmósfera peligrosa. El vapor que se genera
puede ser inhalado o encenderse con las chispas
que produce la herramienta eléctrica.
c) No mezcle comida. Las herramientas eléctricas y
sus accesorios no están diseñados para procesar
alimentos.
d) Mantenga la línea de alimentación de red aleja-
do del área de trabajo. La línea de alimentación
puede enredarse con la cesta mezcladora.
e) Asegúrese de que el recipiente de mezcla esté
colocado en una posición ¿rme y segura. Un
recipiente que no está apropiadamente asegurado
puede moverse inesperadamente.
f) Asegúrese de que no salpique líquido contra
la carcasa de la herramienta eléctrica. El líqui-
do que ha penetrado en la herramienta eléctrica
puede causar daños y provocar una descarga
eléctrica.
g) Siga las instrucciones y las advertencias para
el material que se va a mezclar. El material a
mezclar puede ser nocivo para la salud.
h) Si la herramienta cae en del material que se va
a mezclar, desenchufe inmediatamente la cla-
vija de conexión de la red y haga revisar la he-
rramienta eléctrica por un técnico cuali¿cado.
Alcanzar el recipiente con la herramienta eléctrica
todavía enchufada puede provocar una descarga
eléctrica.
www.scheppach.com
ES
|
65
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de producto y el año de construcción del
producto.
m ¡ADVERTENCIA!
¡El producto y los materiales de embalaje no son
aptos como juguetes para niños! ¡Los niños no
deben jugar con bolsas de plástico, láminas o piezas
pequeñas! ¡Existe peligro de atragantamiento y
as¿xia!
8. Composición (¿g. 2-4)
m ¡Atención!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el producto!
8.1 Fijar paleta
¡Peligro de lesiones! Lleve guantes de protección.
• Los alojamientos para las paletas (9/10) y las pale-
tas (2/3) se identican con letras
D e I
• Empuje el manguito (11/12) hacia abajo e inserte la
paleta (2/3) en los alojamientos marcados corres-
pondientemente (9/10).
Preste atención a que el pasador (a) se asiente en
la ranura (b) de cada paleta.
• Suelte el manguito. La paleta se bloquea.
m Compruebe la sujeción segura de la paleta tiran-
do de la herramienta.
9. Puesta en marcha
Antes de efectuar la conexión, cerciórese de que los
datos en la placa de características coinciden con los
datos de la red.
Desenchufe siempre la clavija de conexión de la red
antes de efectuar ajustes en el aparato.
Encendido y apagado
No utilice ningún aparato donde no se pueda co-
nectar o desconectar el interruptor. Nuestro servi-
cio de atención al cliente debe reparar o sustituir
de inmediato los interruptores dañados.
Utilice protección auditiva.
El efecto del ruido puede causar pérdida auditiva.
Valores totales de vibración (suma vectorial en las
tres direcciones espaciales) calculados según la nor-
ma EN 62841.
Valor de emisión de vibraciones a
h
= 2,90 m/s
2
Incertidumbre K = 1,5 m/s
2
Información adicional para herramientas eléctri-
cas
¡Advertencia!
El valor de emisión de vibraciones indicado ha sido
determinado siguiendo un proceso de comprobación
normalizado y podría cambiar y en casos excepciona-
les aun rebasar el valor indicado en función del modo
de utilización de la herramienta eléctrica.
El valor de emisión de vibraciones indicado puede uti-
lizarse para efectuar la comparación de una herra-
mienta eléctrica con otra.
El valor de emisión de vibraciones indicado también
puede utilizarse para una primera evaluación del da-
ño.
¡Limite a un mínimo la generación de ruidos y vi-
braciones!
• Utilice únicamente aparatos en perfecto estado.
• Efectúe el mantenimiento del aparato y límpielo con
regularidad.
• Adapte su forma de trabajo al aparato.
• No sobrecargue el aparato.
• En caso necesario, haga revisar el aparato.
• Desconecte el aparato si no lo utiliza.
• Use guantes.
7. Desembalaje
• Abra el embalaje y extraiga el producto cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
producto y en los componentes de los accesorios.
En caso de reclamación, ésta deberá comunicarse
de inmediato al transportista. Las reclamaciones
realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
www.scheppach.com
66
|
ES
10. Mantenimiento y conservación
m ¡Advertencia! Antes de efectuar cualquier trabajo
de ajuste, conservación o reparación, desenchufar la
clavija de conexión de la red.
Medidas generales de mantenimiento
• En lo posible, mantenga los dispositivos de protec-
ción, las ranuras de aire y el cárter del motor libres
de polvo y suciedad. Limpie el aparato con un paño
limpio o sople aire comprimido a baja presión.
• Recomendamos limpiar el aparato directamente
después del uso.
• Limpie regularmente el aparato con un paño hú-
medo y algo de jabón blando. No utilice ningún
producto de limpieza ni disolventes; estos podrían
deteriorar las piezas de plástico del aparato. Ponga
cuidado para que no entre agua en el interior del
aparato.
• Engrase con aceite las piezas giratorias una vez al
mes para prolongar la vida útil de la herramienta. No
engrase con aceite el motor.
Escobillas de carbón
Si se producen chispas en exceso, encargue a un
electricista que compruebe las escobillas de carbón.
¡Atención! Las escobillas de carbón únicamente de-
ben ser cambiadas por un técnico electricista.
11. Reparación y pedido de piezas de
repuesto
Tras la reparación o el mantenimiento, asegúrese de
que todas las piezas de seguridad técnica estén colo-
cadas y se encuentran en estado óptimo. Las piezas
que conllevan peligros de lesión deben estar inaccesi-
bles a otras personas y a los niños.
¡Advertencia!: Según la ley de responsabilidad de los
productos, no se asume ninguna responsabilidad por
daños ocasionados por reparaciones no profesionales
o por no utilizar piezas de repuesto originales.
Asigne a un servicio de atención al cliente o a un pro-
fesional autorizado. Esto también es válido para las
piezas de accesorios.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
Encendido (g. 5)
• En primer lugar, accione el bloqueo de conexión (5).
Pulse el interruptor de empuñadura de conexión/
desconexión (4).
Arranque la máquina al nivel de revoluciones más
bajo (nivel 1)
Desconexión
• Suelte el interruptor de empuñadura de conexión/
desconexión (4).
No es posible el funcionamiento continuo en es-
te aparato.
Regulación de número de revoluciones (¿g. 6)
Con esta versión se puede regular el número de revo-
luciones del motor y por tanto la potencia de agitación
(niveles 1 a 6).
• Puede ajustar el número de revoluciones de forma
continua mediante la regulación del número de re-
voluciones (6).
Engranaje de 2 marchas (¿g. 7)
El aparato está equipado con un accionamiento de 2
marchas. Si el conmutador selector de marcha no se
puede bloquear, gire ligeramente el agitador.
• Para seleccionar la marcha, gire el interruptor (7)
180°.
1. Marcha: 0 rpm hasta 450 rpm
2. Marcha: 0 rpm hasta 790 rpm
Pulse el conmutador interruptor únicamente cuan-
do el aparato esté detenido.
Trabajar con la mezcladora de pintura y mortero
Para cambiar de mezcladora, se deberá desconectar
el cable de alimentación.
Se deberá trabajar a velocidad reducida para sumergir
o extraer el aparato de la mezcla. Tras sumergirlo por
completo, se deberá aumentar a velocidad máxima
para garantizar una refrigeración suciente del motor.
Durante el proceso de mezclado, mantener el aparato
dentro del recipiente de mezcla. Continuar mezclando
hasta que toda la mezcla haya quedado perfectamen-
te aglutinada. Limpiar la mezcladora tras la naliza-
ción del trabajo de mezclado.
www.scheppach.com
ES
|
67
Línea de conexión eléctrica de¿ciente
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
• Puntos de presión al conducir las líneas de conexión
a través de ventanas o puertas entreabiertas.
• Puntos de dobleces ocasionados por la jación o el
guiado incorrectos de la línea de conexión.
• Zonas de corte al sobrepasar la línea de conexión.
• Daños de aislamiento por tirar de la línea de cone-
xión de la caja de enchufe mural.
• Grietas causadas por la obsolescencia del aisla-
miento.
Tales líneas de conexión eléctrica decientes no de-
ben utilizarse, pues suponen un riesgo para la vida
debido a los daños de aislamiento.
Supervisar con regularidad las líneas de conexión
eléctrica en busca de posibles daños. Durante la com-
probación, preste atención a que la línea de conexión
no cuelgue de la red eléctrica.
Las líneas de conexión eléctrica deben cumplir las
pertinentes disposiciones VDE y DIN. Utilice solo lí-
neas de conexión eléctrica con certicación H05VV-F.
La impresión de la denominación del tipo en el cable
de conexión es obligatoria.
Tipo de conexión X
Si el cable de conexión a la red del aparato estuviera
dañado, se deberá sustituir por un cable de conexión
especial, suministrable por el fabricante o por su ser-
vicio de atención al cliente.
Motor de corriente alterna
• La tensión de red debe ser de 230 V~.
• Los cables alargadores de hasta 25 m de longitud
deben poseer una sección de 1,5 milímetros cua-
drados.
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
En caso de posibles dudas, indique los siguientes da-
tos:
• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor
11.1 Pedido de piezas de repuesto
Al efectuar el pedido de piezas de repuesto, deben in-
cluirse las siguientes indicaciones:
• Designación del modelo
• Número de artículo
• Datos de la placa de características
Piezas de repuesto / accesorios
escobillas de carbón - Artículo n. º: 5907802001
Varilla agitadora - Artículo n. º: 5907802701
11.2 Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de uso único.
Piezas de desgaste*:Varilla agitadora, escobillas de
carbón
* ¡No se incluyen obligatoriamente en el volumen de
suministro!
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
12. Conexión eléctrica
El motor eléctrico instalado está conectado listo
para utilizarse. La conexión cumple las pertinen-
tes disposiciones VDE y DIN. La conexión a la red
por parte del cliente, así como el cable alargador
utilizado deben cumplir estas normas.
• El producto cumple los requisitos de la norma EN
61000-3-11 y está sometido a condiciones de conexión
especiales. Ello signica que está prohibido un uso
en puntos de conexión escogidos de forma arbitraria.
• El aparato puede provocar uctuaciones de tensión
transitorias ante condiciones desfavorables de la red.
• El producto solo es apto para el uso en los puntos
de conexión previstos,
a) no exceda una impedancia de red máxima per-
mitida “Z” (Zmax = 0,355 Ω), o
b) aquellos con una intensidad de corriente permanen-
te admisible de red de como mínimo 100 A por fase.
• Como usuario deberá asegurarse - si fuera nece-
sario tras una consulta previa a su compañía su-
ministradora de electricidad - de que el punto de
conexión al que desea conectar el producto cumple
uno de los dos requisitos indicados, a) o b).
www.scheppach.com
68
|
ES
- Puede entregar hasta tres aparatos eléctricos
usados por tipo de aparato, con una longitud
máxima de canto de 25 centímetros, de forma
gratuita sin necesidad de adquirir previamente
un aparato nuevo del fabricante o llevarlos a otro
punto de recogida autorizado en su zona.
- En el correspondiente servicio de atención al
cliente podrá encontrar condiciones de devolu-
ción adicionales de los fabricantes y distribuido-
res.
• Si el fabricante entrega un aparato eléctrico nuevo
a un domicilio privado, el fabricante puede solicitar
que el aparato eléctrico usado sea recogido de for-
ma gratuita a petición del usuario nal. Para ello,
póngase en contacto con el servicio de atención al
cliente del fabricante.
• Estas declaraciones solo se aplican a los aparatos
instalados y vendidos en los países de la Unión Eu-
ropea y sujetos a la Directiva Europea 2012/19/UE.
En países fuera de la Unión Europea, se pueden
aplicar diferentes regulaciones a la eliminación de
residuos de equipos eléctricos y electrónicos.
13. Almacenamiento
Almacene el aparato y sus accesorios en un lugar os-
curo, seco y sin riesgo de heladas, donde no esté al
alcance de niños. El rango de temperatura de alma-
cenamiento es de 5 a 30˚C.
Conserve la herramienta eléctrica en su embalaje
original.
Cubra la herramienta eléctrica para protegerla del pol-
vo o de la humedad.
Guarde las instrucciones de servicio junto con la he-
rramienta eléctrica.
14. Eliminación y reciclaje
Notas sobre el embalaje
Los materiales de embalaje son
reciclables. Deseche los embala-
jes de forma respetuosa con el
medio ambiente.
Notas sobre la Ley alemana de aparatos eléctricos
y electrónicos (ElektroG)
¡Los residuos de equipos eléctricos y elec-
trónicos no forman parte de la basura do-
méstica, sino que deben recogerse o elimi-
narse por separado!
• ¡Antes de la entrega, deben retirarse, libres de da-
ños, las baterías usadas o las baterías recargables
que no vengan instaladas de manera permanente
en el aparato usado! Su eliminación está regulada
por la ley alemana de baterías.
• Los propietarios o usuarios de aparatos eléctricos y
electrónicos están legalmente obligados a devolver-
las después de su uso.
• ¡El usuario nal es responsable de eliminar sus datos
personales en el aparato usado que se va a desechar!
• El símbolo del contenedor con ruedas tachado sig-
nica que los equipos eléctricos y electrónicos no
deben desecharse junto con la basura doméstica.
• Los residuos de equipos eléctricos y electrónicos se
pueden entregar de forma gratuita en los siguientes
lugares:
- Puntos públicos de eliminación o recogida (p. ej.,
obras públicas municipales)
- Puntos de venta de dispositivos electrónicos
(físicos y online), siempre que los comerciantes
estén obligados a retirarlos u ofrecerlos volunta-
riamente.
www.scheppach.com
ES
|
69
15. Posibles averías
Problema Causa posible Eliminación
El motor no arranca
No hay tensión de red (fallo de
alimentación)
Comprobar protección
Cable de conexión defectuoso
Reemplace los cables o haga que los revisen
(electricista cualicado). No continúe utilizando
cables defectuosos
Motor o interruptor defectuosos
Para solucionar el problema, póngase en
contacto con el fabricante o una empresa
designada por este
Vibraciones inusuales
Paleta defectuosa Cambiar paleta
Eje mezclador defectuoso
Para solucionar el problema, póngase en
contacto con el fabricante o una empresa
designada por este
Material mezclado incorrecto
Procesamiento incorrecto. Observe las instruc-
ciones de procesamiento del fabricante
El aparato se inicia pero se
bloquea cuando la carga
es baja y puede apagarse
automáticamente.
Cable alargador demasiado
largo o de sección demasiado
pequeña.
Cable alargador mínimo 1,5 mm
2
con una
longitud máxima de 25 m.
Toma de enchufe demasiado
lejos de la conexión principal y
sección transversal dema-
siado pequeña de la línea de
conexión.
Con una sección de cable más larga de al
menos 2,5 mm
2
.
www.scheppach.com
70
|
PT
Explicação dos símbolos no produto
A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de
segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer
riscos e não substituem medidas corretas para a prevenção de acidentes.
Leia e siga o manual de instruções e as indicações de segurança antes da colocação
em funcionamento!
Utilize óculos de proteção.
Usar proteção auditiva.
Use máscara antipoeira em caso de formação de pó.
Classe de proteção II
O produto cumpre as diretivas europeias em vigor.
O produto está em conformidade com as diretrizes sérvias aplicáveis.
www.scheppach.com
PT
|
71
Conteúdo: Página:
1. Introdução .......................................................................................................... 72
2. Descrição do produto (Fig. 1) ............................................................................ 72
3. Âmbito de fornecimento..................................................................................... 72
4. Utilização correta ............................................................................................... 72
5. Indicações de segurança gerais ....................................................................... 73
6. Dados técnicos .................................................................................................. 75
7. Desembalar........................................................................................................ 76
8. Montagem (g. 2-4) ........................................................................................... 76
9. Colocação em funcionamento ........................................................................... 76
10. Manutenção e conservação .............................................................................. 77
11. Reparação e encomenda de peças sobresselentes ......................................... 77
12. Ligação elétrica ................................................................................................. 78
13. Armazenamento ................................................................................................ 78
14. Eliminação e reciclagem.................................................................................... 79
15. Possíveis avarias ............................................................................................... 80
16. Declaração de conformidade ............................................................................ 266
www.scheppach.com
72
|
PT
Para além das indicações de segurança incluídas nes-
te manual de instruções e dos regulamentos especiais
do seu país, devem ser cumpridas as regras técnicas
geralmente reconhecidas para a operação de máqui-
nas idênticas.
Não assumimos qualquer responsabilidade por aci-
dentes ou danos que advenham do não cumprimento
deste manual de instruções e das indicações de se-
gurança.
2. Descrição do produto (Fig. 1)
1. Agitador
2. Haste agitadora de argamassa - R
3. Haste agitadora de argamassa - L
4. Interruptor para ligar/desligar
5. Bloqueio de ligação
6. Regulação da velocidade
7. Interruptor de 2 velocidades
8. Pega
9. Admissão - R
10. Admissão - L
11. Casquilho - R
12. Casquilho - L
3. Âmbito de fornecimento
Pos. Quantidade Designação
2 /3 2x
Haste agitadora de argamassa
1 1 Agitador
2x Escovas de carvão de
substituição
1 Manual de instruções
4. Utilização correta
A máquina destina-se a misturar materiais de constru-
ção líquidos e em pó como tintas, argamassas, adesi-
vos, rebocos e substâncias semelhantes. Dependen-
do da consistência do material e da quantidade da
mistura, deve-se utilizar o agitador adequado com o
correspondente efeito de mistura.
O produto só deve ser utilizado para o seu propósito
especicado. Qualquer outra utilização é considerada
incorreta. Os danos ou ferimentos daí resultantes serão
da responsabilidade da entidade operadora/operador e
não do fabricante.
1. Introdução
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Alemanha
Estimado cliente,
Desejamos-lhe muita satisfação e sucesso ao traba-
lhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à respon-
sabilidade pelos produtos, o fabricante deste aparelho
não é responsável por danos que ocorram nele ou
através dele nas seguintes situações:
• manuseio incorreto,
• Incumprimento das instruções de operação
• Reparações efetuadas por técnicos terceiros não
autorizados
• Incorporação e substituição de peças sobresselen-
tes que não sejam de origem
• utilização incorreta
• falhas da instalação elétrica em caso de não cum-
primento dos regulamentos elétricos e disposições
VDE 0100, DIN 57113 / VDE 0113
Tenha em atenção:
Antes da montagem e da colocação em funcionamen-
to, leia a totalidade do texto do manual de instruções.
Este manual de instruções deverá facilitar-lhe a fami-
liarização com o aparelho e com as possibilidades de
utilização corretas.
O manual de instruções contém indicações importan-
tes de como trabalhar com o aparelho de modo seguro,
correto e económico e de como evitar perigos, poupar
em custos de reparação, reduzir períodos de paragem
e aumentar a abilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste ma-
nual de instruções, deverá cumprir sempre as diretivas
respeitantes à operação do aparelho vigentes no seu
país.
Guarde o manual de instruções num invólucro de
plástico, protegido da sujidade e da umidade, junto ao
aparelho. O manual deve ser lido e seguido por todo
e qualquer pessoal operador antes do início dos tra-
balhos.
Só devem trabalhar no aparelho pessoas que tenham
sido instruídas acerca da utilização do aparelho e dos
perigos associados. Deve ser respeitada a idade mí-
nima exigida.
www.scheppach.com
PT
|
73
1. Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem
iluminada. Desordem ou áreas de trabalho não
iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num
ambiente potencialmente explosivo, no qual
estejam presentes líquidos inamáveis, gases
ou poeiras. As ferramentas elétricas geram faís-
cas, que podem inamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afas-
tadas enquanto usa a ferramenta elétrica. Em
caso de distração, pode perder o controlo da fer-
ramenta elétrica.
2. Segurança elétrica
a) A ¿cha de ligação da ferramenta elétrica tem
de caber na tomada. A ¿cha não deve ser mo-
di¿cada de forma alguma. Não utilize qualquer
¿cha de adaptador em conjunto com ferra-
mentas elétricas com ligação à terra. As chas
inalteradas e as tomadas adequadas diminuem o
risco de um choque elétrico.
b) Evite o contacto do corpo com superfícies li-
gadas à terra, como tubos, aquecedores, fo-
gões e frigorí¿cos. Existe um risco elevado de
choque elétrico se o seu corpo estiver ligado à
terra.
c) Mantenha as suas ferramentas elétricas afas-
tadas de chuva e humidade. A penetração de
água no aparelho elétrico aumenta o risco de um
choque elétrico.
d) Não use o cabo de ligação para transportar ou
suspender a ferramenta elétrica ou para des-
ligar a ¿cha da tomada. Mantenha o cabo de
ligação afastado de calor, óleo, bordas a¿adas
ou peças móveis. Cabos de ligação danicados
ou enrolados aumentam o risco de um choque
elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao
ar livre, use apenas linhas de prolongamento
que também sejam adequados para utilização
no exterior. A utilização de uma linha de prolon-
gamento adequada para a área exterior diminui o
risco de um choque elétrico.
f) Se for inevitável a operação da ferramenta elé-
trica num ambiente húmido, use um disjuntor
diferencial. A utilização de um disjuntor diferen-
cial diminui o risco de um choque elétrico.
Faz igualmente parte da utilização correta o cumpri-
mento das indicações de segurança, assim como das
instruções de montagem e das indicações de operação
no manual de instruções.
As pessoas responsáveis pela operação e manutenção
da ferramenta deverão estar familiarizadas com a mes-
ma e ser instruídas relativamente aos possíveis perigos.
Qualquer alteração no produto isenta o fabricante de
toda e qualquer responsabilidade por danos daí resul-
tantes.
O produto só pode ser operado com peças e acessórios
originais do fabricante.
As instruções de segurança e de manutenção, os pro-
cedimentos de trabalho do fabricante, bem como as
dimensões constantes nos Dados Técnicos devem ser
observados.
Tenha em atenção que os nossos produtos não foram
construídos para utilização em ambientes comerciais,
artesanais ou industriais. Não assumimos qualquer
garantia, se o produto for utilizado em ambientes co-
merciais, artesanais, industriais ou equivalentes.
5. Indicações de segurança gerais
Indicações de segurança gerais para ferramentas
elétricas
m AVISO!
leia todas as indicações de segurança, instruções,
ilustrações e dados técnicos que vêm com esta
ferramenta elétrica.
O incumprimento das instruções que se seguem pode-
rá causar choques elétricos, incêndio e/ou ferimentos
graves.
Guarde todas as indicações de segurança e instru-
ções para uso futuro.
O termo “ferramenta elétrica” utilizado nas indicações
de segurança refere-se a ferramentas elétricas ali-
mentadas pela rede elétrica (com cabo de alimenta-
ção) e a ferramentas elétricas alimentadas por bateria
(sem cabo de alimentação).
www.scheppach.com
74
|
PT
4. Utilização e manuseio da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utili-
ze a ferramenta elétrica adequada para o seu
trabalho. Com a ferramenta elétrica correta, tra-
balha melhor e de forma mais segura na gama de
desempenho especicada.
b) Não utilize qualquer ferramenta elétrica cujo
interruptor esteja defeituoso. Uma ferramenta
elétrica que já não possa ser ligada ou desligada é
perigosa e tem de ser reparada.
c) Desconete a ¿cha da tomada e/ou remova a
bateria antes de efetuar quaisquer ajustes no
aparelho, trocar insertos da ferramenta ou
guardar a ferramenta elétrica. Esta medida de
precaução impede o arranque involuntário da fer-
ramenta elétrica.
d) Guarde as ferramentas elétricas não utiliza-
das fora do alcance de crianças. Não permita a
utilização desta ferramenta elétrica a pessoas
que não estejam familiarizadas com ela ou não
tenham lido estas instruções. As ferramentas
elétricas são perigosas se forem utilizadas por
pessoas inexperientes.
e) Trate as ferramentas elétricas e acessórios
com cuidado. Veri¿que se as peças móveis
funcionam na perfeição e não ¿cam presas, se
peças estão partidas ou dani¿cadas de forma
a prejudicar a função da ferramenta elétrica.
Mande reparar as peças dani¿cadas antes de
utilizar a ferramenta elétrica. Muitos acidentes
são causados por ferramentas elétricas com a
manutenção mal realizada.
f) Mantenha as suas ferramentas de corte a¿a-
das e limpas. Ferramentas de corte com arestas
de corte aadas tratadas com cuidado emperram
menos e são mais fáceis de usar.
g) Utilize as ferramentas elétricas, acessórios e
ferramentas de colocação, etc. de acordo com
estas instruções. Tome em consideração as
condições de trabalho e a atividade a ser rea-
lizada. A utilização de ferramentas elétricas para
aplicações que não sejam as previstas pode con-
duzir a situações perigosas.
h) Mantenha as pegas e superfícies para se-
gurar secas, limpas e livres de óleo e massa
lubri¿cante. Em situações imprevistas, pegas e
superfícies de pegar escorregadias não permitem
uma operação e controlo seguro da ferramenta
elétrica.
3. Segurança das pessoas
a) Mantenha-se atento, concentre-se no que está
a fazer e proceda com sensatez ao trabalho
com uma ferramenta elétrica. Não utilize qual-
quer ferramenta elétrica se estiver com sono
ou sob a inuência de álcool, drogas ou me-
dicamentos. Um instante de descuido durante a
utilização da ferramenta elétrica pode provocar
ferimentos graves.
b) Utilize sempre equipamentos de proteção
pessoal e óculos de proteção. A utilização de
equipamentos de proteção pessoal, como másca-
ra antipoeira, sapatos de segurança antiderrapan-
tes, capacete de proteção ou proteção auditiva,
dependendo do tipo e uso da ferramenta elétrica,
reduz o risco de ferimentos.
c) Evite uma colocação em funcionamento invo-
luntária. Assegure-se de que a ferramenta elé-
trica está desligada antes de a ligar à fonte de
alimentação e/ou à bateria, receber corrente
ou transportá-la. Se tiver o dedo no interruptor
quando estiver a transportar a ferramenta elétrica
ou se conetar a ferramenta elétrica à fonte de ali-
mentação, isso pode causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves
de caixa antes de ligar a ferramenta elétrica.
Uma ferramenta ou chave que se encontre numa
peça rotativa da ferramenta elétrica pode causar
ferimentos.
e) Evite uma posição do corpo anormal. Certi¿-
que-se de que se coloca numa posição segura
e mantenha sempre o equilíbrio. Assim, con-
trola melhor a ferramenta elétrica em situações
inesperadas.
f) Use vestuário de trabalho adequado. Não use
roupas largas ou joalharia. Mantenha o cabelo
e a roupa afastados de peças móveis. Roupa
larga, joalharia ou cabelos longos podem ser cap-
turados por peças móveis.
g) Se puderem ser montados equipamentos de
aspiração e recolha de pó, certi¿que-se de que
estes estão ligados e são usados corretamen-
te. A utilização de um aspirador de poeiras pode
reduzir a poeira.
h) Não se sinta seguro e nunca transgrida as re-
gras de segurança para ferramentas elétricas,
mesmo se estiver familiarizado com a ferra-
menta elétrica após uso frequente. A atuação
descuidada pode provocar lesões graves, dentro
em frações de segundos.
www.scheppach.com
PT
|
75
j) Ligue e desligue a ferramenta elétrica apenas
no recipiente de mistura. A haste misturadora
pode rodar descontroladamente ou curvar-se.
Riscos residuais
Mesmo que opere corretamente esta ferramenta
elétrica, existem sempre riscos residuais. Os se-
guintes perigos podem ocorrer em conexão com
a construção e versão desta ferramenta elétrica:
• Podem surgir lesões pulmonares, se não for usa-
da uma máscara de proteção contra poeiras ade-
quada.
• Podem surgir lesões auditivas, se não for usada
proteção auditiva adequada.
• Podem ocorrer danos para a saúde resultantes de
vibrações transmitidas aos braços e mãos, se o
aparelho for utilizado por um longo período de tem-
po ou não for devidamente conduzido e mantido.
6. Dados técnicos
Tensão nominal 230 V~, 50 Hz
Potência absorvida 1800 W
Velocidade de funciona-
mento em vazio
0-450 min
-1
/ 0-790
min
-1
Classe de proteção II
Porta-ferramentas Φ 14mm
Peso 7,2 kg
Reservados os direitos a alterações técnicas!
Ruído e vibrações
Os valores de ruído e vibração foram determinados
de acordo com a norma EN 62841.
Nível de pressão sonora L
pA
98 dB
Incerteza K
pA
3 dB
Nível de potência sonora L
WA
101 dB
Incerteza K
WA
3 dB
Usar proteção auditiva.
O ruído pode causar perda de audição.
Valores totais de vibrações (soma vetorial das três
direções) calculados nos termos da norma EN 62841.
5. Assistência
a) A ferramenta elétrica só deve ser reparada por
pessoal especializado, usando somente peças
sobresselentes de origem. Assim assegura-se
que a segurança da ferramenta elétrica é mantida.
m ATENÇÃO!
Esta ferramenta elétrica cria um campo eletromagné-
tico durante o funcionamento. Esse campo poderá,
sob determinadas circunstâncias, afetar implantes
médicos ativos e passivos. Para reduzir o risco de feri-
mentos graves ou mortais, recomendamos às pessoas
com implantes médicos que consultem o seu médico e
o fabricante do implante antes de operarem a máquina.
Indicações de segurança para o agitador
a) Segure a ferramenta elétrica com as duas
mãos nos punhos previstos para o efeito. A
perda de controlo pode provocar ferimentos.
b) Para evitar uma atmosfera perigosa, provi-
dencie uma ventilação su¿ciente ao misturar
substâncias combustíveis. Os vapores que se
formam podem ser inalados ou inamarem-se
devido às faíscas produzidas pela ferramenta elé-
trica.
c) Não misture alimentos. As ferramentas elétricas
e respetivas ferramentas de aplicação não são
projetadas para processar alimentos.
d) Mantenha o cabo de ligação à rede afastado
da área de trabalho. O cabo pode car preso na
haste misturadora.
e) Assegure uma posição estável e segura do
recipiente de mistura. Um recipiente de mistura
mal seguro pode mover-se inadvertidamente.
f) Certi¿que-se de que nenhum líquido salpica a
caixa da ferramenta elétrica. Qualquer líquido
que penetre na ferramenta elétrica pode provocar
danos e choque elétrico.
g) Cumpra as instruções e indicações de segu-
rança para o material a agitar. O material a agi-
tar pode ser prejudicial à saúde.
h) Caso a ferramenta elétrica caia no material a
agitar, solte imediatamente a ¿cha de rede e
mande examinar a ferramenta elétrica por um
especialista quali¿cado. Introduzir as mãos no
recipiente com a ferramenta elétrica ainda ligada
à tomada pode provocar um choque elétrico.
i) Não introduza as mãos nem outros objetos
no recipiente de mistura durante o processo
de mistura. O contacto com a haste misturadora
pode provocar ferimentos graves.
www.scheppach.com
76
|
PT
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e as¿xia!
8. Montagem (¿g. 2-4)
m Atenção!
Monte impreterivelmente o produto por completo
antes da colocação em funcionamento!
8.1 Fixar as hastes agitadoras
Perigo de ferimentos! Use luvas de proteção.
• As admissões para as hastes agitadoras (9/10), as-
sim como as hastes agitadoras (2/3), estão identi-
cadas por letras
R e L
• Empurre cada casquilho (11/12) para baixo e insira
as hastes agitadoras (2/3) nas admissões (9/10)
correspondentemente identicadas.
Certique-se de que em cada haste agitadora o
pino (a) assenta na ranhura (b).
• Solte o casquilho. A haste agitadora é xada.
m Verique o assento xo das hastes agitadoras
puxando a ferramenta.
9. Colocação em funcionamento
Antes de ligar, verique se os dados da placa de ca-
racterísticas correspondem aos dados efetivos da re-
de.
Retire sempre a tomada antes de efetuar ajustes no
aparelho.
Ligação e desconexão
Não utilize um aparelho cujo interruptor não possa
ser ligado e desligado. Interruptores dani¿cados
têm de ser imediatamente reparados ou substi-
tuídos pelo nosso centro de assistência técnica.
Ligação (g. 5)
• Acione primeiro o bloqueio de ligação (5). Prima o
interruptor para ligar/desligar da pega (4).
Arranque a máquina no nível de velocidade mais
baixo (nível 1)
Desconexão
• Solte o interruptor para ligar/desligar da pega (4).
Valor da emissão de vibrações a
h
= 2,90 m/s
2
Erro de oscilação K = 1,5 m/s
2
Informações complementares sobre a ferramen-
ta elétrica
Aviso!
O valor de emissão de vibrações indicado foi medido
nos termos de processos de teste normalizados e,
dependendo do tipo e do modo, pode ser aplicado em
ferramentas elétricas, alterado ou, em casos excecio-
nais, car acima do valor indicado.
O valor de emissão de vibrações indicado pode ser utili-
zado para comparar uma ferramenta elétrica com outra
.
O valor de emissão de vibrações indicado pode tam-
bém ser usado para uma avaliação preliminar de pre-
juízos.
Limite o ruído e a vibração a um mínimo!
• Utilize apenas aparelhos em estado perfeito.
• Faça a manutenção e a limpeza do aparelho re-
gularmente.
• Adapte sua forma de trabalho ao aparelho.
• Não sobrecarregue o aparelho.
• Se necessário, mande vericar o aparelho.
• Desligue o aparelho se este não estiver a ser uti-
lizado.
• Use luvas.
7. Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalagem, assim como as
xações de embalagem/transporte (se presentes).
• Verique se o âmbito de fornecimento está completo
.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser noticado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao m do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
www.scheppach.com
PT
|
77
• Limpe o aparelho regularmente com um pano húmi-
do e sabão mole. Não utilize produtos de limpeza ou
solventes; estes poderão ser agressivos para com
as peças de plástico do aparelho. Certique-se de
que não penetra água no interior do aparelho.
• Oleie mensalmente as peças rotativas, para prolon-
gar a vida útil da ferramenta. Não oleie o motor.
Escovas de carvão
Em caso de formação excessiva de faíscas, peça a um
eletricista para vericar as escovas de carvão. Aten-
ção! As escovas de carvão só podem ser substituídas
por um eletricista especializado.
11. Reparação e encomenda de peças
sobresselentes
Após a reparação ou manutenção, certique-se de que
todas as peças de segurança estão colocadas e que
se encontram num estado perfeito. Armazene peças
que possam causar ferimentos fora do alcance de ou-
tras pessoas e de crianças.
Atenção: De acordo com a lei de responsabilidade de
produto, não se assume qualquer responsabilidade
por danos causados por reparações incorretas ou pela
não utilização de peças sobresselentes originais.
Atribua a tarefa ao serviço de assistência ao cliente
ou a um técnico autorizado. O mesmo se aplica aos
acessórios.
Ligações e reparações
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletricista.
11.1 Encomenda de peças sobresselentes
Ao encomendar peças sobresselentes, deve fornecer
as seguintes informações:
• Designação do modelo
• Número de artigo
• Dados da placa de características
Peças sobresselentes / acessórios
escovas de carvão - n.º artigo 5907802001
haste agitadora - n.º artigo 5907802701
11.2 Informações de assistência
Deve-se ter em conta que as seguintes peças deste
produto estão sujeitas a um desgaste consoante a
utilização ou natural ou que as seguintes peças são
necessárias como consumíveis.
Não é possível uma operação contínua com este
aparelho.
Regulação da velocidade (¿g. 6)
Nesta versão, a velocidade do motor é regulável e,
assim, por consequência, a potência de agitação (ní-
veis 1 a 6).
• Pode ajustar a velocidade continuamente através
da regulação da velocidade (6).
Transmissão de 2 velocidades (¿g. 7)
O aparelho está equipado com uma transmissão de
2 velocidades. Se o interruptor de seleção da marcha
não engatar, rode um pouco a haste agitadora.
• Para selecionar a velocidade, rode o interruptor (7)
em 180°.
1. Velocidade: 0 min
–1
a 450 min
–1
2. Velocidade: 0 min
-1
a 790 min
-1
Ative o interruptor apenas com o aparelho imo-
bilizado.
Trabalhar com o agitador de tintas e argamassas
Ao substituir o agitador, a cha de rede deve estar
desligada.
Ao mergulhar na mistura ou ao retirar da mistura,
trabalhar a velocidade reduzida. Depois de mergu-
lhar completamente, aumentar a velocidade até ao
máximo, para garantir uma refrigeração do motor su-
ciente. Durante o processo de mistura, percorrer o
recipiente de mistura com a máquina. Misturar pelo
tempo necessário até que toda a mistura esteja com-
pletamente processada. Limpar o agitador depois de
concluir os trabalhos de mistura.
10. Manutenção e conservação
m Aviso! Antes de qualquer ajuste, tarefa de conser-
vação ou de reparação, deverá retirar-se a cha de
rede da tomada!
Medidas gerais de manutenção
• Mantenha os dispositivos de segurança, as grelhas
de ventilação e a estrutura do motor o mais livres
possível de pó e sujidade. Limpe o aparelho com
um pano limpo ou sopre-o com ar comprimido sob
baixa pressão.
• Recomendamos a limpeza do aparelho imediata-
mente após cada utilização.
www.scheppach.com
78
|
PT
Tais cabos de ligação elétrica danicados não devem
ser utilizados e representam perigo de vida devido aos
danos no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certique-se de
que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às
normas VDE e DIN relevantes. Utilize apenas cabos
de ligação com a marcação H05VV-F.
É obrigatória uma impressão da designação do tipo
no cabo de ligação.
Tipo de ligação X
Se o cabo de ligação à rede deste aparelho for dani-
cado, deve ser substituído por um cabo de ligação
especial, que pode ser adquirido junto do fabricante
ou do serviço de assistência ao cliente.
Motor de corrente alternada
• A tensão de rede deve ser de 230 V~.
• Os cabos de prolongamento de até 25 m de com-
primento devem ter uma secção transversal de 1,5
mm quadrados.
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletrotécnico.
Em caso de dúvidas, indique os seguintes dados:
• Tipo de corrente do motor
• Dados da placa de características da máquina
• Dados da placa de características do motor
13. Armazenamento
Armazene o aparelho e os seus acessórios num local
escuro, seco, ao abrigo de temperaturas negativas e
fora do alcance das crianças. A temperatura ideal de
armazenagem situa-se entre 5 a 30 ˚C.
Guarde a ferramenta elétrica apenas na embalagem
original.
Tape a ferramenta elétrica para proteção contra pó
ou humidade.
Guarde o manual de instruções junto à ferramenta
elétrica.
Peças de desgaste*: haste agitadora, escovas de car-
vão
* Não obrigatoriamente incluídas no âmbito de forne-
cimento!
Entre em contacto com o nosso centro de assistência
para obter peças sobresselentes e acessórios. Para
isso, utilize o código QR na capa.
12. Ligação elétrica
O motor elétrico instalado está ligado pronto a
ser utilizado. A ligação corresponde às normas
VDE e DIN relevantes. A ligação à rede por parte
do cliente, assim como o cabo de prolongamento
utilizado, deverão corresponder a essas normas.
• O produto cumpre os requisitos da norma EN
61000-3-11 e está sujeito a ligação condicional.
Tal signica que não é permitida a utilização em
qualquer ponto de ligação livremente escolhido.
• Em caso de condições de rede desfavoráveis, o
aparelho pode causar utuações de tensão tem-
porárias.
• O produto deve ser utilizado exclusivamente em
pontos de ligação que
a) não excedam uma impedância de rede máxima
permitida “Z” (Zmax = 0,355 Ω), ou
b) possuam uma capacidade de corrente contínua
da rede de pelo menos 100 A por fase.
• Enquanto utilizador, deve garantir, se necessário
em consulta com a sua empresa de fornecimento
de energia, que o seu ponto de ligação onde deseja
utilizar o produto cumpre um dos dois requisitos a)
ou b) mencionados.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas para tal poderão ser:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Pontos de dobragem devido a uma xação ou con-
dução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por
cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento.
www.scheppach.com
PT
|
79
14. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são
recicláveis. Elimine as embala-
gens de modo ecológico.
Notas relativas à legislação alemã sobre aparelhos
elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usa-
dos não pertencem no lixo doméstico, de-
vendo ser alvo de uma recolha ou elimina-
ção separadas!
• As baterias e pilhas usadas que não estejam mon-
tadas de modo xo no aparelho usado devem ser
retiradas sem as destruir antes da entrega do apa-
relho! A sua eliminação é regulada pela legislação
relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétri-
cos e eletrónicos são legalmente obrigados a devol-
ver os mesmos após a sua utilização.
• O utilizador nal tem a responsabilidade pela elimi-
nação dos seus dados pessoais no aparelho usado
a ser eliminado!
• O símbolo do caixote do lixo riscado signica que
aparelhos usados elétricos ou eletrónicos não de-
vem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrónicos podem
ser entregues sem custos nos seguintes pontos:
- Centros de recolha ou de eliminação públicos (p.
ex. depósitos municipais)
- Pontos de venda de aparelhos elétricos (lojas físicas
e online), desde que o revendedor esteja obrigado a
aceitar a devolução ou a aceite de livre vontade.
- Pode entregar sem custos até três aparelhos
elétricos usados com um comprimento de até
25 centímetros ao fabricante sem que tenha de
comprar um aparelho novo ou a outro centro de
recolha autorizado na sua vizinhança.
- Para se informar acerca de condições de devo-
lução adicionais dos fabricantes e distribuidores,
queira entrar em contacto com o respetivo servi-
ço de apoio ao cliente.
• Em caso de fornecimento de um aparelho elétrico
novo por parte do fabricante a um domicílio, este
pode efetuar a recolha sem custos do aparelho
elétrico usado a pedido do utilizador nal. Para tal,
entre em contacto com o serviço de apoio ao cliente
do fabricante.
• Estas declarações são apenas válidas para apare-
lhos que sejam instalados e vendidos nos países da
União Europeia e que estejam sujeitos à Diretiva
Europeia 2012/19/UE. Em países fora da União Eu-
ropeia, a eliminação de aparelhos usados elétricos
e eletrónicos poderá estar regulada por outra legis-
lação divergente.
www.scheppach.com
80
|
PT
15. Possíveis avarias
Problema Causa possível Solução
O motor não funciona
Falta tensão de rede (falha de
corrente)
Vericar o fusível
Cabo de ligação com defeito
Substituir o cabo ou mandar vericar o cabo
(eletricista), deixar de utilizar os cabos com
defeito
Motor ou interruptor com defeito
Para solucionar o problema, contacte o fabri-
cante ou uma rma por ele designada
Vibrações não habi-
tuais
Batedora com defeito Substituir a batedora
Veio do agitador com defeito
Para solucionar o problema, contacte o fabri-
cante ou uma rma por ele designada
Mistura incorreta
Processamento incorreto. Respeite as instru-
ções de processamento do fabricante
O aparelho arranca,
mas bloqueia com bai-
xa carga e acaba por
desligar-se automati-
camente.
Cabo de prolongamento demasiado
longo ou com seção transversal
muito pequena.
Cabo de prolongamento com, no mínimo,
1,5 mm
2
com um comprimento máximo de
25 m.
Tomada demasiado afastada da li-
gação principal e secção transversal
do cabo de ligação pequena demais.
Com um cabo mais comprido, secção trans-
versal mínima de 2,5 mm
2
.
www.scheppach.com
CZ
|
81
Vysv)tlení symbolA na výrobku
Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je
provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření
pro prevenci úrazů.
Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní
pokyny.
Noste ochranné brýle!
Noste ochranná sluchátka!
Bude-li se při práci prášit, noste ochranu dýchacích cest!
Třída ochrany II
Výrobek odpovídá platným evropským směrnicím.
Výrobek odpovídá platným srbským směrnicím.
www.scheppach.com
82
|
CZ
Obsah: Strana:
1. Úvod ................................................................................................................... 83
2. Popis výrobku (obr. 1) ........................................................................................ 83
3. Rozsah dodávky ................................................................................................ 83
4. Použití v souladu s určením .............................................................................. 83
5. Všeobecné bezpečnostní pokyny ..................................................................... 84
6. Technická data ................................................................................................... 86
7. Rozbalení ........................................................................................................... 87
8. Sestavení přístroje (Fig. 2-4) ............................................................................. 87
9. Uvedení do provozu ........................................................................................... 87
10. Údržba a ošetřování .......................................................................................... 88
11. Oprava & objednávka náhradních dílů .............................................................. 88
12. Elektrická přípojka ............................................................................................. 88
13. Skladování ......................................................................................................... 89
14. Likvidace a recyklace ........................................................................................ 89
15. Odstraňování závad ........................................................................................... 90
16. Prohlášení o shodě ............................................................................................ 266
www.scheppach.com
CZ
|
83
Kromě bezpečnostních pokynů, které jsou obsaženy
v návodu k obsluze, a zvláštních předpisů vaší země,
je při provozu strojů zapotřebí dodržovat všeobecně
uznávaná technická pravidla.
Nepřebíráme žádnou záruku za nehody nebo škody
způsobené nedodržením tohoto návodu a bezpečnost-
ních pokynů.
2. Popis výrobku (obr. 1)
1. Míchačka
2. Maltová metla - R
3. Maltová metla - L
4. Spínač
5. Pojistka spuštění
6. Regulace otáček
7. Dvoupolohový spínač
8. Madlo
9. Vkládací otvor pro metlu - R
10. Vkládací otvor pro metlu - L
11. Pouzdro metly - R
12. Pouzdro metly - L
3. Rozsah dodávky
Poz. Počet Označení
2 /3 2 x Maltová metla
1 1 x Míchačka
2 x Náhradní uhlíkové kartáčky
1 x Návod k obsluze
4. Použití v souladu s určením
Stroj je určen pro míchání tekutých a práškových sta-
vebních materiálů, jako jsou barvy, malta, lepidla,
omítky a podobné látky. V závislosti na konzistenci
materiálu a množství směsi musí být použita vhodná
míchačka s odpovídajícím míchacím účinkem.
Výrobek se smí používat pouze v souladu s určením.
Jakékoliv jiné použití je v rozporu s určením. Za škody
nebo zranění všeho druhu, které vzniknou na základě
použití v rozporu s určením, zodpovídá uživatel/obslu-
hující osoba a ne výrobce.
1. Úvod
Výrobce:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku ,
přejeme Vám hodně radosti a úspěchů při práci s Va-
ším novým přístrojem.
Poznámka:
V souladu s platnými zákony, které se týkají odpověd-
nosti za výrobek, výrobce zařízení nepřebírá odpověd-
nost za poškození výrobku nebo za škody způsobené
výrobkem, ke kterým z následujících důvodů:
• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprovádě-
né v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginál-
ních dílů při výměně.
• Jiné než specikované použití.
• Porucha elektrického systému, která byla způsobe-
na nedodržením elektrických předpisů a předpisů
VDE 0100, DIN 57113, VDE0113.
Doporučujeme:
Před montáží a obsluhou tohoto zařízení si přečtěte
kompletní text v návodu k obsluze.
Pokyny pro obsluhu jsou určeny k tomu, aby se uži-
vatel seznámil s tímto zařízením a aby při jeho použití
využil všech jeho možností v souladu s uvedenými do-
poručeními.
Tento návod k obsluze obsahuje důležité informace o
tom, jak provádět bezpečnou, profesionální a hospodár-
nou obsluhu stroje, jak se zabránit rizikům, jak ušetřit
náklady na opravy, jak zkrátit doby prostojů a jak zvýšit
spolehlivost a prodloužit provozní životnost stroje.
Mimo bezpečnostních předpisů uvedených v návodu k
obsluze musíte dodržovat take platné předpisy, které
se týkají provozu stroje ve vaší zemi.
Uchovávejte návod k obsluze stále v blízkosti stroje a
uložte jej do plastového obalu, aby byl chráněn před
nečistotami a vlhkostí. Přečtěte si návod k obsluze
před každým použitím stroje a pečlivě dodržujte v něm
uvedené informace. Stroj mohou obsluhovat pouze
osoby, které byly řádně proškoleny v jeho obsluze a
které byly řádně informovány o rizicích spojených s je-
ho obsluhou. Při obsluze stroje musí být splněn stano-
vený minimální věk.
www.scheppach.com
84
|
CZ
Elektrické nástroje vytvářejí jiskry, které by mohly
zapálit prach nebo výpary.
c) Udržujte d)ti nebo jiné osoby b)hem použí-
vání elektrického nástroje v patičné vzdále-
nosti. Při nesoustředěnosti můžete ztratit kontrolu
nad elektrickým nástrojem.
2. Elektrická bezpečnost
a) Pípojná zástrčka elektrického nástroje musí
být vhodná pro danou zásuvku. Zástrčka se
nesmí žádným zpAsobem m)nit. V kombinaci
s uzemn)nými elektrickými nástroji nepouží-
vejte žádné zásuvkové adaptéry. Nezměněné
zástrčky a vhodné zásuvky zmenšují riziko zasa-
žení elektrickým proudem.
b) Zabra3te kontaktu t)la s uzemn)nými povrchy
jako trubkami, topeními, sporáky a chladnič-
kami. Je-li vaše tělo uzemněné, hrozí zvýšené
riziko zasažení elektrickým proudem.
c) Elektrické nástroje chra3te ped dešt)m a vlh-
kem. Vniknutí vody do elektrického zařízení zvy-
šuje riziko úrazu elektrickým proudem.
d) Pipojovací vedení nepoužívejte k penášení
a zav)šení elektrického nástroje, nebo k vyta-
žení zástrčky ze zásuvky. Pipojovací vedení
chra3te ped horkem, olejem, ostrými hranami
nebo pohyblivými díly. Poškozené nebo zamo-
tané přípojné vedení zvyšuje riziko zasažení elek-
trickým proudem.
e) Používáte-li elektrický nástroj venku, použí-
vejte prodlužovací kabely vhodné i pro ven-
kovní použití. Používání vhodného prodlužovací-
ho vedení vhodného pro venkovní použití snižuje
riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektric-
kého nástroje ve vlhkém prostedí, používejte
proudový chránič. Použití vložky pro proudový
chránič zmírňuje riziko zasažení elektrickým prou-
dem.
3. Bezpečnost osob
a) Pi práci s elektrickým nástrojem bute po-
zorní a neustále dávejte pozor na to, co d)láte
a postupujte vždy s rozvahou. Nepoužívejte
elektrický nástroj, jste-li unavení nebo pod vli-
vem drog, alkoholu nebo lékA. Okamžik nepo-
zornosti při používání elektrického nástroje může
vést k vážným zraněním.
Součástí použití k určenému účelu je dodržování bez-
pečnostních pokynů a také montážní návod a provozní
pokyny v návodu k obsluze.
Osoby provádějící obsluhu a údržbu výrobku s ním
musí být seznámeny a informovány o potenciálních
nebezpečích.
Změny na výrobku zcela vylučují ručení výrobce za
škody, které takto vzniknou.
Výrobek se smí provozovat jen s originálními díly a ori-
ginálním příslušenstvím výrobce.
Je nutné dodržovat veškeré předpisy výrobce týkající
se bezpečnosti, práce a údržby stroje, a také rozměry
uvedené v technických datech.
Mějte na paměti, že naše výrobky nebyly v souladu s
určením konstruovány pro komerční, řemeslné a prů-
myslové použití. Nepřebíráme odpovědnost v případě,
kdy se výrobek použije v komerčních, řemeslných nebo
průmyslových provozech, a při srovnatelných činnos-
tech.
5. Všeobecné bezpečnostní pokyny
Obecné bezpečnostní pokyny pro elektrické ná-
stroje
m VAROVÁNÍ!
Pečt)te si všechny bezpečnostní pokyny, instruk-
ce, ilustrace a technické údaje, kterými je tento
elektrický nástroj opaten.
Pokud opomenete dodržovat následující instrukce,
může to způsobit zásah elektrickým proudem, požár a/
nebo těžká zranění.
Uschovejte si do budoucna veškeré bezpečnostní
pokyny a instrukce.
Pojem „elektrický nástroj“, který je uveden v bezpeč-
nostních pokynech, se vztahuje na elektrický nástroj
(se síťovým kabelem), poháněný proudem ze sítě a na
elektrický nástroj poháněný akumulátorem (bez síťové-
ho kabelu).
1. Bezpečnost na pracovišti
a) Udržujte svou pracovní oblast čistou a dob-
e osv)tlenou. Pracovní oblasti, ve kterých je
nepořádek nebo nejsou osvětlené, mohou vést k
nehodám.
b) Nepracujte s tímto elektrickým nástrojem v
prostedí ohroženém výbuchem, ve kterém se
nacházejí holavé kapaliny, plyny nebo prach.
www.scheppach.com
CZ
|
85
d) Uchovávejte nepoužívané elektrické nástroje
mimo dosah d)tí. Nenechte elektrický nástroj
používat osoby, které s ním nejsou seznáme-
ny nebo si nepečetly tento návod. Elektrické
nástroje představují nebezpečí, jsou-li používány
nezkušenými osobami.
e) O elektrické nástroje a píslušenství pečliv)
pečujte. Kontrolujte, zda pohyblivé díly fun-
gují bezvadn) a nejdou vzpíčené, zda nejsou
prasklé nebo tak poškozené, že je omezena
funkčnost elektrického nástroje. Poškozené
díly nechte ped používáním elektrického ná-
stroje opravit. Příčinou mnoha nehod je špatně
udržovaný elektrický nástroj.
f) Udržujte ezné nástroje ostré a čisté. Pečlivě
udržované řezné nástroje s ostrými břity se méně
příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, píslušenství a
nástavec atd. v souladu s instrukcemi. Zohled-
n)te pitom pracovní podmínky a provád)nou
činnost. Používání elektrických nástrojů pro jiné
než určené aplikace může vést k nebezpečným
situacím.
h) Rukojeti a úchopné plochy udržujte suché,
čisté a bez oleje a tuku. Kluzké rukojeti a úchop-
né plochy neumožňují bezpečnou obsluhu a kon-
trolu elektrického nástroje v nepředvídatelných
situacích.
5. Servis
a) Nechte svAj elektrický nástroj opravovat pou-
ze kvali¿kovaný odborný personál a pouze za
použití originálních náhradních dílA. To zajistí,
aby zůstala zachována bezpečnost elektrického
nástroje.
m POZOR!
Tento elektrický nástroj vytváří během provozu elektro-
magnetické pole. Toto pole může za určitých podmínek
ovlivňovat aktivní nebo pasivní zdravotní implantáty.
Pro snížení rizika vážných nebo smrtelných úrazů do-
poručujeme osobám se zdravotními implantáty, aby se
před obsluhou tohoto stroje obrátily na svého lékaře
nebo na výrobce zdravotního implantátu.
Bezpečnostní pokyny pro míchadlo
a) Elektrický nástroj držte ob)ma rukama za k
tomu určené rukojeti. Ztráta kontroly může vést
ke zraněním.
b) Používejte osobní ochranné pracovní pro-
stedky a vždy ochranné brýle. Použití osob-
ních ochranných pracovních prostředků jako je
protiprachová maska, protiskluzová bezpečnostní
obuv, ochranná helma nebo ochrana sluchu pod-
le druhu a způsobu použití elektrických nástrojů
zmenšuje riziko zranění.
c) Zabra3te neúmyslnému uvedení do provozu.
Než elektrický nástroj pipojíte k napájení
proudem a/nebo akumulátoru a než jej budete
zvedat nebo nosit, ujist)te se, že je vypnutý.
Máte-li při přenášení elektrického nástroje prst na
spínači nebo zapojíte-li elektrický nástroj do zá-
suvky zapnutý, může to vést nehodám.
d) Ped zapnutím elektrického nástroje odstra3te
veškeré seizovací nástroje nebo klíče. Nástroj
nebo klíč, který se nachází v otáčejícím se dílu
elektrického nástroje, může vést ke zraněním.
e) Vyhn)te se nestabilnímu držení t)la. Zajist)te
bezpečný postoj a vždy udržujte rovnováhu.
Tak můžete elektrický nástroj v nečekaných situ-
acích lépe udržet pod kontrolou.
f) Noste vhodný od)v. Nenoste volný od)v nebo
šperky. Udržujte vlasy a od)v v bezpečné vzdá -
lenosti od pohybujících se dílA. Volný oděv, šperky
nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zaízení pro odsávání
a zachycování prachu, je teba je namontovat
a správn) používat. Používání odsávání prachu
může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bez-
pečí a nepeskočte bezpečnostní pravidla pro
elektrické nástroje, i když je po častém používá -
ní elektrického nástroje znáte. Nedbalé chování
může vést ve zlomku sekundy k těžkým zraněním.
4. Používání elektrického nástroje a zacházení s
ním
a) Nepet)žujte elektrický nástroj. Pro svou práci
používejte vhodný elektrický nástroj. S vhod-
ným elektrickým nástrojem budete pracovat lépe a
bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač
je vadný. Elektrický nástroj, který již nelze zapnout
nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provád)t nastavení nástroje, m)-
nit díly vložného nástroje nebo elektrický ná-
stroj odložíte, vytáhn)te zástrčku ze zásuvky
a/nebo vyjm)te vyjímatelný akumulátor. Tato
preventivní bezpečnostní opatření brání neúmysl-
nému spuštění elektrického nástroje.
www.scheppach.com
86
|
CZ
6. Technická data
Síťové napětí 230 V~, 50 Hz
Příkon 1800 W
Volnoběžné otáčky 0-450 min
-1
/ 0-790 min
-1
Třída ochrany II
Držák nástroje Φ 14mm
Hmotnost 7,2 kg
Technické změny vyhrazeny!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L
pA
98 dB
Nejistota K
pA
3 dB
Hladina akustického výkonu L
WA
101 dB
Nejistota K
WA
3 dB
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří smě-
rů) změřeny podle normy EN 62841.
Emisní hodnota vibrací a
h
= 2,90 m/s
2
Nejistota K = 1,5 m/s
2
Dodatečné informace pro elektrické pístroje
Varování!
Uvedená emisní hodnota vibrací byla změřena podle
normované zkušební metody a může se měnit v závis-
losti na druhu a způsobu použití elektrického přístroje,
a ve výjimečných případech se může nacházet nad
uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke
srovnání jednoho elektrického přístroje s jinými pří-
stroji.
Uvedená emisní hodnota vibrací může být také použita
k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
b) Pro zabrán)ní tvorb) nebezpečné atmosféry
zajist)te dostatečné v)trání pi míchání hola-
vých látek. Tvořící se výpary mohou být vdech-
nuty nebo vznítit jiskry produkované elektrickým
nástrojem.
c) Nepoužívejte k míchání potravin. Elektrické
nástroje a jejich nástavce nejsou konstruovány ke
zpracovávání potravin.
d) Vedení pro pipojení na sí" udržujte dále od
pracovního prostoru. Napájecí kabel by mohl
být zachycen míchací metlou.
e) Zajist)te bezpečnost a stabilitu míchací nádo-
by. Nesprávně zajištěná nádoba se může neoče-
kávaně pohnout.
f) Dbejte na to, aby na oplášt)ní elektrického
nástroje nestíkala žádná tekutina. Tekutina
proniklá do elektrického nástroje může vést k po-
škození a zasažení elektrickým proudem.
g) Dodržujte instrukce a bezpečnostní pokyny
pro zpracovávaný materiál. Zpracovávaný ma-
teriál může být zdraví škodlivý.
h) Pokud elektrický nástroj spadne do zpraco-
vávaného materiálu, vytáhn)te ho ihned ze
sí"ové zástrčky a nechejte elektrický nástroj
zkontrolovat kvali¿kovaným odborným perso-
nálem. Sahání do nádoby, pokud je do ní ponořen
elektrický nástroj zapojený v zásuvce, může vést k
zasažení elektrickým proudem.
i) B)hem míchání nesahejte rukama do míchací
nádoby a nevkládejte do ní ani jiné pedm)ty.
Kontakt s míchací metlou může mít za následek
vážná zranění.
j) Elektrický nástroj nechejte nab)hnout a do-
b)hnout pouze v míchací nádob). Míchací met-
la může nekontrolovaným způsobem odlétnout
nebo se ohnout
Zbytková rizika
I pesto, že obsluhujete elektrický pístroj pod-
le pedpisA, existují vždy zbývající rizika. V sou-
vislosti s konstrukcí a provedením elektrického
pístroje se mohou vyskytnout následující nebez-
pečí:
• Poškození plic, pokud se nenosí žádná vhodná
ochranná maska proti prachu.
• Poškození sluchu, pokud se nenosí žádná vhodná
ochrana sluchu.
• Poškození zdraví, které je následkem vibrací na ru-
ce a paže, pokud se přístroj používá delší dobu ne-
bo není řádně veden a udržován.
www.scheppach.com
CZ
|
87
9. Uvedení do provozu
Před připojením se přesvědčte, zda údaje na typovém
štítku souhlasí s údaji sítě.
Předtím, než začnete provádět nastavování na přístro-
ji, vždy vytáhněte síťovou zástrčku ze zásuvky..
Zapínač/vypínač
Nikdy nepoužívejte pístroj s nefunkčním vypína-
čem. Takový vypínač (spínač) musí být neprodlen)
vym)n)n v odborném servisu..
Zapnutí (Fig.5)
• Stiskněte a pevně držte pojistku zapnutí (5). Stlač-
te spínač (4).
Stroj startujte vždy pi nastavení nejnižších otá-
ček (Stupe3 1)
Vypnutí
• Uvolněte tlak na spínač (4).
Nepetržitý provoz není u tohoto stroje možný.
Regulace otáček (Fig.6)
V tomto provedení jsou otáčky míchačky regulovatelné
a tím je regulovatelný i výkon míchačky (Stupně 1-6).
• Otáčky lze stupňovitě regulovat regulátorem otá-
ček (6).
Dvouchodový pohon (Fig.7)
Míchačka je vybavena dvěma rychlostmi otáček (cho-
dy). Pokud by nebylo možné přepínač rychlostního
stupně zaretovat, pootočte trochu sklíčidlem.
• Pro volbu chodu otočte spínač (7) o 180 stupňů.
1. Chod: 0 min
–1
- 450 min
–1
2. Chod: 0 min
-1
- 790 min
-1
Spínač otáčejte výhradn) v klidovém stavu.
Práce s míchadlem na barvu a maltu
Při výměně míchací metly musí být vytažena síťová
zástrčka.
• V případě potřeby nechte přístroj zkontrolovat.
• Přístroj vypněte, pokud ho nepoužíváte.
• Noste rukavice.
7. Rozbalení
• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda ne-
vykazují škody způsobené přepravou. V případě
reklamací je třeba okamžitě uvědomit dodavatele.
Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Výrobek a balicí materiál nejsou dětská hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí hrát
děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!
8. Sestavení pístroje (Fig. 2-4)
m Pozor!
Ped uvedením do provozu výrobek bezpodmíneč-
n) kompletn) smontujte!
8.1 Upnutí míchací metly
Nebezpečí poran)ní! Při práci s vodící lištou noste
ochranné rukavice.
• Vkládací otvory pro metly (9/10) stejně jako samot-
né metly (2/3) jsou označeny písmeny
R a L
• Stlačte nyní zespoda pouzdro (11/12) a vstrčte mí-
chací metly (2/3) do odpovídajícně označených
vkládacích otvorů (9/10).
Dbejte na to,aby u každé metly nálitek (a) seděl ve
vybrání (b).
• Uvolněte pouzdro.Míchací metkla je upevněna.
m Metlu zkontrolujte na pevné usazení tak,že za
ni zatáhnete.
www.scheppach.com
88
|
CZ
11.1 Objednávání náhradních dílA
Při objednávání náhradních dílů je třeba vyplnit tyto
údaje:
• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku
Náhradní díly/píslušenství
uhlíkové kartáčky - č. výrobku: 5907802001
míchací tyč - č. výrobku: 5907802701
11.2 Servisní informace
Je nutno dávat pozor na to, že v případě tohoto vý-
robku podléhají následující díly opotřebení přirozeně
nebo použitím, resp. jsou potřeba následující díly jako
spotřební materiály.
Namáhané díly*: míchací tyč, uhlíkové kartáčky
* není nutně zahrnuto v rozsahu dodávky!
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
12. Elektrická pípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Pípojka musí odpovídat pí-
slušným pedpisAm VDE a DIN.
T)mto pedpisAm musí odpovídat sí"ová pípojka
zákazníka i použité prodlužovací kabely.
• Výrobek splňuje požadavky normy EN 61000-3-11
a podléhá speciálním podmínkám připojení. To zna-
mená, že použití na libovolně volitelných přípojných
bodech není přípustné.
• Přístroj může při nepříznivých podmínkách v síti
způsobit dočasné kolísání napětí.
• Výrobek je konstruován výhradně pro použití na pří-
pojných bodech, které
a) nepřekračují maximální přípustnou impedanci sí-
tě „Z“ (Zmax. = 0,355 Ω) nebo
b) disponují dlouhodobým proudovým zatížením sítě
minimálně 100 A/fáze.
• Coby uživatel musíte zabezpečit, pokud nutno za
konzultace se svým energetickým podnikem, aby
Váš přípojný bod, na kterém chcete přístroj provo-
zovat, splňoval jeden z obou jmenovaných poža-
davků a) nebo b).
Při ponořování do směsi resp. vyjmutí ze směsi pra-
covat s redukovaným počtem otáček. Po úplném po-
noření míchací metly zvýšit počet otáček až na ma-
ximum, tím je zaručeno dostatečné chlazení motoru.
Během míchání vést přístroj celou nádobou se směsí.
Tak dlouho míchat, až je celá směs úplně promíchána.
Po ukončení míchání vyčistit míchací metlu.
10. Údržba a ošetování
m Varování! Před každým nastavením, technickou
údržbou nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatení údržby
• Udržujte ochranná zařízení, větrací štěrbiny a plášť
motoru pokud možno bez prachu a nečistot. Otřete
přístroj čistým hadrem nebo jej ofoukněte stlačeným
vzduchem s nízkým tlakem.
• Doporučujeme přístroj vyčistit ihned po každém po-
užití.
• Čistěte přístroj pravidelně vlhkým hadrem a tro-
chou tekutého mýdla. Nepoužívejte žádné čisticí
prostředky nebo rozpouštědla; mohly by poškodit
plastové díly přístroje. Dbejte na to, aby se dovnitř
přístroje nemohla dostat žádná voda.
• Jednou za měsíc naolejujte otočné díly, abyste pro-
dloužili životnost nástroje. Motor však neolejujte.
Uhlíkový kartáč
Při nadměrné tvorbě jisker nechte zkontrolovat uhlíkové
kartáče odborným elektrikářem. Pozor! Výměnu uhlíko-
vých kartáčů smí provádět pouze kvalikovaný elektrikář.
11. Oprava & objednávka náhradních
dílA
Po opravě nebo údržbě se přesvědčte, zda byly na-
montovány všechny bezpečnostní prvky a zda jsou
v bezvadném stavu. Nebezpečné součásti skladujte
mimo dosah jiných osob včetně dětí.
Pozor: Podle zákona o záruce na výrobky neručíme za
škody způsobené neodbornými opravami nebo nevyu-
žitím originálních náhradních dílů.
Obraťte se na oddělení služeb zákazníkům nebo au-
torizovaného odborníka. Totéž platí i pro součásti pří-
slušenství.
Pípojky a opravy
Připojení a opravy elektrické výbavy mohou provádět
pouze odborní elektrikáři.
www.scheppach.com
CZ
|
89
Vadný elektrický pívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přívodní ka-
bely s označením H 07 RN.
Uvedení typového označení na přívodním kabelu je
povinné.
Typ pipojení X
Pokud je vedení pro připojení na síť tohoto přístroje
poškozeno, musí být vyměněno za zvláštní přípojné
vedení, které lze obdržet u výrobce nebo jeho zákaz-
nického servisu.
Motor na stídavý proud
• Napětí v síti musí činit 230 V~
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
13. Skladování
Uložte přístroj a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostupném
pro děti. Optimální skladovací teplota se pohybuje me-
zi 5 a 30°C.
Elektrický přístroj uchovávejte v originálním obalu.
Elektrický přístroj zakryjte, aby byl chráněný před pra-
chem nebo vlhkem.
Návod k obsluze uložte u přístroje.
14. Likvidace a recyklace
Upozorn)ní k obalu
Balicí materiály jsou recyklovatel-
né. Obaly prosím likvidujte způso-
bem šetrným k životnímu prostře-
dí.
Upozorn)ní k zákonu o elektrických a elektronic-
kých zaízeních (ElektroG)
Odpadní elektrická a elektronická zaízení
nepatí do domovního odpadu, ale musí se
sbírat a likvidovat odd)len)!
• Staré baterie nebo akumulátory, které nejsou na-
pevno zabudované ve starém přístroji, musí být před
odevzdáním bez poškození vyjmuty! Jejich likvidaci
upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronic-
kých zařízení jsou ze zákona povinni je po použití
vrátit.
• Koncový uživatel je zodpovědný za vymazání svých
osobních údajů ze starého zařízení určeného k li-
kvidaci!
• Symbol přeškrtnuté popelnice znamená, že se od-
padní elektrická a elektronická zařízení nesmí likvi-
dovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně
odevzdat na následujících místech:
- Veřejné skládky nebo sběrná místa odpadů (např.
obecní stavební dvory)
- Prodejní místa elektrospotřebičů (stacionární a
online), pokud jsou obchodníci povinni je odebírat
nebo to nabízejí dobrovolně.
- Až tři kusy elektroodpadu od jednoho typu spotře-
biče s délkou hrany maximálně 25 cm lze bezplatně
vrátit výrobci, aniž by bylo nutné předtím zakoupit
nový spotřebič od výrobce nebo jej odevzdat na ji-
ném autorizovaném sběrném místě ve vašem okolí.
www.scheppach.com
90
|
CZ
15. Odstra3ování závad
Problém Možná píčina Odstran)ní
Neběží motor
Výpadek proudu Kontrola jištění
Přívodní kabel jepoškozen
Výměna kabelu resp. jeho kontrola
(servis)
Poškozený kabel vyřaďte z provozu
Motor nebo spínač jsou poškozené
Tento problém může řešit pouze výrobce
nebo servisní středisko.
Neobvyklé vibrace
Poškození metly Výměna metly
Poškození upínací lavy Obraťte se na odborný servis.
Mísení špatného materiálu
Použili jste materiál, ketrý není určen pro
míchačku. Dbejte pokynů výrobce.
Motor běží, ale blokuje se
při sebemenším zatížení
nebo automaticky se
vypíná.
Příliš dlouhý a tenký prodlužovací
kabel.
Prodlužovací kabel nejméně 1,5 qmm
příčný průřez drátů při max. délce 25 m.
Spojovací zásuvka je příliš daleko od
hlavního přípoje a malý průřez kabelu
Při delším prodloužení je příčný průřez
nejméně 2,5 qmm.
- Pro další doplňující podmínky zpětného odběru
výrobců a distributorů se obraťte na příslušný zá-
kaznický servis.
• V případě, že výrobce dodá nový elektrospotřebič
do soukromé domácnosti, může na žádost konco-
vého uživatele zajistit bezplatný sběr elektroodpa-
du. Za tímto účelem kontaktujte zákaznický servis
výrobce.
• Tato prohlášení se vztahují pouze na přístroje insta-
lované a prodávané v zemích Evropské unie a pod-
léhající evropské směrnici 2012/19/EU. V zemích
mimo Evropskou unii mohou pro likvidaci elektrood-
padu platit jiné předpisy.
www.scheppach.com
SK
|
91
Vysvetlenie symbolov na výrobku
Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetle-
nia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť
správne opatrenia na zabránenie nehodám.
Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozor-
nenia a dodržiavajte ich!
Noste ochranné okuliare!
Noste ochranu sluchu!
Pri tvorbe prachu noste ochranu dýchania!
Trieda ochrany II
Výrobok zodpovedá platným európskym smerniciam.
Výrobok zodpovedá platným srbským smerniciam.
www.scheppach.com
92
|
SK
Obsah: Strana:
1. Úvod ................................................................................................................... 93
2. Popis produktu (obr. 1) ....................................................................................... 93
3. Rozsah dodávky ................................................................................................ 93
4. Použitie v súlade s určením ............................................................................... 93
5. Všeobecné bezpečnostné upozornenia ............................................................ 94
6. Technické údaje ................................................................................................. 96
7. Vybalenie ........................................................................................................... 97
8. Zostavenie prístroja (Fig. 2-4) ........................................................................... 97
9. Uvedenie do prevádzky ..................................................................................... 97
10. Údržba a ošetrovanie ........................................................................................ 98
11. Oprava a objednávanie náhradných dielov ....................................................... 98
12. Elektrická prípojka ............................................................................................. 98
13. Skladovanie ....................................................................................................... 99
14. Likvidácia a recyklácia ....................................................................................... 99
15. Odstraňovanie porúch ....................................................................................... 100
16. Vyhlásenie o zhode ........................................................................................... 266
www.scheppach.com
SK
|
93
Stroj môžu obsluhovať iba osoby, ktoré boli riadne
preškolené v jeho obsluhe a ktoré boli riadne informo-
vané o rizikách spojených s jeho obsluhou. Pri obsluhe
stroja musí byť splnený stanovený minimálny vek.
Popri bezpečnostných pokynoch a upozorneniach ob-
siahnutých v tomto návode na obsluhu a zvláštnych
predpisoch vašej krajiny je nutné dodržiavať všeobec-
ne uznávané technické predpisy pre prevádzku.
Nepreberáme ručenie za žiadne nehody alebo škody,
ktoré vznikli nedodržaním tohto návodu a bezpečnost-
ných upozornení.
2. Popis produktu (obr. 1)
1. Ručná miešačka
2. Maltová metla - R
3. Maltová metla - L
4. Spínač
5. Poistka spustenia
6. Regulácia otáčok
7. Dvojpolohový spínač
8. Držadlo
9. Vkladací otvor pre metlu - R
10. Vkladací otvor pre metlu - L
11. Puzdro metly - R
12. Puzdro metly - L
3. Rozsah dodávky
Pol. Počet Označenie
2 /3 2x Maltová metla
1 1x Miešadlo
2x Náhradné uhlíkové kefy
1x Návod na obsluhu
4. Použitie v súlade s určením
Stroj je určený na miešanie tekutých a práškových ma-
teriálov, ako sú napr. farby, malty, lepidlá, omietky a
podobne. V závislosti od konzistencie materiálu a mie-
šaného množstva by sa malo použiť vhodné miešadlo
s príslušným miešacím účinkom.
Výrobok sa smie používať iba v súlade so svojím urče-
ním. Každé iné použitie presahujúce určenie je pova-
žované za používanie v rozpore s určením. Za škody
z neho vzniknuté alebo poranenia akéhokoľvek druhu
ručí používateľ/obsluha, a nie výrobca.
1. Úvod
Výrobca:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník ,
Želáme Vám veľa zábavy a úspechov pri práci s Vaším
novým prístrojom.
Poznámka,
V súlade s platnými zákonmi, ktoré sa týkajú zodpo-
vednosti za výrobok, výrobca zariadenia nepreberá
zodpovednosť za poškodenia výrobku alebo za škody
spôsobené výrobkom, ku ktorým došlo z nasledujú-
cich dôvodov:
• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej treťou stranou, opravy nevykona-
nej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-
originálnych dielcov pri výmene,
• iného než špecikované použitia,
• poruchy elektrického systému, ktorá bola spôsobe-
ná nedodržaním elektrických predpisov a predpisov
VDE 0100, DIN 57113, VDE0113.
Odporúčame :
Pred montážou a obsluhou tohto zariadenia si prečítaj-
te kompletný text v návode na obsluhu.
Pokyny na obsluhu sú určené na to, aby sa používateľ
oboznámil s týmto zariadením a aby pri jeho použití
využil všetky jeho možnosti v súlade s uvedenými od-
poručeniami.
Tento návod na obsluhu obsahuje dôležité informá-
cie o tom, ako vykonávať bezpečnú, profesionálnu a
hospodárnu obsluhu stroja, ako zabrániť rizikám, ako
ušetriť náklady na opravy, ako skrátiť časy prestojov
a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú život-
nosť stroja.
Okrem bezpečnostných predpisov uvedených v návo-
de na obsluhu musíte dodržiavať tiež platné predpisy,
týkajúce sa prevádzky stroja vo vašej krajine.
Uchovávajte návod na obsluhu stále v blízkosti stroja a
uložte ho do plastového obalu, aby bol chránený pred
nečistotami a vlhkosťou. Prečítajte si návod na obslu-
hu pred každým použitím stroja a dôkladne dodržiavaj-
te v ňom uvedené informácie.
www.scheppach.com
94
|
SK
b) S elektrickým náradím nepracujte v prostredí
ohrozenom výbuchom, v ktorom sa nachádza-
jú hor-avé kvapaliny, plyny alebo prach. Elek-
trické prístroje vytvárajú iskry, ktoré môžu zapáliť
prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale-
nosti od elektrického prístroja počas jeho po-
užívania. Pri nepozornosti môžete stratiť kontrolu
nad elektrickým náradím.
2. Elektrická bezpečnos"
a) Pripojovacia zástrčka elektrického prístroja
musí pasova" do zásuvky. Zástrčka sa nesmie
nijako upravova". Nepoužívajte adaptérové
zástrčky spolu s uzemnenými elektrickými
prístrojmi. Neupravované zástrčky a vhodné zá-
suvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnený-
mi plochami, ako napríklad rúry, vykurovacie
zariadenia, sporáky a chladničky. Keď je vaše
telo uzemnené, hrozí zvýšené riziko zásahu elek-
trickým prúdom.
c) Chrá3te vaše elektrické náradie pred dažom
alebo vlhkos"ou. Vniknutie vody do elektrického
prístroja zvyšuje riziko zásahu elektrickým prú-
dom.
d) Nepoužívajte pripájacie vedenie na nosenie či
zavesenie elektrického náradia, ani na vytiah-
nutie zástrčky zo zásuvky. Chrá3te pripájacie
vedenie pred vysokými teplotami, olejom,
ostrými hranami alebo pohybujúcimi sa čas-
"ami. Poškodené alebo zamotané pripájacie ve-
denia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku,
používajte iba predlžovacie vedenia, ktoré sú
vhodné aj pre exteriér. Používanie predlžovacie-
ho vedenia vhodného pre exteriér znižuje riziko
zásahu elektrickým prúdom.
f) Ak sa nedá vyhnú" prevádzke elektrického ná-
radia vo vlhkom prostredí, používajte ochran-
ný vypínač proti chybnému prúdu. Používanie
ochranného vypínača proti chybnému prúdu zni-
žuje riziko zásahu elektrickým prúdom.
3. Bezpečnos" osôb
a) Bute pozorní, dávajte pozor na to, čo robíte,
a s elektrickým náradím pracujte rozumne.
Elektrické náradie nepoužívajte, ak ste una-
vení alebo ste pod vplyvom drog, alkoholu či
liekov. Chvíľka nepozornosti pri používaní elek-
trického prístroja môže viesť k vážnym zraneniam.
Súčasťou používania v súlade s určením je aj dodržia-
vanie bezpečnostných upozornení, ako aj návodu na
montáž a prevádzkových pokynov v návode na obslu-
hu.
Osoby, ktoré používajú a udržiavajú výrobok, musia
byť oboznámené s výrobkom a poučené o možných
nebezpečenstvách.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za
škody, ktoré tým vzniknú.
Výrobok sa smie používať iba s originálnymi dielmi a
originálnym príslušenstvom od výrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy
a predpisy týkajúce sa údržby, ako aj rozmery uvedené
v technických údajoch.
Majte na pamäti, že naše výrobky neboli v súlade s
určením skonštruované na komerčné, remeselné ani
priemyselné použitie. Ak sa výrobok používa v ko-
merčných, remeselných alebo priemyselných podni-
koch, ako aj na podobné činnosti, nepreberáme žiadnu
záruku.
5. Všeobecné bezpečnostné upozor-
nenia
Všeobecné bezpečnostné upozornenia pre elek-
trické náradia
m VÝSTRAHA!
Prečítajte si všetky bezpečnostné upozornenia,
pokyny, ilustrácie a technické údaje, ktorými je
opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov
môžu spôsobiť zásah elektrickým prúdom, požiar a/
alebo ťažké poranenia.
Všetky bezpečnostné upozornenia a pokyny
uschovajte pre prípad neskoršieho použitia.
Pojem „elektrické náradie“ použitý v bezpečnostných
upozorneniach sa vzťahuje na elektrické náradie na-
pájané zo siete (so sieťovým káblom) alebo na elek-
trické náradie napájané z akumulátora (bez sieťového
vedenia).
1. Bezpečnos" pracoviska
a) Pracovný priestor udržiavajte čistý a dobre
osvetlený. Neporiadok a neosvetlené pracovné
priestory môžu viesť k úrazom.
www.scheppach.com
SK
|
95
c) Skôr ako vykonáte nastavenia prístroja, vyme-
níte časti vloženého nástroja alebo elektrické
náradia odložíte, vytiahnite zástrčku zo zásuv-
ky a/alebo odoberte odnímate-ný akumulátor.
Toto bezpečnostné opatrenie zabráni neúmysel-
nému spusteniu elektrického prístroja.
d) Nepoužívané elektrické náradie uchovávajte
mimo dosahu detí. Elektrické náradie nedo-
vo-te používa" osobám, ktoré s ním nie sú
oboznámené alebo si neprečítali tieto inštruk-
cie. Elektrické prístroje sú nebezpečné, ak ich po-
užívajú neskúsené osoby.
e) O svoje elektrické náradie a príslušenstvo sa
dôkladne starajte. Kontrolujte, či pohybujúce
sa časti fungujú bezchybne a či sa nezaseká-
vajú, či diely nie sú zlomené alebo poškodené
tak, že to negatívne ovplyv3uje funkciu elek-
trického náradia. Pred použitím elektrického
náradia dajte poškodené diely opravi". Príči-
nou mnohých úrazov je nesprávna údržba elek-
trických prístrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Sta-
rostlivo udržiavané rezné nástroje s ostrými rezný-
mi hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo a
nasadzovací nástroj at. pod-a týchto poky-
nov. Zoh-adnite pritom pracovné podmienky
a vykonávanú činnos". Používanie elektrického
náradia na iné ako predpísané používania môže
viesť k nebezpečným situáciám.
h) Rukoväte a plochy rukovätí udržiavajte vždy
suché, čisté a bez oleja a tuku. Klzké rukoväti a
plochy rukovätí neumožňujú bezpečnú obsluhu a
kontrolu elektrického náradia v nepredvídateľných
situáciách.
5. Servis
a) Vaše elektrické náradie nechajte opravova"
len kvali¿kovaným odborným personálom a
len s originálnymi náhradnými dielmi. Tým sa
zabezpečí zachovanie bezpečnosti elektrického
prístroja.
m POZOR!
Tento elektrický prístroj vytvára počas prevádzky
elektromagnetické pole. Toto pole môže za určitých
okolností ovplyvniť aktívne alebo pasívne implantáty.
Na zníženie nebezpečenstva závažných alebo smr-
teľných poranení odporúčame osobám s implantátmi
prekonzultovať situáciu so svojím lekárom a výrobcom
implantátu ešte predtým, ako začnú obsluhovať stroj.
b) Noste osobné ochranné vybavenie a vždy pou -
žívajte ochranné okuliare. Nosenie ochranného
vybavenia, ako napríklad protiprachová maska,
protišmyková ochranná obuv, ochranná prilba ale-
bo ochrana sluchu, v závislosti od druhu a použitia
elektrického prístroja, znižuje riziko zranení.
c) Zabrá3te neúmyselnému uvedeniu do pre-
vádzky. Pred zdvihnutím alebo nosením sa
uistite, že je elektrické náradie vypnuté, pred-
tým ako ho pripojíte k napájaniu prúdom a/
alebo ku akumulátoru. Ak máte pri prenášaní
elektrického náradia prst na vypínači, alebo ak
zapnutý elektrický prístroj pripojíte k napájaniu
prúdom, môže dôjsť k úrazom.
d) Pred zapnutím elektrického náradia odstrá3te
nastavovacie nástroje alebo skrutkovače. Ná-
stroj alebo kľúč, ktorý sa nachádza v otáčajúcej
sa časti elektrického náradia, môže viesť k pora-
neniam.
e) Vyhýbajte sa abnormálnemu držaniu tela.
Zaujmite bezpečný postoj a vždy udržiavajte
rovnováhu. Vďaka tomu budete môcť elektrické
náradie lepšie kontrolovať pri neočakávaných si-
tuáciách.
f) Noste vhodný odev. Nenoste vo-ný odev ani
šperky. Udržiavajte vlasy a odev mimo dosa-
hu pohybujúcich sa dielov. Voľný odev, šperky
či dlhé vlasy môžu zachytiť pohybujúce sa časti.
g) Ak je možné namontova" zariadenia na odsá-
vanie a zachytávanie prachu, musia sa tieto
pripoji" a správne používa". Použitie zariadenia
na odsávanie prachu znižuje riziká spôsobené
prachom.
h) Nenechajte sa ukolísa" falošnou bezpečnos-
"ou a dbajte na bezpečnostné pravidlá pre
elektrické náradie, aj ke ste vaka mnohoná-
sobnému použitiu oboznámení s elektrickým
náradím. Ľahkovážne konanie môže v okamihu
viesť k ťažkým poraneniam.
4. Používanie elektrického prístroja a manipulácia
s ním
a) Elektrické náradie nepre"ažujte. Pri práci pou-
žívajte elektrické náradie určené na daný účel.
Je lepšie a bezpečnejšie pracovať s vhodným
elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným
spínačom. Elektrické náradie, ktoré sa nedá
zapnúť alebo vypnúť, je nebezpečné a musí sa
opraviť.
www.scheppach.com
96
|
SK
• Poškodenie zdravia, ktoré je následkom vibrácie
rúk a ramien, pokiaľ sa prístroj bude používať dlh-
šiu dobu alebo sa nevedie a neudržuje správnym
spôsobom.
6. Technické údaje
Sieťové napätie 230 V~, 50 Hz
Príkon 1800 W
Voľnobežné otáčky 0-450 min
-1
/ 0-790 min
-1
Trieda ochrany II
Držiak nástroja Φ 14mm
Hmotnosť 7,2 kg
Technické zmeny vyhradené!
Hlučnos" a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európ-
skej normy EN 62841.
Hladina akustického tlaku L
pA
98 dB
Nepresnosť K
pA
3 dB
Hladina akustického výkonu L
WA
101 dB
Nepresnosť K
WA
3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch smerov)
stanovené v súlade s EN 62841.
Hodnota emisií vibrácií a
h
= 2,90 m/s
2
Nepresnosť K = 1,5 m/s
2
Dodatočné informácie pre elektrické prístroje
Výstraha!
Uvedená emisná hodnota vibrácií bola nameraná pod-
ľa normovaného skúšobného postupu a môže sa meniť
v závislosti od druhu a spôsobu použitia elektrického
náradia a vo výnimočných prípadoch sa môže nachá-
dzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použiť za
účelom porovnania elektrického prístroja s inými prí-
strojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež po-
užiť za účelom východiskového posúdenia vplyvov.
Bezpečnostné upozornenia pre miešadlo
a) Elektrické náradie držte obidvoma rukami za
rukoväte, ktoré sú na to určené. Strata kontroly
môže viesť k poraneniam.
b) Aby ste predišli nebezpečnej atmosfére, pri
miešaní sa postarajte o dostatočné odvetráva-
nie hor-avých látok. Tvoriace sa pary môžu byť
vdýchnuté alebo sa môžu vznietiť v dôsledku iskier
vytváraných elektrickým náradím.
c) Nemiešajte potraviny. Elektrické náradia a ich
vložené nástroje nie sú skonštruované na spraco-
vanie potravín.
d) Udržiavajte sie"ový prívod v dostatočnej
vzdialenosti od pracovnej oblasti. Sieťové ve-
denie sa môže namotať na miešaciu tyč.
e) Postarajte sa o bezpečné a pevné postavenie
miešacej nádrže. Neodborne zaistená nádrž sa
môže nečakane pohnúť.
f) Dbajte na to, aby na teleso elektrického nára-
dia nestriekala žiadna tekutina. Tekutina, ktorá
vnikne do elektrického náradia, môže viesť k jeho
poškodeniu a zásahu elektrickým prúdom.
g) Riate sa pokynmi a bezpečnostnými upozor-
neniami pre miešaný materiál. Miešaný materiál
môže byť zdraviu škodlivý.
h) Ak elektrické náradie spadne do miešaného
materiálu, okamžite vytiahnite sie"ovú zá-
strčku a nechajte elektrické náradie skontro-
lova" kvali¿kovaným odborným personálom.
Ak siahnete do nádrže, keď v nej ešte elektrické
náradie visí na zásuvke, môže to viesť k zásahu
elektrickým prúdom.
i) Počas procesu miešania nesiahajte rukami do
miešacej nádrže ani do nej nevnášajte žiadne
iné predmety. Kontakt s miešacou tyčou môže
viesť k vážnym poraneniam.
j) Elektrické náradie nechajte rozbehnú" a do-
behnú" len v miešacej nádrži. Tyč miešadla
sa môže nekontrolovateľne metať alebo sa môže
ohnúť
Ostatné riziká
Aj napriek tomu, že budete elektrický prístroj ob-
sluhova" pod-a predpisov, budú existova" zvyško-
vé riziká. V súvislosti s konštrukciou a vyhotove-
ním elektrického prístroja môže dôjs" k výskytu
týchto nebezpečenstiev:
• Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná
ochranná maska proti prachu.
• Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná
ochrana sluchu.
www.scheppach.com
SK
|
97
Dbajte na to, aby u každej metly sedel náliatok (a)
vo vybratí (b)
• Uvoľnite puzdro. Miešacia metla je upevnená.
m Metlu skontrolujte, či je pevne usadená tak, že
za ňu zatiahnete.
9. Uvedenie do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom,
či údaje na typovom štítku prístroja súhlasia s údajmi
elektrickej siete.
Skôr než začnete na prístroji robiť akékoľvek nastave-
nia, vytiahnite zo siete elektrický kábel.
Zapnutie / Vypnutie
Nikdy nepoužívajte prístroj s nefunkčným vypína-
čom. Taký vypínač (spínač) musí by" okamžite vy -
menený v odbornom servise.
Zapnutie (Fig.5)
• Stisnite a pevne držte poistku zapnutí (5). Stlačte
spínač (4).
Stroj štartujte vždy pri nastavenie najnižších otá-
čok (Stupe3 1)
Vypnutie
• Uvoľnite tlak na spínač (4).
Nepretržitá prevádzka u tohto stroja nie je možná.
Regulácia otáčok (Fig.6)
V tomto prevedení sú otáčky miešačky regulovateľné
a tým je regulovateľný i výkon miešačky Stupeň 1-6)
• Otáčky je možné stupňovito regulovať regulátorom
otáčok (6).
Dvojchodový pohon (Fig.7)
Miešačka je vybavená dvomi rýchlosťami otáčok (cho-
dy). Ak by sa spínač voľby stupňa nedal zaaretovať,
trochu otočte miešacou tyčinkou.
• Pre voľbu chodu otočte spínač o 180 stupňov
1. Chod: 0 min
–1
- 450 min
–1
2. Chod: 0 min
-1
- 790 min
-1
Spínač otáčajte výhradne k-udovom stavu
Obmedzte tvorbu hluku a vibráciu na minimum!
• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj skontrolovať.
• Prístroj vypnite, pokiaľ ho nepoužívate.
• Používajte rukavice.
7. Vybalenie
• Otvorte balenie a opatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Skontrolujte výrobok a diely príslušenstva, či ne-
došlo k škodám pri preprave. V prípade reklamácií
ihneď informujte dodávateľa. Neskoršie reklamácie
nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby výrobku.
m VÝSTRAHA!
Výrobok a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hra" s plastovými vreckami, fó-
liami a malými dielmi! Hrozí nebezpečenstvo pre-
hltnutia a zadusenia!
8. Zostavenie prístroja (Fig. 2-4)
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontova"!
8.1 Upevnenie miešacej metly
Nebezpečie poranenia! Noste ochranné rukavice.
• Vkladacie otvory pre metly (9/10) rovnako ako sa-
motné metly (2/3) sú označené písmenami
R a L
• Teraz stlačte zospoda puzdro (11/12) a strčte mieša-
cie metly (2/3) do odpovedajúco označených vkla-
dacích otvarov (9/10)
www.scheppach.com
98
|
SK
Poverte zákaznícky servis alebo autorizovaného od-
borníka. To isté platí aj pre diely príslušenstva.
Prípojky a opravy
Prípojky a opravy elektrického vybavenia smie vykoná-
vať iba kvalikovaný elektrikár.
11.1 Objednávanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviesť
nasledovné údaje:
• Označenie modelu
• Číslo výrobku
• Údaje typového štítka
Náhradné diely/príslušenstvo
uhlíkové kefy - č. artikla.: 5907802001
miešacia tyč - č. artikla: 5907802701
11.2 Servisné informácie
Je potrebné dbať na to, že pri tomto výrobku podlieha-
jú nasledujúce diely použitiu primeranému alebo pri-
rodzenému opotrebovaniu, resp. nasledujúce diely sú
potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: miešacia tyč, uhlí-
kové kefy
* nie nevyhnutne obsiahnuté v rozsahu dodávky!
Náhradné diely a príslušenstvo získate v našom ser-
visnom centre. Za týmto účelom naskenujte QR kód na
titulnej strane.
12. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN.
Sie"ová prípojka na strane zákazníka, ako aj pre-
dlžovacie vedenie musia zodpoveda" týmto pred-
pisom.
• Výrobok spĺňa požiadavky smernice EN 61000-3-11
a podlieha zvláštnym podmienkam pre pripojenie.
To znamená, že nie je prípustné používanie na ĺu-
bovoľných prípojných bodoch.
• Prístroj môže pri nepriaznivých sieťových podmien-
kach viesť krechodným výkyvom napätia.
• Výrobok je určený výhradne len pre používanie na
takých prípojných bodoch, ktoré
a) neprekračujú maximálnu prípustnú sieťovú impe-
danciu „Z“ (Zmax. = 0,355 Ω), alebo
Práca s miešačom na farbu a maltu
Pri výmene miešacieho nástroja musí byť kábel od-
pojený zo siete.
Pri vnáraní do miešaného materiálu, resp. vyberaní z
miešaného materiálu pracovať s redukovaným poč-
tom otáčok. Po úplnom vnorení miešača zvýšte počet
otáčok až na maximum, čím je zaručené dostatočné
chladenie motora. Počas miešania je potrebné viesť
prístroj celou nádobou na miešanie.
Miešajte tak dlho, až kým sa celý miešaný materiál dô-
kladne prepracuje. Po ukončení miešania je potrebné
vyčistiť miešač.
10. Údržba a ošetrovanie
m Varovanie! Pred každým nastavením, údržbou ale-
bo opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
• Ochranné zariadenia, vzduchové štrbiny a teleso
motora udržiavajte podľa možností bez prachu a ne-
čistôt. Prístroj vydrhnite čistou handričkou alebo vy-
fúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistiť bezprostredne po kaž-
dom použití.
• Stroj pravidelne čistite vlhkou handričkou a malým
množstvom mazľavého mydla. Nepoužívajte čistia-
ce prostriedky ani rozpúšťadlá, mohli by poškodiť
plastové diely prístroja. Dbajte na to, aby sa do vnút-
ra stroja nedostala žiadna voda.
• Raz za mesiac naolejujte otočné diely na predĺženie
životnosti nástroja. Motor neolejujte.
Uhlíkové kefy
Pri nadmernom iskrení zabezpečte, aby elektrikár
skontroloval uhlíkové kefy. Pozor! Uhlíkové kefy smie
vymieňať len elektrikár.
11. Oprava a objednávanie náhradných
dielov
Po oprave alebo údržbe sa uistite, že sú namontova-
né všetky bezpečnostné diely a v bezchybnom stave.
Diely, ktoré môžu spôsobovať nebezpečenstvá, ucho-
vávajte mimo dosahu iných osôb a detí.
Pozor: Podľa zákona o zodpovednosti za chyby vý-
robkov neručíme za chyby, ktoré boli spôsobené ne-
odbornými opravami alebo nepoužívaním originálnych
náhradných dielov.
www.scheppach.com
SK
|
99
13. Skladovanie
Prístroj a jeho príslušenstvo skladujte na tmavom, su-
chom a nezamŕzajúcom mieste neprístupnom pre de-
ti. Optimálna skladovacia teplota sa nachádza medzi
5 a 30 ˚C.
Elektrický prístroj skladujte v originálnom obale.
Elektrický prístroj zakryte, aby ste ho chránili pred pra-
chom alebo vlhkosťou.
Návod na obsluhu skladujte pri elektrickom prístroji.
14. Likvidácia a recyklácia
Upozornenia k baleniu
Baliace materiály sa dajú recyklo-
vať. Prosím, likvidujte balenia
ekologicky.
Upozornenia k elektrickým a elektronickým zaria-
deniam (ElektroG)
Elektrické a elektronické staré zariadenia
nepatria do domového odpadu, ale musia
sa zbiera", resp. likvidova" oddelene!
• Staré batérie alebo akumulátory, ktoré nie sú pevne
zabudované v starom prístroji, sa musia vybrať bez
porušenia! Ich likvidácia je regulovaná zákonom o
batériách.
• Vlastníci alebo používatelia elektrických a elektro-
nických zariadení sú zo zákona povinní ich po po-
užití vrátiť.
• Koncový užívateľ je zodpovedný za vymazanie svo-
jich osobných údajov na starom zariadení, ktoré má
byť zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolies-
kach znamená, že staré elektrické a elektronické za-
riadenia sa nesmú likvidovať s domovým odpadom.
• Elektrické a elektronické zariadenia je možné bez-
platne odovzdať na týchto miestach:
- Verejná likvidácia alebo zberné miesta (napr.
obecné stavebné dvory).
- Predajné miesta elektronických zariadení (staci-
onárne a online), ak sú predajcovia povinní ich
prevziať späť alebo ich dobrovoľne ponúknuť.
- Až tri staré elektrické zariadenia jedného typu s
maximálnou dĺžkou hrany 25 centimetrov môže-
te bezplatne odovzdať bez toho, aby ste si naj-
prv zakúpili nové zariadenie od výrobcu, alebo
ich odovzdajte na inom autorizovanom zbernom
mieste vo vašom okolí.
b) majú hodnotu zaťažiteľnosti siete permanentným
prúdom minimálne 100 Afázu.
• Ako prevádzkovateľ musíte zabezpečiť, v prípade
potreby po konzultácii s vašim dodávateľom elek-
trickej energie, aby váš prípojný bod, na ktorom
chcete používať tento výrobok, spĺňal jeden z oboch
uvedených požiadaviek a) alebo b
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú ži-
votunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo toto pripojené k elek-
trickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN. Používajte iba prípojné
vedenia s označením H 07 RN.
Vytlačenie označenia typu na prípojnom kábli je predpis.
Druh pripojenia X
Ak je sieťový prívod tohto prístroja poškodený, musí
sa vymeniť za špeciálne prípojné vedenie, ktoré je k
dispozícii u výrobcu alebo v jeho zákazníckom servise.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazo-
vať priemer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať
iba vyučený elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.
www.scheppach.com
100
|
SK
15. Odstra3ovanie porúch
Problém Možná príčina Odstránenie
Nebeží motor
Výpadok prúdu Kontrola istenia
Prívodný kábel je poškodený
Výmena kábla resp. jeho kontrola (servis)
Poškodený kábel vyraďte z prevádzky
Motor alebo spínač sú poškodené
Tento problém môže riešiť iba výrobca
alebo servisné stredisko.
Neobvyklé vibrácie
Poškodenie metly Výmena metly
Poškodenie spínacej hlavy Obráťte sa na odborný servis.
Miesenie zlého materiálu
Použili ste materiál, ktorý nie je určený pre
miešačku. Dodržiavajte pokyny výrobcu.
Motor beží, ale blokuje sa
pri najmenšom zaťažení
alebo automaticky sa
vypína.
Príliš dlhý a tenký predlžovací kábel
Predlžovací kábel najmenej 1,5 qmm prieč-
ny prierez drôtov pri max. dĺžke 25 m.
Spojovacia zásuvka je príliš ďaleko
od hlavného prípoja a malý prierez
kábla
Pri dlhšom predĺžení je priečny prierez
najmenej 2,5 qmm.
- Viac doplňujúcich podmienok spätného odberu
výrobcov a distribútorov sa dozviete v príslušnom
zákazníckom servise.
• V prípade dodania nového elektrického zariadenia
výrobcom do domácnosti môže výrobca na požia-
danie koncového užívateľa zabezpečiť bezplatný
odvoz starého elektrického zariadenia. Za týmto
účelom kontaktujte zákaznícky servis výrobcu.
• Tieto vyhlásenia sa vzťahujú iba na zariadenia in-
štalované a predávané v krajinách Európskej únie
a podliehajúce európskej smernici 2012/19/EÚ. V
krajinách mimo Európskej únie môžu na likvidáciu
elektrických a elektronických zariadení platiť odliš-
né predpisy.
www.scheppach.com
HU
|
101
A terméken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a gyelmet a lehetséges kockázatokra. A bizton-
sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések
nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-
déseket.
Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és
mindig tartsa be azokat!
Viseljen védőszemüveget!
Viseljen hallásvédőt!
Porképződésnél viseljen légzőmaszkot!
Védelmi osztály II
A termék megfelel a hatályos európai irányelveknek.
A termék megfelel a vonatkozó szerbiai irányelveknek.
www.scheppach.com
102
|
HU
Tartalomjegyzék: Oldal:
1. Bevezetés .......................................................................................................... 103
2. A termék leírása (1. ábra) .................................................................................. 103
3. Szállított elemek ................................................................................................ 103
4. Rendeltetésszerű használat .............................................................................. 103
5. Általános biztonsági utasítások ......................................................................... 104
6. Műszaki adatok .................................................................................................. 106
7. Kicsomagolás .................................................................................................... 107
8. Összeállítás (2-4 ábra) ...................................................................................... 107
9. Üzembe helyezés .............................................................................................. 107
10. Karbantartás és ápolás ..................................................................................... 108
11. Javítás és pótalkatrészek rendelése ................................................................. 108
12. Elektromos csatlakoztatás ................................................................................ 109
13. Tárolás ............................................................................................................... 109
14. Megsemmisítés és újrahasznosítás .................................................................. 109
15. Hibaelhárítás ...................................................................................................... 110
16. Megfelelőségi nyilatkozat .................................................................................. 266
www.scheppach.com
HU
|
103
A jelen üzemelési utasításokba foglalt biztonsági elő-
írások és a helyi országos különleges előírások ki-
egészítéseként be kell tartani az általánosan elismert
műszaki előírásokat a szerszámgépek üzemelésekor.
Az útmutató, valamint a biztonsági előírások gyelmen
kívül hagyásából származó balesetekért és károkért
nem vállalunk felelősséget.
2. A termék leírása (1. ábra)
1. Keverőgép
2. Habarcskeverő – R (jobb)
3. Habarcskeverő – L (bal)
4. BE-KI-kapcsoló
5. Bekapcsolás-zár
6. Fordulatszám szabályozó
7. 2 sebesség kapcsoló
8. Fogantyú
9. Befogó jobb
10. Befogó bal
11. Hüvely jobb
12. Hüvely bal
3. Szállított elemek
Tétel Darabszám Megnevezés
2 /3 2 db Habarcskeverő
1 1 db Keverőgép
2 db Pótszénkefe
1 db Kezelési útmutató
4. RendeltetésszerC használat
A gép folyékony és por formájú alapanyagok, például
festékek, habarcsok, ragasztók, vakolatok és hasonlók
keverésére szolgál. Megfelelő keverési hatékonyságú,
a mindenkori anyagkonzisztenciához és kevert
mennyiséghez illő keverőt használjon.
Csak a rendeltetésének megfelelően használja
a terméket. Minden ettől eltérő használat nem
rendeltetésszerűnek minősül. Az ebből fakadó
minden kárért és sérülésért nem a gyártó, hanem a
felhasználó/kezelő viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági
utasítások betartása, valamint a kezelési útmutatóban
foglalt szerelési és üzemeltetési utasítások betartása
is.
1. Bevezetés
Gyártó:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Tisztelt vásárló!
Sok örömet és sikert kívánunk Önnek, amikor az új ké-
szülékét használja.
Kedves vásárló!
A hatályban lévő termékfelelősségi törvény értelmé-
ben a berendezés gyártója nem vonható felelősségre
a berendezésen vagy vele kapcsolatban keletkező ká-
rokért a következő esetekben:
• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen ja-
vítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerűtlen használat,
• az elektromos rendszer kiesése az elektromos elő-
írások, illetve a VDE 0100, DIN 57113 / VDE 0113
szabályozások be nem tartása miatt.
Javaslatok:
Mielőtt a berendezést összeszerelné, és üzembe he-
lyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is-
merkedésének megkönnyítése és a használati lehető-
ségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tar-
talmaz a készülék biztonságos, szakszerű és gaz-
daságos használatával kapcsolatosan, a veszélyek
elkerülésére, a javítási költségek megspórolására, a
kiesési idő csökkentésére, és a készülék megbízható-
ságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasítá-
sokon kívül mindenképpen be kell tartani a nemzeti
érvényben lévő szabályozásokat a készülék üzemelé-
sével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta,
műanyag mappába, hogy megóvja a szennyeződéstől
és a nedvességtől, és tárolja a készülék közelében. A
munka elkezdése előtt minden gépkezelőnek el kell
olvasnia az utasításokat és gondosan be kell tartania
őket. Csak olyan személyek használhatják a készü-
léket, akiket kiképeztek a gép használatáról, és a le-
hetséges veszélyekről, illetve kockázatokról. Be kell
tartani az előírt minimális kort.
www.scheppach.com
104
|
HU
c) Az elektromos szerszám használata során
tartsa távol a gyermekeket és más személye-
ket. A gyelem elterelése miatt elveszítheti ural-
mát az elektromos szerszám felett.
2. Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója
illeszkedjen a csatlakozóaljzatba. A csatlako-
zódugót semmilyen módon nem szabad módo-
sítani. A védföldeléssel ellátott elektromos
szerszámokkal együtt ne használjon adapte-
res csatlakozót. A változatlan csatlakozódugók
és a hozzájuk illő csatlakozóaljzatok csökkentik az
áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például
csövekkel, fCtésekkel, tCzhelyekkel és hC-
tszekrényekkel való érintkezését. Megnő az
áramütés kockázata, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa távol es-
tl és nedvességtl. Az elektromos készülékbe
hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel-
tetésétl eltér módon, például az elektromos
szerszám szállításához, felakasztásához vagy
a csatlakozóaljzatból való kihúzásához. Tartsa
távol a csatlakozó vezetéket htl, olajtól, éles
élektl és a mozgó alkatrészeitl. A sérült vagy
összegubancolódott csatlakozó vezeték növeli az
áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos
szerszámmal, akkor csak olyan hosszabbí-
tó vezetékeket alkalmazzon, amelyek kültéri
használatra is alkalmasak. A kültéri használatra
alkalmas hosszabbító vezeték használata csök-
kenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben
használja az elektromos szerszámot, akkor
használjon hibaáram-védkapcsolót. A hibaá-
ram-védőkapcsoló használata csökkenti az ára-
mütés kockázatát.
3. Személyek biztonsága
a) Legyen ¿gyelmes, ügyeljen arra, amit csinál,
és az elektromos szerszám használata során
józan ésszel cselekedjen. Ne használja az
elektromos szerszámot, ha fáradt, vagy ha
drogok, alkohol vagy gyógyszerek hatása alatt
áll. Az elektromos szerszám használata során egy
pillanatnyi gyelmetlenség is súlyos sérüléseket
okozhat.
A terméket használó és karbantartó személyeknek
ismerniük kell a terméket, és tájékozottnak kell lenniük
a lehetséges veszélyekről.
Ha a terméken módosítást végez, az ebből eredő
károkért a gyártó nem vállal felelősséget.
A terméket kizárólag a gyártó eredeti alkatrészeivel és
eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és
karbantartási előírásait, valamint a műszaki adatokban
meghatározott méreteket.
Kérjük, vegye gyelembe, hogy termékeinket
rendeltetésük szerint nem kisipari, kéziipari vagy ipari
használatra tervezték. A termékre semmilyen garanciát
nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint
ezekkel egyenértékű tevékenységekhez használja.
5. Általános biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános
biztonsági utasítások
m FIGYELMEZTETÉS!
Olvassa el az összes biztonsági utasítást, egyéb
utasítást, ábrát és mCszaki adatot, melyet az elekt-
romos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása
áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót rizze
meg késbbi használat céljából.
A biztonsági utasításokban használt „elektromos szer-
szám” fogalom a hálózatról üzemeltetett elektromos
szerszámokra (hálózati vezetékkel) és az akkumulá-
torról üzemeltetett elektromos szerszámokra (hálózati
vezeték nélkül) vonatkozik.
1. A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és
megfelel megvilágításáról. A rendetlenség, il-
letve a megvilágítatlan munkaterületek balesetek-
hez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal
olyan robbanásveszélyes környezetben, ahol
éghet folyadékok, gázok vagy porok találha-
tók. Az elektromos szerszámok szikráznak, és a
szikrák meggyújthatják a port és a gőzöket.
www.scheppach.com
HU
|
105
b) Ne használjon olyan elektromos szerszámot,
amelynek hibás a kapcsolója. Az az elektromos
szerszám, amelyet nem lehet be- vagy kikapcsol-
ni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzat-
ból, és/vagy vegye ki a kivehet akkumulátort,
mieltt beállításokat végez a készüléken, cse-
rélhet szerszámokat cserél ki vagy félreteszi
az elektromos szerszámot. Ezen elővigyázatos-
sági intézkedések megakadályozzák az elektro-
mos szerszám akaratlan elindulását.
d) Tartsa gyermekektl távol a nem használt
elektromos szerszámokat. Ne hagyja, hogy az
elektromos szerszámot olyan személyek hasz-
nálják, akik nem ismerik azt vagy nem olvasták
el a jelen utasításokat. Az elektromos szerszá-
mok veszélyesek, ha tapasztalatlan személyek
használják őket.
e) Gondosan ápolja az elektromos szerszámokat
és a tartozékokat. Ellenrizze, hogy a mozgó
alkatrészek kifogástalanul mCködnek-e, nem
szorulnak, nincsenek-e törött vagy sérült al-
katrészek, amelyek negatív hatással lenné-
nek az elektromos szerszám mCködésére. Az
elektromos szerszám használata eltt javít-
tassa meg a sérült alkatrészeket. Sok balesetet
a rosszul karbantartott elektromos szerszámok
okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat.
A gondosan ápolt, éles vágóélekkel rendelkező
vágószerszámok kevésbé szorulnak be, és köny-
nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat,
cserélhet szerszámokat stb. a jelen utasítá-
soknak megfelelen használja. Közben vegye
¿gyelembe a munkafeltételeket és a végrehaj-
tandó feladatot is. Az elektromos szerszámok-
nak a tervezett alkalmazásoktól eltérő használata
veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig
száraz, tiszta, valamint olajtól és zsírtól men-
tes állapotban kell tartani. A csúszós fogantyú
és fogantyúfelületek nem teszik lehetővé az elekt-
romos szerszám biztonságos üzemeltetését és
afölötti uralmának megőrzését előre nem látható
helyzetekben.
b) Viseljen személyi védfelszerelést, és mindig
használjon védszemüveget. Az elektromos
szerszám típusától és használatától függően al-
kalmazott személyi védőfelszerelések, például
pormaszk, csúszásmentes munkavédelmi cipő,
munkavédelmi sisak vagy hallásvédő viselése
csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A
szerszám áramellátásra és/vagy akkumulátor-
ra való csatlakoztatása, felvétele vagy szállí-
tása eltt gyzdjön meg arról, hogy ki van-e
kapcsolva az elektromos szerszám. Ha az
elektromos szerszám szállítása közben a kapcso-
lón tartja az ujját, vagy a készüléket bekapcsolva
csatlakoztatja az áramellátásra, akkor balesetek
történhetnek.
d) Az elektromos szerszám bekapcsolása eltt
távolítsa el a beállító szerszámokat vagy a
csavarkulcsokat. Az elektromos szerszám forgó
részében maradt szerszám vagy kulcs sérülése-
ket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabi-
lan a lábán, és mindig rizze meg egyensúlyát.
Így váratlan helyzetekben is jobban irányíthatja az
elektromos szerszámot.
f) Megfelel ruházatot viseljen. Ne viseljen túl b
ruházatot vagy ékszereket. Haját és ruházatát
tartsa távol a maguktól mozgó alkatrészektl.
A mozgó alkatrészek elkaphatják a laza ruházatot,
az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyCjt beren-
dezések felszerelése, azokat csatlakoztatni és
megfelelen használni kell. Por elszívásának
alkalmazásával csökkenthetők a por által okozott
veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szeg-
je meg az elektromos szerszámra vonatkozó
biztonsági elírásokat még abban az esetben
sem, ha az elektromos szerszámot többszöri
használat után ismerni véli. A másodperc törtré-
sze alatt bekövetkező súlyos sérülések lehetnek a
következményei annak, ha a szerszámot gondat-
lanul kezeli.
4. Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A
munkájához mindig az arra megfelel elektro-
mos szerszámot használja. A megfelelő elekt-
romos szerszámmal jobban és biztonságosabban
dolgozhat a megadott teljesítménytartományban.
www.scheppach.com
106
|
HU
i) A keverési folyamat közben kezeivel ne nyúl-
jon a kevertartályba, illetve ne vezessen be
más tárgyakat a kevertartályba. A keverőrúd-
dal való érintkezés súlyos sérüléseket okozhat.
j) Csak a kevertartályban indítsa el és állítsa le
az elektromos szerszámot. A keverőrúd irányít-
hatatlan módon elsodródhat vagy meghajolhat
Maradék kockázat
Akkor is ha elírás szerint kezeli az elektromos
szerszámot, mégis maradnak fennmaradó rizikók.
Ennek az elektromos szerszámnak az építésmód-
jával és kivitelézésével kapcsolatban a következ
veszélyek léphetnek fel:
• Tüdőkárok, ha nem visel megfelelő porvédőmasz-
kot.
• Hallás károsodás, ha nem visel megfelelő zajcsök-
kentő fülvédőt.
• Egészségi károk, amelyek a kéz-kar-rezgésekből
adódnak, ha a készülék hosszabb ideig használva
lesz, vagy ha nem lesz szabályszerűen vezetve és
karbantartva.
6. MCszaki adatok
Hálózati feszültség 230 V~, 50 Hz
Teljesítményfelvéte 1800 W
Üresjáratú-fordulatszám 0-450 min
-1
/ 0-790 min
-1
Védőosztály II
Szerszámbefogó Φ 14mm
Tömeg 7,2 kg
Technikai változtatások jogát a gyártó fenntartja!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN 62841 szerint let-
tek mérve.
Hangnyomásmérték L
pA
98 dB
Bizonytalanság K
pA
3 dB
Hangteljesítménymérték L
WA
101 dB
Bizonytalanság K
WA
3 dB
Hordjon egy zajcsökkent fülvédt.
A zaj befolyása hallásvesztességhez vezethet.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak erede-
ti pótalkatrészek használatával javíttassa meg
elektromos szerszámát. Ezáltal biztosítható az
elektromos szerszám biztonságának megőrzése.
m FIGYELEM!
Ez az elektromos szerszám üzem közben elektro-
mágneses mezőt hoz létre. Ez a mező bizonyos kö-
rülmények között negatív hatással lehet az aktív vagy
passzív orvosi implantátumokra. A súlyos és halálos
sérülések kockázatának elkerülése érdekében java-
soljuk, hogy az orvosi implantátummal rendelkező sze-
mélyek a gép használata előtt kérjék ki orvosuk és az
implantátum gyártójának tanácsát.
A kevergépre vonatkozó biztonsági utasítások
a) Két kézzel, az erre szolgáló fogantyúknál tart-
sa az elektromos szerszámot. Ha elveszti ural-
mát a készülék felett, az sérülésekhez vezethet.
b) Éghet anyagok keverésekor a veszélyes lég-
kör elkerülése érdekében gondoskodjon meg-
felel szellzésrl. A képződő gőzök belégzésé-
re vagy az elektromos szerszám által létrehozott
szikrák általi meggyújtására kerülhet sor.
c) Ne végezze élelmiszerek keverését. Az elektro-
mos szerszámait és azok betétszerszámait nem
élelmiszerek feldolgozásához tervezték.
d) A hálózati csatlakozóvezetéket tartsa távol a
munkaterülettl. A hálózati vezeték beakadhat a
keverőrúdnál.
e) Gondoskodjon a kevertartály stabil és biz-
tonságos állásáról. A nem megfelelően biztosí-
tott tartály váratlan mozgására kerülhet sor.
f) Ügyeljen arra, hogy semmilyen folyadék ne
fröccsenjen az elektromos szerszám házára.
Az elektromos szerszámba bejutó folyadék káro-
kat és áramütést okozhat.
g) Kövesse a keverni kívánt anyagra vonatkozó
utasításokat és biztonsági utasításokat. A ke-
verni kívánt anyag egészségkárosító hatású lehet.
h) Ha az elektromos szerszám beesik a keverni
kívánt anyagba, akkor azonnal húzza ki a há-
lózati csatlakozót, és képzett szakszemélyzet-
tel ellenriztesse az elektromos szerszámot.
Ha belenyúl a tartályba, amikor még benne van
a csatlakozóaljzatra csatlakoztatott elektromos
szerszám, akkor áramütésre kerülhet sor.
www.scheppach.com
HU
|
107
m FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a mCanyag zacskókkal,
fóliákkal és apró részekkel játsszanak! Lenyelés
és fulladás veszélye áll fenn!
8. Összeállítás (2-4 ábra)
m Figyelem!
Mieltt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
8.1 A kever befogása
Balesetveszély! Viseljen védőkesztyűt.
• A (9/10) keverő szerkezetek befogói, valamint a
(2/3) befogó szerkezetek betűvel vannak megje-
lölve.
R és L
• Tolja a (11/12) hüvelyt lefelé és helyezze be a (2/3)
keverő szerkezetet a megfelelő jelölésű (9/10) be-
fogóba.
Ügyeljen arra, hogy mindkét keverő szerkezetnél az
(a) szeg a (b) horonyban üljön.
• Engedje el a hüvelyt. A keverő szerkezet rögzítődik.
m A szerszám meghúzásával ellenőrizze a keverő
szerkezetek szoros illeszkedését.
9. Üzembe helyezés
Győződjön meg a rákapcsolás előtt arról, hogy a tí-
pustáblán megadott adatok megegyeznek a hálózati
adatokkal.
Húzza mindig ki a hálózati csatlakozót, mielőtt beállí-
tásokat végezne el a készüléken.
Bekapcsolás / Kikapcsolás
Ne használjon olyan készüléket, amelynek a kap-
csolóját nem lehet be- kikapcsolni. A sérült kap-
csolót haladéktalanul javíttassa meg vagy cserél-
tesse ki arra alkalmas szakemberrel vagy a kijelölt
vevszolgálattal.
Bekapcsolás (5 ábra)
• Először a bekapcsolási zárat nyissa meg (5). Nyom-
ja meg a BE-KI gombot a fogantyú-kapcsolón (4).
Indítsa el a gépet a legalacsonyabb fordulatszá-
mon (1. fokozat).
Rezgésösszértékek (három irány vektorösszege) az
EN 62841 szerint lettek meghatározva.
Rezgésemisszióértékek a
h
= 2,90 m/s
2
Bizonytalanság K = 1,5 m/s
2
További információk az elektromos szerszámok-
hoz
Figyelmeztetés!
A megadott rezgésemisszióérték egy normált ellenőr-
zési folyamat szerint lett mérve és az elektromos szer-
szám használatának a fajtájától és módjától függően,
megváltozhat és kivételes esetekben lehet a megadott
érték felett.
A megadott rezgésemisszióértéket fel lehet használni
az elektromosszerszámok egymással való összeha-
sonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás be-
vezető felbecsülésére is fel lehet használni.
Csökkentse le a zajkibocsátást és a vibrálást egy
minimumra!
• Csak kifogástalan készülékeket használni.
• A készüléket rendszeresen karbantartani és meg-
tisztítani.
• Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
• Hagyja adott esetben leellenőrizni a készüléket.
• Kapcsolja ki a készüléket, ha nem használja.
• Hordjon kesztyűket.
7. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tarto-
zékok szállítási sérüléseket. Kifogások esetén azon-
nal értesítse a beszállítót. Utólagos reklamációkat
nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
• A használatba vétel előtt ismerkedjen meg a termék-
kel a kezelési útmutató alapján.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a ter-
mék típusát és gyártási évét.
www.scheppach.com
108
|
HU
• Rendszeresen tisztítsa meg a készüléket egy ned-
ves ruhával és egy kis kenőszappannal. Ne használ-
jon tisztító- vagy oldószereket, mivel ezek kikezdhe-
tik a készülék műanyag alkatrészeit. Ügyeljen arra,
hogy ne juthasson víz a készülék belsejébe.
• A szerszám élettartamának meghosszabbítása ér-
dekében havonta olajozza a forgó alkatrészeket. Ne
olajozza meg a motort.
Szénkefék
Túlzott szikraképződés esetén villamossági szakem-
berrel ellenőriztesse a szénkeféket. Figyelem! A szén-
keféket csak villamossági szakember cserélheti ki.
11. Javítás és pótalkatrészek rendelése
Javítás vagy karbantartás után bizonyosodjon meg
róla, hogy minden biztonságtechnikai alkatrészt fel-
helyezett, és azok kifogástalan állapotban vannak. A
sérülésveszélyes alkatrészeket tartsa más személyek
és gyerekek számára nem hozzáférhető helyen.
Figyelem: A termékfelelősségről szóló törvény szerint
nem felelünk azokért a károkért, amelyek szakszerűt-
len javítás vagy nem eredeti pótalkatrészek használata
miatt keletkeznek.
Bízzon meg egy vevőszolgálatot vagy egy arra feljo-
gosított szakembert. Ez vonatkozik a tartozékokra is.
Csatlakoztatások és javítások
A csatlakoztatásokat és az elektromos felszerelésen
végzett javításokat csak villanyszerelő hajthatja végre.
11.1 Pótalkatrész rendelése
Pótalkatrész rendelése esetén a következő adatokat
kell megadni:
• Típusmegnevezés
• Cikkszám
• A típustáblája adatai
Pótalkatrészek / Tartozékok
szénkefék - cikkszám: 5907802001
keverőszár - cikkszám: 5907802701
11.2 Szervizinformációk
Vegye gyelembe, hogy ennél a terméknél a követke-
ző alkatrészek használati vagy természetes kopásnak
kitett elemek, illetve a következő alkatrészekre hasz-
nálati anyagokként van szükség.
Kopóalkatrészek*: keverőszár, szénkefék
* nem feltétlenül tartoznak a szállított elemek közé!
Kikapcsolás
• Engedje el a BE-KI gombot a fogantyú-kapcsolón
(4).
Ezzel a készülékkel a folyamatos mCködés nem
lehetséges.
Fordulatszám szabályozás (6 ábra)
Ennél a kivitelnél a motor fordulatszáma és azzal
együtt a keverési teljesítmény szabályozható (foko-
zat 1 – 6).
• A fordulatszámot a fordulatszám-szabályozóval (6)
állíthatja be.
2-sebességes hajtómCvel (7 ábra)
A gép 2-sebességes hajtóművel rendelkezik. Ha a fo-
kozatkapcsolót nem lehet rögzíteni, fordítsa el kissé
a keverőszárat.
• A sebességfokozat kiválasztásához fordítsa el a
kapcsolót (7) 180°-al.
1. sebesség: 0 min
–1
-től 450 min
–1
-ig
2. sebesség: 0 min
-1
-től 790 min
-1
-ig
A kapcsolót csak a gép álló helyzetében mCköd-
tesse.
Munkavégzés a festék- és habarcskevervel
A keverő cseréjekor a hálózati dugót ki kell húzni.
A keverendő anyagba való bemerítéskor, illetve onnan
kivételkor csökkentse a fordulatszámot. A teljes bemerí-
tés után a fordulatszámot növelje a maximumra, hogy a
motor hűtése ideális lehessen. A keverési folyamat alatt
a gépet ide-oda mozgassa az edényben. A keverést
addig folytassa, míg a keverendő anyagot teljesen át
nem dolgozta. Használat után a keverőt tisztítsa meg.
10. Karbantartás és ápolás
m Figyelmeztetés! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozót!
Általános karbantartási intézkedések
• A védőberendezéseket, levegőnyílásokat és a
motorházat tartsa portól és szennyeződéstől men-
tesen, amennyire csak lehetséges. A készüléket
törölje le tiszta ronggyal, vagy fúvassa ki alacsony
nyomású sűrített levegővel.
• Azt javasoljuk, hogy a készüléket minden használat
után tisztítsa meg.
www.scheppach.com
HU
|
109
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a veze-
téken fel kell tüntetni.
X csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke,
akkor különleges csatlakozóvezetékre kell lecserélni,
amely a gyártótól vagy annak ügyfélszolgálatától sze-
rezhető be.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javí-
tását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
13. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen-
tes helyen, gyermekektől elzárva tárolja. Az optimális
tárolási hőmérséklet 5 és 30˚C között van.
Az elektromos szerszámot az eredeti csomagolásá-
ban őrizze.
Takarja le az elektromos szerszámot, ezzel védve por-
tól és nedvességtől.
A kezelési útmutatót az elektromos szerszámmal
együtt őrizze meg.
14. Megsemmisítés és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-
síthatók. Kérjük, ártalmatlanítsa a
csomagolásokat környezetbarát
módon.
Pótalkatrészeket és tartozékokat szervizközpontunktól
vásárolhat. Ehhez szkennelje be a címlapon található
QR-kódot.
12. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és
DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, va-
lamint az általa használt hosszabbító vezeték is
feleljen meg ezeknek az elírásoknak.
• A termék teljesítí az EN 61000-3-11 követelményeit
és a különcsatlakozási feltételek alá esik. Ez any-
nyit jelent, hogy nem engedélyezett egy szabadon
választható csatlakozási ponton történő használat.
• Kedvezőtlen hálózati viszonyoknál a készülék átme-
netileg feszültségi ingadozásokhoz vezethet.
• A termék kizárólagossan olyan csatlakozási ponto-
kon levő használatra van előrelátva, amelyek
a) nem lépik túl a maximálisan engedélyezett „Z“
(Zmax. = 0,355 Ω) hálózati impedanciát, vagy
b) amelyeknek fázisokként legalább 100 A-os háló-
zati tartós áram terhelhetőségük van.
• Önnek mint használónak biztosítani kell, ha szüksé-
ges akkor az energia ellátási válallattal való megbe-
szélés után, hogy az Ön csatlakozási pontja, ame-
lyen üzemeltetni akarja a terméket, a megnevezett
a) vagy b) követelményt teljesíti.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóveze-
tékeket, mivel használatuk a szigetelés sérülése miatt
életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az
elektromos csatlakozóvezetékek. Ügyeljen arra, hogy
ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
www.scheppach.com
110
|
HU
Megjegyzések az elektromos és elektronikai be-
rendezések ártalmatlanításáról (törvényi rendel-
kezések)
A leselejtezett elektromos és elektronikai
berendezések nem minsülnek kommuná-
lis hulladéknak, hanem szelektíven gyCj-
tendk, illetve le kell adni ket ártalmatlaní-
tásra!
• A leselejtezett akkumulátorokat és elemeket, me-
lyek nincsenek rögzített módon telepítve a készülék-
be, leadás előtt roncsolásmentesen el kell távolítani!
Ezek ártalmatlanítását az akkumulátorok hulladék-
kezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulaj-
donosát, illetve használóját törvény kötelezi a be-
rendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget
adatainak törléséért az ártalmatlanítandó készülék-
ről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-
zett elektromos és elektronikai berendezések nem
minősülnek kommunális hulladéknak, és külön kell
őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berende-
zéseket az alábbi átvevőhelyeken lehet díjmentesen
leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek
(kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának hely-
színe (telephellyel rendelkező vagy online forgal-
mazó), amennyiben a kereskedő kötelezhető a
visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25
cm-t élhosszúságot meg nem haladó leselejtezett
berendezést anélkül lehet térítésmentesen vissza-
vinni a gyártónak, hogy előtte új készüléket vásá-
rolt volna nála, illetve ugyanígy leadhatja őket az
Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő
visszavételi rendelkezéseiről az adott szolgáltató
ügyfélszolgálatán tájékozódhat.
• Ha magánháztartásába kiszállítással rendelt új
elektronikai berendezést a gyártótól, akkor végfel-
használóként a gyártótól kérheti a régi berendezés
díjtalan elszállítását. Ennek érdekében vegye fel a
kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre
vonatkoznak, melyeket az Európai Unióban telepí-
tettek és értékesítettek, és így a 2012/19/EU euró-
pai irányelv hatálya alá tartoznak. Az Európai Unión
kívüli országban a fentiektől eltérő rendelkezések
vonatkozhatnak a leselejtezett elektromos és elekt-
ronikai berendezések ártalmatlanítására.
15. Hibaelhárítás
Keletkezett zavar Lehetséges ok Megszüntetés
A motor nem indul
Nincs hálózati feszültség (áramkimaradás)
i Biztosíték
Meghibásodott a csatlakozókábel
Kábel cseréje ill. a kábel megvizs-gáltatá-
sa (villamossági szakember)
hibás kábeleket ne használjunk tovább
Motor vagy kapcsoló meghibásodott
A probléma megszűntetése érdekében
forduljon a gyártóhoz vagy az általa meg-
nevezett céghez
Szokatlan rezgések
Hibás a keverő Cserélje ki a keverőt
Hibás a tokmány
A probléma megszűntetése érdekében
forduljon a gyártóhoz vagy az általa meg-
nevezett céghez
Nem a géphez való a kevert anyag
Hibás a feldolgozás. Vegye gyelembe az
anyag gyári feldolgozási utasításait.
A készülék beindul, de
már csekély terhelésnél
leáll, és esetleg magától
kikapcsolódik.
A csatlakozó vezeték túl hosszú vagy túl
kis keresztmetszetű.
Csatlakozóvezeték legalább 1,5 mm²,
maximum 25 m hosszú.
Dugaszoló aljzat a főcsatlakozótól túl
messze van és a csatlakozóvezeték
keresztmetszete túl kicsi.
Hosszabb vezeték esetén a kábelkereszt-
metszet legalább 2,5 mm².
www.scheppach.com
PL
|
111
Obja;nienie symboli na produkcie
Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bez-
pieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka
i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.
Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać
wskazówek dotyczących bezpieczeństwa!
Stosować okulary ochronne.
Nosić nauszniki ochronne.
W razie powstania pyłu należy nosić maskę przeciwpyłową.
Klasa ochronności II
Produkt jest zgodny z obowiązującymi europejskimi dyrektywami.
Produkt jest zgodny z obowiązującymi serbskimi dyrektywami.
www.scheppach.com
112
|
PL
Spis tre;ci: Strona:
1. Wprowadzenie ................................................................................................... 113
2. Opis produktu (rys. 1) ........................................................................................ 113
3. Zakres dostawy ................................................................................................. 113
4. Użytkowanie zgodne z przeznaczeniem ........................................................... 113
5. Ogólne wskazówki dotyczące bezpieczeństwa ................................................ 114
6. Dane techniczne ................................................................................................ 116
7. Rozpakowanie ................................................................................................... 117
8. Montaż (rys. 2-4) ................................................................................................ 117
9. Uruchamianie ..................................................................................................... 117
10. Konserwacja i pielęgnacja ................................................................................. 118
11. Naprawa & Zamawianie części zamiennych ..................................................... 118
12. Przyłącze elektryczne ....................................................................................... 119
13. Przechowywanie................................................................................................ 120
14. Utylizacja i recykling .......................................................................................... 120
15. Możliwe usterki .................................................................................................. 121
16. Deklaracja zgodności ........................................................................................ 267
www.scheppach.com
PL
|
113
Przy urządzeniu mogą pracować wyłącznie osoby, któ-
re zostały przeszkolone w zakresie użytkowania urzą-
dzenia i poinstruowane o związanych z tym zagroże-
niach. Przestrzegać ustawowego wieku minimalnego.
Oprócz wskazówek dotyczących bezpieczeństwa za-
wartych w niniejszej instrukcji obsługi i specjalnych
przepisów danego kraju należy przestrzegać ogólnie
uznanych zasad technicznych dotyczących eksploata-
cji maszyn o tej samej budowie.
Nie ponosimy odpowiedzialności za wypadki ani szko-
dy powstałe wskutek nieprzestrzegania niniejszej in-
strukcji oraz wskazówek dotyczących bezpieczeństwa.
2. Opis produktu (rys. 1)
1. Urządzenie mieszające
2. Mieszadło do zaprawy - R
3. Mieszadło do zaprawy - L
4. Przełącznik WŁ./WYŁ.
5. blokada włączania
6. Regulacja prędkości obrotowej
7. Przełącznik 2-biegowy
8. Rękojeść
9. Mocowanie - R
10. Mocowanie - L
11. Tuleja - R
12. Tuleja - L
3. Zakres dostawy
Poz. Liczba Oznaczenie
2 /3 2x Mieszadło do zaprawy
1 1x Urządzenie mieszające
2x Wymienne szczotki węglowe
1x Instrukcja obsługi
4. UGytkowanie zgodne z przeznacze-
niem
Maszyna jest przeznaczona do mieszania płynnych
i sypkich materiałów budowlanych, takich jak farby,
zaprawy, kleje, tynki i podobne substancje. W zależ-
ności od konsystencji materiału i mieszanej ilości nale-
ży zastosować odpowiednie mieszadło o odpowiednim
działaniu mieszającym.
1. Wprowadzenie
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Szanowny Kliencie,
Życzymy dużo satysfakcji i powodzenia podczas pracy
z nowym urządzeniem.
Wskazówka:
Zgodnie z obowiązującą ustawą o odpowiedzialności
cywilnej za produkt, producent nie odpowiada za szko-
dy powstałe przy tym urządzeniu lub przez to urządze-
nie w przypadku:
• nieprawidłowej obsługi,
• Nieprzestrzeganie instrukcji obsługi
• Naprawy wykonywane przez osoby trzecie, nieauto-
ryzowanych specjalistów
• Montaż i wymiana nieoryginalnych części zamien-
nych
• użytkowania niezgodnego z przeznaczeniem
• Awarie instalacji elektrycznej w przypadku nieprze-
strzegania przepisów elektrycznych oraz postano-
wień VDE 0100, DIN 57113 / VDE 0113
Przestrzegać:
Przed przystąpieniem do montażu i uruchomienia
przeczytać cały tekst instrukcji obsługi.
Instrukcja obsługi ma na celu ułatwienie zapoznania
się z urządzeniem i wykorzystania możliwości użytko-
wania go zgodnie z przeznaczeniem.
Instrukcja obsługi zawiera ważne wskazówki doty-
czące bezpiecznej, fachowej i ekonomicznej pracy z
niniejszym urządzeniem oraz sposobu unikania za-
grożeń, oszczędności kosztów napraw, redukcji cza-
sów przestoju i zwiększenia niezawodności i trwałości
urządzenia.
Dodatkowo oprócz zasad bezpieczeństwa zawartych
w niniejszej instrukcji obsługi należy przestrzegać
przepisów danego kraju obowiązujących dla eksplo-
atacji urządzenia.
Instrukcję obsługi przechowywać przy urządzeniu, w
torebce plastikowej chroniącej przed zanieczyszcze-
niem i wilgocią. Każda osoba obsługująca musi prze-
czytać ją przed przystąpieniem do pracy i dokładnie jej
przestrzegać.
www.scheppach.com
114
|
PL
Przechowywać na przyszło;ć wszystkie wskazów -
ki dotyczce bezpiecze1stwa i instrukcje.
Używany we wskazówkach dotyczących bezpieczeń-
stwa termin „narzędzie elektryczne” odnosi się do na-
rzędzi elektrycznych zasilanych z sieci (z przewodem
sieciowym) lub do narzędzi elektrycznych zasilanych
za pomocą akumulatora (bez przewodu sieciowego).
1. Bezpiecze1stwo w miejscu pracy
a) Utrzymywać obszar roboczy w czysto;ci i za -
pewnić dobre o;wietlenie. Nieporządek lub brak
oświetlenia obszaru roboczego może prowadzić
do wypadków.
b) Nie pracować z narzdziem elektrycznym w
otoczeniu zagroGonym wybuchem, w którym
znajduj si palne płyny, gazy lub pyły. Na-
rzędzia elektryczne wytwarzają iskry, które mogą
spowodować zapłon pyłu lub oparów.
c) Nie dopuszczać, aby dzieci i inne osoby zbliGa -
ły si do obszaru roboczego podczas uGywa -
nia narzdzia elektrycznego. W chwili nieuwa-
gi można łatwo stracić kontrolę nad narzędziem
elektrycznym.
2. Bezpiecze1stwo elektryczne
a) Wtyczka przyłczeniowa narzdzia elektrycz-
nego musi pasować do gniazda. Wtyczki nie
wolno w Gaden sposób mody¿kować. Nie
uGywać Gadnych przej;ciówek z uziemionymi
narzdziami elektrycznymi. Niemodykowane
wtyczki i odpowiednie gniazda zmniejszają ryzyko
porażenia prądem.
b) Unikać kontaktu ¿zycznego z uziemionymi po-
wierzchniami, takimi jak rury, grzejniki, piece i
lodówki. Ryzyko porażenia prądem zwiększa się,
jeśli ciało użytkownika jest uziemione.
c) Nie wystawiać narzdzi elektrycznych na
deszcz i wilgoć. Przedostanie się wody do urzą-
dzenia elektrycznego zwiększa ryzyko porażenia
prądem.
d) Nie wykorzystywać przewodu przyłczenio -
wego niezgodnie z przeznaczeniem w celu
przenoszenia, zawieszania narzdzia elek-
trycznego lub w celu wyjcia wtyczki z gniaz-
da. Przewód przyłczeniowy przechowywać
z dala od gorca, oleju, ostrych krawdzi lub
ruchomych cz;ci urzdze1. Uszkodzone lub
splątane przewody przełączeniowe zwiększają
ryzyko porażenia prądem.
Produktu wolno użytkować wyłącznie zgodnie z jego
przeznaczeniem. Każde użycie wykraczające poza
to jest niezgodne z przeznaczeniem. Za wynikające z
tego szkody i obrażenia wszelkiego rodzaju odpowiada
użytkownik/operator, a nie producent.
Do zgodnego z przeznaczeniem wykorzystywania
zalicza się również przestrzeganie wskazówek doty-
czących bezpieczeństwa, a także instrukcji montażu
i wskazówek dot. eksploatacji, zawartych w instrukcji
obsługi.
Osoby, które stosują i konserwują produkt muszą do-
brze znać jej działanie oraz zostać poinformowane o
ewentualnych zagrożeniach.
Samowolne modykacje produktu wykluczają odpo-
wiedzialność producenta za spowodowane tym szko-
dy.
Produktu wolno użytkować wyłącznie z oryginalnymi
częściami i oryginalnym wyposażeniem producenta.
Przestrzegać wskazówek producenta dotyczących
bezpieczeństwa, pracy i konserwacji oraz wymiarów
podanych w rozdziale Dane Techniczne.
Należy pamiętać, że zgodnie z przeznaczeniem na-
sze produkty nie zostały skonstruowane do użytku
komercyjnego, rzemieślniczego lub przemysłowego.
Nie ponosimy odpowiedzialności w przypadku, gdy
produkt jest stosowany w zakładach komercyjnych,
rzemieślniczych i przemysłowych oraz do podobnych
działalności.
5. Ogólne wskazówki dotyczce bez-
piecze1stwa
Ogólne wskazówki dotyczce bezpiecze1stwa dla
narzdzi elektrycznych
m OSTRZEFENIE!
NaleGy przeczytać wszystkie wskazówki dotycz-
ce bezpiecze1stwa i instrukcje oraz przestudio-
wać wszystkie ilustracje i parametry techniczne
dostarczone wraz z niniejszym narzdziem elek-
trycznym.
Nieprzestrzeganie poniższych wskazówek bezpie-
czeństwa i instrukcji może doprowadzić do porażenia
prądem, pożaru i/lub poważnych obrażeń.
www.scheppach.com
PL
|
115
g) JeGeli istnieje moGliwo;ć zamontowania urz-
dze1 odsysajcych i odpylajcych, naleGy je
podłczyć i prawidłowo uGywać. Zastosowanie
odsysania pyłu może zmniejszyć zagrożenia spo-
wodowane przez pył.
h) Przestrzegamy przed złudnym poczuciem
bezpiecze1stwa i ignorowaniem zasad bez-
piecze1stwa dla elektronarzdzi, równieG gdy
uGytkownik w wyniku wielokrotnego uGycia
jest zaznajomiony z obsług elektronarzdzia.
Brak czujności może w ułamku sekundy doprowa-
dzić do powstania ciężkich obrażeń.
4. Zastosowanie i obsługa narzdzia elektryczne-
go
a) Nie przeciGać narzdzia elektrycznego. UGy-
wać narzdzia elektrycznego przeznaczonego
do danej pracy. Odpowiednie narzędzie elek-
tryczne umożliwia lepszą i bezpieczniejszą pracę
w podanym zakresie mocy.
b) Nie uGywać narzdzia elektrycznego, którego
włcznik jest uszkodzony. Narzędzie elektrycz-
ne, którego nie da się już włączać lub wyłączać,
jest niebezpieczne i musi zostać naprawione.
c) Przed rozpoczciem ustawie1, wymian
osprztu lub odłoGeniem elektronarzdzia
naleGy wyjć wtyczk z gniazda i/lub usunć
wyjmowany akumulator. Ten środek ostrożności
zapobiega niezamierzonemu uruchomieniu na-
rzędzia elektrycznego.
d) NieuGywane narzdzia elektryczne przecho-
wywać poza zasigiem dzieci. Nie zezwalać na
uGywanie narzdzia elektrycznego osobom,
które nie s z nim obeznane lub nie przeczyta-
ły niniejszych instrukcji. Narzędzia elektryczne
stanowią zagrożenie, jeśli są używane przez nie-
doświadczone osoby.
e) NaleGy starannie dbać o narzdzia elektrycz-
ne i osprzt. Kontrolować, czy cz;ci rucho -
me działaj prawidłowo i nie zacinaj si, czy
cz;ci nie s pknite lub uszkodzone w spo -
sób wpływajcy negatywnie na działanie na-
rzdzia elektrycznego. Przed zastosowaniem
narzdzia elektrycznego zapewnić napraw
uszkodzonych cz;ci. Wiele wypadków jest spo-
wodowanych nieprawidłową konserwacją narzę-
dzi elektrycznych.
f) Narzdzia tnce musz być ostre i utrzymywa -
ne w stanie czysto;ci. Starannie konserwowane
narzędzia tnące z krawędziami tnącymi rzadziej
się zacinają i są łatwiejsze w obsłudze.
e) W przypadku pracy z narzdziem elektrycz -
nym na wolnym powietrzu, uGywać wyłcznie
przedłuGaczy przeznaczonych równieG do pra-
cy w warunkach zewntrznych. Zastosowanie
przedłużacza przystosowanego do warunków ze-
wnętrznych zmniejsza ryzyko porażenia prądem.
f) JeGeli uGycie narzdzia elektrycznego w wil-
gotnym otoczeniu jest nieuniknione, uGywać
wyłcznika ochronnego róGnicowo prdowe-
go. Zastosowanie wyłącznika ochronnego prądo-
wego zmniejsza ryzyko porażenia prądem.
3. Bezpiecze1stwo osób
a) Podczas pracy z narzdziem elektrycznym
naleGy być ostroGnym, zwracać uwag na wy -
konywane czynno;ci i zachowywać zdrowy
rozsdek. Nie uGywać narzdzia elektryczne-
go w stanie zmczenia lub teG bdc pod wpły -
wem narkotyków, alkoholu lub leków. Chwila
nieuwagi podczas używania narzędzia elektrycz-
nego może spowodować poważne obrażenia.
b) Stosować osobiste wyposaGenie ochronne i
nosić zawsze okulary ochronne. Stosowanie
środków ochrony indywidualnej, jak maska prze-
ciwpyłowa, antypoślizgowe obuwie ochronne,
kask lub nauszniki ochronne, w zależności od
rodzaju i zastosowania narzędzia elektrycznego,
zmniejsza ryzyko odniesienia obrażeń.
c) Nie dopuszczać do niezamierzonego urucho-
mienia. Przed podłczeniem do zasilania i/lub
akumulatora, podnoszeniem lub przenosze-
niem upewnić si, Ge narzdzie elektryczne
jest wyłczone. Trzymanie palca na włączniku
podczas przenoszenia narzędzia elektrycznego
lub podłączanie włączonego narzędzia elektrycz-
nego do zasilania może prowadzić do wypadków.
d) Przed włczeniem narzdzia elektrycznego
usunć narzdzia nastawcze lub klucze pła-
skie. Narzędzie lub klucz znajdujące się w obra-
cającej się części narzędzia elektrycznego może
prowadzić do powstania obrażeń.
e) Unikać nietypowej pozycji ciała. Zadbać o
stabiln pozycj i zachowanie równowagi
w kaGdej chwili. Pozwala to na lepszą kontrolę
narzędzia elektrycznego w niespodziewanych sy-
tuacjach.
f) Nosić odpowiedni odzieG. Podczas pracy nie
nosić luEnej odzieGy i biGuterii. Włosy i odzieG
trzymać z dala od cz;ci ruchomych. Luźna
odzież, biżuteria lub długie włosy mogą zostać po-
chwycone przez części ruchome.
www.scheppach.com
116
|
PL
f) NaleGy upewnić si, Ge Gadna ciecz nie rozpry -
skuje si na obudow narzdzia elektryczne-
go. Ciecz, która dostała się do wnętrza narzędzia
elektrycznego, może spowodować jego uszkodze-
nie i porażenie prądem.
g) NaleGy stosować si do instrukcji i wskazówek
dotyczcych bezpiecze1stwa mieszanego ma-
teriału. Mieszany materiał może być szkodliwy dla
zdrowia.
h) Je;li narzdzie elektryczne wpadnie w mate-
riał, który ma być mieszany, naleGy natych-
miast odłczyć je od wtyczki sieciowej i zlecić
kontrol narzdzia elektrycznego wykwali¿-
kowanemu personelowi. Dotarcie do pojemnika
z narzędziem elektrycznym wciąż zwisającym z
gniazdka może spowodować porażenie prądem.
i) Podczas mieszania nie wolno sigać rkami
do miski ani wkładać Gadnych innych przed-
miotów. Kontakt z prętem mieszającym może
spowodować poważne obrażenia.
j) Narzdzie elektryczne moGna włczać i wyłczać
tylko w misie mieszajcej. Pręt mieszający może
się obracać lub wyginać w niekontrolowany sposób.
Ryzyka szcztkowe
Nawet je;li niniejsze narzdzie elektryczne jest
obsługiwane zgodnie z instrukcj, zawsze po-
zostaje ryzyko szcztkowe. PoniGsze zagroGenia
mog wystpić w zwizku z konstrukcj i wersj
niniejszego elektronarzdzia:
• Obrażenia dróg oddechowych w przypadku niesto-
sowania odpowiedniej maski przeciwpyłowej.
• Uszkodzenie słuchu w razie niezakładania odpo-
wiednich nauszników ochronnych.
• Uszczerbek na zdrowiu spowodowany drganiem rąk
i ramion w razie stosowania urządzenia przez dłuż-
szy czas lub prowadzenia czy też konserwowania
go w sposób nieprawidłowy.
6. Dane techniczne
Napięcie znamionowe 230 V~, 50 Hz
Pobór mocy 1800 W
Prędkość obrotowa
biegu jałowego
0-450 min.
-1
/ 0-790 min.
-1
Klasa ochrony II
Uchwyt narzędziowy Φ 14mm
Waga 7,2 kg
Zmiany techniczne zastrzeżone!
g) UGywać narzdzi elektrycznych, akcesoriów,
narzdzi roboczych itd. zgodnie z niniejszymi
instrukcjami. Uwzgldnić warunki pracy i wy-
konywane czynno;ci. Używanie narzędzia elek-
trycznego do zastosowań innych, niż przewidzia-
ne, może prowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie chwytowe utrzymy-
wać w stanie suchym, czystym i wolnym od
oleju i smaru. Śliskie uchwyty i powierzchnie
chwytowe nie pozwalają na bezpieczne trzymanie
elektronarzędzia i kontrolę nad nim w nieoczeki-
wanych sytuacjach.
5. Serwis
a) Napraw narzdzia elektrycznego moGe wyko-
nywać wyłcznie wykwali¿kowany personel i
tylko przy uGyciu oryginalnych cz;ci zamien-
nych. Zapewnia to bezpieczeństwo dalszej pracy
narzędzia elektrycznego.
m UWAGA!
Niniejsze narzędzie elektryczne wytwarza podczas
pracy pole elektromagnetyczne. Pole to może w pew-
nych okolicznościach wpływać negatywnie na aktywne
lub pasywne implanty medyczne. W celu zmniejszenia
ryzyka poważnych lub śmiertelnych obrażeń osobom z
implantami medycznymi przed użyciem maszyny zale-
camy konsultację z lekarzem i producentem.
Wskazówki dotyczce bezpiecze1stwa dla urz -
dze1 mieszajcych
a) Nosić narzdzie elektryczne obiema rkoma
na dołczonych uchwytach. Utrata kontroli
może prowadzić do obrażeń ciała.
b) Aby uniknć niebezpiecznej atmosfery, naleGy
zapewnić odpowiedni wentylacj podczas
mieszania materiałów łatwopalnych. Tworzące
się opary mogą być wdychane lub zapalane przez
iskry generowane przez narzędzie elektryczne.
c) Nie mieszajcie Gadnych produktów spoGyw-
czych. Elektronarzędzia i ich narzędzia wtykowe
nie są przeznaczone do przetwarzania produktów
spożywczych.
d) Przewód przyłczeniowy do sieci naleGy trzy-
mać z dala od miejsca pracy. Przewód zasilają-
cy może zaczepić się o pręt mieszający.
e) Zapewnić stabilno;ć i bezpiecze1stwo misy
mieszajcej. Pojemnik, który nie jest odpowied-
nio zabezpieczony, może poruszać się niespo-
dziewanie.
www.scheppach.com
PL
|
117
• Sprawdzić produkt i elementy wyposażenia pod ką-
tem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEFENIE!
Produkt i materiały opakowaniowe nie mog słu -
Gyć jako zabawka dla dzieci! Dzieciom nie wolno
bawić si workami z tworzywa sztucznego, folia-
mi i drobnymi elementami! Istnieje niebezpiecze1-
stwo połknicia i uduszenia!
8. MontaG (rys. 2-4)
m Uwaga!
Przed uruchomieniem produkt naleGy całkowicie
zmontować!
8.1 Zacisnć mieszadła
Niebezpiecze1stwo odniesienia obraGe1! Nosić rę-
kawice ochronne.
• Mocowania do mieszadeł (9/10) oraz mieszadeł
(2/3) oznaczone są literami
R i L
• Wsunąć każdą tuleję (11/12) w dół i włożyć mie-
szadła (2/3) w odpowiednio oznaczone mocowa-
nia (9/10).
Upewnić się, że kołek (a) każdego mieszadła jest
osadzony w rowku (b).
• Zwolnić tuleję. Mieszadło jest zablokowane.
m Skontrolować, czy mieszadła są dobrze osadzo-
ne pociągając za narzędzie.
9. Uruchamianie
Przed podłączeniem do sieci upewnić się, że dane na
tabliczce znamionowej są zgodne z parametrami sieci.
Przed przystąpieniem do wykonywania ustawień przy
urządzeniu zawsze wyciągać wtyczkę sieciową.
Hałas i drgania
Wartości hałasu i drgań zostały ustalone zgodnie z
EN 62841.
Poziom ciśnienia akustycznego L
pA
98 dB
Niepewność K
pA
3 dB
Poziom mocy akustycznej L
WA
101 dB
Niepewność K
WA
3 dB
Nosić nauszniki ochronne.
Hałas może powodować utratę słuchu.
Łączna wartość emisji drgań (suma wektorowa trzech
kierunków) określona zgodnie z EN 62841.
Wartość emisji drgań a
h
= 2,90 m/s
2
Niepewność K = 1,5 m/s
2
Dodatkowe informacje dla narzdzi elektrycznych
OstrzeGenie!
Podana wartość emisji drgań została zmierzona zgod-
nie ze znormalizowaną metodą badania, jednak może
się ona różnić w zależności od sposobu użytkowania
narzędzia elektrycznego, a w wyjątkowych przypad-
kach może zostać przekroczona.
Podana wartość emisji drgań może służyć do porów-
nania niniejszego narzędzia z innym.
Podaną wartość emisji drgań można użyć również do
wstępnego oszacowania negatywnego oddziaływania.
Emisj hałasu oraz wibracje naleGy ograniczyć do
minimum!
• Stosować wyłącznie sprawne urządzenia.
• Urządzenie poddawać regularnej konserwacji i
czyszczeniu.
• Dostosować metodę pracy do urządzenia.
• Nie przeciążać urządzenia.
• W razie potrzeby oddać urządzenie do przeglądu.
• Gdy urządzenie nie jest używane, powinno być wy-
łączone.
• Zakładać rękawice.
7. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
www.scheppach.com
118
|
PL
10. Konserwacja i pielgnacja
m OstrzeGenie! Przed rozpoczęciem wszelkich prac
związanych z ustawianiem, obsługą techniczną i na-
prawą wyciągnąć wtyczkę sieciową!
Ogólne czynno;ci konserwacyjne
• W miarę możliwości osłony, szczeliny wentylacyjne
i obudowę silnika powinny być wolne od pyłu i za-
nieczyszczeń. Urządzenie czyścić czystą ścierecz-
ką lub przedmuchiwać sprężonym powietrzem pod
niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po
każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgot-
ną szmatką i niewielką ilością mydła szarego. Nie
stosować detergentów ani rozpuszczalników, które
mogłyby uszkodzić elementy urządzenia wykonane
z tworzyw sztucznych. Zwracać uwagę, aby do wnę-
trza urządzenia nie dostała się woda.
• W celu wydłużenia żywotności narzędzia naoliwić
elementy obrotowe raz w miesiącu. Nie oliwić silni-
ka.
Szczotki wglowe
W przypadku nadmiernego wytwarzania iskier zle-
cić kontrolę szczotek węglowych przez wykwaliko-
wanego elektryka. Uwaga! Szczotki węglowe mogą
być wymieniane wyłącznie przez wykwalikowanego
elektryka.
11. Naprawa & Zamawianie cz;ci
zamiennych
Po wykonaniu naprawy i konserwacji upewnić się, że
elementy istotne pod kątem bezpieczeństwa tech-
nicznego są założone i wykazują nienaganny stan
techniczny. Elementy mogące powodować obrażenia
przechowywać w miejscu niedostępnym dla innych
osób i dzieci.
Uwaga: Zgodnie z ustawą o odpowiedzialności cywil-
nej za produkt nie ponosi się odpowiedzialności za
szkody powstałe wskutek nieprawidłowych napraw lub
niestosowania oryginalnych części zamiennych.
Zwrócić się do serwisu klienta lub autoryzowanego
specjalisty. Powyższe dotyczy również części akce-
soriów.
Włczanie i wyłczanie
Nie naleGy uGywać urzdzenia, w którym nie moG -
na włczyć lub wyłczyć przełcznika. Uszkodzo-
ne przełczniki musz być natychmiast naprawio-
ne lub wymienione przez serwis klienta.
Włączanie (rys. 5)
• Uruchomić najpierw blokadę włączania (5). Naci-
snąć przełącznik uchwytu WŁ.-WYŁ. (4).
Uruchomić maszyn na najniGszym poziomie
prdko;ci obrotowej (poziom 1).
Wyłączanie
• Zwolnić przełącznik uchwytu WŁ.-WYŁ (4).
To urzdzenie nie ma moGliwo;ci pracy cigłej.
Regulacja prdko;ci obrotowej (rys. 6)
W tej wersji można regulować prędkość obrotową sil-
nika, a tym samym siłę mieszania (poziom 1 do 6).
• Prędkość obrotową można ustawiać płynnie za po-
mocą regulacji prędkości obrotowej (6).
Przekładnia 2-biegowa (rys. 7)
Urządzenie jest wyposażone w przekładnię 2-biego-
wą. Jeżeli przełącznik wyboru biegu nie da się zablo-
kować, obrócić lekko pręt mieszadła.
• W celu wyboru biegu obrócić przełącznik (7) o 180°.
1. Bieg: 0 min.
–1
do 450 min.
–1
2. Bieg: 0 min.
-1
do 790 min.
-1
Naciskać przełcznik tylko w stanie spoczynku.
Praca z mieszadłem do farb i zapraw
Przed wymianą mieszadła należy wyciągnąć wtyczkę
sieciową.
Po zanurzeniu w mieszanym materiale lub wyjęciu
z mieszanego materiału pracować ze zredukowa-
ną prędkością obrotową. Po całkowitym zanurzeniu
zwiększyć prędkość obrotową do maksimum, aby
zapewnić wystarczające chłodzenie silnika. Podczas
procesu mieszania poruszać maszyną w pojemniku
do mieszania. Kontynuować mieszanie do momentu,
aż cały mieszany materiał zostanie całkowicie roz-
robiony. Po zakończeniu mieszania umyć mieszadło.
www.scheppach.com
PL
|
119
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punkt
przyłączeniowy, w którym ma być eksploatowane
narzędzie, spełniał jedno z dwóch wyżej wymienio-
nych wymagań a) lub b).
Uszkodzony elektryczny przewód przyłczeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagra-
żają życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu nie był on podłączony do sieci elek-
trycznej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
elektryczne z oznaczeniem H05VV-F.
Przestrzegać informacji znajdującej się na oznaczeniu
typu umieszczonym na przewodzie.
Rodzaj przyłcza X
Jeżeli przewód przyłączeniowy do sieci tego urządze-
nia ulegnie uszkodzeniu, należy go wymienić na spe-
cjalny przewód przyłączeniowy, który jest dostępny
u producenta lub za pośrednictwem serwisu klienta.
Silnik prdu przemiennego
• Napięcie sieciowe musi wynosić 230 V~.
• Przedłużacze o długości 25 m muszą posiadać
przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektryczne-
go mogą być przeprowadzane przez wykwalikowane-
go elektryka.
W przypadku pytań proszę o podanie następujących danych:
• Rodzaj prądu silnika
Przyłcza i naprawy
Podłączanie oraz naprawy wyposażenia elektryczne-
go mogą być przeprowadzane przez wykwalikowane-
go elektryka.
11.1 Zamawianie cz;ci zamiennych
Przy zamawianiu części zamiennych należy podać na-
stępujące dane:
• Oznaczenie modelu
• Numer artykułu
• Dane z tabliczki znamionowej
Cz;ci zamienne / akcesoria
Szczotki węglowe - nr art.:: 5907802001
Pręt mieszający - nr art.:: 5907802701
11.2 Informacje serwisowe
Należy pamiętać, że w przypadku tego produktu po-
niższe części podlegają naturalnemu zużyciu lub
zużyciu uwarunkowanemu użytkowaniem, bądź są po-
trzebne jako materiały zużywalne.
Części zużywalne*: Pręt mieszający, Szczotki węglowe
* opcjonalnie w zakresie dostawy!
Części zamienne i wyposażenie można zamówić w
naszym punkcie serwisowym. W tym celu zeskanować
kod QR znajdujący się na stronie tytułowej.
12. Przyłcze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłcze odpowiada wła;ciwym
przepisom VDE (Zwizek Elektryków Niemieckich)
oraz normom DIN. Przyłcze sieciowe udostpnia-
ne przez klienta oraz przedłuGacz musz być zgod -
ne z powyGszymi przepisami.
• Produkt spełnia wymagania dyrektywy EN 61000-3-
11 i podlega szczególnym warunkom przyłączenia.
Oznacza to, że zabronione jest jego podłączanie do
dowolnie wybieranych punktów przyłączeniowych.
• W przypadku niekorzystnych warunków sieciowych
urządzenie może powodować przejściowe waha-
nia napięcia.
• Produkt jest przewidziany wyłącznie do zastosowa-
nia w punktach przyłączeniowych, które
a) nie przekraczają maksymalnej dopuszczalnej im-
pedancji sieci „Z” (Zmax = 0,355 Ω) lub
b) posiadają obciążalności sieci prądem ciągłym
wynoszącą co najmniej 100 A na fazę.
www.scheppach.com
120
|
PL
• Symbol przekreślonego kosza na śmieci oznacza,
że zużytego urządzenia elektrycznego i elektronicz-
nego nie wolno wyrzucać razem z odpadami domo-
wymi.
• Zużyte urządzenia elektryczne i elektroniczne moż-
na bezpłatnie oddawać w następujących miejscach:
- Publiczne punkty utylizacji lub zbiórki (np. podwó-
rza budynków komunalnych)
- Punkty sprzedaży urządzeń elektrycznych (sta-
cjonarne i internetowe), o ile sprzedawcy są zobo-
wiązani do ich odbioru lub oferują je dobrowolnie.
- Do trzech sztuk urządzeń elektrycznych i elektro-
nicznych każdego typu, o długości krawędzi nie
większej niż 25 centymetrów, można bezpłatnie
zwrócić do producenta bez konieczności wcze-
śniejszego zakupu nowego urządzenia od produ-
centa lub można je oddać do innego autoryzowa-
nego punktu zbiórki w swojej okolicy.
- W celu uzyskania informacji na temat dodatko-
wych warunków przyjmowania zwrotów przez
producentów i dystrybutorów należy skontakto-
wać się z odpowiednim działem obsługi klienta.
• W przypadku dostarczenia przez producenta no-
wego urządzenia elektrycznego do prywatnego
gospodarstwa domowego, może ono zorganizować
bezpłatną zbiórkę zużytych urządzeń elektrycznych
i elektronicznych na wniosek użytkownika końcowe-
go. W tym celu należy skontaktować się z działem
obsługi klienta producenta.
• Niniejsze oświadczenia dotyczą wyłącznie urzą-
dzeń zainstalowanych i sprzedawanych w krajach
Unii Europejskiej i podlegają Dyrektywie Europej-
skiej 2012/19/UE. W krajach spoza Unii Europej-
skiej mogą obowiązywać inne przepisy dotyczące
utylizacji zużytych urządzeń elektrycznych i elek-
tronicznych.
• Dane z tabliczki identykacyjnej maszyny
• Dane z tabliczki identykacyjnej silnika
13. Przechowywanie
Urządzenie i jego wyposażenie przechowywać w miej-
scu zaciemnionym, suchym i zabezpieczonym przed
mrozem oraz niedostępnym dla dzieci. Optymalna
temperatura przechowywania wynosi od 5 do 30˚C.
Narzędzie elektryczne przechowywać w oryginalnym
opakowaniu.
Przykryć narzędzie elektryczne, by chronić je przed
pyłem lub wilgocią.
Zachować instrukcję obsługi urządzenia elektrycznego.
14. Utylizacja i recykling
Wskazówki dotyczce opakowania
Materiały opakowaniowe nadają
się do recyklingu. Opakowania
należy utylizować w sposób przy-
jazny dla środowiska.
Wskazówki dotyczce ustawy o urzdzeniach
elektrycznych i elektronicznych (ElektroG)
ZuGyte urzdzenia elektryczne i elektro-
niczne nie wchodz w skład odpadów do-
mowych, lecz musz być zbierane i usuwa -
ne oddzielnie!
• Zużyty sprzęt może mieć szkodliwy wpływ na środo-
wisko i zdrowie ludzi z uwagi na potencjalną zawar-
tość niebezpiecznych substancji, mieszanin oraz
części składowych. Gospodarstwo domowe spełnia
ważną rolę w przyczynianiu się do ponownego uży-
cia i odzysku surowców wtórnych, w tym recyklin-
gu zużytego sprzętu. Na tym etapie kształtuje się
postawy, które wpływają na zachowanie wspólnego
dobra jakim jest czyste środowisko naturalne.
• Stare baterie lub akumulatory, które nie są na stałe
zainstalowane w starym urządzeniu, należy usu-
nąć przed oddaniem go do serwisu nie powodując
zniszczenia! Ich utylizacja jest regulowana ustawą
o bateriach.
• Właściciele lub użytkownicy urządzeń elektrycz-
nych i elektronicznych są prawnie zobowiązani do
ich zwrotu po zakończeniu użytkowania.
• Użytkownik końcowy jest odpowiedzialny za usunię-
cie swoich danych osobowych ze starego urządze-
nia przeznaczonego do utylizacji!
www.scheppach.com
PL
|
121
15. MoGliwe usterki
Problem MoGliwa przyczyna Usunicie
Silnik nie włącza się
Brak napięcia sieciowego (awaria
prądu)
Sprawdzić zabezpieczenie
Urządzony kabel przyłączeniowy
Wymienić kabel lub zlecić jego
kontrolę (specjaliście elektryko-
wi). Nie używać więcej uszkodzo-
nych kabli.
Uszkodzony silnik lub wyłącznik
W celu usunięcia problemów
zwrócić się do producenta lub
wyznaczonej przez niego rmy
Nietypowe wibracje
Uszkodzone mieszadło Wymienić mieszadło
Uszkodzony wałek mieszający
W celu usunięcia problemów
zwrócić się do producenta lub
wyznaczonej przez niego rmy
Nieprawidłowy materiał poddawany
mieszaniu
Nieprawidłowe przetwarzanie.
Przestrzegać przepisów produ-
centa dotyczących przetwarzania
Urządzenie uruchamia się,
jednak blokuje się przy małym
obciążeniu i ewentualnie wyłą-
cza się automatycznie.
Przedłużacz za długi lub ma za mały
przekrój poprzeczny.
Przedłużacz musi mieć przy-
najmniej 1,5 mm
2
przy długości
25 m.
Gniazdko za daleko od głównego przy-
łącza i zbyt mały przekrój poprzeczny
przewodu przyłączeniowego.
Przy dłuższym przekroju po-
przecznym kabla przynajmniej
2,5 mm
2
.
www.scheppach.com
122
|
HR
Objašnjenje simbola na proizvodu
Svrha je simbola u ovom priručniku skrenuti vašu pozornost na moguće rizike. Sigurnosne simbole i objašnjenja uz
njih valja pomno proučiti. Sama upozorenja neće otkloniti rizike i ne mogu zamijeniti ispravne mjere za sprječavanje
nezgoda.
Prije stavljanja u pogon pročitajte i poštujte priručnik za rukovanje i sigurnosne
napomene!
Nosite zaštitne naočale.
Nosite štitnik sluha.
U slučaju nastanka prašine nosite masku protiv prašine.
Razred zaštite II
Proizvod udovoljava važećim europskim direktivama.
Proizvod je u skladu sa važećim srpskim smernicama.
www.scheppach.com
HR
|
123
Sadržaj: Stranica:
1. Uvod ................................................................................................................... 124
2. Opis proizvoda (sl. 1) ......................................................................................... 124
3. Opseg isporuke .................................................................................................. 124
4. Namjenska uporaba........................................................................................... 124
5. Opće sigurnosne napomene ............................................................................. 125
6. Tehnički podatci ................................................................................................. 127
7. Raspakiravanje .................................................................................................. 127
8. Sastavljanje (sl. 2-4) .......................................................................................... 128
9. Stavljanje u pogon ............................................................................................. 128
10. Održavanje i njegovanje .................................................................................... 128
11. Popravak i naručivanje rezervnih dijelova ......................................................... 129
12. Priključivanje na električnu mrežu ..................................................................... 129
13. Skladištenje ....................................................................................................... 130
14. Zbrinjavanje i recikliranje ................................................................................... 130
15. Moguće neispravnosti ....................................................................................... 131
16. Izjava o sukladnosti ........................................................................................... 267
www.scheppach.com
124
|
HR
Ne preuzimamo odgovornost za nezgode ili štete koje
nastanu zbog nepridržavanja ovog priručnika i sigur-
nosnih napomena.
2. Opis proizvoda (sl. 1)
1. Uređaj za miješanje
2. Miješalica morta - R
3. Miješalica morta - L
4. Sklopka za uključivanje/isključivanje
5. Uklopni zapor
6. Regulacija brzine vrtnje
7. Sklopka sa 2 stupnja prijenosa
8. Ručka
9. Zahvatnik - R
10. Zahvatnik - L
11. Tuljak - R
12. Tuljak - L
3. Opseg isporuke
Poz. Količina Naziv
2 /3 2x Miješalica morta
1 1x Uređaj za miješanje
2x Rezervne ugljene četkice
1x Priručnik za uporabu
4. Namjenska uporaba
Stroj je namijenjen za miješanje tekućih i praškastih
građevnih materijala kao što su lakovi, mort, ljepilo,
žbuka i slični materijali. Ovisno o konzistenciji materi-
jala i miješanoj količini valja uporabiti prikladnu mije-
šalicu s odgovarajućim učinkom miješanja.
Proizvod je dopušteno rabiti samo namjenski. Svaka
druga uporaba smatra se nenamjenskom. Za štete ili
ozljede uzrokovane takvom uporabom odgovoran je
korisnik/rukovatelj, a ne proizvođač.
Sastavni je dio namjenske uporabe i pridržavanje si-
gurnosnih napomena te uputa za montažu i rad u pri-
ručniku za uporabu.
Osobe koje rabe i održavaju proizvod moraju biti upo-
znate s njim i podučene o mogućim opasnostima.
Proizvođač ne odgovara za izmjene na proizvodu i time
uzrokovane štete.
1. Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani kupci,
Želimo vam mnogo zadovoljstva i uspjeha pri radu s
novim uređajem.
Napomena:
Prema važećem njemačkom Zakonu o odgovornosti
za proizvode, proizvođač ovog uređaja ne odgovara za
štete koje nastanu na ovom uređaju ili koje ovaj uređaj
uzrokuje u slučaju:
• nestručnim rukovanjem
• Nepridržavanje priručnika za uporabu
• Popravcima koje obave neovlašteni stručnjaci
• Montiranje i zamjena neoriginalnih rezervnih dijelo-
va
• nenamjenskom uporabom
• kvarom električnog sustava zbog nepoštivanja elek-
tričnih propisa i propisa VDE 0100, DIN 57113 / VDE
0113
Vodite računa o sljedećem:
Prije montaže i stavljanja u pogon pročitajte cjelokupan
tekst priručnika za uporabu.
ovaj priručnik za uporabu pomoći će vam da upoznate
uređaj i upotrebljavate ga na propisan način.
Priručnik za uporabu sadržava važne napomene za
siguran, ispravan i učinkovit rad s uređajem te za izbje-
gavanje opasnosti, smanjivanje troškova popravka i
prekida rada te povećavanje pouzdanosti i vijeka tra-
janja uređaja.
Osim sigurnosnih propisa iz ovog priručnika za upora-
bu svakako se pridržavajte i nacionalnih propisa koji se
odnose na rad ovog uređaja.
Čuvajte priručnik za uporabu u blizini uređaja, zašti-
ćenog od prljavštine i vlage u plastičnoj vrećici. Prije
početka rada svi rukovatelji moraju pročitati i pozorno
se pridržavati ovog priručnika.
Na uređaju smiju raditi samo osobe koje su podučene u
uporabi uređaja i upućene u opasnosti koje su poveza-
ne s njegovom uporabom. Strojem smiju rukovati samo
osobe odgovarajuće minimalne dobi.
Osim sigurnosnih napomena sadržanih u ovom priruč-
niku za uporabu i posebnih nacionalnih propisa valja se
pridržavati i općeprihvaćenih tehničkih pravila za rad
konstrukcijski identičnih naprava.
www.scheppach.com
HR
|
125
b) Izbjegavajte dodir tijela s uzemljenim površi-
nama kao što su cijevi, radijatori, štednjaci i
hladnjaci. Postoji povećan rizik od električnog
udara ako je vaše tijelo uzemljeno.
c) Ne izlažite svoje električne alate kiši ili vlazi.
Prodiranje vode u električni uređaj povećava rizik
od električnog udara.
d) Ne rabite električni kabel za nošenje ili vješa-
nje električnog alata ili za izvlačenje utikača iz
utičnice. Držite električni kabel dalje od izvora
topline, ulja, oštrih rubova ili pokretnih dijelo-
va. Oštećeni ili zapleteni električni kabeli poveća-
vaju rizik od električnog udara.
e) Prilikom rada s električnim alatom na otvo-
renom rabite samo produžne kabele koji su
prikladni i za vanjsku uporabu. Uporaba pro-
dužnog kabela koji je prikladan za vanjski prostor
smanjuje rizik od električnog udara.
f) Ako ne možete izbjeći rad električnog alata
u vlažnoj okolini, uporabite zaštitnu strujnu
sklopku. Uporaba zaštitne strujne sklopke sma-
njuje rizik od električnog udara.
3. Sigurnost ljudi
a) Budite pozorni, pazite na ono što radite i po-
stupajte razumno prilikom rada s električnim
alatom. Ne rabite električni alat ako ste umorni
ili pod utjecajem droge, alkohola ili lijekova.
Trenutak nepozornosti prilikom uporabe električ-
nog alata može uzrokovati najteže ozljede.
b) Nosite osobnu zaštitnu opremu i uvijek nosite
zaštitne naočale. Nošenje osobne zaštitne opre-
me kao što je maska protiv prašine, neklizajuće
zaštitne cipele, zaštitna kaciga ili štitnik sluha,
ovisno o vrsti i uporabi električnog alata, smanjuje
rizik od ozljeda.
c) Izbjegavajte nenamjerno stavljanje u pogon.
Provjerite je li električni alat isključen prije
nego što ga priključite na električnu mrežu i/
ili bateriju, prije podizanja ili nošenja. Nošenje
električnog alata s prstom na sklopki ili priključi-
vanje uključenog električnog alata na električnu
mrežu može uzrokovati nezgode.
d) Prije uključivanja električnog alata uklonite
alate za namještanje ili ključ za vijke. Alat ili
ključ koji se nalazi na okretnom dijelu električnog
alata može uzrokovati ozljede.
e) Izbjegavajte neobičan položaj tijela. Zauzmite
siguran položaj tijela i uvijek održavajte ravno-
težu. Na taj način moći ćete električni alat bolje
kontrolirati u nepredvidljivim situacijama.
Proizvod je dopušteno rabiti samo s originalnim dijelo-
vima i originalnim priborom proizvođača.
Valja se pridržavati proizvođačkih propisa o sigurnosti,
radu i održavanju te dimenzija navedenih u tehničkim
podatcima.
Molimo imajte na umu da naši proizvodi namjenski nisu
konstruirani za komercijalnu, obrtničku ili industrijsku
uporabu. Ne preuzimamo odgovornost ako se proizvod
rabi u komercijalnim, obrtničkim ili industrijskim pogo-
nima te za srodne postupke.
5. Opće sigurnosne napomene
Opće sigurnosne napomene za električne alate
m UPOZORENJE!
Pročitajte sve sigurnosne napomene, upute, crte-
že i tehničke podatke isporučene s ovim električ-
nim alatom.
Nepridržavanje sljedećih uputa može uzrokovati elek-
trični udar, požar i/ili teške ozljede.
Sačuvajte sve sigurnosne napomene i upute za bu-
duće potrebe.
Pojam “električni alat” koji se rabi u sigurnosnim napome-
nama odnosi se na električne alate s napajanjem iz elek-
trične mreže (s mrežnim kabelom) i na električne alate
s akumulatorskim napajanjem (bez električnog kabela).
1. Sigurnost na radnom mjestu
a) Radno mjesto mora biti čisto i dobro osvijet-
ljeno. Nered ili neosvijetljeni radni prostori mogu
uzrokovati nezgode.
b) Ne radite s električnim alatom u potencijalno
eksplozivnoj atmosferi u kojoj su prisutne za-
paljive tekućine, plinovi ili prašina. Električni
alati proizvode iskre koje mogu zapaliti prašinu ili
pare.
c) Udaljite djecu i druge osobe tijekom uporabe
električnog alata. U slučaju odvraćanja pozor-
nosti možete izgubiti kontrolu nad električnim ala-
tom.
2. Električna sigurnost
a) Utikač električnog alata mora odgovarati utič-
nici. Utikač nije dopušteno ni na koji način iz-
mijeniti. Ne rabite adapterske utikače zajedno
s uzemljenim električnim alatima. Originalni
utikači i odgovarajuće utičnice smanjuju rizik od
električnog udara.
www.scheppach.com
126
|
HR
h) Ručke i prihvatne površine moraju biti suhe,
čiste i očišćene od ulja i masnoće. Skliske ruč-
ke i prihvatne površine ne omogućavaju sigurno
rukovanje i nadzor nad električnim alatom u ne-
predviđenim situacijama.
5. Servisiranje
a) Električni alat smije popravljati samo kvali-
¿cirani stručnjak i to samo s originalnim re-
zervnim dijelovima. Tako ćete biti sigurni da je
električni alat i dalje siguran.
m POZOR!
Ovaj električni alat tijekom rada proizvodi elektroma-
gnetsko polje. To polje može u određenim okolnostima
ometati aktivne ili pasivne medicinske implantate. Kako
bi se smanjila opasnost od teških ili smrtonosnih ozlje-
da, osobama s medicinskim implantatima preporuču-
jemo da se prije rukovanja strojem savjetuju sa svojim
liječnikom i proizvođačem medicinskog implantata.
Sigurnosne napomene za miješalicu
a) Držite električni alat objema rukama na za to
predviđenim ručkama. Gubitak kontrole može
uzrokovati ozljede.
b) Radi izbjegavanja opasne atmosfere osiguraj-
te dovoljno provjetravanje prilikom miješanja
zapaljivih tvari. Nastale pare mogu se udahnuti
ili ih mogu zapaliti iskre koje stvara električni alat.
c) Ne miješajte živežne namirnice. Električni alati i
njihovi radni alati nisu konstruirani za prerađivanje
živežnih namirnica.
d) Držite mrežni priključni kabel dalje od radnog
područja. Mrežni kabel može se zapetljati o šipku
za miješanje.
e) Osigurajte čvrst i stabilan položaj spremni-
ka za miješanje. Neispravno osiguran spremnik
može se neočekivano pomaknuti.
f) Pobrinite se za to da tekućina ne prska na ku-
ćište električnog alata. Tekućina koja prodre u
električni alat može uzrokovati oštećenja i elek-
trični udar.
g) Pridržavajte se uputa i sigurnosnih napomena
za miješani materijal. Miješani materijal može
biti štetan za zdravlje.
h) Ako električni alat padne u miješani materijal,
odmah izvucite mrežni utikač i zatražite od
kvali¿ciranog stručnog osoblja da provjeri
električni alat. Posezanje u spremnik s električ-
nim alatom koji je spoj priključen u utičnicu može
uzrokovati električni udar.
f) Nosite odgovarajuću odjeću. Ne nosite široku
odjeću ili nakit. Maknite kosu i odjeću dalje od
pokretnih dijelova. Pokretni dijelovi mogu zahva-
titi labavu odjeću, nakit ili dugu kosu.
g) Ako je moguće montiranje naprava za usisava-
nje i prikupljanje prašine, njih valja priključiti i
ispravno rabiti. Uporaba sustava za usisavanje
prašine može smanjiti opasnosti uzrokovane pra-
šinom.
h) Ne uljuljajte se u lažni osjećaj sigurnosti i ne
kršite sigurnosna pravila za električne alate,
čak i ako ste nakon dugotrajne uporabe upo-
znati s električnim alatom. Nemarno postupanje
može u djeliću sekunde uzrokovati teške ozljede.
4. Uporaba i održavanje električnog alata
a) Ne preopterećujte električni alat. Rabite pri-
kladan električni alat za vaš zadatak. Priklad-
nim električnim alatom radit ćete bolje i sigurnije u
speciciranom rasponu snage.
b) Ne rabite električni alat ako je sklopka ošteće-
na. Električni alat koji se ne može više uključiti ili
isključiti opasan je i mora se popraviti.
c) Izvucite utikač iz utičnice i/ili izvadite preno-
sivi akumulator prije obavljanja namještanja
uređaja, mijenjanja radnih alata ili polaganja
električnog alata. Tom mjerom opreza sprječava
se nenamjerno pokretanje električnog alata.
d) Spremite električne alate koje ne rabite izvan
dosega djece. Ne dopustite da električni alat
rabe osobe koje nisu upoznate s njim ili koje
nisu pročitale ove upute. Električni alati su opa-
sni ako ih rabe neiskusne osobe.
e) Pozorno njegujte električne alate i pribor. Pro-
vjerite funkcioniraju li pokretni dijelovi isprav-
no i da ne zapinju, jesu li dijelovi slomljeni
ili toliko oštećeni toliko da onemogućavaju
funkcioniranje električnog alata. Prije uporabe
električnog alata zatražite popravak oštećenih
dijelova. Mnoge nezgode uzrokovane su upravo
lošim održavanjem električnih alata.
f) Održavajte rezne alate oštrima i čistima. Po-
zorno održavani alati za rezanje s oštrim reznim
rubovima manje će zapinjati i lakše ih je kontro-
lirati.
g) Rabite električni alat, pribor i radni alat itd. u
skladu s ovim uputama. Pritom vodite računa
o radnim uvjetima i zadatku koji valja obaviti.
Uporaba električnih alata za primjene za koje on
nije predviđen može uzrokovati opasne situacije.
www.scheppach.com
HR
|
127
Ukupne vrijednosti vibracija (vektorski zbroj triju smje-
rova) utvrđene su u skladu s normom EN 62841.
Vrijednost emisije vibracija a
h
= 2,90 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatne informacije za električne alate
Upozorenje!
Specicirana vrijednost emisije vibracija izmjerena
je normiranim postupkom ispitivanja i može se, ovi-
sno o načinu uporabe električnog alata, mijenjati, a u
iznimnim slučajevima biti i veća od specicirane vri-
jednosti.
Speciciranu vrijednost emisije vibracija moguće je
rabiti i za uspoređivanje električnog alata s nekim dru-
gim alatom.
Speciciranu vrijednost emisije vibracija moguće je ra-
biti i za preliminarnu procjenu izloženosti vibracijama.
Ograničite razinu buke i vibracije na minimum!
• Rabite samo ispravne uređaje.
• Redovito održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi zatražite provjeru uređaja.
• Isključite uređaj kada nije u uporabi.
• Nosite rukavice.
7. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite proizvod.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
i) Tijekom postupka miješanja ne posežite ru-
kama u spremnik za miješanje i ne stavljajte
druge predmete u njega. Kontakt sa šipkom za
miješanje može uzrokovati najteže ozljede.
j) Pustite električni alat da se pokreće i zaustav-
lja samo u spremniku za miješanje. Šipka za
miješanje može se nekontrolirano zavitlati ili saviti
Potencijalni rizici
Čak i ako ovim električnim alatom propisno ruku-
jete, uvijek će postojati potencijalni rizici. Mogu se
pojaviti sljedeće opasnosti povezane s konstruk-
cijom i izvedbom ovog električnog alata:
• Oštećenja pluća ako se ne nosi prikladna maska
protiv prašine.
• Oštećenja sluha ako se ne nosi prikladan štitnik
sluha.
• Zdravstvene poteškoće uzrokovane vibracijama
šaka i ruku ako se uređaj rabi tijekom duljeg raz-
doblja, ako se njime neispravno rukuje ili ako ga se
neispravno održava.
6. Tehnički podatci
Nazivni napon 230 V~, 50 Hz
Primljena snaga 1800 W
Brzina vrtnje u pra-
znom hodu
0-450 min
-1
/ 0-790 min
-1
Razred zaštite II
Držač alata Φ 14mm
Masa 7,2 kg
Pridržavamo pravo na tehničke izmjene!
Buka i vibracije
Vrijednosti zvuka i vibracija utvrđene su u skladu s
normom EN 62841.
Razina zvučnog tlaka L
pA
98 dB
Nesigurnost K
pA
3 dB
Razina zvučne snage L
WA
101 dB
Nesigurnost K
WA
3 dB
Nosite štitnik sluha.
Djelovanje buke može uzrokovati gubitak sluha.
www.scheppach.com
128
|
HR
Ovaj uređaj ne može raditi trajno.
Regulator brzine vrtnje (sl. 6)
Kod ove izvedbe moguće je regulirati brzinu vrtnje mo-
tora i time učinak miješanja (1. do 6. stupanj).
• Brzinu vrtnje možete kontinuirano namjestiti regu-
latorom brzine vrtnje (6).
Prijenosnik sa 2 stupnja prijenosa (sl. 7)
Uređaj je opremljen prijenosnikom sa 2 stupnja prije-
nosa. Ako izbornu sklopku stupnja prijenosa nije mo-
guće blokirati, malo okrenite štap za miješanje.
• Radi biranja stupnja prijenosa okrenite sklopku (7)
za 180°.
1. Stupanj prijenosa: 0 min
–1
do 450 min
–1
2. Stupanj prijenosa: 0 min
-1
do 790 min
-1
Pritišćite sklopku samo tijekom mirovanja.
Rad s miješalicom za boje i žbuku
Prilikom mijenjanja miješalice valja izvući električni
utikač.
Prilikom uranjanja u miješanu masu i vađenja iz mi-
ješane mase radite sa smanjenom brzinom vrtnje.
Nakon potpunog uranjanja povećajte brzinu vrtnje do
maksimuma kako bi se zajamčilo dovoljno hlađenje
motora. Tijekom postupka miješanja vodite stroj po
posudi za miješanje. Miješajte dok se cjelokupna mi-
ješana masa potpuno ne razradi. Nakon završetka po-
stupka miješanja očistite miješalicu.
10. Održavanje i njegovanje
m Upozorenje! Prije svakog namještanja, servisiranja
ili popravljanja izvucite mrežni utikač!
Opće mjere održavanja
• Zaštitne naprave, ventilacijske proreze i kućište mo-
tora čistite od prašine i prljavštine. Obrišite uređaj
čistom krpom ili ga ispušite niskotlačnim stlačenim
zrakom.
• Preporučujemo da uređaj očistite odmah nakon sva-
ke uporabe.
• Uređaj redovito čistite vlažnom krpom i mazivim
sapunom. Ne rabite sredstva za čišćenje ili otapala
jer bi ona mogla nagristi plastične dijelove uređaja.
Pobrinite se za to da voda ne može prodrijeti u unu-
trašnjost uređaja.
•
Jedanput mjesečno nauljite rotirajuće dijelove kako
biste produljili radni vijek alata. Ne podmazujte mo
tor.
m UPOZORENJE!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
8. Sastavljanje (sl. 2-4)
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
8.1 Stezanje miješalica
Opasnost od ozljeda! Nosite zaštitne rukavice.
• Zahvatnici miješalica (9/10) te miješalice (2/3) ozna-
čeni su slovima
R i L
• Pomaknite tuljak (11/12) prema dolje i utaknite mi-
ješalice (2/3) u primjereno označene zahvatnike
(9/10).
Pobrinite se za to da kod svake miješalice zatik (a)
sjedi u utoru (b).
• Pustite tuljak. Miješalica se blokira.
m Provjerite pritegnutost miješalica povlačenjem ala-
ta.
9. Stavljanje u pogon
Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
Prije obavljanja namještanja na uređaju uvijek izvucite
mrežni utikač.
Uključivanje i isključivanje
Ne rabite uređaj čiju sklopku nije moguće uključiti
i isključiti. Oštećene sklopke mora odmah popra-
viti ili zamijeniti servisna služba.
Uključivanje (sl. 5)
• Najprije aktivirajte uklopni zapor (5). Pritisnite
sklopku na ručici za uključivanje/isključivanje (4).
Pokrenite stroj u najnižem stupnju brzine vrtnje
(1. stupnju)
Isključivanje
• Pustite sklopku na ručici za uključivanje/isključi-
vanje (4).
www.scheppach.com
HR
|
129
12. Priključivanje na električnu mrežu
Montirani elektromotor priključen je pripravan
za rad. Priključak ispunjava važeće propise VDE
i DIN. Postojeći električni priključak i korišteni
produžni kabel moraju udovoljavati tim propisima.
• Proizvod ispunjava zahtjeve norme EN 61000-3-
11 i podliježe uvjetima posebnog priključivanja. To
znači da nije dopuštena uporaba na proizvoljnim,
slobodno odabranim spojnim točkama.
• Uređaj može uzrokovati privremena kolebanja na-
pona u nepovoljnim uvjetima električne mreže.
• Proizvod je predviđen isključivo za uporabu na spoj-
nim točkama koje
a) ne prekoračuju maksimalno dopuštenu mrežnu
impedanciju “Z” (Zmax = 0,355 Ω) ili
b) imaju opterećenje električne mreže trajnom stru-
jom od najmanje 100 A po fazi.
• Vi kao korisnik morate osigurati, po potrebi i u do-
govoru s elektrodistribucijskom tvrtkom, da spojna
točka preko koje želite napajati proizvod ispunjava
jednu od gore navedenih zahtjeva a) ili b).
Oštećen električni priključni vod
Na električnim kabelima često nastaju oštećenja izo-
lacije.
Uzroci toga mogu biti sljedeći:
• Pritisnuta mjesta, ako se kabeli provode kroz procje-
pe u prozorima ili vratima.
• Pregibi zbog neispravnog učvršćivanja ili provođe-
nja električnog kabela.
• Posjekotine zbog gaženja električnog kabela.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
• Pukotine zbog starenja izolacije.
Takvi oštećeni električni kabeli ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte jesu li električni kabeli ošteće-
ni. Prilikom provjere pobrinite se za to da kabel nije
priključen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisi-
ma VDE i DIN. Rabite samo priključne vodove s ozna-
kom H05VV-F.
Na električnom kabelu mora obvezno biti otisnut tip
kabela.
Ugljene četkice
U slučaju prekomjernog iskrenja zatražite od elektro-
tehničkog stručnjaka da provjeri ugljene četkice. Po-
zor! Ugljene četkice smije zamijeniti samo ovlašteni
električar.
11. Popravak i naručivanje rezervnih
dijelova
Nakon popravljanja ili održavanja provjerite jesu li svi
sigurnosni dijelovi montirani i ispravni. Dijelove koji
predstavljaju opasnost od ozljeda čuvajte dalje od dru-
gih ljudi i djece.
Pozor: U skladu sa Zakonom o odgovornosti za proi-
zvode ne odgovaramo za štete uzrokovane neisprav-
nim popravcima ili neuporabom originalnih rezervnih
dijelova.
Angažirajte servisnu službu ili ovlaštenog stručnjaka.
Isto vrijedi i za pribor.
Priključci i popravci
Priključivanja i popravke električne opreme smije oba-
viti samo ovlašteni električar.
11.1 Naručivanje rezervnih dijelova
Prilikom naručivanja rezervnih dijelova trebali biste na-
vesti sljedeće informacije:
• Naziv modela
• Broj artikla
• Podatci s označne pločice
Rezervni dijelovi / pribor
ugljene četkice - br. artikla: 5907802001
štap za miješanje - br. artikla: 5907802701
11.2 Servisne informacije
Valja voditi računa o tome da kod ovog proizvoda slje-
deći dijelovi podliježu trošenju zbog uporabe ili prirod-
nom trošenju, odnosno da su sljedeći dijelovi potrebni
kao potrošni materijali.
Potrošni dijelovi*: štap za miješanje, ugljene četkice
* Nisu nužno uključeni u opseg isporuke!
Rezervne dijelove i pribor možete nabaviti preko našeg
servisnog centra. Za to skenirajte QR kod na naslov-
nici.
www.scheppach.com
130
|
HR
• Krajnji korisnik isključivo je odgovoran za brisanje
osobnih podataka na otpadnom uređaju koji treba
zbrinuti!
• Simbol prekrižene kante za otpad znači da otpadne
električne i elektroničke uređaje nije dopušteno zbri-
njavati u kućni otpad.
• Otpadne električne i elektroničke uređaje moguće je
besplatno predati na sljedeća mjesta:
- Javno-pravna mjesta za zbrinjavanje i prikuplja-
nje (npr. komunalna dvorišta)
- Mjesta prodaje električnih uređaja (stacionarna
i internetska), ako su trgovci obvezni preuzeti ih ili
ako besplatno nude tu uslugu.
- Do tri otpadna električna uređaja po svakoj vr-
sti uređaja, s duljinom rubova od maksimalno
25 centimetara, možete bez prethodne nabave
novog uređaja besplatno predati proizvođaču ili
nekom drugom obližnjem ovlaštenom sabiralištu.
- Dodatne dopunske uvjete povrata od proizvođača
i distributera možete saznati od servisne službe.
• U slučaju isporuke novog električnog uređaja od
proizvođača privatnom kućanstvu on može omo-
gućiti besplatno preuzimanje otpadnog električnog
uređaja na zahtjev krajnjeg korisnika. U vezi s tim
obratite se servisnoj službi proizvođača.
• Ove izjave vrijede samo za uređaje koji se montiraju
i prodaju u državama Europske unije i koji podliježu
Europskoj direktivi 2012/19/EU. U državama izvan
Europske unije mogu vrijediti drukčiji propisi za zbri-
njavanje otpadnih električnih i elektroničkih uređaja.
Način priključivanja X
Ako se mrežni priključni kabel ovog uređaja ošteti,
valja ga zamijeniti posebnim priključnim vodom koji
se može nabaviti od proizvođača ili njegove servisne
službe.
Izmjenični motor
• Mrežni napon mora biti 230 V~.
• Produžni kabeli moraju imati duljinu do 25 m i po-
prečni presjek od 1,5 mm2.
Priključivanja i popravke električne opreme smije oba-
viti samo ovlašteni električar.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
13. Skladištenje
Uređaj i njegov pribor uskladištite na tamnom, suhom
mjestu koje je zaštićeno od zamrzavanja i nepristu-
pačno za djecu. Optimalna temperatura skladištenja
je između 5 i 30 °C.
Čuvajte električni alat u originalnom pakiranju.
Pokrijte električni alat kako biste ga zaštitili od pra-
šine ili vlage.
Čuvajte priručnik za uporabu u blizini električnog ala-
ta.
14. Zbrinjavanje i recikliranje
Napomene o ambalaži
Ambalažni materijali mogu se re-
ciklirati. Molimo zbrinite ambalažu
na ekološki način.
Napomene o Zakonu o električnim i elektroničkim
uređajima
Otpadni električni i elektronički uređaji ne
spadaju u kućni otpad, nego ih valja odnije-
ti na odvojeno mjesto prikupljanja i zbrinja-
vanja!
• Stare baterije ili akumulatore koji nisu ksno ugrađe-
ni u otpadni uređaj potrebno je prije predaje izvaditi
tako da se ne unište! Njihovo zbrinjavanje regulirano
je zakonom o baterijama.
• Vlasnici i korisnici električnih i elektroničkih uređaja
zakonom su obvezni vratiti ih nakon uporabe.
www.scheppach.com
HR
|
131
15. Moguće neispravnosti
Problem Mogući uzrok Otklanjanje
Motor se ne pokreće
Ne postoji mrežni napon (prekid
opskrbe elektroenergijom)
Provjerite osigurač
Priključni kabel je neispravan
Zamijenite kabel ili zatražite provjeru
kabela (električar), prestanite rabiti
neispravne kabele
Motor ili sklopka su neispravni
Radi otklanjanja problema obratite se
proizvođaču ili ovlaštenoj tvrtki
Neobične vibracije
Miješalica je neispravna Zamijenite miješalicu
Vratilo za miješanje je neispravno
Radi otklanjanja problema obratite se
proizvođaču ili ovlaštenoj tvrtki
Pogreška miješana masa
Pogrešna obrada. Pridržavajte se
propisa za obradu proizvođača
Uređaj se pokreće, ali se
blokira pri malom opterećenju i
automatski se isključuje.
Produžni kabel je predug ili je
presjek premalen.
Produžni kabel najmanje 1,5 mm
2
pri
maksimalnoj duljini od 25 m.
Utičnica je previše daleko od glav-
nog priključka i presjek priključnog
voda je premalen.
Kod duljih kabela presjek mora biti
najmanje 2,5 mm
2
.
www.scheppach.com
132
|
SI
Razlaga simbolov na izdelku
Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in
razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti
ustreznih ukrepov za preprečevanje nesreč.
Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
Nosite zaščitna očala.
Nosite zaščito za sluh.
Če se med delom praši, nosite masko za zaščito pred prahom.
Razred zaščite II
Izdelek ustreza veljavnim evropskim direktivam.
Izdelek ustreza veljavnim srbskimi direktivam.
www.scheppach.com
SI
|
133
Kazalo: Stran:
1. Uvod ................................................................................................................... 134
2. Opis delov (sl. 1) ................................................................................................ 134
3. Obseg dostave ................................................................................................... 134
4. Namenska uporaba ........................................................................................... 134
5. Splošni varnostni napotki .................................................................................. 135
6. Tehnični podatki ................................................................................................. 137
7. Razpakiranje ...................................................................................................... 137
8. Montaža (sl. 2–4) ............................................................................................... 138
9. Zagon ................................................................................................................. 138
10. Vzdrževanje in nega .......................................................................................... 138
11. Popravilo in naročanje nadomestnih delov ....................................................... 139
12. Električni priključek ............................................................................................ 139
13. Skladiščenje....................................................................................................... 140
14. Odlaganje med odpadke in reciklaža ................................................................ 140
15. Morebitne motnje ............................................................................................... 141
16. Izjava o skladnosti ............................................................................................. 267
www.scheppach.com
134
|
SI
Ne prevzemamo nikakršne odgovornosti za nezgode in
poškodbe, nastale zaradi neupoštevanja teh navodil in
varnostnih napotkov.
2. Opis delov (sl. 1)
1. Mešalna naprava
2. Mešalnik za malto – R
3. Mešalnik za malto – L
4. Stikalo za VKLOP/IZKLOP
5. Blokada vklopa
6. Regulator vrtljajev
7. 2-prestavno stikalo
8. Ročaj
9. Nastavek za orodje – R
10. Nastavek za orodje – L
11. Puša – R
12. Puša – L
3. Obseg dostave
Poz. Število Opis
2 /3 2x Mešalnik za malto
1 1-krat Mešalna naprava
2x Nadomestne oglene ščetke
1-krat Navodila za uporabo
4. Namenska uporaba
Stroj je namenjen za umešanje tekočih in praškastih
materialov, kot so barve, malta, lepila, ometi in po-
dobne snovi. Glede na strukturo materiala in količino
mešanice je treba uporabiti mešalnik z ustrezno inten-
zivnostjo mešanja.
Izdelek je dovoljeno uporabljati samo v skladu s predvi-
denim namenom. Vsaka druga uporaba, ki presega to,
ni v skladu z namenom. Za škodo ali telesne poškodbe
vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/
upravljavec in ne proizvajalec.
Obvezno upoštevajte varnostne napotke in navodila za
montažo ter navodila za uporabo v priročniku za upora-
bo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z
njim seznanjene in poučene o morebitnih nevarnostih.
Spremembe na izdelku v celoti izključujejo garancijo
proizvajalca za poškodbe, do katerih pride kot posledi
ca.
1. Uvod
Proizvajalec:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Spoštovani kupec,
želimo vam veliko veselja in uspeha pri delu z vašo
novo napravo.
Napotek:
Proizvajalec te naprave skladno z veljavnim zakonom
o odgovornosti za izdelke ne jamči za poškodbe na tej
napravi ali poškodbe s to napravo, do katerih pride pri:
• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblašče-
ni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zame-
njavi z njimi,
• nenamenski uporabi
• Izpadi električne naprave zaradi neupoštevanja ele-
ktričnih predpisov in določil VDE 0100, DIN 57113/
VDE 0113
Upoštevajte naslednje:
Pred montažo in zagonom preberite celotno besedilo
navodil za uporabo.
Ta navodila za uporabo vam olajšajo spoznati napravo
in izkoristiti njene možnosti uporabe, ki so v skladu z
določili.
Navodila za uporabo vsebujejo pomembne napotke o
varnem, strokovnem in ekonomičnem delu z napravo, o
izogibanju nevarnostim, prihranku stroškov za popravi-
la, zmanjšanju časov izpada in povečanju zanesljivosti
ter življenjske dobe naprave.
Poleg varnostnih določil v teh navodilih za uporabo mo-
rate nujno upoštevati predpise svoje države, ki veljajo
za uporabo naprave.
Navodila za uporabo shranite poleg naprave, ovita v
plastični ovitek, tako da bodo zaščitena pred umaza-
nijo in vlago. Pred sprejemom dela mora vsaka uprav-
ljalna oseba prebrati in skrbno upoštevati omenjena
navodila.
Na napravi lahko delajo samo osebe, ki so poučene
o uporabi naprave in o nevarnostih, ki so povezane s
tem. Upoštevajte zahtevano najnižjo starost.
Poleg varnostnih napotkov iz teh navodil in posebnih
predpisov vaše države morate pri uporabi identičnih
strojev upoštevati tudi splošno veljavna tehnična pravila.
www.scheppach.com
SI
|
135
b) Izogibajte se telesnemu stiku z ozemljenimi
površinami cevi, gretij, štedilnikov in hladil-
nikov. Če je vaše telo ozemljeno, obstaja večje
tveganje električnega udara.
c) Električna orodja zaščitite pred dežjem ali vla-
go. Vdor vode v električno napravo poveča tvega-
nje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje
ali obešanje električnega orodja ali za vlečenje
vtiča iz vtičnice. Priključnega voda ne približu-
jte vročini, olju, ostrim robovom ali premikajo-
čim se delom. Poškodovani ali zamotani priključ-
ni vodi povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem,
uporabljajte samo takšne podaljševalne vode,
ki so primerni za zunanje območje. Uporaba
podaljševalnega voda, ki je primeren za zunanje
območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega
orodja v vlažnem okolju, uporabite zaščitno
stikalo na okvarni tok. Uporaba zaščitnega sti-
kala na okvarni tok zmanjša tveganje električnega
udara.
3. Varnost oseb
a) Bodite pozorni, pazite, kaj delate, in k delu z
električnim orodjem pristopite z razumom. Ne
uporabljajte električnega orodja, če ste utru-
jeni ali pod vplivom drog, alkohola ali zdravil.
Trenutek nepozornosti pri uporabi električnega
orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno za-
ščitna očala. Nošenje osebne zaščitne opreme,
kot je maska za prah, nedrseči varnostni čevlji,
zaščitna čelada ali zaščita sluha, odvisno od vrste
in uporabe električnega orodja, zmanjša tveganje
telesnih poškodb.
c) Preprečite nenameren zagon. Prepričajte se,
da je električno orodje izklopljeno, preden ga
boste priklopili na tokovno napajanje in/ali
priključili akumulatorsko baterijo, ga pobrali
ali nosili. Če imate pri nošenju električnega orod-
ja prst na stikalu ali električno orodje vklopljeno
priključite na tokovno napajanje, lahko to privede
do nesreč.
d) Preden boste vklopili električno orodje, od-
stranite orodja za nastavitev ali vijačni ključ.
Orodje ali ključ, ki se nahaja v vrtečem se delu
električnega orodja, lahko privede do telesnih po-
škodb.
Izdelek je dovoljeno uporabljati samo z originalnimi deli
in originalnim priborom proizvajalca.
Upoštevati morate proizvajalčeve predpise glede var-
nosti, dela in vzdrževanja ter meritve iz tehničnih po-
datkov.
Prosimo, upoštevajte, da naši izdelki namensko niso
konstruirani za gospodarsko, obrtno ali industrijsko
uporabo. Ne prevzemamo nobene odgovornosti, če iz-
delek uporabljate v gospodarskih, obrtnih ali industrij-
skih obratih ter podobnih dejavnostih.
5. Splošni varnostni napotki
Splošni varnostni napotki za električna orodja
m OPOZORILO!
Preberite vse varnostne napotke, navodila, slike in
tehnične podatke, ki so priloženi temu električne-
mu orodju.
Zaradi neupoštevanja sledečih navodil lahko pride do
električnega udara, požara in/ali hudih telesnih po-
škodb.
Hranite vse varnostne napotke in navodila za pri-
hodnjo rabo.
V varnostnih napotkih uporabljen pojem »električno
orodje« se nanaša na omrežno gnana električna orod-
ja (z električnim kablom) in na akumulatorsko gnana
električna orodja (brez električnega kabla).
1. Varnost na delovnem mestu
a) Vaše delovno mesto mora biti vedno čisto in
dobro osvetljeno. Nered ali neosvetljena delovna
območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozij-
sko ogroženem okolju, v katerem se nahajajo
gorljive tekočine, plini ali prah. Električna orod-
ja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo pribli-
ževati, medtem ko uporabljate električno orod-
je. Če vas zamotijo, lahko izgubite nadzor nad ele-
ktričnim orodjem.
2. Električna varnost
a) Priključni vtič električnega orodja se mora pri-
legati v vtičnico. Vtiča ni dovoljeno na noben
način spreminjati. Adapterskih vtičev ne upo-
rabljajte z električnimi orodji, ki so zaščitno
ozemljena. Nespremenjeni vtiči in prilegajoče se
vtičnice zmanjšajo tveganje električnega udara.
www.scheppach.com
136
|
SI
f) Rezalna orodja morajo biti ostra in čista. Skrb-
no negovana rezalna orodja z ostrimi rezalnimi ro-
bovi se manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, pribor, vstavitveno orodje
itd. uporabljajte v skladu s temi navodili. Pri
tem upoštevajte delovne pogoje in opravilo, ki
ga je treba izvršiti. Uporaba električnega orodja
v namene, za katere ni predvideno, lahko vodi do
nevarnih situacij.
h) Ročaji in prijemalne površine morajo biti suhe,
čiste in brez olja in masti. Spolzki ročaji in spolz-
ke prijemalne površine ne omogočajo varnega
upravljanja in nadzor električnega orodja v ne-
predvidljivih situacijah.
5. Servis
a) Vaše električno orodje sme popravljati samo
kvali¿cirano strokovno osebje in samo z origi-
nalnimi nadomestnimi deli. Tako je zagotovlje-
no, da električno orodje ostane varno.
m POZOR!
To električno orodje med delovanjem ustvarja elektro-
magnetno polje. To polje lahko v določenih okoliščinah
vpliva na aktivne ali pasivne medicinske vsadke. Ose-
bam z medicinskimi vsadki zaradi zmanjšanja nevar-
nosti resnih ali smrtnih poškodb priporočamo, da se
pred uporabo stroja posvetujejo s svojim zdravnikom
ali proizvajalcem medicinskega vsadka.
Varnostni napotki za mešalnik
a) Električno orodje držite z obema rokama na
predvidenih ročajih. Če izgubite nadzor, se lah-
ko poškodujete.
b) Pri mešanju gorljivih snovi poskrbite za za-
dostno prezračevanje, da ne more nastati ne-
varno ozračje. Hlape, ki nastajajo, lahko vdihne-
te ali pa jih vžgejo iskre, ki jih ustvarja električno
orodje.
c) Ne mešajte živil. Električna orodja in pripadajoča
vstavitvena orodja niso primerna za obdelavo živil.
d) Omrežni priključni vod se ne sme nahajati v
delovnem območju. Električni kabel se lahko
zaplete v mešalno palico.
e) Pazite, da posoda, v kateri mešate, stoji trdno
in stabilno. Neustrezno ksirana posoda se lahko
nepričakovano premakne.
f) Pazite, da tekočina ne brizga na ohišje elek-
tričnega orodja. Tekočina, ki vdre v električno
orodje, lahko povzroči poškodbe in električni udar.
e) Izogibajte se nenaravni telesni drži. Pazite, da
stojite varno in da vedno ohranjate ravnotežje.
Tako lahko električno orodje v nepričakovanih situ-
acijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih
oblačil ali nakita. Las in oblačil ne približujte
premikajočim se delom. Premikajoči se deli lah-
ko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesava-
nje in lovljenje prahu, jih morate priključiti in
pravilno uporabiti. Uporaba odsesavanja prahu
lahko zmanjša nevarnosti, ki nastanejo zaradi pra-
hu.
h) Ne bodite prepričani, da se vam nič ne more
zgoditi in nikar ne prezrite varnostnih pravil za
električna orodja, tudi če ste po večkratni upo-
rabi električnega orodja popolnoma samoza-
vestni pri njegovi uporabi. Nepazljiva uporaba
lahko v delčku sekunde privede do hudih poškodb.
4. Uporaba in ravnanje z električnim orodjem
a) Ne preobremenjujte električnega orodja. Za
svoje delo uporabite temu namenjeno električ-
no orodje. Z ustreznim električnim orodjem lahko
v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima
okvarjeno stikalo. Električno orodje, ki ga ni več
mogoče vklopiti ali izklopiti, je nevarno in ga je tre-
ba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite sne-
mljivo akumulatorsko baterijo, preden boste
nastavili napravo, zamenjali dodatno opremo
ali shranili električno orodje. S tem previdno-
stnim ukrepom preprečite nenamerni zagon elek-
tričnega orodja.
d) Nerabljena električna orodja hranite izven
dosega otrok. Osebam, ki niso seznanjene z
napravo ali niso prebrali teh navodil, ne pus-
tite uporabljati električnega orodja. Električna
orodja so nevarna, če jih uporabljajo neizkušene
osebe.
e) Električna orodja in pribor negujte s
skrbnostjo. Preverite, če gibljivi deli brezhibno
delujejo in se ne zatikajo, če so deli zlomljeni
ali tako poškodovani, da je delovanje električ-
nega orodja omejeno. Pred uporabo električ-
nega orodja je treba popraviti poškodovane
dele. Veliko nesreč se zgodi zaradi slabo vzdrže-
vanih električnih orodij.
www.scheppach.com
SI
|
137
Nezanesljivost K
pA
3 dB
Nivo moči zvoka L
WA
101 dB
Negotovost K
WA
3 dB
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite.
Ugotovljene skupne vrednosti nihanja (vektorska vsota
treh smeri) ustrezajo standardu EN 62841.
Vrednost emisij vibracij a
h
= 2,90 m/s
2
Negotovost K = 1,5 m/s
2
Dodatne informacije za električna orodja
Opozorilo!
Navedena vrednost emisij vibracij je bila izmerjena
z normiranim preizkusnim postopkom in se glede na
način uporabe električnega orodja lahko spremeni in
izjemoma preseže navedeno vrednost.
Navedeno vrednost emisij vibracij je mogoče uporabiti
za primerjavo električnega orodja z drugim.
Navedeno vrednost emisij vibracij je mogoče uporabiti
tudi za začetno oceno negativnega vpliva.
Nastajanje hrupa in vibracij omejite na minimum!
• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.
7. Razpakiranje
• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter ovojna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodo-
vali med transportom. V primeru reklamacij morate
takoj obvestiti prevoznika. Kasnejših reklamacij ne
bomo priznali.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo
spoznati izdelek.
g) Sledite navodilom in varnostnim napotkom za
material, ki ga mešate. Material, ki ga mešate, je
lahko zdravju škodljiv.
h) Če električno orodje pade v material, ki ga me-
šate, takoj odklopite omrežni vtič in električno
orodje predajte v pregled usposobljenim stro-
kovnjakom. Poseganje v posodo, v kateri je elek-
trično orodje, ki je še priključeno v vtičnico, lahko
privede do električnega udara.
i) Med mešanjem ne segajte z rokami v posodo,
v kateri mešate, in vanjo ne vstavljajte nobenih
predmetov. Če se dotaknete mešalne palice, se
lahko resno poškodujete.
j) Električno orodje naj se zažene in zaustavi
samo v posodi, v kateri mešate. Mešalno pali-
co lahko nenadzorovano zanaša naokoli ali pa se
lahko upogne.
Preostala tveganja
Tudi če to električno orodje uporabljate v skladu
s predpisi, vedno obstajajo preostala tveganja. V
povezavi s konstrukcijo in izvedbo tega električ-
nega orodja lahko pride do naslednjih nevarnosti:
• Poškodbe pljuč, če ne nosite primerne maske za
zaščito pred prahom.
• Poškodbe sluha, če ne nosite primerne zaščite sluha.
• Škoda na zdravju, ki nastopi zaradi vibracij na spo-
dnjem in zgornjem delu roke, če napravo uporab-
ljate dalj časa ali če je ne upravljate in vzdržujete
ustrezno.
6. Tehnični podatki
Nazivna napetost 230 V~, 50 Hz
Poraba moči 1800 W
Število vrtljajev v prostem
teku
0–450 min
-1
/ 0–790
min
-1
Razred zaščite II
Nosilec orodja Φ 14mm
Teža 7,2 kg
Tehnične spremembe so pridržane!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotovljene v skladu
s standardom EN 62841.
Raven hrupa L
pA
98 dB
www.scheppach.com
138
|
SI
Stroj zaženite z najmanjšim številom vrtljajev (sto-
pnja 1)
Izklop
• Spustite zagonsko stikalo za VKLOP/IZKLOP (4).
Ta naprava ne more delovati neprekinjeno.
Reguliranje števila vrtljajev (sl. 6)
Pri tej izvedbi lahko regulirate število vrtljajev motor-
ja in tako tudi zmogljivost mešanja (stopnja 1 do 6).
• Število vrtljajev lahko nastavite brezstopenjsko z
reguliranjem števila vrtljajev (6).
2-stopenjski menjalnik (sl. 7)
Naprava je opremljena z 2-stopenjskim menjalnikom.
Če stikala za izbiro prestave ne morete blokirati, malo
zavrtite mešalno palico.
• Prestavo izberete tako, da stikalo (7) zavrtite za 180°.
1. Prestava: 0 min
–1
do 450 min
–1
2. Prestava: 0 min
-1
do 790 min
-1
Stikalo pritisnite samo, ko naprava miruje.
Delo z mešalnikom za barve in malto
Pri zamenjavi mešalnika mora biti omrežni vtič izklopljen.
Ko mešalnik potopite ali vzamete iz snovi za mešanje,
delajte z nižjim številom vrtljajev. Ko je mešalnik v ce-
loti potopljen, maksimalno povečajte število vrtljajev,
da boste zagotovili zadostno hlajenje motorja. Med
postopkom mešanja stroj vodite skozi mešalno poso-
do. Mešajte, dokler snov za mešanje ni popolnoma
obdelana. Ko zaključite z mešanjem, mešalnik očistite.
10. Vzdrževanje in nega
m Opozorilo! Pred vsakim nastavljanjem, servisira-
njem ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
• Na zaščitnih pripravah, prezračevalnih režah in ohi-
šju motorja mora biti čim manj prahu in umazanije.
Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnje-
nim zrakom pod nizkim tlakom.
• Priporočamo, da napravo očistite neposredno po
vsaki uporabi.
• Napravo redno čistite z vlažno krpo in malo mazal-
nega mila. Ne uporabljajte čistil ali topil, ker lahko
poškodujejo plastične dele naprave. Pazite, da v
notranjost naprave ne vdre voda.
• Kot pribor, obrabne in nadomestne dele uporabljajte
samo originalne dele. Nadomestne dele dobite pri
svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave izdelka.
m OPOZORILO!
Izdelek in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami,
folijami in majhnimi deli! Obstaja nevarnost, da jih
pogoltnejo in se z njimi zadušijo!
8. Montaža (sl. 2–4)
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
8.1 Vpnite mešalnik
Nevarnost poškodbe! Nosite zaščitne rokavice.
• Nastavki za mešalnik (9/10) in mešalnik (2/3) so
označeni s črkama
R in L
• Pušo (11/12) potisnite navzdol in vključite mešalnik
(2/3) v ustrezno označeni nastavek (9/10).
Pazite, da se zatič (a) pri vsakem mešalniku namesti
v utor (b).
• Spustite pušo. Mešalnik se zaklene.
m Preverite, da je mešalnik dobro pritrjen tako, da
povlečete za orodje.
9. Zagon
Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
Pred nastavljanjem naprave vedno izvlecite omrežni
vtič.
Vklop in izklop
Ne uporabljajte naprave, pri kateri ni mogoče vklo-
piti in izklopiti stikala. Poškodovana stikala mora
nemudoma popraviti ali zamenjati naša servisna
delavnica za stranke.
Vklop (sl. 5)
• Najprej uporabite blokado vklopa (5). Pritisnite za-
gonsko stikalo za VKLOP/IZKLOP (4).
www.scheppach.com
SI
|
139
12. Električni priključek
Nameščeni elektromotor je priključen, tako da je
pripravljen za uporabo. Priključek ustreza zadev-
nim standardom VDE in DIN. Omrežni priključek
in uporabljen podaljšek na strani kupca morata
ustrezati predpisom.
• Izdelek izpolnjuje zahteve EN 61000-3-11 in je za-
vezan posebnim pogojem za priključek. To pomeni,
da uporaba na poljubnih, prosto izbirnih priključnih
točkah ni dovoljena.
• Naprava lahko ob neugodnih pogojih električnega
omrežja povzroči prehodno napetostno nihanje.
• Izdelek je predviden izključno za uporabo na
priključnih točkah, ki
a) ne presegajo največje dovoljene omrežne impe-
dance »Z« (Zmaks. = 0,355 Ω) ali
b) omogočajo neprekinjene tokovne obremenitve
omrežja vsaj 100 A na fazo.
• Kot uporabnik morate zagotoviti, po potrebi s posve-
tovanjem z vašim podjetjem za oskrbo z električno
energijo, da vaša priključna točka, na katero želite
priključiti proizvod in ga uporabljati, izpolnjuje obe
od zgoraj navedeni zahtevi, a) in b).
Poškodovan električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• Otiščanci, če priključne vode speljete skozi okna ali
reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja
priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtič-
nice.
• Pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne
smete uporabljati, ker so zaradi poškodb izolacije smr-
tno nevarni.
Redno preverjajte, če so električni priključni vodi poš-
kodovani. Pri tem pazite, da priključni vod pri preverja-
nju ne bo visel na električnemu omrežju.
Električni priključni vodi morajo ustrezati zadevnim do-
ločilom VDE in DIN. Uporabljajte samo priključne vode
z oznako H05VV-F.
Po predpisih mora biti oznaka tipa priključnega voda
natisnjena na njem.
• Če želite podaljšati življenjsko dobo orodja, enkrat
mesečno namažite vrtljive dele. Motorja ne oljite.
Oglene ščetke
Če nastaja preveč isker, naj strokovnjak za elektriko
preveri oglene ščetke. Pozor! Oglene ščetke lahko za-
menja samo električar.
11. Popravilo in naročanje nadome-
stnih delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi
varnostno relevantni deli nameščeni in v brezhibnem
stanju. Dele, ki bi lahko povzročili telesne poškodbe,
shranite na drugim osebam in otrokom nedosegljivem
mestu.
Pozor: Po zakonu o odgovornosti za izdelke ne jam-
čimo za poškodbe, ki nastanejo zaradi nestrokovnih
popravil ali neuporabe originalnih nadomestnih delov.
Pooblastite servisno službo ali pooblaščenega stro-
kovnjaka. Enako velja tudi za pribor.
Priključki in popravila
Priključevanje in popravila električne opreme lahko iz-
vajajo samo električarji.
11.1 Naročanje nadomestnih delov
Pri naročanju nadomestnih delov morate navesti nas-
lednje podatke:
• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici
Nadomestni deli/oprema
oglene ščetke - št. izdelka: 5907802001
mešalna palica - št. izdelka: 5907802701
11.2 Informacije o servisu
Upoštevajte, da so pri tem izdelku sledeči deli podvr-
ženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz.
so sledeči deli potrebni kot potrošni material.
Obrabni deli*: mešalna palica, oglene ščetke
* Ni nujno v obsegu dostave!
Nadomestne dele in pribor dobite v našem servisnem
centru. V ta namen odčitajte QR-kodo na naslovni stra-
ni.
www.scheppach.com
140
|
SI
• Lastnik oz. uporabnik električnih in elektronskih
naprav je zakonsko zavezan, da stare naprave po
njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje
svojih osebnih podatkov na stari napravi, ki jo želi
zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električ-
nih in elektronskih naprav ne smete odlagati med
gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno
oddate na naslednjih mestih:
- Javno-pravna mesta za odstranjevanje odpadkov
oz. zbirna mesta (npr. komunalna podjetja)
- Prodajna mesta električnih naprav (stacionarna
in spletna), če so trgovci zavezani k prevzemanju
starih naprav ali to ponujajo brezplačno.
- Do tri stare električne naprave na vrsto naprave,
z dolžino stranice največ 25 centimetrov, lahko
brez predhodnega nakupa nove naprave od pro-
izvajalca oddate pri njem ali na drugem pooblaš-
čenem zbirnem mestu v vaši bližini.
- Ostale proizvajalčeve in trgovčeve dodatne po-
goje za prevzem najdete pri posamezni servisni
službi.
• Če proizvajalec dostavi novo električno napravo v
zasebno gospodinjstvo, lahko končni uporabnik na
zahtevo naroči brezplačen prevzem stare električne
naprave. Povežite se s servisno službo proizvajalca.
• Te izjave veljajo le za naprave, ki so nameščene in
prodane v državah Evropske unije in so predmet
evropske direktive 2012/19/EU. V državah izven ob-
močja Evropske unije lahko veljajo drugačna določi-
la za odstranjevanje starih električnih in elektronskih
naprav med odpadke.
Način priključitve X
Če je omrežni priključni vod te naprave poškodovan,
ga je treba zamenjati s posebej pripravljenim priključ-
nim vodom, ki ga lahko nabavite pri proizvajalcu ali
preko njegove službe za stranke.
Motor na izmenični tok
• Omrežna napetost mora znašati 230 V~.
• Podaljševalni vodi do dolžine 25 m morajo imeti
prečni prerez 1,5 kvadratnega milimetra.
Priključevanje in popravila električne opreme lahko iz-
vajajo samo električarji.
V primeru povpraševanja morate navesti spodnje po-
datke:
• Vrsta toka, ki napaja motor
• Podatki tipske ploščice stroja
• Podatki tipske ploščice motorja
13. Skladiščenje
Napravo in njen pribor skladiščite v temnem, suhem
prostoru, ki je zaščiten pred zmrzaljo in izven dose-
ga otrok. Idealna temperatura skladiščenja je med 5
in 30°C.
Električno orodje shranjujte v originalni embalaži.
Pokrijte električno orodje, da ga zaščitite pred pra-
hom ali vlago.
Navodila za uporabo hranite ob električnem orodju.
14. Odlaganje med odpadke in reciklaža
Napotki za embalažo
Embalažne materiale je mogoče
reciklirati. Embalažo zavrzite oko-
lju prijazno.
Napotki glede zakona o električnih in elektronskih
napravah
Stare električne in elektronske naprave ne
sodijo med gospodinjske, pač pa jih morate
zavreči oz. oddati na zbirno mesto ločeno!
• Stare baterije in akumulatorje, ki niso ksno vgrajeni
v staro napravo, je treba pred oddajo na zbirno mes-
to odstraniti brez uničenja komponent! Navodila za
njihovo odstranjevanje ureja zakon o baterijah.
www.scheppach.com
SI
|
141
15. Morebitne motnje
Težava Mogoč vzrok Odprava
Motor se ne zažene
Ni omrežne napetosti (izpad električ-
nega toka)
Preverite varovalke
Okvarjen priključni kabel
Zamenjajte ali preglejte kabel
(električar), okvarjenega kabla ne
uporabljajte
Okvarjen motor ali stikalo
Za odpravljanje težav se obrnite na
proizvajalca ali njegovega pooblaš-
čenega izvajalca
Nenavadne vibracije
Mešalnik je okvarjen Zamenjajte mešalnik
Mešalna gred je okvarjena
Za odpravljanje težav se obrnite na
proizvajalca ali njegovega pooblaš-
čenega izvajalca
Napačna zmes
Napačna obdelava. Pazite na proi-
zvajalčeve predpise za obdelavo
Naprava deluje blokirana tudi
pri manjši obremenitvi in se
eventualno samodejno izklopi.
Kabelski podaljšek je predolg ali ima
premajhen presek.
Kabelski podaljšek najmanj 1,5 mm
2
pri največ 25 m dolžine.
Vtičnica je predaleč od glavnega
priključka in presek priključnega voda
je premajhen.
Pri daljšemu kablu je presek najmanj
2,5 mm
2
.
www.scheppach.com
142
|
EE
Tootel olevate sümbolite selgitus
Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussüm-
bolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega
suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks.
Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist
kinni!
Kandke kaitseprille!
Kandke kuulmekaitset!
Kandke tolmuemissiooni korral respiraatorit!
Kaitseklass II
Toode vastab kehtivatele Euroopa direktiividele.
Toode vastab kehtivatele Serbia juhistele.
www.scheppach.com
EE
|
143
Sisukord: Lk:
1. Sissejuhatus ...................................................................................................... 144
2. Toote kirjeldus (joon. 1) ..................................................................................... 144
3. Tarnekomplekt ................................................................................................... 144
4. Sihtotstarbekohane kasutus .............................................................................. 144
5. Üldised ohutusjuhised ....................................................................................... 145
6. Tehnilised andmed ............................................................................................. 147
7. Lahtipakkimine ................................................................................................... 147
8. Kokkupanemine (joon. 2-4) ............................................................................... 148
9. Käikuvõtmine ..................................................................................................... 148
10. Hooldus ja hoolitsus .......................................................................................... 148
11. Remont ja varuosade tellimine .......................................................................... 149
12. Elektriühendus ................................................................................................... 149
13. Ladustamine ...................................................................................................... 150
14. Utiliseerimine ja taaskäitlus ............................................................................... 150
15. Rikete kõrvaldamine .......................................................................................... 151
16. Vastavusdeklaratsioon ...................................................................................... 267
www.scheppach.com
144
|
EE
Me ei võta vastutust õnnetuste või kahjude eest, mis
tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.
2. Toote kirjeldus (joon. 1)
1. Segur
2. Mördisegamisvispel - R
3. Mördisegamisvispel - L
4. SISSE-VÄLJA lüliti
5. Sisselülitusriiv
6. Pööreteregulaator
7. 2-käiguline lüliti
8. Käepide
9. Kinnituspesa - R
10. Kinnituspesa - L
11. Hülss - R
12. Hülss - L
3. Tarnekomplekt
Pos Arv Nimetus
2 /3 2x Mördisegamisvispel
1 1x Segur
2x Varusüsiharjad
1x Käsitsusjuhend
4. Sihtotstarbekohane kasutus
Masin on ette nähtud vedelate ja pulbriliste ehitus-
materjalide nagu värvid, mörtide, liimide, krohvide ja
sarnaste substantside segamiseks. Olenevalt mater-
jali konsistentsist ja segamiskogusest tuleb kasutada
vastava segamistoimega sobivat segurit.
Toodet tohib kasutada ainult vastavalt selle otstarbe-
le. Igasugune sellest ulatuslikum kasutus pole sihtots-
tarbekohane. Sellest põhjustatud kahjude või iga liiki
vigastuste eest vastutab kasutaja/operaator ja mitte
tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohu-
tusjuhiste, samuti montaažijuhendi ning käsitsusjuhen-
dis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad
seda tundma ning olema võimalikest ohtudest teavi-
tatud.
Tootel teostatud muudatused välistavad tootja vastutu-
se sellest tekkivate kahjude eest täielikult.
1. Sissejuhatus
Tootja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Austatud klient!
Soovime Teile uue seadme meeldivat ja edukat kasu-
tamist.
Juhis:
Antud seadme tootja ei vastuta kehtiva tootevastutuse
seaduse järgi kahjude eest, mis tekivad antud sead-
mele või antud seadme läbi:
• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud
spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väl-
javahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektri-
alaeeskirjade ning VDE nõuete 0100, DIN 57113 /
VDE0113 eiramisel.
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu kasutus-
juhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hõlbusta-
da elektritööriista tundmaõppimist ja selle kasutamist
vastavalt sihtotstarbekohastele kasutusvõimalustele.
Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate
elektritööriistaga ohutult, asjatundikult ning ökonoom-
selt töötada, ja kuidas saate vältida ohte, hoida kokku
remondikulusid, lühendada seisakuaegu ning suuren-
dada elektritööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-
nõuetele peate tingimata oma riigis elektritööriista käi-
tamise kohta kehtivaid eeskirju järgima.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse
eest kaitstult elektritööriista juures alal. Kõik operaato-
rid peavad selle enne töö alustamist läbi lugema ja se-
da hoolikalt järgima. Elektritööriistaga tohivad töötada
ainult isikud, keda on elektritööriista kasutamise osas
instrueeritud ja sellega seonduvast ohtudest teavita-
tud. Nõutavast miinimumvanusest tuleb kinni pidada.
Peale käesolevas kasutusjuhendis sisalduvate ohutus-
juhiste ning Teie riigis masinate kohta kehtivate ees-
kirjade tuleb järgida üldtunnustatud tehnilisi reegleid.
www.scheppach.com
EE
|
145
b) Vältige kehalist kontakti torude, küttesüstee-
mide, pliitide, külmkappide jms maandatud
pindadega. Kui Teie keha on maandatud, siis va-
litseb kõrgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest.
Vee tungimine elektriseadmesse suurendab elekt-
rilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel
nagu elektritööriista kandmiseks, üles riputa-
miseks või pistikupesast pistiku väljatõmba-
miseks. Kaitske ühendusjuhet kuumuse, õli,
teravate servade ning liikuvate osade eest.
Kahjustatud või sasitud ühendusjuhtmed suuren-
davad elektrilöögi riski.
e) Kui töötate elektritööriistaga õues, siis kasu-
tage üksnes välitingimustesse sobivaid piken-
dusjuhtmeid. Välitingimustesse sobiva pikendus-
juhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik
niiskes ümbruskonnas vältida, siis kasutage
rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti
kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust sil-
mas ja käige töötamisel elektritööriistaga
mõistlikult ümber. Ärge kasutage elektritöö-
riista, kui olete väsinud või uimastite, alkoholi
või ravimite mõju all. Hetkeline tähelepanematus
võib põhjustada elektritööriista kasutamisel tõsi-
seid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kait-
seprille. Isikliku kaitsevarustuse nagu tolmumas-
ki, libisemiskindlate turvajalatsite, kaitsekiivri või
kuulmekaitsme kandmine, vastavalt elektritööriista
liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veen-
duge, et elektritööriist on enne voolutoite ja/
või aku külgeühendamist, ülesvõtmist või
kandmist välja lülitatud. Kui hoiate elektritööriis-
ta kandmisel sõrme lülitil või ühendate sisselülita-
tud elektritööriista vooluvarustusega, siis võib see
õnnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülita-
mist seadistustööriistad ja mutrivõtmed. Pöör-
leva elektritööriista sisemuses paiknev tööriist või
võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege
stabiilse seisu eest ja säilitage alati tasakaal.
Seeläbi saate elektritööriista ootamatutes olukor-
dades paremini kontrollida.
Toodet tohib käitada ainult tootja originaalosadega ja
originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-
kirjadest ning tehnilistes andmetes esitatud mõõtme-
test.
Palun pidage silmas, et meie tooted pole konstruee-
ritud kommerts-, käsitööndus- või tööstuskasutuse
jaoks. Me ei võta üle pretensiooniõiguskohustust, kui
toodet kasutatakse kommerts-, käsitööndus- või töös-
tusettevõtetes ning samaväärsetel tegevustel.
5. Üldised ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
m HOIATUS!
Lugege kõiki ohutusjuhiseid, korraldusi, illustrat-
sioone ja andmeid, millega see elektritööriist on
varustatud.
Hooletused alljärgnevatest korraldustest kinnipidami-
sel võivad põhjustada elektrilööki, tulekahju ja/või ras-
keid vigastusi.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevi-
kuks alal.
Ohutusjuhistes kasutatav mõiste “elektritööriist” kehtib
võrgukäitusega elektritööriistade (võrgujuhtmega) ja
akukäitusega elektritööriistade (võrgujuhtmeta) kohta.
1. Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgus-
tatud. Korratud või valgustamata tööpiirkonnad
võivad õnnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusoht-
likus ümbruskonnas, milles leidub süttimis-
ohtlikke vedelikke, gaase või tolme. Elektritöö-
riistad tekitavad sädemeid, mis võivad tolmud või
aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista
kasutamise ajal eemal. Tähelepanu kõrvalejuh-
timisel võite elektritööriista üle kontrolli kaotada.
2. Elektriohutus
a) Elektritööriista ühenduspistik peab pistiku-
pessa sobima. Pistikut ei tohi ühelgi viisil
muuta. Ärge kasutage adapterpistikuid koos
kaitsemaandusega elektritööriistadega. Muut-
mata pistikud ja sobivad pistikupesad vähendavad
elektrilöögi riski.
www.scheppach.com
146
|
EE
Elektritööriistade kasutamine muudeks kui et-
tenähtud rakendusteks võib põhjustada ohtlikke
olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad,
puhtad ja õli- ning määrdevabad. Libedad käe-
pidemed ja hoidepinnad ei võimalda elektritööriis-
ta ettenägematutes olukordades kindlalt käsitseda
ning kontrollida.
5. Teenindus
a) Laske elektritööriista remontida ainult kvali-
¿tseeritud erialapersonalil ja ainult originaal-
varuosadega. Sellega tagatakse elektritööriista
ohutuse säilimine.
m TÄHELEPANU!
Antud elektritööriist tekitab käitamise ajal elektromag-
netilise välja. Kõnealune väli võib teatud tingimustel
aktiivsete või passiivsete meditsiiniliste implantaatide
talitlust halvendada. Vähendamaks tõsiste või surma-
vate vigastuste ohtu, soovitame me meditsiiniliste imp-
lantaatidega isikutel arsti ja meditsiinilise implantaadi
tootjaga konsulteerida enne, kui masinat käsitsetakse.
Ohutusjuhised segurile
a) Hoidke elektritööriista mõlema käega selleks
ettenähtud käepidemetest kinni. Kontrolli kao-
tamine võib põhjustada vigastusi.
b) Hoolitsege põlemisvõimeliste ainete segami-
sel ohtliku atmosfääri vältimiseks piisava ven-
tilatsiooni eest. Tekkivaid aure võidakse sisse
hingata või need võivad elektritööriista poolt teki-
tatud sädemete tõttu süttida.
c) Ärge segage toiduaineid. Elektritööriistad ja
nende rakendustööriistad pole konstrueeritud toi-
duainete töötlemiseks.
d) Hoidke võrguühendusjuhe tööpiirkonnast ee-
mal. Võrgujuhe võib segamisvardasse kinni jääda.
e) Hoolitsege segamismahuti kindla ja turvalise
seisu eest. Nõuetele mittevastavalt kindlustatud
mahuti võib ootamatult liikuda.
f) Pöörake tähelepanu sellele, et vedelik ei pritsi
elektritööriista korpusele. Elektritööriista sisse
tunginud vedelik võib põhjustada kahjustusi ja
elektrilööki.
g) Järgige korraldusi ja ohutusjuhiseid segatava
materjali kohta. Segatav materjal võib olla ter-
vistkahjustav.
f) Kandke sobivat riietust. Ärge kandke avarat
riietust ega ehteid. Hoidke juuksed ja riietus
pöörlevatest detailidest eemale. Avar riietus,
ehted või pikad juuksed võidakse liikuvate detaili-
de poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdesea-
diseid, siis tuleb need külge ühendada ning
neid õigesti kasutada. Tolmuimusüsteemi kasu-
tamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elekt-
ritööriista ohutusreegleid ka siis, kui olete
paljukordse kasutuse tõttu elektritööriistaga
tuttav. Tähelepanematu tegutsemine võib põhjus-
tada sekundi murdosa jooksul raskeid vigastusi.
4. Elektritööriista kasutamine ja käsitsemine
a) Ärge koormake elektritööriista üle. Kasutage
töötamisel antud töö jaoks ettenähtud elekt-
ritööriista. Sobiva elektritööriistaga töötate pa-
remini ja ohutumalt ettenähtud võimsusvahemiku
piires.
b) Ärge kasutage elektritööriista, mille lüliti on
defektne. Elektritööriist, mida ei saa enam sisse
või välja lülitada, on ohtlik ning tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või ee-
maldage äravõetav aku enne seadme seadis-
tamist, rakendustööriistade vahetamist või
elektritööriista ärapanemist. See ettevaatus-
meede vähendab elektritööriista ettekavatsematu
käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu
lastele kättesaamatult. Ärge laske elektritöö-
riista kasutada isikutel, kes seda ei tunne või
pole käesolevaid korraldusi lugenud. Elektri-
tööriistad on ohtlikud, kui neid kasutavad kogene-
matud isikud.
e) Hoolitsege elektritööriistade ja tarvikute eest
hästi. Kontrollige, kas liikuvad detailid talitle-
vad laitmatult ega kiilu kinni, kas esineb mur-
dunud või kahjustatud detaile nii, et elektritöö-
riista talitlus on piiratud. Laske kahjustatud
osad enne elektritööriista kasutamist remonti-
da. Paljude õnnetuste põhjus peitub halvasti hool-
datud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi
hoolitsetud teravate lõikeservadega lõiketööriistad
kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, raken-
dustööriista jms vastavalt käesolevatele
korraldustele. Arvestage seejuures töötingi-
mustega ja teostatava tegevuse iseloomuga.
www.scheppach.com
EE
|
147
Müratase L
WA
101 dB
Hälbepiir K
WA
3 dB
Kasutage kõrvaklappe.
Müra võib põhjustada kuulmiskaotust.
Võnke koguväärtused (kolme suuna vektorsumma) on
kindlaks määratud standardi EN 62841 järgi.
Võnkeemissiooniväärtus a
h
= 2,90 m/s
2
Hälbepiir K = 1,5 m/s
2
Täiendav informatsioon elektritööriistade kohta
Hoiatus!
Esitatud võngete emissiooniväärtus on mõõdetud
standarditud testimismeetodi järgi ning võib muutu-
da sõltuvalt elektritööriista kasutamise liigist ja viisist
ning olla erandjuhtudel esitatud väärtusest suurem.
Esitatud võngete emissiooniväärtust võib kasutada
võrdluseks mõne teise elektritööriista võngete emis-
siooniväärtusega.
Esitatud võngete emissiooniväärtust võib kasutada ka
kahjustuste esialgseks hindamiseks.
Piirake müra teket ja vibratsiooni miinimumini!
• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.
7. Lahtipakkimine
• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
h) Kui elektritööriist kukub segatavasse mater-
jalisse, siis tõmmake võrgupistik kohe välja ja
laske elektritööriist kvali¿tseeritud erialaper-
sonalil kontrollida. Jäsemete sisestamine mahu-
tisse veel pistikupessa ühendatud elektritööriista
korral võib põhjustada elektrilööki põhjustada.
i) Ärge sisestage segamisprotseduuri ajal käsi
segamismahutisse ega torgake sinna teisi
esemeid. Kokkupuude segamisvardaga võib põh-
justada tõsiseid vigastusi.
j) Laske elektritööriistal käivituda ja seiskuda ai-
nult segamismahutis. Segamisvarras võib kont-
rollimatul viisil viskuda või painduda.
Jääkriskid
Ka siis, kui te kasutate elektritööriista eeskirjade-
kohaselt, jääb jääkriskide oht alati püsima. Esi-
neda võivad järgmised elektritööriista konstrukt-
sioonist ja mudelist tulenevad ohud:
• Kopsukahjustused juhul, kui ei kanta sobivat tol-
mukaitsemaski.
• Kuulmiskahjustused juhul, kui ei kanta sobivat kuul-
miskaitset.
• Tervisekahjustused, mis tulenevad käte vibreeri-
misest juhul, kui seadet kasutatakse pikema aja
jooksul või seda ei kasutata ega hooldata nõue-
tele vastavalt.
6. Tehnilised andmed
Võrgupinge 230 V~, 50 Hz
Võimsustarve 1800 W
Koormuseta pöörlemis-
sagedus
0-450 min
-1
/ 0-790
min
-1
Kaitseklass II
Tööriistahoidik Φ 14mm
Kaal 7,2 kg
Võimalikud tehnilised muudatused!
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused tehti kindlaks standardi
EN 62841 järgi.
Helirõhu tase L
pA
98 dB
Hälbepiir K
pA
3 dB
www.scheppach.com
148
|
EE
Kestevkäitus pole antud seadme puhul võimalik.
Pööreteregulaator (joon. 6)
Kõnealuse teostuse puhul saab mootori pöördeid ja
seega segamisvõimsust reguleerida (aste 1 kuni 6).
• Te saate pöördeid pööreteregulaatoriga (6) suju-
valt seadistada.
2-käiguline käigukast (joon. 7)
Seade on varustatud 2-käigulise käigukastiga. Kui käi-
guvaliku lülitit ei peaks saama kseerida, siis pöörake
veidi segamisvarrast.
• Keerake käigu valimiseks lülitit (7) 180°.
1. Käik: 0 min
–1
bis 450 min
–1
2. Käik: 0 min
-1
bis 790 min
-1
Rakendage lülitit ainult seisu ajal.
Värvi- ja möediseguriga töötamine
Seguri vahetamisel peab vőrgupistik olema välja tőm-
matud.
Segatavasse materjali sissekastmisel vői sealt väl-
javőtmisel töötage vähendatud pöörlemiskiirusega.
Peale täielikku sissekastmist suurendage pöörlemis-
kiirust maksimumini, et oleks tagatu mootori piisav ja-
hutus. Segamise ajal liigutage masinat seguanumas
ringi. Segage nii kaua, kuni kogu materjal on täielikult
läbi töödeldud. Peale segamistööde lőpetamist puhas-
tage segur.
10. Hooldus ja hoolitsus
m Hoiatus! Tõmmake enne igasugust seadistamist,
korrashoiutööd ja parandamist võrgupistik välja!
Üldised hooldusmeetmed
• Hoidke kaitseseadised, õhupilud ja mootori korpus
võimalikult tolmu- ning mustusevabad. Hõõruge
seade puhta lapiga üle või puhuge madala rõhuga
suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset ka-
sutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese
määrdeseebiga. Ärge kasutage puhastusvahendeid
või lahusteid; need võivad seadme plastosi rikkuda.
Pöörake tähelepanu sellele, et vesi ei pääseks sead-
me sisemusse.
• Õlitage tööriista eluea pikendamiseks üks kord kuus
pöörlevaid osi. Ärge õlitage mootorit.
m HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
8. Kokkupanemine (joon. 2-4)
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
8.1 Segamisvispli kinnipingutamine
Vigastusoht! Kandke kaitsekindaid.
• Segamisvisplite (9/10) ja segamisvisplite (2/3) kin-
nituspesad on tähtedega tähistatud
R ja L
• Lükake vastav hülss (11/12) alla ja pistke segamis-
visplid (2/3) vastavalt tähistatud kinnituspesades-
se (9/10).
Pidage silmas, et iga segamisvispli tihvt (a) istub
soones (b).
• Laske hülss lahti. Segamisvispel kseeritakse.
m Kontrollige segamisvispleid tööriistast tõmmates
tugeva kinnituse suhtes.
9. Käikuvõtmine
Enne ühendamist veenduge, et tüübisildil toodud and-
med vastaksid toiteandmetele.
Enne seadme reguleerimist tõmmake toitepistik alati
pistikupesast välja.
Sisse- ja väljalülitamine
Ärge kasutage seadet, millel ei saa lülitit sisse ja
välja lülitada. Kahjustatud lülitid tuleb lasta viivi-
tamatult klienditeeninduses remontida või asen-
dada.
Sisselülitamine (joon. 5)
• Vajutage esmalt sisselülitusriivi (5). Vajutage SIS-
SE-VÄLJA käepidelüliti (4).
Käivitage masin madalaimal pööreteastmel (aste 1)
Väljalülitamine
• Laske SISSE-VÄLJA käepidelüliti (4) lahti.
www.scheppach.com
EE
|
149
• Toode vastab standardi EN 61000-3-11 nõudmiste-
le ja selle ühendamisel kehtivad eritingimused. See
tähendab, et ei ole lubatud kasutamine mis tahes
vabalt valitud ühenduskohas.
• Ebasoodsate võrgutingimuste korral võib seade
põhjustada ajutisi pinge kõikumisi.
• Toode on ettenähtud kasutamiseks eranditult ühen-
duskohtades,
a) mis ei ületa maksimaalselt lubatud võrgutakistust
„Z“ (Zmax. = 0,355 Ω) või
b) mille võrgu voolutaluvus on 100 amprit iga faa-
si kohta.
• Teie kui kasutaja peate, vajadusel vastava ener-
giaettevõttega konsulteerides, kindlaks tegema, et
Teie ühenduskoht, kus Te toodet käitada soovite,
vastaks ühele toodud nõudmistest, kas nõudmisele
a) või nõudmisele b).
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustatud elektriühendusjuhtmeid ei tohi ka-
sutada ja on isolatsioonikahjustuste tõttu eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarset kahjus-
tuste suhtes üle. Pidage silmas, et ülekontrollimisel
pole ühendusjuhe võrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H05VV-F
ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-
hustuslik.
Ühendusliik X
Kui seadme võrguühendusjuhe saab kahjustada, siis
tuleb see erilise ühendusjuhtmega asendada, mis on
saadaval tootja või tema klienditeeninduse kaudu.
Süsiharjad
Laske sädemete ülemäärase tekke korral süsiharjad
elektrispetsialistil üle kontrollida. Tähelepanu! Süsi-
harju tohib vahetada ainult elektrispetsialist.
11. Remont ja varuosade tellimine
Veenduge pärast remonti või hooldust, kas kõik ohu-
tustehnilised osad on paigaldatud ja laitmatus seisun-
dis. Säilitage vigastusohtlikke osi teistele inimestele ja
lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vas-
tuta tootja asjatundmatutest remontidest või mitte-origi-
naalvaruosade kasutamisest põhjustatud kahjude eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav
kehtib ka tarvikuosade kohta.
Ühendused ja remont
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
11.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgmised and-
med:
• Mudelinimetus
• Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud
süsiharjad - artikli-nr: 5907802001
segamisvispel - artikli-nr: 5907802701
11.2 Teenindus-informatsioon
Tuleb silmas pidada, et antud toote puhul vajatakse
kasutusalasele või loomulikule kulumisele alluvaid või
kulumaterjalidena järgmisi osi.
Kuluosad*: segamisvispel, süsiharjad
* ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR kood.
12. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele. Kliendipoolne võrguühendus
ja kasutatav pikendusjuhe peavad nendele eeskir-
jadele vastama.
www.scheppach.com
150
|
EE
- Avalik-õiguslikud utiliseerimis- või kogumispunk-
tid (nt kommunaalsed toormejaamad)
- Elektriseadmete müügipunktid (statsionaarsed ja
online), kui edasimüüjad on tagasivõtmiseks ko-
hustatud või pakuvad seda vabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta
maksimaalselt 25-sentimeetrise servapikkusega
saate ilma tootjalt uut seadet soetamata talle ta-
suta ära anda või enda läheduses teise volitatud
kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-
mistingimused saate teada vastavast klienditee-
nindusest.
• Tootja poolt eramajapidamisse uue elektriseadme
kohaletarnimise korral võib see anda lõppkasutaja
järelepärimisel korralduse vana elektriseade tasuta
ära viia. Võtke selleks ühendust tootja klienditeenin-
dusega.
• Need ütlused kehtivad ainult seadmete kohta, mis
installeeritakse ja müüakse Euroopa Liidu liikmesrii-
kides ning alluvad Euroopa direktiivile 2012/19/EL.
Riikides väljaspool Euroopa Liitu võivad kehtida va-
nade elektri- ja elektroonikaseadmete utiliseerimise
kohta kõrvalekalduvad nõuded.
Vahelduvvoolumootor
• Võrgupinge peab olema 230 V~.
• Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
13. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Op-
timaalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
14. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäi-
deldavad. Palun utiliseerige pa-
kendid keskkonnasõbralikult.
Juhised elektri- ja elektroonikaseadmete seadus
(ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu ol-
meprügisse, vaid tuleb suunata eraldi ko-
gumisse või utiliseerimisse!
• Vanad patareid või akud, mis pole püsivalt vana-
seadmesse paigaldatud, tuleb enne äraandmist
purustamata välja võtta! Nende utiliseerimist regu-
leeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või ka-
sutajad on seadusega kohustatud need kasutuse
lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava va-
naseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab,
et vanu elektri- ja elektroonikaseadmeid ei tohi utili-
seerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järg-
mistes kohtades tasuta ära anda:
www.scheppach.com
EE
|
151
15. Rikete kõrvaldamine
Probleem Võimalik põhjus Kõrvaldamine
Mootor ei käivitu
Võrgupinge puudub (voolukatkestus) Kontrollige kaitse üle
Ühenduskaabel defektne
Vahetage kaabel välja või laske
kaabel üle kontrollida (elektrispet-
sialist)
Ärge kasutage enam defektseid
kaableid
Mootor või lüliti defektne
Pöörduge probleemi kõrvaldami-
seks tootja või tema nimetatud
rma poole
Ebatavalised vibratsioonid
Segamisvispel defektne Vahetage segamisvispel välja
Segamisvõll defektne
Pöörduge probleemi kõrvaldami-
seks tootja või tema nimetatud
rma poole
Vale segumaterjal
Vale töötlemine. Järgige tootja
töötluseeskirju
Seade käivitub, kuid blokee-
rub väikesel koormusel ja
lülitub võib-olla automaatselt
välja.
Pikenduskaabel liiga pikk või liiga väikese
ristlõikega
Pikenduskaabel vähemalt 1,5 mm
2
maksimaalsel pikkusel 25 m.
Pistikupesa peaühendusest liiga kaugel
ja ühendusjuhtme ristlõige liiga väike.
Pikema kaabli puhul - ristlõige
vähemalt 2,5 mm
2.
www.scheppach.com
152
|
LT
Ant gaminio esanči— simboli— aiškinimas
Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš-
kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų
prevencijos priemonių.
Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus
bei jų laikykitės!
Užsidėkite apsauginius akinius!
Naudokite klausos apsaugą!
Susidarius dulkių, naudokite kvėpavimo apsaugą!
II apsaugos klasė
Gaminys atitinka galiojančias Europos direktyvas.
Gaminys atitinka galiojančias Serbijos gaires.
www.scheppach.com
LT
|
153
Turinys: Puslapis:
1. Įžanga ................................................................................................................ 154
2. Gaminio aprašymas (1 pav.) .............................................................................. 154
3. Komplektacija .................................................................................................... 154
4. Naudojimas pagal paskirtį ................................................................................. 154
5. Bendrieji saugos nurodymai .............................................................................. 155
6. Techniniai duomenys ......................................................................................... 157
7. Išpakavimas ....................................................................................................... 157
8. Surinkimas (2-4 pav.) ......................................................................................... 158
9. Eksploatacijos pradžia ....................................................................................... 158
10. Techninė priežiūra ir priežiūra ........................................................................... 158
11. Remontas ir atsarginių dalių užsakymas .......................................................... 159
12. Elektros prijungimas .......................................................................................... 159
13. Laikymas ............................................................................................................ 160
14. Utilizavimas ir pakartotinis atgavimas ............................................................... 160
15. Sutrikimų šalinimas ............................................................................................ 161
16. Atitikties deklaracija ........................................................................................... 267
www.scheppach.com
154
|
LT
Mes neatsakome už nelaimingus atsitikimus arba pa-
žeidimus, atsiradusius nesilaikant šios instrukcijos ir
saugos nurodymų.
2. Gaminio aprašymas (1 pav.)
1. Maišyklė
2. Skiedinio maišymo mentelė R
3. Skiedinio maišymo mentelė L
4. ĮJ./IŠJ. jungiklis
5. Įjungimo blokuotė
6. Sūkių skaičiaus reguliatorius
7. 2 pavarų jungiklis
8. Rankena
9. Laikiklis R
10. Laikiklis L
11. Įvorė R
12. Įvorė L
3. Komplektacija
Poz. Kiekis Pavadinimas
2 /3 2x Skiedinio maišymo mentelė
1 1x Maišyklė
2x Atsarginiai angliniai šepetėliai
1x Naudojimo instrukcija
4. Naudojimas pagal paskirt‡
Įrenginys skirtas skystoms ir miltelinėms statybinėms
medžiagoms, pvz., dažams, skiediniui, klijams, tinkui
ir panašioms medžiagoms maišyti. Reikia naudoti tin-
kamą maišytuvą, pasižyminti tam tikru maišymo po-
veikiu, atsižvelgiant į medžiagos konsistenciją ir mai-
šomą kiekį.
Gaminį leidžiama naudoti tik pagal paskirtį. Bet koks
kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo
susijusią žalą arba patirtus bet kokius sužalojimus at-
sako naudotojas / operatorius, o ne gamintojas.
Naudojimo pagal paskirtį dalis taip pat yra saugos nu-
rodymų, montavimo instrukcijos ir naudojimo instrukci-
joje pateiktų eksploatavimo nurodymų laikymasis.
Asmenys, kurie gaminį naudoja ir atlieka jo techninę
priežiūrą, turi būti su ja susipažinę ir informuoti apie
galimus pavojus.
1. †žanga
Gamintojas:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Gerbiamas Kliente,
mes linkime Jums daug džiaugsmo ir didelės sėkmės
dirbant su nauju įrenginiu.
Nurodymas,
Pagal galiojantį Atsakomybės už gaminį įstatymą šio
įrenginio gamintojas neatsako už žalą, kuri atsiranda
šiame įrenginyje arba dėl jo:
• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neįgaliotiems
specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtį,
• sugedus elektros įrangai, nesilaikant elektrai kelia-
mai reikalavimų ir VDE nuostatų 0100, DIN 57113
/ VDE0113.
Atkreipkite dømes‡
Prieš montuodami ir pradėdami eksploatuoti perskai-
tykite visą naudojimo instrukcijos tekstą.
Ši naudojimo instrukcija turi Jums palengvinti susipa-
žinti su Jūsų elektros įrankiu ir jo naudojimo pagal
paskirtį galimybėmis.
Naudojimo instrukcijoje pateikiami nurodymai, kaip su
elektros įrankiu dirbti saugiai, tinkamai ir ekonomiš-
kai bei kaip išvengti pavojų, sutaupyti remonto išlai-
dų, sutrumpinti elektrinio įrankio prastovos laikus bei
padidinti patikimumą ir pailginti eksploatavimo trukmę.
Be šioje naudojimo instrukcijoje pateiktų saugos nuos-
tatų, būtinai privalote laikytis elektros įrankio eksploa-
tavimui galiojančių taisyklių.
Laikykite naudojimo instrukciją plastikiniame maišely-
je, apsaugoję nuo purvo ir drėgmės prie elektros įran-
kio. Prieš pradėdami dirbti, visi operatoriai ją privalo
perskaityti ir jos atidžiai laikytis. Prie elektros įrankio
leidžiama dirbti tik asmenims, instruktuotiems, kaip jį
naudoti ir informuotiems apie su tuo susijusius pavo-
jus. Būtina laikytis reikalaujamo amžiaus cenzo.
Be šioje naudojimo instrukcijoje pateiktų saugos nu-
rodymų ir specialių Jūsų šalies reikalavimų, būtina
laikytis mašinų eksploatavimui visuotinai pripažintų
technikos taisyklių.
www.scheppach.com
LT
|
155
Esant nemodikuotiems kištukams ir tinkamiems
kištukiniams lizdams, mažėja elektros šoko pavojus.
b) Venkite kÎno slyčio su ‡žemintais paviršiais,
pvz., vamzdžiais, šildytuvais, viryklømis ir šal-
dytuvais. Kai Jūsų kūnas įžemintas, kyla didesnis
elektros šoko pavojus.
c) Saugokite savo elektrinius ‡rankius nuo lie-
taus arba drøgmøs. Patekus į elektrinį įrenginį
vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norødami už jo
nešti ar pakabinti elektrin‡ ‡rank‡ arba iš kištu-
kinio lizdo ištraukti kištuk. Saugokite jungia-
mj‡ laid nuo karščio, alyvos, aštri— briaun—
arba judanči— dali—. Dėl pažeistų arba susipynu-
sių jungiamųjų laidų kyla didesnis elektros smūgio
pavojus.
e) Kai su elektriniu ‡rankiu dirbate lauke, naudo-
kite tik išorinei sričiai skirtus ilginamuosius
laidus. Naudojant išorinei sričiai tinkamą ilgina-
mąjį laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio ‡rankio eksploatavimas drø-
gnoje aplinkoje yra neišvengiamas, naudokite
apsaugin‡ nebalanso srovøs jungikl‡. Naudo-
jant apsauginį nuotėkio srovės jungiklį, mažėja
elektros smūgio pavojus.
3. Asmen— sauga
a) Dirbdami su elektriniu ‡rankiu, bÎkite atidÎs
ir galvokite apie tai, k darote. Nenaudokite
elektrinio ‡rankio, kai esate pavarg arba vei-
kiami narkotini— medžiag—, alkoholio arba me-
dikament—. Jei naudodami elektrinį įrankį būsite
neatidūs, galite rimtai susižaloti.
b) Naudokite asmenines apsaugines priemones
ir visada užsidøkite apsauginius akinius. Nau-
dojant asmenines apsaugines priemones, pvz.,
kaukę nuo dulkių, neslidžius apsauginius batus,
apsauginį šalmą arba klausos apsaugą, priklauso-
mai nuo elektrinio įrankio tipo ir naudojimo būdo,
mažėja rizika susižaloti.
c) Stenkitøs nepradøti eksploatuoti neplanuotai.
Prieš prijungdami elektros srovøs tiekim ir
(arba) akumuliatori—, ‡sitikinkite, kad elektrinis
‡rankis išjungtas. Jei nešdami elektrinį įrankį lai-
kote pirštą ant elektrinio įrankio arba prie elektros
srovės tinklo jungiate įjungtą elektrinį įrankį, gali
įvykti nelaimingų atsitikimų.
d) Prieš ‡jungdami elektrin‡ ‡rank‡, pašalinkite nu-
statymo ‡rankius arba atsuktuv. Įrankis arba
raktas, kuris yra besisukančioje elektrinio įrankio
dalyje, gali sužaloti.
Atlikus gaminio modikacijas, už su tuo susijusią žalą
gamintojas neatsako.
Gaminį leidžiama eksploatuoti tik su gamintojo origina-
liomis dalimis ir priedais.
Laikykitės gamintojo saugos, darbo ir techninės prie-
žiūros reikalavimų bei techniniuose duomenyse nuro-
dytų matmenų.
Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti
naudoti komerciniams, amatiniams arba pramoniniams
tikslams. Mes neteikiame garantijos, kai gaminys nau-
dojamas komercinėse, amatininkų arba pramoninėse
įmonėse arba panašiems darbams.
5. Bendrieji saugos nurodymai
Bendrieji saugos nurodymai døl elektrini— ‡ranki—
m †SPæJIMAS!
Perskaitykite visas šiam elektriniam ‡rankiui taiko-
mus saugos nurodymus, instrukcijas, iliustracijas
ir techninius duomenis.
Netinkamai laikantis saugos nuorodų ir nurodymų,
galima patirti elektros smūgį, gali kilti gaisras ir (arba)
galima sunkiai susižaloti.
Išsaugokite visus saugos nurodymus ir instrukci-
jas ateičiai.
Saugos nuorodose naudojama sąvoka „Elektrinis įran-
kis“ susijusi su iš tinklo veikiančiais elektriniais įran-
kiais (su tinklo laidu) ir akumuliatoriniais elektriniais
įrankiais (be tinklo laido).
1. Sauga darbo vietoje
a) JÎs— darbo zona turi bÎti švari ir gerai apšvies-
ta. Jei darbo zonos netvarkingos ir neapšviestos,
gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu ‡rankiu potencialiai
sprogioje atmosferoje, kurioje yra degi— skys-
či—, duj— arba dulki—. Elektriniai įrankiai skleidžia
kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrin‡ ‡rank‡, paprašykite, kad
vaikai ir kiti asmenys, laikyt—si atstumo. Nukrei-
pus dėmesį, elektrinis įrankis gali tapti nevaldomas.
2. Elektros ‡rangos sauga
a) Elektrinio ‡rankio prijungimo kištukas turi
tilpti ‡ kištukin‡ lizd. Jokiu bÎdu kištuko ne-
modi¿kuokite. Nenaudokite adapterini— kiš-
tuk— kartu su ‡žemintais elektriniais ‡rankiais.
www.scheppach.com
156
|
LT
f) Stebøkite, kad pjaustytuvai bÎt— aštrÎs ir šva-
rÎs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis
pjovimo briaunomis mažiau stringa ir juos lengviau
valdyti.
g) Elektrin‡ ‡rank‡, priedus, ‡statom ‡rank‡ ir t. t.
naudokite pagal šiuos nurodymus. Tuo metu
atsižvelkite ‡ darbo slygas ir darbus, kuriuos
reikia atlikti. Naudojant elektrinius įrankius ki-
tiems, o ne numatytiems tikslams, galimos pavo-
jingos situacijos.
h) Rankenos ir suømimo paviršiai turi bÎti sausi,
švarÎs ir ant j— neturi bÎti alyvos bei tepalo.
Jei rankenos ir suėmimo paviršiai slidūs, elektrinio
įrankio nenumatytose situacijose nebus galima
saugiai valdyti bei kontroliuoti.
5. Servisas
a) Elektrinio prietaiso remont patikøkite tik kva-
li¿kuotam personalui ir tik naudojant origina-
lias atsargines dalis. Taip užtikrinsite elektrinio
įrankio saugą.
m DæMESIO!
Eksploatuojant šis elektrinis įrankis sudaro elektroma-
gnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali
veikti aktyvius arba pasyvius medicininius implantus.
Norint sumažinti rimtų arba mirtinų sužalojimų pavojų,
prieš naudojant mašiną, asmenims su medicininiais
implantais rekomenduojame pasikonsultuoti su savo
gydytoju arba medicininių implantų gamintoju.
Saugos nurodymai døl maišytuvo
a) Elektrin‡ ‡rank‡ laikykite abiem rankomis už
tam skirt— ranken—. Jei įrenginys tampa nevaldo-
mas, galima susižaloti.
b) Norødami išvengti pavojingos atmosferos,
maišydami degias medžiagas, pasirÎpinkite
pakankamu vødinimu. Susidarančių garų galima
įkvėpti arba jie gali užsidegti dėl naudojant elektri-
nį įrankį susidarančių kibirkščių.
c) Nemaišykite maisto produkt—. Elektriniai įran-
kiai ir jų įstatomi įrankiai neskirti maisto produk-
tams apdoroti.
d) Laikykite prijungimo prie tinklo laid toliau
nuo darbo zonos. Tinklo laidas gali patekti į mai-
šymo strypą.
e) PasirÎpinkite, kad maišymo rezervuaras sto-
vøt— saugiai ir stabiliai. Netinkamai pritvirtintas
rezervuaras gali netikėtai pradėti judėti.
f) Atkreipkite dømes‡ ‡ tai, kad ‡ elektri-
nio ‡rankio korpus nepurkšt— skystis.
e) Venkite nestandartinøs kÎno laikysenos. Sto-
vøkite stabiliai ir visada išlaikykite pusiausvy-
r. Taip elektrinį įrankį galėsite geriau kontroliuoti
netikėtose situacijose.
f) Vilkøkite tinkamus drabužius. Nevilkøkite pla-
či— drabuži— ir nusiimkite papuošalus. Sau-
gokite, kad plaukai ir drabužiai nepatekt— arti
judanči— dali—. Laisvus drabužius, papuošalus
arba ilgus plaukus gali pagriebti dalys.
g) Jei galima sumontuoti dulki— nusiurbimo ir su-
rinkimo ‡taisus, juos reikia prijungti ir tinkamai
naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-
ma sumažinti dulkių keliamus pavojus.
h) Net po daugkartinio naudojimosi elektriniu
‡rankiu negalvokite, kad esate visiškai saugÎs,
ir atsižvelkite ‡ elektriniams ‡rankiams galio-
jančias saugos taisykles. Dėl nedėmesingų
veiksmų galima sunkiai susižaloti per sekundės
dalis.
4. Elektrinio ‡rankio naudojimas ir elgsena su juo
a) Neperkraukite elektrinio ‡rankio. Savo darbui
naudokite tam skirt elektrin‡ ‡rank‡. Su tinka-
mu elektriniu įrankiu nurodytame galios diapazone
dirbsite geriau ir saugiau.
b) Nenaudokite elektrinio ‡rankio, kurio jungiklis
sugeds. Elektrinis įrankis, kuris nebeįsijungia
arba nebeišsijungia, yra pavojingas ir jį reikia su-
taisyti.
c) Prieš nustatydami prietais, keisdami ‡stato-
mo ‡rankio dalis arba prieš padødami elektrin‡
‡rank‡ ‡ šal‡, ištraukite kištuk iš kištukinio liz-
do ir (arba) pašalinkite išimam akumuliatori—.
Ši atsargumo priemonė saugo nuo neplanuoto
elektrinio įrankio paleidimo.
d) Laikykite nenaudojamus elektrinius ‡rankius
vaikams nepasiekiamoje vietoje. Neleiskite
elektriniu ‡rankiu naudotis asmenims, kurie su
šiuo ‡renginiu nøra susipažin arba neperskai-
tø ši— nurodym—. Elektriniai įrankiai yra pavojingi,
kai juos naudoja nepatyrę asmenys.
e) Kruopščiai prižiÎrøkite elektrinius ‡rankius ir
priedus. Patikrinkite, ar judančios dalys ne-
priekaištingai veikia ir nestringa, ar dalys ne-
lΞusios ir nepažeistos, kad bÎt— neigiamai
veikiamas elektrinio ‡rankio veikimas. Prieš
naudodami elektrin‡ ‡rank‡, pažeistas dalis
patikøkite suremontuoti. Daug nelaimingų at-
sitikimų įvyksta dėl blogai techniškai prižiūrimų
elektrinių įrankių.
www.scheppach.com
LT
|
157
Nesandarumas K
WA
3 dB
Nešiokite apsaug nuo triukšmo.
Dėl triukšmo poveikio galite prarasti klausą.
Bendros svyravimo vertės (trijų krypčių vektorių suma)
pateiktos pagal EN 62841.
Svyravimo emisijos vertė a
h
= 2,90 m/s
2
Nesandarumas K = 1,5 m/s
2
Papildoma informacija apie elektros ‡rankius
†spøjimas!
Nurodyta svyravimo emisijos vertė pamatuota, taikant
standartizuotus bandymo metodus; ji gali skirtis, atsi-
žvelgiant į elektros įrankio naudojimo būdą, ir išimti-
niais atvejais viršyti nurodytąją.
Pagal nurodytą svyravimo emisijos vertę galima paly-
ginti vieną elektros įrankį su kitu.
Be to, pagal nurodytą svyravimo emisijos vertę galima
atlikti pirminį neįprasto poveikio įvertinimą.
Visiškai sumažinkite triukšmo susidarym ir vi-
bracij!
• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
• Savo darbo pobūdį pritaikykite prie prietaiso.
• Neperkraukite prietaiso.
• Jei reikia, leiskite prietaisui atvėsti.
• Išjunkite prietaisą, kai jis nebenaudojamas.
• Mūvėkite pirštines.
7. Išpakavimas
• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo ksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite gaminį ir priedus, ar transportuojant jie
nebuvo pažeisti. Reklamacijų atveju nedelsdami
informuokite tiekėją. Vėliau reklamacijos nebus pri-
pažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
Dėl į elektrinį įrankį patekusio skysčio gali atsirasti
pažeidimų ir įvykti elektros smūgis.
g) Laikykitøs instrukcij— ir saugos nurodym—, tai-
kom— maišomai medžiagai. Maišoma medžiaga
gali būti kenksminga sveikatai.
h) Elektriniam ‡rankiui ‡kritus ‡ maišom medžia-
g, nedelsdami ištraukite tinklo kištuk ir pa-
veskite elektrin‡ ‡rank‡ patikrinti kvali¿kuotam
personalui. Kišant į rezervuarą dar į kištukinį lizdą
įjungtą elektrinį įrankį, gali įvykti elektros smūgis.
i) Maišydami ‡ maišymo rezervuar nekiškite
rank— arba kit— daikt—. Prisilietus prie maišymo
strypo, galima sunkiai susižaloti.
j) Leiskite elektriniam ‡rankiui pradøti veikti arba
sustoti tik maišymo rezervuare. Maišymo stry-
pas gali nevaldomai nušokti arba deformuotis.
Kiti pavojai
Net naudojant š‡ elektros ‡rank‡ pagal visus rei-
kalavimus, gali kilti kit— pavoj—. Galimi pavojai,
susij su elektros ‡rankio konstrukcija ir speci¿-
kacija, yra šie:
• kvėpavimo takų dirginimas, jei naudojamas tinka-
mas respiratorius nuo dulkių;
• klausos pakitimai, jei nenešiojamos tinkamos au-
sinės;
• sveikatos sutrikimai dėl plaštakos ir rankos vibravi-
mo, jei prietaisas naudojamas ilgą laiką arba netin-
kamai laikomas ir prižiūrimas.
6. Techniniai duomenys
Tinklo įtampa 230 V~, 50 Hz
Galia 1800 W
Tuščiosios veikos
sukimosi greitis
0-450 min
-1
/ 0-790 min
-1
Apsaugos klasė II
Įrankių laikiklis Φ 14mm
Svoris 7,2 kg
Galimi techniniai pakeitimai!
Triukšmas ir vibracija
Triukšmo ir vibracijos vertės pateiktos pagal EN 62841.
Garso slėgio lygis L
pA
98 dB
Nesandarumas K
pA
3 dB
Garso galios lygis L
WA
101 dB
www.scheppach.com
158
|
LT
Ilgalaikøs apkrovos režimas šiame prietaise ne-
galimas.
SÎki— skaičiaus reguliatorius (6 pav.)
Šiame modelyje galima sureguliuoti variklio sūkių skai-
čių, taigi, ir maišymo galią (1–6 pakopos).
• Sūkių skaičių galima be pakopų nustatyti sūkių skai-
čiaus reguliatoriumi (6).
2 pavar— døžø (7 pav.)
Prietaisas yra su 2 pavarų dėže. Jei pavaros parin-
kimo jungiklis neužsiksuotų, šiek tiek pasukite mai-
šymo strypą.
• Norėdami pasirinkti pavarą, pasukite jungiklį (7)
180°.
1. Pavara: 0 min
–1
bis 450 min
–1
2. Pavara: 0 min
-1
bis 790 min
-1
Aktyvinkite jungikl‡ tik prastovos metu.
Darbas su daž— ir skiedinio maišytuvu
Keičiant maišytuvą reikia ištraukti tinklo kištuką.
Panardinant į maišomą medžiagą bei ištraukiant iš
jos reikia dirbti mažesnėmis apsukomis. Pilnai pa-
nardinus į maišomą medžiagą apsukas padidinkite iki
maksimumo, kad būtų užtikrintas pakankamas variklio
aušinimas. Maišant prietaisą vedžioti po maišymo in-
dą. Maišyti tol, kol visa maišoma medžiaga bus pilnai
apdorota. Baigę maišyti maišytuvą nuvalykite.
10. Techninø priežiÎra ir priežiÎra
m †spøjimas! Prieš atlikdami bet kokius nustatymo, ei-
namosios priežiūros ir remonto darbus, ištraukite tinklo
kištuką!
Bendrieji techninøs priežiÎros darbai
• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai
ir variklio korpusas būtų kuo švaresni ir nedulkėti.
Esant mažam slėgiui, nuvalykite įrenginį švaria
šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame įrenginį išvalyti iš karto po kie-
kvieno naudojimo.
• Reguliariai valykite įrenginį drėgna šluoste ir šiek
tiek skystojo muilo. Nenaudokite valymo priemonių
ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis.
Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatek-
tų vandens.
• Užsakydami nurodykite mūsų gaminių numerius bei
gaminio tipą ir pagaminimo metus.
m †SPæJIMAS!
Gaminys ir pakavimo medžiagos nøra vaik— žais-
las! Vaikams draudžiama žaisti su plastikiniais
maišeliais, pløvelømis ir mažomis dalimis! Pavo-
jus praryti ir uždusti!
8. Surinkimas (2-4 pav.)
m Dømesio!
Prieš pradødami eksploatuoti, gamin‡ bÎtinai iki
galo sumontuokite!
8.1 Maišymo menteløs tvirtinimas
Pavojus susižaloti! Mūvėkite apsaugines pirštines.
• Maišymo mentelės (9/10) ir maišymo mentelės (2/3)
laikikliai pažymėti raidėmis
R ir L
• Stumkite įvorę (11/12) žemyn ir įkiškite maišymo
mentelę (2/3) į atitinkamai pažymėtus laikiklius
(9/10).
Atkreipkite dėmesį į tai, kad kiekvienos maišymo
mentelės kaištis (a) būtų griovelyje (b).
• Paleiskite įvorę. Maišymo mentelė užksuojama.
m Patraukite už įrankio ir patikrinkite, ar maišymo
mentelė tvirtai užksuota.
9. Eksploatacijos pradžia
Prieš prijungdami įsitikinkite, kad duomenys ant prie-
taiso duomenų lentelės sutampa su tinklo duomenimis.
Prieš nustatydami prietaisą, visada ištraukite kištuką.
†jungimas ir išjungimas
Nenaudokite prietaiso, kurio jungiklis ne‡sijungia
ir neišsijungia. Pažeistus jungiklius bÎtina nedel-
siant suremontuoti arba pakeisti klient— aptarna-
vimo tarnybos dirbtuvøse.
Įjungimas (5 pav.)
• Iš pradžių aktyvinkite įjungimo blokuotę (5). Pa-
spauskite svirtinį ĮJ./IŠJ. jungiklį (4).
Paleiskite mašin žemiausioje sÎki— skaičiaus pa-
kopoje (1 pakopoje).
Išjungimas
• Atleiskite svirtinį ĮJ./IŠJ. jungiklį (4).
www.scheppach.com
LT
|
159
12. Elektros prijungimas
Sumontuotas elektros variklis jau paruoštas nau-
dojimui. Sujungimas atitinka galiojančias VDE ir
DIN nuostatas. Kliento naudojamas tinklo prijun-
gimas ir ilginimo kabeliai taip pat turi atitikti šias
nuostatas.
• Gaminys atitinka standarto EN 61000-3-11 reika-
lavimus ir jam taikomos specialios prijungimo są-
lygos. Tai reiškia, kad gaminį bet kokiame laisvai
pasirinktame prijungimo taške naudoti draudžiama.
• Atsižvelgiant į nepalankias maitinimo šaltinio sąly-
gas gaminys gali sukelti laikiną įtampos svyravimą.
• Gaminys skirtas naudoti tik jungimo taškuose, kurie:
a) neviršija didžiausios leidžiamos maitinimo varžos
„Z“ (Zmaks. = 0,355 Ω), arba
b) kurių maitinimo tinklo nuolatinis srovės tiekimo
pajėgumas yra bent 100 A kiekvienai fazei.
• Kaip naudotojas turite užtikrinti, jei reikia pasikon-
sultavęs su elektros energiją tiekiančia įmone, kad
prijungimo taškas, prie kurio norite prijungti įrengi-
nį, atitinka vieną anksčiau nurodytų a) arba b) rei-
kalavimų.
Sugadinti maitinimo kabeliai
Maitinimo kabelių izoliacija būna gan dažnai apgadi-
nama.
Tokio apgadinimo priežastys gali būti:
• Prispaudimo vietos, kai maitinimo kabeliai išvedami
per langų ar durų plyšius.
• Sulenkimo vietos, kai maitinimo kabeliai netinkamai
tvirtinami ar paklojami.
• Įpjovimai, užvažiavus ant maitinimo kabelių.
• Izoliacijos gadinimas kištuką ištraukiant iš elektros
lizdo laikant už laido.
• Įtrūkimai dėl izoliacijos senėjimo.
Tokie sugadinti maitinimo kabeliai neturi būti naudo-
jami, dėl pažeistos izoliacijos jie kelia pavojų gyvybei.
Reguliariai tikrinkite ar nesugadinti maitinimo kabeliai.
Žiūrėkite, kad tikrinant maitinimo kabelius juose nebū-
tų įjungta tinklo srovė.
Maitinimo kabeliai turi atitikti galiojančias VDE ir DIN
nuostatas. Naudokite tik maitinimo kabelius, pažymė-
tus H05VV-F.
Tokio tipo ženklinimas ant maitinimo kabelio yra pri-
valomas.
• Kad prailgintumėte įrenginio eksploatavimo trukmę,
ieną kartą per mėnesį sutepkite pasukamas dalis.
Netepkite variklio.
Angliniai šepetøliai
Jei susidaro per daug kibirkščių, paveskite anglinius
šepetėlius patikrinti kvalikuotam elektrikui. Dėmesio!
Anglinius šepetėlius leidžiama keisti tik kvalikuotam
elektrikui.
11. Remontas ir atsargini— dali— užsa-
kymas
Atlikę remonto arba techninės priežiūros darbus, įsi-
tikinkite, ar sumontuotos visos su saugumo technika
susijusios dalys ir ar jos nepriekaištingos būklės. Dalis,
kuriomis galima susižaloti, laikykite kitiems asmenims
ir vaikams nepasiekiamoje vietoje.
Dømesio : pagal Atsakomybės už gaminį įstatymą ne-
atsakoma už žalą, patirtą netinkamai remontuojant ir
nenaudojant originalių atsarginių dalių.
Įgaliokite klientų aptarnavimo tarnybą arba įgaliotą spe-
cialistą. Atitinkami reikalavimai galioja ir priedų dalims.
Jungtys ir remontas
Prijungti ir remontuoti elektros įrangą leidžiama tik kva-
likuotam elektrikui.
11.1 Atsargini— dali— užsakymas
Užsakant atsargines dalis, reikia nurodyti šiuos duo-
menis:
• Modelio pavadinimas
• Prekės kodas
• Specikacijų lentelės duomenys
Atsarginøs dalys / priedai
angliniai šepetėliai - gaminio Nr.: 5907802001
maišymo strypas - gaminio Nr.: 5907802701
11.2 Techninøs priežiÎros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody-
tos dalys naudojant arba natūraliai dėvisi arba toliau
nurodytų dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: maišymo strypas, angli-
niai šepetėliai
* į komplektaciją privalomai neįeina!
Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros
centre. Tam nuskenuokite tituliniame lape esantį QR kodą.
www.scheppach.com
160
|
LT
• Galutinis naudotojas yra atsakingas už savo asme-
ninių duomenų ištrynimą iš utilizuojamo panaudoto
įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad
elektros ir elektronikos prietaisų negalima išmesti
kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemoka-
mai grąžinti šiose vietose:
- viešosiose atliekų šalinimo ar surinkimo vietose
(pvz., savivaldybių pastatų kiemuose),
- elektros prietaisų pardavimo vietose (staciona-
riose ir internetinėse), jei pardavėjai privalo juos
priimti atgal arba tai padaryti siūlo savanoriškai.
- Iki trijų vienos rūšies panaudotų elektros prietai-
sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite
nemokamai grąžinti gamintojui prieš tai neįsigy-
dami naujo prietaiso iš gamintojo arba nuvežti į
kitą įgaliotą surinkimo punktą savo vietovėje.
- Dėl kitų papildomų gamintojų ir platintojų prekių
priėmimo atgal sąlygų kreipkitės į atitinkamą kli-
entų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą pri-
vačiam namų ūkiui, jis gali organizuoti nemokamą
elektros prietaiso paėmimą galutinio naudotojo pra-
šymu. Tam susisiekite su gamintojo klientų aptarna-
vimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems
Europos Sąjungos šalyse, kurioms taikoma Europos
direktyva 2012/19/ES. Europos Sąjungai nepriklau-
sančiose šalyse gali būti taikomos kitokios panau-
dotų elektros ir elektronikos prietaisų utilizavimo
nuostatos.
Prijungimo bÎdas X
Jei šio įrenginio prijungimo prie tinklo laidas pažei-
džiamas, jį reikia pakeisti specialiu jungiamuoju laidu,
kurį galima įsigyti iš gamintojo arba jo klientų aptar-
navimo tarnybos.
Kintamosios srovøs variklis
• Tinklo įtampa turi būti 230 V~.
• Ilginimo laidai iki 25 m turi būti 1,5 kvadratinio mili-
metro skerspjūvio.
Elektros įrangos prijungimą ir taisymą turi atlikti tik kva-
likuotas elektrikas.
Jei turite klausimų, prašome nurodyti:
• Variklio srovės tipą
• Mašinos tipo etiketės duomenis
• Variklio tipo etiketės duomenis
13. Laikymas
Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap-
saugotoje nuo šalčio ir vaikams nepasiekiamoje vie-
toje. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C.
Laikykite elektrinį įrankį originalioje pakuotėje.
Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo
dulkių arba drėgmės.
Laikykite naudojimo instrukciją prie elektrinio įrankio.
14. Utilizavimas ir pakartotinis atgavi-
mas
Pakavimo nuorodos
Pakavimo medžiagas galima per-
dirbti. Utilizuokite pakuotes, tau-
sodami aplinką
Nuorodos døl Elektros ir elektronikos prietais—
‡statymo (vok. ElektroG)
Panaudot— elektros ir elektronikos prietai-
s— negalima mesti ‡ buitines atliekas, juos
reikia surinkti ir utilizuoti atskirai!
• Panaudotas baterijas arba akumuliatorius, kurie
nėra ksuotai sumontuoti sename prietaise, prieš
atiduodant reikia išimti jų nepažeidžiant! Toks utili-
zavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar nau-
dotojai yra teisiškai įpareigoti juos grąžinti po nau-
dojimo.
www.scheppach.com
LT
|
161
15. Sutrikim— šalinimas
Problema Galima priežastis Šalinimas
Variklis nepasileidžia
Nėra tinklo įtampos (maitinimo
pertrauka)
Patikrinkite saugiklius
Pažeistas jungiamasis kabelis
Paveskite kabelį pakeisti arba patikrinti
(kvalikuotam elektrikui)
Nebenaudokite pažeistų kabelių
Sugedęs variklis arba jungiklis
Norėdami pašalinti problemas, kreipki-
tės į gamintoją arba į jo nurodytą įmonę.
Neįprasta vibracija:
Pažeista maišymo mentelė Pakeiskite maišymo mentelę
Pažeistas maišymo velenas
Norėdami pašalinti problemas, kreipki-
tės į gamintoją arba į jo nurodytą įmonę.
Netinkama maišoma medžiaga
Netinkamas apdorojimas. Laikykitės ga-
mintojo pateiktų apdorojimo reikalavimo.
Prietaisas pradeda veikti,
tačiau esant mažiausiai ap-
krovai užsiblokuoja ir galimai
automatiškai išsijungia.
Per ilgas ilginamasis kabelis arba
per mažas skerspjūvis.
Ilginamasis kabelis min. 1,5 mm
2
esant
maks. 25 m ilgiui.
Kištukinis lizdas per toli nuo
pagrindinės jungties ir per mažas
jungiamojo laido skerspjūvis.
Kai kabelis ilgesnis – skerspjūvis min.
2,5 mm
2
.
www.scheppach.com
162
|
LV
Uz ražojuma attloto simbolu skaidrojums
Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības
simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos
pasākumus, lai novērstu negadījumus.
Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības
norādījumus!
Lietojiet aizsargbrilles!
Lietojiet ausu aizsargus!
Rodoties putekļiem, lietojiet elpošanas masku!
II drošības klase
Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
Produkts atbilst piemērojamām Serbijas vadlīnijām.
www.scheppach.com
LV
|
163
Satura rdfltjs: Lappuse:
1. Ievads ................................................................................................................. 164
2. Ražojuma apraksts (1. att.) ................................................................................ 164
3. Piegādes komplekts .......................................................................................... 164
4. Noteikumiem atbilstoša lietošana ...................................................................... 164
5. Vispārīgie drošības norādījumi ......................................................................... 165
6. Tehniskie rādītāji................................................................................................ 167
7. Izpakošana ......................................................................................................... 167
8. Salikšana (2-4. att.) ............................................................................................ 168
9. Lietošanas sākšana ........................................................................................... 168
10. Apkope un kopšana ........................................................................................... 168
11. Remonts un rezerves daļu pasūtīšana.............................................................. 169
12. Elektriskais savienojums ................................................................................... 169
13. Glabāšana ......................................................................................................... 170
14. Likvidācija un atkārtota izmantošana ................................................................ 170
15. Traucējumu novēršana ...................................................................................... 171
16. Atbilstības deklarācija........................................................................................ 267
www.scheppach.com
164
|
LV
Mēs neuzņemamies atbildību par nelaimes gadīju-
miem vai zaudējumiem, kas rodas, ja neņem vērā šo
instrukciju un drošības norādījumus.
2. Ražojuma apraksts (1. att.)
1. Maisīšanas ierīce
2. Javas maisītājs - R
3. Javas maisītājs - L
4. Ieslēgšanas/izslēgšanas slēdzis
5. Ieslēgšanas bloķēšanas mehānisms
6. Apgriezienu skaita regulēšana
7. 2 pārnesumu slēdzis
8. Rokturis
9. Stiprinājums - R
10. Stiprinājums - L
11. Ieliktnis - R
12. Ieliktnis - L
3. Piegdes komplekts
Poz. Skaits Apzflmjums
2 /3 2x Javas maisītājs
1 1x Maisīšanas ierīce
2x Rezerves ogles sukas
1x Lietošanas instrukcija
4. Noteikumiem atbilstoša lietošana
Ierīce ir paredzēta šķidru un pulverveida būvmateriālu,
piem., krāsu, javu, līmju, apmetumu un tamlīdzīgu vie-
lu iemaisīšanai. Atkarībā no materiāla konsistences un
maisāmā daudzuma jāizmanto piemērots maisīšanas
rīks ar atbilstošu maisīšanas efektu.
Ražojumu drīkst izmantot tikai tam paredzētajam mēr-
ķim. Ierīces lietošana citiem mērķiem ir uzskatāma par
noteikumiem neatbilstošu. Par jebkāda veida bojāju-
miem vai savainojumiem, kas izriet no šādas lietoša-
nas, ir atbildīgs lietotājs/operators un nevis ražotājs.
Paredzētajam mērķim atbilstoša lietošana ietver arī lieto-
šanas instrukcijā minēto drošības noteikumu, kā arī mon-
tāžas instrukcijas un lietošanas norādījumu ievērošanu.
Personām, kas ražojumu izmanto un apkopj, jāpārzina
ražojums un jābūt informētām par iespējamiem riskiem.
Patvaļīga izmaiņu veikšana ražojumā pilnīgi atbrīvo
ražotāju no atbildības par bojājumiem, kas radušies
izmaiņu rezultātā.
1. Ievads
Ražotjs:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Godtais Klient!
Vēlam prieku un izdošanos, strādājot ar Jūsu jauno
ierīci.
Nordfljums!
Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas
Likumu par atbildību par ražojumiem nav atbildīgs par
zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ
saistībā ar:
• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu re-
montu,
• neoriģinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības no-
teikumus un VDE noteikumus 0100, DIN 57113/
VDE0113.
Ievrojiet!
Pirms montāžas un lietošanas sākšanas izlasiet visu
lietošanas instrukcijas tekstu.
Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt
elektroierīci un izmantot tās izmantošanas iespējas
atbilstoši paredzētajam mērķim.
Lietošanas instrukcijā ir sniegti svarīgi norādījumi par
drošu, pareizu un ekonomisku darbu ar elektroinstru-
mentu, lai izvairītos no riskiem, ietaupītu remonta iz-
devumus, samazinātu dīkstāves laikus un palielinātu
elektroinstrumenta uzticamību un darbmūžu.
Papildus šīs lietošanas instrukcijas drošības noteiku-
miem noteikti jāievēro attiecīgajā valstī piemērojamie
noteikumi par elektroinstrumenta lietošanu.
Glabājiet lietošanas instrukciju pie elektroinstrumenta
plastmasas maisiņā, sargājot no netīrumiem un mitru-
ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē-
ro ikvienam operatoram. Ar elektroinstrumentu drīkst
strādāt tikai personas, kas pārzina elektroinstrumenta
lietošanu un ir instruētas par ar to saistītajiem riskiem.
Jāievēro noteiktais minimālais vecums.
Papildus šajā lietošanas instrukcijā sniegtajiem drošī-
bas norādījumiem un attiecīgās valsts īpašajiem notei-
kumiem jāievēro vispāratzītie tehnikas noteikumi par
iekārtu lietošanu.
www.scheppach.com
LV
|
165
b) Nepie”aujiet ¿zisko kontaktu ar iezemtm
virsmm, piem., caurulm, apkures aprflkoju-
mu, plfltflm un ledusskapjiem. Pastāv paaugsti-
nāts elektriskā trieciena risks, ja jūsu ķermenis ir
iezemēts.
c) Sargjiet elektroinstrumentus no lietus vai
slapjuma. Ūdens iekļūšana elektroierīcē palielina
elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam no-
lÎkam, lai prnstu, uzkarintu elektroins-
trumentu vai atvienotu kontaktspraudni no
kontaktligzdas. Sargjiet savienošanas vadu
no karstuma, e””as, asm malm vai kustflgm
da”m. Bojāts vai sapinies savienošanas vads pa-
lielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu rpus
telpm, izmantojiet tikai pagarintja vadus,
kuri ir piemroti arfl darbiem rpus telpm. Dar-
biem ārpus telpām piemērota pagarinātāja vada
lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitr vid nav
novršama, izmantojiet noplÎdstrvas aiz-
sargsldzi. Noplūdstrāvas aizsargslēdža lietoša-
na mazina elektriskā trieciena risku.
3. Personu drošflba
a) Rflkojieties piesardzflgi un pievrsiet uzmanflbu
tam, ko dart, un prtflgi sciet darbu ar elek-
troinstrumentu. Nelietojiet elektroinstrumen-
tu, ja esat noguris vai atrodaties narkotisko
vielu, alkohola vai medikamentu iespaid. Ne-
uzmanības brīdis elektroinstrumenta lietošanas
laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individulos aizsardzflbas lfldzek”us
un vienmr uzlieciet aizsargbrilles. Individuālo
aizsardzības līdzekļu lietošana, piem., pretputekļu
respirators, neslīdoši drošības apavi, aizsargķive-
re vai ausu aizsargi, atkarībā no elektroinstrumen-
ta veida un izmantošanas, mazina savainojumu
risku.
c) Nepie”aujiet nejaušu lietošanas skšanu. Pr -
liecinieties, vai elektroinstruments ir izslgts,
pirms jÎs to pievienojat pie elektroapgdes
un/vai akumulatora, to satverat vai prnsjat.
Ja elektroinstrumenta pārnēsāšanas laikā turat
pirkstu uz slēdža vai elektroinstrumentu ieslēgtā
veidā pievienojat pie elektroapgādes, tad var no-
tikt nelaimes gadījumi.
d) Pirms iesldzat elektroinstrumentu, no…emiet
regulšanas darbarflkus vai uzgriež…u atslgas.
Ražojumu drīkst lietot tikai ar ražotāja oriģinālajām da-
ļām un oriģinālajiem piederumiem.
Jāievēro ražotāja drošības, darba un apkopes noteiku-
mi, kā arī tehniskajos raksturlielumos minētie izmēri.
Ņemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem
nav konstruēti komerciālai, amatnieciskai vai rūpnie-
ciskai izmantošanai. Mēs nesniedzam garantiju, ja
ražojumu izmanto komerciālos, amatniecības vai rūp-
niecības uzņēmumos, kā arī līdzīgos darbos.
5. Visprflgie drošflbas nordfljumi
Elektroinstrumentu visprjie drošflbas nordfljumi
m BRfiDINJUMS!
Izlasiet visus drošflbas nordfljumus, nordes, ilus-
trcijas un tehniskos raksturlielumus, ar kuriem
šis elektroinstruments ir apgdts.
Turpmāko norāžu neievērošana var izraisīt elektrisko
triecienu, ugunsgrēku un/vai smagus savainojumus.
Uzglabjiet visus drošflbas nordfljumus un nor-
des turpmkm uzzi…m.
Drošības norādījumos izmantotais jēdziens “Elektroins-
truments” attiecas uz elektroinstrumentiem, kurus dar-
bina no elektrotīkla (ar tīkla vadu), un uz elektroinstru-
mentiem, kurus darbina no akumulatora (bez tīkla vada).
1. Darba vietas drošflba
a) Uzturiet savu darba vietu tflru un labi apgais-
motu. Nekārtība vai neapgaismotas darba vietas
var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu spr-
dzienbflstam vid, kur atrodas viegli aizde-
dzinmi š•idrumi, gzes vai putek”i. Elektroins-
trumenti ģenerē dzirksteles, kas var aizdedzināt
putekļus vai tvaikus.
c) Nelaidiet klt brnus un citas personas elek-
troinstrumenta lietošanas laik. Uzmanības
novēršanas gadījumā jūs varat zaudēt kontroli pār
elektroinstrumentu.
2. Elektrisk drošflba
a) Elektroinstrumenta kontaktspraudnim jie-
deras kontaktligzd. Kontaktspraudni nekd
veid nedrflkst izmainflt. Neizmantojiet adapte-
ra kontaktspraud…us kop ar iezemtiem elek-
troinstrumentiem. Neizmainīti kontaktspraudņi
un piemērotas kontaktligzdas mazina elektriskā
trieciena risku.
www.scheppach.com
166
|
LV
Daudzu nelaimes gadījumu cēlonis ir slikti apkopti
elektroinstrumenti.
f) Uzturiet griezjinstrumentus asus un tflrus.
Rūpīgi kopti griezējinstrumenti ar asām griezējma-
lām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, piederumus un
darbinstrumentu utt. atbilstoši šflm nordm. Tur-
klt …emiet vr darba apstk”us un izpildmo dar-
bu. Elektroinstrumenta lietošana citiem neparedzētiem
lietošanas gadījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virs-
mas bÎtu sausas, tflras un nebÎtu notraipfltas
ar e””u un ziežvielu. Slideni rokturi un satverša-
nas virsmas neatļauj elektroinstrumenta drošu va-
dību un kontroli neparedzamās situācijās.
5. Serviss
a) Uzticiet savu elektroinstrumentu labot tikai
kvali¿ctiem specilistiem un, izmantojot tikai
ori§inls rezerves da”as. Tādējādi nodrošina
to, ka būs saglabāta elektroinstrumenta drošība.
m IEVRfiBAI!
Šis elektroinstruments darba laikā rada elektromagnē-
tisko lauku. Šis lauks noteiktos apstākļos var traucēt
aktīvo vai pasīvo medicīnisko implantu darbību. Lai
mazinātu nopietnu vai nāvējošu savainojumu risku,
personām ar medicīniskajiem implantiem pirms ierīces
vadīšanas ieteicams konsultēties ar ārstu un ražotāju.
Drošflbas nordfljumi maisflšanas ierflcei
a) Turiet elektroinstrumentu ar abm rokm aiz
šim nolÎkam paredztajiem rokturiem. Kontro-
les zaudēšana var radīt savainojumus.
b) Bflstamas vides nepie”aušanai, samaisot aiz-
dedzinms vielas, nodrošiniet pietiekamu
pieplÎdes ventilciju. Var notikt veidojošos tvai-
ku ieelpošana vai aizdedzināšana ar elektroinstru-
menta ģenerētajām dzirkstelēm.
c) Nesamaisiet prtikas produktus. Elektroinstru-
menti un to darbinstrumenti nav konstruēti pārti-
kas produktu apstrādei.
d) Sargjiet tflkla pieslguma vadu no darba zo-
nas. Tīkla vads var ieķerties maisīšanas stienī.
e) Nodrošiniet maisflšanas tvertnes stabilu un
drošu pozflciju. Nepienācīgi nostiprināta tvertne
var negaidīti pārvietoties.
f) Uzmaniet, lai š•idrums netiktu smidzints
pret elektroinstrumenta korpusu. Elektroinstru-
mentā iekļuvušais šķidrums var radīt bojājumu un
elektrisko triecienu.
Instruments vai atslēga, kas atrodas elektroinstru-
menta rotējošā daļā, var radīt savainojumus.
e) Nepie”aujiet nedabiskas •erme…a pozas. Ie…e-
miet stabilu pozflciju un vienmr saglabjiet
lfldzsvaru. Tādējādi jūs varat labāk kontrolēt elek-
troinstrumentu negaidītās situācijās.
f) Valkjiet piemrotu ap§rbu. Nevalkjiet pla-
tu ap§rbu vai rotaslietas. Sargjiet matus un
ap§rbu no kustflgajm da”m. Kustīgās daļas
var satvert vaļīgu apģērbu, rotaslietas vai garus
matus.
g) Ja ir iespjams uzstdflt putek”u nosÎkšanas
iekrtas un putek”u uztveršanas iekrtas, ts
jpievieno un pareizi jizmanto. Putekļu nosūk-
šanas iekārtas izmantošana var novērst putekļu
radītus apdraudējumus.
h) Neuzskatiet, ka esat pilnflg drošflb, un neig-
norjiet elektroinstrumenta drošflbas tehnikas
noteikumus, pat ja pc daudzm lietošanas
reizm przint elektroinstrumentu. Nevērīga
rīkošanās var sekundes daļās radīt smagus savai-
nojumus.
4.
Elektroinstrumenta izmantošana un apkalpošana
a) Neprslogojiet elektroinstrumentu. Izmanto-
jiet sav darb šim nolÎkam paredztu elek-
troinstrumentu. Ar piemēroto elektroinstrumentu
jūs darbojaties labāk un drošāk norādītajā jaudas
diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojts
sldzis. Elektroinstruments, kuru nav iespējams
vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c) Atvienojiet kontaktspraudni no kontaktligz-
das un/vai no…emiet no…emamo akumulatoru,
pirms veicat ierflces reguljumus, nomaint
darbinstrumenta da”as vai noliekat projm
elektroinstrumentu. Šis piesardzības pasākums
novērš elektroinstrumenta nejaušu palaišanu.
d) Uzglabjiet neizmantotos elektroinstrumen-
tus brniem nepieejam viet. Ne”aujiet lietot
elektroinstrumentu personm, kuras neprzi-
na šo elektroinstrumentu vai nav izlasfljušas
šfls nordes. Elektroinstrumenti ir bīstami, ja tos
lieto nepieredzējušas personas.
e) RÎpflgi kopiet elektroinstrumentus un piede-
rumus. Prbaudiet, vai kustflgs da”as nevai-
nojami darbojas un neiestrgst, vai da”as nav
salÎzušas vai nav bojtas t, ka ir traucta elek -
troinstrumenta darbflba. Pirms elektroinstru-
menta lietošanas uzticiet salabot bojts da”as.
www.scheppach.com
LV
|
167
Trokšņa jaudas līmenis L
WA
101 dB
Kļūda K
WA
3 dB
Lietojiet trokš…u slpšanas austi…as.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
Vibrācijas summārās vērtības (trīs virzienu vektoru
summa) ir noskaidrotas atbilstoši EN 62841.
Vibrāciju emisijas vērtība a
h
= 2,90 m/s
2
Kļūda K = 1,5 m/s
2
Papildu informcija par elektroierflcm
Brfldinjums!
Norādītā vibrāciju emisijas vērtība ir izmērīta atbilsto-
ši standartizētai pārbaudes metodei un var mainīties
atkarībā no elektroierīces izmantošanas veida, kā arī
izņēmuma gadījumos pārsniegt norādīto vērtību.
Norādīto vibrāciju emisijas vērtību var izmantot, lai
salīdzinātu vienu elektroierīci ar citu.
Norādīto vibrāciju emisijas vērtību var izmantot arī ie-
priekšējai kaitējuma novērtēšanai.
Nodrošiniet, lai trokš…a rašans un vibrcijas bÎ-
tu minimlas!
• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
• Regulāri apkopiet un tīriet ierīci.
• Savu darba veidu pielāgojiet ierīcei.
• Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pār-
baudi.
• Izslēdziet ierīci, kad no nelietojat.
• Strādājiet cimdos.
7. Izpakošana
• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem trans-
portēšanas laikā nav radušies bojājumi. Ja ir kādi
iebildumi, nekavējoties sazinieties ar starpnieku.
Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-
tojot lietošanas instrukciju.
g) Ievrojiet samaism materila nordes un
drošflbas nordfljumus. Samaisāmais materiāls
var būt kaitīgs veselībai.
h) Ja elektroinstruments iekrflt samaismaj ma-
teril, nekavjoties atvienojiet tflkla kontakt-
spraudni un uzticiet kvali¿ctam specilistam
prbaudflt elektroinstrumentu. Ievietojot rokas
tvertnē, kad tajā vēl atrodas pie kontaktligzdas
pievienots elektroinstruments, var rasties elektris-
kais trieciens.
i) Maisflšanas procesa laik neievietojiet rokas
maisflšanas tvertn vai neievadiet citus priekš-
metus. Kontakts ar maisīšanas stieni var radīt no-
pietnus savainojumus.
j) „aujiet elektroinstrumentam skt un prstt
darboties tikai maisflšanas tvertn. Maisīšanas
stienis var nekontrolēti tikt aizsviests vai salocīts.
Atlikušie riski
Pat ja lietojat šo elektroierflci atbilstoši noteiku-
miem, vienmr saglabjas atlikušie riski. Elektro-
ierflces konstrukcijas un izpildfljuma d” var rasties
šdi riski:
• plaušu bojājumi, ja netiek lietota piemērota putekļu
aizsargmaska;
• dzirdes bojājumi, ja netiek lietoti piemēroti ausu
aizsargi;
• veselības kaitējumi, ko izraisa plaukstu un roku vib-
rācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto
neatbilstoši un pienācīgi neapkopj.
6. Tehniskie rdfltji
Tīkla spriegums 230 V~, 50 Hz
Jaudas patēriņš 1800 W
Apgriezienu skaits
tukšgaitā
0-450 min
-1
/ 0-790 min
-1
Aizsardzības klase II
Instrumentu turētājs Φ 14mm
Svars 7, 2 kg
Paturētas tiesības veikt tehniskas izmaiņas!
Troksnis un vibrcijas
Trokšņu un vibrācijas vērtības ir noskaidrotas atbilsto-
ši EN 62841.
Trokšņa spiediena līmenis L
pA
98 dB
Kļūda K
pA
3 dB
www.scheppach.com
168
|
LV
Iedarbiniet ierflci ar zemko apgriezienu skaita pa-
kpi (pakpe 1)
Izslēgšana
• Atlaidiet ieslēgšanas-izslēgšanas roktura slēdzi (4).
Šai ierflcei nav iespjams ilgstošas lietošanas re-
žflms.
Apgriezienu skaita regulšana (6. att.)
Šim modelim var regulēt motora apgriezienu skaitu
un līdz ar to maisīšanas ražīgumu (pakāpe 1 līdz 6).
• Jūs varat laideni noregulēt apgriezienu skaitu, iz-
mantojot apgriezienu skaita regulēšanu (6).
2 prnesumu prvads (7. att.)
Ierīce ir aprīkota ar 2 pārnesumu pārvadu. Ja nav ie-
spējams noksēt pārnesuma izvēles slēdzi, mazliet
pagrieziet maisītāju.
• Pārnesuma izvēlei pagrieziet slēdzi (7) par 180°.
1. pārnesums: 0 min
–1
bis 450 min
–1
2. pārnesums: 0 min
-1
bis 790 min
-1
Nospiediet sldzi tikai apstdint stvoklfl.
Krsas un javas maisfltja lietošana
Mainot maisīšanas rīku, tīkla kontaktdakšai jābūt at-
vienotai no elektrotīkla.
Iegremdējot ierīci maisāmajā materiālā vai izņemot no
tā, ierīcei jādarbojas ar samazinātu apgriezienu skaitu.
Pēc ierīces pilnīgas iegremdēšanas maisāmajā mate-
riālā palieliniet apgriezienu skaitu līdz maksimālajam,
lai būtu nodrošināta pietiekama motora dzesēšana.
Maisīšanas procesa laikā virziet ierīci pa maisīšanas
tvertni. Maisiet tik ilgi, kamēr viss maisāmais materiāls
ir pilnībā samaisīts. Pēc maisīšanas darbu pabeigša-
nas notīriet maisītāju.
10. Apkope un kopšana
m Brfldinjums! Pirms jebkādiem regulēšanas, tehnis-
kās uzturēšanas vai remonta darbiem atvienojiet tīkla
kontaktspraudni!
Visprjie apkopes paskumi
• Uzturiet aizsargmehānismus, gaisa spraugas un
motora korpusu tīru no putekļiem un netīrumiem, cik
vien tas ir iespējams. Noberziet ierīci ar tīru drānu
vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ražojuma tipu un izgatavošanas gadu.
m BRfiDINJUMS!
Ražojuma un iepakojuma materils nav rota”lietas!
Brni nedrflkst rota”ties ar plastikta maisi…iem,
plvm un sflkm deta”m! Pastv norflšanas un
nosmakšanas risks!
8. Salikšana (2-4. att.)
m Ievrflbai!
Pirms lietošanas skšanas noteikti pilnflgi samon-
tjiet ražojumu!
8.1 Maisfltja iespiešana
Savainošans risks! Lietojiet aizsargcimdus.
• Maisītāju stiprinājumi (9/10), kā arī maisītāji (2/3) ir
marķēti ar burtiem
R un L
• Virziet attiecīgi ieliktni (11/12) uz leju un ievietojiet
maisītāju (2/3) atbilstoši marķētajos stiprinājumos
(9/10).
Uzmaniet, lai katram maisītājam tapa (a) atrastos
gropē (b).
• Atlaidiet ieliktni. Maisītājs tiek noksēts.
m Pārbaudiet maisītāju nostiprinājumu, pavelkot aiz
instrumenta.
9. Lietošanas skšana
Pirms ierīces pieslēgšanas pārliecinieties, ka para-
metri uz datu plāksnītes atbilst tīkla parametriem.
Pirms ierīcei veicat kādus regulējumus, vienmēr atvie-
nojiet kontaktdakšu no elektrotīkla.
Ieslgšana un izslgšana
Nelietojiet ierflci, kurai nevar ieslgt un izslgt sl-
dzi. Bojti sldži nekavjoties jsalabo vai jno-
maina klientu apkalpošanas dienestam.
Ieslēgšana (5. att.)
• Vispirms aktivizējiet ieslēgšanas bloķēšanas me-
hānismu (5). Nospiediet ieslēgšanas-izslēgšanas
roktura slēdzi (4).
www.scheppach.com
LV
|
169
Rezerves daļas un piederumus varat saņemt mūsu
servisa centrā. Šim nolūkam noskenējiet titullapā eso-
šo kvadrātkodu.
12. Elektriskais savienojums
Uzstdfltais elektromotors ir gatavs darbflbas uz-
skšanai. Pieslgums ir atbilstošs attiecflgajiem
VDE un DIN normatflviem. Klienta pus esošajam
elektropieslgumam un pielietotajam pagarint-
jkabelim ir jatbilst ražotja noteiktajm nordm.
• Šis produkts atbilst EN 61000-3-11 prasībām un ir
pakļauts īpašiem savienojuma nosacījumiem. Tas
nozīmē, ka produkta izmantošana brīvi izvēlētā sa-
vienojuma vietā ir aizliegta.
• Ja nav nodrošināti atbilstoši nosacījumi strāvas pa-
devē, produkts var likt spriegumam būt īslaicīgi ne-
vienmērīgam.
• Šis produkts ir paredzēts lietošanai tikai savieno-
juma vietās,
a) kuras nepārsniedz maksimāli pieļaujamo piegā-
des pilno pretestību „Z” (Zmaks. = 0,355 Ω) vai
b) kurās ir nepārtraukts maģistrāles strāvas pade-
ves apjoms vismaz 100 A uz fāzi.
• Kā lietotājam, Jums, sazinoties ar elektrības nodro-
šināšanas uzņēmumu, ja nepieciešams, ir jānodro-
šina, ka savienojuma vieta, kurā vēlaties pievienot
produktu, atbilst vienai no divām prasībām - a) vai
b), kas aprakstītas augstāk.
Bojts elektrflbas pieslguma kabelis
Elektrisko savienojumu līnijās bieži veidojas izolāci-
jas bojājumi.
Tam par iemeslu var būt sekojoši apstākļi:
• Spiediena vietas, kas veidojas, kad savienojuma ka-
beļi tiek izvilkti caur logu un durvju ailēm.
• Bojājumu vietas nepareiza stiprinājuma vai neparei-
za pieslēguma kabeļa izvilkšanas procesa veikšanā.
• Griezuma vietas, kas rodas, pārbraucot pāri pieslē-
guma kabelim.
• Izolācijas bojājumi, kas rodas izvelkot kabeli no kon-
taktligzdas
• Plaisas, kas rodas izolācijai novecojot.
Šādi bojāti elektropieslēguma kabeļi nedrīkst tikt iz-
mantoti un dēļ izolācijas bojājumiem ir veselībai bīs-
tami.
• Iesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro
ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdi-
nātājus; tie varētu bojāt ierīces plastmasas daļas.
Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.
• Lai pagarināta instrumenta darbmūžu, reizi mēnesī
ieeļļojiet rotējošās detaļas. Neeļļojiet motoru.
Ogles sukas
Pārmērīgas dzirksteļošanas gadījumā uzticiet ogles
suku pārbaudi veikt kvalicētam elektriķim. Ievērībai!
Ogles sukas drīkst nomainīt tikai kvalicēts elektriķis.
11. Remonts un rezerves da”u pasÎtfl-
šana
Pēc labošanas darba vai apkopes pārliecinieties, vai
ir piestiprinātas un ir nevainojamā stāvoklī daļas, kas
attiecas uz drošības tehniku. Savainojumiem bīstamās
daļas uzglabājiet citām personām un bērniem nepie-
ejamā vietā.
Ievrflbai: Saskaņā ar Likumu par ražotāja atbildību
par ražojumu kvalitāti ražotājs nav atbildīgs par bojāju-
miem, kas radušies nelietpratīgu labošanas darbu vai
oriģinālo rezerves daļu neizmantošanas dēļ.
Vērsieties klientu servisā vai pie pilnvarota speciālista.
Atbilstoši nosacījumi attiecas arī uz piederumiem.
Pieslgumi un remonts
Elektroiekārtas pieslēgumus un labošanas darbus
drīkst veikt tikai kvalicēts elektriķis.
11.1 Rezerves da”u pasÎtflšana
Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šā-
du informāciju:
• Modeļa apzīmējums
• Preces numurs
• Datu plāksnītē norādītie dati
Rezerves da”as / piederumi
ogles sukas - preces Nr.: 5907802001
maisīšanas stienis - preces Nr.: 5907802701
11.2 Servisa informcija
Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lie-
tošanas vai dabiskajam nodilumam, respektīvi, šīs deta-
ļas ir nepieciešams sagādāt kā patērējamos materiālus.
Nodilstošās detaļas*: maisīšanas stienis, ogles sukas
* nav obligāti iekļauts piegādes komplektā!
www.scheppach.com
170
|
LV
Nordes par Vcijas elektrisko un elektronisko ie-
krtu likumu (ElektroG)
Nolietots elektrisks un elektronisks ie-
krtas nedrflkst izmest sadzflves atkritu-
mos, bet gan ts jnodod š•irošanas vai
utilizcijas punkt!
• Nolietotās baterijas vai akumulatori, kas nav nekus-
tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas
jāizņem bez sagraušanas! To utilizāciju regulē Vāci-
jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai
lietotājiem ir uzlikts par pienākumu pēc lietošanas
tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu per-
sonīgo datu dzēšanu no utilizējamajās nolietotās
iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka
elektriskās un elektroniskās iekārtas nedrīkst utili-
zēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var
nodot bez maksas šādās vietās:
- Publiski-tiesiskās utilizācijas vai savākšanas vie-
tas (piem., komunālie būvlaukumi)
- Elektroiekārtu pārdošanas vietas (stacionāri un
tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts
par pienākumu veikt pieņemšanu atpakaļ, vai tie
sniedz šādu pakalpojumu brīvprātīgi.
- Līdz trim nolietotām elektroiekārtām atbilstoši
katram iekārtas veidam, kuru malas garums ir
maksimāli 25 centimetri, varat bez jaunas iekār-
tas iepriekšējas iegādes no ražotāja bez maksas
nodot pie ražotāja vai kādā citā pilnvarotā savāk-
šanas vietā jūsu tuvumā.
- Citas ražotāja un izplatītāja papildu pieņemšanas
atpakaļ prasības uzzināsiet attiecīgajā klientu
servisā.
• Ja ražotājs veic jaunas elektroiekārtas piegādi pri-
vātai mājsaimniecībai, tas var ierosināt nolietotās
elektroiekārtas bezmaksas savākšanu pēc gala
lietotāja pieprasījuma. Šim nolūkam sazinieties ar
ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek
uzstādītas un pārdotas Eiropas Savienības dalībval-
stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/
ES prasībām. Valstīs, kas nav Eiropas Savienības
dalībvalstis, var būt spēkā no šīm atšķirīgas prasī-
bas attiecībā uz nolietoto elektrisko un elektronisko
iekārtu utilizāciju.
Regulāri pārbaudiet pieslēguma kabeļus vai tie nav
bojāti. Pievērsiet uzmanību tam, lai pārbaudes rezul-
tātā pieslēguma kabeļi neatrastos pieslēgi pie strā-
vas avota.
Elektropieslēguma kabeļiem ir jāatbilst noteiktajiem
VDE un DIN normatīviem. Izmantojiet tikai pieslēguma
kabeļus ar marķējumu H05VV-F.
Uz pieslēguma kabeļa noteikti ir jābūt norādītai infor-
mācijai par kabeļa tipu.
Pievienošanas veids X
Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, tas
jānomaina ar īpašu rezerves savienošanas vadu, kas
pieejams pie ražotāja vai tā klientu servisā.
Mai…as motors
• Tīkla spriegumam jābūt 230 V~.
• Pagarinātājam, kura garums ir līdz 25 m, šķērsgrie-
zuma diametram jābūt 1.5 kvadrātmilimetram
Elektroierīces remonts un apkope var tikt veikta tikai
pie kvalicēta elektriķa.
Jautājumu gadījumā norādiet sekojošos datus:
• Motora strāva
• Uz iekārtas plāksnes esošos datus
• Uz iekārtas motora plāksnes esošos datus
13. Glabšana
Glabājiet ierīci un tās piederumus tumšā, sausā un ne-
salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā
glabāšanas temperatūra ir 5-30˚C.
Glabājiet elektroinstrumentu oriģinālajā iepakojumā.
Nosedziet elektroinstrumentu, lai to aizsargātu pret
putekļiem vai mitrumu.
Uzglabājiet lietošanas instrukciju pie elektroinstru-
menta.
14. Likvidcija un atkrtota izmanto-
šana
Nordes par iepakojumu
Iepakojuma materiāli ir pārstrādā-
jami. Utilizējiet iepakojumus at-
bilstoši apkārtējās vides prasībām.
www.scheppach.com
LV
|
171
15. Traucjumu novršana
Problma Iespjamais clonis Novršana
Motors neiedarbinās
Nav tīkla sprieguma (elektroapgā-
des pārtraukums)
Pārbaudiet aizsardzību ar drošinātāju
Bojāts savienošanas kabelis
Uzticiet (kvalicētam elektriķim) nomai-
nīt kabeli vai pārbaudīt kabeli
Vairs nelietojiet bojātos kabeļus
Bojāts motors vai slēdzis
Problēmas novēršanai vērsieties pie
ražotāja vai kādā no viņa minētajiem
uzņēmumiem
Neparastas vibrācijas
Bojāts maisītājs Nomainiet maisītāju
Bojāta maisītāja vārpsta
Problēmas novēršanai vērsieties pie
ražotāja vai kādā no viņa minētajiem
uzņēmumiem
Nepareizs maisāmais materiāls
Nepareiza izmantošana. Ievērojiet ražo-
tāja izmantošanas noteikumus
Ierīce sāk darboties, taču
nosprostojas pie mazākās
slodzes un iespējams auto-
mātiski izslēdzas.
Pārāk garš pagarinātājs vai pārāk
mazs šķērsgriezums.
Pagarinātājs ar vismaz 1,5 mm
2
šķērsgriezumu maksimāli 25 m garu-
mam.
Kontaktligzda pārāk tālu no galvenā
pieslēguma, un savienošanas vada
pārāk mazs šķērsgriezums.
Garākam kabelim – šķērsgriezums
vismaz 2,5 mm
2
.
www.scheppach.com
172
|
SE
Förklaring av symbolerna på produkten
Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo-
lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker
och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.
Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
Använd skyddsglasögon.
Använd ett hörselskydd.
Bär en dammskyddsmask vid dammbildning.
Skyddsklass II
Produkten uppfyller kraven i gällande europeiska direktiv.
Produkten uppfyller kraven i gällande serbiska direktiv.
www.scheppach.com
SE
|
173
Innehållsförteckning: Sida:
1. Inledning ............................................................................................................ 174
2. Produktbeskrivning (bild 1) ................................................................................ 174
3. Leveransomfång ................................................................................................ 174
4. Avsedd användning ........................................................................................... 174
5. Allmänna säkerhetsanvisningar ........................................................................ 175
6. Tekniska specikationer .................................................................................... 177
7. Uppackning ........................................................................................................ 177
8. Hopsättning (bild 2-4) ........................................................................................ 178
9. Idrifttagning ........................................................................................................ 178
10. Underhåll och skötsel ........................................................................................ 178
11.
Reparation och reservdelsbeställning ......................................................................179
12. Elektrisk anslutning............................................................................................ 179
13. Lagring ............................................................................................................... 180
14. Kassering och återvinning ................................................................................. 180
15. Möjliga störningar .............................................................................................. 181
16. Försäkran om överensstämmelse ..................................................................... 267
www.scheppach.com
174
|
SE
Vi tar inget ansvar för olyckor eller skador som orsakats
av underlåtenhet att följa bruksanvisningen och säker-
hetsinstruktionerna .
2. Produktbeskrivning (bild 1)
1. Blandare
2. Murbruksomrörare - H
3. Murbruksomrörare - V
4. PÅ/AV-knapp
5. Startspärr
6. Varvtalsreglering
7. Hastighetsomkopplare
8. Handtag
9. Fäste - H
10. Fäste - V
11. Hylsa - H
12. Hylsa - V
3. Leveransomfång
Pos. Antal Beteckning
2 /3 2x Murbruksomrörare
1 1x Blandare
2x Utbyteskolborstar
1x Instruktionsmanual
4. Avsedd användning
Maskinen är konstruerad för att blanda ytande och
pulverformiga byggmaterial som färg, murbruk, lim,
gips och liknande ämnen. Beroende på materialets
konsistens och mängden som ska blandas måste
lämplig omrörare med lämplig blandningseekt an-
vändas.
Produkten får endast användas på avsett sätt. Varje
användning därutöver är inte ändamålsenlig. För skad-
or eller personskador till följd av detta ansvarar använ-
daren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer
säkerhetsanvisningen liksom monteringsanvisningen
och driftanvisningar i bruksanvisningen.
Personer som använder och underhåller produkten
måste veta hur den fungerar och känna till möjliga ris-
ker.
1. Inledning
Tillverkare:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Bästa Kund!
Vi hoppas att du får mycket glädje och nytta av din nya
maskin.
Info:
Tillverkaren av denna maskin ansvarar enligt gällande
produktansvar inte för skador som kan uppstå på ma-
skinen eller genom maskinen:
• Vid felaktig hantering.
• Om driftsanvisningen inte följs
• Reparationer genom utomstående, obehöriga fack-
specialister
• Vid byte och montering av reservdelar som inte är
original
• felaktig användning
• Avbrott hos den elektriska anläggningen om man
inte följer de elektriska föreskrifterna och VDE-be-
stämmelserna 0100, DIN 57113/VDE 0113
Beakta följande:
Läs hela texten i bruksanvisningen innan montering
och idrifttagning.
Denna instruktionsmanual hjälper dig lära känna ap-
paraten och hur den bäst kan användas på avsett sätt.
Instruktionsmanualen innehåller viktiga anvisning-
ar om hur du arbetar säkert, fackmannamässigt och
ekonomiskt med apparaten. Den informerar om hur du
undviker faror, håller nere reparationskostnader och
stilleståndstider samt hur du ökar apparatens tillförlit-
lighet och livslängd.
Utöver denna instruktionsmanuals säkerhetsbestäm-
melser måste även föreskrifterna beaktas som gäller
apparatens användning i ditt land.
Bevara denna instruktionsmanual vid apparaten, i en
plastcka som skyddar den mot smuts och fukt. Bruks-
anvisningen måste läsas och följas av all operatörsper-
sonal innan arbetet påbörjas.
Endast personer som utbildats i apparatens använd-
ning, och som informerats om riskerna som nns, får
arbeta med apparaten. Minsta ålder måste beaktas.
Förutom säkerhetsanvisningarna i denna bruksanvis-
ning och de landsspecika föreskrifterna, måste man
också beakta allmänna regler för drift av identiska ma-
skiner.
www.scheppach.com
SE
|
175
b) Undvik att vidröra jordade delar, exempelvis
rör, radiatorer, spisar och kylskåp, med krop-
pen. Risken för elstötar ökar om din kropp är jor-
dad.
c) Låt inte ditt elverktyg utsättas för regn eller
väta. Vatten som tränger in i elverktyg ökar risken
för elstötar.
d) Använd inte anslutningssladden för andra
uppgifter än den är avsedd för, till exempel för
att bära eller hänga upp elverktyget eller för att
dra ut kontakten ur eluttaget. Håll anslutnings-
sladden borta från värme, olja, vassa kanter
och rörliga delar. Skadade eller tilltrasslade slad-
dar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, an-
vänd endast förlängningskabel som också är
lämplig för utomhusbruk. Att använda en för-
längningssladd som är lämplig för utomhusbruk
minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste an-
vända elverktyget i en fuktig omgivning. An-
vändning av en jordfelsbrytare minskar risken för
elstötar.
3. Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och an-
vänd ditt förnuft när du arbetar med elverktyg.
Använd inte elverktyget om du är trött eller på-
verkad av alkohol, droger eller läkemedel. Det
räcker att du är ouppmärksam ett ögonblick under
arbete med elverktyg för att allvarliga olyckor ska
inträa.
b) Använd personlig skyddsutrustning och ha
alltid skyddsglasögon på dig. Personlig skydds-
utrustning anpassad till elverktygets användning,
som dammask, halksäkra säkerhetsskor, skydds-
hjälm och hörselskydd, minskar risken för person-
skador.
c) Undvik att starta maskinen oavsiktligt. För-
säkra dig om att elverktyget är avstängt innan
du ansluter det till strömförsörjningen och/el-
ler batteriet samt innan du lyfter upp eller bär
det. Olyckor kan inträa om du håller ngret på
brytaren när du bär elverktyget, eller om maskinen
är tillslagen när du ansluter den till strömförsörj-
ningen.
d) Ta bort alla inställningsverktyg eller skruv-
nycklar innan du startar elverktyget. Ett verktyg
eller en skruvmejsel som benner sig i en roteran-
de maskindel på elverktyget kan orsaka person-
skador.
Vid förändringar på produkten undantas tillverkaren
helt från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och ori-
ginaltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvis-
ningar samt de mått som anges i den tekniska speci-
kationen måste följas.
Observera att våra produkter inte är konstruerade för
kommersiell, hantverksmässig eller industriell använd-
ning. Vi lämnar ingen garanti när produkten används
i kommersiella eller industriella verksamheter liksom
liknande verksamheter.
5. Allmänna säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
m VARNING!
Läs alla säkerhetsanvisningar, instruktioner, il-
lustrationer och tekniska speci¿kationer som
medföljer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angiv-
na instruktionerna nns risk för elstötar, bränder och/
eller allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktio-
ner för framtida bruk.
Begreppet ”elverktyg” som används i säkerhetsanvis-
ningarna avser såväl eldrivna elverktyg (med elkabel)
som batteridrivna elverktyg (utan elkabel).
1. Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god
belysning. Stökiga och dåligt belysta arbetsplat-
ser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med ex-
plosionsrisk om det ¿nns antändliga vätskor,
gaser eller damm i området. Elverktyg genererar
gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i områ-
det medan du använder elverktyget. Du kan förlo-
ra kontrollen över elverktyget om du blir distraherad.
2. Elsäkerhet
a) Elverktygets stickkontakt måste passa i el-
uttaget. Du får inte ändra stickkontakten på
något sätt. Använd inte adapterkontakter till-
sammans med jordade elredskap. Intakta stick-
kontakter och uttag som passar till dessa minskar
risken för elstötar.
www.scheppach.com
176
|
SE
g) Använd elverktyget, tillbehören och insätt-
ningsverktyg enligt anvisningarna i denna
anvisning. Ta även hänsyn till arbetsförhållan-
dena under ditt arbete. Farliga situationer kan
uppstå om elverktyg används för andra ändamål
än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena
och fria från olja och fett. Hala handtag och
greppytor tillåter inte säker användning och kon-
troll av elverktyget i oförutsedda situationer.
5. Service
a) Elverktyg måste repareras av kvali¿cerade
fackmän, endast originalreservdelar får an-
vändas. Därmed säkerställs att elverktyget fort-
sätter vara säkert.
m SE UPP!
Elverktyg alstrar ett elektromagnetiskt fält under drift.
Under vissa omständigheter kan fältet störa aktiva eller
passiva medicinska implantat. För att minska risken för
dödsfall eller allvarliga skador rekommenderar vi där-
för personer med medicinska implantat till att höra med
sin läkare och kontakta tillverkaren av det medicinska
implantatet innan maskinen används.
Säkerhetsanvisningar för blandare
a) Håll elverktyget med båda händerna i de av-
sedda handtagen. Förlorad kontroll medför risk
för personskada.
b) Undvik en farlig atmosfär genom att sörja för
fullgod ventilation vid blandning av brännbara
ämnen. Ångor som bildas kan andas in eller an-
tändas från de gnistor som elverktyget orsakar.
c) Blanda inga livsmedel. Elverktyg och insätt-
ningsverktyg är inte konstruerade för bearbetning
av livsmedel.
d) Håll avstånd mellan nätanslutningskabel och
arbetsområde. Nätkabeln kan fastna på blandar-
staven.
e) Se till att omrörningsbehållaren står stadigt
och säkert. En behållare som inte är korrekt säk-
rad kan oväntat komma i rörelse.
f) Se till att ingen vätska sprutar mot elverkty-
gets hus. Vätska som tränger in i elverktyget kan
förorsaka skada och ge en elektrisk stöt.
g) Följ anvisningarna och säkerhetsanvisningar-
na för materialet som ska blandas. Materialet
som ska blandas kan vara hälsovådligt.
e) Undvik en onormal kroppsställning. Se till att
stå säkert och behåll balansen hela tiden. Då
har du bättre kontroll över elverktyget om något
oförutsett inträar.
f) Använd lämpliga arbetskläder. Använd inte
löst sittande kläder eller smycken. Håll hår
och kläder på avstånd från rörliga delar. Löst
sittande kläder, smycken och långt hår kan fastna
i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrust-
ning kan installeras måste de anslutas och an-
vändas korrekt. Användning av en dammutsug-
ning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt
inte mot säkerhetsreglerna för elverktyg, även
om du känner till elverktyget när du använt det
många gånger. Oaktsam hantering kan leda till
allvarliga personskador inom bråkdelar av sekun-
der.
4. Använda och hantera elverktyget
a) Överbelasta inte dina elverktyg. Använd det
elverktyg som är avsett för arbetet. Du arbe-
tar bättre och säkrare i det angivna eektområdet
med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare.
Ett elverktyg som inte kan startas/stängas av läng-
re är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta
ut ett uttagbart batteri innan du gör maskin-
inställningar, byter delar hos insatsverktyget
eller lägger undan elverktyget. Denna försik-
tighetsåtgärd förhindrar att du startar elverktyget
oavsiktligt.
d) Förvara elverktyg som inte används utom
räckhåll för barn. Låt inte personer använ-
da elverktyget om de inte känner till hur det
fungerar eller inte har läst dessa anvisningar.
Elverktyg utgör en fara om de används av oerfarna
personer.
e) Ta väl hand om elverktyg och tillbehör. Kont-
rollera att rörliga delar fungerar som de ska
och inte är fastklämda, kontrollera om delar är
brutna eller så pass skadade att det inverkar
på elverktygets funktion. Skadade delar ska
repareras innan du börjar använda elverktyget
igen. Många olyckor orsakas av dåligt underhållna
elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg
som underhålls noga och hålls vassa fastnar inte
så ofta och är lättare att styra.
www.scheppach.com
SE
|
177
Använd ett hörselskydd.
Buller kan orsaka hörselskador.
Totalvärden vibrationer (vektorsumma i tre riktningar)
har fastställts i enlighet med EN 62841.
Vibrationsemissionsvärde a
h
= 2,90 m/s
2
Osäkerhet K = 1,5 m/s
2
Ytterligare information om elverktyg
Varning!
Det angivna vibrationsemissionsvärdet har uppmätts
med en standardiserad testmetod och det kan ändras
och i undantagsfall överstiga det angivna värdet bero-
ende på det sätt på vilket elverktyget används.
Det angivna vibrationsemissionsvärdet kan användas
för jämförelse med andra elverktyg.
Det angivna vibrationsemissionsvärdet kan också an-
vändas för en preliminär bedömning av maskinens ne-
gativa inverkan.
Begränsa buller och vibrationer till ett minimum!
• Använd enbart maskiner som inte är skadade.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt sätt att arbeta till hur maskinen fung-
erar.
• Överbelasta inte maskinen.
• Låt undersöka maskinen om så behövs.
• Stäng av maskinen när den inte används.
• Använd handskar.
7. Uppackning
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det nns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
h) Om elverktyget faller ner i materialet som
ska blandas, dra ut nätstickkontakten så fort
som möjligt och låt kvali¿cerad fackpersonal
kontrollera elverktyget. Om man för in handen
i behållaren med elverktyg som fortfarande sitter
eluttaget kan det orsaka en elektrisk stöt.
i) Greppa inte med händerna i omrörningsbehål-
laren under blandningsförloppet och för inte
in andra föremål. Kontakt med blandarstången
kan leda till allvarliga personskador.
j) Manövrera elverktyget endast i omrörnings-
behållaren. Blandarstaven kan kastas runt på ett
okontrollerat sätt eller bockas
Restrisker
Även om du använder detta elverktyg på rätt sätt,
¿nns det alltid kvarstående risker. Följande risker
kan uppstå på grund av elverktygets konstruktion
och formgivning:
• Lungskador, om lämplig andningsmask inte an-
vänds.
• Hörselskador, om inte lämpligt hörselskydd an-
vänds.
• Hälsoskador som uppstår genom hand- arm-vibra-
tioner när apparaten används under en längre tid
eller inte har skötts och underhållits på korrekt sätt.
6. Tekniska speci¿kationer
Märkspänning 230 V~, 50 Hz
Eektförbrukning 1800 W
Tomgångsvarvtal 0-450 min
-1
/ 0-790 min
-1
Skyddsklass II
Verktygshållare Φ 14mm
Vikt 7,2 kg
Med förbehåll för tekniska ändringar!
Buller och vibration
Buller- och vibrationsvärdena fastställdes enligt EN
62841.
Ljudtrycksnivå L
pA
98 dB
Osäkerhet K
pA
3 dB
Ljudeektnivå L
WA
101 dB
Osäkerhet K
WA
3 dB
www.scheppach.com
178
|
SE
Hastighetsreglering (bild 6)
I denna utföringsform är motorvarvtalet och därmed
omröringseekten reglerbar (1 till 6).
• Du kan justera hastigheten steglöst med varvtals-
regleringen (6).
Hastighetsomkoppling (bild 7)
Enheten är utrustad med en hastighetsomkoppla-
re. Om växelväljaren inte går i ingrepp så vrid lite på
rörstaven.
• För hastighetsändring vrider du brytaren (7) till
180°.
1. Nivå: 0 min
–1
till 450 min
–1
2. Nivå: 0 min
-1
till 790 min
-1
Använd endast omkopplaren när verktyget är av-
stängt.
Arbeta med färg- och murbruksröraren
Vid omrörarbyte måste kontakten alltid vara urkopplad.
Arbeta med reducerad hastighet vid påfyllning eller
uthällning av material som ska blandas. Efter full ned-
sänkning ökar du hastigheten till den maximala, så att
en tillräcklig motorkylning garanteras. För maskinen
runt i blandningskärlet under blandningsprocessen.
Fortsätt att blanda tills materialet är helt genomar-
betat. Rengör omröraren efter slutförandet av bland-
ningsarbetet.
10. Underhåll och skötsel
m Varning! Dra ut nätstickkontakten innan inställning,
service eller reparation utförs!
Allmänna underhållsåtgärder
• Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av maskinen med en ren trasa, eller
blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att apparaten rengörs direkt efter
varje användning.
• Rengör maskinen regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa enhetens
plastdelar. Se till att det inte tränger in vatten i ma-
skinen.
• Olja in roterande delar en gång i månaden för att
förlänga redskapens livslängd. Olja inte in motorn.
m VARNING!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
8. Hopsättning (bild 2-4)
m Observera!
Montera klart hela maskinen innan idrifttagning!
8.1 Kläm fast omrörningsstavarna
Skaderisk! Använd skyddshandskar.
• Fästen för omrörningsstavar (9/10) och omrörnings-
stavar (2/3) identieras med bokstäver
R och L
• Skjut respektive hylsa (11/12) nedåt och sätt om-
rörningsstavarna (2/3) i motsvarande märkta fäs-
ten (9/10).
Se till att stiftet (a) ligger i urtagningen (b) vid varje
omrörningsstav.
• Lossa hylsan. Omrörningsstaven är låst.
m Kontrollera att omrörningsstavarna sitter säkert
genom att dra i verktyget.
9. Idrifttagning
Innan maskinen ansluts måste du kontrollera att upp-
gifterna på typskylten överensstämmer med dem som
gäller för elnätet.
Dra alltid ut stickkontakten innan du ställer in maski-
nen.
På- och avslagning
Använd inte verktyg på vilka omkopplaren inte kan
slås på och av. Skadade strömbrytare måste bytas
av en auktoriserad serviceverkstad.
Påslagning (bild 5)
• Lossa först låsspärren (5). Tryck på PÅ/AV-bryta-
ren (4).
Starta maskinen i lägsta hastighetssteg (steg 1)
Avstängning
• Släpp på PÅ/AV-brytaren (4).
Kontinuerlig drift är inte möjlig med det här verk-
tyget.
www.scheppach.com
SE
|
179
12. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den
är redo för drift. Anslutningen motsvarar tillämp-
liga VDE- och DIN-bestämmelser. Kundens nätan-
slutning liksom den använda förlängningskabeln
måste motsvara dessa föreskrifter.
• Produkten uppfyller kraven i EN 61000-3-11 och
omfattas av specialvillkor för anslutningen. Det be-
tyder att man inte får använda vilka anslutnings-
ställen som helst.
• Apparaten kan vid olämpliga nätförhålanden leda
till övergående spänningsvariationer.
• Produkten är enbart avsedd att användas på anslut-
ningspunkter som
a) inte överskrider den maximalt tillåtna nätimpe-
dansen ”Z” (Zmax = 0,355 Ω) eller
b) har en konstant strömbelastningsförmåga på
minst 100 A för varje fas.
• Ni måste som användare se till att en av de beskriv-
na kraven a) eller b) uppfylls för anslutningsstället.
Ni bör kontakta energileverantören
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta iso-
lationsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte an-
vändas och är på grund av isolationsskadorna livs-
farliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med märkningen H05VV-F.
Enligt föreskrift ska typbeteckningen vara tryckt på
anslutningskabeln.
Kolborstar
Vid överdriven gnistbildning ska du se till att en elin-
stallatör kontrollerar kolborstarna. Observera! Kolbor-
starna får bara bytas av en elinstallatör.
11.
Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla
säkerhetsrelaterade delar är fästa och i perfekt skick.
Förvara delar med risk för skador utom räckhåll för an-
dra människor och barn.
Observera: Enligt lagen om produktansvar tas inget
ansvar för skador orsakade av felaktiga reparationer
eller om originaldelar inte används..
Kontakta kundtjänst eller en auktoriserad fackman.
Detsamma gäller tillbehör.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalicerade elektriker.
11.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter
anges:
• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten
Reservdelar/tillbehör
kolborstar - artikelnr: 5907802001
Omrörarstav - artikelnr: 5907802701
11.2 Serviceinformation
Tänk på att följande delar hos den här produkten ut-
sätts för ett bruksmässigt eller naturligt slitage samt att
följande delar behövs som förbrukningsmaterial.
Slitdelar*: Omrörarstav, kolborstar
* Ingår inte obligatoriskt i leveransomfånget!
Du kan få reservdelar och tillbehör från vårt service-
center. För att göra detta, skanna QR-koden på första-
sidan.
www.scheppach.com
180
|
SE
• Innehavare respektive användare av elektriska och
elektroniska apparater är enligt lagstiftning förplik-
tade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av
de egna personuppgifterna på den uttjänta apparat
som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan bety-
der att uttjänta elektriska och elektroniska apparater
inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan
lämnas avgiftsfritt på följande ställen:
- Oentligträttsliga avfallshanterings- respektive
samlingsställen (t.ex. kommunala återvinnings-
enheter)
- Inköpsställen för elektriska apparater (stationära
och online), om handlare är skyldiga att ta emot
eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta
elektriska apparater per apparattyp, med en kant-
längd på maximalt 25 centimeter, hos tillverkaren
utan att först köpa en ny apparat av denne, eller
lämna dem till ett annat auktoriserat samlingsstäl-
le på närmare håll.
- Kontakta respektive kundservice för information
om tillverkarnas och distributörernas övriga, kom-
pletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat
till ett privat hushåll kan denne ordna med avgiftsfri
hämtning av den uttjänta elektriska apparaten, efter
förfrågan från slutanvändaren. Kontakta tillverka-
rens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som in-
stalleras och säljs i länderna i den Europeiska uni-
onen och som omfattas av det europeiska direktivet
2012/19/EU. I länder utanför Europeiska unionen
kan avvikande bestämmelser gälla för avfallshan-
tering av uttjänta elektriska och elektroniska appa-
rater.
Anslutningstyp X
Om nätanslutningskabeln till den här apparaten ska-
das måste den bytas ut mot en särskild anslutnings-
sladd som nns hos tillverkaren eller dennes kund-
service.
Växelströmsmotor
• Nätspänningen måste vara 230 V~.
• Förlängningskablar upp till 25 m längd måste ha ett
tvärsnitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalicerade elektriker.
Uppge följande information om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Uppgifter på motorns märkskylt
13. Lagring
Lagra apparaten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn. Den
optimala lagertemperaturen ligger mellan 5 och 30 ˚C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm
eller fukt.
Förvara bruksanvisningen vid elverktyget.
14. Kassering och återvinning
Anvisningar beträ-ande förpackningen
Förpackningsmaterialen kan åter-
vinnas. Avfallshantera förpack-
ningar miljövänligt.
Anvisningar beträ-ande den tyska lagen om dist-
ribution, återtagning och miljövänlig avfallshan-
tering av elektriska och elektroniska apparater
(Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska appa-
rater ska inte kastas i hushållssoporna
utan lämnas till separat insamling respekti-
ve avfallshantering!
• Uttjänta vanliga och uppladdningsbara batterier,
som inte är fast monterade i den uttjänta apparaten,
måste tas ut utan skador före överlämningen! Batte-
riers avfallshantering regleras i batterilagstiftningen.
www.scheppach.com
SE
|
181
15. Möjliga störningar
Problem Möjliga orsaker Avhjälpning
Motor startar inte
Nätspänning saknas (strömav-
brott)
Kontrollera säkring
Anslutningskabel defekt
Byt ut kablar eller låt kontrollera kablar
(behörig elektriker) Använd inte defekta
kablar längre
Motor eller brytare defekta
För att lösa problemet, kontakta tillverkaren
eller ett företag som denne rekommenderar
Ovanliga vibrationer
Omrörare defekt Byt ut omröraren
Omröraraxel defekt
För att lösa problemet, kontakta tillverkaren
eller ett företag som denne rekommenderar
Fel mix
Felaktig bearbetning. Observera tillverka-
rens förberedelseanvisningar
Apparaten startar men
blockeras när belastning-
en är låg och kan stängas
av automatiskt.
Förlängningskabel för lång eller för
litet tvärsnitt.
Förlängningskabel minst 1,5 mm
2
vid maxi-
mal längd på 25 m.
Eluttag för långt från huvudan-
slutningen och för litet tvärsnitt på
anslutningssladden.
Vid längre kabeltvärsnitt minst 2,5 mm
2
.
www.scheppach.com
182
|
FI
Tuotteessa olevien symbolien selitys
Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur-
vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä
korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä.
Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!
Käytä suojalaseja!
Käytä kuulosuojaimia!
Kun pölyä muodostuu, käytä hengityssuojainta!
Suojausluokka II
Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
Tuote on sovellettavien Serbian ohjeiden mukainen.
www.scheppach.com
FI
|
183
Sisällysluettelo: Sivu:
1. Aloittaminen ....................................................................................................... 184
2. Tuotteen kuvaus (kuva 1) ................................................................................... 184
3. Toimituksen sisältö ............................................................................................ 184
4. Määräystenmukainen käyttö ............................................................................. 184
5. Yleiset turvallisuusohjeet ................................................................................... 185
6. Tekniset tiedot .................................................................................................... 187
7. Purkaminen pakkauksesta ................................................................................ 187
8. Kokoonpano (kuva 2-4) ..................................................................................... 188
9. Käyttöönotto ...................................................................................................... 188
10. Huolto ja hoito .................................................................................................... 188
11. Korjaaminen ja varaosien tilaus ........................................................................ 189
12. Sähköliitäntä ...................................................................................................... 189
13. Varastointi .......................................................................................................... 190
14. Hävittäminen ja kierrätys ................................................................................... 190
15. Ohjeet häiriöiden poistoon ................................................................................. 191
16. Vaatimustenmukaisuusvakuutus ....................................................................... 267
www.scheppach.com
184
|
FI
Tässä käyttöohjeessa olevien turvallisuusohjeiden
ja käyttömaassa voimassa olevien erikoismääräyk-
sien ohella on otettava huomioon myös puuntyöstö-
koneiden käyttöä yleisesti koskevat tekniset säännöt.
Valmistaja ei vastaa onnettomuuksista tai vahingois-
ta, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta
ja turvallisuusohjeita ole noudatettu.
2. Tuotteen kuvaus (kuva 1)
1. Sekoituslaite
2. Laastin sekoitussauva - R
3. Laastin sekoitussauva - L
4. Käynnistys-/pysäytyskytkin
5. Käynnistyseste
6. Kierrosluvun säätö
7. 2-vaihe kytkin
8. Kahva
9. Kiinnitys - R
10. Kiinnitys - L
11. Holkki - R
12. Holkki - L
3. Toimituksen sisältö
Kohta Lukumäärä Nimike
2 /3 2x Laastin sekoitussauva
1 1x Sekoituslaite
2x Varahiiliharjat
1x Käyttöohje
4. Määräystenmukainen käyttö
Kone on tarkoitettu nestemäisten ja jauhomaisten ra-
kennusmateriaalien, kuten maalien, laastin, liiman,
pinnoitteiden ja muiden vastaavien materiaalien se-
koittamiseen. Materiaalin koostumuksesta ja sekoi-
tettavasta määrästä riippuen tulee käyttää vastaavan
sekoitustehon omaavaa sekoitinta.
Tuotetta saa käyttää vain sen käyttötarkoituksen mu-
kaisesti. Kaikki muunlainen käyttö katsotaan määräys-
tenvastaiseksi käytöksi. Kaikista näin syntyneistä va-
hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.
Määräystenmukaiseen käyttöön kuuluu myös turvalli-
suusohjeiden ja asennusohjeen sekä käyttöohjeessa
olevien ohjeiden huomioiminen.
1. Aloittaminen
Valmistaja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Hyvä asiakas,
Toivotamme teille paljon iloa ja menestystä työskente-
lee uuden laitteen.
Huomautus:
Voimassa olevan tuotevastuulain mukaisesti tämän
laitteen valmistaja ei vastaa laitteessa ilmenevistä tai
sen käytöstä aiheutuneista vahingoista, jotka ovat seu-
rausta:
• epäasiallisesta käsittelystä,
• käyttöohjeiden laiminlyönnistä,
• ulkopuolisen, ei valtuutetun huoltohenkilön, teke-
mistä korjauksista,
• Ei alkuperäisten varaosien käyttämisestä laitteessa,
• laitteen käytöstä tarkoituksiin, joihin sitä ei ole suun-
niteltu,
• sähköjärjestelmän vioista johtuen voimassa olevien
määräysten sekä DIN 57113 / VDE0113 -määräys-
ten laiminlyömisestä.
Suosittelemme:
Lue ennen laitteen asentamista ja käyttöönottoa nämä
käyttöohjeet kokonaisuudessaan läpi.
Näiden käyttöohjeiden tarkoitus on auttaa sinua tutus-
tumaan laitteeseen ja sen käyttötarkoituksiin parem-
min.
Käyttöohjeet sisältävät tärkeitä huomautuksia siitä,
kuinka käytät laitetta turvallisesti, tarkoituksenmukai-
sesti ja taloudellisesti, sekä siitä, kuinka voit välttää
vaaratilanteita, säästää korjauskuluissa, vähentää
seisonta-aikoja ja parantaa laitteen luotettavuutta ja
elinikää.
Näissä käyttöohjeissa mainittujen turvallisuusmää-
räysten lisäksi tulee ehdottomasti noudattaa laitteen
käyttöä koskevia maakohtaisia asetuksia.
Säilytä käyttöohjeita laitteen läheisyydessä muovi-
taskussa, jotta ne ovat suojassa lialta ja kosteudelta.
Jokaisen laitetta käyttävän henkilön pitää ennen työn
aloittamista lukea käyttöohjeet ja noudattaa niitä huo-
lellisesti. Konetta saavat käyttää vain henkilöt, joille on
neuvottu sen käyttö ja jotka ovat tietoisia koneen käyt-
töön liittyvistä vaaroista. Noudata koneen käyttäjälle
asetettua alaikärajaa.
www.scheppach.com
FI
|
185
2. Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen täytyy sopia
pistorasiaan. Pistoketta ei saa muuttaa mil-
lään tavalla. Älä käytä mitään sovitinpistoketta
yhdessä suojamaadoitettujen sähkötyöka-
lujen kanssa. Kun pistoketta ei muunnella ja se
sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pin-
toihin, kuten putkiin, lämmittimiin, uuneihin
ja jääkaappeihin. Sähköiskun vaara kasvaa, kun
vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kos-
teudesta. Veden pääsy sähkölaitteeseen lisää
sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmu-
kaisesti esim. sähkötyökalun kantamiseen ja
ripustamiseen, äläkä irrota pistoketta pisto-
rasiasta vetämällä johdosta. Pidä liitäntäjohto
loitolla kuumuudesta, öljystä, terävistä reu-
noista tai liikkuvista osista. Kun liitäntäjohto
on vioittunut tai kierteellä, sähköiskun vaara on
suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain
sellaista jatkojohtoja, jotka on hyväksytty ul-
kokäyttöön. Ulkokäyttöön hyväksytyn jatkojoh-
don käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympä-
ristössä ei voi välttää, käytä vikavirtasuoja-
kytkintä. Vikavirtasuojakytkimen käyttö vähentää
sähköiskun vaaraa.
3. Ihmisten turvallisuus
a) Ole tarkkaavainen, toimi varovaisesti ja me-
nettele järkevästi sähkötyökalua käyttäessäsi.
Älä käytä sähkötyökalua, jos olet väsynyt tai
jos olet huumaavien aineiden, alkoholin tai
lääkkeiden vaikutuksen alaisena. Huomion her-
paantuminen hetkeksikin sähkötyökalua käytettä-
essä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja
aina suojalaseja. Henkilökohtaisen suojavarus-
tuksen, kuten pölynaamarin, liukuestepohjaisten
turvajalkineiden, suojakypärän tai kuulosuojai-
mien käyttö sähkötyökalulla tehtävistä töistä riip-
puen vähentää vammautumisvaaraa.
Tuotetta käyttävien ja huoltavien henkilöiden on pereh-
dyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista
vaaroista.
Jos tuotteeseen tehdään muutoksia, valmistaja ei ota
mitään vastuuta siitä aiheutuvista vahingoista.
Tuotetta saa käyttää vain valmistajan alkuperäisillä
osilla ja alkuperäisillä lisävarusteilla.
Valmistajan määrittämiä turvallisuus-, työ- ja huolto-
määräyksiä ja teknisissä tiedoissa annettuja mittoja on
noudatettava.
Huomaa, että tuotteitamme ei ole tarkoitettu kaupalli-
seen käyttöön, ammatin harjoittamiseen tai teolliseen
käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään
kaupalliseen tarkoitukseen, käsityöammatin harjoit-
tamiseen tai teollisuudessa tai jossain muussa näitä
vastaavassa toiminnassa.
5. Yleiset turvallisuusohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
m VAROITUS!
Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset
ja tekniset tiedot, jotka ovat tämän sähkötyökalun
ohessa.
Laiminlyönnit seuraavien ohjeiden noudattamisessa
voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia
vammoja.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi ”sähkötyökalu” tar-
koittaa verkkovirralla toimivia sähkötyökaluja (joissa
on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman
virtajohtoa).
1. Työpaikan turvallisuus
a) Pidä työpaikka siistinä ja hyvin valaistuna.
Epäjärjestys tai huono/puuttuva valaistus työalu-
eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-
vaarallisessa ympäristössä, jossa on palavia
nesteitä, kaasuja tai pölyjä. Sähkötyökalut muo-
dostavat kipinöitä, jotka voivat sytyttää pölyn tai
höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyö-
kalusta, kun käytät sitä. Jos olet työskentelyn
aikana epävakaassa asennossa, voit menettää
sähkötyökalun hallinnan.
www.scheppach.com
186
|
FI
e) Hoida sähkötyökaluja ja lisävarusteita huolel-
lisesti. Tarkasta, että liikkuvat osat toimivat
moitteettomasti ja jumittumatta ja etteivät
osat ole murtuneet tai vaurioituneet niin, että
sähkötyökalun toiminta vaarantuu. Korjauta
vialliset osat ennen sähkötyökalun käyttöä.
Monien onnettomuuksien taustalla on sähkötyöka-
lujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huo-
lellisesti hoidetut leikkuutyökalut, joissa on terävät
leikkuureunat, juuttuvat vähemmän ja ovat kevy-
emmin ohjailtavissa.
g) Käytä sähkötyökalua, lisävarusteita ja käytet-
tävää työkalua jne. näiden ohjeiden mukaisella
tavalla. Huomioi tällöin työolosuhteet ja suori-
tettava tehtävä. Sähkötyökalujen käyttö muuhun
kuin niille määritettyihin käyttötarkoituksiin voi joh-
taa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina
ja öljyttöminä ja rasvattomina. Sähkötyökalun
käyttö ja hallinta odottamattomissa tilanteissa ei
ole turvallista, jos kahvat ja tartuntapinnat ovat
liukkaita.
5. Huolto
a) Korjauta sähkötyökalu vain pätevällä ammat-
tihenkilöllä ja käyttäen vain alkuperäisiä va-
raosia. Näin varmistetaan sähkötyökalun pysymi-
nen turvallisena.
m HUOMIO!
Tämä sähkötyökalu muodostaa käytön aikana säh-
kömagneettisen kentän. Tämä kenttä voi joissain olo-
suhteissa haitata aktiivisten tai passiivisten ihonalais-
ten lääkinnällisten laitteiden toimintaa. Vakavien tai
hengenvaarallisten vammojen vaaran vähentämiseksi
suosittelemme, että ihonalaisia lääkinnällisiä laitteita
käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen
valmistajan kanssa ennen kuin alkavat käyttää konetta.
Turvallisuusohjeet sekoitinta varten
a) Pitele sähkötyökalua molemmin käsin tätä var-
ten olevista kahvoista. Hallinnan menettäminen
voi johtaa loukkaantumisiin.
b) Palavia aineita sekoitettaessa on huolehdit-
tava riittävästä tuuletuksesta, jotta vältetään
vaarallisten kaasuseosten muodostuminen.
Muodostuvat höyryt voivat hengitettäessä päästä
keuhkoihin tai sähkötyökalun synnyttämät kipinät
voivat sytyttää ne palamaan.
c) Estä tahaton käyttöönotto. Varmista, että säh-
kötyökalu on kytketty pois ennen kuin kytket
virransyötön ja/tai akun päälle, ennen kuin otat
laitteen käteesi tai alat kantaa sitä. Jos sähkö-
työkalua kantaessasi pidät sormiasi kytkimellä tai
sähkötyökalu on kytkettynä päälle-asentoon, kun
se kytketään virransyöttöön seurauksena voi olla
onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen
kuin kytket sähkötyökalun päälle. Pyörivässä
sähkötyökalun osassa oleva työkalu tai avain voi
aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Var-
mista, että seisot tukevasti ja säilytät aina
tasapainon. Näin pidät sähkötyökalun paremmin
hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian
väljiä vaatteita tai koruja. Pidä hiuksesi ja vaat-
teesi loitolla liikkuvista osista. Löysät vaatteet, ko-
rut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan
asentaa, varmista, ne on liitettävä ja niitä on
käytettävä oikein. Pölyn poistoimulaitteen käy-
töllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuu-
dentunteeseen äläkä poikkea sähkötyökalujen
turvamääräyksistä vaikka olisit jo harjaantu-
nut sähkötyökalun käyttäjä. Huolimattomuus
laitteen käsittelyssä voi jo sekunnin murto-osassa
johtaa vakaviin vammoihin.
4. Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita sähkötyökalua. Käytä työssä
sitä varten tarkoitettua sähkötyökalua. Sopi-
valla sähkötyökalulla työskentelet paremmin ja
turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on vial-
linen. Sähkötyökalu, jota ei voi kytkeä asianmu-
kaisesti päälle tai pois päältä, on vaarallinen ja se
täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista ir-
rotettava akku ennen kuin alat säätää laitetta,
vaihtaa käyttötyökaluja tai laitat sähkötyöka-
lun pois. Nämä varotoimenpiteet estävät sähkö-
työkalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten
ulottumattomissa. Älä anna sellaisten henki-
löiden käyttää sähkötyökalua, jotka eivät ole
perehtyneet siihen tai jotka eivät ole lukeneet
näitä ohjeita. Kokemattomien henkilöiden käytös-
sä sähkötyökalut ovat vaarallisia.
www.scheppach.com
FI
|
187
Melu ja tärinä
Melu- ja tärinäarvot mitattiin standardin EN 62841
mukaan.
Äänenpainetaso 98 dB
Epävarmuus K
pA
3 dB
Äänitehotaso L
WA
101 dB
Epävarmuus K
WA
3 dB
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovaurion.
Värähtelyn kokonaisarvot (kolmen suunnan vektori-
summa) mitattu standardin EN 62841 mukaan.
Värähtely a
h
= 2,90 m/s
2
Epävarmuus K = 1,5 m/s
2
Lisätietoja sähkötyökaluista
Varoitus!
Ilmoitettu tärinäpäästöarvo on mitattu standardilla tes-
tausmenettelyllä, ja se voi sähkötyökalun tyypistä ja
käyttötavasta riippuen vaihdella ja poikkeustapauksis-
sa ylittää ilmoitetun arvon.
Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös
vertailtaessa sähkötyökalua toiseen.
Ilmoitettua värähtelyn päästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
Rajoita melun ja tärinän muodostuminen minimiin!
• Käytä vain moitteettomassa kunnossa olevia lait-
teita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
7. Purkaminen pakkauksesta
• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvau-
rioita. Valitukset on annettava heti kuljettajan tiedok-
si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
c) Älä sekoita elintarvikkeita. Sähkötyökaluja ja
niissä käytettäviä työkaluja ei ole tarkoitettu elin-
tarvikkeiden käsittelemiseen.
d) Pidä verkkoliitäntäjohto loitolla työalueelta.
Virtajohto voi takertua sekoitustankoon.
e) Varmista, että sekoitussäiliö on turvallisesti ja
tukevasti paikoillaan. Epäasianmukaisesti kiinni-
tetty säiliö voi liikahtaa tahattomasti.
f) Pidä huoli siitä, ettei sähkötyökalun koteloon
roisku vettä. Sähkötyökalun sisälle tunkeutunut
neste voi aiheuttaa vaurioita ja sähköiskun.
g) Noudata sekoitettavaa materiaalia koskevia
ohjeita ja turvallisuusohjeita. Sekoitettava ma-
teriaali voi olla terveydelle haitallista.
h) Jos sähkötyökalu putoaa sekoitettavaan mate-
riaaliin, vedä virtapistoke heti irti pistorasiasta
ja anna sähkötyökalu pätevän ammattihenki-
lön tarkastettavaksi. Jos säiliön sisäpuolta kä-
sitellään sähkötyökalun ollessa edelleen liitettynä
pistorasiaan, seurauksena voi olla sähköisku.
i) Älä laita käsiäsi sekoitussäiliöön sekoituspro-
sessin aikana äläkä laita sinne mitään esineitä.
Kosketus sekoitustankoon voi johtaa erittäin vaka-
viin loukkaantumisiin.
j) Käynnistä ja sammuta sähkötyökalu vain se-
koitussäiliössä. Sekoitustanko voi sinkoutua hal-
litsemattomasti tai se voi vääntyä
Jäännösriskit!
Vaikka tätä sähkötyökalua käytetään määräysten-
mukaisesti, jäljelle jää aina jäännösriskejä. Seu-
raavia vaaroja voi esiintyä tämän sähkötyökalun
mallin ja version yhteydessä:
• Keuhkovammat, jos ei käytetä sopivaa pölysuoja-
naamaria.
• Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.
• Käsiin ja käsivarsiin kohdistuvasta tärinästä aiheutu-
vat terveyshaitat, jos laitetta käytetään pitkään tai jos
sitä ohjataan ja huolletaan epäasianmukaisella tavalla.
6. Tekniset tiedot
Nimellisjännite 230 V~, 50 Hz
Virrankulutus 1800 W
Kierrosluku 0-450 min
-1
/ 0-790 min
-1
Suojausluokka II
Työkalunpidin Φ 14mm
Paino 7,2 kg
Oikeus teknisiin muutoksiin pidätetään!
www.scheppach.com
188
|
FI
Käynnistys (kuva 5)
• Aseta ensin käynnistyksenesto (5). Paina PÄÄLLE-
POIS-kahvakytkintä (4).
Käynnistä kone alimmalla kierrosluvulla (säädin-
asetus 1).
Sammutus
• Päästä PÄÄLLE-POIS-kahvakytkimestä (4) irti.
Kestotoiminta ei ole mahdollinen tällä koneella.
Kierroslukusäätö (kuva 6)
Tässä mallissa moottorin kierroslukua ja siten sekoi-
tustehoa voidaan säätää (asetus 1–6).
• Kierroslukua voidaan säätää portaattomasti kier-
roslukusäätimen (6) avulla.
2-Vaihteen vaihteistolla (kuva 7)
Sekoituslaite on varustettu 2-vaihteen vaihteistolla.
Jos vaihteenvalintakytkin ei lukitu, kierrä sekoitinta
jonkin verran.
• Nopeuden valitsemiseksi käännä kytkintä (7) 180°.
1. vaihe: 0 min
–1
- 450 min
–1
2. vaihe: 0 min
-1
- 790 min
-1
Käytä kytkintä vain laitteen ollessa pysähtynyt.
Työskentely maali- ja laastisekoittimella
Sekoitinta vaihdettaessa on virtapistoke irrotettava.
Kun upotat sekoittimen sekoitettavaan aineeseen tai
nostat sieltä pois, työskentele vähennetyllä käyntinope-
udella. Kun sekoitin on upotettu täydellisesti aineeseen,
lisää käyntinopeutta aina maksimiin asti. Tällä varmis-
tetaan moottorin riittävä jäähdytys. Ohjaa konetta se-
koituksen aikana sekoitusastiassa. Sekoita niin kauan,
kunnes sekoitettava aine on käsitelty täydellisesti lä-
peensä. Puhdista sekoitin sekoitustöiden päätyttyä.
10. Huolto ja hoito
m Varoitus! Vedä verkkovirran pistoke irti aina ennen
kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!
Yleiset huoltotoimenpiteet
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista.
Hankaa laite puhtaalla liinalla tai puhalla se paineil-
malla alhaisella paineella puhtaaksi.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis-
tusvuosi.
m VAROITUS!
Tuote ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutu-
minen nieluun ja tukehtuminen!
8. Kokoonpano (kuva 2-4)
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
8.1 Sekoitussauvan kiinnitys
Verletzungsgefahr! Tragen Sie Schutzhandschuhe.
• Sekoitussauvojen kiinnitys (9/10) sekä sekoitussau-
vat (2/3) on merkitty kirjaimilla
R ja L.
• Työnnä holkki (11/12) alaspäin ja aseta sekoitussau-
vat (2/3) vastaavasti merkittyihin kiinnityksiin (9/10).
Huolehdi, että jokaisessa sekoitussauvassa oleva
tappi (a) istuu lovessa (b).
• Päästä holkki vapaaksi. Sekoitussauva lukkiutuu.
m Tarkista sekoitussauvojen tukeva kiinnitys vetä-
mällä työkalusta.
9. Käyttöönotto
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
Vedä virtapistoke aina irti pistorasiasta ennen kuin alat
säätää laitetta.
Käynnistys / Sammutus
Älä käytä laitetta jonka kytkintä ei voida kytkeä
päälle tai pois päältä. Vaurioitunut katkaisia on
heti korjattava tai vaihdettava asiakaspalvelun
toimesta.
www.scheppach.com
FI
|
189
Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm-
me. Skannaa sitä varten etusivulla oleva QR-koodi.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkötek-
niikan liiton (VDE) ja standardoimisliiton (DIN) mää-
räyksiä. Asiakkaan sähköliitännän sekä käytetyn
jatkojohdon on vastattava näitä määräyksiä tai vas-
taavan sähköyhtiön paikallisia määräyksiä (EVU)
.
• Tuote täyttää standardin EN 61000-3-11 asettamat
vaatimukset ja sitä koskevat erityiset liitäntäehdot.
Tämä tarkoittaa sitä, että laitetta ei saa käyttää va-
paasti valittavissa liitäntäkohdissa.
• Laite saattaa aiheuttaa ohimeneviä jännitevaihtelui-
ta, jos verkko-olosuhteet ovat epäedulliset.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitän-
täkohdissa, joissa
a) suurinta sallittua verkkoimpedanssia “Z” (Zmaks.
= 0,355 Ω) ei ylitetä, tai
b) verkon jatkuva jännitteenkestoiävyys on vähin-
tään 100 A vaihetta kohti.
• Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkis-
tamalla asia energiantoimittajalaitokseltasi, että se
liitäntäsi, jossa haluat käyttää laitetta, täyttää jom-
mankumman yllämainituista vaatimuksista a) tai b)
.
Vialliset virtajohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Mahdolliset syyt:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia viallisia virtajohtoja ei saa käyttää, sillä ne
ovat eristevaurioiden vuoksi hengenvaarallisia!
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa. Virtajohtojen on vastattava asiaankuuluvia
Saksan sähkötekniikan liiton (VDE) ja standardoimis-
liiton (DIN) määräyksiä ja paikallisia sähköasennuksia
koskevia määräyksiä. Käytä vain sellaisia liitosjohtoja,
joissa on merkintä H05VV-F. Tyyppimerkinnän paina-
tus liitosjohdossa on pakollista.
• Suosittelemme, että laite puhdistetaan heti jokaisen
käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäi-
sellä määrällä suopaa. Älä käytä puhdistus- tai liuo-
tinaineita; ne voivat vahingoittaa laitteen muoviosia.
Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
• Voitele pyörivät osat kerran kuukaudessa varmis-
taaksesi työkalun pitkän käyttöiän. Älä voitele moot-
toria.
Hiiliharjat
Jos kipinöitä alkaa muodostua tavallista enemmän,
anna sähköalan ammattilaisen tarkastaa hiiliharjat.
Huomio! Hiiliharjat saa vaihtaa vain sähköalan am-
mattilainen.
11. Korjaaminen ja varaosien tilaus
Korjaamisen tai huollon jälkeen on varmistettava, että
kaikki turvatekniset osat on asetettu paikoilleen ja ne
ovat moitteettomassa kunnossa. Säilytä loukkaantu-
misvaaraa aiheuttavia osia poissa muiden henkilöiden
ja lasten ulottuvilta.
Huomio: Tuotevastuulain mukaan valmistaja ei vastaa
vahingoista, jotka ovat aiheutuneet epäasianmukaisis-
ta korjauksista tai muiden kuin alkuperäisten varaosien
käyttämisestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammatti-
laisella. Sama koskee myös lisävarusteita.
Liitännät ja korjaukset
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
11.1 Varaosien tilaus
Varaosia tilattaessa on ilmoitettava seuraavat tiedot:
• Mallinimike
• Tuotenumero
• Tyyppikilven tiedot
Varaosat / lisätarvikkeet
hiiliharjat - tuotenumero: 5907802001
sekoitussauva - tuotenumero: 5907802701
11.2 Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: sekoitussauva, hiiliharjat
* eivät välttämättä sisälly toimitukseen!
www.scheppach.com
190
|
FI
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten
tietojensa poistamisesta laitteesta!
• Yliviivattua roskalaatikkoa kuvaava symboli tarkoit-
taa, että sähkö- ja elektroniikkalaitteita ei saa hävit-
tää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa ve-
loituksetta seuraaviin paikkoihin:
- Julkiset hävitys- tai keräyspaikat (esim. kunnalli-
nen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai ver-
kossa toimivat), jos jälleenmyyjä on velvoitettu
vastaanottamaan käytettyjä laitteita tai tarjoaa
tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuu-
tettuun keräyspaikkaan voidaan uutta laitetta
ostamatta palauttaa maksutta enintään kolme
samaa laitetyyppiä edustavaa käytettyä sähkö-
laitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät
palautusehdot saa kyseisestä asiakaspalvelusta.
• Jos valmistaja toimittaa uuden sähkölaitteen yksi-
tyistalouteen, vanha laite voidaan samalla loppu-
käyttäjän pyynnöstä noutaa ilman veloitusta. Ota
tätä varten yhteyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja
myydään Euroopan Unionin jäsenmaissa ja joihin
sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan
Unionin ulkopuolisissa maissa käytettyjen sähkö- ja
elektroniikkalaitteiden hävittämiseen voidaan sovel-
taa näistä poikkeavia ehtoja.
Kytkentätyyppi X
Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se
on vaihdettava erityiseen liitäntäjohtoon, joka on saa-
tavana valmistajalta tai sen asiakaspalvelusta.
Vaihtovirtamoottori
• Verkkojännitteen on oltava 230 V~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 mm². Yli 25 m pitkien johtojen poikkipin-
nan on oltava vähintään 2,5 mm².
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Sähköisen ohjauksen tiedot
13. Varastointi
Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivas-
sa ja jäätymättömässä paikassa, jonne lapsilla ei ole
pääsyä. Optimaalinen varastointilämpötila on 5 - 30˚C.
Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa.
Peitä sähkötyökalu suojataksesi sen pölyltä ja kos-
teudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
14. Hävittäminen ja kierrätys
Pakkausta koskevat ohjeet
Pakkausmateriaalit voidaan kier-
rättää. Hävitä pakkaukset ympä-
ristönsuojelumääräysten mukaan.
Sähkö- ja elektroniikkalaitteiden käsittelyä koske-
van lain tiedot
Sähkö- ja elektroniikkalaitteet eivät kuulu
sekajätteisiin, vaan ne on hävitettävä laji-
teltuina!
• Käytetyt paristot ja akut, jotka eivät ole laitteeseen
kiinteästi asennettuina, on irrotettava vahingoittu-
mattomina ennen laitteen hävittämistä! Niiden hävit-
tämistä säädellään vastaavassa paristojen ja akku-
jen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-
täjän velvollisuutena on toimittaa laite lain mukaisel-
la tavalla kierrätykseen.
www.scheppach.com
FI
|
191
15. Ohjeet häiriöiden poistoon
Ongelma Mahdolliset syyt Korjauskeino
Moottori ei käy
Verkkojännite puuttuu (virtakatkos) Tarkasta sulake
Liitäntäjohto viallinen
Vaihda johto tai tarkastuta se (valtuutetul-
la sähköasentajalla)
Älä jatka viallisen johdon käyttämistä
Moottori tai kytkin viallinen
Ongelman korjaamiseksi on otettava
yhteyttä valmistajaan tai sen nimeämään
yritykseen
Epätavalliset tärinät
Sekoitusvispilä viallinen Vaihda sekoitusvispilä
Sekoitusakseli viallinen
Ongelman korjaamiseksi on otettava
yhteyttä valmistajaan tai sen nimeämään
yritykseen
Vääränlainen sekoitettava materiaali
Vääränlainen työstö. Huomioi valmistajan
antamat työstöohjeet
Laite käynnistyy juuttu-
neena ja käy alhaisella
kuormituksella ja kytkey-
tyy automaattisesti pois
päältä.
Jatkojohto on liian pitkä tai sen poikki-
leikkaus on liian pieni.
Jatkojohdon poikkileikkauksen on oltava
vähintään 1,5 mm
2
, kun sen pituus on
enintään 25 m.
Pistorasia on liian kaukana pääliitän-
nästä ja liitäntäjohdon poikkileikkaus
on liian pieni.
Jos käytetään pitempää johtoa, sen
poikkileikkauksen on oltava vähintään
2,5 mm
2
.
www.scheppach.com
192
|
DK
Forklaring til symbolerne på produktet
Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sik-
kerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan
ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.
Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
Brug beskyttelsesbriller.
Brug høreværn.
Brug støvmaske i støvede omgivelser.
Beskyttelsesklasse II
Produktet opfylder gældende EU-direktiver.
Produktet opfylder gældende serbiske direktiver.
www.scheppach.com
DK
|
193
Indholdsfortegnelse: Side:
1. Indledning .......................................................................................................... 194
2. Produktbeskrivelse (g. 1) ................................................................................. 194
3. Leveringsomfang ............................................................................................... 194
4. Tilsigtet brug ...................................................................................................... 194
5. Generelle sikkerhedshenvisninger .................................................................... 195
6. Tekniske data ..................................................................................................... 197
7. Udpakning .......................................................................................................... 197
8. Samling (g. 2-4)................................................................................................ 198
9. Ibrugtagning ....................................................................................................... 198
10. Vedligeholdelse og pleje .................................................................................... 198
11. Reparation og bestilling af reservedele ............................................................. 199
12. El-tilslutning ....................................................................................................... 199
13. Opbevaring ........................................................................................................ 200
14. Bortskaelse og genbrug .................................................................................. 200
15. Mulige fejl ........................................................................................................... 201
16. Overensstemmelseserklæring .......................................................................... 267
www.scheppach.com
194
|
DK
Ud over sikkerhedsanvisningerne i denne brugsanvis-
ning og de særlige forskrifter, der gælder i brugslandet,
skal de almindeligt anerkendte, tekniske regler, der
gælder i forbindelse med brug af træbearbejdningsma-
skiner, overholdes.
Vi fraskriver os ethvert ansvar for uheld eller skader,
der måtte opstå som følge af manglende overholdelse
af denne vejledning og sikkerhedsinstrukserne.
2. Produktbeskrivelse (¿g. 1)
1. Røreværk
2. Mørtel-røremaskine - R
3. Mørtel-røremaskine - L
4. TÆND-SLUK kontakt
5. Kontaktspærre
6. Hastighedsregulering
7. Kontakt med 2 hastigheder
8. Håndtag
9. Holder - R
10. Holder - L
11. Kappe - R
12. Kappe - L
3. Leveringsomfang
Pos. Stk. Betegnelse
2 /3 2x Mørtel-røremaskine
1 1x Røreværk
2x Reservekulbørster
1x Brugsanvisning
4. Tilsigtet brug
Maskinen er designet til at blande ydende og pul-
verformige byggematerialer som maling, mørtel, lim,
puds og lignende stoer. Afhængig af materialets
konsistens og mængden, der skal blandes, skal man
anvende en passende omrører med passende blan-
dingseekt.
Produktet må kun bruges til det fastlagte formål. En-
hver anden form for brug falder uden for den korrekte
anvendelse. Brugeren, ikke producenten, bærer an-
svaret for materielle skader eller personskader af en-
hver art, der måtte opstå som følge heraf.
1. Indledning
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Kære kunde,
Vi ønsker dig rigtig god fornøjelse og held og lykke med
arbejdet med dit nye apparat.
Bemærk:
Iht. den gældende lov om produktansvar hæfter pro-
ducenten af denne maskine ikke for skader, der opstår
på eller i forbindelse med denne maskine i forbindelse
med:
• forkert behandling
• Tilsidesættelse af betjeningsvejledningen
• Reparation foretaget af tredjepart og/eller af ik-
ke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesæt-
telse af de elektriske forskrifter og VDE-bestemmel-
serne 0100, DIN 57113 / VDE 0113
Vær opmærksom på følgende:
Læs hele brugsanvisningens tekst igennem før monte-
ring og før ibrugtagning.
Formålet med denne brugsanvisning er at gøre det let-
tere for dig at lære apparatet at kende og benytte det
som tilsigtet.
Brugsanvisningen indeholder vigtige oplysninger om,
hvordan man bruger apparatet sikkert, professionelt
og økonomisk, og hvordan man undgår farer, sparer
reparationsomkostninger, reducerer driftsstop og øger
apparatets driftssikkerhed og levetid.
Udover sikkerhedsbestemmelserne i denne brugsan-
visning skal de forskrifter vedr. brug af apparatet, der
måtte gælde i det enkelte land (brugslandet), overhol-
des til punkt og prikke.
Opbevar brugsanvisningen i nærheden apparatet; pak
den ind i en plastikpose, så den er beskyttet mod snavs
og fugt. Den skal læses og overholdes nøje af alle be-
tjeningspersoner, før arbejdet startes.
Arbejde på apparatet på kun udføres af personer, der
er instrueret i brug af apparatet, og som er informeret
om de dermed forbundne farer. Den lovmæssige mind-
stealder skal overholdes.
www.scheppach.com
DK
|
195
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til
stikkontakten. Stikket må ikke ændres på no-
gen måde. Undlad brug af adapterstik sammen
med elektrisk jordet elværktøj. Uændrede stik
og passende stikkontakter mindsker risikoen for at
få stød.
b) Undgå kropskontakt med jordede overader
som rør, varmeapparater, komfurer og køle-
skabe. Der er øget risiko for elektrisk stød, hvis
din krop er jordforbundet.
c) Hold elværktøjer på afstand af regn og fugt.
Indtrængning af vand i et elektrisk apparat øger
risikoen for at få elektrisk stød.
d) Brug ikke tilslutningsledningen til at bære el-
ler ophænge elværktøjet eller til at trække stik-
ket ud af stikkontakten med. Hold tilslutnings-
ledningen på afstand af varme, olie, skarpe
kanter eller bevægelige dele. Beskadigede eller
sammenltrede tilslutningsledninger øger risikoen
for at få stød.
e) Når du arbejder udendørs med et elværktøj,
må du kun bruge forlængerledninger, som
også er egnet til udendørs brug. Brug af forlæn-
gerledning, der er egnet til udendørs brug, reduce-
rer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uund-
gåelig, skal du bruge en fejlstrømsafbryder.
Brug af et fejlstrømsrelæ mindsker risikoen for at
få elektrisk stød.
3. Personers sikkerhed
a) Vær opmærksom, vær agtpågivende på, hvad
du gør, og arbejd altid fornuftigt med et el-
værktøj. Brug ikke et elværktøj, hvis du er træt
eller påvirket af narkotika, alkohol eller medi-
kamenter. Et øjebliks uagtsomhed, mens elværk-
tøjet bruges, kan føre til alvorlige kvæstelser.
b) Brug personlige værnemidler og altid beskyt-
telsesbriller. Brug af personlige værnemidler
såsom støvmaske, skridsikre sikkerhedssko, be-
skyttelseshjelm eller høreværn, afhængigt af hvad
elværktøjet bruges til, mindsker risikoen for per-
sonskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at el-
værktøjet er slukket, før du tilslutter, opsamler
eller bærer det hen til strømforsyningen og/
eller batteriet. Hvis du holder ngeren på kontak-
ten, mens du bærer elværktøjet eller tilslutter det
til strømforsyningen, kan dette forårsage ulykker.
Tilsigtet anvendelse omfatter også overholdelse af sik-
kerhedsforskrifterne og monteringsvejledningen samt
driftsanvisningerne i brugsanvisningen.
Personer, der benytter og vedligeholder produktet, skal
være fortrolige med dette og være informeret om mu-
lige farer.
Hvis der foretages ændringer ved produktet, bortfalder
producentens ansvar for deraf følgende skader.
Produktet må kun bruges med originale dele og origi-
nalt tilbehør fra producenten.
Producentens forskrifter vedrørende sikkerhed, ar-
bejdsmåde og vedligeholdelse samt målene, som er
angivet i de tekniske data, skal overholdes.
Vær opmærksom på, at vores produkter ikke er kon-
strueret til erhvervsmæssig, håndværksmæssig eller
industriel brug. Vi fraskriver os ansvaret, hvis produktet
bruges i erhvervs-, håndværks- eller industrivirksom-
heder samt til lignende arbejde.
5. Generelle sikkerhedshenvisninger
Generelle sikkerhedsforskrifter for elværktøj
m ADVARSEL!
Læs alle sikkerhedsforskrifter, anvisninger, illu-
strationer og tekniske data, der følger med dette
elværktøj.
Følges de følgende instruktioner ikke nøje som beskre-
vet, kan dette føre til elektrisk stød, brand og/eller al-
vorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger
til fremtidig brug.
Udtrykket ”elværktøj”, der er anvendt i sikkerhedsforskrif-
terne, henviser til lysnet-drevne elværktøjer (med lysnet-
kabel) og til batteridrevne elværktøjer (uden lysnetkabel).
1. Arbejdspladssikkerhed
a) Hold arbejdsområdet rent og godt oplyst.
Uorden eller uoplyste arbejdsområder kan føre til
ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfar-
lige omgivelser, hvor der ¿ndes brændbare
væsker, gasser eller støv. Elværktøj genererer
gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når
der arbejdes med elværktøjet. Hvis du bliver
distraheret, risikerer du at miste kontrollen over
elværktøjet.
www.scheppach.com
196
|
DK
f) Hold skæreværktøjer skarpe og rene. Omhyg-
geligt plejet skæreværktøj med skarpe skærekan-
ter sætter sig mindre hyppigt fast og er lettere at
føre.
g) Brug elværktøj, tilbehør og indsatsværktøj
osv. i henhold til disse anvisninger. Tag hen-
syn til arbejdsvilkårene og den aktivitet, der
skal udføres. Brug af elværktøj til andre formål
end de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeader tørre, rene og fri for
olie og fedt. Glatte greb og gribeader umuliggør
sikker betjening af og kontrol med elværktøjet i
uforudsete situationer.
5. Service
a) Elværktøjet må kun repareres af uddannet
fagpersonale, og der må kun bruges origina-
le reservedele. Dette sikrer, at elværktøjet også
fremover er sikker at bruge.
m Pas på!
Dette elværktøj fremstiller et elektromagnetisk felt un-
der driften. Dette felt kan under bestemte omstændig-
heder forringe aktive eller passive medicinske implan-
tater. For at forringe faren for alvorlige personskader
eller personskader med døden til følge anbefales det
personer med medicinske implantater at konsultere
læge og producenten af det medicinske implantat, før
maskinen benyttes.
Sikkerhedsforskrifter for røreapparat
a) Hold elværktøjet med begge hænder i de her-
til indrettede håndtag. Tab af kontrol kan føre til
personskader.
b) Sørg for tilstrækkelig ventilation, når der om-
røres brændbare sto-er, for at undgå farlig
atmosfære. Dampe, der måtte blive dannet, kan
blive inhaleret eller antændt af gnisterne fra el-
værktøjet.
c) Der må ikke omrøres fødevarer. Elværktøjer og
disses indsatsværktøjer er ikke designet til at for-
arbejde fødevarer.
d) Hold nettilslutningsledningen på afstand af
arbejdsområdet. Nedledningen kan blive viklet
omkring blandestangen.
e) Sørg for, at rørebeholderen står stabilt og
sikkert. En ukorrekt sikret beholder kan foretage
uventede bevægelser.
f) Sørg for, at der ikke sprøjter væske på elværk-
tøjets hus. Væske, som trænger ind i elværktøjet,
kan medføre skader og elektrisk stød.
d) Fjern indstillingsværktøj eller skruenøgler,
inden du tilslutter elværktøjet. Værktøj eller
nøgler, som måtte bende sig i en roterende del af
elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at
stå sikkert, og oprethold altid ligevægten. På
denne måde kan du bedre kontrollere elværktøjet,
hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller
smykker. Hold hår og tøj på afstand af bevæ-
gelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og
opsamlingsudstyr, skal sådant tilsluttes og
anvendes korrekt. Brug af støvudsugning kan
mindske fare pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og over-
skrid ikke sikkerhedsreglerne for elværktøjer,
selvom du evt. føler dig fortrolig med elværk-
tøjet efter længere tids brug. Skødesløse hand-
linger kan føre til alvorlige personskader på en
brøkdel af et sekund.
4. Anvendelse og behandling af elværktøjet
a) Undlad at overbelaste elværktøjet. Til arbejdet
skal man benytte det hertil beregnede elværk-
tøj. Du arbejder bedre og mere sikkert med det
passende elværktøj i det angivne eektområde.
b) Brug aldrig et elværktøj med defekt kontakt.
Et elværktøj, der ikke kan tændes eller slukkes, er
farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern
et udtageligt batteri, før du foretager juste-
ringer på enheden, skifter værktøjsdele eller
lægger elværktøjet fra dig. Denne forholdsregel
forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttet elværktøj utilgængeligt for
børn. Lad ikke personer bruge elværktøjet,
som ikke er fortrolige med det, eller som ikke
har læst denne vejledning. Elværktøj er farligt i
hænderne på uerfarne personer.
e) Elværktøjer og tilbehør skal plejes med omhu.
Kontrollér med jævne mellemrum, om bevæ-
gelige dele fungerer, som de skal, og at de ikke
sidder fast, om dele er brækket eller beskadi-
get på en sådan måde, at elværktøjets funktion
er forringet. Få beskadigede dele repareret, før
elværktøjet tages i brug. Mange ulykker skyldes
dårligt vedligeholdt elværktøj.
www.scheppach.com
DK
|
197
Brug høreværn.
Støjpåvirkning kan føre til høretab.
Svingningsværdier i alt (vektorsum for tre retninger)
beregnet iht. EN 62841.
Svingningsemissionstal a
h
= 2,90 m/s
2
Usikkerhed K = 1,5 m/s
2
Yderligere oplysninger om elværktøjer
Advarsel!
Det angivne svingningsemissionstal er blevet målt iht.
en standardiseret prøvningsmetode og kan ændre sig
afhængigt af den måde, elværktøjet anvendes på, og
undtagelsesvist komme til at ligge over den angivne
værdi.
Det angivne svingningsemissionstal kan bruges til at
sammenligne et elværktøj med et andet.
Det angivne svingningsemissionstal kan også bruges
til at gennemføre en indledende vurdering af forrin-
gelsen.
Begræns støjudvikling og vibrationer til et mini-
mum!
• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mel-
lemrum.
• Tilpas arbejdsmåden efter produktet.
• Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et ef-
tersyn.
• Sluk produktet, når det ikke benyttes.
• Brug handsker.
7. Udpakning
• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne ndes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for trans-
portskader. Informér straks transportrmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos faghandlen.
g) Følg anvisningerne og sikkerhedsforskrifter-
ne for det materiale, der skal omrøres. Det om-
rørte materiale kan være sundhedsskadeligt.
h) Hvis elværktøjet falder ned i det materiale, der
skal omrøres, skal man straks trække netstik-
ket ud og få elværktøjet kontrolleret af kvali-
¿cerede fagfolk. Hvis man rækker hånden ind i
beholderen, mens elværktøjet stadig hænger i
stikkontakten, risikerer man at få elektrisk stød.
i) Under røreprocessen må man ikke række hæn-
derne ind i rørebeholderen eller indføre andre
genstande. Kontakt med blandestangen kan
medføre alvorlige personskader.
j) Lad kun elværktøjet starte og stoppe i rørebe-
holderen. Blandestangen kan blive slynget rundt
eller blive bøjet på en ukontrolleret måde
Restrisici
Selv om man betjener elværktøjet forskriftsmæs-
sigt, vil der stadigvæk være restrisici at tage højde
for. Følgende farer kan opstå i sammenhæng med
elværktøjets design og udførelse:
• Lungeskader, hvis der ikke bruges egnet støvmaske
.
• Høreskader, hvis der ikke bruges egnet høreværn.
• Helbredsskader som følge af hånd-arm-vibrationer,
hvis maskinen bruges i længere tid eller ikke styres
og vedligeholdes korrekt.
6. Tekniske data
Mærkespænding 230 V~ 50 Hz
Strømforbrug 1800 W
Tomgangshastighed 0-450 min
-1
/ 0-790 min
-1
Beskyttelsesklasse II
Værktøjsholder Φ 14mm
Vægt 7,2 kg
Forbehold for tekniske ændringer!
Støj og vibration
Støj- og vibrationsværdierne er bestemt i henhold til
EN 62841.
Lydtryksniveau L
pA
98 dB
Usikkerhed K
pA
3 dB
Lydeektniveau L
WA
101 dB
Usikkerhed K
WA
3 dB
www.scheppach.com
198
|
DK
Dette produkt kan ikke køre i varig drift.
Omdrejningstalregulering (¿g. 6)
Ved denne model kan motorens hastighed og således
røreeekten reguleres (trin 1 til 6).
• Hastigheden kan indstilles trinløst ved at regulere
hastigheden (6).
2-gears-drev (¿g. 7)
Produktet har 2 hastigheder. Hvis gearskifteren ikke
går i indgreb, kan man dreje rørestangen en smule.
• Til valg af hastighed drejes kontakten (7) 180°.
1. Gear: 0 min
–1
til 450 min
–1
2. Gear: 0 min
-1
til 790 min
-1
Betjen kun kontakten, når maskinen står stille.
Arbejde med farve- og mørtelomrører
Elstikket skal være trukket ud, før omrøreren skiftes.
Arbejd med reduceret hastighed, når den stikkes ned
i eller op af materialet, der skal røres i. Når omrøreren
er stukket helt ned i materialet, der skal røres i, øges
hastigheden indstil maks., så motoren køles tilstræk-
keligt. Før maskinen gennem blandebeholderen under
blandearbejdet. Bland materialet, indtil hele materialet
er blandet helt igennem. Rengør omrøreren, når blan-
dearbejdet er færdigt.
10. Vedligeholdelse og pleje
mAdvarsel! Træk lysnetstikket ud, før der foretages
indstillings-, vedligeholdelses- eller reparationsarbej-
de!
Generelle vedligeholdelsesforanstaltninger
• Hold beskyttelsesskærme, luftslidser og motorhus
fri for støv og snavs. Tør apparatet af med en ren
klud, eller blæs det over med trykluft ved lavt tryk.
• Det anbefales, at apparatet altid rengøres umiddel-
bart efter brug.
• Rengør apparatet med en fugtig klud og en smule
smøresæbe med jævne mellemrum. Brug ikke ren-
gørings- eller opløsningsmidler; disse kan angribe
apparatets plastdele. Sørg for, at vand ikke kan
trænge ind i apparatet.
• For at forlænge værktøjets levetid bør man smøre
de roterende dele en gang om måneden. Undlad at
smøre motoren.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Produktet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
8. Samling (¿g. 2-4)
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
8.1 Røremaskine spændes fast
Fare for personskade! Brug beskyttelseshandsker.
• Holderne til røremaskinen (9/10) samt til røremaski-
nen (2/3) er mærket med bogstaver
R og L
• Skub kappen (11/12) nedad og sæt røremaskinen
(2/3) ind i de markerede holdere (9/10).
Kontroller, at stiften (a) sidder i noten (b) på hver
røremaskine.
• Slip kappen. Røremaskinen låses fast.
m Kontroller, at røremaskinen sidder fast ved at
trække i værktøjet.
9. Ibrugtagning
Kontrollér inden tilslutningen, at dataene på typeskiltet
stemmer overens med netdataene.
Træk altid netstikket ud af stikkontakten, inden der
foretages indstillinger på maskinen.
Tænd og sluk
Brug ikke produktet, hvis kontakten ikke kan tæn-
des og slukkes. Beskadigede kontakter skal straks
repareres eller erstattes af kundeservice.
Tænding (g. 5)
• Betjen først kontaktspærren (5). Tryk på TÆND-
SLUK kontakten (4).
Start maskinen på det laveste hastighedstrin (trin 1)
Sluk
• Slip TÆND-SLUK kontakten (4).
www.scheppach.com
DK
|
199
12. El-tilslutning
Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante
VDE- og DIN-bestemmelser. Nettilslutningen hos
kunden samt den anvendte forlængerledning skal
opfylde disse forskrifter.
• Produktet opfylder kravene iht. EN 61000-3-11 og
skal overholde specielle tilslutningsbetingelser. Det
vil sige, at brug ved tilslutning til vilkårlige, frit valg-
bare tilslutningspunkter ikke er tilladt.
• Produktet kan ved ugunstige netforhold afstedkom-
me midlertidige spændingssvingninger.
• Produktet er udelukkende beregnet til at blive brugt
i forbindelse med tilslutningspunkter, der
a) ikke overskrider en maks. godkendt netimpedans
”Z”, (Zmax = 0,355 Ω), eller
b) der har en varig strømbelastbarhed af nettet på
mindst 100 A/fase.
• Du skal som bruger efter aftale med dit el-selskab
sikre, at dit tilslutningspunkt, hvorfra du vil tage
strøm til dit produkt, opfylder et af de to krav a)
eller b).
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne defekte elektriske tilslutningsledninger må ik-
ke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for
skader med jævne mellemrum. Sørg for, at tilslutnings-
ledningen ikke hænger i lysnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de rele-
vante VDE- og DIN-bestemmelser. Der må kun anven-
des tilslutningsledninger med mærkningen H05VV-F.
Påtryk af typebetegnelsen på tilslutningskablet er et
krav.
Kontaktkul
Ved megen gnistdannelse skal man få kontaktkullene
kontrolleret af en elektriker. Pas på! Kontaktkullene må
kun udskiftes af en elektriker.
11. Reparation og bestilling af reser-
vedele
Kontrollér efter reparation eller vedligeholdelse, om
alle sikkerhedstekniske dele er anbragt og bender sig
i korrekt stand. Opbevar dele, der er forbundet med til-
skadekomst, utilgængeligt for andre personer og børn.
Pas på: Iht. produktansvarsloven fraskriver vi os an-
svaret for skader, der skyldes forkert reparation eller
brug af uoriginale reservedele
Kontakt en kundeservice eller en autoriseret fagmand.
Det samme gælder også for tilbehørsdele.
Tilslutning og reparation
Tilslutning og reparation af elektrisk udstyr må kun
forestås af autoriserede elektrikere.
11.1 Bestilling af reservedele
Husk at angive følgende oplysninger, når der bestilles
reservedele:
• Modelbetegnelse
• Artikelnummer
• Data på mærkepladen
Reservedele/tilbehør
kulbørster - artikelnr.: 5907802001
Rørepind - artikelnr.: 5907802701
11.2 Serviceinformationer
Vær opmærksom på, at følgende dele på dette produkt
slides som følge af brug eller naturligt slid, og at der er
brug for følgende dele som forbrugsmaterialer.
Sliddele*: Rørepind, kulbørster
* indgår ikke nødvendigvis i leveringsomfanget!
Reservedele og tilbehør fås hos vores service-center.
Dette gøres ved at scanne QR-koden på forsiden.
www.scheppach.com
200
|
DK
• Slutbrugeren er eneansvarlig for at slette sine per-
sonlige oplysninger på det brugte apparat, der skal
bortskaes!
• Symbolet med den overstregede skraldespand be-
tyder, at brugte elektriske og elektroniske apparater
(elskrot) ikke må bortskaes sammen med hushold-
ningsaald.
• Brugte elektriske og elektroniske apparater (elskrot)
kan aeveres gratis på følgende steder:
- Oentlige bortskaelses- og/eller indsamlings-
steder (f.eks. kommunale genbrugsstationer)
- Salgssteder for elektroniske apparater (fysiske
butikker og online), forudsat at forhandleren er
forpligtet til at tage sådanne apparater retur - eller
tilbyder dette frivilligt.
- Du kan gratis aevere op til tre brugte elektriske
apparater pr. apparattype, med en maksimal kant-
længde på 25 centimeter, hos producenten uden
først at skulle købe et nyt apparat hos samme,
eller du kan aevere sådanne apparater på et an-
det autoriseret indsamlingssted i dit nærområde.
- Du kan indhente yderligere tilbagetagningsbetin-
gelser hos producenter og distributører hos dis-
ses respektive kundeservice.
• Hvis et nyt elektrisk apparat leveres af producenten
til en privat husstand, kan producenten foranledige,
at det gamle elektriske apparat afhentes gratis efter
anmodning fra slutbrugeren. For at gøre dette skal
du kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der in-
stalleres og sælges i landene i EU, og som er un-
derlagt det europæiske direktiv 2012/19/EU. I lande
uden for EU kan der gælde forskellige regler for
bortskaelse af brugte elektriske og elektroniske
apparater (elskrot).
Tilslutningstype X
Hvis nettilslutningsledningen til denne maskine bli-
ver beskadiget, skal den erstattes af en særlig tilslut-
ningsledning, der fås hos producenten eller dennes
kundeservice.
Vekselstrømsmotor
• netspændingen skal være 230 V~.
• Forlængerledninger op til en længde på 25 m skal
have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun
forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgives:
• Motorens strømtype
• Dataene på maskinens typeskilt
• Data på motortypeskiltet
13. Opbevaring
Enheden og dennes tilbehør skal opbevares mørkt,
tørt og frostsikkert og utilgængeligt for børn. Den op-
timale opbevaringstemperatur er mellem 5 og 30˚C.
Opbevar elværktøjet i den originale emballage.
Tildæk elværktøjet for at beskytte det mod støv el-
ler fugt.
Opbevar brugsanvisningen sammen med elværktøjet.
14. Bortska-else og genbrug
Oplysninger om emballage
Emballagematerialerne er genan-
vendelige. Emballage skal altid
bortskaes jf. gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elek-
tronisk udstyr (elskrot)
Brugt elektrisk og elektronisk udstyr (el-
skrot) hører ikke til husholdningsa-aldet,
men skal indsamles og/eller bortska-es se-
parat!
• Brugte (genopladelige) batterier, der ikke er perma-
nent installeret i et brugt apparat, skal udtages i in-
takt tilstand inden aevering! Sådanne batterier skal
bortskaes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske
apparater er juridisk forpligtet til at returnere sådan-
ne efter brug.
www.scheppach.com
DK
|
201
15. Mulige fejl
Problem Mulig årsag Afhjælpning
Motoren starter ikke
Netspænding mangler (strømsvigt) Kontrol af sikring
Tilslutningskabel defekt
Udskift kabler, eller få kabler kontrolleret
(af en elektriker) defekte kabler må ikke
benyttes
Motor eller kontakt defekt
mht. problemløsning skal du kontakte
producenten eller et af producenten
anbefalet rma
Usædvanlige vibrati-
oner
Røremaskine defekt Udskift røremaskine
Røreaksel defekt
mht. problemløsning skal du kontakte
producenten eller et af producenten
anbefalet rma
Forkert røremateriale
Forkert forarbejdning. Vær opmærksom
på producentens forarbejdningsfor-
skrifter
Apparatet starter, men
blokerer ved lav belast-
ning, og slukker evt.
automatisk.
Forlængerkabel for langt eller med for lille
tværsnit.
Forlængerkabel mindst 1,5 mm
2
ved
maks. 25 m længde.
Stikkontakt er for langt fra hovedtilslutnin-
gen, og tilslutningsledningen har for lille
tværsnit.
Ved længere kabeltværsnit mindst 2,5
mm
2
.
www.scheppach.com
202
|
NO
Forklaring av symbolene på produktet
Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene
og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte
riktige ulykkesforebyggende tiltak.
Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
Bruk vernebrille.
Bruk hørselsvern.
Bruk en støvmaske ved støvutvikling.
Beskyttelsesklasse II
Produktet tilsvarer de aktuelle europeiske direktivene.
Dette produktet er i samsvar med gjeldende serbiske retningslinjer.
www.scheppach.com
NO
|
203
Innholdsfortegnelse: Side:
1. Innledning .......................................................................................................... 204
2. Produktbeskrivelse (g. 1) ................................................................................. 204
3. Leveringsomfang ............................................................................................... 204
4. Tiltenkt bruk ....................................................................................................... 204
5. Generelle sikkerhetsinstruksjoner ..................................................................... 205
6. Tekniske data ..................................................................................................... 207
7. Utpakking ........................................................................................................... 207
8. Sammenbygging (g. 2-4) ................................................................................. 208
9. Idriftsetting ......................................................................................................... 208
10. Vedlikehold og pleie ........................................................................................... 208
11.
Reparasjon og reservedelsbestilling .................................................................... 208
12. Elektrisk tilkobling .............................................................................................. 209
13. Lagring ............................................................................................................... 210
14. Kassering og gjenvinning .................................................................................. 210
15. Mulige feil ........................................................................................................... 211
16. Samsvarserklæring ............................................................................................ 267
www.scheppach.com
204
|
NO
Vi overtar intet ansvar for ulykker eller skader som
oppstår grunnet ignorering av denne anvisningen og
sikkerhetsinstruksjonene.
2. Produktbeskrivelse (¿g. 1)
1. Røreapparat
2. Mørtel-rørevisp - R
3. Mørtel-rørevisp - L
4. PÅ-AV-bryter
5. Startsperre
6. Turtallsregulering
7. 2 gir-bryter
8. Håndtak
9. Holder - R
10. Holder - L
11. Hylse - R
12. Hylse - L
3. Leveringsomfang
Pos. Antall Betegnelse
2 / 3 2x Rørestav
1 1x Røreapparat
2x Reserve-kullbørster
1x Brukerveiledning
4. Tiltenkt bruk
Maskinen er ment for blanding av ytende og pulveri-
serte byggematerialer som maling, mørtel, lim, plaster
og lignende stoer. Avhengig av materialkonsistens og
blandemengde, må det brukes passende røreverk med
tilsvarende blandeeekt.
Produktet skal bare benyttes iht. dets formål. Enhver
annen bruk som går utover dette er ikke forskrifts-
messig. Brukeren/operatøren, og ikke produsenten, er
ansvarlig for materielle skader eller personskader av
enhver art som forårsakes av dette.
Det å følge sikkerhetsinstruksjonene, montasjeanvis-
ningen og brukerveiledningen er også en del av for-
skriftsmessig bruk.
Personer som bruker og vedlikeholder produktet, må
kjenne godt til det og være orientert om mulige farer.
1. Innledning
Produsent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Kjære kunde
Vi ønsker deg mye glede og lykke til ved arbeidet med
ditt nye apparat.
Merknad:
Produsenten av dette apparatet er i henhold til loven
om produktansvar ikke ansvarlig for skader, som opp-
står på dette apparatet eller grunnet dette apparatet
ved:
• Feil håndtering
• Ignorering av bruksanvisningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av
de elektriske forskriftene og VDE-bestemmelsene
0100, DIN 57113 / VDE 0113
Vær oppmerksom på følgende:
Før montering og idriftsetting må du lese hele bruker-
veiledningen.
Denne brukerveiledningen skal gjøre det enklere for
deg å bli kjent med apparatet og gjøre nytte av den i
henhold til tiltenkte bruksmuligheter.
Brukerveiledningen inneholder viktige instruksjoner
om hvordan du arbeider sikkert, faglig korrekt og øko-
nomisk samt hvordan du unngår farer, sparer repara-
sjonskostnader, reduserer nedetider og øker pålitelig-
heten og levetiden til apparatet.
I tillegg til sikkerhetsbestemmelsene i denne brukervei-
ledningen må du absolutt overholde gjeldende forskrif-
ter for drift av apparatet i landet ditt.
Oppbevar brukerveiledningen beskyttet mot smuss
og fuktighet i en plastlomme ved apparatet. Alle betje-
ningspersoner må lese og følge den nøye før start av
arbeidet.
Kun personer som har fått undervisning i bruk av appa-
ratet og farene som er forbundet med den, skal arbeide
på apparatet. Påbudt minstealder må overholdes.
I tillegg til sikkerhetsanvisningene i denne brukervei-
ledningen og de spesielle forskriftene som gjelder i ditt
land, må en også følge de generelt anerkjente tekniske
reglene for drift av identiske maskiner.
www.scheppach.com
NO
|
205
b) Unngå kroppskontakt med jordete overater
til f.eks. rør, radiatorer, ovner og kjøleskap. Det
består en økt risiko for elektrisk støt, når din kropp
er jordet.
c) Hold el-verktøyet unna regn og fuktighet. Ved
inntrenging av vann i et elektrisk apparat øker risi-
koen for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære
el-verktøyet, til å henge opp eller å trekke ut
støpselet fra stikkontakten. Hold tilkoblings-
ledningen unna varme, olje, skarpe kanter eller
bevegelige deler. Skadde eller sammenviklede
tilkoblingsledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et el-verktøy utendørs,
må du kun bruke skjøteledninger, som også er
egnet for utendørs bruk. Bruken av en skjøte-
ledning som er egnet for utendørs bruk reduserer
risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå drift av el-verk-
tøyet i fuktig omgivelse, må du bruke en feil-
strømbryter. Bruk av en feilstrømbryter reduserer
faren for elektrisk støt.
3. Sikkerhet til personer
a) Vær oppmerksom, pass på hva du holder på
med, og gå fornuftig frem ved arbeid med et
el-verktøy. Ikke bruk el-verktøy når du er trett
eller er påvirket av narkotika, alkohol eller
medikamenter. Ett øyeblikks uaktsomhet ved
bruk av el-verktøyet kan føre til alvorlige person-
skader.
b) Bruk personlig verneutstyr og alltid verne-
briller. Bruk av personlig verneutstyr, som støv-
maske, sklisikre vernesko, sikkerhetshjelm eller
hørselsvern, alt etter type og bruk av el-verktøyet,
reduserer faren for personskader.
c) Unngå utilsiktet idriftsettelse. Forsikre deg om
at el-verktøyet er slått av, før du kobler det til
på strømforsyningen og/eller batteriet, samt
løfter eller bærer det. Hvis du har ngeren på
bryteren mens du bærer el-verktøyet eller kobler
el-verktøyet til strømforsyningen mens det er slått
på, kan dette føre til ulykker.
d) Fjern innstillingsverktøy eller skrunøkler, før
du slår på elektroverktøyet. Et verktøy eller
en nøkkel, som benner seg i en dreiende del av
el-verktøyet, kan føre til personskader.
e) Unngå unormal kroppsholdning. Sørg for
sikkert fotfeste og hold alltid likevekten. Slik
kan du i uventede situasjoner bedre kontrollere
el-verktøyet.
Foretas det endringer på produktet, påtar ikke produ-
senten seg noe ansvar for skader som kan oppstå som
følge av dette.
Produktet bare brukes med originaldeler og originaltil-
behør fra produsenten.
Sikkerhets-, arbeids- og vedlikeholdsforskriftene til
produsenten og målene som er spesisert i de tekniske
dataene, må overholdes.
Vennligst merk at våre produkter forskriftsmessig sett
ikke ble konstruert for bruk innen handel, håndverk og
industri. Vi påtar oss intet garantiansvar dersom pro-
duktet benyttes innen handel, håndverk eller industri,
eller ved likestilte aktiviteter.
5. Generelle sikkerhetsinstruksjoner
Generelle sikkerhetsinstruksjoner for elektroverktøy
m ADVARSEL!
Les alle sikkerhetsinstruksjoner, anvisninger,
illustrasjoner og tekniske data, som er vedlagt
el-verktøyet.
Unnlatelse av å overholde de påfølgende anvisningene
kan føre til elektrisk støt, brann og/eller alvorlige per-
sonskader.
Oppbevar alle sikkerhetsinstruksjoner og anvis-
ninger for framtiden.
Begrepet ”El-verktøy” som brukes i sikkerhetsanvisnin-
gene, refererer til strømdrevne el-verktøy (med strøm-
ledning) og batteridrevne el-verktøy (uten strømledning).
1. Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og godt belyst. Uorden
eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfar-
lig omgivelse, der det be¿nner seg brennbare
væsker, gass eller støv. El-verktøy lager gnister,
som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bru-
ker el-verktøyet. Hvis du blir distrahert, kan du
miste kontrollen over el-verktøyet.
2. Elektrisk sikkerhet
a) Tilkoblingspluggen til el-verktøyet må passe
inn i stikkontakten. Støpselet må på ingen må-
ter endres. Ikke bruk adapterplugger sammen
med jordet el-verktøy. Uendrede støpsler og
passende stikkontakter reduserer risikoen for
elektrisk støt.
www.scheppach.com
206
|
NO
h) Sørg for at håndtak og håndtaksater holdes
tørre, rene og fri for olje og fett. Glatte håndtak
og håndtaksater tillater ikke sikker betjening og
styring av el-verktøyet i uforutsigbare situasjoner.
5. Service
a) El-verktøyet skal kun repareres av kvali¿sert
fagpersonell og kun med original-reservede-
ler. Dermed sikres det, at sikkerheten til elektro-
verktøyet opprettholdes.
m OBS!
Under driften danner dette elektroverktøyet et elektro-
magnetisk felt. Dette feltet kan under visse omstendig-
heter skade aktive eller passive medisinske implan-
tater. For å redusere faren for alvorlige eller dødelige
farer, anbefaler vi at personer med medisinske implan-
tater forhører seg med legen sin eller produsenten av
implantatet før maskinen betjenes.
Sikkerhetsinstruksjoner for røreapparat
a) Hold el-verktøyet med begge hendene i de til-
tenkte håndtakene. Tap av kontroll kan føre til
personskader.
b) Sørg for tilstrekkelig ventilasjon ved røring
av brennbare sto-er for å unngå en farlig at-
mosfære. Damper som dannes kan innåndes eller
antennes av gnistene som el-verktøyet genererer.
c) Ikke rør næringsmidler. El-verktøy og bruksred-
skaper er ikke konstruert for bearbeiding av næ-
ringsmidler.
d) Hold nettilkoblingsledningen unna arbeids-
området. Strømledningen kan sette seg fast på
blandestangen.
e) Sørg for at rørebeholderen står trygt og sta-
bilt. En beholder som ikke er korrekt sikret, kan
bevege seg utilsiktet.
f) Pass på at det ikke spruter noen væsker mot
huset til el-verktøyet. Væske som trenger inn i
el-verktøyet kan føre til skader og elektrisk støt.
g) Følg anvisningene og sikkerhetsinstruksjone-
ne for materialet som skal røres. Materialet som
skal røres kan være helseskadelig.
h) Hvis el-verktøyet faller i materialet som skal
røres, må du umiddelbart trekke ut strømplug-
gen og få kvali¿sert fagpersonell til å kontrol-
lere el-verktøyet. Hvis du griper inn i beholderen
med el-verktøyet som fremdeles er koblet til stik-
kontakten kan det føre til elektrisk støt.
f) Bruk egnede klær. Du skal ikke benytte vide
klær eller smykker. Sørg for at hår og klær hol-
des unna bevegelige deler. Løstsittende klær,
smykker eller langt hår kan hektes fast i bevege-
lige deler.
g) Hvis det er mulig å montere støvavtrekks- og
-oppsamlingsinnretninger, må de tilkobles og
brukes på riktig måte. Bruk av et støvavtrekk kan
redusere støvrelaterte farer.
h) Men du må ikke føle deg for sikker, og ikke
heve deg selv over sikkerhetsreglene for
el-verktøy, selv om du etter hyppig bruk er
kjent med el-verktøyet.
Uaktsom handling kan i løpet av et brøkdels se-
kund føre til alvorlige personskader.
4. Bruk og behandling av el-verktøyet
a) Du skal ikke overbelaste el-verktøyet. Bruk et
el-verktøy som er egnet for arbeidet som skal
utføres. Med passende el-verktøy arbeider du
bedre og sikrere i det angitte eektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter.
El-verktøy, som ikke lenger kan slås på eller av, er
farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller
fjern det avtakbare batteriet, før du foretar inn-
stillinger på apparatet, skifter deler til bruks-
verktøyet som brukes eller legger bort el-verk-
tøyet. Denne forholdsregelen hindrer utilsiktet
start av elektroverktøyet.
d) El-verktøy som ikke er i bruk, må oppbevares
utenfor rekkevidden til barn. Ikke la personer
bruke el-verktøyet, som ikke er kjent med det el-
ler ikke har lest disse anvisningene. Elektroverk-
tøy er farlige, når de brukes av uerfarne personer.
e) Vær nøye med å pleie el-verktøyet og tilbehø-
ret. Kontroller om bevegelige deler fungerer
feilfritt og ikke klemmer, om deler er brukket
eller ødelagt, slik at funksjonen til el-verktøyet
er redusert. Sørg for at skadde deler repareres
før el-verktøyet brukes. Mange ulykker skyldes
dårlig vedlikeholdt el-verktøy.
f) Skjæreverktøy skal holdes skarpe og rene. Kor-
rekt pleide skjæreverktøy med skarpe skjærekan-
ter er mindre utsatt for fastsetting og lettere å føre.
g) El-verktøy, tilbehør og bruksverktøy osv. skal
brukes i henhold til disse anvisningene. Der-
ved må du ta hensyn til arbeidsforholdene og
arbeidet som skal utføres. Bruk av el-verktøy til
andre formål enn det som regnes som tiltenkt bruk
kan føre til farlige situasjoner.
www.scheppach.com
NO
|
207
Vibrasjonsutlippsverdi a
h
= 2,90 m/s
2
Usikkerhet K = 1,5 m/s
2
Ytterligere informasjon for el-verktøy
Advarsel!
Den angitte vibrasjonsutslippsverdien er blitt målt iht.
en standardisert testprosedyre og kan, avhengig av
typen og måten, som elektroverktøyet brukes, endres
og i unntakstilfeller ligge over den angitte verdien.
Den angitte vibrasjonsutslippsverdien kan brukes for
sammenligning av et elektroverktøy med et annet.
Den angitte vibrasjonsutslippsverdien kan også brukes
for en innledende bedømmelse av svekkelsen.
Begrens støyutviklingen og vibrasjoner til et mi-
nimum!
• Bruk kun feilfrie apparater.
• Vedlikehold og rengjør apparatet regelmessig.
• Tilpass arbeidsmåten til apparatet.
• Overbelast ikke apparatet.
• Sørg for at apparatet blir kontrollert om nødvendig.
• Slå av apparatet når det ikke er i bruk.
• Bruk hansker.
7. Utpakking
• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og
transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for trans-
portskader. Ved anmerkninger skal distributøren
informeres umiddelbart. Senere reklamasjoner vil
ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til ga-
rantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av brukervei-
ledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler,
skal du kun bruke originaldeler. Reservedeler får du
hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type
og byggeår for produktet.
m ADVARSEL!
Produktet og emballasjematerialet er ikke et leke-
tøy! Barn skal ikke leke med plastposer, folier og
smådeler! Det er fare for svelging og kvelning!
i) Ikke grip med hendene i rørebeholderen eller
før noen andre gjenstander ned i den under
røringen. Kontakt med blandestangen kan føre til
alvorlige personskader.
j) Start og stopp el-verktøyet kun i rørebeholde-
ren. Blandestangen kan slynges rundt eller bøye
seg på ukontrollert vis
Resterende risikoer
Også når dette El-verktøyet håndteres forskrifts-
messig, er det restfarer. Følgende farer kan opptre
i sammenheng med konstruksjonsmåten og utfø-
relsen av dette elektroverktøyet:
• Skader på lungene, hvis man ikke bruker egnet
støvbeskyttelsesmaske.
• Skader på hørselen, hvis man ikke bruker egnet
hørselsvern.
• Helseskader som følge av hånd- og armvibrasjoner,
dersom apparatet brukes over lengre tid eller ikke
føres og vedlikeholdes forskriftsmessig.
6. Tekniske data
Nominell spenning 230 V~, 50 Hz
Eektbehov 1800 W
Tomgangsturtall 0-450 min
-1
/ 0-790 min
-1
Beskyttelsesklasse II
Verktøyholder Φ 14mm
Vekt 7,2 kg
Med forbehold om tekniske endringer!
Støy og vibrasjon
Støy- og vibrasjonsverdier ble utledet i samsvar med
EN 62841.
Støynivå L
pA
98 dB
Usikkerhet K
pA
3 dB
Lydeektnivå L
WA
101 dB
Usikkerhet K
WA
3 dB
Bruk hørselsvern.
Innvirkningen av støy kan føre til hørselstap.
Totale vibrasjonsverdier (vektorsum av tre retninger)
beregnet tilsvarende EN 62841.
www.scheppach.com
208
|
NO
2-girs-girkasse (¿g. 7)
Apparatet er utstyrt med en 2-girs-girkasse. Hvis gir-
velgeren ikke kan låses, vri litt på rørestaven.
• For å velge gir må du dreie bryteren (7) 180°.
1. Gir: 0 min
–1
til 450 min
–1
2. Gir: 0 min
–1
til 790 min
–1
Bryteren skal kun betjenes i stillstand.
Jobbe med malings- og mørtelrøreren
Ved bytte av rører må strømpluggen trekkes ut.
Jobb med redusert turtall ved nedsenking i eller fjer-
ning fra blandingen. Etter fullstendig nedsenking må
turtallet økes til maksimalt slik at det garanteres til-
strekkelig motorkjøling. Under blandeprosessen må
maskinen føres gjennom blandebeholderen. Bland
helt, til blandingen er fullstendig gjennomblandet. Et-
ter avsluttet blanding må røreren rengjøres.
10. Vedlikehold og pleie
m Advarsel! Før hver innstilling, service eller repara-
sjon må du trekke ut strømpluggen!
Generelle vedlikeholdstiltak
• Hold beskyttelsesinnretninger, luftspalter og motor-
huset mest mulig fri for støv og smuss. Tørk av appa-
ratet med en ren klut eller blås ut av det med trykkluft
med lavt trykk.
• Vi anbefaler at du rengjør apparatet direkte etter
hver bruk.
• Rengjør apparatet regelmessig med en fuktig klut og
litt ytende såpe. Ikke bruk rengjørings- eller løsnings-
midler. Disse kan angripe plastdelene til apparatet.
Pass på at det ikke kan komme vann inn i maskinen.
• Olje rotasjonsdelene en gang per måned for å for-
lenge verktøyets levetid. Ikke olje motoren.
Kullbørster
Ved overdreven gnistdannelse må kullbørstene kon-
trolleres av en elektriker. Obs! Kullbørstene skal kun
skiftes ut av en elektriker.
11.
Reparasjon og reservedelsbestilling
Etter reparasjoner eller vedlikehold, sørg for at alle
sikkerhetsrelaterte deler er festet og i perfekt stand.
Oppbevar deler som utgjør en fare for skade utenfor
rekkevidde for andre personer og barn.
8. Sammenbygging (¿g. 2-4)
m Obs!
Før idriftsetting må produktet monteres komplett!
8.1 Spenne fast rørevisper
Fare for personskader! Bruk vernehansker.
• Holderne for rørevispene (9/10) samt rørevispene
(2/3) er kjennetegnet med R og L.
• Skyv den enkelte hylsen (11/12) ned og sett rørevis-
pene (2/3) inn i de tilsvarende kjennetegnede hol-
derne (9/10). Vær oppmerksom på at stiften (a) ved
hver rørevisp sitter i sporet (b).
• Slipp hylsen. Rørevispen låses.
m Kontroller at rørevispene sitter godt fast ved å
trekke i verktøyet.
9. Idriftsetting
Før maskinen kobles til må du forsikre deg om at da-
taene på typeskiltet stemmer overens med dataene
til strømnettet.
Trekk alltid ut strømpluggen før du foretar innstillinger
på apparatet.
Slå på og av
Du skal ikke benytte noe apparat som ikke lar seg
slå av og på med bryteren. Skadde brytere må re-
pareres eller erstattes umiddelbart av kundeser-
vicen.
Slå på (g. 5)
• Du må alltid først betjene startsperren (5). Trykk
deretter PÅ-AV-gripebryteren (4).
Start maskinen i det laveste turtallstrinnet (trinn 1)
Utkobling
• Slipp PÅ-AV-gripebryteren (4).
Kontinuerlig drift er ikke mulig ved dette appa-
ratet.
Turtallsregulering (¿g. 6)
Ved denne utførelsen er det mulig å regulere turtallet
til motoren og dermed røreeekten (trinn 1 til 6).
• Du kan stille inn turtallet trinnløst med turtallsre-
guleringen (6).
www.scheppach.com
NO
|
209
b) har en permanent strømbelastning fra nettet på
minimum 100 A per fase.
• Som bruker må du sørge for, ved behov etter avta-
le med din netteier, at ditt tilkoblingspunkt som du
ønsker å drive produktet på, oppfyller ett av de to
nevnte kravene a) eller b).
Defekt elektro-tilkoblingsledning
Det oppstår ofte skader på isoleringen hos elektriske
tilkoblingsledninger.
Årsaker for dette kan være:
• Trykksteder, når tilkoblingsledninger føres gjennom
vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av til-
koblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble
overkjørt.
• Skader på isoleringen fordi den ble revet ut av stik-
kontakten i veggen.
• Riss som følge av aldring hos isoleringen.
Slike defekte el-tilkoblingsledninger må ikke brukes og
er på grunn av isolasjonsskadene, livsfarlig.
Kontroller den elektriske tilkoblingsledningen
regelmessig for skader. Pass på at tilkoblingslednin-
gen ikke er koblet til strømnettet ved kontroll.
Strømledninger skal være i samsvar med relevante
VDE- og DIN-bestemmelser. Bruk kun tilkoblingsled-
ninger med merkingen H05VV-F.
Et påtrykk av typebetegnelsen på tilkoblingskabelen
er en forskrift.
Tilkoblingstype X
Hvis nettilkoblingsledningen til dette apparatet blir
skadet, må den erstattes av en spesiell tilkoblings-
ledning, som du kan få hos produsenten eller dens
kundeservice.
Vekselstrømmotor
• Nettspenningen skal være 230 V~.
• Skjøteledninger med opp til 25 m lengde må ha et
tverrsnitt på 1,5 kvadratmillimeter.
Tilkoblinger og reparasjoner av det elektriske utstyret
skal kun utføres av en elektriker.
Ved tilbakemeldinger må du angi følgende informasjon:
• strømtype til motoren
• informasjon til maskinens typeskilt
• Data på motor-typeskiltet
OBS: I henhold til produktansvarsloven påtar vi oss
ikke ansvar for skader som skyldes feilaktige repara-
sjoner eller manglende bruk av originale reservedeler.
Kontakt en servicerepresentant eller en autorisert spe-
sialist. Det samme gjelder for tilbehørsdeler.
Tilkoblinger og reparasjoner
Tilkoblinger og reparasjoner av det elektriske utstyret
skal kun utføres av en elektriker.
11.1 Reservedelsbestilling
Ved bestilling av reservedeler må du angi følgende
opplysninger:
• Modellbetegnelse
• Artikkelnummer
• Data til typeskiltet
Reservedeler/Tilbehør Artikkelnr.:
Kullbørster 5907802001
Rørestav 5907802701
11.2 Serviceinformasjon
Du må passe på, at følgende deler til dette produktet
underligger en bruksavhengig eller naturlig slitasje
hhv. følgende deler er nødvendige som forbruksmate-
rialer.
Slitedeler*: Rørestav, kullbørster
* ikke absolutt inkludert i leveringsomfanget!
Reservedeler og tilbehør får du i vårt servicesenter.
Hertil må du skanne QR-koden på tittelsiden.
12. Elektrisk tilkobling
Den installerte elektromotoren er tilkoblet og klar
for drift. Tilkoblingen tilsvarer de gjeldende VDE-
og DIN-bestemmelsene. Nettilkoblingen hos kun-
den, samt skjøteledningen som benyttes, må være
i samsvar med disse forskriftene.
• Produktet oppfyller kravene i EN 61000-3-11 og er
underlagt spesielle tilkoblingsbetingelser. Det betyr
at bruk på vilkårlige fritt valgte tilkoblingspunkter
ikke er tillatt.
• Ved ugunstige nettforhold kan apparatet forårsake
midlertidige spenningssvingninger.
• Produktet er kun beregnet for bruk på tilkoblings-
punkter som
a) ikke overskrider en maksimal tillatt nettimpedans
«Z» (Zmaks. = 0,355 Ω), eller
www.scheppach.com
210
|
NO
- Du kan nne ut ere supplerende returbetingelser
fra produsenter og distributører hos de respektive
kundeservicene.
• Hvis produsenten leverer et nytt elektrisk apparat
til en privat husholdning, kan denne arrangere at
det gamle elektriske apparatet skal hentes på fore-
spørsel fra sluttbrukeren. Ta kontakt med produsen-
tens kundeservice for dette.
• Disse erklæringene gjelder kun for enheter som er
installert og solgt i landene i EU og underlagt det
europeiske direktivet 2012/19/EU. I land utenfor EU
kan det være avvikende bestemmelser for kassering
av brukte elektriske og elektroniske enheter.
13. Lagring
Lagre apparatet og tilbehøret på et mørkt, tørt og frost-
fritt sted som er utilgjengelig for barn. Den optimale
lagertemperaturen ligger mellom 5 og 30 °C.
Oppbevar el-verktøyet i originalemballasjen.
Dekk til el-verktøyet for å beskytte det mot støv eller
fuktighet.
Oppbevar brukerveiledningen sammen med el-verk-
tøyet.
14. Kassering og gjenvinning
Merknad om emballasjen
Emballasjemateriale kan resirku-
leres. Vennligst kast emballasje
på en miljøvennlig måte.
Henvisninger til elektro- og elektronikkenhetslov
(ElektroG)
Brukt elektriske og elektroniske enheter
skal ikke kastes i husholdningsavfallet,
men må samles inn eller kasseres separat!
• Gamle batterier eller oppladbare batterier, som ikke
er fast installert i det gamle apparatet, må tas ut uten
at de skades før apparatet leveres inn! Kasseringen
av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske
apparater er forpliktet til å levere disse inn til gjen-
vinning.
• Sluttbrukeren har ansvaret for å slette personrela-
terte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at
brukte elektriske og elektroniske enheter ikke skal
kastes i husholdningsavfallet.
• Brukte elektroniske og elektriske enheter kan leve-
res inn gratis ved følgende steder:
- Oentlige kasserings- eller innsamlingssteder
(f.eks. kommunale miljøstasjoner).
- Utsalgssteder for elektriske apparater (stasjonæ-
re eller online) dersom forhandleren er forpliktet
til å ta enhetene tilbake eller frivillig tilbyr dette.
- Du kan levere inn opptil tre gamle elektriske en-
heter per type enhet, med en maksimal kantleng-
de på 25 centimeter, fra produsenten gratis uten
å først kjøpe en ny enhet eller ta dem til et annet
autorisert innsamlingspunkt i ditt område.
www.scheppach.com
NO
|
211
15. Mulige feil
Problem Mulig årsak Utbedring
Motoren starter ikke
Nettspenning mangler
(strømbrudd)
Kontroller sikringen
Strømkabel defekt
Skift ut kabelen eller få kabelen kontrollert
(elektriker) defekt kabler skal ikke lenger brukes
Motor eller bryter er defekt
for å løse problemet må du ta kontakt med
produsenten eller en bedrift oppnevnt av
produsenten
Uvanlige vibrasjoner
Rørevisp defekt Skift ut rørevisp
Røreaksel defekt
for å løse problemet må du ta kontakt med
produsenten eller en bedrift oppnevnt av
produsenten
Feil blandegods
Feil bearbeiding. Følg produsentens
bearbeidingsforskrifter
Apparatet starter, men
blokkerer ved lav belastning
og slår seg ev. av
automatisk
Skjøteledning for lang eller for
lite tverrsnitt
Skjøteledning med minst 1,5 mm
2
ved maksimalt
25 m lengde
Stikkontakten er for langt fra
hovedtilkoblingen og tverrsnittet
til tilkoblingskabelen er for lite
Ved lengre kabeltverrsnitt minst 2,5 mm
2
www.scheppach.com
212
|
BG
exóâg_gb_ gw âbfyÜÉbä_ yíàçã áàÜ^ãÇäw
Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове.
Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите
предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на
злополуки.
Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба
и указанията за безопасност!
Носете защитни очила.
Носете защита за слуха.
При образуване на прах носете защитна маска срещу прах.
Клас на защита II
Продуктът отговаря на приложимите европейски директиви.
Продуктът отговаря на приложимите сръбски директиви.
www.scheppach.com
BG
|
213
hí^íà‘wgb_: häàwgbéw:
1. Увод ................................................................................................................... 214
2. Описание на продукта (Фиг. 1) ....................................................................... 214
3. Обем на доставката ........................................................................................ 214
4. Употреба по предназначение ........................................................................ 214
5. Общи указания за безопасност ..................................................................... 215
6. Технически данни ............................................................................................ 218
7. Разопаковане ................................................................................................... 218
8. Сглобяване (Фиг. 2 - 4) .................................................................................... 218
9. Пускане в експлоатация ................................................................................. 219
10. Поддръжка и грижа ......................................................................................... 219
11. Ремонт и поръчка на резервни части ........................................................... 220
12. Електрическо свързване ................................................................................ 220
13. Съхранение ...................................................................................................... 221
14. Изхвърляне и рециклиране ............................................................................ 221
15. Възможни неизправности .............................................................................. 222
16. Декларация за съответствие ......................................................................... 268
www.scheppach.com
214
|
BG
С уреда могат да работят само лица, които са
инструктирани относно употребата на уреда и са
запознати със свързаните с това опасности. Изис-
кваната минимална възраст трябва да се спазва.
Освен съдържащите се в това ръководство за
употреба указания за безопасност и специалните
разпоредби във Вашата страна, при работата с
машини трябва да се спазват и общопризнатите
правила на техниката.
Не поемаме отговорност за злополуки или щети,
възникнали поради неспазване на това ръковод-
ство или на указанията за безопасност.
2. eábâwgb_ gw áàÜ^ãÇäw (kbz. 1)
1. Смесител
2. Разтворобъркачка - Д
3. Разтворобъркачка - Л
4. Превключвател ВКЛ/ИЗКЛ
5. Блокировка срещу включване
6. Контрол на оборотите
7. Превключвател за 2 скорости
8. Ръкохватка
9. Държач - Д
10. Държач - Л
11. Муфа - Д
12. Муфа - Л
3. ex_f gw ^ÜâäwyÇwäw
fÜa. XàÜc dwbf_gÜywgb_
2 /3 2x Бъркалка
1 1x Смесител
2x Резервни графитни четки
1x Ръководство за употреба
4. jáÜäà_xw áÜ áà_^gwagwè_gb_
Машината е предназначена за смесване на течни
и прахообразни строителни материали като бои,
хоросани, лепила, мазилки и подобни вещества.
В зависимост от консистенцията на материала и
количеството на смесване трябва да се използ-
ва подходяща бъркалка със съответния ефект на
смесване.
Продуктът може да се използва само съглас-
но своето предназначение. Всяка различава-
ща се от това употреба не е по предназначение.
1. jyÜ^
fàÜbayÜ^bä_É:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Германия
jyw‘w_fb ÇÉb_gäb,
Желаем Ви много приятни моменти и успехи при
работата с Вашия нов уред.
jÇwawgb_:
Съгласно действащия закон за продуктовата от-
говорност, производителят на този уред не носи
отговорност за щети, възникнали по или поради
този уред, при:
• Неправилно боравене
• Неспазване на ръководството за употреба
• Ремонти от неупълномощени специалисти, явя-
ващи се трети лица
• Монтаж и подмяна на не оригинални резервни
части
• Употреба не по предназначение
• Отказ на електрическата инсталация при не-
спазване на предписанията за работа с елек-
тричество и разпоредбите на VDE 0100, DIN
57113/ VDE 0113
Ya_f_ä_ áÜ^ ygbfwgb_:
Преди монтажа и пускането в експлоатация про-
четете целия текст на ръководството за употреба.
Целта на това ръководство за употреба е да Ви
улесни при запознаването с Вашия уред и използ-
ването на неговите възможности за употреба съ-
гласно предписанията.
Ръководството за употреба съдържа важни указа-
ния относно безопасната, правилната и икономич-
ната работа с уреда, избягването на опасности,
спестяването на разходи за ремонт, намаляването
на времената на престой и увеличаването на на-
деждността и експлоатационния живот на елек-
трическия инструмент.
В допълнение към указанията за безопасност
в това ръководство за употреба, задължително
трябва да спазвате отнасящите се до експлоата-
цията на уреда предписания във Вашата страна.
Съхранявайте ръководството за употреба при
уреда, защитено от замърсяване и влага в пласт-
масова торбичка. То трябва да бъде прочетено и
внимателно спазвано от всеки оператор преди за-
почване на работа.
www.scheppach.com
BG
|
215
1. X_aÜáwâgÜâä gw àwxÜägÜäÜ fóâäÜ
a) fÜ^^íà‘wcä_ àwxÜägÜäÜ âb fóâäÜ èbâäÜ
b ^Üxà_ Üây_ä_gÜ. Безпорядъкът или неос-
ветените работни места могат да доведат до
злополуки.
b) d_ àwxÜä_ä_ â _É_Çäàbè_âÇbó bgâäàãf_gä
yíy yaàbyÜÜáwâgw âà_^w, y ÇÜóäÜ bfw awáw -
Ébfb ä_ègÜâäb, zwaÜy_ bÉb áàwçÜy_. Елек-
трическите инструменти създават искри, кои-
то могат да възпламенят праха или парите.
c) >àí‘ä_ ^_éw b ^àãzb Ébéw ^wÉ_è áÜ yà_f_
gw baáÜÉaywg_äÜ gw _É_Çäàbè_âÇbó bgâäàã -
f_gä. При разсейване можете да изгубите кон-
трол върху електрическия инструмент.
2. X_aÜáwâgÜâä áàb àwxÜäw â _É_Çäàbè_âÇb äÜÇ
a) p_áâ_Éíä gw _É_Çäàbè_âÇbó bgâäàãf_gä
äàóxyw ^w ÜäzÜywàó gw ÇÜgäwÇäw. p_áâ_Éíä
g_ xbyw ^w â_ áàÜf_gó áÜ gbÇwÇíy gwèbg.
d_ baáÜÉaywcä_ w^wáä_àgb s_áâ_Éb aw_^gÜ
âíâ awa_f_gb _É_Çäàbè_âÇb bgâäàãf_gäb.
Непроменен щепсел и подходящи контакти
намаляват риска от токов удар.
b) Baxózywcä_ ä_É_â_g ÇÜgäwÇä âíâ awa_f_ -
gb áÜyíàçgÜâäb ÇwäÜ äàíxb, ÜäÜáÉbä_Égb
ãà_^b, åãàgb b çÉw^bÉgbéb. Съществува
повишен риск от токов удар, когато тялото Ви
е заземено.
c) fwa_ä_ Ywêbä_ _É_Çäàbè_âÇb bgâäàãf_g -
äb Üä ^í‘^ b yÉwzw. Проникването на вода в
електрическия уред увеличава риска от токов
удар.
d) d_ baáÜÉaywcä_ âyíàaywsbó áàÜyÜ^gbÇ g_
áÜ áà_^gwagwè_gb_, aw gÜâ_g_ bÉb awÇwèwg_
gw _É_Çäàbè_âÇbó bgâäàãf_gä bÉb aw ba -
^íàáywg_ gw s_áâ_Éw Üä ÇÜgäwÇäw. fwa_ä_
âyíàaywsbó áàÜyÜ^gbÇ Üä zÜà_sbgw, fwâ -
ÉÜ, Üâäàb àíxÜy_ bÉb ^yb‘_sb â_ èwâäb.
Повредени или усукани свързващи проводни-
ци увеличават риска от токов удар.
e) aÜzwäÜ àwxÜäbä_ â _É_Çäàbè_âÇb bgâäàãf_gä
gw ÜäÇàbäÜ, baáÜÉaywcä_ âwfÜ ã^íÉ‘bä_Égb
áàÜyÜ^gbéb, ÇÜbäÜ âísÜ âw áÜ^çÜ^ósb aw
ãáÜäà_xw gw ÜäÇàbäÜ. Използването на под-
ходящ за употреба на открито удължителен
проводник намалява риска от токов удар.
f) aÜzwäÜ ãáÜäà_xwäw gw _É_Çäàbè_âÇbó bg -
âäàãf_gä yíy yÉw‘gw âà_^w g_ fÜ‘_ ^w
xí^_ bax_zgwäw, baáÜÉaywcä_ ^_å_ÇägÜäÜ -
ÇÜyw awsbäw. Използването на дефектнотоко-
ва защита намалява риска от токов удар.
За всякакъв вид произтичащи от това щети или
наранявания отговорност носи потребителят/опе-
раторът, а не производителят.
Съставна част от употребата по предназначение е
също и спазването на указанията за безопасност,
както и ръководството за монтаж и указанията за
експлоатация в ръководството за употреба.
Лицата, които обслужват и поддържат продукта,
трябва да са запознати с него и да са информира-
ни относно възможните опасности.
Промените по продукта освобождават изцяло про-
изводителя от отговорност за възникнали в резул-
тат от това щети.
Продуктът може да се използва само с оригинални
резервни части и оригинални принадлежности на
производителя.
Предписанията за безопасност, работа и поддръж-
ка на производителя, както и посочените размери
в Техническите данни, трябва да бъдат спазвани.
Моля, обърнете внимание, че нашите продукти
не са конструирани с предназначение за търгов-
ска, професионална или промишлена употреба.
Не поемаме гаранция, ако продуктът се използва
в търговски, занаятчийски или промишлени пред-
приятия, както и при равносилни дейности.
5. exsb ãÇwawgbó aw x_aÜáwâgÜâä
exsb ãÇwawgbó aw x_aÜáwâgÜâä aw _É_Çäàbè_âÇb
bgâäàãf_gäb
m fg?>jfg?@>?dB? !
fàÜè_ä_ä_ yâbèÇb ãÇwawgbó aw x_aÜáwâgÜâä,
bgâäàãÇébb, bÉñâäàwébb b ä_çgbè_âÇb ^wggb,
áà_^Üâäwy_gb â äÜab _É_Çäàbè_âÇb bgâäàãf_gä.
Пропуски при спазването на инструкциите по-долу
могат да доведат до токов удар, пожар и/или тежки
наранявания.
Awáwa_ä_ yâbèÇb ãÇwawgbó aw x_aÜáwâgÜâä b bg -
âäàãÇébb aw xí^_sb âáàwyÇb.
Използваното в указанията за безопасност по-
нятие „електрически инструмент“ се отнася до
захранвани от мрежата електрически инструменти
(с мрежов проводник) и до захранвани с акумула-
тор електрически инструменти (без мрежов про-
водник).
www.scheppach.com
216
|
BG
h) d_ â_ áÜ^^wywcä_ gw åwÉêbyÜäÜ èãyâäyÜ
aw x_aÜáwâgÜâä b g_ áà_g_xà_zywcä_ áàw -
ybÉwäw aw x_aÜáwâgÜâä áàb àwxÜäw â _É_Ç -
äàbè_âÇbä_ bgâäàãf_gäb, ^Üàb wÇÜ âÉ_^
fgÜzÜÇàwägwäw bf ãáÜäà_xw fbâÉbä_ è_ zb
áÜagwywä_ ^Üxà_.
Небрежните действия могат да доведат до
тежки телесни повреди в рамките на части от
секундата.
4. jáÜäà_xw b xÜàwy_g_ â _É_Çäàbè_âÇbó bg -
âäàãf_gä
a) d_ áà_äÜywàywcä_ _É_Çäàbè_âÇbó bgâäàã -
f_gä. BaáÜÉaywcä_ áÜ^çÜ^ósbó aw Ywêwäw
àwxÜäw _É_Çäàbè_âÇb bgâäàãf_gä. С подхо-
дящия електрически инструмент работите по-
добре и по-сигурно в диапазона на работните
му характеристики.
b) d_ baáÜÉaywcä_ _É_Çäàbè_âÇb bgâäàãf_gä,
èbcäÜ áà_Çíâywè _ áÜyà_^_g. Електрически
инструмент, който не може да се включва или
изключва, е опасен и трябва да бъде ремон-
тиран.
c) Bayw^_ä_ s_áâ_Éw Üä ÇÜgäwÇäw b/bÉb bayw -
^_ä_ âf_gó_fbó wÇãfãÉwäÜà, áà_^b ^w ba -
yíàêywä_ gwâäàÜcÇb áÜ ãà_^w, ^w âf_góä_
èwâäb gw àwxÜägbó bgâäàãf_gä bÉb ^w Üâäw -
ybä_ _É_Çäàbè_âÇbó bgâäàãf_gäw gwâäàwgb.
Тази мярка за безопасност предотвратява не-
умишленото включване на инструмента.
d) híçàwgóywcä_ g_baáÜÉaywgbä_ _É_Çäàb -
è_âÇb bgâäàãf_gäb gw g_^ÜâäíágÜ aw ^_éw
fóâäÜ. d_ áÜayÜÉóywcä_ _É_Çäàbè_âÇbóä bg -
âäàãf_gä ^w xí^_ baáÜÉaywg Üä Ébéw, ÇÜbäÜ
g_ âw awáÜagwäb â g_zÜ bÉb g_ âw áàÜè_Éb
ä_ab bgâäàãÇébb. Електрическите инструмен-
ти са опасни, ако се използват от неопитни
лица.
e) fÜ^^íà‘wcä_ _É_Çäàbè_âÇbä_ bgâäàãf_gäb
b áàbgw^É_‘gÜâäbä_ zàb‘ÉbyÜ. fàÜy_àó -
ywcä_ ^wÉb ^yb‘_sbä_ â_ èwâäb åãgÇébÜ -
gbàwä x_aãáà_ègÜ b g_ awó‘^wä, ^wÉb gófw
âèãá_gb bÉb äwÇw áÜyà_^_gb èwâäb, è_ ^w
gwàãêwywä åãgÇébÜgbàwg_äÜ gw _É_Çäàbè_ -
âÇbó bgâäàãf_gä. fÜyà_^_gbä_ èwâäb âÉ_^ -
yw ^w xí^wä à_fÜgäbàwgb áà_^b baáÜÉayw -
g_äÜ gw _É_Çäàbè_âÇbó bgâäàãf_gä. Много
злополуки са причинени от лошо поддържани
електрически инструменти.
3. X_aÜáwâgÜâä gw çÜàwäw
a) Xí^_ä_ ygbfwä_Égb, Üxàíswcä_ ygbfw -
gb_ gw äÜyw, ÇÜ_äÜ áàwybä_, b áÜ^çÜ‘^wc -
ä_ àwaãfgÜ Çíf àwxÜäwäw â _É_Çäàbè_âÇb
bgâäàãf_gä. d_ baáÜÉaywcä_ _É_Çäàbè_âÇb
bgâäàãf_gäb, wÇÜ âä_ ãfÜà_gb bÉb áÜ^ yÉb -
ógb_äÜ gw gwàÇÜäbéb, wÉÇÜçÜÉ bÉb f_^bÇw -
f_gäb. Момент невнимание при използването
на електрически инструмент може да доведе
до сериозни наранявания.
b) dÜâ_ä_ Ébègb áà_^áwagb âà_^âäyw b ybgw -
zb awsbägb ÜèbÉw. Носенето на лични пред-
пазни средства, като противопрахова маска,
предпазни обувки, които не се хлъзгат, пред-
пазна каска или антифони, според вида и упо-
требата на електрическия инструмент, нама-
лява риска от наранявания.
c) Baxózywcä_ g_yÜÉgÜ yÇÉñèywg_. jy_à_ä_
â_, è_ _É_Çäàbè_âÇbóä bgâäàãf_gä _ baÇÉñ -
è_g, áà_^b ^w zÜ âyíà‘_ä_ Çíf _É_ÇäàÜ -
awçàwgywg_äÜ b/bÉb wÇãfãÉwäÜàw, áà_^b ^w
zÜ ya_f_ä_ bÉb gÜâbä_. Ако при носенето на
електрическия инструмент държите пръста си
върху прекъсвача или свържете към електро-
захранването включен електрически инстру-
мент, това може да доведе до злополуки.
d) eäâäàwg_ä_ bgâäàãf_gäbä_ aw gwâäàÜcÇw
bÉb zw_ègbä_ ÇÉñèÜy_, áà_^b ^w yÇÉñèb -
ä_ _É_Çäàbè_âÇbó bgâäàãf_gä. Инструмент
или ключ, намиращ се във въртяща се част на
електрическия инструмент, може да доведе до
наранявания.
e) Baxózywcä_ g_áàwybÉgw âäÜcÇw gw äóÉÜäÜ.
eâbzãà_ä_ âb âäwxbÉ_g âäÜ_‘ b áÜâäÜóggÜ
áwa_ä_ àwygÜy_âb_. Така можете да контроли-
рате електрическия инструмент по-добре при
неочаквани ситуации.
f) dÜâ_ä_ áÜ^çÜ^ósÜ ÜxÉ_ÇÉÜ. d_ gÜâ_ä_ êb -
àÜÇb ^à_çb bÉb gwÇbäb. >àí‘ä_ ÇÜâwäw b
ÜxÉ_ÇÉÜäÜ âb ^wÉ_è Üä ^yb‘_sb â_ èwâäb.
Широки дрехи, накити или дълги коси могат да
бъдат захванати от движещи се части.
g) aÜzwäÜ fÜzwä ^w xí^wä fÜgäbàwgb áàwçÜba -
âfãÇywsb b áàwçÜãÉwyósb ãâäàÜcâäyw, ä_
äàóxyw ^w âw âyíàawgb b ^w â_ baáÜÉaywä
áàwybÉgÜ. Използването на прахоизсмукващо
устройство може да намали вредите за здра-
вето поради прах.
www.scheppach.com
BG
|
217
d) >àí‘ä_ áàÜyÜ^gbÇw aw âyíàaywg_ Çíf fà_ -
‘wäw ^wÉ_è Üä àwxÜägÜäÜ fóâäÜ. Захранва-
щият кабел може да се заплете в смесителна-
та щанга.
e) jy_à_ä_ â_, è_ à_a_àyÜwàíä aw àwaxíàÇywg_
_ âäwxbÉ_g b ^Üxà_ awÇà_á_g. Неправилно
закрепеният резервоар може да се премести
неочаквано.
f) Ygbfwywcä_ aw äÜyw, áÜ ÇÜàáãâw gw _É_Çäàb -
è_âÇbó bgâäàãf_gä ^w gófw áàíâÇb ä_ègÜâä.
Попадналата в електрически инструмент вода
може да доведе до повреди и токов удар.
g) hÉ_^ywcä_ bgâäàãÇébbä_ b ãÇwawgbóäw aw
x_aÜáwâgÜâä aw fwä_àbwÉw, ÇÜcäÜ äàóxyw ^w
xí^_ àwaxíàÇwg. Материалът, който трябва
да се разбърка, може да е опасен за здравето.
h) WÇÜ _É_Çäàbè_âÇbóä bgâäàãf_gä áw^g_ y fw -
ä_àbwÉw, ÇÜcäÜ äàóxyw ^w xí^_ àwaxíàÇwg,
g_awxwygÜ ba^íàáwcä_ s_áâ_Éw b yíaÉÜ‘_ -
ä_ áàÜy_àÇw gw _É_Çäàbè_âÇbó bgâäàãf_gä
gw ÇywÉbåbébàwg âá_ébwÉbâä. Посягането
в резервоара с все още включен в контакта
електрически инструмент може да доведе до
електрически удар.
i) fÜ yà_f_ gw áàÜé_âw gw àwaxíàÇywg_ g_
áÜâózwcä_ y à_a_àyÜwàw aw àwaxíàÇywg_ â
àíé_ b g_ áÜâäwyócä_ ^àãzb áà_^f_äb. Кон-
тактът със смесителната щанга може да дове-
де до сериозни наранявания.
j) ?É_Çäàbè_âÇbóä bgâäàãf_gä fÜ‘_ ^w â_
âäwàäbàw b âábàw âwfÜ y à_a_àyÜwàw aw àwa -
xíàÇywg_. Смесителната щанга може да се
изхвърли неконтролируемо или да се огъне
eâäwäíègb àbâÇÜy_
>Üàb b ÇÜzwäÜ baáÜÉaywä_ äÜab _É_Çäàbè_âÇb
bgâäàãf_gä âízÉwâgÜ áà_^ábâwgbóäw, ybgwzb
Üâäwywä Üâäwäíègb àbâÇÜy_. Y awybâbfÜâä Üä
ÇÜgâäàãÇébóäw b baáíÉg_gb_äÜ gw äÜab _É_Ç -
äàbè_âÇb bgâäàãf_gä, fÜzwä ^w yíagbÇgwä âÉ_^ -
gbä_ ÜáwâgÜâäb:
• Увреждане на белите дробове, ако не се носи
подходяща прахозащитна маска.
• Увреждане на слуха, ако не се носи подходяща
защита за слуха.
• Увреждания на здравето в резултат на вибра-
ции длан-ръка, ако уредът се използва продъл-
жително време или не се направлява или под-
държа правилно.
f) fÜ^^íà‘wcä_ à_‘_sbä_ bgâäàãf_gäb gw -
äÜè_gb b èbâäb. Грижливо поддържаните ре-
жещи инструменти с остри режещи ръбове се
заклинват по-малко и се водят по-лесно.
g) BaáÜÉaywcä_ _É_Çäàbè_âÇbó bgâäàãf_gä,
áàbgw^É_‘gÜâäbä_ b àwxÜägbä_ bgâäàãf_g -
äb b ä.g. âízÉwâgÜ gwâäÜósbä_ bgâäàãÇébb.
fàb äÜyw ya_fwcä_ áÜ^ ygbfwgb_ ãâÉÜybó -
äw gw àwxÜäw b ^_câäyb_äÜ, ÇÜ_äÜ äàóxyw ^w
â_ bayíàêb. Употребата на електрически ин-
струменти за различни от предвидените при-
ложения може да доведе до опасни ситуации.
h) fwa_ä_ ^àí‘Çbä_ b ä_çgbä_ áÜyíàçgÜâäb
âãçb, èbâäb b x_a fwâÉÜ b zà_â. Хлъзгавите
дръжки и техните повърхности не позволяват
безопасна работа и контрол на електрическия
инструмент в непредвидени ситуации.
5. h_àyba
a) YíaÉwzwcä_ à_fÜgäb áÜ Ywêbó _É_Çäàb -
è_âÇb bgâäàãf_gä âwfÜ gw ÇywÉbåbébàwgb
âá_ébwÉbâäb b âwfÜ â ÜàbzbgwÉgb à_a_àygb
èwâäb. Така се гарантира, че безопасността на
електрическия инструмент ще се запази.
m YdBcWdB? !
По време на експлоатация този електрически
инструмент създава електромагнитно поле. При
определени условия това поле може да наруши
функционирането на активни или пасивни меди-
цински импланти. За да се намали опасността от
сериозни или смъртоносни наранявания, препо-
ръчваме на лицата с медицински импланти да се
консултират със своя лекар и с производителя на
медицинския имплант, преди да използват маши-
ната.
jÇwawgbó aw x_aÜáwâgÜâä aw xíàÇwÉÇwäw
a) dÜâ_ä_ _É_Çäàbè_âÇbó bgâäàãf_gä â ^y_ àíé_
aw áà_^yb^_gbä_ aw é_Éäw àíÇÜçywäÇb. Загуба
на контрол може да доведе до наранявания.
b) Aw ^w bax_zg_ä_ Üáwâgw wäfÜâå_àw, Üâbzã -
à_ä_ w^_Çywägw y_gäbÉwébó áàb àwaxíàÇyw -
g_ gw zÜàbfb fwä_àbwÉb. Образувалите се
пари могат да бъдат вдишани или да се запа-
лят от искрите, образувани от електрическия
инструмент.
c) d_ xíàÇwcä_ çàwgbä_Égb áàÜ^ãÇäb. Електри-
ческите инструменти и техните работни ин-
струменти не са предназначени за обработка
на хранителни продукти.
www.scheppach.com
218
|
BG
Посочената стойност на емисиите на вибрации
може да бъде използвана също и за първоначал-
на оценка на вредното въздействие.
ezàwgbèwywcä_ Üxàwaãywg_äÜ gw êãf b ybxàw -
ébbä_ ^Ü fbgbfãf!
• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо
уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.
• Носете ръкавици.
7. gwaÜáwÇÜywg_
• Отворете опаковката и внимателно извадете
продукта.
• Отстранете опаковъчния материал, както и опа-
ковъчните и транспортните осигуровки (ако има
такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за
повреди от транспортирането. При рекламации
доставчикът трябва да бъде уведомен незабав-
но. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтича-
не на гаранционния срок.
• Преди употреба се запознайте с продукта по-
средством ръководството за употреба.
• За принадлежности, както за износващи се и
резервни части, използвайте само оригинални
части. Резервни части можете да си набавите от
Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на арти-
кул, както и типа и годината на производство на
продукта.
m fg?>jfg?@>?dB?!
fàÜ^ãÇäíä b ÜáwÇÜyíègbóä fwä_àbwÉ g_ âw bz-
àwèÇw aw ^_éw! >_éw g_ xbyw ^w bzàwóä â áÉwâäfw -
âÜyb äÜàxbèÇb, åÜÉbÜ b ^à_xgb èwâäb! hís_âä -
yãyw ÜáwâgÜâä Üä áÜzÉíswg_ b aw^ãêwywg_!
8. hzÉÜxóywg_ (kbz. 2 - 4)
m Ygbfwgb_!
fà_^b áãâÇwg_äÜ y _ÇâáÉÜwäwébó aw^íÉ‘bä_É -
gÜ âzÉÜx_ä_ gwáíÉgÜ áàÜ^ãÇäw!
6. i_çgbè_âÇb ^wggb
Номинално
напрежение
230 V~, 50 Hz
Консумирана мощност 1800 W
Обороти на празен
ход
0-450 min
-1
/ 0-790 min
-1
Клас на защита II
Инструментален
държач
Φ 14mm
Тегло 7,2 kg
Запазва се правото на технически промени!
oãf b ybxàwébb
Стойностите на шум и вибрации са определени
съгласно EN 62841.
Ниво на звуково налягане L
pA
98 dB
Неопределеност K
pA
3 dB
Ниво на звукова мощност L
WA
101 dB
Неопределеност K
WA
3 dB
dÜâ_ä_ awsbäw aw âÉãçw.
Въздействието на шум може да причини загуба
на слуха.
Общи стойности на вибрациите (векторна сума
от трите посоки), определени съгласно EN 62841.
Стойност на емисиите на вибрации a
h
= 2,90 m/s
2
Неопределеност K = 1,5 m/s
2
>ÜáíÉgbä_Égw bgåÜàfwébó aw _É_Çäàbè_âÇb
bgâäàãf_gäb
fà_^ãáà_‘^_gb_!
Посочената стойност на емисиите на вибрации е
измерена по стандартизиран метод на изпитване
и може, в зависимост от вида и начина, по кой-
то електрическият инструмент се използва, да
варира и в отделни случаи да е над посочената
стойност.
Посочената стойност на емисиите на вибрации
може да бъде използвана за сравнение на даден
електрически инструмент с друг.
www.scheppach.com
BG
|
219
2-âä_á_ggw âÇÜàÜâägw Çãäbó (kbz. 7)
Този уред е оборудван 2-степенна скоростна ку-
тия. Ако превключвателят на предавки не може да
се фиксира, завъртете леко бъркалката.
• За да изберете предавка, завъртете превключ-
вателя (7) на 180°.
1. Предавка: 0 min
–1
до 450 min
–1
2. Предавка: 0 min
–1
до 790 min
–1
Aw^_câäywcä_ áà_yÇÉñèywä_Éó âwfÜ y âíâäÜó -
gb_ gw áÜÇÜc.
gwxÜäw â xíàÇwÉÇwäw aw xÜb b âäàÜbä_Égb àwa -
äyÜàb
При смяна на бъркалките мрежовият щепсел тряб-
ва да бъде изваден.
При потапяне в сместа, съотв. при изваждане от
сместа работете с понижени обороти. След пъл-
ното потапяне увеличете оборотите до максиму-
ма, за да се осигури достатъчно охлаждане на
двигателя. По време на разбъркването движете
машината из съда за смесване. Бъркайте дотога-
ва, докато цялата смес бъде напълно обработена.
След приключване на работите по разбъркване
почиствайте бъркалката.
10. fÜ^^àí‘Çw b zàb‘w
m fà_^ãáà_‘^_gb_! Преди всякакви настройки,
поддръжка или ремонт издърпайте щепсела!
exsb f_àÇb aw áÜ^^àí‘Çw
• Поддържайте предпазните приспособления,
вентилационните процепи и корпуса на двигате-
ля възможно най-чисти от прах и замърсявания.
Избърсвайте уреда с чиста кърпа или го продух-
вайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате уреда веднага
след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и
малко мек сапун. Не използвайте почистващи
препарати или разтворители; те биха могли да
разядат пластмасовите части на уреда. Внима-
вайте за това, да не може да попадне вода във
вътрешността на уреда.
• За удължаване на живота на инструмента, вед-
нъж месечно смазвайте въртящите се части. Не
смазвайте двигателя.
8.1 Awä_zg_ä_ xíàÇwÉÇbä_
eáwâgÜâä Üä gwàwgóywg_ ! Носете предпазни ръ-
кавици.
• Държачите за бъркалките (9/10) и бъркалките
(2/3) са маркирани с буквите R и L.
• Натиснете муфата (11/12) надолу и поставете
бъркалките (2/3) в съответните маркирани гнез-
да (9/10). Уверете се, че щифтът (a) на всяка
бъркалка е в жлеба (b).
• Освободете муфата. Бъркалката е заключена.
m Проверете дали бъркалките са здраво закре-
пени, като издърпате инструмента.
9. fãâÇwg_ y _ÇâáÉÜwäwébó
Преди свързването се уверете, че данните върху
фирмената табелка съвпадат с данните на мрежата.
Винаги изтегляйте щепсела от контакта, преди да
извършвате настройки по уреда.
YÇÉñèywg_ b baÇÉñèywg_
d_ baáÜÉaywcä_ ãà_^, èbcäÜ áà_yÇÉñèywä_É g_
fÜ‘_ ^w â_ yÇÉñèyw bÉb baÇÉñèyw. fÜyà_^_gb -
ä_ áà_yÇÉñèywä_Éb äàóxyw ^w xí^wä à_fÜgäb -
àwgb bÉb âf_g_gb g_awxwygÜ Üä Üä^_Éw aw Üx -
âÉã‘ywg_ gw ÇÉb_gäb.
Включване (Фиг. 5)
• Първо натиснете блокировката срещу включва-
не (5). Натиснете превключвателя на дръжката
за включване/изключване (4).
häwàäbàwcä_ fwêbgwäw gw gwc-gbâÇbä_ ÜxÜàÜ -
äb (gbyÜ 1)
Изключване
• Освободете превключвателя на дръжката за
включване/изключване (4).
h äÜyw ãâäàÜcâäyÜ g_ _ yíafÜ‘gw g_áà_Çíâgw -
äw àwxÜäw.
aÜgäàÜÉ gw ÜxÜàÜäbä_ (åbz. 6)
В тази версия скоростта на двигателя и по този
начин силата на разбъркване могат да се регули-
рат (ниво 1 до 6).
• Можете да регулирате скоростта непрекъсна-
то, като използвате контрола на боротите (6).
www.scheppach.com
220
|
BG
Резервните части и аксесоарите се предлагат в
нашия сервизен център. За целта сканирайте QR
кода на заглавната страница.
12. ?É_Çäàbè_âÇÜ âyíàaywg_
cÜgäbàwgbóä _É_ÇäàÜ^ybzwä_É _ âyíàawg y zÜ -
äÜygÜâä aw _ÇâáÉÜwäwébó. hyíàaywg_äÜ ÜäzÜyw -
àó gw áàbÉÜ‘bfbä_ àwaáÜà_^xb gw VDE b DIN.
cà_‘ÜyÜäÜ âyíàaywg_ Üä âäàwgw gw ÇÉb_gäw,
ÇwÇäÜ b baáÜÉaywgbóä ã^íÉ‘wyws Çwx_É, äàóx -
yw ^w ÜäzÜywàóä gw ä_ab áà_^ábâwgbó.
• Продуктът отговаря на изискванията на EN
61000-3-11 и подлежи на специални условия за
свързване. Това означава, че използването на
произволни, свободно избрани точки на свърз-
ване не е допустимо.
• При неблагоприятни условия на захранващата
мрежа уредът може да доведе до временни ко-
лебания в напрежението.
• Продуктът е предвиден само за употреба към
точки на свързване, които
a) е превишават максимално допустим мрежов
импеданс “Z” (Zmax = 0,355 Ω) или
b) имат допустимо натоварване на мрежата при
продължителна работа от поне 100 A за фаза.
• Вие като потребител трябва да се уверите, ако
е необходимо след консултация с вашия дос-
тавчик на енергия, че точката на свързване, в
която искате да работите с продукта, отговаря
на едно от двете изисквания a) или b), споме-
нати по-горе.
fÜyà_^_g âyíàayws _É_Çäàbè_âÇb áàÜyÜ^gbÇ
По свързващите електрически проводници често
възникват повреди в изолацията.
Причини за това могат да бъдат:
• Точки на притискане, когато свързващите про-
водници са прокарани през процепи на прозор-
ци или врати.
• Точки на прегъване поради неправилно закреп-
ване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на
свързващия проводник.
• Повреди в изолацията поради дърпане от стен-
ния контакт.
• Пукнатини поради стареене на изолацията.
Zàwåbägb è_äÇb
При прекалено силно образуване на искри възло-
жете на електротехник проверка на графитните
четки. Внимание! Графитните четки могат да се
сменят само от електротехник.
11. g_fÜgä b áÜàíèÇw gw à_a_àygb
èwâäb
След ремонт или поддръжка се уверете, че всички
части, свързани с безопасността, са на мястото си
и са в отлично състояние. Съхранявайте частите,
които могат да причинят нараняване, на място, не-
достъпно за други лица и деца.
Ygbfwgb_: Съгласно Закона за отговорността за
продуктите не се носи отговорност за щети причи-
нени от неправилен ремонт или неизползване на
оригинални резервни части.
Обадете се на отдела за обслужване на клиенти
или на оторизиран специалист. Същото важи и за
аксесоарите.
YàíaÇb b à_fÜgäb
Свързвания и ремонти по електрическото оборуд-
ване могат да се извършват само от електротех-
ник.
11.1 fÜàíèywg_ gw à_a_àygb èwâäb
При поръчване на резервни части трябва да се по-
сочат следните данни:
• Обозначение на модела
• Артикулен номер
• Данни на типовата табелка
g_a_àygb èwâäb /
áàbgw^É_‘gÜâäb WàäbÇãÉ_g :
Графитни четки 5907802001
Бъркалка 5907802701
11.2 h_àybagw bgåÜàfwébó
Трябва да се има предвид, че следните части на
този продукт са обект на износване поради износ-
ване или на естествено износване, респ. следните
части са необходими като консумативи.
Бързоизносващи се части*: Прът за разбъркване,
въгленови четки
* не са включени задължително в обема на дос-
тавката!
www.scheppach.com
BG
|
221
14. BaçyíàÉóg_ b à_ébÇÉbàwg_
jÇwawgbó aw ÜáwÇÜyÇwäw
Опаковъчните материали са
рециклируеми. Моля, изхвър-
лете опаковката по природосъ-
образен начин.
jÇwawgbó aw AwÇÜgw aw _É_Çäàbè_âÇÜäÜ b _É_Ç -
äàÜggÜäÜ ÜxÜàã^ywg_ (ElektroG)
häwàÜäÜ _É_Çäàbè_âÇÜ b _É_ÇäàÜggÜ ÜxÜ -
àã^ywg_ g_ äàóxyw ^w â_ baçyíàÉó aw_^ -
gÜ â xbäÜybä_ Üäáw^íéb, w äàóxyw ^w â_
âíxbàw b baçyíàÉó àwa^_ÉgÜ!
• Старите батерии и акумулатори, които не са не-
подвижно монтирани в стария уред, трябва да
бъдат извадени преди предаване без да се раз-
рушават! Тяхното изхвърляне е регламентирано
от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електри-
ческо и електронно оборудване са законово за-
дължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтрива-
нето на личните му данни от стария уред, който
трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела озна-
чава, че отпадъците от електрическото и елек-
тронното оборудване не трябва да се изхвърлят
заедно с битовите отпадъци.
• Електрическото и електронното оборудване
може да се предава безплатно на следните мес-
та:
- Публични събирателни пунктове (например
дворове на общински сгради).
- Магазини за продажба на електронни уреди
(физически и онлайн), при условие че търго-
вците са длъжни да ги вземат обратно или
предлагат това вземане доброволно.
- Можете да предадете до три стари електри-
чески уреда от всеки тип уред с максимална
дължина на ръба от 25 сантиметра без да
купувате нов уред от производителя, или да
ги предадете в друг оторизиран събирателен
пункт във вашия район.
- За допълнителните условия за връщане на
производители и дистрибутори се обърне-
те към съответния център за обслужване на
клиенти.
Такива дефектни свързващи електрически про-
водници не бива да се използват и поради повре-
дената изолация са опасни за живота.
Редовно проверявайте за повреди свързващите
електрически проводници. Внимавайте за това,
при проверката свързващият проводник да не е
свързан към електрическата мрежа.
Свързващите електрически проводници трябва да
отговарят на приложимите разпоредби на VDE и
DIN. Използвайте само свързващи проводници с
обозначение H05VV-F.
Отпечатване на типовото обозначение върху
свързващия кабел е задължително предписание.
Yb^ gw âyíàaywg_äÜ X
Ако проводникът за свързване към мрежата на
този уред бъде повреден, то той трябва да бъде
подменен със специален съединителен провод-
ник, който може да се достави от производителя
или от негови отдел за обслужване на клиенти.
>ybzwä_É gw áàÜf_gÉby äÜÇ
• Мрежовото напрежение трябва да е 230 V~.
• Удължаващите проводници с дължина до 25 m
трябва да са с напречно сечение от 1,5 квадрат-
ни милиметра.
Свързвания и ремонти по електрическото оборуд-
ване могат да се извършват само от електротех-
ник.
При запитвания, моля посочвайте следните данни:
• Тип ток на двигателя
• Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя
13. híçàwg_gb_
Съхранявайте уреда и неговите принадлежности
на тъмно, сухо и защитено от замръзване, както и
недостъпно за деца място. Оптималната темпера-
тура на съхранение е между 5 и 30 °C.
Съхранявайте електрическия инструмент в ори-
гиналната опаковка.
Покривайте електрическия инструмент, за да го
предпазите от прах или влага.
Съхранявайте ръководството за употреба при
електрическия инструмент.
www.scheppach.com
222
|
BG
15. YíafÜ‘gb g_baáàwygÜâäb
fàÜxÉ_f YíafÜ‘gw áàbèbgw eäâäàwgóywg_
Двигателят не се задвижва
Няма мрежово напрежение
(прекъсване на
електрозахранването)
Проверете защитата
Дефектен свързващ кабел
Заменете кабелите или ги проверете
(квалифициран електротехник) Не
използвайте повече дефектни кабели.
Дефектен двигател или
превключвател
За да отстраните проблема, се обърнете към
производителя или към посочена от него
Необичайни вибрации
Дефектна лопатка на
бъркалката
Сменете лопатката на бъркалката
Дефектен вал на бъркалата
За да отстраните проблема, се обърнете към
производителя или към посочена от него
Неправилна смес
Неправилна обработка. Спазвайте
предписанията за обработка на
производителя
Уредът се стартира,
но блокира при ниско
натоварване и може да се
изключи автоматично
Прекалено дълъг
удължителен кабел или с
прекалено малко сечение
Удължителен кабел с дебелина най-малко 1,5
mm
2
и максимална дължина 25 m
Твърде отдалечено гнездо
от основната връзка и
твърде малко сечение на
свързващия кабел
Най-малко 2,5 mm
2
за по-дълги сечения на
кабелите
• Ако новият елек трически уред се доставя от пр о -
изводителя на частно домакинство, той може
да организира безплатно извозване на стария
електрически уред при поискване от крайния
потребител. За целта се свържете с отдела за
обслужване на клиенти на производителя.
• Това се отнася само за уредите, които се ин-
сталират и продават в Европейския съюз и са
предмет на европейската Директива 2012/19/
ЕС. В страни извън Европейския съюз могат да
се прилагат различни разпоредби за изхвърля-
не на отпадъците от електрическо и електронно
оборудване.
www.scheppach.com
GR
|
223
ćM/3N OC; N#:2FC; NO ! DF;
Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα
σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές
καθ’ εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.
Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις
υποδείξεις ασφαλείας!
Φοράτε προστατευτικά γυαλιά.
Φοράτε προστασία ακοής.
Σε περίπτωση δημιουργίας σκόνης φορέστε μάσκα προστασίας από τη σκόνη.
Κατηγορία προστασίας II
Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.
www.scheppach.com
224
|
GR
M!7MAF:M;K: M0LK:
1. Εισαγωγή ........................................................................................................... 225
2. Περιγραφή του προϊόντος (Εικ. 1) ..................................................................... 225
3. Παραδοτέο υλικό ............................................................................................... 225
4. Ενδεδειγμένη χρήση .......................................................................................... 225
5. Γενικές υποδείξεις ασφαλείας............................................................................ 226
6. Τεχνικά χαρακτηριστικά .................................................................................... 229
7. Αποσυσκευασία ................................................................................................. 229
8. Συναρμολόγηση (Εικ. 2-4) ................................................................................. 230
9. Θέση σε λειτουργία ............................................................................................ 230
10. Συντήρηση και φροντίδα ................................................................................... 230
11. Επισκευή & παραγγελία ανταλλακτικών .......................................................... 231
12. Ηλεκτρική σύνδεση ............................................................................................ 231
13. Αποθήκευση ...................................................................................................... 232
14. Απόρριψη και ανακύκλωση ............................................................................... 232
15. Πιθανές βλάβες .................................................................................................. 233
16. Δήλωση συμμόρφωσης .................................................................................... 268
www.scheppach.com
GR
|
225
Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα
που έχουν ενημερωθεί για τη χρήση της συσκευής και
γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.
Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.
Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται
στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά-
ξεις της χώρας σας, για τη λειτουργία μηχανημάτων
παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά
αναγνωρισμένους τεχνικούς κανόνες.
Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή
ζημιές που οφείλονται σε παράβλεψη αυτών των οδη-
γιών και των υποδείξεων ασφαλείας.
2. M!73!KP/ O # ! DF;O " (ć78. 1)
1. συσκευή ανάδευσης
2. Εξάρτημα ανάδευσης κονιαμάτων - R
3. Εξάρτημα ανάδευσης κονιαμάτων - L
4. Διακόπτης ενεργοποίησης-απενεργοποίησης
5. Φραγή ενεργοποίησης
6. Ρυθμιστής αριθμού στροφών
7. Διακόπτης 2 σχέσεων μετάδοσης
8. Λαβή
9. Υποδοχή - R
10. Υποδοχή - L
11. Χιτώνιο - R
12. Χιτώνιο - L
3. K!KL O. #78F
I.N NFOOK ; :KN0K
2 /3 2x αναδευτήρες
1 1x συσκευή ανάδευσης
2x Ανταλλακτικές ψήκτρες
άνθρακα
1x Οδηγίες χειρισμού
4. ć;LMLM73:.; A!/N
Το μηχάνημα προορίζεται για την ανάμειξη υγρών
και κονιοποιημένων υλικών, όπως είναι χρώματα, κο-
νιάματα, κόλλες, επιχρίσματα και παρόμοιες ουσίες.
Ανάλογα με τη σύσταση του υλικού και την ποσότητα
ανάμειξης, πρέπει να χρησιμοποιείται ο κατάλληλος
αναδευτήρας με την αντίστοιχη αναμεικτική λειτουργία.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σύμφωνα με την ενδεδειγμένη χρήση του. Κάθε
χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη.
1. ć7NK3C3/
KOKN8M#KNO/":
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Ş7FO7:M M-O
Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και
να έχετε καλά αποτελέσματα κατά τη χρήση της.
FLM7:
Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται
σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ-
όντων για ζημιές, που προκαλούνται σε αυτή τη συ-
σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:
• ακατάλληλη μεταχείριση
• παράβλεψη των εντολών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-
χνικούς
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-
λακτικών
• μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω-
ση παράβλεψης των ηλεκτρικών κανόνων και των
κανονισμών VDE 0100, DIN 57113 / VDE 0113
! N.OM:
Πριν από τη συναρμολόγηση και πριν τη θέση σε λει-
τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι-
σμού.
Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ-
κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ-
τείτε τις ενδεδειγμένες δυνατότητες χρήσης της.
Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί-
ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω-
στά και οικονομικά και για να αποφεύγετε κινδύνους,
να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους
χρόνους αδυναμίας λειτουργίας και να αυξάνετε την
αξιοπιστία και τη διάρκεια ζωής της συσκευής.
Επιπρόσθετα στους κανόνες ασφαλείας στις παρού-
σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή-
ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα
σας για τη λειτουργία της συσκευής.
Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ-
μα προστατευμένες από ρύπους και υγρασία, κοντά
στη συσκευή. Όλα τα άτομα του προσωπικού χειρι-
σμού πρέπει να τις διαβάζουν πριν από την έναρξη
της εργασίας και να τις τηρούν σχολαστικά.
www.scheppach.com
226
|
GR
1. ŞNP-M7K AH! # M!3KN0K"
a) ß7KO!M0OM O; M!7 A/ M!3KN0K" 8K6K!/ 8K7
8K- PCO7N:.;. Από ακαταστασία ή μη φωτι-
σμένες περιοχές εργασίας μπορεί να προκληθούν
ατυχήματα.
b) ; M!3-4MNOM :M O M8O!78F M!3KM0 NM
L#;O78- M8!/7: M!72- ; F # 2!0N8 -
;OK7 8KGN7:K #3!-, K.!7K / N8F;M". Τα ηλε-
κτρικά εργαλεία παράγουν σπινθήρες οι οποίοι
μπορούν να προκαλέσουν ανάφλεξη της σκόνης
ή των ατμών.
c) KO- O A!/N O # M8O!78 G M!3KM0 # 8!K -
O-OM :K8!7- K7L7- 8K7 -K -O :K. Σε περί-
πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του
ηλεκτρικού εργαλείου.
2. ŞNP-M7K A!/N" M8O!78 G !MG:KO "
a) & P7" NG;LMN" O # M8O!78 G M!3KM0 #
!.M7 ;K OK7!7-4M7 NO; !04K. ßM; M7O!. -
MOK7 8K;M;F" M0L #" O! 0N O # P7".
A!N7: 7M0OM P7" ! NK!: 3/" :M M -
8O!78- M!3KM0K # L7K6.O #; ! NOKN0K
:.NC 3M0CN". Τα μη τροποποιημένα φις και οι
κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-
πληξίας.
b) Ş PMG3MOM O; MKP/ O # NH:KO " :M 3M7 -
C:.;M" M7P-;M7M" FC" NM NC/;M", 6M!:K -
;O78- NH:KOK, M8O!78." 8 #40;M" 8K7 B#3M0K.
Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη-
μένος κίνδυνος από ηλεκτροπληξία.
c) ß7KO!M0OM OK M8O!78- M!3KM0K NK" :K8!7-
KF 2! A/ / #3!KN0K. Η διείσδυση νερού σε μια
ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτρο-
πληξίας.
d) ; 8K8 :MOKAM7!04MNOM O 8KHL7 NG;LM -
N" 37K ;K :MOKP.!MOM / ;K K;K!O/NMOM O M -
8O!78F M!3KM0 / 37K ;K K N#;L.NMOM O P7"
KF O; !04K. !KO-OM O 8KHL7 NG;LMN"
:K8!7- KF #M!2 78/ 6M!: 8!KN0K, -L7,
K7A:!- -8!K / 87; G:M;K :.!. Τα καλώδια
σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερ-
δεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) ıOK; M!3-4MNOM :M .;K M8O!78F M!3KM0 NM
#K06!7 AH! , A!N7: 7M0OM :F; 8KH -
L7K M.8OKN" # M0;K7 8K7 K#O- 8KO-K
37K A!/N NM MCOM!78 G" AH! #". Η χρήση
καλωδίου επέκτασης κατάλληλου για χρήση σε
εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτρο-
πληξίας.
Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προ-
καλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο
χρήστης/χειριστής και όχι ο κατασκευαστής.
Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί
και η τήρηση των υποδείξεων ασφαλείας, καθώς και
των οδηγιών συναρμολόγησης και των υποδείξεων
λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.
Όσοι χειρίζονται και συντηρούν το προϊόν πρέπει να
είναι εξοικειωμένοι με αυτό και να έχουν ενημερωθεί
για τους ενδεχόμενους κινδύνους.
Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύ-
νη του κατασκευαστή καθώς και κάθε ευθύνη για όσες
ζημιές προκύψουν από αυτές.
Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνή-
σια εξαρτήματα και γνήσια αξεσουάρ από τον κατα-
σκευαστή.
Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασί-
ας και συντήρησης του κατασκευαστή καθώς και οι δια-
στάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.
Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν
έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη-
χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν
το προϊόν χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές
ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες
δραστηριότητες.
5. HM;78." # LM0M7" KNPKM0K"
HM;78." # LM0M7" KNPKM0K" 37K M8O!78- M!3K -
M0K
m ćđß đ čč !
ß7K2-NOM FM" O7" # LM0M7" KNPKM0K", O7" L30 -
M", O7" KM78 ;0NM7" 8K7 OK OMA;78- AK!K8O!7NO78-
# K!.A ;OK7 :M O M8O!78F M!3KM0 NK".
Από παραλείψεις στην τήρηση των ακόλουθων οδη-
γιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά
και/ή σοβαροί τραυματισμοί.
J#-OM FM" O7" # LM0M7" KNPKM0K" 8K7 O7" L -
30M" 37K :M ;O78/ A!/N.
Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται
στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά
εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύ-
ματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με
επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύμα-
τος).
www.scheppach.com
GR
|
227
g) Ş; : ! G; ;K A!N7: 76 G; L7KO-M7"
K;K!!FPN" 8K7 N# 3/" N8F;", 2M2K7 -
C6M0OM FO7 M0;K7 N#;LMLM:.;M" 8K7 FO7 A!N7 -
: 7 G;OK7 NCNO-. Η χρήση μιας διάταξης
αναρρόφησης σκόνης μπορεί να μειώσει τους
κινδύνους από τη σκόνη.
h) ; .AMOM BM#L/ K0N6N O" KNP-M7K" 8K7
:; KBP-OM O #" 8K;F;M" KNPKM0K" 37K M -
8O!78- M!3KM0K, K8F:K 8K7 K; .AMOM M 78M7C -
6M0 :M O M8O!78F M!3KM0 :MO- KF MK;M7 -
::.; A!/N O #.
Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσμα-
τα του δευτερολέπτου να επιφέρουν σοβαρούς
τραυματισμούς.
4. (!/N 8K7 :MOKAM0!7N O # M8O!78 G M!3K -
M0 #
a) ; #M!P !OH;MOM O M8O!78F M!3KM0 .
(!N7: 7M0OM 37K O; M!3KN0K NK" O M -
8O!78F M!3KM0 # ! !04MOK7 37K K#O/.
Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε
καλύτερα και ασφαλέστερα στην προβλεπόμενη
περιοχή ισχύος.
b) A!N7: 7/NMOM O. M8O!78F M!3KM0
O # 0 # L7K8FO" K! #N7-4M7 2-2.
Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να
ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν-
δυνο και πρέπει να επισκευαστεί.
c) ŞPK7!.NOM O P7" KF O; !04K 8K7// KPK7!. -
NOM O; KPK7! G:M; MK;KP !O74F:M; :K -
OK!0K, !7; !K3:KO 7/NMOM !#6:0NM7" NO
N#N8M#/, K-MOM M!3KM0 M!3KN0K" / KP/ -
NMOM NO; -8! O M8O!78F M!3KM0 . Αυτό το
μέτρο προφύλαξης αποτρέπει την αθέλητη εκκί-
νηση του ηλεκτρικού εργαλείου.
d) J#-NNMOM :K8!7- KF K7L7- OK M8O!78-
M!3KM0K # LM; A!N7: 7M0OM. ; KP/;M -
OM ;K A!N7: 7M0 O M8O!78F M!3KM0 8K -
;.;K -O : # LM; M0;K7 M 78M7C:.; :M K#OF
/ LM; .AM7 L7K2-NM7" O7" K! GNM" L30M". Τα
ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησι-
μοποιούνται από άπειρα άτομα.
e) J! ;O04MOM NA KNO78- OK M8O!78- M!3K -
M0K 8K7 OK KMN #-!. ć.3AMOM FO7 M7O #! -
3 G; K!FN8 OK 8K7 LM; 8 -;M OK 87; G -
:M;K :.!, K; #-!A #; MK!O/:KOK #
.A #; N-NM7 / .A #; # NOM0 4:7- O.O 7K
# ;K M!M-4MOK7 M7O #!30K O # M -
8O!78 G M!3KM0 #. Ş;K6.OMOM !7; O A!/ -
N O # M8O!78 G M!3KM0 # O; M7N8M#/
OC; MK!O:-OC; # .A #; # NOM0 4:7-.
f) Ş; M0;K7 K;KFPM#8O M7O #!30K O # M -
8O!78 G M!3KM0 # NM M!72- ; :M #3!KN0K,
A!N7: 7M0OM .;K !M. ! NOKN0K" KF
!MG:K L7K!! /". Η χρήση ενός ρελέ προστασίας
από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτρο-
πληξίας.
3. ŞNP-M7K KOF:C;
a) !.M7 ;K M0NOM ! NM8O78 0, ;K ! N.AMOM
O7 8-;MOM 8K7 ;K A!N7: 7M0OM NG;MN 8KO-
O; M!3KN0K :M .;K M8O!78F M!3KM0 . ;
A!N7: 7M0OM 8K;.;K M8O!78F M!3KM0
FOK; M0NOM 8 #!KN:.; 7 / #F O; M/!M7K
;K!8CO78H;, 7; ;MG:KO " / PK!:-8C;. Μία
στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού
εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυ-
ματισμούς.
b) J !-OM KO :78F M 7N:F ! NOKN0K" 8K7 - -
;OK ! NOKOM#O78- 3#K7-. Η χρήση ατομικού
εξοπλισμού προστασίας, όπως μάσκας κατά της
σκόνης, αντιολισθητικών υποδημάτων ασφαλείας,
προστατευτικού κράνους ή μέσων προστασίας ακο-
ής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού
εργαλείου, μειώνει τον κίνδυνο τραυματισμών.
c) Ş PMG3MOM O; K8 GN7K 6.N NM M7O #!30K.
K 2M2K7H;MNOM FO7 O M8O!78F M!3KM0
M0;K7 KM;M!3 7:.; !7; O N#;L.NMOM
NO; O! P L N0K !MG:KO " 8K7// N#;L.NMOM
O; MK;KP !O74F:M; :KOK!0K, O -!MOM
NOK A.!7K NK" / O :MOKP.!MOM. Αν κατά τη μετα-
φορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο
στον διακόπτη ή αν συνδέσετε το εργαλείο στην
τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο,
μπορεί να προκληθούν ατυχήματα.
d) Ş :K8!G;MOM M!3KM0K !G6:7N" / 8M7L7-
27LH:KO " !7; M;M!3 7/NMOM O M8O!78F
M!3KM0 . Ένα εργαλείο ή κλειδί το οποίο βρίσκε-
ται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού
εργαλείου μπορεί να προκαλέσει τραυματισμούς.
e) Ş PMG3MOM 7KL/ OM KPGN78 NO-N
NH:KO ". J! ;O04MOM 37K 8K/ M#NO-6M7K 8K7
L7KO!M0OM -;O OM O; 7N !! 0K NK". Με
αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα
το ηλεκτρικό εργαλείο σε μη αναμενόμενες κατα-
στάσεις.
f) J !-OM 8KO- ! #A7N:F. P !-OM PK! -
L7- ! GAK / 8 N:/:KOK. !KO-OM OK :K7-
8K7 OK ! GAK :K8!7- KF 87; G:M;K :.!. Τα
ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα
μακριά μαλλιά μπορεί να πιαστούν από κινούμε-
να μέρη.
www.scheppach.com
228
|
GR
c) ßM; M7O!.MOK7 K;-LM#N O! P0:C;. Τα ηλε-
κτρικά εργαλεία και τα εργαλεία εργασίας τους δεν
έχουν κατασκευαστεί για την επεξεργασία τροφί-
μων.
d) ß7KO!M0OM O 8KHL7 !MG:KO " L78OG # :K -
8!7- KF O; M!7 A/ M!3KN0K". Το καλώδιο
ρεύματος μπορεί να πιαστεί στη ράβδο ανάμειξης.
e) J! ;O04MOM 37K NOK6M!/ 8K7 KNPK/ 6.N O #
L AM0 # K;-LM#N". Ένα δοχείο που δεν έχει
ασφαλιστεί σωστά μπορεί να μετακινηθεί ακού-
σια.
f) ! N.AMOM ;K :; MO-3MOK7 #3!F M-;C NO
M!02:K O # M8O!78 G M!3KM0 #. Εάν ει-
σχωρήσει υγρό στο ηλεκτρικό εργαλείο, ενδέχεται
να προκληθεί ζημιά και ηλεκτροπληξία.
g) Ş8 #6/NOM O7" L30M" 8K7 O7" # LM0M7"
KNPKM0K" 37K O ! " K;-LM#N #78F. Το
προς ανάδευση υλικό ενδέχεται να είναι βλαβερό
για την υγεία.
h) ć-; O M8O!78F M!3KM0 .NM7 :.NK NO
! " K;-LM#N #78F, K N#;L.NOM K:.NC"
O P7" !M#:KO B0K" 8K7 K;K6.NOM O ; .M3A
O # M8O!78 G M!3KM0 # NM 7NO 7:.;
M7L78M#:.; ! NC78F. Εάν βάλετε το χέρι
σας μέσα στο δοχείο ενώ το ηλεκτρικό εργαλείο
βρίσκεται μέσα σε αυτό και παραμένει συνδεδε-
μένο με την πρίζα, ενδέχεται να προκληθεί ηλε-
κτροπληξία.
i) 2-4MOM O A.!7 NK" / -K K;O78M0:M;K :.NK
NO L AM0 K;-LM#N" 8KO- O L7-!8M7K O"
L7KL78KN0K" K;-LM#N". Η επαφή με τη ράβδο
ανάμειξης ενδέχεται να αποτελέσει αιτία πρόκλη-
σης σοβαρών τραυματισμών.
j) & M8O!78F M!3KM0 !.M7 ;K M887;M0OK7 8K7
;K NOK:KO-M7 O; M!7NO! P/ O # :F; :.NK
NO L AM0 K;-LM#N". Διαφορετικά, η ράβδος
ανάμειξης ενδέχεται να περιστραφεί ανεξέλεγκτα
ή να στραβώσει
M7F:M; 7 80;L#; 7
Ş8F:K 8K7 K; AM7!04MNOM K#OF O M8O!78F M!3K -
M0 FC" ! 2.MOK7, K!K:.; #; -;OK # -
M7F:M; 7 80;L#; 7. !M0 ;K ! 8GB #; 7
M/" 80;L#; 7 NM NA.N :M O :.6 L 8KOKN8M#/"
8K7 O; .8L N K#O G O # M8O!78 G M!3KM0 #:
• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται
κατάλληλη μάσκα προστασίας από σκόνη.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται κατάλ-
ληλη προστασία ακοής.
Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυ-
ντηρημένα ηλεκτρικά εργαλεία.
f) ß7KO!M0OM OK 8 O78- M!3KM0K K7A:!- 8K7 8K -
6K!-. Τα προσεκτικά φροντισμένα κοπτικά εργα-
λεία με κοφτερές αιχμές έχουν μικρότερη τάση για
σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.
g) (!N7: 7M0OM O M8O!78F M!3KM0 , OK KM -
N #-!, O M!3KM0 M!3KN0K" 8. NG:PC;K
:M O7" K! GNM" L30M". K:2-;MOM M0N"
#FB O7" N#;6/8M" M!3KN0K" 8K7 O; M!3KN0K
# !F8M7OK7 ;K M8OMMNOM0. Η χρήση ηλεκτρι-
κών εργαλείων για εφαρμογές άλλες από τις προ-
βλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες
καταστάσεις.
h) !KO-OM O7" K2." 8K7 O7" M7P-;M7M" 8!KO/ -
:KO " NOM3;.", 8K6K!." 8K7 KKK3:.;M"
KF -L7K 8K7 3!-NK. Οι ολισθηρές λαβές και
επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή
χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε
απρόβλεπτες καταστάσεις.
5. .!27"
a) Ş;K6.OMOM O; M7N8M#/ O # M8O!78 G M! -
3KM0 # :F; NM 7NO 7:.; M7L78M#:.;
! NC78F 8K7 :F; :M 3;/N7K K;OKK8O78-.
Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα δι-
ακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου.
m ( č !
Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομα-
γνητικό πεδίο κατά τη διάρκεια της λειτουργίας του.
Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί
να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύμα-
τα. Για μείωση του κινδύνου σοβαρών ή θανάσιμων
τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμ-
φυτεύματα να συμβουλεύονται το γιατρό τους και τον
κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χει-
ρισμό του μηχανήματος.
LM0M7" KNPKM0K" 37K O N#N8M#/ K;-LM#N"
a) !KO/NOM O M8O!78F M!3KM0 8K7 :M OK LG
A.!7K KF O7" K2." # ! 2. ;OK7 37K O ;
N8 F K#OF. Τυχόν απώλεια του ελέγχου μπορεί
να προκαλέσει τραυματισμούς.
b) H7K F3 #" K P#3/" L:7 #!30K" M780;L# -
;" KO:FNPK7!K", P! ;O0NOM 37K MK!8/ KM -
!7N:F 8KO- O; K;-LM#N MGPM8OC; #78H;.
Οι ατμοί που σχηματίζονται ενδέχεται να εισέλ-
θουν στο αναπνευστικό σας σύστημα μέσω της
εισπνοής ή να αναφλεγούν λόγω σπινθήρων που
παράγονται από το ηλεκτρικό εργαλείο.
www.scheppach.com
GR
|
229
Η αναφερόμενη τιμή εκπομπής κραδασμών μπορεί
να χρησιμοποιηθεί για τη σύγκριση ενός ηλεκτρικού
εργαλείου με ένα άλλο.
Η αναφερόμενη τιμή εκπομπής κραδασμών μπορεί
να χρησιμοποιηθεί και για μια πρώτη αξιολόγηση της
έκθεσης.
M!7 !04MOM O; K!K3C3/ 6 !G2 # 8K7 8!KLK -
N:H; NO M-A7NO !
• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψο-
γη κατάσταση.
• Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.
• Προσαρμόζετε τον τρόπο εργασίας σας στη συ-
σκευή.
• Μην υπερφορτώνετε τη συσκευή.
• Αν χρειάζεται δώστε τη συσκευή για έλεγχο.
• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμο-
ποιείται.
• Φοράτε γάντια.
7. Ş N#N8M#KN0K
• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά
το προϊόν.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα
ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον
υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές
κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει
να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστε-
ρες αξιώσεις δεν αναγνωρίζονται.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη
λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βο-
ήθεια των οδηγιών χειρισμού.
• Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλ-
λακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα.
Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το
τοπικό σας εξειδικευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους
των προϊόντων μας καθώς και τον τύπο και το έτος
κατασκευής του προϊόντος.
m ćđßđčč!
& ! DF; 8K7 OK #78- N#N8M#KN0K" LM; M0;K7 K7 -
L78- K7A;0L7K! &K K7L7- LM; M7O!.MOK7 ;K K0 -
4 #; :M KNO78." NK8 GM", :M:2!-;M" 8K7 :7 -
8!- MK!O/:KOK! -!AM7 80;L#; " 8KO- N" 8K7
KNP#0K"!
• Βλάβες της υγείας, από τους κραδασμούς στο σύ-
στημα χεριού-βραχίονα, σε περίπτωση που η συ-
σκευή χρησιμοποιείται για παρατεταμένο χρονικό
διάστημα ή αν δεν τυγχάνει σωστής μεταχείρισης
και συντήρησης.
6. &MA;78- AK!K8O!7NO78-
Ονομαστική τάση 230 V~, 50 Hz
Κατανάλωση ισχύος 1800 W
Αριθμός στροφών
χωρίς φορτίο
0-450 min
-1
/ 0-790 min
-1
Κατηγορία προστασίας II
Κομιστής εργαλείων Φ 14mm
Βάρος 7,2 kg
Με την επιφύλαξη τεχνικών τροποποιήσεων!
IF!#2 " 8K7 8!KLKN: 0
Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει
του προτύπου EN 62841.
Στάθμη ηχητικής πίεσης L
pA
98 dB
Αβεβαιότητα K
pA
3 dB
Στάθμη ηχητικής ισχύος L
WA
101 dB
Αβεβαιότητα K
WA
3 dB
J !-OM ! NOKN0K K8 /".
Η επίδραση του θορύβου ενδέχεται να προκαλέσει
απώλεια ακοής.
Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα
τριών κατευθύνσεων) υπολογισμένη κατά EN 62841.
Τιμή εκπομπής κραδασμών a
h
= 2,90 m/s
2
Αβεβαιότητα K = 1,5 m/s
2
!FN6MOM" ! P !0M" 37K M8O!78- M!3KM0K
! M7L 0N!
Η αναφερόμενη τιμή εκπομπής κραδασμών έχει με-
τρηθεί σύμφωνα με μια τυποποιημένη διαδικασία
ελέγχου, και μπορεί, ανάλογα με τον τρόπο και μέθο-
δο χρήσης του ηλεκτρικού εργαλείου, να διαφέρει και
σε εξαιρετικές περιπτώσεις να υπερβαίνει την ανα-
φερόμενη τιμή.
www.scheppach.com
230
|
GR
ßM; M0;K7 MP78O/ A!/N K#O/" O" N#N8M#/" NM
N#;MAF:M; M7O #!30K.
#6:7NO/" K!76: G NO! PH; (ć78. 6)
Σε αυτή την έκδοση της συσκευής, μπορεί να ρυθμι-
στεί ο αριθμός στροφών του κινητήρα και επομένως
η ισχύς ανάδευσης (βαθμίδα 1 έως 6).
• Μπορείτε να ρυθμίσετε τον αριθμό στροφών αδια-
βάθμητα μέσω του ρυθμιστή αριθμού στροφών (6).
72HO7 :MO-L N" 2 NA.NMC; (ć78. 7)
Η συσκευή είναι εξοπλισμένη με κιβώτιο μετάδοσης
2 σχέσεων. Εάν ο διακόπτης επιλογής σχέσης μετά-
δοσης δεν ασφαλίζει, περιστρέψτε ελαφρά τη ράβδο
ανάδευσης.
• Για την επιλογή της σχέσης μετάδοσης, περιστρέψ-
τε τον διακόπτη (7) κατά 180°.
1. σχέση: 0 min
–1
έως 450 min
–1
2. σχέση: 0 min
–1
έως 790 min
–1
KO/NOM O ; L7K8FO :F; :M NOK:KO:.; M! -
3KM0 .
ć!3KN0K :M O ; K;KLM#O/!K A!C:-OC; 8K7 8 ;7 -
K:-OC;
Κατά την αλλαγή αναδευτήρα, πρέπει να αποσυνδέ-
εται το φις ρευματοληψίας.
Κατά τη βύθιση στο υλικό ανάμειξης ή/και κατά την
ανύψωση από το υλικό ανάμειξης, εργαστείτε με μει-
ωμένο αριθμό στροφών. Μετά από την πλήρη βύθι-
ση μέσα στο υλικό, αυξήστε τον αριθμό στροφών στο
μέγιστο, ώστε να διασφαλίζεται η επαρκής ψύξη του
κινητήρα. Κατά τη διαδικασία μίξης, μετακινήστε το
μηχάνημα σε ολόκληρο το δοχείο ανάμειξης. Ανα-
μείξτε όσο χρειάζεται, μέχρι να επεξεργαστείτε πλή-
ρως το σύνολο του υλικού ανάμειξης. Μετά από την
ολοκλήρωση των εργασιών ανάμειξης, καθαρίστε τον
αναδευτήρα.
10. #;O/!N 8K7 P! ;O0LK
m ! M7L 0N! Πριν από κάθε ρύθμιση, σέρβις
ή επισκευή, αποσυνδέετε το φις ρευματοληψίας από
την πρίζα!
8. #;K!: F3N (ć78. 2-4)
m ! N A/!
!7; KF O 6.N NM M7O #!30K, CNL/ OM N# -
;K!: 3/NOM /!C" O ! DF;!
8.1 GNP7 OC; MK!O:-OC; K;-LM#N"
0;L#; " O!K#:KO7N: G ! Φοράτε προστατευτικά
γάντια.
• Οι υποδοχές για τα εξαρτήματα ανάδευσης (9/10)
καθώς και τα εξαρτήματα ανάδευσης (2/3) επιση-
μαίνονται με τα γράμματα R (δεξιά πλευρά) και L
(αριστερή πλευρά).
• Μετακινήστε το εκάστοτε χιτώνιο (11/12) προς τα
κάτω και περάστε τα εξαρτήματα ανάδευσης (2/3)
μέσα στις αντίστοιχα επισημασμένες υποδοχές
(9/10). Φροντίστε ώστε σε κάθε εξάρτημα ανάδευ-
σης, ο πείρος (a) να εδράσει μέσα στην αυλάκω-
ση (b).
• Ελευθερώστε το χιτώνιο. Το εξάρτημα ανάδευσης
συγκρατείται στη θέση του.
m Ελέγξτε τα εξαρτήματα ανάδευσης για σταθερή
έδραση τραβώντας το εργαλείο.
9. I.N NM M7O #!30K
Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα
στοιχεία στην πινακίδα τύπου με τα στοιχεία του δι-
κτύου τροφοδοσίας.
Αποσυνδέετε πάντα το φις ρευματοληψίας από την
πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συ-
σκευή.
ć;M!3 0N 8K7 KM;M!3 0N
A!N7: 7/NMOM 7KL/ OM N#N8M#/ LM;
: !M0 ;K M;M!3 76M0 8K7 KM;M!3 76M0 :M
O ; L7K8FO O". 7 L7K8FOM" # .A #; # -
NOM0 4:7- !.M7 -:MNK ;K M7N8M#-4 ;OK7 / ;K
K;O78K60NOK;OK7 KF O 8.;O! M#!.ON" M -
KOH;.
Ενεργοποίηση (Εικ. 5)
• Πρώτα πατήστε τη φραγή ενεργοποίησης (5). Πα-
τήστε τον διακόπτη λαβής ON-OFF (4).
I.NOM NM M7O #!30K O :A-;:K NO; 8KOHOKO
2K6:0LK K!76: G NO! PH; (2K6:0LK 1)
Απενεργοποίηση
• Αφήστε ελεύθερο τον διακόπτη λαβής ON-OFF (4).
www.scheppach.com
GR
|
231
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου
Ş;OKK8O78- / ŞMN #-! Ş!. M0L #":
Ψήκτρες άνθρακα 5907802001
Αναδευτήρας 5907802701
11.2 ! P !0M" N.!27"
Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα
παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα
με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ-
τήματα χρειάζονται ως αναλώσιμα.
Φθειρόμενα εξαρτήματα*: αναδευτήρας, ψήκτρες άν-
θρακα
* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο
υλικό!
Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί-
τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο-
πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.
12. čM8O!78/ NG;LMN
M38KOMNO:.; " M8O! 87;O/!K" .AM7 N#;LM -
6M0 HNOM ;K M0;K7 .O 7: " 37K M7O #!30K. č NG; -
LMN N#:: !PH;MOK7 :M O7" 7NAG #NM" L7KO-M7"
VDE 8K7 DIN. č NG;LMN NO M8O!78F L08O# KF
O; M#!- O # M-O 8K6H" 8K7 O 8KHL7 M. -
8OKN" # A!N7: 7M0OK7 !.M7 ;K N#:: ! -
PH; ;OK7 :M K#O." O7" ! L7K3!KP.".
• Το προϊόν ικανοποιεί τις απαιτήσεις του EN 61000-
3-11 και υπόκειται σε ειδικούς όρους σύνδεσης.
Αυτό σημαίνει ότι δεν επιτρέπεται η χρήση του σε
οποιαδήποτε ελεύθερα επιλέξιμα σημεία σύνδεσης.
• Η συσκευή μπορεί, σε περίπτωση δυσμενών συν-
θηκών ηλεκτρικού δικτύου, να προκαλέσει προσω-
ρινές διακυμάνσεις τάσης.
• Το προϊόν προβλέπεται αποκλειστικά και μόνο για
χρήση σε σημεία σύνδεσης, τα οποία
α) δεν υπερβαίνουν τη μέγιστη επιτρεπόμενη σύν-
θετη αντίσταση δικτύου «Z» (Zμέγ. = 0,355 Ω), ή
β) έχουν ικανότητα φορτίου ρεύματος δικτύου του-
λάχιστον 100 A ανά φάση.
• Ως χρήστης πρέπει να εξασφαλίσετε, εάν χρειάζε-
ται σε συνεννόηση με την εταιρεία παροχής ηλε-
κτρικής ενέργειας, ότι το σημείο σύνδεσής σας, στο
οποίο θέλετε να χρησιμοποιείτε το προϊόν, ικανο-
ποιεί μία από τις δύο αναφερόμενες απαιτήσεις α)
ή β).
HM;78- :.O!K N#;O/!N"
• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές
αερισμού και το περίβλημα κινητήρα όσο το δυνα-
τόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε
τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με
πεπιεσμένο αέρα χαμηλής πίεσης.
• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά
από κάθε χρήση.
• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό
πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε
καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να
προσβάλουν τα πλαστικά μέρη της συσκευής. Προ-
σέχετε να μην μπορέσει να εισχωρήσει νερό στο
εσωτερικό της συσκευής.
• Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα
μέρη για επιμήκυνση της διάρκειας ζωής του εργα-
λείου. Μη λαδώνετε τον κινητήρα.
)/8O!M" -;6!K8K
Σε περίπτωση υπερβολικής δημιουργίας σπινθήρων,
αναθέστε τον έλεγχο των ψηκτρών άνθρακα σε ειδι-
κευμένο ηλεκτρολόγο. Προσοχή! Οι ψήκτρες άνθρακα
επιτρέπεται να αντικαθίστανται μόνο από ειδικευμένο
ηλεκτρολόγο.
11. ć7N8M#/ & K!K33M0K K;OKK -
8O78H;
Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι
έχουν τοποθετηθεί και βρίσκονται σε τεχνικά άψογη
κατάσταση όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε
μακριά από άλλα άτομα και παιδιά όλα τα εξαρτήματα
που δημιουργούν κίνδυνο τραυματισμού.
! N A/: Σύμφωνα με τη νομοθεσία ευθύνης για τα
προϊόντα, δεν φέρουμε ευθύνη για βλάβες οι οποίες
προκαλούνται από ακατάλληλες επισκευές ή λόγω μη
χρήσης γνήσιων ανταλλακτικών.
Αναθέτετε τις εργασίες σε μια υπηρεσία εξυπηρέτησης
πελατών ή σε έναν εξειδικευμένο τεχνικό. Το αντίστοι-
χο ισχύει και για τα αξεσουάρ.
#;L.NM7" 8K7 M7N8M#."
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού
επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-
κτρολόγο.
11.1 K!K33M0K K;OKK8O78H;
Κατά την παραγγελία ανταλλακτικών πρέπει να δο-
θούν οι παρακάτω πληροφορίες:
• Ονομασία μοντέλου
www.scheppach.com
232
|
GR
13. Ş 6/8M#N
Φυλάσσετε τη συσκευή και τα αξεσουάρ του σε σκο-
τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο
σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρί-
σκεται μεταξύ 5 και 30˚C.
Φυλάτε το ηλεκτρικό εργαλείο στη γνήσια συσκευα-
σία.
Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από
σκόνη ή υγρασία.
Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρι-
κό εργαλείο.
14. ŞF!!7B 8K7 K;K8G8CN
LM0M7" NAMO78- :M O N#N8M#KN0K
Τα υλικά συσκευασίας είναι ανα-
κυκλώσιμα. Παρακαλούμε να
απορρίψετε τη συσκευασία με
τρόπο φιλικό προς το περιβάλ-
λον.
LM0M7" NAMO78- :M O ;F: M!0 M8O!78 G 8K7
M8O! ;78 G M 7N: G (ElektroG)
&K KF2OK M8O!78 G 8K7 M8O! ;78 G
M 7N: G LM; !.M7 ;K K !!0O ;OK7
NOK 787K8- K !!0::KOK, K- ;K N#. -
3 ;OK7 / ;K K !!0O ;OK7 MAC!7NO-!
• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό-
μενες μπαταρίες που δεν είναι σταθερά εγκατεστη-
μένες στην παλαιά συσκευή, πρέπει πριν την παρά-
δοσή τους να αφαιρούνται χωρίς να καταστραφούν!
Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά
με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και
ηλεκτρονικού εξοπλισμού υποχρεούνται από τη
νομοθεσία να τον επιστρέφουν μετά το τέλος της
ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη
διαγραφή των προσωπικών δεδομένων του από
την προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων
σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι-
κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται
στα οικιακά απορρίμματα.
• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι-
σμού μπορούν να παραδίδονται χωρίς χρέωση στις
εξής θέσεις:
KHL7 M8O!78/" NG;LMN" :M 4:7-
Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές
στη μόνωση.
Οι σχετικές αιτίες μπορεί να είναι:
• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν
μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης
ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων
αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από
την πρίζα.
• ρωγμές λόγω γήρανσης της μόνωσης.
Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν
επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών
στη μόνωση αποτελούν κίνδυνο για τη ζωή.
Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης
για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο
το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο
δίκτυο ρεύματος.
Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορ-
φώνονται με τις ισχύουσες διατάξεις VDE και DIN.
Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτη-
ρισμό H05VV-F.
Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ-
που πάνω στο καλώδιο σύνδεσης.
&!F " NG;LMN" X
Αν υποστεί ζημιά το καλώδιο ρεύματος αυτής της συ-
σκευής, αυτό πρέπει να αντικατασταθεί από ειδικό
καλώδιο σύνδεσης το οποίο είναι διαθέσιμο από τον
κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών
του.
O.! M;KKNNF:M; # !MG:KO "
• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V~.
• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να
έχουν διατομή 1,5 τετραγωνικού χιλιοστού.
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού
επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-
κτρολόγο.
Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι-
χεία:
• Τύπος ρεύματος του κινητήρα
• Στοιχεία της πινακίδας τύπου του μηχανήματος
• Δεδομένα της πινακίδας τύπου του κινητήρα
www.scheppach.com
GR
|
233
15. 76K;." 2-2M"
!F2:K ć;LMAF:M; K7O0K Ş;O7:MOH7N
Ο κινητήρας δεν ξεκινά
Απουσία τάσης δικτύου
ρεύματος (διακοπή ρεύματος)
Ελέγξτε την ασφάλεια
Βλάβη καλωδίου σύνδεσης
Αναθέστε την αντικατάσταση και/ή τον έλεγχο
του καλωδίου (σε ειδικευμένο ηλεκτρολόγο)
και μη χρησιμοποιήσετε πια το καλώδιο που
παρουσιάζει βλάβη
Βλάβη κινητήρα ή διακόπτη
Για την αποκατάσταση του προβλήματος,
απευθυνθείτε στον κατασκευαστή ή σε μια
εταιρεία που προτείνεται από τον κατασκευαστή
Ασυνήθιστοι κραδασμοί
Βλάβη του εξαρτήματος
ανάδευσης
Αντικαταστήστε το εξάρτημα ανάδευσης
Βλάβη του άξονα ανάδευσης
Για την αποκατάσταση του προβλήματος,
απευθυνθείτε στον κατασκευαστή ή σε μια
εταιρεία που προτείνεται από τον κατασκευαστή
Λανθασμένο υλικό ανάμειξης
Εσφαλμένη επεξεργασία. Λάβετε υπόψη τις
προδιαγραφές επεξεργασίας του κατασκευαστή
Η συσκευή τίθεται σε
λειτουργία, αλλά μπλοκάρει
με ελάχιστη επιβάρυνση
και ενδεχομένως
απενεργοποιείται αυτόματα
Καλώδιο επέκτασης πολύ
μακρύ ή πολύ μικρής διατομής
Καλώδιο επέκτασης με διατομές τουλάχιστον 1,5
mm
2
για μήκος έως 25 m
Πρίζα πολύ μακριά από την
κεντρική σύνδεση τροφοδοσίας
και πολύ μικρή διατομή του
καλωδίου σύνδεσης
Για καλώδιο μεγαλύτερου μήκους, διατομές
τουλάχιστον 2,5 mm
2
• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής
συσκευής από τον κατασκευαστή σε μια ιδιωτική
οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα-
ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν
ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό
επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών
του κατασκευαστή.
• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που
εγκαθίστανται και πωλούνται σε χώρες της Ευρω-
παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή
Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής
Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις
για την απόρριψη αποβλήτων ηλεκτρικού και ηλε-
κτρονικού εξοπλισμού.
- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής
(π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).
- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε
φυσικά καταστήματα είτε online) εφόσον οι έμπο-
ροι έχουν την υποχρέωση παραλαβής τους ή
προσφέρουν αυτή την υπηρεσία εθελοντικά.
- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά
είδος συσκευής, με μήκος ακμής έως 25 εκατο-
στών μπορείτε να τις παραδώσετε στον κατα-
σκευαστή, χωρίς χρέωση και χωρίς προηγούμε-
νη αγορά νέας συσκευής, ή να τις παραδώσετε
σε άλλη εξουσιοδοτημένη θέση συλλογής στην
περιοχή σας.
- Περαιτέρω συμπληρωματικούς όρους παραλα-
βής του κατασκευαστή και του διανομέα μπορείτε
να πληροφορηθείτε από το εκάστοτε τμήμα εξυ-
πηρέτησης πελατών.
www.scheppach.com
234
|
RO
Explicaia simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenţia asupra posibilelor riscuri. Simbolurile de securitate
şi declaraţiile, care le însoţesc, trebuie înţelese exact. Avertizările în sine nu îndepărtează riscurile şi nu pot înlocui
măsurile corecte pentru prevenirea accidentelor.
Înainte de punerea în funcţiune citiţi şi ţineţi cont de manualul de utilizare şi de
indicaţiile de securitate!
Purtaţi ochelari de protecţie.
Purtați căști antifonice.
Dacă se produce praf, purtaţi mască de protecţie.
Clasa de protecţie II
Produsul este conform cu directivele europene aplicabile.
Produsul este conform cu directivele sârbe în vigoare.
www.scheppach.com
RO
|
235
Cuprins: Pagin :
1. Introducere ......................................................................................................... 236
2. Descrierea produsului (Fig. 1) ........................................................................... 236
3. Pachetul de livrare ............................................................................................. 236
4. Utilizarea conformă cu destinaţia ...................................................................... 236
5. Indicaţii generale de securitate ......................................................................... 237
6. Date tehnice ....................................................................................................... 239
7. Dezambalarea ................................................................................................... 240
8. Asamblarea (Fig. 2 - 4) ...................................................................................... 240
9. Punerea în funcţiune ......................................................................................... 240
10. Întreținerea curentă și îngrijirea......................................................................... 241
11. Reparație și comandă pentru piese de schimb ................................................. 241
12. Branşamentul electric ........................................................................................ 241
13. Depozitare.......................................................................................................... 242
14. Eliminarea ca deșeu și revaloricarea .............................................................. 242
15. Posibile defecte ................................................................................................. 243
16. Declaraţia de conformitate ................................................................................ 268
www.scheppach.com
236
|
RO
În afară de indicaţiile privind securitatea cuprinse în
acest manual de utilizare şi prevederile speciale ale
ţării dumneavoastră, trebuie respectate regulamentele
tehnice general recunoscute pentru exploatarea maşi-
nilor de acest tip constructiv.
Nu ne asumăm răspunderea pentru accidente sau pa-
gube produse prin nerespectarea acestui manual și a
indicațiilor de securitate.
2. Descrierea produsului (Fig. 1)
1. Agitator
2. Paletă de amestecat mortar - R
3. Paletă de amestecat mortar - L
4. Comutator PORNIRE-OPRIRE
5. Piedică de pornire
6. Reglarea vitezei
7. Comutator cu 2 trepte
8. Mâner
9. Suport - R
10. Suport - L
11. Manșon - R
12. Manșon - L
3. Pachetul de livrare
Poz. Num r Denumire
2 /3 2x Tijă de amestecare
1 1x Agitator
2x Perii de cărbune de schimb
1x Manual de utilizare
4. Utilizarea conform cu destina ia
Maşina este destinată amestecării materialelor de
construcţie lichide şi sub formă de pulbere, cum ar
vopsele, mortare, adezivi, tencuieli şi substanţe simi-
lare. În funcţie de consistenţa materialului şi de canti-
tatea de amestec, trebuie utilizat agitatorul corespun-
zător cu efectul de amestecare corespunzător.
Produsul se va utiliza numai conform destinației. Orice
altă utilizare este considerată neconformă cu destina-
ţia. Pentru pagubele materiale și vătămările de orice fel
rezultate pe cale de consecință răspunde utilizatorul/
operatorul și nu producătorul.
1. Introducere
Produc tor:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Stimate client
Vă dorim să aveţi multe satisfacţii şi mult succes în lu-
crul cu noul dumneavoastră aparat.
Indica ie:
Conform legii privind garantarea produselor, producă-
torul acestui aparat nu răspunde pentru deteriorările
apărute la acest aparat sau din cauza acestui aparat
în caz de:
• manipulare necorespunzătoare
• Nerespectare a instrucţiunilor de operare
• Reparaţii executate de terţe persoane, specialişti
neautorizaţi
• Montare şi schimbare a altor piese de schimb decât
cele originale
• utilizare necorespunzătoare
• Defecțiuni ale instalaţiei electrice în caz de neres-
pectare a prescripţiilor electrice şi dispoziţiilor VDE
0100, DIN 57113 / VDE 0113
Acorda i aten ie:
Înainte de montajul şi punerea în funcţiune citiţi întregul
text al instrucţiunilor de operare.
Acest manual de utilizare are rolul de a vă facilita cu-
noaşterea aparatului dumneavoastră şi utilizarea posi-
bilităţilor aplicative conforme cu destinaţia.
Manualul de utilizare conține indicații importante pri-
vind modul de lucru sigur, în conformitate cu prescripți-
ile și economic cu aparatul și cum să evitați pericolele,
să economisiți costuri de reparație, să micșorați timpii
de nefuncționare și să măriți abilitatea și durata de
serviciu a aparatului.
Suplimentar față de dispozițiile de siguranță din acest
manual de utilizare trebuie să respectați în mod obliga-
toriu prescripțiile în vigoare referitoare la exploatarea
aparatului din țara dumneavoastră.
Păstraţi manualul de utilizare într-o husă de plastic pro-
tejat de murdărie şi umiditate, la aparat. Acestea trebu-
ie citite de personalul de operare înainte de începerea
lucrului şi respectate riguros.
La aparat au voie să lucreze numai persoane care au
fost instruite privitor la utilizarea aparatului şi care cu-
nosc pericolele legate de aceasta. Respectaţi vârsta
minimă necesară.
www.scheppach.com
RO
|
237
c) ine i la distan copiii şi alte persoane în tim-
pul utiliz rii sculei electrice. În cazul devierii pu-
teţi pierde controlul asupra sculei electrice.
2. Securitatea electric
a) Fişa de conectare a sculei electrice trebuie
s se potriveasc în priz . Fişa nu trebuie în
niciun caz modi¿cat . Nu utiliza i nicio ¿ş a
adaptorului împreun cu sculele electrice cu
p mântare de protec ie. Fişele nemodicate şi
prizele potrivite diminuează riscul unui electroşoc.
b) Evita i contactul corporal cu suprafe ele împ -
mântate cum ar ¿ evile, sistemele de înc lzi-
re, plitele şi frigiderele. Există un risc crescut de
electrocutare dacă corpul vă este pământat.
c) Men ine i sculele dumneavoastr electrice la
distan de ploaie sau umezeal . Pătrunderea
apei în aparatul electric duce la creşterea riscului
de electrocutare.
d) Nu folosi i în alte scopuri cablul de racorda-
re pentru a purta, acroşa scula electric sau
pentru a scoate ¿şa din priz . ine i cablul de
racordare la dep rtare de c ldur , ulei, muchii
ascu ite sau piese mobile. Cablurile de racorda-
re deteriorate sau încâlcite cresc riscul de electro-
cutare.
e) Dac lucra i cu o scul electric în aer liber,
utiliza i numai cabluri prelungitoare care sunt
adecvate şi pentru zona exterioar . Utilizarea
unui cablu prelungitor adecvat pentru zona exteri-
oară diminuează riscul de electrocutare.
f) Dac utilizarea sculei electrice într-o zon cu
umiditate nu poate ¿ evitat , utiliza i un comu-
tator de protec ie pentru curen i vagabonzi.
Utilizarea unui comutator de protecţie pentru cu-
renţi vagabonzi diminuează riscul de electrocutare.
3. Securitatea persoanelor
a) Fi i aten i la ceea ce face i şi lucra i ra ional
cu o scul electric . Nu utiliza i scula electric
dac sunte i obosit sau sub inuen a droguri-
lor, alcoolului sau medicamentelor. Un moment
de neatenție în timpul utilizării sculei electrice poa-
te provoca vătămări grave.
b) Purta i întotdeauna echipament personal de
protec ie şi ochelari de protec ie. Purtarea
echipamentului personal de protecţie precum
masca împotriva prafului, încălţămintea de sigu-
ranţă rezistentă la alunecare, casca de protecţie
sau căştile antifonice, în funcţie de tipul şi utiliza-
rea sculei electrice diminuează riscul de vătămări.
Din utilizarea conformă cu destinaţia face parte şi res-
pectarea indicaţiilor de securitate, precum şi a manua-
lului de montaj şi a indicaţiilor de operare din manualul
de utilizare.
Persoanele care operează și întrețin produsul trebuie
să e familiarizate cu acesta și informate cu privire la
posibilele pericole.
Modicările aduse produsului exclud complet orice
responsabilitate din partea producătorului și orice da-
une rezultate.
Produsul poate utilizat numai cu piese și accesorii
originale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere
curentă emise de producător, precum și dimensiunile
indicate în Date tehnice trebuie să e respectate.
Vă rugăm să aveţi în vedere că produsele noastre nu
au fost construite având ca destinaţie exploatarea pro-
fesională sau industrială. Nu preluăm garanţia dacă
produsul este utilizat în regim profesional sau industri-
al, precum şi la activităţi la fel de solicitante.
5. Indica ii generale de securitate
Indica ii de securitate generale pentru scule elec-
trice
m AVERTIZARE!
Citi i toate indica iile de securitate, instruc iunile,
ilustra iile şi datele tehnice, cu care este prev zut
aceast scul electric .
Decienţele la respectarea următoarelor instrucţiuni
pot provoca electrocutarea, incendiul şi/sau vătămări
grele.
P stra i toate indica iile de securitate şi instruc iu-
nile pentru utilizarea viitoare.
Noţiunea „sculă electrică“, utilizată în indicaţiile de se-
curitate, face referire la sculele electrice acţionate prin
reţea (cu cablu de reţea) şi la sculele electrice acţiona-
te prin acumulatori (fără cablu de reţea).
1. Securitatea postului de lucru
a) Men ine i locul de munc curat şi bine ilumi-
nat. Dezordinea şi zonele de lucru neluminate pot
cauza accidente.
b) Nu lucra i cu scula electric în medii cu peri-
col de explozie în care se g sesc lichide, gaze
sau pulberi inamabile. Sculele electrice produc
scântei care pot să aprindă pulberile sau vaporii.
www.scheppach.com
238
|
RO
Sculele electrice sunt periculoase dacă sunt utili-
zate de către persoane neexperimentate.
e) Între ine i sculele electrice şi accesoriile cu
aten ie. Controla i dac componentele mobi-
le func ioneaz ireproşabil şi dac nu prind,
dac piesele sunt rupte sau deteriorate, dac
func ionarea sculei electrice este afectat .
Dispune i repararea pieselor deteriorate înain-
te de utilizarea sculei electrice. Multe accidente
sunt cauzate de sculele electrice prost întreţinute.
f) Men ine i sculele de t iere ascu ite şi curate.
Sculele de tăiere îngrijite cu atenţie şi având mu-
chii de tăiere ascuţite se înţepenesc mai puţin şi
sunt uşor de dirijat.
g) Utiliza i scula electric , accesoriile şi unealta
de lucru etc. corespunz tor acestor instruc i-
uni. Totodat lua i în considerare condi iile de
lucru şi activitatea de executat. Utilizarea de
scule electrice pentru alte aplicaţii decât cele pre-
văzute poate să conducă la situaţii periculoase.
h) P stra i mânerele şi suprafe ele mânerului
uscate, curate, f r urme de ulei şi unsoare.
Mânerele şi suprafeţele mânerului alunecoase nu
permit o operare sigură şi controlul sculei electrice
în situaţii neprevăzute.
5. Service
a) Dispune i repararea sculei dumneavoastr
electrice numai de c tre personal de speciali-
tate cali¿cat şi numai cu piese de schimb origi-
nale. Astfel vă asiguraţi că este păstrată siguranţa
sculei electrice.
m ATENIE !
Această sculă electrică generează pe parcursul func-
ţionării un câmp electromagnetic. Acest câmp poate în
anumite împrejurări să inuenţeze negativ implanturile
medicale active sau pasive. Pentru a micşora pericolul
unor vătămări grave sau mortale, recomandăm per-
soanelor cu implanturi medicale să consulte medicul
şi producătorul implantului medical înainte de a folosi
maşina.
Instruc iuni de siguran pentru agitator
a) &ine i scula electric cu ambele mâini de mâ-
nerele furnizate. Pierderea controlului poate
duce la vătămări corporale.
b) Pentru a evita o atmosfer periculoas , asigu-
ra i o ventila ie adecvat atunci când ameste-
ca i materiale combustibile. Vaporii pot
inhalaţi
sau aprinşi de scântei generate de scula electrică.
c) Evita i o punere în func iune involuntar . Asi-
gura i-v c scula electric este oprit înainte
de conectarea la alimentarea cu curent şi/sau
la acumulator, preluarea sau transportarea
acesteia. Dacă la cărarea sculei electrice aveţi
degetul pe comutator sau dacă conectaţi scula
electrică în poziţia pornit la alimentarea electrică,
acest lucru poate cauza accidente.
d) Înl tura i sculele electrice sau cheia pentru
şuruburi înainte de a cupla scula electric . O
unealtă sau cheie care se aă în partea rotativă a
sculei electrice poate cauza vătămări.
e) Evita i o pozi ie anormal a corpului. Asigu-
ra i-v o pozi ie stabil şi men ine i în perma-
nen echilibrul. Astfel puteţi controla mai bine
scula electrică în situaţii neaşteptate.
f) Purta i îmbr c minte adecvat . Nu purta i îm-
br c minte larg sau bijuterii. Men ine i la dis-
tan p rul şi îmbr c mintea de piesele mobi-
le. Îmbrăcămintea largă, bijuteriile sau părul lung
pot prinse de piesele mobile.
g) Dac pot ¿ montate dispozitive de aspirare şi
de captare a prafului, acestea se vor racorda
şi utiliza corect. Utilizarea unei aspirări de praf
poate diminua pericolele provocate de praf.
h) Nu v baza i pe o fals siguran şi nu înc lca i
regulamentele de siguran pentru scule elec-
trice, chiar dac sunte i familiarizat cu scula
electric dup multiple utiliz ri.
Acționarea neglijentă poate conduce în interval de
fracțiuni de secunde la vătămări grave.
4. Utilizarea şi tratarea sculei electrice
a) Nu suprasolicita i scula electric . Utiliza i
scula electric adecvat pentru lucrul dum-
neavoastr . Cu scula electrică potrivită lucraţi
mai bine şi mai sigur în domeniul de putere indicat.
b) Nu utiliza i scule electrice cu comutator de-
fect. O sculă electrică care nu mai poate pornită
sau oprită este periculoasă şi trebuie reparată.
c) Scoate i ¿şa din priz şi/ sau îndep rta i un
acumulator detaşabil înainte de a efectua se-
t ri ale aparatului, de a schimba piesele sculei
de lucru sau de a depune scula electric în afa-
ra zonei de lucru. Această măsură de precauţie
previne pornirea involuntară a sculei electrice.
d) P stra i sculele electrice neutilizate în
afara razei de ac iune a copiilor. Nu per-
mite i utilizarea sculei electrice de nicio
persoan care nu este familiarizat cu aces-
ta sau care nu a citit aceste instruc iuni.
www.scheppach.com
RO
|
239
Putere consumată 1800 W
Turație de ralanti 0-450 min
-1
/ 0-790 min
-1
Clasa de protecţie II
Portscul Φ 14mm
Masă 7,2 kg
Ne rezervăm dreptul asupra modicărilor tehnice!
Zgomot i vibraie
Valorile de zgomot şi de vibraţie au fost determinate
corespunzător EN 62841.
Nivelul presiunii acustice L
pA
98 dB
Incertitudinea K
pA
3 dB
Nivelul puterii acustice L
WA
101 dB
Incertitudinea K
WA
3 dB
Purtai c ti antifonice.
Inuenţa zgomotului poate provoca pierderea auzului.
Valorile totale pentru vibraţii (sumă de vectori pe trei
direcţii) determinate corespunzător EN 62841.
Valoarea indicată a emisiilor de vibrații a
h
= 2,90 m/s
2
Incertitudinea K = 1,5 m/s
2
Informa ii suplimentare pentru scule electrice
Avertizare!
Valoarea indicată a emisiilor de vibraţii a fost măsura-
tă conform procedeului de vericare normat și, inde-
pendent de tipul și modul în care este utilizată scula
electrică, se poate modica și în cazuri excepţionale
se poate situa peste valoarea indicată.
Valoarea indicată a emisiilor de vibraţii poate utili-
zată pentru compararea unei scule electrice cu o alta.
Valoarea indicată a emisiilor de vibraţii poate utiliza-
tă și pentru estimarea inuenţelor negative.
Limita i zgomotul produs i vibraiile la minimum!
• Utilizaţi numai aparate ireproșabile.
• Întreţineţi şi curăţaţi regulat aparatul.
• Adaptaţi modul dumneavoastră de lucru cu apa-
ratul.
• Nu suprasolicitaţi aparatul.
• Dacă este cazul, permiteţi vericarea aparatului.
• Deconectaţi aparatul când nu este folosit.
• Purtaţi mănuşi.
c) Nu amesteca i alimentele. Sculele electrice şi
instrumentele de aplicare a acestora nu sunt con-
cepute pentru prelucrarea alimentelor.
d) ine i conducta de racord la re eaua electric
la distan de zona de lucru. Linia de alimentare
poate prinsă pe tija de amestecare.
e) Asigura i-v c rezervorul agitatorului este
stabil şi sigur. Un rezervor securizat necorespun-
zător se poate deplasa în mod neaşteptat.
f) Ave i grij s nu v rsa i lichid pe carcasa scu-
lei electrice. Lichidul care intră în scula electrică
poate cauza deteriorări şi electrocutare.
g) Urma i instruc iunile şi indica iile de siguran
pentru materialul care urmeaz s ¿e agitat.
Materialul care trebuie amestecat poate dăună-
tor pentru sănătate.
h) Dac scula electric cade în materialul care ur-
meaz s ¿e amestecat, deconecta i ¿şa de re -
ea imediat şi solicita i veri¿carea acesteia de
c tre personal cali¿cat. Pătrunderea în rezervor
cu unealta electrică încă agăţată de priză poate
cauza un şoc electric.
i) Nu introduce i cu mâinile în rezervorul de
amestecare şi nu introduce i alte obiecte în
timpul procesului de amestecare. Funcţionarea
neaşteptată a tijei de amestecare poate cauza vă-
tămări corporale grave.
j) L sa i scula electric s porneasc şi s func-
ioneze numai în rezervorul de amestecare.
Tija de amestecare se poate roti sau se poate în-
doi într-un mod necontrolat
Riscuri reziduale
Chiar dac opera i scula electric conform pre-
scrip iilor, exist întotdeauna riscuri neclasi¿cate.
Pot ap rea urm toarele pericole în leg tur strân-
s cu felul de construc ie şi execu ia acestei scule
electrice:
• Leziuni ale plămânilor, în caz că nu este purtată
o mască adecvată de protecţie împotriva prafului.
• Leziuni ale auzului, în caz că nu sunt purtate căști
antifonice adecvate.
• Daune asupra sănătăţii, care rezultă din vibrațiile
mână-braţ, în cazul în care aparatul este utilizat un
timp mai îndelungat sau dacă nu este întreţinut şi
utilizat conform prescripţiilor.
6. Date tehnice
Tensiune nominală 230 V~, 50 Hz
www.scheppach.com
240
|
RO
9. Punerea în func iune
Asiguraţi-vă înainte de conectare că datele înscrise pe
plăcuţa de fabricaţie coincid cu datele reţelei.
Scoateţi întotdeauna şa de reţea înainte de a efectua
reglajele aparatului.
Conectarea i deconectarea
Nu utilizai aparatul în cazul în care comutatorul
nu poate ¿ pornit i oprit. Comutatoarele deterio-
rate trebuie reparate sau înlocuite imediat de c tre
Serviciul pentru clieni.
Pornirea (Fig. 5)
• Acționați mai întâi piedica de pornire (5). Apăsați
comutatorul de mâner PORNIT-OPRIT (4).
Pornii maina la cea mai mic treapt de vitez
(nivelul 1)
Oprirea
• Eliberați comutatorul de mâner PORNIT-OPRIT (4).
Funcionarea continu nu este posibil cu acest
aparat.
Reglarea vitezei (Fig. 6)
În această versiune, viteza motorului și, prin urmare,
puterea de agitare pot reglate (treptele 1 până la 6).
• Puteți regla viteza în mod continuu cu ajutorul re-
glării de viteză (6).
Transmisie cu 2 trepte (Fig. 7)
Aparatul este echipat cu o transmisie cu 2 trepte. Dacă
comutatorul selectorului de viteze nu se blochează,
rotiţi uşor tija mixerului.
• Pentru a selecta o treaptă de viteză, rotiţi comuta-
torul (7) la 180°.
1. Treapta: 0 min
–1
până la 450 min
–1
2. Treapta: 0 min
–1
până la 790 min
–1
Ac iona i comutatorul numai în starea de repaus.
Lucrul cu amestec torul de vopsea şi mortar
La schimbarea amestecătorului, şa de reţea trebuie
deconectată.
7. Dezambalarea
• Deschideţi ambalajul şi scoateţi cu precauţie pro-
dusul.
• Înlăturaţi materialul de ambalat, precum şi siguran-
ţele de ambalare şi de transport (dacă există).
• Vericaţi dacă pachetul de livrare este complet.
• Vericaţi dacă produsul şi accesoriile prezintă de-
teriorări de la transport. În caz de reclamaţii trebuie
contactată imediat rma de transport. Reclamaţiile
ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expira-
rea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul
prin intermediul manualului de utilizare.
• În cazul accesoriilor, precum și a pieselor de uzură
și de schimb, utilizați numai piese originale. Piesele
de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, pre-
cum și tipul și anul fabricației produsului.
m AVERTIZARE!
Produsul i materialul de ambalare nu sunt juc rii
pentru copii! Copiii nu au voie s se joace cu sacii
din plastic, foliile şi piesele mici! Exist pericol de
înghi ire şi sufocare!
8. Asamblarea (Fig. 2 - 4)
m Aten ie!
Este esenial s asamblai complet produsul înain-
te de punerea în funciune!
8.1 Strângerea paletelor de amestecat
Pericol de v t mare! Purtaţi mănuşi de protecţie.
• Suporturile pentru paletele de amestecat (9/10),
precum și paletele de amestecat (2/3), sunt marca-
te cu literele R și L.
• Împingeți manșonul (11/12) în jos și introduceți
paletele de amestecat (2/3) în suporturile marca-
te corespunzător (9/10). Pentru ecare paletă de
amestecat, asigurați-vă că știftul (a) se aă în ca-
nelura (b).
• Eliberați manșonul. Paleta de amestecat este blo-
cată.
m Vericați dacă paletele de amestecat sunt xate
ferm, trăgând de unealtă.
www.scheppach.com
RO
|
241
Racorduri i reparaii
Racordurile și reparațiile la echipamentul electric pot
efectuate numai de către un electrician calicat.
11.1 Comand pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate
următoarele informații:
• Notație model
• Număr articol
• Datele de pe plăcuța de fabricație
Piese de schimb / Accesorii Nr. articol:
Perii de cărbune 5907802001
Tijă de amestecare 5907802701
11.2 Informaii cu privire la service
Trebuie menționat faptul că, în cazul acestui produs,
următoarele piese sunt supuse uzurii în conformitate
cu utilizarea prevăzută sau uzurii naturale, respectiv
că următoarele componente sunt necesare drept con-
sumabile.
Piese de uzură*: Tijă de amestecare, perii de carbon
* nu este inclus în mod obligatoriu în pachetul de li-
vrare!
Puteți obține piese de schimb și accesorii de la centrul
nostru de service. În acest scop scanați codul QR de
pe pagina de titlu.
12. Branşamentul electric
Motorul electric instalat este racordat preg tit
de func ionare. Racordul corespunde dispozi ii-
lor în vigoare ale asocia iilor profesionale şi din
normele DIN. Racordul la re eaua electric pus la
dispozi ie de client, precum şi cablul prelungitor
utilizat, trebuie s corespund acestor prescrip ii.
• Produsul îndeplineşte cerinţele EN 61000-3-11 şi
este supus unor condiţii speciale de conectare. Cu
alte cuvinte, nu este permisă o utilizare în puncte
de racordare cu selectare liberă.
• Aparatul poate provoca uctuaţii temporare de ten-
siune în cazul unor conexiuni nepotrivite la reţea.
• Produsul este prevăzut exclusiv pentru utilizarea în
punctele de racordare, care
a) nu depășește o impedanță maximă admisă a re-
țelei „Z” (Zmax = 0,355 Ω) sau
b) care au o capacitate a curentului continuu a re-
țelei de minimum 100 A per fază.
Când introduceţi sau scoateţi amestecul, lucraţi la o
viteză redusă. După imersie completă, măriţi turaţia
la maximum, asigurând astfel o răcire adecvată a mo-
torului. În timpul procesului de amestecare, alimen-
taţi maşina prin vasul de amestecare. Se amestecă
până când întregul amestec este complet procesat.
Curăţaţi amestecătorul când operaţia de amestecare
este nalizată.
10. Întreinerea curent i îngrijirea
m Avertizare! Înainte de orice reglare, întreţinere ge-
nerală sau revizie trageţi şa de reţea!
M suri generale de între inere curent
• Feriţi dispozitivele de protecţie, fantele pentru aer şi
carcasa motorului cât mai mult posibil de praf şi mur-
dărie. Frecaţi aparatul cu o lavetă curată sau suaţi
cu aer comprimat la presiune scăzută.
• Vă recomandăm să curăţaţi aparatul imediat după
ecare utilizare.
• Curăţaţi regulat aparatul după ecare folosire cu o
lavetă umedă şi puţin săpun de lubriere. Nu utilizaţi
detergenţi sau solvenţi, aceştia ar putea ataca pie-
sele din material plastic ale aparatului. Aveţi grijă să
nu poată pătrundă apă în interiorul aparatului.
• Pentru prelungirea duratei de serviciu a sculei, un-
geţi lunar piesele rotative cu ulei. Nu ungeţi motorul
cu ulei.
Perii de c rbune
În cazul formării exagerate de scântei solicitaţi veri-
carea periilor de cărbune de către un specialist elec-
trician. Atenţie! Schimbarea periilor de cărbune este
permisă numai unui specialist electrician.
11. Reparaie i comand pentru piese
de schimb
După reparaţie sau întreţinere curentă, asiguraţi-vă că
sunt montate toate piesele de siguranţă tehnică şi că
sunt în stare impecabilă. Accesul la piesele cu pericol
de vătămare nu este permis altor persoane şi copiilor.
Aten ie: Conform legislaţiei privind răspunderea pen-
tru produse, nu se acordă garanţie pentru daunele care
au fost cauzate de reparaţii necorespunzătoare sau din
cauza neutilizării pieselor de schimb originale.
Contactaţi un punct de serviciu pentru clienţi sau un
specialist autorizat. Acelaşi lucru se aplică şi pentru
accesorii.
www.scheppach.com
242
|
RO
• Tipul de curent al motorului
• Datele de pe plăcuţa de fabricaţie a maşinii
• Datele de pe plăcuţa de fabricaţie a motorului
13. Depozitare
Depozitaţi aparatul şi accesoriile acestuia într-un loc
întunecat, uscat, ferit de îngheţ şi inaccesibil pentru
copii. Temperatura optimă de depozitare este între 5
şi 30°C.
Păstraţi scula electrică în ambalajul original.
Acoperiţi scula electrică pentru a o proteja de praf
sau umiditate.
Păstraţi manualul de utilizare la scula electrică.
14. Eliminarea ca deeu i revalori¿carea
Indica ii referitoare la ambalaj
Materialele de ambalare sunt reci-
clabile. Vă rugăm să eliminaţi am-
balajele ca deşeu, în mod ecolo-
gic.
Indica ii referitoare la Legea privind echipamente-
le electrice i electronice (ElektroG)
Echipamentele uzate electrice şi electroni-
ce nu reprezint gunoi menajer şi trebuie
colectate separat, respectiv eliminate ca
deşeu!
• Bateriile sau acumulatorii uzaţi care nu sunt încor-
poraţi în aparatul uzat trebuie îndepărtaţi fără a
distruși înainte de predarea acestora! Eliminarea ca
deşeu a acestora este reglementată de Legea pri-
vind bateriile.
• Deţinătorii, respectiv utilizatorii echipamentelor
electrice şi electronice sunt obligaţi prin lege să le
returneze după folosire.
• Utilizatorul nal este personal responsabil de şter-
gerea datelor sale cu caracter personal din echipa-
mentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în
formă de X înseamnă că echipamentele electrice
şi electronice nu pot aruncate la gunoiul menajer.
• Echipamentele electrice şi electronice pot predate
gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a de-
șeurilor (de exemplu, curțile clădirilor municipale).
• Ca utilizator trebuie să vă asiguraţi, dacă este ne-
cesar după consultarea furnizorului de energie
electrică, că punctul de racordare în care doriţi să
exploataţi produsul îndeplineşte una din cele două
cerinţe a) sau b).
Conductori de leg tur electrici deteriora i
La conductorii de legătură electrici apar în mod frec-
vent deteriorări ale izolaţiei.
Cauzele pentru aceasta pot :
• Puncte de presiune, când conductorii de legătură
trec prin ferestre sau fante de uşi.
• Puncte de frângere, din cauza xării sau ghidării im-
proprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule
peste conductorii de legătură.
• Deteriorări ale izolaţiei cauzate de smulgerea din
priza de perete.
• Fisuri cauzate de învechirea izolaţiei.
Utilizarea conductorilor de legătură electrici care pre-
zintă asemenea deteriorări nu este permisă, ei prezen-
tând pericol de moarte din cauza deteriorării izolaţiei.
Vericaţi regulat la conductorii de legătură electrici
dacă prezintă deteriorări. Aveţi în vedere ca, la veri-
care, conductorul de legătură să nu stea suspendat
de reţeaua electrică.
Conductorii de legătură electrici trebuie să corespun-
dă dispoziţiilor în vigoare ale asociaţiilor profesionale
şi din normele DIN. Utilizaţi numai conductori de le-
gătură cu identicatorul H05VV-F.
Este prescris ca notaţia tipului să e imprimată pe
cablul de conexiune.
Tipul racordului X
În cazul în care conducta de racord la reţeaua elec-
trică a acestui aparat este deteriorată, aceasta trebu-
ie înlocuit cu un cablu special de racordare, care se
poate obţine de la producător sau de la serviciul de
asistenţă pentru clienţi.
Motorul de curent alternativ
• Tensiunea de rețea trebuie să e 230 V~.
• Cablurile prelungitoare până la o lungime de 25 m
trebuie să aibă o secţiune de 1,5 milimetri pătraţi.
Racordurile și reparațiile la echipamentul electric pot
efectuate numai de către un electrician calicat.
În cazul solicitărilor de informaţii vă rugăm să indicaţi
următoarele date:
www.scheppach.com
RO
|
243
• În cazul în care un producător livrează un echipa-
ment electronic nou către o gospodărie privată,
echipamentul electric uzat va colectat gratuit, la
cererea utilizatorului nal. În acest scop, contactaţi
serviciul de asistenţă a clienţilor al producătorului.
• Acestea se aplică doar pentru aparatele care sunt
instalate şi achiziţionate în ţările Uniunii Europene şi
care sunt supuse Directivei Europene 2012/19/UE.
Este posibil ca în ţările din afara Uniunii Europene
să se aplice alte dispoziţii pentru eliminarea ca de-
şeu a echipamentelor electrice şi electronice uzate.
- Puncte de vânzare ale echipamentelor electronice
(zice sau online), în cazul în care distribuitorii sunt
obligaţi să primească produsele spre a colectate
sau dacă oferă în mod voluntar acest serviciu.
- Puteţi preda gratuit către producător, fără a
necesară achiziţionarea în prealabil a unui echi-
pament nou, sau către un alt punct de colectare
autorizat din apropierea dvs. până la trei echipa-
mente electrice uzate din ecare tip de echipa-
ment, cu o lungime laterală de maximum 25 de
centimetri.
- Puteţi aa care sunt condiţiile suplimentare de
colectare ale producătorului şi distribuitorului la
serviciul de asistenţă a clienţilor respectiv.
15. Posibile defecte
Problem Cauza posibil Eliminare
Motorul nu porneşte
Tensiunea reţelei lipseşte (pană
de curent)
Vericaţi protecţia
Cablu de alimentare defect
Înlocuiți cablurile sau solicitați vericarea
cablurilor (specialist electric). Nu mai utilizați
cabluri defecte
Motorul sau comutatorul defect
Pentru a rezolva problema, contactaţi
producătorul sau o companie desemnată
Vibraţii neobişnuite
Tel de amestecare defect Înlocuiţi telul de amestecare
Arbore de amestecare defect
Pentru a rezolva problema, contactaţi
producătorul sau o companie desemnată
Amestec incorect
Procesare incorectă. Acordaţi atenţie în acest
caz indicaţiilor referitoare la procesare ale
producătorului
Aparatul porneşte, dar se
blochează la o sarcină mică
şi, eventual, se opreşte
automat
Cablul prelungitor prea lung
sau cu secţiune prea scurtă
Cablu prelungitor de cel puţin 1,5 mm
2
cu o
lungime maximă de 25 m
Priză prea departe de
conexiunea principală şi o
secţiune transversală prea mică
a cablului de conectare
Pentru o secţiune transversală mai lungă a
cablului de cel puţin 2,5 mm
2
www.scheppach.com
244
|
RS
Objašnjenje simbola na proizvodu
Korišćenje simbola u ovom priručniku treba da Vam skrene pažnju na moguće rizike. Bezbednosni simboli i objašnjenja,
koja ih prate, moraju da se tačno razumeju. Upozorenja sama po sebi ne otklanjaju rizike i ne mogu da zamene
pravilne mere za sprečavanje nezgoda.
Pre puštanja u rad pročitati i pridržavati se priručnika za upotrebu i sigurnosnih
napomena!
Nosite zaštitne naočare.
Nosite štitnike za uši.
U slučaju stvaranja prašine nosite masku za zaštitu od prašine.
Klasa zaštite II
Proizvod odgovara važećim evropskim direktivama.
Proizvod odgovara važećim srpskim direktivama.
www.scheppach.com
RS
|
245
Kazalo: Strana:
1. Uvod ................................................................................................................... 246
2. Opis proizvoda (sl. 1) ......................................................................................... 246
3. Opseg isporuke .................................................................................................. 246
4. Namenska upotreba .......................................................................................... 246
5. Opšte sigurnosne napomene ............................................................................ 247
6. Tehnički podaci .................................................................................................. 249
7. Raspakivanje ..................................................................................................... 249
8. Sastavljanje (sl. 2 - 4) ........................................................................................ 250
9. Stavljanje u pogon ............................................................................................. 250
10. Održavanje i nega.............................................................................................. 250
11. Popravka i naručivanje rezervnih delova .......................................................... 251
12. Električni priključak ............................................................................................ 251
13. Skladištenje ....................................................................................................... 252
14. Odlaganje na otpad i reciklaža .......................................................................... 252
15. Moguće smetnje ................................................................................................ 253
16. Izjava o usaglašenosti ....................................................................................... 268
www.scheppach.com
246
|
RS
Pored sigurnosnih napomena sadržanih u ovom pri-
ručniku za upotrebu i posebnih propisa vaše zemlje,
moraju se poštovati tehnička pravila koja su opšte pri-
hvaćena za rad sličnih mašina.
Ne preuzimamo odgovornost za nesreće i štetu koje
nastanu usled nepoštovanja ovog uputstva i sigurno-
snih napomena.
2. Opis proizvoda (sl. 1)
1. Mešalica
2. Mešač za malter - R
3. Mešač za malter - L
4. Prekidač UKLJ-ISKLJ
5. Blokada uključivanja
6. Regulacija broja obrtaja
7. 2 stepeni prekidač
8. Rukohvat
9. Prihvat - D
10. Prihvat - L
11. Čaura - D
12. Čaura - L
3. Opseg isporuke
Poz. Količina Oznaka
2 /3 2x Šipka za mešanje
1 1x Mešalica
2x Rezervne gratne četkice
1x Priručnik za upotrebu
4. Namenska upotreba
Mašina je namenjena za mešanje tečnih i praškastih
materijala kao što su boje, malteri, lepkovi, gips i slič-
ne supstance. U zavisnosti od konzistencije i količine
koja se meša, mora se koristiti odgovarajući mešač sa
odgovarajućim učinkom mešanja.
Proizvod sme da se koristi samo u svrhu za koju je
namenjen. Svaka dodatna upotreba koja izlazi iz ovih
okvira smatra se nenamenskom. Za oštećenja ili po-
vrede svih vrsta koje nastanu usled toga, odgovara
korisnik/rukovalac, a ne proizvođač.
U namensku upotrebu spada i poštovanje sigurnosnih
napomena, kao i uputstva za montažu i instrukcija za
upotrebu navedenih u priručniku za upotrebu.
1. Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani kupče
Želimo Vam puno zadovoljstva i uspeha u radu sa Va-
šim novim uređajem.
Napomena:
Proizvođač ovog uređaja, u skladu sa važećim zako-
nom o odgovornosti za proizvod, ne odgovara za štetu
koja nastane na ovom uređaju ili usled ovog uređaja
u slučaju:
• nestručnog rukovanja
• nepoštovanja uputstva za upotrebu
• Popravki od strane trećih lica, neovlašćenih stručnih
lica
• Ugradnje i zamene neoriginalnih rezervnih delova
• nenamenske upotrebe
• Otkaz električne instalacije usled nepoštovanja pro-
pisa o električnim instalacijama i VDE propisa 0100,
DIN 57113 / VDE 0113
Vodite računa o sledećem:
Pre montaže i puštanja mašine u rad pročitajte celoku-
pan tekst priručnika za upotrebu.
Ovo uputstvo za upotrebu treba da Vam olakša upo-
znavanje Vašeg uređaja i iskorišćavanje njegovih na-
menskih mogućnosti upotrebe.
Priručnik za upotrebu sadrži važne napomene kako da
bezbedno, stručno i ekonomično radite sa uređajem,
kao i kako da izbegnete opasnosti, uštedite troškove
popravke, smanjite neradno vreme i povećate pouzda-
nost i vek trajanja uređaja.
Dodatno uz sigurnosne napomene iz ovog priručnika
za upotrebu morate obavezno da poštujete propise u
vezi rada uređaja koji važe u vašoj državi.
Priručnik za upotrebu čuvajte u plastičnom omotaču,
zaštićeno od prljavštine i vlage u blizini uređaja. Pre
početka rada svako mora pažljivo da pročita i pažljivo
da sledi ovo uputstvo.
Na uređaju mogu da rade samo lica koja su upućena
u rukovanje uređajem i koja su informisana u pogledu
povezanih opasnosti. Poštovati zahtevanu minimalnu
starosnu dob.
www.scheppach.com
RS
|
247
2. Električna sigurnost
a) Priključni utikač električnog alata mora da
odgovara utičnici. Nije dozvoljeno obavljati
nikakve izmene na utikaču. Ne upotrebljavajte
utikačke adaptere zajedno s električnim ala-
tom s uzemljenom zaštitom. Neizmenjeni utika-
či i odgovarajuće utičnice smanjuju opasnost od
strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim povr-
šinama, kao što su cevi, grejna tela, šporeti i
hladnjaci. Postoji povećana opasnost od strujnog
udara ukoliko ste u dodiru s uzemljenim telima.
c) Držite svoje električne alate dalje od kiše ili
vlage. Prodiranje vode u električni alat povećava
rizik od strujnog udara.
d) Ne koristite priključni vod da biste električni
alat nosili, vešali ili utikač izvlačili iz utičnice.
Držite priključni vod daleko od izvora toplote,
ulja, oštrih ivica i pokretnih delova. Oštećeni ili
zamršeni priključni vodovi povećavaju opasnost
od strujnog udara.
e) Ako sa električnim alatom radite na otvorenom,
koristite samo produžne vodove koji su na-
menjeni i za upotrebu na otvorenom prostoru.
Upotreba produžnog voda koji je pogodan za rad na
otvorenom smanjuje opasnost od strujnog udara.
f) Ako rad sa električnim alatom u vlažnim po-
dručjima nije moguće izbeći, koristite preki-
dač sa zaštitnom sklopkom. Upotreba zaštitne
sklopke smanjuje opasnost od strujnog udara.
3. Bezbednost osoba
a) Budite pažljivi, vodite računa šta radite i opho-
dite se razumno tokom rada s električnim ala-
tom. Ne upotrebljavajte električni alat ako ste
umorni ili pod uticajem droge, alkohola ili le-
kova. Trenutak nepažnje pri upotrebi električnog
alata može dovesti do ozbiljnih telesnih povreda.
b) Nosite ličnu zaštitnu opremu i uvek zaštitne
naočare. Nošenje lične zaštitne opreme, kao što
su maska za zaštitu od prašine, zaštitna obuća sa
zaštitom od proklizavanja, zaštitni šlem ili štitnici za
uši, u zavisnosti od vrste i načina primene električ-
nog alata, smanjuje opasnost od telesnih povreda.
c) Sprečite nenamerno stavljanje alata u pogon.
Uverite se da je električni alat isključen pre
nego što ga podignete, nosite ili priključite u
struju i/ili akumulator. Nesreće mogu biti neiz-
bežne ako prilikom nošenja električnog alata drži-
te prst na prekidaču ili pak uključen električni alat
priključujete u struju.
Osobe koje koriste proizvod i održavaju ga moraju biti
upoznate sa njim i moraju biti informisane o mogućim
opasnostima.
Proizvođač se oslobađa bilo kakve odgovornosti usled
izmena na proizvodu i štete koja na osnovu toga na-
stane.
Proizvod sme da se koristi samo sa originalnim delo-
vima i originalnom dodatnom opremom proizvođača.
Obavezno je poštovati propise proizvođača vezane za
sigurnost, rad i održavanje, kao i dimenzije koje su na-
vedene u odeljku Tehnički podaci.
Molimo vas da imate u vidu da naši proizvodi nisu
namenski konstruisani za profesionalnu, zanatsku ili
industrijsku upotrebu. Ne preuzimamo odgovornost
ukoliko se proizvod koristi u profesionalnim, zanatskim
ili industrijskim kao i srodnim delatnostima.
5. Opšte sigurnosne napomene
Opšte sigurnosne napomene za električni alat
m UPOZORENJE!
Pročitajte sve sigurnosne napomene, instrukcije,
ilustracije i tehničke podatke priložene uz ovaj
električni alat.
Propusti u poštovanju sigurnosnih napomena i uputsta-
va mogu imati za posledicu električni udar, požar i/ili
teške telesne povrede.
Čuvajte sve sigurnosne napomene i uputstva za
buduće potrebe.
Pojam „električni alat“ upotrebljen u sigurnosnim napo-
menama odnosi se na električne alate koji se napajaju
iz električne mreže (sa mrežnim vodom) i električne
alate koji rade na punjive baterije (bez mrežnog voda).
1. Bezbednost na radnom mestu
a) Područje u kojem radite držite čistim i dobro
osvetljenim. Nered ili neosvetljena radna područ-
ja mogu voditi nesrećama.
b) Ne radite s električnim alatom u okolini ugro-
ženoj od eksplozija, u kojoj se nalaze zapaljive
tečnosti, plinovi ili prašine. Električni alati stva-
raju varnice koje mogu zapaliti prašinu ili ispare-
nja.
c) Prilikom korišćenja električnog alata držite
podalje decu i druge osobe. Odvraćanje pažnje
može za posledicu imati gubitak kontrole nad elek-
tričnim alatom.
www.scheppach.com
248
|
RS
Popravite oštećene delove pre nego što poč-
nete da koristite električni alat. Uzrok mnogih
nesreća su loše održavani električni alati.
f) Alate za rezanje održavajte naoštrenim i či-
stim. Pažljivo održavani alati za rezanje sa oštrim
reznim ivicama manje zapinju i lakše se obrću.
g) Upotrebljavajte električni alat, pribor, nastav-
ke za alat i drugo u skladu sa ovim instrukcija-
ma. Pored toga, vodite računa o uslovima rada
i poslu koji treba da uradite. Upotreba električ-
nih alata u druge svrhe koje nisu u skladu s propi-
sanom namenom može izazvati opasne situacije.
h) Vodite računa da su ručke i rukohvati suvi, či-
sti i da na njima nema tragova ulja i masti. Kli-
zave ručke i površine za hvatanje ne dozvoljavaju
bezbedno rukovanje i kontrolu nad električnim ala-
tom u nepredviđenim situacijama.
5. Servisiranje
a) Dozvolite da vaš električni alat popravlja samo
kvali¿kovano stručno osoblje i da pri tom kori-
sti samo originalne rezervne delove. Tako ćete
obezbediti da sigurnost električnog alata ostane
sačuvana.
m PAŽNJA !
Ovaj električni alat u toku pogona stvara elektroma-
gnetno polje. Ovo polje pod određenim okolnostima
može da negativno utiče na aktivne ili pasivne implan-
tate. Da bi se smanjila opasnost od ozbiljnih ili smrtono-
snih povreda, preporučujemo osobama sa medicinskim
implantatima da konsultuju svog lekara i proizvođača
medicinskog implantata, pre rukovanja mašinom.
Sigurnosne napomene za uređaj za mešanje
a) Držite električni alat obema rukama na za to
predviđene rukohvate. Gubitak kontrole može
dovesti do povreda.
b) Pobrinite se za odgovarajuću ventilaciju pri-
likom mešanja zapaljivih materijala da biste
izbegli opasnu atmosferu. Nastale pare mogu
da se udahnu ili zapale usled varnica koje stvara
električni alat.
c) Ne mešajte namirnice. Električni alati i njihovi na-
stavci nisu konstruisani za obradu namirnica.
d) Držite kabl za napajanje dalje od radnog pod-
ručja. Kabl za napajanje može da se zapetlja na
štapu za mešanje.
e) Pobrinite se da posuda za mešanje stoji čvrsto
i sigurno. Nepravilno osigurana posuda može ne-
očekivano da se pomeri.
d) Uklonite alat za podešavanje ili ključeve za
zavrtnje pre nego što uključite električni alat.
Alat ili ključ koji se nalazi u delu električnog alata
koji se okreće može izazvati telesne povrede.
e) Izbegavajte abnormalne položaje tela. Pobrini-
te se da sigurno stojite i da u svako doba održa-
vate ravnotežu. Tako ćete u neočekivanim situa-
cijama imati bolju kontrolu nad električnim alatom.
f) Nosite odgovarajuću odeću. Ne nosite široku
odeću ili nakit. Držite kosu i odeću dalje od po-
kretnih delova. Široka odeća, nakit ili duga kosa
mogu biti zahvaćeni delovima koji se okreću.
g) Ako je moguće montirati uređaje za usisavanje
i hvatanje prašine, osigurajte da su oni pravil-
no priključeni. Usisavanje prašine može smanjiti
ugrožavanje zdravlja usled prašine.
h) Nemojte sebi da dajete lažan osećaj bezbed-
nosti i nemojte da zanemarujete bezbedno-
sna pravila za električne alate, čak i kada ste
upoznati sa električnim alatom nakon čestog
korišćenja.
Nepažljivo postupanje deliću sekunde može iza-
zvati ozbiljne povrede.
4. Upotreba i rukovanje električnim alatom
a) Nemojte preopterećivati električni alat. Za rad
upotrebljavajte odgovarajući električni alat.
Upotrebom odgovarajućeg električnog alata bi-
ćete precizniji i bezbedniji pri radu u određenom
opsegu snage.
b) Ne upotrebljavajte električni alat čiji prekidač
je neispravan. Električni alat koji više ne može da
se uključi ili isključi predstavlja opasnost i mora se
popraviti.
c) Izvucite utikač iz utičnice i/ili izvadite odvojiv
akumulator, pre nego što preduzmete podeša-
vanja na uređaju, zamenite delove priključnog
alata ili odložite električni alat. Ove mere opre-
za sprečavaju nenamerno puštanje u rad električ-
nog alata.
d) Električne alate koje ne koristite čuvajte van
domašaja dece. Ne dozvolite da električni alat
koriste osobe koje nisu upoznate sa ili pročitale
ova uputstva. Električni alati su opasni ako ih kori-
ste osobe koje nemaju iskustvo u rukovanju s istim.
e) Pažljivo održavajte električne alate i pri-
bor. Proverite da li pokretni delovi bespre-
korno funkcionišu i da ne zapinju pri nji-
hovom obrtanju, ali i to, jesu li polomljeni
ili usled loma oštećeni, kako ne bi došlo
do oštećenja funkcije električnog alata.
www.scheppach.com
RS
|
249
Buka i vibracije
Vrednosti buke i vibracija su određene u skladu sa
EN 62841.
Nivo zvučnog pritiska L
pA
98 dB
Nesigurnost K
pA
3 dB
Nivo zvučne snage L
WA
101 dB
Nesigurnost K
WA
3 dB
Nosite štitnike za uši.
Dejstvo buke može da dovede do gubitka sluha.
Ukupna vrednost vibracija (vektorski zbir tri pravca)
određeno u skladu sa EN 62841.
Vrednost emisije vibracija a
h
= 2,90 m/s
2
Nesigurnost K = 1,5 m/s
2
Dodatne informacije za električne alate
Upozorenje!
Navedena vrednost emisije vibracija je izmerena u
skladu sa standardnim metodama ispitivanja i, u za-
visnosti od vrste i metode načina na koji se električni
alat koristi, može da se promeni, a u izuzetnim slu-
čajevima i da bude veća od specicirane vrednosti.
Navedena vrednost emisije vibracija može da se ko-
risti za poređenje jednog električnog alata sa drugim.
Navedena vrednost emisije vibracija može da se kori-
sti i za uvodnu procenu uticaja.
Ograničite stvaranje buke i vibracija na najmanju
meru!
• Koristite samo besprekorne uređaje.
• Redovno održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi dajte uređaj na proveru.
• Isključite uređaj, kada se ne koristi.
• Nosite rukavice.
7. Raspakivanje
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, kao i osigurače pa-
kovanja/transportne osigurače (ako postoje).
• Proverite da li je opseg isporuke potpun.
• Proverite proizvod i delove opreme u pogledu tran-
sportnih oštećenja. Kod nedostataka odmah obezbe-
diti dostavljača. Kasnije reklamacije se ne priznaju.
f) Vodite računa da se na kućište električnog ala-
ta ne prska nikakva tečnost. Tečnost koja prodre
u električni alat može da dovede do oštećenja i
strujnog udara.
g) Sledite instrukcije i sigurnosne napomene za
materijal koji se meša. Materijal koji se meša
može biti štetan po zdravlje.
h) Ako električni alat upadne u materijal koji se
meša, izvucite mrežni utikač i neka električni
alat proveri kvali¿kovani stručnjak. Sezanje
rukama u posudu dok je električni alat još uvek
priključen na utičnicu može izazvati strujni udar.
i) Tokom mešanja ne stavljajte ruke ili druge
predmete u posudu za mešanje. Kontakt sa
štapom za mešanje može da dovede do ozbiljnih
povreda.
j) Obezbedite da se električni alat pokreće i zau-
stavlja samo u posudi za mešanje. Štap za me-
šanje može nekontrolisano da se odbaci ili savije
Preostali rizici
Uprkos tome što propisno rukujete ovim električ-
nim alatom, uvek će postojati preostale opasnosti.
U vezi sa konstrukcijom i verzijom električnog ala-
ta mogu da se pojave sledeće opasnosti:
• Oštećenja pluća, ako se ne nosi prikladna maska
za zaštitu od prašine.
• Oštećenja sluha, ako se ne nose prikladni štitni-
ci za uši.
• Štete po zdravlje, koje su rezultat vibracija šaka-ru-
ka, ukoliko se uređaj koristi duže vreme ili ukoliko
se njime ne rukuje propisno i ako se on ne održa-
va propisno.
6. Tehnički podaci
Nazivni napon 230 V~, 50 Hz
Potrošnja energije 1800 W
Broj obrtaja u praznom
hodu
0-450 min
-1
/ 0-790 min
-1
Klasa zaštite II
Држач алата Φ 14mm
Težina 7,2 kg
Zadržana su sva prava na tehničke izmene!
www.scheppach.com
250
|
RS
Uključivanje (sl. 5)
• Prvo pritisnite blokadu uključivanja (5). Pritisnite
UKLJ-ISKLJ prekidač na ručki (4).
Startujte mašinu u najnižem stepenu broja obr-
taja (stepen 1)
Isključivanje
• Otpustite UKLJ-ISKLJ prekidač na ručki (4).
Kod ovog uređaja nije moguć neprekidni rad.
Regulacija broja obrtaja (sl. 6)
Kod ove izvedbe se može regulisati broj obrtaja moto-
ra a time i snaga mešanja (stepen 1 do 6).
• Broj obrtaja možete da kontinuirano podesite preko
regulacije broja obrtaja (6).
2-stepeni prenosnik (sl. 7)
Uređaj poseduje 2-stepeni prenosnik. Ukoliko preki-
dač za izbor stepena prenosa ne može da se ksira,
okrenite malo štap za mešanje.
• Za odabir stepena prenosa okrenite prekidač (7)
za 180°.
1. stepen: 0 min
–1
do 450 min
–1
2. stepen: 0 min
–1
do 790 min
–1
Pritisnite prekidač samo u stanju mirovanja.
Rad sa mešačem za boju i malter
Prilikom promene mešača potrebno je izvući mrežni
utikač iz struje.
Prilikom uranjanja u materijal koji se meša, odn. izvla-
čenja iz materijala koji se meša radite sa smanjenim
brojem obrtaja. Pošto potpuno uronite mešač, pove-
ćajte broj obrtaja na maksimum jer se na taj način
obezbeđuje dovoljno hlađenje motora. U toku mešanja
pomerajte mašinu kroz posudu za mešanje. Mešajte
dok sav materijal koji se meša ne postane homogen.
Po završetku mešanja očistite mešač.
10. Održavanje i nega
m Upozorenje! Pre svakog podešavanja, održavanja
ili servisiranja, izvucite mrežni utikač iz struje!
Opšte mere održavanja
• Održavajte zaštitnu opremu, ventilacione proreze i
kućište motora što je moguće čistijim od prašine i pr-
ljavštine. Obrišite uređaj čistom krpom ili ga izduvaj-
• Ako je moguće, sačuvajte pakovanje do isteka ga-
rantnog roka.
• Pre upotrebe se upoznajte sa priručnikom za upo-
trebu proizvoda.
• Koristite samo originalnu dodatnu opremu kao i
originalne potrošne i rezervne delove. Rezervne
delove možete nabaviti kod Vašeg specijalizovanog
prodavca.
• Prilikom naručivanja navedite naše brojeve artikla
kao i tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i materijal za pakovanje nisu igračke za
decu! Deca ne smeju da se igraju plastičnim ke-
sama, folijama i sitnim delovima! Postoji opasnost
od gutanja i gušenja!
8. Sastavljanje (sl. 2 - 4)
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno monti-
rati u potpunosti!
8.1 Stezanje mešača
Opasnost od povreda! Nosite zaštitne rukavice.
• Prihvati za mešače (9/10) kao i mešači (2/3) su
označeni slovima D i L.
• Povucite odgovarajuću čauru (11/12) na dole i po-
stavite mešače (2/3) u odgovarajuće označene pri-
hvate (9/10). Vodite računa da se kod svakog me-
šača čivija (a) uklopi u žleb (b).
• Otpustite čauru. Mešač je ksiran.
m Prekontrolišite da li su mešači čvrsto kisrani
povlačenjem alata.
9. Stavljanje u pogon
Pre priključivanja se uverite da podaci na tipskoj plo-
čici odgovaraju podacima strujne mreže.
Uvek izvucite mrežni utikač pre nego što izvršite po-
dešavanja na uređaju.
Uključivanje i isključivanje
Ne koristite uređaje kod kojih se prekidač ne mo-
že uključiti, odnosno isključiti. Oštećeni prekidači
moraju odmah da budu popravljeni ili zamenjeni
u servisu.
www.scheppach.com
RS
|
251
Potrošni delovi*: Štap za mešanje, ugljene četkice
* nije obavezno sadržano u opsegu isporuke!
Rezervne delove i dodatnu opremu možete nabaviti u
našem servisnom centru. Potrebno je da skenirate QR
kod na naslovnoj strani.
12. Električni priključak
Instalirani električni motor fabrički je priključen.
Priključak je usklađen s relevantnim propisima
VDE i DIN. Mrežni priključak na mestu upotrebe,
kao i produžni kabl koji će se koristiti moraju da
budu u skladu sa ovim propisima.
• Proizvod ispunjava zahteve standarda EN 61000-
3-11 i podleže posebnim uslovima priključivanja. To
znači da korišćenje proizvoljnih tačaka priključiva-
nja nije dozvoljeno.
• Pod nepovoljnim uslovima mreže, uređaj može da
dovede do privremenog kolebanja napona.
• Proizvod je predviđen isključivo za korišćenje na
priključnim tačkama koje
a) ne prekoračuju maksimalno dozvoljenu mrežnu
impedansu “Z” (Zmax = 0,355 Ω), ili
b) postoji trajno strujno opterećenje mreže od naj-
manje 100 A po fazi.
• Kao korisnik morate osigurati, ako je po trebno, uz
konsultaciju sa svojim dobavljačem električne ener-
gije, da vaša priključna tačka na kojoj želite da ko-
ristite proizvod ispunjava jedan od dva pomenuta
zahteva a) ili b).
Oštećen električni priključni kabl
Na električnim priključnim kablovima često nastaju
oštećenja izolacije.
Uzroci mogu biti:
• Spljoštena mesta na kablovima kada se provode
kroz zazor otvorenog prozora ili otvorenih vrata.
• Prelomi usled nepravilno pričvršćivanja ili vođenja
priključnog kabla.
• Posekotine usled prelaženja preko priključnog kabla
.
• Oštećenja izolacije usled naglog izvlačenja kabla iz
zidne utičnice.
• Pukotine uslovljene starenjem izolacije.
Tako oštećene električne priključne kablove nije do-
zvoljeno koristiti, jer zbog oštećenja na izolacionom
omotaču mogu da budu opasni po život.
Redovno proveravajte priključne kablove na moguća
oštećenja. Prilikom provere osigurajte da kabl nije pri-
te komprimovanim vazduhom pod niskim pritiskom.
• Preporučujemo da očistite uređaj direktno posle
svakog korišćenja.
• Redovno čistite uređaj sa vlažnom krpom i malo sa-
puna za podmazivanje. Nemojte koristiti sredstva za
čišćenje ili rastvarače, jer bi ovi mogli da napadnu
plastične delove uređaja. Vodite računa da u unu-
trašnjost uređaja ne može da prodre voda.
• Da produžite životni vek alata jednom mesečno na-
uljite rotirajuće delove. Ne podmazujte uljem motor.
Ugljene četkice
U slučaju prekomernog formiranja varnica, gratne
četkice neka proveri kvalikovani električar. Pažnja!
Zamenu gratnih četkica sme da obavi samo kvali-
kovani električar.
11. Popravka i naručivanje rezervnih
delova
Uverite se nakon popravke ili održavanja da su svi bez-
bednosno-tehnički delovi postavljeni i da se nalaze u
besprekornom stanju. Delove koji predstavljaju opasnost
od povreda držite van domašaja drugih osoba i dece.
Pažnja: Prema zakonu o odgovornosti za proizvod ne
postoji odgovornost za štete koje su prouzrokovane
nepravilnim popravkama ili nekorišćenjem originalnih
rezervnih delova.
Angažujte korisničku službu ili ovlašćenog stručnjaka.
Isto važi i za delove dodatne opreme.
Priključci i popravke
Priključivanja i popravke električne opreme sme da vrši
samo kvalikovani električar.
11.1 Poručivanje rezervnih delova
Prilikom poručivanja rezervnih delova treba navesti
sledeće podatke:
• Oznaka modela
• Broj artikla
• Podaci sa tipske pločice
Rezervni delovi / dodatna oprema Br. artikla:
Ugljene četkice 5907802001
Šipka za mešanje 5907802701
11.2 Informacije o servisu
Imajte u vidu da su sledeći delovi ovog proizvoda pod-
ložni habanju usled upotrebe ili prirodnom habanju,
odn. da se sledeći delovi koriste kao potrošni materijal.
www.scheppach.com
252
|
RS
• Vlasnici, odn. korisnici električnih i elektronskih
aparata su po zakonu u obavezi da ih vrate nakon
njihove upotrebe.
• Krajnji korisnik snosi sopstvenu odgovornost za bri-
sanje podataka o ličnosti sa korišćenog uređaja koji
se odlaže na otpad!
• Simbol sa precrtanom kantom za smeće znači da
se električni i elektronski uređaji ne smeju odlagati
preko kućnog otpada.
• Električni i elektronski uređaji se mogu besplatno
predati na sledećim mestima:
- Legalne javne lokacije za odlaganje, odn. priku-
pljanje otpada (npr. dvorišta komunalnih objeka-
ta).
- Prodajna mesta električnih uređaja (stacionarna
i onlajn), ukoliko su prodavci u obavezi da ih pri-
hvate nazad ili tu uslugu pružaju dobrovoljno.
- Možete po tipu uređaja besplatno da vratite do
tri korišćena električna uređaja sa maksimalnom
dužinom ivica od 25 cm, a da pritom ne morate
prethodno da kupite novi uređaj od proizvođača
ili da ga odnesete na drugo ovlašćeno mesto za
prikupljanje u vašoj blizini.
- Informacije o ostalim dopunskim uslovima pro-
izvođača i distributera u vezi povraćaja možete
dobiti od odgovarajuće korisničke službe.
• Ukoliko proizvođač isporučuje privatnom domaćin-
stvu novi električni uređaj, on na zahtev krajnjeg ko-
risnika može da organizuje besplatno preuzimanje
korišćenog električnog uređaja. U tu svrhu stupite u
kontakt sa korisničkom službom proizvođača.
• Ove izjave važe samo za uređaje koji se instaliraju
i prodaju u zemljama Evropske unije i koji podležu
Evropskoj direktivi 2012/19/EU. U zemljama van
Evropske unije se mogu primenjivati drugačiji propi-
si za odlaganje korišćenih električnih i elektronskih
uređaja na otpad.
ključen na električnu mrežu.
Električni priključni kablovi moraju biti u skladu s rele-
vantnim propisima VDE i DIN. Koristite samo priključ-
ne vodove sa oznakom H05VV-F.
Na priključnom kablu mora biti utisnuta oznaka sa ti-
pom kabla.
Vrsta priključka X
Ako je kabl za napajanje ovog uređaja oštećen, isti
se mora zameniti posebnim priključnim vodom koji se
može nabaviti kod proizvođača ili u njegovom servisu.
Motor naizmenične struje
• Mrežni napon mora biti 230 V~.
• Produžni kablovi dužine do 25 m moraju biti popreč-
nog preseka od 1,5 kvadratnih milimetara.
Priključivanja i popravke električne opreme sme da vrši
samo kvalikovani električar.
Kod pitanja molimo imajte spremne sledeće podatke:
• tip struje motora
• Podaci sa tipske pločice mašine
• podatke s tipske pločice motora
13. Skladištenje
Skladištite uređaj i njegov pribor na tamnom i suvom
mestu zaštićenom od mraza van domašaja dece. Op-
timalna temperatura skladištenja je između 5 i 30˚C.
Električni alat čuvajte u originalnoj ambalaži. Pokrijte
električni alat da biste ga zaštitili od prašine ili vlage.
Čuvajte priručnik za upotrebu uz električni alat.
14. Odlaganje na otpad i reciklaža
Napomene o pakovanju
Materijali za pakovanje se mogu
reciklirati. Odložite pakovanje na
ekološki prihvatljiv način.
Napomene o zakonu za električne i elektronske
uređaje (ElektroG)
Korišćeni električni i elektronski uređaji ne
spadaju u kućni otpad, već se moraju odvo-
jeno prikupljati i odlagati na otpad!
• Korišćene baterije i punjive baterije koje nisu ksno
ugrađene u uređaj, pre predaje se moraju nede-
struktivno ukloniti! Njihovo odlaganje na otpad je
regulisano Zakonom o baterijama.
www.scheppach.com
RS
|
253
15. Moguće smetnje
Problem Mogući uzrok Otklanjanje
Motor se ne pali
Nedostaje mrežni napon
(nestanak struje)
Proverite osigurač
Priključni kabl je neispravan
Zameniti kabl odn. dati kabl na proveru (stručni
električar) nemojte više koristiti neispravne
kablove
Motor ili prekidač u kvaru
za otklanjanje problema se obratite proizvođaču
ili rmi koju je on ovlastio
Neuobičajene vibracije
Neispravan nastavak za
mešanje
Zameniti nastavak za mešanje
Neispravno vratilo za mešanje
za otklanjanje problema se obratite proizvođaču
ili rmi koju je on ovlastio
Pogrešan materijal koji se
meša
Pogrešna obrada. Pridržavajte se propisa
proizvođača za obradu
Uređaj se pokreće, međutim
blokira se već pri malom
opterećenju i eventualno se
automatski isključuje
Produžni kabl je predugačak
ili ima suviše mali poprečni
presek
Produžni kabl mora imati najmanje 1,5 mm
2
pri
maksimalnoj dužini od 25 m
Utičnica je suviše udaljena od
glavnog priključka i suviše mali
poprečni presek priključnog
kabla
Kod dužih kablova poprečni presek mora biti
najmanje 2,5 mm
2
www.scheppach.com
254
|
TR
Ürün üzerndek sembollern açıklaması
Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri
ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli
değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.
İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları
dikkate alın!
Bir koruyucu gözlük kullanın.
Bir koruyucu kulaklık kullanın.
Toz oluşumunda solunum koruyucu maske kullanın.
Koruma sınıfı II
Ürün Avrupa'da geçerli yönetmeliklere uygundur.
Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.
www.scheppach.com
TR
|
255
İçindekiler: Sayfa:
1. Giriş .................................................................................................................... 256
2. Ürün açıklaması (Şek. 1) ................................................................................... 256
3. Teslimat kapsamı ............................................................................................... 256
4. Amacına uygun kullanım ................................................................................... 256
5. Genel güvenlik açıklamaları .............................................................................. 257
6. Teknik veriler ...................................................................................................... 259
7. Ambalajdan çıkarma .......................................................................................... 259
8. Toplama (Res. 2-4) ............................................................................................ 260
9. İşletime alma ...................................................................................................... 260
10. Bakım ve temizleme .......................................................................................... 260
11. Onarım ve yedek parça siparişi ......................................................................... 261
12. Elektrik bağlantısı .............................................................................................. 261
13. Depolama ........................................................................................................... 262
14. İmha ve yeniden değerlendirme ........................................................................ 262
15. Olası arızalar ..................................................................................................... 263
16. Uygunluk beyanı ................................................................................................ 268
www.scheppach.com
256
|
TR
Cihaz ile cihazın kullanımı konusunda eğitim almış ve
kullanım ile bağlantılı olası tehlikeler konusunda bilgi-
lendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sını-
rına uyulmalıdır.
Bu kullanım kılavuzu ile birlikte verilen güvenlik talimat-
ları, ülkenizde geçerli yönetmelikler ve yapısal olarak
eşdeğer makinelerin işletimi için geçerli genel teknik
kurallar dikkate alınmalıdır.
Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmama-
sı nedeniyle ortaya çıkan kazalar ya da hasarlar için
hiçbir sorumluluk kabul edilmez.
2. Ürün açıklaması (Şek. 1)
1. Karıştırma cihazı
2. Harç mikseri R
3. Harç mikseri L
4. AÇMA-KAPATMA şalteri
5. Çalıştırma kilidi
6. Devir sayısı ayarı
7. 2 vitesli şalter
8. Tutamak
9. Yuva - R
10. Yuva - L
11. Kovan - R
12. Kovan L
3. Teslmat kapsamı
Poz. Adet Tanım
2 /3 2x Karıştırma çubuğu
1 1x Karıştırma cihazı
2x Yedek karbon fırçalar
1x Kullanım kılavuzu
4. Amacına uygun kullanım
Makine, boya, harç, yapıştırıcı, sıva ve benzeri mad-
deler gibi sıvı ve toz yapı malzemelerini karıştırmak
için tasarlanmıştır. Malzeme kıvamına ve karıştırma
miktarına bağlı olarak, ilgili karıştırma etkisine sahip
uygun karıştırıcı kullanılmalıdır.
Ürün, sadece öngörüldüğü amaç için kullanılmalıdır.
Bunun dışındaki her kullanım amacına uygunsuz kul-
lanım olarak geçerlidir. Bunun sonucu ortaya çıkan her
tün hasardan ya da yaralanmalarda kullanıcı/operatör
sorumludur, üretici değil.
1. Grş
Üretc:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
İthalatçı:
Ankara Civata Hırdavat Bağlantı Elemanları İthalat
İhracat Sanayi ve Ticaret A.Ş.
Macun Mahallesi 250. Cadde No:26
Yenimahalle/Ankara/Türkiye
Sayın Müştermz
Bu yeni cihazı iyi günlerde kullanmanızı dileriz.
Blg:
Bu cihazın üreticisi, geçerli ürün sorumluluk yasası
uyarınca cihaz üzerinde veya cihazın kullanımına bağ-
lı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar
için sorumluluk kabul etmemektedir:
• Usulüne aykırı kullanım
• Kullanım kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapı-
lan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek
parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktierin, VDE 0100, DIN 57113 /
VDE 0113 standartlarındaki koşulların dikkate alınma-
ması nedeniyle elektrikli donanımların arızalanması
Dkkate almanız gerekenler:
Montaj ve işletime alma öncesinde kullanım kılavuzunu
tamamen okuyun.
Bu kullanım kılavuzu, cihazı yakından tanımanızı ve
amacına uygun şekilde kolayca kullanmanızı sağlaya-
caktır.
Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik
çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi,
onarım masraarından tasarruf edilmesi, arıza sürele-
rinin kısaltılması ve cihazın uzun ömürlü kullanılmasına
yönelik önemli bilgiler içermektedir.
Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak,
ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de
mutlaka dikkate alın.
Kullanım kılavuzunu kirden ve nemden korumak ama-
cıyla bir plastik torba içinde doğrudan cihazın yanında
saklayın. Bu kılavuz, çalışma faaliyetine başlamadan
önce her kullanıcı kişi tarafından dikkatle okunmalı ve
çalışma faaliyetleri sırasında dikkate alınmalıdır.
www.scheppach.com
TR
|
257
2. Elektrk güvenlğ
a) Elektrkl aletn bağlantı fş prze tam oturma-
lıdır. Fş kesnlkle değştrlmemeldr. Top-
raklamalı elektrkl aletler le brlkte kesnlkle
adaptör fşler kullanmayın. Değiştirilmemiş fiş-
ler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorfer, soba ve buzdolabı gb toprak-
lanmış yüzeylere vücudunuzun temas etme-
snden kaçının. Vücudunuz topraklandığı takdir-
de ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrkl aletlernz yağmura ve ıslanmaya
karşı koruyun. Suyun elektro cihaza girmesi,
elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrkl alet taşımak,
asmak veya fş przden çekmek gb amacı dı -
şında şler çn kullanmayın. Bağlantı kablosu-
nu ısı, yağ, keskn kenarlar veya hareketl par-
çalarından uzak tutun. Hasarlı veya dolanmış
güç kabloları, elektrik çarpma riskini artırır.
e) Elektrkl alet le açık havada çalışırken sadece
açık havaya uygun uzatma kabloları kullanın.
Açık havaya uygun uzatma kablosu kullanılması
elektrik çarpma riskini azaltır.
f) Elektrkl aletn neml ortamda kullanımı zo-
runlu olduğunda, kaçak akım röles kullanın.
Kaçak akım rölesi kullanılması elektrik çarpma
riskini azaltır.
3. İnsanların güvenlğ
a) Dkkatl olun, ne yaptığınıza dkkat edn ve
elektrkl alet le çalışırken mantıklı hareket
edn. Yorgunsanız veya uyuşturucu, alkol veya
laç etks altındaysanız elektrkl alet kullan-
mayın. Elektrikli aleti kullanırken bir anlık dikkat-
sizlik ciddi yaralanmalara yol açabilir.
b) Kşsel koruyucu donanım ve dama br ko -
ruyucu gözlük takın. Elektrikli aletin türüne ve
kullanımına göre toz maskesi, kaymayı önleyici
koruyucu ayakkabılar, koruyucu kask veya koruyu-
cu kulaklık gibi kişisel koruyucu donanım kullanıl-
ması, yaralanma riskini azaltır.
c) Aletn kontrol dışı şletme grmesn önleyn.
Elektrkl alet elektrk beslemesne ve/veya
aküye bağlamadan, alet tutmadan veya taşı-
madan önce aletn kapalı olduğundan emn
olun. Elektrikli aleti taşırken parmağınız şalter
üzerinde olursa veya elektrikli aleti açık haldeyken
elektrik beslemesine bağladığınız takdirde kazalar
meydana gelebilir.
Amacına uygun kullanıma, güvenlik uyarılarının, mon-
taj kılavuzunun ve kullanım kılavuzundaki işletim uyarı-
larının dikkate alınması da dahildir.
Ürünün kullanımında ve bakımında görev alan kişiler,
ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile
ilgili eğitim almış olmalıdır.
Üründe yapılan değişiklikler ve bu nedenle ortaya çıka-
ran hasarlar üreticinin sorumluluğunda değildir.
Ürün, sadece üreticinin orijinal parçaları ve orijinal ak-
sesuarları ile kullanılabilir.
Üreticinin güvenlik, çalışma ve bakım talimatlarına ya
da teknik verilerde belirtilen ölçülere uyulmalıdır.
Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel
kullanım için tasarlanmadığını dikkate alın. Ürün ticari,
zanaatkar ya da endüstri işletmelerinde ya da eş değer
eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.
5. Genel güvenlk açıklamaları
Elektrkl aletler çn genel güvenlk uyarıları
m UYARI!
Bu elektrkl alet üzernde bulunan tüm güvenlk
uyarılarını, talmatları, resmler ve teknk verler
okuyun.
Takip eden talimatların dikkate alınmaması elektrik
çarpmasına, yangına ve/veya ağır yaralanmalara yol
açabilir.
Daha sonra başvurmak üzere tüm güvenlk açıkla-
malarını ve talmatlarını saklayın.
Güvenlik uyarılarında kullanılan “elektrikli alet” terimi,
elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri
veya akü ile çalışan (elektrik kablosu olmadan) elekt-
rikli aletleri kapsamaktadır.
1. Çalışma yer güvenlğ
a) Çalışma alanınızı temz tutun ve yeternce ay-
dınlatın. Düzensizlik veya aydınlatılmamış çalış-
ma yerleri kazalara sebep olabilir.
b) Elektrkl alet le, yanıcı sıvılar, gazlar veya
tozların mevcut olduğu patlayıcı ortamlarda
çalışmayın. Elektrikli aletler, toz veya buharları
tutuşturabilecek kıvılcımlar üretir.
c) Elektrkl alet kullanırken çocukları ve dğer
nsanları aletten uzak tutun. Dikkatinizin dağıl-
ması durumunda elektrikli alet üzerindeki kontro-
lünüzü yitirebilirsiniz.
www.scheppach.com
258
|
TR
f) Kesc takımların her zaman keskn ve temz
olmasını sağlayın. Bakımı düzenli yapılan keskin
ağızlı kesme takımları daha az sıkışır ve kontrol
edilmesi daha kolaydır.
g) Elektrkl alet, aksesuarları, kullanılan dğer
aletler vs. bu talmatlarda öngörülen şeklde
kullanın. Kullanımda çalışma koşullarını ve uy-
gulanacak şlem dkkate alın. Elektrikli aletler
öngörülen uygulamalar haricinde kullanıldığı tak-
dirde tehlikeli durumlar meydana gelebilir.
h) Tutma yerlern ve tutma yüzeylernn her zaman
kuru, temz ve yağ ve gresten arındırılmış olma-
sını sağlayın. Kaygan tutma yerleri ve tutma yüzey-
leri, elektrikli aletin güvenli kullanımını ve öngörü-
lemeyen durumlarda kontrol edilebilmesini engeller.
5. Servs
a) Elektrkl aletn sadece gerekl yeterllğe sa-
hp uzman personel tarafından ve sadece or-
jnal yedek parçalarla onarılmasını sağlayın.
Bu şekilde elektrikli aletin güvenliğini elde tutmuş
olursunuz.
m D İKKAT !
Bu elektrikli alet, çalışması sırasında elektromanyetik
alan oluşturuyor. Bu elektromanyetik alan, belirli du-
rumlarda aktif veya pasif tıbbi implantları olumsuz etki-
leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azalt-
mak amacıyla, tıbbi implant taşıyan kişilerin, makineyi
kullanmadan önce doktora veya tıbbi implant üreticisi-
ne danışmalarını öneriyoruz.
Karıştırma chazı le lgl güvenlk uyarıları
a) Elektrkl alet, her k elnzle öngörülen tutma
yerlernden tutun. Kontrolün kaybedilmesi yara-
lanmalara sebep olabilir.
b) Tehlkel atmosfern önlenmes amacıyla, ya-
nıcı maddelern karıştırılması sırasında hava-
landırmanın yeterl olmasını sağlayın. Oluşan
buharlar solunabilir veya elektrikli alet tarafından
oluşturulan kıvılcımlar sonucunda tutuşabilir.
c) Gıda maddeler karıştırmayın. Elektrikli aletler
ve buna ait aletler, gıda maddelerin işlenmesi için
tasarlanmamıştır.
d) Şebeke bağlantısı hattını çalışma alanından
uzak tutun. Elektrik kablosu karıştırma çubuğuna
dolanabilir.
e) Karıştırma kabının sağlam ve güvenl şeklde
durmasını sağlayın. Usulüne uygun olmayacak
şekilde sabitlenmiş bir kap istenmeyen hareketler-
de bulunabilir.
d) Elektrkl alet çalıştırmadan önce ayar aletle-
rn veya somun anahtarlarını ortadan kaldırın.
Elektrikli aletin dönen bir parçasında bulunan alet
veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şeklde durmamalıdır. Gü-
venl br duruş sağlayın ve her dam dengede
durun. Bu şekilde elektrikli aleti beklenmeyen du-
rumlarda daha iyi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesu-
ar kullanmayın. Saçlarınızı ve kıyafetnz hare-
ketl parçalardan uzak tutun. Bol kıyafetler, takı-
lar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama ünteler monte edldğ
takdrde, bunlar bağlanmalı ve doğru kulla-
nılmalıdır. Toz emme ünitesi, toza bağlı riskleri
azaltabilir.
h) Elektrkl alet uzun süredr kullanıyor olsanız
ble güvenlğ elden bırakmayın ve elektrkl
aletn güvenlk kurallarını hmal etmeyn.
Dikkatsizlik nedeniyle saniyeler içerisinde ağır ya-
ralanmalar meydana gelebilir.
4. Elektrkl aletn kullanımı ve alet le çalışma
a) Elektrkl alete aşırı yüklenmeyn. Çalışmanıza
uygun elektrkl alet kullanın. Uygun elektrikli
alet ile, belirtilen güç aralığında daha iyi ve daha
güvenli şekilde çalışabilirsiniz.
b) Şalter arızalı olan elektrkl alet kullanmayın.
Açılıp kapatılamayan elektrikli alet tehlikelidir ve
onarılması gerekir.
c) Chaz ayarlarını yapmadan, elektrkl alet par-
çalarını değştrmeden veya elektrkl alet rafa
kaldırmadan önce fş przden çekn ve/veya
çıkarılablr aküyü çıkarın. Bu tedbir, elektrikli
aletin kontrolsüz şekilde çalışmasını önler.
d) Kullanılmayan elektrkl aletler çocukların er-
şemeyeceğ şeklde muhafaza edn. Elektrkl
aletn kullanımını blmeyen veya bu talmatları
okumamış kşlere alet kullandırtmayın. Elekt-
rikli aletler, bilgisiz kişiler kullandığı takdirde teh-
likelidir.
e) Elektrkl aletlern ve aksesuarların bakımını
özenl şeklde yapın. Hareketl parçaların so-
runsuz br şeklde çalışıp çalışmadığını ve sı -
kışmadığını, elektrkl aletn fonksyonu zarar
görmeyecek şeklde parçaların kırılmış veya
hasar görmüş olup olmadığını kontrol edn.
Elektrkl alet kullanmadan önce hasar gör-
müş parçaların onarılmasını sağlayın. Birçok
kazanın sebebi, bakımı iyi yapılmamış elektrikli
aletlerdir.
www.scheppach.com
TR
|
259
Gürültü ve ttreşm
Gürültü ve titreşim değerleri EN 62841’a uygun bir şe-
kilde tespit edilmiştir.
Ses basıncı seviyesi L
pA
98 dB
Güvensizlik K
pA
3 dB
Ses gücü seviyesi L
WA
101 dB
Güvensizlik K
WA
3 dB
Br koruyucu kulaklık kullanın.
Gürültü etkisi işitme kaybına neden olabilir.
EN 62841 uyarınca belirlenmiş toplam titreşim değer-
leri (üç yönün vektörel toplamı).
Titreşim emisyon değeri a
h
= 2,90 m/s
2
Güvensizlik K = 1,5 m/s
2
Elektrkl aletler çn ek blgler
Uyarı!
Belirtilen titreşim emisyon değeri normlu bir kontrol
yöntemi uyarınca ölçülmüştür ve elektro takımın kulla-
nıldığı türe ve şekle bağlı olarak değişebilir ve istisnai
durumlarda belirtilen değerin üzerinde olabilir.
Belirtilen titreşim emisyon değeri, elektro takımın bir
başkasıyla karşılaştırılması için kullanılabilir.
Belirtilen titreşim emisyon değeri zararın tahmin edil-
mesi için de kullanılabilir.
Gürültü oluşumunu ve ttreşm mnmuma sınırlayın!
• Sadece kusursuz cihazlar kullanın.
• Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın.
• Cihaza aşırı yüklenmeyin.
• Cihazı gerektiğinde kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.
• Eldiven kullanın.
7. Ambalajdan çıkarma
• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bu-
lunmadığını kontrol edin. Şikayet olması durumunda
derhal tedarikçi bilgilendirilmelidir. Daha sonra yapı-
lan şikayetler kabul edilmemektedir.
f) Elektrkl aletn gövdesne sıvıların sıçrama-
masına dkkat edn. Elektrikli aletin iç kısmına
girmiş sıvı, hasarlara ve elektrik çarpmasına yol
açabilir.
g) Karıştırılacak malzeme le lgl talmatları ve
güvenlk uyarılarını dkkate alın ve bunlara
uyun. Karıştırılacak malzeme sağlığa zararlı ola-
bilir.
h) Elektrkl alet karıştırılacak malzemenn çne
düştüğünde, hemen elektrk fşn przden ayı -
rın ve elektrkl aletn kalfye uzman personel
tarafından kontrol edlmesn sağlayın. Kap
içinde bulunan elektrikli aletin fişi prize takılı du-
rumdayken kabın içine ellerin sokulması, elektrik
çarpmasına yol açabilir.
) Karıştırma şlem sırasında ellernz le karış-
tırma kabına müdahale etmeyn veya kabın ç -
ne başka nesneler sokmayın. Karıştırma çubu-
ğu ile temas edilmesi, ciddi yaralanmalara sebep
olabilir.
j) Elektrkl alet, sadece karıştırma kabı çnde
bulunduğunda devreye sokun veya tamamen
durmasını bekleyn. Karıştırma çubuğu, kontrol-
süz bir şekilde savrulabilir veya yamulabilir
Artık rskler
Bu elektronk alet teknğe uygun kullansanız da
dğer rskler kalır. Şu tehlkeler bu elektronk ale-
tn yapı şekl ve modelyle bağlantılı olarak ortaya
çıkablr:
• Uygun toz maskesi kullanılmaması halinde akciğer
hasarları.
• Uygun kulak koruması kullanılmadığında işitme so-
runları.
• Cihaz uzun bir süre kullanılırsa ya da tekniğine uy-
gun bir şekilde yönetilmez ve bakımı yapılmazsa el-
kol titreşim nedeniyle ortaya çıkan sağlık hasarları.
6. Teknk verler
Nominal gerilim 230 V~, 50 Hz
Akım sarfiyatı 1800 W
Rölanti devir sayısı 0-450 dak
-1
/ 0-790 dak
-1
Koruma sınıfı II
Takım tutucu Φ 14mm
Ağırlık 7,2 kg
Teknik değişiklik yapma hakkı saklıdır!
www.scheppach.com
260
|
TR
Makney en düşük devr sayısı kademesnde baş -
latın (kademe 1)
Kapatma
• AÇMA-KAPATMA kulplu şalterini (4) serbest bıra-
kın.
Bu chazda dam şletm mümkün değldr.
Devr sayısı regülasyonu (Res. 6)
Bu modelde motorun devir sayısı ve böylece karıştır-
ma gücü ayarlanabilir (kademe 1 ila 6).
• Devir sayısını devir sayısı ayarı (6) ile kademesiz
olarak ayarlayabilirsiniz.
2 vtesl şanzıman (Res. 7)
Cihaz 2 vitesli şanzıman ile donatılmıştır. Vites de-
ğiştirme şalteri kilitlenemediğinde, biraz karıştırma
kolunu döndürün.
• Devir seçimi için şalteri (7) 180° çevirin.
1. vites: 0 dk
–1
ila 450 dk
–1
2. vites: 0 dk
–1
ila 790 dk
–1
Şalter sadece dururken devreye alın.
Boya ve harç karıştırıcı le çalışma
Karıştırıcı değişiminde elektrik fişi çıkarılmalıdır.
Karıştırma ürününe daldırırken ya da karıştırma ürü-
nünden çıkarırken devir sayısını düşürerek çalışın. Ta-
mamen daldırdıktan sonra, yeterli bir motor soğutma
işlemi sağlayabilmek için devir sayısını maksimuma
kadar arttırın. Karıştırma işlemi sırasında makine-
yi karıştırma kabı arasından geçirin. Tüm karıştırma
ürünü tamamen işlenene kadar karıştırın. Karıştırma
çalışmaları sonlandıktan sonra karıştırıcıyı temizleyin.
10. Bakım ve temzleme
m Uyarı! Her türlü ayarlama, bakım ve servis faaliye-
tinden önce elektrik fişini prizden ayırın!
Genel bakım uygulamaları
• Koruma tertibatlarını, hava deliklerini ve motor göv-
desini tozdan ve kirden mümkün olduğu kadar temiz
tutun. Cihazı temiz bir bezle silin ya da düşük basınç
durumunda basınçlı hava ile üeyin.
• Cihazı her kullanım sonrasında doğrudan temizlen-
mesini öneriyoruz.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak
ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece
orijinal parçalar kullanın. Yedek parçalarını bayiniz-
den temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürü-
nün tip ve yapım yılınız belirtin.
m UYARI!
Ürün ve ambalaj malzemes, çocuklar çn uygun
değldr! Çocuklar; plastk torbalar, folyolar ve kü-
çük parçalar le oynamamalıdır! Yutma ve boğulma
tehlkes söz konusudur!
8. Toplama (Res. 2-4)
m Dkkat!
İşletme almadan önce ürünü mutlaka komple
monte edn!
8.1 Mksern gerlmes
Yaralanma tehlkes! Koruyucu eldivenler kullanın.
• Miksere (9/10) yönelik yuvalar ve mikser (2/3) R ve
L harfiyle işaretlidir.
• Kovanı (11/12) aşağı doğru itip mikseri (2/3) uygun
işaretli yuvalara (9/10) takın. Her mikserde pimin (a)
yive (b) oturmasına dikkat edin.
• Kovanı serbest bırakın. Mikser kilitlenir.
m Mikseri takımdan çekerek sıkı oturma yönünden
kontrol edin.
9. İşletme alma
Bağlantı öncesinde tip etiketi üzerindeki verilerin şe-
beke verileri ile aynı olduğundan emin olun.
Cihazda değişiklik yapmadan önce elektrik fişini da-
ima çekin.
Açma ve kapatma
Şaltern açılıp kapatılamadığı chazları kullanma-
yın. Hasarlı şalterler hemen müşter hzmet tara-
fından onarılmalı ya da değştrlmeldr.
Çalıştırma (Res. 5)
• İlk olarak çalıştırma kilidine (5) basın. AÇMA-KA-
PATMA kulplu şalterine (4) basın.
www.scheppach.com
TR
|
261
Yedek parçalar ve aksesuarları servis merkezimizden
temin edebilirsiniz. Bunun için kapak sayfasındaki QR
kodunu tarayın.
12. Elektrk bağlantısı
Takılı elektro motor şletme hazır br şeklde bağ-
lıdır. Bağlantı lgl VDE ve DIN kurallarına uygun-
dur. Müşter tarafından yapılan şebeke bağlantısı
ya da kullanılan uzatma hattı bu talmatlara uygun
olmalıdır.
• Bu ürün, EN 61000-3-11 standardının gereklilikle-
rini yerine getirmekte ve özel bağlantı koşullarına
tabiidir. Bunun anlamı, isteğe göre seçilebilen her-
hangi bir bağlantı noktasında kullanılmasının ya-
sak olmasıdır.
• Cihaz, elverişsiz elektrik şebekesi koşullarında ge-
çici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece aşağıdaki özelliklere sahip bağlantı
noktalarında kullanılmak üzere tasarlanmıştır:
a) izin verilen maksimum “Z” şebeke empedansını
(Zmaks = 0,355 Ω) aşmayan ya da
b) faz başına şebekede kesintisiz akım yükü en az
100 A olan.
• Kullanıcı olarak gerekirse enerji işletmesiyle ayrın-
tılı bir görüşme yapın, ürünü kullanmak istediğiniz
bağlantı noktasında, bahsedilen a) veya b) taleple-
rinden birini yerine getirdiğinden emin olun.
Hasarlı elektrk bağlantı kablosu
Elektrikli bağlantı kablolarında sıklıkla izolasyon ha-
sarları oluşur.
Bunun olası nedenleri:
• Bağlantı kablolarının pencere veya kapılardan geç-
mesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sa-
bitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan ke-
silmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izo-
lasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.
Bu gibi hasarlı elektrik bağlantı kabloları kullanılma-
malıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi
söz konusudur.
Elektrik bağlantı kablolarında düzenli olarak hasar
kontrolü yapın. Kontrol sırasında bağlantı kablosunun
şebekeye bağlı olmamasına dikkat edin.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama
sabunu ile temizleyin. Temizlik ya da çözelti mad-
desi kullanmayın; bunlar cihazın plastik parçalarına
zarar verebilir. Cihazın içerisine su girmemesine
dikkat edin.
• Takımın kullanım ömrünü uzatmak için ayda bir defa
döner parçaları yağlayın. Motoru yağlamayın.
Karbon fırçalar
Aşırı kıvılcım oluşumunda karbon fırçalarının bir elekt-
rik uzmanı tarafından kontrol edilmesini sağlayın. Dik-
kat! Karbon fırçalar sadece bir elektrik uzmanı tarafın-
dan değiştirilebilir.
11. Onarım ve yedek parça sparş
Onarım veya bakım sonrasında tüm güvenlik ile ilgili
parçaların takılı ve kusursuz durumda olmasını kontrol
edin. Yaralanmaya neden olabilecek parçalar başka
kişiler veya çocukların erişemeyeceği yerde saklan-
malıdır.
Dkkat: Ürün Sorumluluğu Kanununa uyarınca uygun
olmayan onarım veya orijinal olmayan parça kullanı-
mından kaynaklanan hasarlardan sorumlu değiliz.
Müşteri servisine veya yetkili uzmana başvurun. Bu ak-
sesuar parçaları için de geçerlidir.
Bağlantılar ve onarımlar
Elektrik donanımındaki bağlantı ve onarım çalışmaları
sadece bir uzman elektrik personeli tarafından yapıla-
bilir.
11.1 Yedek parça sparş
Yedek parça siparişinde şu bilgiler verilmelidir:
• Model tanımı
• Ürün numarası
• Tip etiketinin verileri
Yedek parçalar / aksesuarlar Ürün no.:
Karbon fırçalar 5907802001
Karıştırma çubuğu 5907802701
11.2 Servs blgler
Ürünün aşağıdaki parçalarının kullanıma veya doğal
sürece bağlı olarak aşınmaya tabi olduğu veya aşağı-
daki parçaların sarf malzemeleri olarak gerekli olduğu
dikkate alınmalıdır.
Aşınma parçaları*: Karıştırma çubuğu, karbon fırça
* Teslimat kapsamında bulunması zorunlu değildir!
www.scheppach.com
262
|
TR
Elektrkl ve elektronk chaz yasasına (ElektroG)
lşkn blgler
Elektrkl ve elektronk esk chazlar evsel
atıklara at değldr, ayrı olarak toplanmalı
veya tasfye edlmeldr!
• Eski cihazda takılı olmayan eski batarya veya akü-
ler, verilmeden önce tahrip edilmeden çıkarılmalıdır!
Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanı-
cıları, bunları kullandıktan sonra yasal olarak iade
etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinme-
sinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli
ve elektronik cihazların ev çöpüne atılmayacağına
işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-
re ücretsiz olarak teslim edilebilir:
- Kamusal tasfiye veya toplama yerleri (örn. bele-
diye şantiyeleri).
- Satıcıların bunları gönüllü olarak geri almak veya
sunmakla yükümlü olması koşuluyla, elektronik
cihazlara yönelik satış noktaları (sabit ve çevrim
içi).
- Cihaz başına, kenar uzunluğu maksimum 25
santimetre olan yaklaşık üç eski elektronik ciha-
zı, öncesinde yeni bir cihaz satın almadan veya
bölgenizdeki başka bir yetkili toplama yerine gö-
türmeden üreticiye ücretsiz olarak teslim edebi-
lirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşulla-
rını ilgili müşteri hizmetlerinden öğrenebilirsiniz.
• Üretici tarafından özel bir eve yeni bir elektronik ci-
hazın teslim edilmesi durumunda, son kullanıcının
talebi üzerine eski elektronik cihazın ücretsiz olarak
teslim alınmasını sağlayabilir. Bu konu ile ilgili üreti-
cinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu
olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine
tabi olan cihazlar için geçerlidir. Avrupa Birliği dışın-
daki ülkelerde, elektronik ve elektrikli eski cihazların
tasfiye işlemi için farklı düzenlemeler geçerli olabilir.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-
meliklerine uygun olmalıdır. Sadece H05VV-F kodlu
bağlantı kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması
zorunludur.
Bağlantı türü X
Bu cihazın şebeke bağlantı hattı hasarlıysa, üretici
veya müşteri hizmetlerinden temin edilebilen özel bir
bağlantı hattı ile değiştirilmelidir.
Alternatf akımlı motor
• Şebeke gerilimi 230 V~ olmalıdır.
• 25m’ye kadar olan uzatma kabloları 1,5 milimetreka-
re kesitli olmalıdır.
Elektrik donanımındaki bağlantı ve onarım çalışmaları
sadece bir uzman elektrik personeli tarafından yapıla-
bilir.
Sorularınızın olması durumunda lütfen aşağıdaki bilgi-
leri verin:
• Motorun akım türü
• Makine tip etiketinin verileri
• Motor tip etiketinin verileri
13. Depolama
Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-
suz ve çocukların erişemeyeceği bir yerde muhafaza
edin. İdeal depolama sıcaklığı 5 ve 30˚C arasındadır.
Elektrikli aleti orijinal ambalajında saklayın.
Tozlara ve ıslaklığa karşı korumak için elektrikli takım-
ların üzerini kapatın.
Kullanım kılavuzunu elektrikli takımın yanında sakla-
yın.
14. İmha ve yenden değerlendrme
Ambalaj le lgl blgler
Ambalaj malzemeleri geri dönüş-
türülebilir özelliktedir. Lütfen am-
balajları çevreye uygun bir şekilde
tasfiye edin.
www.scheppach.com
TR
|
263
15. Olası arızalar
Sorun Olası sebep Sabtleme
Motor çalışmaya başlamıyor
Şebeke gerilimi eksik (elektrik
kesintisi)
Sigortayı kontrol edin
Bağlantı kablosu arızalı
Kabloları değiştirin veya kabloları kontrol ettirin
(kalifiye bir elektrikçi tarafından) Arızalı kabloları
artık kullanmayın
Motor ya da şalter arızalı
Sorunu gidermek için üreticiye ya da üretici
tarafından bildirilen bir firmaya başvurun
Olağan dışı titreşimler
Karıştırma teli arızalı Karıştırma telini değiştirin
Karıştırma mili arızalı
Sorunu gidermek için üreticiye ya da üretici
tarafından bildirilen bir firmaya başvurun
Yanlış karışım ürünü
Yanlış işlem. Üreticinin işleme talimatlarına
dikkat edin
Cihaz çalışıyor ancak
düşük yükte bloke oluyor ve
otomatik olarak kapanıyor
Uzatma kablosu çok uzun veya
enine kesiti çok düşük
Maksimum 25 m uzunlukta uzatma kablosu en
az 1,5 mm
2
Priz ana bağlantıdan çok
uzakta ve bağlantı kablosunun
kesiti çok küçük
Daha uzun kablo kesitinde en az 2,5 mm
2
www.scheppach.com
264
www.scheppach.com
265
www.scheppach.com
266
DE
EU-Konformitätserklärung
Übersetzung der Originalkonformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-
dukt mit den geltenden Richtlinien und Normen übereinstimmt.
Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der
Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni
2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elek-
tro- und Elektronikgeräten. *
Technische Unterlagen verfügbar bei: **
Artikelnummer*** Artikelbezeichnung: Doppel Farb- und Mörtelrührwerk PM1800D Marke****
GB
EU Declaration of Conformity
Translation of the original Declaration of
Conformity
We declare under our sole responsibility that the product described here com-
plies with the applicable directives and standards.
The object of the declaration described here fulls the regulations of the direc-
tive 2011/65/EU of the European Parliament and Council from 8th June 2011,
on the restriction of the use of certain hazardous substances in electrical and
electronic equipment. *
Technical documentation available at: **
Item number*** Item designation: Double paint and mortar stirrer PM1800D Brand****
FR
Déclaration UE de conformité
Traduction de la déclaration de conformité
originale
Nous déclarons, sous notre propre responsabilité, que le produit décrit ici
est conforme aux directives et normes en vigueur.
L’appareil décrit ci-dessus dans la déclaration est conforme aux réglementations
de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011
visant à limiter l’utilisation de substances dangereuses dans la fabrication des
appareils électriques et électroniques. *
Dossier technique auprès de: **
Référence *** Désignation de l’article: Malaxeur à double turbine PM1800D Marque ****
IT
Dichiarazione di conformità UE
Traduzione della dichiarazione di conformità originale
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui de-
scritto è conforme alle direttive e alle norme vigenti.
L’oggetto della dichiarazione, qui descritto, soddisfa le disposizioni della Diretti-
va 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011, sul-
la restrizione nell’utilizzo di determinate sostanze pericolose negli apparecchi
elettrici ed elettronici. *
Documentazione tecnica disponibile presso: **
Gaminio numeris *** Nome articolo: Doppio agitatore per vernici e malte PM1800D Marchio ****
NL
EU-conformiteitsverklaring
Vertaling van de originele conformiteitsverklaring
Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven pro-
duct voldoet aan de geldende richtlijnen en normen.
Het hier beschreven onderwerp van deze verklaring voldoet aan de voorschriften
van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni
2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoen in
elektrische en elektronische apparaten. *
Technische documentatie verkrijgbaar bij: **
Artikelnummer *** Artikelnaam: Dubbele verf- en mortelmixer PM1800D Merk ****
ES
Declaración de conformidad UE
Traducción de la Declaración de conformidad original
Declaramos, bajo nuestra exclusiva responsabilidad, que el producto aquí
descrito cumple las directivas y normas aplicables.
El objeto de la declaración aquí descrito cumple las disposiciones de la Directiva
2011/65/UE del Parlamento Europeo y el Consejo del 8 de junio de 2011 sobre
restricciones a la utilización de determinadas sustancias peligrosas en aparatos
eléctricos y electrónicos. *
Documentación técnica disponible en: **
Núm. de artículo*** Denominación del artículo: Mezclador doble de pintura y mortero PM1800D Marca****
PT
Declaração de conformidade UE
Tradução da declaração de conformidade original
Declaramos, à nossa exclusiva responsabilidade, que o produto aqui descri-
to está em conformidade com as diretivas e normas aplicáveis.
O objeto da declaração aqui descrito cumpre com as normas da Diretiva
2011/65/UE do Parlamento Europeu e do Conselho de 8 de junho de 2011
relativamente à restrição da utilização de determinadas substâncias perigosas
em equipamentos elétricos e eletrónicos. *
Documentos técnicos disponíveis junto de: **
Número de artigo*** Designação do artigo: Agitador de argamassa e tinta duplo PM1800D Marca****
CZ
EU prohlášení o shod)
Překlad originálního prohlášení o shodě
Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek od-
povídá platným směrnicím a normám.
Zde popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evrop-
ského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých
nebezpečných látek v elektrických a elektronických zařízeních. *
Technické podklady k dispozici u: **
Číslo výrobku*** Název výrobku: Dvojité míchací zaízení barev a malty PM1800D Značka****
SK
EÚ vyhlásenie o zhode
Preklad originálneho vyhlásenia o zhode
Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s
platnými smernicami a normami.
Tu opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho
parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých
nebezpečných látok v elektrických a elektronických zariadeniach. *
Technické podklady sú k dispozícii na: **
Číslo výrobku *** Označenie výrobku: Dvojité miešadlo farieb a malty PM1800D Značka ****
HU
EU megfelelségi nyilatkozat
Az eredeti megfelelőségi nyilatkozat fordítása
Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék
megfelel az érvényes irányelveknek és szabványoknak.
A nyilatkozat itt megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011.
június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben
való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. *
A műszaki dokumentáció elérhető: **
Cikkszám *** Termék megnevezése: Dupla szárú festék- és habarcskever PM1800D Márka ****
Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen
16. Konformitätserklärung
16. Declaration of conformity
16. Déclaration de conformité
16. Dichiarazione di conformità
16. Conformiteitsverklaring
16. Declaración de conformidad
16. Declaração de conformidade
16. Prohlášení o shodě
16. Vyhlásenie o zhode
16. Megfelelőségi nyilatkozat
www.scheppach.com
267
PL
Deklaracja zgodno;ci UE
Tłumaczenie oryginalnej deklaracji zgodności
Oświadczamy na własną odpowiedzialność, że opisany tutaj produkt jest
zgodny z obowiązującymi dyrektywami i normami.
Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z wymogami
dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z 8 czerwca 2011 r.
w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w
sprzęcie elektrycznym i elektronicznym. *
Dokumentacja techniczna dostępna na stronie: **
Numer artykułu *** Nazwa artykułu: Podwójne mieszadło do farb i zapraw PM1800D Marka ****
HR
EU izjava o sukladnosti
Prijevod originalne izjave o sukladnosti
Na svoju odgovornost izjavljujemo da je ovdje opisan proizvod usklađen s
važećim direktivama i normama.
Ovdje opisani predmet Izjave ispunjava propise Direktive 2011/65/EU Europskog
parlamenta i Vijeća od 8. lipnja 2011. o ograničenju uporabe određenih opasnih
tvari u električnoj i elektroničkoj opremi. *
Tehnička dokumentacija dostupna je na: **
Broj artikla*** Naziv artikla: Dvostruka miješalica lakova i morta PM1800D Marka****
SI
EU izjava o skladnosti
Prevod originalne izjave o skladnosti
S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z ve-
ljavnimi smernicami in standardi.
Tukaj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evrop-
skega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih
nevarnih snovi v električnih in elektronskih napravah. *
Tehnični dokumenti so na voljo pri: **
Številka izdelka *** Opis izdelka: Dvojni mešalnik za barvo in malto PM1800D Znamka ****
EE
EL vastavusdeklaratsioon
Vastavusdeklaratsiooni originaali tõlge
Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib
esitatud direktiivide ja normidega.
Deklaratsiooni objektiks olev siin kirjeldatud ese vastab Euroopa Parlamendi ja
nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ainete
kasutamispiirangu kohta elektri- ja elektroonikaseadmetes. *
Tehnilised dokumendid on saadaval: **
Artiklinumber *** Art nimetus: Topelt värvi- ja mördisegamismehhanism PM1800D Kaubamärk ****
LT
EB atitikties deklaracija
Atitikties deklaracijos originalo vertimas
Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gami-
nys atitinka galiojančias direktyvas ir standartus.
Čia aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parla-
mento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų nau-
dojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. *
Techninius dokumentus galima gauti iš: **
Gaminio numeris *** Gaminio pavadinimas: Dvigubas daž— ir skiedinio maišytuvas PM1800D Prekės ženklas ****
LV
ES atbilstflbas deklarcija
Oriģinālās atbilstības deklarācijas tulkojums
Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums
atbilst spēkā esošajām direktīvām un standartiem.
Šeit aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas
Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu
bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ie-
rīcēs. *
Tehniskā lieta ir pieejama pie: **
Preces numurs *** Preces apzflmjums: Dubultais krsas un javas maisfltjs PM1800D Prečzīme ****
SE
EU-försäkran om överensstämmelse
Översättning från försäkran om överensstämmelse i
original
Vi förklarar under eget ansvar att produkten som beskrivs här överensstäm-
mer med gällande riktlinjer och standarder.
Föremålet för försäkran som beskrivs här överensstämmer med bestämmelser-
na i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om
begränsning av användningen av vissa farliga ämnen i elektriska och elektro-
niska produkter. *
Teknisk dokumentation tillgänglig hos: **
Artikelnummer *** Artikelbeteckning: Dubbel färg- och murbruksblandare PM1800D Märke ****
FI
EU-vaatimustenmukaisuusvakuutus
Alkuperäisen vaatimustenmukaisuusvakuutuksen
käännös
Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimas-
sa olevien direktiivien ja standardien määräykset.
Tässä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön
rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Eu-
roopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset. *
Tekniset asiakirjat saatavana: **
Tuotenro *** Tuotenimike: Kaksinkertainen maalin ja laastin sekoittaja PM1800D Merkki ****
DK
EU-overensstemmelseserklæring
Oversættelse af den originale
overensstemmelseserklæring
Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gæl-
dende direktiver og standarder.
Genstanden for den her beskrevne erklæring overholder bestemmelserne i
Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 vedr. be-
grænsning af brugen af visse farlige stoer i elektrisk og elektronisk udstyr. *
Tekniske dokumenter ndes på: **
Artikelnummer *** Art.-betegnelse: Dobbelt maling- og mørtelrøreværk PM1800D Mærke ****
NO
EU-samsvarserklæring
Oversettelse av den opprinnelige
samsvarserklæringen
Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar
med gjeldende direktiver og standarder.
Gjenstand for erklæringen beskrevet her oppfyller forskriftene til direktiv
2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av
bruken av bestemte farlige stoer i elektronikk og elektronisk utstyr. *
Tekniske dokumenter tilgjengelig hos: **
Artikkelnummer *** Art.betegnelse: Dobbel malings- og mørtelrøreverk PM1800D Merke ****
16. Deklaracja zgodno;ci
16. Izjava o sukladnosti
16. Izjava o skladnosti
16. Vastavusdeklaratsioon
16. Atitikties deklaracija
16. Atbilstflbas deklarcija
16. Försäkran om överensstämmelse
16. Vaatimustenmukaisuusvakuutus
16. Overensstemmelseserklæring
16. Samsvarserklæring
www.scheppach.com
268
BG
?h >_ÇÉwàwébó aw âíÜäy_äâäyb_
Превод на оригиналната декларация на
съответствие
Ние декларираме на своя отговорност, че описаният тук продукт отго-
варя на приложимите директиви и стандарти.
Описаният предмет в декларацията отговаря на разпоредбите на Дирек-
тива 2011/65/ЕС на Европейския парламент и на Съвета от 8 юни 2011 г.
относно ограничението на употребата на определени опасни вещества в
електрическото и електронното оборудване. *
Техническата документация се предоставя от: **
Каталожен номер *** exÜagwè_gb_ gw wàäbÇãÉw : >yÜcgw xíàÇwèÇw aw xÜó b çÜàÜâwg PM1800D Марка ****
GR
ß/CN N#::F!PCN" ćć
Μετάφραση από το πρωτότυπο της δήλωσης συμ-
μόρφωσης
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται
στο παρόν βρίσκεται σε συμμόρφωση με τις ισχύουσες Οδηγίες και Πρό-
τυπα.
Το αντικείμενο της παρούσας δήλωσης, το οποίο περιγράφεται εδώ, εκπλη-
ρώνει τις διατάξεις της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και
του Συμβουλίου της 8ης Ιουνίου 2011 σχετικά με τον περιορισμό της χρήσης
ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. *
Ο τεχνικός φάκελος είναι διαθέσιμος στη θέση: **
Αριθμός είδους *** ; :KN0K M0L. : ß7F" K;KLM#O/!K" 8 ;7K:-OC; 8K7 A!C:-OC; PM1800D Μάρκα ****
RO
Declaraie de conformitate UE
Traducere a declarației de conformitate originale
Declarăm pe proprie răspundere că produsul descris aici coincide cu direc-
tivele și normele în vigoare.
Obiectul declarației descris aici îndeplinește prescripțiile directivei 2011/65/UE a
Parlamentului European și a Consiliului din 8 Iunie 2011 asupra limitării utilizării
anumitor substanțe periculoase în aparatele electrice și electronice. *
Documentație tehnică disponibilă la: **
Număr articol *** Nota ie art.: Amestec tor dublu de vopsea şi mortar PM1800D Marcă ****
RS
EU izjava o usaglašenosti
Prevod originalne izjave o usklađenosti
Izjavljujemo na našu isključivu odgovornost da je ovde opisani proizvod usk-
lađen sa primenljivim smernicama i standardima.
Ovde opisani predmet ove izjave ispunjava odredbe Direktive 2011/65/EU
Evropskog parlamenta i Saveta od 8. juna 2011. godine o ograničenju upotrebe
određenih opasnih materija u električnoj i elektronskoj opremi.*
Tehnička dokumentacija dostupna kod: **
Broj artikla *** Oznaka proizvoda: Dvostruka mešalica za boju i malter PM1800D Brend ****
TR
AB uygunluk beyanı
Orijinal uygunluk beyanının çevirisi
Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun oldu-
ğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.
İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamen-
tosu’nun ve 8 Haziran 2011 tarihli Konsey’in elektrik ve elektronik cihazlarda
belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini
yerine getirmektedir. *
Teknik belgeler şurada mevcuttur: **
Ürün numarası *** Ürün Tanım : İkili boya ve harç karıştırma cihazı PM1800D Marka ****
***
5907802901 / 59078029969
****
SCHEPPACH
** :
David Rümpelein
Günzburger Str. 69
D-89335 Ichenhausen
i. V. Andreas Pecher /
Head of Project Management
i.V. Simon Schunk /
Division Manager Product Center
Ichenhausen, 08.08.2025
X
X
2011/65/EU*
2014/30/EU
2016/1628/EU
2014/29/EU
2014/35/EU
2004/22/EG
2014/68/EU
89/686/EWG_96/58/EG
90/396/EWG
X
2006/42/EG
Annex IV
2000/14/EG; 2005/88/EG
Noise:
measured L
WA
=
guaranteed L
WA
=
Annex V
Annex VI
Noti¿ed Body:
Noti¿ed Body No.:
Noti¿ed Body:
Noti¿ed Body No.:
Certi¿cate No.:
2016/1628/EU
Emission No.:
EN 62841-1:2015/A11:2022; EN 62841-2-10:2017; EN IEC 55014-1:2021; EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019/A1:2021; EN 61000-3-11:2019
16. >_ÇÉwàwébó aw âíÜäy_äâäyb_
16. ß/CN N#::F!PCN"
16. Declara ia de conformitate
16. Izjava o usaglašenosti
16. Uygunluk beyanı
www.scheppach.com
269
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher
Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei-
se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos
ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen.
Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus-
geschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We
guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine
part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not
manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new
parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded.
Garantie FR
Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l’acheteur perd tout droit au dédommagement.
Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception,
sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d’un défaut de matière ou d’usinage durant cette période.
Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d’un recours en garantie auprès des fournis-
seurs respectifs. Les frais de main d’œuvre occasionnés par le remplacement des pièces sont à la charge de l’acquéreur. Tous droits à rédhibition et toutes
prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
Garanzia IT
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dellíacquirente inerenti a vizi del genere. Appurato un
impiego corretto da parte dellíacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera
tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile.
Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri
fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellíacquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori
pretese di risarcimento danni.
Garantie NL
Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van
deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment
dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar
wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de
machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor
de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige
schadeloosstellingsclaims zijn uitgesloten.
Garantía ES
Los defectos evidentes deberán ser noticados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los
derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega.
Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de fabricación. Las piezas
que no son fabricadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la
colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modicaciones, aminoraciones y otros derechos de indemnización
por daños y perjuicios.
Garantia PT
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são subs-
tituidas gratuitamente. cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de:
peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica
por inobservançia das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido consertados
por lerceiros. O cartão de garantia só vale em conexão com a fatura.
www.scheppach.com
270
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher
Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei-
se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos
ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen.
Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus-
geschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We
guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine
part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not
manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new
parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded.
Záruka CZ
Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na
naše stroje, s kterými je správně zacházeno, na dobu zákonnné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která
se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku
pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží,
na slevu a jiné nároky na odškodnění jsou vyloučené.
Záruka SK
Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na
naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času
môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom
nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara,
na zľavu a iné nároky na nahradenie škody sú vylúčené.
Szavatosság HU
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket
a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a
sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási
igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki
vannak zárva.
Gwarancja PL
Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwa-
rantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały
wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części
nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta.
Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.
Garancija HR
Vidljive štete se moraju prijaviti u roku od 8 dana od primitka robe U suprotnom slučaju kupac gubi pravo na reklamaciju. Mi jamčimo za naše strojeve u
slučaju ispravnog postupanja tijekom perioda zakonskog jamstva tako što zamijenjujemo besplatno bilo koji dio stroja koji dokazano postane neupotrebljiv
uslijed neispravnog materijala ili grešaka u proizvodnji u tom vremenskom periodu Za dijelove koje mi nismo proizveli jamčimo samo ukoliko imamo pravo
na reklamaciju prema dobavljačima Troškove za ugradnju novih dijelova snosi kupac Molbe za smanjenjem cijene kao i sve druge reklamacije zbog šteta
su isključene.
Garancija SI
Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanj-
kljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak
del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih
sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje
in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.
www.scheppach.com
271
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher
Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei-
se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos
ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen.
Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus-
geschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We
guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine
part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not
manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new
parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded.
Garantii EE
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiile nimetatud vigade
tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik
masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname
garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud
kahjutasunõuded välistatakse.
Garantija LV
Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā
neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru
rezerves daļu, kas iespējams kļuvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav
mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam.
Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
Garantija LT
Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų
yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo
susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis,
pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-
mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.
Garanti
SE
Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kun-
den står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade
av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
Takuu FI
Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme
takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa ko-
neenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme
takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja
muut vahingonkorvausvaatimukset eivät tule kysymykseen.
Garanti DK
Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og
mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at
vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun
garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele.
Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
Garanti NO
Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner
ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne
tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som
garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeer-
statningskrav er utelukkede.
www.scheppach.com
272
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher
Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei-
se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos
ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen.
Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus-
geschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We
guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine
part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not
manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new
parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded.
гаранция BG
Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви
претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от
датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва
да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни
искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за
обезщетения, са изключени.
Garancija RS
Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše maši-
ne dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno
vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo
sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo
na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
Garanție RO
Defecte evidente trebuie să e raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim
o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui ecare parte în
acel moment detectabil într-un rând în material sau manoperă ar inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa
cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe
și alte cererile de despăgubire sunt excluse.
εγγύηση GR
Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της
αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περιό-
δου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω
ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς
έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων
θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της τιμής αγοράς, καθώς και οποιεσδήποτε άλλες
αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.
Garanti TR
Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız
olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine
uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece
teminat olun. Alıcıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
