Technical Support and E-Warranty Certificate
www.vevor.com/support
TRAILER HITCHES
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
- 1 -
MODEL:NT-1604
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRAILER HITCHES
- 2 -
IMPORTANT SAFEGUARDS
Read and understand this entire manual before operating and
servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury or damage to valuable
property.
Base safety rules
1. Please tighten the installation; damage or danger can be done to loosen
it. The warranty does not cover this damage.
2. Adhere to all Department of Transportation (D.O.T.) requirements when
using this product.
3. Use common sense when working. Stay alert and concentrate when
setting up and using this product. Never operate while under the influence
of alcohol, drugs, or medications.
4. This product is not a toy. Keep it out of reach of children. While using this
product, keep the work area clean and well-lighted. Keep children out of
the work area.
5. Dress appropriately. Never wear loose-fitting clothing or jewelry when
using. Contain long hair, and keep hair, clothing, and gloves away from
moving parts.
SAVE THESE INSTRUCTIONS
- 3 -
SPECIFICATIONS
MODEL
NT-1604
Weight Carrying Capacity（Product
linear traction）
6000lbs
Suitable for
Toyota RAV4
Year
2024 Toyota RAV4 All
2024 Toyota RAV4 Prime All
2023 Toyota RAV4 All
2023 Toyota RAV4 Prime All
2022 Toyota RAV4 All
2022 Toyota RAV4 Prime All
2021 Toyota RAV4 All
2021 Toyota RAV4 Prime All
2020 Toyota RAV4

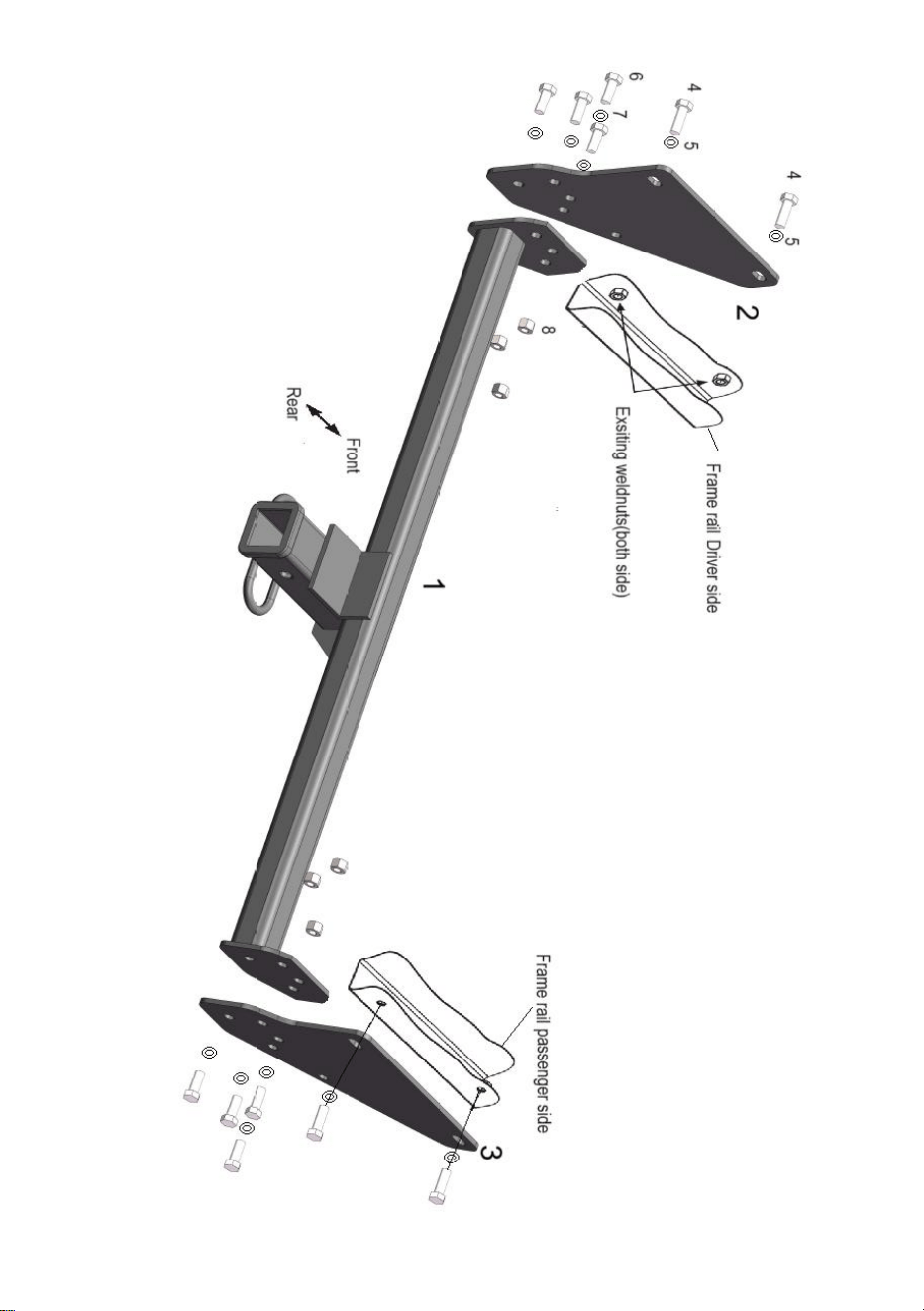

Parts List
Part
Description
Qty
1
Trailer hitch bar
1
2
Side plate 1
1
3
Side plate 2
1
4
M12-1.25 x 35mm Hex bolt
4
5
Conical-toothed washer, 1/2"
4
6
M12*30 hex bolt
8
7
Flat Washer（ M12 ）
8
8
M12 nut
6
- 4 -
- 5 -
Installation Guide
Step 1
Assemble the trailer hitches with tools(not including). Torque all M12*30(6),
washers(7), nuts(8) as below, and tighten, please note do not over-tighten.
Step 2
Remove any stickers which cover the holes on the outside of the frame
rails.Clean the existing weld nuts on the frame rail if necessary, and spary
lubricant or compressed air into the hole. For heavy debris, use a wire brush.
Please note that do not to damage threads.

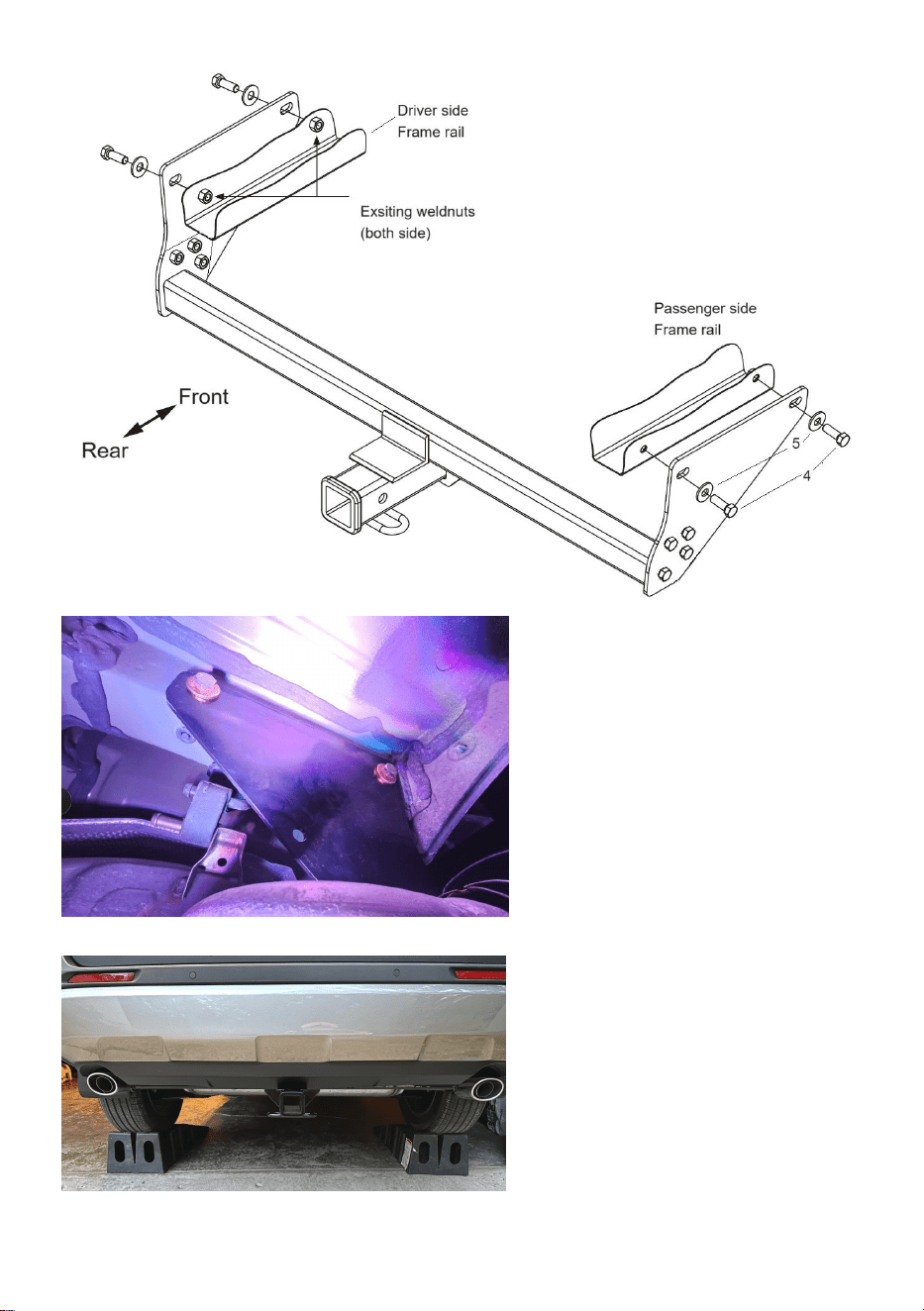

Step 3
Raise the trailer hitch into position and loosely ,secure it with the hardware (#4,
#5) by tools(not including), Torque 4 pcs hex bolt ( 4), and Conical-toothed
washer (5) as below.
Tighten all the bolts and not overtighten.
- 6 -
Final Installed Image
- 1 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Technical Support and E-Warranty Certificate
www.vevor.com/support
- 2 -
Technique Certificat d'assistance et de garantie électronique
www.vevor.com/support
ATTELAGE DE REMORQUE ES
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par
nous uniquement
représente une estimation des économies que vous pourriez réaliser en achetant certains
outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture
Toutes les catégories d'outils que nous proposons. Veuillez vérifier soigneusement
lorsque vous passez une commande chez nous si vous êtes réellement Économie
Moitié en comparaison avec les plus grandes marques.
- 3 -
- 1 -
MODÈLE : NT-1604
NEED HELP? CONTACT US!
Des questions sur nos produits ? Besoin d'assistance technique ?
N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique
www.vevor.com/support
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes les
instructions du manuel avant utilisation. VEVOR se réserve le droit
d'interpréter clairement ce manuel d'utilisation. L'apparence du produit
dépend du produit que vous avez reçu. Veuillez nous excuser pour le
retard dans la publication de toute mise à jour technologique ou logicielle
concernant notre produit.
TRAILER HITCHES
- 2 -
MESURES DE SÉCURITÉ IMPORTANTES
Veuillez lire attentivement ce manuel avant d'utiliser et
d'entretenir ce produit. Le non-respect de ces avertissements et
instructions peut entraîner la mort, des blessures corporelles ou des
dommages matériels.
Règles de sécurité de base
1. Veuillez serrer l'installation ; un desserrage peut entraîner des
dommages ou un danger. La garantie ne couvre pas ces dommages.
2. Respectez toutes les exigences du ministère des Transports (DOT) lors
de l'utilisation de ce produit.
3. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et
concentré lors de l'installation et de l'utilisation de ce produit. N'utilisez
jamais ce produit sous l'influence de l'alcool, de drogues ou de
médicaments.
4. Ce produit n'est pas un jouet. Tenir hors de portée des enfants. Lors de
l'utilisation, maintenir la zone de travail propre et bien éclairée . Tenir les
enfants hors de la zone de travail.
5. Habillez-vous convenablement. Ne portez jamais de vêtements amples
ni de bijoux lors de l'utilisation. Attachez les cheveux longs et tenez vos
cheveux, vêtements et gants éloignés des pièces mobiles.
CONSERVEZ CES INSTRUCTIONS
- 3 -
CARACTÉRISTIQUES
MODÈLE
NT-160 4
Capacité de charge (traction linéaire
du produit)
6000 livres
Convient pour
Toyota RAV4
Année
Toyota RAV4 2024 Tous
Toyota RAV4 Prime 2024
Toyota RAV4 2023 Tous
Toyota RAV4 Prime 2023
Toyota RAV4 2022 Tous
Toyota RAV4 Prime 2022
Toyota RAV4 2021 Tous
Toyota RAV4 Prime 2021
Toyota RAV4 2020
Liste des pièces
Partie
Description
Qté
1
Barre d'attelage de remorque
1
2
Assiette latérale 1
1
3
Assiette latérale 2
1
4
M12-1,25 x 35 mm boulon hexagonal
4
5
Rondelle à dents coniques, 1/2"
4
6
Boulon hexagonal M12*30
8
7
Rondelle plate （ M 12 ）
8
8
écrou M12
6
- 4 -
- 5 -
Installation Guide
Étape 1
Assemblez les attelages de remorque avec les outils (non inclus). Serrez les vis
M12 * 30 (6), les rondelles (7) et les écrous (8) comme indiqué ci-dessous.
Attention à ne pas trop serrer .
Étape 2
Retirez tous les autocollants qui recouvrent le trous à l'extérieur des longerons
du châssis. Nettoyer la soudure existante écrous sur le longeron du châssis si
nécessaire , et vaporisez du lubrifiant ou de l'air comprimé dans le trou. Pour
les gros débris, utilisez une brosse métallique. Attention à ne pas
endommager les filetages.
Étape 3
Soulevez l'attelage de remorque en position et fixez- le sans serrer avec le
matériel (n° 4 , n° 5 ) à l'aide d'outils (non inclus) . Couple 4 pièces boulon
hexagonal (4) et rondelle à dents coniques (5) comme ci -dessous .
Serrez tous les boulons et ne serrez pas trop.
- 6 -
Image finale installée
- 1 -
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD
NSW 2122, Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Technique Certificat d'assistance et de garantie électronique
www.vevor.com/support
- 2 -
Technisch Support- und E-Warranty-Zertifikat
www.vevor.com/support
ANHÄNGERKUPPLUNG ES
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur
verwenden
stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge
erzielen könnten
bei uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt Abdeckung
alle Kategorien von Werkzeugen, die wir anbieten. Wir erinnern Sie freundlich daran, zu
überprüfen sorgfältig
wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern
Hälfte im Vergleich mit den Top-Großmarken.
- 3 -
- 1 -
MODELL: NT-1604
NEED HELP? CONTACT US!
Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische
Unterstützung? Kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das
Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren.
Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte
haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie-
oder Software-Updates informieren.
TRAILER HITCHES
- 2 -
WICHTIGE SICHERHEITSHINWEISE
Lesen Sie die gesamte Anleitung sorgfältig durch, bevor Sie
das Produkt bedienen und warten. Die Nichtbeachtung dieser
Warnungen und Anweisungen kann zu Todesfällen, Verletzungen
oder Sachschäden führen.
Grundlegende Sicherheitsregeln
1. Bitte ziehen Sie die Installation fest. Das Lösen kann Schäden oder
Gefahren verursachen. Diese Schäden werden nicht von der Garantie
abgedeckt.
2. Halten Sie bei der Verwendung dieses Produkts alle Anforderungen des
Department of Transportation (DOT) ein.
3. Arbeiten Sie mit gesundem Menschenverstand. Seien Sie beim
Einrichten und Verwenden dieses Produkts aufmerksam und konzentriert.
Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder
Medikamenten.
4. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der
Reichweite von Kindern auf. Halten Sie den Arbeitsbereich während der
Arbeit sauber und gut beleuchtet . Halten Sie Kinder vom Arbeitsbereich
fern.
5. Tragen Sie angemessene Kleidung. Tragen Sie bei der Benutzung
niemals weite Kleidung oder Schmuck. Halten Sie lange Haare und
Kleidung sowie Handschuhe von beweglichen Teilen fern.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
- 3 -
SPEZIFIKATIONEN
MODELL
NT-160 4
Tragfähigkeit (lineare Traktion des
Produkts)
6000 Pfund
Passend für
Toyota RAV4
Jahr
2024 Toyota RAV4 Alle
2024 Toyota RAV4 Prime Alle
2023 Toyota RAV4 Alle
2023 Toyota RAV4 Prime Alle
2022 Toyota RAV4 Alle
2022 Toyota RAV4 Prime Alle
2021 Toyota RAV4 Alle
2021 Toyota RAV4 Prime Alle
Toyota RAV4 (2020)
Teileliste
Teil
Beschreibung
Menge
1
Anhängerkupplung
1
2
Seitenplatte 1
1
3
Seitenplatte 2
1
4
M12-1,25 x 35 mm Sechskantschraube
4
5
Kegelzahnscheibe, 1/2"
4
6
M12*30 Sechskantschraube
8
7
Unterlegscheibe ( M 12 ) ）
8
8
M12 Mutter
6
- 4 -
- 5 -
Installation Guide
Schritt 1
Montieren Sie die Anhängerkupplung mit Werkzeug (nicht im Lieferumfang
enthalten). Ziehen Sie alle M12 *30 (6), Unterlegscheiben (7) und Muttern (8) wie
unten angegeben an und ziehen Sie sie fest. Bitte beachten Sie, dass Sie sie nicht
zu fest anziehen .
Schritt 2
Entfernen Sie alle Aufkleber , die die Löcher an der Außenseite der
Rahmenschienen. Reinigen Sie die vorhandene Schweißnaht Muttern an der
Rahmenschiene, falls erforderlich , und Sparschmiermittel oder Druckluft in
das Loch. Bei starkem Schmutz verwenden Sie eine Drahtbürste. Achten Sie
darauf , die Gewinde nicht zu beschädigen.
Schritt 3
Heben Sie die Anhängerkupplung in Position und befestigen Sie sie locker mit
den Beschlägen (Nr. 4 , Nr. 5 ) mit Werkzeug (nicht im Lieferumfang
enthalten) . Drehmoment 4 Stück Sechskantschraube (4) und konische
Zahnscheibe (5 ) wie unten .
Ziehen Sie alle Schrauben fest, aber nicht zu fest.
- 6 -
Endgültig installiertes Image
- 1 -
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Technisch Support- und E-Warranty-Zertifikat
www.vevor.com/support
- 2 -
Tecnico Supporto e certificato di garanzia elettronica
www.vevor.com/support
GANCIO DI TRAINO ES
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi
rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti
con noi rispetto ai principali marchi top e non significa necessariamente copertina
tutte le categorie di strumenti da noi offerti. Ti ricordiamo di verificare accuratamente
quando effettui un ordine con noi se sei effettivamente Risparmio
Metà rispetto ai marchi più grandi.
- 1 -
MODELLO: NT-1604
NEED HELP? CONTACT US!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non
esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Queste sono le istruzioni originali, si prega di leggere attentamente tutte
le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la
piena interpretazione del manuale utente. L'aspetto del prodotto
dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi
ulteriormente in caso di aggiornamenti tecnologici o software relativi al
nostro prodotto.
TRAILER HITCHES
- 2 -
IMPORTANTI MISURE DI SICUREZZA
Leggere attentamente e comprendere l'intero manuale prima
di utilizzare e manutenere il prodotto. La mancata osservanza di
queste avvertenze e istruzioni può causare morte, lesioni personali o
danni a beni di valore.
Regole di sicurezza di base
1. Si prega di serrare l'installazione; allentarla può causare danni o
situazioni pericolose. La garanzia non copre questo tipo di danni.
2. Rispettare tutti i requisiti del Dipartimento dei Trasporti (DOT) quando si
utilizza questo prodotto.
3. Usare il buon senso durante il lavoro. Mantenere la concentrazione e
l'attenzione durante l'installazione e l'utilizzo del prodotto. Non utilizzare
mai il prodotto sotto l'effetto di alcol, droghe o farmaci.
4. Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei
bambini. Durante l'utilizzo del prodotto, mantenere l'area di lavoro pulita e
ben illuminata . Tenere i bambini fuori dall'area di lavoro.
5. Vestirsi in modo appropriato. Non indossare mai abiti larghi o gioielli
durante l'uso. Tenere i capelli lunghi e tenere capelli, abiti e guanti lontani
dalle parti in movimento.
CONSERVARE QUESTE ISTRUZIONI
- 3 -
SPECIFICHE
MODELLO
NT-160 4
Capacità di carico (trazione lineare
del prodotto)
6000 libbre
Adatto per
Toyota RAV4
Anno
Toyota RAV4 2024 Tutti
Toyota RAV4 Prime 2024
Toyota RAV4 2023 Tutti
Toyota RAV4 Prime 2023
Toyota RAV4 2022 Tutti
Toyota RAV4 Prime 2022
Toyota RAV4 2021 Tutti
Toyota RAV4 Prime 2021
Toyota RAV4 del 2020
Elenco delle parti
Parte
Descrizione
Quantità
1
Barra di traino del rimorchio
1
2
Piatto laterale 1
1
3
Piatto laterale 2
1
4
M12-1,25 x 35 mm bullone esagonale
4
5
Rondella conica dentata, 1/2"
4
6
Bullone esagonale M12*30
8
7
Rondella piatta ( M 12) ）
8
8
Dado M12
6
- 4 -
- 5 -
Installation Guide
Passo 1
Montare i ganci di traino con gli attrezzi (non inclusi). Serrare tutti i bulloni M12 *30
(6), le rondelle (7) e i dadi (8) come indicato di seguito e serrare, facendo
attenzione a non serrare eccessivamente .
Passo 2
Rimuovere eventuali adesivi che coprono il fori sulla parte esterna dei
longheroni del telaio. Pulire la saldatura esistente dadi sul longherone del
telaio se necessario e lubrificante spray o aria compressa nel foro. Per detriti
ostinati, utilizzare una spazzola metallica. Fare attenzione a non danneggiare
le filettature.
Fase 3
gancio del rimorchio in posizione e fissarlo senza stringere con l'hardware (n.
4 , n. 5 ) utilizzando degli attrezzi (non inclusi) . Coppia 4 pezzi bullone
esagonale (4) e rondella conica dentata ( 5) come di seguito .
Stringere tutti i bulloni senza esagerare.
- 6 -
Immagine finale installata
- 1 -
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Tecnico Supporto e certificato di garanzia elettronica
www.vevor.com/support
- 2 -
Técnico Certificado de soporte y garantía electrónica
www.vevor.com/support
ENGANCHE DE REMOLQUE ES
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "Mitad de precio" o cualquier otra expresión similar utilizada únicamente
por nosotros
Representa una estimación de los ahorros que podría obtener al comprar ciertas
herramientas.
con nosotros en comparación con las principales marcas líderes y no significa
necesariamente cubrir
Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar
con cuidado
Cuando realiza un pedido con nosotros, si realmente está Ahorro
Medio en comparación con las principales marcas principales.
- 3 -
- 1 -
MODELO: NT-1604
NEED HELP? CONTACT US!
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No
dude en contactarnos:
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
Estas son las instrucciones originales; lea atentamente todas las
instrucciones del manual antes de utilizarlo. VEVOR se reserva el
derecho de interpretar su manual de usuario. La apariencia del producto
dependerá del producto que haya recibido. Le rogamos que nos disculpe
si no le informamos de nuevo si hay actualizaciones tecnológicas o de
software en nuestro producto.
TRAILER HITCHES
- 2 -
MEDIDAS DE SEGURIDAD IMPORTANTES
Lea y comprenda este manual completo antes de operar y
realizar tareas de mantenimiento en este producto. El incumplimiento
de estas advertencias e instrucciones puede causar la muerte,
lesiones personales o daños a bienes valiosos.
Normas básicas de seguridad
1. Apriete la instalación; aflojarla puede causar daños o peligro. La
garantía no cubre estos daños.
2. Cumpla con todos los requisitos del Departamento de Transporte (DOT)
al utilizar este producto.
3. Use el sentido común al trabajar. Manténgase alerta y concentrado al
instalar y usar este producto. Nunca lo opere bajo los efectos del alcohol,
drogas o medicamentos.
4. Este producto no es un juguete. Manténgalo fuera del alcance de los
niños. Mientras lo utilice, mantenga el área de trabajo limpia y bien
iluminada . Mantenga a los niños fuera del área de trabajo.
5. Vístase apropiadamente. Nunca use ropa holgada ni joyas al usar el
producto. Contenga el cabello largo y mantenga el cabello, la ropa y los
guantes alejados de las piezas móviles.
GUARDE ESTAS INSTRUCCIONES
- 3 -
PRESUPUESTO
MODELO
NT-160 4
Capacidad de carga (tracción lineal
del producto)
6000 libras
Adecuado para
Toyota RAV4
Año
Toyota RAV4 2024 Todos
Toyota RAV4 Prime 2024 Todos
Toyota RAV4 2023 Todos
Toyota RAV4 Prime 2023 Todos
Toyota RAV4 2022 Todos
Toyota RAV4 Prime 2022 Todos
Toyota RAV4 2021 Todos
Toyota RAV4 Prime 2021 Todos
Toyota RAV4 2020
Lista de piezas
Parte
Descripción
Cantidad
1
Barra de enganche del remolque
1
2
Placa lateral 1
1
3
Placa lateral 2
1
4
M12-1,25 x 35 mm Perno hexagonal
4
5
Arandela dentada cónica, 1/2"
4
6
Perno hexagonal M12*30
8
7
Arandela plana ( M 12 ) ）
8
8
Tuerca M12
6
- 4 -
- 5 -
Installation Guide
Paso 1
Ensamble los enganches del remolque con herramientas (no incluidas). Apriete
todos los tornillos M12 *30 (6), las arandelas (7) y las tuercas (8) como se indica a
continuación. Tenga cuidado de no apretarlos demasiado .
Paso 2
Retire cualquier pegatina que cubra el Agujeros en el exterior de los largueros
del chasis. Limpie la soldadura existente . tuercas en el larguero del bastidor si
es necesario y lubricante en aerosol o aire comprimido en el agujero. Para
residuos difíciles, utilice un cepillo de alambre. Tenga cuidado de no dañar las
roscas.
Paso 3
Levante el enganche del remolque a su posición y, sin apretar , fíjelo con los
herrajes (n.° 4 , n.° 5 ) usando herramientas (no incluidas) . Par de torsión 4
piezas perno hexagonal (4) y arandela de dientes cónicos (5) como se
muestra a continuación .
Apriete todos los tornillos y no los apriete demasiado.
- 6 -
Imagen final instalada
- 1 -
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD,
NSW 2122, Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Técnico Certificado de soporte y garantía electrónica
www.vevor.com/support
- 2 -
Techniczny Wsparcie i certyfikat e-gwarancji
www.vevor.com/support
ZACZEP PRZYCZEPY ES
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane
wyłącznie przez nas
przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone
narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okładka
wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu
ostrożnie
gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność
Połowa w porównaniu z wiodącymi markami.
- 3 -
- 1 -
MODELE: NT-1604
NEED HELP? CONTACT US!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia
technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać
wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który
otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie,
jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje
technologiczne lub oprogramowania.
TRAILER HITCHES
- 2 -
WAŻNE ZABEZPIECZENIA
Przeczytaj i zrozum całą instrukcję przed rozpoczęciem
obsługi i serwisowania tego produktu. Nieprzestrzeganie tych
ostrzeżeń i instrukcji może spowodować śmierć, obrażenia ciała lub
uszkodzenie cennego mienia.
Podstawowe zasady bezpieczeństwa
1. Proszę dokręcić instalację; poluzowanie może spowodować
uszkodzenie lub niebezpieczeństwo. Gwarancja nie obejmuje tego
uszkodzenia.
2. Stosując ten produkt należy stosować się do wszystkich wymagań
Departamentu Transportu (DOT).
3. Podczas pracy zachowaj zdrowy rozsądek. Zachowaj czujność i
koncentrację podczas ustawiania i używania tego produktu. Nigdy nie
obsługuj pod wpływem alkoholu, narkotyków lub leków.
4. Ten produkt nie jest zabawką. Trzymaj go poza zasięgiem dzieci.
Podczas korzystania z tego produktu utrzymuj miejsce pracy w czystości i
dobrze oświetlone . Trzymaj dzieci z dala od miejsca pracy.
5. Ubierz się odpowiednio. Nigdy nie zakładaj luźnej odzieży ani biżuterii
podczas użytkowania. Trzymaj długie włosy i trzymaj włosy, odzież i
rękawiczki z dala od ruchomych części.
ZAPISZ TE INSTRUKCJE
- 3 -
SPECYFIKACJE
MODEL
NT-160 4
Nośność (liniowa przyczepność
produktu)
6000 funtów
Nadaje się do
Toyota RAV4
Rok
Toyota RAV4 2024 Wszystkie
Toyota RAV4 Prime 2024 Wszystkie
Toyota RAV4 2023 Wszystkie
2023 Toyota RAV4 Prime Wszystkie
2022 Toyota RAV4 Wszystkie
2022 Toyota RAV4 Prime Wszystkie
2021 Toyota RAV4 Wszystkie
2021 Toyota RAV4 Prime Wszystkie
Toyota RAV4 2020
Lista części
Część
Opis
Ilość
1
Belka zaczepowa przyczepy
1
2
Talerz boczny 1
1
3
Talerz boczny 2
1
4
M12-1,25x35mm Śruba sześciokątna
4
5
Podkładka zębata stożkowa 1/2"
4
6
Śruba sześciokątna M12*30
8
7
Podkładka płaska ( M 12) ）
8
8
Nakrętka M12
6
- 4 -
- 5 -
Installation Guide
Krok 1
Złóż zaczepy przyczepy za pomocą narzędzi (nie dołączone). Dokręć wszystkie
śruby M12 * 30 (6), podkładki (7), nakrętki (8) zgodnie z poniższym momentem i
dokręć, pamiętaj, aby nie dokręcać ich zbyt mocno .
Krok 2
Usuń wszystkie naklejki , które zakrywają otwory na zewnątrz szyn ramy.
Wyczyść istniejący spaw w razie potrzeby przykręć nakrętki na ramie ramy i
spryskaj środkiem smarnym lub sprężone powietrze do otworu. W przypadku
dużych zanieczyszczeń należy użyć szczotki drucianej. Należy pamiętać , aby
nie uszkodzić gwintów.
Krok 3
Podnieś zaczep przyczepy do pozycji i luźno zabezpiecz go sprzętem (# 4 , #
5 ) za pomocą narzędzi (nie dołączonych do zestawu) , Moment obrotowy 4
szt. śruba sześciokątna (4) i podkładka zębata stożkowa ( 5 ) jak poniżej .
Dokręć wszystkie śruby, ale nie za mocno.
- 6 -
Ostateczny zainstalowany obraz
- 1 -
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Techniczny Wsparcie i certyfikat e-gwarancji
www.vevor.com/support
- 2 -
Technisch Ondersteuning en E-garantiecertificaat
www.vevor.com/support
AANHANGWAGENKOPPELING ES
Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende
prijzen.
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons
worden gebruikt
geeft een schatting weer van de besparingen die u kunt behalen door bepaalde
gereedschappen te kopen
bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag
alle categorieën gereedschappen die wij aanbieden. Wij verzoeken u vriendelijk om dit te
controleren. voorzichtig
wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing
Half in vergelijking met de grote topmerken.
- 3 -
- 1 -
MODEL: NT-1604
NEED HELP? CONTACT US!
Heeft u vragen over het product? Heeft u technische ondersteuning
nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Dit is de originele handleiding. Lees alle instructies zorgvuldig door
voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de
gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product
is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet
kwalijk dat we u niet meer op de hoogte stellen van eventuele
technologische of software-updates voor ons product.
TRAILER HITCHES
- 2 -
BELANGRIJKE VEILIGHEIDSMAATREGELEN
Lees deze volledige handleiding zorgvuldig door voordat u dit
product bedient en onderhoudt. Het niet opvolgen van deze
waarschuwingen en instructies kan leiden tot overlijden, persoonlijk
letsel of schade aan waardevolle eigendommen.
Basisveiligheidsregels
1. Draai de installatie goed vast; losdraaien kan schade of gevaar
opleveren. Deze schade valt niet onder de garantie.
2. Houd u aan alle vereisten van het Department of Transportation (DOT)
bij gebruik van dit product.
3. Gebruik uw gezond verstand tijdens het werken. Blijf alert en
geconcentreerd tijdens het installeren en gebruiken van dit product.
Gebruik het product nooit onder invloed van alcohol, drugs of medicijnen.
4. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
Houd de werkruimte schoon en goed verlicht tijdens het gebruik van dit
product. Houd kinderen uit de buurt van de werkruimte.
5. Draag gepaste kleding. Draag nooit loszittende kleding of sieraden
tijdens gebruik. Houd lang haar in bedwang en houd haar, kleding en
handschoenen uit de buurt van bewegende onderdelen.
BEWAAR DEZE INSTRUCTIES
- 3 -
SPECIFICATIES
MODEL
NT-160 4
Draagvermogen (lineaire
producttractie)
6000 pond
Geschikt voor
Toyota RAV4
Jaar
2024 Toyota RAV4 Alle
2024 Toyota RAV4 Prime Alle
2023 Toyota RAV4 Alle
2023 Toyota RAV4 Prime Alle
2022 Toyota RAV4 Alle
2022 Toyota RAV4 Prime Alle
2021 Toyota RAV4 Alle
2021 Toyota RAV4 Prime Alle
Toyota RAV4 uit 2020
Onderdelenlijst
Deel
Beschrijving
Aantal
1
Aanhangwagen trekhaak
1
2
Zijplaat 1
1
3
Zijplaat 2
1
4
M12-1,25 x 35 mm Zeskantbout
4
5
Conische tandring, 1/2"
4
6
M12*30 zeskantbout
8
7
Platte ring ( M 12 ) ）
8
8
M12 moer
6
- 4 -
- 5 -
Installation Guide
Stap 1
Monteer de trekhaak met gereedschap (niet meegeleverd). Draai alle M12 * 30 (6),
ringen (7) en moeren (8) vast zoals hieronder aangegeven en draai ze vast. Let op:
niet te vast draaien .
Stap 2
Verwijder eventuele stickers die de gaten aan de buitenkant van de framerails.
Reinig de bestaande las. moeren op de frame rail indien nodig , en spuit
smeermiddel of perslucht in het gat. Gebruik voor hardnekkig vuil een
staalborstel. Let op dat u de draden niet beschadigt.
Stap 3
Breng de trekhaak op zijn plaats en bevestig deze losjes met de hardware (#
4 , # 5 ) met behulp van gereedschap (niet meegeleverd) . Koppel 4 stuks
zeskantbout (4) en conische getande ring (5) zoals hieronder .
Draai alle bouten goed vast, maar niet te vast.
- 6 -
Laatste geïnstalleerde afbeelding
- 1 -
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Technisch Ondersteuning en E-garantiecertificaat
www.vevor.com/support
- 2 -
Teknisk Support och e-garanticertifikat
www.vevor.com/support
DRAGKROK ES
Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "Halv priset" eller andra liknande uttryck som endast används av oss
representerar en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg
hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Vi ber dig vänligen att kontrollera försiktigt
när du gör en beställning hos oss om du faktiskt Sparande
Halv i jämförelse med de största varumärkena.
- 1 -
MODELL: NT-1604
NEED HELP? CONTACT US!
Har du frågor om produkten? Behöver du teknisk support? Kontakta
oss gärna:
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant
innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av
vår användarmanual. Produktens utseende ska vara beroende av den
produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera
dig igen om det finns några teknik- eller programuppdateringar för vår
produkt.
TRAILER HITCHES
- 2 -
VIKTIGA SÄKERHETSÅTGÄRDER
Läs och förstå hela denna manual innan du använder och
utför service på denna produkt. Underlåtenhet att följa dessa
varningar och instruktioner kan orsaka dödsfall, personskador eller
skador på värdefull egendom.
Grundläggande säkerhetsregler
1. Dra åt installationen; lossning kan orsaka skador eller fara. Garantin
täcker inte dessa skador.
2. Följ alla krav från transportdepartementet (DOT) när du använder denna
produkt.
3. Använd sunt förnuft när du arbetar. Var uppmärksam och koncentrera
dig när du installerar och använder produkten. Använd aldrig produkten om
du är påverkad av alkohol, droger eller mediciner.
4. Denna produkt är inte en leksak. Förvara den utom räckhåll för barn.
Håll arbetsområdet rent och väl upplyst när du använder produkten. Håll
barn borta från arbetsområdet.
5. Klä dig lämpligt. Använd aldrig löst sittande kläder eller smycken när du
använder apparaten. Håll långt hår och hår, kläder och handskar borta från
rörliga delar.
SPARA DESSA INSTRUKTIONER
- 3 -
SPECIFIKATIONER
MODELL
NT-160 4
Viktbärande kapacitet (produktens
linjära dragkraft)
6000 pund
Lämplig för
Toyota RAV4
År
2024 Toyota RAV4 Alla
2024 Toyota RAV4 Prime Alla
2023 Toyota RAV4 Alla
2023 Toyota RAV4 Prime Alla
2022 Toyota RAV4 Alla
2022 Toyota RAV4 Prime Alla
2021 Toyota RAV4 Alla
2021 Toyota RAV4 Prime Alla
2020 Toyota RAV4
Dellista
Del
Beskrivning
Antal
1
Dragkrok
1
2
Sidoplatta 1
1
3
Sidoplatta 2
1
4
M12-1,25 x 35 mm Sexkantsbult
4
5
Konisk tandad bricka, 1/2"
4
6
M12*30 sexkantsbult
8
7
Platt bricka ( M 12) ）
8
8
M12-mutter
6
- 4 -
- 5 -
Installation Guide
Steg 1
Montera dragkrokarna med verktyg (exklusive verktyg). Dra åt alla M12 *30 (6),
brickor (7), muttrar (8) enligt nedan och dra åt. Observera att de inte får dras åt för
hårt .
Steg 2
Ta bort alla klistermärken som täcker hål på utsidan av ramskenorna. Rengör
den befintliga svetsfogen muttrar på ramskenan om det behövs , och
smörjmedel eller tryckluft in i hålet. Använd en stålborste för att undvika att
skada gängorna.
Steg 3
Lyft dragkroken i läge och säkra den löst med beslagen ( # 4 , # 5 ) med
verktyg (ej inkluderade) . Vridmoment 4 st sexkantsbult (4) och konisk tandad
bricka (5 ) enligt nedan .
Dra åt alla bultar och dra inte åt för hårt.
- 6 -
Slutlig installerad bild
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Teknisk Support och e-garanticertifikat
www.vevor.com/support
