WARNING! ALWAYS USE SAFETY GLASSES. Everyday eyeglasses only have
impact-resistant lenses – they are not safety glasses.
Avertissement! TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ.
Les lunettes normales, sans verres anti-choc – elles ne sont pas protectrices.
¡Advertencia! USE SIEMPRE GAFAS DE SEGURIDAD. Las gafas de uso diario
solamente tienen lentes resistentes a los impactos. NO son gafas de seguridad.
10220Q
PROFESSIONAL
TILE CUTTER
OWNER’S MANUAL
COUPE CARREAUX
PROFESSIONNEL
MANUEL D’UTILISATION
CORTADOR DE LOSETAS
PROFESIONAL
MANUAL DE OPERACIÓN
20 in.
500 mm
-2-

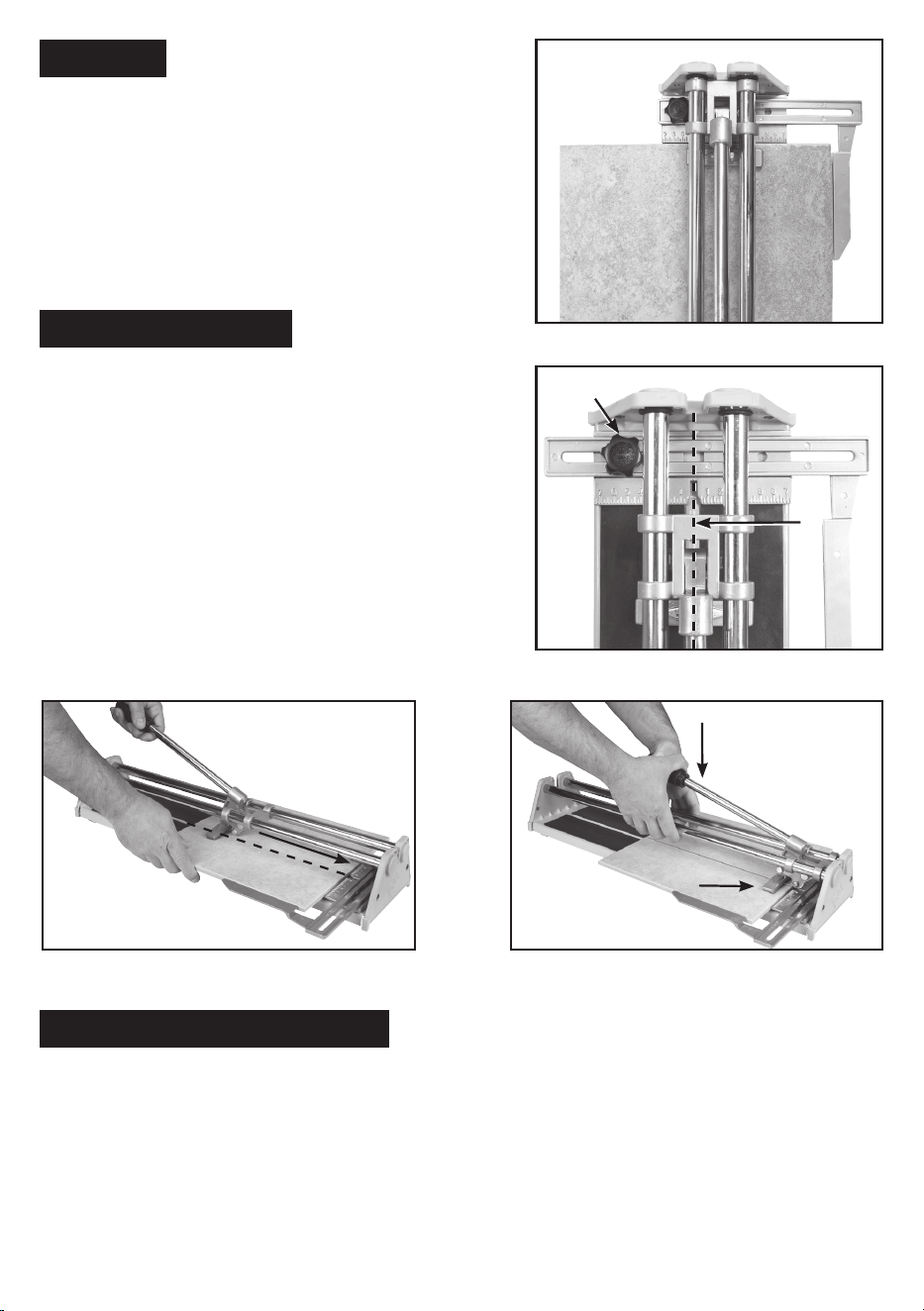

RIP CUT
Place the tile at the front edge against the front
stop. (See “RIP CUT” on the right). Position the
tile so the line of cut is directly over the scoring
line, which is the line between the left and right
pad (See “Scoring Line” on the right). Adjust the
cutting guide by loosening the guide knob (See
“Guide Knob” on the right) and sliding it left or
right to the desired cutting position, and lock the
cutting guide in place.
MAKING THE CUT
Place the cutting wheel on the rear edge of the
tile. Then slide the wheel forward by pushing
the handle down with medium pressure, scoring
the tile surface glaze as the handle is pushed
forward (See “SCORING” photo below). It is
important to make one continuous motion,
scoring the surface only once per tile. After
scoring, and without moving the tile, position
the handle so that the breaker bar is slightly
in from the front edge of the tile and front
stop. Apply increasing pressure on the handle
until the tile snaps along the score line (See
“SNAPPING” photo below).
RIP
CUT
Guide
Knob
Press
Down
Breaker
Bar
Slide to score
surface glaze
SCORING
SNAPPING
Scoring
Line
GENERAL MAINTENANCE
1. Oil should not be used on the 10220Q QEP Tile Cutter. Use of oil will cause eventual
gumming and sticking of the movable parts as the oil combines with dirt and
ceramic tile dust.
2. Wear is normal in the chrome plated rails and can be evenly distributed by
occasional rotation of each of the two rails.
3. The only part routinely needing replacement is the carbide scoring wheel.
-3-

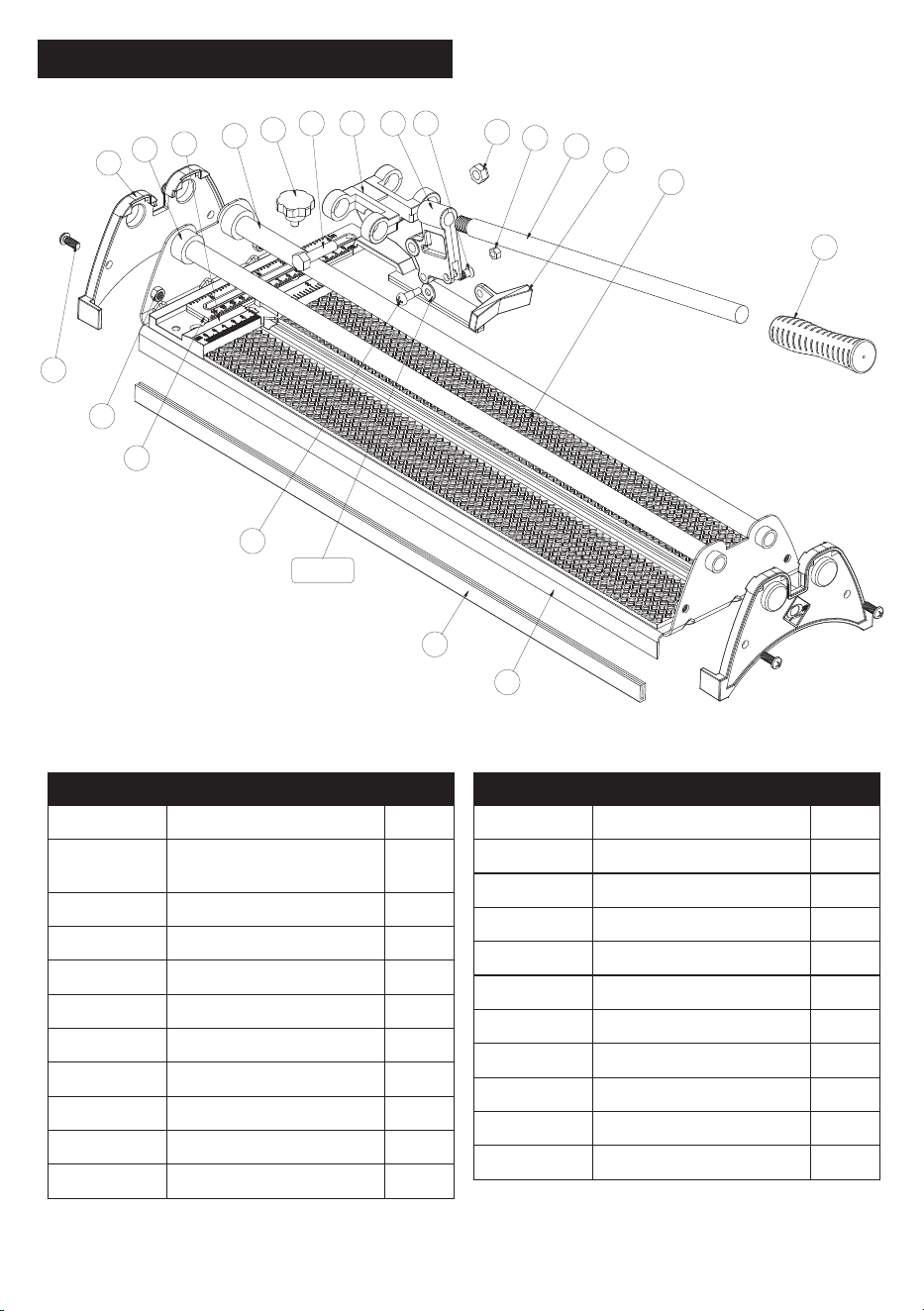

10220Q PARTS LIST
1
2
4
5
7
11
8 9
10
12
13
16
15
20
19
14
3
6
17
18
21
20510Q
No. Description Qty.
10220Q-1 Frame Cover 2
10220Q-2 Limit stop collar 2
10220Q-3 Rip fence 1
10220Q-4 Guide bar 2
10220Q-5 Knob 1
10220Q-6 M8 bolt 1
10220Q-7 Support 1
10220Q-8 Cutting wheel holder 1
10220Q-9 M6 screw 1
10220Q-10 M8 screw 1
10220Q-11 M5 nut 1
No. Description Qty.
10220Q-12 Handle bar 1
10220Q-13 Breaker 1
10220Q-14 EVA pad 2
10220Q-15 Handle 1
10220Q-16 Base 1
10220Q-17 Antislip rubber 2
10220Q-18 M5 screw 1
10220Q-19 Rip guide 1
10220Q-20 M6 nut 4
10220Q-21 M6 screw 4
20510Q Cutting wheel 1
-4-

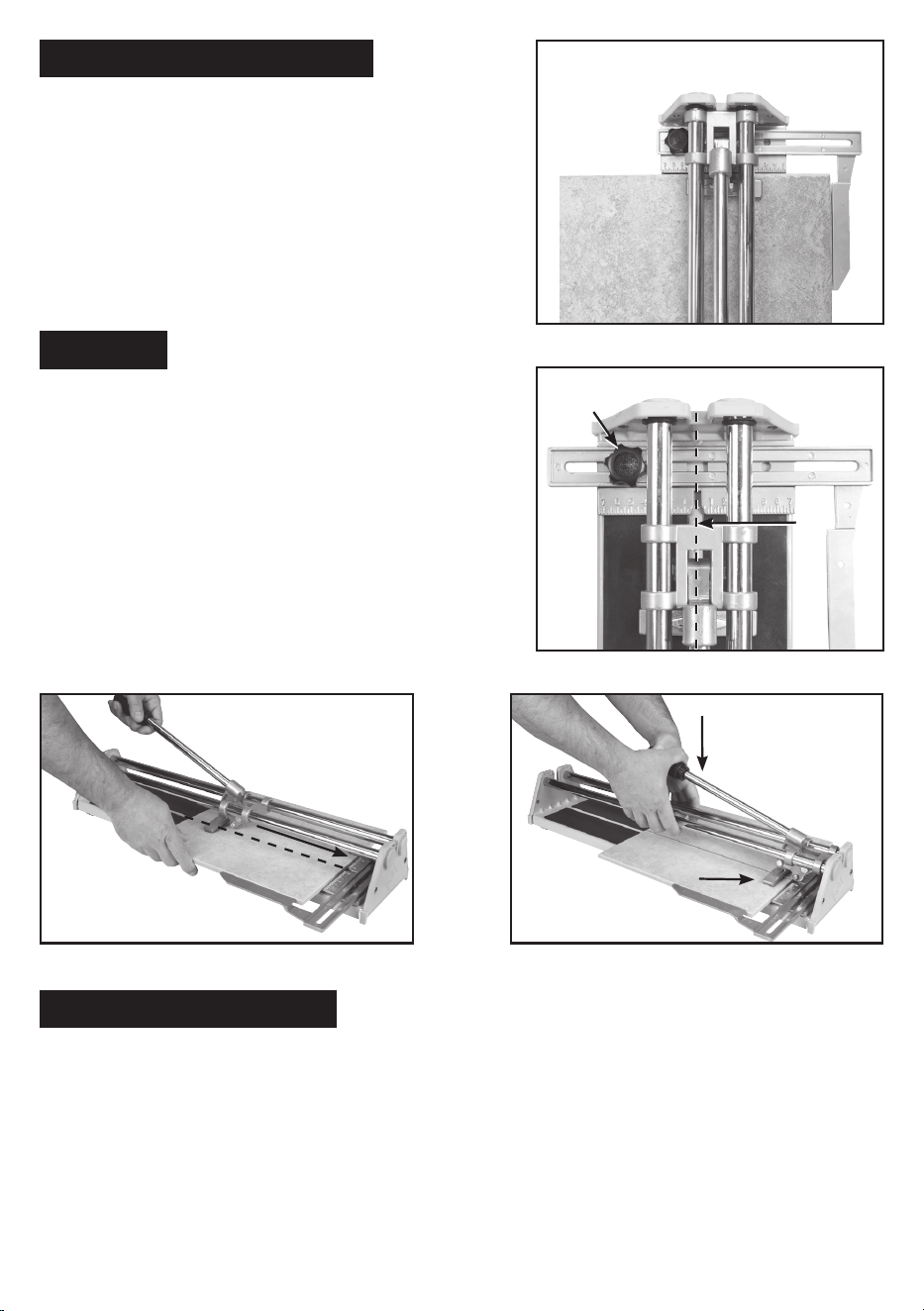

COUPE LONGITUDINALE
Placer le bord du carreau contre la position la
plus avancé de la découpeuse (Voir “COUPE
LONGITUDINALE” à droite). Placer le carreau pour que
la ligne de coupe désirée soit directement au-dessus de
la ligne d’entaille, qui est la ligne entre les coussinets
de droite et de gauche (Voir “Ligne d’Entaille” à droite).
Régler le guide de coupe en desserrant la poignée
de guide (Voir “Poignée de Guide” à droite) et en le
glissant vers la droite ou la gauche à la position de
coupe désirée. Serrer le guide de coupe en place.
COUPER
Placer la roue à couper sur le bord arrière du carreau.
Puis glisser la roue vers l’avant en poussant la poignée
vers le bas en utilisant de la pression moyenne, pour
entailler le côté glacé du carreau alors que la poignée
sera poussé vers l’avant (Voir “ENTAILLE” photo au-
dessous). Il est très important de faire un mouvement
continu, pour entailler la surface seulement une fois par
carreau. Après avoir entailler, et sans bouger le carreau,
situer la poignée de telle façon que le pied de rupture
soit un peu à l’intérieur du bord avant du carreau et du
taquet avant. Utiliser de plus en plus de pression sur
la poignée jusqu’à que le carreau se case au long de la
ligne d’entaille (Voir “CASSE” photo au-dessous).
Pousser vers
le bas
Pied de
rupture
CASSE
Glisser pour
entailler le
côté glacé
ENTAILLE
ENTRETIEN GÉNÉRAL
1. L’huile ne doit pas être utilisé avec le Coupe Carreaux QEP 10220Q. L’utilisation
d’huile causera éventuellement de l’encrassement et du calage des parties
déplaçables étant donné que l’huile se mélange avec les poussières et la poudre des
carreaux de céramique.
2. L’usure de rails chromés est normale et peut être distribué régulièrement en les
alternant occasionnellement.
3. La seule partie qui a habituellement besoin de remplacement est la roue à entailler
au carbure.
COUPE
LONGITUDINALE
COUPE
LONGITUDINALE
Poignée
de Guide
Ligne
d’Entaille
-5-
1
2
4
5
7
11
8 9
10
12
13
16
15
20
19
14
3
6
17
18
21
20510Q

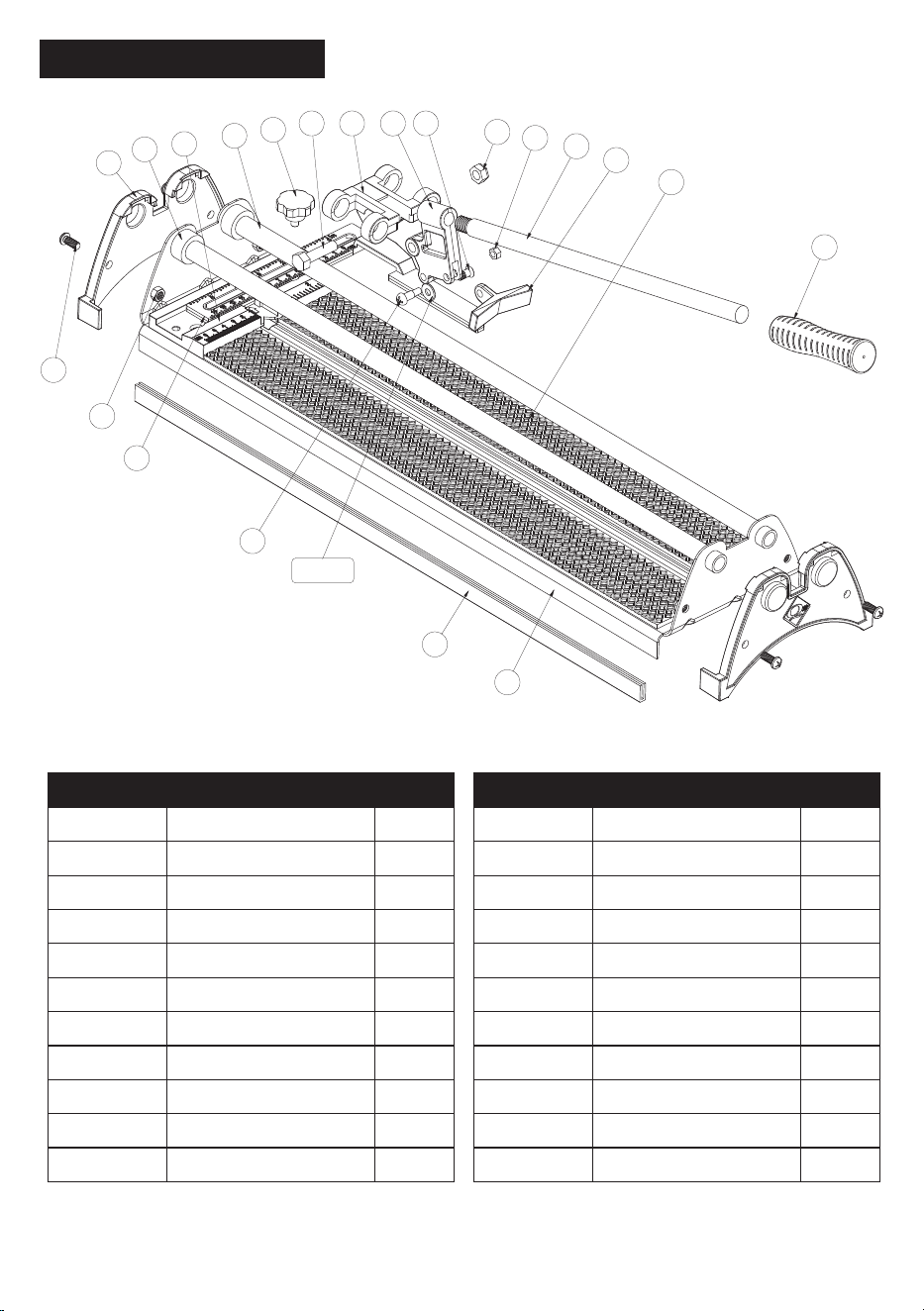

LISTE DES PIÈCES DU 10220Q
No. Description Qté.
10220Q-1
Couvercle du cadre 2
10220Q-2
Collet du limiteur
d’ouverture
2
10220Q-3
Barrière de coupe 1
10220Q-4
Rail de guidage 2
10220Q-5
Bouton 1
10220Q-6
M8 Boulon 1
10220Q-7
Support 1
10220Q-8
Porte-molette 1
10220Q-9
M6 Vis 1
10220Q-10
M8 Vis 1
10220Q-11
M5 Écrou 1
No. Description Qté.
10220Q-12
Manche 1
10220Q-13
Pied de rupture 1
10220Q-14
Coussin EVA 2
10220Q-15
Poignée 1
10220Q-16
Base 1
10220Q-17
Caoutchouc antidérapant 2
10220Q-18
M5 Vis 1
10220Q-19
Guide de coupe 1
10220Q-20
M6 Écrou 4
10220Q-21
M6 Vis 4
20510Q
Roue à couper 1
-6-

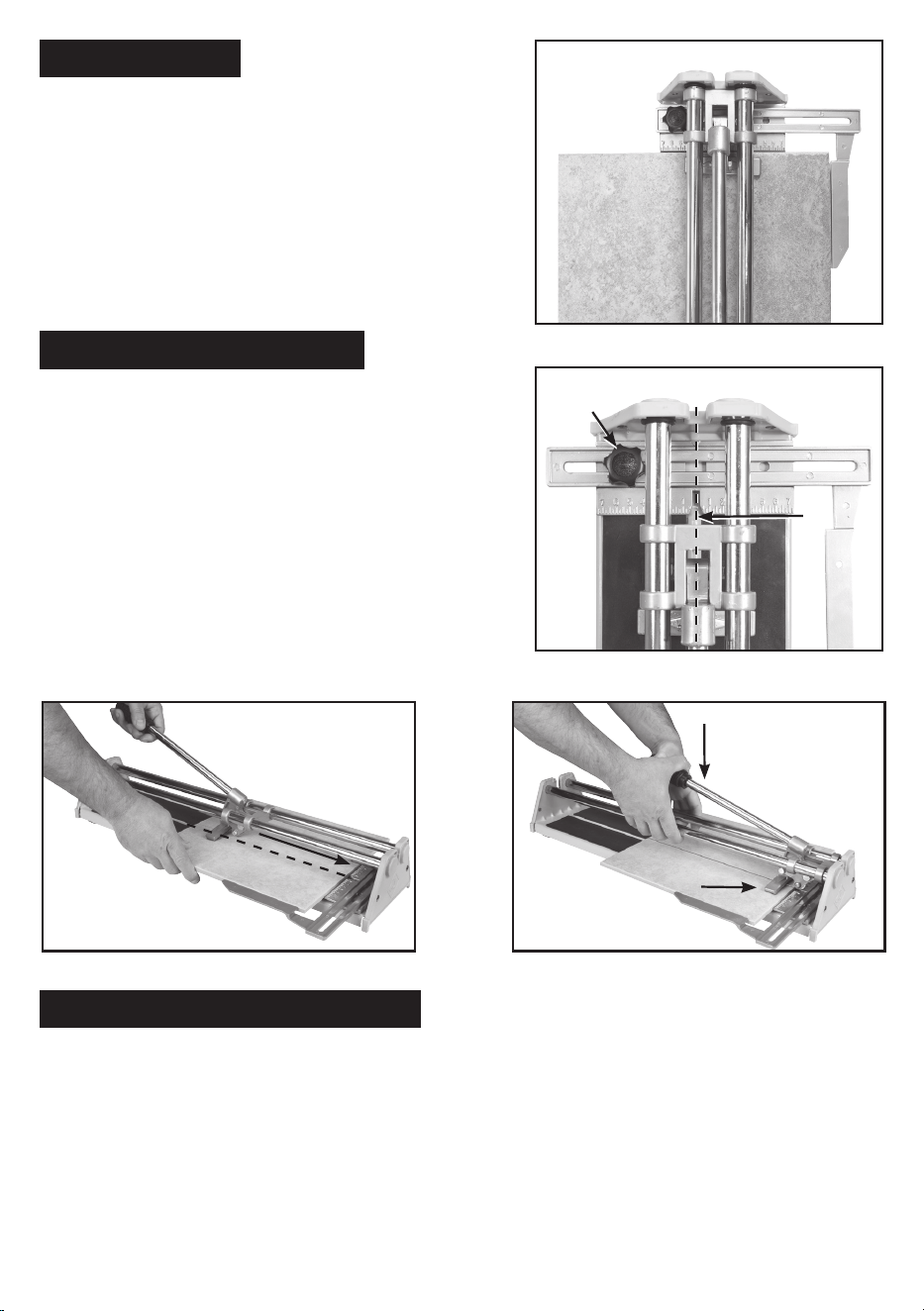

CORTE RECTO
Coloque la loseta en el borde del frente contra la
parada frontal. (Ver ‘‘CORTE RECTO’’ a la derecha).
Coloque la loseta de tal manera que la línea de corte
quede directamente sobre la línea para marcar, es la
línea entre la almohadilla de la izquierda y la derecha
(Ver ‘‘Línea para marcar’’ a la derecha). Ajuste la guía
de corte aflojando la perilla para guiar (Ver ‘‘Perilla
para guíar’’ a la derecha) deslizando hacia la derecha o
la izquierda hasta lograr la posición deseada y después
ajuste en su lugar la perilla para guiar.
REALIZANDO EL CORTE
Coloque el rodel de corte en el borde trasero de
la loseta. Después deslice el rodel hacia adelante,
empujando la manija hacia abajo haciendo una presión
mediana, marcando la superficie glaseada de la loseta
mientras empuja la manija hacia adelante (Ver la foto
para ‘‘MARCAR’’ abajo). Es importante hacer un solo
movimiento continuo, marcando la superficie de la
loseta una sola vez por loseta. Después de marcar y sin
mover la loseta, coloque la manija de tal manera que la
barra separadora quede un poco hacia adentro desde
el borde frontal de la loseta y de la parada frontal.
Haga presión gradual sobre la manija hasta que la
loseta se separe a lo largo de la línea marcada (Ver la
foto de abajo ‘‘SEPARAR’’).
CORTE
RECTO
Perilla
para
guíar
Presione
hacia abajo
Barra
separadora
Deslice para marcar la
superficie glaseada
MARCAR
SEPARAR
Línea
para
marcar
MANTENIMIENTO GENERAL
1. No debe utilizar aceite en el cortador de losetas 10220Q de QEP. Si utiliza aceite
eventualmente causará que las partes en movimiento engomen y se tornen
pegajosas, por que el aceite se mezcla con la mugre y el polvo creado al cortar
la loseta.
2. Es normal que los rieles de cromo platinado se desgasten, puede distribuir el
desgaste uniformemente, rotando ocasionalmente cada uno de los dos rieles.
3. La única parte que necesita rutinariamente ser reemplazada, es el rodel de corte
en carburo.
-7-
1
2
4
5
7
11
8 9
10
12
13
16
15
20
19
14
3
6
17
18
21
20510Q

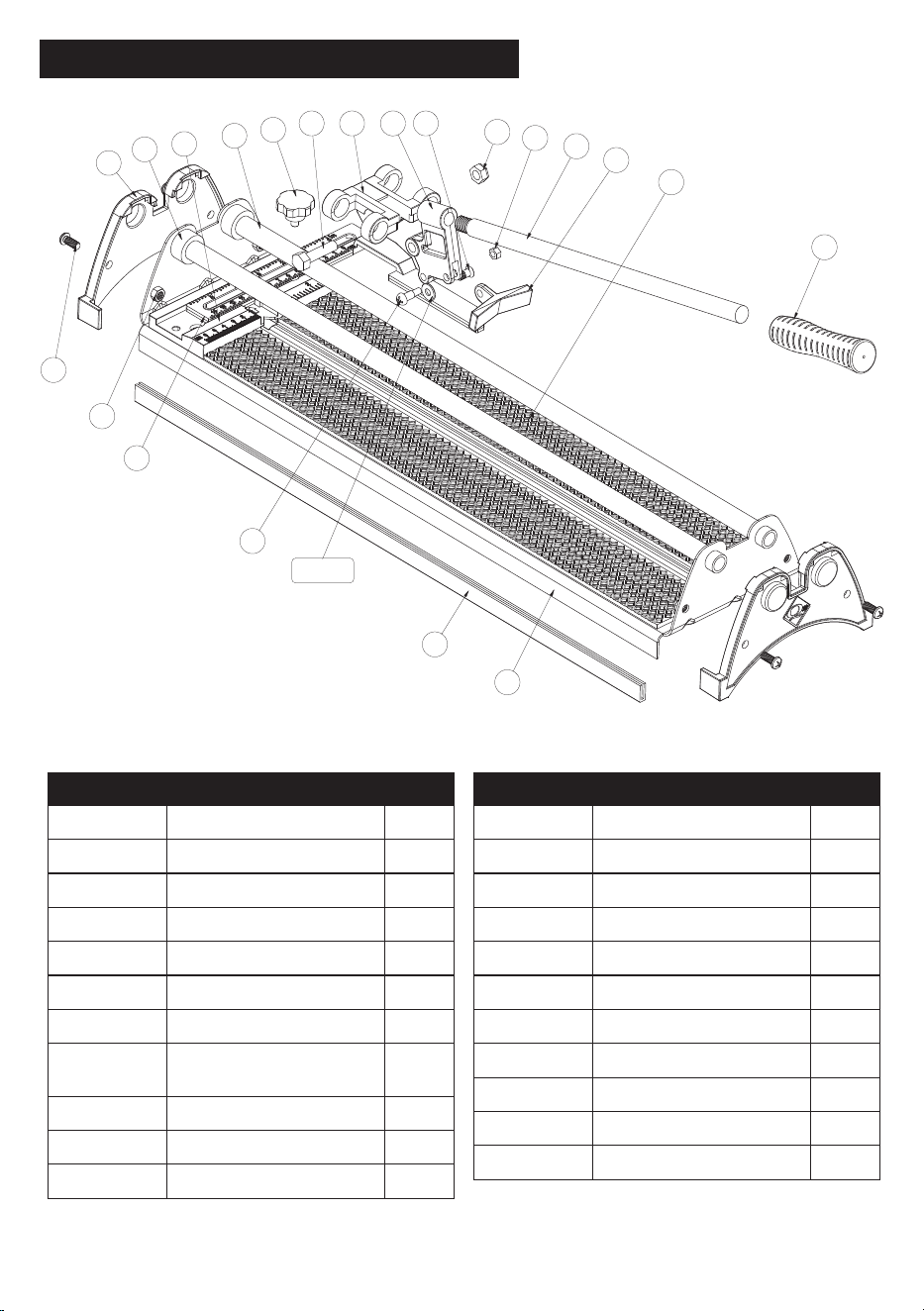

LISTA DE LAS PARTES DEL 10220Q
Nu. Descripción Cant.
10220Q-1
Cobertor para el marco 2
10220Q-2
Collar de parada al límite 2
10220Q-3
Barrera de corte 1
10220Q-4
Barra de guía 2
10220Q-5
Perno 1
10220Q-6
M8 Perno 1
10220Q-7
Soporte 1
10220Q-8
Soporte para el rodel
de corte
1
10220Q-9
M6 Tornillo 1
10220Q-10
M8 Tornillo 1
10220Q-11
M5 Tuerca 1
Nu. Descripción Cant.
10220Q-12
Barra para la manija 1
10220Q-13
Barra separadora 1
10220Q-14
Almohadilla EVA 2
10220Q-15
Manija 1
10220Q-16
Base 1
10220Q-17
Goma antideslizante 2
10220Q-18
M5 Tornillo 1
10220Q-19
Guía de corte 1
10220Q-20
M6 Tuerca 4
10220Q-21
M6 Tornillo 4
20510Q
Rodel de corte 1
-8-
Made in China
Fabriqué en Chine
Hecho en China
Boca Raton, FL 33487
www.qep.com
A2817
