WARNING!
ALWAYS USE SAFETY GLASSES. Everyday eyeglasses
only have impact-resistant lenses – they are not safety glasses.
AVERTISSEMENT!
TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ.
Les lunettes normales, sans verres anti-choc – elles ne sont pas protectrices.
ADVERTENCIA!
USE SIEMPRE GAFAS DE SEGURIDAD. Las gafas de uso diario
solamente tienen lentes resistentes a los impactos. NO son gafas de seguridad.
10630/10219/10900
PROFESSIONAL TILE CUTTER
OWNER’S MANUAL
COUPE CARREAUX PROFESSIONNEL
MANUEL D’UTILISATION
CORTADOR DE LOSETAS PROFESIONAL
MANUAL DE OPERACIÓN
24 in.
630 mm
10630
30 in.
750 mm
10219
35 in.
900 mm
10900
-2-

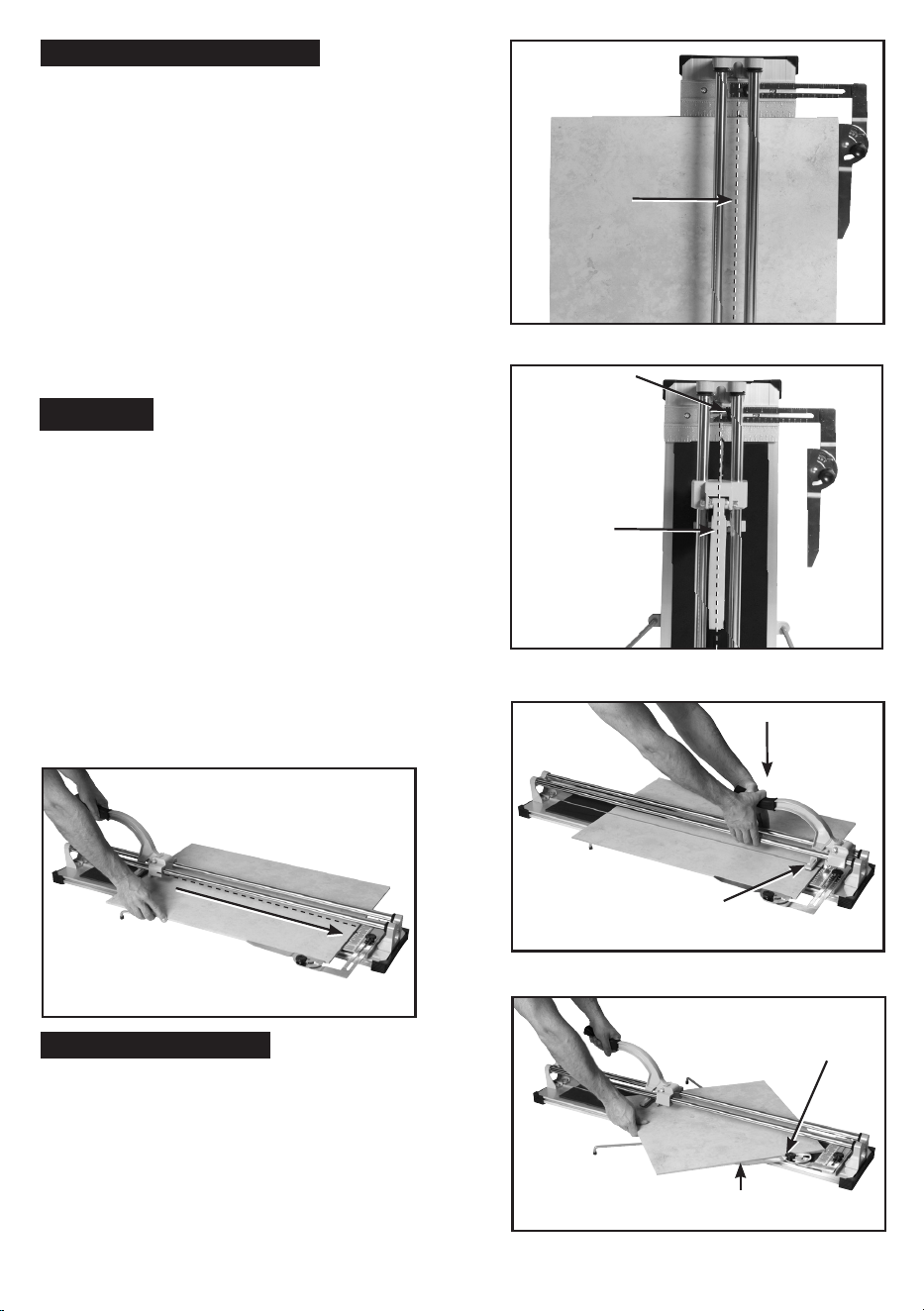

RIP CUT
Place the tile at the front edge against the front stop.
(See “RIP CUT” on the right). Position the tile so the line
of cut is directly over the scoring line, which is the line
between the left and right pad (See “Scoring Line” on
the right). Place the table extension arms under the tile
for the best possible support. Adjust the cutting guide by
loosening the guide knob (See “Slide Rule Guide Knob”
on the right) and sliding it left or right to the desired cutting
position, and lock the cutting guide in place.
MAKING THE CUT
Place the cutting wheel on the rear edge of the tile.
Then slide the wheel forward by pushing the handle
down with medium pressure, scoring the tile surface
glaze as the handle is pushed forward (See “SCORING”
photo below). It is important to make one continuous
motion, scoring the surface only once per tile. After
scoring, and without moving the tile, position the
handle so that the breaker bar is slightly in from the
front edge of the tile and front stop. Apply increasing
pressure on the handle until the tile snaps along the
score line (See “SNAPPING” photo below).
DIAGONAL CUT
The cutting guide can also assist in making diagonal
cuts. First loosen the Slide Rule guide knob so it can
move side to side to adjust to the size of the tile you
are cutting. Then loosen the knob on the Angle Cutting
guide to allow the tile to rest against the angle guide,
when the tile is positioned for a diagonal cut.
Tighten both knobs. You are now ready to make the
diagonal cut.
RIP CUT
Angle Cutting Guide
Knob
Angle Cutting
Guide
DIAGONAL CUT
Slide Rule
Guide Knob
Scoring
Line
Scoring
Line
Press
Down
Breaker Bar
SNAPPING
Slide to score surface
glaze
SCORING
-3-
GENERAL MAINTENANCE
1. Oil should not be used on these QEP Tile Cutters. Use of oil will cause eventual gumming and sticking of
the movable parts as the oil combines with dirt and ceramic tile dust – use a soft dry cloth to clean the
rails after each use.
2. Wear is normal in the chrome plated rails and can be evenly distributed by occasional rotation of each of
the two rails.
3. The only part routinely needing replacement is the carbide scoring wheel.

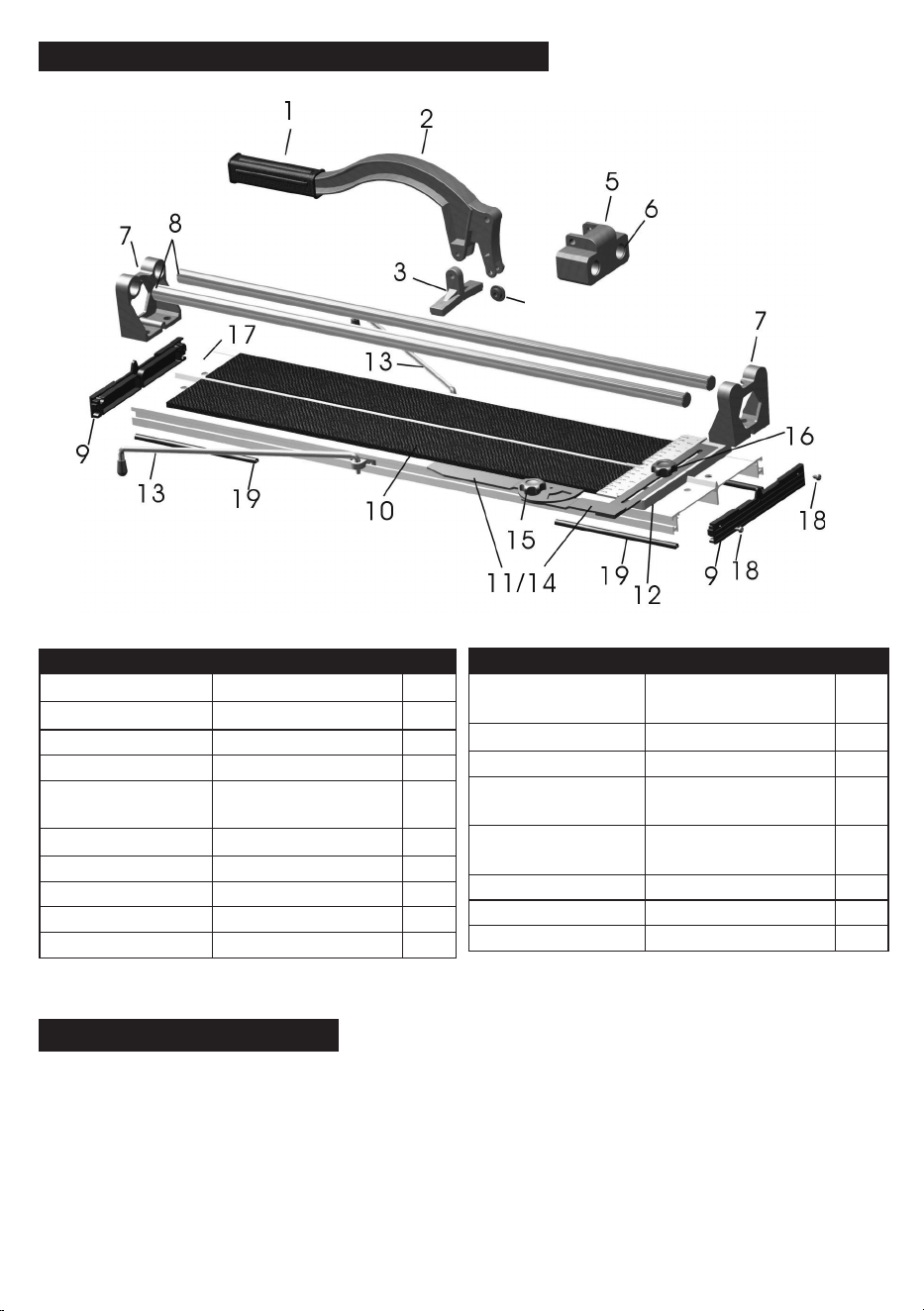

10630/10219/10900 PARTS LIST
No.
Description Qty
10630/10219/10900-11/14 Slide Rule/Angle Guide 1
10630/10219/10900-12 Guide 1
10630/10219/10900-13 Extension Arms 2
10630/10219/10900-15 Angle Guide Knob 1
10630/10219/10900-16 Slide Rule Guide Knob 1
10630/10219/10900-17 Base 1
10630/10219/10900-18 Screws 4
10630/10219/10900-19 Rubber 4
No.
Description Qty
10630/10219/10900-1 Grip 1
10630/10219/10900-2 Handle 1
10630/10219/10900-3 Breaker Bar 1
21125
7/8" Cutting Wheel
1
10630/10219/10900-5 Slide Assembly 1
10630/10219/10900-6 Bearings 2
10630/10219/10900-7 Support 2
10630/10219/10900-8 Rail Bar 2
10630/10219/10900-9 Non-slip Pad 2
10630/10219/10900-10 Sponge Cushion 2
21125
-4-
COUPE
LONGITUDINALE
Pousser vers
le bas
Pied de
rupture
ENTAILLE
CASSE
Poignée de
Guide
Ligne
d’Entaille
Glisser pour entailler
le côté glacé
Bouton du Guide de Coupe
d’Angle
Guide de Coupe d’Angle
COUPE DIAGONALE
Ligne
d’Entaille
COUPE LONGITUDINALE
Placer le bord du carreau contre la position la
plus avancé de la découpeuse (Voir “COUPE
LONGITUDINALE” à droite). Placer le carreau pour que
la ligne de coupe désirée soit directement au-dessus de
la ligne d’entaille, qui est la ligne entre les coussinets de
droite et de gauche (Voir “Ligne d’Entaille” à droite).
Placer les rallonges de table sous le carreau pour obtenir
le meilleur support possible. Régler le guide de coupe
en desserrant la poignée de guide (Voir le “Bouton de
Règle Glissante” à droite) et en le glissant vers la droite
ou la gauche à la position de coupe désirée. Serrer le
guide de coupe en place.
COUPER
Placer la roue à couper sur le bord arrière du carreau.
Puis glisser la roue vers l’avant en poussant la poignée
vers le bas en utilisant de la pression moyenne, pour
entailler le côté glacé du carreau alors que la poignée
sera poussé vers l’avant
(Voir “ENTAILLE” photo au-
dessous). Il est très important de faire un mouvement
continu, pour entailler la surface seulement une fois par
carreau. Après avoir entailler, et sans bouger le carreau,
situer la poignée de telle façon que le pied de rupture
soit un peu à l’intérieur du bord avant du carreau et du
taquet avant. Utiliser de plus en plus de pression sur la
poignée jusqu’à que le carreau se case au long de la
ligne d’entaille (Voir
“CASSE” photo au-dessous).
COUPE DIAGONALE
Le guide de coupe peut aussi aider à accomplir des
coupes diagonales. Desserrer le bouton de la règle
glissante pour que la règle coulisse latéralement et
s’adapte à la taille du carreau. Desserrer le bouton
sur le guide de coupe d’angle pour appuyer le carreau
contre le guide, lorsque le carreau est positionné pour
une coupe diagonale. Serrer les deux boutons et couper.
-5-
ENTRETIEN GÉNÉRAL
1. L’huile ne doit pas être utilisée avec ces coupe-carreaux QEP. L’utilisation d’huile causera éventuellement
de l’encrassement et du calage des parties déplaçables étant donné que l’huile se mélange avec les
poussières et la poudre des carreaux de céramique – Nettoyer les rails à l’aide d’un chiffon doux sec
après chaque utilisation.
2. L’usure de rails chromés est normale et peut être distribué régulièrement en les
alternant occasionnellement.
3. La seule partie qui a habituellement besoin de remplacement est la roue à entailler au carbure.
21125

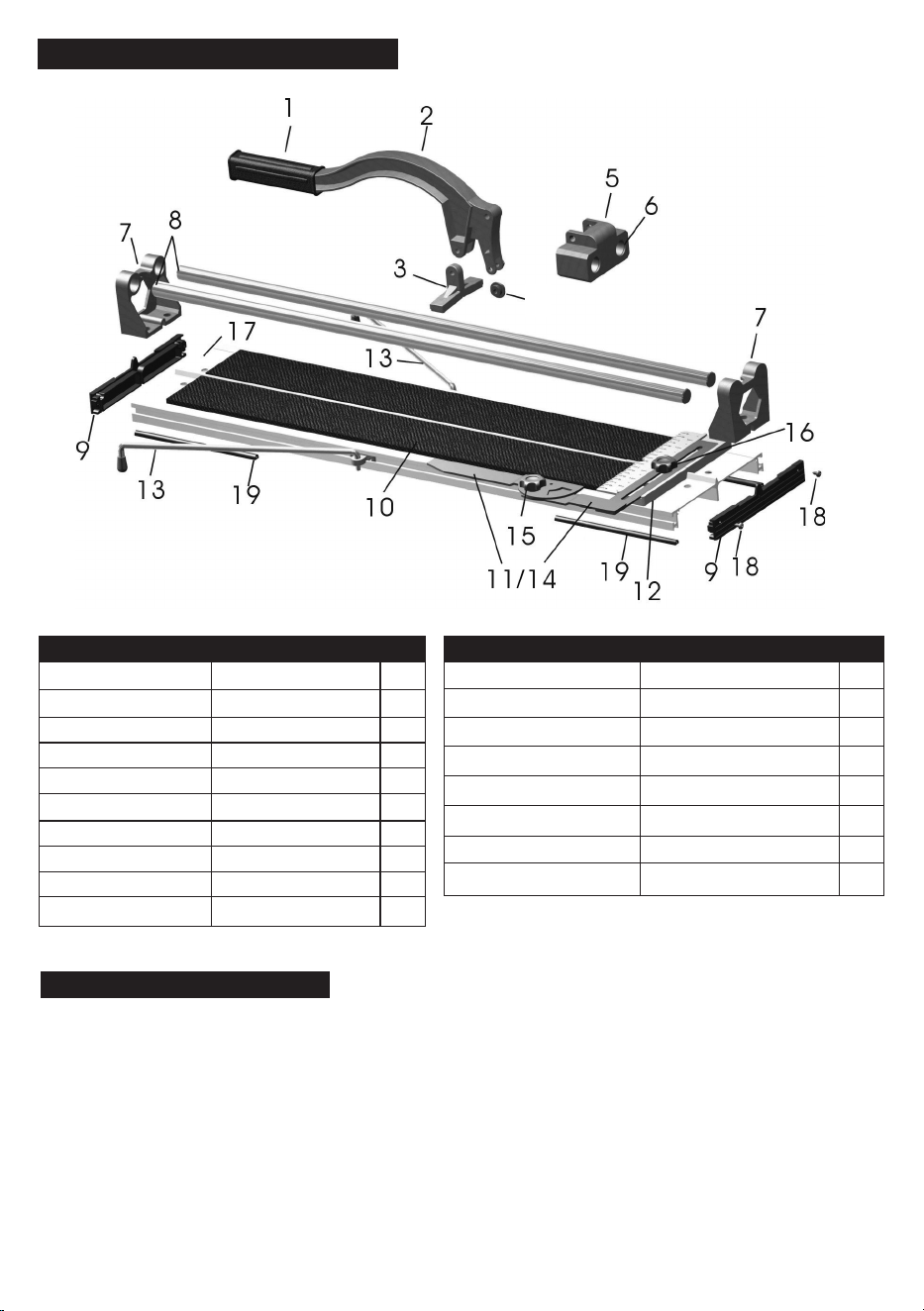

LISTE DES PIÈCES DU 10630/10219/10900
No. Description Qté.
10630/10219/
10900-11/14
Règle Glissante/
Bouton du Guide
1
10630/10219/10900-12 Guidage 1
10630/10219/10900-13 Rallonges 2
10630/10219/10900-15 Bouton du Guide d’Angle 1
10630/10219/10900-16 Bouton de Règle
Glissante
1
10630/10219/10900-17 Base 1
10630/10219/10900-18 Vis 4
10630/10219/10900-19 Caoutchouc 4
No. Description Qté.
10630/10219/10900-1
Poignée
1
10630/10219/10900-2
Manche avec Poigne
1
10630/10219/10900-3
Pied de rupture
1
21125
Roulette de Coupe de 22mm
1
10630/10219/10900-5
Montage de Glissière
1
10630/10219/10900-6
Coussinets
2
10630/10219/10900-7 Support 2
10630/10219/10900-8
Barre de Raille
2
10630/10219/10900-9
Tampon Anti-dérapant
2
10630/10219/10900-10
Coussin en Éponge
2
-6-

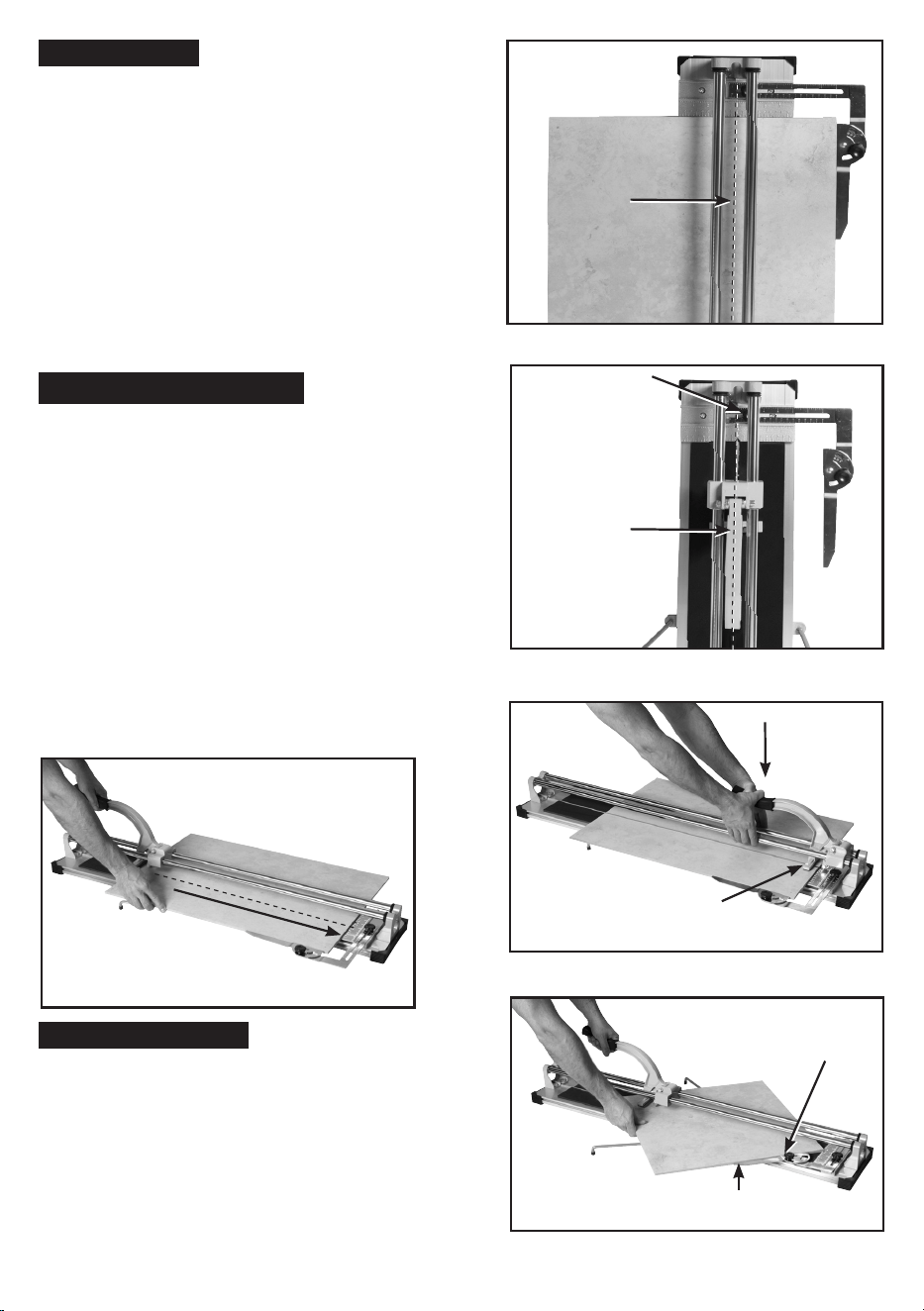

CORTE RECTO
Coloque la loseta en el borde del frente contra la
parada frontal. (Ver
‘‘CORTE RECTO’’ a la derecha).
Coloque la loseta de tal manera que la línea de corte
quede directamente sobre la línea para marcar, es la
línea entre la almohadilla de la izquierda y la derecha
(Ver ‘‘Línea para marcar’’ a la derecha). Coloque los
brazos de la mesa de extensión debajo de la loseta para
proporcionar el mejor soporte posible. Ajuste la guía de
corte aojando la perilla de la guía (Ver la ‘‘Perilla de
la guía’’ a la derecha) deslizando hacia la derecha o la
izquierda hasta lograr la posición deseada y después
ajuste en su lugar la perilla para guiar.
REALIZANDO EL CORTE
Coloque el rodel de corte en el borde trasero de
la loseta. Después deslice el rodel hacia adelante,
empujando la manija hacia abajo haciendo una presión
mediana, marcando la supercie glaseada de la loseta
mientras empuja la manija hacia adelante (Ver la foto
para ‘‘MARCAR’’ abajo)
. Es importante hacer un solo
movimiento continuo, marcando la supercie de la
loseta una sola vez por loseta. Después de marcar y sin
mover la loseta, coloque la manija de tal manera que la
barra separadora quede un poco hacia adentro desde
el borde frontal de la loseta y de la parada frontal. Haga
presión gradual sobre la manija hasta que la loseta se
separe a lo largo de la línea marcada (Ver la foto de
abajo ‘‘SEPARAR’’).
CORTE RECTO
Presione
hacia abajo
Barra
separadora
SEPARAR
CORTE
DIAGONAL
Deslice para marcar la
supercie glaseada
MARCAR
Perilla de la
guía
Línea
para marcar
Línea
para marcar
CORTE DIAGONAL
La guía de corte también puede ayudarle a realizar los
cortes en ángulo. Primero aoje la perilla de la guía
para que la regla pueda moverse de lado a lado, para
ajustarla al tamaño de loseta que cortará. Después
aoje la perilla de la guía para cortes en ángulo para
permitir que la loseta quede contra la guía para
ángulos, cuando la loseta esté en posición para realizar
un corte en diagonal. Después apriete ambas perillas.
Ahora estará listo para realizar el corte en diagonal.
Perilla de la guía para cortes
en ángulo
Guía para cortes en
ángulo
-7-
MANTENIMIENTO GENERAL
1. No se debe usar aceite en estos cortadores de azulejos. Si utiliza aceite
eventualmente causará que las partes en movimiento engomen y se tornen pegajosas,
por que el aceite se mezcla con la mugre y el polvo creado al cortar la loseta – Utilice un trapo suave y
seco para limpiar los rieles después de cada uso.
2. Es normal que los rieles de cromo platinado se desgasten, puede distribuir el desgaste
uniformemente, rotando ocasionalmente cada uno de los dos rieles.
3. La única parte que necesita rutinariamente ser reemplazada, es el rodel de corte en carburo.
21125

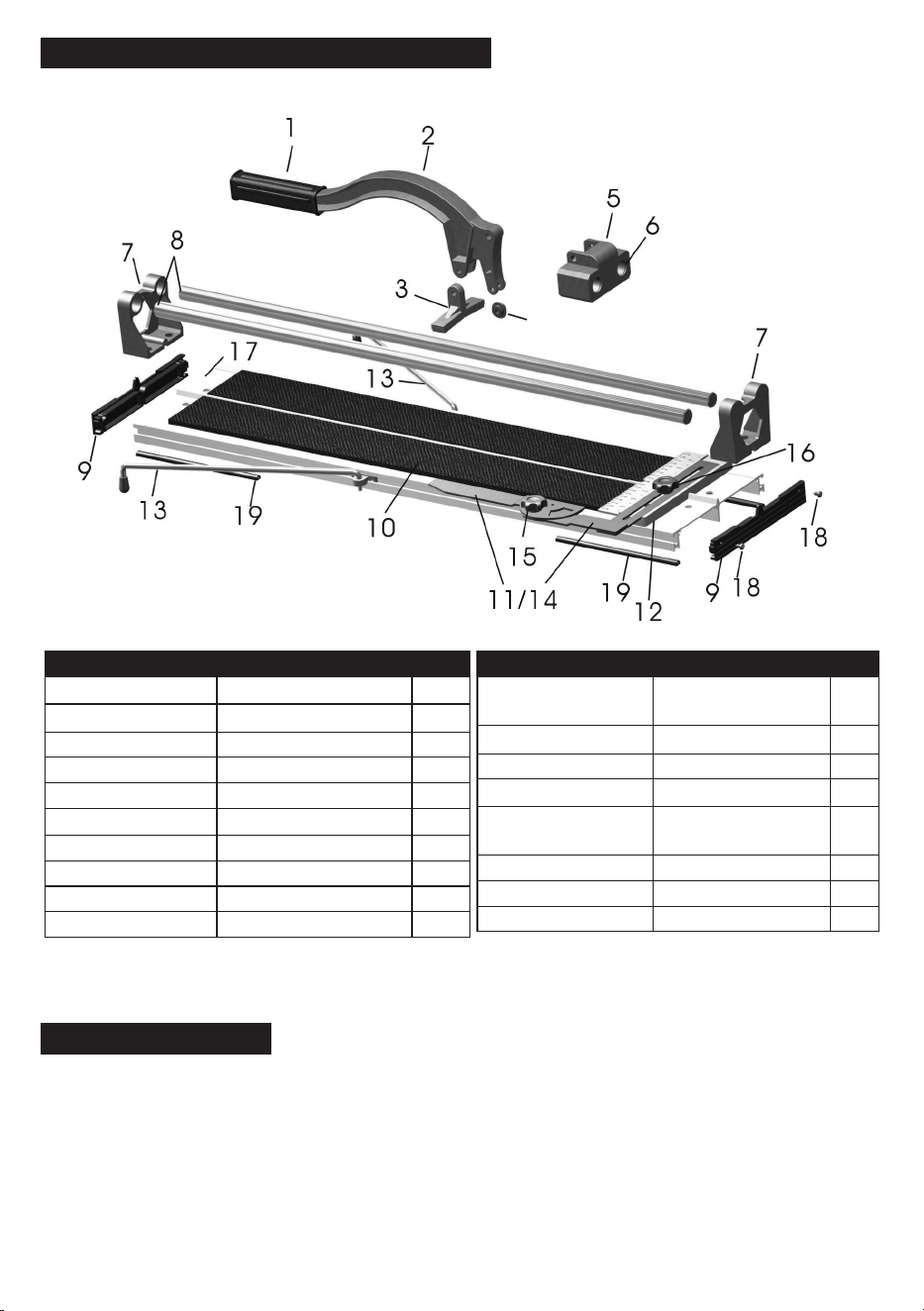

LISTA DE LAS PARTES DEL 10630/10219/10900
Nu. Description
Cant.
10630/10219/
10900-11/14
Regla guía deslizante/
Guía de ángulo
1
10630/10219/10900-12 Guía 1
10630/10219/10900-13 Brazos para la extensión 2
10630/10219/10900-15 Perilla de la guía
de ángulo
1
10630/10219/10900-16 Perilla de la regla
guía deslizante
1
10630/10219/10900-17 Base 1
10630/10219/10900-18 Tornillos 4
10630/10219/10900-19 Goma 4
Nu. Description Cant.
10630/10219/10900-1
Manija
1
10630/10219/10900-2
Barra
1
10630/10219/10900-3
Barra separadora
1
21125
Rodel de corte de 22mm
1
10630/10219/10900-5
Ensamblaje para
deslizar
1
10630/10219/10900-6
Rodamientos
2
10630/10219/10900-7
Soporte
2
10630/10219/10900-8
Rieles
2
10630/10219/10900-9
Almohadilla antideslizante
2
10630/10219/10900-10
Acolchado esponjoso
2
Customer Service | Service à la clientèle | Servicio al cliente
1-866-435-8665 (toll free)
qep.com
Made in China
Fabriqué en Chine
Hecho en China
Boca Raton, FL 33487
qep.com
M0326-01325
