User Manual

This is the main product document for model E300.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
TILE CUTTER
MODEL:E300
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:E300
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TILE CUTTER
background
- 2 -

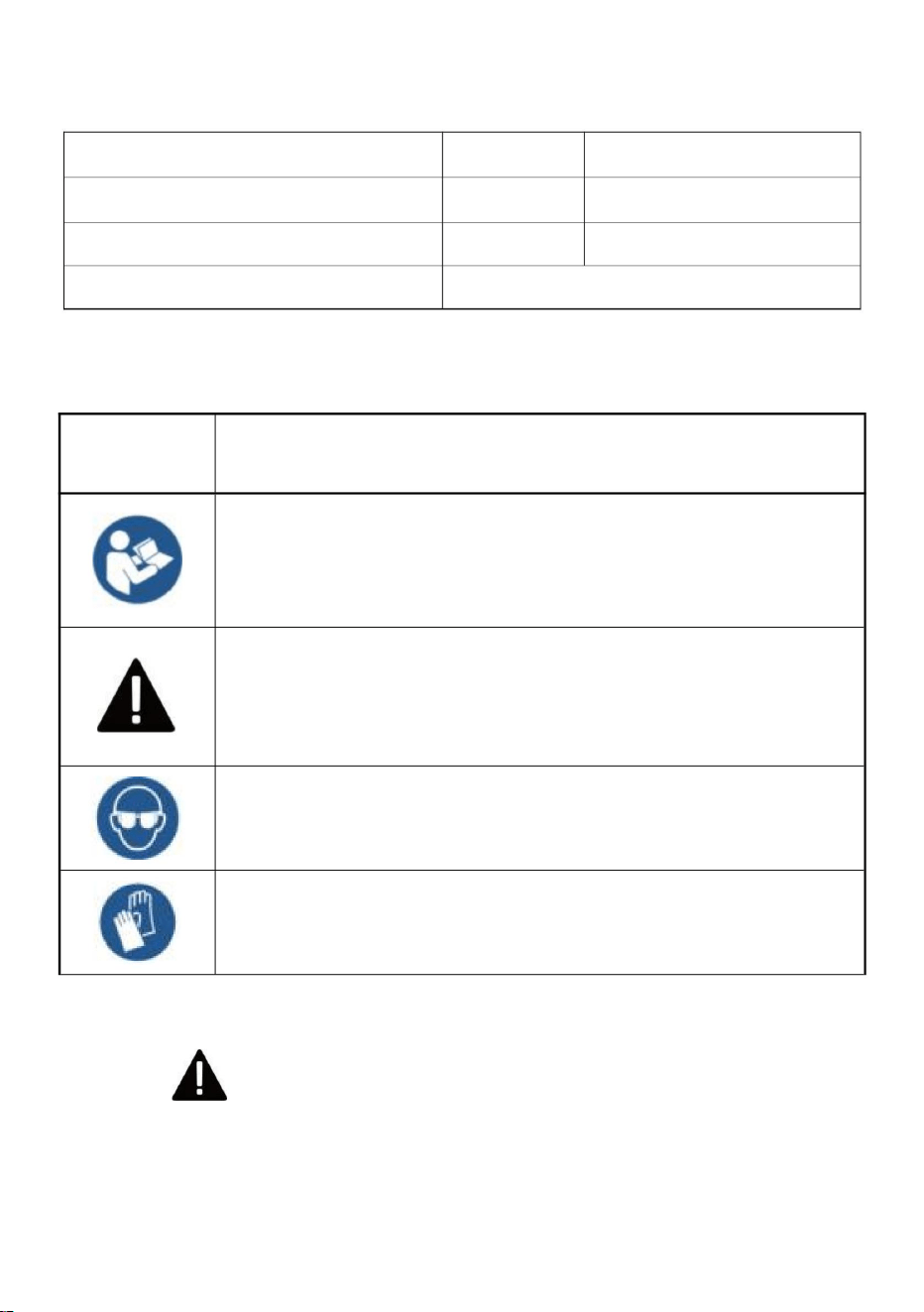

SPECIFICATIONS
Model
E300-800
Maximum Cutting Length
800mm
Maximum Cutting Thickness
15mm
Cutting Wheel Size
φ22*φ6*6 mm

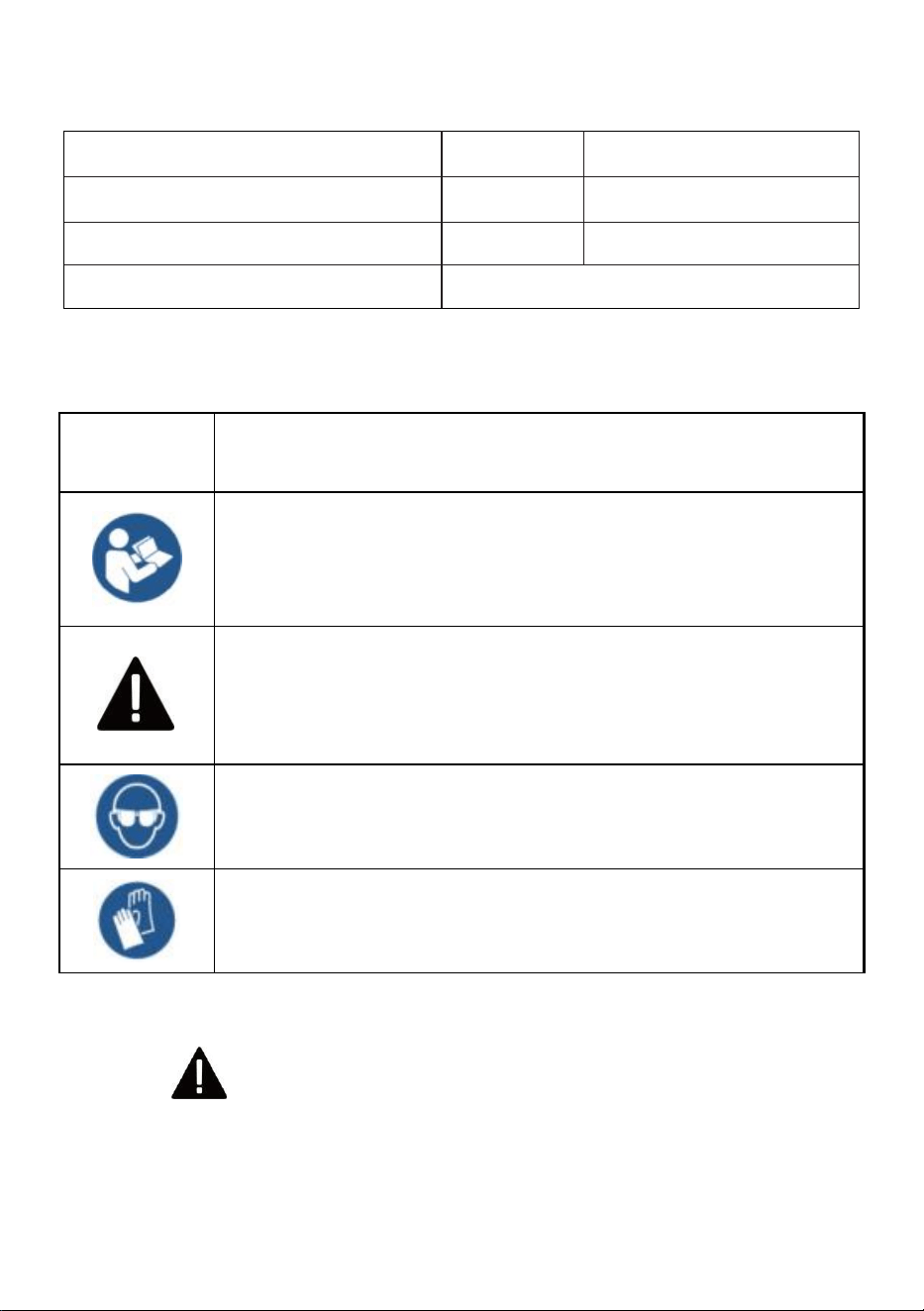

SAFETY INFORMATION
Symbol
Symbol Description
Warning - To reduce the risk of injury, user must read
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead
to an accident. To reduce the risk of injury, fire, or electrocution,
please follow the recommendation below.
Warning- Be sure to wear eye protectors when using this
product.
Warning- Be sure to wear gloves when using this product.
Warning
Read and understand all instructions before using this tile cutter. The
operator must follow basic precautions to reduce the risk of personal injury and/or
damage to the equipment.
background
- 3 -
Please familiarizes yourself with the hazard notices found in this manual. A notice
alerts that property damage, injury, or death is possible if certain instructions are
not followed.
WORK AREA
1.Operate in a safe work environment. Keep your work area clean, well-lit and free
of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the work
area.
3. Store new tools properly in a safe and dry location to prevent rust or damage.
Lock tile cutter away and keep out of the reach of children.
4. Always place the tile-cutting machine on a level and firm surface.
PERSONAL SAFETY
WARNING!
Wear personal protective equipment approved by the Canadian Standards
Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection for the
eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANSI Z87.1
standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to reduce
the effects of tool vibration.
3. Caution! The edges of cut tiles are sharp.
PERSONAL PRECAUTIONS
Control the tile cutter, personal movement and the work environment to avoid
personal injury or damage to tile cutter.
1. Do not operate any tile cutter when tired or under the influence of drugs, alcohol
or medications.
background
- 4 -
2. Avoid wearing clothes or jewelry that can become entangled with a tool's moving
parts.Keep long hair covered or bound.
SPECIFIC SAFETY PRECAUTIONS
1. The tile-cutting machine is fitted with replaceable circular blade. Keep the tile
cutter and blade away from children.
2. Use the correct tile cutter for the job. This tile cutter was designed for a specific
function. Do not modify or alter this tile cutter or use it for an unintended purpose.
3.The machine must be stored in a safe and dry place after use.
4.This machine has been designed for cutting and breaking ceramic tile, glazed
tile, porcelain tile, polished tile and which surface must be flat. Shall not be used
for any other purpose.
WARNING!
DO NOT let comfort or familiarity with product (gained from repeated use) replace
strict adherence to the tile cutter safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
WARNING!
Direct exposure of pressurized air or fluids to skin could result in severe bodily
injury.
INSTALLATION INSTRUCTIONS

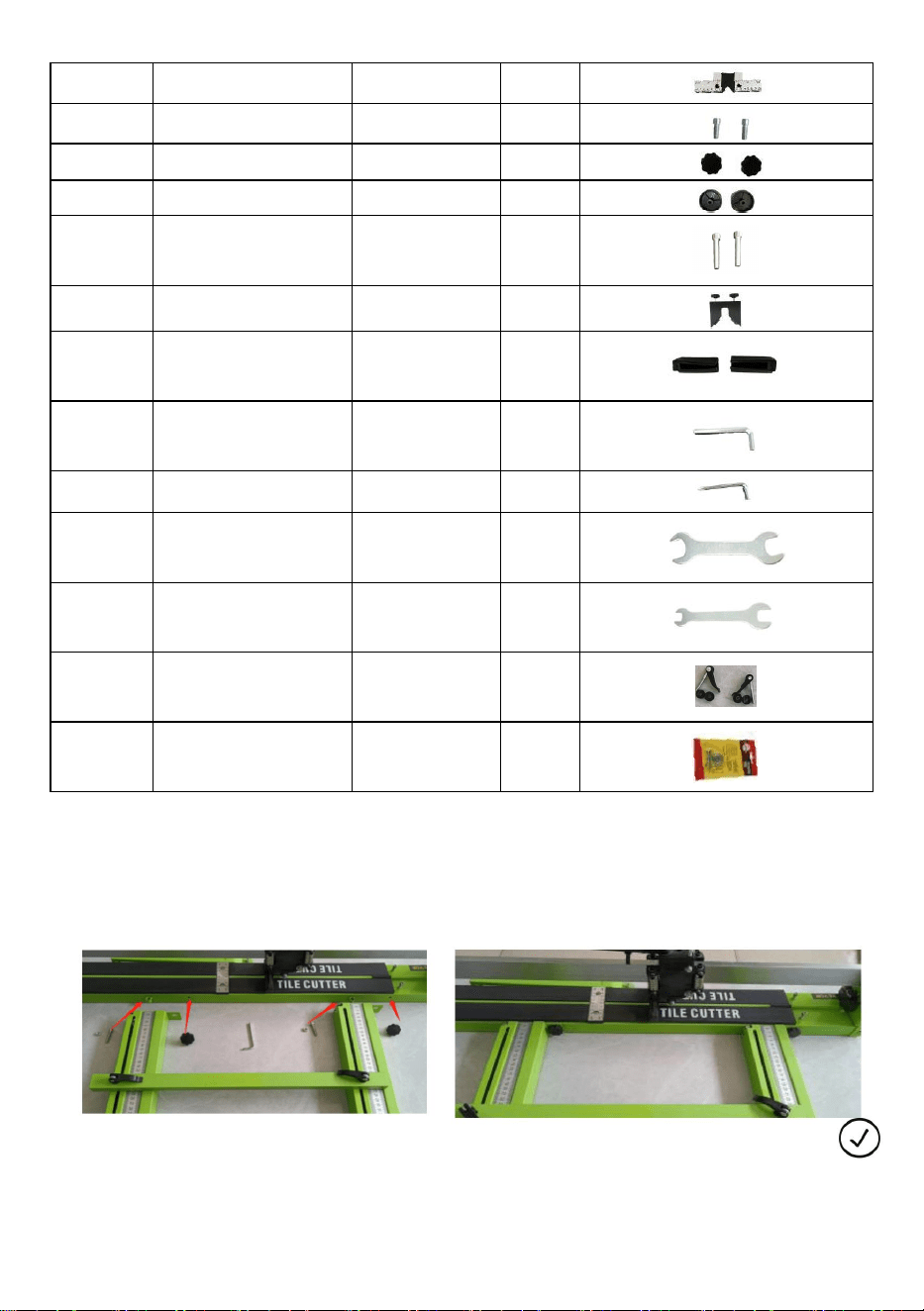

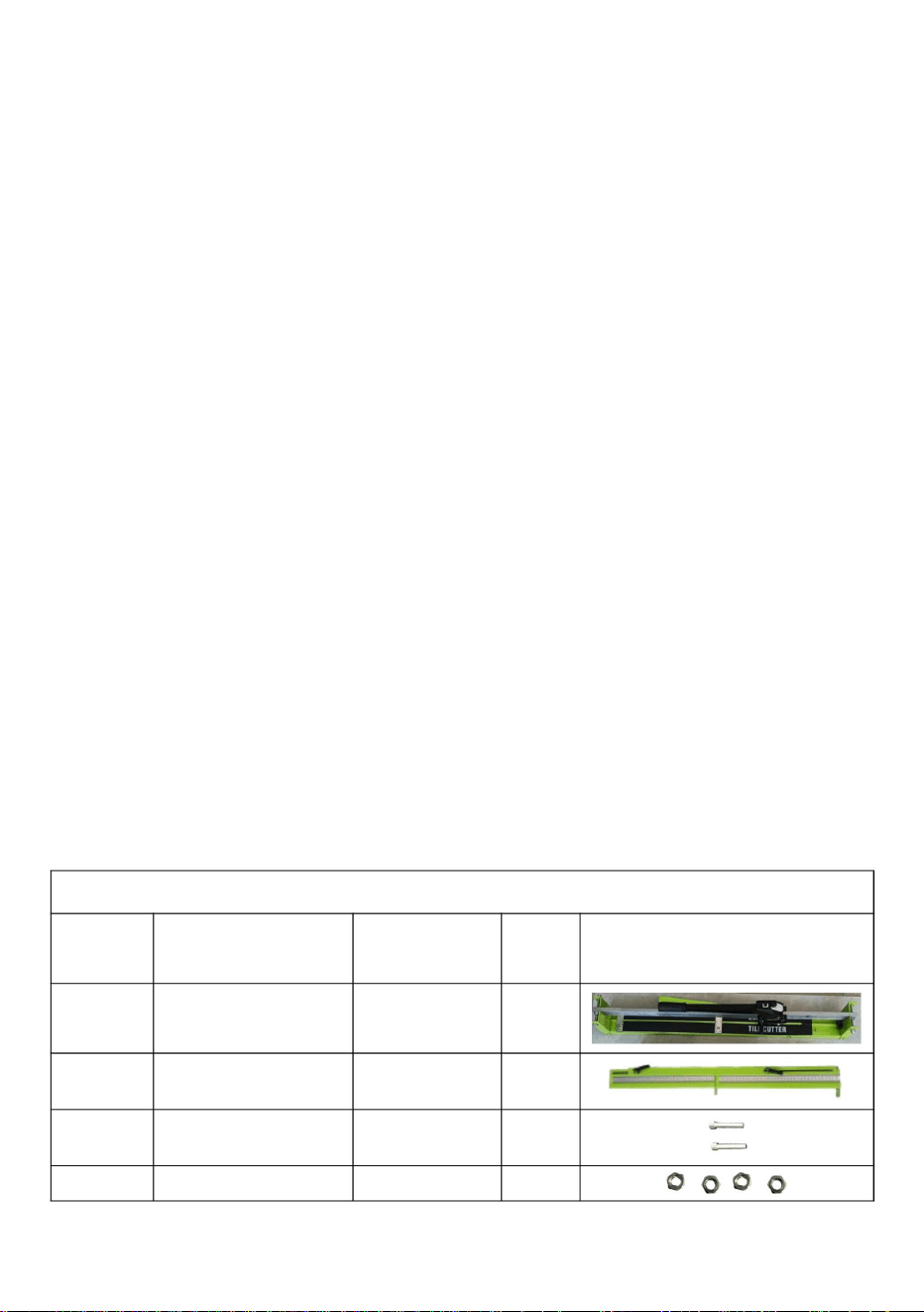

Step 1: Part Name

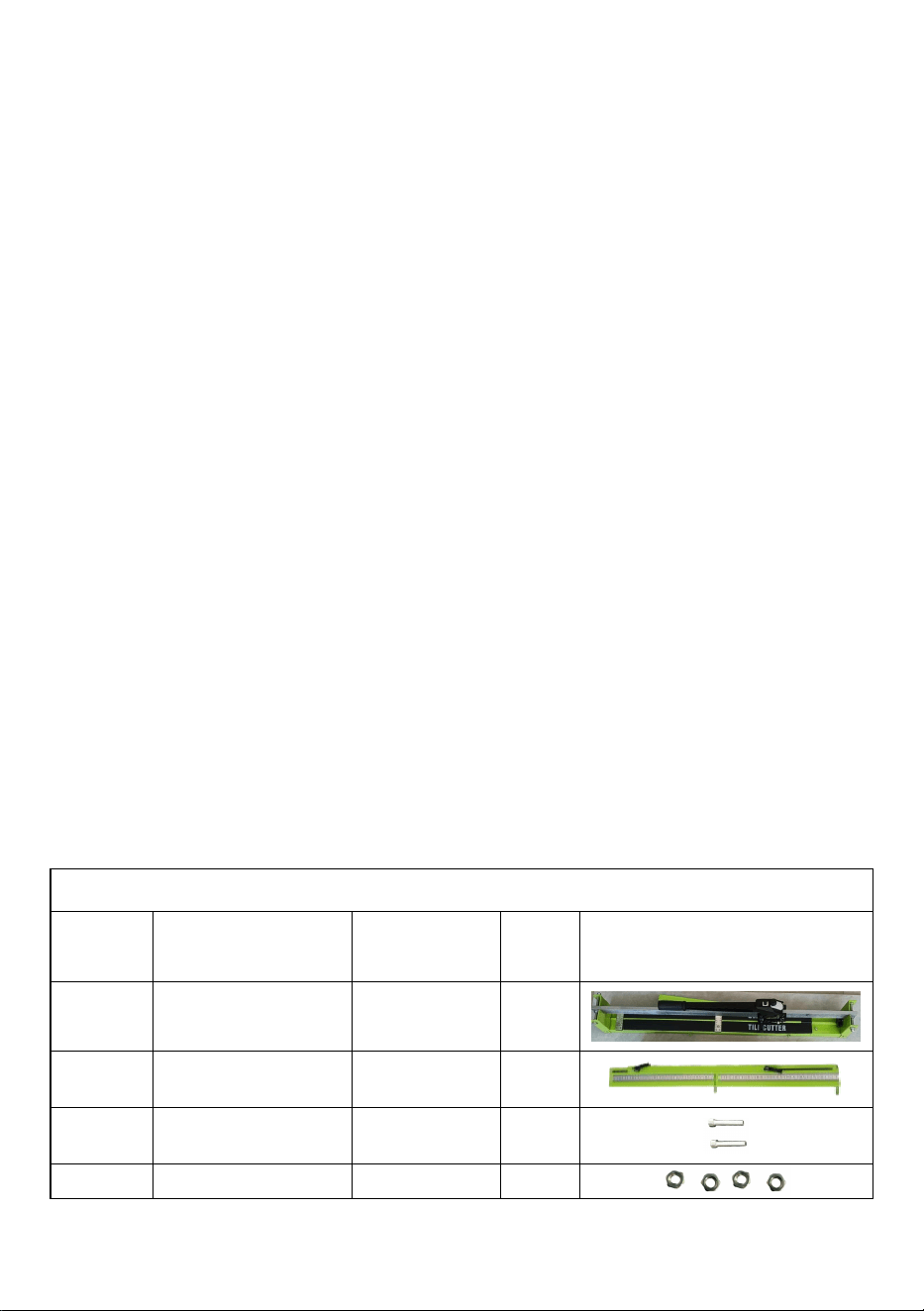

Product Parts List
Serial
Number
Part Name
Specification
Qty.
Display Drawing
1
Main frame
1
2
Ruler Plate
1
3
Screw
M6*30
2
4
Nut
M6
4
background
- 5 -

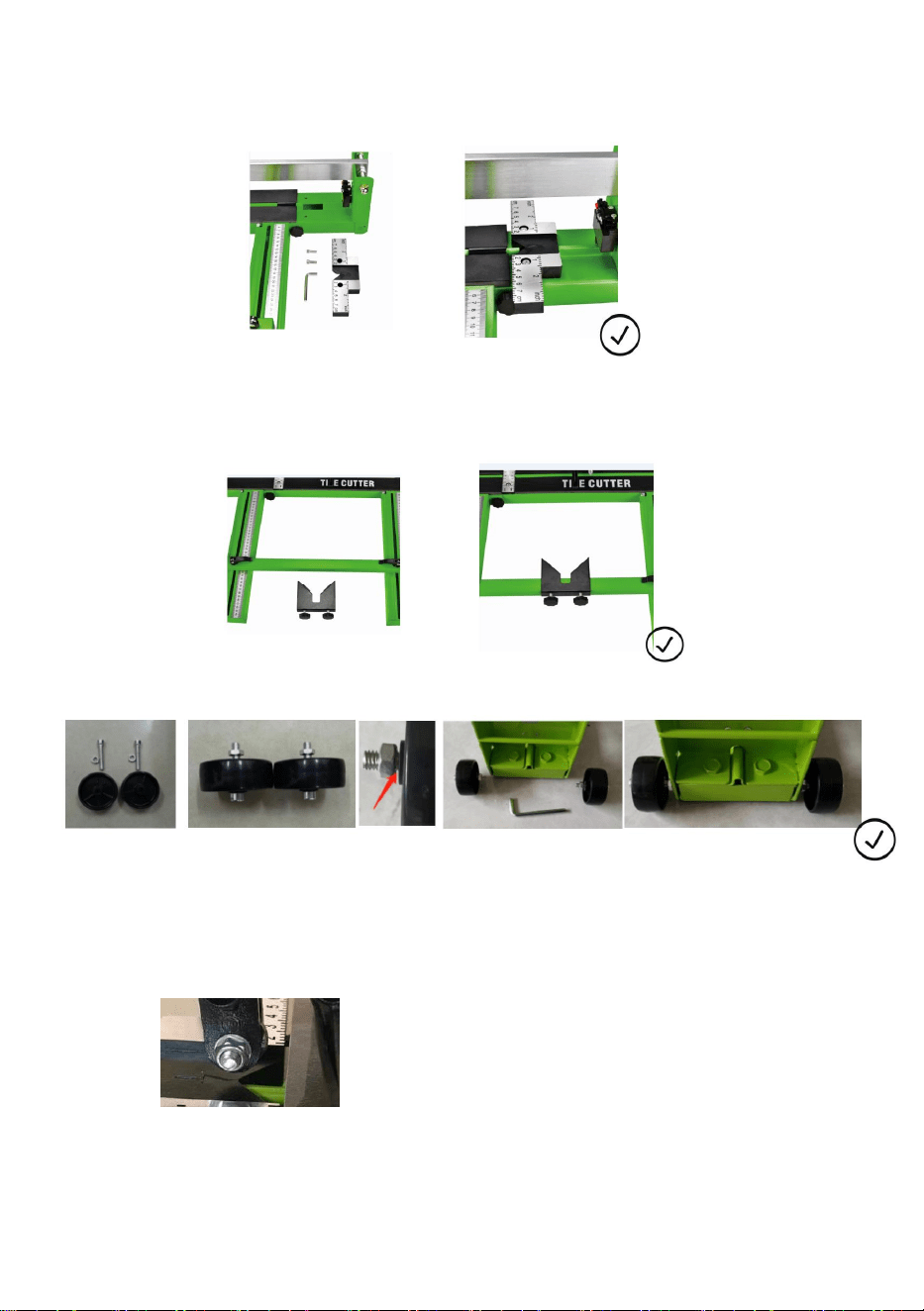

Step 2: Installation Method
①
Mount ruler plate.
5
Front Scale
1
6
Screw
M6*16
2
7
Torx Screw
M6*12
2
8
Roller
2
9
Screw
M6*35
2
10
Triangular Rule
1
11
Presser Foot
No.A & No.B
2
12
Hexagon Wrench
5mm
1
13
Hexagon Wrench
4mm
1
14
Large Open
Spanner
14-17
1
15
Small Open
Spanner
8-10
1
16
Spare Quick Clip
M6*35
2
17
Spare Cutting
Wheel
φ22*φ6*6
1
background
- 6 -
用 螺 丝 刀 更 换 刀
片
②
Install the front guiding ruler.
③ Install the triangle guiding ruler.
④ Install the moving roller.
Tip: The roller will turn only when the nut leaves a gap of 3mm.
⑤ Replacement of spare cutter wheel.
The first tool wheel is stuck in the machine head tool rest. Use M6*25 screws to
pierce the hole from the outside and tighten the nut.
background
- 7 -
Operating Instructions

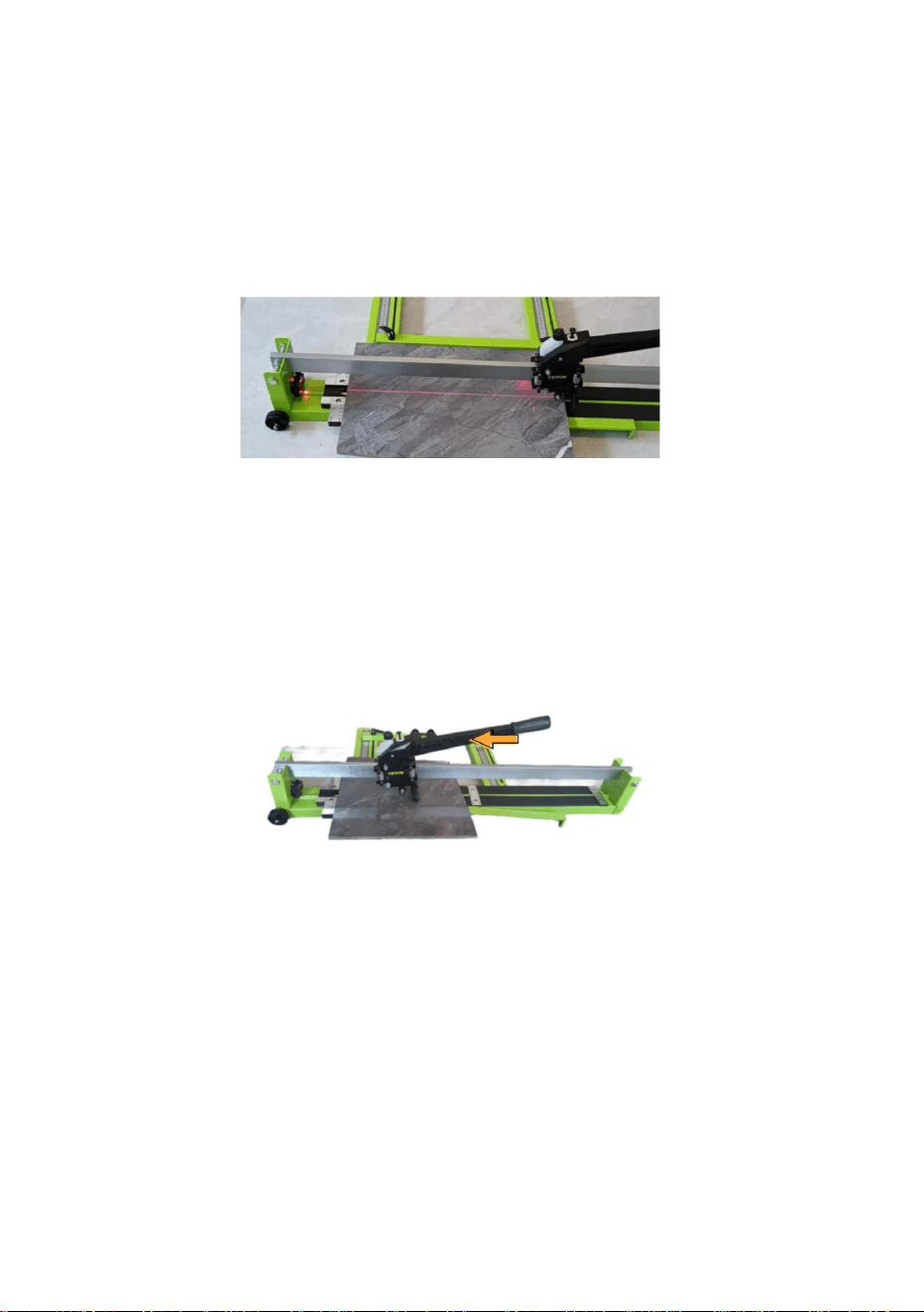

Step 1: Positioning

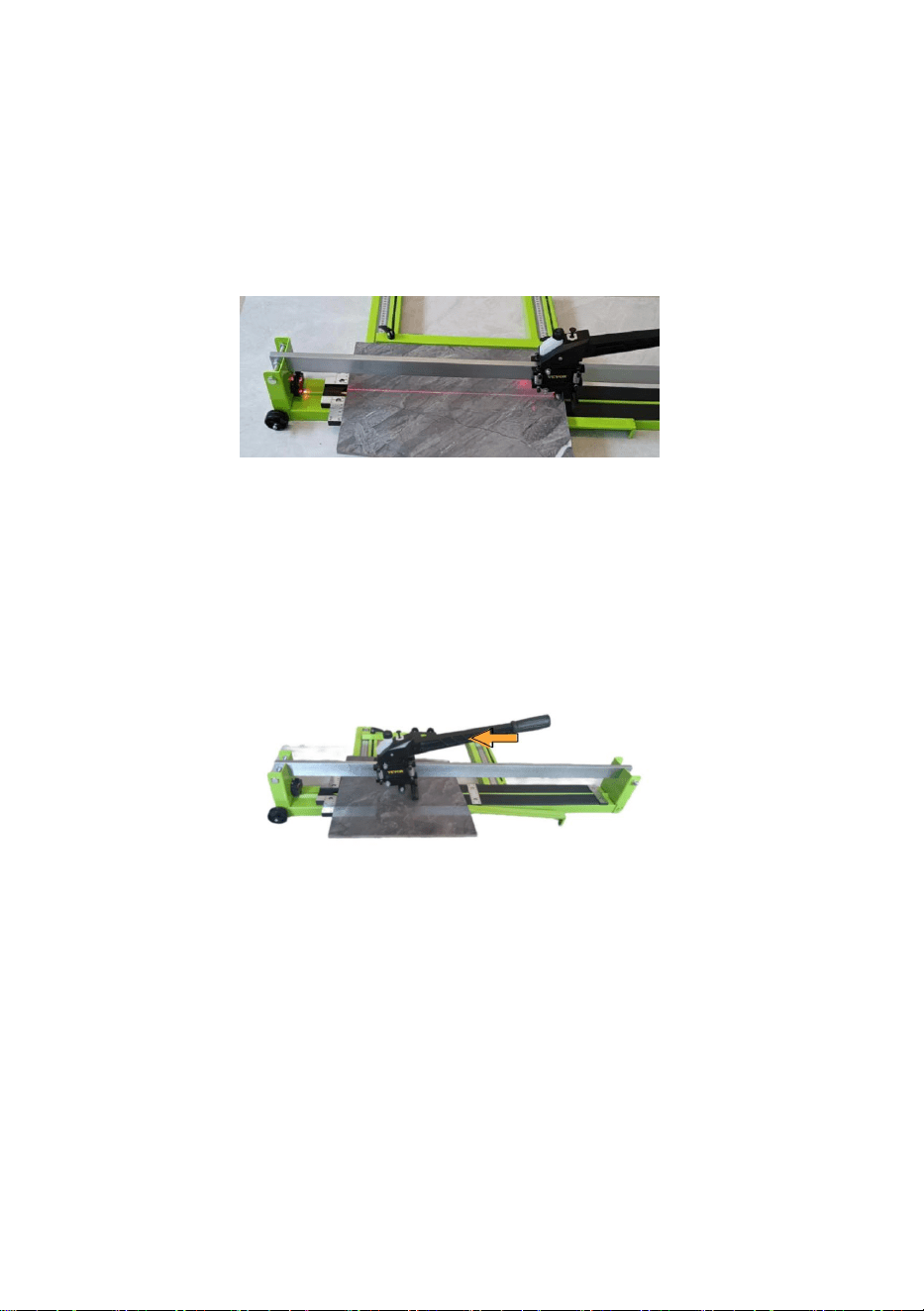

Move the ruler to select the cutting size, hold the handle with one hand, pull the
sliding seat to the back seat, put the tile flat on the bottom plate, put the tile close
to the front end, flush the ruler and make the right section of the tile flat with the
ruler.
Tip: Push forward the tile front end with even force.
Step 2: Line
Press down the handle so that the cutter wheel is in contact with the surface of the
tile; Push the handle forward so that the knife wheel draws a continuous, even line
across the tile surface.
Tip: If this line is not continuous, the tile cannot be cut.
Step 3: Press open the brick
The handle is lifted slightly and pulled back so the presser foot is placed smoothly
on the front end of the tile 5-10mm from the edge line. Press the handle down
appropriately, and the tile will be disconnected along the line.
background
- 8 -
Use skills: The key to cutting the ceramic tile is whether the line is uniform,
continuous, and clear from beginning to end. The knife wheel is made of a special
super-hard alloy, and its hardness is far beyond the surface hardness of the
ceramic tile. Therefore, as long as the handle is held with a small force and the
knife wheel is pushed quickly and smoothly, a cutting line can be drawn on the
surface of the ceramic tile. This is the same with the glass. However, too hard a
conduit not only makes the cutting line into serration, and tile edge will appear as
an uneven section but also make the blade of the knife wheel collapse,
significantly shortening the expected service life of the knife wheel.
.

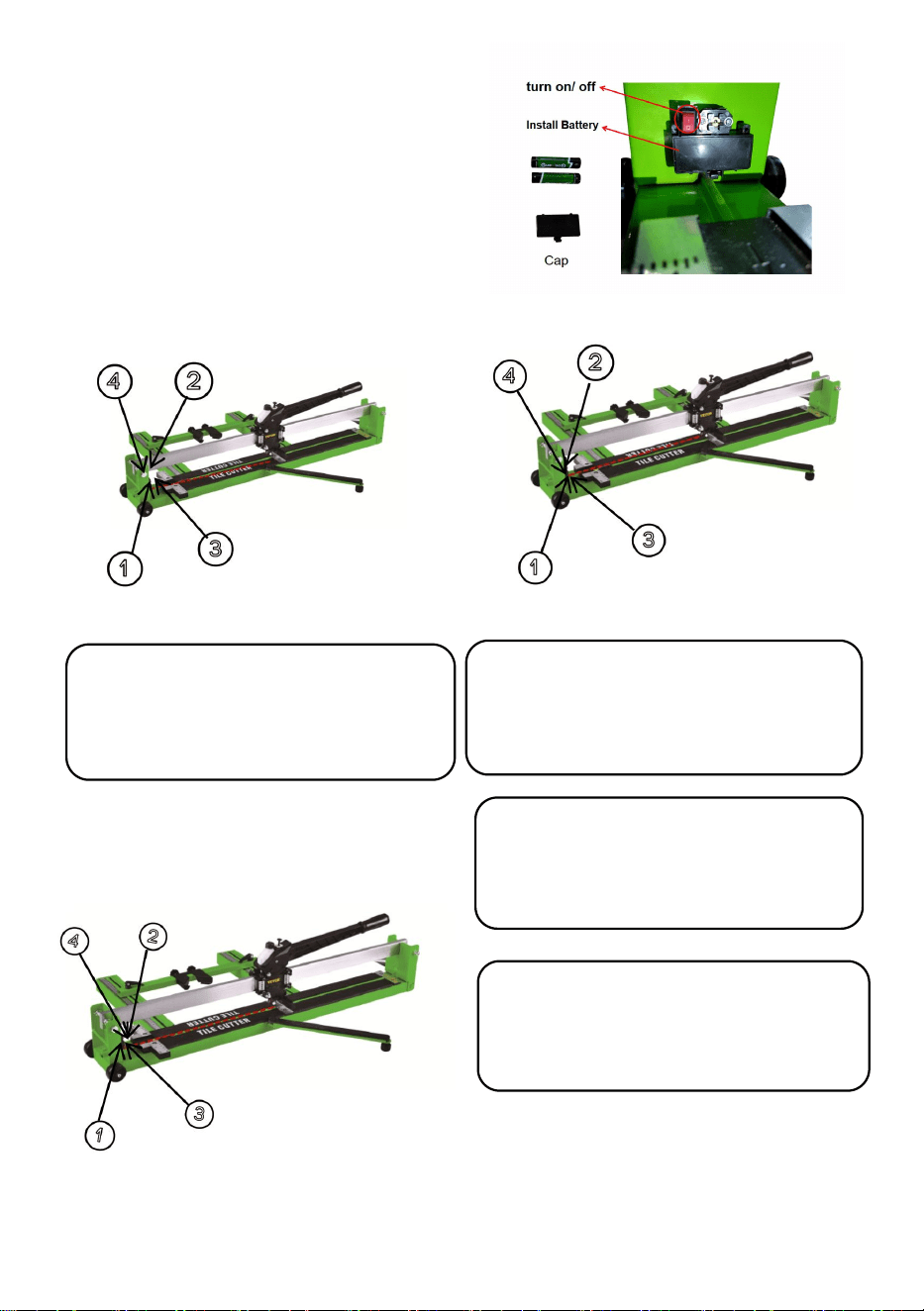

Laser Device Instruction
Requirement :2 AAA batteries
1, There are four screws for the
laser device.
2pcs of AAA batteries are required,
please turn off the power when not
in use. If the battery is exhausted,
background
- 9 -

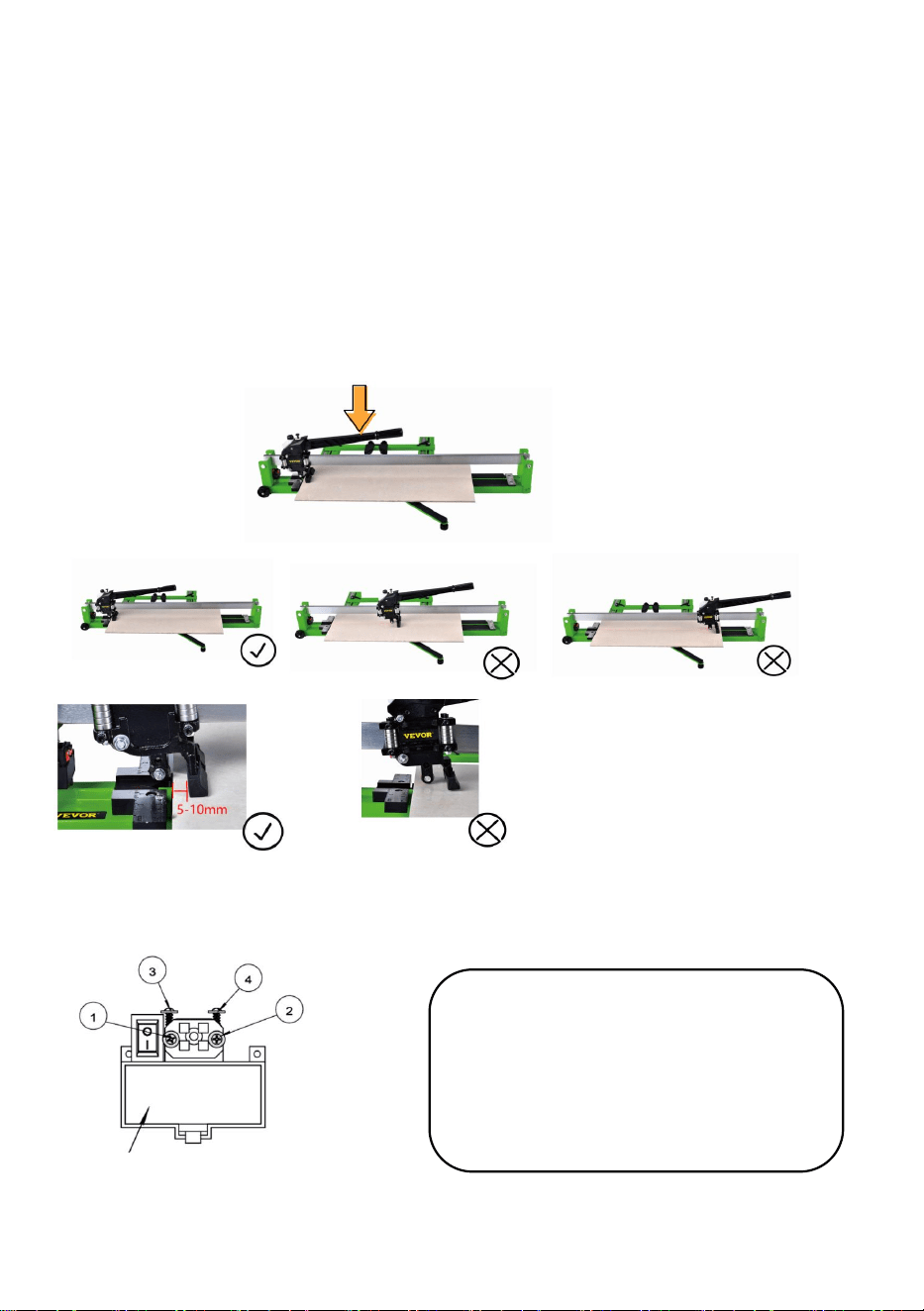

2, If the laser is biased to the left,
adjust the No. 2 screw clockwise or
the No. 1 screw counterclockwise.
3, If the laser is biased to the right,
adjust the No. 1 screw clockwise or
the No. 2 screw counterclockwise.
4, When the laser irradiation is too
far/high, adjust the No. 3 and 4
screws clockwise.
5, When the laser irradiation is too
close/low, adjust the No. 3 and 4
screws counterclockwise.
background
- 10 -
