COMPRESSED AIR PIPING SYSTEM
MODEL: CAP 100ft/CAP 200ft/CAP 300ft/ CAP1/2‘’ 200ft
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: CAP 100ft/CAP 200ft/CAP 200ft/ CAP1/2‘’ 200ft
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
COMPRESSED AIR
PIPING SYSTEM
- 2 -
Structure and Product Features
Aluminum plastic composite pipe is made of welded aluminum strip as the
intermediate layer, and both the inner and outer layers are made of
polyethylene raw material. It is compounded by special hot melt adhesive
through extrusion molding method. This pipe has both the pressure
resistance of metal pipe and the corrosion resistance of plastic pipe.
main performance
1. Excellent temperature resistance, with a temperature range of
-40 ℃~82 ℃.
2. Good pressure resistance and high pressure strength even under high
temperature conditions.
3. Good chemical corrosion resistance, capable of withstanding corrosion
from various acid, alkali, and salt melts at room temperature.
4. Good hydraulic performance, low frictional resistance when transporting
fluids, and no scaling.
5. The creep resistance strength is high, and the expected lifespan of the
long-term static hydraulic strength of PE material is 50 years.
6. The thermal conductivity coefficient is 0.45W/(mk), which is only 1% of
that of steel pipes and has good insulation performance.
7. The coefficient of thermal expansion is 2.5x10-15m/mk.
8. Good hygiene performance, Lightweight, long pipe section, easy
installation and connection, can be matched with various joints of current
sanitary appliances for 9 connections, firm and pressure resistant.
Scope of application
1. Cold and hot water supply pipelines. Aluminum plastic composite pipes
have smooth interior, no rust or scaling, corrosion resistance, temperature
resistance, pressure resistance, non permeability, non oxygen permeability,
and are safe and hygienic. They can replace copper pipes and steel pipes
in water supply and hot water heating projects.
2. Floor radiant heating pipes. Aluminum plastic composite pipe is hard.
The thermal stability is better than that of pure plastic pipes, it is easy to
PRODUCT PROFILE
- 3 -
bend without rebounding, the pipe section is long, and the construction is
simple. It is most suitable for use as a hot water delivery and cooling coil in
low-temperature floor radiant heating systems.
3. Supply and return water pipelines for centralized air conditioning
systems.
4. Transportation pipelines for clean liquids such as purified water,
beverages, and medical oxygen.
5. Transportation management of chemical liquids in industry.
6. Compressed air delivery pipeline.
7. Pipeline for solar hot water engineering.

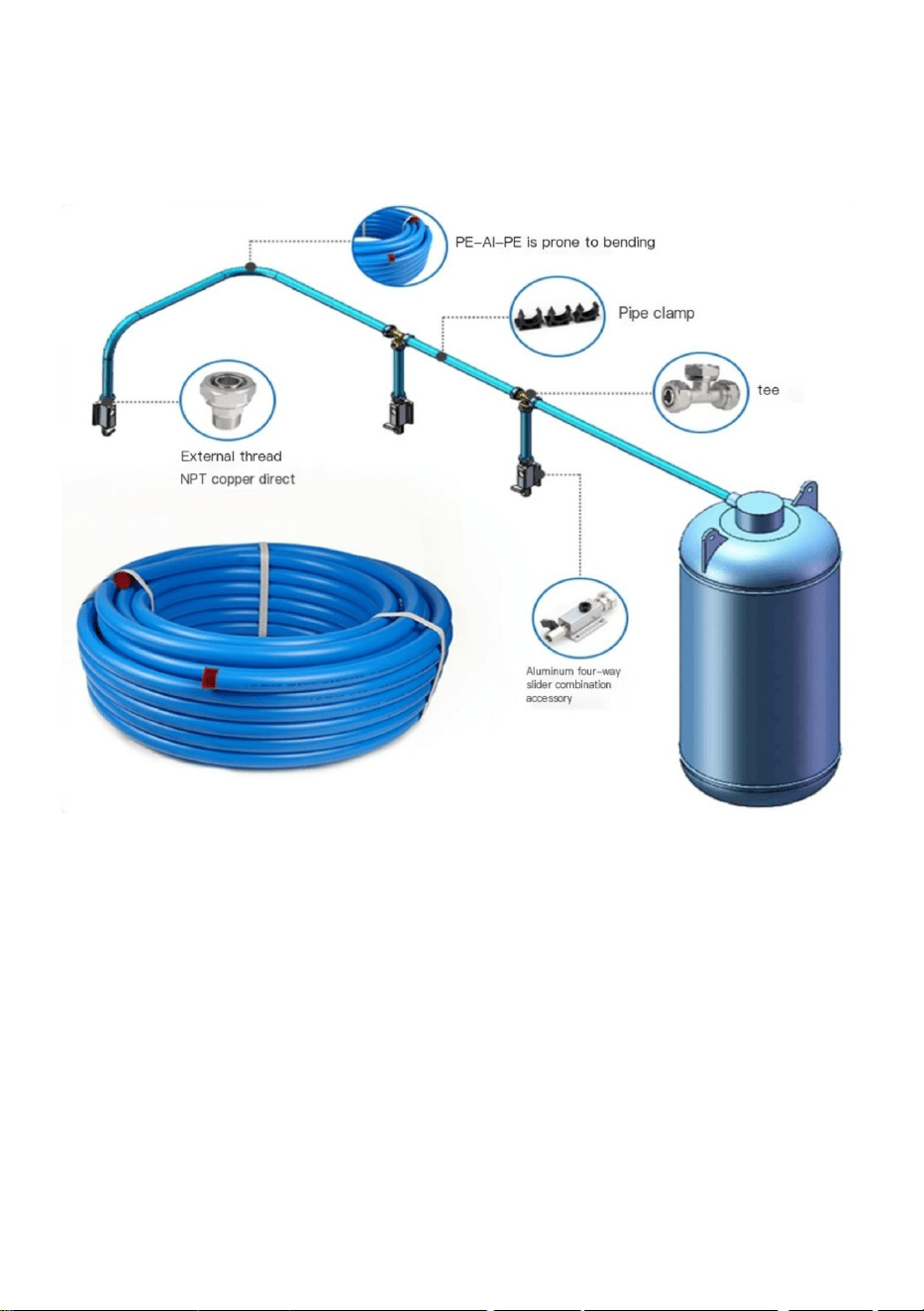

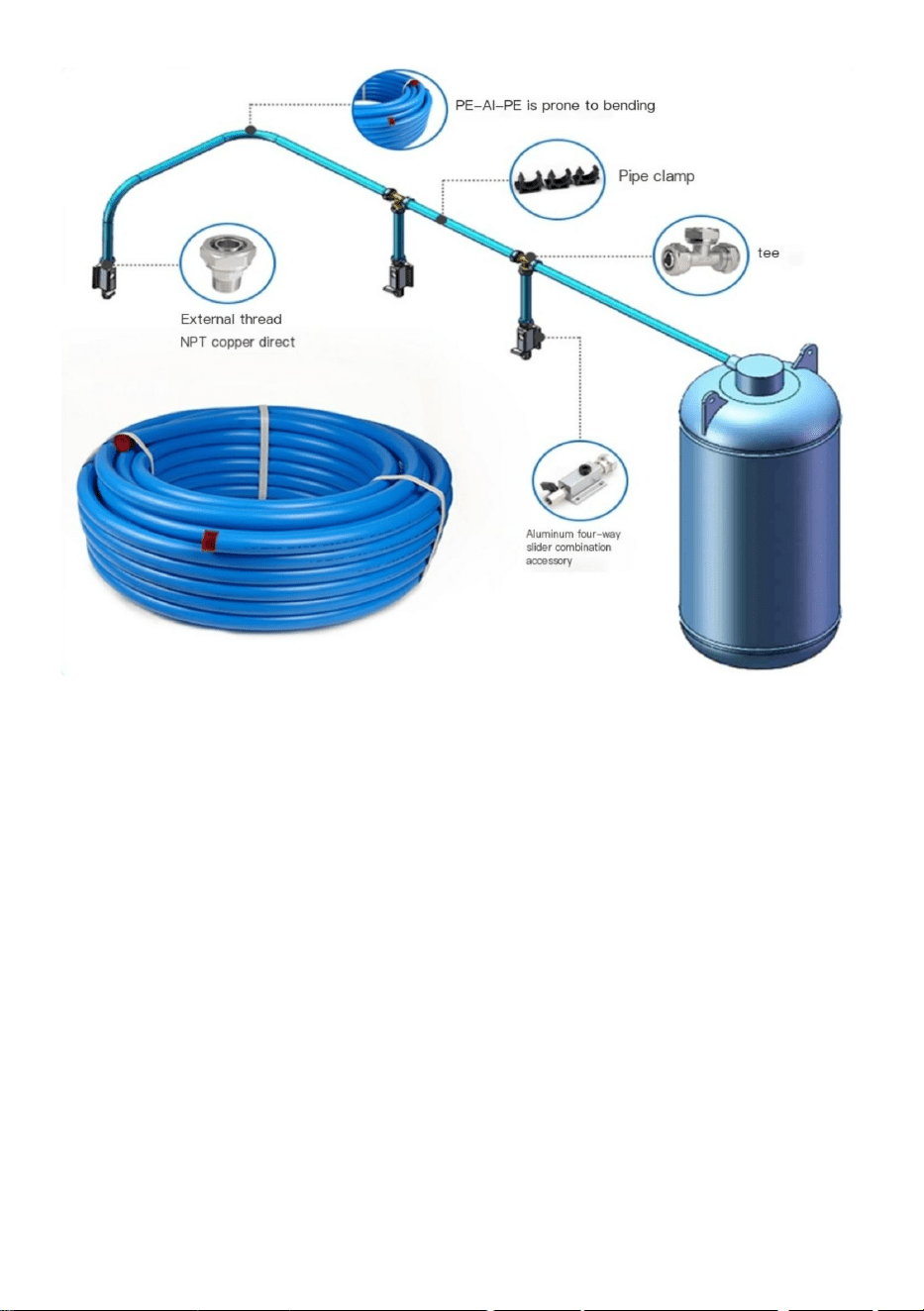

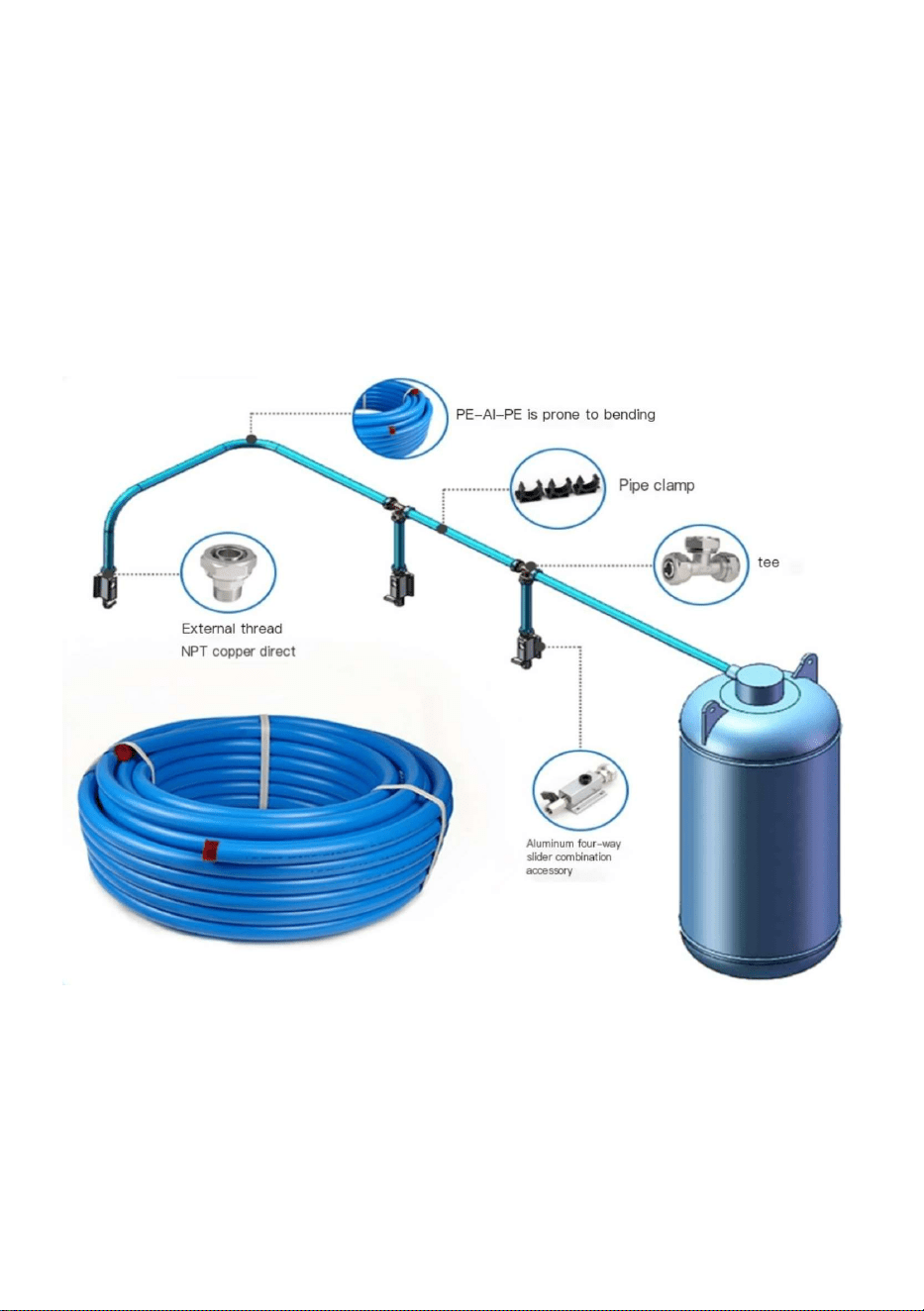

NPT American standard production
The aluminum blocks and copper direct, tee, and elbow fittings included in the kit
are all produced using international standard NPT threads. The installation method
is simple, fast, and convenient, providing a wider range of installation scenarios
Forged copper pipe fittings
Copper pipe fittings are made of precision copper using forging process, with
silicone gaskets inside, which are resistant to high temperature and high pressure,
making the inside of the pipe more airtight
Longer service life
Easy to bend without rebounding
The trachea is produced with a thick aluminum layer, which is easy to bend and
install. The pipe wall is thickened and wear-resistant, and each water pipe has
passed 24-hour air tightness testing
Flexible and easy to bend, easier to install.
Read the instruction manual.
Warning- Be sure to wear eye protectors when using this product.
protectors when using this product.
- 4 -
Warning:To reduce the risk of injury, user must read instructions manual carefully.
Ignore the warning, non-proper use of compact Compressed Air Piping System
could lead to fatal and serious injury.
Wear safety glasses when using the compact Compressed Air Piping System.
Serious injury may occur if this warning is ignored!
Name
CAP
100ft
CAP
200ft
CAP
300ft
3/4" pipeline 100ft 200ft 300ft
3/4"- 3/4" brass nickel plated
tee
2 pcs 4 pcs 2 pcs
3/4"- 3/4" brass nickel plated
elbow
2 pcs 1 pcs 1 pcs
3/4"- 3/4" brass nickel plated
NPT outer straight
1 pcs 1 pcs 1 pcs
3/4"*-1/2" brass nickel plated
NPT outer straight
3 pcs 5 pcs 3 pcs
1/2"- 1/2"-1/2"- 3/8" aluminum
block
3 pcs 5 pcs 3 pcs
3/8" brass valve 3 pcs 5 pcs 3 pcs
1/2'' brass NPT plug 3 pcs 5 pcs 3 pcs
Plastic pipe clamp 20 pcs 40 pcs 20 pcs
scissors 1 pcs 1 pcs 1 pcs
Rounder 1 pcs 1 pcs 1 pcs
ACCESSORY
Warning-Be sure to wear gloves when using this product.
- 5 -
Name
CAP1/2‘’ 200ft
1/2 "pipeline 200ft
1/2 "- 1/2" brass nickel plated tee 3 pcs
1/4 " NPT 45° degree elbow 5 pcs
1/2 "- 1/2" NPT brass nickel plated outer
straight
1 pcs
1/2 "- 3/8" brass nickel plated NPT outer
straight
8 pcs
3/8 "- 3/8" aluminum block 1 pcs
3/8 "- 1/4" aluminum block 5 pcs
3/8 "brass valve 5 pcs
1/4 "NPT brass plug 5 pcs
3/8 "NPT brass plug 1 pcs
Plastic pipe clamp 40 pcs
scissors 1 pcs
Rounder 1 pcs
- 6 -
Name

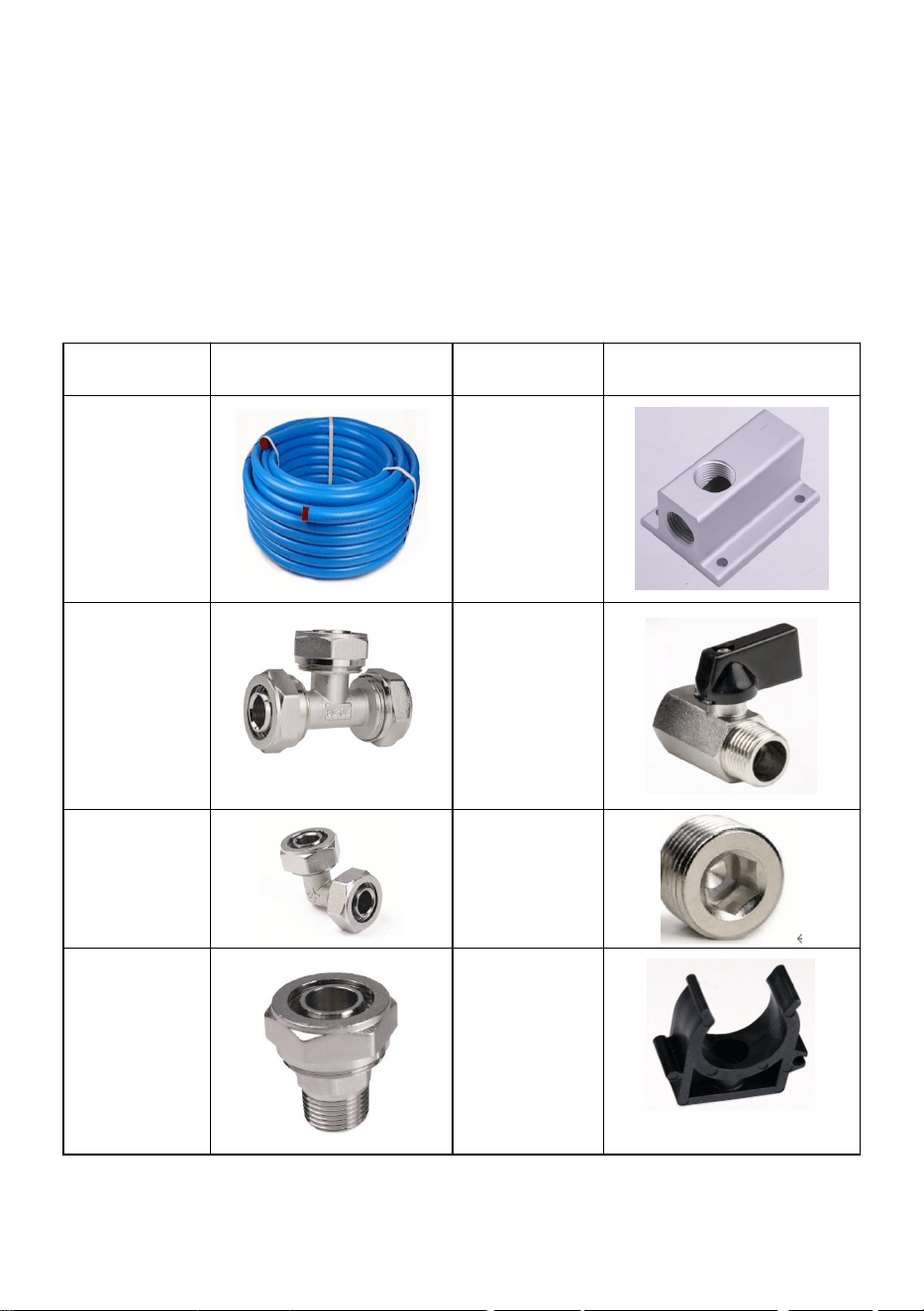

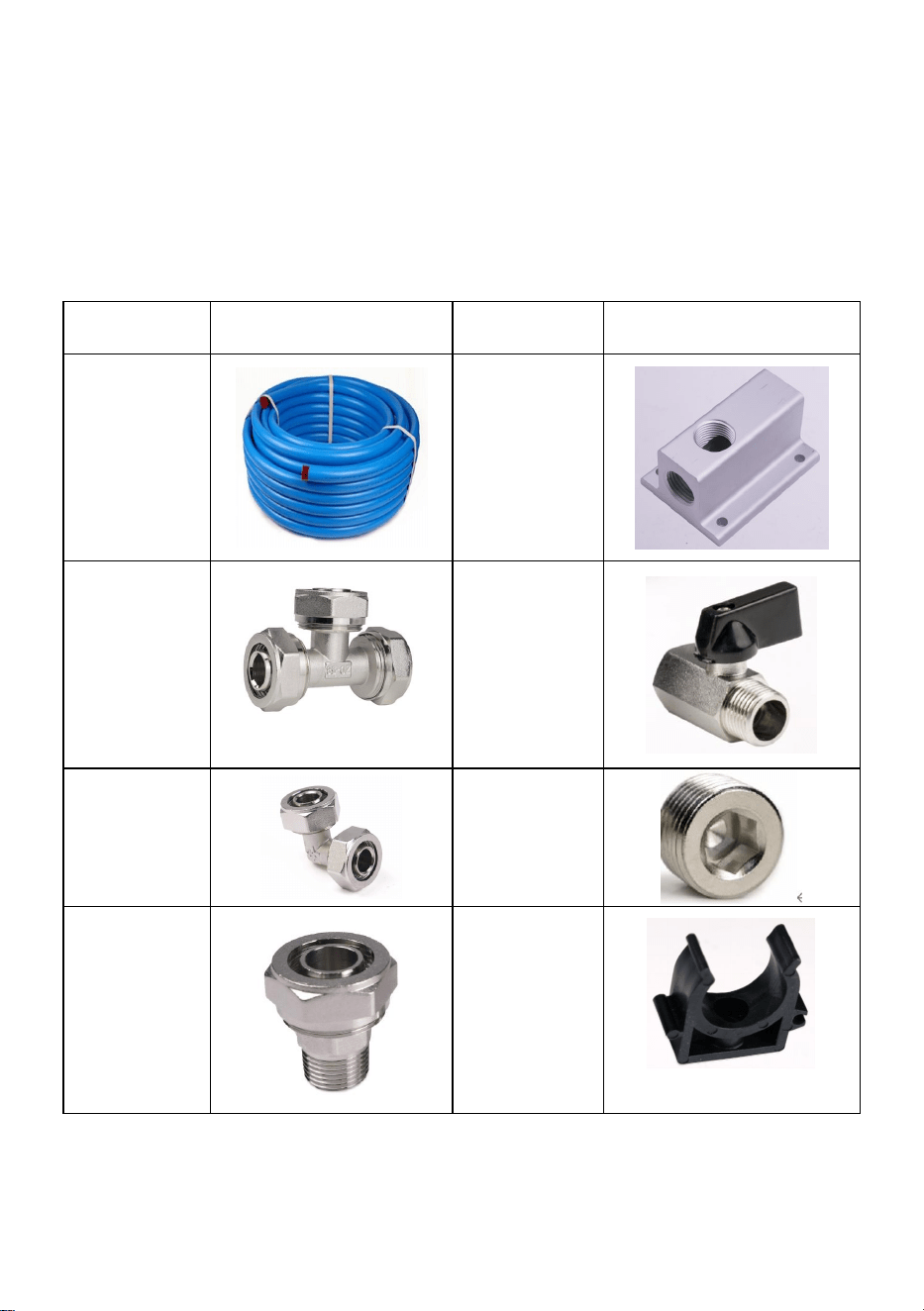

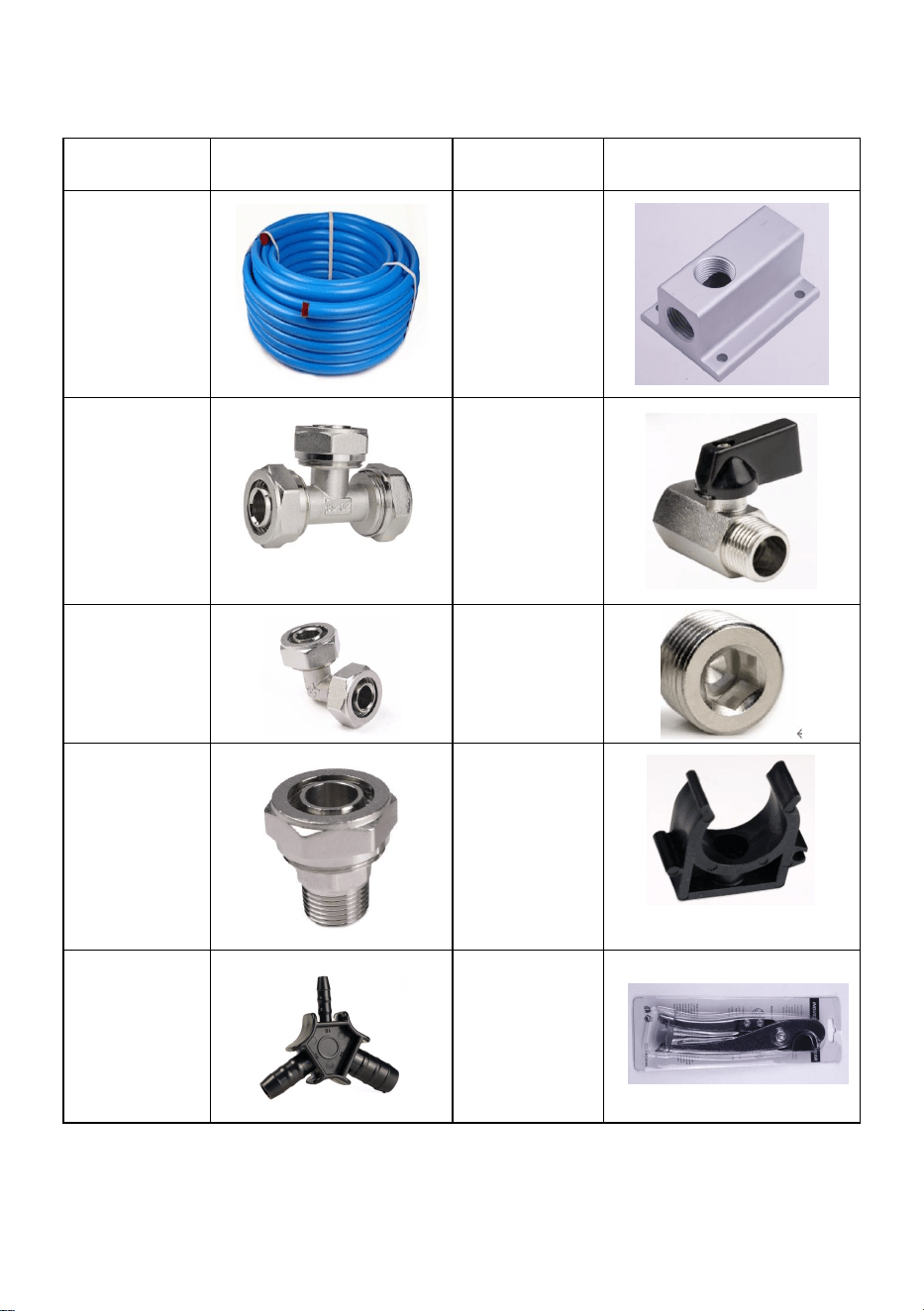

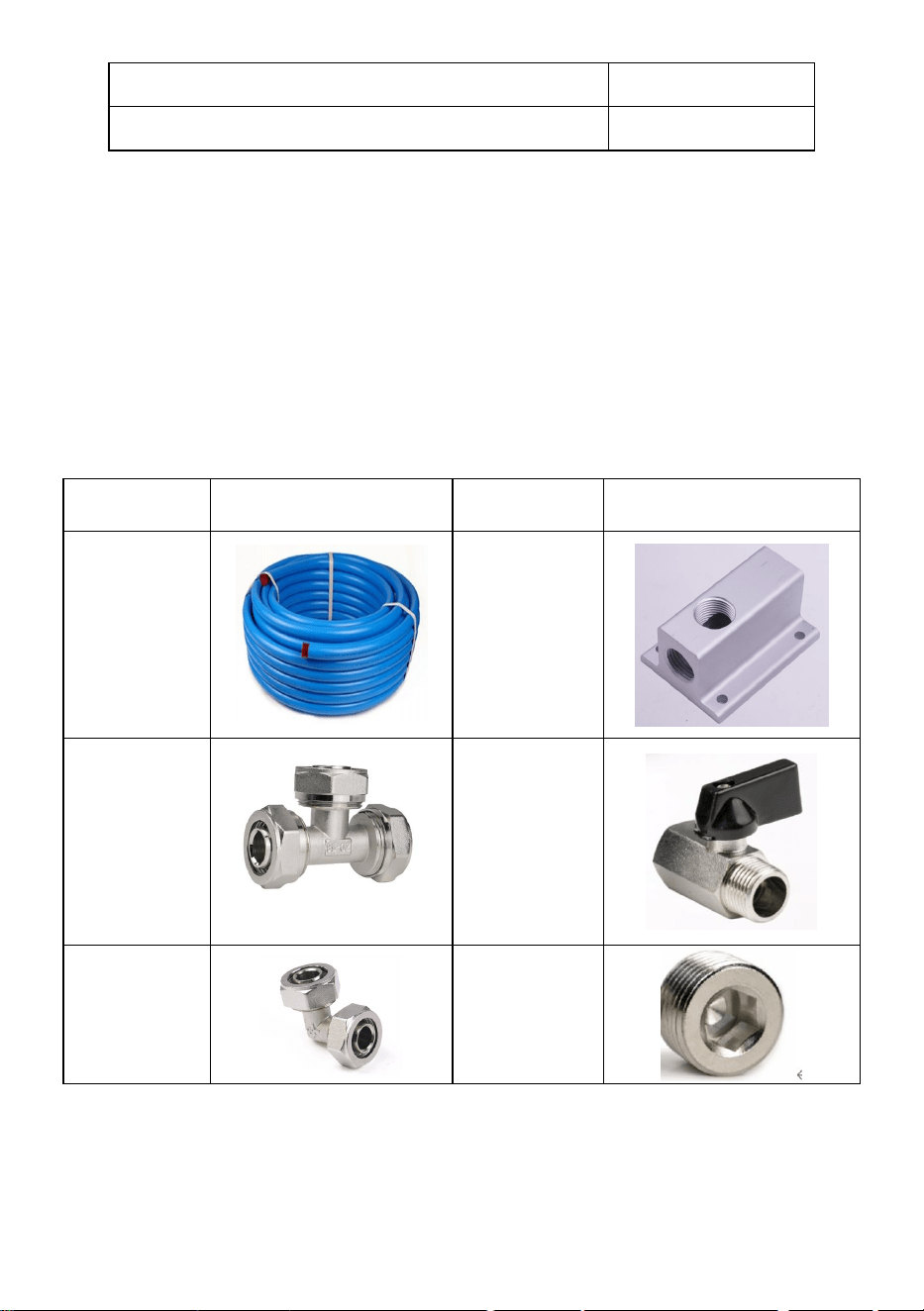

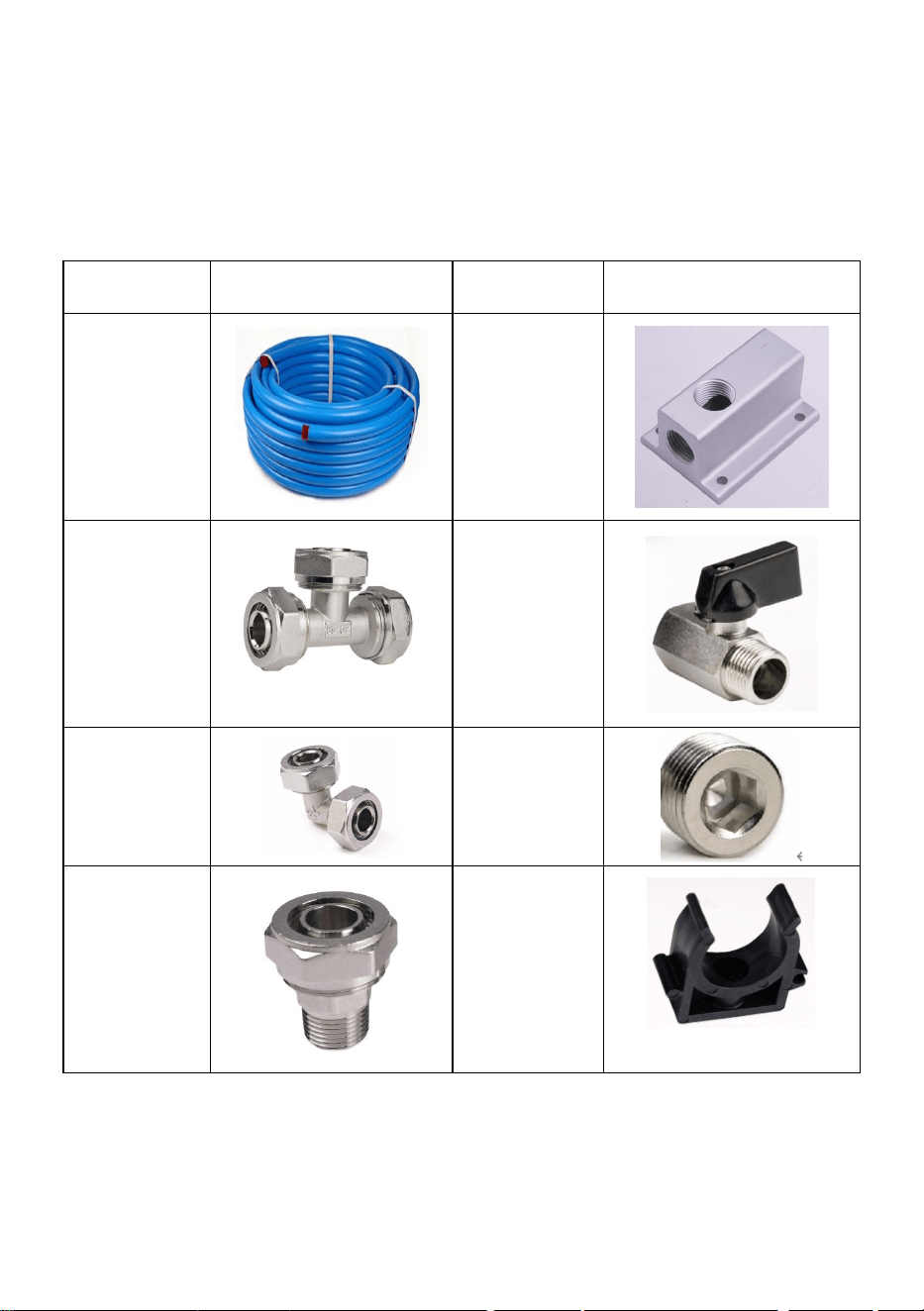

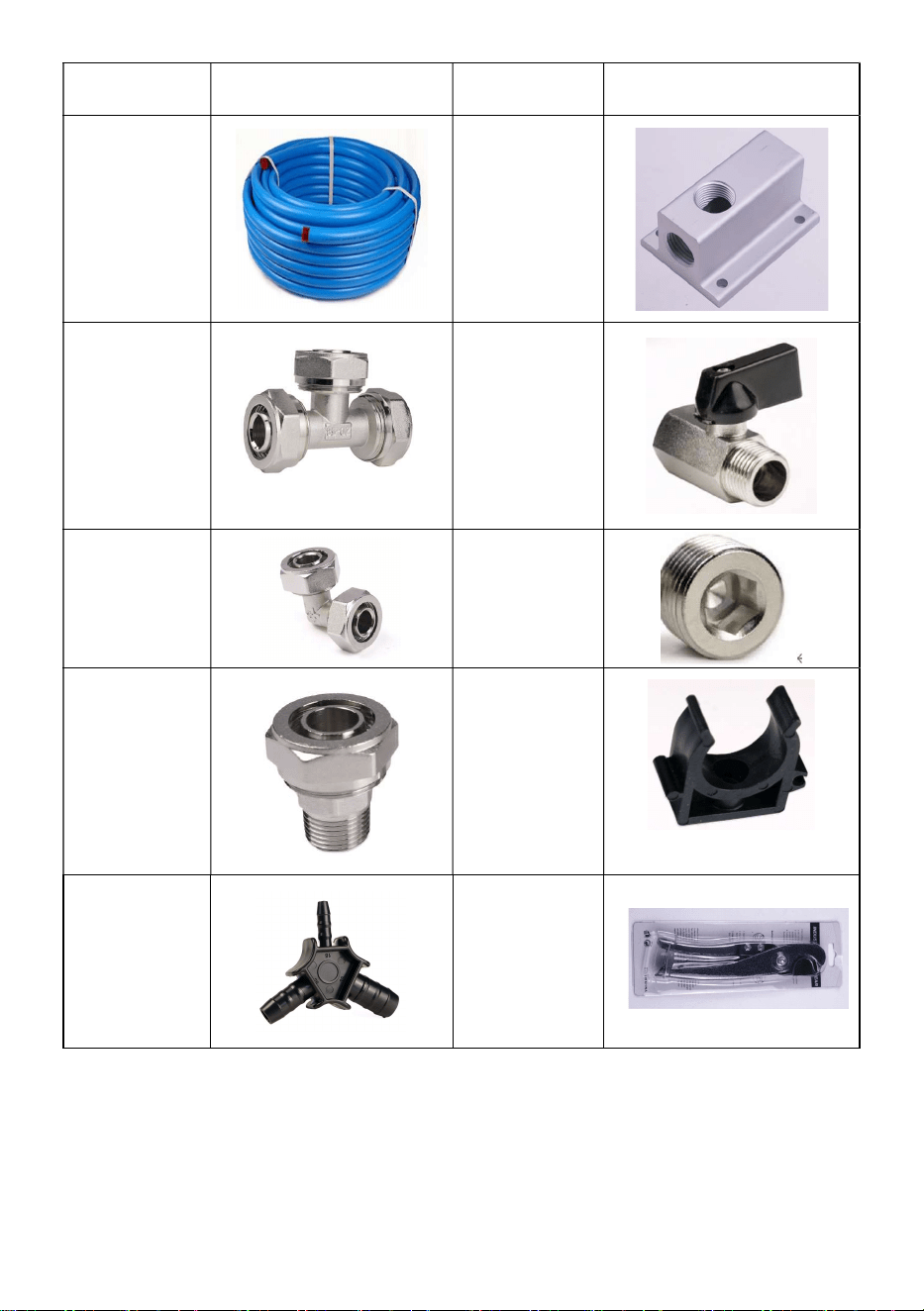

Picture Name Picture
pipeline
aluminum
block
brass
nickel
plated tee
brass valve
brass
nickel
plated
elbow
brass plug
brass
nickel
plated
outer
straight
Plastic pipe
clamp
Rounder
scissors
- 7 -

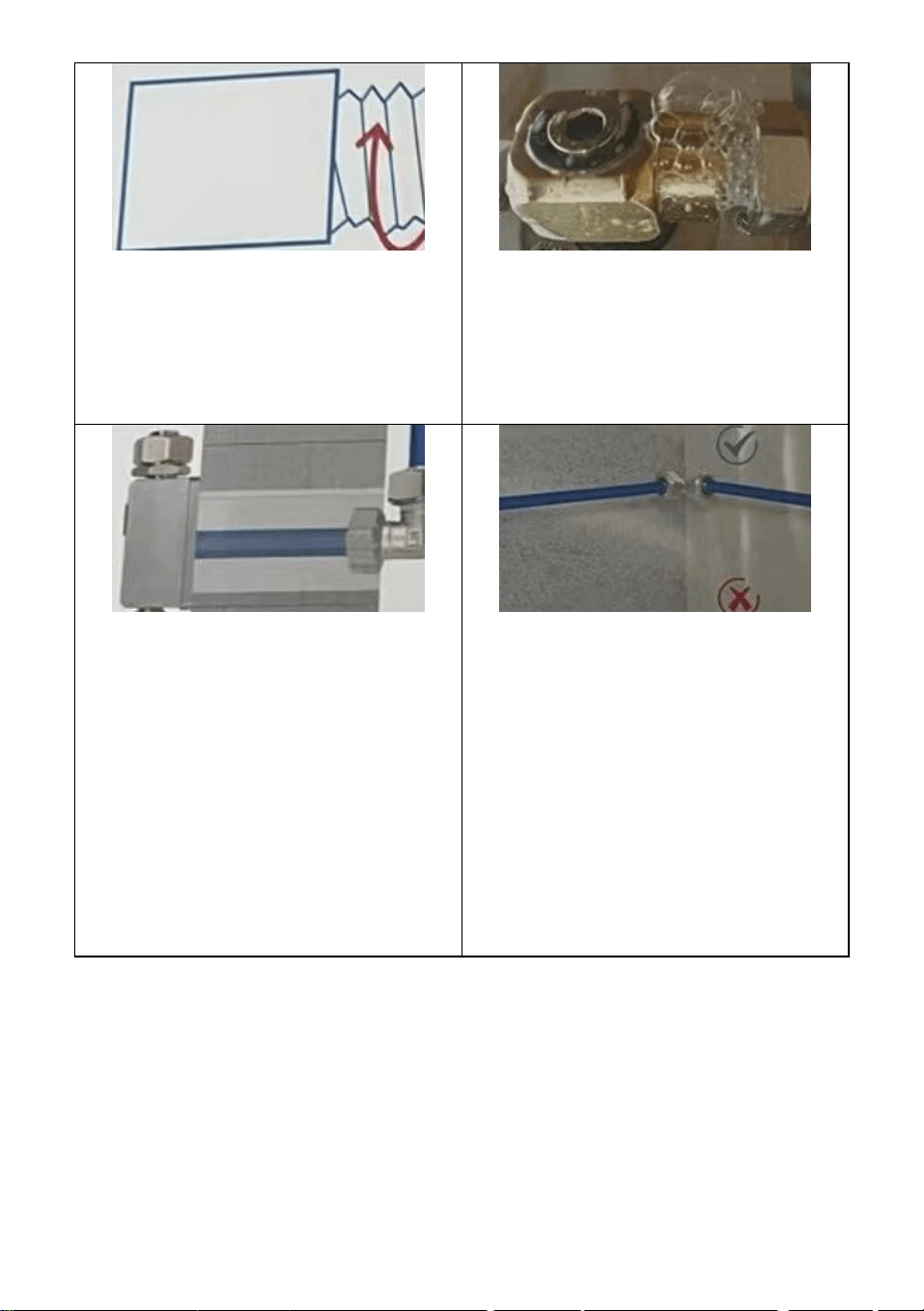

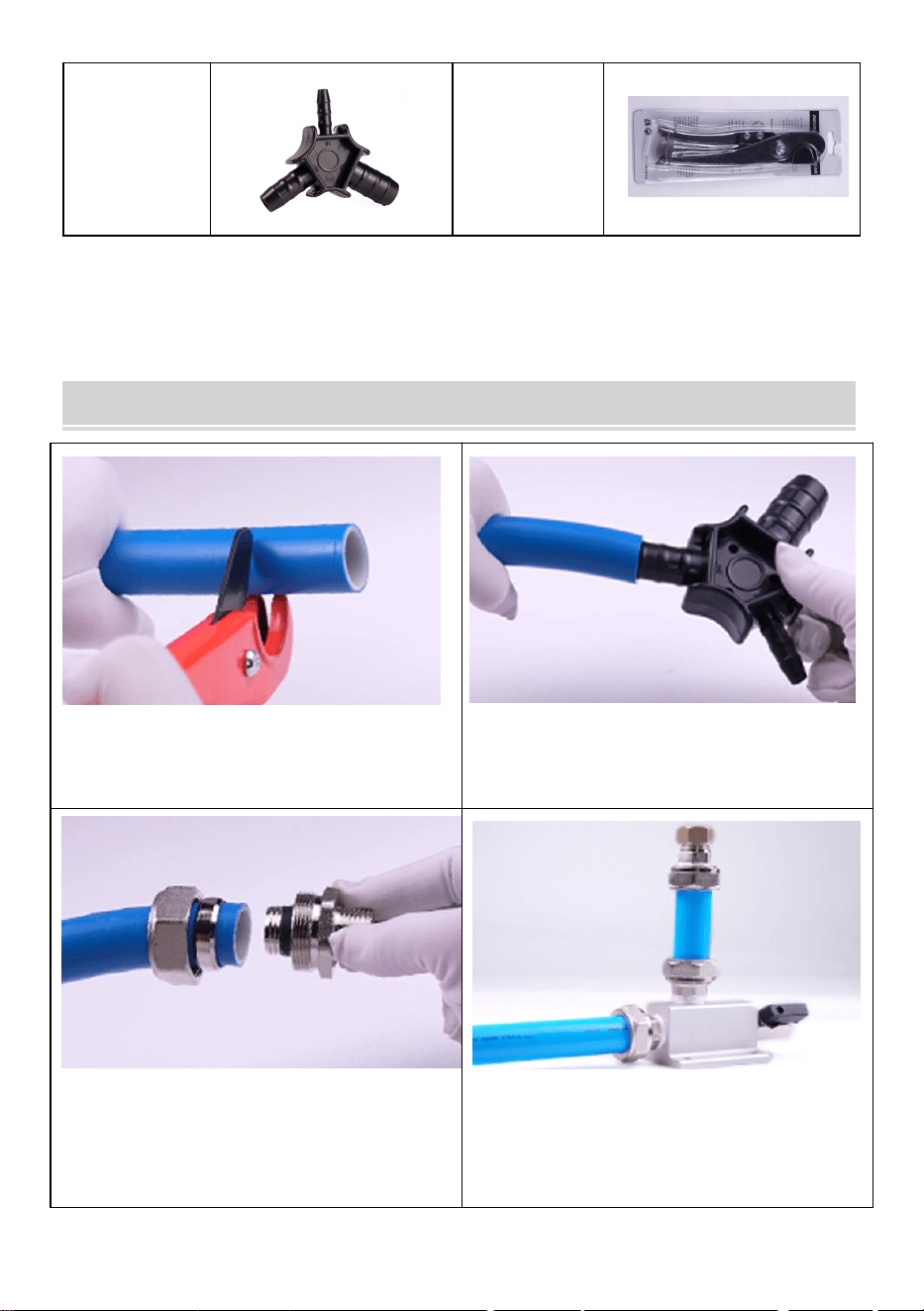

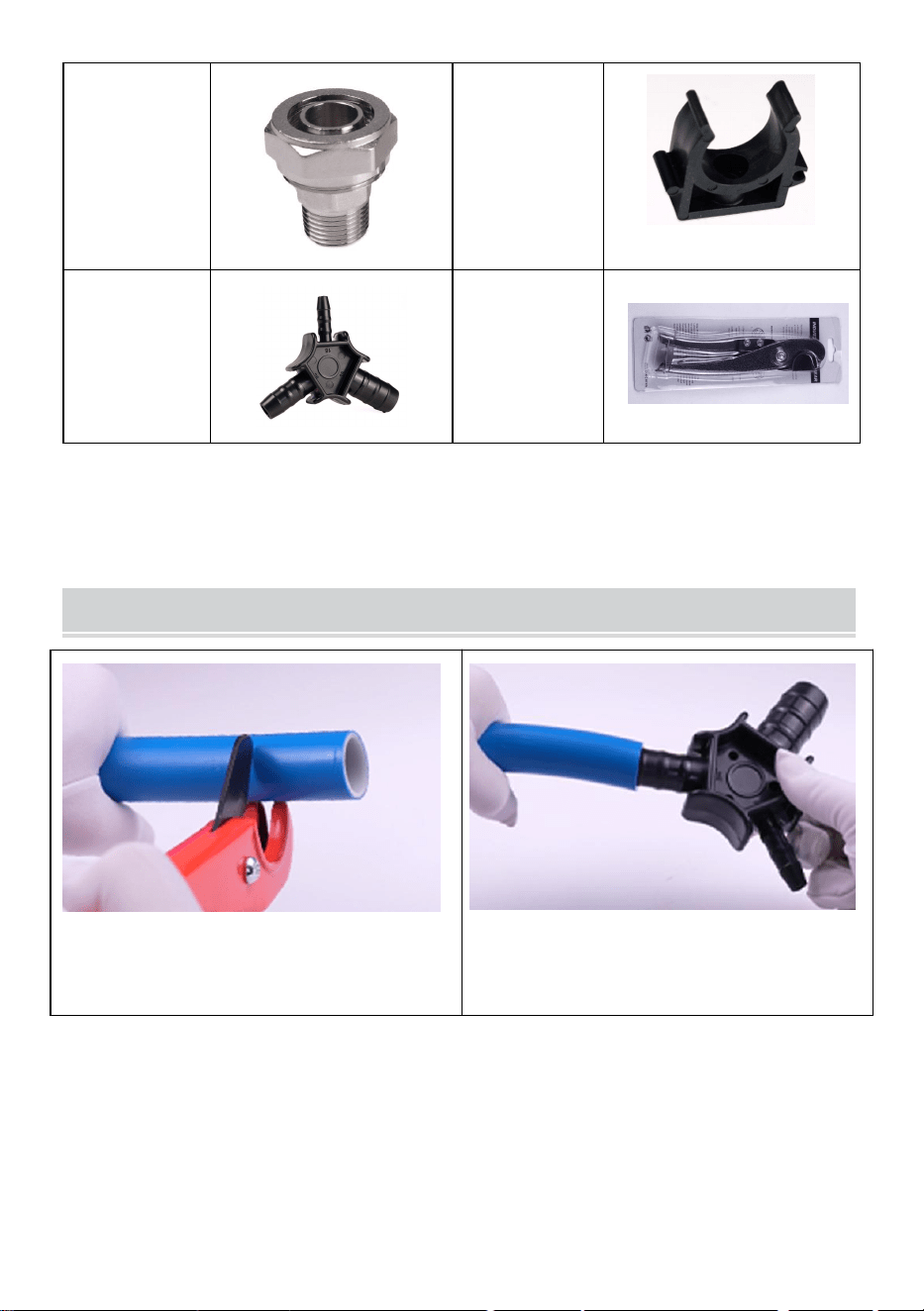

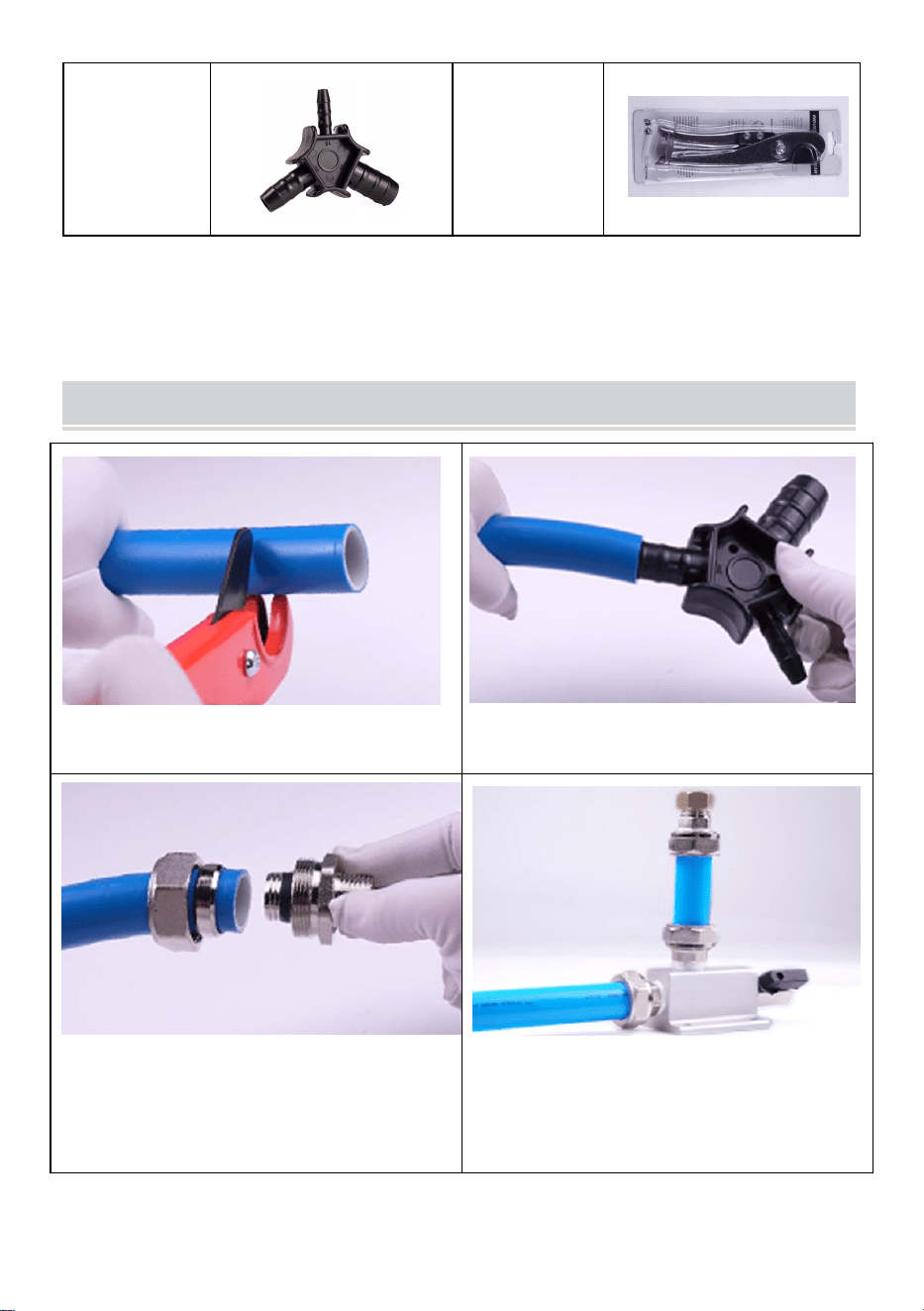

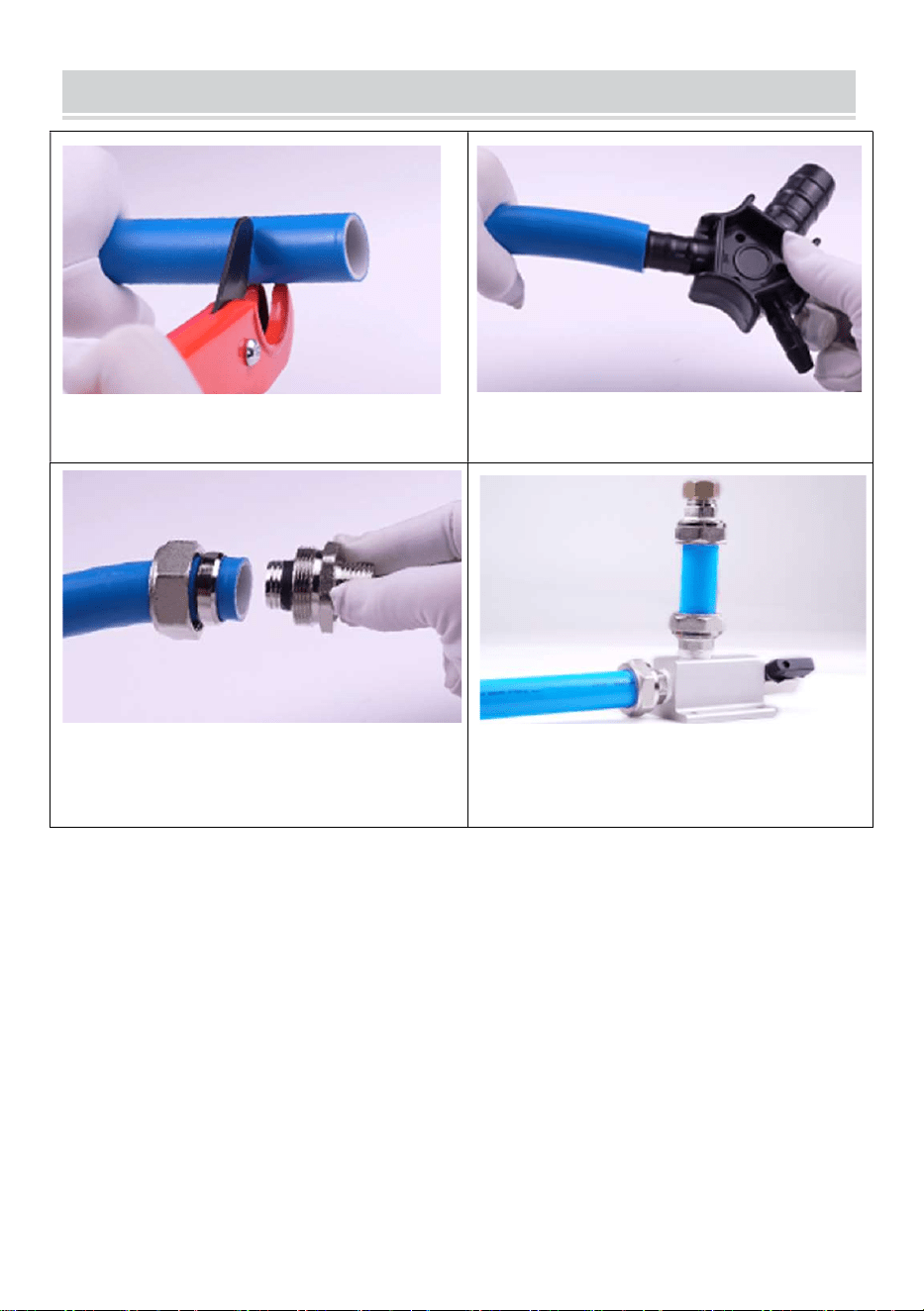

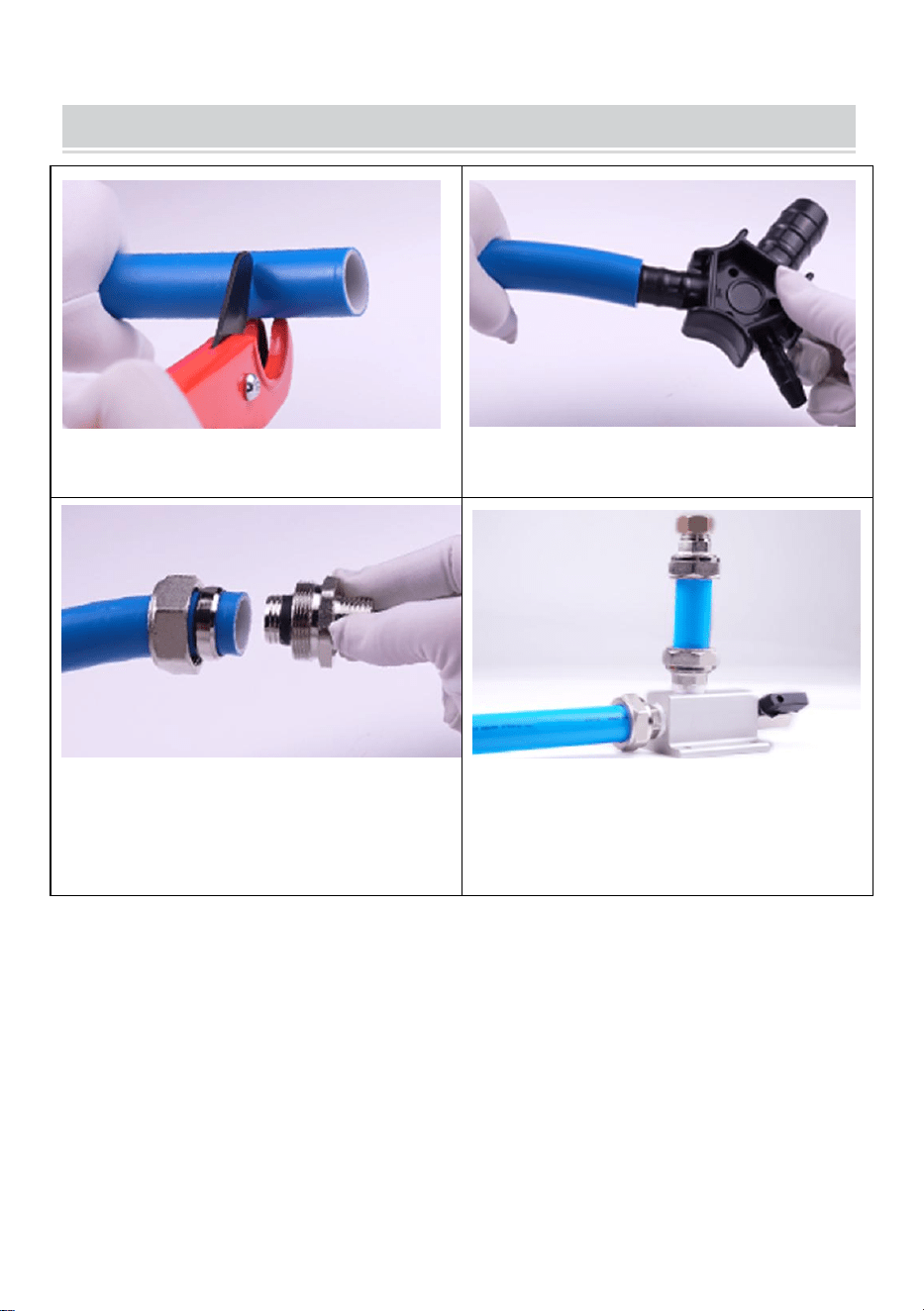

1.use specialized scissors to cut the
trachea completely.
2. Insert the rounder and rotate it at
least 3 times.
3. Remove the nut and place it on
the water pipe, then connect it to the
pipe mouth.
4.Use a wrench to tighten the nut at
least 3/4 turn until it is tightened.
ASSEMBLY
- 8 -

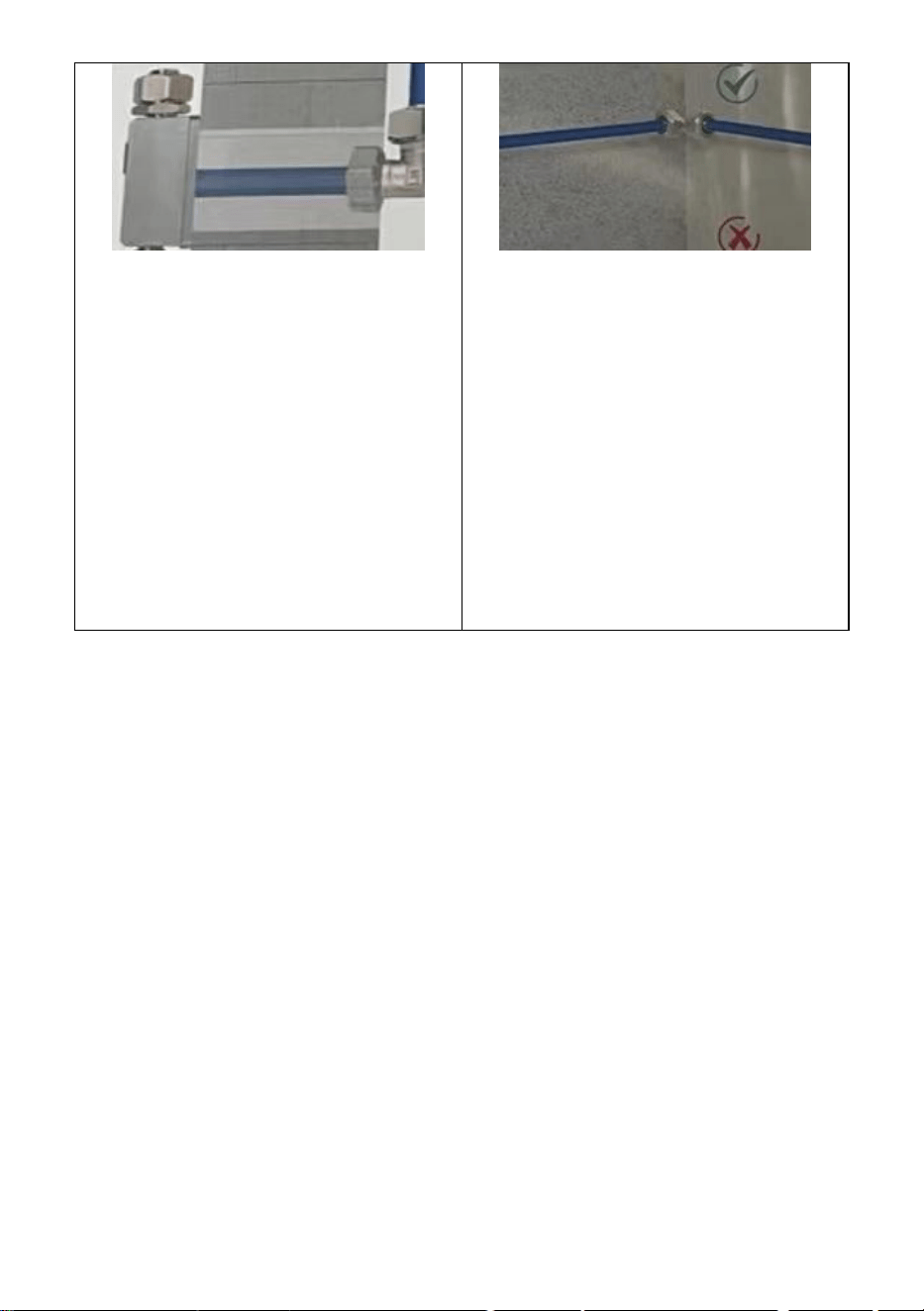

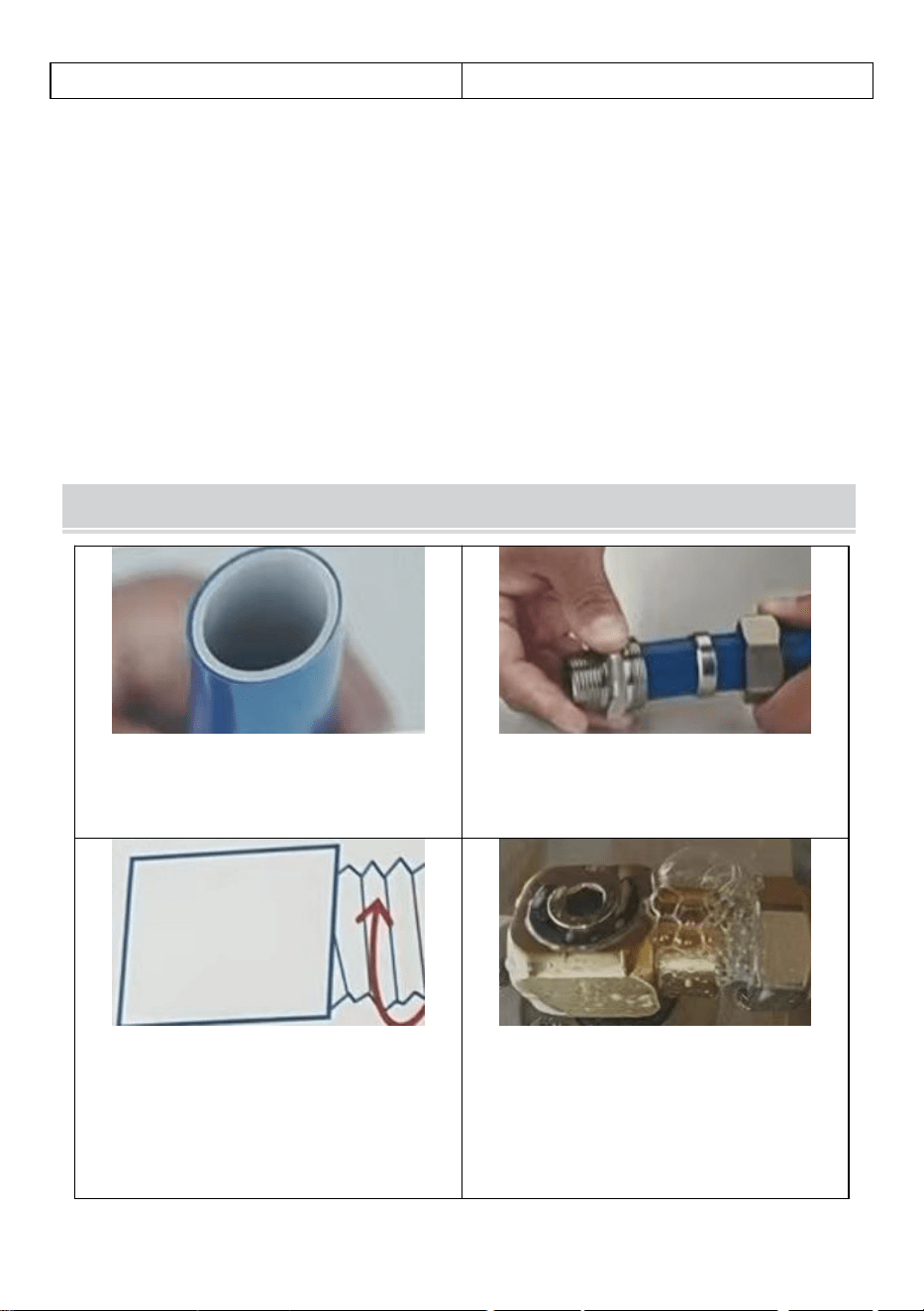

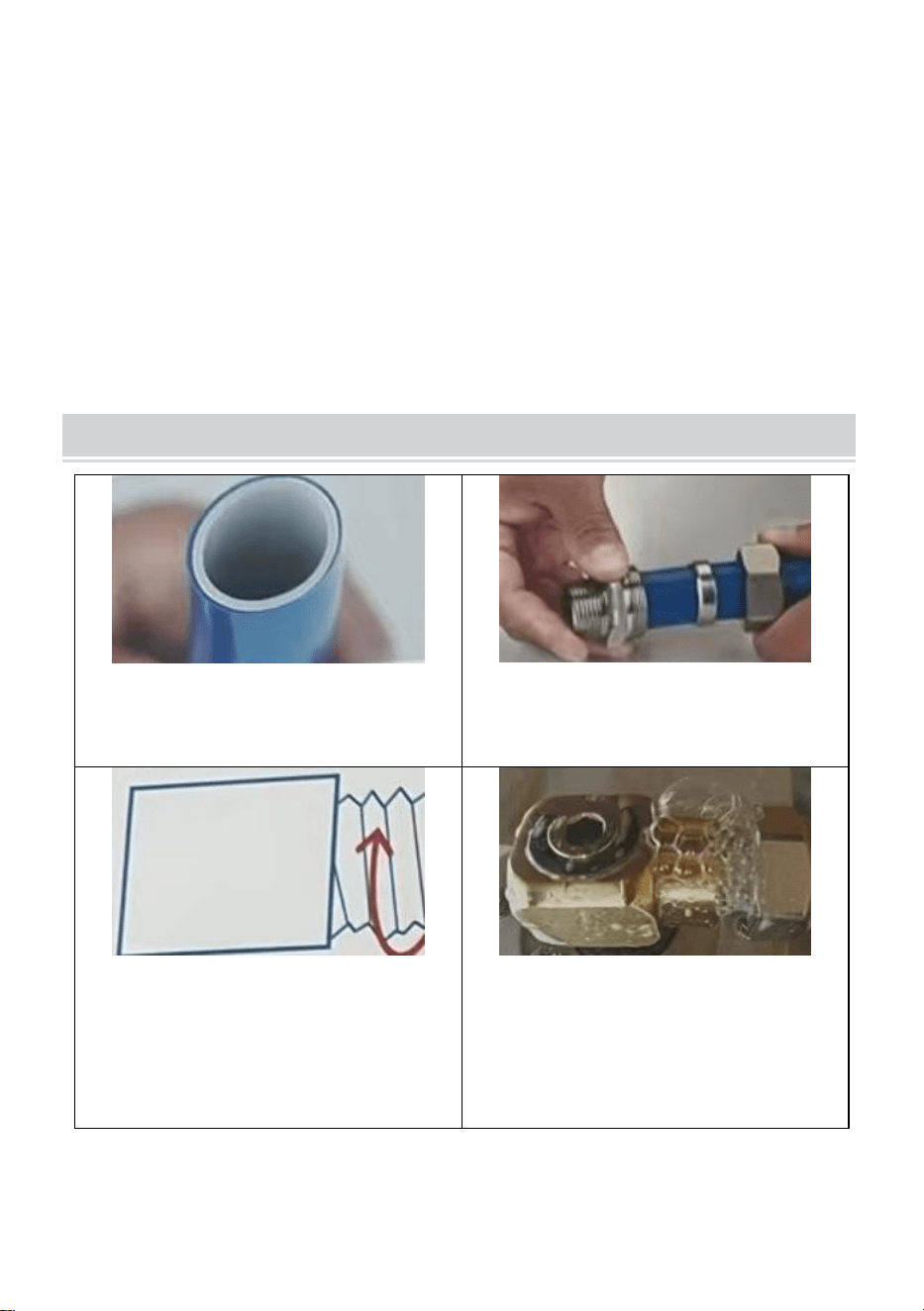

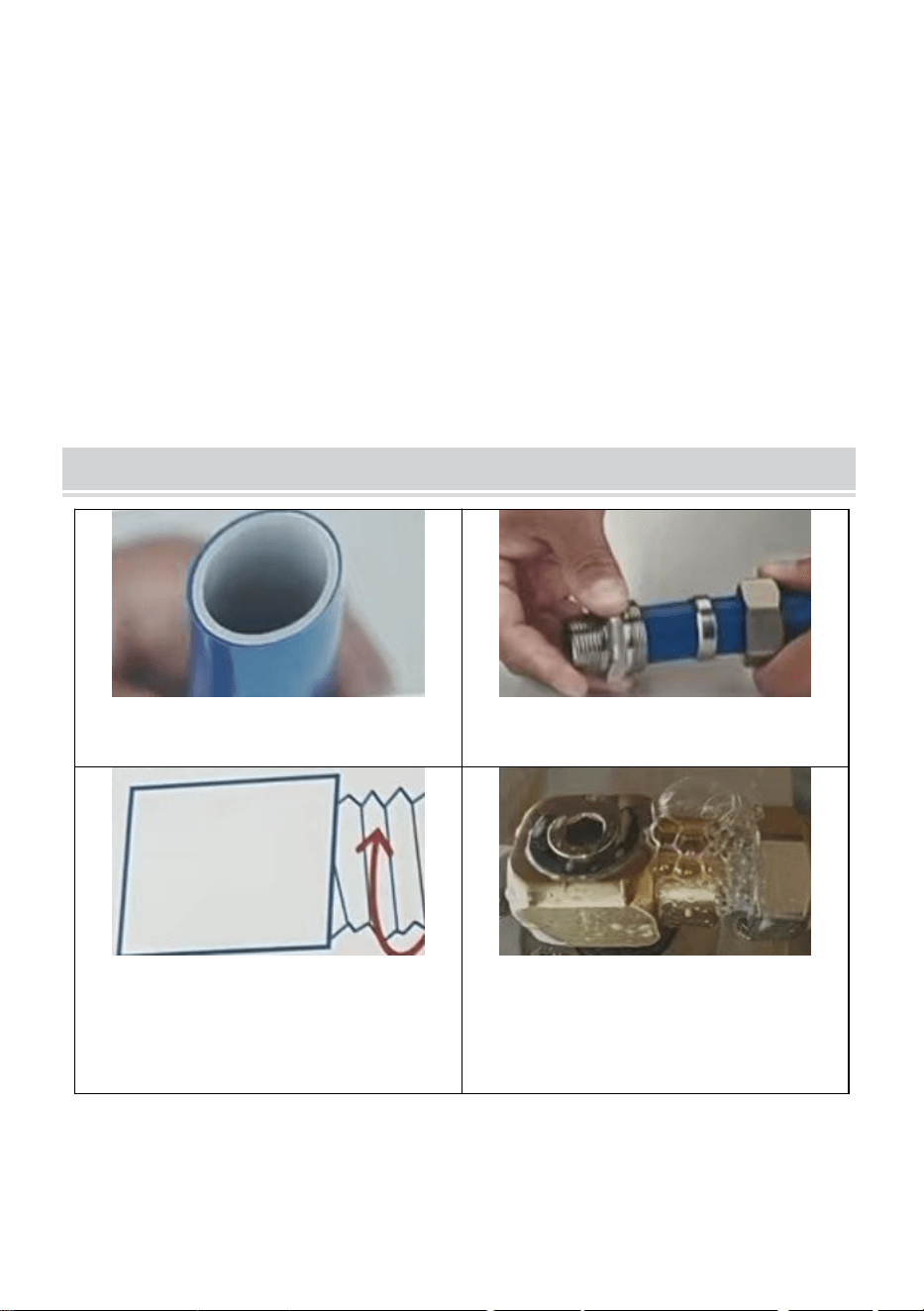

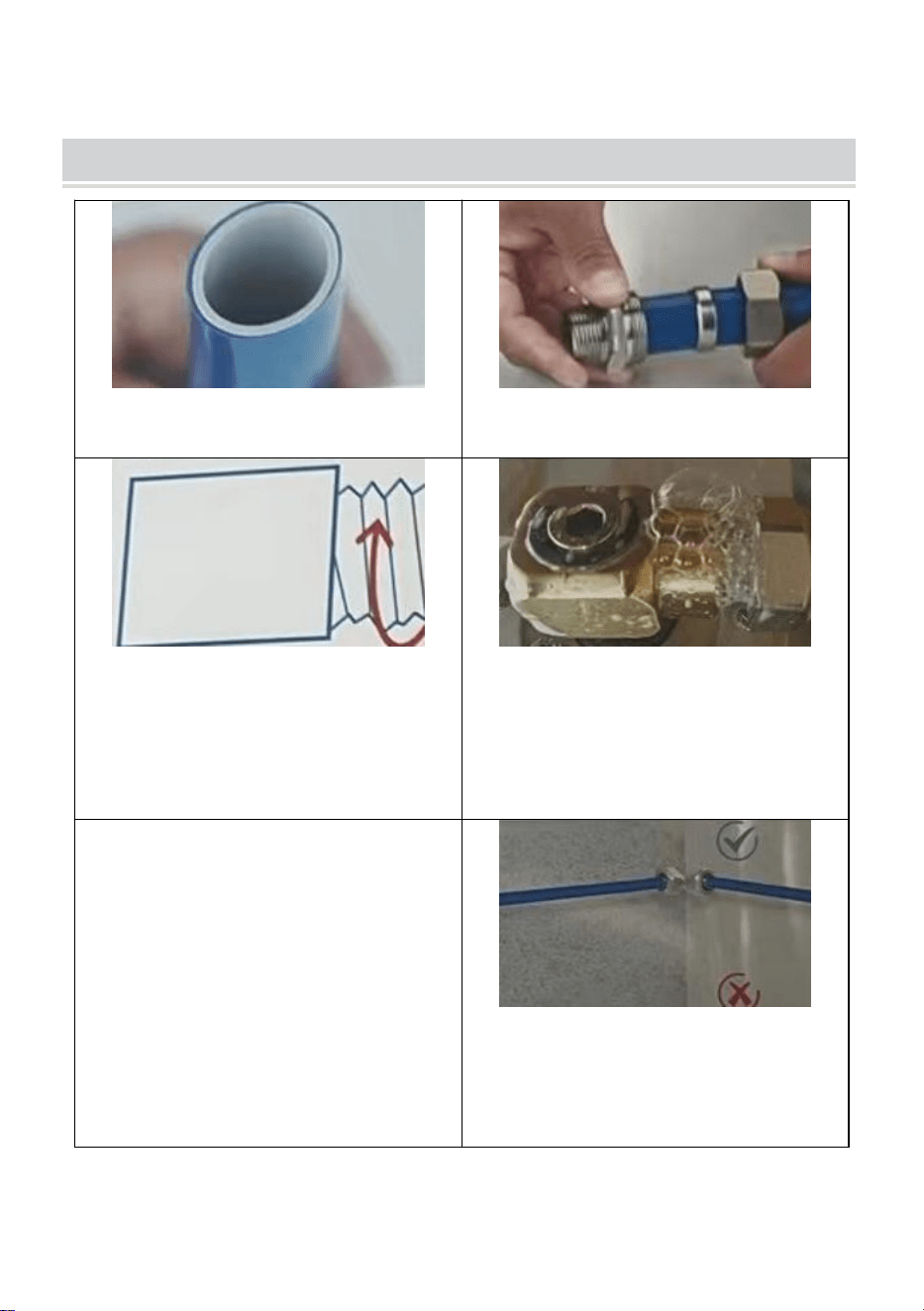

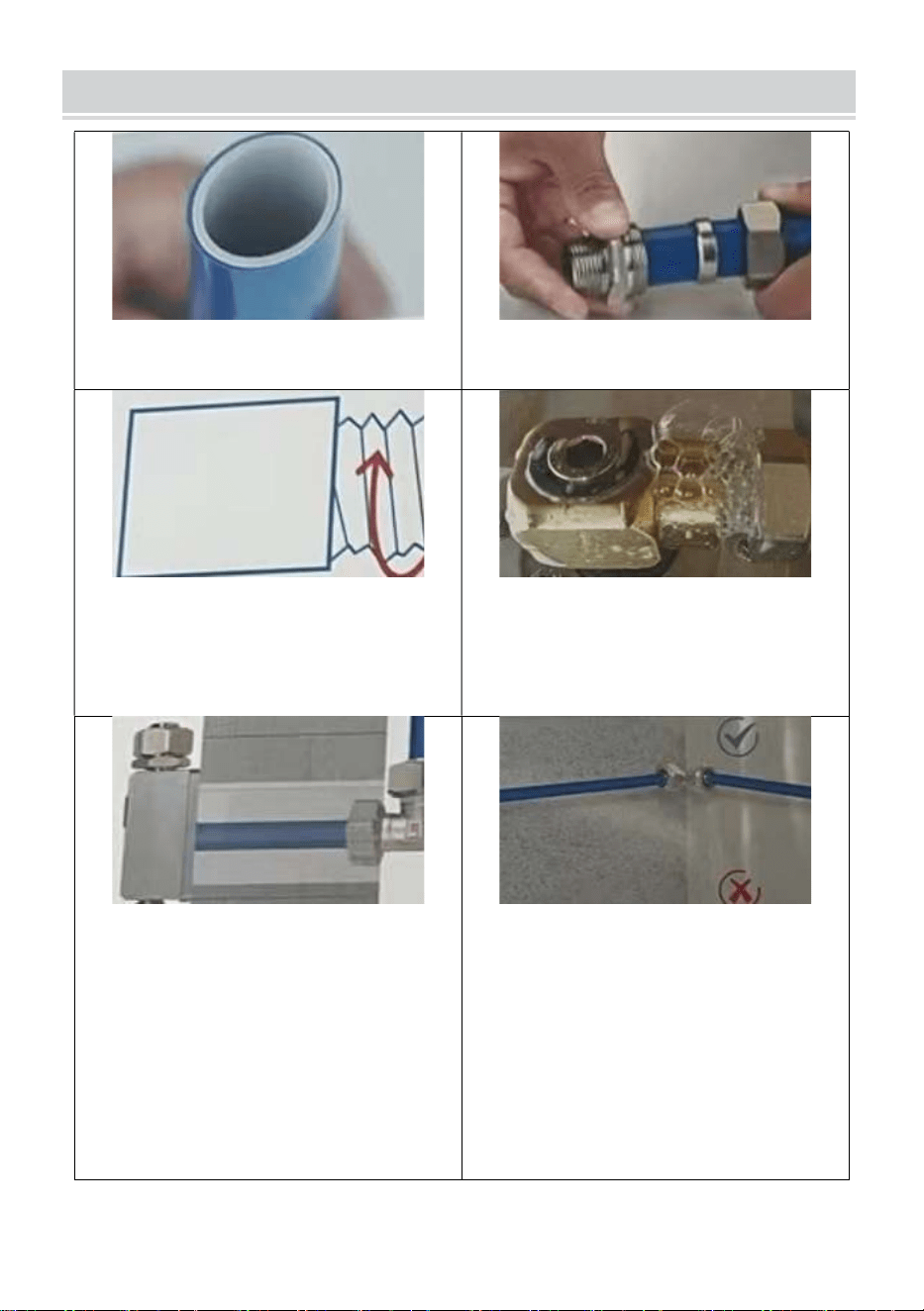

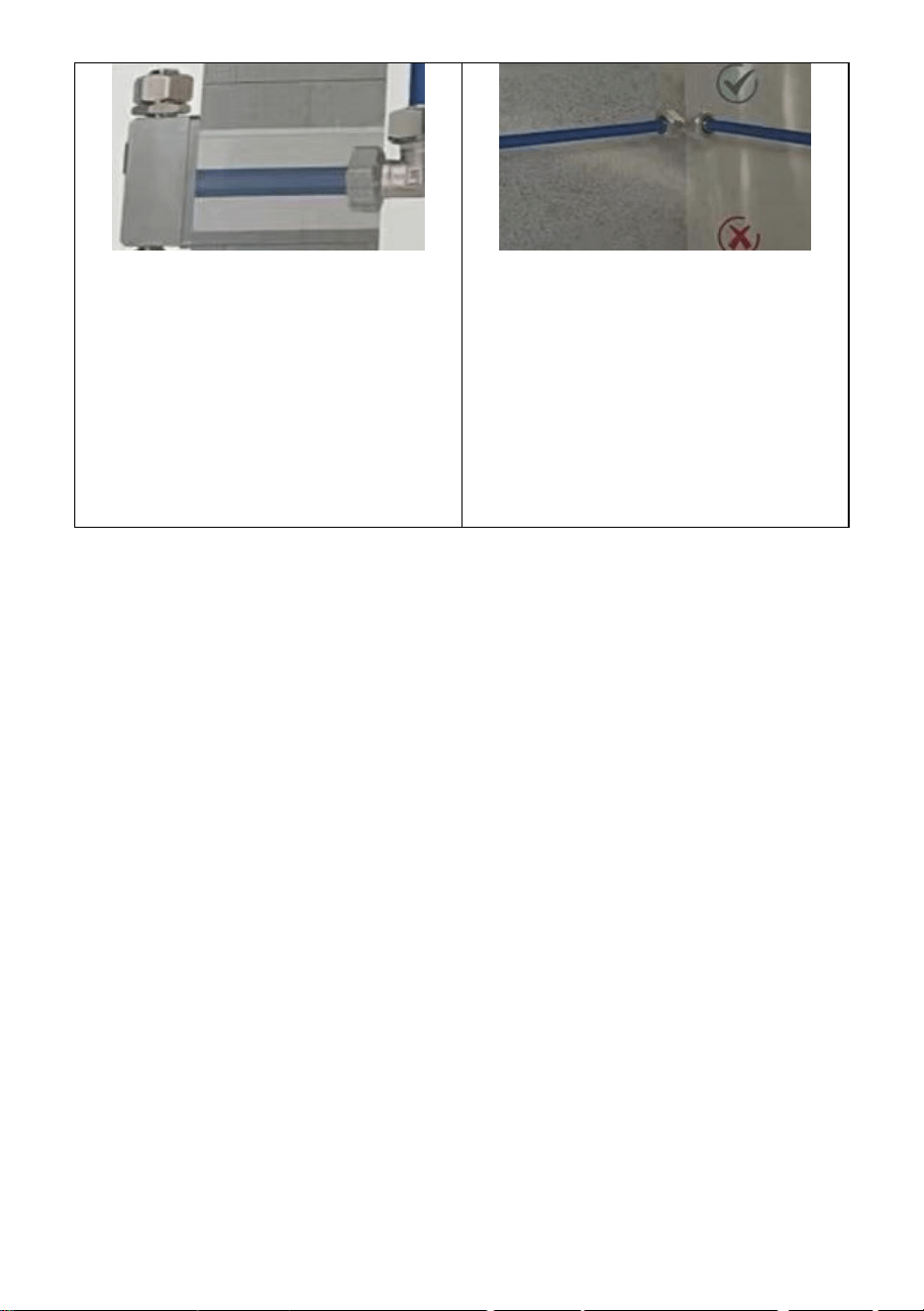

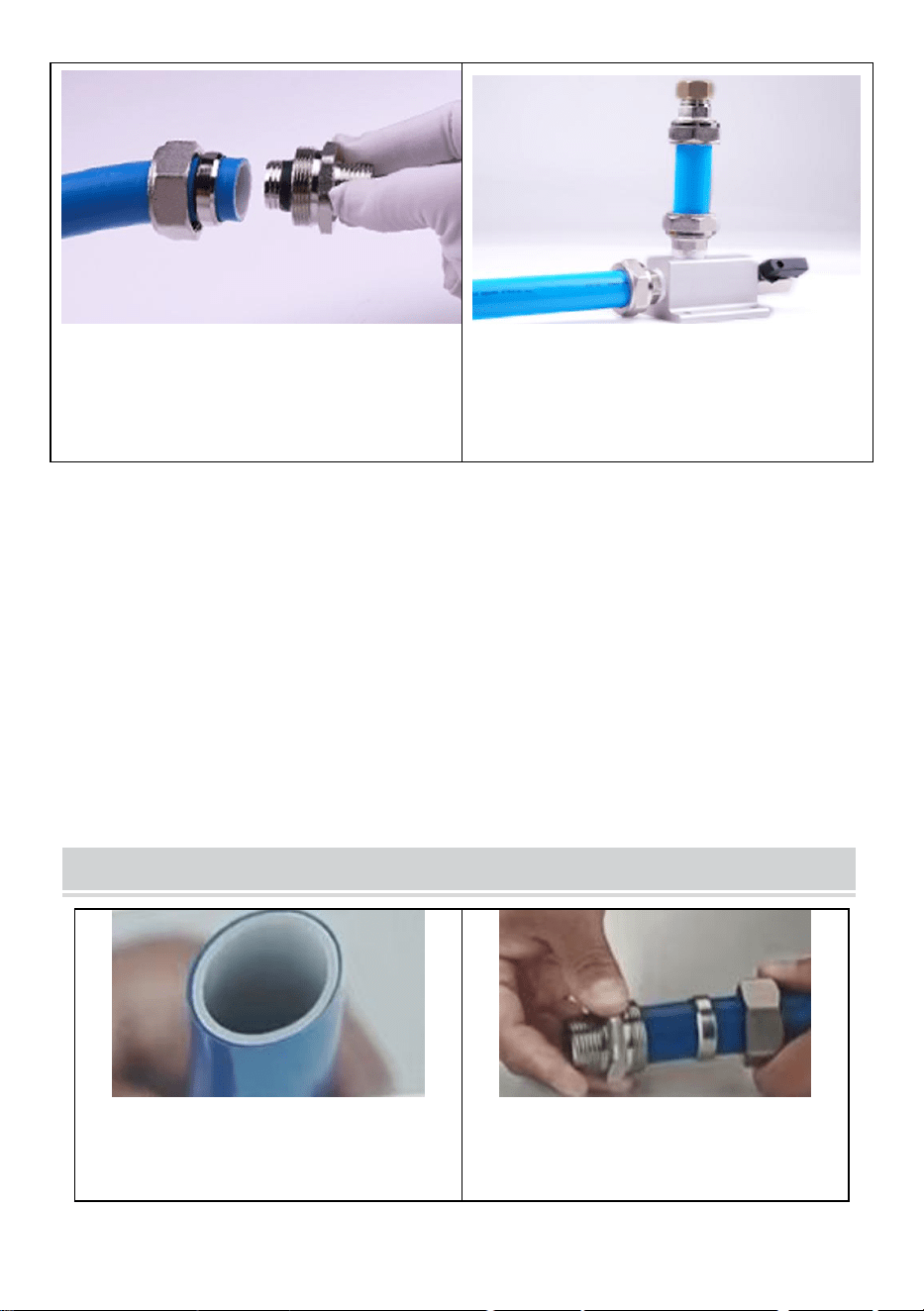

Keep the ends flat when cutting
aluminum-plastic pipes.
Insert the pipe into the bottom of
the metal joint.
Teflon Tapes wound direction:
Wrap around the thread direction,
the sealing performance will be
greatly increased.
After installation, you need to use
soapy water for a leak check. For
leakage situations, please seal
with tape.

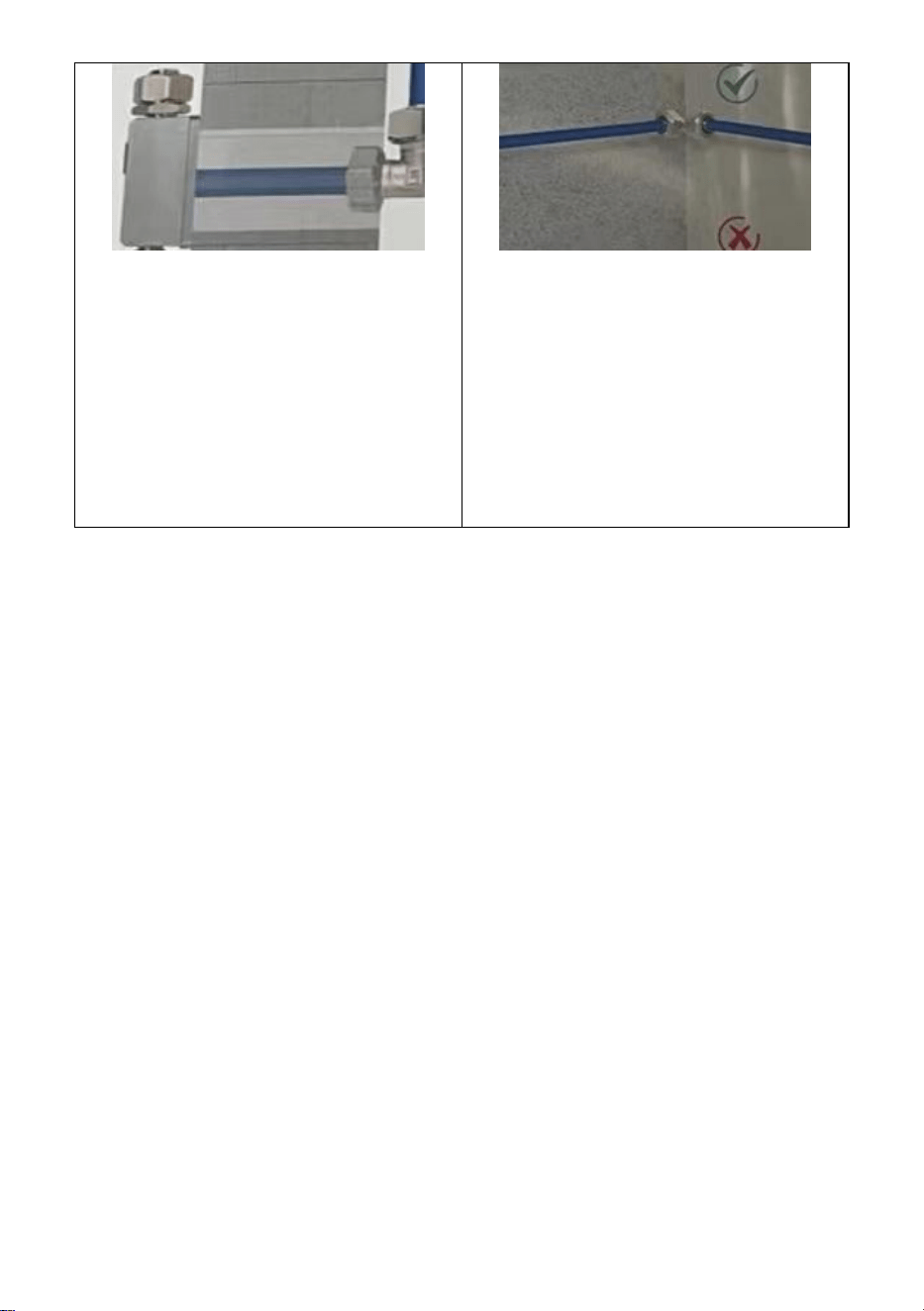

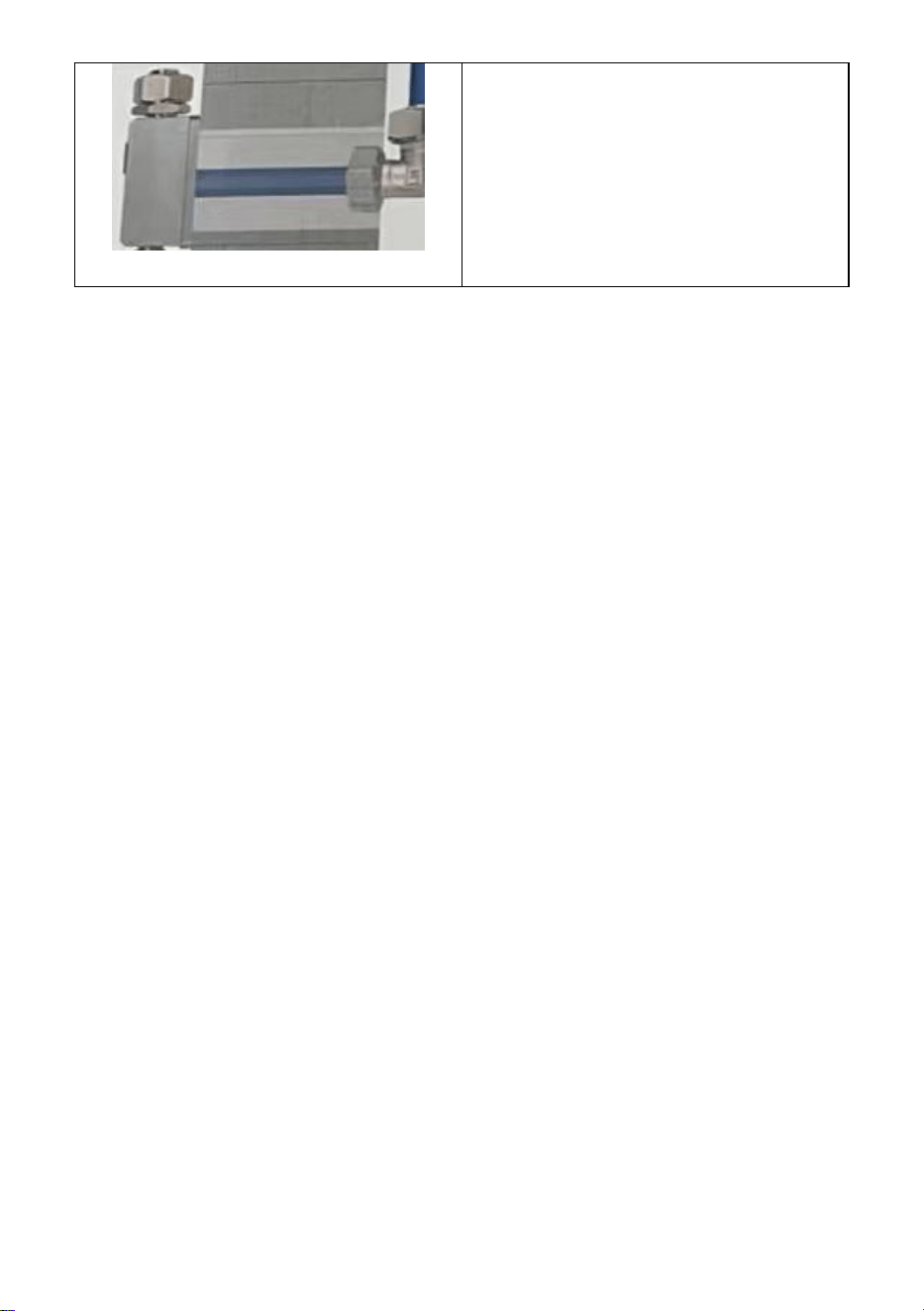

The hole on the back of the
aluminum block can help you
create space in the corners of the
wall, making it easier for pipes to
passthrough the wall. lf you don't
need it, you can use a NPT plug
to block the holes on the back of
the aluminum block.
Importance of L Fitting:
We have 90 degree elbow
connectors to make it easier for
you to connect at corners
PRECAUTIONS AND WARNINGSPRECAUTIONS
- 9 -
Notes：The internal and external threads of metal pipes must be connected
using adhesive tape. Otherwise, poor sealing may result in water leakage.
WARNINGS:
Regulate system pressure to a maximum of 200 PSl at 73°F and 160 PSl at
140'F.Check local building codes before installation.
Compressed air is dangerous if not used properly.
Do not point compressed air source at any part of your body or at any person.
Always use eye protection when using compressed air.
Turn off air compressor when not in use.
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
