FIRE PIT BURNER/PAN

MODEL:1050262,1050263,1050264,1050266,1050267

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:1050262,1050263,1050264,1050266,1050267

Have product questions? Need technical support? Please feel free to

CustomerService@vevor.com

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

FIRE PIT BURNER/PAN

- 2 -

INSTALLATION PRECAUTION

PLEASE RETAIN THIS MANUAL FOR FUTURE REFERENCE

Warning: For Outdoor Use Only

DANGER

CARBON MONOXIDE HAZZARD

This appliance can produce carbon monoxide

which has no odor.

Using it in an enclosed space can kill you.

Never use this appliance in an enclosed

space.such as a camper, tent, car or home.

DANGER

WARNING

If you smell gas:

1. Shut off gas to the

appliance.

2. Extinguish any open flame.

3. If odor continues, keep away

from the appliance and

immediately call your gas

supplier or fire department.

Do not store or use gasoline or

other flammable vapors and

liquids in the vicinity of this or

other appliance.

An LP-cylinder not connected

for use shall not be stored in

the vicinity of this or any other

appliance.

WARNING

Improper installation,

adjustment, alteration, service

or maintenance can cause

injury or property damage.

Read the installation,operating

and maintenance instructions

thoroughly before installing or

servicing this equipment.

Do not leave unattended

during use. Do not use for

cooking.

Follow all gas leak procedures

in this manual before

operation.

- 3 -

WARNING: If the information in these instructions is not followed

exactly, a fire or explosion may result causing property damage,

personal injury or death.

INSTALLATION AND OPERATION SAFETY

GUIDELINES

CAUTION: It is NOT recommended outdoor fire features be operated

when the wind exceeds 25 mph. Before turning the appliance on, visually

inspect the fire feature to ensure debris such as leaves or other

combustible material has not inside the element, which could bum and emit

embers once the fire feature is turned. Also, provide any person standing

close to the fire feature is aware you will be turning the fire feature on

before actually turning it on.

Installation and repair should be done by a qualified service person.

The appliance should be inspected before use and at least annually

by a qualified service person. More frequent cleaning may be

required as necessary. It is imperative that control compartment,

burners and circulating air passageways of the appliance be kept

clean.

·Do NOT install damaged components.

·Do NOT install incomplete components.

·Do NOT install substitute components.

Ensure the appliance is installed so the vent opening at the unit's base

remains obstacle-free at all times and during all weather conditions.

Due to high temperatures, the unit must be located out of traffic areas and

away from combustibles.

Children and adults should be alerted to the hazard of high surface

temperatures and should stay away to avoid burns or clothing ignition.

- 4 -

Young children MUST be carefully supervised when they are in the area of

this appliance.

Clothing or other flammable materials should not be hung from the

appliance or placed on or near the appliance.

WARNING: HOT WHILE IN OPERATION AND FOLLOWING

OPERATION. Serious injury can occur!

DO NOT leave in operation when unattended.

WARNING: DO NOT operate this appliance in the rain.

SOLID FUEL MUST NOT BE BURNED in the appliance.

DO NOT continue using if you smell unusual odors, or have headaches,

nausea, or dizziness.

DO NOT store any combustible materials, gasoline, and any other

flammable vapors/liquids in the vicinity of the unit. Provide adequate

clearance for servicing and operation.

DO NOT throw matches, paper, garbage, or any other material onto the

appliance or flame.

DO NOT use the appliance if any part has been underwater. Immediately

call a qualified professional service technician to inspect the appliance and

to replace any part of the control system and any gas control that has been

underwater.

Inspect the fuel supply connection before each use of the appliance.

Temporary storage of this appliance indoors is permissible only if it has

been disconnected from its fuel supply (Natural or L.P. gas line).

SPECIFICATIONS

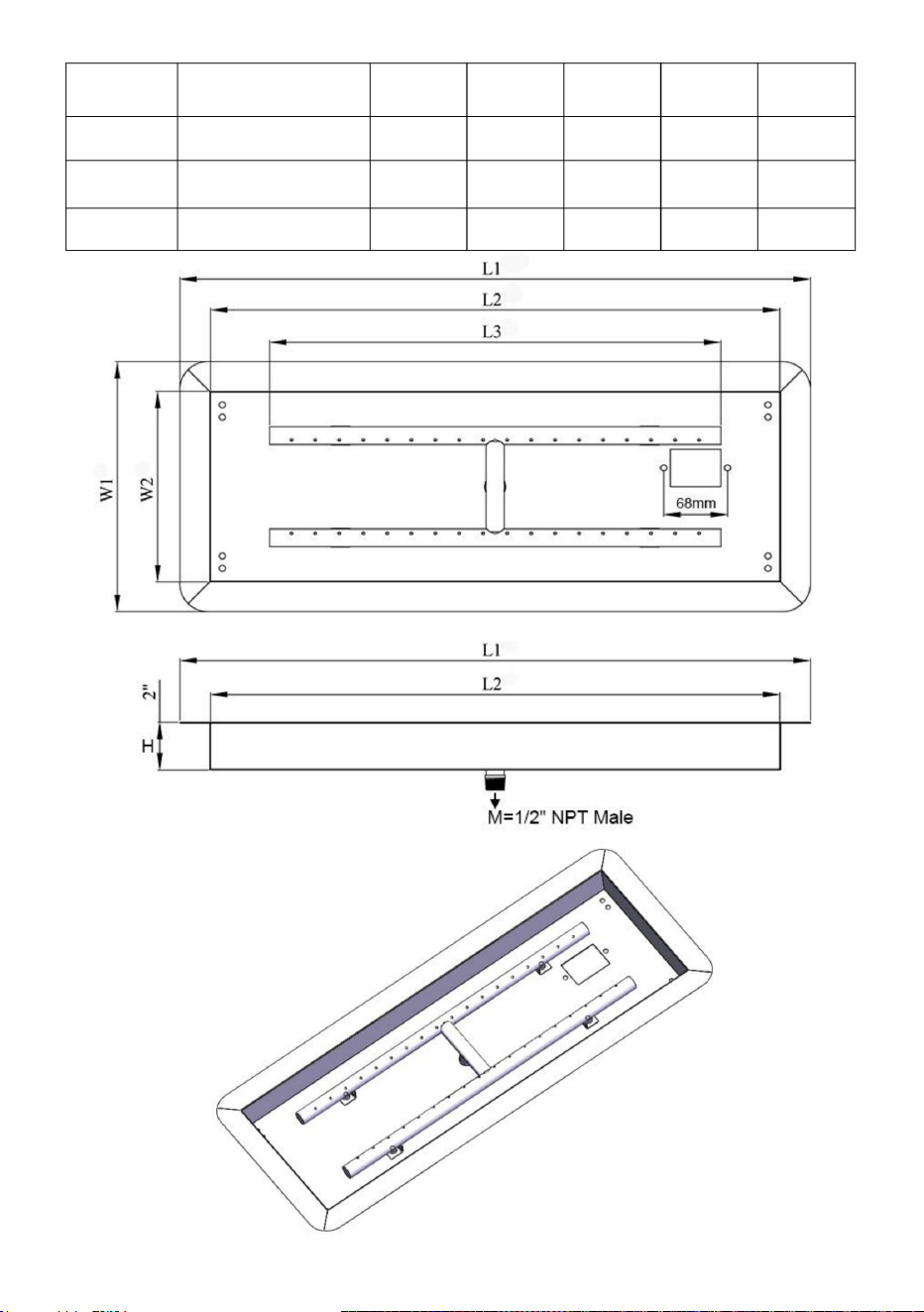

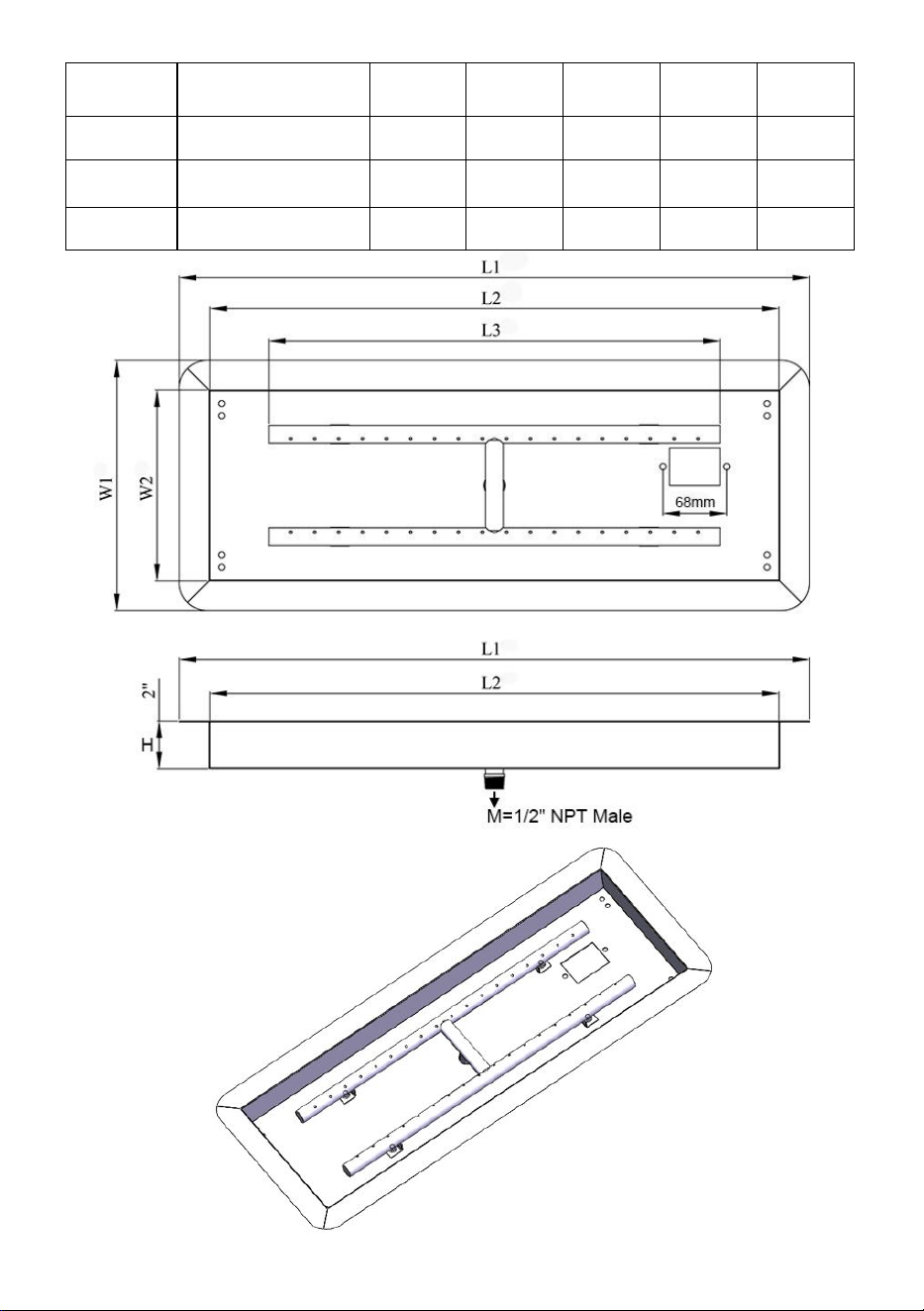

Parameter table- Model#1050262 1050263 1050264

- 5 -

Model#

Installation Size

1050262

24"x8"

26 1/2"

24"

19"

10 1/2"

1050263

30"x10"

32 1/2"

30"

25"

12 1/2"

10"

1050264

36"x12"

38 1/2"

36"

31"

14 1/2"

12"

- 6 -

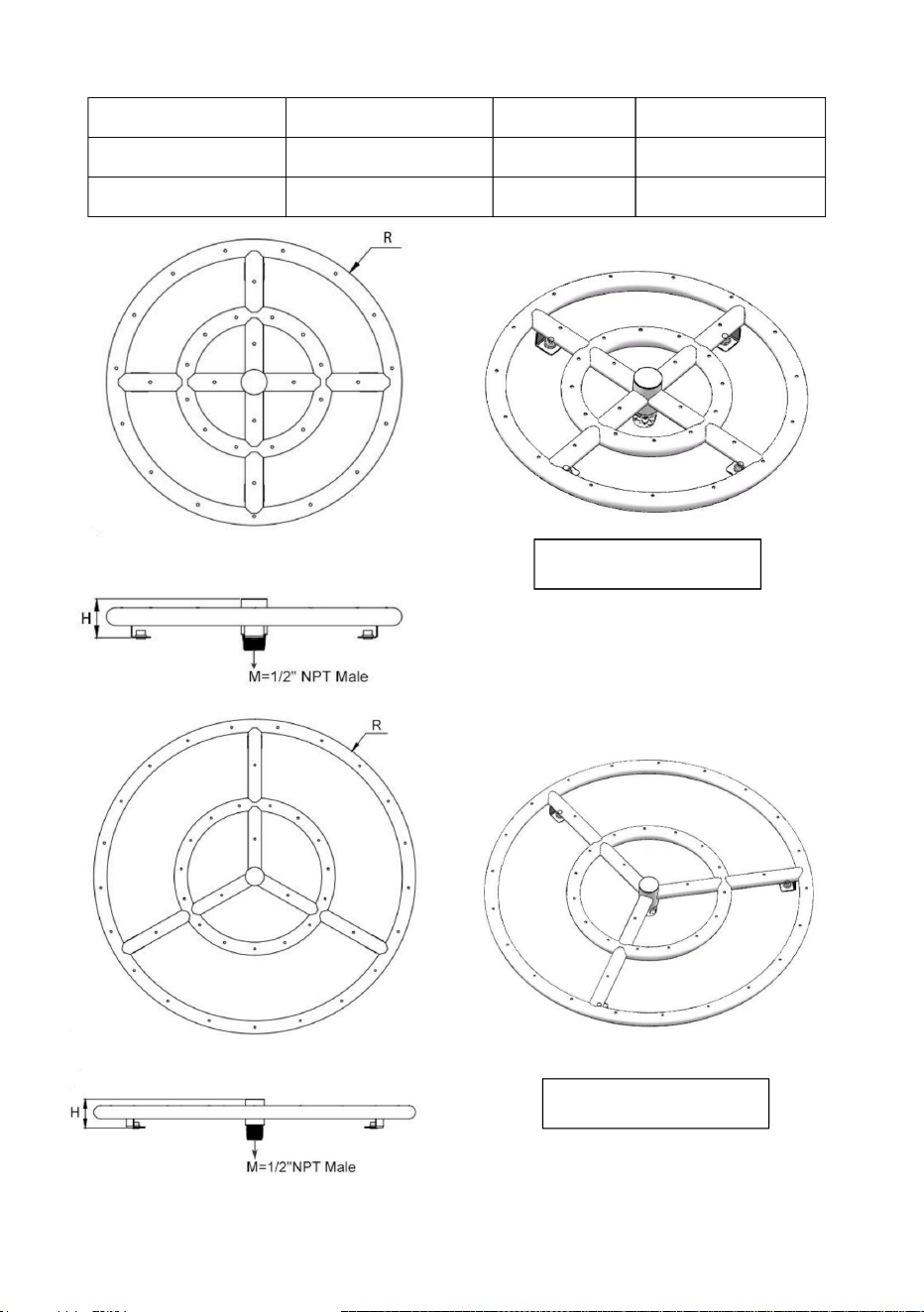

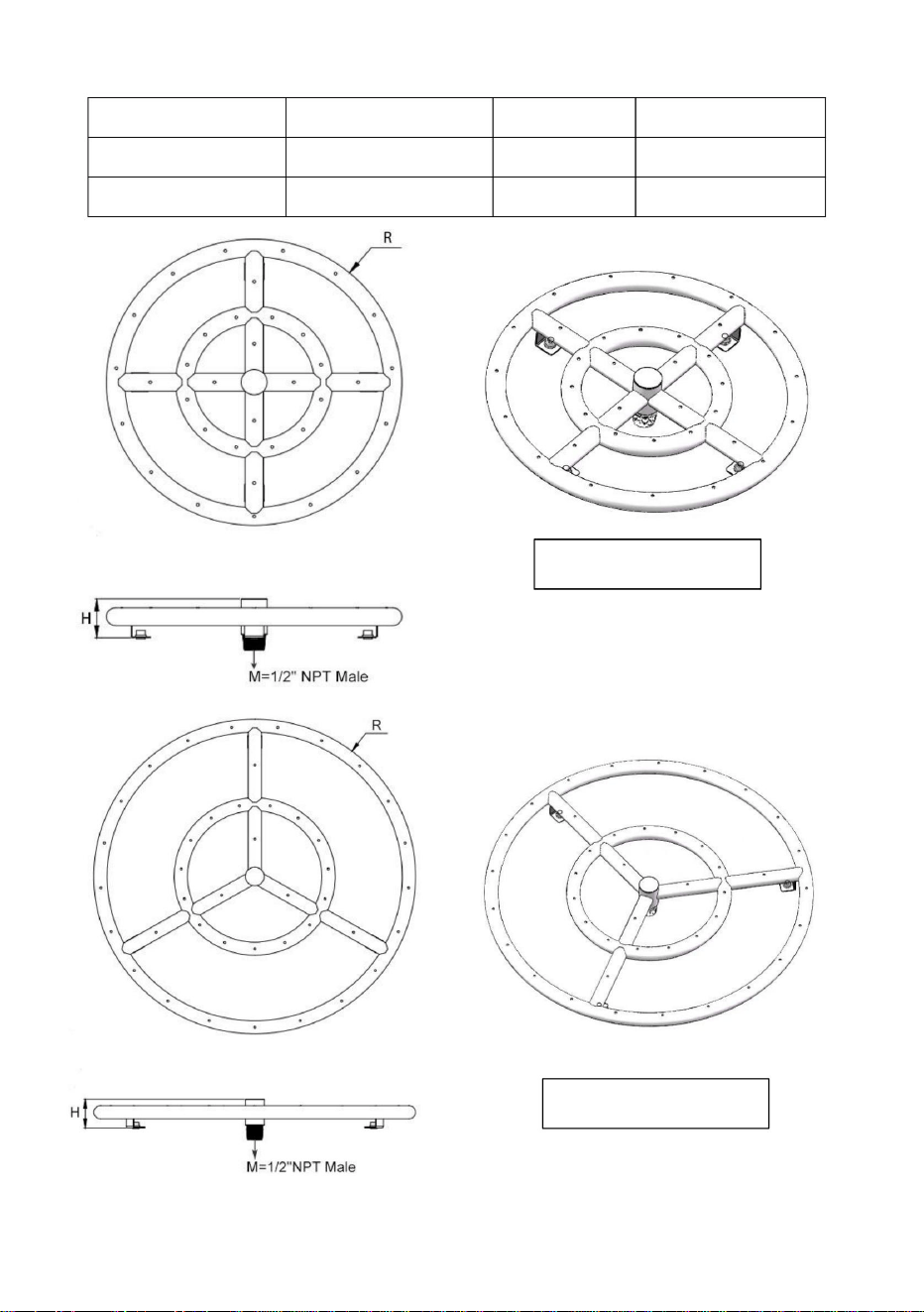

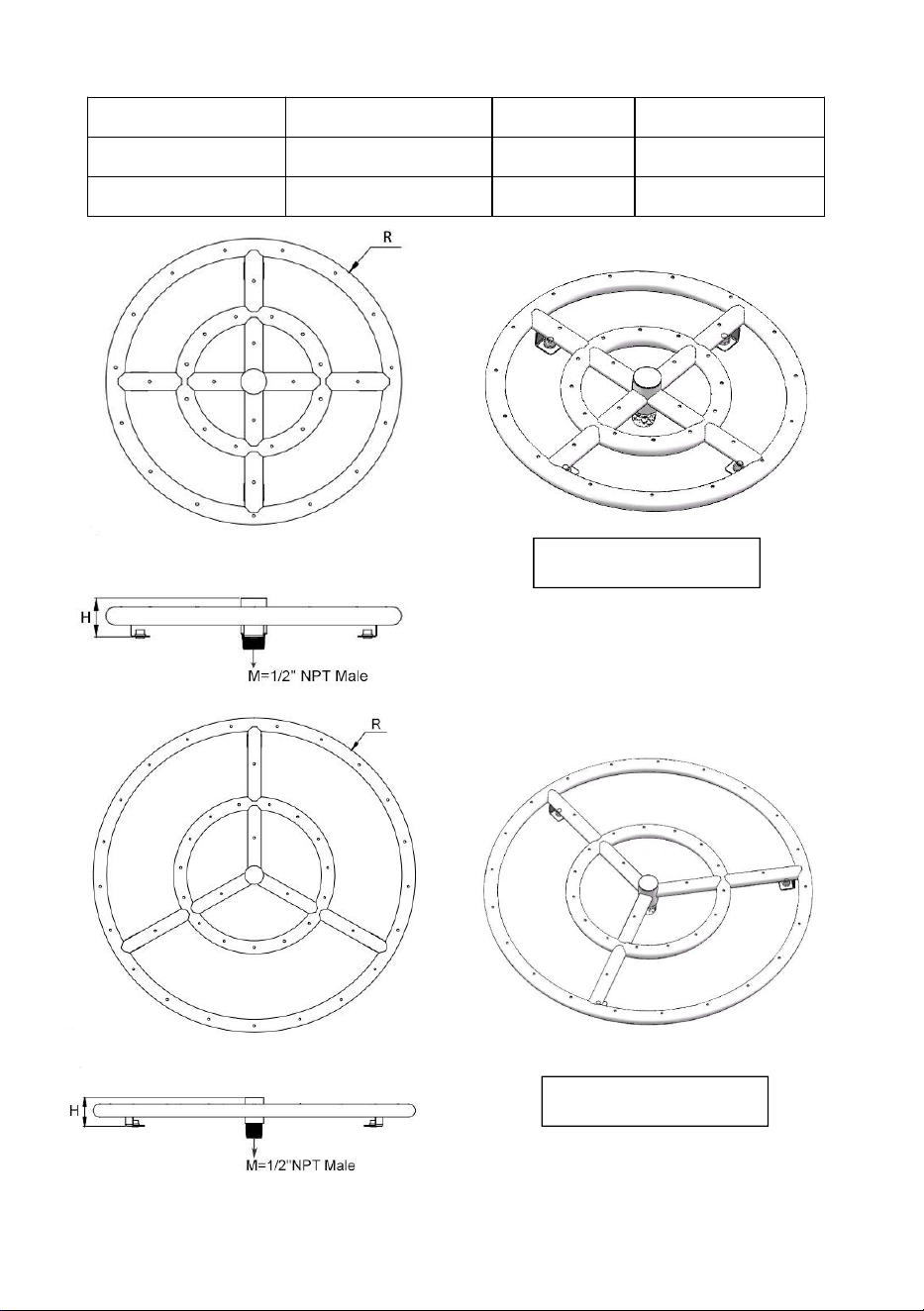

Parameter Table- Model#1050266 1050267

Model#

Installation Size

1050266

12"

1 16/25"

1050267

18"

1 16/25"

Model#: 1050266

Model#: 1050267

- 7 -

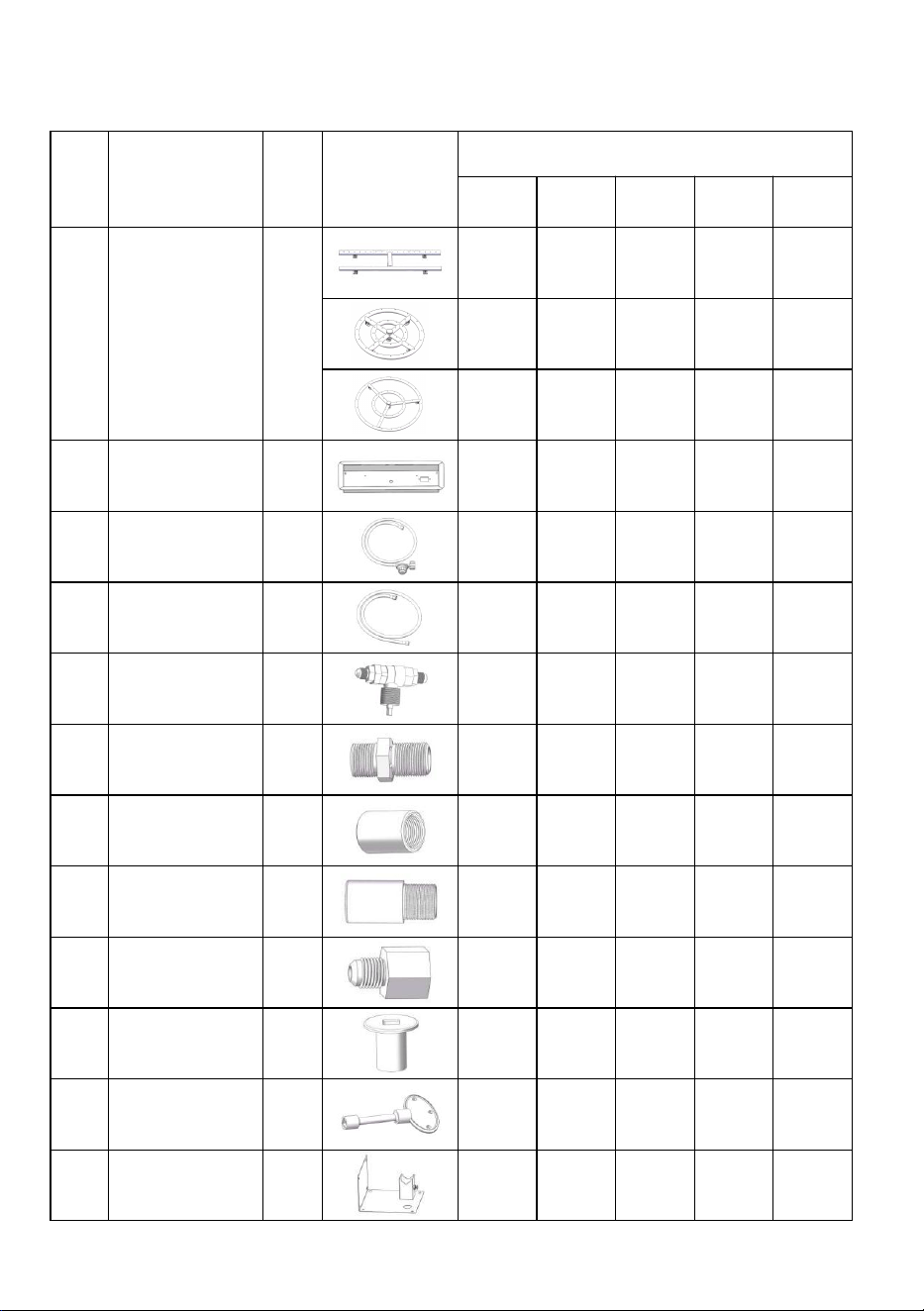

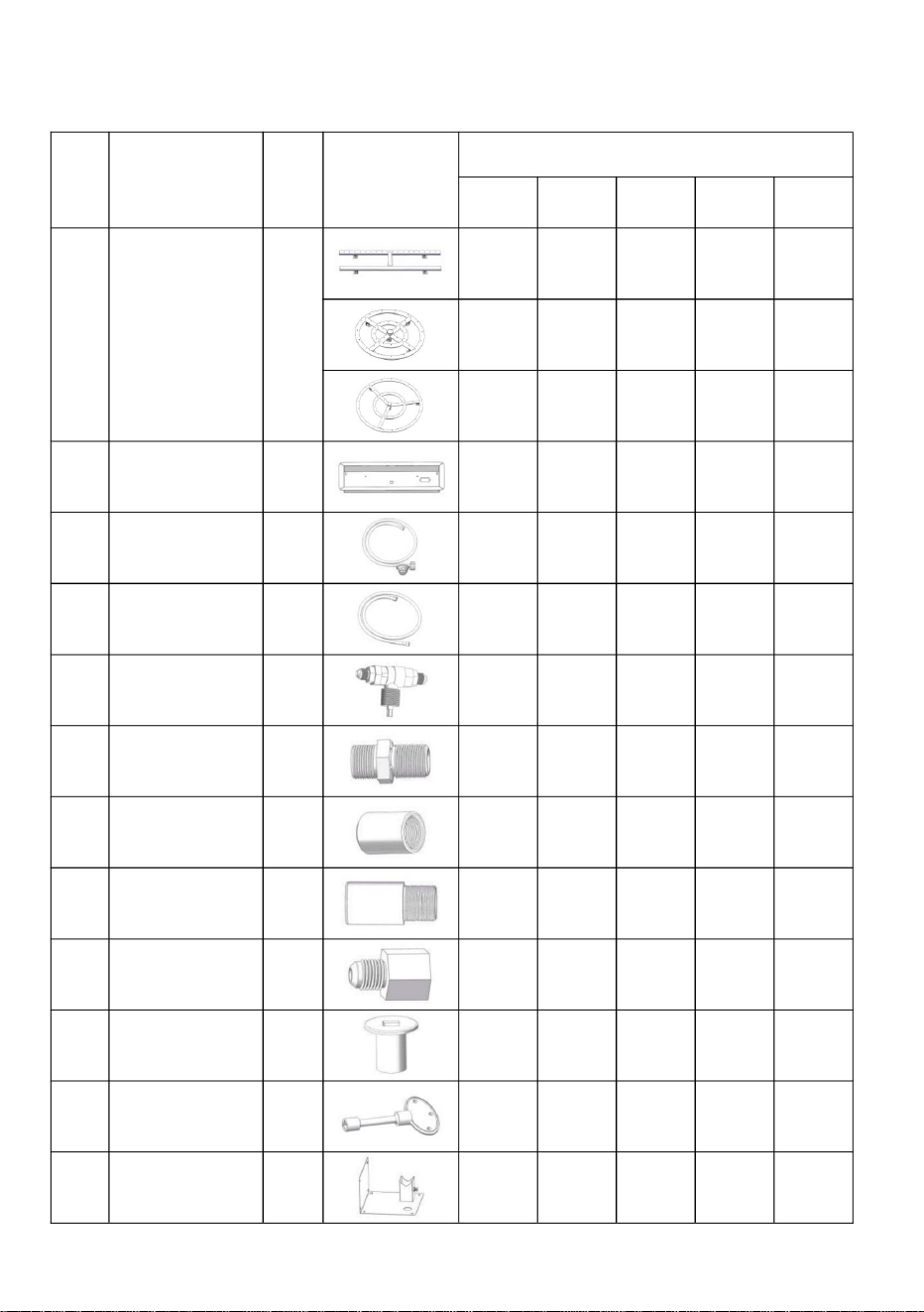

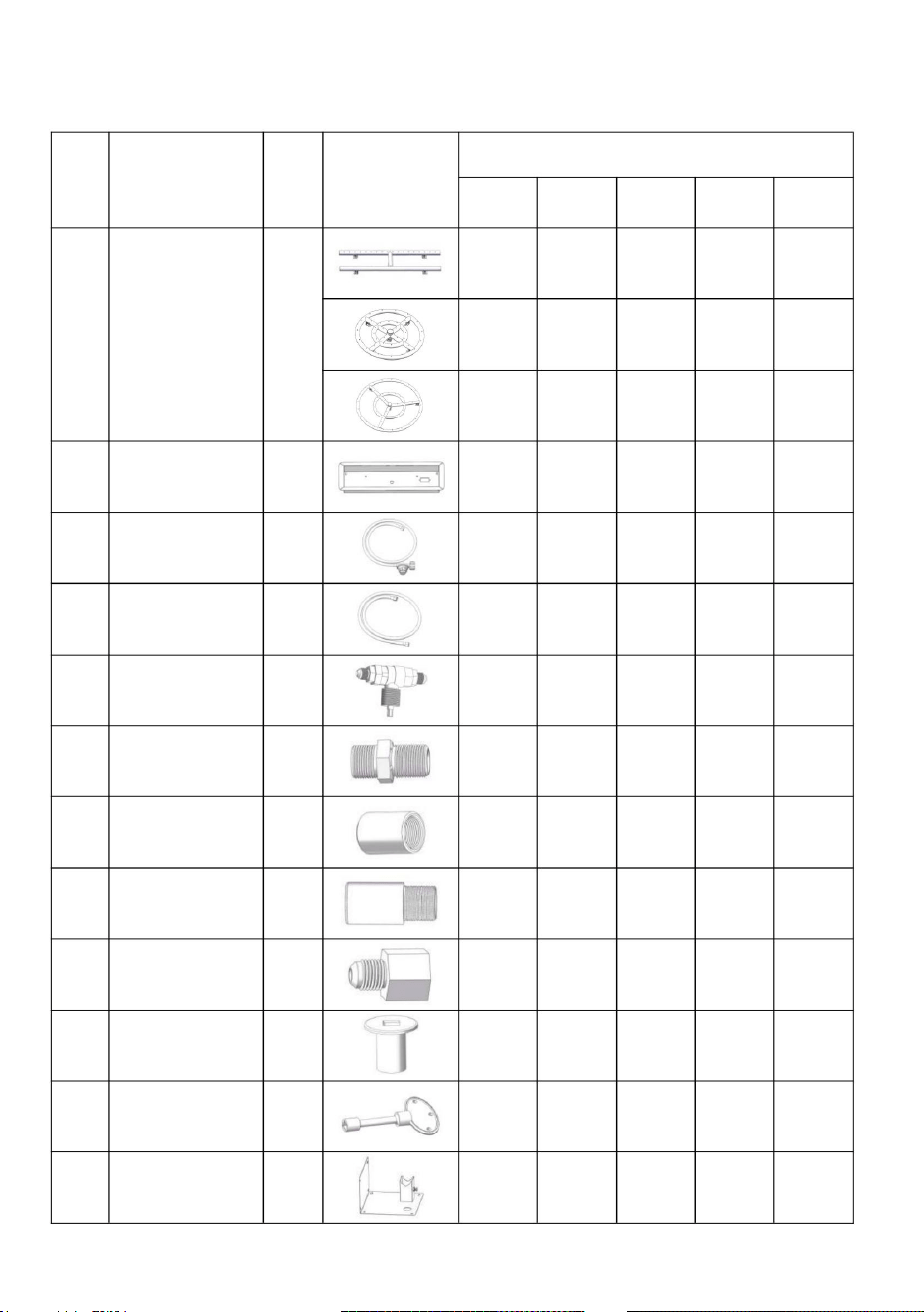

PACKAGE INCLUDE

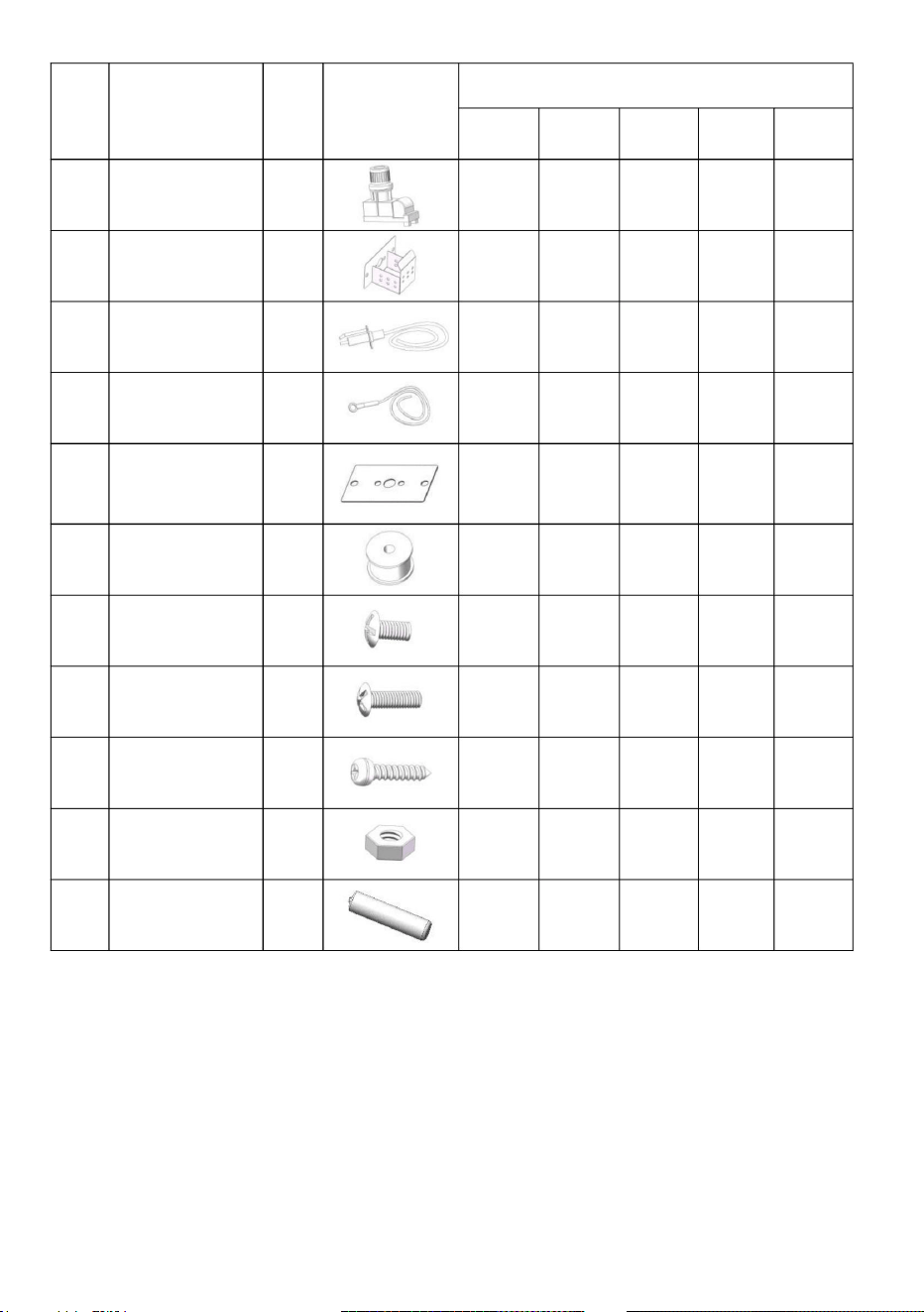

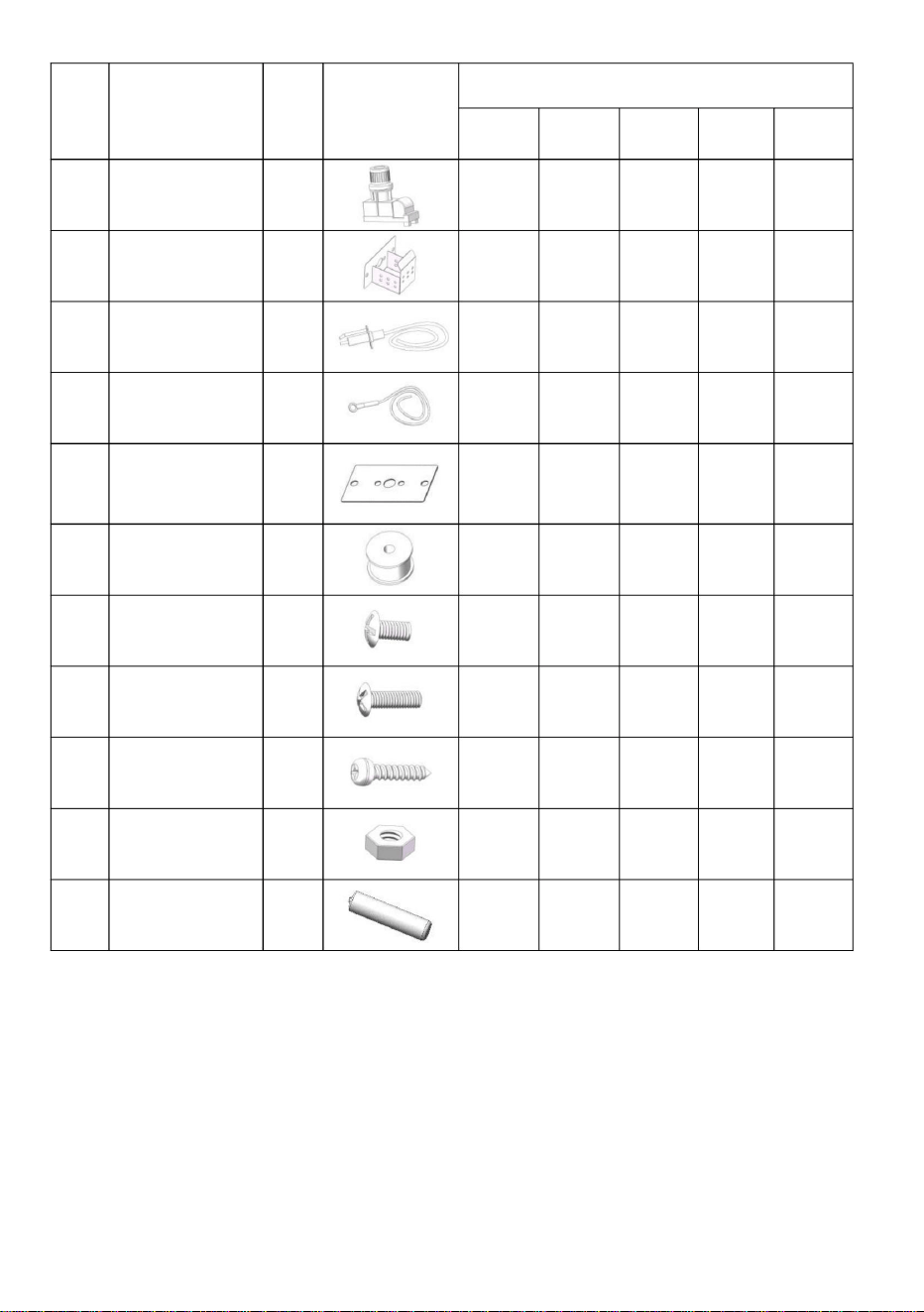

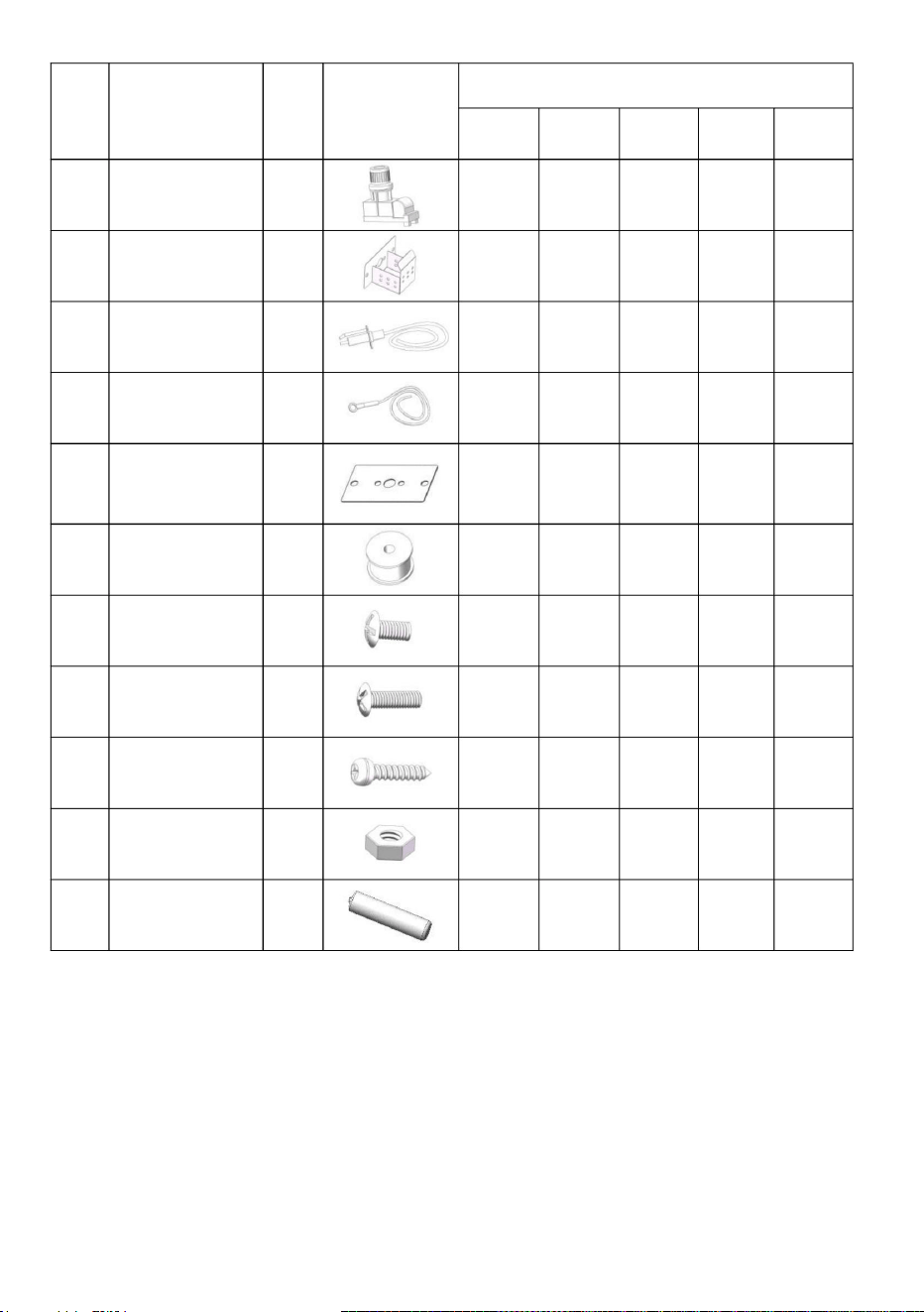

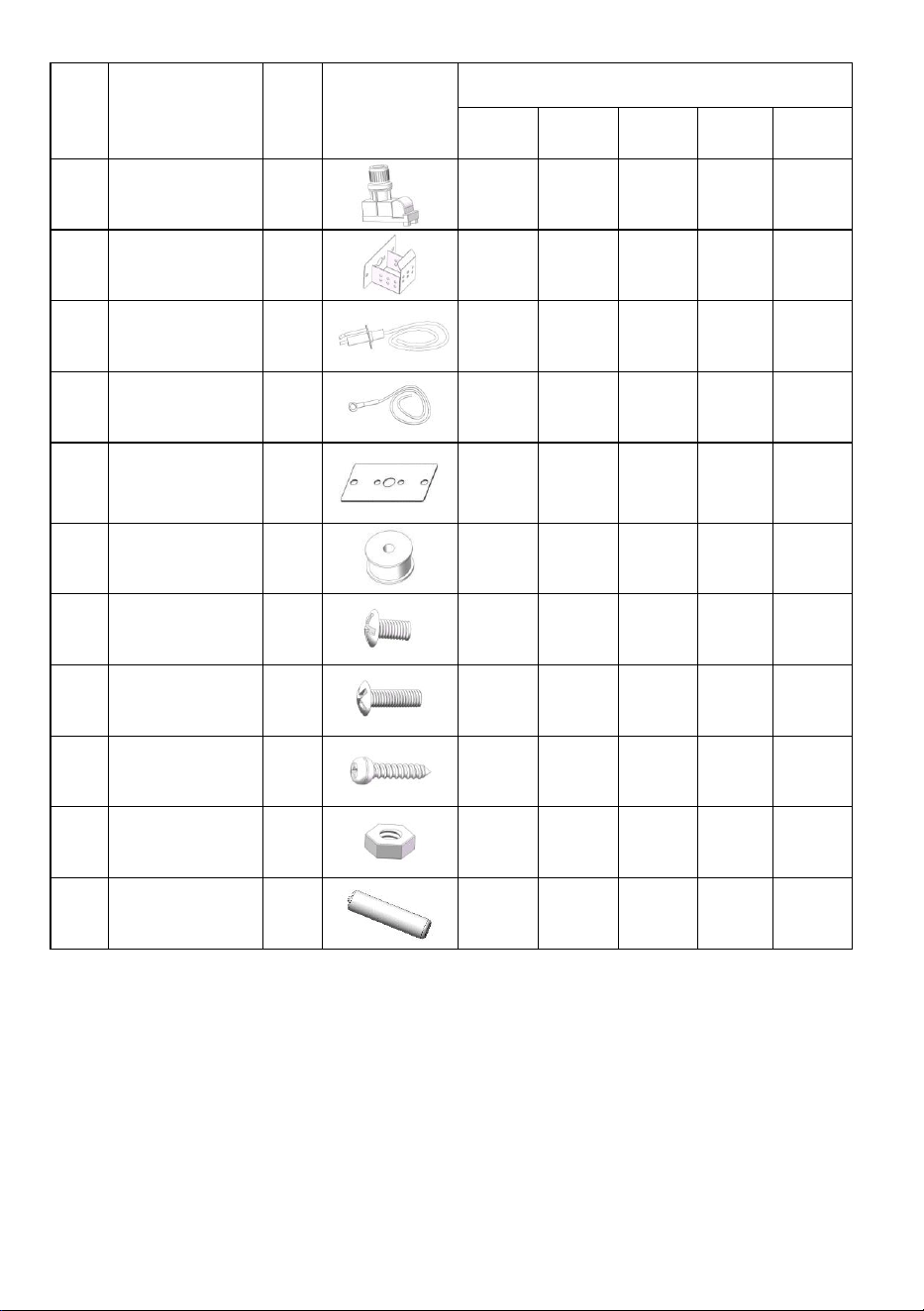

Components

Q’ty


Fits Model#

1050

262

1050

263

1050

264

10502

1050

267

Fire Pit Burner

Fire Pit Pan

4.4ft Propane

Regulator Hose

4ft Connect

Hose

1/2" Shut-off

Ball Valve

1/2" Air Mixer

Valve

1/2" Brass

Adapter

1/2" SS

Connector

5/8-18UNF

Brass

Connector

1/4 Chrome

Qtr-Turn Key

Valve

3"Chrome Valve

Key

SS Mounting

Plate

- 8 -

Components

Q’ty


Fits Model#

10502

1050

266

1050

267

Spark Ignitor

Lgnition box

Spark Ignitor

wire

Ground wire

Removable

mounting plate

for optional

spark Ignitor

Seal Tape

Screw(M5x10)

Screw(M6x20)

Self-tapping

Screw

M5 Nut

Battery(1.5V)

Remark: “Y” =Yes

DIY YOUR FIRE BURNER/PAN

This screw cap allows installing the Fire Pit Burner with the gas exit holes

facing up or down depending on the fuel type, region, and fire feature the

Fire Pit Burner uses. Install the screw cap into the center hub opposite the

gas inlet. Before installing Fire Pit Burner to the gas fitting or screw cap, be

sure gas tape or pipe dope is applied to assure of no gas leaks with the

- 9 -

Fire Pit Burner installation.

Gas Information

Fuel - Before making gas connections ensure appliance being installed is

compatible with the available gas type.

- 10 -

Gas Pressure - Proper Input Pressures are required for optimum appliance

performance. Gas line sizing requirements need to be made following

NFPA51.

Gas Connection -Have the gas supply line installed following local building

codes, if any. If not, follow ANSI (Z)223.1. Installation should be done by a

qualified installer approved and/or licensed as required by the locality.

Note: A listed manual gas shutoff device must be installed prior to the

location of the appliance Startup - A small amount of air will be in the gas

supply lines. When first lighting appliance it will take a short time for air to

purge from lines. Subsequent lighting of the appliance will not require such

purging.

LP Gas Installation Considerations

Due to the fact LP (Propane) Gas is different from natural gas there are

some slight differences in the installation procedures. These differences

are listed here:

1. Installation of an Air Mixer. Propane is a much more volatile fuel when

compared to natural gas. For this reason, an Air Mixer is installed in the

inlet of the burner element to lean out the gas, which also minimizes

propane soot.

2. Drainage/Venting of the bottom of the Fire Feature. Unlike natural gas,

LP gas is heavier than air. Because it is heavier than air any "unburned" LP

gas will likely go to the bottom of the fire feature. Without proper

drainage/venting at the bottom of the fire feature LP gas will collect in the

bottom of the fire feature and WILL cause a very hazardous situation. For

this reason, venting at the bottom of the fire feature MUST be installed to

allow any unburned LP gas to escape from the bottom, thereby eliminating

the hazard. Be sure to install two vents on opposing sides, each with 18

Square inches of ventilation per side.

3. Fire glass media on top of the Fire Pit Ring. Using no more than a 2"

thick layer of fire glass media ON TOP of the Burner Element in an LP gas

fire feature is recommended. The less media there is on top of the burner

element the less obstructions there are which could prevent LP gas from

- 11 -

being ignited at the top of the fire feature. By reducing the depth of the

media you have reduced the chance of unburned LP gas from going to the

bottom of the fire feature.

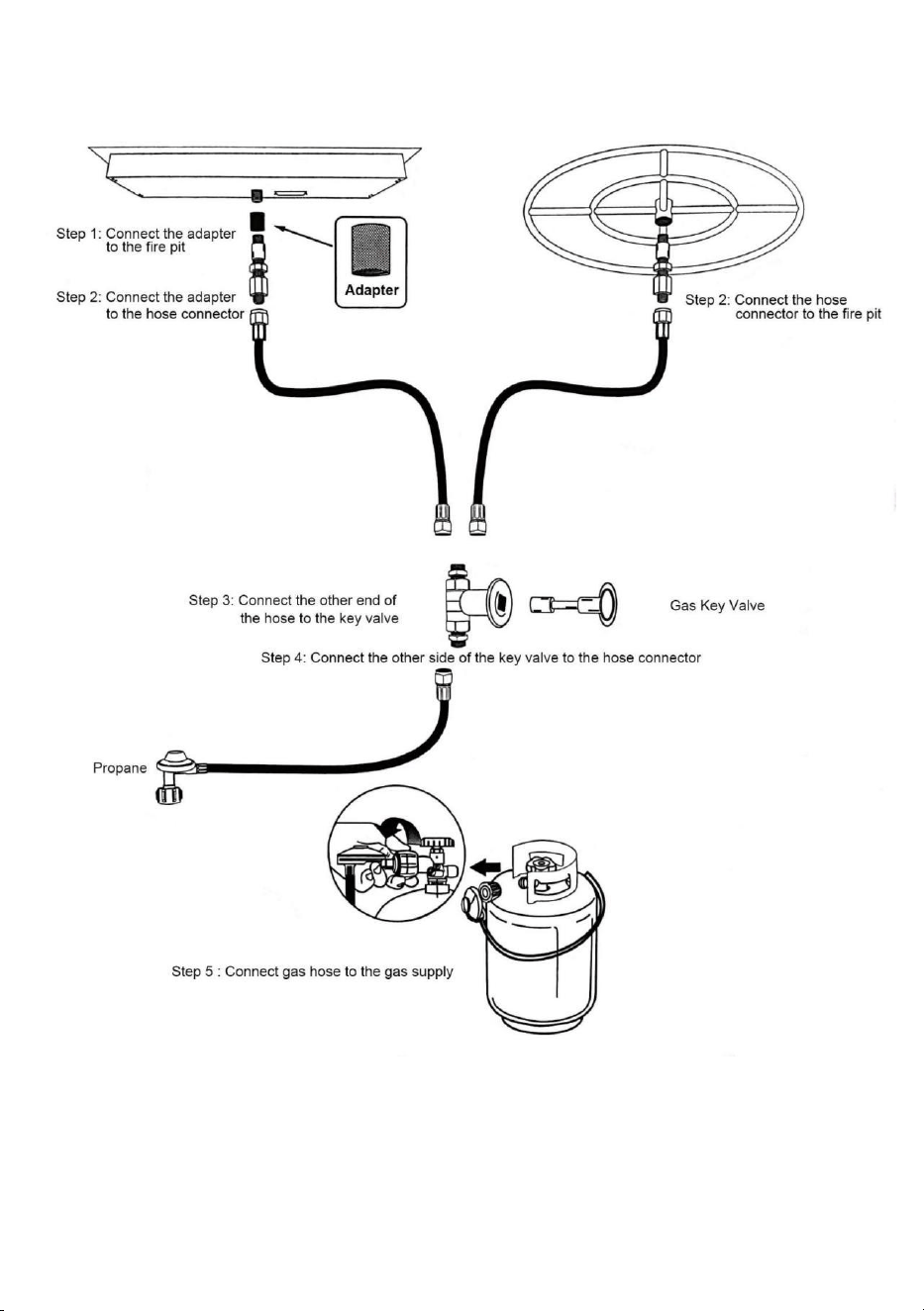

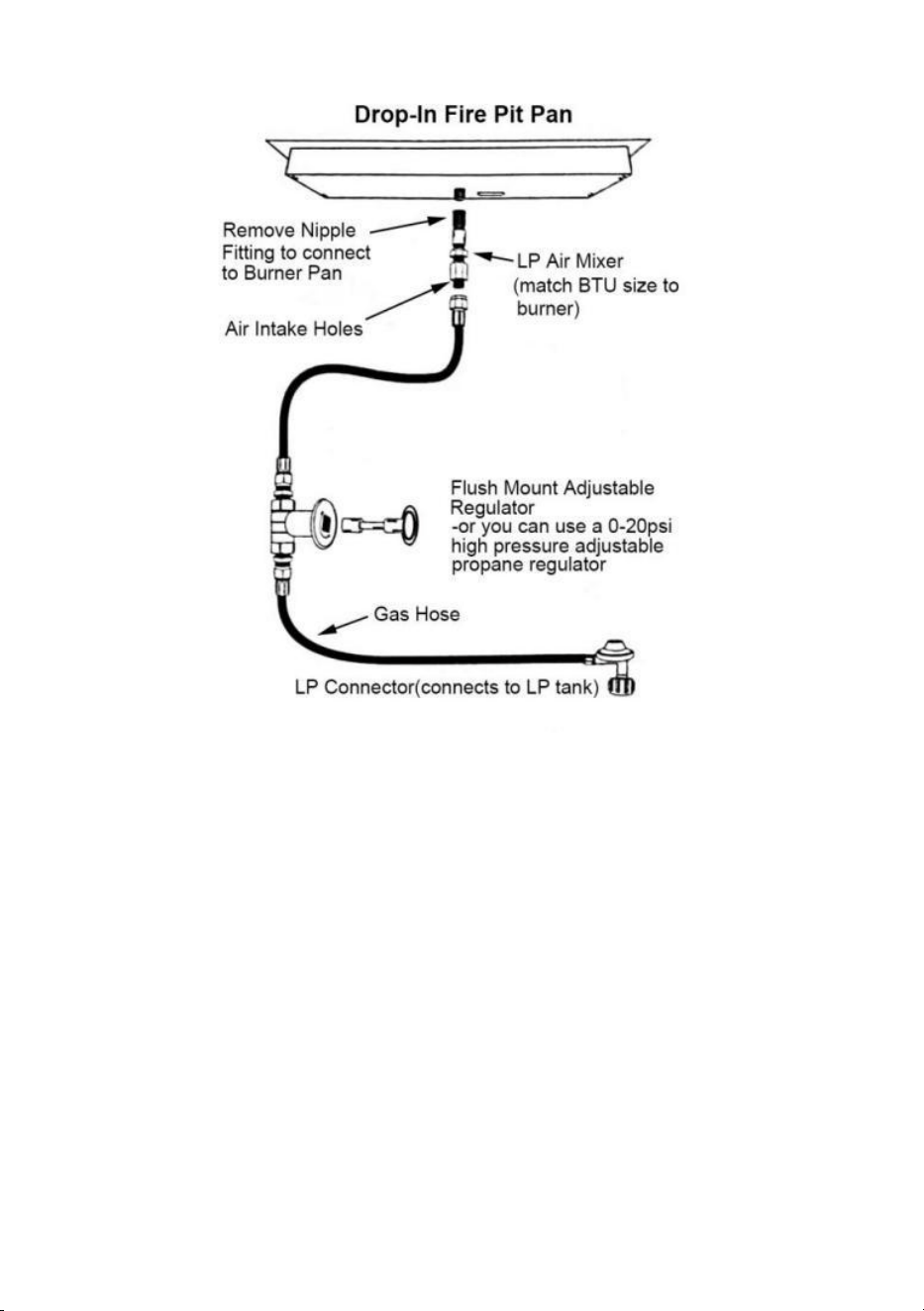

Typical Configuration for Propane (LP) Gas Fire Pit

Installation

1. Seal Tape - Use Seal tape to seal all threaded pipe joints.

2. LP Air Mixer Required - Propane requires additional air mixed with the

gas to burn cleanly. Install air mixer with holes facing away from burner.

The propane air mixer should be equal or greater in BTU rating than the

burner.

3. Proper Ventilation - Propane gas is heavier than air. Ensure ventilation

holes in the lowest portion of your fire feature allow excess gas to drain.

4. Gas Pressure - Between 7"WC and 11" WC (0.25 psi to 0.4 psi). We

recommend a 0-20 psi high pressure regulator when. Connecting to a

propane tank.

- 12 -

5. Clearances - Maintain a minimum of 36" clearance on all sides and 8'

above your burner. Burners that are greater than 150k BTU should not be

installed under any structure.

6. Fire Glass Depth-Fire glass should cover the top of the burner at a depth

of 1" to 2".

CAUTION:

Propane is heavier than air and will accumulate in unvented enclosures

causing a combustion hazard. A minimum of 20 square inches of

ventilation is required at the lowest point of an enclosed fire feature to

ensure proper drainage of unburned propane gas.

- 13 -

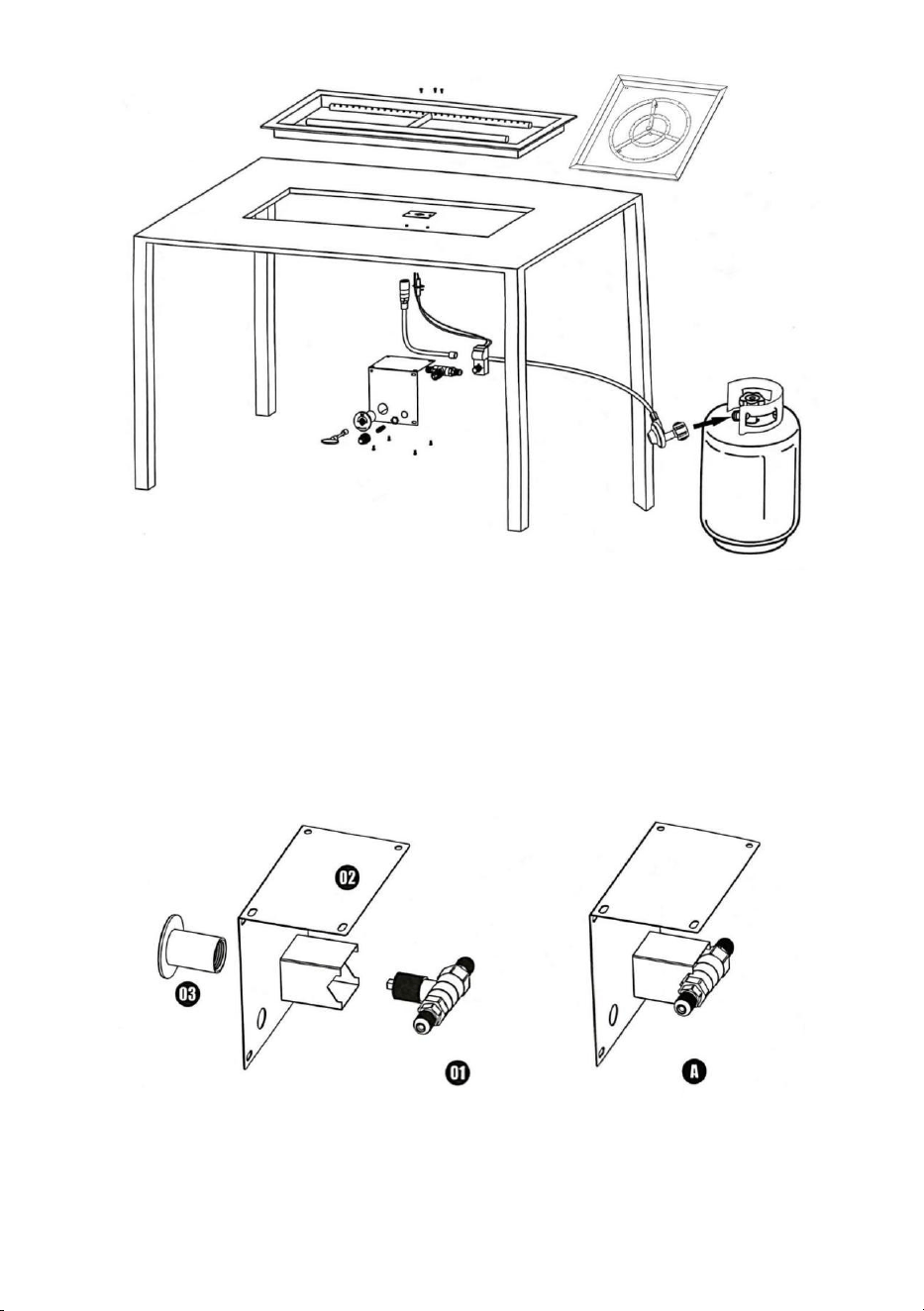

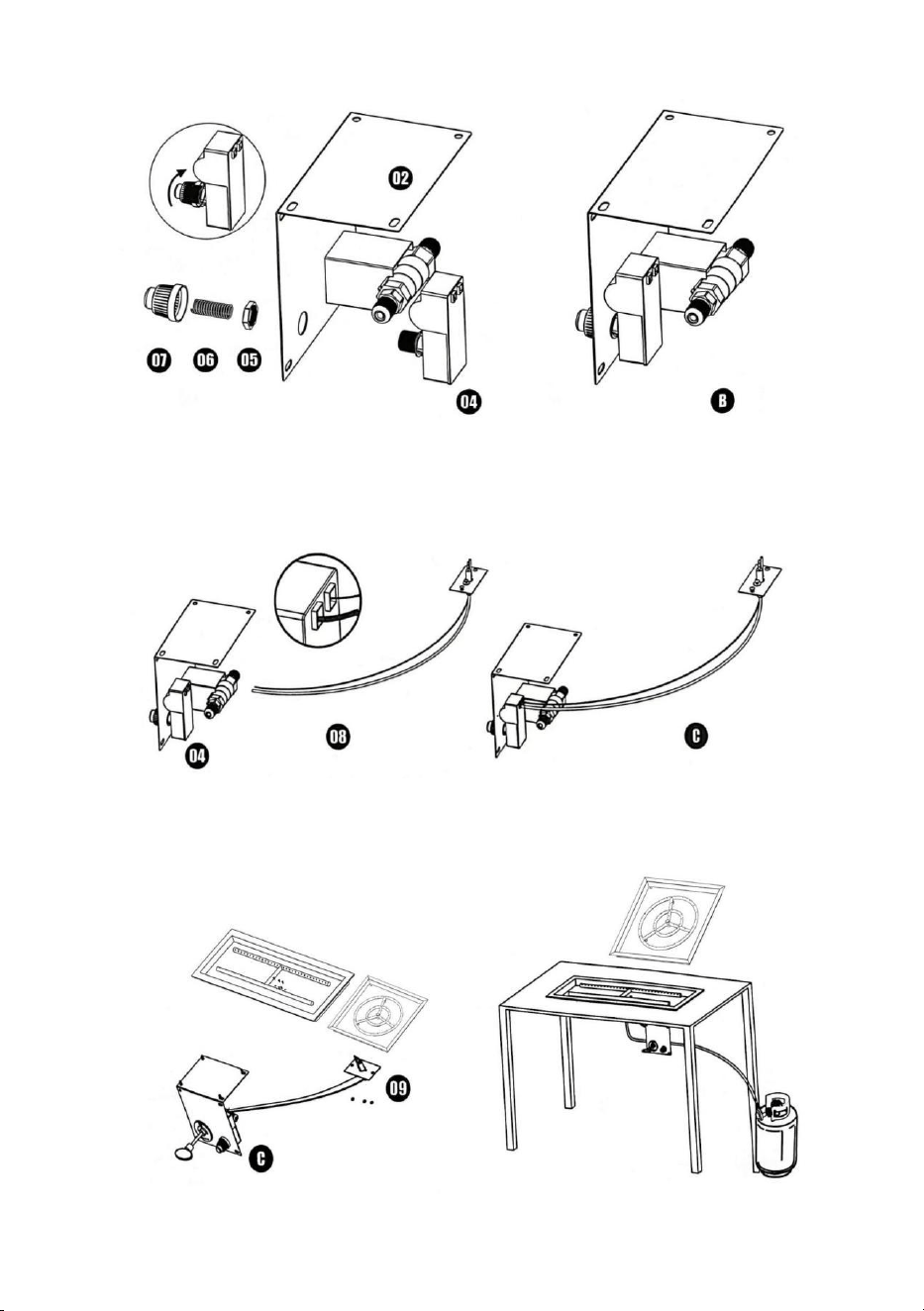

INSTALLATION-Ignition & Gas Valve Key Connect with Control

Panel

1. Clamp part 1 into part 2

2. Screw together part 3 and part 1

3. Then you have the combination-module A

4. Screw off part 5, part 6 and part 7 from part 4

5. Part 4 goes through part 2 and connects with part 5, 6 and 7 (screw

them together)

6. Then you have the combination-module B

- 14 -

8. Connect Part 8 (igniter wire) to part 4 (proper hole with Igniton)

9. Then you have the combination-module C

10. Fix Part 9 and Igniter Head to Fire Pan with 3 screws

11. Fix module C on your table or somewhere else

- 15 -

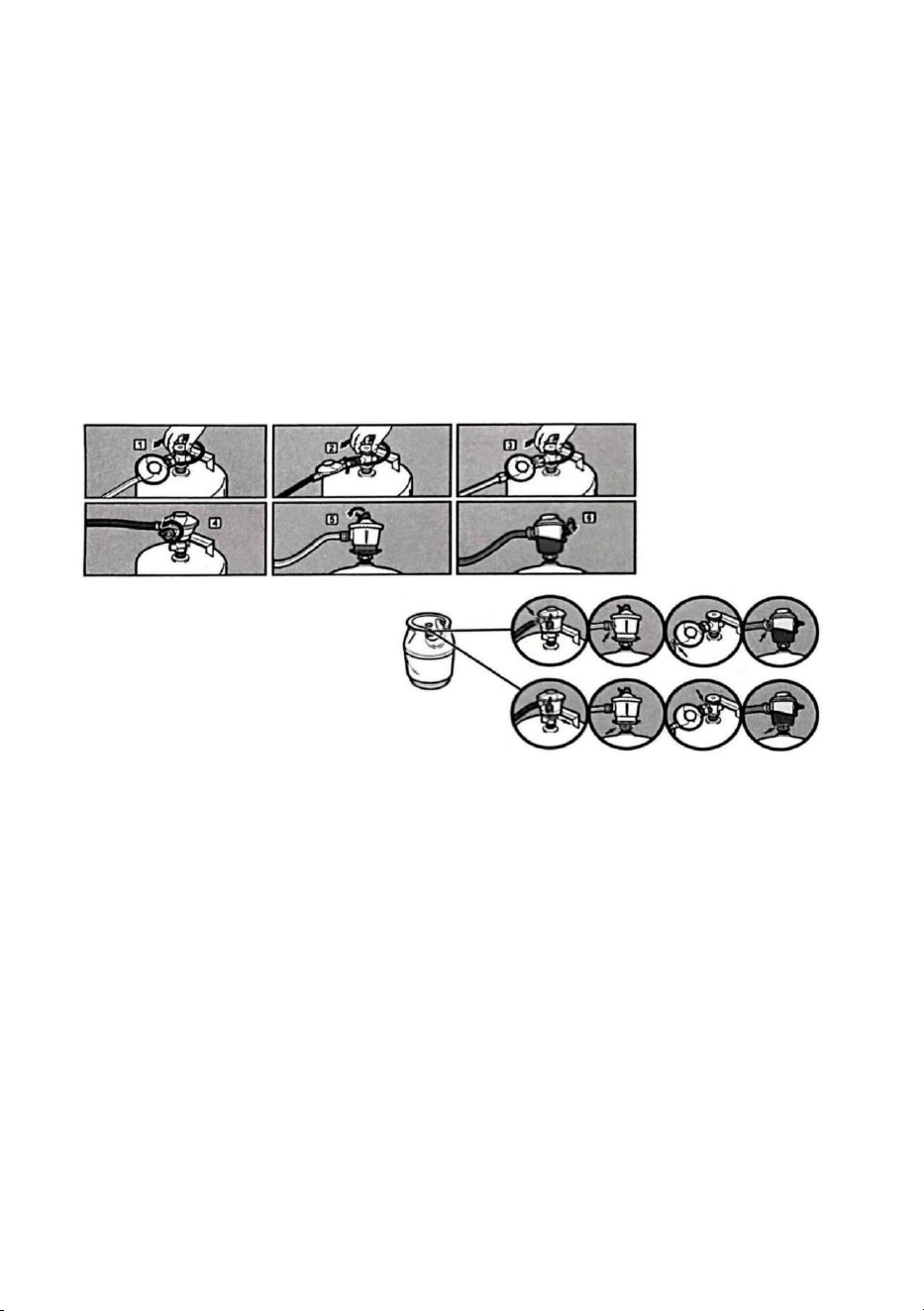

SAFE USE OR MAINTANANCE OF GAS CYLINDERS

This appliance shall be used with NATURAL or LP inlet gas supply only.

The LP or CNG gas supply cylinder must be constructed and marked in

accordance with the specifications for LP-gas cylinders or CNG-gas

cylinders of the U.S. Department of Transportation (DOT).

The use or storage of the LP or CNG cylinder may not be used in a building,

garage or any other enclosed area. Cylinders must be stored outdoors in a

well-ventilated area out of the reach of children. Disconnected cylinders

must have threaded valve plugs tightly installed.

The gas must be turned off at the supply cylinder if the appliance is not in

use.

Inspect the hose before each use of the appliance. The hose assembly

must be replaced prior to the appliance being put into operation if there is

evidence of excessive abrasion or wear, or if hose is damaged. The hose

assembly must be replaced with a replacement hose assembly equivalent

to, or greater than, rating specified on the original hose.

The gas hose shall be located out of pathways where people may trip over

it or in areas where the hose may be subject to accidental damage.

Do not store or use a LP-gas supply cylinder around excessive heat; the

cylinder may get too hot or cause the pressure to rise. Store the cylinder in

a secure upright position.

Cylinders must be fully opened and the pressure controlled by a reducing

pressure regulator to operate properly.

Checking for Gas Leaks

·Check all fittings and connections.

·Do not use open flame to check for leaks.

·Never use matches or open flame to test for leaks. Use soapy water or a

leak detector.

·Turn Valve turn cylinder valve anti-clockwise, Move leaver move regulator

- 16 -

lever to the on position

·To check for leaks, wet fittings with the soap-and-water solution, using a

spray bottle, brush or rag. If bubbles form, or if the bubble grows, there is a

leak. Apply the soap-and-water solution to the following connections:

a. Valve-to-regulator hose connection.

b. Regulator hose-to-regulator connection.

c. Regulator-to-cylinder connection.

When leak checking is complete, turn gas supply off at the source and

rinse connections with water.

LIGHTING INSTRCUCTIONS

PLEASE CHECK THE AIR TIGHTNESS OF THE ALVE BEFORE USE !

1. STOP! Before lighting this appliance, read the Gas Cylinder, Important

Information, and Enclosures sections.

2. BEFORE LIGHTING: Smell all around the appliance area for gas. Be

sure to smell next to the floor of the fire-pit because some gas is heavier

than air and will settle in the base of the fire-pit.

3. Light a match and place it on the top and outside of the Top Burner

Plate.

4. Slowly turn the manual gas valve to the "OPEN" position. The fire-pit

burner should ignite between 0 to 3 seconds.

- 17 -

COMMON TROUBLESHOOTING

Symptom

Corrective Action

Air in gas line

If new install, may take several attempts to

purge air.

Debris in gas line

Confirm gas line is clear (insulation, dirt, plastic,

excessive pipe sealer etc.)

Spark igniter

needs adjusted

Spark igniter must be correctly aligned with

burner holes.

Low flame height

Gas pressure is too low, have a gas specialist

check for proper gas pressure.

Fire glass turning

black

Propane isn't burning cleanly resulting in soot

deposits. Add a propane air mixer then rinse the

fire glass with a 50/50 water vinegar mixture.

Flame not evenly

distributed

Check for even distribution and depth of fire

glass. Reduce fire glass depth to 1" over the

burner.

CAUTION: Installing gas appliances can be dangerous. A professional

gas installer must make installation to ensure the safe operation of your

burner. We advise working with a certified NFI Gas Specialist.

RECOMMENDED ACCESSORIES

Glass Flame Guard-Protects flame in breezy conditions for cleaner burning

of the gas and better visual presentation of the flame.

Stainless Steel Fire Pit Cover-keeps leaves, bird droppings and other

debris out of the fire pit.

This product has passed strict factory testing. If any leakage is found,

please stop using it immediately and contact us for a replacement.

- 18 -

Sanven Technology Ltd.

Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:1050262,1050263,1050264,1050266,1050267

BRÛLEUR/POÊLEPOURFOYER

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:1050262,1050263,1050264,1050266,1050267

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencasde

miseàjourtechnologiqueoulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

BRÛLEUR/POÊLEPOURFOYER

[email protected]

1

Machine Translated by Google

AVERTISSEMENT

DANGER

Avertissement:pouruneutilisationenextérieuruniquement

AVERTISSEMENT

DANGERRISQUEDEMONOXYDEDECARBONE

VEUILLEZCONSERVERCEMANUELPOURRÉFÉRENCEULTÉRIEURE

PRÉCAUTIOND'INSTALLATION

N'utilisezjamaiscetappareildansunespaceclos.

del'appareilet

lesenvironsdeceluicioudetoutautre

Suiveztouteslesprocéduresencasdefuitedegaz

fournisseurouserviced'incendie.

blessuresoudommagesmatériels.

Lirel'installation,lefonctionnement

1.Coupezlegazàl'

liquidesàproximitédeceluiciou

oul'entretienpeutcauser

soigneusementavantd'installerou

quin'apasd'odeur.

UnebouteilledeGPLnonconnectée

2.Éteigneztouteflammenue.

pendantl'utilisation.Nepasutiliserpour

L'utiliserdansunespaceclospeutvoustuer.

cuisson.

3.Sil'odeurpersiste,éloignezvous

àutilisernedoitpasêtrestockédans

opération.

espace.commeuncampingcar,unetente,unevoitureouunemaison.

appelezimmédiatementvotregaz

appareil.

danscemanuelavant

Nestockezpasetn'utilisezpasd'essenceouSivoussentezuneodeurdegaz:

autresvapeursinflammableset

Installation,réglage,

modification,entretienincorrects

etinstructionsd'entretien

Cetappareilpeutproduiredumonoxydedecarbone

appareil.

autreappareil.

Nepaslaissersanssurveillance

l'entretiendecetéquipement.

2

Machine Translated by Google

paruntechnicienqualifié.Unnettoyageplusfréquentpeutêtrenécessaire.

Lesenfantsetlesadultesdoiventêtreavertisdudangerdessurfacesélevées.

températuresélevéesetdoiventresteràl'écartpouréviterlesbrûluresoul'inflammationdesvêtements.

lorsqueleventdépasse25mph.Avantd'allumerl'appareil,inspectezvisuellement

requissinécessaire.Ilestimpératifquelecompartimentdecommande,lesbrûleursetles

voiesdecirculationd'airdel'appareilsoientmaintenus

L'installationetlaréparationdoiventêtreeffectuéesparuntechnicienqualifié.

Enraisondestempératuresélevées,l'unitédoitêtresituéehorsdeszonesdecirculationet

L'appareildoitêtreinspectéavantutilisationetaumoinsunefoisparan

loindescombustibles.

àproximitédelafonctionincendie,onsaitquevousallezallumerlafonctionincendie

braisesunefoisquelefeuestallumé.Deplus,fournissezàtoutepersonnedebout

avantdel'allumerréellement.

Assurezvousquel'appareilestinstallédemanièreàcequel'ouvertured'aérationàlabasedel'appareil

restelibred'obstaclesàtoutmomentetquellesquesoientlesconditionsmétéorologiques.

inspectezledispositifd'incendiepourvousassurerqu'iln'yapasdedébristelsquedesfeuillesoud'autres

iln'yapasdematériaucombustibleàl'intérieurdel'élément,quipourraitbrûleretémettre

DIRECTIVES

SÉCURITÉD'INSTALLATIONETDEFONCTIONNEMENT

ATTENTION:Iln'estPASrecommandéd'utiliserdesfoyersextérieurs

nettoyer.∙N'installezPASdecomposantsendommagés.

Exactement,unincendieouuneexplosionpeutsurvenir,provoquantdesdommagesmatériels,

desblessurescorporellesoulamort.

AVERTISSEMENT:Silesinformationscontenuesdanscesinstructionsnesontpassuivies

∙N’installezPASdecomposantsdesubstitution.

∙N’installezPASdecomposantsincomplets.

3

Machine Translated by Google

CARACTÉRISTIQUES

NEjetezPASd'allumettes,depapier,dedéchetsoutoutautrematériausur

appelezuntechniciendeserviceprofessionnelqualifiépourinspecterl'appareilet

AVERTISSEMENT:CHAUDPENDANTLEFONCTIONNEMENTETAPRÈS

TableaudesparamètresModèlen°105026210502631050264

FONCTIONNEMENT.Desblessuresgravespeuventsurvenir!

Lesvêtementsouautresmatériauxinflammablesnedoiventpasêtresuspendusau

vapeurs/liquidesinflammablesàproximitédel'appareil.Fournirdes

appareilouflamme.

Lestockagetemporairedecetappareilàl'intérieurn'estautoriséques'ila

appareilouplacésurouàproximitédel'appareil.

autorisationpourl'entretienetl'exploitation.

aétédébranchédesonalimentationencarburant(conduitedegaznatureloudeGPL).

LesjeunesenfantsDOIVENTêtresurveillésattentivementlorsqu'ilssetrouventdanslazonede

AUCUNCOMBUSTIBLESOLIDENEDOITÊTREBRÛLÉdansl’appareil.

NEPAScontinueràutilisersivoussentezdesodeursinhabituellesousivousavezdesmauxdetête,des

nauséesoudesétourdissements.

pourremplacertoutepiècedusystèmedecontrôleettoutecommandedegazquiaété

cetappareil.

NEstockezPASdematériauxcombustibles,d'essenceettoutautre

sousl'eau.

Inspectezleraccordementdel’alimentationencarburantavantchaqueutilisationdel’appareil.

NEPASlaisserl'appareilenfonctionnementsanssurveillance.

N'utilisezPASl'appareilsiunepartiequelconqueaétéimmergée.

AVERTISSEMENT:NEPASutilisercetappareilsouslapluie.

4

Machine Translated by Google

5

30"

19"

141/2"

30"x10"

10"

1050264

24"x8"

36"

101/2"

1050263

24"

121/2"

Modèle#Tailled'installation

261/2"

321/2"

25"

381/2"

1050262

31"

12"

36"x12"

Machine Translated by Google

Modèle:1050267

Modèle:1050266

12" 12"

1050266

116/25"

R H

Tailled'installation

Modèle#

18"18"1050267

116/25"

TableaudesparamètresModèlen°10502661050267

6

Machine Translated by Google

Adaptateur

Tuyau

Vannechromée3"

Acierinoxydable1/2"

Connecteur

Compatibleaveclemodèlen°

Robinetd'arrêt1/2"

Clé

5/818UNF

Laiton

Robinetàboisseausphérique

MontageSS

Connecteur

AucuncomposantQté

Plaque

1/4Chromé


Mélangeurd'air1/2"

Poêleàfeu

Cléenmainà1/4detour

Soupape

4,4piedsdepropane

Tuyauderégulateur

Laiton1/2"

Connexionde4pieds

Soupape

Brûleurpourfoyer

LEFORFAITCOMPREND

1050

264

10502

1050

263262

1050 1050

7

267

Machine Translated by Google

orientéverslehautouverslebasselonletypedecombustible,larégionetlafonctiondufeu.

Utilisationsdubrûleurpourfoyer.Installezlecapuchonàvisdanslemoyeucentralenfacedu

Cebouchonàvispermetd'installerlebrûleurdufoyeraveclestrousdesortiedegaz

Remarque:«Y»=Oui

entréedegaz.Avantd'installerlebrûleurdufoyersurleraccorddegazoulebouchonàvis,

assurezvousquedurubanadhésifpourgazoudelapâteàtuyauestappliquépourgarantirl'absencedefuitesdegazavecle

10502

1050

267

10502

6362

10502

266

1050

8


étincelleAllumer

ÉcrouM5

20vis(M6x20)

fil

pouroptionnel

Vis

Allumaged'étincelles

plaquedemontage

Vis(M5x10)

Boitierd'allumage

Autotaraudeuse

AucuncomposantQté

Amovible

Fildeterre

Ruband'étanchéité

Allumaged'étincelles

Compatibleaveclemodèlen°

Batterie(1,5V)

Fabriquezvotreproprepoêleàfeu

Machine Translated by Google

Informationssurlegaz

CarburantAvantd'effectuerlesraccordementsaugaz,assurezvousquel'appareilinstalléestcompatibleavecletypede

gazdisponible.

Installationd'unbrûleurpourfoyerextérieur.

9

Machine Translated by Google

Considérationsrelativesàl'installationdeGPL

Remarque:Undispositifd'arrêtmanueldugazhomologuédoitêtreinstalléavantl'installationde

l'appareil.DémarrageUnepetitequantitéd'airsetrouveradanslesconduitesd'alimentationengaz.Lors

dupremierallumagedel'appareil,ilfaudrauncertaintempspourquel'airsoitpurgédesconduites.Les

allumagesultérieursdel'appareilnenécessiterontpasunetellepurge.

Étantdonnéquelegazpropaneestdifférentdugaznaturel,ilexistequelqueslégèresdifférencesdansles

procéduresd'installation.Cesdifférencessontrépertoriéesici:

RaccordementaugazFaitesinstallerlaconduited'alimentationengazconformémentauxcodesde

constructionlocaux,lecaséchéant.Danslecascontraire,respectezlanormeANSI(Z)223.1.L'installation

doitêtreeffectuéeparuninstallateurqualifié,agrééet/ouagrééconformémentauxexigencesdelalocalité.

PressiondugazDespressionsd'entréeappropriéessontnécessairespouruneperformanceoptimalede

l'appareil.Lesexigencesdedimensionnementdesconduitesdegazdoiventêtreétabliesconformémentàla

normeNFPA51.

2.Drainage/ventilationdubasdufoyer.Contrairementaugaznaturel,leGPLestpluslourdquel'air.

Commeilestpluslourdquel'air,toutGPL«nonbrûlé»iraprobablementaubasdufoyer.Sansdrainage/

ventilationadéquataubasdufoyer,leGPLs'accumuleraaubasdufoyeretprovoqueraune

situationtrèsdangereuse.Pourcetteraison,uneventilationaubasdufoyerDOITêtreinstalléepour

permettreàtoutGPLnonbrûlédes'échapperdubas,éliminantainsiledanger.Assurezvousd'installer

deuxéventssurlescôtésopposés,chacunavec18poucescarrésdeventilationparcôté.

3.Supportenverreréfractairesurledessusdel'anneaudufoyer.Ilestrecommandéd'utiliserune

couchedeverreréfractaired'uneépaisseurmaximalede2poucesSURleDESSUSdel'élémentdubrûleur

dansunfoyeraugazdepétroleliquéfié.Moinsilyadesupportsurledessusdel'élémentdubrûleur,moins

ilyad'obstructionsquipourraientempêcherlegazdepétroleliquéfiédes'échapper.

1.Installationd'unmélangeurd'air.Lepropaneestuncarburantbeaucoupplusvolatilquelegaznaturel.

Pourcetteraison,unmélangeurd'airestinstalléàl'entréedel'élémentdubrûleurpourappauvrirlegaz,

cequiminimiseégalementlasuiedupropane.

10

Machine Translated by Google

Installation

Configurationtypiquepourfoyeraugazpropane(LP)

2.Mélangeurd'airLPrequisLepropanenécessitedel'airsupplémentairemélangéau

Lemélangeurd'airaupropanedoitavoirunepuissancenominaleenBTUégaleousupérieureàcelledu

1.Ruband'étanchéitéUtilisezduruband'étanchéitépourscellertouslesjointsdetuyauxfiletés.

destrousdanslapartielaplusbassedevotrefoyerpermettentàl'excèsdegazdes'écouler.

basdelafonctionfeu.

Legazdoitbrûlerproprement.Installezlemélangeurd'airaveclestrousorientésàl'opposédubrûleur.

médias,vousavezréduitlerisquequedugazdepétroleliquéfiénonbrûléseretrouvedansle

s'enflammantausommetdufoyer.Enréduisantlaprofondeurdu

brûleur.

4.PressiondugazEntre7"WCet11"WC(0,25psià0,4psi).Nous

recommandeunrégulateurhautepressionde0à20psilorsque.Connexionàun

3.VentilationadéquateLegazpropaneestpluslourdquel'air.Assurezunebonneventilation

réservoirdepropane.

11

Machine Translated by Google

PRUDENCE:

de1"à2".

6.ProfondeurduverreréfractaireLeverreréfractairedoitcouvrirledessusdubrûleuràuneprofondeur

Lepropaneestpluslourdquel'airets'accumuledanslesenceintesnonventilées

uneventilationestnécessaireaupointleplusbasd'undispositifd'incendiefermépour

installésousn'importequellestructure.

provoquantunrisquedecombustion.Unminimumde20poucescarrésde

audessusdevotrebrûleur.Lesbrûleursdeplusde150000BTUnedoiventpasêtre

5.DégagementsMaintenezundégagementminimumde36"surtouslescôtéset8'

assurerundrainageadéquatdugazpropanenonbrûlé.

12

Machine Translated by Google

4.Dévissezlespièces5,6et7delapièce4.5.La

pièce4traverselapièce2etseconnecteauxpièces5,6et7(vissezles

ensemble)

1.Fixezlapartie1dansla

partie22.Vissezensemblelapartie3

etlapartie13.VousobtenezalorslemodulecombinéA

6.Ensuite,vousavezlemodulecombinéB

Panneau

INSTALLATIONCléd'allumageetdevannedegazconnectéeàlacommande

13

Machine Translated by Google

14

9.Ensuite,vousavezlemodulecombinéC

8.Connectezlapartie8(fild'allumage)àlapartie4(trouappropriéavecallumage)

10.Fixezlapièce9etlatêted'allumageaubacàfeuavec3vis11.

FixezlemoduleCsurvotretableouailleurs

Machine Translated by Google

l'assemblagedoitêtreremplacéparunensembledetuyauderemplacementéquivalent

oudansdeszonesoùletuyaupeutêtresoumisàdesdommagesaccidentels.

∙N'utilisezjamaisd'allumettesoudeflammenuepourvérifierlesfuites.Utilisezdel'eausavonneuseouun

cylindresduministèredesTransportsdesÉtatsUnis(DOT).

∙Vérifieztouslesraccordsetconnexions.

L'utilisationoulestockagedelabouteilledeGPLoudeGNCnepeutpasêtreutilisédansunbâtiment,un

garageoutoutautreespaceclos.Lesbouteillesdoiventêtrestockéesàl'extérieurdansun

Labouteilled'alimentationengazGPLouGNCdoitêtreconstruiteetmarquée

doitêtreremplacéavantlamiseenservicedel'appareils'ilya

à,ousupérieurà,lavaleurnominalespécifiéesurletuyaud'origine.

Lescylindresdoiventêtrecomplètementouvertsetlapressioncontrôléeparunréducteur

conformémentauxspécificationsdesbouteillesdeGPLoudegazGNV

preuved'abrasionoud'usureexcessive,ousiletuyauestendommagé.Letuyau

régulateurdepressionpourfonctionnercorrectement.

utiliser.

Legazdoitêtrecoupéauniveaudelabouteilled'alimentationsil'appareiln'estpasenmarche.

Nestockezpasetn'utilisezpasunebouteilledeGPLàproximitéd'unechaleurexcessive;

détecteurdefuite.

CetappareildoitêtreutiliséuniquementavecunealimentationengazNATURELouGPL.

Inspectezletuyauavantchaqueutilisationdel'appareil.L'ensembledutuyau

Lecylindrepeutdevenirtropchaudouprovoqueruneaugmentationdelapression.Rangezlecylindredans

unepositionverticalesécurisée.

∙Tournezlavanne,tournezlavanneducylindredanslesensinversedesaiguillesd'unemontre,déplacezlelevieretdéplacezlerégulateur

endroitbienaéré,horsdeportéedesenfants.Bouteillesdéconnectées

Letuyaudegazdoitêtreplacéhorsdesvoiesoùlesgenspourraienttrébucher.

∙N’utilisezpasdeflammenuepourvérifierlesfuites.

doitavoirdesbouchonsdevalvefiletésbieninstallés.

Vérificationdesfuitesdegaz

UTILISATIONETENTRETIENSÉCURISÉSDESBOUTEILLESDEGAZ

15

Machine Translated by Google

INSTRUCTIONSD'ÉCLAIRAGE

2.AVANTD'ALLUMER:Sentezlegaztoutautourdel'appareil.

3.Allumezuneallumetteetplacezlasurledessusetàl'extérieurdubrûleursupérieur

a.Raccordementdutuyaudelavanneaurégulateur.

b.Raccordementdutuyaudurégulateuraurégulateur.

vaporisateur,brosseouchiffon.Sidesbullesseformentousilabullegrossit,ilyaun

1.ARRÊT!Avantd'allumercetappareil,lisezlemanueld'utilisationdelabouteilledegaz,Important

ilestcertaindesentiràcôtédusoldufoyercarcertainsgazsontpluslourds

fuite.Appliquezlasolutiond'eauetdesavonsurlesconnexionssuivantes:

SectionsInformationsetPiècesjointes.

levierenpositionmarche

rincerlesraccordsàl'eau.

Plaque.

∙Pourvérifierlesfuites,mouillezlesraccordsaveclasolutiond'eauetdesavon,àl'aided'un

VEUILLEZVÉRIFIERL'ÉTANCHÉITÉDEL'ALVEAVANTUTILISATION!

4.Tournezlentementlavannedegazmanuellesurlaposition«OUVERT».Lefoyer

lebrûleurdoits'allumerentre0et3secondes.

c.Connexionrégulateurbouteille.

quel'airetsedéposeradanslabasedufoyer.

Unefoislavérificationdesfuitesterminée,coupezl'alimentationengazàlasourceet

16

Machine Translated by Google

Lapressiondugazesttropbasse,consultezunspécialistedugaz

dépôts.Ajoutezunmélangeurd'airaupropanepuisrincezle

distribué

lesdébrishorsdufoyer.

L'allumeuràétincelledoitêtrecorrectementalignéavec

4Faiblehauteurdeflamme

dugazetunemeilleureprésentationvisuelledelaflamme.

Tournagedeverreréfractaire

purgerl'air.

besoinsajustés

Ceproduitasubidestestsd'usinerigoureux.Siunefuiteestdétectée,

Non

2Débrisdanslaconduitedegaz

verre.Réduisezlaprofondeurduverrecoupefeuà1"audessus

l'installateurdegazdoiteffectuerl'installationpourassurerlefonctionnementsûrdevotre

trousdebrûleur.

Lepropanenebrûlepasproprement,cequientraînedelasuie

Laflammen'estpasuniforme

Symptôme

vérifierlapressiondugazappropriée.

verreàfeuavecunmélangeeauvinaigre50/50.

PareflammeenverreProtègelaflammedansdesconditionsventeusespourunecombustionpluspropre

Couvercledefoyerenacierinoxydablegardelesfeuilles,lesfientesd'oiseauxetautres

Confirmezquelaconduitedegazestdégagée(isolation,saleté,plastique,

excèsdeproduitd'étanchéitépourtuyaux,etc.)

noir

Allumeuràétincelle

brûleur.

Brûleur.NousvousconseillonsdetravailleravecunspécialistedugazcertifiéNFI.

S'ils'agitd'unenouvelleinstallation,plusieurstentativespeuventêtrenécessaires.

Mesurescorrectives

1Airdanslaconduitedegaz

Vérifiezlarépartitionuniformeetlaprofondeurdufeu

ATTENTION:L'installationd'appareilsàgazpeutêtredangereuse.Unprofessionnel

veuillezcesserdel'utiliserimmédiatementetnouscontacterpourunremplacement.

ACCESSOIRESRECOMMANDÉS

DÉPANNAGECOURANT

17

Machine Translated by Google

18

Adresse:Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

SanvenTechnologieLtée.

FabriquéenChine

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:1050262,1050263,1050264,1050266,1050267

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

FEUERSCHALENBRENNER/PFANNE

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:1050262,1050263,1050264,1050266,1050267

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

FEUERSCHALENBRENNER/PFANNE

[email protected]

- 1 -

Machine Translated by Google

GEFAHR WARNUNG

Achtung: Nur zur Verwendung im Freien

WARNUNGWARNUNG

Gerät.

anderes Gerät.

vom Gerät und

Benutzen Sie das Gerät niemals in einem geschlossenen

in der Nähe dieses oder eines anderen

Befolgen Sie alle Verfahren zur Vermeidung von Gaslecks

Wartung dieser Geräte.

Verletzungen oder Sachschäden.

Lieferant oder Feuerwehr.

Flüssigkeiten in der Nähe dieses oder

1. Gaszufuhr abstellen

oder Wartung können dazu führen,

Lesen Sie die Installations-, Betriebs-

gründlich vor der Installation oder

das keinen Geruch hat.

2. Löschen Sie alle offenen Flammen.

Betrieb.

Eine nicht angeschlossene Flüssiggasflasche

während des Gebrauchs. Nicht verwenden für

Die Verwendung in geschlossenen Räumen kann tödlich sein.

3. Wenn der Geruch anhält, halten Sie sich fern

zur Verwendung dürfen nicht gelagert werden in

Kochen.

Lagern und verwenden Sie kein Benzin oder

Gerät.

Raum wie z. B. ein Wohnmobil, Zelt, Auto oder Zuhause.

Rufen Sie sofort Ihre Gas

in diesem Handbuch vor

und Wartungshinweise

Bei Gasgeruch:

andere brennbare Dämpfe und

Unsachgemäße

Installation, Einstellung, Änderung, Wartung

Dieses Gerät kann Kohlenmonoxid produzieren

Nicht unbeaufsichtigt lassen

BITTE BEWAHREN SIE DIESES HANDBUCH ZUM SPÄTEREN NACHSCHLAGEN AUF

GEFAHR KOHLENMONOXIDGEFAHR

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

- 2 -

Machine Translated by Google

bleibt zu jeder Zeit und bei allen Wetterbedingungen hindernisfrei.

Installation und Reparatur sollten von einem qualifizierten Servicetechniker durchgeführt werden.

Aufgrund der hohen Temperaturen muss das Gerät außerhalb von Verkehrsbereichen aufgestellt werden und

von brennbaren Stoffen fernhalten.

Das Gerät sollte vor dem Gebrauch und mindestens einmal jährlich überprüft werden

von einem qualifizierten Servicetechniker durchführen lassen. Eine häufigere Reinigung kann

wenn der Wind mehr als 25 mph beträgt. Bevor Sie das Gerät einschalten,

Bei Bedarf ist eine Reinigung erforderlich. Es ist unbedingt erforderlich, dass Steuerraum,

Brenner und Umluftkanäle des Gerätes

Kinder und Erwachsene sollten auf die Gefahr hoher Oberflächen

Temperaturen und sollten ferngehalten werden, um Verbrennungen oder eine Entzündung der Kleidung zu vermeiden.

Überprüfen Sie die Feuerstelle, um sicherzustellen, dass sich keine Ablagerungen wie Blätter oder andere

brennbares Material hat nicht im Inneren des Elements, das brennen und emittieren könnte

Glut, sobald die Feuerfunktion eingeschaltet wird. Sorgen Sie auch dafür, dass jede Person, die

in der Nähe der Feuerstelle ist sich bewusst, dass Sie die Feuerstelle einschalten werden

Stellen Sie sicher, dass das Gerät so installiert ist, dass die Entlüftungsöffnung an der Gerätebasis

bevor Sie es tatsächlich einschalten.

- 3 -

RICHTLINIEN

INSTALLATIONS- UND BETRIEBSSICHERHEIT

ACHTUNG: Es wird NICHT empfohlen, Feuerstellen im Freien zu betreiben

sauber.· Installieren Sie KEINE beschädigten Komponenten.

Genau, es kann zu einem Brand oder einer Explosion kommen, die Sachschäden, Verletzungen

oder den Tod zur Folge haben kann.

ACHTUNG: Bei Nichtbeachtung der Hinweise in dieser Anleitung

·Installieren Sie KEINE unvollständigen Komponenten.

·Installieren Sie KEINE Ersatzkomponenten.

Machine Translated by Google

Spezifikationen

Lagern Sie KEINE brennbaren Materialien, Benzin und andere

Überprüfen Sie vor jedem Gebrauch des Geräts den Kraftstoffversorgungsanschluss.

brennbare Dämpfe/Flüssigkeiten in der Nähe des Geräts. Sorgen Sie für ausreichend

Kleider oder andere brennbare Materialien dürfen nicht an den

Die vorübergehende Lagerung des Gerätes in Innenräumen ist nur zulässig, wenn es

von der Brennstoffversorgung (Erdgas- oder Flüssiggasleitung) getrennt worden.

Gerät oder auf bzw. neben dem Gerät platziert werden.

WARNUNG: HEISS WÄHREND DES BETRIEBS UND FOLGENDE

Freigabe für Wartung und Betrieb.

Werfen Sie KEINE Streichhölzer, Papier, Müll oder andere Materialien auf das

BETRIEB. Es können schwere Verletzungen auftreten!

Gerät oder Flamme.

Parametertabelle - Modellnr. 1050262 1050263 1050264

NICHT unbeaufsichtigt in Betrieb lassen.

Benutzen Sie das Gerät NICHT, wenn ein Teil unter Wasser war.

Rufen Sie einen qualifizierten professionellen Servicetechniker an, um das Gerät zu überprüfen und

WARNUNG: Betreiben Sie dieses Gerät NICHT im Regen.

Im Gerät DARF KEIN FESTER BRENNSTOFF VERBRENNT WERDEN .

Kleine Kinder MÜSSEN sorgfältig beaufsichtigt werden, wenn sie sich im Bereich von

Setzen Sie die Anwendung NICHT fort, wenn Sie ungewöhnliche Gerüche wahrnehmen oder Kopfschmerzen, Übelkeit

oder Schwindelgefühle verspüren.

zum Austausch von Teilen der Steuerung und der Gassteuerung, die

unter Wasser.

dieses Gerät.

- 4 -

Machine Translated by Google

- 5 -

1050262

W1L2

24 x 8 Zoll 10 1/2"

12 1/2"

1050263 30 x 10 Zoll

24"

30"

1050264

36"

14 1/2"

36"x12"

8"19"

10"

12"

26 1/2"

Modell# Installationsgröße

32 1/2"

25"

31"38 1/2"

Machine Translated by Google

1050266

12" 12"

1 16/25"

R H

Installationsgröße

Modell#

1050267 18" 18" 1 16/25"

- 6 -

Modellnr.: 1050267

Modellnr.: 1050266

Parametertabelle - Modellnr. 1050266 1050267

Machine Translated by Google

1050 10502

263 267262 264

10501050

1050

- 7 -

PAKET BEINHALTET

4ft Verbinden

UND

1/2 Zoll Edelstahl

UND

3" Chromventil

UND

Schlauch

UND

5/8-18UNF

UND

Schlüssel

UND

Passend für Modell#

1/2" Absperrung

UND

Konnektor

SS-Montage

UND

Kugelhahn

UND

Messing

UND

Platte

UND

Nr. Komponenten Menge

UND

Konnektor

UND


1/2" Luftmischer

UND

1/4 Chrom

UND

4,4 Fuß Propan

Ventil

UND

Viertel-Schlüsselfertig

UND

Feuerschalenpfanne

Reglerschlauch

1/2" Messing

UND

Adapter

UND

Ventil

Feuerstellenbrenner

UND

Machine Translated by Google

105010502

26662 63

1050210502

267

- 8 -

1050

Bauen Sie Ihren eigenen Feuerbrenner/Ihre eigene Pfanne

nach oben oder unten, je nach Brennstoffart, Region und Feuermerkmal.

Stellen Sie sicher, dass Gasband oder Rohrdichtungsmittel angebracht werden, um sicherzustellen, dass keine Gaslecks auftreten.

Diese Schraubkappe ermöglicht die Installation des Fire Pit Burner mit den Gasaustrittslöchern

Bemerkung: „Y“ =Ja

Gaseinlass. Bevor Sie den Fire Pit Burner an der Gasarmatur oder der Schraubkappe installieren,

Feuerstelle Brenner verwendet. Installieren Sie die Schraubkappe in der Mittelnabe gegenüber der

UND1

UND


UND

Batterie (1,5 V)

UND

Funke entzünden

UND

M5 Mutter

UND

Draht

20 Schraube (M6x20)

UND

für optionale

UND

Schrauben

UND

Schraube (M5x10)

Montageplatte

Funken entzünden

UND

Zündbox

UND

Nr. Komponenten Menge

Selbstschneidend

UND

Erdungskabel

Abnehmbar

UND

Funken entzünden

UND

Dichtungsband

UND

Passend für Modell#

Machine Translated by Google

- 9 -

Brennstoff – Stellen Sie vor dem Herstellen der Gasanschlüsse sicher, dass das zu installierende Gerät mit der

verfügbaren Gasart kompatibel ist.

Installation eines Feuerstellenbrenners.

Gasinformationen

Machine Translated by Google

Überlegungen zur Installation von Flüssiggas

Hinweis: Vor dem Aufstellen des Geräts muss ein aufgeführtes manuelles Gasabsperrgerät

installiert werden. Inbetriebnahme – In den Gasleitungen befindet sich eine kleine Menge Luft.

Beim ersten Anzünden des Geräts dauert es eine kurze Zeit, bis die Luft aus den Leitungen

entwichen ist. Beim nachfolgenden Anzünden des Geräts ist eine solche Entlüftung nicht mehr

erforderlich.

Da sich Flüssiggas (Propangas) von Erdgas unterscheidet, gibt es einige geringfügige

Unterschiede bei der Installation. Diese Unterschiede sind hier aufgeführt:

Gasanschluss - Lassen Sie die Gasversorgungsleitung gemäß den örtlichen Bauvorschriften installieren,

sofern vorhanden. Wenn nicht, befolgen Sie ANSI (Z)223.1. Die Installation sollte von einem qualifizierten

Installateur durchgeführt werden, der gemäß den örtlichen Anforderungen zugelassen und/oder lizenziert ist.

Gasdruck – Für eine optimale Geräteleistung sind die richtigen Eingangsdrücke erforderlich. Die

Dimensionierung der Gasleitungen muss gemäß NFPA51 erfolgen.

1. Installation eines Luftmischers. Propan ist im Vergleich zu Erdgas ein viel flüchtigerer

Brennstoff. Aus diesem Grund wird im Einlass des Brennerelements ein Luftmischer

installiert, um das Gas abzumagern, was auch den Propan-Ruß minimiert.

2. Entwässerung/Entlüftung des Bodens der Feuerstelle. Anders als Erdgas ist Flüssiggas

schwerer als Luft. Da es schwerer als Luft ist, gelangt „unverbranntes“ Flüssiggas wahrscheinlich

in den Boden der Feuerstelle. Ohne ordnungsgemäße Entwässerung/Entlüftung

des Bodens der Feuerstelle sammelt sich Flüssiggas im Boden der Feuerstelle und verursacht

eine sehr gefährliche Situation. Aus diesem Grund MUSS eine Entlüftung des Bodens der

Feuerstelle installiert werden, damit unverbranntes Flüssiggas aus dem Boden entweichen

kann und die Gefahr dadurch beseitigt wird. Achten Sie darauf, zwei Entlüftungen auf

gegenüberliegenden Seiten zu installieren, jede mit 18 Quadratzoll Belüftung pro Seite.

3. Feuerglasmaterial auf dem Feuerstellenring. Es wird empfohlen, nicht mehr als eine 2

Zoll dicke Schicht Feuerglasmaterial auf dem Brennerelement in einer Flüssiggasfeuerstelle zu

verwenden. Je weniger Material sich auf dem Brennerelement befindet, desto weniger

Hindernisse gibt es, die verhindern könnten, dass Flüssiggas

- 10 -

Machine Translated by Google

- 11 -

2. LP-Luftmischer erforderlich - Propan erfordert zusätzliche Luft, die mit dem

Der Propan-Luftmischer sollte eine gleich große oder höhere BTU-Leistung aufweisen als der

Gas sauber verbrennen. Installieren Sie den Luftmischer mit den Löchern vom Brenner weg.

Brenner.

Unterseite der Feuerstelle.

1. Dichtungsband – Verwenden Sie Dichtungsband, um alle Gewindeverbindungen von Rohren abzudichten.

Medien haben Sie die Möglichkeit verringert, dass unverbranntes Flüssiggas in die

oben am Feuerelement entzündet wird. Durch die Reduzierung der Tiefe des

3. Richtige Belüftung - Propangas ist schwerer als Luft. Sorgen Sie für Belüftung

Löcher im untersten Teil Ihrer Feuerstelle ermöglichen das Ablassen von überschüssigem Gas.

empfehlen einen 0-20 psi Hochdruckregler, wenn. Anschluss an eine

Propangasflasche.

4. Gasdruck - Zwischen 7"WC und 11"WC (0,25 psi bis 0,4 psi). Wir

Typische Konfiguration für eine Propangas-Feuerstelle (LP)

Installation

Machine Translated by Google

- 12 -

6. Tiefe des Feuerglases - Das Feuerglas sollte die Oberseite des Brenners in einer Tiefe bedecken

von 1" bis 2".

Propan ist schwerer als Luft und sammelt sich in unbelüfteten Räumen

unter jeder Struktur installiert.

was eine Verbrennungsgefahr darstellt. Mindestens 20 Quadratzoll

über Ihrem Brenner. Brenner mit mehr als 150.000 BTU sollten nicht

5. Abstände - Halten Sie einen Mindestabstand von 36" auf allen Seiten und 8'

Sorgen Sie für die ordnungsgemäße Ableitung von unverbranntem Propangas.

Belüftung ist am tiefsten Punkt einer geschlossenen Feuerstelle erforderlich, um

VORSICHT:

Machine Translated by Google

- 13 -

Bedienfeld

INSTALLATION-Zündung & Gasventil Schlüssel Verbinden mit Control

4. Teil 5, Teil 6 und Teil 7 von Teil 4 abschrauben.

5. Teil 4 geht durch Teil 2 und verbindet sich mit Teil 5, 6 und 7

(zusammenschrauben).

1. Teil 1 in Teil 2

einspannen 2. Teil 3 und Teil 1

verschrauben 3. So entsteht das Kombimodul A

6. Dann haben Sie das Kombinationsmodul B

Machine Translated by Google

- 14 -

10. Befestigen Sie Teil 9 und den Zündkopf mit 3 Schrauben an der

Feuerpfanne. 11. Befestigen Sie Modul C auf Ihrem Tisch oder woanders

8. Verbinden Sie Teil 8 (Zündkabel) mit Teil 4 (richtiges Loch mit Zündung).

9. Dann haben wir das Kombinationsmodul C

Machine Translated by Google

Überprüfen Sie den Schlauch vor jedem Gebrauch des Geräts. Die Schlauchleitung

eine sichere, aufrechte Position.

muss vor der Inbetriebnahme des Gerätes ausgetauscht werden, wenn

Die Flüssiggasflasche oder die CNG-Gasflasche muss so konstruiert und gekennzeichnet sein,

Die Zylinder müssen vollständig geöffnet und der Druck durch ein Reduzierstück kontrolliert werden.

· Ventil drehen, Zylinderventil gegen den Uhrzeigersinn drehen, Hebel bewegen, Regler bewegen

Druckregler ordnungsgemäß funktioniert.

entsprechend den Spezifikationen für Flüssiggasflaschen oder CNG-Gasflaschen

Zylinder des US-Verkehrsministeriums (DOT).

Anzeichen von übermäßigem Abrieb oder Verschleiß oder wenn der Schlauch beschädigt ist. Der Schlauch

Die Baugruppe muss durch eine Ersatzschlauchbaugruppe ersetzt werden, die gleichwertig ist

Die Verwendung oder Lagerung der LP- oder CNG-Flasche darf nicht in einem Gebäude, einer Garage oder

einem anderen geschlossenen Raum erfolgen. Flaschen müssen im Freien in einem

der auf dem Originalschlauch angegebenen Leistung oder höher.

· Überprüfen Sie alle Armaturen und Anschlüsse.

gut belüfteten Bereich außerhalb der Reichweite von Kindern. Abgetrennte Zylinder

Der Gasschlauch muss außerhalb von Wegen verlegt werden, über die Menschen stolpern können.

· Zum Prüfen auf Undichtigkeiten keine offene Flamme verwenden.

oder in Bereichen, wo der Schlauch versehentlich beschädigt werden könnte.

Die Ventilstopfen müssen mit Gewinde versehen und fest montiert sein.

· Verwenden Sie niemals Streichhölzer oder offene Flammen, um auf Lecks zu prüfen. Verwenden Sie Seifenlauge oder

Lecksucher.

Wenn das Gerät nicht in Betrieb ist, muss das Gas an der Gasflasche abgestellt werden.

verwenden.

Lagern oder verwenden Sie eine Flüssiggasflasche nicht in der Nähe übermäßiger Hitze.

Die Flasche kann zu heiß werden oder den Druck erhöhen. Lagern Sie die Flasche in

Dieses Gerät darf nur mit einer Erdgas- oder Flüssiggaszufuhr verwendet werden.

Auf Gaslecks prüfen

SICHERE VERWENDUNG ODER WARTUNG VON GASFLASCHEN

- 15 -

Machine Translated by Google

BELEUCHTUNGSANLEITUNG

BITTE PRÜFEN SIE VOR GEBRAUCH DIE LUFTDICHTIGKEIT DER ALVE!

Der Brenner sollte zwischen 0 und 3 Sekunden zünden.

1. STOP! Bevor Sie dieses Gerät anzünden, lesen Sie die Gasflasche, Wichtige

Sprühflasche, Pinsel oder Lappen. Wenn sich Blasen bilden oder die Blase größer wird, besteht eine

Leck. Tragen Sie die Seifenlösung auf die folgenden Verbindungen auf:

a. Schlauchverbindung zwischen Ventil und Regler.

Abschnitte „Informationen“ und „Anlagen“.

2. VOR DEM ZÜNDEN: Riechen Sie rund um das Gerät nach Gas.

b. Verbindung zwischen Reglerschlauch und Regler.

sicher, in der Nähe des Bodens der Feuerstelle zu riechen, weil einige Gase schwerer sind

c. Verbindung zwischen Regler und Flasche.

als Luft und setzt sich am Boden der Feuerstelle ab.

3. Zünden Sie ein Streichholz an und platzieren Sie es auf der Oberseite und der Außenseite des Top Burners.

Nach Abschluss der Dichtheitsprüfung die Gaszufuhr an der Quelle abstellen und

Anschlüsse mit Wasser spülen.

Hebel in die Position „Ein“

Platte.

4. Drehen Sie das manuelle Gasventil langsam in die Position „OPEN“. Die Feuerstelle

·Um auf Undichtigkeiten zu prüfen, befeuchten Sie die Armaturen mit der Seifen-Wasser-Lösung,

- 16 -

Machine Translated by Google

Feuerglasdrehen

Stellen Sie sicher, dass die Gasleitung frei ist (Isolierung, Schmutz,

Kunststoff, überschüssiges Rohrdichtmittel usw.).

Schwarz

Flammenschutz aus Glas - Schützt die Flamme bei Wind und sorgt für saubereres Brennen

Flamme nicht gleichmäßig

Brennerlöcher.

Propan verbrennt nicht sauber, was zu Ruß führt

Feuerstellenabdeckung aus Edelstahl - hält Blätter, Vogelkot und andere

Überprüfen Sie, ob der Gasdruck richtig ist.

Feuerglas mit einer 50/50 Wasser-Essig-Mischung.

Symptom

1 Luft in der Gasleitung

Korrekturmaßnahme

Überprüfen Sie die gleichmäßige Verteilung und Tiefe des Feuers

ACHTUNG: Die Installation von Gasgeräten kann gefährlich sein. Ein Fachmann

Bitte stellen Sie die Verwendung sofort ein und kontaktieren Sie uns für einen Ersatz.

Bei einer Neuinstallation können mehrere Versuche erforderlich sein,

Brenner. Wir empfehlen die Zusammenarbeit mit einem zertifizierten NFI-Gasspezialisten.

Funkenzünder

Brenner.

4 Niedrige Flammenhöhe

Der Funkenzünder muss richtig ausgerichtet sein mit

des Gases und bessere optische Darstellung der Flamme.

Gasdruck zu niedrig, Gasfachmann aufsuchen

Schutt aus der Feuerstelle.

verteilt

Ablagerungen. Fügen Sie einen Propan-Luft-Mischer hinzu und spülen Sie dann die

Dieses Produkt hat strenge Werkstests bestanden. Wenn ein Leck gefunden wird,

Glas. Reduzieren Sie die Tiefe des Feuerglases auf 1" über dem

NEIN

2 Schmutz in der Gasleitung

Gasinstallateur muss die Installation durchführen, um den sicheren Betrieb Ihres

Spülluft.

muss angepasst werden

EMPFOHLENES ZUBEHÖR

HÄUFIGE FEHLERSUCHE

- 17 -

Machine Translated by Google

- 18 -

Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Sanven Technology Ltd.

In China hergestellt

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:1050262,1050263,1050264,1050266,1050267

BRUCIATORE/PADELLA PER FOCOLARE

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

MODELLO:1050262,1050263,1050264,1050266,1050267

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Servizio [email protected]

BRUCIATORE/PADELLA PER FOCOLARE

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

AVVERTIMENTOPERICOLO

Attenzione: solo per uso esterno

AVVERTIMENTOAVVERTIMENTO

PERICOLO PERICOLO MONOSSIDO DI CARBONIO

CONSERVARE QUESTO MANUALE PER RIFERIMENTI FUTURI

PRECAUZIONI PER L'INSTALLAZIONE

- 2 -

apparecchio.

Non utilizzare mai questo apparecchio in un ambiente chiuso

altro elettrodomestico.

nelle vicinanze di questo o di qualsiasi altro

Seguire tutte le procedure per le perdite di gas

dall'apparecchio e

manutenzione di questa apparecchiatura.

lesioni o danni alla proprietà.

fornitore o vigili del fuoco.

liquidi nelle vicinanze di questo o

1. Chiudere il gas al

o la manutenzione può causare

Leggi l'installazione, il funzionamento

accuratamente prima di installare o

che non ha odore.

2. Spegnere ogni fiamma libera.

operazione.

Un cilindro LP non collegato

durante l'uso. Non utilizzare per

Utilizzarlo in uno spazio chiuso può essere letale.

3. Se l'odore persiste, allontanarsi

per l'uso non deve essere conservato in

cucina.

Non conservare o utilizzare benzina o

apparecchio.

spazio, come un camper, una tenda, un'auto o una casa.

chiama subito il tuo benzinaio

in questo manuale prima

e istruzioni per la manutenzione

Se senti odore di gas:

altri vapori infiammabili e

Installazione, regolazione,

modifica, assistenza non corrette

Questo apparecchio può produrre monossido di carbonio

Non lasciare incustodito

Machine Translated by Google

materiale combustibile non presente all'interno dell'elemento, che potrebbe bruciare ed emettere

da un tecnico qualificato. Una pulizia più frequente può essere

Bambini e adulti devono essere avvisati del pericolo di superfici elevate

temperature elevate e bisogna tenersi lontani per evitare ustioni o incendi agli indumenti.

quando il vento supera i 25 mph. Prima di accendere l'apparecchio, controllare visivamente

richiesto se necessario. È indispensabile che il vano di controllo, i bruciatori e i passaggi

dell'aria di circolazione dell'apparecchio siano tenuti

L'installazione e la riparazione devono essere eseguite da personale qualificato.

A causa delle alte temperature, l'unità deve essere posizionata fuori dalle zone trafficate e

lontano da materiali combustibili.

L'apparecchio deve essere ispezionato prima dell'uso e almeno una volta all'anno

vicino alla funzione fuoco è consapevole che accenderai la funzione fuoco

brace una volta che la funzione fuoco è accesa. Inoltre, fornire a qualsiasi persona in piedi

prima di accenderlo effettivamente.

rimane sempre libero da ostacoli e con qualsiasi condizione atmosferica.

Assicurarsi che l'apparecchio sia installato in modo che l'apertura di sfiato alla base dell'unità

ispezionare la funzione fuoco per assicurarsi che non vi siano detriti come foglie o altro

LINEE GUIDA

SICUREZZA DI INSTALLAZIONE E FUNZIONAMENTO

ATTENZIONE: NON è consigliabile azionare i fuochi all'aperto

pulito.·NON installare componenti danneggiati.

esattamente, potrebbe verificarsi un incendio o un'esplosione che potrebbero causare danni

alla proprietà, lesioni personali o morte.

ATTENZIONE: Se non si seguono le informazioni contenute in queste istruzioni

·NON installare componenti incompleti.

·NON installare componenti sostitutivi.

- 3 -

Machine Translated by Google

SPECIFICHE

ATTENZIONE: NON utilizzare questo apparecchio sotto la pioggia.

NON gettare fiammiferi, carta, spazzatura o qualsiasi altro materiale sul

ATTENZIONE: CALDO DURANTE IL FUNZIONAMENTO E DOPO

Tabella dei parametri - Modello n. 1050262 1050263 1050264

OPERAZIONE. Possono verificarsi gravi lesioni!

apparecchio o fiamma.

vapori/liquidi infiammabili nelle vicinanze dell'unità. Fornire un'adeguata

Non appendere indumenti o altri materiali infiammabili

Lo stoccaggio temporaneo di questo apparecchio in ambienti chiusi è consentito solo se è stato

è stato scollegato dall'alimentazione del carburante (linea del gas naturale o GPL).

apparecchio o posizionato sopra o vicino all'apparecchio.

autorizzazione per manutenzione e funzionamento.

I bambini piccoli DEVONO essere attentamente sorvegliati quando si trovano nell'area di

NON continuare a utilizzare il prodotto se si avvertono odori insoliti o si hanno mal di testa, nausea

o vertigini.

NON BRUCIARE COMBUSTIBILE SOLIDO nell'apparecchio.

questo apparecchio.

NON conservare materiali combustibili, benzina e qualsiasi altro

per sostituire qualsiasi parte del sistema di controllo e qualsiasi controllo del gas che è stato

sott'acqua.

Controllare il collegamento di alimentazione del carburante prima di ogni utilizzo dell'apparecchio.

NON lasciare in funzione l'apparecchio senza sorveglianza.

NON utilizzare l'apparecchio se una qualsiasi parte è stata immersa nell'acqua.

chiamare un tecnico qualificato per ispezionare l'apparecchio e

- 4 -

Machine Translated by Google

30"30"x10"

14 1/2"

10"

1050264

36"

24"x8" 10 1/2"

12 1/2"

1050263

24"

Modello# Dimensioni di installazione

32 1/2"

12"

26 1/2"1050262

38 1/2"

25"

31"

La1

36"x12"

8"19"

- 5 -

Machine Translated by Google

1050266

12" 12"

1 16/25"

R H

Dimensioni di installazione

Modello#

18"18"

1 16/25"

1050267

Modello n.: 1050267

Modello n.: 1050266

Tabella dei parametri - Modello n. 1050266 1050267

- 6 -

Machine Translated by Google

1050 10502

263262 264

10501050

267

1050

- 7 -

IL PACCHETTO INCLUDE

Ottone da 1/2"

Tubo flessibile del regolatore

4 piedi di collegamento

Adattatore

Bruciatore per braciere

Valvola

1/4 Cromo

Miscelatore d'aria da 1/2"

Immagine

Chiavi in mano a quattro giri

Padella per braciere

4,4 piedi propano

Valvola

Valvola a sfera

Ottone

Montaggio SS

Connettore

Piatto

Nessun componente Q'tà

Tubo flessibile

Acciaio inossidabile da 1/2"

Valvola cromata da 3"

Chiusura da 1/2"

Adatto al modello n.

Connettore

5/8-18UNF

Chiave

Machine Translated by Google

105010502

266

10502

6362

10502 1050

- 8 -

267

rivolto verso l'alto o verso il basso a seconda del tipo di combustibile, della regione e della caratteristica del fuoco

assicurarsi che il nastro del gas o il sigillante per tubi siano applicati per garantire che non vi siano perdite di gas con il

Questo tappo a vite consente di installare il bruciatore del braciere con i fori di uscita del gas

Nota: “Y” = Sì

ingresso gas. Prima di installare il bruciatore Fire Pit al raccordo del gas o al tappo a vite,

Il bruciatore per pozzo del fuoco utilizza. Installare il tappo a vite nel mozzo centrale opposto al

Immagine

Batteria (1,5 V)

scintilla Accendi

Dado M5

filo

20 Vite (M6x20)

per facoltativo

Vite

Vite (M5x10)

piastra di montaggio

Scintilla accesa

Scatola di accensione

Nessun componente Q'tà

Autofilettante

Filo di terra

Rimovibile

Scintilla accesa

Nastro sigillante

Adatto al modello n.

FAI DA TE IL TUO BRUCIATORE/PADELLA

Machine Translated by Google

Informazioni sul gas

Combustibile - Prima di effettuare i collegamenti del gas, assicurarsi che l'apparecchio da installare sia compatibile

con il tipo di gas disponibile.

Installazione del bruciatore per braciere.

- 9 -

Machine Translated by Google

Considerazioni sull'installazione del gas GPL

Nota: un dispositivo di intercettazione manuale del gas elencato deve essere installato prima

del posizionamento dell'apparecchio Avvio: una piccola quantità di aria sarà presente nelle linee

di alimentazione del gas. Quando si accende per la prima volta l'apparecchio, ci vorrà un po' di

tempo prima che l'aria fuoriesca dalle linee. L'accensione successiva dell'apparecchio non richiederà

tale spurgo.

Poiché il gas LP (propano) è diverso dal gas naturale, ci sono alcune piccole differenze nelle

procedure di installazione. Queste differenze sono elencate qui:

Collegamento gas - Installare la linea di alimentazione del gas in base alle normative edilizie locali,

se presenti. In caso contrario, attenersi alle norme ANSI (Z)223.1. L'installazione deve essere

eseguita da un installatore qualificato, approvato e/o autorizzato come richiesto dalla località.

Pressione del gas - Per prestazioni ottimali dell'apparecchio sono necessarie pressioni di ingresso

adeguate. I requisiti di dimensionamento della linea del gas devono essere realizzati secondo

NFPA51.

1. Installazione di un Air Mixer. Il propano è un combustibile molto più volatile rispetto al gas

naturale. Per questo motivo, un Air Mixer è installato nell'ingresso dell'elemento bruciatore per

espellere il gas, il che riduce al minimo anche la fuliggine del propano.

2. Drenaggio/sfiato del fondo del focolare. A differenza del gas naturale, il gas GPL è più pesante

dell'aria. Poiché è più pesante dell'aria, qualsiasi gas GPL "non bruciato" probabilmente finirà sul

fondo del focolare. Senza un drenaggio/sfiato adeguato sul fondo del focolare, il gas

GPL si raccoglierà sul fondo del focolare e CAUSERÀ una situazione molto pericolosa. Per

questo motivo, lo sfiato sul fondo del focolare DEVE essere installato per consentire a qualsiasi

gas GPL non bruciato di fuoriuscire dal fondo, eliminando così il pericolo. Assicurarsi di installare

due sfiati su lati opposti, ciascuno con 18 pollici quadrati di ventilazione per lato.

3. Supporto in vetro refrattario sopra l'anello del braciere. Si consiglia di utilizzare non più di

uno strato di supporto in vetro refrattario spesso 2" SOPRA l'elemento bruciatore in una funzione

di fuoco a gas GPL. Minore è il supporto sopra l'elemento bruciatore, minori sono le ostruzioni che

potrebbero impedire al gas GPL di

- 10 -

Machine Translated by Google

Installazione

Configurazione tipica per braciere a gas propano (LP)

2. Miscelatore d'aria LP richiesto: il propano richiede aria aggiuntiva miscelata con il

Il miscelatore di aria propano deve avere una potenza nominale in BTU uguale o superiore a quella del

gas per bruciare in modo pulito. Installare il miscelatore dell'aria con i fori rivolti lontano dal bruciatore.

4. Pressione del gas - Tra 7"WC e 11" WC (da 0,25 psi a 0,4 psi). Noi

parte inferiore della caratteristica del fuoco.

1. Nastro sigillante: utilizzare il nastro sigillante per sigillare tutti i giunti filettati dei tubi.

media hai ridotto la possibilità che il gas GPL non bruciato vada al

che si accende nella parte superiore della caratteristica del fuoco. Riducendo la profondità del

3. Ventilazione adeguata - Il gas propano è più pesante dell'aria. Assicurare la ventilazione

i fori nella parte più bassa del focolare permettono al gas in eccesso di defluire.

serbatoio di propano.

bruciatore.

consiglia un regolatore di alta pressione da 0-20 psi quando. Collegamento a un

- 11 -

Machine Translated by Google

ATTENZIONE:

6. Profondità del vetro antincendio: il vetro antincendio dovrebbe coprire la parte superiore del bruciatore a una profondità

da 1" a 2".

Il propano è più pesante dell'aria e si accumula in contenitori non ventilati

installato sotto qualsiasi struttura.

causando un rischio di combustione. Un minimo di 20 pollici quadrati di

sopra il tuo bruciatore. I bruciatori che sono superiori a 150k BTU non dovrebbero essere

5. Spazi liberi - Mantenere uno spazio libero minimo di 36" su tutti i lati e 8'

garantire il corretto drenaggio del gas propano non bruciato.

è richiesta la ventilazione nel punto più basso di una caratteristica antincendio chiusa per

- 12 -

Machine Translated by Google

4. Svitare la parte 5, la parte 6 e la parte 7 dalla parte

4. 5. La parte 4 attraversa la parte 2 e si collega con la parte 5, 6 e 7 (avvitarle

insieme)

1. Fissare la parte 1 nella

parte 2 2. Avvitare insieme la parte 3

e la parte 1 3. Quindi si ottiene il modulo combinato A

6. Poi hai il modulo di combinazione B

Pannello

INSTALLAZIONE-Chiave di accensione e valvola del gas Collegamento con il controllo

- 13 -

Machine Translated by Google

- 14 -

9. Poi hai il modulo di combinazione C

8. Collegare la parte 8 (filo di accensione) alla parte 4 (foro appropriato con accensione)

10. Fissare la parte 9 e la testa dell'accenditore alla padella del fuoco con 3

viti 11. Fissare il modulo C sul tavolo o da qualche altra parte

Machine Translated by Google

devono avere i tappi delle valvole filettati ben installati.

il gruppo deve essere sostituito con un gruppo di tubi flessibili sostitutivo equivalente

cilindri del Dipartimento dei trasporti degli Stati Uniti (DOT).

·Non usare mai fiammiferi o fiamme libere per verificare la presenza di perdite. Utilizzare acqua saponata o un

·Controllare tutti i raccordi e i collegamenti.

L'uso o lo stoccaggio della bombola di GPL o CNG non può essere effettuato in un edificio, in un garage o in

qualsiasi altra area chiusa. Le bombole devono essere conservate all'esterno in un

uguale o superiore alla potenza nominale specificata sul tubo originale.

deve essere sostituito prima di mettere in funzione l'apparecchio se c'è

La bombola di alimentazione del gas GPL o CNG deve essere costruita e marcata in

I cilindri devono essere completamente aperti e la pressione controllata da un riduttore

regolatore di pressione per funzionare correttamente.

conforme alle specifiche per bombole di gas GPL o gas CNG

evidenza di eccessiva abrasione o usura, o se il tubo è danneggiato. Il tubo

utilizzo.

rilevatore di perdite.

Il gas deve essere chiuso dalla bombola di alimentazione se l'apparecchio non è in funzione.

Questo apparecchio deve essere utilizzato esclusivamente con alimentazione a gas NATURALE o GPL.

Ispezionare il tubo flessibile prima di ogni utilizzo dell'apparecchio. Il gruppo tubo flessibile

Non conservare o utilizzare una bombola di gas GPL in prossimità di calore eccessivo;

il cilindro potrebbe surriscaldarsi o causare un aumento della pressione. Conservare il cilindro in

una posizione eretta sicura.

·Ruotare la valvola, girare la valvola del cilindro in senso antiorario, spostare la leva, spostare il regolatore

area ben ventilata e fuori dalla portata dei bambini. Bombole scollegate

Il tubo del gas deve essere posizionato lontano da percorsi in cui le persone potrebbero inciampare

·Non utilizzare fiamme libere per verificare la presenza di perdite.

o in aree in cui il tubo potrebbe essere soggetto a danni accidentali.

Controllo perdite di gas

USO SICURO O MANUTENZIONE DELLE BOMBOLE DI GAS

- 15 -

Machine Translated by Google

ISTRUZIONI PER L'ILLUMINAZIONE

Una volta completato il controllo delle perdite, chiudere l'alimentazione del gas alla fonte e

2. PRIMA DELL'ACCENSIONE: annusa l'area circostante l'apparecchio per individuare la presenza di gas.

a. Collegamento del tubo flessibile dalla valvola al regolatore.

b. Collegamento tubo flessibile del regolatore al regolatore.

sicuramente puzzerà vicino al pavimento del focolare perché alcuni gas sono più pesanti

1. STOP! Prima di accendere questo apparecchio, leggere attentamente le istruzioni per l'uso della bombola del gas,

flacone spray, pennello o straccio. Se si formano bolle, o se la bolla cresce, c'è un

perdita. Applicare la soluzione di acqua e sapone alle seguenti connessioni:

Sezioni Informazioni e Allegati.

leva in posizione di accensione

risciacquare i collegamenti con acqua.

·Per verificare la presenza di perdite, bagnare i raccordi con la soluzione di acqua e sapone, utilizzando un

VERIFICARE LA TENUTA DELL'ARIA DEL CONTENITORE PRIMA DELL'USO!

Piatto.

4. Ruotare lentamente la valvola manuale del gas in posizione "OPEN". Il braciere

il bruciatore dovrebbe accendersi entro 0-3 secondi.

c. Collegamento regolatore-bombola.

dell'aria e si depositerà sul fondo del focolare.

3. Accendere un fiammifero e posizionarlo sulla parte superiore e all'esterno del bruciatore superiore

- 16 -

Machine Translated by Google

Accenditore a scintilla L'accenditore a scintilla deve essere allineato correttamente con

bruciatore.

4 Bassa altezza della fiamma

del gas e una migliore presentazione visiva della fiamma.

detriti dal braciere.

depositi. Aggiungere un miscelatore di aria propano quindi risciacquare il

distribuito

La pressione del gas è troppo bassa, contattare uno specialista del gas

vetro. Ridurre la profondità del vetro tagliafuoco a 1" sopra il

2 Detriti nella condotta del gas

l'installatore del gas deve effettuare l'installazione per garantire il funzionamento sicuro del tuo

Questo prodotto ha superato severi test di fabbrica. Se si riscontrano perdite,

spurgare l'aria.

ha bisogno di essere regolato

Tornitura del vetro tagliafuoco

Verificare che la condotta del gas sia pulita (isolamento, sporcizia, plastica,

sigillante per tubi in eccesso, ecc.)

nero

Protezione in vetro contro la fiamma: protegge la fiamma in condizioni di vento per una combustione più pulita

Sintomo

controllare la corretta pressione del gas.

Fiamma non uniforme

fori del bruciatore.

Il propano non brucia in modo pulito, con conseguente formazione di fuliggine

scaldare il vetro con una miscela di acqua e aceto al 50%.

Copertura per braciere in acciaio inossidabile: trattiene foglie, escrementi di uccelli e altro

si prega di interromperne immediatamente l'utilizzo e di contattarci per una sostituzione.

1 Aria nella linea del gas

Azione correttiva

Controllare la distribuzione uniforme e la profondità del fuoco

ATTENZIONE: L'installazione di apparecchi a gas può essere pericolosa. Un professionista

Se si tratta di una nuova installazione, potrebbero essere necessari diversi tentativi

bruciatore. Consigliamo di lavorare con uno specialista NFI Gas certificato.

ACCESSORI CONSIGLIATI

RISOLUZIONE DEI PROBLEMI COMUNI

- 17 -

Machine Translated by Google

- 18 -

Indirizzo: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Azienda

Made in China

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:1050262,1050263,1050264,1050266,1050267

QUEMADOR/SARTENPARAFUEGO

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:1050262,1050263,1050264,1050266,1050267

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Serviciodeatenciónal[email protected]

QUEMADOR/SARTENPARAFUEGO

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

ADVERTENCIA

PELIGRO

Advertencia:Sóloparausoenexteriores

ADVERTENCIA

2

PELIGROPELIGRODEMONÓXIDODECARBONO

CONSERVEESTEMANUALPARAFUTURASCONSULTAS

PRECAUCIONESDEINSTALACIÓN

1.Cierreelsuministrodegas.

líquidosenlasproximidadesdeesteo

oelmantenimientopuedecausar

Llamainmediatamenteatugas

aparato.

enestemanualantes

Lealasinstruccionesdeinstalaciónyfuncionamiento.

completamenteantesdeinstalaro

UncilindroLPnoconectado

duranteeluso.Noutilizardurante

operación.

quenotieneolor.

2.Extingacualquierllamaabierta.

Nuncautiliceesteaparatoenunlugarcerrado.

delaparatoy

laproximidaddeesteocualquierotro

Sigatodoslosprocedimientosencasodefugadegas.

proveedorodepartamentodebomberos.

lesionesodañosalapropiedad.

ylasinstruccionesdemantenimiento

Sihuelegas:

otrosvaporesinflamablesy

Instalación,ajuste,alteración

yservicioinadecuados

aparato.

otroaparato.

Nolodejesinvigilancia

Esteaparatopuedeproducirmonóxidodecarbono.

realizarelmantenimientodeesteequipo.

cocinando.

Usarloenunespaciocerradopuedematarte.

3.Sielolorpersiste,manténgasealejado.

Noalmaceneniutilicegasolinani

parasuusonosedeberáalmacenaren

espacio,comounacaravana,unatiendadecampaña,uncocheounacasa.

Machine Translated by Google

Antesdeencenderlorealmente.

permanecelibredeobstáculosentodomomentoybajotodaslascondicionesclimáticas.

Lainstalaciónyreparacióndebenserrealizadasporuntécnicocalificado.

Debidoalasaltastemperaturas,launidaddebeubicarsefueradelasáreasdetráficoy

Elaparatodebeinspeccionarseantesdesuusoyalmenosunavezalaño.

Lejosdematerialescombustibles.

poruntécnicodeserviciocalificado.Sepuederequerirunalimpiezamásfrecuente.

Sedebeadvertiralosniñosyadultossobreelpeligrodelassuperficiesaltas.

Cuandoelvientosuperalos40km/h.Antesdeencenderelaparato,compruebevisualmente

requeridosegúnseanecesario.Esimperativoqueelcompartimientodecontrol,losquemadoresy

losconductosdeairecirculantedelaparatosemantengan

temperaturasydebenmantenersealejadosparaevitarquemadurasoignicióndelaropa.

Inspeccionelafuentedefuegoparaasegurarsedequenohayaresiduoscomohojasuotros

Nohaymaterialcombustibledentrodelelemento,quepodríaarderyemitir

brasasunavezqueseenciendelafuncióndefuego.Además,proporcioneacualquierpersonaqueseencuentre

cercadelafuncióndefuegoesconscientedequeencenderálafuncióndefuego

Asegúresedequeelaparatoestéinstaladodemaneraquelaaberturadeventilaciónenlabasedelaunidad

PAUTAS

SEGURIDADDEINSTALACIÓNYOPERACIÓN

PRECAUCIÓN:NOserecomiendautilizardispositivosdefuegoalairelibre.

∙NOinstalecomponentesincompletos.

Exactamente,podríaproducirseunincendioounaexplosióncausandodañosalapropiedad,

lesionespersonalesolamuerte.

ADVERTENCIA:Sinosesiguelainformacióndeestasinstrucciones

Limpio.NOinstalecomponentesdañados.

∙NOinstalecomponentessustitutos.

3

Machine Translated by Google

PRESUPUESTO

Esteaparato.

NOalmaceneningúnmaterialcombustible,gasolinaniningúnotro

Nosedebencolgarprendasdevestirniotrosmaterialesinflamables.

vapores/líquidosinflamablesenlasproximidadesdelaunidad.Proveersuficiente

Inspeccionelaconexióndesuministrodecombustibleantesdecadausodelaparato.

Elalmacenamientotemporaldeesteaparatoeninterioressoloestápermitidosiseha

aparatoocolocadosobreocercadelaparato.

espaciolibreparamantenimientoyoperación.

hasidodesconectadodesusuministrodecombustible(líneadegasnaturaloLP).

ADVERTENCIA:CALIENTEDURANTEELFUNCIONAMIENTOYSIGUIENTES

NOarrojefósforos,papel,basuraocualquierotromaterialal

FUNCIONAMIENTO.¡Puedenproducirselesionesgraves!

aparatoollama.

TabladeparámetrosModelon.°105026210502631050264

NOdejeeldispositivoenfuncionamientosinsupervisión.

NOutiliceelaparatosialgunadesusparteshaestadobajoelagua.

ADVERTENCIA:NOopereesteaparatobajolalluvia.

Llameauntécnicodeservicioprofesionalcalificadoparaqueinspeccioneelaparatoy

NOSEDEBEQUEMARCOMBUSTIBLESÓLIDOenelaparato.

parareemplazarcualquierpartedelsistemadecontrolycualquiercontroldegasquehayasido

LosniñospequeñosDEBENsersupervisadoscuidadosamentecuandoseencuentreneneláreade

NOcontinúeusándolosipercibeoloresinusualesotienedoloresdecabeza,náuseasomareos.

submarino.

4

Machine Translated by Google

5

36"36"x12"

8"19"

Modelon.°Tamañodeinstalación

321/2"

10"

261/2"

381/2"

1050262

25"

31"

24"x8"

101/2"

121/2"

1050263

24"

12"

30"30"x10"

141/2"

1050264

Machine Translated by Google

Modelon.°:1050267

Modelon.°:1050266

12" 12"

116/25"

1050266

Tamañodelainstalación

Modelo#

18"18"1050267

116/25"

TabladeparámetrosModelon.°10502661050267

6

Machine Translated by Google

Y

Conector

Y

Lámina

SincomponentesCantidad

Y

Válvuladebola

Y

Latón

Y

MontajeSS

Y

Cierrede1/2"

Seadaptaalmodelon.°

Y

Conector

Y

5/818UNF

Y

Llave

Y

Manguera

Y

Aceroinoxidablede1/2"

Y

Válvulacromadade3"

Y

Conexiónde4pies

Y

Adaptador

Y

Quemadordefogata

Válvula

Y

1/2"latón

Manguerareguladora

Y

Llaveenmanodeuncuartodehora

Sarténparafogata

Y

4,4piesdepropano

Y

Válvula

1/4Cromo

Y

Mezcladordeairede1/2"

Imagen

ELPAQUETEINCLUYE

105021050

264 66

1050

263262

1050 1050

7

267

Machine Translated by Google

mirandohaciaarribaohaciaabajosegúneltipodecombustible,laregiónylacaracterísticadelfuego.

Usosdelquemadorparafogatas.Instalelatapaderoscaenelejecentralopuestoala

EstetapónderoscapermiteinstalarelquemadorFirePitconlosorificiosdesalidadegas.

Observación:“Y”=Sí

Entradadegas.Antesdeinstalarelquemadorparafogatasenelaccesoriodegasolataparoscada,

Asegúresedeaplicarcintadegasoselladordetuberíasparagarantizarquenohayafugasdegas.

63 64

1050

267

10502 10502

10502 1050

266

8

Y

Paraopcional

cable

20tornillos(M6x20)

Y

Tornillo

Y

chispaencender

Y

Imagen

Y

TuercaM5

Y

chispaencendida

Y

Cintadesellado

Y

Cabledetierra

Desmontable

Y

Seadaptaalmodelon.°

Y

Batería(1,5V)

Y

Cajadeencendido

placademontaje

Tornillo(M5x10)

chispaencendida

SincomponentesCantidad

Y

Autorroscante

Y

Haztúmismotupropioquemadorosartén

Machine Translated by Google

Informaciónsobreelgas

Combustible:antesderealizarlasconexionesdegas,asegúresedequeelaparatoquesevaainstalar

seacompatibleconeltipodegasdisponible.

Instalacióndequemadorparafogata.

9

Machine Translated by Google

ConsideracionesparalainstalacióndegasLP

Conexióndegas:instalelalíneadesuministrodegasdeacuerdoconloscódigosde

construcciónlocales,siloshubiera.Delocontrario,sigalanormaANSI(Z)223.1.Lainstalación

debeestaracargodeuninstaladorcalificado,aprobadoy/oautorizadosegúnloexijalalocalidad.

1.Instalacióndeunmezcladordeaire.Elpropanoesuncombustiblemuchomásvolátilen

comparaciónconelgasnatural.Porestemotivo,seinstalaunmezcladordeaireenla

entradadelelementodelquemadorparadesgasificarelgas,loquetambiénminimiza

elhollíndelpropano.

Nota:Sedebeinstalarundispositivodecierremanualdegasaprobadoantesdecolocar

elaparato.Puestaenmarcha:habráunapequeñacantidaddeaireenlaslíneasdesuministro

degas.Cuandoseenciendeelaparatoporprimeravez,elairetardaráunbrevetiempoen

purgarsedelaslíneas.Losencendidosposterioresdelaparatonorequerirándichapurga.

Presióndegas:serequierenpresionesdeentradaadecuadasparaunrendimientoóptimodel

aparato.Losrequisitosdedimensionamientodelalíneadegasdebencumplirconlanorma

NFPA51.

DebidoaqueelgasLP(propano)esdiferentedelgasnatural,existenalgunaspequeñas

diferenciasenlosprocedimientosdeinstalación.Estasdiferenciasseenumerana

continuación:

2.Drenaje/ventilacióndelaparteinferiordelachimenea.Adiferenciadelgasnatural,elgas

LPesmáspesadoqueelaire.Debidoaqueesmáspesadoqueelaire,cualquiergasLP"sin

quemar"probablementeseiráalfondodelachimenea.Sinundrenaje/ventilación

adecuadosenlaparteinferiordelachimenea,elgasLPseacumularáenelfondodela

chimeneayCAUSARÁunasituaciónmuypeligrosa.Porestemotivo,seDEBEinstalaruna

ventilaciónenlaparteinferiordelachimeneaparapermitirquecualquiergasLPsinquemar

escapeporlaparteinferior,eliminandoasíelpeligro.Asegúresedeinstalardosventilaciones

enladosopuestos,cadaunacon18pulgadascuadradasdeventilaciónporlado.

3.Vidriorefractariosobreelanillodelbrasero.Serecomiendautilizarunacapadevidrio

refractariodenomásde2"deespesorSOBREelelementodelquemadorenunachimeneaa

gasLP.Cuantomenosvidriorefractariohayasobreelelementodelquemador,menos

obstruccioneshabráquepuedanimpedirqueelgasLPsefiltre.

10

Machine Translated by Google

Configuracióntípicaparafogatasagaspropano(LP)

Instalación

2.SerequieremezcladordeaireLP:elpropanorequiereaireadicionalmezcladoconel

Elgassequemadeformalimpia.Instaleelmezcladordeaireconlosorificiosorientadosendirecciónopuestaalquemador.

ElmezcladordeairedepropanodebetenerunaclasificacióndeBTUigualomayorqueel

Losagujerosenlapartemásbajadelachimeneapermitenquesedreneelexcesodegas.

Parteinferiordelafuncióndefuego.

1.Cintaselladora:usecintaselladoraparasellartodaslasunionesdetuberíasroscadas.

MediosdecomunicaciónquehanreducidolaposibilidaddequeelgasLPsinquemarllegueal

queseenciendeenlapartesuperiordelachimenea.Alreducirlaprofundidaddela

4.Presióndelgas:entre7"y11"decolumnadeagua(0,25psia0,4psi).

quemador.

Recomiendounreguladordealtapresiónde0a20psicuandoseconectaaun

tanquedepropano.

3.Ventilaciónadecuada:elgaspropanoesmáspesadoqueelaire.Asegúresedequehayaventilación.

11

Machine Translated by Google

PRECAUCIÓN:

de1"a2".

Elpropanoesmáspesadoqueelaireyseacumularáenrecintossinventilación.

provocandounpeligrodecombustión.Unmínimode20pulgadascuadradasde

Serequiereventilaciónenelpuntomásbajodeunafuentedefuegocerradapara

Instaladobajocualquierestructura.

6.Profundidaddelvidrioparafuego:elvidrioparafuegodebecubrirlapartesuperiordelquemadoraunaprofundidad

encimadesuquemador.Losquemadoresquetienenmásde150kBTUnodeben

5.Espacioslibres:mantengaunespaciolibremínimode36"entodoslosladosy8'

Asegúresededrenaradecuadamenteelgaspropanonoquemado.

12

Machine Translated by Google

4.Desenrosquelaspiezas5,6y7delapieza4.

5.Lapieza4pasaporlapieza2yseconectaconlaspiezas5,6y7

(atorníllelasjuntas)

1.Fijelapieza1alapieza

2.Atornillelapieza3ylapieza1.3.

EntoncestendráelmódulocombinadoA

6.EntoncestieneselmódulodecombinaciónB

INSTALACIÓNConexióndellavedeválvuladegasyencendidoconcontrol

Panel

13

Machine Translated by Google

14

9.EntoncestieneselmódulodecombinaciónC

8.Conectelapieza8(cabledeencendido)alapieza4(orificioadecuadoconelencendedor)

10.Fijelapieza9yelcabezaldelencendedoralabandejadefuegocon3

tornillos.11.FijeelmóduloCensumesaoenalgúnotrolugar.

Machine Translated by Google

EsteaparatodebeutilizarseúnicamenteconsuministrodeentradadegasNATURALoLP.

Inspeccionelamangueraantesdecadausodelaparato.Elconjuntodelamanguera

ElcilindrodesuministrodegasLPoCNGdebeestarconstruidoymarcadodeacuerdocon

Debereemplazarseantesdeponerenfuncionamientoelaparatosihay

unaposiciónverticalsegura.

Loscilindrosdebenestarcompletamenteabiertosylapresióncontroladaporunreductor.

DeacuerdoconlasespecificacionesparacilindrosdegasLPogasGNC

evidenciadeabrasiónodesgasteexcesivo,osilamangueraestádañada.Lamanguera

reguladordepresiónparafuncionarcorrectamente.

cilindrosdelDepartamentodeTransportedeEstadosUnidos(DOT).

Elconjuntodebereemplazarseconunconjuntodemangueraderepuestoequivalente

ElusooalmacenamientodecilindrosdegasLPoGNCnosepuederealizarenunedificio,garajeo

cualquierotrolugarcerrado.Loscilindrosdebenalmacenarsealairelibreenunlugar

igualomayorquelaclasificaciónespecificadaenlamangueraoriginal.

∙Verifiquetodoslosaccesoriosyconexiones.

Áreabienventiladafueradelalcancedelosniños.Cilindrosdesconectados

Lamangueradegasdebeubicarsefueradevíasdondelaspersonaspuedantropezar.

∙Noutilicellamasabiertasparacomprobarsihayfugas.

Debentenertaponesdeválvularoscadosbieninstalados.

oenáreasdondelamanguerapuedaestarsujetaadañosaccidentales.

∙Nuncautilicecerillasnillamasabiertasparacomprobarsihayfugas.Utiliceaguajabonosaoun

Elgasdebecerrarseenelcilindrodesuministrosielaparatonoestáenfuncionamiento.

NoalmaceneniutiliceuncilindrodesuministrodegasLPcercadefuentesdecalorexcesivo;

detectordefugas.

usar.

Elcilindropuedecalentarsedemasiadoohacerqueaumentelapresión.Guardeelcilindroen

∙Girelaválvulaygirelaválvuladelcilindroensentidoantihorario,muevalapalancaymuevaelregulador

Comprobacióndefugasdegas

USOSEGUROOMANTENIMIENTODECILINDROSDEGAS

15

Machine Translated by Google

INSTRUCCIONESDEILUMINACIÓN

Asegúresedeolercercadelpisodelpozodefuegoporquealgunosgasessonmáspesados.

c.Conexióndelreguladoralcilindro.

queelaireyseasentaráenlabasedelpozodefuego.

3.Enciendaunfósforoycolóqueloenlapartesuperioryexteriordelquemadorsuperior.

Unavezfinalizadalacomprobacióndefugas,cierreelsuministrodegasenlafuentey

palancaalaposicióndeencendido

Enjuaguelasconexionesconagua.

∙Paracomprobarsihayfugas,humedezcalosaccesoriosconlasolucióndeaguayjabón,utilizandoun

¡PORFAVOR,COMPRUEBELAHERMETICIDADDELALVEANTESDEUSARLO!

Lámina.

4.Girelentamentelaválvuladegasmanualalaposición"ABIERTA".Elbrasero

1.¡ALTO!Antesdeencenderesteaparato,lealasinstruccionesdelcilindrodegas.

Botellarociadora,cepillootrapo.Siseformanburbujasosilaburbujacrece,hayuna

Elquemadordebeencenderseentre0y3segundos.

Fuga.Apliquelasolucióndeaguayjabónalassiguientesconexiones:

SeccionesdeInformaciónyAnexos.

2.ANTESDEENCENDER:Huelatodoeláreaalrededordelaparatoparadetectarlapresenciadegas.

a.Conexióndemangueradeválvulaaregulador.

b.Conexióndelamangueradelreguladoralregulador.

16

Machine Translated by Google

vidriodefuegoconunamezcladevinagreyaguaal50%.

Cubiertadeaceroinoxidableparafogatas:evitaquelashojas,losexcrementosdepájarosyotros

Esteproductohapasadoestrictaspruebasdefábrica.Siseencuentraalgunafuga,

vidrio.Reduzcalaprofundidaddelvidriorefractarioa1"sobreel

2Escombrosenlalíneadegas

Elinstaladordegasdeberealizarlainstalaciónparagarantizarelfuncionamientosegurodesu

Torneadodevidriorefractario

necesidadesajustadas

purgaraire.

Elencendedordechispadebeestarcorrectamentealineadocon

4.Bajaalturadellama

Lapresióndelgasesdemasiadobaja,consulteaunespecialistaengas.

delgasyunamejorpresentaciónvisualdelallama.

depósitos.Agregueunmezcladordeaireapropanoyluegoenjuagueel

repartido

Accióncorrectiva

1Aireenlalíneadegas

Compruebeladistribuciónuniformeylaprofundidaddelfuego.

PRECAUCIÓN:Lainstalacióndeaparatosagaspuedeserpeligrosa.Unprofesional

escombrosfueradelpozodefuego.

Dejedeusarloinmediatamenteycontáctenosparareemplazarlo.

Encendedordechispa

quemador.

quemador.LerecomendamostrabajarconunespecialistaengasNFIcertificado.

Siesunainstalaciónnueva,esposiblequeseannecesariosvariosintentos.

Protectordellamadevidrio:protegelallamaencondicionesdevientoparaunacombustiónmáslimpia

Confirmequelalíneadegasestélimpia(aislamiento,suciedad,plástico,

excesodeselladordetuberías,etc.)

negro

agujerosdelquemador

Lallamanoesuniforme

Elpropanonosequemadeformalimpia,loquegenerahollín.

Síntoma

Verifiquequelapresióndegasseaadecuada.

ACCESORIOSRECOMENDADOS

SOLUCIÓNDEPROBLEMASCOMUNES

17

Machine Translated by Google

18

Hechoenchina

TecnologíaSanvenLtd.

Dirección:Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

PALNIK/PATELNIA DO OGNIA

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MODEL:1050262,1050263,1050264,1050266,1050267

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

MODEL:1050262,1050263,1050264,1050266,1050267

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

PALNIK/PATELNIA DO OGNIA

Obsługa [email protected]

- 1 -

Machine Translated by Google

OSTRZEŻENIE

NIEBEZPIECZEŃSTWO

Ostrzeżenie: Tylko do użytku na zewnątrz

OSTRZEŻENIE

Nie przechowuj ani nie używaj benzyny ani

Przeczytaj instalację, obsługę

urządzenie.

przestrzeń, np. kamper, namiot, samochód lub dom.

natychmiast zadzwoń do swojego gazownika

w tym podręczniku przed

gotowanie.

Używanie go w zamkniętej przestrzeni może spowodować śmierć.

3. Jeśli zapach utrzymuje się, trzymaj się z daleka

do użytku nie należy przechowywać w

Nie pozostawiać bez nadzoru

urządzenie.

To urządzenie może wytwarzać tlenek węgla

inne urządzenie.

serwisowania tego sprzętu.

i instrukcje dotyczące konserwacji

Jeśli poczujesz zapach gazu:

inne łatwopalne opary i

Nieprawidłowa instalacja,

regulacja, przeróbka, serwis

obrażenia ciała lub uszkodzenie mienia.

dostawca lub straż pożarna.

z urządzenia i

Nigdy nie używaj tego urządzenia w zamkniętym pomieszczeniu.

okolice tego lub jakiegokolwiek innego

Postępuj zgodnie ze wszystkimi procedurami dotyczącymi wycieku gazu

działanie.

Niepodłączony cylinder LP

który nie ma zapachu.

2. Zgasić otwarty ogień.

podczas użytkowania. Nie stosować do

płynów w pobliżu tego lub

1. Zamknij dopływ gazu do

lub konserwacja może spowodować

dokładnie przed instalacją lub

NIEBEZPIECZEŃSTWO ZAGROŻENIE TLENKIEM WĘGLA

PROSZĘ ZACHOWAĆ TĘ INSTRUKCJĘ DO WGLĄDU W PRZYSZŁOŚCI

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

- 2 -

Machine Translated by Google

gdy prędkość wiatru przekracza 25 mil na godzinę. Przed włączeniem urządzenia należy wizualnie

wymagane w razie konieczności. Konieczne jest, aby komora sterownicza, palniki i kanały cyrkulacji

powietrza urządzenia były utrzymywane

wysokich temperaturach i należy trzymać się z daleka, aby uniknąć oparzeń lub zapalenia się odzieży.

przez wykwalifikowanego pracownika serwisu. Częstsze czyszczenie może być

Należy ostrzec dzieci i dorosłych o niebezpieczeństwie związanym z wysoką powierzchnią

z dala od materiałów łatwopalnych.

Przed użyciem i co najmniej raz w roku należy sprawdzić stan urządzenia.

Instalację i naprawę powinien wykonywać wykwalifikowany personel serwisowy.

Ze względu na wysokie temperatury urządzenie musi być umieszczone poza obszarami ruchu i

Upewnij się, że urządzenie jest zainstalowane tak, aby otwór wentylacyjny u podstawy urządzenia

przed faktycznym włączeniem.

pozostaje wolna od przeszkód w każdych warunkach pogodowych.

żar, gdy funkcja ognia jest włączona. Ponadto, zapewnij każdej osobie stojącej

blisko ogniska jest świadomy, że włączysz ognisko

wewnątrz elementu nie ma materiału palnego, który mógłby się zapalić i emitować

sprawdź, czy w miejscu pożaru nie ma zanieczyszczeń, takich jak liście lub inne

- 3 -

WYTYCZNE

BEZPIECZEŃSTWO INSTALACJI I OBSŁUGI

dokładnie, może dojść do pożaru lub wybuchu powodującego szkody

materialne, obrażenia ciała lub śmierć.

·NIE instaluj niekompletnych komponentów.

UWAGA: NIE zaleca się używania zewnętrznych ognisk

OSTRZEŻENIE: W przypadku nieprzestrzegania informacji zawartych w niniejszej instrukcji

·NIE instaluj podzespołów zastępczych.

wyczyść.· NIE instaluj uszkodzonych podzespołów.

Machine Translated by Google

- 4 -

OPERACJA. Może dojść do poważnych obrażeń!

urządzenie lub płomień.

Tabela parametrów - Model#1050262 1050263 1050264

OSTRZEŻENIE: GORĄCE PODCZAS PRACY I NASTĘPUJĄCE

NIE WRZUCAJ zapałek, papieru, śmieci ani żadnych innych materiałów na

został odłączony od dopływu paliwa (gazu ziemnego lub LPG).

urządzenia lub umieszczone na urządzeniu lub w jego pobliżu.

zezwolenie na serwisowanie i eksploatację.

łatwopalnych oparów/cieczy w pobliżu jednostki. Zapewnij odpowiednie

Nie należy wieszać odzieży ani innych materiałów łatwopalnych na

Tymczasowe przechowywanie tego urządzenia w pomieszczeniu jest dozwolone wyłącznie w przypadku jego

podwodny.

to urządzenie.

NIE przechowuj żadnych materiałów łatwopalnych, benzyny ani żadnych innych

Przed każdym użyciem urządzenia należy sprawdzić podłączenie dopływu paliwa.

W URZĄDZENIU NIE WOLNO SPALAĆ PALIWA STAŁEGO .

Małe dzieci MUSZĄ znajdować się pod ścisłym nadzorem, gdy znajdują się w pobliżu

NIE kontynuuj stosowania leku, jeśli wyczuwasz nietypowe zapachy lub masz bóle głowy,

nudności lub zawroty głowy.

wezwij wykwalifikowanego technika serwisu, który dokona przeglądu urządzenia i

OSTRZEŻENIE: NIE używaj urządzenia podczas deszczu.

wymienić dowolną część układu sterowania i sterowania gazem, która została

NIE pozostawiać włączonego urządzenia bez nadzoru.

NIE używaj urządzenia, jeśli jakakolwiek jego część znajdowała się pod wodą. Natychmiast

SPECYFIKACJE

Machine Translated by Google

- 5 -

1050264

36"

12"

30"x10" 30"

14 1/2"

12 1/2"

1050263

24"

24"x8" 10 1/2"

31"

1050262

38 1/2"

26 1/2"

Model# Rozmiar instalacji

32 i 1/2"

19"

25" 10"

36"x12"

Machine Translated by Google

Numer modelu: 1050266

Numer modelu: 1050267

- 6 -

12"

18"

1050266

Rozmiar instalacji

Model#

1050267 1 16/25"

1 16/25"

18"

Tabela parametrów – model nr 1050266 1050267

Machine Translated by Google

1/2" Mosiądz

Wąż regulatora

Palnik paleniska

Zawór

Adapter

Połączenie 4ft

Mieszalnik powietrza 1/2"

Zdjęcie

1/4 chromu

Zawór

4,4 stopy propan

Patelnia do ogniska

Klucz obrotowy Qtr

Montaż SS

Mosiądz

Zawór kulowy

Brak składników Ilość

Płyta

Złącze

Zawór chromowany 3"

1/2" stal nierdzewna

Wąż gumowy

Klawisz

5/8-18UNF

Złącze

1/2" Wyłączenie

Pasuje do modelu nr

ZAWARTOŚĆ PAKIETU

1050

264

10502 10501050

263262

1050

26766

- 7 -

Machine Translated by Google

skierowane w górę lub w dół w zależności od rodzaju paliwa, regionu i rodzaju ognia

Palnik Fire Pit Burner używa. Zainstaluj nakrętkę śrubową w środkowym piaście naprzeciwko

Ta nakrętka śrubowa umożliwia montaż palnika paleniska z otworami wylotowymi gazu

Uwaga: „Y” = Tak

wlot gazu. Przed zainstalowaniem palnika paleniska do przyłącza gazowego lub nakrętki śrubowej, należy

należy upewnić się, że zastosowano taśmę gazową lub środek uszczelniający rury, aby mieć pewność, że nie dojdzie do wycieku gazu

Zrób to sam: Twój palnik/patelnia

6463

1050

26662

105021050210502

- 8 -

267

1050

Zdjęcie

Bateria (1,5 V)

Zapalić iskrę

Nakrętka M5

drut

20 śrub (M6x20)

dla opcjonalnie

Śruba

Śruba (M5x10)

płyta montażowa

Zapalić iskrę

Skrzynka zapłonowa

Brak składników Ilość

Samogwintujący

Przewód uziemiający

Zapalić iskrę

Usuwany

Taśma uszczelniająca

I I

Pasuje do modelu nr

Machine Translated by Google

- 9 -

Paliwo - Przed wykonaniem podłączenia gazu należy upewnić się, czy instalowane urządzenie

jest kompatybilne z dostępnym rodzajem gazu.

Montaż palnika paleniska.

Informacje o gazie

Machine Translated by Google

Rozważania dotyczące instalacji gazu płynnego

Podłączenie gazu - Zamontuj linię doprowadzającą gaz zgodnie z lokalnymi przepisami budowlanymi, jeśli takie istnieją.

Jeśli nie, postępuj zgodnie z normą ANSI (Z)223.1. Instalacja powinna zostać wykonana przez wykwalifikowanego

instalatora zatwierdzonego i/lub posiadającego licencję zgodnie z wymaganiami obowiązującymi w danej lokalizacji.

1. Instalacja Air Mixer. Propan jest paliwem o wiele bardziej lotnym w porównaniu do gazu ziemnego.

Z tego powodu Air Mixer jest instalowany w wlocie elementu palnika, aby zubożyć gaz, co również

minimalizuje sadzę propanu.

Uwaga: Przed zainstalowaniem urządzenia należy zainstalować wymienione ręczne urządzenie

odcinające dopływ gazu. Uruchomienie - W przewodach doprowadzających gaz będzie znajdować

się niewielka ilość powietrza. Podczas pierwszego zapalenia urządzenia upłynie trochę czasu, zanim

powietrze zostanie usunięte z przewodów. Kolejne zapalenie urządzenia nie będzie wymagało takiego

odpowietrzania.

Ciśnienie gazu - Właściwe ciśnienie wejściowe jest wymagane do optymalnej pracy urządzenia.

Wymagania dotyczące wielkości linii gazowych muszą być określone zgodnie z normą NFPA51.

3. Szkło ognioodporne na górze pierścienia paleniska. Zaleca się stosowanie nie grubszej niż 2-

calowa warstwa szkła ognioodpornego NA GÓRZE elementu palnika w palenisku gazowym LP. Im mniej

materiału na górze elementu palnika, tym mniej przeszkód, które mogłyby uniemożliwić dopływ gazu

LP.

Ze względu na fakt, że gaz LP (propan) różni się od gazu ziemnego, występują pewne drobne

różnice w procedurach instalacji. Różnice te są wymienione tutaj:

2. Drenaż/odpowietrzanie dna paleniska. W przeciwieństwie do gazu ziemnego, gaz płynny jest cięższy

od powietrza. Ponieważ jest cięższy od powietrza, każdy „niespalony” gaz płynny prawdopodobnie trafi

na dno paleniska. Bez odpowiedniego drenażu/odpowietrzania na dnie paleniska gaz

płynny będzie zbierał się na dnie paleniska i BĘDZIE przyczyną bardzo niebezpiecznej sytuacji. Z tego

powodu MUSI być zainstalowany odpowietrznik na dnie paleniska, aby umożliwić wydostanie się

niespalonego gazu płynnego z dna, eliminując w ten sposób zagrożenie. Upewnij się, że zainstalowano

dwa odpowietrzniki po przeciwnych stronach, każdy z 18 calami kwadratowymi wentylacji na stronę.

- 10 -

Machine Translated by Google

- 11 -

gaz, aby spalić się czysto. Zainstaluj mieszalnik powietrza z otworami skierowanymi na zewnątrz palnika.

2. Wymagany mieszalnik powietrza LP – propan wymaga dodatkowego powietrza zmieszanego z

Mieszalnik powietrza z propanem powinien mieć taką samą lub większą wartość BTU niż

4. Ciśnienie gazu – od 7"WC do 11"WC (od 0,25 psi do 0,4 psi).

dno paleniska.

1. Taśma uszczelniająca – użyj taśmy uszczelniającej do uszczelnienia wszystkich gwintowanych połączeń rurowych.

media, dzięki którym zmniejszono ryzyko przedostania się niespalonego gazu płynnego do

rozpalane na szczycie ogniska. Zmniejszając głębokość

Otwory w najniższej części paleniska umożliwiają odprowadzenie nadmiaru gazu.

zalecamy regulator wysokiego ciśnienia 0-20 psi, gdy. Podłączanie do

3. Prawidłowa wentylacja - Gaz propanowy jest cięższy od powietrza. Zapewnij wentylację

zbiornik propanu.

palnik.

Instalacja

Typowa konfiguracja paleniska gazowego na propan (LP)

Machine Translated by Google

- 12 -

powodujące zagrożenie spalenia. Minimum 20 cali kwadratowych

od 1" do 2".

Propan jest cięższy od powietrza i będzie się gromadził w obudowach bez odpowietrznika

wentylacja jest wymagana w najniższym punkcie zamkniętego obszaru pożaru,

instalowany pod jakąkolwiek konstrukcją.

6. Głębokość szkła ognioodpornego – szkło ognioodporne powinno zakrywać górną część palnika na głębokości

nad palnikiem. Palniki o mocy większej niż 150k BTU nie powinny być

5. Odstępy - Zachowaj odstęp co najmniej 36" ze wszystkich stron i 8'

zapewnić właściwe odprowadzanie niespalonego gazu propan-butan.

OSTROŻNOŚĆ:

Machine Translated by Google

- 13 -

Płyta

INSTALACJA-Zapłon i zawór gazowy Kluczyk Podłącz do sterowania

4. Odkręć część 5, część 6 i część 7 od części 4

5. Część 4 przechodzi przez część 2 i łączy się z częścią 5, 6 i 7 (skręć je

razem)

1. Zaciśnij część 1 w części

2. 2. Skręć ze sobą część 3 i część

1. 3. Następnie otrzymasz moduł kombinowany A.

6. Następnie masz moduł kombinowany B

Machine Translated by Google

- 14 -

9. Następnie masz moduł kombinowany C

8. Podłącz część 8 (przewód zapłonowy) do części 4 (odpowiedni otwór z zapłonem)

10. Przymocuj część 9 i głowicę zapłonową do miski ogniowej za pomocą

3 śrub. 11. Przymocuj moduł C do stołu lub w innym miejscu.

Machine Translated by Google

Nie wolno używać ani przechowywać butli LP lub CNG w budynku, garażu ani żadnym innym

zamkniętym pomieszczeniu. Butle muszą być przechowywane na zewnątrz w

do wartości znamionowej określonej na oryginalnym wężu lub większej.

·Obróć zawór, aby obrócić zawór cylindra w kierunku przeciwnym do ruchu wskazówek zegara, przesuń dźwignię, aby przesunąć regulator

·Sprawdź wszystkie przyłącza i elementy mocujące.

cylindrów Departamentu Transportu USA (DOT).

zespół węża musi zostać wymieniony na równoważny zespół węża

regulator ciśnienia do prawidłowej pracy.

zgodnie ze specyfikacjami dla butli z gazem LPG lub CNG

dowody nadmiernego ścierania lub zużycia, lub jeśli wąż jest uszkodzony. Wąż

należy wymienić przed uruchomieniem urządzenia, jeśli występuje

Butla zasilana gazem LP lub CNG musi być wykonana i oznaczona zgodnie z normą

Cylindry muszą być całkowicie otwarte, a ciśnienie kontrolowane za pomocą zaworu redukcyjnego.

cylinder może się przegrzać lub spowodować wzrost ciśnienia. Przechowuj cylinder w

To urządzenie powinno być używane wyłącznie z zasilaniem gazem ziemnym lub gazem płynnym.

Przed każdym użyciem urządzenia należy sprawdzić wąż. Zespół węża

stabilna, wyprostowana pozycja.

Jeżeli urządzenie nie jest włączone, należy wyłączyć dopływ gazu do butli zasilającej.

używać.

Nie przechowuj ani nie używaj butli z gazem płynnym w pobliżu źródeł nadmiernego ciepła;

lub w miejscach, w których wąż może zostać przypadkowo uszkodzony.

muszą mieć szczelnie zamontowane korki zaworowe.

·Nigdy nie używaj zapałek ani otwartego ognia do sprawdzania szczelności. Użyj wody z mydłem lub

wykrywacz nieszczelności.

dobrze wentylowane miejsce, poza zasięgiem dzieci. Odłączone cylindry

Wąż gazowy należy umieścić poza drogami, na których ludzie mogą się potknąć.

·Nie używaj otwartego ognia do sprawdzania szczelności.

Sprawdzanie wycieków gazu

BEZPIECZNE UŻYTKOWANIE LUB KONSERWACJA BUTLI GAZOWYCH

- 15 -

Machine Translated by Google

INSTRUKCJA OŚWIETLENIA

b. Połączenie węża regulatora z regulatorem.

na pewno czuć zapach przy dnie paleniska, bo niektóre gazy są cięższe

a. Połączenie węża zaworu z regulatorem.

2. PRZED ZAPALENIEM: Sprawdź zapach gazu w okolicy urządzenia.

wyciek. Nanieść roztwór mydła i wody na następujące połączenia:

Sekcje Informacje i Załączniki.

1. STOP! Przed zapaleniem tego urządzenia przeczytaj Butlę z gazem, Ważne

butelka ze spryskiwaczem, pędzel lub szmatka. Jeśli tworzą się bąbelki lub jeśli bąbelki rosną, istnieje

4. Powoli przekręć ręczny zawór gazowy do pozycji „OTWARTY”. Palenisko

PRZED UŻYCIEM SPRAWDZIĆ SZCZELNOŚĆ ALWY!

·Aby sprawdzić szczelność, zwilżyć przyłącza roztworem wody z mydłem, używając

Palnik powinien zapalić się po upływie od 0 do 3 sekund.

przepłukać połączenia wodą.

dźwignię do pozycji włączonej

Płyta.

3. Zapal zapałkę i umieść ją na górze i na zewnątrz górnego palnika.

Po zakończeniu sprawdzania szczelności należy wyłączyć dopływ gazu u źródła i

c. Połączenie regulatora z butlą.

niż powietrze i będą osadzać się na dnie paleniska.

- 16 -

Machine Translated by Google

Ciśnienie gazu jest za niskie, należy wezwać specjalistę od gazu

prosimy o natychmiastowe zaprzestanie korzystania z produktu i kontakt w celu wymiany.

śmieci z paleniska.

rozprowadzany

osady. Dodaj mieszalnik powietrza z propanem, a następnie przepłucz

4 Niska wysokość płomienia

Zapłonnik iskrowy musi być prawidłowo ustawiony względem

gazu i lepszą prezentację wizualną płomienia.

Toczenie szkła ognioodpornego

oczyścić powietrze.

wymaga dostosowania

szkło. Zmniejsz głębokość szkła ognioodpornego do 1" ponad

NIE

2. Zanieczyszczenia w przewodzie gazowym

instalator gazowy musi wykonać instalację, aby zapewnić bezpieczną eksploatację urządzenia

Ten produkt przeszedł rygorystyczne testy fabryczne. Jeśli zostanie wykryty jakikolwiek wyciek,

Płomień nie jest równomierny

otwory palnika.

Objaw

sprawdź czy ciśnienie gazu jest właściwe.

szkło ognioodporne z mieszanką wody i octu w proporcjach 50/50.

Propan nie spala się czysto, co powoduje powstawanie sadzy

Pokrywa paleniska ze stali nierdzewnej – zatrzymuje liście, ptasie odchody i inne

Osłona płomienia Glass Flame Guard – chroni płomień w wietrznych warunkach, zapewniając czystsze spalanie

Sprawdź, czy przewód gazowy jest czysty (izolacja, brud, plastik, nadmiar

uszczelniacza rur itp.)

czarny

palnik. Zalecamy współpracę z certyfikowanym specjalistą NFI Gas.

Zapłonnik iskrowy

W przypadku nowej instalacji może być konieczne kilka prób

palnik.

1 Powietrze w przewodzie gazowym

Działanie naprawcze

Sprawdź równomierne rozłożenie i głębokość ognia

UWAGA: Instalacja urządzeń gazowych może być niebezpieczna. Profesjonalista

ROZWIĄZYWANIE TYPOWYCH PROBLEMÓW

POLECANE AKCESORIA

- 17 -

Machine Translated by Google

- 18 -

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Sanven Technology Ltd.

Wyprodukowano w Chinach

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL:1050262,1050263,1050264,1050266,1050267

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

VUURPLAATS BRANDER/PAN

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

- 1 -

HULP NODIG? NEEM CONTACT MET ONS OP!

VUURPLAATS BRANDER/PAN

[email protected]

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:1050262,1050263,1050264,1050266,1050267

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Machine Translated by Google

GEVAAR KOOLMONOXIDEGEVAAR

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIGE REFERENTIE

apparaat.

ander apparaat.

Volg alle procedures voor gaslekken

van het apparaat en

Gebruik dit apparaat nooit in een afgesloten ruimte.

de nabijheid van deze of een andere

onderhoud van deze apparatuur.

letsel of schade aan eigendommen.

leverancier of brandweer.

vloeistoffen in de buurt van deze of

1. Sluit het gas af naar de

of onderhoud kan veroorzaken

Lees de installatie- en bedieningsinstructies

grondig voordat u het installeert of

die geen geur heeft.

2. Doof eventuele open vlammen.

operatie.

Een LP-cilinder is niet aangesloten

tijdens gebruik. Niet gebruiken voor

3. Als de geur aanhoudt, blijf dan uit de buurt

voor gebruik mag niet worden opgeslagen in

Het gebruik ervan in een afgesloten ruimte kan dodelijk zijn.

koken.

Bewaar of gebruik geen benzine of

apparaat.

ruimte, zoals een camper, tent, auto of huis.

bel onmiddellijk uw gasbedrijf

in deze handleiding voor

en onderhoudsinstructies

Als u gas ruikt:

andere brandbare dampen en

Onjuiste installatie,

afstelling, wijziging, service

Dit apparaat kan koolmonoxide produceren

Niet onbeheerd achterlaten

WAARSCHUWINGGEVAAR

Waarschuwing: Alleen voor gebruik buitenshuis

WAARSCHUWINGWAARSCHUWING

VOORZORGSMAATREGELEN BIJ INSTALLATIE

- 2 -

Machine Translated by Google

temperaturen en moet u uit de buurt blijven om brandwonden of ontbranding van uw kleding te voorkomen.

indien nodig vereist. Het is absoluut noodzakelijk dat het bedieningscompartiment, de branders

en de circulerende luchtdoorgangen van het apparaat

wanneer de wind meer dan 25 mph is. Controleer visueel voordat u het apparaat inschakelt

door een gekwalificeerde servicemedewerker. Vaker schoonmaken kan

Kinderen en volwassenen moeten worden gewaarschuwd voor het gevaar van hoge oppervlaktewaterstanden.

uit de buurt van brandbare stoffen.

Het apparaat moet vóór gebruik en ten minste jaarlijks worden geïnspecteerd

Installatie en reparatie dienen te worden uitgevoerd door een gekwalificeerde servicetechnicus.

Vanwege de hoge temperaturen moet het apparaat buiten de verkeersruimtes worden geplaatst en

voordat u het daadwerkelijk inschakelt.

blijft te allen tijde en onder alle weersomstandigheden vrij van obstakels.

Zorg ervoor dat het apparaat zo wordt geïnstalleerd dat de ventilatieopening aan de onderkant van het apparaat

dicht bij de vuurfunctie is zich ervan bewust dat u de vuurfunctie inschakelt

gloeiende kooltjes zodra het vuurelement is ingeschakeld. Zorg er ook voor dat iedereen die staat

er bevindt zich geen brandbaar materiaal in het element, dat kan verbranden en uitstoten

Controleer het vuurelement om te zien of er geen vuil, zoals bladeren of andere

- 3 -

RICHTLIJNEN

INSTALLATIE- EN BEDIENINGSVEILIGHEID

LET OP: Het is NIET aan te raden om buitenvuurtoestellen te gebruiken

schoon. · Installeer GEEN beschadigde componenten.

Precies, er kan brand of een explosie ontstaan die materiële schade, persoonlijk letsel

of de dood tot gevolg kan hebben.

WAARSCHUWING: Als de informatie in deze instructies niet wordt opgevolgd

·Installeer GEEN onvolledige componenten.

·Installeer GEEN vervangende componenten.

Machine Translated by Google

SPECIFICATIES

Gebruik het apparaat NIET als een onderdeel onder water is geweest.

Parametertabel - Modelnr. 1050262 1050263 1050264

WERKING. Er kan ernstig letsel optreden!

apparaat of vlam.

Gooi GEEN lucifers, papier, afval of ander materiaal op de

WAARSCHUWING: WARM TIJDENS GEBRUIK EN VOLGENDE

is losgekoppeld van de brandstoftoevoer (aardgas- of vloeibaar petroleumgasleiding).

apparaat of op of in de buurt van het apparaat geplaatst.

toestemming voor onderhoud en bediening.

ontvlambare dampen/vloeistoffen in de buurt van het apparaat. Zorg voor voldoende

Kleding of andere brandbare materialen mogen niet aan de

Tijdelijke opslag van dit apparaat binnenshuis is alleen toegestaan als het:

dit apparaat.

Sla GEEN brandbare materialen, benzine en andere stoffen op

Controleer de brandstoftoevoeraansluiting vóór elk gebruik van het apparaat.

onderwater.

Jonge kinderen MOETEN zorgvuldig worden begeleid als ze zich in de buurt van

GEBRUIK HET PRODUCT NIET als u een vreemde geur ruikt, of last krijgt van hoofdpijn,

misselijkheid of duizeligheid.

VASTE BRANDSTOF MAG NIET in het apparaat worden verbrand.

om elk onderdeel van het controlesysteem en elke gasregeling die is vervangen

bel een gekwalificeerde professionele servicetechnicus om het apparaat te inspecteren en

WAARSCHUWING: Gebruik dit apparaat NIET in de regen.

Laat het apparaat NIET onbeheerd achter.

- 4 -

Machine Translated by Google

1050264

36"

30"30"x10"

14 1/2"

12 1/2"

1050263

24"

24"x8" 10 1/2"

38 1/2"

1050262

31"

Model# Installatiegrootte

32 1/2"

12"

26 1/2"

25"

19"

10"

36"x12"

- 5 -

Machine Translated by Google

Modelnr.: 1050267

Modelnr.: 1050266

- 6 -

1050266

12" 12"

1 16/25"

Installatiegrootte

Model#

1050267 18" 18" 1 16/25"

Parametertabel - Modelnr. 1050266 1050267

Machine Translated by Google

4ft verbinding

1/2" roestvrij staal

3"Chroomventiel

Slang

5/8-18UNF

Sleutel

Past op model#

1/2" Afsluiter

Verbindingsstuk

SS-montage

Kogelkraan

Messing

Bord

Geen componenten Hoeveelheid

Verbindingsstuk

Afbeelding

1/2" Luchtmenger

1/4 Chroom

4,4ft propaan

Ventiel

Kwart-draai sleutel

Vuurkorf Pan

Regelaar slang

1/2" messing

Adapter

Ventiel

Vuurkorfbrander

PAKKET INBEGREPEN

1050 10502

263 267

1050

264262

1050

- 7 -

Machine Translated by Google

naar boven of beneden gericht, afhankelijk van het brandstoftype, de regio en de vuurfunctie.

Zorg ervoor dat er gastape of pijplijm wordt aangebracht om te garanderen dat er geen gaslekken zijn met de

Met deze schroefdop kunt u de vuurkorfbrander met de gasuitgangsgaten installeren

Opmerking: “Y” = Ja

gasinlaat. Voordat u Fire Pit Burner op de gasfitting of schroefdop installeert, moet u

Fire Pit Burner gebruikt. Installeer de schroefdop in de middelste naaf tegenover de

DIY JE EIGEN VUURBRANDER/PAN

105010502

267

10502

6362

10502 1050

266

- 8 -

EN1

Afbeelding

Batterij (1,5V)

vonk Ontsteken

M5 moer

draad

20 Schroeven (M6x20)

voor optioneel

Schroef

Schroef (M5x10)

montageplaat

Vonk ontsteken

Ontstekingsdoos

Geen componenten Hoeveelheid

Zelftappend

Aardingsdraad

Verwijderbaar

Vonk ontsteken

Afdichtingstape

Past op model#

Machine Translated by Google

- 9 -

Brandstof - Controleer voordat u de gasaansluitingen maakt of het apparaat dat u installeert

geschikt is voor het beschikbare gastype.

Installatie van vuurkorfbranders.

Gasinformatie

Machine Translated by Google

Overwegingen bij de installatie van vloeibaar petroleumgas

Let op: Een vermeld handmatig gasafsluitapparaat moet worden geïnstalleerd vóór de locatie

van het apparaat Opstarten - Er zal een kleine hoeveelheid lucht in de gastoevoerleidingen zitten.

Wanneer het apparaat voor het eerst wordt aangestoken, duurt het even voordat de lucht uit de

leidingen is verwijderd. Bij het aansluiten van het apparaat is een dergelijke verwijdering niet nodig.

Omdat LP (Propane) Gas verschilt van aardgas, zijn er enkele kleine verschillen in de

installatieprocedures. Deze verschillen worden hier vermeld:

Gasaansluiting - Laat de gastoevoerleiding installeren volgens de lokale bouwvoorschriften, indien

van toepassing. Zo niet, volg dan ANSI (Z)223.1. De installatie moet worden uitgevoerd door een

gekwalificeerde installateur die is goedgekeurd en/of gelicentieerd zoals vereist door de plaats.

Gasdruk - Juiste invoerdrukken zijn vereist voor optimale prestaties van het apparaat. De vereisten

voor de gasleidingafmetingen moeten worden gemaakt volgens NFPA51.

1. Installatie van een luchtmenger. Propaan is een veel vluchtigere brandstof vergeleken met

aardgas. Om deze reden is er een luchtmenger geïnstalleerd in de inlaat van het branderelement

om het gas te verarmen, wat ook propaanroet minimaliseert.

2. Afvoer/ontluchting van de onderkant van de vuurhaard. In tegenstelling tot aardgas is vloeibaar

petroleumgas zwaarder dan lucht. Omdat het zwaarder is dan lucht, zal al het "onverbrande" vloeibaar

petroleumgas waarschijnlijk naar de onderkant van de vuurhaard gaan. Zonder goede

afvoer/ontluchting aan de onderkant van de vuurhaard zal vloeibaar petroleumgas zich ophopen in

de onderkant van de vuurhaard en ZAL dit een zeer gevaarlijke situatie veroorzaken. Om deze

reden MOET er een ontluchting aan de onderkant van de vuurhaard worden geïnstalleerd, zodat al

het onverbrande vloeibaar petroleumgas van de onderkant kan ontsnappen, waardoor het gevaar

wordt geëlimineerd. Zorg ervoor dat er twee ontluchtingen aan tegenoverliggende zijden worden

geïnstalleerd, elk met 18 vierkante inches ventilatie per zijde.

3. Brandglasmedia bovenop de Fire Pit Ring. Het wordt aanbevolen om niet meer dan een 2"

dikke laag brandglasmedia BOVEN het branderelement in een LP-gasbrandfunctie te gebruiken. Hoe

minder media er bovenop het branderelement ligt, hoe minder obstakels er zijn die kunnen

voorkomen dat LP-gas

- 10 -

Machine Translated by Google

- 11 -

2. LP-luchtmenger vereist - Propaan heeft extra lucht nodig die gemengd wordt met de

De propaanluchtmenger moet een BTU-waarde hebben die gelijk is aan of groter is dan de

gas om schoon te branden. Installeer de luchtmenger met de gaten van de brander af gericht.

4. Gasdruk - Tussen 7"WC en 11" WC (0,25 psi tot 0,4 psi). Wij

onderkant van het vuurelement.

1. Afdichttape - Gebruik afdichttape om alle schroefdraadverbindingen van pijpen af te dichten.

media hebt u de kans verkleind dat onverbrande LPG naar de

wordt ontstoken aan de bovenkant van het vuurelement. Door de diepte van de

Gaten in het onderste gedeelte van uw haard zorgen ervoor dat overtollig gas kan weglopen.

raden een 0-20 psi hogedrukregelaar aan wanneer. Aansluiten op een

3. Goede ventilatie - Propaangas is zwaarder dan lucht. Zorg voor ventilatie

propaantank.

brander.

Typische configuratie voor propaangas (LP) vuurkorf

Installatie

Machine Translated by Google

- 12 -

6. Diepte van het brandglas - Het brandglas moet de bovenkant van de brander op een diepte bedekken

van 1" tot 2".

Propaan is zwaarder dan lucht en zal zich ophopen in niet-geventileerde ruimtes

boven uw brander. Branders die groter zijn dan 150k BTU mogen niet

een verbrandingsgevaar veroorzaken. Minimaal 20 vierkante inches van

geïnstalleerd onder elke constructie.

5. Vrije ruimte - Zorg voor een minimale vrije ruimte van 36 inch aan alle kanten en 8 voet

Er is ventilatie nodig op het laagste punt van een afgesloten brandhaard om

Zorg voor een goede afvoer van onverbrand propaangas.

VOORZICHTIGHEID:

Machine Translated by Google

6. Dan heb je de combinatiemodule B

1. Klem deel 1 in deel 2

2. Schroef deel 3 en deel 1 aan

elkaar 3. Dan heb je de combinatie-module A

4. Schroef deel 5, deel 6 en deel 7 los van deel

4. 5. Deel 4 gaat door deel 2 en verbindt met deel 5, 6 en 7 (schroef ze

aan elkaar)

Paneel

INSTALLATIE-Ontsteking & Gasklep Sleutel Verbinden met Bediening

- 13 -

Machine Translated by Google

- 14 -

9. Dan heb je de combinatiemodule C

8. Sluit onderdeel 8 (ontstekingsdraad) aan op onderdeel 4 (juiste gat met ontsteking)

10. Bevestig onderdeel 9 en de ontstekingskop aan de vuurpan met 3

schroeven. 11. Bevestig module C op uw tafel of ergens anders.

Machine Translated by Google

De gasslang moet worden geplaatst buiten paden waar mensen over kunnen struikelen.

·Controleer alle fittingen en verbindingen.

Het gebruik of de opslag van de LP- of CNG-cilinder mag niet plaatsvinden in een gebouw, garage of een

andere afgesloten ruimte. Cilinders moeten buiten worden opgeslagen in een

gelijk is aan of groter is dan de waarde die op de originele slang is aangegeven.

·Gebruik geen open vuur om te controleren op lekkages.

De assemblage moet worden vervangen door een vervangende slangassemblage die gelijkwaardig is aan de assemblage van de slang.

cilinders van het Amerikaanse ministerie van Transport (DOT).

drukregelaar goed te laten werken.

overeenkomstig de specificaties voor LPG-flessen of CNG-gas

bewijs van overmatige slijtage of slijtage, of als de slang beschadigd is. De slang

moet worden vervangen voordat het apparaat in gebruik wordt genomen als er sprake is van

De LP- of CNG-gasfles moet zijn geconstrueerd en gemarkeerd in

Cilinders moeten volledig geopend zijn en de druk moet geregeld worden door een reduceerventiel.

Dit apparaat mag uitsluitend worden gebruikt met een AARDGAS- of LPG-inlaat.

Controleer de slang voor elk gebruik van het apparaat. De slangmontage

een veilige, rechtopstaande positie.

cilinder kan te heet worden of de druk kan stijgen. Bewaar de cilinder in

gebruik.

·Draai de klep van de cilinder tegen de klok in, beweeg de hendel en beweeg de regelaar

lekdetector.

Het gas moet bij de gasfles worden afgesloten als het apparaat niet in gebruik is.

Bewaar of gebruik een LPG-gasfles niet in de buurt van extreme hitte;

of op plekken waar de slang onbedoeld beschadigd kan raken.

moeten voorzien zijn van goed vastgeschroefde kleppluggen.

·Gebruik nooit lucifers of open vuur om te testen op lekken. Gebruik zeepsop of een

goed geventileerde ruimte buiten bereik van kinderen. Losgekoppelde cilinders

Controleren op gaslekken

VEILIG GEBRUIK OF ONDERHOUD VAN GASFLESSEN

- 15 -

Machine Translated by Google

VERLICHTINGSINSTRUCTIES

dan lucht en zal zich in de bodem van de vuurkorf nestelen.

b. Aansluiting van de slang van de regelaar op de regelaar.

Zorg ervoor dat u naast de vloer van de vuurkorf ruikt, omdat sommige gassen zwaarder zijn

2. VOOR HET AANSTEKEN: Ruik rondom het apparaat naar gas.

a. Aansluiting van de slang van de klep naar de regelaar.

lekkage. Breng de zeep-en-wateroplossing aan op de volgende verbindingen:

Secties Informatie en Bijlagen.

1. STOP! Lees voor het aansteken van dit apparaat de Gasfles, Belangrijk

spuitfles, borstel of doek. Als er bellen ontstaan of als de bel groter wordt, is er een

·Om te controleren op lekken, bevochtigt u de fittingen met de zeep-en-wateroplossing, met behulp van een

CONTROLEER VOOR GEBRUIK DE LUCHTVASTE GARANTIE VAN DE ALVE!

De brander moet tussen 0 en 3 seconden ontsteken.

4. Draai de handmatige gasklep langzaam naar de "OPEN"-positie. De vuurkorf

hendel naar de aan-positie

Spoel de aansluitingen af met water.

Bord.

3. Steek een lucifer aan en plaats deze bovenop en aan de buitenkant van de bovenste brander

Wanneer de lektest is voltooid, sluit u de gastoevoer bij de bron af en

c. Aansluiting van regelaar op cilinder.

- 16 -

Machine Translated by Google

Vonkontsteker

brander.

4 Lage vlamhoogte

De vonkontsteker moet correct uitgelijnd zijn met

van het gas en een betere visuele presentatie van de vlam.

puin uit de vuurkorf.

afzettingen. Voeg een propaanluchtmenger toe en spoel de

verdeeld

Gasdruk is te laag, laat een gasspecialist komen

glas. Verminder de diepte van het vuurglas tot 1" over de

Nee

2 Puin in gasleiding

De gasinstallateur moet de installatie uitvoeren om de veilige werking van uw gasinstallatie te garanderen.

Dit product heeft strenge fabriekstesten doorstaan. Als er een lekkage wordt gevonden,

lucht zuiveren.

moet worden aangepast

Vuur glas draaien

zwart

Controleer of de gasleiding vrij is (isolatie, vuil, plastic, overtollige

leidingafdichting, enz.)

Glazen vlambeschermer - Beschermt de vlam bij winderige omstandigheden voor een schonere verbranding

Symptoom

Controleer of de gasdruk goed is.

vuurglas met een 50/50 water/azijnmengsel.

Vlam niet gelijkmatig

brandergaten.

Propaan brandt niet schoon, wat roet veroorzaakt

RVS vuurkorfafdekking - houdt bladeren, vogelpoep en andere

Stop onmiddellijk met het gebruik ervan en neem contact met ons op voor een vervanging.

1 Lucht in gasleiding

Corrigerende maatregelen

Controleer of het vuur gelijkmatig verdeeld en diep is

LET OP: Het installeren van gasapparaten kan gevaarlijk zijn. Laat een professional

Als er een nieuwe installatie is, kan het meerdere pogingen kosten om

brander. Wij adviseren om met een gecertificeerde NFI Gas Specialist te werken.

AANBEVOLEN ACCESSOIRES

ALGEMENE PROBLEEMOPLOSSING

- 17 -

Machine Translated by Google

- 18 -

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Sanven Technologie Ltd.

Gemaakt in China

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL:1050262,1050263,1050264,1050266,1050267

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

BRANDGRÅNSBRÄNNARE/PANOR

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

BRANDGRÅNSBRÄNNARE/PANOR

[email protected]

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL:1050262,1050263,1050264,1050266,1050267

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

FARA FÖR KOLMONOXID

BEHÅLL DENNA MANUAL FÖR FRAMTIDA REFERENS

apparat.

annan apparat.

Använd aldrig denna apparat i ett slutet

från apparaten och

i närheten av detta eller något annat

Följ alla gasläckageprocedurer

servar denna utrustning.

skada eller egendomsskada.

leverantör eller brandkår.

vätskor i närheten av denna eller

1. Stäng av gasen till

eller underhåll kan orsaka

Läs installationen, drift

noggrant innan du installerar eller

som inte har någon lukt.

2. Släck eventuell öppen låga.

drift.

En LP-cylinder ej ansluten

under användning. Använd inte för

3. Om lukten fortsätter, håll dig borta

Att använda den i ett slutet utrymme kan döda dig.

för användning får inte förvaras i

matlagning.

Förvara eller använd inte bensin eller

i denna bruksanvisning tidigare

utrymme.som en husbil, tält, bil eller hem.

ring omedelbart din gas

apparat.

och underhållsinstruktioner

Om du luktar gas:

andra brandfarliga ångor och

Felaktig installation,

justering, ändring, service

Denna apparat kan producera kolmonoxid

Lämna inte utan uppsikt

VARNINGFARA

Varning: Endast för utomhusbruk

VARNINGVARNING

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION

- 2 -

Machine Translated by Google

nära brandfunktionen är medveten om att du kommer att slå på brandfunktionen

Apparaten bör inspekteras före användning och minst en gång per år

borta från brännbart material.

Installation och reparation bör utföras av en kvalificerad servicepersonal.

På grund av höga temperaturer måste enheten placeras utanför trafikområden och

när vinden överstiger 25 mph. Innan du slår på apparaten, visuellt

krävs vid behov. Det är absolut nödvändigt att apparatens kontrollfack,

brännare och cirkulerande luftkanaler förvaras

temperaturer och bör hålla sig borta för att undvika brännskador eller antändning av kläder.

av en kvalificerad servicepersonal. Mer frekvent rengöring kan vara

Barn och vuxna bör uppmärksammas på risken med höga ytor

brännbart material har inte inuti elementet, vilket kan stöta och avge

inspektera brandfunktionen för att säkerställa skräp som löv eller annat

Se till att apparaten är installerad så att ventilationsöppningen vid enhetens bas

innan du faktiskt slår på den.

glöder när brandfunktionen vrids. Ge också någon stående person

förblir hinderfri hela tiden och under alla väderförhållanden.

- 3 -

RIKTLINJER

INSTALLATION OCH DRIFTSSÄKERHET

FÖRSIKTIGHET: Det rekommenderas INTE att använda utomhusbrandfunktioner

ren.· Installera INTE skadade komponenter.

exakt, en brand eller explosion kan orsaka skada på egendom,

personskada eller dödsfall.

VARNING: Om informationen i dessa instruktioner inte följs

· Installera INTE ofullständiga komponenter.

· Installera INTE ersättningskomponenter.

Machine Translated by Google

SPECIFIKATIONER

Små barn MÅSTE övervakas noggrant när de befinner sig i området

Fortsätt INTE att använda om du luktar ovanliga lukter, eller har huvudvärk, illamående

eller yrsel.

apparaten eller placeras på eller nära apparaten.

utrymme för service och drift.

Inspektera bränsletillförselanslutningen före varje användning av apparaten.

kopplats från bränsletillförseln (natur- eller gasledning).

Kläder eller andra brandfarliga material ska inte hängas från

brandfarliga ångor/vätskor i närheten av enheten. Ge tillräckligt

Tillfällig förvaring av denna apparat inomhus är endast tillåten om så är fallet

DRIFT. Allvarliga skador kan uppstå!

apparat eller låga.

Parametertabell – modell#1050262 1050263 1050264

VARNING: HET UNDER DRIFT OCH FÖLJNING

Släng INTE tändstickor, papper, sopor eller annat material på den

VARNING: Använd INTE denna apparat i regn.

ring en kvalificerad professionell servicetekniker för att inspektera apparaten och

Lämna INTE i drift utan uppsikt.

ANVÄND INTE apparaten om någon del har varit under vatten. Omedelbart

under vattnet.

Förvara INTE brännbart material, bensin eller annat

denna apparat.

FAST BRÄNSLE FÅR INTE BRÄNAS i apparaten.

att byta ut någon del av styrsystemet och eventuell gasstyrning som har varit

- 4 -

Machine Translated by Google

- 5 -

Modell# Installationsstorlek

32 1/2"1050263

24"

12 1/2"

24" x 8"

10 1/2"

1050264

36"

12"

30"x10" 30"

14 1/2"

19"

10"

36" x 12"

31"38 1/2"

1050262 26 1/2"

25"

Machine Translated by Google

Modellnummer: 1050267

Modellnummer: 1050266

- 6 -

1050266

12" 12"

18"

R H

Installationsstorlek

Modell#

1 16/25"

18" 1 16/25"1050267

Parametertabell – modell#1050266 1050267

Machine Translated by Google

OCH

1/2" mässing

Regulator slang

OCH

4 fot Anslut

OCH

Adapter

OCH

Eldstadsbrännare

Ventil

OCH

1/4 Chrome

OCH

1/2" luftblandare


OCH

Qtr-Turn Key

Eldstad Pan

OCH

4,4 fot propan

OCH

Ventil

OCH

Kulventil

OCH

Mässing

OCH

SS Montering

OCH

Anslutning

OCH

Tallrik

Inga komponenter Antal

OCH

Slang

OCH

1/2" SS

OCH

3" kromventil

OCH

1/2" avstängning

Passar modell#

OCH

Anslutning

OCH

5/8-18UNF

OCH

Nyckel

OCH

PAKET INGÅR

1050 10502

263 66

1050

264262

1050 1050

- 7 -

267

Machine Translated by Google

vänd uppåt eller nedåt beroende på bränsletyp, region och brandfunktion

se till att gastejp eller pipedope appliceras för att säkerställa att inga gasläckor med

Detta skruvlock gör det möjligt att installera Fire Pit-brännaren med gasutgångshålen

Anmärkning: "Y" =Ja

gasinlopp. Innan du installerar Fire Pit Burner på gaskopplingen eller skruvlocket, var

Fire Pit Burner använder. Montera skruvlocket i mittnavet mittemot

GÖR DIN BRÄNNARE/PAN

105010502 1050

62 63

1050210502

267

- 8 -

266

OCH1

OCH


OCH

Batteri (1,5V)

OCH

gnista Tänd

OCH

M5 Mutter

OCH

tråd

20 skruv (M6x20)

OCH

för valfritt

OCH

Skruva

OCH

Skruv (M5x10)

monteringsplatta

Spark Ignite

OCH

Tändlåda

OCH

Inga komponenter Antal

OCH

Självgängande

OCH

Jordtråd

Avtagbar

OCH

Spark Ignite

OCH

Tätningstejp

OCH

Passar modell#

Machine Translated by Google

- 9 -

Bränsle - Innan du gör gasanslutningar kontrollera att apparaten som installeras är

kompatibel med den tillgängliga gastypen.

Installation av eldstadsbrännare.

Gasinformation

Machine Translated by Google

Överväganden vid installation av gasol

Obs: En listad manuell gasavstängningsanordning måste installeras innan apparaten startar

- En liten mängd luft kommer att finnas i gastillförselledningarna. När du tänder apparaten för

första gången tar det en kort tid för luft att tömma ur ledningarna. Efterföljande tändning av

apparaten kräver inte sådan spolning.

På grund av att LP (propan) gas skiljer sig från naturgas finns det några små skillnader i

installationsprocedurerna. Dessa skillnader listas här:

Gasanslutning - Ha gastillförselledningen installerad enligt lokala byggregler, om sådana finns.

Om inte, följ ANSI (Z)223.1. Installationen bör göras av en kvalificerad installatör som är godkänd

och/eller licensierad enligt krav på orten.

Gastryck - Rätt ingångstryck krävs för optimal prestanda. Storlekskrav för gasledningar måste

göras enligt NFPA51.

1. Installation av en luftblandare. Propan är ett mycket mer flyktigt bränsle jämfört med

naturgas. Av denna anledning installeras en luftblandare i inloppet på brännarelementet för

att luta ut gasen, vilket också minimerar propansot.

2. Dränering/ventilation av botten av brandfunktionen. Till skillnad från naturgas är gasol tyngre

än luft. Eftersom den är tyngre än luft, kommer eventuell "obränd" gasol sannolikt att gå till botten

av brandfunktionen. Utan ordentlig dränering/ventilation i botten av brandfunktionen

kommer gasol att samlas i botten av branddelen och KOMMER att orsaka en mycket farlig

situation. Av denna anledning MÅSTE ventilation i botten av brandfunktionen installeras för att

tillåta eventuell oförbränd gasol att strömma ut från botten och därigenom eliminera faran. Se

till att installera två ventiler på motsatta sidor, var och en med 18 kvadrattum av ventilation per

sida.

3. Eldglasmedia ovanpå Fire Pit-ringen. Det rekommenderas att inte använda mer än ett 2"

tjockt lager av brandglasmedia Ovanpå brännarelementet i en gaseldningsfunktion. Ju mindre

media det finns ovanpå brännarelementet desto mindre hinder finns det som kan hindra gasol

från att

- 10 -

Machine Translated by Google

- 11 -

2. LP-luftblandare krävs - Propan kräver extra luft blandad med

Propanluftblandaren bör vara lika med eller högre i BTU-klassificering än

gas att bränna rent. Installera luftblandaren med hålen vända bort från brännaren.

brännare.

media du har minskat risken för att oförbränd gasol går till

1. Tätningstejp - Använd tätningstejp för att täta alla gängade rörskarvar.

botten av brandfunktionen.

antänds på toppen av brandfunktionen. Genom att minska djupet på

3. Korrekt ventilation - Propangas är tyngre än luft. Säkerställ ventilation

rekommenderar en 0-20 psi högtrycksregulator när. Ansluter till en

propantank.

4. Gastryck - Mellan 7"WC och 11"WC (0,25 psi till 0,4 psi). Vi

hål i den lägsta delen av din eldfunktion gör att överflödig gas kan rinna ut.

Installation

Typisk konfiguration för propan (LP) gaseldstad

Machine Translated by Google

- 12 -

6. Fire Glass Depth-Eldglas bör täcka brännarens överdel på ett djup

av 1" till 2".

Propan är tyngre än luft och kommer att ackumuleras i oventilerade höljen

ventilation krävs vid den lägsta punkten av en sluten branddel för att

installerad under vilken struktur som helst.

orsakar förbränningsrisk. Minst 20 kvadrattum av

ovanför din brännare. Brännare som är större än 150k BTU bör inte vara det

5. Spelrum - Håll ett minimum av 36" spelrum på alla sidor och 8"

säkerställa korrekt dränering av oförbränd propangas.

FÖRSIKTIGHET:

Machine Translated by Google

4. Skruva av del 5, del 6 och del 7 från del 4 5.

Del 4 går genom del 2 och ansluter till del 5, 6 och 7 (skruva ihop dem)

1. Kläm fast del 1 i del 2

2. Skruva ihop del 3 och del 1 3. Då

har du kombinationsmodulen A

6. Då har du kombinationsmodulen B

Panel

INSTALLATION-Tändnings- och gasventilnyckel Anslut med kontroll

- 13 -

Machine Translated by Google

- 14 -

9. Då har du kombinationsmodulen C

8. Anslut del 8 (tändkabel) till del 4 (korrekt hål med Igniton)

10. Fixa del 9 och tändhuvudet till eldpanna med 3 skruvar

11. Fäst modul C på ditt bord eller någon annanstans

Machine Translated by Google

enligt specifikationerna för LP-gasflaskor eller CNG-gas

Gasen måste stängas av vid tillförselcylindern om apparaten inte är i

använda.

tecken på överdriven nötning eller slitage, eller om slangen är skadad. Slangen

Förvara eller använd inte en gasflaska i närheten av överdriven värme; de

cylindern kan bli för varm eller få trycket att stiga. Förvara cylindern i

Denna apparat ska endast användas med NATURAL eller LP inloppsgas.

Inspektera slangen före varje användning av apparaten. Slangsammansättningen

välventilerat område utom räckhåll för barn. Frånkopplade cylindrar

Gasslangen ska placeras utanför vägar där människor kan snubbla

en säker upprätt position.

·Använd inte öppen låga för att kontrollera läckor.

den eller i områden där slangen kan utsättas för oavsiktlig skada.

måste ha gängade ventilpluggar tätt monterade.

·Använd aldrig tändstickor eller öppen låga för att testa läckor. Använd tvålvatten eller a

läckagedetektor.

cylindrar från US Department of Transportation (DOT).

·Vrid ventilen vrid cylinderventilen moturs, flytta regulatorn

enheten måste bytas ut mot en motsvarande ersättningsslang

Användning eller förvaring av LP- eller CNG-cylindern får inte användas i en byggnad, garage

eller något annat slutet område. Cylindrar ska förvaras utomhus i en

till, eller högre än, klassificeringen som anges på originalslangen.

·Kontrollera alla beslag och anslutningar.

måste bytas ut innan apparaten tas i drift om det finns

LP- eller CNG-gasförsörjningsflaskan måste vara konstruerad och märkt in

Cylindrar måste vara helt öppna och trycket kontrolleras med en reducering

tryckregulator för att fungera korrekt.

Kontrollerar om det finns gasläckor

SÄKER ANVÄNDNING ELLER UNDERHÅLL AV GASCYLINDRE

- 15 -

Machine Translated by Google

BELYSNINGSINSTRUKTIONER

läcka. Applicera tvål-och-vattenlösningen på följande anslutningar:

Information och bilagor.

spaken till på-läget

skölj av anslutningarna med vatten.

Tallrik.

4. Vrid långsamt den manuella gasventilen till läget "ÖPPEN". Eldstaden

·För att kontrollera om det finns läckor, våt beslag med tvål-och-vattenlösning, med hjälp av en

KONTROLLERA ALVENS LUFTTÄTHET INNAN ANVÄNDNING!

c. Regulator-till-cylinder-anslutning.

än luft och kommer att lägga sig i eldstadens bas.

brännaren ska tändas mellan 0 och 3 sekunder.

3. Tänd en tändsticka och placera den på toppen och utsidan av Top Burner

När läckagekontrollen är klar, stäng av gastillförseln vid källan och

a. Ventil-till-regulator slanganslutning.

2. INNAN TÄNDNING: Lukta efter gas runt apparatområdet. Vara

b. Anslutning av regulatorslang till regulator.

säker på att det luktar bredvid golvet i eldstaden eftersom en del gas är tyngre

1. STOPP! Innan du tänder denna apparat, läs gascylindern, Viktigt

sprayflaska, borste eller trasa. Om det bildas bubblor, eller om bubblan växer, finns det en

- 16 -

Machine Translated by Google

4 Låg låghöjd

Gnisttändaren måste vara korrekt inriktad med

Gnisttändare

brännare.

av gasen och bättre visuell presentation av lågan.

skräp ur eldstaden.

insättningar. Tillsätt en propanluftblandare och skölj sedan

distribueras

Gastrycket är för lågt, kontakta en gasspecialist

glas. Minska eldglasdjupet till 1" över

Inga

2 Skräp i gasledningen

gasinstallatören måste göra installationen för att säkerställa säker drift av din

Denna produkt har genomgått strikt fabrikstestning. Om något läckage upptäcks,

rensa luft.

behöver justeras

Eldglassvarvning

Kontrollera att gasledningen är ren (isolering, smuts, plast,

överdriven tätning av rör etc.)

svart

Glas Flame Guard - Skyddar lågor under blåsiga förhållanden för renare bränning

Symptom

kontrollera att gastrycket är korrekt.

eldglas med en 50/50 vattenvinägerblandning.

brännarhål.

Propan brinner inte rent vilket resulterar i sot

Flamma inte jämnt

Fire Pit Cover i rostfritt stål håller löv, fågelspillning och annat

vänligen sluta använda den omedelbart och kontakta oss för en ersättning.

1 Luft i gasledningen

Korrigerande åtgärd

Kontrollera om det finns jämn fördelning och branddjup

VARNING: Det kan vara farligt att installera gasapparater. Ett proffs

Om nyinstallation, kan det ta flera försök att

brännare. Vi rekommenderar att du arbetar med en certifierad NFI-gasspecialist.

VANLIG FELSÖKNING

REKOMMENDERADE TILLBEHÖR

- 17 -

Machine Translated by Google

- 18 -

Adress: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Sanven Technology Ltd.

Tillverkad i Kina

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor 1050266 Round Fire Pit Pan 12 inch Stainless Steel Burner Kit for Natural and Propane Gas with 92,000 BTU Power

Product's Documents

User Manual

Specifications

Vevor 1050266 Questions and Answers
