Contents
User Manual
01
EN
Manuel d'utilisation
19
FR
Manual del usuario
36
ES
1
EN
Safety Information
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be followed,
including the following:
READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious injury.
WARNING
–
To reduce the risk of fire, electric shock, or injury:
• Do not use outdoors or on wet surfaces.
• Do not allow to be used as a toy. Close attention is necessary when used by or near
children, pets or plants.
• Use only as described in this manual. Use only manufacturer’s recommended attachments.
• Do not use with damaged cord or plug. If appliance is not working as it should, has
been dropped, damaged, left outdoors, or dropped into water, return it to a service
center.
• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord
around sharp edges or corners. Do not run appliance over cord. Keep cord away from
heated surfaces.
2
EN
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
• Do not handle the base station, including charger plug, and charger terminals with wet hands.
• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair,
and anything that may reduce air flow.
• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.
• Turn off all controls before unplugging.
• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they
may be present.
• Connect to a properly grounded outlet only. See Grounding Instructions.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only Dreame
Trading (Tianjin) Co., Ltd. cleaning fluid intended for use with this appliance. See the Cleaning Fluid
section of this manual.
• Do not use without dust bag.
• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery
pack, picking up or carrying the appliance. Carrying the appliance with your finger on the switch or
energizing appliance that have the switch on invites accidents.
• Do not use and store in extremely hot or cold environments (below 0°C/32°F or above 40℃/104°F).
Please charge the robot in temperature above 0℃/32°F and below 40℃/104°F.
• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of
Safety Information
3
EN
battery pack may create a risk of fire when used with another battery pack.
• Use appliances only with specifically designated battery packs. Use of any other battery packs may
create a risk of injury and fire.
• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can make a connection from one terminal to another.
Shorting the battery terminals together may cause burns or a fire.
• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
• Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries
may exhibit unpredictable behavior resulting in fire, explosion or risk of injury.
• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or
temperature above 130℃/266℉ may cause explosion.
• Follow all charging instructions and do not charge the battery pack or appliance outside of the
temperature range specified in the instructions. Charging improperly or at temperatures outside of the
specified range may damage the battery and increase the risk of fire.
• Have servicing performed by a qualified repair person using only identical replacement parts. This will
ensure that the safety of the product is maintained.
• Do not modify or attempt to repair the appliance or the battery pack except as indicated in the
instructions for use and care.
• Place the cords from other appliances out of the area to be cleaned.
Safety Information
4
EN
Safety Information
SAVE THESE INSTRUCTIONS
Household use only.
I : ON
O :
OFF
Direct current
Alternating current
• Do not operate the vacuum in a room where an infant or child is sleeping.
• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be
cleaned.
• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may
accidentally hit or bump into.
• Do not allow children to sit on the vacuum.
• Do not use the vacuum on a wet surface.
• Use only with RCLE0565 supply unit.
• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before
Cleaning or Servicing.
• Unplug before cleaning or servicing.
5
EN
Safety Information
This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of
least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with
a cord having an equipment grounding conductor and grounding plug. The plug must be inserted into
an appropriate outlet that is properly installed and grounded in accordance with all local codes and
ordinances.
WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric
shock. Check with a qualified electrician or service person if you are in doubt as to whether the outlet is
properly grounded. Do not modify the plug provided with the appliance – if it will not fit the outlet, have a
proper outlet installed by a qualified electrician.
This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like
the plug illustrated as below. Make sure that the appliance is connected to an outlet having the same
configuration as the plug. No adaptor should be used with this appliance.
GROUNDING INSTRUCTIONS
6
EN
Safety Information
LASER SAFETY
Class 1 laser product, Complies with FDA 21 CFR 1040.10 and 1040.11 except for conformance with IEC
60825-1 Ed. 3., as described in Laser Notice 56, dated May 8, 2019.
ENERGY SAVING MODE
To activate Energy Saving Mode, place the robot on the base station and ensure it is charging. Then, press
and hold the Dock Button on the robot for 20 seconds until all indicators turn off.
In Energy Saving Mode, power consumption is minimized by disabling the Wi-Fi module and all other
functions not related to charging.
To deactivate Energy Saving Mode, press the Power Button on the robot until all indicators light up.
7
EN
FCC Information
Supplier's Declaration of Conformity
Product Name Robotic Vacuum Cleaner with Base Station
Product Model
Robotic Vacuum Cleaner Model: RLL88HE
Base Station Model: RCLE0565
Compliance
Statement
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
Correspondence of the responsible party in USA
Company
DREAME TECHNOLOGY USA INC
Address
16192 Coastal Highway, Lewes, Delaware 19958, County of Sussex
Email support.na@dreame.tech
Caution:
This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development
Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: (1) this device
8
EN
FCC Information
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
MPE Reminding
To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be
maintained between the antenna of this device and persons during device operation.
To ensure compliance, operations at closer than this distance is not recommended.
may not cause harmful interference. (2) this device must accept any interference received, including
interference that may cause undesired operation.
Changes or modifications not expressly approved by the party responsible for compliance could void the
user's authority to operate the equipment.
9
EN
13.Cover
14.Auto-emptyVent
15.ChargingContacts
16.Connectors
17.AutomaticWaterRefillingInlet
18.ResetButton
• Press and hold for 3 seconds to restore to factory
settings
19.Wi-FiIndicator
20.EdgeSensor
21.CliffSensors
22.CarpetSensor
23.SideBrushExtensionAssembly
24.MainBrushes
25.AuxiliaryClimbingWheel
26.MainWheel
27.MopExtendAssembly
28.OmnidirectionalWheel
29.BrushGuard
30.AuxiliaryClimbingWheel
31.MainWheel
32.BrushGuardClips
33.MopPadHolderMountingHoles

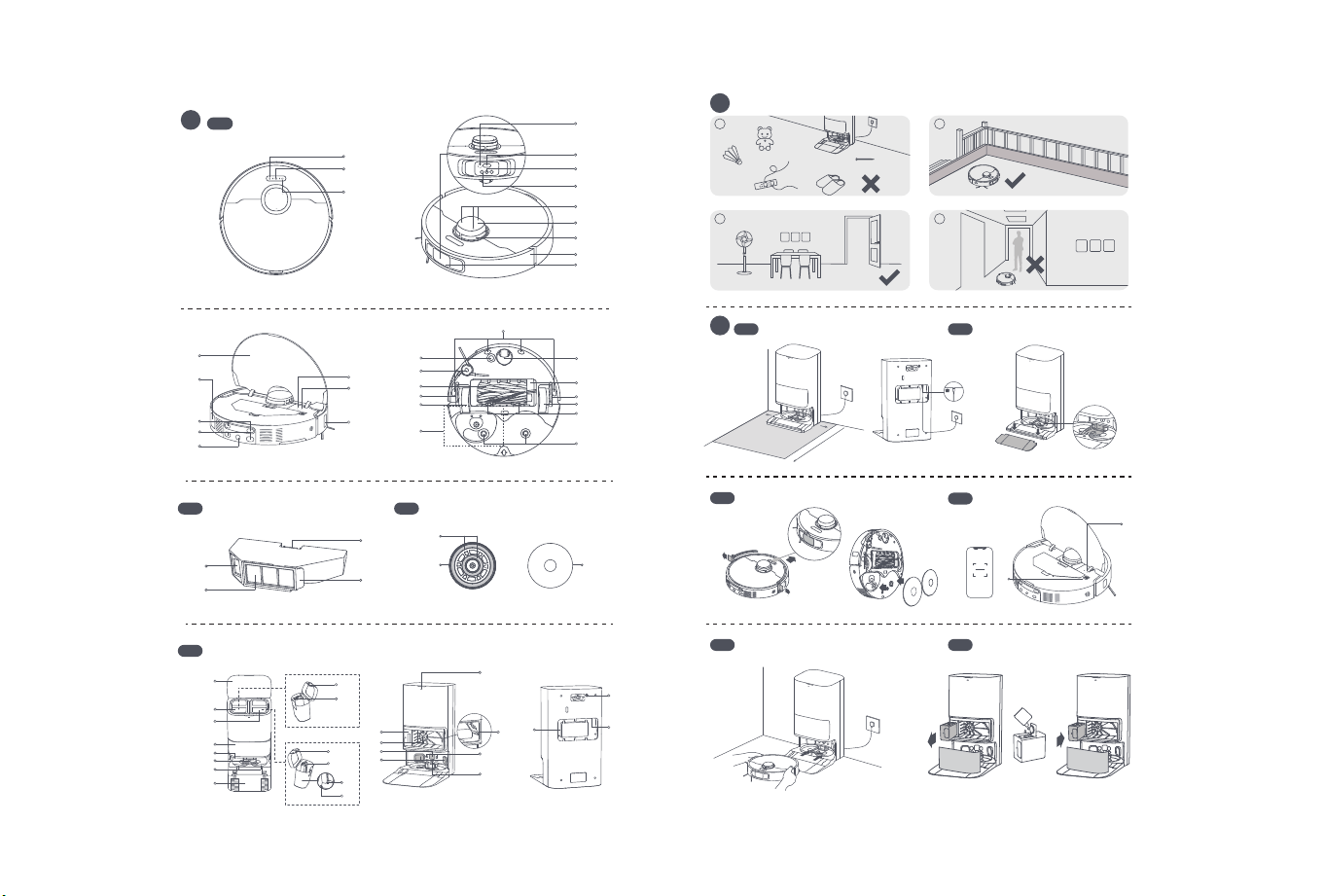

Fig. A-1
Dust Box
1. Auto-emptyVent
2.Filter
3.DustBoxClip
4.FilterClip
Fig. A-2
Robot
1. SpotCleaningButton
• Press to start spot cleaning
2.Power/CleanButton
• Press and hold for 3 seconds to turn on or off
• Press to start cleaning after the robot is turned on
3.DockButton
• Press to send the robot back to the base station
• Press and hold for 3 seconds to disable Child Lock
ButtonStatusIndicator
• Solid White: Cleaning or cleanup completed
• Breathing White: Charging (not low battery)
• Solid Orange: Awaiting at low battery or paused at
low battery
• Breathing Orange: Charging (low battery)
• Blinking Orange: Error
Note:
•
Press any button on the robot to pause while the robot is
cleaning or returning to charge.
•
Child Lock can be enabled/disabled through the
Dreamehome App.
4.3DLineLaserSensor
5.LEDAuxiliaryLight
6.AIIRCamera
7. AIHDCamera
8.Microphones
9. LDSCover
10.LaserDistanceSensor(LDS)
11.Bumper
12.BumperWindow
Product Overview
A
Mop Assembly
1. MopPadAttachmentArea
2.MopPadHolder
3.MopPad
Fig. A-3
Base Station
1. Cover
2.UsedWaterTank
3.CleanWaterTank
4.DustTankCover
5.Washboard
6.WashboardFilter
7. HeatingModule
8.RampExtensionPlate
9. WaterTankClip
10.FloatBall
11.WaterTankClip
12.WaterPipe
13.Filter
14.Floater
15.StatusIndicator
• Solid White: The base station is connected to power
• Solid Orange: The base station has an error
16.AutoSolutionDispenserModule-SingleCompartment
17.Filter
18.SignalingArea
19.Auto-EmptyVents
20.DustBagSlot
21.ChargingContacts
22.AutomaticWaterAddingOutlet
23.PowerCordStorageSlot
10
EN
1. Beforecleaning,pleasemoveawayunstable,
fragile,valuableordangerousitems,andclean
upcables,cloths,toys,hardobjectsandsharp
objectsonthegroundtoavoidbeingentangled,
scratchedorknockedoverbytherobotand
causinglosses.
2.Beforecleaning,placeaphysicalbarrieratthe
edgeofthestairstoensurethesecureand
smoothoperationsoftherobot.
3.Openthedooroftheroomtobecleaned,and
putthefurnitureinitsproperplacetoleave
morespace.
4.Topreventtherobotfrommissingareasthat
needtobecleaned,donotstandinfrontofthe
robot,threshold,hallway,ornarrowplaces.
Note:
•
When operating the robot for the first time, follow it
around while cleaning to remove any potential obstacles
in time.
•
The LED auxiliary light will provide auxiliary lighting in
dimly lit environments.
•
Do not vacuum hard objects like stones, steel balls and
toy parts, or sharp objects like construction waste, broken

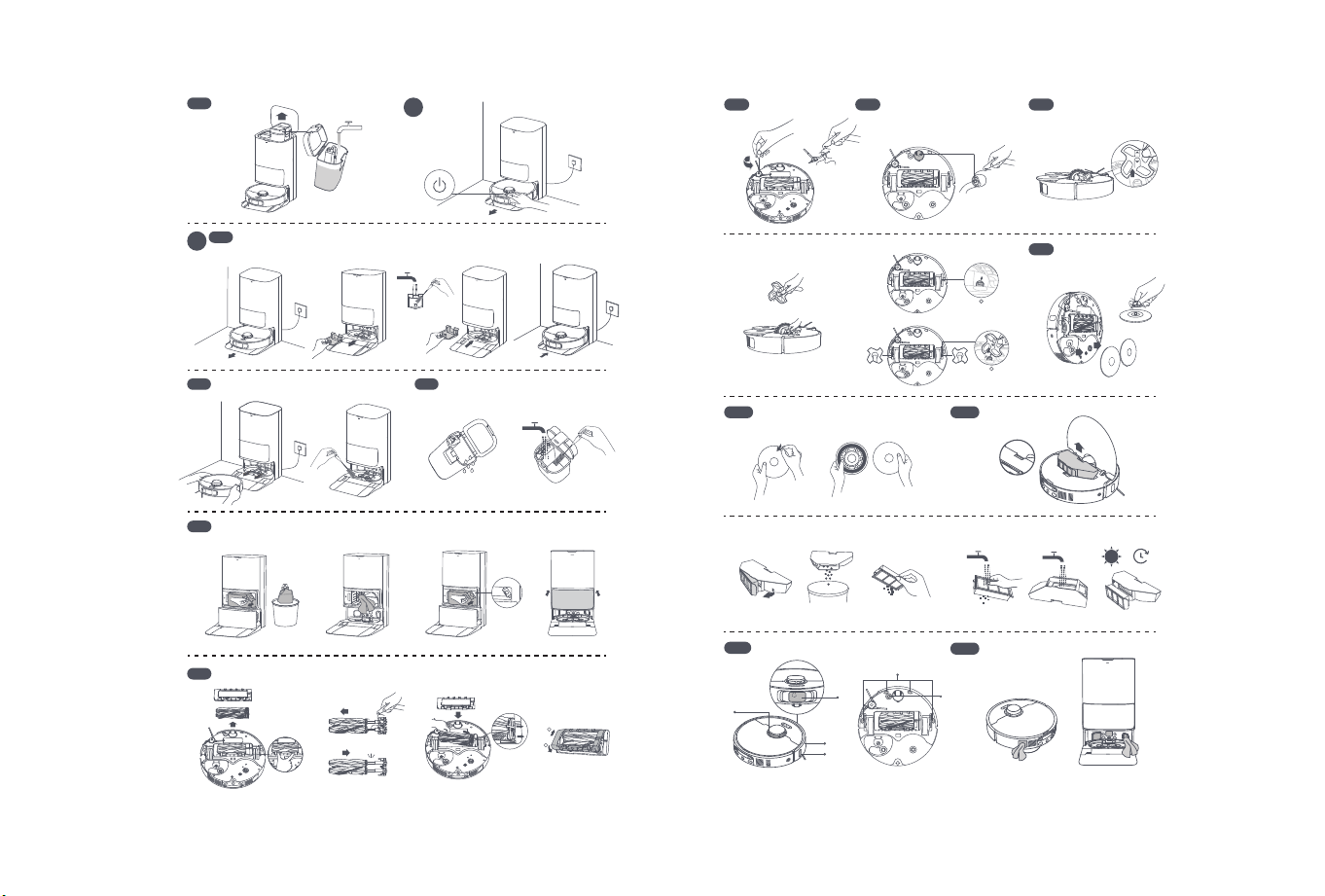

1.PlacetheBaseStationandConnecttoan
ElectricalOutlet
Placethebasestationinalocationthatisasopen
aspossiblewithagoodWi-Fisignal.Leaveenough
spaceasshowninthefigureandremoveany
objectsintheshadedarea.Insertthepowercord
intothebasestationandplugitintothesocket.
Note:
•
Make sure that no objects might block the signaling area.
•
To prevent water stains from wetting wood floors or
carpets, placing the base station on tile floors or marble
floors is recommended.
2.InstalltheRampExtensionPlate
Note:
• Ensure that the washboard filter is installed into place
before use.
• The washboard filter can be removed for cleaning during
routine maintenance.
3.RemoveRobotProtectionsandInstalltheMop
Assembly
Preparing Your Home
Before Use
B
C
24.ReservedSlotforConnectingtheWaterHookup
KitforAutoRefillingandDraining
Note: The water hookup kit for auto refilling and draining
needs to be purchased separately. (Only available in specific
regions)
25.PowerPort
Fig. A-4
glass and nails, otherwise the ground may be scratched.
Fig. B
4.ConnectwiththeDreamehomeApp
(1)Pressandholdthepowerbuttonontherobot
for3secondstoturniton.ScantheQRcodeunder
therobotcover,orsearch"Dreamehome"inthe
appstoretodownloadandinstalltheapp.
(2)OpentheDreamehomeapp,tap"ScanQRcode
toconnect",andscanthesameQRcodeonthe
robotagaintoaddthedevice.Pleasefollowthe
promptstofinishtheWi-Ficonnection.
① Wi-FiIndicator
•Blinkingslowly:Tobeconnected
•Blinkingquickly:Connecting
•On:Connected
② QRCode
Note:
•
Only 2.4 GHz Wi-Fi is supported.
•
To reset Wi-Fi, repeat step (2) and then follow the prompts
to finish the Wi-Fi connection.
•
To disconnect the device from Wi-Fi network, press and
hold the Reset button on the robot for 3 seconds.
•
Due to upgrades in the app software, the actual operations
may differ from the directions in this manual. Please follow
the instructions based on the current app version.
5.ConnecttheRobottotheBaseStation
Placetherobotontothebasestationwiththe
mopassemblyfacingtowardthewashboard.Then
youwillhearavoicenotificationwhentherobot
successfullyconnectstothebasestation.After
therobotisfullycharged,thestatusindicatorson
therobotandthebasestationwillremainlitfor10
minutesandwillthendim.
Note: It is recommended to fully charge the robot before
Firmly insert the power cord
upwards until the indicator
turns on.
I : ON
O : OFF
11
EN
How to Use
D
its first use. When the robot cannot be turned on after the
battery is depleted, manually connect the robot with the
station to charge it.
6.AddtheCleaningSolution(CleaningFluid
Section)
WARNING:ToReducetheRiskofFireandElectric
Shockduetointernalcomponentdamage,useonly
DreameTrading(Tianjin)Co.,Ltd.cleaningfluid(for
DreameL60UltraPE)intendedforusewiththis
appliance.
(1)Removethedusttankcoverandpulloutthe
autosolutiondispensermodule.
(2)Opentheupperlidofthemoduleandaddthe
cleaningsolution.
(3)Closethelidofthemodule,putitbackintothe
basestation,andthenreinstallthedusttankcover.
Thecleaningsolutionwillbeaddedautomatically
whileworking.
Note:
•
The auto solution dispenser module can be filled up with
cleaning solution for use. Do not add any liquid other than
the officially-approved cleaning solution to help prevent
malfunction.
•
Install the auto solution dispenser module until it clicks
into place.
7.AddWatertotheCleanWaterTank
Takeoutthecleanwatertankfromthebasestation
andfillupthetankwithcleanwater.Theninstallit
backintothebasestation.
Note:
Do not add hot water into the water tank, as this may
cause the tank to become deformed.
Fig. C-1-Fig. C-7
Turn On/Off
Press and hold the power button for 3 seconds to
turn on the robot. The power indicator will remain lit.
Or, place the robot onto the base station by aligning
the charging contacts of the robot with those of
the base station, and then the robot will turn on
automatically and begin charging. To turn off the
robot, move the robot away from the base station
and press and hold the power button for 3 seconds.
Fast Mapping
After configuring the network for the first time,
follow the instructions in the app to quickly create a
map. The robot will start mapping without cleaning.
When the robot returns to the base station, the
mapping process has been completed and the map
will be saved automatically.
Pause/Sleep
When the robot is running, press any button to pause it.
If the robot is paused for more than 10 minutes, it
automatically enters sleep mode. All indicators on the
robot will turn off. Press any button on the robot, or use
the app to wake up the robot.
Note:
If the robot is paused and placed onto the base station,
the current cleaning process will end.
Auto Resume Cleaning
If the battery is too low, the robot will automatically
return to the base station to charge. After charging to
the appropriate battery level, it will resume unfinished
cleaning tasks.
Note: To use this function, please enable it in the app.
Do Not Disturb (DND) Mode
When the robot is set to the Do Not Disturb (DND) mode,
the robot will be prevented from resuming cleaning. The
DND mode is disabled by default at the factory. You can
use the app to enable the DND mode or modify the DND
period. The DND period is 22:00-8:00 by default.
Note:
•
The scheduled cleaning tasks will be performed during
the DND period.
•
The robot will resume cleanup where it left off after the
DND period expires.
Spot Cleaning
When the robot is awaiting, press briefly the button to
enable the spot cleaning mode. In this mode, the robot
cleans a square-shaped area of 1.5 x 1.5 meters around it
and returns to its starting point once the spot cleaning is
completed.
Robot Restarting
If the robot stops responding or cannot be turned off,
press and hold the power button for 10 seconds to
forcefully turn it off. Then, press and hold the power
button for 3 seconds to turn the robot on.
12
EN
Vacuum and Mop
Note: After installing the mop assemblies, the robot will
default to "Vacuum and Mop" mode during its first use. To
adjust the cleaning mode, go to the Cleaning Mode settings
in the app and select from the following three additional
options:
① Mop after Vacuuming
② Vacuum
③ Mop
1.Startcleaning
Pressthepowerbuttonontherobot,orusethe
apptomaketherobotstartfromthebasestation.
Thentherobotwillplantheoptimalcleaningroute
andperformthecleaningtaskbasedonthecreated
map.
Note:
•
To ensure the robot easily returns to the base station after
cleaning, it is recommended to make the robot start from
the base station.
•
The mop pads will be cleaned before the robot starts
mopping, please wait patiently.
•
Do not move the base station, the clean water tank, the
used water tank, or the washboard filter during operation.
•
To prevent scalding, do not touch the water outlet or
heating module while the base station is operating.
2.Automopwashing
Whencleaning,therobotwillautomaticallyreturn
tothebasestationtowashmoppadsbasedonthe
moppadcleaningfrequencyspecifiedintheapp.
Thebasestationwillautomaticallyrefilltherobot's
cleanwaterboxandtherobotwillresumecleanup.
3.Automaticallyemptythedustboxandwashand
drythemoppads
Aftertherobotfinishesacleaningtaskandreturns
tothebasestationtocharge,thebasestationwill
automaticallyemptythedustboxandthenwash
anddrythemoppads.
Note:
•
If the auto-empty function is turned off in the app, the
base station will not automatically empty the dust box.
•
The base station will empty the dust box according to
the setting in the app.
4.Cleantheusedwatertank
Aftertherobothascompleteditstask,please
cleantheusedwatertanktopreventanyodor.
13
EN
Part
Maintenance
Frequency
Replacement
Period
Used water tank After each use
/
Clean water tank
Once every 2 weeks
Main brushes Every 6 to 12 months
Dust box's filter
Every 3 to 6 months
Side brush
Mop pad holders
/
Washboard filter Once every 1 to 2 months
Washboard heating
module
Once every 6 months
Base station's
signaling area
Once every month
Charging contacts
Auto-empty vents
Omnidirectional wheel
Edge sensor
Laser Distance Sensor
(LDS)
Carpet sensor
E
Part
Maintenance
Frequency
Replacement
Period
Cliff sensors
Once every month
/
Bumper window
Bumper
Robot's automatic
water refilling inlet
Bottom of the robot
Dust box
Clean it as needed
Main wheels
Auxiliary climbing
wheels
Dust bag
/
Every 2 to 4 months
Mop pads Every 1 to 3 months
Parts
Routine Maintenance
To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.
Note:
The frequency of maintenance and replacement depends on actual usage. If an exception
occurs due to special circumstances, prompt maintenance or replacement is recommended.
14
EN
Washboard Filter
1. Take out the robot and remove the washboard
filter after the mop pad cleaning is complete.
Note:
The washboard heating module may retain residual
heat. To prevent scalding, be careful when removing the
washboard filter.
2. Rinse the washboard filter with clean water, wipe
it clean, and then reinstall it in the washboard.
3. Use the app or press the button to return the
robot to the base station, or manually put the
robot back.
Fig. E-1
Washboard Heating Module
During use, the washboard heating module may
develop scale. To remove it, take out the robot, pour
a small amount of white vinegar (5% acetic acid) on
the surface of the heating module and clean it with a
proper tool.
Note:
• To prevent scalding, wait until the surface of the heating
module cools down to room temperature before cleaning.
• An appropriate descaler can also be used in accordance
with the instructions it provides.
• Do not add white vinegar or descaler directly into the
clean water tank to help prevent malfunction.
• Do not use sharp tools or corrosive liquids such as
hydrochloric acid to clean the heating module.
Fig. E-2
Used Water Tank
1. Remove the used water tank, open its cover and
pour out the used water.
2. Rinse the used water tank with clean water, and
use a proper tool to clean the inner wall of the
used water tank.
Note:
The float ball in the used water tank is a movable
part. Do not apply too much force when cleaning it to avoid
damaging it.
Fig. E-3
Dust Bag
1. Remove the dust tank cover and discard the dust
bag.
Note: Pulling upwards on the handle will seal the bag to
prevent the dust and debris from accidentally falling out.
2. Remove the dust and debris from the filter with a
dry cloth.
3. Install a new dust bag.
4. Reinstall the dust tank cover.
Fig. E-4
Main Brushes
1. Press the brush guard clips inwards to remove the
brush guard, and then lift the brushes out of the
robot.
2. Pull out the brushes as shown in the figure. Use
a proper tool to remove any hair tangled in the
brushes. After cleaning, push the brushes firmly
into the main brush holder until they click into
place.
Note: Be careful while pulling out the main brushes to prevent
injury.
3. With the screen-printed arrows facing upwards,
insert the main brush holder into the slots
downwards in an inclined way.
4. Align the front end of the brush guard with the slot,
insert it downwards in an inclined way, and then
press it into place.
Fig. E-5
Side Brush
Unscrew the side brush with a screwdriver, clean the hair
from the brush, and then screw it back on.
Fig. E-6
Omnidirectional Wheel
Note:
•
Use a tool such as a small screwdriver to separate the axle
and tire of the omnidirectional wheel. Do not use excessive
force.
•
Rinse the omnidirectional wheel under the running water and
put it back after drying it completely.
Fig. E-7
Auxiliary Climbing Wheels and Main Wheels
1. Rotate the auxiliary climbing wheel until the "OUT"
arrow is facing upward, and then pull out the wheel.
2. Use a proper tool to clean the hair tangled in the main
wheel and auxiliary climbing wheel.
3. After cleaning, rotate the main wheel to align the two
15
EN
arrows (see Figure ① ). Then, with the "IN" arrow
facing downward, insert the left and right auxiliary
climbing wheels accordingly until they click into
place. (see Figure ② ).
Fig. E-8
Mop Pad Holders
Remove and clean the mop pad holders.
Fig. E-9
Mop Pads
Remove the mop pads from the mop pad holders to
replace them.
Fig. E-10
Dust Box and Filter
1. Press the dust box clip to remove the dust box.
2. Remove the dust box filter, and then empty the dust
box. Gently tap the basket of the filter to remove the
dirt.
Note:
Do not attempt to clean the filter with a brush, a finger
or sharp objects to prevent damage.
3. Rinse the dust box and filter with water and dry
them completely before reinstalling.
Note:
•
Rinse the dust box and filter with clean water only. Do not
use any detergent.
•
Use the dust box and filter only when they are completely
dry.
Fig. E-11
Robot Sensors
Wipe the robot sensors by using a soft and dry cloth,
as shown in the figure:
1. Laser Distance Sensor (LDS)
2. Bumper Window
3. Bumper
4. Edge Sensor
5. Cliff Sensors
6. Carpet Sensor
Note: A wet cloth can damage sensitive elements within
the robot and the base station. Please use a dry cloth for
cleaning.
Fig. E-12
Auto-Empty Vents, Charging Contacts
and Signaling Area
Clean the auto-empty vents, charging contacts and
the signaling area with a soft and dry cloth.
Fig. E-13
Battery
The robot contains a high-performance lithium-ion
battery pack. Make sure that the battery remains
well-charged for daily use to maintain optimal
battery performance. If the robot is not used for an
extended period of time, turn it off and put it away.
To prevent damage from over-discharging, charge
the robot at least once every three months.
16
EN
Troubleshooting
Problem Solution
The robot will not
turn on.
• The battery is low. Recharge the robot on the base station
and try again.
• The temperature of the battery is too low or too high. It is
recommended to use the robot in environments with an
ambient temperature above 0°C (32℉ ) and below 40°C
(104℉ ).
The robot will not
charge.
• The base station is not connected to power, please make
sure both ends of its power cord are correctly plugged in.
• The contact between the charging contacts on the base
station and the robot is poor, please clean the charging
contacts.
• Check whether there is any foreign object at the connectors
of the robot and remove the foreign object if any.
The robot fails to
connect to Wi-Fi.
• The Wi-Fi network password is incorrect. Make sure the
password used to connect to your Wi-Fi network is correct.
• The robot does not support a 5 GHz Wi-Fi connection. Make
sure the robot is connected to a 2.4 GHz Wi-Fi connection.
• The Wi-Fi signal is weak. Make sure the robot is in an area
with good Wi-Fi coverage.
• The robot may not be ready to be configured. Please exit and
re-enter the app, and then try again as instructed.
Problem Solution
The robot cannot
find and return to
the base station.
• The route for returning to charge is blocked, e.g. the door is
closed.
• The base station is disconnected from power or moved when
the robot is not on it. Please connect the base station to the
power supply or place the robot onto the base station to
charge.
• There are too many obstructions around the base station.
Place the base station in a more open area.
• Moving the robot may cause it to re-position itself, and it will
recreate a map if re-positioning fails. If the robot is too far
from the base station, it might not be able to automatically
return on its own, in which case you will need to manually
place the robot onto the base station.
• Wipe the signaling area on the base station to remove dust or
debris.
The robot gets
stuck in front of
the base station
and cannot return
to it.
• Check whether there is enough space on both sides or in
front of the base station to prevent the robot from being
blocked.
• The robot may slip if the floor in front of the base station is
overly wet. If so, clean the excess water before trying again.
• It is recommended to move the base station to a different
place and try again.
• Make sure the ramp extension plate is installed properly.
The robot will not
turn off.
• The robot cannot be turned off when it is charging. It is
recommended to move the robot from the base station, and
then press and hold the power button for 3 seconds to turn it
off.
• If the robot cannot be turned off by performing step 1, press
and hold the power button for 10 seconds to forcibly turn off
the robot. If the problem persists, please contact after-sales
service.
17
EN
Troubleshooting
Problem Solution
The charging
speed is slow.
• It takes about 3.5 hours to fully charge the robot when its
battery is low.
• If you operate the robot at temperatures outside of the
specified range, the charging speed will automatically slow
down to extend the battery life.
• The charging contacts on both the robot and the base station
may be dirty, please wipe them with a dry cloth.
The noise increases
while the robot is
operating.
• Check whether the dust box filter is clogged. If so, clean it or
replace it.
• A hard object may be caught in the main brushes or the dust
box. Check and remove any hard object.
• The main brushes or the side brush may become tangled.
Check and remove any foreign objects.
• Switch the suction mode to Standard or Quiet.
The robot moves
without following
the set route.
• Objects such as power cords and slippers should be
organized before using the robot.
• Working on wet slippery surfaces causes the main wheel
to slip. It is recommended to dry the wet places before
using the robot.
• Wipe the bumper window on the robot with a clean, soft
cloth to keep them clean and unobstructed.
The robot misses
the rooms to be
cleaned.
• Make sure that the doors of the rooms to be cleaned are
open.
• The place in front of the room to be cleaned may be wet
and slippery, causing the robot to slip and work abnormally.
Please try drying the floor before using the robot.
Problem Solution
The robot will not
resume cleaning
after charging.
• Make sure that the robot is not set to the Do Not Disturb
(DND) mode, which will prevent it from resuming cleaning.
• The robot will not resume cleaning after you manually place
the robot on the base station or send the robot to charge via
the app or the button
.
The station cannot
automatically
empty the dust box.
• Check whether the dust bag in the dust tank is full.
• If the dust bag is not full, check whether there is any
obstruction at the auto-empty vents of the robot, the base
station, or the dust box. If any, clean the blocked part in time.
The water level
in the washboard
is abnormal.
• Check whether the seal on the used water tank is loose
or not correctly installed, and manually reset it if so. If the
problem persists, please contact the after-sales service
team.
• Gently press down on the used water tank to make sure it is
installed correctly.
• Remove the washboard filter and check whether the sewage
drain outlet is blocked and clean it.
• Check the cleaning solution. Do not add any liquid other
than the officially-approved cleaning solution.
The mop pad
holder is raised
abnormally.
• Please remove the mop pad holder to check if there is any
foreign object stuck in it, and try to restart the robot. If the
problem persists, please contact the after-sales service
team.
There is water
under the clean
water tank or
around the seal.
• When taking out the clean water tank, some water in the
pipe may be left under the tank or around the seal. This is
normal. Please wipe with a dry cloth.
For additional services, please contact us via support.na@dreame.tech
Tel: +1 (866) 977-5177
18
EN
Specifications
Model RLL88HE
Charging Time Approx. 3.5 hours
Rated Voltage
14.4 V
Rated Power 75 W
Operation Frequency 2400-2483.5 MHz
Maximum Output Power < 20 dBm
Robot
Model RCLE0565
Rated Input 120 V 60 Hz 4.1 A (during dust emptying)
Rated Output 20 V DC, 2 A
Rated Power
(during hot water cleaning)
640 W
Under normal use of condition, this equipment should be kept a separation distance of
at least 8" (20 cm) between the antenna and the body of the user.
Note: Rated Power (during hot water cleaning) is determined by the power value during
the representative period (water temperature 25℃ /77℉ ).
Base Station
19
FR
Informations sur la sécurité
IMPORTANTES MESURES DE SÉCURITÉ
• Ne pas exposer à la pluie, Ranger à l’intérieur.
• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est
nécessaire lorsque l’appareil est utilize par des enfants ou à proximité de ces derniers.
• N’utiliser que conformément à cette notice avec les accessories recommandés par le
fabricant.
• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier
de reparation s’il ne fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié
à l’extérieur ou immergé.
• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme
L’utilisation d’un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-
respect des mises en garde et des instructions peut causer des chocs électriques, des incendies
et/ou des blessures graves.
AVERTISSEMENT
–
Pour réduire les risques d’incendie, de choc électrique ou de
blessure:
20
FR
Informations sur la sécurité
• une poignée, le coincer dans l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins.
Ne pas faire rouler l’appareil sur le cordon. Garder le cordonà l’écart des surfaces chaudes.
• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.
• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les
mains mouillées.
• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est bloquée.
• S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le
• debit d’air.
• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des
ouvertures et des pieces mobiles.
• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.
• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner
dans des endroits où peuvent se trouver de tells liquides.
• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.
• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des
allumettes ou des cendres chaudes.
• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes, utiliser
seulement le liquide de nettoyage Dreame Trading (Tianjin) Co., Ltd. prévu pour cet appareil (voir détails
sur les produits de nettoyage ailleurs dans cette notice).
• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.
• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant de
21
FR
Informations sur la sécurité
raccorder la batterie, de lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt sur
l’interrupteur, ou mettre sous tension un appareil dont l’interrupteur est à la position marche peut causer
un accident.
• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide
(inférieure à 0℃/32°F ou supérieure à 40℃/104°F). Veuillez chargerle robot à une température
supérieure à 0℃/32°F et en dessous de 40℃/104°F.
• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger l’appareil.
Ces mesures de sécurité ont pour but d’éviter une mise en marche accidentelle de l’appareil.
• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de
batterie peut présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.
• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de batteries
peut présenter un risque de blessure ou d’incendie.
• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones, des
pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison
entre les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un incendie.
• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce liquide.
En cas de contact accidentel, rincer abondamment avec de l’eau. En cas de contact avec les yeux,
consulter également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.
• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées
ou modifies peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou
un risque de blessure.
22
FR
Informations sur la sécurité
• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L’exposition à
une flamme ou à des températures supérieures à 130℃/266℉ peut causer une explosion.
• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des
températures qui ne sont pas incluses dans la gamme de températures indiquées dans la notice
d’instructions. Un chargement mal effctué.
• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement
identiques. Cette façon de faire garantira la sécurité du produit.
• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les
instructions d’utilisation et d’entretien.
• Éloigner les cordons d’autres appareils de la zone à nettoyer.
• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.
• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le
plancher à nettoyer.
• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l’aspirateur
peut heurter ou se cogner accidentellement.
• Ne pas laisser les enfants s’assoir sur l’aspirateur.
• Ne pas utiliser l’aspirateur sur une surface mouillée.
• N’utiliser que l’unité d’approvisionnement RCLE0565.
• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez
l'Appareil et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.
• Débranchez l'appareil avant de le nettoyer ou de le réparer.
23
FR
Informations sur la sécurité
I : MARCHE
O : ARRÊT
Courant continu
Courant alternatif
CONSERVER CES INSTRUCTIONS
Usage Domestique seulement.
Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise
à la terre offre au courant un chemin de moindre résistance qui réduit le risque de choc
électrique. L’appareil est pourvu d’un cordon muni d’un conducteur qui en assure la mise
à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise
convenable, correctement installée et reliée à la terre conformément aux codes et aux
règlements du lieu.
AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc
électrique. Consulter un électricien ou un technicien d’entretien compétent en cas de
doute à propos de la mise à la terre d’une prise quelconque. Ne pas modifier la fiche
INSTRUCTIONS DE MISE À LA TERRE
24
FR
Informations sur la sécurité
SÉCURITÉ LASER
Produit laser de classe 1, conforme à la norme FDA 21 CFR 1040.10 et 1040.11, à l’exception de la
conformité à la norme CEI 60825-1 Ed. 3., comme décrit dans l’avis sur les lasers 56, daté du 8 mai 2019.
vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un
électricien compétent.
Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée
comme ci-dessous. L’appareil doit être branché sur une prise ayant la même configuration que la fiche.
Aucun adaptateur ne devrait être utilisé avec cet appareil.
25
FR
Informations sur la sécurité
MODE ÉCONOMIE D'ÉNERGIE
Pour activer le mode économie d'énergie, placez le robot sur la station de base et assurez-vous qu'il est
en charge. Puis, appuyez sur le bouton de station d'accueil du robot et maintenez-le enfoncé pendant 20
secondes jusqu'à ce que tous les voyants s'éteignent.
En mode économie d'énergie, la consommation d'énergie est réduite en désactivant le module Wi-Fi et
toutes les autres fonctions non liées à la charge.
Pour désactiver le mode économie d'énergie, appuyez sur le bouton d'alimentation du robot jusqu'à ce
que tous les indicateurs s'allument.
Informations sur FCC
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts
de licence. L’exploitation est autorisée aux deux conditions suivantes :
1. L’appareil ne doit pas produire de brouillage;
2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement.
L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une
distance de moin de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à
8" (20 cm) ou moins de la position centrale de l’antenne.
La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des
personnes pendant son functionnement.
26
FR
5.Lumièred’appointLED
6.CamérainfrarougeIA
7. CaméraHDIA
8.Microphones
9. CouvercleLDS
10.Capteurdedistancelaser(LDS)
11.Pare-chocs
12.Fenêtredupare-chocs
13.Capot
14.Éventdevidageautomatique
15.Contactsdecharge
16.Connecteurs
17.Entréed'eauderemplissageautomatique
18.Boutonderéinitialisation
• Appuyez pendant 3 secondes pour rétablir les
paramètres d'usine
19.TémoinWi-Fi
20.Capteurdebord
21.Capteursdevide
22.Capteuràultrasons
23.Moduled'extensiondelabrosselatérale
24.Brossesprincipales
25.Roued'escaladeauxiliaire
26.Rouemotrice
27.Moduled’extensiondelaserpillière
28.Roueomnidirectionnelle
29.Capotdelabrosseprincipale
30.Roued'escaladeauxiliaire
31.Rouemotrice
32.Clipsducapotdelabrosseprincipale
33.Trousdemontageduplateaudeserpillière
Fig. A-1
Robot
1. Boutondenettoyagelocalisé
• Appuyez pour démarrer le nettoyage localisé
2.Boutond’alimentation/denettoyage
• Appuyez et maintenez enfoncé pendant 3
secondes pour allumer ou éteindre
• Appuyez pour commencer le nettoyage une fois le
robot allumé
3.Boutondestationd'accueil
• Appuyez pour renvoyer le robot à la station
d'accueil
• Appuyez et maintenez enfoncé pendant 3
secondes pour désactiver le Verrouillage enfant
Boutondetémoind'état
• Blanc fixe : Nettoyage ou lavage terminé
• Clignote lentement en blanc : En charge (pas de
batterie faible)
• Orange fixe : En attente avec batterie faible ou en
pause avec batterie faible
• Clignote lentement en orange : En charge
(batterie faible)
• Orange clignotant : Erreur
Remarque :
•
Appuyez sur n’importe quel bouton du robot pour faire
une pause pendant que le robot nettoie ou revient pour se
charger.
•
Le Verrouillage enfant peut être activé et désactivé avec
l'application Dreamehome.
4.Capteurlaserlinéaire3D
Présentation du
produit
A
Bac à poussière
1. Éventdevidageautomatique
2.Filtre
3.Clipdubacàpoussière
4.Clipdufiltre
Fig. A-2
Module de serpillière
1. Zonedefixationdeserpillière
2.Plateaudeserpillière
3.Serpillière
Fig. A-3
Station d'accueil
1. Capot
2.Réservoird'eauusagée
3.Réservoird'eaupropre
4.Couvercleduréservoiràpoussière
5.Plancheàlaver
6.Filtredelaplancheàlaver
7. Moduledechauffage
8.Plaqued'extensionderampe
9. Clipduréservoird'eau
10.Billeflottante
11.Clipduréservoird'eau
12.Tuyaud'eau
13.Filtre
14.Flotteur
15.Témoind'état
• Blanc fixe : La station d'accueil est connectée à
l'alimentation
27
FR
1. Avantdeprocéderaunettoyage,éloignezles
objetsinstables,fragiles,précieuxoudangereux,
etramassezlescâbles,leschiffons,lesjouets,
lesobjetsdursetpointusquisetrouventsurle
sol,afind’éviterquelerobotnelesemmêle,ne
lesrayeounelesrenverse,cequientraînerait
despertes.
2.Avantlenettoyage,placezunebarrièrephysique
auborddel’escalierpourgarantirlasécuritéet
lebonfonctionnementdurobot.
1.Placerlastationd'accueiletlabranchersurune
priseélectrique
Placezlastationd'accueildansunendroitleplus
dégagépossibleetdisposantd’unsignalWi-
Fisatisfaisant.Libérezsuffisammentd’espace,
commemontrésurleschéma,etretireztous
lesobjetsdelazonegrisée.Insérezlecordon
d’alimentationdanslastationd'accueilet
branchez-lesurlaprise.
Remarque :
•
Assurez-vous qu’aucun objet ne bloque la zone d’émission
du signal.
Préparer son intérieur
Avant l’utilisation
B
C
• Orange fixe : Erreur dans la station d'accueil
16.Modulededistributeurautomatiquedesolution
–Compartimentunique
17.Filtre
18.Zoned'émissiondusignal
19.Éventsdevidageautomatique
20.Fentepourlesacàpoussière
21.Contactsdecharge
22.Sortied'eaud'ajoutautomatique
23.Fentederangementducâble
24.Interfaceréservéepourledispositif
d’alimentationetd’évacuationautomatiques
d'eau
Remarque : Le dispositif automatique d'alimentation et
de vidange d'eau doit être acheté séparément. (Disponible
uniquement dans certaines régions)
25.Portd'alimentation
Fig. A-4
3.Ouvrezlaportedelapièceànettoyeretplacez
lesmeublesdansunespaceappropriépour
laisserplusd’espace.
4.Pourpermettreaurobotdebienidentifierles
zonesquidoiventêtrenettoyées,nerestez
pasdevantlerobot,unseuil,uncouloiroudes
endroitsétroits.
Remarque :
•
À la première utilisation du robot, suivez-le pendant qu’il
nettoie afin de retirer tout obstacle éventuel à temps.
•
La lumière d'appoint LED fournira un éclairage d’appoint
dans les environnements faiblement éclairés.
•
N’aspirez pas des objets durs tels que des cailloux, des
boules en acier et des pièces de jouet, ou des objets
tranchants tels que des déchets de construction, du verre
brisé et des clous, sinon cela peut rayer le sol.
Fig. B
Insérez fermement le
cordon d’alimentation
vers le haut jusqu’à ce
que l’indicateur s’allume.
I : MARCHE
O : ARRÊT
•
Pour éviter que l’eau ne mouille les parquets ou les tapis,
il est recommandé d’installer la station d'accueil sur des
sols en carrelage ou en marbre.
2.Installerlaplaqued'extensionderampe
Remarque :
•
Vérifiez que le filtre de la planche à laver est correctement
installée avant l'utilisation.
•
Le filtre de la planche à laver peut être retiré pour être
nettoyé lors de l'entretien de routine.
3.Retirerlesprotectionsdurobotetinstallerle
moduledeserpillière
4.Connexionàl'applicationDreamehome
(1)Appuyezsurleboutond’alimentationdurobot
etmaintenez-leenfoncépendant3secondespour
l'activer.ScannezlecodeQRsouslecapotdurobot
ourecherchez«Dreamehome»dansl'AppStore
pourtéléchargeretinstallerl'application.
(2)Ouvrezl'applicationDreamehome,appuyez
sur«ScannezlecodeQRpourvousconnecter»
etscannezànouveaulemêmecodeQRsurle
robotpourajouterl'appareil.Suivezlesmessages
d’instructionspourterminerlaconnexionWi-Fi.
①TémoinWi-Fi
•Clignotelentement:Àconnecter
28
FR
Mode d’emploi
D
uniquementleliquidedenettoyageDreame
Trading(Tianjin)Co.,Ltd.(pourleDreameL60Ultra
PE),destinéàêtreutiliséaveccetappareil.
(1)Retirezlecouvercleduréservoiràpoussièreet
sortezlemodulededistributeurautomatiquede
solution.
(2)Ouvrezlecouverclesupérieurdumoduleet
ajoutezlasolutiondenettoyage.
(3)Fermezlecouvercledumodule,remettez-le
danslastationd'accueil,puisreplacezlecouvercle
duréservoiràpoussière.Lasolutiondenettoyage
seraautomatiquementajoutéependantle
fonctionnement.
Remarque :
•
Le module de distributeur automatique de solution peut
être rempli de solution de nettoyage pour l'utilisation.
N'ajoutez aucun autre liquide que la solution de
nettoyage officiellement approuvée afin d'éviter tout
dysfonctionnement.
•
Installez le module de distributeur automatique de
solution en veillant à bien l'engager.
7.Verserl’eaudansleréservoird'eaupropre
Retirezleréservoird'eaupropredelastation
d'accueiletremplissez-led’eaupropre.Puis
remettez-leenplacedanslastationd'accueil.
Remarque :
Ne versez pas d’eau chaude dans le réservoir
d'eau car cela peut le déformer.
Fig. C-1-Fig. C-7
Allumer/Éteindre
Appuyez sur le bouton d’alimentation du robot et
maintenez-le enfoncé pendant 3 secondes pour
l’allumer. L’indicateur d’état reste allumé. Ou,
placez le robot sur la station d'accueil en alignant
les contacts de charge du robot avec ceux de
la station. Le robot s’allumera automatiquement
pour commencer la charge. Pour éteindre le robot,
éloignez-le de la station d'accueil et maintenez le
bouton d’alimentation enfoncé pendant 3 secondes.
Cartographie rapide
Après avoir configuré le réseau pour la première
fois, suivez les instructions de l’application pour
créer rapidement une carte. Le robot commencera
à cartographier sans nettoyage. Lorsque le robot
retourne à la station d'accueil, le processus
de cartographie est terminé et la carte sera
automatiquement enregistrée.
Pause/Veille
Lorsque le robot fonctionne, appuyez sur n’importe
quel bouton pour le mettre en pause.
Si le robot est mis en pause pendant plus de
10 minutes, il passe automatiquement en mode
Sommeil. Tous les indicateurs sur le robot
s’éteindront. Appuyez sur n’importe quel bouton du
robot, ou utilisez l’application pour réactiver le robot.
•Clignoterapidement:Connexionencours
•Allumé:Connecté
②CodeQR
Remarque :
•
Seul le Wi-Fi 2,4 GHz est pris en charge.
•
Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape (2),
puis suivez les instructions pour terminer la connexion Wi-Fi.
•
Pour déconnecter l’appareil du réseau Wi-Fi, appuyez sur
le bouton de réinitialisation du robot et maintenez-le enfoncé
pendant 3 secondes.
•
Le logiciel d’application étant soumis à des mises à jour,
les opérations réelles peuvent donc différer des instructions
de ce manuel. Veuillez suivre les instructions selon la version
actuelle de l’application.
5.Connecterlerobotàlastationd'accueil
Placezlerobotsurlastationd'accueilavecle
moduledeserpillièreorientéverslaplancheà
laver.Unenotificationvocaleestémiselorsquele
robotestbienconnectéàlastationd'accueil.Une
foislerobotcomplètementchargé,lesindicateurs
d'étatsurlerobotetsurlastationd'accueil
resterontalluméspendant10minutes,puis
diminuerontenluminosité.
Remarque : Il est conseillé de charger complètement le
robot avant la première utilisation. Quand le robot ne peut
pas être activé lorsque la batterie est déchargée, connectez
manuellement le robot à la station pour le recharger.
6.Ajouterlasolutiondenettoyage(sectionLiquide
denettoyage)
AVERTISSEMENT:Pourréduirelesrisquesde
départdefeuetdechocélectriqueliésàla
détériorationdescomposantsinternes,utilisez
29
FR
Redémarrage du robot
Si le robot ne répond plus ou ne peut pas être
éteint, appuyez sur le bouton d'alimentation et
maintenez-le enfoncé pendant 10 secondes pour
forcer l’arrêt. Ensuite, appuyez sur le bouton
d'alimentation et maintenez-le enfoncé pendant
3 secondes pour allumer le robot.
Aspiration et nettoyage
Remarque : Une fois les unités de serpillière installées,
le robot fonctionnera par défaut en mode « Aspiration et
nettoyage » lors de sa première utilisation. Pour ajuster le
mode de nettoyage, accédez aux paramètres du mode de
nettoyage dans l'application et sélectionnez l'une des trois
options supplémentaires suivantes :
① Lavage après aspiration
② Aspiration
③ Lavage
1.Commencerlenettoyage
Appuyezsurleboutond'alimentationdurobotou
utilisezl'applicationpourlefairedémarreràpartir
delastationd'accueil.Ensuite,lerobotplanifiera
l’itinérairedenettoyageoptimaleteffectuerala
tâchedenettoyageenfonctiondelacartecréée.
Remarque :
•
Pour s’assurer que le robot retourne facilement à la
station d'accueil après le nettoyage, il est recommandé de
faire démarrer le robot à partir de la station d'accueil.
•
Les serpillières seront nettoyées avant que le robot ne
commence à nettoyer, veuillez patienter.
•
Ne déplacez pas la station d'accueil, le réservoir d'eau
propre, le réservoir d'eau usagée ou le filtre de la planche
à laver pendant toute utilisation.
Remarque :
Si le robot est en pause et placé sur la station
d'accueil, le processus de nettoyage en cours prendra fin.
Reprise automatique du nettoyage
Si la batterie est trop faible, le robot retournera
automatiquement à la station d'accueil pour se
recharger. Une fois la batterie chargée au niveau
approprié, il reprendra les tâches de nettoyage
inachevées.
Remarque : Pour utiliser cette fonction, veuillez l’activer
dans l’application.
Mode « Ne pas déranger (DND) »
Lorsque le robot est réglé sur le mode « Ne
pas déranger (DND) », il lui sera impossible de
reprendre le nettoyage. Le mode DND est désactivé
par défaut à l'usine. Vous pouvez utiliser l'application
pour activer le mode DND ou modifier la période
DND. La plage horaire par défaut du mode DND est
de 22h00 à 8h00.
Remarque :
•
Les tâches de nettoyage planifiées seront effectuées
pendant la période DND.
•
Le robot reprendra le nettoyage là où il s'est arrêté à la fin
de la période DND.
Nettoyage localisé
Lorsque le robot est en attente, appuyez brièvement
sur le bouton pour activer le mode de nettoyage
localisé. Dans ce mode, le robot nettoie une surface
carrée de 1,5 × 1,5 mètres autour de lui, et retourne
à son point de départ à la fin du nettoyage localisé.
•
Pour éviter les brûlures, ne touchez pas la sortie d'eau ou
le module de chauffage lorsque la station d'accueil est en
fonctionnement.
2.Lavageautomatiquedesserpillières
Lorsdunettoyage,lerobotretournera
automatiquementàlastationd'accueilpour
laverlesserpillièresenfonctiondelafréquence
denettoyagespécifiéedesserpillièresdans
l'application.Lastationd'accueilremplira
automatiquementlaboîted'eaupropredurobotet
lerobotreprendralenettoyage.
3.Viderautomatiquementlebacàpoussière,puis
laveretsécherlesserpillières
Unefoisquelerobotaterminéunetâchede
nettoyageetretourneàlastationd'accueilpour
serecharger,lastationd'accueilcommencera
automatiquementàviderlebacàpoussière,puis
nettoieraetsécheralesserpillières.
Remarque :
•
Si la fonction de vidage automatique est désactivée
dans l’application, la station d'accueil ne videra pas
automatiquement le bac à poussière.
•
La station d'accueil videra le bac à poussière en fonction
du réglage défini dans l’application.
4.Nettoyageduréservoird'eauusagée
Unefoisquelerobotaterminésatâche,veuillez
nettoyerleréservoird'eauusagéepourévitertoute
odeur.
30
FR
Pièce Fréquence d’entretien
Période de
remplacement
Réservoir d'eau usagée Après chaque utilisation
/
Réservoir d'eau propre
Une fois toutes les
2 semaines
Brosses principales
Tous les 6 à
12 mois
Filtre du bac à poussière
Tous les 3 à 6 mois
Brosse latérale
Plateaux de serpillière
/
Filtre de la planche à
laver
Tous les 1 à 2 mois
Module de chauffage de
planche à laver
Une fois tous les 6 mois
Zone d'émission du signal
de la station d'accueil
Une fois par mois
Contacts de charge
Évents de vidage
automatique
Roue omnidirectionnelle
Capteur de bord
Capteur de distance
laser (LDS)
Capteur à ultrasons
E
Pièce Fréquence d’entretien
Période de
remplacement
Capteurs de vide
Une fois par mois
/
Fenêtre du pare-chocs
Pare-chocs
Entrée d'eau de
remplissage automatique
du robot
Dessous du robot
Bac à poussière
Nettoyez au besoinRoues principales
Roues agrippantes
Sac à poussière
/
Tous les 2 à 4 mois
Serpillières Tous les 1 à 3 mois
Pièces
Entretien de routine
Pour maintenir le robot en bon état, il est recommandé de se référer à l’utilisation des accessoires dans l’application ou au tableau suivant pour l’entretien de routine.
Remarque :
La fréquence d’entretien et de remplacement dépend de l’utilisation. Si une
exception se produit en raison de circonstances particulières, les pièces doivent être
entretenues ou remplacées.
31
FR
Filtre de la planche à laver
1. Sortez le robot et retirez le filtre de la planche à
laver après la fin du nettoyage de la serpillière.
Remarque :
Le module de chauffage de la planche à laver
peut conserver une chaleur résiduelle. Pour éviter les
brûlures, soyez prudent lorsque vous retirez le filtre de la
planche à laver.
2. Rincez le filtre de la planche à laver à l’eau propre,
essuyez-le et réinstallez-le sur la planche à laver.
3. Utilisez l’application ou appuyez sur le bouton
pour ramener le robot à la station d'accueil, ou
replacez le robot manuellement.
Fig. E-1
Module de chauffage de planche à laver
Au cours de l'utilisation, le module de chauffage de
planche à laver peut s'entartrer. Pour l'enlever, retirez
le robot, versez une petite quantité de vinaigre blanc
(5 % d'acide acétique) sur la surface du module de
chauffage et nettoyez-le avec un outil approprié.
Remarque :
• Pour éviter les brûlures, attendez que la surface du
module de chauffage refroidisse à la température
ambiante avant de le nettoyer.
• Un détartrant approprié peut également être utilisé
conformément aux instructions fournies.
• N'ajoutez pas de vinaigre blanc ou de détartrant
directement dans le réservoir d'eau propre afin d'éviter
tout dysfonctionnement.
• N'utilisez pas d'outils tranchants ou de liquides corrosifs
tels que l'acide chlorhydrique pour nettoyer le module de
chauffage.
Fig. E-2
Réservoir d'eau usagée
1. Retirez le réservoir d'eau usagée, enlevez son
couvercle et évacuez l’eau sale.
2. Rincez le réservoir d'eau usagée à l'eau claire et
utilisez un outil approprié pour nettoyer la paroi
intérieure du réservoir d'eau usagée.
Remarque :
La bille flottante dans le Réservoir d'eau usagée
est une pièce mobile. N’appliquez pas une force excessive
lorsque vous la nettoyez pour ne pas l’endommager.
Fig. E-3
Sac à poussière
1. Retirez le couvercle du réservoir à poussière et
jetez le sac à poussière.
Remarque : Tirez vers le haut sur la poignée pour verrouiller
le sac et empêcher la poussière et les débris de tomber
accidentellement.
2. Retirez la poussière et les débris du filtre avec un
chiffon sec.
3. Installez un nouveau sac à poussière.
4. Réinstallez le couvercle du réservoir à poussière.
Fig. E-4
Brosses principales
1. Appuyez sur les clips du capot de la brosse
principale pour retirer le capot de la brosse
principale et soulevez les brosses pour les retirer
du robot.
2. Retirez les brosses comme illustré sur la figure.
Utilisez un outil approprié pour enlever les poils/
cheveux emmêlés dans les brosses. Après le
nettoyage, poussez fermement les brosses dans le
support de brosse principale jusqu’à ce qu’elles se
mettent en place en émettant un clic.
Remarque : Soyez prudent lorsque vous retirez les brosses
principales afin d'éviter toute blessure.
3. Les flèches sérigraphiées orientées vers le haut,
insérez le support de la brosse principale dans les
fentes vers le bas et de manière inclinée.
4. Alignez l’extrémité avant du capot de la brosse
principale avec la fente, insérez-la vers le bas de
manière inclinée, puis appuyez dessus pour la
mettre en place.
Fig. E-5
Brosse latérale
Dévissez la brosse latérale à l’aide d’un tournevis,
retirez les poils de la brosse, puis revissez-la.
Fig. E-6
32
FR
Serpillières
Retirez les serpillières des plateaux pour les
remplacer.
Fig. E-10
Filtre et bac à poussière
1. Appuyez sur le clip du bac à poussière pour retirer
le bac à poussière.
2. Retirez le filtre du bac à poussière et videz le
bac. Tapotez doucement le panier du filtre pour
enlever la saleté.
Remarque :
N’essayez pas de nettoyer le filtre avec une
brosse, les doigts ou des objets pointus pour éviter de
l’endommager.
3. Rincez le bac à poussière et le filtre à l’eau et
séchez-les complètement avant de les réinstaller.
Remarque :
•
Rincez le bac à poussière et le filtre uniquement à l’eau
claire. N’utilisez aucun détergent.
•
Utilisez le bac à poussière et le filtre uniquement lorsqu’ils
sont complètement secs.
Fig. E-11
Capteurs de robot
Essuyez les capteurs du robot à l'aide d'un chiffon
doux et sec, comme illustré dans la figure :
1. Capteur de distance laser (LDS)
2. Fenêtre du pare-chocs
3. Pare-chocs
4. Capteur de bord
5. Capteurs de vide
6. Capteur à ultrasons
Remarque : Un chiffon humide peut endommager les
éléments sensibles dans le robot et la station d'accueil.
Veuillez utiliser un chiffon sec pour le nettoyage.
Fig. E-12
Évents de vidange automatique, contacts
de charge et zone d'émission du signal
Nettoyez les évents de vidange automatique, les
contacts de charge et la zone d'émission du signal
avec un chiffon doux et sec.
Fig. E-13
Batterie
Le robot contient une batterie lithium-ion haute
performance. Assurez-vous que la batterie reste
bien chargée pour une utilisation quotidienne afin de
maintenir les performances optimales de la batterie.
Si le robot n’est pas utilisé pendant une longue
période, éteignez-le et rangez-le. Pour éviter tout
risque de dommages lié à une décharge excessive,
rechargez le robot au moins une fois tous les trois
mois.
Roue omnidirectionnelle
Remarque :
•
Utilisez un outil tel qu’un petit tournevis pour séparer
l’essieu et le pneu de la roue omnidirectionnelle. N’utilisez
pas une force excessive.
•
Rincez la roue omnidirectionnelle sous l’eau courante et
remettez-la après l’avoir complètement séchée.
Fig. E-7
Roues principales et roues agrippantes
1. Tournez la roue d'escalade auxiliaire jusqu’à ce
que la flèche « OUT » pointe vers le haut, puis
tirez sur la roue.
2. Utilisez un outil approprié pour retirer les cheveux
pris dans la roue motrice et la roue d'escalade
auxiliaire.
3. Après le nettoyage, tournez la roue motrice
jusqu'à ce que les deux flèches soient alignées
(voir Figure ①). Avec la flèche « IN » pointée vers
le bas, insérez les roues agrippantes droite et
gauche jusqu’à ce qu’elles se mettent en place en
cliquant. (voir Figure ②).
Fig. E-8
Plateaux de serpillière
Retirez et nettoyez les plateaux de serpillière.
Fig. E-9
33
FR
Dépannage
Problème Solution
Le robot ne
s’allume pas.
• La batterie est faible. Rechargez le robot sur la station
d'accueil et réessayez.
• La température de la batterie est trop basse ou trop
élevée. Il est recommandé d'utiliser le robot dans des
environnements dont la température ambiante est
supérieure à 0°C (32°F) et inférieure à 40°C (104°F).
Le robot ne se
recharge pas.
• La station d'accueil n’est pas connectée à l’alimentation,
veuillez vous assurer que les deux extrémités de son
cordon d’alimentation sont correctement branchées.
• Le contact entre les contacts de charge sur la station
d'accueil et le robot est défaillant, veuillez nettoyer les
contacts de charge.
• Vérifiez la présence d’objet étranger au niveau des
connecteurs du robot et retirez-le le cas échéant.
Le robot ne se
connecte pas au
réseau Wi-Fi.
• Le mot de passe du réseau Wi-Fi n’est pas correct.
Assurez-vous que le mot de passe utilisé pour vous
connecter à votre réseau Wi-Fi est correct.
• Le robot ne prend pas en charge la connexion Wi-Fi
5 GHz. Assurez-vous que le robot est connecté à une
connexion Wi-Fi 2,4 GHz.
• Le signal Wi-Fi est faible. Assurez-vous que le robot se
trouve dans une zone avec une bonne couverture Wi-Fi.
• Le robot peut ne pas être prêt à être configuré. Veuillez
quitter et rouvrir l’application, puis essayez à nouveau
comme indiqué.
Problème Solution
Le robot ne peut
pas trouver la
station d'accueil et
y retourner.
• L'itinéraire pour revenir se recharger est bloqué, par ex. la
porte est fermée.
• La station d'accueil est déconnectée de l’alimentation
ou déplacée lorsque le robot n’est pas dessus. Veuillez
connecter la station d'accueil à l’alimentation électrique
ou placer le robot sur la station d'accueil pour le charger.
• Il y a trop d’obstacles autour de la station d'accueil.
Placez la station d'accueil dans une zone plus dégagée.
• Tout déplacement du robot peut entraîner son
repositionnement, il recréera alors une carte s’il n’est
pas correctement repositionné. Si le robot est trop
éloigné de la station d'accueil, il peut ne pas revenir
automatiquement à la station d'accueil lui-même, auquel
cas vous devrez manuellement placer le robot sur la
station d'accueil.
• Essuyez la zone d’émission du signal sur la station
d'accueil pour éliminer la poussière ou les débris.
Le robot reste
bloqué devant la
station d'accueil
et ne peut pas
retourner vers elle.
• Vérifiez qu'il y a suffisamment d'espace des deux côtés
ou devant la station d'accueil pour éviter que le robot ne
soit bloqué.
• Le robot peut glisser si le sol devant la station d'accueil
est trop humide. Dans ce cas, nettoyez l’excès d’eau
avant de réessayer.
• Il est recommandé de déplacer la station d'accueil dans
un autre endroit et réessayez.
• Assurez-vous que la plaque d'extension de rampe est
correctement installée.
Le robot ne
s’éteint pas.
• Le robot ne peut pas être désactivé lorsqu’il se recharge.
Il est recommandé de déplacer le robot de la station
d'accueil, puis d’appuyer sur le bouton d'alimentation et
le maintenir enfoncé pendant 3 secondes pour l'éteindre.
• Si le robot ne peut pas être éteint en effectuant l'étape 1,
appuyez sur le bouton d'alimentation et maintenez-le
enfoncé pendant 10 secondes pour forcer l’arrêt. Si le
problème persiste, contactez le service après-vente.
34
FR
Dépannage
Problème Solution
La vitesse de
charge est lente.
• La charge complète du robot, lorsque le niveau de la
batterie est bas, dure environ 3,5 heures.
• Si vous utilisez le robot à des températures en dehors
de la plage indiquée, la vitesse de charge ralentira
automatiquement pour prolonger l’autonomie de la
batterie.
• Les contacts de charge sur le robot et la station d'accueil
peuvent être sales, veuillez les essuyer avec un chiffon
sec.
Le bruit
augmente lors du
fonctionnement du
robot.
• Vérifiez si le filtre du bac à poussière est bouché. Si c’est
le cas, nettoyez-le ou remplacez-le.
• Un objet est peut-être coincé dans les brosses
principales ou le bac à poussière. Vérifiez et retirez
l’objet.
• Les brosses principales ou la brosse latérale sont peut-
être bloquées. Vérifiez et retirez tous les objets étrangers.
• Passez le mode d’aspiration sur Standard ou Silencieux.
Le robot se
déplace sans suivre
l’itinéraire défini.
• Les objets tels que cordons d’alimentation et pantoufles
doivent être rangés avant d’utiliser le robot.
• Les surfaces mouillées et glissantes peuvent faire patiner
la roue motrice. Il est recommandé de sécher les endroits
humides avant d’utiliser le robot.
• Essuyez la fenêtre du pare-chocs sur le robot avec un
chiffon propre et doux pour les maintenir propres et
dégagés.
Le robot n’a pas
trouvé les pièces à
nettoyer.
• Assurez-vous que la porte de chaque pièce à nettoyer
est ouverte.
• La zone devant la pièce à nettoyer est peut-être glissante
et mouillée, et le robot glisse et ne fonctionne pas
normalement. Séchez le sol avant d’utiliser le robot.
Problème Solution
Le robot ne reprend
pas le nettoyage
après la recharge.
• Assurez-vous que le robot n’est pas programmé sur
le mode « Ne pas déranger (DND) », ce qui peut
l’empêcher de reprendre le nettoyage.
• Le robot ne reprendra pas le nettoyage après l’avoir placé
manuellement sur la station d'accueil ou l’avoir envoyé se
recharger via l’application ou le bouton
.
La station
ne vide pas
automatiquement
le bac à poussière.
• Vérifiez si le sac à poussière dans le réservoir à poussière
est plein.
• Si le sac à poussière n’est pas plein, vérifiez si les évents
de vidage automatique du robot, de la station d'accueil
ou du bac à poussière ne sont pas obstrués. Si c’est le
cas, dégagez la pièce bloquée.
Le niveau d’eau
dans la planche à
laver est anormal.
• Vérifiez si le joint sur le réservoir d'eau usagée
est desserré ou mal installé, et fixez-le à nouveau
manuellement le cas échéant. Si le problème persiste,
contactez l’équipe de service après-vente.
• Enfoncez légèrement le réservoir d'eau usagée pour vous
assurer qu’il est correctement installé.
• Retirez le filtre de la planche à laver et vérifiez si le tuyau
d’eau sale est bouché, et nettoyez-le.
• Vérifiez la solution de nettoyage. N’ajoutez pas de liquide
autre que la solution de nettoyage approuvée.
Le plateau de
serpillière ne
se soulève pas
normalement.
• Veuillez retirer le plateau de serpillière pour vérifier
la présence d'objet étranger coincé à l'intérieur, et
essayer de redémarrer le robot. Si le problème persiste,
contactez l’équipe de service après-vente.
De l’eau est
présente sous
le réservoir
d'eau propre ou
autour du joint
d’étanchéité.
• Lorsque vous retirez le réservoir d'eau propre, de l’eau
contenue dans le tuyau peut être présente sous le
réservoir ou autour du joint d’étanchéité. Cela est normal.
Veuillez essuyer à l’aide d’un chiffon sec.
Pour obtenir des services supplémentaires, veuillez nous contacter à l'adresse
suivante : support.na@dreame.tech Tél. : +1 (866) 977-5177
35
FR
Caractéristiques techniques
Modèle RLL88HE
Temps de charge Environ 3,5 h
Tension nominale 14,4 V
Puissance nominale 75 W
Fréquence de fonctionnement 2400-2483,5 MHz
Puissance de sortie maximale < 20 dBm
Robot
Modèle RCLE0565
Entrée nominale
120 V 60 Hz 4,1 A
(pendant le vidage de la poussière)
Sortie nominale 20 V DC, 2 A
Puissance nominale
(pendant le nettoyage à l'eau chaude)
640 W
Dans des conditions normales d'utilisation, cet équipement doit être maintenu à
une distance d'au moins 8" (20 cm) entre l'antenne et le corps de l'utilisateur.
Remarque : La puissance nominale (pendant le nettoyage à l’eau chaude) est déterminée par
la valeur de puissance pendant la période représentative (température de l’eau à 25°C /77°F).
Station d'accueil
36
ES
Información de seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
• No lo utilice al aire libre o sobre superficies mojadas.
• No permita que se utilice como un juguete. Debe prestar mucha atención cuando se
utiliza cerca de niños, mascotas o plantas.
• Use únicamente como se describe en este manual. Sólo utilice los accesorios
recomendados por el fabricante.
• No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente,
se ha caído, dañado, dejado al aire libre o sumergido en agua, remítalo a un centro de
servicio.
• No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas
Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas,
incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de
las advertencias e instrucciones puede provocar descarga eléctrica, incendio y/o lesiones
graves.
ADVERTENCIA
-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:
37
ES
Información de seguridad
encima del cable ni pase el cable por bordes o esquinas afiladas. No pase el aparato por encima del
cable. Mantenga el cable alejado de superficies calientes.
• No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.
• No manipule la base de carga, incluido el enchufe del cargador, ni los terminales del cargador con las
manos mojadas.
• No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura bloqueada; manténgalo
libre de polvo, pelusas, cabello y cualquier material que pueda reducir el flujo de aire.
• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas
y las piezas móviles.
• Apague todos los controles antes de desenchufar.
• No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en zonas donde
puedan estar presentes.
• Conéctelo únicamente a un tomacorriente correctamente puesta a tierra. Consulte las instrucciones de
puesta a tierra.
• No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas calientes.
• Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes internos, use solo
el detergente líquido de Dreame Trading (Tianjin) Co., Ltd. diseñado para uso de este electrodoméstico.
Consulte la sección Detergente Líquido de este manual.
• No lo utilice sin la bolsa para el polvo.
• Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de conectarlo a la
batería, levantarlo o transportarlo. Transportar el aparato con el dedo apoyado en el interruptor o
38
ES
Información de seguridad
• energizar el aparato con el interruptor encendido puede causar accidentes.
• No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de 0℃/32°F
o por encima de 40℃/104°F). Cargue el robot a una temperatura por encima de 0℃/32°F y 40℃/104°F.
• Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios o almacenar
el aparato. Estas medidas preventivas de seguridad reducen el riesgo de encender por accidente el
aparato.
• Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de
batería puede provocar riesgo de incendio si se utiliza en otra batería.
• Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra batería
puede provocar riesgo de lesiones e incendio.
• Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de papel,
monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden provocar la conexión
de los terminales. Un cortocircuito en los terminales de la batería puede provocar quemaduras o
incendios.
• Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si ocurre
contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención
médica. El líquido derramado de la batería puede provocar irritación o quemaduras.
• No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o modificadas pueden
tener un comportamiento impredecible que resulte en fuego, explosión o lesiones.
• No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al fuego o una
temperatura superior a 130℃/266°F puede provocar explosiones.
39
ES
• Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango de temperatura
indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango indicado puede
dañar la batería y aumentar el riesgo de incendio.
• Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de repuesto. Esto
asegurará que se mantenga la seguridad del producto.
• No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en las
instrucciones de uso y cuidado.
• Coloque los cables de otros aparatos fuera de la zona que va a limpiar.
• No opere la aspiradora en una habitación en la que duerme un bebé o un niño.
• No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.
• No opere la aspiradora en una habitación con velas encendidas encima de aquellos muebles que la
aspiradora pueda golpear accidentalmente.
• No permita que los niños se sienten encima de la aspiradora.
• No utilice la aspiradora sobre superficies húmedas.
• Usar sólo con la unidad de alimentación RCLE0565.
• Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el aparato y quite el
cepillo antes de limpiarlo o repararlo.
• Desenchúfelo antes de limpieza o mantenimiento.
Información de seguridad
40
ES
Información de seguridad
INSTRUCCIONES DE PUESTA A TIERRA
Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a
tierra proporciona una ruta de menor resistencia para la corriente eléctrica para reducir
el riesgo de descarga eléctrica. Este aparato está equipado con un cable que tiene un
conductor de puesta a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse
en un tomacorriente apropiado que esté correctamente instalado y conectado a tierra de
acuerdo con todos los códigos y ordenanzas locales.
ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un
riesgo de descarga eléctrica. Consulte a un electricista calificado o una persona de servicio
GUARDE ESTAS INSTRUCCIONES
Solo para uso doméstico.
I :
ENCENDIDO
O :
APAGADO
Corriente continua
Corriente alterna
41
ES
si tiene dudas sobre si el tomacorriente está correctamente conectado a tierra. No modifique el enchufe
provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista cualificado a instalar un
tomacorriente adecuado. Este aparato es diseñado para usarse en un circuito nominal de 120V y tiene un
enchufe de puesta a tierra que se parece al enchufe que se ilustra a continuación. Asegúrese de que el
aparato esté conectado a un tomacorriente que tenga la misma configuración que el enchufe. No se debe
usar ningún adaptador con este aparato.
Información de seguridad
SEGURIDAD DEL LÁSER
Producto láser clase 1, Cumple con FDA 21 CFR 1040.10 y 1040.11 excepto con respecto a la conformidad
con IEC 60825-1 Ed.3., según se describe en el Aviso de láser 56, fechado el 8 de mayo de 2019.
42
ES
MODO DE AHORRO DE ENERGÍA
Para activar el modo de ahorro de energía, coloque el robot en la estación de base y asegúrese de que se
esté cargando. Luego, presione y mantenga pulsado el botón de Estacionar (Dock) del robot durante 20
segundos hasta que se apagan todos los indicadores.
En el modo de ahorro de energía, el consumo de energía se minimiza deshabilitando en módulo Wi-Fi y
todas las demás funciones que no se relacionan con la carga.
Para desactivar el modo de ahorro de energía, presione el botón de encendido en el robot hasta que se
enciendan todos los indicadores.
Información de seguridad
43
ES
Información de FCC
Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para
la innovación, la ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones
siguientes: (1) este dispositivo no deberá causar ninguna interferencia nociva. (2) este dispositivo
deberá aceptar cualquier interferencia que reciba, incluyendo toda interferencia que pueda causarle un
funcionamiento no deseado.
Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían
anular la autoridad del usuario para operar el equipo.
Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital
de Clase B, de conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para
brindar una protección razonable contra interferencias dañinas en un edificio residencial. Este equipo
genera usos y puede irradiar energía de radiofrecuencia y, si no se instala o utiliza de acuerdo con las
instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no
hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa
interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar con apagar y
encender el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de
las siguientes medidas:
—Reorientar o reubicar la antena receptora.
—Aumentar la separación entre el equipo y el receptor.
—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.
—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.
44
ES
Información de FCC
Recordatorio en relación con la máxima exposición admisible (MPE)
A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá
mantener una distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier
persona durante el funcionamiento.
A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la
indicada.
45
ES
7. CámaraHDdeIA
8.Micrófonos
9. CubiertaLDS
10.Sensordedistancialáser(LDS)
11.Parachoques
12.Ventanadelparachoques
13.Cubierta
14.Rejilladeventilacióndevaciadoautomático
15.Contactosdecarga
16.Conectores
17.Entradaderecargaautomáticadeagua
18.Botóndereinicio
• Presione y mantenga pulsado durante 3 segundos
para restaurar la configuración de fábrica
19.IndicadordeWi-Fi
20.Sensordebordes
21.Sensoresdecaída
22.Sensordealfombra
23.Conjuntodeextensióndelcepillolateral
24.Cepillosprincipales
25.Ruedadeescaladaauxiliar
26.Ruedaprincipal
27.ConjuntodeMopExtend
28.Ruedaomnidireccional
29.Protectordelcepillo
30.Ruedadeescaladaauxiliar
31.Ruedaprincipal
32.Clipsdelprotectordelcepillo
33.Orificiosdemontajedelsoportedela
almohadilladetrapeado
Fig. A-1
Robot
1. Botóndelimpiezademanchas
• Presione para iniciar la limpieza de manchas
2.Botóndeencendido/limpieza
• Presione y mantenga pulsado durante 3 segundos
para encender o apagar
• Presione para iniciar la limpieza después de
encender el robot
3.Botóndeestacionar
• Presione para enviar el robot de regreso a la
estación de base
• Presione y mantenga pulsado durante 3 segundos
para deshabilitar el bloqueo infantil
Indicadordeestadodelbotón
• Blanco sólido: Limpieza o aseo completado
• Respiración blanca: Cargando (no tiene batería
baja)
• Naranja sólido: En espera con batería baja o
pausado con batería baja
• Respiración naranja: Cargando (batería baja)
• Naranja parpadeante: Error
Nota:
•
Presione cualquier botón en el robot para hacer una pausa
mientras el robot está limpiando o retornando a cargar.
•
El bloqueo infantil se puede habilitar/deshabilitar a través
de la App Dreamehome.
4.Sensorláserdelínea3D
5.LuzLEDauxiliar
6.CámaraIRdeIA
Descripción del
producto
A
Caja de polvo
1. Rejilladeventilacióndevaciadoautomático
2.Filtro
3.Clipdelacajadepolvo
4.Clipdelfiltro
Fig. A-2
Conjunto del trapeador
1. Áreadefijacióndelaalmohadilladetrapeado
2.Soportedelaalmohadilladetrapeado
3.Almohadilladetrapeado
Fig. A-3
Estación de base
1. Cubierta
2.Tanquedeaguausada
3.Tanquedeagualimpia
4.Cubiertadeltanquedepolvo
5.Tabladelavar
6.Filtrodelatabladelavar
7. Módulodecalentamiento
8.Placadeextensiónderampa
9. Clipdeltanquedeagua
10.Bolaflotante
11.Clipdeltanquedeagua
12.Tuberíadeagua
13.Filtro
14.Flotador
15.Indicadordeestado
• Blanco sólido: La estación de base está conectada
a la red eléctrica
46
ES
1. Antesdelimpiar,porfavor,muevadelcamino
todoslosobjetosinestables,frágiles,devaloro
peligrososyretireloscables,prendas,juguetes,
objetosdurosyconpuntaqueesténenelsuelo
paraevitarqueseenreden,seanraspadoso
golpeadosporelrobotysecausendaños.
1.Coloquelaestacióndebaseyconéctelaaun
tomacorriente
Coloquelaestacióndebaseenunlugarlomás
abiertoposibleconunabuenaseñalWi-Fi.Deje
suficienteespaciocomosemuestraenlafigura
yretirecualquierobjetoeneláreasombreada.
Inserteelcabledealimentaciónenlaestaciónde
baseyconécteloalatomadecorriente.
Cómo preparar su
hogar
Antes de usar
B
C
• Naranja sólido: La estación de base tiene un error
16.Módulodispensadordesoluciónautomático-un
solocompartimento
17.Filtro
18.Zonadeseñalización
19.Rejillasdeventilacióndevaciadoautomático
20.Ranuraparalabolsadepolvo
21.Contactosdecarga
22.Salidaautomáticadeadicióndeagua
23.Ranuradealmacenamientoparaelcablede
alimentación
24.Ranurareservadaparaconectarelequipode
conexióndeaguapararecargaautomáticay
drenaje
Nota: El kit de conexión de agua para recarga automática y
drenaje debe adquirirse por separado. (Disponible solo en
regiones específicas)
25.Puertodeenergía
Fig. A-4
Inserte firmemente el cable
de alimentación hacia arriba
hasta que se encienda el
indicador.
I : ENCENDIDO
O : APAGADO
2.Antesdelimpiar,coloqueunabarrerafísica
enelbordedelasescalerasparagarantizar
elfuncionamientoseguroysinproblemasdel
robot.
3.Abralapuertadelahabitaciónalimpiary
coloquelosmueblesensulugaradecuadopara
dejarmásespacio.
4.Paraevitarqueelrobotnoreconozcalasáreas
quenecesitanserlimpiadas,noseparefrenteal
robot,umbral,pasilloolugaresestrechos.
Nota:
•
cuando se opere el robot por primera vez, sígalo
mientras limpia para remover cualquier posible obstáculo
oportunamente.
•
La luz LED auxiliar proveerá iluminación auxiliar en
ambientes poco iluminados.
•
No aspire objetos duros como piedras, bolas de acero y
partes de juguetes, u objetos con punta como desechos
de construcción, vidrios rotos o uñas, de lo contrario, el
suelo puede rayarse.
Fig. B
Nota:
•
Asegúrese de que ningún objeto pueda bloquear la zona
de señalización.
•
Para evitar que manchas de agua humedezcan los pisos
de madera o alfombras, se recomienda colocar la estación
de base sobre pisos de baldosa o de mármol.
2.Instalelaplacadeextensiónderampa
Nota:
•
asegúrese de que el filtro de la tabla de lavar esté
instalado en su lugar antes de usar.
•
El filtro de la tabla de lavar se puede retirar para limpiarlo
durante el mantenimiento de rutina.
3.Retirelasproteccionesdelroboteinstaleel
conjuntodeltrapeador
4.ConécteseconlaAppDreamehome
(1)Presioneymantengapulsadoelbotónde
encendidopor3segundosparaencenderelrobot.
EscaneeelcódigoQRdebajodelacubiertadel
robotobusque"Dreamehome"enlatiendade
aplicacionesparadescargareinstalarlaApp.
(2)AbralaappDreamehome,toque"Escanear
códigoQRparaconectar"yescaneeelmismo
códigoQRdenuevoenelrobotparaagregarel
dispositivo.Porfavorsigalasindicacionespara
finalizarlaconexiónWi-Fi.
47
ES
Cómo utilizar
D
ADVERTENCIA:Parareducirelriesgode
incendioydescargaeléctricaacausadedaños
encomponentesinternos,usesoloelfluidode
limpieza(paraDreameL60UltraPE)deDreame
Trading(Tianjin)Co.,Ltd.paraesteaparato.
(1)Retirelacubiertadeltanquedepolvoyextraiga
elcompartimentodedetergenteautomático.
(2)Abralatapasuperiordelmóduloyagreguela
solucióndelimpieza.
(3)Cierrelatapadelmódulo,vuelvaacolocarlo
enlaestacióndebaseyluegovuelvaainstalar
lacubiertadeltanquedepolvo.Lasoluciónde
limpiezaseagregaráautomáticamentemientras
trabaja.
Nota:
•
El módulo dispensador automático de solución se puede
llenar con solución de limpieza para su uso. No agregue
ningún otro líquido que no sea la solución de limpieza
aprobada oficialmente para ayudar a prevenir fallas.
•
Instale el módulo dispensador automático de solución
hasta que haga clic en su lugar.
7.Agregueaguaaltanquedeagualimpia
Saqueeltanquedeagualimpiadelaestaciónde
baseylléneloconagualimpia.Luegoinstálelode
nuevoenlaestacióndebase.
Nota:
No agregue agua caliente en el tanque de agua, ya
que esto puede causar que el tanque se deforme.
Fig. C-1-Fig. C-7
Encender/Apagar
Presione y mantenga pulsado el botón de encendido
durante 3 segundos para encender el robot. El
indicador de encendido permanecerá iluminado.
O bien, coloque el robot en la estación de base
alineando los contactos de carga del robot con los
de la estación de base, y luego el robot se encenderá
automáticamente y comenzará a cargarse. Para
apagar el robot, aleje el robot de la estación de
base y presione y mantenga pulsado el botón de
encendido durante 3 segundos.
Mapeo rápido
Después de configurar la red por primera vez, siga
las instrucciones en la app para crear rápidamente
un mapa. El robot comenzará a mapear sin limpiar.
Cuando el robot regresa a la estación de base, el
proceso de mapeo se ha completado y el mapa se
guardará automáticamente.
Pausa/Suspensión
Cuando el robot esté funcionando, presione
cualquier botón para ponerlo en pausa.
Si el robot está en pausa por más de 10 minutos,
automáticamente entrará en modo de suspensión.
Todos los indicadores del robot se apagarán.
Presione cualquier botón sobre el robot, o use la app
para despertar al robot.
Nota:
Si el robot está en pausa y colocado en la estación de
base, la tarea de limpieza actual terminará.
① IndicadordeWi-Fi
•Parpadeandolentamente:Aconectar
•Parpadeandorápidamente:Conectando
•Encendido:Conectado
② CódigoQR
Nota:
•
Solo se admite Wi-Fi de 2,4 GHz.
•
Para restablecer el Wi-Fi, repita el paso (2) y luego siga las
instrucciones para finalizar la conexión Wi-Fi.
•
Para desconectar el dispositivo de la red Wi-Fi, mantenga
presionado el botón de reinicio en el robot durante 3
segundos.
•
Debido a las actualizaciones en el software de la app, las
operaciones reales pueden diferir de las instrucciones de este
manual. Siga las instrucciones basadas en la versión actual de
la app.
5.Conecteelrobotalaestacióndebase
Coloqueelrobotsobrelaestacióndebaseconel
conjuntodeltrapeadormirandohacialatablade
lavar.Luegooiráunanotificacióndevozcuando
elrobotseconectaexitosamentealaestaciónde
base.Unavezqueelrobotestécompletamente
cargado,losindicadoresdeestadodelrobotyde
laestacióndebasepermaneceránencendidos
durante10minutosyluegoseatenuarán.
Nota: Se recomienda cargar completamente el robot antes
de su primer uso. Cuando el robot no se pueda encender
después de agotar la batería, conecte manualmente el robot
con la base para cargarlo.
6.Añadalasolucióndelimpieza(Seccióndefluido
delimpieza)
48
ES
Reanudación automática de la limpieza
Si la batería está demasiado baja, el robot volverá
automáticamente a la estación de base para
cargarse. Después de cargar al nivel de batería
apropiado, reanudará las tareas de limpieza sin
terminar.
Nota: Para utilizar esta función, habilítela en la app.
Modo no molestar (DND)
Cuando el robot se pone en modo no molestar (DND),
se evitará que el robot reinicie la limpieza. El modo
DND está deshabilitado por defecto desde la fábrica.
Usted puede usar la app para habilitar el modo DND
o modificar el período de DND. El periodo de DND
es 22:00–8:00 por defecto.
Nota:
•
Las tareas de limpieza programadas se realizarán
normalmente durante el periodo DND.
•
El robot reanudará la limpieza donde la dejó una vez que
expire el período de DND.
Limpieza de manchas
Cuando el robot está en espera, presione
brevemente el botón para activar el modo de
limpieza de manchas. En este modo el robot limpia
un área de forma cuadrada de 1,5 x 1,5 metros
(4,92 x 4,92 pies) a su alrededor y retorna a su punto
inicial una vez que haya completado la limpieza de
manchas.
Aspirar y trapear
Nota: Después de instalar los conjuntos del trapeador, el
robot funcionará por defecto en modo "Aspirar y trapear"
durante su primer uso. Para ajustar el modo de limpieza, vaya
a ajustes del Modo de Limpieza en la app y seleccione entre
las siguientes tres opciones adicionales:
① Trapear después de aspirar
② Aspirar
③ Trapear
1.Empezarlalimpieza
Presioneelbotóndeencendidoenelrobot,ouse
laappparahacerqueelrobotarranquedesdela
estacióndebase.Luegoelrobotplanificarálaruta
óptimadelimpiezayejecutarálatareadelimpieza
basándoseenelmapacreado.
Nota:
•
Para garantizar que el robot regrese fácilmente a la
estación de base después de la limpieza, se recomienda
hacer que el robot arranque desde la estación de base.
•
Las almohadillas de trapeado se limpiarán antes de que el
robot empiece a trapear, por favor espere pacientemente.
•
No mueva la estación de base, el tanque de agua limpia,
el tanque de agua usada ni el filtro de la tabla de lavar
durante la operación.
•
Para evitar quemaduras, no toque la salida de agua ni el
módulo de calentamiento mientras la estación de base
esté en operación.
2.Lavadoautomáticodetrapeador
Durantelalimpieza,elrobotretornará
automáticamentealaestacióndebasealavar
lasalmohadillasdetrapeadobasándoseenla
frecuenciadelimpiezadelaalmohadillade
trapeadoespecificadaenlaapp.Laestaciónde
baseautomáticamenterellenarálacajadeagua
limpiadelrobotyestereiniciarálalimpieza.
3.Vacíaautomáticamentelacajadepolvoylimpia
ysecalasalmohadillasdetrapeado
Despuésqueelrobotterminaunatareadelimpieza
yregresaalaestacióndebaseacargar,laestación
debasevaciaráautomáticamentelacajadepolvo,
yluegolimpiaráysecarálasalmohadillasde
trapeado.
Nota:
•
Si la función de vaciado automático está desactivada en
la app, la estación de base no vaciará automáticamente la
caja de polvo.
•
La estación de base vaciará la caja de polvo de acuerdo
con la configuración establecida en la app.
4.Limpieeltanquedeaguausada
Despuésdequeelrobothayacompletadosu
tarea,limpieeltanquedeaguausadaparaevitar
cualquierolor.
Reinicio del robot
Si el robot deja de responder o no se puede apagar,
presione y mantenga pulsado el botón de encendido
durante 10 segundos para apagarlo a la fuerza.
Luego presione y mantenga pulsado el botón de
encendido durante 3 segundos para encender el
robot.
49
ES
Pieza
Frecuencia de
mantenimiento
Periodo de
reemplazo
Tanque de agua usada Después de cada uso
/
Tanque de agua limpia
Una vez cada 2
semanas
Cepillos principales Cada 6 a 12 meses
Filtro de la caja de polvo
Cada 3 a 6 meses
Cepillo lateral
Soportes de la almohadilla
de trapeado
/
Filtro de la tabla de lavar
Una vez cada 1 a
2 meses
Módulo de calentamiento
de la tabla de lavar
Una vez cada 6 meses
Estación de base
zona de señalización
Una vez al mes
Contactos de carga
Rejillas de ventilación de
vaciado automático
Rueda omnidireccional
Sensor de bordes
Sensor de distancia láser
(LDS)
Sensor de alfombra
E
Pieza
Frecuencia de
mantenimiento
Periodo de
reemplazo
Sensores de caída
Una vez al mes
/
Ventana del parachoques
Parachoques
Entrada de recarga
automática de agua del
robot
Parte inferior del robot
Caja de polvo
Limpiarlo según sea
necesario
Ruedas principales
Ruedas de escalada
auxiliares
Bolsa de polvo
/
Cada 2 a 4 meses
Almohadillas de trapeado Cada 1 a 3 meses
Piezas
Mantenimiento de rutina
Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el mantenimiento de rutina.
Nota:
La frecuencia de mantenimiento y reemplazo depende del uso real. Si ocurre una
excepción debido a circunstancias especiales, se recomienda un mantenimiento o reemplazo
inmediato.
50
ES
Filtro de la tabla de lavar
1. Saque el robot y retire el filtro de la tabla de lavar
una vez finalizada la limpieza de la almohadilla de
trapeado.
Nota:
El módulo de calentamiento de la tabla de lavar puede
retener calor residual. Para evitar quemaduras, tenga cuidado
al retirar el filtro de la tabla de lavar.
2. Enjuague el filtro de la tabla de lavar con agua
limpia, límpielo con un paño y luego vuelva a
instalarlo en la tabla de lavar.
3. Utilice la app o presione el botón para devolver
el robot a la estación de base, o vuelva a colocar
el robot manualmente.
Fig. E-1
Módulo de calentamiento
de la tabla de lavar
Durante el uso, el módulo de calentamiento de la
tabla de lavar puede acumular cal. Para eliminarlo,
saque el robot, vierta una pequeña cantidad de
vinagre blanco (ácido acético al 5 %) sobre la
superficie del módulo calefactor y límpielo con una
herramienta adecuada.
Nota:
• Para evitar quemaduras, espere hasta que la superficie
del módulo de calentamiento se enfríe a temperatura
ambiente antes de limpiarlo.
• También se puede utilizar un descalcificador adecuado de
acuerdo con las instrucciones proporcionadas.
• No agregue vinagre blanco ni descalcificador directamente
al tanque de agua limpia para ayudar a evitar un mal
funcionamiento.
• No utilice herramientas afiladas ni líquidos corrosivos como
ácido clorhídrico para limpiar el módulo de calentamiento.
Fig. E-2
Tanque de agua usada
1. Retire el tanque de agua usada, abra su cubierta y
vierta el agua usada.
2. Enjuague el tanque de agua usada con agua
limpia y utilice una herramienta adecuada para
limpiar la pared interior del tanque de agua usada.
Nota:
La bola flotante en el tanque de agua usada es una
pieza móvil. No aplique demasiada fuerza al limpiarla para
evitar dañarla.
Fig. E-3
Bolsa de polvo
1. Retire la cubierta del tanque de polvo y deseche
la bolsa de polvo.
Nota: Tirar hacia arriba del mango sellará la bolsa para evitar
que el polvo y los residuos se salgan accidentalmente.
2. Retire el polvo y los residuos del filtro con un paño
seco.
3. Instale una nueva bolsa de polvo.
4. Vuelva a instalar la cubierta del tanque de polvo.
Fig. E-4
Cepillos principales
1. Presione los clips del protector del cepillo hacia
adentro para retirar el protector del cepillo y luego
levante los cepillos para sacarlos del robot.
2. Extraiga los cepillos como lo muestra la figura.
Use una herramienta adecuada para retirar
cualquier pelo enredado en los cepillos. Después
de la limpieza, empuje los cepillos firmemente en
el soporte del cepillo principal hasta que encajen
en su lugar.
Nota: Tenga cuidado al extraer los cepillos principales para
evitar lesiones.
3. Con las flechas serigrafiadas hacia arriba, inserte
el soporte del cepillo principal en las ranuras
hacia abajo de forma inclinada.
4. Alinee el extremo delantero del protector del
cepillo con la ranura, insértelo hacia abajo de
manera inclinada y luego presiónelo en su lugar.
Fig. E-5
Cepillo lateral
Desatornille el cepillo lateral con un destornillador,
limpie el cabello del cepillo y luego vuelva a
atornillarlo.
Fig. E-6
51
ES
Almohadillas de trapeado
Retire las almohadillas de trapeado de los soportes
de la almohadilla de trapeado para reemplazarlas.
Fig. E-10
Caja de polvo y filtro
1. Presione el clip de la caja de polvo para retirarla.
2. Retire el filtro de la caja de polvo y luego vacíe la
caja de polvo. Golpee suavemente la canasta del
filtro para eliminar la suciedad.
Nota:
No intente limpiar el filtro con un cepillo, dedo o
cualquier objeto con punta a fin de evitar dañarlo.
3. Enjuague la caja de polvo y el filtro con agua
y séquelos completamente antes de volver a
instalarlos.
Nota:
•
Enjuague la caja de polvo y el filtro solo con agua limpia.
No utilice ningún detergente.
•
Use la caja de polvo y el filtro solo cuando estén
completamente secos.
Fig. E-11
Rueda omnidireccional
Nota:
•
Use una herramienta como un destornillador pequeño para
separar el eje y el neumático de la rueda omnidireccional.
No use una fuerza excesiva.
•
Enjuague la rueda omnidireccional bajo el agua corriente
y vuelva a colocarla después de secarla por completo.
Fig. E-7
Ruedas de escalada auxiliares
y ruedas principales
1. Gire la rueda de escalada auxiliar hasta que la
flecha "HACIA AFUERA" mire hacia arriba y luego
extraiga la rueda.
2. Utilice una herramienta adecuada para limpiar el
cabello enredado en la rueda principal y la rueda
auxiliar de escalada.
3. Después de la limpieza, gire la rueda principal
para alinear las dos flechas (consulte la Figura
①). Luego, con la flecha "HACIA ADENTRO" hacia
abajo, inserte las ruedas de escalada auxiliares
izquierda y derecha hasta que encajen en su
lugar. (consulte la Figura ②).
Fig. E-8
Soportes de la almohadilla de trapeado
Retire y limpie los soportes de la almohadilla de
trapeado.
Fig. E-9
Sensores del robot
Limpie los sensores del robot utilizando un paño
suave y seco, como se muestra en la figura:
1. Sensor de distancia láser (LDS)
2. Ventana del parachoques
3. Parachoques
4. Sensor de bordes
5. Sensores de caída
6. Sensor de alfombra
Nota: Un paño húmedo puede dañar elementos sensibles
dentro del robot y la estación de base. Utilice un paño seco
para la limpieza.
Fig. E-12
Rejillas de ventilación de vaciado
automático, contactos de carga y
zona de señalización
Limpie las rejillas de ventilación de vaciado
automático, los contactos de carga y la zona de
señalización con un paño suave y seco.
Fig. E-13
Batería
El robot contiene un paquete de baterías de iones
de litio de alto rendimiento. Asegúrese de que la
batería permanezca bien cargada para el uso diario
para mantener un rendimiento óptimo de la batería.
Si el robot no se utiliza durante un largo período de
tiempo, apáguelo y guárdelo. Para evitar daños por
la sobredescarga, cargue el robot al menos una vez
cada tres meses.
52
ES
Solución de problemas
Problema Solución
El robot no
enciende.
• La batería está baja. Recargue el robot en la estación de
base y vuelva a intentarlo.
• La temperatura de la batería es demasiado baja o
demasiado alta. Se recomienda utilizar el robot en entornos
con una temperatura ambiente superior a 0°C (32°F) e
inferior a 40°C (104°F).
El robot no carga.
• La estación de base no está conectada a la alimentación,
asegúrese de que ambos extremos del cable de
alimentación estén correctamente enchufados.
• El contacto entre los contactos de carga de la estación de
base y el robot es deficiente, limpie los contactos de carga.
• Compruebe si hay algún objeto extraño en los conectores
del robot y retírelo si lo hubiera.
El robot no logra
conectarse a
Wi-Fi.
• La contraseña de la red Wi-Fi es incorrecta. Asegúrese de
que la contraseña utilizada para conectarse a su red Wi-Fi
sea correcta.
• El robot no admite una conexión Wi-Fi de 5 GHz. Asegúrese
que el robot esté conectado a una conexión
Wi-Fi de 2,4 GHz.
• La señal Wi-Fi es débil. Asegúrese que el robot esté en una
zona con buena cobertura Wi-Fi.
• Es posible que el robot no esté listo para ser configurado.
Salga y vuelva a ingresar a la app y luego vuelva a
intentarlo según las instrucciones.
Problema Solución
El robot no puede
encontrar la
estación de base
ni regresar a ella.
• La ruta para volver a cargar está bloqueada, por ejemplo, la
puerta está cerrada.
• La estación de base está desconectada de la alimentación
o se mueve cuando el robot no está sobre ella. Por favor
conecte la estación de base a la alimentación eléctrica o
coloque el robot sobre la estación de base para cargar.
• Hay demasiadas obstrucciones alrededor de la estación de
base. Coloque la estación de base en un área más abierta.
• Mover el robot puede provocar que él mismo se reubique
y recreará un mapa si falla el reposicionado. Si el robot
está muy lejos de la estación de base, podría no ser capaz
de regresar por sí mismo, en tal caso se requerirá ponerlo
manualmente sobre la estación de base.
• Limpie la zona de señalización de la estación de base para
eliminar el polvo o los residuos.
El robot se queda
atascado delante
de la estación de
base y no puede
volver a ella.
• Compruebe si hay suficiente espacio a ambos lados o
delante de la estación de base para evitar que el robot
quede bloqueado.
• El robot puede resbalar si el suelo delante de la estación de
base está demasiado mojado. Si es así, limpie el exceso de
agua antes de volver a intentarlo.
• Se recomienda mover la estación de base a un lugar
diferente y volver a intentarlo.
• Asegúrese de que la placa de extensión de rampa esté
instalada correctamente.
El robot no se
apaga.
• El robot no se puede apagar mientras se está cargando.
Se recomienda mover el robot desde la estación de base y
luego presionar y mantener pulsado el botón de encendido
durante 3 segundos para apagarlo.
• Si el robot no se puede apagar realizando el paso 1,
presione y mantenga pulsado el botón de encendido
durante 10 segundos para apagar el robot a la fuerza. Si el
problema se mantiene, contacte al servicio de post-venta.
53
ES
Solución de problemas
Problema Solución
La velocidad de
carga es lenta.
• Se necesitan aproximadamente 3,5 horas para cargar
completamente el robot cuando la batería está baja.
• Si opera el robot a temperaturas fuera del rango
especificado, la velocidad de carga se reducirá
automáticamente para extender la vida útil de la batería.
• Los contactos de carga tanto del robot como de la estación
de base pueden estar sucios, límpielos con un paño seco.
El ruido aumenta
mientras el
robot está en
funcionamiento.
• Compruebe si el filtro de la caja de polvo está obstruido.
Si es así, límpielo o reemplácelo.
• Un objeto duro puede estar atrapado en los cepillos
principales o en la caja de polvo. Revise y retire cualquier
objeto duro.
• Los cepillos principales o el cepillo lateral pueden quedar
enredados. Revise y retire cualquier objeto extraño.
• Cambie el modo de succión a estándar o silencioso.
El robot se mueve
sin seguir la ruta
marcada.
• Se deben organizar objetos como cables de alimentación y
zapatillas antes de utilizar el robot.
• Trabajar sobre superficies húmedas resbalosas ocasiona
que la rueda principal se resbale. Se recomienda secar los
lugares húmedos antes de usar el robot.
• Limpie la ventana del parachoques en el robot con un paño
limpio, suave para mantenerlos limpios y sin obstrucciones.
El robot pasa
por alto las
habitaciones que
debe limpiar.
• Asegúrese de que las puertas de las habitaciones a limpiar
estén abiertas.
• El lugar en frente del cuarto a ser limpiado puede estar
húmedo y resbaloso, ocasionando que el robot se resbale
y trabaje de forma anormal. Por favor trate de secar el piso
antes de usar el robot.
Problema Solución
El robot no
reanuda la
limpieza después
de cargarlo.
• Asegúrese de que el robot no esté configurado en el modo
No Molestar (DND), lo que evitará que reanude la limpieza.
• El robot no reanudará la limpieza después de que usted lo
coloque manualmente sobre la estación de base o envíe el
robot a cargar mediante la app o el botón
.
La estación no
puede vaciar
automáticamente
la caja de polvo.
• Compruebe si la bolsa de polvo en el tanque de polvo está
llena.
• Si la bolsa de polvo no está llena, compruebe si hay
alguna obstrucción en las rejillas de ventilación de vaciado
automático del robot, la estación de base o la caja de polvo.
Si la hay, limpie la parte bloqueada a tiempo.
El nivel del agua
en la tabla de
lavar es anormal.
• Revise si el sello en el tanque de agua usada está flojo o
no está correctamente instalado y en tal caso, restablezca
esto manualmente. Si el problema se mantiene, contacte al
equipo de servicio de post-venta.
• Oprima suavemente sobre el tanque de agua usada para
asegurarse que esté instalado correctamente.
• Retire el filtro de la tabla de lavar y revise si la salida del
drenaje de desecho está obstruida y límpiela.
• Compruebe la solución de limpieza. No agregue ningún
líquido que no sea la solución de limpieza aprobada
oficialmente.
El soporte de la
almohadilla de
trapeado está
anormalmente
elevado.
• Por favor retire el soporte de la almohadilla de trapeado
para verificar si hay algún objeto extraño atrapado en él
y trate de reiniciar el robot. Si el problema se mantiene,
contacte al equipo de servicio de post-venta.
Hay agua bajo el
tanque de agua
limpia o alrededor
del sello.
• Cuando se saca el tanque de agua limpia, algo de agua
en la tubería puede quedar bajo el tanque o alrededor del
sello. Esto es normal. Limpie con una toalla seca.
Para obtener servicios adicionales, por favor póngase en contacto con nosotros a
través de support.na@dreame.tech Tel: +1 (866) 977-5177
54
ES
Especificaciones
Modelo RLL88HE
Tiempo de carga Aprox. 3,5 horas
Voltaje máximo 14,4 V
Potencia nominal 75 W
Frecuencia de operación 2400-2483,5 MHz
Potencia de salida máxima < 20 dBm
Robot
Modelo RCLE0565
Entrada nominal
120 V 60 Hz 4,1 A
(durante el vaciado de polvo)
Salida nominal 20 V DC, 2 A
Potencia nominal
(durante la limpieza con agua caliente)
640 W
En condiciones normales de uso, este equipo debe mantenerse a una distancia
de separación de al menos 8" (20 cm) entre la antena y el cuerpo del usuario.
Nota: La potencia nominal (durante la limpieza con agua caliente) está determinada por el
valor de potencia durante el período representativo (temperatura del agua 25°C/77℉).
Estación de base
55
Warranty
EN
1. Dreame is liable to the consumer for any lack of conformity in material or workmanship not detectable at the time of the purchase.
2. Warranty period: please refer to the customer service office for more information. If the territory where the consumer is located has different regulations, local
regulations prevail.
3. The warranty will not be applicable in the following cases:
a) Issues due to carelessness, use, or installation that does not comply with the instructions provided by Dreame.
b) Tampering and/or modifications of the product by entities or individuals not expressly authorized by Dreame.
c) Damage due to accidental causes and/or negligence on the part of the consumer, with particular reference to external parts.
d) Parts subject to wear that do not have manufacturing defects.
e) No valid purchasing document (receipt, invoice, or other) is provided to certify the date the product was purchased.
f) The model and/or numbers of the product on the purchase certificate is not consistent with the model and/or numbers shown on the product.
4. Please scan the QR code to get after-sales contact information.
5. The after-sales service (including quality warranty) in diverse regions is solely applicable to the local version of Dreame products. Please contact the after-sales
service in the region where your product version originates for support.
Garantie
FR
1. Dreame est responsable envers le consommateur de tout défaut de conformité dans les matériaux ou la fabrication non détectable au moment de l'achat.
2. Période de garantie : veuillez contacter le bureau de service après-vente pour obtenir plus d'informations. Si le territoire où se situe le client dispose de
réglementations différentes, les réglementations locales prévalent.
3. La garantie ne sera pas applicable dans les cas suivants :
a) Manque de soin, utilisation ou installation non conforme aux instructions fournies par Dreame ;
b) Altération et/ou modification du produit par des sujets non expressément autorisés par Dreame ;
c) Dommages dus à des causes accidentelles et/ou à la négligence du Consommateur, en particulier en ce qui concerne les parties externes ;
d) aux parties sujettes à l'usure qui ne présentent pas de défauts de fabrication ;
e) sans un document d'achat valide (reçu, facture, autre) certifiant la date d'achat du produit ;
f) si le modèle et/ou le numéro du produit figurant sur le certificat d'achat ne correspondent pas au modèle et/ou au numéro figurant sur le produit.
4. Scannez le code QR pour obtenir les coordonnées de contact du service après-vente.
5. Le service après-vente (y compris la garantie qualité) dans diverses régions ne s’applique que pour la version locale des produits Dreame. Veuillez prendre contact
avec le service après-vente de la région d'origine de votre produit pour obtenir de l’aide.
56
Garantía
ES
1. Dreame es responsable ante el consumidor por cualquier falta de conformidad en material o manufactura no detectable en el momento de la compra.
2. Periodo de garantía: para obtener más información contacte con la oficina de atención al cliente. Si el territorio en el que se encuentra el cliente tiene reglamentos
diferentes, prevalecen los reglamentos locales.
3. La Garantía no será aplicable en los siguientes casos:
a) Descuido, uso o instalación que no cumpla con las instrucciones proporcionadas por Dreame;
b) Manipulaciones y/o modificaciones del producto por parte de personas no autorizadas expresamente por Dreame;
c) Daños debidos a causas accidentales y/o negligencia del Consumidor, con referencia particular a piezas externas;
d) piezas sujetas a desgaste que no tengan defectos de fabricación;
e) sin un documento de compra válido (recibo, factura, otro) que certifique la fecha de compra del producto;
f) si el modelo y/o número del producto en el certificado de compra no son consistentes con el modelo y/o número mostrado en el producto.
4. Escanee el código QR para obtener la información de contacto de posventa.
5. El servicio posventa (incluido la garantía de calidad) en diferentes regiones se aplica únicamente a la versión local de los productos de Dreame. Contacte con el
servicio posventa de la región de dónde proviene la versión de su producto para obtener soporte.
Contact us
Website:
https://www.dreametech.com/
