User Manual

This is the main product document for model NT-1247.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
TRAILER HITCH
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:NT-1247
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRAILER HITCH
background
- 2 -
IMPORTANT SAFEGUARDS
Read and understand this entire manual before operating and
servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury or damage to valuable
property.
Base safety rules
1. Please tighten the installation; damage or danger can be done to loosen
it. The warranty does not cover this damage.
2. Adhere to all Department of Transportation (D.O.T.) requirements when
using this product.
3. Use common sense when working. Stay alert and concentrate when
setting up and using this product. Never operate while under the influence
of alcohol, drugs or medications.
4. This product is not a toy. Keep it out of reach of children. While using this
product, keep the work area clean and well lighted. Keep children out of
the work area.
5. Dress appropriately. Never wear loose fitting clothing or jewelry when
using. Contain long hair, and keep hair, clothing and gloves away from
moving parts.
SAVE THESE INSTRUCTIONS
background
- 3 -
SPECIFICATIONS
MODEL
Weight Carrying Capacity
Years
Make
Models
Applications
2020-Current
Toyota
HIGHLANDER
Parts List
ITE
M
QTY
PART
NUMBER
designation
Notes
1
1
Drag bar body
2
2
Trestle
3
1
M12*20
Hexagon bolt with
flange
Threaded hole
installed in square
mouth
4
2
M10
U Bolt
Used to install the tow
bar on the vehicle
5
4
D10
Spring washer
6
4
Φ10
Flat gasket
7
4
M10
Nut
8
8
M12*35
Hexagon bolt
Used to connect the
bar body and bracket
9
8
D12
Spring washer
10
6
M12
Hexagon nut with
flange
11
8
Φ12
Flat gasket
background
- 4 -
Bar body
Trestle
M12*20 hexagon nut with flange
M12*35 Hexagonal head bolt, spring
washer, nut
background
- 5 -
Installation steps:
1. First, install the bracket and bar body with bolts.
2. Remove the screws and rubber cover from the bottom of the original car
beam.
3. Install the tow bar onto the vehicle using the removed original vehicle
bolts.
4. Thread the removed rubber plug hole into the U-shaped bolt and tighten
the nut, flat washer, and spring washer.
5. Screw the M12*20 hexagonal flange bolt onto the square threaded hole.
6. Installation completed.

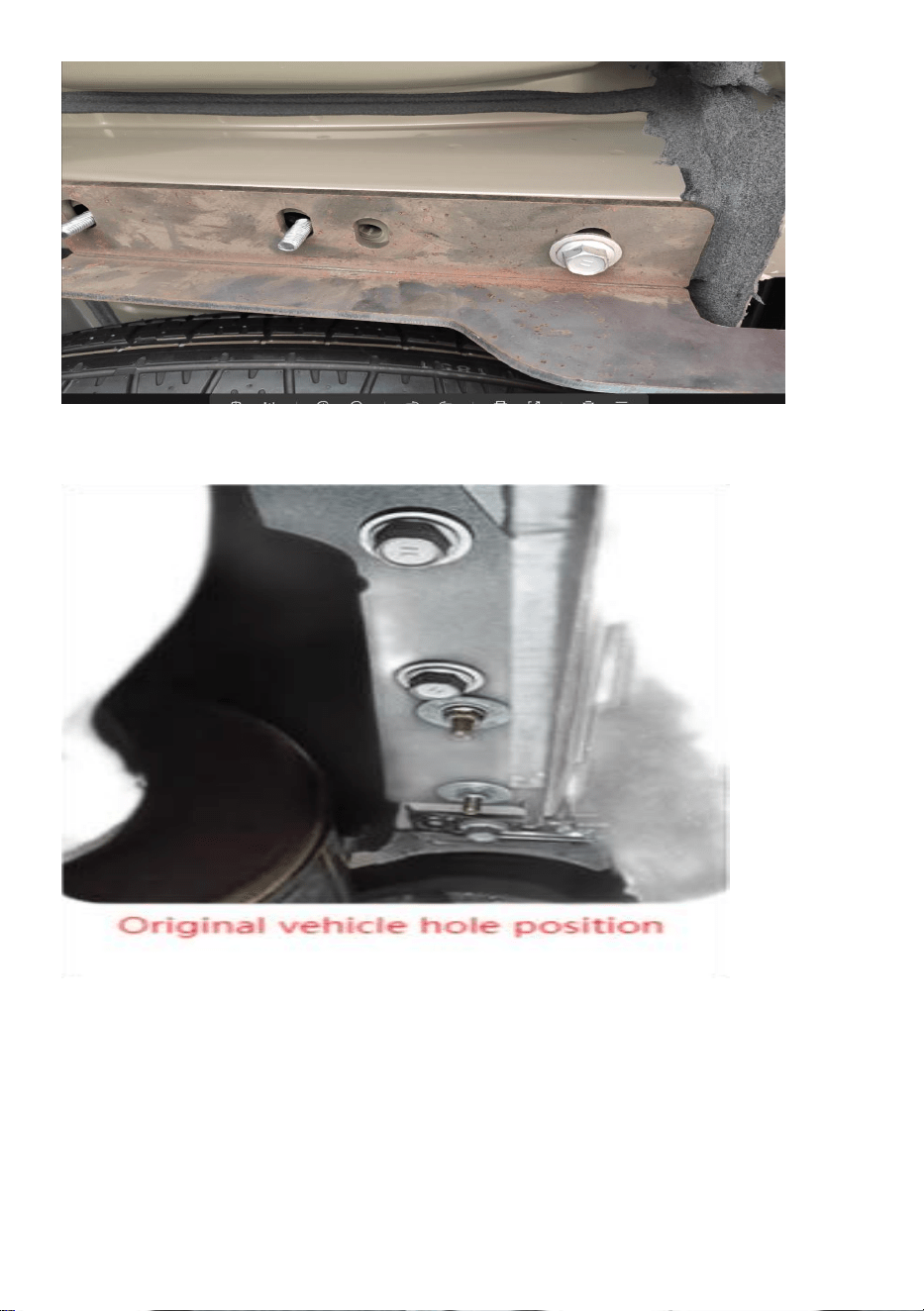

Original vehicle bolts
（
Two on each side
）
background
- 6 -
Sanven Technology Ltd.
Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made In China
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
ATTELAGEDEREMORQUE
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous
vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous
sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Machine Translated by Google
background
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdumanuel
avantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.L'apparence
duproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevousinformerons
plussidesmisesàjourtechnologiquesoulogiciellessontdisponiblessurnotreproduit.
Vousavezdesquestionssurnosproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpas
ànouscontacter:
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
MODÈLE:NT1247
BESOIND'AIDE?CONTACTEZNOUS!
ATTELAGEDEREMORQUE
1
Machine Translated by Google
background
CONSERVEZCESINSTRUCTIONS
2
enutilisant.Contenezlescheveuxlongsetgardezlescheveux,lesvêtementsetlesgantsloin
instructionspeuvententraînerlamort,desblessurescorporellesoudesdommagesmatériels.
d'alcool,dedroguesoudemédicaments.
l'installationetl'utilisationdeceproduit.Nejamaisl'utilisersousl'influence
l'entretiendeceproduit.Lenonrespectdecesavertissementset
Règlesdesécuritédebase
produit,gardezlazonedetravailpropreetbienéclairée.Gardezlesenfantshorsdeportée
propriété.
4.Ceproduitn'estpasunjouet.Gardezlehorsdeportéedesenfants.Lorsdel'utilisationdeceproduit
5.Habillezvousconvenablement.Neportezjamaisdevêtementsamplesnidebijouxlorsquevous
Lagarantienecouvrepascesdommages.
1.Veuillezserrerl'installation;desdommagesouundangerpeuventsurvenirencasdedesserrage
lazonedetravail.
piècesmobiles.
Lisezetcomprenezl'intégralitédecemanuelavantd'utiliseret
3.Faitespreuvedebonsenslorsquevoustravaillez.Restezvigilantetconcentrezvouslorsque
2.RespecteztouteslesexigencesduministèredesTransports(DOT)lorsque
enutilisantceproduit.
MESURESDESÉCURITÉIMPORTANTES
Machine Translated by Google
background
CARACTÉRISTIQUES
3
installéencarré
M12*20
1
J12
barresurlevéhicule
2
Utilisépourconnecterle
8
Troufileté
ToyotaHIGHLANDER
F12
6000livres
Noix
7
Qté
2020Actuel
Φ10
bouche
M12
MODÈLE
Rondelleélastique
2
4
Jointplat
BoulonenU
4
2
Applications
corpsdebarreetsupport
8
Boulonhexagonalavec
ITE
3
Faire
8
désignation
Boulonhexagonal
Corpsdebarredetraînée
4
11
M10
Rondelleélastique
5
PARTIE
Capacitédecharge
Écrouhexagonalavec
10
bride
M10
Modèles
Utilisépourinstallerleremorquage
9
Remarques
8
M12*35
1
M
Années
4
Chevalet
bride
Attelagedeclasse3NT1247
Jointplat
NOMBRE
6
1
6
J10
Listedespièces
Machine Translated by Google
background
4
Corpsdebarre
BoulonàtêtehexagonaleM12*35,rondelle
élastique,écrou
Chevalet
ÉcrouhexagonalM12*20avecbride
Machine Translated by Google
background
3.Installezlabarrederemorquagesurlevéhiculeenutilisantlevéhiculed'origineretiré
faisceau.
boulons.
l'écrou,larondelleplateetlarondelleélastique.
2.Retirezlesvisetlecouvercleencaoutchoucdubasdelavoitured'origine
4.VissezletroudubouchonencaoutchoucretirédansleboulonenUetserrez
1.Toutd’abord,installezlesupportetlecorpsdelabarreavecdesboulons.
Étapesd'installation:
(Deuxdechaquecôté)
Boulonsd'origineduvéhicule
6.Installationterminée.
5.VissezleboulonàbridehexagonaleM12*20surletroufiletécarré.
5
Machine Translated by Google
background
Adresse:Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730
SanvenTechnologieLtée.
FabriquéenChine
6
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
ANHÄNGERKUPPLUNG
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen
Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien
abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob
Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
Machine Translated by Google
background
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie
das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung
vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten
haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder
Software-Updates für unser Produkt gibt.
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren
Sie uns gerne:
- 1 -
MODELL:NT-1247
Brauchen Sie Hilfe? Kontaktieren Sie uns!
ANHÄNGERKUPPLUNG
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
BEWAHREN SIE DIESE ANWEISUNGEN AUF
Lesen Sie das Handbuch vollständig durch, bevor Sie es in Betrieb nehmen und
3. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn
Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und
Einrichten und Verwenden dieses Produkts. Bedienen Sie es niemals unter dem Einfluss
Anweisungen können zu Tod, Verletzungen oder zur Beschädigung wertvoller
von Alkohol, Drogen oder Medikamenten.
Eigentum.
4. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf. Während der Verwendung dieses
Grundlegende Sicherheitsregeln
Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Halten Sie Kinder vom
1. Bitte ziehen Sie die Installation fest; Schäden oder Gefahren können entstehen, wenn sie gelöst werden
der Arbeitsbereich.
Diese Schäden sind nicht durch die Garantie abgedeckt.
5. Kleiden Sie sich angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn
2. Halten Sie sich an alle Anforderungen des Verkehrsministeriums (Department of Transportation, DOT) bei
Verwenden Sie lange Haare nicht und halten Sie Haare, Kleidung und Handschuhe von
bei der Verwendung dieses Produkts.
beweglichen Teilen.
WICHTIGE SICHERHEITSHINWEISE
- 2 -
Machine Translated by Google
background
Spezifikationen
- 3 -
Anwendungen
Sechskantschraube mit
8
Stangenkörper und Halterung
3
Bezeichnung
8
ITE
Sechskantschraube
Federscheibe
Machen
MODELL
2
4
Flachdichtung
2
4
U-Bolzen
Menge
7
Nuss
6000 Pfund
2020-Aktuell
Mund
ÿ10
M12
1
M12*20
2
D12
Stange am Fahrzeug
Toyota HIGHLANDER
Gewindebohrung
8
Dient zum Verbinden des
F12
NUMMER
6
Flachdichtung
NT-1247 Anhängerkupplung Klasse 3
1
im Quadrat installiert
D10
6
M12*35
8
M
1
Jahre
Gestell
4
Flansch
Flansch
M10
10
9
Wird zur Montage des Schlepptaues verwendet
Modelle
Hinweise
Drag-Bar-Karosserie
4
M10
11
TEIL
5
Federscheibe
Sechskantmutter mit
Gewichtsbelastbarkeit
Ersatzteilliste
Machine Translated by Google
background
- 4 -
Stangenkörper
M12*20 Sechskantmutter mit Flansch
M12*35 Sechskantschraube,
Federscheibe, Mutter
Gestell
Machine Translated by Google
background
3. Montieren Sie die Anhängerkupplung am Fahrzeug mit Hilfe der abmontierten
Bolzen.
4. Schrauben Sie das entfernte Gummistopfenloch in die U-förmige Schraube und ziehen Sie es fest
Fahrzeugoriginale Schrauben
2. Entfernen Sie die Schrauben und die Gummiabdeckung von der Unterseite des Originalautos
Strahl.
1. Montieren Sie zunächst die Halterung und den Stangenkörper mit Schrauben.
Installationsschritte:
die Mutter, die Unterlegscheibe und die Federscheibe.
5. Schrauben Sie die Sechskantflanschschraube M12*20 in das quadratische Gewindeloch.
6. Installation abgeschlossen.
ÿZwei auf jeder Seiteÿ
- 5 -
Machine Translated by Google
background
- 6 -
In China hergestellt
Sanven Technology Ltd.
Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
GANCIO DI TRAINO
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai
principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi
offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Machine Translated by Google
background
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
- 1 -
HAI BISOGNO DI AIUTO? CONTATTACI!
MODELLO:NT-1247
GANCIO DI TRAINO
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
SALVA QUESTE ISTRUZIONI
Leggere e comprendere l'intero manuale prima di utilizzare e
3. Usa il buon senso quando lavori. Rimani vigile e concentrato quando
manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e
impostazione e utilizzo di questo prodotto. Non utilizzare mai sotto l'effetto
le istruzioni possono causare morte, lesioni personali o danni a beni di valore
di alcol, droghe o medicinali.
proprietà.
4. Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini. Durante l'utilizzo di questo
Regole di sicurezza di base
prodotto, mantenere l'area di lavoro pulita e ben illuminata. Tenere i bambini fuori dalla
1. Si prega di stringere l'installazione; allentare potrebbe causare danni o pericoli
l'area di lavoro.
La garanzia non copre questo danno.
5. Vestiti in modo appropriato. Non indossare mai abiti larghi o gioielli quando
2. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando
utilizzando. Contenere i capelli lunghi e tenere i capelli, gli abiti e i guanti lontani da
utilizzando questo prodotto.
parti in movimento.
IMPORTANTI MISURE DI SICUREZZA
- 2 -
Machine Translated by Google
background
Applicazioni
Bullone esagonale con
8
corpo barra e staffa
3
designazione
8
ITE
Bullone esagonale
Rondella elastica
Fare
MODELLO
2
4
Guarnizione piatta
2
4
Bullone a U
Quantità
7
Noce
6000 libbre
2020-attuale
bocca
ÿ10
M12
1
M12*20
2
D12
barra sul veicolo
Toyota Highlander
Foro filettato
8
Utilizzato per collegare il
F12
NUMERO
6
Guarnizione piatta
NT-1247 Classe 3 Gancio
1
installato in quadrato
D10
6
M12*35
8
M
1
Anni
Cavalletto
4
flangia
flangia
M10
10
9
Utilizzato per installare il rimorchio
Modelli
Appunti
Corpo della barra di trascinamento
4
M10
11
PARTE
5
Rondella elastica
Dado esagonale con
Capacità di carico del peso
- 3 -
SPECIFICHE
Elenco delle parti
Machine Translated by Google
background
- 4 -
Corpo della barra
Dado esagonale M12*20 con flangia
Bullone a testa esagonale M12*35, rondella
elastica, dado
Cavalletto
Machine Translated by Google
background
- 5 -
3. Installare il gancio di traino sul veicolo utilizzando il gancio originale rimosso
bulloni.
4. Infilare il foro del tappo di gomma rimosso nel bullone a forma di U e serrare
il dado, la rondella piana e la rondella elastica.
2. Rimuovere le viti e la copertura in gomma dal fondo dell'auto originale
trave.
1. Per prima cosa, installare la staffa e il corpo della barra con i bulloni.
Fasi di installazione:
5. Avvitare il bullone flangiato esagonale M12*20 sul foro filettato quadrato.
Bulloni originali del veicolo
(Due su ogni lato)
6. Installazione completata.
Machine Translated by Google
background
- 6 -
Indirizzo: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Azienda
Made in China
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta
unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación
conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas
queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
Enganchederemolque
Machine Translated by Google
background
MODELO:NT1247
¿NECESITASAYUDA?¡CONTÁCTANOS!
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual
antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno
informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto
connosotros:
Enganchederemolque
1
Machine Translated by Google
background
GUARDEESTASINSTRUCCIONES
2
2.CumplircontodoslosrequisitosdelDepartamentodeTransporte(DOT)cuando
Lasinstruccionespuedencausarlamuerte,lesionespersonalesodañosaobjetosvaliosos.
dealcohol,drogasomedicamentos.
Utilizando.Mantengaelcabellolargoymantengaelcabello,laropaylosguantesalejados.
Instalaciónyusodeesteproducto.Nuncaloutilicebajolainfluenciadesustancias.
realizarelmantenimientodeesteproducto.Elincumplimientodeestasadvertenciasy
Normasbásicasdeseguridad
producto,mantengaeláreadetrabajolimpiaybieniluminada.Mantengaalosniñosfueradelalcance
4.Esteproductonoesunjuguete.Manténgalofueradelalcancedelosniños.Mientrasloutilice
propiedad.
5.Vístaseapropiadamente.Nuncauseropasueltanijoyascuandoesté
Lagarantíanocubreestedaño.
1.Porfavor,aprietelainstalación;sepuedenproducirdañosopeligrossiseafloja.
eláreadetrabajo.
Leaycomprendatodoestemanualantesdeoperary
3.Useelsentidocomúnaltrabajar.Manténgasealertayconcentradocuando
partesmóviles
usandoesteproducto.
MEDIDASDESEGURIDADIMPORTANTES
Machine Translated by Google
background
PRESUPUESTO
3
MODELO
Arandeladeresorte
2
4
Juntaplana
2
PernoenU
4
Aplicaciones
Pernohexagonalcon
Cuerpodebarraysoporte
8
ETIQUETA
3
8
designación
Pernohexagonal
Hacer
M12*20
1
D12
barraenelvehículo
2
ToyotaHighlander
Agujeroroscado
Seutilizaparaconectarel
8
F12
7
CANTIDAD
6000libras
Tuerca
2020Actualidad
Φ10
boca
M12
8
M12*35
1
METRO
Años
brida
4
Caballete
NÚMERO
6
Enganchedeclase3NT1247
Juntaplana
1
D10
instaladoencuadrado
6
4
Cuerpodebarradearrastre
11
M10
PARTE
Arandeladeresorte
5
Capacidaddecargadepeso
Tuercahexagonalcon
brida
M10
10
Seutilizaparainstalarelremolque.
9
Modelos
Notas
Listadepiezas
Machine Translated by Google
background
Cuerpodelabarra
TuercahexagonalM12*20conbrida
PernodecabezahexagonalM12*35,arandela
elástica,tuerca
Caballete
4
Machine Translated by Google
background
5
3.Instalelabarraderemolqueenelvehículoutilizandoelganchoderemolqueoriginalretirado.
pernos.
4.EnrosqueelorificiodeltapóndegomaretiradoenelpernoenformadeUyapriételo.
5.AtornilleelpernodebridahexagonalM12*20enelorificioroscadocuadrado.
2.Retirelostornillosylacubiertadegomadelaparteinferiordelautomóviloriginal.
haz.
1.Primero,instaleelsoporteyelcuerpodelabarraconpernos.
Pasosdeinstalación:
6.Instalacióncompletada.
Pernosoriginalesdelvehículo
(Dosencadalado)
latuerca,laarandelaplanaylaarandelaelástica.
Machine Translated by Google
background
6
Dirección:Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730
TecnologíaSanvenLtd.
Hechoenchina
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
ZACZEP PRZYCZEPOWY
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią
jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w
porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi
oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u
nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
Machine Translated by Google
background
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie
instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd
produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie
poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje
technologiczne lub oprogramowania.
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami:
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
MODEL:NT-1247
ZACZEP PRZYCZEPOWY
- 1 -
Machine Translated by Google
background
4. Ten produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci. Podczas korzystania z tego produktu
tego. Gwarancja nie obejmuje tego uszkodzenia.
5. Ubieraj się odpowiednio. Nigdy nie zakładaj luźnych ubrań ani biżuterii, gdy
1. Dokręć instalację; poluzowanie może spowodować uszkodzenia lub niebezpieczeństwo
obszar roboczy.
ruchome części.
Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.
3. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy
2. Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT) podczas
korzystając z tego produktu.
używając. Trzymaj długie włosy z dala od włosów, odzieży i rękawiczek.
instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie cennych przedmiotów
alkoholu, narkotyków lub leków.
konfigurowanie i używanie tego produktu. Nigdy nie używaj go będąc pod wpływem
serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i
Podstawowe zasady bezpieczeństwa
produkt, utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Trzymaj dzieci z dala
nieruchomość.
- 2 -
ZAPISZ TE INSTRUKCJE
WAŻNE ZABEZPIECZENIA
Machine Translated by Google
background
SPECYFIKACJE
- 3 -
zainstalowany w kwadracie
D10
M12*20
1
D12
2
8
pasek na pojeździe
Otwór gwintowany
Służy do łączenia
Toyota HIGHLANDER
F12
Nakrętka
6000 funtów
7
ILOŚĆ
2020-Aktualne
usta
Φ10
M12
Podkładka sprężysta
MODEL
2
4
Uszczelka płaska
4
2
U Śruba
Aplikacje
8
korpus i wspornik drążka
Śruba sześciokątna z
ITE
3
Robić
8
oznaczenie
Śruba sześciokątna
Nadwozie typu drag bar
4
M10
11
5
CZĘŚĆ
Podkładka sprężysta
Nakrętka sześciokątna z
Nośność
10
kołnierz
M10
Modele
9
Służy do montażu holownika
Notatki
M12*35
8
1
M
Lata
Stojak
4
kołnierz
Uszczelka płaska
Zaczep NT-1247 klasy 3
NUMER
6
1
6
Lista części
Machine Translated by Google
background
- 4 -
Korpus drążka
Śruba z łbem sześciokątnym M12*35, podkładka
sprężysta, nakrętka
Stojak
Nakrętka sześciokątna M12*20 z kołnierzem
Machine Translated by Google
background
3. Zamontuj hak holowniczy na pojeździe, używając wymontowanego oryginalnego haka holowniczego.
belka.
śruby.
nakrętka, podkładka płaska i podkładka sprężysta.
2. Odkręć śruby i zdejmij gumową osłonę z dolnej części oryginalnego samochodu
4. Włóż wyjęty gumowy korek do śruby w kształcie litery U i dokręć
1. Najpierw zamontuj wspornik i korpus drążka za pomocą śrub.
Kroki instalacji:
5. Przykręć śrubę kołnierzową sześciokątną M12*20 do kwadratowego otworu gwintowanego.
Oryginalne śruby pojazdu
(Dwa z każdej strony)
6. Instalacja zakończona.
- 5 -
Machine Translated by Google
background
- 6 -
Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Sanven Technology Ltd.
Wyprodukowano w Chinach
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
AANHANGWAGENKOPPELING
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting
van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote
topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij
aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in
vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
Machine Translated by Google
background
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product
gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.
Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons
dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met ons op:
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
HULP NODIG? NEEM CONTACT MET ONS OP!
MODEL:NT-1247
AANHANGWAGENKOPPELING
- 1 -
Machine Translated by Google
background
4. Dit product is geen speelgoed. Houd het buiten bereik van kinderen. Tijdens het gebruik van dit
deze. De garantie dekt deze schade niet.
5. Kleed je gepast. Draag nooit loszittende kleding of sieraden als
1. Draai de installatie vast; losdraaien kan schade of gevaar opleveren
het werkgebied.
bewegende delen.
Lees en begrijp deze volledige handleiding voordat u het apparaat bedient en
3. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer
2. Houd u aan alle vereisten van het Department of Transportation (DOT) wanneer
door dit product te gebruiken.
gebruik. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt van
van alcohol, drugs of medicijnen.
instructies kunnen de dood, persoonlijk letsel of schade aan waardevolle spullen veroorzaken
het instellen en gebruiken van dit product. Gebruik het nooit onder invloed
onderhoud van dit product. Het niet opvolgen van deze waarschuwingen en
Basisveiligheidsregels
product, houd het werkgebied schoon en goed verlicht. Houd kinderen uit de buurt
eigendom.
- 2 -
BEWAAR DEZE INSTRUCTIES
BELANGRIJKE VEILIGHEIDSMAATREGELEN
Machine Translated by Google
background
SPECIFICATIES
- 3 -
Schraag
4
flens
Hoeveelheid
7
Moer
6000 pond
2020-heden
mond
ÿ10
M12
M12*20
1
D12
2
balk op het voertuig
Toyota Highlander
Schroefgat
8
Wordt gebruikt om de
F12
Toepassingen
Zeskantbout met
8
staaflichaam en beugel
ITE
3
8
aanduiding
Zeskantbout
Maken
Veerring
MODEL
2
4
Vlakke pakking
2
4
U-bout
flens
M10
10
9
Wordt gebruikt om de sleep te installeren
Modellen
Notities
Drag bar-lichaam
4
M10
11
DEEL
5
Veerring
Zeskantmoer met
Draagvermogen
NUMMER
6
Vlakke pakking
NT-1247 Klasse 3 trekhaak
1
geïnstalleerd in vierkant
D10
6
M12*35
8
1
M
Jaren
Onderdelenlijst
Machine Translated by Google
background
Staaf lichaam
M12*35 Zeskantbout, veerring, moer
Schraag
M12*20 zeskantmoer met flens
- 4 -
Machine Translated by Google
background
3. Monteer de trekhaak op het voertuig met behulp van de verwijderde originele voertuigbevestiging.
straal.
bouten.
de moer, de vlakke ring en de veerring.
2. Verwijder de schroeven en de rubberen afdekking van de onderkant van de originele auto
4. Draai het verwijderde rubberen pluggat in de U-vormige bout en draai vast
1. Monteer eerst de beugel en de stangbehuizing met bouten.
Installatiestappen:
(Twee aan elke kant)
Originele voertuigbouten
5. Schroef de zeskantflensbout M12*20 op het vierkante schroefdraadgat.
6. Installatie voltooid.
- 5 -
Machine Translated by Google
background
Gemaakt in China
Sanven Technologie Ltd.
Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
- 6 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
SLÄPPSLAG
Teknisk support och e-garanticertifikat www.vevor.com/support
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara
en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora
toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av
oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du
faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Machine Translated by Google
background
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
- 1 -
BEHÖVER HJÄLP? KONTAKTA OSS!
MODELL:NT-1247
SLÄPPSLAG
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
SPARA DESSA INSTRUKTIONER
Läs och förstå hela denna manual innan du använder och
3. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när
servar denna produkt. Underlåtenhet att följa dessa varningar och
installera och använda denna produkt. Använd aldrig under påverkan
instruktioner kan orsaka dödsfall, personskada eller skada på värdefulla föremål
alkohol, droger eller mediciner.
egendom.
4. Denna produkt är inte en leksak. Förvara den utom räckhåll för barn. När du använder detta
Grundläggande säkerhetsregler
produkt, håll arbetsområdet rent och väl upplyst. Håll barn utanför
1. Dra åt installationen; skada eller fara kan göras för att lossa
arbetsområdet.
det. Garantin täcker inte denna skada.
5. Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när
2. Följ alla krav från Department of Transportation (DOT) när
använder. Innehåll långt hår och håll hår, kläder och handskar borta från
använder denna produkt.
rörliga delar.
VIKTIGA SÄKERHETSÅTGÄRDER
- 2 -
Machine Translated by Google
background
SPECIFIKATIONER
U Bolt
fläns
M10
10
9
Används för att installera draget
Modeller
Anteckningar
Dra bar kropp
4
M10
11
DEL
5
Fjäderbricka
Sexkantmutter med
Bärförmåga
ANTAL
6
Platt packning
NT-1247 Klass 3 dragkrok
1
installerad i kvadrat
D10
6
M12*35
8
M
1
år
Bock
4
fläns
ANTAL
7
Mutter
6000 pund
2020-aktuell
mun
ÿ10
M12
1
M12*20
2
D12
stång på fordonet
Toyota HIGHLANDER
Gängat hål
8
Används för att ansluta
F12
Ansökningar
Sexkantsbult med
8
stångkropp och fäste
ITE
3
beteckning
8
Sexkantsbult
Fjäderbricka
Göra
MODELL
2
4
Platt packning
2
4
Delarlista
- 3 -
Machine Translated by Google
background
- 4 -
Barkropp
M12*20 sexkantsmutter med fläns
M12*35 Sexkantsbult, fjäderbricka,
mutter
Bock
Machine Translated by Google
background
- 5 -
3. Montera dragkroken på fordonet med det borttagna originalfordonet
bultar.
4. Trä in det borttagna gummiplugghålet i den U-formade bulten och dra åt
muttern, plattbrickan och fjäderbrickan.
2. Ta bort skruvarna och gummikåpan från botten av originalbilen
balk.
1. Montera först fästet och stångkroppen med bultar.
Installationssteg:
ÿTvå på varje sidaÿ
Original fordonsbultar
6. Installationen är klar.
5. Skruva fast den sexkantiga flänsbulten M12*20 på det fyrkantiga gängade hålet.
Machine Translated by Google
background
- 6 -
Adress: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Sanven Technology Ltd.
Tillverkad i Kina
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor NT-1247 Questions and Answers

Find answers or ask new question.
See other models: CVV208L JF166-HFK-09111 ALZM300-300-10 ID277665P24 FSC-02
Questions and Answers
