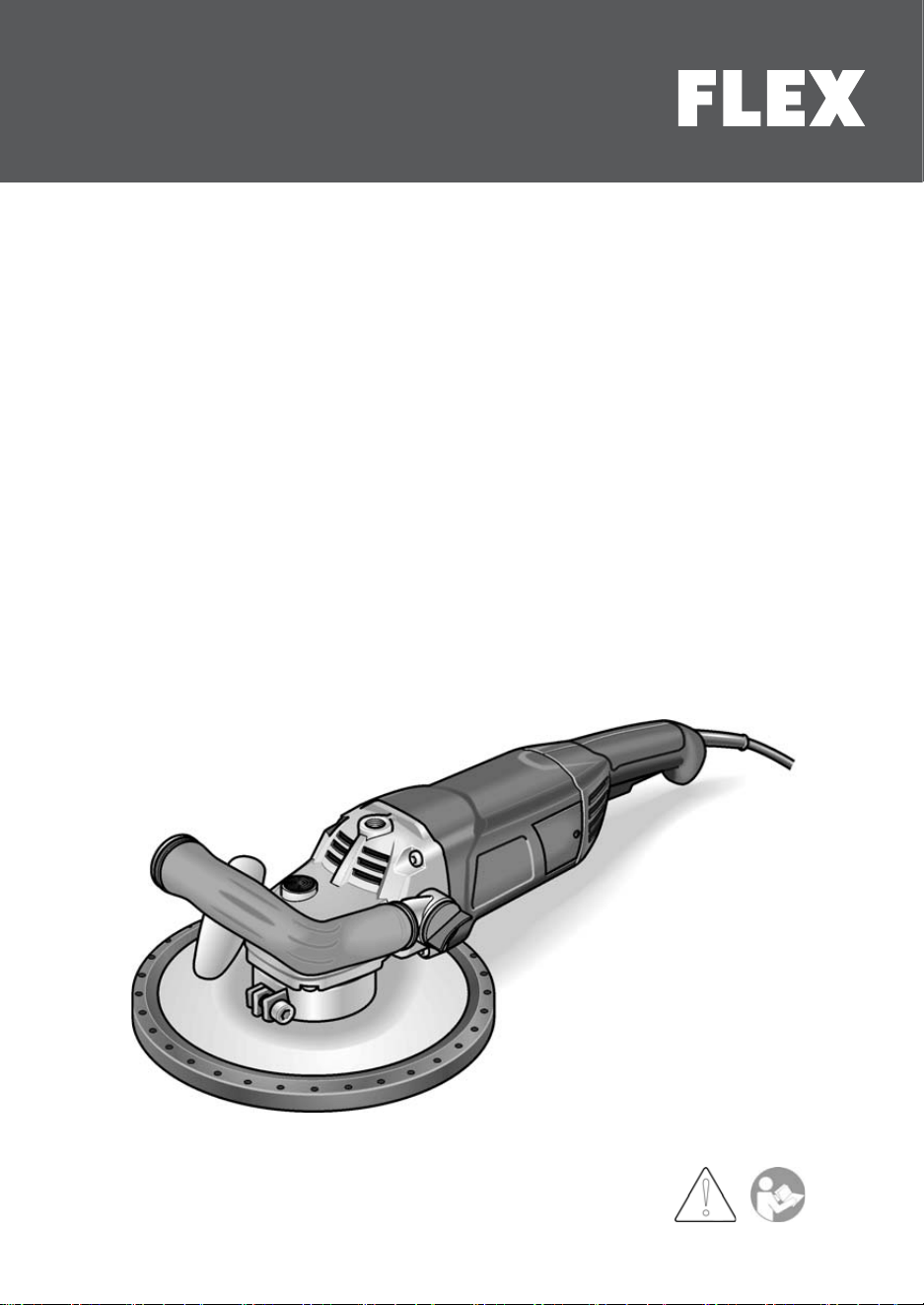

FLEX LD 24-6 180, KIT TURBO-JET User Manual

LD 24-6 180

Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . 3

Original operating instructions . . . . . . . . . . . . . . . . . . 14

Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . 24

Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . 37

Instrucciones de funcionamiento originales . . . . . . . 48

Instruções de serviço originais . . . . . . . . . . . . . . . . . . 60

Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . 72

Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . 84

Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . 96

Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . .107

Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . .117

Αυθεντικές οδηγίες χειρισμού . . . . . . . . . . . . . . . . . . .129

Orijinal işletme kılavuzu . . . . . . . . . . . . . . . . . . . . . . . 141

Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . .152

Eredeti üzemeltetési útmutató . . . . . . . . . . . . . . . . . . .165

Originální návod k obsluze . . . . . . . . . . . . . . . . . . . . . .177

Originálny návod na obsluhu . . . . . . . . . . . . . . . . . . . .188

Originalna uputa za rad . . . . . . . . . . . . . . . . . . . . . . . . 199

Izvirno navodilo za obratovanje . . . . . . . . . . . . . . . . . 211

Instrucţiuni de funcţionare originale . . . . . . . . . . . . .223

Оригинално упътване за експлоатация . . . . . . . . 235

Оригинальная инструкция по эксплуатации . . . . .247

Originaalkasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . .260

Originali naudojimo instrukcija . . . . . . . . . . . . . . . . . .271

Lietošanas pamācības oriģināls . . . . . . . . . . . . . . . . . .282

ﺔﻴﻠـــــﺻﻷا ﻞﻴﻐـــــﺸﺘﻟا تادﺎـــــﺷرﻹ ﺔـــــﻤﺟﺮﺗ . . . . . . . . . . . . . . . . . . . . . 289

/ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293

LD 24-6 180

Inhalt

Verwendete Symbole. . . . . . . . . . . . . . . . 3

Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 3

Geräusch und Vibration . . . . . . . . . . . . . 7

Technische Daten . . . . . . . . . . . . . . . . . . 8

Auf einen Blick . . . . . . . . . . . . . . . . . . . . 9

Gebrauchsanweisung . . . . . . . . . . . . . . 10

Wartung und Pflege . . . . . . . . . . . . . . . 12

Entsorgungshinweise . . . . . . . . . . . . . . 13

Garantie . . . . . . . . . . . . . . . . . . . . . . . . 13

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende

Gefahr. Bei Nichtbeachten des Hinweises

drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche

Situation. Bei Nichtbeachten des Hinweises

drohen Verletzungen oder Sachschäden.

HINWEIS!

Bezeichnet Anwendungstips und wichtige

Informationen.

Symbole am Gerät

Zur Verringerung eines

Verletzungsrisikos

Bedienungsanleitung lesen!

Augenschutz tragen!

Gehörschutz tragen!

Entsorgungshinweis für das

Altgerät!

(Siehe Seite 13)

Immer mit zwei Händen

arbeiten!

CE-Label

UKCA-Label

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeuges lesen

und danach handeln:

– die vorliegende Bedienungsanleitung,

– die „Allgemeinen Sicherheitshinweise“

zum Umgang mit Elektrowerkzeugen

im beigelegten Heft

(Schriften

Nr.: 315.915),

– die für den Einsatzort geltenden Regeln

und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand

der Technik und den anerkannten

sicherheits-technischen Regeln gebaut.

Dennoch können bei seinem Gebrauch

Gefahren für Leib und Leben des Benutzers

oder Dritter bzw. Schäden an der Maschine

oder an anderen Sachwerten entstehen.

Das Elektrowerkzeug ist nur zu benutzen

– für die bestimmungsgemäße

Verwendung,

– in sicherheitstechnisch einwandfreiem

Zustand.

Die Sicherheit beeinträchtigende Störungen

umgehend beseitigen.

Bestimmungsgemäße

Verwendung

Der Betonschleifer LD 24-6 180 ist bestimmt

–

für den gewerblichen Einsatz in Industrie

und Handwerk,

–

zum trockenen Schleifen und Glätten von

Beton, Putz, Estrich, Sandstein,

Schamotte und Asphalt,

–

zum Abschleifen von Anstrichen und

Kleberresten auf Beton oder Estrich,

–

zum Einsatz mit Diamantwerkzeugen,

die von FLEX für dieses Gerät angeboten

LD 24-6 180

werden und für eine Drehzahl von

mindestens 6500 U/min zugelassen sind.

Die Verwendung von Trenn-, Schrupp-,

Fächerschleifscheiben oder Drahtbürsten ist

nicht zulässig.

Bei Verwendung des Betonschleifers

LD 24-6 180 ist ein Staubsauger der

Klasse M anzuschließen.

Sicherheitshinweise

WARNUNG!

Lesen Sie alle Sicherheitshinweise und An-

weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen zur Folge haben

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.



Dieses Elektrowerkzeug ist zu

verwenden als Schleifer. Beachten Sie

alle Sicherheitshinweise, Anweisungen,

Darstellungen und Daten, die Sie mit

dem Gerät erhalten.

Wenn Sie die folgenden Anweisungen nicht

beachten, kann es zu elektrischem Schlag,

Feuer und/oder schweren Verletzungen

kommen.



Dieses Elektrowerkzeug ist nicht

geeignet zum Sandpapierschleifen,

Arbeiten mit Drahtbürsten, Polieren und

Trennschleifen.

Verwendungen, für die das Elektrowerkzeug

nicht vorgesehen ist, können Gefährdungen

und Verletzungen verursachen.



Verwenden Sie das Elektrowerkzeug

nicht für eine Funktion, für die es nicht

ausdrücklich konstruiert und von

seinem Hersteller vorgesehen ist.

Solch ein Umbau kann zu einem Verlust der

Kontrolle und ernsthaften

Körperverletzungen führen.



Verwenden Sie kein Zubehör, das vom

Hersteller nicht speziell für dieses

Elektrowerkzeug vorgesehen und

empfohlen.

 Absaugschlauch durch den

Schlauchhalter führen und am

Anschlussstutzen der Schutzhaube

befestigen.

 Absaugschlauch an der Absauganlage

anschließen. Bedienungsanleitung der

Absauganlage beachten! Befestigung

kontrollieren! Bei Bedarf passenden

Adapter benutzen.

HINWEIS!

Sollte Ihr Staubsauger einen speziellen An-

schlussstutzen benötigen (d. h. einen

anderen Anschlussstutzen als den 32 mm/

36 mm-Standardanschlussstutzen, der zum

Liefer-umfang des Elektrowerkzeugs

gehört), setzen Sie sich mit Ihrem

Staubsauger-Lieferanten in Verbindung,

um den geeigneten Adapter zu besorgen.

Arbeiten mit dem

Elektrowerkzeug

WARNUNG!

Der rotierende Schleifteller darf nicht mit

scharfen herausragenden Gegenständen in

Kontakt kommen. Gefahr eines Rück-

schlags! Schäden am Schleifteller.

Bei Beschädigungen oder starker Abnutzung

des Schleiftellers diesen unbedingt

austauschen.

VORSICHT!

Das Elektrowerkzeug immer mit beiden

Händen festhalten!

1. Schleifmittel befestigen.

2. Absauganlage anschließen.

3. Netzstecker einstecken.

4. Absauganlage einschalten.

5. Gerät einschalten.

6. Den Betonschleifer auf die Arbeitsfläche

aufsetzen.

Der Gummi-Absaugring muss bündig mit

der Arbeitsfläche sein.

7. Den Druck erhöhen, um den Schleifteller

mit der Arbeitsfläche in Kontakt zu

bringen. Dabei den Betonschleifer mit

überlappenden Bewegungen schwenken.

Gummi-Absaugring

Wenn der Gummi-Absaugring beschädigt

wird oder übermäßige Abnutzung zeigt,

sollte dieser erneuert werden.

Er ist unter der Best.-Nr. 258.626 bei jedem

FLEX-Kundendienstzentrum erhältlich.

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Reinigung

WARNUNG!

Kein Wasser oder flüssige Reinigungsmittel

verwenden.

 Gehäuseinnenraum mit Motor regelmäßig

mit trockener Druckluft ausblasen.

 Schutzhaube und schwenkbares

Randsegment mit trockener Druckluft

reinigen.

Reparaturen

Reparaturen ausschließlich durch eine vom

Hersteller autorisierte Kundendienstwerkstatt

ausführen lassen.

HINWEIS!

Die Schrauben am Motorgehäuse während

der Garantiezeit nicht lösen.

Bei Nichtbeachtung erlöschen die

Garantieverpflichtungen des Herstellers.

LD 24-6 180

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatz-

werkzeuge, den Katalogen des Herstellers

entnehmen.

Explosionszeichnungen und Ersatzteillisten

finden Sie auf unserer Homepage:

www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Geräte durch Entfernen des

Netzkabels unbrauchbar machen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in

den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EG

über Elektro- und Elektronik-Altgeräte und

Umsetzung in nationales Recht müssen

verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

HINWEIS!

Über Entsorgungsmöglichkeiten beim

Fachhändler informieren!

Garantie

Bei Erwerb einer Neumaschine gewährt

FLEX 2 Jahre Hersteller-Garantie, beginnend

mit dem Verkaufsdatum der Maschine an den

Endverbraucher. Die Garantie erstreckt sich

nur auf Mängel, die auf Material- und/oder

Herstellungsfehler sowie auf die

Nichterfüllung zugesicherter Eigenschaften

zurückzuführen sind. Bei Geltendmachung

eines Garantie-anspruchs ist der Original-

Verkaufsbeleg mit Verkaufsdatum

beizufügen. Garantiereparaturen dürfen

ausschließlich von FLEX autorisierten

Werkstätten oder Service-Stationen

durchgeführt werden. Ein Garantieanspruch

besteht nur bei bestimmungsgemäßer

Verwendung. Von der Garantie

ausgeschlossen sind insbesondere

betriebsbedingter Verschleiß, unsachgemäße

Anwendung, teilweise oder komplett

demontierte Maschinen sowie Schäden durch

Überlastung der Maschine, Verwendung von

nicht zugelassenen, defekten oder falsch

angewendeten Einsatzwerkzeugen.

Schäden, die durch die Maschine am

Einsatzwerkzeug bzw. Werkstück verursacht

werden, Gewaltanwendung, Folgeschäden,

die auf unsachgemäße oder ungenügende

Wartung seitens des Kunden oder Dritter

zurückzuführen sind, Beschädigungen durch

Fremdeinwirkung oder von Fremdkörpern,

z. B. Sand oder Steine sowie Schäden durch

Nichtbeachtung der Bedienungsanleitung,

z. B. Anschluss an eine falsche Netzpannung

oder Stromart. Garantieansprüche für

Einsatzwerkzeuge bzw. Zubehörteile können

nur dann geltend gemacht werden, wenn sie

mit Maschinen verwendet werden, bei denen

eine solche Verwendung vorgesehen oder

zugelassen ist.

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn durch

Unterbrechung des Geschäftsbetriebes, die

durch das Produkt oder die nicht mögliche

Verwendung des Produktes verursacht

wurden.

Der Hersteller und sein Vertreter haften nicht

für Schäden, die durch unsachgemäße

Verwendung oder in Verbindung mit

Produkten anderer Hersteller verursacht

wurden.

LD 24-6 180

Contents

Symbols used in this manual . . . . . . . . . 14

For your safety . . . . . . . . . . . . . . . . . . . . 14

Noise and vibration . . . . . . . . . . . . . . . . 17

Technical specifications . . . . . . . . . . . . 18

Overview . . . . . . . . . . . . . . . . . . . . . . . . 19

Operating instructions . . . . . . . . . . . . . . 20

Maintenance and care . . . . . . . . . . . . . . 22

Disposal information . . . . . . . . . . . . . . . 23

Guarantee . . . . . . . . . . . . . . . . . . . . . . . 23

Symbols used in this manual

WARNING!

Denotes impending danger.

Non-observance of this warning may result

in death or extremely severe injuries.

CAUTION!

Denotes a possibly dangerous situation.

Non-observance of this warning may result

in slight injury or damage to property.

NOTE

Denotes application tips and important

information.

Symbols on the power tool

To reduce the risk of injury,

read the operating instructions!

Wear goggles!

Wear ear protection!

Disposal information for the old

machine (see page 23)!

Always operate with two hands!

CE label

UKCA label

For your safety

WARNING!

Before using the power tool, please read and

follow:

– these operating instructions,

– the “General safety instructions” on the

handling of power tools in the enclosed

booklet (leaflet

no. 315.915),

– the currently valid site rules and the

regulations for the prevention of

accidents.

This power tool is state of the art and has

been constructed in accordance with the

acknow-ledged safety regulations.

Nevertheless, when in use, the power tool

may be a danger to life and limb of the user

or a third party, or the power tool or other

property may be damaged. The power tool

may be operated only if it is

– as intended,

– in perfect working order.

Faults which impair safety must be repaired

immediately.

Intended use

The concrete grinder LD 24-6 180 is designed

–

for commercial use in industry and trade,

–

for dry sanding and smoothing of concrete,

plaster, screed, sandstone, chamotte and

asphalt,

–

for grinding paintwork and adhesive

residue off concrete or screed,

–

for use with diamond-tipped tools which

FLEX offers for this power tool and which

are authorised to run at a speed of at least

6,500 r.p.m.

LD 24-6 180

It is not permitted to use cutting-off wheels,

roughing wheels, fan-like grinding wheels or

wire brushes.

When using the concrete grinder LD 24-6

180, connect a Class M dust extractor.

Safety instructions

WARNING!

Read all safety instructions and other

instructions.

Failure to observe the safety

instructions and other instructions may result

in an electric shock, fire and/or serious

injuries

. Keep all safety instructions and other

instructions in a safe place for the future.



This electric power tool must be used as

a sander. Observe all safety information,

instructions, diagrams and data which

you receive with the power tool.

If you do not observe the following

instructions, an electric shock, fire and/or

serious injuries may occur.



This electric power tool is not suitable

for use with sandpaper, wire brushes, or

for polishing and cut-off grinding.

If the electric power tool is not used as

intended, the user may be exposed to

hazards and may be injured.



Do not convert this power tool to

operate in a way which is not

specifically designed and specified by

the tool manufacturer.

Such a conversion may

result in a loss of control and cause serious

personal injury.



Never use accessories which the

manufacturer did not intend or

recommend especially for this electric

power tool.

Just because you can attach the accessory

to your electric power tool does not

guarantee safe use.



The permitted speed of the insertion

tool must be at least as high as the

maximum speed indicated on the

electric power tool.

An accessory which rotates faster than

permitted may shatter and fly off.



Outer diameter and thickness of the

insertion tool must correspond to the

dimensions of the electric power tool.

Incorrectly measured insertion tools cannot

be adequately shielded or controlled.



The dimensions of the accessory

mounting must fit the dimensions of the

mounting hardware of the power tool.

Accessories that do not match the mounting

hardware of the power tool will run out of

balance, vibrate excessively and may cause

loss of control.



Do not use any damaged insertion tools.

Before use, always check insertion tools

for splinters and cracks, sanding pad for

cracks, wear and severe abrasion. If the

electric power tool or the insertion tool

is dropped, check for damage or use an

undamaged insertion tool. When you

have checked and inserted the tool,

ensure that you and anybody in the

vicinity remain outside the plane of the

rotating insertion tool and leave the

power tool running for one minute at

maximum speed.

Damaged insertion tools usually break

during this test time.



Wear personal protective equipment.

Depending on the application, wear full

face protection, eye protection or

goggles. If appropriate, wear a dust

mask, hearing protection, protective

gloves and/or a special apron which

protect you from small sanding and

material particles.

You should protect your eyes from foreign

objects which are ejected for different

applications. Dust and respirator masks

must filter the dust which is generated by the

power tool for the particular application. If

you are exposed to loud noise for a

prolonged period, you may suffer hearing

loss.



Ensure that other persons are situated

at a safe distance from the work area.

Anyone who enters the work area must

wear personal protective equipment.

Fragments of the workpiece or broken

insertion tools may fly off and cause injuries

even outside the direct working area.

LD 24-6 180



If the insertion tool is at risk of coming

into contact with concealed power

cables or the power cord itself, hold the

power tool by the insulated grip

surfaces only.

Contact with a live cable may also cause

metal parts of the appliance to become live

and result in an electric shock.



Keep the power cord away from rotating

insertion tools.

If you lose control of the appliance, the

power cord could be severed or become

caught and your hand or arm may strike the

rotating insertion tool.



Never put down the electric power tool

until the insertion tool has come to

a standstill.

The rotating insertion tool may come into

contact with the support surface, possibly

resulting in you losing control of the electric

power tool.



Never leave the electric power tool

running while you are carrying it.

Your clothing may become caught by

accidental contact with the rotating insertion

tool which may then drill into your body.



Regularly clean the ventilation slots on

your electric power tool.

The motor fan draws dust into the housing;

a large build-up of metal dust may cause

electrical hazards.



Never use the electric power tool near

combustible materials.

Sparks may ignite these materials.



Never use insertion tools which require

liquid coolants.

The use of water or other liquid coolants may

result in electric shock.

Special safety instructions for

sanding



Use only those sanding tools

authorised for use with your electric

power tool and the guard designated for

this sanding tool.

Sanding tools, which are not designated for

use with the electric power tool, cannot be

adequately shielded and are unsafe.



The guard must be attached securely to

the electric power tool and adjusted to

ensure maximum safety, i.e. the

smallest possible part of the sanding

tool is exposed to the operator.

The guard should protect the operator from

fragments and accidental contact with the

sanding tool.



Sanding tools may be used for the

recommended applications only.

For example: Never sand with the side area

of a diamond sanding pad. Diamond

sanding pads are designed to remove

material with the underside of the sanding

pad. If a lateral force is applied to these

sanding tools, they may shatter.



Always use undamaged clamping

flanges in the correct size and shape for

the insertion tool you have selected.

Suitable flanges support the insertion tools

and therefore reduce the risk of a break.



Do not use worn insertion tools from

larger electric power tools.

Insertion tools for larger electric power tools

are not designed for the higher speeds of

smaller electric power tools and may break.

Recoil and appropriate safety

instructions

Kickback is the sudden reaction to a pinched

or snagged rotating insertion tool, such as

a sanding disc, sanding pad, wire brush, etc.

Pinching or snagging may cause a rotating

insertion tool to stop abruptly. As a result, an

uncontrolled electric power tool is accelerated

against the direction of rotation of the insertion

tool at the blocking point.

For example, if a sanding disc is snagged or

pinched by the workpiece, the edge of the

sanding disc which is entering the workpiece

may become caught and cause the sanding

disc to break off or kick back. The sanding disc

then moves towards or away from the

operator, depending on the direction in which

the disc is rotating at the point of pinching.

Sanding discs may also break under these

conditions.

A recoil occurs if the electric power tool is used

incorrectly or improperly. A recoil can be

prevented by appropriate precautions as

described below.

LD 24-6 180



Hold the electric power tool firmly and

position your body and arms to allow

you to absorb kickback forces. If fitted,

always use the auxiliary handle to

ensure the best possible control over

the recoil forces or reaction torques

when acceleration occurs.

The operator can control kickback and

reaction forces by taking appropriate

precautions.



Keep your hands away from the rotating

insertion tool.

The insertion tool may kickback over your

hand.



Keep your body out of the area into

which the electric power tool moves

when a recoil occurs.

Kickback propels the electric power tool in

the direction opposite to the movement of

the sanding disc at the point of pinching.



Work especially carefully near corners,

sharp edges, etc. Prevent the insertion

tool from recoiling off the workpiece and

jamming.

The rotating insertion tool has a tendency to

snag on corners, sharp edges or if it

bounces. This causes a loss of control or

kickback.



Do not use a chain or toothed saw blade.

Such insertion tools frequently cause

a kickback or the loss of control of the

electric power tool.

Additional safety instructions

 Use only extension cables permitted for

outdoor use.

 It is not recommended to sand lead paint.

Lead paint should be removed by

a specialist only.

 Do not work on materials which release

hazardous substances (e.g. asbestos).

Take precautions if hazardous,

combustible or explosive dust is likely to

occur. Wear protective dust mask. Use

dust extraction system.

DAMAGE TO PROPERTY!

The mains voltage and the voltage

specifications on the rating plate must

correspond.

Noise and vibration

The noise and vibration values have been

determined in accordance with EN 62841.

The A evaluated noise level of the power tool

is typically:

–

Sound pressure level: 96 dB(A);

–

Sound power level: 104 dB(A);

–

Uncertainty: K = 3 dB.

Total vibration value (when sanding concrete

areas):

–

Emission value: a

=6.7m/s

–

Uncertainty: K = 1.5 m/s

CAUTION!

The indicated measurements refer to new

power tools. Daily use causes the noise and

vibration values to change.

NOTE

The vibration emission level given in this

information sheet has been measured in

accordance with a standardised test given in

EN 62841 and may be used to compare one

tool with another. It may be used for

a preliminary assessment of exposure.

The declared vibration emission level

represents the main applications of the tool.

However if the tool is used for different

applications, with different accessories or

poorly maintained, the vibration emission may

differ. This may significantly increase the

exposure level over the total working period.

For a precise estimation of the vibration

load the

times should also be considered during which

the power tool is switched off or even running,

but not actually in use. This may significantly

decrease the exposure level over the total

working period.

Identify additional safety measures to protect

the operator from the effects of vibration such

as: maintain the tool and the accessories,

keep the hands warm, organisation of work

patterns.

CAUTION!

Wear ear protection at a sound pressure

above 85 dB(A).

LD 24-6 180

Technical specifications

Machine type LD 24-6 180

Product Concrete grinder

Mains voltage V/Hz 230/50

Power input W 2,400

Power output W 1,440

Speed r.p.m. 6,500

Tool holder M14

Max. disc diameter mm 180

Protection class /II

Weight kg 6.6

LD 24-6 180

Overview

1 Connection for extractor

2 Spindle lock

Secures the spindle when the tool

is changed.

3 Gear head

With air outlet and direction-of-rotation

arrow.

4 4.0 m power cord with mains plug

5 On/Off switch

6 Starting lockout/Locking button

Prevents the power tool from starting

up unintentionally and locks the

switch (5) during continuous

operation.

7 Rating plate *

8 Handle, adjustable

9 Guard with rubber extraction ring

10 Clamping nut

11 Clamping nut wrench

* not illustrated

LD 24-6 180

Operating instructions

WARNING!

Before performing any work on the electric

power tool, pull out the mains plug.

CAUTION!

The available mains voltage and the voltage

specifications on the rating plate must be the

same.

Before switching on the power

tool

 Unpack power tool and accessories and

check that no parts are missing or

damaged.

Adjusting the handle

1. Loosen rotary knob for adjusting the

handle by turning it approx. 2 revolutions

anti-clockwise.

2. Place handle in the required position

(15° notch).

Ensure that handle engages correctly!

3. Tighten rotary knob for adjusting the

handle clockwise.

NOTE

If required, the handle can be moved

to the other side of the electric power tool.

Inserting and changing the

sanding tools

 Press and hold down the spindle lock (1.).

 Using the clamping nut wrench, loosen the

clamping nut on the spindle in an anti-

clockwise direction and remove (2.).

 Insert diamond sanding pad (B) correctly.

 Screw the clamping nut (A), with flange

face up, onto the spindle.

 Press and hold down the spindle lock.

 Tighten the clamping nut with the clamping

nut wrench.

LD 24-6 180

 Check position of the guard:

The rubber extraction ring should protrude

over the sanding pad by approx. 0–1 mm.

If required, correct (see “Adjusting the guard”).

 Insert the mains plug into the socket.

 Switch on the electric power tool (without

locking the button) and leave it running for

approx. 30 seconds. Check for imbalances

and vibrations.

 Switch off the electric power tool.

Adjusting the guard

NOTE

The rubber extraction ring should protrude

over the sanding pad by approx. 0–1 mm.

To compensate for wear on the diamond

sanding pad, the height of the guard can

be adjusted.

 Loosen the screw connection on the guard.

 Set the guard hood to the required height.

 Tighten the screw connection.

Switching the electric power tool

on and off

Brief operation without engaged

switch rocker:

1. Press and hold down the starting lockout.

2. Press the switch.

3. To switch off, release the switch.

Continuous operation with engaged

switch rocker:

1. Press and hold down the starting lockout.

2. Press and hold down the switch.

3. Press the locking button.

LD 24-6 180

4. To switch off, briefly press and release the

switch.

Using a dust extraction system

NOTE

It is recommended to use a FLEX Class M

dust extractor.

 Guide the extraction hose through the hose

support and attach it to the connection on

the guard.

 Connect extraction hose to the dust

extraction system. Follow the operating

instructions for the dust extraction system!

Check the attachment! If required, use an

appropriate adapter.

NOTE

If your dust extractor requires a special

connection (i.e. a connection other than the

32 mm/36 mm standard connection which is

included with the electric power tool), contact

your dust extractor supplier to obtain the

appropriate adapter.

Working with the power tool

WARNING!

The rotating sanding disc must not come into

contact with sharp projecting objects. Danger

of kickback! Damage to sanding pad. If the

sanding pad is damaged or severely worn,

it must be replaced.

CAUTION!

Hold the electric power tool with both hands!

1. Attach sanding tool.

2. Connect dust extraction system.

3. Insert mains plug.

4. Switch on dust extraction system.

5. Switch on the device.

6. Place the concrete grinder on the work

surface.

The rubber extraction ring must be flush

with the work surface.

7. Increase the pressure to bring the sanding

pad into contact with the work surface. In

doing so, slew the renovation sander with

overlapping movements.

Rubber extraction ring

If the rubber extraction ring is damaged or

excessively worn, it should be replaced.

It is available under order no. 258.626 from

any FLEX customer service centre.

Maintenance and care

WARNING!

Before performing any work on the electric

power tool, pull out the mains plug.

Cleaning

WARNING!

Do not use water or liquid detergents.

 Regularly blow out the housing interior

and motor with dry compressed air.

 Clean the guard using dry compressed air.

LD 24-6 180

Repairs

Repairs may be carried out by an authorised

customer service centre only.

NOTE

During the warranty period do not loosen

the screws on the motor housing. Non-

compliance will deem the guarantee

obligations of the manufacturer null and void.

Spare parts and accessories

Other accessories, in particular insertion tools,

can be found in the manufacturer’s

catalogues.

Exploded drawings and spare-part lists can

be found on our homepage:

www.flex-tools.com

Disposal information

WARNING!

Render redundant power tools unusable

by removing the power cord.

EU countries only

Do not throw electric power tools

into the household waste!

In accordance with the European Directive

2012/19/EC on Waste Electrical and

Electronic Equipment and transposition into

national law used electric power tools must

be collected separately and recycled in an

environmentally friendly manner.

NOTE

Please ask your dealer about disposal

options!

Guarantee

When a new machine is purchased, FLEX

issues the end user with a 2-year manu-

facturer’s warranty which comes into force on

the date the machine was purchased.

The guarantee covers only defects which

can be attributed to a material and/or

production fault as well as non-performance of

warranted characteristics. When making

a claim under the guarantee, enclose the

original sales receipt with purchase date.

Repairs under the guarantee may be carried

out only by workshops or service centres

authorised by Flex. A claim may be made

under the guarantee only if the power tool

has been used as intended.

The guarantee excludes in particular

operational wear, improper use, partly or

completely dismantled machines as well as

damage caused by overloading the machine,

use of non-permitted, defective or incorrectly

used application tools.

Damage which is caused by the machine on

the application tool or workpiece, use of force,

consequential damage which can be

attributed to improper or inadequate

maintenance on the part of the customer or a

third party, damage caused by external

effects or foreign objects, e. g. sand or stones,

as well as damage caused by non-

observance of the operating manual,

e. g. connection to an incorrect mains voltage

or current type. Claims for insertable tools or

accessories can only be made under the

guarantee provided they are used with power

tools for the intended or permitted use.

Exemption from liability

The manufacturer and his representative are

not liable for any damage and lost profit due to

interruption in business caused by the product

or by an unusable product.

The manufacturer and his representative are

not liable for any damage which was caused

by improper use of the power tool or by use of

the power tool with products from other

manufacturers.

LD 24-6 180

Table des matières

Symboles utilisés . . . . . . . . . . . . . . . . . . 24

Pour votre sécurité . . . . . . . . . . . . . . . . 24

Bruit et vibrations . . . . . . . . . . . . . . . . . . 28

Données techniques . . . . . . . . . . . . . . . 30

Vue d’ensemble . . . . . . . . . . . . . . . . . . . 31

Instructions d’utilisation . . . . . . . . . . . . . 32

Maintenance et nettoyage . . . . . . . . . . . 35

Consignes pour la mise au rebut . . . . . . 35

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 35

Symboles utilisés

AVERTISSEMENT !

Ce symbole prévient d’un danger imminent ;

le non-respect des consignes qui le suivent

s’accompagne d’un danger de mort ou de

blessures très graves.

PRUDENCE !

Ce symbole désigne une situation

potentielle-ment dangereuse. Si vous ne

respectez pas cette consigne, vous risquez

de vous blesser ou de causer des dégâts

matériels.

REMARQUE

Ce symbole vous donne des conseils

d’utilisation et des informations importantes.

Symboles apposés sur l’appareil

Pour réduire le risque de

blessure, veuillez lire

attentivement la notice

d’utilisation !

Portez des lunettes de

protection !

Portez un casque anti-bruit !

Consignes pour la mise

au rebut de l’ancien appareil

(voir page 35) !

Toujours manipuler à deux

mains !

Etiquette CE

Etiquette UKCA

Pour votre sécurité

AVERTISSEMENT !

Avant d'utiliser cet appareil électrique,

veuillez lire les documents suivants et

respecter leurs contenus :

– la présente notice d’utilisation,

– les « Consignes générales de sécurité »

régissant l’emploi des appareils

électriques et réunies dans le fascicule

ci-joint (référence : 315.915),

– les règles et prescriptions préventives

des accidents applicables sur le lieu

de mise en œuvre.

Cet appareil électrique a été construit en

l’état de la technique et des règles

techniques de sécurité reconnues. Toutefois,

de son emploi peut émaner un danger de

mort et un risque de blessures graves pour

l’utilisateur ou les tiers, ou un risque

d’endommager la machine elle-même ou

d’autres objets de valeur. Il ne faut utiliser cet

appareil électrique

– qu’à des fins conformes à l’usage prévu,

– dans un état technique et de sécurité

parfait.

Supprimez immédiatement tout

dérangement susceptible de compromettre

la sécurité.

Conformité d’utilisation

La ponceuse à béton LD 24-6 180

est destinée

–

aux utilisations professionnelles dans

l’industrie et l’artisanat,

LD 24-6 180

–

à poncer et lisser à sec le béton, le crépi,

les chapes, le grès, la chamotte et

l’asphalte,

–

à poncer les peintures et restes de colle sur

le béton ou les chapes,

–

à l’emploi avec des outils diamantés

proposés par FLEX pour cet appareil et

homologués pour tourner à une vitesse

d’au moins 6.500 tr/mn.

L’utilisation de disques de tronçonnage,

à dégrossir, disques de meulage à éventail

ou de brosses à crins métalliques n’est pas

permise.

Lors de l’utilisation de la ponceuse à béton

LD 24-6 180, il faut lui raccorder un aspirateur

de classe M.

Consigne de sécurité

AVERTISSEMENT !

Veuillez lire toutes les consignes de sécurité

et instructions.

Si les consignes

d’avertissement et instructions ne sont pas

correctement respectées, cela engendre un

risque d’électrocution, d’incendie et / ou de

blessures graves

. Veuillez conserver toutes

les consignes de sécurité et instructions

dans un endroit sûr pour pouvoir les

reconsulter ultérieurement.



Il faut utiliser cet outil électroportatif

comme ponceuse. Veuillez respecter

toutes les consignes de sécurité,

instructions, illustrations et données

reçues avec l’appareil.

Si vous ne respectez pas les instructions qui

suivent, vous risquez une électrocution, de

provoquer un incendie et / ou des blessures

graves.



Cet outil électroportatif ne convient

pas pour poncer avec du papier émeri,

travailler avec des brosses à crins

métalliques, pour polir et tronçonner.

Les formes d’utilisation non prévues de cet

outil électroportatif peuvent engendrer des

risques et des blessures.



Ne convertissez pas cet outil électrique

pour qu’il fonctionne d’une manière qui

n’est pas spécifiquement conçue et

spécifiée par le fabricant de l’outil.

Une telle conversion pourrait entraîner une

perte de contrôle et causer de graves

blessures.



N’utilisez jamais d’accessoires qui

n’ont pas été spécialement prévus et

recommandés par le fabricant pour

servir sur cet outil électroportatif.

Le seul fait de pouvoir fixer l’accessoire

contre votre outil électroportatif ne garantit

aucune-ment que son utilisation sera sûre.



La vitesse admissible de l’outil installé

doit être au minimum aussi élevée que

la vitesse maximum indiquée sur la

ponceuse électroportative.

Les accessoires tournant à une vitesse

supérieure à celle admise peuvent casser

et être catapultés dans tous les sens.



Le diamètre extérieur et l’épaisseur de

l’outil installé doivent se conformer aux

indications dimensionnelles de l’outi

électroportatif.

Les outils aux dimensions incorrectes ne

peuvent pas être suffisamment protégés

ou contrôlés.



Les dimensions de montage des

accessoires doivent correspondre aux

dimensions du matériel de montage de

l’outil électrique.

Les accessoires ne correspondant pas aux

pièces de fixation de l’outil électrique seront

déséquilibrés, vibreront excessivement et

peuvent rovoquer la perte de contrôle de

l’outil.



N’utilisez jamais d’outils endommagés.

Avant chaque utilisation, vérifiez si des

parties des outils mis en œuvre se sont

détachées par éclats, si ces outils

présentent des fissures ; vérifiez si les

plateaux de ponçage présentent des

fissures, ou des traces de (forte) usure.

Si l’outil électroportatif ou l’outil monté

chutent, vérifiez s’ils sont endommagés

ou utilisez un outil intact. Après avoir

contrôlé et monté l’outil, faites tourner

l’appareil pendant une minute à la

vitesse maximale en vous tenant, vous

et d’autres personnes proches de vous,

loin du plan de l’outil installé en train

de tourner.

LD 24-6 180

Les outils installés endommagés cassent

généralement au cours de cette période

d’essai.



Portez une tenue de protection

personnelle. Suivant l’utilisation, portez

une protection faciale intégrale, une

protection oculaire ou des lunettes

enveloppantes. Si nécessaire, portez un

masque à poussière, un casque anti-

bruit, des gants de protection ou une

blouse spéciale faisant barrage aux

particules poncées et de matière.

Protégez-vous les yeux contre les corps

étrangers catapultés, engendrés au cours

des différentes applications. Les maques

à poussière ou de protection respiratoire

doivent pouvoir filtrer la poussière

engendrée par l’application. Si vous restez

exposé longtemps à un niveau de bruit

élevé, vous risquez une perte d’acuité

auditive.



Si d’autres personnes se trouvent

à proximité, veillez à ce qu’elles soient

à une distance sûre de votre zone de

travail. Quiconque pénètre dans la zone

de travail doit porter un équipement de

protection personnelle.

Des fragments de la pièce ou de l’outil

installé brisé peuvent être catapultés et

provoquer des blessures aussi hors de la

zone de travail immédiate.



Ne tenez l’appareil que par ses poignées

isolantes lors de travaux au cours

desquels l’outil installé risque de

toucher des câbles électriques

invisibles ou le cordon d’alimentation

de l’appareil.

Le contact avec une ligne électrique peut

mettre les pièces métalliques sous tension

et provoquer une électrocution.



Éloignez le cordon électrique des outils

en train de tourner.

Si vous perdez le contrôle de l’appareil, l’outil

risque de sectionner le cordon

d’alimentation ou de la happer, et votre main

ou votre bras risquent de se retrouver en

contact avec l’outil en rotation.



Ne déposez jamais l’outil électroportatif

sur une surface tant que l’outil installé

ne s’est pas complètement immobilisé.

L’outil installé risquerait d’entrer en contact

avec la surface de déposition et vous

risqueriez de perdre le contrôle de l’outil

électroportatif.



Ne laissez jamais l’outil électroportatif

tourner pendant que vous le

transportez.

L’outil en train de tourner risquerait, s’il entre

fortuitement en contact avec un vêtement,

de le happer et de pénétrer dans votre

corps.



Nettoyez régulièrement les ouïes de

ventilation de votre outil électroportatif.

Le ventilateur du moteur aspire de la

poussière dans le carter, et une forte

accumulation de poussières métalliques

peut engendrer des risques électriques.



N’utilisez pas l’outil électroportatif

à proximité de matériaux combustibles.

Les étincelles risquent d’enflammer ces

matériaux.



N’utilisez jamais d’outils requérant

un liquide de refroidissement.

L’utilisation d’eau ou d’autres liquides

de refroidissement peut provoquer une

électrocution.

Consignes de sécurité particulières

pour le ponçage



Utilisez exclusivement les moyens de

ponçage homologués pour aller avec

votre outil électroportatif, ainsi que le

capot protecteur prévu pour ce moyen

de ponçage.

Les moyens de ponçage qui ne sont pas

prévus pour cet outil électroportatif ne

pourront pas être suffisamment protégés

et ne sont donc pas sûrs à l’emploi.



Le capot de protection doit avoir été

monté et réglé de manière sûre contre

l’outil électroportatif, de sorte à offrir un

maximum de sécurité : cela signifie que

l’arc du moyen de ponçage regardant

l’opérateur doit être le plus étroit

possible.

Le capot est destiné à protéger l’opérateur

contre les fragments et un contact fortuit

avec la meule.



Il ne faut utiliser les meules que dans les

domaines d’application recommandés.

LD 24-6 180

Exemple : Ne poncez jamais par les flancs

d’un plateau de ponçage diamanté. Seule la

face inférieure d’un plateau de ponçage

diamanté doit servir à abraser de la matière.

L’application d’une force latérale sur ces

moyens de ponçage peut les faire se briser.



Pour retenir l’outil que vous avez choisi,

utilisez toujours des brides de serrage

intactes, ayant la taille et la forme

correcte.

Des brides appropriées soutiennent les

outils installés et réduisent ainsi le risque de

cassure.



N’utilisez jamais les outils usés

provenant de gros outils

électroportatifs.

Les outils installés sur de gros outils

électroportatifs plus puissants n’ont pas été

conçus pour les vitesses plus élevées

offertes par les petits outils électroportatifs,

et risquent donc de casser.

Recul brutal et consignes de

sécurité correspondantes

Un recul brutal est la réaction qu’engendre

un outil en train de tourner (meule, plateau de

ponçage, brosse à crins métalliques, etc.) et

qui vient subitement d’accrocher un objet ou

de se bloquer. Un accrochage ou blocage

provoque un arrêt brutal de l’outil installé qui

était en train de tourner. De ce fait, une

ponceuse électro-portative non fermement

tenue subit une accélération en sens opposé

de celui de l’outil installé.

Si p. ex. une meule se coince ou se bloque

dans la pièce, l’arête qui plonge dans la pièce

peut stopper brutalement et provoquer la

cassure de la meule ou un recul brutal. Dans

ce cas, la meule se déplace dans un sens la

rapprochant ou l’éloignant de l’opérateur, tout

dépend du sens dans lequel la meule tournait

à l’endroit où elle s’est bloquée. Ce

phénomène peut faire casser les meules.

Le recul brutal est engendré par une utilisation

erronée ou inexperte de la ponceuse électro-

portative. Il est possible de l’empêcher en

prenant les mesures de précaution ci-après

décrites.



Tenez fermement l’outil électroportatif

et placez votre corps et vos bras dans

une position qui vous permettra

d’absorber les forces de recul. Utilisez

toujours la poignée d’appoint si

présente, pour conserver le contrôle le

plus ample possible des forces de recul

ou des couples de réaction pendant

l’accélération.

Par des mesures de précaution appropriées,

l’opérateur peut maîtriser les forces de

recule et de réaction.



N’approchez jamais vos mains des

outils en place en train de tourner.

Lors d’un recul brutal, l’outil en place pourrait

passer sur votre main.



Ne vous tenez pas dans la zone dans

laquelle l’outil électroportatif risque de

se déplacer en cas de recul brutal.

Le choc du recul force l’outil électroportatif

à tourner en direction opposée à celle de

la meule à l’endroit où cette dernière s’est

bloquée.



Travaillez avec une particulière

prudence dans les recoins, angles vifs,

etc.. Empêchez que les outils installés

rebondissent sur la pièce et s’y coincent

dedans.

L’outil en place en train de tourner tend à se

coincer dans les angles, sur les arêtes vives

ou en cas d’impact. Ceci provoque une perte

de contrôle ou un recul brutal.



N’utilisez jamais de chaîne de

tronçonneuse ou de lame de scie

dentée.

De tels outils provoquent fréquemment des

reculs brutaux ou vous feront perdre le

contrôle de l’outil électroportatif.

Autres consignes de sécurité

 N’utilisez que des prolongateurs

homologués pour l’emploi en plein air.

 Le ponçage de peintures au plomb est

déconseillé. L’enlèvement de peintures

au plomb est une opération réservée à un

spécialiste.

 Ne traitez jamais de matériaux d’où

pourraient se dégager des substances

dangereuses pour la santé (l’amiante par

exemple). Prenez des mesures de

protection si le travail risque de générer

des poussières dangereuses pour la

santé, inflammables ou explosives. Portez

LD 24-6 180

des masque anti-poussière. Utilisez des

installations d’aspiration.

RISQUES DE DÉGÂTS

MATÉRIELS !

La tension du secteur et celle indiquée sur

la plaque signalétique doivent concorder.

Bruit et vibrations

Les niveaux de bruits et vibrations ont été

déterminés conformément à EN 62841.

Le niveau de bruit évalué en décibels (A)

s’élève typiquement à :

–

Niveau de pression acoustique : 96 dB(A)

;

–

Niveau de puissance sonore : 104 dB(A) ;

–

Marge d’incertitude : K = 3 dB.

Valeur totale de vibration (lors du ponçage de

surfaces en béton) :

–

Valeur émissive : a

=6,7m/s

–

Marge d’incertitude : K = 1,5 m/s

PRUDENCE !

Les valeurs de mesure indiquées

s’appliquent aux appareils neufs. Pendant la

mise en œuvre quotidienne, les valeurs de

bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces

instructions a été mesuré selon un procédé

standardisé dans la norme EN 62841, et peut

servir à comparer les outils électroportatifs

entre eux. Ce procédé convient également

pour estimer provisoirement la contrainte en

vibrations. Le niveau de vibrations indiqué se

réfère aux principales applications de l’outil

électroportatif.

LD 24-6 180

Le niveau de vibrations représente les princi-

pales formes d’utilisation de l’outil électro-

portatif. Si toutefois ce dernier est utilisé

à d’autres fins, avec des outils montés

différents ou s’il ne subit qu’une maintenance

insuffisante, le niveau de vibrations pourra

dévier de ce qui est indiqué. Cela peut

accroître nettement la contrainte en vibrations

sur l’ensemble de la période de travail.

Pour pouvoir évaluer exactement la contrainte

en vibrations

, il faudrait également tenir compte

des temps au cours desquels l’appareil est

éteint, ou tourne mais sans être effectivement

en action. Cela peut réduire nettement la

contrainte en vibrations sur l’ensemble de la

période de travail.

Pour protéger l’utilisateur contre les effets des

vibrations, définissez des mesures de sécurité

supplémentaires, dont par exemple :

Maintenance de l’outil électroportatif et des

outils installés, maintien des mains au chaud,

organisation des séquences de travail.

PRUDENCE !

Lorsque la pression acoustique dépasse

85 dB(A), veuillez porter un casque antibruit.

LD 24-6 180

Données techniques

Type d’appareil LD 24-6 180

Produit Ponceuse à béton

Tension du secteur V/Hz 230/50

Puissance absorbée W 2.400

Puissance débitée W 1.440

Vitesse t/mn 6.500

Logement d’outil M14

Diamètre max. du disque mm 180

Classe de protection /II

Poids kg 6,6

LD 24-6 180

Vue d’ensemble

1 Embout de raccordement,

pour l’aspiration

2 Dispositif de blocage de la broche

Ce dispositif sert à bloquer la broche

lors d’un changement d’outil.

3 Boîte d’engrenages

Avec sortie d’air et flèche

directionnelle.

4 Câble de branchement 4,0 m,

avec fiche mâle

5 Gâchette de Marche / Arrêt

6 Cran anti-enclenchement /

Cran d’arrêt

Ce dispositif empêche le démarrage

involontaire de l'appareil et maintient

l'interrupteur (5) sur une position de

marche permanente.

7 Plaque signalétique *

8 Poignée réglable

9 Capot de protection avec anneau

d’aspiration en caoutchouc

10 Vis de serrage

11 Clé de retenue

* non illustré

LD 24-6 180

Instructions d’utilisation

AVERTISSEMENT !

Avant d’effectuer tous travaux sur l’outil

électroportatif, débranchez sa fiche mâle de

la prise de courant.

PRUDENCE !

La tension du secteur et celle indiquée sur

la plaque signalétique doivent concorder.

Avant la mise en service

 Déballez l’appareil électrique et les

accessoires, vérifiez que la livraison est au

complet et l’absence de dégâts survenus

en cours de transport.

Régler la poignée

1. Au bouton rotatif servant à régler la

poignée, imprimez environ 2 tours dans le

sens antihoraire pour le desserrer.

2. Amenez la poignée sur la position

souhaitée (cran tous les 15°). Veillez à ce

que l’encrantement soit correct !

3. Serrez le bouton rotatif de réglage

de poignée à fond dans le sens horaire.

REMARQUE

Si nécessaire, il est possible de transférer

la poignée sur l’autre côté de l'outil électro-

portatif.

Mise en place et remplacement

des moyens de ponçage

 Appuyez sur le dispositif de blocage de la

broche et maintenez-le appuyé (1.).

 A l’aide de la clé de retenue, tournez

l’écrou de serrage en sens inverse des

aiguilles d’une montre pour le détacher de

la broche, puis retirez-le (2.).

 Introduisez le plateau de ponçage

diamanté (B) dans le bon sens.

 Vissez l’écrou de serrage (A) sur la broche

avec le collet vers le haut.

 Appuyez sur le dispositif de blocage de la

broche et maintenez-le appuyé.

 Serrez l’écrou avec la clé de retenue.

LD 24-6 180

 Contrôlez la position du capot

de protection:

Il faudrait que la couronne d’aspiration en

caoutchouc dépasse d'env. 0 à 1 mm au

dessus du plateau de ponçage. Corrigez le

réglage si nécessaire (voir « Déplacez le

capot de protection »).

 Branchez la fiche mâle dans la prise de

courant.

 Allumez l’outil électroportatif (sans faire

encranter l’interrupteur), puis laissez-le

tourner env. 30 secondes. Contrôlez

l’absence de balourds et de vibrations.

 Éteignez l’outil électroportatif.

Déplacez le capot de protection

REMARQUE

Il faudrait que la couronne d’aspiration en

caoutchouc dépasse d'env. 0 à 1 mm au

dessus du plateau de ponçage.

Pour

compenser l’usure subie par le plateau de

ponçage diamanté, il est possible de régler le

capot de protection en hauteur.

 Desserrez la fixation par vis du capot.

 Réglez le capot de protection sur la

hauteur souhaitée.

 Resserrez la fixation par vis.

Allumer et éteindre la ponceuse

électroportative

Marche de courte durée, sans activer

le cran d’arrêt :

1. Appuyez sur le cran anti-enclenchement

et maintenez-le appuyé.

2. Appuyez sur l'interrupteur.

3. Pour éteindre la meuleuse, relâchez

l'interrupteur.

Marche permanente avec

encrantage :

VORSICHT!

Nach einem Stromausfall läuft das

eingeschaltete Gerät wieder an.

1. Appuyez sur le cran anti-enclenchement

et maintenez-le appuyé.

2. Appuyez sur l'interrupteur et retenez-le.

3. Appuyez sur le bouton de verrouillage.

LD 24-6 180

4. Pour éteindre l'appareil, appuyez

brièvement sur l'interrupteur puis

relâchez-le.

Mise en œuvre d’une installation

d’aspiration

REMARQUE

L’utilisation d’un aspirateur spécial FLEX de

classe M est recommandée.

 Faites passer le flexible d’aspiration dans

son support puis fixez-le contre l’embout

de raccordement que comporte le capot.

 Raccordez le flexible d’aspiration

à l’installation d’aspiration. Respectez

la notice d’instructions accompagnant

l’installation d’aspiration. Contrôlez la

fixation ! Si nécessaire, utilisez un

adaptateur.

REMARQUE

Si votre aspirateur devait avoir besoin d’un

embout spécial (c’est-à-dire un embout autre

que celui standard de 32 mm / 36 mm livré

d’origine avec l’outil électroportatif), veuillez

contacter le fournisseur de votre aspirateur ;

il vous procurera un adaptateur approprié.

Travailler avec l’appareil

électrique

AVERTISSEMENT !

Le plateau de ponçage en rotation ne doit

pas entrer en contact avec des objets

saillants aux arêtes vives. Risque d’un recul

brutal ! Cela endommagerait le plateau de

ponçage. Si le plateau de ponçage s’est

endommagé ou fortement usé, remplacez-le

impérativement.

PRUDENCE !

Tenez toujours fermement l’outil

électroportatif avec les deux mains !

1. Fixez le moyen de ponçage.

2. Raccordez l’installation d’aspiration.

3. Branchez la fiche mâle dans une prise

de courant.

4. Allumez l’installation d’aspiration.

5. Allumez l’appareil.

6. Posez la ponceuse à béton sur la surface

de travail.

La couronne d’aspiration en caoutchouc

doit entrer en contact avec la surface de

travail.

7. Haussez la pression d’applique pour

amener le plateau de ponçage en contact

avec la surface de travail. Imprimez ce

faisant, à la ponceuse de rénovation, des

mouvements circulaires se chevauchant.

Anneau d’aspiration

en caoutchouc

Si l’anneau d’aspiration en caoutchouc a été

endommagé ou s’il comporte des traces d’une

usure excessive, il faudrait le changer.

Elle est disponible sous le n° de réf. 258 626

auprès de chaque centre de service après-

vente FLEX.

LD 24-6 180

Maintenance et nettoyage

AVERTISSEMENT !

Avant d’effectuer tous travaux sur l’outil

électroportatif, débranchez sa fiche mâle

de la prise de courant.

Nettoyage

AVERTISSEMENT !

N’utilisez ni eau ni produits de nettoyage

liquides.

 Nettoyez régulièrement l’intérieur du boîtier

et le moteur à l’aide d’air comprimé sec.

 Nettoyez à l’air comprimé le capot de

protection.

Réparations

Ne confiez les réparations qu’à un atelier

de SAV agréé par le fabricant.

REMARQUE

Pendant toute la période garantie, ne

dévissez pas les vis du carter moteur. En cas

de non-respect de cette consigne, le

fabricant déclinera toute obligation au titre du

recours en garantie.

Pièces de rechange et

accessoires

Autres accessoires et notamment les outils

utilisables : consultez les catalogues du

fabricant.

Vous trouverez des vues éclatées et des

listes de pièces de rechange sur notre site

Web :

www.flex-tools.com

Consignes pour la mise

au rebut

AVERTISSEMENT !

Lorsque les appareils ont fini de servir,

enlevez leur cordon d'alimentation

électrique pour les rendre inutilisables.

Pays de l'UE uniquement

Ne mettez pas les outils électriques à la

poubelle des déchets domestiques !

Conformément à la directive européenne

2012/19/CE visant les appareils électriques

et électroniques usagés, et à sa transposi-

tion en droit national, les outils électriques

ne servant plus devront être collectés

séparément et introduits dans un circuit de

recyclage respectueux de l'environnement.

REMARQUE

Pour connaître les possibilités de mise au

rebut, veuillez consulter votre revendeur

spécialisé.

Garantie

FLEX consent 2 années de garantie

fabricant à l'achat d'une machine neuve.

La période de garantie commence à la date

de vente de la machine au consommateur

final. La garantie couvre uniquement les

vices de matière et/ou de fabrication, ainsi

que le manquement des caractéristiques

garanties. En cas de recours en garantie,

munissez-vous de la preuve d'achat

originale compor-tant la date d'achat.

Les réparations sous garantie ne pourront

être réalisées que par des ateliers agréés

par FLEX ou par des stations de service

après-vente. La garantie n'est valide que

si la machine a été utilisée de manière

conforme.

Ne sont pas couverts par la garantie notam-

ment l'usure conditionnée par l'utilisation,

les applications inexpertes, les machines

qui ont été démontées intégralement ou en

partie, ainsi que les dégâts imputables à

une sur-charge de la machine, l'utilisation

d'outils non homologués, défectueux ou ne

correspon-dant pas à l'utilisation prévue.

Sont également exclus les dommages occa-

sionnés par la machine sur l'outil utilisé, sur

la pièce, l'emploi de la force, les dommages

consécutifs imputables à une maintenance

inexperte ou insuffisante de la part du client ou

LD 24-6 180

de tiers, les dommages provoqués par une

intervention tierce ou des corps étrangers tels

que le sable ou des pierres, ainsi que les

dommages provoqués par le non-respect du

contenu de la notice (par ex. le raccordement

à une tension secteur ou à un type de courant

erroné(e)). Les recours en garantie

concernant les outils et / ou accessoires ne

seront valides que si ces derniers ont

fonctionné sur des machines prévues ou

autorisées pour une telle utilisation.

Exclusion de responsabilité

Le fabricant et son représentant ne pourront

être tenus responsables des dommages et du

bénéfice perdu en raison d'une inter-ruption

du fonctionnement de l'affaire, provo-qués par

le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront

être tenus responsables des dommages

provoqués par une utilisation inexperte du

produit ou par son utilisation en association

avec les produits d'autres fabricants.

LD 24-6 180

Indice

Simboli utilizzati . . . . . . . . . . . . . . . . . . . 37

Per la vostra sicurezza . . . . . . . . . . . . . 37

Rumore e vibrazione . . . . . . . . . . . . . . . 40

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 42

Guida rapida . . . . . . . . . . . . . . . . . . . . . 43

Istruzioni per l’uso . . . . . . . . . . . . . . . . . 44

Manutenzione e cura . . . . . . . . . . . . . . . 46

Istruzioni per la rottamazione

e lo smaltimento . . . . . . . . . . . . . . . . . . 47

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . 47

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso

d’inosservanza dell’avvertenza, pericolo di

morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente

pericolosa. In caso d’inosservanza

dell’avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l’impiego ed informazioni

importanti.

Simboli sull’apparecchio

Per ridurre il pericolo di lesioni

leggere le istruzioni per l’uso!

Indossare occhiali protettivi!

Indossare la protezione

acustica!

Avviso per la rottamazione

dell’apparecchio dimesso

(vedi pagina 47)!

Lavorare sempre con entrambe

le mani!

CE-Label

UKCA-Label

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l’elettroutensile

ed agire conformemente:

– queste istruzioni per l’uso,

– le «Istruzioni di sicurezza generali» per

l’uso di elettroutensili, nell’accluso

fascicolo (Scritti

N°: 315.915),

– le regole e le norme per la prevenzione

degli infortuni vigenti nel luogo d’impiego.

Questo elettroutensile è costruito secondo lo

stato dell’arte e le regole tecniche di

sicurezza riconosciute. Tuttavia nel suo

impiego possono derivare pericoli per

l’incolumità

e la vita dell’utilizzatore e di terzi, nonché

danni alla macchina o ad altri beni materiali.

Usare l’elettroutensile solo

– per l’uso regolare previsto,

– in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che

pregiudicano la sicurezza.

Uso regolare

La levigatrice per calcestruzzo LD 24-6 180

èprevista

–

all’impiego professionale nell’industria

e nell’artigianato,

–

per la molatura e levigatura a secco di

calcestruzzo, intonaco, pavimento

continuo, pietra arenaria, argilla refrattaria

ed asfalto,

–

per abradere pittura e residui di colla su

calcestruzzo o pavimento continuo,

–

per l’impiego con utensili diamantati forniti

da FLEX per questo apparecchio ed

LD 24-6 180

omologati per una velocità di rotazione

minima di 6.500 g/min.

Non è ammesso l’impiego di mole da taglio,

da sgrosso, mole a lamelle di tela smeriglio

a ventaglio o di spazzole metalliche.

Per l'impiego collegare alla levigatrice per

calcestruzzo LD 24-6 180 un aspirapolvere

della classe M.

Istruzioni di sicurezza

PERICOLO!

Leggere tutte le avvertenze di sicurezza e le

istruzioni.

Omissioni nel rispetto delle

avvertenze di sicurezza e delle istruzioni

possono comportare scosse elettriche,

incendio e/o lesioni gravi

. Conservare per

l’uso futuro tutte le avvertenze di sicurezza

ed istruzioni.



Questo elettroutensile va usato come

levigatrice. Osservare tutte le istruzioni

di sicurezza, indicazioni, illustrazioni e

dati consegnati con l’apparecchio.

In caso di mancata osservanza delle

istruzioni seguenti, possibilità di scossa

elettrica, incendio e/o lesioni gravi.



Questo elettroutensile non è idoneo per

la smerigliatura con carta vetrata, per

lavori con spazzole metalliche, per

lucidare e troncare.

Gli impieghi, per i quali l’elettroutensile non

è previsto, possono causare pericoli e

lesioni.



Non utilizzare questo utensile elettrico

per scopi diversi da quelli per cui è

progettato e specificati dal costruttore.

Ciò può causare una perdita di controllo, con

il rischio di lesioni gravi.



Non usare accessori, che non siano

stati espressamente previsti e

raccomandati dal costruttore per questo

elettroutensile.

Il solo fatto che l’accessorio può essere

fissato a questo elettroutensile non

garantisce un uso sicuro.



Il numero di giri consentito dell’utensile

montato deve essere come minimo

uguale al numero di giri massimo

indicato sull’elettroutensile.

L’accessorio che gira ad una velocità

superiore a quella consentita può

frantumarsi ed essere proiettato tutt’intorno.



Il diametro esterno e lo spessore

dell’utensile montato devono corrispon-

dere alle dimensioni indicate

dell’elettro-utensile.

Gli utensili con caratteristiche sbagliate non

possono essere schermati o controllati

adeguatamente.



Le dimensioni del dispositivo di

fissaggio dell’accessorio devono

essere adatte al mandrino dell’utensile

elettrico.

Gli accessori che non si adattano al

mandrino

dell’utensile elettrico saranno sbilanciati,

vibreranno in modo eccessivo e potranno

causare perdita di controllo.



Non impiegare utensili danneggiati.

Prima di ogni uso controllare l’eventuale

presenza di scheggiature ed incrinature

sugli utensili, e di incrinature, usura

o forte logorio delle mole a tazza.

In caso di caduta dell’elettroutensile

o dell’utensile, controllare se hanno

subito danni, o montare un utensile di

lavoro privo di danni. Dopo avere

controllato e montato l’utensile di

lavoro, allontanare le persone che sono

nelle vicinanze dal piano di rotazione

dell’utensile e fare girare l’apparecchio

per un minuto al massimo numero di

giri.

In questo tempo di prova, gli utensili montati

che presentano danni per lo più si rompono.



Indossare l’equipaggiamento protettivo

personale. A seconda dell’impiego,

usare la protezione integrale per il viso,

la protezione per gli occhi oppure

occhiali protettivi. Se necessario,

indossare la maschera antipolvere, la

protezione per l’udito, guanti protettivi o

il grembiule speciale, che impedisce il

contatto con piccole particelle di

abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi

estranei volanti, che hanno origine in diversi

impieghi. La maschera antipolvere

o maschera di respirazione deve filtrare la

polvere che si sviluppa durante l’impiego.

LD 24-6 180

In caso di lunga esposizione a forte rumore,

vi è la possibilità di danni all’udito.



In presenza di altre persone, prestare

attenzione alla loro distanza di

sicurezza dalla vostra zona di lavoro.

Chiunque entri nella zona di lavoro deve

indossare l’equipaggiamento protettivo

personale.

Frammenti di materiale lavorato o di utensili

montati che si rompono possono essere

proiettati e causare anche lesioni all’esterno

dell’area di lavoro diretta.



Quando si eseguono lavori, durante

i quali l’utensile montato potrebbe

toccare linee elettriche nascoste oppure

il suo stesso cavo di alimentazione,

afferrare l’elettroutensile solo sulle

superfici di presa isolate.

Il contatto con una linea elettrica sotto

tensione può mettere sotto tensione anche

le parti metalliche dell’elettroutensile e

provocare una scossa elettrica.



Tenere il cavo di alimentazione lontano

da utensili montati in rotazione.

In caso di perdita del controllo

dell’apparecchio, il cavo di alimentazione

potrebbe essere troncato oppure potrebbe

avvolgersi sull’utensile in rotazione

avvicinandolo così alla vostra mano oppure

al braccio.



Non deporre mai l’elettroutensile,

prima che l’utensile montato sia

completamente fermo.

L’utensile montato in rotazione può entrare

in contatto con la superficie di appoggio,

causando così la perdita del vostro controllo

sull’elettroutensile.



Non tenere l’elettroutensile in funzione

durante il trasporto.

A causa del contatto accidentale con

l’utensile in rotazione il vostro abbigliamento

s’impiglia nell’utensile e così lo avvicina e lo

fa penetrare nel vostro corpo.



Pulire regolarmente le fessure di

ventilazione dell’elettroutensile.

La ventola del motore attira la polvere nella

carcassa, ed un forte accumulo di polvere

metallica può causare pericoli elettrici.



Non usare l’elettroutensile in prossimità

di materiali infiammabili.

Le scintille possono incendiare questi

materiali.



Non usare utensili montati, che

richiedono l’impiego di refrigeranti

liquidi.

L’impiego di acqua o di altri liquidi di

raffreddamento può causare una scossa

elettrica.

Avvertenze di sicurezza speciali per

la levigatura



Usare esclusivamente mole approvate

per questo elettroutensile e la cuffia di

protezione prevista per queste mole.

Le mole non previste per questo elettro-

utensile non possono essere

adeguatamente schermate e perciò non

sono sicure.



La cuffia di protezione deve essere

saldamente applicata

sull’elettroutensile e regolata in modo

da raggiungere il massimo della

sicurezza, vale a dire che verso

l’operatore deve restare scoperta

la minima parte possibile della mola.

La cuffia di protezione deve proteggere

l’operatore da frammenti e dal contatto

accidentale con la mola.



Usare le mole solo per le possibilità

d’impiego raccomandate.

Ad esempio: non molare mai con la

superficie laterale di una mola a tazza

diamantata. Le mole a tazza diamantate

sono destinate all’asportazione di materiale

con il lato inferiore della mola. L’effetto di

forza laterale su questi corpi abrasivi può

provocarne la rottura.



Usare sempre flange di serraggio prive

di danni, della grandezza e forma adatte

all’utensile da montare.

Le flange adatte supportano gli utensili

montati e riducono il pericolo della loro

rottura.



Non utilizzare utensili consumati

di elettroutensili più grandi.

Gli utensili montati per elettroutensili più

grandi non sono previsti per le maggiori

velocità di rotazione degli elettroutensili più

piccoli e possono rompersi.

LD 24-6 180

Contraccolpo e corrispondenti

istruzioni di sicurezza

Il contraccolpo è l’improvvisa reazione di un

utensile montato in rotazione che s’incastra o

si blocca, come disco abrasivo, mola a tazza,

spazzola metallica ecc. L’incastrarsi o

bloccarsi provoca un arresto improvviso

dell’utensile in rotazione. A causa di ciò un

elettroutensile, che non è mantenuto

saldamente, subisce nel punto di arresto

un’accelerazione nel senso di rotazione

contrario a quello dell’utensile montato.

Se ad es. una mola s’inceppa o incastra nel

pezzo, il bordo della mola immersa nel pezzo

può restare incastrato e provocare così la

rottura della mola o oppure un contraccolpo.

La mola si avvicina in tal caso all’operatore o si

allontana da lui, a seconda del senso di rota-

zione della mola nel punto di arresto. In tal

caso le mole possono anche rompersi.

Un contraccolpo è la conseguenza di un uso

errato o imperfetto dell’elettroutensile. Esso

può essere impedito per mezzo di idonee

precauzioni, come in seguito descritto.



Afferrare saldamente l’elettroutensile

e assumere con il corpo e le braccia

una posizione, nella quale sia possibile

intercettare le forze di contraccolpo.

Se disponibile, usare sempre l’impu-

gnatura supplementare, al fine di avere

il massimo controllo possibile sulle

forze di contraccolpo o sulle coppie di

reazione durante l’accelerazione.

Attraverso idonee precauzioni, l’operatore

riesce a controllare le forze di contraccolpo

e di reazione.



Non avvicinare mai la mano agli utensili

in rotazione.

In caso di contraccolpo l’utensile impiegato

può raggiungere la mano.



Evitare con il proprio corpo la zona,

verso la quale l’elettroutensile si muove

in caso di un contraccolpo.

Il contraccolpo spinge l’elettroutensile in

direzione opposta al senso di rotazione

della mola nel punto di arresto.



Lavorare con precauzione particolare

negli angoli, sugli spigoli vivi, ecc.

Impedire il rimbalzo o il bloccarsi

dell’utensile montato sulla superficie

lavorata.

L’utensile in rotazione tende ad incastrarsi in

prossimità di angoli, spigoli acuti oppure in

caso di rimbalzo. Questo provoca una

perdita di controllo oppure un contraccolpo.



Non impiegare lame per seghe a catena

o lame per sega dentate.

Questi utensili provocano spesso in

contraccolpo o la perdita di controllo

sull’elettroutensile.

Ulteriori avvertenze di sicurezza

 Usare solo cavi di prolunga autorizzati per

l’esterno.

 Si sconsiglia l’abrasione di vernici al

piombo. La rimozione di vernici al piombo

deve essere eseguita solo dallo

specialista.

 Non lavorare materiali, che possono

liberare sostanze dannose per la salute

(per es. amianto). Adottare misure di

protezione se possono svilupparsi polveri

nocive per la salute, infiammabili e

esplosive. Indossare maschera protettiva

antipolvere. Usare impianti di aspirazione.

DANNI MATERIALI!

La tensione di rete e l’indicazione di tensione

sulla targhetta d’identificazione devono

coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati

rilevati secondo EN 62841.

Il livello di rumore stimato A dell’apparecchio

è tipicamente:

–

Livello di pressione acustica: 96 dB(A);

–

Livello di potenza acustica: 104 dB(A);

–

Insicurezza: K = 3 dB.

Valore totale di vibrazione (nella levigatura di

superfici in calcestruzzo):

–

Valore di emissione: a

=6,7m/s

–

Insicurezza: K = 1,5 m/s

PRUDENZA!

I valori di misura indicati sono validi solo per

apparecchi nuovi. Nell’impiego quotidiano

i valori di rumore e vibrazione cambiano.

LD 24-6 180

AVVISO

Il livello di vibrazioni indicato in queste

istruzioni è stato misurato conformemente ad

un proce-dimento di misura standardizzato in

EN 62841 e può essere utilizzato per il

confronto tra elettroutensili. Esso è idoneo

anche per una valutazione temporanea della

sollecitazione da vibrazioni. Il livello di

vibrazioni indicato rappresenta gli impieghi

principali dell’elettroutensile.

Se tuttavia l’elettroutensile viene impiegato per

altri usi, con diverso utensile montato o manu-

tenzione insufficiente, il livello di vibrazioni può

differire. Questo può aumentare notevolmente

la sollecitazione da vibrazioni per tutta la

durata del lavoro.

Per una stima precisa della vibrazione

consi-

derare anche i tempi, nei quali l’apparecchio

è spento oppure è in funzione, tuttavia non

effettivamente impiegato. Questo può ridurre

notevolmente la sollecitazione da vibrazioni

per tutta la durata del lavoro.

Per proteggere l’operatore dall’effetto delle

vibrazioni, stabilire misure di sicurezza

aggiuntive, come ad esempio: manutenzione

dell’elettroutensile e degli utensili impiegati,

riscaldamento delle mani, organizzazione

delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore

a 85 dB(A) indossare la protezione acustica.

LD 24-6 180

Dati tecnici

Tipo di apparecchio LD 24-6 180

Prodotto Levigatrice per calcestruzzo

La tensione di rete V/Hz 230/50

Potenza assorbita W 2.400

Potenza resa W 1.440

Giri g/min 6.500

Attacco utensile M14

Max. diametro del disco mm 180

Classe di protezione /II

Peso kg 6,6

LD 24-6 180

Guida rapida

1 Manicotto di raccordo per aspirazione

2 Arresto alberino

Per bloccare l’alberino nella

sostituzione dell’utensile di rettifica.

3 Testa ingranaggi

Con uscita aria e freccia per il senso

di rotazione.

4 Cavo di collegamento 4,0 m con spina

di rete

5 Interruttore On/Off

6 Blocco d’accensione/

Pulsante d’arresto

Impedisce l’avviamento indesiderato

dell’apparecchio e blocca l’interrut-

tore (5) in servizio continuo.

7 Targhetta d’identificazione *

8 Maniglia, regolabile

9 Cuffia di protezione con anello

di aspirazione in gomma

10 Dado di serraggio

11 Chiave di arresto

* non raffigurata

LD 24-6 180

Istruzioni per l’uso

PERICOLO!

Prima di qualsiasi lavoro all’elettroutensile

estrarre la spina di rete.

PRUDENZA!

La tensione di rete disponibile e la tensione

indicata sulla targhetta porta-dati devono

coincidere.

Prima della messa in funzione

 Disimballare elettroutensile ed accessori

e controllare la completezza della fornitura

ed eventuali danni di trasporto.

Regolazione della maniglia

1. Allentare la manopola per la regolazione

della maniglia di ca. 2 giri in senso

antiorario.

2. Mettere la maniglia nella posizione

desiderata (arco di arresto 15°).

Attenzione al corretto innesto in posizione!

3. Stringere in senso orario la manopola

per la regolazione della maniglia.

AVVISO

Se necessario, la maniglia può essere

spostata sul lato opposto dell'elettroutensile.

Impiego e sostituzione di mezzi

abrasivi

 Premere l’arresto dell’alberino e

mantenerlo premuto (1.).

 Con la chiave d’arresto svitare il dado di

serraggio dall’alberino in senso antiorario

e smontarlo (2.).

 Inserire la mola a tazza diamantata (B)

nella posizione corretta.

 Avvitare sull’alberino il dado di serraggio

(A) con il collare rivolto verso l’alto.

 Premere l’arresto dell’alberino e

mantenerlo premuto.

 Stringere il dado di serraggio con la chiave

d’arresto.

LD 24-6 180

 Controllare la posizione della cuffia di

protezione:

L'anello di aspirazione di gomma deve

sporgere ca. 0–1 mm oltre la mola a tazza.

Se necessario correggere (vedi il capitolo

«Spostare la cuffia di protezione»).

 Inserire la spina d’alimentazione nella

presa.

 Accendere l’elettroutensile (senza

arrestare l’interruttore) e tenerlo in funzione

per ca. 30 secondi. Controllare eventuali

squilibri e vibrazioni.

 Spegnere l’elettroutensile.

Spostare la cuffia di protezione

AVVISO

L'anello di aspirazione di gomma deve

sporgere ca. 0–1 mm oltre la mola a tazza.

Per compensare l’usura della mola a tazza

diamantata, la cuffia di protezione può essere

regolata in altezza.

 Allentare la vite della cuffia di protezione.

 Regolare la cuffia di protezione all'altezza

desiderata.

 Stringere la vite.

Accendere e spegnere

l’elettroutensile

Servizio discontinuo senza arresto

del bilico:

1. Premere e mantenere premuto il blocco

d'accensione.

2. Premere l’interruttore.

3. Per spegnere rilasciare l’interruttore.

Servizio continuo con arresto

del bilico:

1. Premere e mantenere premuto il blocco

d'accensione.

2. Premere e mantenere premuto

l’interruttore.

3. Premere il pulsante di arresto.

LD 24-6 180

4. Per spegnere premere brevemente

e rilasciare l’interruttore.

Impiego di un impianto

di aspirazione

AVVISO

Si consiglia l’uso di un aspirapolvere speciale

FLEX della classe M.

 Passare il tubo di aspirazione attraverso

il fermatubo e fissarlo sul manicotto di

raccordo della cuffia di protezione.

 Collegare il tubo di aspirazione all’impianto

di aspirazione. Osservare le istruzioni per

l’uso dell’impianto di aspirazione!

Collegare il tubo flessibile al raccordo di

aspirazione e controllare il fissaggio! Se

necessario, usare un idoneo adattatore.

AVVISO

Se l’aspirapolvere disponibile avesse

bisogno di uno speciale manicotto di

raccordo (vale a dire di un manicotto di

raccordo diverso da quello con raccordo

standard di 32 mm/36 mm, compreso nella

fornitura dell’elettro-utensile), mettersi in

contatto con il proprio fornitore

dell’aspirapolvere e procurarsi l’adattatore

idoneo.

Lavorare con l’elettroutensile

PERICOLO!

La mola a tazza in rotazione non deve

entrate in contatto con oggetti acuminati

sporgenti. Pericolo di contraccolpo! Danni

alla mola a tazza. In caso di danni o di forte

usura della mola a tazza è indispensabile

sostituirla.

PRUDENZA!

Afferrare sempre l’elettroutensile con

entrambe le mani!

1. Fissare il mezzo abrasivo.

2. Collegare l’impianto di aspirazione.

3. Inserire la spina di alimentazione.

4. Accendere l’impianto di aspirazione.

5. Accendere l’apparecchio.

6. Appoggiare la levigatrice per calcestruzzo

sulla superficie di lavoro.

L'anello di aspirazione di gomma deve

essere a paro con la superficie da

lavorare.

7. Aumentare poi la pressione per portare la

mola a tazza in contatto con la superficie

da lavorare. Ciò facendo muovere la

levigatrice per risanamento con passate

a margini leggermente sovrapposti.

Anello di aspirazione in gomma

Se l’anello di aspirazione in gomma subisce

danni o presenta un’usura eccessiva, deve

essere sostituito.

Può essere ordinato con il codice d'ordine

N° 258.626 presso qualsiasi centro di

assistenza clienti FLEX.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all’elettroutensile

estrarre la spina di rete.

Pulizia

PERICOLO!

Non usare acqua o detergenti liquidi.

LD 24-6 180

 Soffiare regolarmente con aria compressa

secca l’interno della carcassa con il

motore.

 Pulire con aria compressa la cuffia di

protezione.

Riparazioni

Fare eseguire le riparazioni esclusivamente

da un’officina del servizio assistenza clienti

autorizzata dal produttore.

AVVISO

Nel periodo di garanzia non vitre le viti sulla

carcassa del motore. In caso d’inosservanza

si estinguono i doveri di garanzia del

produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili ad

inserto, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi

consultare il nostro sito:

www.flex-tools.com

Istruzioni per la rottamazione

e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori

uso eliminando il cavo d’alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti

domestici!

Secondo la Direttiva europea 2012/19/CE

sui rifiuti di apparecchiature elettriche ed

elettroniche e sua conversione nel diritto

nazionale, gli elettroutensili dimessi devono

essere raccolti separatamente ed avviati

ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato

sulle possibilità di rottamazione.

Garanzia

All'acquisto di una macchina nuova, FLEX

concede 2 anni di garanzia del produttore,

ad iniziare dalla data di vendita della mac-

china all'utente finale. La garanzia si

estende solo ai vizi riconducibili a difetti

di materiale

e/o di fabbricazione, nonché all’assenza

delle proprietà garantite. Per l’esercizio di

un diritto di garanzia è necessario esibire il

documento originale d’acquisto con la data

di vendita. Le riparazioni in garanzia devono

essere eseguite esclusivamente da officine

o da stazioni di assistenza autorizzate da

FLEX. Un diritto alla garanzia sussiste solo

in caso d’uso regolare. Sono esclusi dalla

garanzia specialmente l’usura dipendente

dal normale funzionamento, l’impiego

inappropriato, la macchina parzialmente

o completamente smontata, nonché danni

derivanti da sovrac-carico della macchina,

impiego di utensili non autorizzati, difettosi

o male utilizzati.

Inoltre danni causati dalla macchina all’uten-

sile impiegato ed al pezzo lavorato, forzatura

durante l’impiego, danni indiretti derivanti

da manutenzione inappropriata o insuffi-

ciente da parte del cliente o di terzi, danni

derivanti da effetti esterni o corpi esterni,

per es. sabbia o pietre, nonché danni causati

da inosservanza delle istruzioni per l’uso,

per es. collegamento ad una tensione di rete

o tipo di corrente errati. I diritti di garanzia per

gli utensili montati e gli accessori possono

essere fatti valere solo se essi sono utilizzati

con macchine per le quali un simile impiego

è previsto oppure autorizzato.

Esclusione della responsabilità

Il produttore ed il suo rappresentante

non rispondono di danni e lucro cessante

derivanti da interruzione dell’esercizio

dell’attività causata dal prodotto o da

impossibilità d’utilizzazione del prodotto.

Il produttore ed il suo rappresentante non

rispondono di danni causati da impiego

inappropriato o in collegamento con prodotti

di altri produttori.

LD 24-6 180

Contenido

Símbolos empleados . . . . . . . . . . . . . . . 48

Para su seguridad . . . . . . . . . . . . . . . . . 48

Ruidos y vibraciones . . . . . . . . . . . . . . . 52

Datos técnicos . . . . . . . . . . . . . . . . . . . . 53

De un vistazo . . . . . . . . . . . . . . . . . . . . . 54

Indicaciones para el uso . . . . . . . . . . . . 55

Mantenimiento y cuidado . . . . . . . . . . . 57

Indicaciones para la depolución . . . . . . 58

Garantía . . . . . . . . . . . . . . . . . . . . . . . . 58

Símbolos empleados

¡ADVERTENCIA!

Indica un peligro inminente. En caso de

incumplimiento, existe peligro de muerte

o lesiones de la mayor gravedad.

¡CUIDADO!

Indica una situación posiblemente peligrosa.

El incumplimiento implica el peligro de

lesiones o daños materiales.

NOTA

Indica consejos para el uso e informaciones

importantes.

Símbolos en el aparato

¡Leer las instrucciones de

funcionamiento a fin de

disminuir el riesgo de lesiones!

¡Utilizar protección para la

vista!

¡Utilizar protección para el oído!

¡Eliminación de máquinas

en desuso (consultar página

58)!

¡Trabaje siempre con ambas

manos!

Etiqueta CE

Etiqueta UKCA

Para su seguridad

¡ADVERTENCIA!

Leer antes del uso y obrar según se indica:

– las instrucciones de funcionamiento

presentes,

– las «Indicaciones generales de

seguridad» en el uso de herramientas

eléctricas en el cuadernillo adjunto (n° de

texto: 315.915),

– las reglas y prescripciones para la

preven-ción de accidentes vigentes

en el lugar.

Esta herramienta eléctrica fue construida

según el estado actual de la técnica y reglas

técnicas de seguridad reconocidas.

A pesar de ello, pueden producirse riesgos

para la vida y salud del operario durante su

uso, o bien daños en la máquina u otros

valores. La herramienta eléctrica deberá

utilizarse exclusivamente

– para trabajos adecuados a su función,

– en estado óptimo de condiciones de

técnicas de seguridad.

Deben eliminarse inmediatamente todas

aquellas perturbaciones que afecten la

seguridad.

Utilización adecuada a su función

La amoladora para hormigón LD 24-6 180

está destinada

–

a ser utilizada comercialmente en la

industria y el oficio,

–

para el amolado en seco y el alisado de

hormigón, revoque, el pavimento, piedra

arenisca, arcilla refractaria y asfalto,

–

para el desbastado de pinturas y residuos

de pegamentos sobre hormigón

o pavimento,

–

para su uso con herramientas con

diamante, que FLEX ofrece para este

LD 24-6 180

equipo y que estén aprobadas para una

velocidad de giro de por lo menos

6.500 r.p.m.

No está permitido el uso de discos tronza-

dores, fregadores, amoladores tipo abanico

o cepillos giratorios.

Durante la utilización de la amoladora para

hormigón LD 24-6 180 debe conectarse una

aspiradora del tipo M.

Indicaciones de seguridad

¡ADVERTENCIA!

Lea todas las indicaciones de seguridad

y las instrucciones.

Omisiones en el

cumplimiento de las indicaciones de

seguridad pueden ser causa de descargas

eléctricas, incendios y/o lesiones de

gravedad

. Conserve todas las advertencias

e instruc-ciones de seguridad para el futuro.



Esta herramienta eléctrica debe

utilizarse para el amolado. Tener en

cuenta todas las advertencias de

seguridad, instrucciones,

representaciones y datos que se

entregan conjuntamente con este

equipo.

En caso de ignorar estas advertencias,

se corre peligro de descargas eléctricas,

incendios y/o lesiones graves.



Esta herramienta no es adecuada para

el amolado con papel de lija, el trabajo

con cepillos de acero, el pulido o el

tronzado.

Usos para los cuales es inadecuado el

equipo eléctrico, pueden causar peligros y

lesiones.



Não converta esta ferramenta elétrica

para funcionar de um modo que não

tenha sido criado especificamente nem

especificado pelo fabricante da

ferramenta.

Tal conversão pode dar origem à perda de

controlo e causar ferimentos sérios.



Utilizar exclusivamente accesorios que

hayan sido aprobadas específicamente

por el fabricante, para su uso con esta

herramienta eléctrica.

El solo hecho de poder sujetar el accesorio

en la herramienta eléctrica, no garantiza que

su uso presente la seguridad necesaria.



La velocidad de giro de la herramienta

utilizada debe ser como mínimo del

valor que aquella indicada en el equipo

eléctrico.

Accesorios que giran a velocidades

superiores que las permitidas, pueden

destrozarse, haciendo volar los trozos

por los alrededores.



Las dimensiones externas y el espesor

de la herramienta utilizada debe

corresponder a las medidas indicadas

en el equipo eléctrico.

Herramientas de aplicación mal dimensio-

nadas, no pueden protegerse o controlarse

de modo suficiente.

 As dimensões de montagem do acessório

têm de se adequar às dimensões das

ferragens de montagem da ferramenta

elétrica.

Acessórios que não equivalham ao material

de montagem da ferramenta elétrica

perderão o equilíbrio, vibrarão

excessivamente e poderão dar origem à

perda de controlo.



No utilizar accesorios dañados.

Controlar antes de cada uso la

herramienta de aplicación, a fin de

determinar si presenta

desprendimientos, fisuras y en el caso

de los platos amoladores la presencia

de fisuras, desgaste abusivo. Si la

herra-mienta eléctrica o bien la

herramienta de aplicación caen al suelo,

controlar si se ha dañado o bien utilizar

una herramienta sin daños. Una vez

controlada y colocada la herramienta de

aplicación, mantenerse a sí mismo y a

otras personas fuera del plano de

rotación, dejando el equipo en marcha

durante un minuto a su velocidad

máxima.

Herramientas dañadas generalmente se

destrozan en este tiempo.

LD 24-6 180



Usar equipo de protección personal.

Utilice protección facial integral,

protección para los ojos o gafas

protectoras según la aplicación. Si

hiciera falta, utilice una máscara contra

el polvo, protección para el oído,

guantes de protección, calzado especial

o un delantal que mantenga alejadas de

su persona las pequeñas partículas

producto del amolado.

Los ojos deben estar protegidos contra

cuerpos extraños que puedan producirse

durante las diversas aplicaciones. La

máscara contra el polvo o para la

respiración debe filtrar el polvo que se

genera durante el amolado. Si se está

expuesto a ruidos fuertes durante un tiempo

prolongado, puede producirse la pérdida de

la audición.



Cuide que otras personas en su

cercanía se encuentren fuera de su zona

de trabajo. Toda persona que acceda

a la zona de trabajo debe estar provista

con el equipamiento de protección

adecuado.

Pueden volar trozos de la pieza en proceso

o de la herramienta destrozada,

produciendo lesiones en zonas aún

externas a la zona de trabajo.



Sujetar el equipo de las superficies

aisladas correspondientes cuando la

herramienta de aplicación puede incidir

en conductores eléctricos ocultos

o cables pertenecientes a la red

eléctrica.

El contacto con conductores bajo tensión

puede aplicar esta tensión también a las

partes metálicas del equipo, produciendo

una descarga eléctrica.



Mantener el cable de alimentación

alejado de partes de la herramienta

que se encuentren en movimiento.

Si se pierde el control sobre el equipo,

puede cortarse o ser tomado el cable

de alimentación de red, entrando la mano

o el brazo en contacto con la herramienta

de aplicación que está girando.



Nunca asentar la herramienta eléctrica

antes que la herramienta de aplicación

se haya parado completamente.

La herramienta de aplicación puede entrar

en contacto con la superficie de asiento, lo

que lleva a la pérdida de control sobre el

equipo.



No dejar la herramienta eléctrica en

marcha mientras se la lleva de un sitio

aotro.

La indumentaria del operador puede entrar

casualmente en contacto con la herramienta

de aplicación, penetrando la herramienta de

aplicación en el cuerpo del mismo.



Limpiar con regularidad las rendijas de

ventilación de la herramienta eléctrica.

El ventilador del motor aspira polvo hacia el

interior de la carcasa y una cantidad

suficiente de polvo metálico dentro de ésta,

puede ser causa de peligros de descargas

eléctricas.



No utilizar la herramienta eléctrica en la

cercanía de sustancias inflamables.

Las chispas pueden producir la ignición

de estas sustancias.



No utilizar herramientas de aplicación

que requieran de refrigerantes líquidos.

La utilización de agua u otros agentes

refrigerantes líquidos puede ser causa

de descargas eléctricas.

Indicaciones de seguridad

especiales para el desbastado



Utilizar exclusivamente elementos

desbastadores aprobados para esta

herramienta eléctrica con la cobertura

de protección correspondiente al

mismo.

Elementos desbastadores no aprobados

para esta herramienta eléctrica no pueden

cubrirse en forma adecuada y no son

seguros.

LD 24-6 180



La cobertura de protección debe estar

montada firmemente en la herramienta

eléctrica y estar ajustada de modo

de lograr un máximo de seguridad.

Es decir, que la menor porción posible

del agente amolador señale hacia

el operador sin estar cubierto.

La cubierta de protección cumple la función

de proteger al operario de los trozos

desprendidos y de un eventual contacto

con el elemento amolador.



Los elementos amoladores deben

utilizarse exclusivamente para los usos

a ellos asignados.

Por ejemplo: nunca amolar con la superficie

lateral de un plato amolador de diamante.

Los platos amoladores de diamante están

destinados a desbastar el material con la

parte inferior de los mismos. Una fuerza

aplicada lateralmente al elemento amolador,

puede causar la quebradura del mismo.



Utilizar siempre acoplamientos de

montaje libres de daños y adecuados

en cuanto al tamaño y la forma a la

herramienta de aplicación a emplear.

Un acoplamiento adecuado brinda el apoyo

necesario a la herramienta de aplicación,

disminuyendo de este modo el peligro de

que se quiebre.



No utilizar herramientas de aplicación

usadas provenientes de herramientas

eléctricas de tamaño mayor.

Las herramientas de aplicación

provenientes de herramientas eléctricas de

tamaño mayor no están diseñadas para las

velocidades de giro mayores de las

herramientas eléctricas más pequeñas y

corren peligro de quebrarse.

Retroceso y medidas de seguridad

correspondientes

El contragolpe es una reacción repentina

debida a que una herramienta de aplicación se

traba o bloquea, como puede ocurrir con un

disco amolador, un plato amolador, un cepillo

de acero, etc. Un bloqueo conduce a un paro

repentino de la herramienta de aplicación que

se encuentra en rotación. Esto causa la

aceleración descontrolada del equipo eléctrico

en el punto de bloqueo, en sentido de giro

opuesto a aquél de la herramienta.

Si por ejemplo un disco amolador se traba

o bloquea en la pieza a procesar, puede

quebrarse un trozo del disco amolador que

está penetrando en la pieza a procesar o bien

producir un contragolpe. El disco amolador

se mueve entonces en dirección al operario

o alejándose de él, según el sentido de giro

del disco en el punto de bloqueo.

Esto también puede ser causa para que el

disco amolador se quiebre.

Un contragolpe es la consecuencia de un uso

incorrecto o deficiente de la herramienta

eléctrica. Puede evitárselo mediante medidas

preventivas, según se describe a

continuación.



Sujetar firmemente la herramienta

eléctrica y ubicar el cuerpo y los

brazos en una posición que permita

contrarrestar los contragolpes. En caso

de existir, utilizar siempre la manija

adicional a fin de disponer del mayor

control en caso de contragolpes

o momentos de reacción durante el

arranque.

El operario puede dominar las fuerzas

de contragolpe o reacción, mediante las

medidas de precaución adecuadas.



Nunca acercar la mano a la herramienta

de aplicación en movimiento giratorio.

La herramienta puede moverse sobre su

mano en caso de un contragolpe.



Evite penetrar con el cuerpo en la zona

donde el equipo eléctrico

eventualmente se mueve durante un

retroceso.

El contragolpe impulsa la herramienta

eléctrica en sentido opuesto al movimiento

del disco amolador en el punto de bloqueo.

LD 24-6 180



Trabaje con especial precaución en la

cercanía de esquinas, cantos filosos,

etc. Evite que la herramienta rebote de la

pieza en proceso y se trabe.

La herramienta de aplicación en movimiento

de giro, tiende a trabarse en las esquinas,

bordes agudos o cuando rebota de la pieza

en proceso. Esto causa la pérdida de control

o bien un contragolpe.



No utilizar hojas de cadenas o de sierra.

Herramientas de aplicación de este tipo,

muchas veces causan contragolpes o la

pérdida de control.

Otras indicaciones de seguridad

 Utilizar exclusivamente cables autorizados

para su uso al intemperie.

 No se recomienda el amolado de pinturas

que contengan plomo. La quita de pintura

que contengan plomo deberá efectuarla

personal especializado.

 No procesar materiales de los cuales

emanen sustancias nocivas durante el

trabajo (p. ej. amianto). Adoptar las

medidas de protección adecuadas cuando

pueden generarse polvos dañinos para la

salud, inflamables o explosivos. Usar

máscara de protección contra el polvo.

Utilizar instala-ciones de aspiración de

polvo.

¡DAÑOS MATERIALES!

La tensión de la red de alimentación y las

indicaciones de tensión de la chapa de

características, deben coincidir.

Ruidos y vibraciones

Los niveles de ruido y de vibración fueron

determinados según EN 62841.

El nivel de presión sonora A evaluado del

equipo es típicamente de:

–

Nivel de presión sonora: 96 dB(A);

–

Nivel de potencia sonora: 104 dB(A);

–

Incertidumbre: K = 3 dB.

Valor total de vibración (durante el amolado

de superficies de hormigón):

–

Valor de emisión: a

=6,7m/s

–

Incertidumbre: K = 1,5 m/s

¡CUIDADO!

Los valores indicados son válidos para

equipos nuevos. Los valores de ruido y de

vibración se modifican durante el uso diario.

NOTA

El nivel de las oscilaciones indicado en

estas instrucciones fue medido según

un procedimiento de medición conforme

a EN 62841 y puede utilizarse para la

comparación de las herramientas eléctricas

entre sí. También es apto para una estimación

provisoria de las oscilaciones.

El nivel de oscilaciones indicado, es

representa-tivo para las principales

aplicaciones de la herramienta eléctrica.

Sin embargo, si la herramienta eléctrica se

utiliza con herramientas de aplicación

diferentes o con un mantenimiento deficiente,

pueden diferir los niveles de oscilación. Esto

puede aumentar significativamente la carga

por oscilaciones

a lo largo de la totalidad del tiempo.

Para la determinación de las cargas por

vibraciones

deberán tenerse en cuenta

también, los tiempos durante los cuales el

equipo ha estado parado o bien, durante los

cuales si bien ha estado en marcha, no ha

trabajado real-mente. Esto puede reducir

significativamente la carga por oscilaciones a

lo largo de la totalidad del tiempo de trabajo.

Implemente medidas de seguridad

adicionales para la protección del operario,

antes de determinar las oscilaciones, como

por ejemplo: el mantenimiento de las

herramientas eléctricas y de aplicación,

mantener calientes las manos, organización

de las secuencias de trabajo.

¡CUIDADO!

Utilizar protección para el oído en caso

de niveles de presión sonora superiores

a los 85 dB(A).

LD 24-6 180

Datos técnicos

Tipo de equipo LD 24-6 180

Producto Amoladora para hormigón

Tensión de red V/Hz 230/50

Consumo de energía W 2.400

Potencia entregada W 1.440

Número de revoluciones r.p.m. 6.500

Alojamiento para la herramienta M14

Diámetro máx. del disco mm 180

Tipo de protección /II

Peso kg 6,6

LD 24-6 180

De un vistazo

1 Tubo de conexión para la aspiración

2 Traba para el husillo

Para trabar el husillo durante el

cambio de herramienta.

3 Cabeza del engranaje

Con salida para el aire y flecha

indicadora del sentido de giro.

4 Cable de conexión de 4,0 m con

el enchufe de red

5 Conmutador de encendido y apagado

6 Bloqueo de encendido/

Botón de traba

Evita un arranque involuntario del

equipo y traba el conmutador (5)

durante el funcionamiento continuo.

7 Chapa de características *

8 Manija ajustable

9 Cubierta de protección con anillo

de aspiración de goma

10 Tuerca de montaje

11 Llave de sujeción

* no representado

LD 24-6 180

Indicaciones para el uso

¡ADVERTENCIA!

Antes de efectuar cualquier trabajo en el

equipo eléctrico, desconectar el enchufe

de red.

¡CUIDADO!

La tensión de red presente en el enchufe y la

tensión indicada en la chapa de

características deben coincidir.

Antes de la puesta en marcha

 Desembalar el equipo eléctrico y sus

accesorios y controlar que el volumen de

entrega esté completo y la existencias de

eventuales daños debido al transporte.

Ajuste de la manija

1. Girar la perilla giratoria para el ajuste

de la manija aprox. 2 vueltas en sentido

antihorario, aflojándola.

2. Colocar la manija en la posición deseada

(trabas cada 15°).

¡Cuidar que se trabe correctamente!

3. Ajustar la perilla giratoria para el

posiciona-miento de la manija en sentido

horario.

NOTA

En caso de necesidad, puede trasladarse

la manija al lado opuesto de la herramienta

eléctrica.

Colocación y cambio de los

agentes amoladores

 Presionar la traba del husillo y sostenerla

en esta posición (1.).

 Aflojar la tuerca de montaje del husillo,

mediante la llave de sujeción, girando en

sentido antihorario (2.).

 Colocar la amoladora de diamante (B) en

la posición correcta.

 Enroscar la tuerca de montaje (A) con el

collarín hacia arriba en el husillo.

 Presionar la traba del husillo y sostenerla

presionada.

 Ajustar la tuerca de montaje con la llave

de sujeción.

LD 24-6 180

 Controlar la posición de la cubierta de

protección:

El anillo de aspiración de caucho debería

sobresalir aprox. 0–1 mm del plato amolador.

Corregir si hiciera falta (ver «Empleo de una

instalación de aspiración»).

 Conectar el enchufe de red.

 Poner en marcha la herramienta eléctrica

(sin traba) y dejar en marcha durante

aprox. 30 segundos. Controlar si existen

excentricidades o vibraciones.

 Parar la herramienta eléctrica.

Ajustar la cubierta

NOTA

El anillo de aspiración de caucho debería

sobresalir aprox. 0–1 mm del plato amolador.

A fin de compensar el desgaste del plato

amolador de diamante, puede modificarse el

ajuste de altura de la cubierta de protección.

 Aflojar la atornilladura en la cubierta de

protección.

 Ajustar la cubierta de protección a la altura

deseada.

 Ajustar la atornilladura.

Encendido y apagado del equipo

eléctrico

Marcha de tiempo reducido sin

trabado:

1. Presionar la traba de encendido

y sujetarla.

2. Presionar el conmutador.

3. Para el paro, soltar el conmutador.

Funcionamiento continuo con traba:

1. Presionar la traba de encendido

y sujetarla.

2. Presionar el conmutador y sujetarlo.

3. Presionar el pulsador de traba.

LD 24-6 180

4. Para el paro, presionar brevemente

el conmutador y soltarlo.

Empleo de una instalación

de aspiración

NOTA

Se recomienda la utilización de una aspira-

dora especial FLEX de la clase M.

 Hacer pasar la manguera de aspiración

a través del soporte correspondiente

y sujetarla en el tubo de conexión de la

cubierta de protección.

 Conectar las manguera de aspiración en

la instalación correspondiente. ¡Tener en

cuentas las instrucciones de

funcionamiento de la instalación de

aspiración! ¡Controlar el montaje! Utilizar

un adaptador adecuado si hiciera falta.

NOTA

Si la aspiradora requiere de un tubo de

conexión especial (es decir, diferente al tubo

de conexión de 32/36 mm estándar, que

forma parte del volumen de entrega de la

herramienta eléctrica), consultar con el

fabricante de la aspiradora, a fin de

conseguir el adaptador adecuado.

Trabajar con la herramienta

eléctrica

¡ADVERTENCIA!

El plato amolador giratorio, no debe entrar en

contacto con partes filosas que sobresalen.

¡Peligro de contragolpe! Daños en el plato

amolador. Es indispensable cambiar el plato

amolador en caso de daños o desgaste

pronunciado.

¡CUIDADO!

¡Sujetar la herramienta eléctrica siempre con

ambas manos!

1. Sujetar el elemento amolador.

2. Conectar la instalación de aspiración.

3. Conectar el enchufe de red.

4. Poner en marcha la instalación de

aspiración.

5. Encender el equipo.

6. Asentar la amoladora para hormigón

sobre la superficie a procesar.

El anillo de aspiración de caucho debe

asentar a ras en la superficie a procesar.

7. Aumentar la presión, a fin de que el plato

amolador entre en contacto con la

superficie a procesar. Mover la amoladora

de saneamiento con movimientos

solapados.

Anillo de aspiración de goma

Si el anillo de aspiración de goma presenta

daños o un desgaste excesivo, debería

cambiárselo.

Se lo puede adquirir bajo el número de

pedido 258.626 en cualquier centro de

atención a clientes de FLEX.

Mantenimiento y cuidado

¡ADVERTENCIA!

Antes de efectuar cualquier trabajo en el

equipo eléctrico, desconectar el enchufe

de red.

LD 24-6 180

Limpieza

¡ADVERTENCIA!

No utilizar agua o agente de limpieza líquido.

 Limpiar periódicamente la parte interior de

la carcasa y el motor con aire comprimido

seco.

 Limpiar la cubierta de protección con aire

comprimido seco.

Reparaciones

Hacer efectuar las reparaciones exclusiva-

mente por un taller de servicios a clientes

autorizado por el fabricante.

NOTA

No aflojar los tornillos de la carcasa del motor

durante el período de garantía. El incumpli-

miento conduce a que la garantía del

fabricante caduque.

Repuestos y accesorios

Por más accesorios, en especial

herramientas eléctricas, consultar el catálogo

del fabricante.

Una gráfica de expansión y una lista de

piezas de repuesto se encuentran en la

homepage:

www.flex-tools.com

Indicaciones para

la depolución

¡ADVERTENCIA!

Inutilizar equipos radiados, cortando el cable

de alimentación.

Únicamente para países

pertenecientes a la CE.

¡No arroje herramientas eléctricas

en los residuos domiciliarios!

Según la pauta europea 2012/19/CE

y su implementación a través de leyes

nacionales, los equipos eléctricos o electró-

nicos en desuso deben coleccionarse por

separado, haciéndoselos llegar a un

reciclado que proteja el medio ambiente.

NOTA

¡Hágase informar por su comerciante

especializado respecto de las posibilidades

de eliminación!

Garantía

Al adquirir una máquina nueva, FLEX ofrece

una garantía de fabricación de 2 años a partir

de la fecha de venta al consumidor final de la

misma. La garantía abarca exclusivamente

deficiencias originadas por fallos en el material

y/o fallos originados durante la fabricación, así

como al incumplimiento de características

aseguradas. En caso de hacer valer esta

garantía, deberá adjuntarse el certificado de

compra original, conteniendo la fecha deventa.

Las reparaciones de garantía solamente

pueden efectuarlas los talleres autorizados de

FLEX, o bien sus estaciones de servicio.

Solamente existe derecho a la garantía si el

equipo fue utilizado de modo adecuado

a su función.

Se excluyen de la garantía el desgaste

producido por el uso normal, utilización

inadecuada, máquinas parcial o totalmente

desmontadas así como daños causados

por sobrecarga de la máquina o aquellos

causados por el uso de herramientas no

autorizadas, o mal empleadas. Al igual se

excluyen daños causados por máquinas

y herramientas de aplicación o piezas

a procesar, por la aplicación de la fuerza,

daños que son consecuencia de un uso

inadecuado o debidos a la falta de mante-

nimiento o la influencia de cuerpos extraños

como arena o piedras o bien debidos al

incumplimiento de las instrucciones de

funcionamiento, p. ej. la aplicación de

tensiones o corrientes de red inadecuadas.

Solamente se dará garantía sobre las

herramientas de aplicación, si fueron

utilizadas con la máquina con las cuales

se ha previsto o estuviera debidamente

autorizada su utilización.

LD 24-6 180

Exclusión de la garantía

El fabricante y su representante no asumen

responsabilidad alguna por daños o pérdi-das

de ganancia causados a la interrupción del

funcionamiento de la empresa, debidos

al producto o la no utilización del mismo.

El fabricante y su representante no asumen

responsabilidad alguna por daños causados

por el uso indebido o la utilización en com-

binación con productos de otros fabricantes.

LD 24-6 180

Índice

Símbolos utilizados . . . . . . . . . . . . . . . . 60

Para sua segurança . . . . . . . . . . . . . . . 60

Ruído e vibração . . . . . . . . . . . . . . . . . . 64

Características técnicas . . . . . . . . . . . . 65

Panorâmica da máquina . . . . . . . . . . . . 66

Instruções de utilização . . . . . . . . . . . . . 67

Manutenção e tratamento . . . . . . . . . . . 70

Indicações sobre reciclagem . . . . . . . . . 70

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . 71

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente.

A não observação da indicação, pode

implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente

perigosa. A não observação da indicação,

pode implicar ferimentos ou prejuízos

materiais.

INDICAÇÃO

Caracteriza conselhos para utilização

e informações importantes.

Símbolos no aparelho

Para diminuição do risco de

ferimentos, ler as Instruções

de serviço!

Usar óculos de protecção!

Usar protecção para os

ouvidos!

Indicações sobre reciclagem

para o aparelho antigo

(ver a pág. 70)!

Trabalhe sempre com as duas

mãos!

Rótulo CE

Rótulo UKCA

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta

eléctrica e proceder em conformidade com:

– estas Instruções de serviço,

– instruções gerais de segurança, para

utilização com ferramentas eléctricas

na documentação anexa

(Textos

n.º 315.915),

– as regras e as normas em vigor para

prevenção contra acidentes no local de

utilização.

Esta ferramenta eléctrica foi fabricada de

acordo com a situação da técnica e com

as regras técnicas de segurança em vigor.

No entanto, na sua utilização, podem existir

danos para o utilizador ou terceiros, ou

danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

– de acordo com as disposições legais,

– em perfeita situação de segurança

técnica.

As anomalias que prejudiquem a segurança

devem ser imediatamente eliminadas.

LD 24-6 180

Utilização de acordo com

as disposições legais

A lixadeira de betão LD 24-6 180

está preparada

–

para uma utilização na indústria e por

profissionais,

–

para lixar e alisar a seco betão, reboco,

soalho em cimento, arenito, argila

refractária e asfalto,

–

para lixar pinturas primárias e restos de

cola no betão ou no soalho em cimento,

–

para utilização com ferramentas de

diamante, que são fornecidas por FLEX

para este aparelho e são homologadas

para uma rotação de, pelo menos, 6.500

rpm.

Não é permitida a utilização de discos de

corte, de desbaste e de polir nem escovas de

arame.

Na utilização da lixadeira de betão

LD 24-6 180, deve ser ligado um aspirador

da classe M.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança

e instruções.

A não observância das

indicações de segurança e das instruções

podem ter como consequência um choque

eléctrico, incêndio e/ou ferimentos graves

Guarde todas as indicações de segurança e

instruções para o futuro.



Esta ferramenta eléctrica deve ser

utilizada como lixadeira. Respeitar

todas as indicações de segurança,

instruções, apresentações e dados

fornecidos juntamente com o aparelho.

Se as instruções seguintes não forem

respeitadas, podem ser surgir choques

eléctricos, incêndios e/ou ferimentos graves.



Esta ferramenta eléctrica não é indicada

para lixar com folhas de lixa, trabalhos

com escovas de arame, polir e cortar.

Utilizações para as quais a ferramenta

eléctrica não está prevista podem provocar

perigos e ferimentos.

 Não converta esta ferramenta elétrica para

funcionar de um modo que não tenha sido

criado especificamente nem especificado

pelo fabricante da ferramenta.

Tal conversão pode dar origem à perda de

controlo e causar ferimentos sérios.



Não utilizar qualquer acessório que não

tenha sido previsto e recomendado

especialmente pelo fabricante para esta

ferramenta eléctrica.

Só porque foi possível fixar o acessório na

sua ferramenta eléctrica, isso não garante

uma utilização com segurança.



A rotação permitida para a ferramenta

de utilização tem, no mínimo, que ser

tão elevada como a rotação máxima

indicada na própria ferramenta

eléctrica.

Um acessório que gire com uma rotação

superior à recomendada pode partir-se e ser

projectado em várias direcções.



Diâmetro exterior e espessura da

ferramenta de utilização têm que

corresponder às indicações de medidas

referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem

não ser suficientemente protegidas ou

controladas.



As dimensões de montagem do

acessório têm de se adequar às

dimensões das ferragens de montagem

da ferramenta elétrica.

Acessórios que não equivalham ao material

de montagem da ferramenta elétrica

perderão o equilíbrio, vibrarão

excessivamente e poderão dar origem à

perda de controlo.



Nunca usar ferramenta danificadas.

Antes de qualquer aplicação, verificar

se a ferramenta apresenta estilhaços

ou fissuras, o prato de lixar apresenta

fissuras, atrito ou forte desgaste.

Se a ferramenta eléctrica ou a

ferramenta de adaptação sofrer uma

queda, verificar se alguma delas

apresenta danos ou utilizar outra

ferramenta livre de danos. Depois de ter

sido controlada e aplicada a ferramenta,

o operador e, eventual-mente, outras

pessoas, devem manter-se fora da área

da ferramenta em rotação e deixar o

LD 24-6 180

aparelho funcionar com a rotação

máxima durante um minuto.

As ferramentas danificadas partem-se na

maioria das vezes durante este tempo de

teste.



Utilizar equipamento de segurança

pessoal. De acordo com a utilização

usar protecção total da face, protecção

para os olhos e óculos de protecção. Se

for considerado conveniente, utilizar

máscara para o pó, protecção para os

ouvidos, luvas de protecção ou aventais

especiais que mantém afastadas

pequenas partículas de lixa e de

material.

Os olhos devem estar protegidos contra

corpos estranhos projectados, o que pode

acontecer em diversas situações de

utilização do aparelho. Máscaras para o pó

e de respiração têm que filtrar o pó

provocado durante a utilização. Se o

operador estiver sujeito a ruído intenso e

prolongado, pode sofrer danos de audição.



Tomar atenção relativamente a uma

distância de segurança entre outras

pessoas e o seu local de trabalho.

Qualquer pessoa que entre na zona

de trabalho tem que usar equipamento

de protecção pessoal.

Pedaços de material da obra ou ferramentas

partidas podem ser projectados e provocar

ferimentos, mesmo distanciados do local de

trabalho directo.



Segurar o aparelho somente pelas

superfícies de manipulação isoladas,

quando se executam trabalhos, nos

quais a ferramenta pode encontrar

cabos eléctricos ocultos ou o próprio

cabo de alimentação de corrente.

O contacto com um cabo sob tensão pode

também colocar componentes metálicos do

aparelho sob tensão e provocar um choque

eléctrico.



Manter o cabo de rede afastado

de ferramentas em rotação.

Se o operador perder o controlo do

aparelho, o cabo de rede pode ser cortado

ou colhido e a mão ou o braço do operador

podem ser atingidos pela ferramenta em

rotação.



Nunca pousar o aparelho antes da

ferramenta estar completamente

parada.

A ferramenta em rotação pode entrar em

contacto com a superfície de assento, o que

pode provocar a perda de controlo do

aparelho.



Não deixar a ferramenta eléctrica

funcionar enquanto esta é transportada.

O vestuário do operador pode, por contacto

ocasional, ser captado pela ferramenta em

rotação e provocar-lhe ferimentos graves.



Limpar regularmente as ranhuras de

ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior

do aparelho e uma forte acumulação de pó

com teor de metal pode provocar perigo de

choque eléctrico.



Não utilizar a ferramenta eléctrica nas

proximidades de materiais inflamáveis.

Faíscas podem inflamar estes materiais.



Não utilizar ferramentas que exijam

agentes de refrigeração líquidos.

A utilização de água ou outros agentes de

refrigeração líquidos pode provocar

choques eléctricos.

Indicações de segurança especiais

para lixar



Utilizar exclusivamente os rebolos de

lixar homologados para a sua

ferramenta eléctrica e a tampa de

protecção prevista para este rebolo de

lixar.

Rebolos de lixar não previstos para esta

ferramenta eléctrica podem não estar

suficientemente protegidos e não são

seguros.



A tampa de protecção tem que ser

aplicada e bem fixa na ferramenta

eléctrica e regulada de modo a ser

conseguida a máxima segurança

possível, ou seja, a parte mínima

possível do rolo de lixar aponta

livremente na direcção do operador.

A tampa de protecção deve proteger

o operador contra pedaços de material

projectados e contra o contacto ocasional

com o rebolo de lixar.

LD 24-6 180



Os rebolos de lixar só podem ser

utilizados nas possibilidades de

aplicação recomendadas.

Por exemplo: Nunca lixar com a superfície

lateral de um disco de diamante. Pratos de

lixar de diamante são indicados para

desbaste de material com a parte de baixo

do prato de lixar. Um efeito de força lateral

sobre este rebolo de lixar pode parti-lo.



Utilizar sempre flanges de aperto

intactos no tamanho e formato

correctos para a ferramenta

seleccionada.

Flanges adequados apoiam a ferramenta

e assim reduzem o perigo de uma ruptura.



Não utilizar ferramentas desgastadas

de ferramentas eléctricas maiores.

Ferramentas de adaptação para

ferramentas eléctricas maiores não foram

preparadas para as rotações mais elevadas

de ferramentas eléctricas mais pequenas e

podem partir-se.

Contragolpe e instruções de

segurança correspondentes

Contragolpe é a reacção repentina em

consequência de uma prisão ou bloqueio de

uma ferramenta em rotação, como discos de

lixar, pratos de lixar, escovas de arame etc.

Prisão ou bloqueio dá origem a uma paragem

abrupta da ferramenta em rotação. Devido

a isso, uma ferramenta eléctrica

descontrolada é acelerada, no ponto de

bloqueio, contra o sentido de rotação da

ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou

bloquear na peça em processamento,

significa que a aresta do disco de lixar que

penetra na peça pode encravar e, devido a

isso, o disco de lixar partir ou provocar um

contragolpe. O disco de lixar movimenta-se,

então, na direcção do operador ou afastando-

se deste, dependente do sentido de rotação

no ponto de bloqueio. Devido a isso, os discos

de lixar podem também partir-se.

Um contragolpe é a consequência de uma

utilização errada ou defeituosa da ferramenta

eléctrica. Ele pode ser evitado através de

medidas de precaução adequadas, conforme

descrito a seguir.



Manter a ferramenta eléctrica bem presa

e colocar o corpo e os braços numa

posição, em que as forças do

contragolpe possam ser suportadas.

Utilizar sempre o punho adicional, caso

esteja disponível, para ter o máximo

controlo possível sobre as forças do

contragolpe ou momentos de reacção

no funcionamento do aparelho em

rotação elevada.

O operador pode dominar as forças de

contragolpe e de reacção com medidas

de precaução adequadas.



Nunca colocar as mãos na proximidade

de ferramentas em rotação.

A ferramenta em utilização pode

movimentar-se contra as mãos do operador

em caso de contragolpe.



Evite, com o seu corpo, o espaço onde

a ferramenta eléctrica é movimentada

no caso dum contragolpe.

O contragolpe movimenta a ferramenta

eléctrica no sentido contrário ao movimento

do disco de lixar no ponto de bloqueio.



Trabalhar com precaução redobrada em

esquinas, cantos aguçados etc. Evitar

que ferramentas de utilização ressaltem

da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência

para encravar em cantos, arestas aguçadas

ou se fizer ricochete. Isto provoca uma

perda de controlo ou um contragolpe.



Não utilizar lâminas de serra de corrente

ou de dentes.

As ferramentas deste tipo provocam

frequentemente um contragolpe ou a perda

de controlo sobre a ferramenta eléctrica.

LD 24-6 180

Outras indicações de segurança

 Utilizar somente cabos de extensão

homologados para exteriores.

 Não se recomenda lixar tintas com teor de

chumbo. A remoção de tintas com teor de

chumbo só deve ser feita por pessoal

especializado.

 Não trabalhar materiais que libertem

substâncias prejudiciais à saúde, (p. ex.

amianto). Tomar medidas de protecção,

se se formarem poeiras prejudiciais

à saúde, combustíveis ou explosivos.

Utilizar máscara de protecção contra

poeiras. Utilizar sistemas de aspiração

de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão

na chapa de características têm que ser

coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram

apurados de acordo com a EN 62841.

O nível de ruído A estimado do aparelho

comporta normalmente:

–

Nível de pressão acústica: 96 dB(A);

–

Nível de potência acústica: 104 dB(A);

–

Insegurança: K = 3 dB.

Valor global de vibração (ao lixar superfícies

de betão):

–

Valor de emissão: a

=6,7m/s

–

Insegurança: K = 1,5 m/s

ATENÇÃO!

Os valores de medição indicados são válidos

para aparelhos novos. Na utilização diária

alteram-se os valores de ruído e de

oscilação.

INDICAÇÃO

O nível de vibrações indicado nestas

instruções foi medido em conformidade com

um processo de medição normalizado na EN

62841 e pode ser utilizado para a comparação

de ferramentas eléctricas entre si. Este

processo também é adequado para uma

estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as

principais utilizações das ferramentas

eléctricas.

Se, no entanto, a ferramenta eléctrica for

aplicada noutras situações com ferramentas

diferentes ou com insuficiente manutenção,

o nível de vibrações também pode ser

diferente. Isto pode aumentar claramente a

carga das vibrações durante o período global

de trabalho.

Para uma avaliação exacta da carga de

vibrações

, devem também ser considerados

os tempos em que o aparelho está desligado

ou embora estando a funcionar não está em

utilização. Isto pode reduzir claramente a

carga das vibrações durante o período global

de trabalho.

Determinar medidas de segurança adicionais

para protecção do utilizador do efeito das

vibrações, como, por exemplo: Manutenção

da ferramenta eléctrica e das ferramentas

aplicadas, manutenção das mãos quentes,

organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior

a 85 dB(A), deve ser usado um protector

para os ouvidos.

LD 24-6 180

Características técnicas

Tipo do aparelho LD 24-6 180

Produto Lixadeira de betão

Tensão da rede V/Hz 230/50

Potência absorvida W 2.400

Potência útil W 1.440

Rotações rpm 6.500

Admissão da ferramenta M14

Diâmetro máx. dos discos mm 180

Classe de protecção /II

Peso kg 6,6

LD 24-6 180

Panorâmica da máquina

1 Bocal de ligação para aspiração do pó

2 Bloqueio do veio

Para fixação do veio na mudança

da ferramenta.

3 Cabeça de engrenagem

Com saída de ar e seta indicadora

do sentido das rotações.

4 Cabo de ligação de 4,0 m com ficha

eléctrica

5 Interruptor de Lig./Deslig.

6 Bloqueio de ligação/

Botão de retenção

Impede o arranque involuntário do

aparelho e retém o interruptor (5) em

funcionamento contínuo.

7 Chapa de características *

8 Pega regulável

9 Tampa de protecção com anel

de borracha para aspiração

10 Porca de aperto

11 Chave de retenção

* não é apresentado

LD 24-6 180

Instruções de utilização

AVISO!

Antes de qualquer intervenção na

ferramenta eléctrica, desligar a ficha da

tomada.

ATENÇÃO!

A tensão de rede disponível e a indicação de

tensão na placa de características têm que

ser coincidentes.

Antes da colocação em

funcionamento

 Desembalar a ferramenta eléctrica e os

acessórios e controlar se o fornecimento

está completo e não sofreu danos no

transporte.

Regular a pega

1. Desapertar o botão rotativo para

regulação da pega, dando-lhe 2 voltas no

sentido contrário ao dos ponteiros do

relógio.

2. Colocar a pega na posição desejada

(engate de 15°).

Certificar-se de que fica bem encaixada!

3. Apertar o botão rotativo para regulação

da pega, rodando-o no sentido dos pontei-

ros do relógio.

INDICAÇÃO

Caso necessário, a pega pode ser

deslocada para o outro lado da ferramenta

eléctrica.

Aplicar e substituir o produto

de lixar

 Premir e manter premido o bloqueio do

veio (1.).

 Com a chave de detenção, desmontar

a porca de fixação do veio (2.) rodando-a

em sentido contrário ao dos ponteiros do

relógio.

 Montar o prato de lixar de diamante (B)

na posição de apoio correcta.

 Apertar a porca de fixação (A) no veio,

com o colar para cima.

 Premir e manter premido o bloqueio do

veio.

 Apertar a porca de aperto com a chave de

detenção.

LD 24-6 180

 Controlar o posicionamento da tampa de

protecção:

O anel de borracha para aspiração deve

sobressair ca. 0–1 mm sobre o prato de lixar.

Em caso de necessidade, corrigir

(ver «Ajustar o resguardo de protecção»).

 Encaixar a ficha de rede na tomada.

 Ligar a ferramenta eléctrica (sem

engrenar) e deixar funcionar durante ca.

de 30 segundos. Verificar, se existem

desequilíbrios ou vibrações.

 Desligar a ferramenta eléctrica.

Ajustar o resguardo de protecção

INDICAÇÃO

O anel de borracha para aspiração deve

sobressair ca. 0–1 mm sobre o prato de lixar.

Para compensar o desgaste no prato de lixar

de diamante, a tampa de protecção pode ser

ajustada em altura.

 Desapertar os parafusos na tampa de

protecção.

 Regular a tampa de protecção para a

altura pretendida.

 Apertar os parafusos.

Ligar e desligar a ferramenta

eléctrica

Funcionamento curta sem engate:

1. Pressionar e manter pressionado

o bloqueio de ligação.

2. Premir o interruptor.

3. Para desligar, soltar o bloqueio

de ligação.

Funcionamento contínuo

com engate:

1. Pressionar e manter pressionado

o bloqueio de ligação.

2. Premir o interruptor e mantê-lo nessa

posição.

3. Pressionar o botão de retenção.

LD 24-6 180

4. Para desligar, premir o interruptor

brevemente e, depois, soltá-lo.

Utilização de um sistema

de aspiração

INDICAÇÃO

Recomenda-se a utilização de um aspirador

especial FLEX da classe M.

 Conduzir a mangueira de aspiração

através do suporte e fixá-la no bocal de

ligação da tampa de protecção.

 Ligar a mangueira de aspiração ao sistema

de aspiração. Respeitar as Instruções de

serviço para o sistema de aspiração!

Controlar a fixação! Em caso de

necessidade, utilizar um adaptador

adequado.

INDICAÇÃO

Se seu aspirador necessitar de um bocal de

ligação especial (ou seja, outro bocal de

ligação diferente da medida de 32 mm/36

mm dos bocais de ligação normalizados, que

faz parte do equipamento da sua ferramenta

eléctrica), deverá contactar o seu fornecedor

do aspirador para adquirir um adaptador

adequado.

Trabalhar com a ferramenta

eléctrica

AVISO!

O prato de lixar em rotação não pode entrar

em contacto com objectos com superfícies

pontiagudas salientes. Perigo de um

contragolpe! Danos no prato de lixar.

Em caso de danos ou forte desgaste do

prato de lixar, este deve ser

impreterivelmente substituído.

ATENÇÃO!

Segurar a ferramenta eléctrica sempre com

as duas mãos!

1. Fixar o produto de lixar.

2. Ligar o sistema de aspiração.

3. Ligar a ficha à tomada.

4. Ligar o sistema de aspiração.

5. Ligar o aparelho.

6. Assentar a lixadeira de betão sobre

a superfície de trabalho.

O anel de borracha para aspiração tem

que estar alinhado com a superfície de

trabalho.

7. Pressionar mais para que o prato de lixar

entre em contacto com a superfície de

trabalho. Para isso, oscilar a lixadeira de

saneamento com movimentos de

sobreposição.

Anel de borracha para aspiração

Se o anel de borracha para aspiração estiver

danificado ou apresentar um desgaste

acentuado, o mesmo deve ser substituído.

Ele pode ser adquirido com o n.º de

encomenda 258.626 em qualquer Centro de

Assistência Técnica FLEX.

LD 24-6 180

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na

ferramenta eléctrica, desligar a ficha da

tomada.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza

líquidos.

 Limpar, regularmente, com ar comprimido

seco, o interior da estrutura com motor.

 Limpar a tampa de protecção com ar

comprimido seco.

Reparações

As reparações devem ser executadas,

exclusivamente, por Serviços Técnicos

autorizados pelo fabricante.

INDICAÇÃO

Não desapertar os parafusos na caixa do

motor durante o tempo de garantia. Se esta

indicação não for respeitada, expiram as

obrigações de garantia do fabricante.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para

outros acessórios, principalmente

ferramentas de utilização.

Desenhos de explosão e listas de peças

de reparação podem ser consultados

na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser

inutilizados, retirando-lhes os cabos de

ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas

no lixo doméstico!

Em conformidade com a Directiva Europeia

2012/96/CE sobre aparelhos eléctricos

e electrónicos usados e com a transposição

para o Direito Nacional, as ferramentas

eléctricas usadas têm que ser reunidas

separadamente e encaminhadas para

o reaproveitamento sem poluição do meio

ambiente.

INDICAÇÃO

Informe-se sobre possibilidades de

reciclagem junto do agente especializado!

LD 24-6 180

Garantia

Na compra duma nova máquina, a FLEX

concede uma garantia de 2 anos, a contar

da data de venda da máquina ao consumidor

final. A garantia só cobre deficiências que

sejam atribuídas a erros no material e/ou na

produção, bem como ao não cumprimento de

características asseguradas. Para se fazerem

valer os direitos sobre a garantia, deve ser

apresentado o documento de venda válido

com a respectiva data. As reparações durante

o período de garantia, só podem ser execu-

tadas, exclusivamente, pelos Postos de

Assistência autorizados pela FLEX. O direito

à garantia só existe com uma utilização

de acordo com as disposições legais.

Ficam excluídos da garantia, principalmente,

desgaste provocado pelo funcionamento,

utilização inadequada, máquinas parcial ou

completamente desmontadas, bem como

danos provocados por sobrecarga da

máquina, utilização de ferramentas não

homologadas, com defeito, ou mal aplicadas.

Danos provocados pela máquina na ferra-

menta ou na peça, utilização de violência,

danos subsequentes atribuídos a uma

manutenção inadequada ou insuficiente

por parte do cliente ou de terceiros, danos

causados por influências estranhas ou por

corpos estranhos, por exemplo, areia ou

pedras, bem como danos por inobservância

das instruções de serviço, p. ex., ligação

a uma tensão de rede ou tipo de corrente

incorrectos. As reivindicações de garantia

sobre ferramentas e acessórios só podem ser

consideradas, se os mesmos forem utilizados

com máquinas, nas quais a sua utilização foi

prevista ou homologada. Exclusão de respon-

sabilidades. O fabricante e seus represen-

tantes não se responsabilizam por danos

e perda de lucros, resultantes da interrupção

do negócio, provocada pelo produto ou pela

possível não utilização do mesmo.

O fabricante e seus representantes não

se responsabilizam por danos provocados

por uma utilização inadequada ou em ligação

com produtos de outros fabricantes.

Exclusão de responsabilidades

O fabricante e seus representantes não

se responsabilizam por danos e perda de

lucros, resultantes da interrupção do negócio,

provocada pelo produto ou pela possível não

utilização do mesmo.

O fabricante e seus representantes não se

responsabilizam por danos provocados por

uma utilização inadequada ou em ligação

com produtos de outros fabricantes.

LD 24-6 180

Inhoud

Gebruikte symbolen . . . . . . . . . . . . . . . 72

Voor uw veiligheid . . . . . . . . . . . . . . . . . 72

Geluid en trillingen . . . . . . . . . . . . . . . . . 76

Technische gegevens . . . . . . . . . . . . . . 77

In één oogopslag . . . . . . . . . . . . . . . . . . 78

Gebruiksaanwijzing . . . . . . . . . . . . . . . . 79

Onderhoud en verzorging . . . . . . . . . . . 82

Afvoeren van verpakking en machine . . 82

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 83

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan.

Als de waarschuwing niet in acht wordt

genomen, dreigen levensgevaarlijke of zeer

ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Als de aanwijzing niet in acht wordt

genomen, kunnen persoonlijk letsel of

materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie

aan.

Symbolen op het gereedschap

Lees de bedieningshandleiding

om het letselrisico te

verminderen!

Draag een oogbescherming!

Draag een

gehoorbescherming!

Afvoeren van het oude

apparaat.

(zie pagina 82)!

Altijd met beide handen

werken!

CE-label

UKCA-label

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap

gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,

– de „Algemene veiligheidsvoorschriften”

voor het gebruik van elektrische

gereedschappen in de meegeleverde

brochure (documentnummer 315.915);

– de op de plaats van gebruik geldende

regels en voorschriften ter voorkoming

van ongevallen.

Dit elektrische gereedschap is

geconstrueerd volgens de stand van de

techniek en de erkende

veiligheidstechnische regels. Toch kunnen

bij het gebruik ervan levensgevaar en

verwondingsgevaar voor de gebruiker en

voor andere personen resp. gevaren voor

beschadigingen aan de machine of aan

andere zaken optreden. Het elektrische

gereedschap mag alleen worden gebruikt

– volgens de bestemming,

– in een veiligheidstechnisch optimale

toestand.

Verhelp storingen die de veiligheid in gevaar

brengen onmiddellijk.

Gebruik volgens bestemming

De betonschuurmachine LD 24-6 180

is bestemd

–

voor professioneel gebruik in de industrie

en door de vakman,

–

voor het droog schuren en gladmaken

van beton, stucwerk, vloeren, zandsteen,

chamotte en asfalt,

–

voor het verwijderen van verflagen en

lijmresten van beton of vloeren,

LD 24-6 180

–

voor toepassing met diamantgereed-

schappen die door FLEX voor deze

machine worden aangeboden en die zijn

goedgekeurd voor een toerental van

minstens 6.500 o.p.m.

Het gebruik van doorslijp-, afbraam-,

lamellenschijven of draadborstels is niet

toegestaan. Bij gebruik van de

betonschuurmachine LD 24-6 180 moet een

stofzuiger van klasse M worden aangesloten.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en

aanwijzingen.

Als de veiligheidsvoorschriften

en aanwijzingen niet in acht worden

genomen, kan dit een elektrische schok,

brand en/of ernstig letsel tot gevolg hebben

Bewaar alle veiligheidsvoorschriften en

aanwijzingen voor de toekomst.



Dit elektrische gereedschap moet

worden gebruikt als schuurmachine.

Neem alle veiligheidsvoorschriften,

aanwijzingen, afbeeldingen en

gegevens die u bij het gereedschap

ontvangt in acht.

Als u de volgende aanwijzingen niet in acht

neemt, kunnen een elektrische schok,

brand en/of ernstig letsel het gevolg zijn.



Dit elektrische gereedschap is niet

geschikt voor schuurwerkzaamheden

met schuurpapier, werkzaamheden

met draadborstels, polijst- en

doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische

gereedschap niet is voorzien, kunnen

gevaren en verwondingen veroorzaken.



Pas dit elektrisch gereedschap niet aan

om het op een manier te gebruiken

waarvoor het niet specifiek is

ontworpen en gespecificeerd door de

fabrikant van het gereedschap.

Een dergelijke aanpassing kan leiden tot

controleverlies en ernstig persoonlijk letsel.



Gebruik uitsluitend toebehoren dat door

de fabrikant speciaal voor dit

elektrische gereedschap is voorzien en

geadviseerd.

Het feit dat u het toebehoren aan het

elektrische gereedschap kunt bevestigen,

waarborgt nog geen veilig gebruik.



Het toegestane toerental van het

inzetgereedschap moet minstens even

hoog zijn als het maximale toerental dat

op het elektrische gereedschap vermeld

staat.

Toebehoren dat sneller draait dan

toegestaan, kan onherstelbaar beschadigd

worden en wegvliegen.



De buitendiameter en de dikte van het

inzetgereedschap moeten overeen-

komen met de maatgegevens van het

elektrische gereedschap.

Inzetgereedschappen met onjuiste

afmetingen kunnen niet voldoende

afgeschermd of gecontroleerd worden.

 De afmetingen van de bevestiging van

het accessoire moeten

overeenstemmen met de afmetingen

van de bevestiging van het elektrisch

gereedschap.

Accessoires die niet op het

bevestigingsmateriaal van het elektrisch

gereedschap passen, lopen niet

uitgebalanceerd, trillen buitensporig en

kunnen een verlies van controle

veroorzaken.



Gebruik geen beschadigde inzetgereed-

schappen. Controleer voor het gebruik

altijd inzetgereedschappen op afsplin-

teringen en scheuren, steunschijven op

scheuren, slijtage en ernstige gebruiks-

sporen. Als het elektrische gereedschap

of het inzetgereedschap valt, dient u te

controleren of het beschadigd is,

of gebruik een onbeschadigd inzet-

gereedschap. Als u het inzetgereed-

schap hebt gecontroleerd en ingezet,

laat u de machine een minuut lang met

het maximale toerental lopen. Daarbij

dient u en dienen andere personen uit

de buurt van het ronddraaiende

inzetgereedschap te blijven.

Beschadigde inzetgereedschappen breken

meestal gedurende deze testtijd.

LD 24-6 180



Draag persoonlijke beschermende

uitrusting. Gebruik afhankelijk van

de toepassing een volledige gezichts-

bescherming, oogbescherming of

veiligheidsbril. Draag indien van

toepassing een stofmasker, een

gehoorbescherming,

werkhandschoenen of een speciaal

schort dat kleine slijp- en metaaldeeltjes

tegenhoudt.

Uw ogen moeten worden beschermd tegen

wegvliegende deeltjes die bij verschillende

toepassingen ontstaan. Een stof- of adem-

masker moet het stof filteren dat bij de

toepassing ontstaat. Als u lang wordt

blootgesteld aan luid lawaai, kan uw gehoor

worden beschadigd.



Let erop dat andere personen zich op

een veilige afstand bevinden van de

plaats waar u werkt. Iedereen die de

werk-omgeving betreedt, moet

persoonlijke beschermende uitrusting

dragen.

Brokstukken van het werkstuk of gebroken

inzetgereedschappen kunnen wegvliegen

en verwondingen veroorzaken, ook buiten

de directe werkomgeving.



Houd het gereedschap alleen aan de

geïsoleerde greepvlakken vast als

u werkzaamheden uitvoert waarbij

het inzetgereedschap verborgen

stroom-leidingen of de eigen

stroomkabel kan raken.

Contact met een onder spanning staande

leiding kan ook metalen delen van het

gereedschap onder spanning zetten en

tot een elektrische schok leiden.



Houd de stroomkabel uit de buurt van

draaiende inzetgereedschappen.

Als u de controle over het gereedschap

verliest, kan de stroomkabel worden

doorgesneden of meegenomen en uw

hand of arm kan in het ronddraaiende

inzetgereedschap terechtkomen.



Leg het elektrische gereedschap nooit

neer voordat het inzetgereedschap

volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in

contact komen met het oppervlak,

waardoor u de controle over het elektrische

gereedschap kunt verliezen.



Laat het elektrische gereedschap niet

lopen terwijl u het draagt.

Uw kleding kan door toevallig contact met

het draaiende inzetgereedschap worden

meegenomen en het inzetgereedschap

kan zich in uw lichaam boren.



Reinig regelmatig de

ventilatieopeningen van het elektrische

gereedschap.

De motorventilator trekt stof in het huis en

een sterke ophoping van metaalstof kan

elektrische gevaren veroorzaken.



Gebruik het elektrische gereedschap

niet in de buurt van brandbare

materialen.

Vonken kunnen deze materialen ontsteken.



Gebruik geen inzetgereedschappen

waarvoor vloeibare koelmiddelen

vereist zijn.

Het gebruik van water of andere vloeibare

koelmiddelen kan tot een elektrische schok

leiden.

Bijzondere veiligheidsvoorschriften

voor schuurwerkzaamheden



Gebruik uitsluitend het voor het

elektrische gereedschap toegestane

schuurtoebehoren en de voor dit

schuurtoebehoren voorziene

beschermkap.

Schuurtoebehoren dat niet voor het

elektrische gereedschap is voorzien, kan

niet voldoende worden afgeschermd en is

niet veilig.



De beschermkap moet stevig op het

elektrische gereedschap zijn aange-

bracht en zodanig zijn ingesteld dat een

maximum aan veiligheid wordt bereikt.

Dat wil zeggen dat het kleinst mogelijke

deel van het schuurgereedschap open

naar de bediener wijst.

De beschermkap moet de bediener

beschermen tegen brokstukken en toevallig

contact met het schuurgereedschap.

LD 24-6 180



Schuurtoebehoren mag alleen worden

gebruikt voor de geadviseerde

toepassingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zijvlak

van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor

materiaalafname met de onderzijde van de

schuurschijf. Een zijwaartse krachtinwerking

op dit schuurtoebehoren kan het toebehoren

breken.



Gebruik altijd onbeschadigde

spanflenzen in de juiste maat en

vorm voor het door u gekozen

inzetgereedschap.

Geschikte flenzen steunen de inzetgereed-

schappen en verminderen zo het gevaar

van een breuk.



Gebruik geen versleten inzetgereed-

schappen van grotere elektrische

gereedschappen.

Inzetgereedschappen voor grotere

elektrische gereedschappen zijn niet

geconstrueerd voor de hogere toerentallen

van kleinere elektrische gereedschappen

en kunnen breken.

Terugslag en bijbehorende

veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg

van een vasthakend of geblokkeerd draaiend

inzetgereedschap, zoals een slijpschijf,

schuurschijf, steunschijf, draadborstel, enz.

Vasthaken of blokkeren leidt tot een abrupte

stop van het ronddraaiende

inzetgereedschap. Daardoor wordt een

ongecontroleerd elektrisch gereedschap

tegen de draairichting van het

inzetgereedschap versneld op de plaats van

de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk

vasthaakt of blokkeert, kan de rand van de

slijpschijf die in het werkstuk invalt, zich

vastgrijpen. Daardoor kan de slijpschijf

uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de

bediener toe of van de bediener weg,

afhankelijk van de draairichting van de schijf

op de plaats van de blokkering. Hierbij kunnen

slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd

of onjuist gebruik van het elektrische gereed-

schap. Terugslag kan worden voorkomen

door geschikte voorzorgsmaatregelen, zoals

hieronder beschreven.



Houd het elektrische gereedschap goed

vast en breng uw lichaam en uw armen

in een positie waarin u de terugslag-

krachten kunt opvangen. Gebruik altijd

de extra handgreep, indien aanwezig,

om de grootst mogelijke controle te

hebben over terugslagkrachten of

reactie-momenten bij het op toeren

komen.

De bediener kan door geschikte

voorzorgsmaatregelen de terugslag- en

reactiekrachten beheersen.



Breng uw hand nooit in de buurt van

draaiende inzetgereedschappen.

Het inzetgereedschap kan bij de terugslag

over uw hand bewegen.



Mijd met uw lichaam het gebied

waarheen het elektrische gereedschap

bij een terugslag wordt bewogen.

De terugslag drijft het elektrische gereed-

schap in de richting die tegengesteld is aan

de beweging van de slijpschijf op de plaats

van de blokkering.



Werk bijzonder voorzichtig in de buurt

van hoeken, scherpe randen, enz.

Voorkom dat inzetgereedschappen

van het werkstuk terugstoten en

vastklemmen.

Het ronddraaiende inzetgereedschap neigt

er toe, zich vast te klemmen bij hoeken,

scherpe randen of wanneer het terugspringt.

Dit veroorzaakt een controleverlies of

terugslag.



Gebruik geen kettingblad of getand

zaagblad.

Zulke inzetgereedschappen veroorzaken

vaak een terugslag of het verlies van de

controle over het elektrische gereedschap.

Overige veiligheidsvoorschriften

 Gebruik alleen een verlengkabel die voor

gebruik buitenshuis is goedgekeurd.

 Het afschuren van loodverf wordt

afgeraden. Het verwijderen van loodverf

mag alleen door een vakman gebeuren.

 Bewerk geen materialen waarbij voor de

gezondheid gevaarlijke stoffen (zoals

asbest) vrijkomen. Tref

LD 24-6 180

veiligheidsmaatregelen wanneer er stoffen

kunnen ontstaan die schadelijk voor de

gezondheid, brandbaar of explosief zijn.

Draag stofmasker! Gebruik een

afzuiginstallatie.

GEVAAR VOOR MATERIËLE

SCHADE!

De netspanning en de op het typeplaatje

vermelde spanningsgegevens moeten

overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn

vastgesteld volgens EN 62841.

Het A-gewaardeerde geluidsniveau van het

gereedschap bedraagt kenmerkend:

–

Geluidsdrukniveau: 96 dB(A);

–

Geluidsvermogenniveau: 104 dB(A);

–

Onzekerheid: K = 3 dB.

Totale trillingswaarde (bij het schuren van

betonoppervlakken):

–

Emissiewaarde: a

=6,7m/s

–

Onzekerheid: K = 1,5 m/s

VOORZICHTIG!

De aangegeven meetwaarden gelden voor

nieuwe gereedschappen. Bij dagelijks

gebruik veranderen geluids- en

trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau

is gemeten volgens de meetmethode zoals

beschreven in de norm EN 62841 en kan

worden gebruikt voor de onderlinge

vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige

inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de

voornaamste toepassingen van het

elektrische gereedschap.

Indien het elektrische gereedschap wordt

gebruikt voor andere toepassingen, met

afwijkende inzetgereedschappen of zonder

voldoende onderhoud, kan het trillingsniveau

afwijken. Dit kan de trillingsbelasting over het

gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de

trillings

belasting moet ook rekening worden

gehouden met de tijd waarin het gereedschap

uitgeschakeld is, of waarin het gereedschap

wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele

arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter

bescherming van de bediener tegen het effect

van trillingen vast, zoals: onderhoud van

elektrische gereedschap en inzetgereed-

schappen, warm houden van de handen,

organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een

geluidsdruk van meer dan 85 dB(A).

LD 24-6 180

Technische gegevens

Machinetype LD 24-6 180

Product Betonschuurmachine

Netspanning V/Hz 230/50

Opgenomen vermogen W 2.400

Afgegeven vermogen W 1.440

Toerental o.p.m. 6.500

Gereedschapopname M14

Max. schijfdiameter mm 180

Isolatieklasse /II

Gewicht kg 6,6

LD 24-6 180

In één oogopslag

1 Aansluitstuk voor afzuiging

2 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande

as bij het wisselen van inzetgereed-

schap.

3 Machinekop

Met luchtafvoeropening

en draairichtingpijl.

4 Aansluitkabel 4,0 m met netstekker

5 Aan/uit-schakelaar

6 Inschakelblokkering/

vergrendelingsknop

Voorkomt onbedoeld starten van het

gereedschap en vergrendelt de

schakelaar (5) bij continu gebruik.

7 Typeplaatje *

8 Greep, instelbaar

9 Beschermkap met rubber afzuigring

10 Spanmoer

11 Tegenhoudsleutel

* Niet afgebeeld.

LD 24-6 180

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

VOORZICHTIG!

De aanwezige netspanning en de spanning

die is aangegeven op het typeplaatje moeten

overeenkomen.

Voor de ingebruikneming

 Pak het elektrische gereedschap uit en

controleer of het volledig geleverd is en

geen transportschade heeft.

Greep instellen

1. Draaiknop voor greepinstelling ca. 2

slagen tegen de richting van de wijzers

van de klok losdraaien.

2. Greep in de gewenste stand zetten

(15°-klik).

Op correct vastklikken letten!

3. Draaiknop voor greepinstelling in de

richting van de wijzers van de klok

vastdraaien.

LET OP

Indien nodig kan de greep verplaatst worden

naar de andere zijde van het elektrische

gereedschap.

Schuurtoebehoren inzetten

en wisselen

 Druk op de blokkering van de uitgaande

as en houd deze ingedrukt (1.).

 Draai met de vasthoudsleutel de spanmoer

tegen de wijzers van de klok in los van de

uitgaande as en verwijder de spanmoer

(2.).

 Diamantschuurschijf (B) correct plaatsen.

 Draai de spamoer (A) met de kraag naar

boven op de uitgaande as.

 Druk op de blokkering van de uitgaande

as en houd deze ingedrukt.

 Draai de spanmoer met de vasthoudsleutel

vast.

LD 24-6 180

 Stand van de beschermkap controleren:

De rubber afzuigring moet ca. 0–1 mm over

de rand van de schuurschijf uitsteken. Indien

nodig corrigeren (zie „Verstel de

beschermkap”).

 Steek de stekker in de contactdoos.

 Schakel het elektrische gereedschap

in (zonder vastklikken) en laat het ca.

30 seconden lopen. Controleer de

machine op onbalans en trillingen.

 Schakel het elektrische gereedschap uit.

Verstel de beschermkap

LET OP

De rubber afzuigring moet ca. 0–1 mm over

de rand van de schuurschijf uitsteken.

Ter compensatie van de slijtage van de

diamantschuurschijf kan de beschermkap

in hoogte worden versteld.

 Schroefverbinding van beschermkap

losmaken.

 Beschermkap op de gewenste hoogte

instellen.

 Schroefverbinding vastdraaien.

Elektrisch gereedschap in- en

uitschakelen

Gebruik voor korte duur zonder

vergrendeling:

1. Druk de inschakelblokkering in en houd

deze vast.

2. Schakelaar indrukken.

3. Als u het gereedschap wilt uitschakelen,

laat u de schakelaar los.

Continu gebruik met vergrendeling:

1. Druk de inschakelblokkering in en houd

deze vast.

2. Druk de schakelaar in en houd deze vast.

3. Druk op de vergrendelingsknop.

LD 24-6 180

4. Als u het gereedschap wilt uitschakelen,

drukt u de schakelaar kort in laat u deze

los.

Gebruik van een afzuiginstallatie

LET OP

Het gebruik van

een

FLEX speciale

stof

zuiger

van klasse M

wordt geadviseerd.

 Afzuigslang door de slanghouder steken

en op het aansluitstuk van de

beschermkap bevestigen.

 Sluit de afzuigslang op de afzuiginstallatie

aan. Neem de gebruiksaanwijzing van de

afzuiginstallatie in acht. Controleer de

bevestiging! Gebruik indien nodig een

passende adapter.

LET OP

Mocht er voor uw stofzuiger een speciaal

aansluitstuk nodig zijn (naast het standaard-

aansluitstuk van 32 mm/36 mm dat met het

elektrische gereedschap wordt

meegeleverd) dient u voor een geschikte

adapter contact op te nemen met de

leverancier van uw stofzuiger.

Werkzaamheden met het

elektrische gereedschap

WAARSCHUWING!

De ronddraaiende schuurschijf mag niet met

scherpe uitstekende voorwerpen in

aanraking komen. Gevaar voor terugslag!

Beschadiging van de steunschijf.

Bij beschadigingen of ernstige slijtage van

de schuurschijf moet deze beslist worden

vervangen.

VOORZICHTIG!

Het elektrische gereedschap altijd met beide

handen vasthouden!

1. Bevestig het schuurtoebehoren.

2. Sluit de afzuiginstallatie aan.

3. Steek de stekker in het stopcontact.

4. Schakel de afzuiginstallatie in.

5. Schakel het apparaat in.

6. De betonschuurmachine op het

werkoppervlak plaatsen.

De rubber afzuigring moet op het

werkoppervlak aansluiten.

7. Verhoog de druk om de schuurschijf met

het werkoppervlak in aanraking te

brengen. Draai de

renovatieschuurmachine daarom met

overlappende bewegingen.

Rubber afzuigring

Als de rubber afzuigring beschadigd wordt of

overmatige slijtage vertoont, moet deze

worden vervangen.

Deze is onder bestelnummer 258.626 bij elk

FLEX-klantenservicecentrum verkrijgbaar.

LD 24-6 180

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare

reinigingsmiddelen.

 Blaas de binnenzijde van het machinehuis

met de motor regelmatig met droge

perslucht door.

 Beschermkap met droge perslucht

reinigen.

Reparaties

Laat reparaties uitsluitend uitvoeren door een

door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuis tijdens

de garantieperiode niet los. Anders vervallen

de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen

en toebehoren

Zie voor overig toebehoren, in het bijzonder

inzetgereedschappen, de catalogi van

de fabrikant.

Explosietekeningen en onderdelenlijsten

vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking

en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar

door het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet

bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG

betreffende afgedankte elektrische en elektro-

nische apparatuur en de omzetting van de

richtlijn in nationaal recht moeten versleten

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu verant-

woorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden

om uw oude gereedschap af geven.

LD 24-6 180

Garantie

Bij aankoop van een nieuwe machine biedt

FLEX 2 jaar fabrieksgarantie vanaf de

verkoop-datum van de machine aan de

eindverbruiker. De garantie heeft alleen

betrekking op gebreken die zijn terug te

voeren op materiaal- en/of fabricagefouten

en op het niet nakomen van de toezegging

van bepaalde eigen-schappen.

Bij een garantieclaim moet het

oorspronkelijke aankoopbewijs met de

verkoopdatum worden bijgevoegd.

Garantiereparaties mogen uitsluiten worden

uitgevoerd door werkplaatsen of service-

stations die door FLEX zijn erkend. Er bestaat

alleen recht op garantie bij gebruik volgens

bestemming. Van de garantie uitgesloten zijn

in het bijzonder slijtage als gevolg van

normaal gebruik, schade door onjuist gebruik

van de machine, geheel of gedeeltelijk gede-

monteerd ingeleverde machines, schade door

overbelasting van de machine of het gebruik

van niet-toegestane, defecte of verkeerde

toegepaste inzetgereedschappen. Schade

die door de machine aan

inzetgereedschappen of werkstuk wordt

veroorzaakt, gebruik van geweld,

gevolgschade die kan worden teruggevoerd

op ondeskundig of onvoldoende onderhoud

door de klant of derden, beschadi-gingen door

externe inwerking of inwerking van

voorwerpen, zoals zand of stenen, alsmede

schade door het niet in acht nemen van

de gebruiksaanwijzing, bijvoorbeeld

aansluiting aan een verkeerde netspanning of

stroomsoort. Garantieclaims ten aanzien van

inzetgereed-schappen en toebehoren zijn

alleen mogelijk als deze worden gebruikt met

machines waarbij een dergelijk gebruik is

voorzien of toegestaan.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn

niet aansprakelijk voor schade en verloren

winst door onderbreking van de

werkzaamheden die door het product of het

niet-mogelijke gebruik van het product zijn

veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn

niet aansprakelijk voor schade die door onjuist

gebruik of in combinatie met producten van

andere fabrikanten is veroorzaakt.

LD 24-6 180

Indhold

Anvendte symboler . . . . . . . . . . . . . . . . 84

For Deres egen sikkerheds skyld . . . . . 84

Støj og vibration . . . . . . . . . . . . . . . . . . 87

Tekniske data . . . . . . . . . . . . . . . . . . . . 89

Oversigt . . . . . . . . . . . . . . . . . . . . . . . . . 90

Brugsanvisning . . . . . . . . . . . . . . . . . . . 91

Vedligeholdelse og eftersyn . . . . . . . . . 94

Bortskaffelseshenvisninger . . . . . . . . . . 94

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår

der livsfare eller fare for alvorlig

tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der

fare for tilskadekomst, eller der kan opstå

materielle skader.

BEMÆRK

Betegner anvendelsestips og vigtige

informationer.

Symboler på maskinen

Læs betjeningsvejledningen for

at formindske risikoen for

kvæstelse!

Benyt øjenværn!

Brug høreværn!

Henvisning om bortskaffelse

af den udtjente maskine

(se side 94)!

Arbejd altid med begge

hænder!

CE-mærke

UKCA-mærke

For Deres egen sikkerheds

skyld

ADVARSEL!

Læs betjeningsvejledningen inden

elværktøjet tages i brug og følg:

– betjeningsvejledningen,

– „Generelle sikkerhedsanvisninger“ for

håndtering af elværktøjer i vedlagte

hæfte (skrift

nr.: 315.915),

– de for anvendelsesstedet gældende

regler og forskrifter vedrørende

forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold

til aktuelt teknisk niveau og anerkendte

sikkerhedstekniske regler. Alligevel kan der

ved brug af maskinen opstå fare for brugers

eller tredjemands liv og lemmer, maskinen

kan beskadiges, og der kan opstå materielle

skader. Elværktøjet må kun benyttes

– til det dertil beregnede formål,

– i sikkerhedsteknisk korrekt tilstand.

Fejl, der har negativ indflydelse på

sikkerheden, skal afhjælpes omgående.

LD 24-6 180

Bestemmelsesmæssig brug

Betonsliber LD 24-6 180 er beregnet

–

til erhvervsmæssig brug inden for industri

og håndværk,

–

tørslibning og glatning af beton, puds,

støbte gulve, sandsten, chamotte og asfalt,

–

slibning af malede belægninger og

klæberester på beton eller støbte gulve,

–

brug med diamantværktøjer, der tilbydes

af FLEX til denne maskine og som er

godkendt til et omdrejningstal på min.

6.500 omdr./min.

Brug af kap-, skrub-, vifteslibeskiver

eller stålbørster er ikke tilladt.

Ved anvendelse af betonsliber LD 24-6 180

skal der tilsluttes en støvsuger i klasse M.

Sikkerhedsinstrukser

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og

anvisninger.

Ved tilsidesættelse af

sikkerhedshenvisningerne og anvisningerne

kan det medføre elektriske stød, brand og/

eller alvorlige kvæstelser

. Opbevar venligst

sikkerhedshenvisningerne og instrukserne af

hensyn til senere brug.



Dette elværktøj skal anvendes til

slibning. Følg alle

sikkerhedshenvisninger, anvisninger,

illustrationer og data, der følger med

maskinen.

Hvis efterfølgende anvisninger tilsidesættes,

kan det medføre elektriske stød, brand og/

eller alvorlige kvæstelser.



Dette elværktøj er ikke egnet til

sandpapirslibning, arbejder med

trådbørster, polering og

gennemskæring.

Hvis elværktøjet anvendes til andre formål,

end det er beregnet til, kan personer

udsættes for fare og kvæstes.



Dette elværktøj må ikke ændres til brug

på en måde, det ikke er beregnet til eller

som er angivet af producenten af

værktøjet.

Sådan en ændring kan gøre, at brugeren

mister kontrol over elværket, hvilket kan føre

til alvorlige personskader.



Der må ikke anvendes tilbehør, der ikke

specielt er beregnet og anbefalet af

fabrikanten til dette elværktøj.

Selv om tilbehøret kan fastgøres på

elværktøjet, er det ikke en garanti for en

sikker brug.



Det tilladte omdrejningstal af indsats-

værktøjet skal være mindst lige så højt

som det på elværktøjet angivne

maksimale omdrejningstal.

Tilbehør med et ulovligt højt omdrejningstal

kan brække og kastes rundt.



Det anvendte indsatsværktøjs

yderdiameter og tykkelse skal svare

til målangivelserne for elværktøjet.

Forkert dimensionerede værktøjer kan ikke

afskærmes tilstrækkeligt eller kontrolleres.



Målene på eventuelt tilbehør, der skal

monteres på elværktøjet, skal pass med

elværktøjets monteringsbeslag.

Tilbehør, som ikke passer til

monteringsdelene på elværktøjet, kommer

ud af balance og vibrerer for meget, hvilket

kan gøre at brugeren mister kontrollen med

værktøjet.



Beskadigede indsatsværktøjer må ikke

anvendes. Kontrollér

indsatsværktøjerne hver gang inden

brug for afsplintninger eller revner,

slibetallerknen for revner, slid eller

stærkt slid. Hvis elværktøjet er faldet på

gulvet, kontrolleres, om det er

beskadiget. I så tilfælde skal der

anvendes et ubeskadiget

indsatsværktøj. Når indsatsværktøjet er

kontrolleret og sat på plads, skal du

holde dig selv og andre personer, der

befinder sig i nærheden, uden for det

niveau, hvor indsatsværktøjet roterer.

Lad maskinen køre et minut med maks.

omdrejningstal.

Beskadiget indsatsværktøj brækker for det

meste i løbet af denne testtid.

LD 24-6 180



Bær personligt beskyttelsesudstyr.

Benyt helmaske til ansigtet, øjenværn

eller beskyttelsesbriller, afhængigt af

det udførte arbejde. Benyt afhængigt

af arbejdets art støvmaske, høreværn,

beskyttelseshandsker eller special-

forklæde, der beskytter mod små slibe-

og materialepartikler.

Øjnene skal beskyttes mod

fremmedlegemer, der kastes rundt og som

opstår i forbindelse med forskelligt arbejde.

Støv- eller åndedrætsmasken skal filtrere

det støv, der opstår under arbejdet.

Udsættes du for kraftig støj i længere tid, kan

du lide høretab.



Sørg for tilstrækkelig afstand til andre

personer under arbejdet. Enhver, der

betræder arbejdsområdet, skal bruge

personligt beskyttelsesudstyr.

Brudstykker af arbejdsemnet eller brækket

indsatsværktøj kan blive kastet rundt og

medføre kvæstelser, også uden for selve

arbejdsområdet.



Tag fat i det isolerede håndtag, når der

arbejdes på steder, hvor

indsatsværktøjet vil kunne ramme

skjulte strømledninger eller maskinens

egen ledning.

Kontakt med en spændingsførende ledning

kan også sætte metaldele på maskinen

under spænding og medføre elektriske stød.



Hold ledningen borte fra roterende

indsatsværktøj.

Mister du kontrollen over maskinen, kan

netkablet skæres over eller rammes, og din

hånd eller arm kan trækkes ind i det

roterende indsatsværktøj.



Læg aldrig elværktøjet til side før det

står helt stille.

Det roterende indsatsværktøj kan komme

i kontakt med fralægningsfladen, hvorved

du kan miste kontrollen over elværktøjet.



Lad ikke elværktøjet køre, mens det

bæres.

Ved tilfældig kontakt med det roterende

indsatsværktøj kan dit tøj blive fanget og

trukket ind i det roterende indsatsværktøj,

hvorved indsatsværktøjet kan bore sig ind

i din krop.



Ventilationsåbningerne på elværktøjet

skal rengøres med regelmæssige

mellemrum.

Motorblæseren trækker støv ind i huset,

og store mængder metalstøv kan være

farligt rent elektrisk.



Elværktøjet må ikke anvendes

i nærheden af brændbare materialer.

Gnister kan antænde disse materialer.



Der må ikke anvendes indsatsværktøjer,

der kræver flydende kølemidler.

Brug af vand eller andre flydende kølemidler

kan medføre, at der opstår elektriske stød.

Særlige sikkerhedsanvisninger

vedrørende slibning



Der må kun anvendes slibelegemer,

der er godkendt til elværktøjet og

beskyttelseskapper, der er beregnet

til disse slibelegemer.

Slibelegemer, der ikke er beregnet til

elværktøjet, kan ikke afskærmes

tilstrækkeligt og er usikre.



Beskyttelseskappen skal være anbragt

sikkert på elværktøjet og være indstillet

på en sådan måde, at sikkerheden er

maksimal, hvilket vil sige, at den mindst

mulige del af slibeskiven skal pege hen

imod brugeren.

Beskyttelseskappen skal beskytte brugeren

mod brudstykker og tilfældig kontakt med

slibelegemet.



Slibelegemer må kun anvendes til de

anbefalede anvendelsesmuligheder.

For eksempel må der aldrig slibes med

sidefladen på en diamantslibetallerken.

Diamantslibetallerkner er beregnet til at

fjerne materiale med undersiden af

slibetallerknen. Udsættes disse

slibetallerkner for sidevendt kraftpåvirkning,

kan de knække.



Anvend altid ubeskadigede

spændeflanger i den rigtige størrelse

og form til det valgte indsatsværktøj.

Egnede flanger støtter indsatsværktøjerne

og reducerer derfor risikoen for, at de brister.



Anvend aldrig slidte indsatsværktøjer,

der passer til større elværktøjer.

Indsatsværktøjer til større elværktøjer er ikke

dimensioneret til mindre elværktøjers højere

omdrejningstal, og de kan brække.

LD 24-6 180

Tilbageslag og tilsvarende advarsler

Tilbageslag er en pludselig reaktion, som

skyldes, at et roterende indsatsværktøj, f.eks.

slibeskive, slibetallerken, trådbørste osv., har

sat sig fast eller blokerer. Fastsættelse eller

blokering medfører et pludseligt stop af det

roterende indsatsværktøj. Derved accelereres

et ukontrolleret elværktøj mod indsats-

værktøjets omdrejningsretning på

blokeringsstedet.

Sidder f.eks. en slibeskive fast i et emne eller

blokerer i et emne, kan kanten på slibeskiven,

der dykker ned i emnet, blive siddende,

hvorved slibeskiven brækker af eller giver

tilbageslag. Slibeskiven bevæger sig hen imod

eller bort fra brugeren, afhængigt af skivens

omdrejnings-retning på blokeringsstedet.

Derved kan slibeskiver også brække.

Et tilbageslag skyldes forkert eller fejlbehæftet

brug af elværktøjet. Det kan forhindres ved at

træffe egnede forsigtighedsforanstaltninger,

der beskrives nedenfor.



Hold godt fast i elværktøjet og sørg for,

at både krop og arme befinder sig i en

position, der modvirker

tilbageslagskræfterne. Anvend altid

ekstrahåndtaget, hvis et sådant findes,

for at have så meget kontrol som muligt

over tilbageslagskræfterne eller

reaktionsmomenterne, når maskinen

kører op i hastighed.

Brugeren kan beherske tilbageslags- og

reaktionskræfterne ved at træffe egnede

sikkerhedsforanstaltninger.



Sørg for at hænderne aldrig kommer

i nærheden af det roterende

indsatsværktøj.

Indsatsværktøjet kan bevæge sig hen over

din hånd i forbindelse med et tilbageslag.



Udgå at kroppen befinder sig i det

område, hvor elværktøjet bevæger sig

i forbindelse med et tilbageslag.

Tilbageslaget driver elværktøjet i modsat

retning af slibeskivens bevægelse på

blokeringsstedet.



Vær særlig forsigtig ved arbejder

i områder som f.eks. hjørner, skarpe

kanter osv. Det skal forhindres, at

indsatsværktøjet slår tilbage fra emnet

og sætter sig fast.

Det roterende indsatsværktøj har tendens til

at sætte sig fast, når det anvendes i hjørner,

skarpe kanter, eller hvis det springer tilbage.

Dette medfører, at man mister kontrollen,

eller der opstår et tilbageslag.



Brug ikke kædesavklinger eller

fortandede savklinger.

Sådant indsatsværktøj bevirker ofte et

tilbageslag, eller at man mister kontrollen

over elværktøjet.

Andre sikkerhedsanvisninger

 Der må kun anvendes forlængerledninger,

der er godkendte til udendørs brug.

 Afslibning af blyfarver kan ikke anbefales.

Blyholdig maling bør udelukkende fjernes

af en fagmand.

 Der må ikke bearbejdes materialer,

hvor sundhedsfarlige stoffer frigives

(f.eks. asbest). Der skal træffes

beskyttelsesforanstaltninger, hvis der

kan opstå sundhedsfarlige, brændbare

eller eksplosive stoffer.

Benyt støvbeskyttelsesmaske.

Brug udsugningsanlæg.

MATERIELLE SKADER!

Netspændingen og spændingsangivelsen på

typeskiltet skal stemme overens.

Støj og vibration

Støj- og svingningsværdierne er beregnet

ifølge EN 62841.

Det A-vurderede støjniveau for maskinen er

typisk:

–

Lydtryksniveau: 96 dB(A);

–

Lydeffektniveau: 104 dB(A);

–

Usikkerhed: K = 3 dB.

Total svingningsværdi (ved slibning

af betonflader):

–

Emissionsværdi: a

=6,7m/s

–

Usikkerhed: K = 1,5 m/s

FORSIGTIG!

De angivne måleværdier gælder kun for nye

maskiner. Støj- og svingningsværdierne

ændrer sig ved daglig brug.

LD 24-6 180

BEMÆRK

Det svingningsniveau, der er angivet i disse

instruktioner, er blevet målt i henhold til en

standardiseret måleproces i EN 62841 og kan

bruges til at sammenligne elværktøjerne.

Det egner sig også til en foreløbig vurdering

af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer

elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål,

med afvigende arbejdsværktøjer eller det

vedligeholdes utilstrækkeligt, kan svingnings-

niveauet ændre sig. Dette kan øge svingnings-

belastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingnings-

belastningen bør man også tage højde for

de tider, hvor apparatet er slukket eller kører,

men ikke bruges. Dette kan reducere

svingningsbelastningen betydeligt i hele

arbejdstidsrummet.

Fastlæg derfor yderligere sikkerheds-

foranstaltninger til beskyttelse af brugeren

imod påvirkning af svingninger, f.eks.

vedligeholdelse af elværktøj og

arbejdsværktøjer, varmholdelse af hænder,

organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der

benyttes høreværn.

LD 24-6 180

Tekniske data

Maskintype LD 24-6 180

Produkt Betonsliber

Netspænding V/Hz 230/50

Optagen effekt W 2.400

Afgiven effekt W 1.440

Omdrejningstal omdr./min 6.500

Værktøjsoptagelse M14

maks. skivediameter mm 180

Beskyttelsesklasse /II

Vægt kg 6,6

LD 24-6 180

Oversigt

1 Tilslutningsstuds til udsugning

2 Spindellås

Til låsning af spindlen ved

værktøjsskift.

3 Gearhoved

Med luftudslip og

omdrejningsretningspil.

4 Tilslutningsledning 4,0 m med netstik

5 Tænd/Sluk

6 Indkoblingsspærring/låseknap

Forhindrer utilsigtet start af maskinen

og låser afbryderen (5) i konstantdrift.

7 Typeskilt *

8 Håndtag, indstilleligt

9 Beskyttelseshætte med gummi-

udsugningsring

10 Spændemøtrik

11 Stopnøgle

LD 24-6 180

Brugsanvisning

ADVARSEL!

Træk stikket ud af stikkontakten, før der

udføres arbejde på elværktøjet.

FORSIGTIG!

Den forhåndenværende netspænding og

spændingsangivelsen på typeskiltet skal

stemme overens.

Inden ibrugtagning

 Pak elværktøjet og tilbehøret ud og

kontrollér om leveringen er komplet og

om der evt. er opstået transportskader.

Indstilling af håndtaget

1. Løsn drejeknappen til indstilling af

håndtaget ca. 2 omgange mod uret.

2. Stil håndtaget i den ønskede position

(15° trin).

Pas på at det går rigtigt i indgreb!

3. Spænd drejeknappen til indstilling af

håndtaget med uret.

BEMÆRK

Ved behov kan håndtaget sættes over på

den anden side af maskinen.

Brug og montering af slibeværktøj

 Tryk på spindellåsen og hold den inde (1.).

 Løsgør spændemøtrikken på spindlen

med stopnøglen ved at dreje den mod uret

og tag den af (2.).

 Anbring diamantslibetallerken (B) i rigtig

position.

 Skru spændemøtrikken (A) på spindlen

med brystet opadvendt.

 Tryk på spindellåsen og hold den inde.

 Spænd spændemøtrikken fast med

stopnøglen.

 Kontrol af beskyttelseskappens placering:

LD 24-6 180

Gummi-udsugningsringen bør rage ca.

0–1 mm ud over slibetallerknen.

Korriger om nødvendigt (se „Justering af

beskyttelseskappe“).

 Sæt netstikket i stikkontakten.

 Tænd elværktøjet (uden indgreb) og lad

det køre ca. 30 sekunder. Kontrollér den for

ubalance og vibrationer.

 Sluk elværktøjet.

Justering af beskyttelseskappe

BEMÆRK

Gummi-udsugningsringen bør rage ca. 0–1 mm

ud over slibetallerknen.

Beskyttelseskappen

kan justeres i højden for at udligne slitagen af

diamantslibetallerknen.

 Løsn skruen på beskyttelseskappen.

 Indstil beskyttelseskappen i ønsket højde.

 Spænd skruen.

Tænd/sluk elektroværktøj

Kortvarig drift uden indgreb

1. Tryk på indkoblingsspærringen og hold

den inde.

2. Tryk på afbryderen.

3. Slip afbryderen for at slukke maskinen.

Konstant drift med indgreb

1. Tryk på indkoblingsspærringen og hold

den inde.

2. Tryk på kontakten og hold den fast.

3. Tryk på låseknappen.

4. Tryk kortvarigt på afbryderen og slip den

for at slukke maskinen

LD 24-6 180

Brug af udsugningsanlæg

BEMÆRK

Det anbefales at anvende af et FLEX

Special-støvsuger i klasse M.

 Led udsugningsslangen gennem

slangeholderen og fastgør den på

beskyttelseskappens tilslutningsstuds.

 Slut udsugningsslangen til udsugnings-

anlægget. Følg betjeningsvejledningen til

udsugningsanlægget! Kontrollér om den

er fastgjort korrekt! Anvend en passende

adapter, hvis det er nødvendigt.

BEMÆRK

Hvis der skal bruges en speciel tilslutnings-

studs til støvsugeren (dvs. en anden tilslut-

ningsstuds end 32 mm/36 mm-standard-

tilslutningsstuds, der hører til elværktøjets

leveringsomfang), fås der en egnet adapter

hos leverandøren af støvsugeren.

Inden der arbejdes med

elværktøjet

ADVARSEL!

Den roterende slibetallerken må ikke berøre

skarpe genstande, der rager frem.

Risiko for tilbageslag! Beskadigelse af

slibetallerknen. Udskift altid slibetallerknen,

hvis den er beskadiget eller meget slidt.

FORSIGTIG!

Hold elværktøjet fast med begge hænder!

1. Fastgør slibeværktøjet.

2. Tilslut udsugningsanlægget.

3. Stik netstikket i stikkontakten.

4. Slå udsugningsanlægget til.

5. Tænd maskinen.

6. Anbring betonsliberen på arbejdsfladen.

Gummi-udsugningsringen skal være på

niveau med arbejdsfladen.

7. Øg trykket for at bringe slibetallerknen

i kontakt med arbejdsfladen.

Bevæg samtidig saneringssliberen

med overlappende bevægelser.

Gummi-udsugningsring

Hvis gummi-udsugningsringen er beskadiget

eller meget slidt, skal den udskiftes.

Den fås hos alle FLEX-kundeservicecentrer

under best.-nr. 258.626.

LD 24-6 180

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, før der

udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende

rengøringsmidler.

 Blæs husets indre med motor ud

regelmæssigt med tør trykluft.

 Rengør beskyttelseskappen og det

drejelige kantsegment med tør trykluft.

Reparationer

Reparationer må kun udføres af et af produ-

centen godkendt kundeserviceværksted.

BEMÆRK

Skruerne på motorhuset må ikke løsnes

i garantiperioden. Ved tilsidesættelse af

dette bortfalder producentens

garantiforpligtelser.

Reservedele og tilbehør

Yderligere tilbehør, især indsatsværktøjer,

findes i fabrikantens kataloger.

Eksplosionstegninger og reservedelslister

findes på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Gør udtjente maskiner ubrugelige

ved at fjerne netkablet.

Kun for EU-lande

Elektroværktøjer er ikke normalt

husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EF

om affald af elektrisk og elektronisk udstyr

og omsætning til national ret skal udtjente

elektriske værktøjer samles separat

og afleveres på et opsamlingssted for

materialegenvinding.

BEMÆRK

Faghandlen giver oplysninger

om bortskaffelsesmuligheder!

Garanti

Ved køb af en ny maskine yder FLEX 2 års

producentgaranti, der starter med datoen,

da maskinen blev solgt til endeforbrugeren.

Garantien omfatter kun mangler, der

skyldes materiale- og/eller fremstillingsfejl

samt manglende opfyldelse af tilsikrede

egenskaber. Den originale kvittering med

salgsdatoen skal vedlægges, hvis garanti-

krav skal gøres gældende.

Garantibaserede reparationer må udeluk-

kende udføres af FLEX autoriserede

værksteder eller servicestationer.

Garantikravet kan kun gøres gældende

ved bestemmelsesmæssig brug. Især

driftsbetinget slid, usagkyndig brug, delvis

eller komplet demonterede maskiner samt

skader som følge af overbelastning af

maskinen, anvendelse af ikke godkendte,

defekte eller forkert anvendte værktøjer

er ikke inkluderet i garantien.

Skader, som måtte opstå på det anvendte

værktøj eller emnet pga. maskinen,

kraftudøvelse, følgeskader, der skyldes

usagkyndig eller utilstrækkelig

vedligeholdelse fra kundens eller tredjemands

side, beskadigelser på grund af fremmed

LD 24-6 180

påvirkning eller påvirkning af

fremmedlegemer, f.eks. sand eller sten, samt

skader som følge af tilsidesættelse af

betjeningsvejledningen, f.eks. tilslutning til

forkert netspænding eller strømart.

Garantikrav for anvendte værktøjer eller

tilbehørsdele kan kun gøres gældende, hvis

de anvendes på maskiner, der er beregnet til

eller godkendte til denne brug.

Ansvarsudelukkelse

Fabrikanten og hans repræsentant

overtager ikke ansvaret for skader og

fortjeneste som virksomheden evt. er

gået glip af som følge af driftsafbrydelse

i virksomheden, forårsaget af produktet

eller fordi produktet ikke kunne benyttes.

Fabrikanten og hans repræsentant

overtager ikke ansvaret for skader, der

skyldes usagkyndig brug, eller for skader,

der er opstået i forbindelse med anvendelse

af produkter fra andre fabrikanter.

LD 24-6 180

Innhold

Symboler som brukes . . . . . . . . . . . . . . 96

For din egen sikkerhet . . . . . . . . . . . . . . 96

Støy og vibrasjon . . . . . . . . . . . . . . . . . 100

Tekniske data . . . . . . . . . . . . . . . . . . . 101

Et overblikk . . . . . . . . . . . . . . . . . . . . . 102

Bruksanvisning . . . . . . . . . . . . . . . . . . 103

Vedlikehold og pleie . . . . . . . . . . . . . . 105

Henvisninger om skroting . . . . . . . . . . 106

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . 106

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende

fare. Det er kan oppstå livsfare eller fare for

alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan

være farlig. Det kan oppstå skade på

personer eller ting dersom dette ikke blir

fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Bruksveiledningen må leses

igjennom for å unngå fare for

skade!

Bruk øyevern!

Det må brukes hørselsvern!

Henvisninger om avskaffing

av gammelt apparat

(se side 106)!

Arbeid alltid med begge

hender!

CE-merket

UKCA-merket

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk

av elektroverktøy:

– betjeningsveiledningen som er vedlagt,

– de ”generelle sikkerhetshenvisningene”

i omgang med elektroverktøy i den

vedlagte brosjyren (Nr. 315.915),

– de regler og forskrifter som gjelder på

stedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter

teknikkens stand og anerkjente sikkerhets-

tekniske regler. Det kan allikevel oppstå

skade for liv og levnet for brukeren eller

tredje personer eller også skade på ting

under bruken av maskinen. Elektroverktøyet

må kun brukes

– til de arbeider den er beregnet for,

– når den er i sikkerhetsteknisk lytefri

tilstand.

Feil på maskinen som har innflytelse på den

tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

Denne betongsliperen LD 24-6 180

er beregnet

–

for bruk i industri og håndverk,

–

for tørrsliping og jevning av betong, puss,

sement, sandstein, chamotte og asfalt,

–

for sliping av maling og rester av lim på

betong og sement,

–

for bruk med diamantverktøy som blir

tilbudt av FLEX for denne maskinen og

som er tillatt for et turtall på minst 6.500 o/

min.

Bruken av skille-, skrubbe-, vifteskiver eller

trådbørster er ikke tillatt.

LD 24-6 180

Under bruken av betongsliperen LD 24-6 180

må det tilkoples en støvsuger av klassen M.

Sikkerhetshenvisninger

ADVARSEL!

Les igjennom alle sikkerhetsveiledningene

og anvisningene.

Forsømmelser når det

gjelder overholdelsen av sikkerhetsveiled-

ningene, kan føre til elektrisk støt, brann og/

eller alvorlige skader

. Oppbevar alle

sikkerhets-veiledningene for senere bruk.



Dette elektroverktøyet skal brukes som

slipemaskin. Ta hensyn til alle

sikkerhets-veiledninger, anvisninger,

framstillinger og data som følger med

maskinen.

Dersom de følgende anvisningene ikke blir

tatt hensyn til, kan dette føre til elektrisk støt,

brann og/eller alvorlige skader.



Dette elektroverktøyet er ikke egnet for

å slipe med sandpapir, arbeide med

stålbørster, polering eller skillesliping.

Dersom elektroverktøyet brukes til formål

som det ikke er beregnet for, kan det oppstå

fare og skader.



Ikke konverter dette elektroverktøyet til

å fungere på en måte som ikke er

spesifikt designet og spesifisert av

verktøyprodusenten.

En slik konvertering kan føre til tap av

kontroll og forårsake alvorlig personskade.



Ikke bruk tilbehør som ikke er spesielt

beregnet og godkjent av produsenten

for bruk med dette elektroverktøyet.

Kun dersom tilbehøret blir festet fast til

elektroverktøyet, garanteres en sikker bruk.



Det tillatte turtallet for det brukte

verktøyet må være minst så høyt som

det høyeste turtallet som er angitt på

elektroverktøyet.

Tilbehør som dreies rundt hurtigere enn

tillatt, kan ødelegges og bli slynget bort.



Brukt verktøy må passe nøyaktig

oppå opptaket til elektroverktøyet.

Feilt dimensjonert verktøy kan ikke bli

tilstrekkelig avskjermet eller kontrollert.



Dimensjonene til tilbehørsfestet må

passe med dimensjonene til

monteringsutstyret til elektroverktøyet.

Tilbehør som ikke samsvarer med

monteringsutstyret til elektroverktøyet vil gå

ut av balanse, vibrere for mye og kan føre til

tap av kontroll.



Ikke bruk skadet verktøy. Kontroller

verktøyet før hver bruk for sprekker og

rifter, slipetallerkenen må sjekkes for

sprekker, slitespor eller sterk slitasje.

Dersom elektroverktøyet eller

verktøytilbehøret faller ned, må det

kontrolleres om det har tatt skade, bruk

i så fall et annet verktøy som ikke er

skadet. Når du har kontrollert verktøyet

og har satt det inn, må du og andre

personer som befinner seg i nærheten

holde dere på avstand utenfor området

for det roterende verktøyet, og la

maskinen først gå i ett minutt med

høyeste turtall.

Skadet verktøy brekker for det meste i løpet

av denne testtiden.



Bruk personlig verneutstyr. Alt etter

anvendelsen, må du bruke ansiktsvern,

øyevern og vernebrille. Dersom det er

nødvendig, må du bruke støvmaske,

hørselsvern, vernehansker eller

spesialforkle som beskytter deg mot

små slipe- og materialpartikler.

Øynene må beskyttes mot fremmedlegemer

som kan bli slynget rundt ved forskjellige

anvendelser. Støv- eller pustevernmaske

skal filtrere det støvet som oppstår under

bruken. Dersom du blir utsatt for sterk støy i

lang tid, kan dette føre til tap av hørselen.



Pass på at andre personer blir holdt

på sikker avstand fra arbeidsområdet.

Enhver som kommer innenfor arbeids-

området, må ha på seg personlig

verneutstyr.

Bruddstykker av arbeidsstykke eller brukne

verktøy kan bli slynget rundt og kan

forårsake skade også utenfor det direkte

arbeidsområdet.

LD 24-6 180



Hold maskinen kun i de isolerte

håndtakene når du utfører arbeid

hvor verktøyet kan treffe på gjemte

strømledninger eller dens egen kabel.

Kontakt med spenningsførende ledninger

kan også sette maskindeler av metall under

spenning og føre til elektrisk støt.



Hold strømkabelen alltid borte fra

verktøy som dreier seg.

Dersom du mister kontrollen over maskinen,

kan strømkabelen bli kuttet over eller henge

fast, slik at hånden eller armen din kan

komme inn i verktøyet som dreies rundt.



Legg elektroverktøyet aldri fra deg før

verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme

i kontakt med arbeidsplaten og du kan

dermed miste kontrollen over

elektroverktøyet.



La ikke elektroverktøyet være i gang

mens du bærer det.

Klærne dine kan ved en tilfeldighet komme

i kontakt med verktøy som dreier seg og

henge fast i disse slik at verktøyet kan bore

seg inn i kroppen din.



Rengjør regelmessig ventilasjons-

sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen og dette

kan føre til en sterk oppsamling av

metallstøv, noe som igjen kan føre til

elektrisk fare.



Ikke bruk elektroverktøyet i nærheten

av brennbare materialer.

Gnister kan antenne disse materialene.



Bruk ikke verktøy som krever flytende

kjølemiddel.

Bruk av vann eller andre væsker kan føre

til elektrisk støt.

Særlige sikkerhetshenvisninger

for sliping



Bruk utelukkende de slipeskivene som

er godkjent for ditt elektroverktøy og

den vernehetten som er beregnet for

disse slipeskivene.

Slipeskiver som ikke er beregnet for dette

elektroverktøyet, kan ikke avskjermes

tilstrekkelig, og er således usikre.



Vernehetten må festes sikkert på

elektroverktøyet og må innstilles slik

at det oppnås en optimal sikkerhet,

dvs. at en så liten del som mulig er åpen

mot personen som betjener den.

Vernehetten skal beskytte betjenings-

personellet mot bruddstykker og mot

kontakt med slipeskiven.



Slipeskiven må kun brukes for den

innsatsmuligheten som den er beregnet

for.

For eksempel: Du må aldri slipe med

sideflaten av en diamant slipetallerken.

Diamant slipetallerkener er beregnet for

fjerning av material med undersiden av

slipetallerkenen. Kraftinnvirkning fra siden

på denne slipeskiven kan føre til at den

brekkes.



Bruk alltid en spennflens av riktig

størrelse og form for det verktøyet

som du har valgt.

Egnet flens støtter verktøyet og forringer

således faren for brudd.



Ikke bruk verktøytilbehør fra større

elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er

ikke utlagt for de høyere turtall som finnes

på små elektroverktøy og kan derfor brekke.

LD 24-6 180

Tilbakeslag og tilsvarende

sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge

av et verktøy som står fast eller som blokkerer,

som f. eks. slipeskive, slipetallerken,

stålbørste osv. Fastkjøring eller blokkering kan

føre til en plutselig stopp av de roterende

verktøyet. Dermed blir et ukontrollert

elektroverktøy akselerert imot dreieretningen

til innsats-verktøyet ved blokkeringsstedet.

Dersom f. eks. en slipeskive henger fast eller

blokkerer i arbeidsstykket, kan kanten på

slipeskiven som skjærer inn i arbeidsstykket

bli hengende fast og dermed kan slipeskiven

brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot

personen som betjener den eller bort fra

denne, alt etter dreieretningen på skiven ved

blokkeringsstedet. Derved kan slipeskiven

brekkes.

Et tilbakeslag er følgen av en feil eller ikke

sakkyndig bruk av elektroverktøyet. Dette kan

forhindres ved egnete forsiktighetstiltak som

beskrevet under.



Hold elektroverktøyet godt fast og hold

kroppen og armene i en posisjon som

kan fange opp tilbakeslagskraften. Bruk

alltid det ekstra håndtaket, dersom dette

finnes, for å ha mest mulig kontroll over

tilbakeslagskraften eller reaksjons-

momentet når maskinen kjøres opp.

Betjeningspersonalet kan ved egnete

vernetiltak kontrollere tilbakeslags- og

reaksjonskreftene.



Hendene må aldri komme i nærheten

av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg

over hånden din.



Unngå at kroppen din kommer inn i det

området hvor elektroverktøyet beveger

seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den

motsatte retning av bevegelsen til

slipeskiven ved blokkeringsstedet.



Arbeid særlig forsiktig i områder ved

hjørner, skarpe kanter osv. Forhindre at

innsatsverktøyet blir slått tilbake fra

arbeidsstykket eller klemmes fast.

Det roterende verktøyet har lett for å klemme

fast ved hjørner, skarpe kanten eller når det

kastes tilbake. Dette forårsaker at du mister

kontrollen eller at det oppstår et tilbakeslag.



Ikke bruk et sagblad med kjede eller

tenner.

Slikt verktøy forårsake ofte et tilbakeslag

eller gjør at du mister kontrollen over

elektroverktøyet.

Andre sikkerhetsveiledninger

 Det må kun brukes forlengelseskabel som

er beregnet for uteområder.

 Sliping av blyfarger anbefales ikke.

Fjerning av blyfarger bør kun foretas av

fagfolk.

 Det må ikke bearbeides materialer som

kan sette fri helsefarlige stoffer (f. eks.

asbest). Det må treffes vernetiltak dersom

det under arbeidet kan oppstå helsefarlig,

brennbart eller eksplosivt støv.

Bruk støvbeskyttelsesmaske.

Bruk avsugingsanlegg.

SAKSSKADE!

Strømspenningen må stemme overens med

angivelsene om spenning på typeskiltet.

LD 24-6 180

100

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold

til EN 62841.

Det målte A lydnivået på apparatet er typisk:

–

Lydtrykknivå: 96 dB(A);

–

Lydeffektnivå: 104 dB(A);

–

Usikkerhet: K = 3 dB.

Samlet svingningsverdi (under sliping

av betongflater):

–

Emisjonsverdi: a

=6,7m/s

–

Usikkerhet: K = 1,5 m/s

FORSIKTIG!

De angitte måleverdiene gjelder for nye

maskiner. Under den daglige bruken

forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne

anvisningen er målt i henhold til et

målemetode som er normert etter EN 62841,

og kan brukes for sammenligning av

elektroverktøy. Den egner seg også for en

foreløpig vurdering av

svingningsbelastningen.

Det angitte svingningsnivået representerer de

hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen

bruk med avvikende verktøy, eller det ikke

foretas tilstrekkelig vedlikehold, kan

svingningsnivået avvike. Dette kan føre til en

tydelig forhøying av svingningsbelastningen

for hele arbeidstiden.

For en nøyaktig vurdering av svingnings-

belastningen bør også tidene tas hensyn til

hvor maskinen er slått av eller er i gang, men

ikke blir brukt. Denne kan tydelig redusere

svingnings-belastningen over hele

arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for

vern av brukeren overfor svingninger, som

f. eks. vedlikehold av elektroverktøy og

arbeidsverktøy, oppvarming av hendene,

organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes

hørselsvern.

LD 24-6 180

101

Tekniske data

Maskintype LD 24-6 180

Produkt Betongsliper

Nettspenning V/Hz 230/50

Effektopptak W 2.400

Avgitt effekt W 1.440

Turtall o/min 6.500

Verktøyopptak M14

Max. skivediameter mm 180

Beskyttelsesklasse /II

Vekten kg 6,6

LD 24-6 180

102

Et overblikk

1 Forbindelsesstuss for avsuging

2 Spindelstopper

For å feste spindelen ved skift

av verktøy.

3 Drivhode

Med luftutslipp og pil for dreieretning.

4 Tilkoplingskabel 4,0 m med støpsel

5 Bryter for inn-/utkopling

6 Innkoplingssperre/låseknapp

Forhindrer at maskinen starter ved en

feiltakelse og låser bryteren (5) i varig

drift.

7 Typeskilt *

8 Håndtak, kan innstilles

9 Beskyttelseshette med avsugingsring

av gummi

10 Spennmutter

11 Stoppenøkkel

* ikke framstilt

LD 24-6 180

103

Bruksanvisning

ADVARSEL!

Før alle arbeider med elektroverktøy

må støpselet trekkes ut.

FORSIKTIG!

Strømspenning som står til disposisjon

må stemme overens med angivelsene

om spenningen på typeskiltet.

Før ibruktaking

 Pakk ut elektroverktøyet og tilbehøret

og kontroller at leveringen er komplett

og fullstendig og at det ikke er oppstått

transportskader.

Innstilling av håndtak

1. Dreieknappen for innstilling av håndtaket

løsnes ca. 2 omdreininger imot klokkens

retning.

2. Håndtaket settes i ønsket posisjon

(15° – innstillinger).

Pass på at det smekker riktig fast!

3. Dreieknappen for innstilling av håndtaket

skrus fast i klokkens retning.

HENVISNING

Dersom nødvendig kan håndtaket setts

på andre siden av elektroverktøyet.

Innsetting og skifting av

slipemidler

 Trykk spindelstopperen og hold den

trykket (1.).

 Med låsenøkkelen løsnes spennmutteren

mot klokkens retning fra spindelen og tas

av (2.).

 Diamant slipetallerken (B) må legges riktig

inn.

 Skru spennmutteren (A) på spindelen

med anslaget opp.

 Trykk spindellåsen og hold den trykket.

 Fest fast spennmutteren med

holdenøkkelen.

LD 24-6 180

104

 Kontroller stillingen på vernehetten:

Avsugingsringen av gummi bør rekke ca.

0–1 mm ut over slipetallerkenen.

Om nødvendig må det korrigeres

(se “Still inn vernehetten”).

 Stikk støpselet inn i stikkontakten.

 Slå på elektroverktøyet (uten å sette på

sperren) og la det gå i ca. 30 sekunder.

Kontroller den for ujevnheter og

vibrasjoner.

 Slå av elektroverktøyet.

Still inn vernehetten

HENVISNING

Avsugingsringen av gummi bør rekke ca.

0–1 mm ut over slipetallerkenen.

For utjevning

av slitasjen på diamant slipetallerkenen kan

vernehetten innstilles i høyden.

 Løsne skruene på vernehetten.

 Vernehetten innstilles på ønsket høyde.

 Skru fast skruene igjen.

Inn- og utkopling av

elektroverktøy

Korttidsdrift uten fastlåsing:

1. Trykk innkoplingssperren og hold

den fast.

2. Trykk bryteren.

3. For utkopling slippes bryteren.

Varig drift med fastlåsing:

1. Trykk innkoplingssperren og hold

den fast.

2. Trykk bryteren og hold den fast.

3. Trykk stoppeknappen.

LD 24-6 180

105

4. For utkopling trykkes bryteren kort

og slippes igjen.

Bruk av avsugingsanlegg

HENVISNING

Det anbefales å bruke FLEX spesialsuger av

klasse M.

 Avsugingsslangen føres igjennom

slangeholderen og festes til

koplingsstussen på vernehetten.

 Avsugingsslangen tilkoples til

avsugingsanlegget. Ta hensyn til

betjeningsveiledningen for avsugings-

anlegget! Kontroller festet! Om nødvendig

må det brukes en passende adapter.

HENVISNING

Dersom støvsugeren trenger en spesiell

tilkoplingsstuss (dvs. en annen koplingsstuss

enn den stussen med 32 mm/36 mm, som

hører med som standard til utstyret ved

leveringen), så vennligst sett deg i

forbindelse med leverandøren for

støvsugeren for å få en egnet adapter.

Arbeid med elektroverktøy

ADVARSEL!

Den roterende slipetallerkenen må ikke

komme i kontakt med skarpe gjenstander

som stikker ut. Fare for tilbakeslag!

Fare for skade på slipetallerkenen.

Ved skader eller sterk slitasje på slipetaller-

kenen må denne absolutt skiftes ut.

FORSIKTIG!

Elektroverktøyet må alltid holdes godt fast

med begge hender!

1. Fest fast slipemiddelet.

2. Tilkople avsugingsanlegget.

3. Stikk inn støpselet.

4. Slå på avsugingsanlegget.

5. Slå på maskinen.

6. Betongsliperen settes oppå arbeidsflaten.

Avsugingsringen av gummi må være i plan

med arbeidsflaten.

7. Forhøy trykket slik at slipetallerkenen får

kontakt med arbeidsflaten. Sving herved

saneringssliperen med overlappende

bevegelser.

Avsugingsring av gummi

Dersom avsugingsringen av gummi blir

skadet eller viser tegn på slitasje, må den

skiftes ut.

Den kan fåes hos hver FLEX-kundeservice

under best.-nr. 258.626.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy

må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikke bruk vann eller flytende

rengjøringsmiddel.

 Innsiden av kapslingen med motoren må

regelmessig blåses ut med tørr trykkluft.

 Vernehetten rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kunde-

service verksted som er autorisert

av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes

i løpet av garantitiden. Dersom dette ikke blir

fulgt, slettes produsentens

garantiforpliktelse.

LD 24-6 180

106

Reservedeler og tilbehør

Videre tilbehør, særlig reserveverktøy,

finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for

reservedeler finnes på vår hjemmeside:

www.flex-tools.com

Henvisninger om skroting

ADVARSEL!

Utrangerte maskiner må gjøres ubrukelige

ved å fjerne strømkabelen.

Kun for EU-land

Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet

2012/19/EF om avhending av elektrisk og

elektronisk gammelt utstyr og omsetting av

nasjonal rett, må brukte elektriske verktøy

samles separat og avhendes på en

miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om

avhendingsmåter.

Garanti

Ved kjøp av en ny maskin gir FLEX som

produsent 2 års forbrukergaranti fra og med

kjøpedatoen. Garantien strekker seg kun

til mangler som kan føres tilbake til feil

på material eller produksjon, såsom ikke

oppfyllelse av egenskaper som ble garantert

på forhånd. Ved garantikrav må original

salgskvitteringen med påført dato vedlegges.

Garantireparasjoner må kun utføres av FLEX

autoriserte verksted eller service stasjoner.

Et garantikrav gjelder kun dersom maskinen

er brukt forskriftsmessig.

Slitasje under normal bruk, ikke

forskriftsmessig bruk, delvis eller komplett

demontert maskin såsom skader på grunn

av overbelastning av maskinen, bruk av ikke

tillatt, defekte eller feilt

brukte verktøy er

utelukket innenfor garantien.

Dette gjelder også for skader som blir

forårsaket av maskinen på verktøyet som blir

brukt hhv. på arbeidsstykket, bruk av vold,

følgeskader som kan føres tilbake til ikke

forskriftsmessig bruk eller ikke tilstrekkelig

vedlikehold av maskinen fra kundens eller

tredjes side, skader som er forårsaket

av fremmed innvirkning eller av fremmed-

legemer, f. eks. sand eller stien, såsom skader

som er forårsaket av at det ikke blir tatt hensyn

til betjeningsanvisningen, f. eks. tilkopling til

feil strømspenning eller strømtype.

Garantikrav for verktøy hhv. tilbehørsdeler

kan kun gjøres gjeldende dersom de blir brukt

sammen med en maskin som er beregnet

eller godkjent for en slik bruk.

Utelukkelse av ansvar

Produsenten og hans representant er ikke

ansvarlige for skader eller tapt vinning

på grunn av avbrytelser i driften som

er forårsaket av produktet og ikke mulig

bruk av produktet.

Produsenten og hans representant er ikke

ansvarlige for skader som er forårsaket

av ikke forskriftsmessig bruk av eller

i forbindelse med produkter fra andre

produsenter.

LD 24-6 180

107

Innehåll

Teckenförklaring . . . . . . . . . . . . . . . . . 107

För din säkerhet . . . . . . . . . . . . . . . . . 107

Buller och vibration . . . . . . . . . . . . . . . 110

Tekniska data . . . . . . . . . . . . . . . . . . . 111

Översikt . . . . . . . . . . . . . . . . . . . . . . . . 112

Bruksanvisning . . . . . . . . . . . . . . . . . . 113

Underhåll . . . . . . . . . . . . . . . . . . . . . . . 115

Skrotning och avfallshantering . . . . . . 116

Garanti . . . . . . . . . . . . . . . . . . . . . . . . 116

Teckenförklaring

VARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person-

eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs noggrant igenom

bruksanvisningen för att minska

risken för skador!

Använd skyddsglasögon!

Använd hörselskydd!

Avfallshantering (skrotning)

(se sida 116)!

Arbeta alltid med båda

händerna!

CE-märkning

UKCA-märkning

För din säkerhet

VARNING!

Läs innan elvertyget tas i bruk noggrant

igenom och följ

– föreliggande bruksanvisning,

– ”Allmänna säkerhetsanvisningar” för

elverktyg i det bifogade häftet

(nr 315.915),

– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern

teknik och vedertagna säkerhetstekniska

regler. Trots det kan fara för liv och lem

liksom för maskinen eller andra föremål

uppstå. Elverktyget får endast användas

– för avsett ändamål,

– i tekniskt felfritt tillstånd.

Störningar som kan påverka säkerheten

måste omgående åtgärdas.

Avsedd användning

Betongslipmaskinen LD 24-6 180 är avsedd

–

för användning inom industri och hantverk,

–

för torr slipning och glättning av betong,

puts, golvmassa, sandsten, chamotte och

asfalt,

–

för avslipning av färg och limrester på

betong eller golvmassa,

–

för insats med diamantverktyg som FLEX

erbjuder för denna maskin och som är

godkända för ett varvtal på minst 6.500 r/

Användning av kap-, skrubb- och

lamellslipskivor eller trådborstar är ej tillåtet.

Vid användning av betongslipmaskinen

LD 24-6 180 ska en dammsug av typ M

anslutas.

LD 24-6 180

108

Säkerhetsanvisningar

VARNING!

Läs noggrant igenom alla säkerhets-

anvisningarna.

Ej beaktade säkerhets-

anvisningar och övriga anvisningar kan leda

till elektriska stötar, brand och/eller svåra

skador

. Förvara alla säkerhetsanvisningar

och övriga anvisningar för framtida bruk.



Detta elverktyg är avsett för användning

som slipmaskin. Beakta alla säkerhets-

anvisningar, anvisningar, bilder och

data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan

elektriska stötar, brand och/eller svåra

personskador uppstå.



Detta elverktyg är ej lämpligt för slipning

med sandpapper, arbete med

trådborste, polering och kapning.

Ej avsedd användning av elverktyget kan

leda till skador.



Omvandla inte detta elverktyg så att det

fungerar på ett sätt som inte är specifikt

konstruerat och specificerat av

verktygstillverkaren.

Om bara en hand används kan det resultera

i att kontrollen tappas, vilket kan resultera i

allvarliga personskador.



Använd aldrig tillbehör som inte av

tillverkaren rekommenderats för detta

elverktyg.

Bara för att ett tillbehör kan monteras

på elverktyget garanteras ingen säker

användning.



Det använda tillbehörets tillåtna

varvtal måste vara minst så högt som

elmaskinens angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet,

kan gå sönder och flyga omkring.



Det använda verktygets ytterdiameter

och tjocklek måste motsvara

elverktygets angivna mått.

Felaktigt uppmätta verktyg kan inte skärmas

eller kontrolleras tillräckligt.



Måtten på tillbehörsmonteringen måste

passa måtten på monteringshårdvaran

på elverktyget.

Tillbehör som inte matchar monteringen på

hårdvaran för elverktyget kommer att köras

obalanserat, vibrerar överdrivet mycket och

göra att kontrollen örloras.



Använd aldrig defekta verktyg.

Kontrollera verktygen före varje

användning rörande kanturslag och

sprickor och sliptallrikarna rörande

sprickor, slitage eller stark nötning.

Kontrollera att elverktyget eller

verktyget ej tagit skada om det fallit ner

eller använd ett oskadat verktyg. När

verktyget kontrollerats och monterats,

måste du hålla dig och andra personer

utanför det roterande verktygets plan

och låta maskinen gå en minut med

högsta hastighet.

Defekta verktyg bryts oftast redan under

denna testtid.



Använd personlig skyddsutrustning.

Använd beroende på tillämpning

ansiktsskydd, ögonskydd eller

skyddsglasögon. Använd vid behov

dammskydd, hörselskydd,

skyddshandskar eller specialförkläde

som skyddar mot fina slip- och

materialpartiklar.

Ögonen måste skyddas mot kringflygande

partiklar, som uppstår vid olika tillämpningar.

Vid användning måste damm- eller

andningsskyddsmask filtrera uppstående

damm. Om du utsätter dig länge för starkt

buller, kan hörseln ta skada.



Se till att andra personer håller

tillräckligt avstånd till ditt arbetsområde.

Alla som beträder arbetsområdet måste

bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg

kan flyga omkring och förorsaka skador

även utanför det direkta arbetsområdet.



Håll maskinen under arbete endast i de

isolerade handtagen om verktyget kan

träffa dolda strömledningar eller den

egna nätsladden.

Kontakt med en strömförande ledning kan

även sätta metallmaskindelar under

spänning och leda till elektriska stötar.



Håll alltid nätsladden på avstånd

från roterande verktyg.

Om du tappar kontrollen över maskinen, kan

nätsladden kapas eller gripas och din hand

eller arm komma i kontakt med det

roterande verktyget.

LD 24-6 180

109



Lägg aldrig ifrån dig maskinen förrän

verktyget står helt stilla.

Det roterande verktyget kan komma i

kontakt med avläggningsytan, varigenom du

kan tappa kontrollen över maskinen.



Låt aldrig maskin vara igång när den

bärs.

Din klädsel kan genom tillfällig kontakt gripas

av det roterande verktyget och verktyget kan

borra in sig i din kropp.



Rengör maskinens luftöppningar

regelbundet.

Motorfläkten suger in damm i huset och en

större mängd metalldamm kan förorsaka

elektriska faror.



Använd ej maskinen i närheten

av brännbart material.

Gnistor kan tända dessa material.



Använd aldrig verktyg som kräver

kylvätska.

Användning av vatten eller andra kylmedel

kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar

för slipning



Använd uteslutande för denna maskin

godkända slipverktyg och det för dessa

verktyg avsedda sprängskyddet.

Slipverktyg som inte är avsedda för denna

maskin kan inte avskärmas tillräckligt och är

osäkra.



Sprängskyddet måste vara säkert

monterat på maskinen och så inställt,

att högsta möjliga säkerhet uppnås,

dvs minsta möjliga del av slipverktyget

är riktat öppet mot operatören.

Sprängskyddet ska skydda operatören

mot avbrutna delar och tillfällig kontakt

med slipverktyget.



Slipverktygen får endast användas

för därför rekommenderat ändamål.

Till exempel: Slipa aldrig med en diamant-

sliptallriks sidyta. Diamantsliptallrikar är

avsedda för slipning med sliptallrikens

undersida. Kraftinverkan från sidan kan

bryta dessa slipverktyg.



Använd alltid oskadade spännflänsar

med rätt storlek och form för resp

verktyg.

Lämpliga flänsar stöder verktygen och

minskar därmed risken för brott.



Använd ej nötta verktyg från större

maskiner.

Verktygen för större elektriska maskiner är

inte konstruerade för mindre maskiners

höga varvtal och kan brytas.

Backslag och motsvarande

säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett

roterande verktyg som slipskiva, sliptallrik eller

trådborste hakar fast eller blockeras, vilket

leder till att det roterande verktyget stoppas

abrupt. Därigenom slungas ett okontrollerat

elverktyg bort från det blockerande stället i

motsatt riktning till verktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras

i arbetsstycket, kan slipskivans kant som

arbetar i arbetsstycket fastna och därigenom

förorsaka att slipskivan bryts eller ett backslag.

Slipskivan rör sig då mot eller från operatören

beroende på skivans rotationsriktning vid det

blockerande stället. Härvid kan slipskivor även

brytas.

Ett backslag är följden av felaktig användning

av elverktyget. Det kan förhindras genom

lämpliga försiktighetsåtgärder enligt

nedanstående beskrivning.



Håll fast maskinen ordentligt och ställ

dig så, att du kan fånga upp eventuella

backslagskrafter. Använd om möjligt

alltid stödhandtaget för att ha största

möjliga kontroll vid eventuella backslag

eller reaktioner vid uppstarten.

Operatören kan genom lämpliga

försiktighetsåtgärder behärska backslags-

och reaktionskrafterna.



Håll alltid händerna på avstånd från

roterande verktyg.

Verktyget kan vid vid backslag röra sig över

handen.



Undvik att med kroppen komma in i det

område som elverktyget rör sig i vid ett

eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning

till slipskivans riktning vid det blockerande

stället.

LD 24-6 180

110



Arbeta särskilt försiktigt i närheten av

hörn och vassa kanter. Se till att

verktyget ej hoppar tillbaka från

arbetsstycket eller fastnar.

Det roterande verktyget tenderar till att

fastna vid hörn och vassa kanter eller om det

studsar tillbaka. Detta förorsakar

kontrollförlust eller backslag.



Använd inte en kedjesåg eller ett tandat

sågblad.

Sådana verktyg förorsakar ofta ett backslag

eller att man förlorar kontrollen över

maskinen.

Vidare säkerhetsanvisningar

 Använd endast för utomhusbruk godkänd

förlängningssladd.

 Avslipning av blyfärg är ej lämpligt.

Blyfärger bör endast avlägsnas av

specialist.

 Bearbeta ej material som frisläpper

hälsovådliga ämnen (t.ex. asbest). Vidta

skyddsåtgärder om hälsovådligt, brännbart

eller explosivt damm kan bildas. Använd

dammskyddsmask. Använd

suganläggningar.

SAKSKADOR!

Nätspänning och spänningsangivelsen på

typskylten måste överensstämma med

varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts

enligt EN 62841.

Maskinens A-uppmätta ljudnivå under typiska

förhållanden ger följande värden:

–

Ljudtrycksnivå: 96 dB(A);

–

Ljudeffektsnivå: 104 dB(A);

–

Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde (vid slipning av

betongytor):

–

Emissionsvärde: a

=6,7m/s

–

Osäkerhet: K = 1,5 m/s

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya

maskiner. I dagligt bruk ändras buller och

svängningsvärdena.

OBS

Den i denna bruksanvisning angivna

svängningsnivån är uppmätt enligt en

i EN 62841 standardiserad mätmetod och

kan användas för jämförelse av elverktyg med

varandra. Den lämpar sig också för en

preliminär uppskattning av

svängningsbelastningen. Den angivna

svängningsnivån gäller för elverktygets

huvudsakliga användning.

Om elverktyget används för andra ändamål

med avvikande insatsverktyg eller bristande

skötsel, kan svängningsnivån avvika. Detta

kan avsevärt höja svängningsbelastningen

över hela livslängden.

För en exakt bestämning av svängningsbelast-

ningen

bör även den tid som maskinen är

frånslagen eller visserligen är igång men ej

arbetar tas med i beräkningen. Detta kan

tydligt minska svängningsbelastningen över

hela livslängden.

Bestäm extra säkerhetsåtgärder för använ-

darens skydd mot svängningar som till

exempel: Skötseln av elverktyg, att händerna

hålls varma och organisering av

arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån

överskrider 85 dB(A).

LD 24-6 180

111

Tekniska data

Typ LD 24-6 180

Produkt Betongslipmaskinen

Nätspänning V/Hz 230/50

Märkeffekt W 2.400

Avgiven effekt W 1.440

Varvtal rpm 6.500

Verktygshållare M14

Max skivdiameter mm 180

Skyddsisolering /II

Vikt kg 6,6

LD 24-6 180

112

Översikt

1 Anslutning för utsugning

2 Spindellås

för att låsa spindeln vid verktygsbyte.

3 Drevtopp

Med luftöppning och

rotationsriktningspil.

4 Anslutningssladd 4,0 m med

nätkontakt

5 Strömställare

6 Tillkopplingsspärr/Spärrknapp

Förhindrar oavsiktlig start och arreterar

strömbrytaren (5) vid kontinuerlig drift.

7 Typskylt *

8 Inställbart handtag

9 Skyddshuv med gummisugring

10 Spännmutter

11 Hållnyckel

LD 24-6 180

113

Bruksanvisning

VARNING!

Dra ut nätkontakten före alla åtgärder

på elverktyget.

VAR FÖRSIKTIG!

Närspänningen och den på typskylten

angivna spänningen måste överensstämma.

Före start

 Packa upp elverktyget och motsvarande

tillbehör och kontrollera att leveransen är

fullständig och om transportskador

uppstått.

Handtagsinställning

1. Lossa ratten för handtagsinställning

genom att vrida den ca 2 varv moturs.

2. Ställ handtaget i önskat läge (15° delning).

Se till att det låser riktigt!

3. Dra åt ratten för handtagsinställning

medurs.

OBS

Vid behov kan handtaget även flyttas till

elverktygets andra sida.

Användning och byte av

slipskivor

 Håll spindelspärren intryckt (1.).

 Lossa spännmuttern från spindeln moturs

med hållnyckeln och ta av den (2.).

 Montera diamantsliptallriken (B) i rätt läge.

 Skruva fast spännmuttern (A) på spindeln

med flänsen riktad uppåt.

 Håll spindellåsningen intryckt.

 Dra åt spännmuttern med hållnyckeln.

 Kontrollera skyddshuvens läge:

LD 24-6 180

114

Gummisugringen ska sticka ut ca 0–1 mm

över sliptallriken. Korrigera vid behov

(se ”Inställning av skyddshuven”).

 Stick nätkontakten i uttaget.

 Starta elverktyget (utan att låta

startknappen snäppa fast) och låt det gå ca

30 sekunder. Beakta eventuell obalans

och vibration.

 Koppla från elverktyget.

Inställning av skyddshuven

OBS

Gummisugringen ska sticka ut ca 0–1 mm över

sliptallriken.

För att jämna ut diamantslip-

tallrikens slitage kan skyddshuven ställas in

i höjd.

 Lossa förskruvningen vid skyddshuven.

 Ställ in skyddshuven på önskad höjd.

 Dra åt förskruvningen.

Elverktygets till- och frånslagning

Kort drift utan spärr

1. Tryck och håll fast tillkopplingsspärren.

2. Tryck på strömställare.

3. Släpp strömställaren för att koppla från

maskinen.

Kontinuerlig drift

1. Tryck och håll fast tillkopplingsspärren.

2. Håll omkopplaren intryckt.

3. Tryck på spärrknappen.

4. För frånkoppling: Tryck kort på

strömställaren och släpp den.

LD 24-6 180

115

Användning av suganläggning

OBS

Användning av en FLEX specialsug av typ M

rekommenderas.

 För sugslangen genom slanghållaren och

fäst den på skyddshuvens anslutning.

 Anslutning av sugslangen till

suganläggningen. Beakta suganlägg-

ningens bruksanvisning! Kontrollera

anslutningen! Använd passande adapter

vid behov.

OBS

Kontakta dammsugarleverantören om

dammsugaren behöver en särskild

anslutningsadapter (dvs en annan

anslutningsadapter än den (32 mm/36 mm)

som ingår vid slipmaskinens leverans för att

erhålla en lämplig adapter.

Arbeta med maskinen

VARNING!

Den roterande sliptallriken får ej komma

i kontakt med vassa utstående föremål.

Risk för backslag! Skador på sliptallriken. Vid

skador eller stark avnötning måste

sliptallriken bytas ut.

VAR FÖRSIKTIG!

Håll fast elverktyget med båda händerna!

1. Montera slipskiva.

2. Anslut suganläggningen.

3. Stick in nätkontakten.

4. Koppla till suganläggningen.

5. Koppla till maskinen.

6. Sätt betongslipmaskinen på arbetsytan.

Gummisugringen måste ligga jämnt på

arbetsytan.

7. Höj trycket för att sliptallriken ska få

kontakt med arbetsytan. Sväng därvid

slipmaskinen med överlappande rörelser.

Gummisugring

Byt defekt eller mycket sliten gummisugring.

Den kan beställas hos varje FLEX-kundtjänst

under best.-nr 258 626.

Underhåll

VARNING!

Dra ut nätkontakten före alla åtgärder

på elverktyget.

Rengöring

VARNING!

Använd varken vatten eller andra

rengöringsvätskor.

 Blås igenom motorrummet och kåpans

insida med torr tryckluft regelbundet.

 Rengör skyddshuven med torr tryckluft.

Reparation

Reparation får endast utföras av auktoriserad

verkstad.

OBS

Lossa ej skruvarna på motorkåpan under

garantitiden. I annat fall upphör tillverkarens

garanti att gälla.

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, se

tillverkarens katalog.

Explosionsritningar och reservdelslistor

återfinns på vår hemsida:

www.flex-tools.com

LD 24-6 180

116

Skrotning och avfallshantering

VARNING!

Gör förbrukade maskiner obrukbara genom

att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG

ska förbrukade elverktyg samlas separat

och hanteras enligt gällande

avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande

avfallsbestämmelser!

Garanti

Vid köp av ny maskin ger FLEX 2 års garanti

fr om köpdatum. Garantin gäller endast för

brister p g a material- och/eller tillverknings-fel

liksom för ej fungerande garanterade

egenskaper. Originalkvittot med försälj-

ningsdatum måste uppvisas vid eventuella

garantianspråk. Garantireparationer får

endast utföras av FLEX auktoriserade

verkstäder eller servicestationer.

Garantianspråk gäller endast om maskinen

använts på avsett sätt. Garantin omfattar inte

driftbetingat slitage, felaktig användning,

helt eller delvis demonterade maskiner eller

skador som uppkommit på grund av över-

belastning av maskinen eller på grund av att ej

godkända, trasiga eller felaktigt använda

verktyg har använts.

Skador som orsakats av maskinen på verktyg

eller arbetsstycken, utövande av våld,

följdskador som kan hänföras till att kunden

eller tredje part misskött underhållet av

maskinen, skadegörelse som en följd av yttre

påverkansfaktorer eller främmande partiklar,

t.ex. sand eller sten, samt skador som beror

på att bruksanvisningen inte följts, t.ex. att

maskinen anslutes till fel nätspänning eller

strömtyp. Garantianspråk för tillbehör kan

endast göras gällande om de använts med

maskiner som använts på avsett eller

tillåtet sätt.

Ansvar

Tillverkaren och hans representant ikläder

sig inget ansvar för skador eller förlorad vinst

som uppstår genom produkten eller genom att

produkten ej kan användas.

Tillverkaren och hans representant ikläder sig

inget ansvar för skador som uppstår genom

felaktig användning eller i förbindelse med

andra tillverkares produkter.

LD 24-6 180

117

Sisältö

Käytetyt symbolit . . . . . . . . . . . . . . . . . 117

Turvallisuusasiaa . . . . . . . . . . . . . . . . 117

Melu ja tärinä . . . . . . . . . . . . . . . . . . . . 120

Tekniset tiedot . . . . . . . . . . . . . . . . . . . 122

Kuva koneesta . . . . . . . . . . . . . . . . . . 123

Käyttöohjeet . . . . . . . . . . . . . . . . . . . . 124

Huolto ja hoito . . . . . . . . . . . . . . . . . . . 126

Kierrätysohjeita . . . . . . . . . . . . . . . . . . 127

Takuu . . . . . . . . . . . . . . . . . . . . . . . . . 127

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa

johtaa kuolemaan tai vakaviin

loukkantumisiin.

VAROITUS!

Viittaa mahdollisesti vaaralliseen

tilanteeseen. Ohjeen noudattamatta

jättäminen saattaa johtaa loukkaantumisiin

tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin

ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohje

loukkaantumisriskin

pienentämiseksi!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Vanhan laitteen kierrätysohjeet

(katso sivu 127)!

Työtä tehdessäsi käytä aina

molempia käsiäsi!

CE-merkki

UKCA-merkki

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä

ja toimi niiden mukaisesti:

– koneen käyttöohje,

– sähkötyökalujen käyttöä koskevat

»Yleiset turvallisuusohjeet« oheisessa

vihkosessa (dokumentti-nro: 315.915),

– käyttöpaikalla voimassa olevat ohjeet ja

työsuojelumääräykset.

Tämä sähkötyökalu on valmistettu

uusimman teknisen tietämyksen ja

hyväksyttyjen turvateknisten säännösten

mukaisesti. Tästä huolimatta sen käytöstä

saattaa aiheutua hengenvaaraa koneen

käyttäjälle ja muille henkilöille ja itse kone tai

muu esineistö voi vaurioitua. Sähkötyökalua

saa käyttää vain

– määräystenmukaiseen

käyttötarkoitukseen.

– sen ollessa teknisesti moitteettomassa

kunnossa.

Turvallisuuteen vaikuttavat häiriöt on

korjattava välittömästi.

Määräystenmukainen käyttö

Betonihiomakone LD 24-6 180 on tarkoitettu

–

ammattikäyttöön teollisuudessa ja

työpajoissa,

–

betonin, rappauksen, tasoitepintojen,

hiekkakiven, samotin ja asfaltin

kuivahiontaan ja tasoittamiseen,

–

maalin ja liimajäänteiden poistoon betoni-

ja tasoitepinnoilta,

–

käytettäväksi FLEXin tälle koneelle

tarjoamien timanttityökalujen kanssa,

joiden käyttö on sallittu vähintään 6.500 r/

min kierrosnopeudella.

LD 24-6 180

118

Käyttö katkaisu-, napa- ja lamellilaikkojen

tai teräsharjojen kanssa ei ole sallittu.

Käytettäessä betonihiomakonetta LD 24-6

180 koneeseen on liitettävä luokan M imuri.

Turvallisuusohjeita

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun,

tulipaloon ja/tai vakavaan loukkaantumiseen

Säilytä kaikki turvallisuus- ja muut ohjeet

myöhempää käyttötarvetta varten.



Tämä sähkötyökalu on tarkoitettu

käytettäväksi hiomakoneena. Huomioi

kaikki turvallisuusohjeet, käyttöohjeet,

piirustukset ja tiedot, jotka toimitetaan

koneen mukana.

Jollet noudata seuraavia ohjeita,

seurauksena saattaa olla sähköisku, tulipalo

ja/tai vakavia loukkaantumisia.



Kyseinen sähkötyökalu ei sovellu

hiekkapaperihiontaan, työskentelyyn

teräsharjoilla, kiillottamiseen tai

katkaisuhiontaan.

Sähkötyökalun käyttö ohjeidenvastaisiin

käyttötarkoituksiin voi aiheuttaa

vaaratilanteita ja loukkaantumisia.



Älä muuta tätä sähkötyökalua

toimimaan tavalla, jota työkalun

valmistaja ei ole sille nimenomaisesti

suunnitellut ja määrittänyt.

Tällainen muuntaminen voi johtaa hallinnan

menetykseen ja aiheuttaa vakavia

henkilövahinkoja.



Älä käytä mitään tarvikkeita, joita

valmistaja ei ole hyväksynyt tai

suositellut nimenomaan tälle

sähkötyökalulle.

Vaikka pystyt kiinnittämään lisätarvikkeen

sähkötyökaluun, se ei takaa sen turvallista

käyttöä.



Käyttötyökalun sallitun

kierrosnopeuden tulee olla vähintään

yhtä suuri kuin sähkötyökalussa

ilmoitettu maksimi kierrosnopeus.

Tarvike, joka pyörii sallittua nopeammin,

saattaa mennä hajalle ja palaset sinkoutuvat

ympäristöön.



Vaihtotyökalun ulkohalkaisijan ja

paksuuden tulee vastata sähkötyökalun

mittatietoja.

Vääränkokoisia vaihtotyökaluja ei voida

suojata tai hallita riittävästi.

Lisävarusteiden kiinnitysmittojen on

vastattava sähkötyökalun

kiinnitystarvikkeiden mittoja. Lisävarusteet,

jotka eivät ole yhteensopivia sähkötyökalun

kiinnityslaitteisiin käyvät tasapainottomasti,

tärisevät liikaa ja saattavat aiheuttaa

hallinnan menettämisen.



Älä käytä vioittuneita vaihtotyökaluja.

Tarkista aina ennen koneen käyttöä,

ettei vaihtotyökalussa ole säröjä tai

halkeamia ja ettei hiomalaikka ole

kulunut. Jos sähkötyökalu tai

vaihtotyökalu putoaa, tarkista sen

kunto. Käytä vain hyväkuntoisia ja ehjiä

vaihtotyökaluja. Kun olet tarkistanut ja

asentanut vaihtotyökalun, pysyttele

poissa pyörivän vaihtotyökalun tasosta

ja varmista, että myös lähistöllä olevat

henkilöt toimivat samoin, ja anna

koneen käydä maksimi nopeudella noin

minuutin ajan.

Vioittuneet vaihtotyökalut menevät yleensä

rikki tässä ajassa.



Käytä henkilökohtaisia suojavarusteita.

Käytä käyttökohteesta riippuen

kokokasvonaamaria, silmiensuojainta

tai suojalaseja. Jos olosuhteet niin

vaativat, käytä pölynaamaria,

kuulonsuojaimia, suojakäsineitä tai

erikoissuojavaatetta, joka suojaa

pieniltä hioma- ja materiaalihiukkasilta.

Suojaa silmät lenteleviltä vierailta esineiltä

tms., joita voi syntyä erilaisessa käytössä.

Pölynaamarin tai hengityssuojaimen tulee

suodattaa käytön aikana syntyvä pöly.

Pidempiaikainen voimakkaalle melulle

altistuminen saattaa vaikuttaa heikentävästi

kuuloon.

LD 24-6 180

119



Varmista, että muut henkilöt pysyvät

riittävän kaukana työalueelta. Jokaisen,

joka tulee työalueelle, tulee käyttää

henkilökohtaista suojavarustusta.

Työstettävästä pinnasta irtoavat kappaleet

tai murtuneen vaihtotyökalun osat saattavat

sinkoutua kauemmaksi ja aiheuttaa

loukkaantumisia myös varsinaisen

työalueen ulkopuolella.



Pidä kiinni koneesta vain eristetyistä

kahvaosista, kun työskentelet

paikoissa, joissa sähkötyökalu voi osua

piilossa olevaan sähköjohtoon tai

koneen omaan verkkojohtoon.

Kosketus jännitteiseen johtoon voi tehdä

myös koneen metalliosat jännitteisiksi ja

johtaa sähköiskuun.



Pidä verkkojohto poissa pyörivistä

vaihtotyökaluista.

Jos menetät koneen hallinnan, verkkojohto

voi katketa tai tarttua kiinni ja kätesi tai

käsivartesi saattaa osua pyörivään

vaihtotyökaluun.



Älä laske sähkötyökalua käsistäsi,

ennen kuin se on täydellisesti

pysähtynyt.

Pyörivä vaihtotyökalu saattaa koskettaa

laskualustaa, jolloin voit menettää

sähkötyökalun hallinnan.



Älä kanna koskaan käynnissä olevaa

sähkötyökalua.

Koskettaessaan vahingossa vaihtotyökalua

vaatteet voivat tarttua siihen kiinni ja

vaihtotyökalu saattaa porautua käyttäjän

kehoon.



Puhdista säännöllisesti sähkötyökalun

tuuletusaukot.

Moottorin puhallin imee pölyä koteloon, ja

jos metallipölyä kerääntyy runsaasti,

seurauksena voi olla sähköisiä

vaaratilanteita.



Älä käytä sähkötyökalua palavien

materiaalien lähellä.

Tällaiset aineet voivat syttyä palamaan

kipinöiden vaikutuksesta.



Älä käytä vaihtotyökaluja, joiden käyttö

vaatii nestemäisiä

jäähdytysmenetelmiä.

Veden tai jonkin muun nestemäisen

jäähdytysaineen käyttö voi aiheuttaa

sähköiskun.

Erityiset hiontaa koskevat

turvallisuusohjeet



Käytä ainoastaan kyseiselle

sähkötyökalulle hyväksyttyjä

hiomatyökaluja ja vain niille tarkoitettuja

suojuksia.

Hiomatyökaluja, joita ei ole tarkoitettu

kyseiselle sähkötyökalulle, ei voida suojata

riittävästi eikä niiden käyttö ole turvallista.



Suojuksen tulee olla hyvin kiinnitetty

sähkötyökaluun ja säädetty niin, että

koneen käyttäjän turvallisuus on suurin

mahdollinen, ts. vain mahdollisimman

pieni osa hiomatyökalusta on avoin

käyttäjään päin.

Suojuksen tarkoituksena on suojata koneen

käyttäjää irtoavilta kappaleilta ja estää

tahaton kosketus hiomatyökaluun.



Hiomatyökaluja saa käyttää ainoastaan

siihen käyttöön, mihin niitä suositellaan.

Esimerkiksi: Älä koskaan hio

timanttihiomalaikan sivupinnalla.

Timanttilaikat on tarkoitettu materiaalin

poistoon hiomalaikan alapintaa käyttäen.

Hiomatyökalu saattaa mennä rikki, jos

siihen kohdistuu sivuttaisia voimia.



Käytä aina ehjää kiinnityslaippaa,

joka sopii kooltaan ja muodoltaan

valitsemaasi vaihtotyökaluun.

Sopivat laipat tukevat vaihtotyökaluja ja

vähentävät samalla murtumisriskiä.



Älä käytä kuluneita vaihtotyökaluja,

jotka ovat kuuluneet suurempiin

sähkötyökaluihin.

Suurempien sähkötyökalujen vaihtotyökalut

eivät sovellu pienempien sähkötyökalujen

korkeille kierrosluville, ja ne voivat murtua.

Takapotku ja siihen liittyvät

turvallisuusohjeet

Takapotku on koneen äkillinen reaktio, jonka

aiheuttaa vaihtotyökalun, kuten hiomalaikan,

hiomalautasen, teräsharjan tms.

kiinnitakertuminen tai -juuttuminen.

Takertuessaan kiinni tai jumittuessaan

pyörivä sähkötyökalu pysähtyy äkillisesti.

Tällöin hallitsematon sähkötyökalu sinkoutuu

kiinnitarttumiskohdasta vaihtotyökalun

pyörimissuunnan vastaiseen suuntaan.

Jos esim. hiomalaikka tarttuu kiinni tai jumittuu

työkappaleeseen, niin hiomalaikan reuna, joka

LD 24-6 180

120

painautuu työkappaleeseen, voi juuttua kiinni,

jolloin hiomalaikka irtoaa tai aiheuttaa

takapotkun. Hiomalaikka liikkuu silloin koneen

käyttäjää kohti tai poispäin käyttäjästä riippuen

laikan pyörimissuunnasta kiinnijuuttu-

miskohdassa. Tällöin hiomalaikat saattavat

myös murtua.

Takapotkun aiheuttaa sähkötyökalun

väärinkäyttö tai käyttö väärään

käyttötarkoitukseen. Takapotku voidaan estää

sopivin varotoimenpitein, kuten seuraavissa

ohjeissa neuvotaan.



Pidä sähkötyökalusta kiinni tukevalla

otteella ja pidä kehosi ja käsivartesi

sellaisessa asennossa, että pystyt

hallitsemaan takapotkun voimat.

Mikäli mahdollista, käytä aina

lisäkahvaa, jotta voit hallita

mahdollisimman hyvin takapotkun

voiman tai reaktiomomentin.

Koneen käyttäjä pystyy hallitsemaan

takapotkun ja reaktiovoimat noudattamalla

sopivia varotoimenpiteitä.



Älä vie koskaan kättä pyörivän

vaihtotyökalun lähelle.

Vaihtotyökalu voi luiskahtaa käden päälle

takapotkun sattuessa.



Varo asettumasta alueelle, jonne

sähkötyökalu liikkuu takapotkun

sattuessa.

Takapotku pakottaa sähkötyökalun

vastakkaiseen suuntaan kuin hiomalaikan

liike jumittumiskohdassa.



Työskentele erittäin varovasti kulmien,

terävien reunojen tms. alueella.

Estä vaihtotyökalun ponnahtaminen

takaisin työstettävästä kohteesta ja

kiinnijuuttuminen.

Pyörivällä vaihtotyökalulla on taipumus

juuttua kiinni kulmissa, terävissä reunoissa

tai saadessaan kimmokkeen. Tämä

aiheuttaa takapotkun tai kone riistäytyy

hallinnasta



Älä käytä ketju- tai hammastettua

sahanterää.

Tällaiset vaihtotyökalut aiheuttavat usein

takapotkun tai sähkötyökalun hallinnan

menettämisen.

Muita turvallisuusohjeita

 Käytä vain ulkokäyttöön hyväksyttyä

jatkojohtoa.

 Lyijypitoisten maalien hiontaa ei suositella.

Lyijypitoiset maalit saa poistaa vain alan

ammattimies.

 Älä työstä materiaaleja, joista vapautuu

terveydelle vaarallisia aineita (esim.

asbestia). Ryhdy tarvittaviin varotoimiin,

jos työssä voi muodostua terveydelle

haitallista, palavaa tai räjähdysaltista

pölyä. Käytä hengityssuojainta.

Käytä pölynimujärjestelmää.

ESINEVAHINGOT!

Verkkojännitteen ja jännitetietojen tulee olla

samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin

EN 62841 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

–

Äänenpainetaso: 96 dB(A);

–

Äänitehotaso: 104 dB(A);

–

Epävarmuus: K = 3 dB.

Tärinän kokonaisarvo (betonipintoja

hiottaessa):

–

Päästöarvo: a

=6,7m/s

–

Epävarmuus: K = 1,5 m/s

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia

laitteita. Päivittäisessä käytössä melu- ja

tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu

standardissa EN 62841 normitetun

mittausmenetelmän mukaan ja sitä voidaan

käyttää sähkötyökalujen keskinäiseen

vertailuun. Se soveltuu myös tärinäaltistuksen

alustavaan arviointiin. Ilmoitettu tärinätaso

tarkoittaa altistumisen tasoa sähkötyökalun

pääasiallisessa käyttötarkoituksessa.

LD 24-6 180

121

Mutta jos sähkötyökalua käytetään muihin

käyttötarkoituksiin, normaalista poikkeavilla

käyttötyökaluilla tai sitä ei ole huollettu

riittävästi, tärinätaso saattaa poiketa

ilmoitetusta. Tällöin koko työaikaa koskeva

tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee

huomioida myös ne ajat,

jolloin laite on kytketty

pois päältä tai se on käynnissä, mutta ei

varsinaisesti käytössä. Tällöin koko työaikaa

koskeva tärinäaltistus voi olla selvästi

alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän

suojaamiseksi tärinän vaikutukselta, kuten

esimerkiksi: sähkötyökalun ja käyttötyökalujen

huolto, käsien suojaaminen kylmältä,

työnkulun suunnittelu.

VAROITUS!

Melutason ylittäessä 85 dB(A) käytä

kuulonsuojaimia.

LD 24-6 180

122

Tekniset tiedot

Konetyyppi LD 24-6 180

Tuote Betonihiomakone

Verkkojännite V/Hz 230/50

Ottoteho W 2.400

Antoteho W 1.440

Kierrosnnopeus r/min 6.500

Työkalun kiinnitys M14

Laikan halkaisija max. mm 180

Suojausluokka /II

Paino kg 6,6

LD 24-6 180

123

Kuva koneesta

1 Liitoskappale imurille

2 Karalukko

Karan lukitsemiseen vaihdettaessa

työkalu.

3 Vaihteistopää

Ilman ulostulo ja pyörimissuunnan

nuoli.

4 Liitäntäjohto 4,0 m ja verkkopistotulppa

5 Käynnistyskytkin

6 Käynnistysvarmistin/lukituspainike

Estää koneen tahattoman

käynnistymisen ja lukitsee

käynnistyskytkimen (5) jatkuvaa

käyttöä varten.

7 Tyyppikilpi *

8 Kahva, säädettävissä

9 Laikansuojus, jossa kuminen

imurengas

10 Kiinnitysmutteri

11 Pidätinavain

* ei kuvassa

LD 24-6 180

124

Käyttöohjeet

VAROITUS!

Irrota pistotulppa pistorasiasta ennen

kaikkia sähkötyökaluun kohdistuvia töitä.

VAROITUS!

Verkkojännitteen tulee olla sama kuin

tyyppikilvessä ilmoitettu jännite.

Ennen käyttöönottoa

 Ota sähkötyökalu ja tarvikkeet pois

pakkauksesta ja tarkista, ettei

toimituksesta puutu mitään ja ettei ole

kuljetusvaurioita.

Kahvan säätäminen

1. Avaa kahvan säätönuppi kääntämällä

vastapäivään noin 2 kierrosta.

2. Aseta kahva haluamaasi asentoon

(lukitus 15° välein). Varmista kunnollinen

lukittuminen!

3. Kiristä kahvan säätönuppi kääntämällä

myötäpäivään.

OHJE

Voit tarvittaessa kiinnittää kahvan sähkötyö-

kalun toiselle puolelle.

Hiomavälineen kiinnitys ja vaihto

 Paina karalukkoa ja pidä se pohjaan

painettuna (1.).

 Avaa kiinnitysmutteri karasta

pidätinavaimella kääntämällä

vastapäivään ja poista mutteri (2.).

 Aseta timanttihiomalaikka (B) paikalleen

oikeaan asentoon.

 Kierrä kiinnitysmutteri (A) karaan olake

ylöspäin.

 Paina karalukkoa ja pidä se pohjaan

painettuna.

 Kiristä kiinnitysmutteri pidätinavaimella.

LD 24-6 180

125

 Tarkista laikan suojuksen asento:

Kumisen imurenkaan tulee ulottua noin

0–1 mm hiomalaikan ulkopuolelle. Korjaa

tarvittaessa (katso »Suojuksen säätö«).

 Pane pistotulppa pistorasiaan.

 Käynnistä sähkötyökalu

(ilman lukitustoimintoa) ja anna sen

käydä noin 30 sekuntia. Tarkista,

ettei ole epätasapainoa tai tärinää.

 Kytke sähkötyökalu pois päältä.

Suojuksen säätö

OHJE

Kumisen imurenkaan tulee ulottua noin 0–1 mm

hiomalaikan ulkopuolelle.

Timanttihiomalaikan

kuluminen voidaan kompensoida säätämällä

laikan suojuksen korkeutta.

 Avaa suojuksen ruuviliitos.

 Aseta laikansuoja sopivalle korkeudelle.

 Kiristä ruuviliitos.

Sähkötyökalun käynnistys ja

pysäytys

Lyhytaikainen käyttö ilman

lukitustoimintoa:

1. Paina käynnistysvarmistinta ja pidä

painettuna.

2. Paina käynnistyskytkintä.

3. Pysäytä kone päästämällä kytkin

vapaaksi.

Pitempi työjakso lukitustoiminnolla:

1. Paina käynnistysvarmistinta ja pidä

painettuna.

2. Paina kytkintä ja pidä se pohjaan

painettuna.

3. Paina lukituspainiketta.

LD 24-6 180

126

4. Pysäytys: paina käynnistyskytkintä

lyhyesti ja päästä irti.

Pölynimujärjestelmän käyttö

OHJE

Suositellaan FLEX erikoisimurin luokan M

käyttöä.

 Työnnä imuletku letkun kiinnittimen läpi ja

kiinnitä suojuksen liitoskappaleeseen.

 Liitä imuletku imuriin. Noudata imurin

käyttöohjeita! Tarkista kiinnitys! Käytä

tarvittaessa sopivaa adapteria.

OHJE

Jos imurissa tarvitaan erityinen liitoskappale

(ts. erilainen kuin sähkötyökalussa

vakiovarusteena oleva 32 mm/36 mm

liitoskappale), hanki sopiva adapteri imurin

toimittajalta.

Työskentely sähkötyökalulla

VAROITUS!

Pyörivä hiomalaikka ei saa osua teräviin

ulospistäviin esineisiin. Takapotkun riski!

Hiomalaikka saattaa vaurioitua.

Jos hiomalaikka vaurioituu tai kuluu liikaa,

vaihda sen tilalle välittömästi uusi.

VAROITUS!

Pidä sähkötyökalusta aina kiinni molemmin

käsin!

1. Kiinnitä hiomaväline.

2. Liitä imuri.

3. Kytke verkkopistotulppa pistorasiaan.

4. Käynnistä imuri.

5. Käynnistä kone.

6. Aseta betonihiomakone työstettävää

pintaa vasten.

Kumisen imurenkaan tulee olla samassa

tasossa työstettävän pinnan kanssa.

7. Paina sitten voimakkaammin, niin että

hiomalaikka koskettaa työstettävää pintaa.

Käsittele samalla pinta betonihioma-

koneella limittäin menevin liikkein.

Kuminen imurengas

Kun kuminen imurengas vioittuu tai on kulunut

liikaa, sen tilalle on vaihdettava uusi.

Sen voi tilata sen kaikista FLEX-keskus-

huolloista tilausnumerolla 258.626.

Huolto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia

sähkötyökaluun kohdistuvia töitä.

Puhdistus

VAROITUS!

Älä käytä vettä tai nestemäisiä

puhdistusaineita.

 Puhalla koneen sisätila ja moottori

puhtaaksi kuivalla paineilmalla säännöllisin

välein.

 Puhdista laikansuojus kuivalla

paineilmalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan

valtuuttama huoltoliike.

OHJE

Älä avaa moottorikotelon ruuveja takuuajan

aikana. Jollei ohjetta noudateta, valmistajan

myöntämä takuu raukeaa.

LD 24-6 180

127

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti

vaihtotyökalut, valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät

kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet

käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut

eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun

EU-direktiivin 2012/19/EY ja sen

voimaansaattavien kansallisten säädösten

mukaisesti tulee käytöstä poistetut

sähkötyökalut kerätä erikseen ja toimittaa

asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat

alan liikkeistä!

Takuu

FLEX myöntää uudelle koneelle 2 vuoden

takuun, alkaen koneen myyntipäivästä

loppukuluttajalle. Takuu kattaa vain viat, jotka

johtuvat materiaali- ja/tai valmistusvirheestä ja

jos koneelle ilmoitetut ominaisuudet jäävät

täyttymättä.

Takuutapauksessa on näytettävä

alkuperäinen ostokuitti, josta ilmenee koneen

myyntipäivä. Takuun puitteissa suoritettavat

korjaukset saa tehdä ainoastaan FLEXin

valtuuttamat korjaamot tai huoltoliikkeet.

Takuu on voimassa vain, kun konetta

käytetään määräysten mukaisesti.

Takuuseen eivät sisälly viat, jotka ovat

aiheutuneet koneen normaali kulumisesta,

väärinkäytöstä, koneen purkamisesta osiin

osittain tai kokonaan, koneen ylikuormitta-

misesta ja työvälineiden käytöstä, jotka eivät

ole saaneet valmistajan hyväksyntää tai ovat

viallisia tai joita on käytetty käyttötarkoituksen

vastaisesti. Takuu ei kata myöskään koneen

käyttötyökaluun tai/ja työkapaleeseen

aiheuttamia vaurioita, väkivaltaisesta käytöstä

aiheutuvia vaurioita, asiakkaan tai kolmansien

osapuolien ohjeidenvastaisesta tai

riittämättömästä huollosta johtuvia vaurioita,

vieraiden esineiden, kuten hiekan tai kivien

aiheuttamia vaurioita eikä vaurioita, joihin on

syynä käyttöohjeiden laiminlyönti, kuten esim.

koneen liitäntä väärään verkkojännitteeseen

tai virtalajiin. Käyttötyökaluihin tai/ja

lisätarvikkeisiin liittyvät takuuvaatimukset ovat

mahdollisia vain sillon, kun niitä käytetään

sellaisten koneiden kanssa, joihin ne on

tarkoitettu tai hyväksytty.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät

vastaa vahingoista tai voiton menetyksestä,

joiden syynä on liiketoiminnan keskeytyminen

johtuen tuotteesta tai siitä, ettei tuotetta

mahdollisesti voida käyttää.

Valmistaja ja valmistajan edustaja eivät

vastaa vahingoista, joiden syynä on ohjeiden

vastainen käyttö tai koneen käyttö muiden

kuin valmistajan tuotteiden kanssa.

LD 24-6 180

128

LD 24-6 180

129

Περιεχόμενα

Χρησιμοποιούμενα σύμβολα . . . . . . . . 129

Για την ασφάλειά σας . . . . . . . . . . . . . 129

Θόρυβος και κραδασμός . . . . . . . . . . . 133

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . 134

Με μια ματιά . . . . . . . . . . . . . . . . . . . . 135

Οδηγίες χρήσης . . . . . . . . . . . . . . . . . . 136

Συντήρηση και φροντίδα . . . . . . . . . . . 139

Υποδείξεις απόσυρσης . . . . . . . . . . . . 139

Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . 139

Αποκλεισμός ευθύνης . . . . . . . . . . . . . 140

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης

υπάρχει κίνδυνος θανάτου ή σοβαρών

τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μια ενδεχομένως επικίνδυνη

κατάσταση. Σε περίπτωση μη τήρησης

της υπόδειξης υπάρχει κίνδυνος

τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής

και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Για τη μείωση του κινδύνου

τραυματισμού διαβάστε τις

οδηγίες χειρισμού!

Φοράτε προστατευτικά γυαλιά!

Φοράτε ωτοασπίδες!

Υπόδειξη απόσυρσης για το

παλαιό μηχάνημα!

(Βλέπε σελίδα 139)

Να εργάζεστε πάντα και με τα

δύο χέρια!

Ετικέτα CE

Ετικέτα UKCA

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε πριν την χρήση του ηλεκτρικού

εργαλείου και τηρήστε:

– τις παρούσες οδηγίες χειρισμού,

– τις "Γενικές υποδείξεις ασφαλείας"

σχετικά με τη χρήση ηλεκτρικών

εργαλείων στο επισυναπτόμενο

φυλλάδιο (αρ. φυλλαδίου: 315.915),

–

τους κανόνες και τους κανονισμούς

πρόληψης ατυχημάτων

που ισχύουν

στον τόπο εργασίας.

Αυτό το ηλεκτρικό εργαλείο έχει

κατασκευαστεί σύμφωνα με τα τελευταίο

επίπεδο της τεχνολογίας και βάσει των

αναγνωρισμένων κανόνων τεχνικής

ασφάλειας. Ωστόσο ενδέχεται κατά τη χρήση

του να προκύψουν κίνδυνοι για τη σωματική

ακεραιότητα και τη ζωή του χρήστη ή τρίτων

ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες

υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει

να χρησιμοποιείται μόνο

– για την ενδεδειγμένη χρήση,

– σε άψογη κατάσταση από πλευράς

τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση

στην ασφάλεια, πρέπει να αντιμετωπίζονται

αμέσως.

Ενδεδειγμένη χρήση

Ο λειαντήρας μπετόν LD 24-6 180

προορίζεται

–

για την επαγγελματική χρήση στη

βιομηχανία και βιοτεχνία,

–

για την ξηρά λείανση και εξομάλυνση

μπετόν, σοβά, τσιμεντοκονίας, αμμόλιθου,

σαμότ και ασφάλτου,

LD 24-6 180

130

–

για την απομάκρυνση επιχρισμάτων και

υπολειμμάτων κόλλας σε μπετόν ή

τσιμεντοκονία,

–

για τη χρήση με εργαλεία διαμαντιού,

τα οποία διατίθενται από την FLEX για το

συγκεκριμένο μηχάνημα και είναι

εγκεκριμένα για αριθμό στροφών

τουλάχιστον 6.500 στροφές ανά λεπτό.

Η χρήση δίσκων κοπής, δίσκων απόξεσης και

δίσκων λείανσης τύπου βεντάλιας

ή συρματοβουρτσών δεν επιτρέπεται.

Κατά τη χρήση του λειαντήρα μπετόν

LD 24-6 180 πρέπει να συνδεθεί

απορροφητήρας σκόνης (ηλεκτρική σκούπα)

της κατηγορίας Μ.

Υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες.

Τυχόν παραλήψεις στην τήρηση

των υποδείξεων ασφαλείας και των οδηγιών

μπορεί να έχουν ως συνέπεια ηλεκτροπληξία,

πυρκαγιά ή/και σοβαρούς τραυματισμούς

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις

οδηγίες για μελλοντική χρήση.



Αυτό το ηλεκτρικό εργαλείο πρέπει

να χρησιμοποιείται ως λειαντήρας.

Τηρείτε όλες τις υποδείξεις ασφαλείας

και οδηγίες και προσέξτε τις

απεικονίσεις και τα δεδομένα που

λαμβάνετε μαζί με το μηχάνημα.

Εάν δεν τηρήσετε τις ακόλουθες οδηγίες,

μπορεί να προκληθεί ηλεκτροπληξία,

πυρκαγιά ή/και σοβαροί τραυματισμοί.



Αυτό το ηλεκτρικό εργαλείο δεν είναι

κατάλληλο για λείανση με γυαλόχαρτο,

εργασία με συρματόβουρτσες,

στίλβωση και λείανση κοπής.

Τυχόν χρήσεις, για τις οποίες δεν

προορίζεται το ηλεκτρικό εργαλείο, μπορεί

να προκαλέσουν κινδύνους και

τραυματισμούς.



Μην μετατρέπετε αυτό το ηλεκτρικό

εργαλείο για λειτουργία με τρόπο για

τον οποίο δεν έχει σχεδιαστεί και

καθοριστεί ειδικά από τον

κατασκευαστή του εργαλείου.

Μια τέτοια

μετατροπή μπορεί να οδηγήσει σε απώλεια

του ελέγχου και να προκαλέσει σοβαρό

τραυματισμό.



Μη χρησιμοποιείτε το ηλεκτρικό

εργαλείο για λειτουργίες, για τις οποίες

δεν έχει κατασκευαστεί και οι οποίες δεν

προβλέπονται από τον κατασκευαστή

του.

Μια τέτοια μετατροπή ενδέχεται να

προκαλέσει απώλεια του ελέγχου και

σοβαρούς τραυματισμούς.



Μη χρησιμοποιείτε ποτέ αξεσουάρ,

τα οποία δεν έχουν προβλεφθεί και δεν

συνιστώνται από τον κατασκευαστή

ειδικά για αυτό το ηλεκτρικό εργαλείο.

Το γεγονός ότι μπορείτε να στερεώσετε τα

αξεσουάρ αυτά στο ηλεκτρικό εργαλείο σας,

δεν μπορεί να εγγυηθεί από μόνο του την

ασφαλή χρήση τους.



Ο επιτρεπτός αριθμός στροφών του

εργαλείου εφαρμογής πρέπει να είναι

τουλάχιστον ίσος με τον μέγιστο αριθμό

στροφών που αναγράφεται στο

ηλεκτρικό εργαλείο.

Τα αξεσουάρ που περιστρέφονται ταχύτερα

από το επιτρεπόμενο, μπορεί να σπάσουν

και να εκσφενδονιστούν προς όλες τις

κατευθύνσεις.



Οι διαστάσεις του εξαρτήματος

οποθέτησης πρέπει να αντιστοιχούν

στις διαστάσεις του υλικού

τοποθέτησης του ηλεκτρικού εργαλείου.

Παρελκόμενα που δεν ταιριάζουν στην

υποδοχή του ηλεκτρικού εργαλείου

περιστρέφονται ανομοιόμορφα, δονούνται

υπερβολικά και μπορεί να οδηγήσουν σε

απώλεια ελέγχου.



Μη χρησιμοποιείτε εργαλεία

εφαρμογής που έχουν υποστεί ζημιά.

Πριν από κάθε χρήση, ελέγχετε τα

εργαλεία εφαρμογής για θρυμματισμένα

μέρη και ρωγμές καθώς και τους

δίσκους λείανσης για ρωγμές, φθορά

γήρανσης ή έντονη φθορά χρήσης. Εάν

το ηλεκτρικό εργαλείο ή το εργαλείο

εφαρμογής πέσει κάτω, ελέγξτε το για

τυχόν ζημιές ή χρησιμοποιήστε ένα

εργαλείο εφαρμογής που δεν έχει

υποστεί ζημιά. Αφού ελέγξετε και

επανατοποθετήσετε το εργαλείο

εφαρμογής, απομακρυνθείτε εσείς και

άλλα πρόσωπα που τυχόν βρίσκονται

κοντά στο μηχάνημα από το επίπεδο

του περιστρεφόμενου εργαλείου

LD 24-6 180

131

εφαρμογής και εκτελέστε

μια δοκιμαστική λειτουργία του

μηχανήματος διάρκειας ενός λεπτού

με το μέγιστο αριθμό στροφών.

Τα εργαλεία εφαρμογής που έχουν υποστεί

ζημιά, σπάνε στις περισσότερες

περιπτώσεις εντός αυτού του χρόνου

δοκιμής.



Φοράτε μέσα ατομικής προστασίας.

Χρησιμοποιείτε ανάλογα με την

εφαρμογή πλήρη προστασία

προσώπου, προστασία ματιών

ή προστατευτικά γυαλιά.

Όταν χρειάζεται, φοράτε μάσκα

προστασίας από σκόνη, ωτοασπίδες,

προστατευτικά γάντια ή ειδική ποδιά,

η οποία κρατά μακριά σας τα σωματίδια

λειαντικού μέσου και υλικού

κατεργασίας.

Τα μάτια θα πρέπει να προστατεύονται από

ξένα σώματα που εκσφενδονίζονται προς

όλες τις κατευθύνσεις και προκαλούνται σε

διάφορες εφαρμογές. Η προστασία από

σκόνη ή η μάσκα προστασίας αναπνοής

πρέπει να φιλτράρουν τη σκόνη που

σχηματίζεται κατά την εφαρμογή. Εάν είστε

εκτεθειμένοι για μεγάλο διάστημα σε δυνατό

θόρυβο, μπορεί να απωλέσετε την ακοή

σας.



Προσέχετε να βρίσκονται τα άλλα άτομα

σε απόσταση ασφαλείας από την

περιοχή εργασίας σας. Όσοι

εισέρχονται στην περιοχή εργασίας,

πρέπει να φορούν μέσα ατομικής

προστασίας.

Τα θραύσματα του κατεργαζόμενου

τεμαχίου ή τα σπασμένα εργαλεία

εφαρμογής μπορεί να εκσφενδονιστούν και

να προκαλέσουν τραυματισμούς, ακόμη και

εκτός της άμεσης περιοχής εργασίας.



Κατά την εκτέλεση εργασιών, κατά τις

οποίες το εργαλείο εφαρμογής μπορεί

να έρθει σε επαφή με κρυφούς

ηλεκτρικούς αγωγούς ή με το δικό του

καλώδιο τροφοδοσίας, κρατάτε το

μηχάνημα μόνο από τις μονωμένες

επιφάνειες λαβές.

Η επαφή με έναν ηλεκτροφόρο αγωγό

μπορεί επίσης να θέσει υπό τάση μεταλλικά

μέρη του μηχανήματος και να οδηγήσει σε

ηλεκτροπληξία.



Διατηρήστε το καλώδιο τροφοδοσίας

μακριά από περιστρεφόμενα εργαλεία

εφαρμογής.

Εάν τυχόν χάσετε τον έλεγχο του

μηχανήματος, μπορεί να κοπεί ή να μπλεχτεί

το καλώδιο τροφοδοσίας, με συνέπεια να

έρθει το χέρι ή ο βραχίονάς σας σε επαφή με

το περιστρεφόμενο εργαλείο εφαρμογής.



Μην αποθέτετε ποτέ το ηλεκτρικό

εργαλείο, προτού ακινητοποιηθεί

εντελώς το εργαλείο εφαρμογής.

Το περιστρεφόμενο εργαλείο εφαρμογής

μπορεί να έρθει σε επαφή με την επιφάνεια

απόθεσης, γεγονός που μπορεί να οδηγήσει

σε απώλεια ελέγχου του ηλεκτρικού

εργαλείου.



Μην αφήνετε ποτέ το ηλεκτρικό

εργαλείο σε λειτουργία, ενώ το

μεταφέρετε.

Η ενδυμασία σας μπορεί από την τυχαία

επαφή με το περιστρεφόμενο εργαλείο

εφαρμογής να πιαστεί σε αυτό, με συνέπεια

το εργαλείο εφαρμογής να καρφωθεί στο

σώμα σας και να σας τραυματίσει.



Καθαρίζετε τακτικά τις σχισμές

αερισμού του ηλεκτρικού εργαλείου.

Η φτερωτή του κινητήρα αναρροφά σκόνη

μέσα στο περίβλημα και η έντονη

συσσώρευση μεταλλικής σκόνης μπορεί να

προξενήσει ηλεκτρικούς κινδύνους.



Μη χρησιμοποιείτε ποτέ το ηλεκτρικό

εργαλείο κοντά σε εύκαυστα υλικά.

Οι σπινθήρες μπορεί να προκαλέσουν την

ανάφλεξη αυτών των υλικών.



Μη χρησιμοποιείτε εργαλεία

εφαρμογής που χρειάζονται υγρά

ψυκτικά μέσα.

Η χρήση νερού ή άλλων υγρών ψυκτικών

μέσων μπορεί να αποτελέσει αιτία

πρόκλησης ηλεκτροπληξίας.

LD 24-6 180

132

Ιδιαίτερες υποδείξεις ασφαλείας σχετικά

με τη λείανση



Χρησιμοποιείτε αποκλειστικά τα

σώματα λείανσης που είναι εγκεκριμένα

για το ηλεκτρικό εργαλείο σας και τον

προφυλακτήρα που προβλέπεται για

αυτά τα σώματα λείανσης.

Τα σώματα λείανσης που δεν προβλέπονται

για το ηλεκτρικό εργαλείο, δεν μπορούν

καλυφθούν επαρκώς για την προστασία του

χρήστη και δεν είναι ασφαλή.



Ο προφυλακτήρας πρέπει να έχει

τοποθετηθεί σταθερά στο ηλεκτρικό

εργαλείο και να έχει ρυθμιστεί κατά

τέτοιον τρόπο, ώστε να επιτυγχάνεται

η μέγιστη δυνατή ασφάλεια, δηλ. να

δείχνει το μικρότερο δυνατό μέρος του

σώματος λείανσης ανοιχτό προς τον

χειριστή.

Ο προφυλακτήρας πρέπει να προστατεύει

τον χειριστή από θραύσματα και τυχαία

επαφή με το σώμα λείανσης.



Τα σώματα λείανσης επιτρέπεται

να χρησιμοποιούνται μόνο για τις

συνιστώμενες δυνατότητες εφαρμογής.

Για παράδειγμα: Μη λειαίνετε ποτέ με την

πλευρική επιφάνεια ενός διαμαντόδισκου

λείανσης. Οι διαμαντόδισκοι λείανσης

προορίζονται για την απομάκρυνση υλικού

με την κάτω πλευρά του δίσκου λείανσης. Η

πλευρική άσκηση δύναμης μπορεί να

προκαλέσει τη θραύση αυτών των σωμάτων

λείανσης.



Χρησιμοποιείτε πάντοτε φλάντζες

σύσφιξης που δεν έχουν υποστεί ζημιά

και έχουν το σωστό μέγεθος και σχήμα

για το εργαλείο εφαρμογής που

επιλέξατε.

Οι κατάλληλες φλάντζες προστατεύουν

τα εργαλεία εφαρμογής και μειώνουν έτσι

τον κίνδυνο θραύσης.



Μη χρησιμοποιήσετε φθαρμένα

εργαλεία εφαρμογής από μεγαλύτερα

ηλεκτρικά εργαλεία.

Τα εργαλεία εφαρμογής για μεγαλύτερα

ηλεκτρικά εργαλεία δεν έχουν κατασκευαστεί

για τους υψηλότερους αριθμούς στροφών

των μικρότερων ηλεκτρικών εργαλείων και

μπορεί να σπάσουν.

Ανάκρουση και αντίστοιχες υποδείξεις

ασφαλείας

Ανάκρουση (κλώτσημα) είναι η ξαφνική

αντίδραση, σε περίπτωση που γαντζωθεί ή

μπλοκάρει ένα περιστρεφόμενο εργαλείο

εφαρμογής, όπως δίσκος λείανσης, τροχός

λείανσης, συρματόβουρτσα κτλ. Το γάντζωμα

ή το μπλοκάρισμα έχει ως συνέπεια το

απότομο σταμάτημα του περιστρεφόμενου

εργαλείου εφαρμογής. Έτσι επιταχύνεται το μη

ελεγχόμενο ηλεκτρικό εργαλείο αντίθετα προς

την κατεύθυνση περιστροφής του εργαλείου

εφαρμογής στο σημείο μπλοκαρίσματος.

Εάν για παράδειγμα ένας δίσκος λείανσης

γαντζωθεί ή μπλοκάρει στο κατεργαζόμενο

τεμάχιο, τότε μπορεί η ακμή του δίσκου

λείανσης, η οποία βυθίζεται μέσα στο

κατεργαζόμενο τεμάχιο να παγιδευτεί, με

συνέπεια να σπάσει ο δίσκος λείανσης ή να

προκληθεί ανάκρουση. Ο δίσκος λείανσης

κινείται σε μια τέτοια περίπτωση προς τον

χειριστή ή μακριά από αυτόν, ανάλογα με την

κατεύθυνση περιστροφής του δίσκου

στο σημείο του μπλοκαρίσματος.

Στην περίπτωση αυτή, οι δίσκοι λείανσης

μπορεί επίσης να σπάσουν.

Η ανάκρουση είναι η συνέπεια λανθασμένης ή

εσφαλμένης χρήσης του ηλεκτρικού

εργαλείου. Μπορεί να αποτραπεί με τα

κατάλληλα προληπτικά μέτρα ασφαλείας που

περιγράφονται παρακάτω.



Κρατάτε πάντοτε σταθερά το ηλεκτρικό

εργαλείο και φέρνετε το σώμα και

τα χέρια σας σε θέση, στην οποία

μπορούν να αποσβεστούν και να

αντισταθμιστούν καλά οι δυνάμεις

ανάκρουσης. Εάν υπάρχει,

χρησιμοποιείτε πάντοτε την πρόσθετη

λαβή, ώστε να έχετε τον μέγιστο δυνατό

έλεγχο των δυνάμεων ανάκρουσης ή

των ροπών αντίδρασης κατά την

αύξηση των στροφών.

Ο χειριστής μπορεί με τα κατάλληλα

προληπτικά μέτρα ασφαλείας να ελέγχει τις

δυνάμεις ανάκρουσης και αντίδρασης.



Μη φέρετε ποτέ τα χέρια σας κοντά σε

περιστρεφόμενα εργαλεία εφαρμογής.

Το εργαλείο εφαρμογής μπορεί κατά την

ανάκρουση να κινηθεί επάνω από το χέρι

σας.

LD 24-6 180

133



Αποφεύγετε με το σώμα σας την

περιοχή, προς την οποία θα κινηθεί το

ηλεκτρικό εργαλείο σε περίπτωση

ανάκρουσης (κλωτσήματος).

Η ανάκρουση ωθεί το ηλεκτρικό εργαλείο

αντίθετα προς τη φορά περιστροφής του

δίσκου λείανσης στο σημείο

μπλοκαρίσματος.



Εργαστείτε ιδιαίτερα προσεκτικά στις

περιοχές που υπάρχουν γωνίες,

αιχμηρές ακμές κτλ. Αποτρέψτε τυχόν

αναπήδηση και μάγκωμα των

εργαλείων εφαρμογής από το

κατεργαζόμενο τεμάχιο.

Το περιστρεφόμενο εργαλείο εφαρμογής

παρουσιάζει την τάση να μαγκώνει σε

γωνίες, αιχμηρές ακμές ή όταν αναπηδά.

Αυτό προκαλεί απώλεια του ελέγχου

ήανάκρουση.



Μη χρησιμοποιείτε δίσκους αλυσίδας ή

οδοντωτούς δίσκους κοπής.

Τέτοια εργαλεία εφαρμογής προκαλούν

συχνά ανάκρουση ή απώλεια ελέγχου του

ηλεκτρικού εργαλείου.

Περαιτέρω υποδείξεις ασφαλείας

 Χρησιμοποιείτε μόνο καλώδια προέκτασης

που είναι εγκεκριμένα για εξωτερική χρήση.

 Το τρίψιμο χρωμάτων μολύβδου δεν

συνιστάται. Η απομάκρυνση χρωμάτων

μολύβδου πρέπει να πραγματοποιείται

μόνο από εξειδικευμένο προσωπικό.

 Μην επεξεργάζεστε υλικά, από τα οποία

εκλύονται ουσίες επικίνδυνες για την υγεία

(π.χ. αμίαντο). Λάβετε τα ανάλογα μέσα

προστασίας, όταν μπορεί να προκληθούν

επιβλαβείς για την υγεία, εύκαυστες ή

εκρηκτικές σκόνες. Φοράτε προστατευτική

μάσκα. Χρησιμοποιείτε εγκαταστάσεις

απορρόφησης.

Υλικές ζημιές!

Η τάση του δικτύου τροφοδοσίας και τα

στοιχεία τάσης στην πινακίδα τύπου πρέπει

να συμφωνούν μεταξύ τους.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών

υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό

Πρότυπο EN 62841.

Η κατά Α αξιολογημένη ακουστική στάθμη

θορύβου της συσκευής ανέρχεται τυπικά σε:

–

Στάθμη ακουστικής πίεσης: 96 dB(A),

–

Στάθμη ακουστικής ισχύος: 104 dB(A).

–

Ανακρίβεια: K = 3 dB.

Συνολική τιμή κραδασμών (κατά τη λείανση

επιφανειών μπετόν):

–

Τιμή εκπομπής: a

=6,7m/s

–

Ανακρίβεια: K = 1,5 m/s

ΠΡΟΣΟΧΗ!

Οι αναφερόμενες τιμές μέτρησης ισχύουν

μόνο για καινούργια μηχανήματα.

Στην καθημερινή χρήση μεταβάλλονται οι

τιμές θορύβου και κραδασμών.

ΥΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που αναφέρεται στις

οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια

μέθοδο μέτρησης τυποποιημένη βάσει του

προτύπου ΕΝ 62841 και μπορεί να

χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών

εργαλείων μεταξύ τους. Επίσης είναι

κατάλληλη για την προσωρινή εκτίμηση της

LD 24-6 180

134

επιβάρυνσης με κραδασμούς. Η αναφερόμενη

στάθμη κραδασμών αντιπροσωπεύει

τις κύριες εφαρμογές του ηλεκτρικού

εργαλείου.

Σε περίπτωση όμως που το ηλεκτρικό εργαλείο

χρησιμοποιηθεί για άλλες εφαρμογές με

αποκλίνοντα εργαλεία εφαρμογής ή χωρίς

επαρκή συντήρηση, τότε μπορεί να αποκλίνει

και η στάθμη των κραδασμών. Αυτό μπορεί να

αυξήσει σημαντικά την επιβάρυνση με

κραδασμούς κατά τη διάρκεια ολοκλήρου του

χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της επιβάρυνσης με

κραδασμούς, θα πρέπει επίσης να ληφθούν

υπόψη τα χρονικά διαστήματα, κατά τα οποία το

μηχάνημα είναι απενεργοποιημένο ή βρίσκεται

σε λειτουργία, αλλά δεν χρησιμοποιείται

πραγματικά για εργασία.

Αυτό μπορεί να

μειώσει σημαντικά την επιβάρυνση με

κραδασμούς κατά τη διάρκεια ολοκλήρου του

χρονικού διαστήματος εργασίας.

Καθορίστε πρόσθετα μέτρα ασφαλείας για την

προστασία του χειριστή πριν την επίδραση

των κραδασμών, όπως για παράδειγμα:

Συντήρηση του ηλεκτρικού εργαλείου και των

εργαλείων εφαρμογής, ζεστά χέρια κατά την

εργασία, οργάνωση των διαδικασιών

εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A),

πρέπει να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

Τύπος συσκευής LD 24-6 180

Προϊόν Λειαντήρας μπετόν

Τάση δικτύου V/Hz 230/50

Απορροφούμενη ισχύς W 2.400

Αποδιδόμενη ισχύς W 1.440

Αριθμός στροφών σ.α.λ. 6.500

Υποδοχή εργαλείου M14

Mέγ. διάμετρος δίσκου mm 180

Κατηγορία προστασίας /II

Βάρος kg 6,6

LD 24-6 180

135

Με μια ματιά

8 Στόμιο σύνδεσης για απορρόφηση

9 Ασφάλιση ατράκτου

Για την ασφάλιση της ατράκτου

κατά την αλλαγή εργαλείου.

10 Κεφαλή μετάδοσης κίνησης

Με έξοδο αέρα και βέλος φοράς

περιστροφής.

11 Καλώδιο σύνδεσης τροφοδοσίας 4,0 m

με φις

12 Διακόπτης On/Off

13 Φραγή ενεργοποίησης / κουμπί

ασφάλισης

Εμποδίζει την ακούσια εκκίνηση

του μηχανήματος και κλειδώνει

τον διακόπτη (5) κατά τη συνεχή

λειτουργία.

14 Πινακίδα τύπου *

15 Χειρολαβή, ρυθμιζόμενη

16 Προφυλακτήρας με λαστιχένιο

δακτύλιο απορρόφησης

17 Παξιμάδι σύσφιξης

18 Κλειδί σταματήματος

LD 24-6 180

136

* Δεν απεικονίζεται

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό

εργαλείο, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Η υπάρχουσα τάση δικτύου και τα στοιχεία

για την τάση στην πινακίδα τύπου πρέπει να

συμφωνούν απόλυτα.

Πριν τη θέση σε λειτουργία

 Αποσυσκευάστε το ηλεκτρικό εργαλείο και

τα αξεσουάρ και ελέγξτε για πληρότητα της

παράδοσης και τυχόν ζημιές μεταφοράς.

Ρύθμιση χειρολαβής

1. Λύστε το περιστροφικό κουμπί για

τη ρύθμιση της χειρολαβής κατά περ.

2 περιστροφές αριστερόστροφα.

2. Ρυθμίστε τη χειρολαβή στην επιθυμητή

θέση (θέση ασφάλισης 15°).

Προσέξτε τη σωστή ασφάλιση!

3. Σφίξτε το περιστροφικό κουμπί για

τη ρύθμιση της χειρολαβής δεξιόστροφα.

ΥΠΟΔΕΙΞΗ

Εάν απαιτείται, η χειρολαβή μπορεί να

μετατοπιστεί στην άλλη πλευρά του

ηλεκτρικού εργαλείου.

Τοποθέτηση και αλλαγή των

λειαντικών μέσων

 Πατήστε και κρατήστε πατημένη την

ασφάλιση ατράκτου (1.).

 Με το κλειδί σταματήματος λύστε το

παξιμάδι σύσφιξης από την άτρακτο

αριστερόστροφα και αφαιρέστε το (2.).

 Τοποθετήστε τον διαμαντόδισκο λείανσης

(B) στη σωστή θέση.

 Βιδώστε το παξιμάδι σύσφιξης (A) στην

άτρακτο, με την πατούρα προς τα επάνω.

 Πατήστε την ασφάλιση ατράκτου και

κρατήστε την πατημένη.

 Σφίξτε το παξιμάδι σύσφιξης με το κλειδί

σταματήματος.

LD 24-6 180

137

 Ελέγξτε τη θέση του προφυλακτήρα:

Ο λαστιχένιος δακτύλιος απορρόφησης θα

πρέπει να προεξέχει κατά περ. 0–1 mm από

τον δίσκο λείανσης. Εάν χρειάζεται,

διορθώστε (βλέπε "Ρύθμιση του

προφυλακτήρα").

 Βάλτε το φις στην πρίζα.

 Θέστε το ηλεκτρικό εργαλείο σε λειτουργία

(χωρίς κούμπωμα) και αφήστε το να

λειτουργήσει για περ. 30 δευτερόλεπτα.

Ελέγξτε για ανομοιομορφίες κίνησης και

κραδασμούς.

 Θέστε το ηλεκτρικό εργαλείο εκτός

λειτουργίας.

Ρύθμιση του προφυλακτήρα

ΥΠΟΔΕΙΞΗ!

Ο λαστιχένιος δακτύλιος απορρόφησης θα

πρέπει να προεξέχει κατά περ. 0–1 mm από

τον δίσκο λείανσης.

Για την αντιστάθμιση της

φθοράς του διαμαντόδισκου λείανσης,

μπορεί να ρυθμιστεί το ύψος του

προφυλακτήρα.

 Λύστε τις βίδες από τον προφυλακτήρα.

 Ρυθμίστε τον προφυλακτήρα

στο επιθυμητό ύψος.

 Σφίξτε τις βίδες.

Θέση του ηλεκτρικού εργαλείου σε

λειτουργία και εκτός λειτουργίας

Σύντομη λειτουργία χωρίς κούμπωμα

1. Πατήστε τη φραγή ενεργοποίησης

και κρατήστε την πατημένη.

2. Πατήστε τον διακόπτη.

3. Για την απενεργοποίηση αφήστε

τον διακόπτη ελεύθερο.

Συνεχής λειτουργία με κούμπωμα:

1. Πατήστε τη φραγή ενεργοποίησης

και κρατήστε την πατημένη.

2. Πατήστε τον διακόπτη και κρατήστε τον

πατημένο.

3. Πατήστε το κουμπί ασφάλισης.

LD 24-6 180

138

4. Για τη θέση εκτός λειτουργίας πατήστε

σύντομα τον διακόπτη και αφήστε τον

ελεύθερο.

Χρήση εγκατάστασης απορρόφησης

ΥΠΟΔΕΙΞΗ!

Συνιστάται η χρήση ενός ειδικού

απορροφητήρα σκόνης FLEX κατηγορίας M.

 Οδηγήστε τον εύκαμπτο σωλήνα

απορρόφησης μέσα από το στήριγμα

εύκαμπτου σωλήνα και στερεώστε τον στο

στόμιο σύνδεσης του προφυλακτήρα.

 Συνδέστε τον εύκαμπτο σωλήνα

απορρόφησης στην εγκατάσταση

απορρόφησης. Προσέξτε τις οδηγίες

χειρισμού της εγκατάστασης

απορρόφησης! Ελέγξτε τη στερέωση!

Εάν χρειάζεται χρησιμοποιήστε κατάλληλο

προσαρμογέα.

ΥΠΟΔΕΙΞΗ!

Σε περίπτωση που ο απορροφητήρας

σκόνης (ηλεκτρική σκούπα) χρειάζεται ειδικό

στόμιο σύνδεσης (δηλ. ένα άλλο στόμιο

σύνδεσης διαφορετικό από το στάνταρ

στόμιο σύνδεσης 32 mm/36 mm, το οποίο

περιέχεται στη συσκευασία παράδοσης του

ηλεκτρικού εργαλείου), απευθυνθείτε στο

κατάστημα, από το οποίο αγοράσατε τον

απορροφητήρα σκόνης, ώστε να

προμηθευτείτε τον κατάλληλο προσαρμογέα.

Εργασίες με το ηλεκτρικό εργαλείο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο περιστρεφόμενος δίσκος λείανσης δεν

επιτρέπεται να έρθει σε επαφή με αιχμηρά

προεξέχοντα αντικείμενα. Κίνδυνος

ανάκρουσης! Ζημιές στον δίσκο λείανσης. Σε

ζημιές ή μεγάλη φθορά του δίσκου λείανσης,

ο δίσκος πρέπει οπωσδήποτε να

αντικατασταθεί.

ΠΡΟΣΟΧΗ!

Κρατάτε το ηλεκτρικό εργαλείο πάντοτε και με

τα δύο χέρια!

1. Στερεώστε το λειαντικό μέσο.

2. Συνδέστε την εγκατάσταση απορρόφησης.

3. Βάλτε το φις στην πρίζα.

4. Θέστε την εγκατάσταση απορρόφησης σε

λειτουργία.

5. Θέστε το μηχάνημα σε λειτουργία.

6. Ακουμπήστε τον λειαντήρα μπετόν επάνω

στην προς επεξεργασία επιφάνεια.

Ο λαστιχένιος δακτύλιος απορρόφησης θα

πρέπει να εφάπτεται στην προς

επεξεργασία επιφάνεια.

7. Αυξήστε την πίεση, ώστε να έρθει ο δίσκος

λείανσης σε επαφή με την επιφάνεια

εργασίας. Μετακινήστε ταυτόχρονα τον

λειαντήρα μπετόν πέρα δώθε με

αλληλεπικαλυπτόμενες κινήσεις.

Λαστιχένιος δακτύλιος

απορρόφησης

Εάν ο λαστιχένιος δακτύλιος απορρόφησης

υποστεί ζημιά ή εμφανίζει υπερβολική φθορά,

θα πρέπει να αντικατασταθεί.

Διατίθεται με τον κωδικό

LD 24-6 180

139

παραγγελίας 258.626 σε όλα τα κέντρα

εξυπηρέτησης πελατών της FLEX.

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό

εργαλείο, βγάλτε το φις από την πρίζα.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε νερό ή υγρά μέσα

καθαρισμού.

 Φυσήξτε τον εσωτερικό χώρο του

περιβλήματος με τον κινητήρα ανά τακτά

χρονικά διαστήματα με ξηρό πεπιεσμένο

αέρα.

 Καθαρίστε τον προφυλακτήρα και το

περιστρεφόμενο ακραίο τμήμα με ξηρό

πεπιεσμένο αέρα.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται

αποκλειστικά από εξουσιοδοτημένο από τον

κατασκευαστή συνεργείο τεχνικής

εξυπηρέτησης πελατών.

ΥΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στο περίβλημα του

κινητήρα κατά τη διάρκεια ισχύος της

εγγύησης. Σε περίπτωση μη τήρησης,

παύουν να ισχύουν οι υποχρεώσεις παροχής

εγγύησης από τον κατασκευαστή.

Ανταλλακτικά και αξεσουάρ

Για περαιτέρω αξεσουάρ και ιδιαίτερα για

εργαλεία εφαρμογής, μπορείτε να ανατρέξετε

στους καταλόγους του κατασκευαστή.

Αναλυτικά σχέδια και λίστες αvταλλακτικών

θα βρείτε στην ιστοσελίδα μας:

www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά μηχανήματα που δεν

χρησιμοποιούνται πλέον, κόβοντας

το καλώδιο τροφοδοσίας.

Μόνο για χώρες της Ευρωπαϊκής

Ένωσης

Μην απορρίπτετε τα ηλεκτρικά

εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΚ

περί ηλεκτρικών και ηλεκτρονικών παλαιών

συσκευών και μηχανημάτων και της

εφαρμογής της στο εθνικό δίκαιο, τα άχρηστα

ηλεκτρικά εργαλεία πρέπει να συλλέγονται

ξεχωριστά και να διατίθενται για φιλική προς το

περιβάλλον επαναξιοποίηση.

ΥΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόσυρσης

απευθυνθείτε σε ένα εξειδικευμένο

κατάστημα!

Εγγύηση

Με την αγορά ενός καινούργιου μηχανήματος,

η FLEX παρέχει στο τελικό καταναλωτή

εγγύηση κατασκευαστή διάρκειας 2 ετών που

ξεκινά από την ημερομηνία πώλησης του

μηχανήματος. Η εγγύηση καλύπτει μόνο

ελαττώματα που οφείλονται σε σφάλματα

υλικών ή/και κατασκευής καθώς και τυχόν μη

εκπλήρωση των βεβαιωμένων ιδιοτήτων. Σε

περίπτωση αξίωσης παροχής εγγύησης λόγω

βλάβης πρέπει να επισυνάψετε το αυθεντικό

παραστατικό αγοράς με την ημερομηνία

πώλησης του μηχανήματος. Οι επισκευές

κατά τη διάρκεια ισχύος της εγγύησης

επιτρέπεται να εκτελούνται αποκλειστικά από

συνεργεία ή σταθμούς σέρβις που έχουν

εξουσιοδοτηθεί από την FLEX.

Αξίωση εγγύησης υφίσταται μόνο

σε περίπτωση ενδεδειγμένης χρήσης. Από

την παροχή εγγύησης αποκλείονται ιδιαίτερα

η φυσιολογική φθορά λόγω χρήσης, η μη

σωστή εφαρμογή, τα μερικώς ή πλήρως

αποσυναρμολογημένα μηχανήματα και τυχόν

ζημιές λόγω υπερφόρτωσης του μηχανήματος

καθώς και η χρήση μη εγκεκριμένων,

ελαττωματικών ή λάθος χρησιμοποιημένων

εργαλείων εφαρμογής.

LD 24-6 180

140

Επίσης αποκλείονται οι ζημιές, οι οποίες

προκλήθηκαν από το μηχάνημα στο εργαλείο

εφαρμογής ή αντίστοιχα στο κατεργαζόμενο

τεμάχιο, η χρήση βίας, οι επακόλουθες ζημιές

που οφείλονται σε μη ενδεδειγμένη ή

ανεπαρκή συντήρηση από πλευράς του

πελάτη ή τρίτων, οι ζημιές από ξένη επίδραση

ή από ξένα σώματα, π.χ. άμμο ή πέτρες,

καθώς και οι ζημιές λόγω της μη τήρησης των

οδηγιών χειρισμού, όπως π.χ. η σύνδεση σε

λανθασμένη τάση δικτύου τροφοδοσίας ή σε

λάθος είδος ρεύματος. Αξιώσεις παροχής

εγγύησης για εργαλεία εφαρμογής ή

αξεσουάρ μπορούν να τεθούν μόνον εφόσον

αυτά χρησιμοποιούνται με μηχανήματα, στα

οποία έχει προβλεφθεί ή εγκριθεί μια τέτοια

χρήση.

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του

δεν αναλαμβάνουν καμία ευθύνη για ζημιές

και απώλειες κέρδους λόγω διακοπής της

λειτουργίας της επιχείρησης, η οποία

προκλήθηκε από το προϊόν ή τη μη

δυνατότητα χρήσης του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του

δεν αναλαμβάνουν καμία ευθύνη για ζημιές, οι

οποίες προκλήθηκαν από μη ενδεδειγμένη

χρήση ή χρήση σε συνδυασμό με προϊόντα

άλλων κατασκευαστών.

LD 24-6 180

141

İçindekiler

Kullanılan semboller . . . . . . . . . . . . . . 141

Kendi güvenliğiniz için . . . . . . . . . . . . . 136

Ses ve vibrasyon . . . . . . . . . . . . . . . . . 145

Teknik özellikler . . . . . . . . . . . . . . . . . . 146

Genel bakış . . . . . . . . . . . . . . . . . . . . . 147

Kullanma kılavuzu . . . . . . . . . . . . . . . . 148

Bakım ve muhafaza . . . . . . . . . . . . . . 150

Giderme bilgileri . . . . . . . . . . . . . . . . . 151

Garanti . . . . . . . . . . . . . . . . . . . . . . . . 151

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir

tehlikeye dikkat çeker. Bu uyarıya dikkat

edilmemesi halinde, ölüm veya ağır

yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat

çeker. Bu uyarıya dikkat edilmemesi

halinde, yaralanma veya mala gelebilecek

zarar tehlikesi söz konusu olabilir.

BİLGİ!

Kullanma ile ilgili yararlı bilgilere ve önemli

başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya

başlamadan önce, kullanma

kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Koruyucu kulaklık kullanınız!!

Eski cihazın giderilmesi ile ilgili

bilgi (bakınız sayfa 151)!

Her zaman iki elinizle çalışın!

CE etiketlemesi

UKCA etiketlemesi

Kendi güvenliğiniz için

UYARI!

Elektronik aleti kullanmadan önce,

okuyunuz ve verilen talimatlara uyunuz:

– Bu kullanma kılavuzunu.

– Ekteki kitapçıkta bildirilen elektrikli

aletler ile ilgili “Genel güvenlik bilgileri”ni

(yazıno.: 315.915).

– Cihazın kullanılacağı yer için geçerli

kaza önleme yönetmeliklerini.

Bu elektronik alet en son teknik seviyededir

ve geçerli teknik güvenlik kurallarına göre

üretilmiştir. Yine de kullanım esnasında

kullanıcının veya üçüncü bir kişinin

vücuduna ve canına zarar gelebileceği gibi,

makinede veya başka mallarda da zarar

oluşabilir. Elektronik alet sadece aşağıdaki

bilgilere göre kullanılmalıdır

– üretim amacına uygun şekilde.

– teknik güvenlik açısından kusursuz

durumda.

Güvenliği etkileyen arızalar hemen

giderilmelidir.

Amaca uygun kullanım

LD 24-6 180 beton taşlayıcı aşağıdakiler için

tasarlanmıştır:

–

Endüstri ve zanaat sektöründe ticari

kullanım için,

–

Beton, sıva, şap, kum taşı, şamot ve

asfaltın kuru zımparalanması ve

düzleştirilmesi için,

–

Beton veya şap üzerinden yapıştırıcı

artıklarını ve izlerinin zımparalanması

için,

–

FLEX tarafından bu cihaz için sunulan ve

asgari 9.000 devir/dakika hızında devir

sayı için kullanımına izin verilmiş elmas

aletler ile kullanılmak için tasarlanmıştır.

LD 24-6 180

142

Kesme diskleri, kaba zımparalama diskleri

veya tel fırçalar ile kullanmaya uygun değildir.

LD 24-6 180 beton taşlayıcı kullanılırken M

sınıfı bir toz emici bağlanmalıdır.

Güvenlik bilgileri

UYARI!

Tüm güvenlik bilgilerini ve talimatları

okuyunuz.

Güvenlik bilgilerine ve

talimatlara uyulmasında yapılan hatalar,

elektrik çarpmasına, yangına ve/veya ağır

yaralanmalara neden olabilir

. Tüm güvenlik

bilgilerini ve talimatları, gelecekte

kullanılabilmesi için itinayla muhafaza

ediniz.

 Bu elektronik alet perdahlama cihazı

olarak kullanılmalıdır. Cihaz ile birlikte

verilmiş olan tüm güvenlik bilgilerini,

talimatları, resimleri ve verileri dikkate

alınız.

Aşağıdaki talimatları dikkate almazsanız,

elektrik çarpması, ateş ve/veya ağır

yaralanmalar söz konusu olabilir.

 Bu elektronik alet zımpara ile taşlama,

tel fırçalar ile çalışma, perdahlama ve

taşlayarak kesme için uygun değildir.

Elektronik aletin kullanım için

öngörülmediği çalışmalarda, tehlikeler ve

yaralanmalar söz konusu olabilir.

 Üretici tarafından özellikle bu

elektronik alet için öngörülmemiş ve

önerilmemiş aksesuarları

kullanmayınız.

Sadece bir aksesuarı elektronik alete

takıp sabitleyebiliyor olmanız, güvenli bir

kullanımı garanti etmez.

 Kullanılan alet için izin verilen devir

sayısı, en az elektronik alet üzerinde

bildirilmiş olan azami devir sayısı

kadar olmalıdır.

İzin verilenden daha hızlı dönen

aksesuarlar kırılabilir ve etrafa uçuşabilir.

 Kullanılan aletin dış çapı ve kalınlığı,

elektronik aletin ölçü verilerine uygun

olmalıdır.

Yanlış ölçümlendirilmiş çalışma aletleri

yeterince siperlenemez veya kontrol

edilemez.

Taşlama diskleri, taşlama plakaları veya

başka aksesuarlar, elektronik aletinizin

taşlama miline tam olarak oturmalıdır.

Elektronik aletin taşlama miline tam

olarak oturmayan çalışma aletleri

düzensiz döner, aşırı oranda titrer ve alet

üzerindeki kontrolünüzü kaybetmenize

neden olabilir.



Hasarlı alet uçlarını kullanmayın. Her

kullanmadan önce, alet uçlarında

kopma, kırıklık, yırtıklar, taşlama

plakasında yırtıklar, aşınma veya yoğun

yıpranma olup olmadığını kontrol edin.

Elektrikli el aletinin veya alet ucunun

yere düşmesi halinde, hasar görüp

görmediğini kontrol edin veya hasarsız

alet ucu kullanın. Alet ucunu kontrol

ettiyseniz ve kullanmak için taktıysanız,

kendinizi ve yakınınızda bulunan kişileri,

dönen alet ucunun hareket düzleminden

uzak tutun ve cihazı azami devir sayısı

ile bir dakika boyunca çalıştırın.

Hasarlı çalışma aletleri genelde bu test

süresi içinde kırılır.

 Kişisel koruyucu donanım kullanınız.

Uygulamaya bağlı olarak, yüzünüzü

koruma maskesi, gözlerinizi koruma

donanımı veya koruyucu gözlük

kullanınız. Gerekirse toz maskesi,

kulaklık, koruyucu eldiven veya küçük

taşlama ve materyal partiküllerini

bedeninizden uzak tutan özel önlükler

kullanınız.

Farklı uygulamalar esnasında oluşan,

etrafa uçuşan yabancı cisimlere karşı

gözlerin korunması gerekir. Toz ve

solunum koruma maskesi, kullanım

esnasında oluşan tozu süzmelidir.

Eğer uzun süre yüksek gürültüye maruz

kalırsanız, işitme kaybı söz konusu olabilir.

LD 24-6 180

143

 Diğer kişilerin, sizin çalışma

alanınızdan güvenli bir mesafede

durmalarına dikkat ediniz. Çalışma

alanına giren herkes, kişisel koruyucu

donanım kullanmalıdır.

İşlenen parçanın kırılan parçaları veya

çalışma aletine ait kırık parçalar etrafa

uçuşabilir ve doğrudan çalışma alanı

dışında da yaralanmalara neden olabilir.

 Çalışma aletinin görünmeyen elektrik

hatlarına veya kendi elektrik

kablosuna temas etme ihtimali söz

konusu olan çalışmalarda, cihazı

sadece izolasyonlu tutma alanları

üzerinden tutunuz.

Elektrik gerilimi yüklü bir hat ile temas,

cihazın metal parçalarının da gerilim

yüklenmesine neden olabilir ve bu da

elektrik çarpmasına neden olabilir.

 Elektrik kablosunu dönen çalışma

aletlerinden uzak tutunuz.

Cihaz üzerindeki kontrolünüzü

kaybederseniz, elektrik kablosu

kesilebilir veya dönen takıma dolanabilir

ve eliniz ya da kolunuz da dönen çalışma

aletine temas edebilir.

 Çalışma aleti tamamen durmadan,

elektronik aleti kesinlikle herhangi bir

yere indirmeyiniz.

Dönen çalışma aleti indirildiği yüzeye

temas edebilir ve bunun sonucunda

elektronik alet üzerindeki kontrolünüzü

kaybedebilirsiniz.

 Elektronik aleti taşırken kesinlikle

çalıştırmayınız.

Giysileriniz tesadüfen söz konusu olan

bir temas sonucunda dönen çalışma

aletine kapılabilir ve çalışma aleti

bedeninize saplanabilir.



Elektronik aletinizin havalandırma

deliklerini muntazam aralıklar ile

temizleyiniz.

Motor fanı gövdenin içine toz çeker ve

çok miktarda metal toz toplanması

sonucunda elektriksel tehlikeler söz

konusu olabilir.

 Elektrikli aleti yanıcı malzemelerin

yakınında kullanmayın.

Kıvılcımlar bu malzemeleri tutuşturabilir.

 Sıvı soğutucu madde gerektiren

çalışma aletleri kullanmayınız.

Su veya başka sıvı soğutma maddeleri

elektrik çarpmasına sebep olabilir.

Zımparalama işlemi için özel

güvenlik uyarıları



Sadece elektrikli el aletiniz için

onaylanmış aşındırıcıları ve bu

aşındırıcılar için öngörülen koruyucu

kapağı kullanın.

Elektrikli el aleti için öngörülmeyen

aşındırıcılar yeterli koruma sağlayamaz ve

güvenli değildir.



Koruyucu başlık elektrikli el aletine

güvenli bir şekilde takılmalı ve

maksimum güvenlik sağlanacak şekilde

ayarlanmalıdır, yani aşındırıcının

mümkün olan en küçük kısmı açık

şekilde kullanıcıya doğru bakmalıdır.

Koruyucu kapak, kullanıcıyı kırılan

parçalardan ve aşındırıcı ile kazara

temastan korumak için tasarlanmıştır.

 Zımparalama gövdeleri sadece

önerilen kullanım amaçları için

kullanılmalıdır.

Örneğin: Bir elmas zımparalama diskinin

yan yüzü ile kesinlikle zımparalama

çalışması yapılmamalıdır.

Elmas zımparalama diski, malzemelerin

kaldırılması için zımparalama diskinin alt

tarafı ile kullanılmak üzere tasarlanmıştır.

Bu tür taşlama ünitelerine yandan kuvvet

uygulanması aletin kırılmasına neden

olabilir.

 Seçtiğiniz alet ucu için daima doğru

ebatlarda ve uygun şekilde hasarsız

sıkıştırma flanşları kullanılmalıdır.

Uygun flanşlar, çalışma aletlerini korur ve

bu sayede kırılma tehlikesini azaltır.

 Daha büyük elektrikli el aletlerinin

aşınmış alet uçları kullanılmamalıdır.

Büyük elektronik aletlerin çalışma

aletleri, küçük elektronik aletlerin yüksek

devir sayıları için uygun değildir ve

kırılabilir.

Geri tepme ve ilgili güvenlik bilgileri

Geri tepme, takılan veya bloke olmuş dönen

bir çalışma aletinin (örn. taşlama diski,

yaşlama plakası, dönen fırça vs.) ani

reaksiyonuna verilen isimdir. Takılma veya

LD 24-6 180

144

blokaj, dönen çalışma aletinde ani bir

durmaya neden olur. Böylelikle kontrolsüz bir

elektronik alet, blokaj yerinde çalışma aletinin

dönme yönünün tersine ivmelenir.

Eğer örn. bir taşlama diski işlenen parça

içinde takılıp kalırsa veya bloke olursa, işlenen

parçanın içine giren taşlama diski kenarı

sıkışabilir ve taşlama diski kırılabilir veya bir

geri tepmeye neden olabilir.

Bu durumda taşlama diski, bloke olduğu

yerdeki disk dönme yönüne bağlı olarak, aleti

kullanan kişiye doğru veya ondan

uzaklaşacak şekilde hareket eder. Bu esnada

taşlama diskleri kırılabilir de.

Elektronik aletin yanlış veya hatalı kullanımı

sonucunda geri tepme söz konusu olabilir.

Aşağıda tarif edilen uygun itina önlemleri

sayesinde, geri tepme önlenebilir.

 Elektronik aleti iyice sıkı tutunuz,

bedeninizi ve kollarınızı geri tepme

kuvvetlerini karşılayabilecek bir

konuma alınız. Harekete geçişteki geri

tepme kuvvetlerinde veya reaksiyon

torklarında azami kontrol

sağlayabilmek için, varsa ek bir

tutamak kullanınız.

Aleti kullanan kişi, uygun itina önlemleri

sayesinde geri tepme ve reaksiyon

kuvvetlerine hakim olabilir.

 Elinizi kesinlikle dönen çalışma

aletlerinden uzak tutunuz.

Çalışma aleti geri tepme esnasında

elinizin üzerinde hareket edebilir.

 Elektronik aletin bir geri tepme

esnasında hareket alanı dahiline

vücudunuzun girmesini engelleyiniz.

Geri tepme, elektronik aleti taşlama

diskinin blokaj yerinde hareket ettiği

yönün tersine hareket ettirir.

 Köşelerde, keskin kenarlarda vs.

özellikle daha itinalı çalışınız. Çalışma

aletlerinin işlenecek parçada geri

tepmesini ve sıkışmasını önleyiniz.

Dönen çalışma aleti köşelerde, keskin

kenarlarda veya yüzeylerde geri

teptiğinde sıkışmaya elverişlidir. Bu, alet

üzerindeki kontrolün kaybına veya geri

tepmeye yol açar.

 Zincir veya dişli testere ağızları

kullanmayınız.

Bu tür çalışma aletleri çok sık geri

tepmeye veya elektronik alet üzerinden

kontrol kaybına neden olur.

Diğer güvenlik bilgi ve uyarıları

 Sadece dışarıda kullanılmasına izin

verilmiş olan uzatma kablosu kullanınız.

 Kurşun içeren boyaların

zımparalanmasında önerilmez. Kurşun

boyaların çıkarılması sadece bir uzman

tarafından yapılmalıdır.

 Sağlığa zararlı madde emisyonuna

neden olabilecek malzemeler işlemeyiniz

(örn. asbest). Eğer sağlığa zararlı,

yanabilen veya patlayıcı tozlar

oluşabilirse, koruyucu önlemler alınız.

Toza karşı koruyucu maske takınız.

Emme tertibatları kullanınız.

MADDİ HASARLAR!

Şebeke gerilimi ve tip levhası üzerindeki

gerilim bilgileri aynı olmalıdır.

LD 24-6 180

145

Ses ve vibrasyon

Gürültü ve titreşim değerleri ilgili EN 62841

uyarınca belirlenmiştir. Cihazın A ağırlıklı

gürültü seviyesi tipik olarak şu şekildedir:

–

Ses basıncı seviyesi: 96 dB(A);

–

Ses gücü seviyesi: 104 dB(A);

–

Sapma değeri: K = 3 dB.

Toplam titreşim değeri (beton yüzeylerin

taşlanmasında):

–

Emisyon değeri:: a

=6,7m/s

–

Sapma değeri: K = 1,5 m/s

DIKKAT!

Bildirilen ölçüm değerleri sadece yeni cihazlar

içindir. Günlük kullanımda ses ve titreşim

değerleri değişir.

BİLGİ!

Bu talimatta bildirilen titreşim seviyesi,

EN 62841 standartında norm olarak kabul

edilmiş bir ölçme yöntemine göre ölçülmüştür

ve elektronik aletlerin birbiriyle kıyaslanması

için kullanılabilir. Bu değer, titreşimden

kaynaklanan yüklenme durumunun geçici

olarak tahmin (ön tahmin) edilmesi için de

kullanılabilir. Bildirilen titreşim seviyesi,

elektronik aletin esas kullanım alanlarını

göstermektedir.

Fakat eğer elektronik alet başka uygulamalar,

farklı ek aletler ile veya yetersiz bakım

durumunda kullanılırsa, titreşim seviyesi de

bildirilen değerden sapabilir. Bu da, titreşim

yükünü tüm çalışma süresi aralığında oldukça

yükseltebilir.

Titreşim yükünün doğru tahmini için

, cihazın

kapalı olduğu süreler veya kapalı olmamakla

birlikte, gerçekten kullanılmadığı süreler de

dikkate alınmalıdır. Bu da, titreşim yükünü tüm

çalışma süresi aralığında oldukça düşürebilir.

Cihazı kullanan kişinin titreşimlerin etkisine

karşı korunması için, ek güvenlik önlemleri

alın, örneğin: Elektrikli aletlerin ve çalışma

aletlerinin bakımı, ellerin sıcak tutulması,

çalışma süreçlerinin organizasyonu.

DIKKAT!

Ses basıncı 85 dB(A) değerini aşınca,

işitme koruma donanımı kullanınız.

LD 24-6 180

146

Teknik özellikler

Cihaz tipi LD 24-6 180

Ürün Beton taşlayıcı

Şebeke gerilimi V/Hz 230/50

Güç tüketimi W 2.400

Güç çıkışı W 1.440

Devir sayısı dev/dak 6.500

Uç girişi M14

Maks. disk çapı mm 180

Koruma sınıfı /II

Ağırlık kg 6,6

LD 24-6 180

147

Genel bakış

8 Emme sistemi için bağlantı rakoru

9 Mil kilidi

Takım değiştirirken mili kilitlemek için.

10 Şanzıman başı

Hava çıkışı ve dönüş yönü oku mevcut.

11 Bağlantı kablosu 4,0 m elektrik fişli

12 Açma/kapatma şalteri

13 Açma kilidi/kilitleme düğmesi

Cihazın kazara çalışmasını önler ve

sürekli çalışma sırasında şalteri (5)

kilitler.

14 Tip etiketi *

15 Tutamak, ayarlanabilir

16 Kauçuk vakumlu halkalı koruyucu

kapak

17 Germe somunu

18 Durdurma anahtarı

* gösterilmiyor

LD 24-6 180

148

Kullanma kılavuzu

UYARI!

Elektrikli el aleti üzerinde yapacağınız her türlü

çalışmadan önce şebeke fişini çekin

DİKKAT!

Mevcut şebeke gerilimi ve tip plakasındaki

gerilim verileri örtüşmelidir.

Cihazı kullanmaya başlamadan

önce

Elektronik aleti ve aksesuarları ambalajdan

çıkarınız ve teslimat kapsamının eksiksiz

olduğunu ve muhtemel transport hasarları

olmadığını kontrol ediniz.

Tutamağın ayarlanması

1. Tutamak ayarı için döner düğme yakl. 2 tur

saat ibresi yönünün tersine doğru

çözülmelidir.

2. Tutamak istenilen konuma getirilmelidir

(15° kilitleme). Doğru kilitlenmeye dikkat

edin!

3. Tutamak ayarı için döner düğme saat

ibresi yönünde sıkılmalıdır.

BİLGİ

Gerektiğinde tutamak, elektrikli aletin diğer

tarafına kaydırılabilir.

Zımpara malzemesinin

yerleştirilmesi ve değiştirilmesi

 Mil kilit düzenine basınız ve basılı

tutunuz (1.).

 Durdurma anahtarı ile germe somununu

saatin çalışma yönünün tersine doğru

çevirerek, milden çözünüz ve çıkarınız (2.).

 Elmas zımparalama diski (A) doğru

şekilde yerleştirilmelidir.

 Grme somunu (B), yaka kısmı yukarıda

olacak şekilde mile vidalanmalıdır.

 Mil kilit düzenine basınız ve basılı tutunuz.

 Sıkma somununu durdurma anahtarı

ile sıkın.

LD 24-6 180

149

 Koruma başlığının konumu kontrol

edilmelidir:

Kauçuk vakumlu halka, taşlama tablasının

yukarısına doğru yaklaşık 0-1 mm çıkıntı

yapmalıdır. Gerektiğinde düzeltilmelidir (bkz.

Koruma başlığı ayarı“).

 Elektrik fişini prize takınız.

 Elektrikli el aletini açılmalı (ucu

takmadan) ve yaklaşık 30 saniye

çalıştırılmalıdır. Balanssızlıklara ve

vibrasyonlara dikkat edilmelidir.

 Elektrikli el aleti kapatılmalıdır.

Schutzhaube verstellen

HINWEIS!

Kauçuk vakumlu halka, taşlama tablasının

yukarısına doğru yaklaşık 0-1 mm çıkıntı

yapmalıdır.

Elmas zımparalama diskindeki

aşınmanın dengelenmesi için koruma

başlığının yüksekliği ayarlanabilir.

 Koruyucu kapaktaki vidalı bağlantıyı

gevşetin.

 Koruma başlığı istenilen yüksekliğe

ayarlanmalıdır.

 Vidalı bağlantıyı sıkın.

Elektronik aletin açılması ve

kapatılması

Kilitlemeden kısa süre çalıştırma

1. Açma kilidine bastırın ve kilide basılı tutun.

2. Şaltere basın.

3. Kapatmak için şalteri serbest bırakın.

Kilitleyerek sürekli çalıştırma

1. Açma kilidine bastırın ve kilide basılı tutun.

2. Şaltere bastırın ve basılı tutun.

3. Kilitleme düğmesine basın.

LD 24-6 180

150

4. Kapatmak için şaltere kısa süreli basın ve

ardından serbest bırakın..

Emme sistemi kullanımı

BİLGİ!

M sınıfı bir FLEX toz emme tertibatının

kullanılması önerilir.

 Emme hortumunu ilgili hortum

tutucusundan geçirin ve koruyucu kapağın

bağlantı rakoruna takın.

 Emme hortumunu ilgili emme sistemine

bağlayın. Emme sisteminin kullanım

kılavuzuna dikkat edin! Sabitlemeyi kontrol

edin! Gerekirse uygun bir adaptör kullanın.

BİLGİ!

Vakumlu süpürgeniz için özel bir bağlantı

ağzı gerekliyse (yani elektrikli aletin teslimat

kapsamında bulunan 32 mm/36 mm standart

bağlantı ağzı dışında), uygun bir adaptör

temin etmek için lütfen vakumlu süpürge

tedarikçiniz ile iletişime geçin.

Elektronik alet ile çalışılması

UYARI!

Dönen zımpara diski, keskin ve dışa sarkan

cisimlere temas etmemelidir. Geri tepme

tehlikesi! Zımparalama diskinde hasarlar.

Hasar veya güçlü aşınma olması durumunda

zımparalama diski kesinlikle değiştirilmelidir.

DIKKAT!

Elektrikli el aleti her zaman iki elle sıkıca

tutulmalıdır!

1. Aşındırıcı parça sabitlenmelidir.

2. Toz eme sisteminin bağlantısı

kurulmalıdır.

3. Elektrik fişi takılmalıdır.

4. Toz emme sistemi çalıştırılmalıdır.

5. Cihazı çalıştırınız.

6. Beton taşlayıcıyı çalışma yüzeyine

yerleştirin.

Fırça kasnağı ve/veya lastik emme halkası

çalışma yüzeyi ile aynı hizada olmalıdır.

7. Zımparalama diskini çalışma yüzeyi ile

temaslı hale getirmek için basınç

arttırılmalıdır. Beton taşlayıcıyı üst üste

binen hareketlerle döndürün.

Lastik emme halkası

Lastik emme halkası hasarlıysa veya aşınma

oranı fazlaysa bu parça değiştirilmelidir.

Herhangi bir FLEX müşteri hizmetleri

merkezinden 258.626 sipariş numarasıyla

temin edilebilir.

Bakım ve muhafaza

UYARI!

Elektrikli el aleti üzerinde yapacağınız her

türlü çalışmadan önce şebeke fişini çekin.

Temizleme

UYARI!

Su veya sıvı temizlik maddeleri kullanmayın.

 Motoru da kapsayan gövde iç kısmını

muntazam aralıklar ile kuru basıçlı hava

püskürterek temizleyiniz.

 Koruma başlığı ve hareket ettirilebilen

kenar segmenti kuru basınçlı hava ile

temizlenmelidir.

Onarımlar

Tüm onarımlar sadece üretici tarafından

yetki verilmiş, yetkili servis atölyesinde

yaptırılmalıdır.

LD 24-6 180

151

BİLGİ!

Motor gövdesindeki cıvatalar garanti süresi

boyunca sökülmemelidir. Buna uyulmazsa

üreticinin garanti yükümlülükleri sona erer.

Yedek parçalar ve aksesuarlar

Diğer aksesuarlar için, özellikle de ek aletler

için üretici kataloğuna bakınız.

Patlak resimleri ve yedek parça listelerini

web sitemizde bulabilirsiniz:

www.flex-tools.com

Giderme bilgileri

UYARI!

Eskimiş cihazları, elektrik kablosunu cihazdan

ayırarak kullanılamaz hale getiriniz.

Sadece AB ülkeleri için

Elektronik cihazları normal çöp

kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve

yerel hukuka uyarlama ile ilgili 2012/19/AB

sayılı Avrupa direktifine göre, eskimiş

elektronik cihazlar ayrı toplanmalı ve

çevreye zarar vermeyecek şekilde geri

kazanma işlemine tabi tutulmalıdır.

BİLGİ!

Giderme olanakları hakkında bilgi almak için

yetkili satıcılara danışınız!

Garanti

FLEX, yeni bir makine satın alındığında,

makinenin son kullanıcıya satıldığı tarihten

itibaren 2 yıl üretici garantisi sağlar. Garanti

yalnızca malzeme ve/veya üretim

hatalarından kaynaklanan kusurları ve garanti

edilen özelliklerin yerine getirilmemesini

kapsar. Bir garanti talebinde bulunurken, satış

tarihini içeren orijinal satış makbuzu

eklenmelidir. Garanti kapsamındaki onarımlar

sadece FLEX yetkili atölyeleri veya servis

istasyonları tarafından gerçekleştirilebilir. Bir

garanti talebi yalnızca ürünün amacına uygun

kullanılması durumunda geçerlidir. Özellikle

operasyonel aşınma, yanlış kullanım, kısmen

veya tamamen sökülmüş makinelerin yanı

sıra makineye aşırı yüklenme, yetkisiz,

kusurlu veya yanlış kullanılan uç takımlarının

kullanımından kaynaklanan hasarlar ilgili

garanti kapsamının dışındadır.

Makine tarafından alet ucuna veya iş

parçasına verilen hasarlar, güç kullanımı,

müşteri veya üçüncü şahıslar tarafından

yapılan uygunsuz veya yetersiz bakımdan

kaynaklanan dolaylı hasarlar, kum veya taş

gibi dış etkilerden veya yabancı cisimlerden

kaynaklanan hasarlar ve kullanım

talimatlarına uyulmamasından kaynaklanan

hasarlar, örneğin yanlış bir şebeke gerilimine

veya akım türüne bağlantı yapılması. Alet

uçları veya aksesuarlara yönelik garanti

talepleri, bu ürünlerin yalnızca bu tür bir

kullanımın amaçlandığı veya izin verildiği

makinelerde kullanılmaları durumunda ileri

sürülebilir.

Mesuliyet kabul edilmemesi

durumları

Ürün tarafından veya ürünün kullanılama-

masından dolayı söz konusu olan,

çalışmaya ara verilmesinden dolayı elde

edilemeyen kazanç için ve zararlar için

üretici ve üreticinin temsilcileri sorumluluk

üstlenmez.

Cihazın gerektiği gibi kullanılmamasından

veya başka üreticilerin ürünleri ile birlikte

kullanılmasından kaynaklanan hasarlar

için de üretici ve temsilcisi sorumluluk

üstlenmez.

LD 24-6 180

152

Spis treści

Zastosowane symbole . . . . . . . . . . . . . 152

Dla własnego bezpieczeństwa . . . . . . 152

Poziom hałasu i drgań . . . . . . . . . . . . . 156

Dane techniczne . . . . . . . . . . . . . . . . . 158

Opis urządzenia . . . . . . . . . . . . . . . . . 159

Instrukcja obsługi . . . . . . . . . . . . . . . . . 160

Przegląd, konserwacja i pielęgnacja . . 162

Wskazówki dotyczące usuwania

odpadów. . . . . . . . . . . . . . . . . . . . . . . . 163

Gwarancja . . . . . . . . . . . . . . . . . . . . . . 164

Zastosowane symbole

OSTRZEŹENIE!

Oznacza bezpośrednio grożące

niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi

śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŹNIE!

Oznacza możliwość wystąpienia

niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może

doprowadzić do skaleczeń lub szkód

materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i

ważne informacje.

Symbole na urządzeniu

Przeczytać dokładnie instrukcję

obsługi i stosować podane w

niej wskazówki, aby w ten

sposób zmniejszyć ryzyko

zranienia użytkownika!

Zastosować okulary ochronne!

Uźywać ochronników słuchu!

Wskazówka dotycząca

usuwania zuźytego urządzenia

(patrz strona 163)!

Należy zawsze pracować

używając obu rąk!

Etykieta CE

Etykieta UKCA

Dla własnego bezpieczeństwa

OSTRZEŹENIE!

Przed użyciem urządzenia dokładnie

przeczytać i postępować według wskazówek

podanych w:

– niniejszej instrukcji obsługi,

– „Ogólnych wskazówek bezpieczeństwa“

dotyczących pracy narzędziami

elektrycznymi zamieszczonych

w załączonej broszurze

(nr dokumentacji: 315.915),

– zasad i przepisów terenowych

obowiązujących na miejscu odnośnie

bezpieczeństwa pracy.

Niniejsze narzędzie elektryczne jest

skonstruowane i zbudowane zgodnie

z najnowszym stanem techniki i uznanymi

zasadami bezpieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia

może wystąpić zagrożenie zdrowia i życia

użytkownika lub osób trzecich albo

uszkodzenia maszyny lub rzeczy.

Urządzenie stosować tylko

– zgodnie z przeznaczeniem,

– we właściwym stanie technicznym

zgodnym z zasadami bezpieczeństwa

i higieny pracy.

Wszelkie usterki, które wpływają ujemnie na

bezpieczeństwo należy niezwłocznie

usunąć.

LD 24-6 180

153

Zastosowanie zgodne

z przeznaczeniem

Szlifierka do betonu LD 24-6 180

przeznaczona jest

–

do profesjonalnego zastosowania w

przemyśle i rzemiośle,

–

do szlifowania na sucho i do gładzenia

betonu, tynku, kamiennej posadzki,

piaskowca, szamotu i asfaltu,

–

do zdzierania farby, lakieru i resztek kleju

z betonu lub kamiennej posadzki,

–

do zastosowania z narzędziami

diamentowymi, które oferowane są przez

firmę FLEX dla tego urządzenia i

dopuszczone dla liczby obrotów co

najmniej 6.500 obr./min.

Zastosowanie tarcz tnących, tarcz

zdzierających, wachlarzowych tarcz

szlifierskich lub tarcz szczotkowych dla tego

urządzenia jest niedozwolone.

Przy pracy szlifierką do betonu LD 24-6 180

należy przyłączyć odkurzacz przemysłowy

klasy M.

Wskazówki bezpieczeństwa

OSTRZEŹENIE!

Przeczytać wszystkie wskazówki

bezpieczeństwa i pouczenia.

Zaniedbania

w przestrzeganiu wskazówek

bezpieczeństwa i pouczeń mogą

spowodować porażenie prądem

elektrycznym, pożar i/lub ciężkie zranienia

Proszę zachować wszystkie przepisy

bezpieczeństwa i wskazówki

do przyszłego zastosowania.



Niniejsze urządzenie elektryczne należy

stosować jako szlifierkę. Proszę

przestrzegać wszystkich wskazówek

bezpieczeństwa, instrukcji, opisów

i parametrów podanych w

dokumentacji, która należy do zakresu

dostawy urządzenia.

Nieprzestrzeganie następujących

wskazówek może spowodować porażenie

prądem elektrycznym, wybuch pożaru i/lub

ciężkie zranienia.



Niniejsze urządzenie elektryczne nie

nadaje się do szlifowania papierem

ściernym, do pracy ze szczotką

drucianą, do polerowania ani do

przecinania ściernicą.

Zastosowanie urządzenia w sposób

niezgodny z jego przeznaczeniem może

spowodować zagrożenie lub

niebezpieczeństwo zranienia.



Nie wolno przerabiać elektronarzędzia

w sposób, który nie został specjalnie

przewidziany i określony przez

producenta.

Takie przeróbki mogłyby doprowadzić do

utraty kontroli i spowodować poważne urazy

ciała.



Nie wolno stosować żadnego

wyposażenia dodatkowego, które nie

jest przewidziane ani polecane przez

producenta specjalnie dla tego

urządzenia elektrycznego.

Sama możliwość zamocowania

wyposażenia do urządzenia elektrycznego

nie gwarantuje jeszcze bezpiecznego

zastosowania.



Dopuszczalna liczba obrotów

zastosowanego narzędzia musi być co

najmniej tak duża, jak najwyższa liczba

obrotów podana na urządzeniu.

Wyposażenie, które obraca się z większą

liczbą obrotów niż dopuszczona

maksymalna liczba obrotów, może się

połamać i zostać wyrzucone w powietrze.



średnica zewnętrzna i grubość

zastosowanego narzędzia musi być

zgodna z wymiarami urządzenia.

Nieprawidłowo odmierzone narzędzia

i końcówki zamienne mogą być

niewystarczająco osłonięte i niedostatecznie

kontrolowane.



Wymiary mocowania akcesoriów muszą

pasować do wymiarów osprzętu

montażowego elektronarzędzia.

Akcesoria, które nie pasują do elementów

mocujących elektronarzędzia będą

pracować niestabilnie i będą powodować

nadmierne drgania, co może doprowadzić

do utraty kontroli nad narzędziem.



Nie wolno stosować żadnych

uszkodzonych narzędzi i końcówek.

Przed każdym użyciem należy

sprawdzić, czy narzędzia lub końcówki

nie są wyszczerbione lub pęknięte, czy

talerz szlifierski nie jest pęknięty, zużyty

LD 24-6 180

154

lub zdarty. Po ewentualnym upadku

urządzenia elektrycznego lub narzędzi,

należy sprawdzić czy urządzenie lub

narzędzia nie uległy uszkodzeniu;

używać tylko nieuszkodzonego/ych

urządzenia/narzędzi. Po sprawdzeniu i

założeniu narzędzia należy zwrócić

uwagę, aby użytkownik i osoby

postronne znajdowały się poza

obszarem płaszczyzny rotacji

narzędzia, następnie włączyć

urządzenie i pozostawić pracujące na

najwyższej liczbie obrotów na czas

jednej minuty.

Uszkodzone narzędzia łamią się najczęściej

podczas takiej próby.



Należy stosować środki ochrony

osobistej. Zależnie od wykonywanego

zadania założyć odpowiednio maskę

osłaniającą całą twarz, maskę

osłaniającą górną część twarzy lub

okulary ochronne. Zastosować

odpowiednio maskę przeciwpyłową,

ochronniki słuchu, rękawice ochronne

lub specjalny fartuch, który chroni

użytkownika przed małymi

cząsteczkami substancji ściernych i

szlifowanych materiałów.

Oczy należy chronić przed zranieniem

wyrzuconymi ciałami obcymi, które powstają

przy różnych zastosowaniach.

Maski przeciwpyłowe i ochronne muszą

posiadać zdolność filtracji pyłów

powstających podczas pracy. W przypadku

obciążenia hałasem, użytkownik narażony

jest na utratę słuchu.



Zwracać uwagę, aby osoby postronne

znajdowały się w bezpiecznej

odległości od obszaru pracy. Każda

osoba, która zbliża się do obszaru pracy

urządzenia musi nosić osobiste środki

ochrony.

Odłamane kawałki obrabianego materiału

lub uszkodzonego narzędzia, mogą zostać

wyrzucone w powietrze i spowodować

zranienia nawet poza bezpośrednim

obszarem pracy.



Urządzenie chwytać tylko za izolowane

powierzchnie przeznaczone do tego

celu, jeżeli podczas pracy zachodzi

niebezpieczeństwo zetknięcia

narzędzia z ukrytym przewodem

elektrycznym lub przewodem

zasilającym urządzenie.

Kontakt z przewodem elektrycznym,

znajdującym się pod napięciem, może

spowodować, że metalowe elementy

urządzenia znajdą się również pod

napięciem, a przez to doprowadzić do

porażenia prądem elektrycznym.



Elektryczny przewód zasilający

prowadzić zawsze z dala od

obracających się narzędzi i końcówek.

W przypadku utraty kontroli nad

urządzeniem może dojść do zerwania

elektrycznego przewodu zasilającego lub

zetknięcia z nim a dłoń lub ręka użytkownika

może zostać wciągnięta przez obracające

się narzędzie lub końcówkę urządzenia.



Nie wolno odkładać narzędzia

elektrycznego zanim narzędzie

całkowicie się nie zatrzyma.

Obracające się narzędzie może zetknąć się

z powierzchnią, na którą odłożono

urządzenie i spowodować utratę kontroli

użytkownika nad urządzeniem

elektrycznym.



Nie włączać urządzenia podczas

przenoszenia ani nie przenosić

włączonego urządzenia.

Odzież może zetknąć się przypadkowo

z obracającym się narzędziem a narzędzie

może wkręcić się w ciało użytkownika.



Otwory wentylacyjne urządzenia

elektrycznego należy regularnie

czyścić.

Dmuchawa silnika wciąga pył do obudowy,

a silne zanieczyszczenie metalicznym

pyłem może spowodować

niebezpieczeństwo porażenia prądem

elektrycznym lub zwarcie.



Urządzenia elektrycznego nie wolno

stosować w pobliżu materiałów

palnych.

Iskry mogą spowodować zapalenie się tych

materiałów.

LD 24-6 180

155



Nie wolno stosować żadnych narzędzi,

które wymagają chłodzenia płynnymi

środkami chłodzącymi.

Zastosowanie wody lub innych płynnych

środków chłodzących może spowodować

porażenie prądem elektrycznym.

Szczególne wskazówki

bezpieczeństwa przy pracach

szlifierskich



Stosować tylko i wyłącznie ściernice,

które dopuszczone są do pracy z tym

urządzeniem elektrycznym i

odpowiednie osłony ochronne, które

przewidziane są do takich ściernic.

ściernice, które nie są przewidziane dla tego

urządzenia elektrycznego, nie mogą być

dostatecznie osłonięte i dlatego są

niebezpieczne.



Osłona ochronna musi być prawidłowo

i bezpiecznie zamocowana do

urządzenia i nastawiona w sposób

zapewniający najwyższy stopień

bezpieczeństwa – tzn. tak aby możliwie

najmniejsza część ściernicy skierowana

była otwarcie w stronę użytkownika.

Osłona ochronna powinna chronić

użytkownika przed odłamkami i

przypadkowym kontaktem ze ściernicą.



ściernice wolno stosować tylko do

zadań, dla których są one zalecane.

Na przykład: Nie wolno szlifować boczną

powierzchnią diamentowego talerza

szlifierskiego. Diamentowe talerze

szlifierskie przeznaczone są do

zdejmowania materiału spodnią

powierzchnią talerza szlifierskiego.

Działanie bocznej siły na ściernicę może

spowodować jej złamanie.



Należy stosować zawsze kołnierze

mocujące odpowiedniej wielkości

i kształtu do wybranego narzędzia.

Właściwe kołnierze podpierają narzędzie

i zmniejszają niebezpieczeństwo jego

złamania.



Nie wolno stosować zużytych narzędzi

z większych urządzeń elektrycznych.

Narzędzia do większych urządzeń

elektrycznych nie są wykonane dla wysokiej

liczby obrotów, z jaką pracują mniejsze

narzędzia elektryczne, i dlatego mogą się

złamać.

Uderzenia zwrotne i odpowiednie

wskazówki bezpieczeństwa

Uderzenie zwrotne jest nagłą reakcją

urządzenia na skutek zaczepienia lub

zablokowania obracającego się narzędzia, jak

tarcza szlifierska, talerz szlifierski, szczotka

druciana itp. Zaczepienie lub blokada

prowadzi do gwałtownego zatrzymania

obracającego się narzędzia. Na skutek tego w

miejscu blokady następuje odrzucenie

niekontrolowanego urządzenia elektrycznego

w kierunku przeciwnym do kierunku obrotu

narzędzia szlifierskiego.

Jeżeli np. tarcza szlifierska zaczepi lub

zablokuje się w obrabianym materiale,

krawędż tarczy, która zagłębia się w

materiale, może się zaczepić lub zablokować,

co spowoduje wyłamanie tarczy lub uderzenie

zwrotne urządzenia. Tarcza szlifierska

porusza się wtedy w kierunku użytkownika

albo w przeciwnym, zależnie od kierunku

obrotu tarczy w miejscu zablokowania. W

takim przypadku tarcza szlifierska może się

również złamać.

Uderzenie zwrotne jest następstwem

nieprawidłowej lub błędnej obsługi urządzenia

elektrycznego. Można tego uniknąć stosując

odpowiednie przedsięwzięcia

zabezpieczające, które opisane są niżej.



Urządzenie elektryczne należy trzymać

mocno a ciało i ramiona ustawić w takiej

pozycji, która umożliwi przyjęcie sił

uderzenia zwrotnego. Stosować zawsze

uchwyt dodatkowy (jeżeli jest) aby

uzyskać możliwie największą kontrolę

sił uderzenia zwrotnego lub momentów

reakcji przy rozruchu urządzenia.

Użytkownik może opanować siły odrzutu i

reakcji poprzez zachowanie odpowiednich

środków ostrożności.

LD 24-6 180

156



Nigdy nie zbliżać dłoni do obracających

się narzędzi.

Przy uderzeniu zwrotnym narzędzie może

dotknąć dłoni a nawet po niej przejechać.



Ciało ustawiać w taki sposób, aby nie

znalazło się w obszarze, do którego

skieruje się urządzenie elektryczne

na skutek uderzenia zwrotnego.

Uderzenie zwrotne popycha urządzenie

elektryczne w kierunku przeciwnym do

ruchu tarczy szlifierskiej w miejscu

zablokowania.



Proszę zachować szczególną

ostrożność podczas pracy w kątach, na

ostrych krawędziach itp. Należy

zapobiegać odrzuceniu narzędzia od

szlifowanego materiału i jego

zaciśnięciu.

Obracające się narzędzie łatwo się

zakleszcza przy pracy w rogach, na ostrych

krawędziach i przy uderzeniach. To z kolei

jest przyczyną utraty kontroli lub uderzenia

zwrotnego.



Nie wolno stosować żadnego

brzeszczotu łańcuchowego ani

zębatego.

Narzędzia tego typu powodują często

uderzenie zwrotne lub utratę kontroli nad

urządzeniem elektrycznym.

Kolejne wskazówki bezpieczeństwa

 Stosować tylko przedłużacze

dopuszczone do użycia na wolnym

powietrzu.

 Nie zaleca się szlifowania farb i lakierów

ołowiowych. Usuwanie farb ołowianych

powinien prowadzić tylko wykwalifikowany

specjalista.

 Nie obrabiać żadnych materiałów, przy

obróbce których wydzialają się substancje

szkodliwe dla zdrowia (np. azbest).

Zastosować odpowiednie środki

zapobiegawcze i ochronne w przypadku

gdy występuje możliwość powstania pyłów

szkodliwych dla zdrowia, pyłów palnych lub

wybuchowych. Stosować przeciwpyłową

maskę ochronną. Stosować odkurzacze

przemysłowe.

SZKODY RZECZOWE!

Napięcie i częstotliwość sieci elektrycznej

muszą być zgodne z wartościami podanymi

na tabliczce znamionowej urządzenia.

Poziom hałasu i drgań

Wartości poziomu hałasu i drgań określone

zostały zgodnie z normą EN 62841.

Poziom hałasu wywołanego przez urządzenie

zmierzony na stanowisku pracy (A) wynosi

w normalnym przypadku:

–

Poziom ciśnienia akustycznego: 96 dB(A);

–

Poziom hałasu podczas pracy: 104 dB(A);

–

Dokładność: K = 3 dB.

Całkowita wartość drgań (przy szlifowaniu

powierzchni betonowych):

–

Wartość emisji: a

=6,7m/s

–

Dokładność: K = 1,5 m/s

OSTROŹNIE!

Podane wartości pomiarowe odnoszą

się do nowych urządzeń.

W codziennym użytkowaniu wartości

poziomu hałasu i drgań zmieniają się.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej

instrukcji zmierzona jest zgodnie z metodą

pomiarową podaną normą EN 62841 i może

być użyta do wzajemnego porównania

narzędzi elektrycznych. Nadaje się ona

również do prowizorycznego określenia

obciążenia drganiami.

Podana wartość poziomu drgań odnosi się do

podstawowego zastosowania narzędzia

elektrycznego.

Jednak w przypadku użycia urządzenia do

innego zastosowania, z innym wyposażeniem

albo w przypadku zaniedbań w przeglądach

i konserwacji, rzeczywisty poziom drgań

może odbiegać od podanych wartości.

Może to znacznie zwiększyć obciążenie

drganiami w całkowitym czasie pracy.

W celu dokładnej oceny obciążenia drganiami

należy uwzględnić odcinki czasu, w których

urządzenie jest wyłączone albo włączone, ale

nie pracuje.

LD 24-6 180

157

Może to znacznie zredukować obciążenie

drganiami w całkowitym czasie pracy.

Proszę wprowadzić dodatkowe środki

bezpieczeństwa w celu ochrony użytkownika

przed oddziaływaniem drgań, jak na przykład:

przegląd i konserwacja narzędzi

elektrycznych i wyposażenia, zastosowanie

środków zapewniających utrzymanie dłoni w

cieple, odpowiednia organizacja procesów

roboczych.

OSTROŹNIE!

Przy ciśnieniu akustycznym powyżej 85

dB(A) należy używać ochronników słuchu.

(A) = na stanowisku pracy.

LD 24-6 180

158

Dane techniczne

Typ urządzenia LD 24-6 180

Produkt Szlifierka do betonu

Napięcie sieciowe V/Hz 230/50

Moc pobierana W 2.400

Moc oddawana W 1.440

Prędkość obrotowa obr./min 6.500

Mocowanie narzędzia M14

Maks. średnica tarczy mm 180

Klasa ochrony /II

Ciężar kg 6,6

LD 24-6 180

159

Opis urządzenia

1 Króciec przyłączeniowy do odsysania

pyłu

2 Blokada wrzeciona

Do unieruchomienia wrzeciona przy

zmianie narzędzia.

3 Korpus urządzenia z napędem

Z otworami wylotu powietrza i strzałką

kierunku obrotów.

4 Elektryczny przewód zasilający 4,0 m z

wtyczką

5 Włącznik/wyłącznik

6 Blokada włączania/przycisk blokady do

pracy ciągłej

Uniemożliwia przypadkowe włączenie

urządzenia i blokuje wyłącznik (5) do

pracy ciągłej.

7 Tabliczka znamionowa *

8 Uchwyt, nastawialny

9 Osłona ochronna z gumowym

pierścieniem odsysającym

10 Nakrętka mocująca

11 Klucz specjalny

* nie na rysunku

LD 24-6 180

160

Instrukcja obsługi

OSTRZEŹENIE!

Przed przystąpieniem do jakichkolwiek prac

przy urządzeniu elektrycznym, należy

najpierw wyjąć wtyczkę z gniazdka

sieciowego.

OSTROŹNIE!

Napięcie sieci elektrycznej na miejscu

zastosowania musi być zgodne z napięciem

podanym na tabliczce znamionowej.

Przed uruchomieniem

 Rozpakować urządzenie elektryczne wraz

z wyposażeniem, sprawdzić czy dostawa

jest kompletna, a urządzenie nie uległo

uszkodzeniu podczas transportu.

Nastawianie uchwytu

1. Pokrętło do nastawiania uchwytu odkręcić

w kierunku przeciwnym do ruchu

wskazówek zegara o ok. 2 obroty.

2. Ustawić uchwyt w odpowiedniej pozycji

(skoki co 15°). Zwrócić uwagę aby uchwyt

prawidłowo zaskoczył!

3. Pokrętło do nastawiania uchwytu dokręcić

w kierunku zgodnym z ruchem

wskazówek zegara.

WSKAZÓWKA

W razie potrzeby uchwyt można przełożyć

na drugą stronę urządzenia elektrycznego.

Zakładanie i wymiana materiałów

ściernych

 Nacisnąć blokadę wrzeciona i przytrzymać

wciśniętą (1.).

 Nakrętkę mocującą odkręcić z wrzeciona

kluczem specjalnym poprzez obrót w

kierunku przeciwnym do ruchu wskazówek

zegara i zdjąć (2.).

 Diamentowy talerz szlifierski (B) nałożyć

w odpowiedniej pozycji.

 Nakrętkę mocującą (A) przykręcić

na wrzeciono kołnierzem do góry.

 Nacisnąć blokadę wrzeciona i przytrzymać

wciśniętą.

 Nakrętkę mocującą dokręcić kluczem

specjalnym.

LD 24-6 180

161

 Sprawdzić ustawienie osłony ochronnej:

Gumowy pierścień odsysający powinien

wystawać ok. 0–1 mm poza talerz szlifierski.

W razie potrzeby poprawić ustawienie

(patrz „Przestawienie osłony tarczy“).

 Wtyczkę włożyć do gniazdka sieciowego.

 Włączyć urządzenie elektryczne

(bez zatrzasku) i pozostawić pracujące

ok. 30 sekund. Sprawdzić, czy urządzenie

jest wyważone i nie występują drgania.

 Wyłączyć urządzenie elektryczne.

Przestawienie osłony tarczy

WSKAZÓWKA

Gumowy pierścień odsysający powinien

wystawać ok. 0–1 mm poza talerz szlifierski.

W celu wyrównania zużycia diamentowego

talerza szlifierskiego można zmienić

wysokość ustawienia osłony ochronnej.

 Poluzować śrubę mocującą na osłonie

ochronnej.

 Osłonę ochronną nastawić na

odpowiedniej wysokości.

 Dokręcić śrubę mocującą.

Włączanie i wyłączanie

urządzenia

Praca chwilowa bez blokady

1. Nacisnąć przycisk blokady włączania

i przytrzymać.

2. Wyłącznik nacisnąć.

3. W celu wyłączenia zwolnić przycisk

wyłącznika.

Praca ciągła z blokadą

1. Nacisnąć przycisk blokady włączania

i przytrzymać.

2. Wyłącznik nacisnąć i przytrzymać.

3. Nacisnąć przycisk ustalający do pracy

ciągłej.

LD 24-6 180

162

4. W celu wyłączenia nacisnąć krótko

przycisk wyłącznika i zwolnić.

Zastosowanie odkurzacza

przemysłowego

WSKAZÓWKA

Zaleca się zastosowanie specjalnego

odkurzacza przemysłowego klasy M

firmy FLEX.

 Wąż odsysający poprowadzić przez

uchwyt węża i zamocować na króćcu

przyłączeniowym osłony ochronnej.

 Wąż odsysający przyłączyć do odkurzacza

przemysłowego. Przestrzegać przepisów

i wskazówek podanych w instrukcji obsługi

odkurzacza przemysłowego! Sprawdzić

prawidłowość zamocowania! W razie

potrzeby zastosować odpowiedni adapter.

WSKAZÓWKA

Jeżeli do odkurzacza potrzebny jest

specjalny króciec przyłączeniowy (tzn. inny

aniżeli standardowy króciec przyłączeniowy

32 mm/36 mm, który należy do zakresu

dostawy urządzenia elektrycznego), proszę

zwrócić się do dostawcy odkurzacza w celu

uzyskania odpowiedniego adaptera.

Praca narzędziem elektrycznym

OSTRZEŹENIE!

Obracający się talerz szlifierski nie może

zetknąć się z ostrymi, wystającymi

częściami. Niebezpieczeństwo uderzenia

zwrotnego! Uszkodzenie talerza

szlifierskiego. W przypadku uszkodzenia

lub znacznego zużycia talerza szlifierskiego

należy go koniecznie wymienić.

OSTROŹNIE!

Urządzenie elektryczne należy zawsze

trzymać obiema rękoma!

1. Zamocować materiał ścierny.

2. Przyłączyć odkurzacz przemysłowy.

3. Wtyczkę włożyć do gniazdka sieciowego.

4. Włączyć odkurzacz przemysłowy.

5. Włączyć urządzenie.

6. Szlifierkę do betonu przyłożyć do

powierzchni przeznaczonej do obróbki.

Gumowy pierścień odsysający musi

dokładnie przylegać do obrabianej

powierzchni.

7. Zwiększyć nacisk, aby talerz szlifierski

zetknął się z obrabianą powierzchnią. Przy

tym prowadzić szlifierkę wahadłowymi

nakładającymi się ruchami.

Gumowy pierścień odsysający

Jeżeli gumowy pierścień odsysający ulegnie

uszkodzeniu lub wykazuje nadmierne

zużycie, należy go wymienić na nowy.

Można go nabyć w każdym centrum

serwisowym firmy FLEX, numer

katalogowy 258.626.

Przegląd, konserwacja

i pielęgnacja

OSTRZEŹENIE!

Przed przystąpieniem do jakichkolwiek prac

przy urządzeniu elektrycznym, należy

najpierw wyjąć wtyczkę z gniazdka

sieciowego.

LD 24-6 180

163

Czyszczenie

OSTRZEŹENIE!

Nie wolno stosować wody ani żadnych

płynnych środków czyszczących.

 Wnętrze obudowy i silnik należy regularnie

przedmuchiwać suchym, sprężonym

powietrzem.

 Osłonę ochronną należy czyścić suchym

sprężonym powietrzem.

Naprawy

Naprawy urządzenia zlecać do wykonania

wyłącznie w punkcie serwisowym

autoryzowanym przez producenta.

WSKAZÓWKA

śrub znajdujących się na korpusie

urządzenia nie wolno odkręcać w okresie

ważności gwarancji. W przypadku

nieprzestrzegania tego zalecenia wygasają

prawa do roszczeń z tytułu gwarancji

udzielonej przez producenta.

Części zamienne i wyposażenie

dodatkowe

Wyposażenie dodatkowe, a szczególnie

narzędzia, które dopuszczone są do

zastosowania z tym urządzeniem, można

znależć w katalogach producenta.

Rysunek wybuchowy i listę części

zamiennych można znależć na naszej stronie

internetowej:

www.flex-tools.com

Wskazówki dotyczące

usuwania opakowania i

zużytego urządzenia

OSTRZEŹENIE!

Wysłużone urządzenia uczynić niezdatnymi

do użycia poprzez usunięcie elektrycznego

przewodu zasilającego.

Tylko dla krajów EU

Proszę nie wyrzucać narzędzi

elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej

2012/19/WE o odpadach elektrycznych

i elektronicznych oraz jej przejęciem do

prawa narodowego istnieje obowiązek

zbierania narzędzi elektrycznych celem

odzysku surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia

zużytego urządzenia można uzyskać w

punkcie zakupu.

LD 24-6 180

164

Gwarancja

Przy zakupie nowego urządzenia firma

FLEX udziela 2 lata gwarancji producenta,

poczyna-jąc od daty nabycia przez

użytkownika. Gwarancją objęte są tylko

wady urządzenia wynikające z błędów

materiałowych i/lub produkcyjnych, oraz

niespełnienia zapewnio-nych właściwości.

W przypadku wystąpienia roszczenia

gwarancyjnego należy dołączyć oryginalny

dowód sprzedaży z datą zakupu Naprawy

może dokonać wyłącznie warsztat

lub serwis posiadający autoryzację firmy

FLEX.

Prawo do roszczeń gwarancyjnych

przysługuje tylko w przypadku użycia

urządzenia zgodnie z jego

przeznaczeniem.

Gwarancja nie obejmuje w szczególności

zużycia wynikającego z eksploatacji,

usterek spowodowanych niewłaściwą

obsługą i użytkowaniem, częściowo lub

całkowicie zdemontowanych urządzeń, jak

również szkód spowodowanych

przeciążeniem urządzenia, użyciem

niedopuszczonych, uszkodzonych, lub

niewłaściwie zastosowanych narzędzi,

szkód spowodowanych przez maszynę na

narzędziach lub materiale obrabianym,

szkód spowodowanych przez użycie siły,

oraz następstw niewłaściwych lub

niewystarczających przeglądów i

konserwacji wykony-wanych przez

użytkownika lub osoby trzecie, uszkodzeń

spowodowanych działaniami zewnętrznymi

lub ciałami obcymi, jak np. piasek,

kamienie, jak również szkód spowodo-

wanych nieprzestrzeganiem niniejszej

instrukcji użytkowania i obsługi, jak np.

podłączenie do żródła prądu o

niewłaściwym napięciu lub rodzaju prądu.

Narzędzia i wyposażenie dodatkowe objęte

są gwarancją tylko wtedy, jeżeli

zastosowane zostały z maszyną, dla

której takie użycie jest przewidziane lub

dopuszczone.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i

stracone zyski spowodowane przerwą w

działalności gospodarczej zakładu, której

przyczyną był nasz wyrób lub niemożliwość

jego zastosowania.

Producent i jego przedstawiciel nie

odpowiadają za szkody spowodowane

niewłaściwym użyciem urządzenia lub

powstałe przy użyciu urządzenia w

powiązaniu z wyrobami innych producentów.

LD 24-6 180

165

Tartalom

Használt szimbólumok . . . . . . . . . . . . 165

Az Ön biztonsága érdekében . . . . . . . 165

Zaj és vibráció . . . . . . . . . . . . . . . . . . . 169

Műszaki adatok . . . . . . . . . . . . . . . . . . 170

Az első pillantásra . . . . . . . . . . . . . . . . 171

Használati útmutató . . . . . . . . . . . . . . 172

Karbantartás és ápolás . . . . . . . . . . . . 174

Ártalmatlanítási tudnivalók . . . . . . . . . 175

Garancia . . . . . . . . . . . . . . . . . . . . . . . 175

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent.

Az itteni megjegyzések figyelmen kívül

hagyása halálos vagy súlyos sérüléseket

okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet.

Az itteni megjegyzések figyelmen kívül

hagyása súlyos sérüléseket vagy anyagi

károkat okozhat.

MEGJEGYZÉS

Használati tippeket ad, és fontos

tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

A sérülésveszély

csökkentéséhez el kell olvasni

a kezelési útmutatót!

Hordjon védőszemüveget!

Viseljen fülvédőt!

Tudnivalók az elhasznált

készülék ártalmatlanításáról

(lásd a 175 oldalt)!

Mindig két kézzel dolgozzon!

CE címke

UKCA címke

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Az elektromos szerszám használata előtt el

kell olvasni és ezután szabad használni:

– ezt a kezelési útmutatót,

– az elektromos szerszámok kezelésére

vonatkozó „Általános biztonsági

tudnivalók” részt a mellékelt füzetben

(iratszám: 315.915),

– a használat helyén a balesetvédelemre

vonatkozó szabályokat és előírásokat.

Ezt az elektromos szerszámot a technika mai

szintjének és az elismert biztonságtechnikai

szabályoknak megfelelően gyártották. Ennek

ellenére a használata során a használója

vagy más személyek testét és életét

fenyegető, illetve a gépet és más anyagi

javakat károsító veszélyek léphetnek fel. Az

elektromos szerszámot csak a következőkre

lehet használni

– rendeltetés szerinti célokra,

– kifogástalan állapotban.

A biztonságát csökkentő zavarokat azonnal

el kell hárítani.

LD 24-6 180

166

Rendeltetésszerű használat

Az LD 24-6 180 betoncsiszoló gép a

következő rendeltetési célokra készült:

–

iparszerű felhasználás az iparban és

a kézműiparban,

–

beton, vakolat, esztrich, homokkő, samott

és aszfalt száraz csiszolása és simítása,

–

festék és ragasztómaradványok

lecsiszolása betonról vagy esztrichről,

–

olyan gyémántszerszámokkal történő

használat, melyeket a FLEX ehhez a

készülékhez kínál, és amelyek legalább

6.500 ford./min fordulatszámra

engedélyezettek.

Vágó, nagyoló és osztott csiszolókorongok,

valamint drótkefe használata nem

megengedett.

Az LD 24-6 180 betoncsiszoló gép

használatánál M osztályú porszívót kell

csatlakoztatni.

Biztonságra vonatkozó

megjegyzések

FIGYELMEZTETÉS!

Olvasson el minden biztonsági

útmutatást és utasítást.

A biztonsági

útmutatások és utasítások betartásánál

elkövetett mulasztásoknak elektromos

áramütés, tűz és/vagy súlyos sérülések

lehetnek a következményei

. Minden

biztonsági útmutatást és utasítást

őrizzen meg a jövőbeli felhasználás

céljából.



Ezt az elektromos szerszámot

csiszolóként kell alkalmazni.

Figyelembe kell venni a készülékkel

együtt kapott valamennyi biztonsági

útmutatást, utasítást, ábrát és adatot.

Amennyiben nem veszik figyelembe a

következő utasításokat, akkor elektromos

áramütés, tűz és/vagy súlyos sérülés

történhet.



Az elektromos szerszám nem alkalmas

homokpapíros csiszolásra, drótkefével

végzett munkára, polírozásra és

darabolásra.

Az olyan alkalmazás, mely nem szerepel az

elektromos szerszám rendeltetésében,

veszélyeztetést és sérüléseket okozhat.



Ne alakítsa át ezt az szerszámgépet

olyan módon, amit a szerszám gyártója

nem tervezett és határozott meg

kifejezetten.

Az ilyen átalakítás az irányítás elvesztését

és súlyos személyi sérülést okozhat.



Ne használjon a gyártó által nem

speciálisan ehhez az elektromos

szerszámhoz előirányzott és ajánlott

tartozékokat.

Csak azért, mert a tartozék rögzíthető az Ön

elektromos szerszámához, még nem

garantált a biztonságos használat.



Az alkalmazott szerszám megengedett

fordulatszámának legalább annyinak

kell lennie, mint az elektromos

szerszámon feltüntetett legmagasabb

fordulatszám.

A megengedettnél gyorsabban forgó

tartozékok széttörhetnek és

szétrepülhetnek.



Az alkalmazott szerszám külső

átmérőjének és vastagságának meg kell

felelnie az elektromos szerszám

méretadatainak.

A rosszul méretezett betétszerszámokat

nem lehet elegendő mértékben leárnyékolni

vagy kontrollálni.



A tartozékrögzítés méreteinek meg kell

egyeznie az elektromos szerszám

rögzítőelemének méreteivel.

Ha a tartozék nem illeszkedik az elektromos

szerszám szerelési követelményeihez, a

tartozék elvesztheti az egyensúlyát, túlzott

rezgésbe jöhet, és elveszítheti felette az

irányítást.



Nem szabad sérült betétszerszámokat

használni. A betétszerszámokat minden

használat előtt ellenőrizni kell letörések

és repedések, a csiszolótányért

repedések, kopás vagy erős

elhasználódás szempontjából. Ha az

elektromos szerszám vagy a

betétszerszám leesik, ellenőrizni kell,

hogy megsérült-e, vagy használjon

sérülésmentes szerszámot.

Amennyiben Ön tartja ellenőrzése alatt

és használja a betétszerszámot, akkor

tartózkodjon és tartsa a közelben

tartózkodó személyeket a forgó

szerszám síkján kívül, és működtesse a

LD 24-6 180

167

készüléket egy percig maximális

fordulatszámon.

A sérült betétszerszámok legtöbbször már

a tesztidő alatt széttörnek.



Személyi védőfelszerelést kell viselni.

Az alkalmazásnak megfelelően viseljen

teljes arcvédőt, szemvédőt vagy

védőszemüveget. Amennyiben

szükséges, viseljen pormaszkot,

hallásvédőt, védőkesztyűt vagy

speciális kötényt, mely a kis csiszolási

és anyagrészecskéket távol tartja Öntől.

A szemeket védeni kell a különböző

alkalmazásoknál keletkező, szálló idegen

testektől. A por- és légzésvédő maszknak

meg kell szűrnie az alkalmazásnál keletkező

port. Amennyiben a munkavégző hosszú

ideig hangos zajnak van kitéve,

hallásvesztést szenvedhet.



Ügyeljen arra, hogy más személyek

a munkaterülethez képest biztonságos

távolságban legyenek. Mindenkinek,

aki belép a munkaterületre, személyi

védőfelszerelést kell viselnie.

A munkadarab vagy a törött betétszerszám

letört darabjai szétrepülhetnek, és a

közvetlen munkaterületen kívül is sérülést

okozhatnak.



A készüléket csak a szigetelt

markolatnál fogva tartsa, ha olyan

munkát végez, melyeknél a

betétszerszám rejtett áramvezetékeket

érhet, vagy a saját hálózati kábelt

érintheti.

Feszültségvezető vezetékkel történő

érintkezés a készülék fém részeit is

feszültség alá helyezheti, és elektromos

áramütést okozhat.



A hálózati kábelt távol kell tartani a

forgó betétszerszámoktól.

Amennyiben Ön elveszíti ellenőrzését a

készülék felett, a készülék átvághatja, vagy

elérheti a hálózati kábelt, és az Ön keze

vagy karja a forgó betétszerszámba

kerülhet.



Soha ne rakja le az elektromos

szerszámot, mielőtt a betétszerszám

teljesen meg nem állt.

A forgó betétszerszám érintkezésbe

kerülhet a tárolófelülettel, ami által Ön

elveszítheti a készülék feletti ellenőrzését.



Soha ne működtesse az elektromos

szerszámot, miközben hordozza.

A készülék megragadhatja az Ön ruháját a

forgó betétszerszámmal történő véletlen

érintkezés következtében, és a szerszám a

testébe fúródhat.



Rendszeresen tisztítsa ki elektromos

szerszámának szellőzőréseit.

A motoros kompresszor port szív a házba,

és a fémpor erőteljese felgyülemlése

elektromos veszélyeket okozhat.



Ne használja az elektromos készüléket

éghető anyagok közelében.

A szikrák meggyújthatják ezeket az

anyagokat.



Soha ne használjon olyan

betétszerszámokat, melyekhez

folyékony hűtőanyag szükséges.

Víz vagy más folyékony hűtőanyagok

használata elektromos áramütést okozhat.

Különleges biztonsági útmutatások

a csiszoláshoz



Kizárólag az Ön elektromos

szerszámához megengedett

csiszolótestet használjon, és a

csiszolótesthez előirányzott

védőburkolatot.

A nem az elektromos szerszámhoz

előirányzott csiszolótesteket nem lehet

elegendő mértékben leárnyékolni és nem

biztonságosak.



A védőburkolatot biztonságosan kell

felszerelni az elektromos szerszámra,

és úgy kell beállítani, hogy a lehető

legnagyobb fokú biztonság legyen

elérhető, azaz a csiszolótest lehető

legkisebb része nézzen burkolatlanul

a kezelőszemély felé.

A védőburkolatnak kell megvédenie

a kezelőszemélyt a letört daraboktól és

a csiszolótesttel való véletlen érintkezéstől.

LD 24-6 180

168



Csiszolótesteket csak az ajánlott

alkalmazási lehetőségekhez szabad

használni.

Például: Soha nem szabad a gyémánt

csiszolótányér oldalfelületével csiszolni.

A gyémánt csiszolótányérok a

csiszolótányér alsó oldalával végzett

anyageltávolításra valók. Az oldalirányú

erőhatás széttörheti a csiszolótesteket.



Mindig sérülésmentes, megfelelő

méretű és formájú szorítókarimákat kell

használni a választott

betétszerszámhoz.

A megfelelő karimák megtámasztják

a betétszerszámokat, és lecsökkentik

a törésveszélyt.



Nem szabad nagyobb elektromos

szerszámok elhasznált

betétszerszámait használni.

A nagyobb elektromos szerszámokhoz való

betétszerszámok nem a kisebb elektromos

szerszámok magasabb fordulatszámaira

vannak méretezve és széttörhetnek.

Visszarúgás és megfelelő biztonsági

útmutatás

Visszarúgás a hirtelen reakció az akadó vagy

leblokkolt forgó betétszerszám, mint pl.

csiszolókorong, csiszolótányér, drótkefe, stb.

következtében. Az elakadás vagy

blokkolódás a forgó betétszerszám hirtelen

leállítását okozza. Ezáltal a blokkolás helyén

kontrollálatlan elektromos szerszám

felgyorsul az alkalmazott szerszám

forgásirányával szemben.

Ha pl. a csiszolókorong megakad,

vagy leblokkolódik a munkadarabban,

a munkadarabba merülő csiszolókorong

széle beakadhat, és ezáltal kitörhet a

csiszolókorong vagy visszarúgást okozhat. A

csiszolókorong ekkor a kezelőszemély felé

vagy tőle távolodva mozoghat, a korong

forgásirányától függően a blokkolódás

helyén. Ekkor a csiszolókorongok is

eltörhetnek.

A visszarúgás az elektromos szerszám

helytelen vagy hibás használatának a

következménye. Megfelelő

óvintézkedésekkel a következő leírás szerint

ez megakadályozható.



Tartsa erősen az elektromos

szerszámot, és hozza testét és karjait

olyan pozícióba, amelyben fel tudja

fogni a visszarúgási erőket. Ha van,

mindig használja a kiegészítő

fogantyút, hogy a felgyorsu-lásnál a

lehető legnagyobb ellenőrzése legyen a

visszacsapó erők vagy reakciós

nyomatékok felett.

A kezelőszemély megfelelő

óvintézkedésekkel uralni tudja a

visszarúgási és reakciós erőket.



Soha ne közelítse kezét forgó

betétszerszámok felé.

A betétszerszám visszarúgáskor az Ön

keze fölé kerülhet.



Testével kerülje azt a tartományt,

melyben az elektromos szerszám

visszarúgásnál mozog.

A visszarúgás az elektromos szerszámot

a csiszolókorong mozgási irányával

ellentétes irányba mozgatja a blokkolódás

helyén.



Különösen óvatosan dolgozzon a

sarkok, éles peremek stb. közelében.

Kerülje el, hogy az alkalmazott

szerszámok a munkadarabról

visszapattanjanak vagy ott

megszoruljanak.

A forgó betétszerszám hajlamos beszorulni

sarkoknál, éles peremeknél, vagy ha

visszapattan. Ez az ellenőrzés elvesztését

vagy visszarúgást okoz.



Nem szabad láncos vagy fogazott

fűrészlapot használni.

Az ilyen betétszerszámok gyakran okoznak

visszarúgást vagy az elektromos szerszám

feletti ellenőrzés elvesztését.

További biztonsági útmutatások

 Csak külső területekhez engedélyezett

hosszabbító kábeleket szabad használni.

 Az ólmos festékek lecsiszolása nem

ajánlott. Ólomfesték eltávolítására csak

szakember vállalkozhat.

 Tilos az olyan anyagok megmunkálása,

amelyeknél egészséget károsító anyagok

szabadulnak fel (pl. azbeszt).

Védőintézkedéseket kell tenni, ha

LD 24-6 180

169

egészségre ártalmas, éghető vagy

robbanásveszélyes porok keletkezhetnek.

Viseljen porvédő maszkot. Használjon

elszívóberendezést.

ANYAGI KÁROK!

A hálózati feszültségnek és a típustáblán

megadott feszültségnek meg kell egyeznie.

Zaj és vibráció

A zaj- és rezgésértékeket az EN 62841-nek

megfelelően állapították meg.

A készülék A értékelésű zajszintjének

nagysága tipikusan:

–

Hangnyomás szintje: 96 dB(A);

–

Hangteljesítmény szintje: 104 dB(A);

–

Bizonytalanság: K = 3 dB.

Teljes rezgési érték (betonfelületek

csiszolásánál):

–

Emissziós érték: a

=6,7m/s

–

Bizonytalanság: K = 1,5 m/s

VIGYÁZAT!

A megadott mérési értékek új készülékekre

vonatkoznak. A napi felhasználás során

változnak a zaj- és rezgésértékek.

MEGJEGYZÉS

A jelen utasításokban megadott rezgésszint

értéke az EN 62841-ben szabályozott mérési

eljárásnak megfelelően került lemérésre, és

használható elektromos szerszámokkal

történő összehasonlításhoz. Az érték

alkalmas a rezgésterhelés előzetes

megbecsülésére is. A megadott rezgésszint-

érték az elektromos szerszám legfőbb

alkalmazásait reprezentálja.

Ha az elektromos szerszámot azonban más

alkalmazásokhoz, eltérő használt

szerszámokkal vagy nem elegendő

karbantartással használják, a rezgésszint

értéke eltérő lehet. Ez jelentősen

megnövelheti a rezgésterhelést a

munkavégzés teljes időtartama alatt.

A rezgésterhelés pontos megbecsüléséhez

azokat az időket is figyelembe kell venni,

melyekben a készülék lekapcsolódik, vagy

ugyan működik, azonban ténylegesen nincs

használatban. Ez jelentősen csökkentheti a

rezgésterhelést a munkavégzés teljes

időtartama alatt.

Határozzon meg további biztonsági

intézkedéseket a kezelő védelmére a

rezgések hatása ellen, például: az elektromos

és a használt szerszámok karbantartásával, a

kezek melegen tartásával, a

munkafolyamatok megszervezésével.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédőt kell

hordani.

LD 24-6 180

170

Műszaki adatok

Készülék típusa LD 24-6 180

Termék betoncsiszoló

Hálózati feszültség V/Hz 230/50

Teljesítményfelvétel W 2.400

Teljesítményleadás W 1.440

Fordulatszám 1/perc 6.500

Szerszámbefogó M14

Max. korongátmérő mm 180

Védelmi osztály /II

Súlya kg 6,6

LD 24-6 180

171

Az első pillantásra

1 Csatlakozó csonk az elszíváshoz

2 Orsórögzítés

az orsó rögzítéséhez szerszámcsere

esetén.

3 Hajtásfej

levegő-kilépővel és a forgásirány

nyilával.

4 4,0 m-es csatlakozókábel

csatlakozódugasszal

5 Be-/kikapcsoló gomb

6 Bekapcsoló retesz/Beugrasztó gomb

Megakadályozza a készülék véletlen

bekapcsolását, és folyamatos

üzemben beugrasztja a kapcsolót (5).

7 Típustábla *

8 Fogantyú, beállítható

9 Védőburkolat gumi elszívógyűrűvel

10 Szorító anya

11 Megtartó kulcs

* nincs ábrázolva

LD 24-6 180

172

Használati útmutató

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden

munkavégzés előtt ki kell húzni a hálózati

csatlakozót.

VIGYÁZAT!

A rendelkezésre álló hálózati feszültségnek

és a típustáblán feltüntetett

feszültségértéknek meg kell egyeznie.

Üzembe helyezés előtt

 Az elektromos szerszámot és a

tartozékokat ki kell csomagolni, és

ellenőrizni kell a szállítmány teljességét és

az esetleges szállítási sérüléseket.

A fogantyú beállítása

1. Oldja ki a forgatógombot a fogantyú beállí-

tásához kb. 2 fordulattal az óramutató

járásával ellentétes irányban.

2. Állítsa a fogantyút a kívánt pozícióba

(15°-onként rögzíthető).

Ügyelni kell a helyes rögzítésre!

3. Húzza meg a fogantyú beállítására

szolgáló forgatógombot az óramutató

járásával

egyező irányban.

MEGJEGYZÉS

Szükség esetén a fogantyú átszerelhető

az elektromos szerszám másik oldalára.

A csiszolóeszköz berakása

és cseréje

 Nyomja meg, és tartsa megnyomva

az orsóreteszelést (1.).

 A tartókulccsal forgassa el az óramutató

járásával ellenkező irányban a szorító

anyát, és vegye le (2.)

 Helyezze be a gyémánt csiszolótányért (B)

megfelelő helyzetben.

 Csavarja fel a szorító anyát (A) a kötéssel

felfelé az orsóra.

 Nyomja meg, és tartsa megnyomva az

orsóreteszelést.

 Húzza szorosra a szorító anyát a

tartókulccsal.

LD 24-6 180

173

 A védőburkolat helyzetének ellenőrzése:

A gumi elszívógyűrűnek kb. 0-1 mm-rel túl kell

nyúlnia a csiszolótányér felett. Szükség

esetén korrigálni kell (lásd

„Elszívóberendezés alkalmazása”).

 A hálózati csatlakozódugót csatlakoztassa

a dugaszolóaljzatba.

 Kapcsolja be az elektromos szerszámot

(a gomb rögzítése nélkül), és kb.

30 másodpercig járassa. Ellenőrizze

a kiegyensúlyozatlanságát és a rezgéseit.

 Kapcsolja ki az elektromos szerszámot.

Állítsa be a védősapkát

MEGJEGYZÉS

A gumi elszívógyűrűnek kb. 0–1 mm-rel túl kell

nyúlnia a csiszolótányér felett.

A gyémánt

csiszolótányéron fellépő kopás

kiegyenlítésére a védőburkolatot

magasságban állítani lehet.

 Oldja ki a védőburkolat csavarkötését.

 Állítsa a védőburkolatot a kívánt

magasságra.

 Húzza meg a csavarkötést.

Az elektromos szerszám be- és

kikapcsolása

Rövid idejű üzem reteszelés nélkül:

1. Nyomja be és tartsa nyomva a

bekapcsoló reteszel

gombot.

2. A kapcsolót megnyomni.

3. A kikapcsoláshoz engedje el a kapcsolót.

Tartós üzem reteszeléssel:

1. Nyomja be és tartsa nyomva a bekapcsoló

reteszel

gombot.

2. A kapcsolót megnyomni és nyomva

tartani.

3. Nyomja meg a rögzít

gombot.

LD 24-6 180

174

4. Kikapcsoláshoz nyomja meg röviden

a kapcsolót, és engedje fel.

Elszívóberendezés alkalmazása

MEGJEGYZÉS

A FLEX speciális elszívójának M osztály

használatát ajánljuk.

 Vezesse át az elszívótömlőt a tömlőtartón

keresztül, és rögzítse a védőburkolat

csatlakozócsonkjához.

 Az elszívótömlőt csatlakoztassa az

elszívóberendezésre. Vegye figyelembe

az elszívóberendezés kezelési

útmutatóját! Ellenőrizze a rögzítést!

Szükség esetén használjon megfelelő

adaptert.

MEGJEGYZÉS

Ha a porszívóhoz speciális csatlakozócsonk

szükséges (azaz eltérő a 32/36 mm-es

standard csatlakozótömlőtől, mely az

elektromos szerszám szállítási terjedelmébe

tartozik), vegye fel a kapcsolatot a porszívó

szállítójával, hogy az gondoskodjon

a megfelelő adapterről.

Munkák az elektromos

szerszámmal

FIGYELMEZTETÉS!

A forgó csiszolótányérnak nem szabad

érintkezniük éles kinyúló tárgyakkal.

Visszarúgás veszélye áll fenn! Sérülések

a csiszolótányéron: A csiszolótányér

sérülése vagy erős elhasználódása esetén

a tányért feltétlenül ki kell cserélni.

VIGYÁZAT!

Az elektromos szerszámot mindig két kézzel

kell tartani!

1. Rögzítse a csiszolóeszközt.

2. Csatlakoztassa az elszívóberendezést.

3. Dugja be a hálózati dugót.

4. Kapcsolja be az elszívóberendezést.

5. Kapcsolja be a készüléket.

6. Helyezze rá a betoncsiszoló gépet

a munkafelületre.

A gumi elszívógyűrűnek síkban kell lennie

a munkafelülettel.

7. Fokozza a nyomást a csiszolótányér

munkaterülettel történő érintkezésbe

hozásához. Ekkor a felújítási csiszolót

forgassa egymást átfedő mozdulatokkal.

Gumi elszívógyűrű

Ha a gumi elszívógyűrű megsérül, vagy túlzott

elhasználódás jeleit mutatja, akkor ki kell

cserélni.

Minden FLEX ügyfélszolgálati

központban 258.626-os megrendelési

számon kapható.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Az elektromos szerszámon történő minden

munkavégzés előtt ki kell húzni a hálózati

csatlakozót.

Tisztítás

FIGYELMEZTETÉS!

Nem szabad vizet, vagy folyékony

tisztítószert használni.

 A ház belső terét és a motort száraz sűrített

levegővel rendszeresen át kell fújni.

LD 24-6 180

175

 A védőburkolatot száraz sűrített levegővel

kell tisztítani.

Javítások

Javításokat kizárólag a gyártó cég által

felhatalmazott ügyfélszolgálati műhely

végezhet.

MEGJEGYZÉS

A motorházon lévő csavarokat a garanciaidő

alatt ne csavarja ki. Ennek figyelmen kívül

hagyása esetén megszűnnek a gyártó cég

garanciális kötelezettségei.

Pótalkatrészek és tartozékok

A további tartozékok, különösen az

alkalmazott szerszámok a gyártó

katalógusában tekinthetők meg.

Robbantott rajzok és pótalkatrész-jegyzékek

honlapunkon találhatók:

www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A kiszolgált készülékeket a hálózati kábel

eltávolításával használhatatlanokká kell

tenni.

Csak az EU tagországai számára

Sohase dobja az elektromos

szerszá-mokat a háztartási hulladék

közé!

Az EK elhasznált elektromos és

elektronikus készülékekre vonatkozó 2012/

19/EK európai és a nemzeti jogba átvett

iránymutatása szerint az elhasznált

elektromos szerszámokat elkülönítve kell

gyűjteni, és gondoskodni

kell a környezetkímélő módon történő

újrahasznosításukról.

MEGJEGYZÉS

Az ártalmatlanítási lehetőségekről

tájékozódjon a szakkereskedőknél!

Garancia

Új gép vásárlásakor a FLEX a vásárlás

dátumától kezdődően 2 éves gyártóműi

garanciát nyújt a gépre a végfelhasználó

részére.

A garancia csak az olyan hiányosságokra

terjed ki, amelyek anyag- vagy gyártási

hibákra, valamint a biztosított tulajdonságok

nem teljesülésére vezethetők vissza.

A garancia érvényesítéséhez mellékelni kell

az eladási dátumot tartalmazó eredeti

vásárlási bizonylatot. Garanciális javításokat

kizárólag a FLEX által felhatalmazott

műhelyek vagy szervizállomások

végezhetnek. Garanciális igény csak

rendeltetésszerű használat esetén

érvényesíthető. A garancia hatálya alól

ki vannak zárva különösen az üzemeléssel

összefüggő kopások, a szakszerűtlen

kezelés, a részben vagy egészben

szétszerelt gépek, a gép túlterhelése,

valamint a nem megengedett, hibás vagy

hibásan alkalmazott betétszerszámok miatt

bekövetkező károk.

Ugyancsak ki vannak zárva a garancia

hatálya alól az olyan károk, amelyeket a gép

a betétszerszámon, ill. a munkadarabon

okoz, az erőszakos alkalmazás, az olyan

következ-ményes károk, amelyek a

vevőnek vagy harmadik személynek

felróható szakszerűtlen vagy nem kielégítő

karbantartására vezethetők vissza; idegen

behatások vagy idegen testek, pl. homok

vagy kő okozta károk, valamint a kezelési

útmutatóban leírtak figyelmen kívül hagyása

miatt bekövetkező károk, mint pl. nem

megfelelő hálózati feszültségre vagy

áramfajtára való csatlakoztatás.

Betétszerszámokkal, illetve tartozékokkal

kapcsolatban csak abban az esetben

érvényesíthetők garanciális igények,

ha ezeket olyan gépekkel együtt használja,

amelyeket ilyen alkalmazásra terveztek

vagy engedélyeztek.

LD 24-6 180

176

Felelősség kizárása

A gyártó cég és a képviselői nem felelnek

az olyan károkért vagy az üzletmenet

megszakadása miatt elmaradt nyereségért,

amelyeket a termék vagy a termék nem

megengedett használata okozott.

A gyártó cég és a képviselői nem felelnek

az olyan károkért, amelyek szakszerűtlen

használat miatt vagy más gyártó cégek

gyártmányaival összefüggésben

keletkeztek.

LD 24-6 180

177

Obsah

Použité symboly . . . . . . . . . . . . . . . . . 177

Pro Vaši bezpečnost . . . . . . . . . . . . . . 177

Hlučnost a vibrace . . . . . . . . . . . . . . . . 181

Technické údaje . . . . . . . . . . . . . . . . . 182

Na první pohled . . . . . . . . . . . . . . . . . . 183

Návod k použití . . . . . . . . . . . . . . . . . . 184

Údržba a ošetřování . . . . . . . . . . . . . . 186

Pokyny pro likvidaci . . . . . . . . . . . . . . . 187

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . 187

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí.

Při nedodržení upozornění hrozí usmrcení

nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou

situaci. Při nedodržení upozornění hrozí

poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Ke zmenšení rizika poranění

si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Pokyn pro likvidaci použitého

spotřebiče (viz stránka 187)!

Vždy pracujte oběma rukama!

CE štítek

UKCA štítek

Pro Vaši bezpeĉnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte

a potom jednejte:

– předložený návod k obsluze,

– “Všeobecné bezpečnostní pokyny”

k zacházení s elektrickým

nářadím v přiloženém sešitu

(čís.

publikace: 315.915),

– pravidla a předpisy k zabránění úrazům,

platné pro místo nasazení a jednejte

podle nich.

Toto elektrické nářadí je konstruováno podle

současného stavu techniky a uznávaných

bezpečnostně-technických předpisů.

Při jeho používání může přesto dojít k

ohrožení života uživatele nebo třetí osoby,

event. poškození nářadí nebo jiných věcných

hodnot. Elektrické nářadí používejte pouze

– pro stanovené použití,

– v bezvadném bezpečnostně-technickém

stavu.

Okamžitě odstraòte poruchy omezující

bezpečnost.

Stanovené použití

Bruska na beton LD 24-6 180 je určena

–

pro živnostenské použití v průmyslu a

řemeslné živnosti,

–

k broušení zasucha a hlazení betonu,

omítky, mazaniny, pískovce, šamotu a

živičných směsí,

–

k obrušování nátěrů a zbytků lepidla na

betonu nebo mazanině,

–

k použití s diamantovými nástroji, které

jsou pro toto nářadí nabízené firmou FLEX

a jsou schválené pro otáčky nejméně

6.500 min

-1

LD 24-6 180

178

Použití rozbrušovacích kotoučů, hrubovacích

brusných kotoučů nebo drátěných kartáčů

není přípustné.

Při použití brusky na beton LD 24-6 180 je

nutno připojit vysavač třídy M.

Bezpečnostní upozornění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní

upozornění a pokyny.

Zanedbání při

dodržování bezpečnostních upozornění

a pokynů mohou mít za následek úraz

elektrickým proudem, požár a/nebo těžká

poranění

. Všechna bezpečnostní

upozornění a pokyny si do budoucna

uschovejte.



Toto elektrické nářadí se má používat

jako bruska. Dodržujte všechna

bezpečnostní upozornění, pokyny,

zobrazení a údaje, které jste obdrželi s

nářadím.

Nebudete-li následující pokyny dodržovat,

může dojít k úrazu elektrickým proudem,

požáru a/nebo těžkým poraněním.



Toto elektrické nářadí není vhodné

k broušení smirkovým papírem, k

pracím s drátěnými kartáči, leštění a

rozbrušování.

Použití, pro které není elektrické nářadí

určeno, mohou způsobit ohrožení a

poranění.



Nepřestavujte toto elektrické nářadí tak,

aby fungovalo způsobem, který není

specificky navržen a specifikován

výrobcem nářadí.

Taková přestavba může vést ke ztrátě

kontroly a způsobit vážné zranění.



Nepoužívejte žádné příslušenství, které

nebylo výrobcem určeno a doporučeno

speciálně pro toto elektrické nářadí.

Jenom to, že příslušenství můžete na

Vašem elektrickém nářadí upevnit, není

zárukou žádného bezpečného použití.



Přípustné otáčky vložného nástroje

musí být nejméně tak vysoké, jako

nejvyšší otáčky uvedené na elektrickém

nářadí.

Příslušenství, které se otáčí rychleji než je

přípustné, se může rozlomit a rozletět.



Vnější průměr a tloušťka vložného

nástroje musí odpovídat rozměrovým

údajům Vašeho elektrického nářadí.

Nesprávně stanovené vložné nástroje nelze

dostatečně zakrýt nebo kontrolovat.



Rozměry upevnění příslušenství musí

odpovídat rozměrům upevňovacího

mechanismu elektrického nářadí.

Příslušenství, které neodpovídá montážním

prvkům elektrického nářadí, bude

nevyvážené, bude nadměrně vibrovat a

může vést ke ztrátě kontroly.



Nepoužívejte žádné poškozené vložné

nástroje. Před každým použitím

zkontrolujte vložné nástroje na odrolení

a trhliny, brusné talíře na trhliny,

obroušení a silné opotřebení. Když

elektrické nářadí nebo vložný nástroj

spadne, zkontrolujte, zda nejsou

poškozené nebo použijte nepoškozený

vložný nástroj. Když jste vložný nástroj

zkontrolovali a nasadili, udržujte sebe a

osoby nacházející se v blízkosti, mimo

rovinu rotujícího vložného nástroje a

nechejte nářadí jednu minutu běžet s

nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této

testovací době prasknou.



Noste osobní ochranné pomůcky.

Používejte podle použití úplnou

ochranu obličeje, ochranu očí nebo

ochranné brýle. Je-li to adekvátní, noste

masku proti prachu, ochranu sluchu,

ochranné rukavice nebo speciální

zástěru, která Vás chrání před malými

brusnými částečkami a částečkami

materiálu.

Oči se mají chránit před odletujícími cizími

tělesy, která vznikají při různých aplikacích.

Maska proti prachu nebo ochranná dýchací

maska musí filtrovat prach vznikající při

použití. Když jste delší dobu vystaveni

hlasitému hluku, můžete utrpět ztrátu

sluchu.



Dbejte u jiných osob na bezpečnou

vzdálenost k Vaší pracovní oblasti.

Každý, kdo vstoupí do pracovní oblasti,

musí nosit osobní ochranné pomůcky.

Úlomky obrobku nebo prasklé vložné

nástroje mohou odletět a způsobit poranění

také mimo přímou pracovní oblast.

LD 24-6 180

179



Když provádíte práce, při kterých může

vložný nástroj zasáhnout skrytá

elektrická vedení nebo vlastní síťový

kabel, uchopte nářadí pouze za

izolované plochy rukojeti.

Kontakt s vedením pod napětím může uvést

také kovové díly nářadí pod napětí a vést k

úrazu elektrickým proudem.



Veïte síťový kabel v dostatečné

vzdálenosti od rotujících vložných

nástrojů.

Ztratíte-li kontrolu nad nářadím, může dojít

k proříznutí nebo zachycení síťového kabelu

a Vaše ruka nebo paže se může dostat do

otáčejícího se vložného nástroje.



Nikdy neodkládejte elektrické nářadí

dříve, než se úplně zastaví vložný

nástroj.

Rotující vložný nástroj se může dostat do

kontaktu s odkládací plochou, čímž můžete

ztratit kontrolu nad elektrickým nářadím.



Nikdy nenechejte elektrické nářadí

běžet, zatím co je nosíte.

Náhodným kontaktem s rotujícím vložným

nástrojem může být zachycen Váš oděv a

vložný nástroj se může zavrtat do Vašeho

těla.



Pravidelně čistěte větrací štěrbiny

Vašeho elektrického nářadí.

Ventilátor motoru vtahuje do tělesa prach a

silné nahromadění kovového prachu může

způsobit elektrické nebezpečí.



Nepoužívejte elektrické nářadí v

blízkosti hořlavých materiálů.

Tyto materiály mohou jiskry zapálit.



Nepoužívejte žádné vložné nástroje,

které vyžadují kapalné chladicí

prostředky.

Použití vody nebo jiných chladicích

prostředků může vést k úrazu elektrickým

proudem.

Zvláštní bezpečnostní upozornění

k broušení



Používejte výhradně brusná tělesa,

která jsou schválená pro Vaše elektrické

nářadí a ochranný kryt určený pro tato

brusná tělesa.

Brusná tělesa, která nejsou určena pro

elektrické nářadí, nelze dostatečně zakrýt a

jsou nebezpečná.



Ochranný kryt musí být spolehlivě

namontován na elektrickém nářadí

a nastaven tak, aby se dosáhlo

maximální bezpečnosti, tzn. nejmenší

možná část brusného tělesa směřuje

nezakrytá k obsluhující osobě.

Ochranný kryt má chránit obsluhující osobu

před úlomky a náhodným kontaktem s

brusným tělesem.



Brusná tělesa se smějí používat pouze

pro doporučené možnosti použití.

Například: Nikdy nebruste s boční plochou

diamantového brusného talíře. Diamantové

brusné talíře jsou určené k úběru materiálu

se spodní stranou brusného talíře. Boční

působení síly na tato brusná tělesa je může

rozlámat.



Používejte vždy nepoškozené upínací

příruby ve správné velikosti a tvaru pro

Vámi zvolený vložný nástroj.

Vhodné příruby podpírají vložné nástroje a

snižují tak nebezpečí lomu.



Nepoužívejte žádné opotřebované

vložné nástroje od větších elektrických

nářadí.

Vložné nástroje pro větší elektrická nářadí

nejsou dimenzované pro vyšší otáčky

menších elektrických nářadí a mohou

prasknout.

Zpětný ráz a příslušné bezpečnostní

pokyny

Zpětný ráz je náhlá reakce následkem

zaseknutí nebo zablokování rotujícího

vložného nástroje, jako je brusný kotouč,

brusný talíř, drátěný kartáč atd. Zaseknutí

nebo blokování vede k náhlému nastavení

rotujícího vložného nástroje. Tím se

nekontrolovatelné elektrické nářadí urychlí v

místě zablokování proti směru otáčení

vložného nástroje.

Když se např. brusný kotouč v obrobku

zasekne nebo zablokuje, může se hrana

brusného kotouče, která vnikla do obrobku

zachytit a tím brusný kotouč praskne nebo

způsobí zpětný ráz. Brusný kotouč se potom

pohybuje k obsluhující osobě nebo od ní,

podle směru otáčení kotouče v místě

LD 24-6 180

180

zablokování. Brusné kotouče při tom mohou

také prasknout.

Zpětný ráz je následkem nesprávného nebo

chybného použití elektrického nářadí. Může

se mu zabránit vhodnými preventivními

opatřeními, jak je následovně popsáno.



Držte dobře elektrické nářadí a zaujměte

postoj Vašeho těla a paží v poloze, ve

které můžete síly zpětného rázu

zachytit. Používejte vždy přídavnou

rukojeť, je-li k dispozici, abyste měli co

možná největší kontrolu sil zpětného

rázu nebo reakčních momentů při

rozběhnutí.

Obsluhující osoba může vhodnými

preventivními opatřeními zvládnout síly

zpětného rázu a reakční síly.



Nikdy nedávejte Vaši ruku do blízkosti

rotujících vložných nástrojů.

Při zpětném rázu se vložný nástroj může

pohybovat nad Vaši ruku.



Vyhýbejte se svým tělem oblasti, do

které se bude elektrické nářadí při

zpětném rázu pohybovat.

Zpětný ráz pohybuje elektrickým nářadím

opačným směrem k pohybu brusného

kotouče v místě zablokování.



Pracujte zejména opatrně v oblasti rohů,

ostrých hran atd. Zabraòte tomu, aby se

vložné nástroje od obrobku odrazily

a zaseknuly.

Rotující vložný nástroj má v rozích, na

ostrých hranách nebo když odskočí sklon ke

vzpříčení. Způsobí to ztrátu kontroly nebo

zpětný ráz.



Nepoužívejte žádné řetězové nebo

ozubené pilové kotouče.

Takové vložné nástroje způsobují často

zpětný ráz nebo ztrátu kontroly nad

elektrickým nářadím.

Další bezpečnostní upozornění

 Používejte pouze prodlužovací kabely

schválené pro venkovní oblast.

 Nedoporučuje se odbrušování olovnatých

barev. Odstranění olovnatých barev by měl

provádět pouze odborník.

 Neopracovávejte žádné materiály, ze

kterých se uvolòují látky ohrožující zdraví

(např. azbest). Učiòte ochranná opatření,

když může vznikat zdravotně závadný,

hořlavý nebo výbušný prach. Noste

protiprachovou masku. Používejte

odsávací zařízení.

VĚCNÉ ŠKODY!

Síťové napětí a napěťové údaje na typovém

štítku musí být shodné.

LD 24-6 180

181

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle

EN 62841.

Hladina hluku nářadí vyhodnocená s filtrem A

činí typicky:

–

Hladina akustického tlaku: 96 dB(A);

–

Hladina akustického výkonu: 104 dB(A);

–

Nejistota: K = 3 dB.

Celková hodnota vibrací (při

broušení betonových ploch):

–

Hodnota emisí: a

=6,7m/s

–

Nejistota: K = 1,5 m/s

POZOR!

Uvedené naměřené hodnoty platí pro nová

nářadí. Při denním nasazení se hodnoty

hlučnosti a vibrací mění.

UPOZORNĚNÍ

Úroveò vibrací uvedená v těchto pokynech

byla změřena měřicí metodou stanovenou

normou EN 62841 a lze ji použít k

vzájemnému srovnání elektrického nářadí. Je

také vhodná pro předběžný odhad kmitavého

namáhání. Uvedená úroveò vibrací

reprezentuje hlavní aplikace elektrického

nářadí.

Bude-li ovšem elektrické nářadí použito pro

jiné aplikace, s odlišnými vloženými nástroji

nebo nedostatečnou údržbou, může se

úroveò vibrací lišit. Může to podstatně zvýšit

kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání

mají také zohlednit doby, ve kterých je nářadí

vypnuto nebo sice běží, ale ve skutečnosti se

nepoužívá. Může to podstatně redukovat

kmitavé namáhání během celé pracovní

doby.

Stanovte dodatečná bezpečnostní opatření

k ochraně obsluhy před účinky vibrací, jako

například: údržba elektrického nářadí a

vložených nástrojů, udržování teploty rukou,

organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A)

noste ochranu sluchu.

LD 24-6 180

182

Technické údaje

Typ nářadí LD 24-6 180

Výrobek Bruska na beton

Síťové napětí V/Hz 230/50

Příkon W 2.400

Výkon W 1.440

Otáčky ot./min 6.500

Upnutí nástroje M14

Max. průměr kotouče mm 180

Třída ochrany /II

Hmotnost kg 6,6

LD 24-6 180

183

Na první pohled

1 Připojovací hrdlo pro odsávání

2 Aretace vřetena

K znehybnění vřetena při výměně

nástroje.

3 Hnací hlava

S výstupem vzduchu a šipkou směru

otáčení.

4 Připojovací kabel 4,0 m se síťovou

zástrčkou

5 Zapínač/vypínač

6 Blokování zapnutí/aretační knoflík

Zabraòuje nechtěnému rozběhnutí

nářadí a aretuje vypínač (5) v trvalém

provozu.

7 Typový štítek *

8 Rukojeť, nastavitelná

9 Ochranný kryt s gumovým odsávacím

kroužkem

10 Upínací matice

11 Integrovaný klíč

* není zobrazen

LD 24-6 180

184

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na elektrickém

nářadí vytáhněte síťovou zástrčku.

POZOR!

Stávající síťové napětí musí souhlasit s

údajem napětí na typovém štítku.

Před uvedením do provozu

 Vybalte elektrické nářadí a příslušenství

a zkontrolujte je na kompletnost dodávky

a eventuální přepravní poškození.

Nastavení rukojeti

1. Povolte oto

ný knoflík pro nastavení

rukojeti o cca 2 otá

ky proti směru pohybu

hodinových ru

ek.

2. Nastavte rukojeť do požadované polohy

(blokování po 15°).

Dbejte na správné zajištění zasko

ením!

3. Utáhněte pevně oto

ný knoflík pro

nastavení rukojeti ve směru pohybu

hodinových ru

ek.

UPOZORNĚNÍ

V případě potřeby lze rukojeť přemístit

na druhou stranu elektrického nářadí.

Nasazení a výměna brusných

prostředků

 Stiskněte aretaci vřetena a držte ji

stisknutou (1.).

 Pomocí integrovaného klíče odšroubujte

proti směru otáčení hodinových ručiček

upínací matici z vřetena a sundejte ji (2.).

 Vložte ve správné poloze diamantový

brusný talíř (B).

 Našroubujte upínací maticí (A) nákružkem

směrem nahoru na vřeteno.

 Stiskněte aretaci vřetena a držte ji

stisknutou.

 Pomocí integrovaného klíče pevně

utáhněte upínací matici.

LD 24-6 180

185

 Kontrola polohy ochranného krytu:

Gumový odsávací kroužek by měl přesahovat

přes brusný talíř cca 0–1 mm. V případě

potřeby zkorigujte (viz “Použití odsávacího

zařízení”).

 Zastrčte síťovou zástrčku do zásuvky.

 Zapněte elektrické nářadí (bez aretace)

a nechejte cca 30 sekund běžet.

Zkontrolujte nevyváženost a vibrace.

 Vypněte elektrické nářadí.

Přestavení ochranného krytu

UPOZORNĚNÍ

Gumový odsávací kroužek by měl přesahovat

přes brusný talíř cca 0–1 mm.

Ke kompenzaci

opotřebení diamantového brusného talíře lze

ochranný kryt výškově přestavit.

 Povolte šroubové spojení na ochranném

krytu.

 Nastavte ochranný kryt na požadovanou

výšku.

 Šroubové spojení pevně utáhněte.

Zapnutí a vypnutí elektrického

nářadí

Krátkodobý provoz bez zaskočení

1. Stiskněte a pevne držte blokování

zapnutí.

2. Stiskněte vypínač.

3. K vypnutí vypínač uvolněte.

Trvalý provoz se zaskočením

1. Stiskněte a pevne držte blokování

zapnutí.

2. Stiskněte vypínač a držte jej stisknutý.

3. Stiskněte aretační knoflík.

LD 24-6 180

186

4. K vypnutí krátce stiskněte a uvolněte

vypínač.

Použití odsávacího zařízení

UPOZORNĚNÍ

Doporučuje se použití speciálního vysavače

třídy M firmy FLEX.

 Veïte odsávací hadici přes hadicový držák

a připevněte ji na připojovací hrdlo

ochranného krytu.

 Připojte odsávací hadici na odsávací

zařízení. Dodržujte návod k obsluze

odsávacího zařízení! Zkontrolujte

upevnění! V případě potřeby použijte

vhodný adaptér.

UPOZORNĚNÍ

Pokud by Váš vysavač potřeboval speciální

připojovací hrdlo (tzn. jiné připojovací hrdlo

než standardní připojovací hrdlo 32 mm/

36 mm, které náleží k rozsahu dodávky

elektrického nářadí), spojte se s Vaším

dodavatelem vysavače, aby obstaral vhodný

adaptér.

Práce s elektrickým nářadím

VAROVÁNÍ!

Rotující brusný talíř nesmí přijít do kontaktu s

ostrými vyčnívajícími předměty. Nebezpečí

zpětného rázu! Poškození brusného

talíře. Při poškození nebo silném

opotřebování brusného talíře tento talíř

bezpodmínečně vyměòte.

POZOR!

Elektrické nářadí držte pevně vždy oběma

rukama!

1. Upevněte brusný prostředek.

2. Připojte odsávací zařízení.

3. Zastrčte síťovou zástrčku.

4. Zapněte odsávací zařízení.

5. Zapněte nářadí.

6. Nasaïte brusku na beton na pracovní

plochu.

Gumový odsávací kroužek musí být v

jedné rovině s pracovní plochou.

7. Zvyšte přítlak, aby se brusný talíř dostal

do kontaktu s pracovní plochou.

Sanační bruskou přitom pohybujte

překrývajícími se kývavými pohyby.

Gumový odsávací kroužek

Bude-li gumový odsávací kroužek

poškozen nebo vykazuje-li nadměrné

opotřebení, měl by se vyměnit.

Je k dostání pod obj. číslem 258.626 v

každém servisním centru FLEX.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém

nářadí vytáhněte síťovou zástrčku.

čistění

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí

prostředky.

 Vnitřní prostor tělesa s motorem pravidelně

vyfoukejte suchým stlačeným vzduchem.

 Vyčistěte ochranný kryt suchým stlačeným

vzduchem.

Opravy

Opravy nechejte výhradně provádět

prostřednictvím některé servisní dílny,

autorizované výrobcem.

UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby

na tělese motoru. Při nedodržení zaniknou

záruční závazky výrobce.

LD 24-6 180

187

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje,

si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních

dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiòte

vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí

do domovního odpadu!

Podle evropské směrnice 2012/19/ES

o elektrických a elektronických použitých

spotřebičích a její realizace do národního

práva se použité elektrické nářadí musí

sbírat odděleně a dodávat do ekologické

recyklace.

UPOZORNĚNÍ

O možnostech likvidace se informujte

u Vašeho specializovaného obchodníka!

Záruka

Při koupi nového nářadí poskytuje fa FLEX

2-roční záruku výrobce, začínající

prodejním datem nářadí na konečného

spotřebitele. Záruka se vztahuje pouze na

nedostatky způsobené chybami materiálu a/

nebo na výrobní chyby a rovněž na

nesplnění zaručených vlastností. Při

uplatòování nároku na záruku přiložte

originální prodejní doklad s datem prodeje.

Záruční opravy smějí být prováděny

výhradně dílnami nebo servisními středisky,

autorizovanými firmou FLEX. Nárok na

záruku je oprávněný pouze při stanoveném

použití. Ze záruky jsou vyloučena zejména

opotřebení podmíněná provozem,

neodborné použití, částečně nebo

kompletně demontované nářadí a rovněž

škody vzniklé přetížením nářadí,

používáním neschválených, vadných nebo

nesprávně používaných vložených nástrojů.

Škody, způsobené prostřednictvím nářadí

na vloženém nástroji event. obrobku, použití

násilí, následné škody, které byly

způsobené nesprávnou nebo

nedostatečnou údržbou ze strany

zákazníka nebo třetí osoby, poškození

prostřednictvím cizího vlivu nebo cizími

tělesy, např. pískem nebo kameny arovněž

škody vzniklé vlivem nedodržování návodu

k obsluze, např. připojením na nesprávné

síťové napětí nebo druh proudu. Nároky na

záruku pro vložené nástroje, event. díly

příslušenství lze uplatòovat pouze tehdy,

jestliže byly používané s nářadím, u kterého

se takové použití předpokládá nebo je

schváleno.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody

a ušlý zisk vlivem přerušení obchodní

činnosti, která byla způsobená výrobkem

nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody,

které byly způsobeny neodborným použitím

nebo ve spojitosti s výrobky jiných výrobců.

LD 24-6 180

188

Obsah

Použité symboly . . . . . . . . . . . . . . . . . 188

Pre Vašu bezpečnosť . . . . . . . . . . . . . 188

Hlučnosť a vibrácia . . . . . . . . . . . . . . . 192

Technické údaje . . . . . . . . . . . . . . . . . 193

Na prvý pohl’ad . . . . . . . . . . . . . . . . . . 194

Návod na použitie . . . . . . . . . . . . . . . . 195

Údržba a ošetrovanie . . . . . . . . . . . . . 197

Pokyny pre likvidáciu . . . . . . . . . . . . . . 198

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . 198

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace

nebezpečenstvo. Pri nedodržaní

upozornenia hrozí usmrtenie alebo najťažšie

poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú

situáciu. Pri nedodržaní upozornenia hrozí

poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité

informácie.

Symboly na náradí

Na zníženie rizika poranenia si

prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Pokyn pre likvidáciu použitého

spotrebiča (pozri strana 198)!

Pracujte vždy oboma rukami!

Označenie CE

Označenie UKCA

Pre Vašu bezpečnosť

VAROVANIE!

Pred použitím elektrického náradia si

prečítajte a potom jednajte:

– predložený návod na obsluhu,

– „Všeobecné bezpečnostné pokyny”

na zaobchádzanie s elektrickým

náradím v priloženom zošite

(čís. publikácie: 315.915),

– pravidla a predpisy na zabránenie

úrazom, platné pre miesto nasadenia a

jednajte podl’a nich.

Toto elektrické náradie je konštruované

podl’a súčasného stavu techniky a

uznávaných bezpečnostne-technických

pravidiel. Pri používaní môže napriek tomu

dôjsť k ohrozeniu života používatel’a alebo

tretej osoby, event. poškodeniu náradia

alebo iných vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-

technickom stave.

Okamžite odstráòte poruchy, ktoré

obmedzujú bezpečnosť.

Stanovené použitie

Brúska na betón LD 24-6 180 je určená

–

na živnostenské nasadenie v priemysle

a remeslníctve,

–

na brúsenie za sucha a hladenie betónu,

omietky, poteru, pieskovca, šamotu a

asfaltu,

–

na odbrusovanie náterov a zvyškov lepidla

na betóne alebo poteru,

–

na prácu s diamantovými nástrojmi, ktoré

sú pre toto náradie ponúkané firmou FLEX

a sú schválené pre otáčky minimálne

6.500 ot./min.

LD 24-6 180

189

Použitie rozbrusovacích kotúčov,

hrubovacích brúsnych kotúčov alebo

drôtených kief nie je prípustné.

Pri použití brúsky na betón LD 24-6 180 je

potrebné pripojiť vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné

upozornenia a pokyny.

Zanedbanie

dodržiavania bezpečnostných upozornení

a pokynov môže mať za následok úraz

elektrickým prúdom, požiar a/alebo ťažké

poranenia

. Všetky bezpečnostné

upozornenia a pokyny uschovajte

na budúce použitie.



Používajte toto elektrické náradie ako

brúsku. Dodržiavajte všetky

bezpečnostné upozornenia, pokyny,

zobrazenia a údaje, ktoré ste obdržali

spolu s náradím.

Nedodržanie nasledujúcich pokynov môže

viesť k úrazu elektrickým prúdom, požiaru

a/lebo vážnym poraneniam.



Toto elektrické náradie nie je vhodné na

brúsenie s brúsnym papierom, pre

prácu s drôtenými kefami, leštenie

a rozbrusovanie.

Použitia, pre ktoré nie je elektrické náradíe

predpokladané, môžu spôsobiť ohrozenia

a poranenia.



Neprestavujte toto elektrické náradie

tak, aby fungovalo spôsobom, ktorý nie

je špecificky navrhnutý a špecifikovaný

výrobcom náradia.

Takáto prestavba môže mať za následok

stratu kontroly a spôsobiť vážne zranenie

osôb.



Nepoužívajte žiadne príslušenstvo,

ktoré nebolo výrobcom predpokladané

a odporúčané špeciálne pre toto

elektrické náradie.

Len to, že príslušenstvo môžete na Vašom

elektrickom náradí upevniť, nie je zárukou

žiadneho bezpečného použitia.



Prípustné otáčky vloženého nástroja

musia byť najmenej tak vysoké, ako

najvyššie otáčky uvedené na

elektrickom náradí.

Príslušenstvo, ktoré sa otáča rýchlejšie ako

je prípustné, sa môže rozlomiť a lietať.



Vonkajší priemer a hrúbka vloženého

nástroja musia zodpovedať

rozmerovým údajom elektrického

náradia.

Nesprávne dimenzované pracovné nástroje

nie je možné dostatočne zakryť alebo

kontrolovať.



Rozmery držiaka príslušenstva musia

zodpovedať rozmerom montážneho

príslušenstva elektrického náradia.

Príslušenstvo, ktoré sa nezhoduje s

montážnym príslušenstvom elektrického

náradia, spôsobuje nerovnováhu,

nadmerne vibrácie a môže vyvolať stratu

kontroly.



Nepoužívajte žiadne poškodené

pracovné nástroje. Pred každým

použitím skontrolujte pracovné nástroje

z hl’adiska odlupovania a trhlín, brúsne

taniere z hl’adiska trhlín, obrúsenia a

silného opotrebenia. Keď elektrické

náradie alebo pracovný nástroj spadne,

skontrolujte ich z hl’adiska poškodenia

alebo použite nepoškodený pracovný

nástroj. Ak ste pracovný nástroj

skontrolovali a vložili, udržiavajte seba a

osoby, ktoré sa nachádzajú v blízkosti,

mimo rovinu rotujúceho pracovného

nástroja a nechajte náradie jednu

minútu bežať s najvyššími otáčkami.

Poškodené pracovné nástroje väčšinou v

tejto testovacej dobe puknú.



Noste osobné ochranné pomôcky.

Používajte podl’a spôsobu použitia

celotvárovú ochranu, ochranu očí alebo

ochranné okuliare. Ak je to adekvátne,

noste protiprachovú masku, ochranu

sluchu, ochranné rukavice alebo

špeciálnu zásteru, ktorá Vás chráni pred

malými brúsnymi čiastočkami a

čiastočkami materiálu.

Oči sa majú chrániť pred odlietavajúcimi

cudzími telesami, ktoré vznikajú pri rôznych

aplikáciách. Protiprachová maska alebo

ochranná dýchacia maska musia filtrovať

prach vznikajúci pri použití. Keď ste dlhšiu

dobu vystavení hlasitému hluku, môžete

utrpieť stratu sluchu.

LD 24-6 180

190



Dbajte u ostatných osôb na bezpečnú

vzdialenosť k Vašej pracovnej oblasti.

Každá osoba, ktorá vstúpi do pracovnej

oblasti, musí nosiť osobné ochranné

pomôcky.

Úlomky obrobku alebo zlomené pracovné

nástroje môžu odletieť a spôsobiť poranenie

aj mimo priamu pracovnú oblasť.



Držte náradie len za izolované plochy

rukoväti, ak budete vykonávať práce, pri

ktorých môže pracovný nástroj

zasiahnuť skryté elektrické vedenia

alebo vlastný sieťový kábel.

Kontakt s vedením, ktoré je pod napätím,

spôsobí, že aj kovové súčiastky náradia sa

dostanú pod napätie, čo má za následok

zásah elektrickým prúdom.



Veďte sieťový kábel v dostatočnej

vzdialenosti od rotujúcich pracovných

nástrojov.

Ak stratíte kontrolu nad náradím, môže dojsť

k preťatiu alebo zachyteniu sieťového kábla

a Vaša ruka alebo paža sa môžu dostať do

otáčajúceho sa pracovného nástroja.



Neodkladajte nikdy elektrické náradie

skôr, kým sa pracovný nástroj úplne

nezastaví.

Rotujúci pracovný nástroj sa môže dostať do

kontaktu s odkládacou plochou, čím môžete

stratiť kontrolu nad elektrickým náradím.



Nenechajte nikdy elektrické náradie

bežať pri jeho nosení.

Náhodným kontaktom s rotujúcim

pracovným nástrojom sa môže zachytiť Váš

odev a pracovný nástroj sa môže zavàtať do

Vášho tela.



Vetracie štrbiny Vášho elektrického

náradia pravidelne čistite.

Ventilátor motora vťahuje do telesa prach a

silné nahromadenie kovového prachu môže

spôsobiť elektrické nebezpečenstvo.



Nepoužívajte elektrické náradie v

blízkosti horl’avých materiálov.

Tieto materiály môžu iskry zapáliť.



Nepoužívajte žiadne pracovné nástroje,

ktoré potrebujú chladiace prostriedky.

Použitie vody alebo iných chladiacich

prostriedkov môže viesť k úrazu elektrickým

prúdom.

Zvláštne bezpečnostné upozornenia

pre brúsenie



Používajte výhradne brúsne nástroje,

ktoré sú schválené pre Vaše elektrické

náradie a ochranný kryt určený pre tieto

brúsne nástroje.

Brúsne nástroje, ktoré nie sú určené pre

elektrické náradie, nie je možné dostatočne

zakryť a sú nebezpečné.



Ochranný kryt musí byť na elektrickom

náradí spol’ahlivo namontovaný

a nastavený tak, aby sa dosiahlo

maximálnej bezpečnosti, tzn. čo

najmenšia možná časť brúsneho

nástroja smeruje nezakrytá k

obsluhujúcej osobe.

Ochranný kryt má chrániť obsluhujúcu

osobu pred úlomkami a náhodným

kontaktom s brúsnym nástrojom.



Brúsne nástroje sa smú používať len

pre odporúčané možnosti použitia.

Napríklad: Nikdy nebrúste s bočnou plochou

diamantového brúsneho taniera.

Diamantové brúsne taniere sú určené na

úber materiálu spodnou stranou brúsneho

taniera. Bočné pôsobenie sily na tieto

brúsne nástroje ich môže rozlomiť.



Používajte vždy nepoškodené upínacie

príruby správnej vel’kosti a tvaru pre

Vámi zvolený pracovný nástroj.

Vhodné príruby podopierajú pracovné

nástroje a znižujú tým nebezpečenstvo

zlomenia.



Nepoužívajte žiadne opotrebené

pracovné nástroje od väčších

elektrických náradí.

Pracovné nástroje pre väčšie elektrické

náradia nie sú dimenzované pre vyššie

otáčky menších elektrických náradí a môžu

puknúť.

LD 24-6 180

191

Spätný ráz a príslušné

bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom

zaseknutia alebo blokovania otáčajúceho sa

pracovného nástroja, ako je brúsny kotúč,

brúsny tanier, drôtená kefa atď. Zaseknutie

alebo blokovanie vedie k náhlemu zastaveniu

rotujúceho pracovného nástroja. Tým sa

nekontrolovatel’né elektrické náradie urýchli v

mieste zablokovania proti smeru otáčania

vloženého nástroja.

Keď sa napr. brúsny kotúč v obrobku zasekne

alebo zablokuje, môže sa hrana brúsneho

kotúča, ktorá vnikla do obrobku zachytiť a tým

sa brúsny kotúč zlomí alebo spôsobí spätný

ráz. Brúsny kotúč sa potom pohybuje smerom

k obsluhujúcej osobe alebo od nej, podl’a

smeru otáčania kotúča v mieste

zablokovania. Pri tom môžu brúsne kotúče

tiež puknúť.

Spätný ráz je následkom nesprávneho alebo

chybného použitia elektrického náradia. Môže

sa mu zabrániť vhodnými preventívnymi

opatreniami, ako je nasledovne popísané.



Držte dobre elektrické náradie a

zaujmite postoj Vášho tela a paží v

polohe, v ktorej môžete sily spätného

rázu zachytiť. Používajte vždy prídavnú

rukoväť, ak je k dispozícii, aby ste mali

čo možná najväčšiu kontrolu síl

spätného rázu alebo reakčných

momentov pri rozbehu.

Obsluhujúca osoba môže vhodnými

preventívnymi opatreniami ovládať sily

spätného rázu a reakčné sily.



Nedávajte nikdy ruku do blízkosti

otáčajúcich sa pracovných nástrojov.

Pri spätnom ráze sa pracovný nástroj môže

pohybovať nad Vašu ruku.



Vyhýbajte sa svojím telom oblasti,

do ktorej sa bude elektrické náradie

pri spätnom ráze pohybovať.

Spätný ráz pohybuje elektrickým náradím

opačným smerom k pohybu brúsneho

kotúča v mieste zablokovania.



Pracujte opatrne predovšetkým v

oblasti rohov, ostrých hrán atď.

Zabráòte tomu, aby sa vložené nástroje

od obrobku odrazili a zasekli.

Rotujúci pracovný nástroj má v rohoch, na

ostrých hranách alebo keď odskočí sklon

k zaklineniu. To spôsobí stratu kontroly

alebo spätný ráz.



Nepoužívajte žiadne reťazové alebo

ozubené pílové kotúče.

Tieto pracovné nástroje spôsobujú často

spätný ráz alebo stratu kontroly nad

elektrickým náradím.

Ïalšie bezpečnostné pokyny

 Používajte len predlžovacie káble

schválené pre venkovné oblasti.

 Neodporúča sa obrusovanie olovnatých

farieb. Odstránenie olovnatých farieb by

mal vykonávať len odborník.

 Neopracovávajte žiadne materiály, z

ktorých sa uvol’òujú látky škodlivé zdraviu

(napr. azbest). Urobte ochranné opatrenia,

keď môže vznikať zdraviu škodlivý,

horl’avý alebo výbušný prach. Noste

ochrannú masku proti prachu. Používajte

odsávacie zariadenie.

VECNÉ ŠKODY!

Sieťové napätie a napäťové údaje na

typovom štítku musia byť zhodné.

LD 24-6 180

192

Hlučnost a vibrácia

Hodnoty hluku a vibrácií boli zistené podl’a

EN 62841.

Hladina hluku náradia vyhodnotená s filtrom A

je typicky:

–

Hladina akustického tlaku: 96 dB(A);

–

Hladina akustického výkonu: 104 dB(A);

–

Neistota: K = 3 dB.

Celková hodnota vibrácií (pri

brúsení betónových plôch):

–

Hodnota emisií: a

=6,7m/s

–

Neistota: K = 1,5 m/s

POZOR!

Uvedené namerané hodnoty platia pre nové

náradie. Pri dennom nasadení sa hodnoty

hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveò vibrácií uvedená v týchto pokynoch

bola nameraná meracou metódou, ktorú

stanovuje norma EN 62841 a je možné ju

použiť na vzájomné porovnanie elektrického

náradia. Hodí sa aj na predbežné posúdenie

kmitavého namáhania. Uvedená úroveò

vibrácií reprezentuje hlavné aplikácie

elektrického náradia.

Ak sa však elektrické náradie používa pre iné

aplikácie, s odlišnými vloženými nástrojmi

alebo s nedostatočnou údržbou, môže sa

úroveò vibrácií líšiť. Toto môže kmitavé

namáhanie v priebehu celej pracovnej doby

podstatne zvýšiť.

Pre presný odhad kmitavého

namáhania by sa

mali tiež zohl’adniť doby, v ktorých je náradie

vypnuté alebo je síce v chode, ale v

skutočnosti sa nepoužíva. Toto môže kmitavé

namáhanie v priebehu celej pracovnej doby

zretel’ne redukovať.

Stanovte dodatočné bezpečnostné opatrenia

pre ochranu obsluhy pred účinkami vibrácií,

ako napríklad: údržba elektrického náradia

a vložených nástrojov, udržiavanie teploty

rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A)

používajte ochranu sluchu.

LD 24-6 180

193

Technické údaje

Typ náradia LD 24-6 180

Výrobok Brúska na betón

Sieťové napätie V/Hz 230/50

Príkon W 2.400

Výkon W 1.440

Otáčky ot./min 6.500

Upnutie nástroja M14

Max. priemer kotúča mm 180

Trieda ochrany /II

Hmotnosť kg 6,6

LD 24-6 180

194

Na prvý pohĺad

1 Pripojovacie hrdlo na odsávanie

2 Aretácia vretena

Na znehybnenie vretena pri výmene

nástroja.

3 Hnacia hlava

S výstupom vzduchu a šípkou smeru

otáčania.

4 Pripojovací kábel 4,0 m so sieťovou

zástrčkou

5 Zapínac/vypínac

6 Blokovanie zapnutia/aretačný gombík

Zabraòuje nechtenému rozbehnutiu

náradia a aretuje vypínač (5) v trvalej

prevádzke.

7 Typový štítok *

8 Rukoväť,

nastavitel’ná

9 Ochranný kryt s gumovým odsávacím

krúžkom

10 Upínacia matica

11 Integrovaný kl’úč

* nie je zobrazený

LD 24-6 180

195

Návod na použitie

VAROVANIE!

Pred všetkými prácami na elektrickom náradí

vytiahnite sieťovú zástrčku.

POZOR!

Napätové údaje na typovom štítku a

skutocné sietové napätie musia byt zhodné.

Pred uvedením do prevádzky

 Vybal’te elektrické náradie a príslušenstvo

a skontrolujte kompletnosť dodávky

a eventuálne prepravné poškodenia.

Nastavenie rukoväte

1. Povol’te oto

ný gombík pre nastavenie

rukoväte o cca 2 otáčky proti smeru

pohybu hodinových ručičiek.

2. Nastavte rukoväť do požadovanej polohy

(blokovanie po 15°).

Dbajte na správne zaskočenie!

3. Utiahnite pevne otočný gombík pre

nastavenie rukoväte v smere pohybu

hodinových ručičiek.

UPOZORNENIE

V prípade potreby možno rukoväť

premiestniť na druhú stranu elektrického

náradia.

Nasadenie a výmena brúsnych

prostriedkov

 Stlačte aretáciu vretena a držte ju stlačenú

(1.).

 Pomocou integrovaného kl’úča

odskrutkujte proti smeru otáčania

hodinových ručičiek upínaciu maticu z

vretena a vyberte ju (2.).

 Vložte diamantový brúsny tanier (B) v

správnej polohe.

 Naskrutkujte upínaciu maticiu (A)

nákružkom smerom nahor na vreteno.

 Stlačte aretáciu vretena a držte ju stlačenú.

 Pomocou integrovaného kl’úča pevne

utiahnite upínaciu maticu.

LD 24-6 180

196

 Kontrola polohy ochranného krytu:

Gumový odsávací krúžok by mal prečnievať

cca 0–1 mm cez brúsny tanier. V prípade

potreby skorigujte (pozri „Prestavenie

ochranného krytu”).

 Zastrčte sieťovú zástrčku do zásuvky.

 Zapnite elektrické náradie (bez

zaskočenia) a nechajte ho cca 30 sekúnd v

chode. Skontrolujte nevyváženosť a

vibrácie.

 Vypnite elektrické náradie.

Prestavenie ochranného krytu

UPOZORNENIE

Gumový odsávací krúžok by mal prečnievať

cca

0–1 mm cez brúsny tanier.

Na kompenzáciu

opotrebenia diamantového brúsneho taniera

je možné ochranný kryt výškovo prestaviť.

 Povol’te skrutkový spoj na ochrannom

kryte.

 Nastavte ochranný kryt na požadovanú

výšku.

 Skrutkový spoj pevne utiahnite.

Zapnutie a vypnutie elektrického

náradia

Krátkodobá prevádzka bez

zaskočenia

1. Stlačte a pevne držte blokovanie

zapnutia.

2. Stlačte vypínač.

3. Na vypnutie vypínac uvolnite.

Trvalá prevádzka so zaskočením

1. Stlačte a pevne držte blokovanie

zapnutia.

2. Stlačte vypínač a držte ho stlačený.

3. Stlačte aretacný gombík.

LD 24-6 180

197

4. Na vypnutie krátko stlačte a uvol’nite

vypínač.

Použitie odsávacieho zariadenia

UPOZORNENIE

Odporúča sa použitie špeciálneho vysávača

triedy M firmy FLEX.

 Veďte odsávaciu hadicu cez držiak hadice

a pripevnite ju na pripojovacie hrdlo

ochranného krytu.

 Pripojte odsávaciu hadicu na odsávacie

zariadenie. Dodržiavajte návod na obsluhu

odsávacieho zariadenia! Skontrolujte

upevnenie! V prípade potreby použite

vhodný adaptér.

UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne

pripojovacie hrdlo (tzn. iné pripojovacie hrdlo

ako je štandardné pripojovacie hrdlo 32 mm/

36 mm, ktoré je v rozsahu dodávky

elektrického náradia), spojte sa s Vaším

dodávatel’om vysávača, aby obstaral vhodný

adaptér.

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostať do

kontaktu s ostrými vyčnievajúcimi

predmetmi. Nebezpečenstvo spätného

rázu! Poškodenia brúsneho taniera.

Pri poškodení alebo silnom opotrebení

brúsneho taniera tento tanier

bezpodmienečne vymeòte.

POZOR!

Držte vždy elektrické náradie pevne

obidvoma rukami!

1. Upevnite brúsny prostriedok.

2. Pripojte odsávacie zariadenie.

3. Zastrčte sieťovú zástrčku.

4. Zapnite odsávacie zariadenie.

5. Zapnite náradie.

6. Nasaďte brúsku na betón na pracovnú

plochu.

Gumový odsávací krúžok musí byť v

jednej rovine s pracovnou plochou.

7. Zvýšte prítlak, aby sa brúsny tanier dostal

do kontaktu s pracovnou plochou.

Sanačnou brúskou pri tom pohybujte

prekrývajúcimi sa, kývavými pohybmi.

Gumový odsávací krúžok

Ak je gumový odsávací krúžok

poškodený alebo nadmerne opotrebovaný,

mal by sa vymeniť.

Je ho možno obdržať pod obj. čís. 258.626

v každom servisnom centre FLEX.

Údržba a ošetrovanie

VAROVANIE!

Pred všetkými prácami na elektrickom náradí

vytiahnite sieťovú zástrčku.

Èistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace

prostriedky.

 Vnútorný priestor telesa s motorom

pravidelne vyfúkajte suchým stlačeným

vzduchom.

 Vyčistite ochranný kryt suchým stlačeným

vzduchom.

LD 24-6 180

198

Opravy

Opravy nechajte vykonávať výhradne

prostredníctvom niektorej servisnej dielne,

autorizovanej výrobcom.

UPOZORNENIE

Počas záručnej doby nepovol’ujte skrutky na

telese motora. Pri nedodržaní zaniknú

záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Ïalšie príslušenstvo, najmä vložené nástroje,

si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných

dielov nájdete na našej webovej stránke:

www.flex-tools.com

Pokyny pre likvidáciu

VAROVANIE!

Odstránením sieťového kábla urobte

doslúžené náradie nepoužitel’ným.

Len pre krajiny EÚ

Nevyhadzujte elektrické náradie

do domového odpadu!

Podl’a evropskej smernice 2012/19/ES

o elektrických a elektronických použitých

spotrebičoch a jej realizácie do národného

práva sa musí použité elektrické náradie

zbierať oddelene a dodávať do ekologickej

recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte

u Vášho špecializovaného obchodníka!

Záruka

Pri kúpe nového náradia poskytuje firma

FLEX 2 roky záruku výrobcu, ktorá začína

dátumom predaja na konečného

spotrebitel’a. Záruka sa vzťahuje len na

nedostatky spôsobené chybami materiálu a/

lebo na výrobné chyby, ako aj na

nesplnenie zaručených vlastností. Pri

uplatòovaní nároku na záruku priložte

originálny predajný doklad s dátumom

predaja. Záručné opravy smú vykonávať

výhradne dielne alebo servisné strediská,

autorizované firmou FLEX.

Nárok na záruku je oprávnený len pri

stanovenom použití. Zo záruky sú vylúčené

najmä opotrebenia podmienené

prevádzkou, neodborné použitie, čiastočne

alebo kompletne demontované náradie, ako

aj škody vzniknuté preťažením náradia,

používaním neschválených, chybných

alebo nesprávne používaných vložených

nástrojov.

Škody, spôsobené prostredníctvom náradia

na vloženom nástroji event. obrobku,

použitie násilia, následné škody, ktoré boli

spôsobené nesprávnou alebo

nedostatečnou údržbou zo strany

zákazníka alebo tretej osoby, poškodenia

prostredníctvom cudzieho vplyvu alebo

cudzími telesami, napr. pieskom alebo

kameòmi, ako aj škody vzniknuté vplyvom

nedodržiavania návodu na obsluhu,

napr. pripojením na nesprávne sieťové

napätie alebo druh prúdu. Nároky na záruku

pre vložené nástroje, event. diely

príslušenstva je možné uplatòovat iba

vtedy, ak boli používané s náradím, u

ktorého sa také použitie predpokláda alebo

je schválené.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody

a ušlý zisk vplyvom prerušenia obchodnej

činnosti, ktorá bola spôsobená výrobkom

alebo eventuálne nemožnosťou jeho

použitia.

Výrobca a jeho zástupca neručia za škody,

ktoré boli spôsobené neodborným použitím

alebo v spojitosti s výrobkami iných

výrobcov.

LD 24-6 180

199

Sadržaj

Korišteni simboli . . . . . . . . . . . . . . . . . 199

Za vašu sigurnost . . . . . . . . . . . . . . . . 199

Šum i vibracija . . . . . . . . . . . . . . . . . . . 203

Tehnički podaci . . . . . . . . . . . . . . . . . . 204

Na jedan pogled . . . . . . . . . . . . . . . . . 205

Upute za uporabu . . . . . . . . . . . . . . . . 206

Održavanje i njega . . . . . . . . . . . . . . . 209

Zbrinjavanje . . . . . . . . . . . . . . . . . . . . . 209

Jamstvo . . . . . . . . . . . . . . . . . . . . . . . . 209

Korišteni simboli

POZOR!

Označava izravno prijeteću pogibelj.

Kod nepridržavanja naputka prijete smrt

ili najteže ozljede.

OPREZ!

Označava moguće opasnu situaciju.

Kod nepridržavanja naputka prijete ozljede

ili materijalna šteta.

NAPUTAK!

Označava savjete za primjenu te važne

obavijesti.

Simboli na aparatu

Prije stavljanja u rad pročitati

uputu za opsluživanje!

Nositi zaštitu za oči!

Nosite štitnike za sluh!

Zbrinjavanje starog alata

(pogledajte stranicu 209)

Uvijek radite s obje ruke!

Oznaka CE

Oznaka UKCA

Za vašu sigurnost

POZOR!

Prije uporabe uređaja za poliranje pročitajte

upute za korištenje i djelajte u skladu s tim:

– ovu uputu za opsluživanje,

– ”Opće sigurnosne naputke” za

postupanje s električnim alatima

u priloženom svesku (Br. dokumenta:

315.915),

– pravila te propise o zaštiti od nezgoda

koji vrijede za mjesto uporabe.

Ovaj uređaj za poliranje je proizveden

sukladno stanju tehnike i priznatim

sigurnosno-tehničkim pravilima. Unatoč

tome pri njezinoj uporabi mogu nastati

pogibelji po tijelo i život korisnika ili trećih

osoba odn. štete na stroju ili drugim

materijalnim vrijednostima. Uređaj za

poliranje je samo za korištenje

– za uporabu sukladno odredbama,

– u sigurnosno-tehnički besprijekornome

stanju.

Smetnje koje ugrožavaju sigurnost hitno

odstraniti.

Uporaba sukladno odredbama

Brusač betona LD 24-6 180 namijenjen je

–

za profesionalnu uporabu u industriji

iobrtu,

–

za suho brušenje i izravnavanje betona,

žbuke, estriha, pješčenjaka, šamota

i asfalta,

–

za brušenje premaza i ostataka ljepila

na betonu ili estrihu,

–

za uporabu s dijamantnim alatima koje

tvrtka FLEX nudi za ovaj alat i koji su

dopušteni za minimalni broj okretaja od

9.000 okr/min.

LD 24-6 180

200

Nije dozvoljena uporaba s reznim pločama,

pločama za grubu obradu, lepezastim

brusnim pločama ili žičanim četkama .

Pri upotrebi brusača betona LD 24-6 180

potrebno je priključiti usisavač klase M.

Sigurnosne napomene

POZOR!

Pročitajte sve sigurnosne napomene, upute,

slike i specifikacije koje su isporučene s ovim

električnim alatom. Propusti u pridržavanju

sigurnosnih uputa mogu biti uzročnikom

električnog udara, opeklina i/ili teških ozljeda.

Sačuvajte sve sigurnosne napomene i upute

za ubuduće.

 Ovaj se električni alat upotrebljava

kao brusilica. Trebate se pridržavati

svih napomena upozorenja, uputa,

slika i podataka, koje ste dobili sa

električnim alatom.

Ako se ne bi pridržavali slijedećih uputa,

moglo bi doći do strujnog udara, požara

i/ili teških ozljeda.

 Ovaj električni alat nije prikladan za

brušenje, brušenje pješčanim

papirom, radove sa žičanim četkama

te rezanje brusom.

Uporabe, za koje električni alat nije

predvidjen, mogu prouzročiti opasnosti

i ozljede

 Ne rabite pribor koji proizvodjač nije

specijalno predvidio i preporučio za

ovaj električni alat.

Samo to što pribor možete pričvrstiti na

svoj električni alat ne jamči sigurnu

uporabu.

 Dozvoljeni broj okretaja ugradnoga

alata mora biti namjanje toliko visok

koliko najveći broj okretaja naveden

na električnome alatu.

Pribor koji se vrti brže nego je dozvoljeno

se može slomiti te razletjeti unaokolo.

 Vanjski promjer i debljina ugradnoga

alata moraju odgovarati navedenim

mjerama vašeg električnog alata.

Pogrešno dimenzionirane ugradne alate

se ne može dostatno zaštititi ili kontrolirati

 Brusne ploče, brusni tanjuri i drugi

pribor moraju točno odgovarati

brusnom vretenu električnog alata.

Nastavci, koji točno ne odgovaraju

brusnom vretenu električnog alata,

okreću se nejednolično, vrlo jako vibriraju

i mogu dovesti do gubitka kontrole nad

električnim alatom.

 Ne upotrebljavajte oštećene nastavke.

Prije svake uporabe provjerite da

nastavci nisu napukli i da nemaju

pukotine, da brusni tanjuri nemaju

pukotine, da nisu oštećeni ili jako

istrošeni. Ako električni alat ili

nastavak padne, provjerite je li

oštećen ili upotrijebite neoštećeni

nastavak. Kada ste provjerili i

umetnuli nastavak, morate se kao i

osobe u vašoj blizini zadržavati izvan

ravnine rotirajućeg nastavka i pustiti

da alat radi jednu minutu s najvećem

brojem okretaja.

Oštećeni ugradni alati se mahom slome

tijekom ovog pokusnog vremena

 Nosite opremu za osobnu zaštitu.

Rabite ovisno o primjeni punu zaštitu

za lice, zaštitu za oči ili zaštitne

naočale. Ukoliko je primjerno, nosite

masku za zaštitu od prašine, štitnik za

uši, zaštitne rukavice ili specijalnu

pregaču koja će vas zaštititi od malih

čestica materijala.

Oči trebaju biti zaštićene od stranih tijela

koja se razlijeću unaokolo, koja nastaju

tijekom različitih primjena. Maska za

zaštitu od prašine ili zaštitna maska za

disanje moraju filtrirati prašinu koja nastaje

tijekom primjene. Ako ste dugo izloženi

glasnoj buci, možete pretrpjeti gubitak

sluha

 Pazite kada su u pitanju druge osobe

na siguran razmak od vašeg radnoga

područja. Svatko tko stupi u radno

područje mora nositi opremu za

osobnu zaštitu.

Ulomci izratka ili slomljenih ugradnih alata

mogu odletjeti te prouzročiti ozljede

takodjer i izvan izravnog radnoga

područja

LD 24-6 180

201

 Uređaj držite na izoliranim površinama

zahvata, ako izvodite radove kod kojih

bi radni alat ili vijak mogli zahvatiti

skrivene električne vodove. Kontakt sa

vodom pod naponom može i metalne

dijelove uređaja staviti pod napon i dovesti

do strujnog udara.

 Mrežni kabel udaljite od ugradnih

alata koji se vrte.

Ako izgubite kontrolu nad aparatom,

mrežni se kabel može prekinuti ili biti

zahvaćen te vaša šaka ili ruka može

dospjeti u ugradni alat koji se vrti

 Električni alat nikada ne odlažite, prije

nego je ugradni alat posve

zaustavljen.

Ugradni alat koji se vrti

može doći u dodir sa površinom na koju se

odlaže te uslijed toga možete izgubiti

kontrolu nad električnim alatom

 Ne dopustite da električni alat radi za

vrijeme dokle ga nosite.

Vaša odjeća može biti zahvaćena uslijed

slučajnoga kontakta s ugradnim alatom

koji se vrti te se ugradni alat može zabosti

u vaše tijelo

 Redovito čistite proreze za provjetra-

vanje vašeg električnoga alata.

Puhalo motora uvlači prašinu u kućište

te jaka nakupina metalne prašine može

prouzročiti opasnosti od električne struje

 Ne rabite električni alat u blizini

zapaljivih materijala.

Iskre mogu zapaliti ove materijale

Ne rabite ugradne alate koji zahtijevaju

tekuća rashladna sredstva.

Uporaba vode ili drugih tekućih rashladnih

sredstava može dovesti do električnoga

udara.

Posebne sigurnosne napomene za

brušenje



Koristite isključivo brusna tijela

dopuštena za vaš električni alat i štitnik

predviđen za ta brusna tijela.

Brusna tijela koja nisu predviđena za

električni alat nije moguće dovoljno izolirati i

nesigurna su.



Štitnik mora biti sigurno postavljen na

električnom alatu i mora biti namješten

tako da se postigne najviša razina

sigurnosti, tj. najmanji mogući dio

brusnog tijela okrenut je prema

operateru.

Štitnik treba štititi operatera od krhotina i

slučajnog kontakta s brusnim tijelom.

 Brusna tijela smiju se rabiti samo za

preporučene mogućnosti uporabe.

Primjerice: Nikada nemojte brusiti s

bočnom površinom dijamantnog brusnog

tanjura.

Dijamantni brusni tanjuri su namijenjeni

za skidanje materijala s donjom stranom

brusnog tanjura. Bočno djelovanje sile na

ova brusna tijela može ih slomiti.

 Uvijek upotrebljavajte neoštećenu

steznu prirubnicu ispravne veličine

i oblika za nastavak koji ste odabrali.

Prikladne prirubnice podupiru nastavke

i tako smanjuju opasnost od loma.

 Ne upotrebljavajte istrošene nastavke

većih električnih alata.

Nastavci za veće električne alate nisu

konstruirani za veći broj okretaja manjih

električnih alata i mogu puknuti.

LD 24-6 180

202

Povratni udar i odgovarajući

sigurnosni napuci

Povratni udar je iznenadna reakcija zbog

radnog alata koji se je zaglavio ili blokirao,

kao što su brusilice, brusni tanjuri, čelične

četke itd. Zaglavljivanje ili blokiranje dovodi

do naglog zaustavljanja rotirajućeg radnog

alata. Zbog toga će se nekontrolirani

električni alat ubrzati u smjeru suprotnom od

smjera rotacije radnog alata na mjestu

blokiranja. Ako bi se npr. brusna ploča

zaglavila ili blokirala u izratku, tada rub

brusne ploče koja je zarezala u izradak

može odlomiti brusnu ploču ili uzrokovati

povratni udar. Brusna ploča se kod toga

pomiče prema osobi koja rukuje električnim

alatom ili od nje, ovisno od smjera rotacije

brusne ploče na mjestu blokiranja. Kod toga

se brusne ploče mogu i odlomiti.Povratni

udar je posljedica pogrešne ili neispravne

uporabe električnog alata. On se može

spriječiti prikladnim mjerama opreza, kao

što su dolje opisane

 Čvrsto držite električni alat te svoje

tijelo i svoje ruke dovedite u položaj u

kojemu možete dočekati sile

povratnoga udara. Rabite uvijek

dodatni držak, ako postoji, da biste

imali što je moguće veću kontrolu nad

silama povratnoga udara

ili momentima reakcije pri zaletu.

Opsluživač može prikladnim mjerama

opreza ovladati silama povratnoga udara

i reakcije

 Ne dovodite svoju ruku nikada u

blizinu ugradnih alata koji se okreću.

Ugradni alat može pri povratnom udaru

preći preko vaše ruke.

 Izbjegavajte svojim tijelom područje

u kojemu se električni alat giba pri

povratnome udaru.

Povratni udar pokreće električni uređaj

u smjeru suprotnom od gibanja uređaja

za poliranje na mjestu blokiranja.

 Osobito oprezno radite u području

kutova, oštrih bridova itd. Spriječite

da se ugradni alati odbiju od izratka i

zaglave.

Ugradni alat koji se vrti je u

kutovima, na oštrim bridovima ili kada se

odbije sklon zaglaviti se. Ovo uzrokuje

gubitak kontrole ili povratni udar.

 Ne rabite lančanu pilu ili nazubljeni

list pile.

Takovi ugradni alati uzrokuju

često povratni udar ili gubitak kontrole nad

električnim alatom

Ostali sigurnosni napuci

 Koristite samo produžne kabele

dopuštene za uporabu na vanjskom

području.

 Ne preporučuje se brušenje olovnih boja.

Samo stručna osoba smije provoditi

uklanjanje olovnih boja.

 Ne obrađujte materijale koji oslobađaju

tvari štetne za zdravlje (npr. azbest).

Poduzmite zaštitne mjere ako postoji

mogućnost nastajanja zapaljivih ili

eksplozivnih prašina opasnih po zdravlje.

Nosite zaštitnu masku za prašinu.

Upotrebljavajte usisavače.

MATERIJALNE ŠTETE!

Napon mreže te podaci o naponu na

označnoj pločici se moraju podudarati.

LD 24-6 180

203

Šum i vibracija

Vrijednosti buke i vibracija utvrđene su

sukladno EN 62841.

Razina buke alata prema ocjeni A iznosi

obično:

–

Razina zvučnog tlaka: 96 dB(A);

–

Razina zvučne snage: 104 dB(A);

–

Nesigurnost: K = 3 dB.

Ukupna vrijednost titranja (kod brušenja

betonskih površina):

–

Vrijednost emisija: ah = 6,7 m/s2

–

Nesigurnost: K = 1,5 m/s2

OPREZ!

Navedene mjerne vrijednosti vrijede za

nove aparate. U svakodnevnoj uporabi se

vrijednosti šuma i titranja mijenjaju.

NAPUTAK!

Razina titranja navedena u ovim uputama je

mjerena sukladno mjernome postupku

standardiziranom u EN 62841 te se može

rabiti za medjusobnu usporedbu električnih

alata. Prikladna je takodjer i za privremenu

procjenu titrajnog opterećenja. Navedena

razina titranja predstavlja glavne primjene

električnoga alata. Ali ako se električni alat

koristi za druge primjene, s neodgovara-

jućim ugradnim alatom ili s nedostatnim

održavanjem, razina titranja može

odstupati. Ovo može značajno povećati

titrajno opterećenje tijekom cijeloga

radnoga perioda.

Za točnu procjenu titrajnoga opterećenja

valja uzeti u obzir takodjer i intervale, u

kojima je aparat bio isključen ili doduše radi,

ali se uistinu ne koristi. Ovo može značajno

smanjiti titrajno opterećenje tijekom cijeloga

radnoga perioda.

Ustanovite dodatne sigurnosne mjere za

zaštitu korisnika od djelovanja titranja, kao

na primjer: održavanje električnog alata te

ugradnih alata, održavanje toplote ruku,

oraganizacija radnih procesa

OPREZ!

Kod zvučnog tlaka preko 85 dB(A) nositi

zaštitu za uši.

LD 24-6 180

204

Tehnički podaci

Tip alata LD 24-6 180

Proizvod Brusač betona

Mrežni napon V/Hz 230/50

Ulazna snaga W 2.400

Predana snaga W 1.440

Broj okretaja o/min 6.500

Prihvat alata M14

Maks. promjer ploče mm 180

Klasa zaštite /II

Težina kg 6,6

LD 24-6 180

205

Na jedan pogled

1 Priključak za nastavak za usisavanje

2 Blokada vretena

Za fiksiranje vretena pri zamjeni alata.

3 Glava prijenosnika

S izlazom zraka i strelicom smjera

vrtnje.

4 Priključni kabel 4,0 m s mrežnim

utikačem

5 Prekidač za uključivanje/isključivanje

6 Blokada uključivanje / gumb blokade

Sprječava neželjeno pokretanje

uređaja i aretira prekidač (5) u

neprekidnom radu.

7 Označna pločica *

8 Ručka, podesiva

9 Štitnik s gumenim prstenom za

usisavanje

10 Stezna matica

11 Zaustavni ključ

* nije prikazano

LD 24-6 180

206

Upute za uporabu

POZOR!

Prije svih radova na kutnoj brusilici izvući

mrežni utikač.

OPREZ!

Postojeći mrežni napon i napon naveden na

označnoj pločici moraju se podudarati.

Prije stavljanja u pogon

 Raspakirajte električni alat i pribor i

provjerite cjelovitost isporuke, te ima li

oštećenja nastalih prilikom transporta.

Podešavanje ručke

1. Okretni gumb za podešavanje ručke

otpustite za oko 2 okretaja u smjeru

suprotnom od kazaljke na satu.

2. Stavite ručku u željeni položaj

(urez od 15°). Pazite na ispravno

uglavljivanje!

3. Okretni gumb za podešavanje ručke

zategnite u smjeru kazaljke na satu.

NAPUTAK!

Po potrebi ručku možete premjestiti na

drugu stranu električnog alata.

Umetanje i zamjena brusnih

sredstava

 Pritisnite blokadu vretena i držite je

pritisnutu (1.).

 Otpustite steznu maticu s vretena pomoću

zaustavnog ključa u smjeru suprotnom od

kazaljke na satu i skinite je (2.).

 Dijamantni brusni tanjur (A) umetnite

u ispravnom položaju.

 Steznu maticu (B) s vijencem okrenutim

prema gore uvrnite na vreteno.

 Pritisnite blokadu vretena i držite je

pritisnutu.

 Steznu maticu zategnite zaustavnim

ključem.

LD 24-6 180

207

 Provjerite položaj štitnika:

Gumeni prsten za usisavanje treba stršati

izvan brusnog tanjura oko 0 –1 mm. Po

potrebi ispravite (pogledajte „Namještanje

štitnika“).

 Utaknite mrežni utikač u utičnicu.

 Uključite električni alat (bez uglavljivanja)

i ostavite ga da radi otprilike 30 sekundi.

Provjerite dolazi li do neuravnoteženosti i

vibracija.

 Isključite električni alat.

Namještanje štitnika

NAPUTAK!

Gumeni prsten za usisavanje treba stršati izvan

brusnog tanjura oko 0 –1 mm.

Za izjednačenje

istrošenosti na dijamantnom brusnom

tanjuru možete namjestiti štitnik po visini.

 Otpustite navoj na štitniku.

 Štitnik namjestite na željenu visinu.

 Zategnite navoj.

Uključivanje i isključivanje

električnog alata

Kratkotrajni rad bez učvršćivanja

1. Pritisnite blokadu uključivanja i čvrsto

držite.

2. Pritisnite prekidač.

3. Za isključivanje otpustite prekidač.

Trajni rad s učvršćivanjem

1. Pritisnite blokadu uključivanja i čvrsto

držite.

2. Pritisnite prekidač i čvrsto ga držite.

3. Pritisnite gumb blokade.

LD 24-6 180

208

4. Za isključivanje kratko pritisnite prekidač i

otpustite.

Uporaba usisavača

NAPUTAK!

Preporučujemo uporabu FLEX usisavača

klase M.

 Usisno crijevo provedite kroz držač crijeva

i pričvrstite za priključak za nastavak

štitnika.

 Priključite usisno crijevo na usisavač.

Poštujte upute za uporabu usisavača!

Provjerite pričvršćenje! Po potrebi koristite

odgovarajući adapter.

NAPUTAK!

Ako je vašem usisavaču potreban poseban

priključak (tj. neki drugi priključak od onog

standardnog priključka 32 mm/36 mm koji je

u opsegu isporuke električnog alata),

kontaktirajte svog dobavljača usisavača

kako biste nabavili odgovarajući adapter.

Rad s električnim alatom

POZOR!

Rotirajući brusni tanjur ne smije doći u

kontakt s oštrim, isturenim predmetima.

lé~ëåçëí=çÇ=éçîê~íåçÖ=ìÇ~êÅ~>=

lšíÉ\Éåà~=å~=Äêìëåçã=í~åàìêìK Obavezno

zamijenite brusni tanjur ako je oštećen ili

jako istrošen.

OPREZ!

Električni alat uvijek čvrsto držite s obje

ruke!

1. Pričvrstite brusno sredstvo.

2. Priključite usisavač.

3. Utaknite mrežni utikač.

4. Uključite usisavač.

5. Uključite alat.

6. Stavite brusač betona na radnu površinu.

Vijenac s četkama odn. gumeni usisni

prsten mora biti u ravnini s radnom

površinom.

7. Pojačajte pritisak kako bi brusni tanjur

došao u kontakt s radnom površinom.

Pritom brusač betona zakrećite kružnim

pokretima.

Gumeni usisni prsten

Ako se gumeni usisni prsten ošteti ili je

previše istrošen, trebate ga zamijenite.

Dostupan je pod brojem narudžbe 258.626 u

svakom FLEX korisničkom centru.

LD 24-6 180

209

Održavanje i njega

POZOR!

Prije svih radova na kutnoj brusilici izvući

mrežni utikač.

Čišćenje

POZOR!

Ne upotrebljavajte vodu ili tekuća sredstva

za čišćenje.

 Unutarnji prostor kućišta s motorom

redovito ispušite suhim komprimiranim

zrakom.

 Štitnik i zakretni rubni segment očistite

suhim komprimiranim zrakom.

Popravci

Popravke može provoditi isključivo radiona

službe održavanja koju je proizvodjač

ovlastio.

NAPUTAK!

Vijke na kućištu motora nemojte odvijati

za vrijeme trajanja jamstva. U slučaju

nepridržavanja jamstvene obveze

proizvođača prestaju važiti.

Pričuvni dijelovi i pribor

Ostali pribor, posebno alate i sredstva za

poliranje možete naći u katalogu

proizvođača.

Crteže i listu rezervnih dijelova možete

pronaći na našoj web stranici:

www.flex-tools.com

Zbrinjavanje

POZOR!

Istrošene električne alate prije zbrinjavanja

onesposobite.

Samo za EU-zemlje

Električne alate ne bacajte u kućno

smeće!

Sukladno europskoj smjernici 2012/19/EU

za električne i elektroničke stare aparate te

njezinoj primjeni u nacionalnom pravu

korištene električne aparate se mora

odvojeno sakupljati te privesti ponovnom

iskorištenju na način neškodljiv po okoliš.

NAPUTAK!

O mogućnostima zbrinjavanja na otpad

obavijestiti se kod stručnoga trgovca!

Jamstvo

Pri kupnji novog stroja FLEX vam daje

jamstvo proizvođača od 2 godine, koje

započinje s datumom prodaje stroja krajnjem

korisniku. Jamstvo se odnosi samo na

nedostatke koji su posljedica pogrešaka u

materijalu i/ili proizvodnji te neispunjavanja

obećanja o svojstvima. Prilikom ostvarivanja

prava na jamstvo, potrebno je priložiti izvorni

prodajni list s datumom prodaje. Jamstvene

popravke smiju provoditi isključivo radionice ili

servisne stanice odobrenjem tvrtke FLEX.

Korištenje prava na jamstvo moguće je samo

prilikom korištenja za predviđenu namjenu. Iz

jamstva su isključeni posebice trošenje

uvjetovano radom, pogrešna primjena,

djelomično ili potpuno demontirani strojevi te

oštećenja nastala preopterećenjem stroja,

upotrebom nedopuštenih, defektnih ili

pogrešno primijenjenih nastavaka.

LD 24-6 180

210

Štete koje stroj izazove na nastavku odnosno

obratku, upotreba sile, posljedična šteta,

prouzrokovana nestručnim ili nedovoljnim

održavanjem od strane kupca ili trećih strana,

oštećenja nastala zbog okolnih čimbenika ili

stranih tijela, npr. pijeska ili kamenja te šteta

nastala nepridržavanjem upute za upotrebu,

npr. priključak na pogrešan mrežni napon ili

pogrešnu vrstu struje. Jamstvene zahtjeve za

nastavke odnosno pribor moguće je ostvariti

samo ako su korišteni sa strojevima, za koje je

takva upotreba predviđena ili dozvoljena.

Isključenje iz jamstva

Proizvodjač i njegov zastupnik ne jamče za

štete te neostvarenu dobit uslijed prekida

poslovne djelatnosti, koji je prouzročen

proizvodom ili nemogućnošću uporabe

proizvoda.

Proizvodjač i njegov zastupnik ne jamče

za štete, koje su prouzročene nestručnom

uporabom ili u vezi s proizvodima drugih

proizvodjača

LD 24-6 180

211

Vsebina

Simboli, ki se uporabljajo v teh

navodilih . . . . . . . . . . . . . . . . . . . . . . . 211

Za vašo varnost . . . . . . . . . . . . . . . . . . 211

Hrup in tresljaji . . . . . . . . . . . . . . . . . . 214

Tehnične specifikacije . . . . . . . . . . . . . 216

Pregled . . . . . . . . . . . . . . . . . . . . . . . . 217

Navodila za uporabo . . . . . . . . . . . . . . 218

Vzdrževanje in nega . . . . . . . . . . . . . . 220

Podatki o odlaganju . . . . . . . . . . . . . . . 221

Garancija . . . . . . . . . . . . . . . . . . . . . . . 221

Simboli, ki se uporabljajo v teh

navodilih

OPOZORILO!

Označuje grozečo nevarnost. Če opozorila

ne upoštevate, lahko povzročite smrt ali

zelo hude poškodbe.

POZOR!

Označuje grozečo nevarnost. Če opozorila

ne upoštevate, lahko povzročite smrt ali

zelo hude poškodbe.

OPOMBA

Označuje nasvete o uporabi in pomembne

informacije.

Simboli na električnem orodj

Pred vklopom električnega

orodja preberite navodila za

uporabo!

Nositi zaštitu za oči!

Nosite štitnike za sluh!

Informacije o odlaganju stare

naprave! (oglejte si stran 213)!

Prácu vykonávajte vždy

obidvomi rukami!

Oznaka CE

Oznaka UKCA

Za vašo varnost

POZOR!

Pred uporabo električnega orodja preberite

naslednje priloge in ravnajte v skladu z

njihovo vsebino:

– ta navodila za uporabo,

– splošna varnostna navodila za ravnanje

z električnimi orodji, ki so vam na voljo v

priloženem dokumentu (št. dokumenta:

315.915),

– trenutno veljavna pravila na mestu

uporabe in predpise o preprečevanju

nesreč.

Električno orodje je zasnovano v skladu s

tehničnimi standardi in veljavnimi predpisi

za tehnično varnost. Kljub temu lahko pride

pri njegovi uporabi do nevarnosti za življenje

in telo uporabnika ali tretjih oseb in do škode

na orodju oz. do druge materialne škode.

Električno orodje je dovoljeno uporabljati le

– v predvidene namene in

– v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba

nemudoma odpraviti.

Predvidena uporaba

Brusilnik za beton LD 24-6 180 je namenjen

–

profesionalni uporabi v industriji in obrti,

–

suhemu brušenju in glajenju betona,

ometa, estriha, peščenca, šamota in

asfalta,

–

brušenju barvanih površin in ostankov

lepila na betonu ali estrihu,

–

uporabi z diamantnimi nastavki, ki jih

FLEX ponuja za to orodje in so primerni

za število vrtljajev vsaj 9.000 vrt/min.

Uporaba rezalnih plošč, plošč za

kosmačenje, lamelnih brusilnih plošč in

žičnih krtač ni dovoljena.

LD 24-6 180

212

Pri uporabi brusilnika za beton LD 24-6 180

je treba priklopiti sesalnik za prah razreda

Varnostna navodila

POZOR!

Preberite vsa varnostna navodila in

napotke.

Pri neupoštevanju varnostnih

navodil in napotkov lahko nastanejo takšne

posledice, kot so električni udar, požar ali

težke telesne poškodbe

. Varnostna navodila

si spravite za uporabo v prihodnosti.

 To orodje je treba uporabljati kot

brusilnik. Upoštevajte vsa opozorila,

navodila, slikovne prikaze in podatke,

kiste jih prejeli skupaj z električnim

orodjem.

Zaradi nespoštovanja spodaj navedenih

navodil lahko pride do električnega udara,

požara in/ali težkih telesnih poškodb.

 To električno orodje ni primerno za

bru-šenje z brusnim papirjem, delo z

žičnimi ščetkami in poliranje in za

brušenje.

Vrste uporabe, za katere električno orodje

ni predvideno, lahko ogrozijo Vašo varnost

in povzročijo telesne poškodbe.

 Ne uporabljajte pripomočkov, ki jih

posebej za to orodje ni izdelal in

priporočil proizvajalec orodja.

Čeprav je pripomoček mogoče priključiti

na vaše električno orodje, ta ni nujno tudi

varen.

 Nazivna hitrost pripomočka mora biti

vsaj enaka največji hitrosti, ki je

označena na električnem orodju.

Pripomočki, ki se vrtijo z večjo hitrostjo

od nazivne hitrosti, se lahko zlomijo ali

razpadejo.

 Zunanji premer in debelina vašega

pripomočka morata biti v

predvidenem območju zmogljivosti

vašega električnega orodja.

Prevelikih ali premajhnih pripomočkov ni

mogoče primerno zaščititi ali upravljati.

Navojni nosilci pripomočkov morajo

ustrezati navojem na vretenu brusilnika.

Pripomočki, ki ne ustrezajo vpenjalnemu

držalu električnega orodja, so

neuravnoteženi, se preveč tresejo in

lahko povzročijo izgubo nadzora.

 Ne uporabljajte poškodovanih

nastavkov. Pred vsako uporabo

preverite nastavke glede krušenja in

razpok, brusilne krožnike glede razpok

ali močne obrabe. Če električno orodje

ali nastavek pade na tla, preverite, ali so

nastale poškodbe, ali pa uporabite drug

nastavek. Ko nastavek preverite in ga

želite še naprej uporabljati, ostanite vi in

druge osebe zunaj ravnine vrtečega se

nastavka in orodje eno minuto pustite

delovati z visokim številom obratov.

Poškodovana vsadna orodja se največkrat

zlomijo med tem preizkusnim časom.

 Uporabljajte osebno zaščitno opremo.

Odvisno od vrste uporabe si nataknite

zaščitno masko čez cel obraz, zaščito

za oči ali zaščitna očala. Če je

potrebno, nosite zaščitno masko proti

prahu, zaščitne glušnike, zaščitne

rokavice ali specialni predpasnik, ki

Vas bo zavaroval pred manjšimi delci

materiala, ki nastajajo pri brušenju.

Oči je treba zavarovati pred tujki, ki

nastajajo pri različnih vrstah uporabe

naprave in letijo naokrog. Zaščitna

maska proti prahu ali dihalna maska

morata filtrirati prah, ki nastaja pri

uporabi. Predolgo izpostavljanje

glasnemu hrupu ima lahko za posledico

izgubo sluha.

 Pazite, da bodo druge osebe varno

oddaljene od Vašega delovnega

območja. Vsak, ki stopi na delovno

območje, mora nositi osebno zaščitno

opremo.

Odlomljeni delci obdelovanca ali zlomljena

vsadna orodja lahko odletijo stran in

povzročijo telesne poškodbe, tudi izven

neposrednega delovnega območja.

LD 24-6 180

213

 Če izvajate dela, pri katerih lahko

vstavno orodje pride v stik s skritimi

omrežnimi napeljavami ali z lastnim

omrežnim kablom, smete napravo

držati le na izoliranem ročaju.

Stik z napeljavo, ki je pod napetostjo,

lahko povzroči, da so tudi kovinski deli

naprave pod napetostjo, kar lahko

povzroči električni udar.

 Držite kabel proč od vrtečega

pripomočka.

V primeru, da izgubite nadzor nad

orodjem, lahko orodje prereže kabel ali

se zanj zatakne in vam roko lahko

potegne v vrteči pripomoček.

 Nikoli ne odložite električnega orodja,

preden se popolnoma ustavi.

Vrteči se pripomoček se lahko zatakne

za površino in povzroči, da električno

orodje uide izpod vašega nadzora.

 Ne vklapljajte električnega orodja,

kadar ga nosite ob boku.

Vrteči pripomoček se lahko nenamerno

zatakne za vaša oblačila, kar ga potegne

proti vašemu telesu.

 Redno čistite zračnike električnega

orodja.

Ventilator motorja sesa prah v ohišje.

Prekomerna količina nabranega

kovinskega prahu lahko povzroči

električni udar.

 Ne upravljajte električnega orodja

v bližini vnetljivih materialov.

Iskre lahko vnamejo te materiale.

 Ne uporabljajte pripomočkov, za

katere so potrebna tekoča hladilna

sredstva.

Z uporabo vode ali drugega tekočega

hladilnega sredstva lahko povzročite

električni udar, ki lahko povzroči tudi smrt.

Posebna varnostna navodila za

brušenje



Uporabljajte izključno brusilna telesa,

odobrena za vaše električno orodje, in

zaščitni pokrov, predviden za ta

brusilna telesa.

Brusilnih teles, ki niso predvidena za

uporabo z vašim električnim orodjem, ni

možno dovolj zaščititi in so zato nevarna.



Zaščitni pokrov je treba namestiti varno

na električno orodje tako, da se doseže

največja možna raven varnosti, tj. da je

čim manjši del brusilnega nastavka

odprto usmerjen proti uporabniku.

Zaščitni pokrov uporabnika ščiti pred

odlomljenimi deli in nenamernim stikom z

brusilnim nastavkom.

 Brusilna telesa uporabljajte samo za

predvidene namene.

Na primer: nikoli ne brusite s stransko

površino diamantnega brusilnega

krožnika.

Diamantni brusilni krožniki so namenjeni

odstranjevanju materiala s spodnjo stranjo

brusilnega krožnika. Stranski pritiski na ta

brusilna telesa jih lahko zlomijo.

 Uporabljajte samo nepoškodovane

vpenjalne prirobnice prave velikosti in

oblike za izbrani nastavek.

Primerne prirobnice podpirajo nastavke

in s tem zmanjšajo nevarnost zloma.

 Ne uporabljajte obrabljenih nastavkov

večjih orodij.

Nastavki za večja orodja niso zasnovani

za višja števila vrtljajev manjših orodij in

se lahko zlomijo.

Odskok in podobna opozorila

Povratni udarec je nenadna reakcija, ki

nastane zaradi zagozdenja ali blokiranja

vrtečega se vsadnega orodja, na primer

brusilnega koluta, brusilnega krožnika, žične

ščetke in podobnega. Zagozdenje ali

blokiranje ima za posledico takojšnjo ustavitev

vrtečega se vsadnega orodja. Nekontrolirano

električno orodje se zaradi tega pospešeno

premakne v smer, ki je nasprotna smeri vrtenja

vsadnega orodja.

Če se na primer brusilni kolut zatakne ali

zablokira v obdelovancu, se lahko rob

brusilnega koluta, ki je potopljen v obdelo-

vanec, zaplete vanj in brusilni kolut se odlomi

ali povzroči povratni udarec.

Brusilni kolut se nato premakne proti

uporabniku ali proč od njega, odvisno od

smeri vrtenja brusilnega koluta na mestu

blokiranja. Blokirni koluti se lahko pri tem

tudi zlomijo.

LD 24-6 180

214

Povratni udarec je posledica napačne ali

pomanjkljive uporabe električnega orodja.

Preprečite ga lahko z ustreznimi

previdnostnimi ukrepi. Navedeni so v

nadaljevanju besedila.

 Trdno držite električno orodje in se

postavite tako, da lahko z rokami in

telesom obvladate silo odskoka. Za

učinkovit nadzor nad odskokom ali

sunkom med zagonom vedno

uporabljajte dodatni ročaj, če ga ima

orodje.

Upravljavec lahko nadzoruje sunek ali

silo odskoka, če izvede ustrezne

varnostne ukrepe.

 Nikoli ne postavljajte svoje dlani v

bližino vrtečega pripomočka.

Pripomoček lahko odskoči na vašo dlan.

 Ne postavljajte se v območje, kamor

se lahko orodje premakne v primeru

odskoka.

Električno orodje bo ob odskoku odletelo

v nasprotno smer gibanja polirne

naprave na točki stiska.

 Posebej previdni dobite pri

obdelovanju kotov, ostrih robov ipd.

Pazite, da orodje ne poskakuje ali se

zatakne.

Koti, ostri robovi ali poskakovanje

pogosto povzročijo zatikanje vrtečega

pripomočka in izgubo nadzora ali

odskok. To lahko povzroči izgubo

nadzora ali odskok.

 Ne pritrjujte lesoreznega rezila z

verigo ali zobate rezalne plošče.

Takšna rezila pogosto povzročajo

odskok in izgubo nadzora.

Dodatna varnostna navodila

 Uporabljajte izključno podaljške, ki so

primerni za uporabo na prostem.

 Odsvetujemo brušenje barv, ki vsebujejo

svinec. Za odstranjevanje barv, ki

vsebujejo svinec, naj poskrbi strokovno

osebje.

 Ne obdelujte materialov, pri katerih se

lahko sproščajo zdravju škodljive snovi

(npr. azbest). Poskrbite za varnostne

ukrepe, če se lahko sprošča zdravju

škodljiv, gorljiv ali eksploziven prah.

Nosite protiprašno masko. Uporabljajte

naprave za odsesavanje.

MATERIALNA ŠKODA!

Omrežna napetost mora ustrezati podat-kom

o dopustni napetosti na tipski ploščici.

Hrup in tresljaji

Vrednosti hrupa in tresljajev so izmerjene v

skladu s standardom EN 62841.

S stopnjo A ocenjen nivo hrupa orodja

običajno znaša:

–

Zvočni tlak: 96 dB(A);

–

Raven zvočne moči: 104 dB(A);

–

Negotovost: K = 3 dB.

Skupna vrednost tresljajev (pri brušenju

betonskih površin):

–

Vrednost emisij: ah = 6,7 m/s

–

Negotovost: K = 1,5 m/s

POZOR!

Navedene meritve veljajo za nova električna

orodja. Vsakodnevna uporaba povzroči. da se

vrednosti hrupa in tresljajev spremenijo.

OPOMBA

Raven emisij tresljajev na tem listu z infor-

macijami je bila izmerjena v skladu s

standardiziranim preizkusom, podanim v

standardu EN 62841, in ga je mogoče

uporabljati za primerjavo enega orodja

z drugim. Uporabljati ga je mogoče za

predhodno oceno izpostavljenosti.

Navedena raven emisij tresljajev predstavlja

glavni namen uporabe orodja.

LD 24-6 180

215

Če orodje uporabljate v druge namene,

z drugimi pripomočki ali ga slabo vzdržujete,

se lahko emisije tresljajev razlikujejo. To

lahko močno poveča raven izpostavljenosti

v celotnem obdobju uporabe.

Če orodje uporabljate v druge namene

, z

drugimi pripomočki ali ga slabo vzdržujete,

se lahko emisije tresljajev razlikujejo. To

lahko močno zniža raven izpostavljenosti

v celotnem obdobju uporabe.

Upoštevajte tudi druge varnostne ukrepe za

zaščito uporabnika pred učinki tresljajev, na

primer: vzdrževanje orodja in pripomočkov,

uporaba s toplimi rokami in organizacija

delovnih vzorcev.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A)

uporabljajte zaščito za ušesa.

LD 24-6 180

216

Tehnične specifikacije

Vrsta orodja LD 24-6 180

Izdelek Brusilnik za beton

Omrežna napetost V/Hz 230/50

Nazivna moč W 2.400

Delovna moč W 1.440

Število vrtljajev vrt/min 6.500

Vpenjalo M14

Maks. premer plošče mm 180

Razred zaščite /II

Teža kg 6,6

LD 24-6 180

217

Pregled

1 Priključni nastavek za odsesavanje

2 Blokada vretena

Za blokiranje vretena pri menjavi

nastavka.

3 Glava gonila

Z izhodom zraka in puščico za smer

vrtenja.

4 Priključni kabel 4,0 m z vtičem

5 Stikalo za vklop in izklop

6 Zapora vklopa/gumb za zaklepanje

Prepreči neželen vklop orodja in

blokira stikalo (5), tako da je orodje v

načinu stalnega obratovanja.

7 Tipska ploščica*

8 Nastavljiv ročaj

9 Zaščitni pokrov z gumijastim obročem

za odsesavanje

10 Vpenjalna matica

11 Zadrževalni ključ

* ni prikazano

LD 24-6 180

218

Navodila za uporabo

OPOZORILO!

Pred vsemi deli na električnem orodju

izvlecite vtič iz vtičnice.

POZOR!

Dejanska omrežna napetost in podana

napetost na tipski ploščici morata biti enaki.

Pred vklopom električnega

orodja

 Električno orodje in pribor odstranite iz

embalaže in preverite, ali je pošiljka

popolna in nepoškodovana.

Nastavitev ročaja

1. Vrtljivi gumb za nastavitev ročaja odvijte

za približno 2 obrata v levo.

2. Ročaj pomaknite v želeni položaj (koraki

po 15°). Prepričajte se, da se pravilno

zaskoči!

3. Vrtljivi gumb za nastavitev ročaja zategnite

v desno.

OPOMBA

Po potrebi je mogoče ročaj prestaviti na

drugo stran električnega orodja.

Vstavljanje in zamenjava

brusilnega sredstva

 Pritisnite in držite zaporo vretena (1.).

 Z zadrževalnim ključem zavrtite

vpenjalno matico v levo in jo snemite

zvretena (2.).

 Pravilno namestite diamantni brusilni

krožnik (A).

 Vpenjalno matico (B) privijte na vreteno

tako, da bo podaljšek matice obrnjen

navzgor.

 Pritisnite in držite zaporo vretena.

 Vpenjalno matico zategnite z zadrževalnim

ključem.

LD 24-6 180

219

 Bodite pozorni na položaj zaščitnega

pokrova:

Gumijasti obroč za odsesavanje mora štrleti

pribl. 0–1 mm čez brusilni krožnik. Po potrebi

popravite (glejte „Prilagoditev zaščitnega

pokrova“).

 Vstavite vtič v vtičnico.

 Vklopite električno orodje (ne da se

zaskoči) in ga pustite delovati pribl.

30 sekund. Preverite, ali prihaja do

neuravnoteženosti in tresljajev.

 Izklopite električno orodje.

Prilagoditev zaščitnega pokrova

HINWEIS!

Gumijasti obroč za odsesavanje mora štrleti

pribl. 0–1 mm čez brusilni krožnik

izenačitev obrabe diamantnega brusilnega

krožnika je mogoče zaščitni pokrov nastaviti

po višini.

 Sprostite vijačno zvezo na zaščitnem

pokrovu.

 Zaščitni pokrov nastavite na želeno višino.

 Privijte vijačno zvezo.

Vklop in izklop orodja

Kratko delovanje brez uporabe

prekucnega stikala

1. Pritisnite blokado vklopa in jo držite

pritisnjeno.

2. Pritisnite na stikalo.

3. Za izklop izpustite stikalo.

Neprekinjeno delovanje z uporabo

prekucnega stikala

1. Pritisnite blokado vklopa in jo držite

pritisnjeno.

2. Pritisnite stikalo in ga držite.

3. Pritisnite tipko za blokado.

LD 24-6 180

220

4. Za izklop stikalo na kratko pritisnite in ga

nato izpustite.

Uporaba sistema za sesanje

OPOMBA

Priporočamo uporabo sesalnika za prah

FLEX razreda M.

 Sesalno cev vstavite skozi držalo za cev in

jo pritrdite na nastavek zaščitnega

pokrova.

 Cev za odsesavanje priključite na

odsesovalni sistem. Upoštevajte navodila

za uporabo odsesovalnega sistema!

Preverite, ali je cev dobro pritrjena! Po

potrebi uporabite ustrezen adapter.

OPOMBA

Če boste za svoj sesalnik potrebovali

poseben nastavek (tj. nastavek, ki se

razlikuje od priloženega 32/36-

milimetrskega standardnega nastavka),

stopite v stik s svojim dobaviteljem

sesalnikov, pri katerem boste prejeli

primeren adapter.

Delo z električnim orodjem

POZOR!

Vrteči se brusilni krožnik ne sme priti v stik

z ostrimi štrlečimi predmeti. Nevarnost

povratnega udarca! Poškodbe brusilnega

krožnika. Če je brusilni krožnik poškodovan

ali močno obrabljen, ga nujno zamenjajte.

POZOR!

Električno orodje vedno trdno držite

z obema rokama!

1. Pritrdite brusilno sredstvo.

2. Priključite sesalnik.

3. Vtaknite vtič v vtičnico.

4. Vklopite sesalnik.

5. Vklopite orodje.

6. Brusilnik za beton namestite na delovno

površino. Krtačni venec oz. gumijasti

obroč za odsesavanje se mora nalegati

na delovno površino.

7. Povečajte silo, da brusilni krožnik pride v

stik z delovno površino. Ob tem brusilnik

za beton pomikajte s prekrivajočimi se

gibi.

Gumijasti obroč za odsesavanje

Če se gumijasti obroč za odsesavanje

poškoduje ali kaže znake prekomerne

obrabe, ga morate zamenjati.

Na voljo je v vseh servisnih centrih FLEX

pod kataloško številko 258.626.

Vzdrževanje in nega

POZOR!

Pred vsemi deli na električnem orodju

izvlecite vtič iz vtičnice.

Čiščenje

POZOR!

Ne uporabljajte vode ali tekočih čistilnih

sredstev.

 S suhim stisnjenim zrakom redno

izpihujte notranjost ohišja in motorja.

 Zaščitni pokrov in pomični robni segment

čistite s stisnjenim zrakom.

Popravila

Popravila lahko izvede samo pooblaščena

servisni center za stranke.

LD 24-6 180

221

OPOMBA

Med garancijsko dobo ne odstranjujte

vijakov z ohišja motorja. V primeru

neupoštevanja prenehajo veljati garancijske

obveznosti proizvajalca.

Nadomestni deli in pripomočki

Za druge pripomočke, zlasti orodja in

polirne pripomočke, glejte kataloge

proizvajalca.

Eksplozijsko risbo in sezname nadomestnih

delov najdete na naši spletni strani:

www.flex-tools.com

Podatki o odlaganju

POZOR!

Pri odvečnih električnih orodjih odstranite

napajalni kabel, da bodo uporabna.

Samo za drzave EU

Električnih orodij ne odstranite med

gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o

odpadni električni in elektronski opremi ter

prenosom v nacionalno pravo je treba

rabljena električna orodja zbrati ločeno in

reciklirati na okolju prijazen način.

OPOMBA

Glede možnosti odstranjevanja se obrnite

na pooblaščenega prodajalca!

Garancija

Ob nakupu nove naprave FLEX nudi 2-letno

garancijo proizvajalca, ki začne veljati z dnem

prodaje naprave končnemu uporabniku.

Garancija velja le za napake, povzročene

zaradi napak v materialu ali proizvodnih

napak ter zaradi neizpolnjevanja zajamčenih

lastnosti. Za uveljavljanje garancijskega

zahtevka je treba priložiti originalno potrdilo o

nakupu z datumom prodaje. Popravila v

okviru garancije lahko izvajajo samo

pooblaščene delavnice ali servisi FLEX.

Garancijo je mogoče uveljavljati le, če se

izdelek uporablja v skladu z namenom. Iz

garancije so izključeni zlasti obraba zaradi

obratovanja, nenamenska uporaba, delno ali

v celoti razstavljene naprave ter škoda zaradi

preobremenitve naprave in uporabe

neodobrenih, okvarjenih ali napačno

uporabljenih nastavkov.

Škoda, ki jo naprava povzroči na nastavku ali

obdelovancu, uporaba sile, posledična škoda,

nastala zaradi nestrokovnega ali

nezadostnega vzdrževanja s strani stranke ali

tretje osebe, poškodbe zaradi zunanjih vplivov

ali tujkov, npr. peska ali kamenčkov, ter škoda

zaradi neupoštevanja navodil za uporabo,

npr. priklop na napačno omrežno napetost ali

vrsto toka. Garancijo je mogoče uveljavljati za

nastavke ali pribor le, če se uporabljajo z

napravami, za katere je takšna uporaba

predvidena ali dovoljena.

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista

odgovorna za kakršno koli škodo in izgubo

dobička zaradi prekinitve poslovanja, ki je

posledica izdelka ali nemogoče uporabe

izdelka.

Proizvajalec in njegov zastopnik nista

odgovorna za kakršno koli škodo, ki je

nastala zaradi nepravilne uporabe

električnega orodja ali njegove uporabe

z izdelki drugih proizvajalcev.

LD 24-6 180

222

LD 24-6 180

223

Cuprins

Simboluri folosite . . . . . . . . . . . . . . . . . 223

Pentru siguranţa dumneavoastră . . . . 223

Zgomot şi vibraţie . . . . . . . . . . . . . . . . 227

Date tehnice . . . . . . . . . . . . . . . . . . . . 228

Dintr-o singură privire . . . . . . . . . . . . . 229

Instrucţiune de utilizare . . . . . . . . . . . . 230

Întreţinere şi îngrijire . . . . . . . . . . . . . . 233

Indicaţii de salubrizare . . . . . . . . . . . . 233

Garanţia . . . . . . . . . . . . . . . . . . . . . . . 234

Simboluri folosite

AVERTIZARE!

Înseamnă un pericol care ameninţă direct.

În cazul în care nu se acordă atenţie acestei

indicaţii există ameninţarea cu moartea sau

răniri grave.

ATENŢIE!

Înseamnă o posibilă situaţie periculoasă. În

cazul în care nu se acordă atenţie acestei

indicaţii pot avea loc răniri sau pagube

materiale.

INDICAŢIE

Înseamnă sfaturi utile de aplicare şi

informaţii importante.

Simboluri pe aparat

Înainte de punerea în funcţiune

citiţi Instrucţiunea de utilizare!

Purtaţi ochelari de protecţie!

Purtaţi protecţii auditive!

Indicaţie de salubrizare pentru

aparatul vechi

(vezi pagina 233)!

Lucraţi întotdeauna cu ambele

mâini!

Marcaj CE

Marcaj UKCA

Pentru siguranţa

dumneavoastră

AVERTIZARE!

Înainte de folosirea sculei electrice, citiţi şi

urmaţi:

– prezenta instrucţiune de deservire,

– „Indicaţii de siguranţă generale” pentru

utilizarea sculelor electrice în caietul

anexat (Înscris Nr.: 315.915),

– Regulile şi prescripţiile de protecţie

contra accidentelor aplicabile locului de

utilizare.

Această sculă electrică este construită

conform nivelului de actualitate tehnică şi

regulilor tehnice de securitate consacrate.

Cu toate acestea este posibil ca la utilizarea

sa să apară pericole pentru corpul şi viaţa

utilizatorului sau al unor terţi respectiv

pagube la maşină sau la alte valori

materiale. Scula electrică se va folosi numai

– pentru o folosire conform destinaţiei,

– într-o stare tehnică de siguranţă

ireproşabilă.

Înlăturaţi imediat defecţiunile care afectează

siguranţa.

Folosire conform destinaţiei

Şlefuitorul pentru beton LD 24-6 180 este

destinat

–

pentru utilizarea în industrie şi

meşteşuguri,

–

şlefuirii şi netezirii uscate a betonului,

tencuielii, şapei, gresiei, şamotei şi

asfaltului,

–

şlefuirii straturilor de vopsea şi resturilor

de adeziv de pe beton sau şapă,

–

utilizării împreună cu scule diamantate

marca FLEX destinate utilizării cu acest

LD 24-6 180

224

aparat şi avizate pentru o turaţie de cel

puţin 9.000 rot/min.

Nu este permisă utilizarea discurilor de

debitare, degroşare, şlefuire a suprafeţelor

sau a periilor de sârmă.

În cazul utilizării şlefuitorului pentru beton LD

24-6 180, trebuie racordat un aspirator din

clasa M.

Instrucţiuni privind siguranţa

AVERTIZARE!

Citiţi toate indicaţiile şi instrucţiunile de

siguranţă.

Omisiunile în respectarea

indicaţiilor şi instrucţiunilor de siguranţă pot

avea ca urmare electrocutări, incendii şi/sau

răniri grave

. Păstraţi toate indicaţiile şi

instrucţiunile de siguranţă pentru viitor.

 Această sculă electrică se va utiliza ca

maşină de şlefuire. Acordaţi atenţie

tuturor indicaţiilor de siguranţă,

instrucţiunilor, reprezentărilor şi

datelor, pe care le primiţi împreună cu

aparatul.

Dacă nu acordaţi atenţie următoarelor

indicaţii, se poate ajunge la

electrocutaare, foc şi/sau răniri grave.

 Această sculă electrică nu este

adecvată pentru şlefuire cu hârtie

abrazivă, lucrul cu perii de sârmă şi

lustruire şi debavurare.

Utilizări, care nu sunt prevăzute pentru

această unealtă electrică pot produce

periclitări şi răniri.

 Nu folosiţi accesorii, care nu au fost

prevăzute şi recomandate de

producător special pentru această

unealtă electrică.

Numai pentru că aţi putut fixa accesoriul

la unealta dvs. electrică, nu garantează

o utilizare sigură.

 Turaţia admisă a sculei de schimb

trebuie să fie cel puţin la fel de mare ca

turaţia maximă indicată pe unealta

electrică.

Accesoriul care se roteşte mai repede

decât este admis, se poate rupe şi zbura

împrejur.

 Diametrul exterior şi grosimea sculei de

schimb trebuie să corespundă datelor

privind dimensiunile uneltei dvs.

electrice.

Sculele de schimb greşit dimensionate nu

pot fi ecranate sau controlate suficient.

Discurile de rectificat, discurile de şlefuire

sau celelalte accesorii trebuie să se

potrivească perfect cu arborele de

rectificare al sculei dumneavoastră

electrice.

Sculele de lucru care nu se potrivesc

perfect cu arborele de rectificare al sculei

electrice se rotesc neuniform, vibrează

puternic şi pot duce la pierderea

controlului.

 Nu folosiţi scule de lucru defecte.

Înainte de fiecare utilizare, verificaţi

dacă scula de lucru este ciobită sau

prezintă fisuri şi dacă discul de şlefuire

prezintă fisuri, semne de uzură

superficială sau uzură intensă. Dacă

scula electrică sau scula de lucru cade

pe jos, verificaţi dacă prezintă

defecţiuni sau utilizaţi o sculă de lucru

intactă. Dacă aţi verificat scula de lucru

şi aţi montat-o, atât dumneavoastră, cât

şi persoanele din apropiere trebuie să

păstraţi distanţa faţă de scula de lucru

şi să o lăsaţi să se rotească timp de un

minut la turaţie maximă.

Sculele de schimb defecte se rup de cele

mai multe ori în timpul de testare.

 Purtaţi echipament de protecţie

personal. Folosiţi în funcţie de

aplicaţie protecţie totală pentru faţă,

protecţie pentru ochi sau ochelari de

protecţie. Dacă este cazul, purtaţi

mască de protecţie împotriva prafului,

protecţie auditivă, mănuşi de

protecţie sau şorţ special care să vă

ferească de micile aşchii şi particule

de material.

Ochii trebuie protejaţi de corpurile străine

care zboară împrejur, care apar la

diverse aplicaţii. Masca de praf sau de

protecţie a respiraţiei trebuie să filtreze

praful care se formează la aplicaţie.

Dacă sunteţi expus la zgomot puternic,

puteţi să vă pierdeţi auzul.

LD 24-6 180

225

 Fiţi atenţi la celelalte persoane la

distanţa sigură faţă de zona dvs. de

lucru. Oricine intră în zona de lucru,

trebuie să poarte echipament de

protecţie personal.

Bucăţi sparte ale sculei sau scule de

schimb rupte pot zbura şi produce răniri

şi în afara zonei de lucru directe.

 Prindeţi scula electrică numai de

mânerele izolate atunci când

executaţi lucrări pe parcursul cărora

dispozitivul de lucru poate nimeri

conductori electrici ascunşi sau

propriul cablu de alimentare.

Contactul cu un cablu aflat sub tensiune

poate pune sub tensiune şi

componentele metalice ale sculei

electrice şi duce la electrocutrare.

 Ţineţi cablul de reţea departe de

sculele de schimb rotitoare.

Dacă pierdeţi controlul asupra aparatului,

cablul de reţea poate fi tăiat sau prins şi

mâna sau braţul dvs. pot ajunge în scula

de schimb rotitoare.

 Nu depuneţi niciodată unealta

electrică înainte ca scula de schimb

să se fi oprit complet.

Scula de schimb rotitoare poate veni în

contact cu suprafaţa pe care a fost

depusă, iar dvs. puteţi pierde controlul

asupra uneltei electrice.

 Nu lăsaţi să funcţionete unealta

electrică în timp ce o purtaţi.

Îmbrăcămintea dvs. poate fi prinsă prin

contact întâmplător cu scula de schimb

rotitoare şi scula poate pătrunde în

corpul dvs.

 Curăţaţi în mod regulat fantele de

aerisire all uneltei dvs. electrice.

Suflanta motorului aspiră praf în carcasă

şi o acumulare puternică de praf metalic

poate produce pericole electrice.

 Nu folosiţi unealta electrică în

apropiere de materiale inflamabile.

Scânteile pot aprinde aceste materiale.

 Nu folosiţi scule de schimb, care

necesită lichide de răcire.

Folosirea de apă sau alte lichide de

răcire pot duce la electrocutare.

Instrucţiuni speciale privind

siguranţa la şlefuire



Utilizaţi exclusiv corpurile abrazive

avizate pentru scula dumneavoastră

electrică şi capacul de protecţie

prevăzut pentru aceste corpuri

abrazive.

Corpurile abrazive care nu sunt prevăzute

pentru scula electrică nu pot fi ecranate

suficient şi nu sunt sigure.



Capacul de protecţie trebuie să fie

aşezat în siguranţă pe scula electrică şi

trebuie să fie reglat astfel încât să se

atingă cel mai înalt nivel de siguranţă,

adică cea mai mică piesă a corpului

abraziv trebuie să fie orientată deschis

spre operator.

Capacul de protecţie trebuie să protejeze

operatorul împotriva contactului cu bucăţile

desprinse şi împotriva contactului accidental

cu corpul abraziv.

 Utilizarea de corpuri abrazive este

permisă numai pentru posibilităţile de

utilizare recomandate.

De exemplu: Nu şlefuiţi niciodată cu

suprafaţa laterală a unui disc diamantat

de şlefuire.

Discurile diamantate de şlefuire sunt

destinate îndepărtării materialului cu

partea inferioară a discului de şlefuire.

Influenţa laterală a forţei asupra acestor

corpuri abrazive poate provoca ruperea

acestora.

 Utilizaţi întotdeauna o flanşă de

tensionare nedeteriorată cu o

dimensiune şi formă corespunzătoare

pentru scula de lucru aleasă de

dumneavoastră.

Flanşa adecvată sprijină sculele de lucru

şi reduce astfel pericolul de rupere.

 Nu utilizaţi scule de lucru uzate de la

scule electrice mai mari.

Sculele de lucru pentru sculele electrice

mai mari nu sunt configurate constructiv

pentru turaţiile mai mari ale sculelor

electrice mai mici şi se pot rupe.

LD 24-6 180

226

Reculul şi indicaţii de siguranţă

corespunzătoare

Reculul este reacţia bruscă apărută la

agăţarea sau blocarea unui accesoriu care se

roteşte, cum ar fi un disc de şlefuit, un disc

abraziv, o perie de sârmă, etc. Agăţarea sau

blocarea duce la oprirea bruscă a accesoriului

care se roteşte. Prin aceasta o unealtă

electrică necontrolată va fi accelerată contra

sensului de rotire a sculei de schimb în locul

de blocare.

Dacă, de exemplu, un disc de şlefuit se agaţă

sau se blochează în piesa de lucru, marginea

discului de şlefuit care penetrează direct piesa

de lucru se poate agăţa în aceasta şi duce

astfel la smulgerea discului de şlefuit sau

poate provoca recul.

Discul de şlefuit se va deplasa către

operator sau în sens opus acestuia, în

funcţie de direcţia de rotaţie a discului în

punctul de blocare. În această situaţie

discurile de şlefuit se pot chiar rupe.

Un recul este urmarea unei utilizări false sau

greşite a uneltei electrice. El poate fi evitat prin

măsuri de atenţie adecvate, cum este descris

în continuare.

 Ţineţi unealta electrică foarte bine şi

aduceţi corpul şi braţele dvs. într-o

poziţie, în care puteţi prelua forţele de

recul. Pentru un control maxim asupra

forţelor de recul sau a momentelor de

reacţie la accelerare.

Persoana deserventă poate stăpâni

forţele de recul şi de reacţie prin măsuri

de atenţie adecvate.

 Nu aduceţi niciodată mâna dvs. în

apropierea sculelor de schimb

rotitoare.

Scula de schimb poate să vă mişte mâna

la recul.

 Evitaţi cu corpul dvs. zona în care

unealta electrică este mişcată la un

recul.

Reculul proiectează scula electrică într-o

direcţie opusă mişcării discului de şlefuit

din punctul de blocare.

 Lucraţi deosebit de atent în zona

colţurilor, a marginilor ascuţite ş.a.m.d.

Împiedicaţi, ca sculele la rfecul să se

întoarcă de la piesa de lucru şi să se

prindă.

Scula de schimb rotitoare are tendinţa în

colţuri, margini ascuţite dau dacă

ricoşează, să se prindă. Aceasta produce

pierderea controlului sau reculul.

 Nu folosiţi pânze ce circular cu lanţ

sau dinţate.

Astfel de scule de schimb produc deseori

un recul sau pierderea controlului asupra

uneltei electrice.

Alte indicaţii de siguranţă

 Utilizaţi numai cabluri prelungitoare

avizate pentru spaţii exterioare.

 Nu se recomandă îndepărtarea prin

şlefuire a vopselelor cu plumb.

Înlăturarea vopselelor cu plumb se va

efectua numai de către un specialist.

 Nu prelucraţi materiale din care se

eliberează substanţe nocive pentru

sănătate (de exemplu, azbest). Adoptaţi

măsuri de protecţie în cazul în care se

pot produce pulberi nocive pentru

sănătate, inflamabile sau explozive.

Purtaţi mască de protecţie antipraf.

Utilizaţi instalaţii de aspirare.

PREJUDICII MATERIALE!

Tensiunea de reţea şi datele tensiunii de pe

plăcuţa de tip trebuie să fie în concordanţă.

LD 24-6 180

227

Zgomot şi vibraţie

Valorile nivelului de zgomot şi de vibraţii au

fost determinate conform EN 62841.

Nivelul de zgomot al aparatului, evaluat după

curba de filtrare A, este în mod normal de:

–

Nivel de presiune acustică: 96 dB(A);

–

Nivel de putere sonoră: 104 dB(A);

–

Incertitudinea: K = 3 dB.

Valoarea totală a vibraţiilor (în cazul şlefuirii

suprafeţelor din beton):

–

Valoarea emisiilor: ah = 6,7 m/s²

–

Incertitudinea: K = 1,5 m/s²

ATENŢIE!

Valorile de măsură indicate sunt valabile

numai pentru aparate noi. La utilizarea zilnică

valorile zgomotului şi vibraţiei se modifică.

INDICAŢIE

Nivelul vibraţiei indicat în aceste instrucţiuni

a fost măsurat conform unei proceduri de

măsurare normate în EN 62841 şi poate fi

folosit pentru compararea uneltelor electrice

între ele. El este indicat şi pentru o apreciere

aproximativă a încărcării cu vibraţii. Nivelul

de vibraţie indicat reprezintă aplicaţiile

principale ale uneltei electrice.

Dacă unealta electrică este utilizată pentru

alte aplicaţii, cu scule de schimb care se

abat sau care sunt insuficient întreţinute,

nivelul de vibraţii se poate abate. Aceasta

poate mări considerabil încărcarea cu

vibraţii în întreg timpul de lucru.

Pentru o apreciere corectă a încărcării

vibraţii ar trebui luat în considerare şi timpul

în care aparatul a fost oprit sau funcţionează

fără să fie utilizat efectiv. Aceasta poate

reduce considerabil încărcătura de vibraţii

pe timpul de lucru total.

Stabiliţi măsuri de siguranţă suplimentare

pentru protecţia deserventului înainte de

acţiunea vibraţiilor ca de exemplu:

întreţinerea uneltei electrice şi a sculelor de

schimb, ţinerea mâinilor calde, organizarea

proceselor de lucru.

ATENŢIE!

La o presiune acustică de peste 85 dB(A)

purtaţi protecţie pentru auz.

LD 24-6 180

228

Date tehnice

Tipul aparatului LD 24-6 180

Produs Şlefuitor pentru beton

Tensiune din reţea V/Hz 230/50

Putere consumată W 2.400

Putere debitată W 1.440

Turaţie rot/min 6.500

Adaptorul sculei M14

Diametrul maxim al discului mm 180

Clasă de siguranţă /II

Greutate kg 6,6

LD 24-6 180

229

Dintr-o singură privire

1 Ştuţ de racord pentru sistemul de

aspirare

2 Piedica axului

Pentru fixarea axului la înlocuirea

accesoriului.

3 Cap de transmisie

Cu orificiu de evacuare a aerului şi

săgeată de indicare a sensului de

rotaţie.

4 Cablu de racordare de 4,0 m, cu fişă

de reţea

5 Comutator de pornire/oprire

6 Piedică de pornire/Buton de blocare

Previne pornirea involuntară a

aparatului şi blochează comutatorul (5)

în regimul de funcţionare continuă.

7 Plăcuţă cu date tehnice *

8 Mâner, reglabil

9 Capac de protecţie cu inel de aspirare

din cauciuc

10 Piuliţă de tensionare

11 Cheie cu orificiu frontal

* nereprezentată

LD 24-6 180

230

Instrucţiune de utilizare

AVERTIZARE!

Înainte de efectuarea oricăror intervenţii

asupra sculei electrice, scoateţi fişa de reţea.

ATENŢIE

Tensiunea din reţea trebuie să coincidă cu

tensiunea specificată pe plăcuţa cu date

tehnice.

Înaintea punerii în funcţiune

 Dezambalaţi polizorul unghiular şi

controlaţi completitudinea livrării şi

deteriorările de la transport.

Reglarea mânerului



Desfiletaţi în sens antiorar cu aproximativ

2 rotaţii butonul rotativ pentru reglarea

mânerului.

 Fixaţi mânerul în poziţia dorită

(poziţia la 15°).

Acordaţi atenţie fixării corecte în poziţie!

 Strângeţi ferm în sens orar butonul

rotativ pentru reglarea mânerului.

INDICAŢIE

Mânerul poate fi mutat pe partea opusă a

sculei electrice dacă este necesar.

Montarea şi înlocuirea

materialului de şlefuire

 Apăsaţi piedica axului şi menţineţi-o

apăsată (1.).

 Cu ajutorul cheii cu orificiu frontal,

desfiletaţi în sens antiorar piuliţa de

tensionare de pe arbore şi detaşaţi-o (2.).

 Aşezaţi discul diamantat de şlefuire (A)

în poziţia de lucru corectă.

 Înşurubaţi piuliţa de tensionare (B) pe

arbore, cu gulerul orientat în sus.

 Apăsaţi blocarea şindelului şi ţineţi-o

apăsată.

 Strângeţi ferm piuliţa de tensionare cu

ajutorul cheii cu orificiu frontal.

LD 24-6 180

231

 Verificaţi poziţia capacului de protecţie:

Inelul de aspirare din cauciuc trebuie să

depăşească cu aproximativ 0–1 mm talpa

de şlefuire. Dacă este necesar, corectaţi

(consultaţi „Reglarea capacului de

protecţie“).

 Introduceţi ştecherul de reţea în priză.

 Porniţi scula electrică (fără blocare) şi

lăsaţi-o să funcţioneze timp de

aproximativ 30 de secunde. Verificaţi

dacă există descentrări şi vibraţii.

 Opriţi scula electrică.

Reglarea capacului de protecţie

HINWEIS!

Inelul de aspirare din cauciuc trebuie să

depăşească cu aproximativ 0–1 mm talpa de

şlefuire.

Pentru compensarea uzurii la discul

diamantat de şlefuire, capacul de protecţie

poate fi reglat pe înălţime.

 Desfaceţi îmbinarea filetată de la capacul

de protecţie.

 Reglaţi capacul de protecţie la înălţimea

dorită.

 Strângeţi ferm îmbinarea filetată.

Conectarea şi deconectarea

sculei electrice

Scurtă funcţionare fără fixare

1. Apăsaţi piedica de pornire şi menţineţi-o

ferm apăsată.

2. Apăsaţi comutatorul.

3. Pentru oprire, eliberaţi comutatorul.

LD 24-6 180

232

Funcţionare de durată cu fixare

1. Apăsaţi piedica de pornire şi menţineţi-o

ferm apăsată.

2. Apăsaţi comutatorul şi menţineţi-l apăsat

ferm.

3. Apăsaţi butonul de blocare.

4. Pentru deconectare, apăsaţi scurt

comutatorul, iar apoi eliberaţi-l.

Utilizarea unei instalaţii de

aspirare

INDICAŢIE

Este recomandată utilizarea unui aspirator

FLEX din clasa M.

 Ghidaţi furtunul de aspirare prin suportul

pentru furtun şi fixaţi-l pe ştuţul de racord al

capacului de protecţie.

 Racordaţi furtunul de aspirare la instalaţia

de aspirare. Respectaţi manualul de

utilizare a instalaţiei de aspirare! Verificaţi

sistemul de fixare! Dacă este necesar,

utilizaţi un adaptor special.

INDICAŢIE

Dacă aspiratorul dumneavoastră necesită

un ştuţ de racord special (adică un alt fel

de ştuţ de racord decât ştuţurile de racord

standard de 32 mm/36 mm disponibile în

pachetul de livrare al sculei electrice),

adresaţi-vă reprezentanţei de unde aţi

achiziţionat aspiratorul utilizat în vederea

achiziţionării unui adaptor corespunzător.

Lucrările cu scula electrică

AVERTIZARE!

Discul de şlefuire aflat în rotaţie nu trebuie

să intre în contact cu obiectele ascuţite

ieşite în afară. Pericol de recul! Deteriorări

ale discului de şlefuire. În cazul deteriorării

sau uzurii puternice a discului de şlefuire,

acesta trebuie să fie în mod obligatoriu

înlocuit.

ATENŢIE!

Ţineţi întotdeauna ferm şi cu ambele mâini

scula electrică!

1. Fixaţi materialul de şlefuire.

2. Racordaţi instalaţia de aspirare.

3. Introduceţi fişa de reţea.

4. Conectaţi instalaţia de aspirare.

5. Conectaţi aparatul.

6. Aşezaţi şlefuitorul pentru beton pe

suprafaţa de lucru.

Peria inelară, respectiv inelul de aspirare

din cauciuc trebuie să fie coplanare cu

suprafaţa de lucru.

LD 24-6 180

233

7. Creşteţi forţa de apăsare, pentru a

aduce discul de şlefuire în contact cu

suprafaţa de lucru. Executaţi mişcări

pivotante de suprapunere cu şlefuitorul

pentru beton.

Inelul de aspirare din cauciuc

Dacă inelul de aspirare din cauciuc se

deteriorează sau prezintă semne de uzură

excesivă, acesta trebuie înlocuit.

Acesta este disponibil cu numărul de

comandă 258.626 la orice centru de service

FLEX pentru clienţi.

Întreţinere şi îngrijire

AVERTIZARE!

Înainte de efectuarea oricăror intervenţii

asupra sculei electrice, scoateţi fişa de reţea.

Curăţare

AVERTIZARE!

Nu utilizaţi apă sau detergent lichid.

 Suflaţi regulat interiorul carcasei cu aer

sub presiune uscat.

 Curăţaţi cu aer comprimat uscat capacul

de protecţie şi segmentul de margine

rabatabil.

Reparaţii

Lăsaţi ca reparaţiile să fie făcute exclusiv de

un atelier de service pentru clienţi autorizat

de producător.

INDICAŢIE

Nu desfaceţi şuruburile de la carcasa

motorului în perioada de garanţie. În cazul

nerespectării acestei condiţii, obligaţiile de

garanţie ale producătorului îşi pierd

valabilitatea.

Piese de schimb şi accesorii

Găsiţi alte accesorii, în special scule de

recti-ficat în cataloagele producătorului.

Găsiţi desene de ansamblu explodat şi liste

ale pieselor de schimb pe pagina noastră

de internet: www.flex-tools.com

Indicaţii de salubrizare

AVERTIZARE!

Faceţi neutilizabile aparatele care nu se mai

întrebuinţează prin îndepărtarea cablului

de reţea.

Numai pentru ţările EU

Nu aruncaţi uneltele electrice la

gunoiul menajer!

Conform Directivei Europene

2012/19/EU pentru aparatele electrice şi

electronice vechi şi punerea în practică în

legislaţia naţională uneltele electrice uzate

trebuie să se colecteze separat şi trebuie

predate unei refolosiri conforme cu mediul.

INDICAŢIE

Informaţi-vă la comerciantul de specialitate

despre posibilităţile de salubrizare!

LD 24-6 180

234

Garanţia

La achiziţionarea unei maşini noi, compania

FLEX acordă o garanţie de producător de 2

ani, începând de la data achiziţionării maşinii

de către utilizatorul final. Garanţia acoperă

numai deficienţele rezultate din defectele de

material şi/sau de fabricaţie, precum şi din

nerespectarea caracteristicilor garantate. În

cazul revendicării unei garanţii, trebuie să fie

ataşată chitanţa originală cu data de achiziţie.

Reparaţiile efectuate în perioada garanţiei pot

fi realizate exclusiv în atelierele sau în centrele

de service autorizate ale companiei FLEX. O

revendicare a garanţiei poate fi formulată

numai în cazul utilizării corespunzătoare.

Garanţia nu acoperă în special uzura

operaţională, utilizarea necorespunzătoare,

maşinile demontate complet sau parţial,

precum şi daunele cauzate de

suprasolicitarea maşinii, utilizarea de

accesorii neaprobate, defecte sau folosite

incorect.

Daunele care sunt provocate de maşină

asupra accesoriului sau asupra piesei de

prelucrat, utilizarea forţei, daunele ulterioare,

care sunt cauzate de întreţinerea

necorespunzătoare sau inadecvată de către

client sau de către terţi, deteriorările cauzate

de influenţe externe sau de corpuri străine, de

exemplu, nisip sau pietre, precum şi

prejudiciile rezultate în urma nerespectării

manualului de utilizare, de exemplu, racordul

la o tensiune din reţea necorespunzătoare

sau la un tip de curent neadecvat.

Revendicarea garanţiei pentru scule sau

accesorii, poate fi formulată numai în cazul în

care acestea sunt utilizate împreună cu

maşini pentru care este prevăzută sau

autorizată o astfel de utilizare.

Excluderea răspunderii

Producătorul şi reprezentantul său nu

răspund pentru defecte şi venitul nerealizat

prin întreruperea activităţii, pe care le-a

cauzat produsul sau o imposibilă utilizare

a produsului.

Producătorul şi reprezentantul său nu

răspund pentru pagube produse prin

utilizare necorespunzătoare sau în legătură

cu produse ale altor producători.

LD 24-6 180

235

Съдържание

Използвани символи . . . . . . . . . . . . . 235

За вашата сигурност . . . . . . . . . . . . . 235

Шум и вибрации . . . . . . . . . . . . . . . . . 239

Технически данни . . . . . . . . . . . . . . . 240

С един поглед . . . . . . . . . . . . . . . . . . 241

Упътване за експлоатация . . . . . . . . 242

Обслужване и поддръжка . . . . . . . . . 245

Указания за изхвърляне . . . . . . . . . . 246

Гаранция . . . . . . . . . . . . . . . . . . . . . . 246

Използвани символи

ПРЕДУПРЕЖДЕНИЕ!

Обозначава непосредствено

застрашаваща опасност. При неспазване

на предупреждението ви застрашават

смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация.

При неспазване на предупреждението ви

застрашават наранявания или

материални щети.

УКАЗАНИЕ

Обозначава съвети за използване и

важна информация.

Символи на уреда

Преди пускане в

експлоатация прочетете

упътването за експлоатация!

Носете защита за очите!

Работете с

шумозаглушители!

Указания за изхвърляне на

стари уреди

(вижте страница 246)! )

Винаги работете с две ръце!

CE маркировка

UKCA маркировка

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба на електроинструмента

прочетете и след това действайте

съгласно:

– настоящото упътване за

експлоатация,

– „Общите указания за безопасност“ за

работа с електрически инструменти

от приложената книжка (Издание-

Nr.: 315.915),

– местните действащи правила и

предписания за предотвратяване на

нещастни случаи.

Този електроинструмент е конструиран

съгласно нивото на технически познания

и признаните правила за техническа

безопасност. Въпреки това при

използването й могат да възникнат

опасности за здравето и живота на

ползвателя или на трети лица, съответно

повреди на машината или други

материални щети. Електроинструментът

трябва да се използва само

– за предназначените за това цели,

– в безупречно технически изправно

състояние.

Повредите, които влияят на

безопасността, се отстраняват

незабавно.

LD 24-6 180

236

Използване по предназначение

Бетоншлайфът LD 24-6 180 е

предназначен

–

за занаятчийско използване в

индустрията и занаятчийството,

–

за сухо шлайфане и заглаждане на

бетон, мазилка, подово покритие,

пясъчник, огнеупорна глина и асфалт,

–

за отшлифоване на замазки и остатъци

от лепило по бетон или подово

покритие,

–

за използва с диамантени инструменти,

които се предлагат от FLEX за този уред

и за са разрешени за обороти от

минимум 9 000 об./мин.

Използването на абразивни, груби и

листови шлифовъчни дискове или телени

четки не е разрешено.

При използване на бетоншлайфа LD 24-6

180 трябва да се свърже прахосмукачка

клас M.

Указания за безопасност

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за

безопасност и препоръки. Пропуските при

спазване на указанията за безопасност и

на препоръките могат да доведат до токов

удар, пожар и/или тежки наранявания.

Запазете за напред всички указания за

безопасност и препоръки.

 Този електроинструмент трябва да

се използва като шлифовъчен

инструмент. Спазвайте всички

указания за безопасност, препоръки,

схеми и данни, които сте получили

суреда.

Ако не спазвате следните препоръки,

това може да доведе до токов удар,

пожар и/или тежки наранявания.

 Този електрически инструмент не

е предназначен за шлифоване,

шлифоване с шкурка, работа с

телени четки и рязане.

Използване, за което уредът не е

предназначен, може да доведе до

опасности и до наранявания.

 Не използвайте принадлежности,

които не са изрично предназначени

и препоръчани от производителя

за този електрически инструмент.

Това че можете да поставите

принадлежностите на вашия

електрически инструмент, не ви

гарантира безопасно използване.

 Допустимият брой на оборотите на

приставките трябва да е най-малко

толкова високия, колкото

посоченият върху електрическия

инструмент максималния брой на

оборотите.

Принадлежностите, които се въртят по-

бързо от допустимото, могат да се

счупят и да излетят.

 Външният диаметър и дебелината

на приставките трябва да

съответстват на изискванията за

размерите на вашия електрически

инструмент.

Приставките с неподходящи размери

не могат да паснат добре или не могат

да бъдат контролирани.

Шлифовъчните дискове,

шлифовъчните подложки или другите

принадлежности трябва да пасват

точно върху шпиндела на Вашия

електроинструмент.

Работните инструменти, които не

пасват точно върху шпиндела на

електроинструмента, се въртят

неравномерно, вибрират много силно и

могат да доведат до загуба на контрол.



Не използвайте повредени приставки.

Преди всяко използване

проверявайте работните инструменти

за разкъртвания и пукнатини,

шлифовъчните подложки за

пукнатини, износване или силно

изтъркване. Ако електрическият

инстру-мент или работният

инструмент паднат, проверете дали

не са повредени или използвайте

неповреден работен инструмент.

След като сте проверили и поставили

работния инструмент, излезте и

накарайте да излезнат всички

наблизо намиращи се лица из-вън

LD 24-6 180

237

равнината на въртящия се рабо-тен

инструмент и оставете уреда да

работи една минута с максимални

обороти.

Повредените приставки обикновено

се чупят по време на този тест.

 Носете лично предпазно

оборудване. В зависимост от

работата носете пълна защита за

лицето, защита за очите или

предпазни очила. Ако е необходимо,

работете с дихателна маска,

шумозаглушители (антифони),

работни обувки или специализирана

престилка, която Ви предпазва от

малки откъртени при работата

частички.

Очите трябва да бъдат защитени от

летящите наоколо чужди тела, които

се получават по време на различните

видове работа. Образуваният по

време на работа прах трябва да се

филтрира от защитна маска за прах

и за дишане. Когато се налага дълго

време да сте подложени на висок шум,

можете да изгубите слуха си.

 Когато има други лица, внимавайте

те да се намират на безопасно

разстояние от зоната на вашата

работа. Всеки, който влиза в зоната

на работа, трябва да носи лично

защитно оборудване.

Отчупени парчета от обработвания

предмет или счупени приставки могат

да излетят и да причинят наранявания

извън непосредствената работна зона.

 Когато съществува опасност

работният инструмент да попадне

на скрити под повърхността

проводници под напрежение,

дръжте електроинструмента само

за елетроизолираните ръкохватки.

При контакт с проводници под

напрежение то може да се предаде

на металните елементи на електро-

инструмента и това да предизвика

токов удар.

 Пазете електрическия кабел далеч

от въртящите се приставки.

Ако изгубите контрол върху уреда,

електрическият кабел може да бъде

прерязан или захванат и китката или

ръката ви могат да попаднат под

въртящата се приставка.

 Никога не оставяйте електрическия

инструмент, преди приставката да

е спряла напълно да се движи.

Въртящата се приставка може да

влезе в контакт с мястото на

поставяне и така да изгубите контрол

върху електрическия инструмент.

 Не включвайте електрическия

инструмент, докато го носите.

Дрехите ви могат да бъдат захванати

при случаен контакт с въртящата се

приставка и приставката може да се

забие в тялото ви.

 Почиствайте редовно въздушните

отвори на вашия електрически

инструмент.

Вентилаторът на мотора изтегля

в корпуса прах, като прекомерното

събиране на метален прах може да

предизвика електрически опасности.

 Не използвайте електрическия

инструмент в близост до горящи

материали.

Искрите могат да възпламенят

тези материали.

 Не използвайте приставки, който

имат нужда от течни охлаждащи

вещества.

Използването на вода или други течни

охлаждащи вещества може да

причини токов удар.

Специални указания за

безопасност за шлайфане



Използвайте изключително и само

разрешени за Вашия

електроинструмент шлифовъчни

средства и предвидения за тези

шлифовъчни средства предпазен

капак.

Шлифовъчните средства, които не са

предвидени за електроинструмента,

могат да не са изолирани достатъчно

добре и да са нестабилни.

LD 24-6 180

238



Предпазният капак трябва да се

постави сигурно върху

електроинструмента и да се настрои

така, че да се постигне максимална

степен на сигурност, т.е. възможно

най-малка част от шлифовъчното

средство да се показва към

оператора.

Предпазният капак трябва да предпазва

оператора от отчупени парчета и случаен

контакт с шлифовъчното средство.

 Шлифовъчните средства трябва да

се използват само за

препоръчаните възможности за

употреба.

Например: Никога не шлайфайте със

страничната повърхност на

диамантена шлифовъчна подложка.

Диамантените шлифовъчни подложки

са предназначени за отделяне на

материал с долната страна на

шлифовъчната подложка.

Страничното действие на силите върху

тези шлайфани тела може да ги счупи.

 Винаги използвайте неповреден

затегателен фланец в правилните

размери и форма за избраните от

Вас работни инструменти.

Подходящите фланци подпират

работните инструменти и намаляват

опасността от счупване.

 Не използвайте износени работни

инструменти от по-големи

електроинструменти.

Работните инструменти за по-големи

електроинструменти не са

предвидени за по-високи обороти на

електроинструменти и могат да се

счупят.

Откат и съответните указания за

безопасност

Откат е внезапната реакция на машината

вследствие на заклинване или блокиране

на въртящия се работен инструмент, напр.

абразивен диск, гумен подложен диск,

телена четка и др.п. Заклинването или

блокирането води до рязкото спиране на

въртенето на работния инструмент. По

този начин неконтролираният

електрически инструмент се ускорява на

мястото на блокиране обратно на посоката

на въртене на приставката.

Ако напр. абразивен диск се заклини или

блокира в обработваното изделие, ръбът

на диска, който допира детайла, може да

се огъне и в ре-зултат дискът да се счупи

или да възникне откат.

В такъв случай дискът се ускорява към

работещия с машината или в обратна

посока, в зависимост от посоката на

въртене на диска и мястото на заклинване.

Втакива случаи абразивните дискове

могат и да се счупят.

Откатът е резултат от грешно или

неправилно използване на електрическия

инструмент. Той може да бъде избегнат

чрез подходящи предохранителни мерки,

както е описано по-долу.

 Дръжте електрическия инструмент

здраво и приведе тялото и ръцете

в позиция, от която ще можете да

поемете силите на отката. Винаги

използвайте допълнителната

дръжка, ако има такава, за да имате

възможно най-голям контрол над

силите на отката и над моментите

на реакция при ускоряване.

Обслужващото лице може да овладее

силите на отката и на реакция чрез

подходящи предохранителни мерки.

 Никога не доближавайте ръката си

до въртящите се приставки.

При откат приставката може да мине

над ръката ви.

 Избягвайте с тялото си зоната, в

която електрическият инструмент

може да попадне при откат.

Откатът премества машината в

посока, обратна на посоката на

движение на работния инструмент

в зоната на блокиране.

 Работете особено предпазливо в

зоните на ъгли, остри ръбове и

др.п. Избягвайте отблъскването

или заклинването на работните

инстру-менти в обработвания

детайл.

При ъгли, остри ръбове или когато

се оттласне въртящата се

LD 24-6 180

239

приставката често се заклещва. Това

води до загуба на контрол или откат.

 Не използвайте верижен или

зъбчат лист за ножовка.

Такива приставки често предизвикват

откат или загуба на контрол върху

електрическия инструмент.

Други указания за безопасност

 Използвайте само удължителни

кабели, които са разрешени за

употреба на открито.

 Шлифоването на съдържащи олово

бои не се препоръчва.

Отстраняването на съдържащи олово

бои трябва да се извършва само от

специалист.

 Не обработвайте материали, при

които се освобождават вредни за

здравето вещества (напр. азбест).

Вземете предпазни мерки, ако могат

да възникнат опасни за здравето,

запалими или експлозивни прахове.

Носете маска за защита от прах.

Използвайте съоръжения за

изсмукване.

МАТЕРИАЛНИ ЩЕТИ!

Напрежението на електрическата мрежа

и данните за напрежението от типовата

табелка трябва да съвпадат.

Шум и вибрации

Стойностите на шум и вибрации са

установени съгласно EN 62841.

А-претегленото ниво на шума на уреда

възлиза обикновено на:

–

Праг на налягане на шума: 96 dB(A);

–

Праг на звукова мощност: 104 dB(A);

–

Неточност: K = 3 dB.

Обща стойност на вибрации (при

шлайфане на бетонови повърхности):

–

Стойност на емисиите: ah = 6,7 м/с

–

Неточност: K = 1,5 м/с

ВНИМАНИЕ!

Посочените стойности важат за нови

уреди. При използване в ежедневието

стойностите на шум и вибрации се

променят.

УКАЗАНИЕ!

Даденото в това упътване ниво на

вибрации е измерено в съответствие с

определената в EN 62841 процедура по

измерване и може да се използва за

сравняване на електрически инструменти.

То е подходящо и за предварителна

преценка на вибрациите. Посоченото ниво

на вибрации представя основните

приложения на електрическия инструмент.

Когато обаче електрическият инструмент

се използва за други цели, с неподходящи

приставки или неправилно обслужване,

нивото на вибрации може да е различно.

Това може значително да повиши

вибрациите за цялото време на работа.

За точна преценка на вибрациите трябва

да се вземе предвид и времето, през което

уредът е изключен или е включен, но с него

в действителност не се работи. Това може

значително да намали вибрациите за

цялото време на работа.

Вземете допълнителни мерки за

безопасност за защита на ползвателя от

въздействието на вибрациите, като

например: обслужване на електрическия

инструмент и на приставките, затопляне на

ръцете, организация на процеса на

работа.

ВНИМАНИЕ!

При налягане на шума над 85 dB(A)

носете защита за слуха.

LD 24-6 180

240

Технически данни

Тип на уреда LD 24-6 180

Продукт Бетоншлайф

Мрежово напрежение В/Хц 230/50

Потребление на мощност Вт 2400

Изходяща мощност Вт 1440

Обороти об/мин 6500

Поставка за инструмента M14

макс. диаметър на диска мм 180

Клас на защита /II

Тегло кг 6,6

LD 24-6 180

241

С един поглед

1 Свързващ накрайник за изсмукване

2 Фиксиране на шпиндела

За застопоряване на шпиндела при

смяна на инструментите.

3 Редукторна глава

С отвор за изкарване на въздуха и

стрелка за посока на въртене.

4 Присъединителен кабел 4,0 м с

щепсел

5 Превключвател за вкл./изкл.

6 Блокировка на включването/бутон за

фиксиране

Предотвратява неволното

включване на уреда и застопорява

превключвателя (5) за непрекъсната

работа.

7 Типова табелка *

8 Ръкохватка, регулируема

9 Защитен капак с гумен пръстен за

изсмукване

10 Гайка за стягане

11 Задържащ ключ

* не е показано

LD 24-6 180

242

Упътване за експлоатация

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро-

инструмента изтегляйте щепсела.

ВНИМАНИЕ!

Наличното мрежово напрежение и

данните за напрежението върху типовата

табелка трябва да съответстват

Преди пускане в експлоатация

Разопаковайте електроинструмента и

принадлежностите и проверете за

цялостност на доставката и за транспортни

щети.

Настройка на ръкохватката

1. Развийте въртящото се копче за

настройка на ръкохватката на ок.

2завъртания срещу часовниковата

стрелка.

2. Поставете ръкохватката в желаната

позиция (15° фиксиране). Внимавайте

за правилното фиксиране!

3. Затегнете въртящото се копче за

настройка на ръкохватката по

часовниковата стрелка.

УКАЗАНИЕ

При нужда ръкохватката може да се

премести от другата страна на

електроинструмента.

Използване и смяна на

шлифовъчни средства

 Натиснете бутона за блокиране на

вретеното и го задръжте натиснат (1.).

 С ключа за затягане развийте гайката

за стягане от вретеното срещу

часовниковата стрелка и я свалете (2.).

 Поставете диамантената

шлифовъчна подложка (A) в правилно

положение.

 Завийте гайката за стягане (В) с

втулката нагоре върху шпиндела.

 Натиснете бутона за блокиране на

вретеното и го задръжте.

 Затегнете гайката за стягане със

задържащия ключ.

LD 24-6 180

243

 Проверете позицията на предпазния

капак:

Гуменият пръстен за изсмукване трябва да

се подава на около 0–1 mm над

шлифовъчния диск. При нужда

коригирайте (вж. „Преместване на

предпазния капак“).

 Включете щепсела в контакта.

 Включете електроинструмента (без

прищракване) и оставете да работи за

ок. 30 секунди. Проверете за

неравномерно движение и вибрации.

 Изключете електроинструмента.

Преместване на предпазния

капак

УКАЗАНИЕ!

Гуменият пръстен за изсмукване трябва

да се подава на около 0–1 mm над

шлифовъчния диск. За изравняване на

износването върху диамантената

шлифовъчна подложка предпазният

капак може да се променя на височина.

 Развинтете винтовото съединение на

защитния капак.

 Настройте предпазния капак на

желаната височина.

 Затегнете винтовото съединение.

LD 24-6 180

244

Включване и изключване на

електроинструмента

Кратковременно включване без

блокиране

1. Натиснете и задръжте блокировката на

включването.

2. Натиснете превключвателя.

3. За изключване пуснете

превключвателя.

Продължителна работа с

блокиране

1. Натиснете и задръжте блокировката на

включването.

2. Натиснете и задръжте превключвателя.

3. Натиснете бутона за фиксиране.

4. За изключване натиснете за кратко и

пуснете превключвателя.

Използване на съоръжение за

изсмукване

УКАЗАНИЕ!

Използването на прахосмукачка FLEX от

клас М се препоръчва.

 Прекарайте маркуча за изсмукване през

държача за маркуч и го закрепете към

свързващия накрайник на защитния

капак.

 Свържете маркуча за изсмукване към

съоръжението за изсмукване.

Съблюдавайте упътването за употреба

на съоръжението за изсмукване!

Проверете закрепването! При нужда

използвайте подходящ адаптер.

УКАЗАНИЕ!

Ако Вашата прахосмукачка се нуждае от

специален свързващ накрайник (т.е. друг

свързващ накрайник, а не 32 mm/36 mm

стандартен свързващ накрайник, който

е част от обхвата на доставката на

електроинструмента), свържете се с

Вашия доставчик на прахосмукачки,

за да си набавите подходящ адаптер.

LD 24-6 180

245

Работа с електроинструмента

ПРЕДУПРЕЖДЕНИЕ!

Въртящата се шлифовъчна подложка не

бива да влиза в контакт с остри изпъкнали

предмети. Опасност от откат! Щети по

шлифовъчната подложка. При повреди

или силно износване на шлифовъчната

подложка непременно я сменете.

ВНИМАНИЕ!

Дръжте електроинструмента винаги

сдве ръце!

1. Закрепете шлифовъчното средство.

2. Свържете съоръжението за

изсмукване.

3. Включете щепсела в контакта.

4. Включете съоръжението за

изсмукване.

5. Включете уреда.

6. Поставете бетоншлайфа върху

работната повърхност.

машина върху работната повърхност.

Четковият венец респ. гуменият

изсмукващ пръстен трябва да е

плътно върху работната повърхност.

7. Увеличете натиска, за дa доведете

шлифовъчната подложка до контакт

с работната повърхност. При това

наклонете бетоншлайфа с

припокриващи се движения.

Гумен пръстен за изсмукване

Ако гуменият пръстен за изсмукване се

повреди или покаже прекомерно

износване, той трябва да се смени

Той се предлага с каталожен № 258.626

във всеки център за обслужване на

клиенти FLEX.

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро-

инструмента изтегляйте щепсела.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте вода или течно

почистващо средство.

 Издухвайте вътрешността на корпуса

с мотора със сух въздух.

 Почиствайте предпазния капак и

накланящия се краен сегмент със сух

сгъстен въздух.

Ремонти

Извършвайте ремонти само в оторизирани

от производителя специализирани сервизи.

УКАЗАНИЕ

Не разхлабвайте болтовете в корпуса на

мотора по време на гаранционния

период. При неспазване гаранционните

задължения на производителя отпадат.

Резервни части и

принадлежности

Допълнителни принадлежности, и в

частност инструменти за шлифоване

можете да намерите в каталозите на

производителя.

Сборни чертежи и списъци с резервни

части можете да намерите на нашата уеб

страница:

www.flex-tools.com

LD 24-6 180

246

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете амортизираните уреди

неизползваеми като отстраните

електрическия кабел.

Само за държави – членки на ЕС

Не изхвърляйте електрическите

уреди в общия боклук!

В съответствие с Директива

2012/19/ЕC относно отпадъци от

електрическо и електронно оборудване

(ОЕЕО) и приложението й в националното

законодателство използваните

електрически уреди трябва да се събират

разделно и да бъдат преработвани за

опазване на околната среда.

УКАЗАНИЕ

За възможностите за изхвърляне се

осведомете при търговеца!

Гаранция

При закупуване на нова машина FLEX

предоставя 2 години гаранция на

производителя, започваща от датата на

покупка на машината от крайния

потребител. Гаранцията покрива само

дефекти, които се дължат на дефекти на

материала и/или производствени дефекти,

както и неизпълнение на гарантираните

свойства. При предявяване на

гаранционна рекламация трябва да се

приложи оригиналната касова бележка с

датата на продажба. Гаранционните

ремонти могат да се извършват само от

оторизирани сервизи или сервизи на FLEX.

Гаранционен иск може да съществува

само ако продуктът се използва по

предназначение. Гаранцията изключва по-

специално нормално износване,

неправилна употреба, частично или

напълно демонтирани машини, както и

щети, причинени от претоварване на

машината или използване на

неоторизирани и дефектни инструменти

или неправилно използвани инструменти.

Повреди, причинена от машината на

работния инструмент или детайла,

използване на сила, последващи повреди

в резултат на неправилна или

недостатъчна поддръжка от клиента или

трети страни, повреди, причинени от

външни влияния или чужди тела, напр.

пясък или камъни, както и повреди,

причинени от неспазване на инструкциите

за експлоатация, напр. свързване към

грешно мрежово напрежение или тип ток.

Гаранционни искове за работни

инструменти или принадлежности могат да

бъдат направени само ако те се използват

с машини, за които такава употреба е

предназначена или разрешена.

Изключване на отговорност

Производителят и неговите представители

не отговарят за щети и пропуснати ползи

поради прекратяване на работата, които

са причинени от продукта или от

невъзможността да се използва продукта.

Производителят и неговите представители

не отговарят за щети, които са причинени

от неправомерно използване или

използване в комбинация с продукти на

други производители.

LD 24-6 180

247

Содержание

Используемые символы. . . . . . . . . . . 247

Техника безопасности . . . . . . . . . . . . 247

Шумы и вибрация . . . . . . . . . . . . . . . 252

Технические данные . . . . . . . . . . . . . 253

Краткий обзор . . . . . . . . . . . . . . . . . . 254

Инструкция по эксплуатации . . . . . . 255

Уход и техническое обслуживание . 258

Указания по утилизации . . . . . . . . . . 258

Гарантия . . . . . . . . . . . . . . . . . . . . . . . 259

Используемые символы

ОСТОРОЖНО!

Обозначает непосредственно

угрожающую опасность. При

несоблюдении указания существует

опасность получения серьезных травм

или смертельного исхода.

ВНИМАНИЕ!

Обозначает возможность возникновения

опасной ситуации. При несоблюдении

указания существует опасность

получения травм или материального

ущерба.

УКАЗАНИЕ!

Обозначает советы по использованию и

важную информацию.

Символы на инструменте

Чтобы снизить риск

получения травм, изучите

инструкцию по эксплуатации!

Носить защитные очки!

Носить защитные наушники!

Указание по утилизации

бывшего в использовании

инструмента!

(см. с. 258)

При выполнении работ

всегда используйте обе руки!

Маркировка CE

Маркировка UKCA

Техника безопасности

ОСТОРОЖНО!

Перед использованием

электроинструмента необходимо

прочесть перечисленную ниже

документацию и поступать согласно

указаниям, приведенным:

– в этом руководстве по эксплуатации;

– в «Общих указаниях по технике

безопасности» при обращении с

электроинструментами в прилагаемом

справочном руководстве (документ №

: 315.915);

–

в правилах и положениях по

предотвращению несчастных

случаев, применимых в месте

использования

Этот электроинструмент изготовлен в

соответствии с современным уровнем

развития техники и согласно

общепризнанным правилам техники

безопасности. Тем не менее, при его

использовании может возникнуть

опасность для жизни и здоровья

пользователя или третьих лиц, а также

повреждение оборудования или иного

имущества. Электроинструмент должен

использоваться только

– по назначению и

– в технически исправном состоянии.

Незамедлительно устраняйте

неисправности, нарушающие

безопасность эксплуатации.

LD 24-6 180

248

Использование по назначению

Шлифмашина по бетону LD 24-6 180

предназначена

–

для профессионального использования

в промышленной и коммерческой

сферах;

–

для сухого шлифования и затирки

бетона, штукатурки, монолитных

стяжек, песчаника, шамота и асфальта;

–

для сошлифовывания лакокрасочных

покрытий и остатков клея с бетона или

монолитных стяжек;

–

для использования с алмазными

сменными инструментами,

предлагаемыми FLEX для этого

электроинструмента и допущенными

для работы с частотой вращения не

менее 6500 об/мин.

Использование отрезных, обдирочных,

лепестковых шлифкругов или

проволочных щеток запрещено.

При использовании шлифмашины по

бетону

LD 24-6 180 следует подключать пылесос

класса M.

Указания по технике безопасности

ОСТОРОЖНО!

Прочитайте все указания по технике

безопасности и инструкции.

Упущения при

соблюдении указаний по технике

безопасности и инструкций могут

привести к поражению электрическим

током, пожару и/или тяжелым травмам

Сохраните все указания по технике

безопасности и инструкции для будущих

пользователей.



Данный электроинструмент должен

использоваться в качестве

шлифовальной машины. Обратите

внимание на все полученные вместе

с электроинструментом указания по

технике безопасности, инструкции,

изображения и данные.

Несоблюдение нижеприведенных

инструкций может привести к поражению

электрическим током, пожару и/или к

тяжелым травмам.



Данный электроинструмент не

предназначен для шлифования

наждачной шкуркой, работы с

проволочными щетками,

полирования и абразивного

отрезания.

Использование электроинструмента не

по назначению может привести к

возникновению опасных ситуаций и к

травмам.



Не пытайтесь переоборудовать этот

электроинструмент для работы

способом, не предусмотренным его

производителем.

Такое преобразование может привести к

потере контроля и серьезным травмам.



Не используйте электроинструмент

для выполнения работ, не

предусмотренных его

изготовителем.

В противном случае можно потерять

контроль над ним и получить серьезные

травмы.



Не используйте принадлежности,

которые не предусмотрены или не

рекомендованы изготовителем

специально для данного

электроинструмента.

Даже если вы смогли закрепить

принадлежность на своем

электроинструменте, это еще не

гарантирует надежность ее

использования.



Допустимая частота вращения

сменного инструмента должна быть

не меньше указанной на

электроинструменте максимальной

частоты вращения.

Принадлежность, которая вращается

быстрее, чем допустимо для нее, может

разломиться и разлететься.



Размеры крепления

принадлежностей должны

соответствовать деталям крепежа

электроинструмента.

При использовании принадлежностей, не

соответствующих крепежным частям

электроинструмента, нарушается

баланс, возникает чрезмерная вибрация

и возможна потеря контроля.

LD 24-6 180

249



Размеры для крепления рабочего

инструмента должны

соответствовать размерам

крепежных средств на

электроинструменте.

Рабочие инструменты, которые не

крепятся с соблюдением точности

посадки на электроинструменте,

вращаются неравномерно, очень сильно

вибрируют и могут привести к потере

контроля.



Не используйте поврежденные

рабочие инструменты. Проверяйте

рабочие инструменты перед каждым

применением на наличие сколов и

трещин, а чашечные шлифкруги — на

наличие трещин, износа или

сильного истирания. В случае

падения электроинструмента или

рабочего инструмента проверьте его

на отсутствие повреждений или

используйте неповрежденный

рабочий инструмент. После проверки

и установки рабочего инструмента

вы сами и все находящиеся

поблизости лица должны занять

положение за пределами плоскости

вращения рабочего инструмента,

после этого включите

электроинструмент на одну минуту

на максимальную частоту вращения.

Поврежденные рабочие инструменты в

большинстве случаев ломаются за это

время проверки.



Используйте средства

индивидуальной защиты. В

зависимости от области применения

используйте полнолицевую

защитную маску, средства защиты

органов зрения или защитные очки.

Если есть необходимость,

используйте противопылевой

респиратор, средства защиты

органов слуха, защитные перчатки

или специальный фартук, который

будет защищать вас от мелких частиц

абразива и обрабатываемого

материала.

Глаза должны быть защищены от

попадания отлетающих посторонних

предметов, которые образуются при

различных видах применения.

Противопылевой респиратор или

фильтрующая защитная маска должны

фильтровать пыль, образующуюся во

время использования. Если вы

подвергаетесь длительному

воздействию громкого шума, вы можете

потерять слух.



Следите за тем, чтобы посторонние

лица находились на безопасном

расстоянии от рабочей зоны.

Каждый, кто входит в рабочую зону,

должен использовать средства

индивидуальной защиты.

Осколки обрабатываемого изделия или

сломанных рабочих инструментов могут

отлететь в сторону и привести к травмам

также за пределами непосредственно

рабочей зоны.



Держите электроинструмент только

за изолированные поверхности для

хвата, если вы выполняете работы,

при которых рабочий инструмент

может задеть скрытую

электропроводку или собственный

кабель электропитания.

При контакте с токопроводящей линией

металлические части

электроинструмента также находятся

под напряжением, что может привести к

удару электрическим током.



Держите сетевой кабель в стороне от

вращающихся рабочих

инструментов.

Если вы потеряете контроль над

прибором, то сетевой кабель может быть

перерезан или захвачен или ваша рука

может попасть под вращающийся

рабочий инструмент.



Ни в коем случае не откладывайте

электроинструмент в сторону до тех

пор, пока рабочий инструмент

полностью не остановится.

Вращающийся рабочий инструмент

может соприкоснуться с поверхностью,

на которую вы кладете

электроинструмент, в результате чего вы

можете потерять над ним контроль.

LD 24-6 180

250



Не оставляйте электроинструмент

включенным, когда вы его

переносите.

При случайном контакте с вращающимся

рабочим инструментом ваша одежда

может быть захвачена, а рабочий

инструмент может вонзиться в ваше

тело.



Регулярно очищайте

вентиляционные прорези

электроинструмента.

Вентилятор двигателя втягивает пыль в

корпус, а большое скопление

металлической пыли может привести к

электрической опасности.



Не используйте электроинструмент

вблизи горючих материалов.

Искры могут воспламенить эти

материалы.



Не используйте рабочие

инструменты, для которых

требуются жидкие охлаждающие

средства.

Использование воды или других жидких

охлаждающих средств может привести к

поражению электрическим током.

Особые указания по технике

безопасности при шлифовании



Используйте исключительно

шлифовальные круги, допущенные

для вашего электроинструмента, и

предусмотренный для этих

шлифовальных кругов защитный

кожух.

Непредусмотренные для

электроинструмента шлифовальные

круги могут недостаточно закрываться

защитой, и они ненадежны.



Защитный кожух должен быть

надежно закреплен на

электроинструменте и отрегулирован

таким образом, чтобы обеспечить

максимальную безопасность.

Открытой (в направлении оператора)

должна оставаться лишь самая

малая часть абразивного

инструмента.

Защитный кожух должен защищать

пользователя от осколков и случайного

соприкосновения со шлифовальным

кругом.



Абразивные инструменты должны

использоваться только по

назначению.

Например: категорически запрещается

выполнять шлифование боковой

поверхностью алмазного чашечного

шлифкруга. Для съема материала

предназначена нижняя сторона

чашечного шлифкруга. Боковое

воздействие силы на эти шлифкруги

может сломать их.



Всегда используйте

неповрежденные зажимные фланцы

правильного размера и формы для

выбранного вами рабочего

инструмента.

Подходящие фланцы служат для

поддержки сменных инструментов, тем

самым снижая опасность их разлома.



Не используйте изношенные рабочие

инструменты от

электроинструментов большего

размера.

Рабочие инструменты для

электроинструментов большого размера

не рассчитаны на повышенную частоту

вращения электроинструментов

меньших габаритов и могут сломаться.

Отдача и соответствующие указания

по технике безопасности

Отдача представляет собой неожиданную

реакцию, возникающую при заедании или

блокировке вращающегося сменного

инструмента (шлифкруга, чашечного

шлифкруга, проволочной щетки и т. д.).

Заедание или блокировка приводят к

внезапной остановке вращающегося

сменного инструмента. В результате

LD 24-6 180

251

неконтролируемый электроинструмент

ускоряется на месте блокирования против

направления вращения рабочего

инструмента.

Если, например, шлифкруг заедает или

блокируется в обрабатываемом изделии,

то погруженная в обрабатываемое изделие

кромка шлифкруга может застрять, и в

результате этого шлифкруг может

выскочить или привести к отдаче.

Шлифкруг в этом случае двигается в

направлении пользователя или в сторону

от него, в зависимости от направления

вращения круга на месте блокирования.

При этом шлифкруги могут также

сломаться.

Отдача является следствием

неправильного или ошибочного

использования электроинструмента. Ее

можно избежать, соблюдая меры

предосторожности, описанные ниже.



Держите крепко электроинструмент и

приведите свое тело и руки в

положение, которое позволит

противостоять силам отдачи.

Используйте всегда дополнительную

рукоятку, если она есть в наличии, чтобы

обладать максимальным контролем над

силами отдачи или реакционными

моментами при наборе оборотов.

Пользователь может сдерживать силы

отдачи и реакции при помощи

соответствующих мер

предосторожности.



Никогда не подносите руку к

вращающимся рабочим

инструментам.

Рабочий инструмент может при отдаче

пройти по вашей руке.



Избегайте всем телом того участка, в

пределах которого

электроинструмент будет двигаться

в случае отдачи.

Отдача разгоняет электроинструмент в

направлении, противоположном

движению шлифкруга на месте

блокирования.



Работайте особенно осторожно в

углах, на острых кромках и т. д.

Предотвращайте отскок рабочих

инструментов от обрабатываемого

изделия и их заклинивание.

Вращающийся рабочий инструмент

склонен к заклиниванию в углах, на

острых кромках или при отскоке. Это

приводит к потере контроля или к отдаче.



Не используйте цепные отрезные

круги или зубчатые режущие круги.

Такие рабочие инструменты часто

приводят к отдаче или потере контроля

над электроинструментом.

Другие указания по технике

безопасности

 Используйте только удлинительные

кабели, допущенные для применения

вне помещений.

 Не рекомендуется сошлифовывать

свинцовые краски. Удаление свинцовых

красок должно выполняться только

специалистом.

 Не выполняйте обработку материалов,

при работе с которыми выделяются

опасные для здоровья вещества

(например, асбест). Если при работе не

исключено возникновение вредной для

здоровья, легковоспламеняющейся или

взрывоопасной пыли, то необходимо

принять защитные меры. Используйте

пылезащитную маску. Используйте

системы пылеудаления.

Материальный ущерб!

Напряжение в сети и значение

напряжения на фирменной табличке

должны совпадать.

LD 24-6 180

252

Шумы и вибрация

Значения уровня шума и вибрации были

определены согласно нормативной

документации EN 62841.

А-скорректированный уровень шума

электроинструмента обычно составляет:

–

Уровень звукового давления: 96 дБ(А);

–

Уровень звуковой мощности: 104 дБ(А);

–

Погрешность: K = 3 дБ.

Общее значение вибрации (при

шлифовании бетонных поверхностей):

–

Значение вибрации: a

=6,7м/с

–

Погрешность: K = 1,5 м/с

ВНИМАНИЕ!

Приведенные измеренные значения

действительны для новых

электроинструментов. При ежедневном

использовании значения шума и

вибрации изменяются.

УКАЗАНИЕ!

Приведенный в данной инструкции уровень

вибрации был определен

стандартизированным методом измерения

в соответствии с нормативной

документацией ЕN 62841 и может быть

использован для сравнения

электроинструментов друг с другом. Он

также подходит для предварительной

оценки вибрационной нагрузки.

Приведенный уровень вибрации возникает

при использовании электроинструмента по

основному назначению.

Однако если электроинструмент

используется для других целей, с другими

рабочими инструментами или в случае его

неудовлетворительного технического

обслуживания, уровень вибрации может

быть иным. Это может значительно

повысить вибрационную нагрузку в

течение всего периода работы

электроинструмента.

Для точного определения вибрационной

нагрузки

необходимо также учитывать

промежутки времени, в течение которых

электроинструмент находится в

выключенном состоянии или работает

вхолостую. Это может значительно снизить

вибрационную нагрузку в течение всего

периода работы электроинструмента.

Примите дополнительные меры по

безопасности для защиты пользователя от

воздействия вибрации, как например:

проведение техобслуживания

электроинструмента и рабочих

инструментов, создание возможности

содержать руки в тепле, организация

рабочих процессов.

ВНИМАНИЕ!

При звуковом давлении свыше 85 дБ(А)

следует использовать средства защиты

органов слуха.

LD 24-6 180

253

Технические данные

Модель электроинструмента LD 24-6 180

Изделие Шлифмашина по бетону

Напряжение сети электропитания В/Гц 230/50

Потребляемая мощность Вт 2400

Полезная мощность Вт 1440

Частота вращения об/мин 6500

Крепление сменного инструмента M14

Макс. диаметр круга мм 180

Класс защиты /II

Масса кг 6,6

LD 24-6 180

254

Краткий обзор

1 Соединительный патрубок для

отсасывания пыли

2Фиксатор шпинделя

Для блокировки шпинделя при

замене сменного инструмента.

3 Редукторная головка

С отверстием для выхода воздуха и

стрелкой, указывающей

направление вращения.

4 Соединительный кабель 4,0 м с

сетевым штекером

5 Выключатель

6 Блокировка включения/кнопка

фиксации

Предотвращает нежелательное

включение прибора и фиксирует

выключатель (5) в положении

непрерывной работы.

7 Фирменная табличка *

8 Рукоятка, регулируемая

9 Защитный кожух с резиновым

всасывающим кольцом

10 Зажимная гайка

11 Стопорный ключ

* не показано на рисунке

LD 24-6 180

255

Инструкция по эксплуатации

ОСТОРОЖНО!

Перед любыми работами над

электроинструментом извлекать сетевой

штекер из розетки.

ВНИМАНИЕ!

Напряжение сети должно

соответствовать напряжению, указанному

на заводской табличке.

Перед вводом в эксплуатацию

 Распаковать электроинструмент и

принадлежности и проверить поставку

на комплектность и отсутствие

возможных транспортных повреждений.

Регулировка рукоятки

1. Отпустите ручку регулировки рукоятки

примерно на два оборота против

часовой стрелки.

2. Установите рукоятку в нужное

положение (с шагом фиксации 15°).

Убедитесь в правильной фиксации!

3. Затяните ручку регулировки рукоятки по

часовой стрелке.

УКАЗАНИЕ

При необходимости рукоятку можно

переставить на другую сторону

электроинструмента.

Установка и замена абразивных

инструментов

 Нажмите кнопку блокировки шпинделя и

удерживайте ее нажатой (1.).

 С помощью стопорного ключа открутите

зажимную гайку от шпинделя против

часовой стрелки (2.).

 Установите алмазный чашечный

шлифкруг (B) в правильном положении.

 Накрутите зажимную гайку (A) на

шпиндель буртиком вверх.

 Нажмите на фиксатор шпинделя и

удерживайте в нажатом положении.

 Затяните зажимную гайку с помощью

стопорного ключа.

LD 24-6 180

256

 Проверьте положение защитного

кожуха:

Резиновое всасывающее кольцо должно

выступать примерно на 0–1 мм над

шлифкругом. При необходимости

скорректируйте его положение (см.

«Перестановка защитного кожуха»).

 Вставьте штепсельную вилку в розетку.

 Включите электроинструмент (без

фиксации) и оставьте его включенным в

течение примерно 30 с. Проверьте на

наличие дисбаланса и вибраций.

 Выключите электроинструмент.

Перестановка защитного кожуха

УКАЗАНИЕ!

Резиновое всасывающее кольцо должно

выступать примерно на 0–1 мм над

шлифкругом.

Для компенсации износа

алмазного чашечного шлифкруга

защитный кожух можно регулировать по

высоте.

 Отпустите винтовое соединение на

защитном кожухе.

 Отрегулируйте защитный кожух в

соответствии с нужной высотой.

 Затяните винтовое соединение.

Включение и выключение

электроинструмента

Кратковременный режим работы без

фиксации

1. Нажмите кнопку блокировки включения

и удерживайте ее нажатой.

2. Нажмите на выключатель.

3. Для выключения отпустите

выключатель.

Непрерывный режим работы с

фиксацией

1. Нажмите кнопку блокировки включения

и удерживайте ее нажатой.

2. Нажмите кнопку пуска и удерживайте

ее.

3. Нажмите стопорную кнопку.

LD 24-6 180

257

4. Для выключения коротко нажмите на

выключатель и отпустите.

Использование системы

пылеудаления

УКАЗАНИЕ!

Рекомендуется использование

специального пылесоса FLEX класса M.

 Проведите всасывающий шланг через

держатель шланга и прикрепите его к

соединительному патрубку защитного

кожуха.

 Подсоедините шланг к системе

пылеудаления. Соблюдайте указания,

приведенные в руководстве по

эксплуатации системы пылеудаления!

Проверьте прочность крепления! При

необходимости используйте

подходящий адаптер.

УКАЗАНИЕ!

Если для вашего пылесоса требуется

специальный штуцер (отличный от

стандартного диаметром 32 мм или

36 мм, поставляемого в комплекте

электроинструмента), обратитесь к

поставщику пылесоса, чтобы получить

соответствующий переходник.

Работа с электроинструментом

ОСТОРОЖНО!

Вращающийся чашечный шлифкруг не

должен соприкасаться с острыми

выступающими предметами. Опасность

вследствие отдачи! Повреждения

чашечного шлифкруга. Если чашечный

шлифкруг поврежден или сильно

изношен, его необходимо заменить.

ВНИМАНИЕ!

Всегда держите электроинструмент

двумя руками!

1. Закрепите шлифовальное средство.

2. Подсоедините систему пылеудаления.

3. Вставьте сетевой штекер в розетку.

4. Включите систему пылеудаления.

5. Включите электроинструмент.

6. Приставьте шлифмашину к рабочей

поверхности.

Резиновое всасывающее кольцо

должно быть заподлицо с рабочей

поверхностью.

7. Увеличьте прижим на шлифмашину

для контакта шлифкруга с рабочей

(обрабатываемой) поверхностью. При

этом перемещайте шлифмашину

перекрывающими движениями.

Резиновое всасывающее кольцо

В случае повреждения или чрезмерного

износа резиновое всасывающее кольцо

подлежит замене.

Кольцо можно заказать по коду для заказа

258.626 в любом сервисном центре FLEX.

LD 24-6 180

258

Уход и техническое

обслуживание

ОСТОРОЖНО!

Перед любыми работами над

электроинструментом извлекайте

сетевой штекер из розетки.

Чистка

ОСТОРОЖНО!

Не используйте воду или жидкие

чистящие средства.

 Внутреннее пространство корпуса и

двигатель следует регулярно продувать

сухим сжатым воздухом.

 Очистите защитный кожух и

поворотный концевой сегмент сухим

сжатым воздухом.

Ремонтные работы

Ремонтные работы должны проводиться

исключительно в сервисной мастерской,

авторизованной изготовителем.

УКАЗАНИЕ!

Винты, имеющиеся на корпусе двигателя,

в течение гарантийного срока

выкручивать нельзя. Невыполнение этого

требования влечет за собой

аннулирование гарантийных

обязательств производителя.

Запасные части и принадлежности

Другие принадлежности, в частности

рабочие (сменные) инструменты, см. в

каталогах изготовителя.

Покомпонентные изображения и перечни

запчастей см. на нашем сайте:

www.flех-tооls.соm

Указания по утилизации

ОСТОРОЖНО!

Обеспечьте непригодность к

последующему использованию бывших в

эксплуатации электроинструментов путем

отсоединения (отрезания) кабеля

электропитания.

Только для стран ЕС

Не выбрасывайте

электроинструменты вместе с

бытовыми отходами!

Согласно европейской директиве 2012/19/

ЕС по старым электрическим и

электронным приборам и ее реализации в

национальном законодательстве,

использованные электроинструменты

должны собираться отдельно от прочих

отходов и подвергаться экологически

чистой вторичной переработке.

УКАЗАНИЕ!

Информацию о возможных способах

утилизации можно получить в

специализированных магазинах!

LD 24-6 180

259

Гарантия

При приобретении нового изделия фирма

FLЕХ предоставляет гарантию

изготовителя в течение 2 лет, считая

с даты продажи изделия конечному

потребителю. Гарантия распространяется

только на неисправности, связанные с

дефектом материала и/или ошибкой

изготовления, а также на неисполнение

гарантированных свойств. В случае

предъявления гарантийной претензии

необходимо приложить оригинальный

товарный чек с указанием даты продажи.

Гарантийный ремонт должен проводиться

исключительно в авторизованных фирмой

FLЕХ мастерских или сервисных центрах.

Гарантийная претензия имеет силу только

при условии использования изделия по

назначению. Гарантия не

распространяется, в частности, на

эксплуатационный износ, неправильное

использование, частично или полностью

разобранные инструменты, повреждения,

вызванные перегрузкой инструмента,

использованием неразрешенных,

неисправных или неправильно

применяемых рабочих инструментов;

повреждения рабочего инструмента или

заготовки / обрабатываемой поверхности,

обусловленные использованием

инструмента, повреждения вследствие

применения силы, косвенный ущерб,

возникший в результате неправильного

или ненадлежащего технического

обслуживания со стороны заказчика или

третьих лиц, повреждения, вызванные

внешними воздействиями или

посторонними частицами/предметами/

объектами, например песком или камнями,

а также повреждения вследствие

несоблюдения руководства по

эксплуатации, например, подключение к

электросети с несоответствующим

напряжением или родом тока.

Гарантийные претензии на рабочие

инструменты или принадлежности можно

предъявлять только в том случае, если они

использовались с инструментами, которые

были предусмотрены или допущены для

их использования.

Исключение ответственности

Изготовитель и его представитель не

несут ответственности за ущерб и

упущенную прибыль в результате

прерывания деловой деятельности,

которые были обусловлены изделием или

невозможностью использования изделия.

Изготовитель и его представитель не

несут ответственности за повреждения,

возникшие в результате использования

изделия не по назначению или при его

использовании с изделиями других

изготовителей.

LD 24-6 180

260

Sisukord

Kasutatud sümbolid . . . . . . . . . . . . . . . 260

Teie ohutuse heaks . . . . . . . . . . . . . . . 260

Müra- ja vibratsioon . . . . . . . . . . . . . . . 264

Tehnilised andmed . . . . . . . . . . . . . . . 265

Ülevaade . . . . . . . . . . . . . . . . . . . . . . . 266

Kasutusjuhend . . . . . . . . . . . . . . . . . . . 267

Hooldus ja korrashoid . . . . . . . . . . . . . 269

Jäätmekäitlus . . . . . . . . . . . . . . . . . . . 270

Müügigarantii . . . . . . . . . . . . . . . . . . . . 270

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt

või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või

tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet

kasutajale.

Sümbolid seadmel

Vigastusohu vähendamiseks

lugege kasutusjuhend läbi!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Vana seadme jäätmekäitlus

(vaata lehekülge 270)!

Töötage alati kahe käega!

CE märgis

UKCA märgis

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi

järgmised juhendid ja pidada neist kinni:

– käesolev kasutusjuhend,

– lisatud brošüür „Üldised ohutusjuhised”

elektritööriistadega käsitsemisel

(vihikud

nr 315.915),

– töökohal kehtivad õnnetusjuhtumite

ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika

ja tunnustatud ohutuseeskirjade järgi. Sellest

hoolimata võib käsitsemisel tekkida olukord,

mis võib ohustada seadmega töötaja või

kolmanda isiku elu ja tervist, kahjustada

seadet ennast või tekitada muud varalist

kahju. Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,

– tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti

kõrvaldada.

LD 24-6 180

261

Otstarbekohane kasutamine

Betoonilihvija LD 24-6 180 on ette nähtud

–

professionaalseks kasutamiseks tööstuses

ja käsitöönduses,

–

betooni, krohvi, põrandabetooni, liivakivi,

šamoti ja asfaldi kuivalt lihvimiseks ning

tasandamiseks,

–

betoonilt ja betoonpõrandalt värvi ning

liimijälgede mahalihvimiseks,

–

kasutamiseks firma FLEX poolt sellele

seadmele pakutavate teemanttarvikutega,

kusjuures minimaalne pöörete arv peab

olema vähemalt 6.500 p/min.

Lõike-, abrasiiv-, lamellketaste ja harjastega

ketasharjade kasutamine ei ole lubatud.

Betoonilihvija LD 24-6 180 kasutamisel

ühendada M-klassi tolmuimeja.

Ohutusjuhised

HOIATUS!

Lugege läbi kõik ohutusnõuded ja

juhised.

Ohutusnõuete ja juhiste

mittetäitmise tagajärjel võib tekkida

elektrilöök, puhkeda tulekahju ja/või tekkida

rasked kehavigastused

. Hoidke kõik

ohutusnõuded ja juhised alles, et neid ka

hiljem lugeda.



Kõnesolevat elektritööriista kasutada

lihvimismasinana. Pidage kinni

kõikidest seadmega kaasa antud

ohutusnõuetest, juhistest, kirjeldustest

ja andmetest.

Kui te ei järgi nimetatud õpetusi, võib selle

tagajärjel tekkida elektrilöök, puhkeda

tulekahju ja/või tekkida tõsised vigastused.



Käesolev elektritööriist ei sobi

liivapaberiga lihvimiseks, traatharjaga

töötlemiseks, poleerimis- ja

lõiketöödeks.

Kui elektriseadmega tehakse töid, mille

jaoks see ei ole ette nähtud, võivad tekkida

ohtlikud olukorrad või vigastused.



Ärge muutke seda elektrilist tööriista

töötama viisil, mis pole tööriista tootja

poolt spetsiaalselt kavandatud ja ette

nähtud.

Selline ümberehitamine võib põhjustada

kontrolli kaotuse ja tekitada tõsiseid

kehavigastusi.



Ärge kasutage tarvikuid, mida

tootja ei ole spetsiaalselt selle

elektritööriistaga töötamiseks

ette näinud või soovitanud.

Ainuüksi see, kui te saate tarviku

elektritööriista külge kinnitada, ei tähenda

veel, et sellega saab ka ohutult töötada.



Tarviku lubatud pöörded peavad olema

vähemalt nii suured, kui on

elektritööriista maksimaalsed pöörded.

Tarvik, mis pöörleb lubatust kiiremini, võib

puruneda ning ei püsi korralikult paigal.



Tarviku välisläbimõõt ja paksus peavad

vastama elektritööriista mõõtudele.

Valede mõõtmetega tarvikud ei ole piisavalt

kaitstud ning neid ei ole võimalik piisavalt

kontrollida.



Tarviku kinnituse mõõtmed peavad

vastama elektritööriista

kinnitusdetailide mõõtmetele.

Elektritööriista paigaldusriistvaraga mitte

kokku sobivad tarvikud ei püsi tasakaalus,

vibreerivad liigselt ja võivad põhjustada

seadme üle kontrolli kaotamise.



Ärge kasutage kahjustunud tarvikuid.

Enne kasutamist kontrollige alati, kas

tarvikul ei ole katkisi kohti ja pragusid,

ning kas lihvtallal ei ole pragusid või

kulumisjälgi. Kui elektritööriist või tarvik

kukub maha, kontrollige üle, ega see ei

ole viga saanud, või võtke kasutusele

uus tarvik. Pärast tarviku

ülekontrollimist ja paigaldamist astuge

ise, ja astugu ka kõik teised läheduses

viibivad inimesed pöörleva tarviku

juurest eemale ning laske seadmel

maksimaalsete pööretega töötada minut

aega.

Kahjustunud tarvikud purunevad tavaliselt

selle katseaja jooksul.



Kandke isikukaitsevahendeid. Sõltuvalt

töö iseloomust kandke kogu nägu

katvat näomaski, silmakaitset või

kaitseprille. Vajaduse korral kandke

tolmumaski, kuulmiskaitset,

kaitsekindaid või spetsiaalset põlle, mis

kaitseb teid väikeste lihvimis- ja

materjaliosakeste eest.

Silmi tuleks erinevate tööde puhul kaitsta

õhku paiskuvate osakeste eest. Tolmu- ja

hingamismask peavad kaitsema töötamisel

LD 24-6 180

262

tekkiva tolmu eest. Pikemat aega müra käes

töötamise tagajärjel võib tekkida

kuulmiskadu.



Hoolitsege selle eest, et teised inimesed

jääksid teie tööpiirkonnast ohutusse

kaugusesse. Igaüks, kes siseneb

tööpiirkonda, peab kandma

isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku

küljest võib üles lennata tükikesi, mis võivad

põhjustada vigastusi ka otsesest

tööpiirkonnast kaugemal.



Tööde teostamisel, kus seade

võib kokku puutuda peidetud

elektrijuhtmetega või minna vastu

seadme enda võrgukaablit, hoidke kinni

ainult seadme isoleeritud

käepidemetest.

Kokkupuude pingestatud juhtmetega

võib pingestada ka seadme metallosad

ja põhjustada elektrilöögi.



Hoidke võrgukaabel pöörlevatest

tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade

võrgukaabli läbi lõigata või minna vastu

võrgukaablit ning tõmmata teie käe või

käsivarre vastu pöörlevat tarvikut.



Ärge pange elektritööriista kunagi enne

käest ära, kui tarvik on täielikult seisma

jäänud.

Pöörlev tarvik võib minna vastu pinda,

millele te soovite seda asetada, ning te võite

kaotada kontrolli elektritööriista üle.



Ärge jätke elektritööriista ühest kohast

teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda

vastu pöörlevat tarvikut ning tarvik võib

teid vigastada.



Puhastage regulaarselt oma

elektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tõmbab

korpusesse tolmu ning suur kogus

metallitolmu võib põhjustada elektrilisi

ohtusid.



Ärge kasutage elektritööriista süttivate

materjalide lähedal.

Sädemed võivad need materjalid põlema

süüdata.



Ärge kasutage tarvikuid, mille jaoks

on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine

võib põhjustada elektrilöögi.

Eriohutusnõuded lihvimiseks



Kasutage ainult teie elektritööriista

jaoks ette nähtud lihvimisvahendeid

ning nendele lihvimisvahenditele ette

nähtud kaitsekatteid.

Lihvimisvahendid, mis ei ole

elektritööriistaga töötamise jaoks ette

nähtud, ei ole piisavalt kaitstud ja on

ohtlikud.



Kaitsekate peab olema elektri-tööriistale

kindlalt kinnitatud ja seadistatud nii, et

see pakub maksimaalset kaitset, s.t nii,

et seadme kasutaja poole jääb

lihvimisvahendi kõige väiksem

avatud osa.

Kaitsekate peab kaitsma seadme kasutajat

materjali küljest lahti tulevate osakeste ning

selle eest, et seadme kasutaja ei puutuks

kogemata vastu lihvimisvahendit.



Lihvimisvahendeid tohib kasutada

ainult sel otstarbel, milleks need on ette

nähtud.

Näiteks: ärge kunagi lihvige teemantlihvtalla

servaga. Teemantlihvtaldade puhul

kasutatakse materjali eemaldamiseks

lihvtalla alumist poolt. Surve avaldamine

küljele võib lihvimisvahendi ära lõhkuda.



Kasutage teie poolt valitud tarviku jaoks

alati õige suuruse ja kujuga tervet

kinnitusäärikut.

Sobivad äärikud toestavad tarvikuid ja

vähendavad nende purunemise ohtu.



Ärge kasutage suuremate

elektritööriistade ärakulunud tarvikuid.

Suuremate elektritööriistade tarvikud

ei ole ette nähtud väiksemate

elektritööriistadega suurematel pööretel

töötamiseks ja võivad puruneda.

LD 24-6 180

263

Tagasilöök ja vastavad

ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja

vms) kinnijäämise või kiilumise tagajärjel tekib

äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult.

Kontrollimatult töötava elektriseadme tarvik

hakkab kohas, kus see blokeerus, kiiresti

pöörlema tarviku pöörlemissuunale

vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub

töödeldavas materjalis, võib lihvketta serv,

mis tungib töödeldavasse materjali, kinni

jääda ning murduda või tekitada tagasilöögi.

Niisugusel juhul liigub lihvketas kas seadme

kasutaja poole või temast eemale, sõltuvalt

sellest, kummale poole ketas kinni jäänud

kohas pöörles. Niisuguses olukorras võivad

lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või

puuduliku kasutamise tagajärjel. Seda saab

vältida sobivate, järgnevalt kirjeldatud

ettevaatusabinõude rakendamisega.



Hoidke elektritööriistast korralikult kinni

ning valige kehale ja kätele niisugune

tööasend, mis võimaldab tagasilöögi

tekkimisel optimaalselt reageerida.

Kasutage alati lisakäepidet (kui see on

olemas), et käivitumisel oleks kontroll

tagasilöögijõudude või reaktsiooni-

momentide üle võimalikult suur.

Sobivate ettevaatusabinõude

rakendamisega saavad seadme

kasutajad hoida tagasilöögijõudusid

ja reaktsioonimomente kontrolli all.



Ärge kunagi pange kätt pöörleva tarviku

lähedale.

Tagasilöögi tekkimisel võib tarvik joosta

üle teie käe.



Vältige oma kehaga seda piirkonda,

kuhu elektritööriist tagasilöögi

tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist

blokeerunud kohas liikuma lihvketta

pöörlemisele vastupidises suunas.



Eriti ettevaatlik olge nurkade, teravate

servade vms piirkonnas. Vältige

tarvikute töödeldavalt detaililt

eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel

servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või

tagasilöögi teke.



Ärge kasutage ketiga või hammastega

saelehte.

Nende tarvikute kasutamisel tekib

sagedamini tagasilöök või kontrolli

kaotamine seadme üle.

Ohutusalane lisateave

 Kasutada ainult välitingimuste jaoks

ettenähtud pikendusjuhet.

 Ei soovitata kasutada pliivärvide

lihvimiseks. Seda peaks tegema ainult

vastav spetsialist.

 Mitte töödelda materjali, mis eraldab

tervistkahjustavaid aineid (nt asbesti).

Tervist kahjustavate, süttivate või

plahvatusohtlike tolmude käes töötamisel

tuleb rakendada kaitseabinõusid. Kanda

tolmumaski. Kasutada imemisseadet.

MATERIAALNE KAHJU!

Andmeplaadile märgitud pinge peab

vastama kohalikule võrgupingele.

LD 24-6 180

264

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud

EN 62841 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

–

Helirõhu tase: 96 dB(A);

–

helivõimsuse tase: 104 dB(A);

–

Määramatus: K = 3 dB.

Vibratsiooni koguväärtus (betoonpindade

lihvimisel):

–

emissiooni väärtus: a

=6,7m/s

–

Määramatus: K = 1,5 m/s

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute

seadmete kohta. Igapäevases töös müra- ja

vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas õpetuses antud vibratsiooni

tase on mõõdetud juhendi EN 62841

standarditud mõõtmismeetodi järgi ning seda

võib kasutada elektriliste tööriistade

omavaheliseks võrdlemiseks. Sobib ka

vibratsiooni koormuse esialgseks

hindamiseks. Antud vibratsiooni tase kehtib

elektrilise tööriista jaoks ette nähtud kasutuste

kohta.

Kui elektrilist tööriista kasutatakse muuks

otstarbeks, muude tarvikutega või ei hooldata

nõuetele vastavalt, võivad tekkida

kõrvalekalded nimetatud vibratsiooni

tasemest. Vibratsiooni koormus võib kogu

tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel

hindamisel tuleks

arvestada ka aegu, mil tööriist on välja

lülitatud või küll käib, ent sellega ei töötata.

See võib vibratsiooni koormust kogu tööaja

lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed

kasutaja kaitsmiseks vibratsiooni mõju eest,

nt elektrilise tööriista ja tarvikute hooldamine,

organiseeritud tööprotsesside korraldamine,

püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda

kuulmiskaitset.

LD 24-6 180

265

Tehnilised andmed

Seadmetüüp LD 24-6 180

Toode Betoonilihvija

Võrgupinge V/Hz 230/50

Võimsustarve W 2.400

Väljundvõimsus W 1.440

Pöörded p/min 6.500

Tööriista kinnitus M14

Ketta max läbimõõt mm 180

Kaitseklass /II

Kaal kg 6,6

LD 24-6 180

266

Ülevaade

1 Tolmuimemise ühendusava

2 Spindli lukustus

Spindli lukustamiseks tööriista

vahetamisel.

3 Ajamimehhanismi pea

Õhuavaga ja pöörlemissuuna

noolega.

4 Võrgupistikuga 4,0 m ühenduskaabel

5 Sisse-/väljalüliti

6 Sisselülitustõke/arreteerimisnupp

Takistab seadme kontrollimatut

käivitumist ja fikseerib lüliti (5)

püsirežiimil.

7 Andmesilt *

8 Käepide, reguleeritav

9 Kaitsekate kummist äratõmbe rõngaga

10 Kinnitusmutter

11 Peatusvõti

* ei ole pildil kujutatud

LD 24-6 180

267

Kasutusjuhend

HOIATUS!

Enne igasuguste tööde alustamist

elektritööriista juures tõmmata pistik

pistikupesast välja.

ETTEVAATUST!

Võrgupinge peab vastama seadme

andmeplaadil nimetatud pinge andmetele.

Enne kasutuselevõttu

 Võtta elektritööriist ja tarvikud pakendist

välja ja kontrollida üle, kas kõik osad on

olemas ning kas need ei ole saanud

transpordi käigus kahjustada.

Käepideme reguleerimine

1. Keerata käepideme reguleerimisnuppu ca

2 pööret vastupäeva lahti.

2. Seada käepide soovitud asendisse

(15° lukustusasend).

Kontrollida lukustust!

3. Keerata käepideme reguleerimisnupp

päripäeva kinni.

MÄRKUS

Vajaduse korral võib käepideme paigaldada

elektritööriistal teisele poole.

Lihvimistarvikute paigaldamine ja

vahetamine

 Vajutada spindli lukustusele ja hoida seda

allavajutatud asendis (1.).

 Keerata kinnitusmutter peatusvõtmega

spindli küljest laht ja võtta maha (2.).

 Asetada teemantlihvtald (B) õigesti sisse.

 Keerata kinnitusmutter (A), tugiääris

ülevalpool, spindlile.

 Vajutada spindli lukustusele ja hoida seda

allavajutatud asendis.

 Keerata kinnitusmutter peatusvõtmega

kinni.

LD 24-6 180

268

 Kontrollida kaitsekatte asendit:

Kummist imemisrõngas peab ulatuma ca

0–1 mm lihvtallast ettepoole. Vajaduse korral

korrigeerida (vt „Reguleerida kaitsekatet”).

 Panna pistik pistikupessa.

 Lülitada elektritööriist sisse (mitte

fikseerida) ja lasta ca 30 sekundit käia.

Kontrollida disbalansi ja vibratsioonide

suhtes.

 Lülitada elektritööriist välja.

Reguleerida kaitsekatet

MÄRKUS

Kummist imemisrõngas peab ulatuma ca

0–1 mm lihvtallast ettepoole.

Teemantlihvtalla

kulumist saab korrigeerida kaitsekatte

kõrguse reguleerimisega.

 Keerata lahti kaitsekatte kruviühendused.

 Seadistada kaitsekate soovitud kõrgusele.

 Keerata kruvid kinni.

Elektritööriista sisse- ja

väljalülitamine

Lukustuseta lühirežiim:

1. Vajutada sisselülitustõkisele

ja hoida kinni.

2. Vajutada lülitile.

3. Väljalülitamiseks lasta lüliti lahti.

Lukustusega püsirežiim

1. Vajutada sisselülitustõkisele

ja hoida kinni.

2. Vajutada lülitile ja hoida see allavajutatud

asendis.

3. Vajutada arreteerimisnuppu.

LD 24-6 180

269

4. Väljalülitamiseks vajutada korraks lülitile

ja lasta siis lahti.

Imemisseadme kasutamine

MÄRKUS

Soovitame kasutada FLEX

spetsiaaltolmuimejat M klassi.

 Tõmmata imemisvoolik läbi vooliku hoidja

ja kinnitada kaitsekatte ühendustoru

juurde.

 Ühendada imemisvoolik imemisseadme

külge. Pidage kinni imemisseadme

kasutusjuhendist! Kontrollida kinnitust!

Vajaduse korral kasutada sobivat

adapterit.

MÄRKUS

Kui teie tolmuimeja jaoks peaks olema vaja

spetsiaalset ühendustoru (s.t mingit muud

kui 32 mm/36 mm standard-ühendustoru,

mis kuulub elektritööriista tarnekomplekti),

võtke vajaliku adapteri muretsemiseks

ühendust oma tolmuimeja tarnijaga.

Elektritööriistaga töötamine

HOIATUS!

Pöörlev lihvtald ei tohi puutuda vastu

teravaid esileulatuvaid esemeid.

Tagasilöögi tekkimise oht! Lihvtald võib

kahjustuda. Kahjustunud või tugevalt

kulunud lihvtald tuleb tingimata uue vastu

välja vahetada.

ETTEVAATUST!

Elektritööriistast hoida alati kinni kahe käega!

1. Kinnitada lihvimistarvik.

2. Ühendada imemisseade.

3. Ühendada võrgupistik pistikupessa.

4. Lülitada imemisseade sisse.

5. Lülitada seade sisse.

6. Asetada betoonilihvija tööpinnale.

Kummist imemisrõngas peab olema

tööpinnaga tasa.

7. Et lihvtalla ja töödeldava pinna vahel tekiks

kontakt, tuleb suurendada survet. Selleks

liigutada lihvijat kattuvate liigutustega.

Kummist äratõmbe rõngas

Vahetada kummist äratõmberõngas välja, kui

see on kahjustunud või liigselt kulunud.

Seda saab tellida igast FLEXi

klienditeeninduskeskusest

(tellimisnumber: 258 626).

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist

elektritööriista juures tõmmata pistik

pistikupesast välja.

Puhastamine

HOIATUS!

Mitte kasutada vett ja vedelaid

pesuvahendeid.

 Korpuse sisepindasid, milles asub mootor,

puhastada regulaarselt kuiva suruõhuga.

 Kaitsekatet puhastada kuiva suruõhuga.

LD 24-6 180

270

Remonttööd

Remonttöid lasta teha ainut tootja poolt

autoriseeritud klienditeeninduses.

MÄRKUS

Garantii ajal ei tohi neid kruvisid mootori

korpusel lahti keerata. Sellest

mittekinnipidamisel kaotab tootja garantii

oma kehtivuse.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja

katalooge.

Joonised ja varuosade nimekirjad leiate meie

kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha

see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu

olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete ja selle

rahvusliku seaduse rakendamise järgi tuleb

koguda kasutatud elektrilisi tööriistu eraldi

ning anda need keskkonnasäästlikku

jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta

saate müüja käest!

Müügigarantii

Uue seadme ostmisel annab FLEX

2-aastaste tootjagarantii, mis algab masina

müügikuupäevast lõpptarbijale. Garantii

kehtib ainult puuduste kohta, mis on seotud

materjali ja/või tootmis-vigadega, või siis,

kui toode ei vasta lubatud omadustele.

Garantiinõude reguleerimiseks tuleb

seadmele lisada originaalostukviitung,

millele on märgitud ostukuupäev.

Garantiiremonti tohivad teostada ainult

firma FLEX poolt selleks volitatud töökojad

või teeninduspunktid.

Garantiinõude aluseks on seadme

sihipärane kasutamine. Garantii ei kehti

kuluvate osade, oskamatu käsitsemise,

tavalise kulumise, osaliselt või täielikult

demonteeritud masinate ega kahju kohta,

mis on tekkinud masina ülekoormuse,

mitteheakskiidetud, defektsete või valesti

kasutatud tarvikute kasutamise tagajärjel.

Kahju, mis on tekkinud masina läbi tarvikule

või toorikule, jõu rakendamise, jätkukahjuna

kliendi või kolmanda isiku asjakohatu või

mittepiisava hoolduse tagajärjel, võõra jõu

või võõrkehade, nt liiva ja kivide ning

kasutusjuhendist mittekinnipidamise,

nt vale võrgupinge või vooluliigiga

ühendamise tõttu,

ei kuulu garantii korras hüvitamisele.

Garantii kehtib tööriistade ja tarvikute kohta

ainult siis, kui neid kasutatakse masinatega,

mille jaoks need olid ette nähtud või lubatud.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja

töö katkemisest tingitud tulukaotuse eest,

mille põhjustab toode või olukord, mis

ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju

eest, mille põhjustab toote asjakohatu

kasutamine või toote kasutamine koos

teiste tootjate toodetega.

LD 24-6 180

271

Turinys

Naudojami simboliai . . . . . . . . . . . . . . 271

Jūsų saugumui . . . . . . . . . . . . . . . . . . 271

Triukšmas ir vibracija . . . . . . . . . . . . . 274

Techniniai duomenys . . . . . . . . . . . . . 275

Bendras įrankio vaizdas . . . . . . . . . . . 276

Nurodymai dirbant . . . . . . . . . . . . . . . . 277

Techninis aptarnavimas ir priežiūra . . 279

Nurodymai utilizuoti . . . . . . . . . . . . . . . 280

Garantija . . . . . . . . . . . . . . . . . . . . . . . 280

Naudojami simboliai

ĮSPĖJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba

sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo

arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir

svarbią informaciją.

Simboliai ant įrankio

Siekdami sumažinti sužeidimo

pavojų, skaitykite naudojimo

instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio

utilizavimo (žr. 280 psl.)!

Visada dirbkite abiem

rankomis!

CE etiketė

UKCA etiketė

Jūsų saugumui

ĮSPĖJIMAS!

Prieš naudodami elektrinį įrankį, pirmiausiai

perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,

– ”Bendrųjų saugos taisyklių“,

esančių pridedamoje knygelėje,

naudojantis elektriniais įrankiais

(spaudinio

Nr.: 315.915),

– naudojimo vietoje galiojančių taisyklių,

siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal

naujausią technikos lygį ir pripažintas

technikos saugos taisykles. Tačiau juo

naudojantis, gali kilti pavojus juo dirbančiojo

ar pašalinio asmens gyvybei ar sveikatai, taip

pat gali būti sugadintas įrankis ar atsirasti kiti

materialiniai nuostoliai. Šis elektrinis įrankis

gali būti naudojamas tik

– pagal numatytą paskirtį,

– ir turi būti techniškai tvarkingas.

Gedimus, turinčius įtakos darbo saugai,

nedelsiant pašalinkite.

Naudojimas pagal paskirtį

Betono šlifuoklis LD 24-6 180 yra skirtas

–

profesionaliam naudojimui pramonės

ir smulkaus verslo įmonėse,

–

betonui, tinkui, monolitinėms grindims,

smiltainiui, šamotui ir asfaltui sausai šlifuoti

ir išlyginti,

–

dažams ir klijų likučiams ant betono

ir monolitinių grindų šlifuoti,

–

naudoti su deimantiniais įrankiais,

kuriuos FLEX siūlo šiam prietaisui ir kurių

mažiausias leidžiamasis sūkių skaičius yra

6.500 min

-1

LD 24-6 180

272

Neleidžiama naudoti pjovimo, grubaus

šlifavimo, lapelinių šlifavimo diskų arba vielinių

šepečių.

Naudodami betono šlifuoklį LD 24-6 180

privalote prijungti M klasės dulkių siurblį.

Saugos nurodymai

ĮSPĖJIMAS!

Perskaitykite visus saugos nurodymus ir

perspėjimus.

Aplaidumo laikantis saugos

nurodymų ir perspėjimų pasekmė gali būti

elektros smūgis, gaisras ir/arba sunkūs

sužeidimai

. Visus saugos nurodymus ir

perspėjimus saugokite ateičiai.



Šį elektrinį įrankį reikia naudoti kaip

šlifuoklį. Atkreipkite dėmesį į visas

saugos nuorodas, nurodymus,

paveikslėlius ir duomenis, kuriuos

Jūs gausite kartu su prietaisu.

Jei nesilaikysite šių nurodymų, galite gauti

elektros smūgis, kilti gaisras ir/arba būti

sunkiai susižeisti.



Šis elektrinis įrankis nepritaikytas

šlifuoti su šlifavimo popieriumi, netinka

darbui su vieliniais šepečiais, poliruoti ir

pjauti abrazyviniais diskais.

Naudojant ne pagal paskirtį, galima

sugadinti įrankį ir susižeisti.



Nebandykite šio elektrinio įrankio

perdaryti taip, kad jis veiktų kitu nei

įrankio gamintojo nurodytu būdu.

Dėl tokio perdarymo įrankio galite

nesuvaldyti ir sunkiai susižaloti.



Nenaudokite priedų, kurie nėra

gamintojo skirti arba rekomenduoti

šiam elektriniam įrankiui.

Tai, kad Jūs galite pritvirtinti priedą prie

elektrinio įrankio, negarantuoja saugaus

naudojimo.



Leistinas skirtų šiam prietaisui darbinių

priedų ir reikmenų sukimosi greitis turi

būti ne mažesnis, negu didžiausias

prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama,

gali suirti ir dalimis išlakstyti į visas puses.



Darbinių priedų ir reikmenų išorinis

skersmuo ir storis turi atitikti elektrinio

įrankio duomenis.

Netinkamų matmenų darbiniai įrankiai

gali būti nepakankamai apsaugoti arba

kontroliuojami.



Priedų tvirtinimo matmenys turi atitikti

elektrinio įrankio tvirtinimo įrangos

matmenis.

Tvirtinimui prie elektrinio įrankio netinkantys

priedai išsibalansuoja ir labai vibruoja, todėl

įrankio galite nesuvaldyti.



Nenaudokite pažeistų darbinių įrankių.

Kiekvieną kartą prieš naudojantis

patikrinkite darbinius įrankius, ar jie

nėra suskilę ir įtrūkę; patikrinkite

šlifavimo lėkšteles, ar jos nėra

įtrūkusios, susidėvėjusios arba stipriai

nudilusios. Jei elektrinis įrankis arba

darbinis įrankis nukrenta ant žemės,

patikrinkite, ar jis nepažeistas, arba

naudokite nepažeistą darbinį įrankį. Kai

Jūs patikrinote ir įstatėte darbinį įrankį,

besisukančio darbinio priedo

plokštuma neturi eiti per Jūsų ir greta

esančių asmenų buvimo vietą ir leiskite

prietaisui vieną minutę suktis didžiausiu

greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta

per šį tikrinimo laiką.



Naudokitės asmeninėmis saugos

priemonėmis. Priklausomai nuo

atliekamo darbo, naudokitės viso veido

apsauga, akių apsauga ar apsauginiais

akiniais. Jei numatyta, naudokite

respiratorių, klausos apsaugą,

apsaugines pirštines ar specialią

prijuostę, kuri nesudarytų sąlygų

kontaktui su mažomis abrazyvo ar

šlifuojamos medžiagos dalelėmis.

Akys privalo būti apsaugotos nuo į šalis

lekiančių pašalinių kūnų, kurie susidaro

atliekant įvairius darbus. Respiratorius ar

dujokaukė privalo sulaikyti smulkias daleles,

kylančias šlifuojant. Jei ilgą laiką dirbote

dideliame triukšme, galite pajusti klausos

susilpnėjimą.



Sekite, kad pašaliniai asmenys išlaikytų

saugų atstumą. Kiekvienas, įžengiantis į

darbinę zoną, privalo naudotis

asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių

nuolaužos gali lėkti į šalis ir taip pat sužeisti

net už darbinės zonos ribų.

LD 24-6 180

273



Prietaisą laikykite tik už izoliuotų

rankenų, kai atliekate darbus, kurių

metu darbinis įrankis gali kliudyti

paslėptus laidus ar savąjį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros

srovė, gali sukelti įtampą metalinėse

prietaiso dalyse ir sukelti elektros smūgį.



Tinklo kabelį saugokite nuo

besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis

gali būti perpjautas arba pagriebtas ir Jūsų

plaštaka arba ranka gali pakliūti į besisukantį

darbinį įrankį.



Niekuomet nepadėkite elektrinio

įrankio, jei darbinis įrankis dar

nesustojo.

Besisukantis darbinis įrankis gali paliesti

paviršių ir todėl Jūs galite nesuvaldyti

elektrinio įrankio.



Niekuomet neneškite veikiančio

elektrinio įrankio.

Atsitiktinio kontakto metu Jūsų drabužius

gali pagriebti besisukantis darbinis įrankis

ir jis įsigręš į Jūsų kūną.



Reguliariai valykite elektrinio įrankio

ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes

į korpusą, ir susikaupęs didelis metalinių

dulkių kiekis gali sukelti elektros smūgį.



Nenaudokite elektrinio įrankio arti

degiųjų medžiagų.

Kibirkštys gali uždegti šias medžiagas.



Nenaudokite darbinių įrankių, skirtų

darbui su aušinimo skysčiu.

Naudodami vandenį arba kitus skystus

aušinimo skysčius, galite gauti elektros

smūgį.

Šlifavimui skirti ypatingieji saugos

nurodymai:



Naudokite tik šiam elektriniam įrankiui

skirtus šlifavimo diskus ir šiems

šlifavimo diskams skirtus apsauginius

gaubtus.

Šlifavimo diskai, kurie neskirti elektriniam

įrankiui, gali būti nepakankamai apsaugoti ir

yra nesaugūs.



Apsauginis gaubtas privalo būti

patikimai pritvirtintas prie elektrinio

įrankio ir nustatytas taip, kad būtų

pasiektas aukščiausias saugumo

laipsnis, t.y. dirbantysis matytų kiek

įmanoma mažiau atviro šlifavimo disko.

Apsauginis gaubtas privalo saugoti dirbantįjį

nuo nuolaužų ir atsitiktinių kontaktų su

šlifavimo disku.



Šlifavimo diską galima naudoti tik

rekomenduojamoms naudojimo

galimybėms.

Pavyzdžiui: niekada nešlifuokite

deimantinės šlifavimo lėkštelės šoniniu

paviršiumi. Deimantinė šlifavimo lėkštelė yra

skirta medžiagoms šalinti šlifavimo lėkštelės

apatine puse. Šoninis jėgų poveikis į šį

šlifavimo diską gali jį suardyti.



Visada naudokite nepažeistas tvirtinimo

junges, kurių dydis ir forma tinka Jūsų

pasirinktam darbiniam įrankiui.

Tinkamos jungės paremia darbinius įrankius

ir sumažina lūžimo pavojų.



Nenaudokite didesnių elektrinių įrankių

susidėvėjusių darbinių įrankių.

Didesniems elektriniams įrankiams skirti

darbiniai įrankiai nėra apskaičiuoti mažų

elektrinių įrankių dideliems sūkių skaičiams ir

gali lūžti.

Atatranka ir atitinkami saugos

nurodymai

Atatranka yra staigi reakcija į besisukančio

darbinio įrankio, pvz., šlifavimo disko,

šlifavimo lėkštelės, vielinio šepečio ir t.t.,

įstrigimą arba užkliuvimą. Įstrigimas arba

užkliuvimas sąlygoja staigų darbinio įrankio

stabdymą. Dėl to elektrinis įrankis įgauna

nekontroliuojamą pagreitį kryptimi, priešinga

darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas įstringa arba

užkliūna detalėje, šlifavimo disko briauna, kuri

yra detalėje, gali įstrigti ir dėl to šlifavimo

diskas gali lūžti arba sukelti atatranką.

Tada šlifavimo diskas artėja prie dirbančiojo

arba tolsta nuo jo, priklausomai nuo disko

sukimosi krypties įstrigimo vietoje.

Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto

darbo elektriniu įrankiu pasekmė. Naudojant

žemiau aprašytas atsargumo priemones,

atatrankos galima išvengti.

LD 24-6 180

274



Elektrinį įrankį laikykite tvirtai, kūną ir

rankas laikykite tokioje padėtyje, kad

atlaikytumėte atatranką. Jei tik yra,

visuomet naudokite papildomą rankeną,

kad patikimai atlaikytumėte atatranką ar

įsisukančio disko reakcijos momentą.

Naudodamasis tinkamomis atsargumo

priemonėmis, dirbantysis gali suvaldyti

atatrankos ir atoveikio jėgas.



Niekada nelaikykite rankų arti

besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti

Jūsų ranką.



Venkite pakrypti kūnu kryptimi,

kuria juda elektrinis įrankis veikiant

atatrankos jėgai.

Atatranka stumia elektrinį įrankį priešinga

šlifavimo disko judėjimui blokavimo vietoje

kryptimi.



Ypatingai atsargiai dirbkite prie kampų,

aštrių kraštų ir t.t. Saugokite, kad įrankis

neatsitrenktų į detalę ir neįstrigtų.

Besisukantis darbinis įrankis ties kampais,

aštriais kraštais arba kai atšoka, yra linkęs

užstrigti. Dėl to galite nesuvaldyti įrankio

arba įvykti atatranka.



Nenaudokite pjovimo grandinių arba

dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia

atatranką arba sunkiau pavyksta suvaldyti

elektrinį įrankį.

Kitos saugos nuorodos

 Naudokite tik naudojimui lauke skirtus

pailginimo kabelius.

 Nepatartina šlifuoti dažų, kurių sudėtyje yra

švino. Dažus, kurių sudėtyje yra švino,

pašalinti leidžiama tik specialistams.

 Niekuomet nepjaukite ir nešlifuokite

medžiagų, kurias apdorojant išsiskiria

sveikatai kenksmingos medžiagos (pvz.,

asbestas). Imkitės saugumo priemonių, jei

tikėtina, kad dirbant gali susidaryti sveikatai

pavojingos, degios arba sprogios dulkės.

Naudokite respiratorių. Naudokite dulkių

nusiurbimo sistemą.

SUGADINIMO PAVOJUS!

Tinklo įtampa turi atitikti įtampą, nurodytą

įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal

EN 62841.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

–

Garso slėgio lygis: 96 dB(A);

–

Triukšmo galios lygis: 104 dB(A);

–

Paklaida: K = 3 dB.

Vibracijos lygis (šlifuojant betoninius

paviršius):

–

Bendru atveju skleidžiamas

dydis: a

=6,7m/s

–

Paklaida: K = 1,5 m/s

ATSARGIAI!

Pateikiami dydžiai galioja naujam įrankiui

Kasdien naudojant, triukšmo ir vibracijos

lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas

vibracijos lygis buvo išmatuotas pagal EN

62841 standarte patvirtintus matavimo

metodus ir gali būti taikomas elektrinių įrankių

palyginimo metu. Šis lygis taip pat gali būti

taikomas apytikslei vibracijos apkrovai

įvertinti. Pateiktas vibracijos lygis nurodo

pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas

kitoje srityje, su kitais įstatomaisiais įrankiais

arba netinkamai atlikus techninės priežiūros

darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali

smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrovą, reikėtų

atsižvelgti ir į laiką, kada įrenginys yra išjungtas

arba veikia, tačiau tuo metu nenaudojamas.

Šiuo atveju darbo metu vibracijos apkrova gali

smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo

vibracijos poveikio, būtina imtis papildomų

saugos užtikrinimo priemonių, tokių kaip

elektrinių ir įstatomųjų įrankių techninė

priežiūra, šiltai laikomos rankos, darbo

proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A),

būtina naudotis klausos apsauga.

LD 24-6 180

275

Techniniai duomenys

Įrankio tipas LD 24-6 180

Prietaisas Betono šlifuoklis

Tinklo įtampa V/Hz 230/50

Imama galia W 2.400

Atiduodama galia W 1.440

Sukimosi greitis aps/min 6.500

Priedo jungtis M14

Didžiausias disko skersmuo mm 180

Saugos klasė /II

Svoris kg 6,6

LD 24-6 180

276

Bendras įrankio vaizdas

1 Nusiurbimo įtaiso prijungimo atvamzdis

2 Veleno fiksatorius

skirta nustatyti suklius, kai keičiami

įrankiai.

3 Pavaros galvutė

su ventiliaciniais plyšiais ir sukimosi

krypties rodykle.

4 Jungiamasis kabelis 4,0 m su tinklo

kištuku

5 Jungiklis

6 Įjungimo blokavimas/Fiksatorius

Užkerta kelią nenumatytam prietaiso

įsibėgėjimui ir užfiksuoja jungiklį (5)

ilgalaikio darbo režimui.

7 Įrankio skydelis

8 Rankena, reguliuojama

9 Apsauginis gaubtas su guminiu

nusiurbimo žiedu

10 Tvirtinimo veržlė

11 Tvirtinimo raktas

*nepavaizduota (s)

LD 24-6 180

277

Nurodymai dirbant

ĮSPĖJIMAS!

Prieš bet kokius elektrinio įrankio

aptarnavimo darbus ištraukite tinklo

kabelio šakutę iš rozetės.

ATSARGIAI!

Elektros tinklo įtampa ir ant parametrų

lentelės nurodyta įtampa turi sutapti.

Prieš pirmą naudojimą

 Išpakuokite elektrinį įrankį ir jo reikmenis

bei priedus ir patikrinkite, ar nėra

pakenkimų transportuojant.

Rankenos nustatymas

1. Maždaug per 2 apsukas priešinga

laikrodžio rodyklei kryptimi atpalaiduokite

pasukamą rankenėlę rankenai nustatyti.

2. Nustatykite rankeną į pageidaujamą

padėtį (užsifiksuoja kas 15°).

Atkreipkite dėmesį, kad ji tinkamai

užsifiksuotų!

3. Laikrodžio rodyklės kryptimi priveržkite

pasukamą rankenėlę rankenai nustatyti.

NURODYMAS

Prireikus rankeną galima perkelti į kitą

elektrinio įrankio pusę.

Šlifavimo priemonių uždėjimas

ir pakeitimas

 Paspauskite veleno fiksatorių ir laikykite

jį šioje padėtyje (1. rodyklė).

 Tvirtinimo raktu atsukite tvirtinimo veržlę,

sukdami prieš laikrodžio rodyklę ir ją

nuimkite (2.).

 Deimantinę šlifavimo lėkštelę (B) įstatykite

tinkamoje padėtyje.

 Ant veleno užsukite tvirtinimo veržlę (A)

iškiliąja puse į viršų.

 Paspauskite veleno fiksatorių ir laikykite jį

šioje padėtyje.

 Tvirtinimo veržlę įveržkite tvirtinimo raktu.

LD 24-6 180

278

 Patikrinkite apsauginio gaubto padėtį:

Guminis nusiurbimo žiedas privalo išlįsti virš

šlifavimo lėkštelės apie 0–1 mm. Reikalui

esant, reguliuokite (žr. ”Pakeiskite apsauginio

gaubto padėtį“).

 Įkiškite šakutę į lizdą.

 Įjunkite elektrinį įrankį (nefiksuodami

jungiklio) ir leiskite jam veikti apie

30 sekundžių. Patikrinkite, ar nėra

disbalanso arba vibracijų.

 Elektrinį įrankį išjunkite.

Pakeiskite apsauginio gaubto

padėtį

NURODYMAS

Guminis nusiurbimo žiedas privalo išlįsti virš

šlifavimo lėkštelės apie 0–1 mm.

Norint

kompensuoti deimantinės šlifavimo lėkštelės

susidėvėjimą, galima keisti apsauginio

gaubto padėties aukštį.

 Atsukite ant apsauginio gaubto esantį

varžtinį sujungimą.

 Apsauginį gaubtą nustatykite į norimą

padėtį.

 Užveržkite varžtinį sujungimą.

Elektrinio įrankio įjungimas

ir išjungimas

Įjungimas trumpalaikio darbo

režimui be fiksavimo

1. Įjungimo blokatorių paspauskite

ir laikykite paspaustą.

2. Jungiklį paspauskite.

3. Išjungdami atleiskite jungiklį.

Įjungimas ilgalaikio darbo režimui su

fiksavimu

1. Įjungimo blokatorių paspauskite

ir laikykite paspaustą.

2. Jungiklį paspauskite ir laikykite

paspaustą.

3. Paspauskite fiksavimo mygtuką.

LD 24-6 180

279

4. Norėdami išjungti įrankį, trumpai

paspauskite jungiklį ir atleiskite.

Nusiurbimo įtaiso panaudojimas

NURODYMAS

Rekomenduojama naudoti specialią orapūtę

„FLEX“ M klasės.

 Nusiurbimo žarną prakiškite pro žarnos

laikiklį ir pritvirtinkite prie apsauginio gaubto

jungiamojo atvamzdžio.

 Nusiurbimo žarną prijunkite prie

nusiurbimo įtaiso. Laikykitės nurodymų,

esančių nusiurbimo įtaiso instrukcijoje!

Patikrinkite tvirtinimą! Reikalui esant

naudokite atitinkamą adapterį.

NURODYMAS

Jei Jūsų turimam dulkių siurbliui reikia

specialaus jungimo atvamzdžio (t.y. jam

netinka standartinis 32 mm ar 36 mm dydžio

jungimo atvamzdis, esantis elektrinio įrankio

komplekte), susisiekite su siurblio

gamintojais ir užsakykite tinkamą adapterį.

Darbas įrankiu

ĮSPĖJIMAS!

Besisukanti šlifavimo lėkštelė neturi liestis su

aštriais išsikišusiais daiktais. Atatrankos

pavojus! Šlifavimo lėkštelės pažeidimai.

Būtinai pakeiskite apgadintą arba stipriai

susidėvėjusią šlifavimo lėkštelę.

ATSARGIAI!

Elektrinį įrankį visada laikykite abejomis

rankomis!

1. Įtvirtinkite šlifavimo priemonę.

2. Prijunkite nusiurbimo įtaisą.

3. Įjunkite tinklo kabelio kištuką.

4. Įjunkite nusiurbimo įtaisą.

5. Prietaiso įjungimas.

6. Betono šlifuoklį padėkite ant apdirbamo

paviršiaus.

Guminis nusiurbimo žiedas privalo

glaudžiai priglusti prie apdirbamo

paviršiaus.

7. Paspauskite stipriau, kad šlifavimo lėkštelė

liestų apdirbamą paviršių. Betono šlifuoklį

stumdykite persidengiančiais judesiais.

Guminis nusiurbimo žiedas

Jei guminis nusiurbimo žiedas pažeidžiamas

arba per stipriai susidėvi, jis privalo būti

pakeistas.

Jį galima įsigyti (užs.-Nr. 258.626) bet kuriose

FLEX-įgaliotose serviso dirbtuvėse.

Techninis aptarnavimas

ir priežiūra

ĮSPĖJIMAS!

Prieš bet kokius elektrinio įrankio

aptarnavimo darbus ištraukite tinklo

kabelio šakutę iš rozetės.

Valymas

ĮSPĖJIMAS!

Nenaudokite vandens arba skystų valiklių.

 Vidinę korpuso ertmę reguliariai prapūskite

sausu suspaustu oru.

 Apsauginį gaubtą valykite sausu

suslėgtuoju oru.

LD 24-6 180

280

Remontas

Remontuoti atiduokite tik į gamintojo įgaliotas

dirbtuves.

NURODYMAS

Garantiniu laikotarpiu neleistina atsukti

sraigtų variklio korpuse. Jei nesilaikysite

šio reikalavimo, gamintojo garantiniai

įsipareigojimai negalios.

Atsarginės dalys, priedai ir

reikmenys

Informaciją apie kitus priedus, ypač

įdedamuosius darbo įrankius (antgalius),

rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių

sąrašus rasite mūsų pagrindiniame

puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ĮSPĖJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo

kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių

atliekų konteinerius

Pagal Europos Sąjungos direktyvą

Nr. 2012/19/EB dėl senų elektros ir elektroninių

įrankių ir pagal šalies vidaus įstatymus pasenę

elektriniai įrankiai turi būti renkami atskirai

ir utilizuojami arba perdirbami taip, kad

nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes

gausite iš pardavėjo!

Garantija

Perkant naują įrankį FLEX suteikia 2 metų

gamintojo garantiją nuo įrankio pardavimo

datos vartotojui.

Garantiniai įsipareigojimai galioja tik defektų,

atsiradusių dėl medžiagų ir/arba gamybos

defektų arba jei gaminio savybės neatitinka

deklaruojamų. Pareiškiant garantines

pretenzijas, reikia pridėti pirkimo čekį su

nurodyta pirkimo data. Garantinis remontas

atliekamas tik FLEX įgaliotose serviso

dirbtuvėse. Garantiniai įsipareigojimai galioja

tik tuo atveju, jei įrankis buvo naudojamas

pagal paskirtį. Garantija negalioja natūralaus

susidėvėjimo atveju, jei įrankis buvo naudo-

jamas ne pagal paskirtį, jei įrankis visiškai ar

dalinai išardytas arba sugedo dėl to, kad buvo

perkrautas, jei buvo naudojami jam neskirti,

sugedę ar neteisingai naudojami priedai,

jei žala klientams ar tretiesiems asmenims

atsirado dėl įrankio poveikio priedui ar detalei

naudojant jėgą, dėl naudojimo ne pagal paskirtį

ar nepakankamo techninio aptarnavimo, jei yra

pažeidimų dėl išorinio ar svetimkūnių poveikio,

pvz., smėlio ar akmenėlių, dėl to, kad nebuvo

laikomasi instrukcijos nurodymų, pvz., įrankis

buvo jungiamas į ne tos įtampos ar ne tos

srovės rūšies tinklą. Į garantinius

įsipareigojimus neįeina žalos atlyginimas jei ji

padaryta dėl įrankio poveikio priedui ar

apdorojamai medžiagai, dėl to, kad buvo

naudojama pernelyg didelė jėga, dėl

nepakankamos įrankio priežiūros ar neteisingo

techninio aptarnavimo, kurį atliko klientas ar

tretieji asmenys, defektų, atsiradusių dėl

išorinio poveikio ar dėl svetimkūnių, pvz.,

smėlio ar akmenukų poveikio, arba defektų,

atsiradusių dėl to, kad nebuvo laikomasi

instrukcijos nurodymų, pvz., prijungus prie ne

tos įtampos ar ne tos srovės rūšies tinklo,

atveju. Garantiniai įsipareigojimai priedams ir

reikmenims galioja tik tada, jei jie buvo

naudojami su įrankiu, su kuriuo jie skirti

arba leidžiami naudoti.

LD 24-6 180

281

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už

nuostolius ir negautą pelną dėl darbinės veiklos

nutraukimo, kurį sukėlė įrankis

arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuo-

stolius, jeigu įrankis buvo naudojamas ne pagal

paskirtį arba ka.

LD 24-6 180

282

Saturs

Izmantotie simboli . . . . . . . . . . . . . . . . 282

Jūsu drošībai . . . . . . . . . . . . . . . . . . . . 282

Trokšņi un vibrācija . . . . . . . . . . . . . . . 286

Tehniskā informācija . . . . . . . . . . . . . . 287

Īss apskats . . . . . . . . . . . . . . . . . . . . . 288

Lietošanas noteikumi . . . . . . . . . . . . . . 289

Tehniskā apkope un kopšana . . . . . . . 291

Norādījumi par likvidēšanu . . . . . . . . . 292

Garantija . . . . . . . . . . . . . . . . . . . . . . . 292

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā

draud nāve vai ļoti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā

draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu

informāciju.

Simboli uz instrumenta

Traumatisma riska

samazināšanai izlasiet

lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas

likvidēšanu (sk. 292. lpp.)!

Vienmēr veiciet darbu ar abām

rokām!

CE marķējums

UKCA marķējums

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas

izlasiet un rīkojieties saskaņā ar:

– šo lietošanas pamācību,

– pievienotās brošūras „Vispārējiem

drošības tehnikas norādījumiem“

darbā ar elektroinstrumentiem

(Aprakstu

Nr.: 315.915),

– darba iecirknī paredzētajiem nelaimes

gadījumu aizsardzības noteikumiem un

instrukcijām.

Šis elektroinstruments izgatavots atbilstoši

tehnikas līmenim, un balstoties uz atzītiem

darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai

trešajām personām ekspluatēšanas laikā var

rasties dzīvībai bīstamas situācijas, kā arī

mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

– paredzētajiem darbiem,

– drošības tehnikas noteikumiem

atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties

jānovērš.

Noteikumiem atbilstoša

izmantošana

Betona slīpētājs LD 24-6 180 paredzēts

–

profesionālai izmantošanai rūpniecībā

un amatniecībā,

–

sausai slīpēšanai un betona, apmetuma,

klonu, smilšakmens, šamota un asfalta

nolīdzināšanai, krāsas,

–

slāņu un līmes palieku uz betona vai klona

apslīpēšanai,

–

izmantošanai ar dimanta instrumentiem,

kurus firma FLEX piedāvā šai ierīcei un

LD 24-6 180

283

kuru atļautais apgriezienu skaits sastāda

vismaz ar 6.500 apgr./ min.

Izmantošana ar griezējdiskiem, rupjām

slīpripām, sprostslīpripām vai stiepļu sukām ir

aizliegta.

Izmantojot betona slīpētāju LD 24-6 180,

nepieciešama M kategorijas putekļu sūcēja

pieslēgšana.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas

noteikumus un norādījumus.

Drošības tehnikas noteikumu un norādījumu

neievērošanas gadījumā, var tikt izraisītas

elektrotraumas, ugunsgrēks un/vai citi smagi

ievainojumi

. Uzglabājiet drošības tehnikas

noteikumus un norādījumus nākotnei.



Šo elektroinstrumentu jāizmanto kā

slīpmašīnu. Ievērojiet visus drošības

tehnika noteikumus, norādījumus,

attēlojumus un datus, kurus Jūs

saņēmāt kopā ar šo ierīci.

Ja netiks ievēroti sekojošie norādījumi,

tad var tikt izraisīta elektrotrauma, uguns un/

vai smagi ievainojumi.



Šis elektroinstruments nav piemērots

slīpēšanai ar smilšpapīru, darbam ar

stiepļu sukām, pulēšanai vai griešanai

ar slīpripu.

Izmantojot elektroinstrumentu darbiem,

kuriem tas nav paredzēts, var tikt izraisīta

bīstamība un traumas.



Nepārveidojiet šo elektroinstrumentu tā,

lai tas darbotos veidā, ko nav īpaši

projektējis un norādījis instrumenta

ražotājs.

Šādas pārveidošanas rezultātā var tikt

zaudēta kontrole pār instrumentu un nodarīti

nopietni miesas bojājumi.



Neizmantojiet aprīkojumu, kuru ražotājs

nav speciāli paredzējis vai ieteicis šim

elektroinstrumentam.

Tas apstāklis, ka Jūs varat aprīkojumu

piestiprināt pie sava elektroinstrumenta, vēl

negarantē tā drošu izmantošanu.



Pieļaujamam iesaistāmā instrumenta

apgriezienu skaitam jābūt vismaz tik

augstam, kā uz elektroinstrumenta

norādītajam maksimālajam apgriezienu

skaitam.

Aprīkojums, kas griežas ātrāk par

pieļaujamo ātrumu, var salūzt un tikt atmests

atpakaļ.



Iesaistāmā instrumenta ārējam

diametram un biezumam jātbilst

elektroinstrumenta dotajiem izmēriem.

Nepareizi izmērītos izmantojamos

instrumentus nevar pietiekami ekranēt

vai kontrolēt.



Piederumu stiprinājuma izmēriem

jāatbilst elektroinstrumenta montāžas

piederumu izmēriem.

Piederumi, kas neatbilst elektroinstrumenta

stiprinājuma aprīkojumam, zaudēs

centrējumu, pārmērīgi vibrēs un var izraisīt

vadības

zaudēšanu.



Neizmantojiet bojātus izmantojamos

instrumentus. Pirms katras

izmantošanas pārbaudiet izmantojamo

instrumentu šķēlumus un plaisas,

slīpēšanas šķīvju plaisas, nodilumu vai

stipru nolietojumu.

Ja elektroinstruments vai

izmantojamais instruments nokrīt,

pārbaudiet tā bojājumus vai izmantojiet

nebojātu izmantojamo instrumentu. Ja

ir notikusi izmantojamā instrumenta

kontrole unt izmantošana, tad Jums un

tuvumā esošajām personām jāatrodas

ārpus rotējošā izmantojamā

instrumenta plaknes un jāļauj ierīcei

vienu minūti rotēt ar visaugstāko

apgriezienu skaitu.

Bojāti izmantojamie instrumenti šajā

pārbaudes laikā parasti salūzt.



Nēsājiet individuālu aizsargaprīkojumu.

Atkarībā no pielietojuma, izmantojiet

visas sejas aizsargu, acu aizsargu vai

aizsargbrilles. Ja nepieciešams,

nēsājiet putekļu masku, dzirdes

aizsargu, aizsargcimdus vai speciālu

priekšautu, kas aizsargā Jūs no

slīpēšanas un materiāla sīkajām

daļiņām.

Acis jāaizsargā no lidojošiem

svešķermeņiem, kuri rodas dažādu

pielietojumu laikā. Putekļu vai filtrējošai

LD 24-6 180

284

aizsargmaskai jāfiltrē putekļi, kuri rodas

darba laikā.

Ja Jūs ilga laika posmā esat pakļauts lielam

troksnim, tad Jūs varat zaudēt dzirdi.



Ievērojiet, lai citas personas atrastos

drošā attālumā no Jūsa darba zonas.

Katram, kas ierodas darba zonā, jānēsā

individuālais aizsargaprīkojums.

Sagataves atlūzas vai salūzuši

izmantojamie instrumenti var aizlidot

un izraisīt traumas arī ārpus tiešās darba

zonas.



Turiet instrumentu tikai aiz izolētajām

rokturu vietām, ja izpildat darbus, kuru

laikā izmantojamais instruments var

aizskart noslēptus elektriskos vadus vai

paša instrumeta tīkla kabeli.

Kontakts ar zem sprieguma esošo vadu var

izraisīt spriegumu arī ierīces metāla detaļās

un izraisīt elektrotraumu.



Ievērojiet, lai tīkla kabelis neatrastos

rotējošo izmantojamo instrumentu

tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla

kabeli var pārgriezt vai aizskart un Jūsu

delna vai roka var iekļūt rotējošajā

izmantojamā instrumentā.



Nekad nenolieciet elektro-instrumentu,

pirms izmantojamais instruments nav

pilnīgi apstājies.

Rotējošāis izmantojamais instruments var

kontaktēties ar virsmu, kur tas ir jānoliek,

kā rezultātā Jūs varat pazaudēt kontroli pār

elektroinstrumentu.



Neļaujiet elektroinstrumentam

darboties, ja Jūs to nesat.

Jūsu apģērbs var nejauši saskarties ar

rotējošo izmantojamo instrumentu un

izmantojamais instruments var ieurbties

Jūsu ķermenī.



Regulāri tīriet elektroinstrumenta

ventilācijas spraugas.

Motora ventilators ievelk korpusā putekļus,

un liels sakrājušos metāla putekļu

daudzums var izraisīt elektrobīstamību.



Neizmantojiet elektroinstrumentu viegli

uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.



Neizmantojiet izmantojamos

instrumentus, kuriem nepieciešami

šķidri dzesēšanas līdzekļi.

Ûdens vai cita šķidra dzesēšanas līdzekļa

izmantošana var izraisīt elektrotraumu.

Īpaši drošības tehnikas noteikumi

slīpēšanai



Izmantojiet tikai elektroinstrumentiem

paredzētos abrazīvos materiālus un

šiem abrazīvajiem materiāliem

paredzēto aizsargapvalku.

Abrazīvos materiālus, kuri nav paredzēti

elektroinstrumentam, nevar pietiekami

ekranēt un tie ir nedroši.



Aizsargapvalku droši jāpiestiprina pie

elektroinstrumenta un jānostāda tā, lai

tiktu panākta visaugstākā drošības

pakāpe, t. i. vismazākajai abrazīvā

materiāla daļai atklāti jānorāda uz

apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā

persona no atlūzām un nejauša kontakta

ar abrazīvo materiālu.



Abrazīvos materiālus drīkst izmantot

tikai iekeiktajām izmantošanas

iespējām.

Piemēram: Nekad neslīpējiet ar dimanta

slīpēšanas šķīvja sānu virsmu. Dimanta

slīpēšanas šķīvji ir paredzēti materiāla

noņemšanai ar slīpēšanas šķīvja apakšējo

malu. Šie abrazīvie materiāli var salūzt, ja uz

tiem iedarbojoties sr spēku no sāniem.



Izmantojiet tikai nebojātus pareiza

lieluma un formas savilcējatlokus

Jūsu izvēlētajam izmantojamam

instrumentam.

Piemēroti atloki sargā izmantojamos

instrumentus un līdz ar to samazina lūzuma

bīstamību.



Neizmantojiet lielāku elektro-

instrumentu nolietotus izmantojamos

instrumentus.

Lielāku elektroinstrumentu izmantojamie

instrumenti nav konstruēti mazo elektro-

instrumentu lielākam apgriezienu skaitam

un var salūzt.

LD 24-6 180

285

Atsitiens un atbilstoši drošības

tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā

instrumenta kā piem., slīpripas, slīpēšanas

šķīvja, stiepļu sukas pēkšņa aizāķējoša vai

bloķējoša reakcija, kas izraisa rotējošā

izmantojamā instrumenta pēkšņu

apstāšanos. Tā rezultātā tiek izraisīts

elektroinstrumenta nekontrolēts paātrinājums

pret iesaistāmā instrumenta rotācijas kustību

boķēšanas vietā.

Ja piem., kāda slīpripa ieāķējas sagatavē

vai to bloķē, tad slīpripas mala, kura tiek

iegremdēta sagatavē, var sapīties un ar to

izlauzt slīpripu vai izraisīt atsitienu.

Tad slīpripa kustas uz apkalpojošās personas

pusi vai no tās prom, atkarībā no ripas

rotācijas virziena bloķēšanas vietā. Tā

slīpripas var arī lūzt.

Atsitiens ir nepareizas vai kļūdainas

elektroinstrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības

tehnikas noteikumus, kuri tiek zemāk

aprakstīti.



Stingri turiet elektroinstrumentu un

nostādiet savu ķermeni un rokas tādā

pozīcijā, ar kuru Jūs varat uztvert

atsitiena spēku. Ja ir, vienmēr

izmantojiet papildrokturi, lai Jums pēc

iespējas labi varētu kontrolēt atsitiena

spēku vai reakcijas momentu palaides

laikā.

Apkalpojošā persona, ievērojot piemērotus

drošības pasākumus, var pārvaldīt atsitiena

un reakcijas spēkus.



Ievērojiet, lai Jūsu rokas nekad

neatrastos rotējoša izmantojamā

instrumenta tuvumā.

Atsitienā laikā izmantojamais instruments

var izdarīt kustību pāri Jūsu rokai.



Izvairieties ar savu ķermeni no vietas,

kurā elektroinstruments atsitiena laikā

tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā,

kas ir pretējs slīpripas kustībai bloķēšanas

vietā.



Īpaši uzmanīgi strādājiet vietās ar

stūriem, asām malām utt. Novērsiet

izmantojamo instrumentu atlēkšanu no

sagataves un iespīlēšanos tajā.

Rotējošam izmantojamam instrumentam ir

nosliece iespīlēties stūros, asās malās vai arī

atsitiena laikā. Tas izraisa kontroles zudumu

vai atsitienu.



Neizmantojiet ķēdes vai zobzāģplātni.

Tādi izmantojamie instrumenti bieži izraisa

atsitiena vai kontroles zaudēšanu pār

elektroinstrumentu.

Citi drošības tehnikas noteikumi

 Izmantojiet tikai ārdarbiem paredzētus

pagarinājuma kabeļus.

 Nav ieteicama svina krāsu noslīpēšana.

Svina krāsu noslīpēšanu drīkst veitk tikai

speciālists.

 Neapstrādājiet materiālus, no kuriem var

izdalīties veselībai bīstamas vielas (piem.,

azbests). Realizējiet aizsargpasākumus, ja

var izveidoties veselībai kaitīgi, ātri

uzliesmojoši vai sprādzienu izraisoši

putekļi. Nēsājiet putekļu aizsargmasku.

Izmantojiet nosūcējiekārtas.

MATERIĀLIE ZAUDĒJUMI!

Tīkla spriegumam jāsaskan ar sprieguma

datiem uz firmas plāksnītes.

LD 24-6 180

286

Trokšņi un vibrācija

Trokšņu un svārstību koeficienti tika noteikti

atbilstoši EN 62841.

Ar A novērtētais ierīces trokšņa līmenis parasti

sastāda:

–

skaņas spiediena līmeni: 96 dB(A);

–

skaņas jaudas līmeni: 104 dB(A);

–

Nedrošība: K = 3 dB.

Svārstību summārā vērtība (slīpējot betona

virsmas):

–

Emisijas koeficients: a

=6,7m/s

–

Nedrošība: K = 1,5 m/s

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām

ierīcēm. Izmantojot katru dienu, izmainās

trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais

svārstību līmenis ir izmērīts atbilstoši

EN 62841 normētajai mērīšanas metodei

un elektroinstrumentu salīdzināšanai var tik

savstarpēji izmantots. Tas ir piemērots arī

iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos

elektroinstrumenta izmantošanas veidus.

Bet, ja elektroinstruments ar atšķirīgiem

rezerves instrumentiem vai nepietiekamu

apkopi tiek pielietots citādai izmantošanai, tad

var rasties svārstību līmeņa novirzes. Tas var

ievērojami palielināt svārstību slodzi visā

darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem

vērā arī tas laiks, kurā ierīce ir gan izslēgta,

vai arī darbojas, bet faktiski neatrodas darba

procesā.

Tas var ievērojami samazināt

svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus

strādājošās personas aizsardzībai pret

svārstību iedarbību, kā piem., attiecībā uz:

elektroinstrumenta un rezerves instrumentu

apkopi, roku siltuma saglabāšanu, darba

procesu organizāciju.

UZMANĪBU!

Skaņas spiedienam pārsniedzot 85 dB(A),

jānēsā skaņas aizsargu.

LD 24-6 180

287

Tehniskā informācija

Ierīces modelis LD 24-6 180

Produkts Betona slīpētājs

Tīkla spriegums V/Hz 230/50

Patērējamā jauda W 2.400

Lietderīgā jauda W 1.440

Apgriezienu skaits apgr./min 6.500

Instrumenta nostiprinājums M14

Maks. ripas diametrs mm 180

Aizsargklase /II

Svars kg 6,6

LD 24-6 180

288

Īss apskats

1 Nosūkšanas savienotājīscaurule

2 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai,

nomainot instrumentus.

3 Pārvada galva

Ar gaisa izplūdi un griešanās virziena

bultiņu.

4 Pieslēguma kabelis 4,0 m ar tīkla

kontaktdakšu

5 Ieslēgšanas/izslēgšanas slēdzis

6 Ieslēgšanas bloķētājs/

aretēšanas poga

Novērš nevēlamu ierīces palaidi un

aretē slēdzi (5) ilgstošas darbības

režīmā.

7 Firmas plāksnīte *

8 Rokturis, regulējams

9 Aizsargapvalks ar gumijas

nosūcējgredzenu

10 Savilcējuzgrieznis

11 Aptures atslēga

* nav attēlots

LD 24-6 180

289

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes

darbu uzsākšanas atvienojiet tīkla

kontaktdakšu.

UZMANĪBU!

Esošajam tīkla spriegumam un sprieguma

norādei uz firmas plāksnītes jāsakrīt.

Pirms ekspluatācijas

 Izpakojiet elektroinstrumentu un

aprīkojumu, pārbaudiet piegādes

komplekta saturu un iespējamos

transportēšanas bojājumus.

Roktura regulēšana

1. Pagriežamo pogu roktura regulēšanai

atgrieziet par apm. 2 apgriezieniem

pulksteņrādītāju virzienā.

2. Noregulējiet rokturi vēlamajā pozīcijā

(15° fiksācija).

Rokturim ir jānofiksējas!

3. Pagriežamo pogu roktura regulēšanai

cieši pievelciet pulksteņrādītāju virzienā.

NORĀDĪJUMS

Ja nepieciešams, rokturi var pārlikt uz otru

elektroinstrumenta pusi.

Abrazīvo materiālu izmantošana

un nomaiņa

 Nospiediet darbvārpstas aretieri un turiet

nospiestu (1.).

 Griežot aptures atslēgu pretēji pulksteņa

rādītāju virzienam, noskrūvējiet no

darbvārpstas savilcējuzgriezni un

noņemiet (2.).

 Ievietojiet dimanta slīpēšanas šķīvi (B)

pareizā pozīcijā.

 Uzskrūvējiet uz darbvārpstas

savilcējuzgriezni (A) ar apcilni uz augšu.

 Nospiediet darbvārpstas aretieri un turiet

nospiestu.

 Ar aptures atslēgu stingri pievelciet

savilcējuzgriezni.

LD 24-6 180

290

 Kontrolējiet aizsargapvalka stāvokli:

Gumijas nosūcējgredzenam jābūt izvirzītam

apm. par 0–1 mm virs slīpēšanas šķīvja.

Ja nepieciešams, labojiet (sk. „Nostādiet

aizsargapvalku“).

 Iespraudiet kontaktdakšu kontaktligzdā.

 Ieslēdziet elektroinstrumentu (bez

iefiksēšanās) un ļaujiet apm. 30 sekundes

darboties. Veiciet nelīdzsvarotības un

vibrācijas pārbaudi.

 Izslēdziet elektroinstrumentu.

Nostādiet aizsargapvalku

NORĀDĪJUMS

Gumijas nosūcējgredzenam jābūt izvirzītam

apm. par 0–1 mm virs slīpēšanas šķīvja.

Dimanta slīpēšanas šķīvju nodiluma

izlīdzināšanai iespējama aizsargapvalka

augstuma regulēšana.

 Atlaidiet aizsargapvalka

skrūvsavienojumu.

 Nostādiet aizsargapvalku nepieciešamajā

augstumā.

 Stingri pievelciet skrūvsavienojumu.

Elektroinstrumenta ieslēgšana un

izslēgšana

Īslaicīgā darba režīms bez

iefiksēšanās

1. Nospiediet ieslēgšanas bloķētāju

un stingri turiet.

2. Spiediet slēdzi.

3. Lai izslēgtu, atlaidiet slēdzi.

Ilgstošs darba režīms

ar iefiksēšanos

1. Nospiediet ieslēgšanas bloķētāju

un stingri turiet.

2. Spiediet slēdzi un turiet to nospiestu.

3. Nospiediet aretiera pogu.

LD 24-6 180

291

4. Ierīces izslēgšanai īsi nospiediet slēdzi un

atlaidiet.

Nosūcējiekārtas izmantošana

NORĀDĪJUMS

Ieteicama firmas FLEX specialnosuceja

M kategorijas izmantošana.

 Ievadiet nosūkšanas šļūteni šļūtenes

turētājā un piestipriniet pie aizsargapvalka

savienotājcaurules.

 Pieslēdziet uzsūkšanas šļūteni pie

nosūcējiekārtas. Ievērojiet nosūcējiekārtas

lietošanas pamācības noteikumus!

Pārbaudiet nostiprinājuma stabilitāti! Ja

nepieciešams, izmantojioet piemērotu

adapteri.

NORĀDĪJUMS

Ja putekļu sūcējam ir nepieciešama speciāla

savienotājcaurule (t. i. cita savienotājcaurule

un nevis 32 mm/36 mm standarta

savienotājcaurule, kura iekļauta

elektroinstrumenta piegādes komplektā), tad

sazinieties ar putekļu sūcēja piegādātāju, lai

nodrošinātu piemērotu adapteri.

Darbs ar elektroinstrumentu

BRĪDINĀJUMS!

Rotējošais slīpēšanas šķīvis nedrīkst

saskarties ar asiem izvirzītiem priekšmetiem.

Atsitiena bīstamība! Slīpēšanas šķīvja

bojājumi.

Ja slīpēšanas šķīvis ir stipri nolietots vai

bojāts, tad to obligāti jānomaina.

UZMANĪBU!

Elektroinstrumentu vienmēr stigri jātur

ar abām rokām!

1. Piestipriniet abrazīvo materiālu.

2. Pieslēdziet nosūcējiekārtu.

3. Iespraudiet tīkla kontaktdakšu.

4. Ieslēdziet nosūcējiekārtu.

5. Ierīces ieslēgšana.

6. Uzlieciet betona slīpētāju uz darba

virsmas. Gumijas nosūcējgredzenam

jābūt vienā līmenī ar darba virsmu.

7. Palieliniet spiedienu, lai slīpēšanas šķīvis

būtu kontaktā ar virsmu. Vienlaicīgi groziet

renovācijas darbu slīpmašīnu ar

nosedzošām kustībām.

Gumijas nosūcējgredzens

Ja gumijas nosūcējgredzens ir bojāts

vai parāda pārmērīgu nodilumu, tad to

jānomaina. To var iegādāties, norādot

pasūtījuma-Nr. 258.626, katrā firmas

FLEX-tehniskā servisa dienestā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes

darbu uzsākšanas atvienojiet tīkla

kontaktdakšu.

Tīrīšana

BRĪDINĀJUMS!

Neizmantojiet ūdeni un šķidrus tīrīšanas

līdzekļus.

 Korpusa iekšpusi kopā ar motoru regulāri

jāizpūš ar sausu saspiesto gaisu.

 Aizsargapvalku tīriet ar sausu saspiesto

gaisu.

LD 24-6 180

292

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā

klientu servisa darbnīcā.

NORĀDĪJUMS

Garantijas laikā neatlaidiet motora korpusa

skrūves. Neievērošanas gadījumā tiek dzēsti

ražotāja garantijas pienākumi.

Rezerves daļas un aprīkojums

Ar citu aprīkojumu, īpaši ar izmantojamiem

instrumentiem, var iepazīties ražotāja

katalogā.

Detaļu izkārtojuma attēlus un rezerves daļu

sarakstus Jūs atradīsiem mūsu mājas lapā:

www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ierīèu nelietojamību,

likvidējot to tīkla kabeli.

Tikai ES valstīm.

Nelikvidējiet elektroinstrumentus

kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas

„Par vecām elektronikas un

elektroiekārtām“ un ietverot nacionālajā

likumdošanā, nepieciešama nolietotu

elektroinstrumentu šķirota savākšana

un nodošana otrreizējai, vidi saudzējošai

pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām

var saņemt specializētajā veikalā.

Garantija

Iegādājoties jaunu mašīnu, firma FLEX dod 2

gadus ražotāja garantiju, skaitot no mašīnas

pārdošanas datuma gala patērē-tājam.

Garantija attiecas tikai uz bojāju-miem, kuri

attiecas uz materiāla un/vai ražošanas

defektiem, kā arī uz garantēto īpašību

neizpildi.

Garantijas prasību nodrošināšanai

nepieciešama pārdošanas èeka oriģināla

pievienošana ar pārdošanas datuma norādi.

Garantijas remontdarbus drīkst izpildīt tikai

FLEX autorizētajās darbnīcās vai servisa

stacijās.

Garantijas prasības pastāv tikai tad,

ja ekspluatācija ir notikusi atbilstoši

noteikumiem. Īpaši no garantijas tiek izslēgts

ekspluatācijas rezultātā radies nodilums,

neprasmīga pielietošana, daļēji vai pilnīgi

demontēta mašīna, kā arī mašīnas pārslodzes

dēļ radušies bojājumi, neatļautu, bojātu vai

nepareizu pielieto-jamo instrumentu

izmantošana.

Garantijas prasībās neietilpst pielietojamo

instrumentu jeb sagatavju bojājumi, kuri

radušies mašīnas pielietošanas gadījumā,

spēka pielietojums, bojājumi, kurus izraisījs

klients vai trešās personas, neprasmīgi vai

nepietiekami veicot mašīnas apkopi, bojājumi,

kuri radušies svešas ietekmes vai

svešķermeņu, piem., smilšu vai akmeņu,

iedarbības rezultātā, kā arī bojājumi

lietošanas pamācības neievērošanas

gadījumā, piem., pieslēg-šana pie nepareiza

tīkla sprieguma vai srāvas veida. Garantijas

prasības attiecībā uz pielietojamiem

instrumentiem jeb aprīkojumu var apmierināt

tikai tad, ja tie tika izmantoti mašīnās, ar kurām

šada izmantošana ir paredzēta vai atļauta.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi

par zaudējumiem un peļņas zudumiem

uzņēmuma darbības pārtraukšanas

gadījumā, kurš tika izraisīts ražojuma vai

ražojuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa pārstāvis nav atbildīgi

par zaudējumiem, kuri radušies ierīces

neprasmīgas izmantošanas dēļ, vai tika

izraisīti citu ražotāju izstrādājumu

pielietošanas rezultātā.

LD 24-6 180

293

282

–10 LD 24-6 180

ﻚﻠﻬﺘﺴﳌا ﺞﺘﻨﳌا ﻦﻣ ﺺﻠﺨﺘﻟا نﺄﺸﺑ ﻪﻴﺒﻨﺗ

ﺮﻳﺬﲢ

ﻦﻣ ﻚﻟذو لﺎﻤﻌﺘﺳﻼﻟ ﺔﳊﺎﺻ ﺮﻴﻏ ﺔﻜﻠﻬﺘﺴﳌا ةﺰﻬﺟﻷا ﻞﻌﺟ ﺐﺠﻳ

.ءﺎﺑﺮﻬﻜﻟﺎﺑ ﻞﻴﺻﻮﺘﻟا ﻞﺒﻛ دﺎﻌﺒﺘﺳا لﻼﺧ

ﻲﺑوروﻷا دﺎﲢﻻا لوﺪﻟ ﻂﻘﻓ

ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا تاودأ ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﺐﺠﻳ

!ﺔﻴﻟﺰﻨﳌا تﺎﻔﻠا ﻊﻣ ﺎﻬﺋﺎﻘﻟإ لﻼﺧ

ةﺰﻬﺟﻷا نﺄﺸﺑ

2012/19/EU

ﺔﻴﺑوروﻷا ﺔﻴﻬﻴﺟﻮﺘﻟا ةﺪﻋﺎﻘﻟا ﺐﺴﺣ

ةﺪﻋﺎﻘﻟا هﺬﻫ ﻖﻴﺒﻄﺗو ﺔﻜﻠﻬﺘﺴﳌا ﺔﻴﻧوﺮﺘﻜﻟﻹاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا تاودأ نﺈﻓ ،ﺔﻴﻣﻮﻗ تﺎﻌﻳﺮﺸﺗ ﻲﻓ ﺔﻴﻬﻴﺟﻮﺘﻟا

ةرﻮﺼﺑ ﺎﻫداﻮﻣ ﻦﻣ عﺎﻔﺘﻧﻻاو ﺔﻠﺼﻔﻨﻣ ةرﻮﺼﺑ ﺎﻬﻌﻴﻤﲡ مﺰﻠﻳ

.ﺔﻴﺌﻴﺒﻟا تﺎﺒﻠﻄﺘﳌا ﻊﻣ ﺔﻘﻓاﻮﺘﻣ

ﻪﻴﺒﻨﺗ

تﺎﻴﻧﺎﻜﻣإ ﻦﻋ ﻲﺼﺼﺨﺘﻟا ﺮﺟﺎﺘﻟا ىﺪﻟ مﻼﻌﺘﺳﻻا ﻢﻜﻨﻣ ﻰﺟﺮﻳ

!ﺔﻜﻠﻬﺘﺴﳌا ةﺰﻬﺟﻷا ﻦﻣ ﺺﻠﺨﺘﻟا

نﺎﻤﻀﻟا

ﺔﻬﳉا ﻞﺒﻗ ﻦﻣ ﺎ

ﹰ

ﻧﺎﻤﺿ FLEX مﺪﻘﺗ ،ةﺪﻳﺪﺟ ﺔﻨﻴﻛﺎﻣ ءاﺮﺷ ﺪﻨﻋ

ﻚﻠﻬﺘﺴﻤﻠﻟ ﺔﻨﻴﻛﺎﳌا ﻊﻴﺑ ﺦﻳرﺎﺗ ﻦﻣ ا

ﹰ

ءﺪﺑ ،ﲔﻣﺎﻋ ةﺪﳌ ﺔﻌﻧﺎﺼﻟا

داﻮﳌا بﻮﻴﻋ ﻦﻋ ﺔﲡﺎﻨﻟا بﻮﻴﻌﻟا ﻂﻘﻓ نﺎﻤﻀﻟا ﻲﻄﻐﻳ .ﻲﺋﺎﻬﻨﻟا

ﱘﺪﻘﺗ ﺪﻨﻋ .ﺔﻧﻮﻤﻀﳌا ﺺﺋﺎﺼﳋا ءﺎﻔﻴﺘﺳا مﺪﻋو ﻊﻴﻨﺼﺘﻟا وأ/و

ﺦﻳرﺎﺘﺑ ﺔﺧرﺆﻣ ﻲﻠﺻﻷا ﻊﻴﺒﻟا لﺎﺼﻳإ قﺎﻓرإ ﺐﺠﻳ ،نﺎﻤﻀﻟا ﺔﺒﻟﺎﻄﻣ

ﺔﻄﺳاﻮﺑ ﻻإ نﺎﻤﻀﻟﺎﺑ ﺔﻘﻠﻌﺘﳌا تﺎﺣﻼﺻﻹا ءاﺮﺟإ ﻦﻜﳝ ﻻ .ﻊﻴﺒﻟا

يﺮﺴﺗ ﻻ .FLEX ﻦﻣ ةﺪﻤﺘﻌﳌا ﺔﻣﺪﳋا تﺎﻄﺤﻣ وأ ﻞﻤﻌﻟا شرو

ﺔﻘﺑﺎﻄﳌا ﺔﻘﻳﺮﻄﻟﺎﺑ ﺞﺘﻨﳌا ماﺪﺨﺘﺳا ﰎ اذإ ﻻإ نﺎﻤﻀﻟا ﺔﺒﻟﺎﻄﻣ

ﻞﻛﺂﺘﻟا صﻮﺼﳋا ﻪﺟو ﻰﻠﻋ نﺎﻤﻀﻟا ﻦﻣ ﻰﻨﺜﺘﺴ

ﹸ

ﻳ .تﺎﻤﻴﻠﻌﺘﻠﻟ

،تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﳌا ﺮﻴﻏ ماﺪﺨﺘﺳﻻاو ،ﻞﻴﻐﺸﺘﻟا ﻦﻋ ﰋﺎﻨﻟا

راﺮﺿﻷا ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ ،ﺎ

ﹰ

ﻴﻠﻛ وأ ﺎ

ﹰ

ﻴﺋﺰﺟ ﺎﻬﻜﻓ ﰎ ﻲﺘﻟا تﺎﻨﻴﻛﺎﳌاو

ﻞﻐﺸﻟا تاودأ ماﺪﺨﺘﺳاو ،ﺔﻨﻴﻛﺎﻤﻠﻟ ﺪﺋاﺰﻟا ﻞﻴﻤﺤﺘﻟا ﻦﻋ ﺔﲡﺎﻨﻟا

.ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﺎﻬﻣاﺪﺨﺘﺳا ﰎ ﻲﺘﻟا وأ ﺔﺒﻴﻌﳌا وأ ةﺪﻤﺘﻌﳌا ﺮﻴﻏ

،ﻞﻐﺸﻟا ﺔﻌﻄﻗ وأ ﻞﻐﺸﻟا ةادﻷ ﺔﻨﻴﻛﺎﳌا ﺎﻬﺒﺒﺴﺗ ﻲﺘﻟا راﺮﺿﻷاو

ﺮﻴﻏ ﺔﻧﺎﻴﺼﻟا ﻦﻋ ﺔﲡﺎﻨﻟا ﺔﻘﺣﻼﻟا راﺮﺿﻷاو ،ةﻮﻘﻟا ماﺪﺨﺘﺳاو

،ﺔﺜﻟﺎﺛ فاﺮﻃأ وأ ﻞﻴﻤﻌﻟا ﻞﺒﻗ ﻦﻣ ﺔﻴﻓﺎﻜﻟا ﺮﻴﻏ وأ ﺔﻤﻴﻠﺴﻟا

ﻞﻣﺮﻟا ﻞﺜﻣ ،ﺔﺒﻳﺮﻏ مﺎﺴﺟأ وأ ﻲﺟرﺎﺧ ﻞﺧﺪﺗ ﻦﻋ ﺔﲡﺎﻨﻟا راﺮﺿﻷاو

ﻞﻴﻟد عﺎﺒﺗا مﺪﻋ ﻦﻋ ﺔﲡﺎﻨﻟا راﺮﺿﻷا ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ ،ةرﺎﺠﳊا وأ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺸﻠﻟ ﺊﻃﺎﺧ ﺪﻬﺠﺑ ﻞﻴﺻﻮﺘﻟا ﻞﺜﻣ ،لﺎﻤﻌﺘﺳﻻا

ﻞﻐﺸﻟا تاودﻷ نﺎﻤﻀﻟا تﺎﺒﻟﺎﻄﻣ يﺮﺴﺗ ﻻ .ﺊﻃﺎﺧ رﺎﻴﺗ عﻮﻧ وأ

اﺬﻫ نﻮﻜﻳ ﻲﺘﻟا تﺎﻨﻴﻛﺎﳌا ﻊﻣ ﺎﻬﻣاﺪﺨﺘﺳا ﰎ اذإ ﻻإ تﺎﻘﺤﻠﳌا وأ

.ﻪﺑ ﺎ

ﹰ

ﺣﻮﻤﺴﻣ وأ ﺎﻬﻟ ﺎ

ﹰ

ﺼﺼﺨﻣ ماﺪﺨﺘﺳﻻا

ﺔﻴﻟوﺆﺴﳌا ءﻼﺧإ

ﻦﻋو رﺮﺿ يأ ﻦﻋ ﺔﻴﻟوﺆﺴﻣ ﺔﻳأ نﻼﻤﺤﺘﻳ ﻻ ﻪﻠﺜﳑو ﺞﺘﻨﳌا ﻊﻧﺎﺻ

ﻲﻓ ﻞﻤﻌﻠﻟ ﺖﻗﺆﻣ عﺎﻄﻘﻧا لﻼﺧ ﻦﻣ ﻪﻴﻓ ﺐﺒﺴﺘﻟا ﻢﺘﻳ ﺐﺴﻛ تاﻮﻓ

مﺪﻋ لﻼﺧ ﻦﻣ وأ ﺞﺘﻨﳌا لﻼﺧ ﻦﻣ ﻪﻴﻓ ﺐﺒﺴﺘﻟا ﰎ ﺪﻗ نﻮﻜﻳ ﺔﺴﺳﺆﳌا

.ﺞﺘﻨﳌا ماﺪﺨﺘﺳا ﺔﻴﻧﺎﻜﻣإ

ﰎ ﺪﻗ نﻮﻜﻳ رﺮﺿ يأ ﻦﻋ ﺔﻴﻟوﺆﺴﻣ ﺔﻳأ نﻼﻤﺤﺘﻳ ﻻ ﻪﻠﺜﳑو ﺞﺘﻨﳌا ﻊﻧﺎﺻ

لﻼﺧ ﻦﻣ وأ ﺔﺤﻴﺤﺻ ﺮﻴﻏ ةرﻮﺼﺑ ماﺪﺨﺘﺳﻻا لﻼﺧ ﻦﻣ ﻪﻴﻓ ﺐﺒﺴﺘﻟا

.ﻦﻳﺮﺧآ ﲔﺠﺘﻨﻣ ﻞﺒﻗ ﻦﻣ ﺔﻋﻮﻨﺼﻣ تﺎﺠﺘﻨﲟ ﺎﻃﺎﺒﺗرا ماﺪﺨﺘﺳﻻا

283

LD 24-6 180 9 –

طﺎﻔﺸﻟا ماﺪﺨﺘﺳﺎﺗﺎﻔﻠﻟا دﺪﻌﻟ ﻖﺒﺴﳌا رﺎﻴﺘﺧﻻا

ﻪﻴﺒﻨﺗ

ﻦﻣ مﺪﻘﳌا M ﺔﺌﻔﻟا ﻦﻣ رﺎﺒﻐﻟا طﺎﻔﺷ ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨ

ﹸ

ﻳ

.FLEX ﺔﻛﺮﺷ

ﻢﻗو مﻮﻃﺮﳋا ﻞﻣﺎﺣ ﺮﺒﻋ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻪﻴﺟﻮﺘﺑ ﻢﻗ



.ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻞﻴﺻﻮﺗ ﺔﻫﻮﻓ ﻲﻓ ﻪﺘﻴﺒﺜﺘﺑ

ةﺎﻋاﺮﻣ ﻲﻐﺒﻨﻳ .طﺎﻔﺸﻟﺎﺑ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﺑ ﻢﻗ



!ﻢﻴﻠﺴﻟا ﺖﻴﺒﺜﺘﻟا ﻦﻣ ﻖﻘﲢ !طﺎﻔﺸﻟا لﺎﻤﻌﺘﺳا ﻞﻴﻟد

.ةروﺮﻀﻟا ﺪﻨﻋ ﺎﺒﺳﺎﻨﻣ ﺎﺌﻳﺎﻬ

ﹸ

ﻣ مﺪﺨﺘﺳا

ﻪﻴﺒﻨﺗ

يأ) ﺔﺻﺎﺧ ﻞﻴﺻﻮﺗ ﺔﻫﻮﻓ ﻰﻟإ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﳌا ﺖﺟﺎﺘﺣا اذإ

ةادﻷا ﻊﻣ ةدرﻮﳌا ﱈ 36/ﱈ 32 ﺔﻴﺳﺎﻴﻘﻟا ﺔﻫﻮﻔﻟا ﺮﻴﻏ ىﺮﺧأ ﺔﻫﻮﻓ

ﻰﻠﻋ لﻮﺼﺤﻠﻟ ﺔﺴﻨﻜﳌا درﻮﲟ لﺎﺼﺗﻻا ﻰﺟﺮﻴﻓ ،(ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

.ﺐﺳﺎﻨﳌا ءﻰﻳﺎﻬ

ﹸ

ﳌا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةادﻷا ماﺪﺨﺘﺳﺎﺑ ﻞﻤﻌﻟا

ﺮﻳﺬﲢ

.ةدﺎﳊا ضاﺮﻏﻷا ﻊﻣ راوﺪﻟا ﺦﻴﻠﺠﺘﻟا ﻦﺤﺻ ﺲﻣﻼﺘﻳ نأ ﺐﺠﻳ ﻻ

ﻦﺤﺻ ﺮﻴﻴﻐﺗ ﺐﺠﻳ .ﺦﻴﻠﺠﺘﻟا ﻦﺤﺼﺑ راﺮﺿأ !داﺪﺗرﻻا ثوﺪﺣ ﺮﻄﺧ

.ﺪﻳﺪﺸﻟا ﻞﻛﺂﺘﻟا وأ ﻒﻠﺘﻠﻟ ﻪﺿﺮﻌﺗ ﺪﻨﻋ رﻮﻔﻟا ﻰﻠﻋ ﺦﻴﻠﺠﺘﻟا

سﺮﺘﺣا

!ﺎﻤﺋاد ﻚﻳﺪﻳ ﺎﺘﻠﻜﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةادﻷا ﻚﺴﻣ ﻢﻜﺣأ

.ﺦﻴﻠﺠﺘﻟا داﻮﻣ ﺖﻴﺒﺜﺘﺑ ﻢﻗ .1

.طﺎﻔﺸﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ .2

.ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﻞﺧدأ .3

.ﻂﻔﺸﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺘﺑ ﻢﻗ .4

.زﺎﻬﳉا ﻞﻴﻐﺸﺘﺑ ﻢﻗ .5

ﺐﺠﻳ .ﻞﻤﻌﻟا ﺢﻄﺳ ﻰﻠﻋ ﻢﻴﻣﺮﺘﻟا ﺔﺨﻠﺠﻣ ﻊﺿﻮﺑ ﻢﻗ .6

ﻊﻣ ﺔﻴﻃﺎﻄﳌا ﻂﻔﺸﻟا ﺔﻘﻠﺣ وأ ةﺎﺷﺮﻔﻟا سأر ىذﺎﺤﺘﻳ نأ

.ﻞﻤﻌﻟا ﺢﻄﺳ

ﺢﻄﺳ ﻊﻣ ﺦﻴﻠﺠﺘﻟا ﻦﺤﺻ ﺲﻣﻼﺘﻴﻟ ﻂﻐﻀﻟا ةدﺎﻳﺰﺑ ﻢﻗ .7

ﻞﻜﺸﺑ ﺔﻧﺎﺳﺮﳋا ﺔﺨﻠﺠﻣ ﻚﻳﺮﺤﺘﺑ ﻢﻗ ﻚﻟذ ءﺎﻨﺛأ .ﻞﻤﻌﻟا

.ﻞﺧاﺪﺘﻣ

ﺔﻴﻃﺎﻄﳌا ﻂﻔﺸﻟا ﺔﻘﻠﺣ

رﺮﻀﻠﻟ ﺎﻬﺿﺮﻌﺗ ﺔﻟﺎﺣ ﻲﻓ ﺔﻴﻃﺎﻄﳌا ﻂﻔﺸﻟا ﺔﻘﻠﺣ ﺮﻴﻴﻐﺗ ﺐﺠﻳ

.ﺎﻬﺑ ﺮﻴﺒﻛ ﻞﻛﺂﺗ رﻮﻬﻇ وأ

ﺔﻣﺪﺧ ﺰﻛاﺮﻣ ﻦﻣ ﺰﻛﺮﻣ يأ ىﺪﻟ ٢٥٨٫٦٢٦ ﺐﻠﻄﻟا ﻢﻗر ﺖﲢ ﺮﻓاﻮﺘﺗ

.FLEX ءﻼﻤﻋ

ﺔﻳﺎﻨﻌﻟاو ﺔﻧﺎﻴﺼﻟا

ﺮﻳﺬﲢ

جاﺮﺧإ ﺐﺠﻳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻰﻠﻋ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ ﻞﺒﻗ

.ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟﺎﺑ ﺔﻳﺬﻐﺘﻟا ﺲﺒﻘﻣ ﻦﻣ زﺎﻬﳉا ﺲﺑﺎﻗ

ﻒﻴﻈﻨﺘﻟا

ﺮﻳﺬﲢ

.ﺔﻠﺋﺎﺳ ﻒﻴﻈﻨﺗ داﻮﻣ وأ ءﺎﻣ ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ

ﻊﻣ زﺎﻬﳉا ﻢﺴﺟ ﻦﻣ ﻲﻠﺧاﺪﻟا قﺎﻄﻨﻟا ﻒﻴﻈﻨﺗ ﺐﺠﻳ



ﺦﻔﻨﻟﺎﺑ تﺎﻔﻠا ﺔﻟازإ ﻖﻳﺮﻃ ﻦﻋ ﺔﻤﻈﺘﻨﻣ ةرﻮﺼﺑ كﺮﶈا

ﻞﻤﻌﻟا ةادأ كﺮﺗ ﺐﺠﻳ ﻚﻟﺬﺑ مﺎﻴﻘﻟا ﺪﻨﻋ .طﻮﻐﻀﻣ ءاﻮﻬﺑ

.ةﺮﺋاد ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

كﺮﺤﺘﳌا فاﻮﳊا عﺎﻄﻗو ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ



.طﻮﻐﻀﳌا فﺎﳉا ءاﻮﻬﻟﺎﺑ

حﻼﺻﻹا لﺎﻤﻋأ

ﺔﻣﺪﺧ شرو ىﺪﺣإ ﻞﺒﻗ ﻦﻣ ﻻإ حﻼﺻإ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ مﺪﻋ ﺐﺠﻳ

.ﺞﺘﻨﳌا ﻊﻧﺎﺻ ﻞﺒﻗ ﻦﻣ ةﺪﻤﺘﻌﳌا ءﻼﻤﻌﻟا

ﻪﻴﺒﻨﺗ

ةﺮﺘﻓ لﻼﺧ كﺮﶈا ﺔﺒﻠﻋ ﻰﻠﻋ ةدﻮﺟﻮﳌا ﻲﻏاﺮﺒﻟا ﻚﻔﺑ ﻢﻘﺗ ﻻ

نﺎﻤﻀﻟا تﺎﻣاﺰﺘﻟا ﻂﻘﺴﺗ ،ﻚﻟذ ةﺎﻋاﺮﻣ مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ .نﺎﻤﻀﻟا

.ﺔﻌﻧﺎﺼﻟا ﺔﻬﳉا ﺐﻧﺎﺟ ﻦﻣ

ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﳌاو رﺎﻴﻐﻟا ﻊﻄﻗ

،ىﺮﺧأ ﺔﻴﻠﻴﻤﻜﺗ تﺎﻘﺤﻠﻣ نوﺪﲡ ﺞﺘﻨﳌا ﻊﻧﺎﺻ تﺎﺟﻮﻟﺎﺘﻛ ﻲﻓ

.ﺔﻴﺒﻴﻛﺮﺗ ﻞﻤﻋ تاودأ صﻮﺼﳋا ﻪﺟو ﻰﻠﻋو

ﻰﺟﺮﻳ رﺎﻴﻐﻟا ﻊﻄﻗ ﻢﺋاﻮﻗو دﺪﻤﳌا ﺮﻈﻨﳌا تﺎﻣﻮﺳر ﻰﻠﻋ عﻼﻃﻼﻟ

www.flex-tools.com :ﺖﻧﺮﺘﻧﻹا ﻲﻓ ﺎﻨﻌﻗﻮﻣ ﻰﻟإ عﻮﺟﺮﻟا

284

– 8 LD 24-6 180

:ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻊﺿو ﺔﻌﺟاﺮﻣ 

قﻮﻓ

ﹰ

ﺎﺒﻳﺮﻘﺗ ﱈ 1–0 راﺪﻘﲟ ﺔﻴﻃﺎﻄﳌا ﻂﻔﺸﻟا ﺔﻘﻠﺣ زﺮﺒﺗ نأ ﻲﻐﺒﻨﻳ

.ﺦﻴﻠﺠﺘﻟا ﻦﺤﺻ

.ﺲﺒﻘﳌا ﻲﻓ ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﺧدأ



ةﺪﳌ روﺪﺗ ﺎﻬﻛﺮﺗاو (ﺖﻴﺒﺜﺗ نوﺪﺑ) ﻞﻐﺸﻟا ةادأ ﻞﻴﻐﺸﺘﺑ ﻢﻗ 

.تازاﺰﺘﻫاو ناﺰﺗا مﺪﻋ دﻮﺟو ﺚﻴﺣ ﻦﻣ ﺺﺤﻓا .

ﹰ

ﺎﺒﻳﺮﻘﺗ ﺔﻴﻧﺎﺛ 30

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ فﺎﻘﻳإ



ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻞﻳﺪﻌﺗ

ﻪﻴﺒﻨﺗ

قﻮﻓ

ﹰ

ﺎﺒﻳﺮﻘﺗ ﱈ 1–0 راﺪﻘﲟ ﺔﻴﻃﺎﻄﳌا ﻂﻔﺸﻟا ﺔﻘﻠﺣ زﺮﺒﺗ نأ ﻲﻐﺒﻨﻳ

ﺐﺳﺎﻨﳌا عﺎﻔﺗرﻻا ﻲﻓ ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻂﺒﺿ ﻦﻜﳝ .ﺦﻴﻠﺠﺘﻟا ﻦﺤﺻ

.ﻲﺳﺎﳌا ﺦﻴﻠﺠﺘﻟا ﻦﺤﺼﺑ ﻊﻗاﻮﻟا ﻞﻛﺂﺘﻟا ﺾﻳﻮﻌﺘﻟ

.ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﺖﻴﺒﺜﺗ ﻲﻏاﺮﺑ ﻚﻔﺑ ﻢﻗ



.بﻮﻏﺮﳌا عﺎﻔﺗرﻻا ﻰﻠﻋ ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻂﺒﺿا 

.ﺖﻴﺒﺜﺘﻟا ﻲﻏاﺮﺑ ﻂﺑر ﻢﻜﺣأ 

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةادﻷا فﺎﻘﻳإو ﻞﻴﻐﺸﺗ

ﺖﻴﺒﺜﺗ نوﺪﺑ ﺮﻴﺼﻗ ﺖﻗﻮﻟ ﻞﻴﻐﺸﺗ

.ﺎ

ﹰ

ﻃﻮﻐﻀﻣ ﻪﺑ ﻆﻔﺘﺣاو ﻞﻴﻐﺸﺘﻟا ﻊﻧﺎﻣ ﻰﻠﻋ ﻂﻐﺿا 

.حﺎﺘﻔﳌا ﻰﻠﻋ ﻂﻐﺿا 

.حﺎﺘﻔﳌا كﺮﺗا ،فﺎﻘﻳﻹا ضﺮﻐﻟ 

ﺖﻴﺒﺜﺗ ﻊﻣ ﻞﺻاﻮﺘﻣ ﻞﻴﻐﺸﺗ

.ﺎ

ﹰ

ﻃﻮﻐﻀﻣ ﻪﺑ ﻆﻔﺘﺣاو ﻞﻴﻐﺸﺘﻟا ﻊﻧﺎﻣ ﻰﻠﻋ ﻂﻐﺿا 

.ﺎ

ﹰ

ﻃﻮﻐﻀﻣ ﻪﺑ ﻆﻔﺘﺣاو حﺎﺘﻔﳌا ﻰﻠﻋ ﻂﻐﺿا



.ﺖﻴﺒﺜﺘﻟا حﺎﺘﻔﻣ ﻰﻠﻋ ﻂﻐﺿا 

ﻢﺛ ةﺮﻴﺼﻗ ﺔﻠﻫﻮﻟ حﺎﺘﻔﳌا ﻰﻠﻋ ﻂﻐﺿا ،فﺎﻘﻳﻹا ضﺮﻐﻟ 

.ﻪﻛﺮﺗا

285

LD 24-6 180 7 –

لﺎﻤﻌﺘﺳﻻا تادﺎﺷرإ

ﺮﻳﺬﲢ

جاﺮﺧإ ﺐﺠﻳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻰﻠﻋ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ ﻞﺒﻗ

ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟﺎﺑ ﺔﻳﺬﻐﺘﻟا ﺲﺒﻘﻣ ﻦﻣ زﺎﻬﳉا ﺲﺑﺎﻗ

سﺮﺘﺣا

ﺪﻬﳉا ﺔﻤﻴﻗ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺸﻟا ﺪﻬﺟ ﻖﻓاﻮﺘﻳ نأ ﺐﺠﻳ

.ﻊﻨﺼﻟا ﺔﺣﻮﻟ ﻰﻠﻋ رﻮﻛﺬﳌا ﻲﺋﺎﺑﺮﻬﻜﻟا

ةﺮﻣ لوﻷ ﻞﻴﻐﺸﺘﻟا ﻲﻓ ءﺪﺒﻟا ﻞﺒﻗ

ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﳌاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ جاﺮﺧإ ﻢﺘﻳ

ﺪﻳرﻮﺘﻟا تﺎﻨﻤﻀﺘﻣ دﻮﺟو ﻦﻣ ﺪﻛﺄﺘﻟا ﻢﺘﻳو ﻒﻴﻠﻐﺘﻟا داﻮﻣ ﻦﻣ

.ﻞﻘﻨﻟا ﻰﻠﻋ ﺐﺗﺮﺘﻣ رﺮﺿ وأ ﻒﻠﺗ يأ دﻮﺟو مﺪﻋ ﻦﻣو ﻞﻣﺎﻜﻟﺎﺑ

ﺾﺒﻘﳌا ﻂﺒﺿا

ﲔﺘﻔﻟ راﺪﻘﻣ ﺾﺒﻘﳌا ﻂﺒﻀﺑ صﺎﳋا راوﺪﻟا حﺎﺘﻔﳌا ﻞﺤﺑ ﻢﻗ



.ﺔﻋﺎﺴﻟا برﺎﻘﻋ ﺔﻛﺮﺣ هﺎﲡا ﺲﻜﻋ ﺎﺒﻳﺮﻘﺗ

.(15° ﻞﻔﻗ) بﻮﻏﺮﳌا ﻊﺿﻮﻟا ﻲﻓ ﺾﺒﻘﳌا ﻂﺒﺿا



!ﺢﻴﺤﺼﻟا ﺖﻴﺒﺜﺘﻟا ةﺎﻋاﺮﻣ ﺐﺠﻳ

هﺎﲡا ﻲﻓ ﺾﺒﻘﳌا ﻂﺒﻀﺑ صﺎﳋا راوﺪﻟا حﺎﺘﻔﳌا ﻂﺑر ﻢﻜﺣأ



.ﺔﻋﺎﺴﻟا برﺎﻘﻋ ﺔﻛﺮﺣ

ﻪﻴﺒﻨﺗ

.ﺮﻣﻷا مﺰﻟ اذإ ﻞﻐﺸﻟا ةادﻷ ﺮﺧﻵا ﺐﻧﺎﳉا ﻰﻠﻋ ﺾﺒﻘﳌا ﻞﻘﻧ ﻦﻜﳝ

ﺦﻴﻠﺠﺘﻟا داﻮﻣ ﺮﻴﻴﻐﺗو ﺐﻴﻛﺮﺗ

ﺔﻃﻮﻐﻀﻣ ﺎﻬﺑ ﻆﻔﺘﺣاو ﺔﳝﺮﺒﻟا ﺖﻴﺒﺜﺗ ﺔﻠﻴﺳو ﻰﻠﻋ ﻂﻐﺿا



.(.1)

حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﳝﺮﺒﻟا ﻦﻣ ﺪﺸﻟا ﺔﻟﻮﻣﺎﺻ ﻚﻔﺑ ﻢﻗ



.(.2) ﺎﻬﻌﻠﺧا ﻢﺛ ﺔﻋﺎﺴﻟا برﺎﻘﻋ ﺔﻛﺮﺣ هﺎﲡا ﺲﻜﻋ ﺖﻴﺒﺜﺘﻟا

.ﺢﻴﺤﺻ ﻞﻜﺸﺑ (A) ﻲﺳﺎﳌا ﺦﺴﻠﺠﺘﻟا ﻦﺤﺻ ﺐﻴﻛﺮﺘﺑ ﻢﻗ



ﻰﻟإ ﺔﻬﺟﻮﻣ ﺔﻔﺸﻟا ﺎﻤﻨﻴﺑ ﺔﳝﺮﺒﻟا ﻲﻓ (B) ﺪﺸﻟا ﺔﻟﻮﻣﺎﺻ ﻂﺑرا



.ﻰﻠﻋأ

.ﺔﻃﻮﻐﻀﻣ ﺎﻬﺑ ﻆﻔﺘﺣاو ،ﺔﳝﺮﺒﻟا ﺖﻴﺒﺜﺗ ﺔﻠﻴﺳو ﻰﻠﻋ ﻂﻐﺿا



.ﺖﻴﺒﺜﺘﻟا حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ ﺪﺸﻟا ﺔﻟﻮﻣﺎﺻ ﻂﺑر ﻢﻜﺣأ



286

– 6 LD 24-6 180

ﺔﻣﺎﻋ ةﺮﻈﻧ

ﻂﻔﺸﻠﻟ ﻞﻴﺻﻮﺗ ﺔﻫﻮﻓ 1

راوﺪﻟا دﻮﻤﻌﻟا ﻞﻔﻗ 2

ةادﻷا ﺮﻴﻴﻐﺗ ﺪﻨﻋ راوﺪﻟا دﻮﻤﻌﻟا ﺖﻴﺒﺜﺘﻟ

سوﺮﺘﻟا ﺔﺒﻠﻋ سأر 3

ناروﺪﻟا هﺎﲡا ﻢﻬﺳو ءاﻮﻬﻟا ﻒﻳﺮﺼﺗ ﺔﺤﺘﻓ ﻊﻣ

ﻲﺋﺎﺑﺮﻬﻛ ﺲﺑﺎﻘﺑ دوﺰﻣ ﺮﺘﻣ 4,0 ﻞﻴﺻﻮﺗ ﻞﺑﺎﻛ 4

فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ 5

ﺖﻴﺒﺜﺘﻟا حﺎﺘﻔﻣ/ﻞﻴﻐﺸﺘﻟا ﻊﻧﺎﻣ 6

حﺎﺘﻔﳌا ﺖﺒﺜﻳو ﺄﻄﳋا ﻖﻳﺮﻃ ﻦﻋ زﺎﻬﳉا ﻞﻴﻐﺸﺗ ءﺪﺑ ﻊﻨﳝ

.ﺮﻤﺘﺴﳌا ﻞﻴﻐﺸﺘﻟا ﻊﺿو ﻲﻓ (5)

* ﻊﻨﺼﻟا ﺔﺣﻮﻟ 7

ﻂﺒﻀﻠﻟ ﻞﺑﺎﻗ ،ﺾﺒﻘﻣ 8

ﺔﻴﻃﺎﻄﻣ ﻂﻔﺷ ﺔﻘﻠﺤﺑ ﻲﻗاو ءﺎﻄﻏ 9

ﺪﺷ ﺔﻟﻮﻣﺎﺻ 10

ﺖﻴﺒﺜﺗ حﺎﺘﻔﻣ 11

ضوﺮﻌﻣ ﺮﻴﻏ *

287

LD 24-6 180 5 –

ﺔﻴﻨﻘﺗ تﺎﻧﺎﻴﺑ

LD 24-9 180 زﺎﻬﳉا زاﺮﻃ

ﺔﻧﺎﺳﺮﳋا ﺔﺨﻠﺠﻣ ﺞﺘﻨﳌا

230/50 ﺰﺗﺮﻫ/ﻂﻠﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺸﻟا ﺪﻬﺟ

2.400 طاو ﺔﻗﺎﻄﻟا كﻼﻬﺘﺳا

1.440 طاو جﺮﳋا ةرﺪﻗ

6.500 ﺔﻘﻴﻗد/ﺔﻔﻟ تﺎﻔﻠﻟا دﺪﻋ

M14 تاودﻷا ﺐﻴﻛﺮﺗ فﺮﻇ

180 ﱈ ﻰﺼﻗﻷا صﺮﻘﻟا ﺮﻄﻗ

/ II ﺔﻳﺎﻤﳊا ﺔﺌﻓ

6,6 ﻢﺠﻛ نزﻮﻟا

288

– 4 LD 24-6 180

.ﻂﻘﻓ ﺺﺼﺨﺘﻣ ﻲﻨﻓ ﺔﻄﺳاﻮﺑ صﺎﺻﺮﻟا تاءﻼﻃ ﺔﻟازإ ﻢﺘﺗ

ﻞﻜﺸﺗ داﻮﻣ ﺎﻬﻨﻣ ﺚﻌﺒﻨﻳ ﺪﻗ ﻲﺘﻟا تﺎﻣﺎﳋا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺐﻨﲡ



ذﺎﺨﺗا ﻰﻠﻋ صﺮﺣا .(سﻮﺘﺴﺒﺳﻷا ﻞﺜﻣ) ﺔﺤﺼﻟا ﻰﻠﻋ ةرﻮﻄﺧ

وأ ﺔﺤﺼﻟﺎﺑ رﺎﺿ رﺎﺒﻏ دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ﺔﻣزﻼﻟا ﺔﻳﺎﻤﳊا تاءاﺮﺟإ

ﻲﻗاﻮﻟا عﺎﻨﻘﻟا ءاﺪﺗرا ﻰﻠﻋ صﺮﺣا .رﺎﺠﻔﻧﻻا وأ لﺎﻌﺘﺷﻼﻟ ﻞﺑﺎﻗ

.ﺔﺒﺳﺎﻨﳌا ﻂﻔﺸﻟا ةﺰﻬﺟأ مﺪﺨﺘﺳا .رﺎﺒﻐﻟا ﻦﻣ

ﺔﻳدﺎﻣ راﺮﺿأ

ﺎﻘﺑﺎﻄﻣ نﻮﻜﻳ نأ مﺰﻠﻳ ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟﺎﺑ ﺔﻳﺬﻐﺘﻟا ﺔﻜﺒﺷ ﺪﻬﺟ

.زاﺮﻄﻟا تﺎﻧﺎﻴﺑ ﺔﺣﻮﻟ ﻰﻠﻋ ةرﻮﻛﺬﳌا ﺪﻬﳉا ﺔﻤﻴﻘﻟ

تازاﺰﺘﻫﻻاو ءﺎﺿﻮﻀﻟا

.EN62841 ﺔﻔﺻاﻮﻤﻠﻟ ﺎ

ﹰ

ﻘﻓو تازاﺰﺘﻫﻻاو ﺞﻴﺠﻀﻟا ﻢﻴﻗ بﺎﺴﺘﺣا ﰎ

:دﺎﺘﻌﳌا ﻲﻓ زﺎﻬﳉا ﺞﻴﺠﺿ یﻮﺘﺴﻣ ﺔﻤﻴﻗ ﻎﻠﺒﺗ

،(A)ﻞﺒﻴﺴﻳد 96 :تﻮﺼﻟا ﻂﻐﺿ یﻮﺘﺴﻣ

،(A)ﻞﺒﻴﺴﻳد 104 :تﻮﺼﻟا ةﺪﺷ ىﻮﺘﺴﻣ

.ﻞﺒﻴﺴﻳد 0 = K :توﺎﻔﺘﻟا ﺔﺒﺴﻧ

:(ﺔﻴﻧﺎﺳﺮﳋا ﺢﻄﺳﻷا ﺦﻴﻠﲡ ﺪﻨﻋ) بﺬﺑﺬﺘﻠﻟ ﺔﻴﻟﺎﻤﺟﻹا ﺔﻤﻴﻘﻟا

ث/ﻲﻠﻠﻣ 6,7 = a

:تﺎﺛﺎﻌﺒﻧﻻا ﻢﻴﻗ

ث/ﻲﻠﻠﻣ 1,5 = K :توﺎﻔﺘﻟا ﺔﺒﺴﻧ

!ﺮﻳﺬﲢ

ءﺎﻨﺛأ ﻲﻓ .ةﺪﻳﺪﳉا ةﺰﻬﺟﻸﻟ ﺔﻳرﺎﺳ نﻮﻜﺗ ةرﻮﻛﺬﳌا سﺎﻴﻘﻟا ﻢﻴﻗ

.تازاﺰﺘﻫﻻا ﻢﻴﻗو ءﺎﺿﻮﻀﻟا ﻢﻴﻗ ﺮﻴﻐﺘﺗ ﻲﻣﻮﻴﻟا ماﺪﺨﺘﺳﻻا

ﻪﻴﺒﻨﺗ

هﺬﻫ ﻞﻴﻐﺸﺘﻟا تادﺎﺷرإ ﻲﻓ ﻪﻴﻠﻋ صﻮﺼﻨﳌا تازاﺰﺘﻫﻻا بﻮﺴﻨﻣ

EN 62841 رﺎﻴﻌﳌا ﻲﻓ ﺎﻴﺳﺎﻴﻗ ﺪﺣﻮﻣ سﺎﻴﻗ بﻮﻠﺳﺄﺑ ﺎﻬﺳﺎﻴﻗ ﰎ

.ﺎﻬﻀﻌﺑ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻛ ﻞﻤﻋ تاودأ ﺔﻧرﺎﻘﳌ ﻪﻣاﺪﺨﺘﺳا ﻦﻜﳝو

.تازاﺰﺘﻫﻻا ﻞﻤﳊ ﻲﻟوأ ﺮﻳﺪﻘﺗ ءاﺮﺟﻹ ﺎﻀﻳأ ﺐﺳﺎﻨﻣ ﻮﻫو

ﺔﻴﺴﻴﺋﺮﻟا تﺎﻣاﺪﺨﺘﺳﻻا ﻰﻟإ ﻊﺟار رﻮﻛﺬﳌا تازاﺰﺘﻫﻻا بﻮﺴﻨﻣ

ﻞﻤﻌﻟا ةادأ ماﺪﺨﺘﺳا ﺪﻨﻋ ﻪﻧأ ﻻإ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادﻷ

ﺔﻔﻠﺘﺨﻣ ﺔﻴﺒﻴﻛﺮﺗ ﻞﻤﻋ تاودأ ﻊﻣ ىﺮﺧأ تﺎﻘﻴﺒﻄﺗ ﻲﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

نأ ﻦﻜﳝ تازاﺰﺘﻫﻻا بﻮﺴﻨﻣ نﺈﻓ ،ﺔﻴﻓﺎﻛ ﺮﻴﻏ ﺔﻧﺎﻴﺻ فوﺮﻇ ﺖﲢ وأ

ﻞﻤﺣ ةدﺎﻳز ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ ﺎﻣ اﺬﻫو .ةرﻮﻛﺬﳌا ﺔﻤﻴﻘﻟا ﻦﻋ ﺪﻴﺤﻳ

.ﻪﻠﻤﻛﺄﺑ ﻞﻤﻌﻟا نﺎﻜﻣ ﻰﻠﻋ ﺔﺤﺿاو ةرﻮﺼﺑ تازاﺰﺘﻫﻻا

تﺎﻗوﻷا ةﺎﻋاﺮﻣ ﺎﻀﻳأ ﺐﺠﻳ ﻪﻧﺈﻓ تازاﺰﺘﻫﻻا ﻞﻤﳊ ﻖﻴﻗد ﺮﻳﺪﻘﺗ ءاﺮﺟﻹ

زﺎﻬﳉا ﺎﻬﻴﻓ نﻮﻜﻳ وأ ﻞﻴﻐﺸﺘﻟا ﻦﻋ ﺎﻔﻗﻮﺘﻣ زﺎﻬﳉا ﺎﻬﻴﻓ نﻮﻜﻳ ﻲﺘﻟا

ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ اﺬﻫ .ﻞﻌﻔﻟﺎﺑ ﻪﻣاﺪﺨﺘﺳا ﻢﺘﻳ ﻻ ﻪﻧأ ﻻإ ﻼﻐﺸﻣ

.ﻪﻠﻤﻛﺄﺑ ﻞﻤﻌﻟا نﺎﻜﻣ ﻰﻠﻋ ﺔﺤﺿاو ةرﻮﺼﺑ تازاﺰﺘﻫﻻا ﻞﻤﺣ ﺾﻔﺧ

ﻢﺋﺎﻘﻟا ﺔﻳﺎﻤﳊ ﺔﻴﻓﺎﺿإ ﺔﻣﻼﺳو نﺎﻣأ تاءاﺮﺟإ ﺪﻳﺪﲢ ﻢﻜﻨﻣ ﻰﺟﺮﻳ

ﺔﻧﺎﻴﺻ :لﺎﺜﳌا ﻞﻴﺒﺳ ﻰﻠﻋ ،تازاﺰﺘﻫﻻا لﻮﻌﻔﻣ ﻦﻣ زﺎﻬﳉا ﻞﻴﻐﺸﺘﺑ

ﻰﻠﻋ ظﺎﻔﳊا ،ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا تاودأو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ

.ﻞﻤﻌﻟا تﺎﻳﺮﺠﻣ ﻢﻴﻈﻨﺗ ،ﺔﺌﻓاد يﺪﻳﻷا

سﺮﺘﺣا

ءاﺪﺗرا ﺐﺠﻳ

(

)

ﻞﺒﻴﺴﻳد 85 ﻦﻋ ﺪﻳﺰﻳ تﻮﺻ ﻂﻐﺿ دﻮﺟو ﺪﻨﻋ

ﻊﻤﺴﻠﻟ ﺔﻴﻗاو ةﺰﻴﻬﲡ

289

LD 24-6 180 3 –

ةدﺎﻣ ﺐﻠﻄﺘﺗ ﺔﻴﺒﻴﻛﺮﺗ ﻞﻤﻋ تاودأ ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ



ىﺮﺧأ ﺔﻠﺋﺎﺳ ﺪﻳﺮﺒﺗ داﻮﻣ وأ ءﺎﻣ ماﺪﺨﺘﺳا .ﺔﻠﺋﺎﺳ ﺪﻳﺮﺒﺗ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثاﺪﺣإ ﻲﻓ ﺐﺒﺴﺘﻳ نأ ﻦﻜﳝ

ﺔﻜﻜﻔﻣ ءاﺰﺟأ ﺔﻳأ دﻮﺟو مﺪﻋ ﻰﻠﻋ صﺮﳊا ﻢﻜﻨﻣ ﻰﺟﺮﻳ



.ﺖﻴﺒﺜﺗ لﺎﺒﺣ صﻮﺼﳋا ﻪﺟو ﻰﻠﻋو ،ﻞﻘﺼﻟا ءﺎﻄﻏ ﻦﻣ

ﺖﻴﺒﺜﺘﻟا لﺎﺒﺣ .ﺖﻴﺒﺜﺘﻟا لﺎﺒﺣ ﺮﻴﺼﻘﺗ وأ ﲔﻣﺄﺗو ﻊﻴﻤﲡ ﺐﺠﻳ

ﻦﻜﳝ وأ ﻢﻜﻌﺑﺎﺻأ ﻰﻠﻋ ﺾﺒﻘﺗ نأ ﻦﻜﳝ روﺪﺗ ﻲﺘﻟا ﺔﺒﺋﺎﺴﻟا

.ﻪﺘﳉﺎﻌﻣ يرﺎﳉا ءﻲﺸﻟا ﻲﻓ ﻚﺒﺘﺸﺗ نأ

ﺦﻴﻠﺠﺘﻠﻟ ﺔﺻﺎﳋا ﺔﻣﻼﺴﻟا تادﺎﺷرإ

ﻚﺗادﻷ ﺎﻬﺑ حﺮﺼﳌا ﺦﻴﻠﺠﺘﻟا ﺮﺻﺎﻨﻋ ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا



ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﻚﻟﺬﻛ ﺮﺼﺘﻗاو ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

.هﺬﻫ ﺦﻴﻠﺠﺘﻟا ﺮﺻﺎﻨﻌﺑ صﺎﳋا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةادﻸﻟ ﺔﺼﺼا ﺮﻴﻏ ﺦﻴﻠﺠﺘﻟا ﺮﺻﺎﻨﻋ ﲔﻣﺄﺗ ﻦﻜﳝ ﻻ

.ﺔﻨﻣآ ﺮﻴﻏ ﺢﺒﺼﺗ ﻢﺛ ﻦﻣو ،

ﹴ

فﺎﻛ ﻞﻜﺸﺑ

ةادﻷا ﯽﻠﻋ ﺔﻳﺎﻗﻮﻟا ءﺎﻄﻏ ﺐﻴﻛﺮﺗ ﰎ ﺪﻗ نﻮﻜﻳ نأ ﻲﻐﺒﻨﻳ



ﺮﻓﻮﻳ ﺚﻴﺤﺑ ﻪﻄﺒﺿ ﰎ ﺪﻗ نﻮﻜﻳ نأو نﺎﻣﺄﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ءﺰﺟ ﺮﻐﺻأ ﺮﻴﺸﻳ نأ ﻲﻨﻌﻳ اﺬﻫو ،نﺎﻣﻷا ﻦﻣ ﻦﻜﳑ رﺪﻗ ﺮﺒﻛأ

.مﺪﺨﺘﺴﳌا ﻮﺤﻧ ﺦﻴﻠﺠﺘﻟا ةﺪﻋ ﻦﻣ فﻮﺸﻜﻣ

ﺎﻳﺎﻈﺸﻟا ﻦﻣ مﺪﺨﺘﺴﳌا ﺔﻳﺎﻤﺣ ﺔﻳﺎﻗﻮﻟا ءﺎﻄﻏ نﺄﺷ ﻦﻣ

.دﻮﺼﻘﻣ ﺮﻴﻏ ﻞﻜﺸﺑ ﺦﻴﻠﺠﺘﻟا ﺮﺻﺎﻨﻋ ﺔﺴﻣﻼﻣو

ماﺪﺨﺘﺳﻻا ضاﺮﻏﻷ ﻻإ ﺦﻴﻠﺠﺘﻟا ﺮﺻﺎﻨﻋ ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ



.ﺎﻬﺑ ﻰﺻﻮﳌا

ﻦﺤﺼﻟ ﻲﺒﻧﺎﳉا ﺢﻄﺴﻟا ﺔﻄﺳاﻮﺑ ﺦﻴﻠﺠﺘﻟﺎﺑ ﻢﻘﺗ ﻻ :

ﹰ

ﻼﺜﻣ

ﹰ

اﺪﺑأ ﺔﻴﺳﺎﳌا ﺦﻴﻠﺠﺘﻟا

ﺔﻄﺳاﻮﺑ داﻮﳌا ﺔﻟازﻹ ﺔﺼﺼﺨﻣ ﺔﻴﺳﺎﳌا ﺦﻴﻠﺠﺘﻟا نﻮﺤﺻ

ةﺮﺛﺆﳌا ىﻮﻘﻟا ﺐﺒﺴﺘﺗ ﺪﻗ .ﺦﻴﻠﺠﺘﻟا ﻦﺤﺼﻟ ﻲﻠﻔﺴﻟا ﺐﻧﺎﳉا

.ﺎﻫﺮﺴﻛ ﻰﻟإ ﺐﻧﺎﳉا ﻦﻣ ﺦﻴﻠﺠﺘﻟا صاﺮﻗأ ﻰﻠﻋ

ﻞﻜﺷو سﺎﻘﲟو ﺔﻤﻴﻠﺳ ﺪﺷ ﺔﺸﻧﻼﻓ ﺎﻤﺋاد مﺪﺨﺘﺳا



.ﺎﻫرﺎﺘﺨﺗ ﻲﺘﻟا ﻞﻐﺸﻟا ةادأ ﺐﺳﺎﻨﻳ ﺢﻴﺤﺻ

ﻞﻐﺸﻟا تاودﻷ بﻮﻠﻄﳌا ﻢﻋﺪﻟا ﺔﺒﺳﺎﻨﳌا تﺎﺸﻧﻼﻔﻟا مﺪﻘﺗ

.رﺎﺴﻜﻧﻻا ﺮﻄﺧ ﻦﻣ ﻚﻟﺬﺑ ﻞﻠﻘﺗو

تاودﻷﺎﺑ ﺔﺻﺎﺧ ﺔﻜﻠﻬﺘﺴﻣ ﻞﻐﺷ تاودأ مﺪﺨﺘﺴﺗ ﻻ



.ةﺮﻴﺒﻜﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﺮﻴﻏ ةﺮﻴﺒﻜﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تاودﻷﺎﺑ ﺔﺻﺎﳋا ﻞﻐﺸﻟا تاودأ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تاودﻷﺎﺑ ﺔﻴﻟﺎﻌﻟا تﺎﻔﻠﻟا داﺪﻋﻷ ﺔﺒﺳﺎﻨﻣ

.ﺮﺴﻜﻨﺗ ﺪﻗو ةﺮﻴﻐﺼﻟا

ﺔﻣﻼﺳو نﺎﻣأ تﺎﻬﻴﺒﻨﺗو ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا

دﺪﺼﻟا اﺬﻫ ﻲﻓ

رﺎﺼﺤﻧا ﻰﻠﻋ ﺐﺗﺮﺘﳌا ﻲﺋﺎﺠﻔﻟا ﻞﻌﻔﻟا در ﻲﻫ ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا

ﺔﻗﺎﻋإ وأ رﺎﺼﺤﻧﻻا .ةﺮﺋاد ﺔﻴﺒﻴﻛﺮﺗ ﻞﻤﻋ ةادأ ﺔﻛﺮﺣ ﺔﻗﺎﻋإ وأ

ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ ﺔﻛﺮﳊ ﺊﺟﺎﻔﻣ ﻒﻗﻮﺗ ﻰﻟإ يدﺆﻳ ﺔﻛﺮﳊا

.ةﺮﺋاﺪﻟا

ﻲﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ نارود عرﺎﺴﺗ ﻢﺘﻳ ﻚﻟذ لﻼﺧ ﻦﻣ

ﺔﻗﺎﻋإ ﻊﺿﻮﻣ ﺪﻨﻋ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ نارود هﺎﲡا ﺲﻜﻋ

.ﺔﻛﺮﳊا

ﺖﻘﻴﻋأ وأ ﺲﺒﺤﻧاو لﺎﺜﳌا ﻞﻴﺒﺳ ﻰﻠﻋ ثﺪﺣ اذإ ﺎﻣ ﺔﻟﺎﺣ ﻲﻓ

نﺈﻓ ﺬﺋﺪﻨﻋ ،ﻪﺘﳉﺎﻌﻣ يرﺎﳉا ءﻲﺸﻟا ﻲﻓ ﺦﻴﻠﺠﺘﻟا صﺮﻗ ﺔﻛﺮﺣ

ﻪﺘﳉﺎﻌﻣ يرﺎﳉا ءﻲﺸﻟا ﻲﻓ ﺲﻄﻐﺗ ﻲﺘﻟا ﺦﻴﻠﺠﺘﻟا صﺮﻗ ﺔﻓﺎﺣ

ﺦﻴﻠﺠﺘﻟا صﺮﻗ ﺮﺴﻜﻨﻳ نأ ﻦﻜﳝ ﻚﻟذ لﻼﺧ ﻦﻣو ﺮﺼﺤﻨﺗ نأ ﻦﻜﳝ

كﺮﺤﺘﻳ ﺦﻴﻠﺠﺘﻟا صﺮﻗ .ﺔﻳداﺪﺗرا ﺔﻣﺪﺻ ثوﺪﺣ ﻲﻓ ﺐﺒﺴﺘﻳ نأ وأ

،ﻪﻟ دﺎﻀﳌا هﺎﲡﻻا ﻲﻓ وأ ﻞﻴﻐﺸﺘﻟﺎﺑ ﻢﺋﺎﻘﻟا ﺺﺨﺸﻟا هﺎﲡا ﻲﻓ ﺬﺋﺪﻨﻋ

ﻪﻴﻓ ﺖﻘﻴﻋأ يﺬﻟا ﻊﺿﻮﳌا ﻲﻓ صﺮﻘﻟا نارود هﺎﲡا ﻰﻠﻋ ﻒﻗﻮﺘﻳ ﺎﻣ اﺬﻫو

.ﺮﺴﻜﻨﺗ نأ ﺎﻀﻳأ ﻦﻜﳝ ﺦﻴﻠﺠﺘﻟا صاﺮﻗأ نﺈﻓ ﺬﺋﺪﻨﻋ .ﺔﻛﺮﳊا

وأ ﺊﻃﺎﺧ ماﺪﺨﺘﺳا ﻰﻠﻋ ﺔﺒﺗﺮﺘﳌا ﺔﺒﻗﺎﻌﻟا ﻲﻫ ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا

ﺔﻣﺪﺻ ثوﺪﺣ ﺐﻨﲡ ﻦﻜﳝو .ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادﻷ ﺢﻴﺤﺻ ﺮﻴﻏ

ﺎﻤﻴﻓ ﺢﺿﻮﻣ ﻮﻫ ﺎﻤﻛ ﺔﺒﺳﺎﻨﻣ ﺔﻳزاﺮﺘﺣا تاءاﺮﺟإ لﻼﺧ ﻦﻣ ﺔﻳداﺪﺗرا

.ﻲﻠﻳ

ﺪﻴﺟ مﺎﻜﺣﺈﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادﺄﺑ كﺎﺴﻣﻹا ﺐﺠﻳ



ﻪﻴﻓ ﻢﻜﻨﻜﳝ ﻊﺿو ﻲﻓ ﲔﻋارﺬﻟاو ﻢﺴﳉا ةﺰﻛﺮﻣ ﺐﺠﻳو

.ﺎﻬﻴﻓ ﻢﻜﺤﺘﻣ ةرﻮﺼﺑ ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا ىﻮﻗ ءاﻮﺘﺣا

ﺔﻟﺎﺣ ﻲﻓ ،ﻲﻓﺎﺿﻹا ﺾﺒﻘﳌا ماﺪﺨﺘﺳا ﺎﻤﺋاد ﺐﺠﻳ

ﻰﻟإ ةﺮﻄﻴﺴﻟا ﺔﻴﻧﺎﻜﻣإ ﻢﻜﻟ حﺎﺘﺗ ﻲﻜﻟ ﻚﻟذو ،هدﻮﺟو

مﺰﻋ وأ ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا ىﻮﻗ ﻰﻠﻋ ﻦﻜﳑ رﺪﻗ ﻰﺼﻗأ

ﻢﺋﺎﻘﻟا ﺺﺨﺸﻟا .ناروﺪﻟا ﺔﻋﺮﺳ ةدﺎﻳز ﺪﻨﻋ ﻞﻌﻔﻟا در

ﺔﻣﺪﺼﻟا ىﻮﻗ ﻰﻠﻋ ةﺮﻄﻴﺴﻟا ﻪﻨﻜﳝ زﺎﻬﳉا ﻞﻴﻐﺸﺘﺑ

تاءاﺮﺟإ ﻖﻴﺒﻄﺗ لﻼﺧ ﻦﻣ ﻞﻌﻔﻟا در ىﻮﻗو ﺔﻳداﺪﺗرﻻا

.ﺔﺒﺳﺎﻨﻣ ﺔﻳزاﺮﺘﺣا

ﺔﺑﺮﻘﻣ ﻰﻠﻋ ﻢﻛﺪﻳ ﻊﺿو مﺪﻋ ﻰﻠﻋ صﺮﳊا ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﺔﻳداﺪﺗرا ﺔﻣﺪﺻ ثوﺪﺣ ﺪﻨﻋ .ةﺮﺋاد ﺔﻴﺒﻴﻛﺮﺗ ﻞﻤﻋ ةادأ ﻦﻣ

.ﻢﻛﺪﻳ قﻮﻓ كﺮﺤﺘﺗ نأ ﻦﻜﳝ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ نﺈﻓ

يﺬﻟا قﺎﻄﻨﻟا ﻲﻓ ﻢﻛﺪﺴﺟ دﻮﺟو ﺐﻨﲡ ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﺔﻣﺪﺻ ثوﺪﺣ ﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻪﻴﻓ كﺮﺤﺘﺗ

ﻲﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻊﻓﺪﺗ ﺔﻳداﺪﺗرﻻا ﺔﻣﺪﺼﻟا .ﺔﻳداﺪﺗرا

.ﺔﻛﺮﳊا ﺔﻗﺎﻋإ ﻊﺿﻮﻣ ﺪﻨﻋ ﺔﻠﻘﺼﳌا ﺔﻛﺮﳊ ﺲﻛﺎﻌﳌا هﺎﲡﻻا

ﻞﻤﻌﻟا ﺪﻨﻋ ﺔﺻﺎﺧ ةرﻮﺼﺑ صﺮﳊا ﻲﺧﻮﺗ ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﻰﺟﺮﻳ .ﻚﻟذ ﻰﻟإ ﺎﻣو ةدﺎﺣ فاﻮﺣ وأ ﺎﻳاوز قﺎﻄﻧ ﻲﻓ

ﻞﻤﻌﻟا تاودأ ﻊﻓﺪﻨﺗ نأ نود لﻮﺤﻠﻟ مﺰﻠﻳ ﺎﻣ ﻞﻤﻋ ﻢﻜﻨﻣ

يرﺎﳉا ءﻲﺸﻟا ﻦﻋ ةﺪﻌﺘﺒﻣ ﺔﻴﻣﺪﺻ ةرﻮﺼﺑ ﺔﻴﺒﻴﻛﺮﺘﻟا

ﺔﻟﺎﺣ ﻲﻓ وأ ةدﺎﳊا فاﻮﳊا وأ ﺎﻳاوﺰﻟا ﺪﻨﻋ .ﺮﺼﺤﻨﺗ نأ وأ ﻪﺘﳉﺎﻌﻣ

تاذ نﻮﻜﺗ ةﺮﺋاﺪﻟا ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ نﺈﻓ ﻒﻠﺨﻠﻟ ﺎﻬﻋﺎﻓﺪﻧا

ﻲﻓ وأ ةﺮﻄﻴﺴﻟا ناﺪﻘﻓ ﻲﻓ ﺐﺒﺴﺘﻳ ﺎﻣ اﺬﻫو .ﺮﺼﺤﻨﺗ نﻷ ﻞﻴﻣ

.ﺔﻳداﺪﺗرا ﺔﻣﺪﺻ

.ﲍﺴﻣ وأ ﻲﻠﺴﻠﺳ ﺮﺸﻧ ﻞﺼﻧ ماﺪﺨﺘﺳا ﺪﻋ ﺐﺠﻳ



ﻦﻣ ﺮﻴﺜﻜﻟا ﻲﻓ ﺐﺒﺴﺘﺗ هﺬﻫ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا تاودأ ﻞﺜﻣ

ﻰﻠﻋ ةﺮﻄﻴﺴﻟا ناﺪﻘﻓ ﻲﻓ وأ ﺔﻳداﺪﺗرا ﺔﻣﺪﺻ ﻲﻓ تﻻﺎﳊا

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ

ىﺮﺧأ ﺔﻣﻼﺳو نﺎﻣأ تﺎﻬﻴﺒﻨﺗ

ﻲﻓ ﻪﺑ حﻮﻤﺴﳌا ﺔﻟﺎﻃﻹا ﻞﺑﺎﻛ ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا



.ﻲﺟرﺎﳋا قﺎﻄﻨﻟا

نأ ﺐﺠﻳ .صﺎﺻﺮﻟا تاءﻼﻃ ﺦﻴﻠﺠﺘﻟ ماﺪﺨﺘﺳﻻﺎﺑ ﺢﻤﺴ

ﹸ

ﻳ ﻻ



290

–2 LD 24-6 180

ﺔﻣﻼﺴﻟا تادﺎﺷرإ

ﺮﻳﺬﲢ

.تادﺎﺷرﻹاو ﺔﻣﻼﺴﻟاو نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ ﺔﻓﺎﻛ ةءاﺮﻗ ﻢﻜﻨﻣ ﻰﺟﺮﻳ

تادﺎﺷرﻹاو ﺔﻣﻼﺴﻟاو نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ ةﺎﻋاﺮﲟ ماﺰﺘﻟﻻا ﻲﻓ ﺮﻴﺼﻘﺘﻟا

تﺎﺑﺎﺻإ وأ/و ﻖﻳﺮﺣ ،ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ

ﺔﻣﻼﺴﻟاو نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ ﻰﻠﻋ ظﺎﻔﳊا ﻢﻜﻨﻣ ﻰﺟﺮﻳ .ﺔﻤﻴﺴﺟ

.ﻞﺒﻘﺘﺴﳌا ﻲﻓ ﺎﻬﻴﻟإ عﻮﺟﺮﻠﻟ تادﺎﺷرﻹاو

.ﺔﺨﻠﺠﻤﻛ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةادﻷا هﺬﻫ ماﺪﺨﺘﺳا مﺰﻠﻳ



ﻦﻜﳝ ﻪﻧﺈﻓ ﺔﻴﻟﺎﺘﻟا تادﺎﺷرﻹا ةﺎﻋاﺮﲟ ﻢﻜﻣاﺰﺘﻟا مﺪﻋ ﺪﻨﻋ

.ﺔﻤﻴﺴﺟ تﺎﺑﺎﺻإ وأ/و ﻖﻳﺮﺣ ،ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ

ماﺪﺨﺘﺳﻼﻟ ﺔﳊﺎﺻ ﺮﻴﻏ هﺬﻫ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ



ﺔﻴﻜﻠﺳ شﺮﻔﺑ ﻞﻤﻌﻟا ﻲﻓو ةﺮﻔﻨﺻ قرﻮﺑ ﺦﻴﻠﺠﺘﻟا ﻲﻓ

ﺔﻳأ ﻲﻓ هﺬﻫ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ماﺪﺨﺘﺳا .ﻞﻘﺻ تاودأو

ﺐﺒﺴﺘﻳ نأ ﻦﻜﳝ ﺎﻬﻟ ﺔﺼﺼاو ةﺪﻌﳌا ﻚﻠﺗ ﺮﻴﻏ تﺎﻘﻴﺒﻄﺗ

.تﺎﺑﺎﺻإ ثوﺪﺣ وأ ﺮﻃﺎﺨﻣ ﺪﻟﻮﺗ ﻲﻓ

ﻚﻠﺗ ﺮﻴﻏ ﺔﻴﻠﻴﻤﻜﺗ تﺎﻘﺤﻠﻣ ﺔﻳأ ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ



زﺎﻬﳉا اﺬﻬﻟ زﺎﻬﳉا ﺞﺘﻨﻣ ﻞﺒﻗ ﻦﻣ ﺎﻬﺑ ﻰﺻﻮﳌاو ةﺪﻤﺘﻌﳌا

ﻖﺤﻠﳌا ﺖﻴﺒﺜﺗ ﻢﻜﺘﻋﺎﻄﺘﺳا ﻲﻓ ﻢﻜﻧﻮﻛ دﺮﺠﻣ .ﺎﺼﻴﺼﺧ

ﻚﻟذ نأ ﻲﻨﻌﻳ ﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻰﻠﻋ ﻲﻠﻴﻤﻜﺘﻟا

.ﺎﻨﻣآ ﺎﻣاﺪﺨﺘﺳا ﻞﻔﻜﻳ

ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادﺄﺑ صﺎﳋا ﻪﺑ حﻮﻤﺴﳌا تاروﺪﻟا دﺪﻋ



تاروﺪﻟا دﺪﻋ ﻞﺛﺎﳝ ﺎﻣ ﻞﻗﻷا ﻰﻠﻋ ﻎﻠﺒﻳ هرﺪﻗ نﻮﻜﻳ نأ مﺰﻠﻳ

ﻖﺤﻠﳌا .ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻰﻠﻋ رﻮﻛﺬﳌا ﻰﺼﻗﻷا

حﻮﻤﺴﳌا ﺔﻋﺮﺴﻟا ﻦﻣ ﻰﻠﻋأ ﺔﻋﺮﺴﺑ روﺪﻳ يﺬﻟا ﻲﻠﻴﻤﻜﺘﻟا

ﺮﻴﻏ ةرﻮﺼﺑ ﻂﻴﶈا قﺎﻄﻨﻟا ﻲﻓ ﺮﻳﺎﻄﺘﻳو ﺮﺴﻜﻨﻳ نأ ﻦﻜﳝ ﺎﻬﺑ

.ﺎﻬﻴﻓ ﻢﻜﺤﺘﻣ

ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادﺄﺑ ﲔﺻﺎﳋا ﻚﻤﺴﻟاو ﻲﺟرﺎﳋا ﺮﻄﻘﻟا



ﻞﻤﻌﻟا ةادﺄﺑ ﺔﺻﺎﳋا تﺎﺳﺎﻘﻤﻠﻟ ﲔﻘﺑﺎﻄﻣ ﺎﻧﻮﻜﻳ نأ مﺰﻠﻳ

تاذ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا تاودأ .ﻢﻜﺑ ﺔﺻﺎﳋا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﺎﻬﺒﺠﺣ ﻦﻜﻤﳌا ﻦﻣ نﻮﻜﻳ ﻻ ﺔﺤﻴﺤﺼﻟا ﺮﻴﻏ تﺎﺳﺎﻘﳌا

.ﺔﻴﻓﺎﻛ ةرﻮﺼﺑ ﺎﻬﻴﻓ ﻢﻜﺤﺘﻟاو

ﻞﻐﺸﻟا تاودأ ﺺﺤﻓا .راﺮﺿأ ﺎﻬﺑ ﻞﻐﺷ تاودأ مﺪﺨﺘﺴﺗ ﻻ



،تﺎﻘﻘﺸﺗ وأ ﺮﻴﺸﻘﺗ دﻮﺟو ﺚﻴﺣ ﻦﻣ ماﺪﺨﺘﺳا ﻞﻛ ﻞﺒﻗ

وأ ﻞﻛﺂﺗ وأ تﺎﻘﻘﺸﺗ دﻮﺟو ﺚﻴﺣ ﻦﻣ ﺦﻠﳉا ﻦﺤﺻ ﺺﺤﻓاو

وأ -ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺪﻌﻟا طﻮﻘﺳ ﺔﻟﺎﺣ ﻲﻓ .ﺪﻳﺪﺷ كﻼﻬﺘﺳا

صﺮﺣا وأ راﺮﺿأ دﻮﺟو ﺚﻴﺣ ﻦﻣ ﺎﻬﺼﺤﻓا ﻞﻐﺸﻟا ةادأ

ﺺﺤﻓ ﺪﻌﺑ .راﺮﺿأ ﺎﻬﺑ ﺖﺴﻴﻟ ﻞﻐﺷ ةادأ ماﺪﺨﺘﺳا ﻰﻠﻋ

بﺮﻘﻟﺎﺑ صﺎﺨﺷﻷاو ﺖﻧأ ﻒﻗﻮﺗ ﺎﻬﺒﻴﻛﺮﺗو ﻞﻐﺸﻟا ةادأ

زﺎﻬﳉا كﺮﺗاو ةراوﺪﻟا ﻞﻐﺸﻟا ةادأ ﺔﻛﺮﺣ قﺎﻄﻧ جرﺎﺧ ﻚﻨﻣ

.ﺔﻘﻴﻗد ةﺪﳌ تﺎﻔﻟ دﺪﻋ ﻰﺼﻗﺄﺑ ﻞﻤﻌﻳ

ﺎﺒﻟﺎﻏ ﺮﺴﻜﻨﺗ رﺮﺿ وأ ﻒﻠﺗ ﺎﻬﺑ ﻲﺘﻟا ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا تاودأ

.اﺬﻫ رﺎﺒﺘﺧﻻا ﺖﻗو ءﺎﻨﺛأ ﻲﻓ

ﺐﺴﺣ ﻰﻠﻋ .ﺔﻴﺼﺨﺷ ﺔﻳﺎﻗو تاﺰﻴﻬﲡ ءاﺪﺗرا ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﻞﻣﺎﻜﻟ ﺔﻳﺎﻗو ةﺰﻴﻬﲡ ماﺪﺨﺘﺳا ﻢﻜﻨﻣ ﻰﺟﺮﻳ ﻖﻴﺒﻄﺘﻟا

يﺬﻟا رﺪﻘﻟﺎﺑ .ﺔﻴﻗاو ةرﺎﻈﻧ وأ ﲔﻨﻴﻌﻠﻟ ﺔﻴﻗاو ةﺰﻴﻬﲡ وأ ﻪﺟﻮﻟا

ﻦﻣ ﻲﻗاو عﺎﻨﻗ ءاﺪﺗرا ﻢﻜﻨﻣ ﻰﺟﺮﻳ ﺎﺒﺳﺎﻨﻣ ﻚﻟذ ﻪﻴﻓ نﻮﻜﻳ

ﺔﺻﺎﺧ ةرﺰﺌﻣ وأ ﺔﻴﻗاو تازﺎﻔﻗ ،ﻊﻤﺴﻠﻟ ﺔﻴﻗاو ةﺰﻴﻬﲡ ،رﺎﺒﻐﻟا

.ﻢﻜﻨﻋ اﺪﻴﻌﺑ ﻞﻤﻌﻟا داﻮﻣ تﺎﺌﻳﺰﺟ ﻆﻔﲢ

قﺎﻄﻧ ﻲﻓ ةﺮﻳﺎﻄﺘﳌا ﺔﻠﻴﺧﺪﻟا مﺎﺴﺟﻷا ﻦﻣ ﲔﻨﻴﻌﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

ﺔﻳﺎﻗﻮﻟا ﺔﻌﻨﻗأ .ﺔﻔﻠﺘﺨﻣ تﺎﻘﻴﺒﻄﺗ قﺎﻴﺳ ﻲﻓ ﺪﻟﻮﺘﺗ ﻲﺘﻟاو ﻞﻤﻌﻟا

نﻮﻜﺗ نأ مﺰﻠﻳ تازﺎﻐﻟاو تﺎﺌﻳﺰﳉا ﻦﻣ ﺔﻳﺎﻗﻮﻟا ﺔﻌﻨﻗأو رﺎﺒﻐﻟا ﻦﻣ

ﺔﻟﺎﺣ ﻲﻓ .ﻖﻴﺒﻄﺘﻟا ﺬﻴﻔﻨﺗ ءﺎﻨﺛأ ﺪﻟﻮﺘﳌا رﺎﺒﻐﻟا ﺢﻴﺷﺮﺘﻟ ﺔﺒﺳﺎﻨﻣ

ﻚﻟذ نﺈﻓ ﻞﻳﻮﻃ ﺖﻗو راﺪﻣ ﻰﻠﻋ ةﺪﻳﺪﺷ ءﺎﺿﻮﻀﻟ ﻢﻜﺿﺮﻌﺗ

.ﻊﻤﺴﻟا ةﻮﻘﻟ ناﺪﻘﻔﺑ ﻢﻜﺘﺑﺎﺻإ ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ

ﺔﺒﺳﺎﻨﻣ ﺔﻠﺻﺎﻓ ﺔﻓﺎﺴﻣ دﻮﺟو ﻰﻠﻋ صﺮﳊا ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﺺﺨﺷ ﻞﻛ .ﻢﻜﻠﻤﻋ قﺎﻄﻧ ﲔﺑو ﻦﻳﺮﺧﻵا صﺎﺨﺷﻷا ﲔﺑ

ﺔﻳﺎﻗو تاﺰﻴﻬﲡ ﺎﻳﺪﺗﺮﻣ نﻮﻜﻳ نأ مﺰﻠﻳ ﻞﻤﻌﻟا قﺎﻄﻧ ﻰﻟإ ﻞﺧﺪﻳ

وأ ﺎﻬﺘﳉﺎﻌﻣ يرﺎﳉا ةدﺎﳌا ﻦﻣ ةﺮﺴﻜﻨﳌا ﻊﻄﻘﻟا .ﺔﻴﺼﺨﺷ

ﺐﺒﺴﺘﺗو ﺮﻳﺎﻄﺘﺗ نأ ﻦﻜﳝ ةﺮﺴﻜﻨﳌا ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا تاودأ

.ﺮﺷﺎﺒﳌا ﻞﻤﻌﻟا قﺎﻄﻧ جرﺎﺧ ﺎﻀﻳأ تﺎﺑﺎﺻإ ثاﺪﺣإ ﻲﻓ

ﺐﻴﺼﺗ نأ ﺎﻬﻗﺎﻴﺳ ﻲﻓ ﻦﻜﳝ لﺎﻤﻋأ ﺬﻴﻔﻨﺘﺑ ﻢﻜﻣﺎﻴﻗ ﺪﻨﻋ



ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺗ طﻮﻄﺧ ﻲﻏﺮﺒﻟا وأ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ

زﺎﻬﳉﺎﺑ صﺎﳋا ءﺎﺑﺮﻬﻜﻟﺎﺑ ﻞﻴﺻﻮﺘﻟا ﻞﺒﻛ وأ ةﺮﻫﺎﻇ ﺮﻴﻏ

ﻰﻠﻋ ﻦﻣ زﺎﻬﳉﺎﺑ كﺎﺴﻣﻹا ﻢﻜﻨﻣ ﻰﺟﺮﻳ ،مﺪﺨﺘﺴﳌا

ﻞﻗﺎﻧ ﻂﺨﺑ ﻲﻏﺮﺒﻟا لﺎﺼﺗا .ﺔﻟوﺰﻌﳌا ﺾﺒﻘﻟا تﺎﺤﻄﺴﻣ

ءاﺰﺟأ ﺢﺒﺼﺗ نأ ﻲﻓ ﺐﺒﺴﺘﻳ نأ ﺎﻀﻳأ ﻦﻜﳝ ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﳉ

نأو ﻲﺋﺎﺑﺮﻬﻛ ﺪﻬﺟ لﻮﻌﻔﻣ ﺖﲢ ﺔﻌﻗاو زﺎﻬﳉا ﻦﻣ ﺔﻴﻧﺪﻌﻣ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﻰﻟإ يدﺆﻳ

ةادأ كﺮﺘﺑ لاﻮﺣﻷا ﻦﻣ لﺎﺣ يﺄﺑ مﺎﻴﻘﻟا مﺪﻋ ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﻞﺒﻗ ﺢﻄﺳ يأ ﻞﻋ ﺎﻬﻌﺿوو ﻢﻛﺪﻳ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا

ناروﺪﻟا ﻦﻋ ﺖﻔﻗﻮﺗ ﺪﻗ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ نﻮﻜﺗ نأ

ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ .مﺎﺘﻟا نﻮﻜﺴﻟا ﻊﺿو ﻲﻓ ﺖﺤﺒﺻأو

ﺔﻋﻮﺿﻮﳌا ﺢﻄﺴﻟا ﲔﺑو ﺎﻬﻨﻴﺑ لﺎﺼﺗا ثﺪﺤﻳ نأ ﻦﻜﳝ ةﺮﺋاﺪﻟا

ةادأ ﻰﻠﻋ ةﺮﻄﻴﺴﻟا اوﺪﻘﻔﺗ نأ ﻦﻜﳝ ﻚﻟذ لﻼﺧ ﻦﻣو ،ﻪﻴﻠﻋ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا

ءﺎﻨﺛأ ةﺮﺋاد ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ كﺮﺗ مﺪﻋ ﻢﻜﻨﻣ ﻰﺟﺮﻳ



ﻦﻣ ﺎﻬﻴﻠﻋ ﺾﺒﻘﻟا ﻢﺘﻳ نأ ﻦﻜﳝ ﻢﻜﺴﺑﻼﻣ .ﺎﻬﻟ ﻢﻜﻠﻤﺣ

دﻮﺼﻘﻣ ﺮﻴﻏ لﺎﺼﺗا لﻼﺧ ﻦﻣ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ ﻞﺒﻗ

ﻲﻓ ﺔﻴﺒﻴﻛﺮﺘﻟا ﻞﻤﻌﻟا ةادأ ﻞﻠﻐﺘﺗ نأ ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ ﺎﳑ

.اﺮﺋﺎﻏ ﺎﺣﺮﳉ ﺔﺛﺪﺤﻣ ﻢﻛﺪﺴﺟ

تﺎﺤﺘﻓ ﻒﻴﻈﻨﺘﺑ ﺔﻤﻈﺘﻨﻣ ةرﻮﺼﺑ مﺎﻴﻘﻟا ﻢﻜﻨﻣ ﻰﺟﺮﻳ



.ﻢﻜﺑ ﺔﺻﺎﳋا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ﻲﻓ ةدﻮﺟﻮﳌا ﺔﻳﻮﻬﺘﻟا

ﻊﻤﲡ ﺪﻟﻮﺗو ،زﺎﻬﳉا ﻢﺴﺟ ﻞﺧاد ﻰﻟإ رﺎﺒﻏ بﺬﲡ كﺮﶈا ﺔﺣوﺮﻣ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ارﺎﻄﺧأ ﺐﺒﺴﻳ نأ ﻦﻜﳝ ﻲﻧﺪﻌﻣ رﺎﺒﻐﻟ ﻒﻴﺜﻛ

ﺔﺑﺮﻘﻣ ﻰﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا ةادأ ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ



ﻦﻜﳝ ﻞﻤﻌﻟا ءﺎﻨﺛأ ﺪﻟﻮﺘﳌا رﺮﺸﻟا .لﺎﻌﺘﺷﻼﻟ ﺔﻠﺑﺎﻗ داﻮﻣ ﻦﻣ

.داﻮﳌا هﺬﻫ ﻞﻌﺸﻳ نأ

291

LD 24-6 180 1 –

تﺎﻳﻮﺘﶈا

1 – .................. ﻞﻴﻐﺸﺘﻟا تادﺎﺷرإ ﻲﻓ ﺔﻣﺪﺨﺘﺴﳌا زﻮﻣﺮﻟا

1 –

............................................. زﺎﻬﳉا ﻰﻠﻋ ةدﻮﺟﻮﳌا زﻮﻣﺮﻟا

1 –

......................................... ﻢﻜﺘﻣﻼﺳو ﻢﻜﻧﺎﻣأ ﻞﺟأ ﻦﻣ

4 –

...................................................... تازاﺰﺘﻫﻻاو ءﺎﺿﻮﻀﻟا

4 –

.................................................................... ﺔﻴﻨﻘﺗ تﺎﻧﺎﻴﺑ

5 –

...................................................................... ﺔﻣﺎﻋ ةﺮﻈﻧ

6 –

........................................................ لﺎﻤﻌﺘﺳﻻا تادﺎﺷرإ

9 –

............................................................. ﺔﻳﺎﻨﻌﻟاو ﺔﻧﺎﻴﺼﻟا

9 –

................. ﻚﻠﻬﺘﺴﳌا ﺞﺘﻨﳌا ﻦﻣ ﺺﻠﺨﺘﻟا نﺄﺸﺑ ﻪﻴﺒﻨﺗ

–

........................................................................... نﺎﻤﻀﻟا

ﻞﻴﻐﺸﺘﻟا تادﺎﺷرإ ﻲﻓ ﺔﻣﺪﺨﺘﺴﳌا زﻮﻣﺮﻟا

ﺮﻳﺬﲢ

ﻪﻴﺒﻨﺘﻟا عﺎﺒﺗﺎﺑ ماﺰﺘﻟﻻا مﺪﻋ .ةﺮﺷﺎﺒﻣ ةرﻮﺼﺑ قﺪﺤﻣ ﺮﻄﺧ ﻰﻟإ ﺮﻴﺸﻳ

.اﺪﺟ ﺔﻤﻴﺴﺟ تﺎﺑﺎﺻإ ثاﺪﺣإ ﻰﻟإ وأ تﻮﳌا ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ

سﺮﺘﺣا

عﺎﺒﺗﺎﺑ ماﺰﺘﻟﻻا مﺪﻋ .اﺮﻄﺧ نﻮﻜﻳ نأ ﻞﻤﺘﺤﻳ ﻒﻗﻮﻣ ﻰﻟإ ﺮﻴﺸﻳ

ﻒﻠﺗ وأ رﺮﺿ قﺎﳊإ وأ تﺎﺑﺎﺻإ ثاﺪﺣإ ﻰﻟإ يدﺆﻳ نأ ﻦﻜﳝ ﻪﻴﺒﻨﺘﻟا

.ءﺎﻴﺷﺄﺑ

ﻪﻴﺒﻨﺗ

.ﺔﻣﺎﻫ تﺎﻣﻮﻠﻌﻣو ماﺪﺨﺘﺳﻻا لﻮﺣ ةﺪﻴﻔﻣ تﺎﺤﻴﻤﻠﺗ ﻰﻟإ ﺮﻴﺸﻳ

زﺎﻬﳉا ﻰﻠﻋ ةدﻮﺟﻮﳌا زﻮﻣﺮﻟا

ءﺪﺒﻟا ﻞﺒﻗ ﻞﻴﻐﺸﺘﻟا تادﺎﺷرإ ةءاﺮﻗ ﺐﺠﻳ

!زﺎﻬﳉا ﻞﻴﻐﺸﺗ ﻲﻓ

!ﲔﻨﻴﻌﻠﻟ ﺔﻴﻗاو ةﺰﻴﻬﲡ ءاﺪﺗرا ﺐﺠﻳ

!ﻊﻤﺴﻠﻟ ﺔﻴﻗاو ةﺰﻴﻬﲡ ءاﺪﺗرا ﺐﺠﻳ

ﱘﺪﻘﻟا زﺎﻬﳉا ﻦﻣ ﺺﻠﺨﺘﻟا نﺄﺸﺑ ﻪﻴﺒﻨﺗ

!(9 –

ﺔﺤﻔﺻ ﺮﻈﻧأ)

!ﲔﺘﻨﺛﻻا ﻚﻳﺪﻴﺑ ﺎﻣ

ﹰ

ئاد ﻞﻤﻋا

CE ﺔﻣﻼﻋ

UKCA ﺔﻣﻼﻋ

ﻢﻜﺘﻣﻼﺳو ﻢﻜﻧﺎﻣأ ﻞﺟأ ﻦﻣ

ﺮﻳﺬﲢ

ﺎﻘﻓو فﺮﺼﺘﻟاو ةءاﺮﻗ ﺐﺠﻳ ﺔﻠﻘﺼﳌا ماﺪﺨﺘﺳا ﻲﻓ ءﺪﺒﻟا ﻞﺒﻗ

:ﻲﻓ ﻪﻴﻠﻋ صﻮﺼﻨﳌا تادﺎﺷرﻹاو تﺎﻬﻴﺒﻨﺘﻠﻟ

،هﺬﻫ ﻞﻴﻐﺸﺘﻟا تادﺎﺷرإ –

ﻊﻣ ﻞﻣﺎﻌﺘﻟا نﺄﺸﺑ «ﺔﻣﺎﻌﻟا ﺔﻣﻼﺴﻟاو نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ» –

ﻖﻓﺮﳌا ﺐﻴﺘﻜﻟا ﻲﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﻞﻤﻌﻟا تاودأ

(

315.915 :رﻮﺸﻨﳌا ﻢﻗر

)

ﻲﻓ ﻖﻴﺒﻄﺘﻟا ﺔﺒﺟاﻮﻟا ثداﻮﳊا ﻦﻣ ﺔﻳﺎﻗﻮﻟا مﺎﻜﺣأو ﺪﻋاﻮﻗ –

.زﺎﻬﳉا ماﺪﺨﺘﺳا ﻊﻗﻮﻣ

ﻰﻠﻋ ﻪﻴﻟإ ﻞﺻﻮﺘﻟا ﰎ ﺎﻣ ثﺪﺣأ ﺐﺴﺣ ﺎﻬﻌﻨﺻ ﰎ ﺔﻠﻘﺼﳌا هﺬﻫ

ةﺪﻤﺘﻌﳌا ﺔﻣﻼﺴﻟاو نﺎﻣﻷا ﺪﻋاﻮﻘﻟ ﺎﻘﻓوو ﻲﺟﻮﻟﻮﻨﻜﺘﻟا ىﻮﺘﺴﳌا

ﺪﻨﻋ ﺄﺸﻨﺗ نأ ﻦﻜﳝ ﻪﻧﺈﻓ ﻚﻟذ ﻦﻣ ﻢﻏﺮﻟﺎﺑ .ﺎﻬﻴﻠﻋ فرﺎﻌﺘﳌا

صﺎﺨﺷآ وأ مﺪﺨﺘﺴﳌا ةﺎﻴﺣو ﺔﺤﺻ ﻰﻠﻋ رﺎﻄﺧأ ﺎﻬﻣاﺪﺨﺘﺳا

ﺐﺠﻳ .ﺔﻤﻴﻗ تاذ ىﺮﺧأ ءﺎﻴﺷﺄﺑ وأ زﺎﻬﳉﺎﺑ ﻒﻠﺗ وأ رﺮﺿ وأ ﻦﻳﺮﺧآ

ﻻإ ﺔﻠﻘﺼﳌا ماﺪﺨﺘﺳا مﺪﻋ

،ﻪﻴﻓ ماﺪﺨﺘﺳﻼﻟ ةﺪﻌﳌا ضﺮﻐﻟا ﻲﻓ –

.ﻲﻨﻘﺘﻟا نﺎﻣﻷا ﺔﻴﺣﺎﻧ ﻦﻣ ﺎﻣﺎﲤ ﺔﻤﻴﻠﺳ ﺔﻟﺎﺣ ﻲﻓ نﻮﻜﺗ ﺎﻣﺪﻨﻋ –

ﺎﻴﺒﻠﺳ اﺮﻴﺛﺄﺗ ﻪﻟ نﻮﻜﻳ ﻞﻠﺧ يأ ﺔﻟازﺈﺑ رﻮﻔﻟا ﻰﻠﻋ مﺎﻴﻘﻟا ﺐﺠﻳ

.ﺔﻣﻼﺴﻟاو نﺎﻣﻷا ﻰﻠﻋ

زﺎﻬﳉا ﻪﻟ ﺪﻌﳌا ضﺮﻐﻠﻟ ﻖﺑﺎﻄﳌا ماﺪﺨﺘﺳﻻا

ﺔﺼﺼﺨﻣ LD 24-6 180 ﺔﻧﺎﺳﺮﳋا ﺔﺨﻠﺠﻣ

،شرﻮﻟاو ﻊﻧﺎﺼﳌا ﻲﻓ يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻼﻟ –

ﺺﺟو ﺺﳉاو ﺔﻧﺎﺳﺮﳋا ﻲﻓ ﻢﻴﻌﻨﺘﻟاو فﺎﳉا ﺦﻴﻠﺠﺘﻠﻟ –

،ﺖﻠﻔﺳﻷاو يراﺮﳊا ﲔﻄﻟاو ﻲﻠﻣﺮﻟا ﺮﺠﳊاو تﺎﻴﺿرﻷا

ﺺﺟ وأ ﺔﻧﺎﺳﺮﳋا ﻰﻠﻋ ﺔﻘﺻﻼﻟا داﻮﳌا ﺎﻳﺎﻘﺑو ءﻼﻄﻟا ﺦﻠﳉ –

،تﺎﻴﺿرﻷا

ﺔﻛﺮﺷ ﺎﻫﺮﻓﻮﺗ ﻲﺘﻟا ﻲﺳﺎﳌا ﻊﻄﻘﻟا تاودأ ﻊﻣ ماﺪﺨﺘﺳﻼﻟ –

9000 ﻎﻠﺒﻳ تﺎﻔﻟ دﺪﻌﺑ ﺎﻬﻟ حﻮﻤﺴﳌاو زﺎﻬﳉا اﺬﻬﻟ FLEX

.ﻰﻧدأ ﺪﺤﺑ ﺔﻘﻴﻗد/ﺔﻔﻟ

ﺔﻌﻠﻀﳌا ﺦﻠﳉا صاﺮﻗأو ﺦﻴﻠﺠﺘﻟاو ﻊﻄﻘﻟا صاﺮﻗأ ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴ

ﹸ

ﻳ ﻻ

.ﺔﻴﻜﻠﺴﻟا تﺎﺷﺮﻔﻟا وأ

طﺎﻔﺷ ﻞﻴﺻﻮﺗ ﺐﺠﻳ ، LD 24-6 180 ﺔﻧﺎﺳﺮﳋا ﺔﺨﻠﺠﻣ ماﺪﺨﺘﺳا ﺪﻨﻋ

.M ﺔﺌﻔﻟا ﻦﻣ رﺎﺒﻏ

292

293

de Konformität

tr uygunluğu beyanı

Wir erklären als Hersteller in alleiniger Verantwortung, dass die nachfolgend

aufgeführten Produkte

mit zugehörigen Produkttypen

, sowie Sach- und

Seriennummern

alle nachstehend aufgeführten relevanten Verordnungen und

Richtlinien

erfüllen und die folgenden harmonisierten Normen

angewandt

wurden. Verantwortlich für technische Unterlagen:

Üretici olarak, aşağıda listelenen ürünlerin

ilgili ürün tipleri

, parça ve seri

numaraları

ile birlikte aşağıda listelenen tüm ilgili yönetmelik ve direktiﬂere

uygun olduğunu ve aşağıdaki uyumlaştırılmış standartların

uygulandığını kendi

sorumluluğumuz altında beyan ederiz. Teknik belgelerden sorumlu:

en conformity

pl zgodnośći

As the manufacturer, we declare under our sole responsibility that the products

listed

along with the corresponding product types

and article and serial

numbers

comply with all relevant regulations and directives listed

and that the

following harmonised standards

were applied. Responsible for technical

documents:

Jako producent oświadczamy na własną odpowiedzialność, że wymienione

poniżej produkty

z powiązanymi typami produktu

oraz numerami rzeczowymi

i seryjnymi

, są zgodne ze wszystkimi wymienionymi poniżej właściwymi

rozporządzeniami i dyrektywami

oraz zastosowano poniższe normy

zharmonizowane

. Odpowiedzialność za dokumentację techniczną:

fr Conformité

hu megfelelőség

En tant que fabricant, nous déclarons sous notre seule responsabilité que les

produits

indiqués ci-dessous, accompagnés de leurs types

, des références

ainsi que des numéros de série

, sont conformes à tous les règlements et

directives

pertinents indiqués ci-après et que les normes harmonisées

suivantes ont été appliquées. Responsable de la documentation technique :

Mint gyártó, kizárólagos felelősségünkre kijelentjük, hogy az alább felsorolt termékek

hozzájuk tartozó terméktípusokkal

, valamint az alkatrész- és sorozatszámokkal

megfelelnek az alább felsorolt valamennyi vonatkozó rendeletnek és irányelvnek

és a

következő harmonizált szabványok

kerültek felhasználásra. Felelős a műszaki

dokumentációért:

it Conformità

cs shoda

In qualità di produttore, dichiariamo sotto la nostra esclusiva responsabilità che i

prodotti elencati di seguito

con i relativi tipi di prodotto

, nonché i numeri di

parte e di serie

, sono conformi a tutti i regolamenti e le direttive

elencati di

seguito e che sono state applicate le seguenti norme armonizzate

. Il

responsabile della documentazione tecnica:

Jako výrobce na výhradní zodpovědnost prohlašujeme, že níže uvedené

výrobky

s příslušnými typy výrobků

a věcnými a sériovými čísly

splňují

všechny níže uvedené relevantní nařízení a směrnice

a byly použity následující

harmonizované normy

. Odpovědnost za technickou dokumentaci:

es Conformidad

sk yhlásenie o zhode

Como fabricante, declaramos bajo nuestra única responsabilidad que los

productos enumerados a continuación

con los tipos de producto

y números

de pieza/serie

correspondientes cumplen con todos reglamentos y directivas

pertinentes mencionadas a continuación y que se han aplicado las siguientes

normas

armonizadas. Responsable de la documentación técnica:

My, ako výrobca, vyhlasujeme na svoju výlučnú zodpovednosť, že nižšie

uvedené výrobky

s príslušnými typmi výrobkov

, ako aj vecnými a sériovými

číslami

, spĺňajú všetky nižšie uvedené relevantné nariadenia a smernice

a že

boli použité nasledujúce harmonizované normy

. Zodpovednosť za technické

podklady:

pt Conformidade

hr suglasnost

Na qualidade de fabricante, declaramos sob a nossa exclusiva responsabilidade

que os produtos abaixo indicados

com os respetivos tipos de produto

bem

como os números de peça e de série

, estão em conformidade com todos os

regulamentos e diretivas relevantes

listados abaixo e que as seguintes normas

foram harmonizadas

. Responsável pela documentação técnica:

Kao proizvođač izjavljujemo pod vlastitom odgovornošću da su u nastavku navedeni

proizvodi

s pripadajućim oznakama tipovima proizvoda

te kataloškim i serijskim

brojevima

u skladu sa svim u nastavku navedenim relevantnim propisima i direktivama

i da su primijenjene sljedeće usklađene norme

. Odgovorna osoba za tehničku

dokumentaciju:

nl conformiteit

sl Izjava o skladnosti

Als fabrikant verklaren wij onder eigen verantwoordelijkheid dat de hieronder

genoemde producten

met bijbehorende producttypen

en artikel- en

serienummers

voldoen aan alle relevante verordeningen en richtlijnen

en dat

de volgende geharmoniseerde normen

zijn toegepast. Verantwoordelijk voor

technische documentatie:

Kot proizvajalec na lastno odgovornost izjavljamo, da so spodaj navedeni izdelki

ustreznimi oznakami tipa izdelka

ter kataloškimi in serijskimi številkami

skladni z

vsemi ustreznimi predpisi in direktivami

, navedenimi v nadaljevanju, ter da so bili

uporabljeni naslednji harmonizirani standardi

. Odgovorna oseba za tehnično

dokumentacijo:

da overensstemmelse

ro Conformitatea

Som producent erklærer vi på eget ansvar, at de nedenfor anførte produkter

med tilhørende produkttyper

samt sags- og serienumre

er i overensstemmelse

med alle nedenfor anførte forordninger og direktiver

, og at følgende

harmoniserede standarder

er blevet anvendt. Ansvarlig for den tekniske

dokumentation:

În calitate de producător, declarăm pe proprie răspundere că produsele menţionate mai

jos

, cu tipurile de produse

, precum și cu codurile de piese și numerele de serie

corespunzătoare, sunt conforme cu toate reglementările și directivele

relevante

menţionate mai jos și că au fost aplicate următoarele standarde armonizate

. Responsabil

pentru documentaţia tehnică:

no samsvar

bg Декларация за съответствие

Som produsent erklærer vi på eget ansvar at produktene som er oppført nedenfor

med tilhørende produkttyper

samt del- og serienummer

er i samsvar med alle relevante forskrifter og direktiver

som er oppført nedenfor, og at følgende harmoniserte standarder

er blitt anvendt.

Ansvarlig for teknisk dokumentasjon:

В ачестото си на произодите ние деарираме на соя отгоорност, че

изброените по

-доу продути

със съотетните типое продути

, ато и номерата

на частите и серийните номера

, отгоарят на сичи приоими регаменти и

диретии

, изброени по-доу, и че са приоени седните хармонизирани

стандарти

. Отгоорен за техничесата доументация:

sv överensstämmelse

ru Соответствие нормам

Vi förklarar som ensamt ansvarig tillverkare att nedan angivna produkter

med

tillhörande produkttyper

samt artikel- och serienummer

uppfyller alla relevanta förordningar och

direktiv

som anges nedan och att följande harmoniserade standarder

har

tillämpats. Ansvarig för tekniska underlag:

Мы, как компания-производитель, заявляем под свою исключительную

ответственность, что нижеперечисленные изделия

с указанием их типов/моделей

а также артикулов и серийных номеров

, отвечают требованиям всех

нижеприведенных соответствующих предписаний и директив

и что к ним были

применены нижеследующие гармонизированные стандарты

. Лицо, ответственное

за подготовку технической документации:

ﬁ vaatimustenmukaisuus

et vastavus

Vakuutamme valmistajana yksinomaisella vastuullamme, että jäljempänä kuvatut

tuotteet

, niihin liittyvät tuotetyypit

sekä osa- ja sarjanumerot

täyttävät kaikkien alla

mainittujen oleellisten määräysten ja direktiivien

vaatimukset ja että niissä on

sovellettu seuraavia yhdenmukaistettuja standardeja

. Teknisestä dokumentaatiosta

vastaa:

Tootjana kinnitame omal vastutusel, et allpool loetletud tooted

ja nendega

seotud tootetüübid

ning osa- ja seerianumbrid

vastavad kõigile allpool

loetletud asjakohastele määrustele ja direktiividele

ning et kohaldatud on

järgmisi harmoneeritud standardeid

. Tehnilise dokumentatsiooni eest vastutav

isik:

Δήλωση πιστότητας

lt Atitikties deklaracija

Δηλώνουμε ως κατασκευαστής σε αποκλειστική ευθύνη ότι τα στη συνέχεια παρατιθέμενα

προϊόντα

με τους αντίστοιχους τύπους προϊόντος

, και τους αριθμούς προϊόντος και

σειράς

, αντιστοιχούν σε όλους τους στη συνέχεια παρατιθέμενους σχετικούς

κανονισμούς

και οδηγίες

και έχουν εφαρμοστεί τα ακόλουθα εναρμονισμένα πρότυπα

. Υπεύθυνος για

τεχνικά έγγραφα:

Mes, kaip gamintojai, prisiimdami visą atsakomybę, pareiškiame, kad toliau

išvardyti gaminiai

, pažymėti atitinkamais gaminių tipais

ir gaminių ir serijos

numeriais

, atitinka visus toliau išvardytus reglamentus ir direktyvas

ir kad buvo

taikomi šie darnieji standartai

. Už techninę dokumentaciją atsakingas asmuo:

CE/UKCA

294

lv atbilstība

Kā ražotājs ar pilnu atbildību apliecinām, ka tālāk norādītie izstrādājumi

atbilstīgajiem izstrādājumu tipiem

, kā arī ražojuma un sērijas numuriem

, atbilst

visām minētajām regulām un direktīvām

un ka tika izmantoti tālāk norādītie

saskaņotie standarti

. Atbildīgais par tehniskajām dokumentācijām:

هﺎﻧدأ ﺔﺟردﻣﻟا تﺎﺟﺗﻧﻣﻟا نأ ﺎﻧدﺣو ﺎﻧﺗﯾﻟوؤﺳﻣ ﻰﻠﻋ نﻠﻌﻧ ،ﺔﻌﻧﺎﺻﻟا ﺔﮭﺟﻟا ﺎﻧﺗﻔﺻﺑ

ﺎﮭﺑ ﺔطﺑﺗرﻣﻟا تﺎﺟﺗﻧﻣﻟا عاوﻧأ ﻊﻣ

ﺔﯾﻠﺳﻠﺳﺗﻟا مﺎﻗرﻷاو ءازﺟﻷا مﺎﻗرأ كﻟذﻛو

ﺔﻠﺻﻟا تاذ تﺎﻔﺻاوﻣﻟاو ﺢﺋاوﻠﻟا ﻊﯾﻣﺟ ﻊﻣ ﻖﻓاوﺗﺗ ،

مﺗ ﮫﻧأو هﺎﻧدأ ﺔﺟردﻣﻟا

ﺔﯾﻟﺎﺗﻟا ةدﺣوﻣﻟا رﯾﯾﺎﻌﻣﻟا ﻖﯾﺑطﺗ

:ﺔﯾﻧﻘﺗﻟا ﻖﺋﺎﺛوﻟا نﻋ لوؤﺳﻣﻟا .

DE_Betonschleifer

EN_Concrete grinder

FR_Meuleuse à béton

IT_Smerigliatrice per calcestruzzo

ES_Amoladora de hormigón

PT_Esmerilhadeira de concreto

NL_Betonslijper

DA_Betonsliber

NO_Betonsliper

SV_Betonslip

FI_Betonihiomakone

EL_Τροχός σκυροδέματος

TR_Beton taşlama makinesi

PL_Szliﬁerka do betonu

HU_Betoncsiszoló

CS_Sanační bruska

SK_Brúska na betón

HR_Brusilica za beton

SL_Brusilnik za beton

RO_Șlefuitor pentru beton

BG_бетонен шлайф

RU_шлифовальная машина по бетону

ET_Betoonlihvija

LT_ Betono šlifuoklis

LV_Betona slīpmašīna

AR_ ﻞﻴﻟدمﺪﺨﺘﺴﻣﺔﻨﺤﻄﻣ ﺔﻧﺎﺳﺮﺨﻟا

LD 24-6 180

496235 | xx 01 001 00001 x — xx 99 999 99999 x

2006/42/EC (MD-Directive)

2014/30/EC (EMC-Directive)

2011/65/EU (ROHS-Directive)

EN 62841-1:2015+A11:2022

EN 62841-2-3:2021+A11:2021

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN 61000-3-2:2014

EN 61000-3-3:2013

FLEX-Elektrowerkzeuge GmbH, R&D

Bahnhofstrasse 15, D-71711

Steinheim/Murr

i.V. René Schlageter

Head of R & D

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

28.01.2025

426.482 / 04-2025 / No responsibility for typographical errors. Technical changes reserved..
