Cordless Stick Vacuum
User Manual
Z30 Essential
THANK YOU
FOR PURCHASING THIS DREAME
VACUUM CLEANER.
With it you are obtaining a high quality product that is engineered
for optimal performance. If you have any questions on the product,
please contact us: [email protected].
RegistrationQuickStart
Welcome to register a Dreame
account by scanning the QR code.
You are available for the User Manual
and Special Oers.
User Manual
Manuel d'utilisation
Manual de Usuario
1
17
33
EN
FR
ES
1
EN
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be
followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE). Failure to
follow the warnings and instructions may result in electric shock, fire
and/or serious injury.
WARNING
– To reduce the risk of fire, electric shock, or injury:
Do not use outdoors or on wet surfaces.
Do not allow to be used as a toy. Close attention is necessary when
used by or near children, pets or plants.
Use only as described in this manual. Use only manufacturer's
recommended attachments.
Do not use with damaged cord or charger. If appliance is not working
as it should, has been dropped, damaged, left outdoors, or dropped
into water, return it to a service center.
Do not pull or carry by cord, use cord as a handle, close a door on
cord, or pull cord around sharp edges or corners.
Do not run appliance over cord. Keep cord away from heated surfaces.
Do not unplug by pulling on cord. To unplug, grasp the charger, not the cord.
Do not handle charger, including charger plug, and charger terminals
with wet hands Do not put any object into openings.
Do not use with any opening blocked; keep free of dust, lint, hair, and
anything that may reduce air flow.
Keep hair, loose clothing, fingers, and all parts of body away from
openings and moving parts.
Use extra care when cleaning on stairs.
Do not use to pick up flammable or combustible liquids, such as gasoline,
or use in areas where they may be present.
Do not pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.
Do not use without dust cup and/or filters in place.
Prevent unintentional starting. Ensure the switch is in the off-position
before connecting to battery pack, picking up or carrying the
appliance. Carrying the appliance with your finger on the switch or
energizing appliance that have the switch on invites accidents.
Disconnect the battery pack from the appliance before making
any adjustments, changing accessories, or storing appliance. Such
Safety Information
2
EN
preventive safety measures reduce the risk of starting the appliance
accidentally.
Recharge only with the charger specified by the manufacturer. A
charger that is suitable for one type of battery pack may create a risk of
fire when used with another battery pack.
Use appliances only with specifically designated battery packs. Use of
any other battery packs may create a risk of injury and fire.
When battery pack is not in use, keep it away from other metal objects,
like paper clips, coins, keys, nails, screws or other small metal objects,
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from the battery;
avoid contact. If contact accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or appliance that is damaged or modified.
Damaged or modified batteries may exhibit unpredictable behavior
resulting in fire, explosion or risk of injury.
Do not expose a battery pack or appliance to fire or excessive
temperature. Exposure to fire or temperature above 130℃ may cause
explosion.
Follow all charging instructions and do not charge the battery pack
or appliance outside of the temperature range specified in the
instructions. Charging improperly or at temperatures outside of the
specified range may damage the battery and increase the risk of fire.
Have servicing performed by a qualified repair person using only
identical replacement parts. This will ensure that the safety of the
product is maintained.
Do not modify or attempt to repair the appliance or the battery pack
except as indicated in the instructions for use and care.
Do not use and store in extremely hot or cold environments (below
0℃/32°F or above 40℃/104°F). Please charge the cordless vacuum
cleaner in temperature above 0℃/32°F and below 40℃/104°F.
Always turn off this appliance before connecting or disconnecting
motorized nozzle.
Risk of injury. Brush may start unexpectedly. Disconnect Battery Pack
before cleaning or servicing.
SAVE THESE INSTRUCTIONS
Household use only.
Direct current
Alternating current
Power Button
3
EN
Caution:
This device complies with Part 15 of the FCC Rules / Innovation,
Science and Economic Development Canada's licence-exempt
RSS(s). Operation is subject to the following two conditions:
1. this device may not cause harmful interference.
2. this device must accept any interference received, including interference
that may cause undesired operation.
Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or
more of the following.
4
EN
Dust Cup
Dust Cup
Release Button
Dust Cup
Bottom Cover
Release Button
Display
Screen
Suction Level
Switch
Charging Port
Antistatic Contact
Battery Status
Indicator
Power Button
Battery Pack
Release
Button
Charger
Extension
Rod
Accessory Storage Mount
(Support Rod ×1, Storage
Mount ×1)
Wide Combination ToolCombination Tool
Multi-Surface BrushMotorized Mini-Brush
Product Overview
Accessories
Note: The illustrations in this manual are indicative only. The actual product may dier.
Component Names
Vacuum Body
5
EN

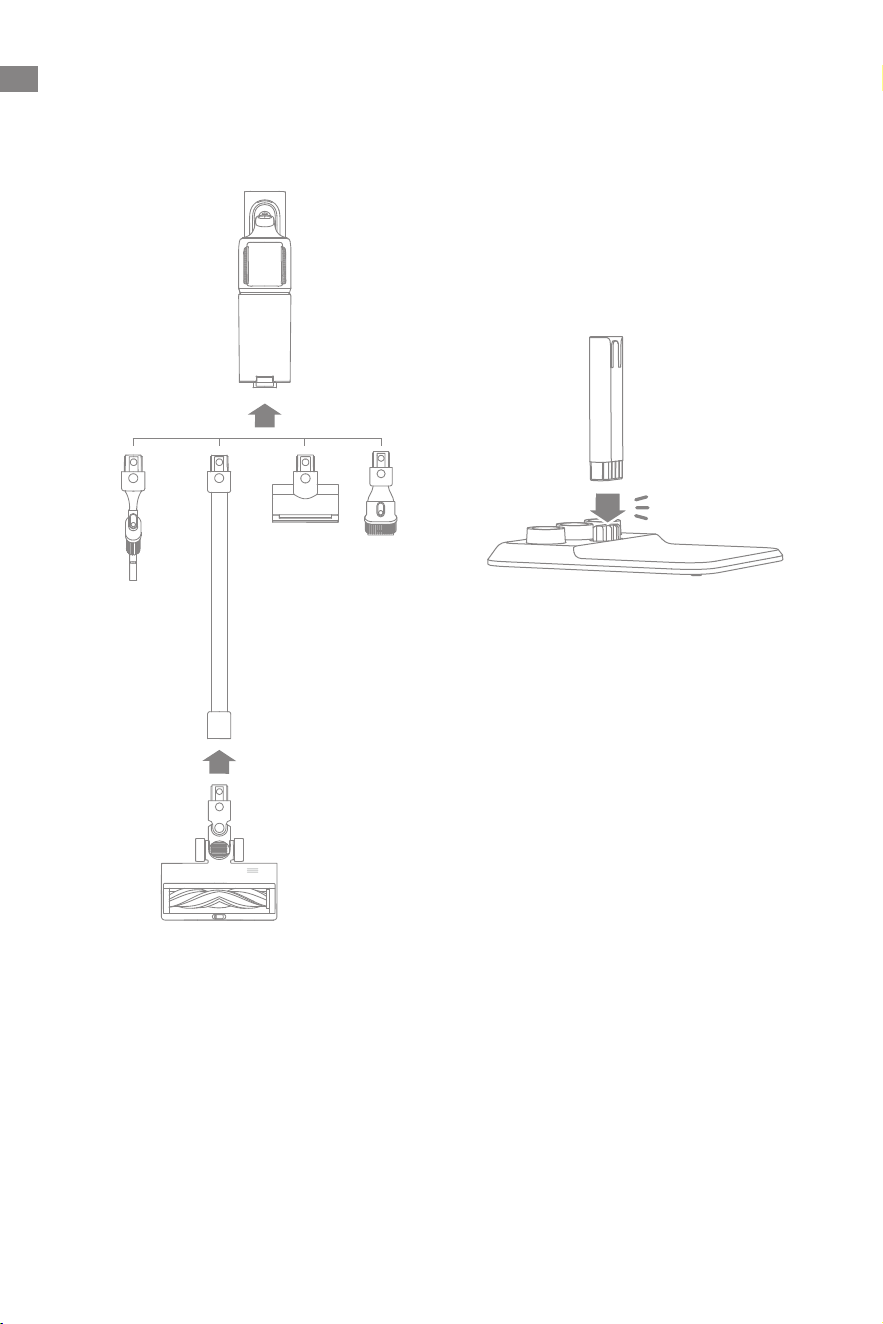

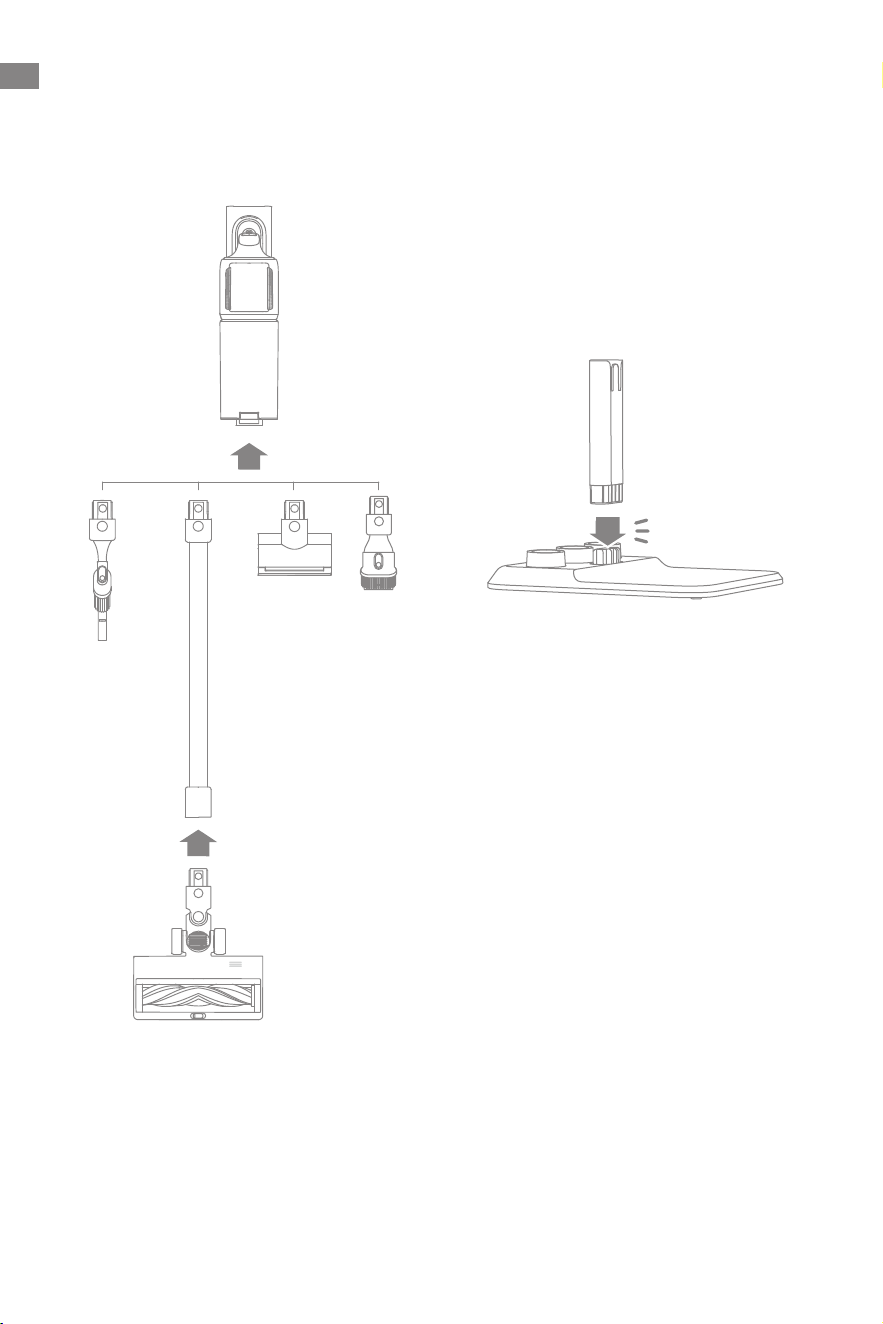

Installation
Insert the support rod vertically into the
storage mount until you hear a click.
Installing the Accessory
Storage Mount
Installing the Accessories
Note:
• It is not recommended to use the motorized mini-brush with the extension rod.
• Please install the accessories according to the actual cleaning needs.
6
EN

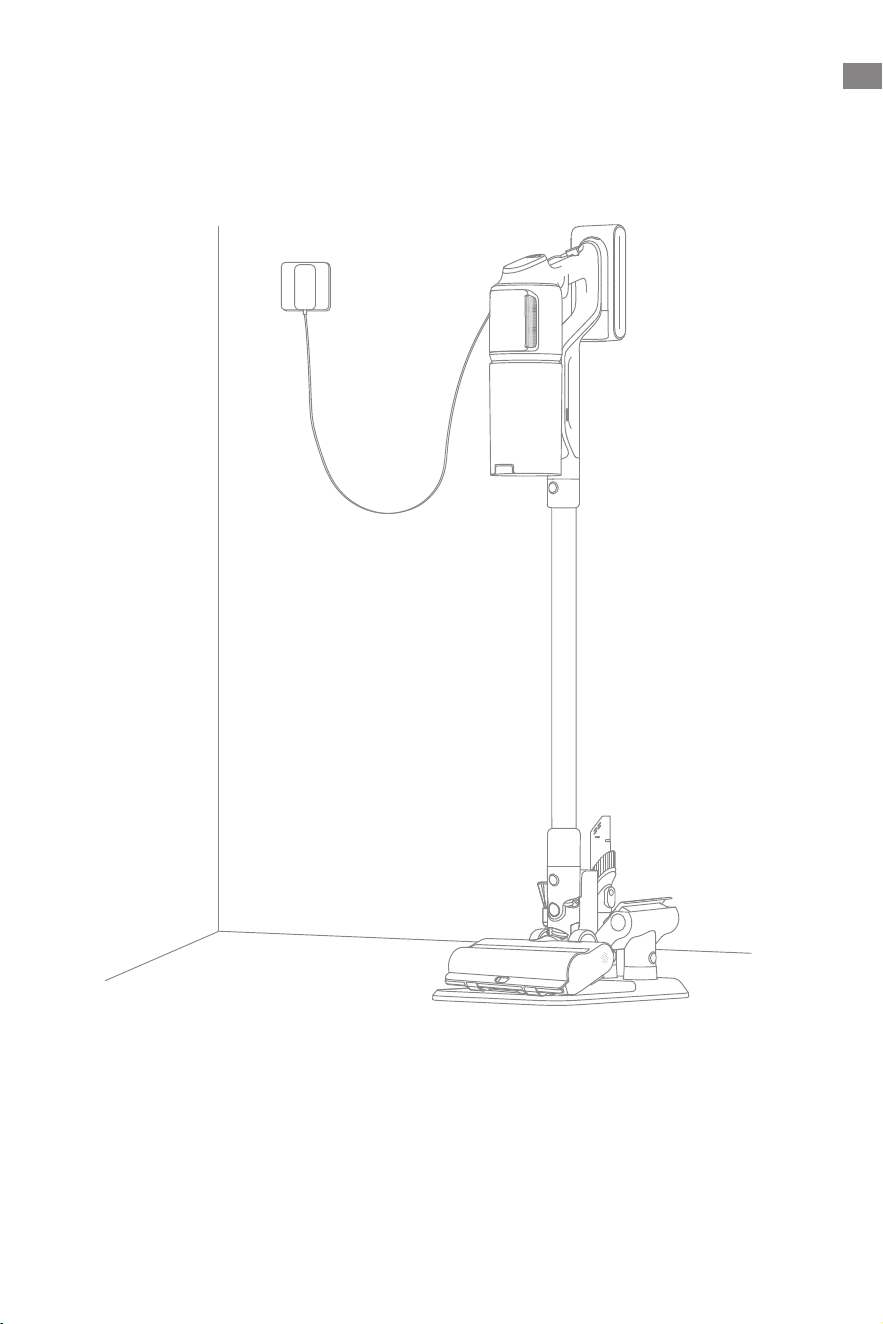

Fully charge the vacuum before
using it for the first time.
Charging
Note:
• The vacuum cannot be used while charging.
• When fully charged, the battery status indicator will turn off after 5 minutes and the
vacuum will enter the power saving mode.
• This will take about 3.5 hours. Vacuuming at Turbo mode for a prolonged period will
cause the battery to heat up, which increases charging time. Allow the vacuum to cool
down for 30 minutes before charging it.
7
EN
Battery Status Display
1. Battery Status Indicator
Charging
Fully charged
Charging
Standby Mode
Solid white
Blinking white
O
2. Display Screen
The number on the display screen
represents the current battery level in a
percentage during charging. When the
number becomes 100, the battery is fully
charged.
When the display screen shows
"LO", it indicates that the battery
level is lower than 10%.
Press the button to switch levels
between auto, eco and turbo.
Note:
If there is no operation for more than 15 seconds, the screen will turn o, and it will return to the main interface when lit
up again.
If the vacuum is not working properly, the screen display will show an error message. Please refer to the troubleshooting
table to nd your solution.
Press briey to turn on/o.
Note: Factory default setting is the Eco mode.
Dust Level
Red: High Orange: Med Green: Low
Note: The color of fan-shaped icon changes
with the amount of dust in real time (only in
Auto Mode).
Suction Level:
How to Use
Display Screen(Vacuuming)
Battery Level Percentage
Suction Level/Dust Level
Suction Level Switch
Other errors
Roller stuck
Air Duct Blocked
High-temperature Alert
Error Icons
Charging/Low Battery Level
Indicator
Blinking red: Battery level ≤ 10%
Pulsing red: Battery level ≤ 10%
(charging)
Pulsing green: Battery level > 10%
(charging)
Standby Button
Eco Auto Turbo
8
EN

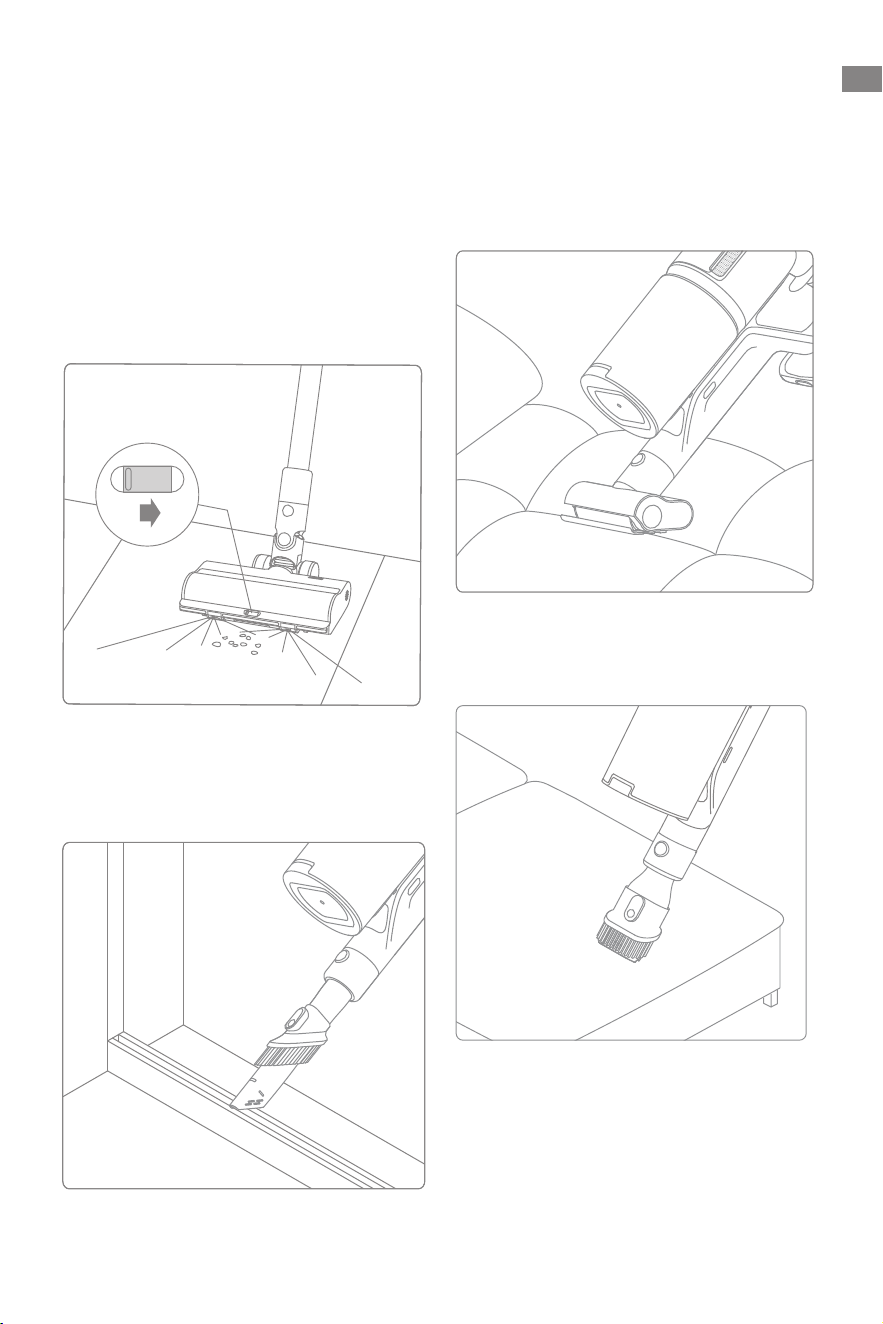

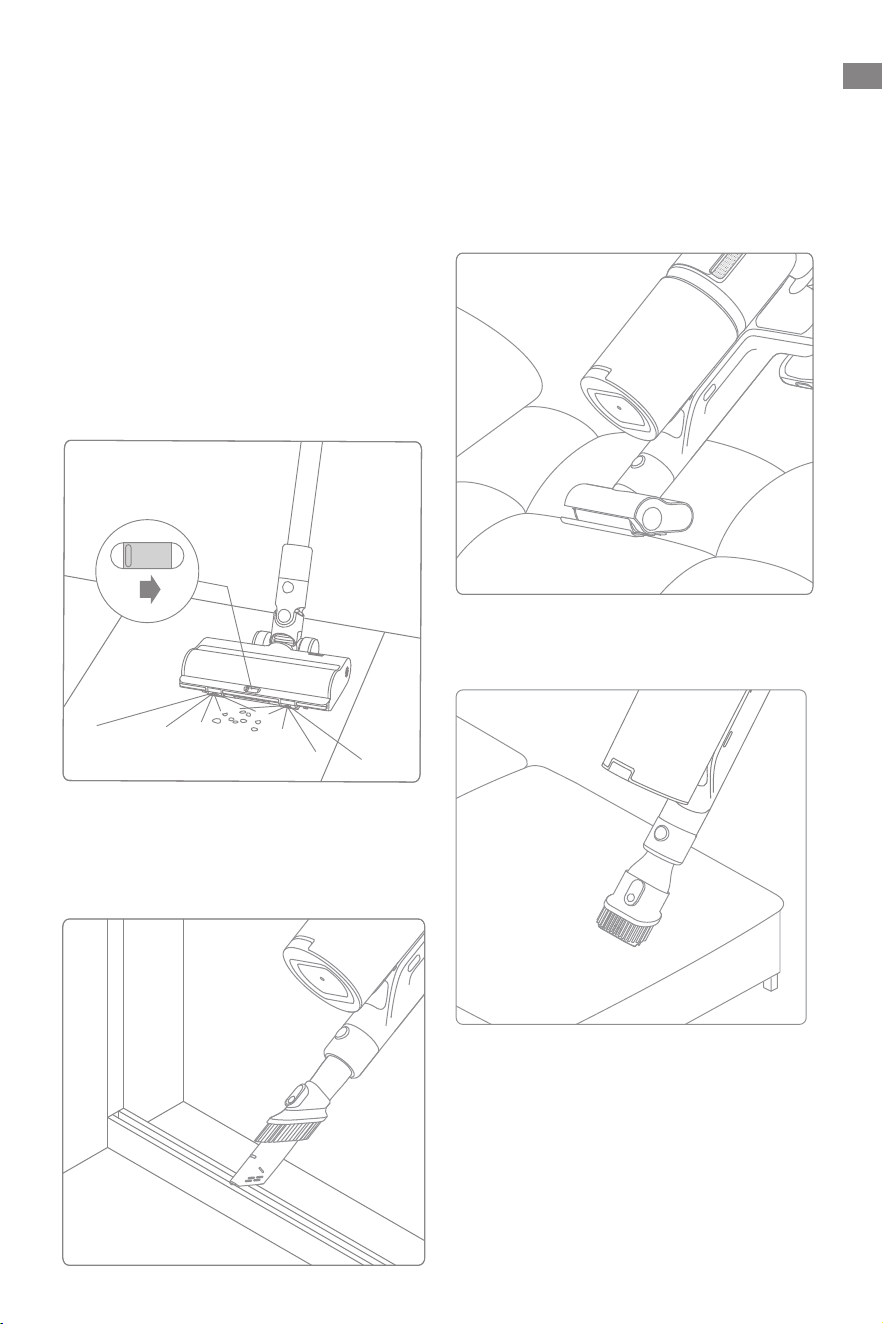

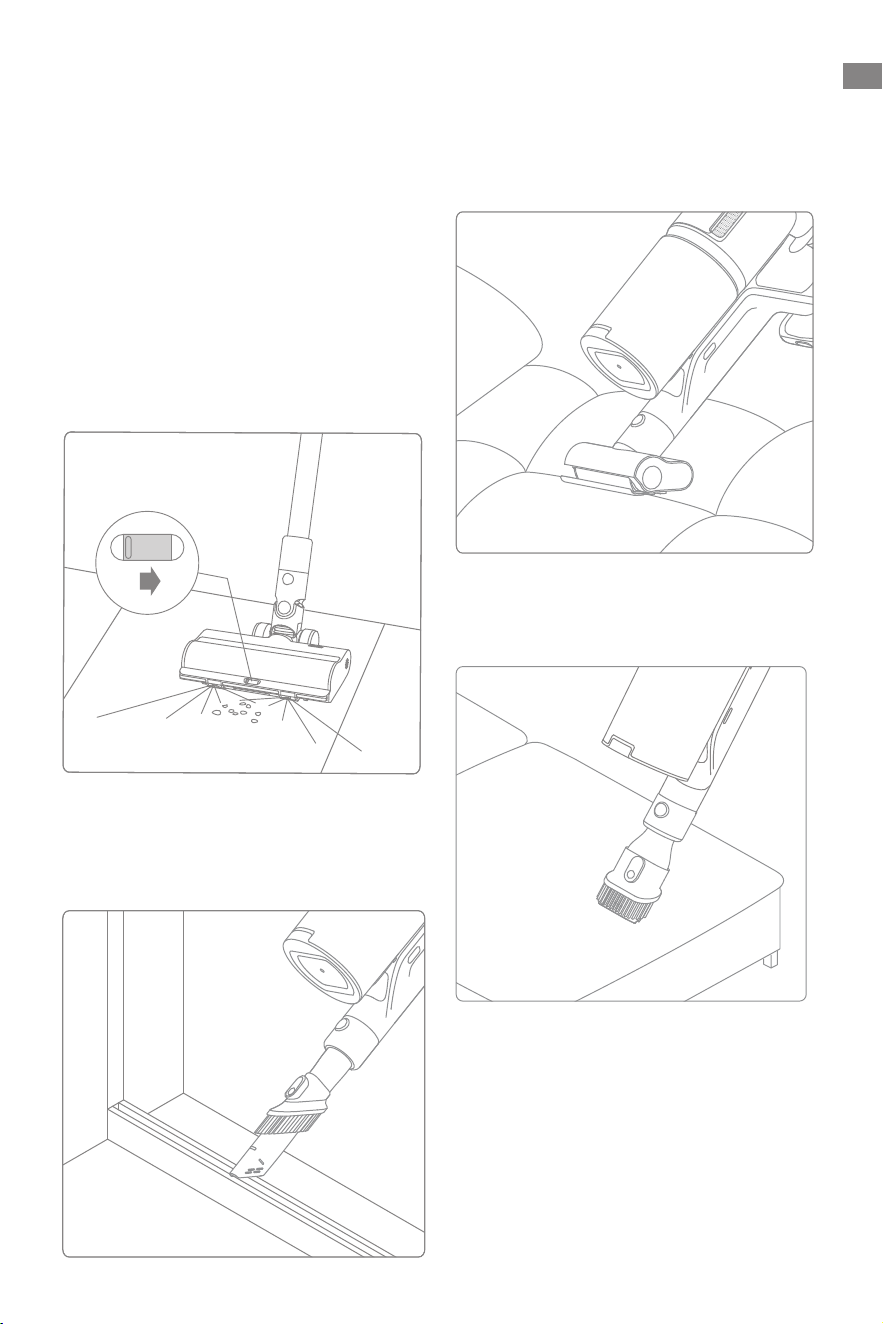

Using Different Accessories
Illumination Multi-Surface Brush
When the appliance starts, the lights in
front of the brush roller will automatically
turn on, which is convenient for use.
When using on baby play mats, carpets or
for vacuuming coffee beans, pop corn and
other pellets, turn on the switch on the
brush.
When vacuuming on tiles, wooden floors
or other hard surfaces, turn off the switch.
For vacuuming dirt, pet hair, and other
stubborn debris from sofas, bedding,
and other fabric surfaces. It is not
recommended to vacuum on fragile
surfaces, such as silk.
Motorized Mini-Brush
Suitable for vacuuming cracks, corners
of doors and windows, stairs, and other
hard-to-reach places.
Combination Tool
For vacuuming curtains, keyboards, ceilings,
sofas, vehicle interiors, coee tables, etc.
Wide Combination Tool
Note:
• If any rotating part becomes stuck, the
vacuum may shut off automatically.
Remove any trapped foreign objects,
then resume use.
• When the battery becomesoverheated,
the vacuum will automatically shut
off. Wait until the battery temperature
returns to normal, then resume use.
9
EN
1
3
2
12
6
111
57
210
48
39
24 hrs
Tips:

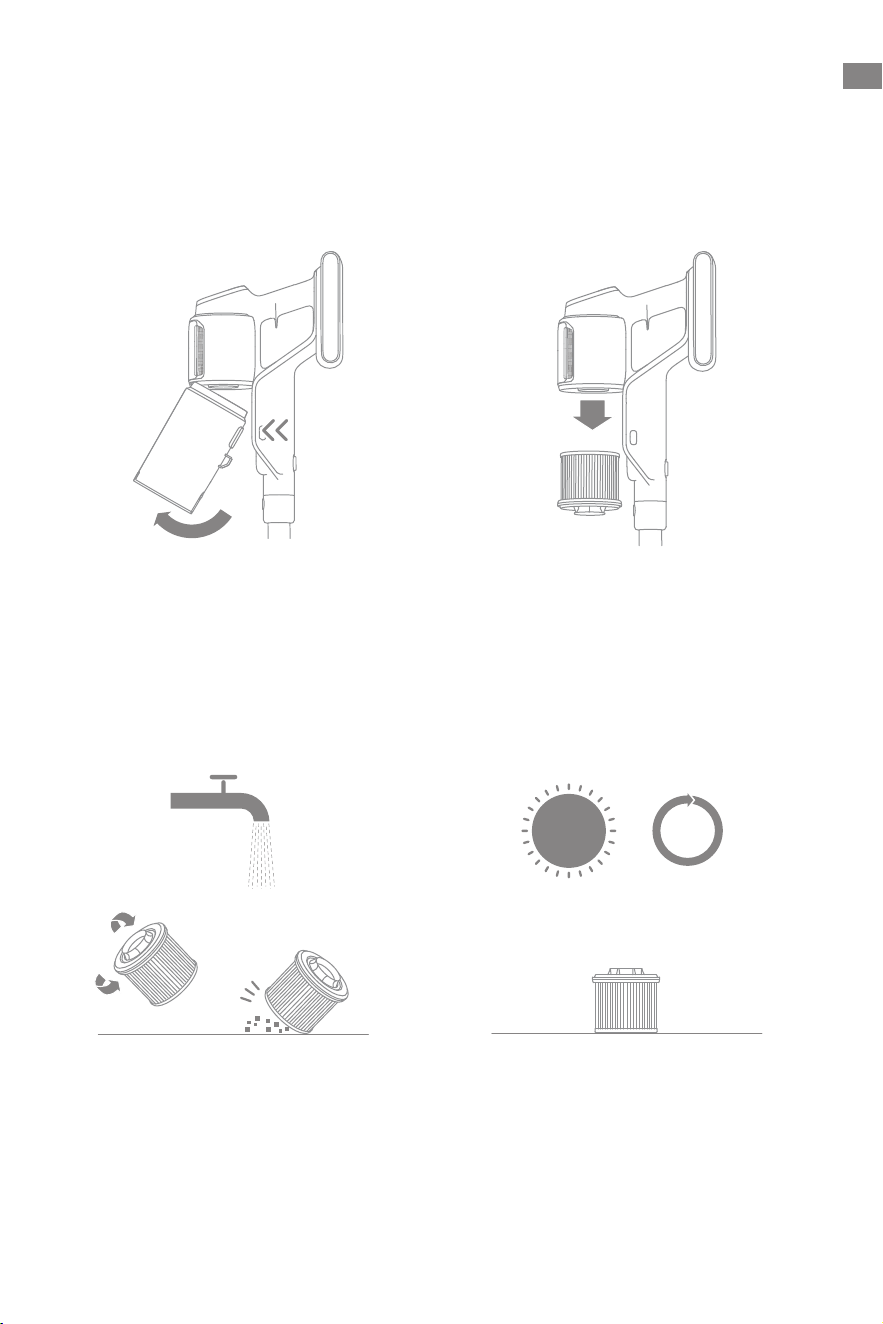

Care & Maintenance
• Always use genuine parts to keep your warranty from being void.
• If the filter or nozzle becomes clogged, the vacuum will stop working shortly after being
turned on. Clear the tube to restore functionality.
• Before cleaning the dust cup, please confirm that the charger is disconnected and keep
the vacuum's power button in the off position.
• If the vacuum is not used for an extended period, fully charge it, unplug the power cord,
remove the battery, and store it in a cool, low-humidity environment away from direct
sunlight. To avoid over-discharging the battery, recharge the battery at least once every
three months.
Cleaning the Vacuum
Wipe the vacuum with a soft dry cloth.

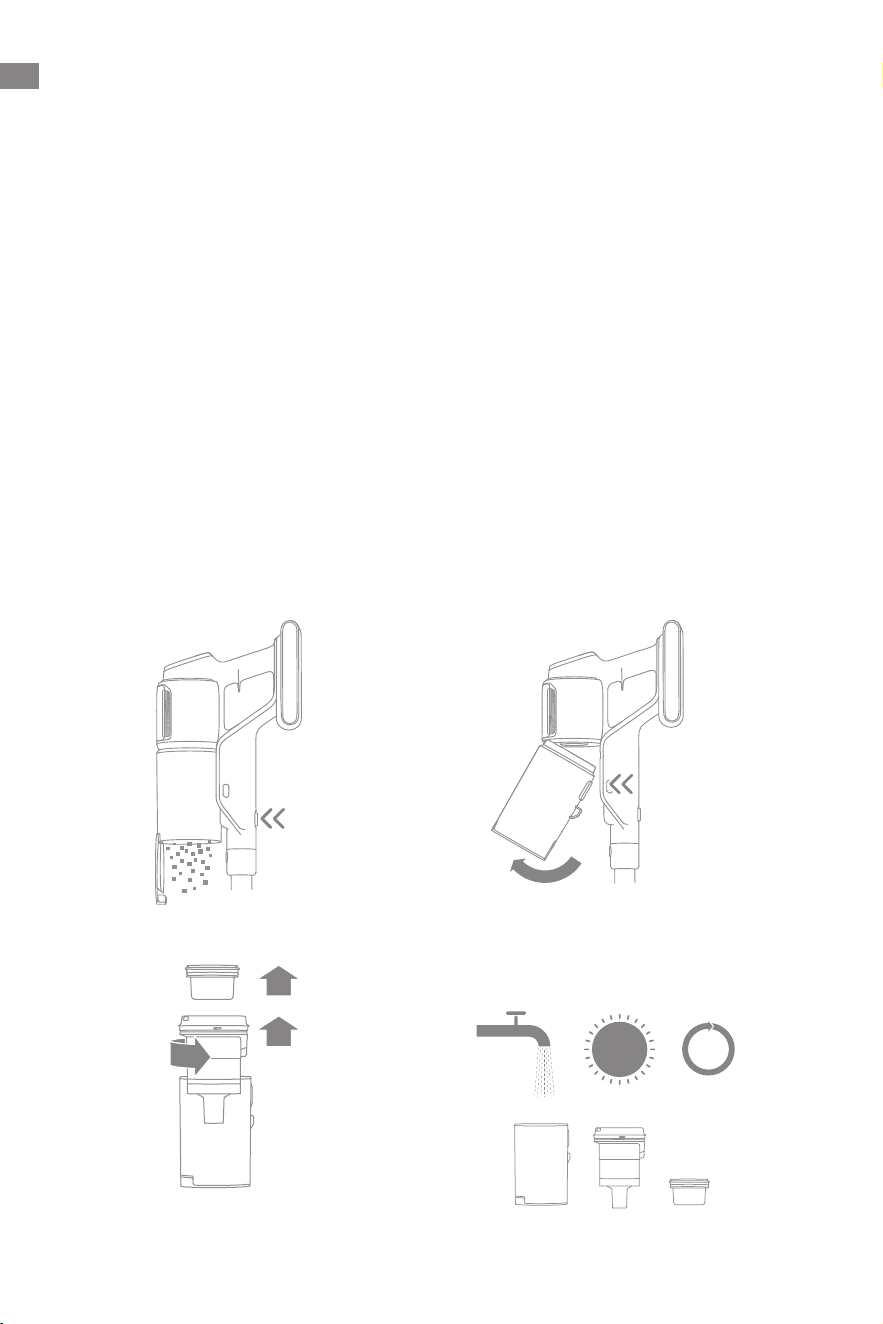

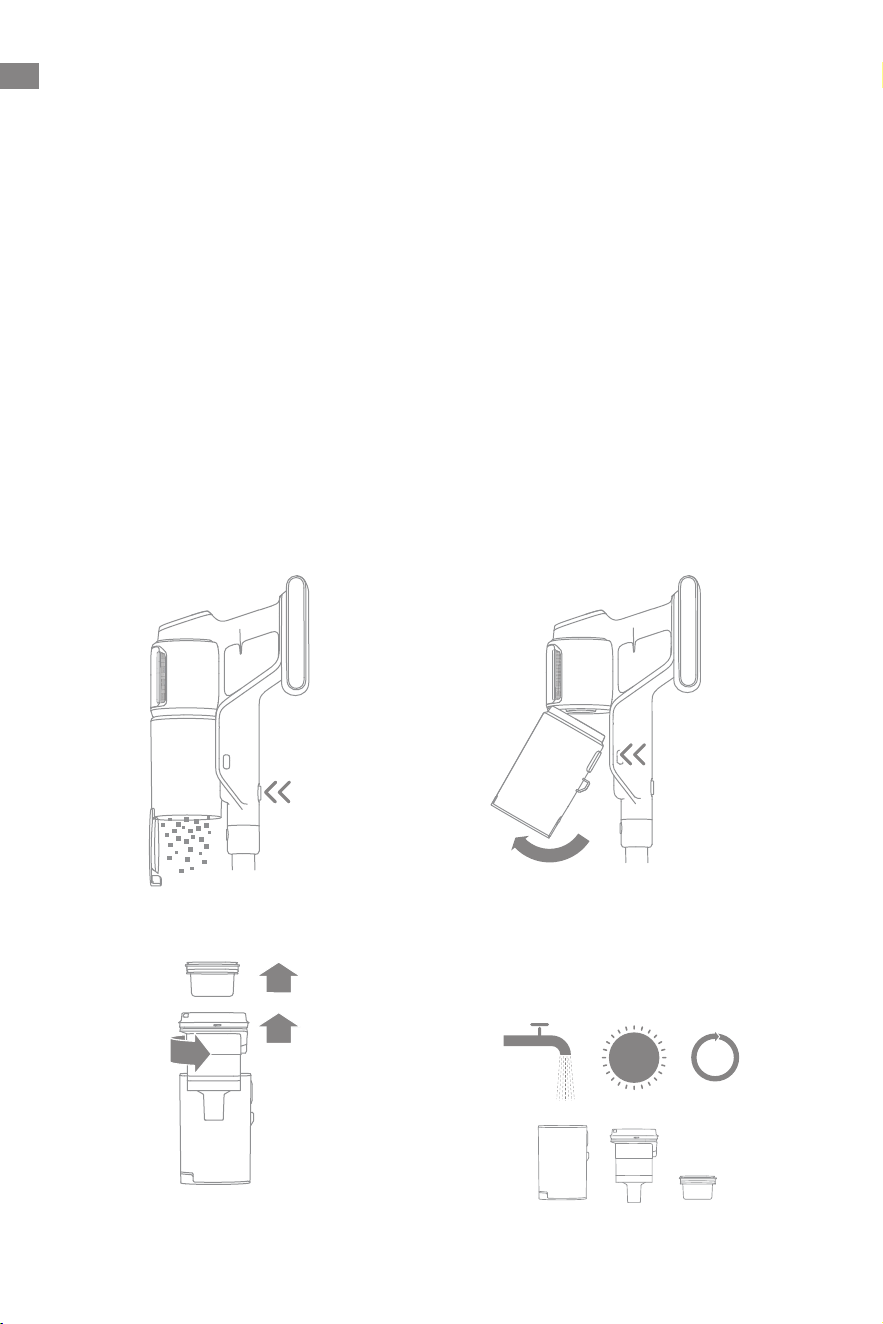

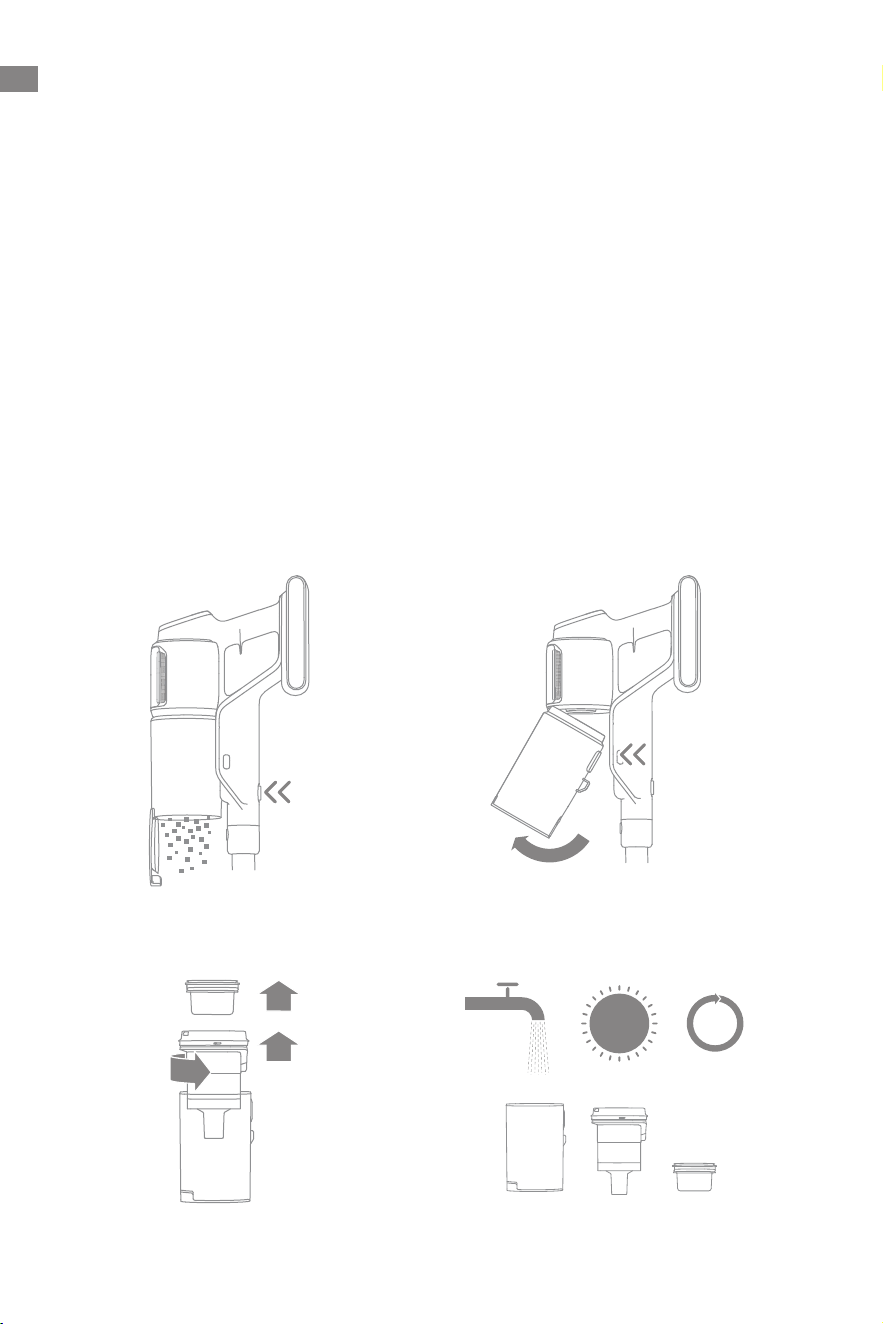

Cleaning the Dust Cup, Pre-Filter, and Cyclone Assembly
1. Press the dust cup bottom cover release
button, then empty the contents.
2. Press the dust cup release button and
remove it from the vacuum.
3. Remove the pre-lter rst, and then
rotate the cyclone system to lift it out.
4. Rinse the cyclone assembly, pre-lter,
and dust cup until they are clean. After
washing, air dry for at least 24 hours.
Note:
• Please clean the dust cup as needed.
• It is recommended to clean the cyclone system and pre-filter at least once every 3 to 4 months.
10
EN
Cleaning the Filter
1. Remove the dust cup as shown in the
gure.
2. Remove the lter from the vacuum by
pulling it down in the direction shown in
the gure.
3. Rinse the lter with rotating it 360° .
Lightly tap the lter several times to
remove any debris caught in it.
4. Allow the lter to air dry for 24 hours.
12
6
111
57
210
48
9 3
24 hrs
Note:
• Only use clean water to wash the filter.
• Do not use detergent.
• Do not attempt to clean the filter with a brush or finger.
• It is recommended to clean the filter once every 4 to 6 months.
11
EN

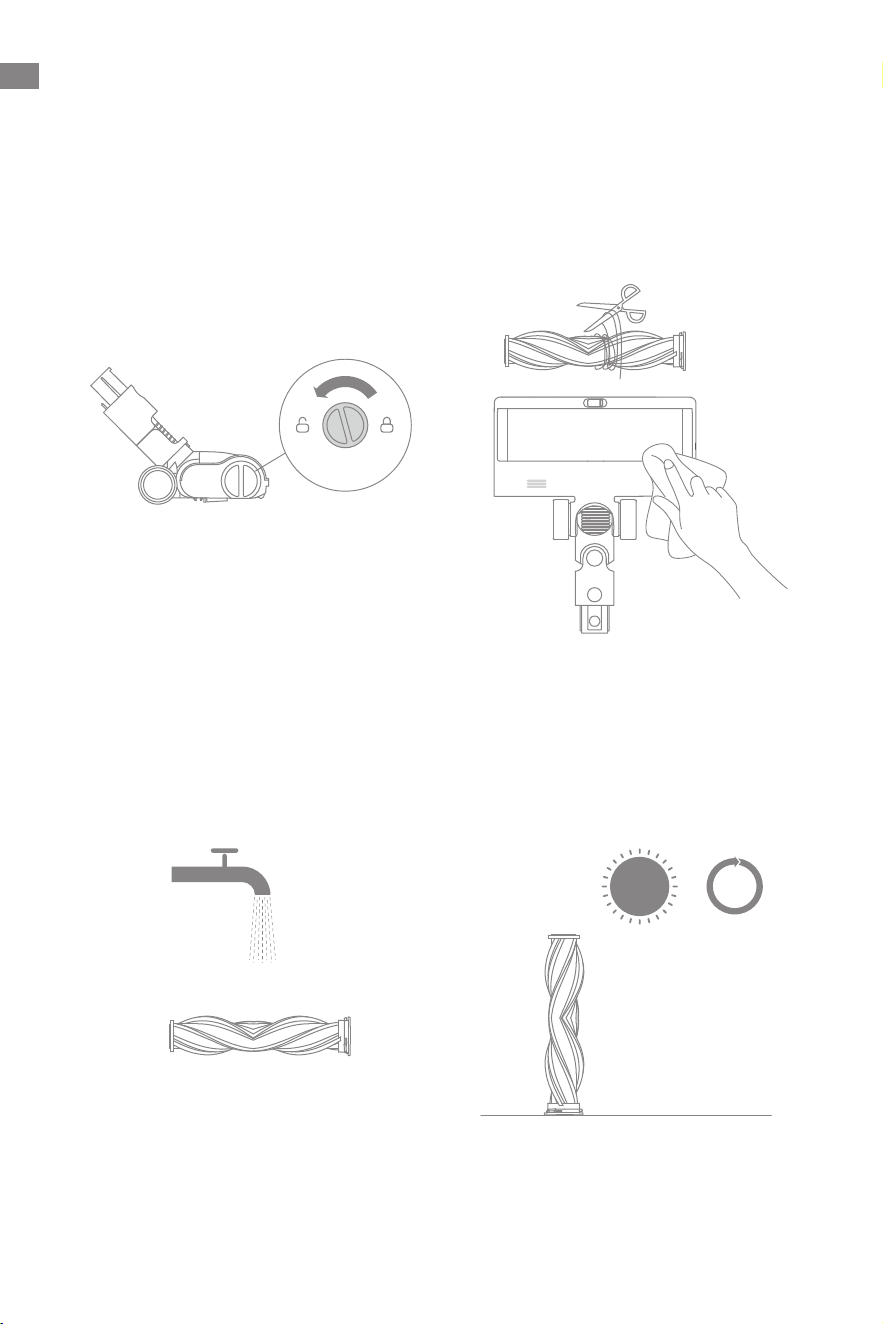

Cleaning the Illumination
Multi-Surface Brush
1. Turn the lock counterclockwise until it
stops, then remove the roller from the
roller brush.
2. Use scissors to cut o the hairs and
bers that get stuck on the brush roller.
Wipe the dust from the notch and
transparent cover with a dry cloth or paper
towel. Thoroughly dry before use.
3. When it is dirty, rinse the brush roller
with clean water until it is clean.
4. Stand the brush roller upright for at
least 24 hours until it is fully dry.
12
6
111
57
210
4
3
8
9
24 hrs
12
EN
2. Rinse and clean the brush roller. Stand
the brush roller upright in a well-ventilated
area for at least 24 hours until it is fully dry.
3. Once the brush roller is dry, reinstall it by
following the disassembly steps in reverse.

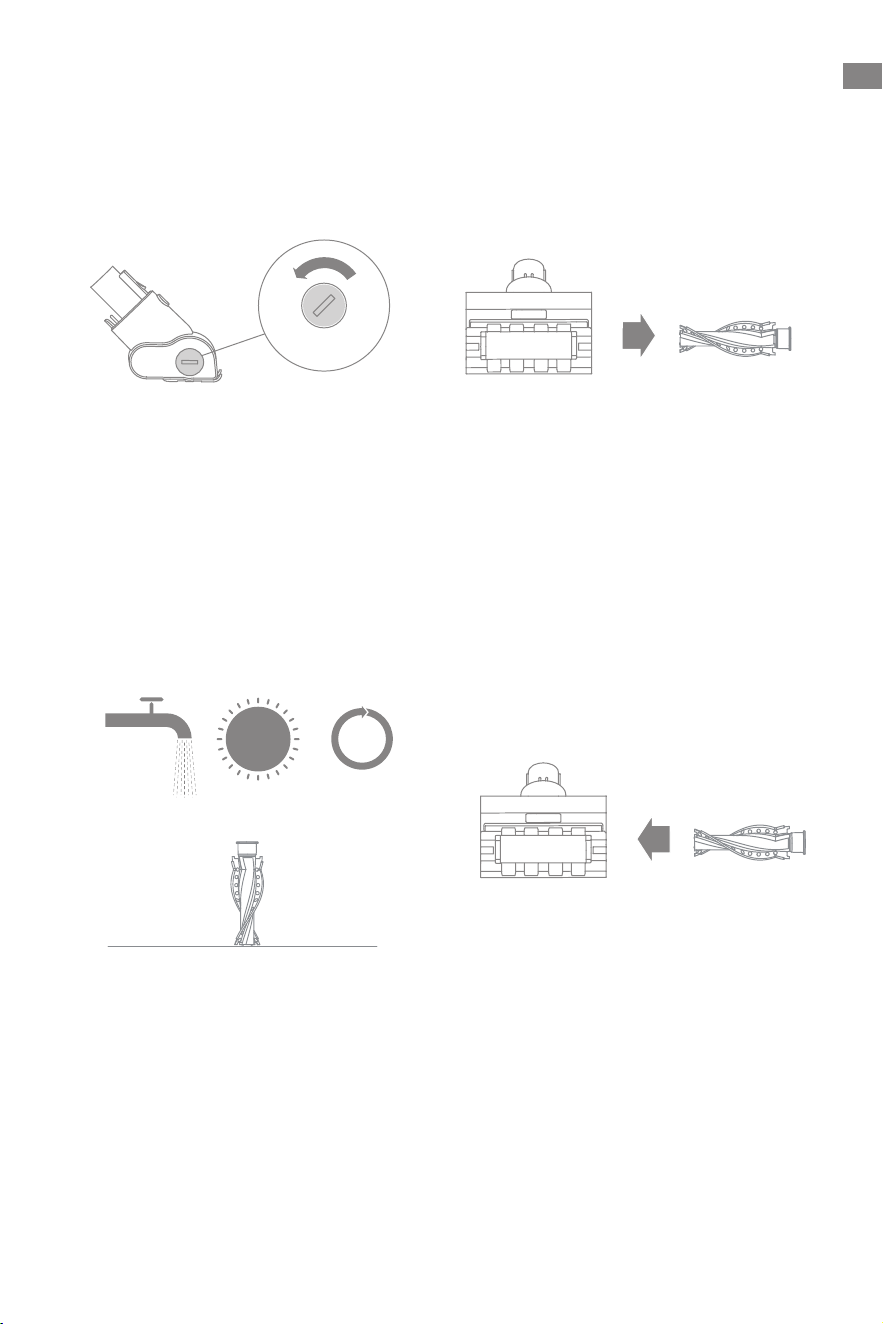

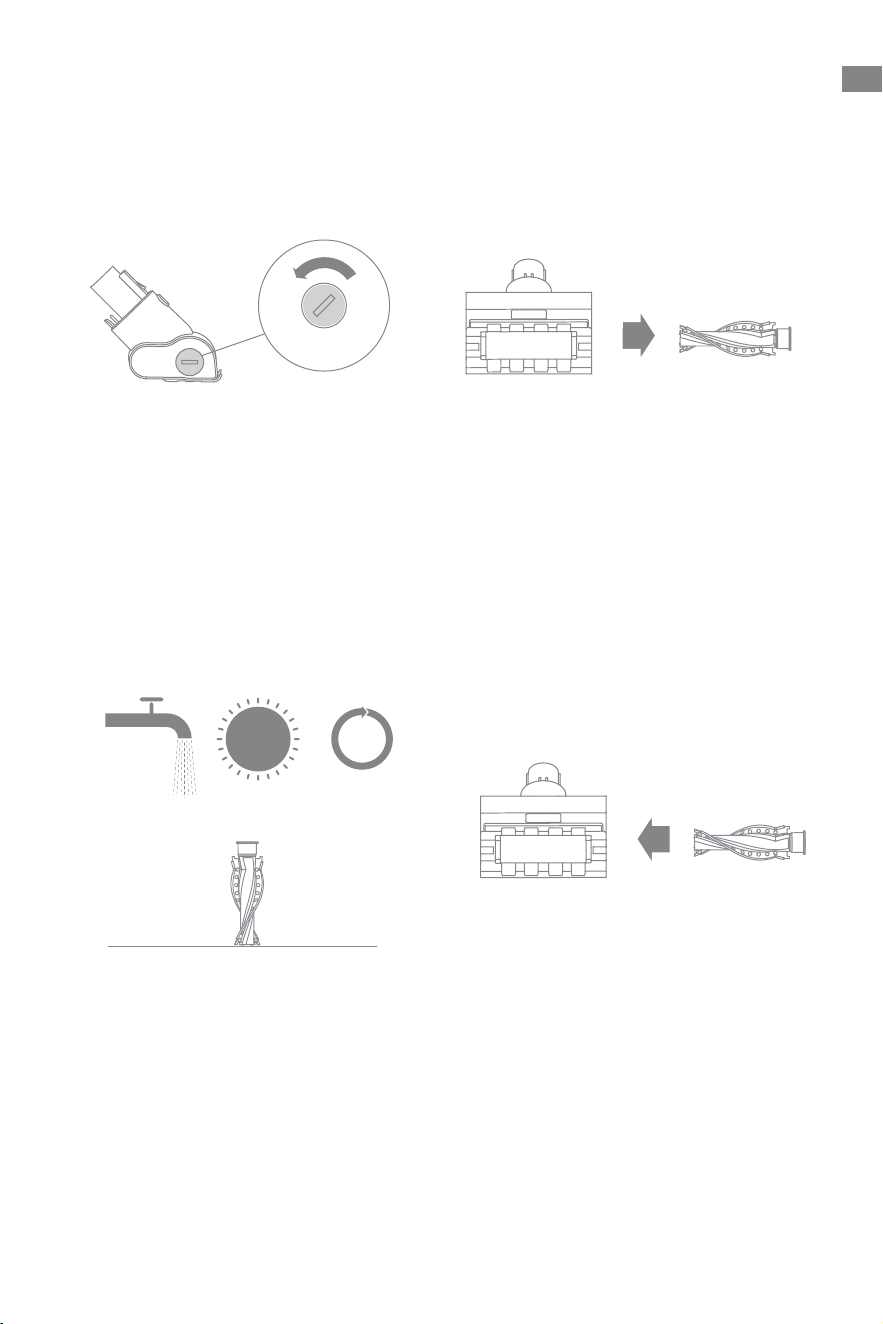

Cleaning the Motorized Mini-
Brush
1. Use a coin as illustrated to rotate the lock counterclockwise until you hear a click. After
unlocking the motorized mini-brush, remove the brush roller.
12
6
111
57
2
3
10
48
9
24 hrs
13
EN
Replacing the Battery Pack
The vacuum contains a removable rechargeable lithium-ion battery pack which has a
limited number of recharge cycles. After extended use, the battery pack may no longer
hold a charge. If this happens, it means the battery pack has reached the end of its life
cycle and needs to be replaced.
1.
Press down the battery pack release button and slide the battery pack to the right to
remove it.
2.
Install the new battery pack.
14
EN
FAQ
If the vacuum is not working properly, please refer to the table below.
Errors Possible Causes Solutions
The vacuum does
not work.
The appliance is out of battery or its
battery level is low.
Fully charge the vacuum, then resume
use.
Overheat protection mode triggered
by a blockage.
Clean the suction opening or air duct.
Wait until the vacuum cools down, then
reactivate it.
The suction opening or air duct is
blocked.
Clear any blockage from the suction
opening or air duct.
Weak suction force.
The dust cup is full and/or lter
assembly is clogged.
Empty the dust cup and/or clean the
lter assembly.
An attachment is blocked. Clear any blockage in the attachment.
The motor makes a
strange noise.
Main suction opening or extension
rod is blocked.
Clear any blockage in the main suction
opening or extension rod.
The battery
indicator does
not light up when
charging.
The charger does not plug into the
vacuum well.
Check whether the charger is properly
plugged into the vacuum.
The battery is charged and switches
to Sleep Mode automatically.
The vacuum runs normally.
If the problem persists after ruling out the above two possibilities, please
contact the after-sales service department for maintenance.
Charging too slow.
The battery temperature is too low or
too high.
Wait until the battery temperature
returns normal, and then recharge.
The LED lights of
the illumination
multi-surface
brush do not work.
LED lights are damaged.
Please contact the after-sales
department for maintenance.
15
EN
Battery Status Indicator
Status Possible Causes Solutions
The indicator is red after
turning on the vacuum.
Battery pack is
damaged.
Please contact the after-
sales department for
maintenance.
The indicator blinks red
quickly when charging
the vacuum.
The charger is
incompatible.
Only use the original
charger to charge the
vacuum.
The indicator blinks
white when using the
vacuum.
Out of Battery. Please charge in time.
Troubleshooting
If the vacuum is not working properly, the screen display will show an error message.
Please refer to the troubleshooting table to nd your solution.
Error Icon Status Error Message Solutions
Blinking Orange Air Duct Blocked
Check whether the dust cup, extension rod, or
brush is blocked.
Check whether the filter or pre-filter is blocked
due to excessive dust.
Blinking Orange Roller brush stuck
Refer to the brush cleaning section to clean the
debris and hair tangled on the brush roller.
Blinking Red
High-temperature
Alert
Please wait and continue to use after motor
temperature is normal.
If one of the error codes from E1-E9，F0-F2 appears on the display, please contact the after-
sales service team for repair.
16
EN
The lithium-ion battery pack contains substances that are hazardous to the environment.
Before disposing of the vacuum, please remove the battery pack, then discard or recycle
it in accordance with local laws and regulations of the country or region it is used in.
Vacuum Cleaner
Model V Z V11B Rated Power 540 W
Charging Voltage 34 V Rated Voltage 29.6 V
Charging Time approximately 3.5 hours
Multi-Surface Brush Motorized Mini-Brush
Model VMBZ Model VMMY
Rated Power 40 W Rated Power 20 W
Rated Voltage 25.2 V Rated Voltage 24 V
Charger
Model ZD024M340090US
Input 100V-240 V 50/60 Hz 0.8 A
Output 34 V 0.9 A
Rechargeable Lithium-Ion Battery Pack
Model V2458-8S1P-GYA Nominal Voltage 29.6 V
Rated Capacity 2700 mAh Nominal Capacity 2850 mAh
Energy 79.92 Wh
Specifications
17
FR
IMPORTANTES MESURES DE
SÉCURITÉ
L'utilisation d'un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER
(CETAPPAREIL). Le non-respect des mises en garde et des instructions
peut causer des chocs électriques, des incendies et/ou des blessures
graves.
AVERTISSEMENT
– Pour réduire les risques d'incendie,
de choc électrique ou de blessure:
Ne pas exposer à la pluie, Ranger à l'intérieur.
Ne pas permettre aux enfants de jouer avec l'appareil. Une attention
particulière est nécessaire lorsque l'appareil est utilize par des enfants
ou à proximité de ces derniers.
N'utiliser que conformément à cette notice avec les accessories
recommandés par le fabricant.
Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner
l'appareil à un atelier de reparation s'il ne fonctionne pas bien, s'il est
tombé ou s'il a été endommagé, oublié à l'extérieur ou immergé.
Ne pas tirer soulever ni trainer l'appareil par le cordon. Ne pas utiliser
le cordon comme une poignée, le coincer dans l'embrasure d'une
porte ou l'appuyer contre des arêtes vives ou des coins. Ne pas faire
rouler l'appareil sur le cordon. Garder le cordonà l'écart des surfaces
chaudes.
Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.
Ne pas manipuler le chargeur, y compris la prise du chargeur, et les
bornes du chargeur avec les mains mouillées.
N'insérer aucun objet dans les ouvertures. Ne pas utiliser l'appareil
lorsqu'une ouverture est bloquée. S'assurer que de la poussière, de la
peluche, des cheveux ou d'autres matières ne réduisent pas le debit
d'air.
Maintenir les cheveux, les vêtements amples, les doigts et toutes les
parties du corps à l'écart des ouvertures et des pieces mobiles.
Consignes de sécurité
18
FR
User de prudence lors du nettoyage des escaliers.
Ne pas aspirer des liquids inflammables ou combustibles, comme de
l'essence, et ne pas faire fonctionner dans des endroits où peuvent se
trouver de tells liquides.
Ne pas aspirer de matières en combustion ou qui dégagent de la
fumée, comme des cigarettes, des allumettes ou des cendres chaudes.
Ne pas utiliser l'appareil si le sac à poussière ou le filter n'est pas en
place.
Emêcher une mise en marche accidentelle. S'assurer que l'interrupteur
est à la position arrêt avant de raccorder la batterie, de lever ou de
déplacer l'appareil. Transporter l'appareil en gardant un doigt sur
l'interrupteur, ou mettre sous tension un appareil dont l'interrupteur est
à la position marche peut causer un accident.
Retirer la batterie de l'appareil avant d'effectuer des réglages, changer
les accessoires ou ranger l'appareil. Ces mesures de sécurité ont pour
but d'éviter une mise en marche accidentelle de l'appareil.
Recharger uniquement avec le chargeur prescrit par le fabricant. Un
chargeur convenant à un type de batterie peut présenter un risque
d'incendie lorsqu'il est utilisé avec une autre batterie.
Utiliser uniquement les batteries recommandées pour l'appareil.
L'utilisation d'autres types de batteries peut présenter un risque de
blessure ou d'incendie.
Lorsque l'appareil n'est pas utilisé, tenir la batterie loin d'objets
métalliques comme des trombones, des pièces de monnaie, des clés,
des clous, des vis ou autres petits objets qui pourraient établir une
liaison entre les bornes. Un courtcircuit des bornes des batteries peut
causer des brûlures ou un incendie.
En condition d'usage abusif, du liquide peut s'échapper de la batterie ;
éviter tout contact avec ce liquide. En cas de contact accidentel, rincer
abondamment avec de l'eau. En cas de contact avec les yeux, consulter
également un médecin. Le liquide projeté peut causer des irritations ou
des brûlures.
Ne pas utiliser une batterie ou un appareil endommagé ou qui a été
modifié. Des batteries endommagées ou modifies peuvent avoir un
comportement imprévisible pouvant causer un incendie, une explosion
ou un risque de blessure.
Ne pas exposer une batterie ou un appareil à la flamme ou à
des températures excessives. L'exposition à une flamme ou à des
températures supérieures à 130℃ peut causer une explosion.
19
FR
Respecter toutes les instructions de chargement et ne pas charger la
batterie ou l'appareil à des températures qui ne sont pas incluses dans
la gamme de températures indiquées dans la notice d'instructions. Un
chargement mal effctué.
Confier les réparations à une personne qualifiée qui utilisera
uniquement des pièces de remplacement identiques. Cette façon de
faire garantira la sécurité du produit.
Ne pas modifier ni tenter de réparer l'appareil ou la batterie sauf
comme il est indiqué dans les instructions d'utilisation et d'entretien.
Ne pas l'utiliser ni lestocker dans des environnements extrêmement
chauds ou froids (en dessous de 0℃/32°F ou au-dessus de 40℃/104°F).
Veuillez charger l'aspirateur sans fil dans des températures supérieures
à 0℃/32°F et inférieures à 40℃/104°F.
Éteignez toujours l'appareil avant de brancher ou de débrancher la
buse motorisée
Risque de blessures. La brosse peut démarrer de façon inattendue.
Débranchez la batterie avant de procéder au nettoyage ou à l’entretien.
CONSERVER CES INSTRUCTIONS
Usage Domestique seulement.
Attention:
L'émetteur/récepteur exempt de licence contenu dans
le présent appareil est conforme aux CNR d'Innovation,
Sciences et Développement économique Canada
applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes :
1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si
le brouillage est susceptible d'en compromettre le fonctionnement.
Courant continu
Courant alternatif
Bouton d'alimentation
20
FR
Compartiment
à poussière
Bouton
d'ouverture du
bac à poussière
Bouton de
déverrouillage
du capot
inférieur du
compartiment à
poussière
Écran
d’achage
Bouton
de niveau
d'aspiration
Port de
recharge
Contact antistatique
Indicateur de
l'état de la
batterie
Bouton
d'alimentation
Bouton de déverrouillage
de la batterie
Chargeur
Tige de
rallonge
Support de rangement
des accessoires (Tige de
support x 1 et support de
rangement x 1)
Outil combiné large Outil combiné
Brosse multi-surfacesMini-brosse motorisée
Présentation du produit
Liste des accessoires
Rappel : Photo non contractuelle, veuillez vous référencer aux objets concrets.
Nom du composant
Corps de l’aspirateur
21
FR
Procédure d’installation
Insérez la tige soutien verticalement dans
le support de rangement jusqu’à ce qu’un
déclic se fasse entendre.
Installez le support de
rangement des accessoires
Installer les accessoires
Remarque :
• Il n’est pas recommandé d’utiliser la mini-brosse motorisée avec le tube d’extension.
•
Installez les accessoires en fonction des besoins réels de nettoyage.
22
FR
Chargez entièrement la batterie de l’aspirateur avant la
première utilisation.
Recharge
Remarque:
• L'aspirateur ne peut pas être utilisé pendant la charge.
•
Lorsqu’elle complètement chargée, le voyant de l'état de la batterie s’éteindra après 5
minutes et l’aspirateur passera en mode d’économie d’énergie.
•
Cela prendra environ 3,5 heures. L’aspiration en mode Turbo pendant une période
prolongée peut entraîner la surchauffe de la batterie, ce qui augmente le temps de
charge. Laissez l’aspirateur refroidir pendant 30 minutes avant de le charger.
23
FR
Affichage de l'état de la FR batterie
1. Indicateur de l'état de la batterie
Recharge
Entièrement chargée
Recharge
Mode veille
Blanc xe
Blanc clignotant
Arrêt
2. Écran d'achage
Le chire sur l'écran d'achage
représente le niveau actuel de la batterie
en pourcentage pendant la charge.
Lorsque le chire atteint 100, la batterie
est complètement chargée.
Remarque:
• Si aucune opération n'est effectuée pendant plus de 15secondes, l'écran s'éteint et
revient à l'interface principale lorsqu'il s'allume à nouveau.
• Si l'aspirateur ne fonctionne pas correctement, l'écran affichera un message d'erreur.
Veuillez vous référer au tableau de dépannage pour corriger le problème.
Mode d’utilisation
Écran d'affichage (aspiration)
Autres erreurs
Rouleau bloqué
Icônes d’erreur
Conduit d'air bloqué
Alarme de température élevée
Indicateur de niveau de
batterie faible/recharge
Rouge clignotant: Niveau de batterie
≤ 10 %
Rouge clignotant : Niveau de batterie
≤ 10 % (en charge)
Vert clignotant : Niveau de batterie
> 10 % (en charge)
Lorsque l’écran ache « LO », cela
indique que le niveau de batterie est
inférieur à 10 %.
Pourcentage du niveau de
la batterie
Niveau d'aspiration/
Niveau de poussière
Niveau d'aspiration :
Éco Auto Turbo
Remarque: Le réglage par défaut est le
mode Eco.
Niveau de poussière
Rouge : Élevé Orange : Moyen Vert : Faibl
Remarque: La couleur de l’icône
en forme de ventilateur change en
temps réel en fonction de la quantité
de poussière (uniquement en mode
Auto).
Bouton de niveau
d'aspiration
Appuyez sur le bouton pour sélectionner l’un
des trois modes : Auto, Eco et Turbo.
Appuyez brièvement pour allumer/
éteindre.
Bouton de mise en veille
24
FR
Utilisation des différents accessoires
Brosse multi-surfaces avec éclairage
Lorsque l’appareil démarre, les lumières
devant la brosse à rouleau s’allumeront
automatiquement, ce qui est pratique à
l’utilisation.
Lorsque vous utilisez sur des tapis de jeux
de bébé, des moquettes, ou pour aspirer
des grains de café, du pop corn ou des
granulés, activez le commutateur sur la
brosse.
Lorsque vous passez l’aspirateur sur du
carrelage, des sols en bois ou d’autres
surfaces dures, désactivez le commutateur.
Pour aspirer la poussière, les poils
d'animaux, et autres saletés tenaces
des canapés, literies et autres surfaces
en tissus. Il n’est pas conseillé de passer
l’aspirateur sur des surfaces fragiles
comme la soie.
Mini-brosse motorisée
Convient pour aspirer les ssures, les coins
des portes et des fenêtres, les escaliers et
autres endroits diciles à atteindre.
Outil combiné
Pour aspirer les rideaux, les claviers, les
plafonds, les canapés, l'intérieur des
véhicules, les tables basses, etc.
Outil combiné large
Remarque :
• Si un pièce rotative se coince,
l'aspirateur est susceptible de s'éteindre
automatiquement. Retirez tout objet
coincé dans l'aspirateur, puis poursuivez
votre utilisation.
• Quand le moteur surchauffe en
fonctionnement, l’aspirateur s’éteint
automatiquement. Attendez que la
température de la batterie revienne à
un niveau normal, puis poursuivez votre
utilisation.
25
FR
1
3
2
12
6
111
57
210
48
39
24 hrs
Précautions concernant la maintenance
Entretien et maintenance
1. Appuyez sur le bouton de déverrouillage
du capot inférieur du compartiment à
poussière, puis videz celui-ci.
2. Appuyez sur le bouton d'ouverture du
bac à poussière et retirez-le de l'aspirateur.
3. Retirez d'abord le préltre, puis tournez le
système cyclonique pour le soulever.
4. Rincez le système cyclonique, le préltre
et le bac à poussière jusqu'à ce qu'ils
soient propres. Après le lavage, sécher à
l'air libre pendant au moins 24 heures.
Remarque:
• Nettoyez le bac à poussière au besoin.
• Il est recommandé de nettoyer le système cyclonique et le préfiltre au moins une fois
tous les 3 à 4 mois.
• Utilisez toujours des pièces d’origine, faute de quoi la garantie pourrait être annulée.
• En cas d’obstruction du filtre ou du bec, l’aspirateur s’arrête de fonctionner peu
après avoir été mis sous tension. Nettoyez le filtre ou le bec afin de rétablir son
fonctionnement.
• Avant de nettoyer le bac à poussière, veuillez vérifier que la fiche est débranchée et
maintenez le bouton d’alimentation de l’aspirateur en position d’arrêt.
• Si l’aspirateur n’est pas utilisé pendant une période prolongée, rechargez-le
complètement, débranchez le cordon d’alimentation, retirez la batterie et rangez-le
dans un endroit frais et peu humide, à l’abri de la lumière directe du soleil. Pour éviter
une décharge excessive de la batterie, rechargez-la au moins une fois tous les trois
mois.
Nettoyage de l’aspirateur Vacuum Cleaner
Essuyez l’aspirateur avec un chion doux et sec.
Nettoyage du compartiment à poussière, du préfiltre et de
l’ensemble cyclone
26
FR
Nettoyage du filtre
12
6
111
57
210
48
9 3
24 hrs
1. Retirez le compartiment à poussière
comme illustré sur le schéma.
2. Retirez le ltre de l’aspirateur en tirant
dessus, dans la direction indiquée sur le
schéma.
3. Rincez le ltre en le faisant tourner 360° .
Tapotez légèrement le ltre à plusieurs
reprises pour éliminer les débris qui y sont
coincés.
4. Laissez le ltre sécher complètement
pendant au moins 24heures.
Remarque :
• Pour nettoyer le filtre, n'utilisez que de l'eau claire. N'utilisez pas de détergents.
• N’essayez pas de nettoyer le filtre avec une brosse ou vos doigts.
• Il est recommandé de nettoyer le filtretous les 4à6mois.
27
FR
1. Tournez le verrou dans le sens inverse
des aiguilles d'une montre jusqu'à ce qu'il
s'arrête, puis retirez le rouleau de la brosse
à rouleau.
2. Utilisez des ciseaux pour couper les
poils et les bres qui restent coincés sur le
rouleau. Essuyez la poussière de l'encoche
et du couvercle transparent avec un chion
sec ou une serviette en papier. Séchez-les
soigneusement avant de les utiliser.
3. Lorsqu'il est sale, rincez le rouleau à
l'eau claire jusqu'à ce qu'elle soit propre.
4. Mettez le rouleau en position verticale
pendant au moins 24 heures jusqu'à ce
qu'elle soit complètement sec.
12
6
111
57
210
4
3
8
9
24 hrs
Nettoyage de la brosse multi-surfaces
28
FR
Nettoyage de la mini-brosse motorisée
12
6
111
57
2
3
10
48
9
24 hrs
2. Lavez et nettoyez le rouleau-brosse.
Placez le rouleau-brosse à la verticale
dans un espace bien ventilé pendant
au moins 24 heures pour le sécher
complètement.
3. Une fois que le rouleau est sèche,
réinstallez-la en suivant les étapes de
démontage en sens inverse.
1. Utilisez une pièce de monnaie comme illustré pour faire tourner le verrou dans le sens
antihoraire jusqu’à ce qu’un déclic se fasse entendre. Après avoir déverrouillé la mini brosse
motorisée, retirez le rouleau-brosse.
29
FR
Remplacement du bloc de batteries
L'aspirateur contient une batterie lithium-ion rechargeable disposant d'un nombre limité
de cycles de charge. Après un usage prolongé, la batterie est susceptible de se décharger
rapidement. Si c'est le cas, cela signie que la batterie est arrivée au bout de sa durée de
vie et doit être remplacée.
1. Appuyez sur le bouton de libération de la batterie et faites glisser la batterie vers la
droite pour la retirer.
2. Installez la nouvelle batterie.
30
FR
FAQ
En cas de dysfonctionnement de l’aspirateur, consultez le tableau ci-dessous.
Erreur Cause possible Solution
L’aspirateur ne
fonctionne pas.
La batterie est déchargée ou faible.
Rechargez complètement l’aspirateur
avant de reprendre votre utilisation.
Le mode de protection contre la
surchaue se déclenche suite à une
obstruction.
Attendez que l’aspirateur refroidisse,
puis réactivez-le.
L’orice d’aspiration ou le conduit d’air
est obstrué.
Retirez les débris susceptibles de
bloquer l’orice d’aspiration ou le
conduit d’air.
La puissance
d’aspiration est
aaiblie.
Le compartiment à poussière est
rempli et/ou le ltre est obstrué.
Videz le compartiment à poussière et
nettoyez l’ensemble ltre.
L’accessoire est obstrué.
Retirez les débris susceptibles d’obstruer
l’accessoire.
Le moteur fait un
bruit anormal.
L’orice d’aspiration principal ou la
tige de rallonge est obstrué(e).
Retirez les débris susceptibles de
bloquer le suceur principal ou la tige de
rallonge.
Le voyant de
batterie ne s’allume
pas lorsque
l’aspirateur est en
charge.
Le chargeur n’est pas connecté à
l’aspirateur.
Assurez-vous que le chargeur est
branché correctement.
La batterie est complètement
chargée et l’appareil est passé en
mode veille.
L’aspirateur peut être utilisé
normalement.
Si le problème persiste après avoir écarté les deux possibilités ci-dessus,
contactez le service après-vente qui vous aidera.
La batterie charge
lentement.
La température de la batterie est trop
basse ou trop élevée.
Attendez que la température de la
batterie revienne à un niveau normal,
puis reprenez votre session de
nettoyage.
Les lumières
LED de la brosse
multi-surfaces
avec éclairage ne
fonctionnent pas.
La lampe à LED est endommagée.
Veuillez contacter le service après-vente
pour l'entretien.
31
FR
Indicateur de l'état de la batterie
Statut Causes possibles Solutions
L'indicateur est rouge
après la mise en marche
de l'aspirateur.
La batterie est
endommagée.
Veuillez contacter le
service après-vente pour
l'entretien.
L'indicateur clignote
en rouge rapidement
pendant la charge de
l'aspirateur.
Le chargeur n’est
pas compatible.
Utilisez uniquement le
chargeur d’origine pour
recharger l’aspirateur.
L'indicateur clignote
en blanc pendant le
fonctionnement de
l'aspirateur.
Batterie déchargée
Rechargez la batterie
immédiatement.
Dépannage
Si l'aspirateur ne fonctionne pas correctement, l'écran achera un message d'erreur.
Veuillez vous référer au tableau de dépannage pour corriger le problème.
Icône
d’erreur
Statut Message d'erreur Solutions
Orange
clignotant
Conduit d'air
bloqué
Vérifiez si le compartiment à poussière, la
tige d'extension ou la brosse est bloqué.
Vérifiez si le filtre ou le préfiltre est obstrué
par un excès de poussière.
Orange
clignotant
Brosse à rouleau
bloquée
Reportez-vous à la section sur le nettoyage
de la brosse pour retirer les débris et les
cheveux enroulés autour de la brosse à
rouleau.
Clignotement
rouge
Alarme de
température
élevée
Attendez et continuez le nettoyage une
fois que la température du moteur est
redevenue normale.
Si l'un des codes d’erreur E1-E9, F0-F2 s'affiche, veuillez contacter l'équipe de service après-
vente pour la réparation.
32
FR
Aspirateur
Modèle VZ V 11B Puissance mesurée 540 W
Tension de charge 34 V Tension mesureé 29,6 V
Temps de Charge Environ 3,5 heures
Brosse multi-surfaces Mini-brosse motorisée
Modèle VMBZ Modèle VMMY
Puissance mesurée 40 W Puissance mesurée 20 W
Tension mesureé 25,2 V Tension mesureé 24 V
Chargeur
Modèle ZD024M340090US
Entrée 100V-240 V 50/60 Hz 0,8 A
Sortie 34 V 0,9 A
Batterie rechargeable lithium-ion
Modèle V2458-8S1P-GYA Tension nominale 29,6 V
Capacité de
fonctionnement
2700 mAh Capacité nominale 2850 mAh
Énergie 79,92 Wh
Spécifications
La batterie lithium-ion contient des substances dangereuses pour l’environnement. Avant
de mettre l’aspirateur au rebut, retirez d’abord la batterie pour la jeter ou la recycler
conformément à la législation et à la réglementation locales du pays ou de la région
dans lequel ou laquelle il est utilisé.
33
ES
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Cuando utiliza un aparato eléctrico, siempre debe seguir las
precauciones básicas, incluidas las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO). El
incumplimiento de las advertencias e instrucciones puede provocar
descarga eléctrica, incendio y/o lesiones graves.
ADVERTENCIA
– Para reducir el riesgo de incendio,
descarga eléctrica o lesiones:
No lo utilice al aire libre o sobre superficies mojadas.
No permita que se utilice como un juguete. Debe prestar mucha
atención cuando se utiliza cerca de niños, mascotas o plantas.
Use únicamente como se describe en este manual. Sólo utilice los
accesorios recomendados por el fabricante.
No lo utilice con el cable o enchufe dañado. Si el aparato no funciona
correctamente, se ha caído, dañado, dejado al aire libre o sumergido
en agua, remítalo a un centro de servicio.
No tire ni transporte agarrando el cable, no use el cable como asa, no
cierre puertas encima del cable ni pase el cable por bordes o esquinas
afiladas. No pase el aparato por encima del cable. Mantenga el cable
alejado de superficies calientes.
No desenchufe tirando del cable. Para desenchufar, agarre el enchufe,
no el cable.
No manipule el cargador, el enchufe del cargador y los terminales del
cargador con las manos mojadas.
No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna
abertura bloqueada; manténgalo libre de polvo, pelusas, cabello y
cualquier material que pueda reducir el flujo de aire.
Mantenga el cabello, la ropa holgada, los dedos y todas las partes del
cuerpo alejados de las aberturas y las piezas móviles.
Tenga mucho cuidado cuando limpie escaleras.
No lo use para limpiar líquidos inflamables o combustibles, como
gasolina, ni lo use en zonas donde puedan estar presentes.
Instrucciones de seguridad importantes
34
ES
Instrucciones de seguridad importantes
No limpie nada que se esté quemando o humeando, como cigarrillos,
cerillas o cenizas calientes.
No lo utilice sin la compartimento de polvo o los filtros instalados.
Evite el encendido involuntario. Asegúrese de que el interruptor esté
apagado antes de conectarlo a la batería, levantarlo o transportarlo.
Transportar el aparato con el dedo apoyado en el interruptor o
energizar el aparato con el interruptor encendido puede causar
accidentes.
Desconecte la batería del aparato antes de realizar cualquier ajuste,
cambiar accesorios o almacenar el aparato. Estas medidas preventivas
de seguridad reducen el riesgo de encender por accidente el aparato.
Recargue sólo con el cargador especificado por el fabricante. Un
cargador adecuado para un tipo de batería puede provocar riesgo de
incendio si se utiliza en otra batería.
Use sus aparatos sólo con las baterías específicamente indicadas.
El uso de cualquier otra batería puede provocar riesgo de lesiones e
incendio.
Cuando la batería no esté en uso, manténgala alejada de objetos
metálicos, como clips de papel, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que pueden provocar la conexión de
los terminales. Un cortocircuito en los terminales de la batería puede
provocar quemaduras o incendios.
Bajo condiciones abusivas, puede haber fugas de líquido en la
batería; evite el contacto. Si ocurre contacto accidental, enjuague con
agua. Si el líquido entra en contacto con los ojos, busque atención
médica. El líquido derramado de la batería puede provocar irritación o
quemaduras.
No utilice una batería o un aparato dañado o modificado. Las
baterías dañadas o modificadas pueden tener un comportamiento
impredecible que resulte en fuego, explosión o lesiones.
No exponga una batería o un aparato al fuego ni a temperaturas
excesivas. La exposición al fuego o una temperatura superior a 130℃
puede provocar explosiones.
Siga todas las instrucciones de carga y no cargue la batería o el
aparato fuera del rango de temperatura indicado en las instrucciones.
La carga incorrecta o a temperaturas fuera del rango indicado puede
dañar la batería y aumentar el riesgo de incendio.
Remita el servicio a un técnico calificado que utilice únicamente
idénticas piezas de repuesto. Esto asegurará que se mantenga la
35
ES
seguridad del producto.
No modifique ni intente reparar el aparato o la batería, excepto de la
forma indicada en las instrucciones de uso y cuidado.
No utilizacón ni almacenamiento en ambientes muy calientes o fríos
(por debajo de 0℃ / 32°F o por encima de 40℃ / 104°F). Cargue la
aspiradora inalámbrica a temperatura de entre 0℃/32°F y 40℃/104 °F.
Apague este aparato siempre antes de conectar o desconectar la
boquilla motorizada.
Riesgo de lesiones. El cepillo podría activarse de forma inesperada.
GUARDE ESTAS INSTRUCCIONES
Solo para uso doméstico.
Precaución:
Este dispositivo cumple con la Parte 15 de las Normas de la FCC
/ Innovación, Ciencia y Desarrollo Económico RSS(s) exentos de
licencia de Canadá. El funcionamiento está sujeto a las siguientes
dos condiciones: (1) este dispositivo no puede causar interferencias
dañinas. (2) este dispositivo debe aceptar cualquier interferencia
recibida, incluida la interferencia que pueda provocar un
funcionamiento no deseado.
Cambios o modificaciones no aprobados expresamente por la parte
responsable del cumplimiento podrían anular la autoridad del usuario
para operar el equipo.
Este equipo ha sido probado y se determinó que cumple con los
límites para un dispositivo digital de Clase B, de conformidad con la
parte 15 de las Normas de la FCC. Estos límites están diseñados para
brindar una protección razonable contra interferencias dañinas en
una instalación residencial. Este equipo genera usos y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza de acuerdo
con las instrucciones, puede causar interferencias dañinas en las
comunicaciones por radio. Sin embargo, no hay garantía de que
no se produzcan interferencias en una instalación en particular. Si
este equipo causa interferencias dañinas en la recepción de radio o
televisión, lo que se puede determinar con apagar y encendenr el
equipo, se recomienda que el usuario intente corregir la interferencia
mediante una o más de las siguientes acciones.
Corriente continua
Corriente alterna
Botón de encendido
36
ES
Compartimento
de polvo
Botón de liberación
de recipiente de
polvo
Interruptor para
extraer la tapa
inferior del ltro
cartucho
Pantalla de
vsualización
Botón de
nivel de
succión
Puerto de
carga
Contacto antiestático
Indicador de
estado de la
batería
Botón de
encendido
Interruptor de
liberación de la
batería
Cargador
Varilla
extensible
Soporte de almacenamiento
de accesorios (varilla de
soporte ×1, soporte de
almacenamiento ×1)
Herramienta de
Combinación Ancha
Herramienta de
combinación
Cepillo MultisupercieMini-Cepillo Motorizado
Descripción del producto
Lista de accesorios
Nota: La imagen es solo de referencia, el objeto real no necesariamente se relaciona con
la imagen.
Nombre del componente
Cuerpo de la aspiradora
37
ES
Montaje
Instalación de accesorios
Nota:
• No se recomienda utilizar el minicepillo motorizado con la alargadera.
• Por favor, instale los accesorios en función de las necesidades reales de limpieza.
Instalación de soporte de
almacenamiento de accesorios
Inserte la varilla de soporte verticalmente
en el soporte de almacenamiento hasta
oir un click.
38
ES
Carga
Cargue completamente la
aspiradora antes de usarla por
primera vez.
Nota:
• La aspiradora no puede usarse mientras se está cargando.
• Cuando esté completamente cargada, el indicador de estado de la batería se apagará
después de 5 minutos y la aspiradora entrará en modo de ahorro de energía.
• Esto tardará alrededor de 3,5 horas. Si se aspira en modo turbo durante un período
prolongado, la batería se calentará. Se recomienda dejar que el aspirador se enfríe
durante 30 minutos antes de cargarlo de nuevo.
39
ES
Visualización de Estado de Batería
1.Indicador de estado de la batería
2. Pantalla de visualización
Blanco sólido
Blanco parpadeante
Apagado
Carga
Totalmente cargada
Carga
Modo de espera
El número en la pantalla representa el
nivel de batería actual en porcentaje
durante la carga. Cuando llegue a 100, la
batería está totalmente cargada.
Como utilizar
Pantalla de visualización (Aspirado)
Iconos de error
Otros errores
Rodillo atascado
Conducto de aire bloqueado
Alerta de alta temperatura
Indicador de carga/bajo
nivel de batería
Rojo parpadeante: Nivel de batería <
10%
Rojo pulsante: Nivel de batería ≤ 10%
(cargando)
Verde pulsante: Nivel de batería >
10% (cargando)
Cuando la pantalla de visualización
muestra la palabra “LO”,signica
que el nivel de carga de la batería
es inferior
al 10%.
Porcentaje de nivel de
batería
Nivel de succión:
Nivel de succión/Nivel de
polvo
Eco Automático Turbo
Nota: La conguración predeterminada de fábrica es
el modo Eco.
Nivel de polvo
Rojo: Alto Naranja: Medio Verde: Bajo
Nota: El color del icono en forma de
ventilador cambia con la cantidad
de polvo en tiempo real (solo en el
Modo Automático).
Interruptor del nivel de
succión
Presione el botón para cambiar los niveles entre
automático, eco y turbo.
Botón de modo de espera
Pulse brevemente para encender/
apagar.
Nota:
• Si no se realiza ninguna operación durante más de 15 segundos, la pantalla se
apagará y volverá a la interfaz principal cuando se encienda de nuevo.
• Si la aspiradora no funciona correctamente, la pantalla de visualización mostrará un
mensaje de error. Consulte la tabla de resolución de problemas para encontrar su
solución.
40
ES
Uso de los diferentes accesorios
Cepillo multisupercie con iluminación
Cuando el aparato se arranca, las luces en
frente del cepillo del rodillo se encenderán
automáticamente, lo cual es conveniente
para su uso.
Al usar sobre tapetes de juego para
bebés, alfombras, o para aspirar granos
de café, palomitas de maíz y otros
granulados, encienda el interruptor en el
cepillo.
Al aspirar sobre losas, pisos de madera
u otras superficies duras, apague el
interruptor en el cepillo.
Mini-Cepillo Motorizado
Para aspirar suciedad, pelos de mascotas
y otros residuos difíciles de sofás, ropa
de cama y otras supercies de tela. No
se recomienda aspirar sobre supercies
frágiles, como la seda.
Adecuada para aspirar en grietas,
esquinas de puertas y ventanas, escaleras
y otros lugares de difícil acceso.
Herramienta de combinación
Para aspirar cortinas, sofás, teclados,
techos, interiores de vehículos, mesas de
café, etc.
Herramienta de Combinación Ancha
Nota:
• Si alguna pieza giratoria se queda
atascada, la aspiradora podría apagarse
de forma automática. Extraiga los objetos
extraños que se hayan quedado atascados
y reanude el uso.
• Si el motor funciona a temperaturas
demasiado elevadas, la aspiradora se
apagará automáticamente. Espere a que
la temperatura de la batería vuelva a ser
normal y, a continuación, reanude el uso.
41
ES
1
3
2
12
6
111
57
210
48
39
24 hrs
Cuidado y mantenimiento
Advertencia
• Utilice siempre piezas originales para evitar que se anule la garantía.
• Si el filtro o la boquilla se obstruye, el aspirador dejará de funcionar poco después de
encenderse. Para restaurar la funcionalidad, limpie el filtro o la boquilla.
• Antes de limpiar el depósito de polvo, desconecte el enchufe y mantenga el botón de
encendido de la aspiradora en la posición de apagado.
• Si la aspiradora no se usa durante un largo período de tiempo, cárguela
completamente, desconecte el cable de alimentación, retire la batería y guárdela en
un ambiente fresco de baja humedad, retirado de la luz solar directa. Para evitar la
descarga profunda de la batería, recárguela al menos una vez cada tres meses.
Limpieza de la aspiradora
Limpie la aspiradora con un paño seco y suave.
Limpieza del compartimento para el polvo, el prefiltro y el
separador ciclónico
Pulse el interruptor para extraer la tapa
inferior del compartimento de polvo y
vacíe el contenido.
Presione el botón de liberación del recipiente
de polvo y retírelode la aspiradora.
Retire primero el preltro y luego gire el
sistema ciclónico para sacarlo.
Enjuague el conjunto ciclónico, el preltro
y el recipiente de polvo hasta que queden
limpios. Tras el lavado, seque al aire libre
durante al menos 24 horas.
Nota:
• Limpie el depósito de polvo según sea necesario.
• Se recomienda limpiar el conjunto ciclónico y el prefiltro al menos una vez cada 3 a 4
meses.
42
ES
12
6
111
57
210
48
9 3
24 hrs
Limpieza del filtro
1. Extraiga el compartimento del polvo
como se indica en la imagen.
2. Extraiga el ltro de la aspiradora
tirando hacia abajo, en la dirección que se
muestra en la imagen.
3. Enjuague el ltro girándolo 360° .
Golpee suavemente el ltro varias veces
para remover cualquier residuo atrapado
en él.
4. Deje secar el ltro durante, al menos,
24 horas.
Nota:
• Utilice únicamente agua limpia para limpiar el filtro. No utilice detergentes.
• No intente limpiar el filtro con un cepillo ni con los dedos.
• Se recomienda limpiar el filtrouna vez cada 4 o 6 meses.
43
ES
12
6
111
57
210
4
3
8
9
24 hrs
Limpiar el Cepillo Multisuperficie
Gire el bloqueo en sentido contrario a las
agujas del reloj hasta que se detenga,
luego quite el rodillo.
Utilice unas tijeras para cortar los pelos
y las bras que se atascan en el rodillo.
Elimine el polvo de la muesca y la tapa
transparente con un paño seco o una
toalla de papel. Seque bien antes de
utilizar.
Cuando está sucio, enjuague el rodillo con
agua limpia hasta que esté limpio.
Coloque el rodillo en posición vertical
durante al menos 24 horas hasta que esté
completamente seco.
44
ES
12
6
111
57
2
3
10
48
9
24 hrs
Limpiar el Mini Cepillo Motorizado
1. Use una moneda como se ilustra para girar el seguro en sentido antihorario hasta que oiga
un clic. Después de desbloquear el minicepillo motorizado, retire el rodillo.
2. Enjuague y limpie el rodillo. Coloque
el rodillo en posición vertical en un lugar
bien ventilado durante al menos 24 horas
hasta que esté completamente seco.
3. Una vez que el rodillo esté seco, vuelva
a instalarlo siguiendo los pasos de
desmontaje al revés.
45
ES
Reemplazo del paquete de baterías
La aspiradora contiene un pack de batería de ion de litio recargable y extraíble que
cuenta con un número limitado de ciclos de recarga. Tras un uso prolongado, el pack
de batería dejará de poder realizar una carga. Si esto ocurre, signicará que el pack de
batería ha alcanzado el n de su vida útil y deberá sustituirlo.
1. Presione el botón de liberación del paquete de baterías y deslícelo hacia la derecha para
retirarlo.
2. Instale el nuevo pack de batería.
46
ES
Preguntas frecuentes
Si el aspirador no funciona correctamente, consulte la siguiente tabla de posibles soluciones.
Averías comunes Posible causa Solución
La aspiradora no
funciona.
No tiene batería o le queda poca.
Cargue completamente la aspiradora y
reanude el uso.
Activa el modo de protección contra
sobrecalentamiento debido a una
obstrucción.
Espere hasta que el aspirador se enfríe,
luego reactívelo.
La abertura de succión o el conducto
de aire está bloqueado.
Limpie cualquier obstrucción de la
abertura de succión o del conducto de
aire.
La potencia de
succión disminuye.
El compartimento de polvo está lleno
y/o el ltro está obstruido.
Vacíe el depósito del polvo y limpie el
conjunto del ltro.
El accesorio ensamblado está
bloqueada.
Despeje cualquier bloqueo en el
accesorio ensamblado.
El motor hace un
ruido raro.
La abertura de succión principal o la
varilla extensible está bloqueada.
Limpie cualquier obstrucción en la
abertura de succión principal o en la
Varilla extensible.
El indicador de
batería no se
enciende durante
la carga.
El cargador no está conectado a la
aspiradora.
Asegúrese de que el cargador esté bien
conectado.
La batería está totalmente cargada y
cambió al modo de suspensión.
Puede utilizar la aspiradora como de
costumbre.
Si el problema persiste después de descartar las dos posibilidades anteriores,
póngase en contacto con el servicio posventa para obtener ayuda.
La batería se carga
lentamente.
La temperatura de la batería es
demasiado alta o baja.
Espere a que la temperatura de la
batería se normalice y reanude el uso.
Las luces LED
en el cepillo
multisupercie con
iluminación no
funcionan.
Las luces LED están dañadas.
Póngase en contacto con el
departamento de posventa para el
mantenimiento.
47
ES
Indicador de estado de la batería
Estado Posible causa Solución
El indicador se pone de
color rojo después de
encender la aspiradora.
El pack de batería
está dañado.
Póngase en contacto
con el departamento
de posventa para el
mantenimiento.
El indicador se pone de
color rojo parpadeante
cuando se carga la
aspiradora.
El cargador no es
compatible.
Utilice únicamente el
cargador original para
cargar la aspiradora.
El indicador se pone
de color blanco
parpadeante cuando la
aspiradora está en uso.
Sin batería.
Por favor, recárguela a
tiempo.
Troubleshooting
If the vacuum is not working properly, the screen display will show an error message.
Please refer to the troubleshooting table to nd your solution.
Icono del
Error
Estado Posible causa Solución
Naranja
parpadeante
Conducto de aire
bloqueado
"Compruebe si el recipiente de polvo, el tubo
extensor o el cepillo están obstruidos.
Compruebe si el filtro o el prefiltro están
obstruidos debido al exceso de polvo."
Naranja
parpadeante
Cepillo de rodillo
atascado
Consulte la sección de limpieza del cepillo para
limpiar los residuos y pelos enredados en el
rodillo de cepillo.
Rojo
parpadeante
Alerta de alta
temperatura
Espere y continúe usando el motor hasta que
la temperatura sea normal.
If one of the error codes from E1-E9, F0-F2 appears on the display, please contact the after-
sales service team for repair.
48
ES
Aspiradora
Modelo VZ V 11B Potencia nominal 540 W
Tensión de carga 34 V Tensión nominal 29,6 V
Tiempo de carga Alrededor de 3,5 horas
Cepillo Multisupercie Mini-Cepillo Motorizado
Modelo VMBZ Modelo VMMY
Potencia nominal 40 W Potencia nominal 20 W
Tensión nominal 25,2 V Tensión nominal 24 V
Cargador
Modelo ZD024M340090US
Entrada 100V-240 V 50/60 Hz 0,8 A
Salida 34 V 0,9 A
Paquete de batería de ion de litio recargable
Modelo V2458-8S1P-GYA Tensión nominal 29,6 V
Capacidad real 2700 mAh Capacidad nominal 2850 mAh
Energía 79,92 Wh
Especificaciones
El pack de batería de ion de litio contiene sustancias perjudiciales para el medio
ambiente. Antes de desechar la aspiradora, quite el pack de batería y deséchelo o
recíclelo siguiendo las leyes y reglamentos locales del país o región en el que se use.
