V-VERB PRO REV2496
Version 1.0 november 2003
Kort vejledning
DANSK
2
V-VERB PRO REV2496
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse,
hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af
illustrationer, også i ændret tilstand, er kun tilladt med skriftlig
godkendelse fra firmaet
BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER er et registreret varemærker. SHARC
®
er et registreret
varemærke og hænger på ingen måde sammen BEHRINGER.
© 2003 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
D-47877 Willich-Münchheide II, Tyskland
Tel. +49 2154 9206 0, Fax +49 2154 92 06 4903
Uanset hvor dette symbol forekommer, advarer det
om, at der forekommer uisoleret farlig spænding
inde i kabinettet spænding der kan være
tilstrækkelig til at udgøre en risiko for stød.
Uanset hvor dette symbol forekommer, henviser det
til vigtige betjenings- og vedligeholdelses-
anvisninger i det vedlagte materiale. Læs vejledningen.
VIGTIGE SIKKERHEDSANVISNINGER
FORSIGTIG: For at mindske risikoen for elektrisk stød må toppen
ikke tages af (heller ikke bagbeklædningen). Ingen
indvendige dele må efterses af brugeren; al service
skal foretages af faguddannet personale.
ADVARSEL: For at mindske risikoen for brand eller elektrisk stød
må dette apparat ikke udsættes for regnvejr eller
fugt.
DETALJEREDE SIKKERHEDSANVISNINGER:
1) Læs disse anvisninger.
2) Opbevar disse anvisninger.
3) Ret Dem efter alle advarsler.
4) Følg alle anvisninger.
5) Anvend ikke dette apparat i nærheden af vand.
6) Brug kun en tør klud ved rengøring.
7) Tildæk ikke ventilationsåbninger. Installation foretages i
overensstemmelse med fabrikantens anvisninger.
8) Må ikke installeres i nærheden af varmekilder såsom
radiatorer, varmespjæld, komfurer eller andre apparater (inkl.
forstærkere). der frembringer varme.
9) Omgå ikke sikkerheden, hverken i polariserede stik eller i
stik til jordforbindelse. Et polariseret stik har to ben, hvoraf
det ene er bredere end det andet. Et stik til jordforbindelse
har to ben og en tredje gren til jordforbindelse. Det brede
ben eller den tredje gren er der af hensyn til Deres sikkerhed.
Hvis stikket ikke passer til stikkontakten, kan De tilkalde en
elektriker til at udskifte det forældede stik.
10) Beskyt lysnetkablet fra at blive betrådt eller klemt, specielt
ved stik, forlængerledninger og der, hvor de udgår fra
enheden.
11) Benyt alene tilslutningsenheder/tilbehør som angivet af
fabrikanten.
12) Når apparatet benyttes med vogn, stativ, trefod, konsol
eller bord, skal det være med sådanne, som er anvist af
fabrikanten eller som sælges sammen med apparatet. Når
der benyttes vogn, skal der udvises forsigtighed, når
kombinationen vogn/apparat flyttes, så De undgår at komme
til skade ved at snuble.
13) Tag stikket ud til dette apparat ved lyn og torden, eller
når det ikke benyttes i længere tid.
14) Al service skal foretages af faguddannet personale.
Service er påkrævet, når enheden på nogen måde er blevet
beskadiget, hvis f.eks. strømforsyningsledningen eller stikket
er blevet beskadiget, hvis der er blevet spildt væsker eller
der er faldet genstande ned i apparatet, hvis enheden har
været udsat for regnvejr eller fugtighed, ikke fungerer normalt
eller er blevet tabt.
3
V-VERB PRO REV2496
1. INDLEDNING
Tak for den tillid du har vist os med købet af BEHRINGER
V-VERB PRO. Med V-VERB PRO har du fået dig en yderst effekt
Reverb Modeling-effektenhed i referenceklasse. Den er blevet
specielt udviklet til at frembringe førsteklasses halleffekter med
en forrygende naturlig klang. Her er vi især stolte af den
revolutionære REVERB MODELING, som ikke kun gør det muligt
at lave en autentisk simulering af rum, men også af kendte high-
end efterklangsenheder.
Takket være sit ægte firekanals-system er REV2496 i stand til
at bearbejde to 2 effekter på en gang med 96 kHz. Her kan du frit
vælge effekttyperne og signal-routingen, og således får du faktisk
to fuldstændigt uafhængige effektenheder.
+ Den følgende vejledning skal først gøre dig fortrolig med
apparatets betjeningselementer, for at lære alle dets
funktioner at kende. Efter at du har læst hele vejledningen
grundigt igennem, bør den opbevares, for at du altid kan
slå efter og læse igen, hvis nødvendigt.
1.1 Inden du starter
1.1.1 Udlevering
V-VERB PRO REV2496 blev i fabrikken pakket omhyggeligt
ind, for at garantere en sikker transport. Er emballagen trods alt
beskadiget, skal apparatet omgående kontrolleres for ydre skader.
+ I tilfælde af eventuelle skader skal apparatet IKKE
returneres til os. Du bedes først kontakte forhandleren
og transportfirmaet, en anden fremgangsmåde kan
ellers medføre fortabelse af ethvert krav på
skadeserstatning.
+ Vi anbefaler, at du bruger en kuffert til din REV2496, så
den er beskyttet bedst muligt under brug eller transport.
+ Brug altid originalkassen, så beskadigelse under
opbevaring eller forsendelse undgås.
+ Lad aldrig børn være alene med apparatet eller
emballeringsmaterialerne.
+ Bortskaf alle emballeringsmaterialer på miljøvenlig
måde.
1.1.2 Idriftsætning
Sørg for tilstrækkelig ventilation og opstil REV2496 ikke på en
effektforstærker eller i nærheden af en radiator for at undgå en
overophedning af apparatet.
+ Defekte sikringer skal altid udskiftes med sikringer med
den korrekte værdi! Den rigtige værdi findes i kapitlet
TEKNISKE DATA.
Forbindelsen til strømforsyningsnettet sker over det strømkabel
med koldapparattilslutnig, der følger med i leveringsomfanget.
Det svarer til de påkrævne sikkerhedsbestemmelser.
+ Vær opmærksom på, at alle apparater absolut skal være
jordforbundet. For din egen sikkerhed bør du aldrig fjerne
apparaternes eller netkablernes jordforbindelse eller gøre
den virkningsløs.
1.1.3 Garanti
Tag dig tiden og send det komplet udfyldte garantikort inden
for 14 dage efter købsdato til os, da du ellers mister det udvidede
garanti. Serienummeret findes også oven på apparatet. Alternativt
kan du også registrere dig online på vores hjemmeside
(www.behringer.com).
1.2 Manualen
Denne manual er opbygget således, at du får et overblik over
betjeningselementerne og samtidig detailleret informeres om,
hvordan de benyttes. For at du hurtigt kan forstå, hvordan det
hele hænger sammen, har vi samlet betjeningselementerne i
grupper efter deres funktion. Hvis du har brug for detaljerede
forklaringer til bestemte emner, kan du kigge på vores hjemmeside

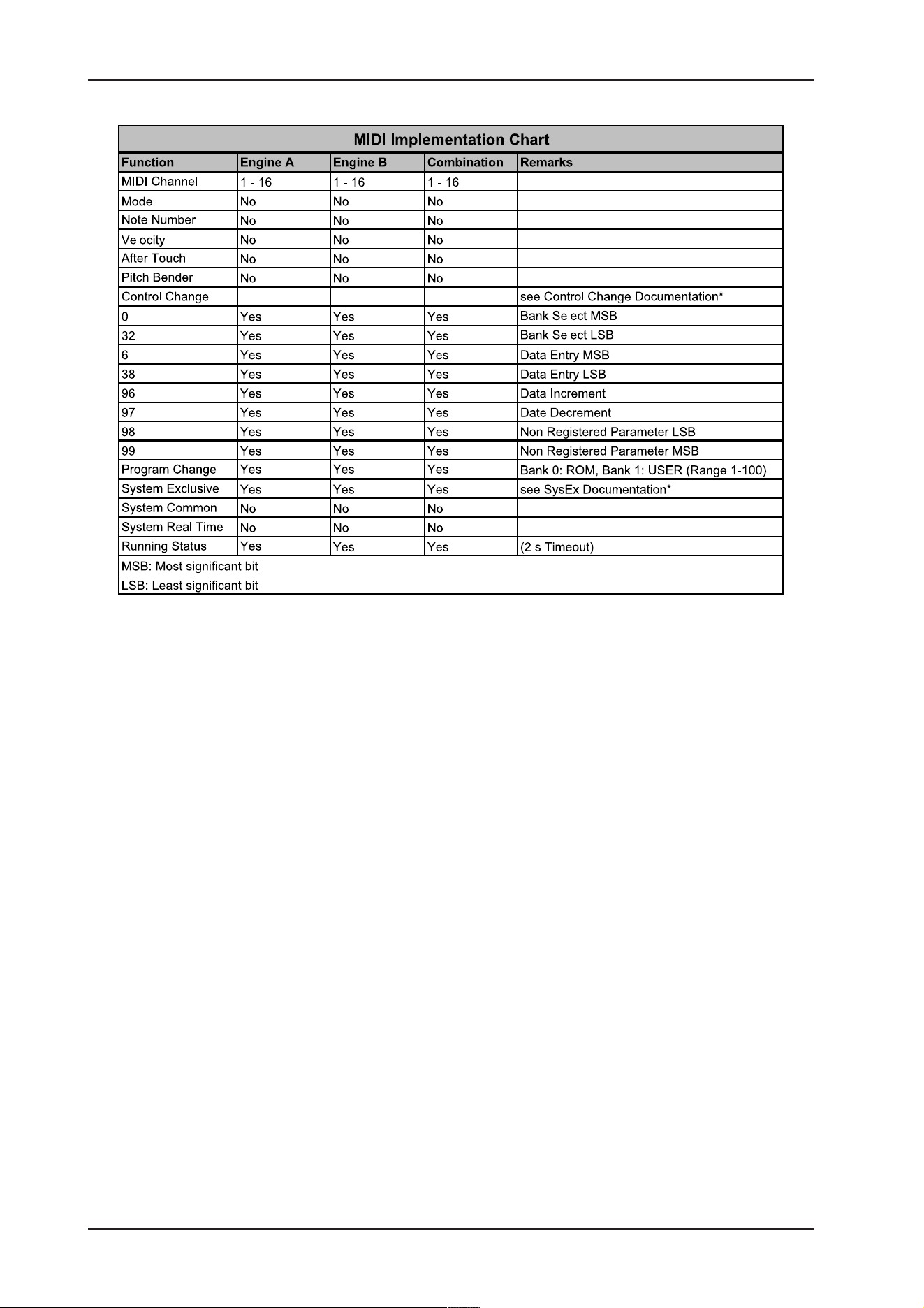

på adressen http://www.behringer.com. Der finder du f.eks. den
komplette MIDI-implementation.
2. BETJENINGSELEMENTER OG
TILSLUTNINGER
I dette kapitel beskrives de forskellige betjeningselementer på
din V-VERB PRO. Alle kontrolknapper og tilslutninger beskrives
detaljeret, og der vil blive givet nyttige henvisninger til, hvordan
de betjenes.
2.1 Fronten
Betjeningen af REV2496 er menustyret. Det betyder, at nogle
af betjeningselementerne alt efter hvilket menu du arbejder i
for øjeblikket har forskellige funktioner. Derved spares en masse
funktions- og kontrolknapper, hvilket gør betjeningsfladen
overskuelig. Det store LC-display viser dig altid tydeligt, hvilke
funktioner betjeningselementerne har i øjeblikket.

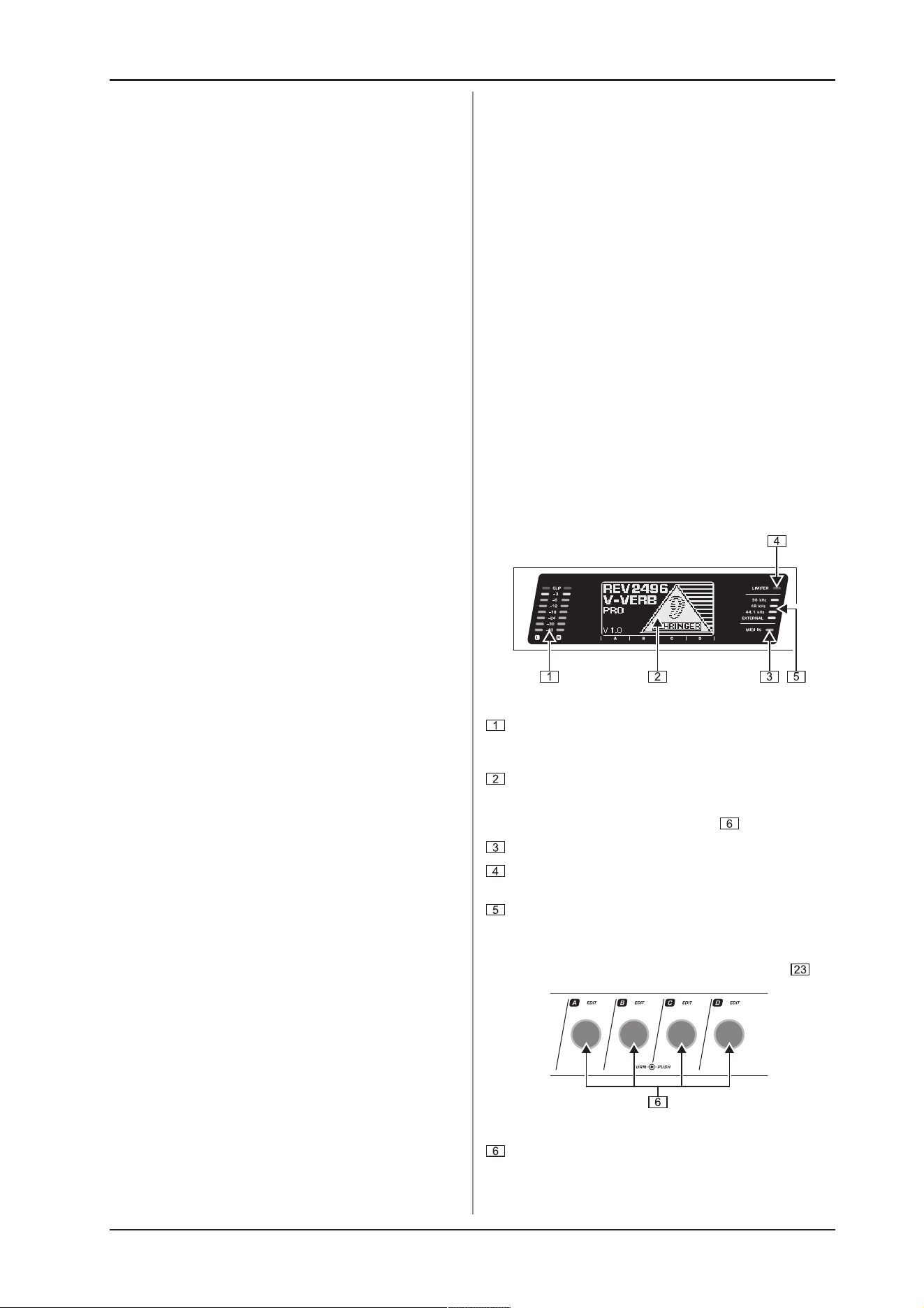

Fig. 2.1: REV2496s Display-Sektion
LED-meter-visningen viser indgangssignalets niveau. Den
røde CLIP-LED lyser, når dette er for højt, og der kan komme
hørlige forvrængninger.
I displayet kan man se alle de menuer, som er nødvendige
for at indstille apparatet. I nederste område vises uafhængigt
af den aktuelt valgte menu, hvilke funktioner
kontrolknapperne EDIT A EDIT D ( ) overtager.
MIDI IN-LEDen viser modtagelsen af MIDI-data.
Den røde LIMITER-LED lyser, når en af Peak Limiterne i
udgangssektionen arbejder.
Disse LEDer giver dig oplysninger om den valgte sample-
frekvens. Sample-frekvensen kan indstilles i setup-menuen.
EXTERNAL-LEDen lyser, når REV2496 synkroniseres
eksternt. Den eksterne synkronisering kan foregå via den
digitale audioindgang eller wordclock-indgangen ( ).
Fig. 2.2: EDIT-kontrolknapper A til D
Med de fire drejeknapper EDIT A EDIT D ændrer man
alle parameterværdier. Den tilhørende funktion og den
aktuelle værdi vises i displayet.
2. BETJENINGSELEMENTER OG TILSLUTNINGER
4
V-VERB PRO REV2496
Kontrolknapperne har desuden en trykfunktion med hvilken
man i edit-menuen kan skifte mellem to parametre eller
bekræfte allerede foretagne indstillinger i setup-menuen.
+ Drejeknapperne EDIT A D reagerer dynamisk. Dette
betyder, at den pågældende parameter, afhængig af
hastigheden, hvormed der drejes, kan ændres med
forskellige trinstørrelser. Jo hurtigere drejebevægelsen
er, desto større er ændringen af parameterværdien.

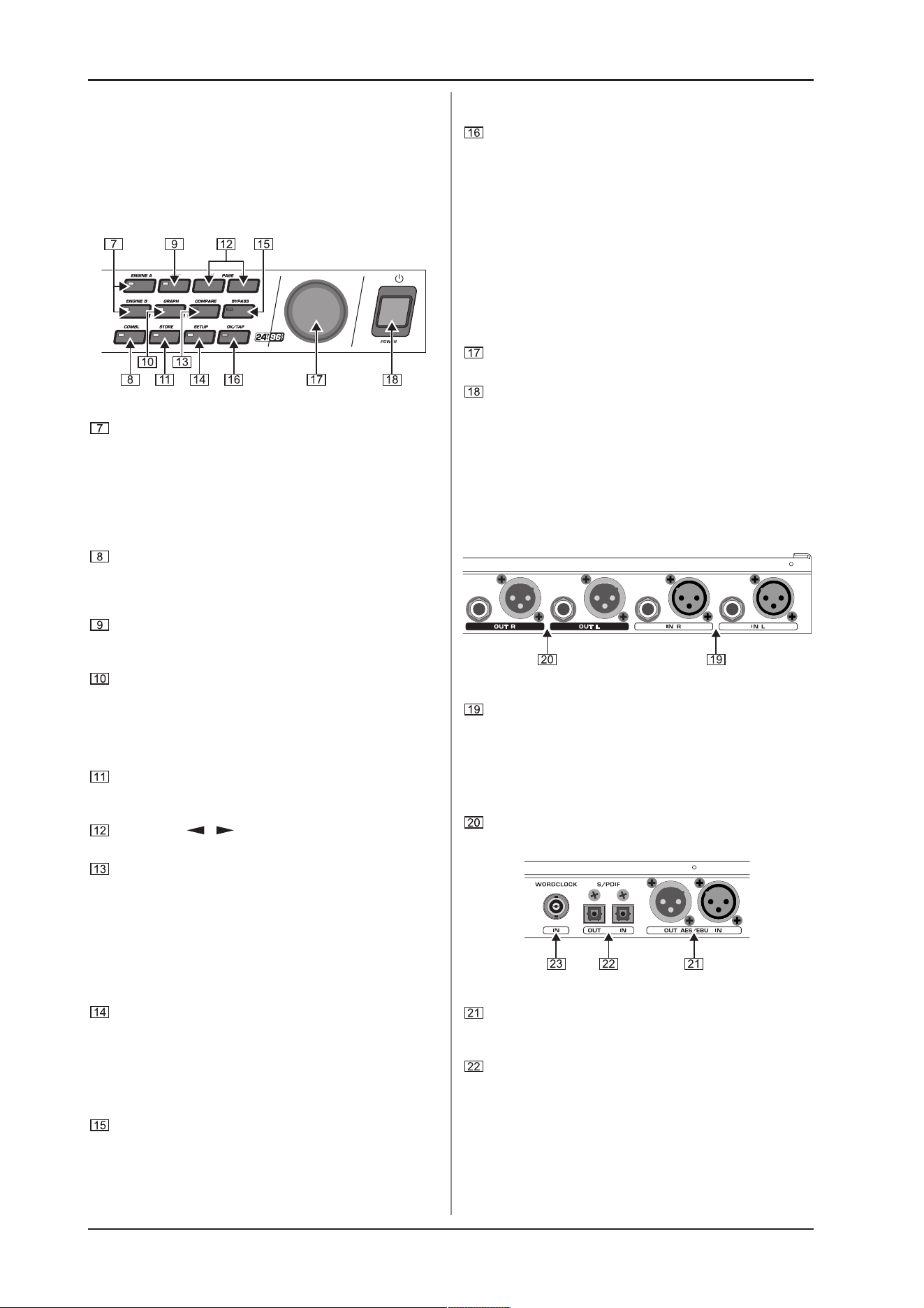

Fig. 2.3: Funktionsknapper og preset-kontrol
ENGINE A og ENGINE B. Med disse knapper vælger du
processorerne (engines). Hver Engine svarer til en stereo-
effekt. Da de to engines kan vælges direkte, kan man f.eks.
lynhurtigt skifte mellem effekten fra Engine A og effekten
fra Engine B. Er en af de to knapper trykket ind, er du i
Recall-menuen. Her kan du med drejeknapperne EDIT A D
ændre værdierne for effektens fire vigtigste parametre, uden
at skulle aktivere edit-mode.
Med COMBI.-knappen vælger du et kombinationsprogram.
Et kombinationsprogram indeholder indstillinger til begge
engines. Er COMBI.-knappen trykket ind, befinder du dig i
kombinationsprogrammets recall-menu.
Tryk på EDIT-knappen, for at gå til programmeringsfladen.
Her kan du behandle alle et effekts parametre eller en
Combination.
I EDIT-fladen findes der en GRAPH-mode, som du kommer
frem til ved at trykke på GRAPH-knappen. I GRAPH-mode
kan du editere effekterne, som vises grafisk i displayet. For
de parametre, som du har til din rådighed, drejer det sig
ikke om nye parametre, men derimod om et udvalg af
parametre fra EDIT-menuen.
Med STORE-knappen går du til lager-menuen. Her kan du
gemme presets, indtaste preset-navne og vælge filer til
lagring.
Brug PAGE / , for at bladre frem og tilbage mellem
de enkelte sider i en menu (maks. 4).
Med COMPARE-knappen kan du sammenligne de
ændringer, du lige har lavet, med det forudvalgte preset.
Hvis du i øjeblikket er i Combination-mode, henter du det
oprindelige combi-preset med alle indstillinger ved at trykke
på COMPARE-knappen. Når COMPARE er aktiv, lyser
COMPARE-knappens LED og du kan ikke ændre i
værdierne. For at komme tilbage til edit-mode og gemme
dine ændringer, skal du endnu en gang trykke på
COMPARE-knappen.
Ved at trykke på SETUP-knappen går du til SETUP-menuen,
som giver dig adgang til alle apparatets globale indstillinger,
f.eks. ind- og udgangsniveau, MIDI-indstillinger osv. Således
kan du tilpasse din REV2496 til kravene inden for dit
anvendelsesområde. Du kan finde yderligere oplysninger
om SETUP-menuens omfangsrige indstillingsmuligheder i
kapitel 3.8.
BYPASS-knappen har to funktioner, afhængig af den valgte
indstilling af parameteren WET DRY MIX på I/O-siden i
setup-menuen:
Står parameteren på INTERN, bypasses effekt-
processorerne, når man trykker på BYPASS-knappen, og
du hører kun det tørre signal.
Står parameteren på EXTERN, afbryder du hele
audiosignalet ved at trykke på BYPASS.
OK/TAP-knappen har to funktioner:
OK: Efter at du har valgt et preset, skal du trykke på OK-
knappen, for at indlæse det ny preset. (hver gang du har
valgt noget med preset-hjulet skal det bekræftes med OK)
Med OK bekræfter du desuden når du overskrider de satte
presets.
Med TAP kan du intuitivt indtaste tidsværdier i Delay- og
LFO-Speed-parametre: Slå flere gange på TAP-knappen i
takt til musikstykket og effekten indstiller sig automatisk til
stykkets tempo. Værdien beregnes efter de fire sidste tryk
på TAP. Parameterværdier, som man kan ændre med TAP-
funktionen, vises med et T ved siden af den pågældende
parameterkontrolknap i displayet.
Ved hjælp af PRESET-drejeknappen vælger du et
lagringsprogram:
Med POWER-knappen tænder du fo REV2496. POWER-
knappen bør være i position fra (ikke nedtrykt), når
forbindelsen til strømnettet etableres.
+ OBS: POWER-kanppen adskiller apparatet ved
frakobling ikke fuldstændig fra strømnettet. Træk derfor
kablet ud af stikdåsen, når apparatet ikke benyttes i
længere tid.
2.2 Bagsiden
Fig. 2.4: Analoge ind- og udgange
Dette er de analoge INDGANGE, som er balancerede
6,3-mm-jack- og XLR-bøsninger. Sørg for at indgangs-
signalets udstyring er korrekt. Du skal under alle
omstændigheder undgå for høje niveauer, som overstyrer
V-VERB PROs omformere. Digitale forvrængninger er
yderst ubehagelige, da de ikke stiger gradvist, men straks
kan høres. Sæt i givet fald signalet lidt ned på din mikserpult.
REV2496s to UDGANGE er ligeledes balancerede jack-
og XLR-bøsninger.
Fig. 2.5: Digitale audioforbindelser
REV2496 har et digitalt AES/EBU-interface med XLR-
tilslutning. Via disse kan in- og output data sendes både i
AES/EBU- samt S/PDIF-format.
Der kan ligeledes både sendes og modtages audiodata via
det digitale optiske interface. Formatet (AES/EBU eller
S/PDIF) kan vælges i SETUP-menuen.
+ Du kan bruge de digitale og analoge audioforbindelser
samtidigt, for sådan at forsyne begge engines med
forskellige signaler. Således får du en komplet udstyret
4-kanals-hallenhed. Her er der selv ved 96 kHz ingen
som helst indskrænkninger i effekten!
2. BETJENINGSELEMENTER OG TILSLUTNINGER
5
V-VERB PRO REV2496
Master-indgangen vælges i setup-menuen. I COMBI.-edit-mode
kan du ændre ind- og udgangskonfigurationen.
Via WORDCLOCK-indgangen kan du fra en anden enhed
sende et eksternt Wordclock-signal til synkronisering af
REV2496. Denne tilslutning er en højimpedant BNC-coax-
bøsning og har ingen intern afslutningsmodstand. Læs hertil
venligst også kapitel 6.4.

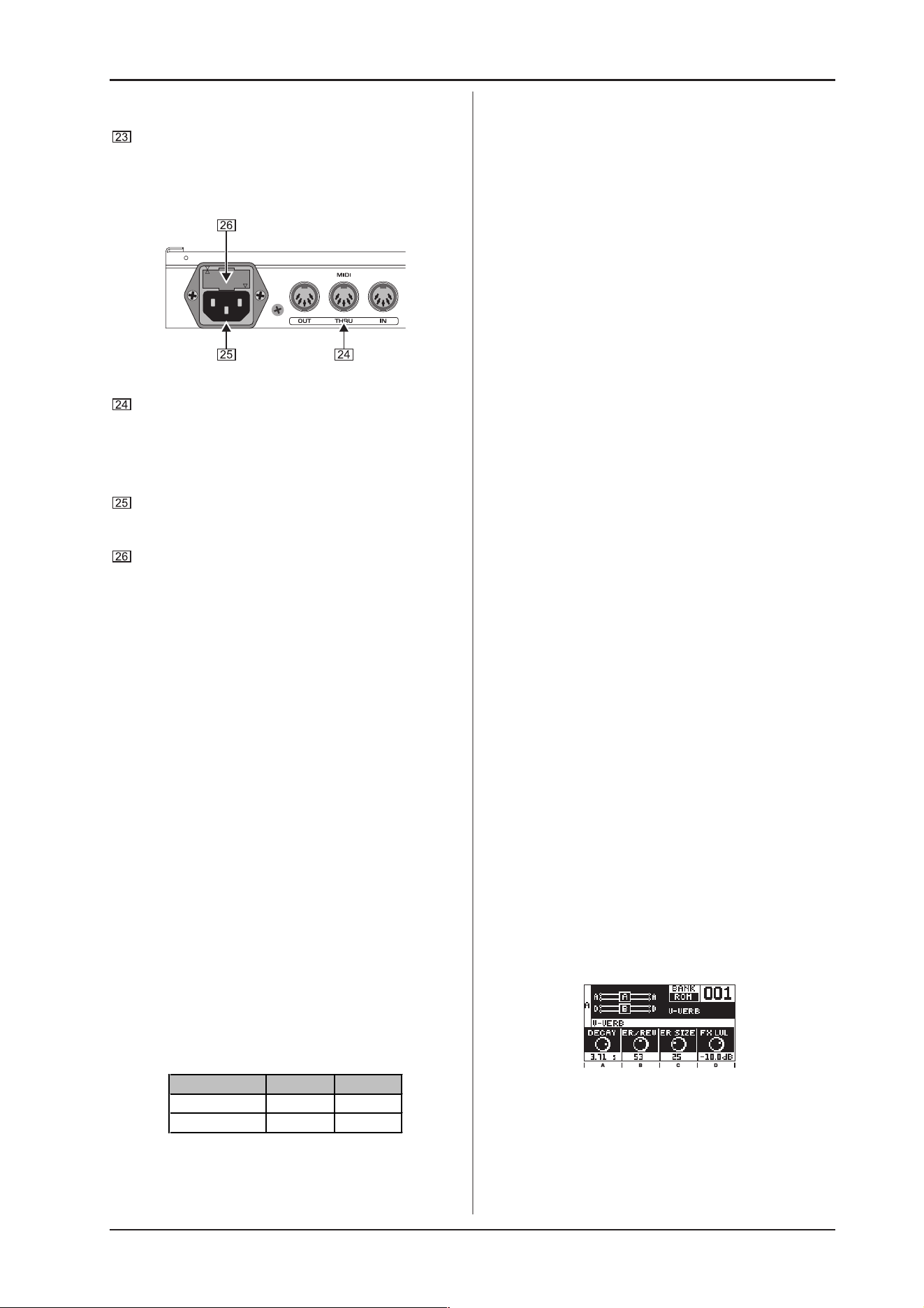

Fig. 2.6: MIDI-forbindelser og nettilslutning
Med MIDI-tilslutningerne kommunikerer REV2496 med en
computer eller andre MIDI-kompatible apparater. Via MIDI
IN-forbindelsen modtages MIDI-data, via MIDI OUT kan der
udføres MIDI-kommandoer. Modtagne MIDI-kommandoer
sendes gennem MIDI THRU-bøsningen og kan sendes
videre til andre apparater.
Apparatet forbindes med nettet via en IEC-bøsning for
koldstart. Et passende netkabel er inkluderet i leverings-
omfanget.
På REV2496s SIKRINGSHOLDERkan sikringen udskiftes.
Ved udskiftning af sikringen bør du altid anvende den samme
type. Vær venligst opmærksom på angivelserne i kapitel 8
TEKNISKE DATA.
3. BETJENING
3.1 Effekt-Presets
Når du bruger REV2496 for første gang, anbefaler vi at arbejde
med effekt-presets i første omgang, inden du begynder, at
programmere dine egne effekter. REV2496 har to uafhængige
processorer (såkaldte engines), som kan benyttes enkeltvis eller
samtidigt. Hver Engine kan derved behandle hver sin effekt.
+ Vær opmærksom på, at begge engines altid er aktive
og er forbundet i overensstemmelse med den valgte
routing (se fig. 3.7). Routingen vælges i COMBI.-edit-
mode og gemmes.
REV2496 har 400 lageradresser, som er opdelt på følgende
måde: 200 lageradresser, som er reserveret til Engine A og B
samt yderligere 200 lageradresser til kombinationseffekterne.
Ialt 200 lageradresser fordeles i to banker med hver 100
lageradresser. De første 100 adresser (001 100) er fabriks-
presets, som ikke kan overskrives, og som i displayet på recall-
siden under BANK har navnet ROM (Read Only Memory).
De resterende 100 er lageradresser, som kan overskrives, hvor
du kan gemme dine egne kreationer. Disse får navnet USER. De
to banker ligger efter hinanden, når du vælger presets med
PRESET-hjulet vises først ROM-presets (001 100) og derefter
USER-presets (101 200).
ROM USER
Engines A+B 001-100 101-200
Combinations 001-100 101-200
Tab. 3.1: REV2496s lageradresser
REV2496 har 14 effektalgoritmer. En algoritme er en
regneforskrift, som beregner en bestemt effekttype (f.eks. hall
eller delay). Man kunne også sammenligne REV2496 med en
computer, hvis processorydelse kan bruges til en lang række
programmer til forskellige formål. En algoritme ville i denne
sammenligning svare til et computerprogram. Alle algoritmer
beskrives nøje i kapitel 4. Hver af lageradresserne 001 til 014
indeholder hver algoritme en gang. Hvis du altså leder efter en
bestemt effekttype, skal du indlæse et af disse presets.
3.2 Vælge presets
Når apparatet kobles til, indlæses det sidst benyttede preset
automatisk. For at hente et andet preset, skal du først trykke på
ENGINE A-, ENGINE B- eller COMBI.-knappen, alt efter om du
vil hente et preset i Engine A, B eller et kombinationspreset.
Derefter vælger du det ønskede preset-nummer ved hjælp af
PRESET-hjulet. Tryk på OK/TAP, for at bekræfte dit valg. Presettet
indlæses nu. Hvis du ikke vil indlæse et nyt program, eller har
valgt en ved en fejltagelse, skal du igen trykke på ENGINE A-
eller B- eller COMBI.-knappen for at vende tilbage til det aktuelle
preset.
+ Først når du har trykket på OK/TAP-knappen indlæses
det nye preset.
+ Når du skifter preset, skal du være opmærksom på, at
de forskellige effektlogaritmer delvist kan have
forskellig lydstyrke. Derfor skal du sætte lyttestyrken
ned, når du vælger et nyt preset. Med parameteret FX,
som kan lagres, kan du udligne forskelle i lydstyrker
(se kapitel 3.8.3).
3.3 Editere presets
Du kan ændre ethvert preset, for at tilpasse den til dine
klangforestillinger eller til et bestemt instruments eller
musikstykkes krav. REV2496 råder over et stort antal parametre
(op til 30 i V-VERB), som gør det muligt for dig at have indflydelse
på hver detalje. For at du beholder overblikket over de mange
indstillingsmuligheder, har vi givet dig flere valgmuligheder for
effektbehandling.
s enkel editering af de fire vigtigste parametre direkte efter
indlæsning af et preset.
s editering af alle parametre i EDIT-menuen
s editering med grafisk understøttelse (GRAPH-menu)
Disse forskellige arbejdsmetoder beskrives detaljeret i de
efterfølgende kapitler:
3.3.1 Enkel editering
Lige efter at du har hentet et preset befinder du dig i recall-
menuen. Her har du allerede adgang til fire forskellige
indstillingsstørrelser (parametre) for en effekt (s. tab. 3.1).
Udvalget af parametre er valgt således, at du hurtigt og nemt kan
ændre effektens vigtigste egenskaber.
Fig. 3.1: Engine A (Recall-side)
Ved at dreje kontrolknapperne EDIT A, B, C og D kan du ændre
disse fire parametres værdi. Parametrene og de aktuelle værdier
vises i nederste del af displayet. EDIT er her altid tilordnet
effektlydstyrken (FX level) eller mikset (ved modulationseffekter)
eller Gain (kompressor).
3. BETJENING
6
V-VERB PRO REV2496

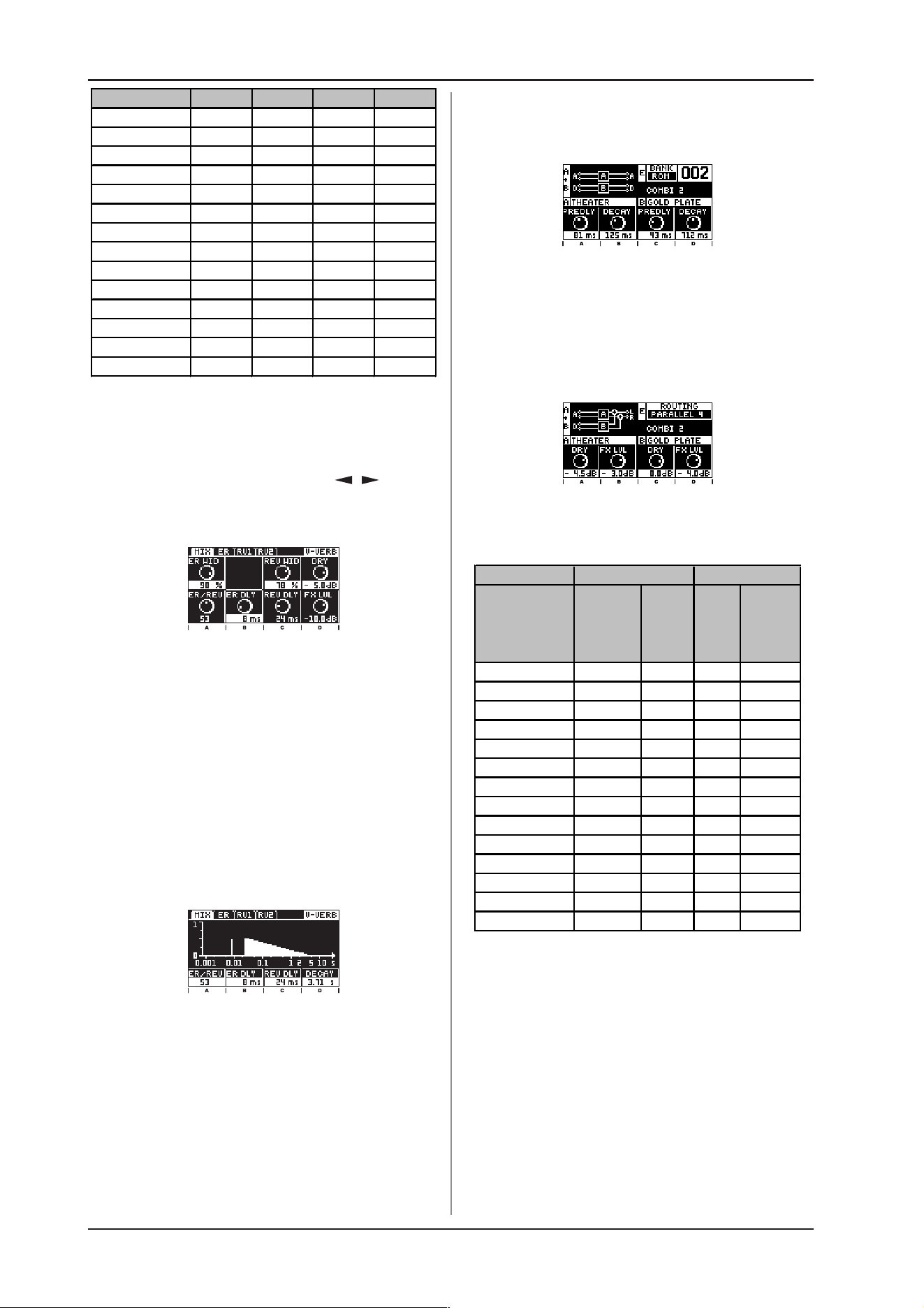

Effect EDIT A EDIT B EDIT C EDIT D
V-Verb Decay ER/Rev ER Size FX Level
Concert Predelay Decay ER/Rev FX Level
Cathedral Predelay Decay ER/Rev FX Level
Theater Predelay Decay ER/Rev FX Level
Gold Plate Predelay Decay ER/Rev FX Level
Ambience Predelay Decay Size FX Level
Gated Predelay Density Decay FX Level
Reverse Predelay Rise Decay FX Level
Delay Predelay Delay 1 Delay 2 FX Level
X-over Delay Delay 1 Delay 2 Delay 3 FX Level
Chorus/Flanger Speed Mod Dly Feedb Mix
Phaser Speed Depth Reson Mix
Tremolo Speed Phase LFO Mod Mix
Compressor Thresh Ratio Attack M-Gain
Tab. 3.2: Direkte adgang til parametrene (Recall-menu)
3.3.2 Omfangsrig editering i EDIT-mode
Tryk på EDIT-knappen, for at gå til EDIT-menuen. Displayet
viser nu den første af maks. fire EDIT-sider. Du kan bladre frem
og tilbage mellem de enkelte sider med PAGE / - knappen.
Der er maks. otte parametre pr. side. Hvis der vises to
parameterkontrolknapper over hinanden i displayet, kan du skifte
mellem øverste og nederste parameter ved at trykke på EDIT.
Fig. 3.2: EDIT-side 1
+ Et presets effektalgoritme kan ikke vælges. Hvis du vil
editere et preset, indlæs da først et program, der er
baseret på den ønskede algoritme. ROM-preset 001 til
014 indeholder algoritme 1 til 14.
+ En nøjagtig beskrivelse af de enkelte parametre finder
du i kapitel 4 EFFEKTERNE.
3.3.3 Editere engines i GRAPH-mode
I EDIT-driftsarten er der i GRAPH-mode mulighed for grafisk
editering af parametre. Næsten enhver EDIT-side har her en
tilhørende GRAPH-side. Ved at trykke på GRAPH-knappen kan
du til enhver tid skifte mellem EDIT- og GRAPH-menuen ved at
trykke på GRAPH-knappen.
Fig. 3.3: GRAPH-Mode
På GRAPH-siderne har du direkte adgang til maks. fire
parametre, som du som sædvanlig kan ændre med EDIT A D.
Ved nogle effekter kan man også her skifte mellem to parametre
ved at trykke på EDIT-kontrolknappen. På den måde har du også
i denne menu adgang til næsten alle effektens parametre.
3.4 Editering af Combinations
Tryk på COMBI-knappen, for at gå til programmeringsfladen.
Den lodrette bjælke til venstre i displayet viser A + B.
Fig. 3.4: Combination Recall-side
I recall-menuen kan du ændre Engine As to vigtigste parametre
med kontrolknapperne EDIT A og EDIT B, med EDIT C og EDIT
D kan I EDIT-menuen (EDIT-knap nede) kan du ændre 2
niveauværdi-parametre i begge engines. Disse kan frakobles (med
undtagelse af Compressor-effekten) ved at trykke på EDIT-
drejeknappen. Når du går ud af EDIT-menuen ophæves
frakoblingen automatisk.
Fig. 3.5: En kombinationseffekts EDIT-side
Hvilke parametre, der kan editeres for hver enkelt effekt, kan
du se i denne tabel:
COMBI
Parameter 1
Parameter 2
Parameter 1
Parameter 2
V-Verb Decay ER/Rev Dry FX Leve
l
Concert Predelay Decay Dry FX Leve
l
Cathedral Predelay Decay Dry FX Leve
l
Theater Predelay Decay Dry FX Leve
l
Gold Plate Predelay Decay Dry FX Leve
l
Ambience Predelay Decay Dry FX Leve
l
Gated Predelay Density Dry FX Leve
l
Reverse Predelay Rise Dry FX Leve
l
Delay Predelay Delay 1 Dry FX Leve
l
X-over Delay Delay 1 Delay 2 Dry FX Leve
l
Chorus/Flanger Speed Moddly Mix Gain
Phaser Speed Depth Mix Gain
Tremolo Speed Phase Mix Gain
Compressor Threshold Ratio Attack Gain
Recall Edit
Tab. 3.3: Effektparametre i COMBI.-mode
Hvis du vil ændre kombinationernes effektudvalg, tryk da på
ENGINE A og indlæs der det ønskede preset. Derpå trykker du
på ENGINE B og vælger her det ønskede preset for Engine B
(bekræft hver gang med OK/TAP).
For at ændre en Combinations routing, skal du først trykke på
EDIT-knappen og derefter med PRESET-hjulet vælge routingen
(Parallel 1 6, Serial 1 4). Bekræft med OK/TAP.
+ I en Combination lagres routingen, de valgte preset-
numre samt de fire vigtigste parametre (se tab.) 3.2) for
hver Engine. Hver af disse fire parameterværdiers
indstilling overskrives ikke i Engine-presets En mere
kompleks editering af de enkelte effekter kan du som
før foretage i EDIT-menuerne for de to engines.
3. BETJENING
7
V-VERB PRO REV2496
3.5 COMPARE-funktionen
Når du har foretaget en ændring i et preset, kan du, inden du
lagrer det, sammenligne det oprindelige preset med dine egne
ændringer med COMPARE-funktionen. Til dette skal du trykke
på COMPARE-knappen. Så længe denne knaps LED lyser, er
det for en tid ikke længere muligt at editere. Hvis du atter trykker
på COMPARE, vender du tilbage til din personlige editering. Du
kan nu vælge om du vil lagre dine ændringer (se næste kapitel)
eller fortsætte med at editere.

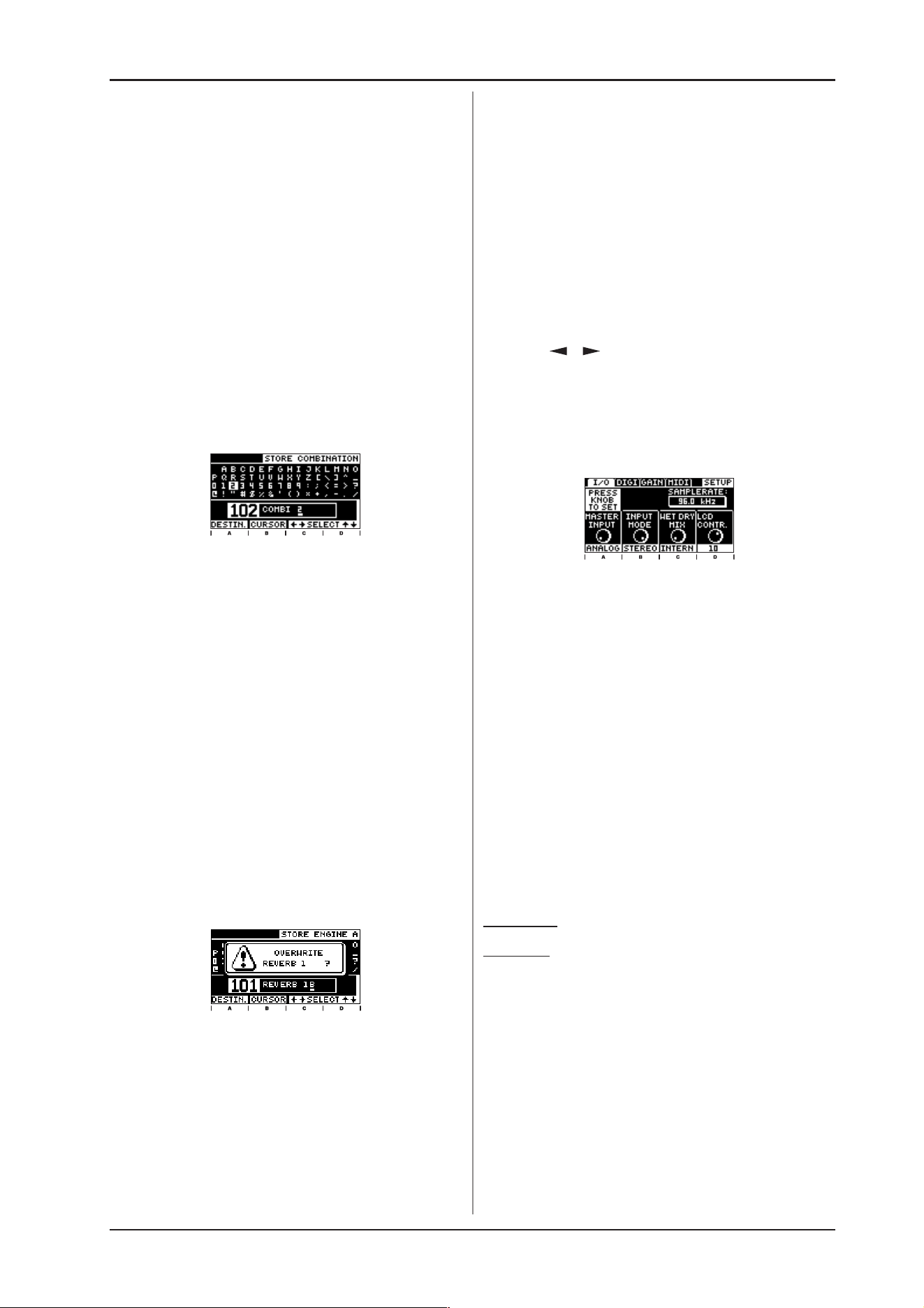

3.6 STORE Lagre programmer
Så snart du har ændret et preset, vises der et E for Edited
(bearbejdet) i displayet. Hvis du vil beholde dine indstillinger, kan
du gemme disse i USER-mappen. Til dette skal du bruge STORE-
funktionen. Ved at trykke på STORE-knappen åbner du STORE-
menuen.
+ Hvis der blev forandret effektparametre i en Engine, som
ikke blev gemt i Combination (se tab. 3.2), skal man
gemme de enkelte Engines enkeltvis, inden
Combination gemmes.
Fig. 3.6: STORE-siden
Med EDIT A eller PRESET-hjulet kan du nu vælge
lagernummeret, hvori du vil gemme det behandlede program.
Vær opmærksom på, at lageradresse 001 100 er skrivebeskyttet
og ikke kan overskrives. Trykker man på EDIT-kontrolknap A,
vises navnet på det editerede preset.
+ Anvendes et Engine-preset i et Combination-preset
vises oppe til venstre i displayet nummeret af det (første)
tilhørende Combinations-preset (COMBI: #preset).
Med kontrolknapperne EDIT B, C og D kan du give presettet et
navn på maks. 12 tegn:
Ved at dreje på EDIT C og D kan du vælge de ønskede tegn
ved at bevæge dig op eller ned. Ved at trykke på disse
kontrolknapper bekræfter du dit valg, hvorpå cursoren springer
hen til næste position i navnefeltet. Ved at dreje på EDIT B-
kontrolknappen kan du vælge navnets enkelte positioner direkte.
Ved at trykke på EDIT B-kontrolknappen slettes tegnet på den
aktuelle position, og de efterfølgende tegn rykker en position frem.
Har du valgt en lagerplads og navngivet presettet, tryk da på
OK- eller på STORE-knappen, for at gemme dine ændringer.
Derpå vises følgende forespørgsel:
Fig. 3.7: Sikkerhedsforespørgsel inden lagring
Bekræft med OK/TAP. Apparatet skifter nu tilbage til Recall/
Preset-mode.
Du kan også forlade store-menuen uden at lagre dine
indtastninger ved at trykke på ENGINE A, ENGINE B eller COMBI.
+ Når du lagrer et preset, overskrives alle presettes gamle
indstillinger og de nye parametre lagres. Hvis du
alligevel vil beholde det gamle preset, skal du først finde
en anden lagerplads til det ny preset med EDIT A
kontrolknappen inden du trykker anden gang på STORE-
knappen.
3.7 Gendanne fabrikspresets
Inden du tænder for apparatet skal du holde STORE-knappen
nede. I displayet ses en sikkerhedsforespørgsel. Bekræft med
OK/TAP.
+ På den måde overskrives alle de lagringer, som du selv
har lavet, og de oprindelige fabrikspresets gendannes.
3.8 SETUP-menuen
I SETUP-menuen kan du foretage indstillinger på V-VERB PRO,
som gælder for alle apparatets presets. Til dette tæller ind- og
udgangskonfigurationer samt niveau- og MIDI-indstillinger. De
enkelte funktioner beskrives i følgende underkapitler (3.8.1 - 3.8.4).
Ved at trykke på SETUP-knappen går du til SETUP-menuen.
Med PAGE / -knapperne kan du igen bladre i under-
menuerne. De fire drejeknapper bruger du nu til at indstille SETUP-
parametrene. Ved nogle parametre skal du trykke på den
pågældende EDIT-kontrolknap for at bekræfte valget. For at
forlade SETUP-menuen vælger du bare en anden menu
(ENGINE A-, ENGINE B-, ELLER COMBI.).
3.8.1 I/O-side
Fig. 3.8: SETUP side 1
Master Input: Med EDIT A vælger du Master-indgangen
(ANALOG eller DIGIT.). Valget påvirker de routinger, som kun
benytter en stereo-indgang (parallel 2,3,5,6 Serial 1-3). Du kan
kende disse på et L og R (i stedet for A og D) i den viste
routing på displayet på COMBI.- eller COMBI.-edit-siden (se også
tab. 3.3). Visning af LED-udstyringen viser altid master-
indgangssignalet.
Input Mode: Med EDIT B bestemmer du, om indgangssignalet
skal være i mono eller i stereo. Hvis du udelukkende benytter
venstre indgang, bør du vælge mono.
Wet/Dry Mix: Benyt EDIT C-kontrolknappen for at skifte mellem
intern og ekstern i mix-mode. Valget af indstillingen afhænger af,
hvad du skal bruge REV2496 til. Hvis du vil styre V-VERB PRO
f.eks. via en mikserpults Aux-sends, bør du aktivere EXTERNAL.
Effektandelen ved udgangen på REV2496 vil da altid være 100%,
mikset mellem tør og effektsignal foretages i mikseren. Derved
bortfalder parametrene Dry og Mix.
Afhængig af den valgte routing opfører denne parameter sig
på følgende måde:
Parallel 1 - 6: Begge Engines dry-parametre kan ikke reguleres.
Serial 1 - 4: Reguleringen af hhv. Dry- og Mix-parametrene i
Engine A er stadig aktiv, Engine B kan ikke reguleres.
Hvis du f.eks. vil bruge REV2496 i forbindelse med en
guitarforstærker, som har en seriel indsløjfning, eller som insert-
effekt, bør du vælge INTERNAL-mode.
LCD Contrast: Displayets kontrast regulerer du med EDIT D
for at tilpasse den til omgivelsernes lysforhold.
3. BETJENING
8
V-VERB PRO REV2496

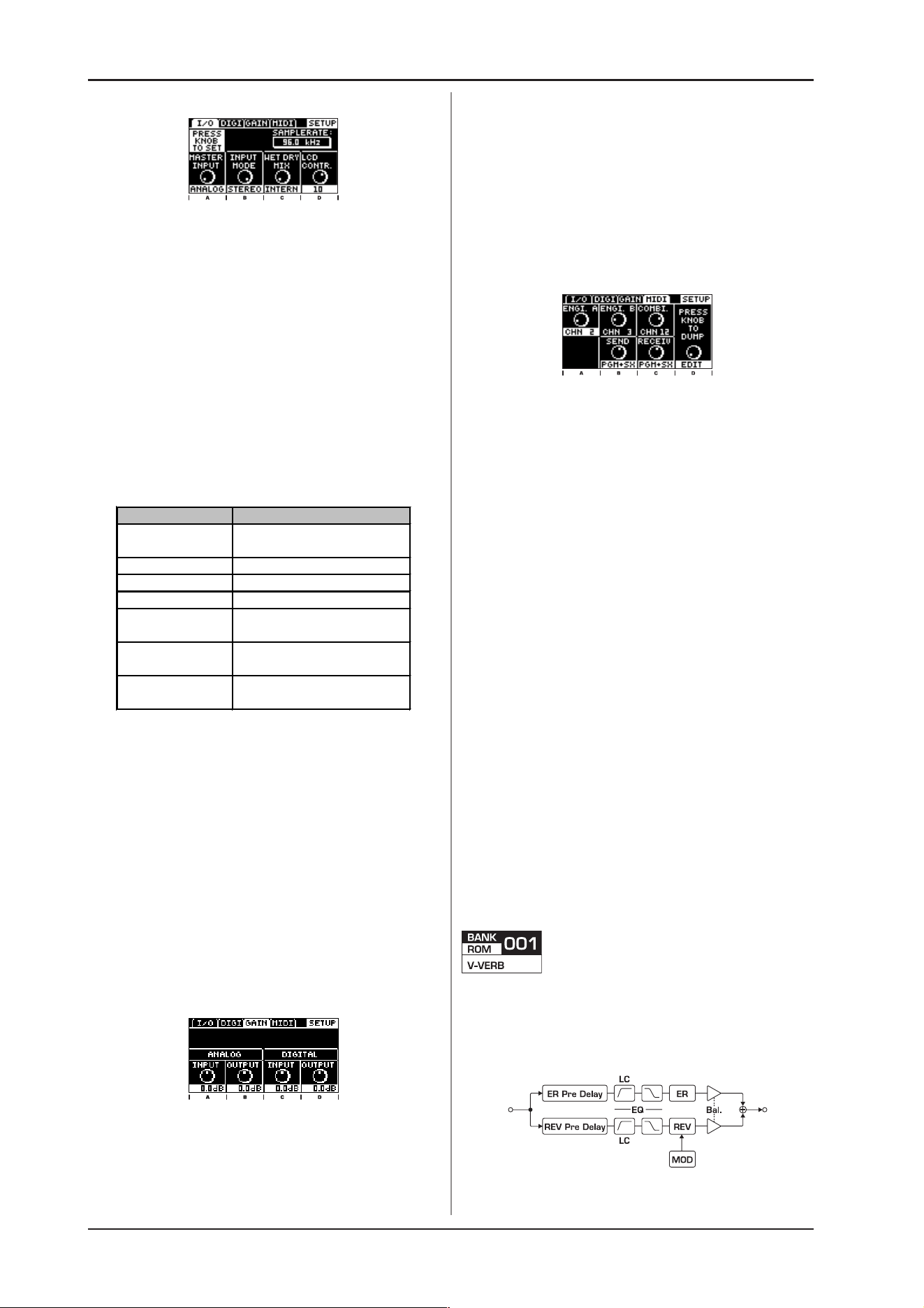

3.8.2 DIGI-side
Fig. 3.9: SETUP side 2
Clock Source: Her vælger du REV2496s taktfrekvens. Du kan
vælge interne taktfrekvenser på 44,1, 48 eller 96 kHz. Hvis du vil
synkronisere apparatet internt (slave-mode), kan du vælge, om
det skal ske via BNC-Wordclock-indgangen (WDCLK) eller den
digitale indgang (DIG. IN). Skal apparatet bruges som slave
samtidig med at de analoge indgange benyttes, skal der ske en
synkronisering via Wordclock-indgangen eller en af de to digitale
indgange.
Input Source: Med EDIT B-kontrolknappen kan du indstille,
hvilken af de to digitalindgange, der skal benyttes: den optiske
indgang (OPT.) eller XLR-indgangen (XLR).
Dither og Noise Shaper: EDIT C-kontrollen har en
dobbeltfunktion. Du kan her vælge, om du kun vil foretage en
Dithering til de digitale udgangssignaler eller derudover også vil
bruge Noise Shaperen. Du kan vælge mellem følgende
indstillinger:
Display Funktion
OFF
Dithering og Noise Shaper
frakoblet
24 BIT
Kun Dithering med 24 Bit
20 BIT
Kun Dithering med 20 Bit
16 BIT
Kun Dithering med 16 Bit
24 BIT (+NSHAPE)
Dithering med tilkoblet Noise
Shaper ved 24 Bit
20 BIT (+NSHAPE)
Dithering med tilkoblet Noise
Shaper ved 20 Bit
16 BIT (+NSHAPE)
Dithering med tilkoblet Noise
Shaper ved 16 Bit
Tab. 3.4: Indstillingsmuligheder for Dithering og Noise Shaping
+ Dithering er et lavniveau-signal, som tilføres
audiosignalet, for at nedsætte den såkaldte
kvantiseringsstøj. Den bør indstilles til den ordbredde
(bitrate), som også virkeligt understøttes af de tilsluttede
enheder. Noise-Shaping-funktionen forskyder den
støj, som produceres via Dithering til et mindre hørbart
frekvensområde.
Output Format: EDIT D-kontrollen bestemmer den digitale
datastrøms format ved udgangen. Du kan vælge mellem det
professionelle format AES/EBU (AES3) og consumer-format
S/PDIF. Det valgte format gælder for begge de digitale udgange,
dvs. at du også kan videresende (med et passende kabel) et
signal i S/PDIF-format fra XLR-udgangen til en anden enhed med
S/PDIF-tilslutning.
3.8.3 GAIN-side
Fig. 3.10: SETUP side 3
Her kan du korrigere niveauet på de analoge og digitale ind- og
udgange. Du kan korrigere niveauet med +/- 6 dB.
I begge engines udgangssektioner har REV2496 to automatiske
Peak limiters, som ikke kan kobles fra, og som effektivt
undertrykker evt. peeks. Du kan se at limiterne er aktive, når
LIMITER-LEDen lyser. Skru i dette tilfælde så langt ned for
indgangs- eller udgangssignalet, indtil LEDen ikke længere lyser,
eller i det mindste kun lyser af og til.
Visning af REV2496s udstyring viser den indgang, som på
I/O-siden i setup-menuen bliv valgt som master-indgang. Hvis du
vil se signalet i LED-kæden, når du justerer den digitale indgang,
bør du vælge denne indgang som master input.
3.8.4 MIDI-side
Fig. 3.11: SETUP side 4
På denne side kan du foretage MIDI-indstillingerne. Du kan
vælge forskellige MIDI-kanaler til ENGINE A, B og til COMBI. Du
kan således skifte presets for begge processorer hver for sig og
tildele dem forskellige MIDI-controllere.
Med parametrene SEND og RECEIVE kan du aktivere sende-
og modtagefunktionen for de enkelte MIDI-funktionerer. Disse
er: Program Change (programskift), Controller og SysEx (system-
eksklusive data).
Hvis du vil foretage et MIDI-dump, kan du forinden bestemme
med EDIT D, om alle user-presets (ALL) eller kun den aktuelle
indstilling for de valgte combinations og de to engines (EDIT)
skal sendes som SysEx-data.
4. EFFEKTERNE
I dette kapitel beskrives alle effektalgoritmer og deres
parametre. Alt efter effekttypen er det muligt at ændre op til 30
parametre, som på forskellig måde påvirker klangen.
Alle effekt-algoritmers signaler er gennemgående i stereo. For
at gøre det mere overskueligt, er illustrationerne af routing-
diagrammerne dog tegnet i mono. Eneste undtagelse er tremolo-
effekten, hvis signaler vises i stereo.
+ Det gælder generelt, at parameteren DRY (Det tørre
signals niveau) kun kan reguleres, hvis Mix Mode står
på INTERNAL i setup-menuen (jf. kap. 3.8.1). Står Mix
Mode på EXTERNAL, kan DRY-kontrolknappen ikke ses
i displayet.

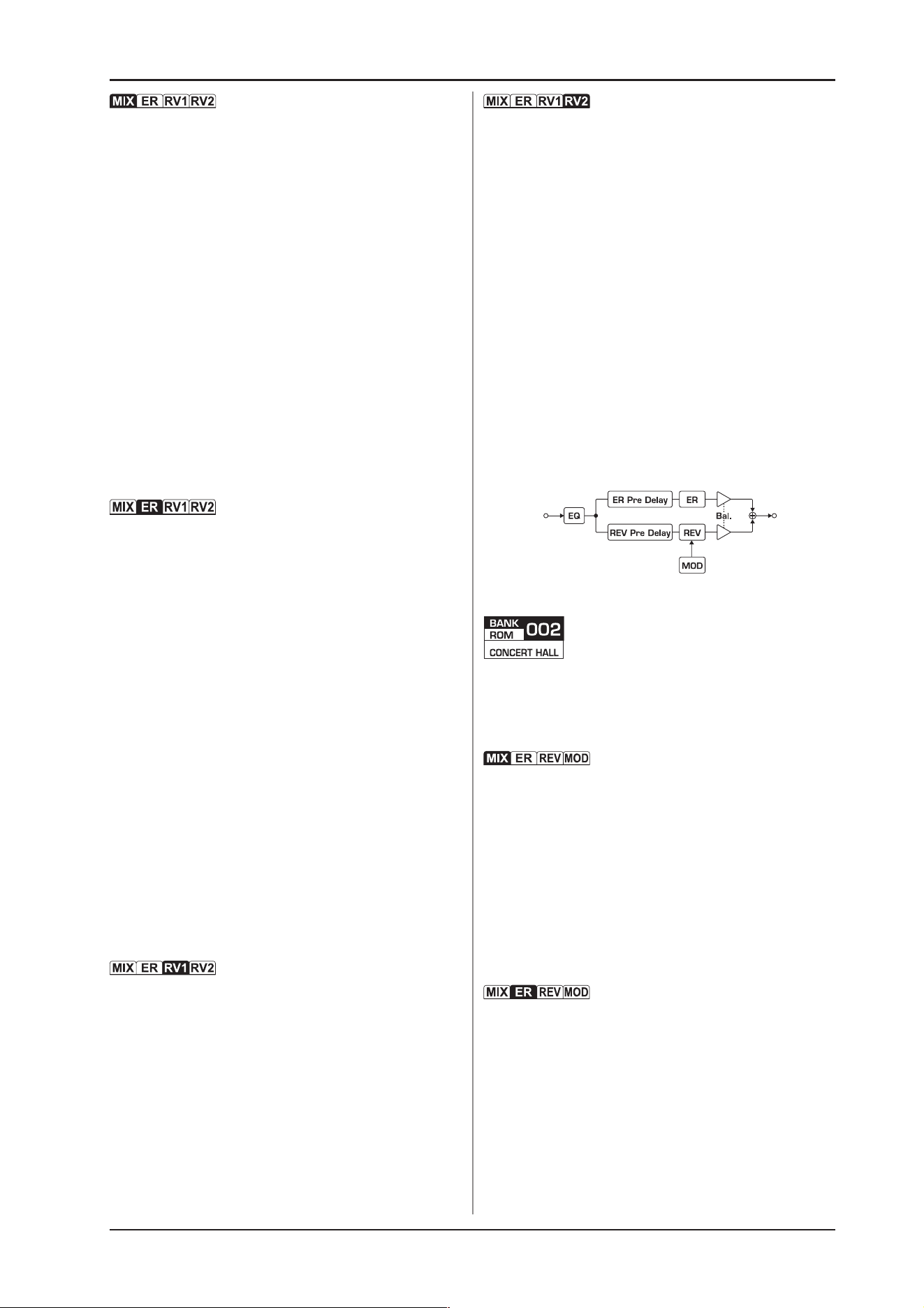

4.1 V-Verb
V-Verb er V-VERB PROs mest komplekse
rumsimuleringsalgoritme. Generatoren til første reflektionerne
(ER) er meget omfangsrig og kan modulere en mængde første
reflektioner fra forskellige rumtyper. Med hallgeneratoren (REV)
kan man indstille efterklangstiden i fire forskellige frekvensbånd.
Fig. 4.1: Effektopbygning V-Verb
4. EFFEKTERNE
9
V-VERB PRO REV2496
Med ER WID (Early Reflections Stereo Width) kan du indstille
første refleksionernes stereobredde. Ved en værdi på 0% får man
et mono-signal, ved 100% opnår man maks. stereoeffekt. Med
ER DLY (Early Reflections Predelay) kan du forsinke første
reflektionerne yderligere. Yderligere, fordi denne værdi allerede
afhængig af parametrene rumtype, størrelse og mikrofonafstand
(se nedenfor) beregnes automatisk. Med ER DLY kan denne
delaytid sættes op, hvilket gør rumindtrykket mere intensivt.
Parametrene REV WID (Reverb Stereo Width) og REV DLY
(Reverb Predelay) har de samme funktioner som hhv. ER WID
og ER DLY, men refererer til Hall-generatoren. Også her defineres
automatisk afhængig af den valgte rumstørrelse (SIZE) en delay-
tid til rumklangshalen. Med REV DLY kan denne ændres igen,
for at forstærke det rumlige indtryk.
Med ER/REV (Early Reflections/Reverb Mix) kan du regulere
mikset mellem første reflektionerne og den sene efterklang). En
værdi på 0% giver kun første reflektioner, ved en værdi på 100%
får man udelukkende sen efterklang.
Parametrene DRY og FX LVL (Effect Level) regulerer effekt-
mikset. DRY bestemmer det direkte signals niveau, FX LVL
regulerer effekten lydstyrke. DRY-parameteren kan kun reguleres,
hvis mikset står på INTERNAL i setup-menuen. Af denne grund
vises kontrolknappen ikke i displayet i EXTERNAL-mode.
Der er koblet to filtre foran ER-generatoren. LO CUT (Low Cut
Filter) bestemmer et højpasfilters frekvens, og HI FREQ/HI GAIN
(High Frequency/High Gain) sænker og indstiller frekvensen på
et shelving-filter, med hvilket man kan reducere diskanterne.
Med ER TYPE (Early Reflections Type) kan du vælge hvilken
type rumsimulering du vil have. Du kan vælge mellem AUDITO
(Auditorium), CATHED (Cathedral = domkirke), CONCER
(Concert hall = Koncertsal), HALLWY (Hallway = gang, korridor),
HANGAR (stor hal/lagerrum), CHAMBE (Chamber = værelse),
STADIU (Stadium = stadion) und STAGE (teaterscene).
Med ER SIZE (Early Reflections Size) vælger du rumstørrelsen
og med MIC DIS (Microphone Distance) afstanden fra
optagemikrofonen til lydkilden. Værdien 1 er min. afstand, værdien
5 er maks. afstand.
Materialet, som dækker væggen, kan du vælge med
parameteren MATERI (wall Material). Du kan vælge mellem
TOTAL (fuld refleksion), GLASS (glas/ruder), FIBER (Fiber glass
= fiberglas), MARBLE (marmor), CONCRE (Concrete = beton),
GYPSUM (gips), WOODEN (parketgulv), PLYWOO (Plywood =
krydsfiner), COTTON (isoleringsmateriale), CARPET (gulvtæppe),
VELOUR (velour) und ACOUST (Acoustic =
absorptionsmateriale).
Med ER DIFF (Early Reflections Diffusion) kan du ændre første
refleksionernes diffusionsgrad. Ved en værdi på 1 kan du tydeligt
høre de enkelte reflektioner, en værdi på 30 giver den højeste
tæthed.
Der er også koblet to filtre foran Hall-generatoren. LO CUT
(Low Cut Filter) definerer et højpasfilters frekvens, og HI FREQ/
HI GAIN (High Frequency / High Gain) sænker og indstiller
frekvensen på et shelving-filter, som bearbejder diskanten.
Parameteren SIZE definerer størrelsen på det simulerede rum.
Den påvirker også den maks. gennemsnitlige efterklangstid RT60,
som kan indstilles med DECAY.
Reverb-generatorens efterklangshale kan moduleres på to
forskellige måder, som kan vælges med MTYPE (Modulation
Type). Med LINEAR får du en chorus-lignende, med RAND(OM)
en mere naturlig og mindre påfaldende modulation. Med MDEPTH
(Modulation Depth) og MSPEED (Modulation Speed) kan du
regulere modulationsdybde og -hastighed.
Efterklangstiden kan indstilles hver for sig i fire forskellige
frekvensbånd. Parametrene LO X-O (Low Xover Frequency), MID
X-O, (Mid Xover Frequency) og HI X-O (High Xover Frequency)
regulerer grænsefrekvenserne mellem de enkelte bånd.
Med LO DCY (Low Band Decay) kan du indstille efterklangstiden
for nederste frekvensbånd. Parameterværdien beskriver en faktor,
som referer til den med DECAY indstillede globale efterklangstid.
De to parametre MID DCY (Mid Band Decay) og HI DCY (High
Band Decay) regulerer på samme måde de to øverste
frekvensbånds efterklangstid. På denne måde er det muligt, at
indstille en frekvensafhængig efterklangstid, hvis
klangkarakteristik også bibeholdes, når DECAY-tiden ændres.
Et lille tip: Editeringen af denne menusides parametre er
væsentligt mere intuitiv og komfortabel i den grafiske editerings-
mode.
Parameteren DIFF (Diffusion) bestemmer rumklangshalens
refleksionstæthed. Lave værdier giver mere transparente, høje
indstillinger et blødt, tæt hall.
4.2 Concert Hall, Cathedral, Theater
Disse tre effekt-algoritmer bruger samme opbygning og adskiller
sig egentlig kun i ER-generatorens første refleksionsmønstre.
Fig. 4.2: Effektopbygning til Concert Hall, Cathedral og Theater
Denne algoritme har en meget naturlig, blød efterklang, mage
til den man finder i store koncertsale. Første refleksionernes
ekkogrammer stammer fra en akustisk storslået koncertsal, som
allerede er blevet brugt til mange optagelser .
Effekten har en forankoblet klangregulering. LO CUT (low Cut
Filter) bestemmer højpasfilterets frekvens, og HI FREQ (High
Frequency) sænker og indstiller frekvensen på shelving-filteret,
som man kan bearbejde de høje frekvenser med.
Med ER/REV (Early Reflections/Reverb Mix) kan du regulere
mikset mellem første reflektioner og den sene efterklang. En værdi
på 0% giver kun første reflektioner, med en værdi på 100% får du
udelukkende efterklang.
Parameteren DRY bestemmer det direkte signals niveau,
forudsat at INTERNAL-mode er aktiveret. FX LVL (Effect Level)
regulerer effektsignalets lydstyrke. Tilsammen regulerer DRY og
FX LVL effekt-mikset.
Med ER TYPE (Early Reflections Type) kan du vælge hvor i
rummet optagemikrofonen skal være placeret. Du kan vælge
mellem BACK (bageste område), MIDDLE (mellemste område),
FRONT (forreste område, tæt på lydkilden) og BALCON (loge,
forhøjet position). Med ER SIZE (Early Reflections Size) kan du
forstørre eller formindske det simulerede rum.
Med ER DIFF ((Early Reflections Diffusion) kan du ændre første
refleksionernes diffusionsgrad. Mens du ved en værdi på 1 tydeligt
hører de enkelte reflektioner, giver en værdi på 30 den største
tæthed. Med ER DLY (Early Reflections Predelay) kan man
forsinke første reflektionerne yderligere (afhængig af rumtype,
størrelse og mikrofonafstand).
4. EFFEKTERNE
10
V-VERB PRO REV2496
Parameteren SIZE (Reverberator Room Size) definerer
størrelsen af det simulerede rum for hall-generatoren. Denne
parameter har også indvirkning på den maksimale efterklangstid
(RT60), som kan indstilles med parameteren DECAY (Decay
Time). Med parameteren PREDLY (Reverb Predelay) kan du
forsinke det tidspunkt, hvor efterklangen sætter ind.
Parameteren DIFF (Diffusion) bestemmer rumklangshalens
refleksionstæthed. Lave værdier øger transparensen, høje
indstillinger giver en blødere, tættere efterklangshale. SPREAD-
parameteren forstærker rumindtrykket.
Som ved efterklangen i rigtige rum, dæmpes høje frekvenser i
rumklangshalen. Parameteren DAMP (Damping Frequency)
fastsætter den frekvens, hvor dæmpningen sætter ind. Også
efterklangstiden for dybe frekvenser kan reguleres hver for sig.
Denne indstilles med BASS (Bass Multiply). BASS-værdien er
en faktor, som referer til den med DECAY (Decay Time) indstillede
efterklangstid. Med parameteren BASS F (Bass Frequency)
defineres, op til hvilken øvre frekvens effekten skal reguleres.
På denne side kan rumklangshalen moduleres på to forskellige
måder, hvilke kan vælges med MTYPE (Modulation Type).
LINEAR giver en chorus-lignende, RAND (Random) en tilfældig
modulation. MDEPTH (Modulation Depth) regulerer
modulationsdybden, MSPEED (Modulation Speed)
modulationshastigheden.
CATHEDRAL er blevet optimeret til meget lange
efterklangstider. Første refleksionerne dækker et stort antal store
rum inden for de forskelligste konstruktionsarter.
Effektopbygningen ligner den for CONCERT HALL-effekten og
adskiller sig kun med parameteren ER TYPE på anden EDIT-
side. Her kan vælges mellem følgende rumsimuleringer: CHURCH
(kirke), CHAPEL (kapel), CATHDR (Cathedral = domkirke) und
CASTLE (borg/slot). Parameteren SPREAD kan ikke vælges her.
THEATER-algoritmen er ligeledes baseret på CONCERT HALL-
effekten. Den giver en hver form for audiomateriale en
overraskende livlighed.
Følgende rumsimuleringer som afviger fra CONCERT HALL-
effekten kan bruges til første reflektionerne (ER TYPE, anden
EDIT-side): THEAT. (teater), ARENA (stadion), CLUB (lille
festlokale), STADI. (stadion), STAGE (scene), STUDIO
(optagestudie), OPERA (operahus) und AMPHI (amfiteater).
En af denne effekts særegenheder er ATTACK-parameteren,
med hvilken du kan definere, hvor hurtigt rumklangshalens
reflektioner skal bygges op. Lave værdier giver en hurtig, høje
værdier en langsom stigning op til højeste tæthed.
SPREAD har indflydelse på rumklangshalens forløb. Mens lave
værdier beskriver en relativ lineær kurve, giver højere værdier en
mindre lineær kurve. Således er det muligt, at give efterklangen
interessante karakteristika.
4.3 Gold Plate
Denne algoritme er særdeles godt egnet til slagtøj og
percussion. Men også sangen profiterer af den særligt tætte
rumklangshale. Med den ekstra firedobbelte-delay kan du definere
dine egne første reflektioner.

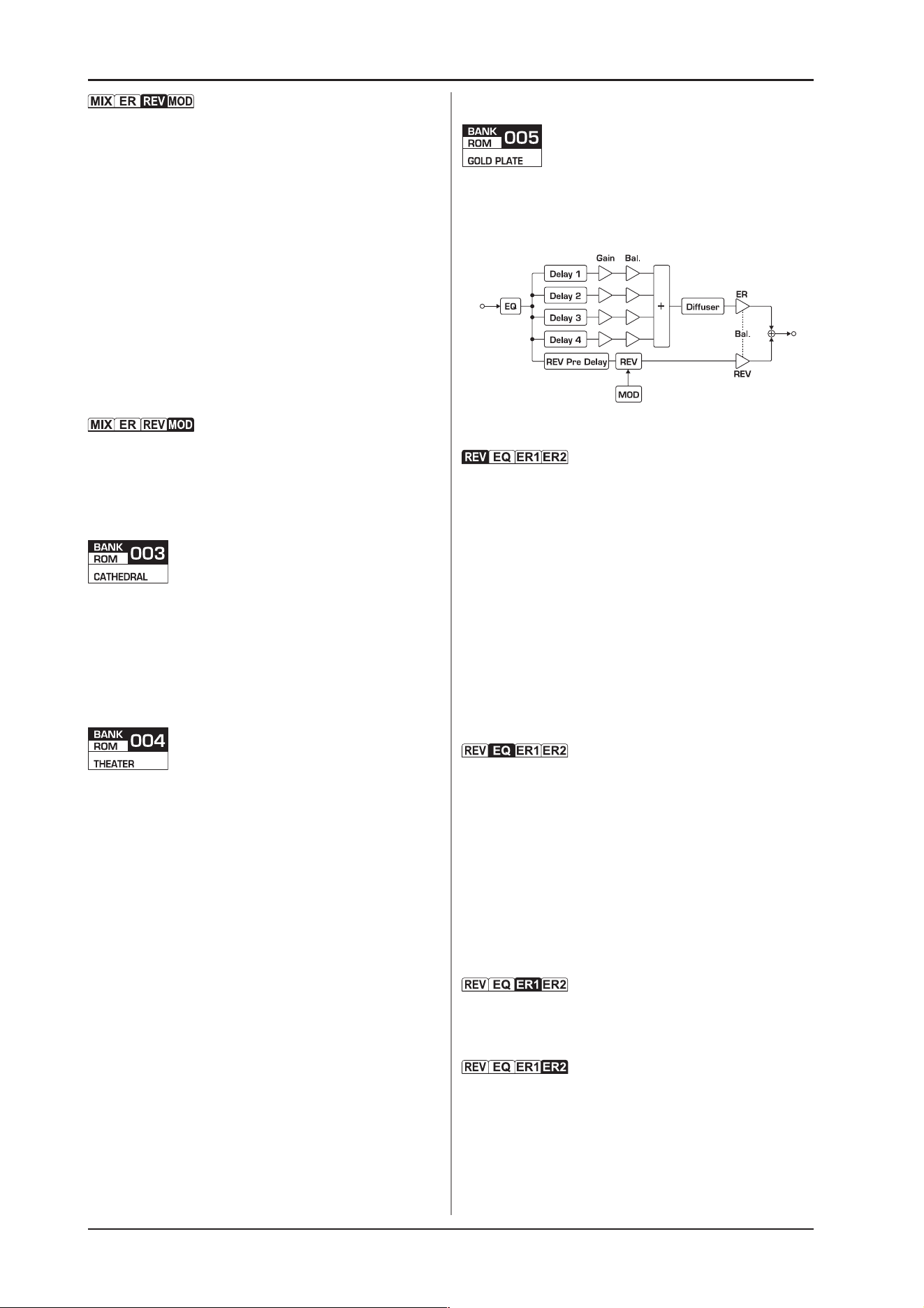

Fig. 4.3: Effektopbygning til Gold Plate
Med ER/REV (Early Reflections/Reverb Mix) kan du regulere
mikset mellem første reflektioner og sen efterklang). Parametrene
DRY og FX LVL (Effekt Level) regulerer forholdet mellem tør og
effektsignalet. DRY definerer det direkte signals niveau (når mikset
står på INTERNAL), FX LVL regulerer effektens lydstyrke.
Med DECAY (Decay Time) definerer du den efterklangstid, hvis
maks.værdi afhænger af den med SIZE (Reverb Room Size)
valgte rumstørrelse. Med parameteren PREDLY (Reverb
Predelay) kan du forsinke det tidspunkt, hvor efterklangshalen
sætter ind.
Lige som i rigtige rum, dæmpes de høje frekvenser i
efterklangsfasen. Parameteren DAMP (Damping Frequency)
fastsætter den frekvens, hvor dæmpningen sætter ind.
Efterklangstiden for dybe frekvenser indstilles med BASS (Bass
Multiply), en faktor, som refererer til den med DECAY (Decay
Time) indstillede efterklangstid.
LO CUT (Low Cut Filter) bestemmer frekvensen på det
forankoblede højpasfilter. HI FREQ (High Frequency) og HI GAIN
(High Gain) indstiller frekvensen og sænkning af shelving-filteret
for diskanterne.
DIFF (Diffusion) definerer rumklangshalens refleksionstæthed.
Du kan vælge mellem en højere transparens ved lave indstillinger
og en blødere, tættere rumklangshale ved høje værdier.
Rumklangshalens modulation bearbejdes med MTYPE
(Modulation Type), MDEPTH (Modulation Depth) og MSPEED
(Modulation Speed): LINEAR giver en statisk, RAND en tilfældig
modulation. MDEPTH regulerer modulationsdybden, MSPEED
modulationens hastighed.
Parametrene BAL 1-4 (Stereo Balance 1-4) regulerer
stereobalancen for de fire delays, parametrene GAIN 1-4 regulerer
lydstyrken på alle fire delays.
Med DELAY 1-4 kan du indstille forsinkelsestiden for de fire
delays. Med ER DIFF ((Early Reflections Diffusion) kan du ændre
de fire delays diffusionsgrad. Ved en værdi på 1 kan du tydeligt
høre de enkelte reflektioner, en værdi på 30 giver den højest
mulige tæthed.
4. EFFEKTERNE
11
V-VERB PRO REV2496
4.4 Ambience, Gated Reverb, Reverse Reverb
Disse tre effekttyper er baseret på samme algoritme, men deres
klangegenskaber kunne ikke være mere forskellige.

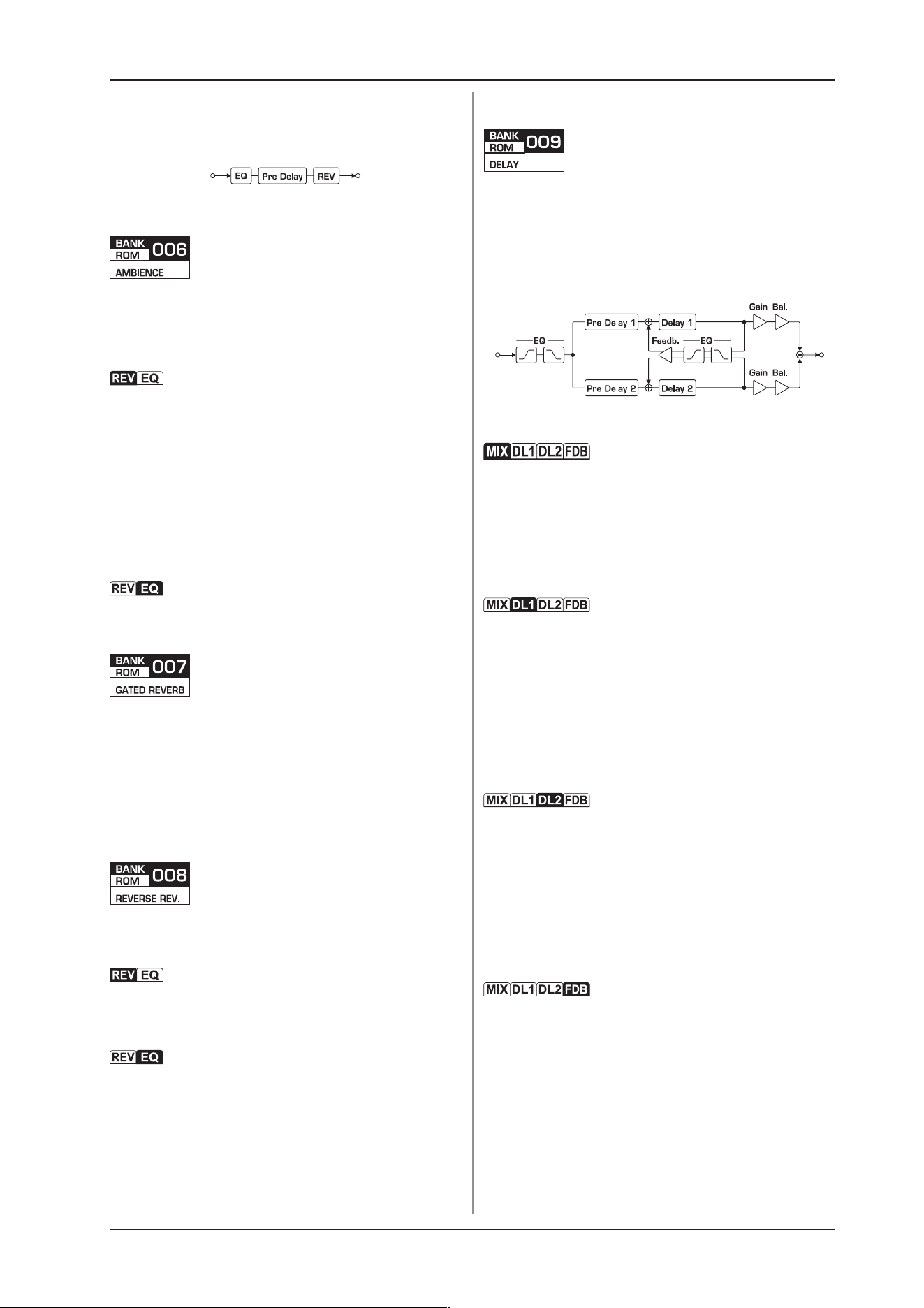

Fig. 4.4: Effektopbygning til Ambience, Gated Reverb og
Reverse Reverb
Ambience sætter fysikkens love ud af kraft! Den kan kreere en
udvidelse af store rum, uden at klangen går under på grund af
en lang rumklangshale. Denne effekt er især egnet til at give
solo-instrumenter og stemmer større gennemslagskraft.
Parameteren DRY bestemmer det direkte signals niveau,
FX LVL regulerer effekten lydstyrke. Tilsammen definerer de
mikset, såfremt Mix Mode står på INTERNAL.
SIZE (Reverb Room Size) definerer størrelsen af det simulerede
rum, som også påvirker den maksimale rumklangstid, som kan
indstilles med DECAY (Decay Time). Med PREDLY (Reverb
Predelay) kan du forsinke det tidspunkt, hvor rumklangshalen
sætter ind. Parameteren DIFF (Diffusion) bestemmer hallens
tæthed. SPREAD (spredning af rumklangshalen) har indflydelse
på rumklangshalens forløb. Den bliver tiltagende ulineær ved
stigende værdi.
På denne side kan du indstille equalizerens parametre: LO CUT
regulerer højpasfilterets frekvens, HI FREQ og HI GAIN indstiller
shelving-filterets frekvens og sænkning.
Effekten af en tæt efterklang, som slutter abrupt, opnås her
uden den støjende egenart fra niveauafhængige noise-gates.
Således kan komplette drumsets bearbejdes samlet, hvilket giver
mikset en forbløffende tæthed.
ATTACK-parameteren (EDIT-side 1) påvirker refleksionernes
tæthed i starten af rumklangshalen. Jo lavere værdi, jo hurtigere
stigning. DENS (Density) definerer rumklangens ekkotæthed,
inden denne afskæres abrupt. De øvrige funktioners parametre
er identiske med ambience-effektens.
Denne algoritme simulerer en rumklangshale, som afspilles
baglæns.
RISE (Rise Time) på første EDIT-side bestemmer hvor stejl
efterklangskurven skal være inden rumklangsfanen afsluttes
abrupt.
Parametrene LO CUT, HI FREQ og HI GAIN regulerer de
filtersektioner, som er koblet foran den egentlige halleffekt.
BASS (Bass Multiply) regulerer afhængig af DECAY-tiden
bassens hall-tid, med BASS F (Bass Frequency) bestemmer du
den øverste frekvens, hvor den lavfrekvente Hall-andel skal sætte
ind.
4.5 Delay
Her drejer det sig om et meget omfattende delay, med hvilken
du kan frembringe en mængde interessante refleksionsmønstre.
Indgangssignalet kan bearbejdes i diskanten og bassen ved hjælp
af shelving-filtre, og dermed kan du simulere den gamle klang
Vintage-Delays. Som effekt-routingen viser, består denne
algoritme af to uafhængige stereo-delays, hvis parametre kan
indstilles individuelt.
Fig. 4.5: Effektopbygning til Delay
Parametrene DRY og FX LVL (Effekt Level) regulerer Effekt-
mikset. DRY bestemmer det direkte signals niveau, FX LVL
regulerer effektens lydstyrke.
Der er koblet en 2-bånds-klangregulering (EQ) foran stereo-
delayet. LO FREQ (Low Frequency)/LO GAIN (Low Gain)
bestemmer et basfilters hhv. frekvens og sænkning og HI FREQ/
HI GAIN justerer sænkning af diskanten.
På denne side indstilles parametrene for Delay 1. Parameteren
PREDLY (Pre Delay) justerer en separat forsinkelse, som ikke er
del af en tilbagekoblingssløjfen. Med DELAY 1 (Delay Time)
indstiller du forsinkelsestiden inden for tilbagekoblingssløjfen. Med
denne opdeling kan du lave meget interessante effekter. Mit
FEEDB (Feedback Amount) kan du indstille
tilbagekoblingsgraden. Negative værdier giver en tilbagekobling
med fasevending.
Med GAIN 1 bestemmer du udgangsniveauet og med BAL 1
(Balance) det forsinkede signals position i stereobilledet.
Det andet delay er bygget op på samme måde som Delay 1.
Også her findes der et pre-delay, som ligger foran feedback-
sløjfen. Med DELAY 2 (Delay Time) bestemmer du hoved-
delayets forsinkelsestid. Parametrene FEEDB, GAIN 2 og BAL 2
har samme funktion som ved Delay 1.
+ Tidsværdierne for Delay 1 og Delay 2 kan som et
alternativ indstilles ved at slå på TAP-knappen i takt
med rytmen. Knappens LED blinker så i samme tempo
som den indstillede delay-tid.
I de to delays tilbagekoblingsveje er der integreret en equalizer
(EQ), som du kan filtrere signalet i tilbagekoblingsvejen med. Alle
filterindstillinger i denne sektion virker samlet på begge delay-
feedbacks.
Equalizeren består af to shelving-filtre, LO FREQ (Low
Frequency)/LO GAIN (Low Gain) bearbejder basfilteret og HI
FREQ/HI GAIN indstiller diskantfilterets frekvens og sænkning.
4. EFFEKTERNE
12
V-VERB PRO REV2496

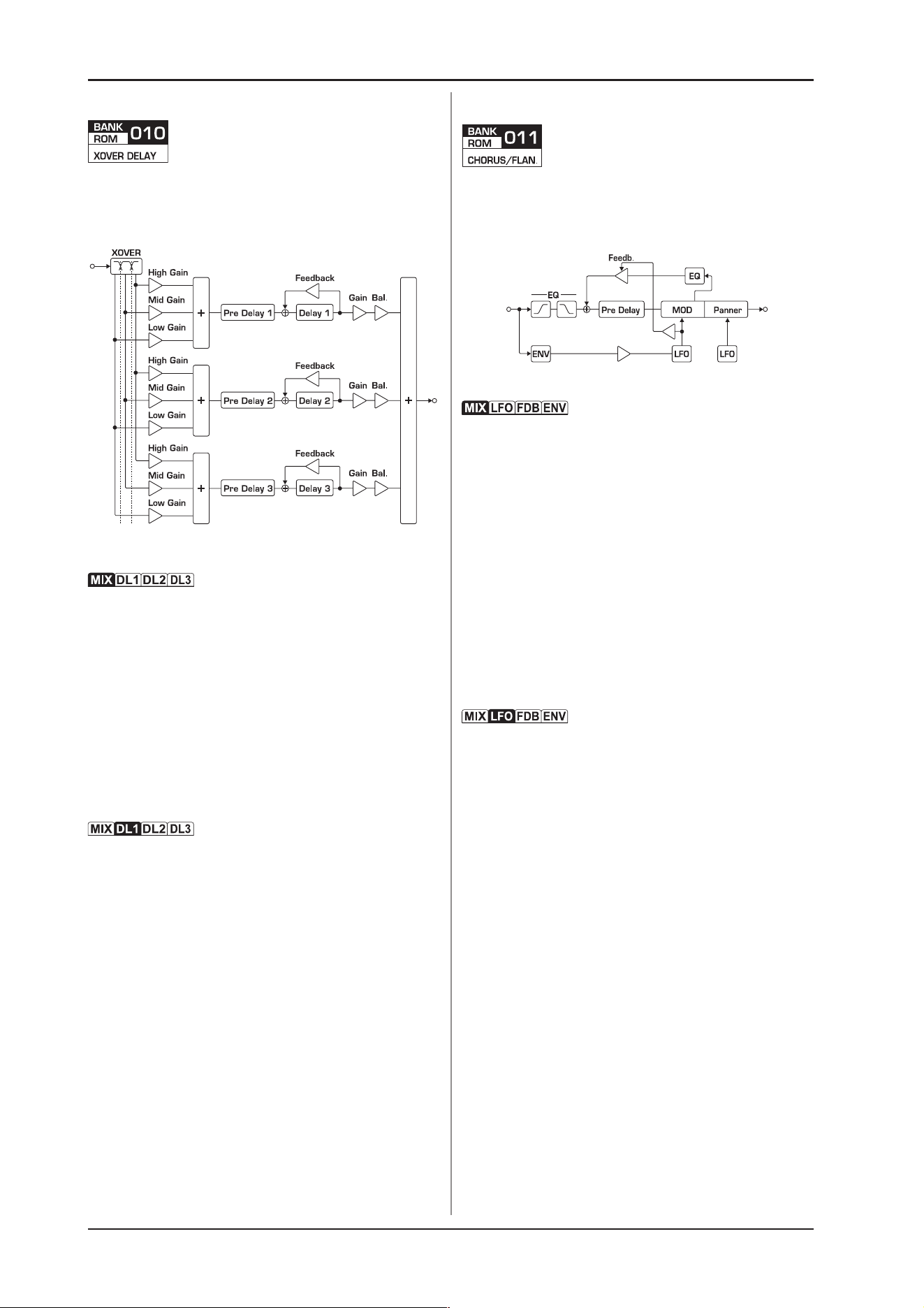

4.6 XOver Delay
Indgangssignalet opdeles i bas, mellemtone og diskant. De
enkelte frekvensbånds andele kan lægges på tre adskilte stereo-
delays med individuelle niveauer. På den måde kan du lave
interessante frekvensafhængige refleksionsmønstre.
Fig. 4.6: Effektopbygning til Xover Delay-Effekten
Et miks af effekt og tørt signal defineres med parametrene FX
LVL (Effect Level) og DRY. Du kan heller ikke benytte DRY her,
når du står i EXTERNAL Mix-Modus (forudindstilles i setup-
menuen).
Med de andre parametre på denne side kan du indstille
delefilteret. Med HI TYPE (High Filter Type) justerer du
flankestejlheden på det filter, som afskærer det øverste
frekvensbånd fra det nederste. Der kan vælges mellem 6, 12 og
18 dB pr. oktav. Dette filters delefrekvens indstilles med HI FREQ
(High Split Frequency).
Med LO TYPE (Low Filter Type) indstiller du det nederste filters
karakteristik (6, 12 og 18 dB). Dette filters overgangsfrekvens
indstilles med LO FREQ (Low Split Frequency).
Hver af de tre delay-moduler har sin egen edit-side. Da
funktionerne principielt er de samme, beskrives de kun en gang
her.
I første omgang kan man indstille, hvor stor signaldel der skal
tilføres delay-sektionen fra hvert enkelt frekvensbånd. Hertil har
du LO GAIN (Low Input Gain), MD GAIN (Mid Input Gain) og HI
GAIN (High Input Gain).
Med parameteren PREDLY (Pre Delay) indstiller du Delay-tiden
for en separat forforsinkelse, som ikke er del af
tilbagekoblingssløjfen. Med DELAY (1, 2, 3) kan delay-
sektionernes forsinkelsestid indstilles, hvilken man også kan
indtaste via TAP-knappen. Med FEEDB (Feedback Amount) kan
du variere tilbagekoblingsgraden. Negative værdier giver en
tilbagekobling med omvendt fase.
Delay-enhedens udgangssignaler kan mikses med
GAIN (1, 2, 3) og positioneres i stereobilledet med BAL 1, 2, 3
(Balance).Filters wird mit LO FREQ (Low Split Frequency)
eingestellt.
4.7 Chorus/Flanger
Chorus/Flanger-effekten kan arbejde i 4 forskellige modes:
Stereo Chorus, 4-, 6- og 8-stemmer Chorus. Signalet, som er
moduleret i tonehøjden, kan desuden kobles tilbage til indgangen,
hvorved man kan kreere flanger-effekter.
Fig. 4.7: Effektopbygning til Chorus/Flanger
Med parameteren MIX (Effect Mix) regulerer du effekt-mikset.
Ved en værdi på 0% er det kun indgangssignalet, der videregives,
ved 100% er det et rene effektsignal. Et tip: Ved at mikse
indgangssignalet og det modulerede signal får du en mere intensiv
Chorus-effekt. Effekten er størst ved værdier på mellem 40 og
60%.
Indgangssignalet kan filtreres i høje og lave frekvenser ved hjælp
af 2-bånds-equalizeren (EQ). Til dette har man HI FREQ/HI GAIN
og LO FREQ/LO GAIN.
Med MODE kan du vælge hvilken mode Chorus-effekten skal
arbejde i. Du kan vælge mellem STEREO (Stereo Chorus), QUAD
(4-stemmer Chorus), HEXA (6-stemmer Chorus) og OCTA (8-
stemmer Chorus). Med parameteren GAIN (Output Gain) kan du
korrigere lydstyrken for effektblokkens (Engine) udgang.
Parameteren ST SPR (Stereo Spread) definerer effektsignalets
stereobredde mellem monosignalet (0%) og maks. stereobredde
(100%).
Et væsentligt element ved en Chorus/Flanger-effekt er LFOen
(Low Frequency Oscillator), som du frembringer modulationen
med. Parameteren SPEED (Modulation Speed) justerer
modulationens hastighed. Denne værdi kan du som et alternativ
indtaste med TAP-knappen.
Ved Chorus/Flanger bestemmer modulationens forsinkelsestid
effektens intensitet. Denne størrelse indstilles med MODDLY
(Modulation Delay). Korte tider giver snarere en subtil effekt, mens
længere delays giver en kraftigere effekt.
Der er koblet et delay foran hver chorus-stemme. Den mellemste
forsinkelsestid indstilles med PREDLY (PreDelay). Parameteren
DLYSPR (PreDelay Spread) bestemmer, hvor stor forskel der er
mellem delay-tiderne for de enkelte chorus-stemmer. Ved 0%
forsinkes alle Chorus-stemmer med den samme PREDLY-tid.
Parameteren WAVE (LFO Waveform) definerer
tonehøjdemodulationens bølgeform. Her kan bølgeformen fades
fra trekant- (0) til en sinusform (50).
Parametrene PHASE (LFO Phase Spread) og SPREAD (LFO
Frequency Spread) indstilles med en og samme kontrolknap og
regulerer enten en afvigelse i faselejet eller LFO-frekvensen
mellem de enkelte Chorus-stemmer. I PHASE-mode
(venstreanslag til midten af potentiometeret) har alle LFOer
samme frekvens, og de enkelte LFO generatorers faseforskel
kan reguleres fra 0° (ingen faseforskel) til 180° (maks. faseforskel).
I SPREAD-mode (midterstilling til højreanslag af potentiometeret)
indstiller du, hvor meget den med SPEED indstillede LFO-frekvens
skal variere mellem de enkelte Chorus-stemmer. I midterstilling
(0%) løber alle LFOer synkront.
4. EFFEKTERNE
13
V-VERB PRO REV2496

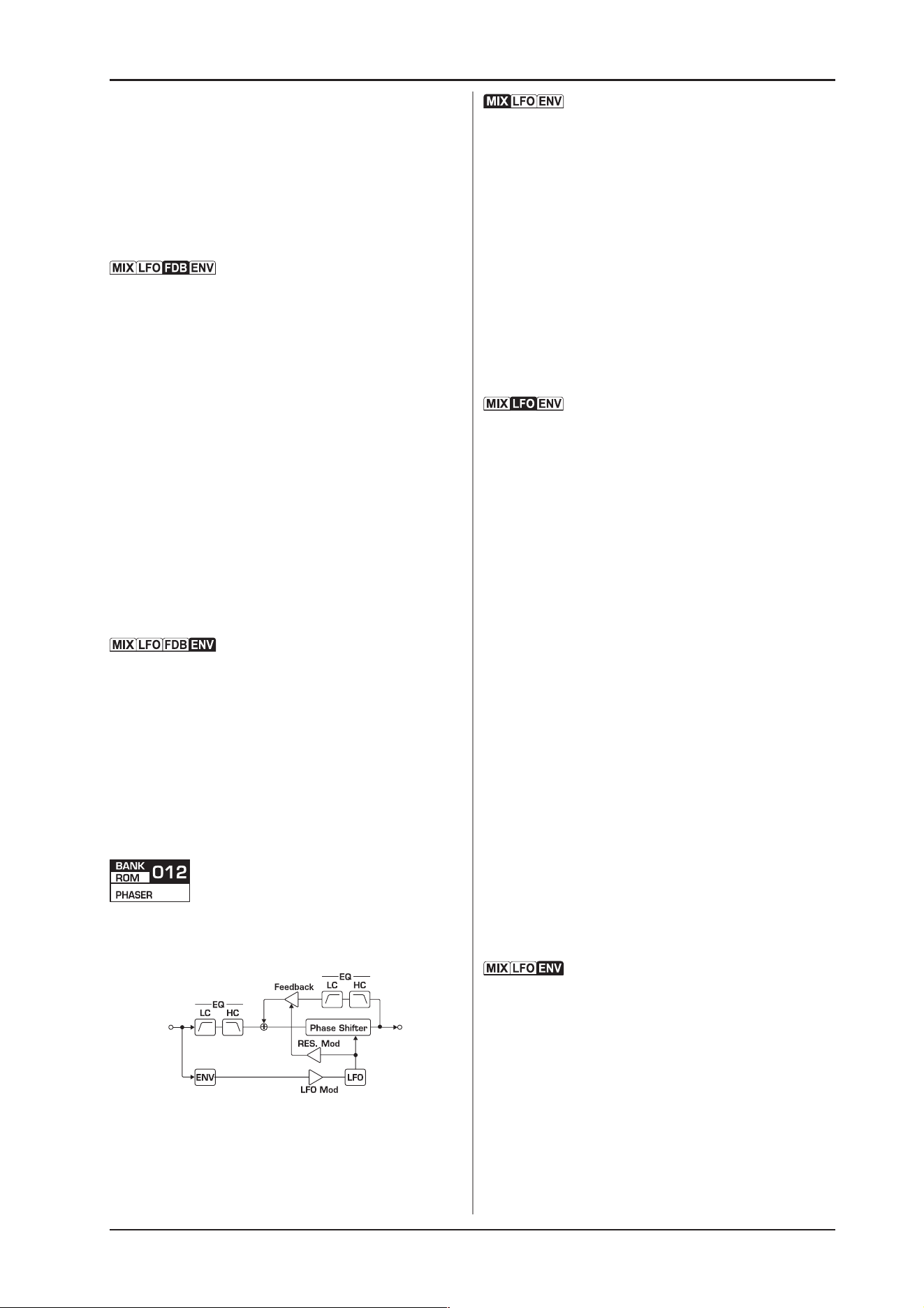

Med MIX (Effect Mix) indstilles mikset mellem tør (0%) og
effektsignal (100%). Phaser-effekten intensiveres gennem mikset
af indgangssignalet og det modulerede signal, effekten kommer
stærkest til udtryk ved værdier mellem 50 og 70%.
En kombination af høj- og lavpasfilter formindsker
indgangssignalets frekvensspektrum. Disse filtre justeres med
LO CUT (Low Cut Frequency) og HI CUT (High Cut Frequency).
Med STAGES kan man indstille antallet af de benyttede trin i
fasedrejeren. Du kan vælge mellem 4 til 12 trin. RESON
(Resonance) justerer effektsignalets tilbagekoblingsgrad på
indgangen. Der er ligeledes integreret to filtre i
tilbagekoblingsvejen. Med RES HC (Resonance High Cut
Frequency) indstilles et lavpasfilters frekvens og med RES LC
(Resonance Low Cut Filter) indstilles et højpasfilters frekvens.
Med GAIN (Output Gain) kanx du korrigere lydstyrken for
effektblokkens (Engine) udgang.
Med SPEED (Modulation Speed) indstiller du modulationens
hastighed, som også kan indstilles via TAP-knappen.
Parameteren WAVE (LFO Waveform) kan bruges til at forlænge
trekantsvingningens øverste eller nederste halvbølge i LFOen.
Negative værdier forlænger den nederste halvbølge, positive
forlænger den øverste halvbølge. På GRAPH-siden tydeliggøres
denne parameters påvirkning af bølgeformen.
Parametrene PHASE (LFO Phase Spread) og SPREAD (LFO
Frequency Spread) indstilles med en og samme kontrolknap og
regulerer enten en afvigelse i faselejet eller i frekvensen i venstre
og højre kanals to LFOer. I PHASE-mode (justeringsområde til
venstre for kontrolknappens mellemposition) forbliver LFO-
frekvensen uændret, mens faseforskellen kan indstilles til mellem
0° og 180°. I reguleringsområdet til højre for potentiometerets
mellemstilling (SPREAD-Modus) indstilles LFO-frekvensens
afvigelse i begge kanaler. Ved 0% løber begge LFOer på samme
(indstillet med SPEED) frekvens, 100% giver en maks. afvigelse
af LFO frekvenserne.
Parameteren RANGE (Sweep Range) definerer den maksimale
faseforskydning Med DEPTH (LFO Modulation Depth) kan man
indstille modulationsdybden for faseforskydningen gennem
LFOen. En værdi på 100% betyder, at LFOen modulerer
faseforskydningen mellem den med RANGE indstillede værdi
samt minimumsværdien.
Med COLOR-parameteren indstiller man den faseforskudte
klangs karakteristik. Værdien 1 frembringer en standard-phasers
klang, større værdier giver en mere intensiv klangeffekt.
LFOen kan benyttes til at modulere feedback-intensiteten. Med
RESMOD (LFO Feedback Modulation Amount) indstiller du i
hvilken grad LFOen påvirker RESON(ANCE)-parameteren (EDIT-
side 1). Positive værdier bevirker, at tilbagekoblingen forøges ved
stigende frekvens, negative værdier bevirker, at tilbagekoblingen
formindskes ved stigende frekvens.
LFO-hastigheden kan også moduleres via indgangssignalets
lydstyrke. Parameteren LFOMOD (Envelope to LFO Speed
Modulation) definerer her, hvor kraftigt LFOen skal påvirkes af
signalets lydstyrke. Parameteren ATTACK (Attack Time)
regulerer, hvor hurtigt LFO hastigheden øges ved pludselig
forøgelse af signalets lydstyrke. Med HOLD (Hold Time) indstilles,
hvor længe LFO hastigheden skal holdes konstant, hvis signalets
lydstyrke formindskes og med RELEAS (Release Time) indstilles,
hvor hurtigt LFO frekvensen falder når HOLD-tiden er afsluttet.
Chorus-effekten har en såkaldt Auto Panning-funktion. Med den
kan du lade hver enkelt Chorus-stemme vandre fra venstre mod
højre i stereobilledet. Med parameteren PAN (Panning Mode)
indstiller du hvilken mode Auto Panning skal stå i. Der kan vælges
mellem OFF, SYNC og RAND. I indstillingen SYNC bevæges
alle chorus-stemmer med samme frekvens i stereobilledet, RAND
(Random) gør at, hver Chorus-stemme bevæges med en let fra
hinanden afvigende hastighed, OFF deaktiverer denne funktion.
Parameteren PANSPD (Panning Speed) justerer her panningens
mellemste hastighed.
Flanger-effekten får sin typiske klangkarakter fra, at det
modulerede signal tilføres indgangssignalet via en
tilbagekoblingssløjfe. Parameteren FEEDB (Feedback Amount)
regulerer tilbagekoblingens intensitet. Negative værdier giver en
tilbagekobling med omvendt fase.
Der er integreret to shelving-filtre i tilbagekoblingsvejen, med
hvilke det tilbageførte signal kan filtreres. LO FREQ (Low
Frequency) og LO GAIN (Low Gain) behandler basfrekvenserne,
mens HI FREQ (High Frequency) og HI GAIN (High Gain) indstiller
frekvensen og sænker diskanterne. Den grafiske visning af denne
side viser det deraf resulterende frekvensforløb.
CROSSF (Cross Feedback Amount) er en enestående funktion,
som bruges til at tilbagekoble begge kanaler overkors, dvs. fra
højre til venstre kanal og omvendt. En værdi på 100% gør, at
venstre kanals effektsignal udelukkende tilføres højre kanal og
omvendt. Denne parameter er afhængig af den forinden indstillede
feedback-intensitet.
Med LFOMOD (LFO Feedback Modulation Amount) kan
lydstyrken fra feedbacksignalet moduleres. Maks. indstillingen
giver en svingning i lydstyrken på mellem nul og den med FEEDB
indstillede værdi.
Den mellemste LFO-hastighed kan også påvirkes af
indgangsniveauet (såkaldt Auto Modulation). Ved hjælp af
parameteren LFOMOD (Envelope to LFO Speed Modulation) på
envelope-siden bestemmes den maksimale forøgelse af LFO
hastigheden af signalets lydstyrke. Parameteren ATTACK (Attack
Time) regulerer, hvor hurtigt LFO hastigheden øges ved pludselig
forøgelse af signalets lydstyrke. Med HOLD (Hold Time) indstilles,
hvor længe LFO-hastigheden skal holdes konstant, hvis signalets
lydstyrke formindskes og med RELEAS (Release Time) indstilles,
hvor hurtigt LFO-frekvensen falder når HOLD-tiden er endt.
4.8 Phaser
Denne algoritme kan frembringe forskellige slags typiske
Phaser-effekter. Antallet af de benyttede fasedrejertrin kan
indstilles mellem 4 og 12.
Fig. 4.8: Effektopbygning Phaser
4. EFFEKTERNE
14
V-VERB PRO REV2496

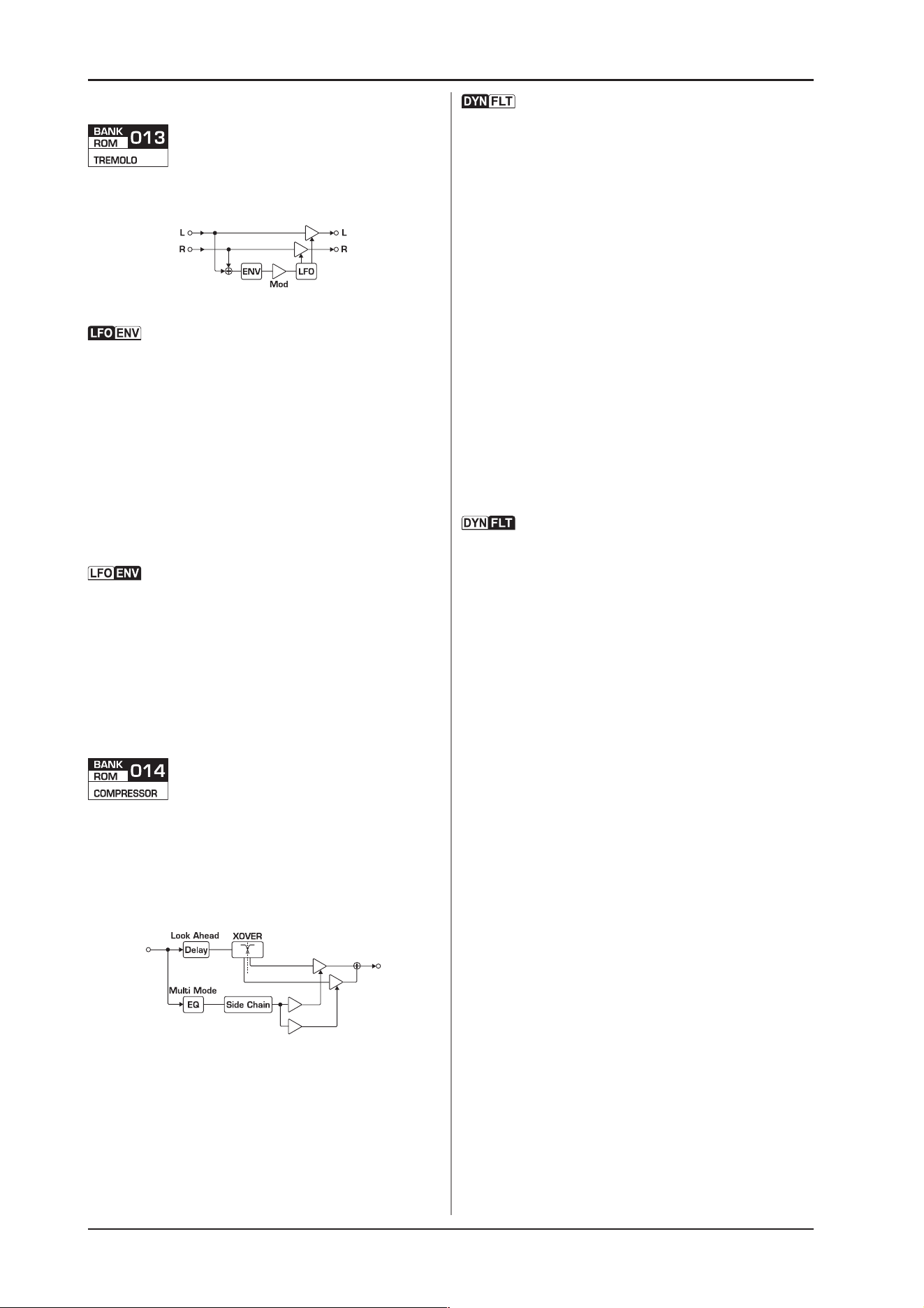

4.9 Tremolo
Dette er en typisk Tremolo/Panner algoritme med egne
interessante ekstra finesser.
Fig. 4.9: Opbygning af Tremolo-effekt
SPEED (Modulation Speed) justerer modulationens hastighed.
Indtastningen af denne parameter via TAP-knappen gør
indtastningen mere intuitiv. Parameteren WAVE (LFO Waveform)
definerer amplitudemodulationens bølgeform. Her kan
bølgeformen fades fra trekant- (1) via sinusformet (50) til firkantet
bølgeform (100). Editeringen af WAVE parameteren er væsentligt
mere komfortabel i den grafiske editerings-mode. Med PHASE
(LFO Phase) kan du indstille faselejet for modulationen i højre
kanal i forhold til venstre kanal. Du kan vælge mellem et
parameterområde fra -180° til +180°.
MIX (Effect Mix) justerer amplitudemodulationens dybde og med
GAIN (Output Gain) kan du korrigere effektblokkens (Engine)
udgangslydstyrke.
Den mellemste LFO-hastighed kan også moduleres via
indgangsniveauet. LFOMOD-parameteren (Envelope to LFO
Speed Modulation) definerer her, hvor kraftigt LFOen skal påvirkes
af signalets lydstyrke. Tidsparameteren ATTACK (Attack Time),
HOLD (Hold Time) og RELEAS (Release Time) bestemmer, hvor
hurtigt LFO-hastigheden forøges når signalets lydstyrke stiger
pludseligt, og hvor længe denne hastighed holdes og hvor hurtigt
den formindskes når HOLD-tiden er afsluttet.
4.10 Compressor
Dette er en meget kompleks kompressor-algoritme med to
grundlæggende modes Peak- og RMS-kompression. Med et
multimode-filter i justeringsvejen kan man kun benytte bestemte
frekvensområder til beregning af styresignalet. Man kan desuden
bruge et delefilter, som man kun kan komprimere en bestemt del
af frekvensspektret med. Mulige anvendelsesområder hertil er
De-Esser og Bass Kompressor/Enhancer.
Fig. 4.10: Effektopbygning Compressor
Parameteren ATTACK (Attack Time) bestemmer den tid, som
kompressoren skal bruge til at reagere på signaler, som
overskrider det med THRESH indstillede niveau. HOLD (Hold
Time) regulerer, hvor længe niveaureduceringen skal bibeholdes,
så snart signalets lydstyrke kommer under thresholdværdien.
RELEAS (Release Time) bestemmer, hvor hurtigt kompressionen
skal falde, efter endt HOLD-tid.
Med THRESH (Compression Threshold) kan du justere det
niveau, hvor kompressionen skal sætte ind. Med RATIO
(Compression Ratio) indstiller du kompressionsraten når
thresholdniveauet overskrides. Parameteren KNEE (Soft Knee)
kan bruges til, at udjævne kurveovergangen fra det
ukomprimerede til det komprimerede signalområde. En værdi på
0 deaktiverer denne funktion (Hard Knee), 10 giver en maks.
udjævning af kurven. GRAPH-siden viser kompressionslinien og
niveaureduceringen.
Med M-GAIN (Make-Up Gain) kan du korrigere det
komprimerede signal i udgangslydstyrken.
Med LOOKAH (Look Ahead Delay) kan du forsinke
audioindgangen relativt i forhold til Side Chain-vejen. Dette kan
f.eks. anvendes i forbindelse med længere Attack-tider, da Side
Chain får mere tid til at reducere niveauet, hvilket fører til
interessante effekter. Vær opmærksom på, at REV2496s
udgangssignal forsinkes over hele linien.
Med FILTER (Side Chain Filter Mode) vælger man hvilken type
Side Chain-filter, der skal bruges. Når den står på OFF er filteret
ikke aktivt. Desuden kan du vælge mellem følgende: LP12dB
(lavpasfilter med 12 dB sænkning pr. oktav), HP12dB (højpasfilter
med 12 dB pr. oktav), LO SHV (Low-Shelving-filter), HI SHV (High-
Shelving-filter) og BP (båndpasfilter). Alt efter den valgte filtertype
indstilles filterets grænsefrekvens eller mellemfrekvens med
FREQ (Frequency). Med GAIN indstilles sænkningen ved
Shelving-filtrene, med Q indstilles båndpasfilterets kvalitet.
Med parameteren MODE (Compression Mode) kan
kompressions grundindstilling vælges. PEAK måler den aktuelle,
maksimale signalstyrke, mens RMS finder den gennemsnitlige
signalenergi. I RMS-mode kan integrationsvinduets længde
indstilles fra 1 til 20 ms (millisekunder).
Transient bypass-funktionen giver dig mulighed for at fjerne
kortvarige transienter i audiosignalet fra kompressionen
Parameteren TRANS definerer den maksimale længde for de
transienter, som skal forblive upåvirket af kompressionen.
X-MODE (Xover Filter Mode) bestemmer Crossover filterets
mode. I indstillingen WIDE komprimeres hele spektret. I stilling
LO 6 dB, LO 12 dB og LO 18 dB er det kun lavpasfilterets
udgangssignal der komprimeres. I stilling HI 6 dB, HI 12 dB og HI
18 dB er det kun højpasfilterets udgangssignal der bearbejdes.
Du kan her vælge en flankestejlhed for filtrene på 6, 12 eller
18 dB pr. oktav. X-FREQ (Xover Split Frequency) bestemmer
her lav- og højpasfilterets grænsefrekvens.
Med denne funktion kan du f.eks. vælge kun at bearbejde
bassen i et stereo-miks og ikke røre ved diskanten. Det er også
muligt, at opbygge en 2-bånds-mastering-kompressor, ved at du
for begge engines vælger denne algoritme og konfigurerer den
som kombinationseffekt i Parallel 5-Routing. Vælg nu ved Engine
1 en LO-værdi til X-Mode og ved Engine 2 en HI-værdi. Herved
har du mulighed for komprimere basser og diskanter med forskellig
styrke og at indstille reguleringstiderne adskilt for begge bånd.
4. EFFEKTERNE
15
V-VERB PRO REV2496

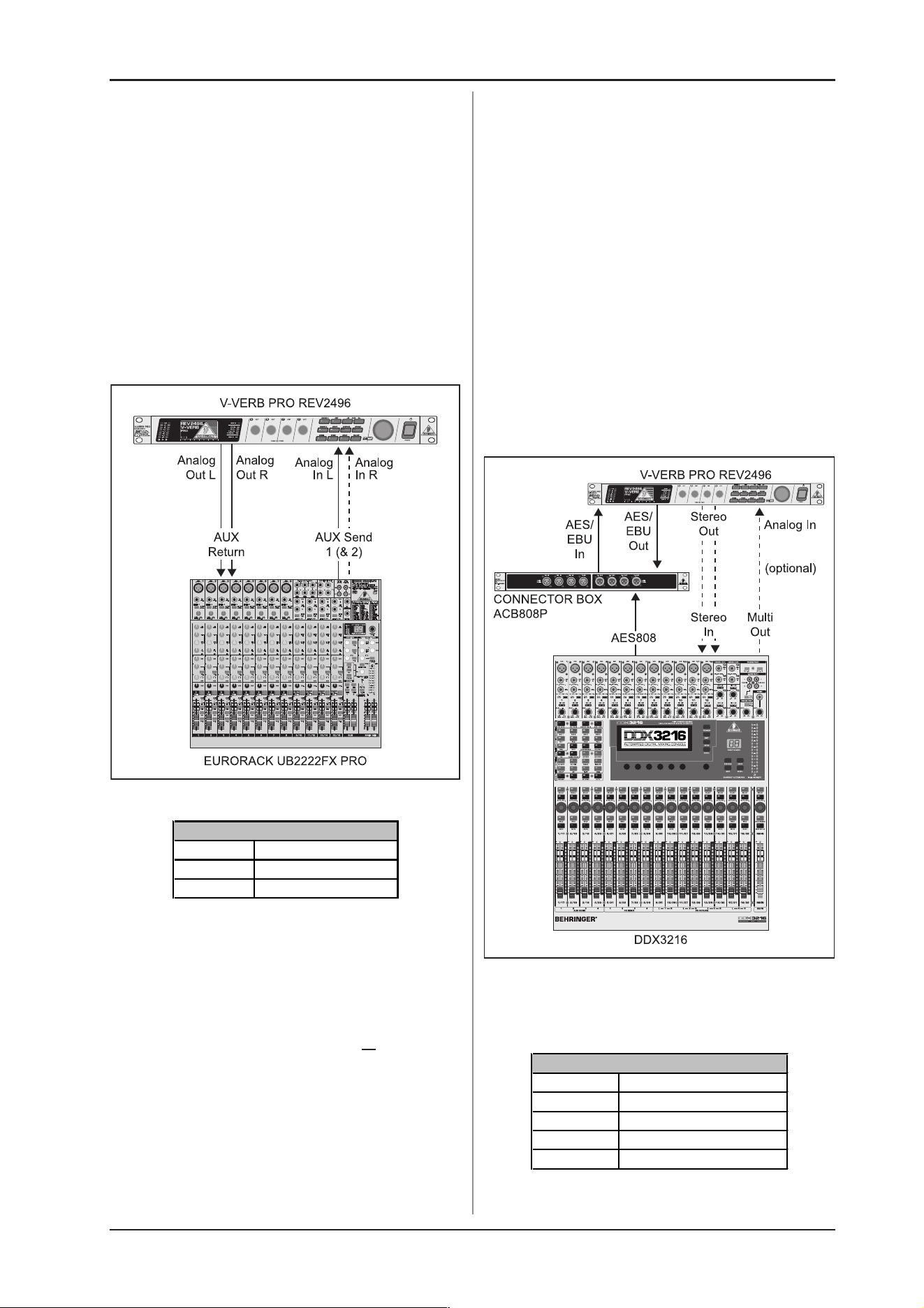

5. ANVENDELSESOMRÅDER
BEHRINGER V-VERB PRO er en yderst fleksibel Hall-
processor, der takket være sine omfattende tilslutningsmuligheder
kan anvendes til mange forskellig formål. I dette kapitel beskrives
og præsenteres nogle af disse muligheder.
5.1 V-VERB PRO i Aux-vejen
Dette er så at sige Hall-enhedens standard-
anvendelsesområde. Anvendelsen af REV2496 via en mikserpults
Aux-sends giver dig mulighed for at sende audiosignaler fra en
eller flere mikserpultkanaler til V-VERB PRO. Dvs. at du kan
indstille f.eks. et slagtøjs Hall-andele for hver slagtøjsmikrofon
for sig ved hjælp af Aux Sends. Det vil være relevant for f.eks. at
kunne tildele Snare en kraftigere Hall-andel end Bass Drum.
Tilslutningen af V-VERB PRO til Aux-vejene udføres på følgende
måde:
Fig. 5.1: Tilslutning via en mikserpults Aux-sends
Routing Parallel 5, 6; Serial 1, 2
Master Input analog
Wet Dry Mix ekstern
SETUP
Tab. 5.1: SETUP-indstillinger for tilslutning af REV2496 via
Aux-vejene
Forbind V-VERB PROs indgang med en Aux Send-udgang på
din mikserpult. Slut udgangene på REV2496 til en ledig Aux
Return- eller stereoindgang på pulten. Brug principielt Aux-sends
til tilslutning af effektenheder, som er post fader koblede, dvs.
uafhængig af Fader-stillingen.
+ Hvis aux send-tilslutningen sker via en bøsning, skal
du altid tilslutte REV2496s venstre indgang. I dette
tilfælde skal du stille Input Mode på I/O-siden på mono
(se kap. 3.8.1).
+ For at undgå at apparatet bliver beskadiget, skal du
skrue ned for lydstyrken på din forstærker, mens du
tilslutter enheden. Enhederne, som du vil forbinde med
hinanden, skal helst være slukkede indtil alle
stikforbindelser er tilsluttet korrekt.
Et eksempel: Lad os antage, at du vil bruge REV2496 live i
forbindelse med en mikserpult. Som effekt skal en Ambience-
effekt give et slagtøj mere rumklang.
Forbind nu V-VERB PRO som beskrevet ovenfor med din
mikserpult (fig. 5.1). Forbind REV2496 med nettet og tænd for
den. Aktiver EXTERNAL-mode i SETUP-menuen (I/O-side). Tryk
på en af de to ENGINE-knapper, vælg ambience-effekten (ROM
006) med PRESET WHEEL og bekræft med OK/TAP. Effekten
aktiveres så. Med Aux Return justeres hele effektens totale niveau.
Skru langsomt op for Aux Send-kontrolknapperne i de enkelte
mikserkanaler, indtil hvert slagtøj har fået tildelt den ønskede
effektandel. Derpå kan du foretage de nødvendige finindstillinger
i EDIT-mode.
5.2 V-VERB PRO i digitalt miljø
Takket være sine digitale tilslutninger er REV2496 ligefrem
prædestineret til at blive brugt i et rent digitalt miljø. Derved sparer
du unødige omformninger af signaler, hvilket direkte kommer
klangen til gode.
I forbindelse med en digital mikserpult (i vort eksempel
BEHRINGER DDX3216) kan et setup se ud på følgende måde:
Fig. 5.2: V-VERB PRO og DDX3216
Slut digitalpulten til en af REV2496s digitale indgange. Da
REV2496 både har optiske samt XLR-forbindelser, skulle du være
klædt på til de fleste situationer.
Routing Parallel 2,3,5,6; Serial 1,2,3
Master Input digital
Wet Dry Mix ekstern
Clock Source Digital In
Input Source XLR
SETUP
Tab. 5.2: SETUP-indstillinger ved tilslutning af REV2496 til en
digital mikserpult
5. ANVENDELSESOMRÅDER
16
V-VERB PRO REV2496
Denne opbygning kan endda udbygges til et 4-kanals-setup,
hvis din mikserpult har ekstra analoge tilslutninger, som kan
konfigureres som hhv. Aux Send og Return. Alt efter den valgte
konfiguration kan du route en eller flere signaler på samme tid til
REV2496 og bruge en eller begge udgange med forskellige eller
sammenmiksede signaler.
Routing Parallel 1, 2, 3, 4; Serial 3, 4
Master Input alt efter konfiguration
Wet Dry Mix ekstern
Clock Source alt efter konfiguration
Input Source alt efter konfiguration
SETUP
Tab. 5.3: SETUP-indstillinger ved anvendelse af REV2496 i
4-kanals-setup
+ Hvis du bruger en digitalmikser som Clock Master
og bare vil bruge de digitale audio-tilslutninger til
synkronisering, skal du på REV2496 stille Clock Source
på DIG. IN og Input Source på XLR eller OPT. (alt efter
den ønskede tilslutningsbøsning). Du kan udføre
synkroniseringen via Wordclock-indgangen(BNC), hvis
du f.eks. bruger en central Studio Master Clock-
generator. I dette tilfælde vælger du WDCLK som Clock
Source på din REV2496 . Er REV2496 derimod Clock-
Master, vælger du i SETUP på DIGI-siden en af de tre
mulige sampling-frekvenser (44,1, 48,0 eller 96,0 kHz)
som Clock Source.
6. INSTALLATION
6.1 Indbygning i et rack
BEHRINGER V-VERB PRO har brug for en unit ved indbygning
i et 19-Zoll-Rack. Vær opmærksom på, at der bagpå skal være
ca. 10 cm plads til tilslutningerne.
Til montering af apparatet i rack benyt venligst M6 maskinskruer
og møtrikker.
Sørg for en tilstrækkelig ventilation af REV2496 og placér
apparatet fx ikke på en effektforstærker for at undgå en
overophedning.
6.2 Audioforbindelser
Til de forskellige anvendelser er der brug for et utal af forskellige
kabler. De følgende tegninger viser, hvilke krav kablerne skal
opfylde. Vær altid opmærksom på at benytte kabler af høj kvalitet.
Audiotilslutningerne og på REV2496 er symmetriske,
så brumlyde undgås.
Selvfølgelig kan usymmetriske apparater sluttes til de
symmetriske indgange. Benyt hertil enten monojackstik eller
forbind en ring af stereojackstik med stelet (resp. ben 1 med ben
3 ved XLR-stik).

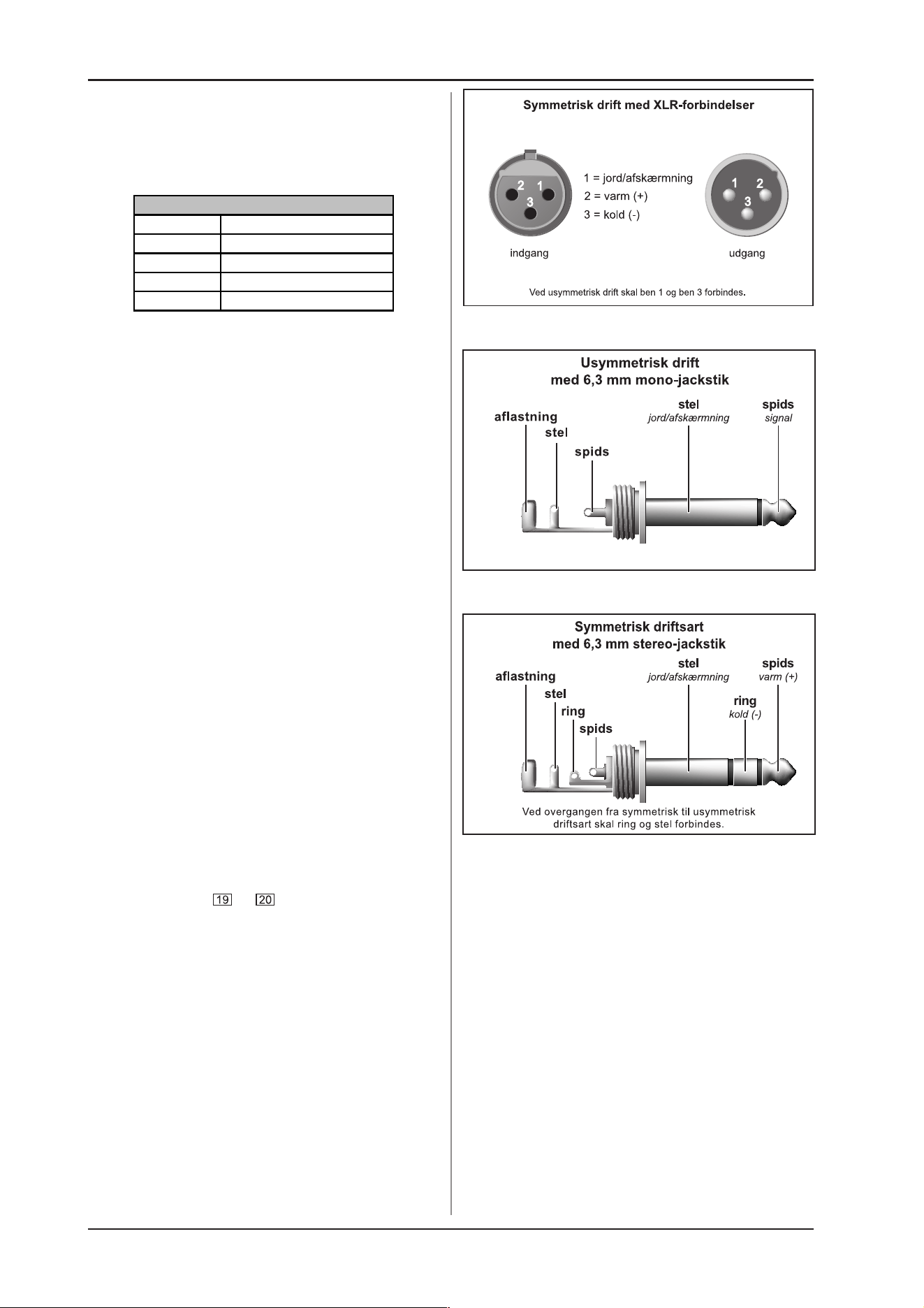

Fig. 6.1: XLR-forbindelser
Fig. 6.2: 6,3-mm-mono-jackstik
Fig. 6.3: 6,3-mm-stereo-jackstik
6.3 Digitale forbindelesr
AES/EBU-interfacet tillader en to-kanalet transmission af
signaler med en opløsning på op til 24 bits. Signalet selv giver
takten og er selvsynkroniserende (vigtigt ved forbindelse af flere
digitalapparater). Sample-raten er ikke fastlagt og kan vælges
frit. Typiske er 44,1 kHz, 48 kHz, 88,2 kHz og 96 kHz. AES/EBU-
interfacet er i størst mulig udstrækning kompatibel med det
udbredte S/PDIF-interface. Forbindelsen kan etableres gennem
et adapter. Hos V-VERB PRO kan formatet omkobles til
S/PDIF.
Derudover kan du benytte digitale ind- og udgange via optiske
tilslutninger.
6. INSTALLATION
17
V-VERB PRO REV2496
6.4 WORDCLOCK-forbindelser
Når flere apparater skal integreres i et digitalt optagesystem
med fx en digital mikserpult, skal alle tilsluttede digitale apparater
synkroniseres ved hjælp af et fælles wordclock-signal. Til dette
har REV2496 en wordclock-indgang, via hvilken den kan styres
med wordclock-signalet fra et eksternt apparat. Her understøtter
den sample-rates 44,1 kHz, 48 kHz, 88,2 kHz og 96 kHz. Denne
wordclock-indgang kan kun aktiveres ved anvendelse af de
analoge indgange.
6.5 MIDI-tilslutninger
REV2496 har et integreret MIDI-interface, som gør det muligt
at sende og modtage MIDI-data. Således kan apparatet integreres
optimalt i optagestudier og styres med din computers sequenzer
MIDI-forbindelserne på apparates bagside er udstyret med de
internationalt standardiserede 5-polede DIN-bøsninger. For at
forbinde V-VERB PRO med andre MIDI-apparater har du brug
for et almindeligt MIDI-kabel.
MIDI IN: Denne tilslutning anvendes til modtagelse af MIDI-
styringsdata. Modtagekanalen indstilles i SETUP-menuen.
MIDI THRU:På MIDI THRU-bøsningen kan det indgående MIDI-
signal opfanges uforandret. Flere MIDI-apparater kan således
kædes sammen.
MIDI OUT: Via MIDI OUT kan der sendes data til en tilsluttet
computer eller til andre MIDI-apparater. Der transmitteres
programdata samt statusinformationer til signalbehandling.
7. DRIFTS-SOFTWARE
Drifts-software til V-VERB PRO DEQ2496 videreudvikles hele
tiden, for at øge ydeevnen og tilpasse betjeningen til dine krav.
Derfor beder vi dig, at meddele os dine ønsker og ideer. Vi vil så
gøre alt for at tage hensyn til dine forbedringsforslag i den næste
software-version. Informationer over nye software-versioner kan
fås i den relevante fagpresse, hos din bladfor-handler, på vores
webside www.behringer.com eller direkte hos BEHRINGER (tel.
+49 2154 9206 4166).
Den aktuelle software-version af din V-VERB PRO REV2496
vises øverst til højre på side 1 i din SETUP-menu.
8. TEKNISKE DATA
ANALOGE INDGANGE
Type XLR, balanceret
6,3 mm stereo-jackstik,
balanceret
Impedans ca. 22 kΩ balanceret
Maks indgangsniveau +16 dBu
CMRR typ. 40 dB
ANALOGE UDGANGE
Type XLR, servo-balanceret
6,3 mm stereo-jackstik,
servo-balanceret
Impedans ca. 100 Ω balanceret
Maks. udgangsniveau +16 dBu
SYSTEMDATA
Frekvensgang < 10 Hz - 20 kHz @ 44,1 kHz
< 10 Hz - 22 kHz @ 48 kHz
< 10 Hz - 46 kHz @ 96 kHz
Støjafstand -90 dBu
Dynamikomfang 106 dB (analog in ß analog ut)
THD 0,007 % typ. @ +4 dBu, 1 kHz,
forstærkning 1
Krydstale < -100 dB (analog in ß analog ut)
Signalforsinkelse < 1 ms (analog in ß analog ut)
DIGITAL INDGANG 1
Type XLR transformer-symmetrisk
Standard AES/EBU eller S/PDIF
Indgangsimpedans 110 Ω
Nominelt indgangsniveau 0,2 - 5 V peak-to-peak
DIGITAL INDGANG 2
Type TOSLINK optisk
Standard AES/EBU eller S/PDIF
DIGITAL UDGANG 1
Type XLR transformer-symmetrisk
Standard AES/EBU eller S/PDIF
Impedans 110 Ω
Udgangsniveau 2,4 V peak-to-peak
DIGITAL INDGANG 2
Type TOSLINK optisk
Standard AES/EBU eller S/PDIF
SYNKRONISERINGSINDGANG
Type BNC
Standard Wordclock (1 x Sample Rate)
Indgangsimpedans ca. 50 kΩ
Nominelt niveau 2 - 6 V peak-to-peak
MIDI-INTERFACE
Type 5-pol. DIN-bøsninger In/Out/Thru
Implementation se MIDI-implementationstabel
DIGITAL BEHANDLING
Processing SHARC
®
DSP, 600 MFLOPs,
32-bit processing
Converter 24-Bit/96 kHz
Skanderingshastighed 44,1 kHz, 48 kHz, 96 kHz
DISPLAY
Type 128 x 64 Liquid-Crystal-Display
med Baggrundsbelysning,
groen og justerbar Kontrast
LAGRINGSMULIGHEDER
Presets 100 ROM + 100 User
lageradresser til Engine A og B
100 ROM + 100 User
lageradresser til Combinations
STRØMFORSYNING
Netspænding 85 til 250 V~, 50/60 Hz
Strømforbrug ca. 10 W
Sikring T 1 A H
Nettilslutning Standard IEC-vægkontakt
DIMENSIONER/VÆGT
Dimensioner
(H x B x T) 482,6 mm (19") x 44,5 mm (13/4")
x 217 mm (8 1/2")
Vægt ca. 2,15 kg
Firmaet BEHRINGER er altid bestræbt på at sikre den højeste kvalitetsstandard.
Nødvendige modifikationer foretages uden forudgående meddelelse. De tekniske data
og apparatets udseende kan derfor afvige fra de ovennævnte informationer og
illustrationer.
8. TEKNISKE DATA
18
V-VERB PRO REV2496
9. MIDI-IMPLEMENTATION
Tab. 9.1: MIDI-Implementation
*Download under www.behringer.com
9. MIDI-IMPLEMENTATION
