With the sprayer removed from the bottle, fill the bottle with warm water and soap made for foam cannons (not
included). Use recommended water to soap ratio on the soap label. If more foam is desired, add more soap.
Not sure what foam cannon soap to use? Check out our SurfaceMaxx Foam Cannon Soap!
1
www.surfacemaxx.com
Foam Cannon Notes:
1. Attach the bottle to the sprayer. Turn the sprayer “clockwise” until tight. Do not overtighten.
2. Connect the foam cannon plug to the 1/4-in quick connect fitting on your spray gun or wand.
Note: Pressure washer should be turned off during connection or the spray gun trigger should be in the
locked position.
3. With the pressure washer on, pull the trigger on
spray gun to spray foam.
Note: Do a test shot away from the object you are
spraying to ensure the foam cannon is attached
properly and you are getting the spray pattern you
want.

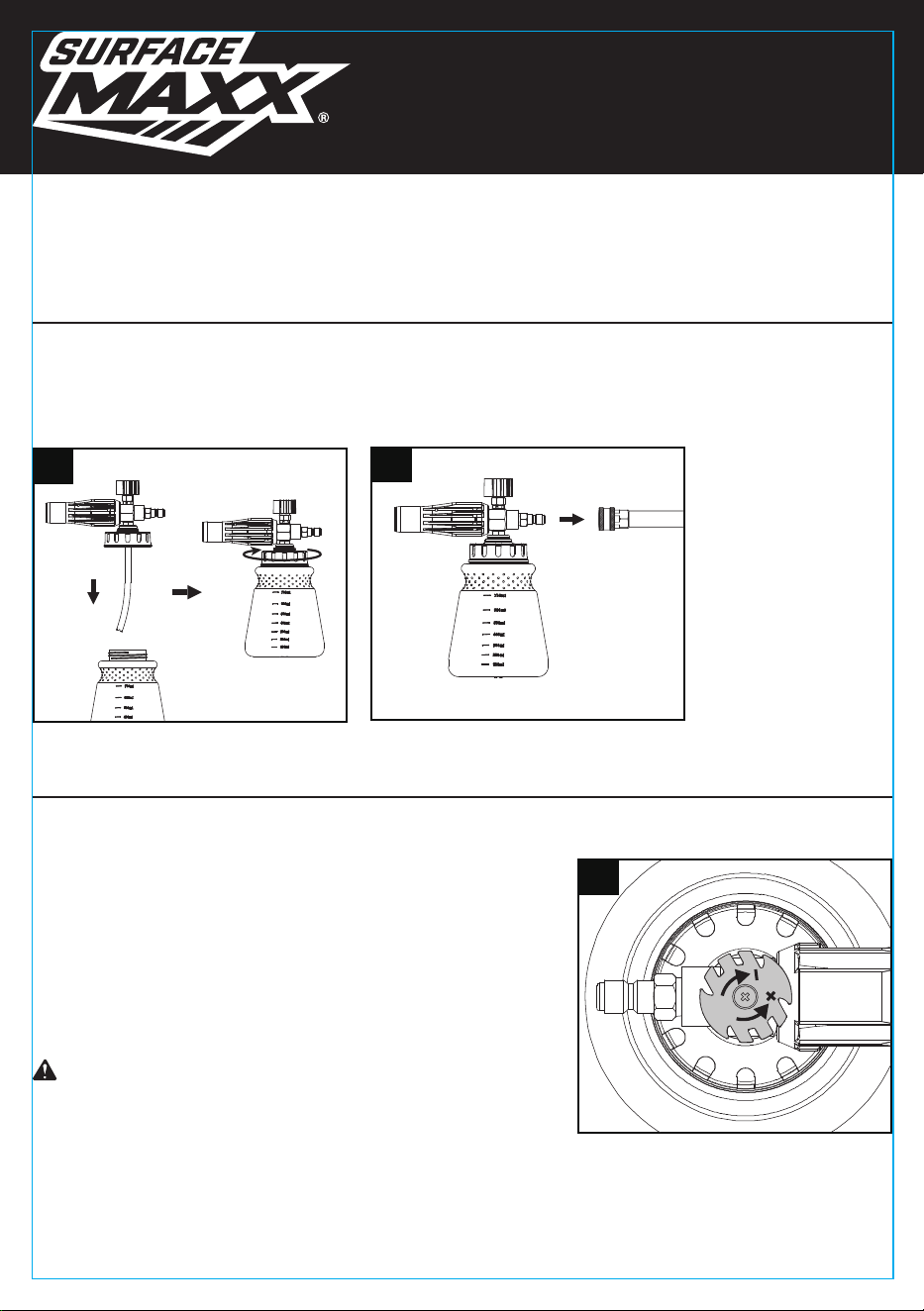

ASSEMBLY INSTRUCTIONS
2. The air intake knob adjusts the amount of foam,
turn counterclockwise for more foam and turn
clockwise for less foam.
1. The SurfaceMaxx Foam Cannon features a 24 oz. (700 mL) bottle. The draw ratio during use is approximately
1:10 detergent to water. For best results, SurfaceMaxx Foam Cannon Soap is recommended.
Do not point the foam cannon at people or animals
as it can cause injury.
OPERATING INSTRUCTIONS
CAUTION:
1
1
4. When finished, shut off the pressure washer. Relieve any pressure left in the line by pulling trigger on spray
gun. Remove the foam cannon from the quick connect fitting.
5. Remove the sprayer from the bottle. Turn sprayer “counterclockwise” until you can remove it from the bottle.
6. Empty any remaining soap mixture.
Pressure Washer Foam Cannon
INSTRUCTION SHEET
2
MODEL #SMX-PWA155
1. Remove the fixing pin (part 6) from fan control knob (part 7). Use a punch, pin, or needle to extract the pin
from the fan control knob (part 7).
2. Remove the fan control knob (part 7).
3. Remove the U-type pin (part 2) from the filter housing (part 1). Use a punch, pin, or needle to extract the
pin from the fan control knob (part 7).
4. Remove the filter (part 24) from the filter housing (part 1).
5. Wash the filter (part 24) with soap and hot water. If the filter is still dirty, replace it.
6. Insert the filter (part 24) and reassemble the fan control knob (part 7).
Over time, the foam cannon filter can become clogged with built-up debris. Cleaning or replacing the filter will
resolve this issue.
FAQs
Question: What is the best PSI/GPM for producing the thickest foam?
Answer: The foam thickness depends more on the type of soap used and following the manufacturer’s
instructions than on the specific setup of the foam cannon or pressure settings. If you're not getting enough
foam, try adding more soap to the bottle.
Question: Can I spray bleach through the foam cannon?
Answer: No, spraying bleach through this foam cannon is not recommended. However, if you need to clean
surfaces effectively, consider using a mild detergent or a specialized cleaner designed for use with foam
cannons. These products are formulated to provide optimal cleaning power without causing any damage to the
equipment. Always refer to the manual for the best results and to ensure the longevity of your foam cannon.
Filter Replacement
2
www.surfacemaxx.com
After every usage, prior to storage, rinse and thoroughly flush
the foam cannon with clean water as outlined below:
1. Remove the bottle and place the straw tube into a bucket
of clean water.
2. Hook the sprayer (without the bottle) back up to the spray gun
or wand.
3. Turn on the pressure washer and pull the trigger on the spray
gun to run clean water through the sprayer.
4. Allow clean water to thoroughly flush out the chemicals in the
filter for 45 to 60 seconds.
5. Once done, turn off the pressure washer and water supply.
Then disconnect the sprayer and dry.
Important: Failure to thoroughly rinse and flush the chemicals
out of the filter will lead to the filter becoming clogged, and the
product will fail to operate properly. This failure can occur after
the first use.
Note: Refer to diagram on page 3.
TROUBLESHOOTING
CARE AND MAINTENANCE
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Connections leak. 1. Inlet plug loose. 1. Retighten fittings.
Low/no soap output. 1. Too little soap added. 1. Check soap manufacturer’s dilution
recommendation.
2. Filter is clogged.
2. Try cleaning the filter.
3. Replace the filter.
2. Bad coupler. 2. Ensure the o-ring inside the coupler
is intact. Replace if broken or missing.
Not drawing any water. 1. Straw/tube broken or out of
place.
1. Put back into place or replace.
Contact SurfaceMaxx Support for
replacement parts.
1
3
www.surfacemaxx.com

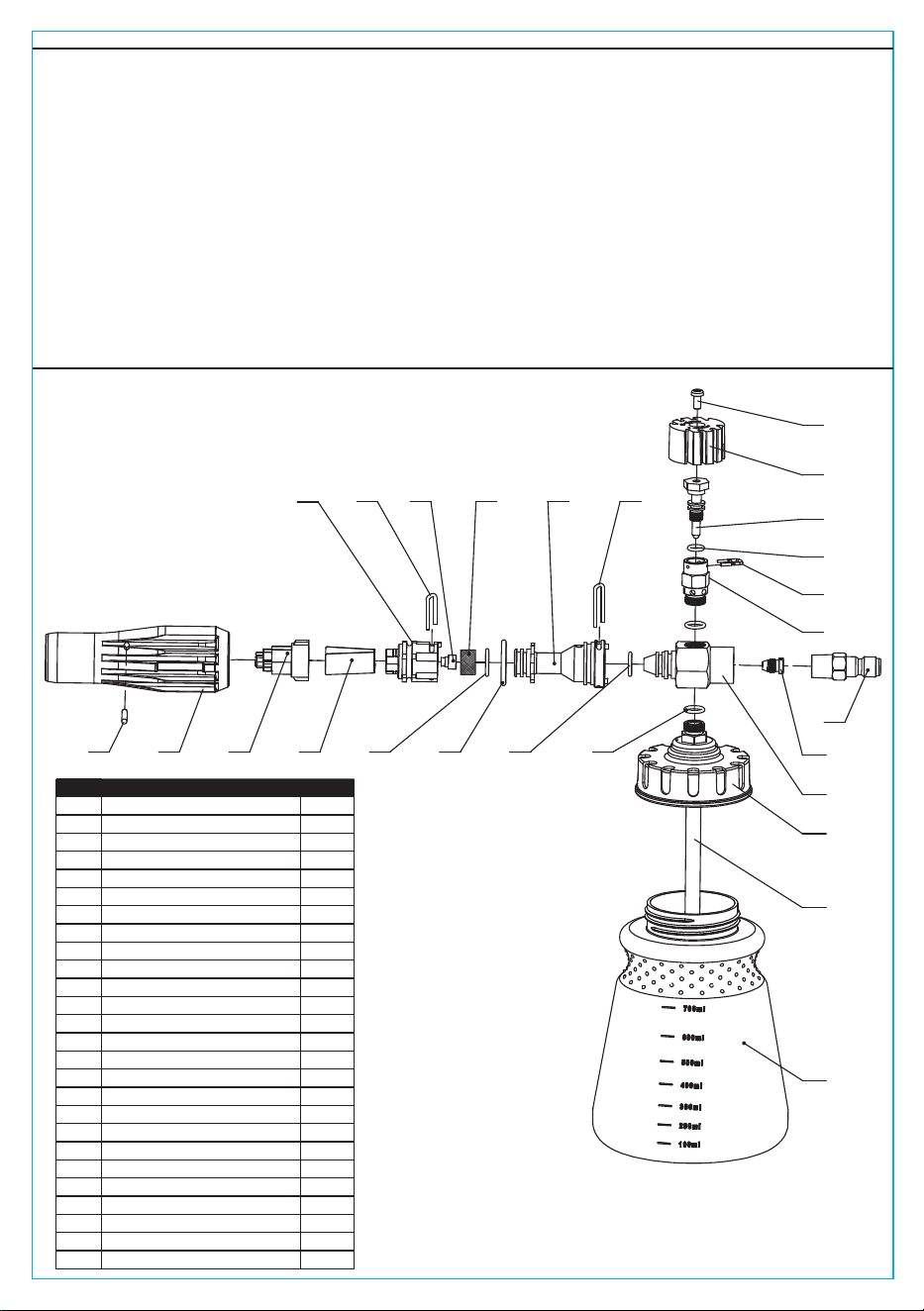

EXPLODED PARTS DIAGRAM
WARRANTY
TWO YEARS LIMITED WARRANTY
The manufacturer warrants this product against defects in materials and workmanship for two (2) years from
date of purchase. If within this period a product is found to be defective in material or workmanship, the
product must be returned with a copy of the bill of sale as proof of purchase to the manufacturer. This warranty
does not cover the product becoming defective due to misuse, accidental damage, improper handling and/or
installation and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations on how long an implied warranty lasts, the above exclusions and limitations
may not apply to you. This warranty gives you specific rights and you may also have other rights which vary
from state to state. For warranty service, call +1 (866) 870-9930, 9 a.m. - 5 p.m., EST, Monday - Friday or
email [email protected].
PART DESCRIPTION QTY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
Filter Housing
U-Type Pin
Nozzle
Insert
U-Type Pin
Fixing Pin
Fan Control Knob
Fan Blade Housing
Fan Blade
O-ring
O-ring
O-ring
Screw
Adjusting Knob
Regulating Valve Spool
O-ring
U-type Pin
Regulator Valve Sleeve
1/4-in Male Plug Water Inlet
Body
Lid
Straw
Bottle
Filter
Orifice
O-ring
1
6 7 8 9 10 11 12
13
14
15
16
17
18
25
20
21
22
23
19
26
2 3 24 4 5
4
www.surfacemaxx.com

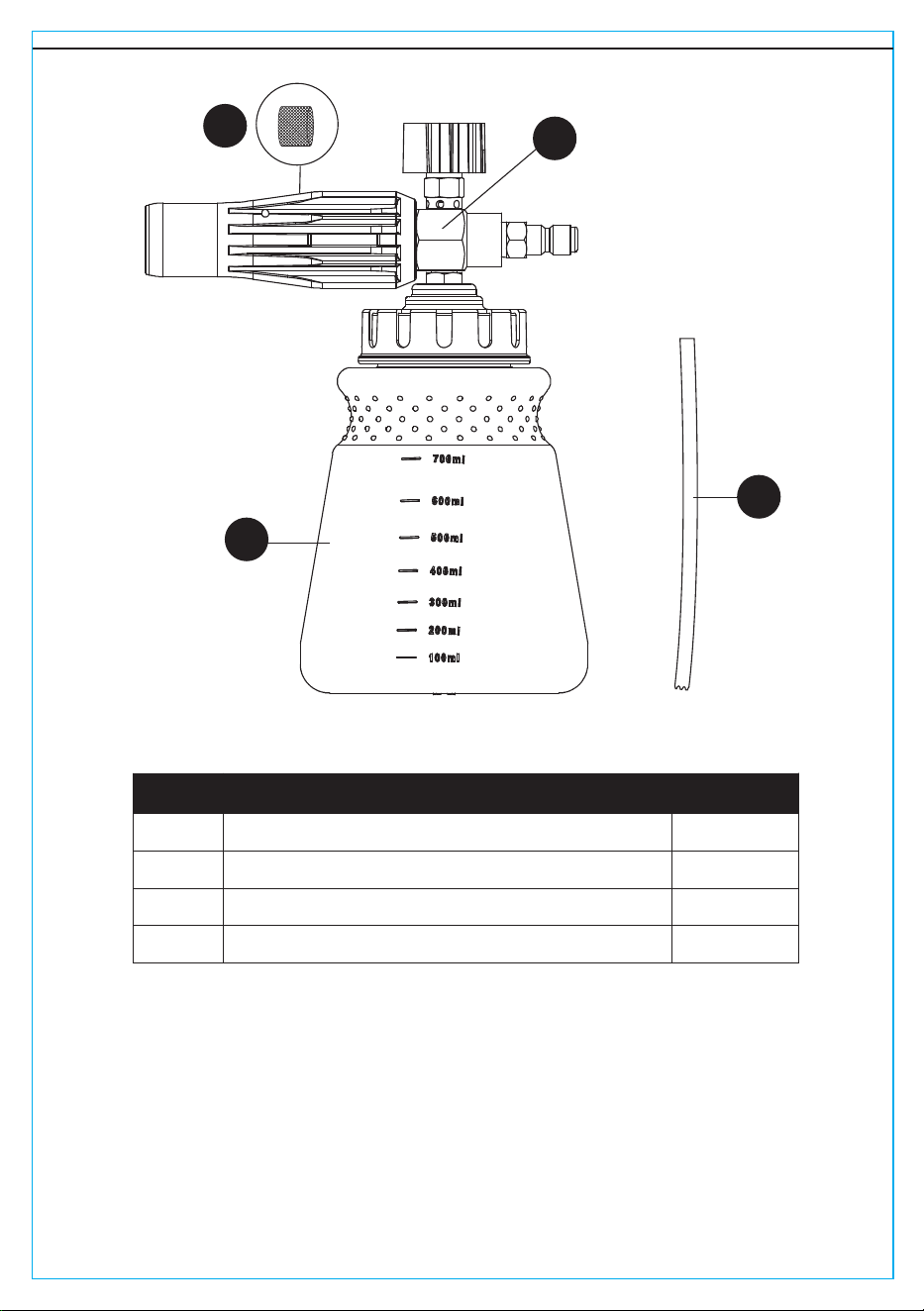

REPLACEMENT PARTS LIST
Printed in China
DESCRIPTIONPART
A
Foam Cannon Top Assembly
B Foam Cannon Wide-Mouth Bottle
C Filter
D Straw
QUANTITY
1
1
1
1
A
B
D
C
Le pulvérisateur étant retiré de la bouteille, remplissez la bouteille d’eau tiède et de savon conçu pour les
canons à mousse (non inclus). Utilisez le rapport d’eau et de savon recommandé sur l’étiquette du savon. Si
vous désirez plus de mousse, ajoutez plus de savon. Vous ne savez pas quel savon pour canon à mousse
utiliser? Découvrez notre savon pour canon à mousse SurfaceMaxx!
Remarques sur le canon à mousse :
1. Fixez la bouteille au pulvérisateur. Tournez le pulvérisateur dans le sens des aiguilles d’une montre jusqu’à
ce qu’il soit bien serré. Évitez de serrer excessivement.
2. Raccordez le connecteur du canon à mousse au raccord à branchement rapide de 1/4 po de votre pistolet
ou de votre lance de pulvérisation.
Remarque : La laveuse à pression doit être éteinte pendant le raccordement, ou le pistolet de pulvérisation
doit être en position verrouillée.
3. Une fois la laveuse à pression en marche, appuyez sur la
gâchette du pistolet pour pulvériser de la mousse.
Remarque : Effectuez un tir d’essai loin de l’objet à pulvériser
pour vous assurer que le canon à mousse est correctement
fixé et que le jet est réglé comme vous le souhaitez.

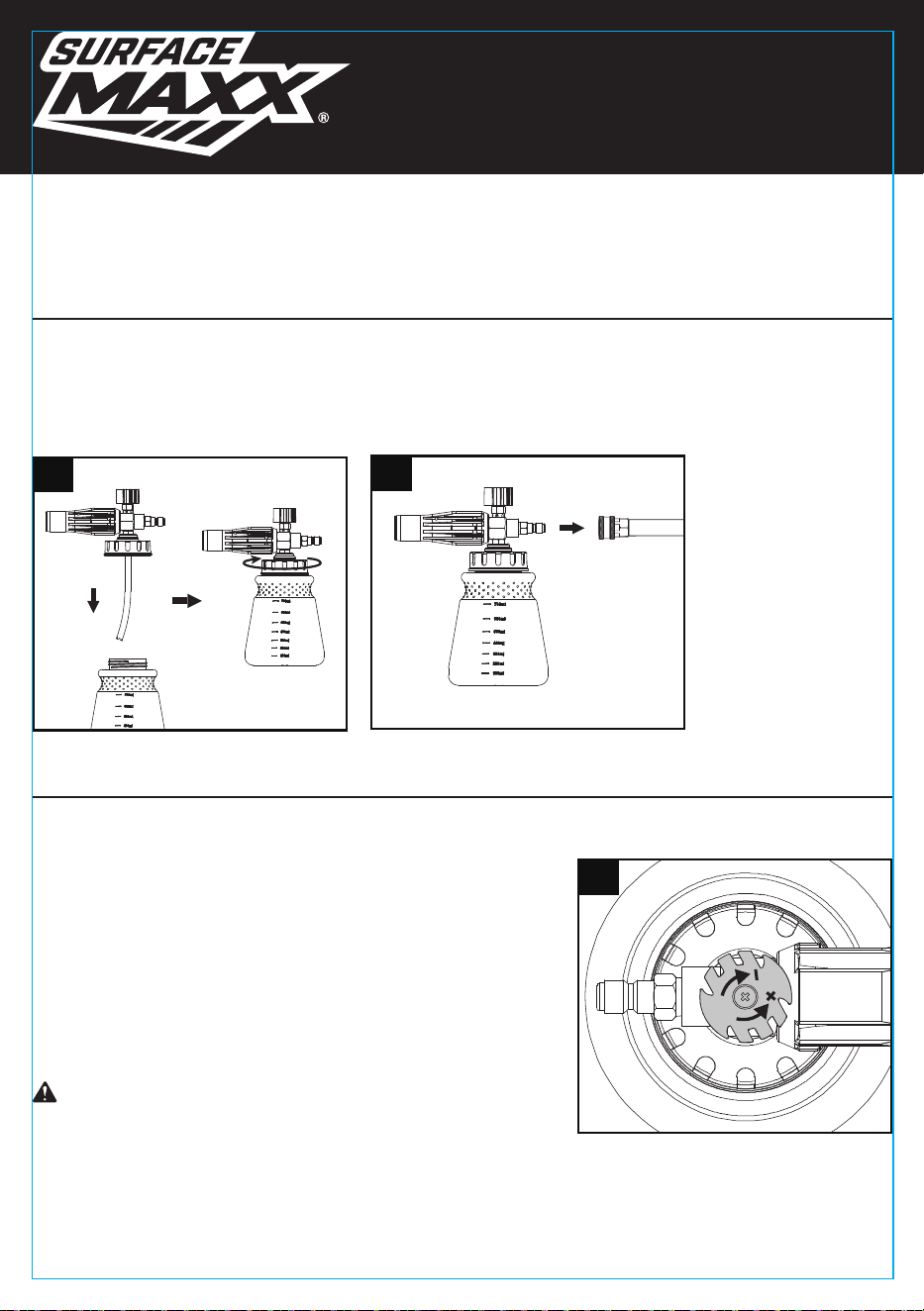

INSTRUCTIONS POUR L’ASSEMBLAGE
2. Le bouton d’admission d’air ajuste la quantité de mousse;
tournez-le dans le sens contraire des aiguilles d’une montre
pour plus de mousse ou dans le sens des aiguilles d’une
montre pour moins de mousse.
1. Le canon à mousse SurfaceMaxx est doté d’une bouteille de 700 ml (24 oz). Le rapport de détergent et
d’eau pendant l’utilisation est d’environ 1 pour 10. Pour obtenir de meilleurs résultats, il est recommandé
d’utiliser le savon pour canon à mousse SurfaceMaxx.
Ne dirigez pas le canon à mousse vers des personnes ou des
animaux, car cela peut causer des blessures.
MODE D’EMPLOI
ATTENTION :
1
1
4. Lorsque vous avez terminé, éteignez la laveuse à pression. Laissez sortir toute pression restante du tuyau
en appuyant sur la gâchette du pistolet de pulvérisation. Retirez le canon à mousse du raccord à
branchement rapide.
5. Retirez le pulvérisateur de la bouteille. Tournez le pulvérisateur « dans le sens contraire des aiguilles d’une
montre » jusqu’à ce que vous puissiez le retirer de la bouteille.
6. Videz tout restant du mélange de savon.
Canon à mousse pour
laveuse à pression
FEUILLE D’INSTRUCTIONS
2
MODÈLE #SMX-PWA155
5
www.surfacemaxx.com
1. Retirez la goupille de fixation (pièce 6) du bouton de commande du ventilateur (pièce 7). Retirez la goupille
du bouton de commande du ventilateur (pièce 7) à l’aide d’un poinçon, d’une épingle ou d’une aiguille.
2. Retirez le bouton de commande du ventilateur (pièce 7).
3. Retirez la goupille en U (pièce 2) du boîtier du filtre (pièce 1). Retirez la goupille du bouton de commande
du ventilateur (pièce 7) à l’aide d’un poinçon, d’une épingle ou d’une aiguille.
4. Retirez le filtre (pièce 24) du boîtier du filtre (pièce 1).
5. Nettoyez le filtre (pièce 24) avec du savon et de l’eau chaude. Si le filtre est toujours sale, remplacez-le.
6. Insérez le filtre (pièce 24) et remettez en place le bouton de commande du ventilateur (pièce 7).
Au fil du temps, le filtre du canon à mousse peut se boucher avec des débris accumulés. Le nettoyage ou le
remplacement du filtre résoudra ce problème.
FAQ
Question : Quelle est la meilleure pression pour produire la mousse la plus épaisse?
Réponse : L’épaisseur de la mousse dépend plus du type de savon utilisé et du respect des instructions du
fabricant que de la configuration spécifique du canon à mousse ou des réglages de la pression. Si vous
n’obtenez pas suffisamment de mousse, essayez d’ajouter plus de savon dans la bouteille.
Question : Puis-je pulvériser un agent de blanchiment avec le canon à mousse?
Réponse : Non, il n’est pas recommandé de pulvériser un agent de blanchiment avec ce canon à mousse.
Cependant, si vous devez nettoyer efficacement des surfaces, envisagez d’utiliser un détergent doux ou un
nettoyant spécialisé conçu pour être utilisé avec un canon à mousse. Ces produits sont formulés pour fournir
une puissance de nettoyage optimale sans endommager l’équipement. Reportez-vous toujours au manuel
pour obtenir les meilleurs résultats et assurer la longévité de votre canon à mousse.
Remplacement des filtres
Après chaque utilisation et avant l’entreposage, rincez
soigneusement à l’eau propre le canon à mousse de la manière
indiquée ci-dessous :
1. Retirez la bouteille et placez la paille dans un seau d’eau
propre.
2. Rebranchez le pulvérisateur (sans la bouteille) au pistolet ou
à la lance de pulvérisation.
3. Mettez la laveuse à pression en marche et appuyez sur la
gâchette du pistolet pour faire couler de l’eau propre dans le
pulvérisateur.
4. Laissez couler l’eau propre pendant 45 à 60 secondes afin
d’éliminer complètement les produits chimiques du filtre.
5. Une fois que vous avez terminé, éteignez la laveuse à
pression et coupez l’alimentation en eau. Débranchez ensuite
le pulvérisateur et laissez-le sécher.
Important : Si vous ne rincez pas soigneusement l’article pour
éliminer les produits chimiques du filtre, celui-ci se bouchera et
l’article ne fonctionnera pas correctement. Cela peut se produire
dès la première utilisation.
Remarque : Consultez le schéma à la page 7.
DÉPANNAGE
ENTRETIEN
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Les raccords fuient. 1. La prise d’entrée est desserrée.
2. Il s’agit d’un mauvais raccord.
1. Resserrez les raccords.
2. Assurez-vous que le joint torique à
l’intérieur du raccord est intact.
Remplacez-le s’il est brisé ou manquant.
Le débit de savon est
faible ou nul.
1. Une trop petite quantité de
savon a été ajoutée.
2. Le filtre est bloqué.
1. Vérifiez les recommandations de
dilution du fabricant de savon.
2. Essayez de nettoyer le filtre.
3. Remplacez le filtre.
Aucune eau n’est
pulvérisée.
1. La paille est brisée ou
déplacée.
1. Remettez-la en place ou remplacez-la.
Communiquez avec l’équipe d’assistance
de SurfaceMaxx pour obtenir des pièces
de rechange.
1
6
www.surfacemaxx.com

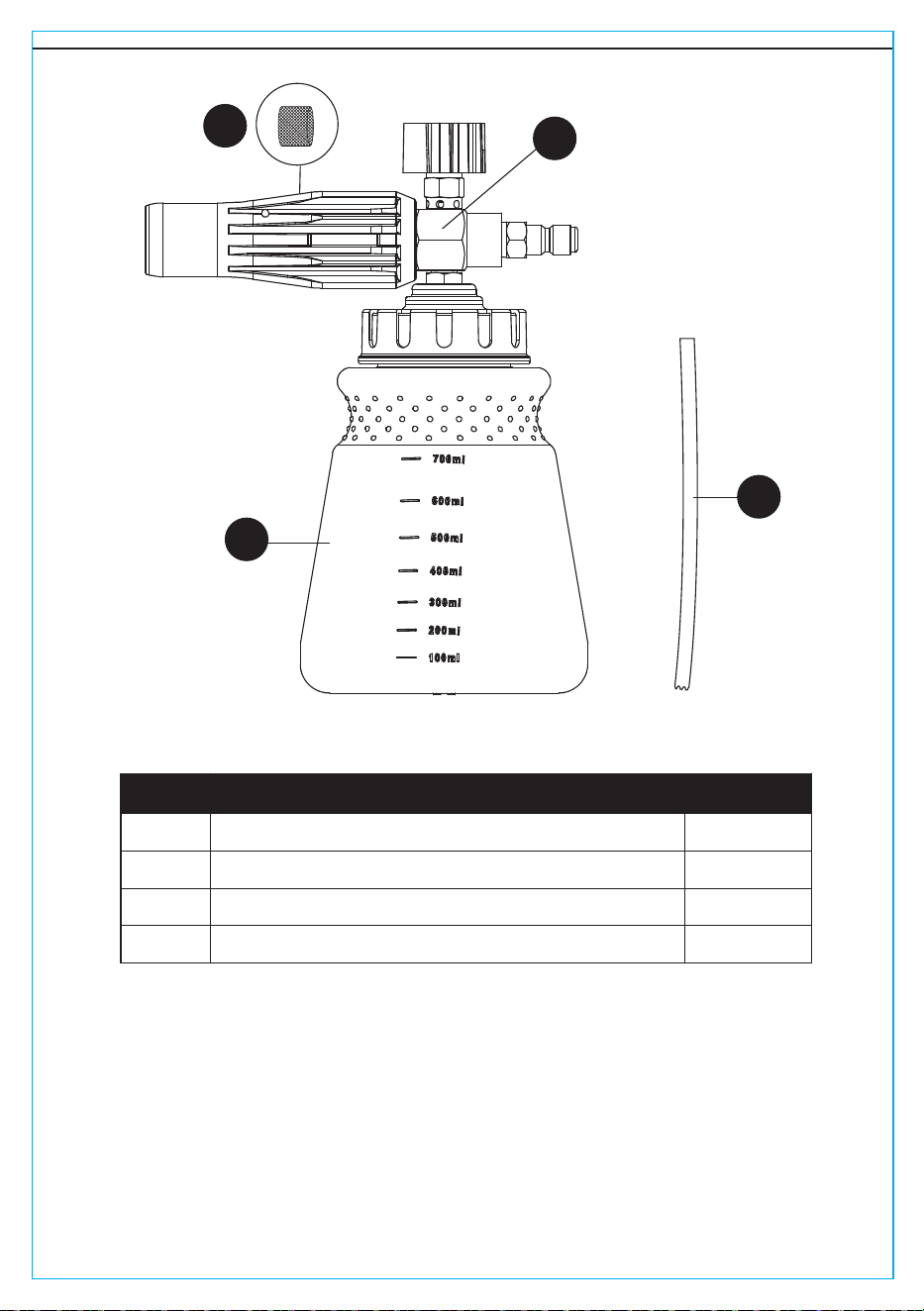

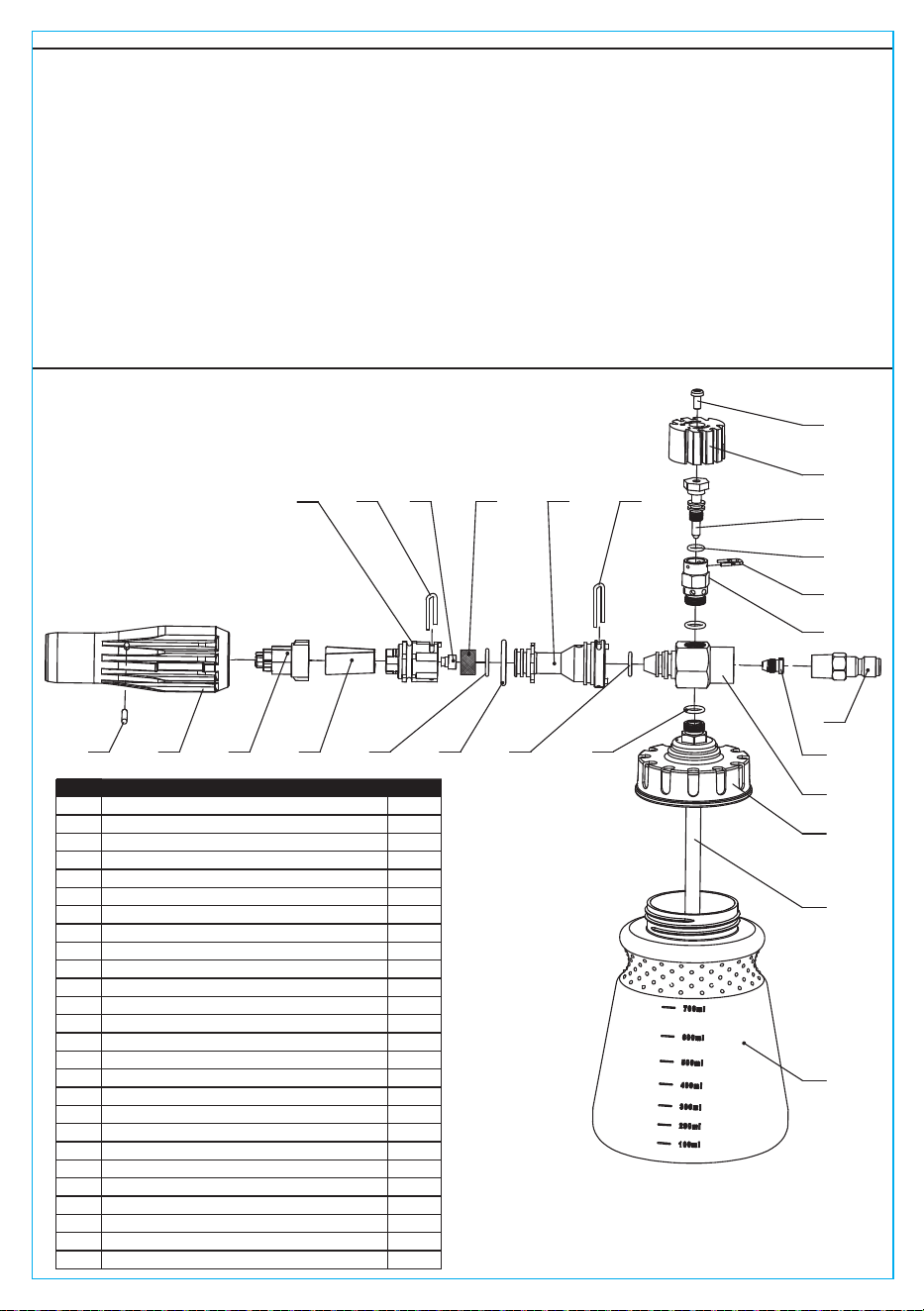

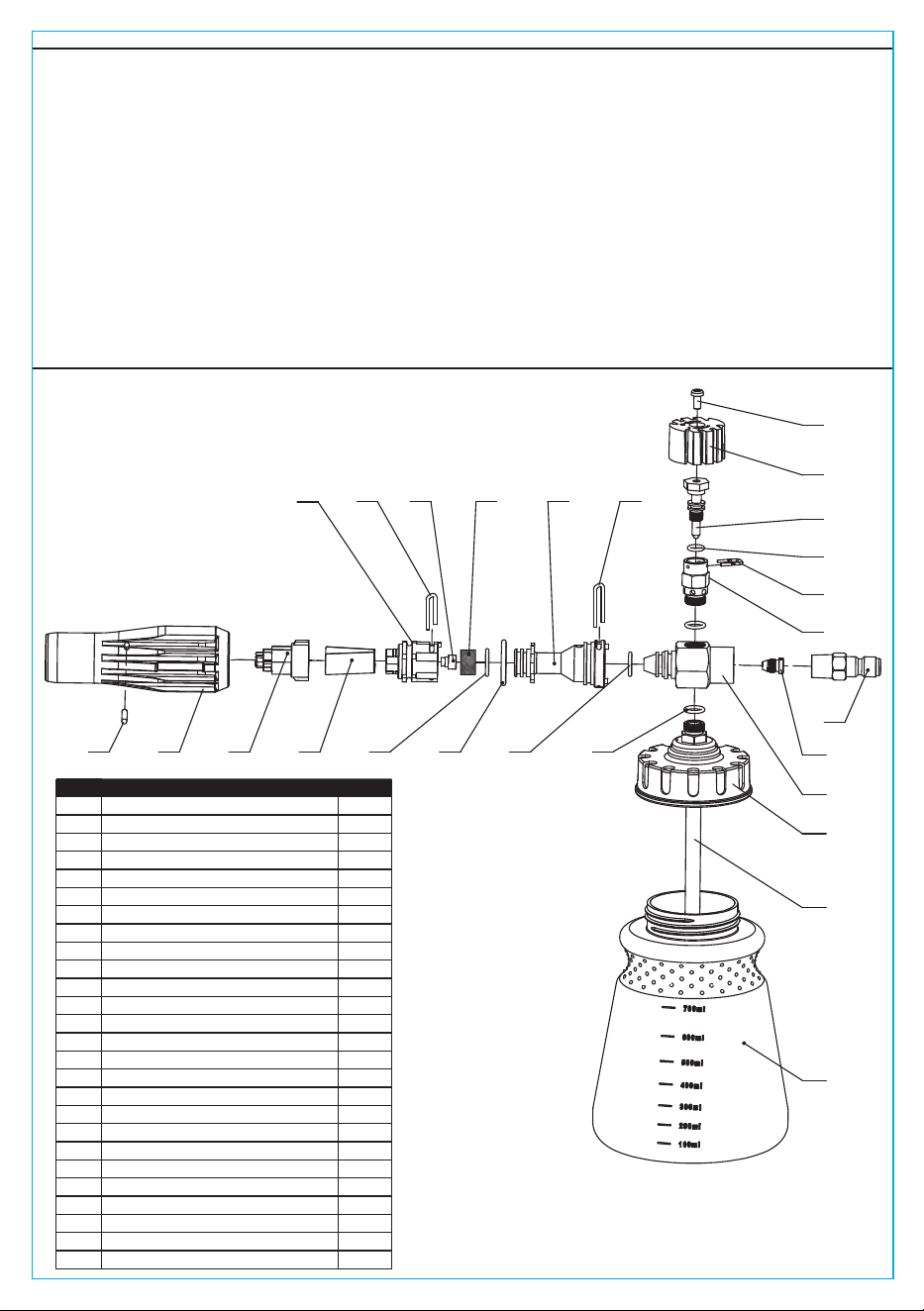

VUE ÉCLATÉE DES PIÈCES
GARANTIE
GARANTIE LIMITÉE DE DEUX ANS
Le fabricant garantit cet article contre tout défaut de matériaux ou de fabrication pour une période de deux (2)
ans à compter de la date d’achat. Si l’article présente des défauts de matériaux ou de fabrication durant cette
période, retournez-le au fabricant accompagné d’une copie de votre reçu comme preuve d’achat. Cette
garantie ne s’applique pas à l’article s’il est endommagé en raison d’un usage inapproprié, de dommages
accidentels, d’une manipulation ou d’une installation inadéquate, et elle exclut expressément toute
responsabilité pour des dommages directs, accessoires ou consécutifs. Certains États ou certaines provinces
ne permettent pas les exclusions et les limitations quant à la durée des garanties implicites, de sorte que les
limitations et exclusions mentionnées ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous
confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou
d’une province à l’autre. Pour effectuer une réclamation au titre de la garantie, composez le 1 866 870-9930,
entre 9 h et 17 h (HNE), du lundi au vendredi, ou envoyez un courriel à l’adresse [email protected].
PIÈCE DESCRIPTION QTÉ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
Boîtier du filtre
Goupille en U
Buse
Insert
Goupille en U
Goupille de fixation
Bouton de commande du ventilateur
Boîtier de la pale de ventilateur
Pale de ventilateur
Joint torique
Joint torique
Joint torique
Vis
Bouton de réglage
Bobine de soupape de régulation
Joint torique
Goupille en U
Manchon de soupape de régulateur
Embout mâle d’entrée d’eau de 1/4 po
Corps
Couvercle
Paille
Bouteille
Filtre
Orifice
Joint torique
1
6 7 8 9 10 11 12
13
14
15
16
17
18
25
20
21
22
23
19
26
2 3 24 4 5
7
www.surfacemaxx.com
LISTE DES PIÈCES DE RECHANGE
Imprimé en Chine
DESCRIPTIONPIÈCE
A
Ensemble supérieur de canon à mousse
B Bouteille à canon à mousse à grande ouverture
C Filtre
D Paille
QUANTITÉ
1
1
1
1
A
B
D
C
8
www.surfacemaxx.com
Con el rociador retirado de la botella, llene la botella con agua tibia y jabón apto para cañones de espuma (no
se incluye). Use la proporción de agua y jabón recomendada en la etiqueta del jabón. Si se desea más
espuma, añada más jabón. ¿No está seguro de qué jabón para cañón de espuma utilizar? ¡Pruebe nuestro
jabón para cañón de espuma SurfaceMaxx!
Notas del cañón de espuma:
1. Fije la botella al rociador. Gire el rociador "en dirección de las manecillas del reloj" hasta que quede
apretado. No apriete demasiado.
2. Conecte el conector del cañón de espuma al accesorio de conexión rápida de 6.35 mm de su pistola o
varilla rociadora.
Nota: el equipo de lavado con agua a presión se debe apagar durante la conexión o el gatillo de la pistola
rociadora debe estar en la posición bloqueada.
3. Con el equipo de lavado con agua a presión encendido,
apriete el gatillo de la pistola rociadora para rociar espuma.
Nota: realice un disparo de prueba lejos del objeto que desea
rociar para asegurarse de que el cañón de espuma esté
conectado correctamente y de que presenta el patrón de
rociado que desea.
INSTRUCCIONES DE ENSAMBLAJE
2. La perilla de entrada de aire ajusta la cantidad de espuma,
gírela en dirección contraria a las manecillas del reloj para
obtener más espuma y en dirección de las manecillas del
reloj para obtener menos espuma.
1. El cañón de espuma SurfaceMaxx cuenta con una botella de 700 ml (24 oz). La proporción de extracción
durante el uso es de aproximadamente 1:10 de detergente a agua. Para obtener mejores resultados, se
recomienda jabón para cañón en espuma SurfaceMaxx.
No apunte el cañón de espuma profesional a personas o
animales, ya que puede causar lesiones.
INSTRUCCIONES DE FUNCIONAMIENTO
PRECAUCIÓN:
1
1
4. Cuando termine, apague el equipo de lavado con agua a presión. Apriete el gatillo de la pistola rociadora
para liberar la presión que quede en la línea. Retire el cañón de espuma del accesorio de conexión rápida.
5. Retire el rociador de la botella. Gire el rociador "en dirección contraria a las manecillas del reloj" hasta que
pueda sacarlo de la botella.
6. Vacíe cualquier resto de mezcla de jabón.
Cañón de espuma para equipo
de lavado con agua a presión
HOJA DE INSTRUCCIONES
2
MODELO #SMX-PWA155
9
www.surfacemaxx.com
1. Retire el pasador de fijación (pieza 6) de la perilla de control del ventilador (pieza 7). Utilice un punzón,
un alfiler o una aguja para extraer el pasador de la perilla de control del ventilador (pieza 7).
2. Retire la perilla de control del ventilador (pieza 7).
3. Retire el pasador tipo U (pieza 2) de la carcasa del filtro (pieza 1). Utilice un punzón, un alfiler o una
aguja para extraer el pasador de la perilla de control del ventilador (pieza 7).
4. Retire el filtro (pieza 24) de la carcasa del filtro (pieza 1).
5. Lave el filtro (parte 24) con jabón y agua caliente. Si el filtro todavía está sucio, reemplácelo.
6. Inserte el filtro (pieza 24) y vuelva a ensamblar la perilla de control del ventilador (pieza 7).
Con el tiempo, el filtro del cañón de espuma puede obstruirse con residuos acumulados. Limpiar o reemplazar
el filtro resolverá este problema.
Preguntas frecuentes
Pregunta: ¿cuál es el mejor nivel de PSI/GPM para producir la espuma más espesa?
Respuesta: el espesor de la espuma depende más del tipo de jabón utilizado y de seguir las instrucciones del
fabricante que de la configuración específica del cañón de espuma o de los ajustes de presión. Si no obtiene
suficiente espuma, intente agregar más jabón a la botella.
Pregunta: ¿puedo rociar blanqueador a través del cañón de espuma?
Respuesta: no, no se recomienda rociar blanqueador a través de este cañón de espuma. Sin embargo, si
necesita limpiar superficies de manera efectiva, considere usar un detergente suave o un limpiador
especializado diseñado para usar con cañones de espuma. Estos productos están formulados para
proporcionar un poder de limpieza óptimo sin causar ningún daño al equipo. Consulte siempre el manual para
obtener los mejores resultados y garantizar la durabilidad del cañón de espuma.
Reemplazo del filtro
Después de cada uso, antes de almacenarlo, enjuague y lave
completamente el cañón de espuma con agua limpia como se
describe a continuación:
1. Retire la botella y coloque el tubo tipo pajilla en una cubeta
con agua limpia.
2. Enganche nuevamente el rociador (sin la botella) a la pistola
rociadora o varilla.
3. Encienda el equipo de lavado con agua a presión y apriete
el gatillo de la pistola rociadora para hacer correr agua
limpia a través del rociador.
4. Deje que el agua limpia elimine completamente los químicos
del filtro durante 45 a 60 segundos.
5. Una vez finalizado, apague el equipo de lavado con agua a
presión y corte el suministro de agua. Luego desconecte el
rociador y séquelo.
Importante: si no se enjuaga y elimina completamente los
productos químicos del filtro, este se obstruirá y el producto no
funcionará correctamente. Esta falla puede ocurrir después del
primer uso.
Nota: consulte el diagrama en la página 11.
SOLUCIÓN DE PROBLEMAS
CUIDADO Y MANTENIMIENTO
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Fuga de conexiones. 1. Tapón de entrada suelto.
2. Acoplador defectuoso.
1. Vuelva a apretar los conectores.
2. Asegúrese de que la junta tórica
dentro del acoplador esté intacta.
Reemplácela si está rota o si falta.
Poca o nula salida de
jabón.
1. Se agregó muy poco jabón.
2. El filtro está obstruido.
1. Consulte las recomendaciones de
dilución del fabricante del jabón.
2. Intente limpiar el filtro.
3. Reemplace el filtro.
No hay succión de agua. 1. El tubo tipo pajilla está roto o
fuera de lugar.
1. Vuelva a colocarlo en su lugar o
reemplácelo. Comuníquese con el
soporte de SurfaceMaxx para obtener
piezas de repuesto.
1
10
www.surfacemaxx.com
DIAGRAMA DETALLADO DE PIEZAS
GARANTÍA
GARANTÍA LIMITADA DE DOS AÑOS
El fabricante garantiza que este producto está libre de defectos en los materiales y la mano de obra por dos
(2) años a partir de la fecha de compra. Si dentro de este período un producto presenta defectos en el
material o la fabricación, se debe devolver el producto, junto con una copia del recibo de venta como
comprobante de compra, al fabricante. Esta garantía no cubre daños al producto debido al mal uso, daño
accidental, manipulación y/o instalación inadecuada y excluye específicamente toda responsabilidad por
daños directos, accidentales o resultantes. Algunos estados no permiten exclusiones o limitaciones con
respecto a cuánto dura una garantía, de modo que las exclusiones y limitaciones anteriores pueden no
aplicarse a usted. Esta garantía le otorga derechos específicos, pero podría tener también otros derechos que
varían según el estado. Para obtener servicio de garantía, llame al +1 (866) 870-9930, de lunes a viernes de
9 a.m. a 5 p.m., hora estándar del Este o envíe un correo electrónico a [email protected].
PIEZA DESCRIPCIÓN CANT.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
Carcasa del filtro
Pasador tipo U
Boquilla
Accesorio
Pasador tipo U
Pasador de fijación
Perilla de control del ventilador
Carcasa de las aspas del ventilador
Aspa del ventilador
Junta tórica
Junta tórica
Junta tórica
Tornillo
Perilla de ajuste
Carrete de la válvula reguladora
Junta tórica
Pasador tipo U
Manguito de la válvula reguladora
Entrada de agua con conector macho de 6.35 mm
Cuerpo
Tapa
Tubo tipo pajilla
Botella
Filtro
Orificio
Junta tórica
1
6 7 8 9 10 11 12
13
14
15
16
17
18
25
20
21
22
23
19
26
2 3 24 4 5
11
www.surfacemaxx.com
LISTA DE PIEZAS DE REPUESTO
Impreso en China
DESCRIPCIÓNPIEZA
A
Ensamble superior del cañón de espuma
B Botella de boca ancha de espuma para cañón
C Filtro
D Tubo tipo pajilla
CANTIDAD
1
1
1
1
A
B
D
C
12
www.surfacemaxx.com
