With the sprayer removed from the bottle, fill the bottle with warm water and soap made for foam cannons (not
included). Use recommended water to soap ratio on the soap label.
1

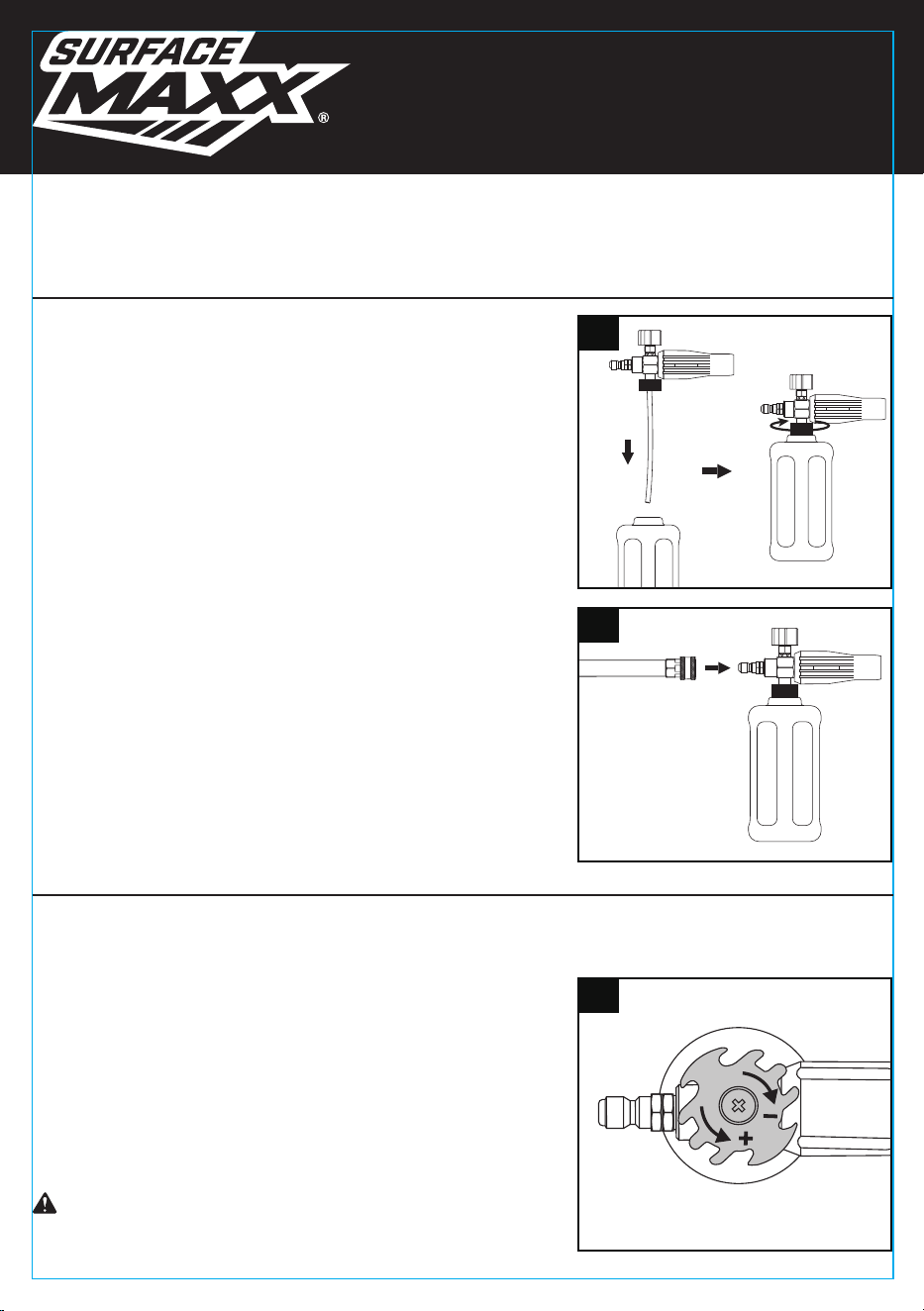

Pressure Washer
Foam Cannon
INSTRUCTION SHEET
MODEL #SGY-PWA83A
www.surfacemaxx.com
Foam Cannon Notes:
1. Attach the bottle to the sprayer. Turn the sprayer
“clockwise” until tight. Do not overtighten.
2. Connect the Foam Cannon to the quick connect
fitting on your spray gun or wand.
Note: Pressure washer should be turned off during
connection or the spray gun trigger should be in the
locked position.
3. With the pressure washer on, pull the trigger on
spray gun to spray foam.
Note: Do a test shot away from the object you are
spraying to ensure the foam cannon is attached
properly and you are getting the spray pattern you
want.
ASSEMBLY INSTRUCTIONS
2. The air intake knob adjusts the amount of foam,
turn counterclockwise for more foam and turn
clockwise for less foam.
1. The SurfaceMaxx Foam Cannon features a 24 oz. bottle. The draw ratio during use is approximately 1:10
detergent to water. For best results, foam cannon soap is recommended.
Do not point the foam cannon at people or animals
as it can cause injury.
OPERATING INSTRUCTIONS
CAUTION:
1
1
2
Over time, the foam cannon filter can become clogged with
built-up debris. Cleaning or replacing the filter will resolve
this issue.
1. Remove locking pin(s) (Part 17) from cone assembly (part 12). You can use a punch, pin, or needle to
help remove the pin(s) if necessary.
2. Remove the U-type pin (Part 19). You may have to use a punch tool to remove the pin.
3. Parts 11, 13, 14, 15 will come out together once the U-type pin (Part 19) is removed.
4. Remove filter (part 16) with flat head screwdriver.
5. Wash filter with soap and hot water. If filter is still dirty, replace.
6. Insert filter and reassemble cone assembly
Filter Replacement
2
www.surfacemaxx.com
4. When finished, shut off the pressure washer. Relieve any pressure left in the line by pulling trigger on spray
gun. Remove the foam cannon from the quick connect fitting.
1. Clean the foam cannon with fresh water after each use.
To clean foam cannon, take the sprayer (without the
bottle) and hook it back up to spray gun or wand. Place
intake tube into a bucket of clean water. Turn on
pressure washer and run clean water through the
sprayer.
2. When done, turn off pressure washer, disconnect
sprayer and dry.
5. Remove the sprayer from the bottle. Turn sprayer “counterclockwise” until you can remove it from the bottle.
6. Empty any remaining soap mixture.
CARE AND MAINTENANCE
TROUBLESHOOTING
OPERATING INSTRUCTIONS
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Connections leak. 1. Inlet plug loose. 1. Retighten fittings.
Low soap output. 1. Too little soap added. 1. Check soap manufacturer’s dilution
recommendation.
2. Filter is clogged.
2. Try cleaning the filter.
3. Replace the filter.
2. Bad coupler. 2. Replace coupler.
1
WARRANTY
TWO YEARS LIMITED WARRANTY
Printed in China
The manufacturer warrants this product against defects in materials and workmanship for two (2) years from
date of purchase. If within this period a product is found to be defective in material or workmanship, the
product must be returned with a copy of the bill of sale as proof of purchase to the manufacturer. This warranty
does not cover the product becoming defective due to misuse, accidental damage, improper handing and/or
installation and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations on how long an implied warranty lasts, the above exclusions and limitations
may not apply to you. This warranty gives you specific rights and you may also have other rights which vary
from state to state. For warranty service, call +1 (866) 870-9930, 9 a.m. - 5 p.m., EST, Monday - Friday.
3
www.surfacemaxx.com

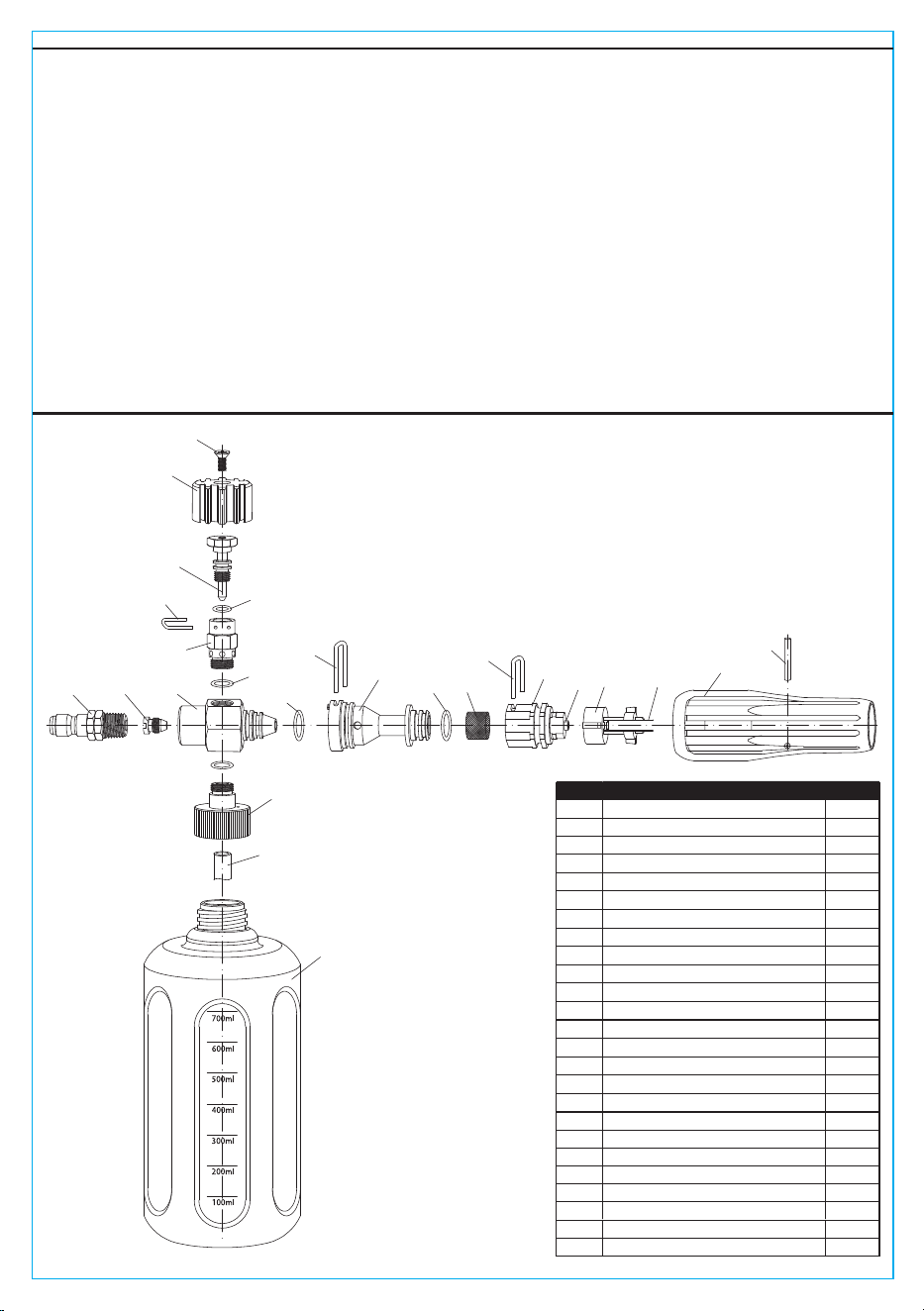

EXPLODED PARTS DIAGRAM
1 3 2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14 15
12
17
5
6
7
PART DESCRIPTION QTY
1 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1/4-inch Male Plug
Body
Orifice
Regulator Valve Sleeve
Regulating Valve Spool
Top Knob
Screw
U-type Pin
O-ring
Insert
Filter Housing
Fan Control Knob
Nozzle
Fan Blade Housing
Fan Blade
Foam Filter
Pin
O-ring
U-type Pin
O-ring
U-type Pin
Nut
Straw Hose
Bottle
O-ring
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
4
www.surfacemaxx.com
REPLACEMENT PARTS LIST
DESCRIPTIONPART
A
Foam Cannon Top Assembly (Parts 1-22)
B Foam Cannon Bottle (Part 24)
C Foam Cannon Filter (Part 16)
D Straw (Part 23)
QUANTITY
1
1
1
1
A
D
C
B
Le pulvérisateur étant retiré de la bouteille, remplissez la bouteille d’eau tiède et de savon conçu pour les
canons à mousse (non inclus). Utilisez le rapport d’eau et de savon recommandé sur l’étiquette du savon.
5
MODÈLE #SGY-PWA83A
www.surfacemaxx.com
Remarques sur le canon à mousse :
1. Fixez la bouteille au pulvérisateur. Tournez le pulvérisateur
dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit
bien serré. Évitez de serrer excessivement.
2. Raccordez le canon à mousse au raccord à branchement
rapide de votre pistolet ou de votre lance de pulvérisation.
Remarque : La laveuse à pression doit être éteinte pendant
le raccordement, ou le pistolet de pulvérisation doit être en
position verrouillée.
3. Une fois la laveuse à pression en marche, appuyez sur la
gâchette du pistolet pour pulvériser de la mousse.
Remarque : Effectuez un tir d’essai loin de l’objet à pulvériser
pour vous assurer que le canon à mousse est correctement
fixé et que le jet est réglé comme vous le souhaitez.
INSTRUCTIONS POUR L’ASSEMBLAGE
2. Le bouton d’admission d’air ajuste la quantité de mousse;
tournez-le dans le sens contraire des aiguilles d’une montre
pour plus de mousse ou dans le sens des aiguilles d’une
montre pour moins de mousse.
Ne dirigez pas le canon à mousse vers des personnes ou des
animaux, car cela peut causer des blessures.
MODE D’EMPLOI
ATTENTION :
1
1
2
Canon à mousse pour
laveuse à pression
FEUILLE D’INSTRUCTIONS
1. Le canon à mousse SurfaceMaxx est doté d’une bouteille de 710 ml. Le rapport de détergent et d’eau
pendant l’utilisation est d’environ 1 pour 10. Pour obtenir de meilleurs résultats, il est recommandé d’utiliser
du savon pour canon à mousse.
6
www.surfacemaxx.com
4. Lorsque vous avez terminé, éteignez la laveuse à pression. Laissez sortir toute pression restante du tuyau
en appuyant sur la gâchette du pistolet de pulvérisation. Retirez le canon à mousse du raccord à
branchement rapide.
1. Nettoyez le canon à mousse avec de l’eau douce après
chaque utilisation. Pour nettoyer le canon à mousse,
prenez le pulvérisateur (sans la bouteille) et raccrochez-le
au pistolet ou à la lance de pulvérisation. Placez le tuyau
d’entrée dans un seau d’eau propre. Allumez la laveuse à
pression et faites couler de l’eau propre dans le
pulvérisateur.
2. Une fois que c’est fait, éteignez la laveuse à pression,
débranchez le pulvérisateur et séchez-le.
5. Retirez le pulvérisateur de la bouteille. Tournez le pulvérisateur « dans le sens contraire des aiguilles d’une
montre » jusqu’à ce que vous puissiez le retirer de la bouteille.
6. Videz tout restant du mélange de savon.
ENTRETIEN
DÉPANNAGE
MODE D’EMPLOI
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Les raccords fuient. 1. La prise d’entrée est desserrée. 1. Resserrez les raccords.
Le débit de savon est
faible.
1. Une trop petite quantité de
savon a été ajoutée.
1. Vérifiez les recommandations de
dilution du fabricant de savon.
2. Le filtre est bloqué.
2. Essayez de nettoyer le filtre.
3. Remplacez le filtre.
2. Il s’agit d’un mauvais raccord. 2. Remplacez le raccord.
1
Au fil du temps, le filtre du canon à mousse peut se boucher avec des débris accumulés. Le nettoyage ou le
remplacement du filtre résoudra ce problème.
1. Retirez la goupille de verrouillage de l’ensemble de cône.
2. Retirez le cône noir, le bouton du cône, le déflecteur, la bague d’étanchéité et l’adaptateur.
3. Retirez le filtre avec un tournevis à tête plate.
4. Nettoyez le filtre avec du savon et de l’eau chaude. Si le filtre est toujours sale, remplacez-le.
5. Insérez le filtre et remontez l’ensemble du cône.
Remplacement du filtre
1 3 2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14 15
12
17
5
6
7
7
www.surfacemaxx.com
GARANTIE LIMITÉE DE DEUX ANS
Imprimé en Chine
Le fabricant garantit cet article contre tout défaut de matériaux ou de fabrication pour une période de deux (2)
ans à compter de la date d’achat. Si l’article présente des défauts de matériaux ou de fabrication durant cette
période, retournez-le au fabricant accompagné d’une copie de votre reçu comme preuve d’achat. Cette
garantie ne s’applique pas aux défaillances causées par un usage inapproprié, des dommages accidentels,
une manipulation ou une installation inadéquate, et elle exclut expressément toute responsabilité pour des
dommages directs, accessoires ou consécutifs. Certains États ou certaines provinces ne permettent pas les
exclusions et les limitations quant à la durée des garanties implicites, de sorte que les limitations et exclusions
mentionnées ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il est
possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à l’autre. Pour
effectuer une réclamation au titre de la garantie, composez le 1 866 870-9930, de 9 h à 17 h (HNE), du lundi
au vendredi.
GARANTIE
VUE ÉCLATÉE DES PIÈCES
PIÈCE DESCRIPTION QTÉ
1 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Connecteur mâle de 1/4 po
Corps
Orifice
Manchon de soupape de régulateur
Bobine de soupape de régulation
Bouton supérieur
Vis
Goupille en U
Joint torique
Insert
Boîtier du filtre
Bouton de commande du ventilateur
Buse
Boîtier de la pale de ventilateur
Pale de ventilateur
Filtre en mousse
Goupille
Joint torique
Goupille en U
Joint torique
Goupille en U
Écrou
Tuyau paille
Bouteille
Joint torique
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
8
www.surfacemaxx.com
LISTE DES PIÈCES DE RECHANGE
DESCRIPTIONPIÈCE
A
Ensemble supérieur de canon à mousse (pièces 1 à 22)
B Bouteille de canon à mousse (pièce 24)
C Filtre de canon à mousse (pièce 16)
D Paille (pièce 23)
QUANTITÉ
1
1
1
1
A
D
C
B
Con el rociador retirado de la botella, llene la botella con agua tibia y jabón apto para cañones de espuma (no
se incluye). Use la proporción de agua y jabón recomendada en la etiqueta del jabón.
9
Cañón de espuma para equipo
de lavado con agua a presión
HOJA DE INSTRUCCIONES
MODELO #SGY-PWA83A
www.surfacemaxx.com
Notas del cañón de espuma:
1. Fije la botella al rociador. Gire el rociador "en dirección
de las manecillas del reloj" hasta que quede apretado.
No apriete demasiado.
2. Conecte el cañón de espuma al accesorio de conexión
rápida en su pistola o varilla rociadora.
Nota: el equipo de lavado con agua a presión se debe
apagar durante la conexión o el gatillo de la pistola
rociadora debe estar en la posición bloqueada.
3. Con el equipo de lavado con agua a presión encendido,
apriete el gatillo de la pistola rociadora para rociar espuma.
Nota: realice un disparo de prueba lejos del objeto que desea
rociar para asegurarse de que el cañón de espuma profesional
esté colocado correctamente y que consiguió el patrón de
rociado que desea.
INSTRUCCIONES DE ENSAMBLAJE
2. La perilla de entrada de aire ajusta la cantidad de espuma,
gire en dirección contraria a las manecillas del reloj para
obtener más espuma y gire en dirección de las manecillas
del reloj para obtener menos espuma.
No apunte el cañón de espuma a las personas o los
animales, ya que puede causar lesiones.
INSTRUCCIONES DE FUNCIONAMIENTO
PRECAUCIÓN:
1
1
2

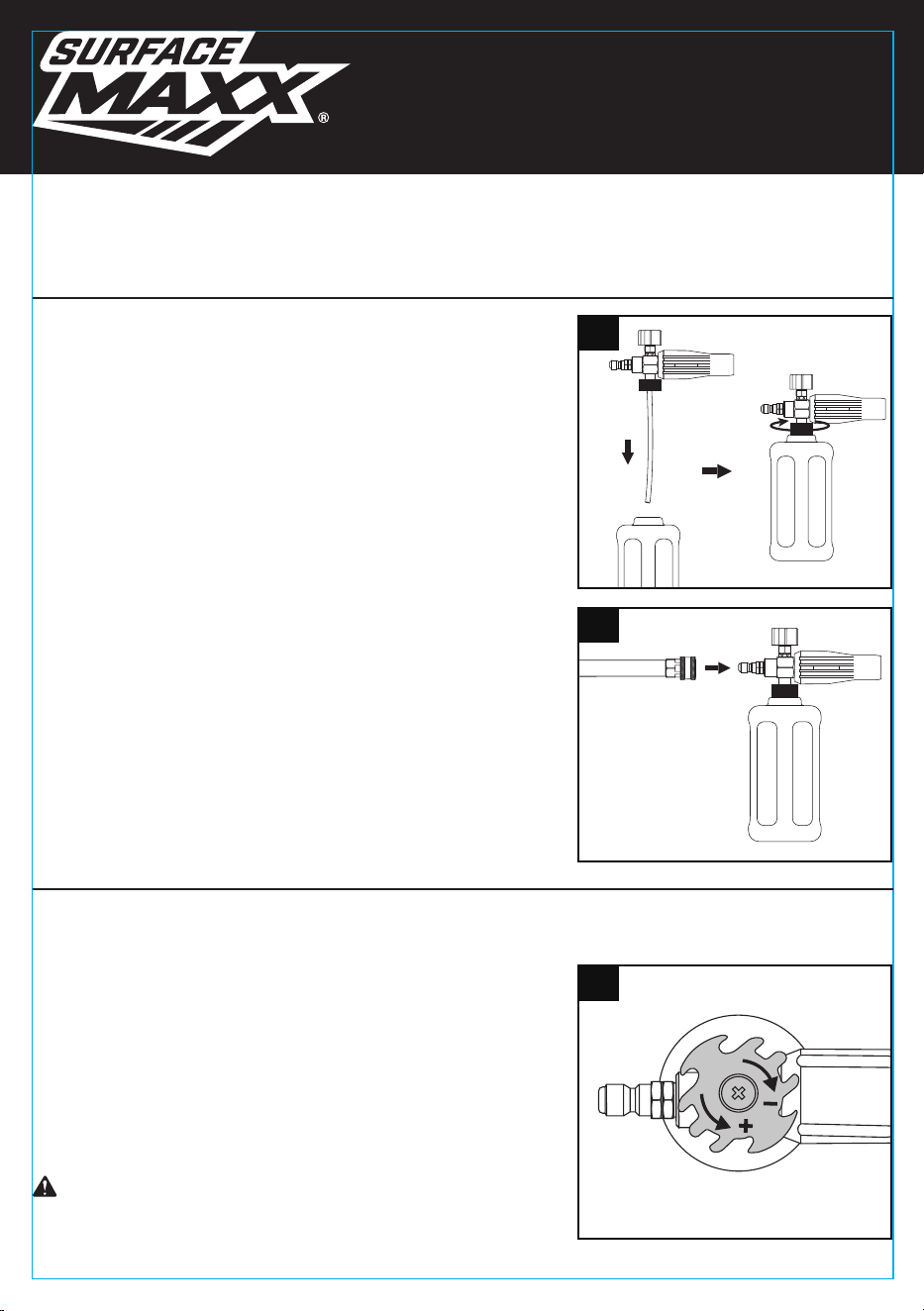

1. El cañón de espuma SurfaceMaxx cuenta con una botella de 709.76 ml. La proporción de extracción
durante el uso es de aproximadamente 1:10 de detergente a agua. Para obtener mejores resultados, se
recomienda jabón para cañón en espuma.
10
www.surfacemaxx.com
4. Cuando termine, apague el equipo de lavado con agua a presión. Apriete el gatillo de la pistola rociadora
para liberar la presión que quede en la línea. Retire el cañón de espuma del accesorio de conexión rápida.
1. Limpie el cañón de espuma con agua dulce después de
cada uso. Para limpiar el cañón de espuma, tome el
rociador (sin la botella) y conéctelo nuevamente a la pistola
o varilla rociadora. Coloque el tubo de entrada en un balde
de agua limpia. Encienda el equipo de lavado con agua a
presión y deje correr agua limpia por el rociador.
2. Cuando termine, apague el equipo de lavado con agua a
presión, desconecte el rociador y séquelo.
5. Retire el rociador de la botella. Gire el rociador "en dirección contraria a las manecillas del reloj" hasta que
pueda sacarlo de la botella.
6. Vacíe cualquier resto de mezcla de jabón.
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
INSTRUCCIONES DE FUNCIONAMIENTO
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Fuga de las conexiones. 1. Tapón de entrada suelto. 1. Vuelva a apretar los conectores.
Poca salida de jabón. 1. Se agregó muy poco jabón. 1. Consulte las recomendaciones de
dilución del fabricante del jabón.
2. El filtro está obstruido. 2. Intente limpiar el filtro.
3. Reemplace el filtro.
2. Acoplador defectuoso. 2. Reemplace el acoplador.
1
Con el tiempo, el filtro del cañón de espuma puede obstruirse con residuos acumulados. Limpiar o reemplazar
el filtro resolverá este problema.
1. Retire el pasador de bloqueo del ensamble del cono.
2. Retire el cono negro, la perilla del cono, el deflector, el anillo de sellado y el adaptador.
3. Retire el filtro con un destornillador de cabeza plana.
4. Lave el filtro con jabón y agua caliente. Si el filtro todavía está sucio, reemplácelo.
5. Inserte el filtro y vuelva a ensamblar el ensamble del cono.
Reemplazo del filtro
1 3 2
4
8
9
25
20
22
23
24
21
10
18 16
19
11
13
14 15
12
17
5
6
7
11
www.surfacemaxx.com
GARANTÍA LIMITADA DE DOS AÑOS
Impreso en China
El fabricante garantiza que este producto está libre de defectos en los materiales y la mano de obra por dos
(2) años a partir de la fecha de compra. Si dentro de este período un producto presenta defectos en el material
o la fabricación, se debe devolver el producto, junto con una copia del recibo de venta como comprobante de
compra, al fabricante. Esta garantía no cubre productos dañados debido al mal uso, daño accidental,
manipulación y/o instalación inadecuada y excluye toda responsabilidad por daños directos, accidentales o
resultantes. Algunos estados no permiten exclusiones o limitaciones con respecto a cuánto dura una garantía,
de modo que las exclusiones y limitaciones anteriores pueden no aplicarse a usted. Esta garantía le otorga
derechos específicos, pero podría tener también otros derechos que varían según el estado. Para obtener el
servicio de garantía, llame al +1 (866) 870-9930, de lunes a viernes, de 9 a.m. a 5 p.m., hora estándar del
Este.
GARANTÍA

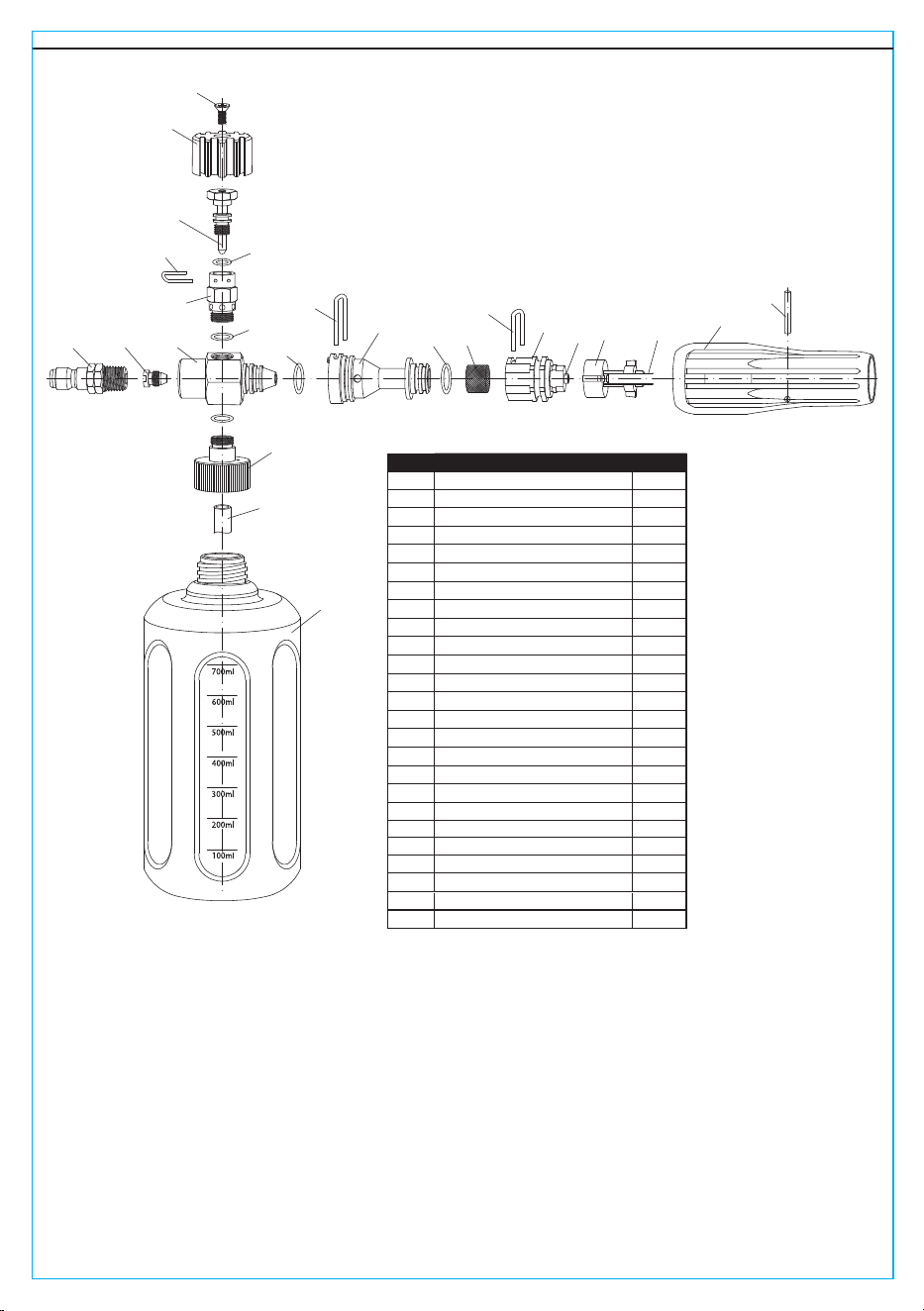

DIAGRAMA DETALLADO DE PIEZAS
PIEZA DESCRIPCIÓN CANT.
1 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Enchufe macho de 1/4 pulg.
Cuerpo
Orificio
Manguito de la válvula reguladora
Carrete de la válvula reguladora
Perilla superior
Tornillo
Pasador tipo U
Junta tórica
Accesorio
Carcasa del filtro
Perilla de control del ventilador
Boquilla
Carcasa de las aspas del ventilador
Aspa del ventilador
Filtro de espuma
Pasador
Junta tórica
Pasador tipo U
Junta tórica
Pasador tipo U
Tuerca
Manguera de pajilla
Botella
Junta tórica
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
21
22
1
23
1
24
2
25
12
www.surfacemaxx.com
LISTA DE PIEZAS DE REPUESTO
DESCRIPCIÓNPIEZA
A
Ensamble superior del cañón de espuma (piezas 1 a 22)
B Botella del cañón de espuma (pieza 24)
C Filtro del cañón de espuma (pieza 16)
D Pajilla (pieza 23)
CANTIDAD
1
1
1
1
A
D
C
B
